Guide de réparation sur Honor 70

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
Honor 70 | Temps estimé : 45 min | Difficulté : 3/5

Votre Honor 70 montre des signes de fatigue ou a subi un accident ? Pas de panique, la réparation est à portée de main.

Ce guide complet répertorie toutes les étapes essentielles pour remplacer chaque élément et remettre à neuf votre smartphone. Que vous soyez novice ou bricoleur averti, nous vous accompagnons pour prolonger la durée de vie de votre appareil tout en faisant un geste pour la planète et votre portefeuille.

Diagnostic

›  Le téléphone ne vibre plus...
›  Le son grésille...
›  La batterie est gonflée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran Complet Noir Honor 70 avec Châssis - Reconditionné
70,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer
Avant de vous lancer dans la réparation, assurez-vous d'avoir commandé les pièces détachées compatibles avec votre Honor 70. Pour confirmer le modèle de votre appareil, rendez-vous dans les Paramètres de votre smartphone. Le numéro de modèle correspondant au Honor 70 est généralement le FNE-NX9.ou FNE-AN00.

Une fois la compatibilité confirmée et votre plan de travail prêt, commencez par éteindre complètement votre mobile puis par retirer la carte SIM.

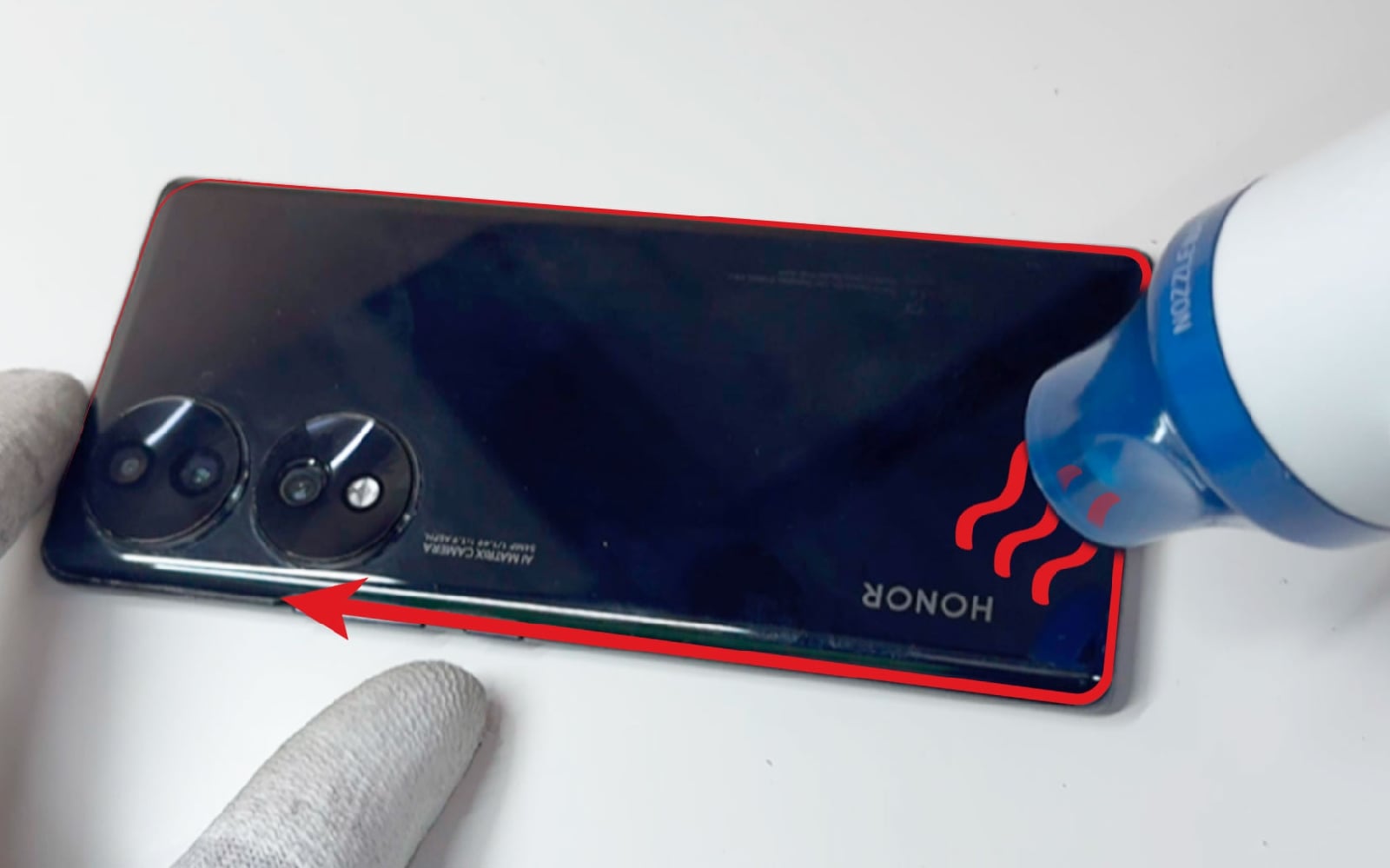

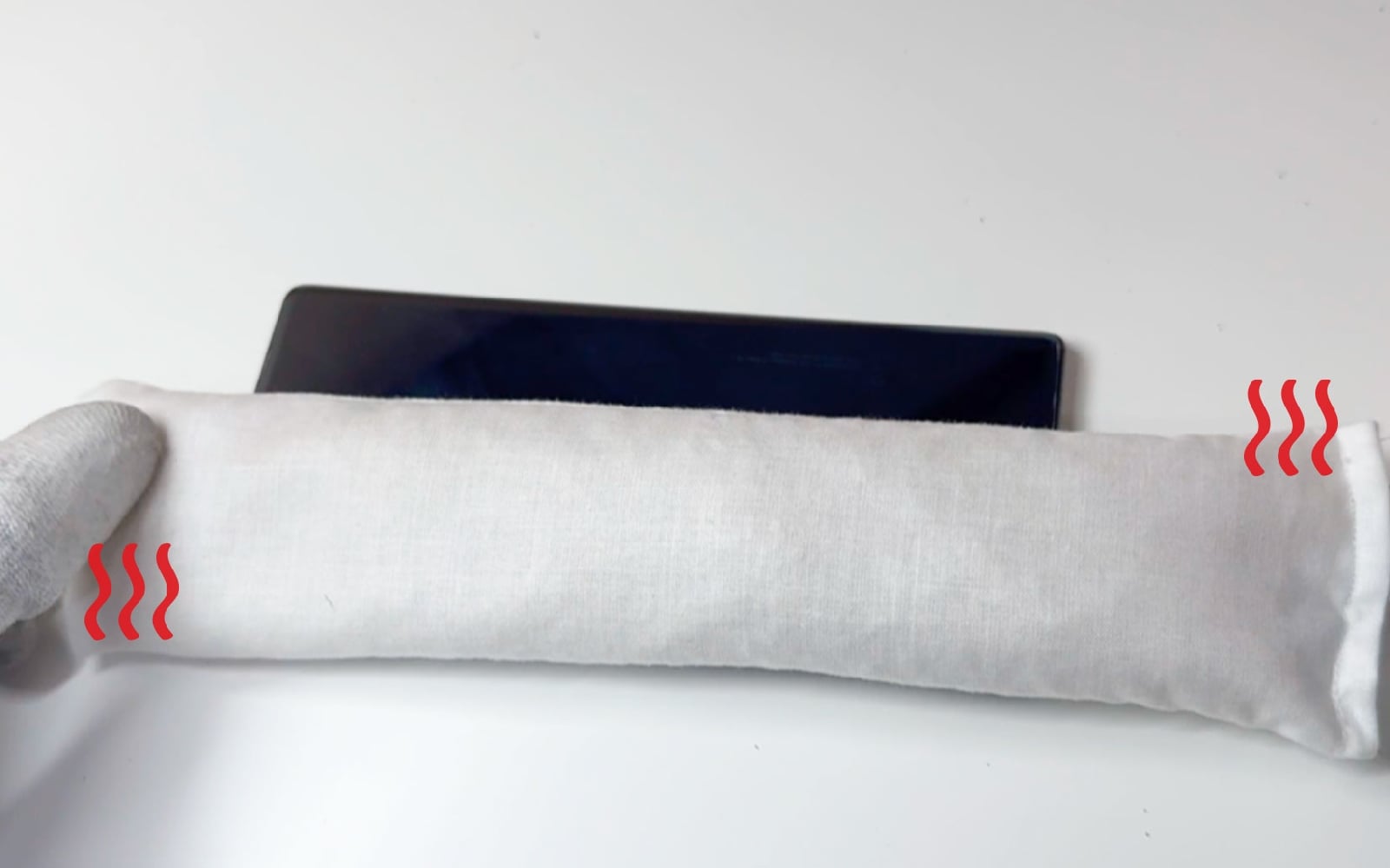

Etape 1 : Chauffer la vitre arrière
Utilisez un coussin chauffant, un décapeur thermique ou un sèche-cheveux pour chauffer la vitre arrière afin de ramollir l’adhésif qui la maintient en place. Appliquez la chaleur de manière uniforme sur l’ensemble du contour pendant quelques minutes, sans insister trop longtemps sur une seule zone pour éviter toute surchauffe.

Cette étape facilite le décollage de la vitre et permet de l’ouvrir plus facilement, tout en limitant les risques de casse.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
5,87 €
Décapeur thermique petit modèle
8,42 €

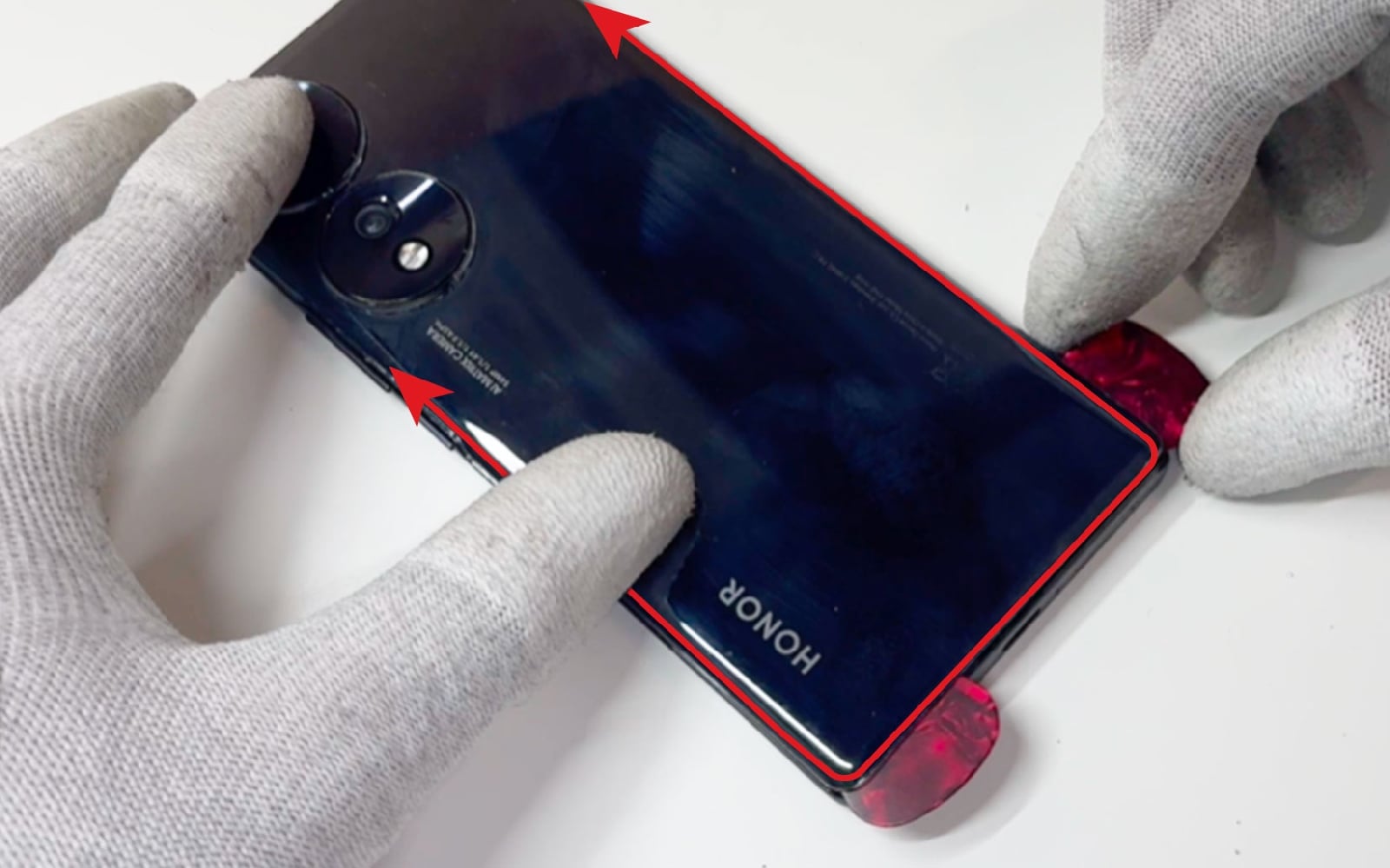

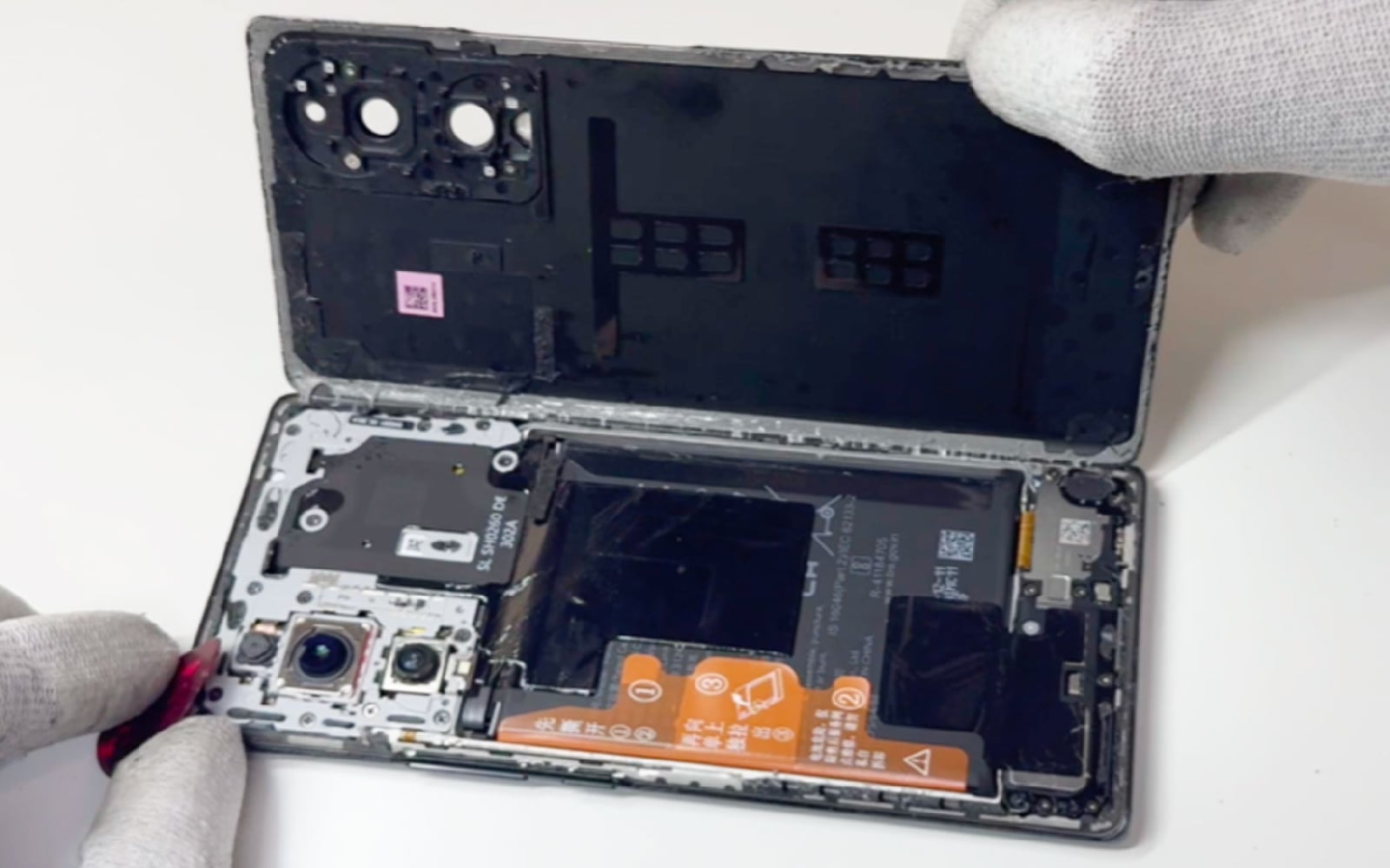

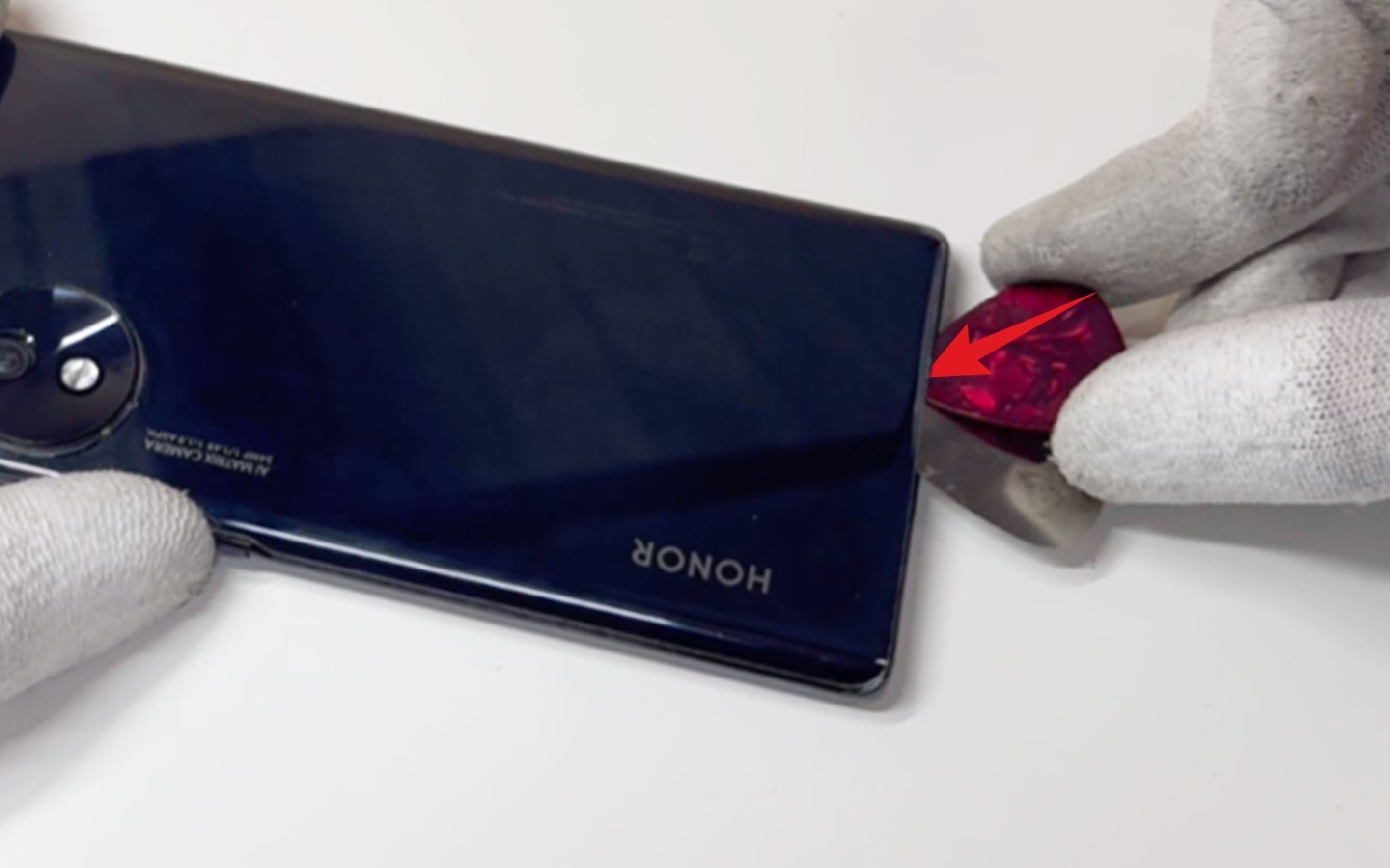

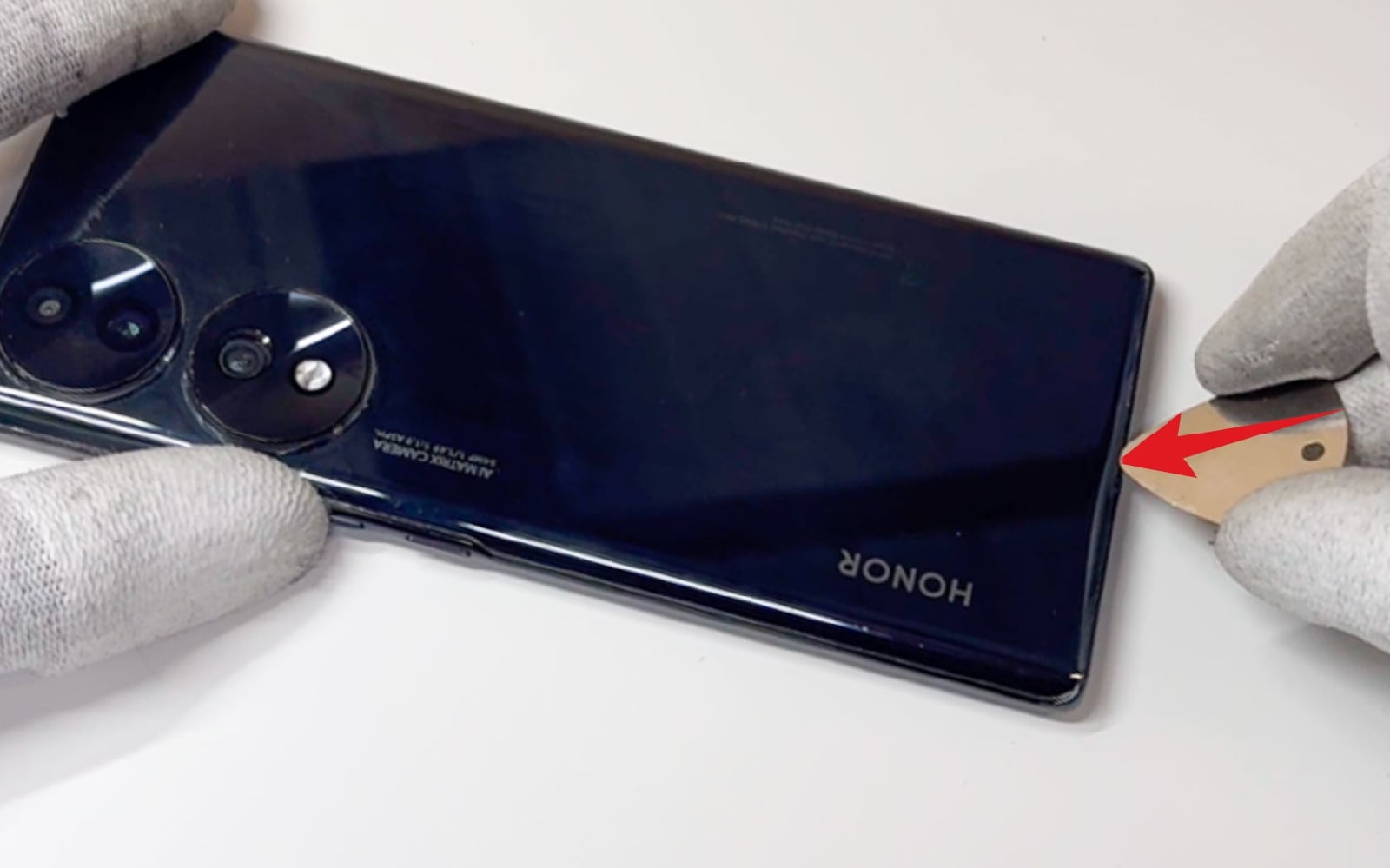

Etape 2 : Ouvrir le téléphone
Commencez par utiliser un médiator en métal pour créer une première ouverture entre la vitre arrière et le châssis.

Une fois l’espace suffisant obtenu, remplacez-le par les deux médiators en plastique afin de poursuivre le décollage en toute sécurité, sans risquer d’endommager les composants internes ou de rayer le châssis. Puis, ouvrez votre téléphone.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Outils du kit utilisés
Outils du kit utilisés

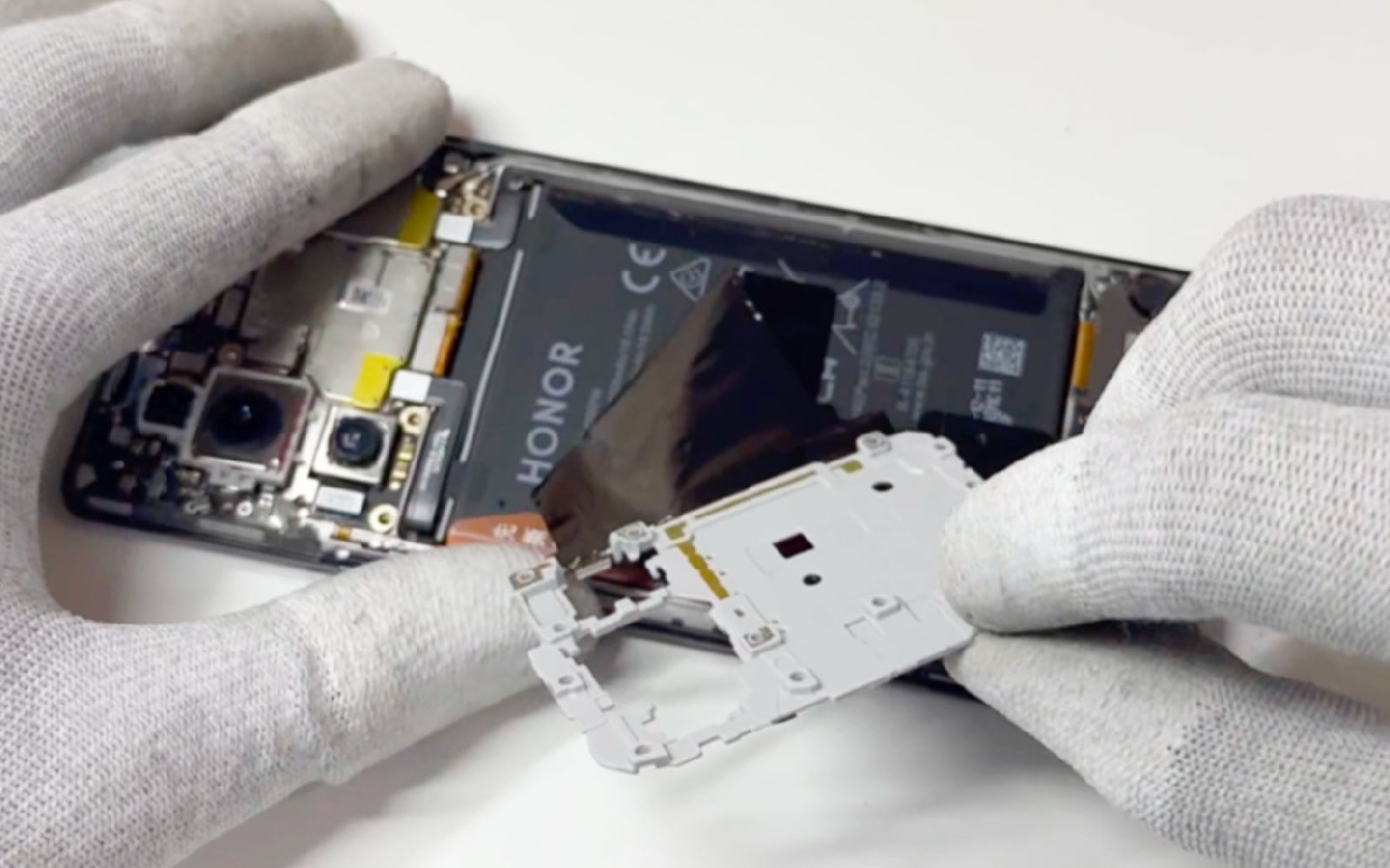

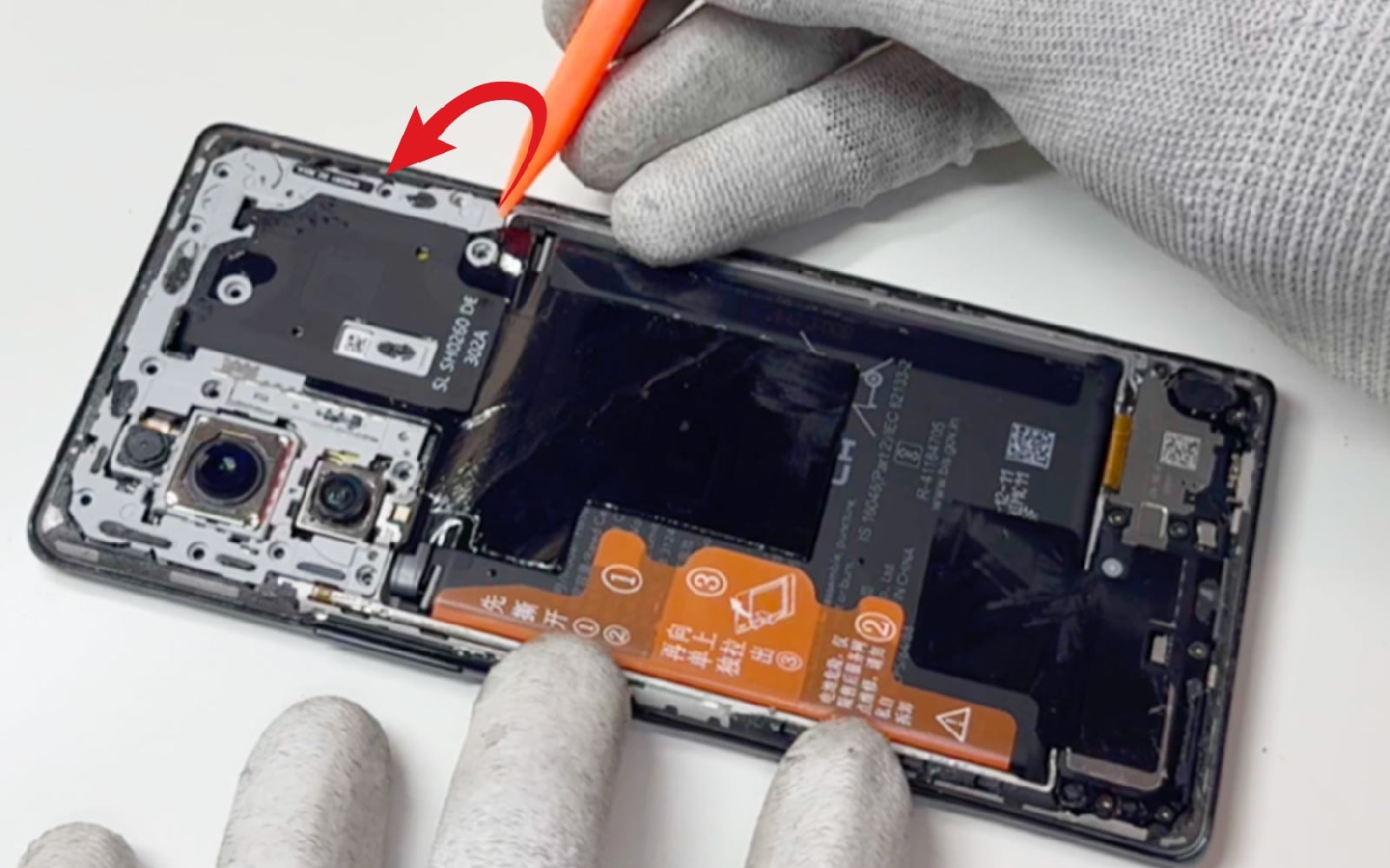

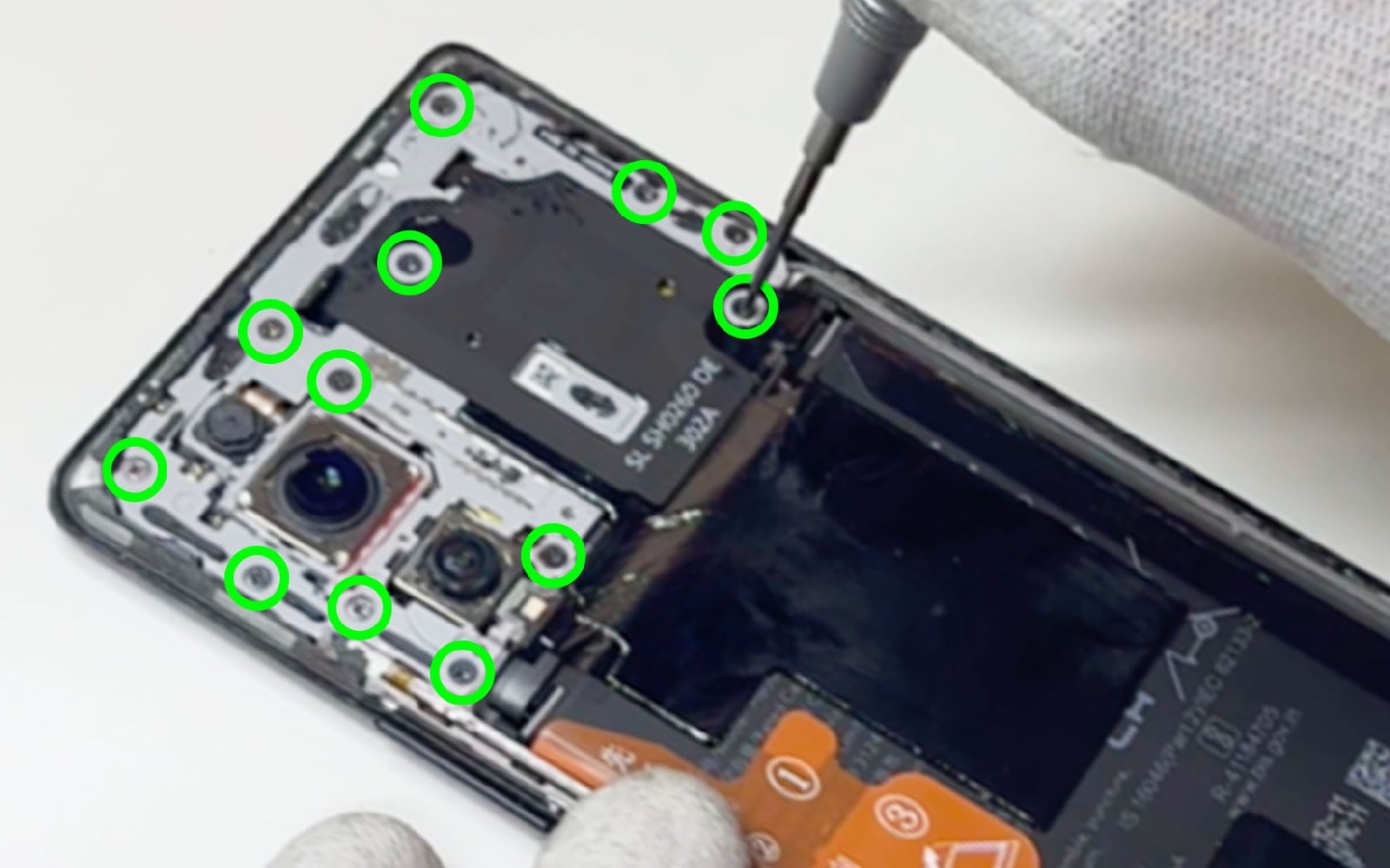

Etape 3 : Sortir la plaquette NFC
À l’aide du tournevis cruciforme, retirez les vis qui maintiennent le cache de protection en place.
Glissez le levier sous la plaquette au niveau de l'angle bas droit pour déclipser le composante t pouvoir l'extraire du châssis.

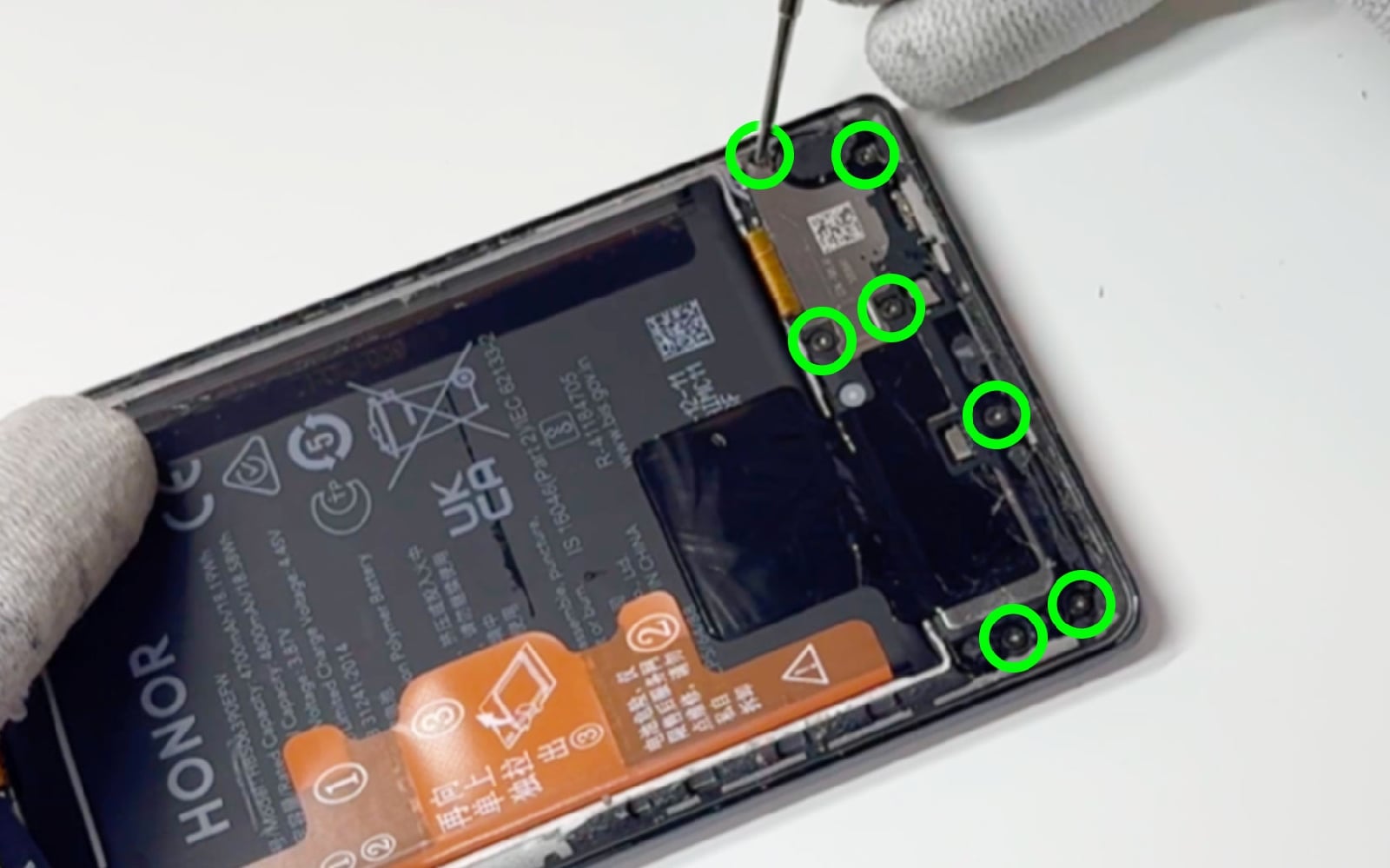

Retirez également les vis cruciforme du haut-parleur externe.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Outils du kit utilisés
Outils du kit utilisés

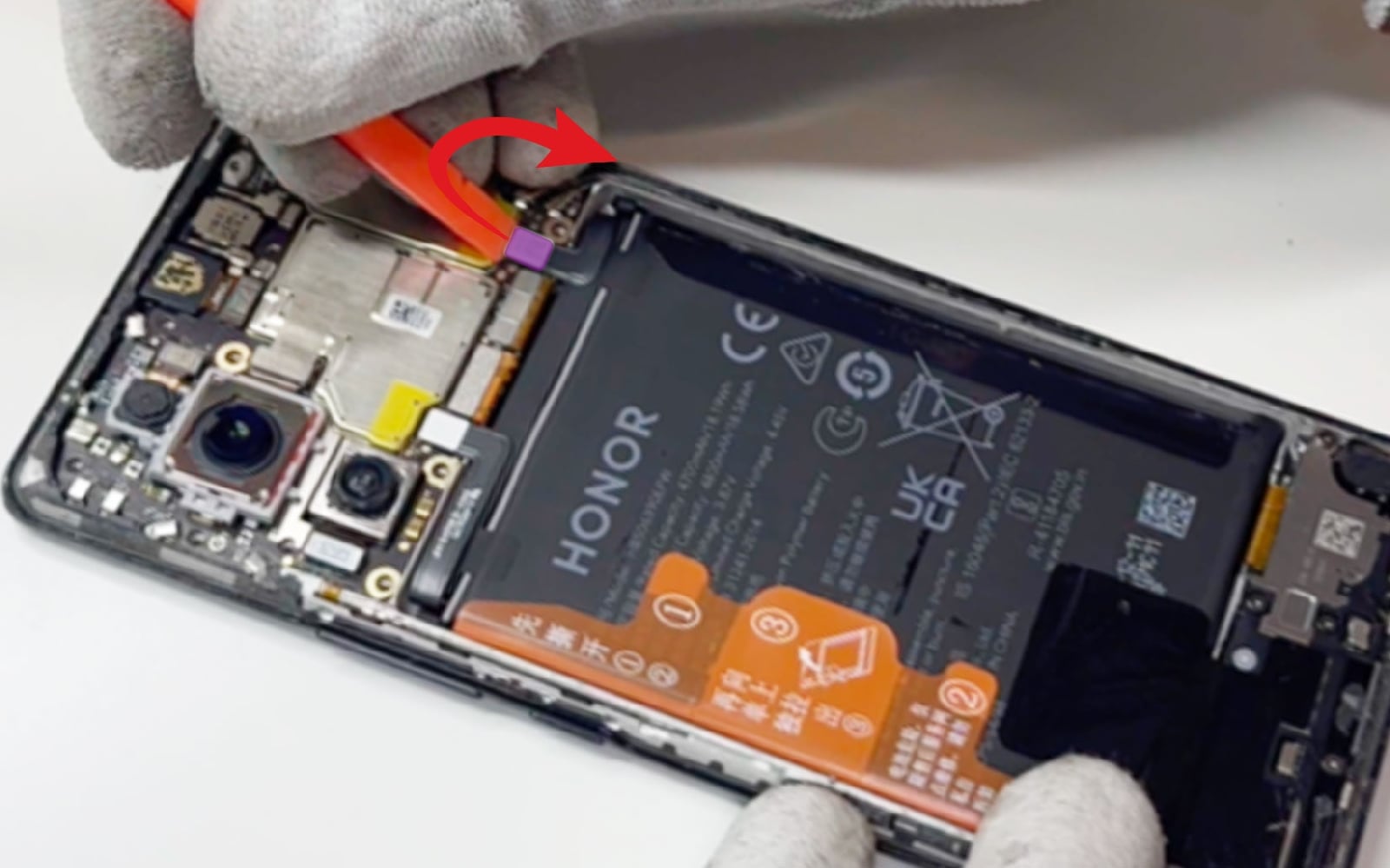

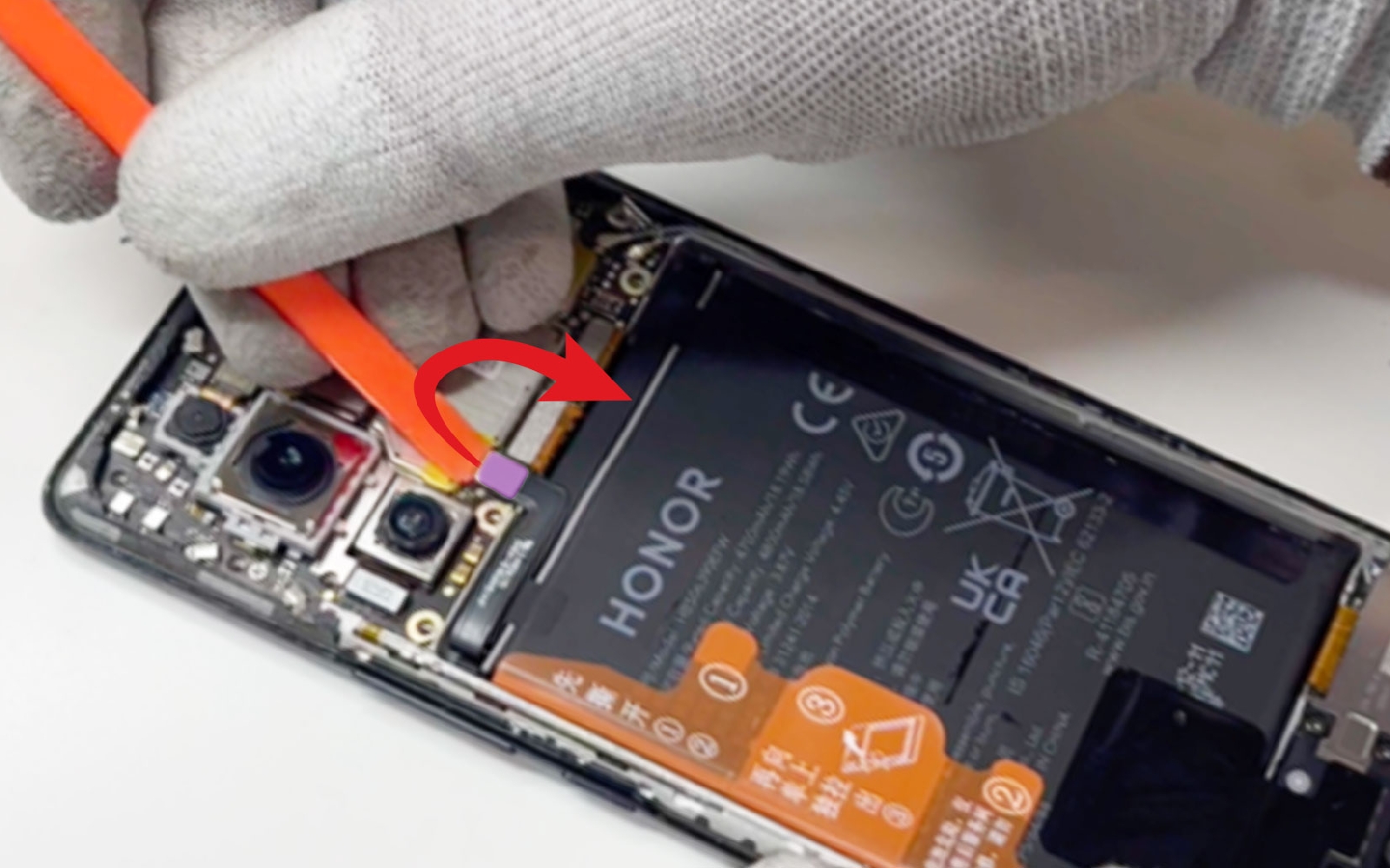

Etape 4 : Déconnecter la batterie
Utilisez le spudger pour soulever les nappes et de ce fait déconnecter la batterie.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Outils du kit utilisés
Outils du kit utilisés

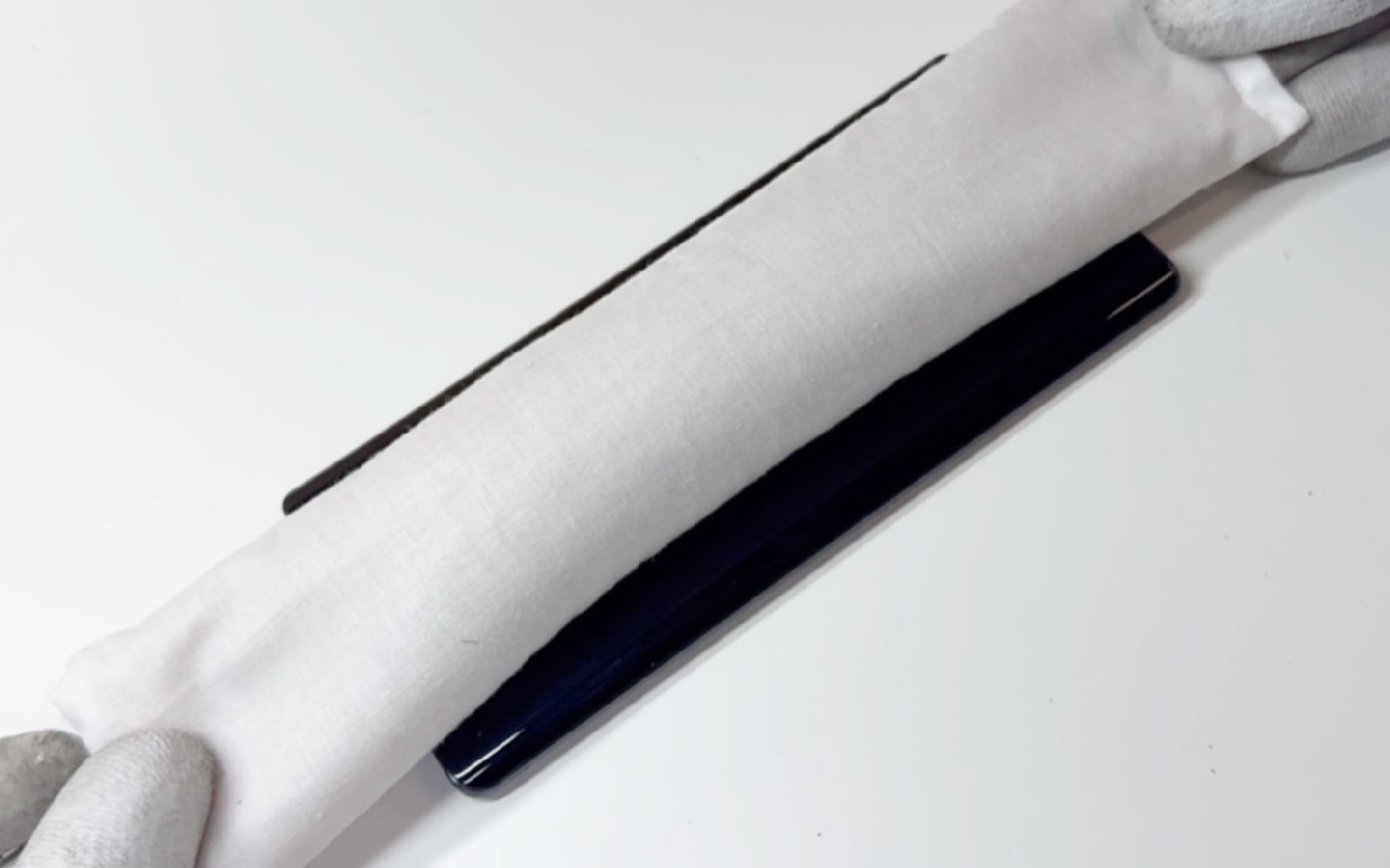

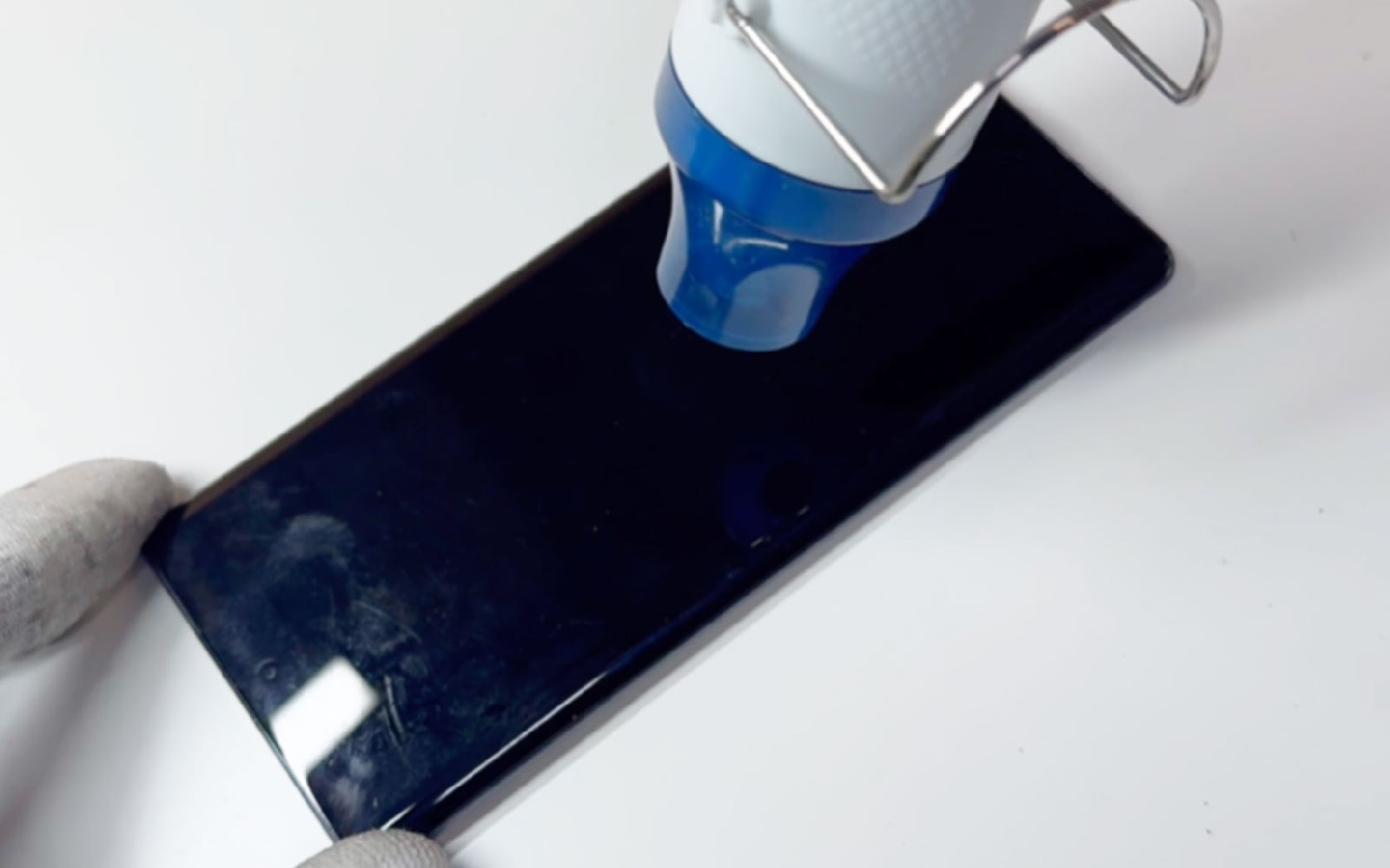

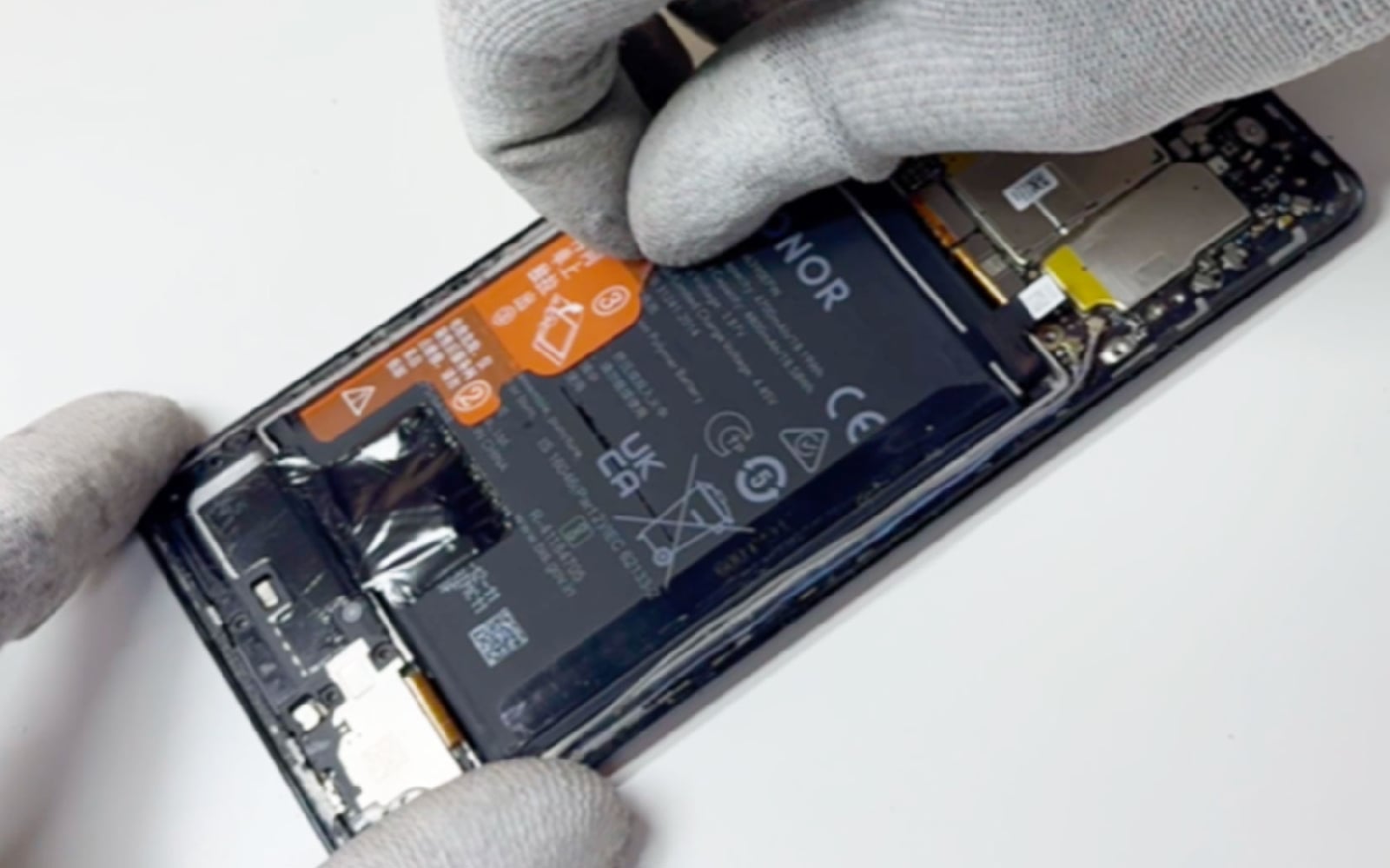

Etape 5 : Décoller les languettes de la batterie
Chauffez l'arrière de la batterie pour ramollir le sticker de cette dernière.

Décollez les languettes de la batterie avant de passer à l'étape suivante.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
5,87 €
Décapeur thermique petit modèle
8,42 €

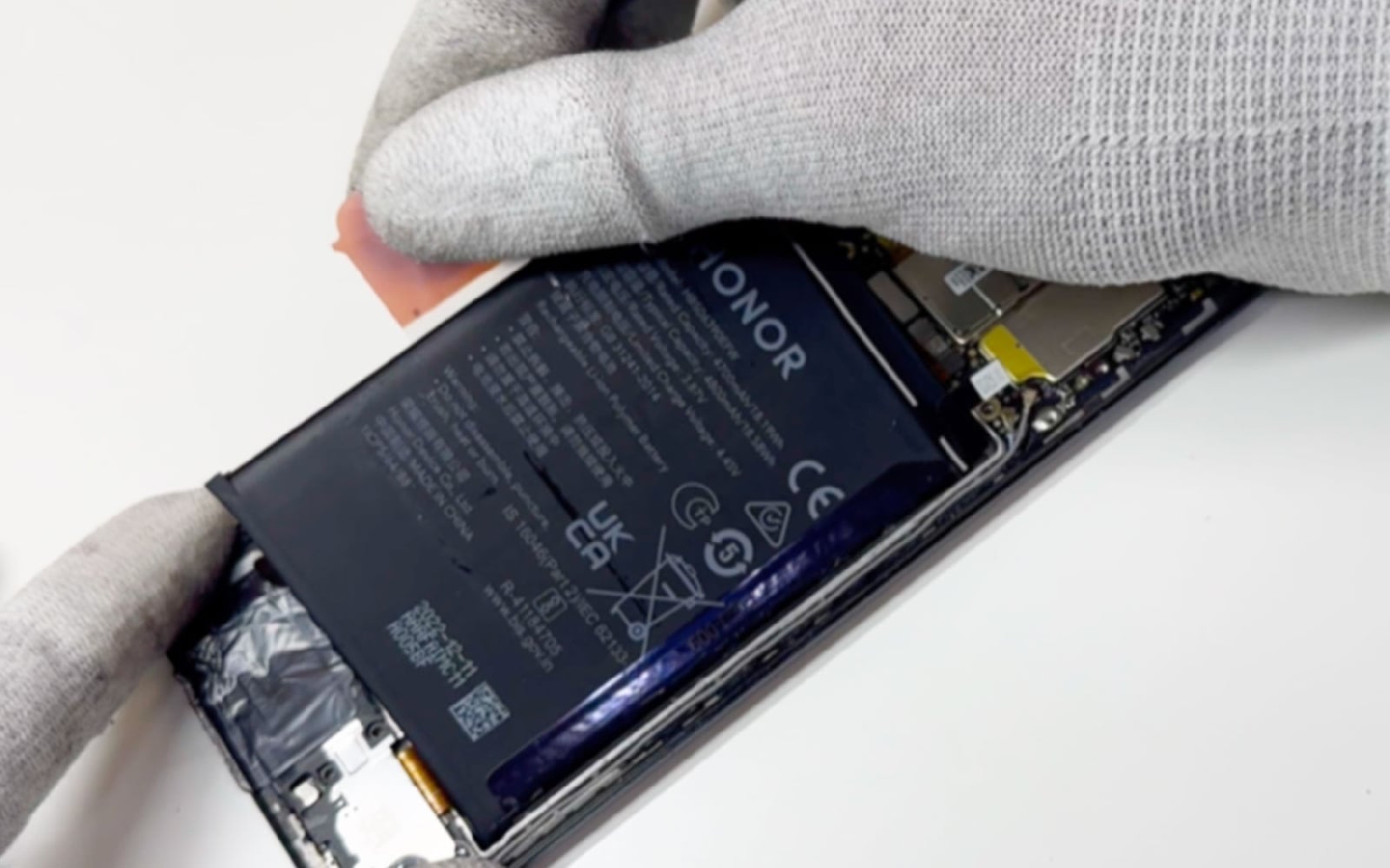

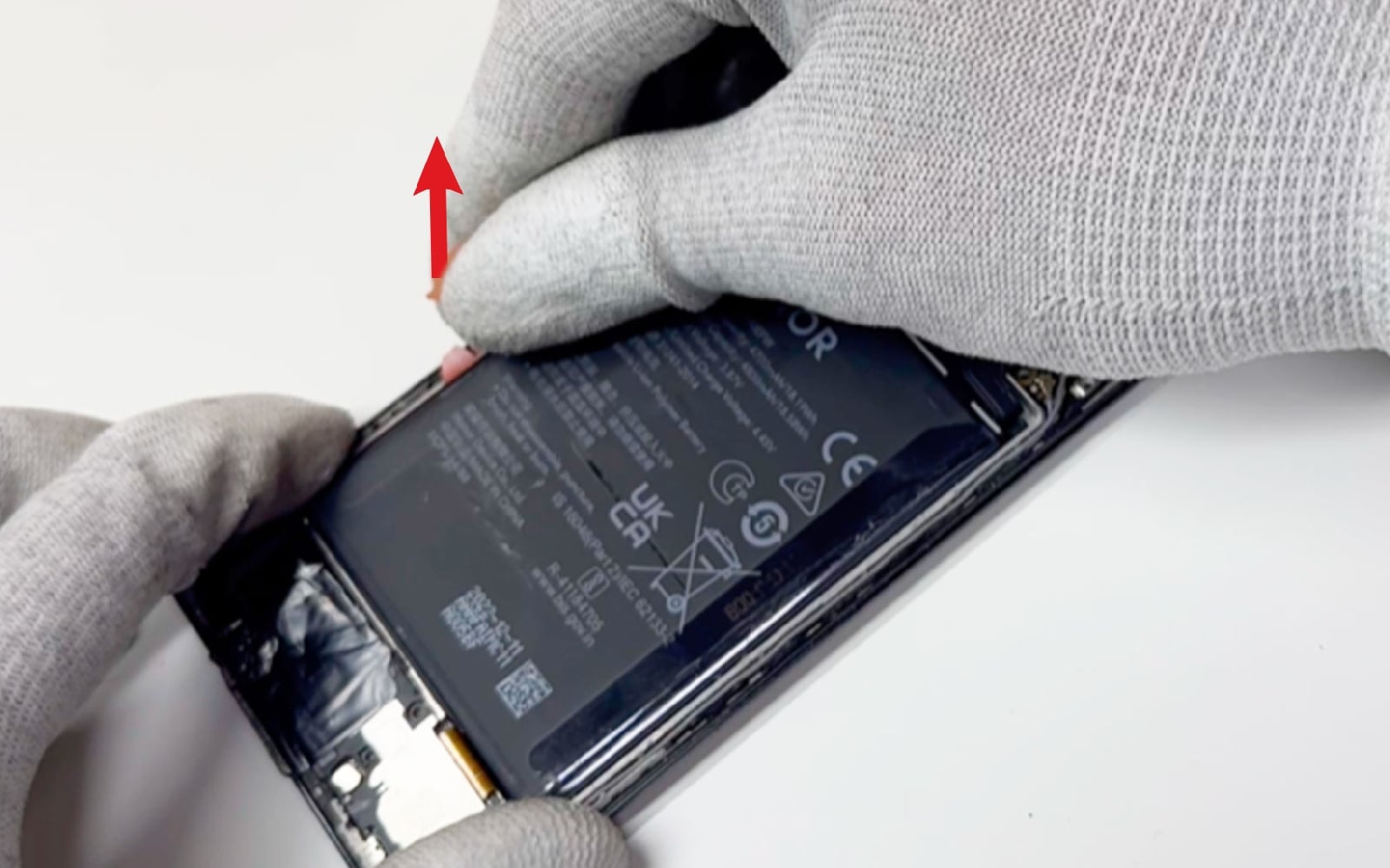

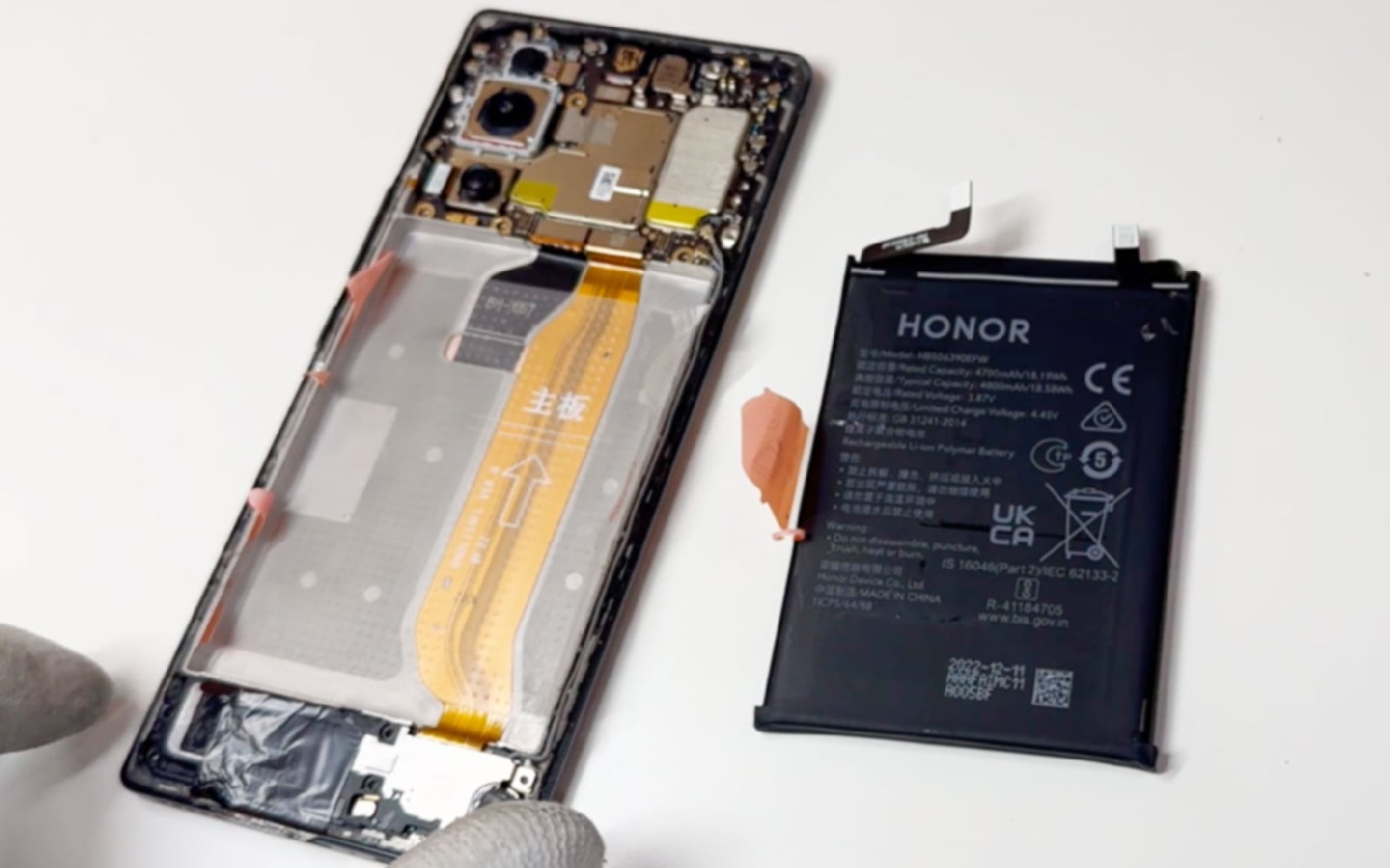

Etape 6 : Retirer la batterie
Tirez vers vous avec force afin de décoller la batterie du châssis. Récupérez ensuite le film transparent.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Etape 7 : Débrancher les nappes de l'écran et de la rallonge d'interconnexion
Déconnectez la nappe du LCD puis celle de la rallonge d'interconnexion. Ensuite munissez vous du tournevis cruciforme pour sortir les deux vis qui retiennent la carte mère au bloc écran.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Outils du kit utilisés
Outils du kit utilisés

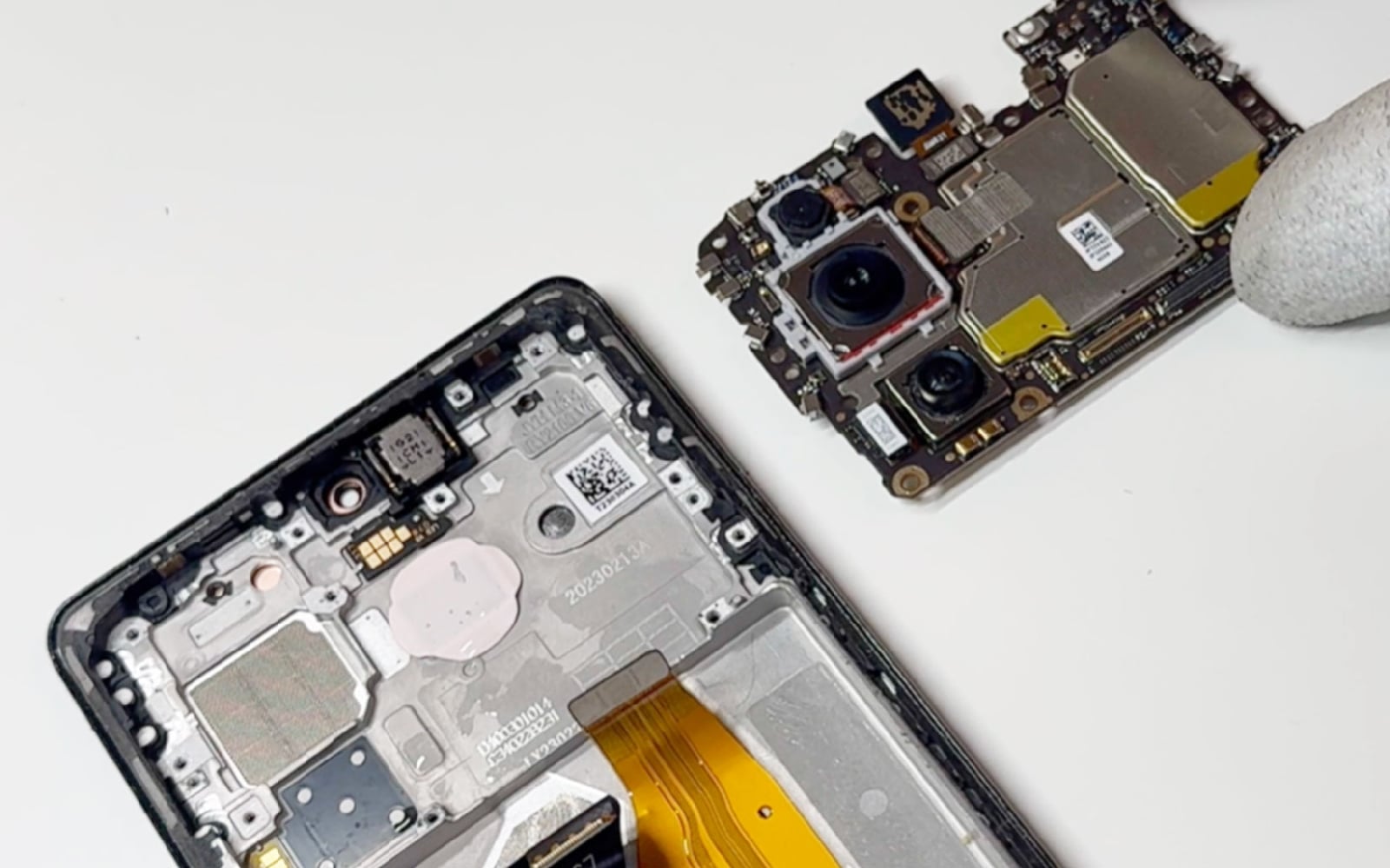

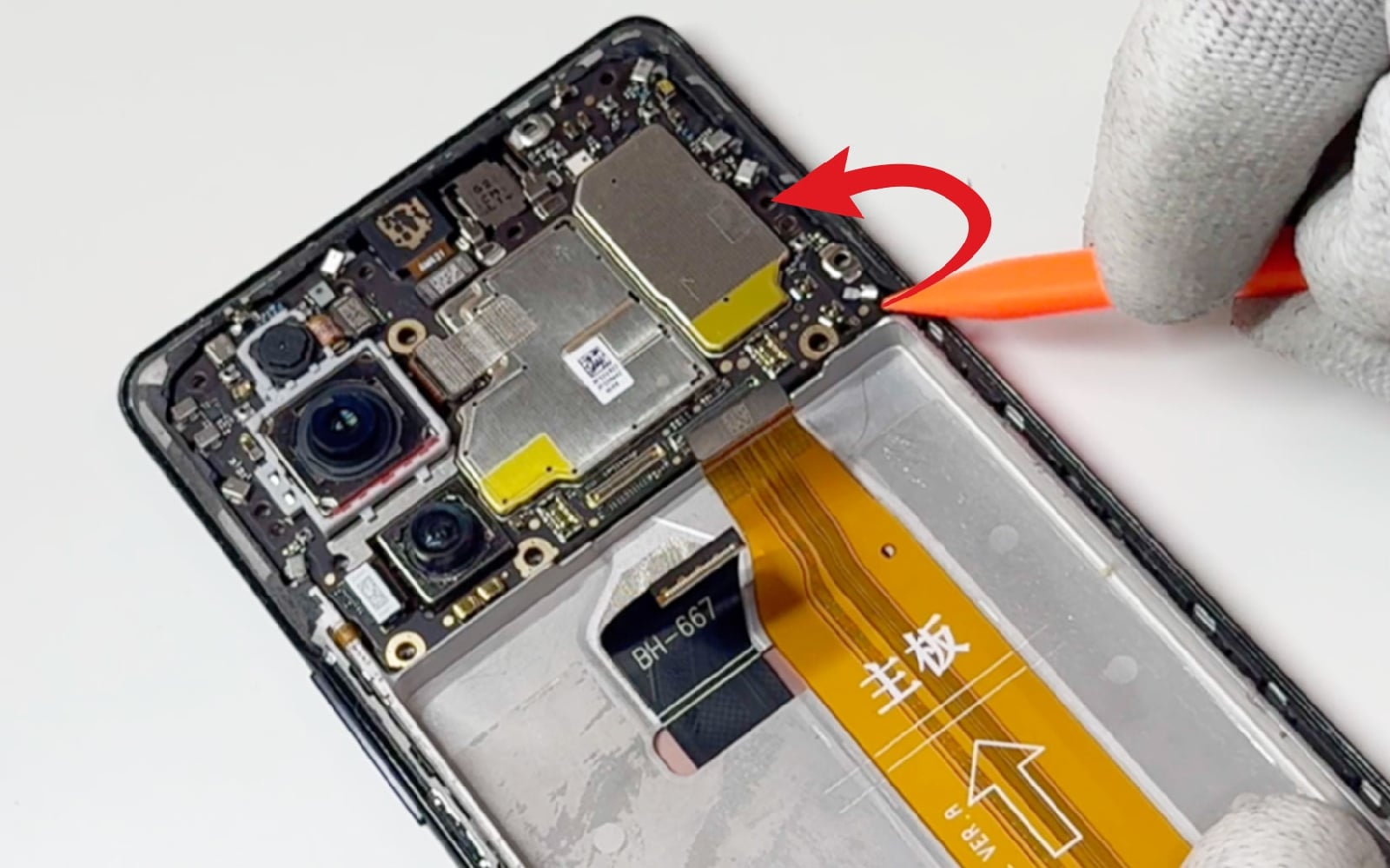

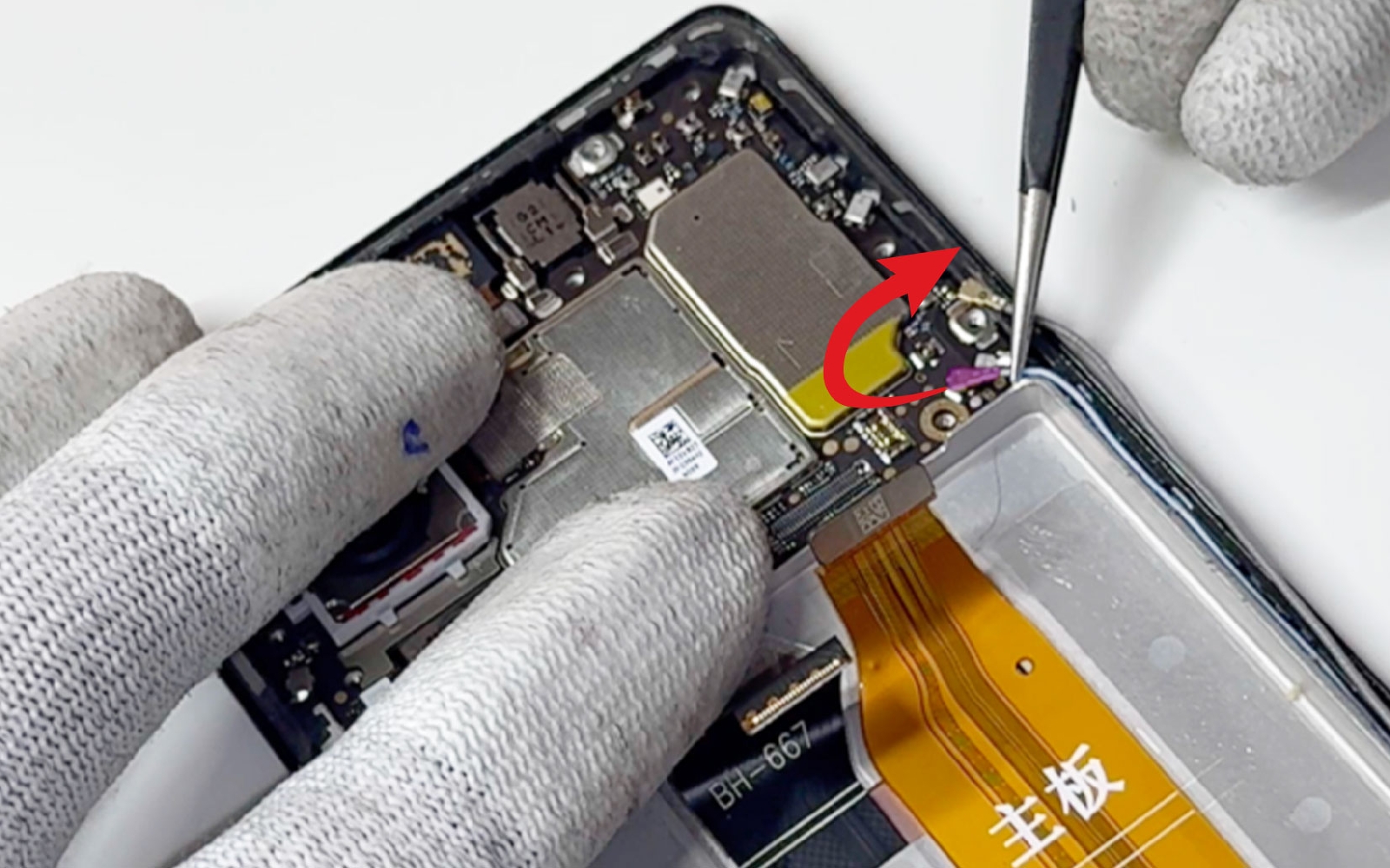

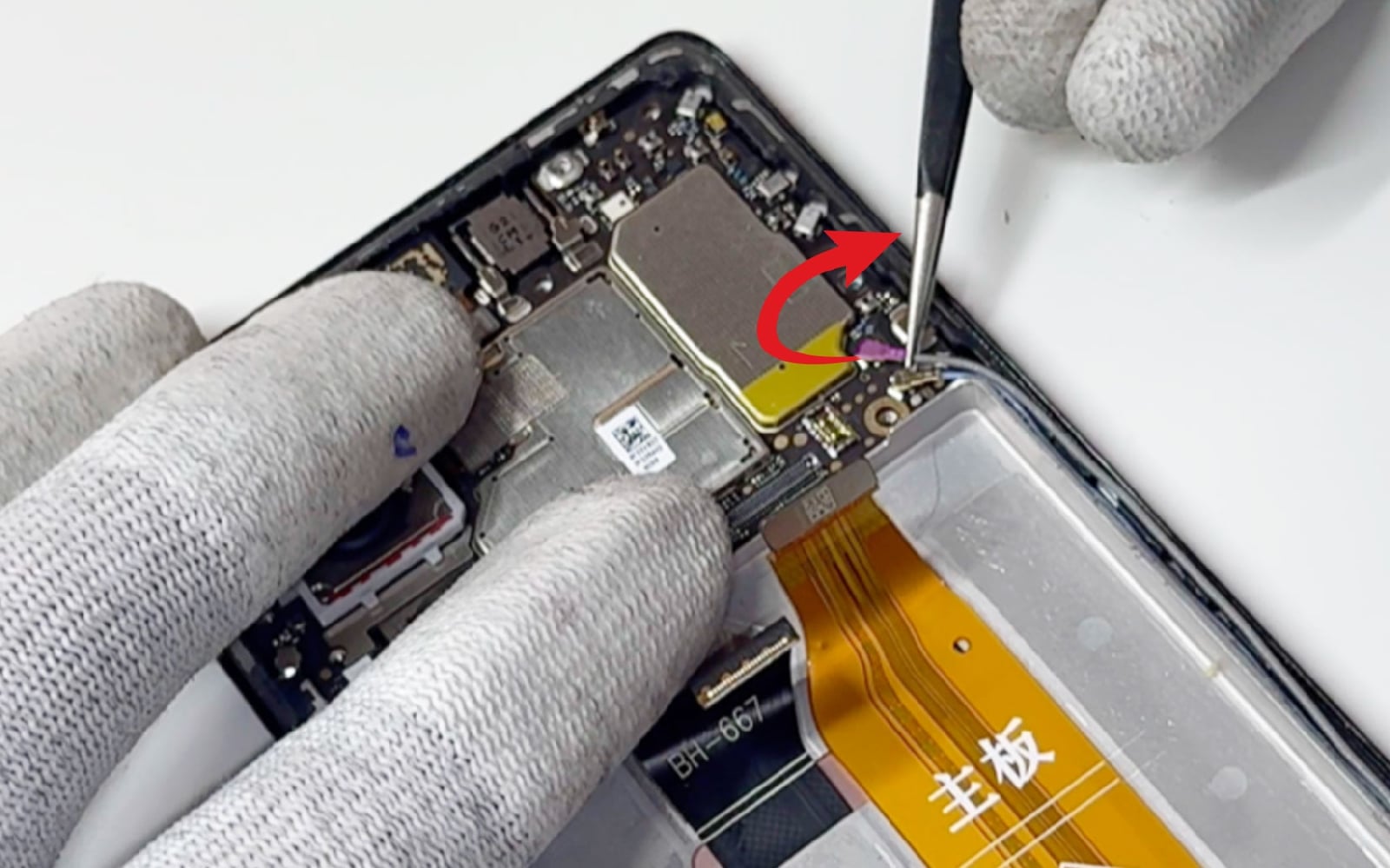

Etape 8 : Enlever la carte mère
À l’aide de la pince métallique, déconnectez délicatement les nappes réseau avant de soulever la carte mère avec le levier en nylon.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Outils du kit utilisés
Outils du kit utilisés

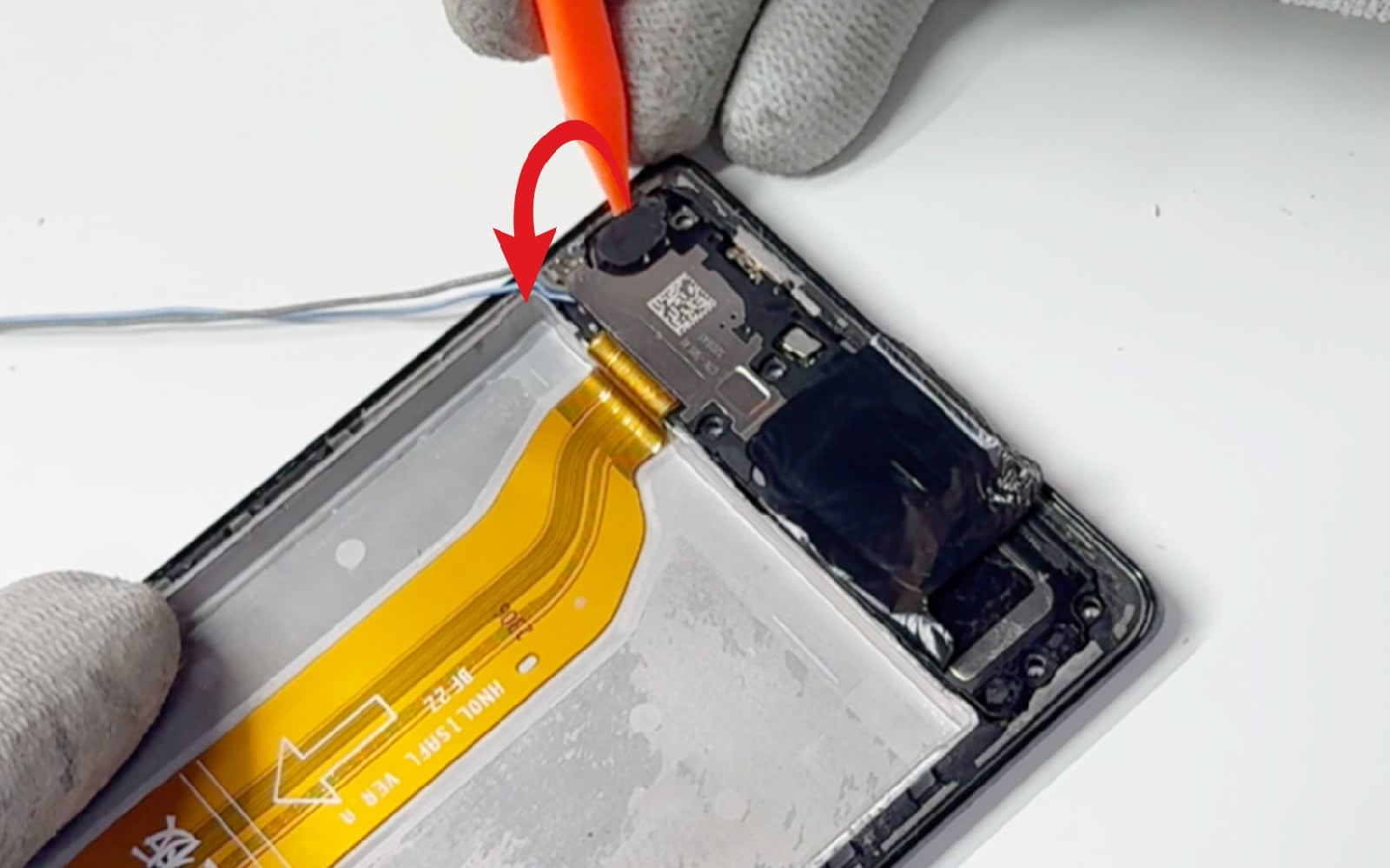

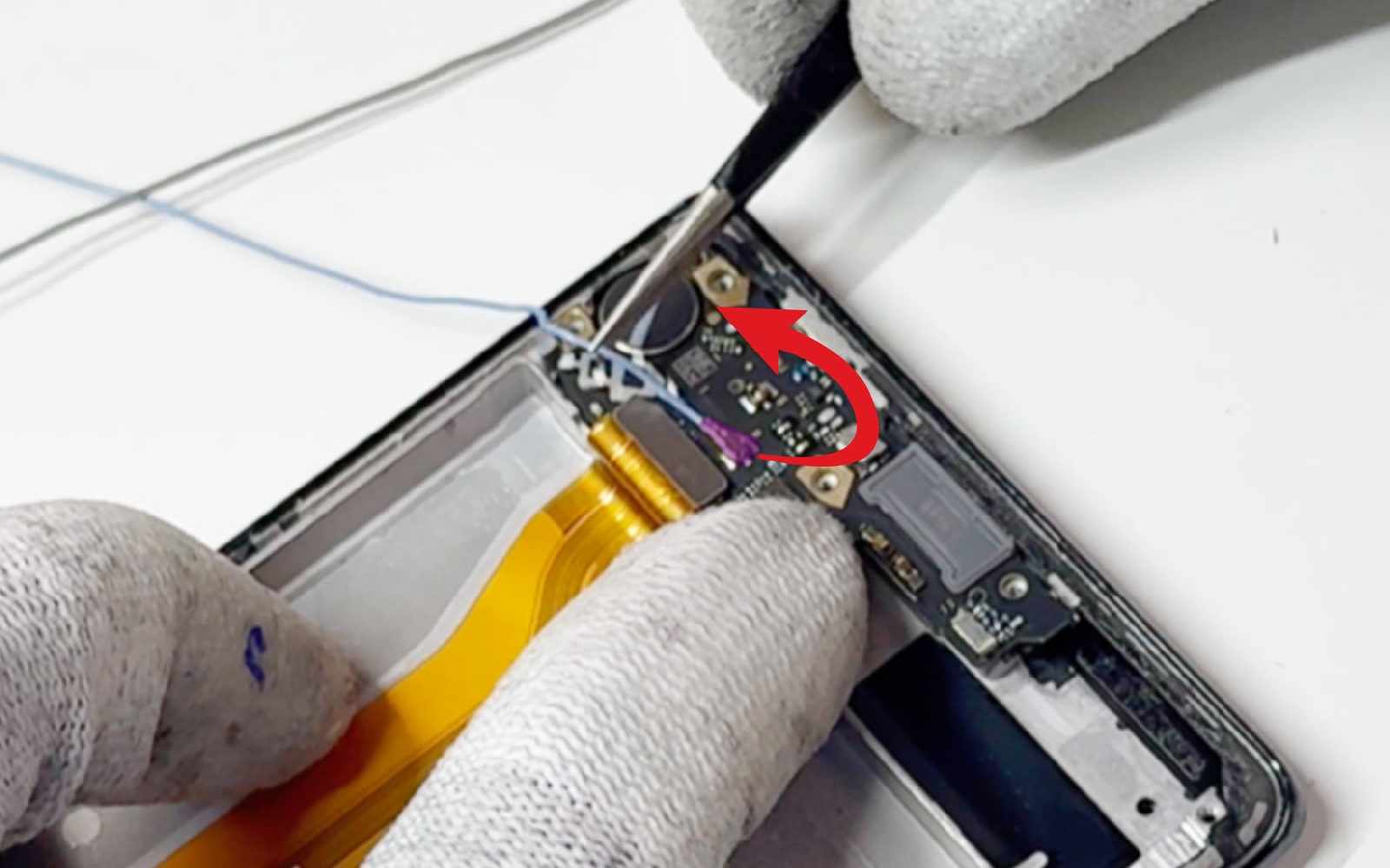

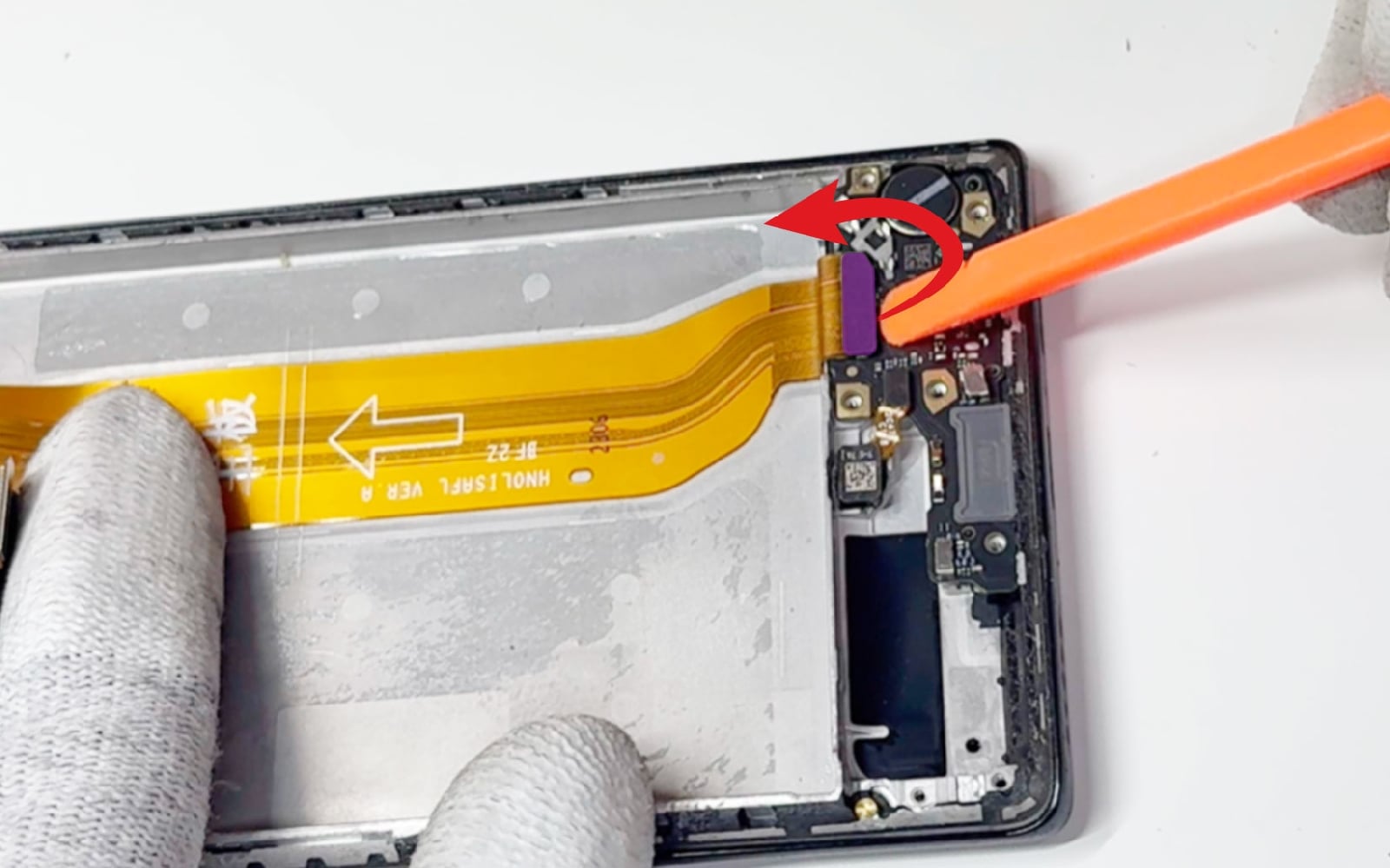

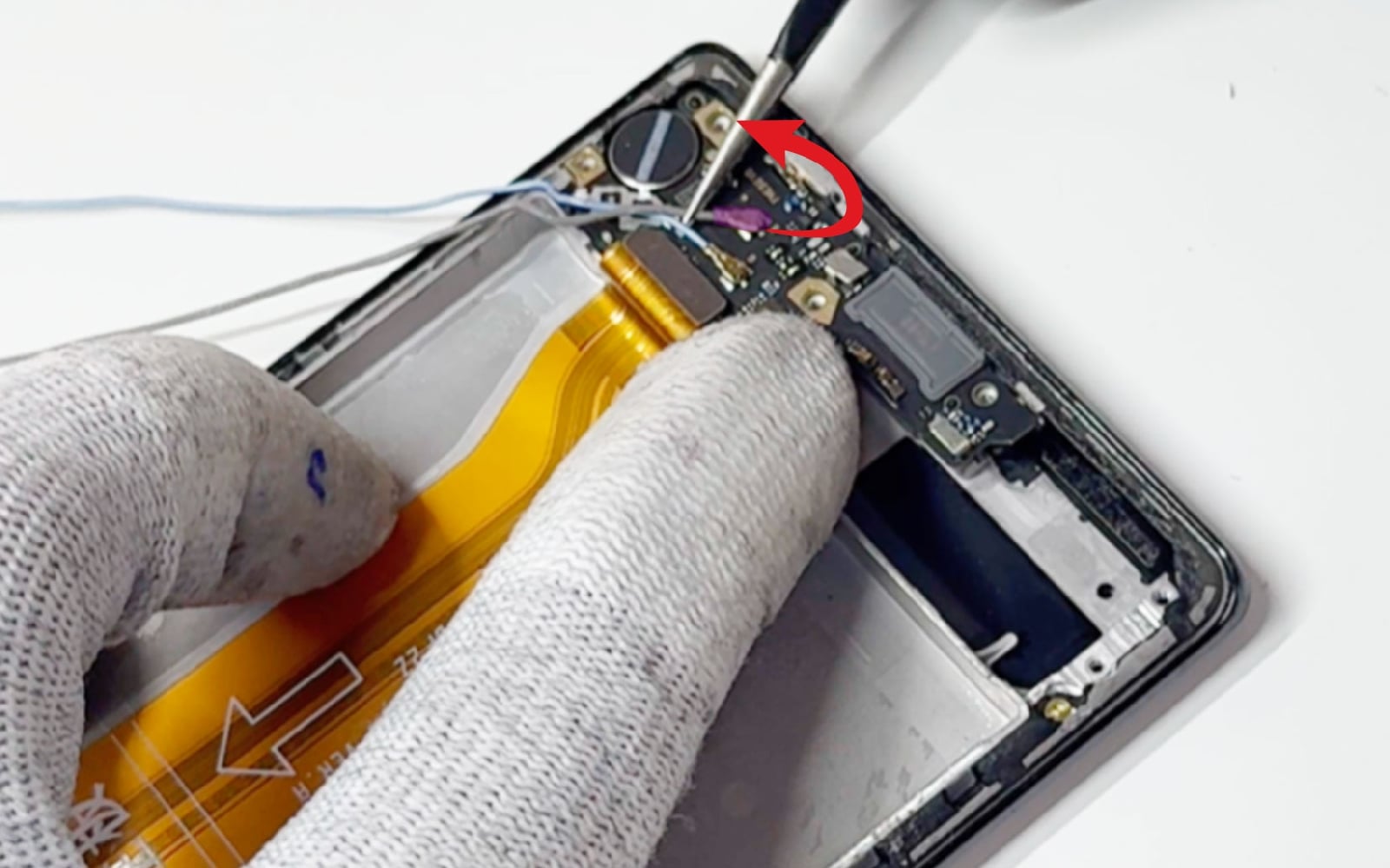

Etape 9 : Déconnecter les différentes nappes du dock
Sortez enfin le cache avec le haut-parleur externe puis débranchez les deux câbles coaxiaux avant de les sortir du châssis.

Déconnectez la seconde nappe de la rallonge d'interconnexion.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Outils du kit utilisés
Outils du kit utilisés

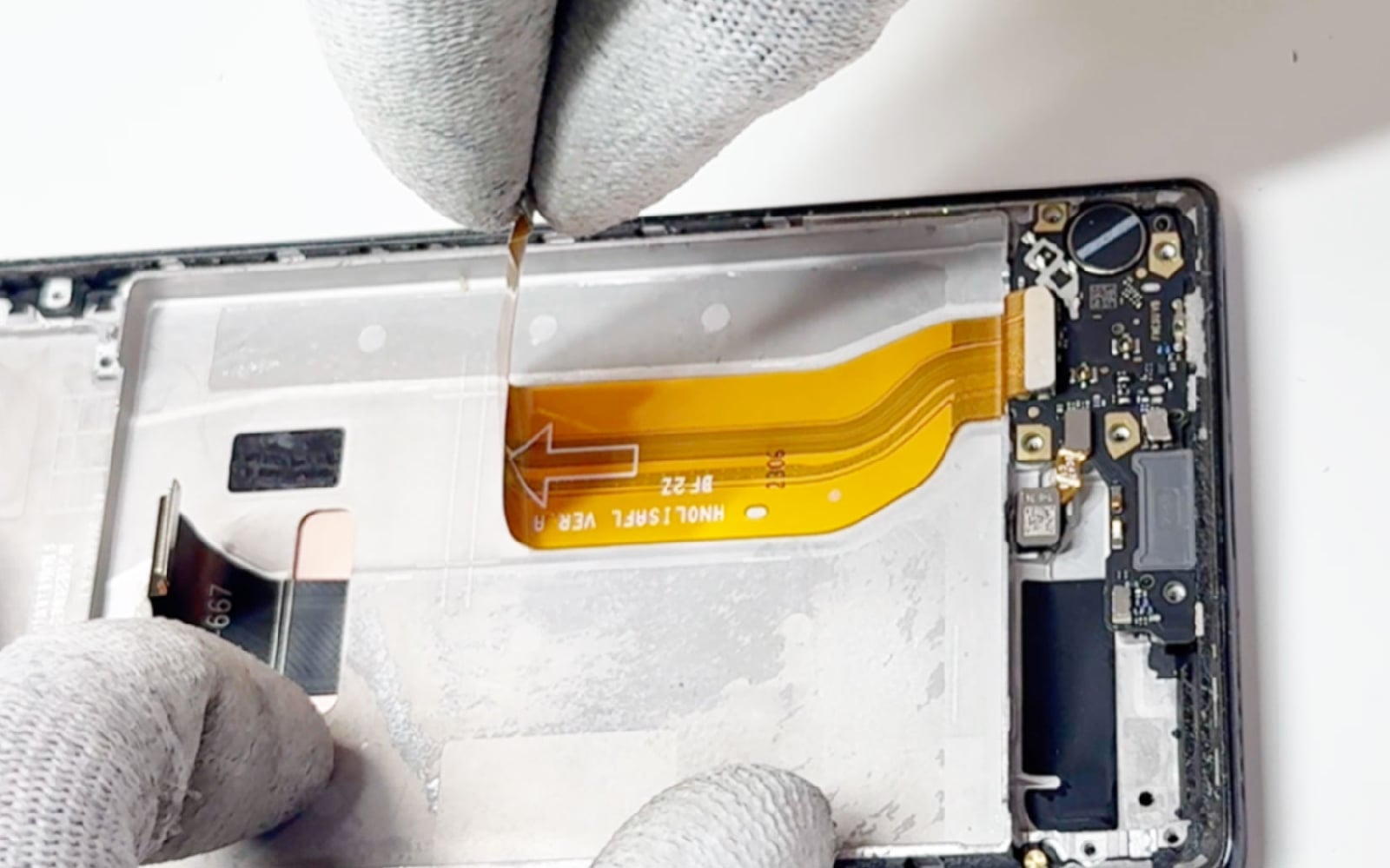

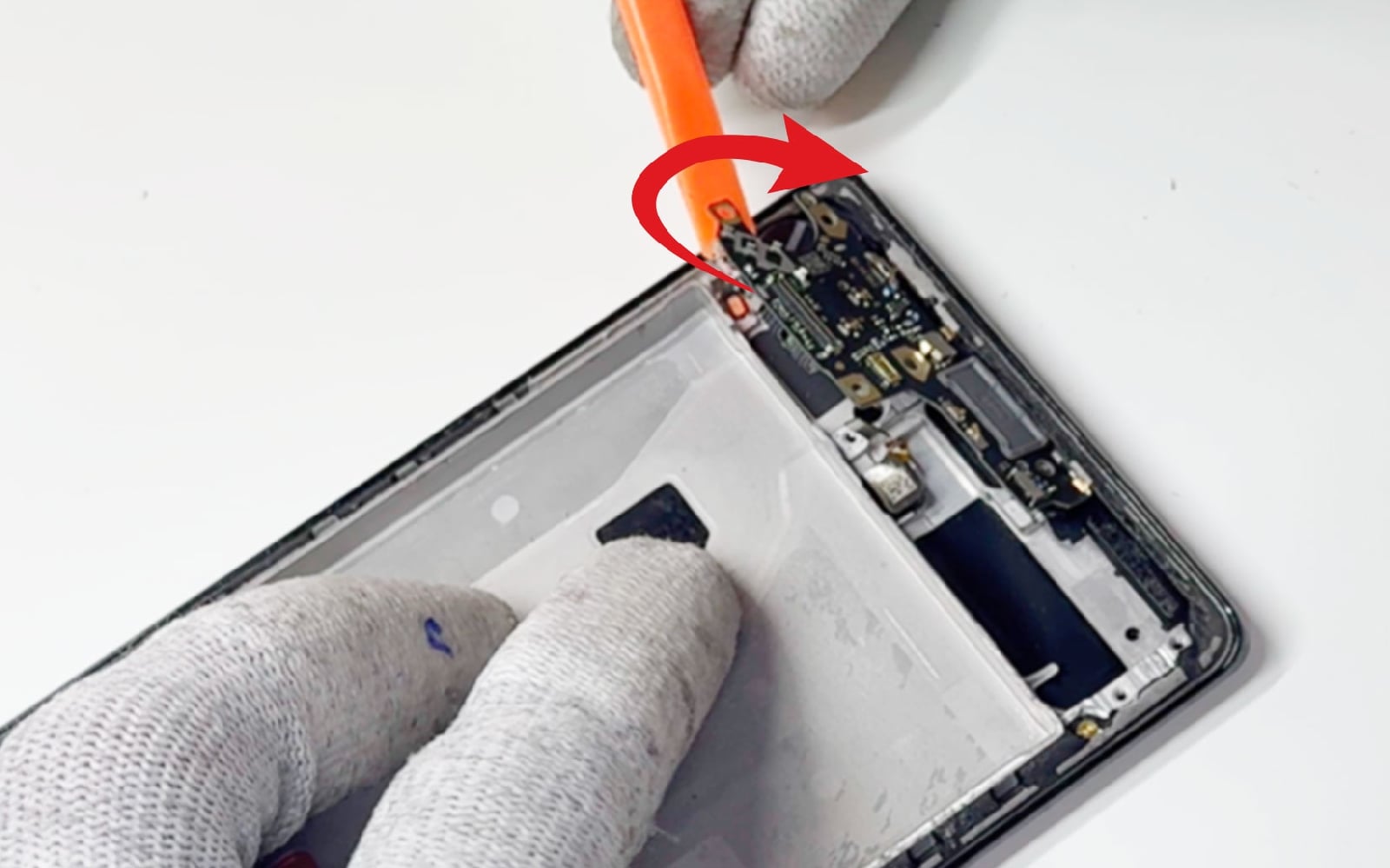

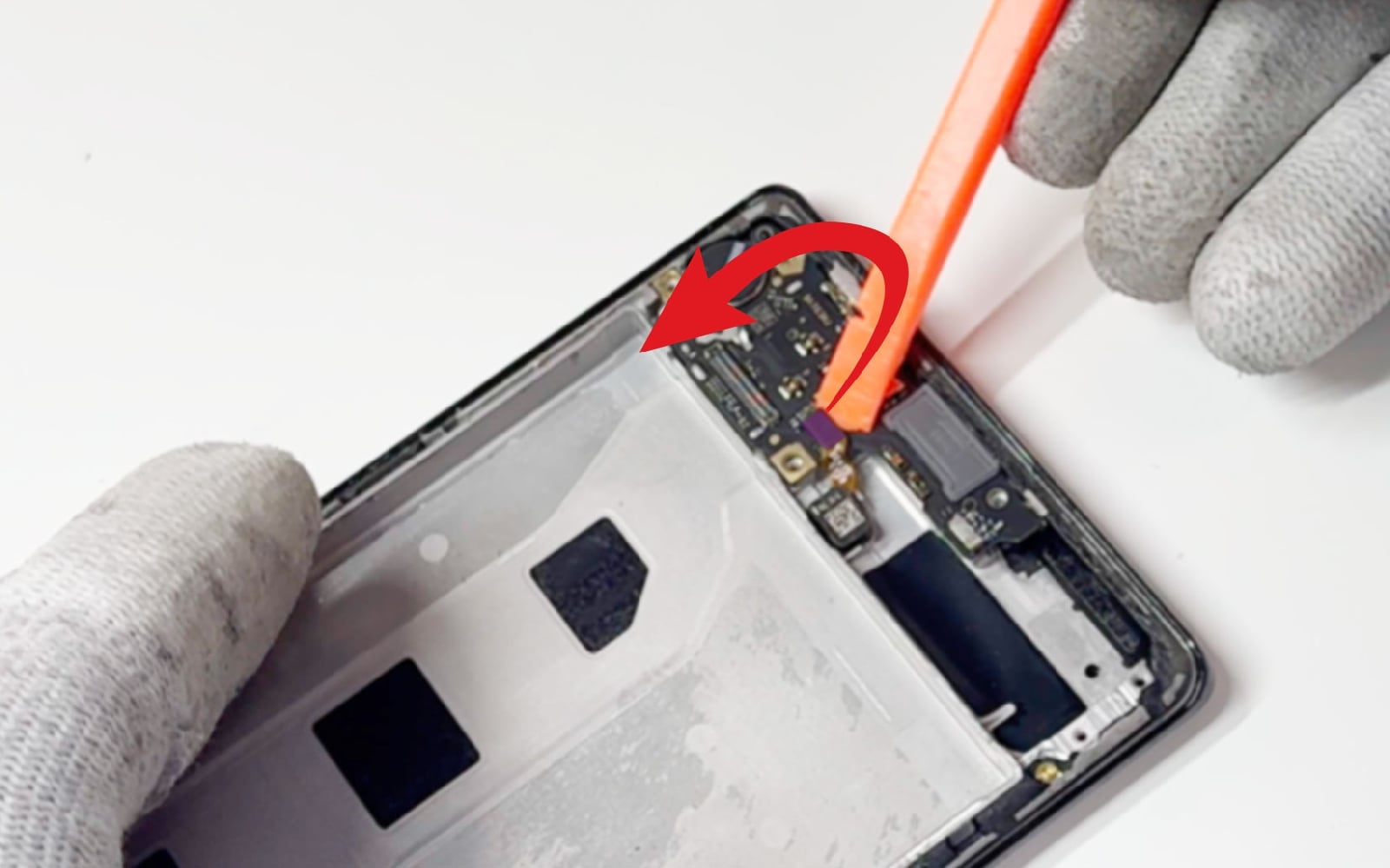

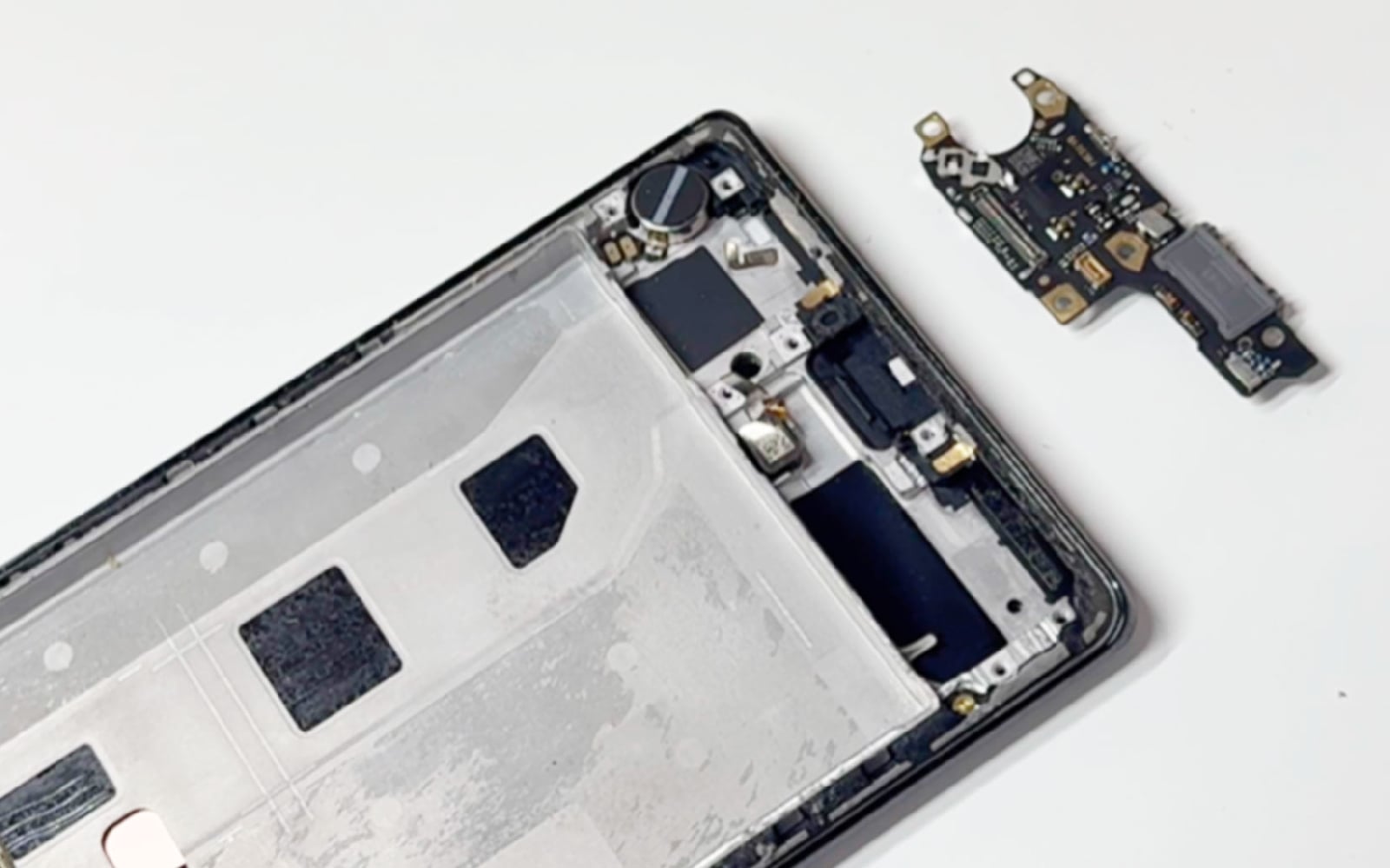

Etape 10 : Libérer le connecteur de charge
Décollez la nappe du châssis puis déconnectez la nappe du capteur d'empreintes digitales.

Sortez ensuite le connecteur de charge du châssis.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Guide de réparation sur Honor 70 photo 4
Outils du kit utilisés
Outils du kit utilisés

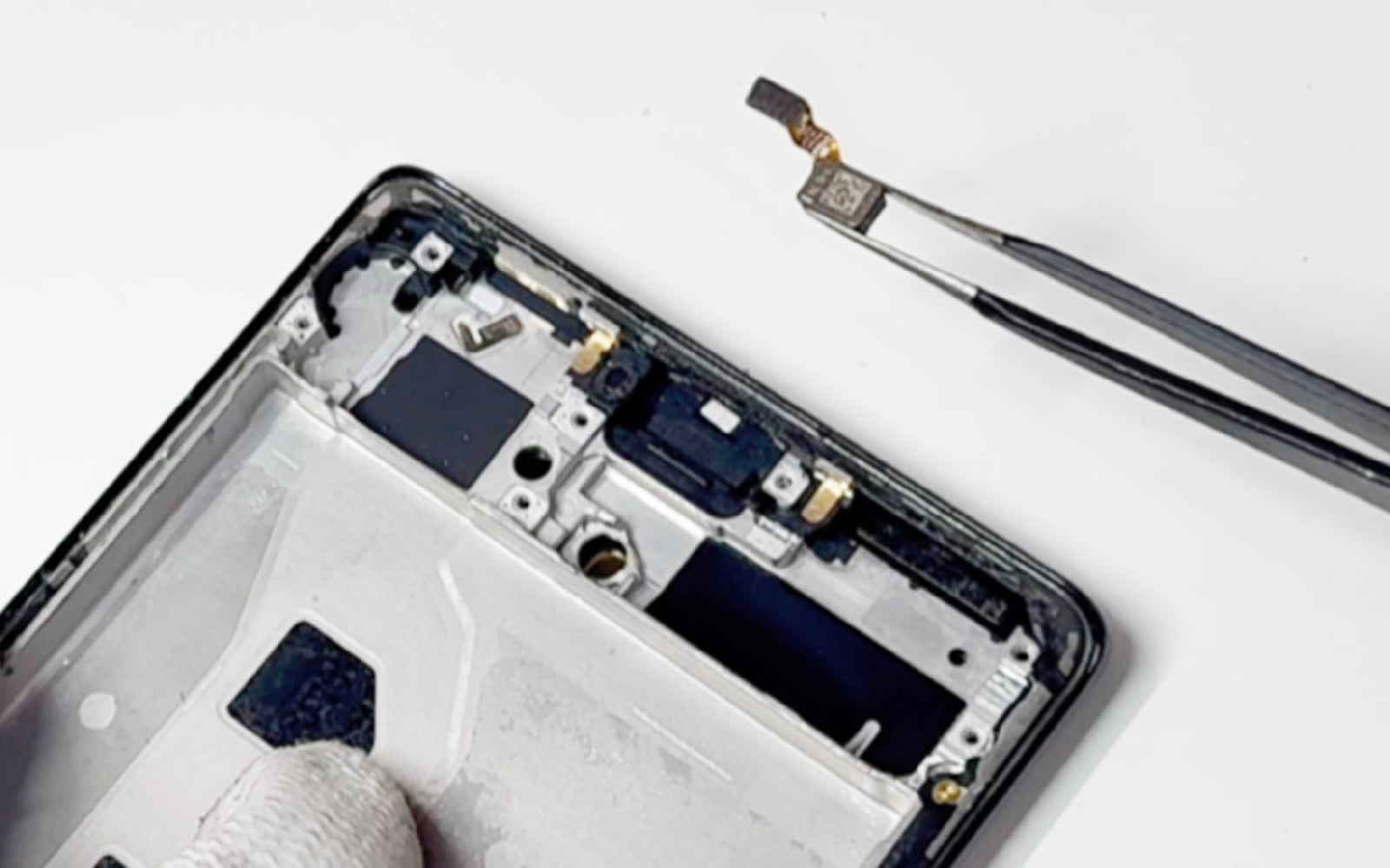

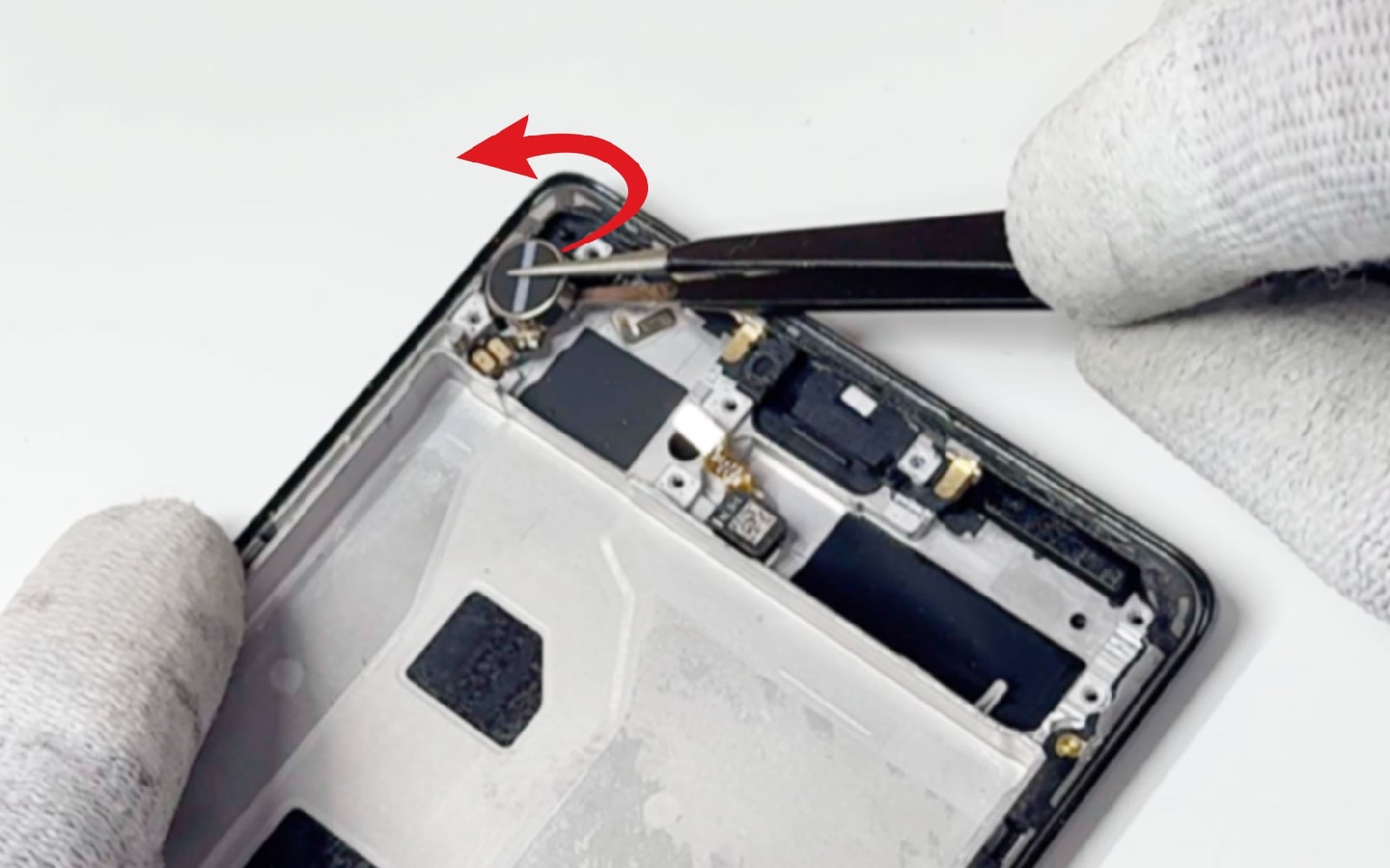

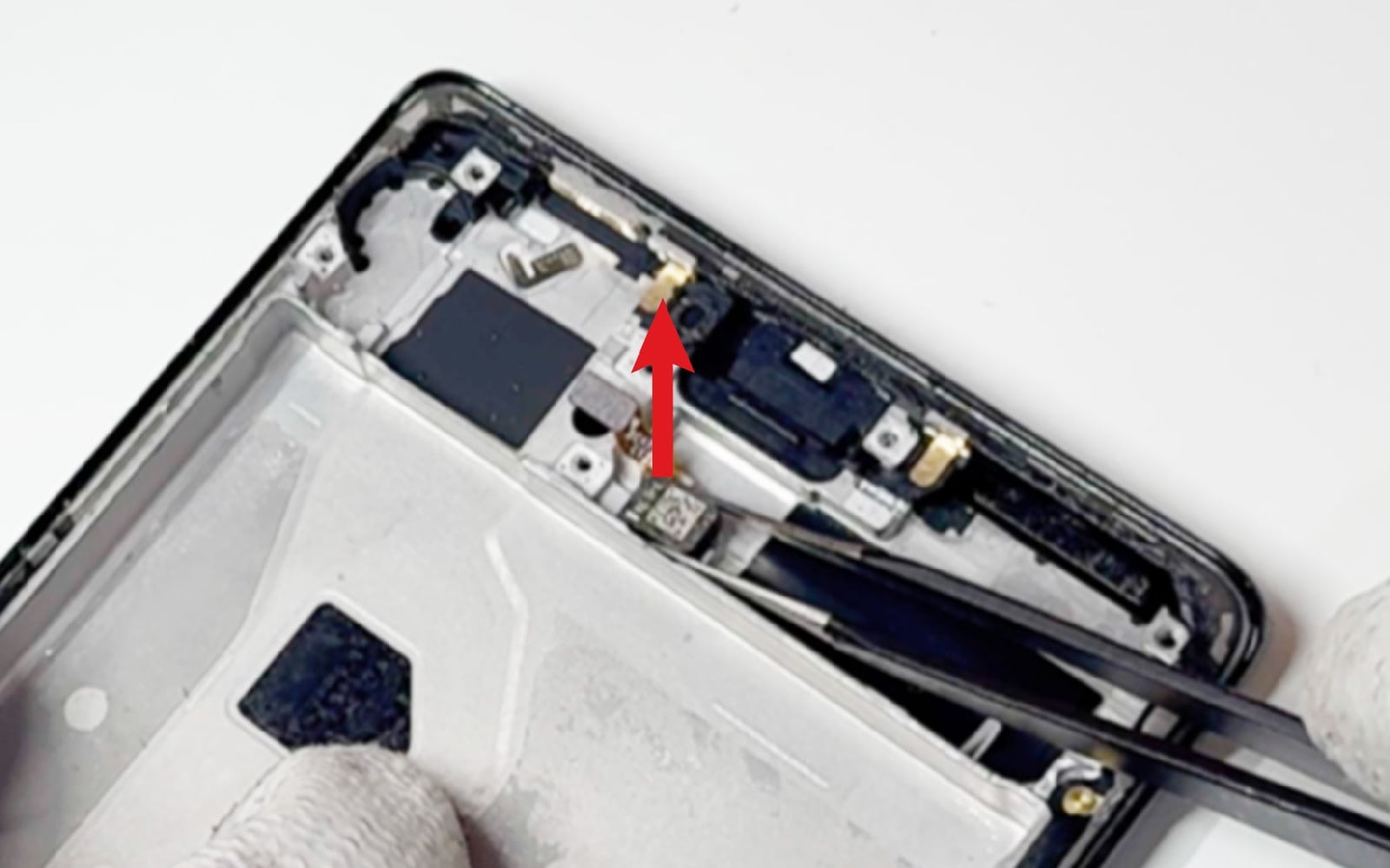

Etape 11 : Récupérer le vibreur et le lecteur d'empreintes
Décollez délicatement le vibreur puis le lecteur d'empreintes de la partie basse de votre Honor 70.

Si vous sentez une légère résistance, n'insistez pas et chauffez légèrement les composants.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Guide de réparation sur Honor 70 photo 3
Outils du kit utilisés
Outils du kit utilisés

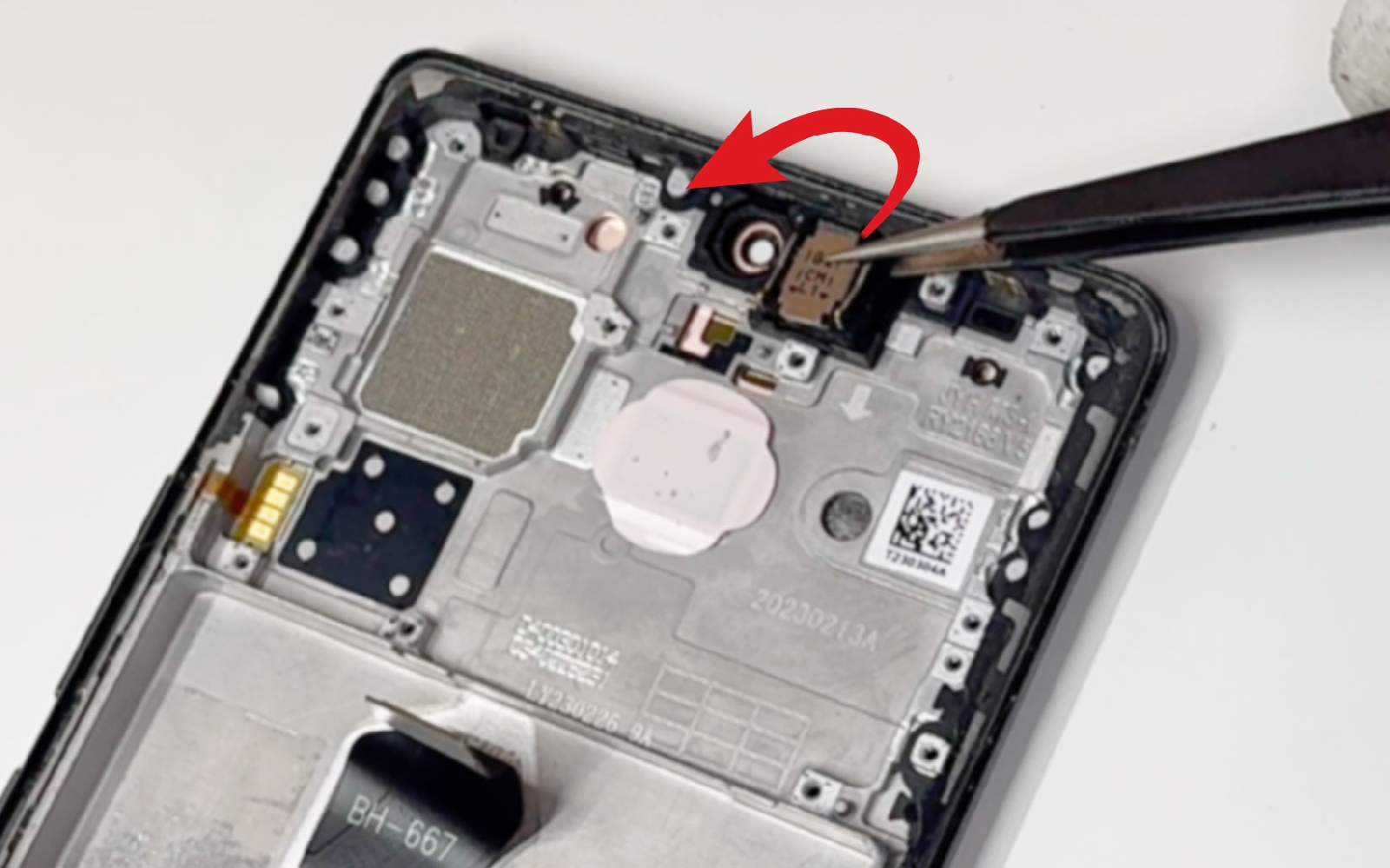

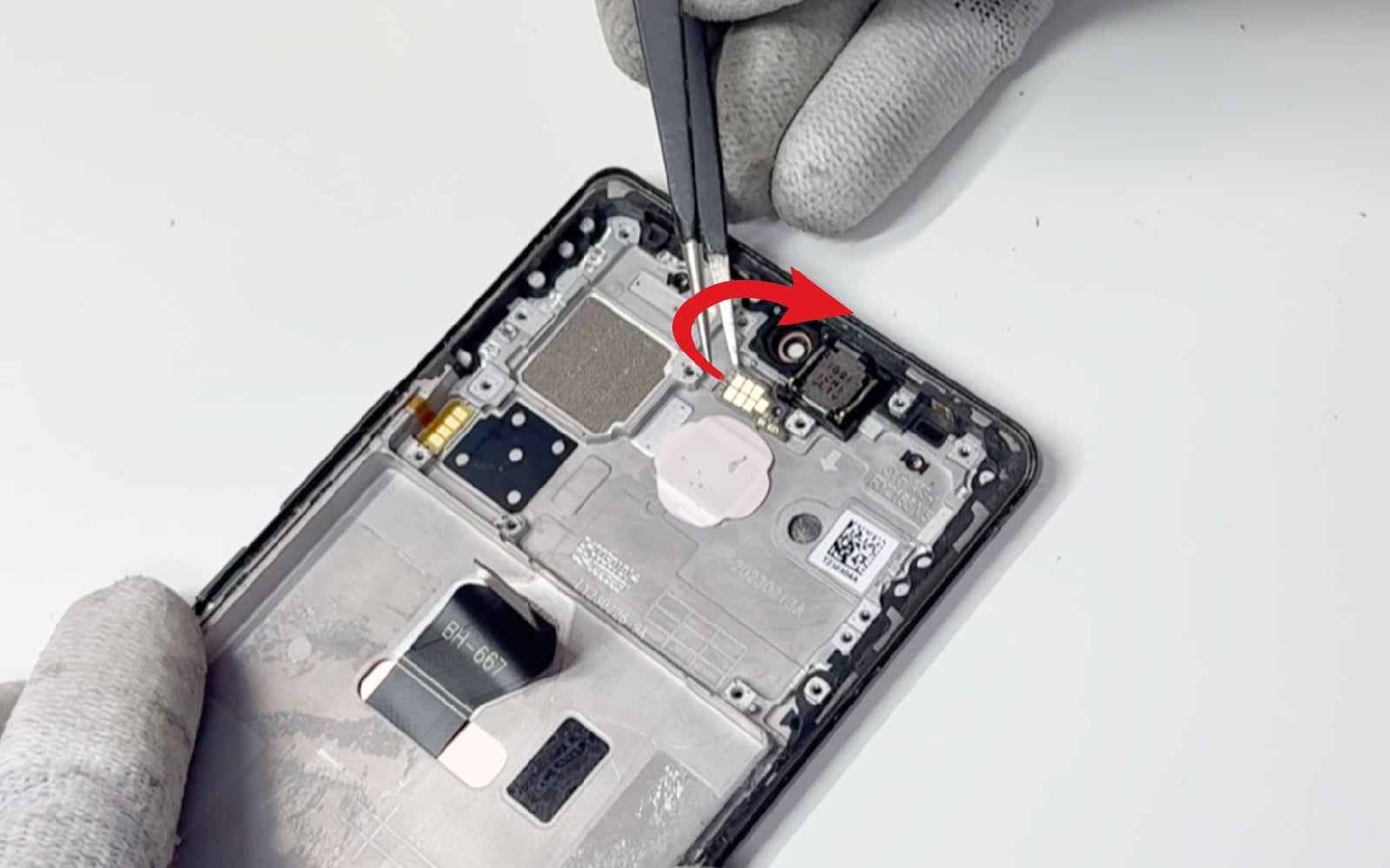

Etape 12 : Sortir les éléments du haut du bloc écran
Comme pour les petits éléments du bas de votre appareil, décollez le capteur de proximité avec la pincette puis attaquez-vous à l'écouteur de l'oreille.
Guide de réparation sur Honor 70 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Honor 70 photo 1
Guide de réparation sur Honor 70 photo 2
Outils du kit utilisés
Outils du kit utilisés
