Comment changer le module des caméres arrière sur iPhone 16 Pro Max

Avant de commencer votre réparation et même de passer commande, il est essentiel de vérifier que vous êtes bien en possession du bon appareil.

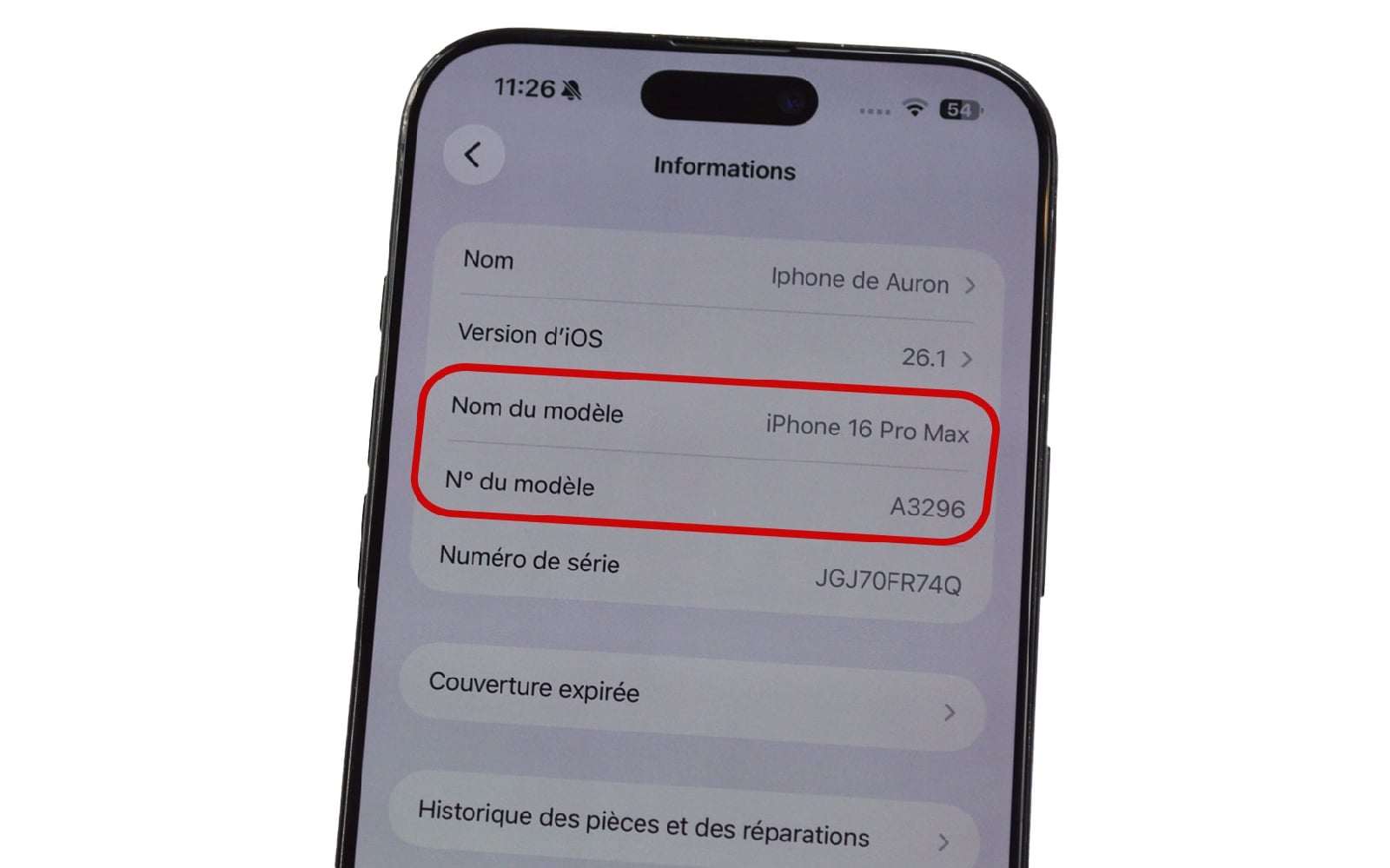

Pour cela, rendez-vous dans Réglages > Général > Informations. Appuyez sur la ligne “N° de modèle” : si la référence affichée correspond à celle du iPhone 16 Pro Max, vous pouvez suivre ce guide en toute confiance.

Vous pouvez également confirmer cette information directement sur votre téléphone : le numéro de modèle est inscrit à l’intérieur de la prise de charge.

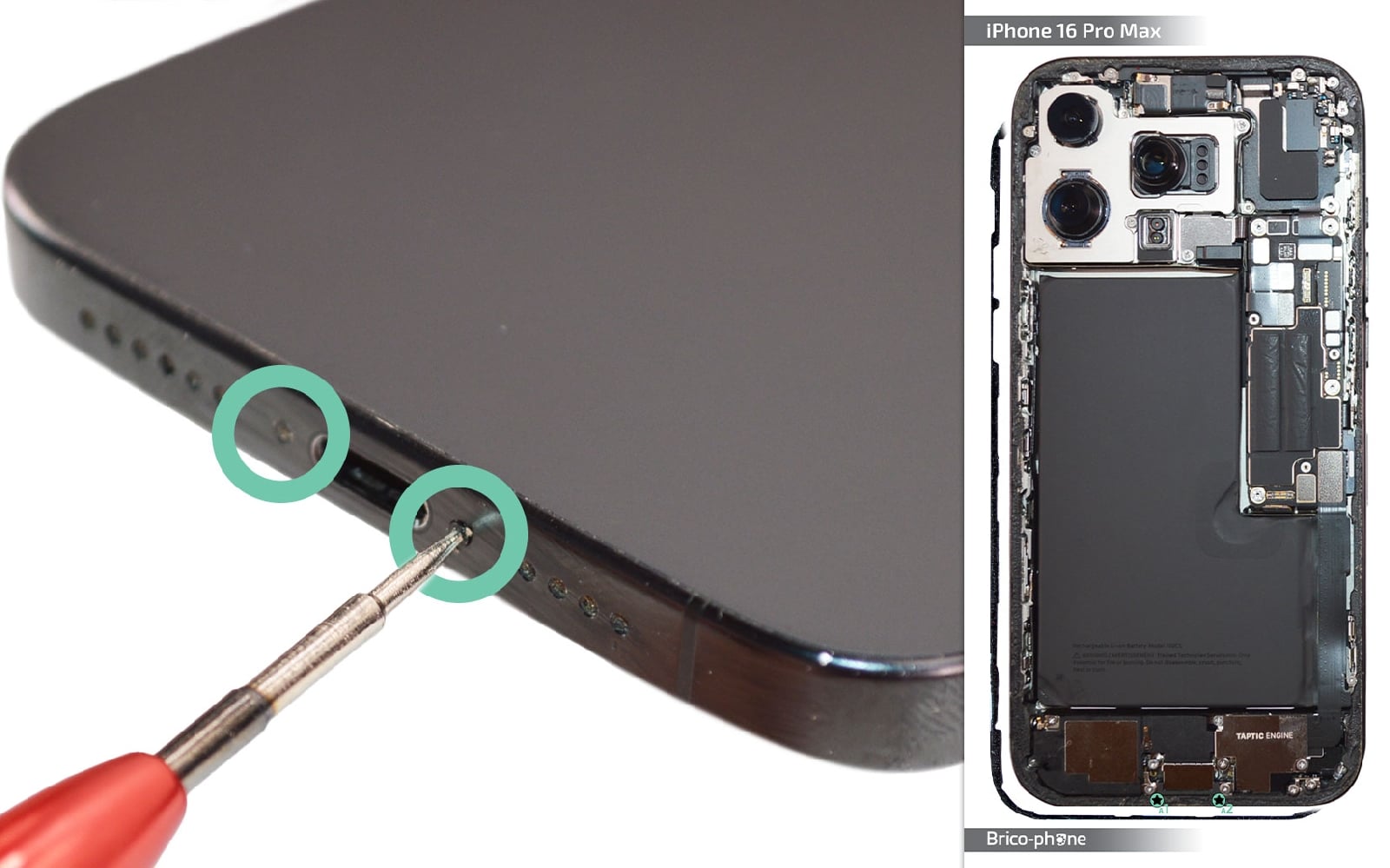

Ôtez les deux vis pentalobe situées de part et d'autre de la prise de charge de votre iPhone.
Aidez vous du patron d'aide au montage fourni avec votre commande pour disposer les vis et ne pas les perdre lors de la réparation.

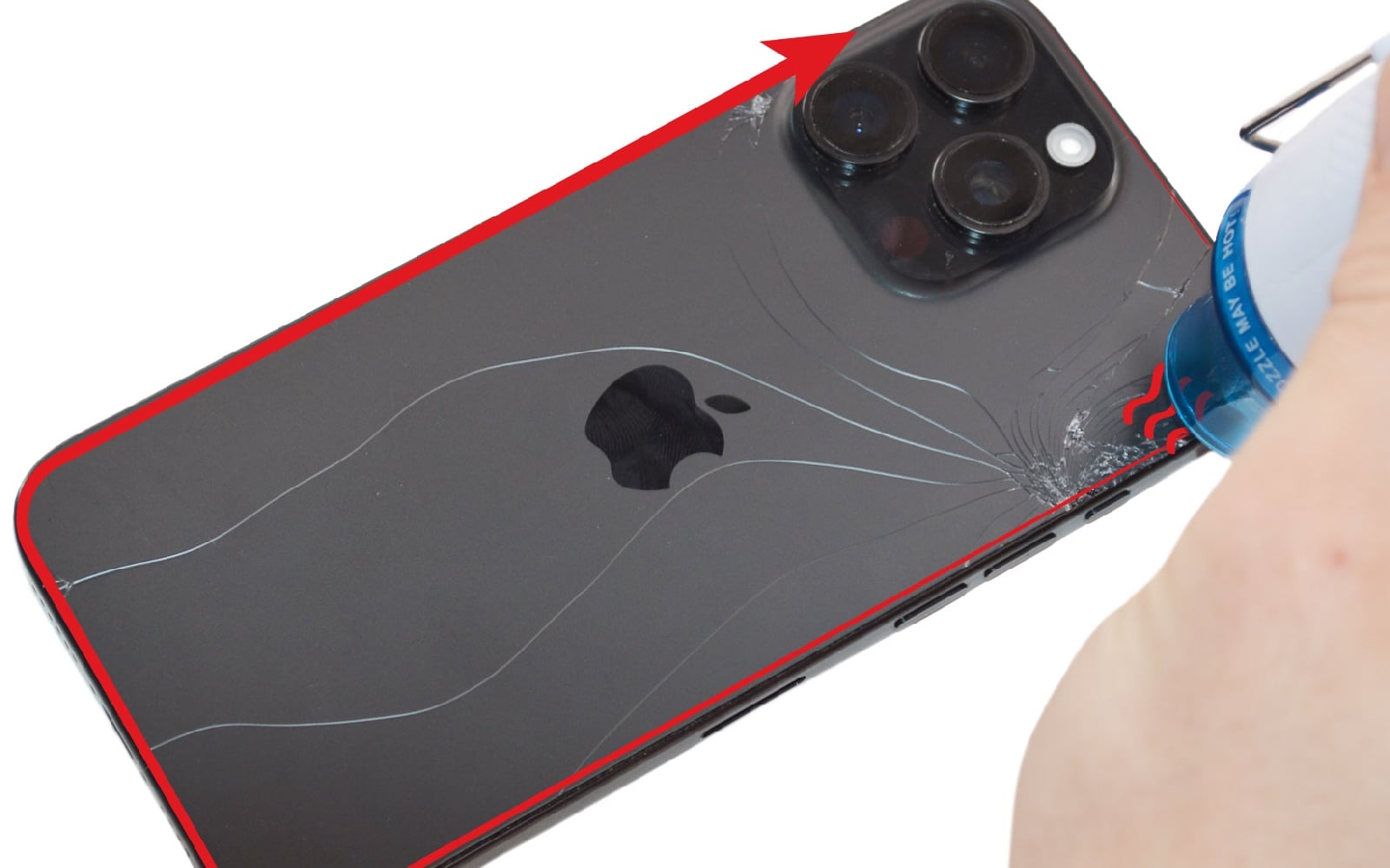

Avant de pouvoir accéder aux composants internes de votre iPhone 16 Pro Max, il est nécessaire de ramollir l’adhésif qui maintient la vitre arrière.

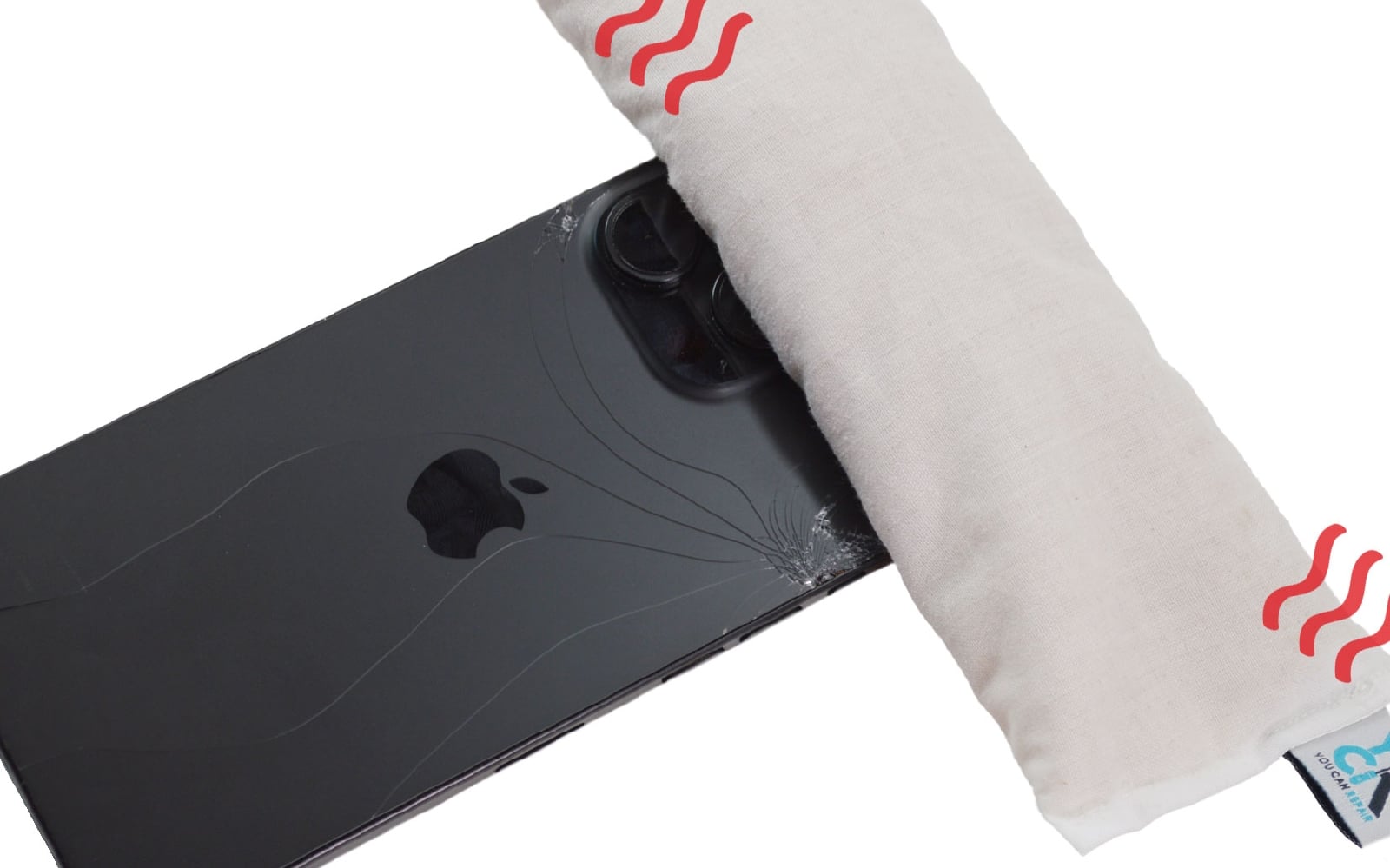

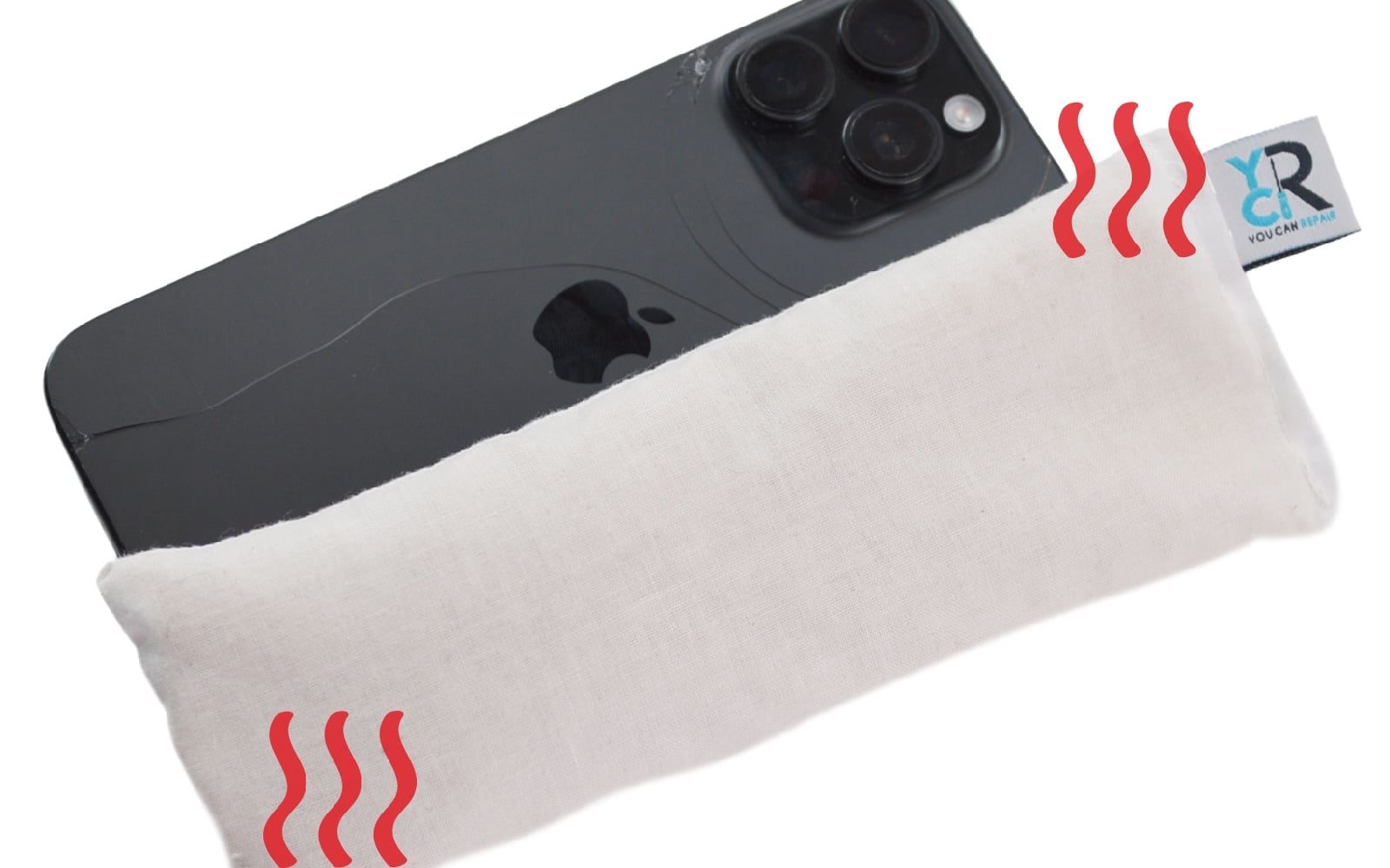

Pour cela, vous pouvez utiliser un coussin chauffant, un décapeur thermique ou simplement votre sèche-cheveux. Appliquez une chaleur modérée et homogène sur le contour de la vitre pendant quelques minutes afin de faciliter son décollage. attention, veillez à ne pas surchauffer le téléphone pour ne pas endommager les composants internes.

En ce qui concerne le coussin chauffant, n'oubliez pas de le passer environ 2 minutes au micro-ondes avantd e venir le déposer sur les 4 cotés de votre iPhone.

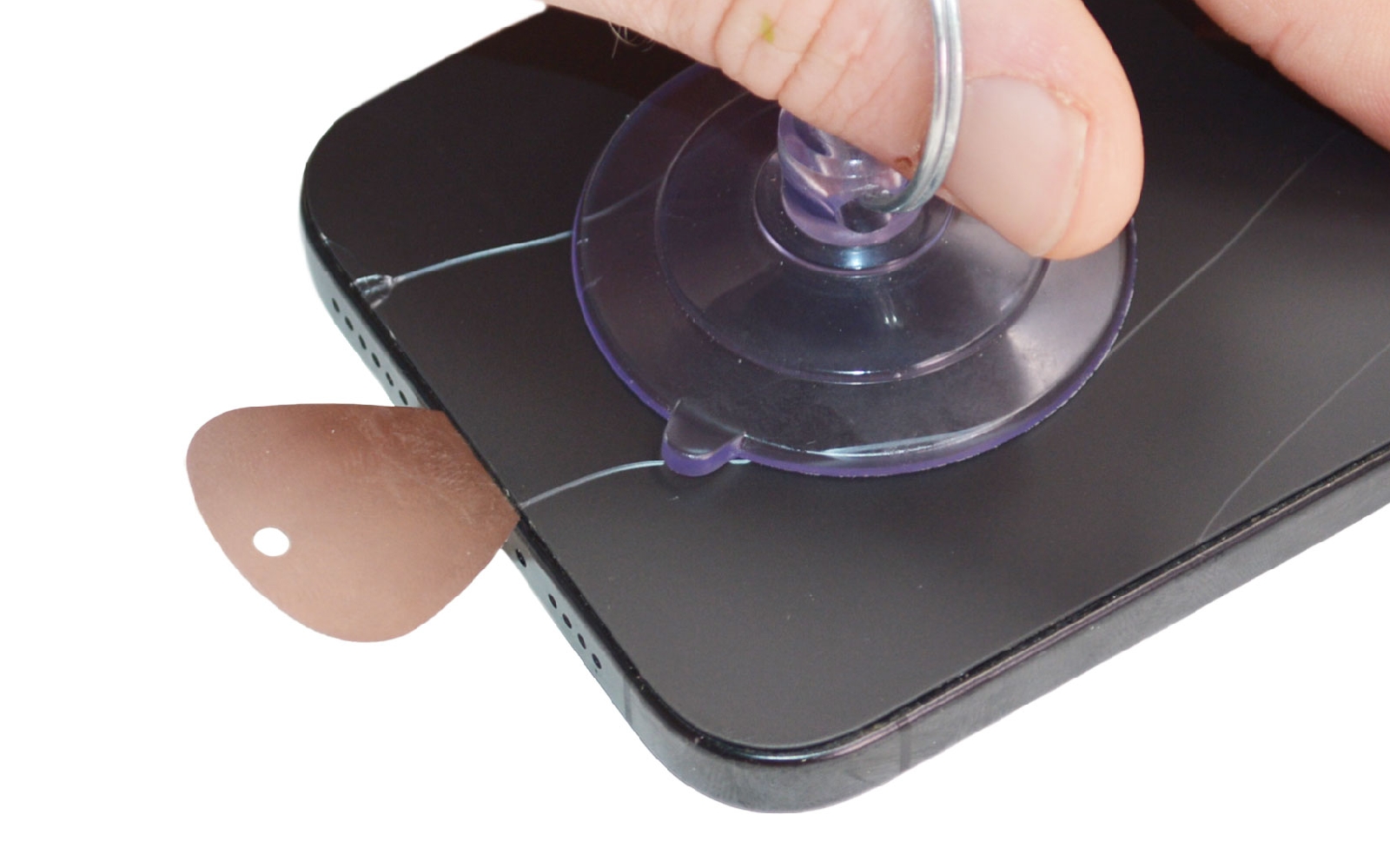

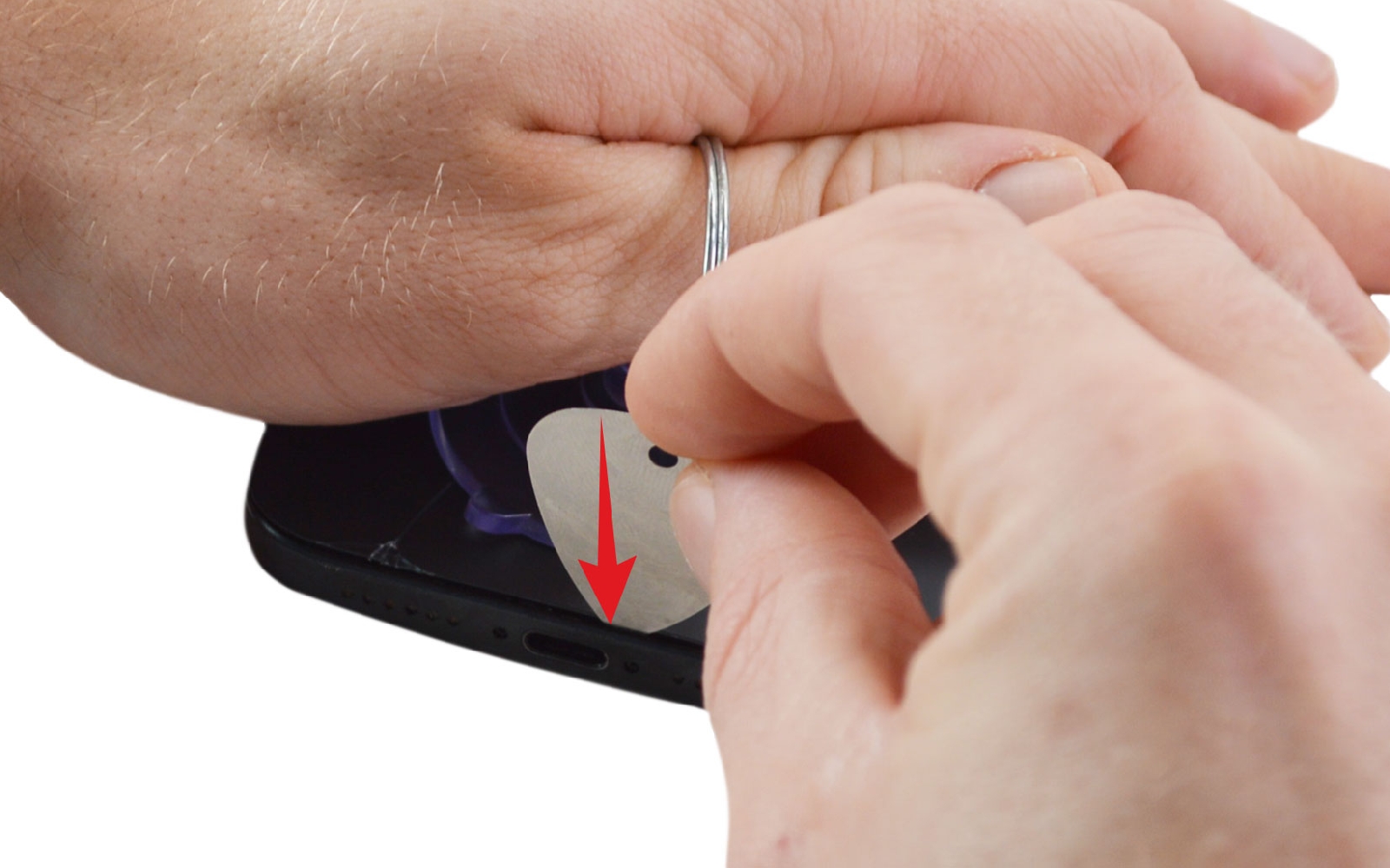

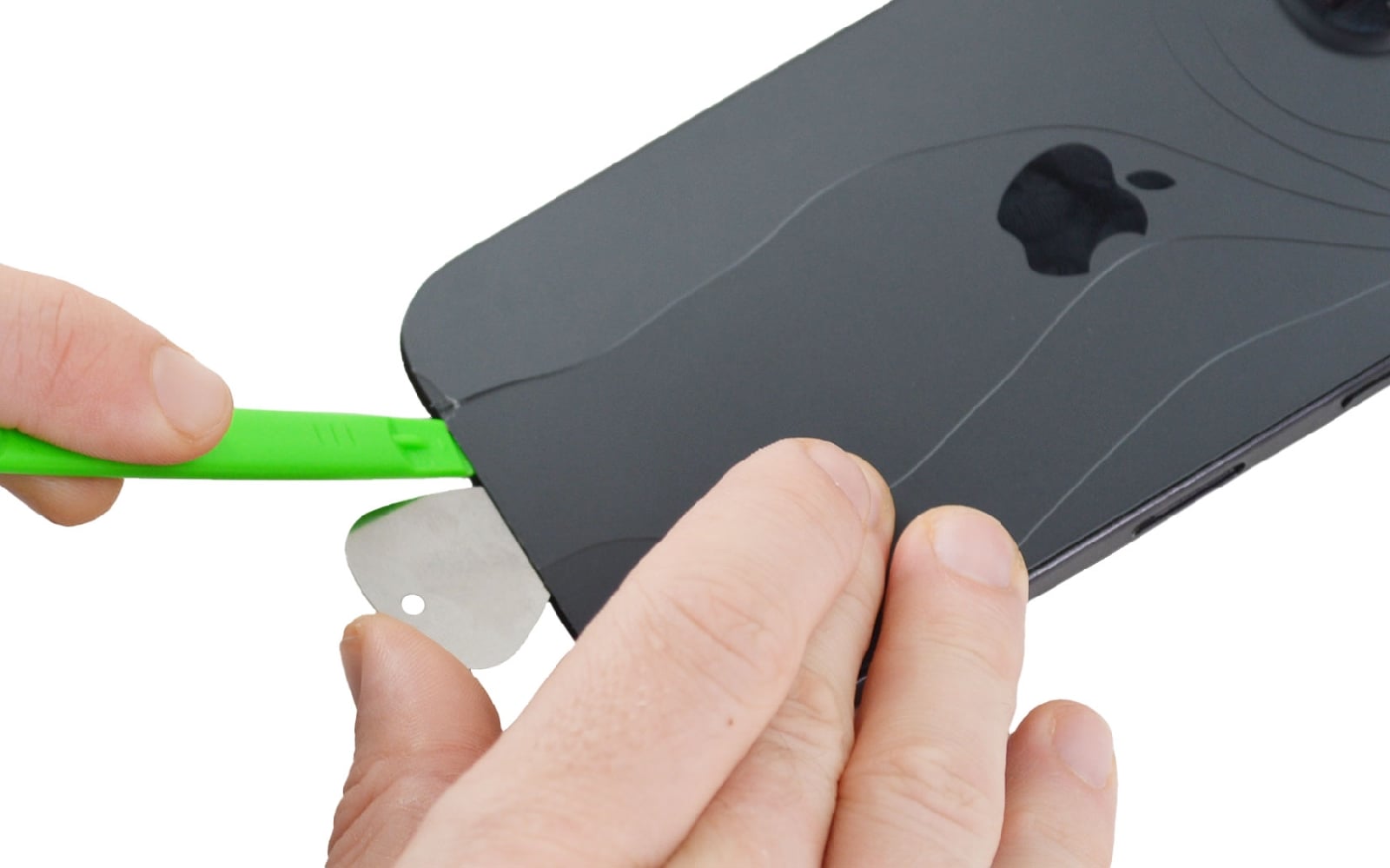

Appliquez la ventouse sur le bas de la vitre, puis insérez légèrement le médiator en métal entre la face arrière et le châssis, dans un premier temps de manière verticale.

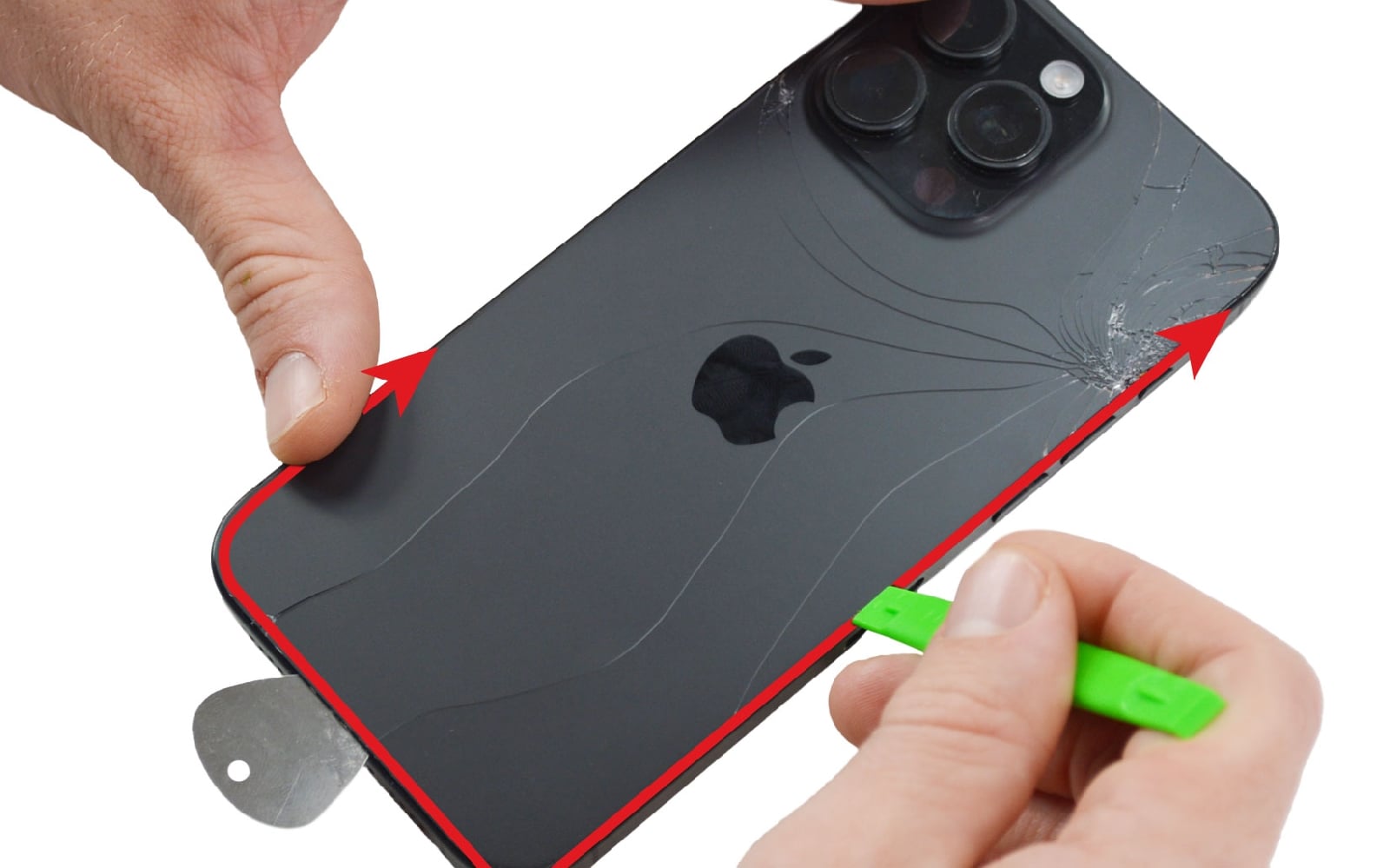

Ensuite, soulevez la vitre pour pouvoir passer la spatule verte et continuer le décollage en faisant glisser cette dernière sur tout le tour de votre iPhone. Attention, si vous ressentez de la résistance, n'hésitez pas chauffer de nouveau pour ramollir le joint d'étanchéité.

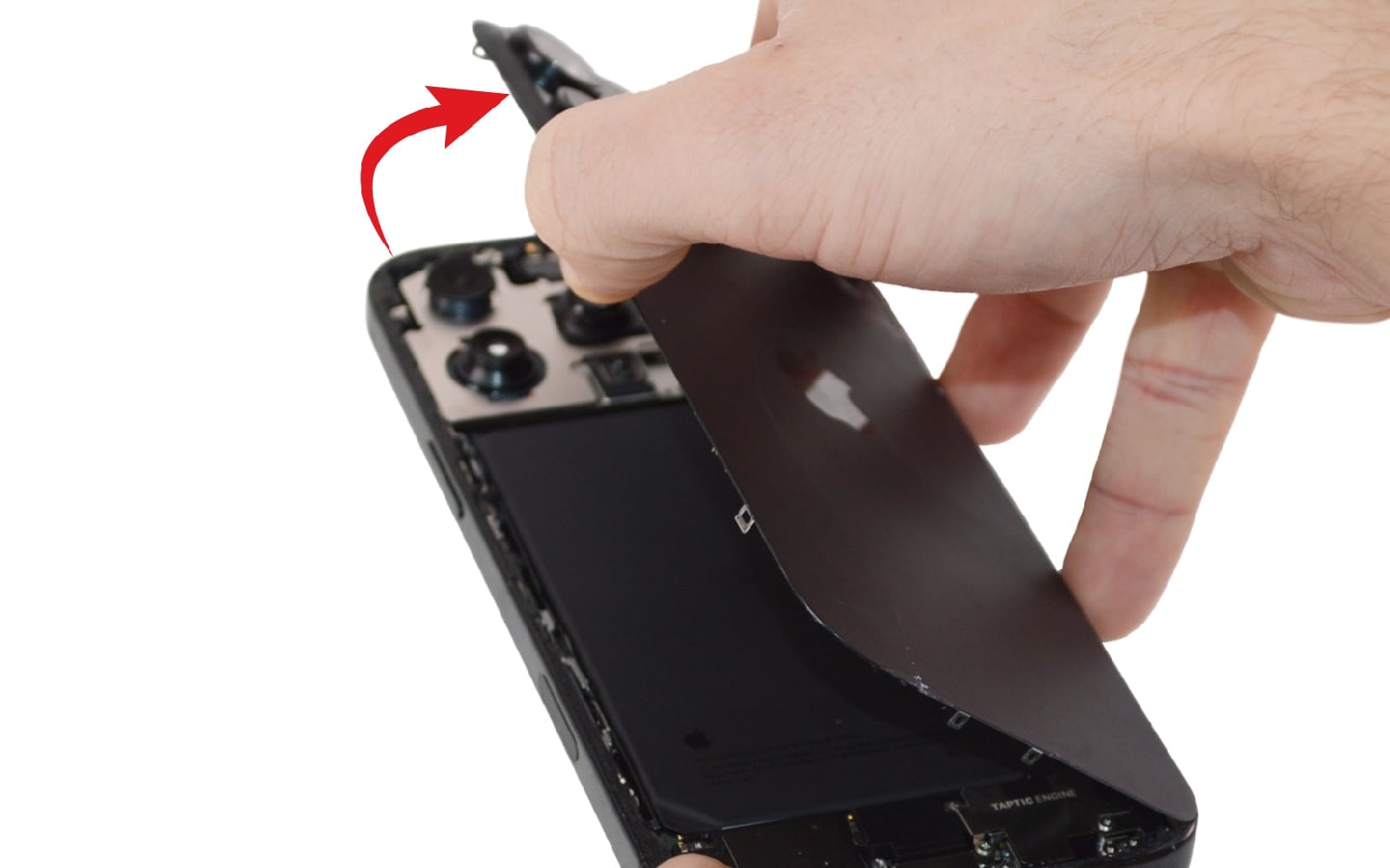

Ouvrez votre appareil vers la droite en faisant attention à la nappe de la vitre arrière.

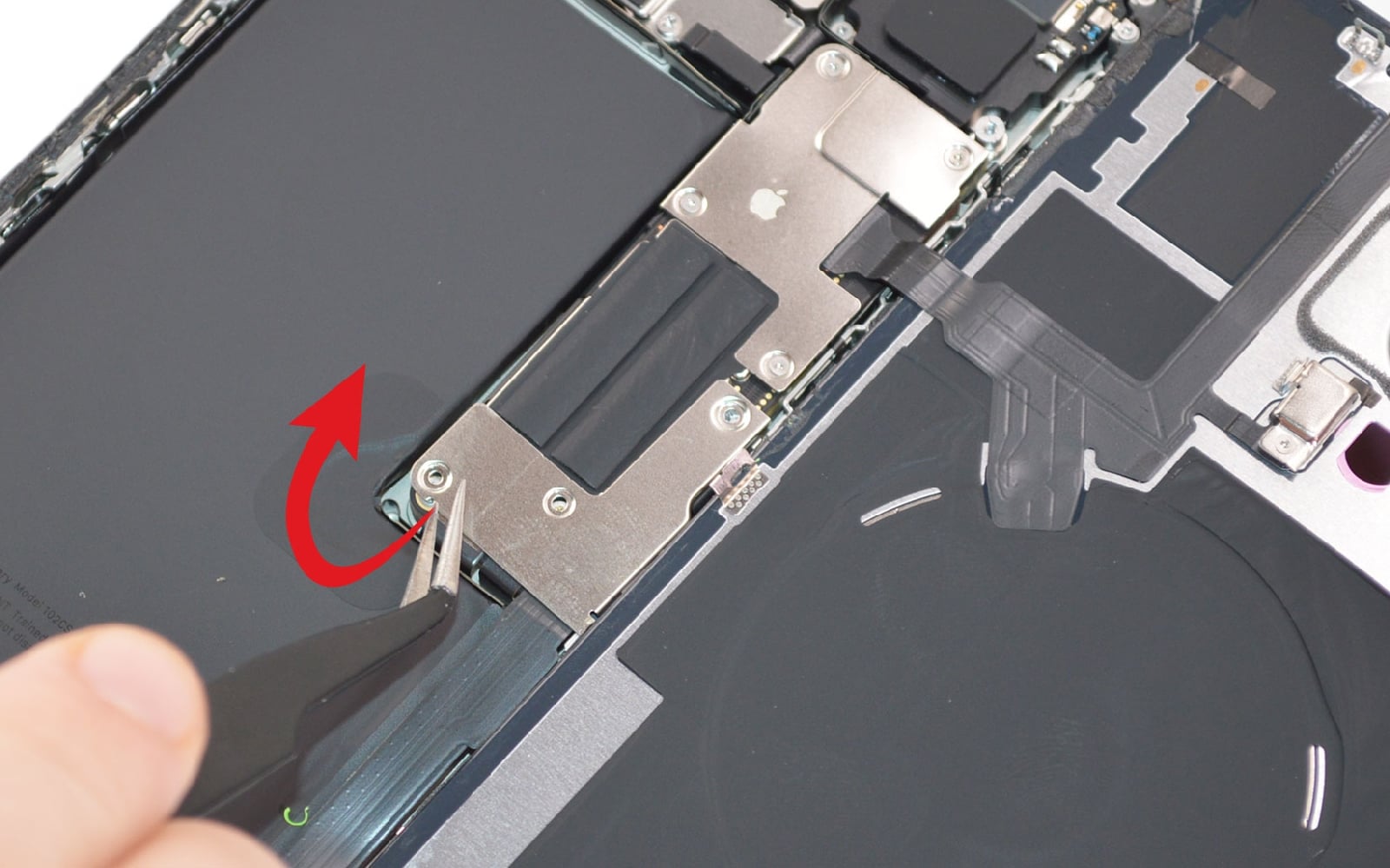

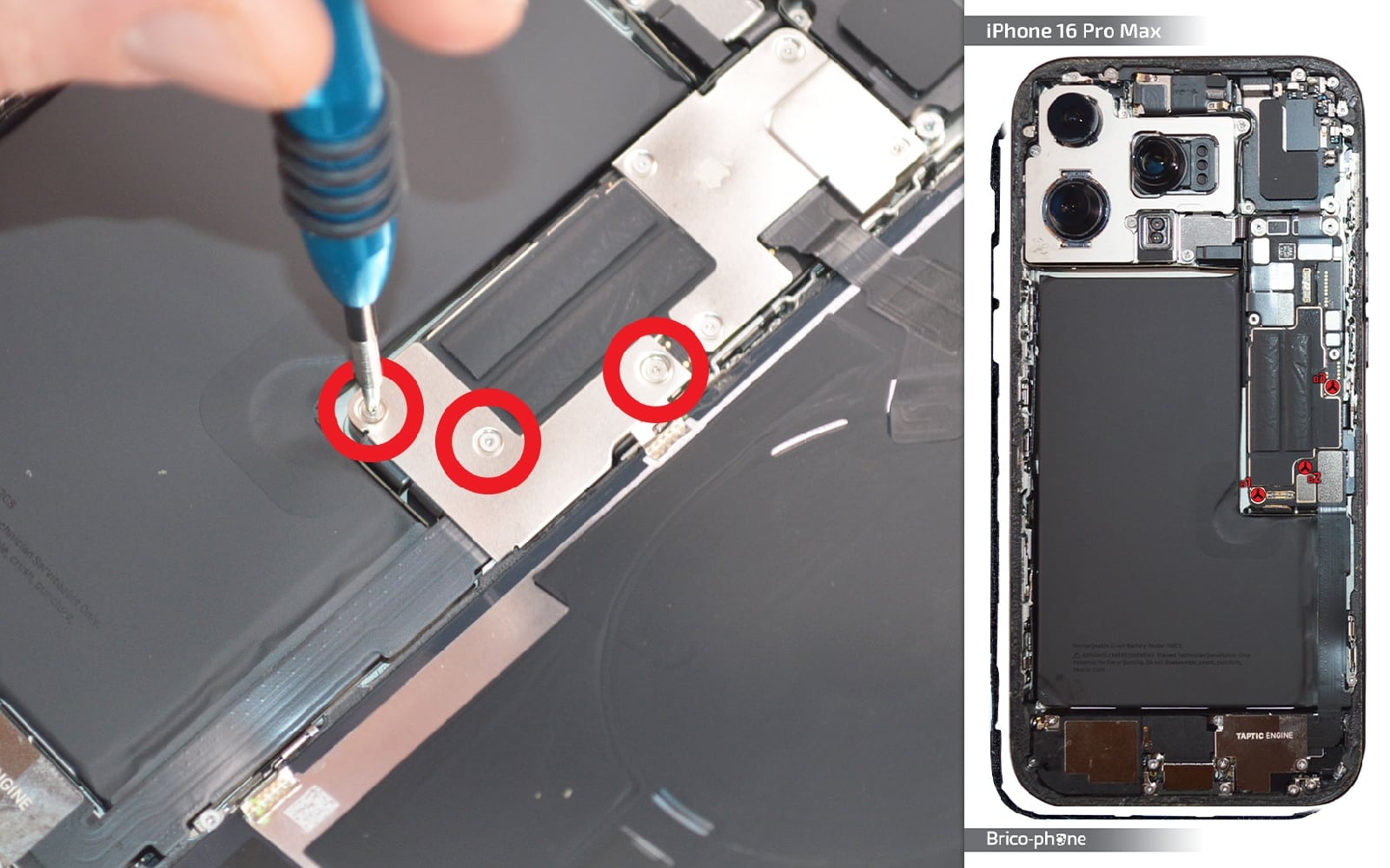

Sortez les 3 vis avec le tournevis triwing pour pouvoir récupérer ensuite la plaquette de protection #02.

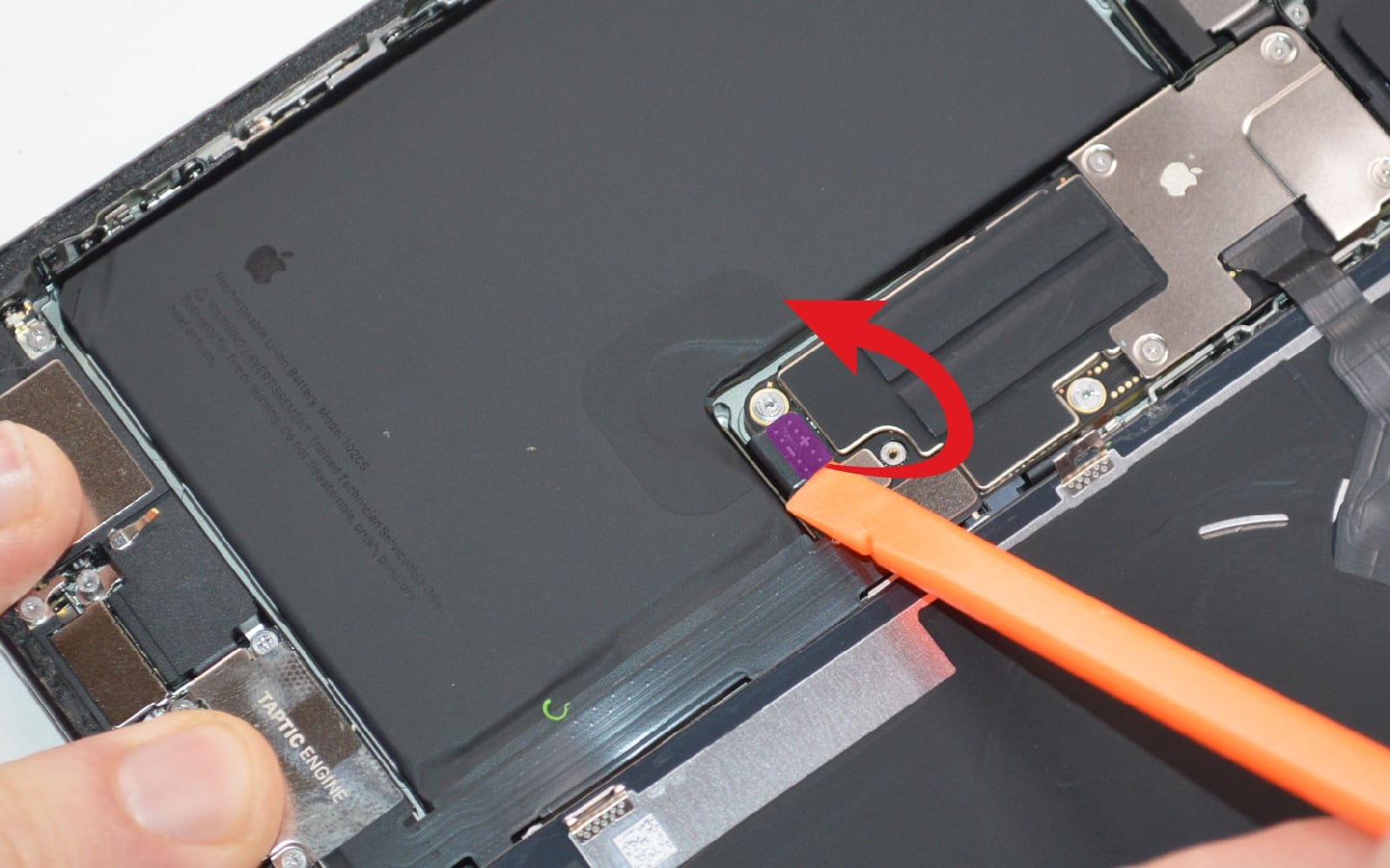

Déconnectez enfin la nappe de la batterie en la soulevant à l'aide du spudger.

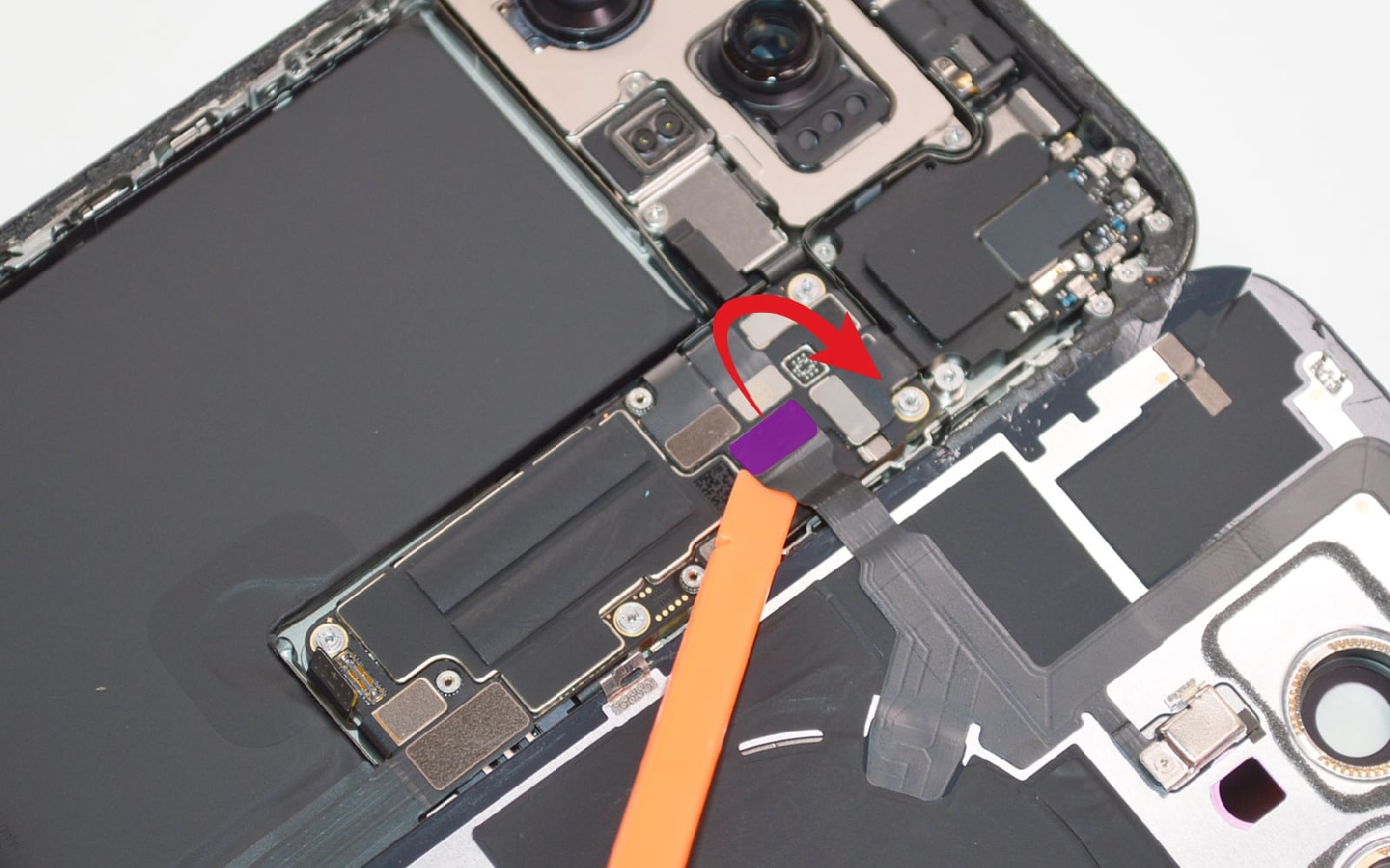

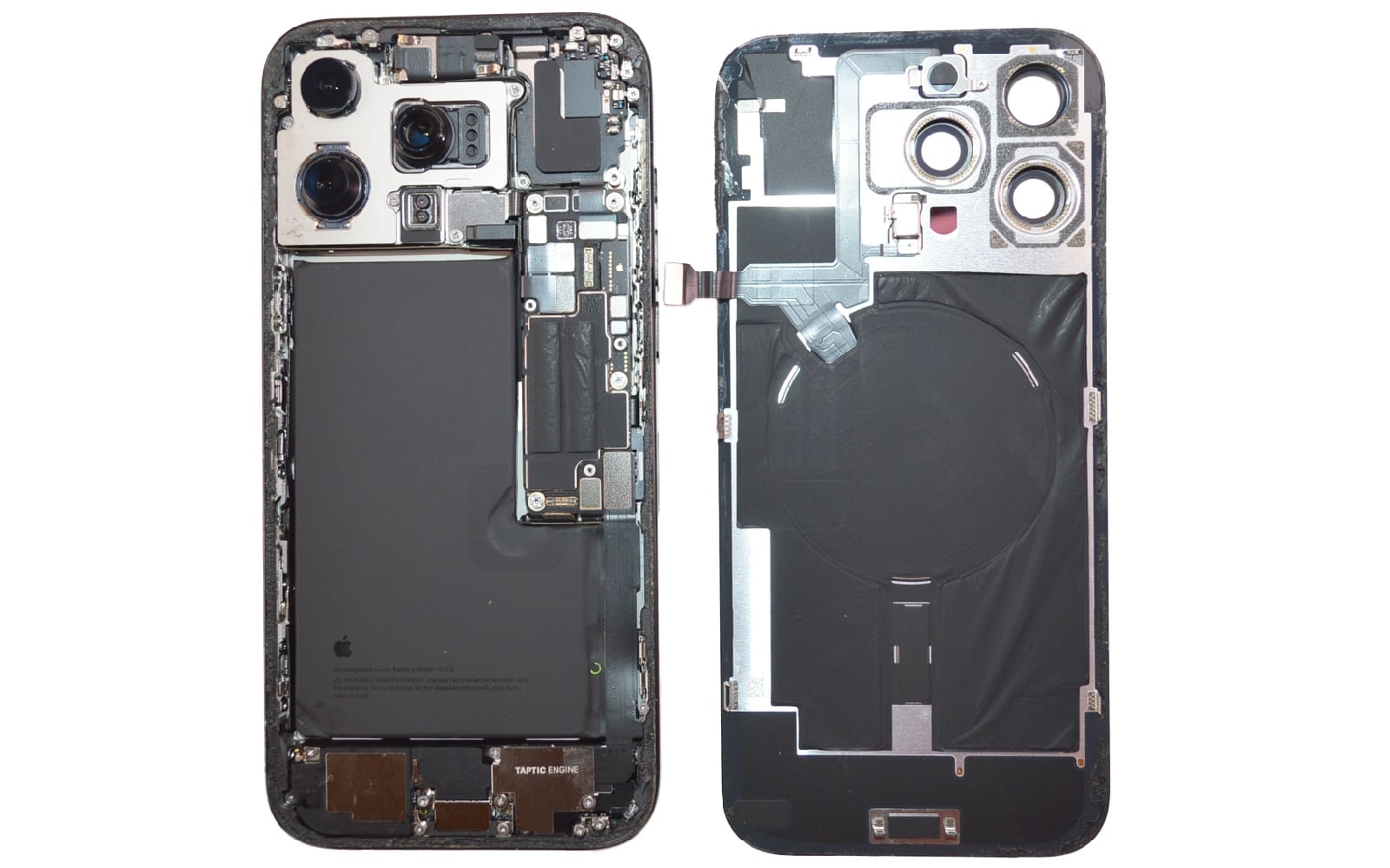

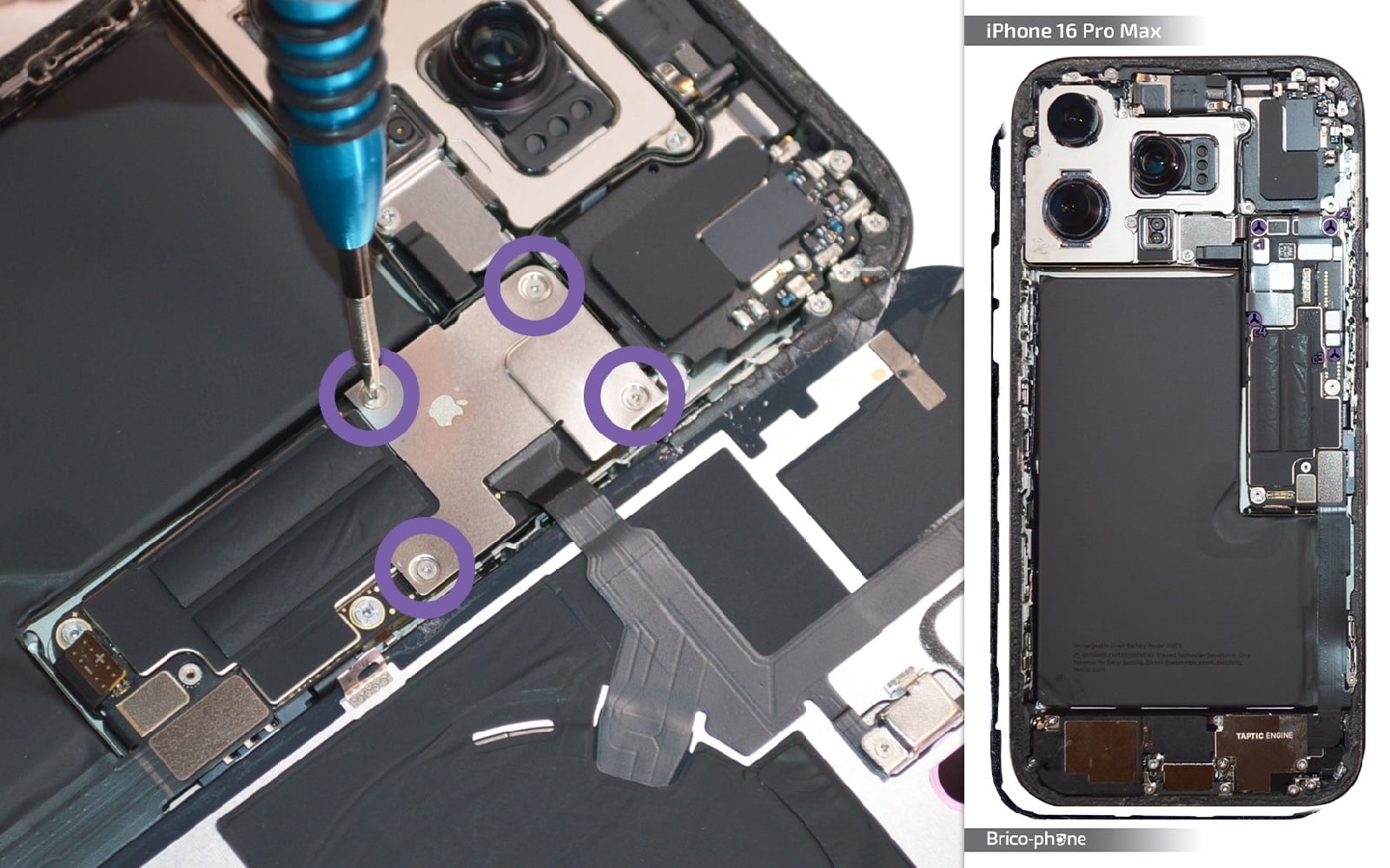

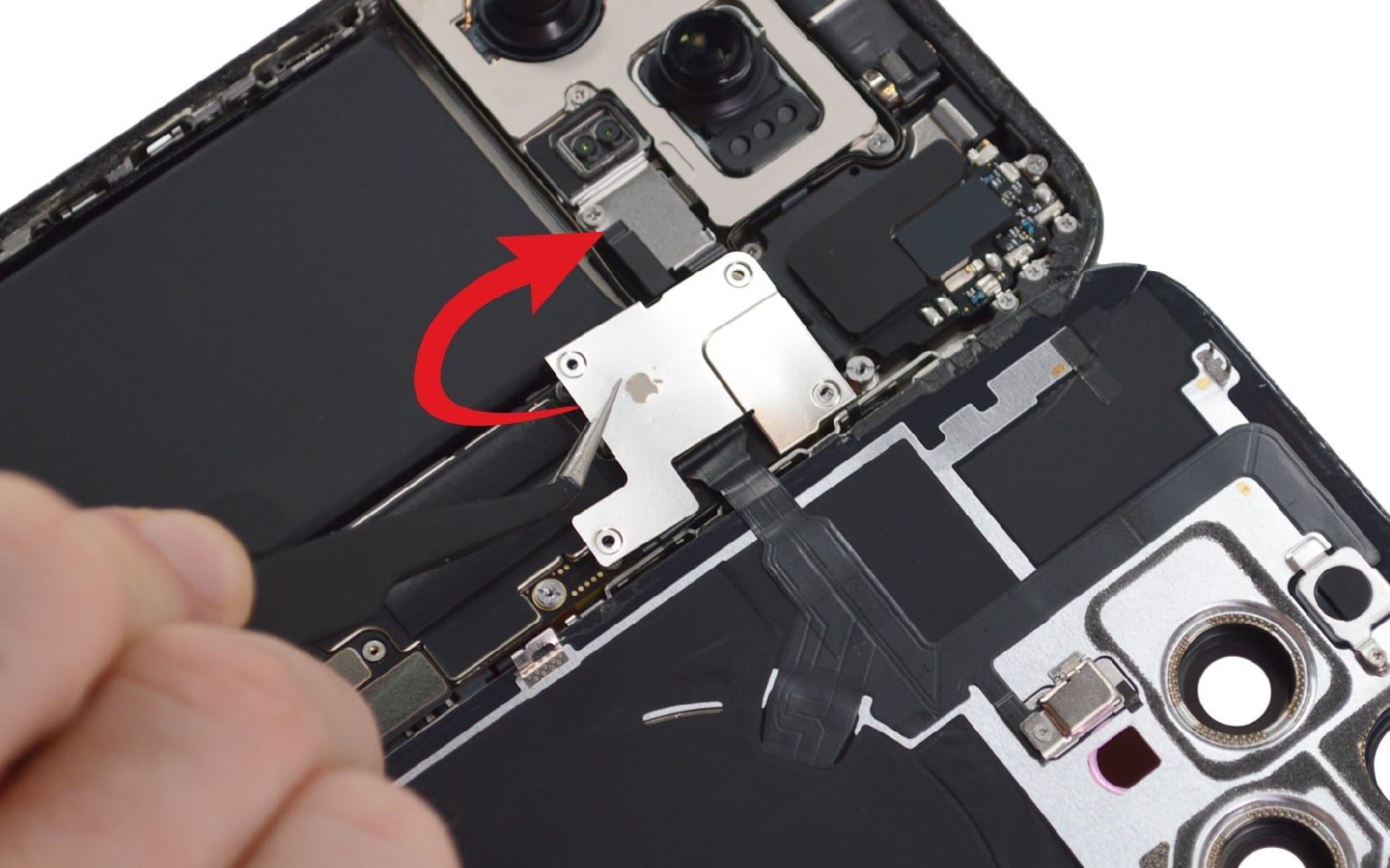

Comme pour l'étape précédente, enlevez les 4 vis triwing de la plaquette métallique. Sortez cette dernière et débranchez la nappe induction/flash et mettez de coté la vitre arrière.

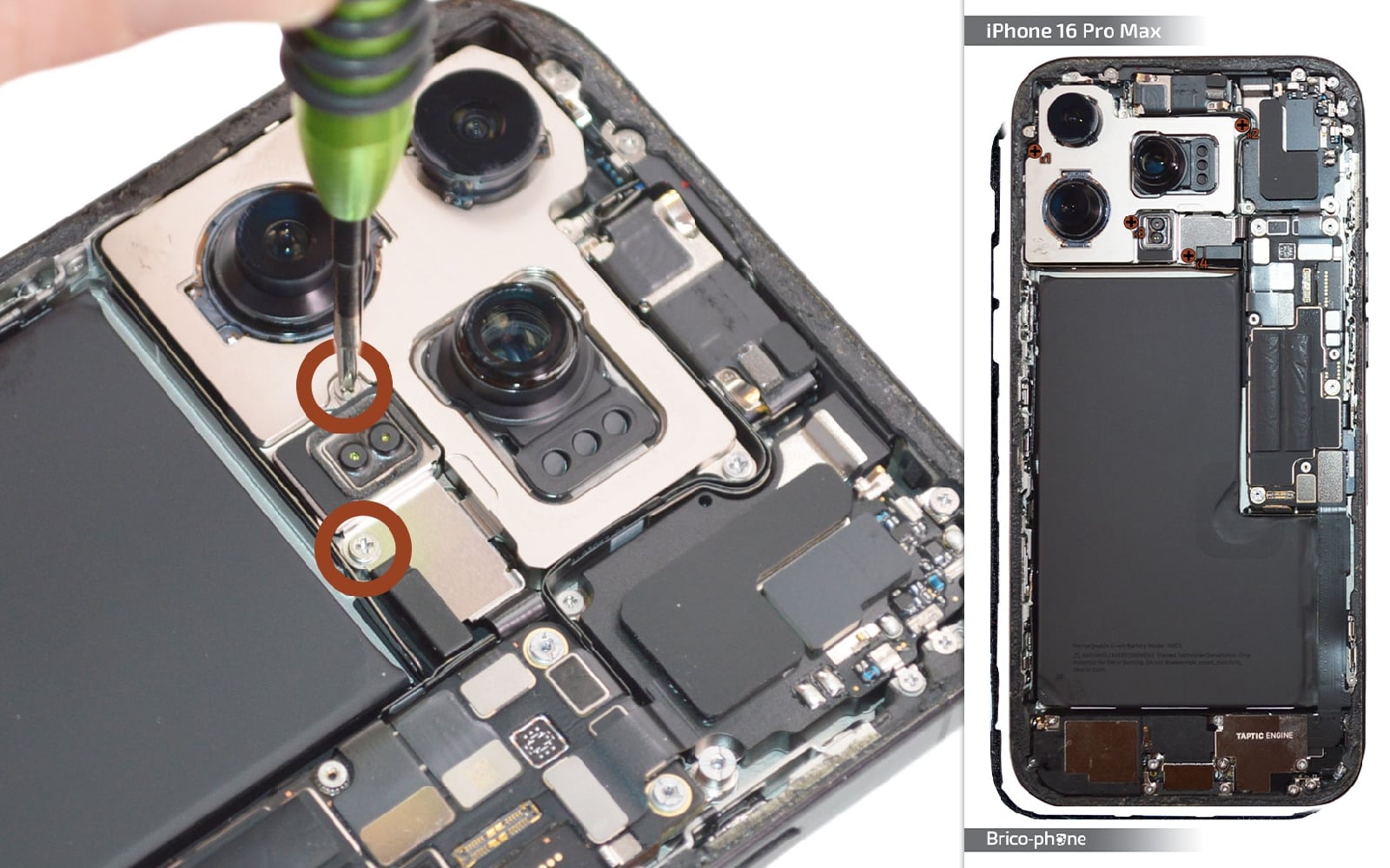

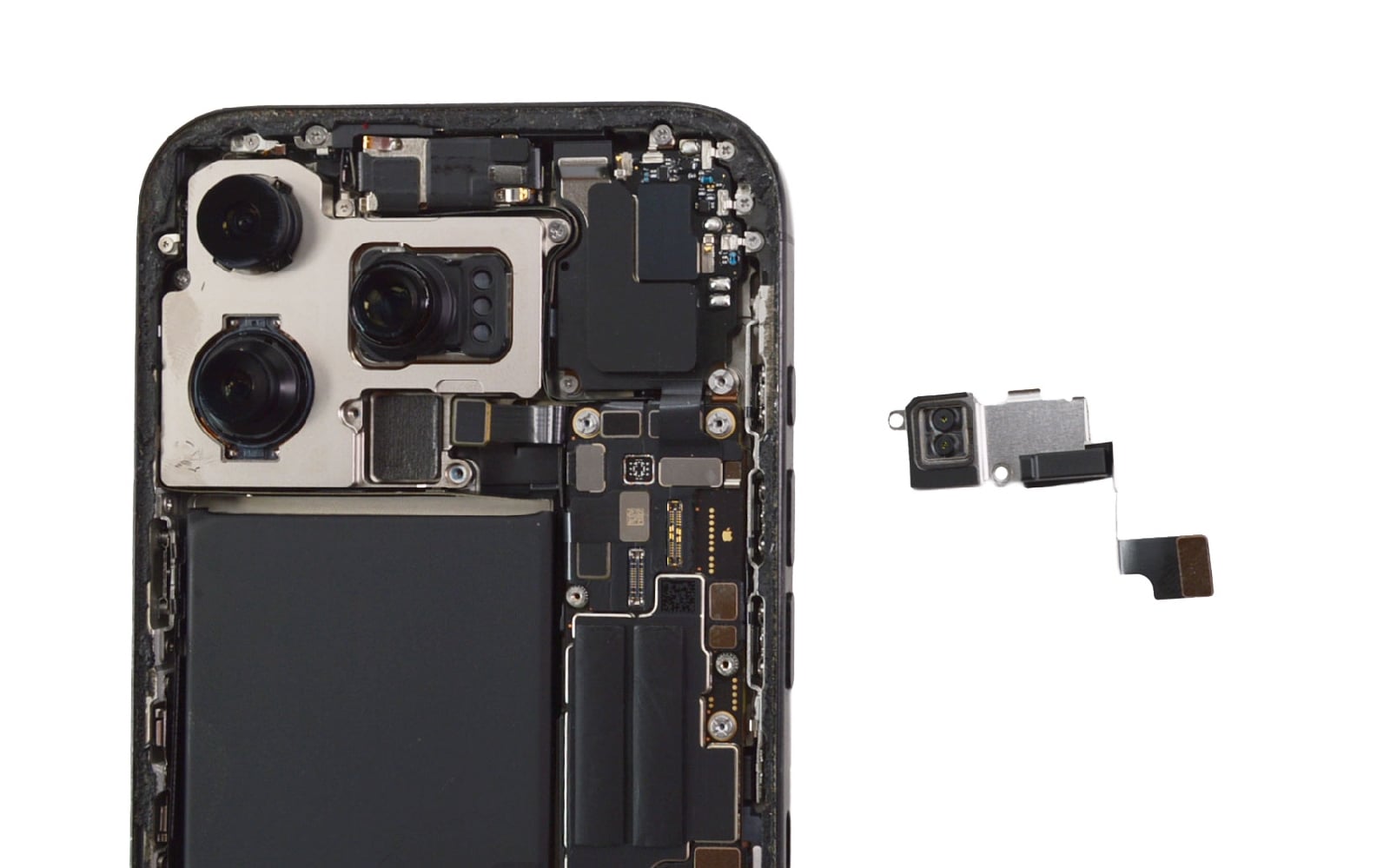

Ôtez les deux vis cruciforme puis déconnectez le lecteur pour le sortir du châssis.

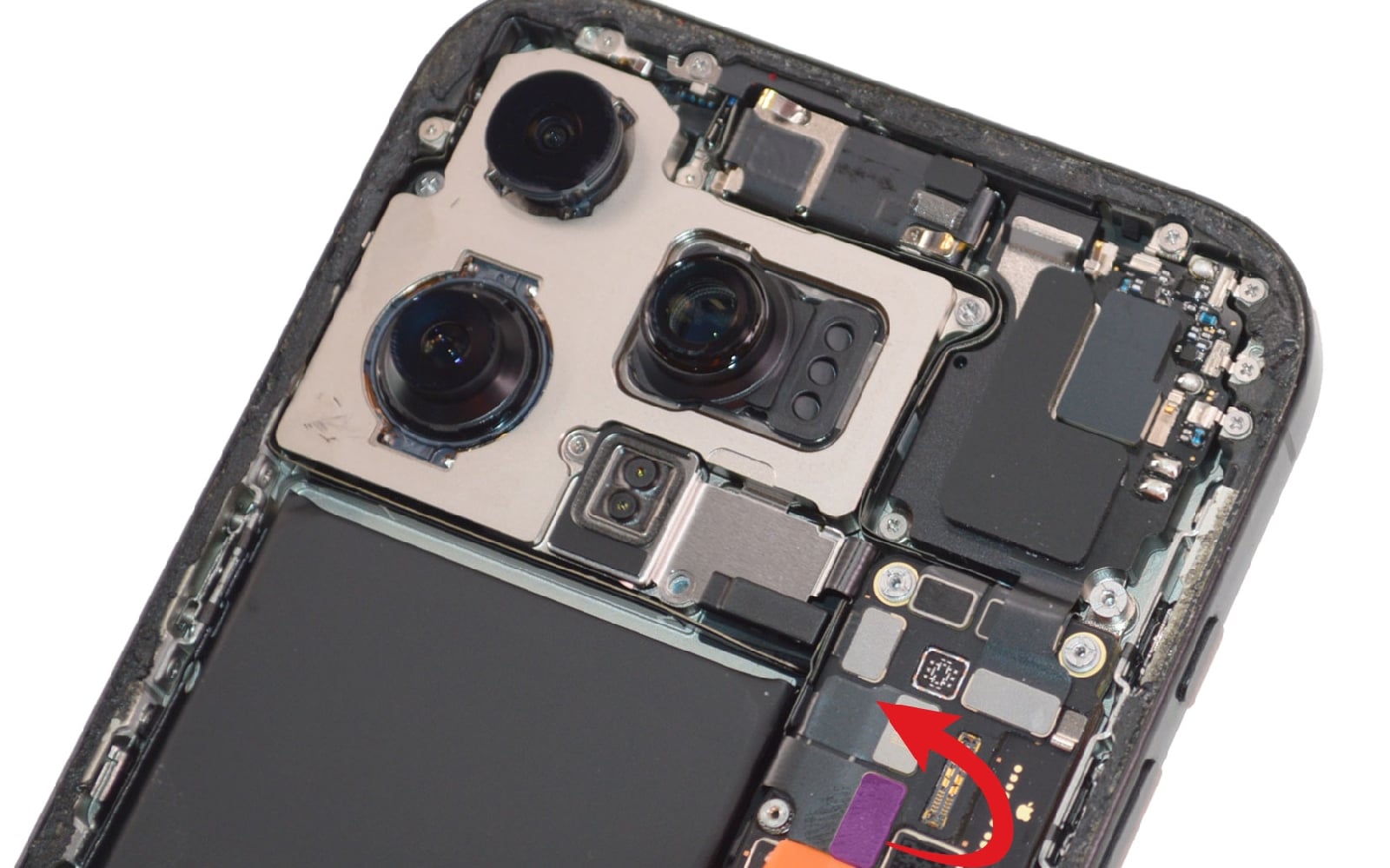

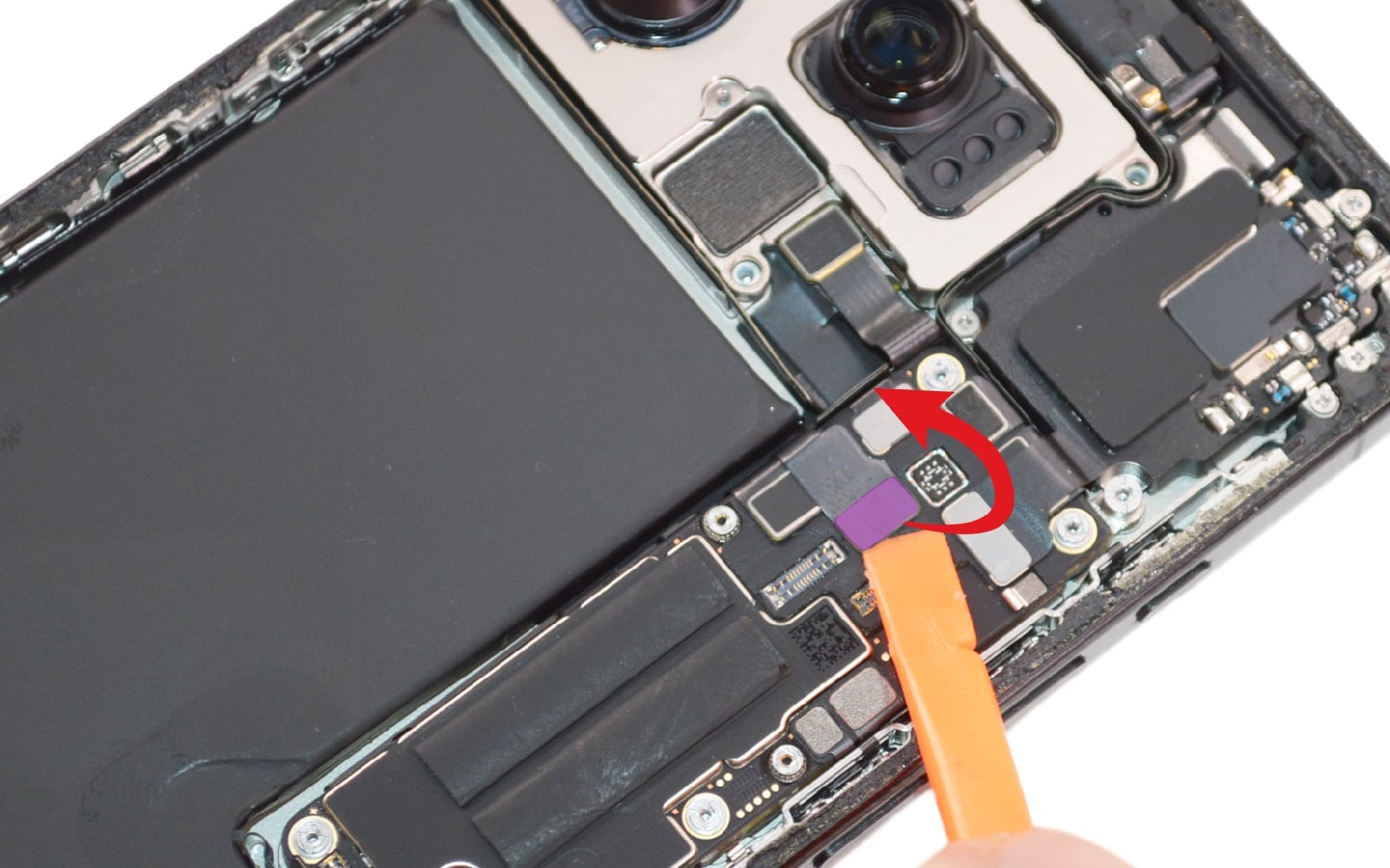

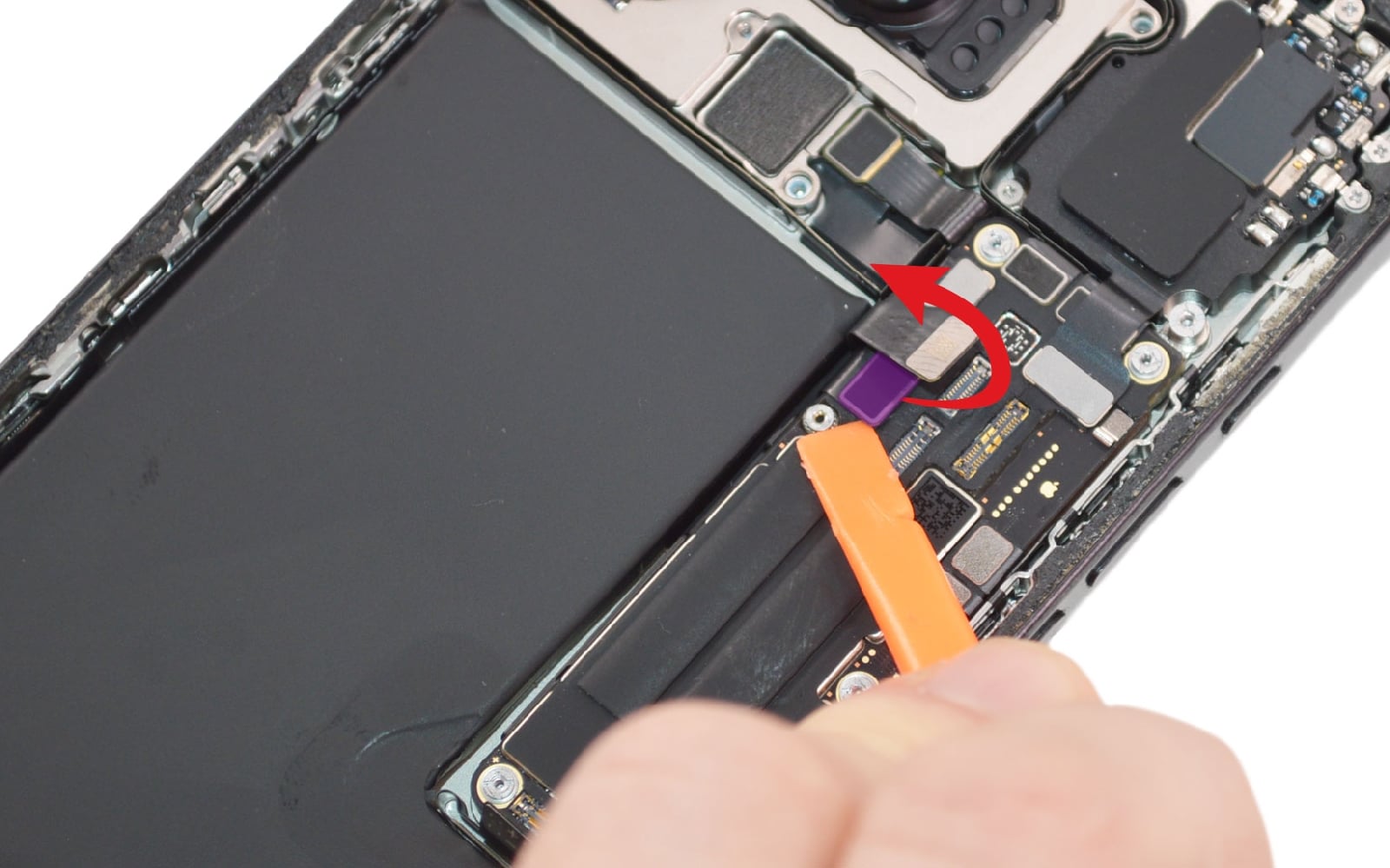

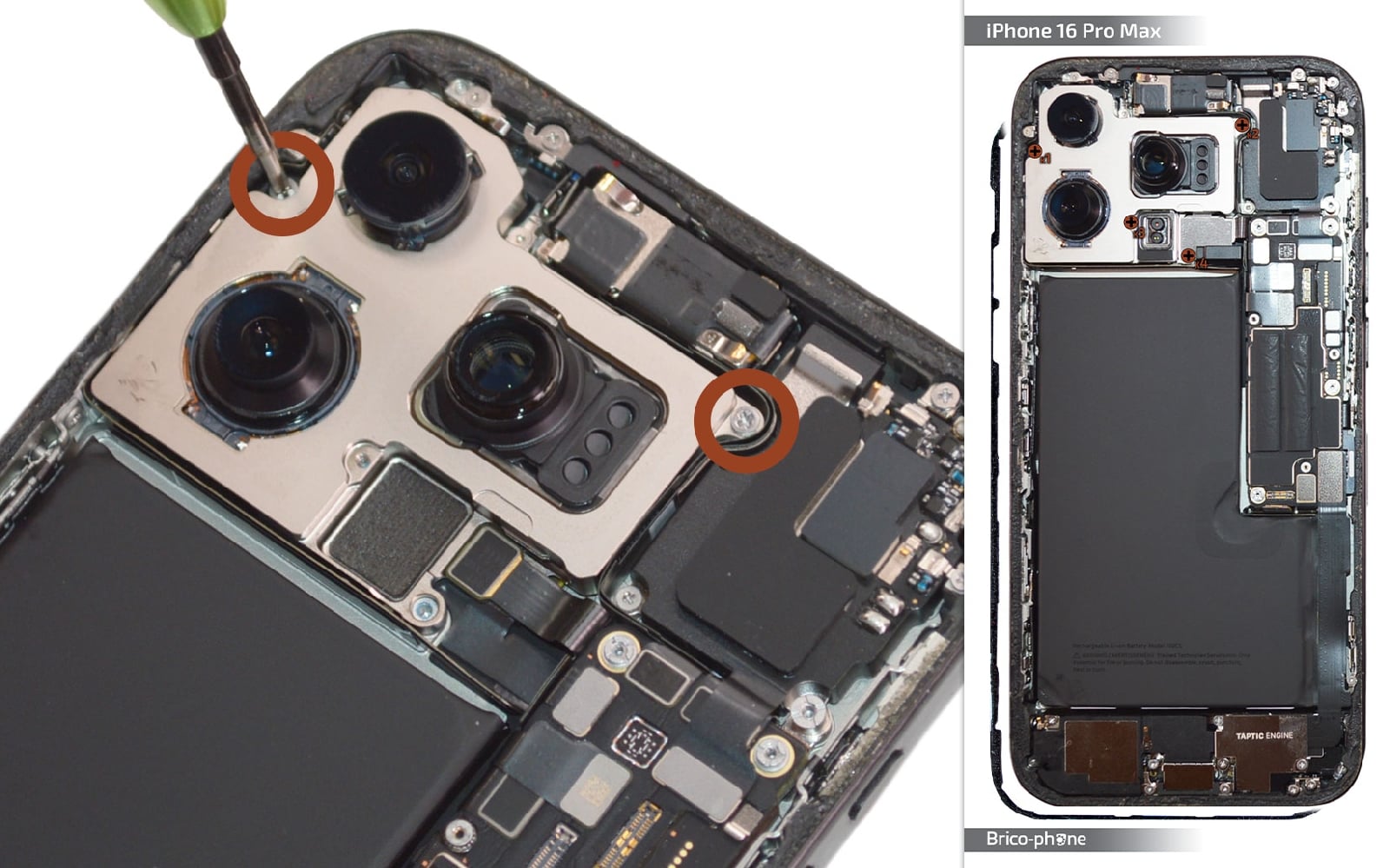

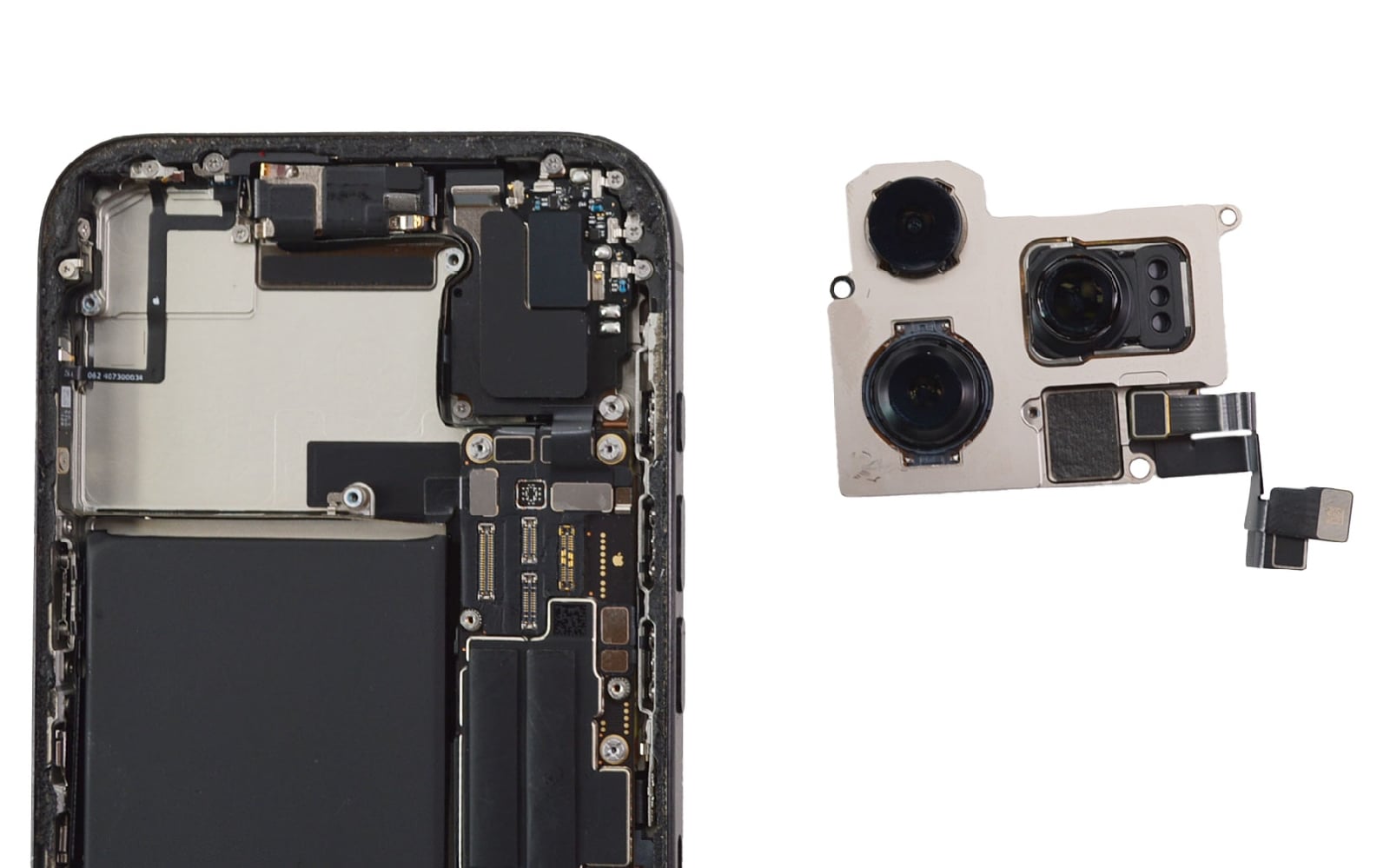

Retirez les deux dernières vis avec le tournevis cruciforme. Débranchez les deux nappes des caméras arrière puis sortez le composant de son emplacement.

Vous pouvez à présent reprendre ce tutoriel en sens inverse afin de procéder au remontage de votre iPhone 16 Pro Max.

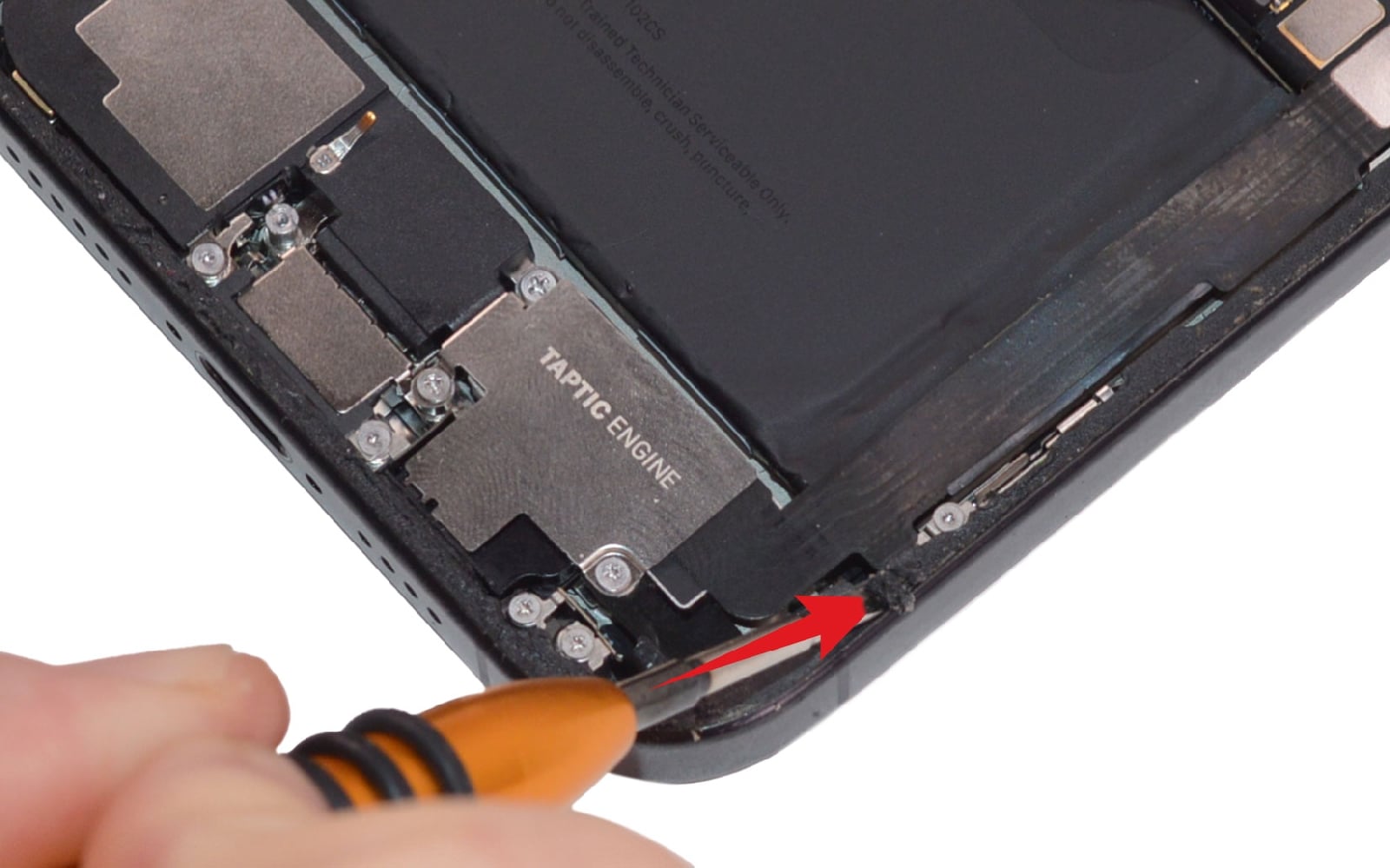

Avant de replacer la vitre arrière, il est important de préparer correctement le châssis. Prenez le temps de retirer soigneusement tous les résidus d’adhésif présents sur le contour du téléphone afin de garantir une bonne accroche. Pour cela, vous pouvez vous aider du tournevis plat.

Une fois le nettoyage effectué, installez le nouveau joint d’étanchéité pour préserver au mieux la résistance de votre appareil à la poussière et aux éclaboussures.

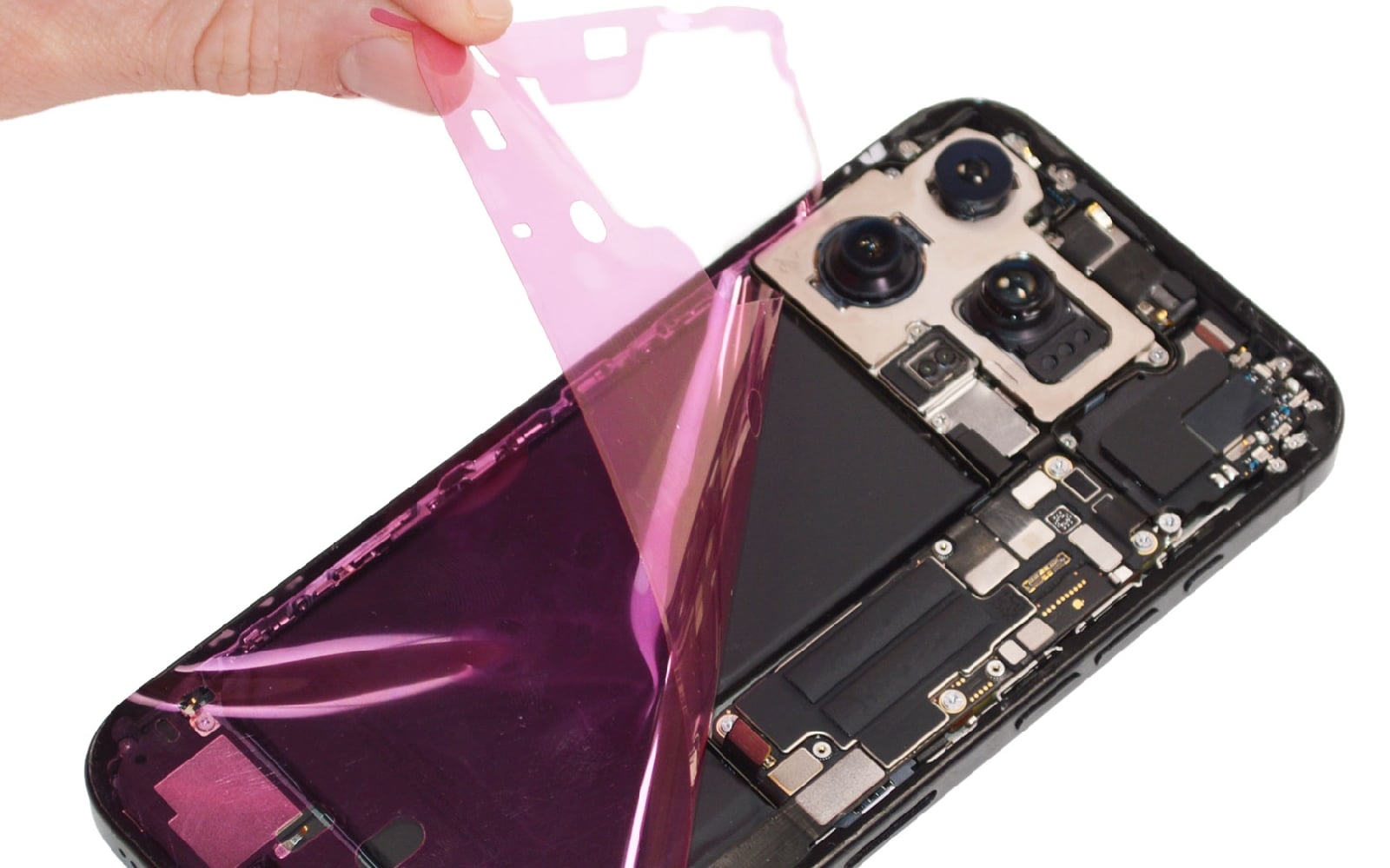

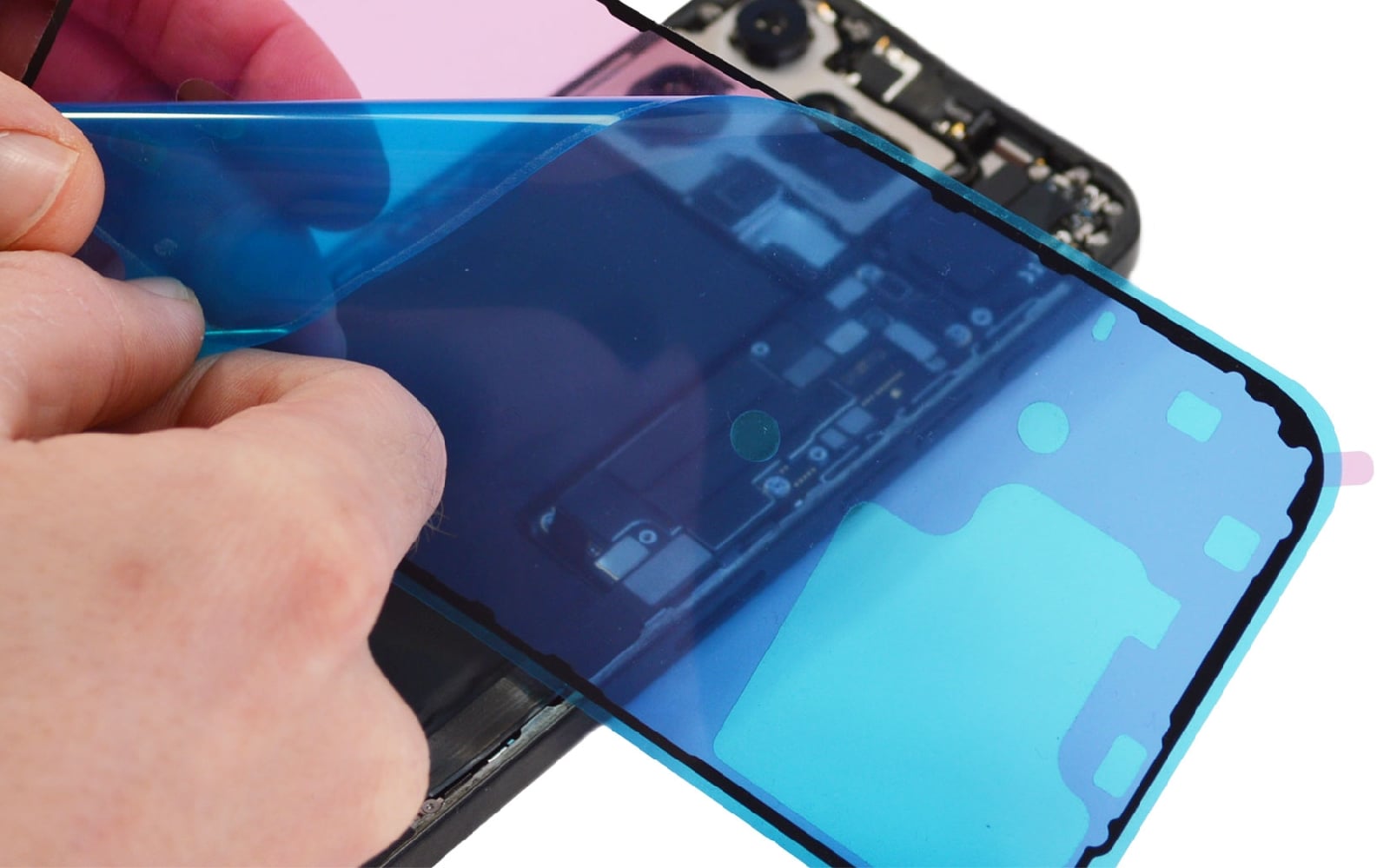

De ce fait, retirez la protection bleue du joint d'étanchéité puis placez ce dernier sur le châssis. Appuyez sur le joint afin qu'il adhère un maximum au châssis avant d'ôter le film rose.
Reconnectez la vitre arrière puis la batterie avant d'enlever les films bleus du joint d'étanchéité. Refermez enfin votre iPhone 16 Pro Max.

Pour vous guider pas à pas dans ces dernières étapes, vous pouvez suivre l’un des supports ci-dessous :
- Tuto vidéo.
- Tuto photos .
