Changement du connecteur de charge sur Honor X7

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 15/20
Honor X7 | Temps estimé : 15 min | Difficulté : 2/5

Votre smartphone ne charge plus correctement, le câble ne tient plus en place ou la recharge ne se lance plus ? Ces problèmes peuvent indiquer que le connecteur de charge est endommagé ou usé.

Dans ce tutoriel, nous vous accompagnons pas à pas pour remplacer le connecteur de charge de votre téléphone. Suivez attentivement chaque étape illustrée afin de réaliser la réparation facilement et en toute sécurité. Avec les bons outils et un peu de patience, vous pourrez retrouver une recharge fonctionnelle et prolonger la durée de vie de votreHonor x7.

Diagnostic

› Le câble de charge n'est plus détecté.
› La recharge ne fonctionne plus ou très mal.
› L'intérieur de la prise est endommagée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge compatible pour Honor X7 avec prise Jack
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, nous vous conseillons toujours de vérifier le numéro de modèle de votre téléphone afin de commander les bonnes pièces détachées et de suivre le bon tutoriel.

Une fois que vosu avez reçu votre commande, il vous suffit de commencer par éteindre le téléphone si cela est possible et de retirer la carte SIM et son tiroir.
Etape 1 : Chauffer la vitre arrière

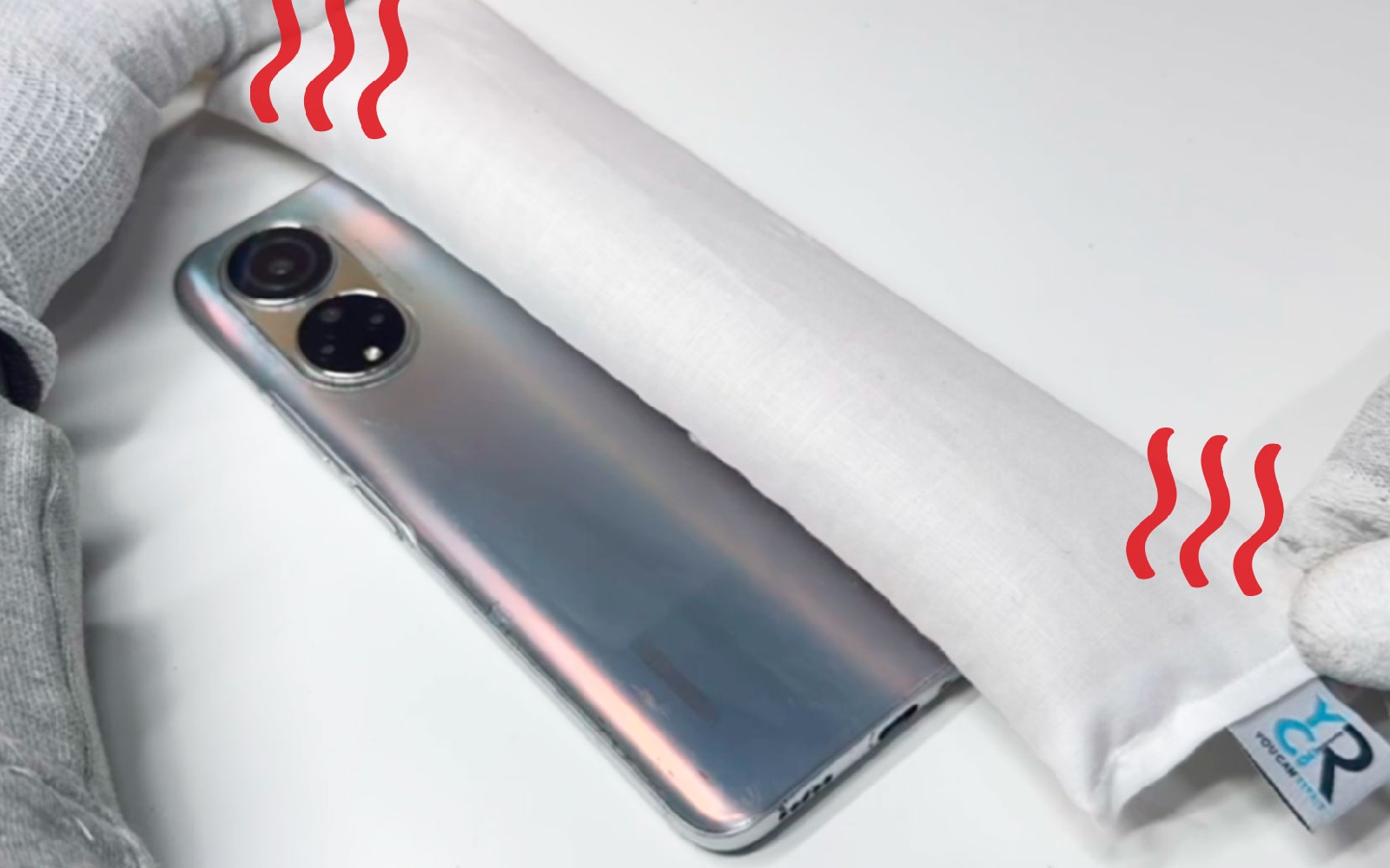

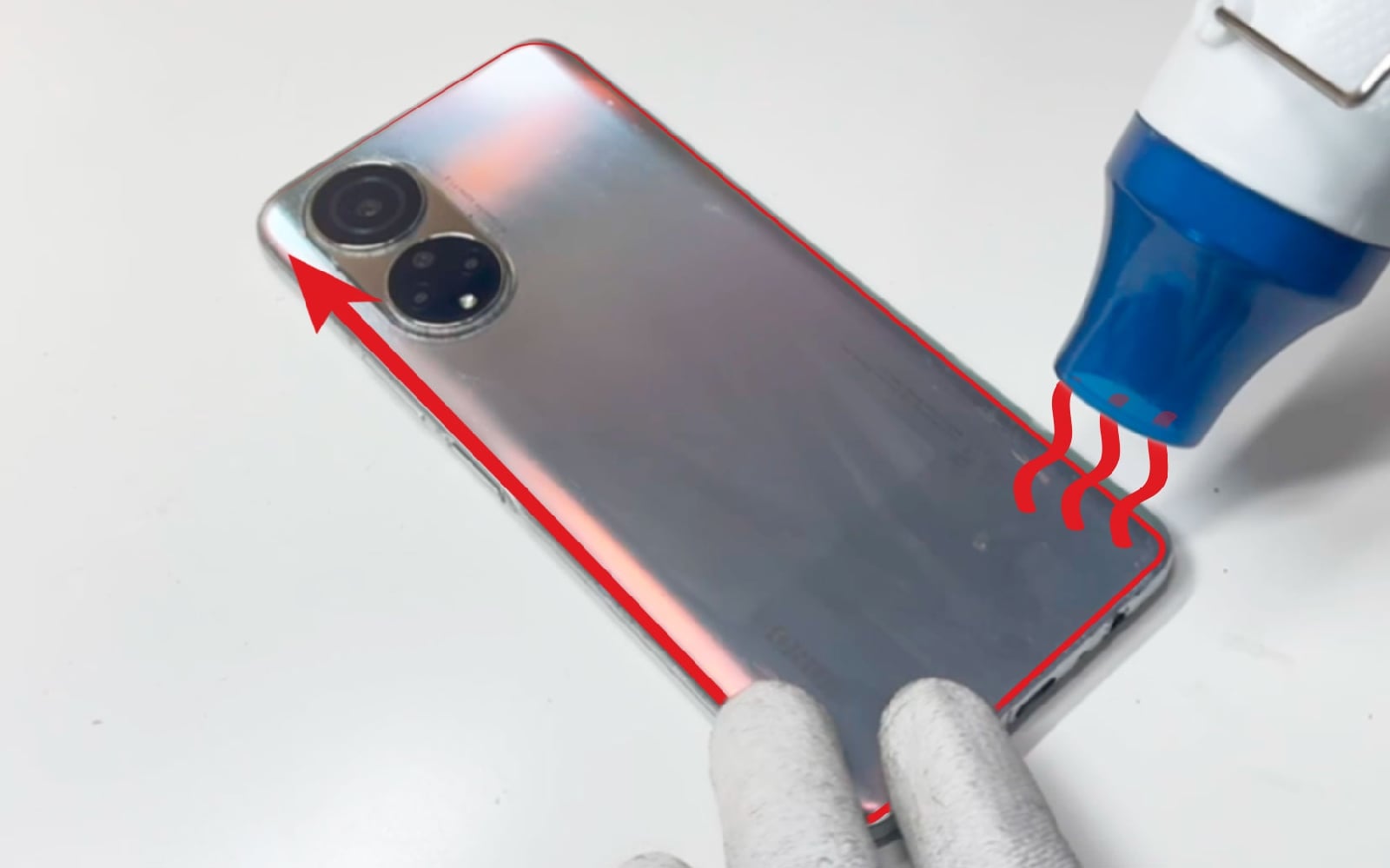

Chauffez la vitre arrière de votre Honor X7 à l’aide d’un sèche-cheveux, d’un décapeur thermique ou d'un coussin chauffant afin de ramollir l’adhésif qui la maintient en place. Insistez sur le contour de la vitre pendant quelques secondes en gardant une chaleur modérée pour ne pas endommager les composants internes.

Cette manipulation facilitera le décollage de la vitre arrière lors des prochaines étapes.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller la vitre arrière

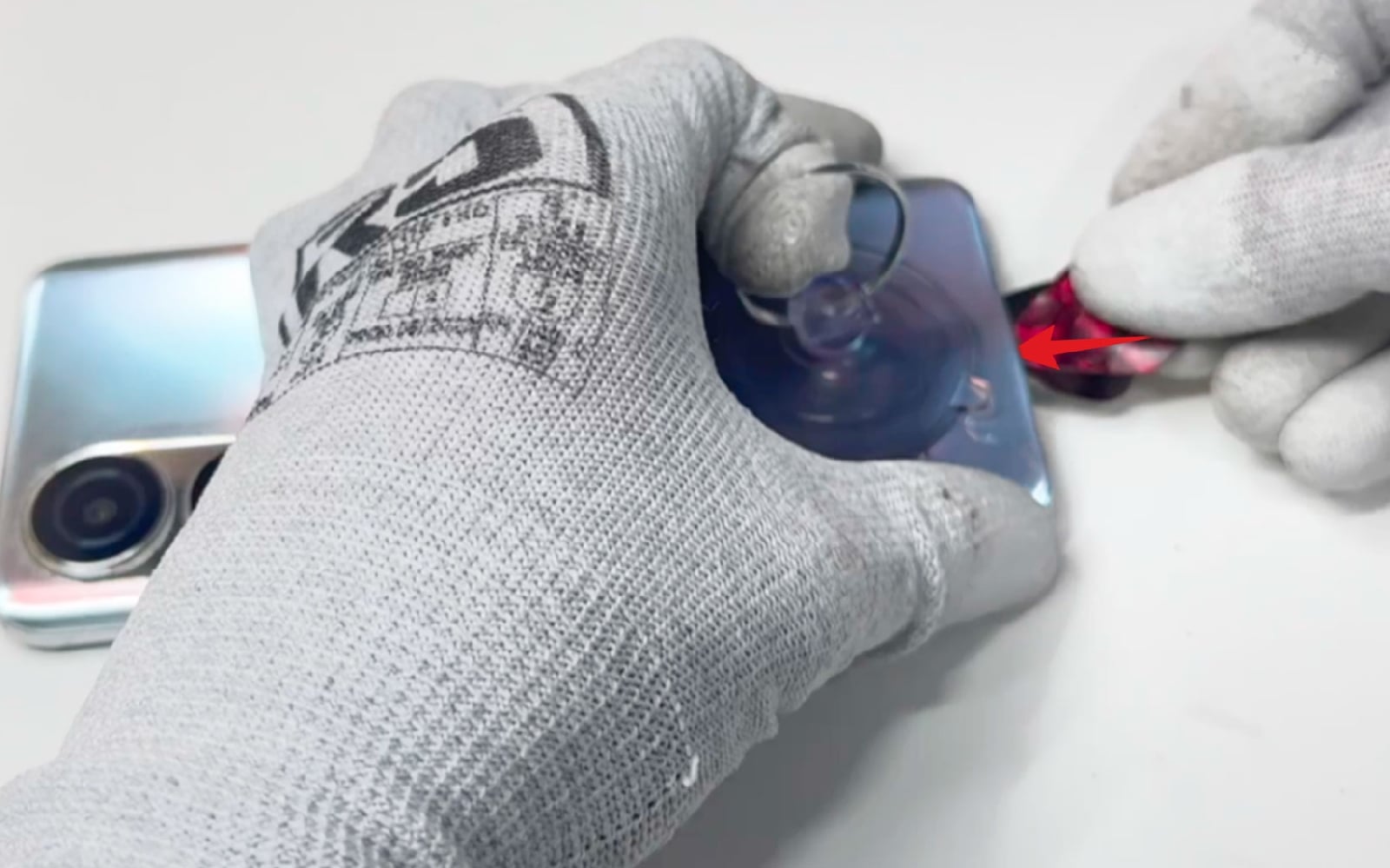

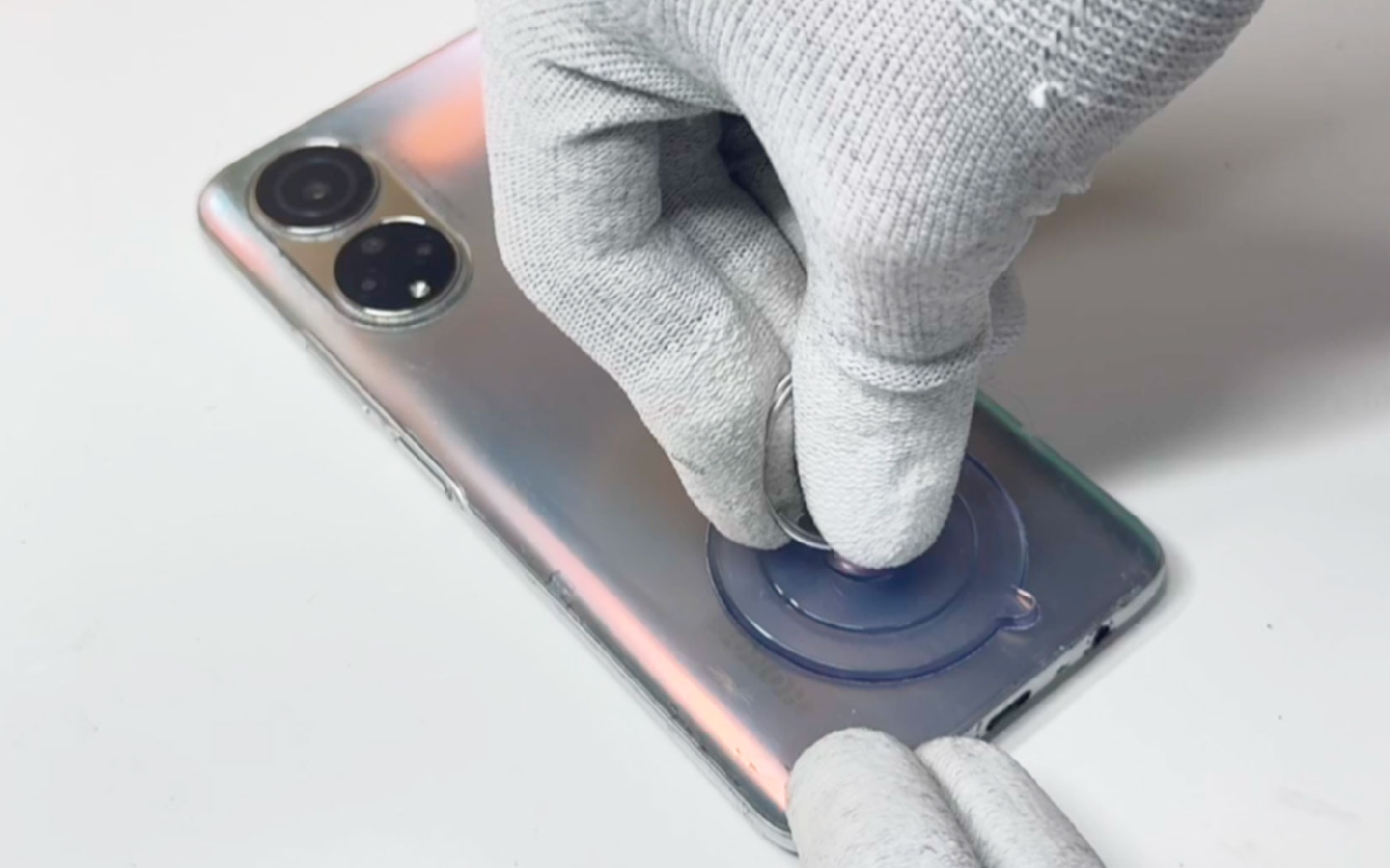

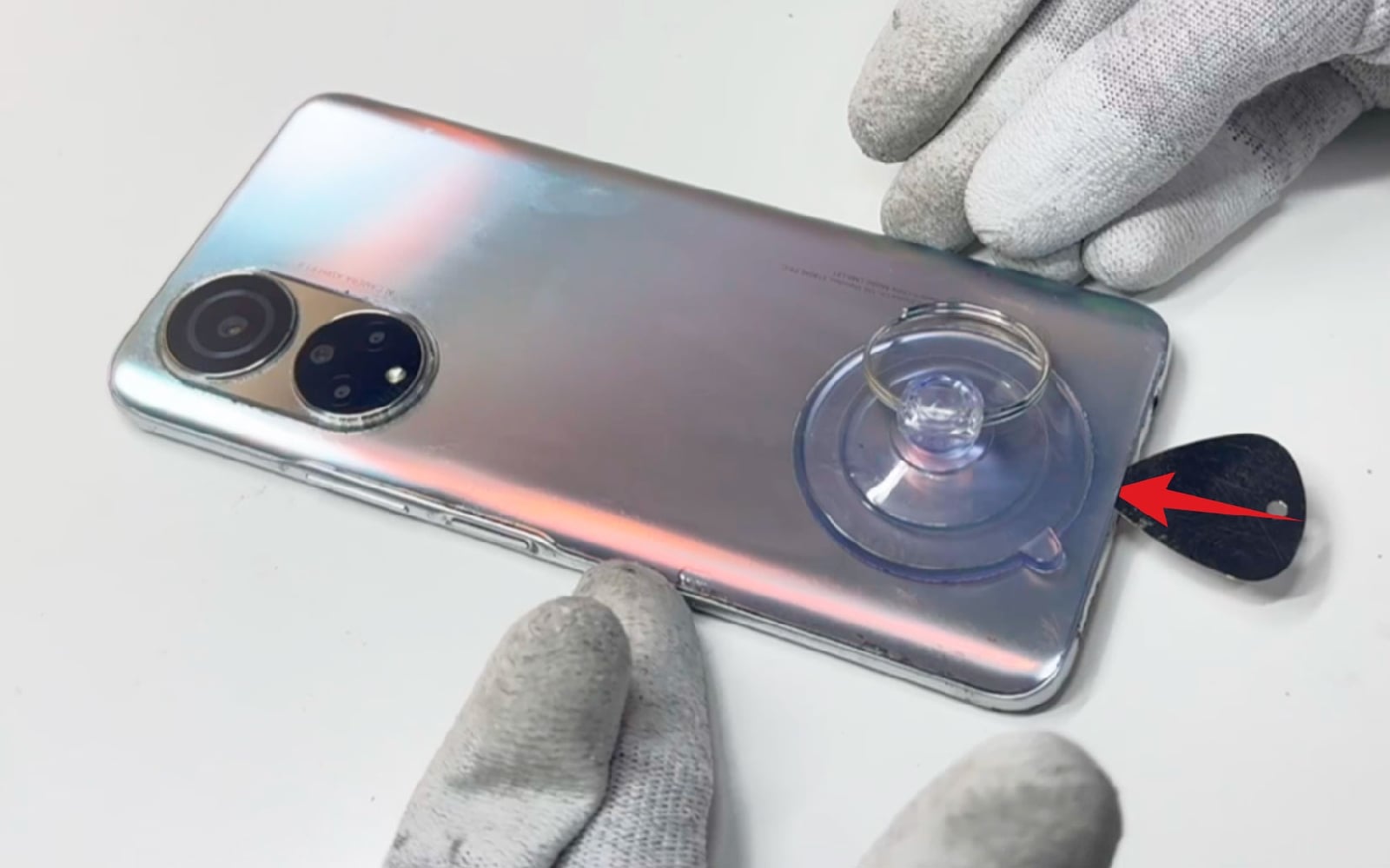

Disposez la ventouse en bas du téléphone afin de pouvoir ensuite insérez le médiator entre la vitre arrière et le châssis.

Remplacez le médiator en métal par ceux en plastique et faites le coulisser tout autour de la vitre arrière.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Changement du connecteur de charge sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Ouvrir le téléphone

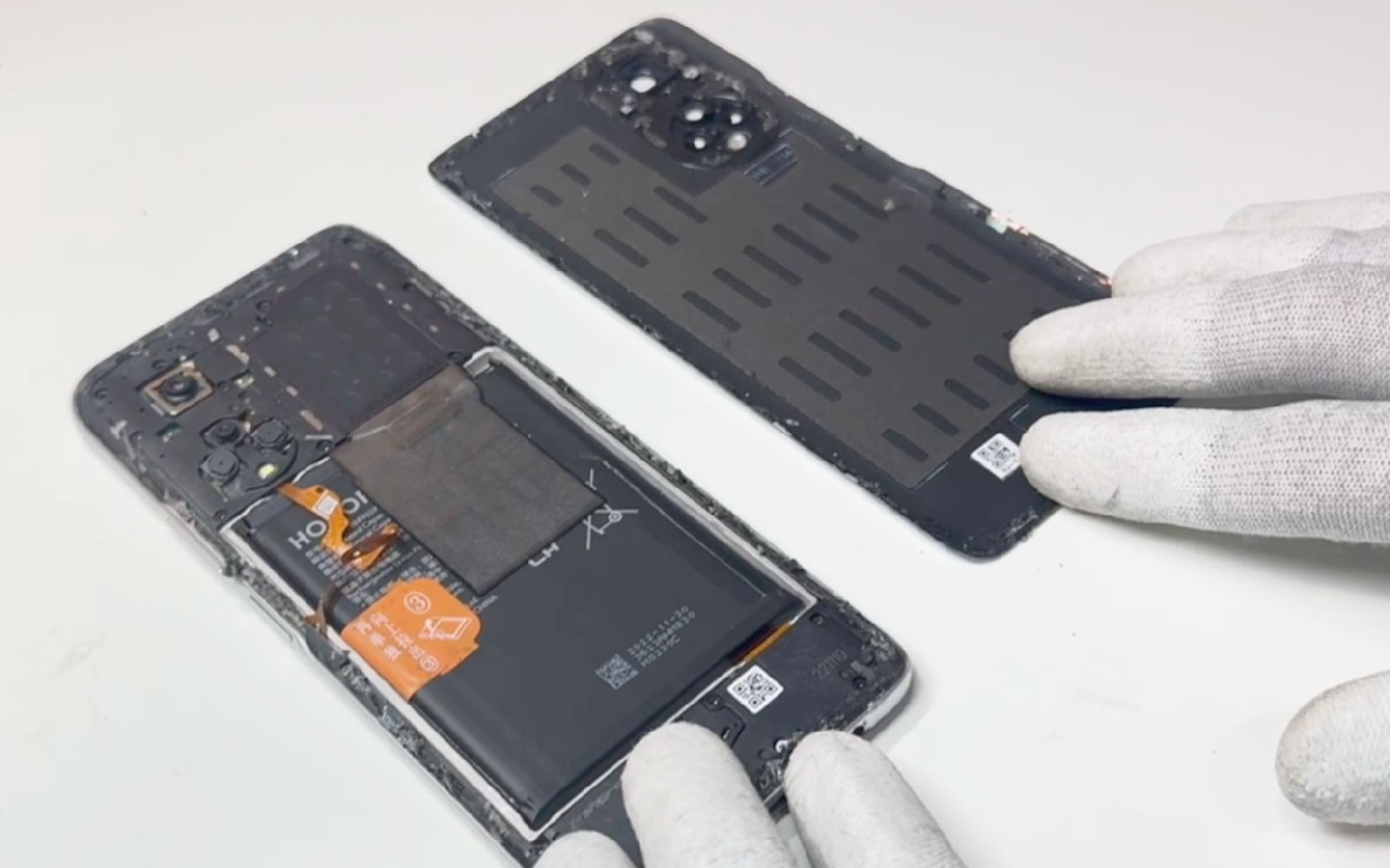

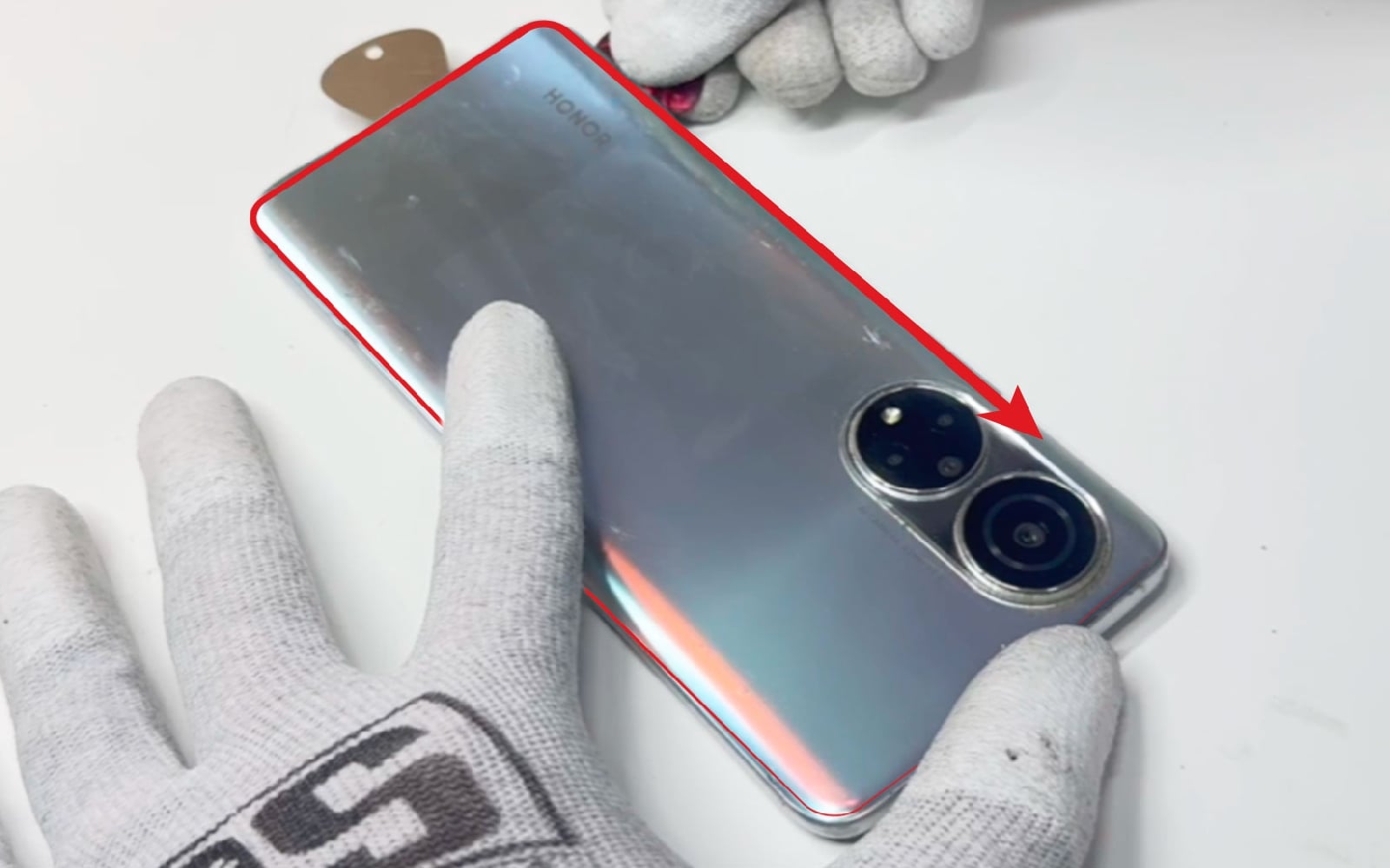

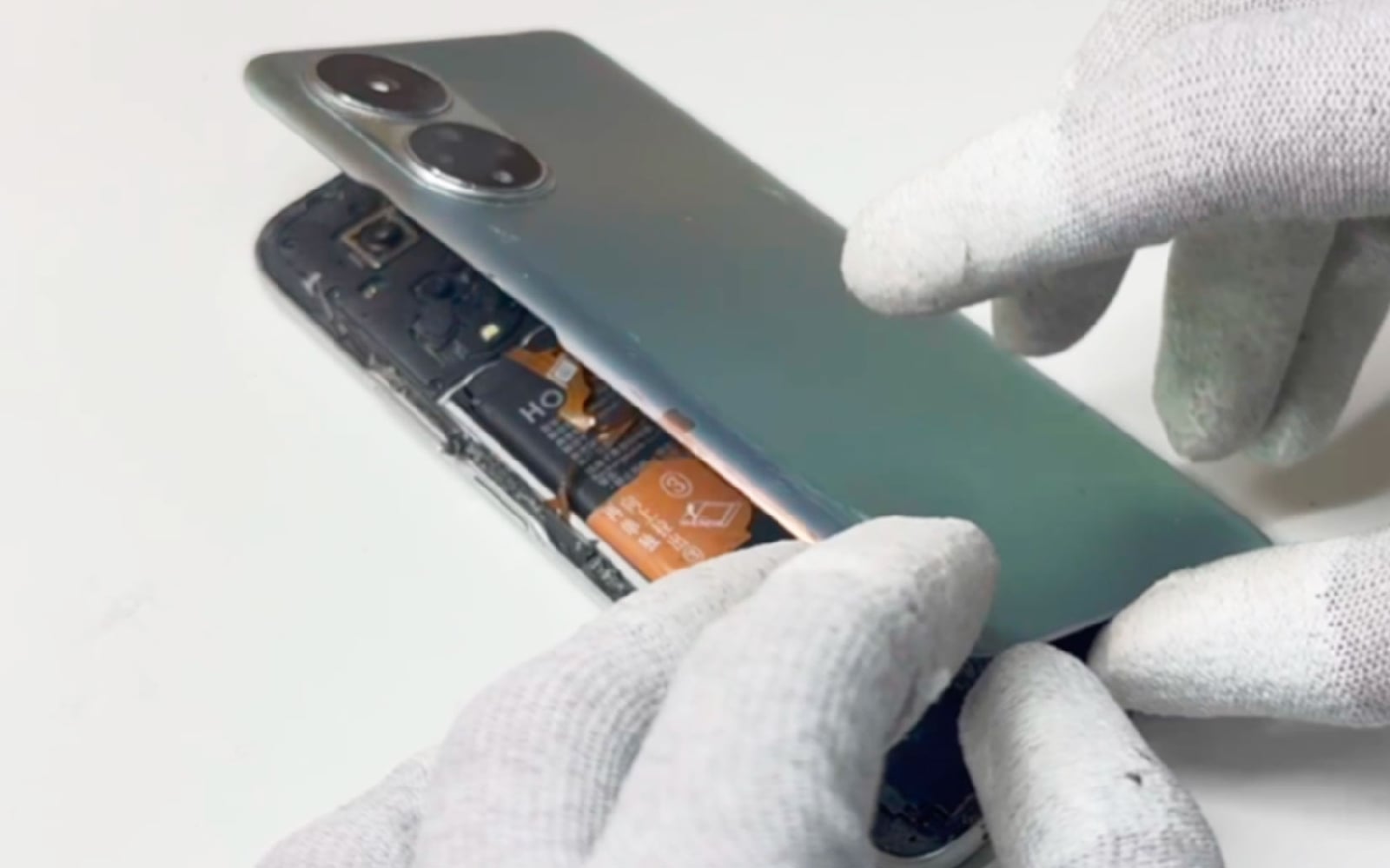

Terminez le décollage et mettez la vitre arrière de coté si vous n'avez pas à la remplacer.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Changement du connecteur de charge sur Honor X7 photo 3
Etape 4 : Dévisser le châssis intermédiaire

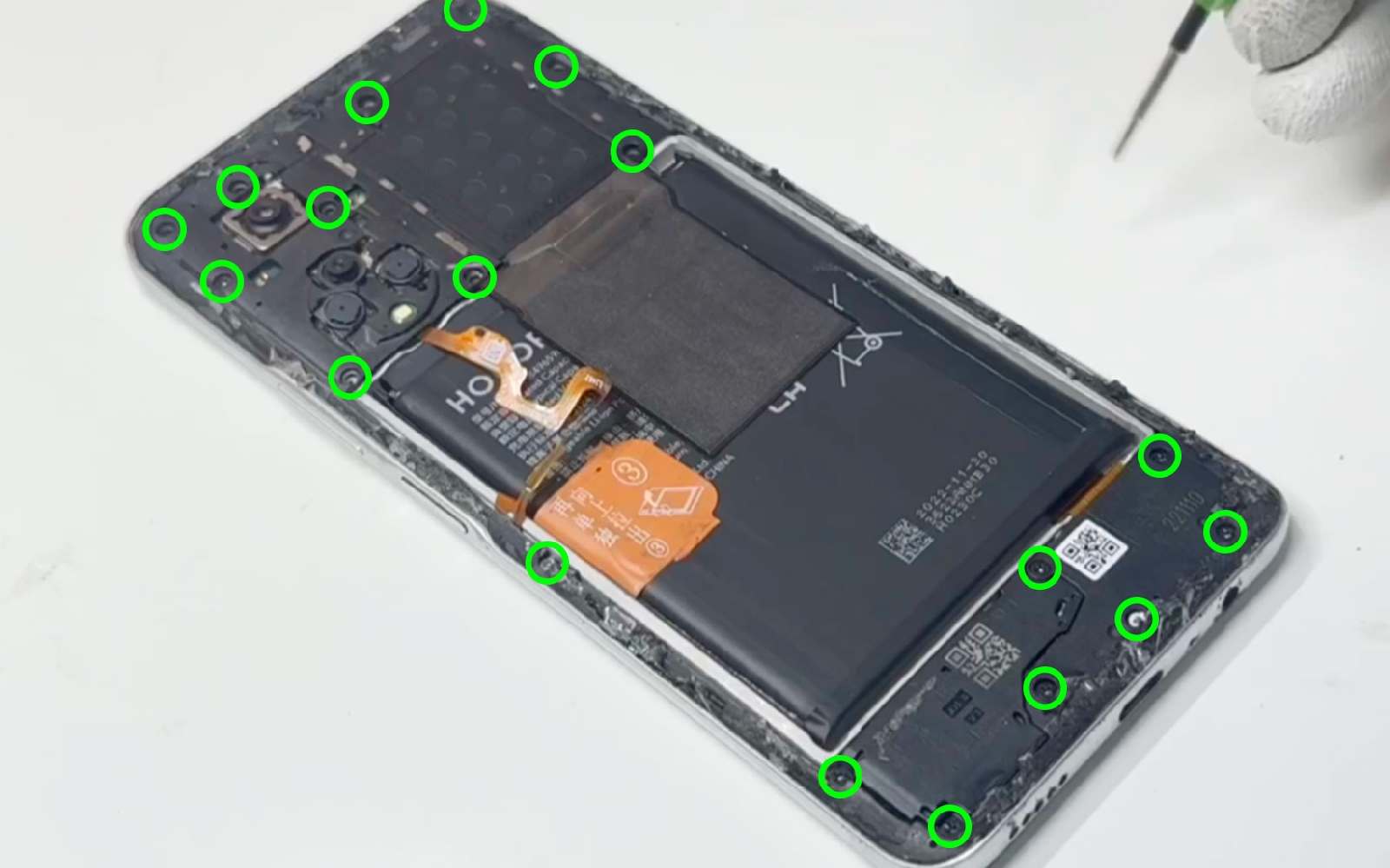

Saisissez le tournevis cruciforme pour extraire la totalité des vis du châssis intermédiaire. Attention une vis est située sur le coté de la batterie.

Par la suite, insérez le levier entre l'écran et le châssis pour le déclipser.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Changement du connecteur de charge sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Mettre de coté le châssis intermédiaire

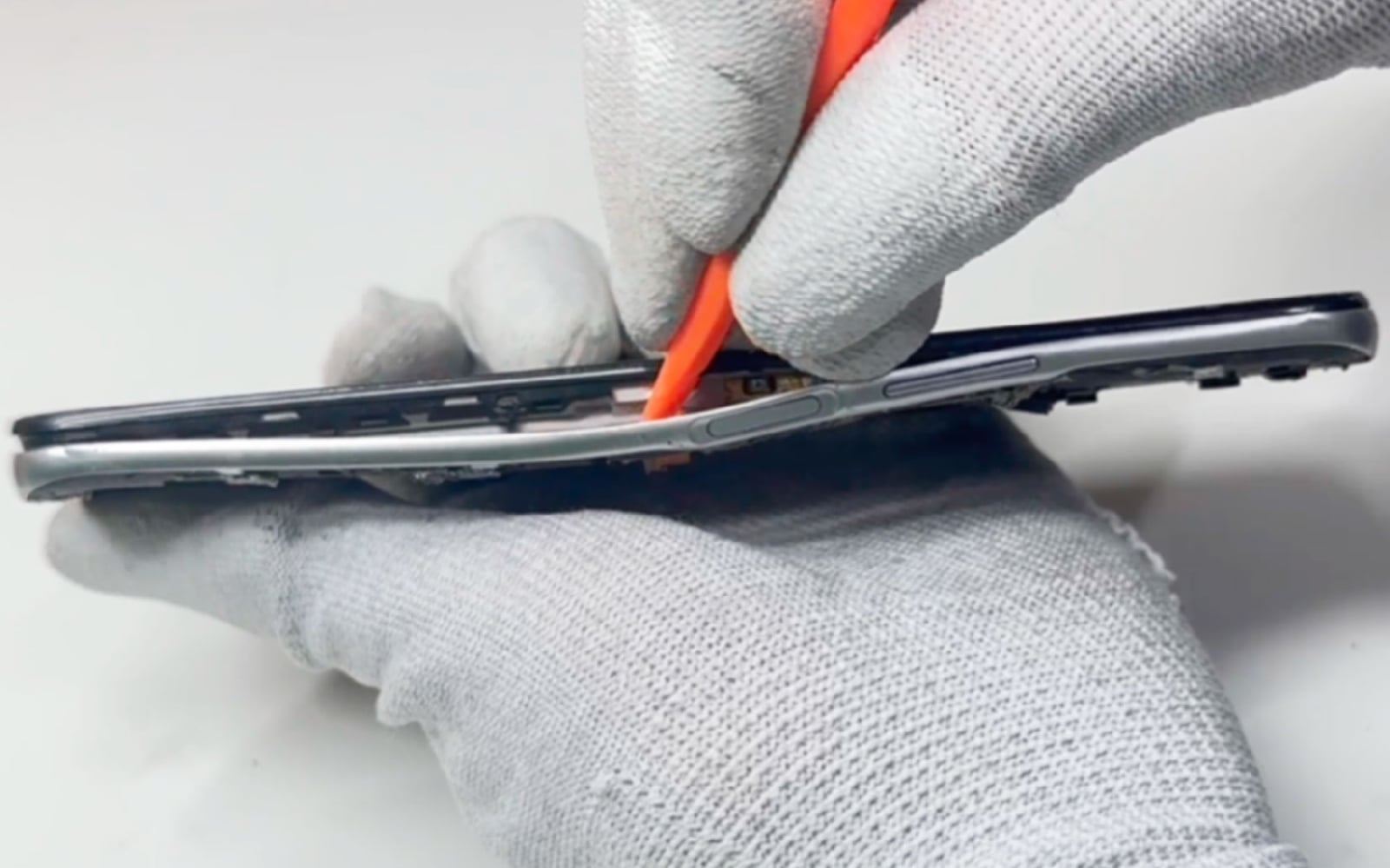

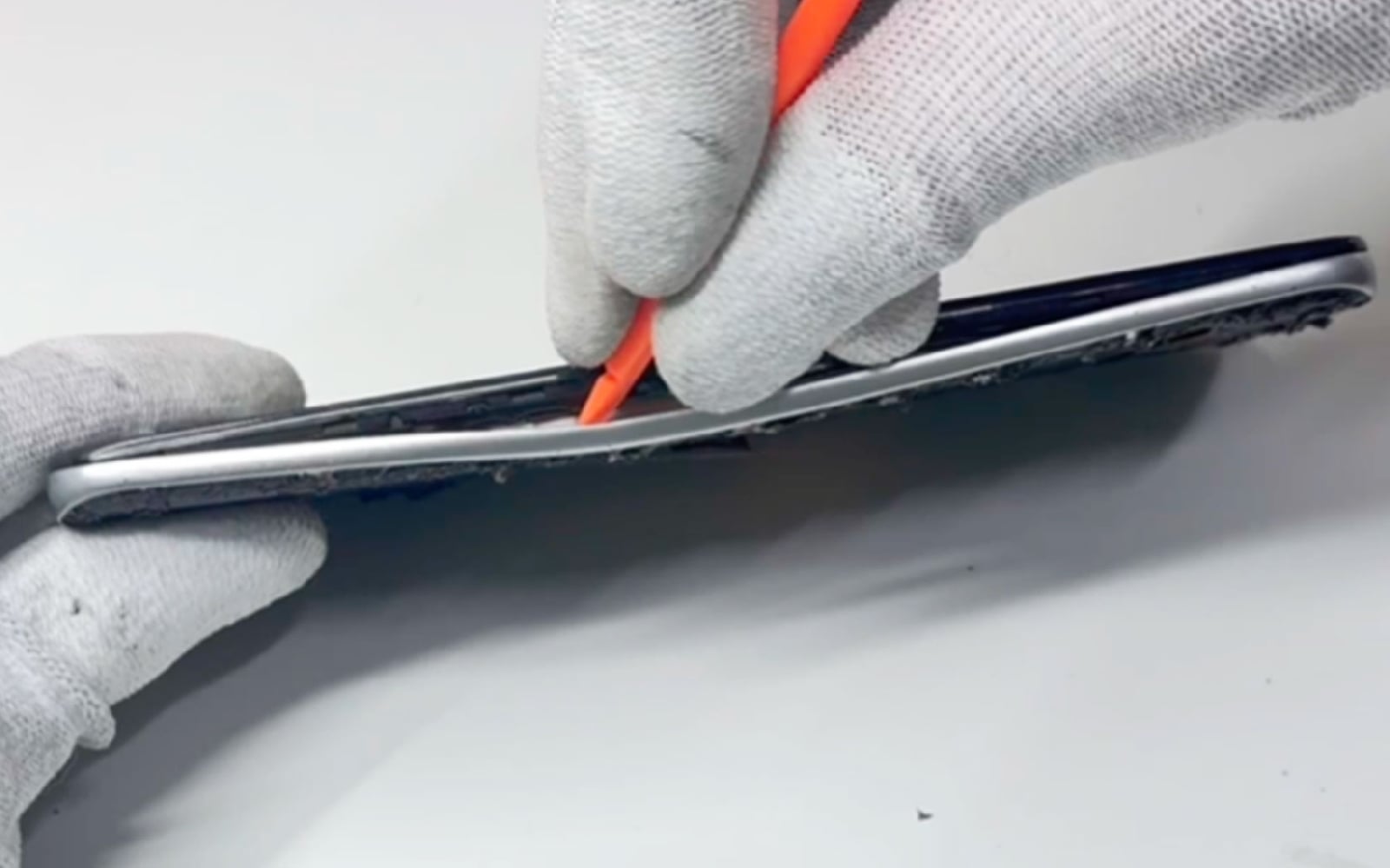

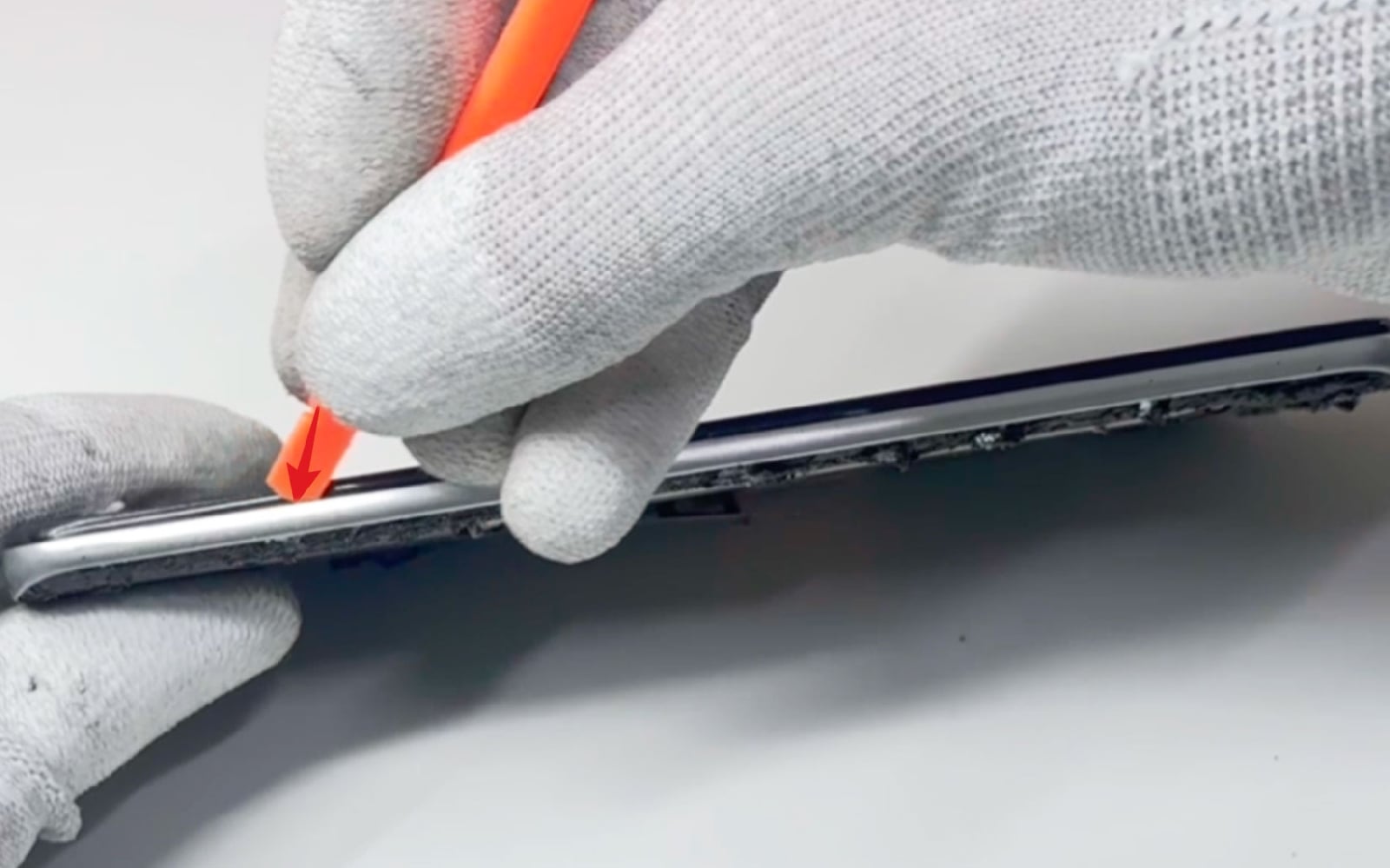

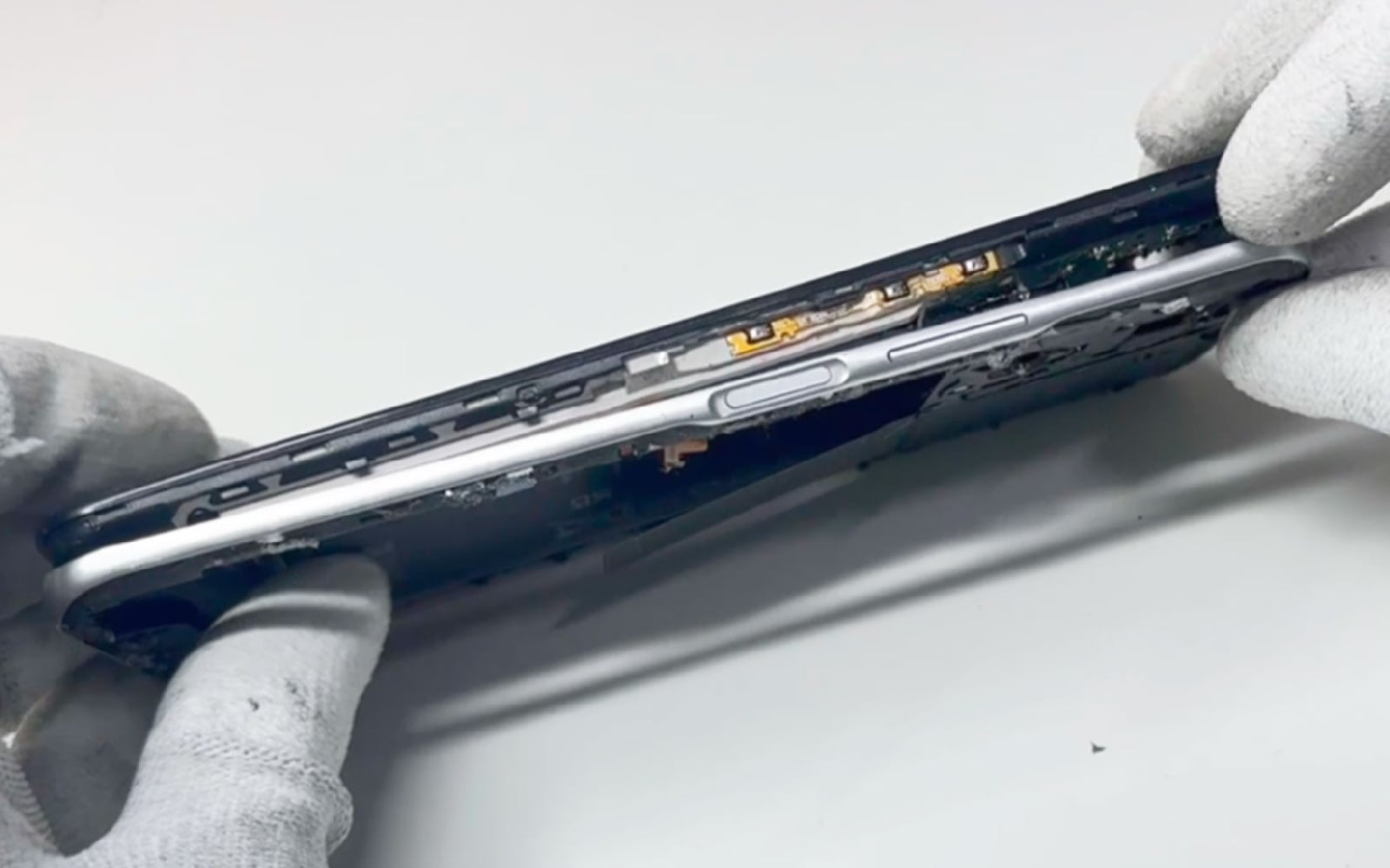

Utilisez le levier en plastique pour déclipser le châssis du téléphone, en le faisant glisser sur le tour de l'appareil.

Basculez le châssis vers la gauche tout en faisant attention à la nappe du bouton encore connectée.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Changement du connecteur de charge sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

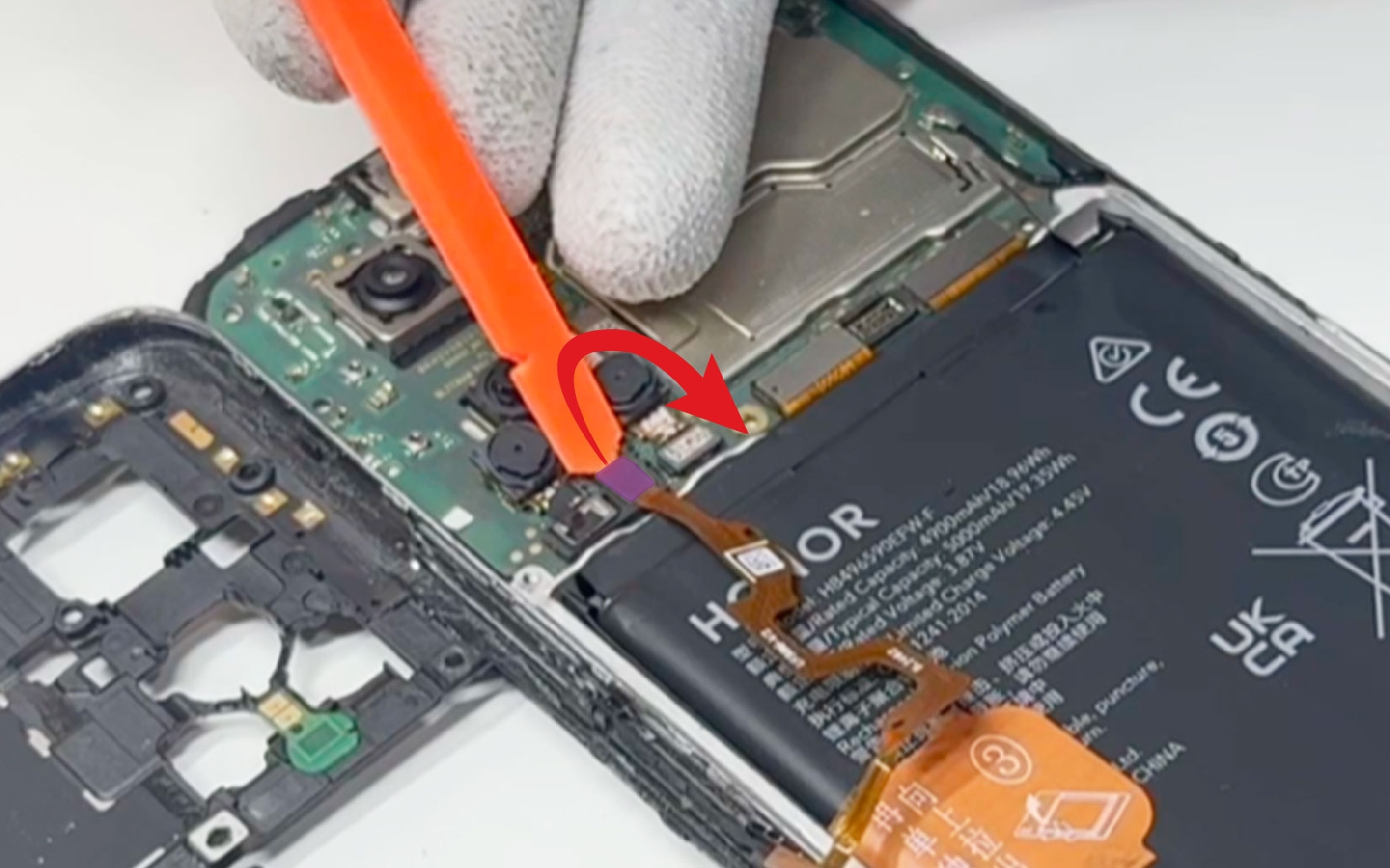

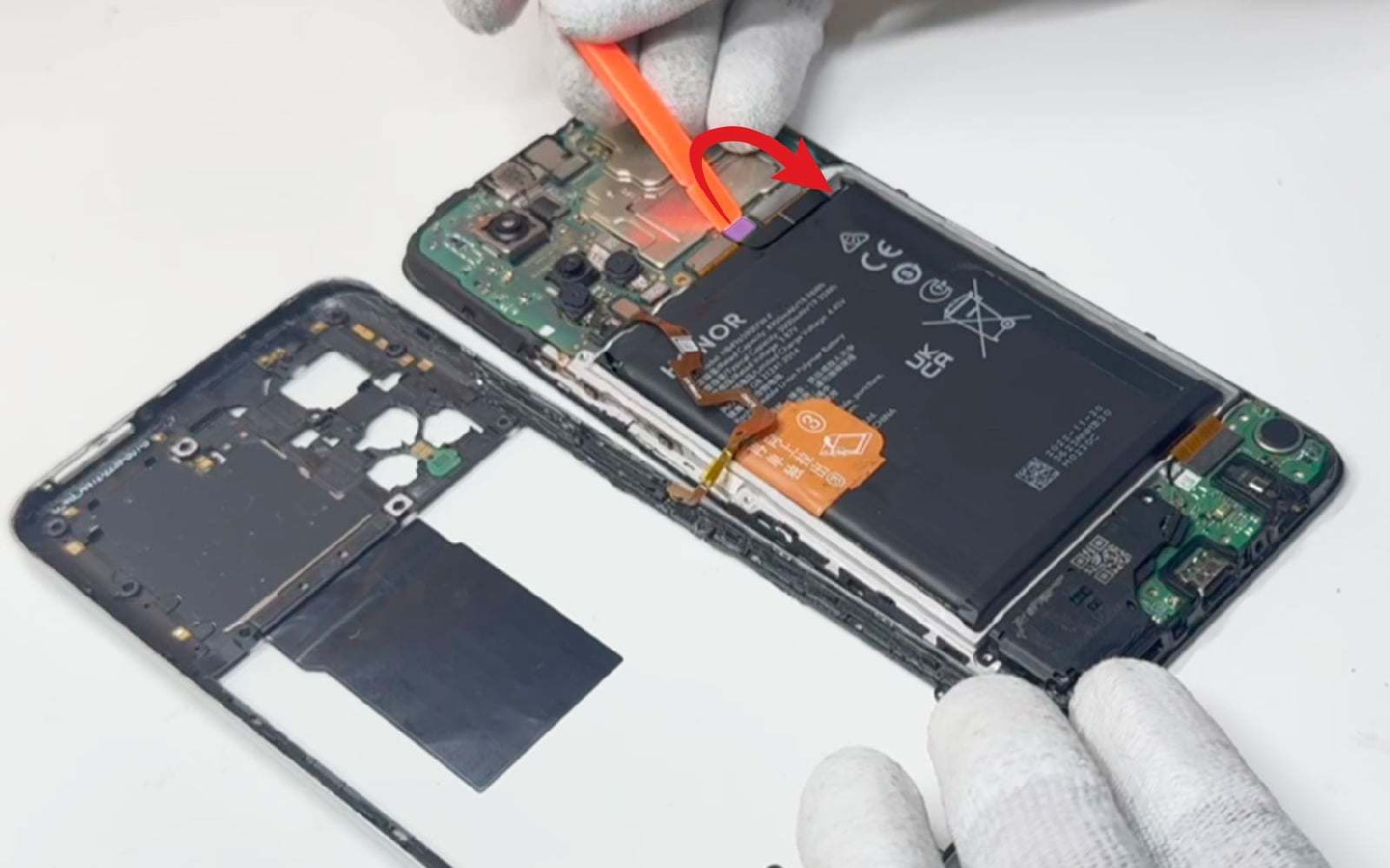

Débranchez la batterie puis la nappe du bouton Power.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Mettre de coté le haut-parleur

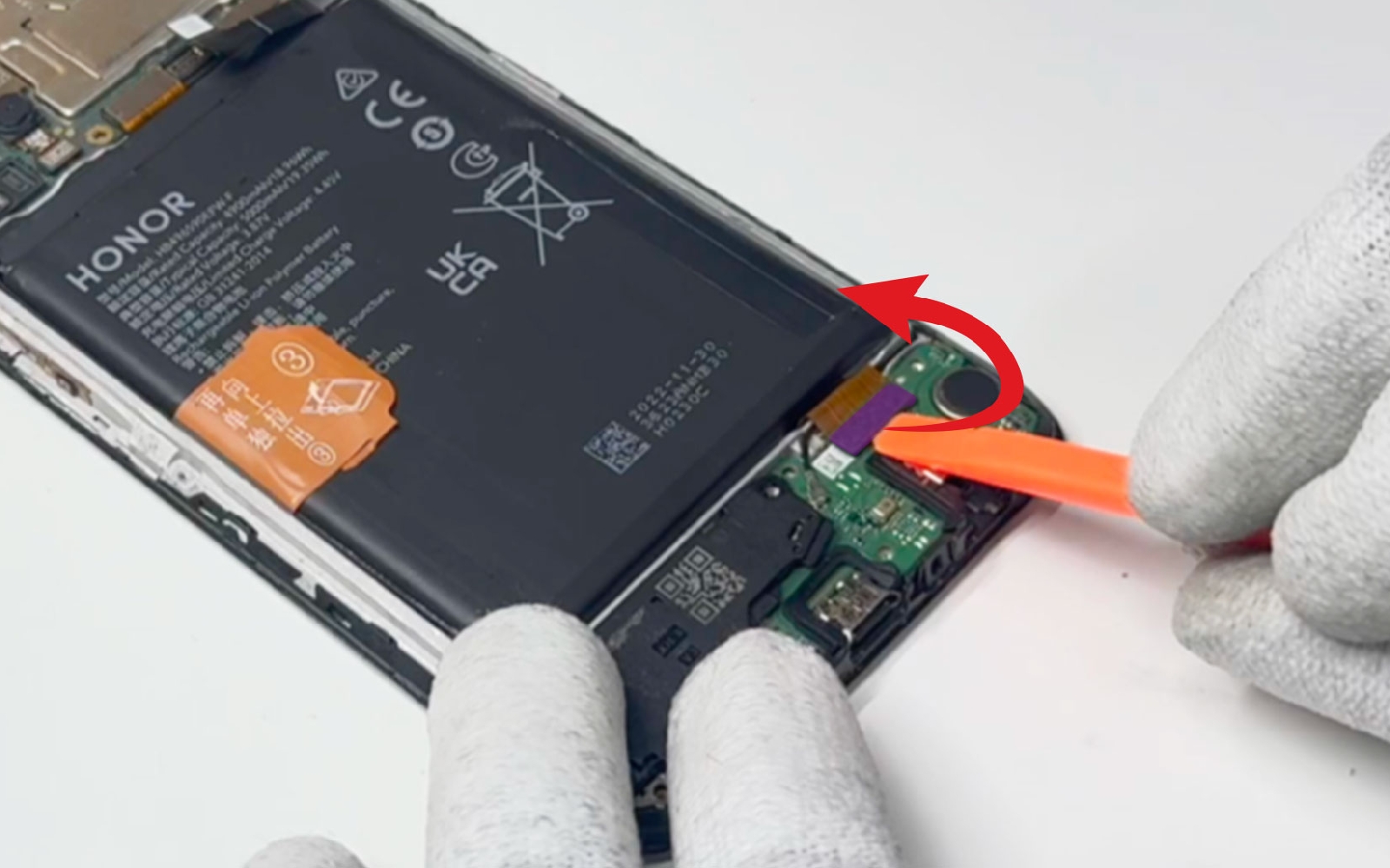

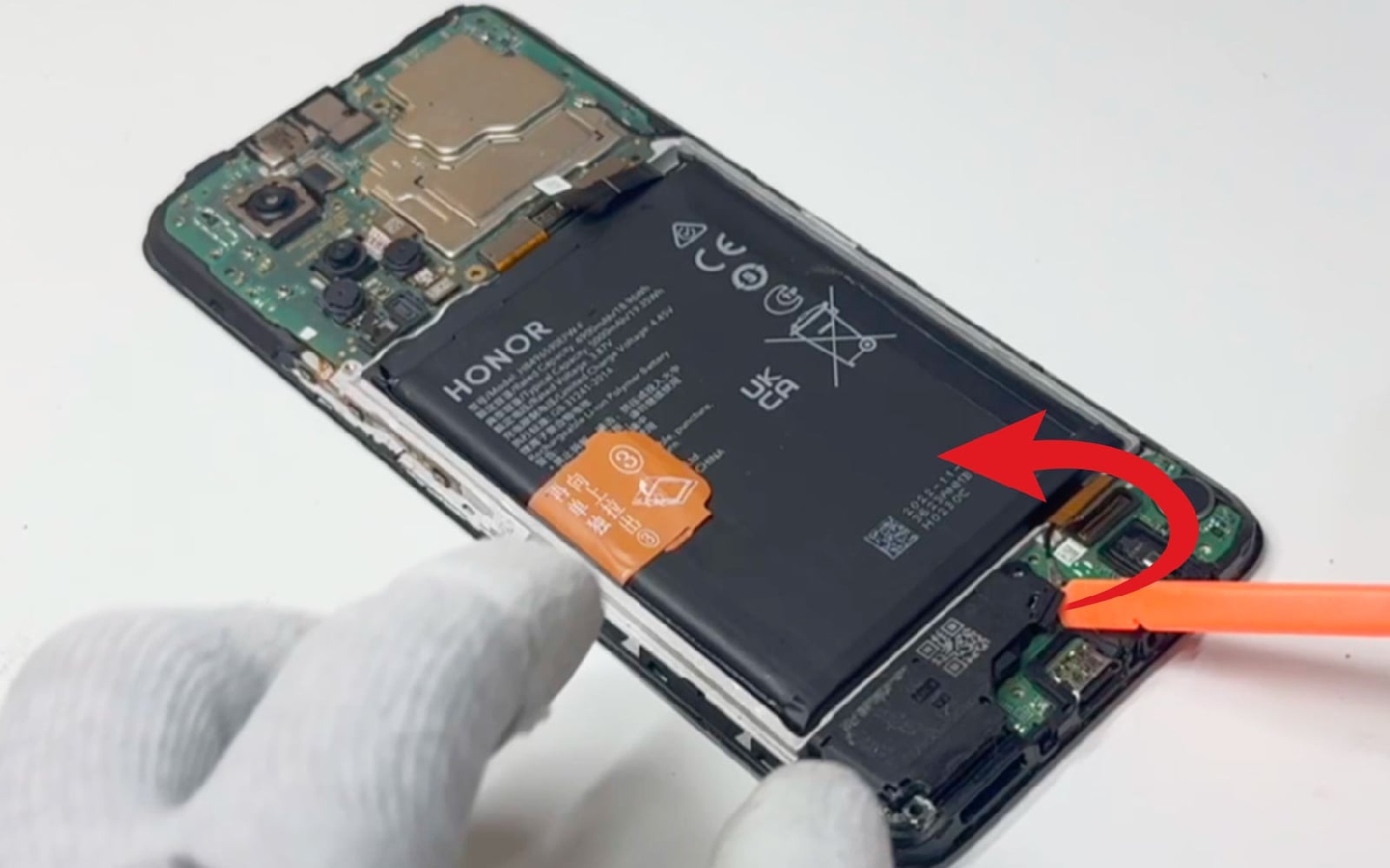

Déconnectez la nappe de l'écran avant de sortir le haut-parleur.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le connecteur de charge

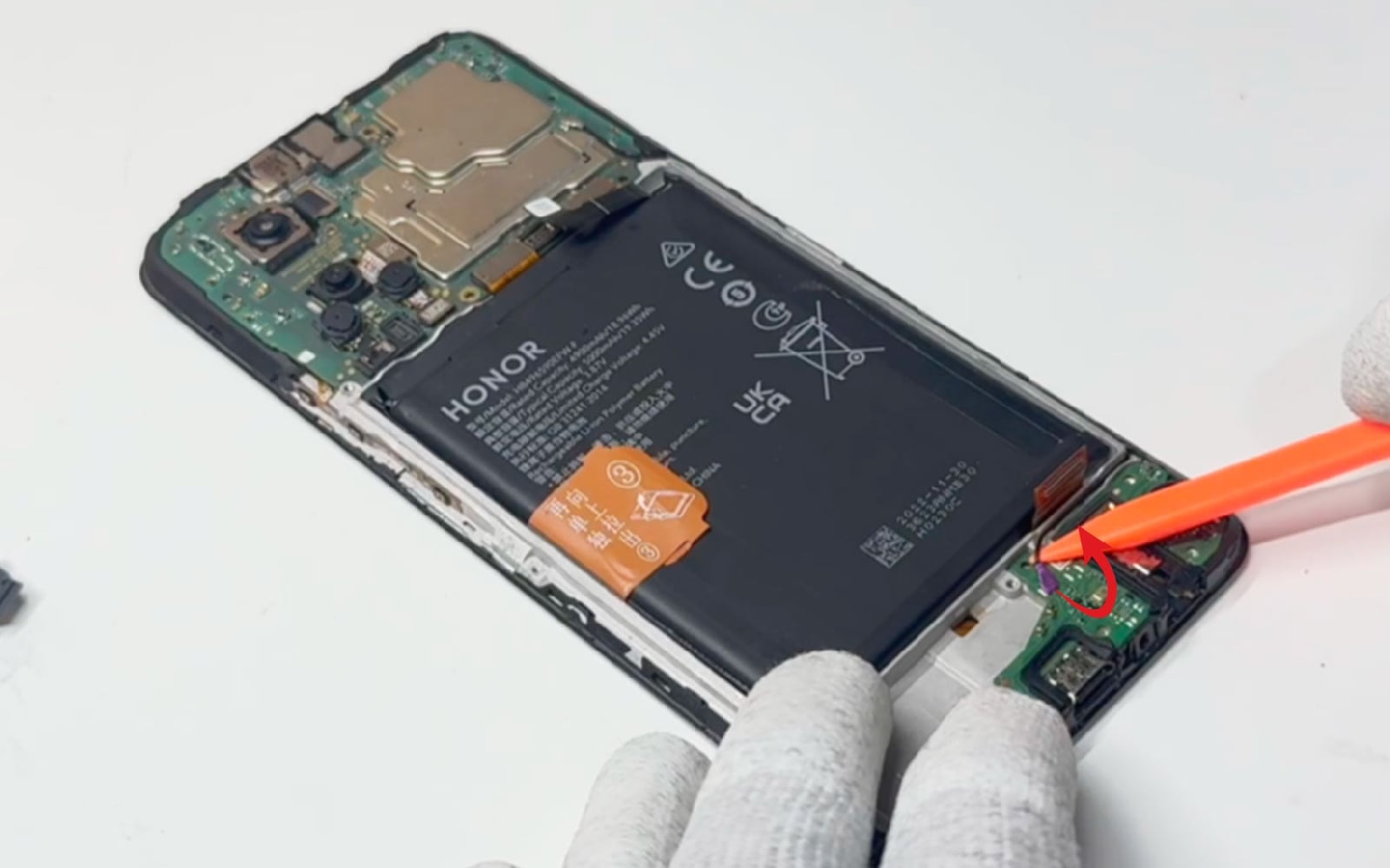

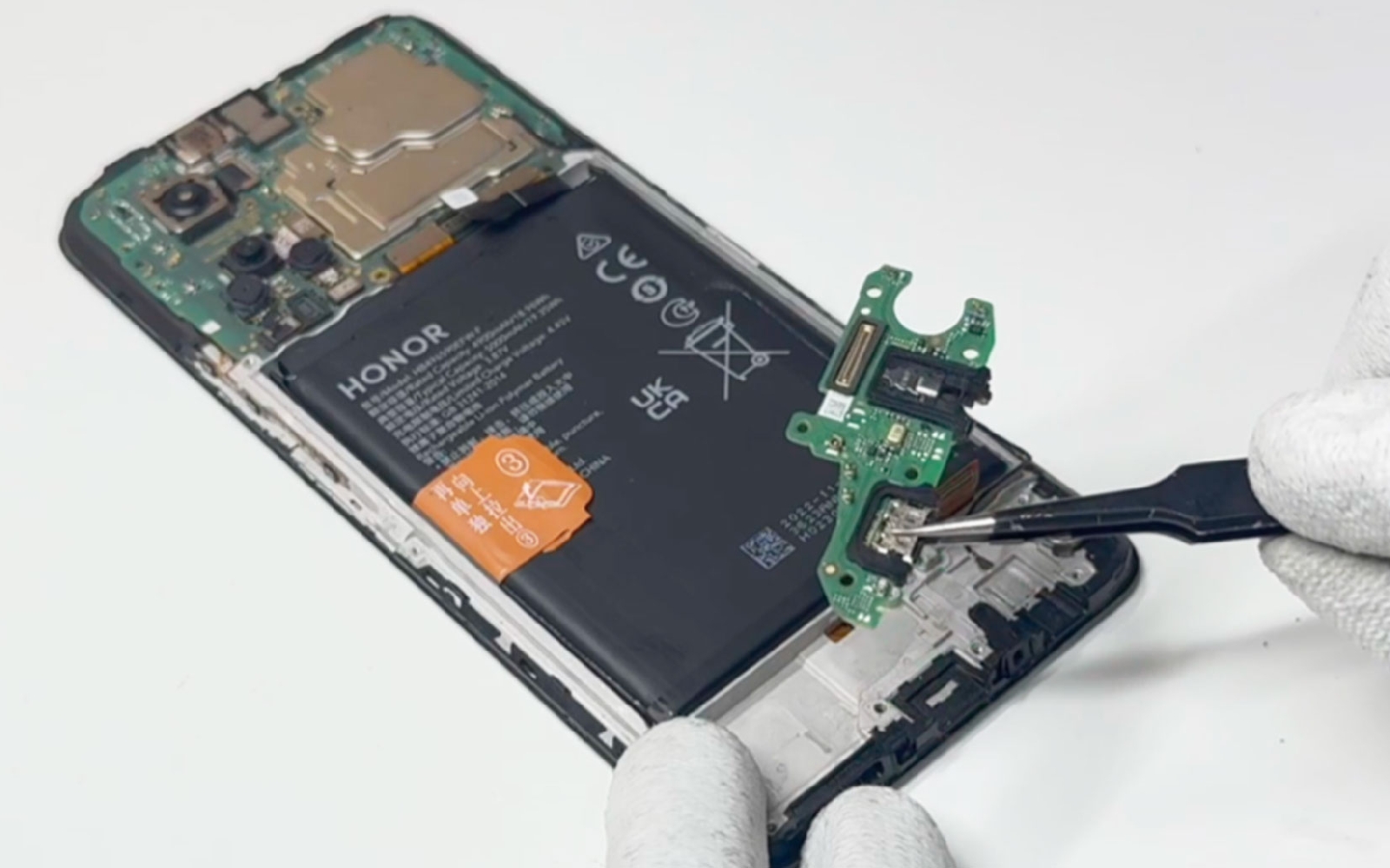

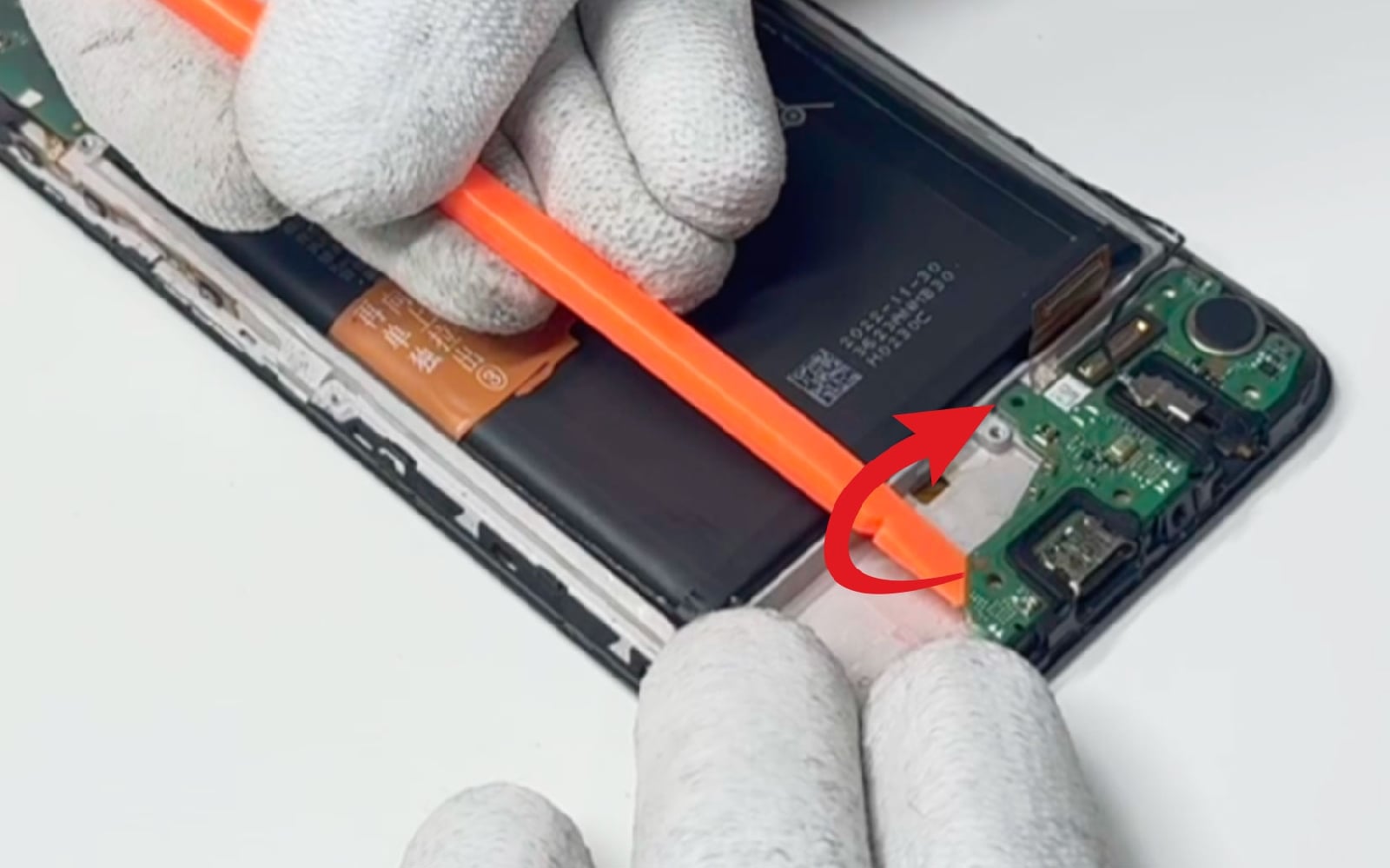

Détachez le câble coaxial puis délogez le connecteur de charge du châssis en glissant le spudger dessous pour faire levier.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Changement du connecteur de charge sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Le démontage est terminé, il vous reste à remonter chaque élément dans le nouveau bloc écran en reprenant ce tutoriel de réparation dans le sens contraire.

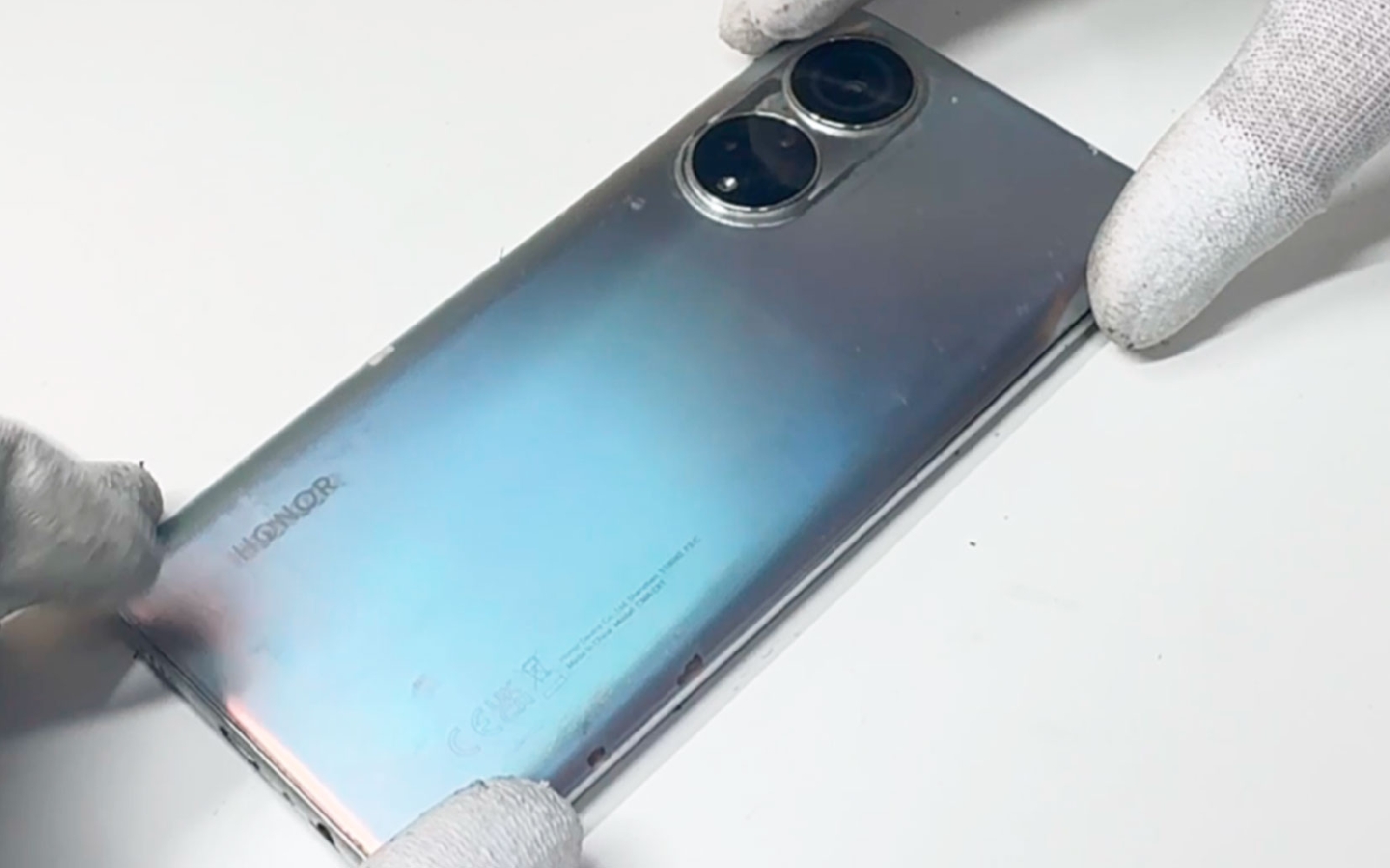

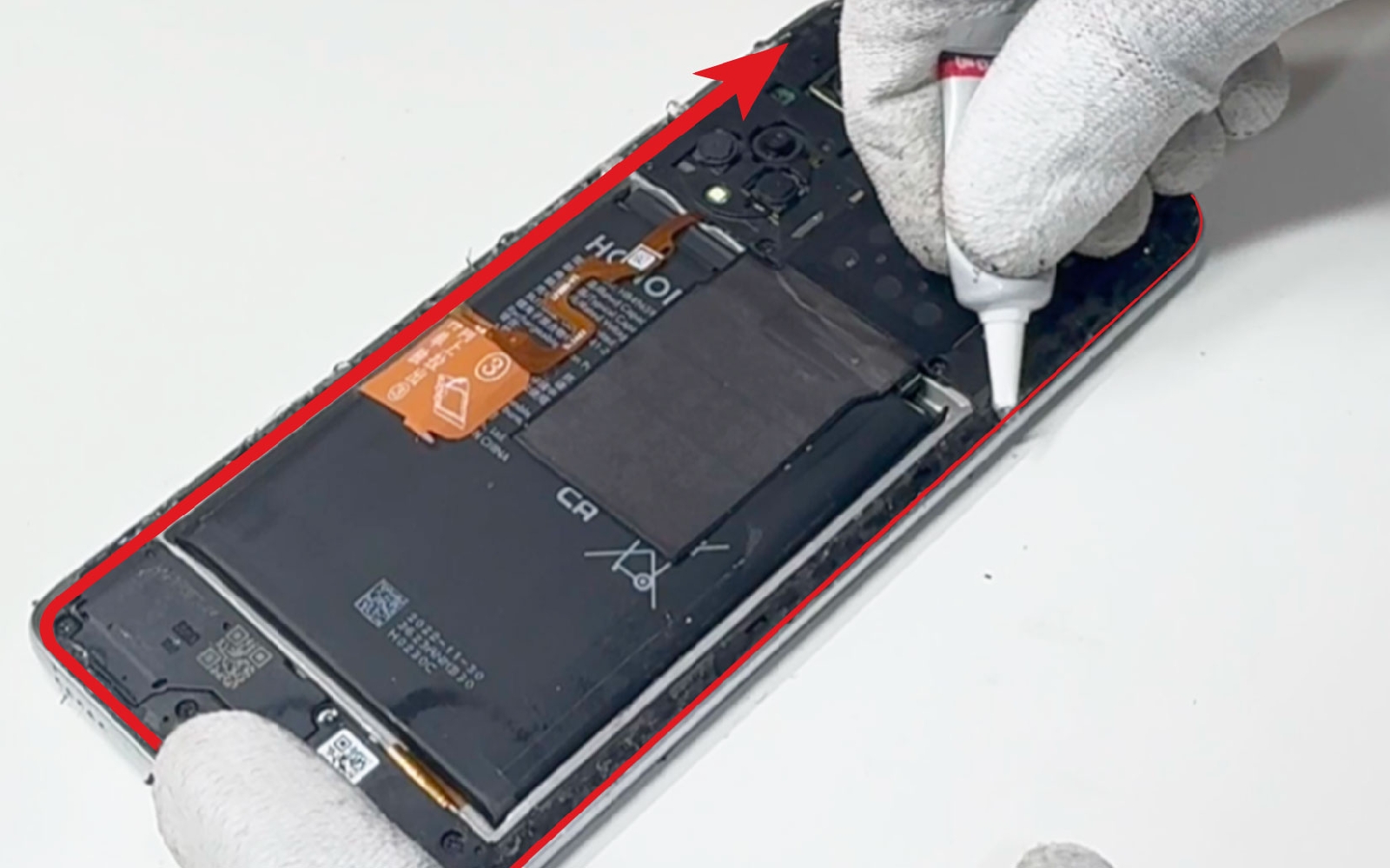

Une fois à la fermeture du téléphone, nettoyez correctement le châssis et la vitre arrière de tous résidus de stcikers avant d'appliquer la colle sur tout le contour du bloc écran. Posez la vitre arrière et laissez la colle sécher environ 45 minutes en mettant votre appareil sous de gros livres ou alors en vous aidant de pinces.
Changement du connecteur de charge sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Changement du connecteur de charge sur Honor X7 photo 1
Changement du connecteur de charge sur Honor X7 photo 2
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
