Changement du bloc écran sur Honor X7

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Honor X7 | Temps estimé : 45 min | Difficulté : 2.5/5

Votre Honor X7 présente un écran fissuré, un affichage défectueux ou ne répond plus au toucher ? Une chute peut rapidement endommager le bloc écran et gêner l’utilisation quotidienne de votre smartphone.

Dans ce tutoriel, nous vous accompagnons pas à pas pour remplacer le bloc écran de votre Honor X7. Grâce à des explications détaillées et des photos claires, vous pourrez réaliser cette réparation vous-même, en toute sécurité. Cette réparation vous permet de retrouver un affichage optimal et un tactile parfaitement fonctionnel.

Avant de commencer, assurez-vous de disposer des outils adaptés et de travailler sur une surface propre et bien éclairée. Suivez attentivement chaque étape afin d’effectuer la réparation dans les meilleures conditions. Prêt à redonner une seconde vie à votre Honor X7 ? C’est parti !

Diagnostic

›  La vitre avant de votre smartphone est cassée.
›  L'affichage comporte des défauts.
›  Votre batterie se décharge vite ou n'a plus son autonomie d'origine.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Bleu Saphir pour Huawei Honor View 20 complet pré-monté sur châssis + batterie
199,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Ajouter au panier

Avant de commencer
Avant toute réparation, nous vous conseillons toujours de vérifier le numéro de modèle de votre téléphone afin de commander les bonnes pièces détachées et de suivre le bon tutoriel.

Une fois que vosu avez reçu votre commande, il vous suffit de commencer par éteindre le téléphone si cela est possible et de retirer la carte SIM et son tiroir.

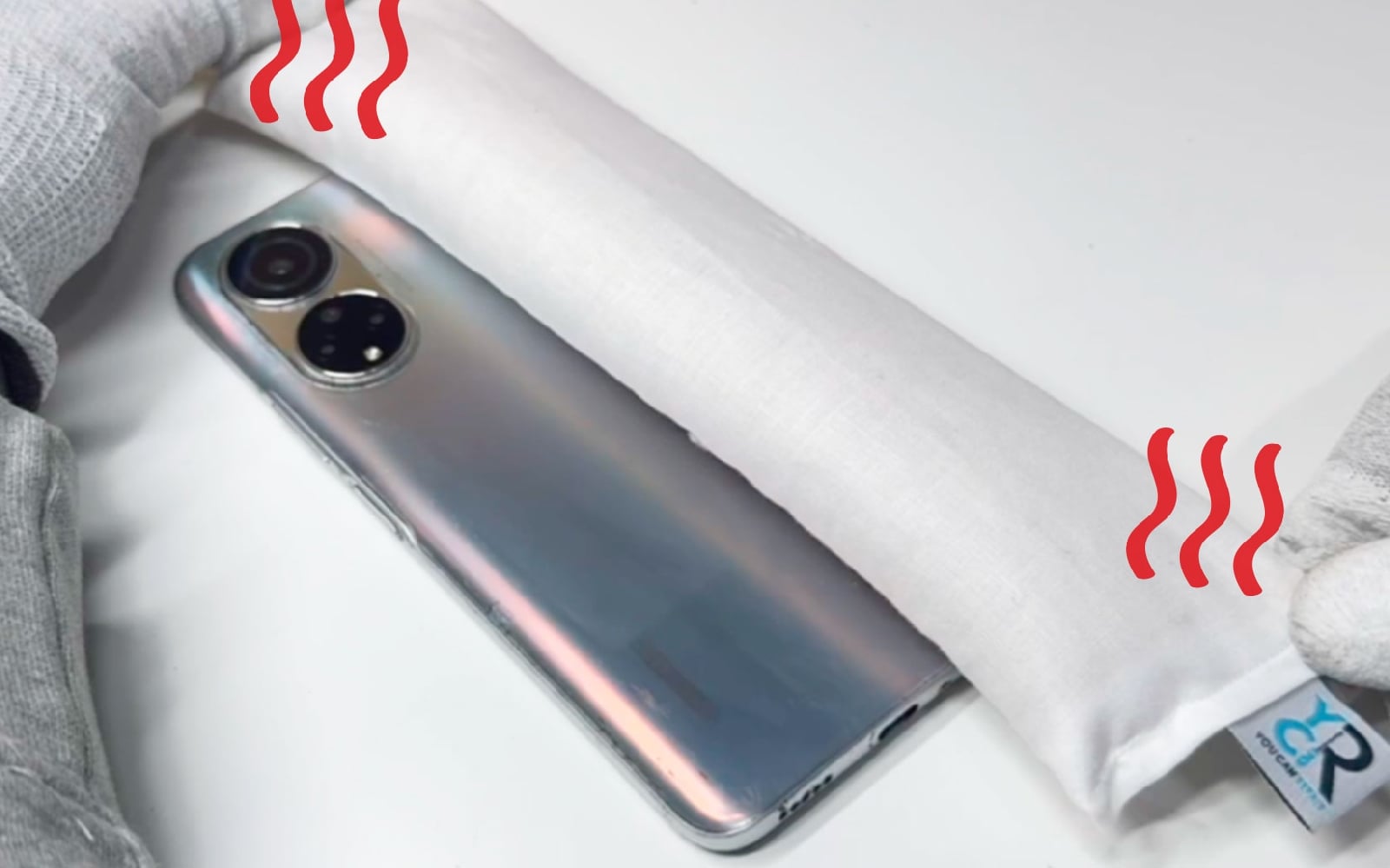

Etape 1 : Chauffer la vitre arrière

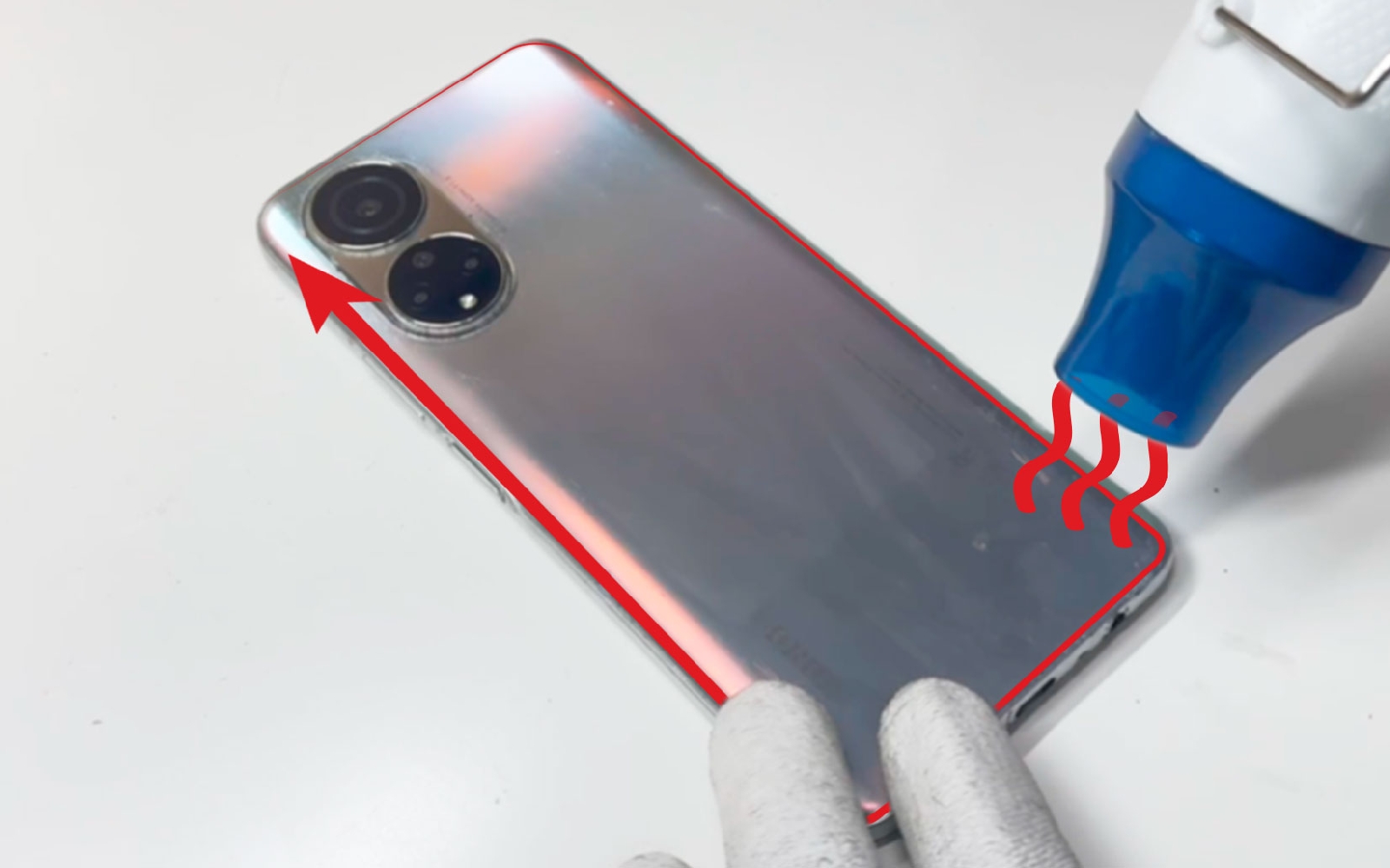

Chauffez la vitre arrière de votre Honor X7 à l’aide d’un sèche-cheveux, d’un décapeur thermique ou d'un coussin chauffant afin de ramollir l’adhésif qui la maintient en place. Insistez sur le contour de la vitre pendant quelques secondes en gardant une chaleur modérée pour ne pas endommager les composants internes.

Cette manipulation facilitera le décollage de la vitre arrière lors des prochaines étapes.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller la vitre arrière

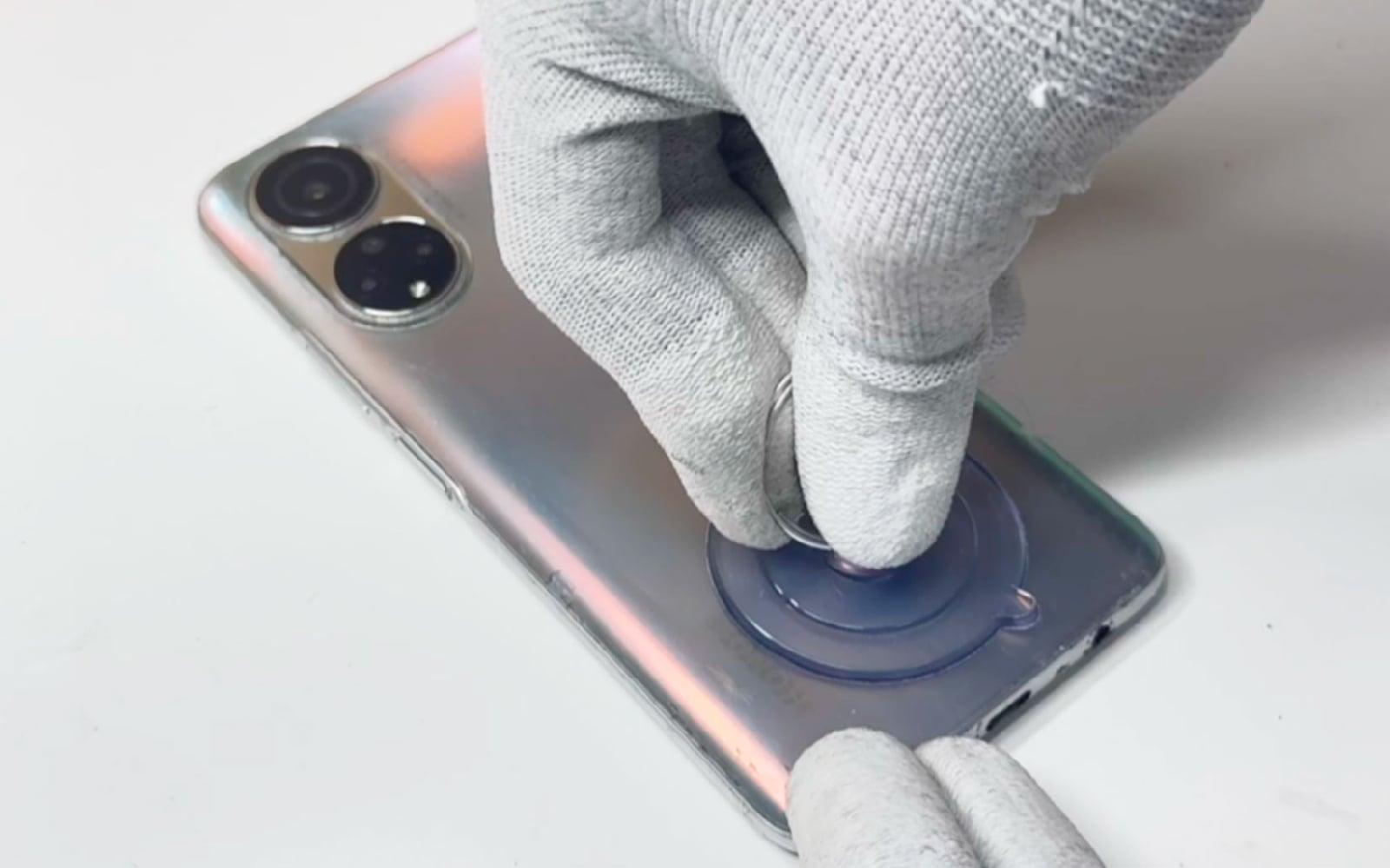

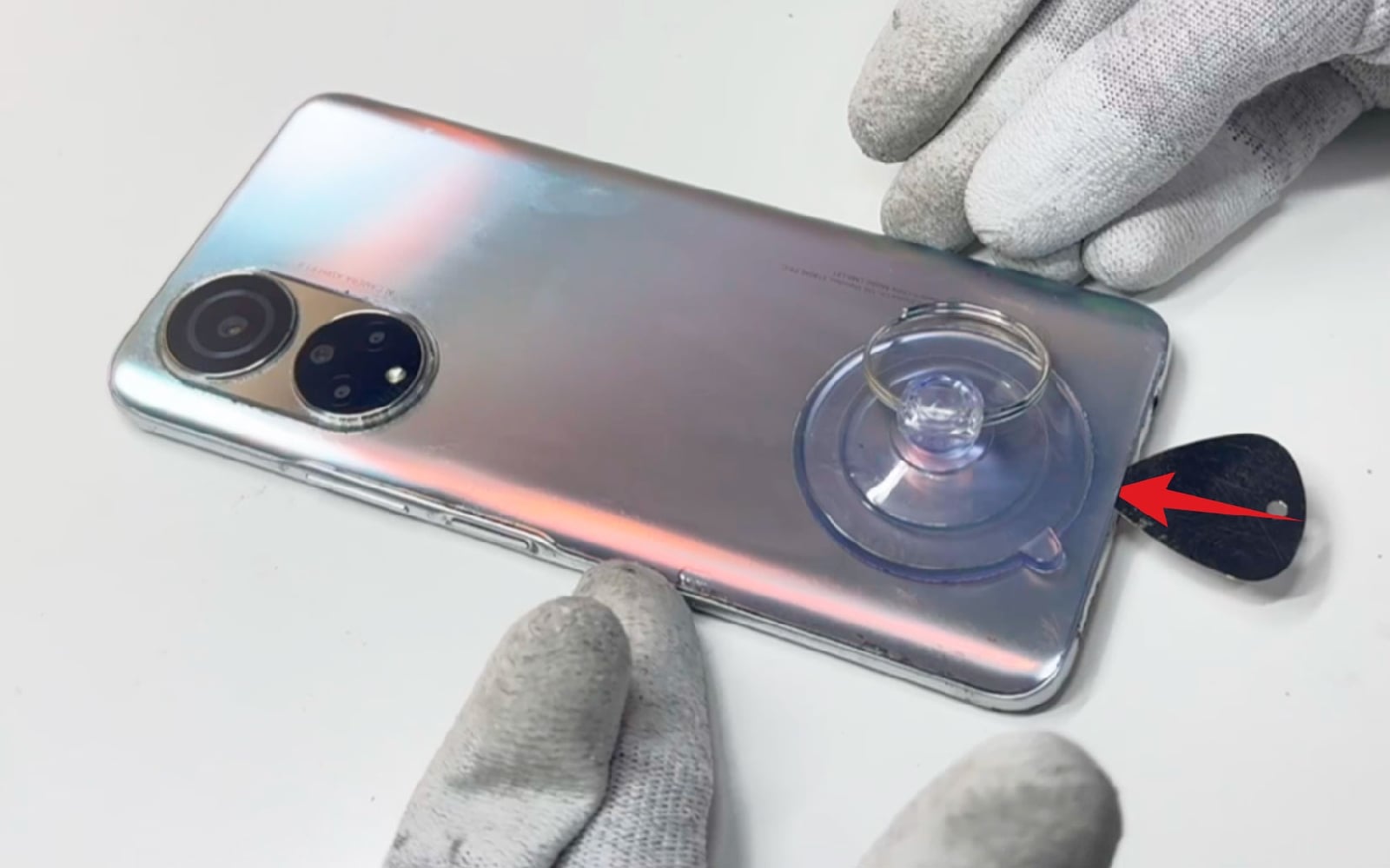

Disposez la ventouse en bas du téléphone afin de pouvoir ensuite insérez le médiator entre la vitre arrière et le châssis.

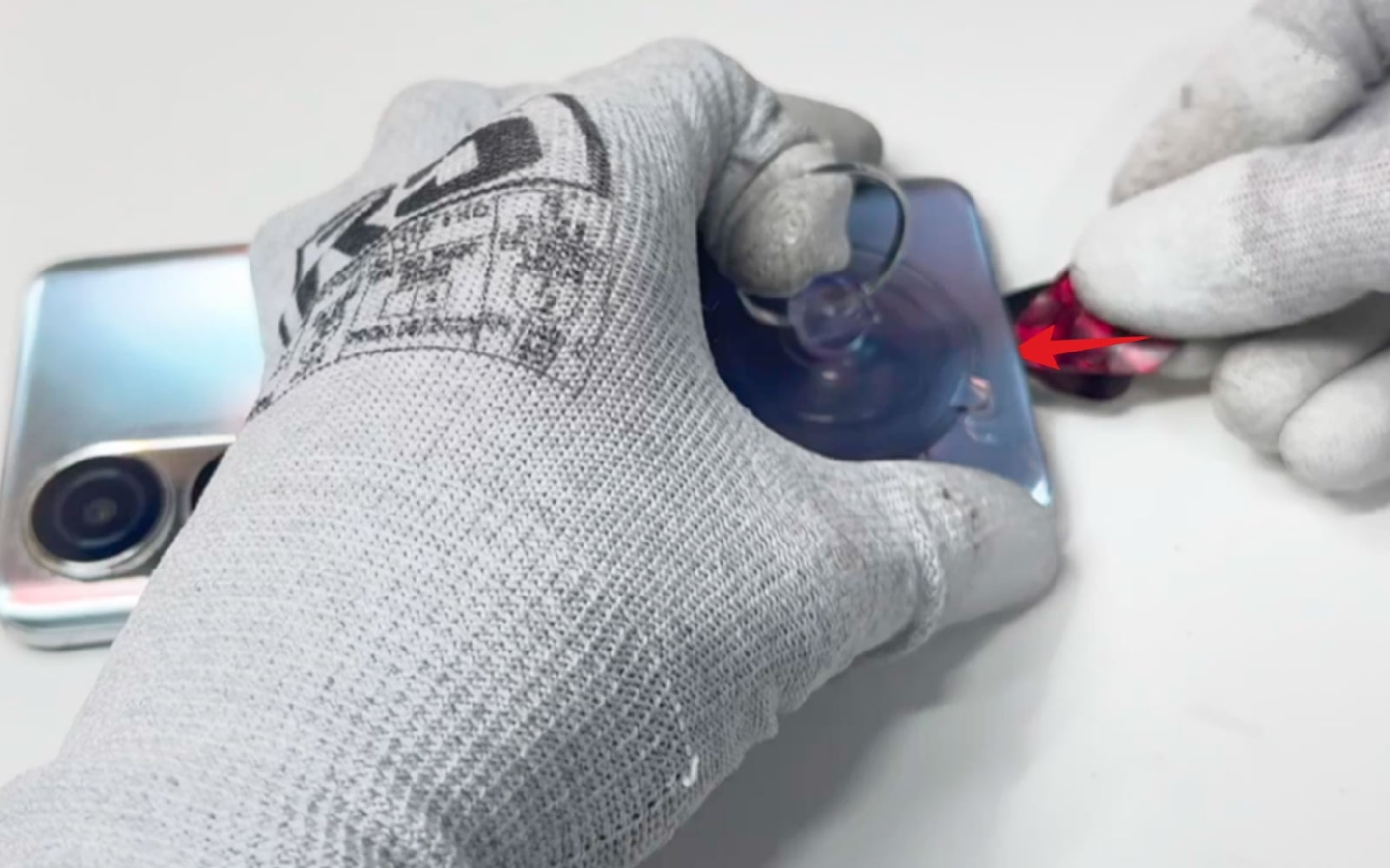

Remplacez le médiator en métal par ceux en plastique et faites le coulisser tout autour de la vitre arrière.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Ouvrir le téléphone

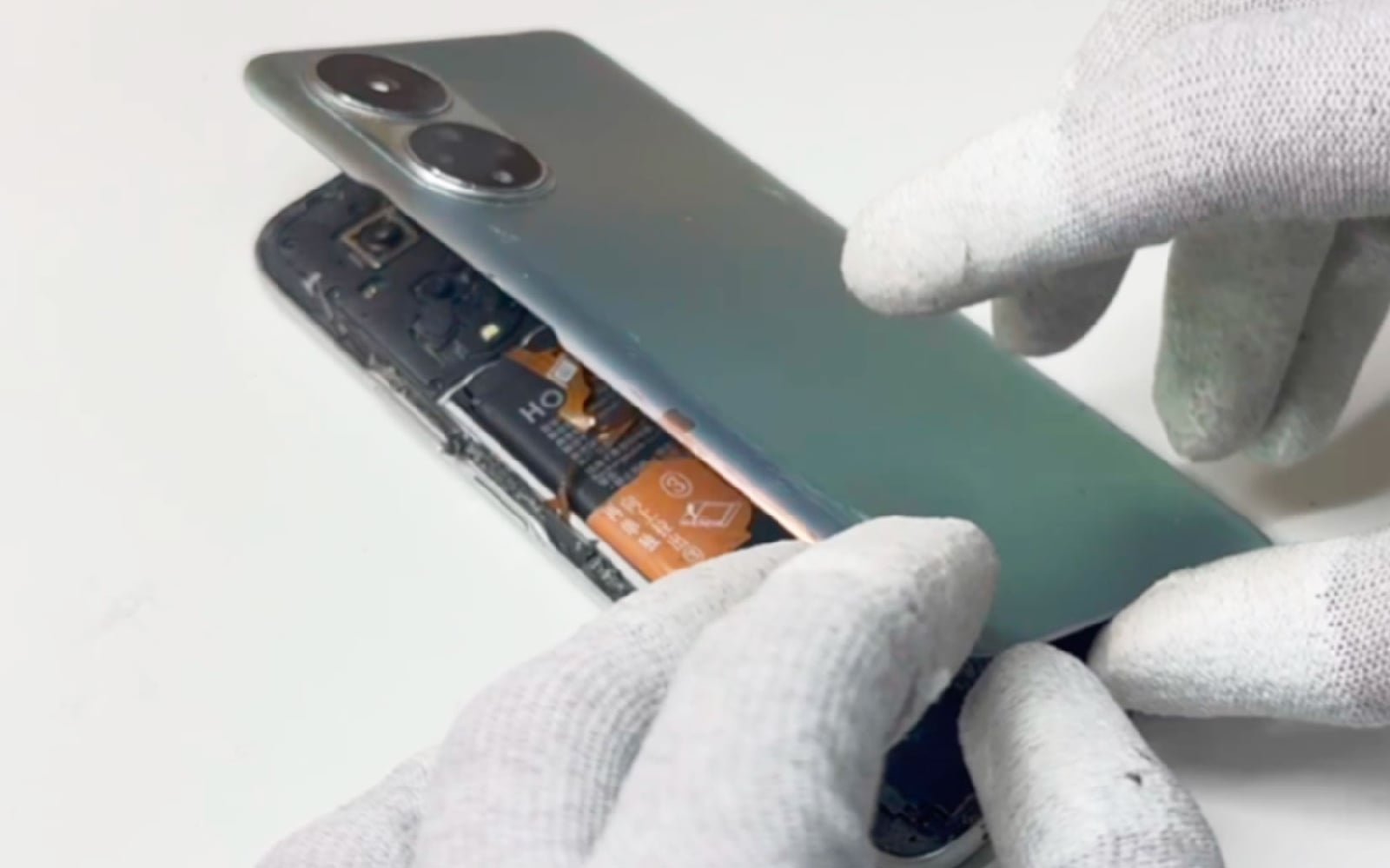

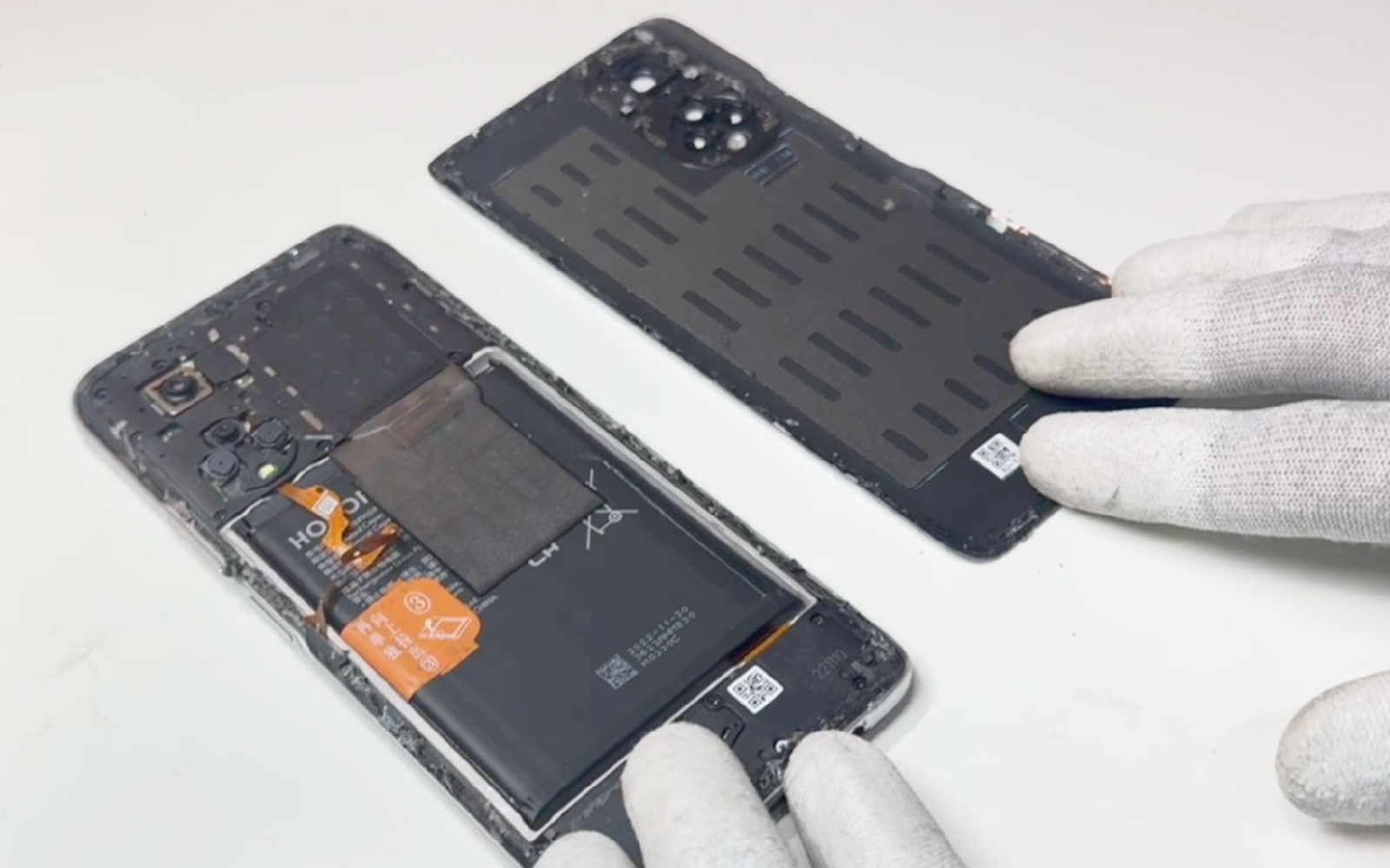

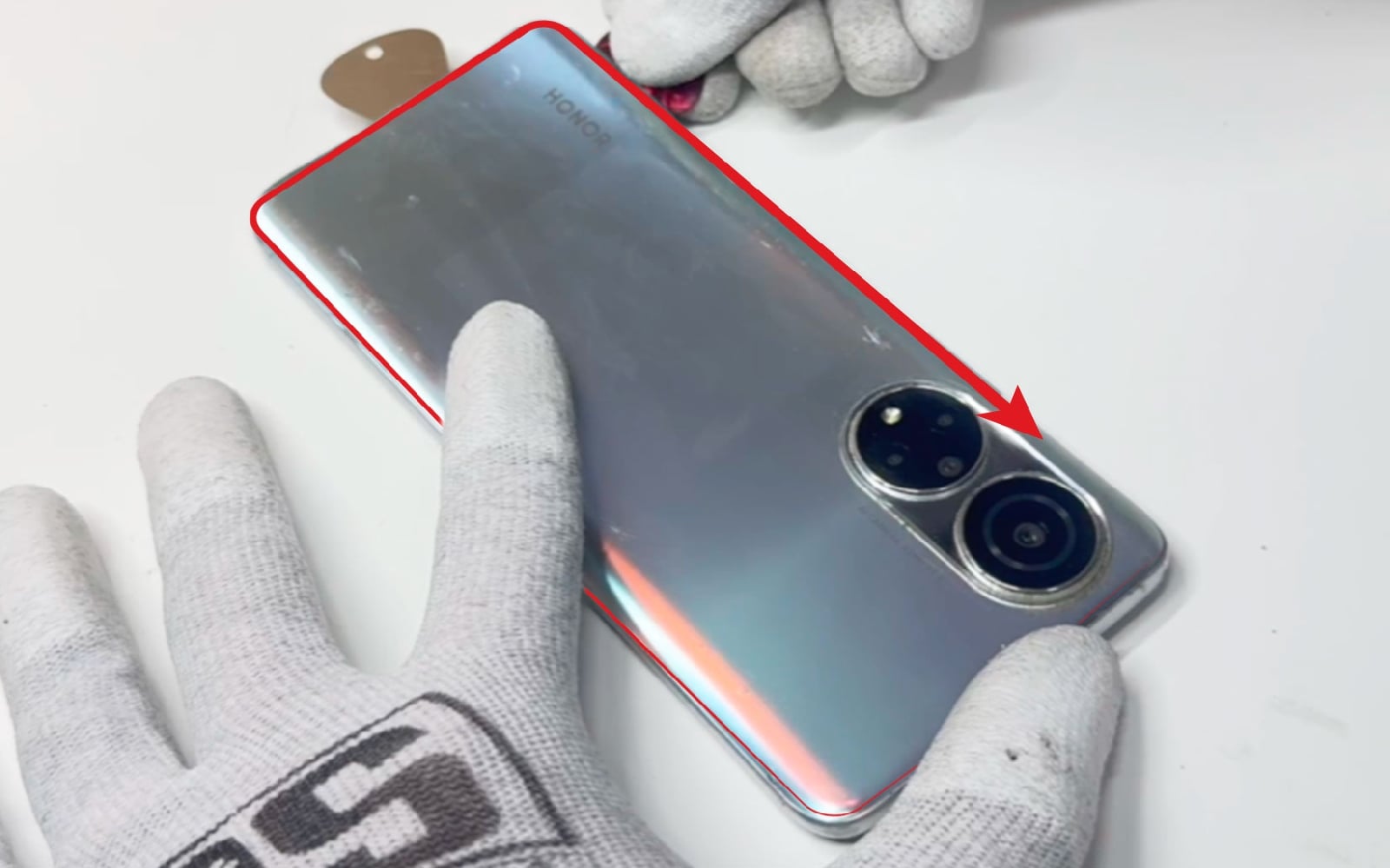

Terminez le décollage et mettez la vitre arrière de coté si vous n'avez pas à la remplacer.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3

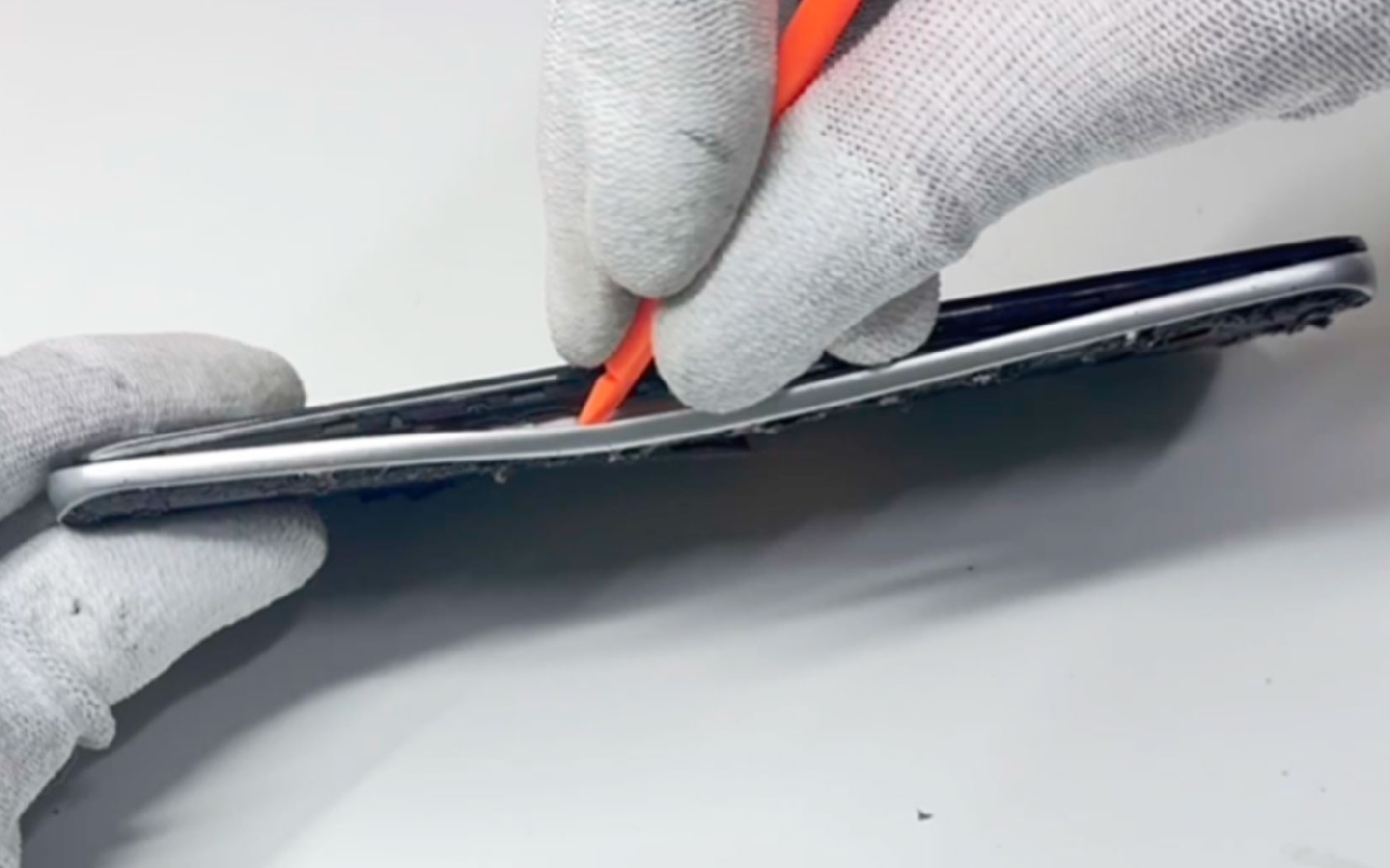

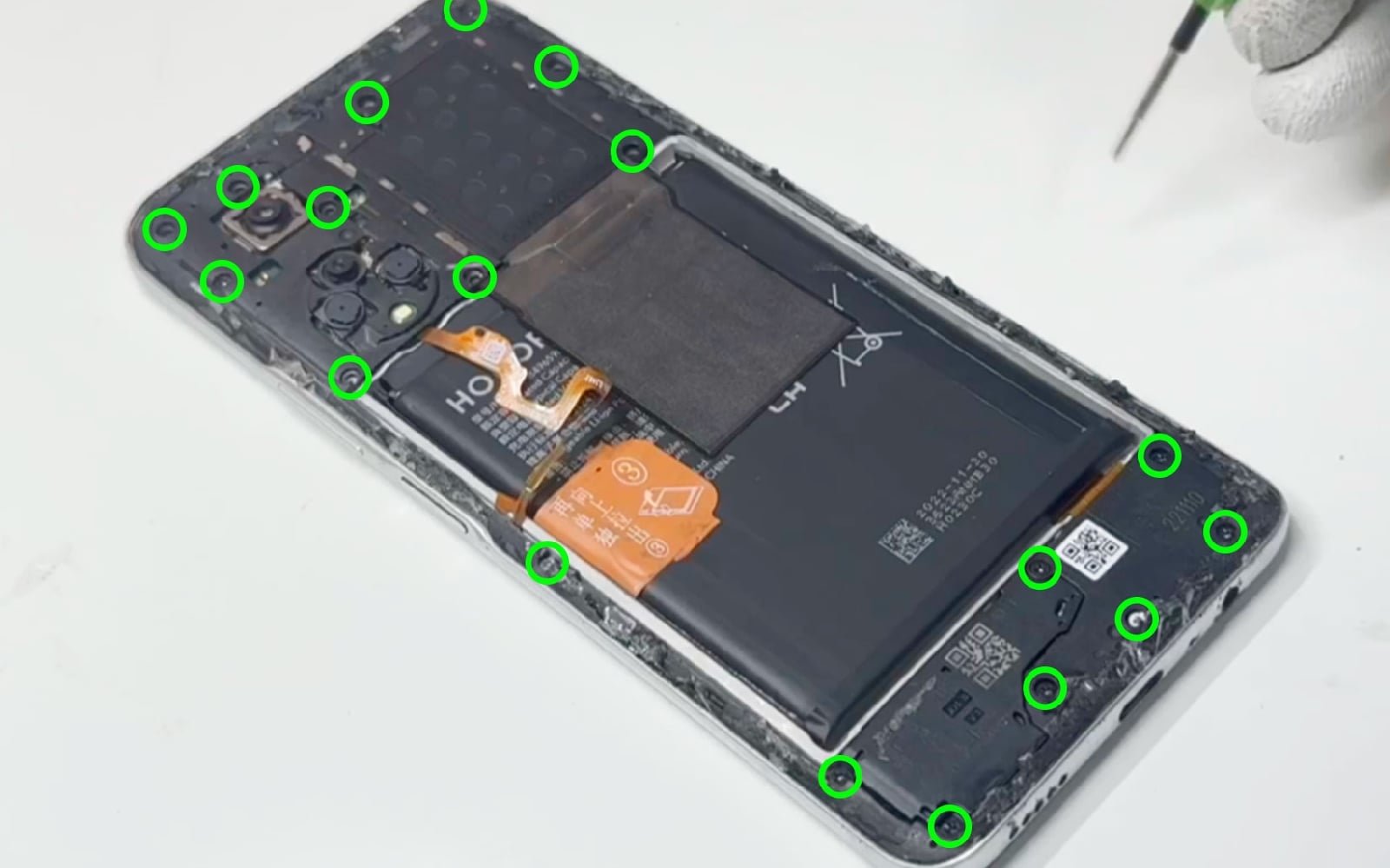

Etape 4 : Dévisser le châssis intermédiaire
Saisissez le tournevis cruciforme pour extraire la totalité des vis du châssis intermédiaire. Attention une vis est située sur le coté de la batterie.

Par la suite, insérez le levier entre l'écran et le châssis pour le déclipser.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Mettre de coté le châssis intermédiaire

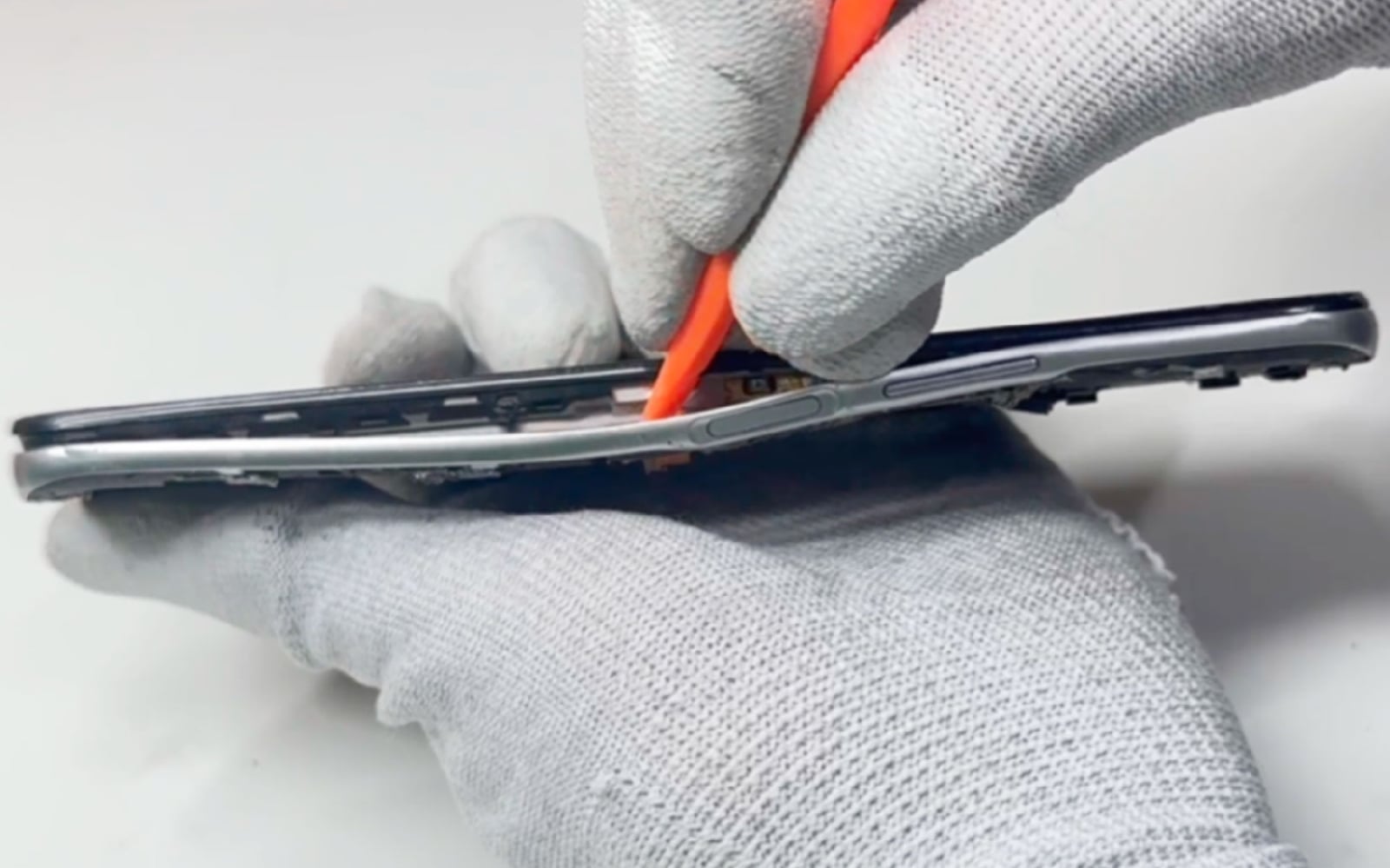

Utilisez le levier en plastique pour déclipser le châssis du téléphone, en le faisant glisser sur le tour de l'appareil.

Basculez le châssis vers la gauche tout en faisant attention à la nappe du bouton encore connectée.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés

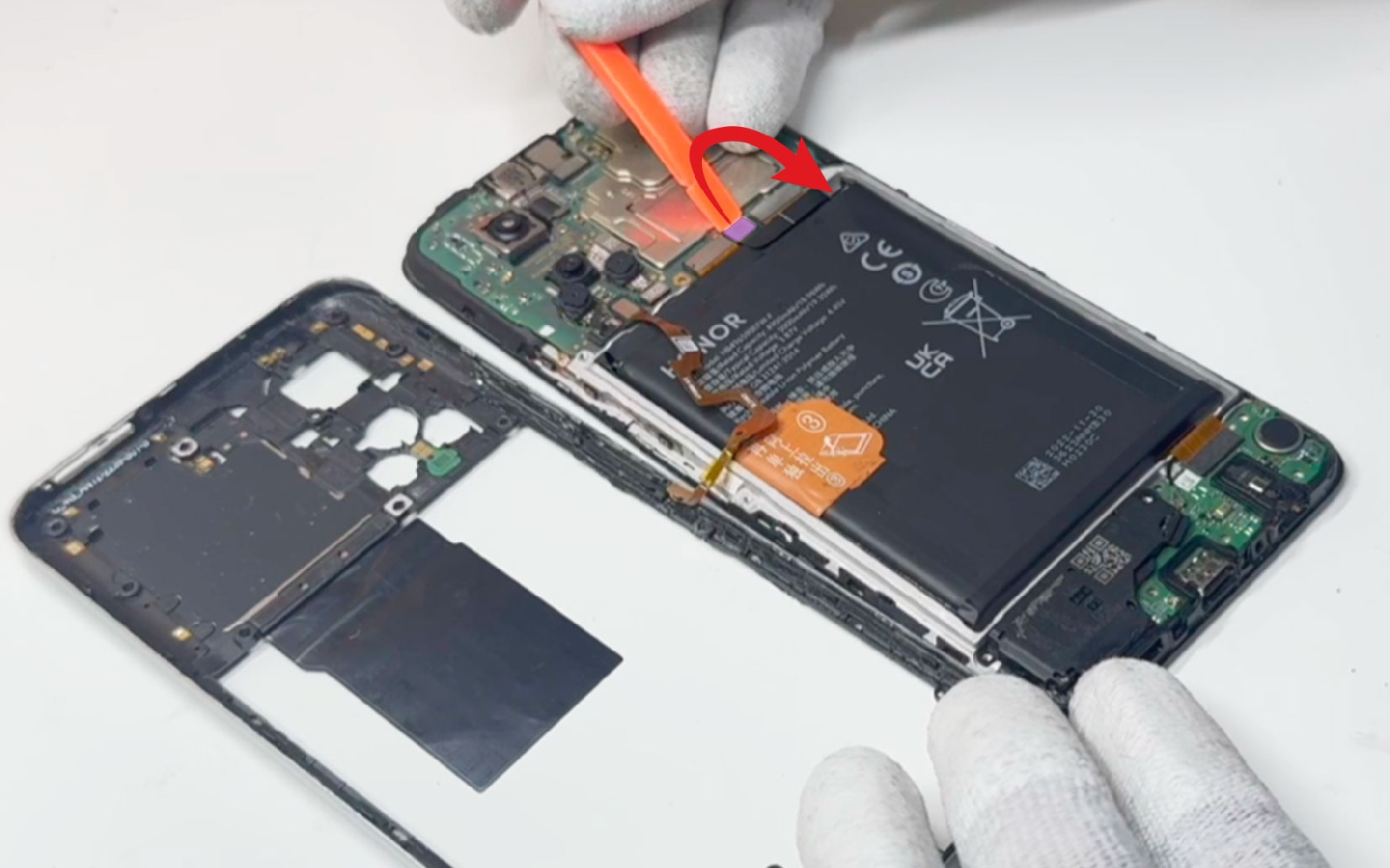

Etape 6 : Déconnecter la batterie

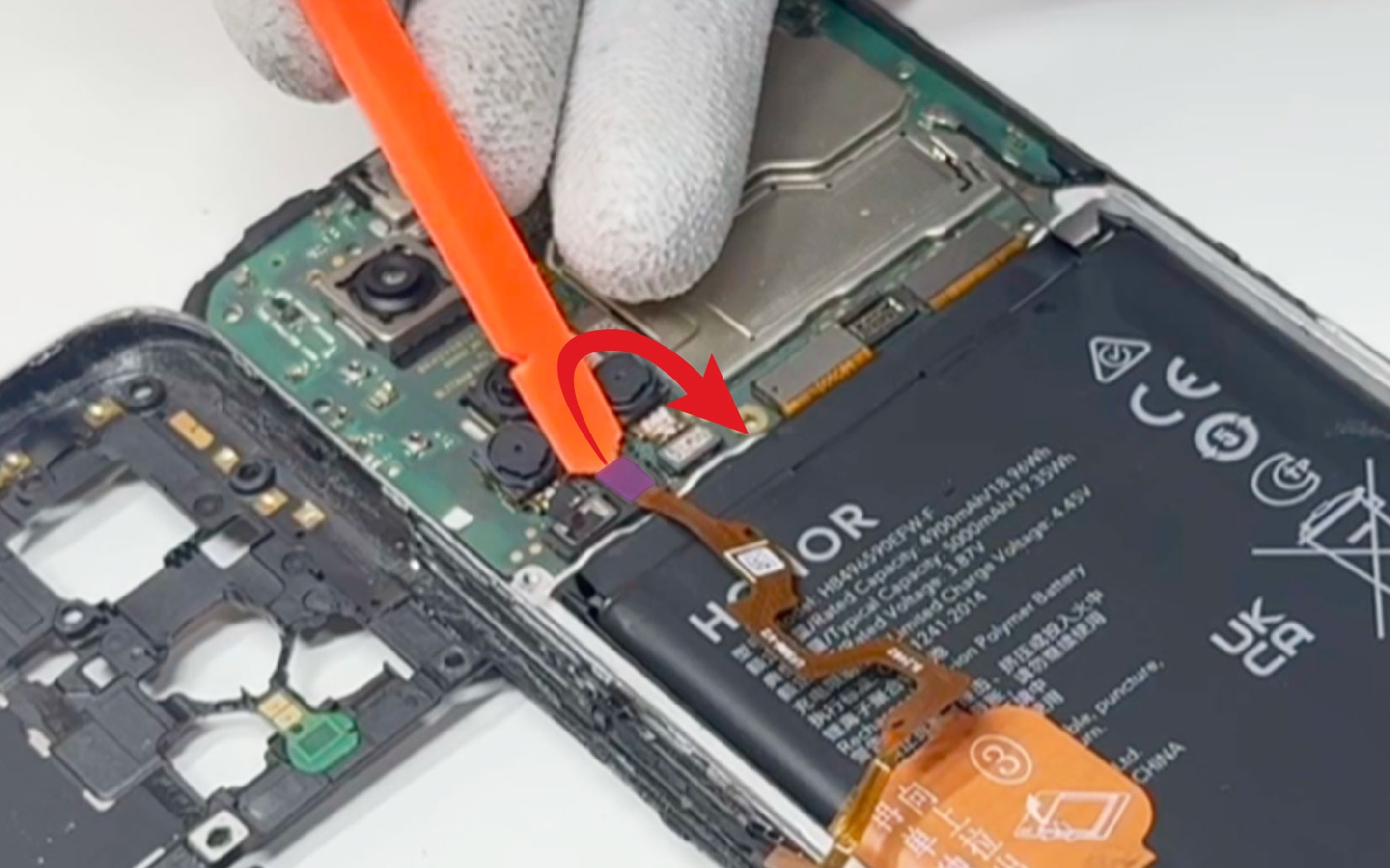

Débranchez la batterie puis la nappe du bouton Power.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Outils du kit utilisés
Outils du kit utilisés

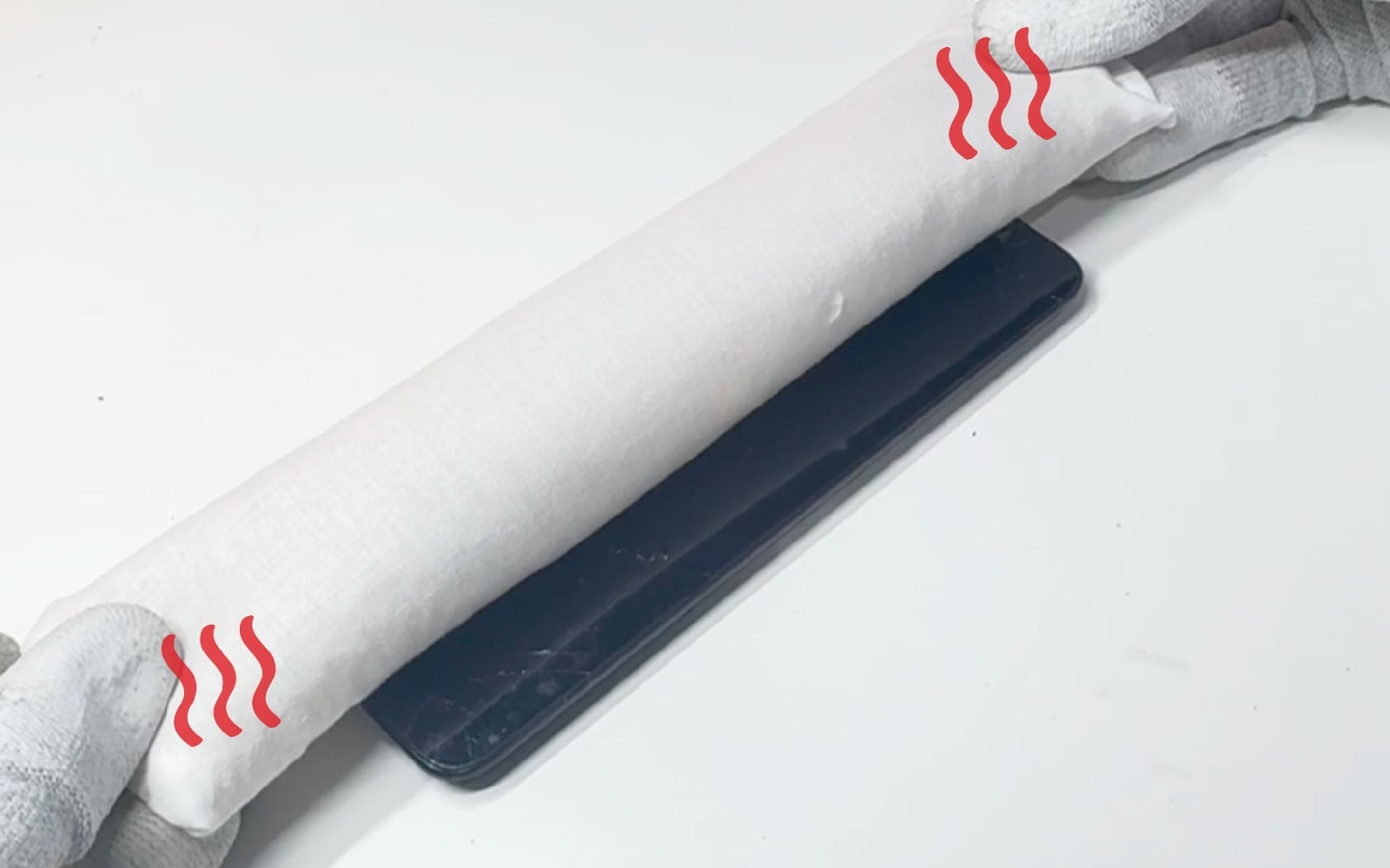

Etape 7 : Chauffer l'arrière de la batterie

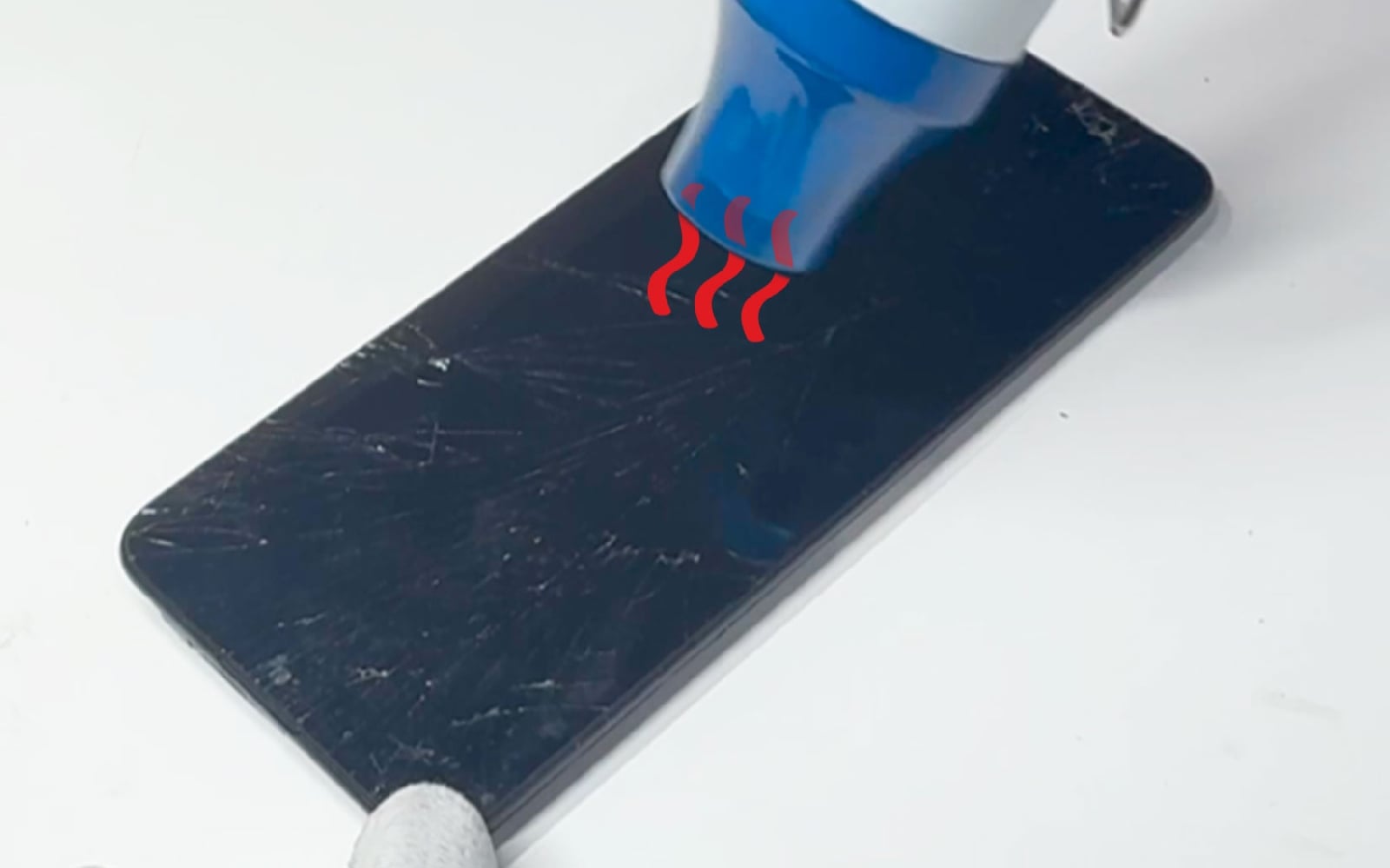

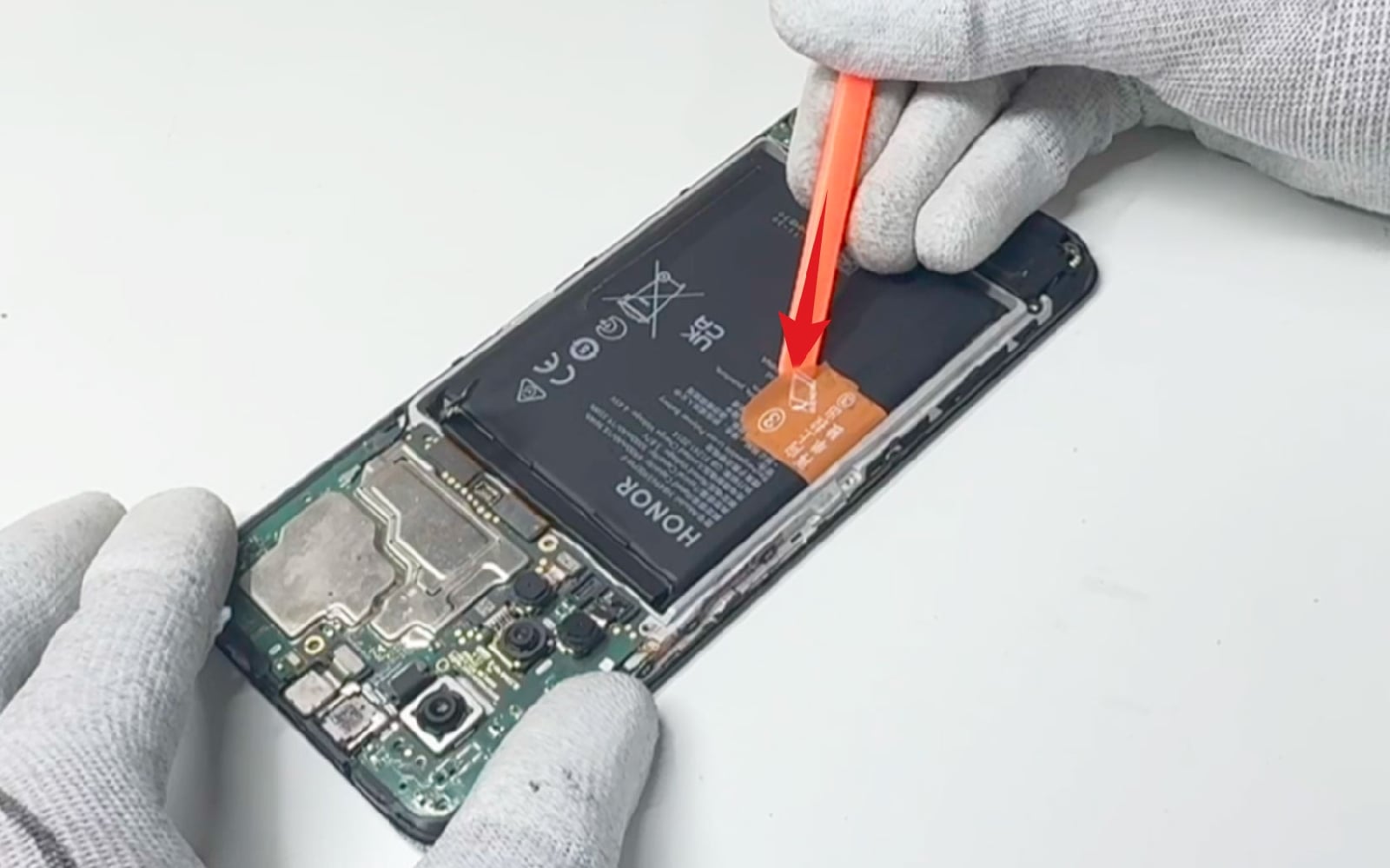

Chauffez légèrement l'arrière de la batterie pour ramollir le stickers puis, décollez la languette principale.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 8 : Sortir la batterie

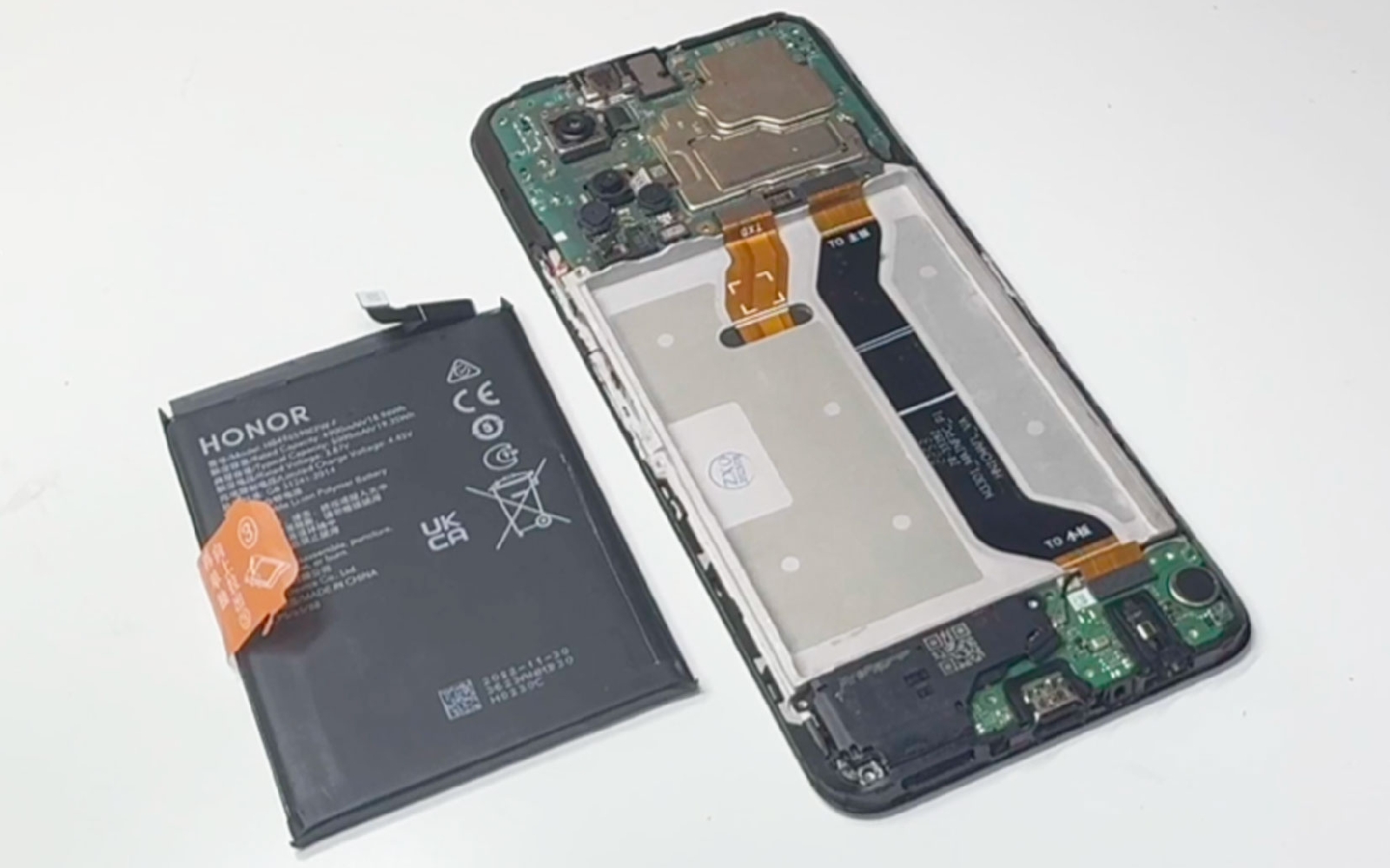

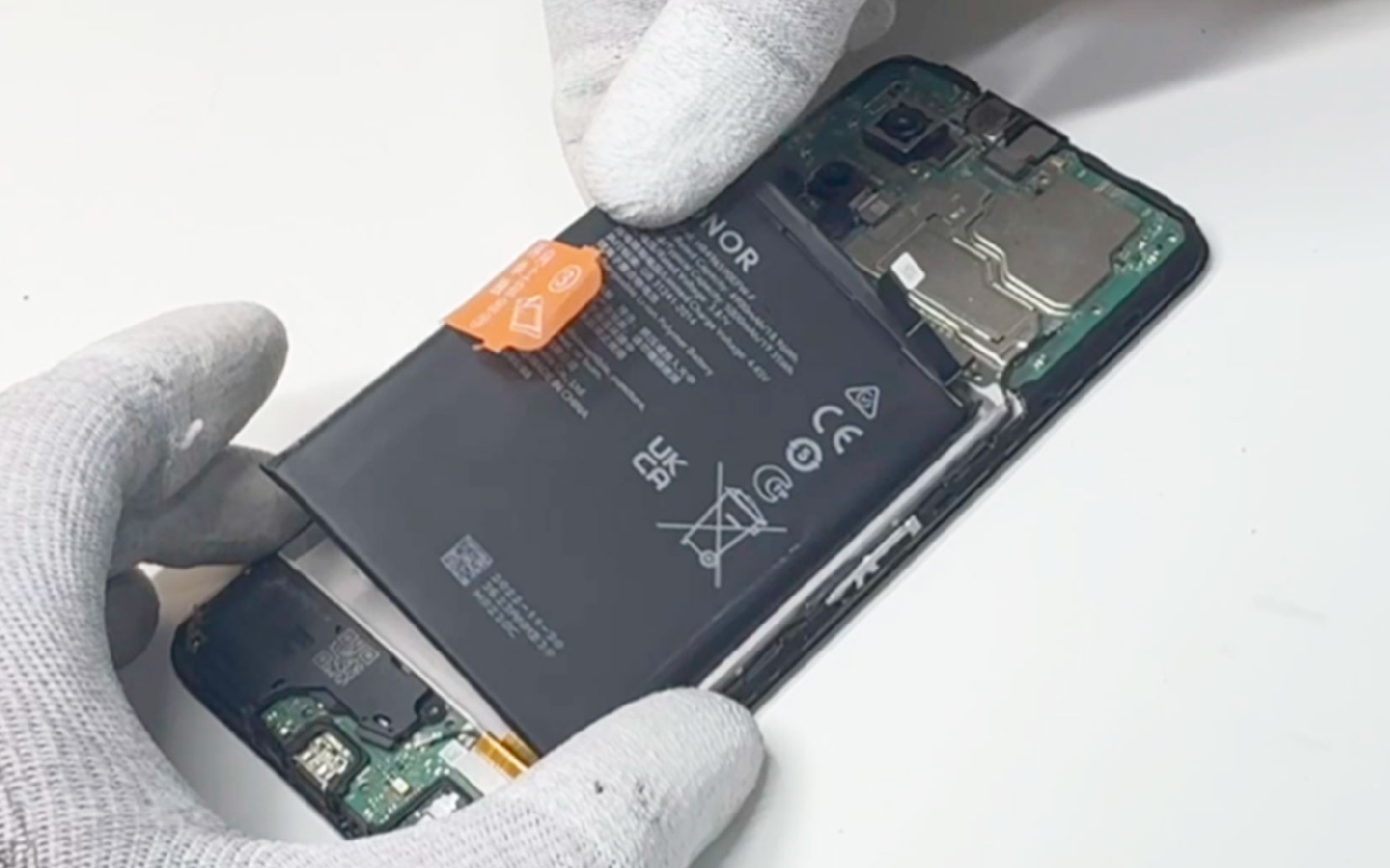

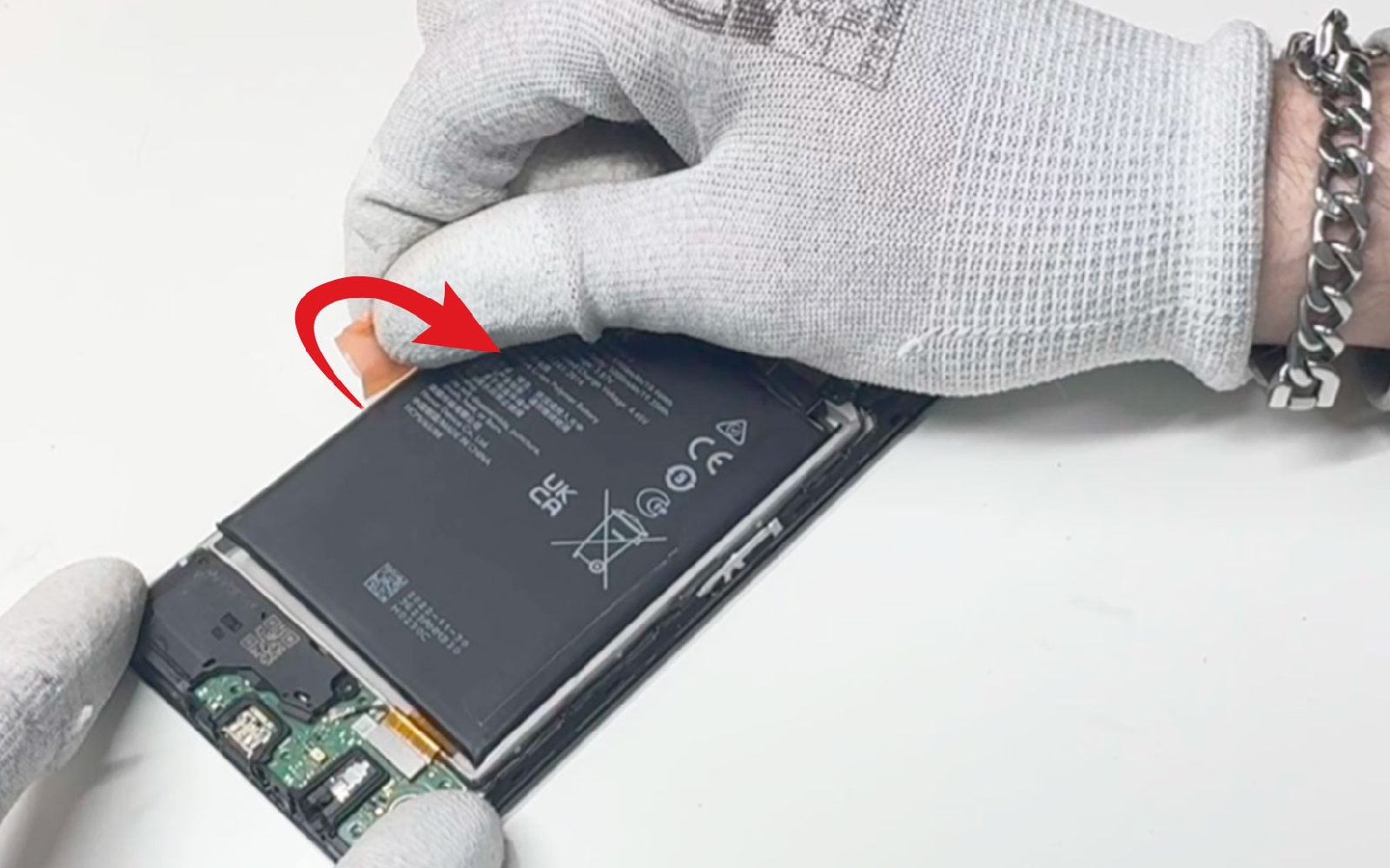

Tirez la languette pour faire sortir la batterie de son emplacement.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Etape 9 : Récupérer la rallonge d'interconnexion
Déconnectez la nappe de l'écran puis celles de la rallonge d'interconnexion avant de la décoller du châssis.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Changement du bloc écran sur Honor X7 photo 4
Outils du kit utilisés
Outils du kit utilisés

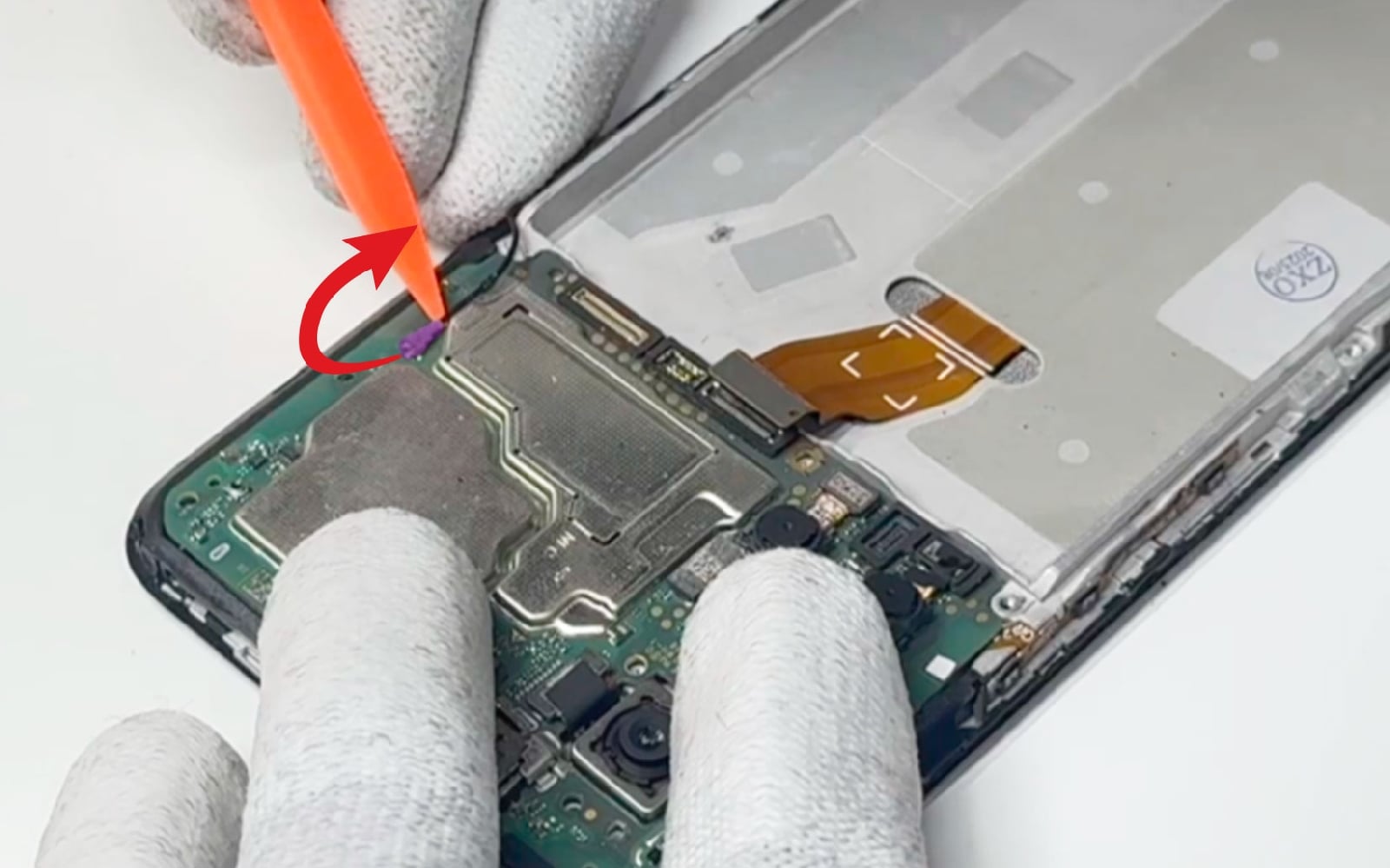

Etape 10 : Enlever le câble coaxial

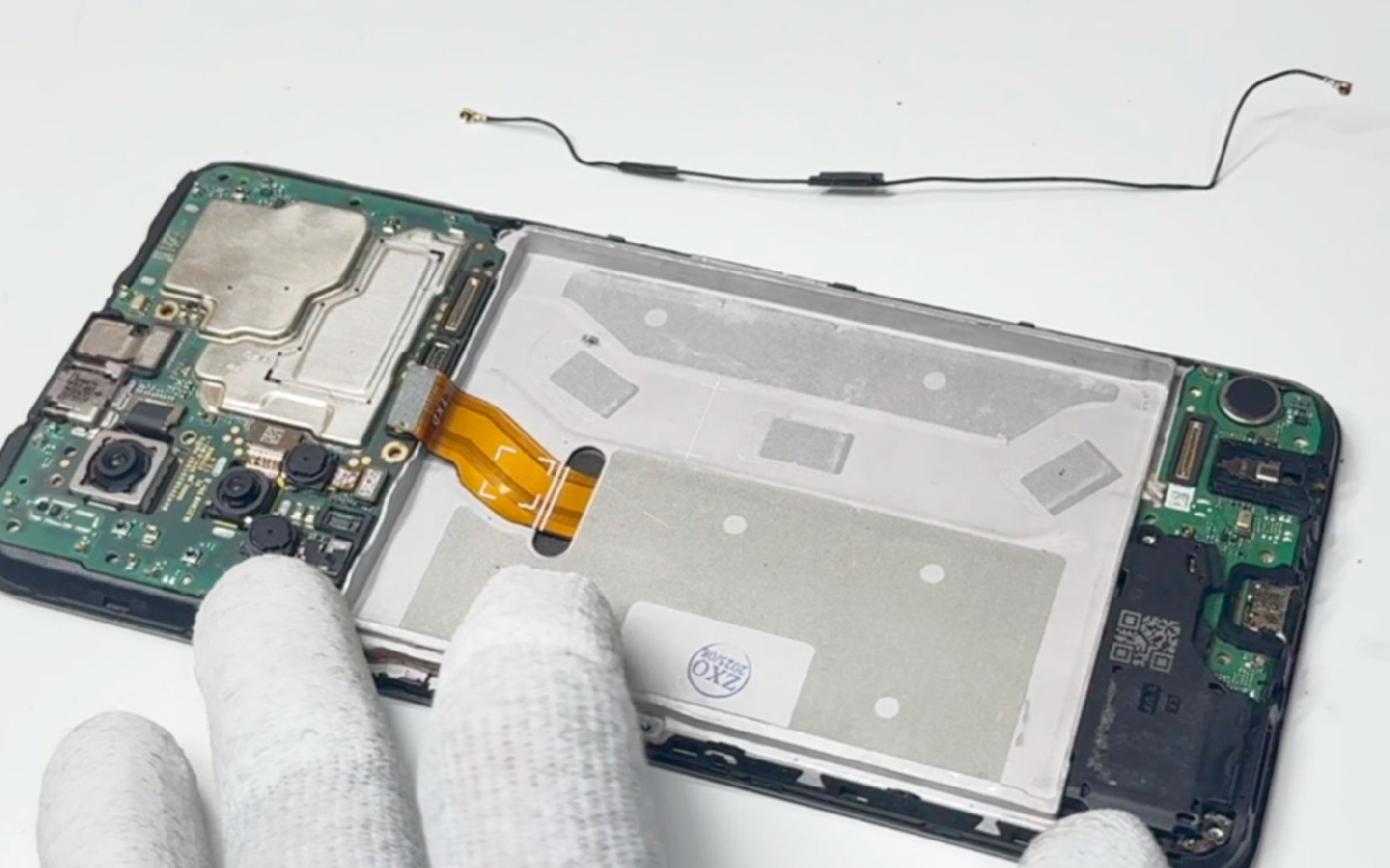

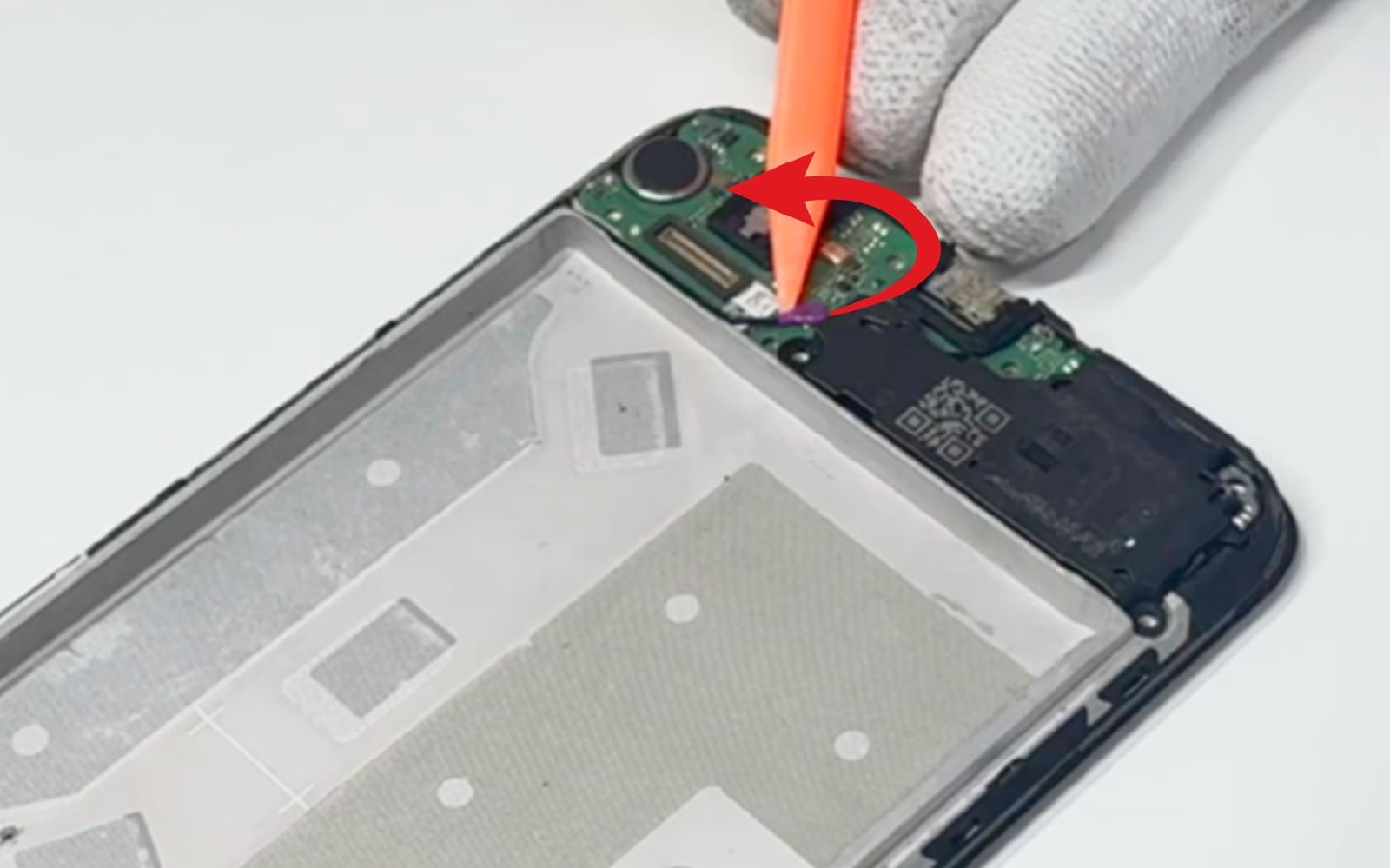

Détachez les connectiques du câble coaxial de la carte mère puis du connecteur de charge avant de le sortir du châssis.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Retirer la carte mère

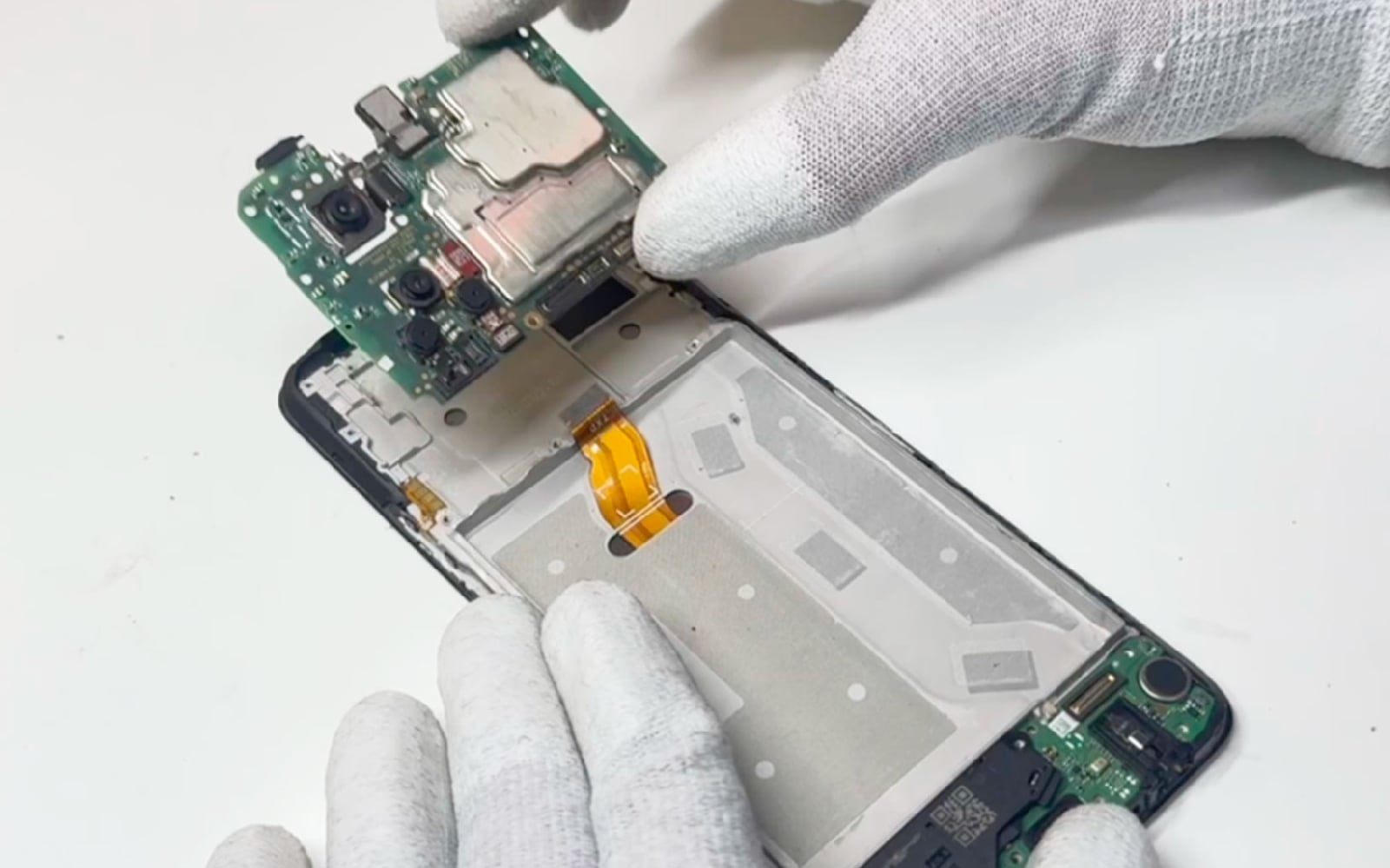

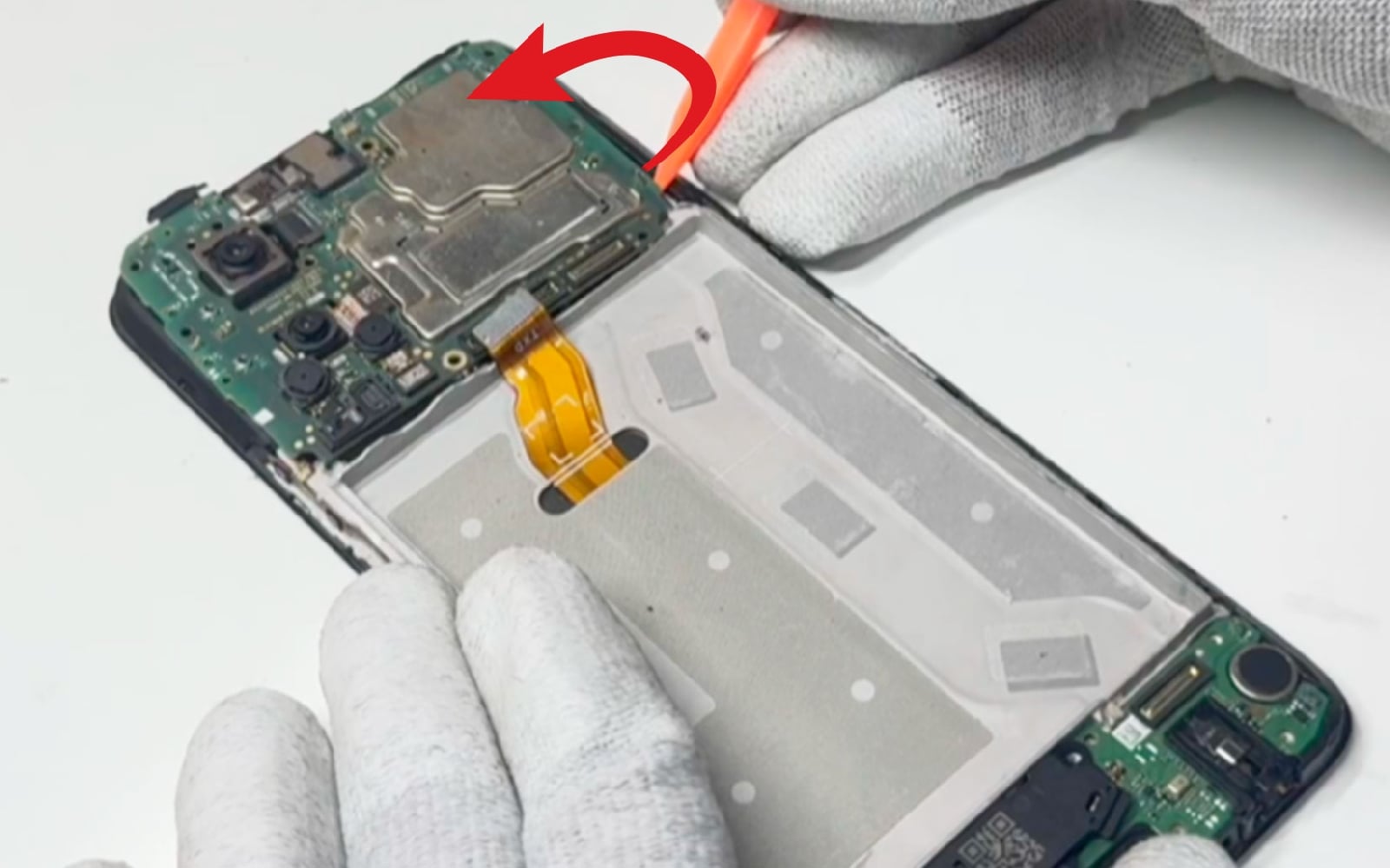

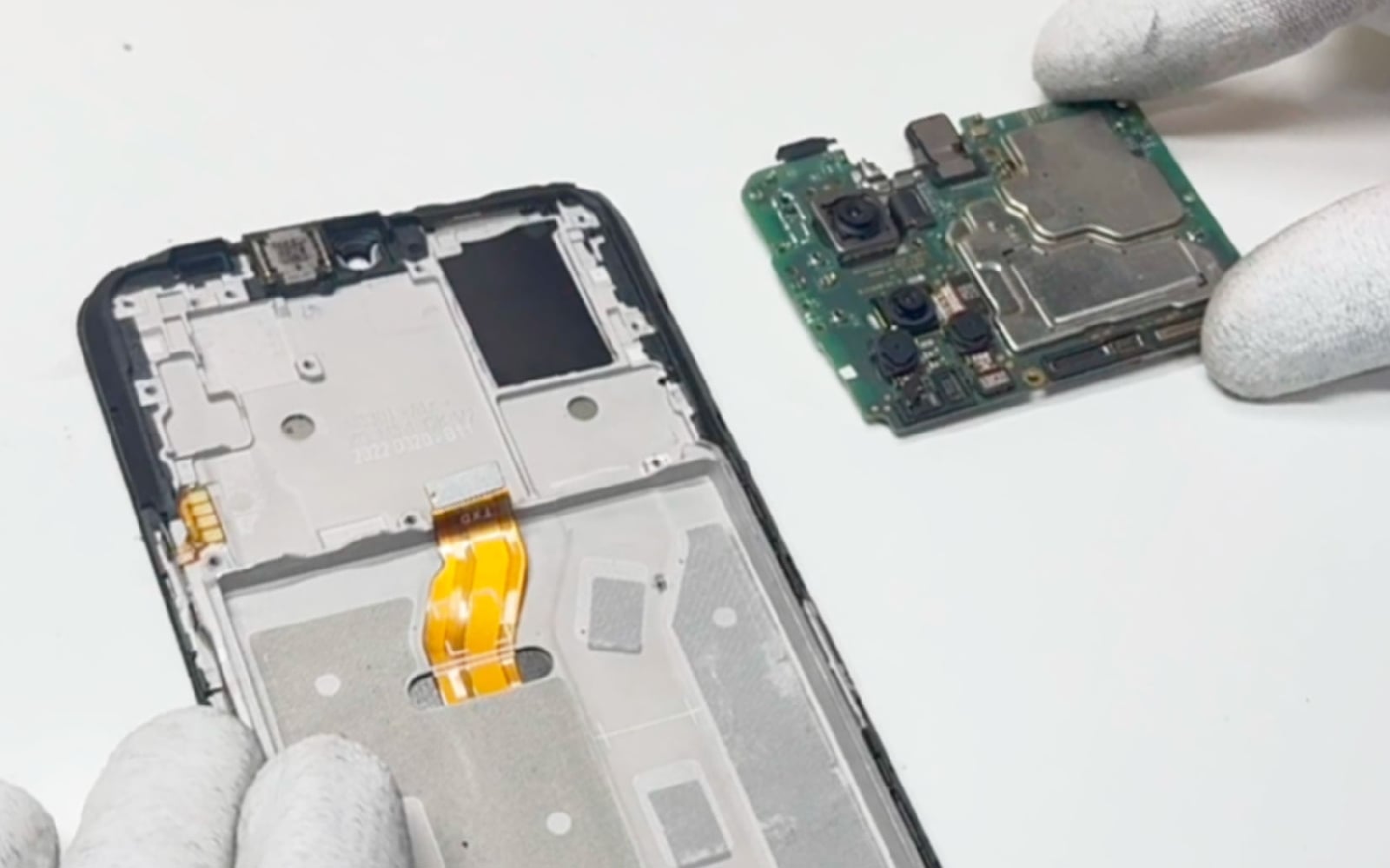

Soulevez la carte mère à l'aide du spudger pour pourvoir la mettre de coté et passer au bas du téléphone.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Outils du kit utilisés
Outils du kit utilisés

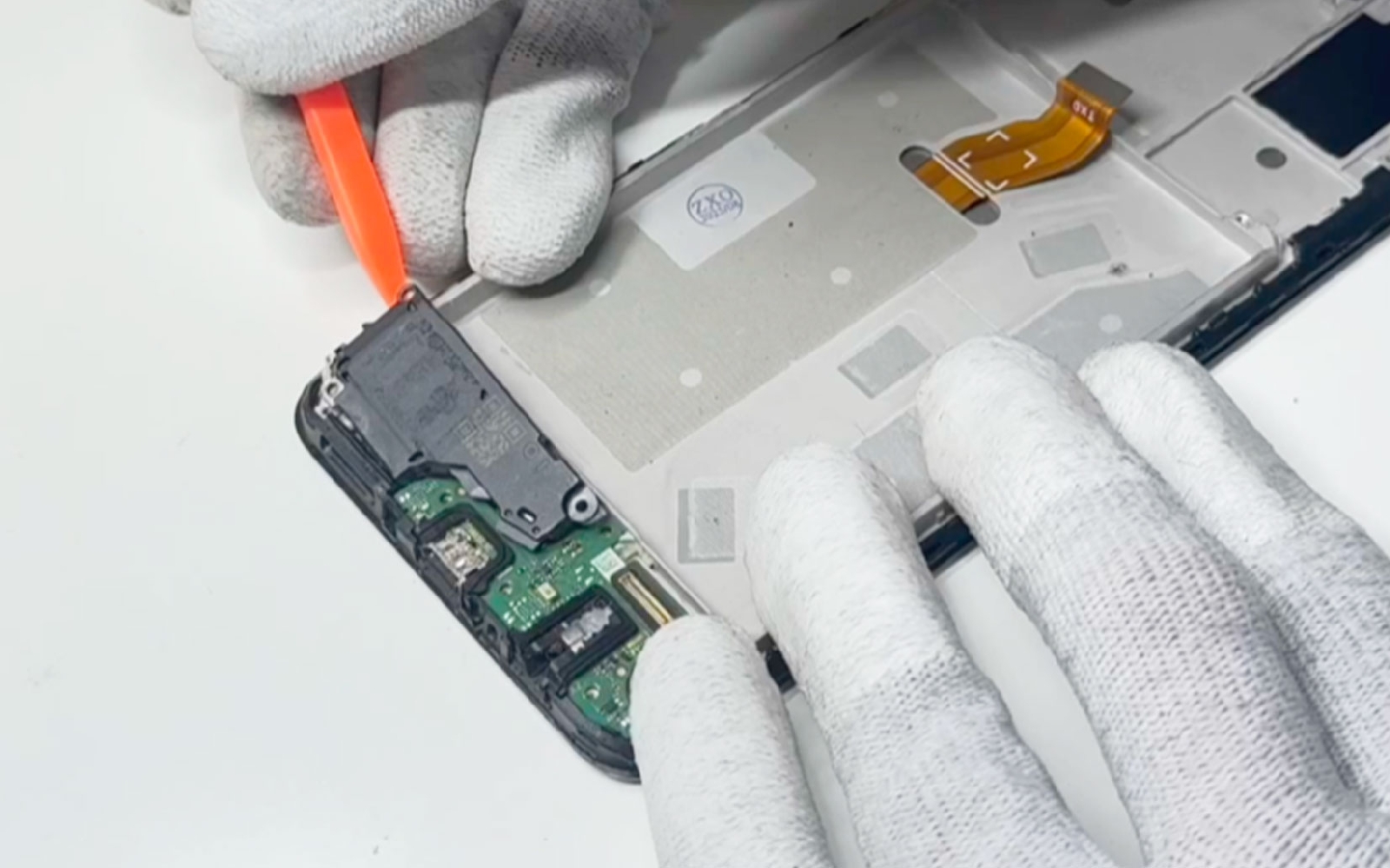

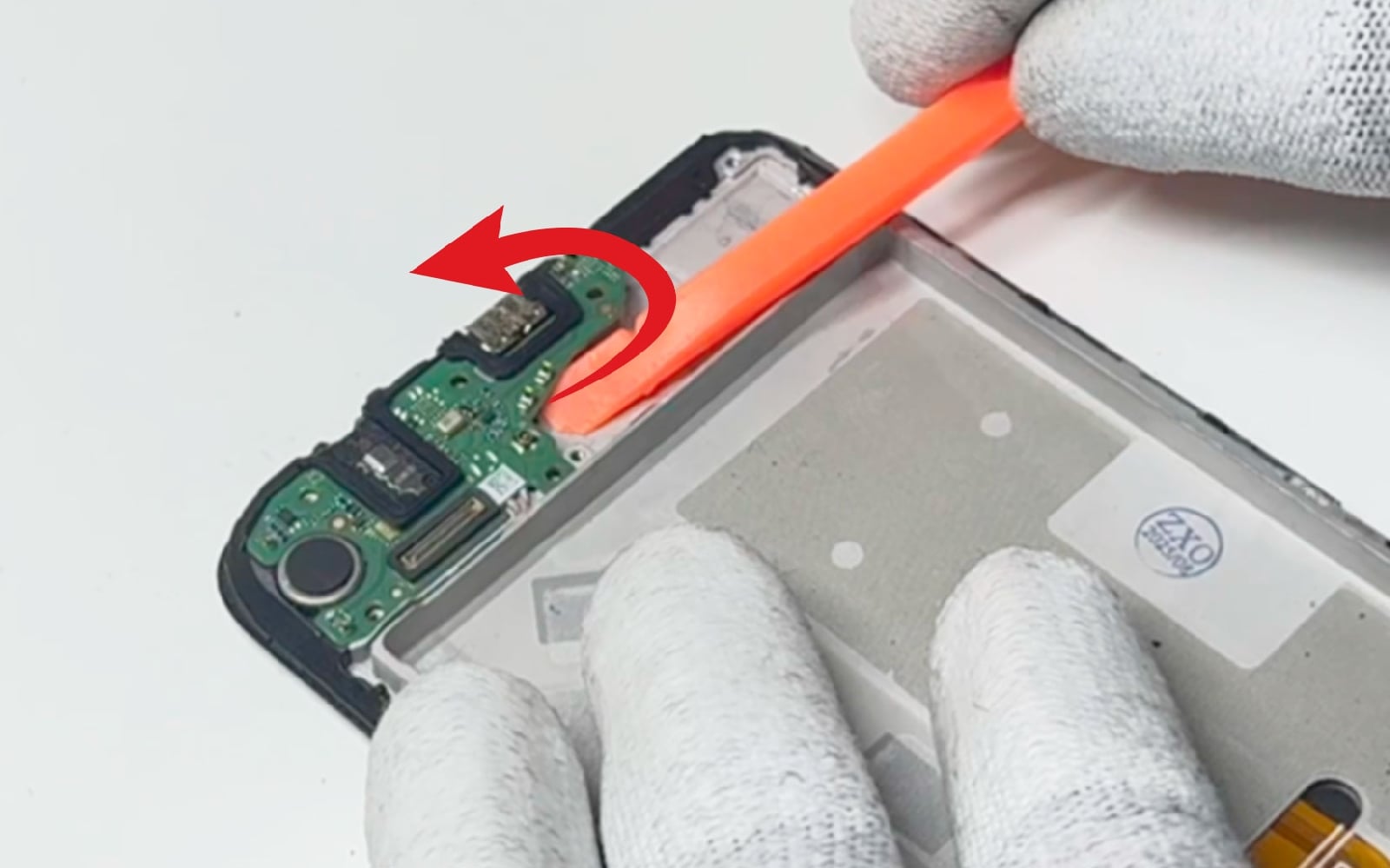

Etape 12 : Mettre de coté le connecteur de charge

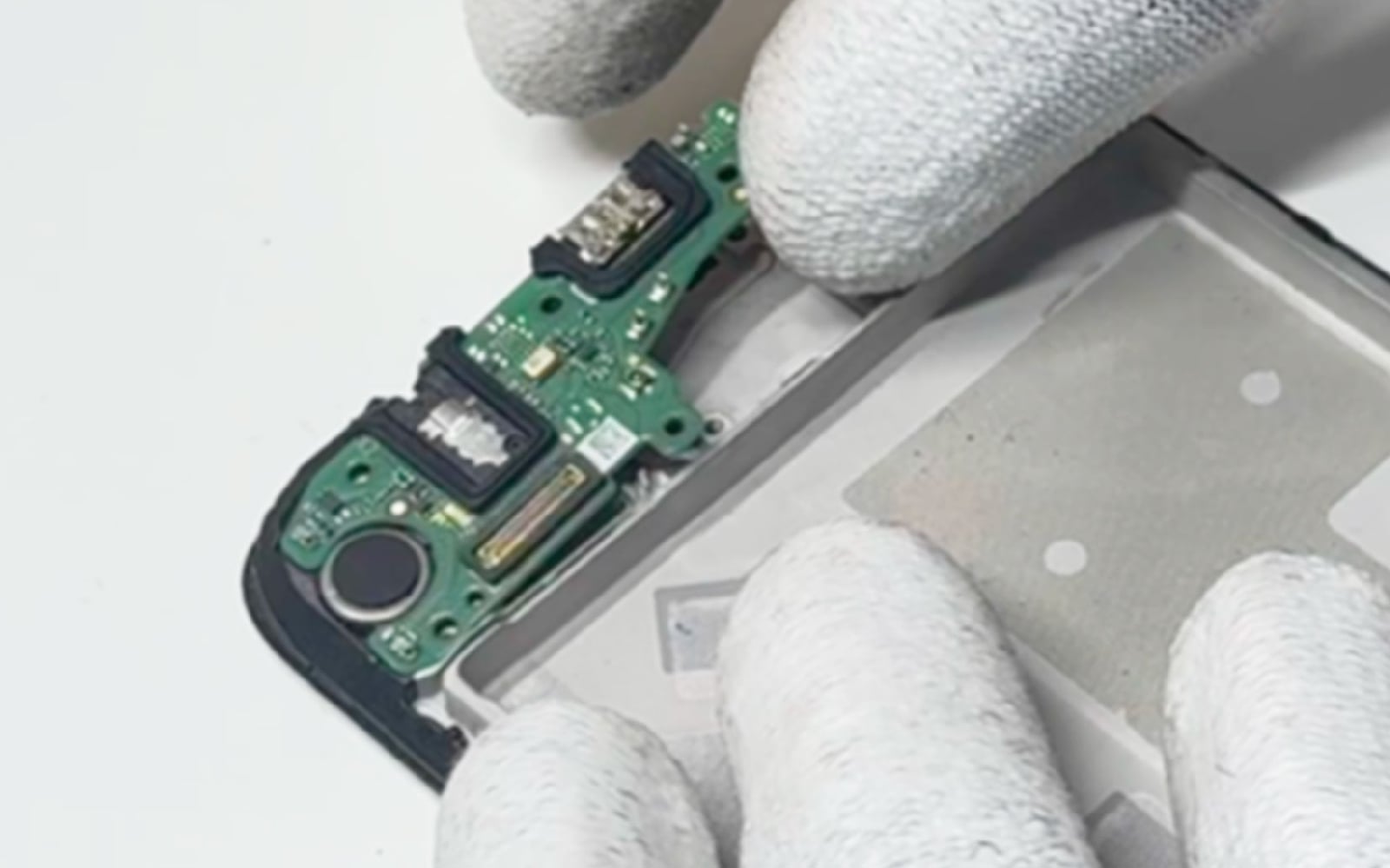

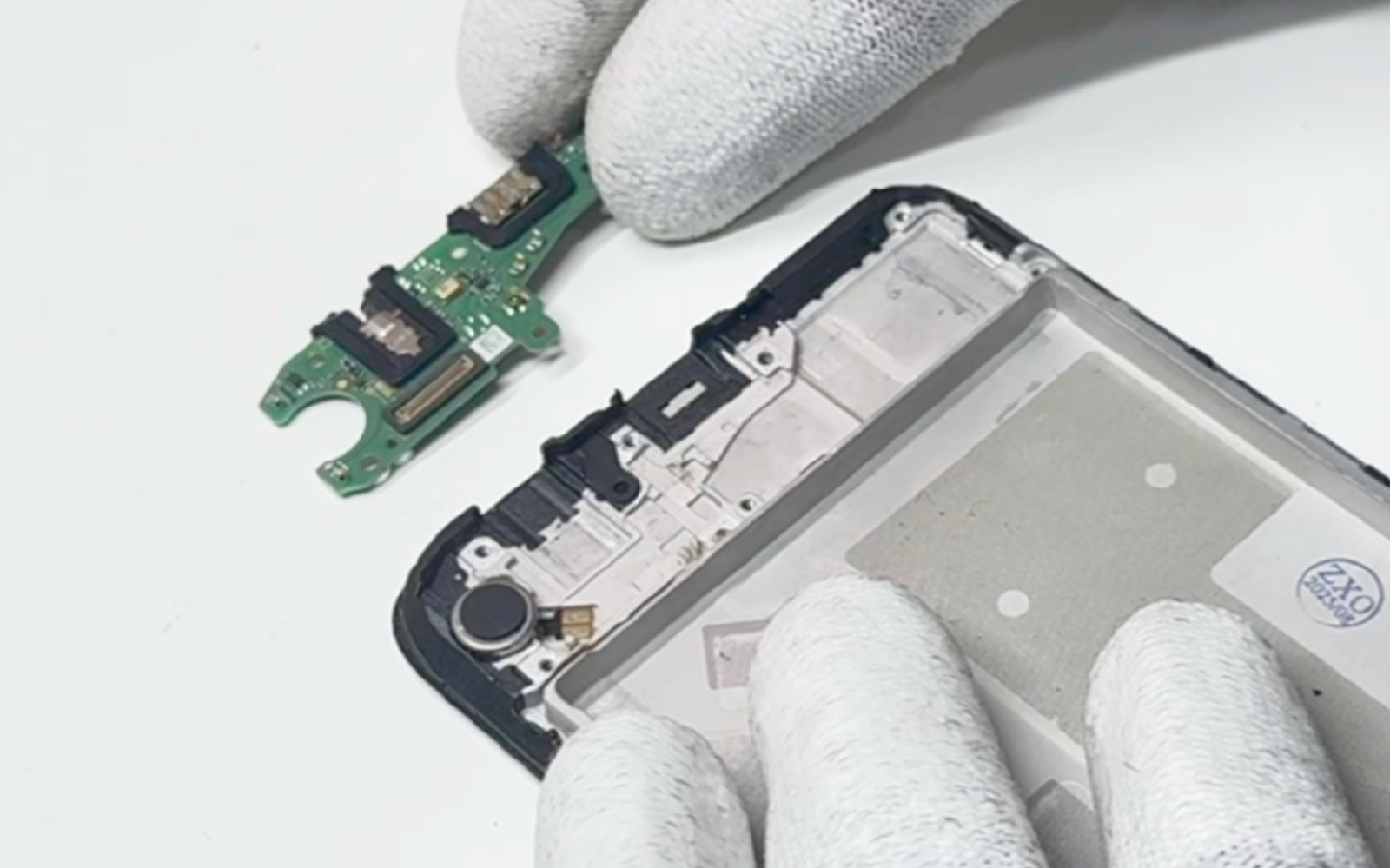

Récupérez le haut-parleur externe puis délogez le connecteur de charge du châssis en glissant le spudger dessous pour faire levier.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3
Changement du bloc écran sur Honor X7 photo 4
Outils du kit utilisés
Outils du kit utilisés

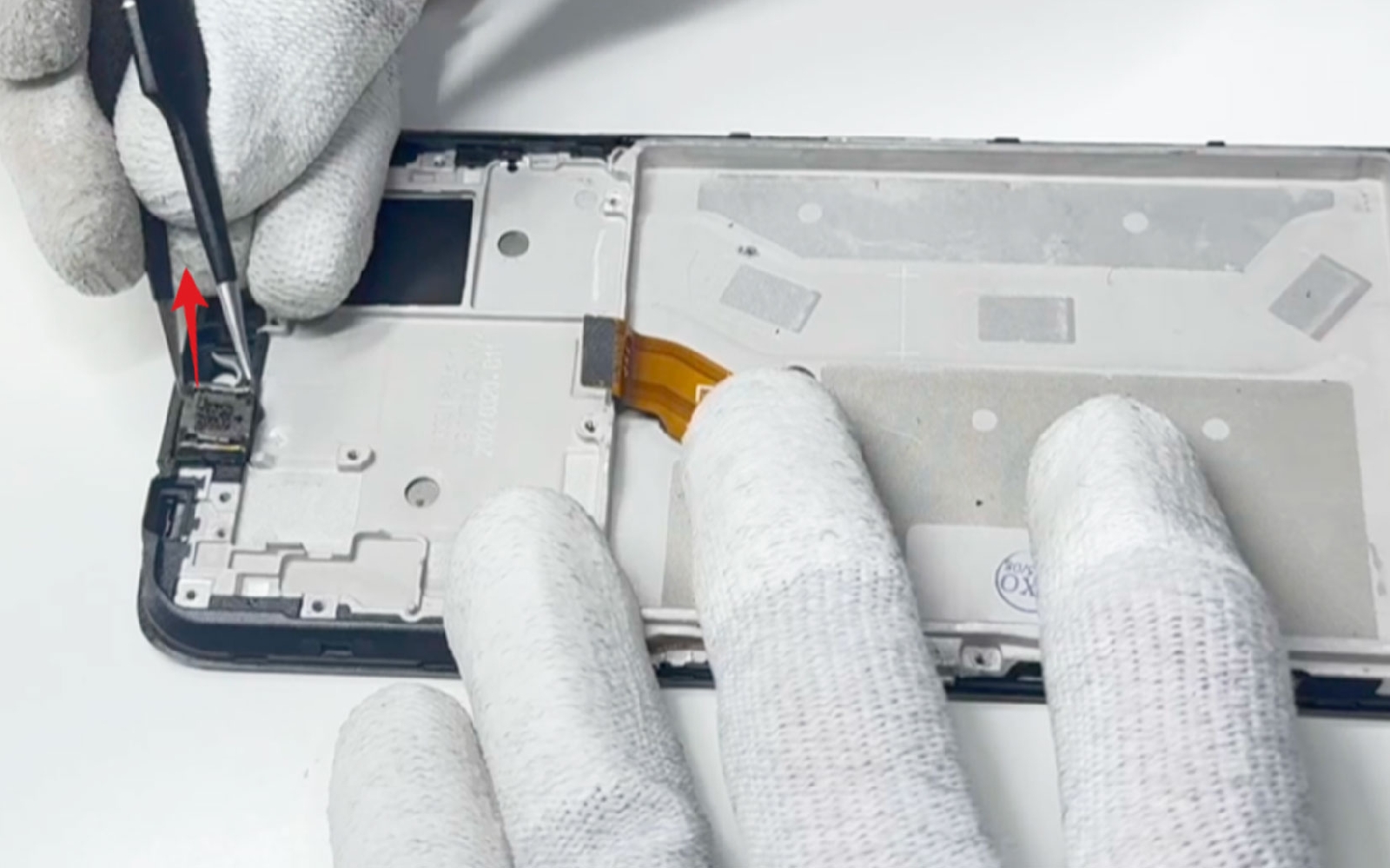

Etape 13 : Récupérer le haut-parleur et le vibreur

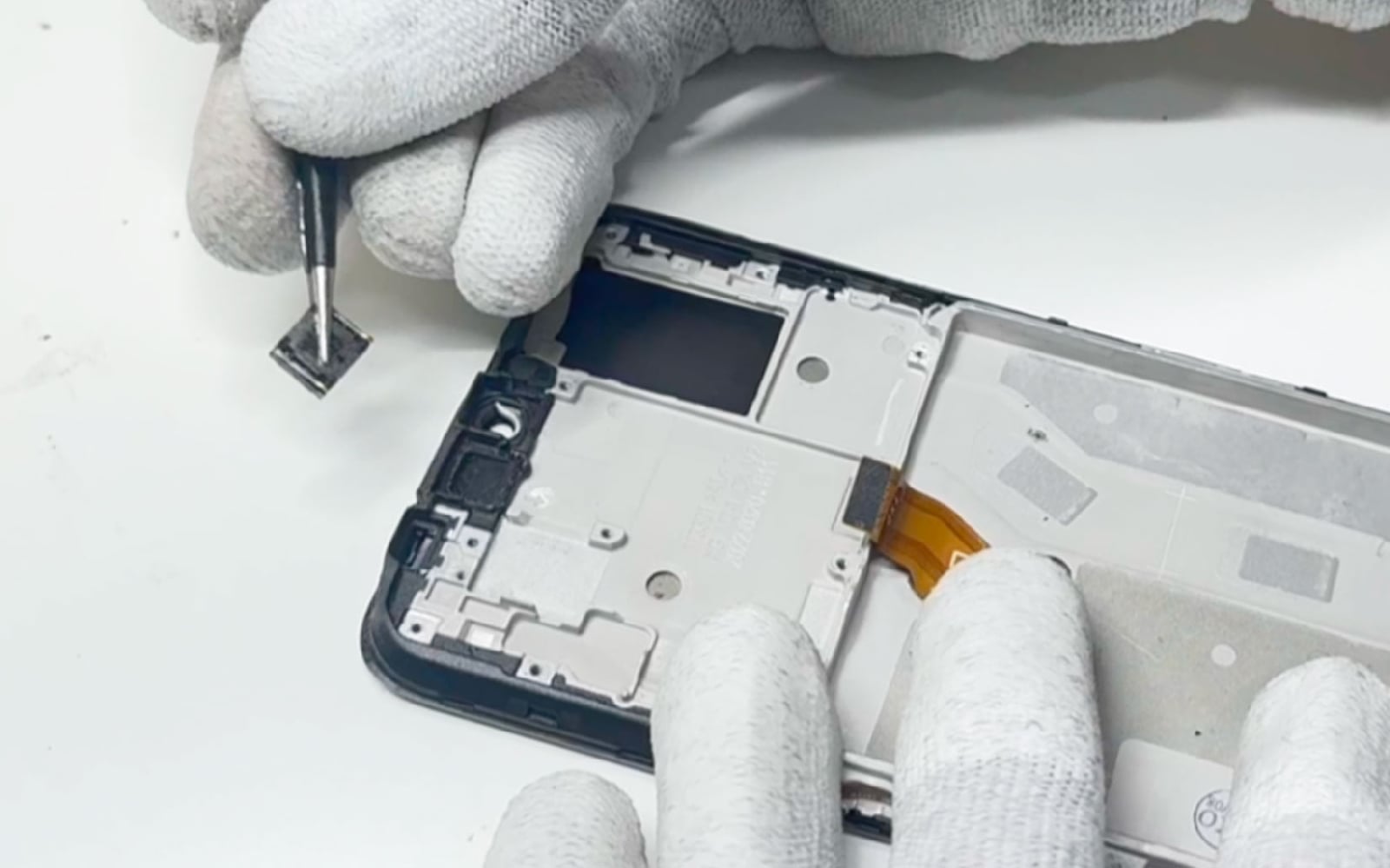

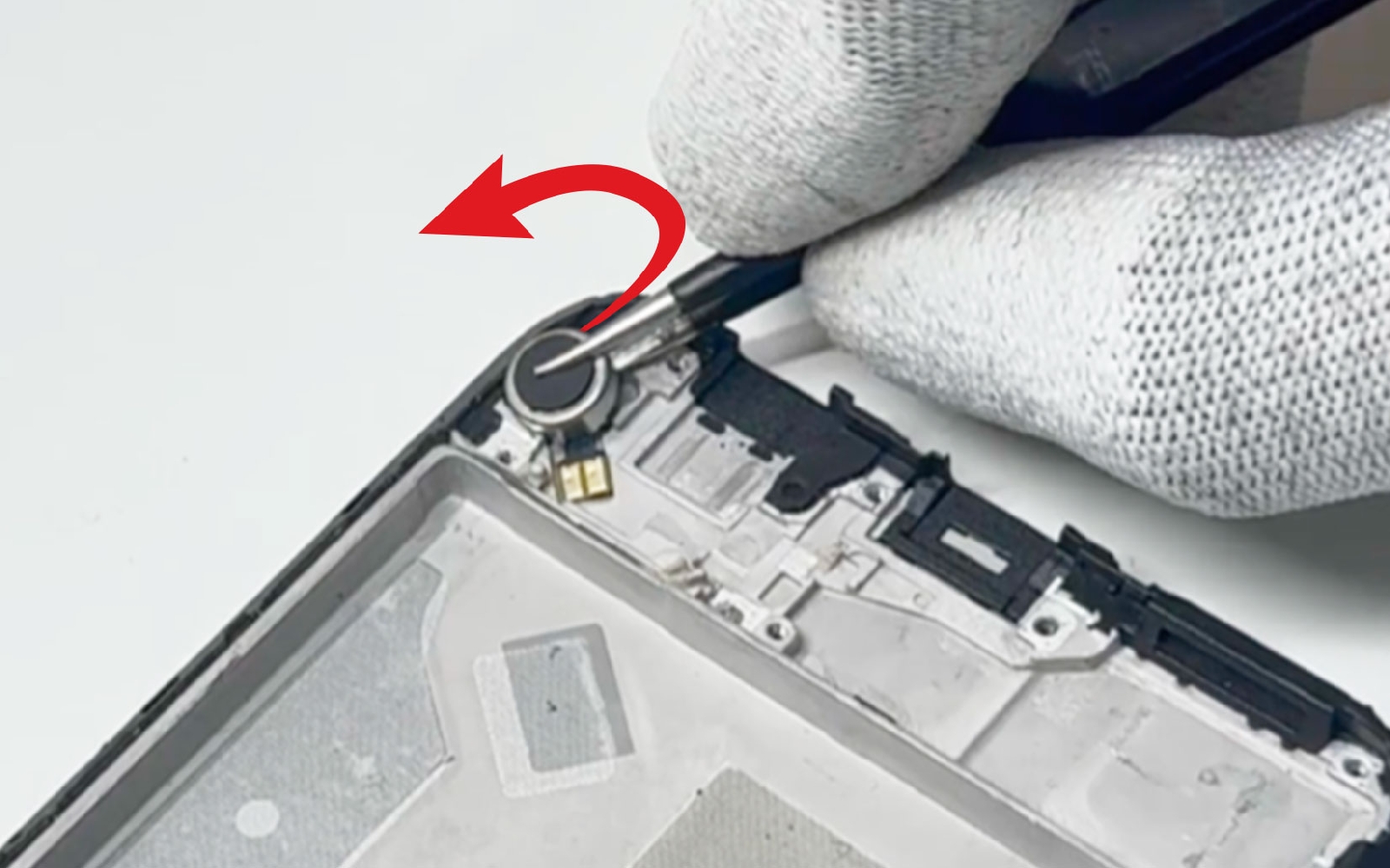

Utilisez la pincette en métal pour sortir l'écouteur de l'oreille puis pour décoller le vibreur du châssis.
Changement du bloc écran sur Honor X7 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
Changement du bloc écran sur Honor X7 photo 1
Changement du bloc écran sur Honor X7 photo 2
Changement du bloc écran sur Honor X7 photo 3

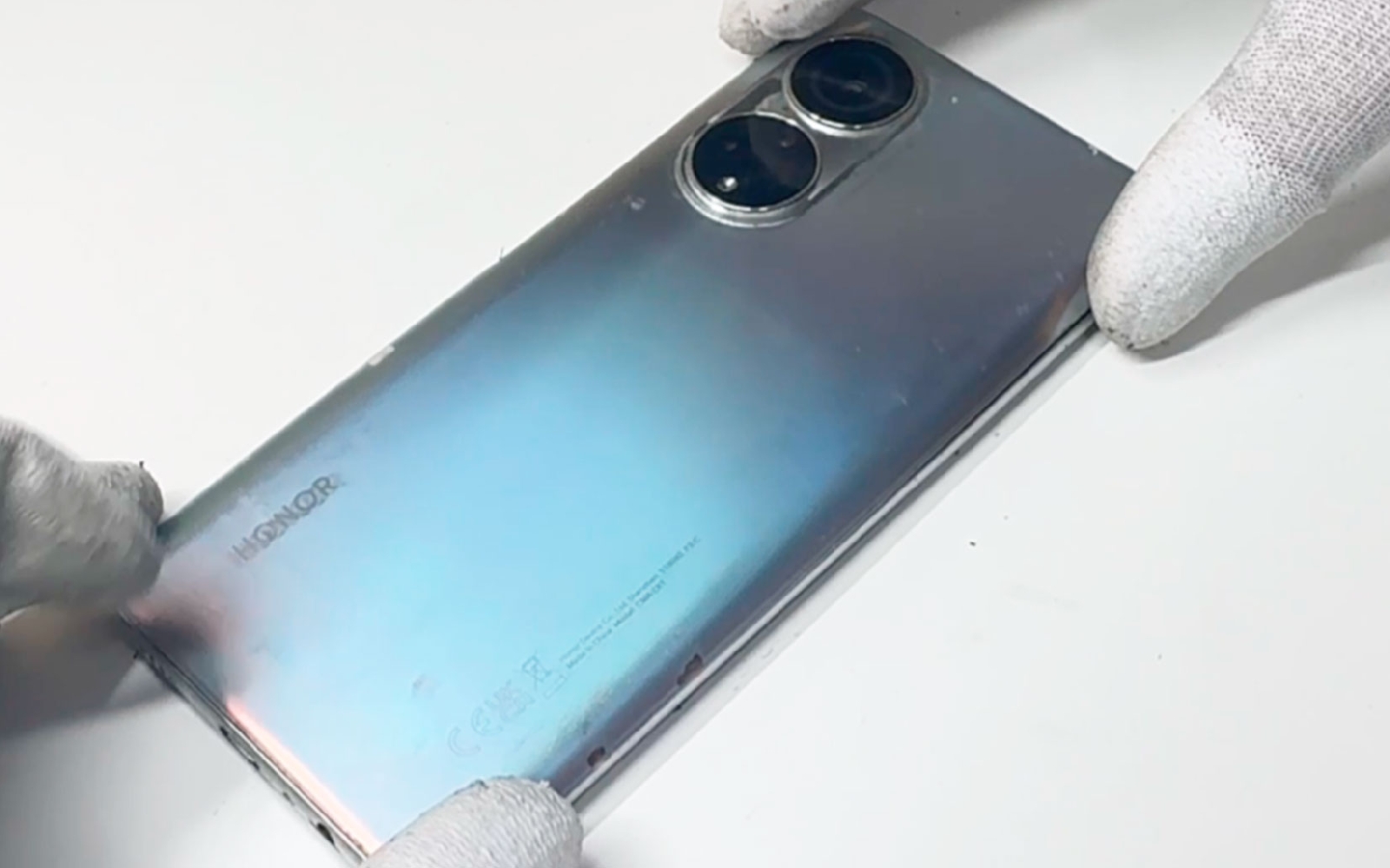

Conseils pour le remontage
Le démontage est terminé, il vous reste à remonter chaque élément dans le nouveau bloc écran en reprenant ce tutoriel de réparation dans le sens contraire.

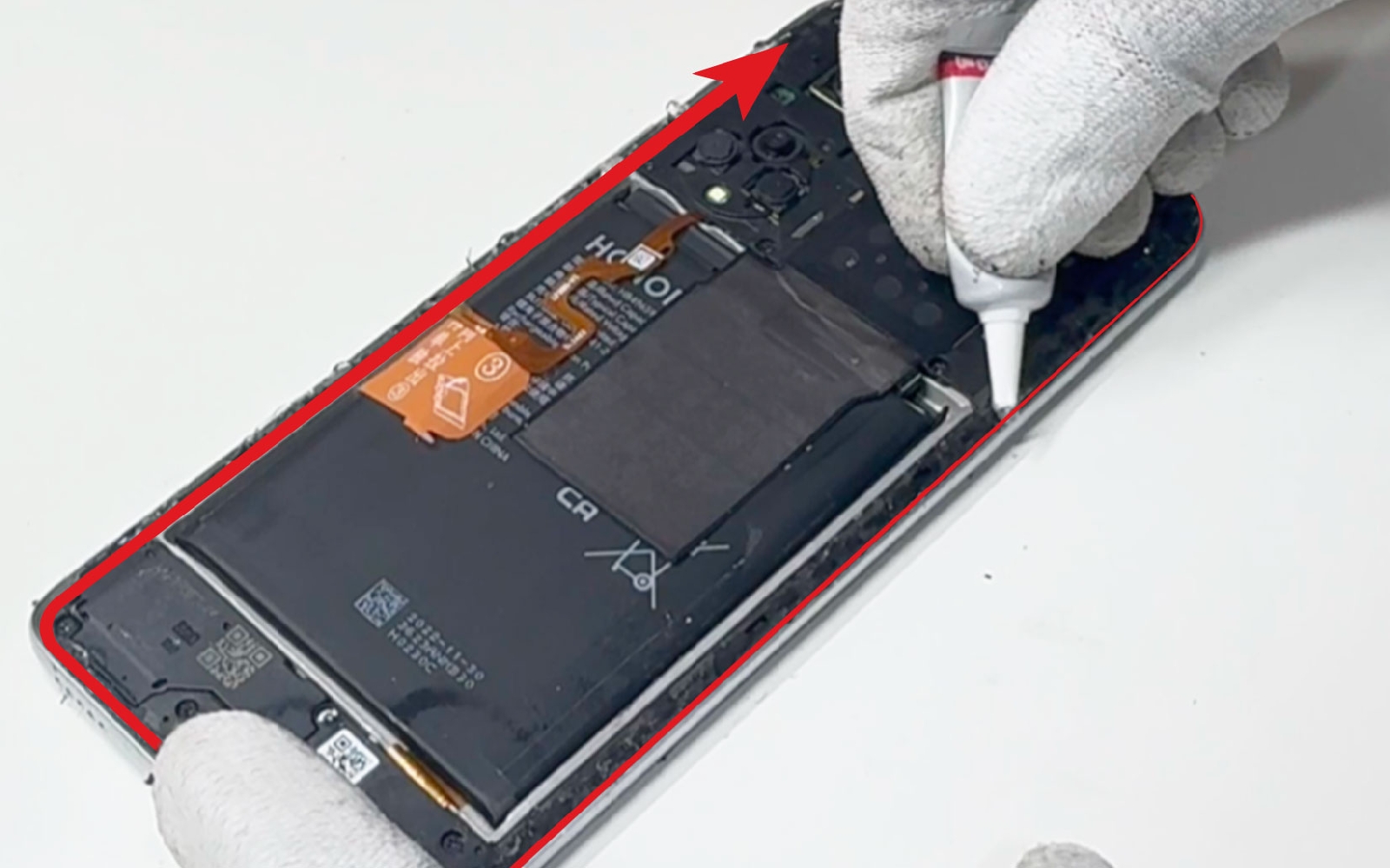

Une fois à la fermeture du téléphone, nettoyez correctement la vitre arrière de tous résidus de stcikers avant d'appliquer la colle sur tout le contour du bloc écran. Posez la vitre arrière et laissez la colle sécher environ 45 minutes en mettant votre appareil sous de gros livres ou alors en vous aidant de pinces.
