Comment changer le connecteur de charge sur iPad Pro 11 2020

Temps estimé : 20 min
Difficulté : 3/5
Note de réparabilité : 12/20
iPad Pro 11 2020 | Temps estimé : 20 min | Difficulté : 3/5

Le remplacement du connecteur de charge de votre iPad Pro 11 (2020) devient indispensable lorsque la tablette ne se recharge plus correctement, que le câble ne tient plus en place ou que la connexion à l’ordinateur est instable. Avec le temps, l’accumulation de poussière, l’usure ou un choc peuvent endommager ce composant essentiel et empêcher toute alimentation fiable de l’appareil.

Dans ce tutoriel, nous vous accompagnons étape par étape pour changer le dock en toute sécurité. Vous découvrirez les outils requis, les précautions à respecter ainsi que la procédure complète pour démonter l’iPad et installer une nouvelle nappe de charge. En suivant attentivement chaque étape, vous pourrez retrouver une recharge stable et prolonger la durée de vie de votre tablette.

Diagnostic

›  Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Gris pour différents modèles d'iPad Pro
8,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils complet pour ouverture iPad
17,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Ajouter au panier

Avant de commencer
Avant d’entamer le remplacement de l'écran de votre iPad Pro 11" (2e génération), il est essentiel de vérifier que vous disposez bien des pièces compatibles avec votre appareil. Pour cela, commencez par identifier le numéro de modèle de votre iPad. Vous pouvez le trouver au dos de la tablette, inscrit en bas du châssis ou dans les Réglages : Réglages > Général > Informations, puis repérez la ligne Numéro du modèle.

Cette vérification vous permet de vous assurer que l'écran et les autres pièces que vous commandez correspondent parfaitement à votre version d’iPad, évitant ainsi toute erreur ou incompatibilité.

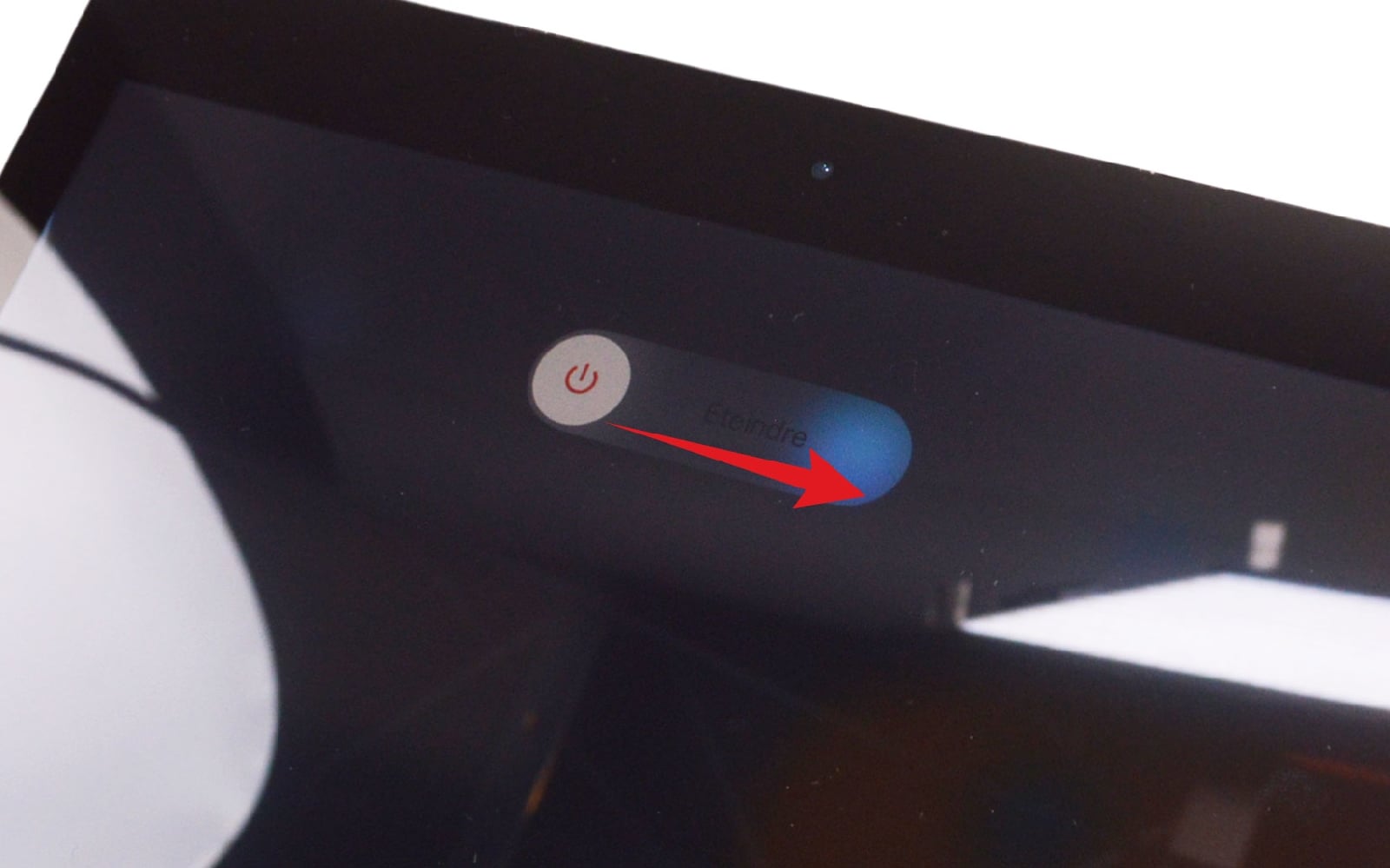

Une fois le modèle identifié, éteignez complètement l’iPad avant de poursuivre la réparation. Cela garantit votre sécurité et prévient tout risque de court-circuit lors du démontage.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Etape 1 : Chauffer l'écran

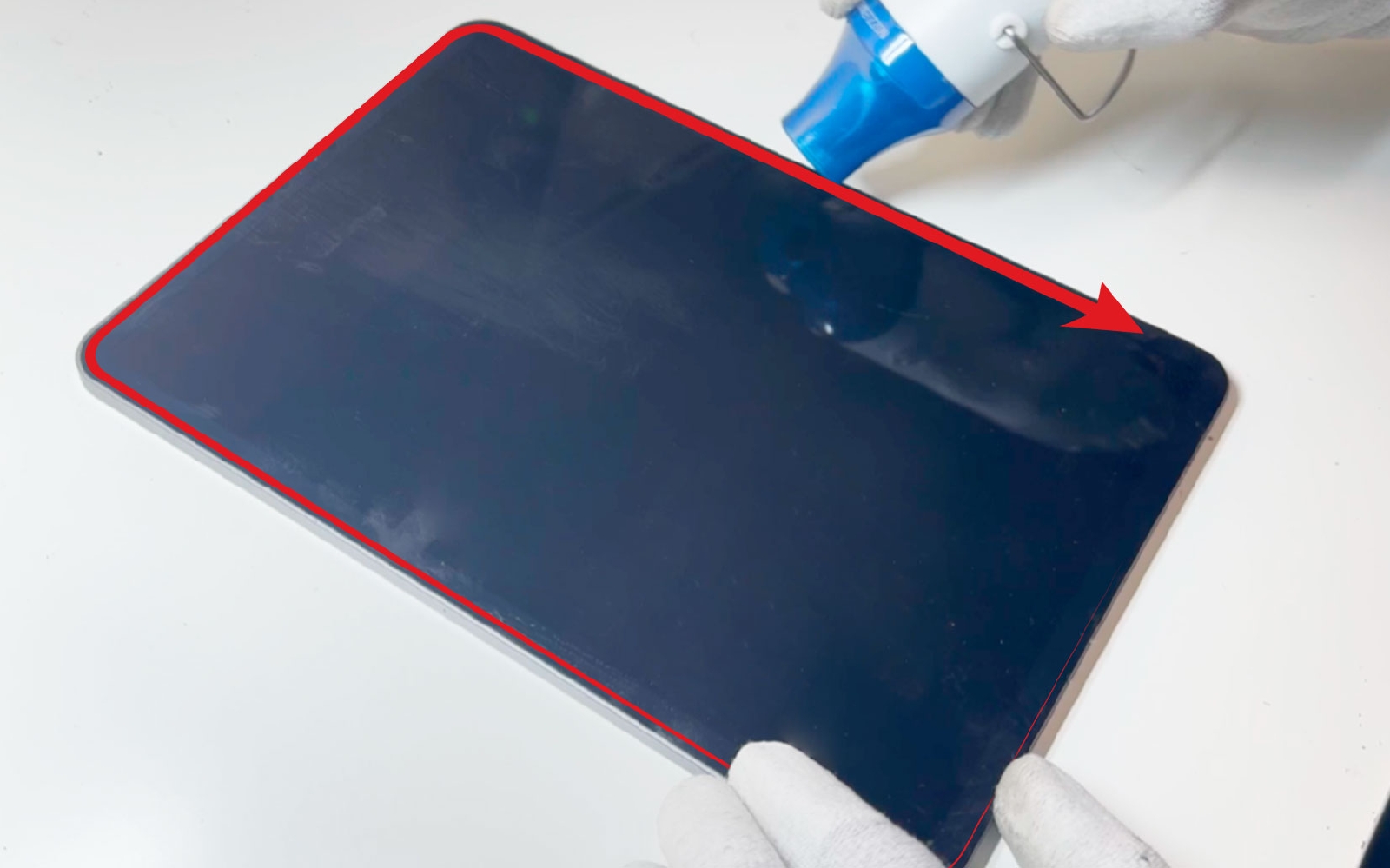

Appliquez le coussin chauffant sur chaque coté de l’écran pendant environ deux minutes pour ramollir l’adhésif.
Vous pouvez aussi utiliser le mini décapeur en veillant à ne pas surchauffer afin d’éviter tout dommage.

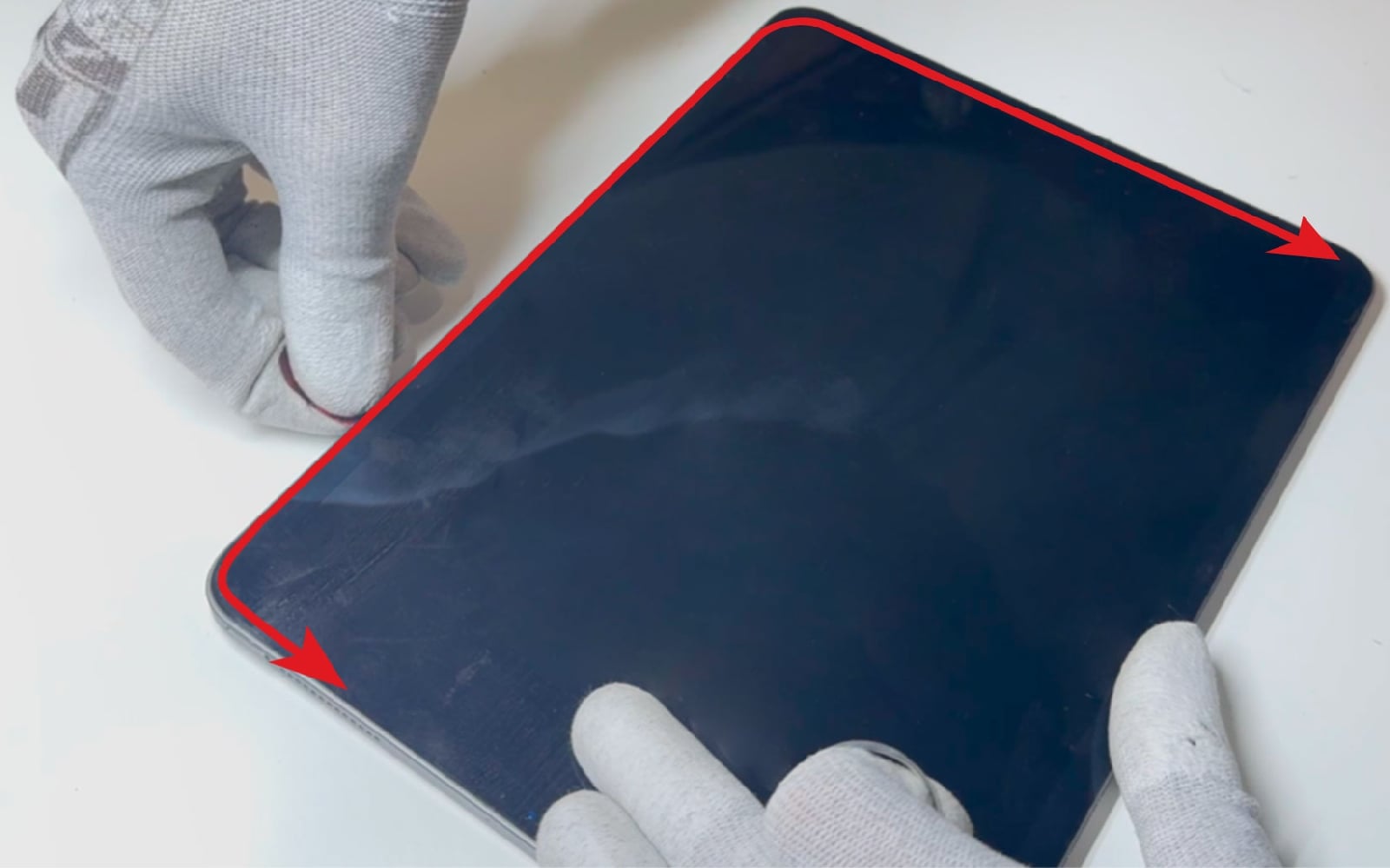

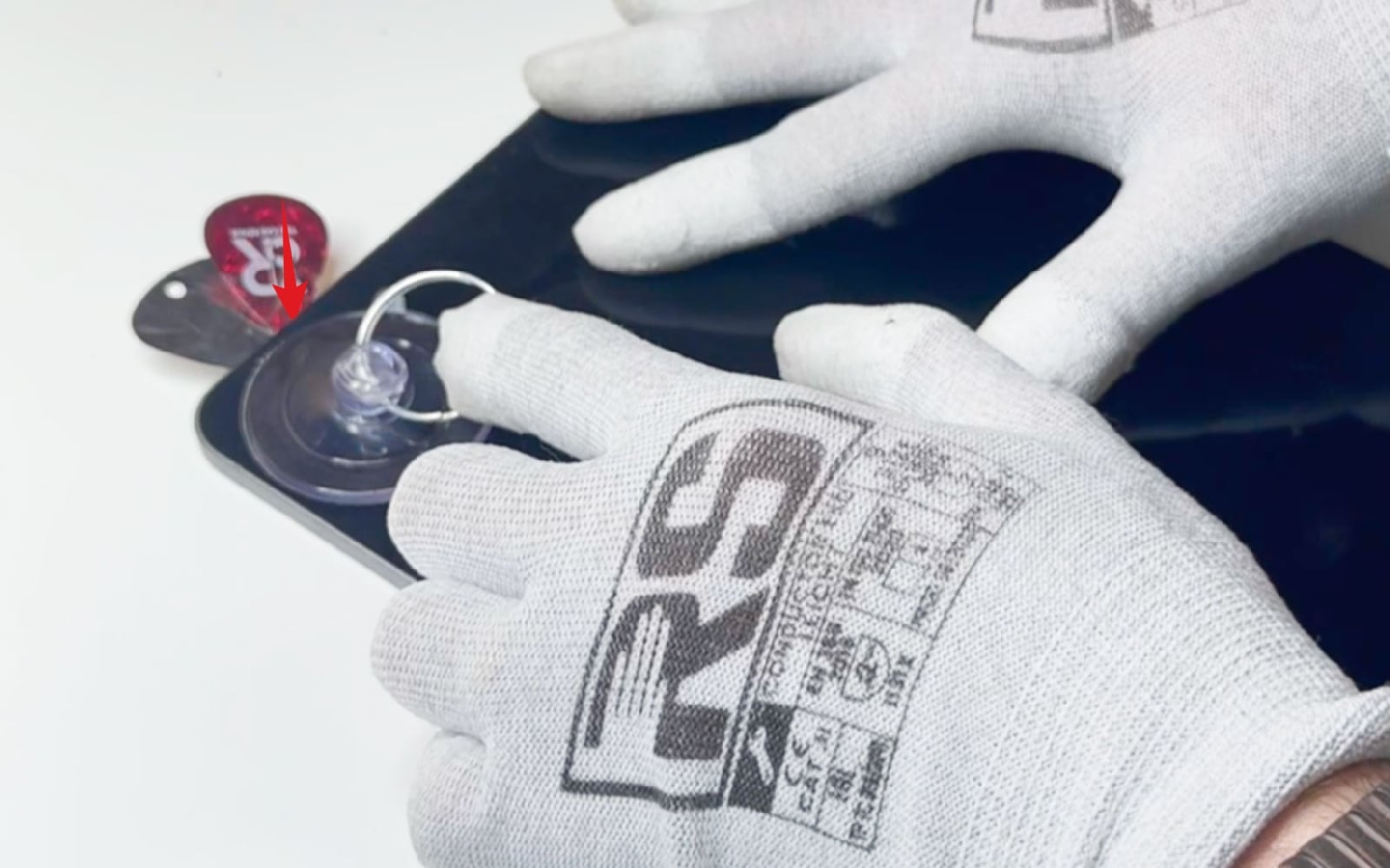

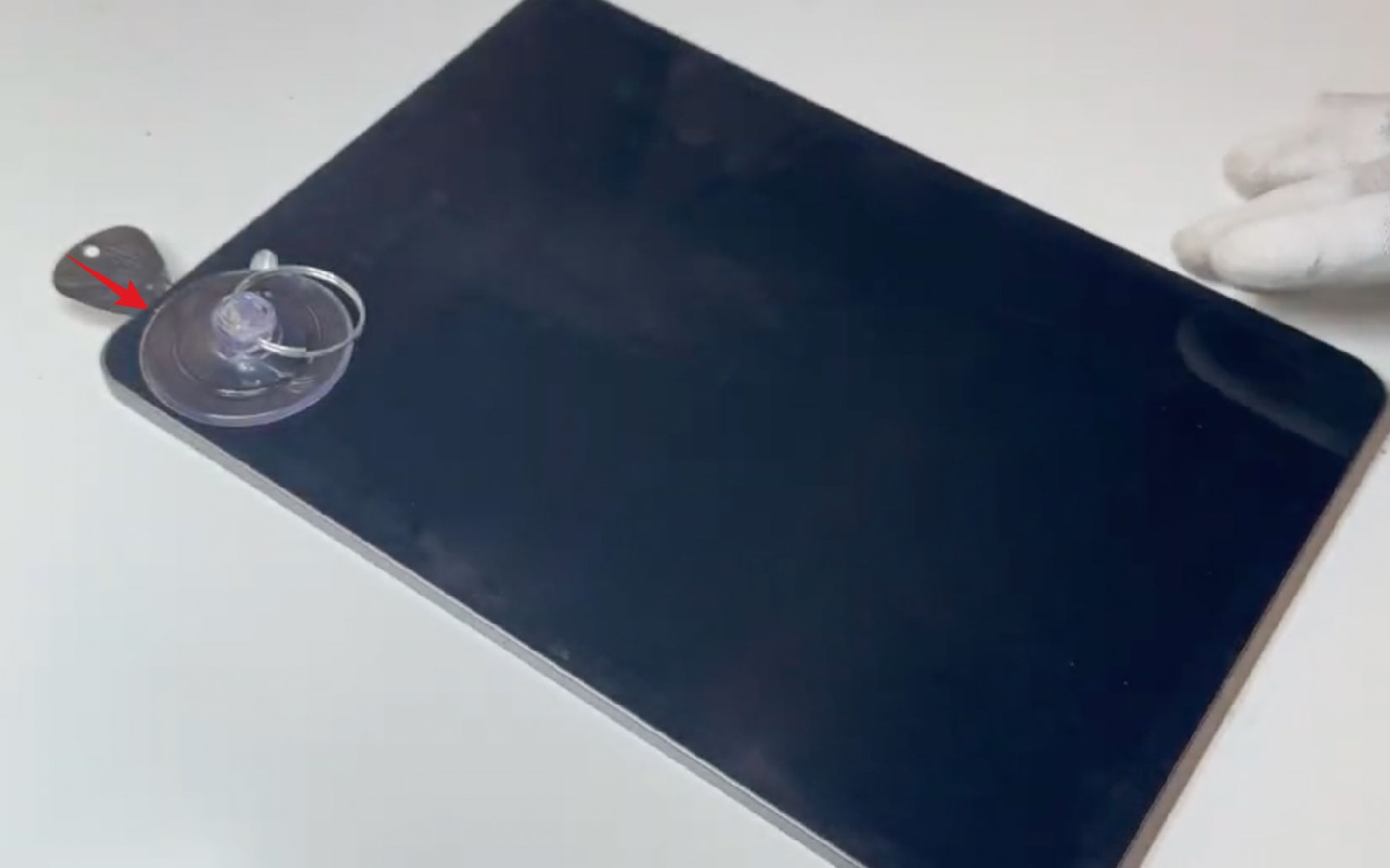

Placez une ventouse sur le bord de l’écran. Tirez doucement dessus afin de créer un léger espace, puis insérez délicatement un médiator en métal, suivi d’un médiator en plastique. N’enfoncez pas le médiator trop profondément afin d’éviter d’endommager les composants internes.

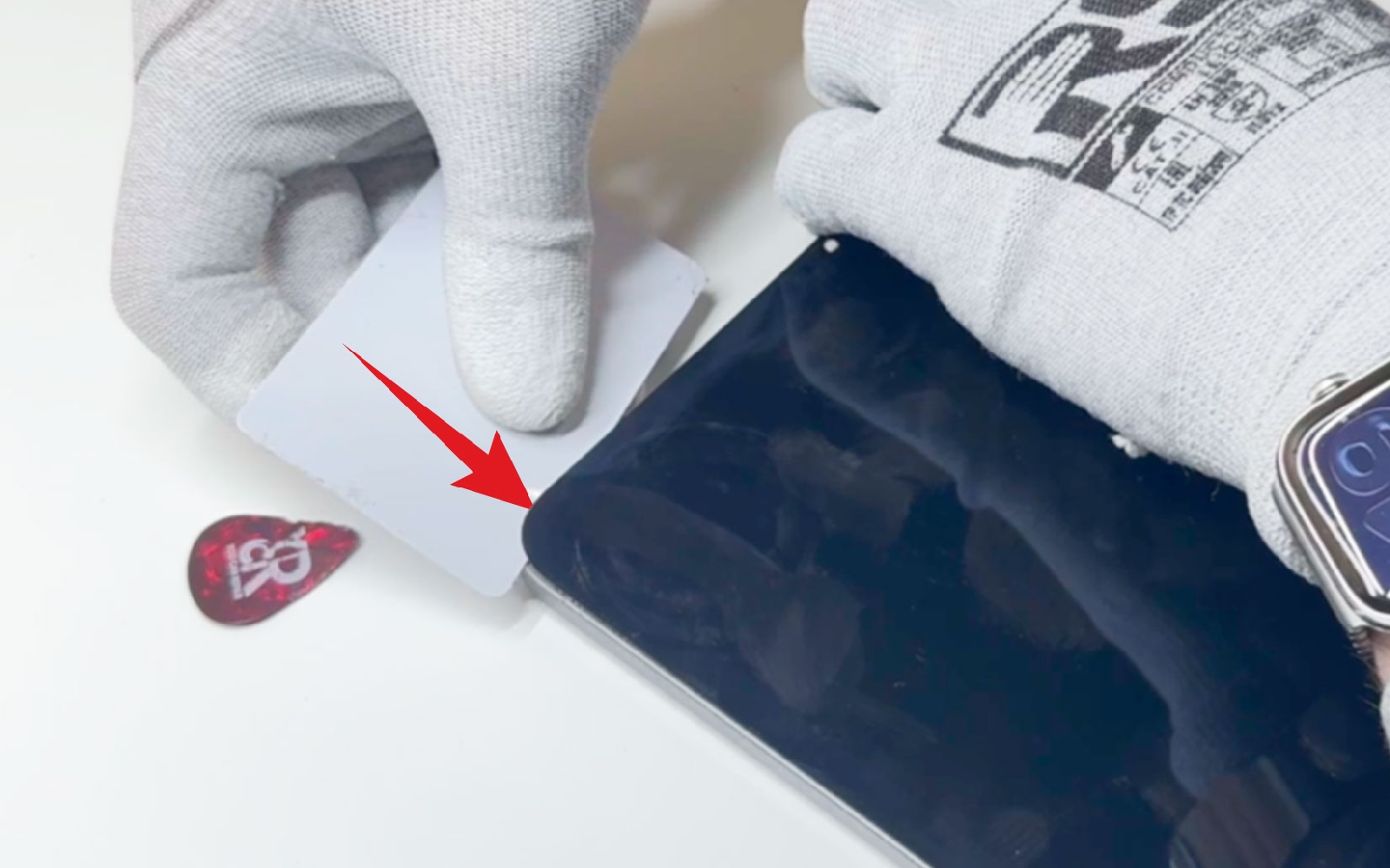

Faites coulisser délicatement le médiateur en plastique pour décoller l’écran. N’hésitez pas à faire chauffer de nouveau si besoin.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Etape 2 : Décoller l'écran

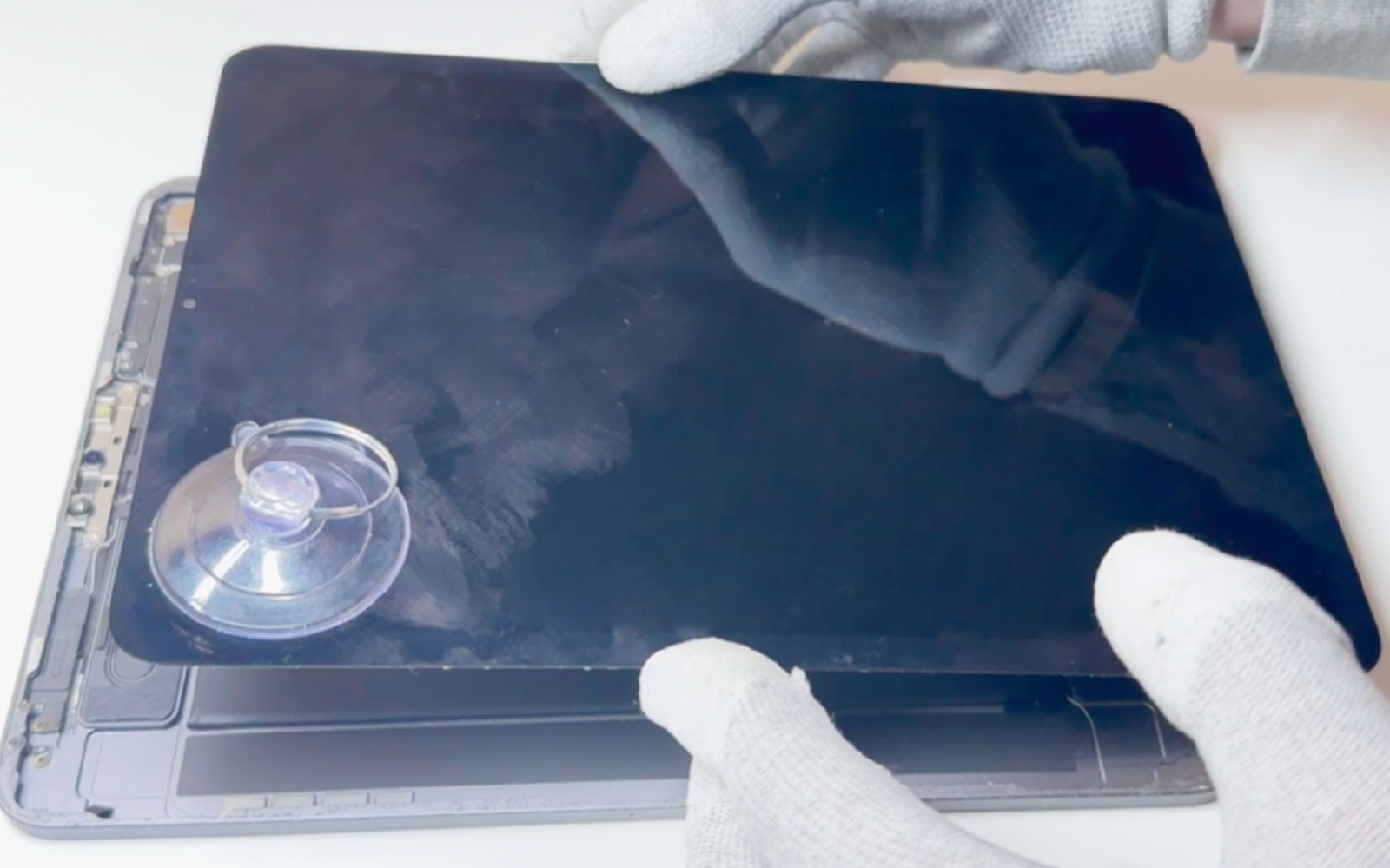

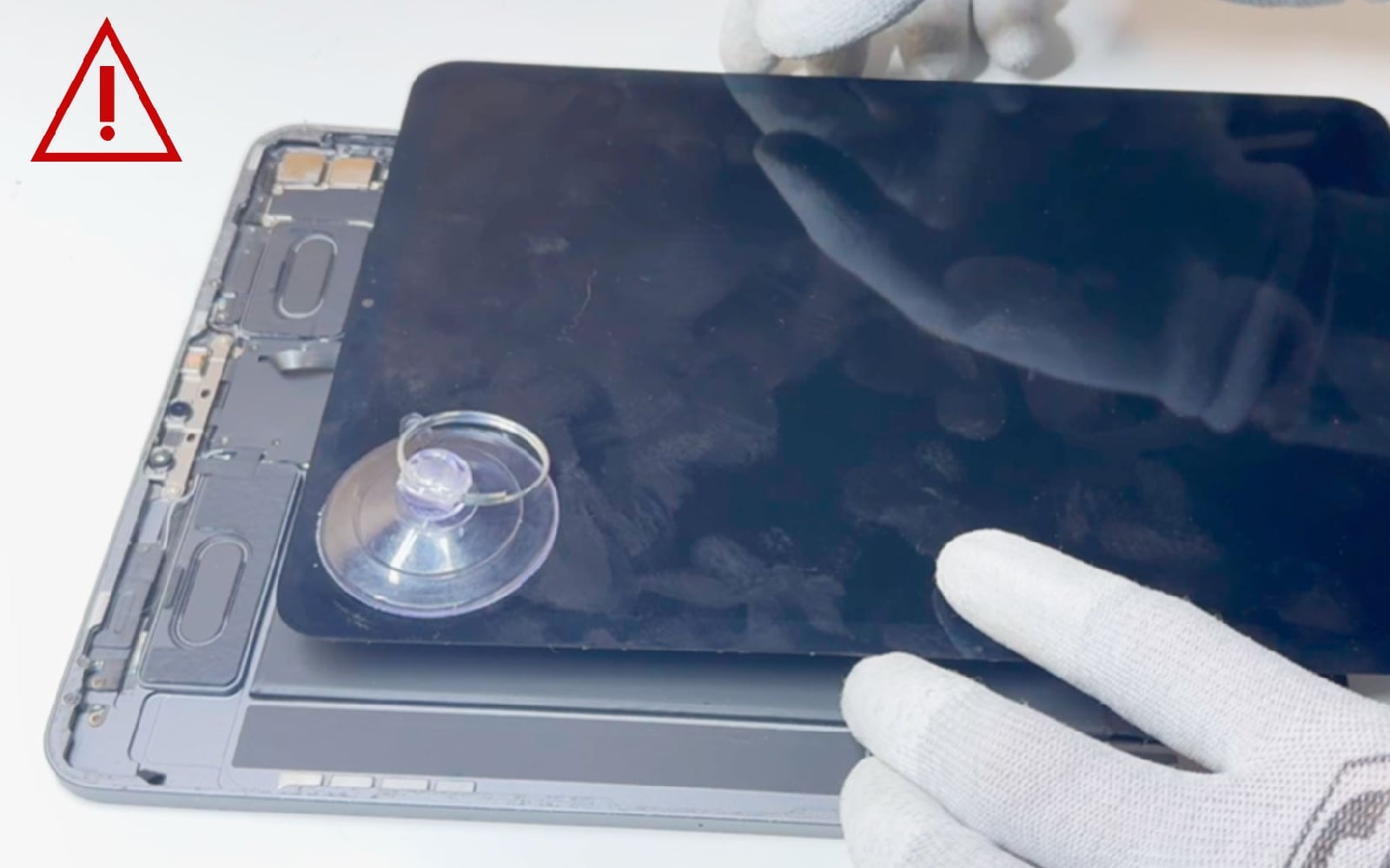

Ouvrez délicatement l’écran de l’iPad. Faites attention aux nappes de connexion, qui sont très courtes.
Soulevez l’écran avec précaution, comme indiqué sur les photos, afin de ne pas les endommager.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Outils du kit utilisés
Outils du kit utilisés



Etape 3 : Débrancher la nappe True Tone

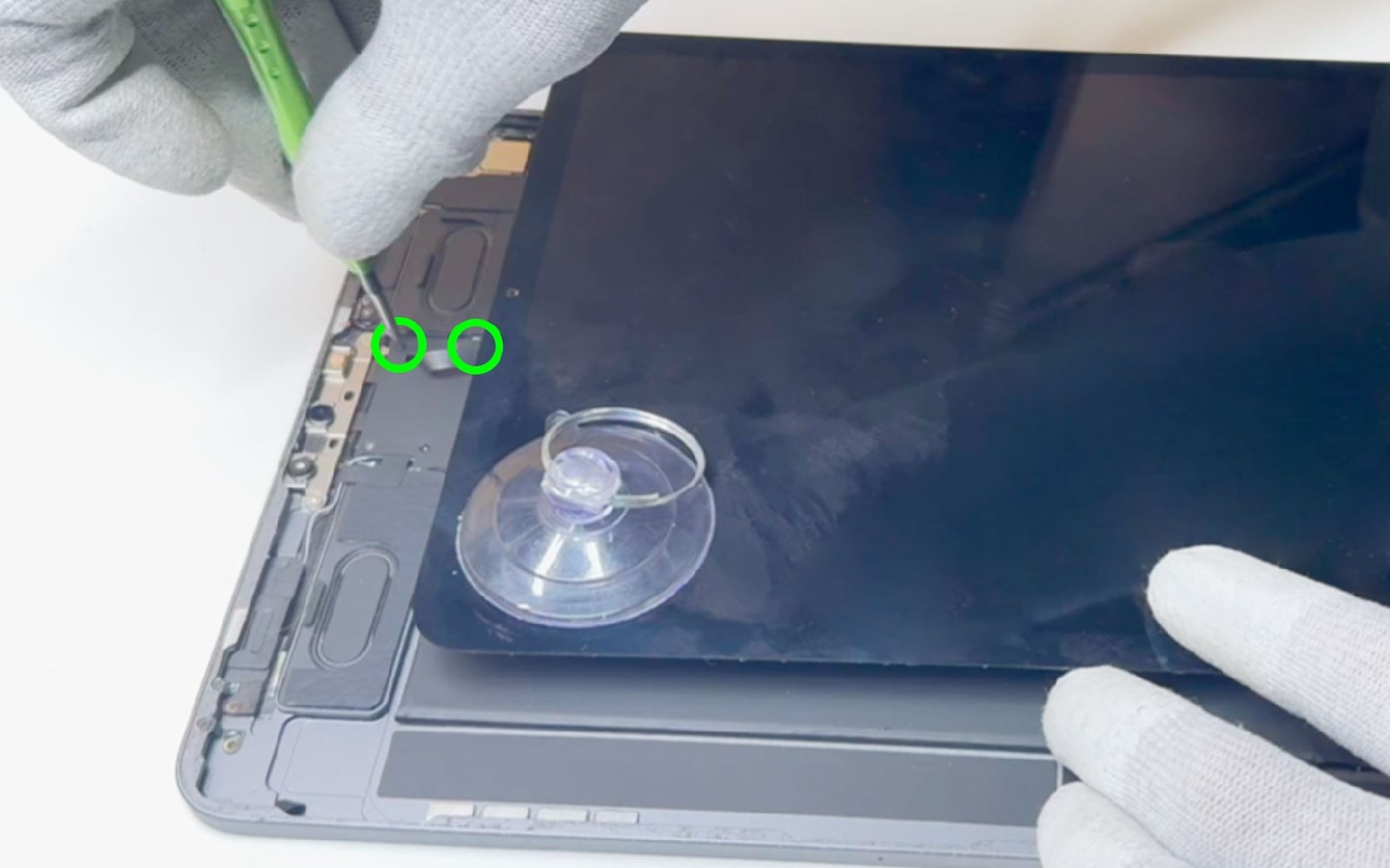

Utilisez un tournevis cruciforme pour retirer les vis qui maintiennent la nappe True Tone en place.

Saisissez délicatement la plaquette de protection en métal avec la pincette pour pouvoir accéder à la nappe.

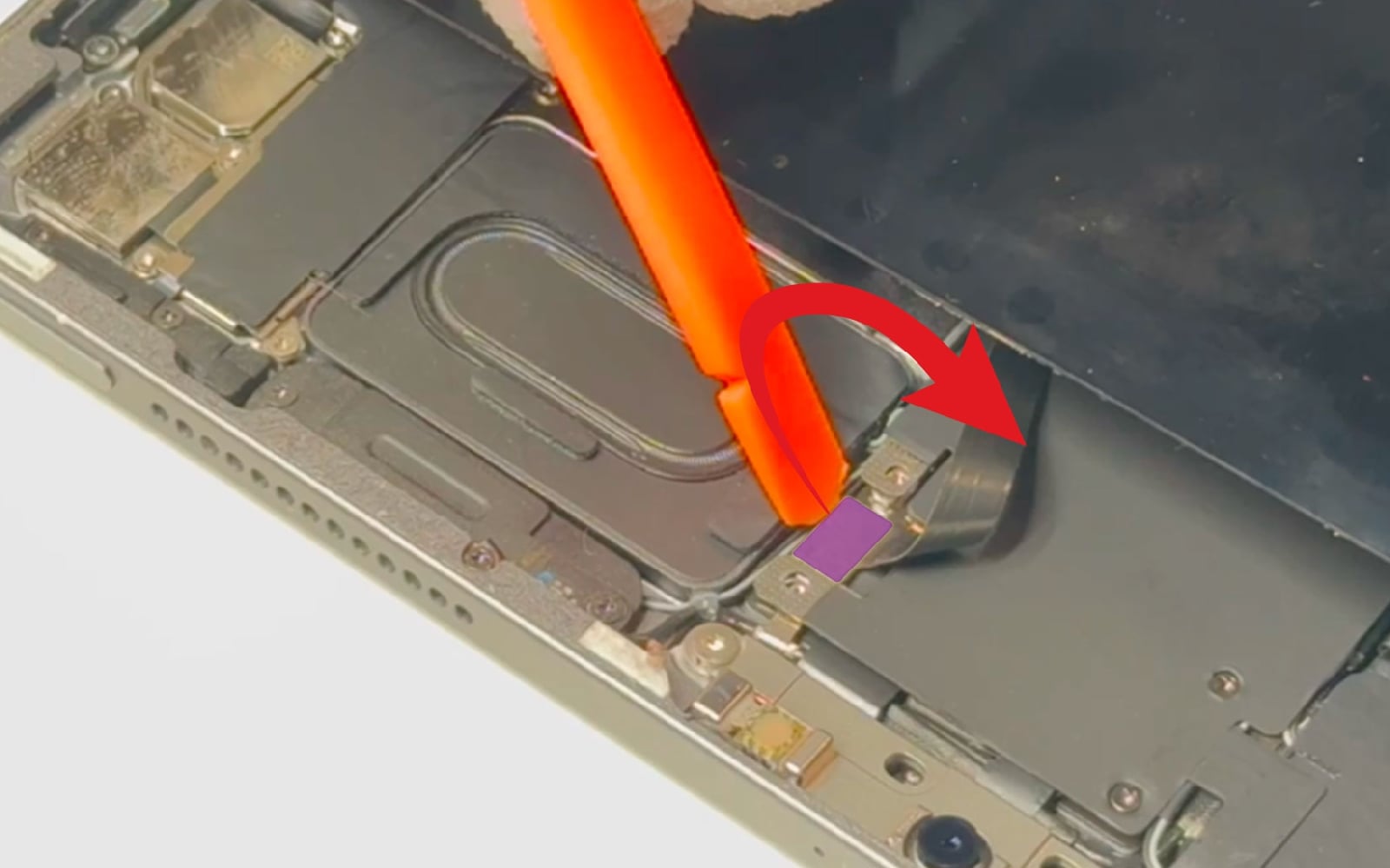

Puis avec la spatule en plastique, déconnectez la nappe True Tone.

Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déconnecter la batterie

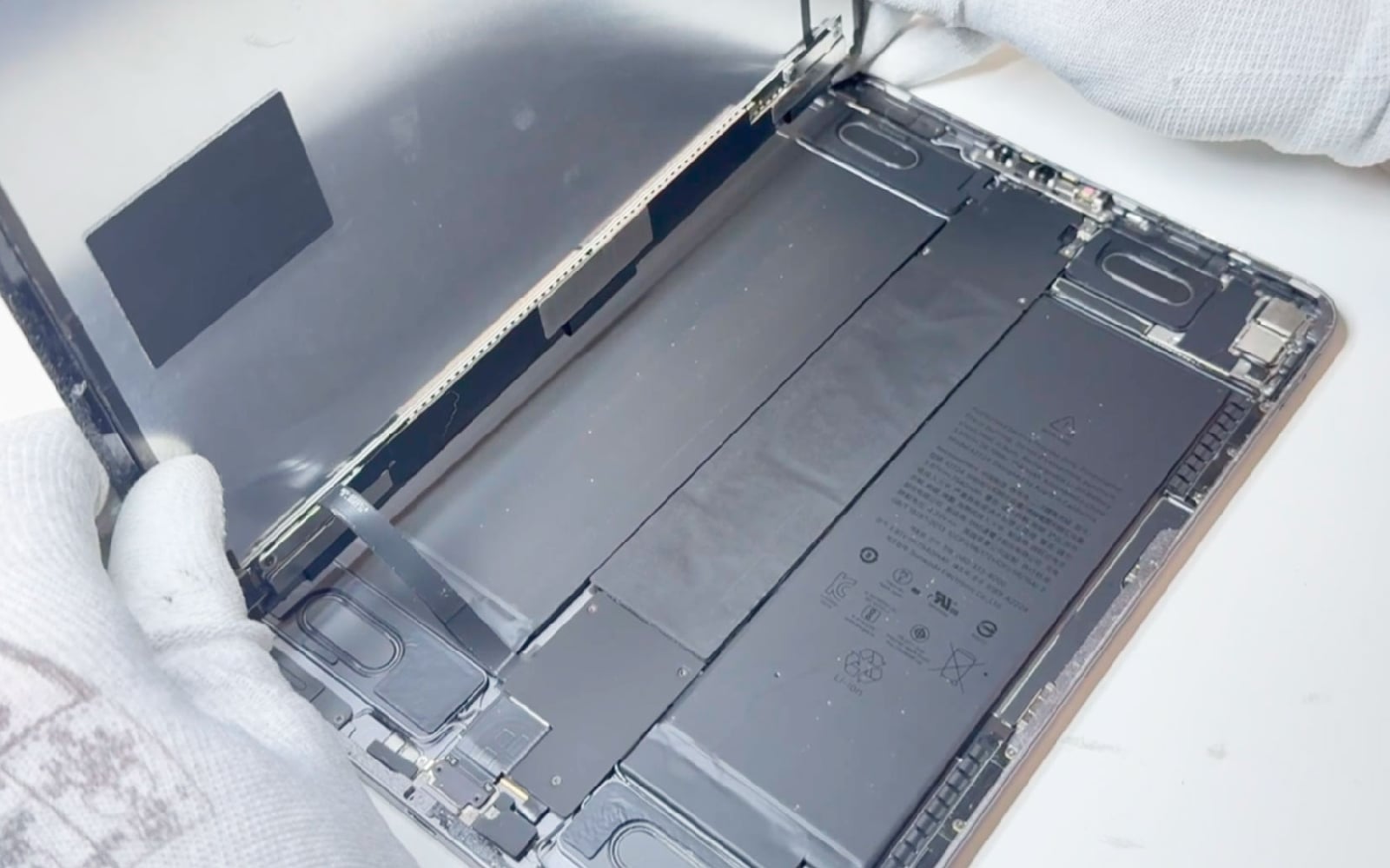

Ouvrez l’iPad à 90 degrés, en faisant attention aux nappes de connexion, afin de ne pas les endommager.

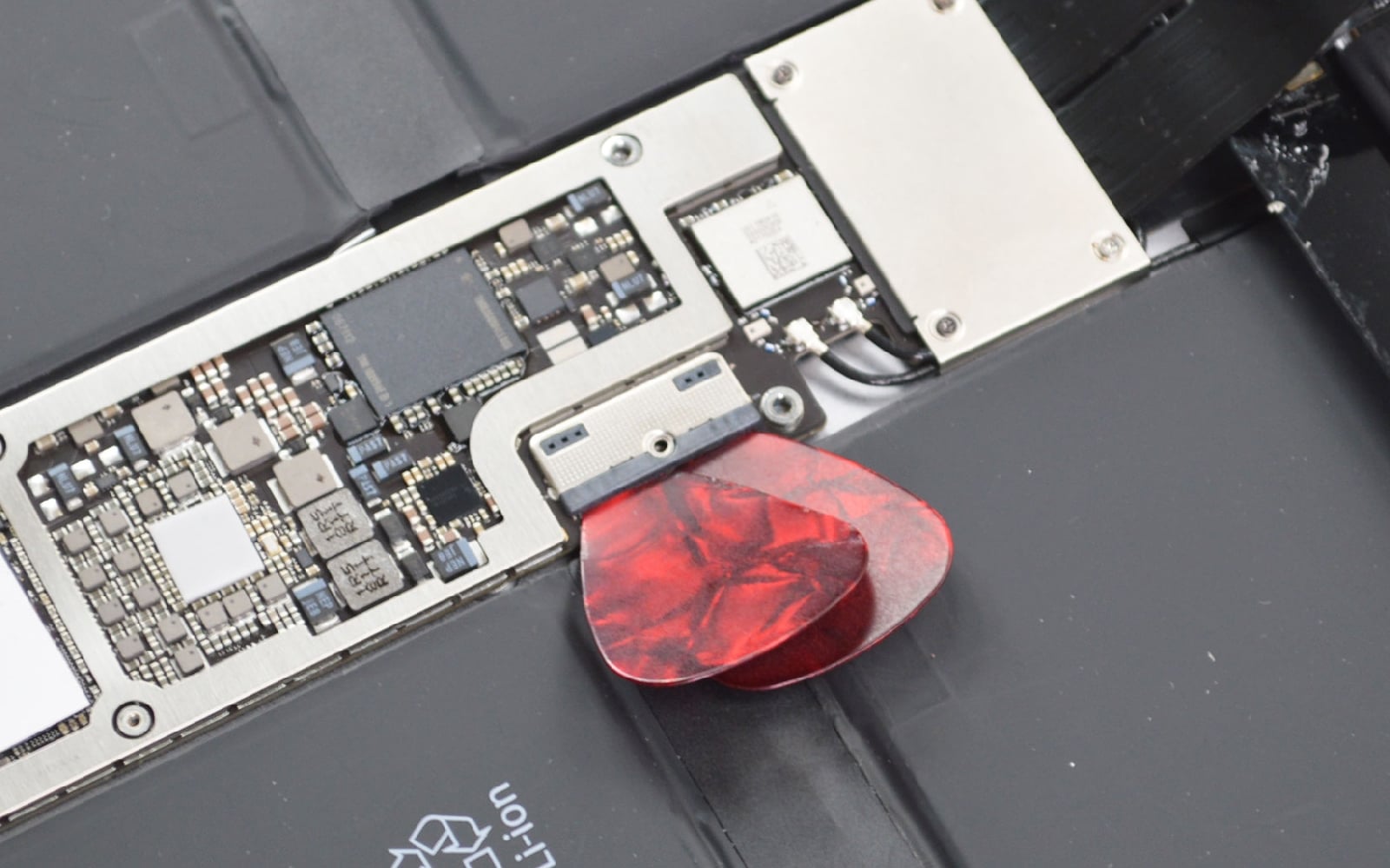

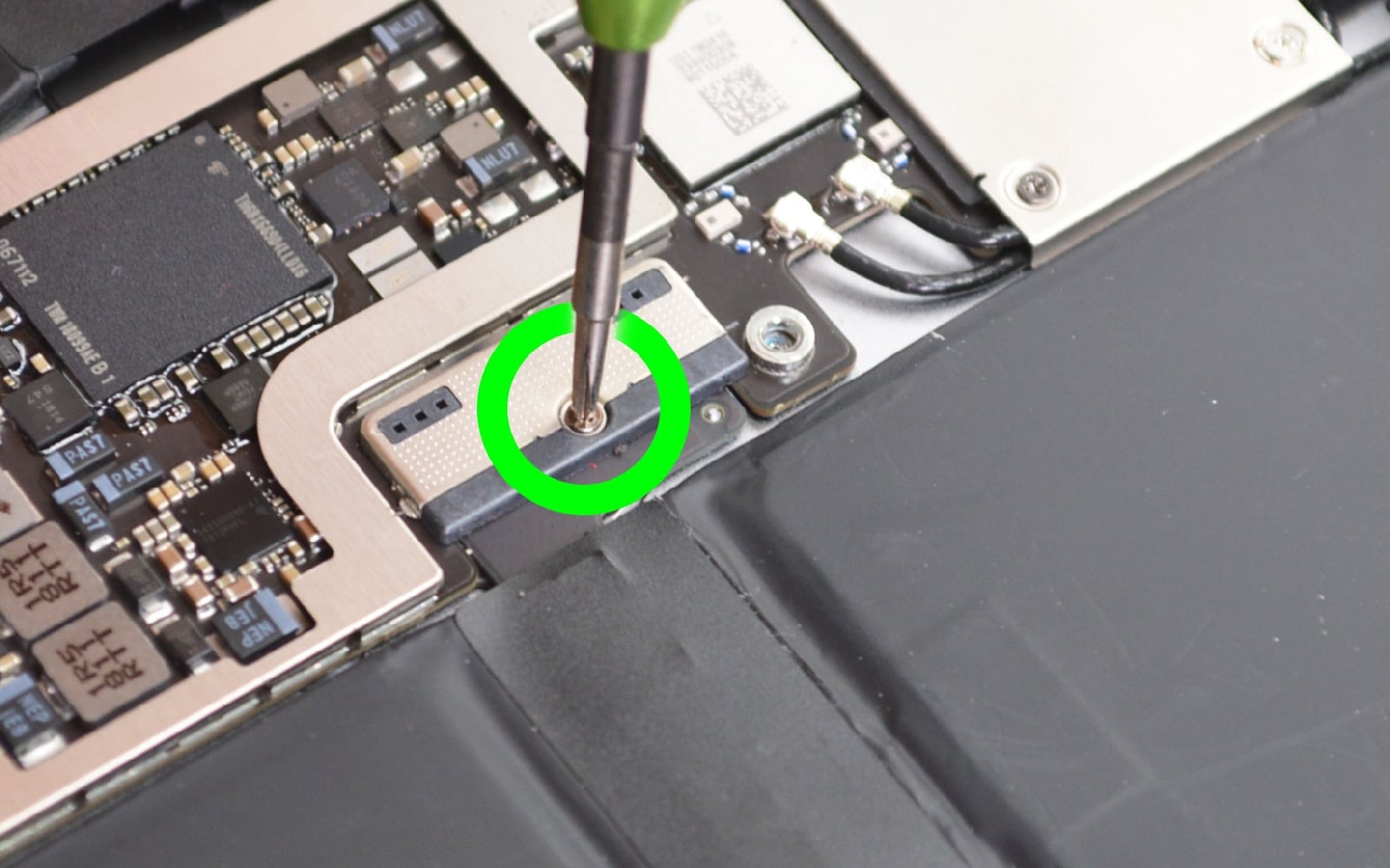

Retirez la vis cruciforme de la nappe de la batterie puis glissez un médiator en métal dessous pour mettre hors tension la tablette pour le reste de la réparation.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Ôter la plaquette de protection des nappes de l'écran

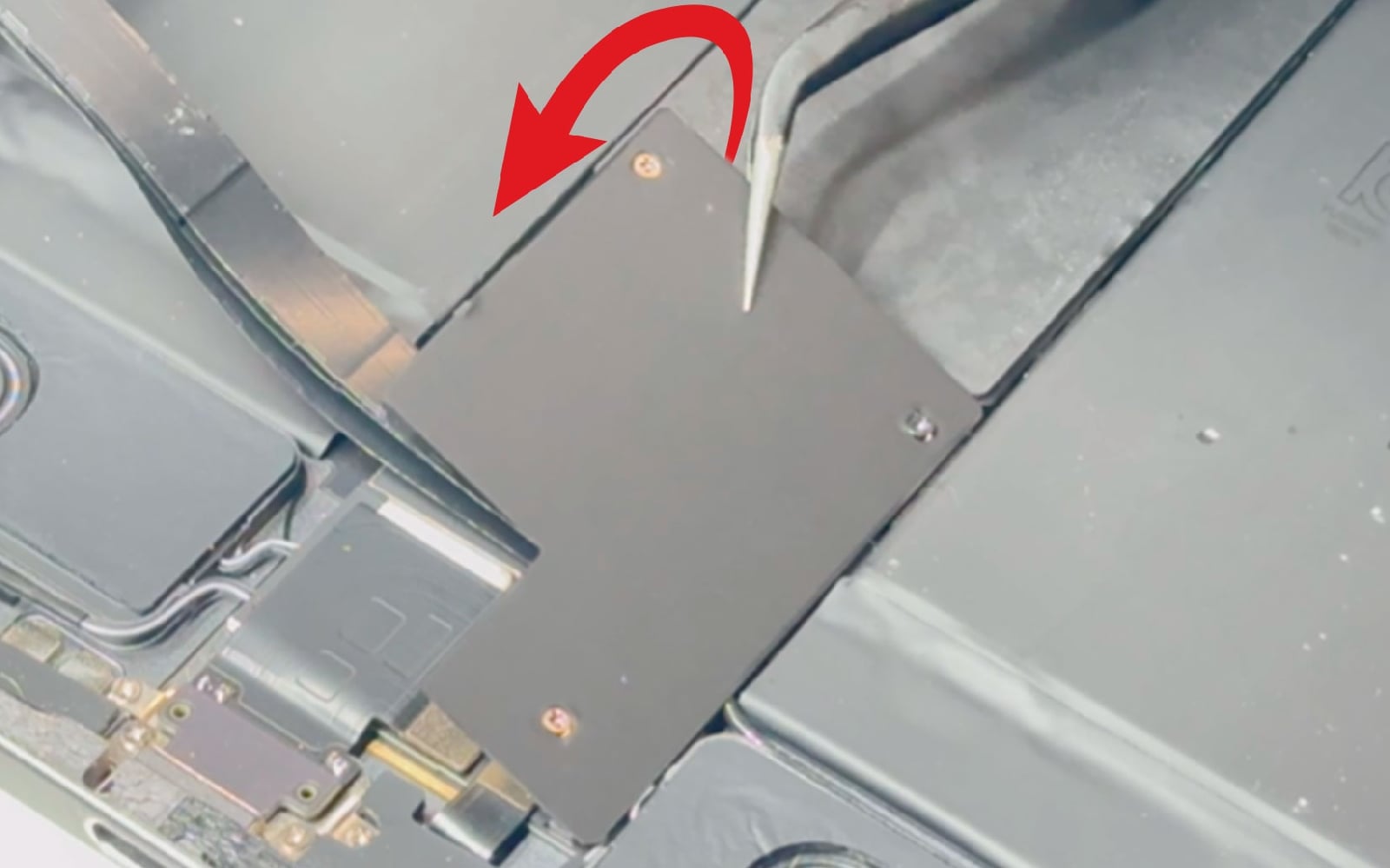

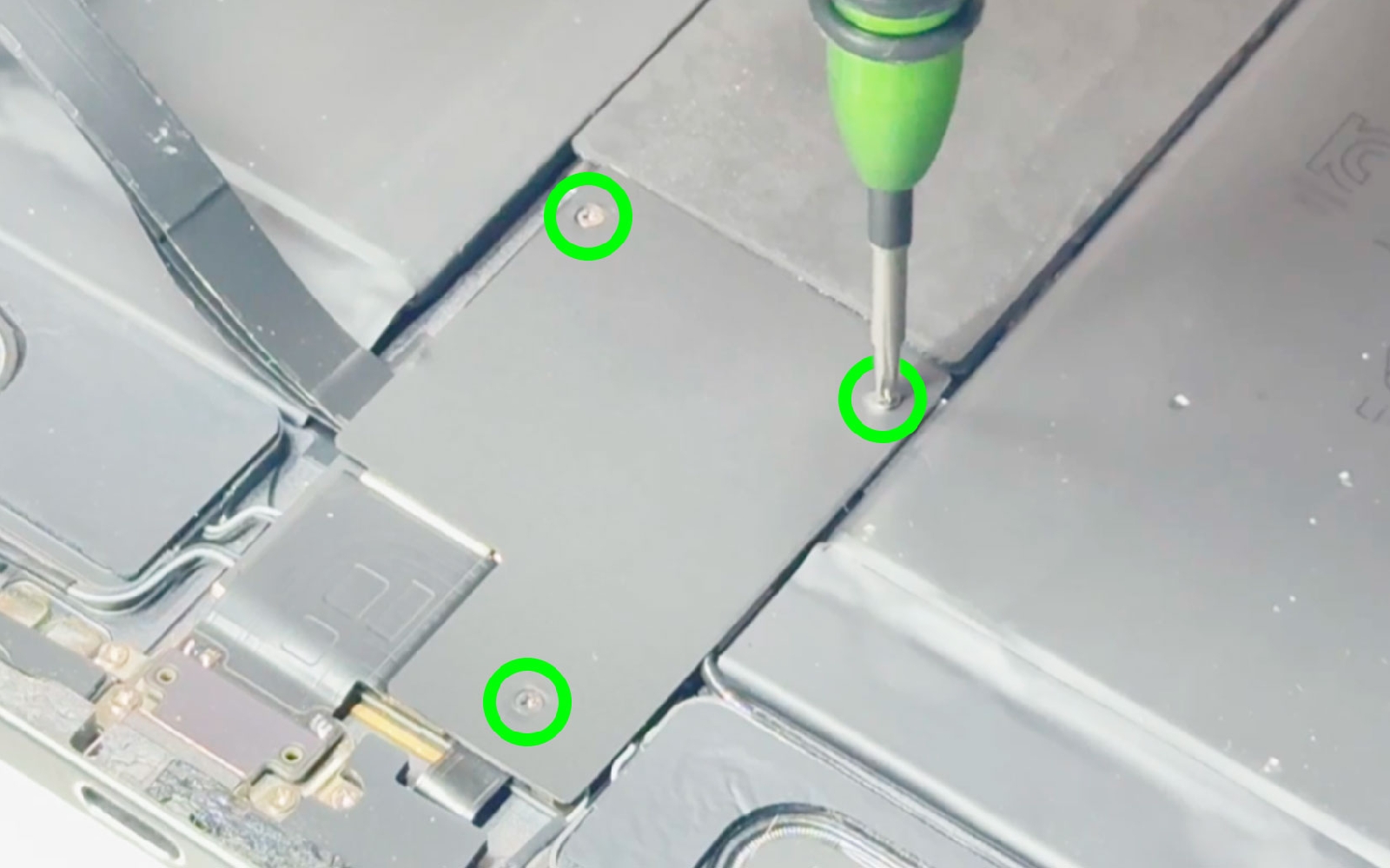

Utilisez le tournevis Cruciforme pour retirer les 3 vis présentes sur le cache de protection, puis la pince métallique pour sortir le cache et accéder aux nappes.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Débrancher les nappes de l'écran

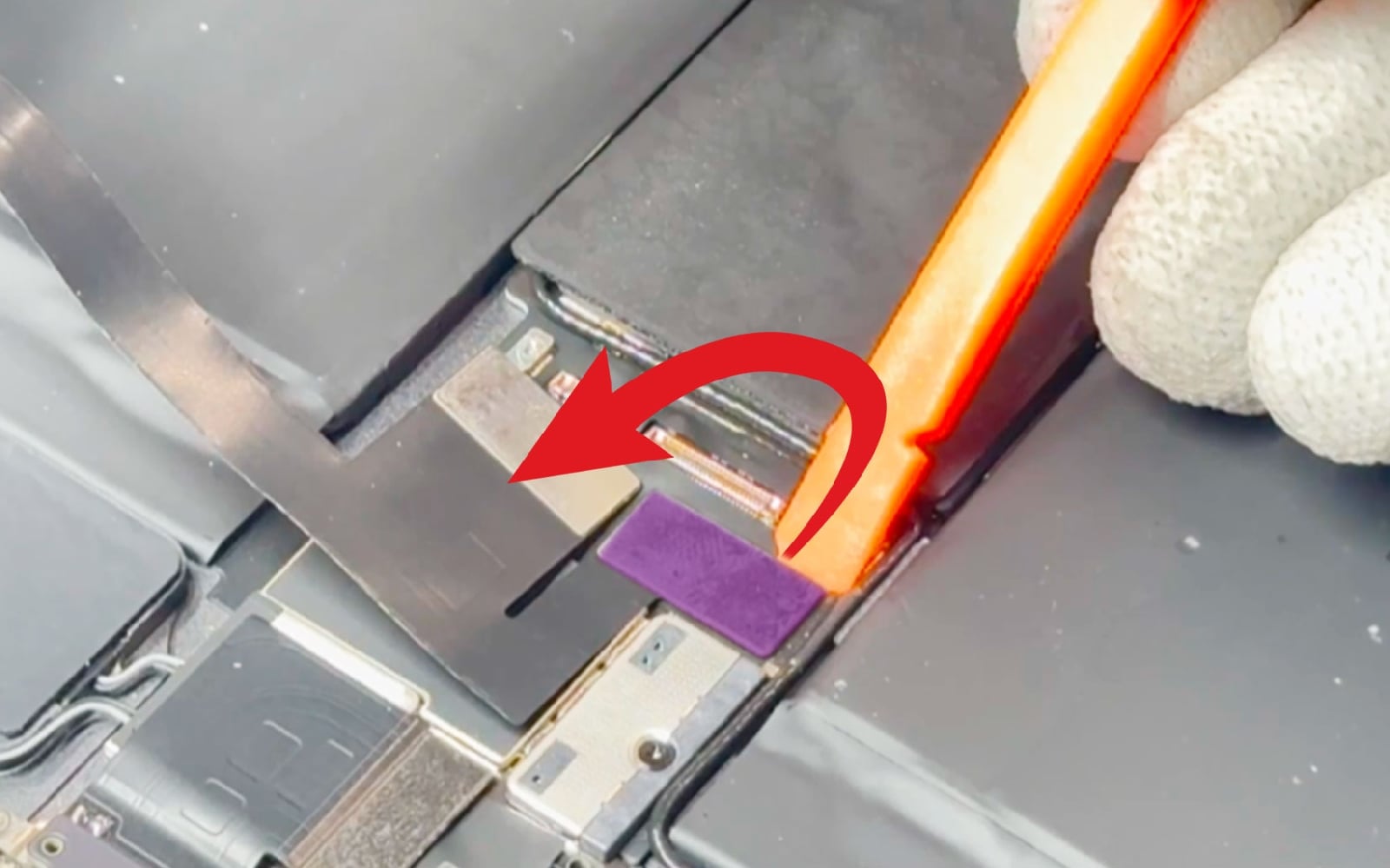

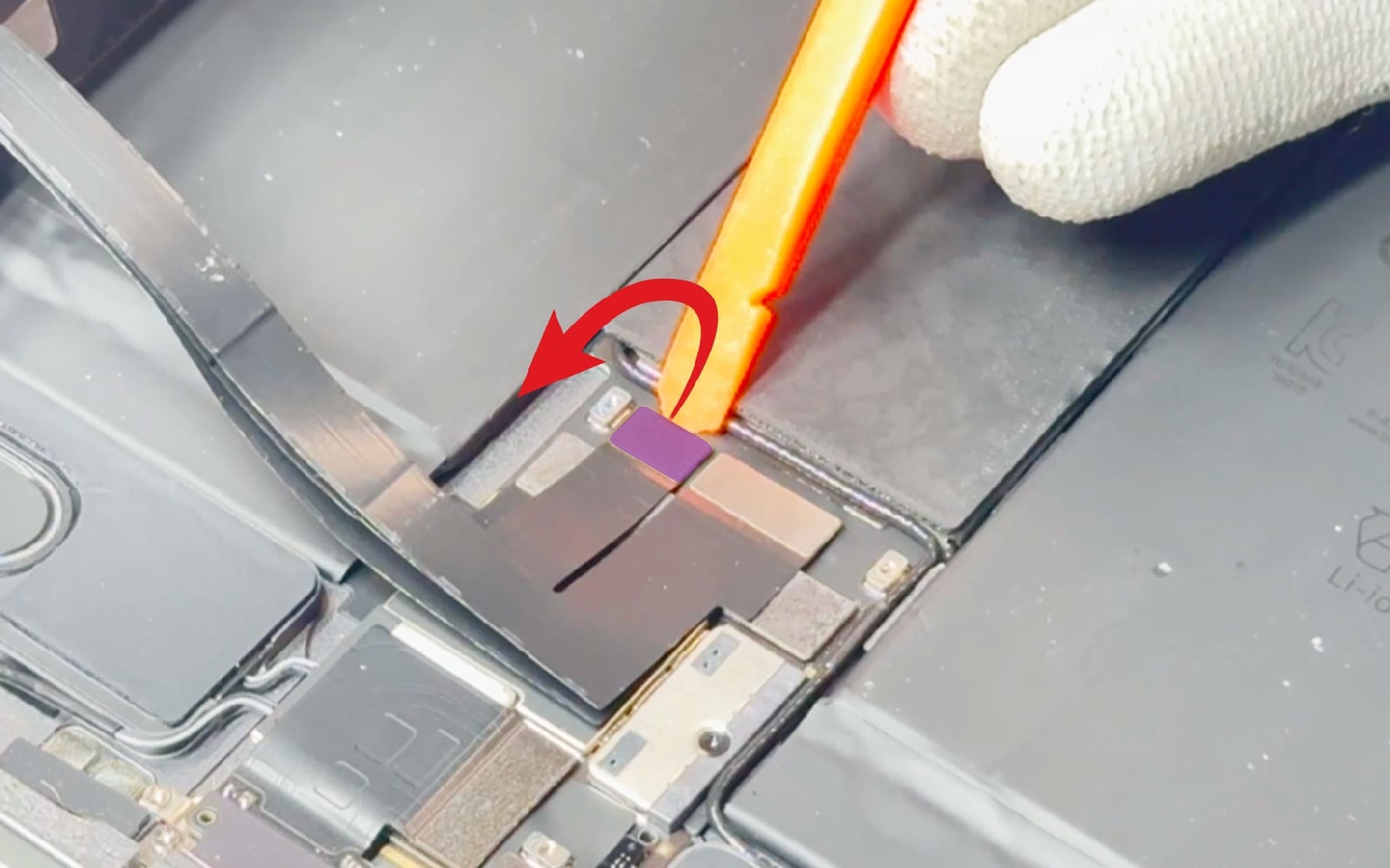

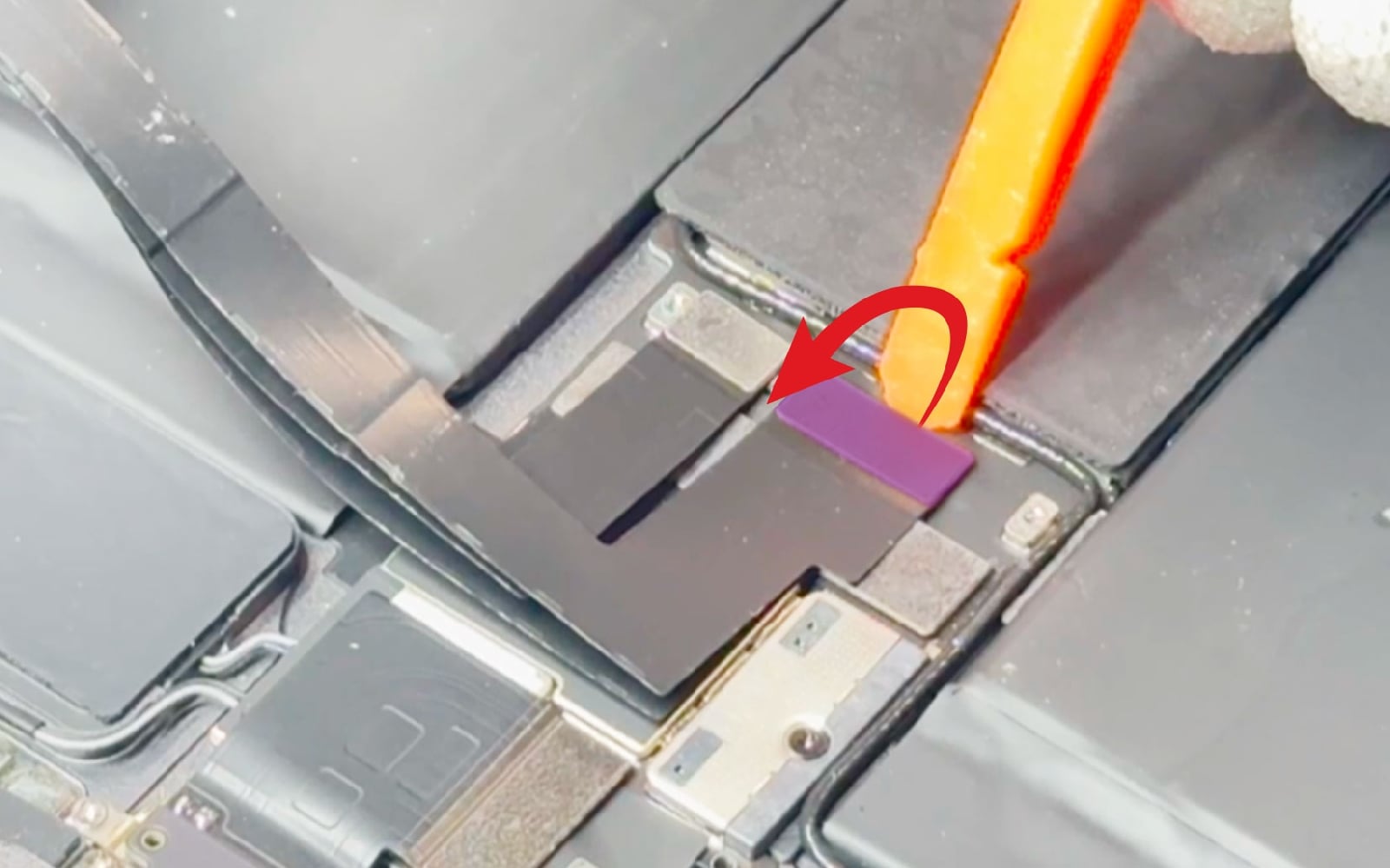

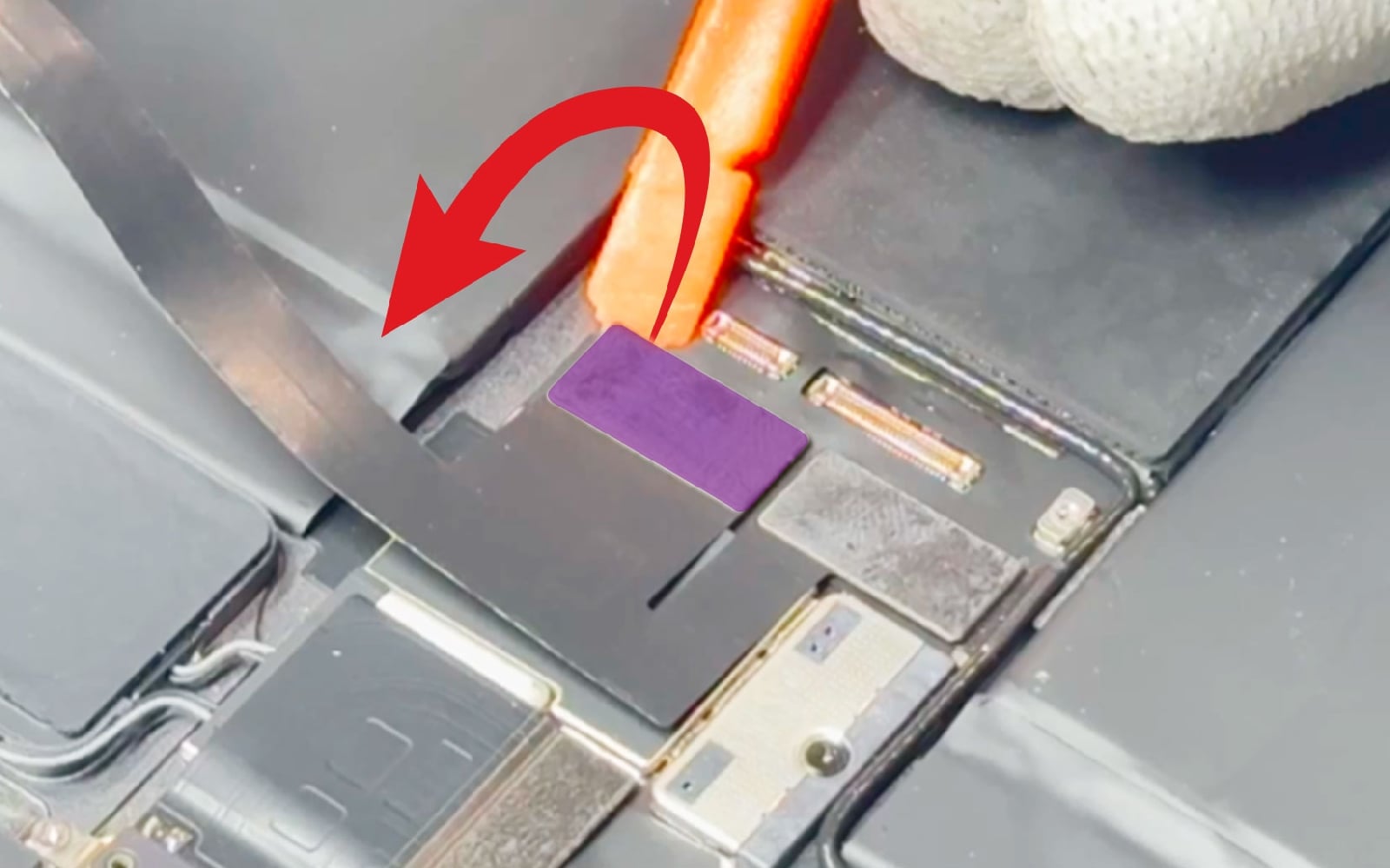

Avec le spudger, débranchez les quatre nappes de l’écran. Vous pouvez séparer le châssis de l’écran.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 4
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Libérer le connecteur de charge

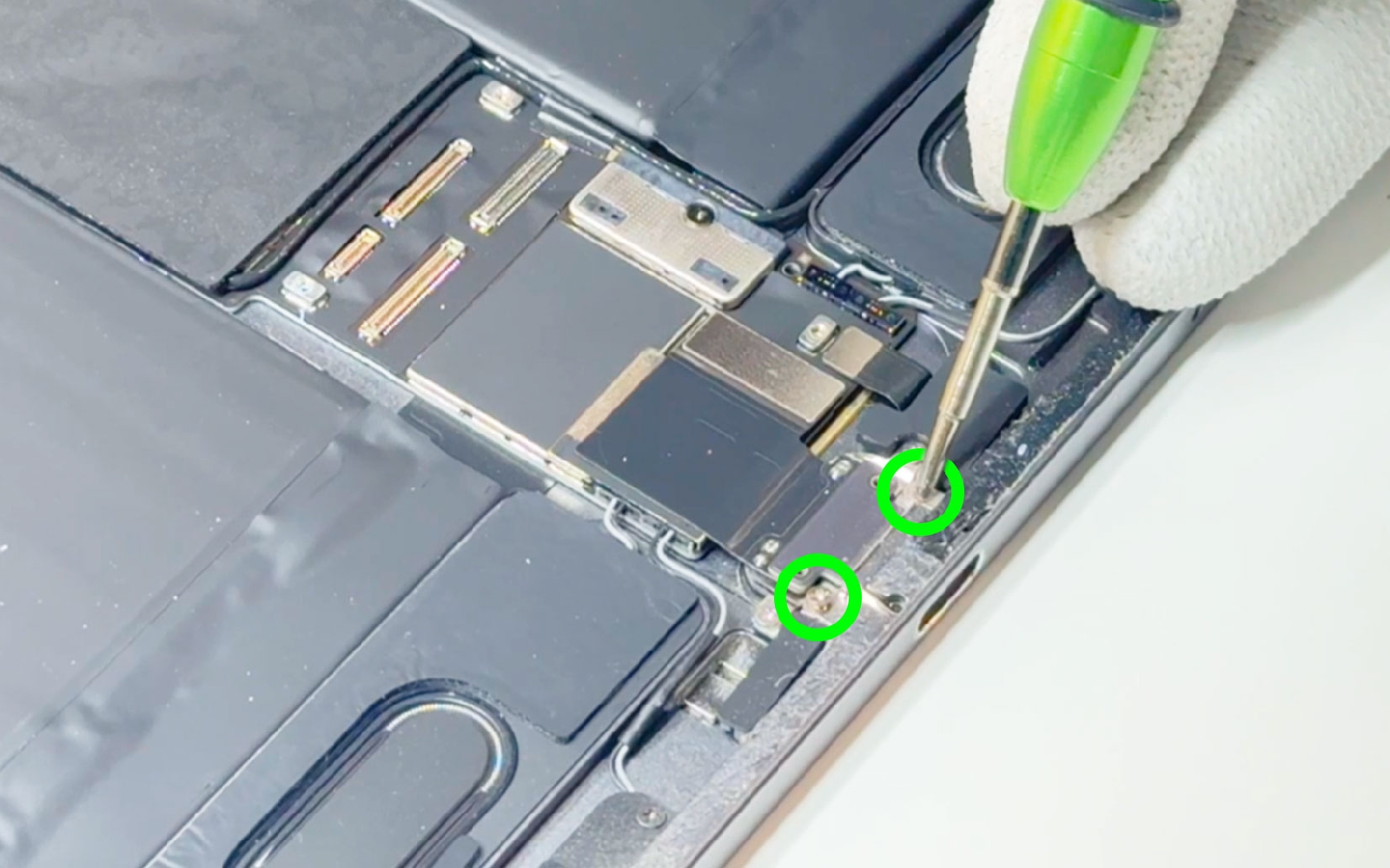

Utilisez un tournevis cruciforme pour retirer les deux vis qui maintiennent le connecteur USB-C en place.

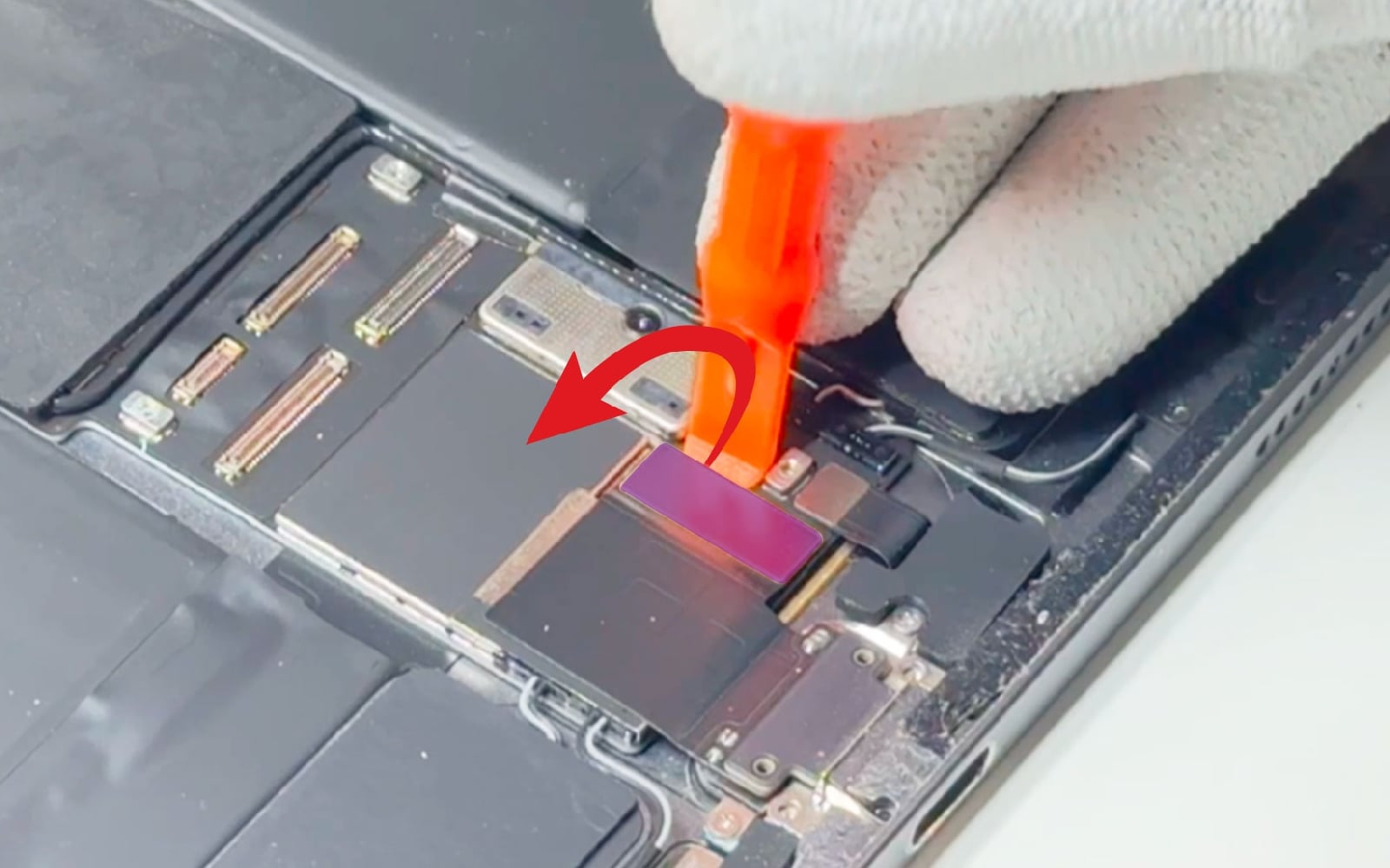

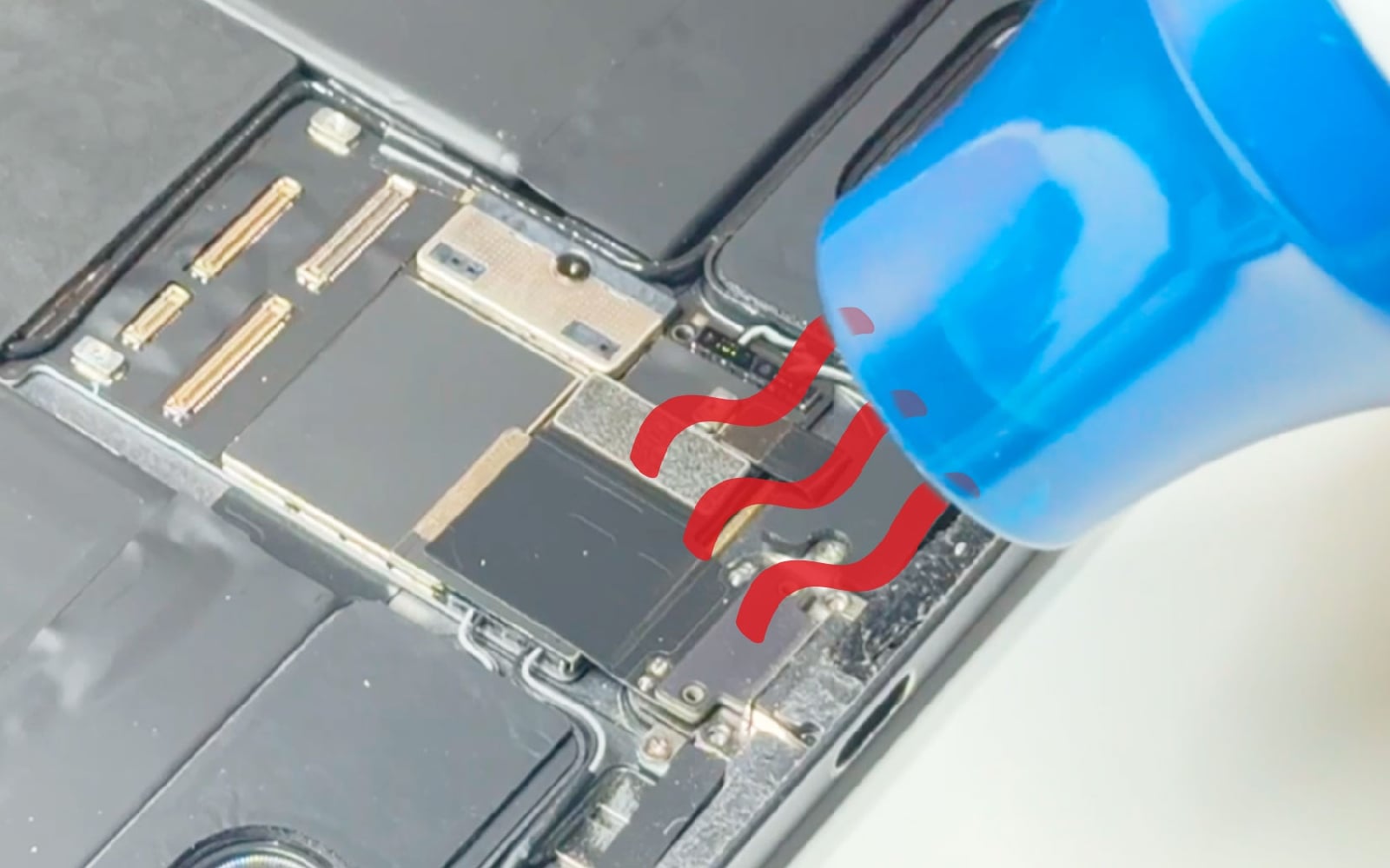

Débranchez la nappe du dock avant de chauffer le composant.
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 2
Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 3
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 8 : Sortir le dock
Glissez la spatule sous la nappe du dock pour décoller cette dernière du châssis.

Sur votre nouvelle nappe, pensez à retirer le film de protection de l’adhésif avant le remontage.
Conseils pour le remontage
Nettoyez le bord du châssis des résidus de stickers avant de remonter chaque élément en suivant les étapes précédentes dans le sens contraire.
Ensuite, appliquez un filet de colle sur tout le bord du bloc avant de refermer votre tablette. Laissez sécher la colle environ 45 minutes à l'aide de pinces ou de gros livres.

Comment changer le connecteur de charge sur iPad Pro 11 2020 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
