Changement de nappe Power sur iPad déjà ouvert (2ème génération) sur iPad 2

Temps estimé : 30 min
Difficulté : 2/5
iPad 2 | Temps estimé : 30 min | Difficulté : 2/5

Ce tutoriel concerne les iPad 2 de nouvelle génération. Attention à ne pas rallumer votre iPad en cours de réparation : si vous appuyez par inadvertance sur le bouton power lors de la réparation vous ne pourrez plus l'éteindre et donc endommagerez sérieusement votre ipad. Nous vous conseillons donc d'effectuer la réparation sur votre iPad dont la batterie est complètement déchargée et qui par conséquent s'est éteint automatiquement

Diagnostic

› Les boutons volume, mute et/ou power ne répondent plus
› Vous avez sectionné la nappe lors du remplacement de la vitre ou du LCD

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe power et volume iPad 2 complète
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils classique pour iPad
13,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Colle professionnelle B7000 en tube de 3ml
3,90 €
Ajouter au panier

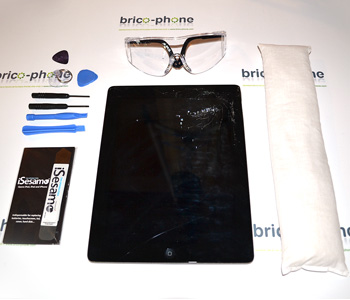

ETAPE 1 : Les outils nécessaires et les accessoires conseillés
Avant de commencer toute réparation, nous vous conseillons fortement de vous munir des outils ci-contre ainsi que d'une paire de lunettes de protection pour éviter toutes projections d'éclats de verre.
ETAPE 2 : Précautions particulières

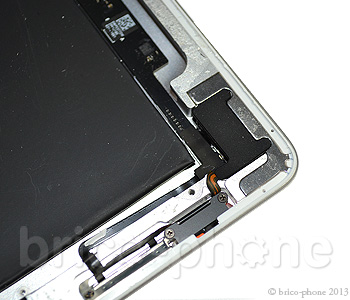

Le tutoriel débute à partir d'un iPad 2 déjà ouvert. Il existe deux nappes power différentes pour l'iPad 2 selon la génération de votre modèle. Ici, il s'agit de la nouvelle génération.
ETAPE 3a : Retirer la caméra

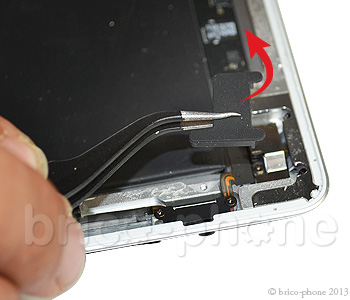

Retirer la protection noire
ETAPE 3b : Retirer la caméra

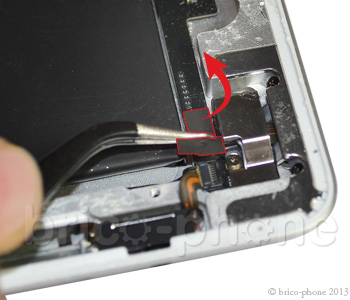

Retirer la petite protection adhésive noire.
ETAPE 3c : Retirer la caméra

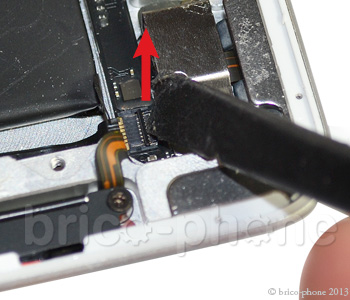

A l'aide d'un levier en plastique, soulever le connecteur de la nappe.
ETAPE 3d : Retirer la caméra
A l'aide d'un levier en plastique, soulever le connecteur de la nappe.
ETAPE 3e : Retirer la caméra

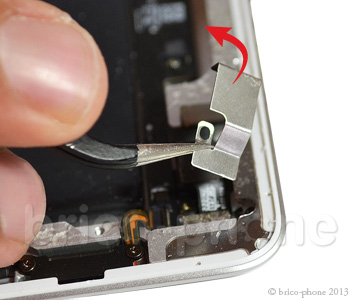

Retirer la plaquette métallique qui protège la caméra arrière.
ETAPE 3f : Retirer la caméra

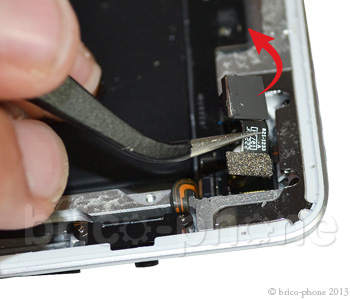

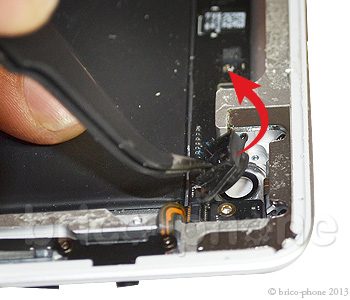

A l'aide dune pince, retirer la caméra de son emplacement.
ETAPE 3g : Retirer la caméra
Puis le composant en plastique noir situé en dessous qui maintient la caméra.
ETAPE 4a : Dévisser la plaquette du bouton power

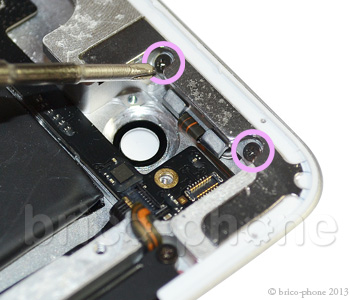

A l'aide d'un tournevis cruciforme, retirer les deux vis entourées en rose afin de pouvoir décoller la nappe qui passe derrière.
ETAPE 4b : Dévisser la plaquette du bouton power
ETAPE 5a : Retirer la nappe

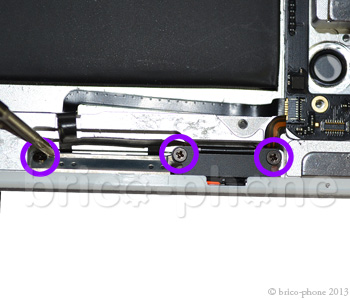

A l'aide d'un tournevis cruciforme, ôter les trois vis entourées en violet. Elles maintiennent les boutons volume et mute.
ETAPE 5b : Retirer la nappe

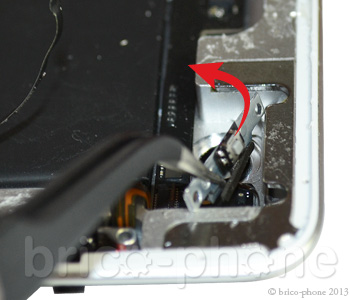

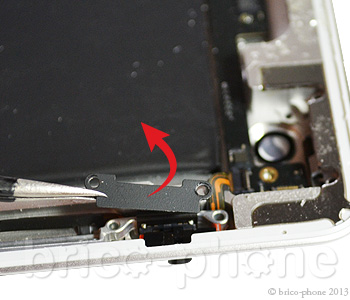

A l'aide d'une pince, retirer la plaquette métallique noire.
ETAPE 5c : Retirer la nappe

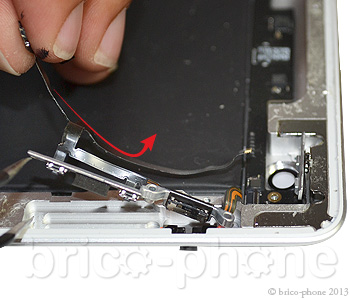

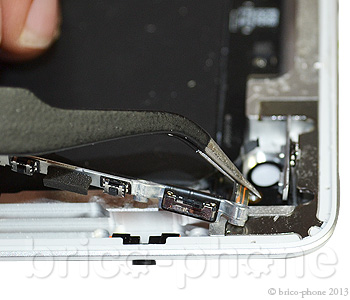

Soulever la nappe en tirant depuis le bas.
ETAPE 5d : Retirer la nappe

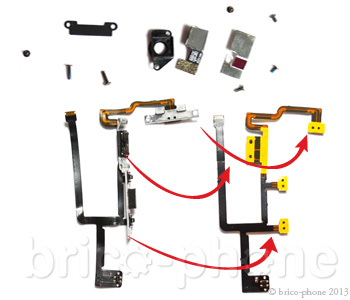

ETAPE 6a : Replacer les éléments métalliques sur la nouvelle nappe
Repositionner les éléments de la caméra. ⇒ Récupérer les élements métalliques situés sur l'ancienne nappe pour les recoller sur la nouvelle nappe. ⇒ Pour simplifier la pose, nous vous conseillons de commencer par placer la nouvelle nappe au niveau des boutons volum
ETAPE 6b : Replacer les éléments métalliques sur la nouvelle nappe

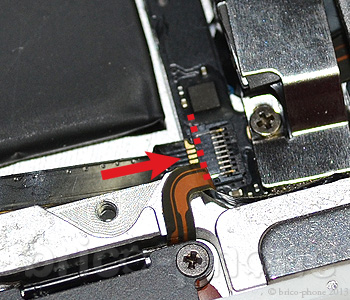

Le connecteur de la nappe ne doit pas être trop enfoncé. Laisser un millimètre de bande "dorée" visible, comme sur la photo ci-contre.
