Guide de réparation sur Galaxy A06

Avant toute intervention, vérifiez que le numéro de modèle correspond bien à votre Samsung Galaxy A06 4G, puis éteignez complètement l’appareil pour éviter tout risque de court-circuit.

Insérez ensuite l’outil d’extraction dans l’orifice prévu à cet effet afin de retirer le tiroir SIM et libérer le châssis pour la suite du démontage.

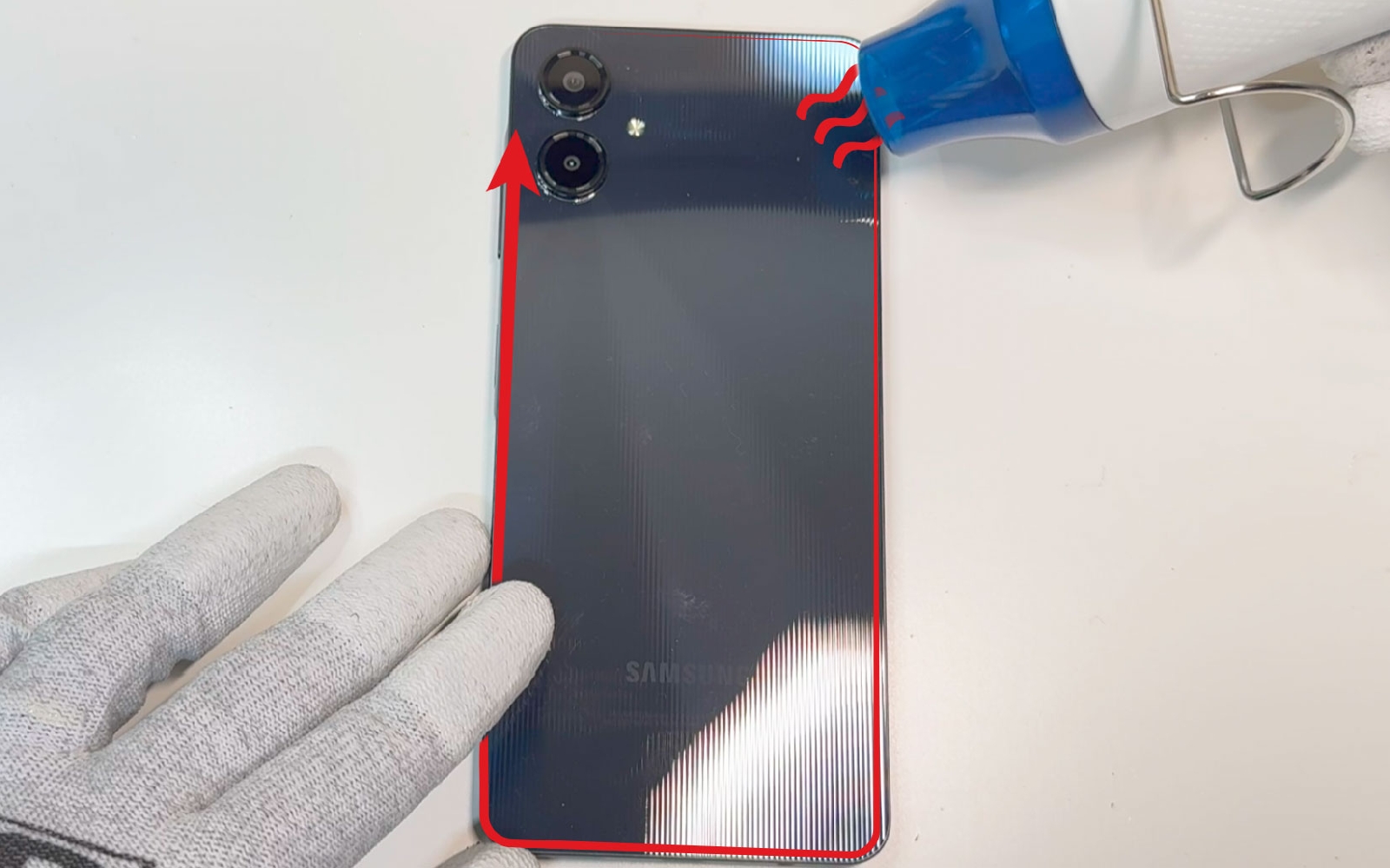

Afin de ramollir l’adhésif qui maintient la vitre arrière, chauffez uniformément le contour du téléphone à l’aide d’un décapeur thermique, d’un sèche-cheveux ou d’un coussin chauffant spécialement conçu pour la réparation de smartphones.
Si vous utilisez un outil soufflant, maintenez-le en mouvement constant pendant quelques dizaines de secondes pour éviter toute surchauffe. Avec un coussin chauffant, laissez simplement reposer l’appareil quelques minutes pour diffuser une chaleur douce et homogène. N'oubliez pas au préalable de passer l'outil aux micro-ondes environ 1 voire 2 minutes.

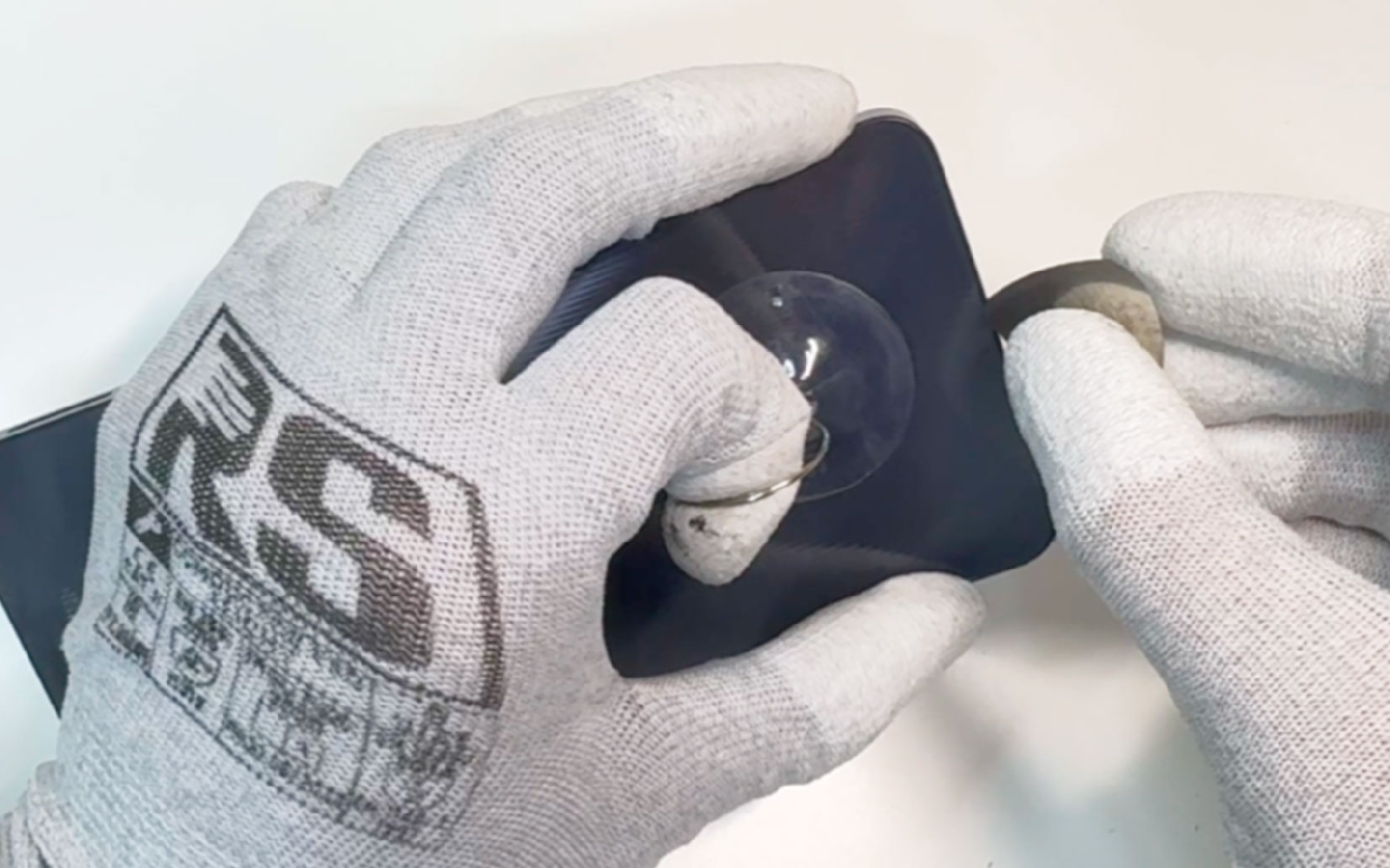

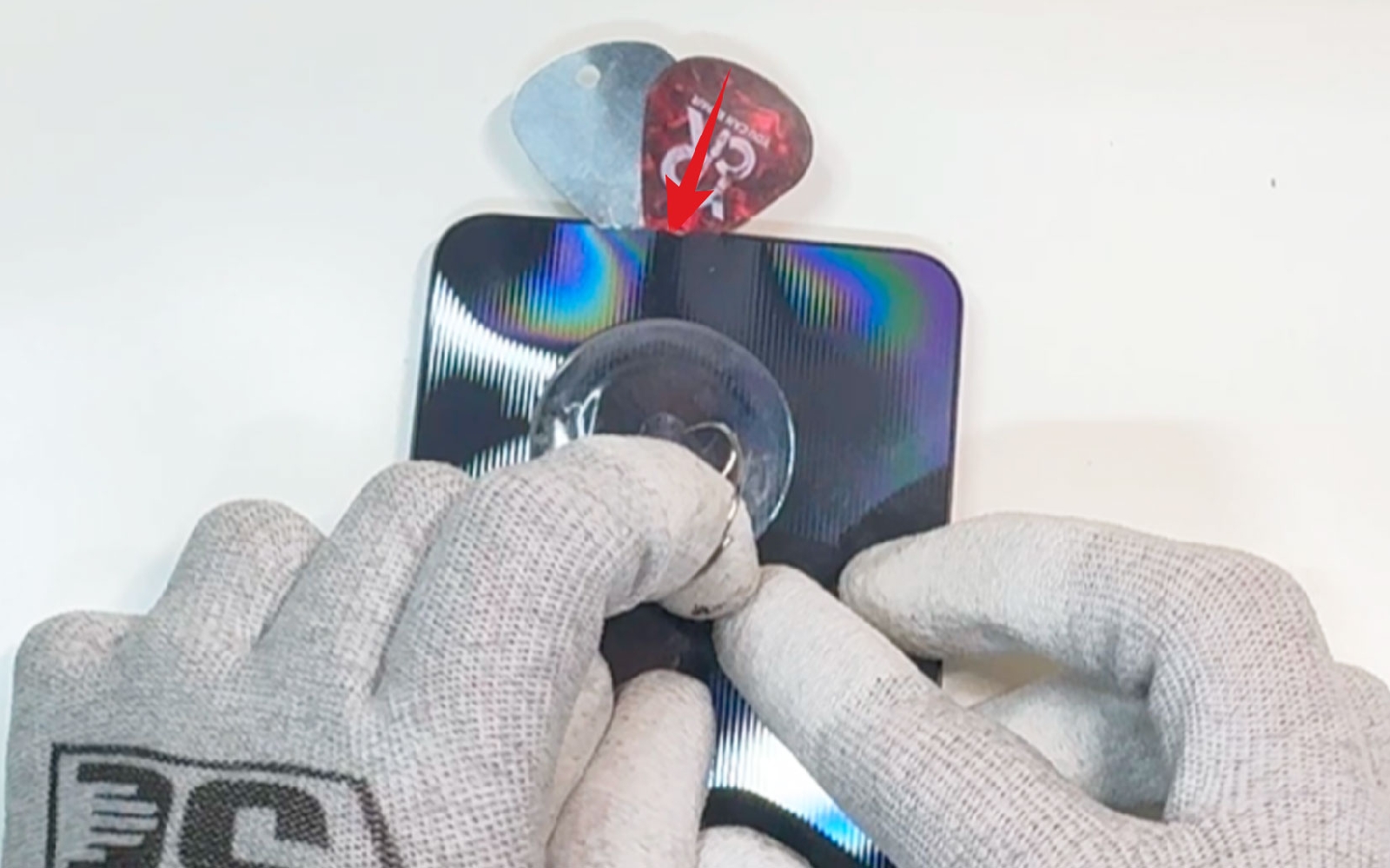

Une fois l’adhésif assoupli, la vitre arrière pourra être décollée plus facilement tout en limitant les risques de casse. Pour cela, disposez la ventouse sur le bas du téléphone pour pouvoir soulever la vitre arrière et insérez le médiator fin. Remplacez le médiator en métal par ceux en plastique pour continuer le décollage du composant en faisant circuler les outils sur tout le tour du téléphone.
Si vous sentez de la résistance, chauffer de nouveau pour ramollir le sticker.

Décollez délicatement la vitre arrière pour accéder à l'intérieur du téléphone.

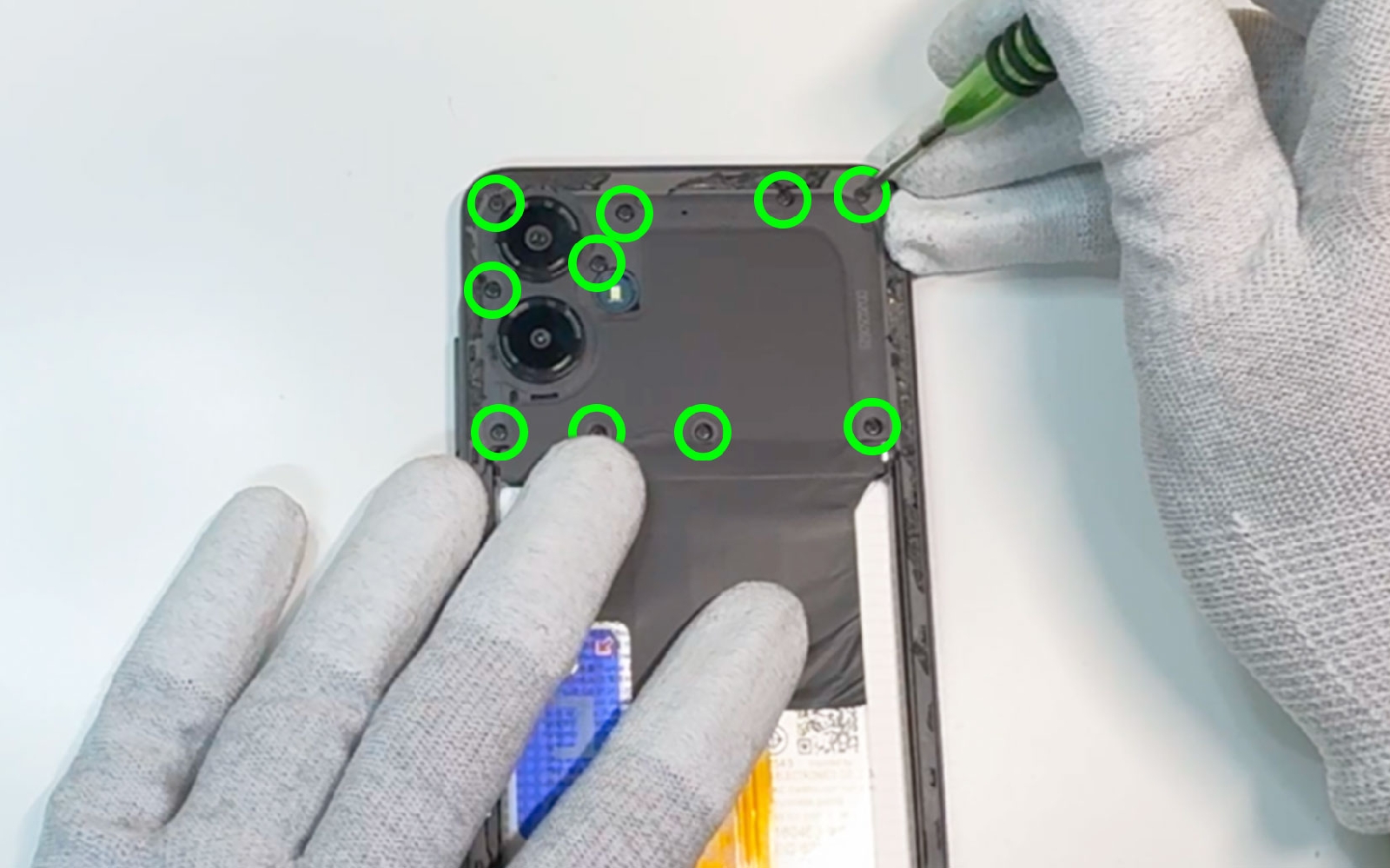

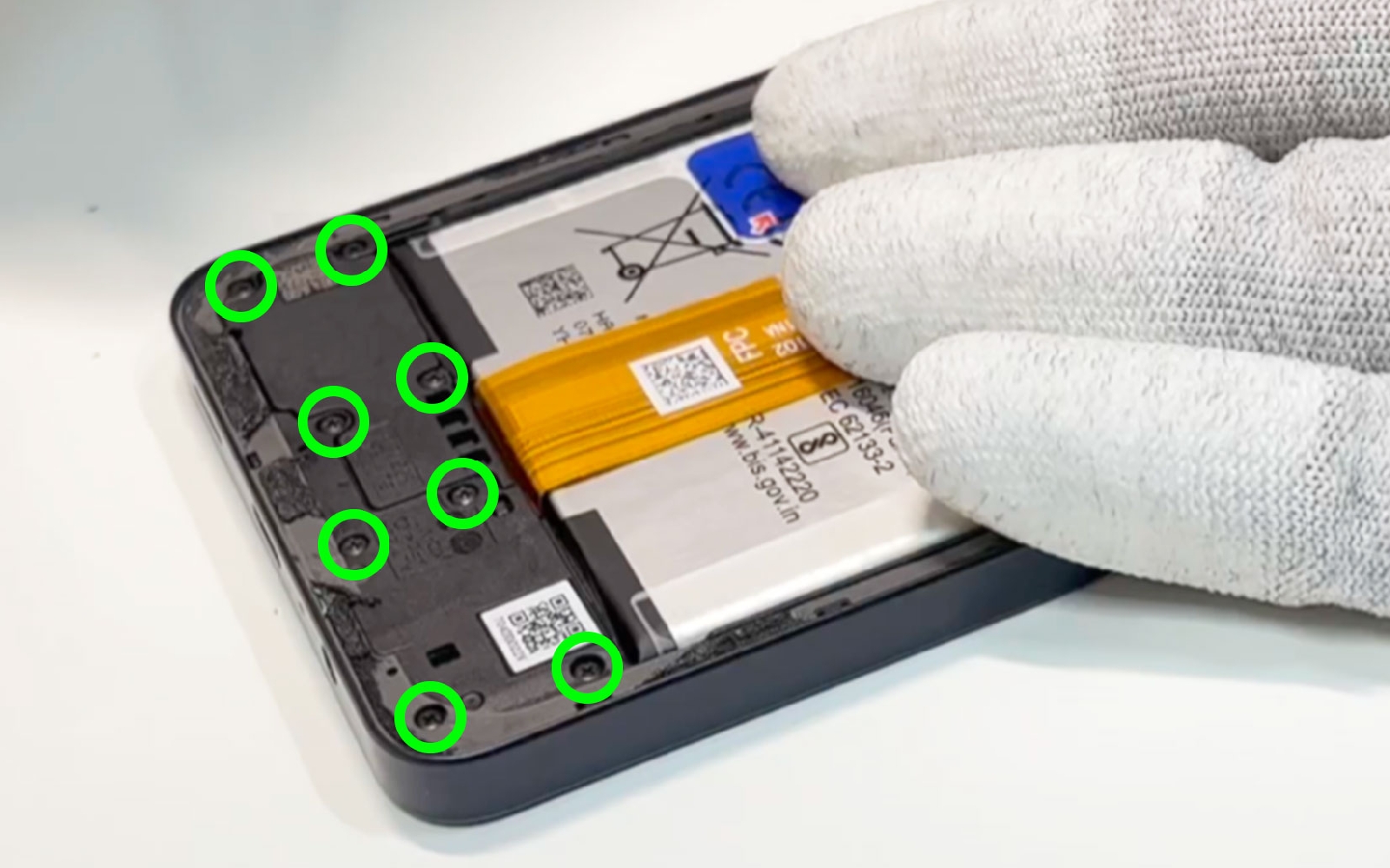

Retirez toutes les vis cruciforme du châssis intermédiaire.

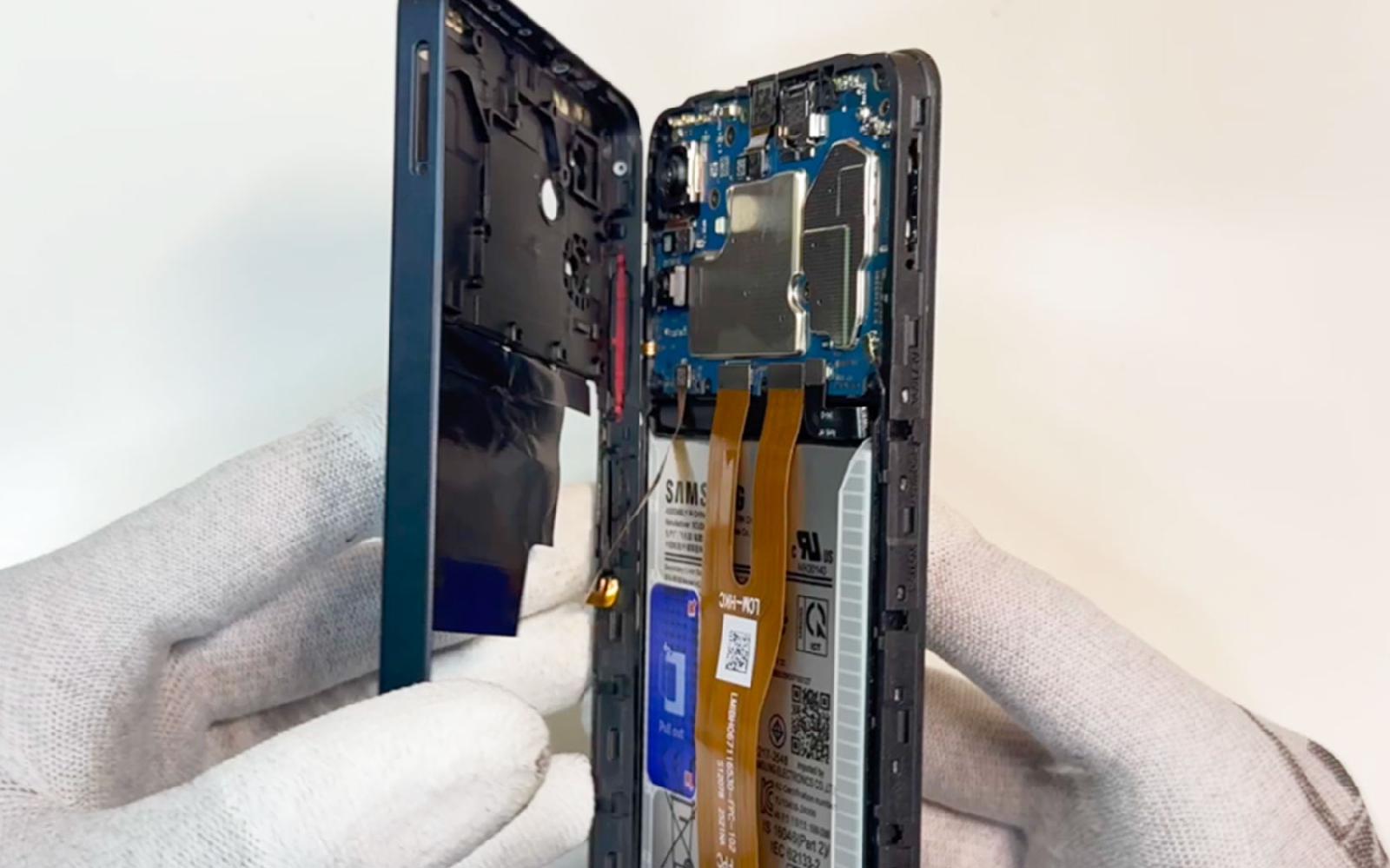

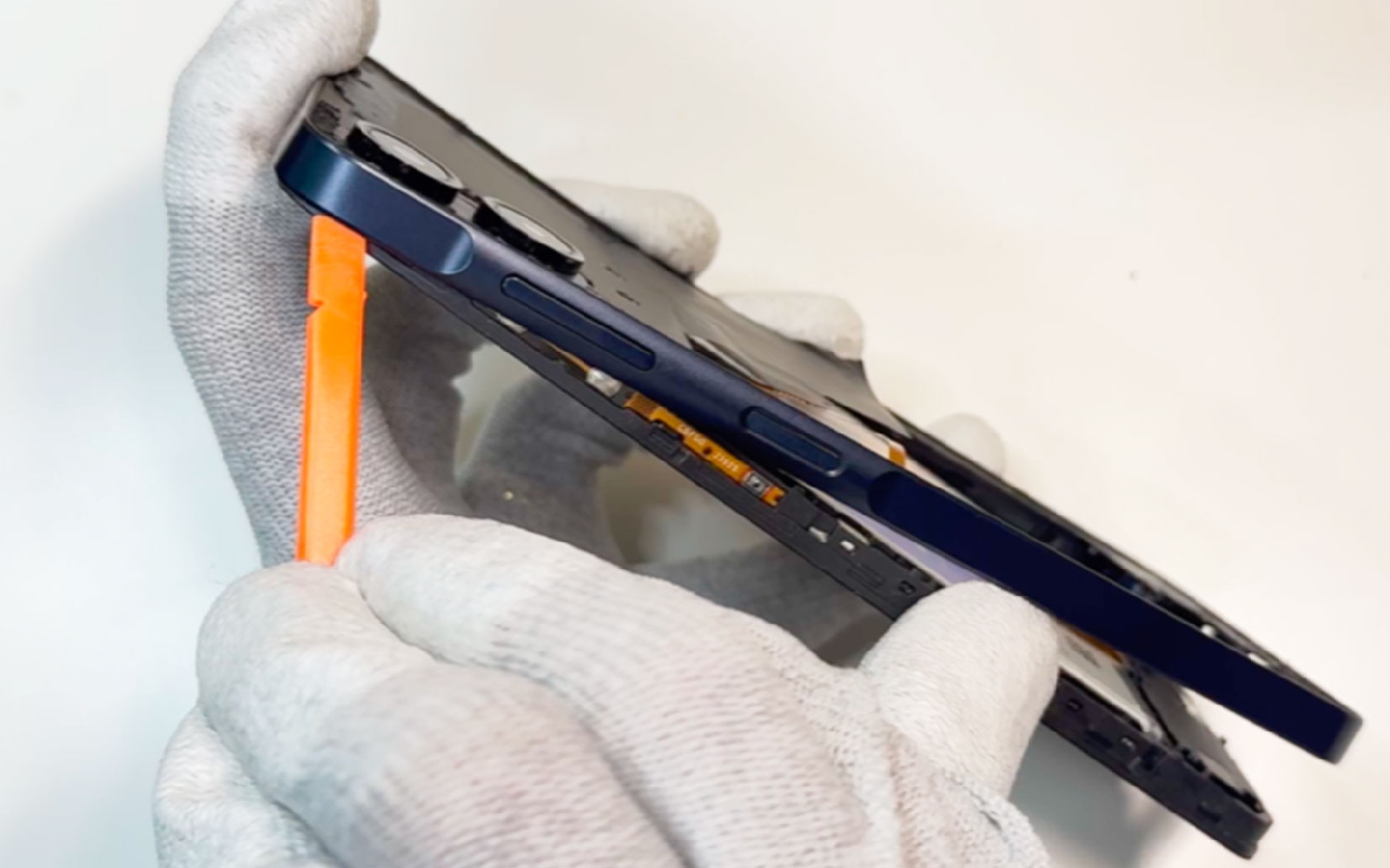

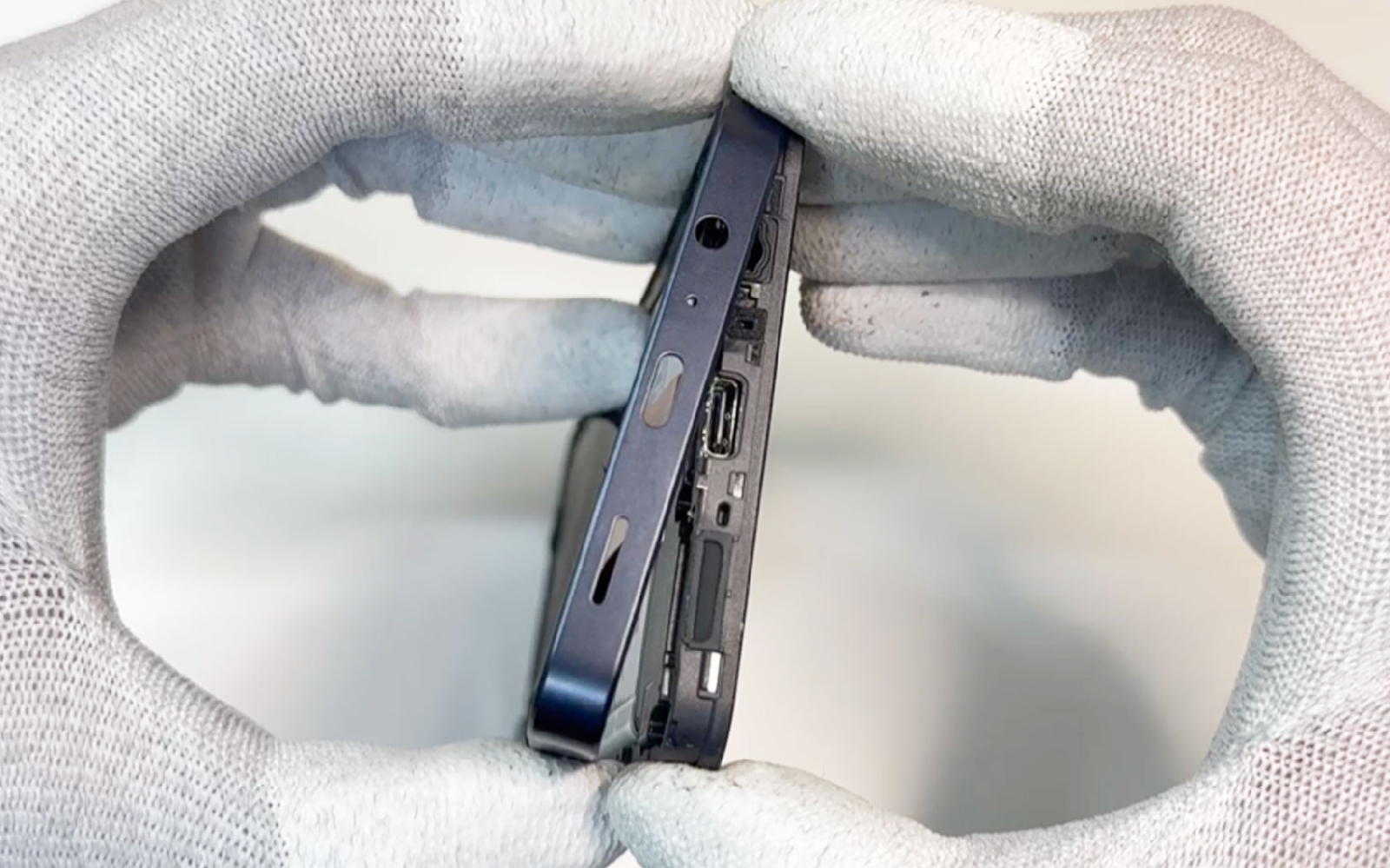

Avec la spatule en plastique, déboitez le boitier intermédiaire. C'est à dire insérez le levier entre l'écran et le châssis pour détacher ce dernier du reste du téléphone.

Lors de l'ouverture, faites attention à la nappe du bouton power.

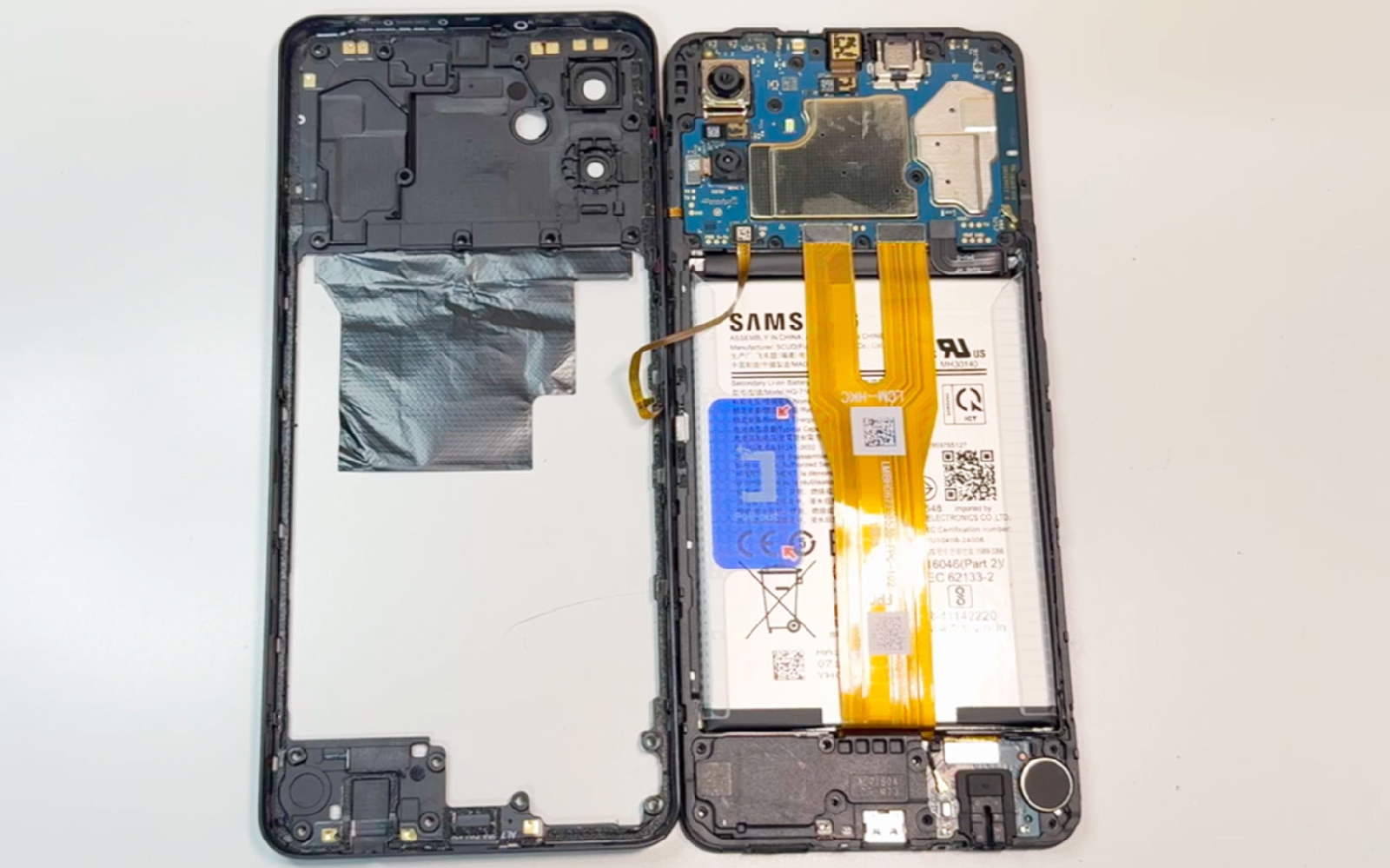

Débranchez la nappe de la batterie puis celle du bouton Power et mettez le châssis intermédiaire de coté.

Débranchez la rallonge d'interconnexion.

Chauffez ensuite le dos de la batterie avec un décapeur thermique, un coussin chauffant ou alors un sèche-cheveux.
Décollez la languette de la batterie.

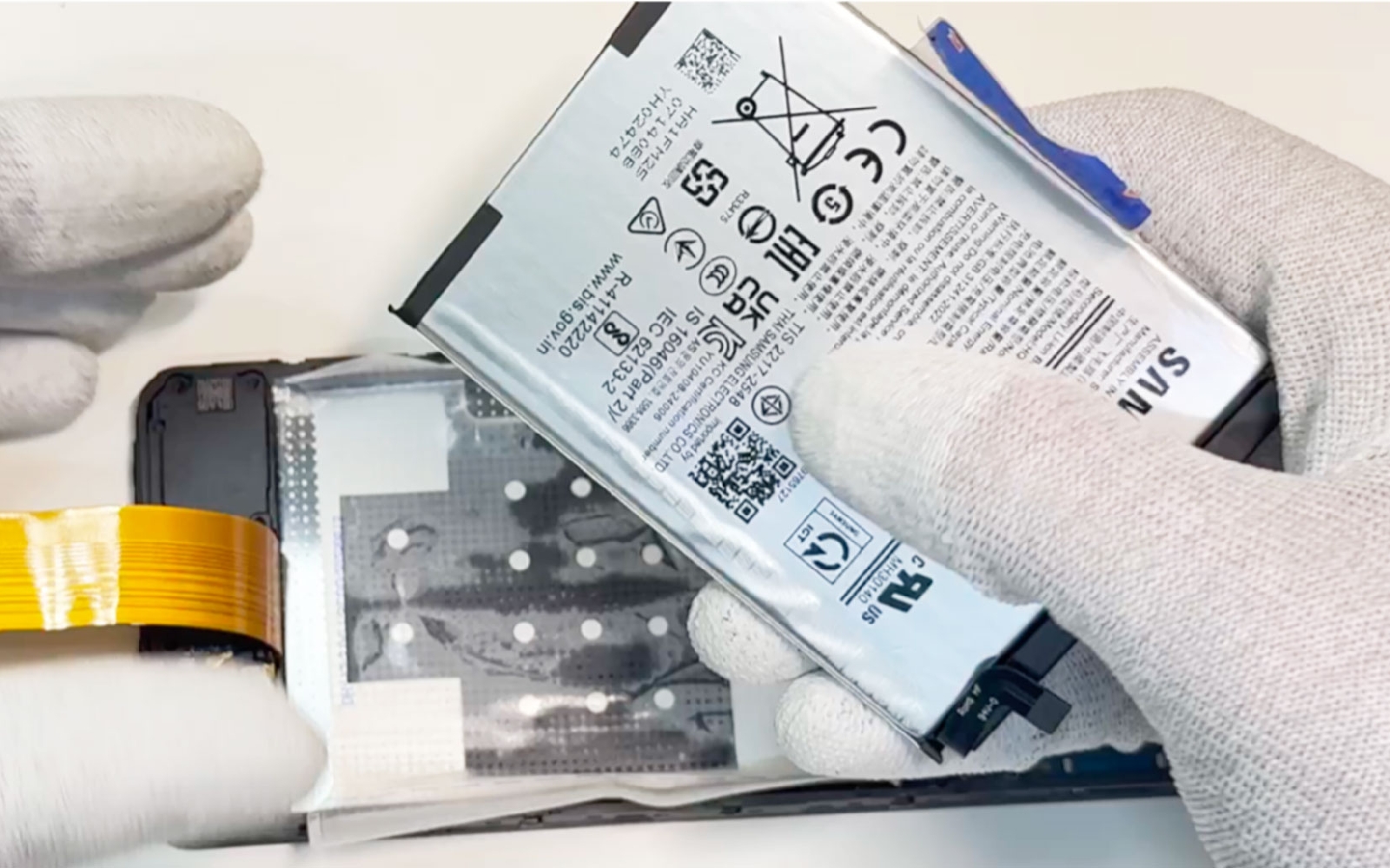

Tirez la languette principale de la batterie pour la décoller du téléphone.

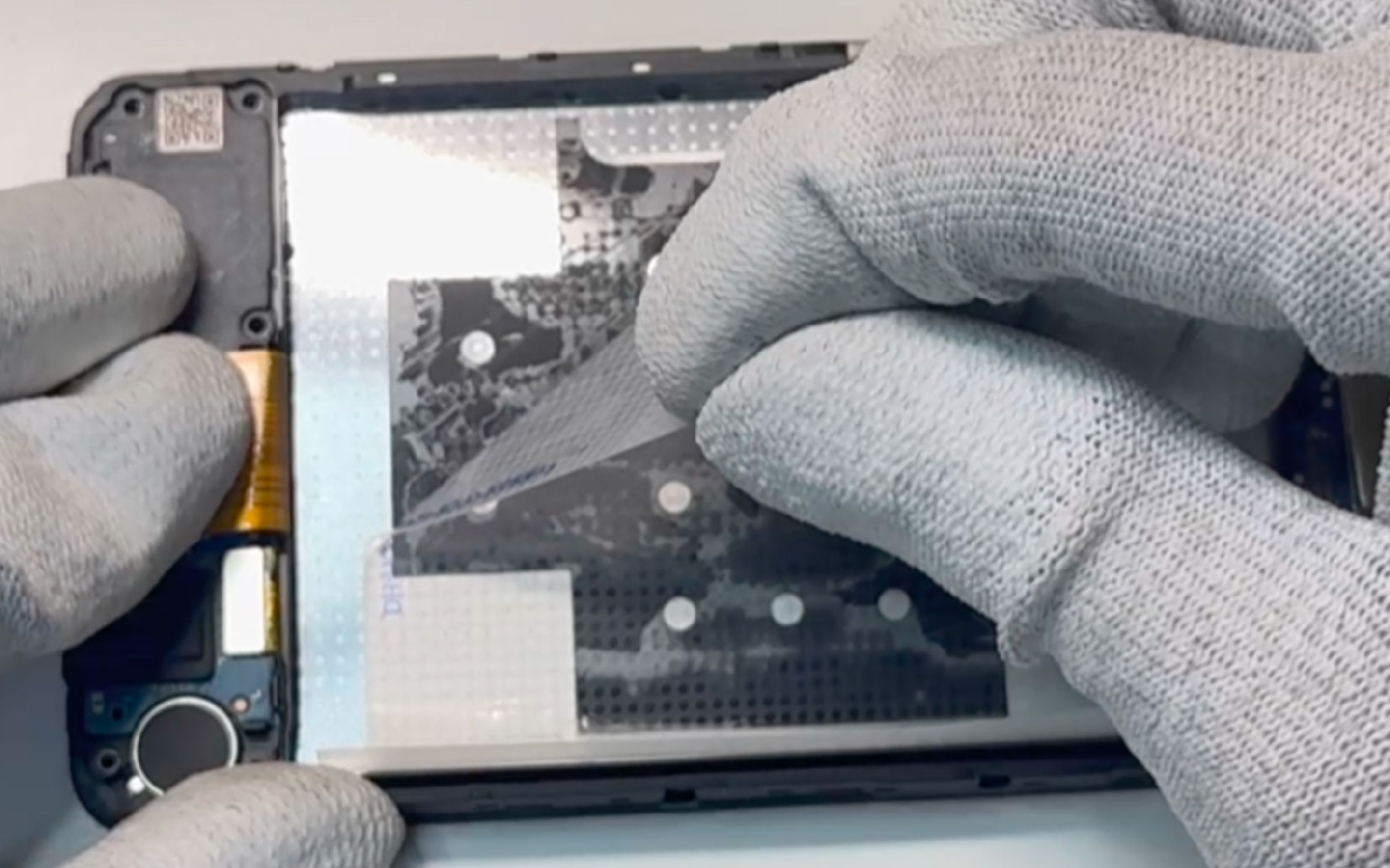

Récupérez ensuite le film transparent.

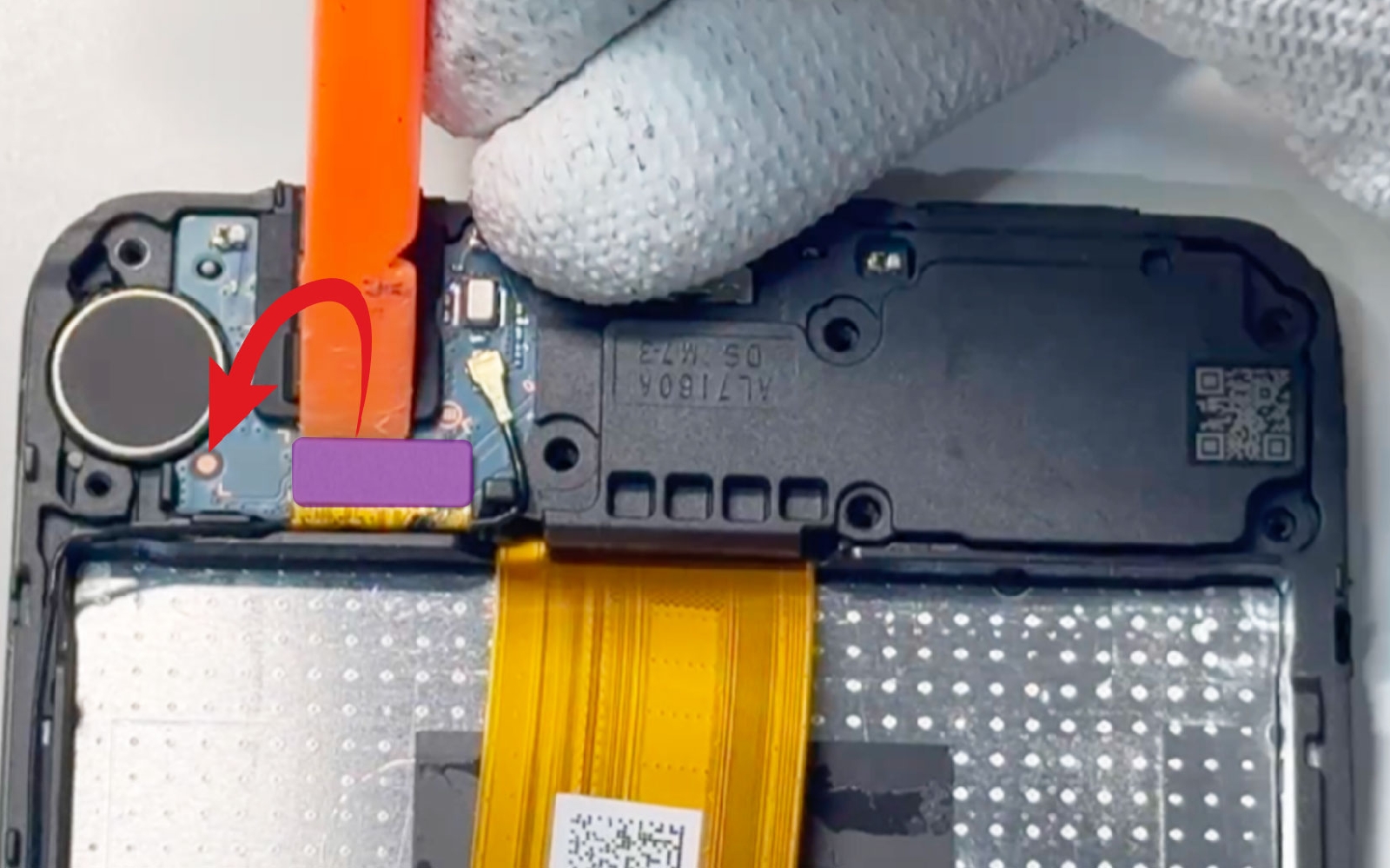

Déconnectez la nappe de l'écran. Détachez le haut-parleur externe en le soulevant avec le spudger.

Chauffez légèrement le connecteur de charge avant de glisser le levier sous le composant pour le sortir du bloc écran.

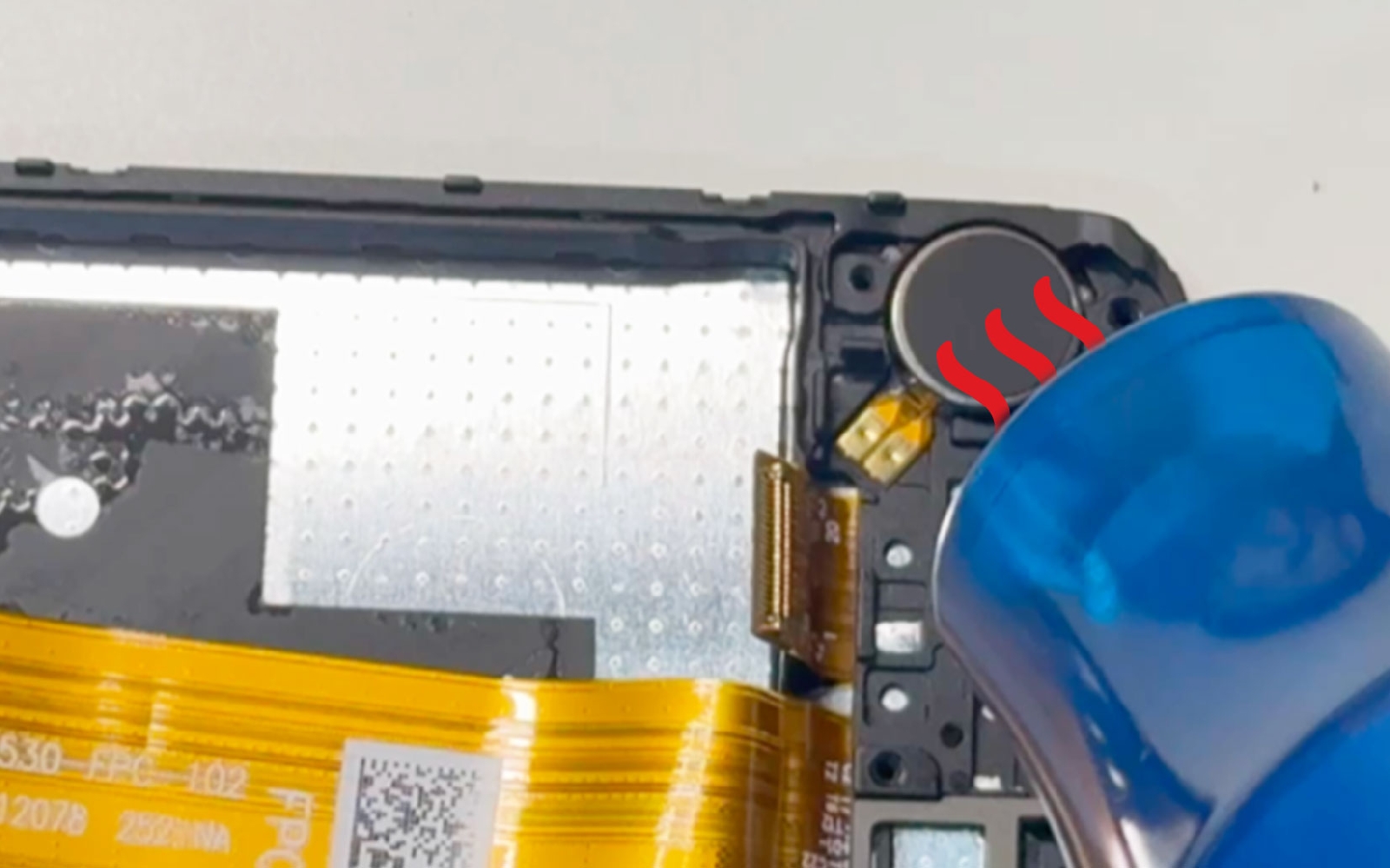

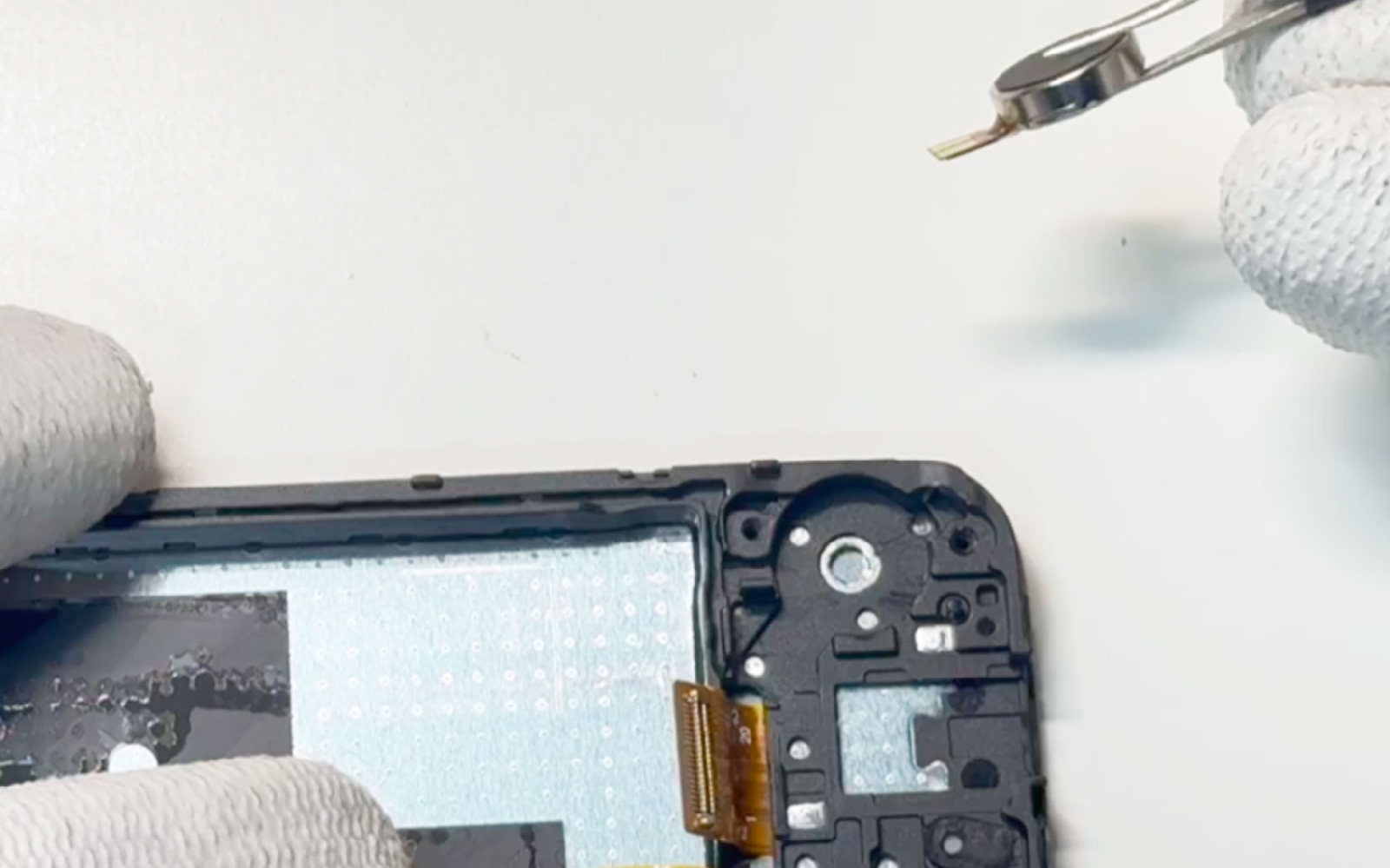

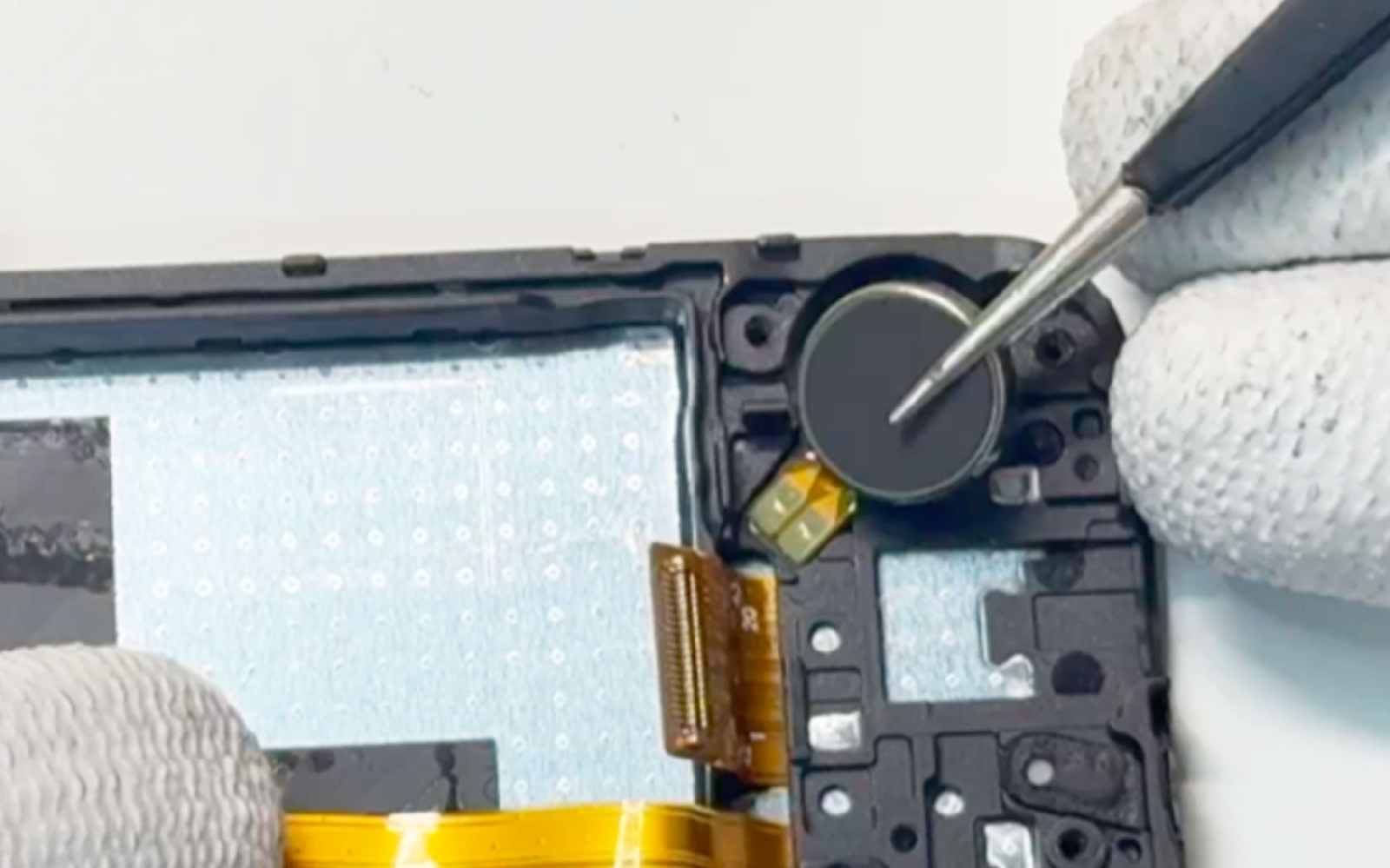

Insérez la pincette sous le vibreur pour le décoller.

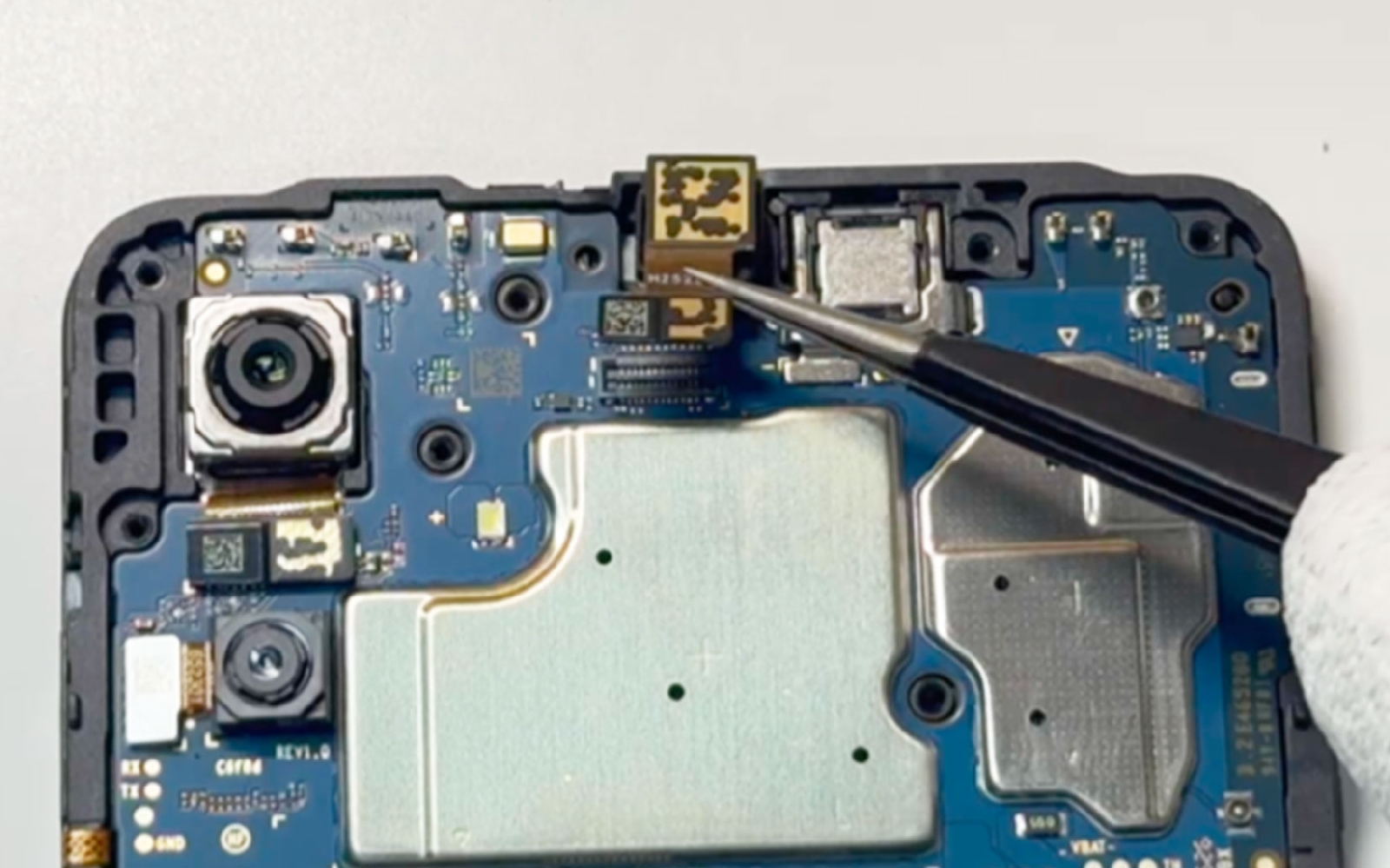

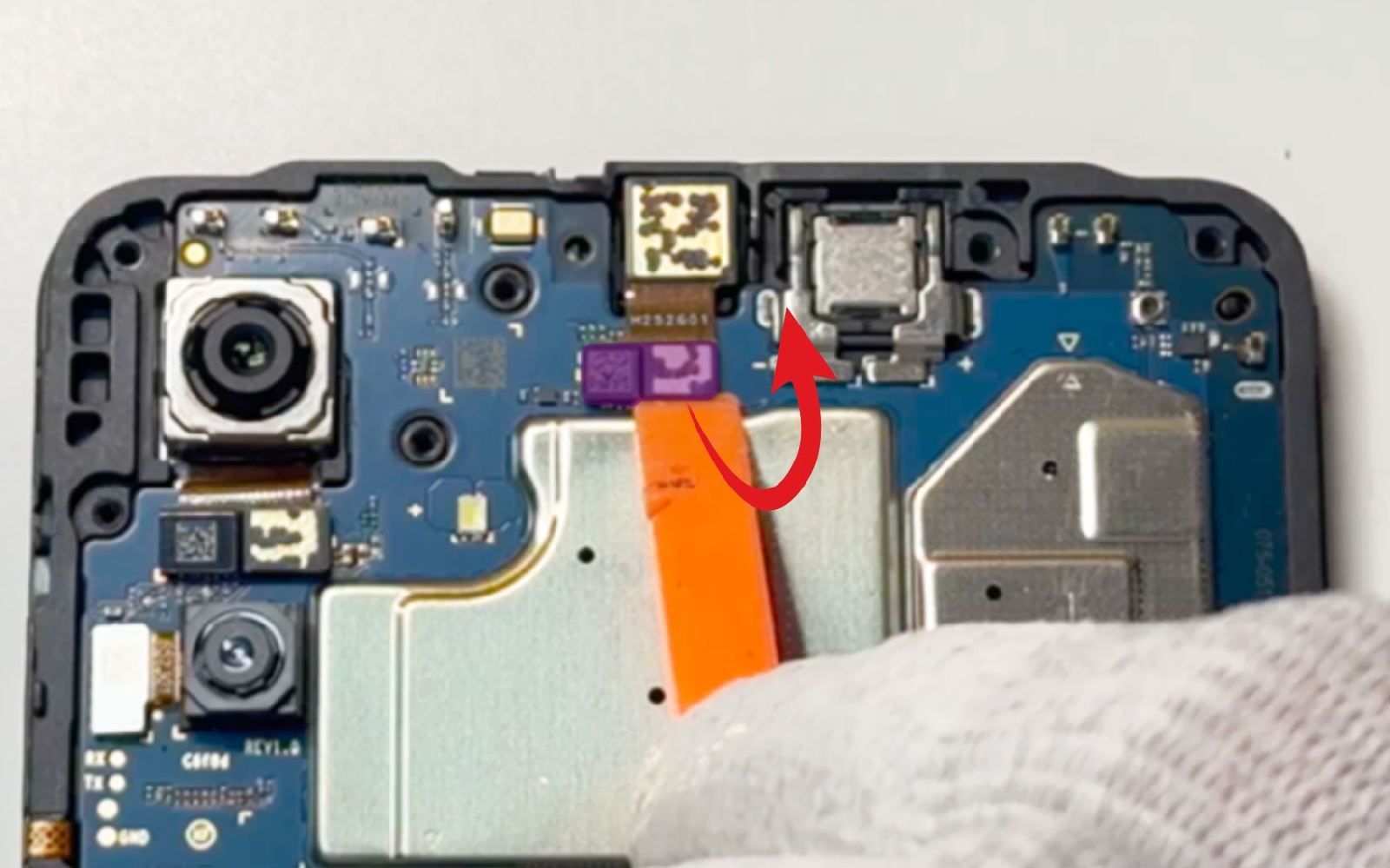

Sur la partie haute, déconnectez les caméras et mettez-les de coté.

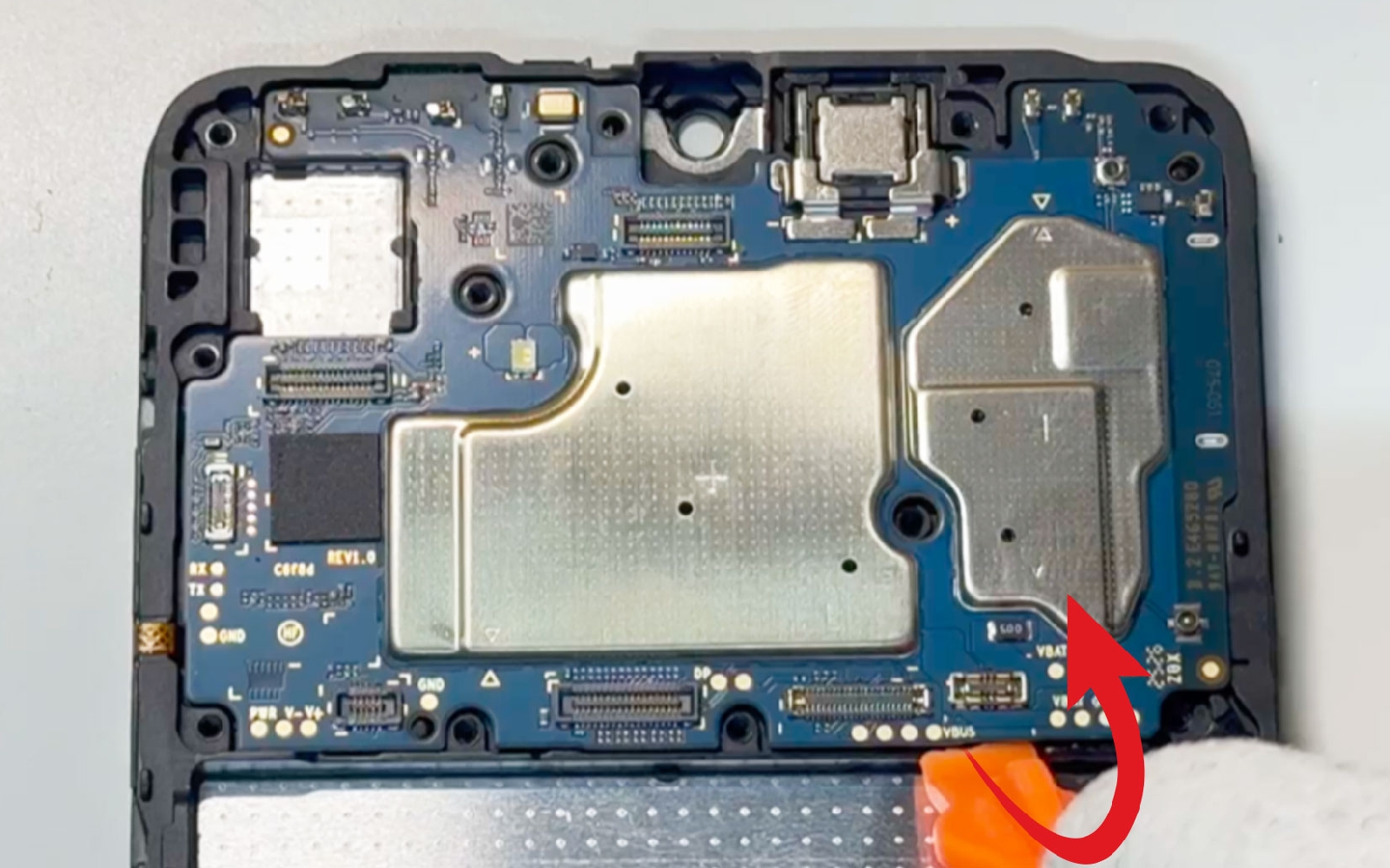

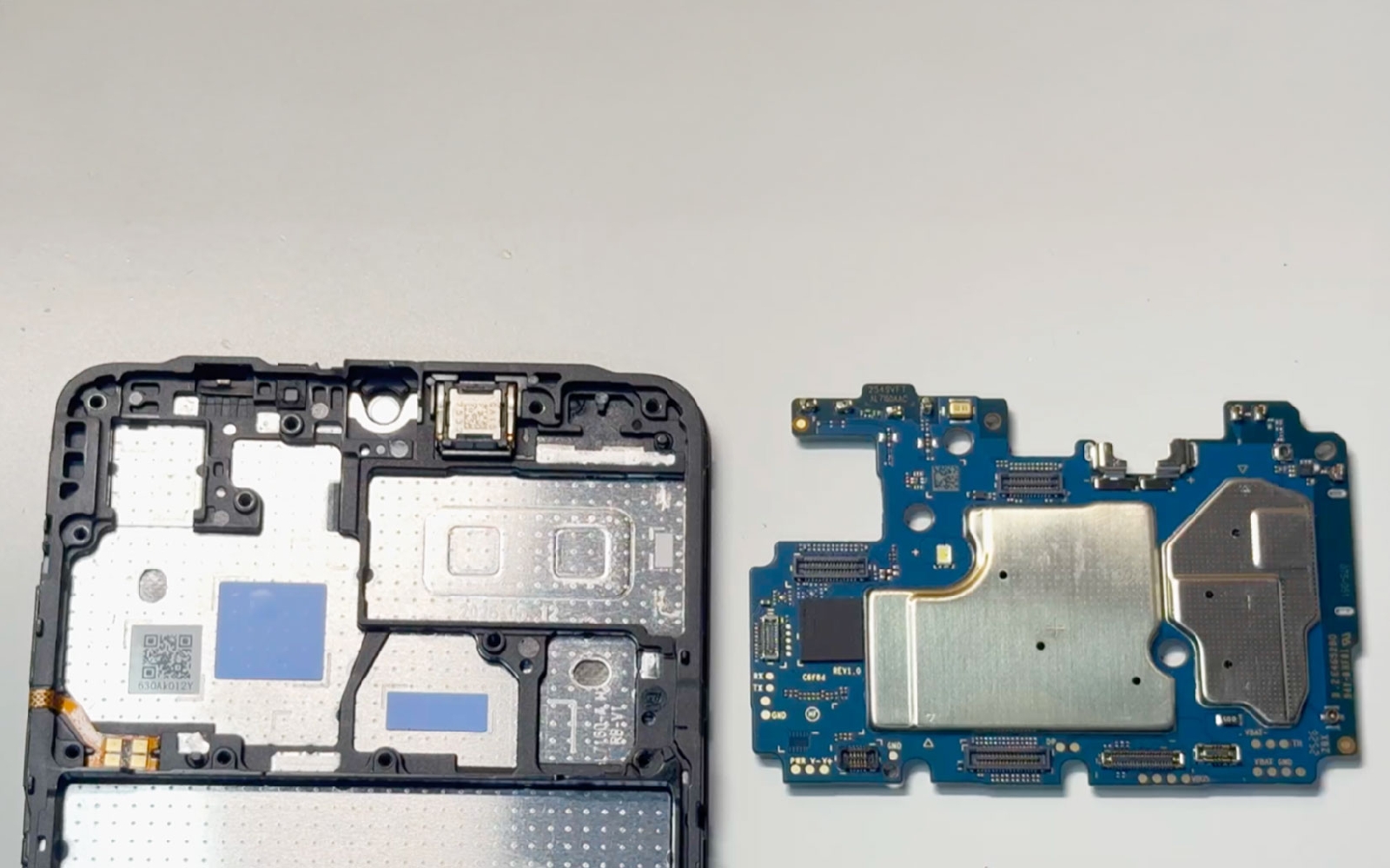

Glissez ensuite le spudger sous la carte mère pour la sortir du châssis.

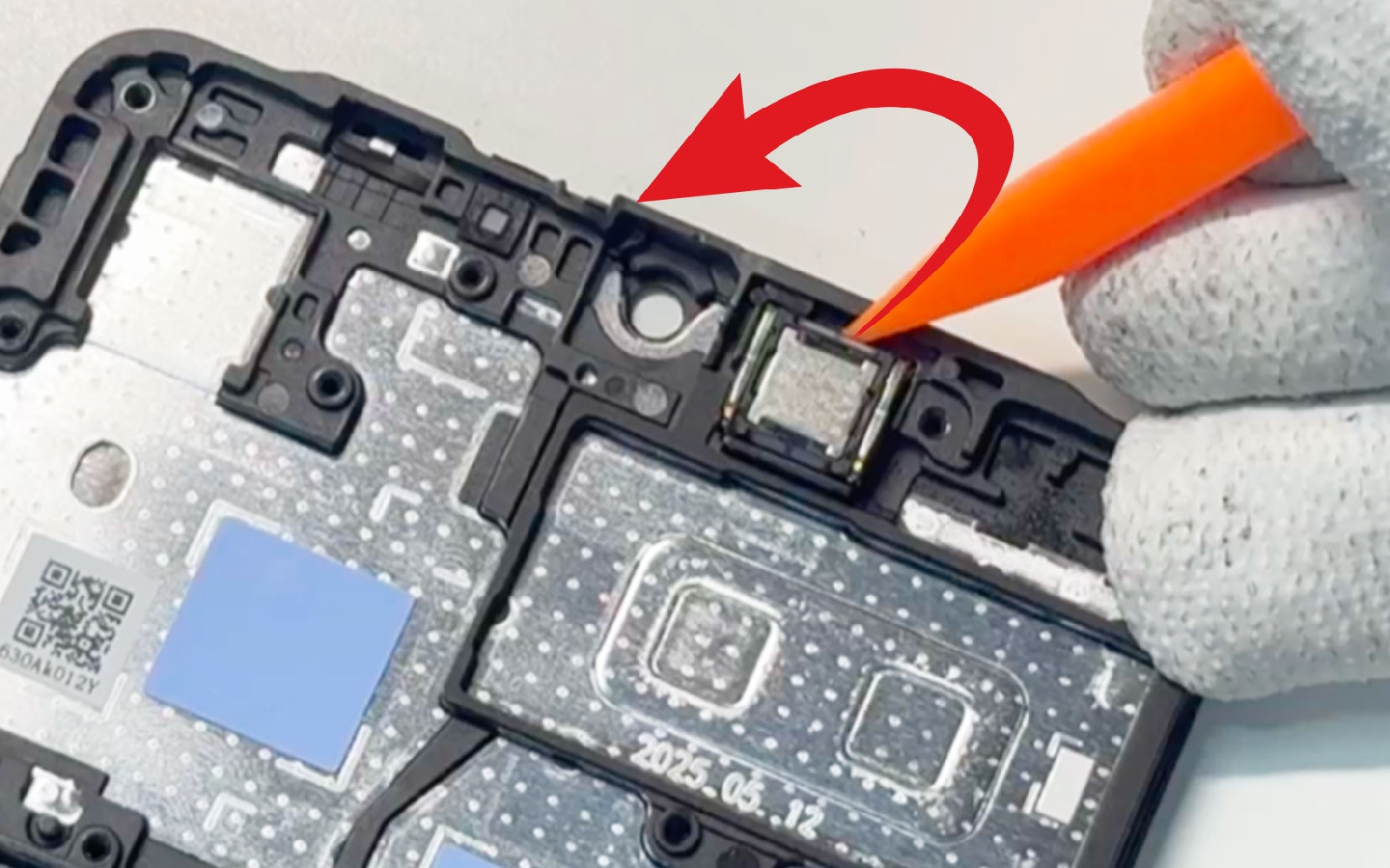

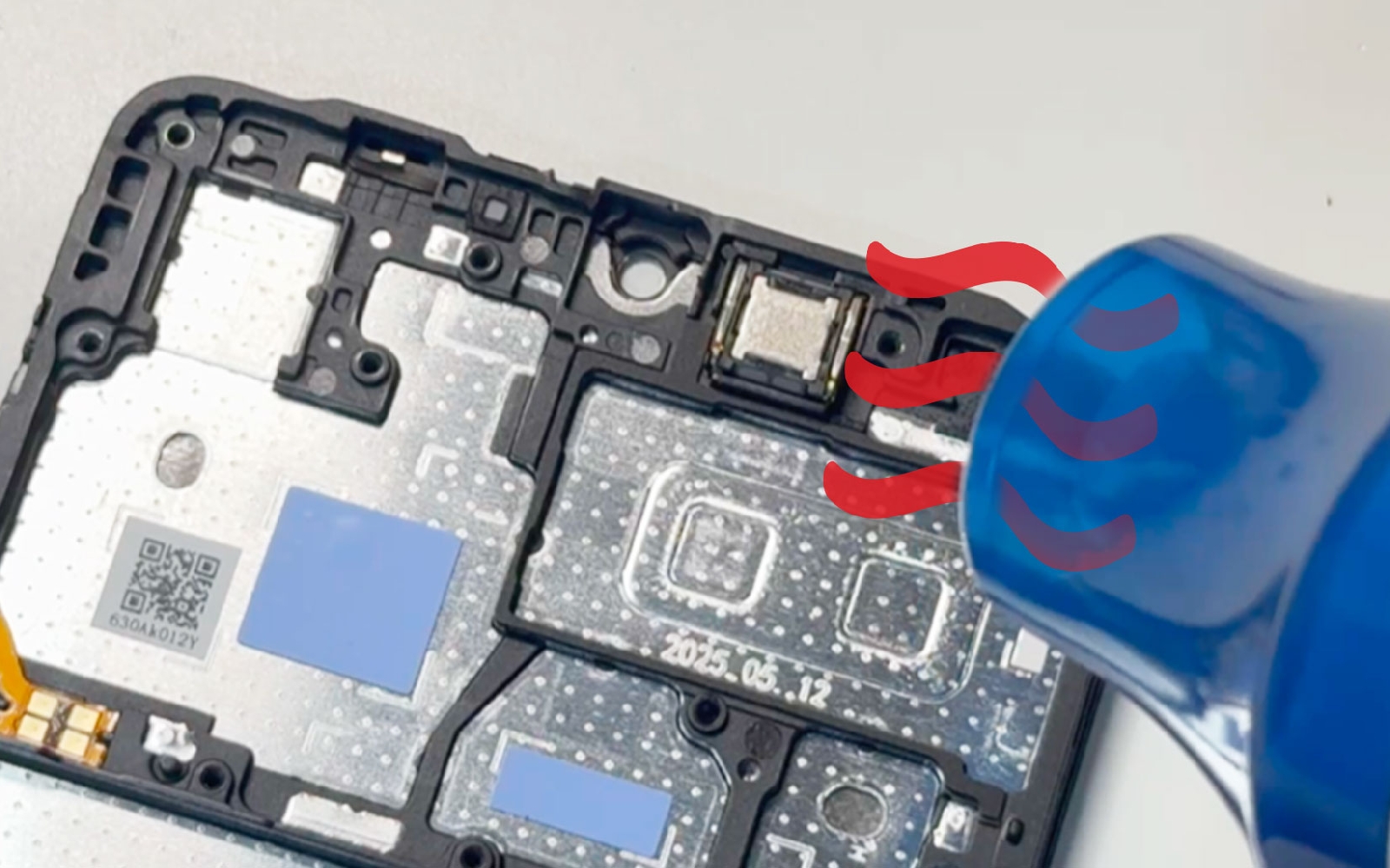

Chauffez légèrement l'écouteur de l'oreille. Insérez la pointe du levier sous l'élément pour le récupérer du bloc écran et terminez le démontage complet.
