Comment changer le connecteur de charge sur Galaxy Z Fold4

Avant de commencer la réparation, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. En effet, certaines pièces peuvent varier selon la version de l’appareil.

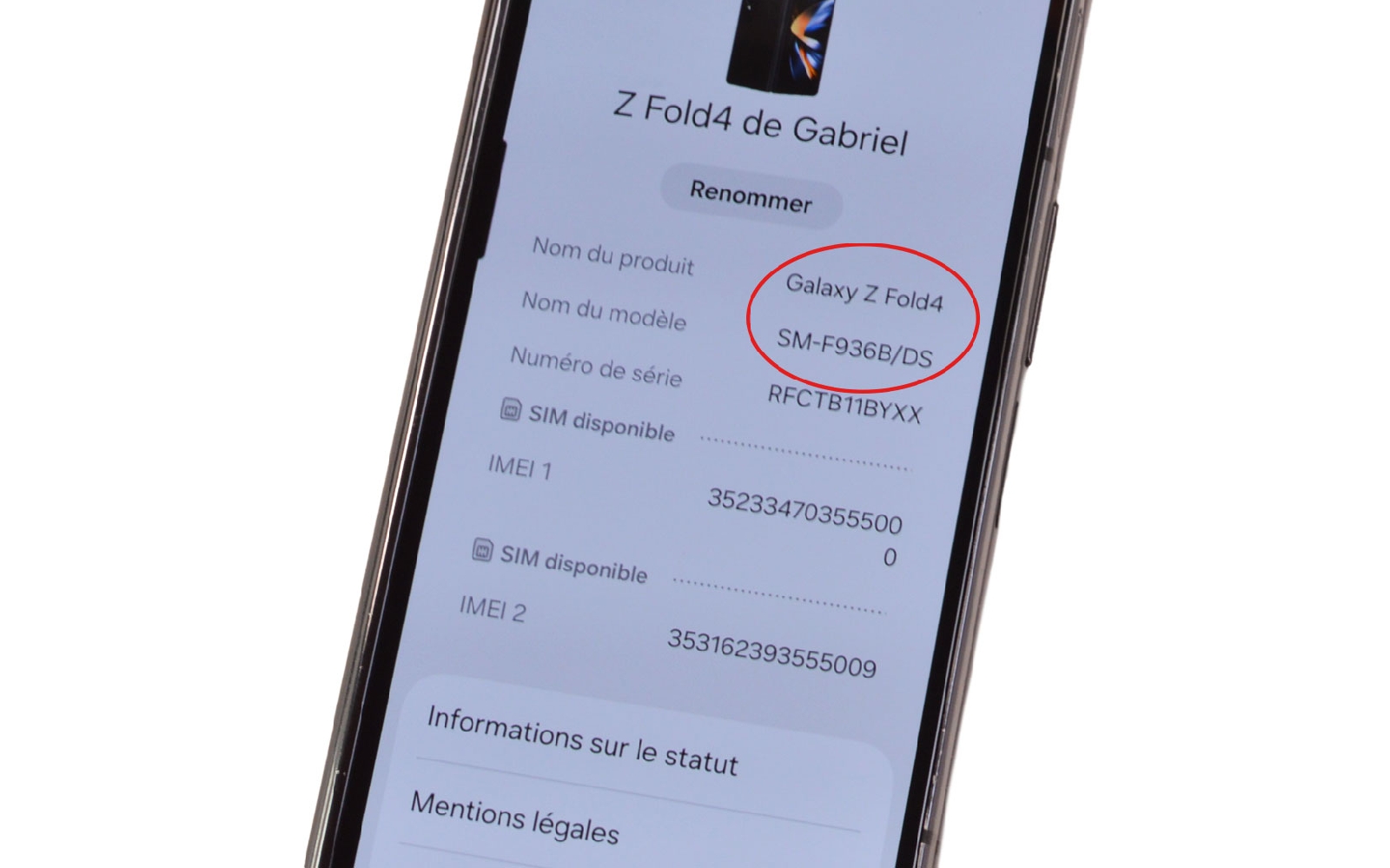

Pour trouver le numéro de modèle, rendez-vous dans :
Paramètres > À propos du téléphone. Notez soigneusement la référence indiquée (ex. : SM-F936B).

Ensuite, éteignez complètement le téléphone afin d’éviter tout risque de court-circuit pendant la réparation.
Maintenez le bouton d’alimentation enfoncé, puis sélectionnez Éteindre.

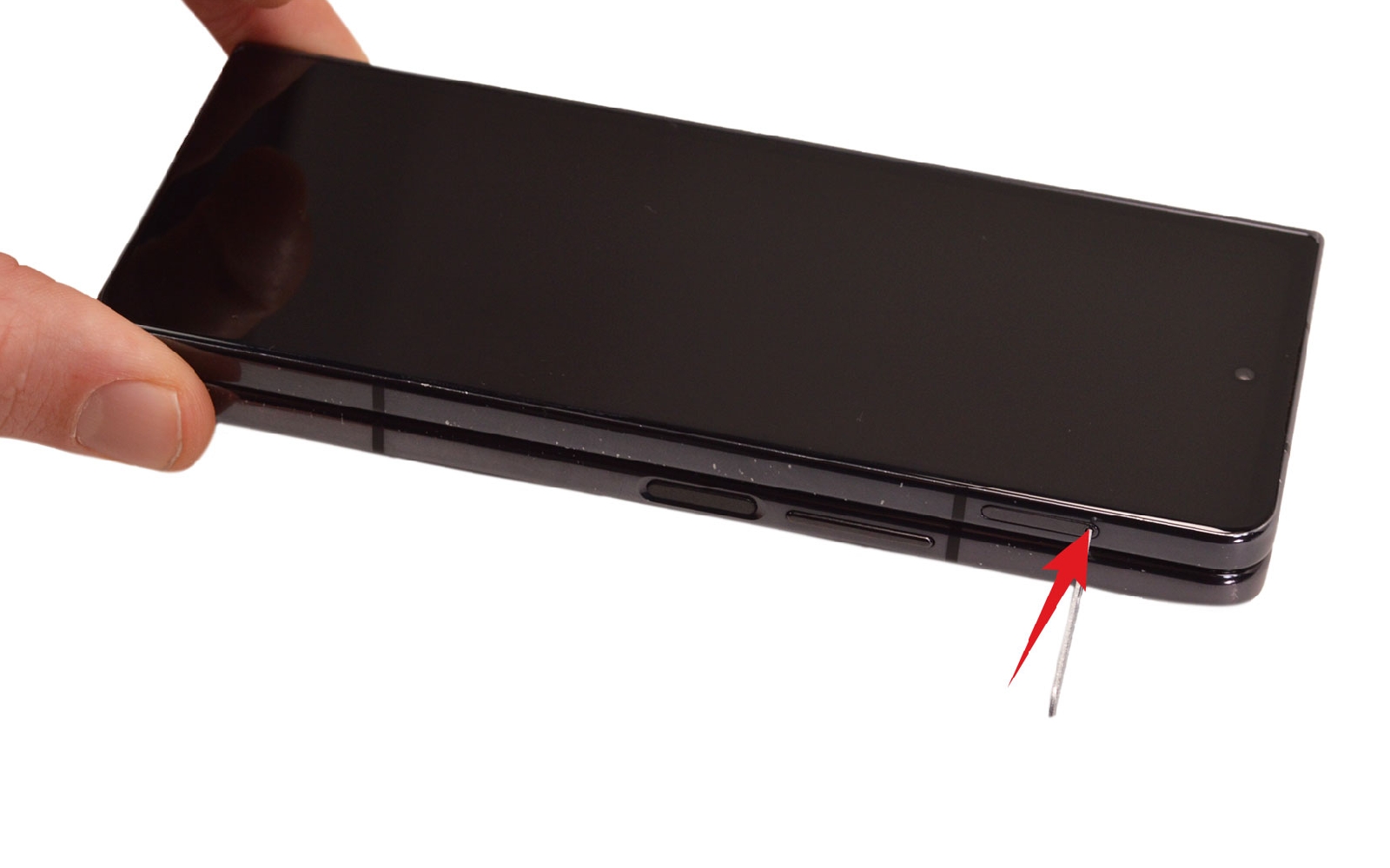

Une fois le téléphone éteint, retirez le tiroir / rack SIM à l’aide d’un outil d’éjection ou d’un trombone déplié.
Insérez l’outil dans le petit orifice prévu à cet effet, puis extrayez délicatement le tiroir SIM.
Mettez-le de côté dans un endroit sûr pour éviter toute perte.

La vitre arrière du smartphone est maintenue en place par une colle forte. Avant de pouvoir la retirer sans la casser, il est indispensable de chauffer légèrement le contour de la vitre afin de ramollir l’adhésif.

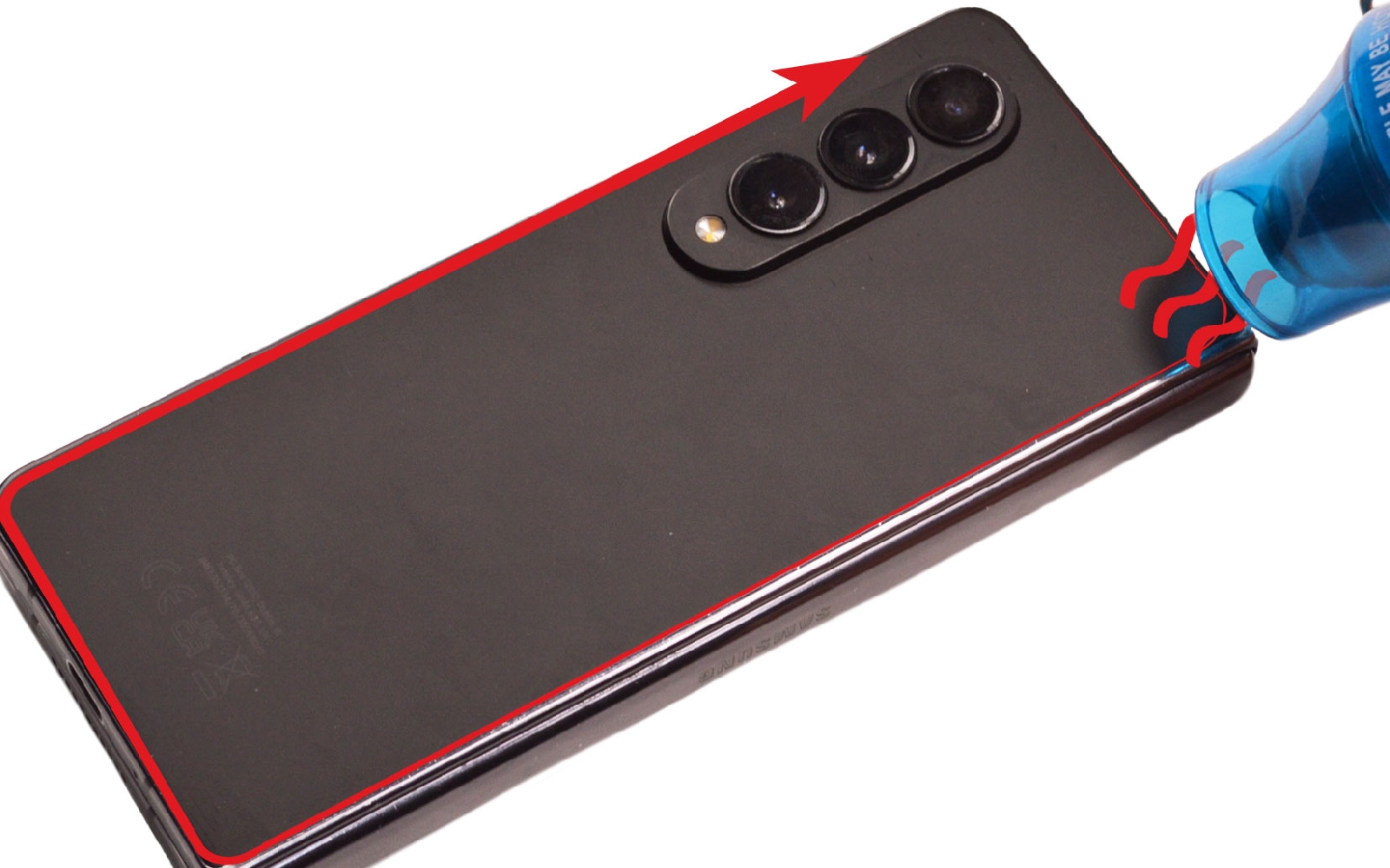

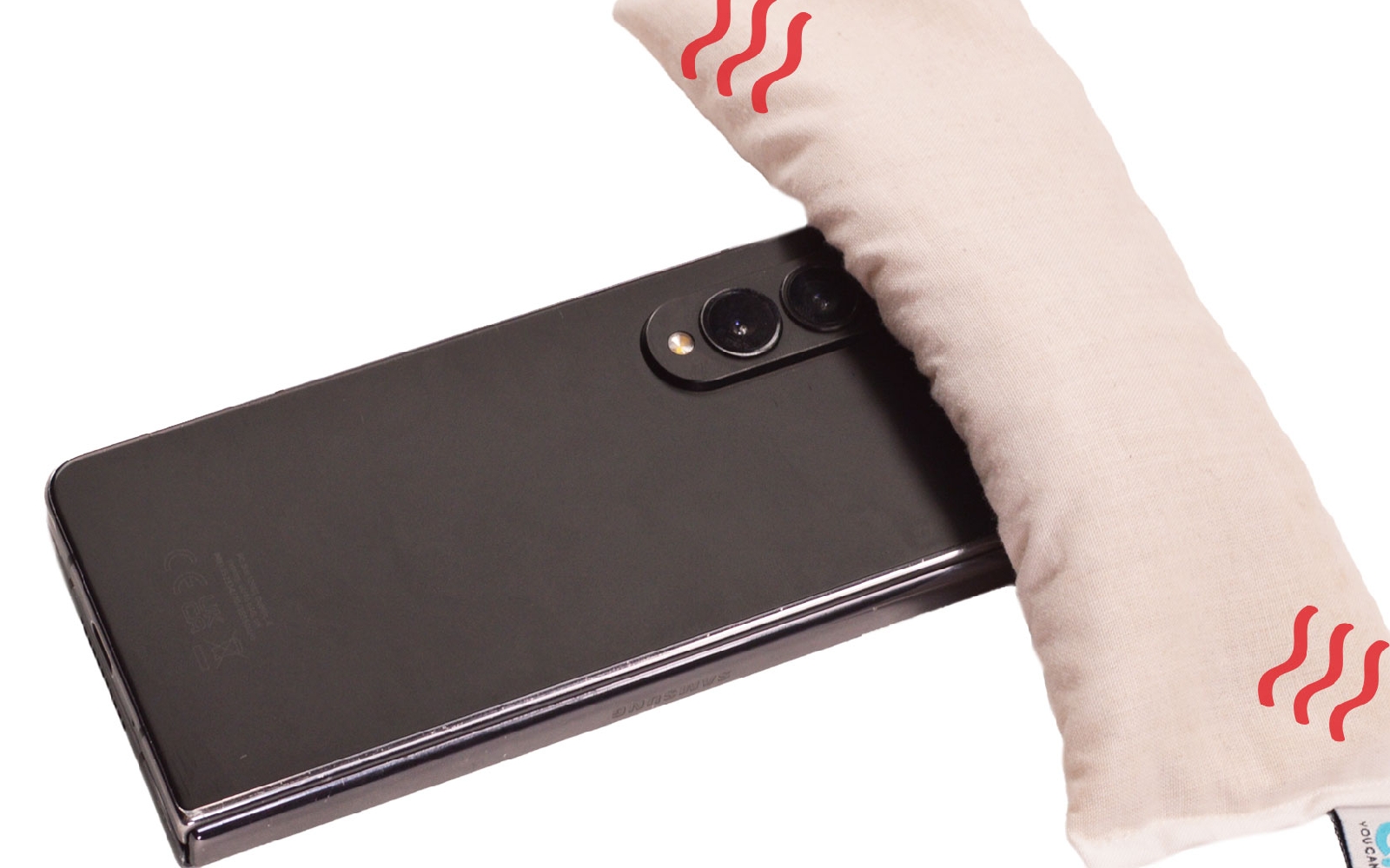

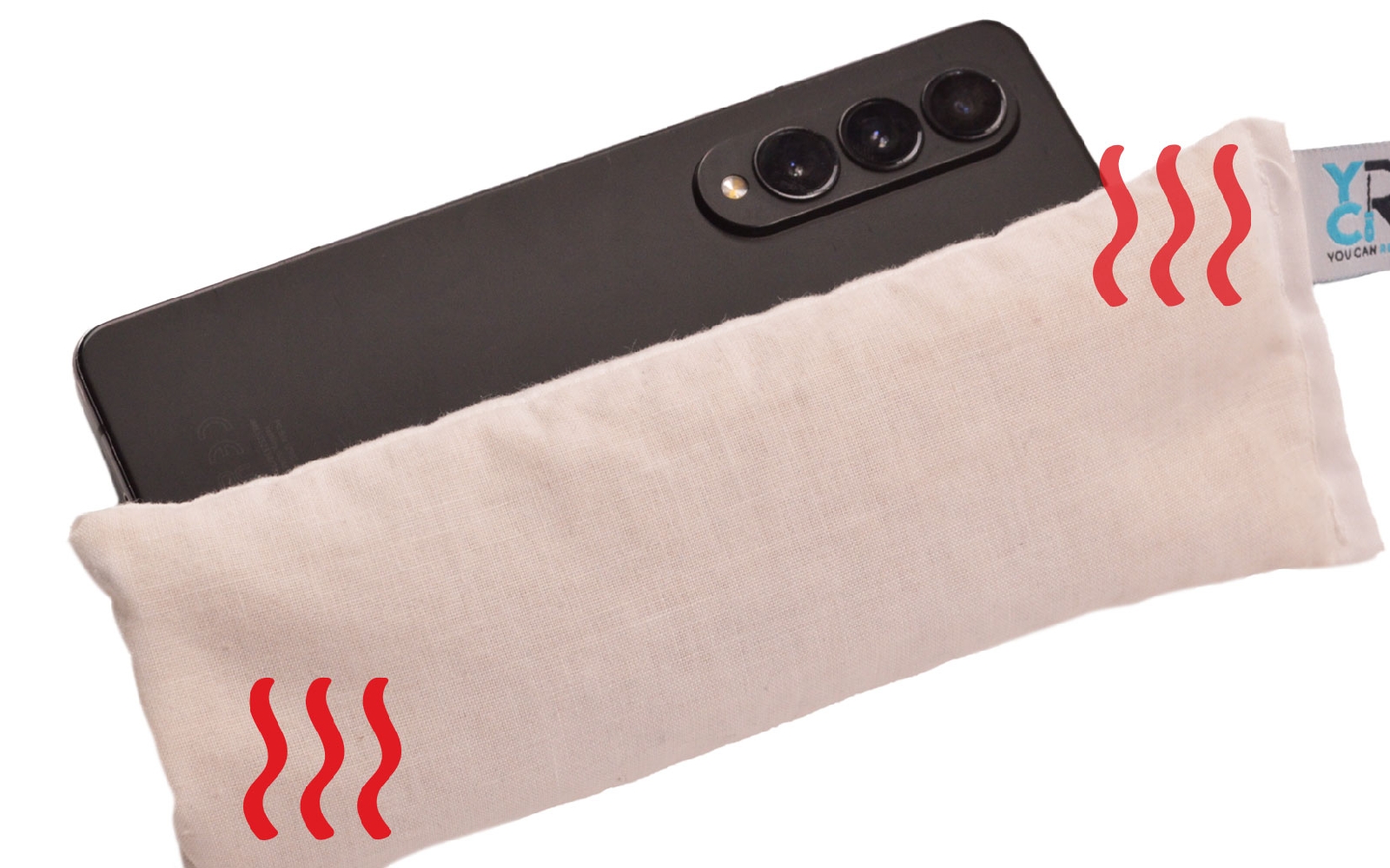

À l’aide d’un coussin chauffant ou d’un décapeur thermique (ou sèche-cheveux), chauffez uniformément les bords de la vitre arrière pendant 1 à 2 minutes. Veillez à rester en mouvement et à ne jamais chauffer un point fixe trop longtemps afin d’éviter d’endommager les composants internes.

Lorsque la vitre est suffisamment chaude, elle doit être tiède au toucher, mais jamais brûlante, vous pouvez passer à l'étape suivante.

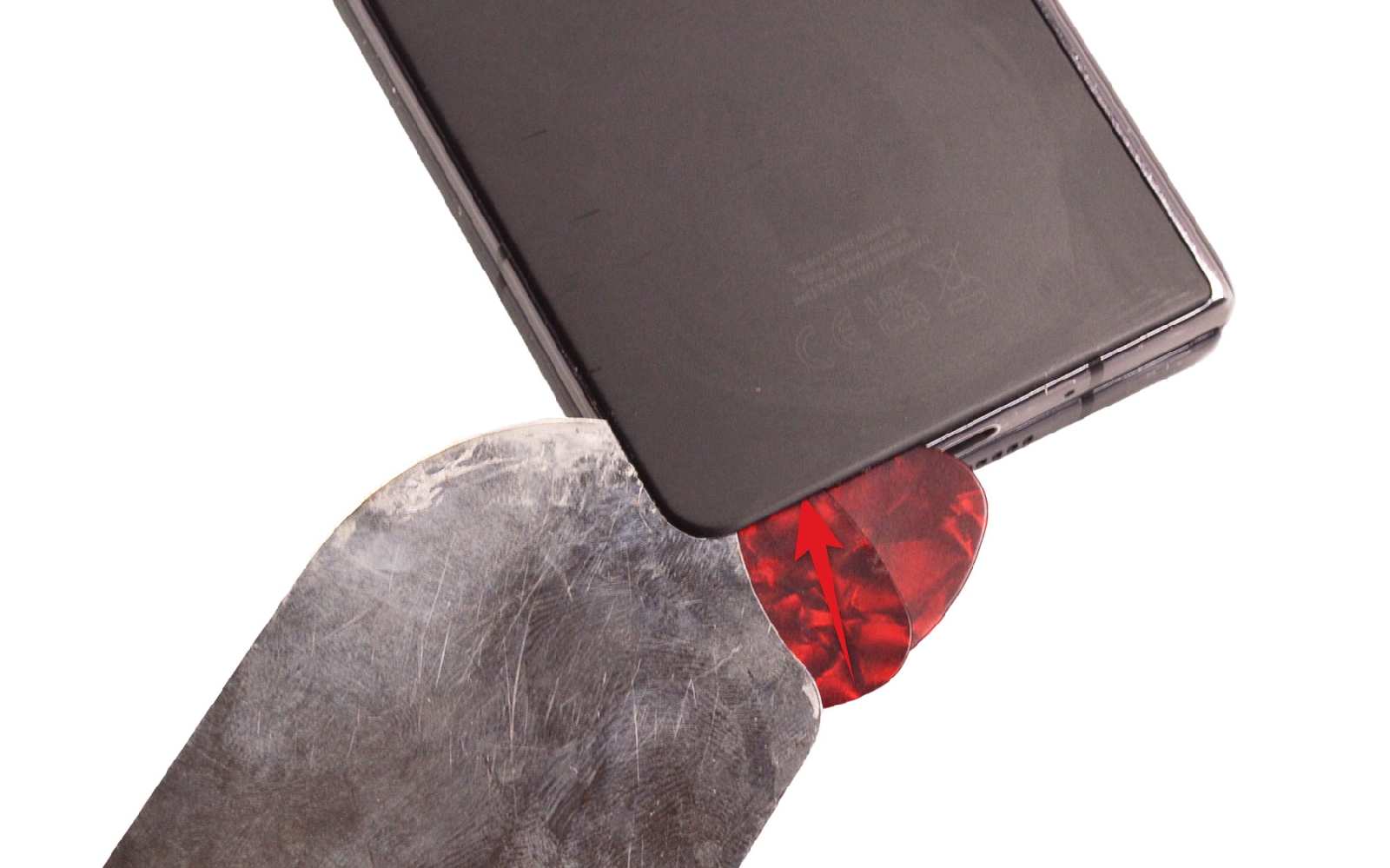

Appliquez la ventouse sur le bas du téléphone. Tout en tirant sur l'anneau de l'outil, insérez l'iFlex entre le châssis et la vitre arrière.

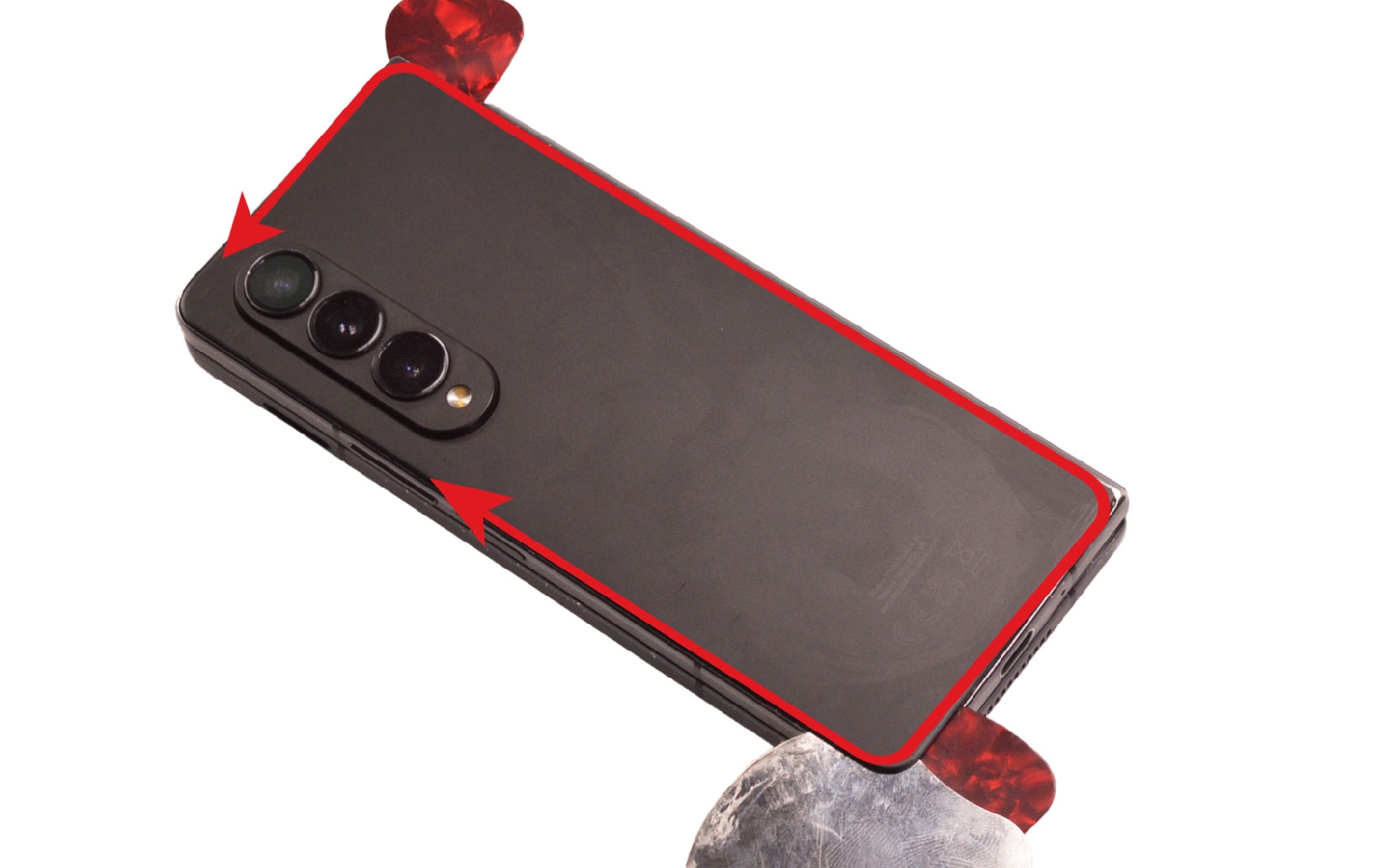

Décollez légèrement la vitre puis glissez les médiators en plastique. Faites circuler les outils sur tout le contour du téléphone pour décoller petit à petit le composant.

Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau.

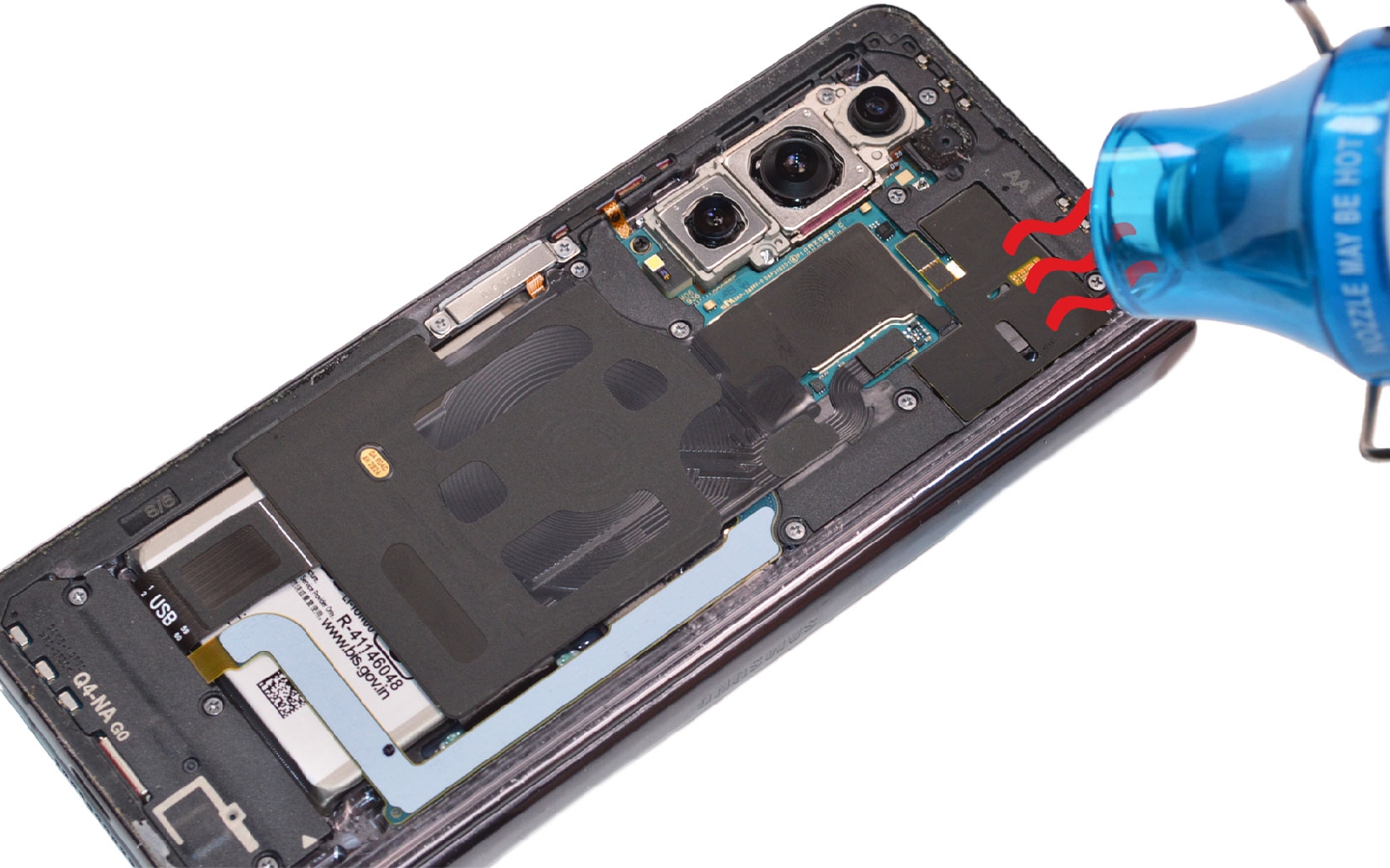

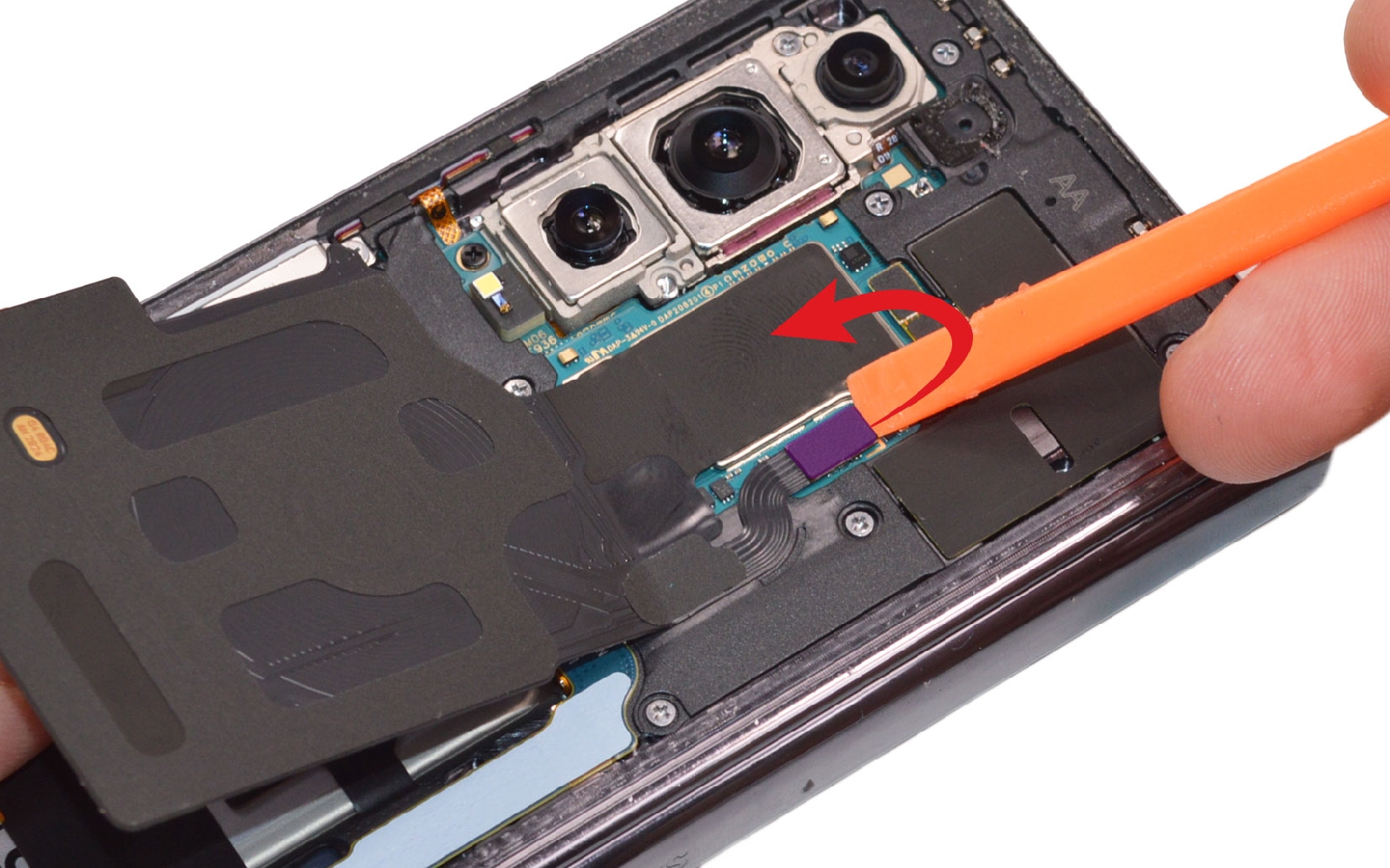

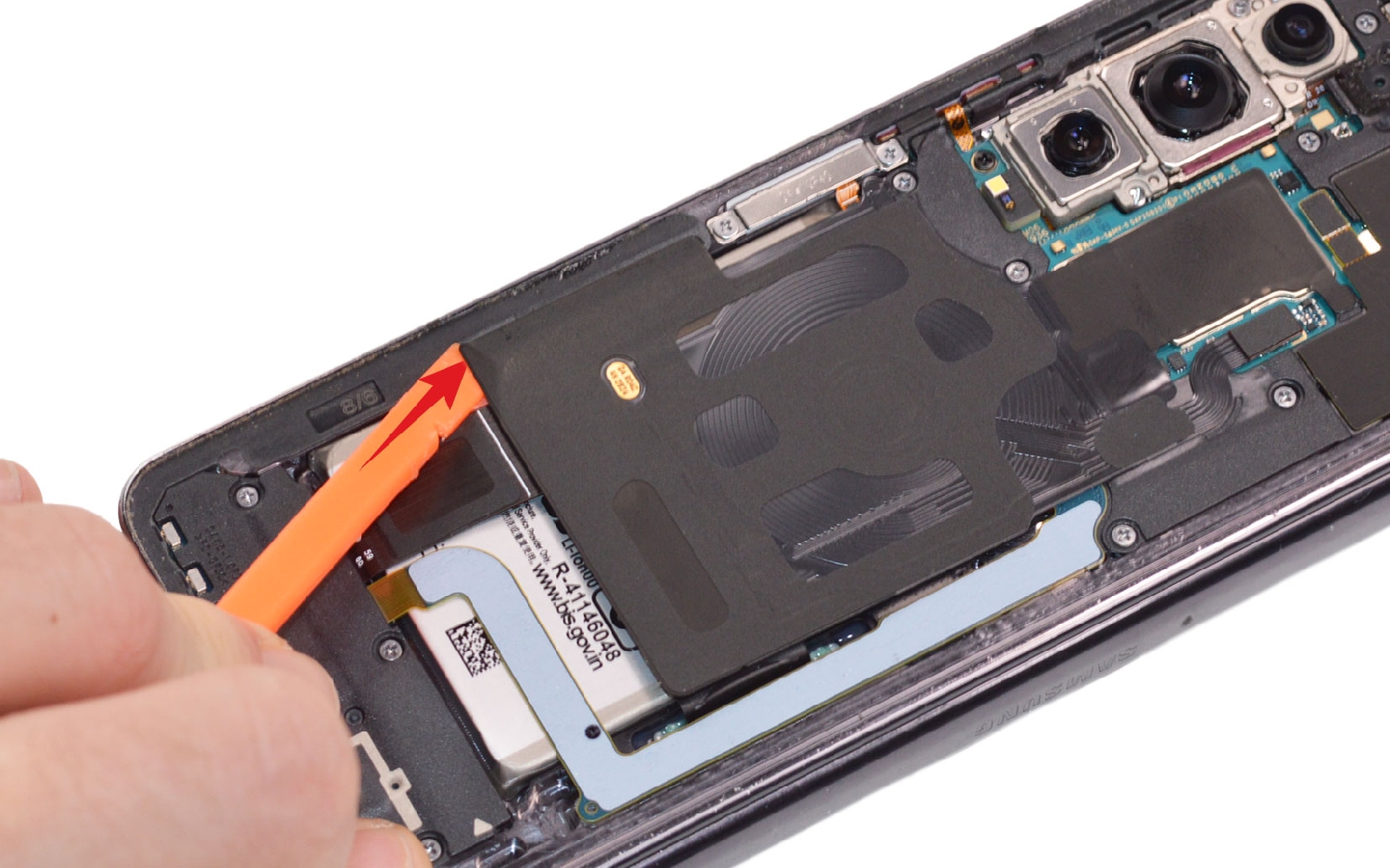

Chauffez légèrement la nappe NFC afin de pouvoir la décoller tranquillement. Déconnectez la nappe avant de la sortir du châssis.

Débranchez ensuite la nappe de la rallonge FRC.

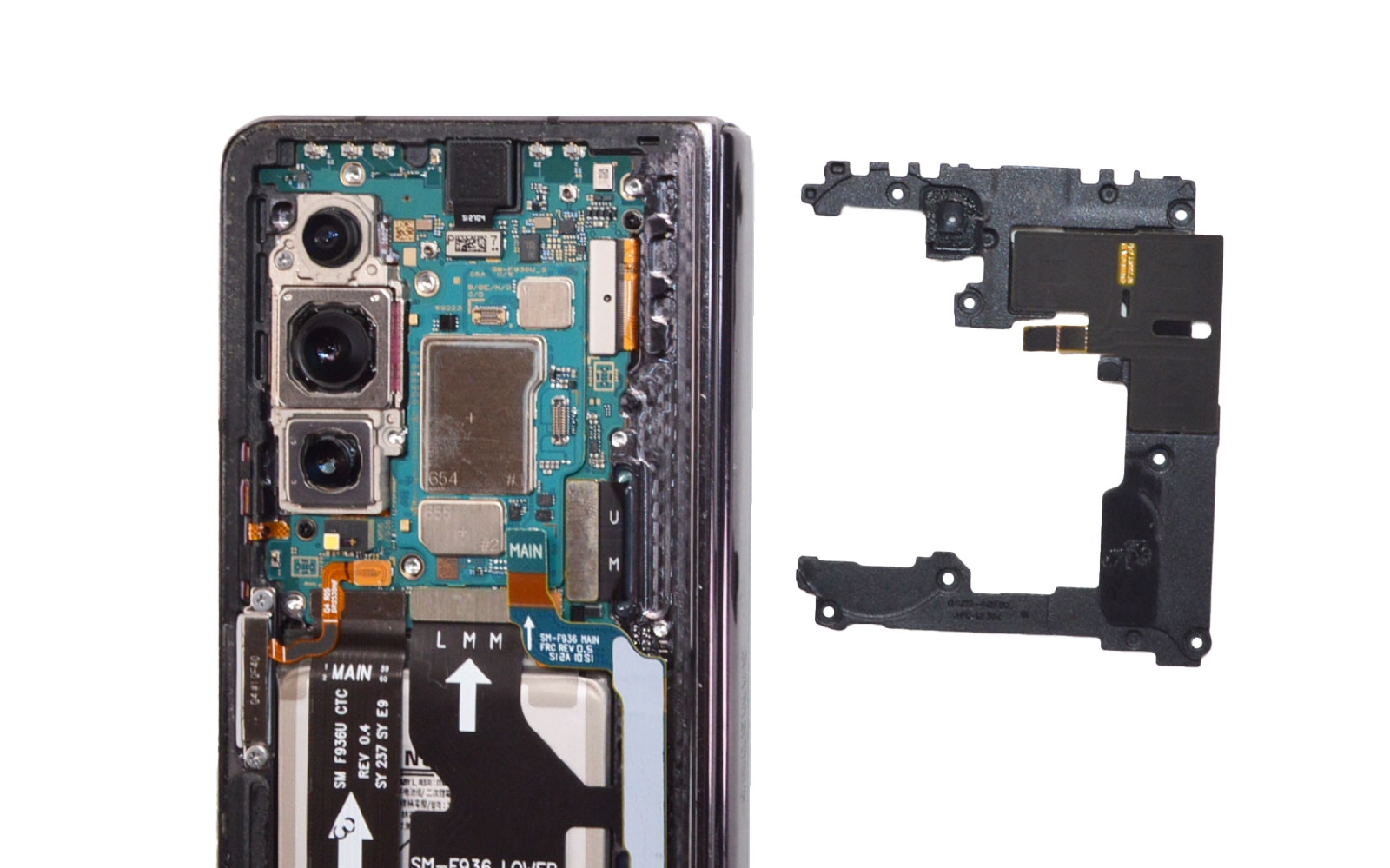

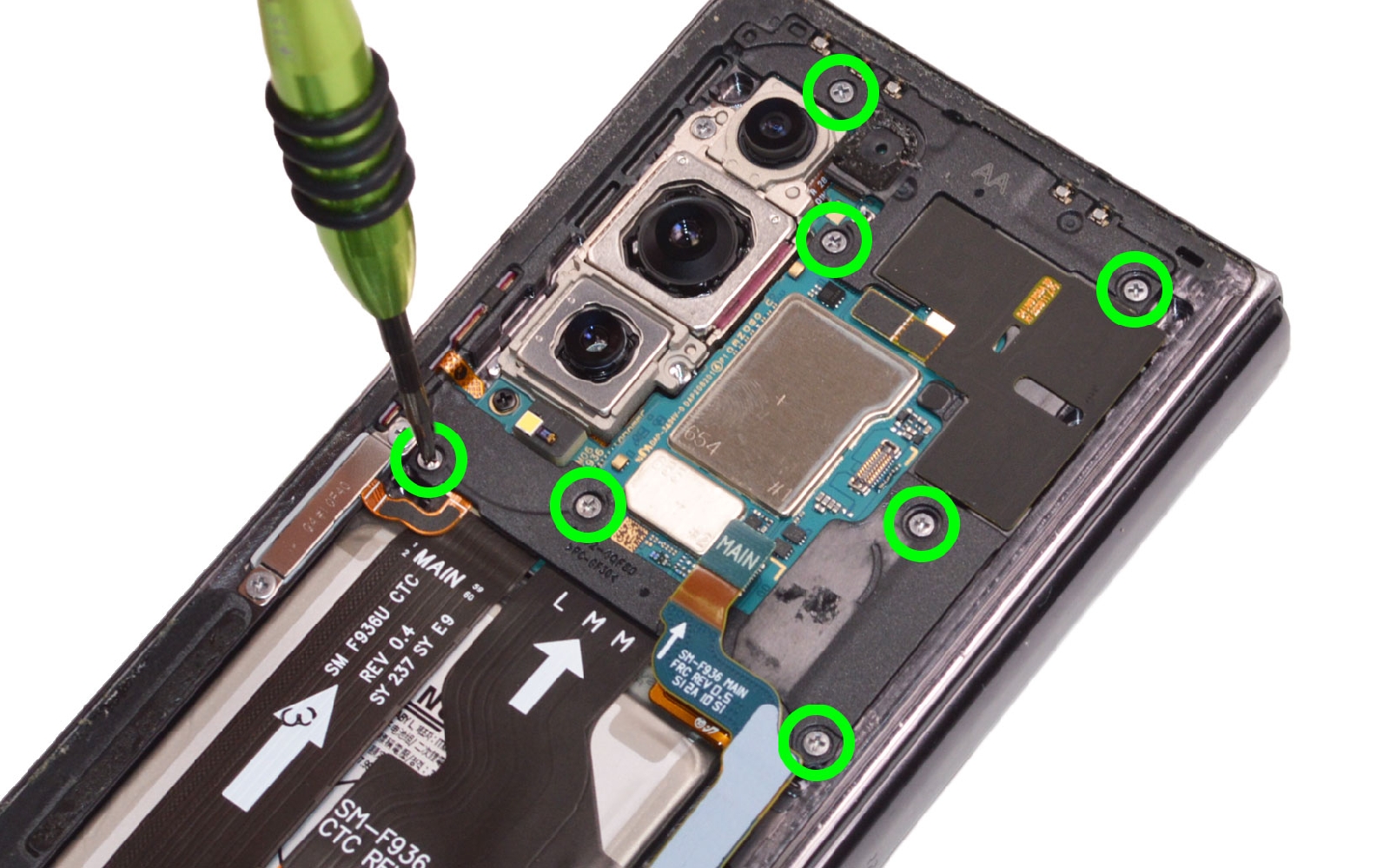

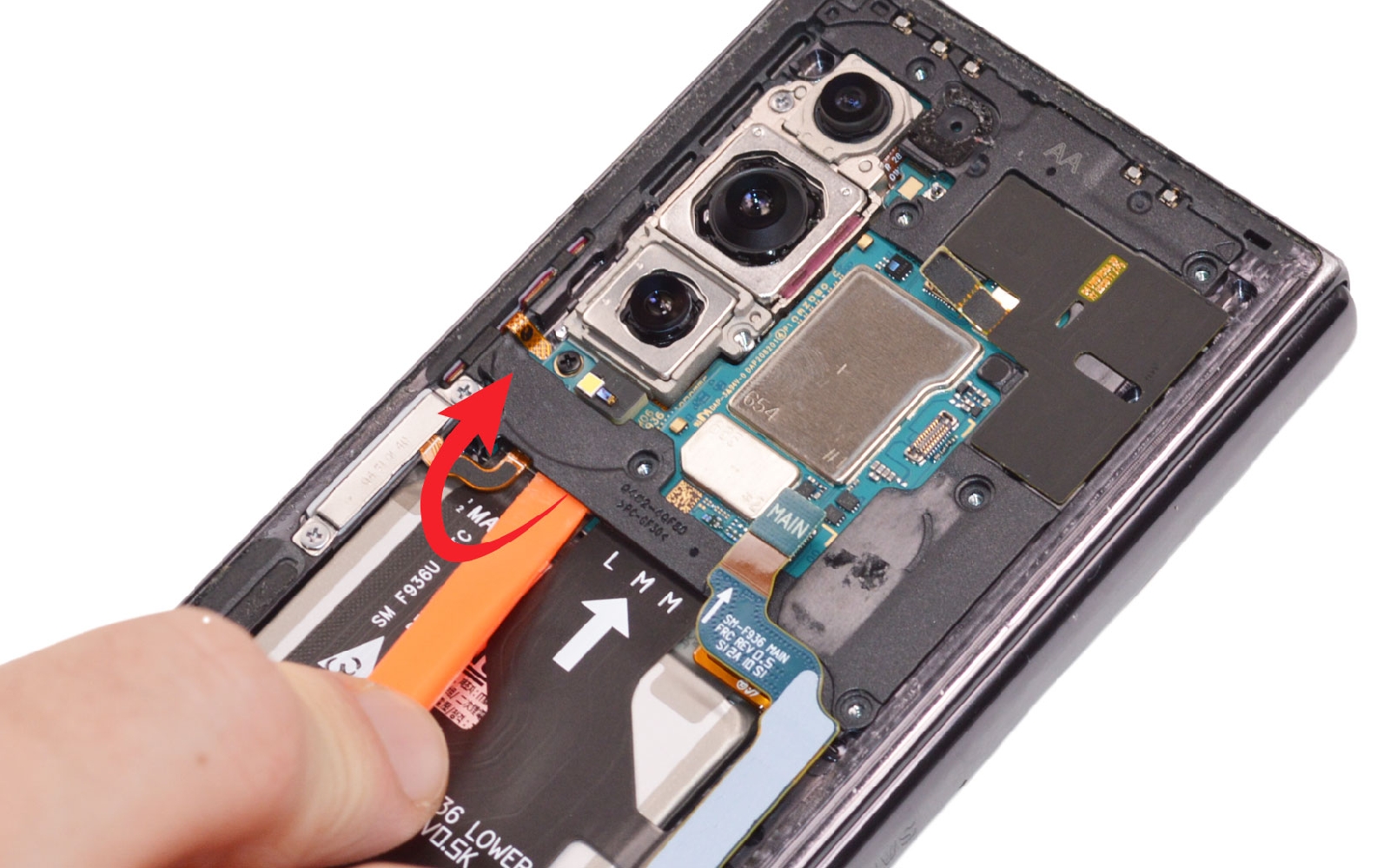

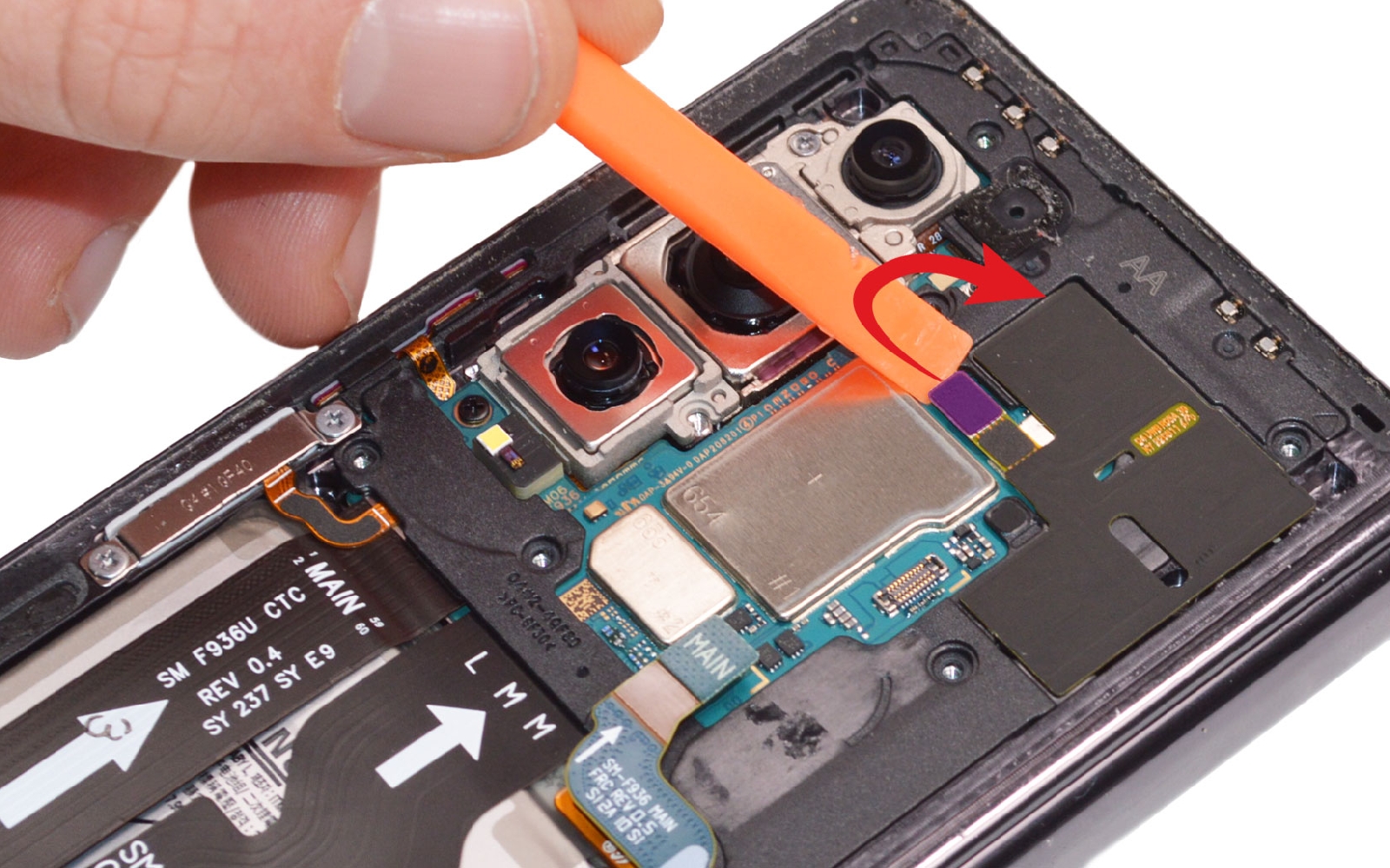

sortez les vis cruciforme de la plaquette de protection. Déconnectez la nappe de cette dernière puis délogez le composant en glissant le levier dessous pour déclipser.

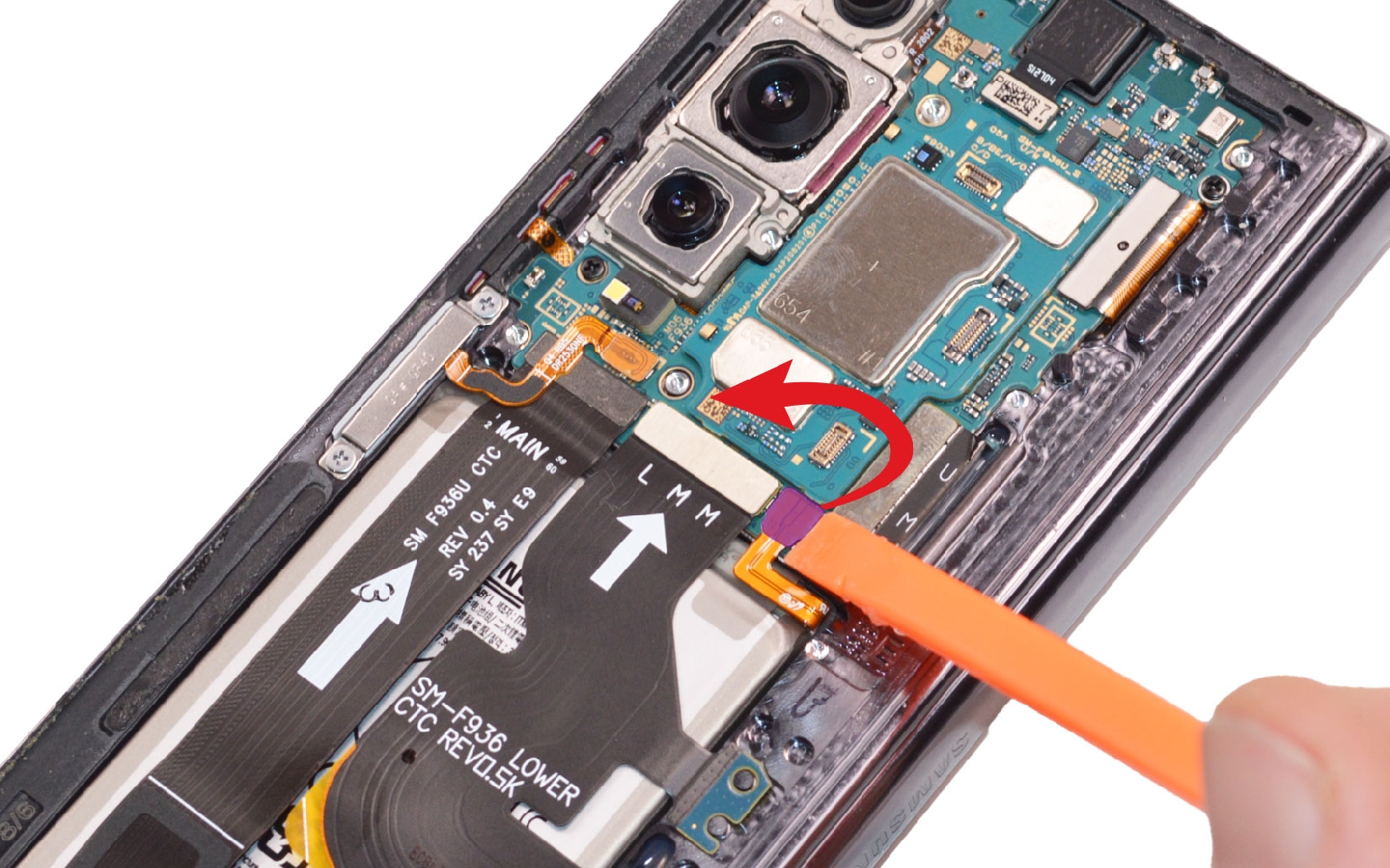

Débranchez la nappe de la batterie.

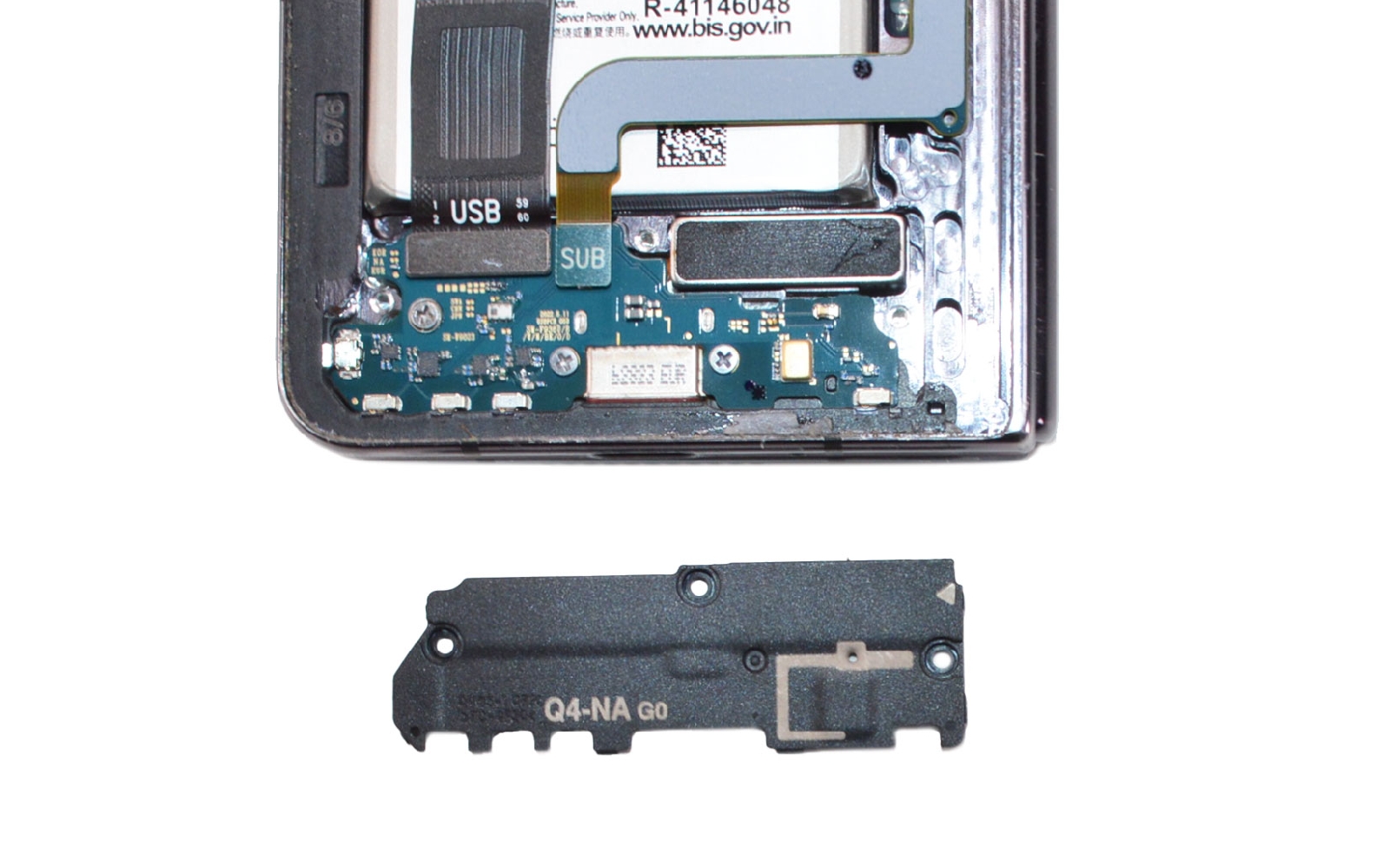

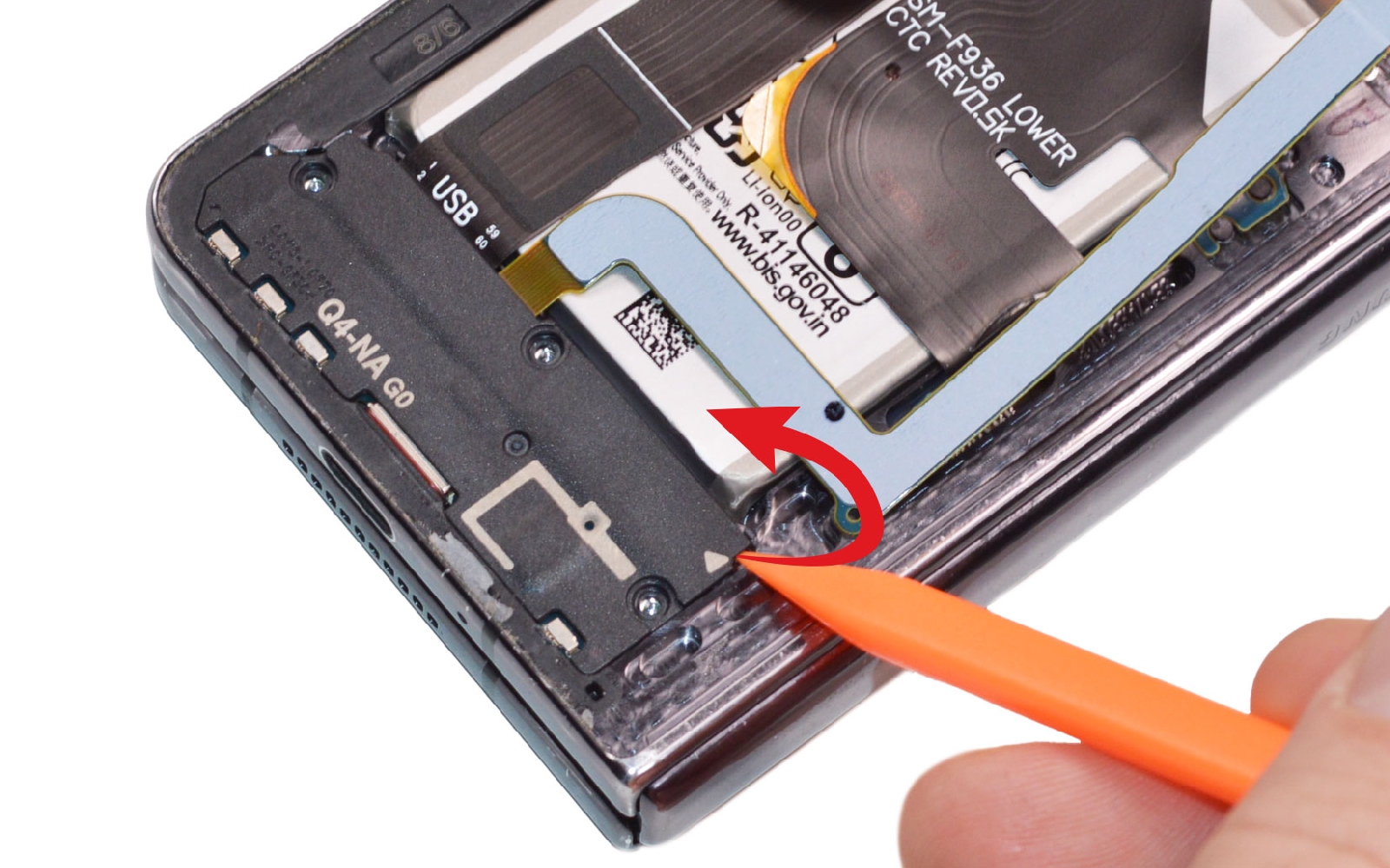

Ôtez les vis cruciforme puis insérez la pointe du levier au niveau de la flèche présente sur le composant. De cette manière, vous allez pouvoir extraire le composant.

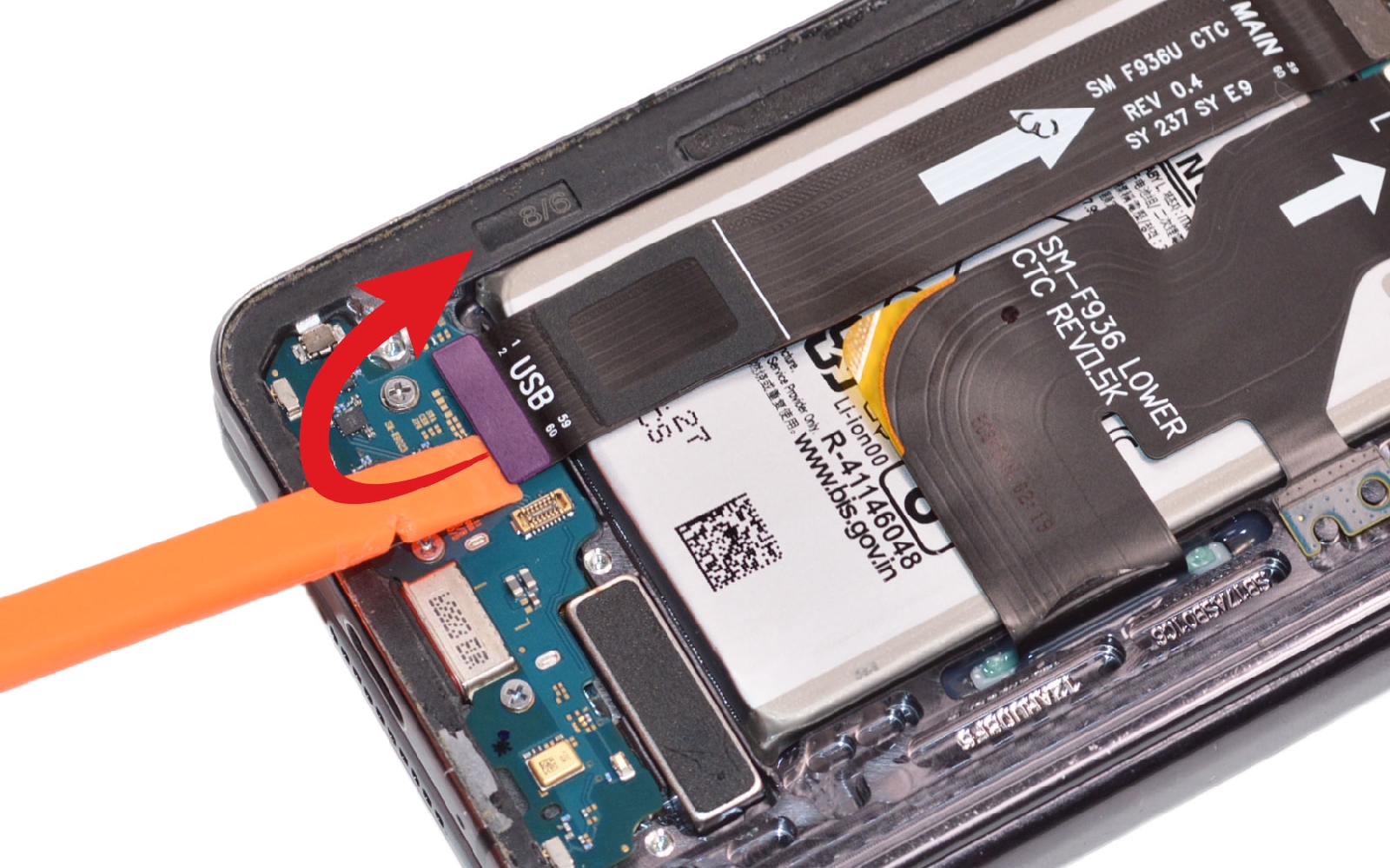

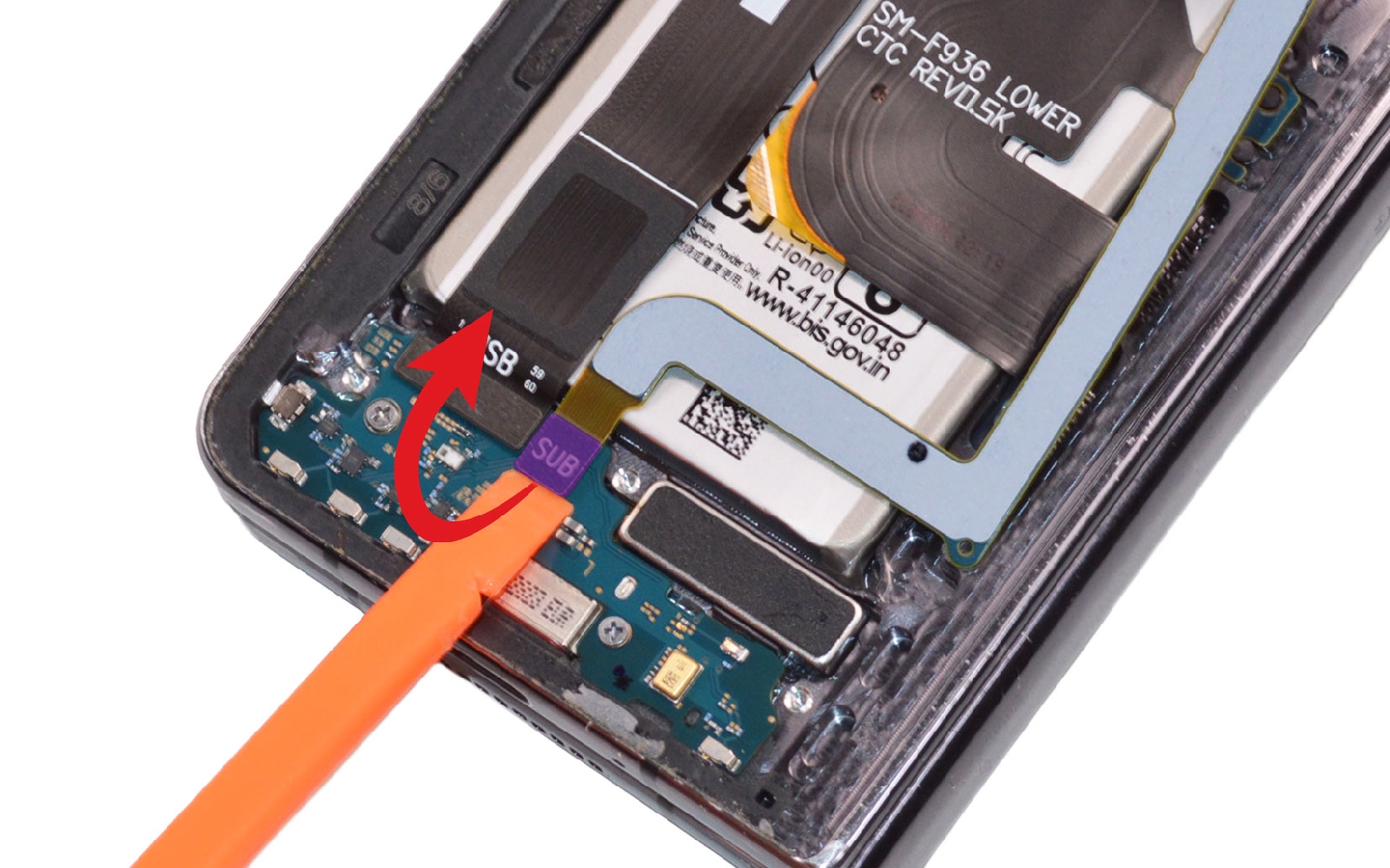

Déconnectez la rallonge d'interconnexion puis la nappe FRC.

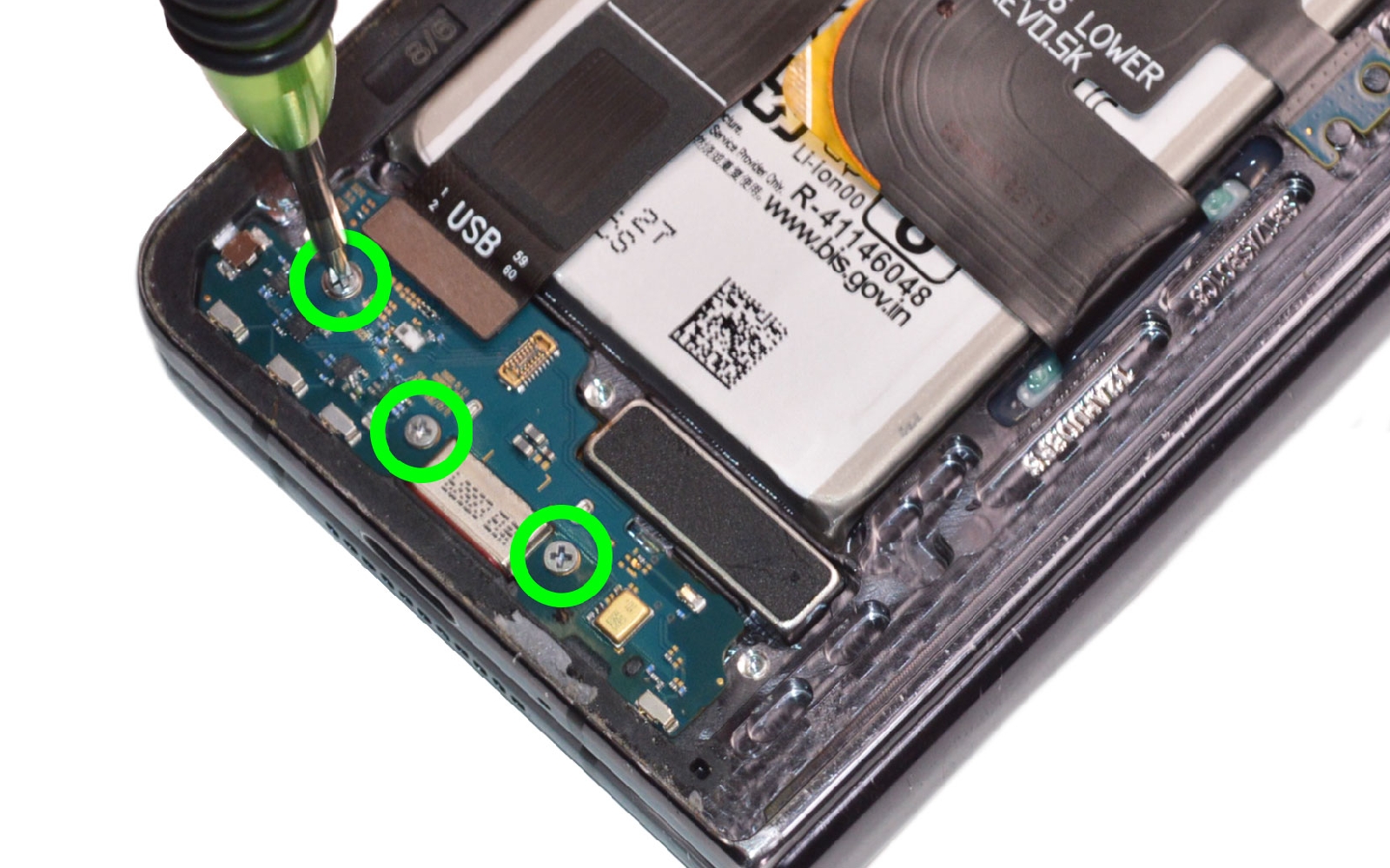

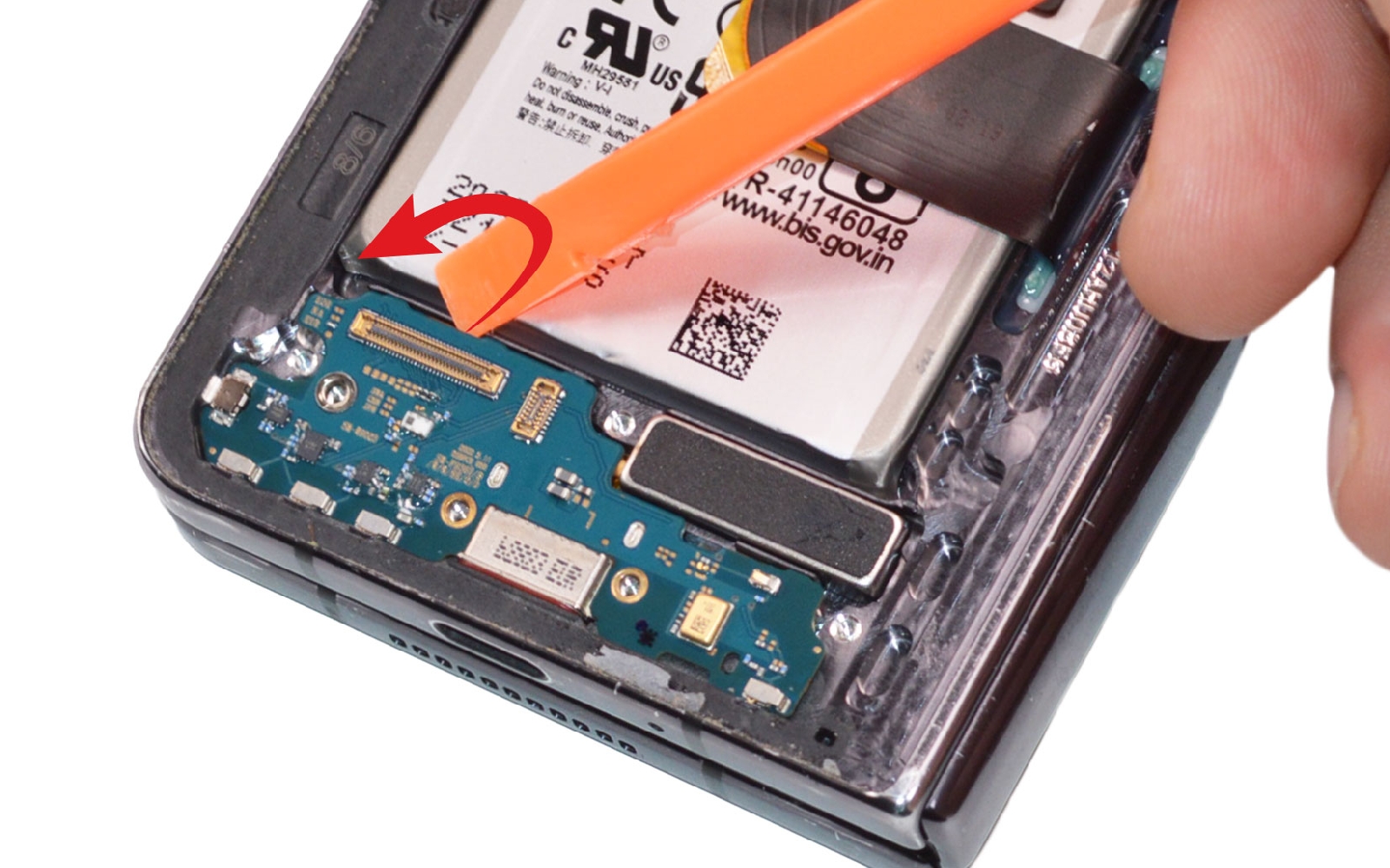

Retirez les trois vis puis le connecteur de charge du châssis.

Installez le nouveau dock puis remontez chaque élément en suivant le tutoriel dans le sens contraire.

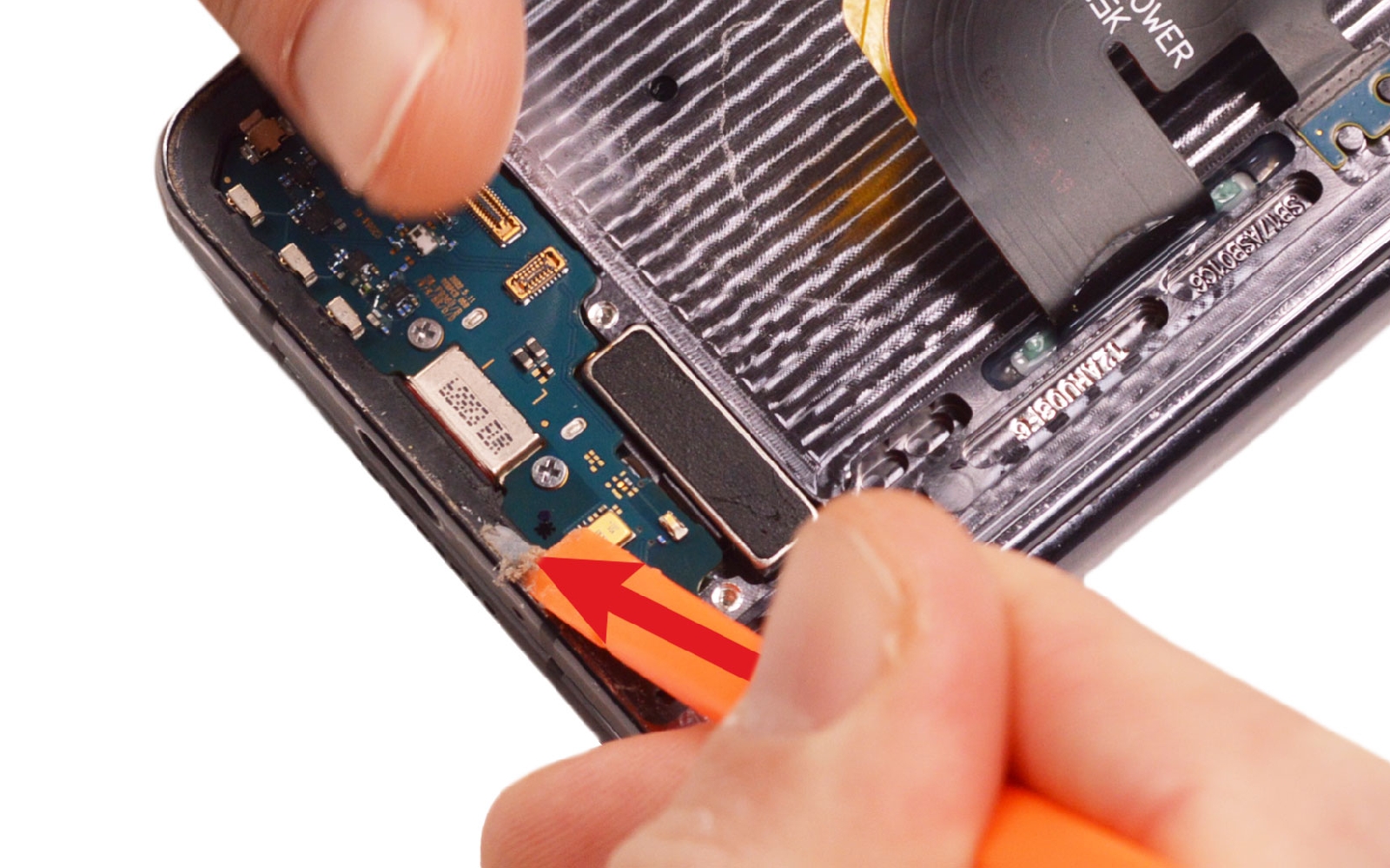

Nettoyez le rebord du châssis à l'aide du levier en nylon.

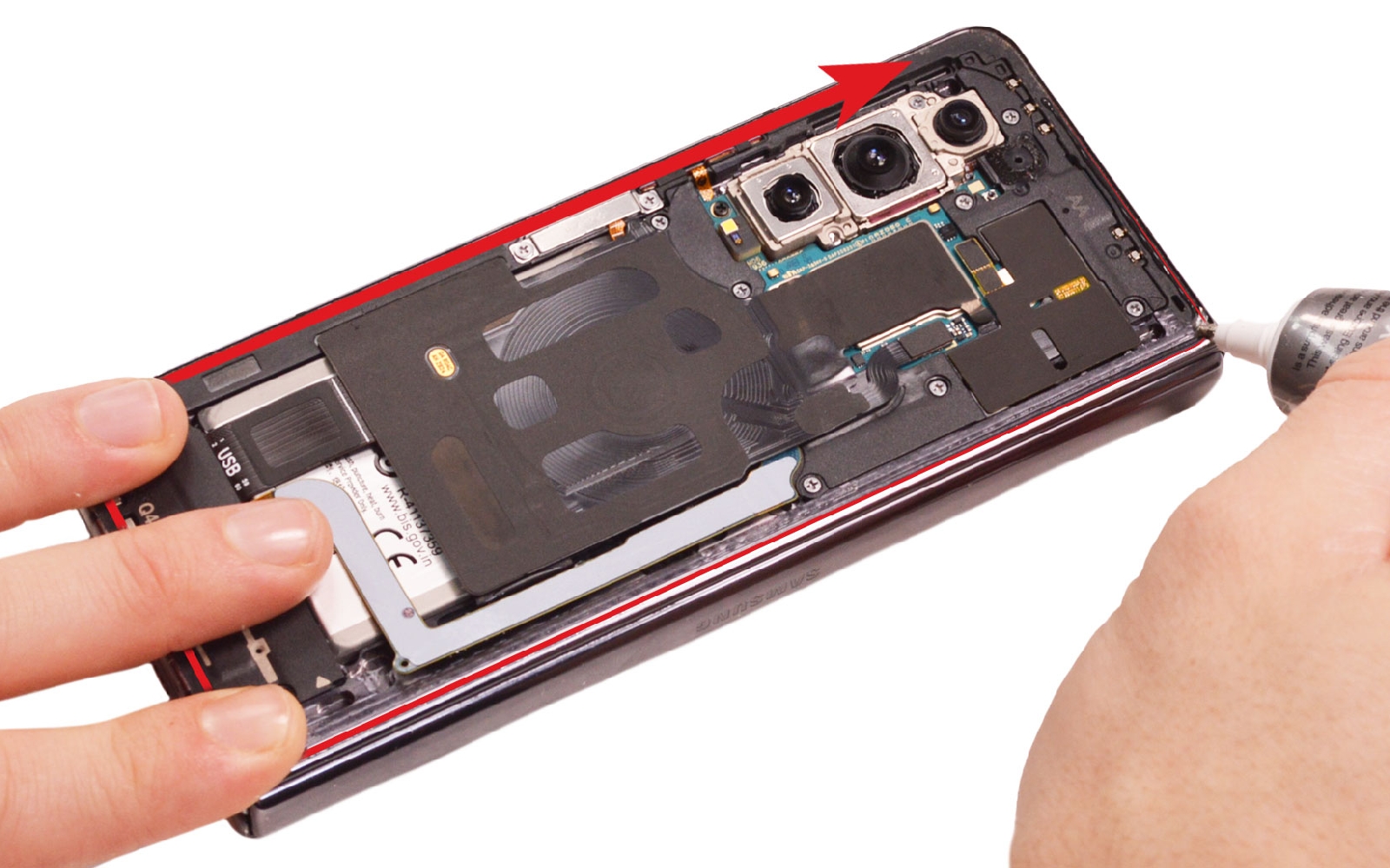

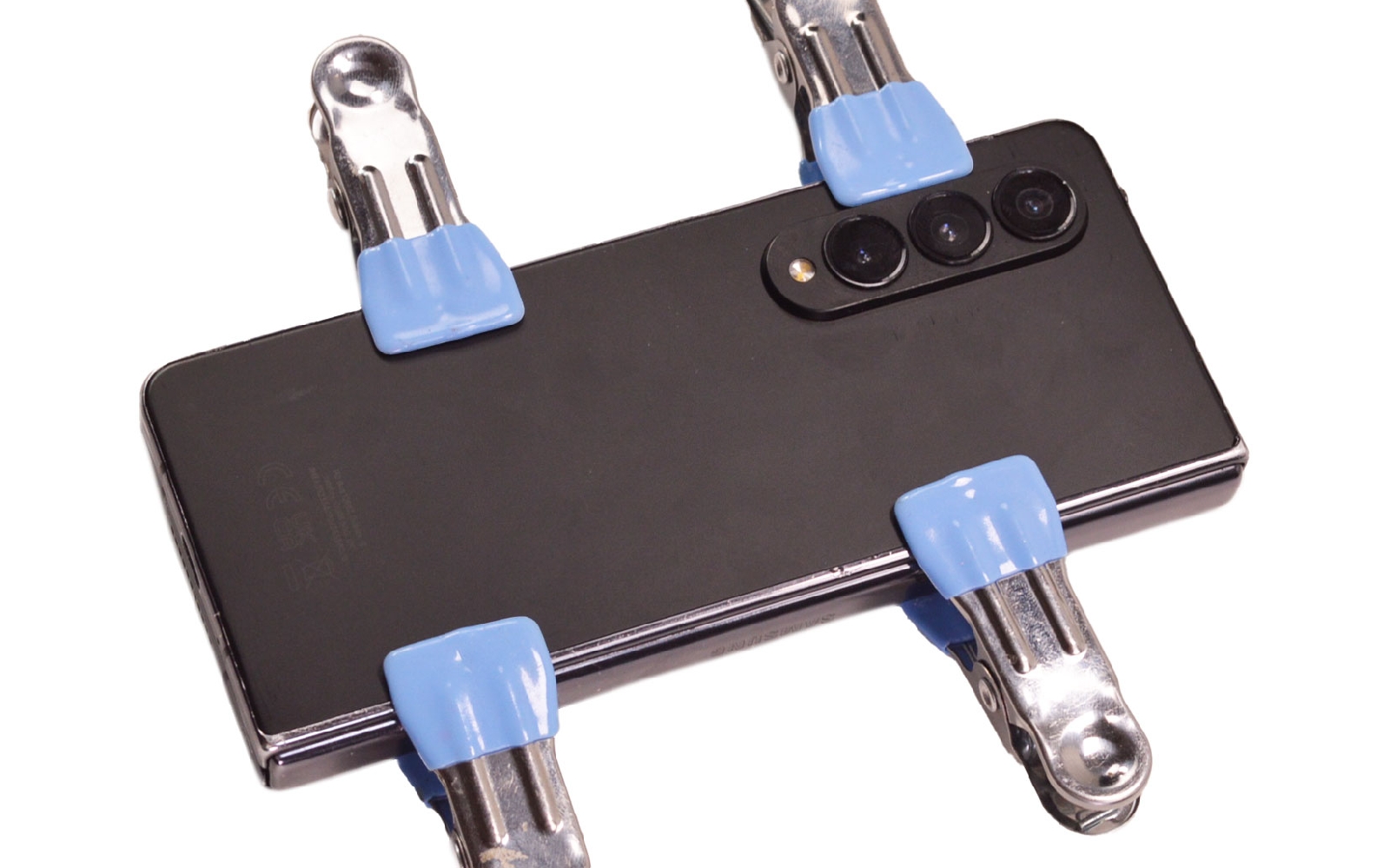

Avant de reposer la vitre arrière, appliquez un filet de colle sur le tour du châssis puis laissez sécher environ 45 minutes à l'aide de gros livres ou de pinces.
