Comment changer l'écran externe et la batterie secondaire sur Galaxy Z Fold4

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Fold4
Réparation
Note de réparabilité 12/20
Temps estimé 90 min
Difficulté 4.5/5 (Très difficile)
Diagnostic

Ecran fissuré

Le Samsung Galaxy Z Fold4 est un bijou de technologie, mais sa conception pliable rend certaines réparations particulières. Que votre écran externe soit brisé ou que votre batterie montre des signes de fatigue, intervenir sur la face avant de l'appareil est la solution idéale pour prolonger sa durée de vie sans passer par un remplacement complet très coûteux.

Ce tutoriel est spécifiquement dédié à la moitié avant du téléphone. Nous allons vous guider dans le retrait de l'écran l'externe pour accéder à la batterie secondaire située juste en dessous. Bien que cette opération soit plus accessible que la réparation de l'écran interne pliable, elle nécessite une grande minutie, notamment lors de la manipulation des nappes de connexion très fines.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

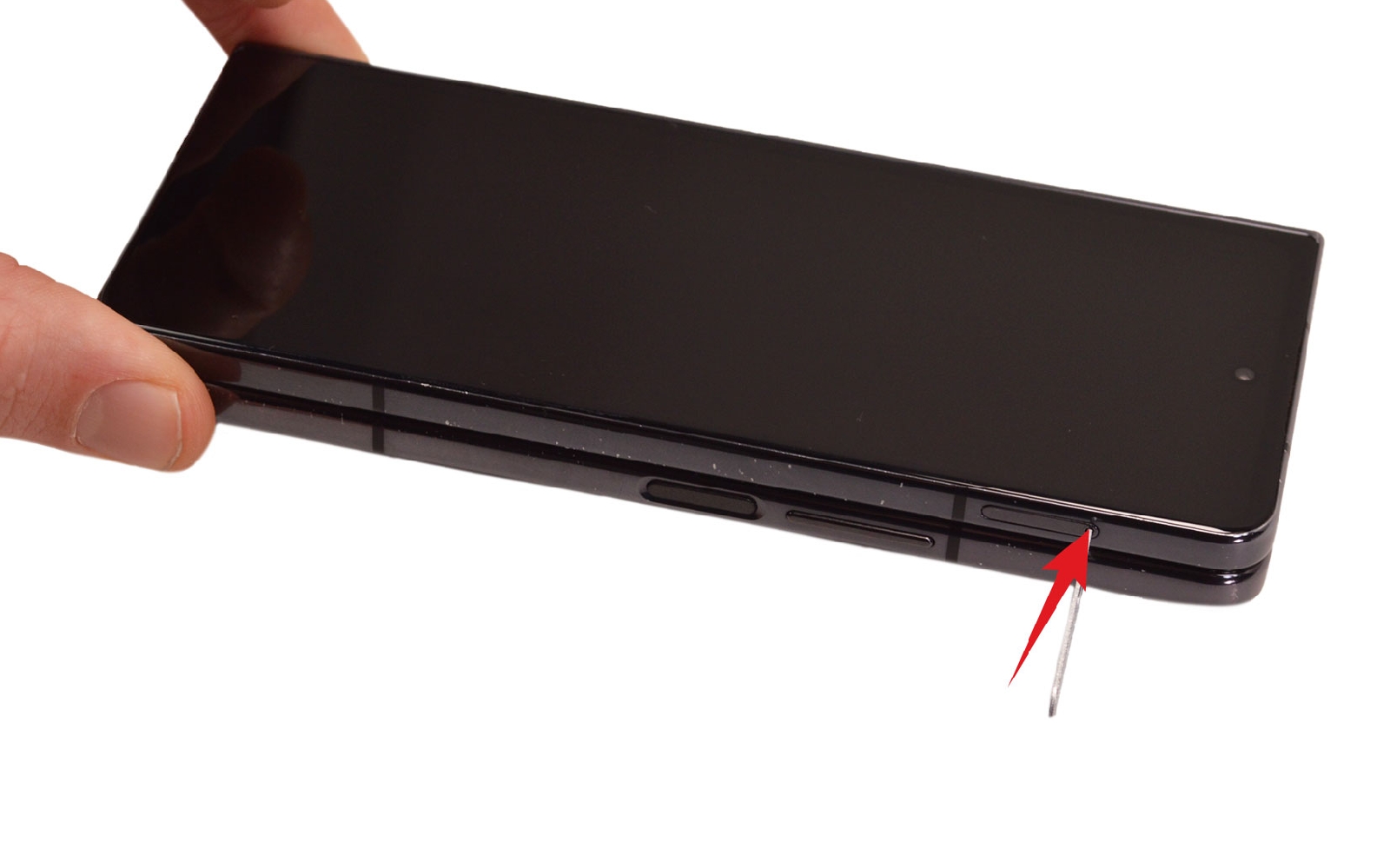

Avant de commencer

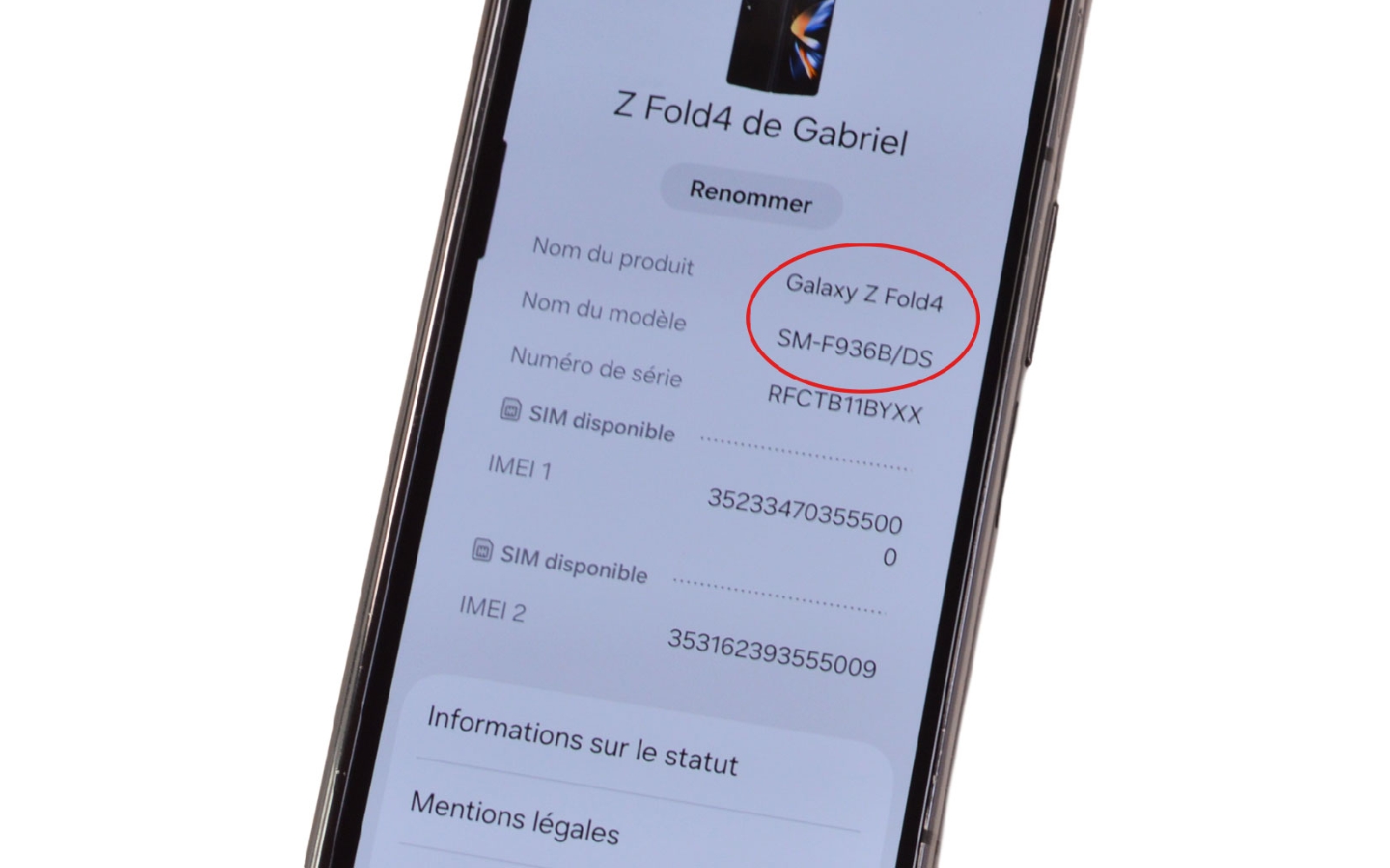

Avant de commencer la réparation, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. En effet, certaines pièces peuvent varier selon la version de l’appareil. Pour trouver le numéro de modèle, rendez-vous dans : Paramètres > À propos du téléphone. Notez soigneusement la référence indiquée (ex. : SM-F936B). Ensuite, éteignez complètement le téléphone afin d’éviter tout risque de court-circuit pendant la réparation. Maintenez le bouton d’alimentation enfoncé, puis sélectionnez Éteindre. Une fois le téléphone éteint, retirez le tiroir / rack SIM à l’aide d’un outil d’éjection ou d’un trombone déplié. Insérez l’outil dans le petit orifice prévu à cet effet, puis extrayez délicatement le tiroir SIM. Mettez-le de côté dans un endroit sûr pour éviter toute perte.
Outils
SIM
Etape 1

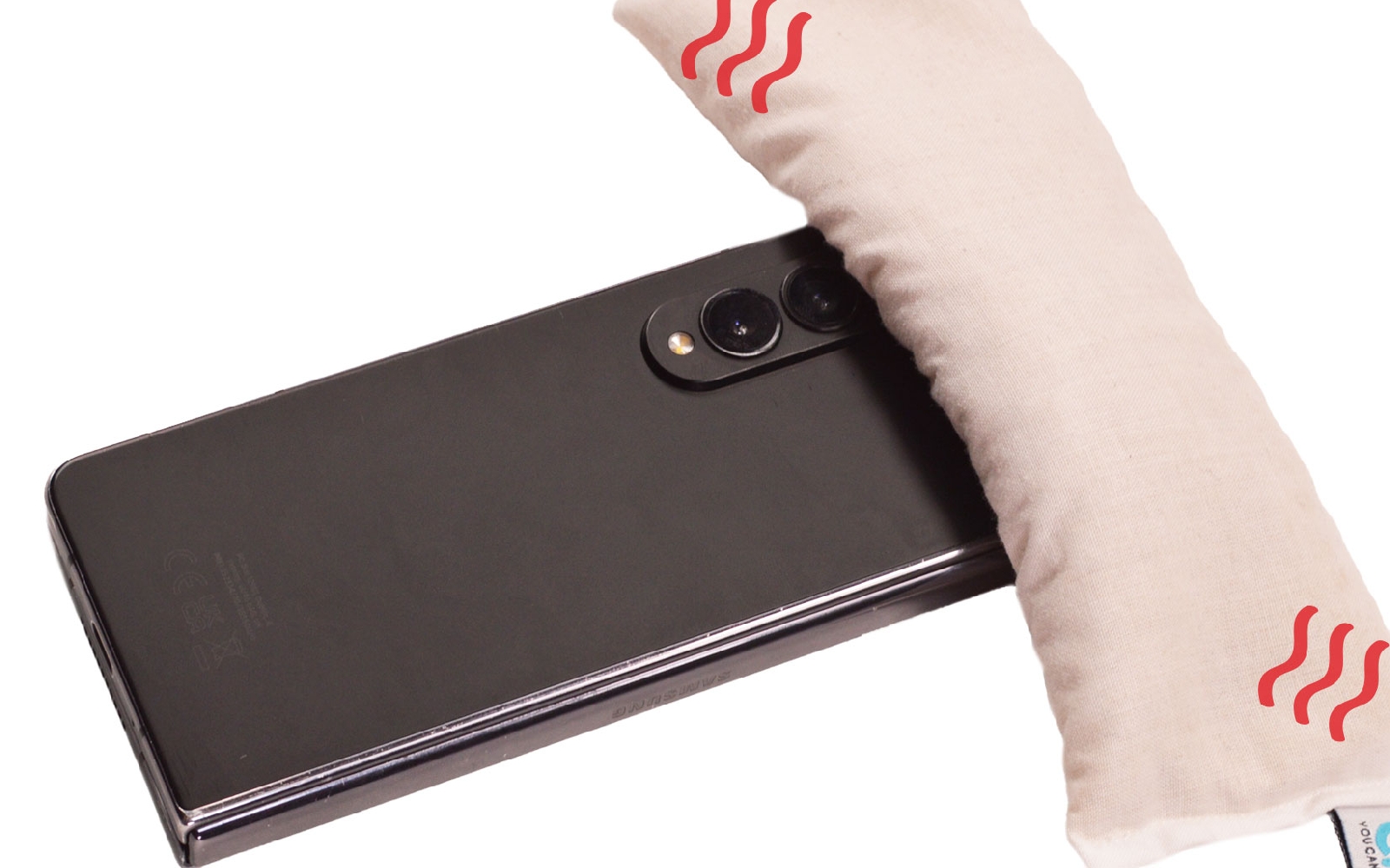

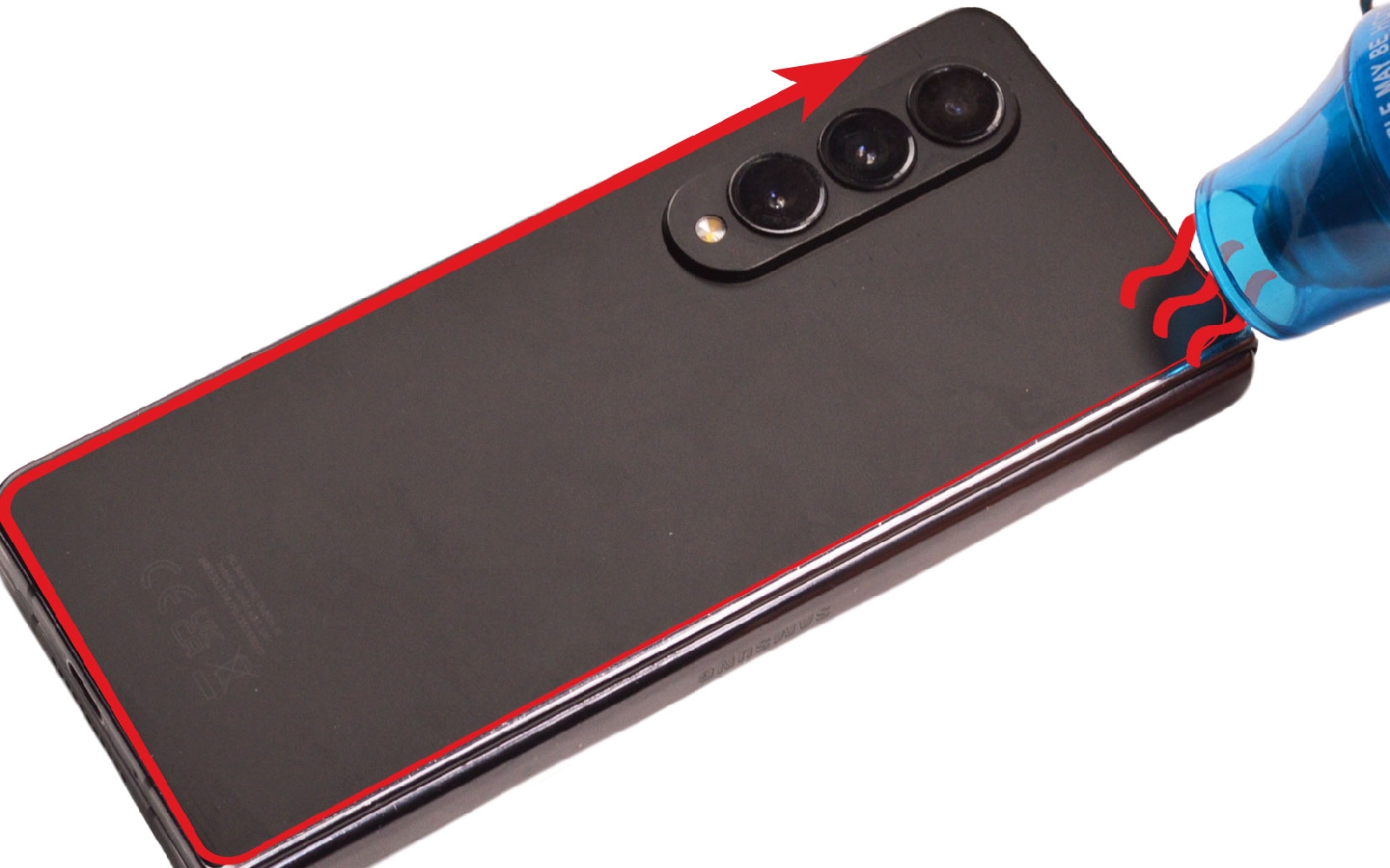

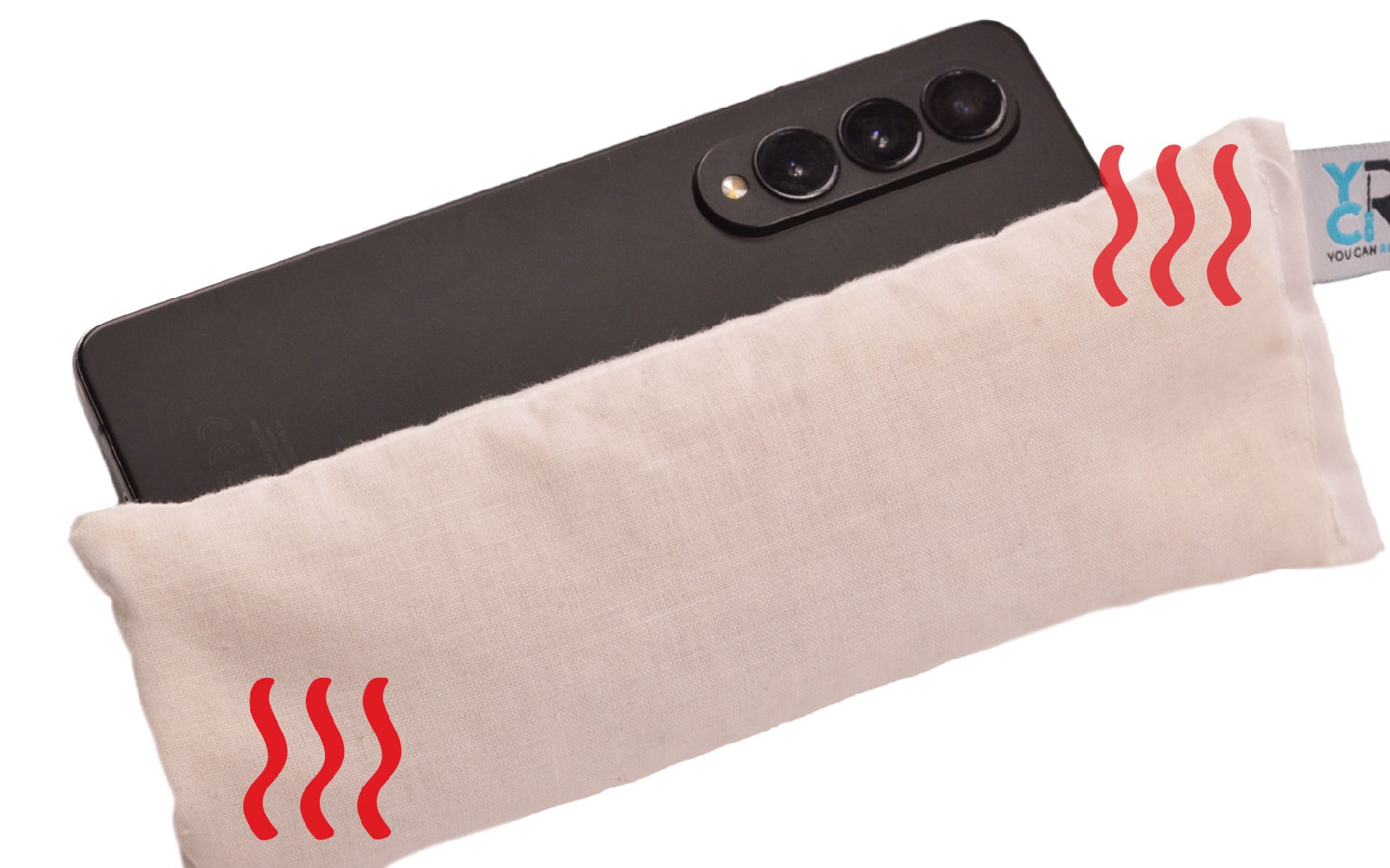

Etape 1 Chauffer la vitre arrière

La vitre arrière du smartphone est maintenue en place par une colle forte. Avant de pouvoir la retirer sans la casser, il est indispensable de chauffer légèrement le contour de la vitre afin de ramollir l’adhésif. À l’aide d’un coussin chauffant ou d’un décapeur thermique (ou sèche-cheveux), chauffez uniformément les bords de la vitre arrière pendant 1 à 2 minutes. Veillez à rester en mouvement et à ne jamais chauffer un point fixe trop longtemps afin d’éviter d’endommager les composants internes. Lorsque la vitre est suffisamment chaude, elle doit être tiède au toucher, mais jamais brûlante, vous pouvez passer à l'étape suivante.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

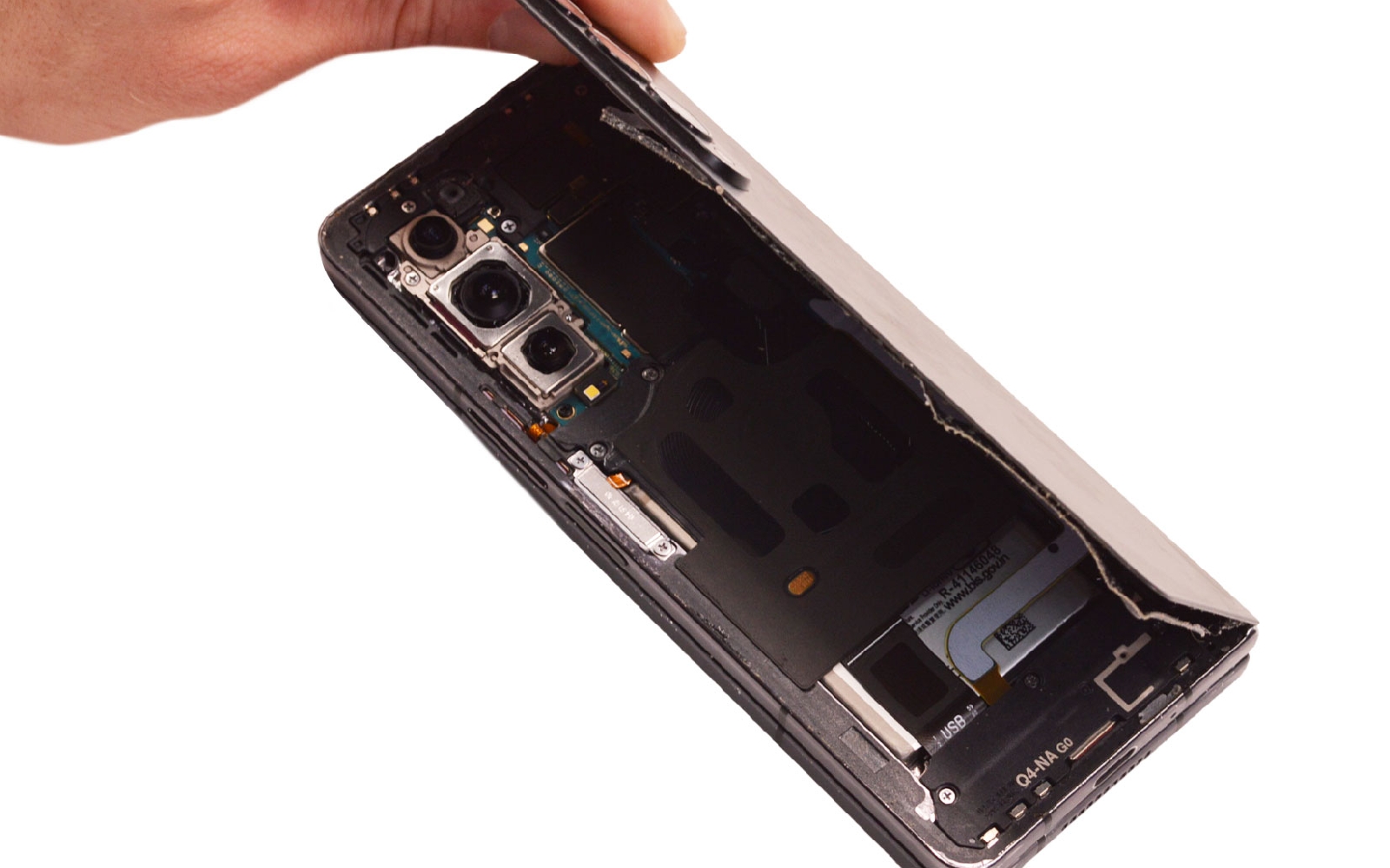

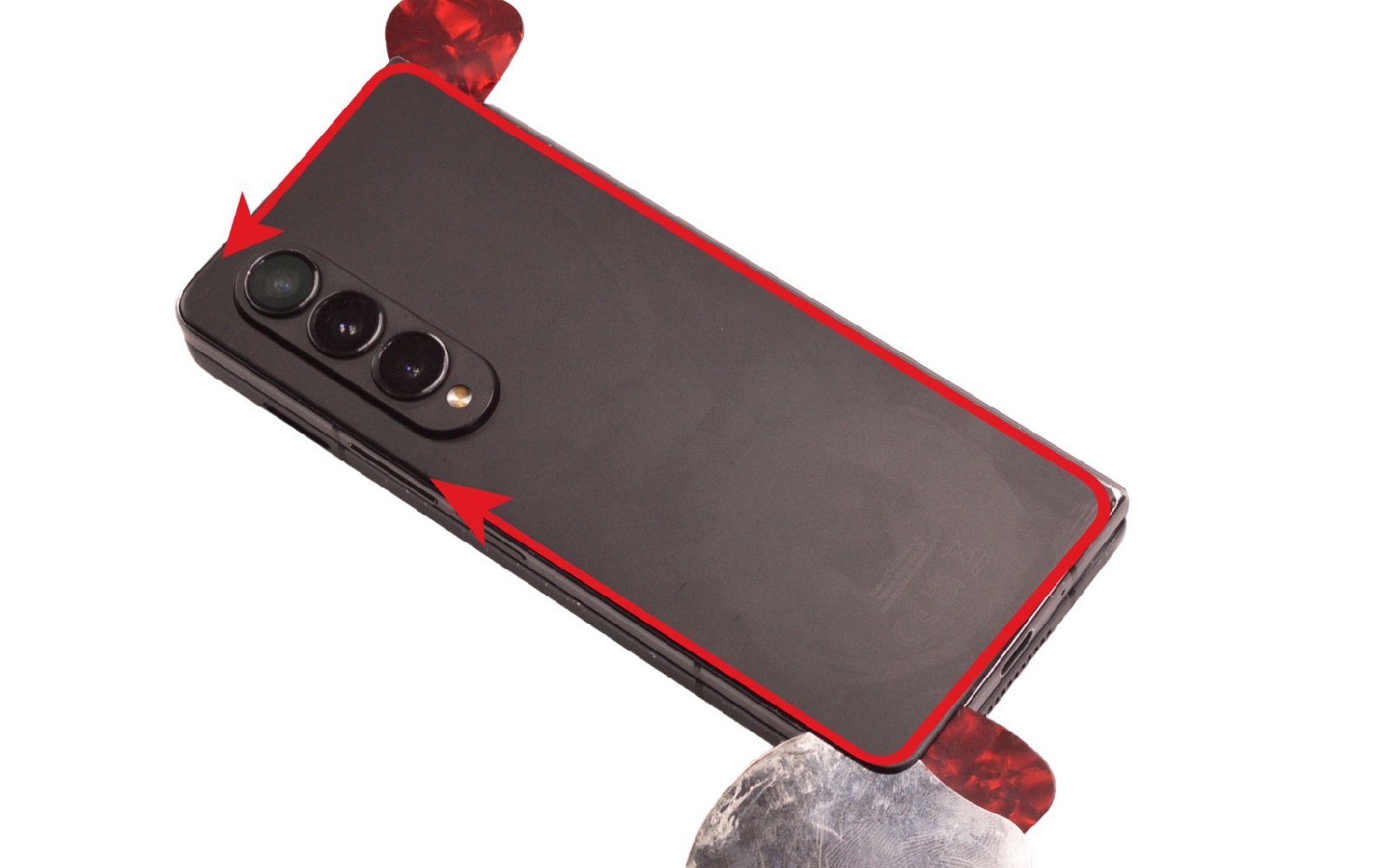

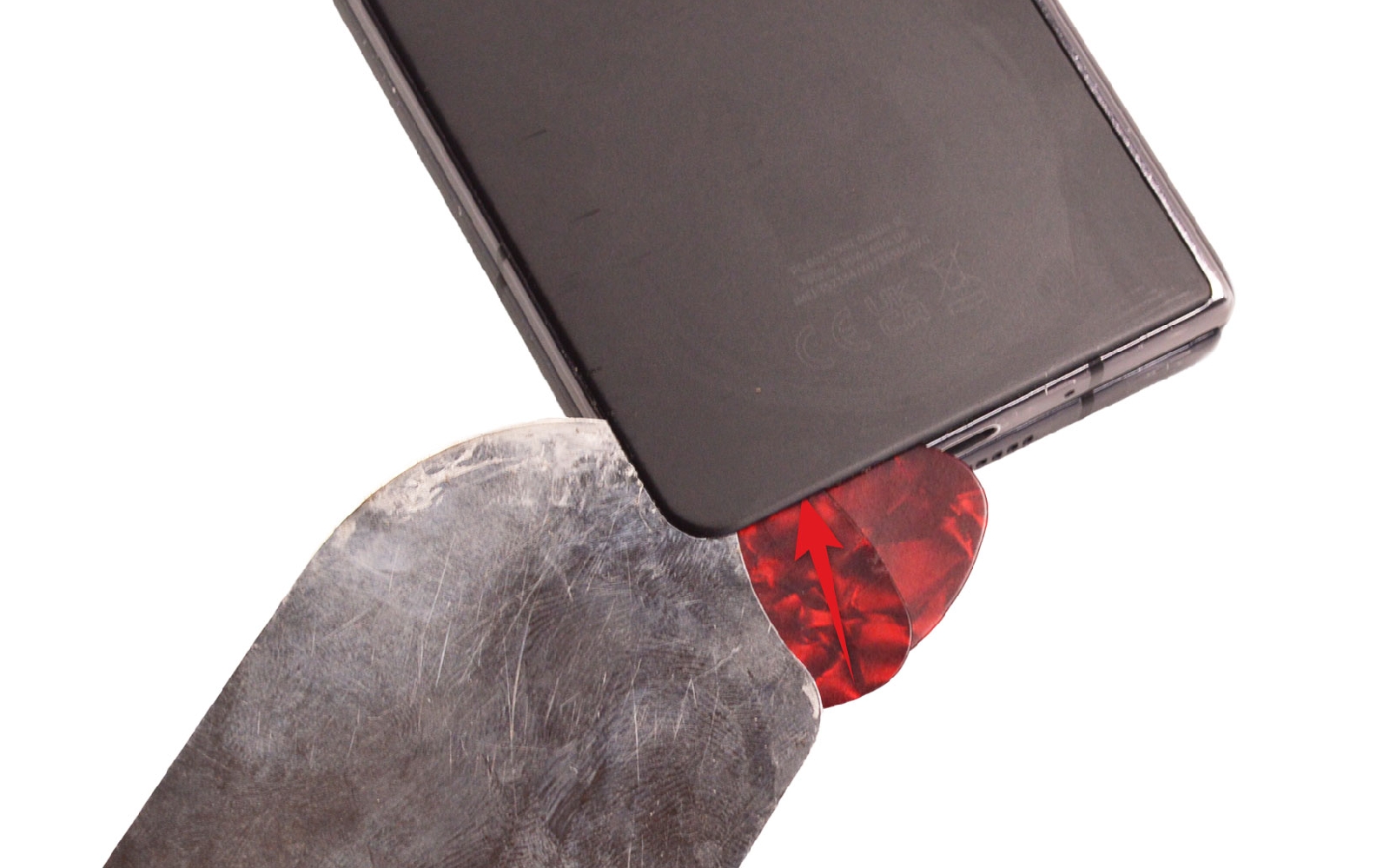

Etape 2 Ouvrir le téléphone

Appliquez la ventouse sur le bas du téléphone. Tout en tirant sur l'anneau de l'outil, insérez l'iFlex entre le châssis et la vitre arrière. Décollez légèrement la vitre puis glissez les médiators en plastique. Faites circuler les outils sur tout le contour du téléphone pour décoller petit à petit le composant. Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 3

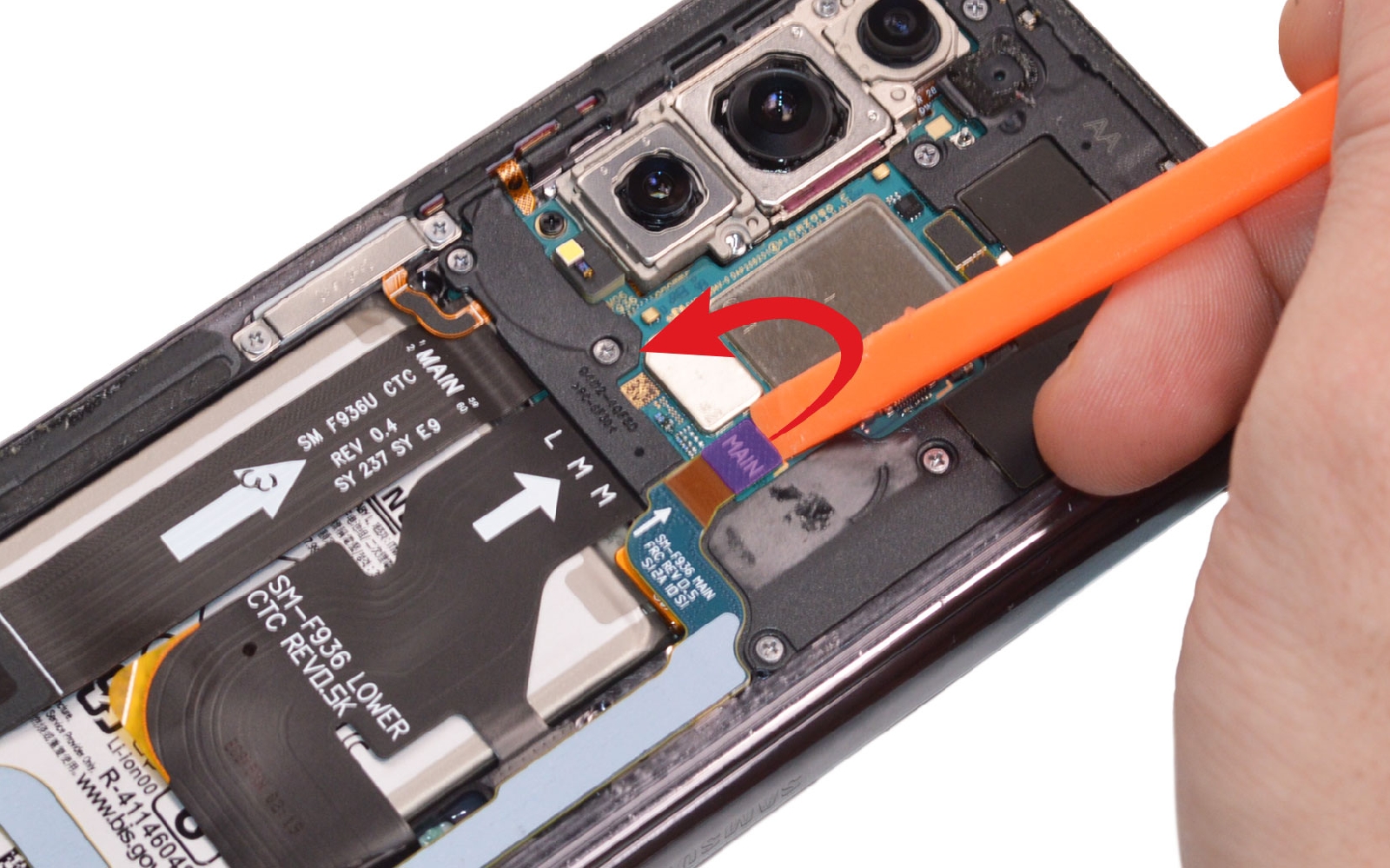

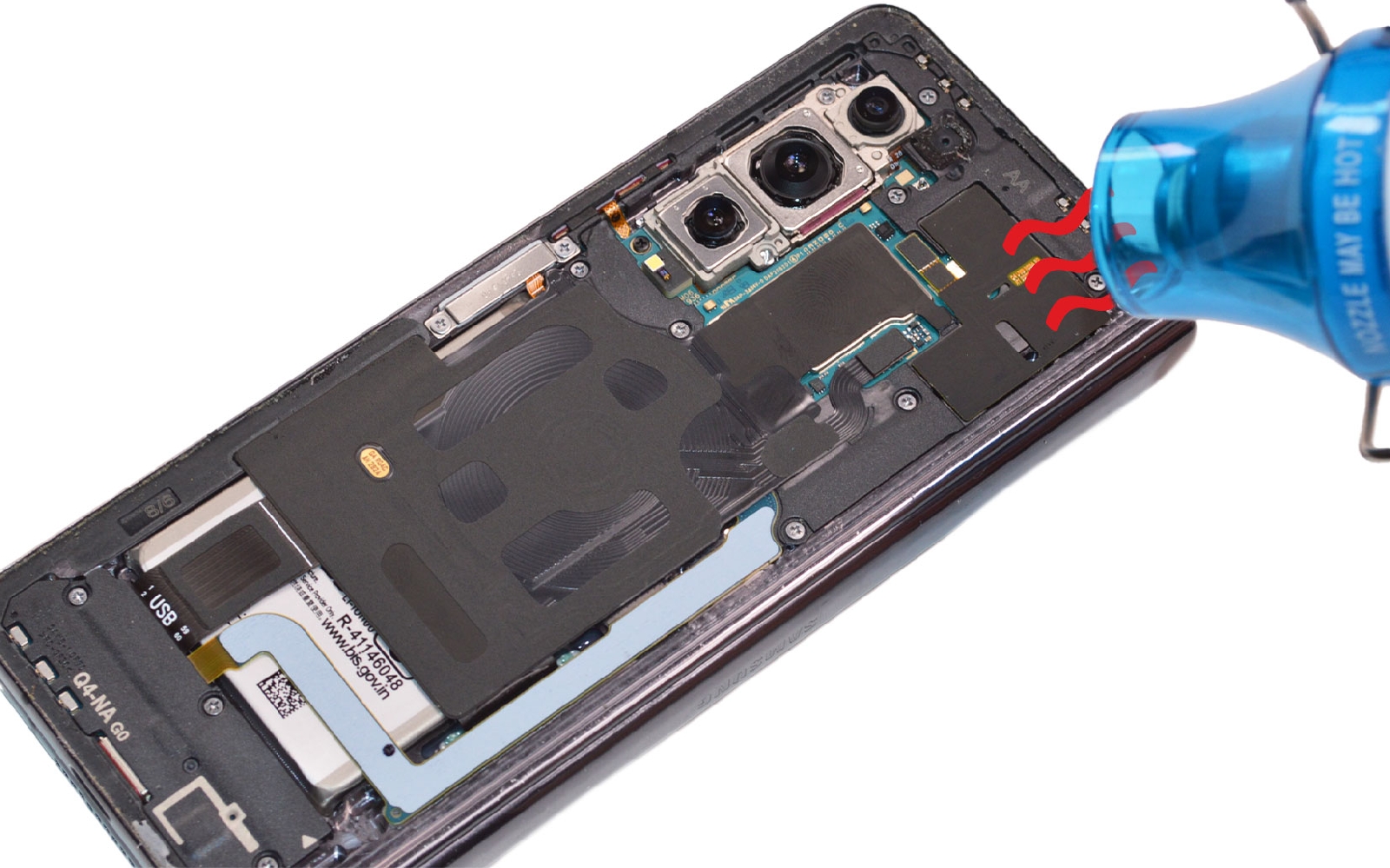

Etape 3 Ôter la nappe NFC

Chauffez légèrement la nappe NFC afin de pouvoir la décoller tranquillement. Déconnectez la nappe avant de la sortir du châssis. Débranchez ensuite la nappe de la rallonge FRC.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

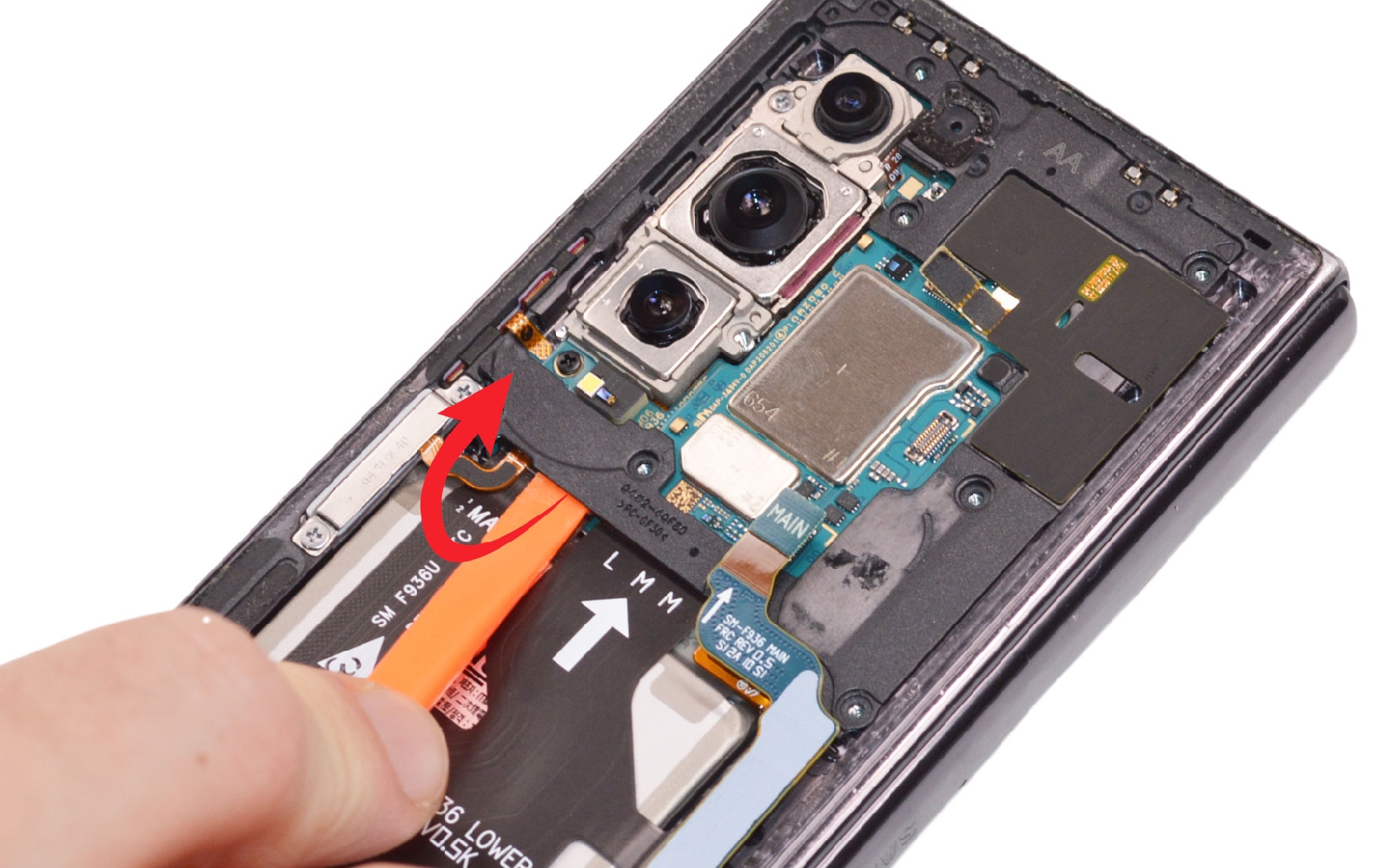

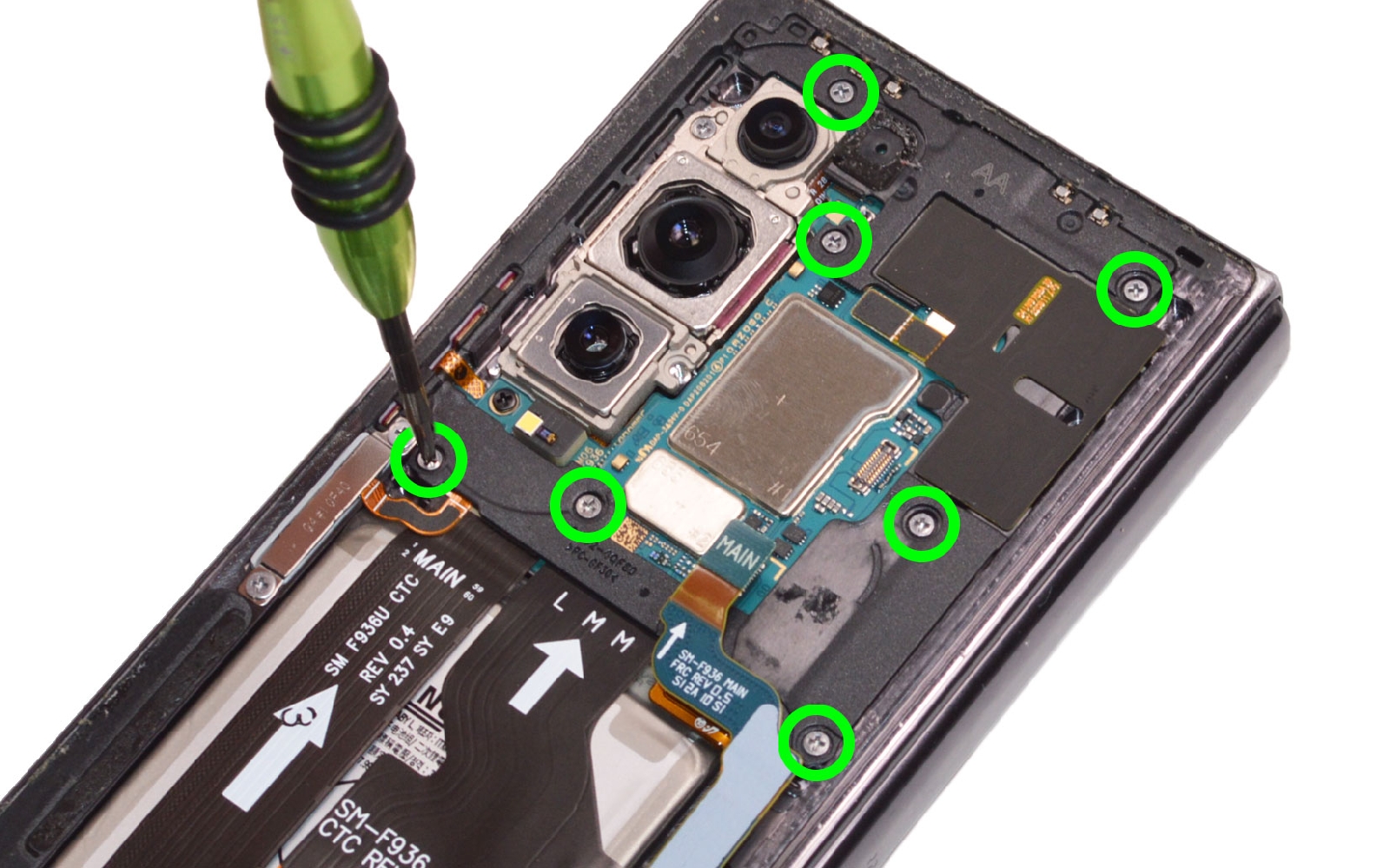

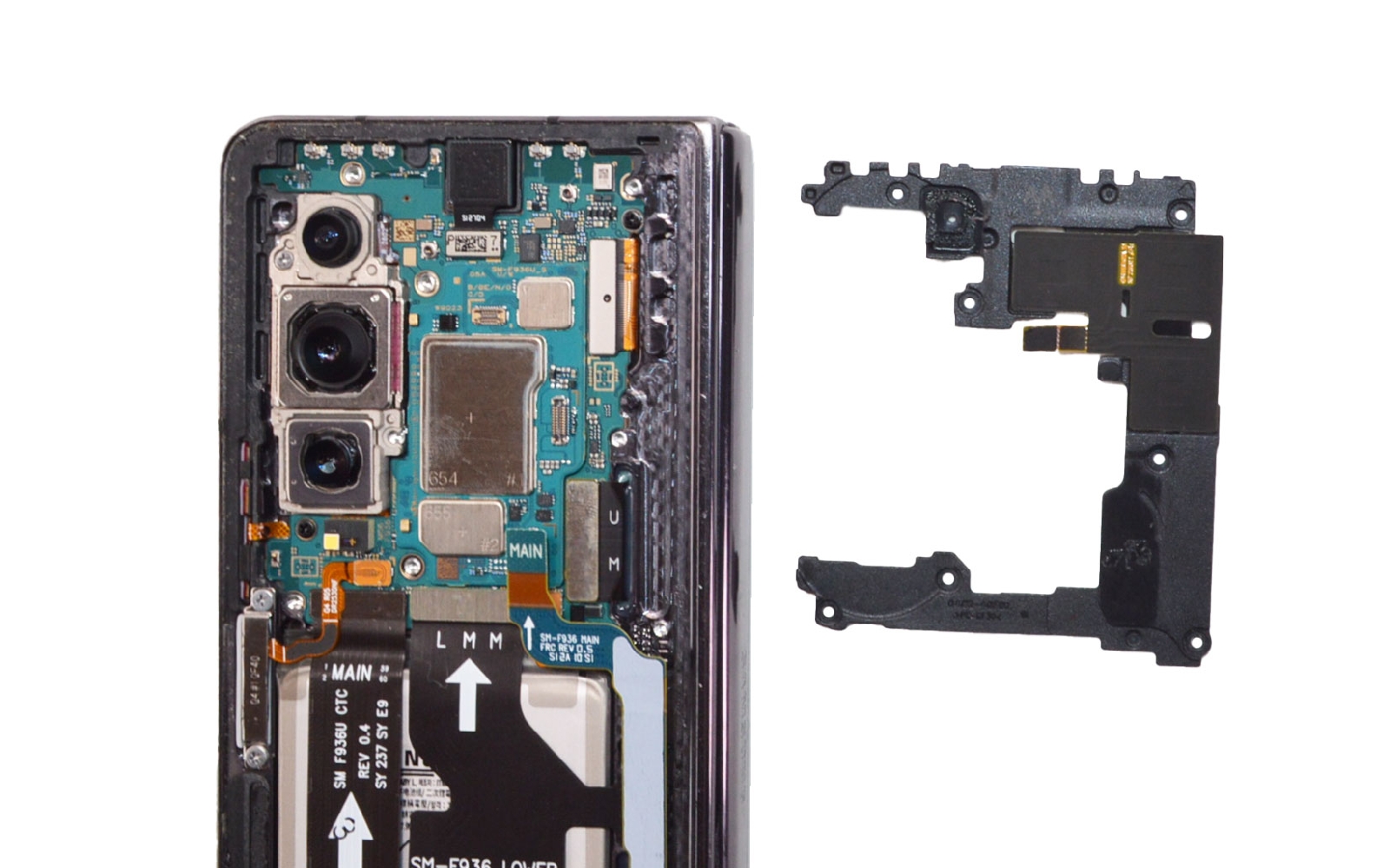

Etape 4 Retirer la plaquette de protection

sortez les vis cruciforme de la plaquette de protection. Déconnectez la nappe de cette dernière puis délogez le composant en glissant le levier dessous pour déclipser.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

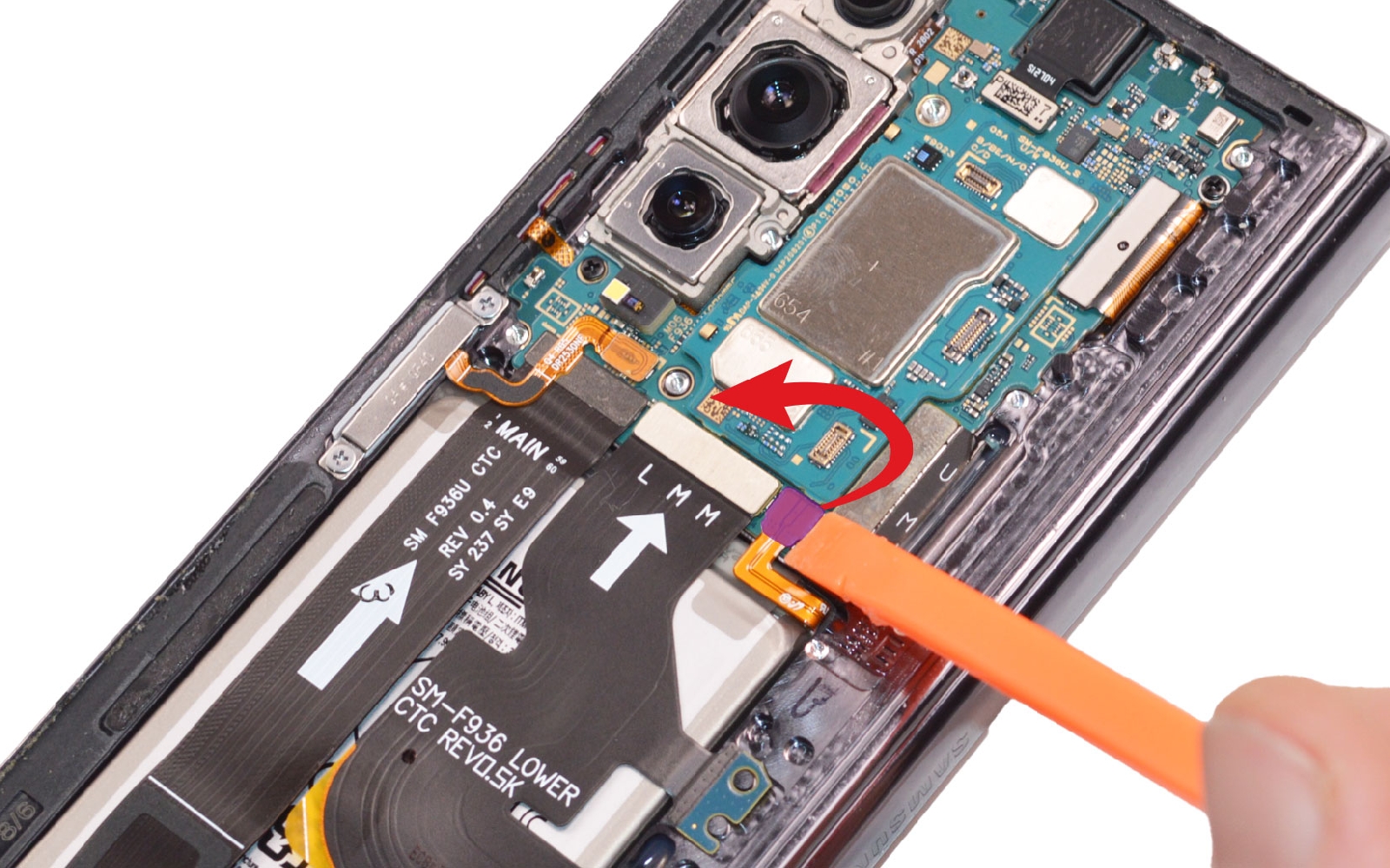

Etape 5 Déconnecter la batterie

Débranchez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

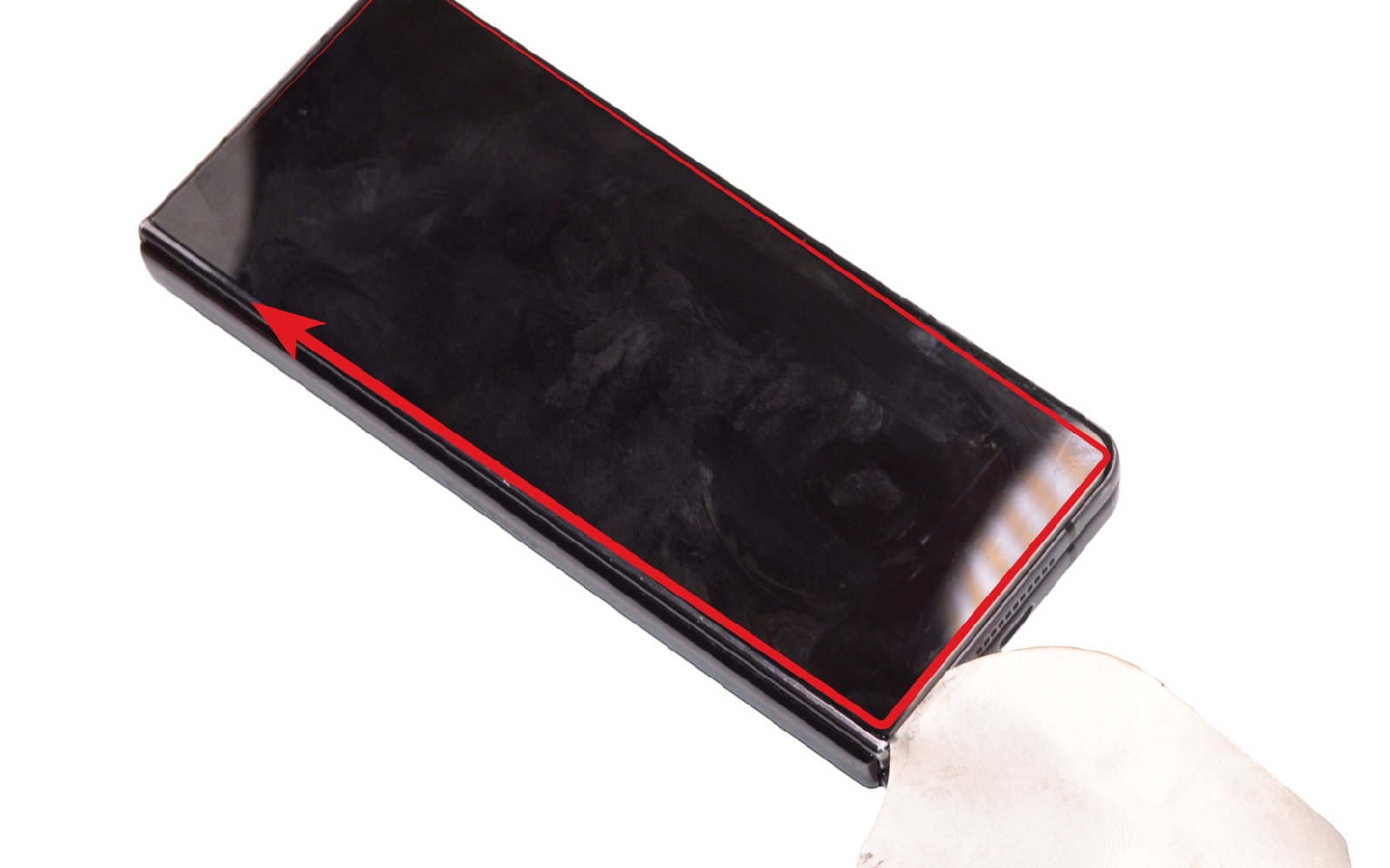

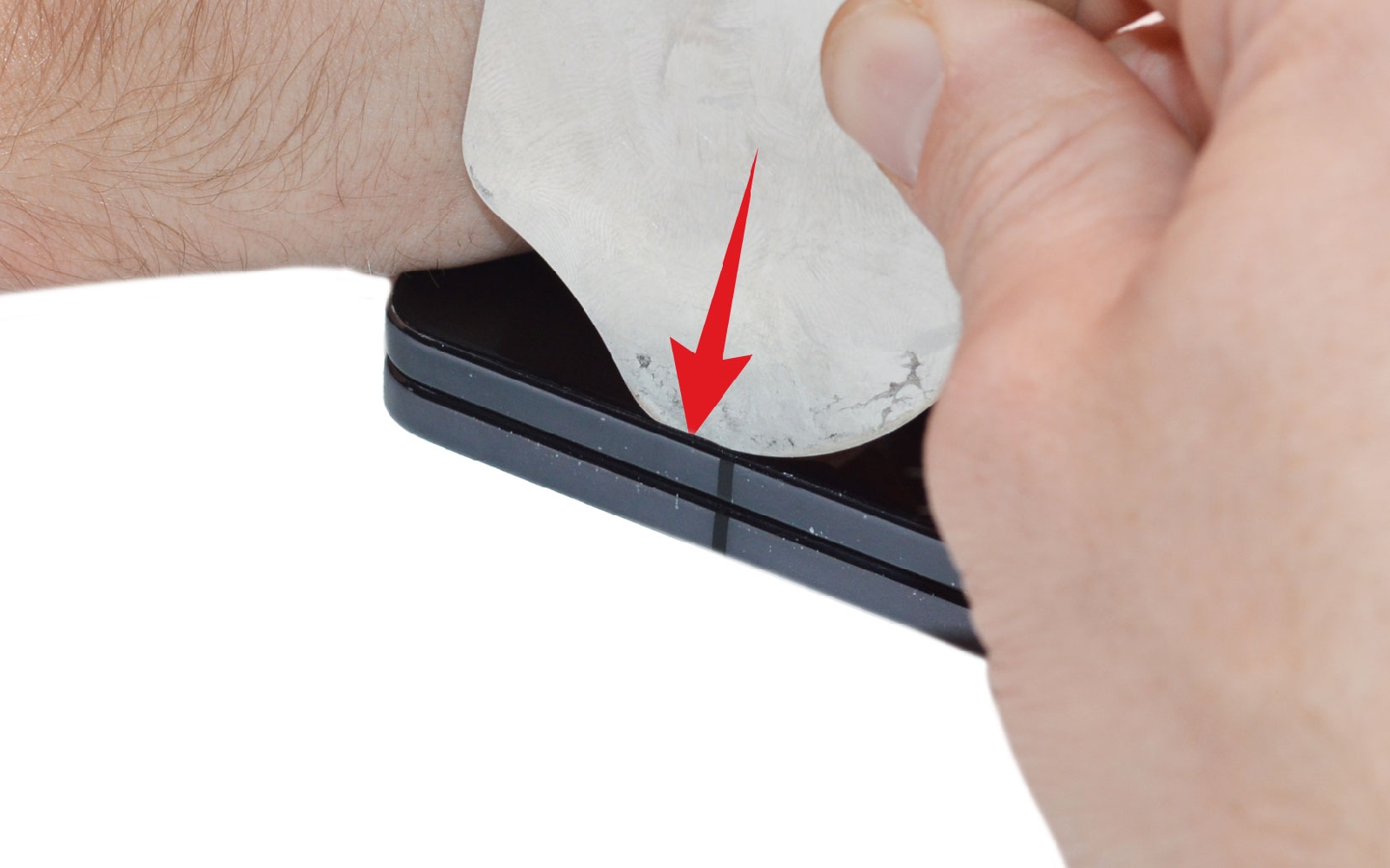

Etape 6 Chauffer l'écran

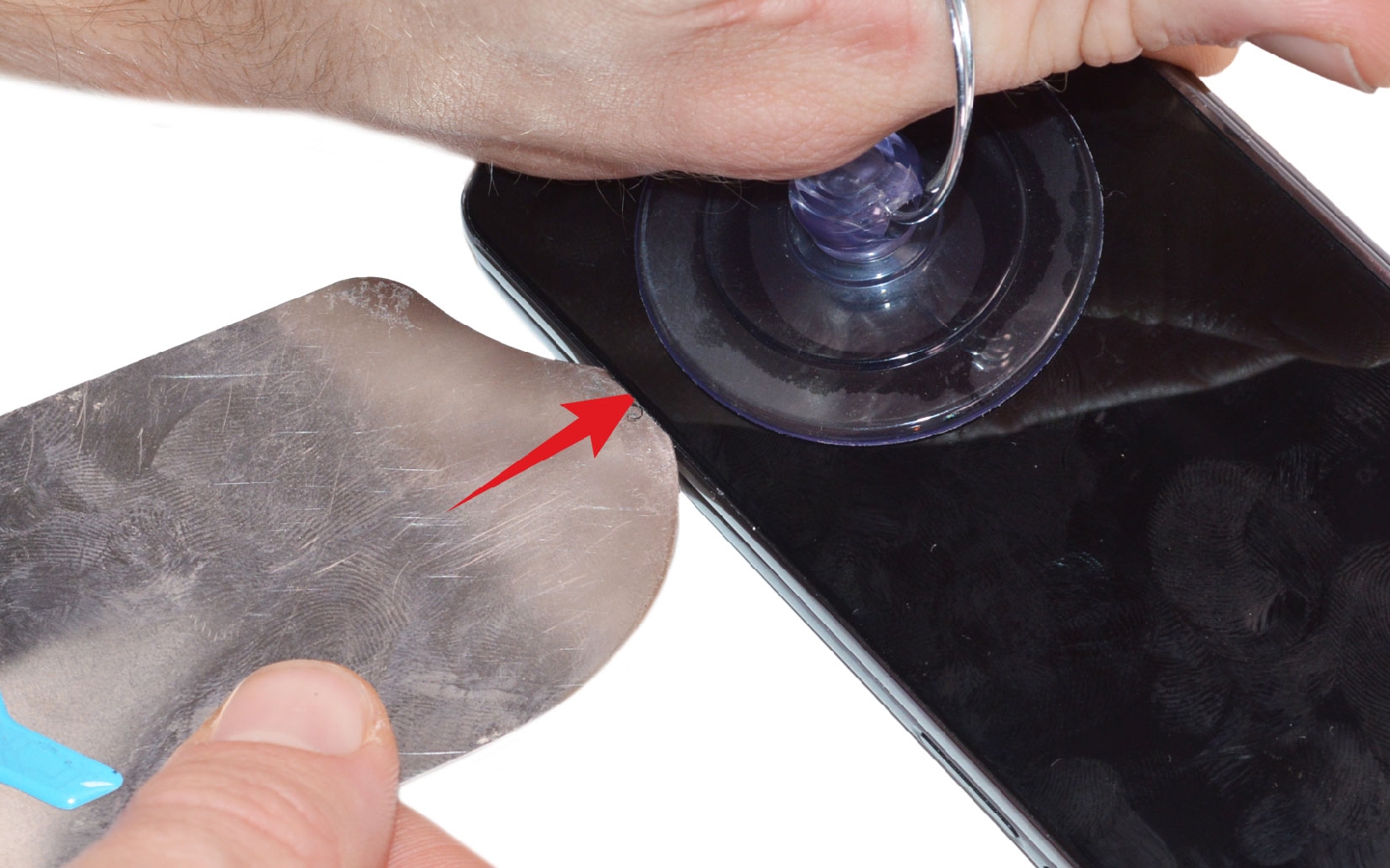

L’écran externe du Samsung Galaxy Z Fold4 est maintenu en place par un adhésif résistant. Avant de pouvoir le retirer sans l’endommager, il est indispensable de chauffer légèrement tout le contour de l’écran afin de ramollir la colle. À l’aide d’un coussin chauffant, d’un décapeur thermique ou d’un sèche-cheveux, chauffez de manière uniforme les bords de l’écran externe pendant 1 à 2 minutes. Veillez à rester constamment en mouvement et à ne jamais insister trop longtemps sur une zone précise afin d’éviter tout risque de détérioration des composants internes. Lorsque l’écran est suffisamment chauffé, positionnez la ventouse sur la partie inférieure de l’écran externe. Tout en tirant délicatement sur l’anneau, insérez l’iFlex entre le châssis et l’écran. Décollez légèrement l’écran, puis introduisez des médiators en plastique. Faites ensuite glisser les outils tout autour du téléphone afin de décoller progressivement l’écran externe. En cas de résistance, n’hésitez pas à réchauffer de nouveau les bords pour ramollir l’adhésif.
Outils
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Outil d'ouverture iFlex 9.90€
Etape 7

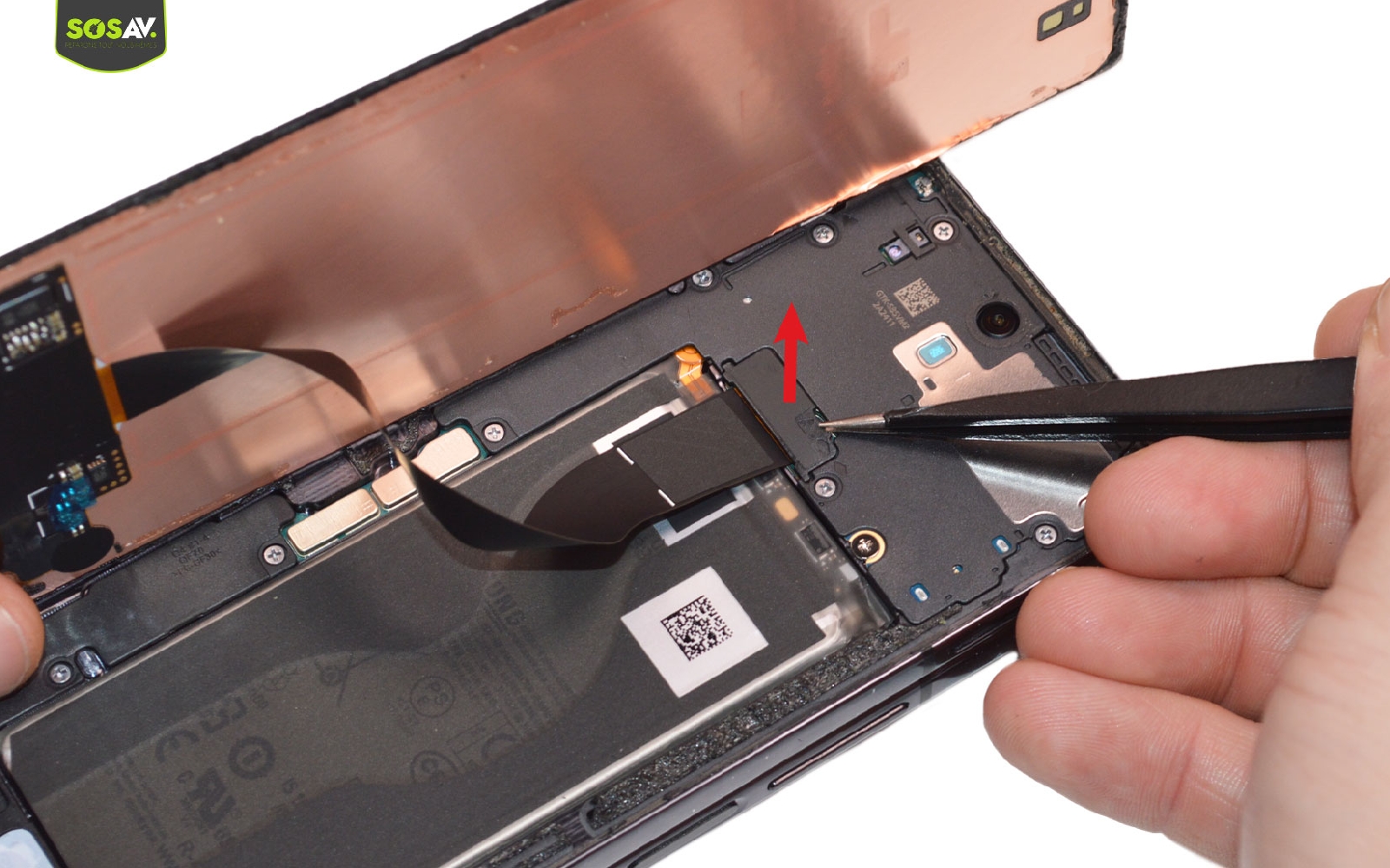

Etape 7 Libérer l'écran

soulevez la plaquette noire puis déconnectez la nappe de l'écran externe pour le mettre de coté.
Outils
Levier Nylon
Pince Brucelles
Etape 8

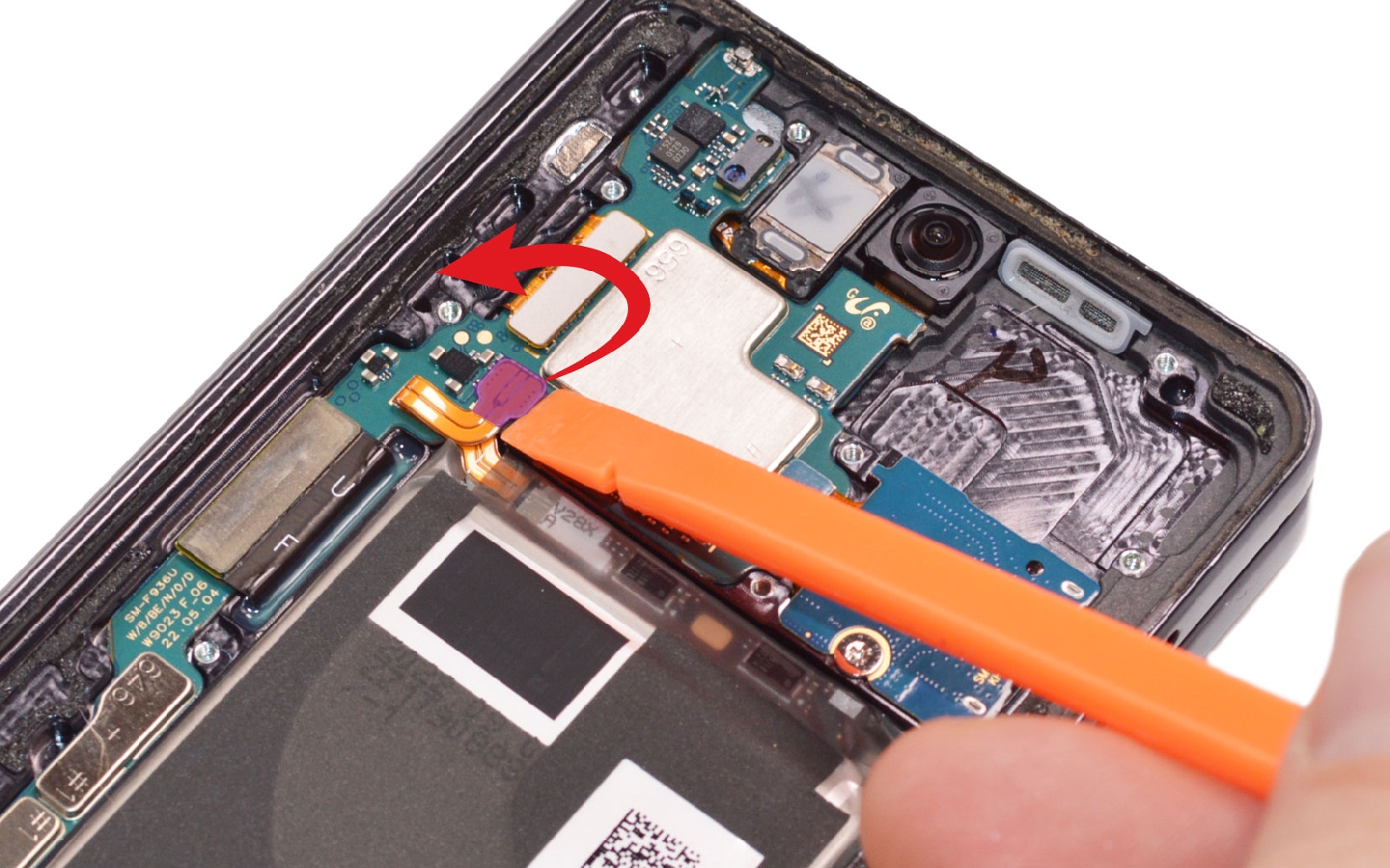

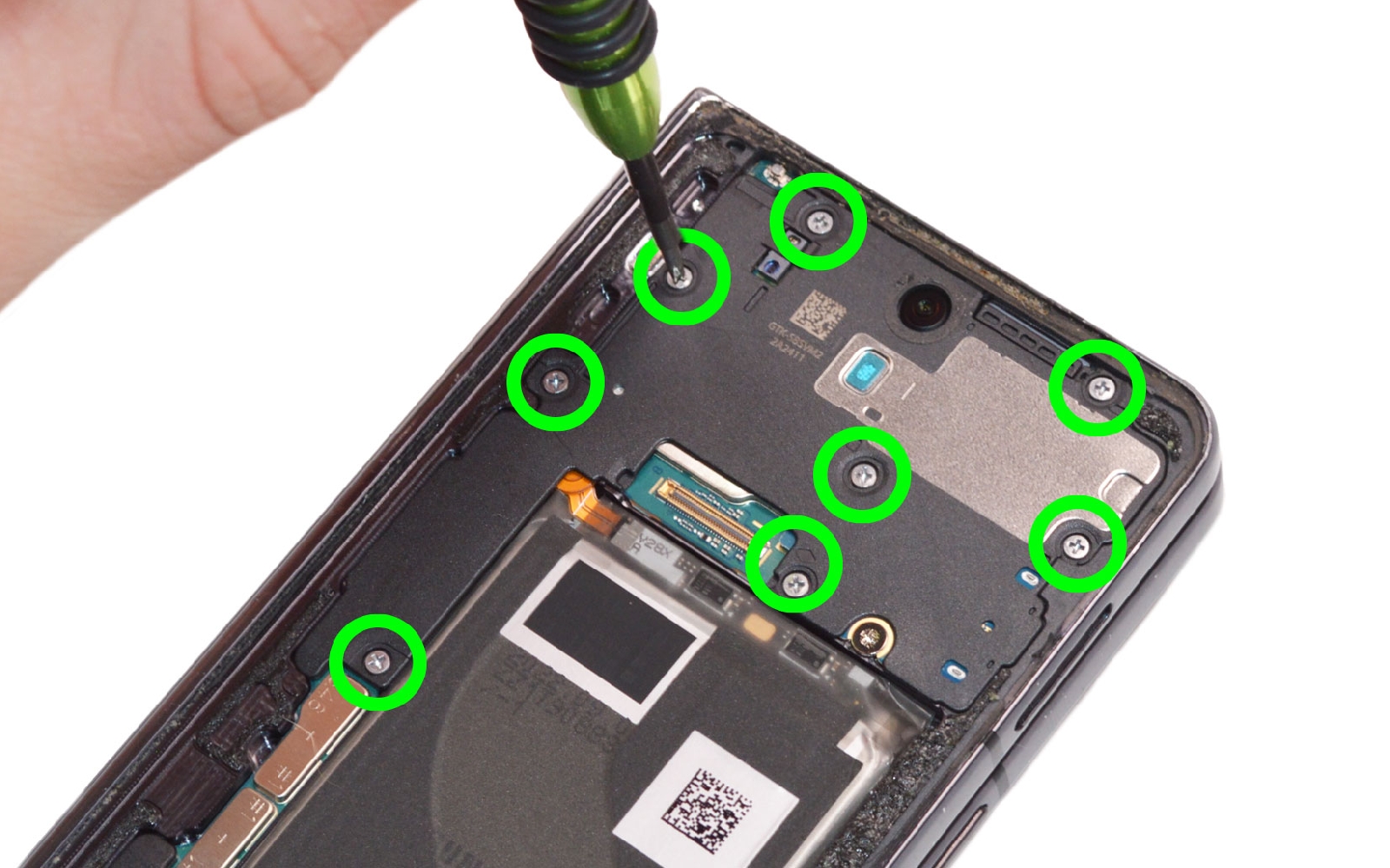

Etape 8 Déconnecter la seconde batterie

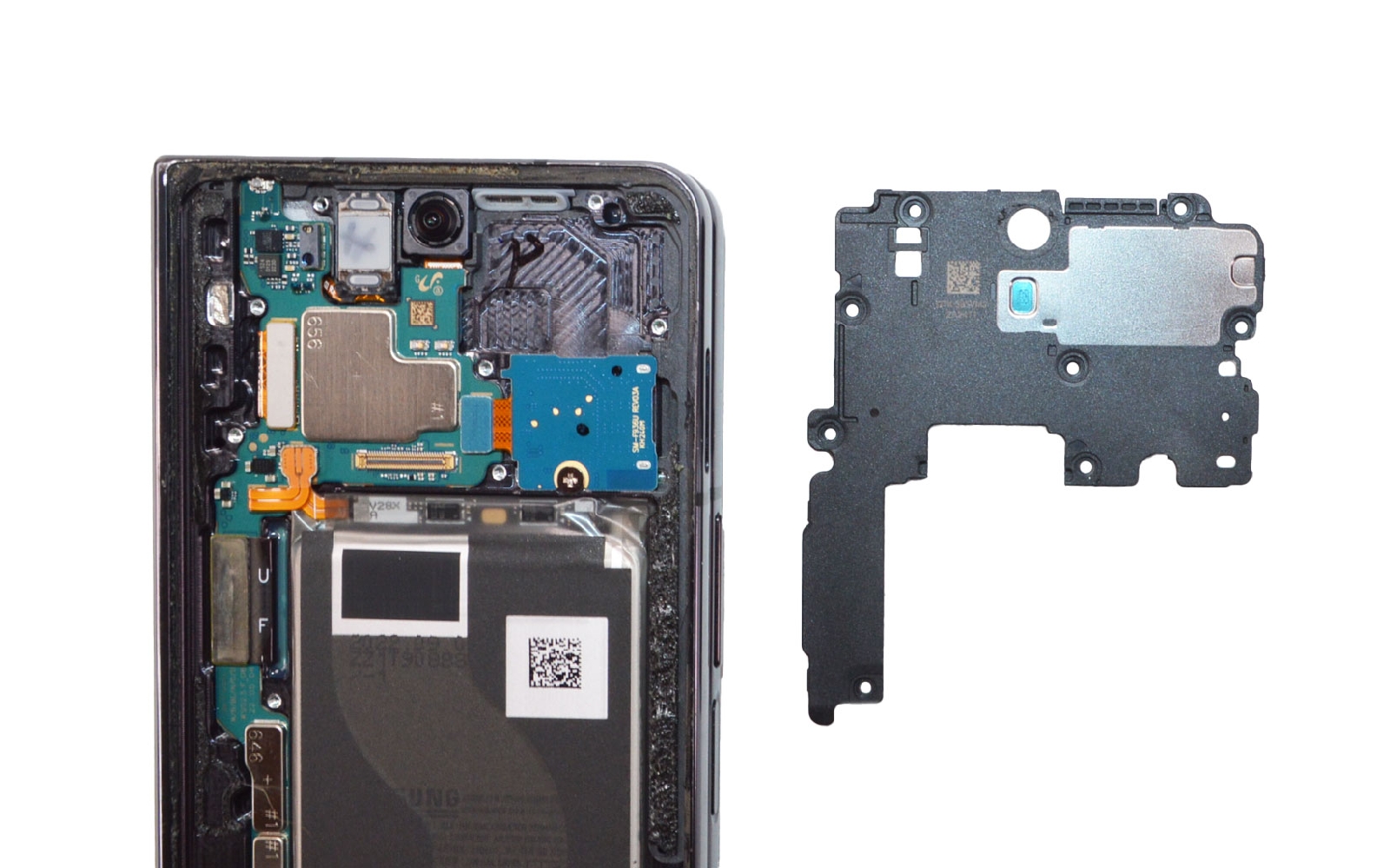

Enlevez les vis cruciforme puis sortez la plaquette de protection. Débranchez la nappe de la seconde batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

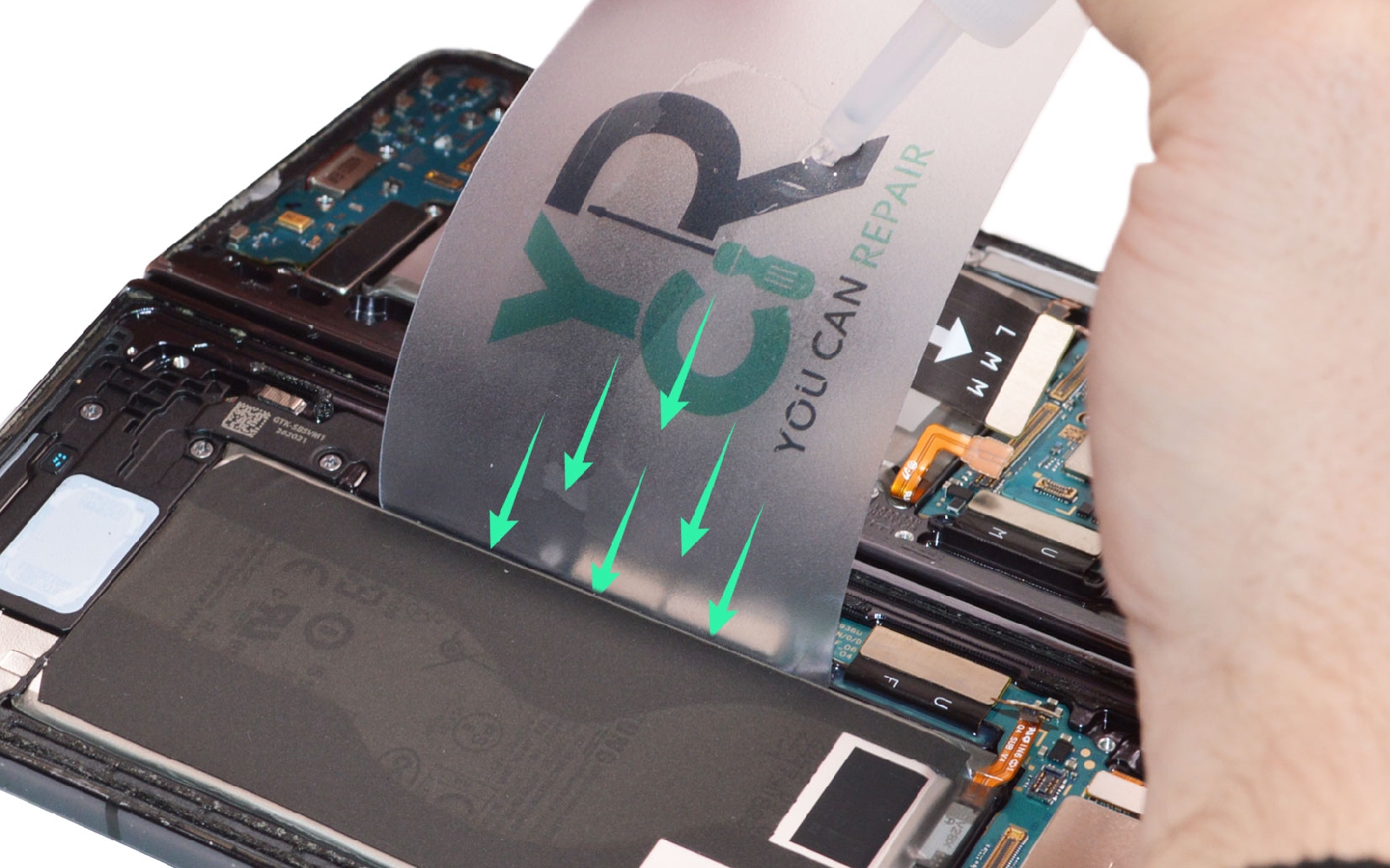

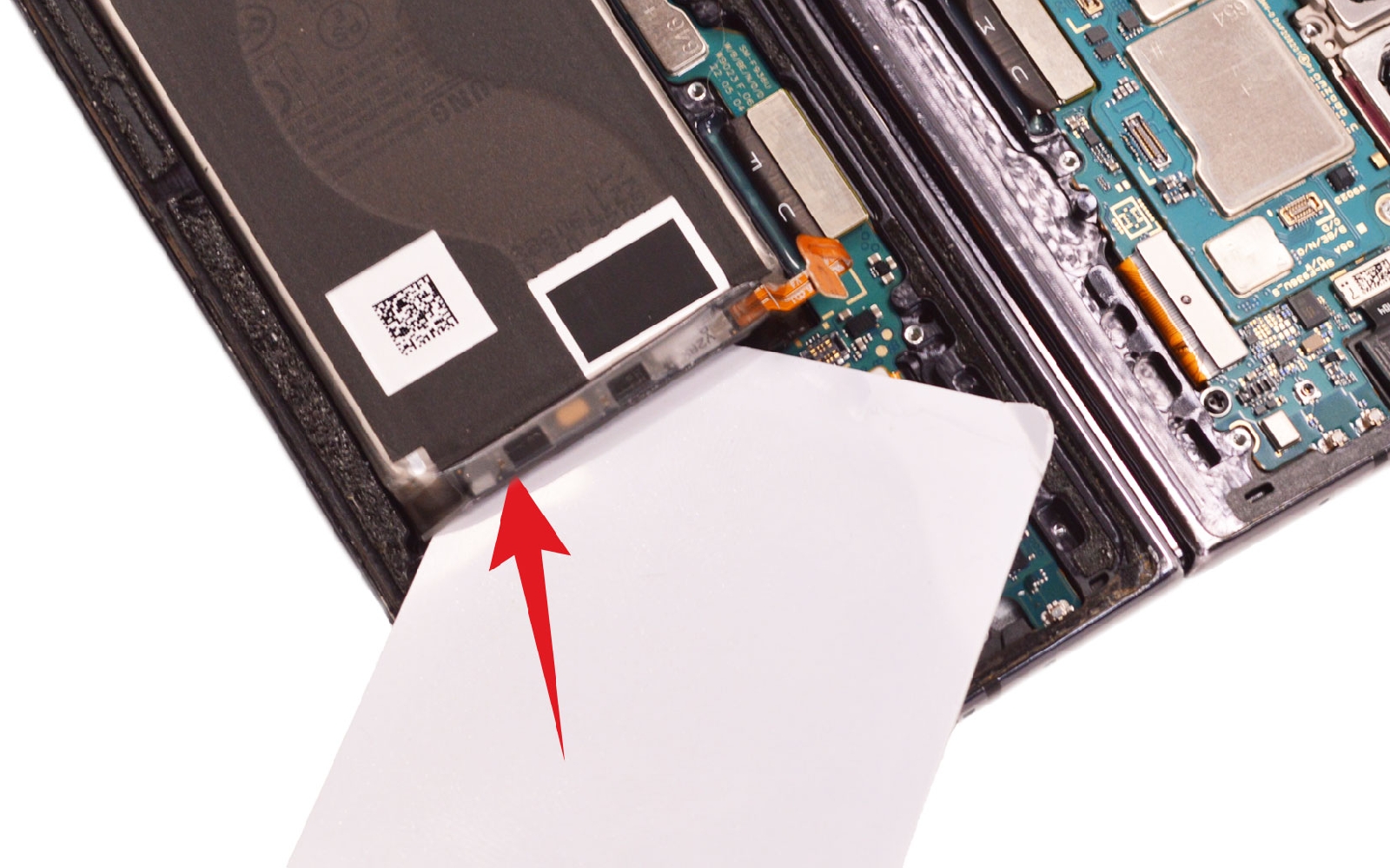

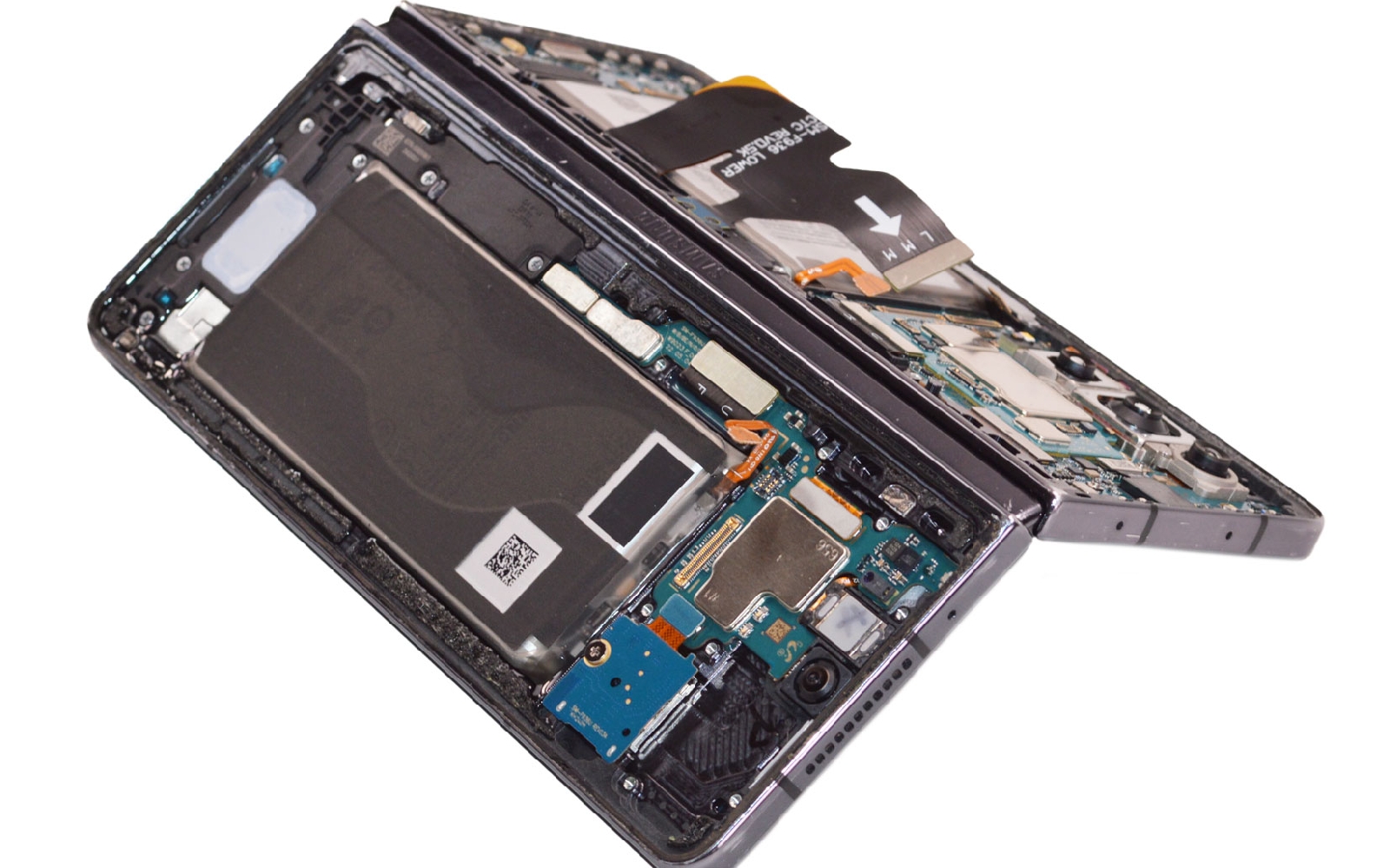

Etape 9 Décoller la deuxième batterie

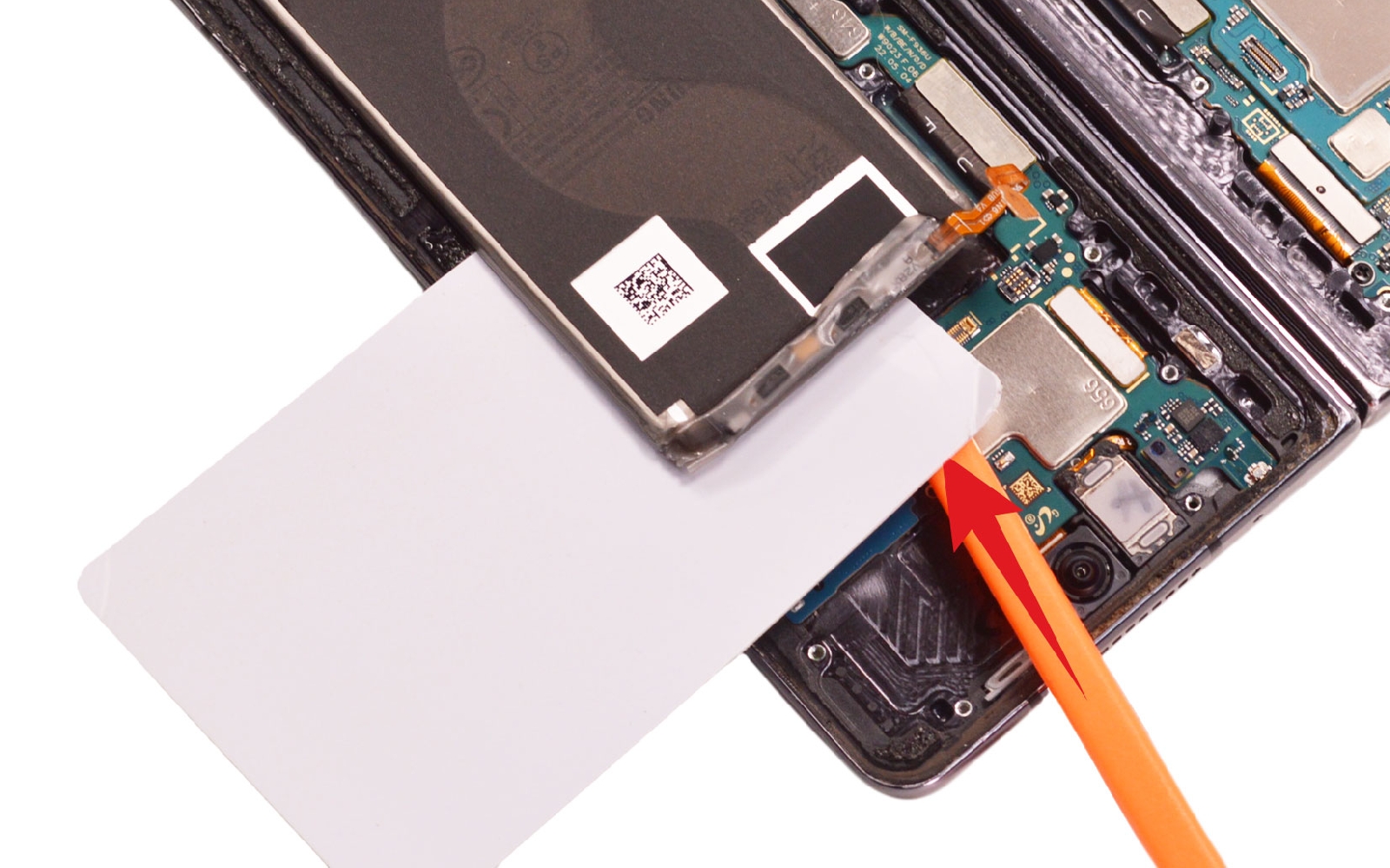

Le liquide iRemover est spécialement conçu par Brico-phone pour faciliter le décollage des composants fortement collés, comme les batteries, tout en limitant les risques de perçage ou de détérioration. Commencez par couper l’extrémité du petit embout fin du flacon d’iRemover. Insérez ensuite délicatement la carte transparente fine sous la seconde batterie afin de créer un léger point d’entrée. Déposez quelques gouttes de liquide sur la carte pour permettre au produit de s’infiltrer progressivement sous la batterie. Laissez agir l’iRemover pendant environ 45 minutes en pliant légèrement le téléphone pour que le produit circule sous le composant. Sous l’effet du produit, l’adhésif va se ramollir et devenir non collant, avec une texture proche d’une gelée. Vous pourrez alors soulever doucement la batterie à l’aide de la carte en PVC et du levier. Si une résistance se fait sentir, ne forcez surtout pas : ajoutez un peu d’iRemover et laissez agir de nouveau avant de poursuivre.
Outils
Carte PVC
Levier Nylon
Pièces
Liquide iRemover 3.90€
Etape 10

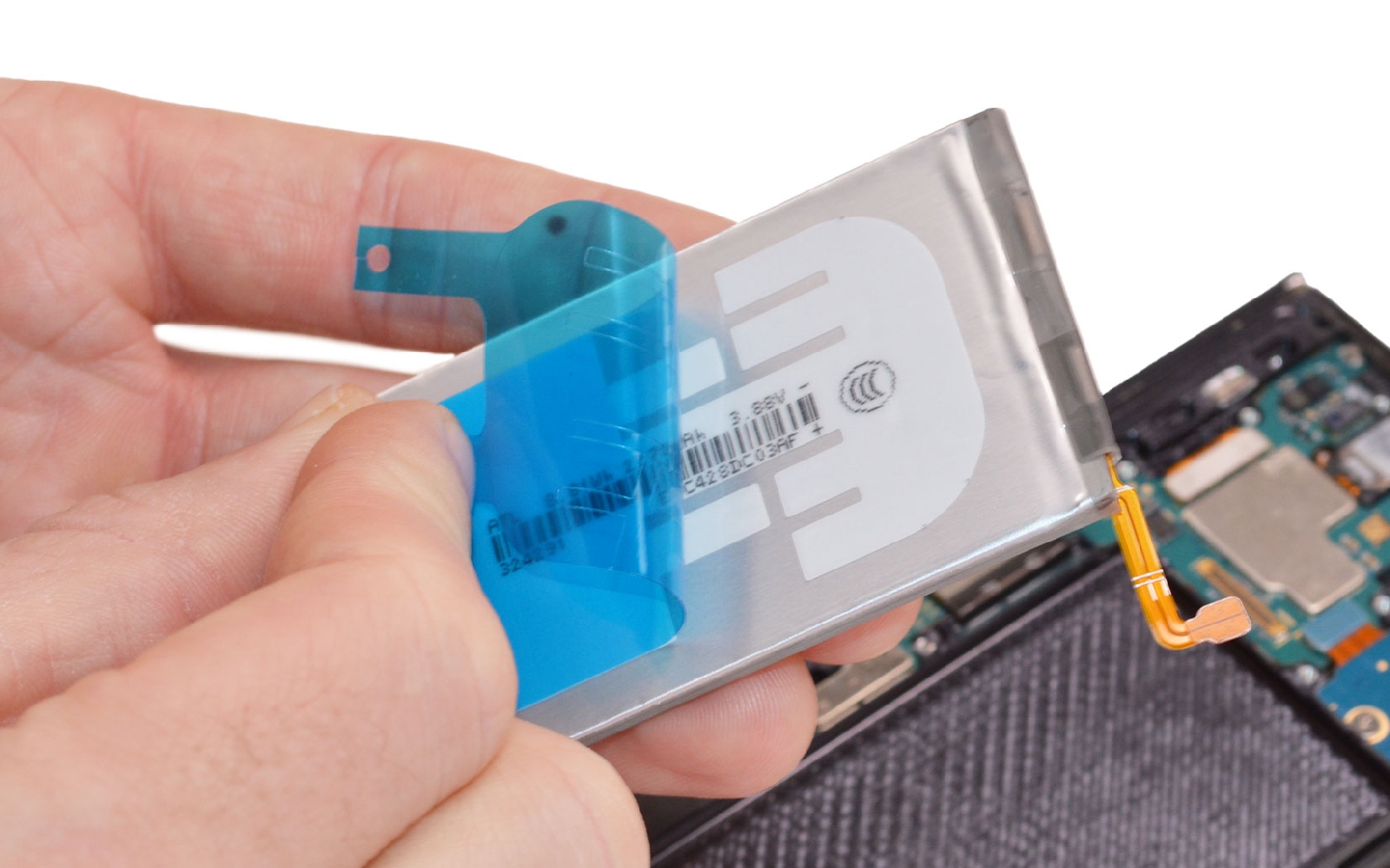

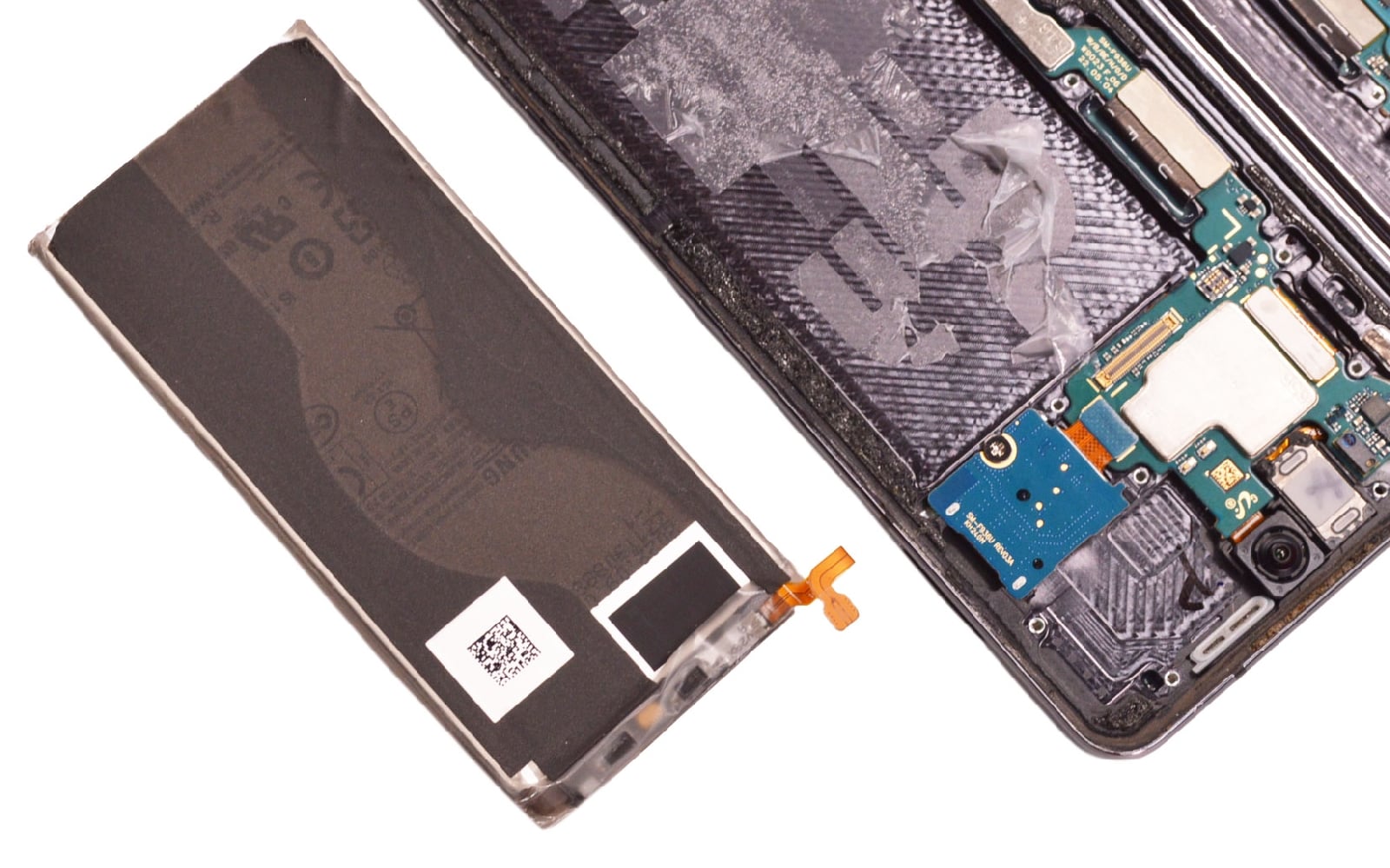

Etape 10 Changer la seconde batterie

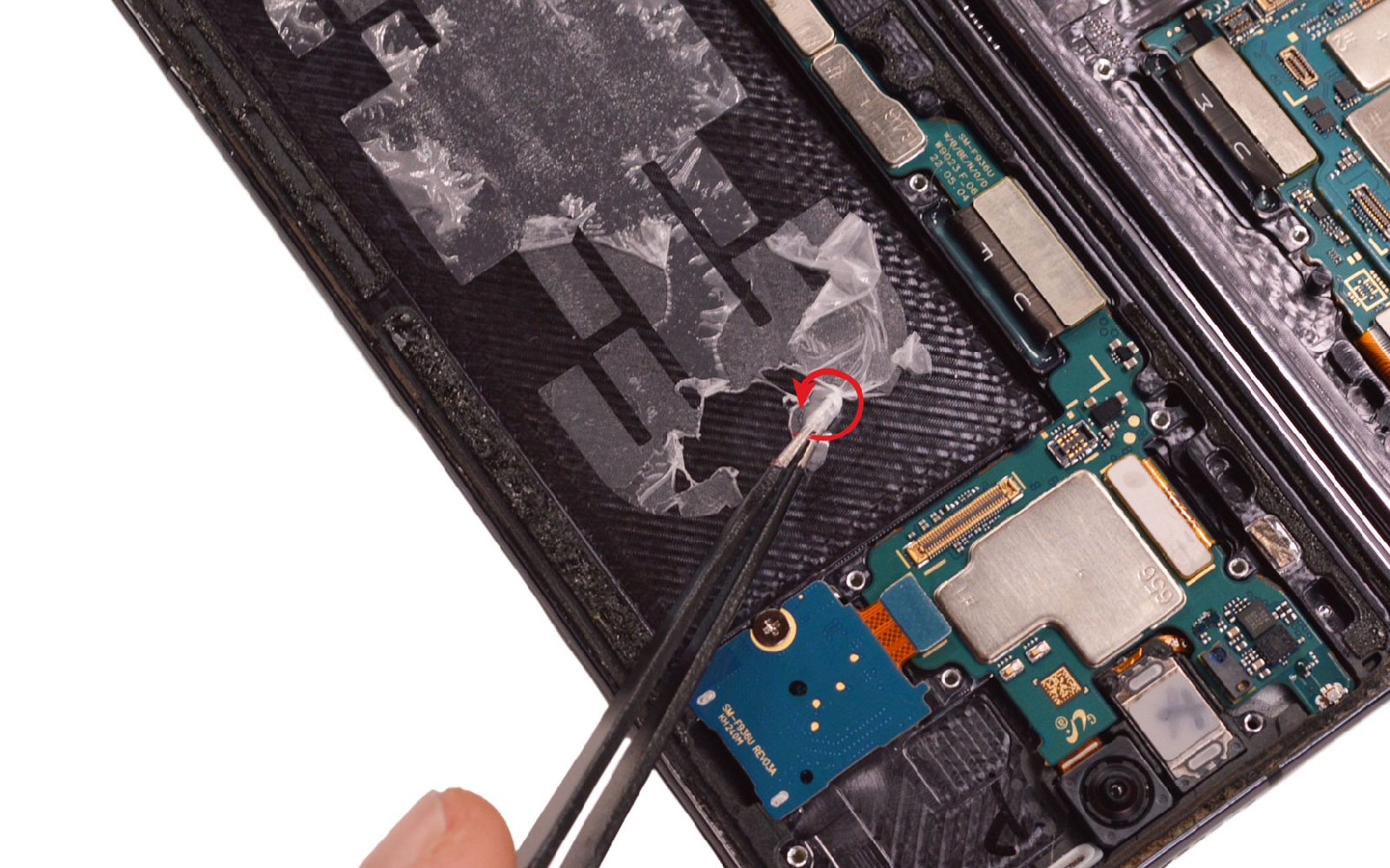

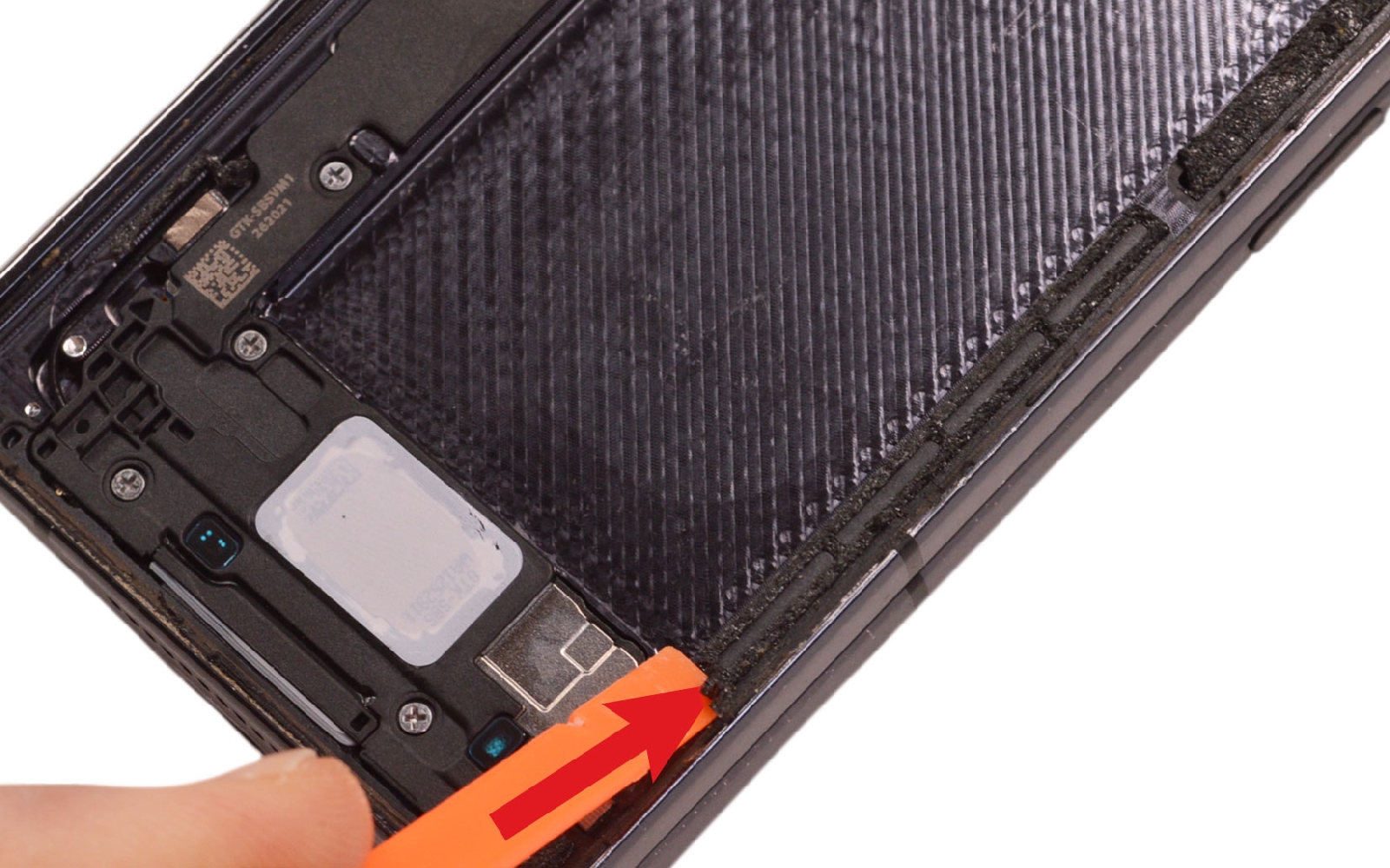

Nettoyez les résidus de stickers et le rebord du châssis. Ôtez le film de protection situé à l'arrière de la batterie et installez le composant au centre du châssis. Si vous avez opté pour une batterie d'origine, retirez seulement les protections bleues à l'arrière du composant avant de le glisser au centre du châssis. En ce qui concerne la batterie compatibles, vous aurez besoin de suivre l'un de nos tutoriels suivant pour la pose des stickers : - tuto vidéo - tuto photos
Outils
Levier Nylon
Pince Brucelles
Etape 11

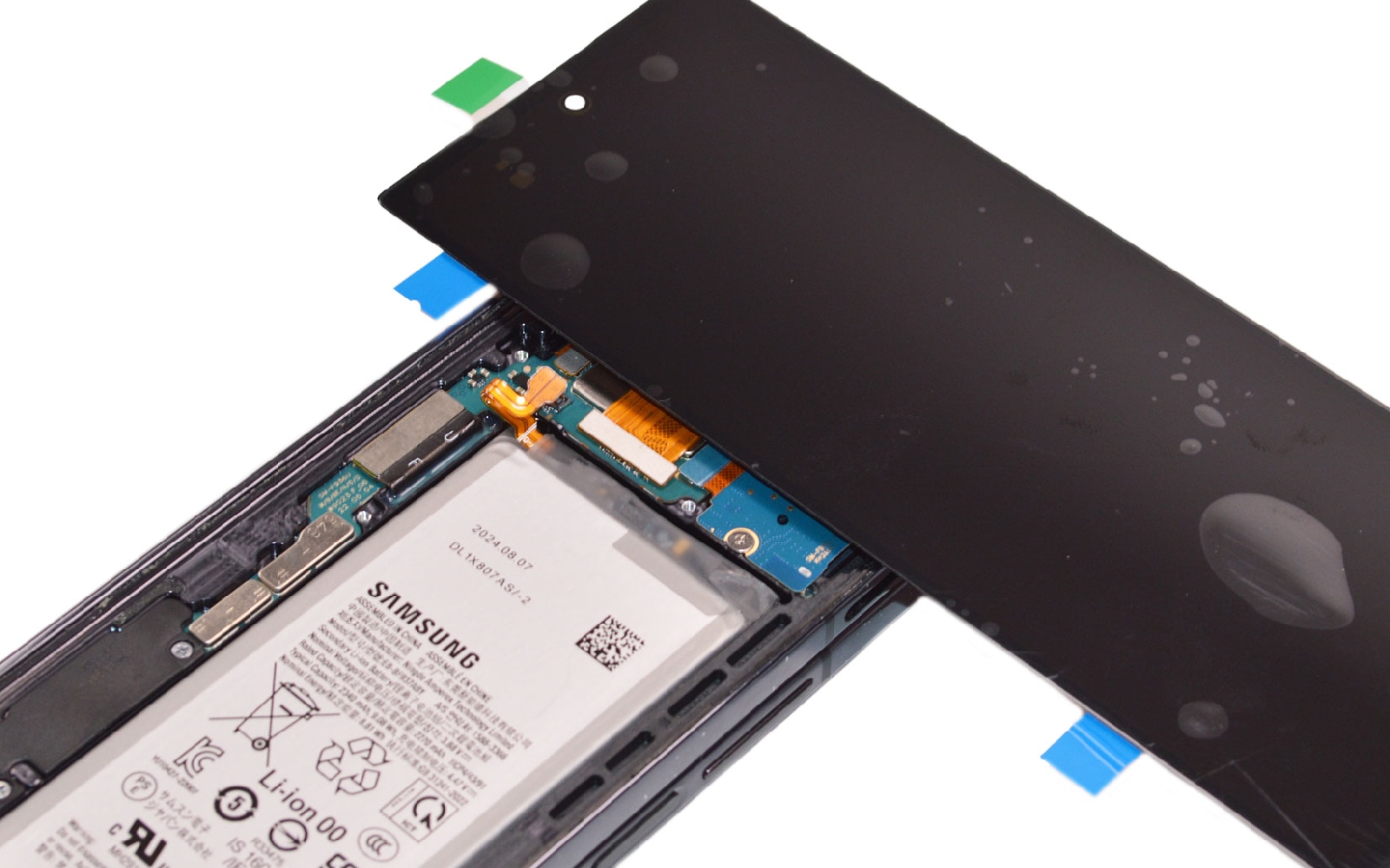

Etape 11 Tester le nouvel écran (facultatif)

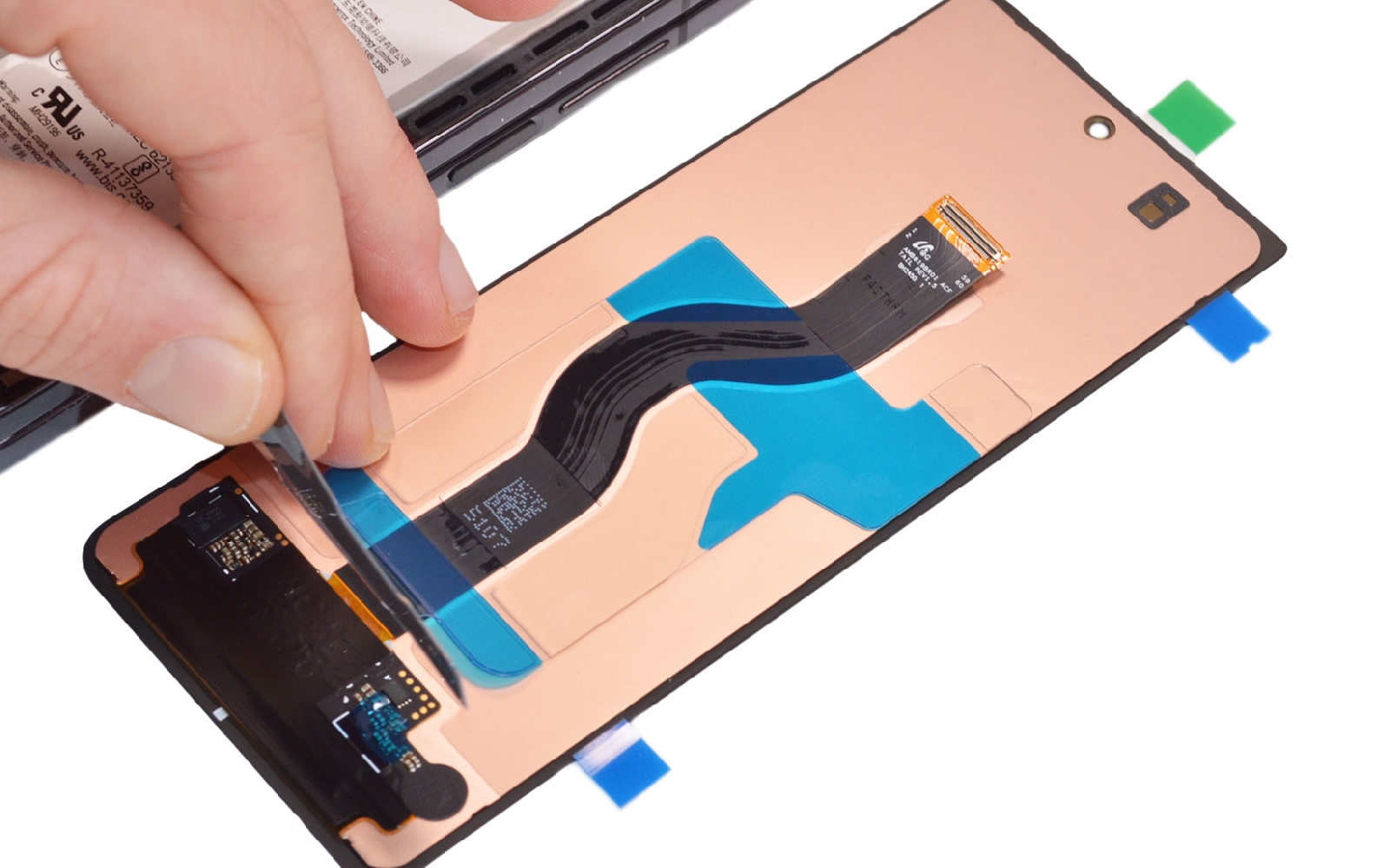

Si vous avez opté pour un écran d'origine, une nappe de tester est fournie avec le composant. Dans ce cas, branchez cette dernière à la carte mère puis rebranchez les batteries et allumez le téléphone pour tester votre nouvel écran. Si tout est ok, pensez à bien éteindre votre téléphone, puis à débranchez les batteries avant de retirer la nappe de l'écran externe. Remontez toutes les éléments en suivant le tutoriel dans le sens contraire puis passez à l'étape suivante.

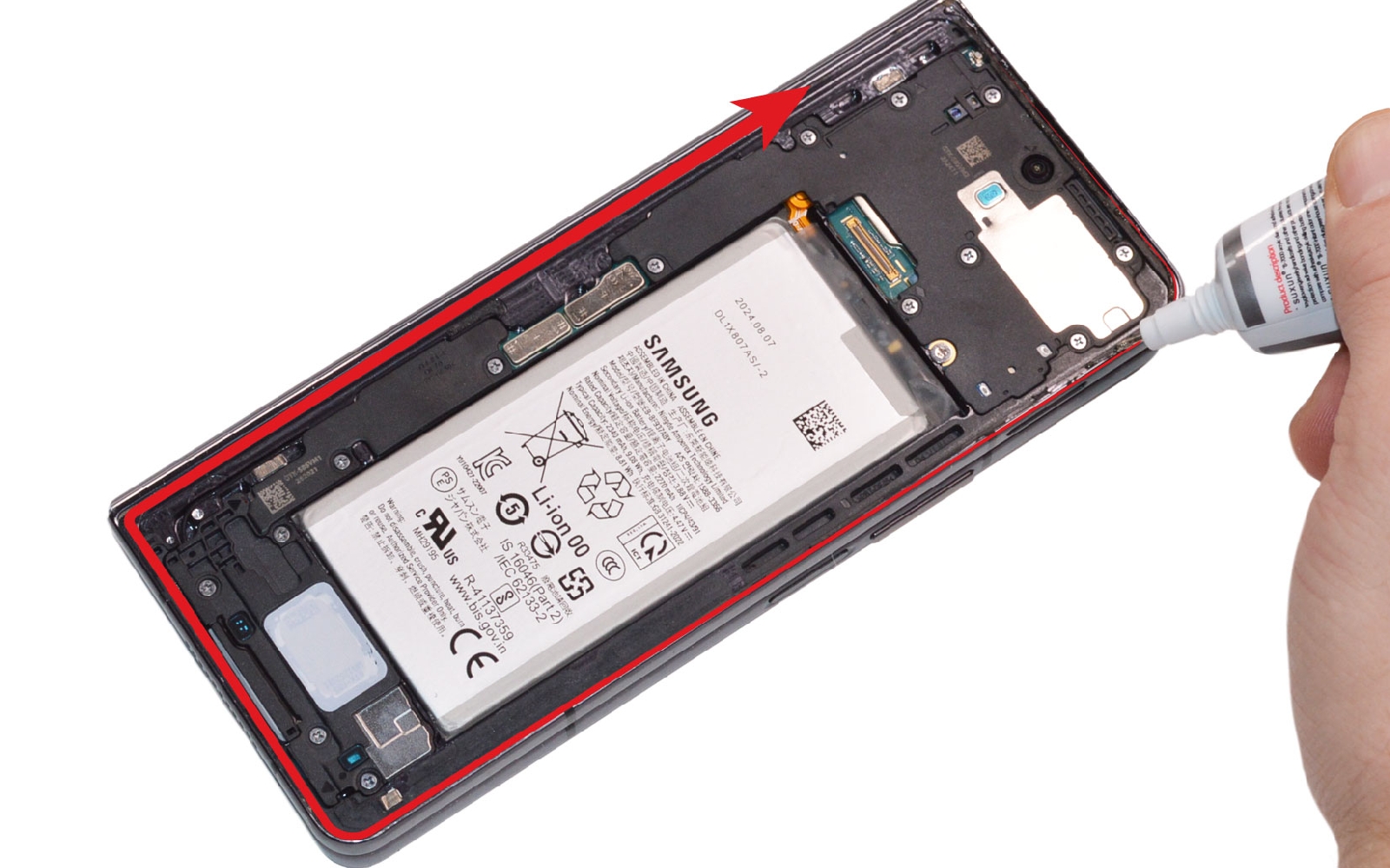

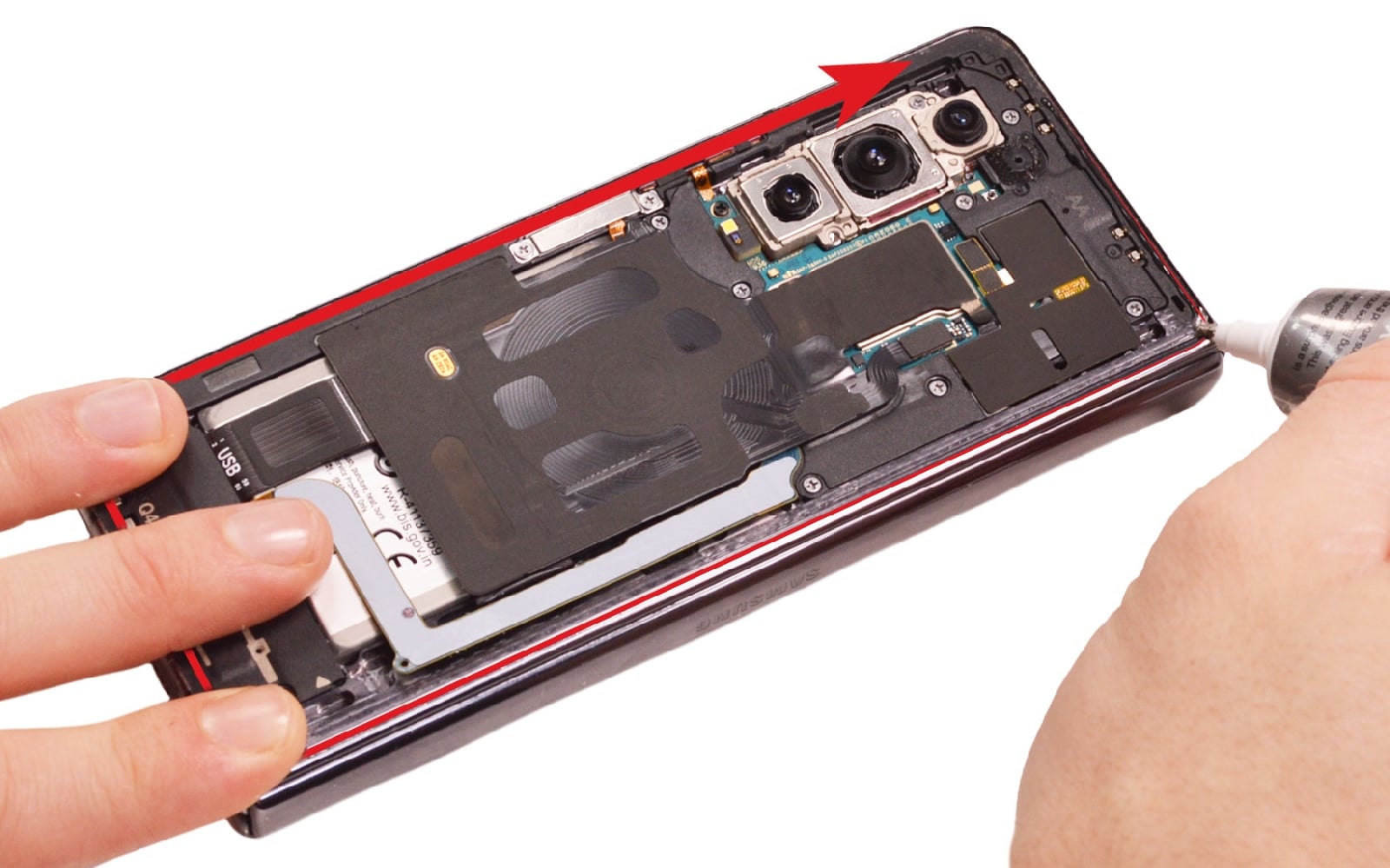

Conseils pour le remontage

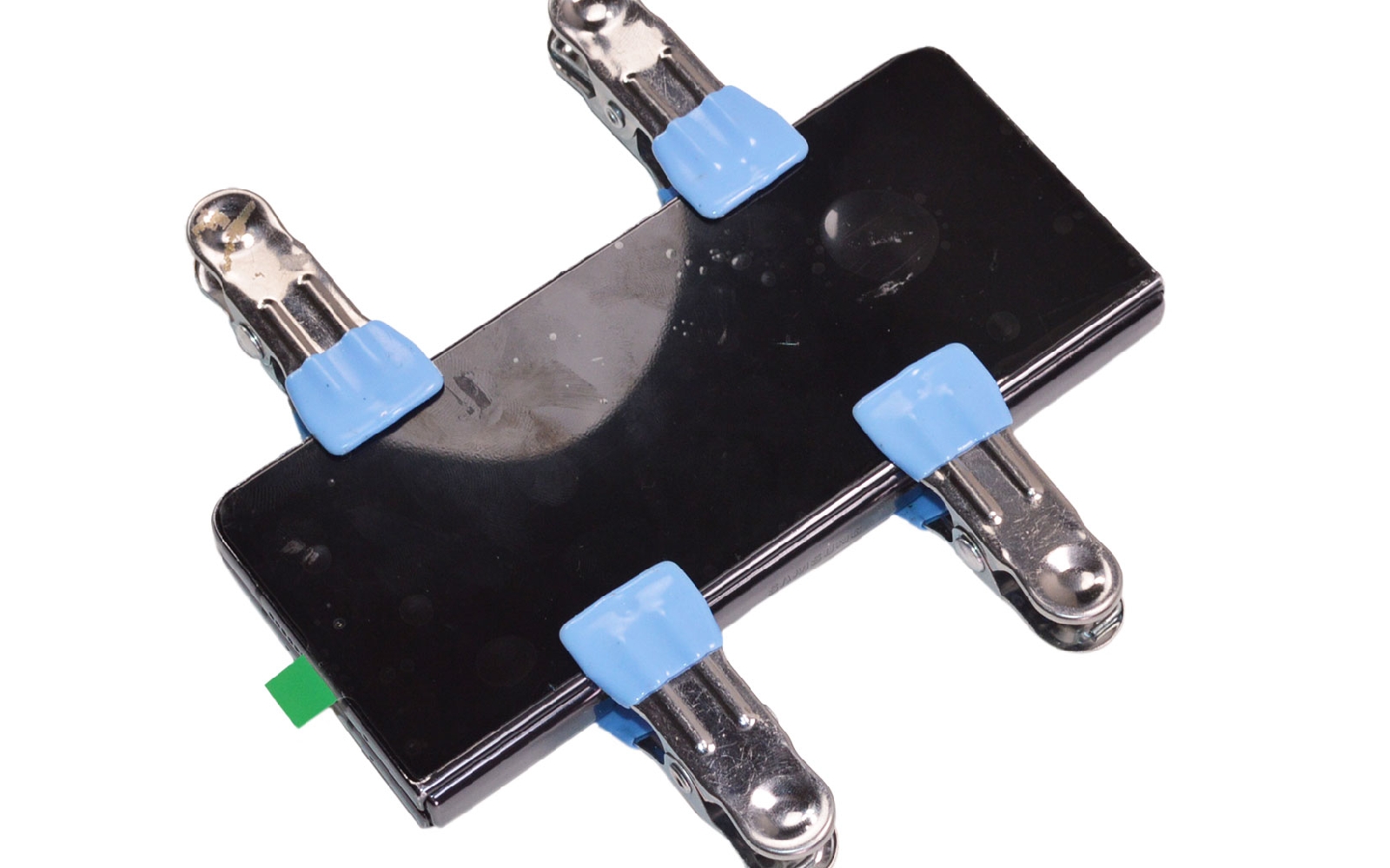

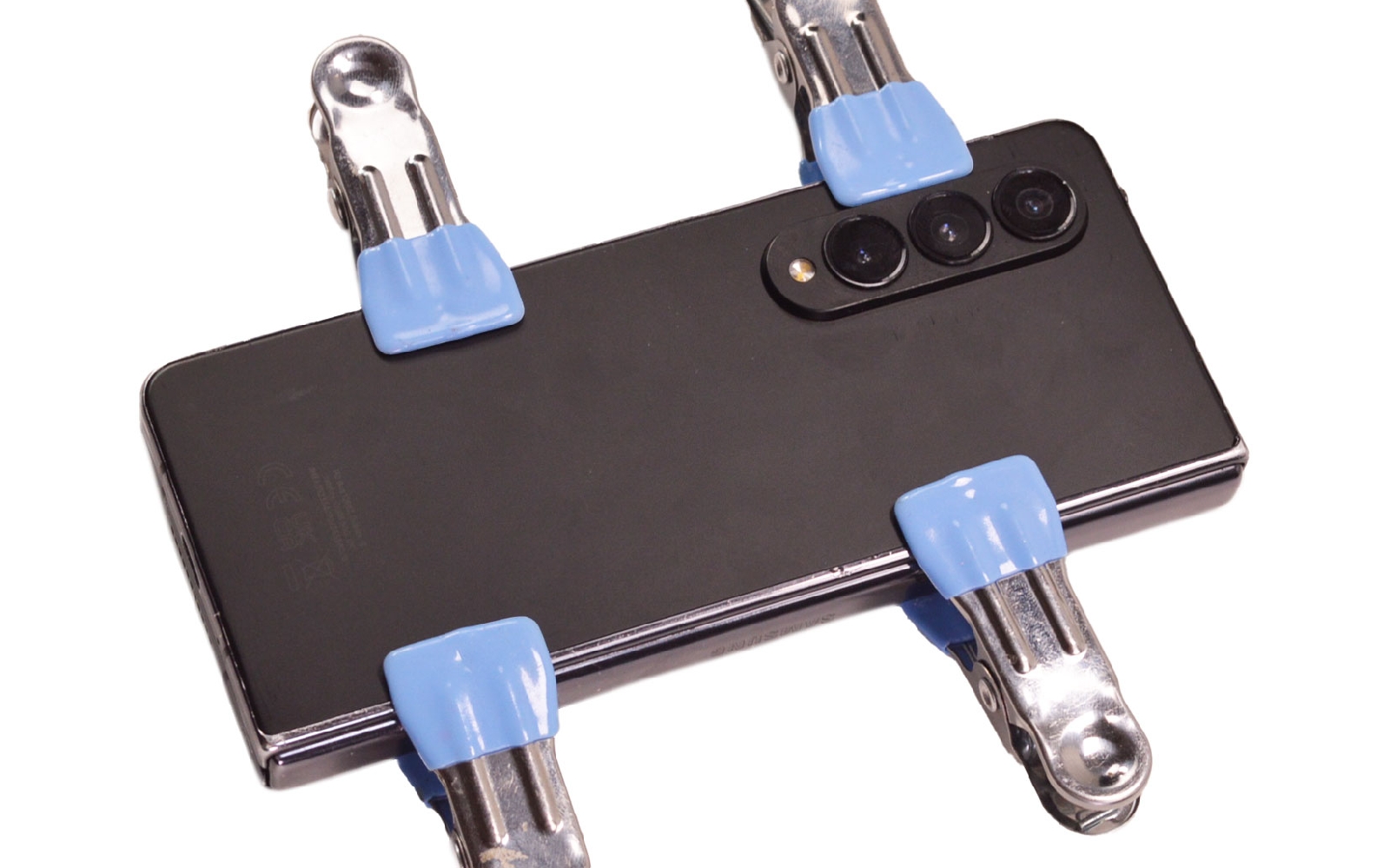

Si cela n'est pas encore fait, nettoyez le rebord du châssis à l'aide du levier en nylon. Appliquez un filet de colle sur le tour du châssis et posez l'écran externe puis laissez sécher environ 45 minutes à l'aide de gros livres ou de pinces. Réitérez l'opération pour la vitre arrière.
Outils
Colle
Levier Nylon
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
