Comment changer le connecteur de charge sur Galaxy A22

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy A22 | Temps estimé : 20 min | Difficulté : 2/5

Votre Samsung Galaxy A22 ne reconnaît plus le câble USB ? La charge est lente, intermittente, ou le transfert de données vers votre ordinateur est devenu impossible ? Ces signes indiquent généralement que le connecteur de charge (USB-C) est endommagé ou encrassé.

Heureusement, sur ce modèle, le port de charge est situé sur une petite carte fille indépendante, ce qui rend son remplacement relativement simple et peu coûteux. Ce guide vous montre comment redonner vie à votre port de charge en quelques étapes seulement.

Diagnostic

› Votre téléphone ne charge plus, il ne se connecte plus à un ordinateur...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge avec prise jack reconditionné pour Samsung Galaxy A22 4G
16,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer

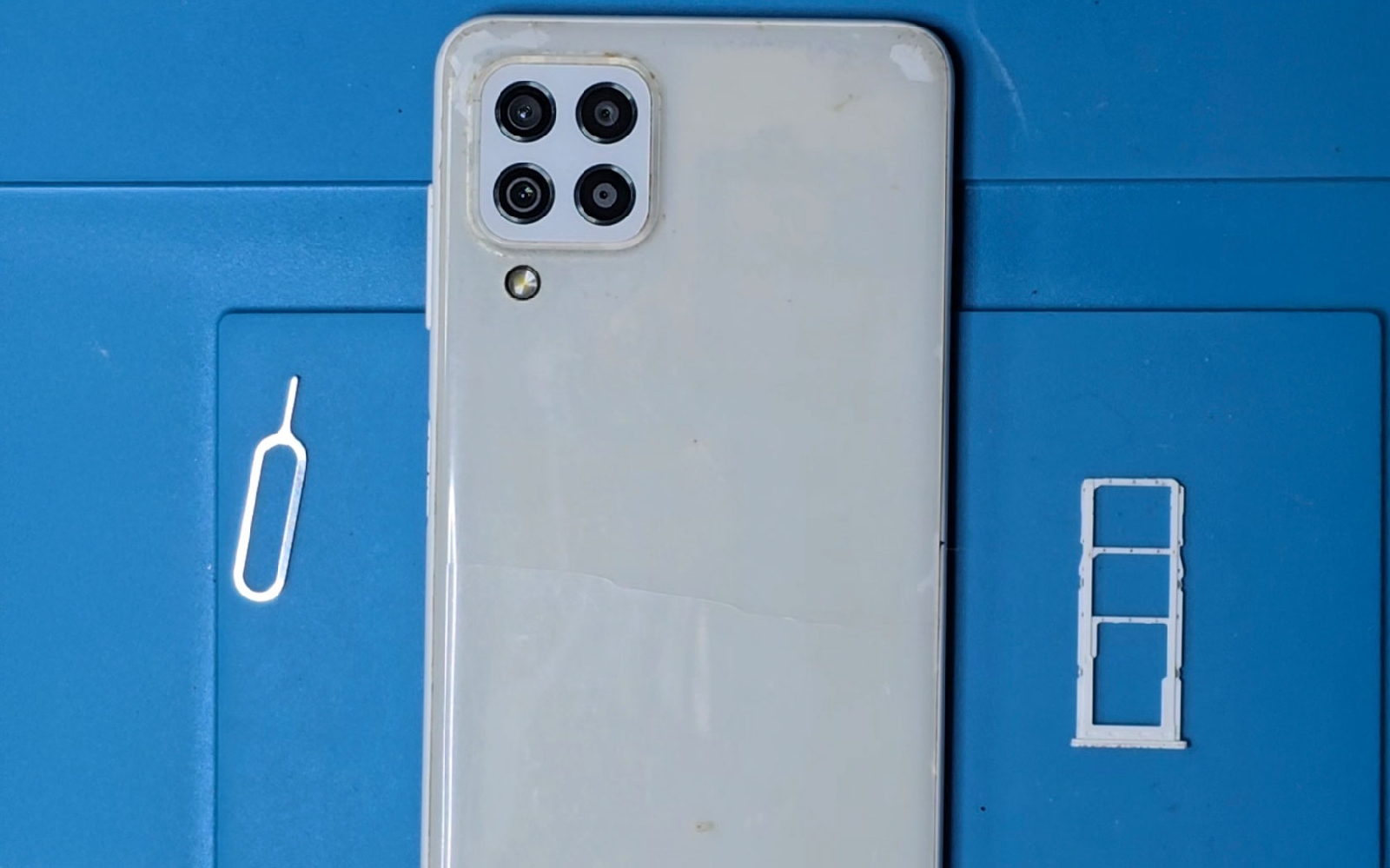

Avant toute manipulation, éteignez votre téléphone et retirez le tiroir SIM.
Travaillez sur une surface propre et dégagée pour ne perdre aucune des petites vis !
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

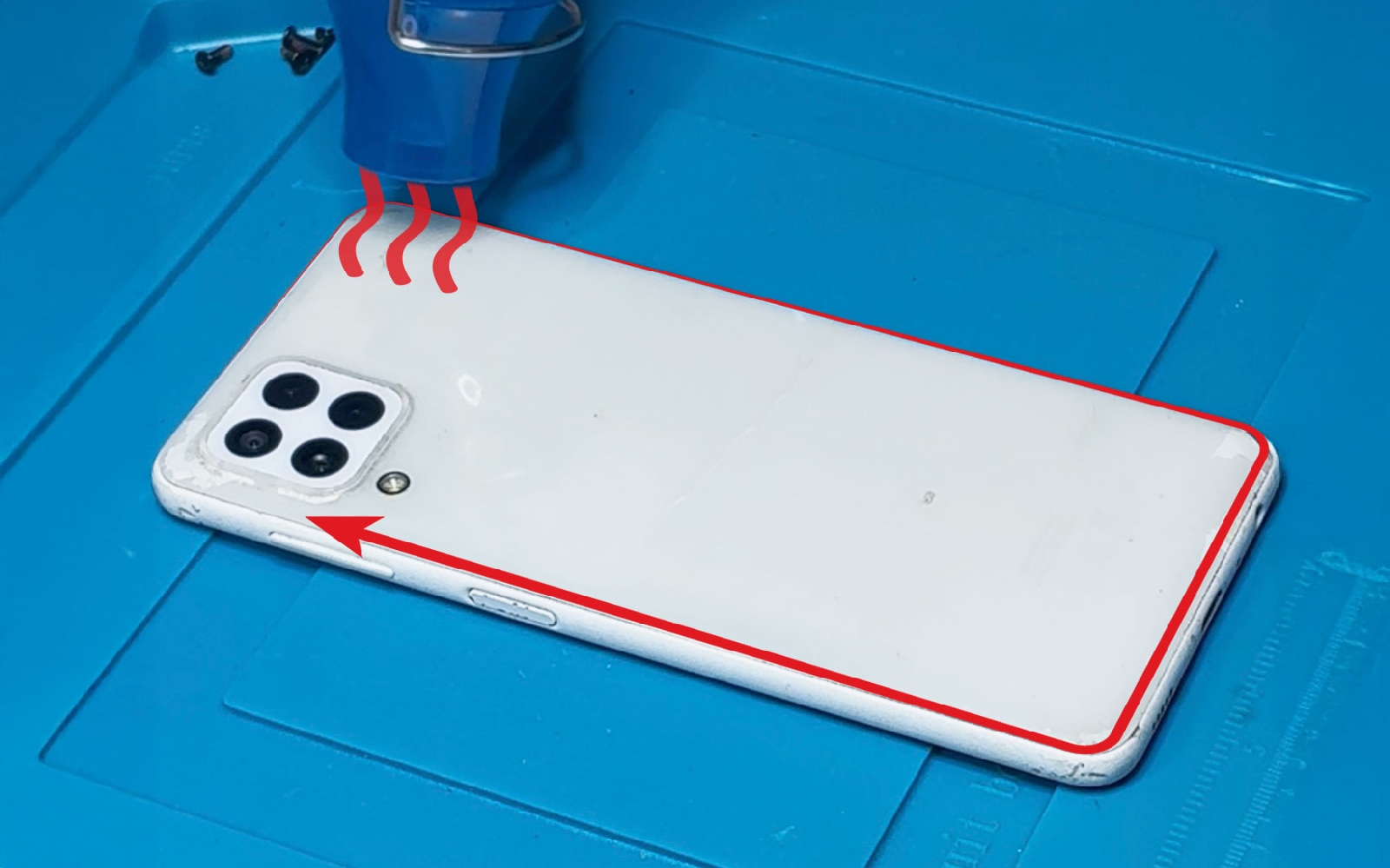

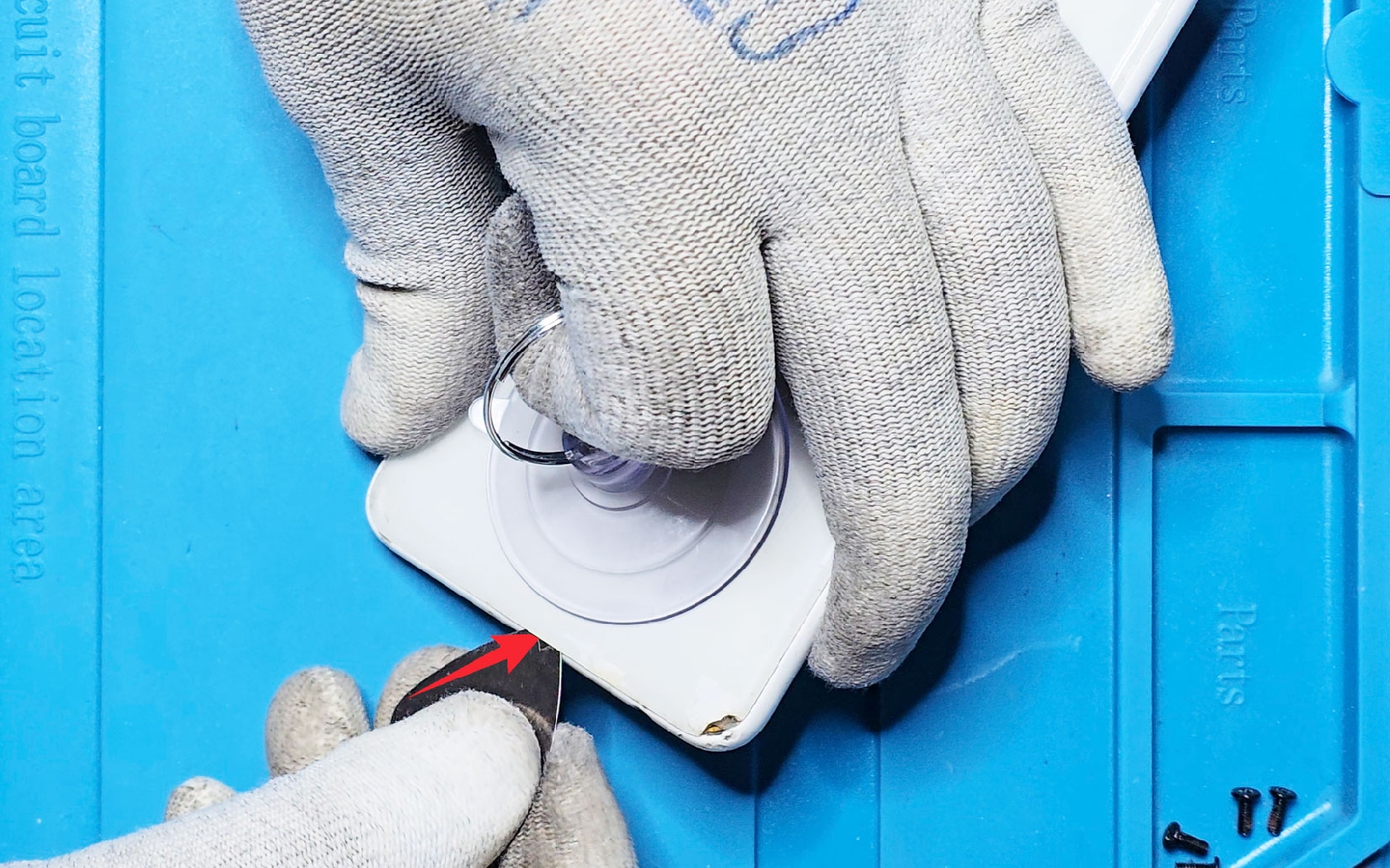

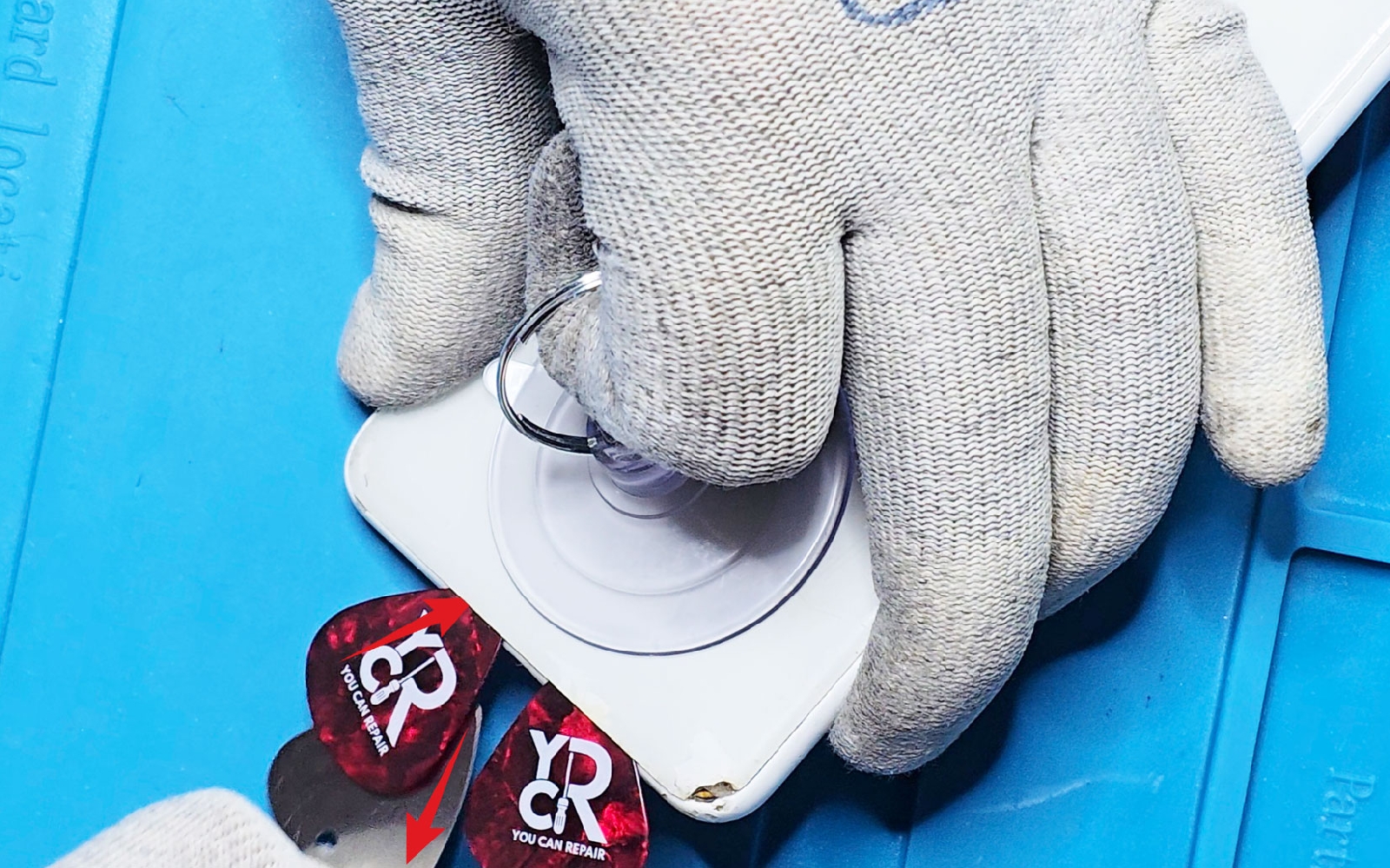

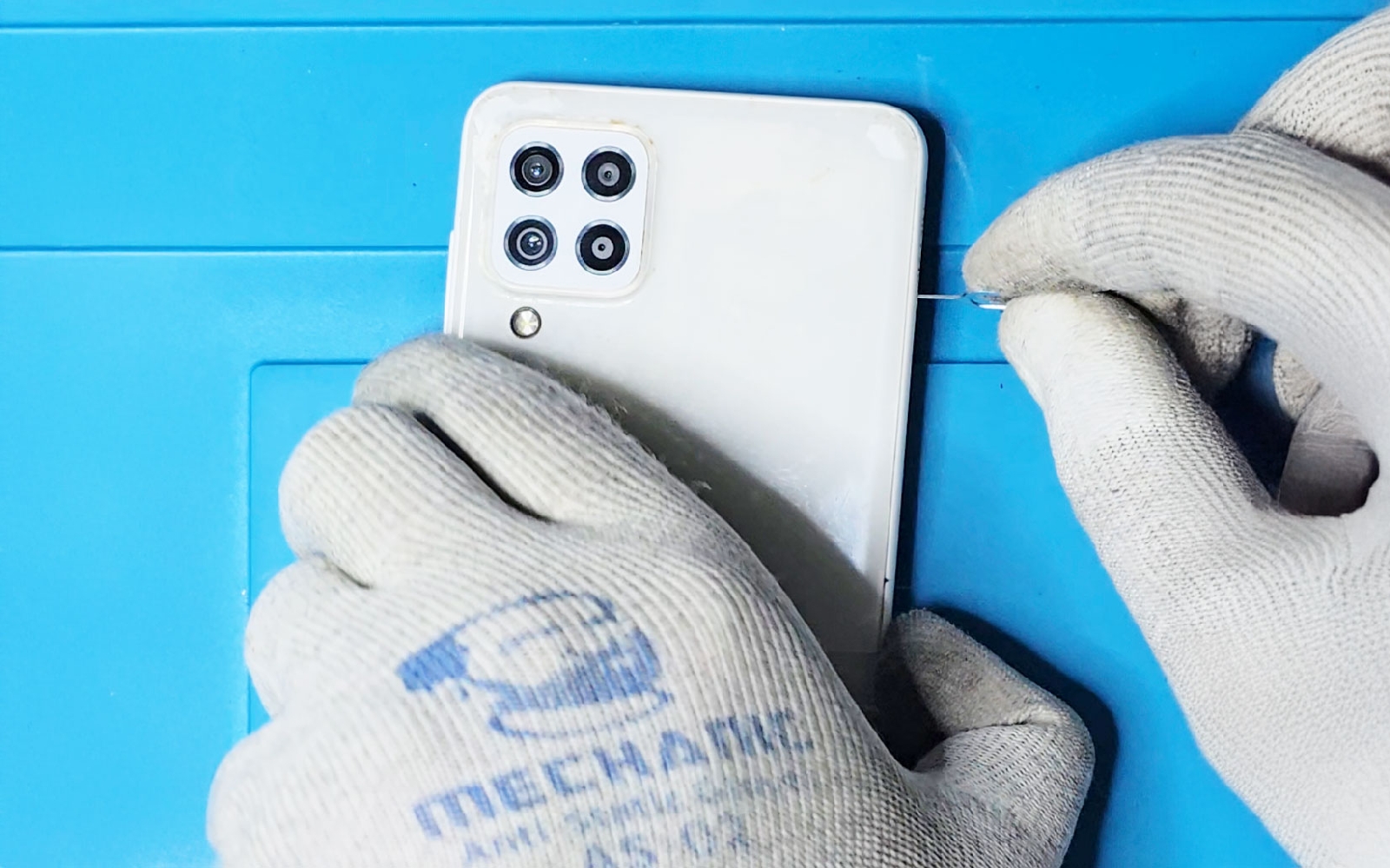

Pour ouvrir votre téléphone, vous devrez ramollir l'adhésif de la vitre arrière à l'aide d'un coussin chauffant, d'un décapeur thermique ou d'un simple sèche-cheveux. Si vous utilisez le coussin, passez-le au micro-ondes environ 2 minutes, puis déposez-le sur l'appareil pour diffuser la chaleur uniformément sur toutes les bordures.

Si vous avez opté pour le décapeur thermique ou le sèche-cheveux, allumez l'appareil et balayez soigneusement tout le contour du téléphone. Veillez à maintenir un mouvement constant pour bien chauffer chaque côté, ce qui facilitera l'insertion de vos outils de démontage sans risquer d'endommager la coque.
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Comment changer le connecteur de charge sur Galaxy A22 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Ouvrir le téléphone

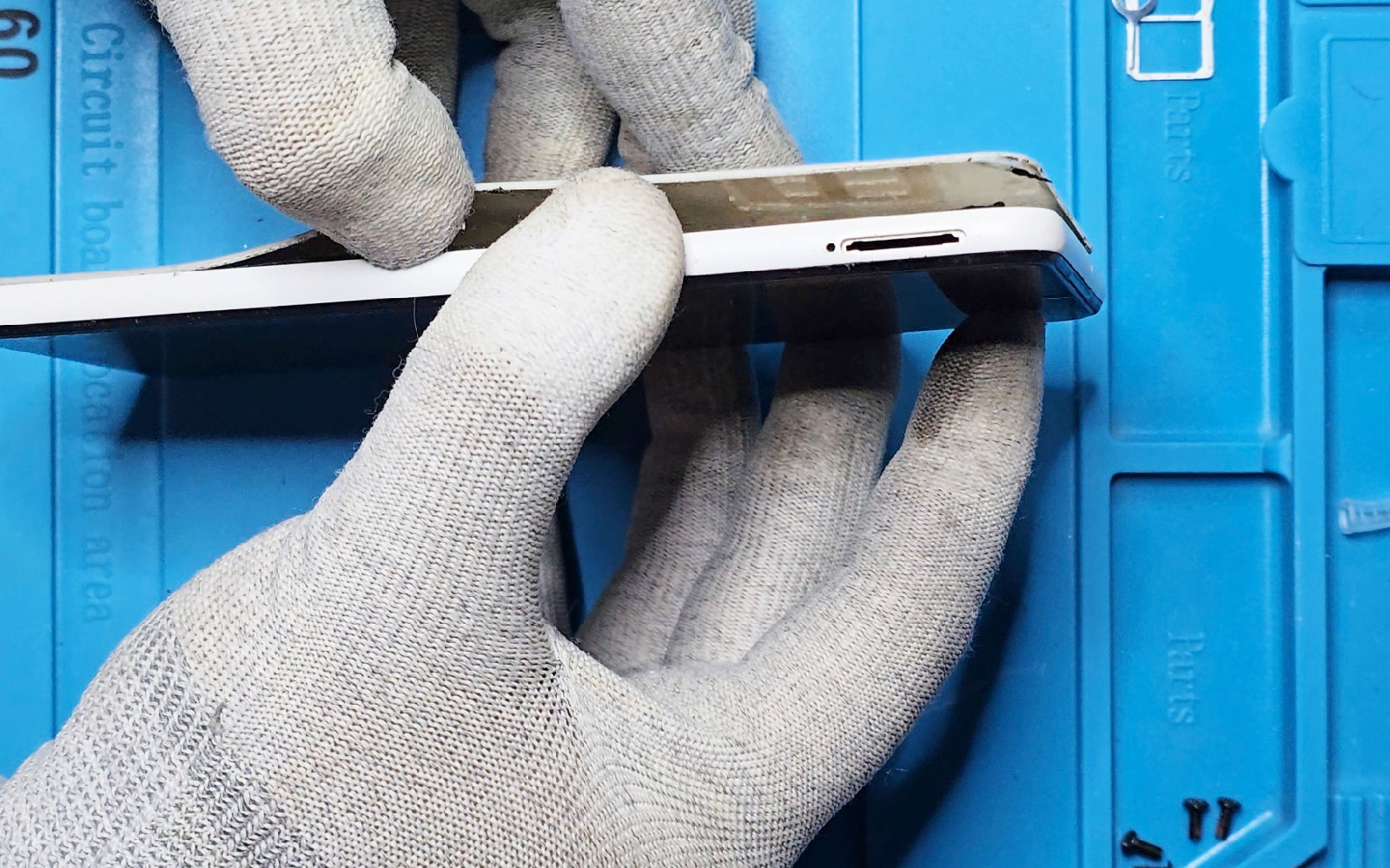

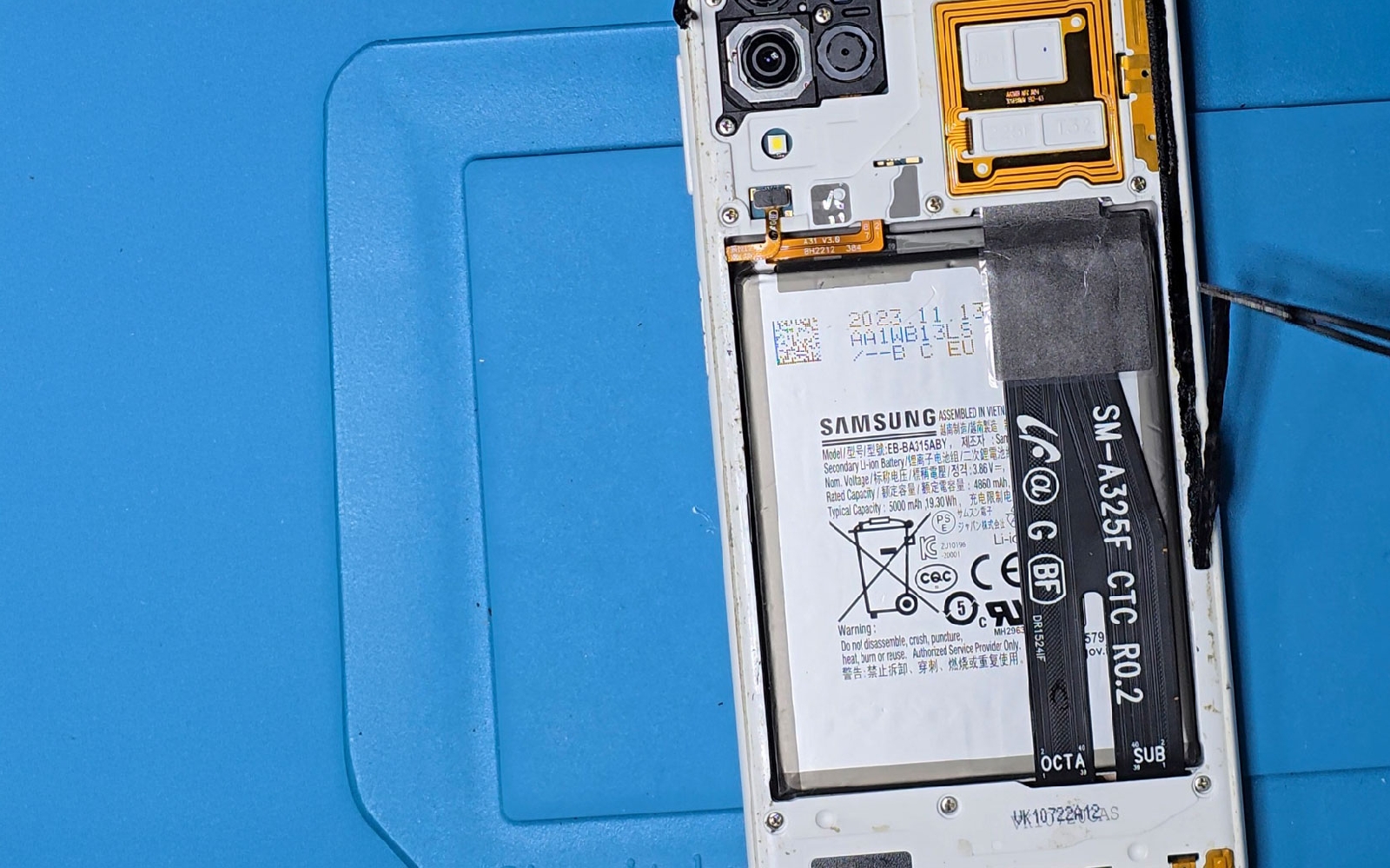

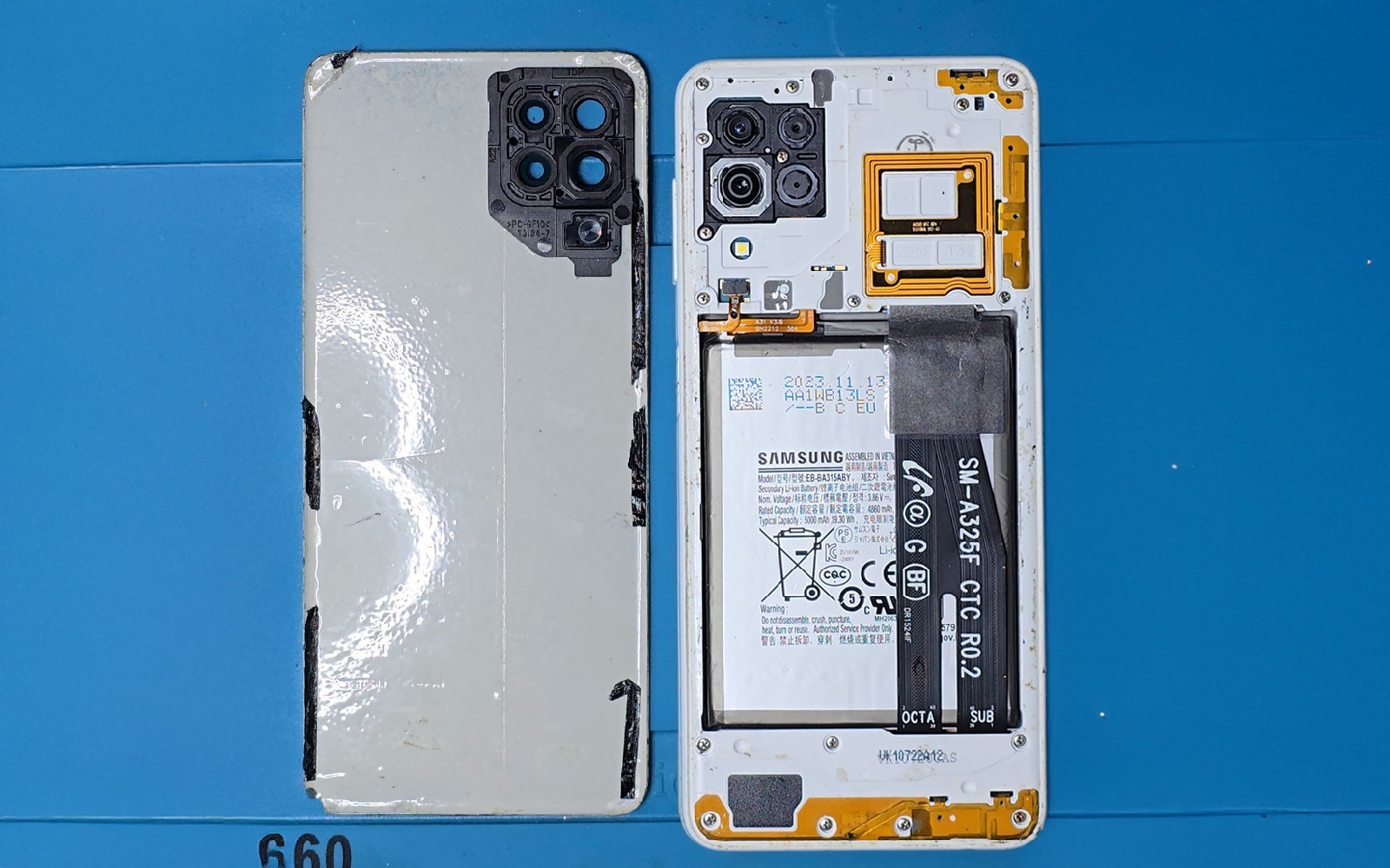

Soulevez la vitre arrière pour accéder aux composants internes de votre appareil.

Nettoyez bien le châssis des résidus de sticker ou de colle à l'aide du levier en nylon
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Etape 3 : Dévisser le châssis intermédiaire

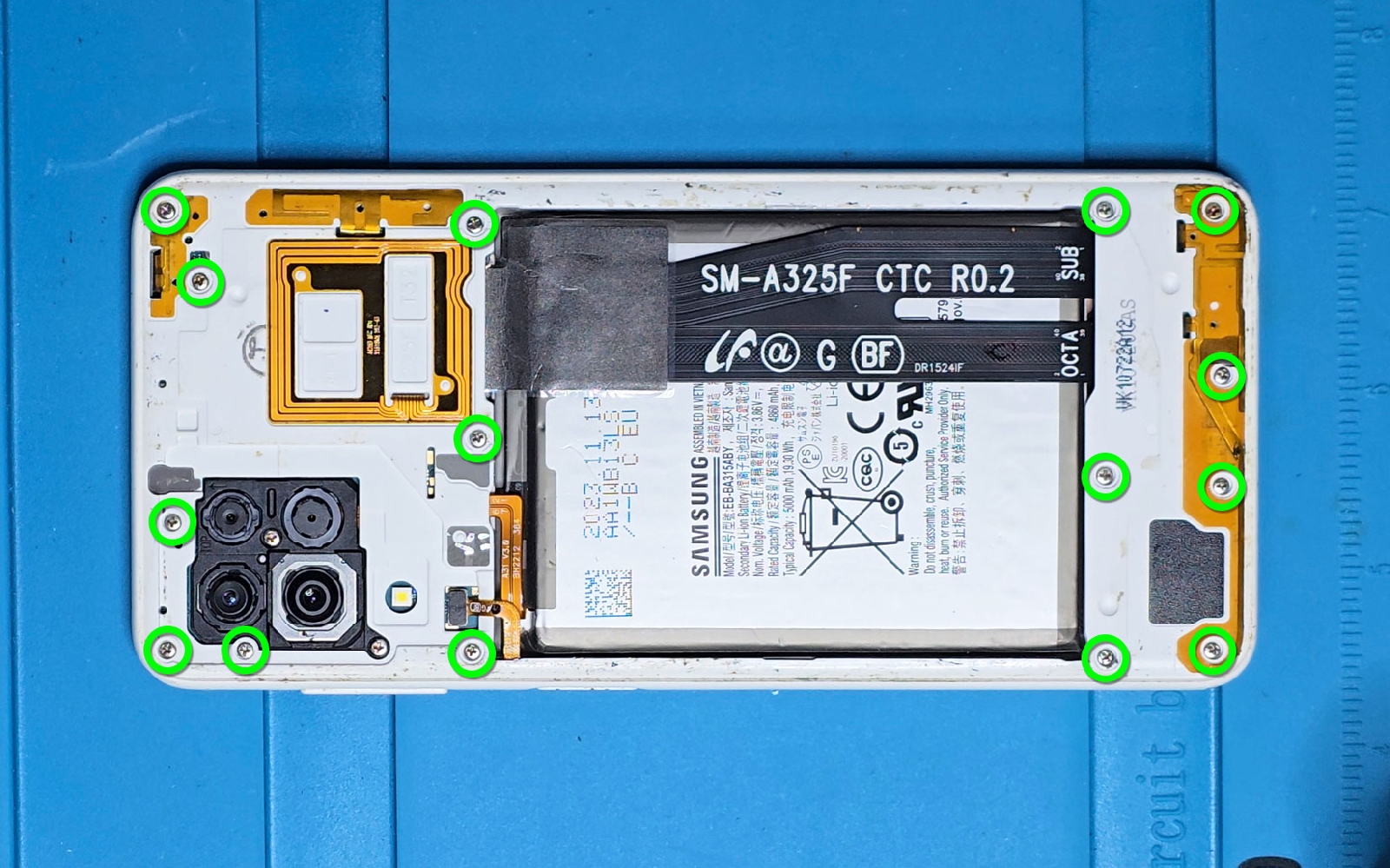

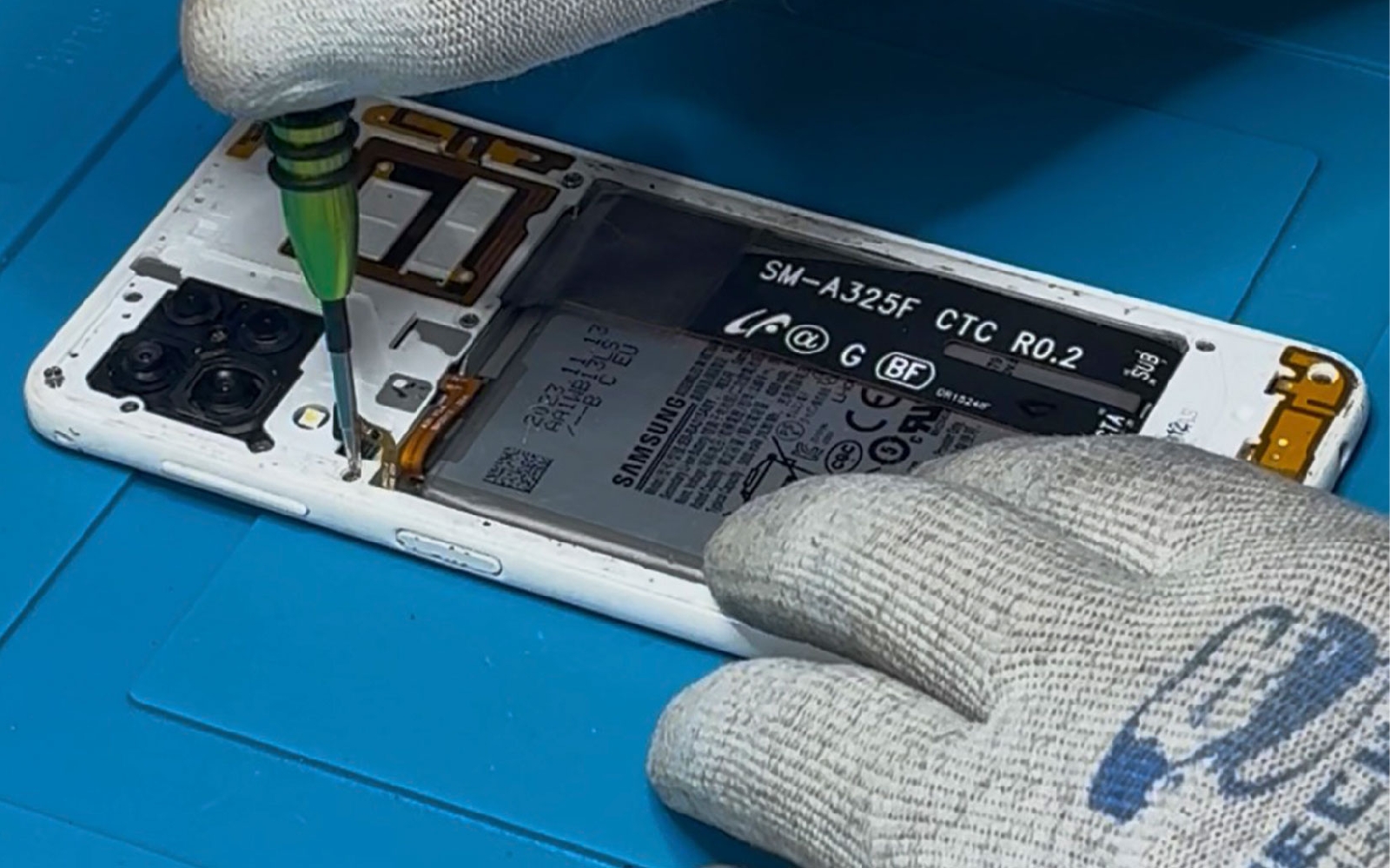

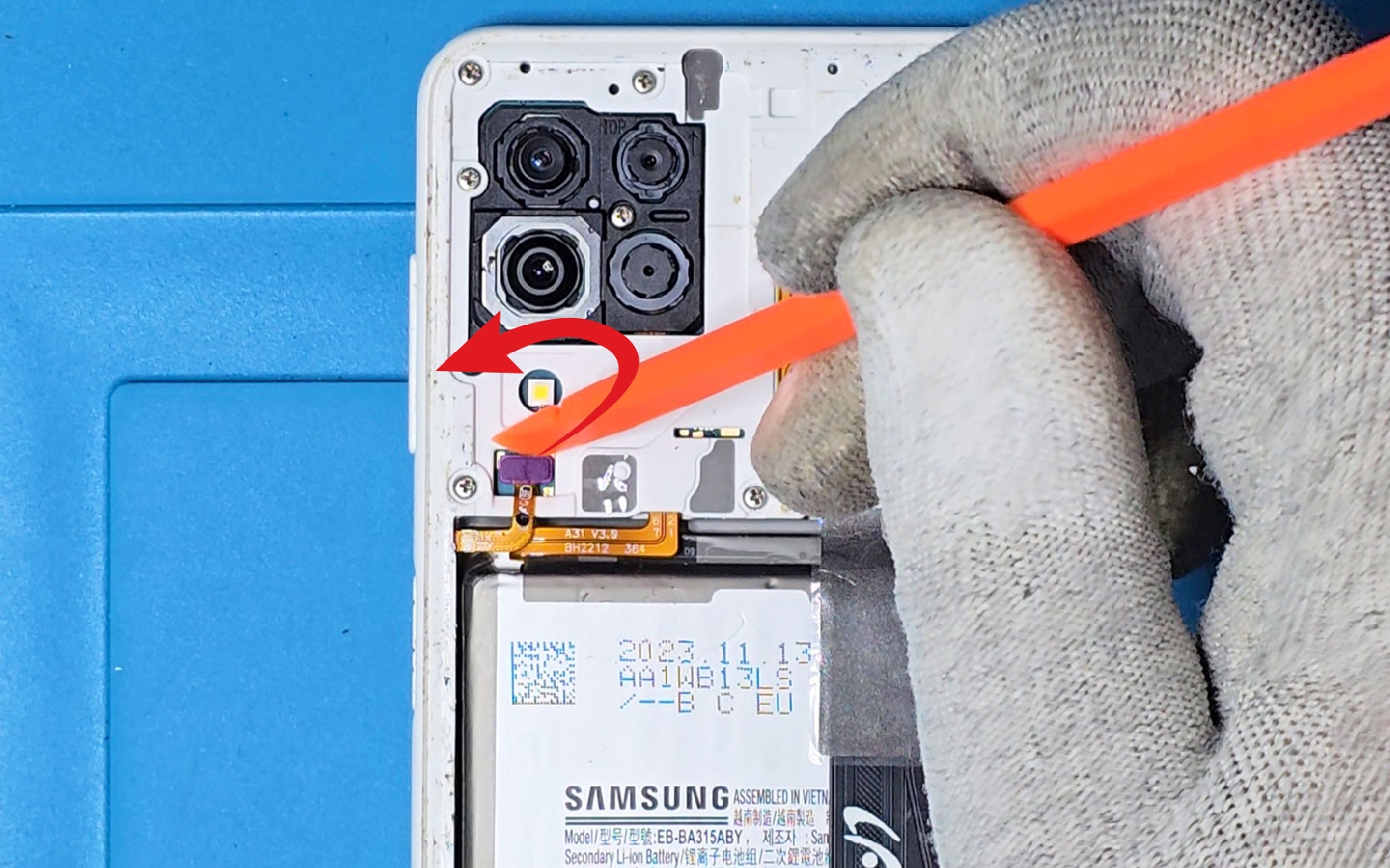

Déconnectez le lecteur d'empreintes puis dévissez la quasi totalité des vis cruciforme du châssis intermédiaire de votre Samsung Galaxy A22.
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Sortir le châssis intermédiaire

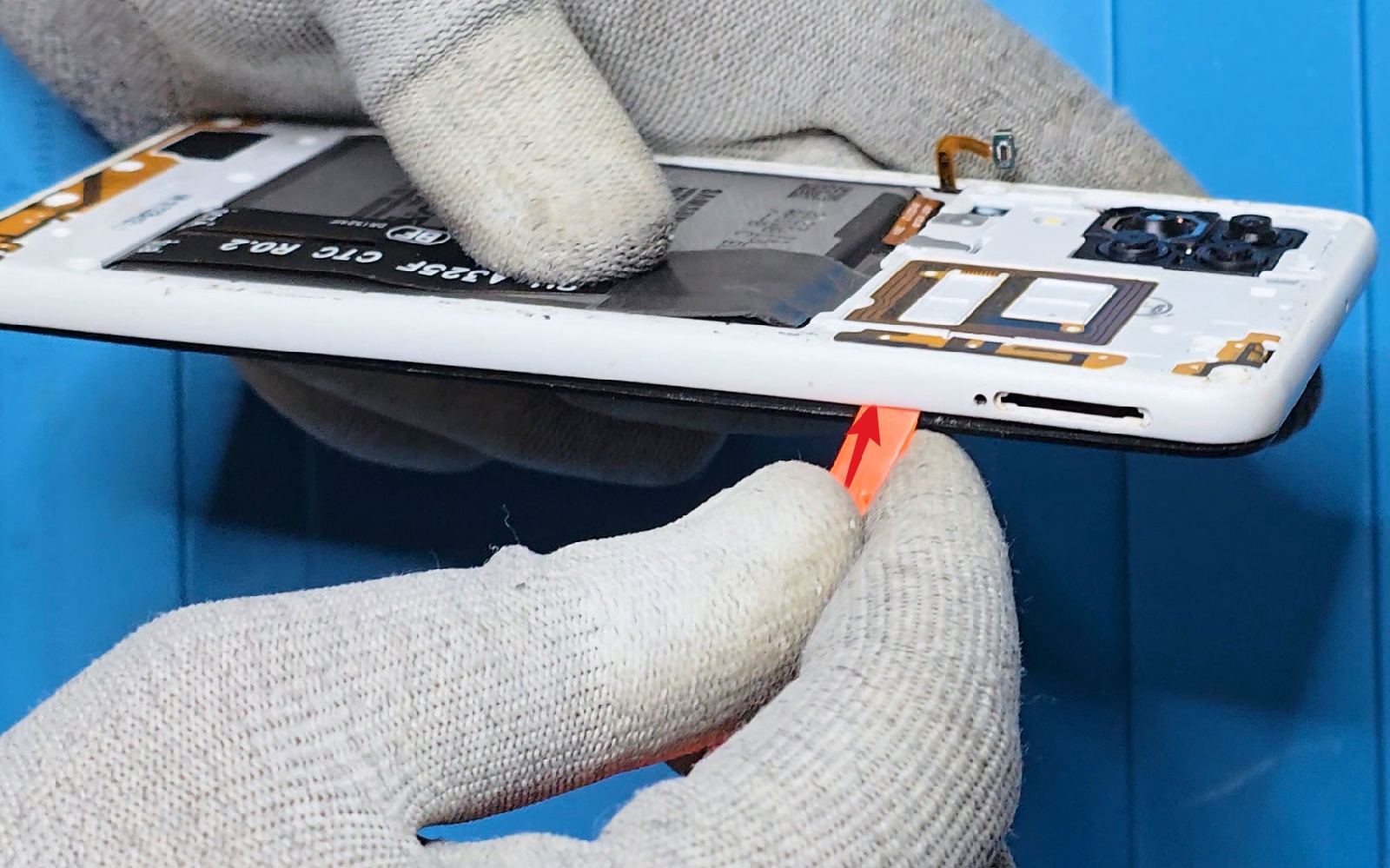

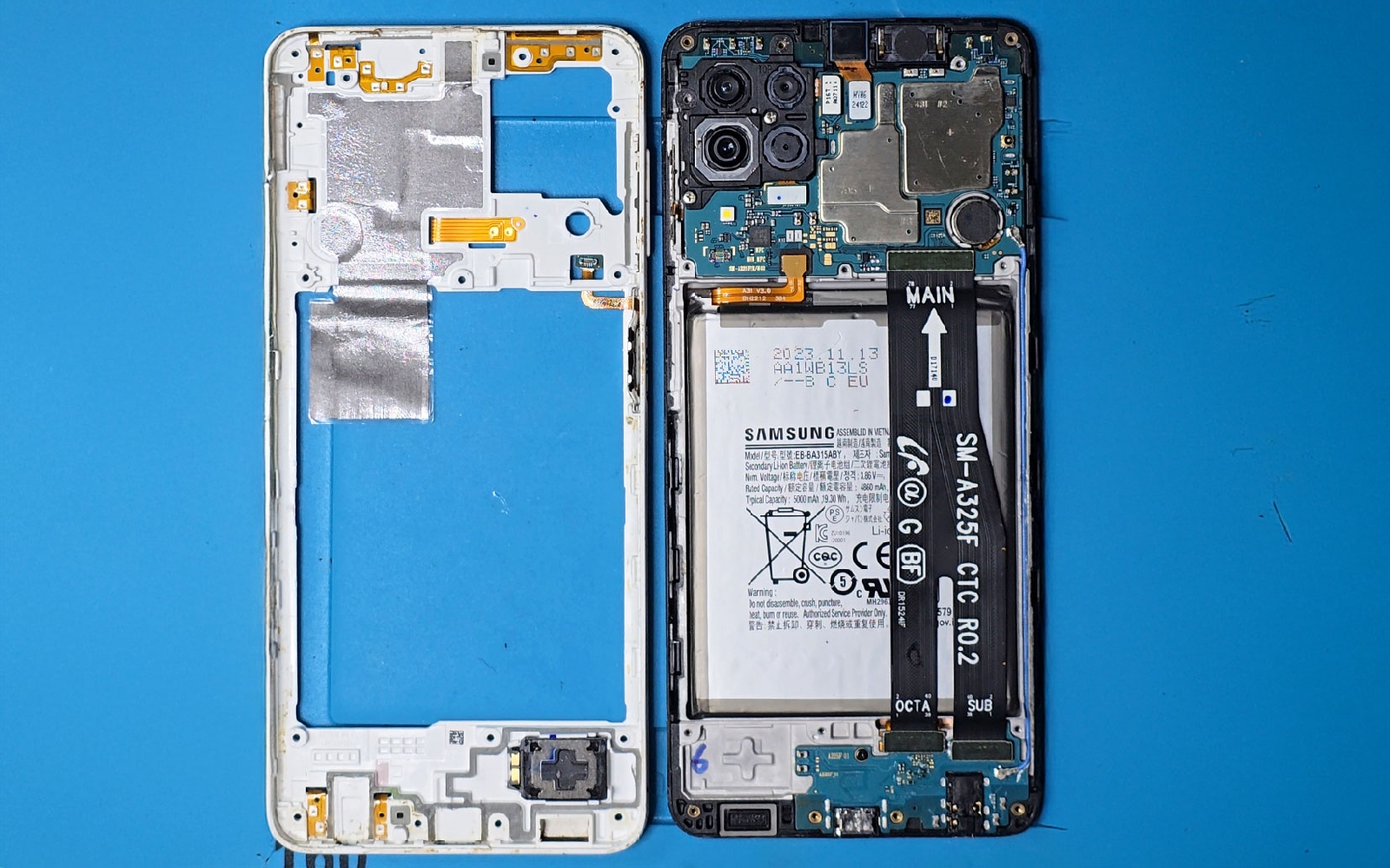

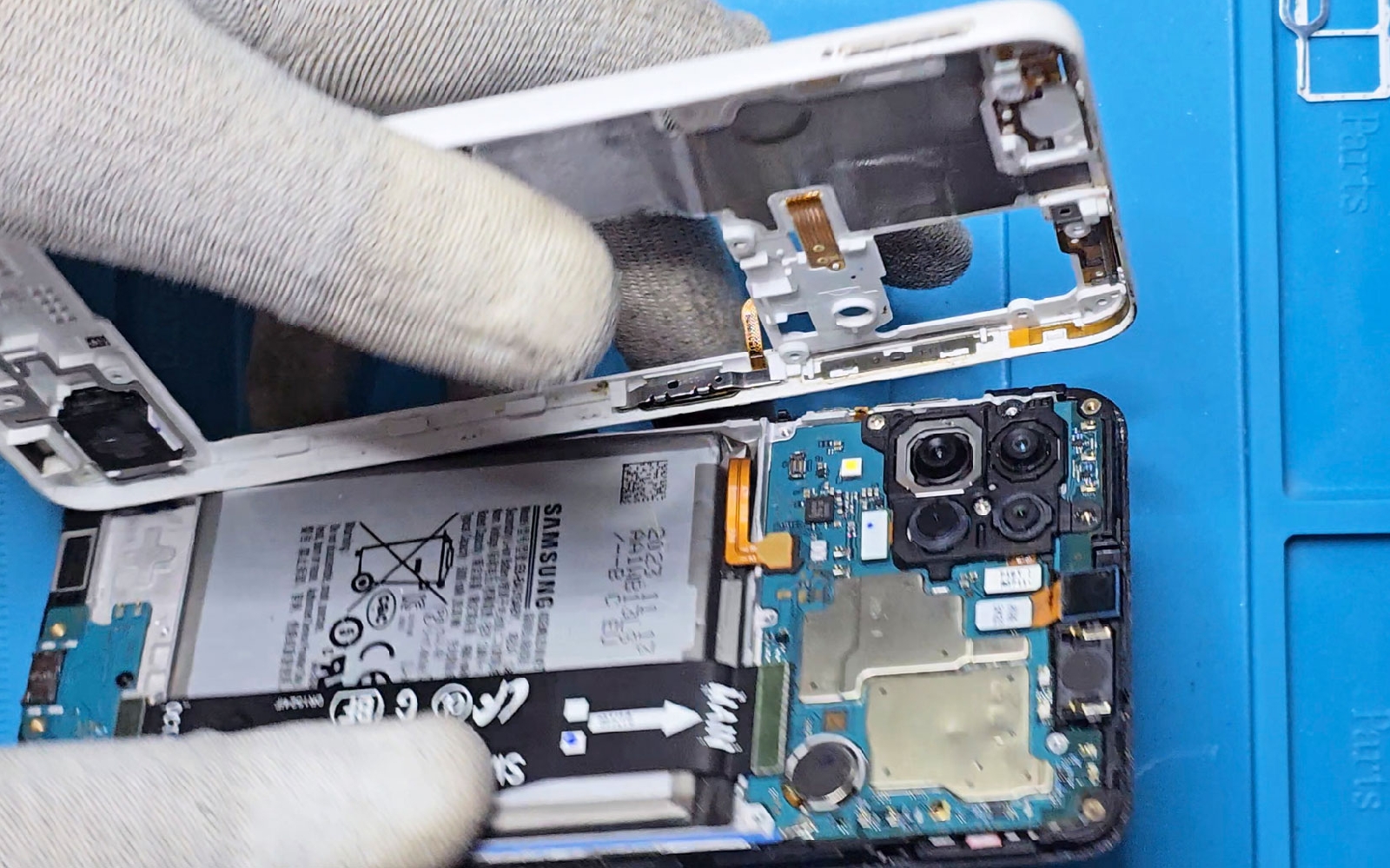

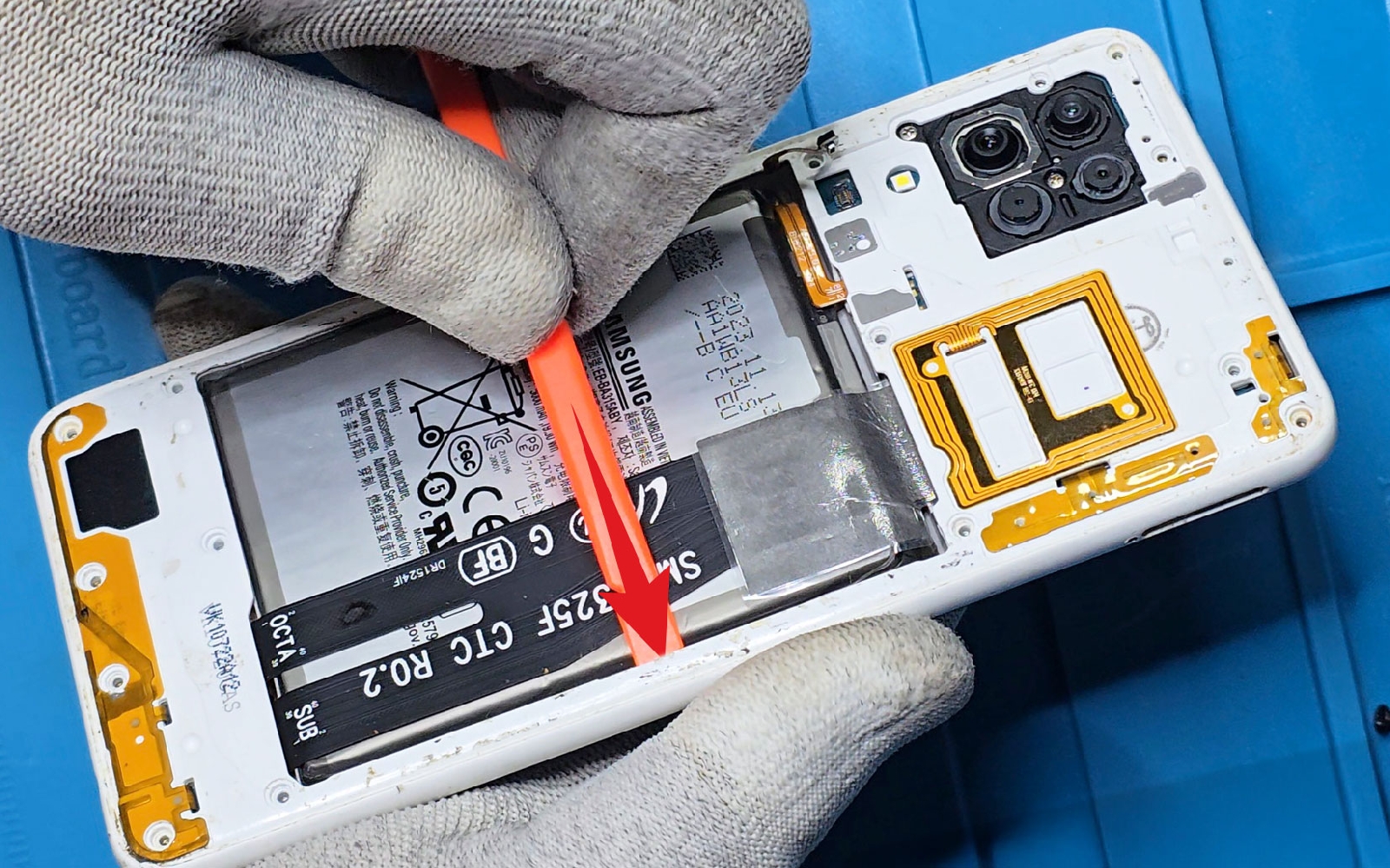

Glissez le levier sous le châssis à coté de la batterie pour la déclipser.

Ensuite, passez l'outil de l'autre coté pour détacher entièrement le châssis intermédiaire
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Comment changer le connecteur de charge sur Galaxy A22 photo 4
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la batterie

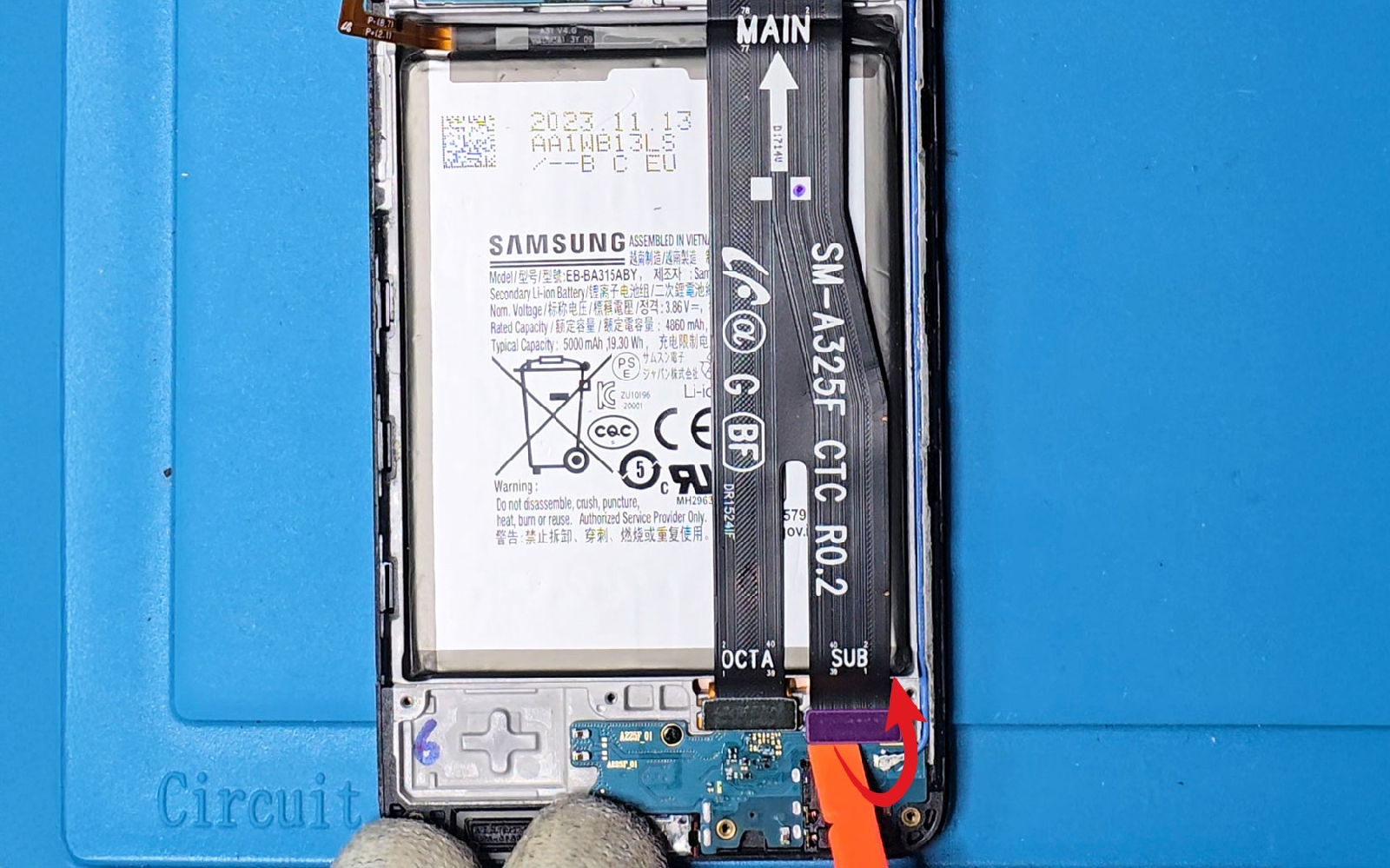

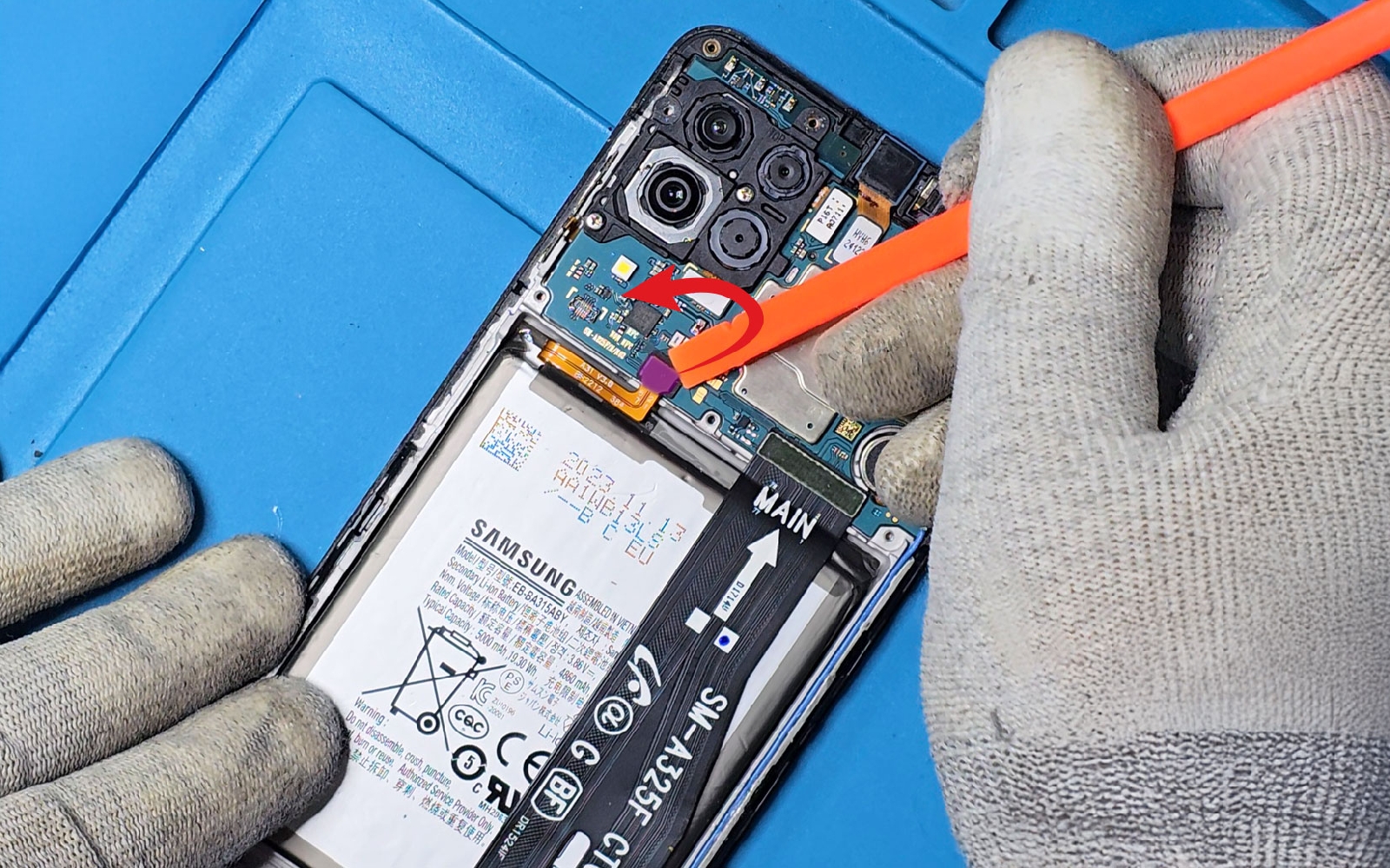

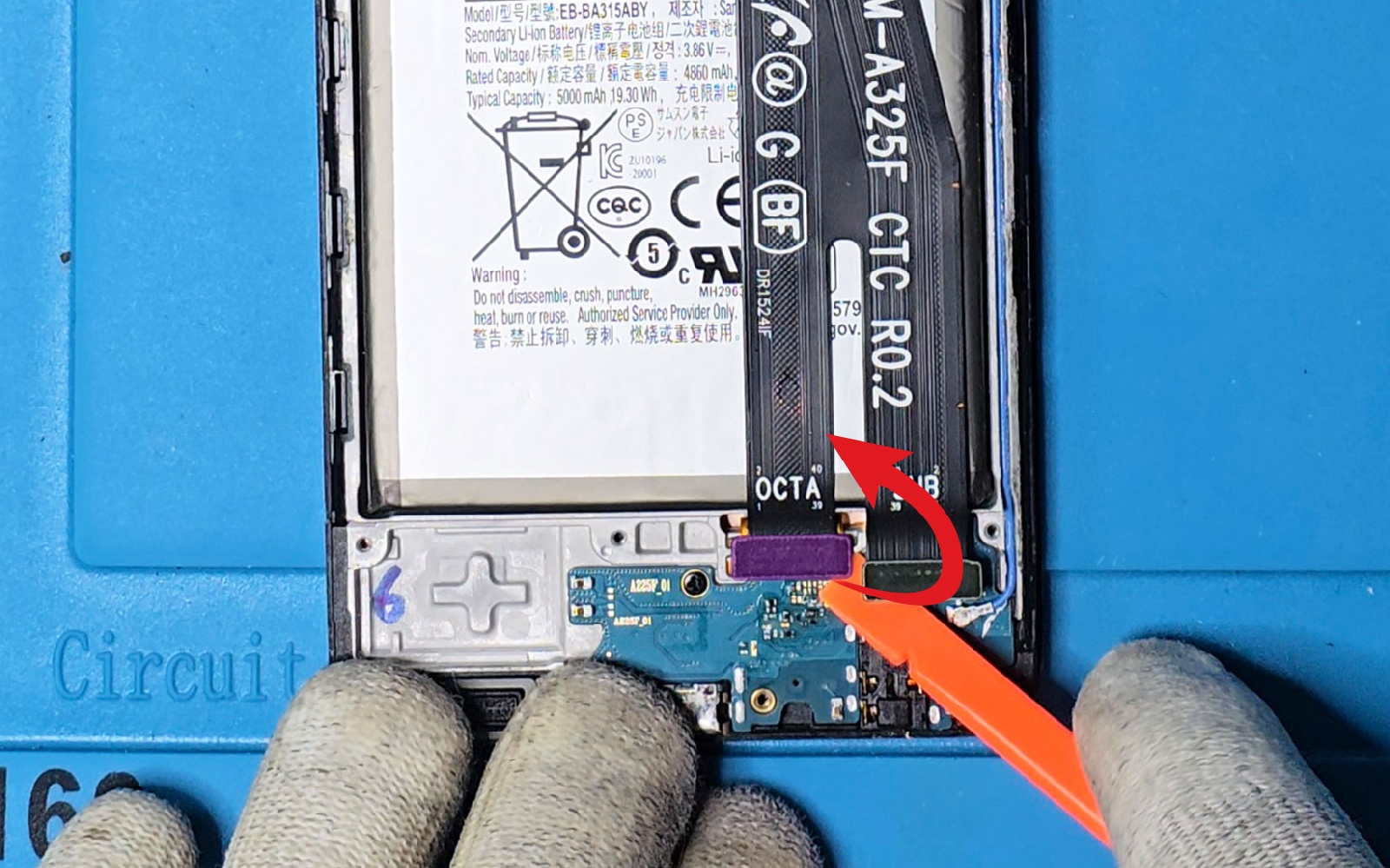

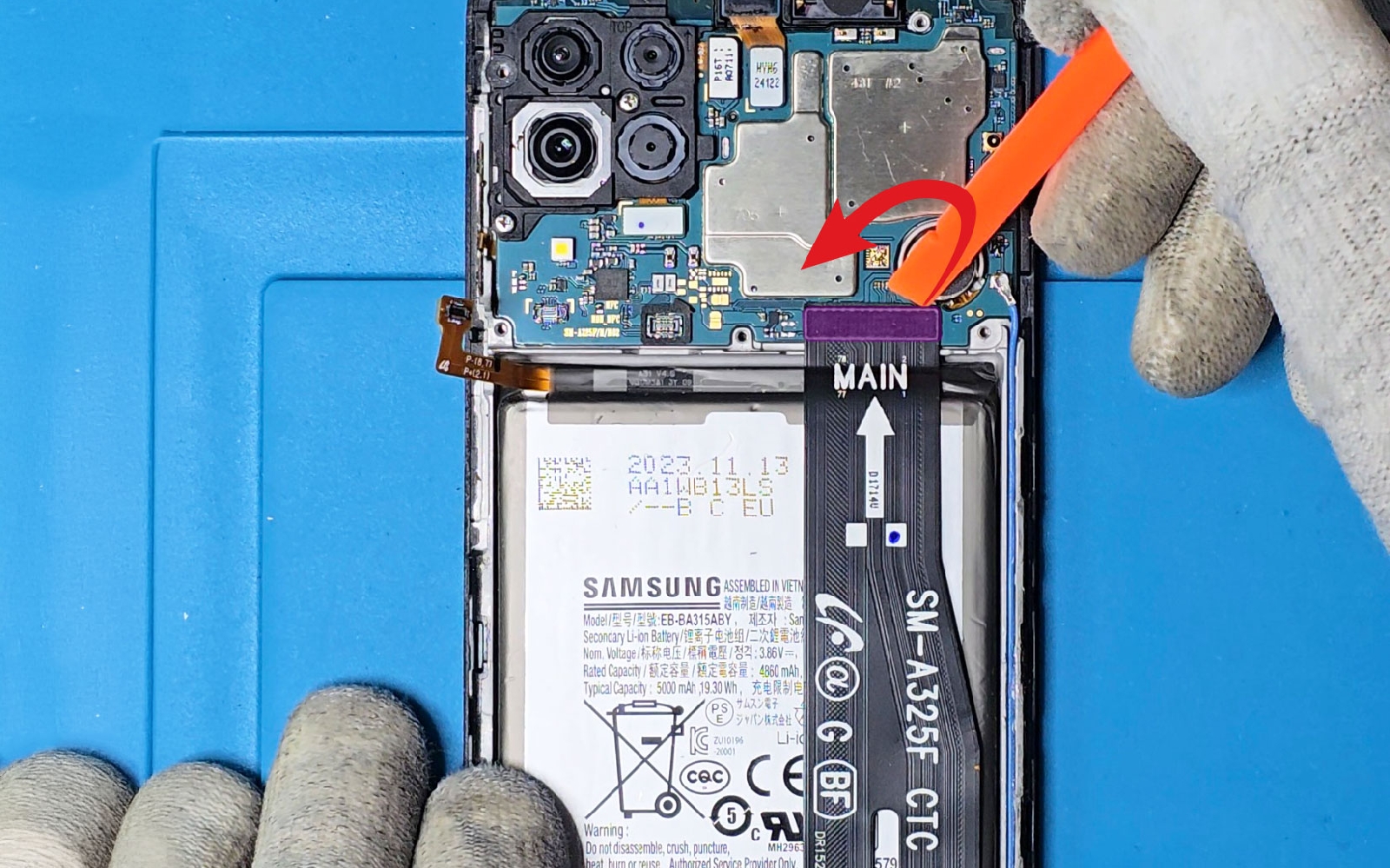

Déconnectez la nappe de la batterie puis la rallonge d'interconnexion.
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Comment changer le connecteur de charge sur Galaxy A22 photo 4
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Récupérer le connecteur de charge

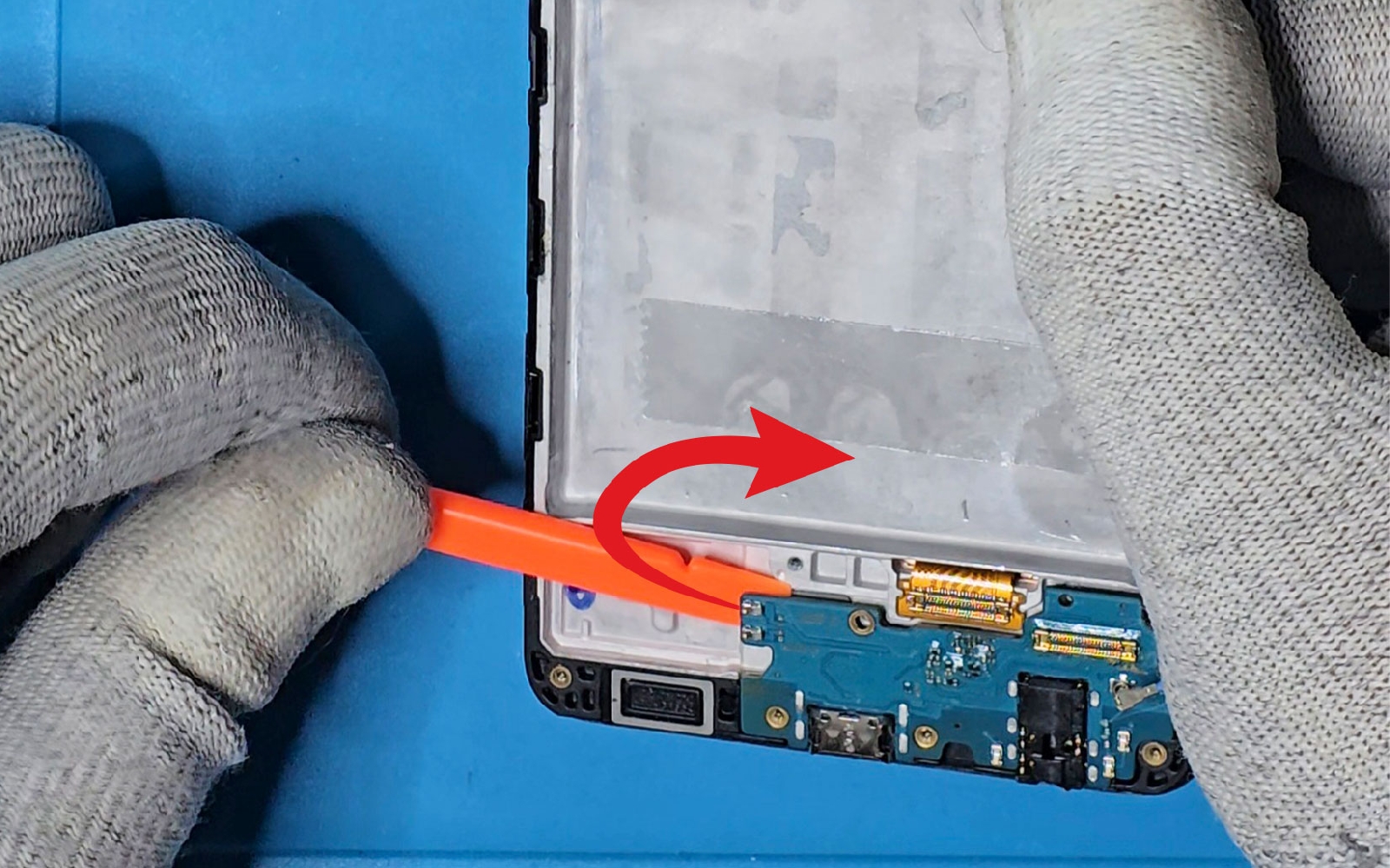

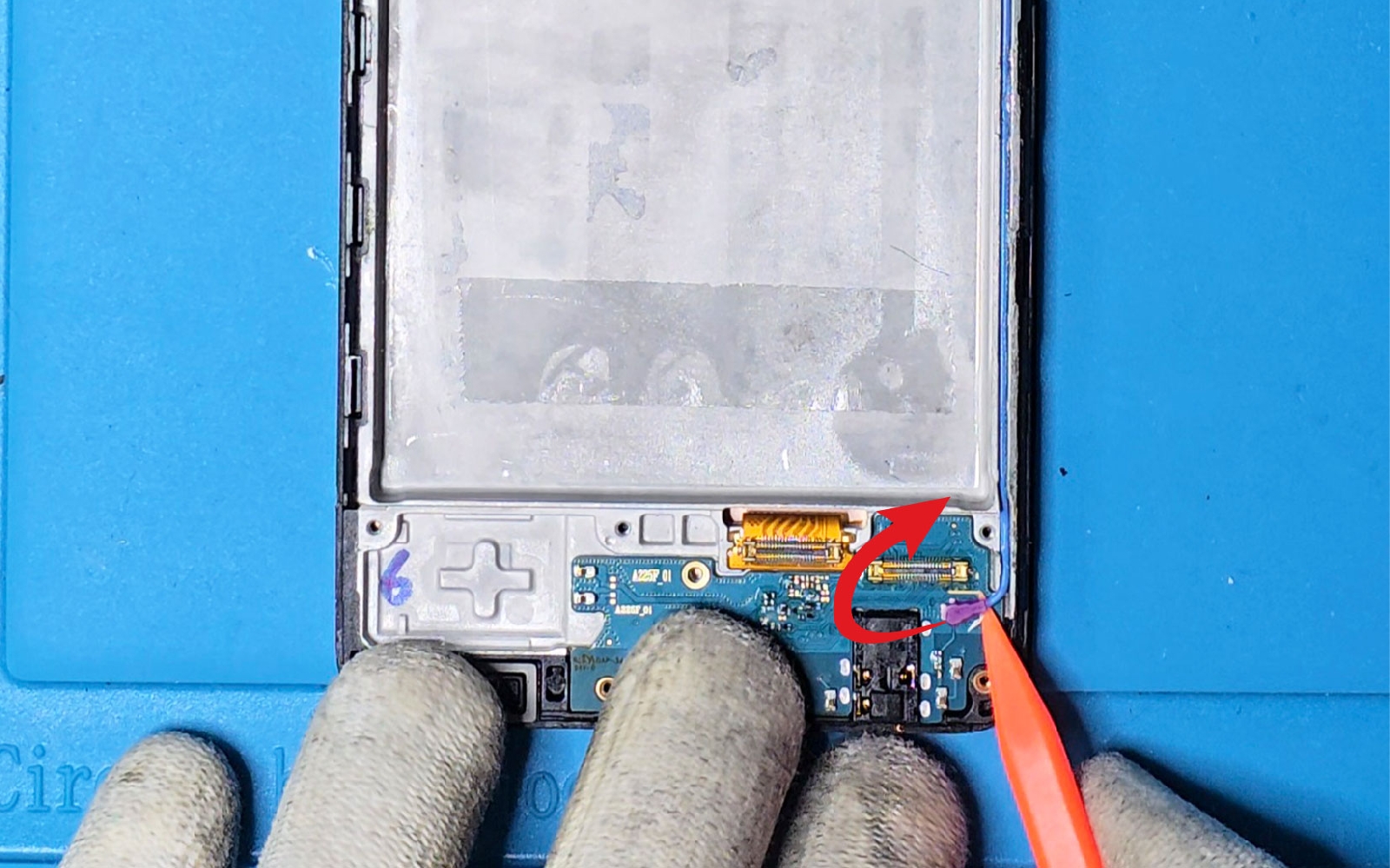

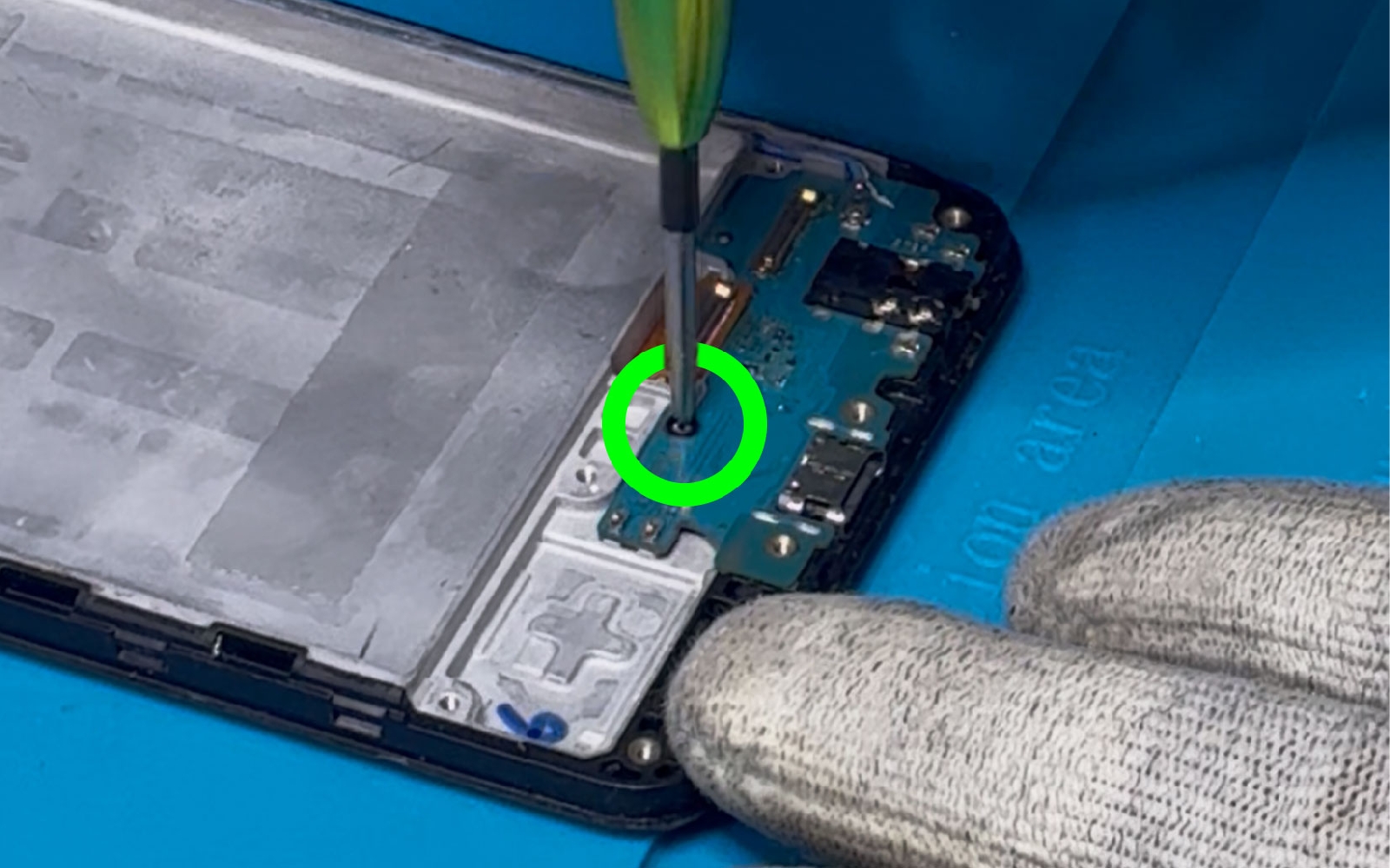

Détachez le câble coaxial puis ôtez la vis avec le tournevis cruciforme.

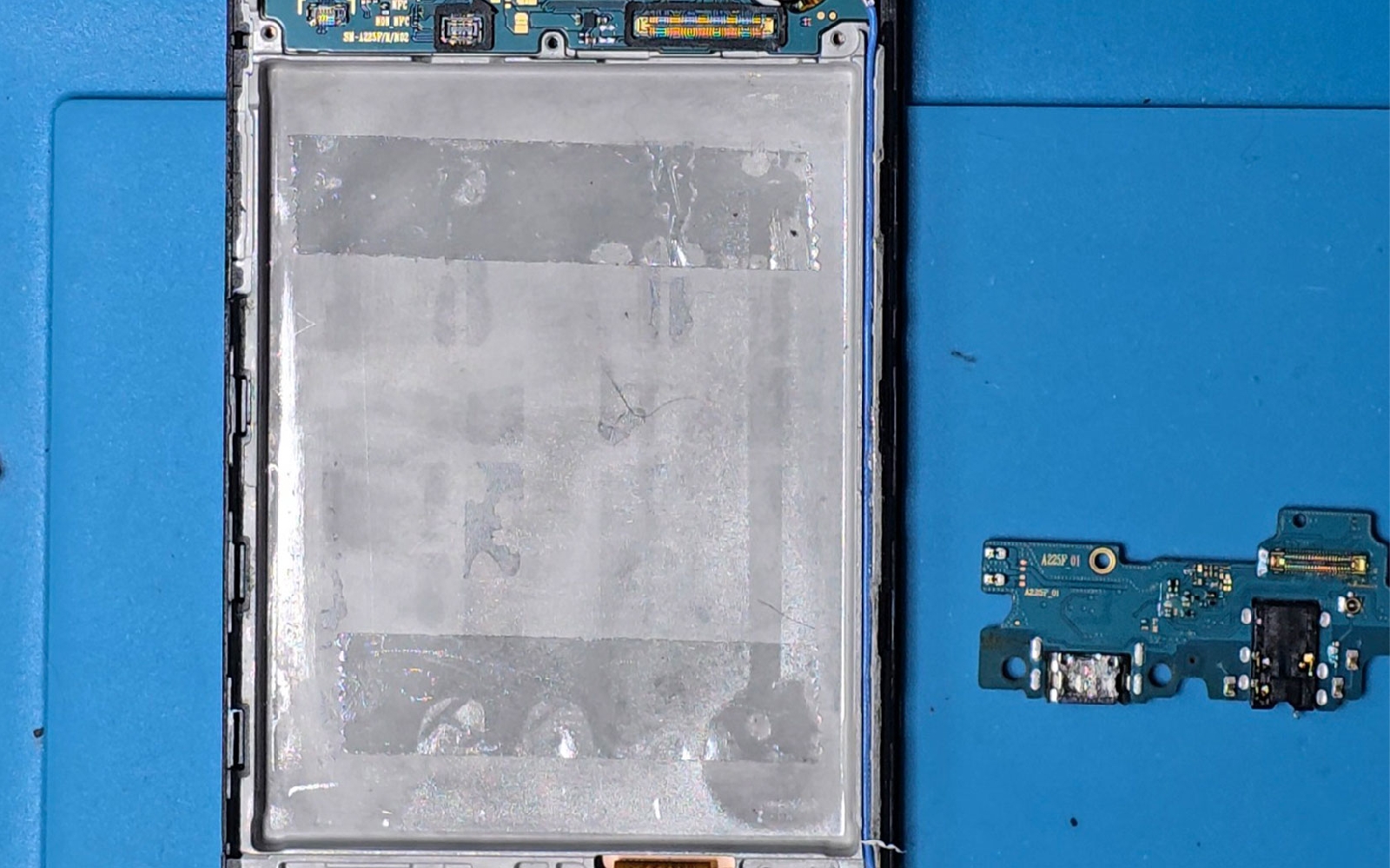

Ensuite, soulevez le connecteur de charge pour l'extraire du téléphone avec l'aide du levier.
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A22 photo 1
Comment changer le connecteur de charge sur Galaxy A22 photo 2
Comment changer le connecteur de charge sur Galaxy A22 photo 3
Comment changer le connecteur de charge sur Galaxy A22 photo 4
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Installez le nouveau connecteur de charge puis remontez chaque élément en suivant ce tutoriel dans le sens contraire.

Si cela n'est pas déjà fait, nettoyez bien le châssis et la vitre arrière des résidus de sticker. Appliquez un filet de colle sur le châssis afin de coller la vitre arrière.
Pour finir laissez sous presse environ 1 heure à l'aide de pinces ou de gros livres.
