Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615)

Temps estimé : 20 min
Difficulté : 3/5
Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) | Temps estimé : 20 min | Difficulté : 3/5

Ici, nous vous montrons pas à pas comment remplacer le dock de charge de votre Galaxy Tab S6 Lite 2020. Si votre tablette ne se charge plus correctement ou si le connecteur est endommagé, ce remplacement vous permettra de retrouver une charge fiable et un fonctionnement normal.

En suivant attentivement chaque étape et en utilisant les outils adaptés, cette réparation est réalisable même pour les débutants. Pensez à travailler sur une surface propre et à éteindre complètement votre tablette avant de commencer.

Diagnostic

› Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils classique pour iPad
19,70 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

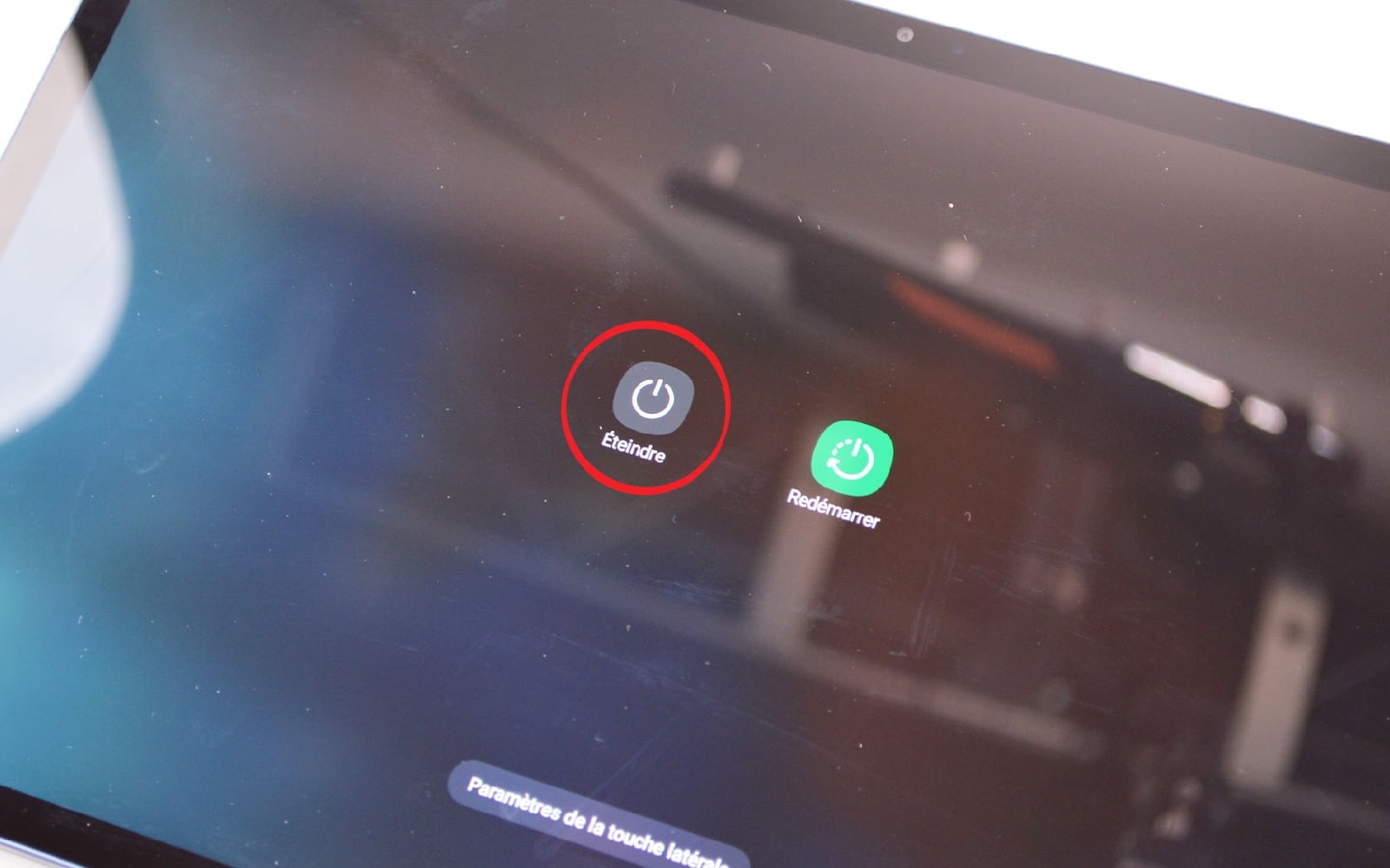

Avant de commencer
Commencez la réparation par éteindre la tablette.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 1 : Chauffer l'écran

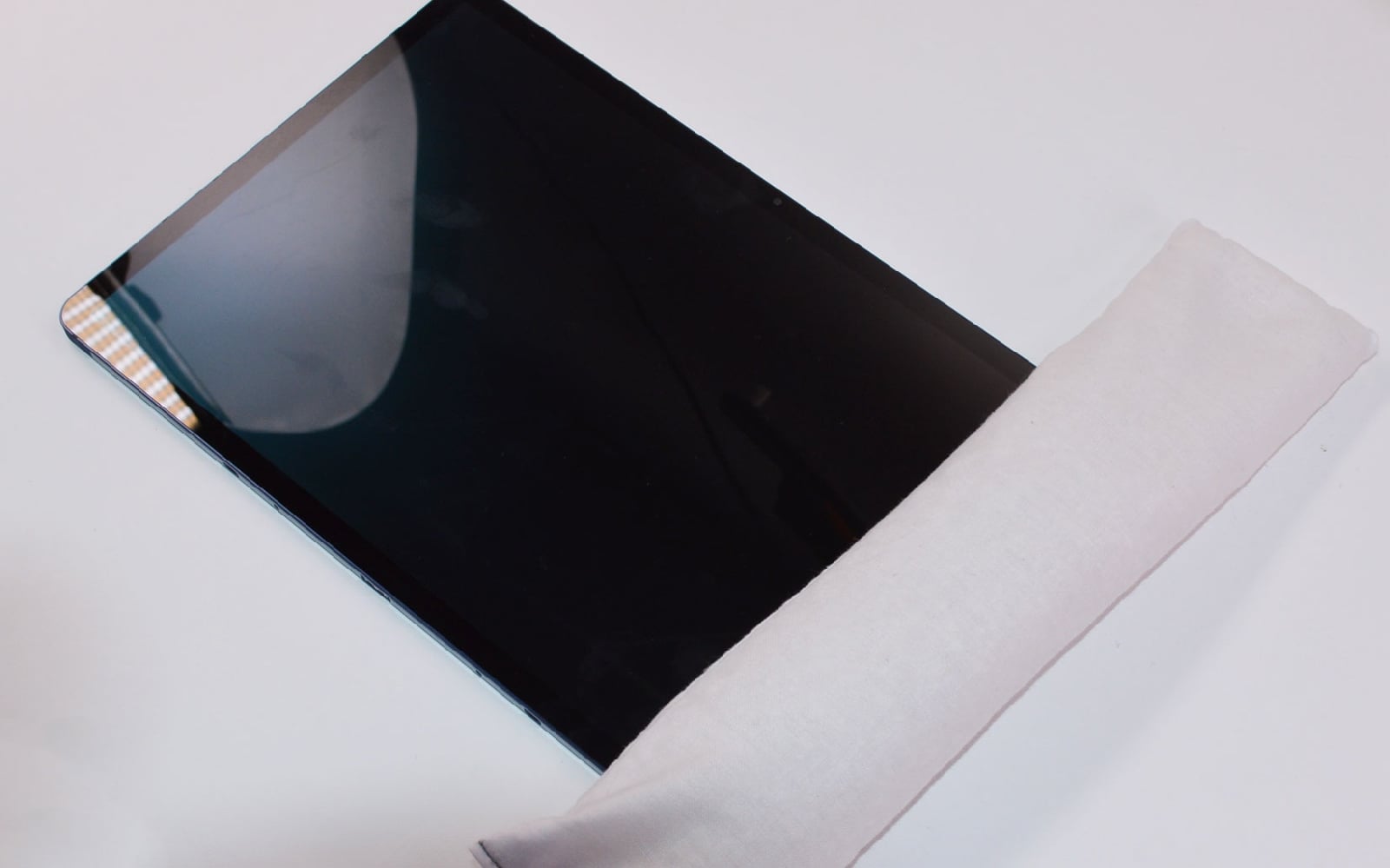

Avant d’ouvrir la tablette, il est nécessaire de chauffer l’écran afin de ramollir la colle qui le maintient au châssis. Pour cela, utilisez un coussin chauffant ou un décapeur thermique réglé à basse température.

Chauffez progressivement et de manière uniforme tout le pourtour de l’écran pendant quelques minutes. Cette étape facilite le décollage de la vitre et permet d’ouvrir la tablette sans forcer ni risquer de l’endommager.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

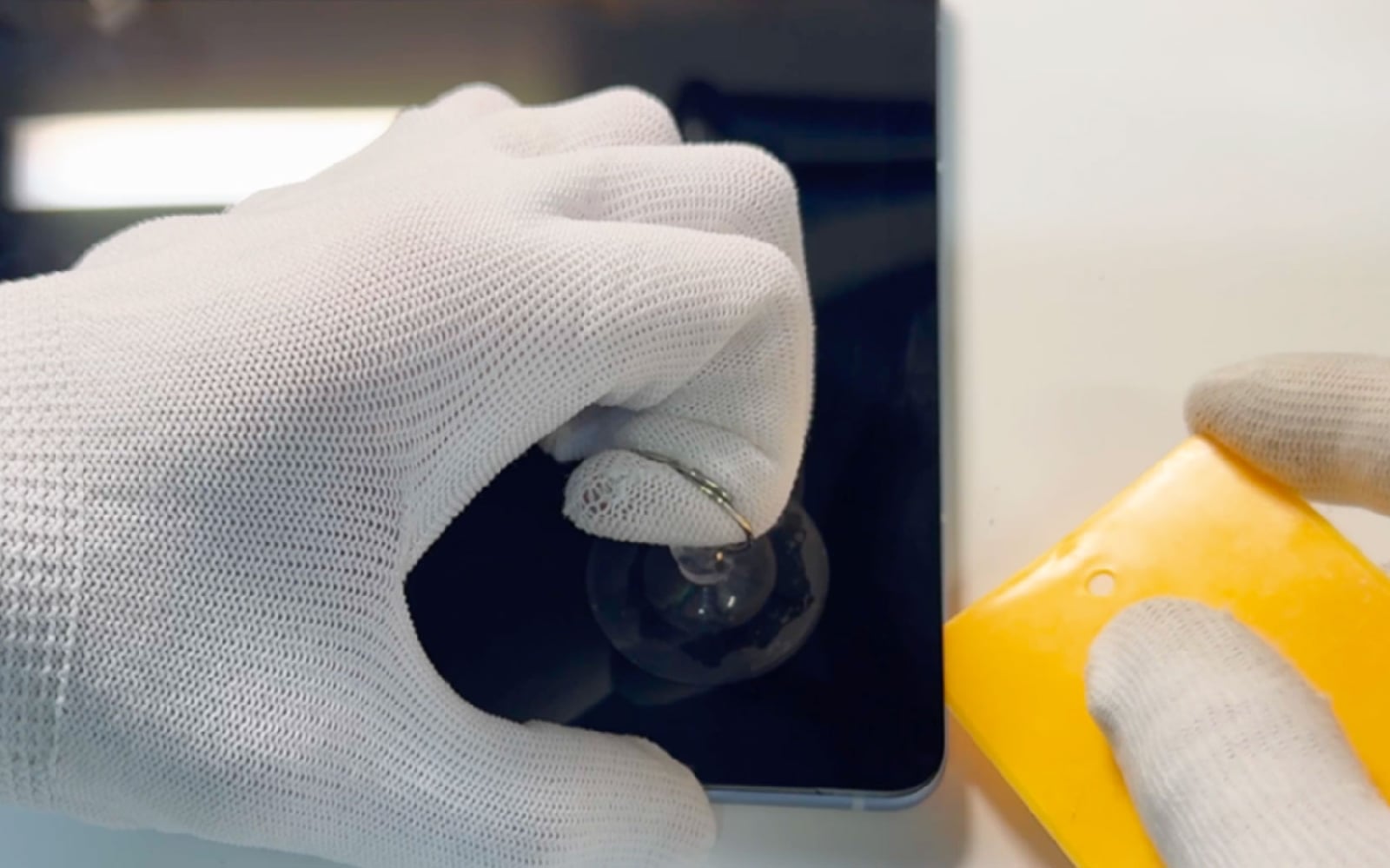

Etape 2 : Ouvrir l'écran

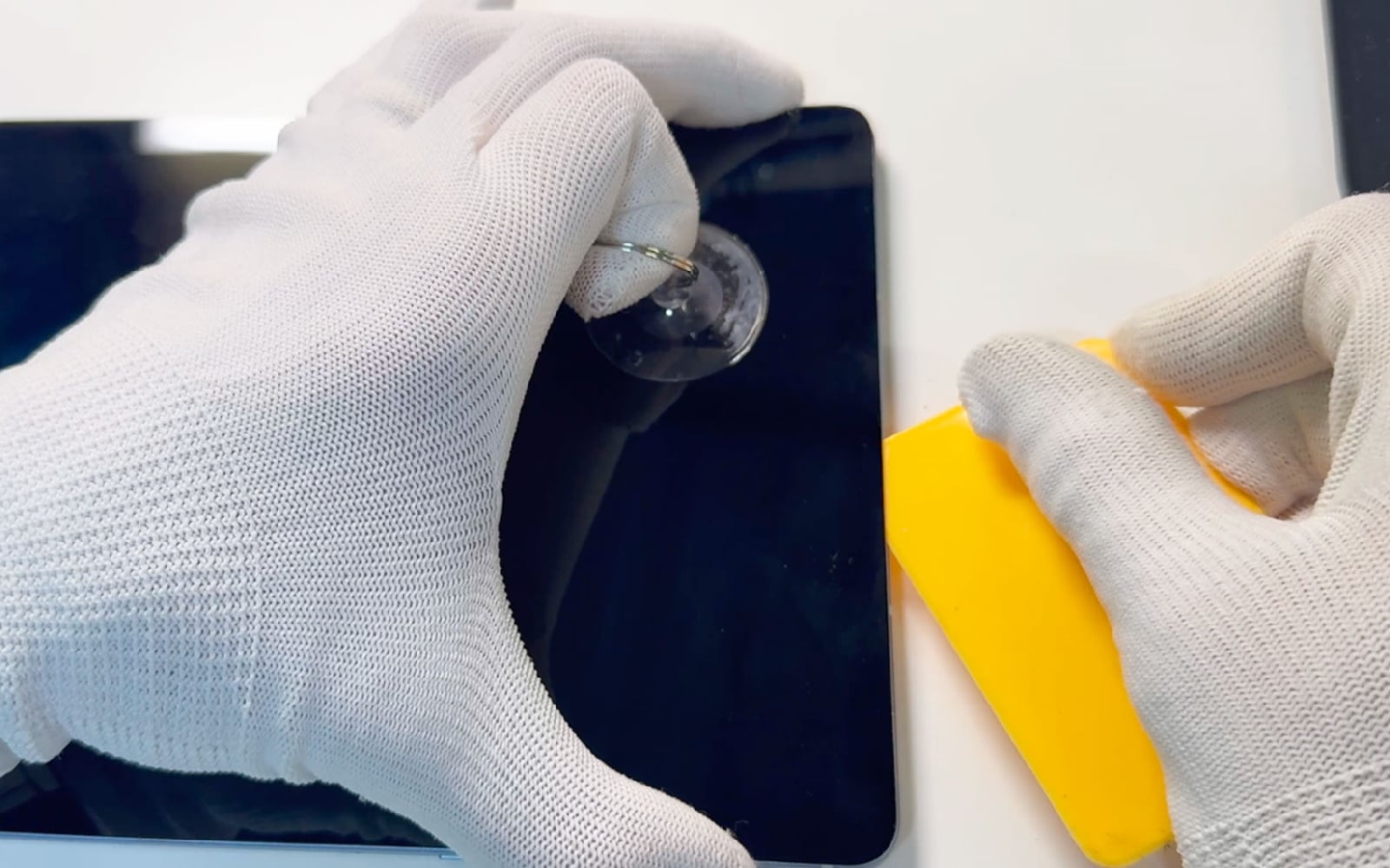

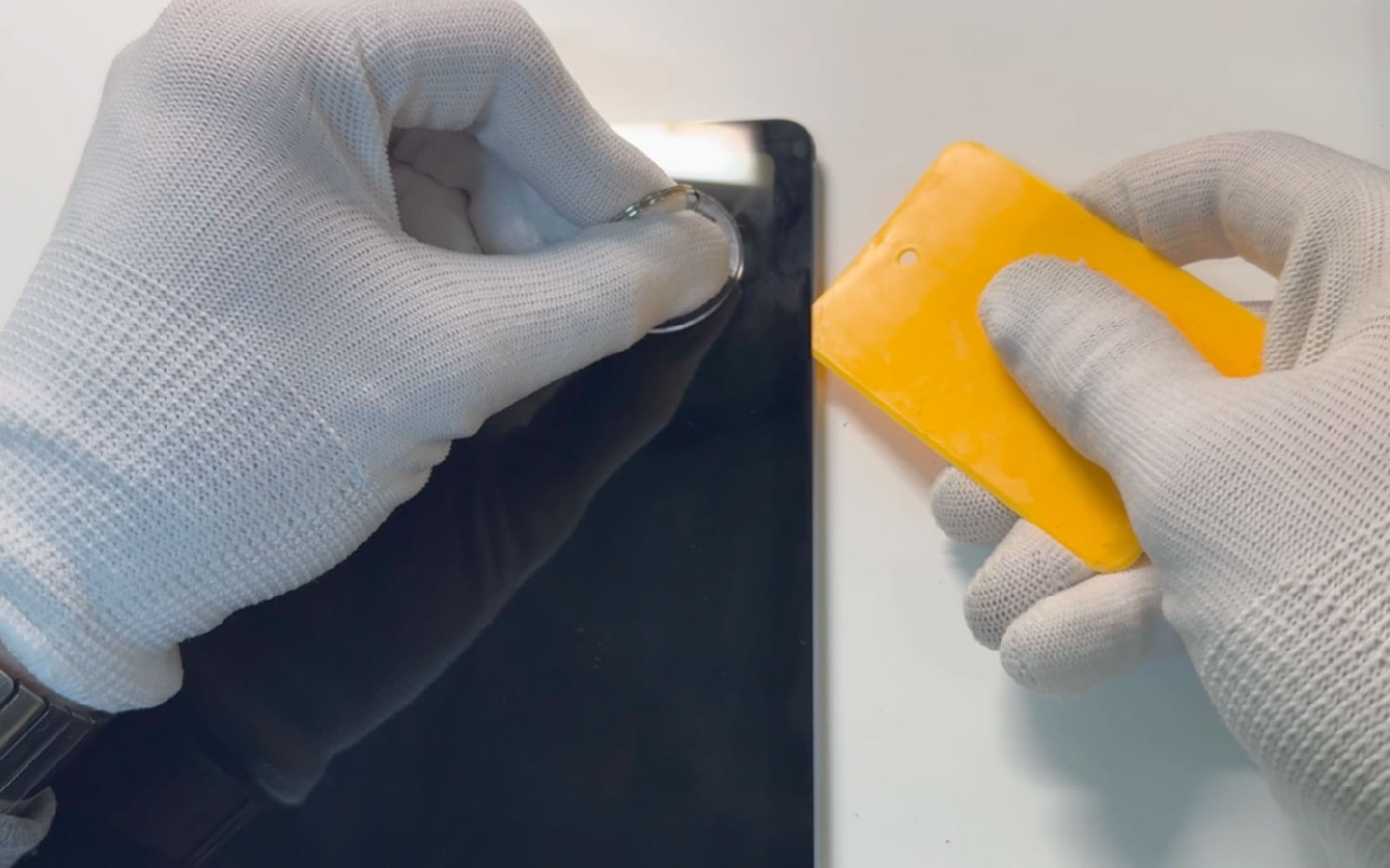

Positionnez la ventouse sur l’un des coins de la tablette.
Insérez la carte plastique et faites-la coulisser délicatement sans trop l'enfoncer sur tout le bord de l'écran.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 4

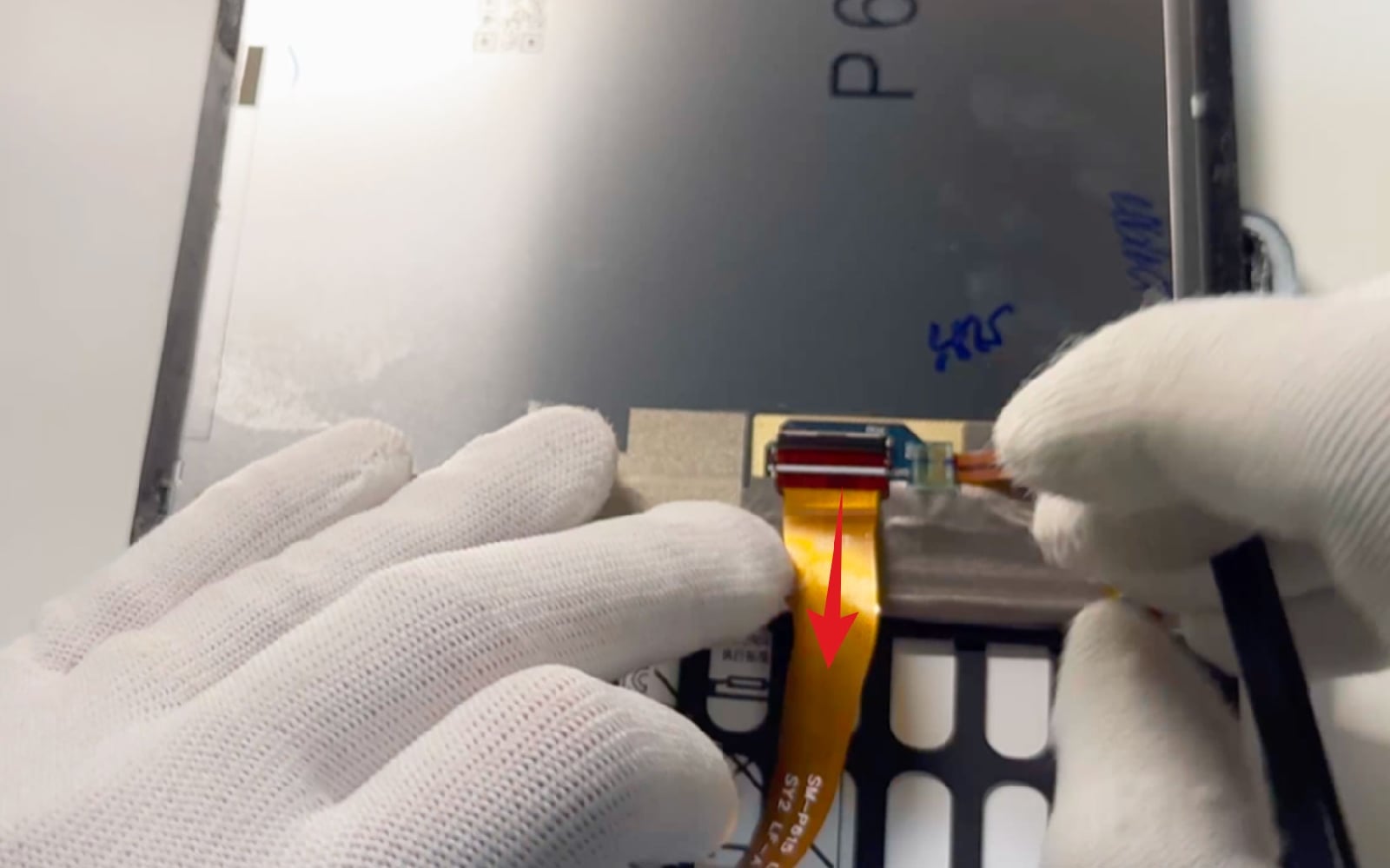

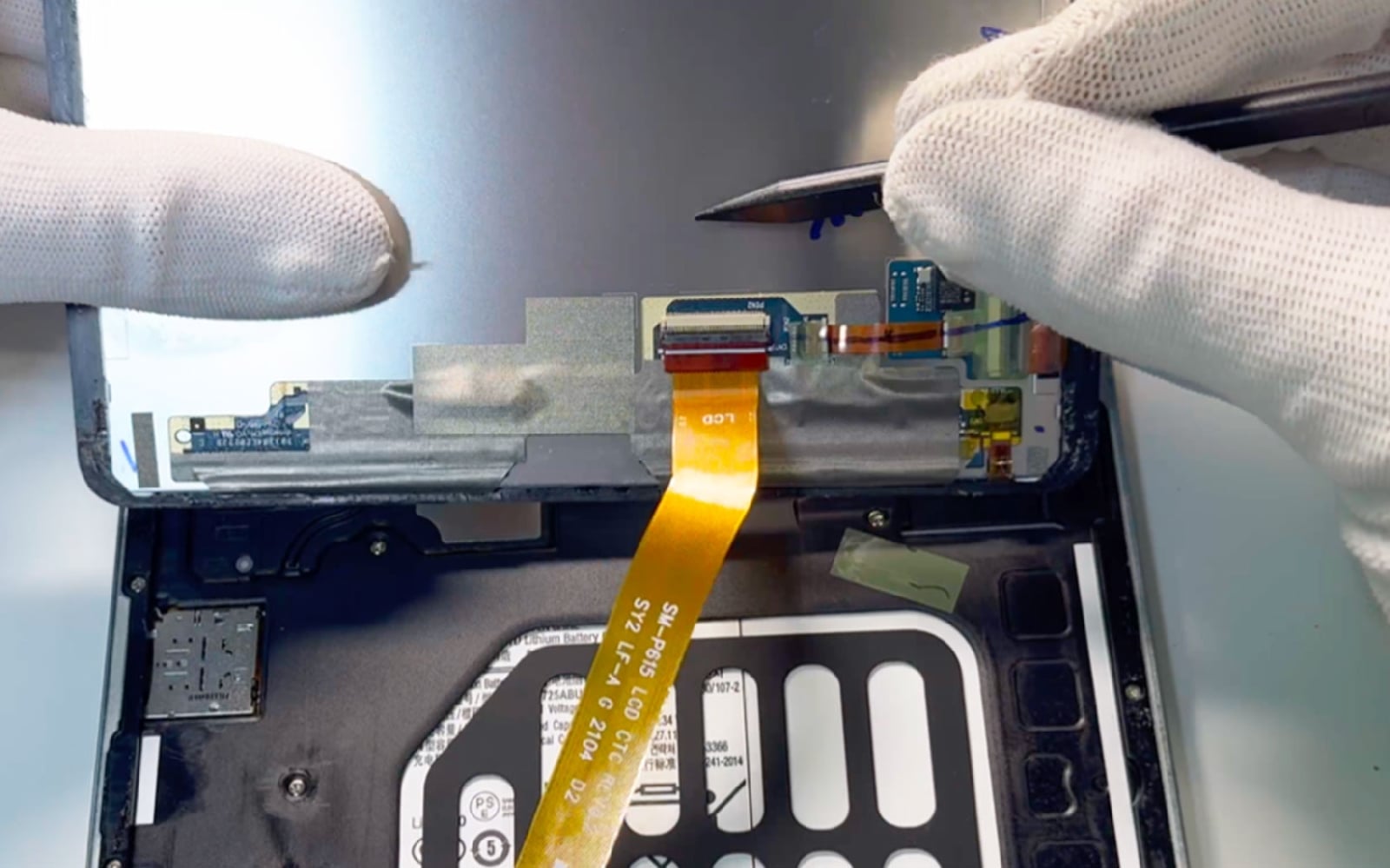

Etape 3 : Libérer l'écran
Levez délicatement l’écran, faites attention à la nappe de l’écran. Basculez l'écran vers le haut.

A l’aide de la spatule, décollez délicatement le scotch de protection, Puis levez le cache noir afin de libérer la nappe de l’écran. Tirez cette dernière hors de la connectique pour la déconnecter totalement.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 4
Outils du kit utilisés
Outils du kit utilisés

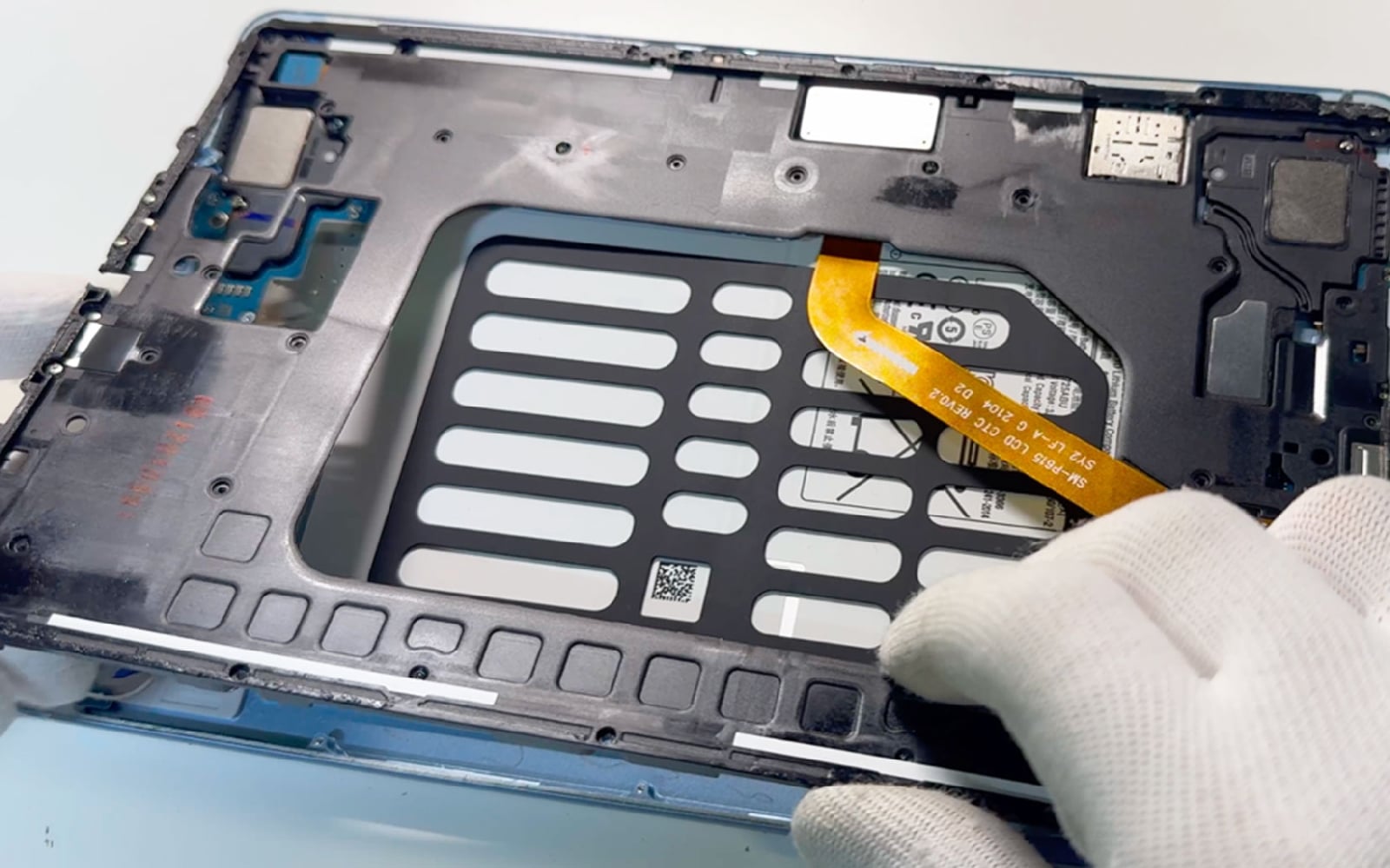

Etape 4 : Sortir le châssis intermédiaire

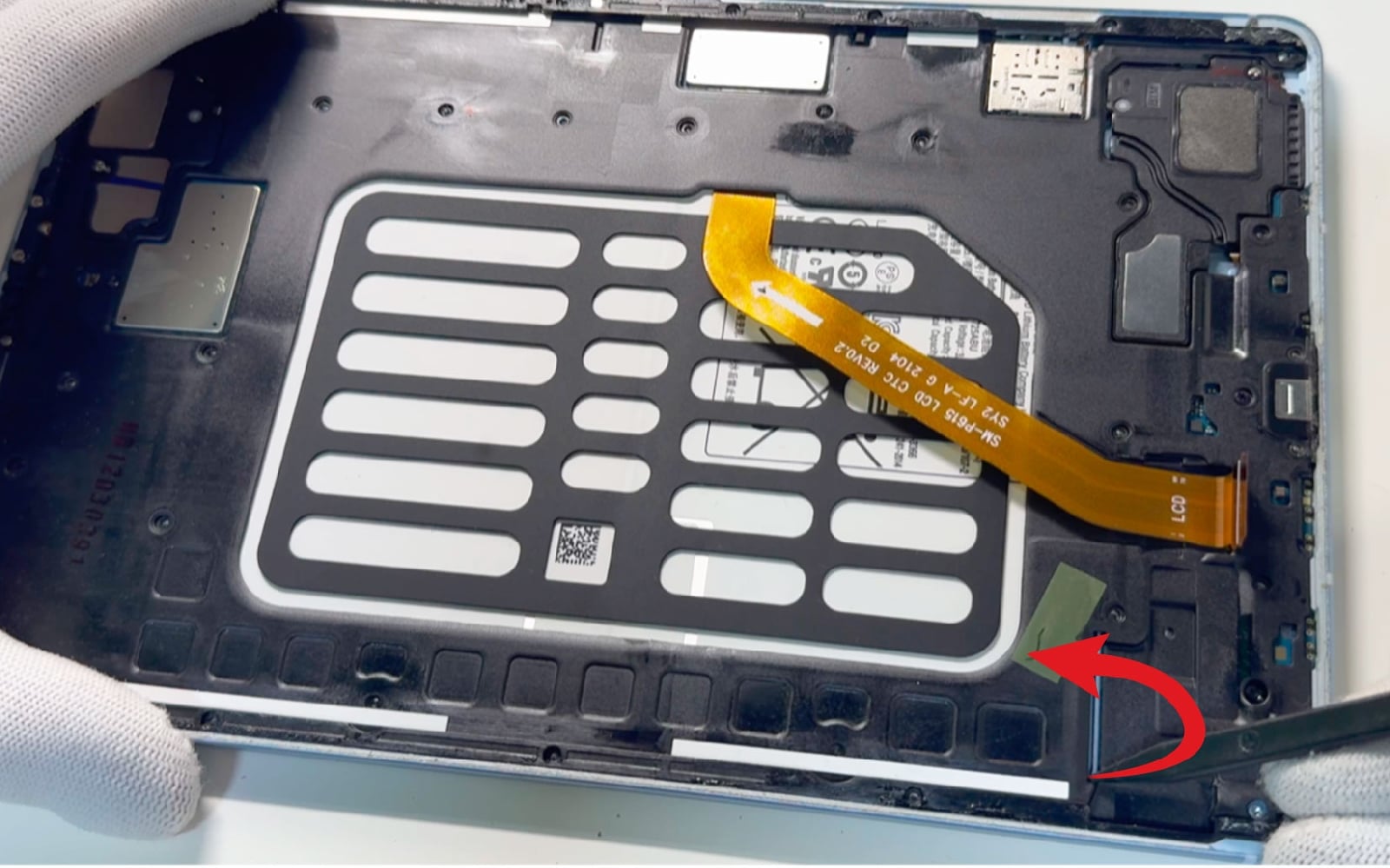

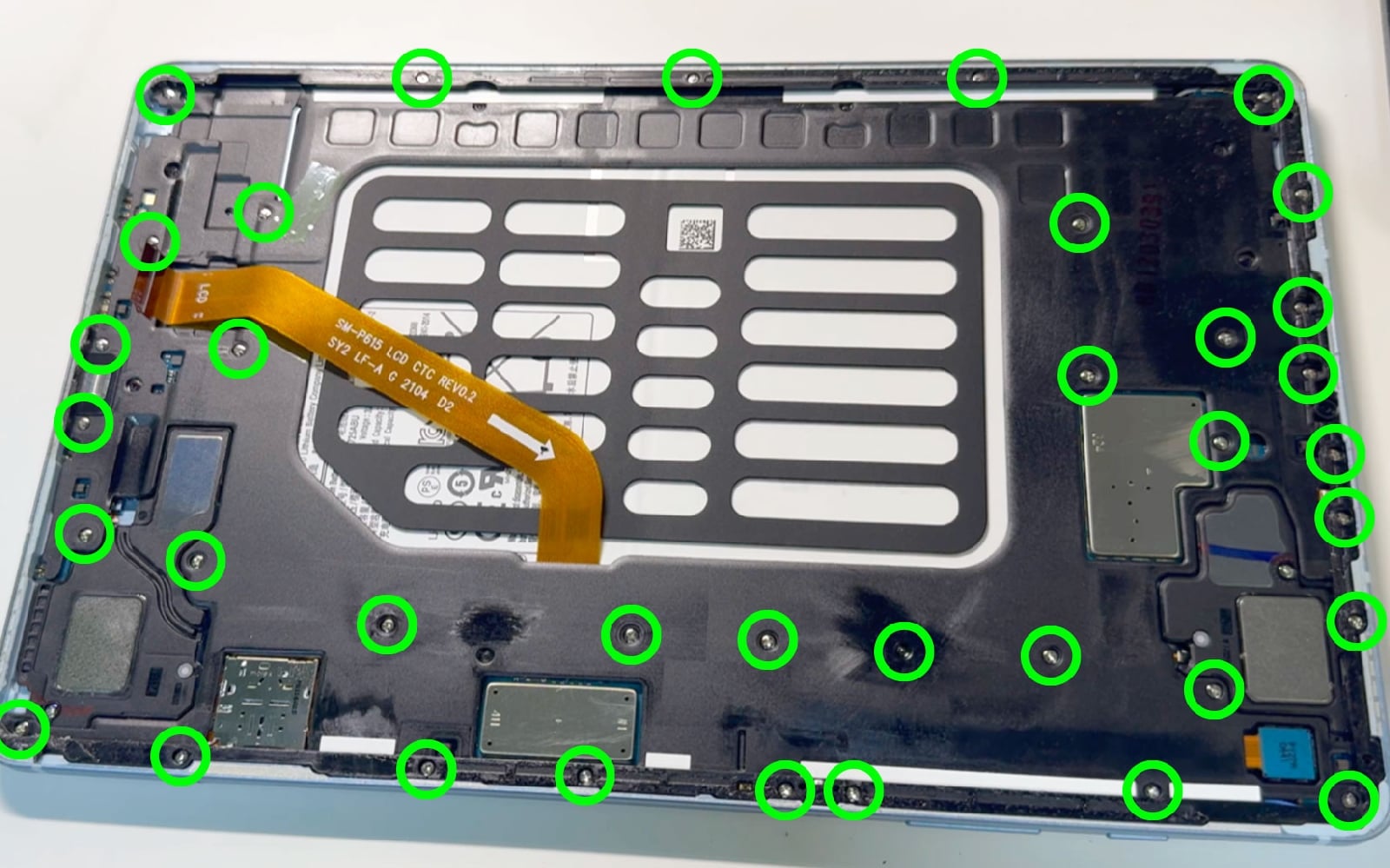

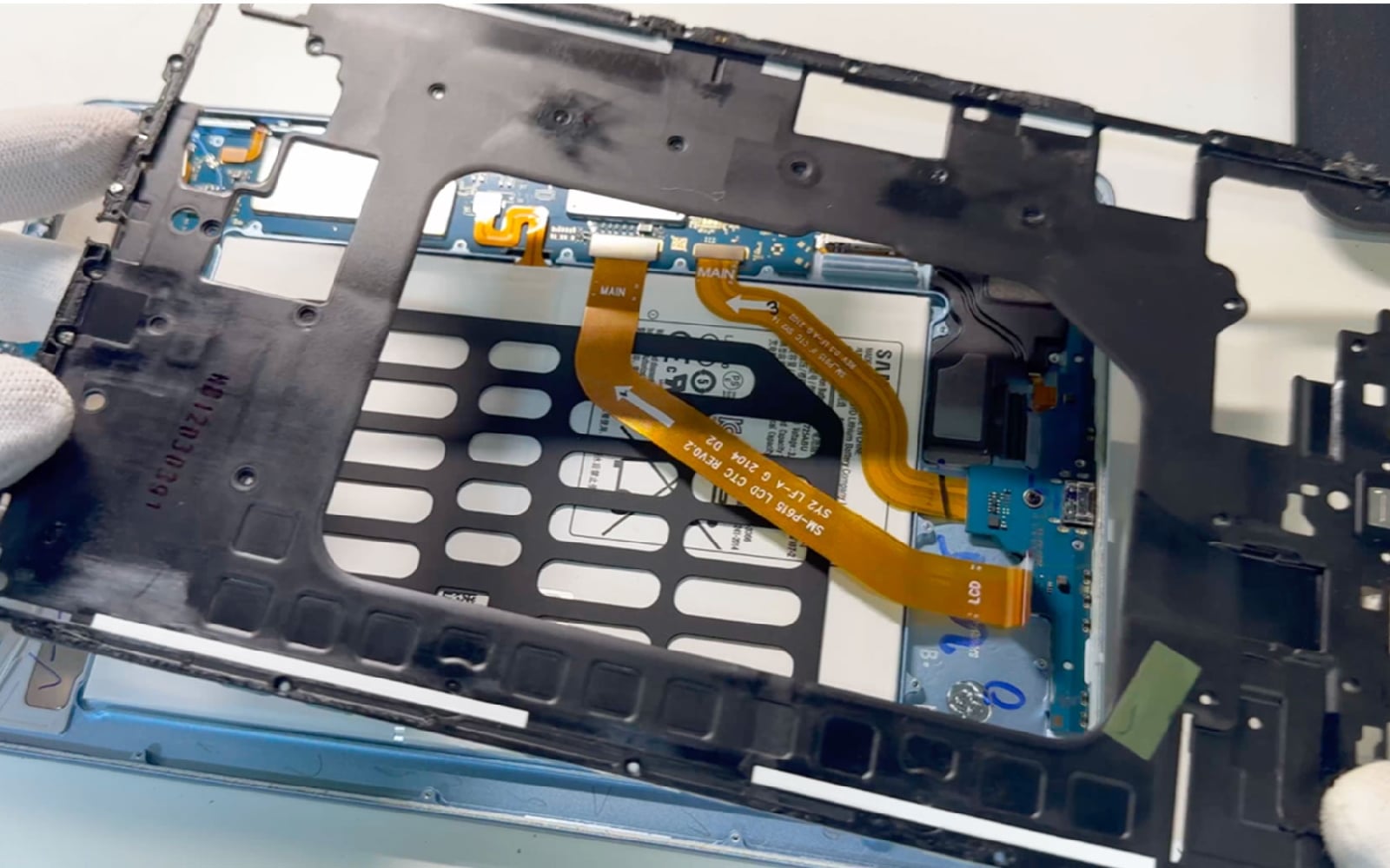

Avec un tournevis cruciforme, dévissez les vis présentes sur le châssis intermédiaire. Insréez la spatule osus le composant pour le déclipser et lever la plaquette de protection.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 4
Outils du kit utilisés
Outils du kit utilisés

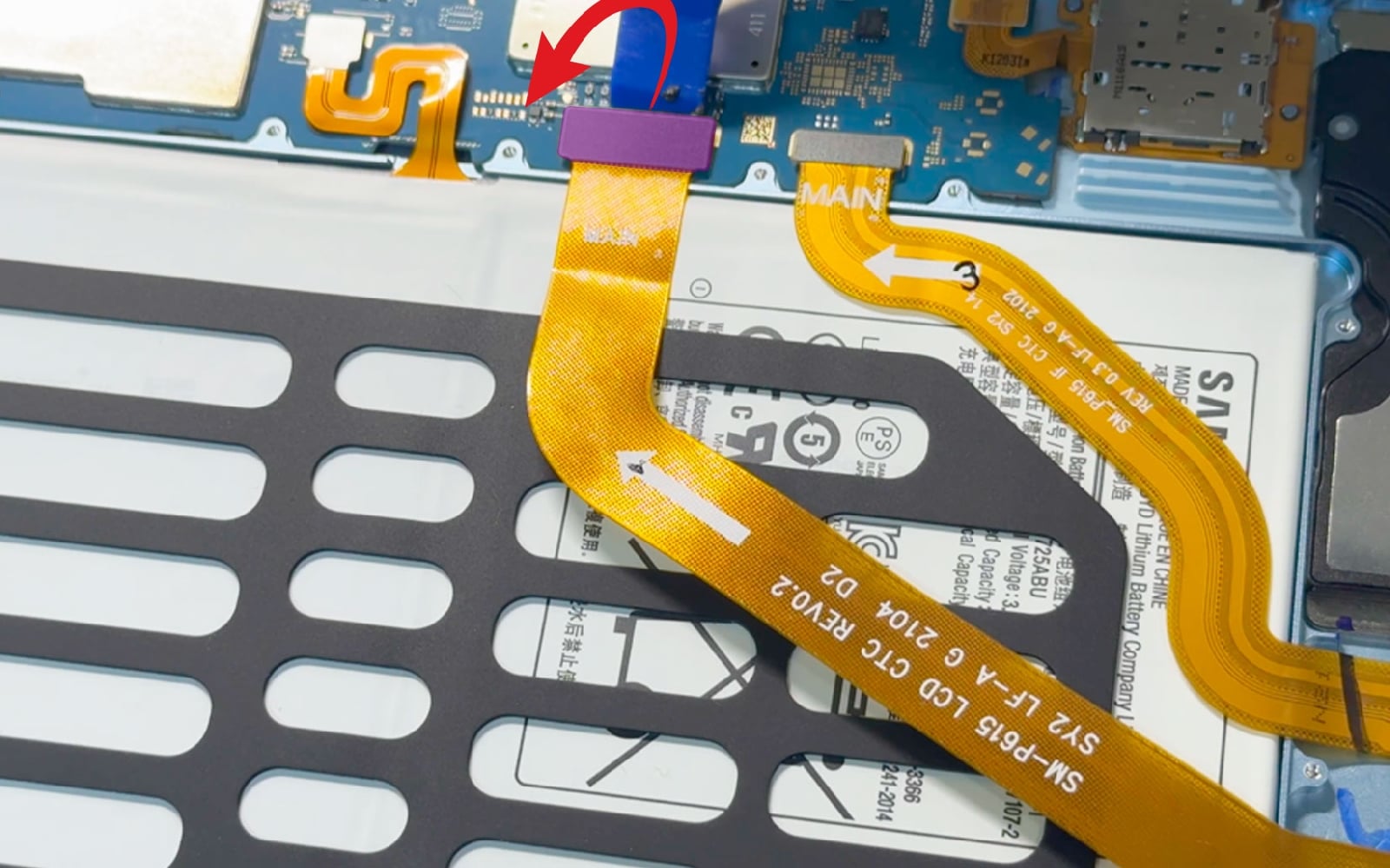

Etape 5 : Déconnecter la batterie

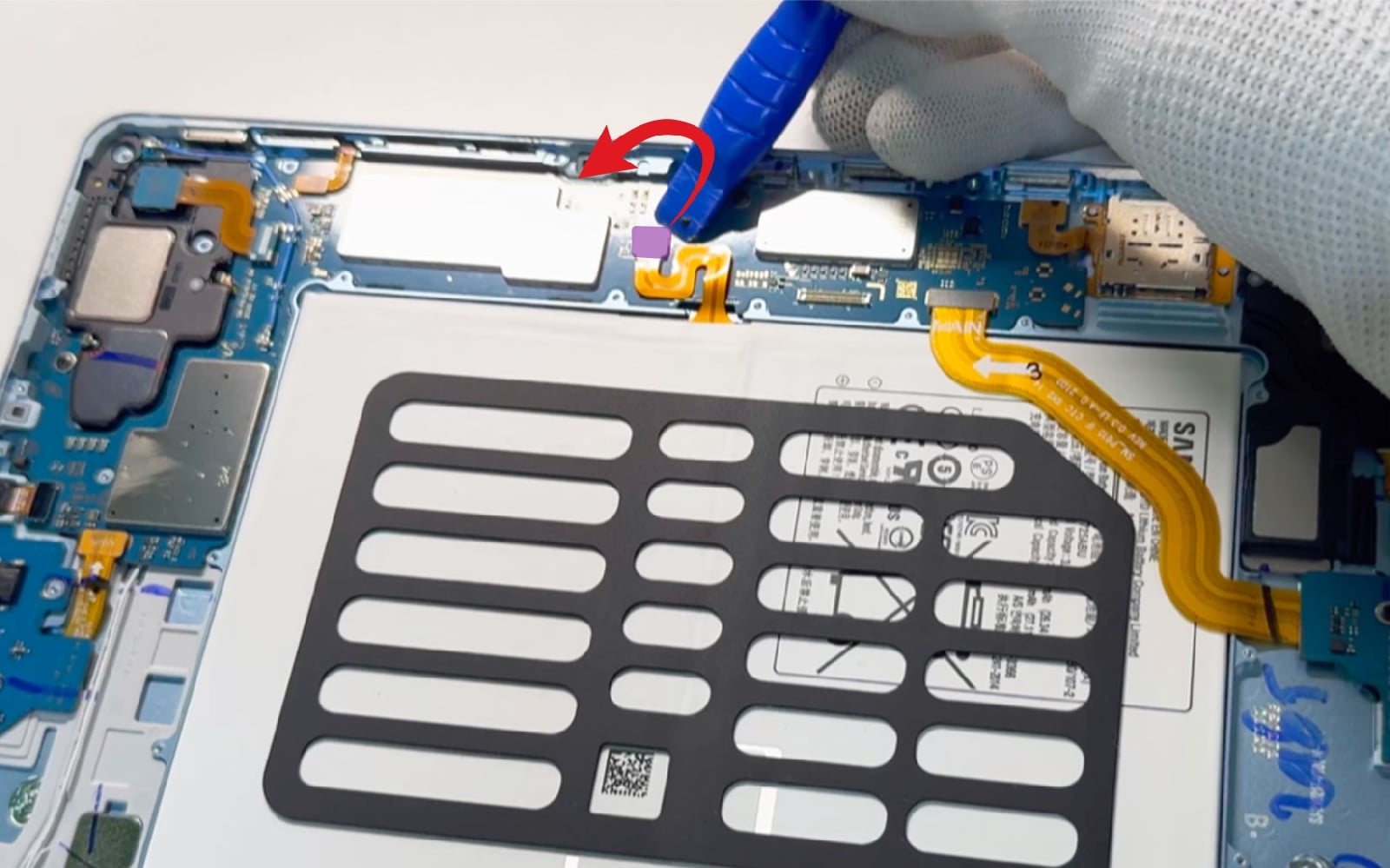

Débranchez la nappe de la batterie puis celle de l'écran et mettez la de coté.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Outils du kit utilisés
Outils du kit utilisés

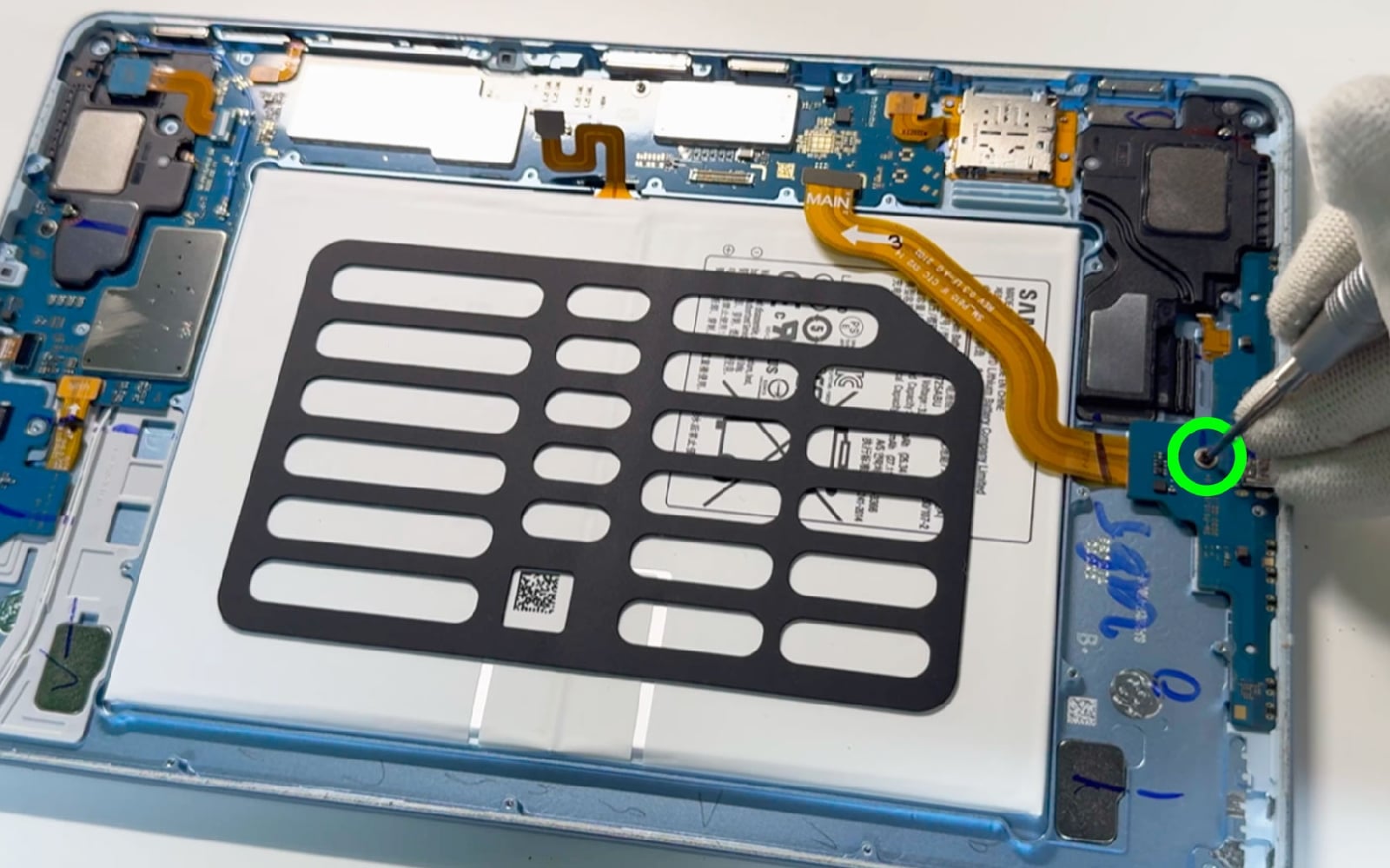

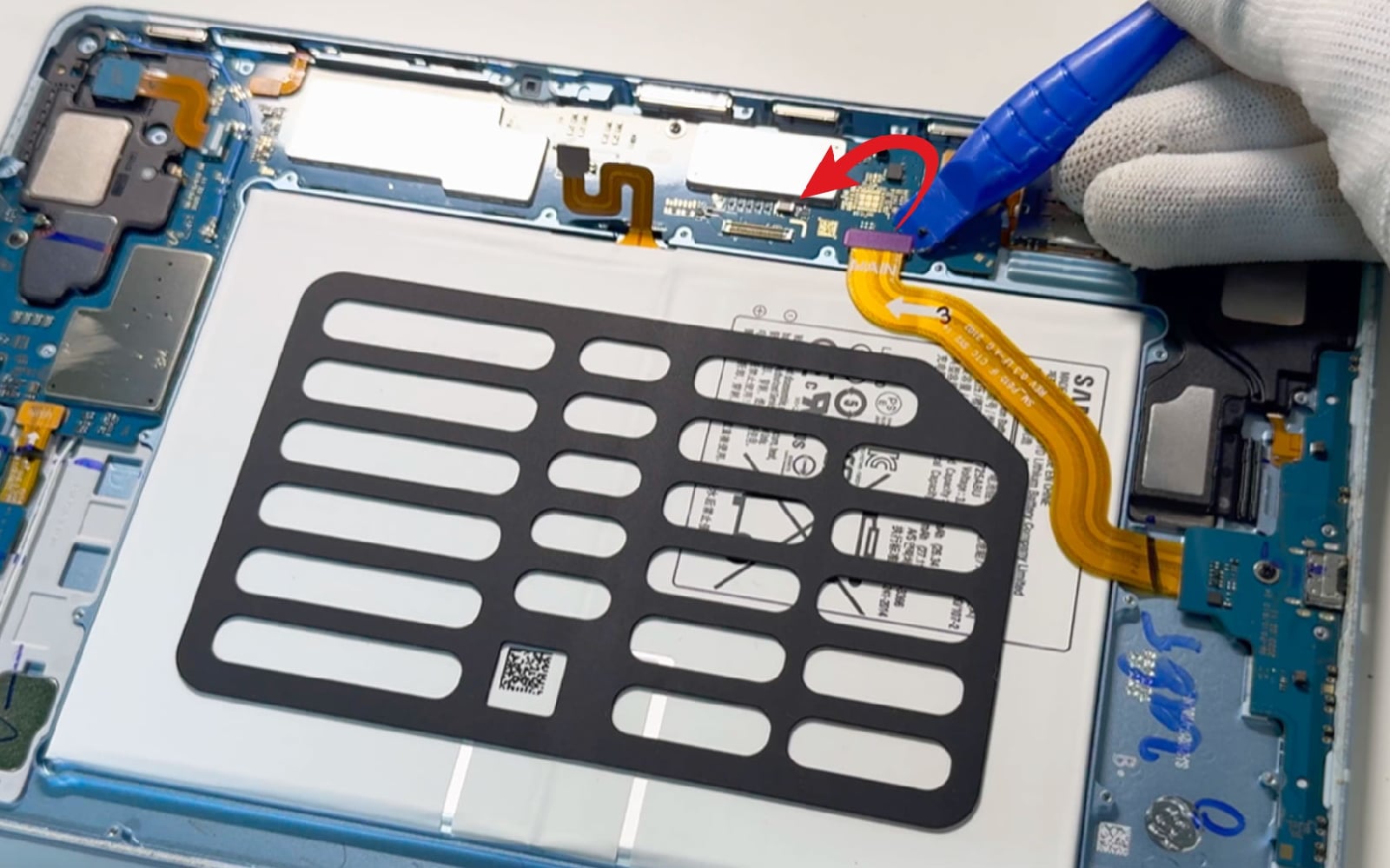

Etape 6 : Mettre de coté le connecteur de charge
Déconnectez la nappe du dock. Retirez la vis cruciforme présente sur le composant puis soulevez le connecteur de charge avec le levier pour l'extraire du châssis.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Outils du kit utilisés
Outils du kit utilisés

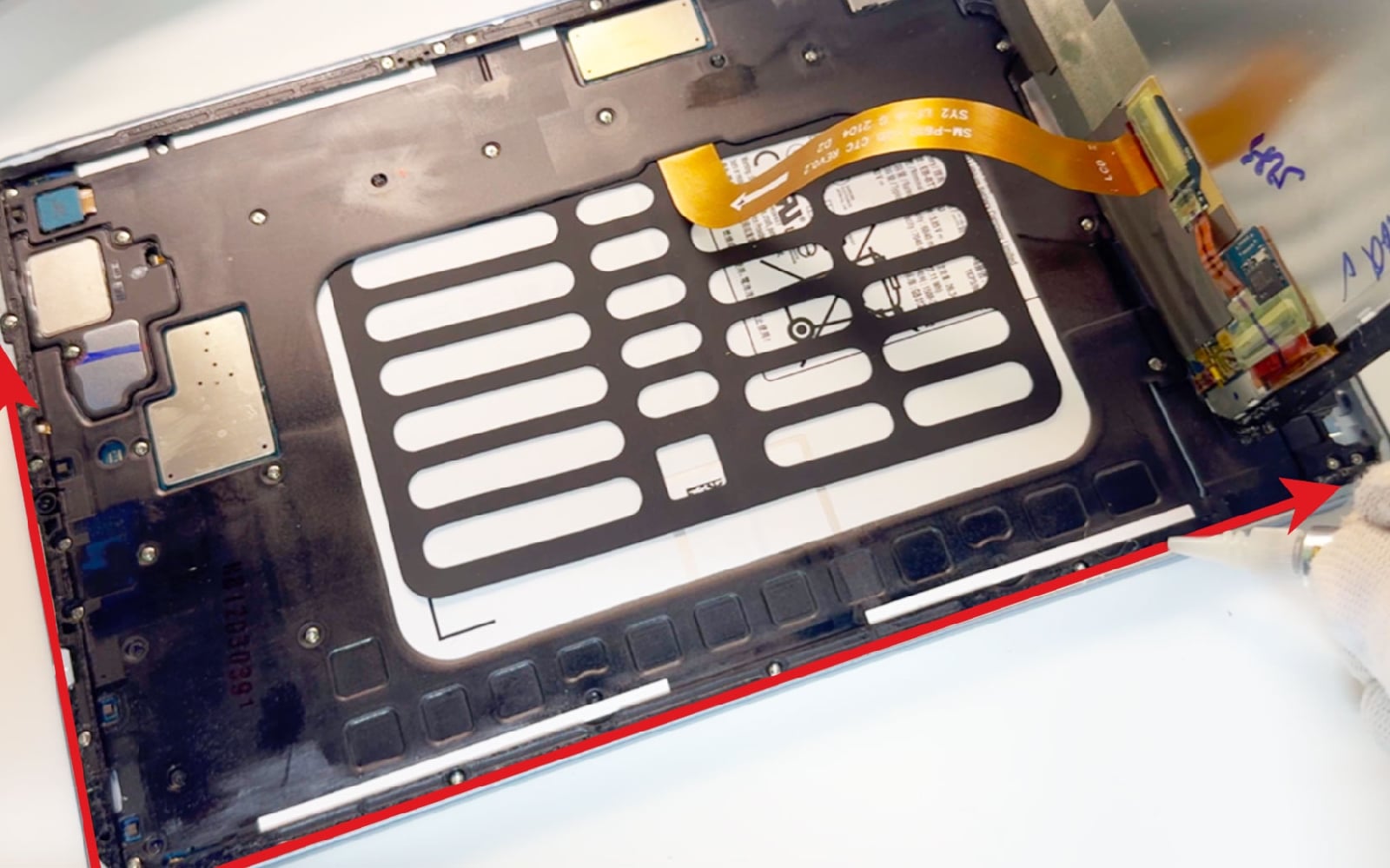

Conseils pour le remontage

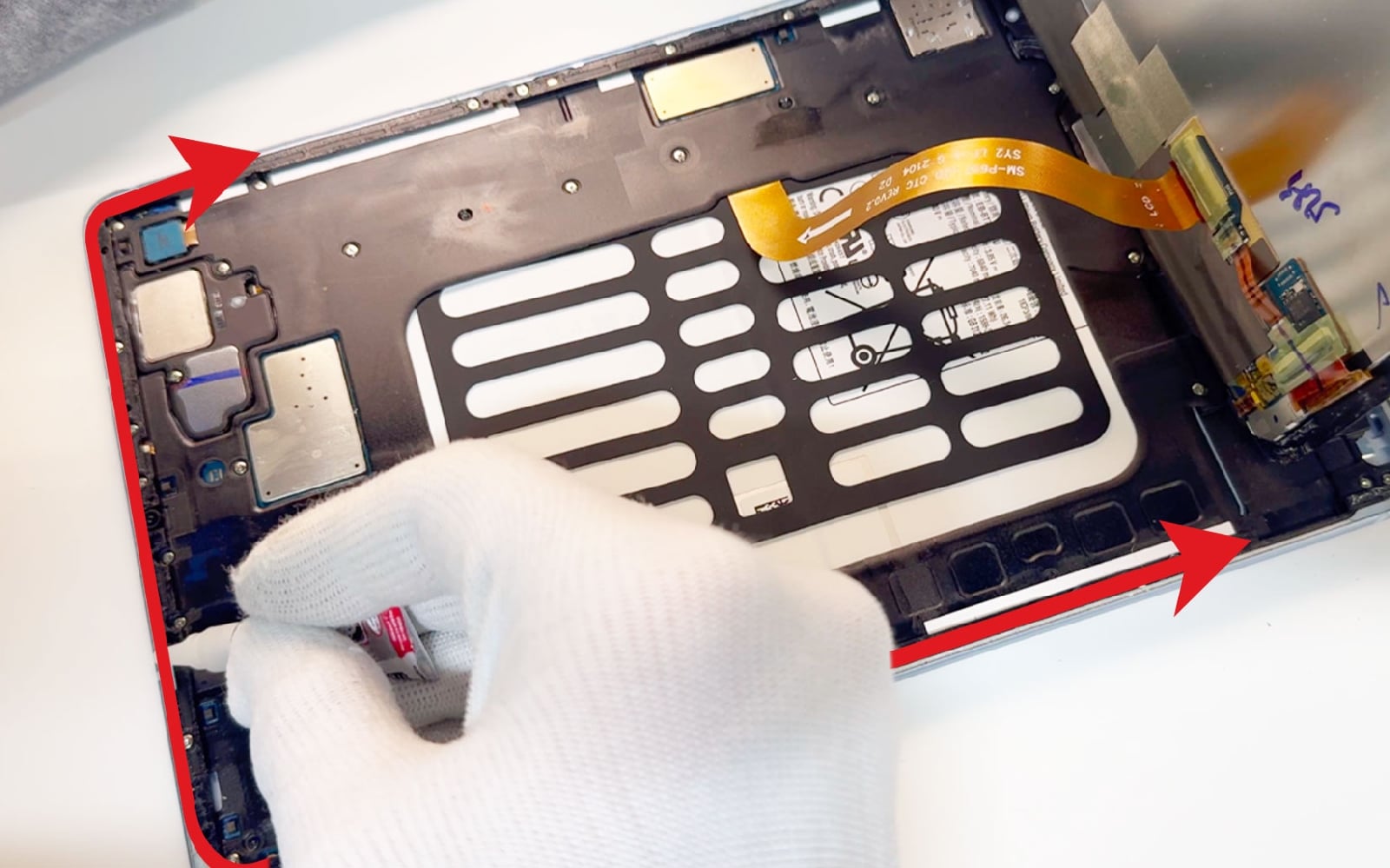

Retirez les stcikers de protection du nouvel écran. Nettoyez le bord du châssis pour pouvoir appliquer ensuite la colle sur tout le contour de la tablette.

Une fois la colle en place, posez le nouveau composant et laissez sécher la colle environ 45 minutes en laissant la tablette sous presse à l'aide de gros livres.
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer le connecteur de charge sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
