Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615)

Temps estimé : 15 min
Difficulté : 2/5
Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) | Temps estimé : 15 min | Difficulté : 2/5

Dans ce tutoriel, nous vous expliquons étape par étape comment changer l’écran de votre Samsung Galaxy Tab S6 Lite 2020. Que l’écran soit fissuré, noir, le tactile défectueux, ce remplacement vous permettra de redonner à votre tablette un affichage et un fonctionnement comme neufs.

En suivant attentivement chaque étape et en utilisant les outils adaptés, cette réparation est accessible même pour les débutants. Veillez à travailler sur une surface propre et à éteindre complètement votre tablette avant de commencer.

Diagnostic

›  Ecran cassé...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran LCD pour Galaxy Tab S6 Lite - Origine Samsung
189,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils classique pour iPad
19,70 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer
Commencez la réparation par éteindre la tablette.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 1 : Chauffer l'écran

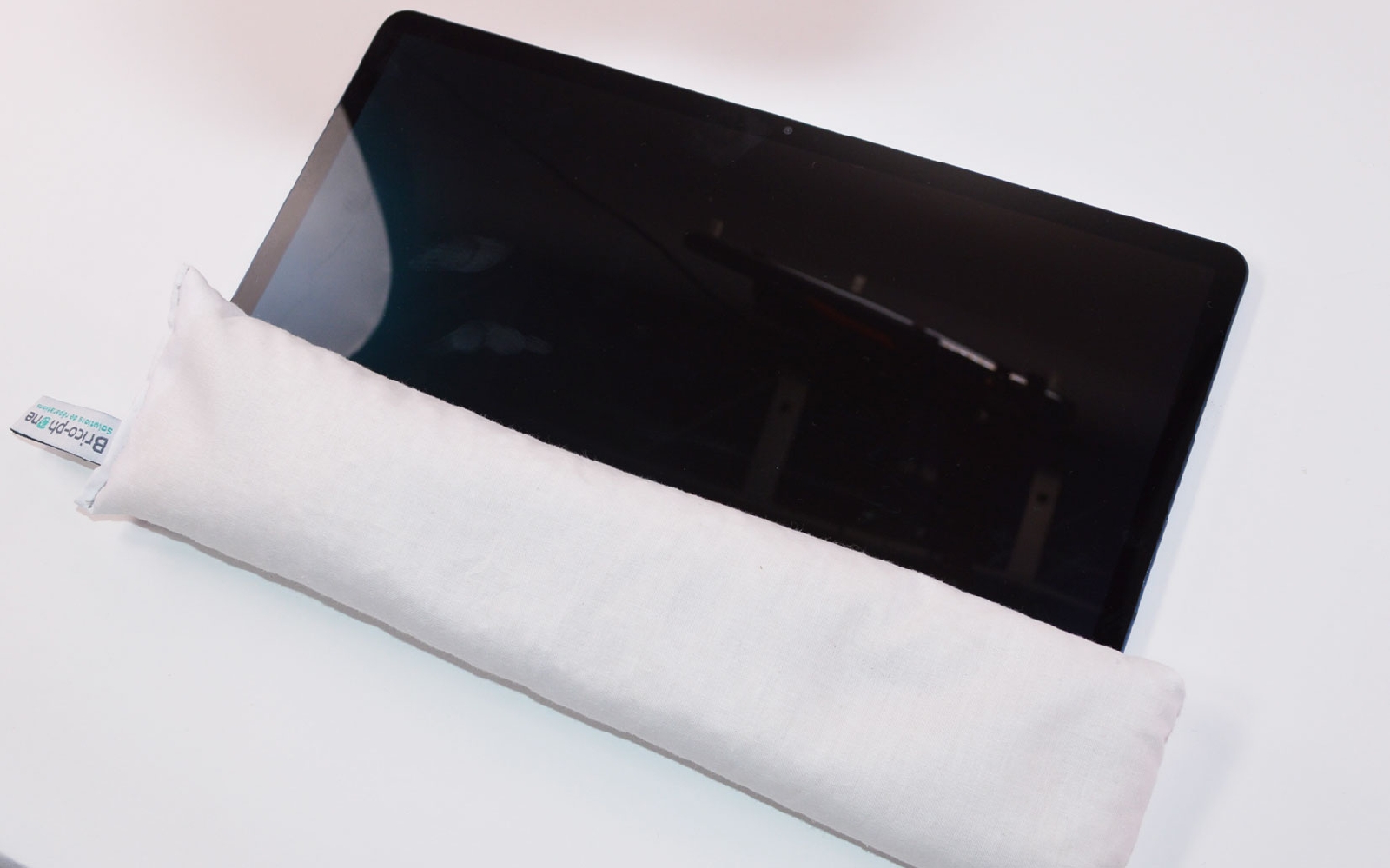

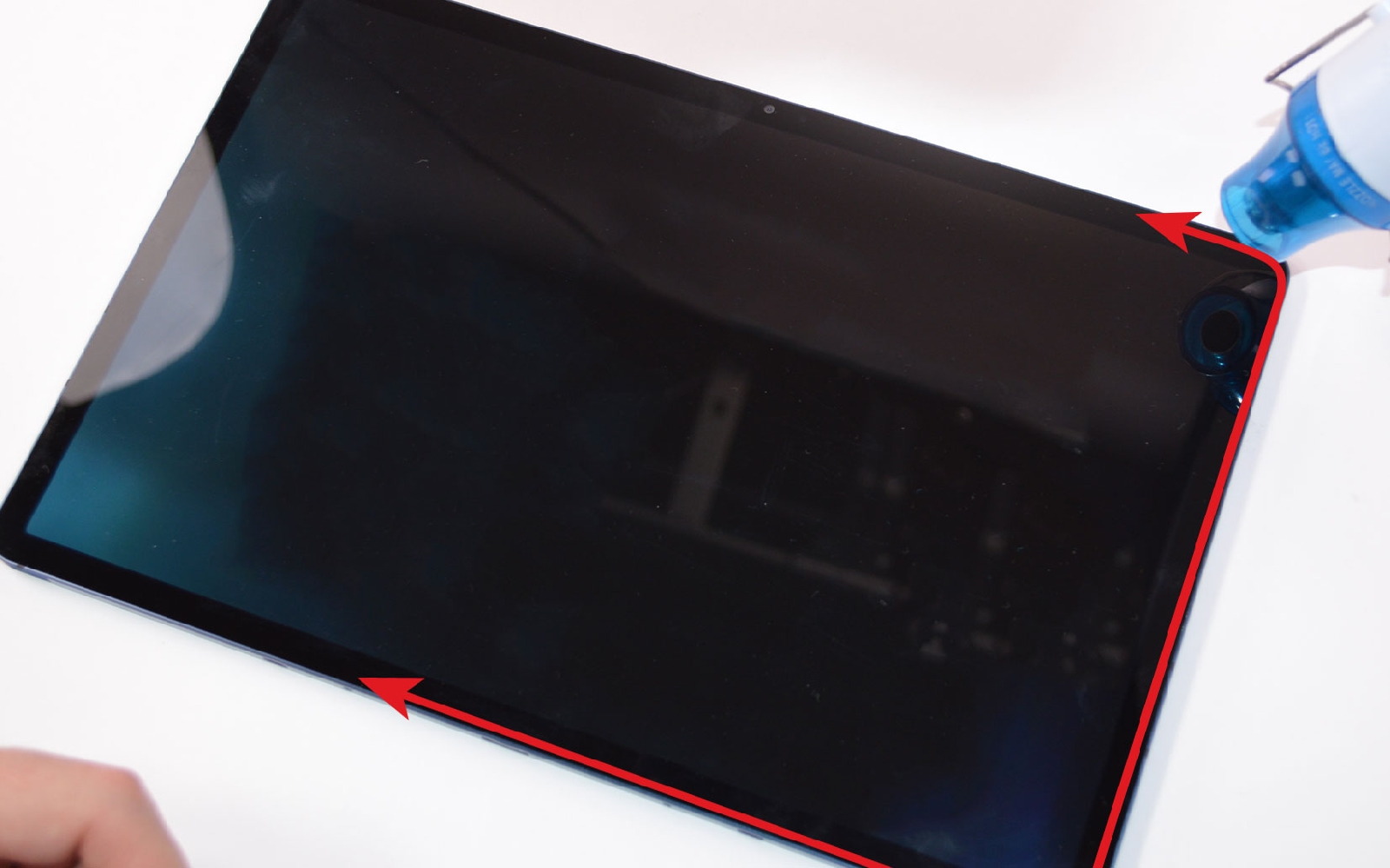

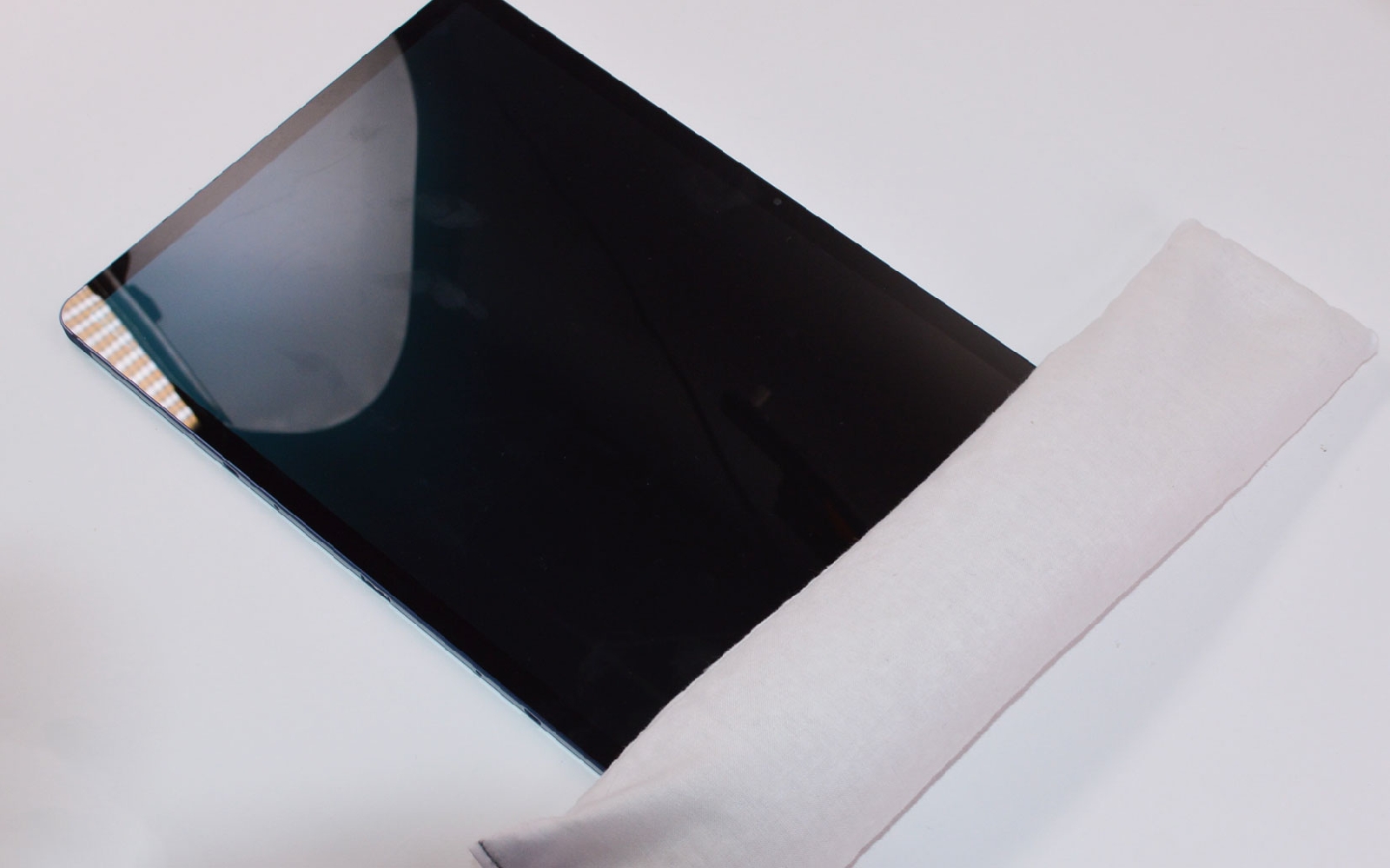

Avant d’ouvrir la tablette, il est nécessaire de chauffer l’écran afin de ramollir la colle qui le maintient au châssis. Pour cela, utilisez un coussin chauffant ou un décapeur thermique réglé à basse température.

Chauffez progressivement et de manière uniforme tout le pourtour de l’écran pendant quelques minutes. Cette étape facilite le décollage de la vitre et permet d’ouvrir la tablette sans forcer ni risquer de l’endommager.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Ouvrir l'écran

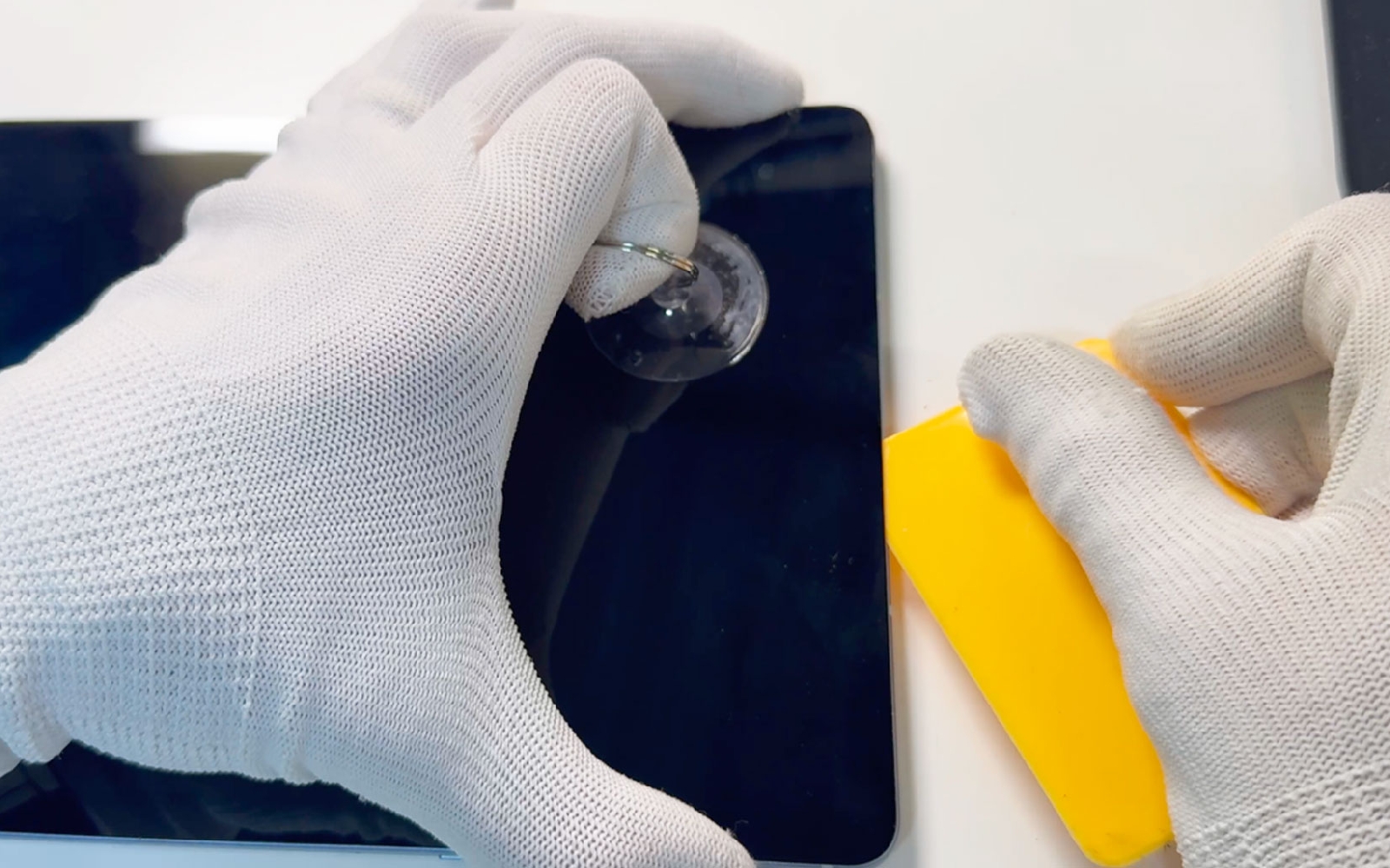

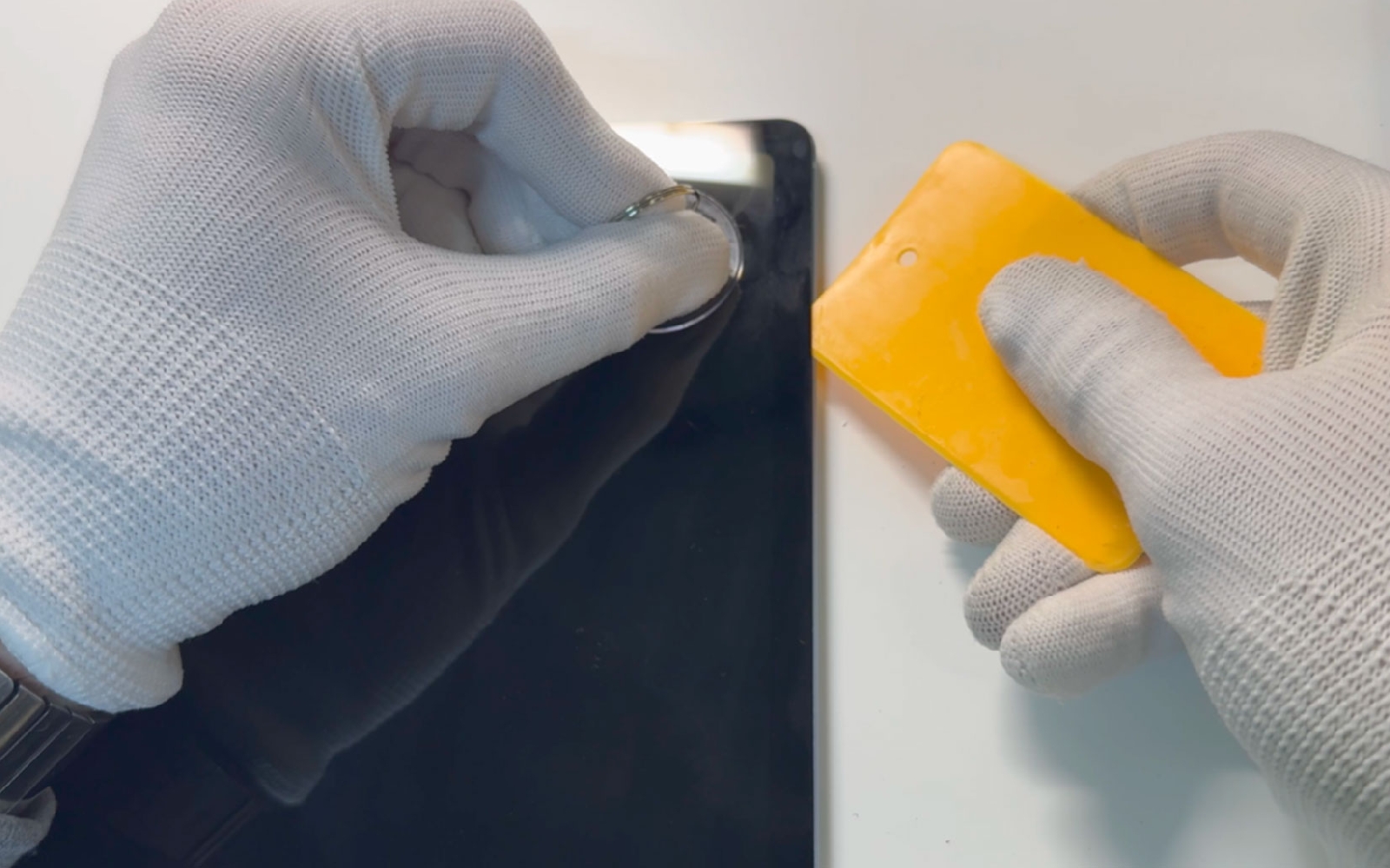

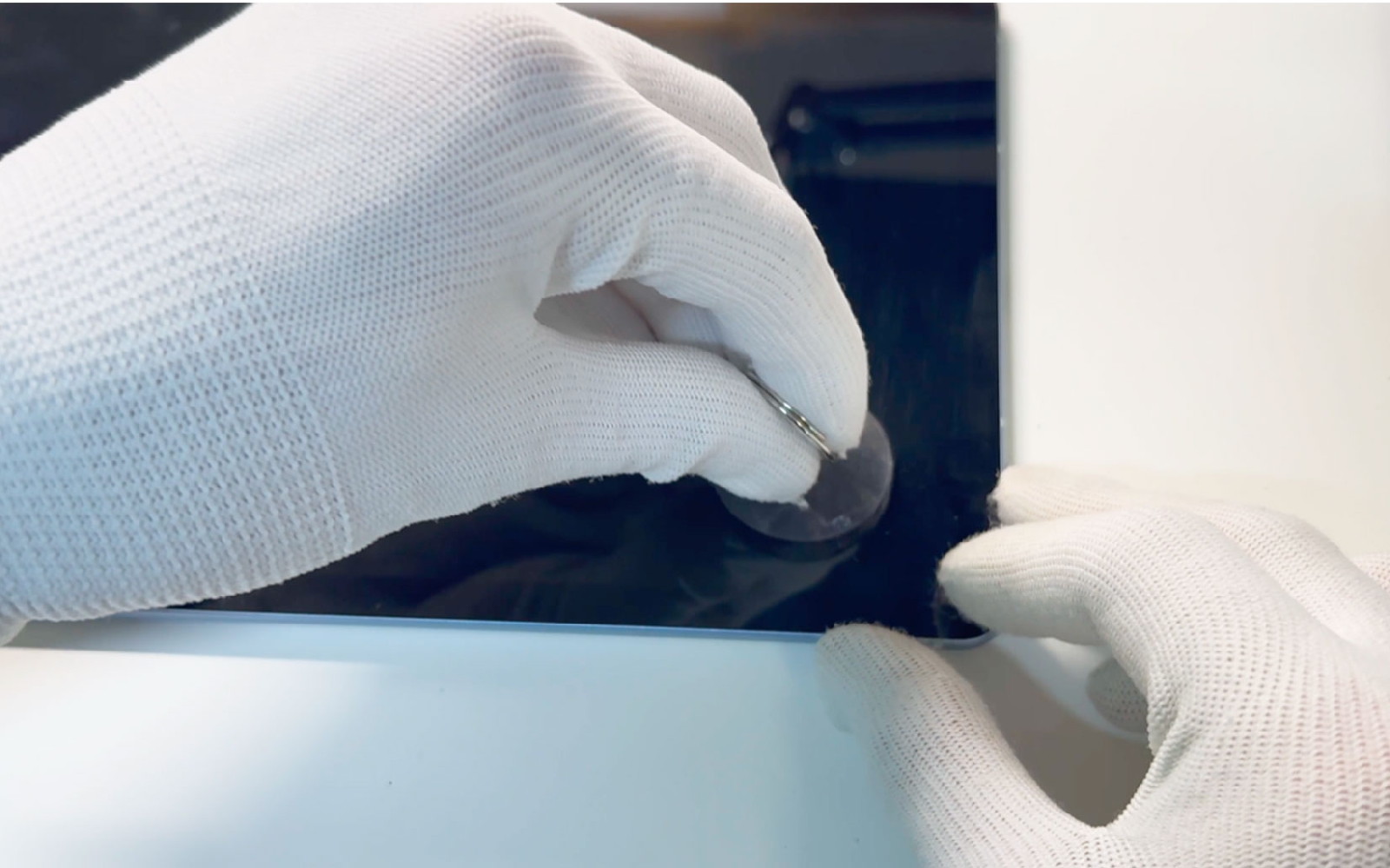

Positionnez la ventouse sur l’un des coins de la tablette.
Insérez la carte plastique et faites-la coulisser délicatement sans trop l'enfoncer sur tout le bord de l'écran.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 4
Etape 3 : Libérer l'écran

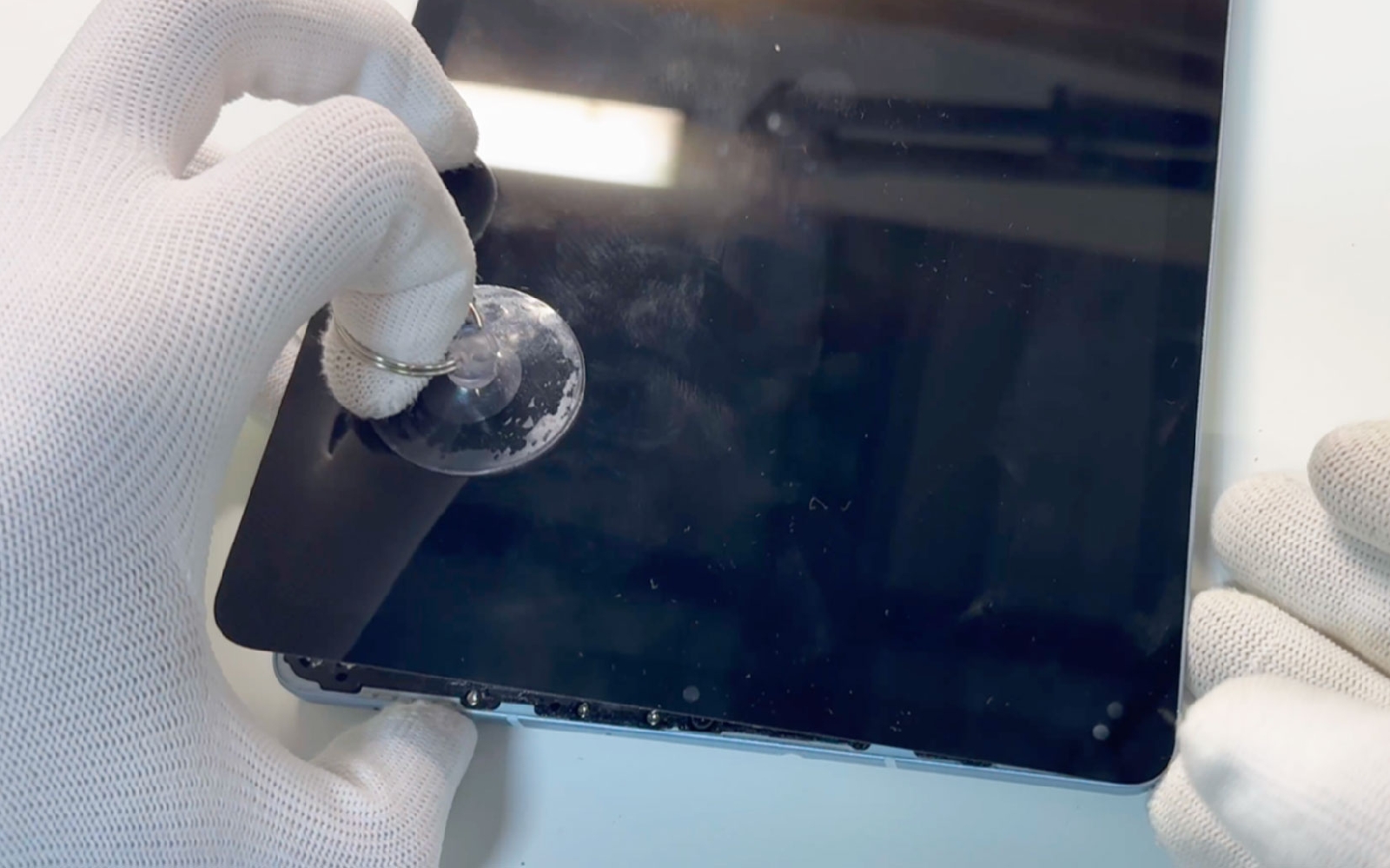

Levez délicatement l’écran, faites attention à la nappe de l’écran. Basculez l'écran vers le haut.

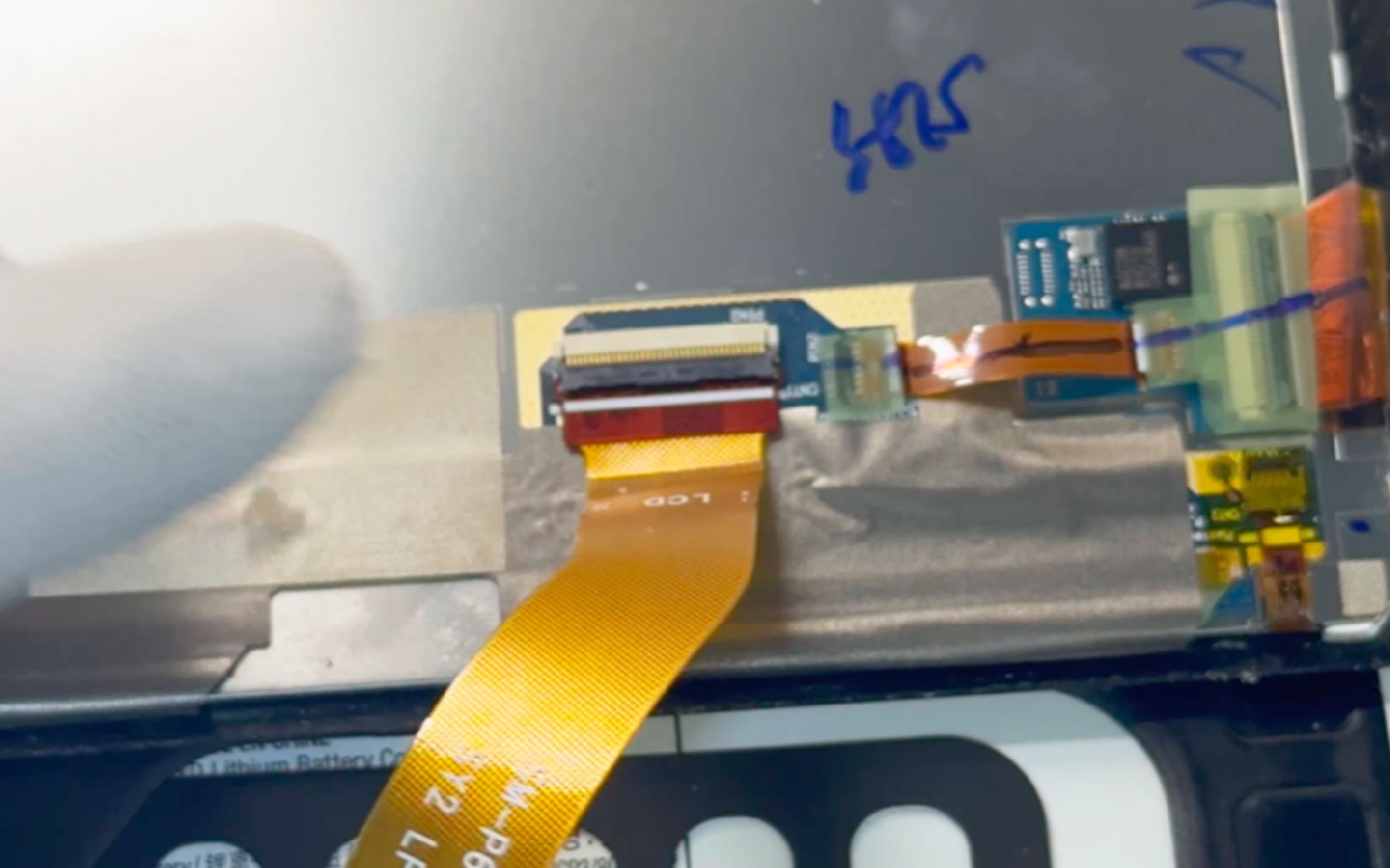

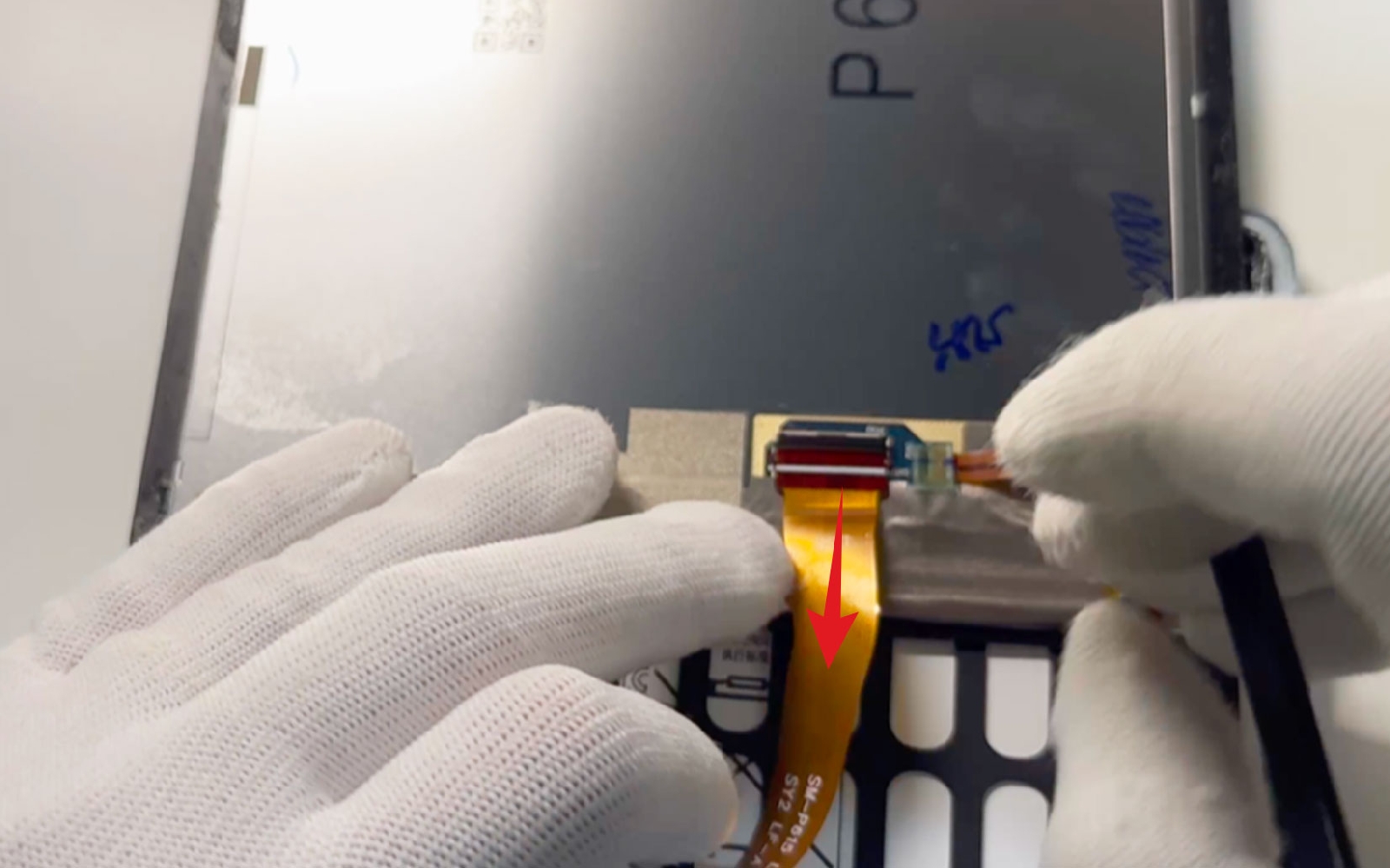

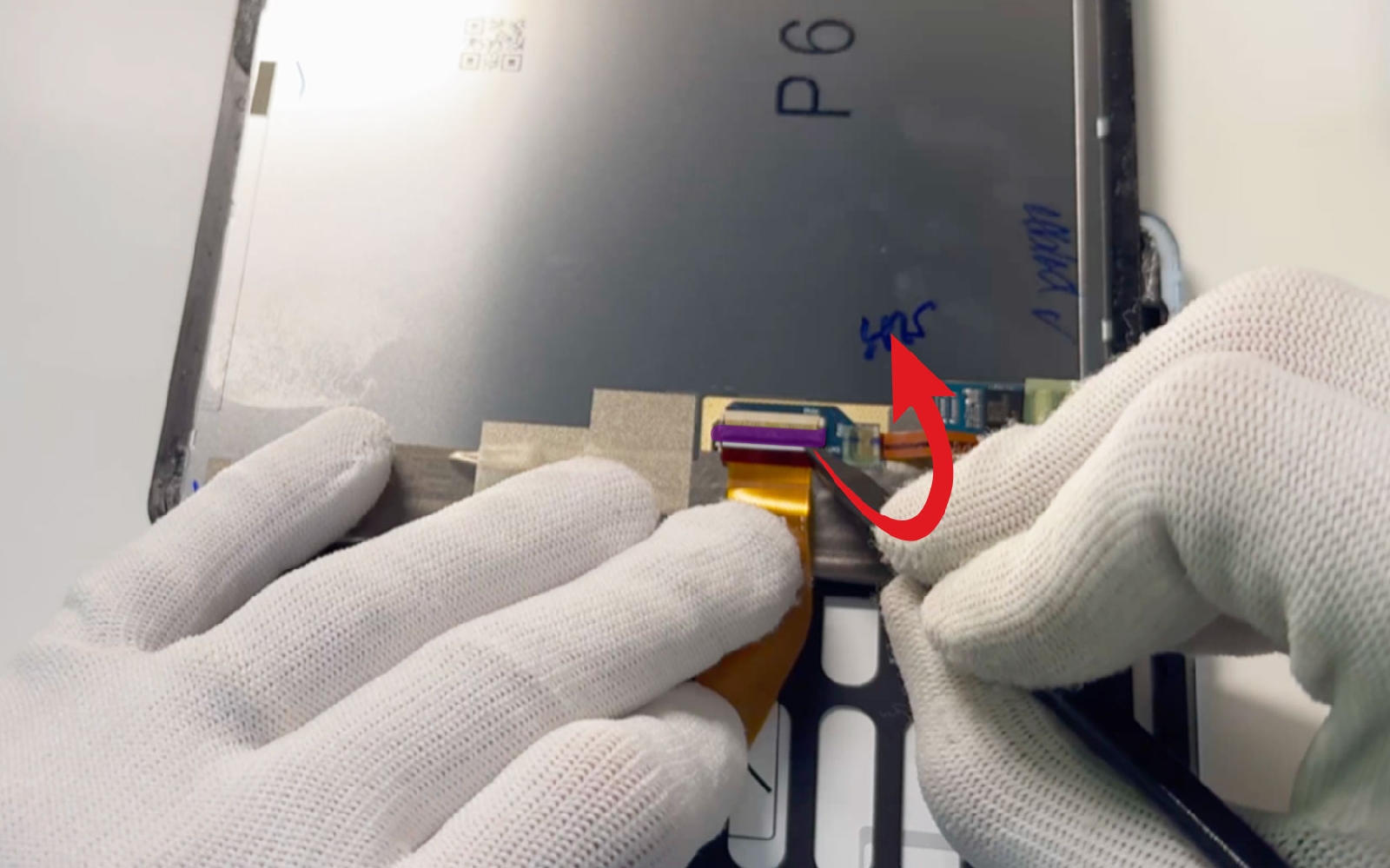

A l’aide de la spatule, décollez délicatement le scotch de protection, Puis levez le cache noir afin de libérer la nappe de l’écran. Tirez cette dernière hors de la connectique pour la déconnecter totalement.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Préparer le nouvel écran

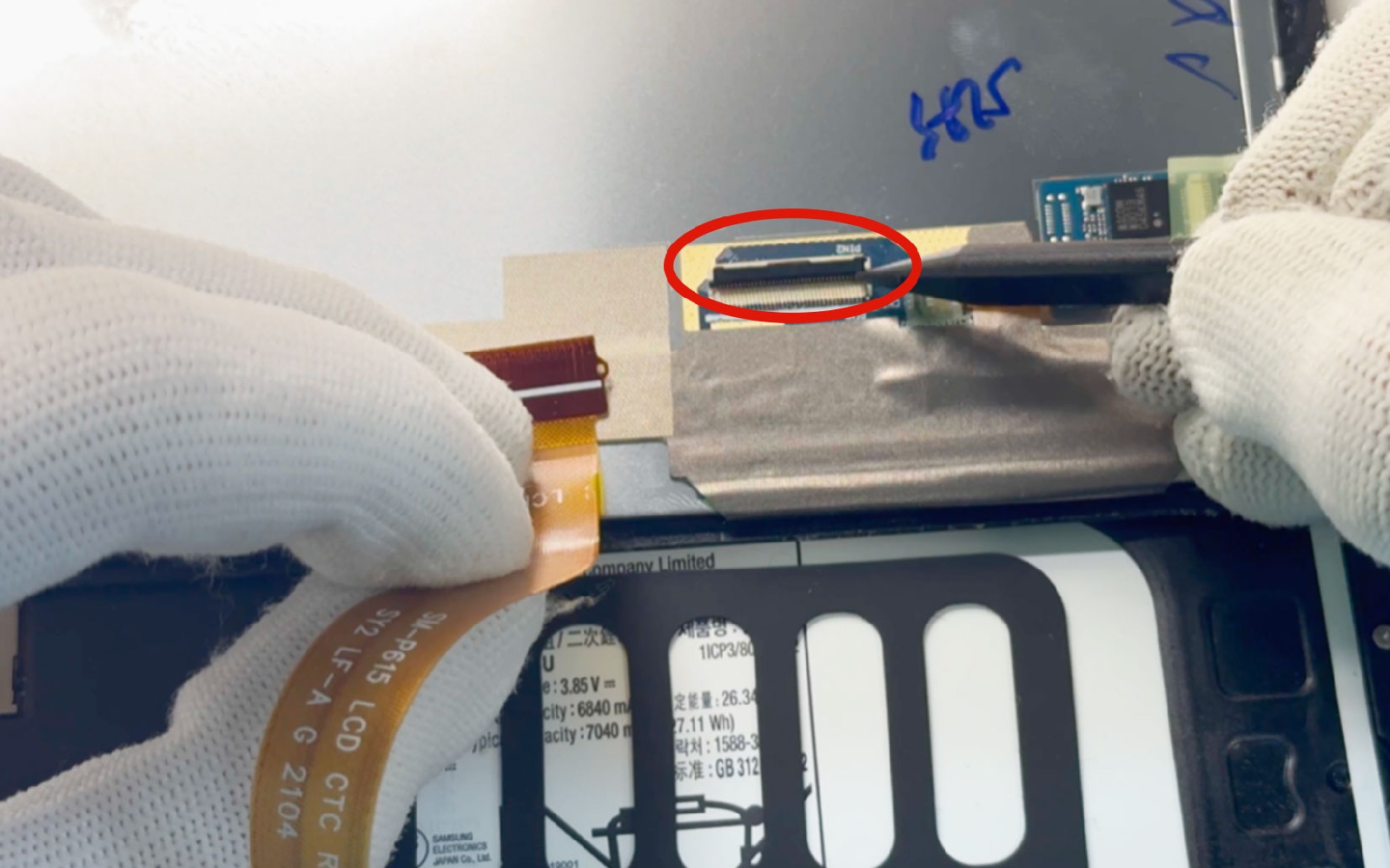

Soulevez la partie noire de la connectique afin de pouvoir insérer la nappe. Rabattez le support noir et recollez le film vert par dessus.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage

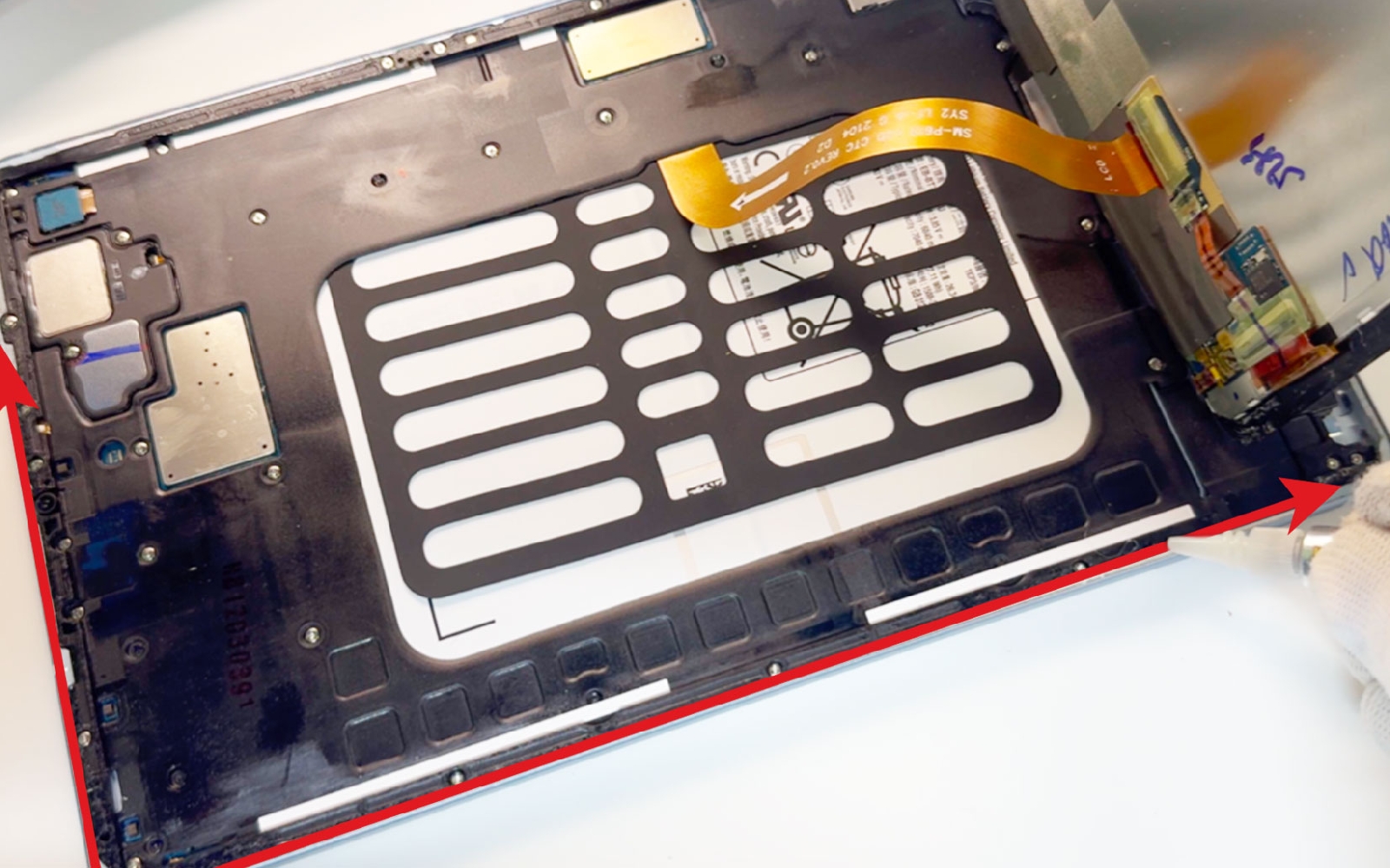

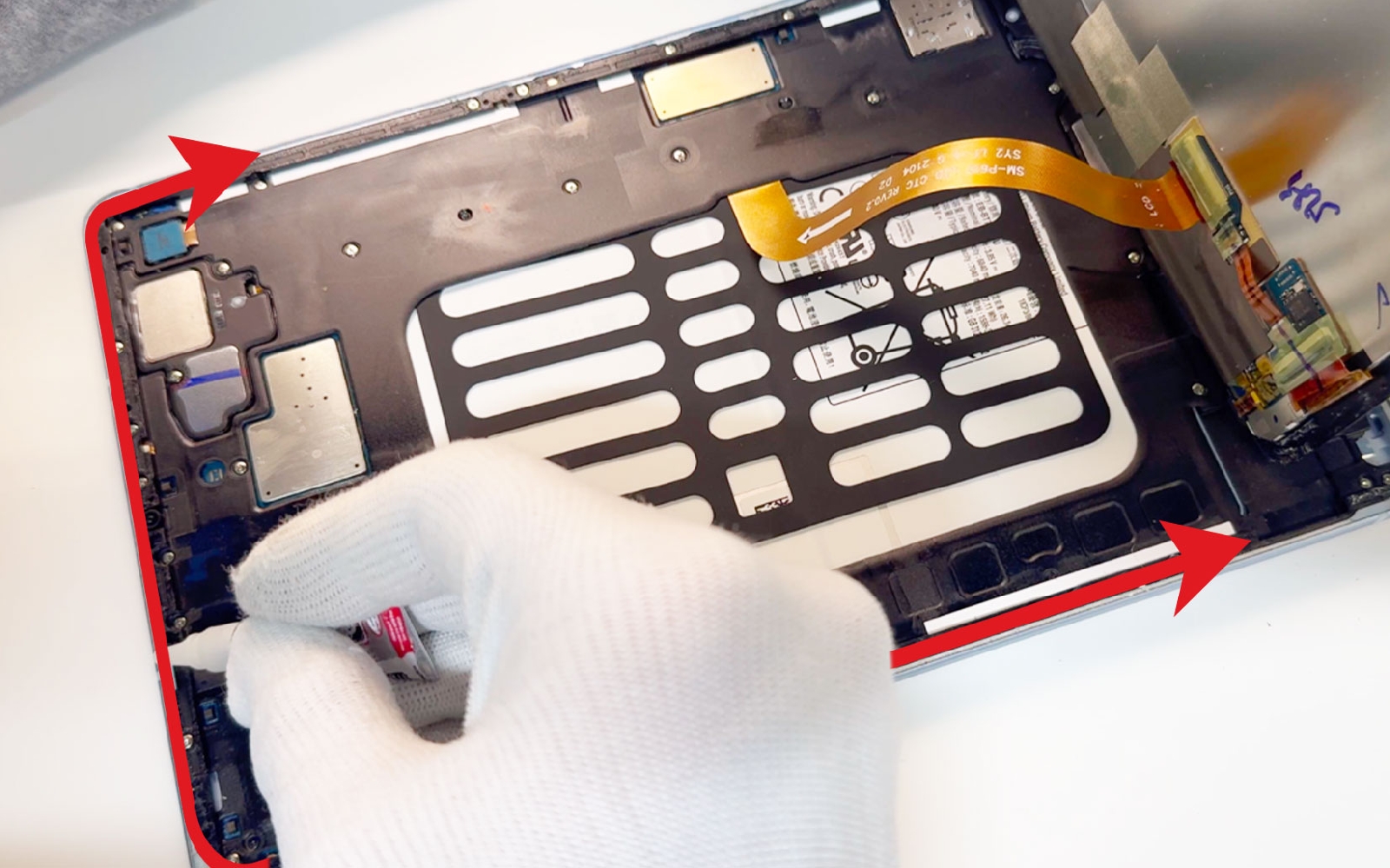

Retirez les stcikers de protection du nouvel écran. Nettoyez le bord du châssis pour pouvoir appliquer ensuite la colle sur tout le contour de la tablette.

Une fois la colle en place, posez le nouveau composant et laissez sécher la colle environ 45 minutes en laissant la tablette sous presse à l'aide de gros livres.
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 1
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 2
Comment changer l'écran sur Galaxy Tab S6 Lite 10-4 (SM-P610-SM-P615) photo 3
