Comment changer la batterie principale sur Galaxy Z Fold4

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Galaxy Z Fold4 | Temps estimé : 30 min | Difficulté : 2.5/5

La batterie principale du Samsung Galaxy Z Fold4 est sollicitée en permanence pour alimenter son grand écran pliable et ses performances haut de gamme. Avec le temps, il est normal que son autonomie diminue, que le téléphone se décharge plus rapidement ou qu’il s’éteigne de manière inattendue.

Grâce à ce tutoriel de réparation Brico-Phone, vous allez apprendre à remplacer la batterie principale de votre Galaxy Z Fold 4 étape par étape, en toute sécurité. Ce guide détaillé, illustré de photos et de vidéos, a été conçu par nos experts afin de rendre la réparation accessible, même si vous n’avez encore jamais démonté de smartphone.

Nous vous accompagnons depuis l’ouverture de l’appareil jusqu’au remontage final, en vous indiquant les précautions à prendre et les outils nécessaires. En suivant attentivement chaque étape, vous pourrez retrouver une autonomie optimale et prolonger la durée de vie de votre Galaxy Z Fold 4.

Diagnostic

› Batterie HS...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie compatible Principale Galaxy Z Fold4
14,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant de commencer la réparation, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. En effet, certaines pièces peuvent varier selon la version de l’appareil.

Pour trouver le numéro de modèle, rendez-vous dans :
Paramètres > À propos du téléphone. Notez soigneusement la référence indiquée (ex. : SM-F936B).

Ensuite, éteignez complètement le téléphone afin d’éviter tout risque de court-circuit pendant la réparation.
Maintenez le bouton d’alimentation enfoncé, puis sélectionnez Éteindre.

Une fois le téléphone éteint, retirez le tiroir / rack SIM à l’aide d’un outil d’éjection ou d’un trombone déplié.
Insérez l’outil dans le petit orifice prévu à cet effet, puis extrayez délicatement le tiroir SIM.
Mettez-le de côté dans un endroit sûr pour éviter toute perte.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière
La vitre arrière du smartphone est maintenue en place par une colle forte. Avant de pouvoir la retirer sans la casser, il est indispensable de chauffer légèrement le contour de la vitre afin de ramollir l’adhésif.

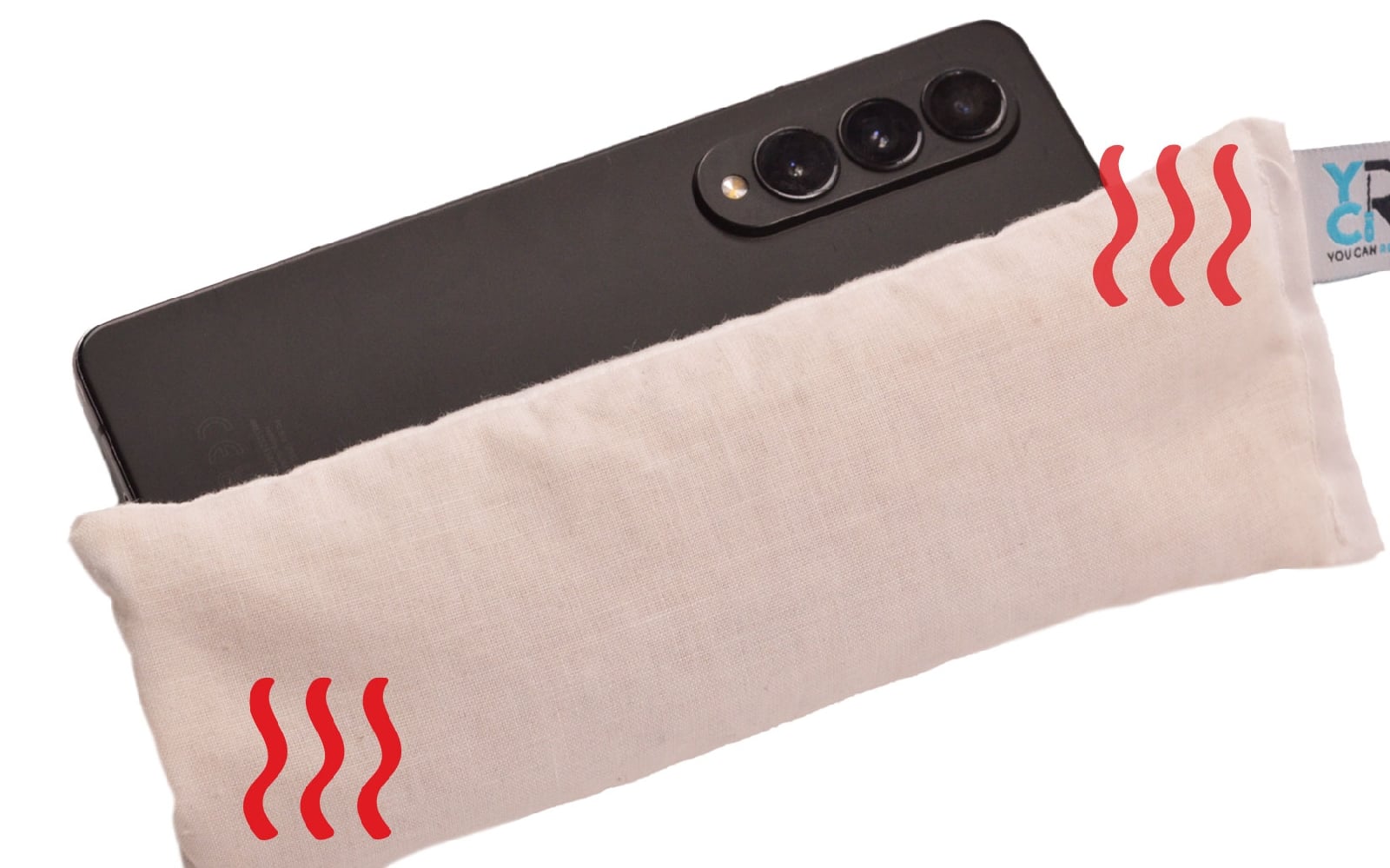

À l’aide d’un coussin chauffant ou d’un décapeur thermique (ou sèche-cheveux), chauffez uniformément les bords de la vitre arrière pendant 1 à 2 minutes. Veillez à rester en mouvement et à ne jamais chauffer un point fixe trop longtemps afin d’éviter d’endommager les composants internes.

Lorsque la vitre est suffisamment chaude, elle doit être tiède au toucher, mais jamais brûlante, vous pouvez passer à l'étape suivante.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

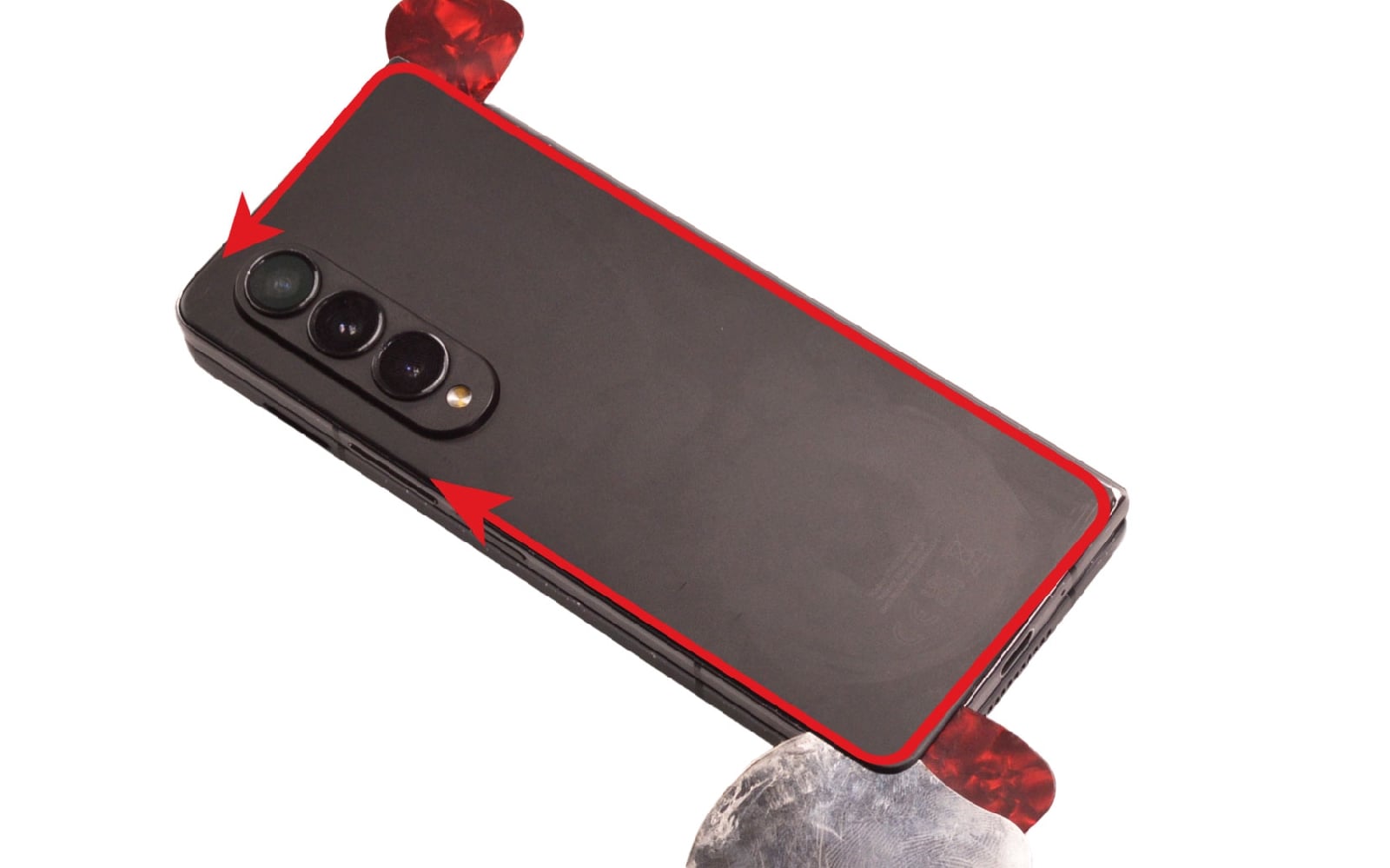

Etape 2 : Ouvrir le téléphone

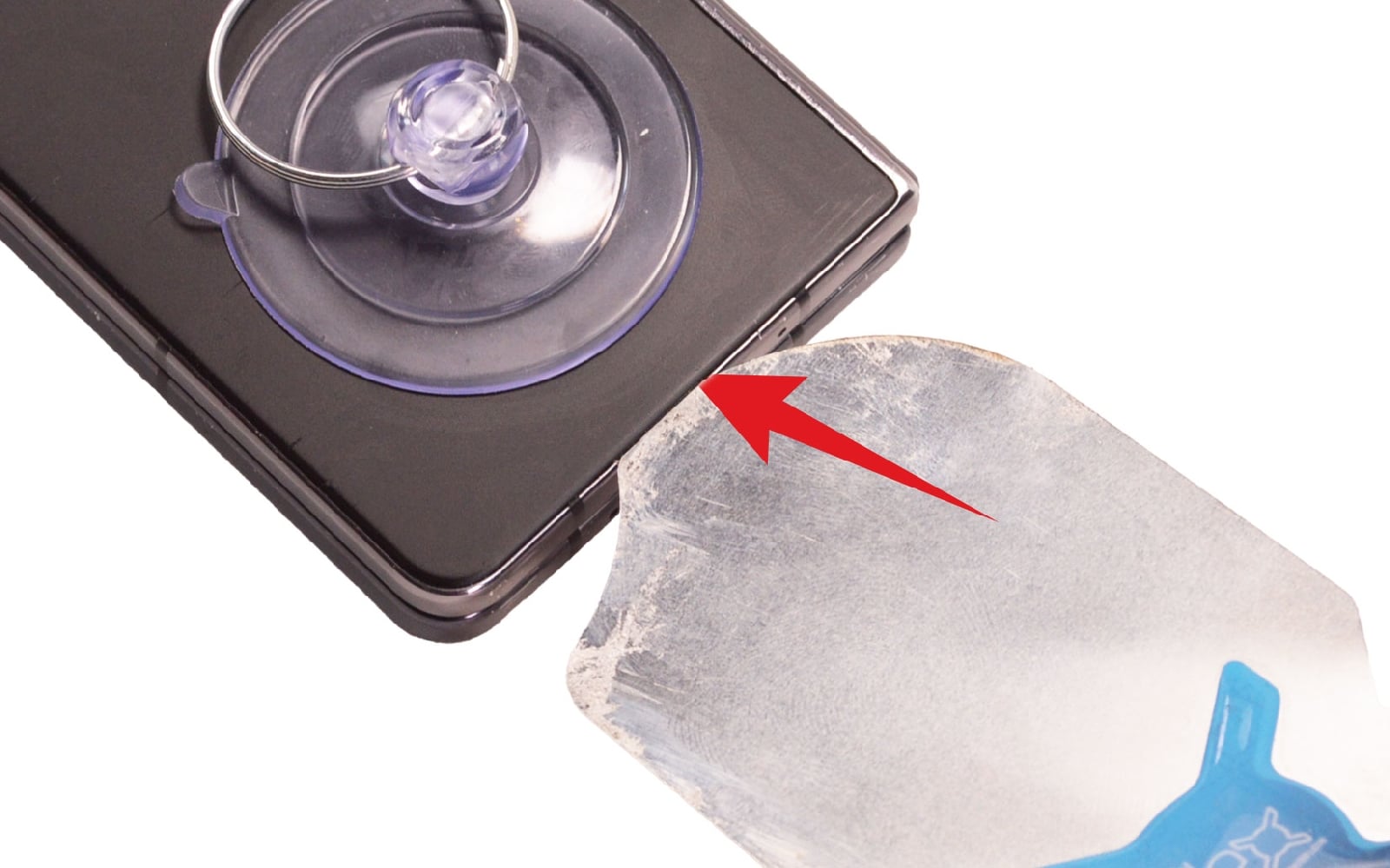

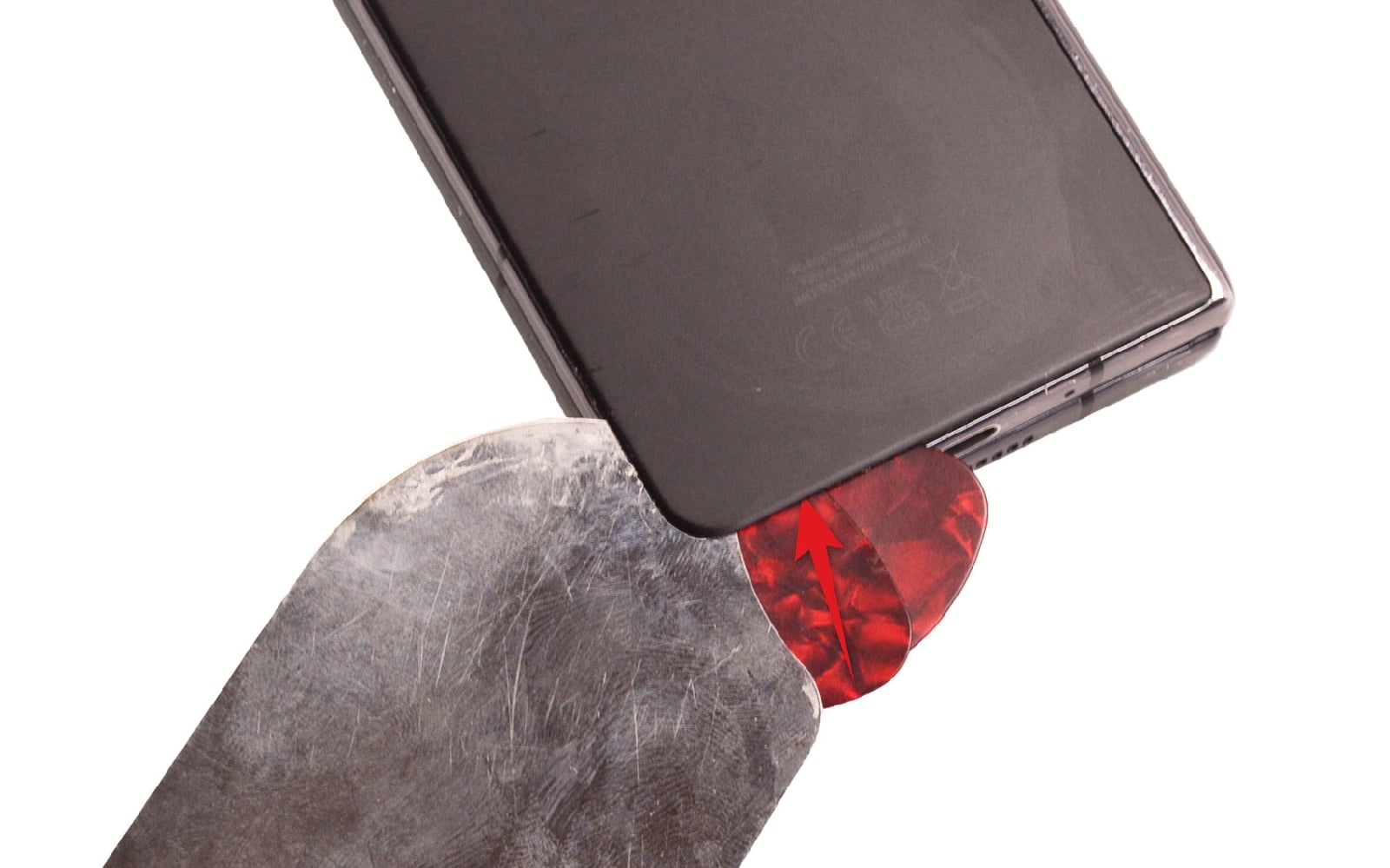

Appliquez la ventouse sur le bas du téléphone. Tout en tirant sur l'anneau de l'outil, insérez l'iFlex entre le châssis et la vitre arrière.

Décollez légèrement la vitre puis glissez les médiators en plastique. Faites circuler les outils sur tout le contour du téléphone pour décoller petit à petit le composant.

Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Comment changer la batterie principale sur Galaxy Z Fold4 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

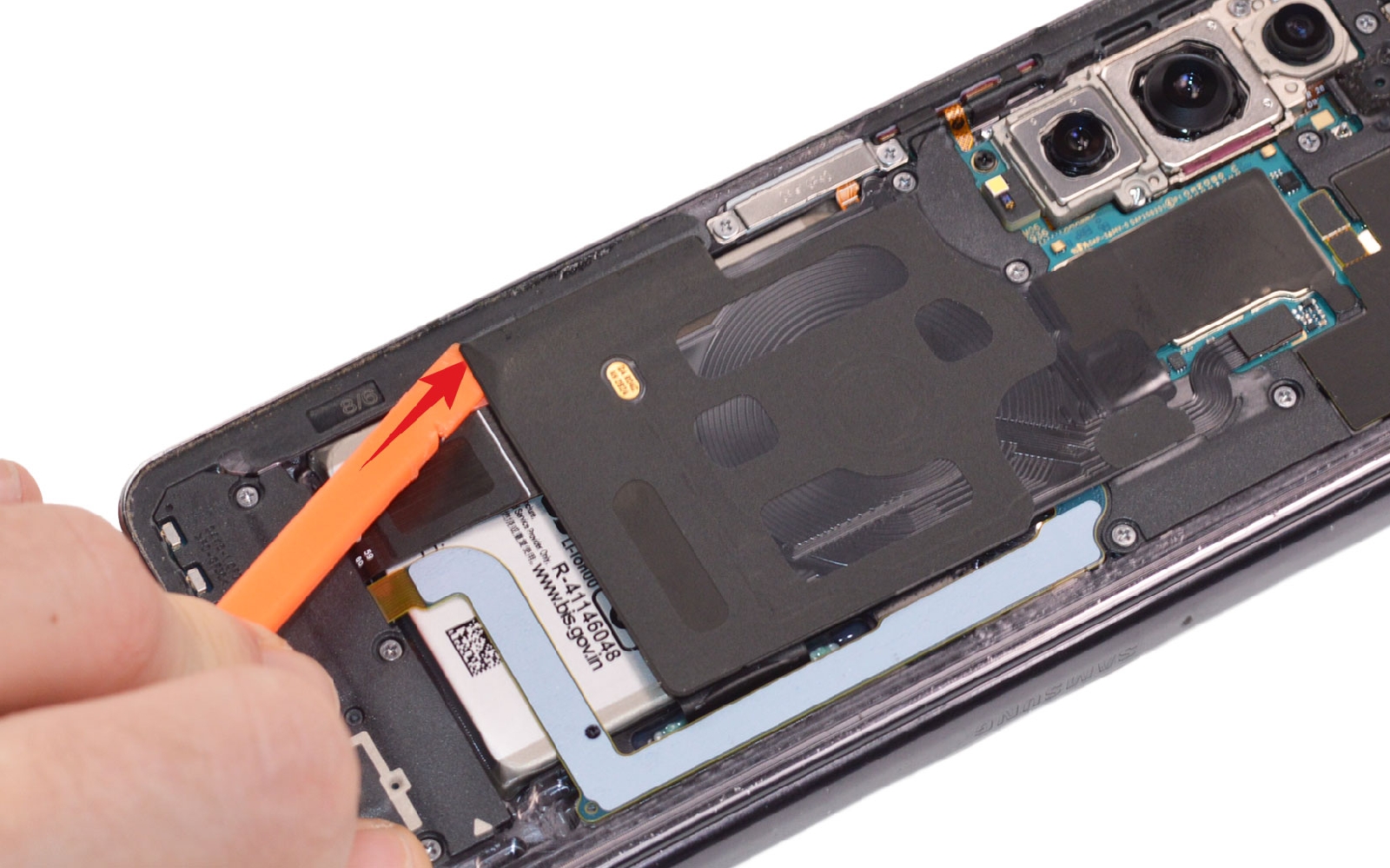

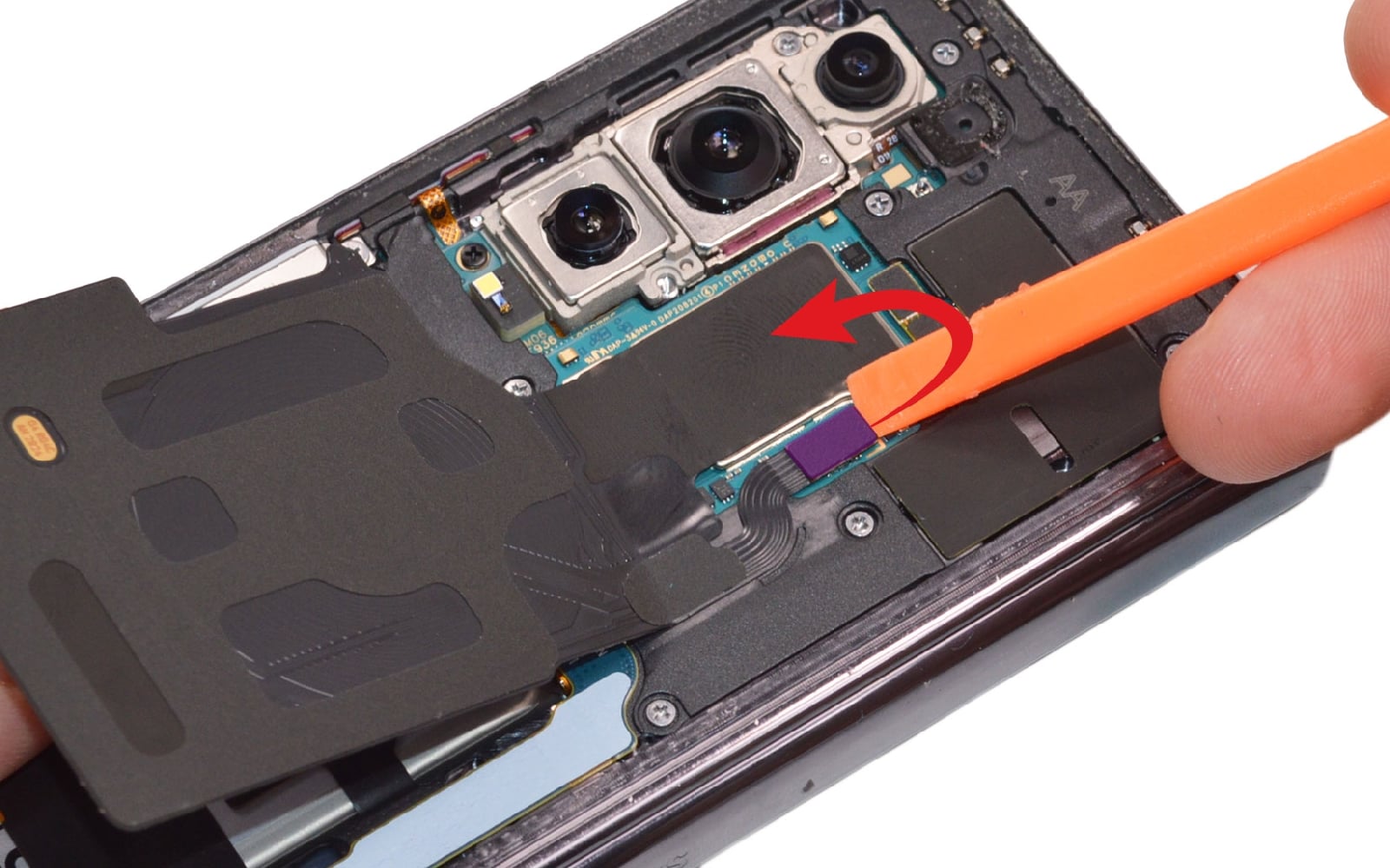

Etape 3 : Ôter la nappe NFC

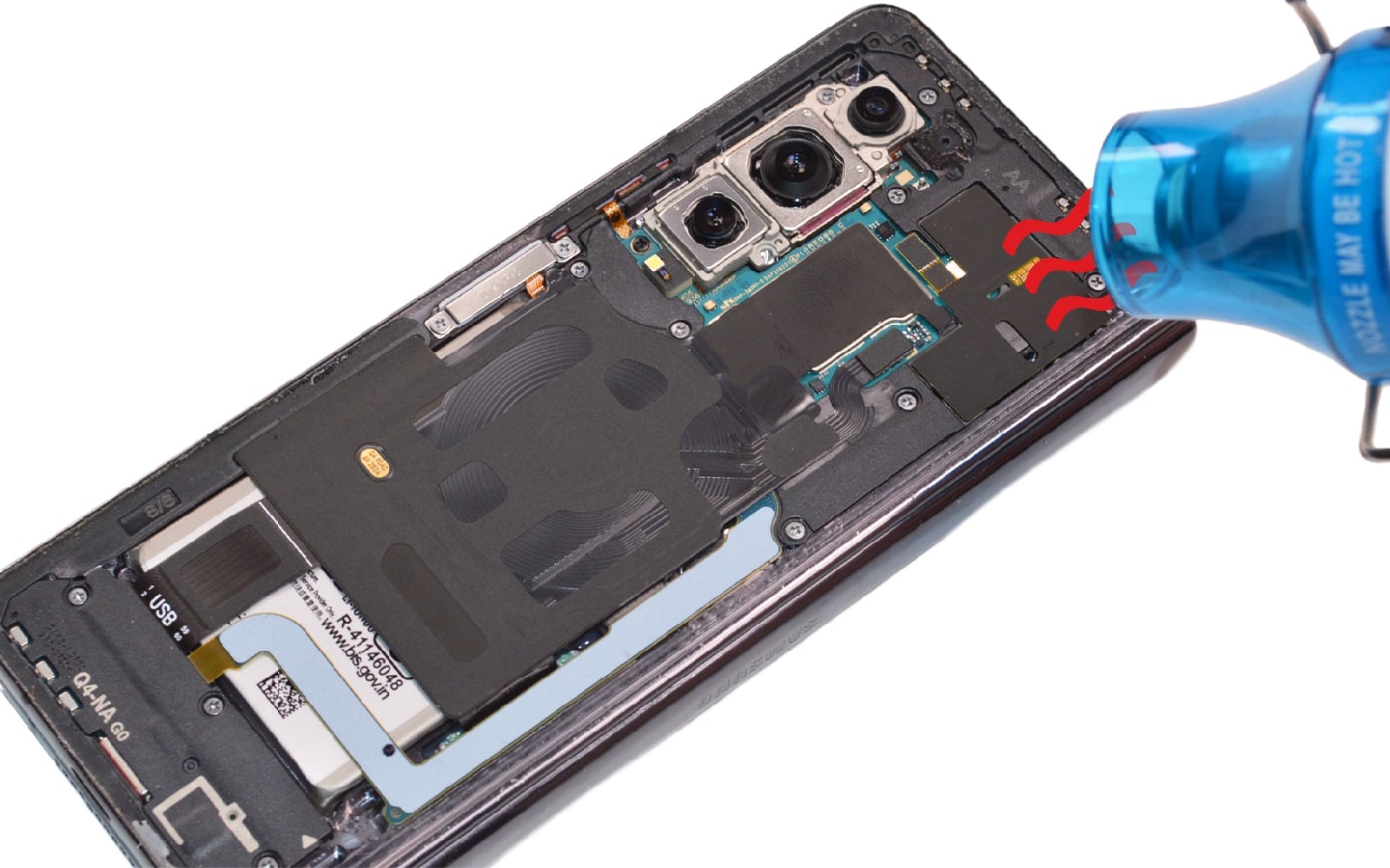

Chauffez légèrement la nappe NFC afin de pouvoir la décoller tranquillement. Déconnectez la nappe avant de la sortir du châssis.

Débranchez ensuite la nappe de la rallonge FRC.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Comment changer la batterie principale sur Galaxy Z Fold4 photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 4 : Retirer la plaquette de protection

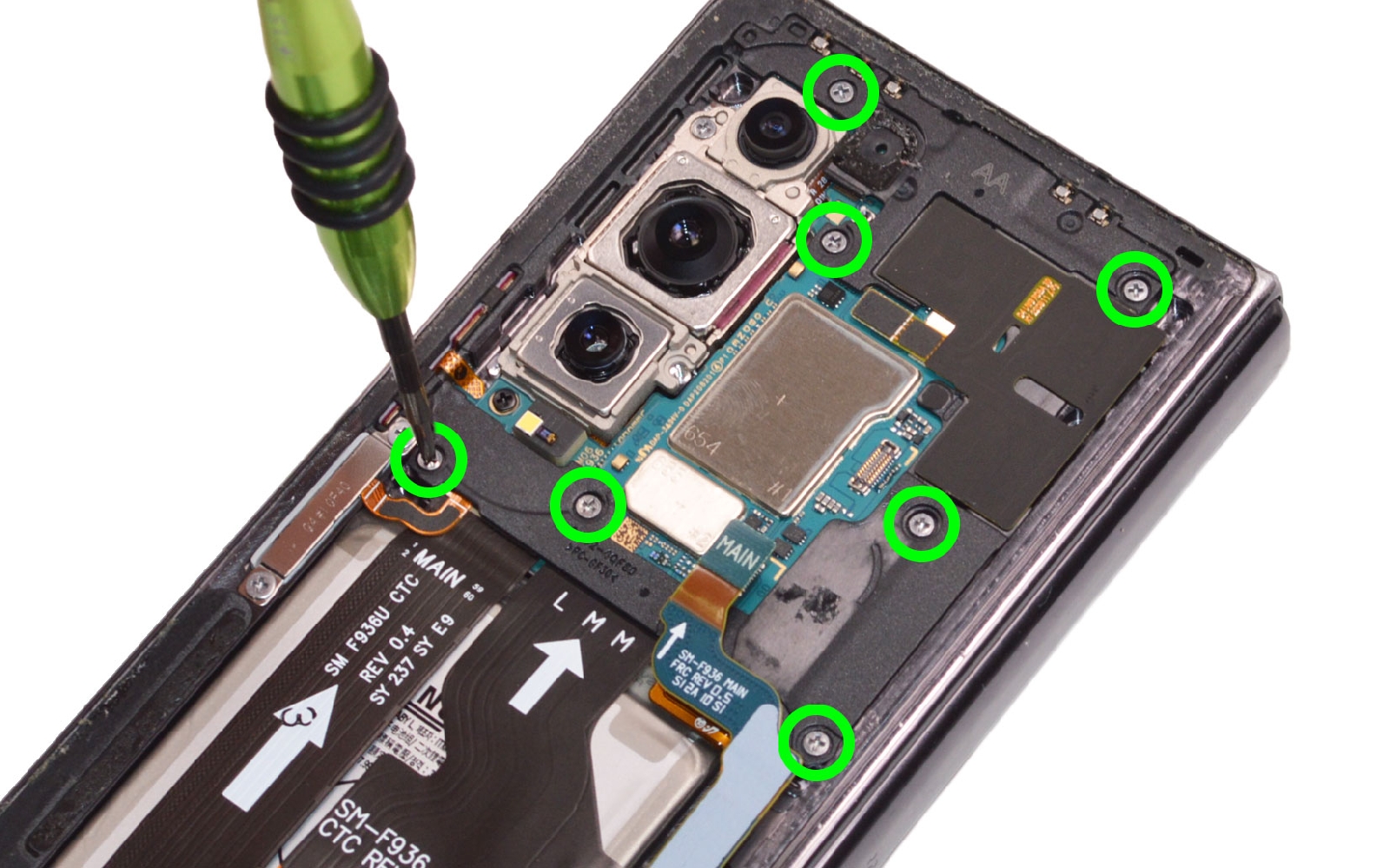

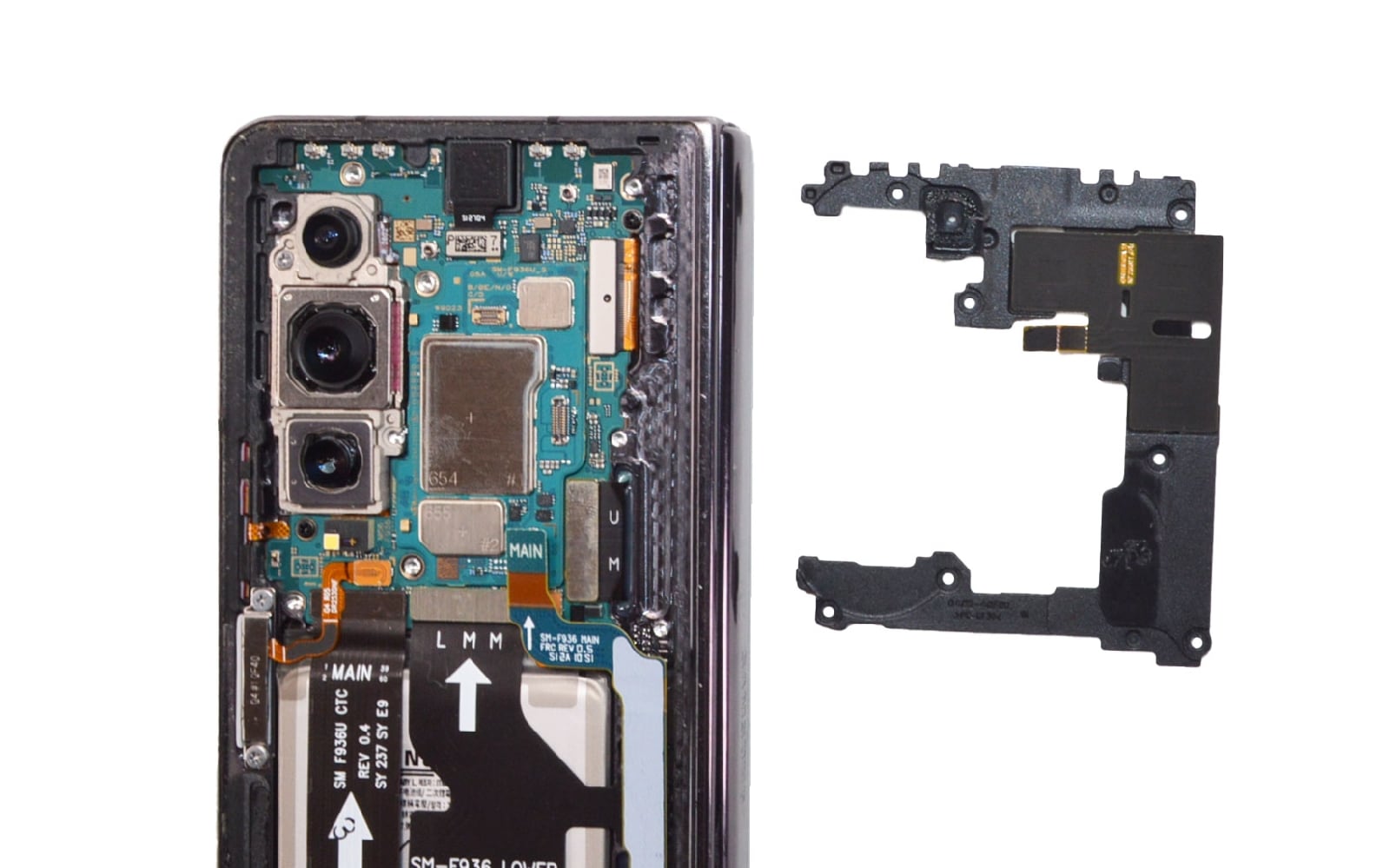

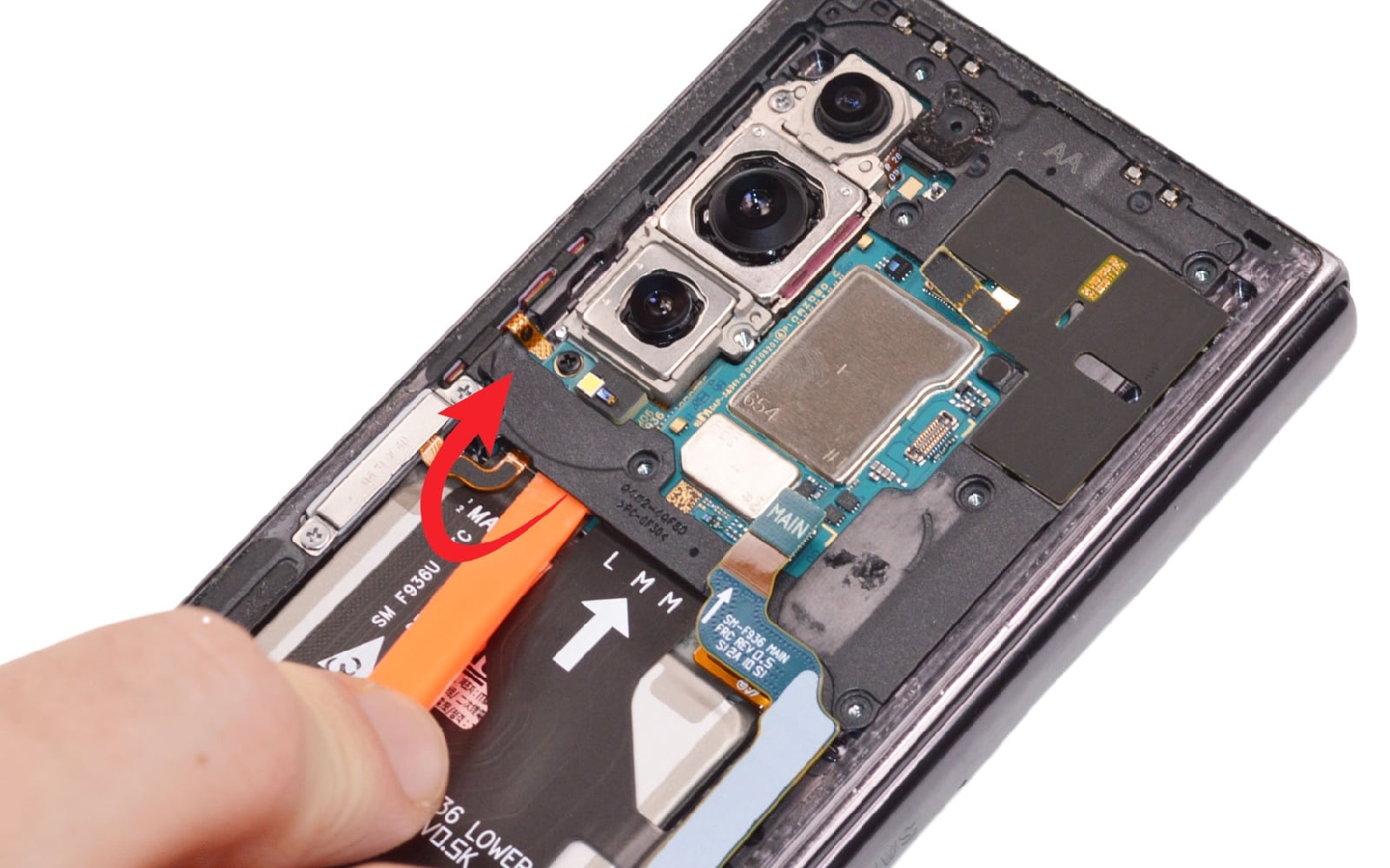

sortez les vis cruciforme de la plaquette de protection. Déconnectez la nappe de cette dernière puis délogez le composant en glissant le levier dessous pour déclipser.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Comment changer la batterie principale sur Galaxy Z Fold4 photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

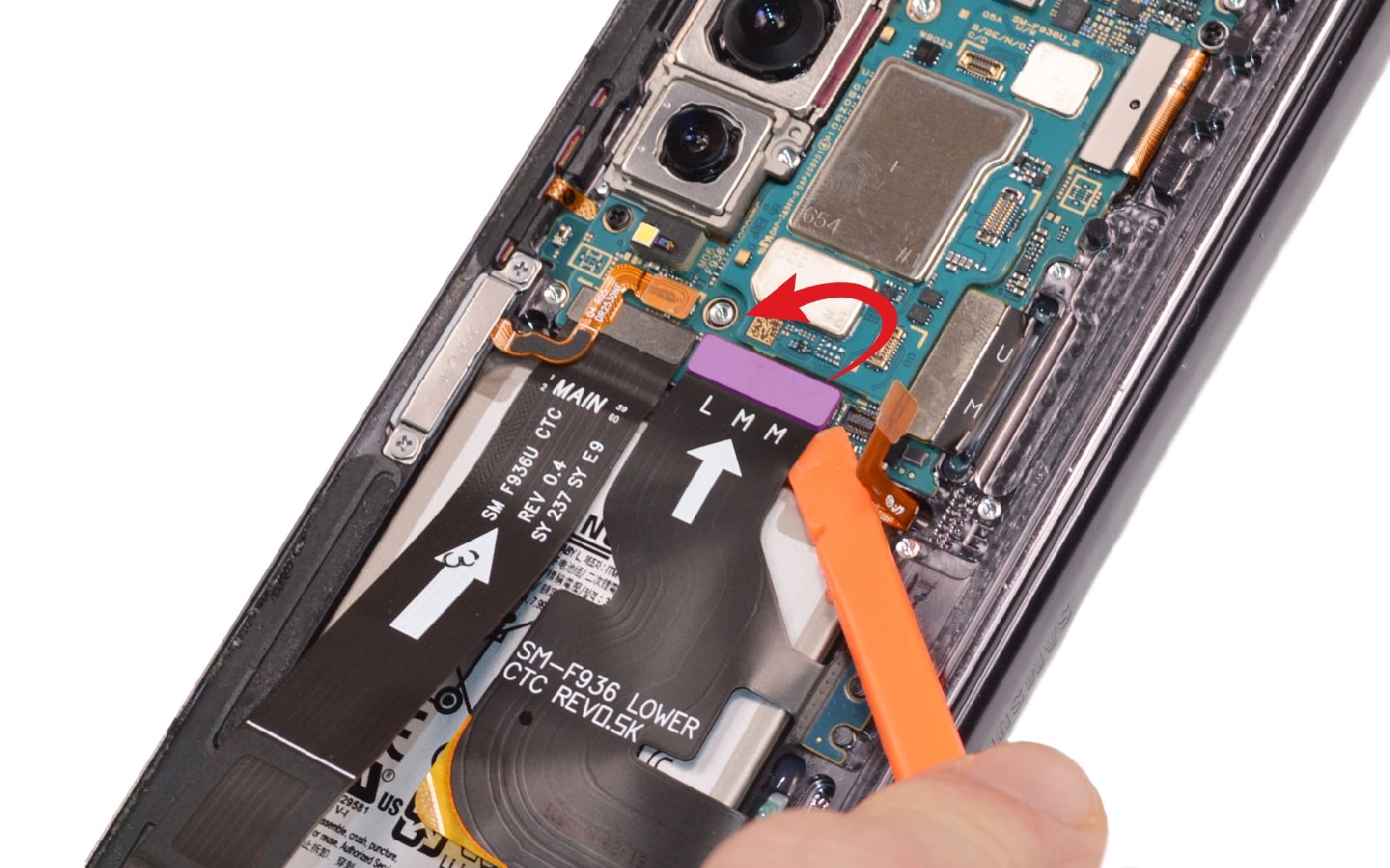

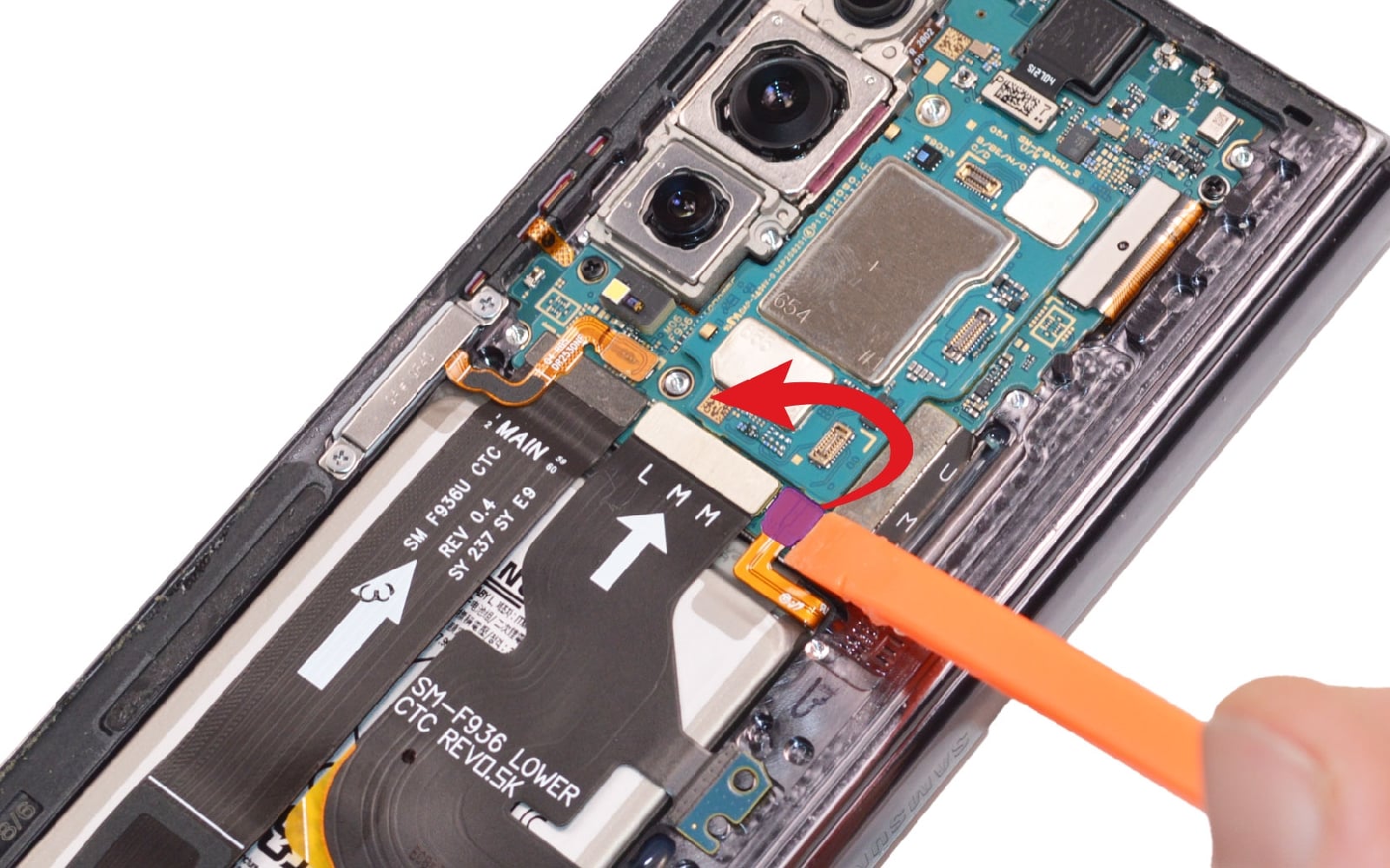

Débranchez la nappe de la batterie puis celle de la rallonge d'interconnexion faisant le lien entre les deux blocs.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Outils du kit utilisés
Outils du kit utilisés

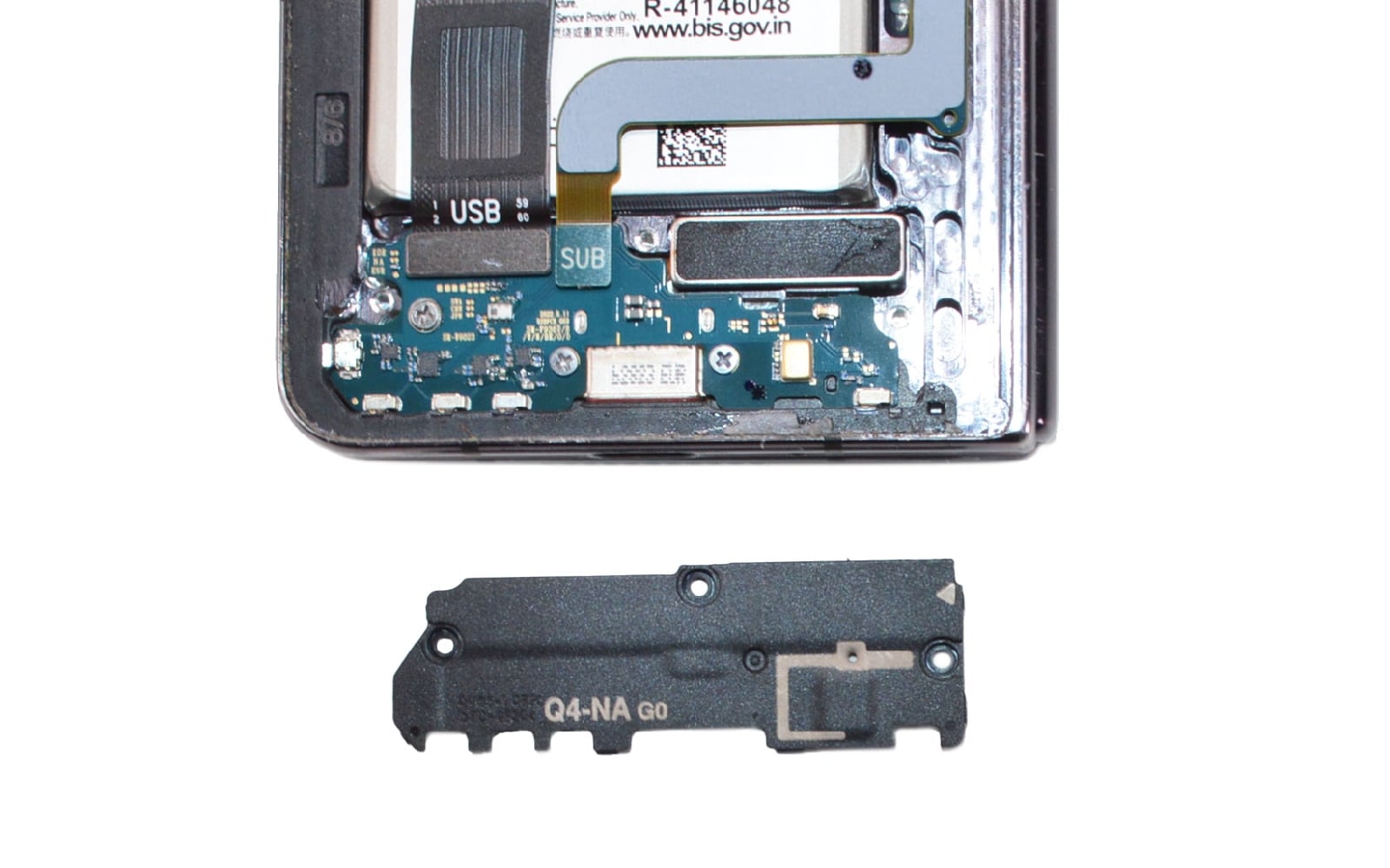

Etape 6 : Enlever le haut-parleur interne

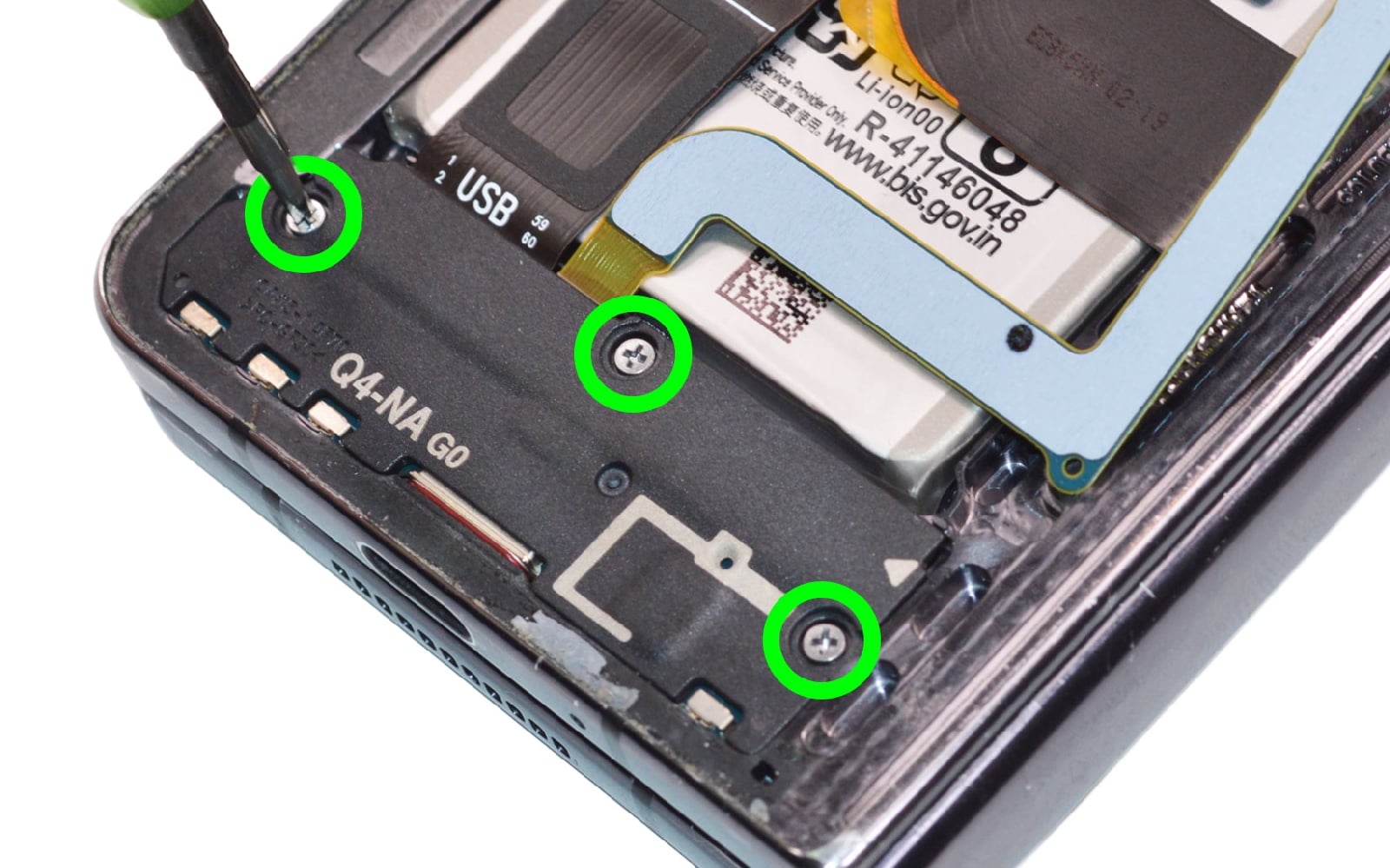

Ôtez les vis cruciforme puis insérez la pointe du levier au niveau de la flèche présente sur le composant. De cette manière, vous allez pouvoir extraire le composant.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Libérer les nappes

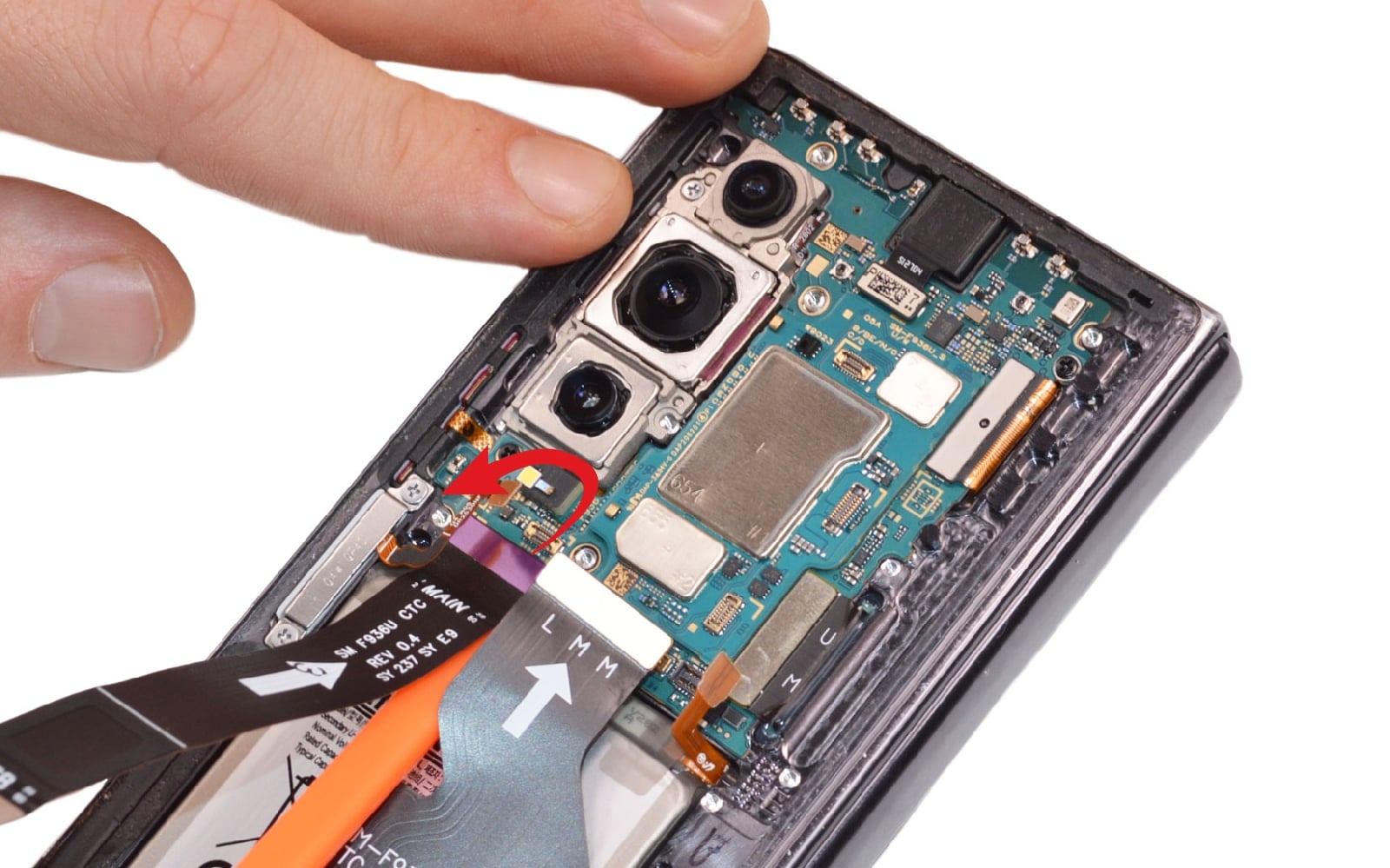

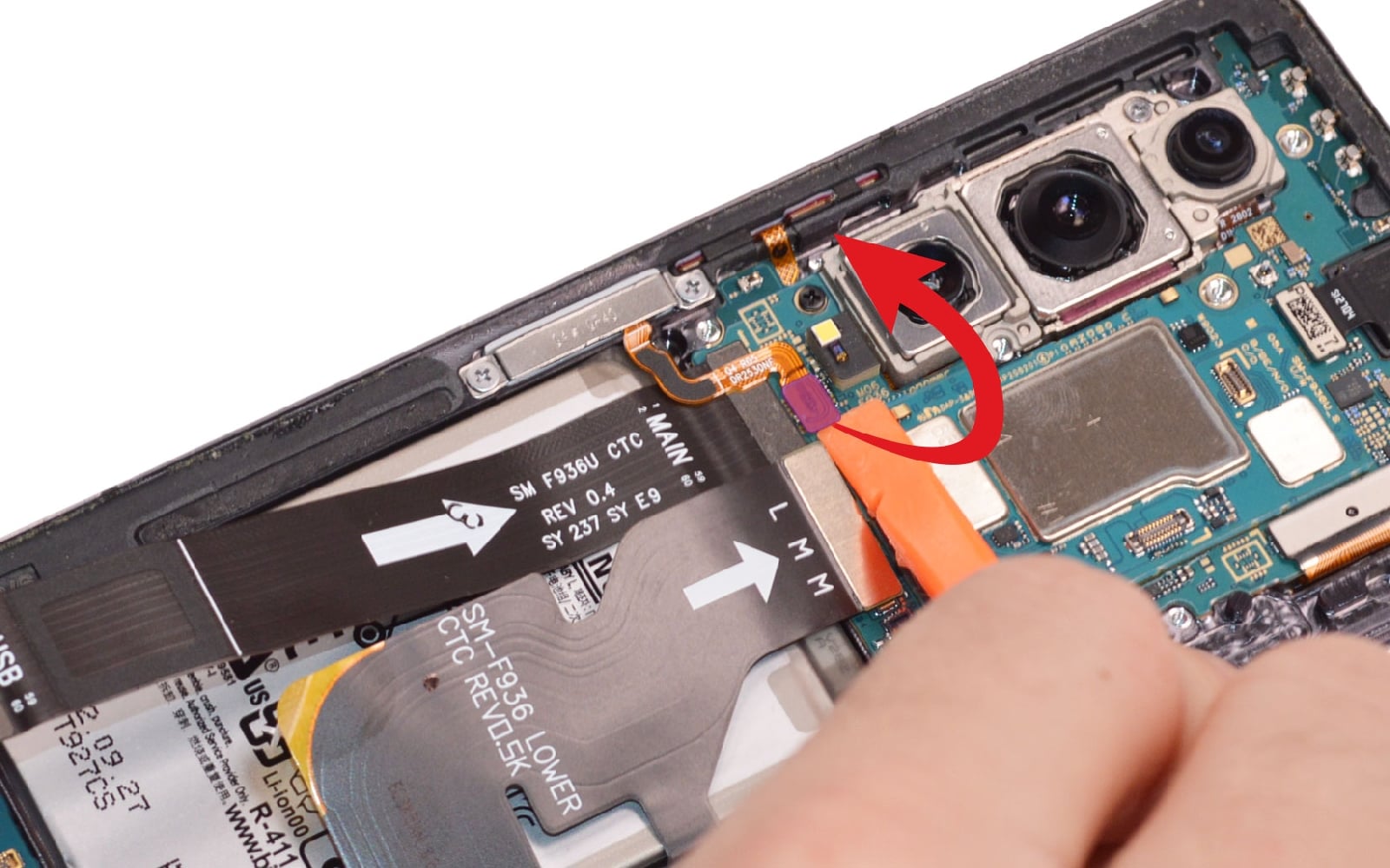

Déconnectez et sortez les nappes libres.

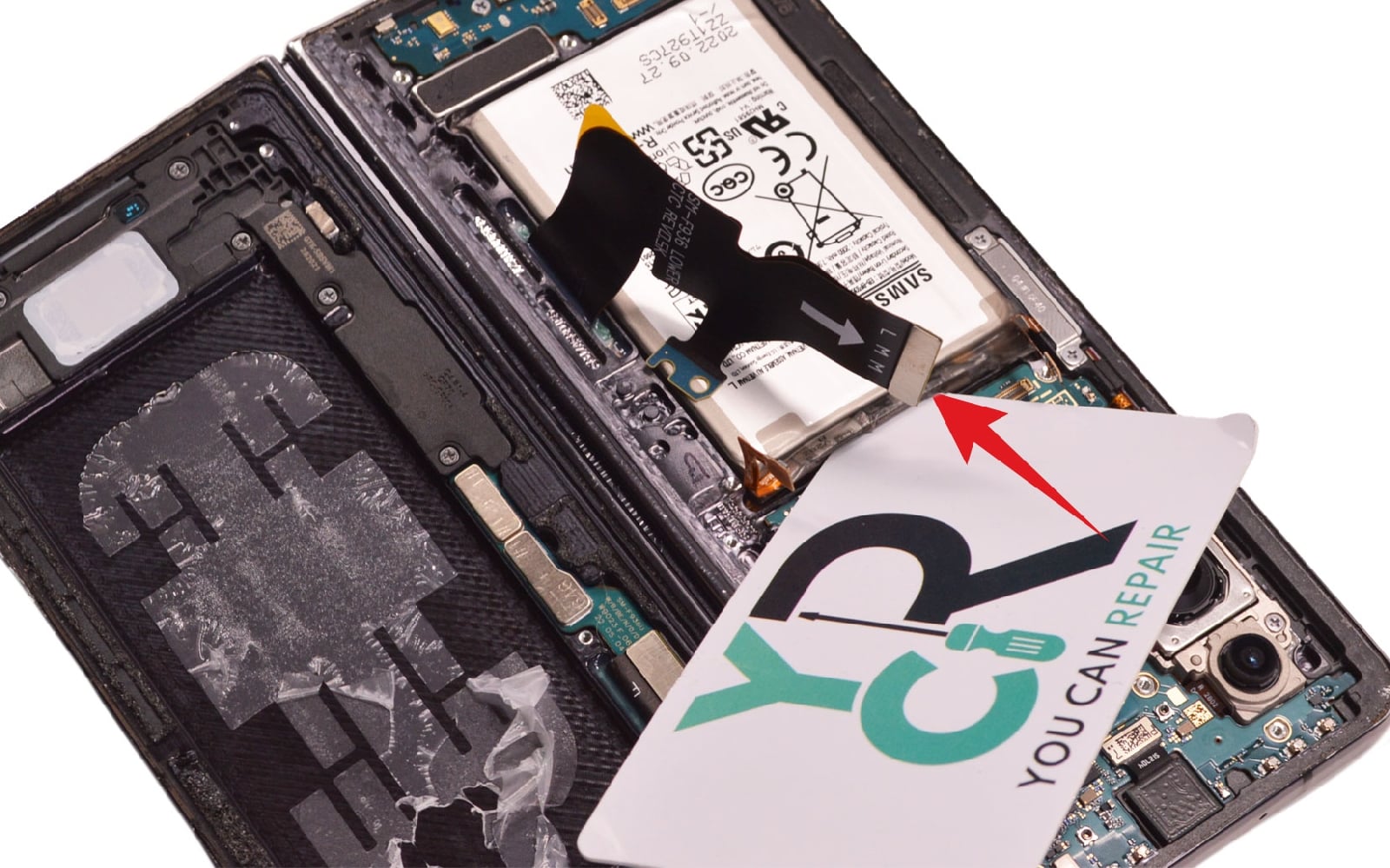

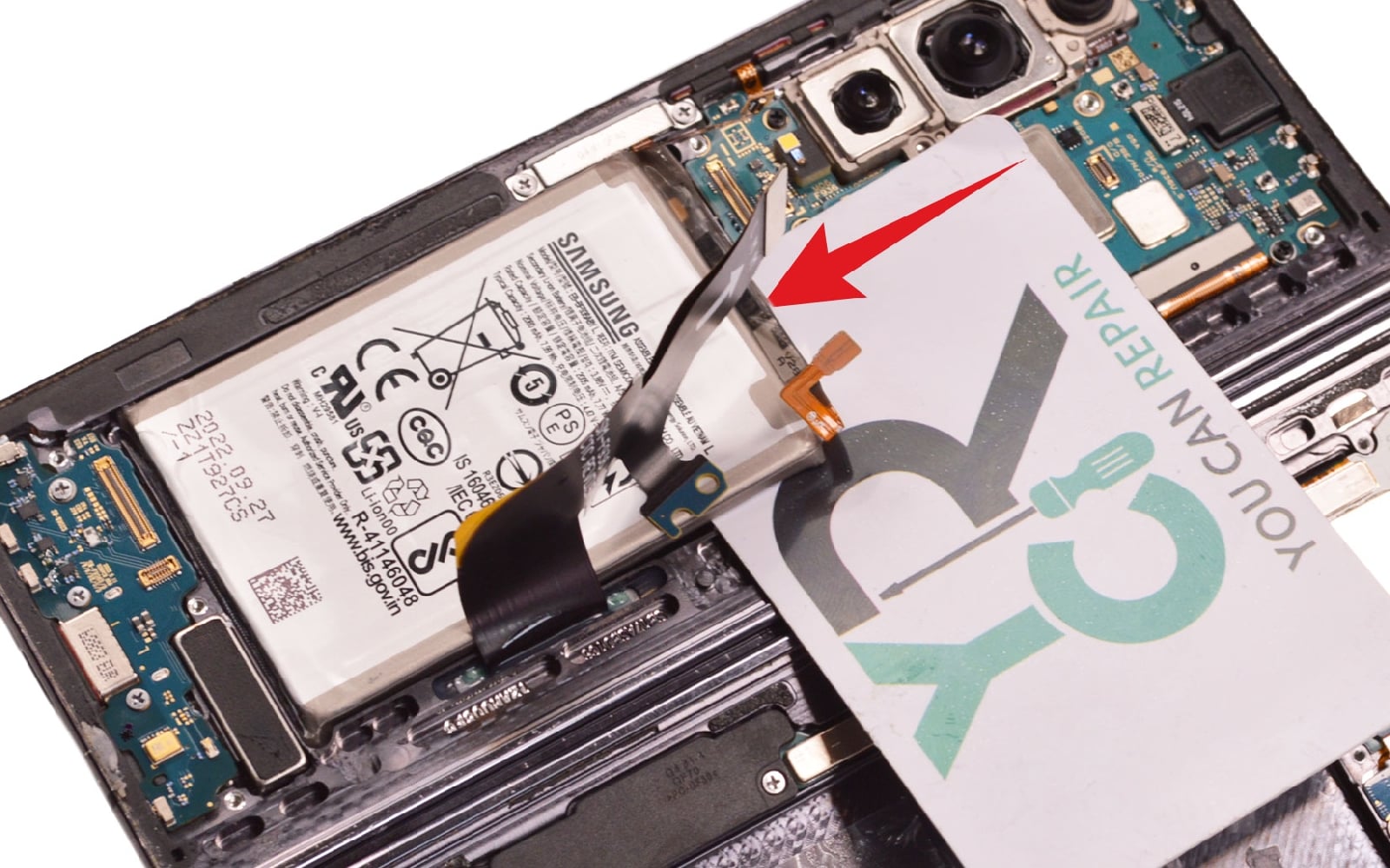

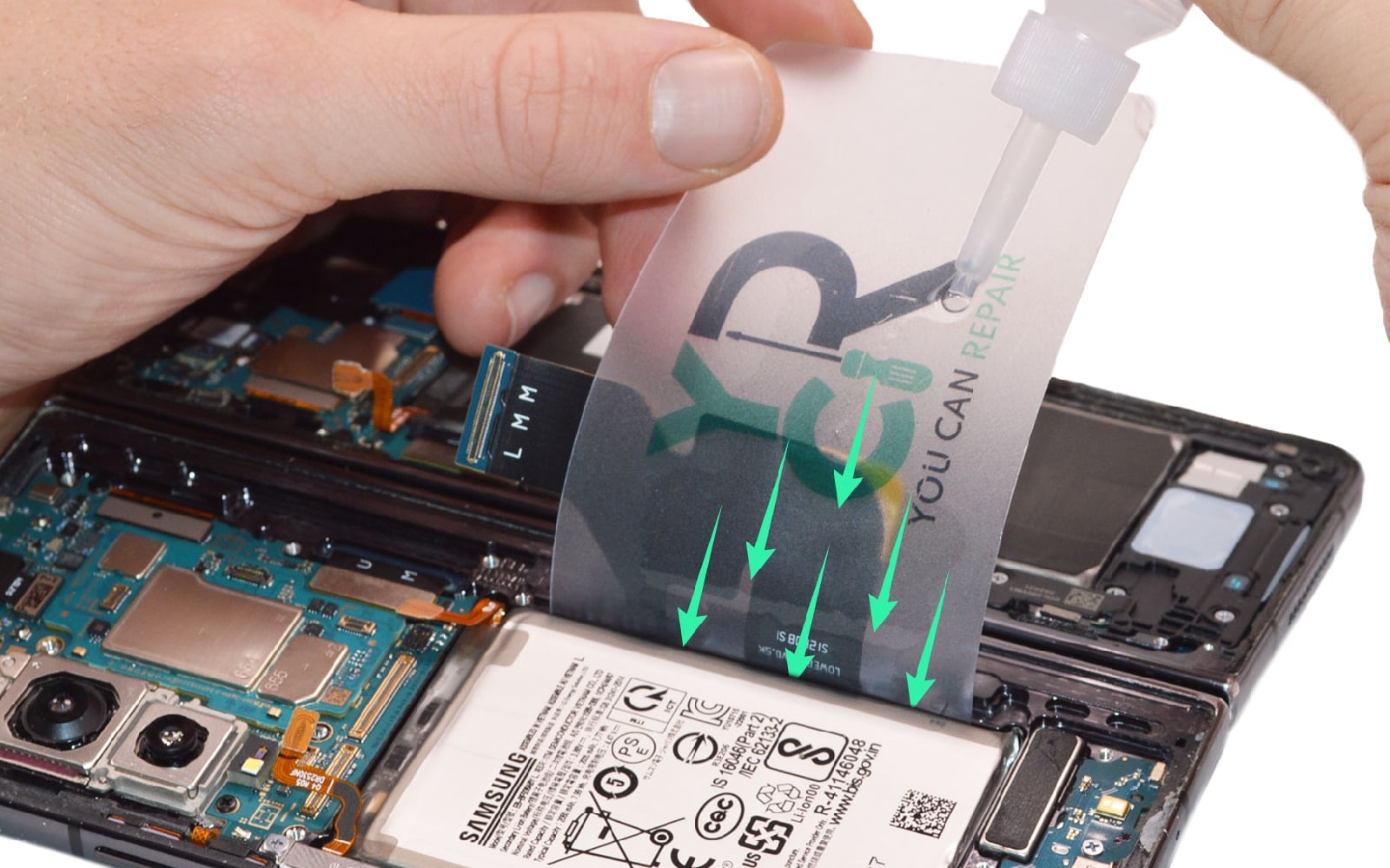

Etape 8 : Décoller la batterie

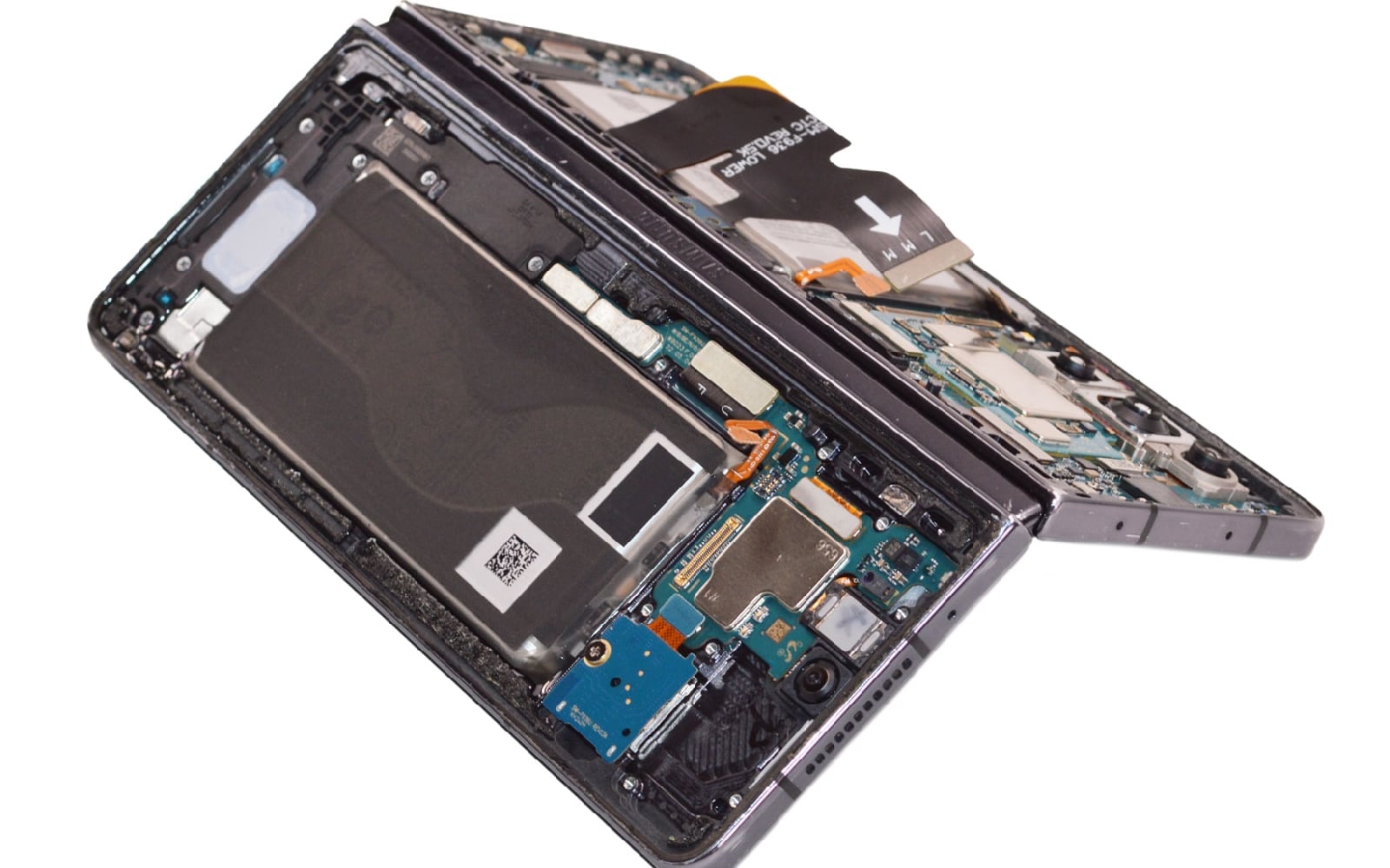

Le liquide iRemover est un produit spécialement conçu par Brico-phone pour faciliter le décollage des composants fortement collés (comme certaines batteries) sans risque de perçage ou de dommage.

Avant toute chose, découpez la pointe du petit tube fin sur le flacon d'iRemover. Insérez délicatement la carte transparente fine sous le composant à retirer pour créer un léger point d'entrée. Faites glisser le liquide sur la carte de manière à ce qu'il s'infiltre sous le composant.

Laissez le produit agir environ 45 minutes. Sous l'effet du liquide, l'adhésif va se transformer en une sorte de gelée non collante. Utilisez ensuite votre carte en PVC pour soulever progressivement le composant. Si vous sentez une résistance, n'insistez pas : réinjectez un peu d'iRemover et patientez à nouveau.
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Comment changer la batterie principale sur Galaxy Z Fold4 photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

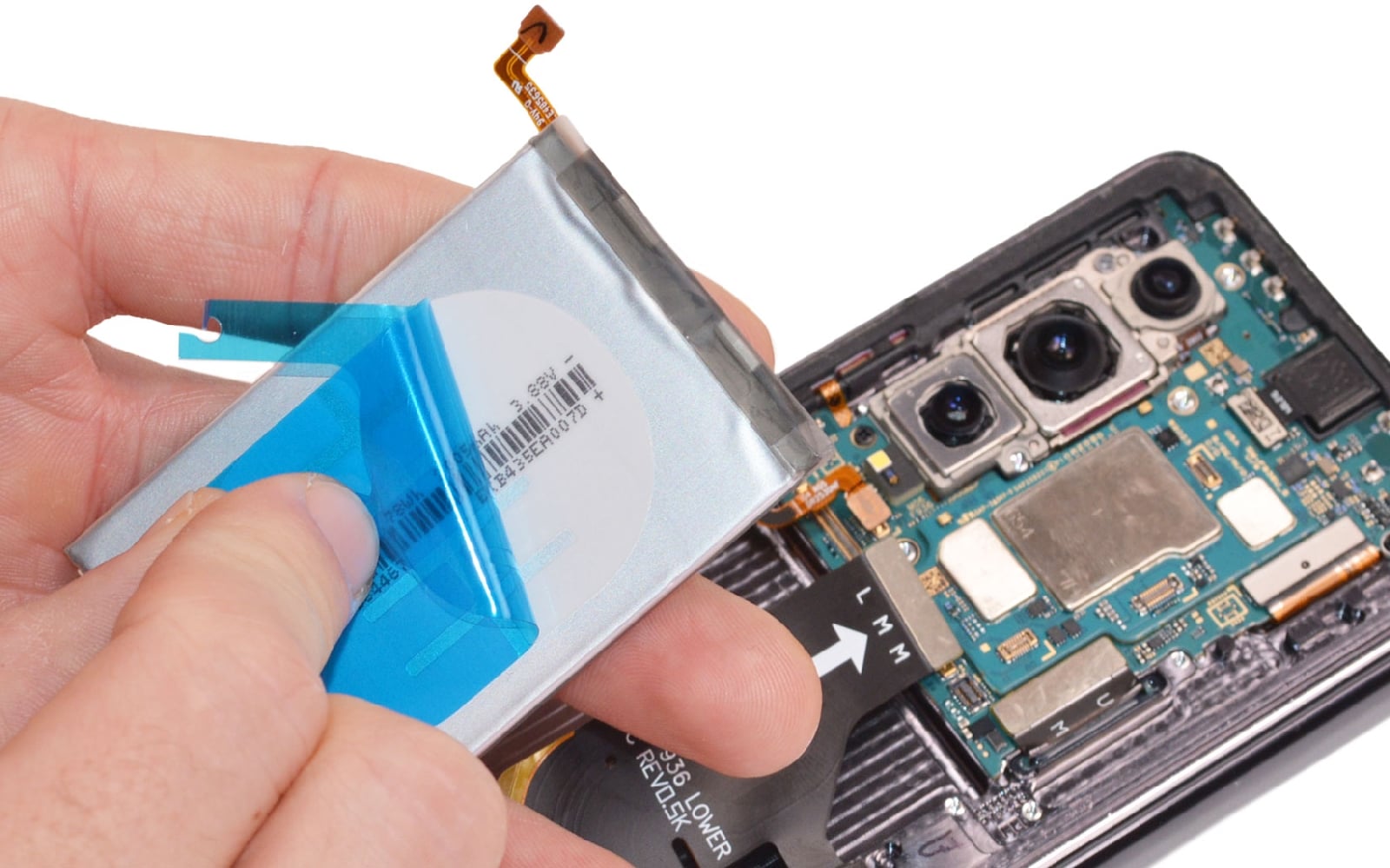

Conseils pour le remontage
Nettoyez le rebord du châssis à l'aide du levier en nylon.
Ôtez le film de protection situé à l'arrière de la batterie et installez le composant au centre du châssis.

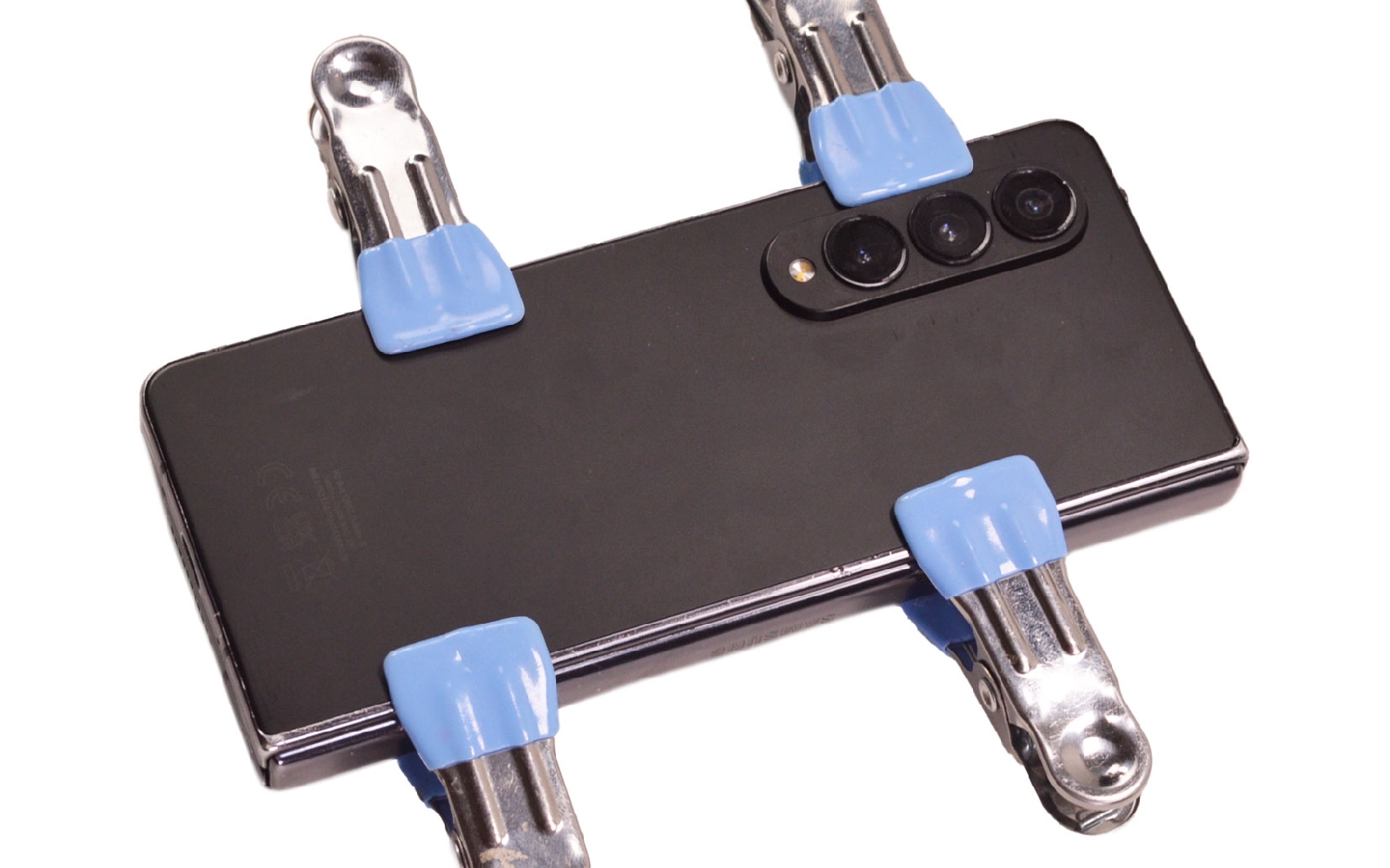

Remontez chaque élément en suivant les étapes précédentes dans le sens inverse. Appliquez un filet de colle sur le tour du châssis puis laissez sécher environ 45 minutes à l'aide de gros livres ou de pinces.

Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la batterie principale sur Galaxy Z Fold4 photo 1
Comment changer la batterie principale sur Galaxy Z Fold4 photo 2
Comment changer la batterie principale sur Galaxy Z Fold4 photo 3
Comment changer la batterie principale sur Galaxy Z Fold4 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
