Comment changer l'écran sur iPad Pro 12-9 2017

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 12/20
iPad Pro 12-9 2017 | Temps estimé : 40 min | Difficulté : 3/5

L’écran et le bouton Home sont deux éléments essentiels de votre appareil, tant pour l’affichage que pour la navigation. Une chute, un choc ou une usure avancée peuvent rendre l’écran inutilisable ou provoquer un dysfonctionnement du bouton Home, rendant l’utilisation de votre tablette beaucoup plus difficile, voire impossible.

Dans ce tutoriel, nous allons vous guider pas à pas pour remplacer à la fois l’écran et le bouton Home. Vous apprendrez comment décoller l’écran sans l’endommager, déconnecter les nappes en toute sécurité, puis installer les nouvelles pièces correctement. Chaque étape est expliquée de manière simple et illustrée, afin de vous permettre d’effectuer la réparation même si vous n’avez jamais démonté un iPad auparavant.

Préparez vos outils, suivez attentivement les instructions, et prenez votre temps : votre appareil retrouvera bientôt un écran éclatant et un bouton Home pleinement fonctionnel.

Diagnostic

›  Ecran fissuré...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran reconditionné pour Apple iPad Pro 12,9 (2e Gen)
269,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils complet pour ouverture iPad
17,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €
Ajouter au panier

Avant de commencer

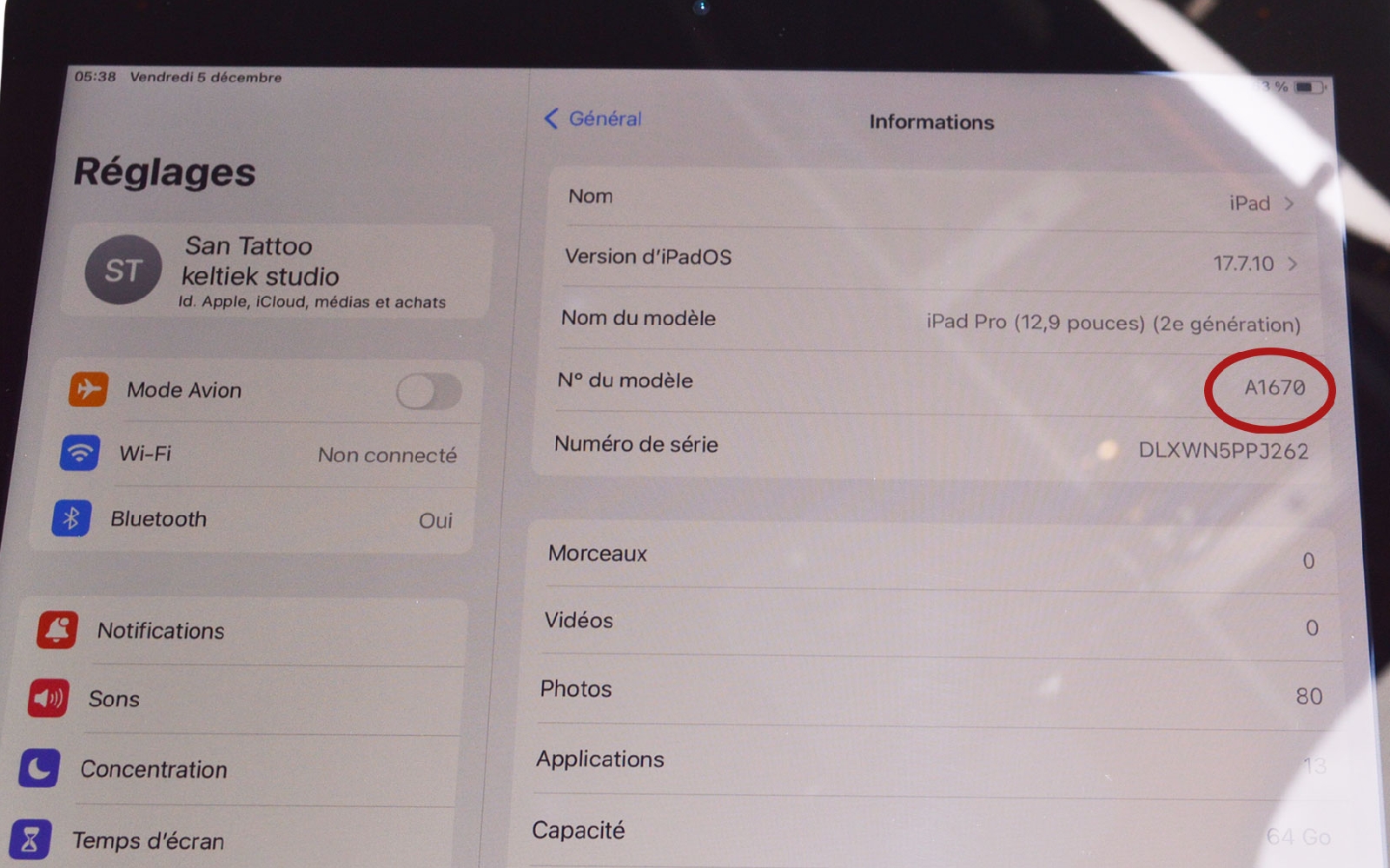

Avant d’entamer le remplacement de la batterie de votre iPad Pro 12,9" (2e génération), il est essentiel de vérifier que vous disposez bien des pièces compatibles avec votre appareil. Pour cela, commencez par identifier le numéro de modèle de votre iPad. Vous pouvez le trouver au dos de la tablette, inscrit en bas du châssis (par exemple : A1670 ou A1671) ou dans les Réglages : Réglages > Général > Informations, puis repérez la ligne Numéro du modèle.

Cette vérification vous permet de vous assurer que la batterie et les autres pièces que vous commandez correspondent parfaitement à votre version d’iPad, évitant ainsi toute erreur ou incompatibilité.

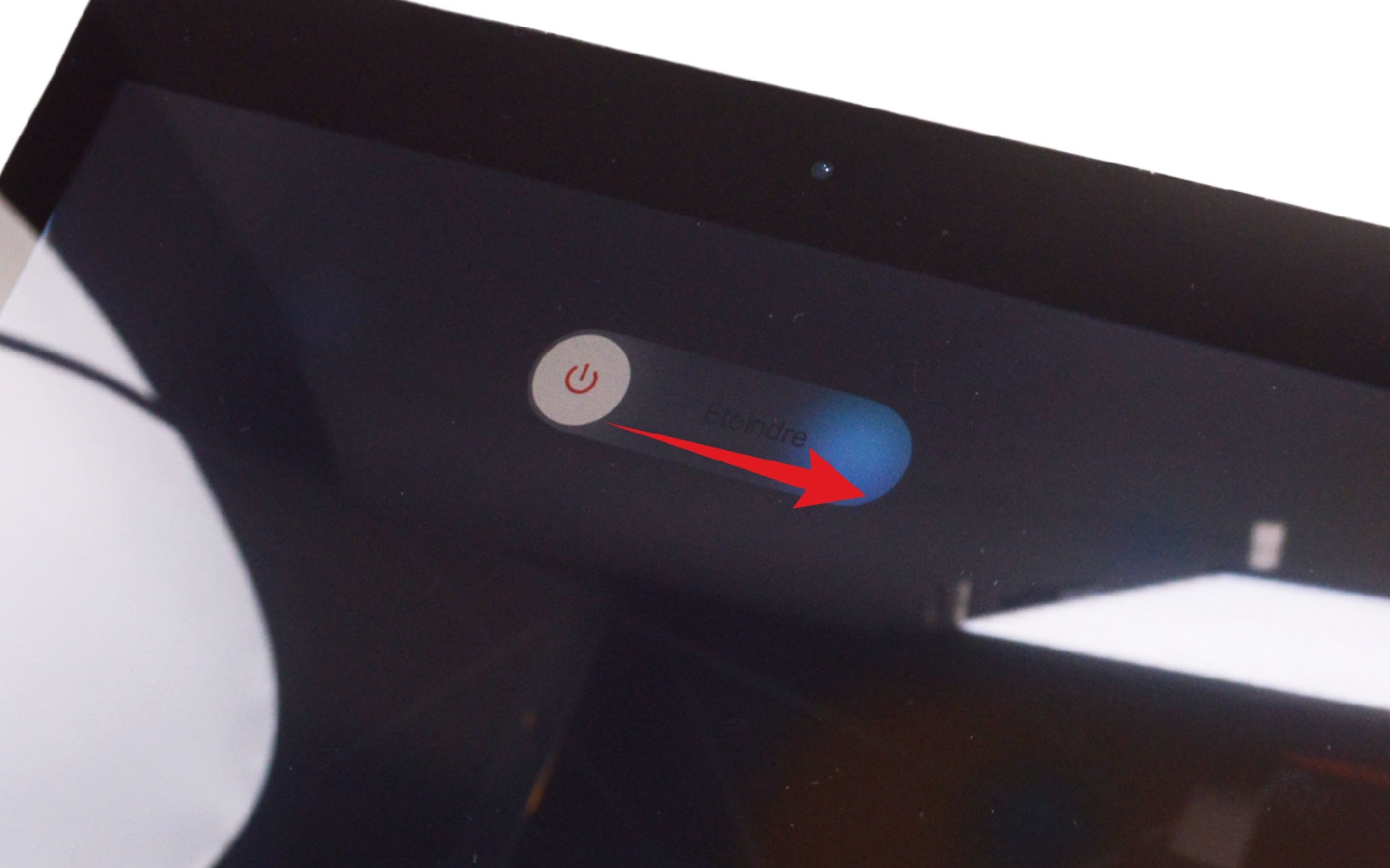

Une fois le modèle identifié, éteignez complètement l’iPad avant de poursuivre la réparation. Cela garantit votre sécurité et prévient tout risque de court-circuit lors du démontage.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Etape 1 : Chauffer la vitre arrière

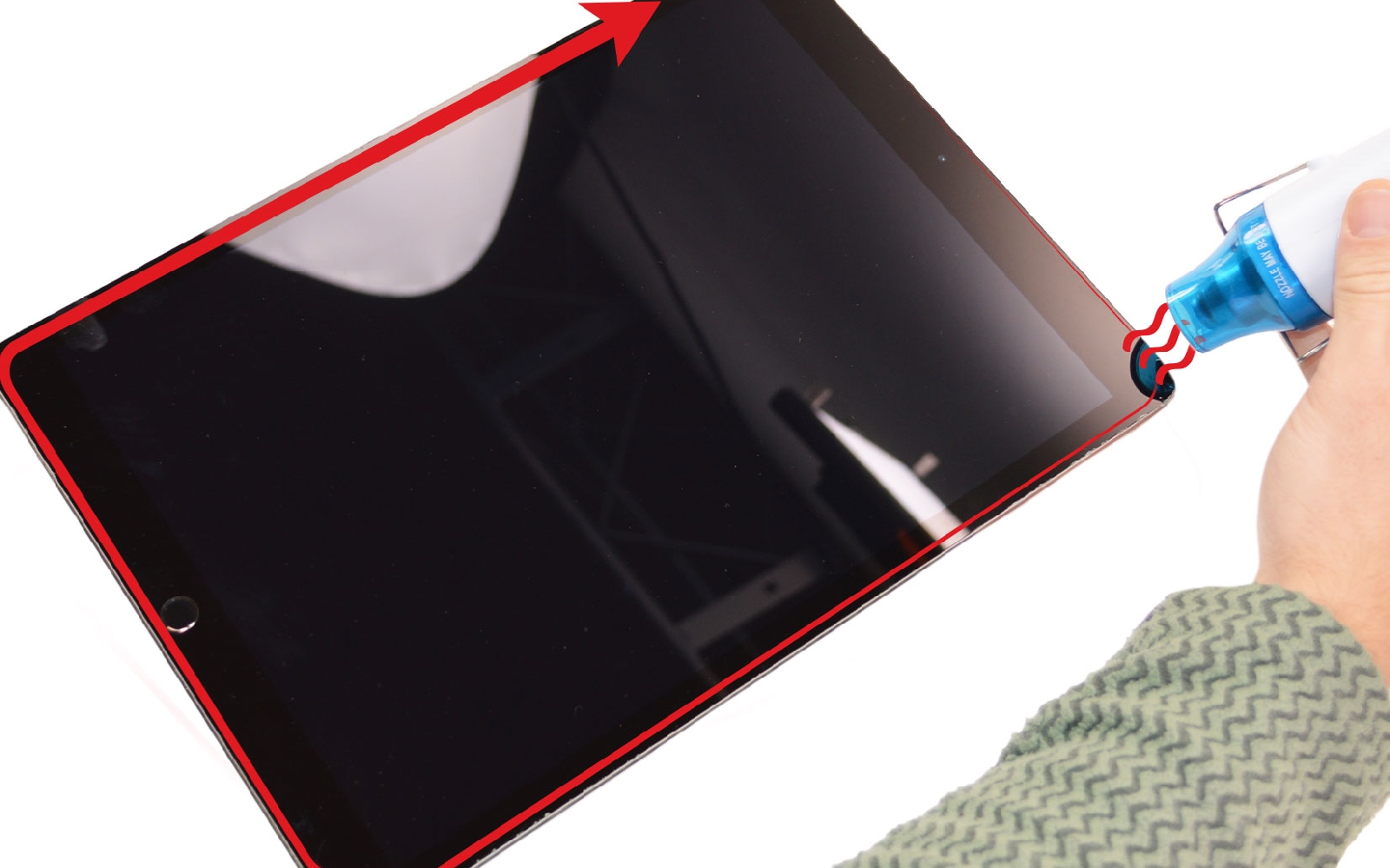

L’écran de l’iPad Pro 12,9" (2e génération) est solidement fixé au châssis à l’aide d’un adhésif puissant. Pour pouvoir le décoller sans l’endommager, il est indispensable de ramollir cet adhésif à l’aide d’une source de chaleur contrôlée.

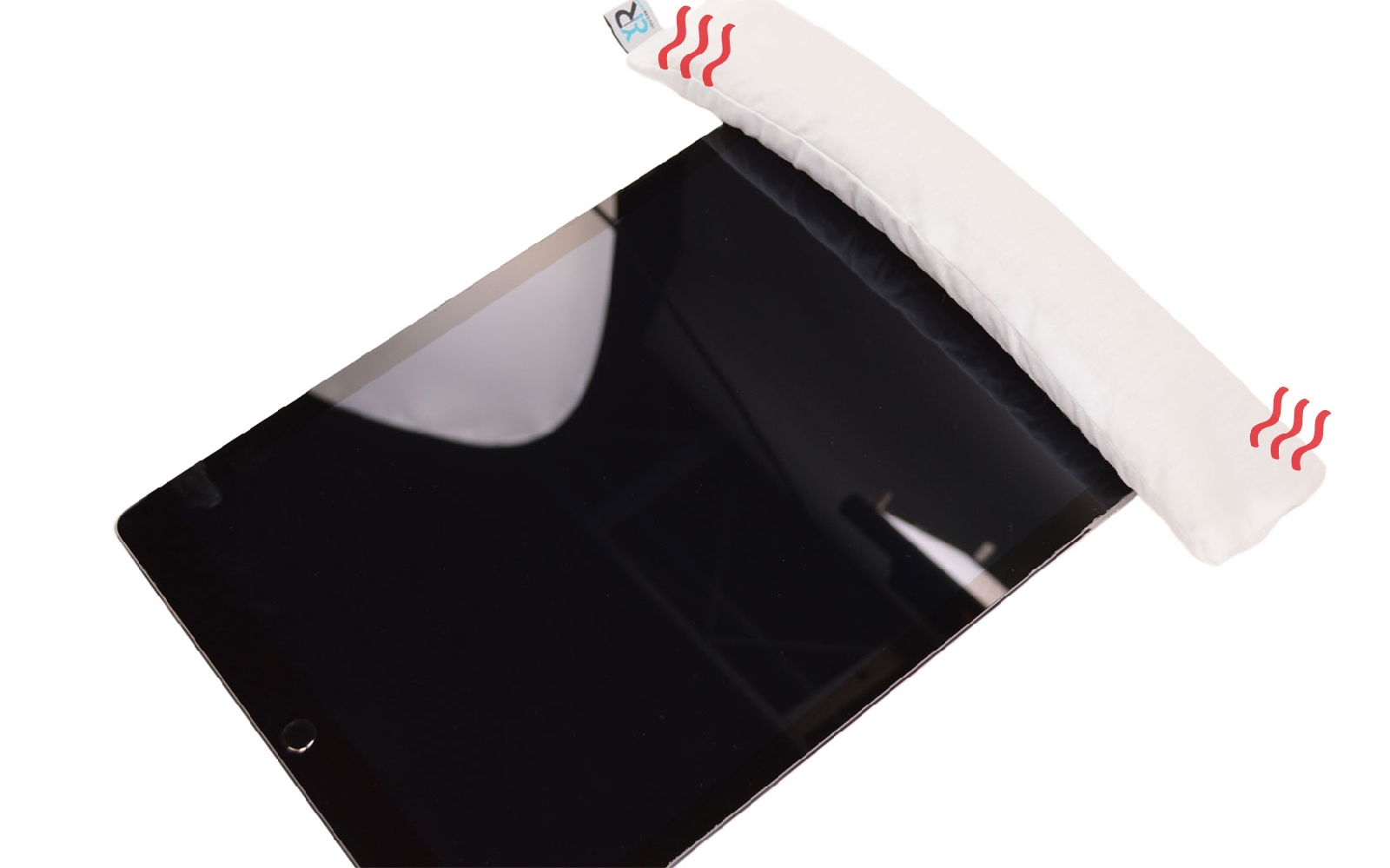

Vous pouvez utiliser un décapeur thermique réglé sur une température modérée, ou un coussin chauffant que vous appliquerez directement sur les bords de l’écran après avoir passé l'outil au micro-onde environ 1 minute.

Chauffez tout le pourtour de l’écran, en insistant sur les coins, car ce sont généralement les zones les plus fortement collées. L’objectif est de ramollir l’adhésif, et non de chauffer l’appareil en profondeur : faites donc des mouvements réguliers avec le décapeur ou laissez poser le coussin chauffant plusieurs secondes, en contrôlant la température.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller l'écran
L’adhésif est maintenant assoupli, vous pouvez alors commencer à décoller l'écran. Installez l'iSlack puis appuyez sur sa poignée pour créer un interstice.

Une fois l'espace créé, insérez les médiators en plastique. Faites ensuite, circuler les deux outils tout autour de l'écran pour le décoller petit à petit du châssis.

Si vous sentez de la résistance, n'hésitez à chauffer de nouveau l'écran.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Comment changer l'écran sur iPad Pro 12-9 2017 photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince double ventouse iSclack
19,90 €
Etape 3 : Ouvrir la tablette

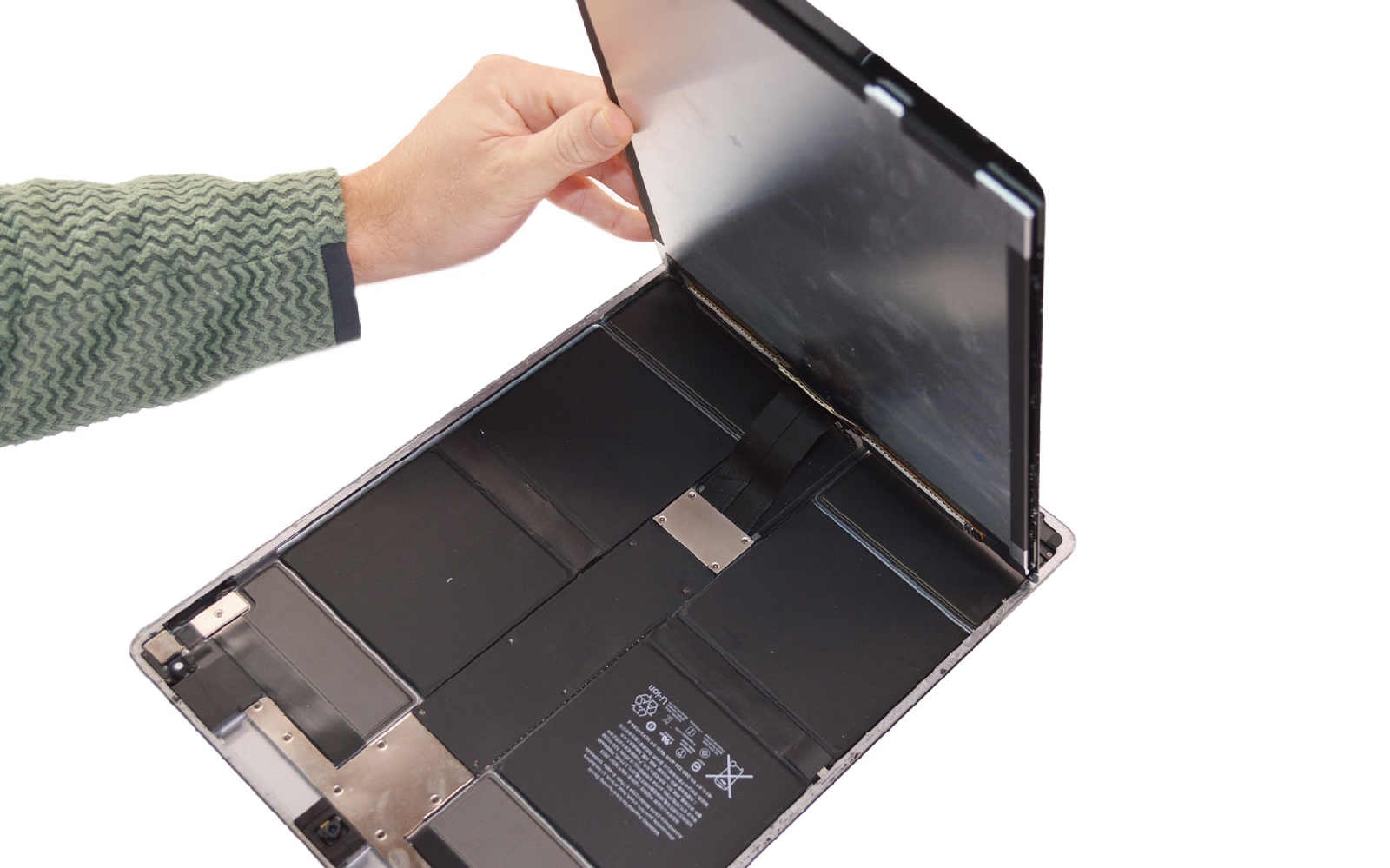

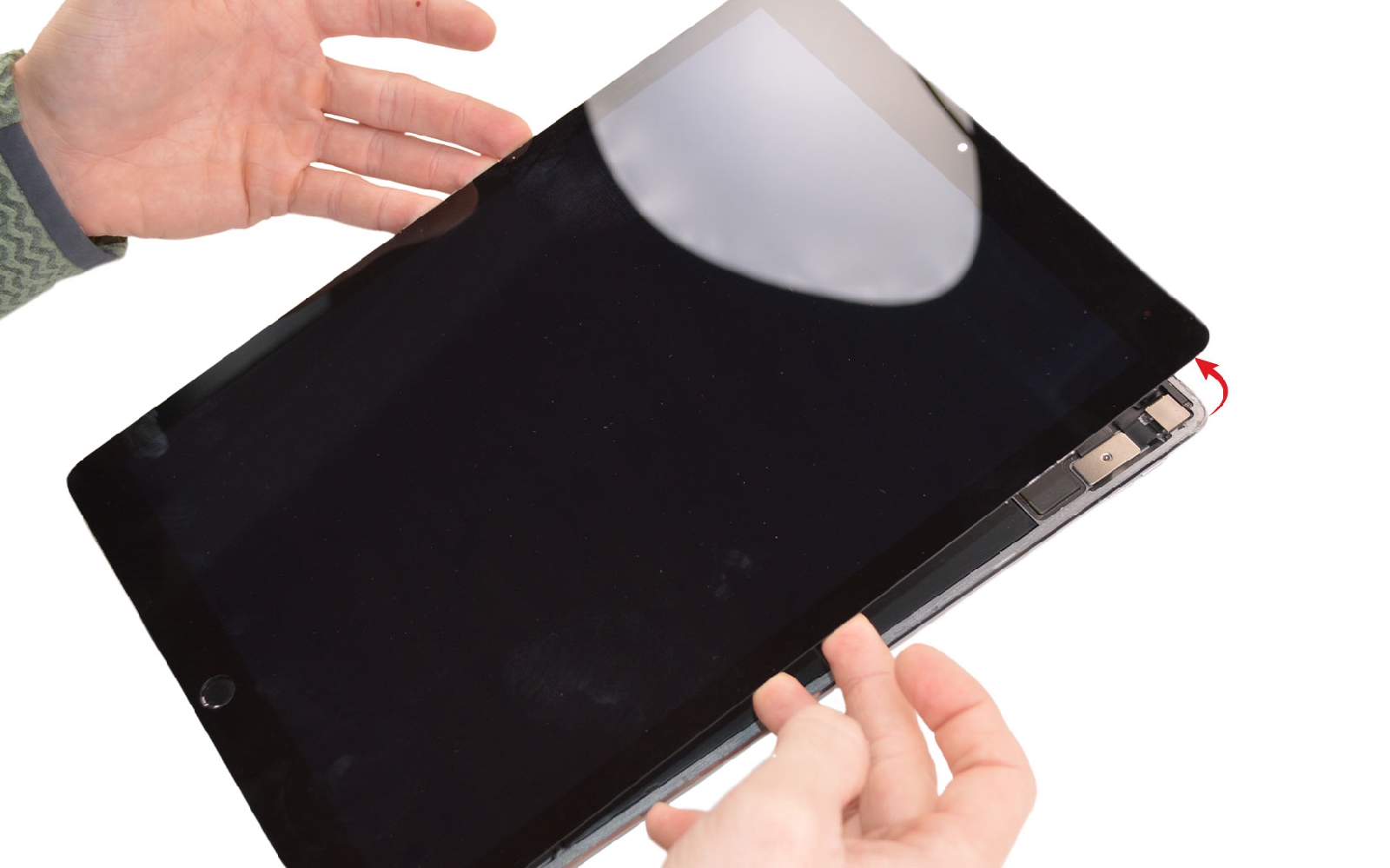

Ouvrez la tablette en faisant basculer l'écran vers le bas (coté bouton Home). Attention aux nappes de l'écran encore connectées à la carte mère.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Etape 4 : Déconnecter la batterie

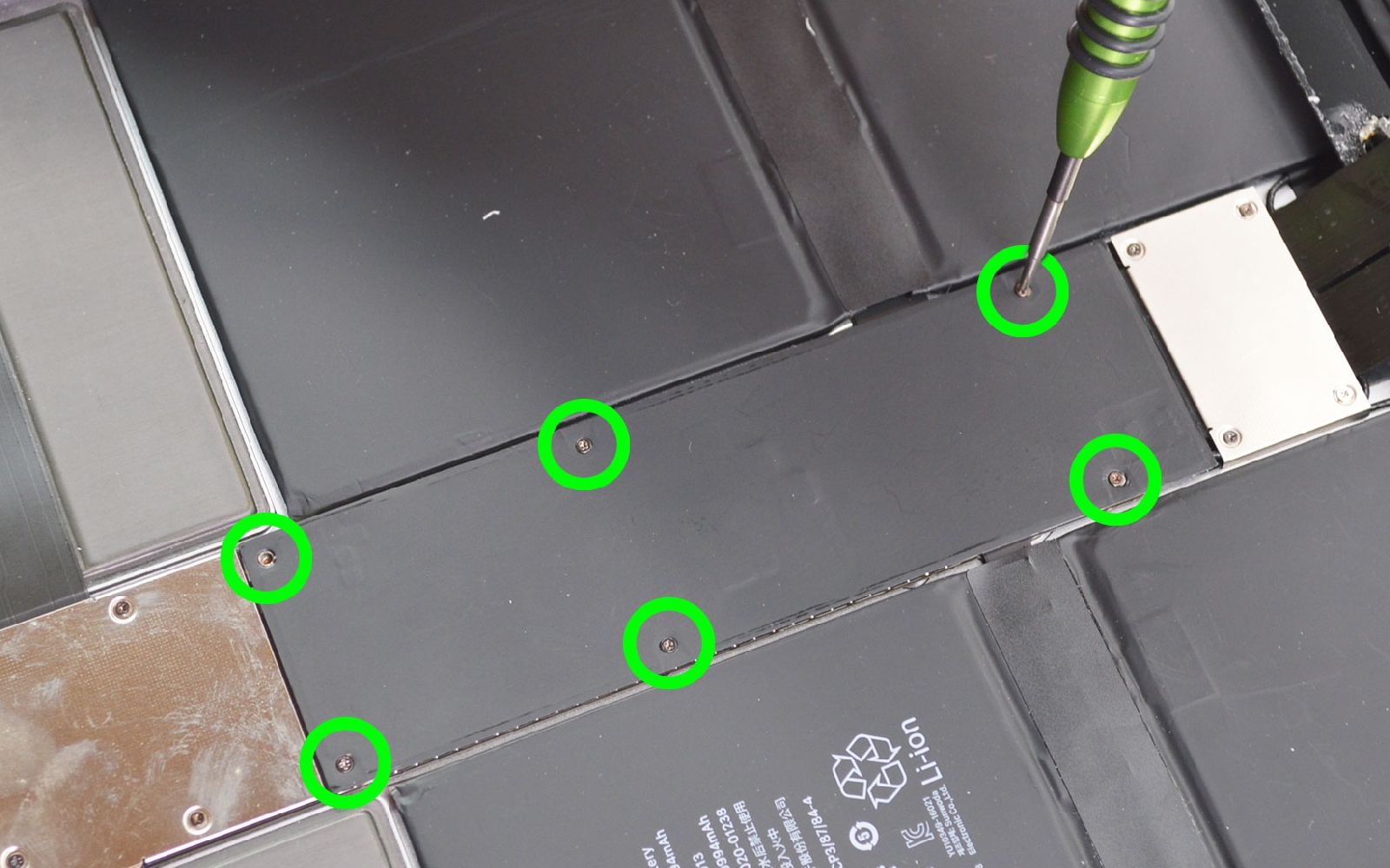

Ôtez toutes les vis avec le tournevis cruciforme de la plaquette de protection noire placée au centre du châssis.

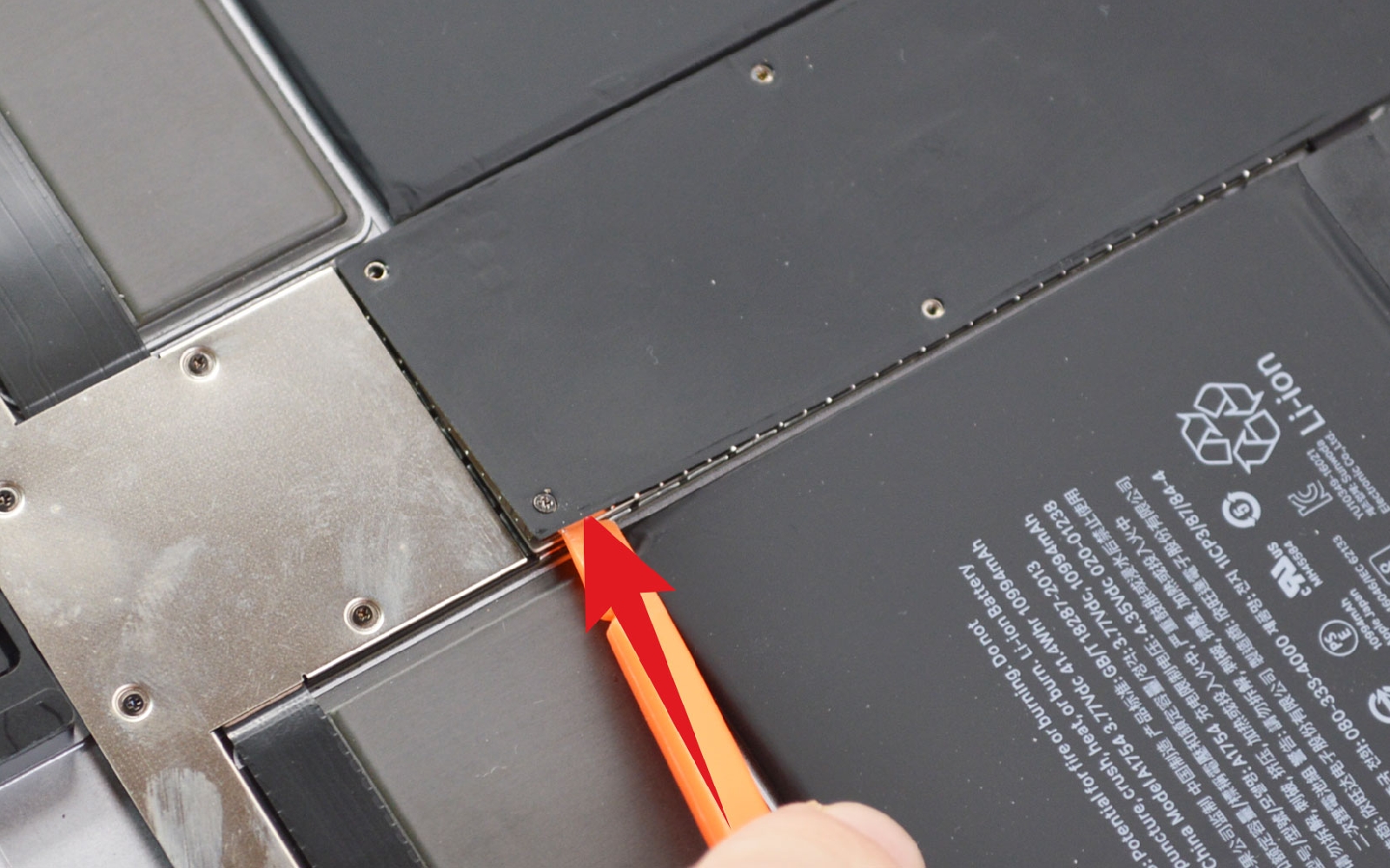

Décollez la plaquette en glissant le spudger dessous.

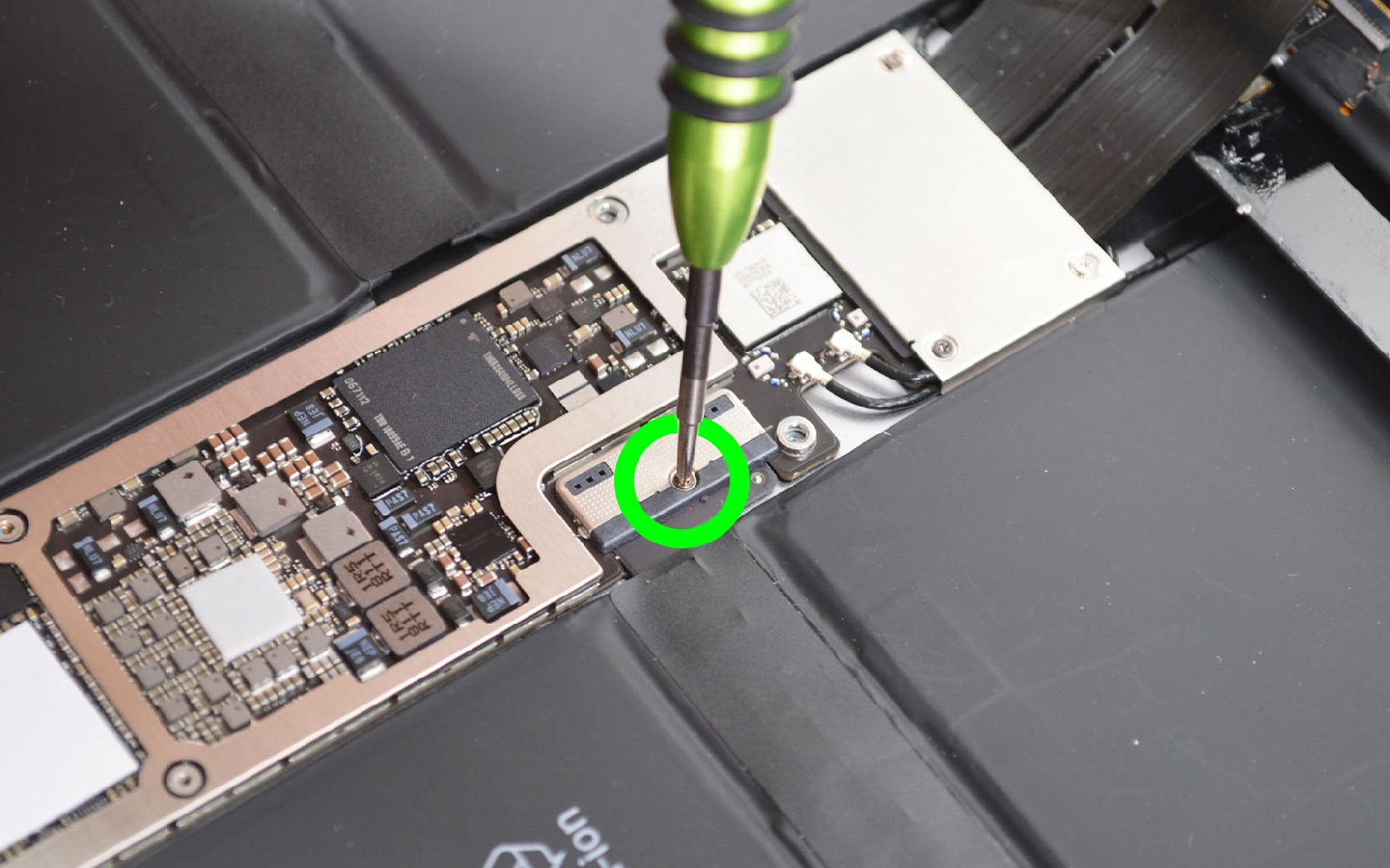

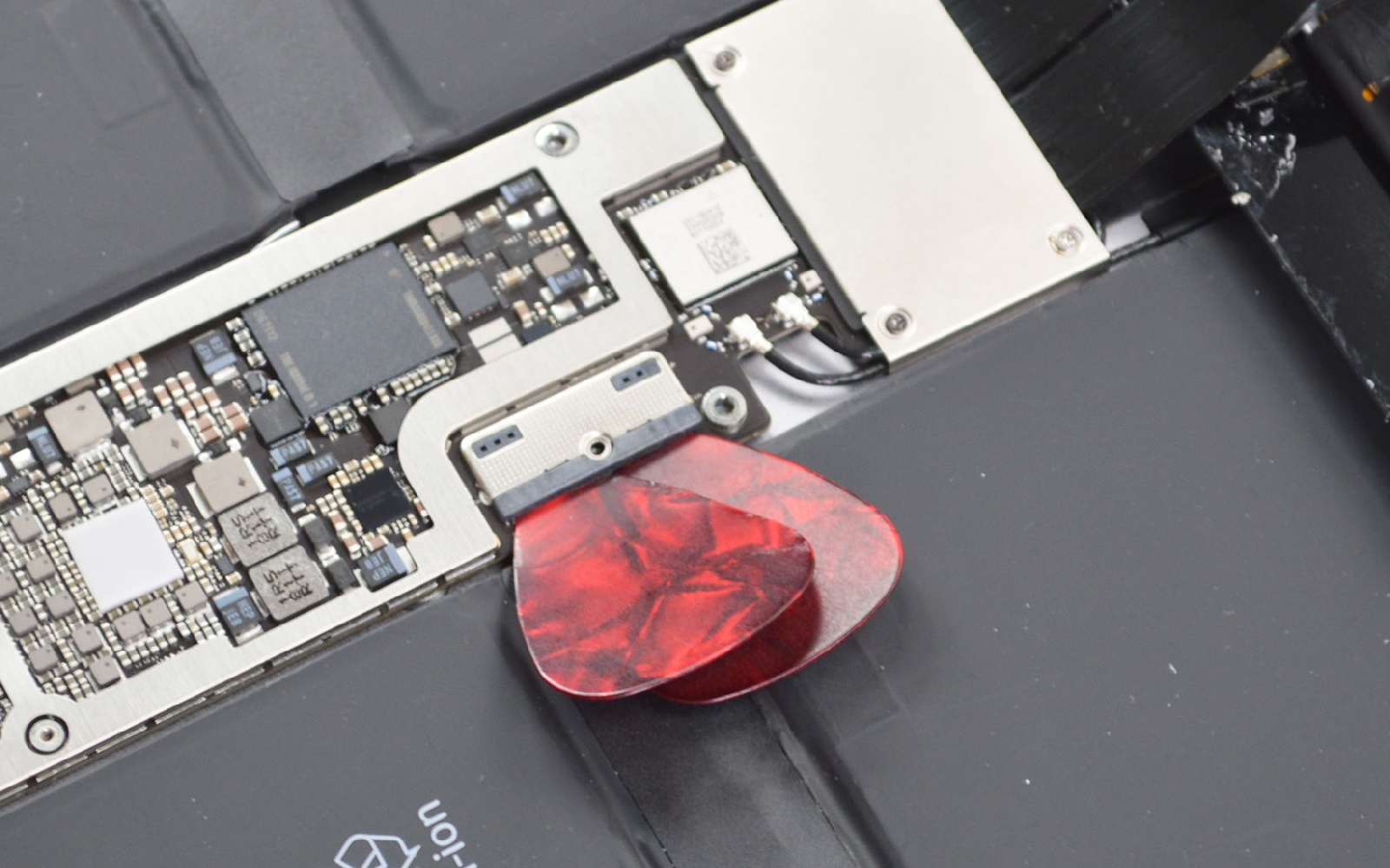

Enlevez ensuite la vis cruciforme de la nappe de la batterie. Glissez les médiators sous la nappe pour rompre le contact entre la batterie et la carte mère.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Comment changer l'écran sur iPad Pro 12-9 2017 photo 4
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Libérer l'écran

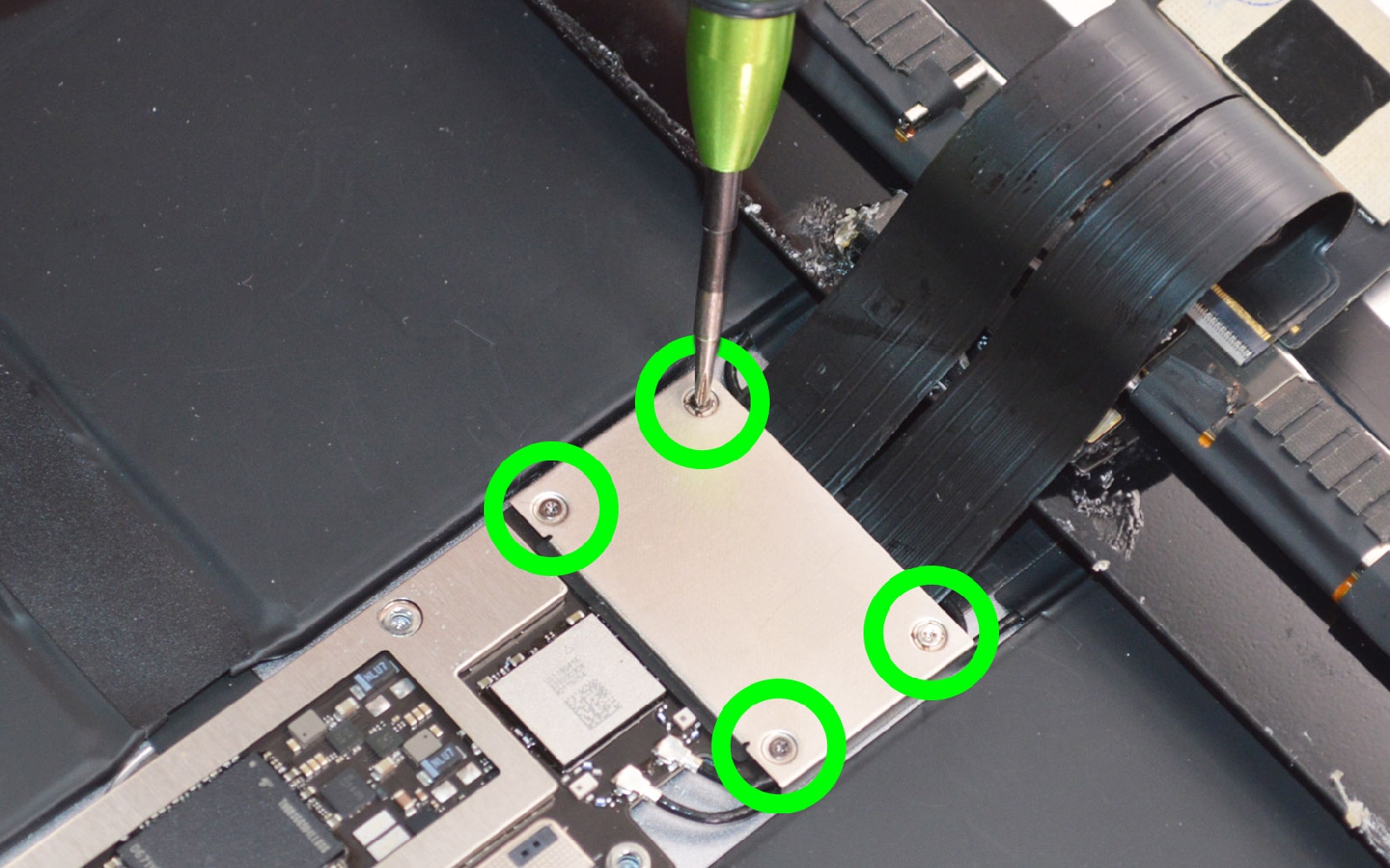

Pour libérer l'écran, enlevez les quatre vis cruciforme de la plaquette métallique. Mettez cette dernière de coté.

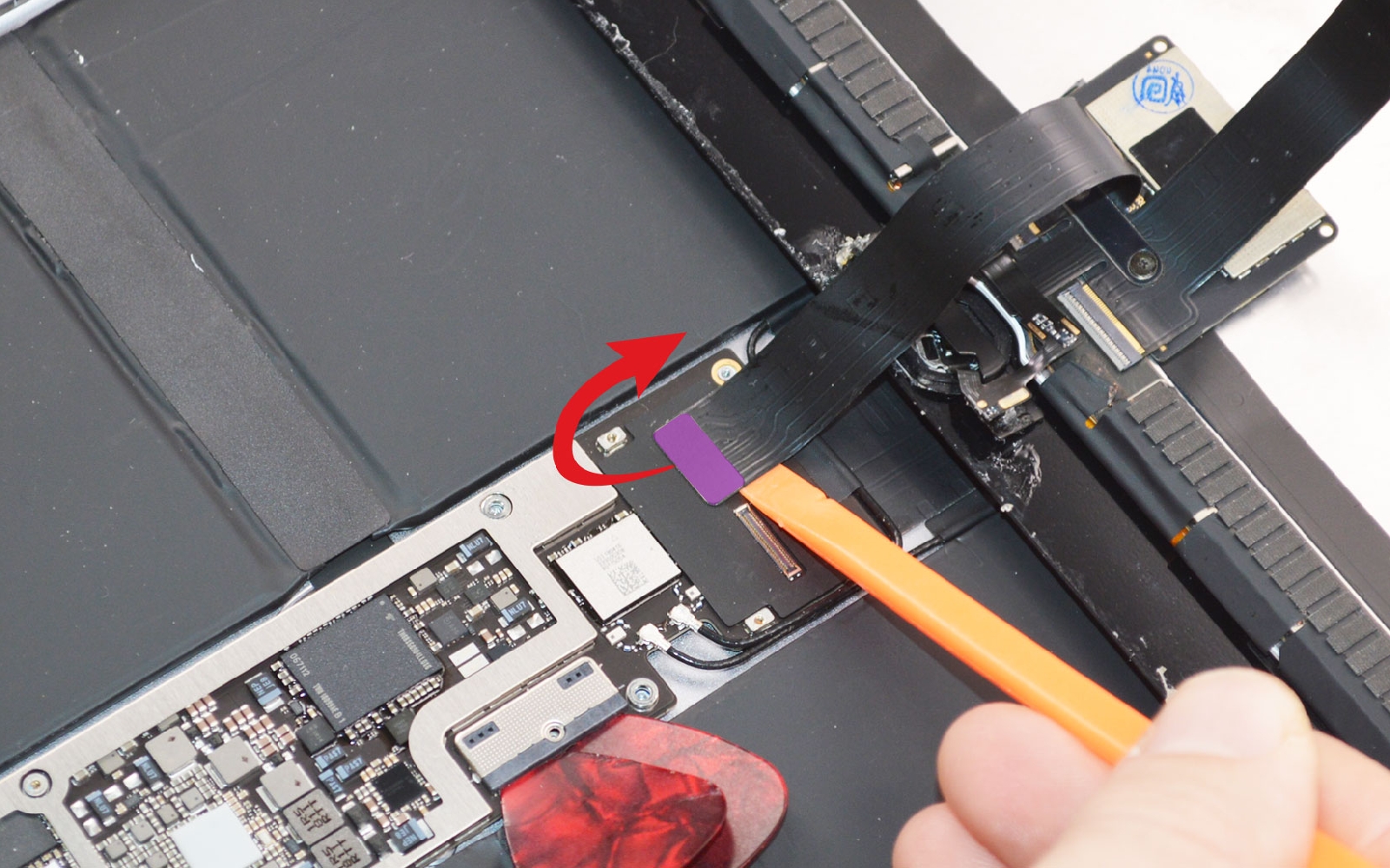

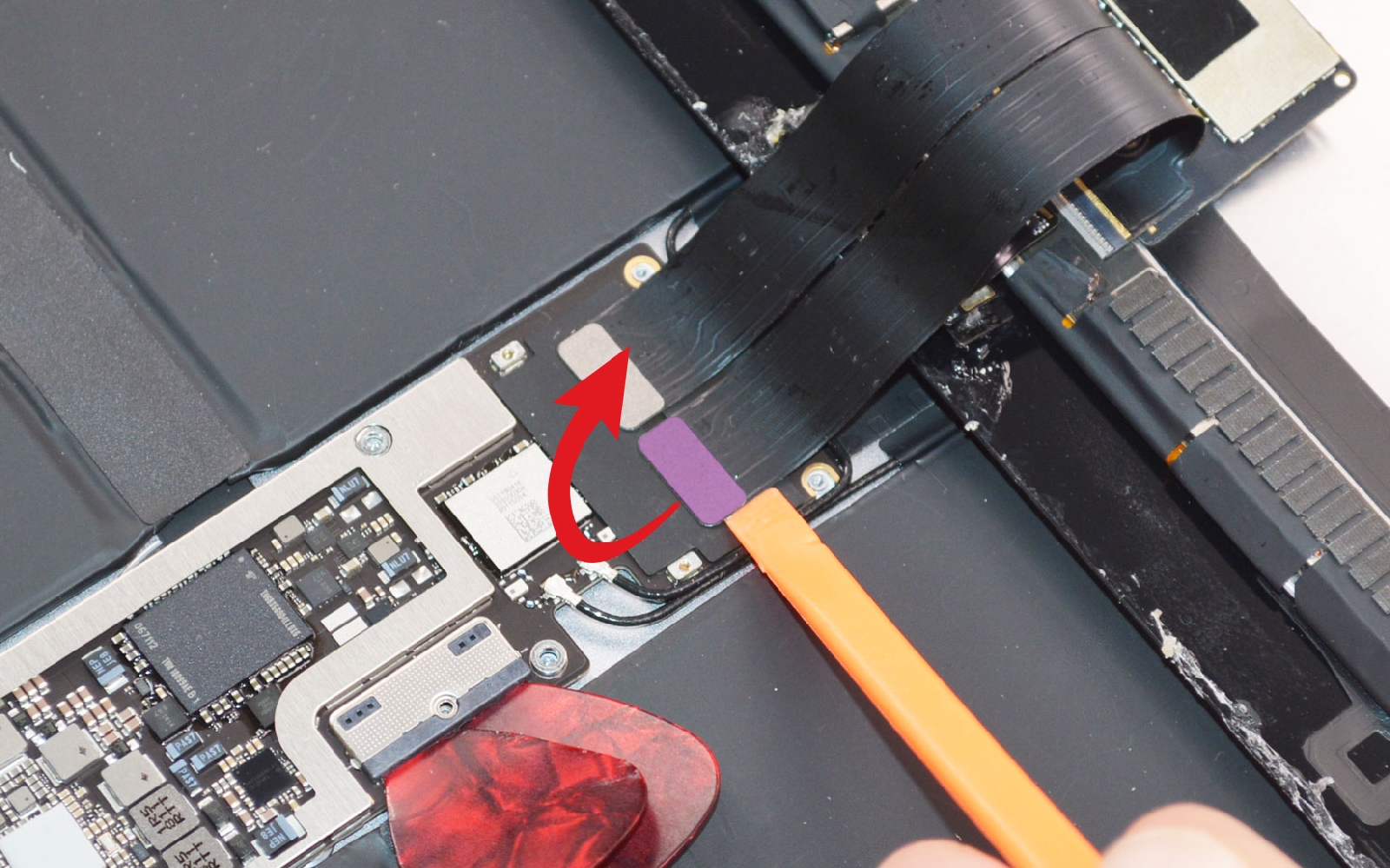

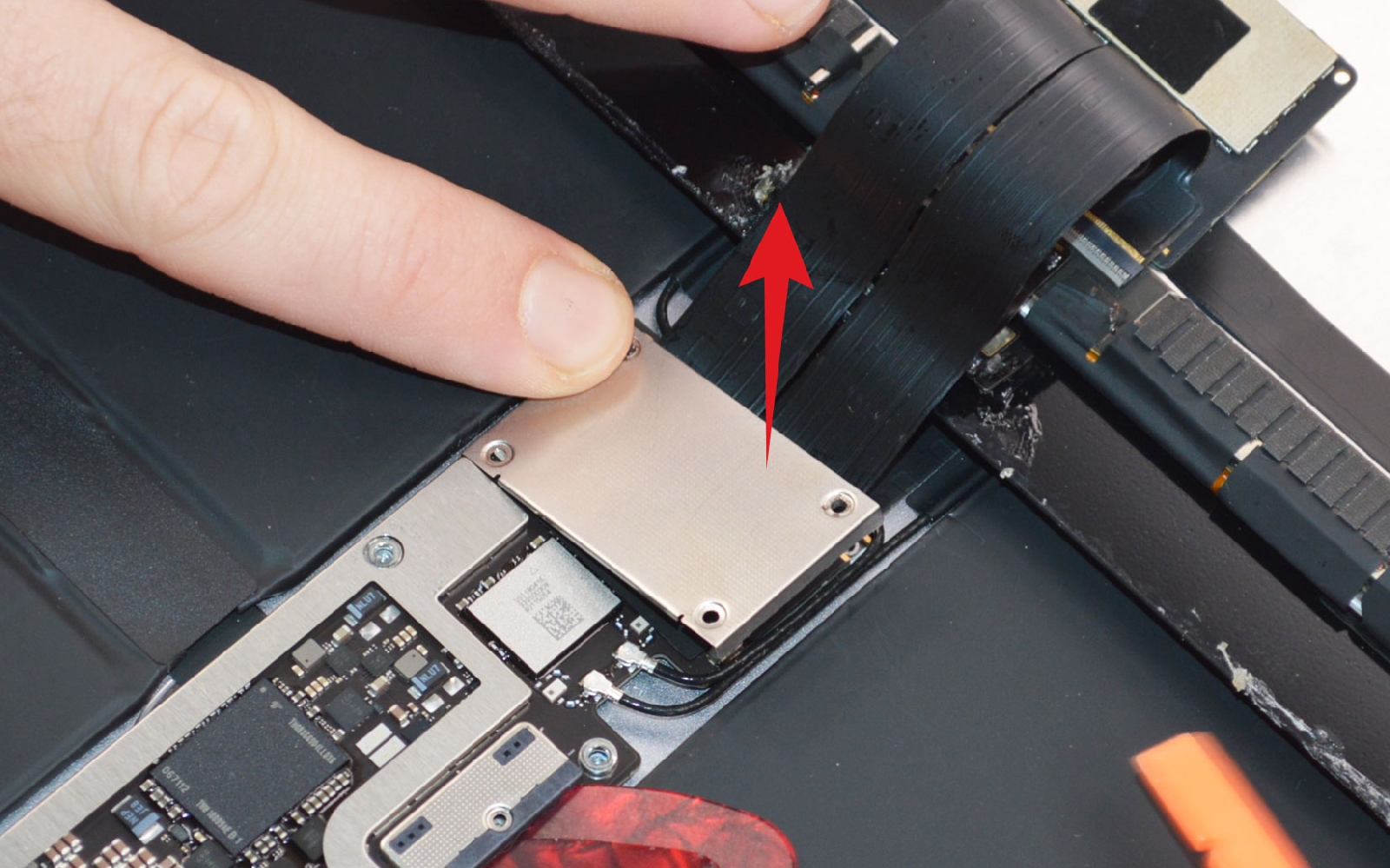

Déconnectez ensuite les deux nappes de l'écran.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Comment changer l'écran sur iPad Pro 12-9 2017 photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Débrancher la nappe du bouton

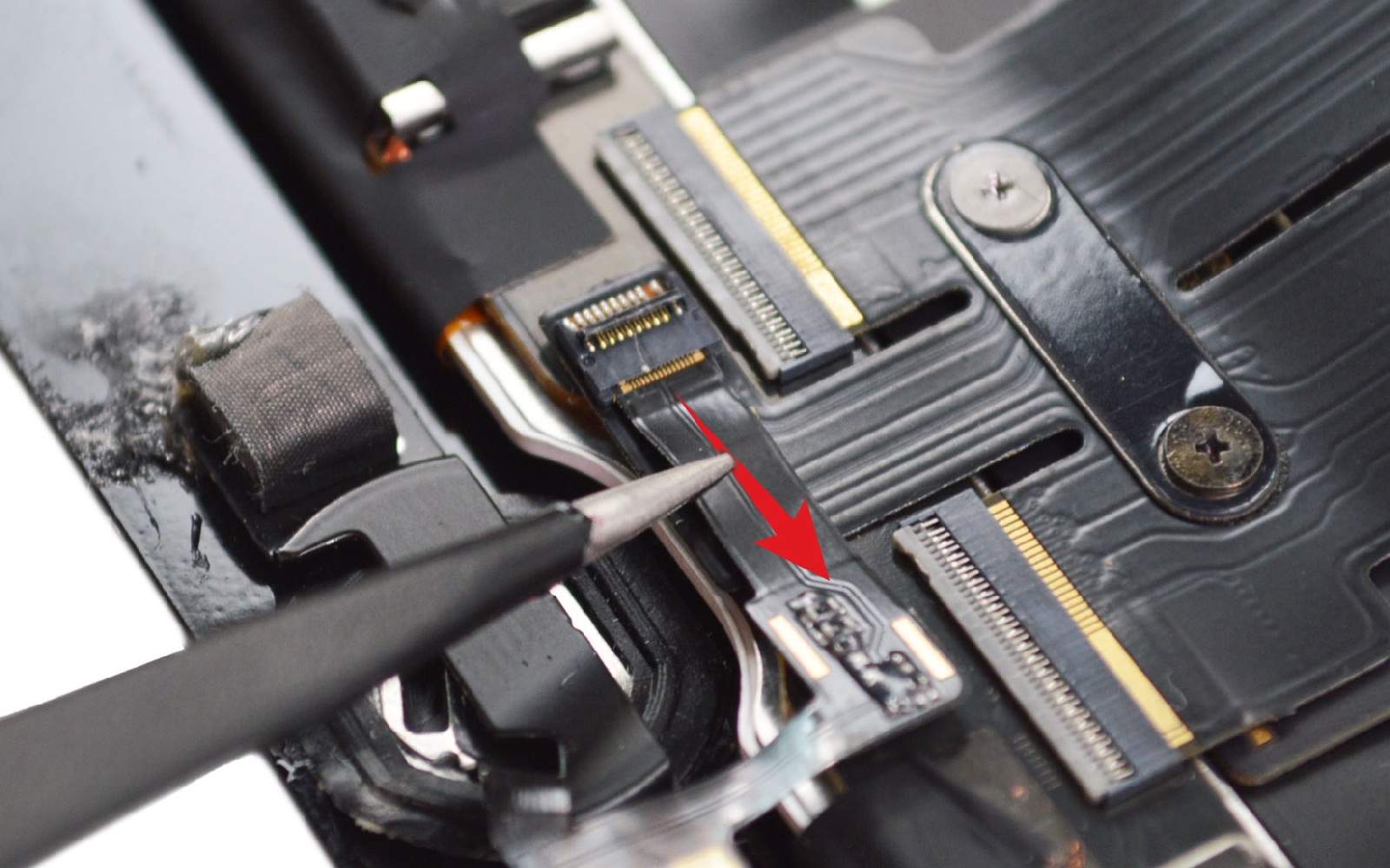

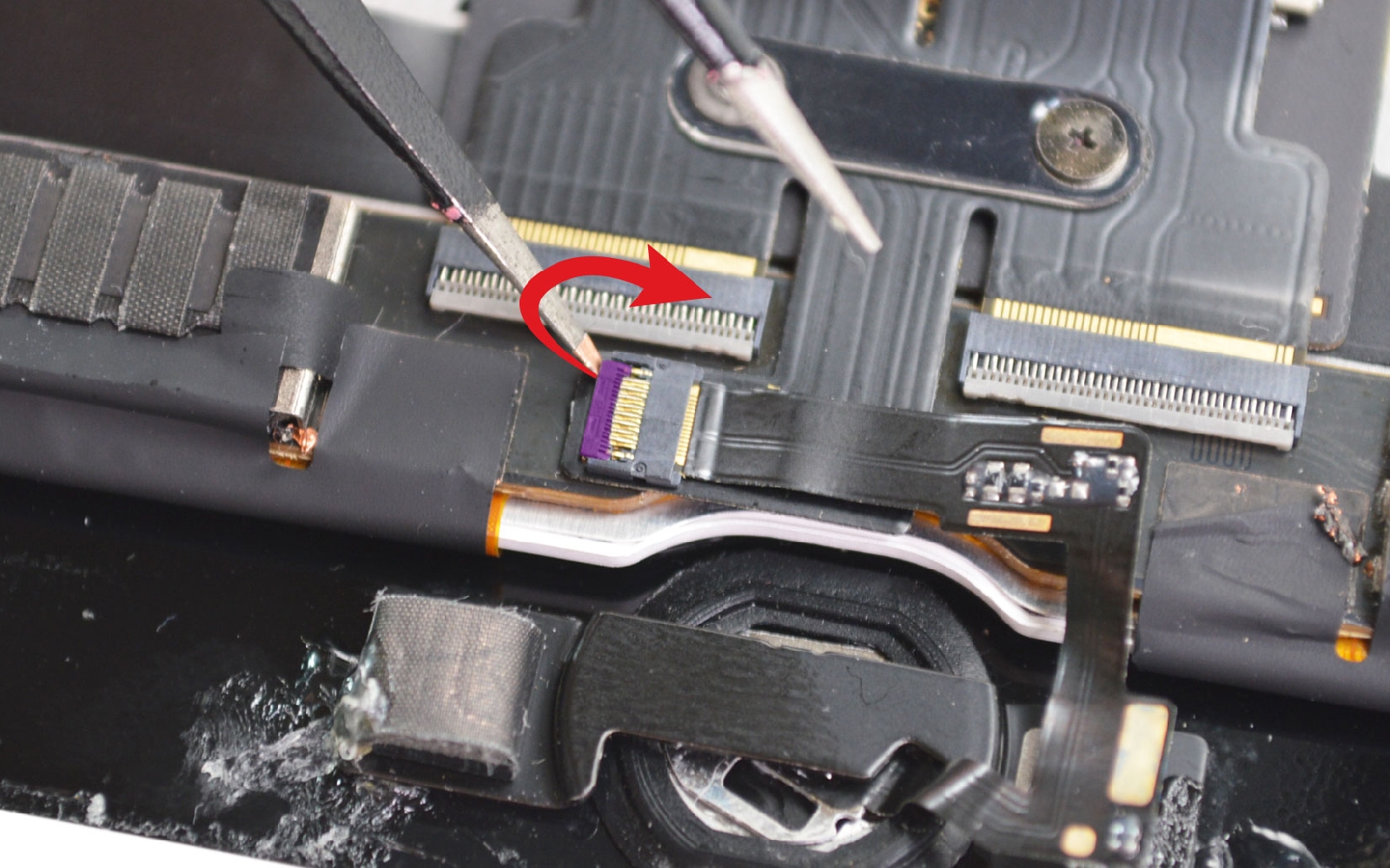

Soulevez le clapet afin de pouvoir par la suite déconnecter la nappe du bouton Home en la libérant de son emplacement.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Retirer le support

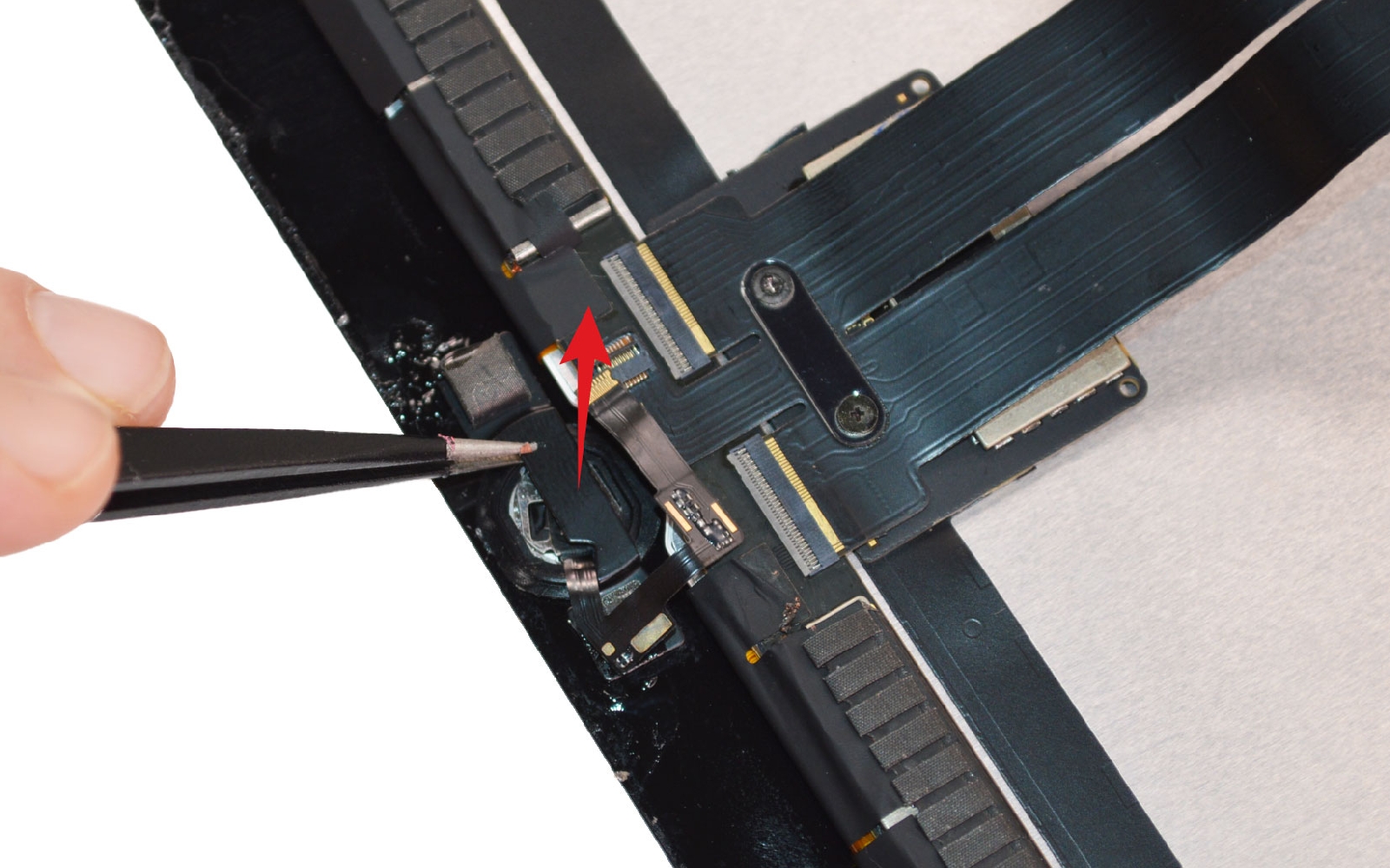

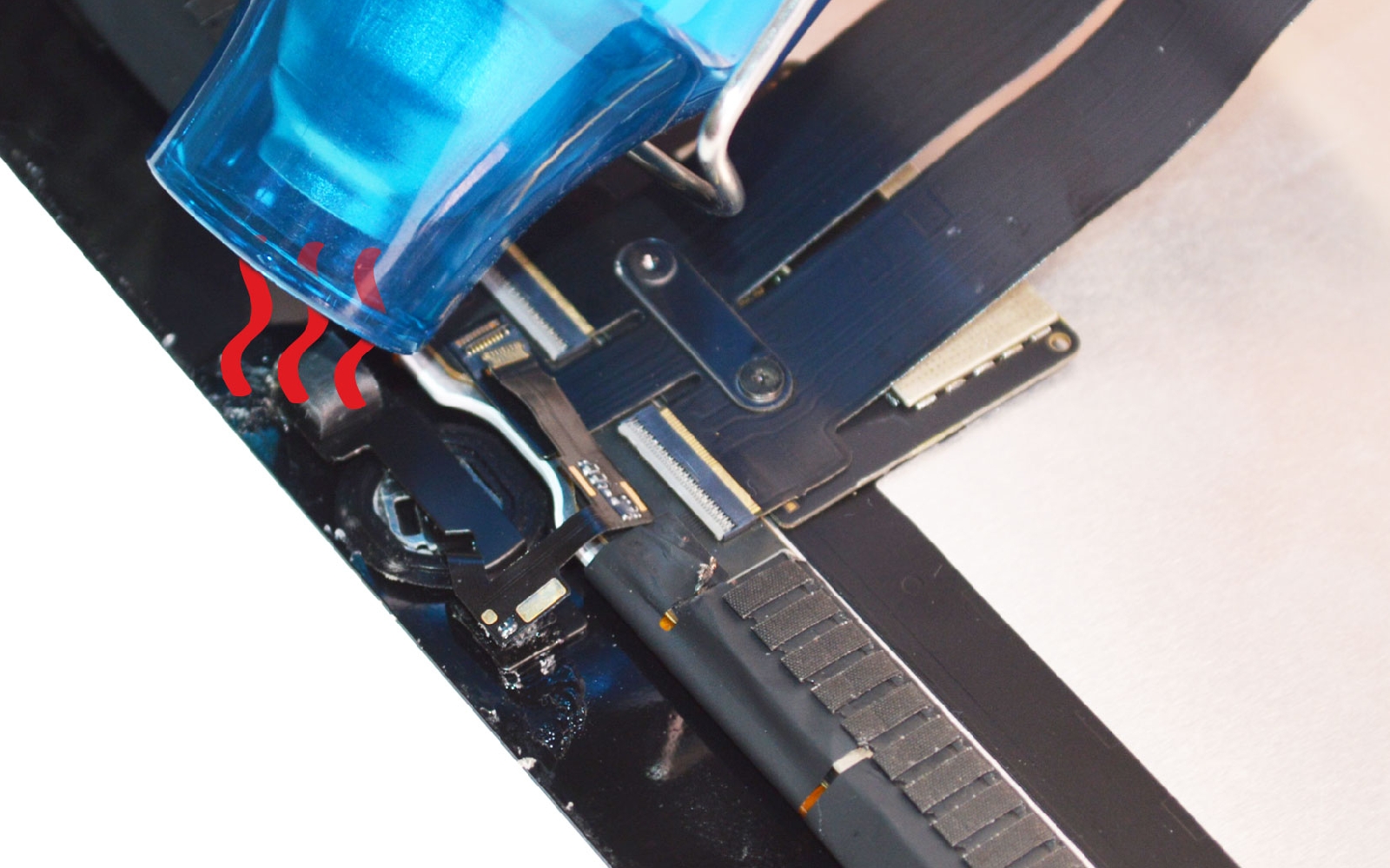

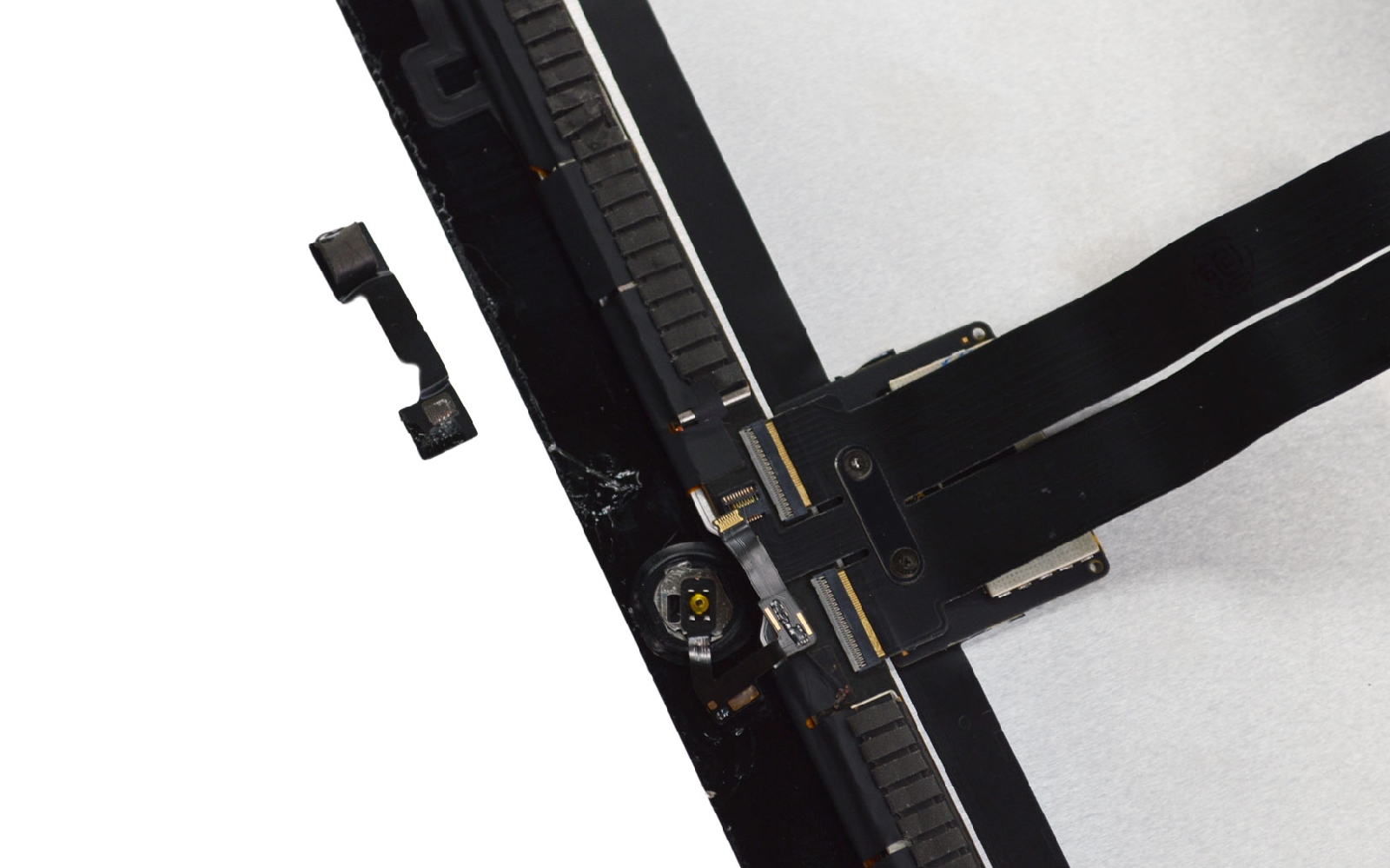

Chauffez légèrement le bouton Home puis décollez le support.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 8 : Sortir le bouton Home

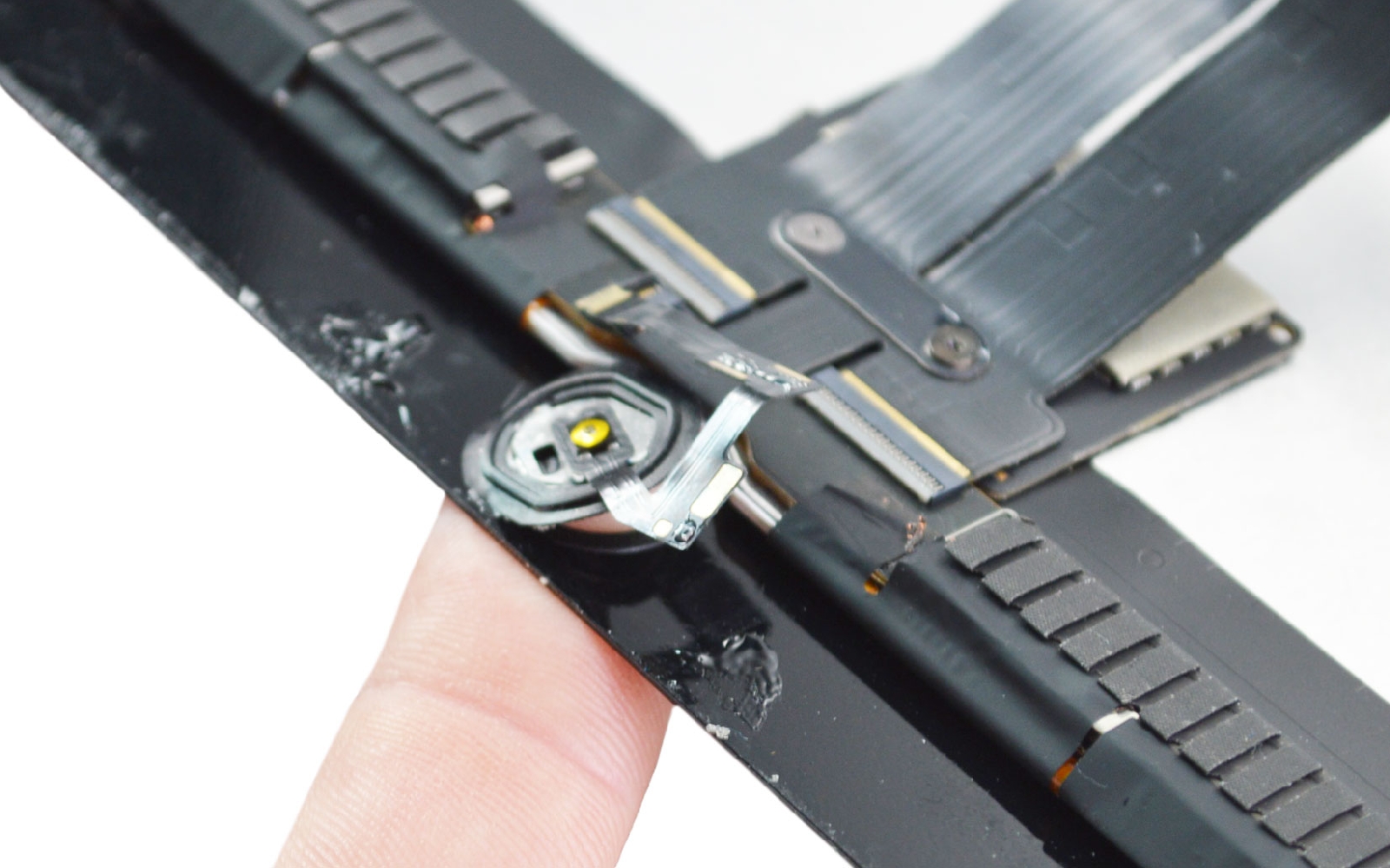

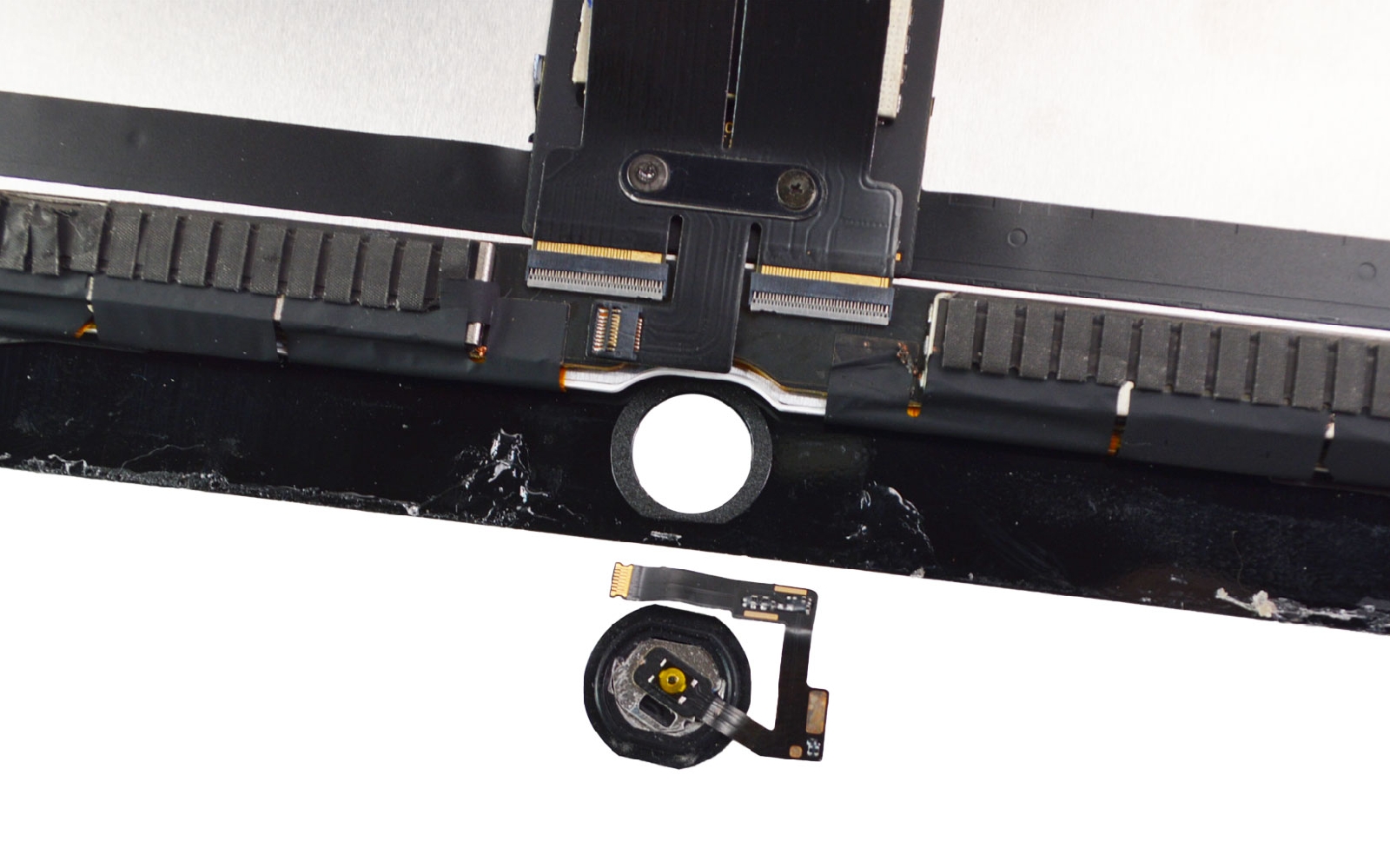

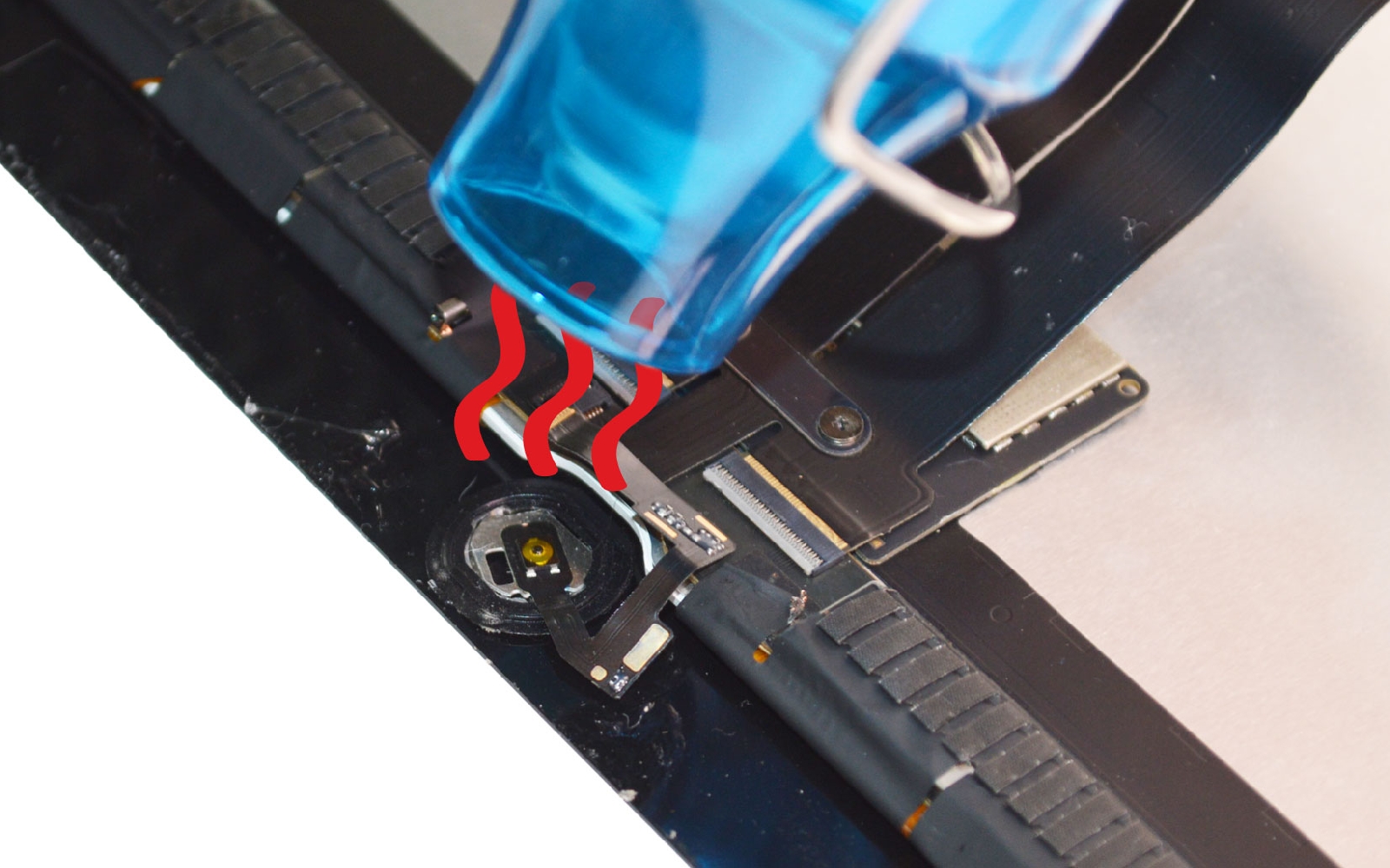

Chauffez de nouveau le bouton. Poussez le composant vers l'intérieur de l'écran pour le déloger.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Conseils pour le remontage : refermer votre tablette

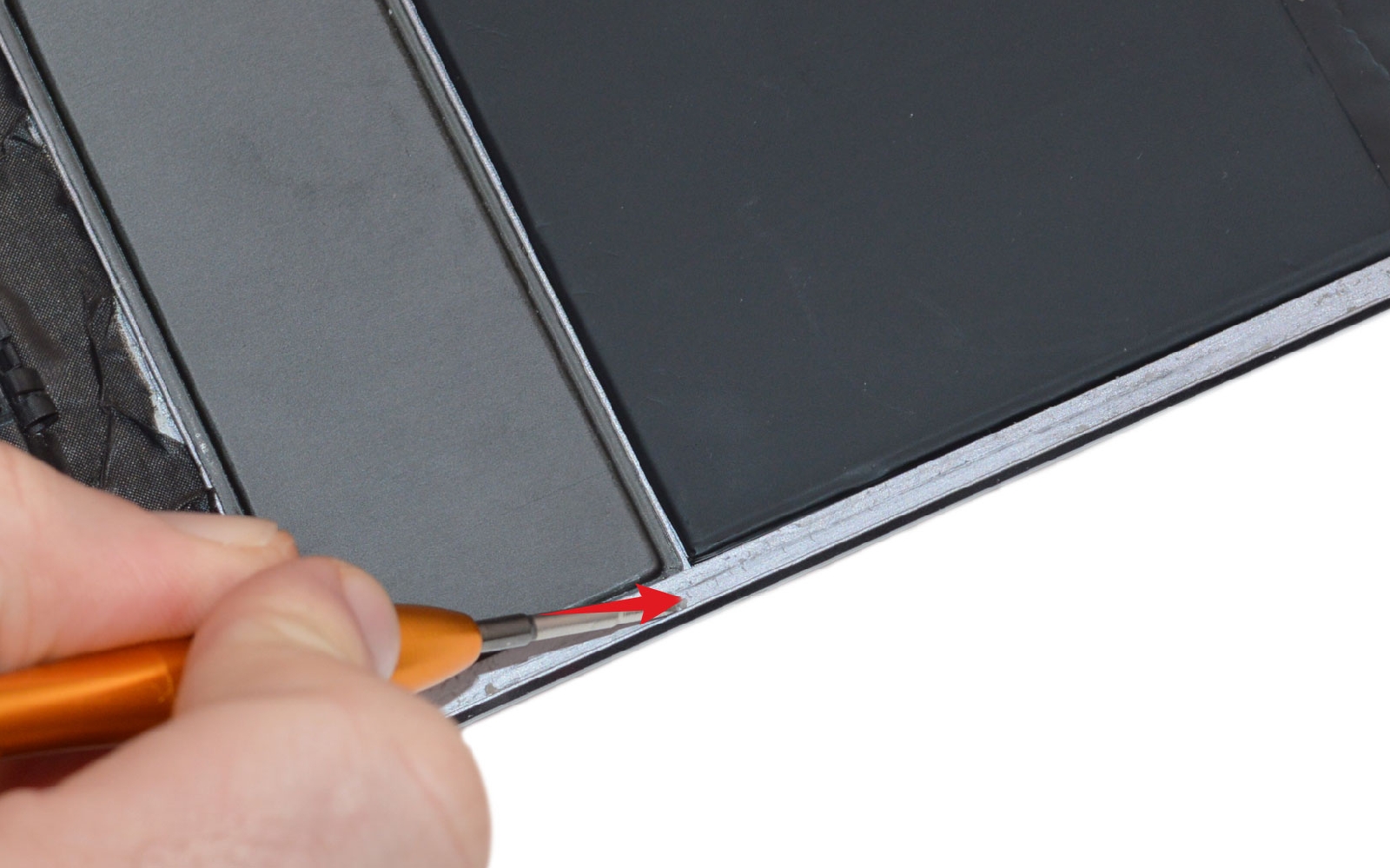

Remontez tous les éléments sur l'écran puis dans le bloc avant de passer au nettoyage du châssis. En effet, vous devez retirer les résidus de colle en grattant le bord.

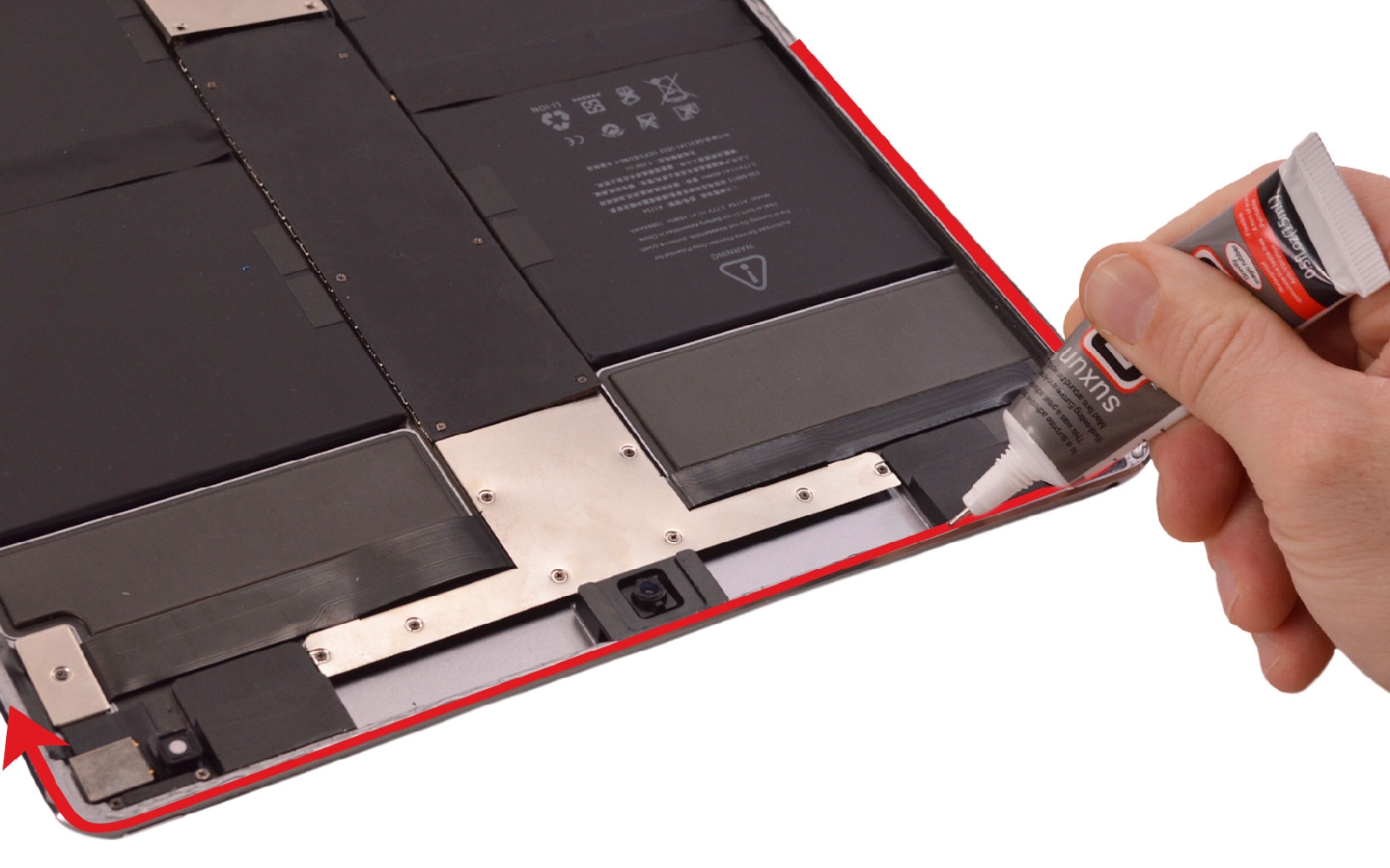

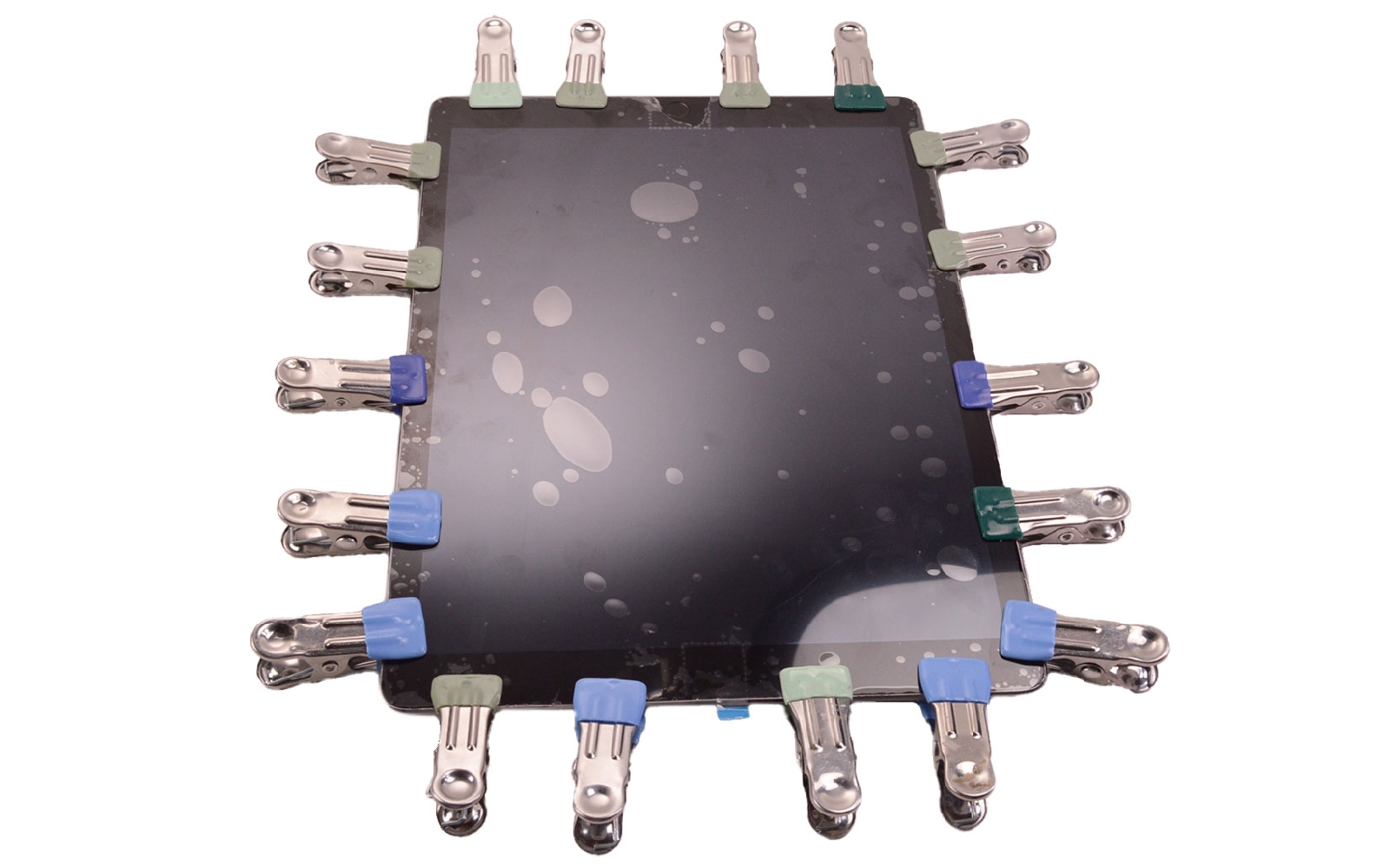

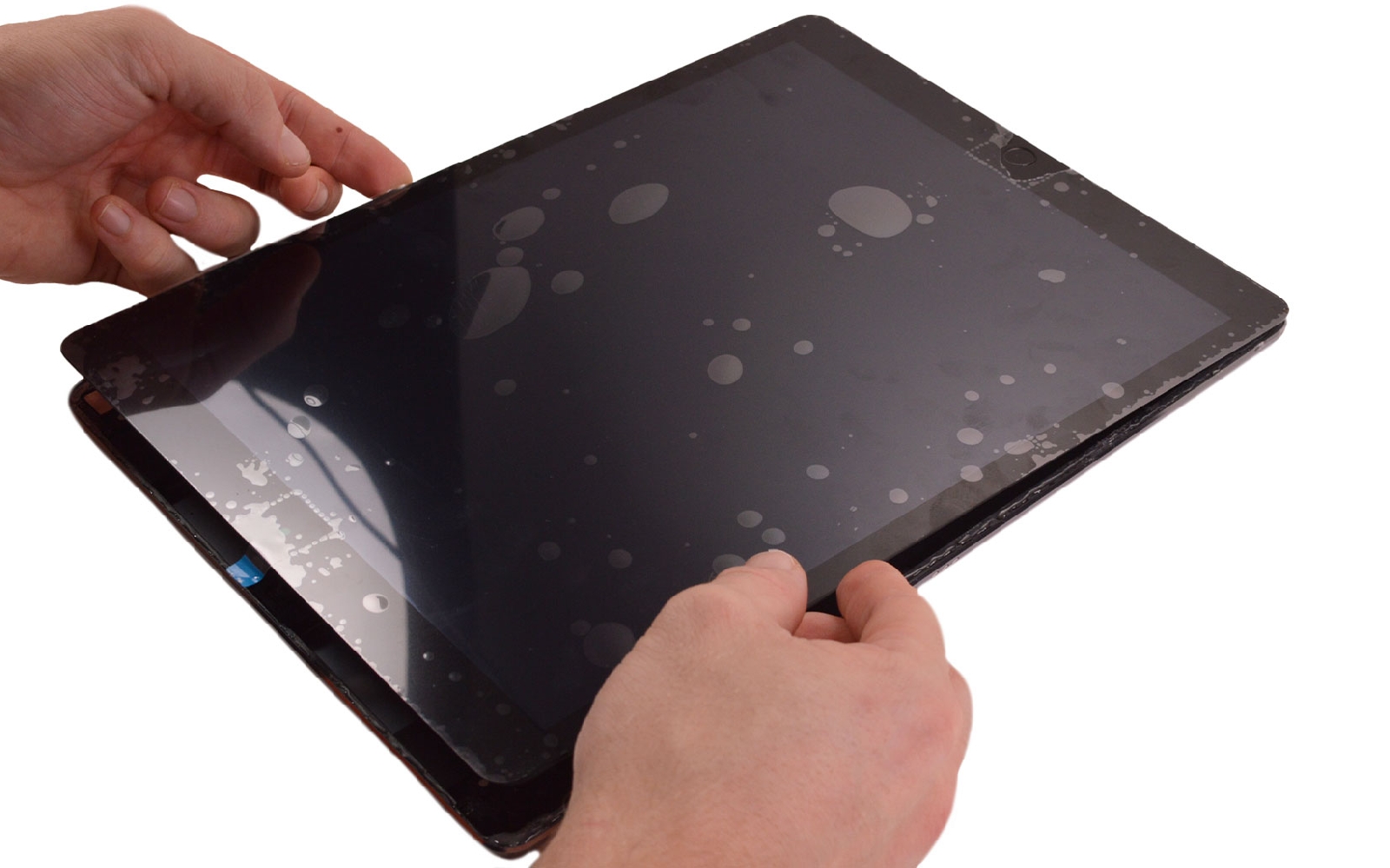

Appliquez la colle sur toute la longueur du châssis et installez l'écran. Laissez sécher la colle environ 1 heure en laissant la tablette sous presse à l'aide de gros livres ou de pinces.
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur iPad Pro 12-9 2017 photo 1
Comment changer l'écran sur iPad Pro 12-9 2017 photo 2
Comment changer l'écran sur iPad Pro 12-9 2017 photo 3
Comment changer l'écran sur iPad Pro 12-9 2017 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
