Comment changer le connecteur de charge sur Moto G84

Temps estimé : 20 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Moto G84 | Temps estimé : 20 min | Difficulté : 2.5/5

Le connecteur de charge est l’un des composants les plus sollicités du Motorola Moto G84 : branchements répétés, câbles tirés, poussières ou oxydation peuvent à terme provoquer des problèmes de charge, une connexion instable ou l’impossibilité totale de recharger votre smartphone. Si votre Moto G84 ne se recharge plus correctement ou n’est plus reconnu par votre ordinateur, le remplacement du connecteur de charge est souvent la solution la plus efficace.

Dans ce tutoriel photo, nous vous guidons pas à pas pour remplacer ce composant en toute sécurité. Chaque étape est illustrée et expliquée de manière claire pour vous permettre d’effectuer la réparation sereinement, même si vous débutez. Préparez vos outils, suivez attentivement les images et les instructions, et redonnez à votre Moto G84 une connexion de charge fiable et fonctionnelle.

Diagnostic

›  Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et prise jack compatible pour Motorola Moto G84 5G
12,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

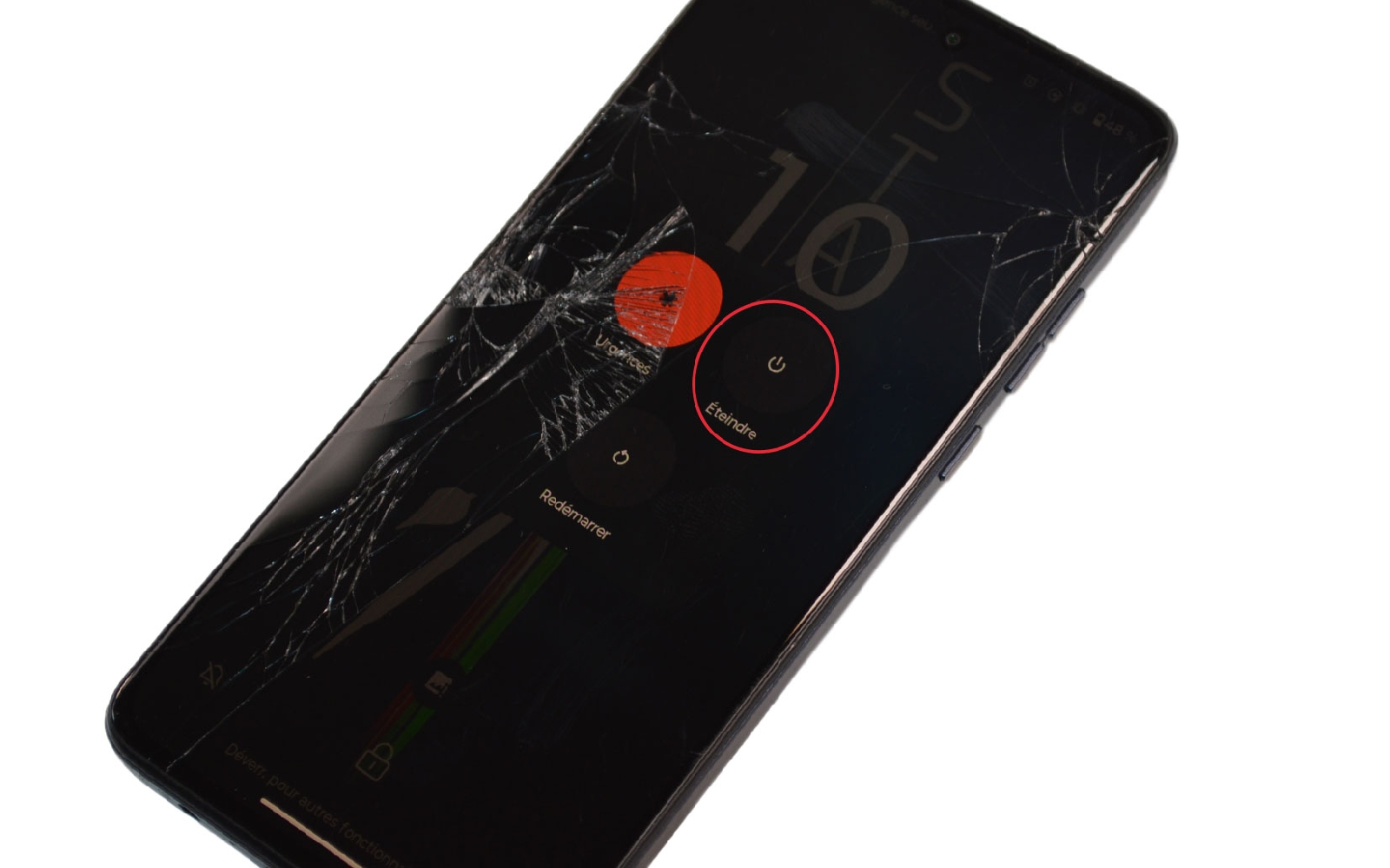

Avant de commencer
Avant de commencer toute réparation, il est essentiel de vérifier que vous disposez bien des pièces détachées compatibles avec votre Motorola Moto G84. Pour cela, rendez-vous dans les Paramètres de votre téléphone. Notez le numéro de modèle exact : cela vous permettra de commander les pièces appropriées et d’éviter toute erreur lors de la réparation.

Une fois cette vérification effectuée et les bonnes pièces reçues, éteignez complètement votre smartphone. Cette étape est indispensable pour garantir votre sécurité et éviter tout court-circuit pendant la manipulation.

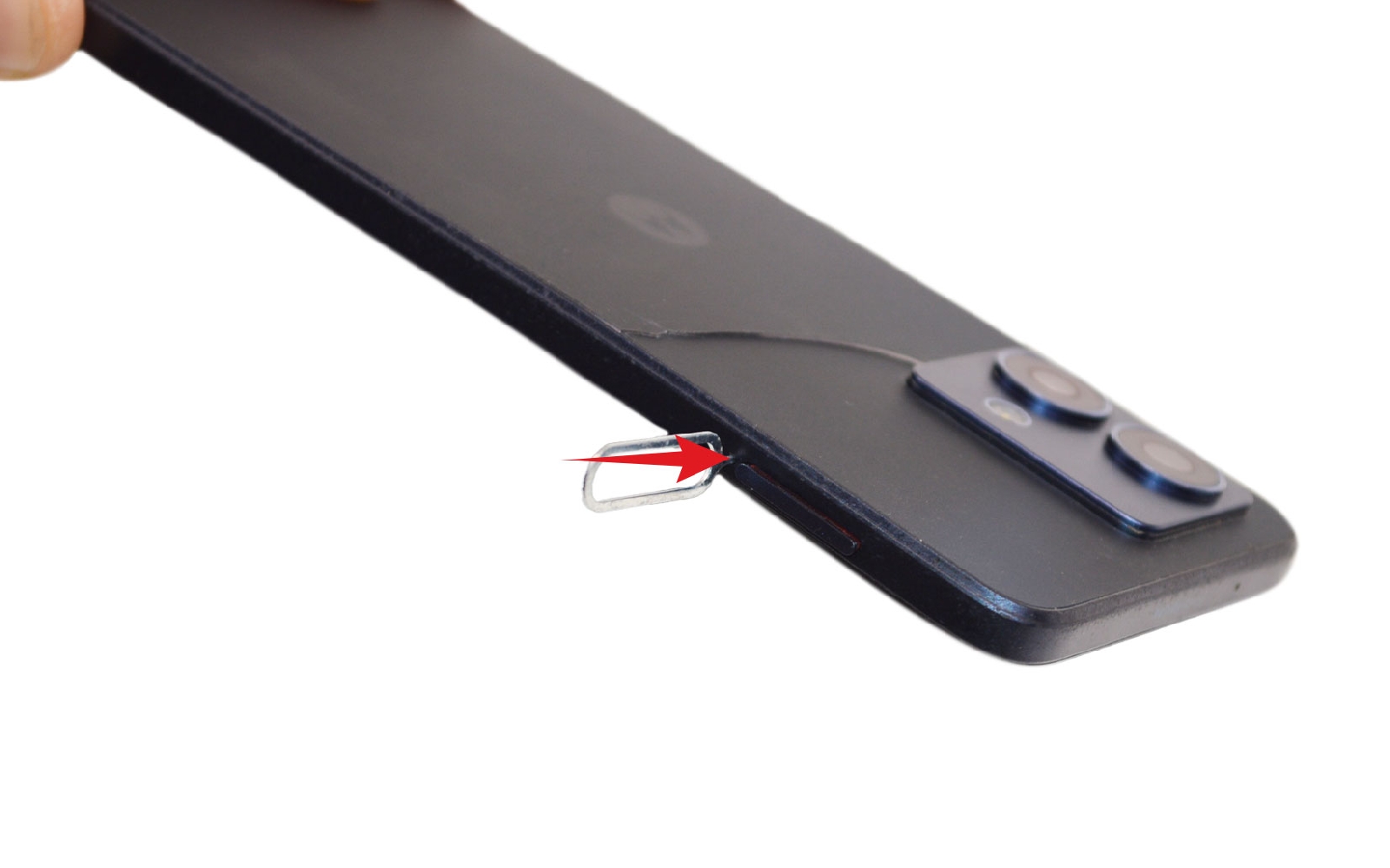

Enfin, munissez-vous de l’outil d’éjection et retirez délicatement le tiroir de la carte SIM situé sur le côté de l’appareil.

Votre Moto G84 est maintenant prêt pour la suite du démontage.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Outils du kit utilisés
Outils du kit utilisés

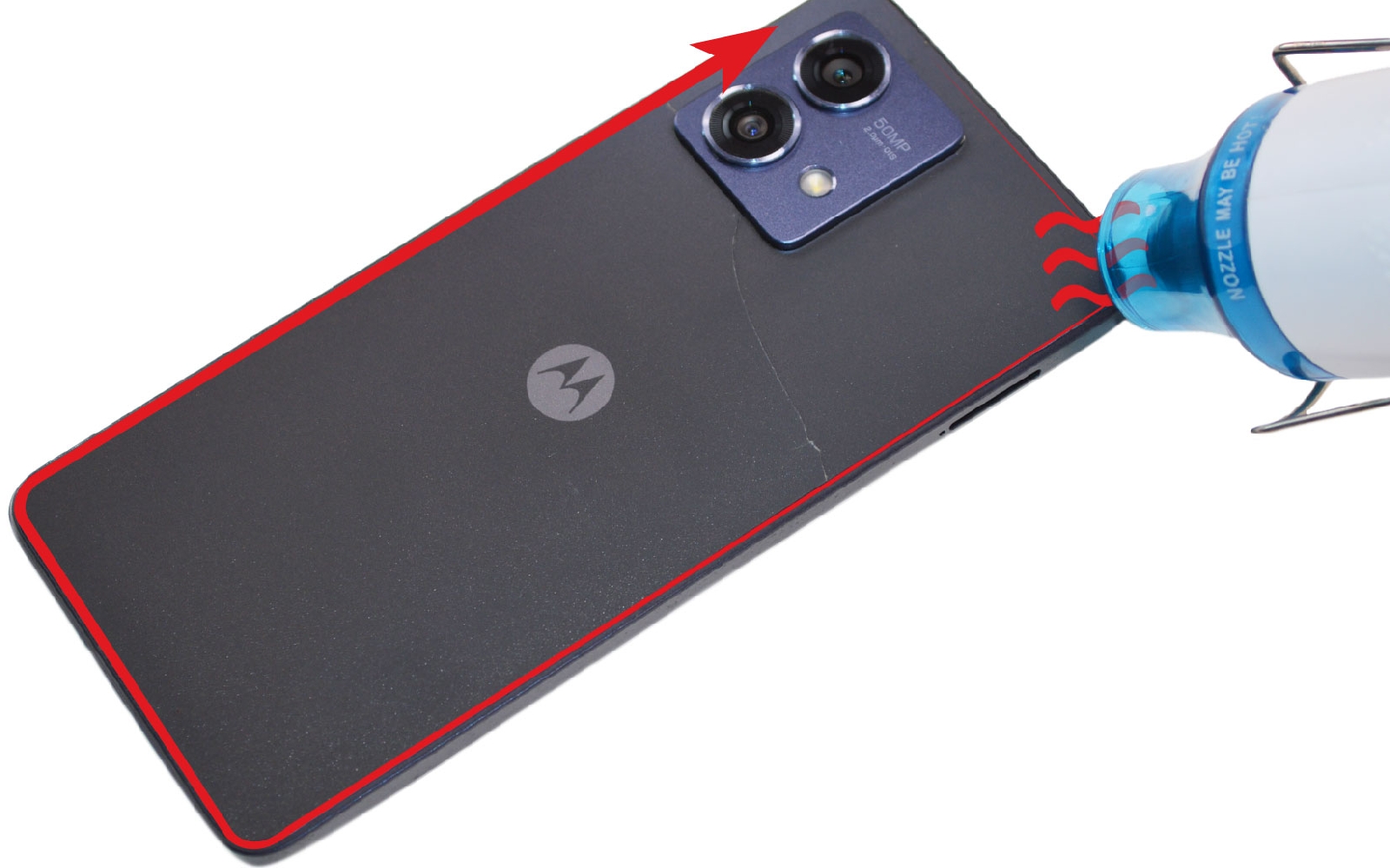

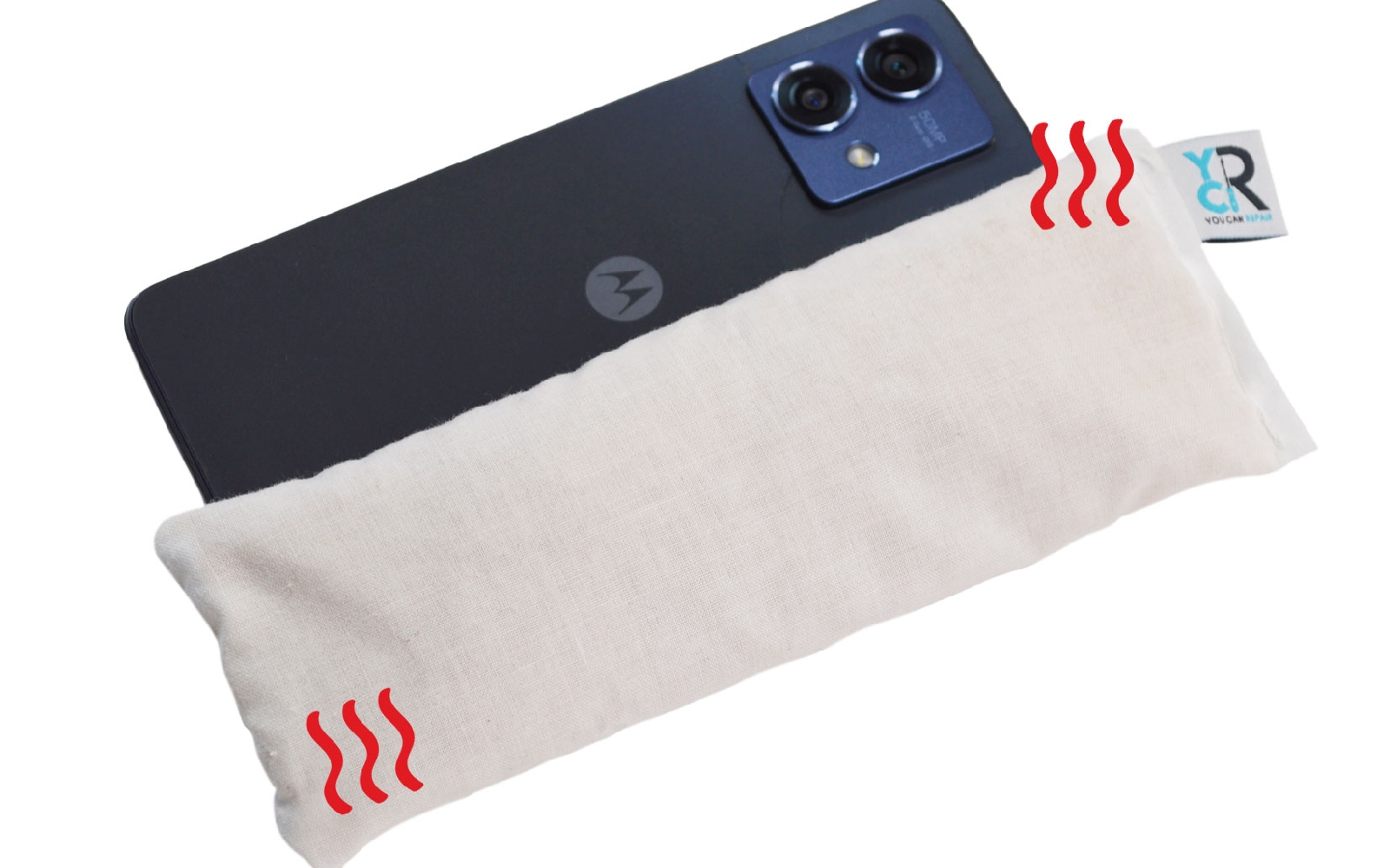

Etape 1 : Chauffer la vitre arrière
Pour accéder à l’intérieur du Motorola Moto G84, il est nécessaire de retirer la vitre arrière, solidement fixée avec un adhésif puissant. Afin de faciliter cette opération sans risquer de la fissurer, il est indispensable de chauffer uniformément l’arrière de l’appareil.

Pour cela, utilisez un décapeur thermique, un coussin chauffant ou un sèche-cheveux. Faites lentement le tour de la vitre arrière pendant quelques minutes pour ramollir l’adhésif. Veillez à chauffer de façon progressive et homogène afin d’éviter tout point de tension sur la vitre.

Si vous avez opté pour un coussin, pensez à le passer au micro-ondes environ 1 minutes avant de le déposer sur le dos de votre téléphone.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

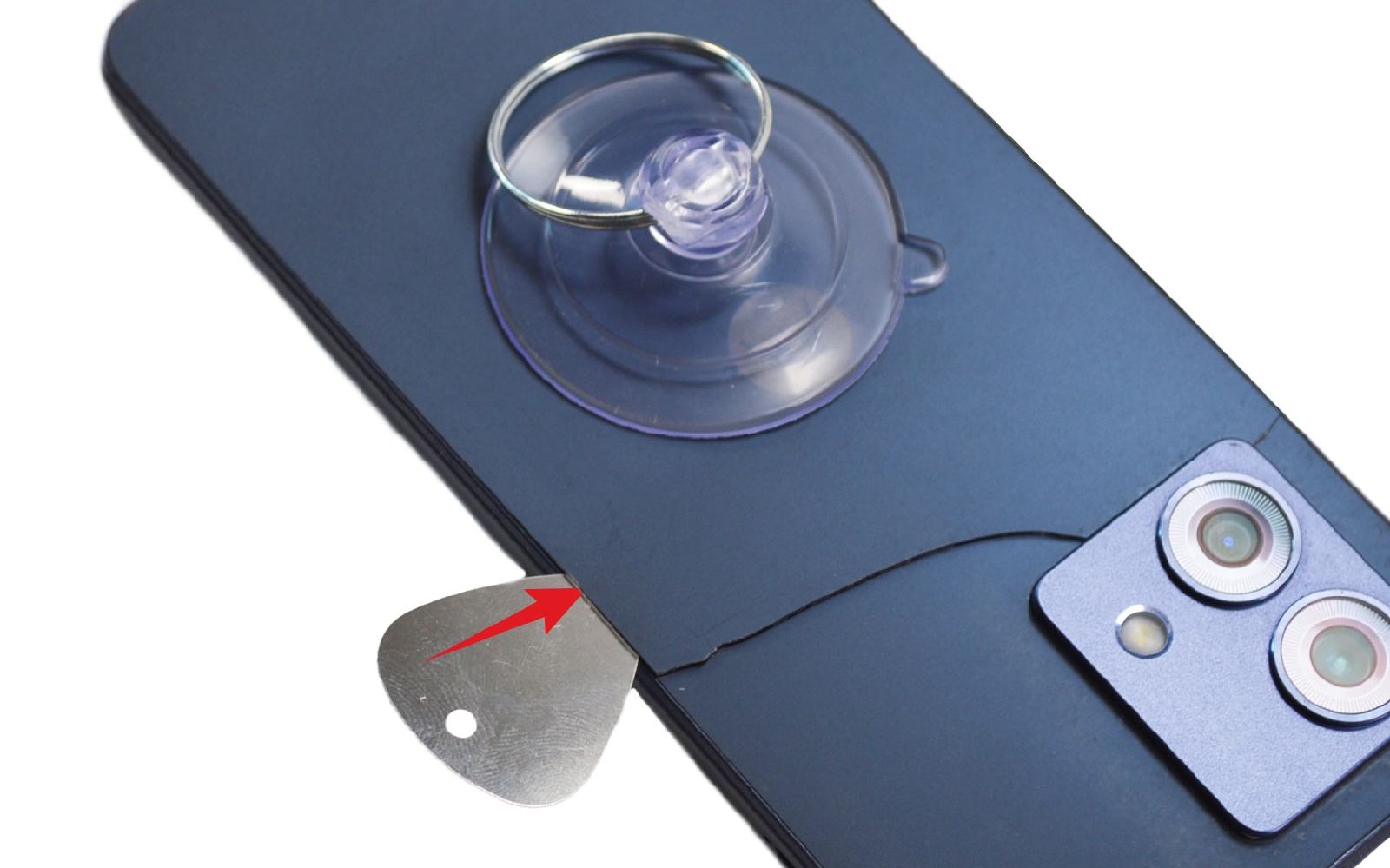

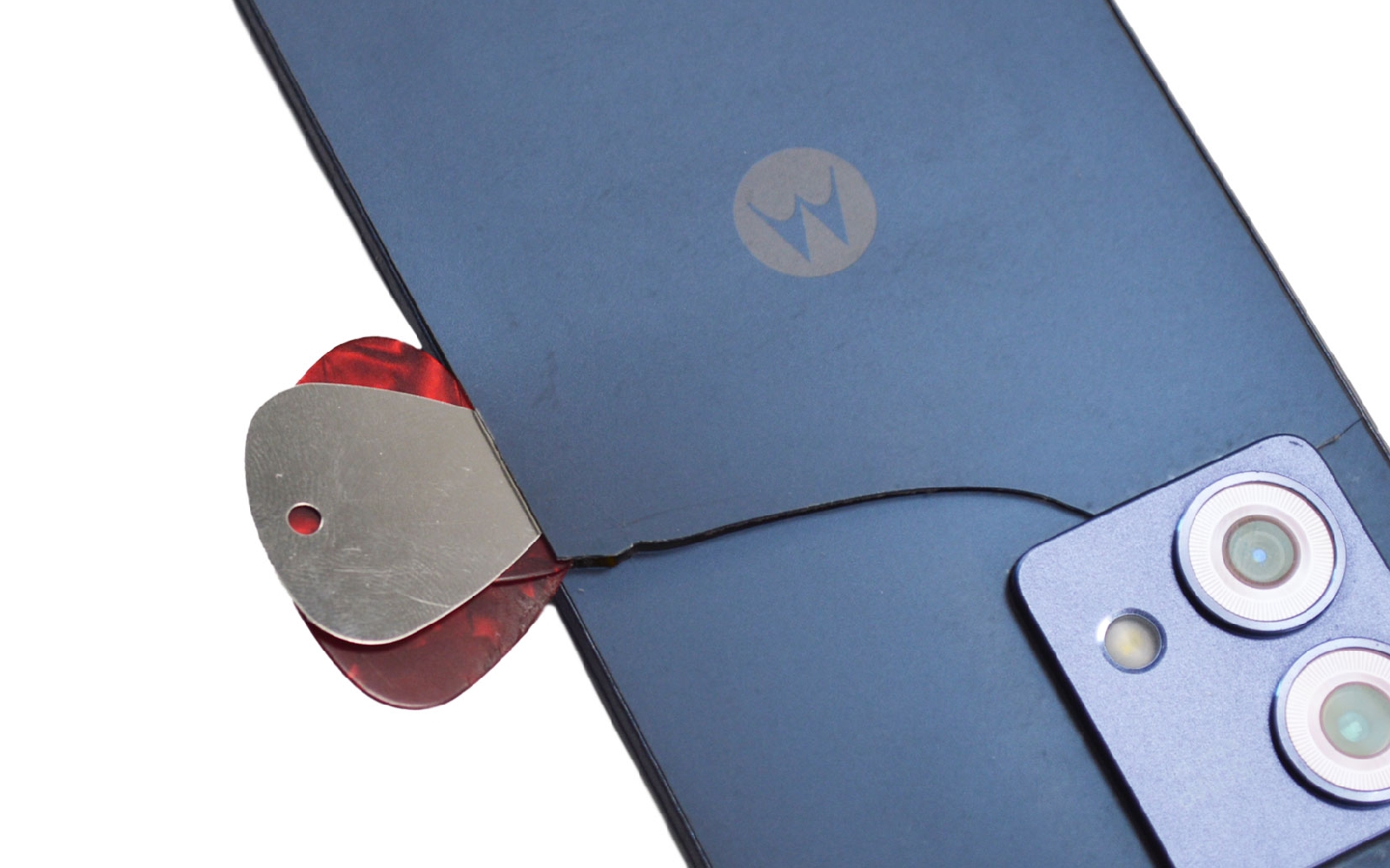

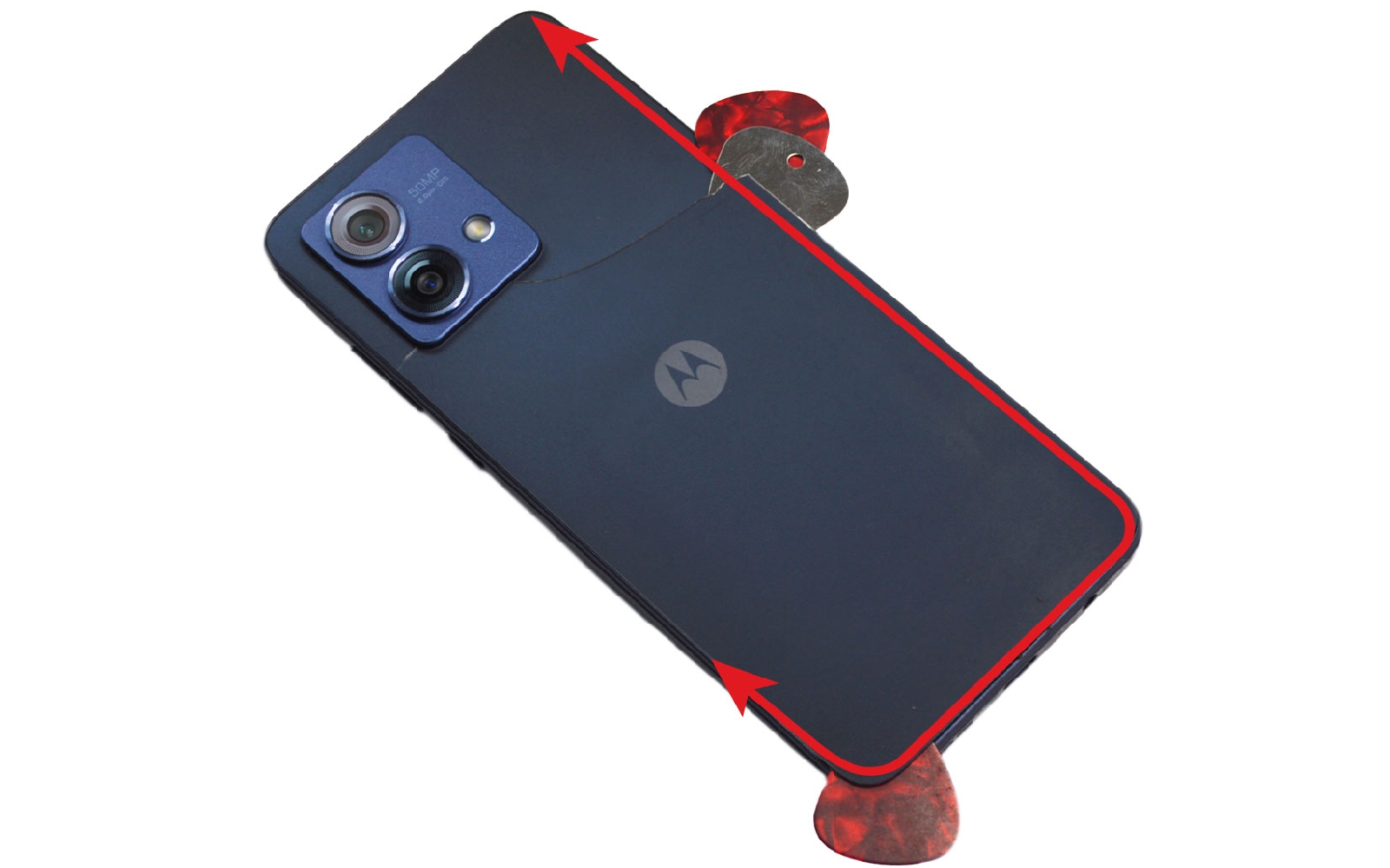

Etape 2 : Ouvrir le téléphone
Une fois l’adhésif suffisamment assoupli, insérez délicatement un médiator en métal entre la vitre et le châssis. Faites levier doucement, remplacez la version métallique par ceux en plastique puis progressez tout autour de l’appareil pour décoller la vitre.

Prenez votre temps : un retrait trop brusque peut entraîner une casse ou endommager le capteur de proximité ou les nappes situées à l’intérieur. Lorsque la vitre est entièrement décollée, soulevez-la avec précaution et mettez-la de côté.

Vous pouvez maintenant accéder aux composants internes pour poursuivre le démontage.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

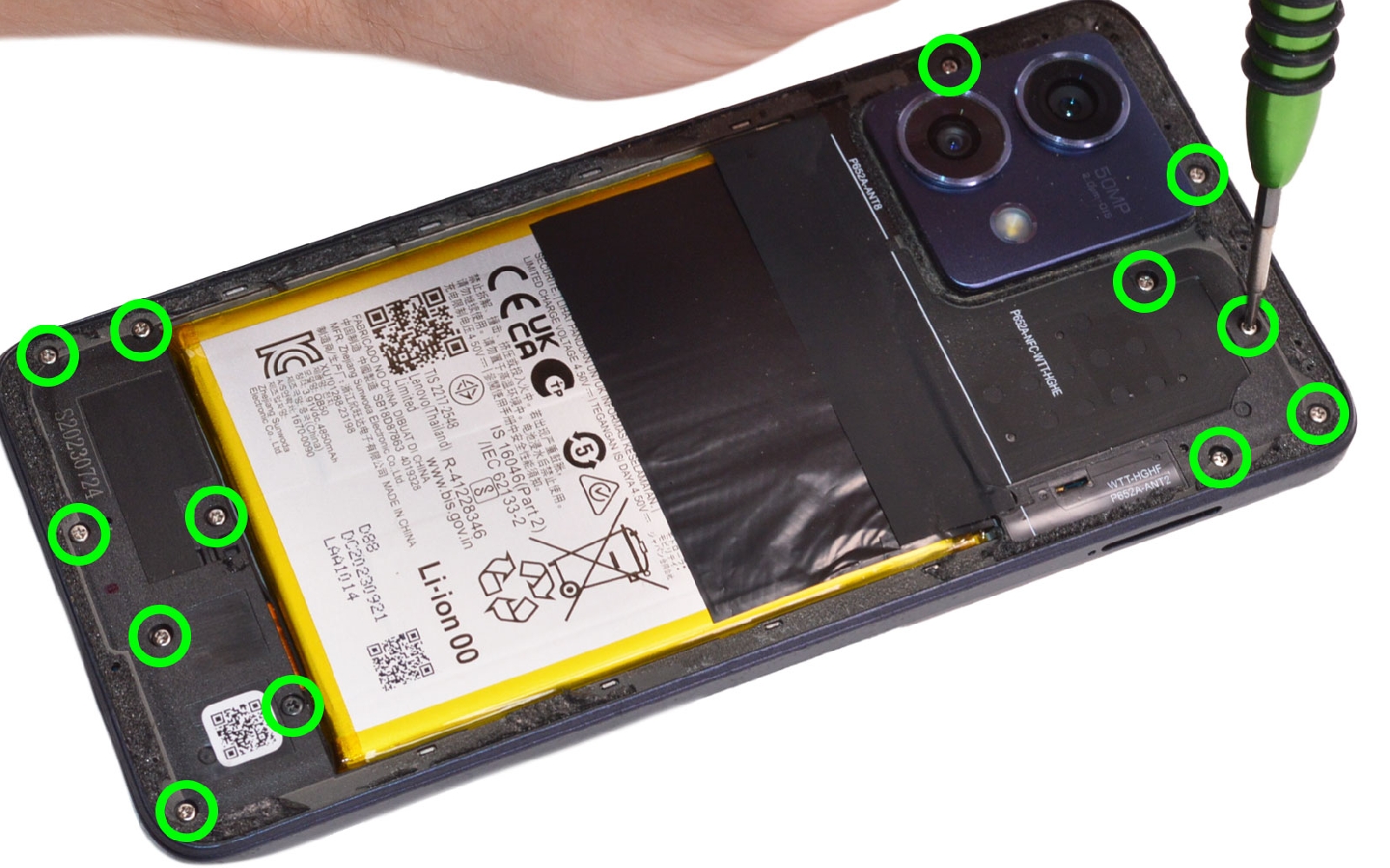

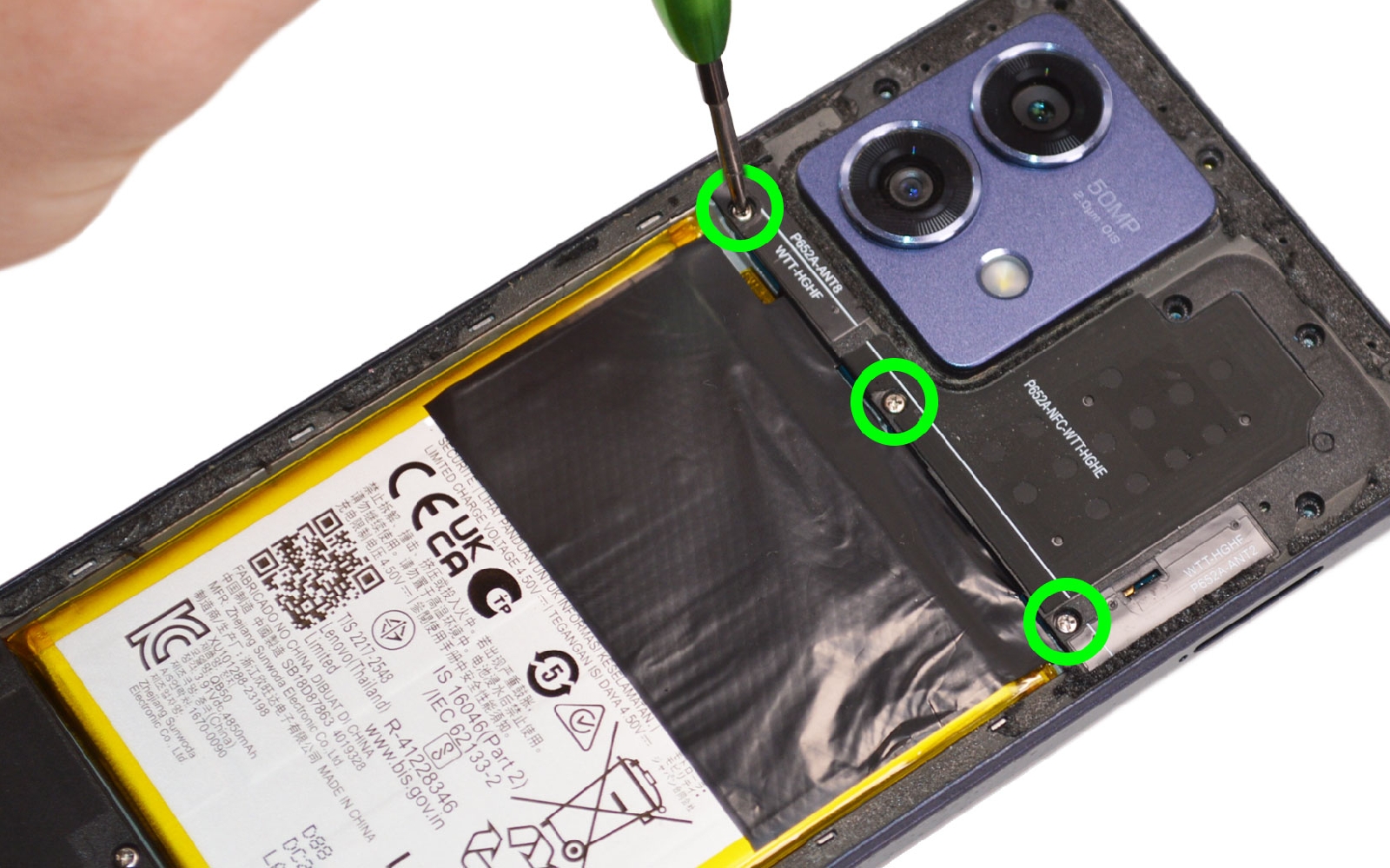

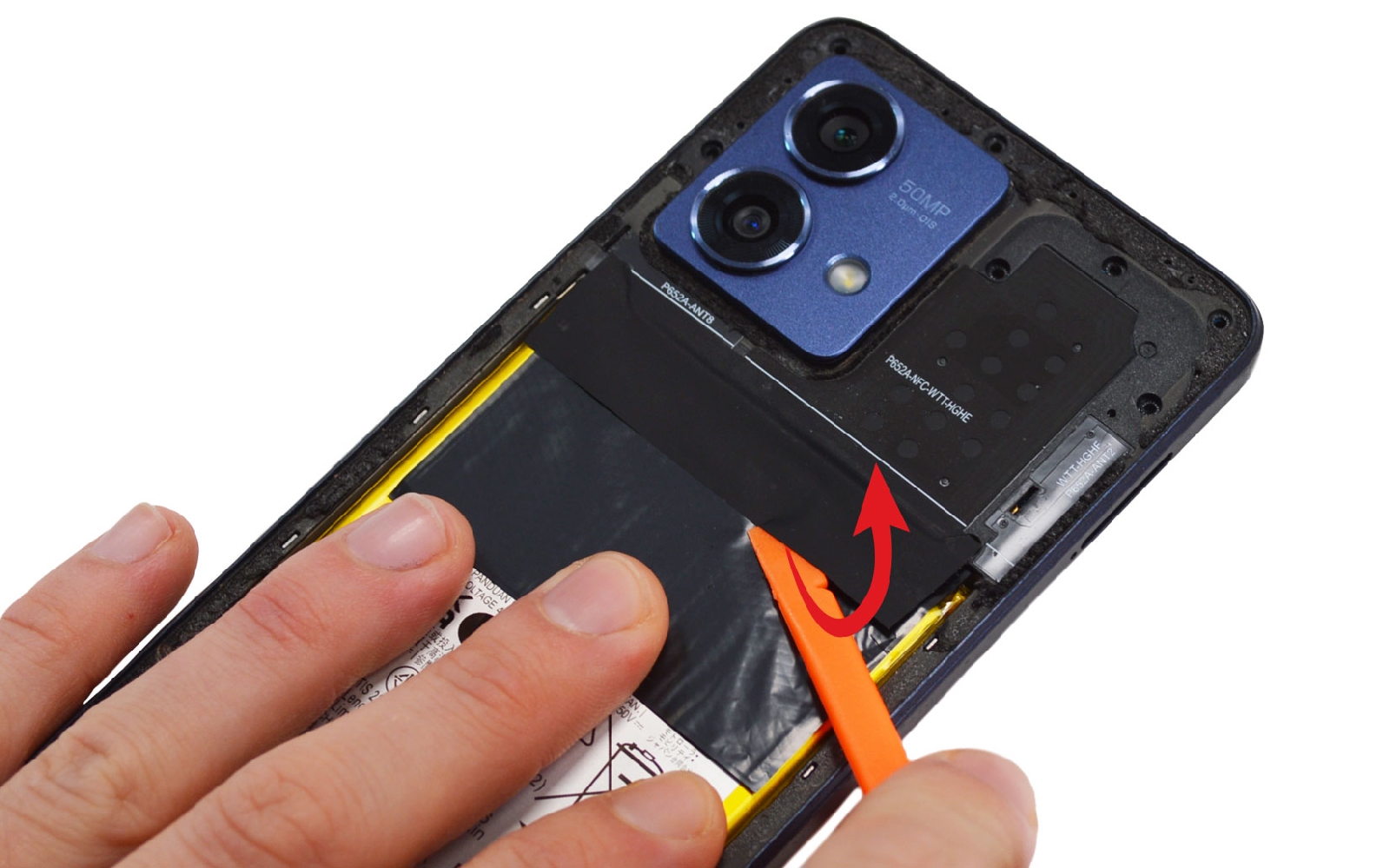

Etape 3 : Dévisser le châssis intermédiaire
Avec le tournevis cruciforme, retirez toutes les vis qui se trouvent sur le châssis intermédiaire.
Attention, certaines sont cachées sous le film noir recouvrant légèrement la batterie.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

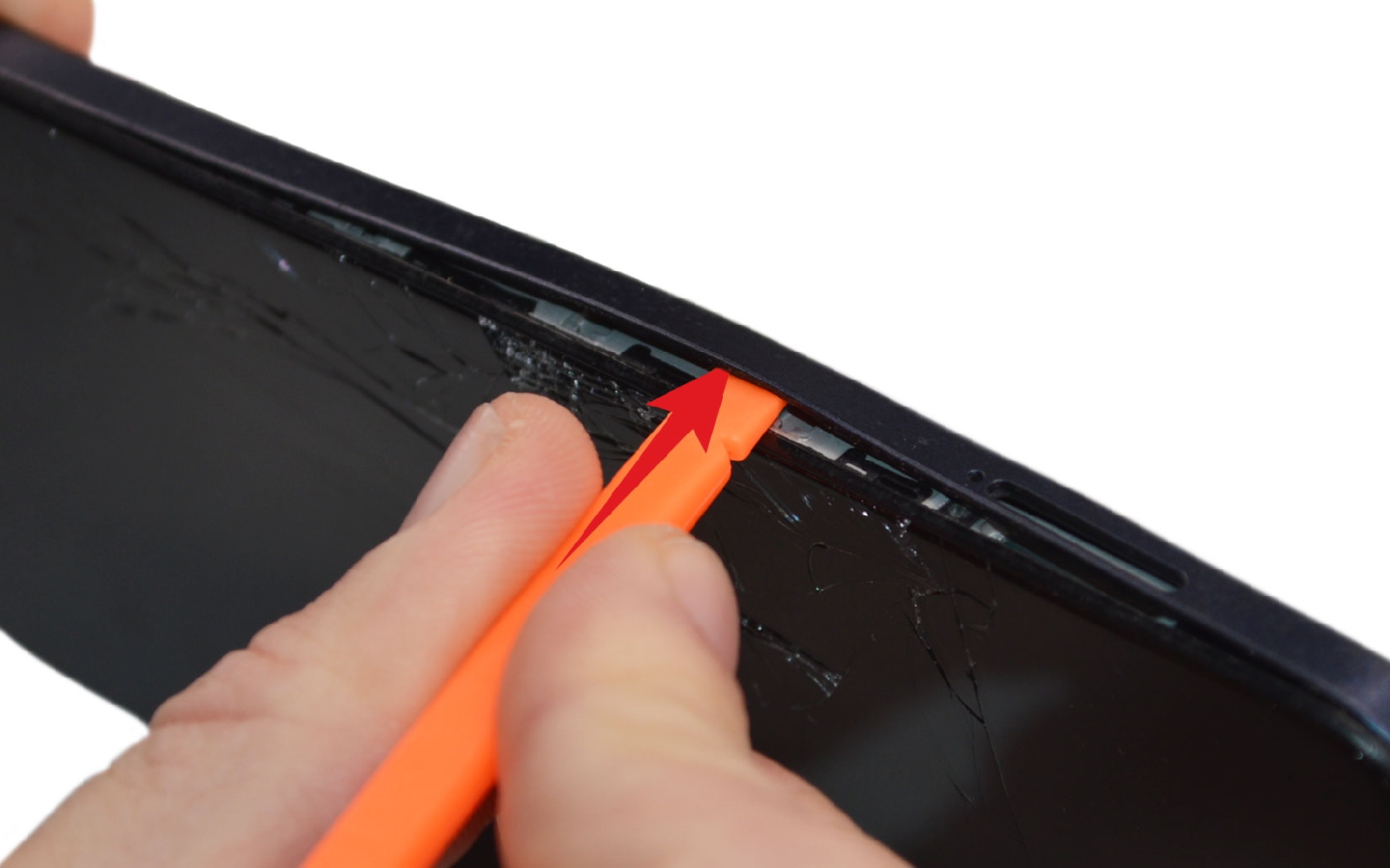

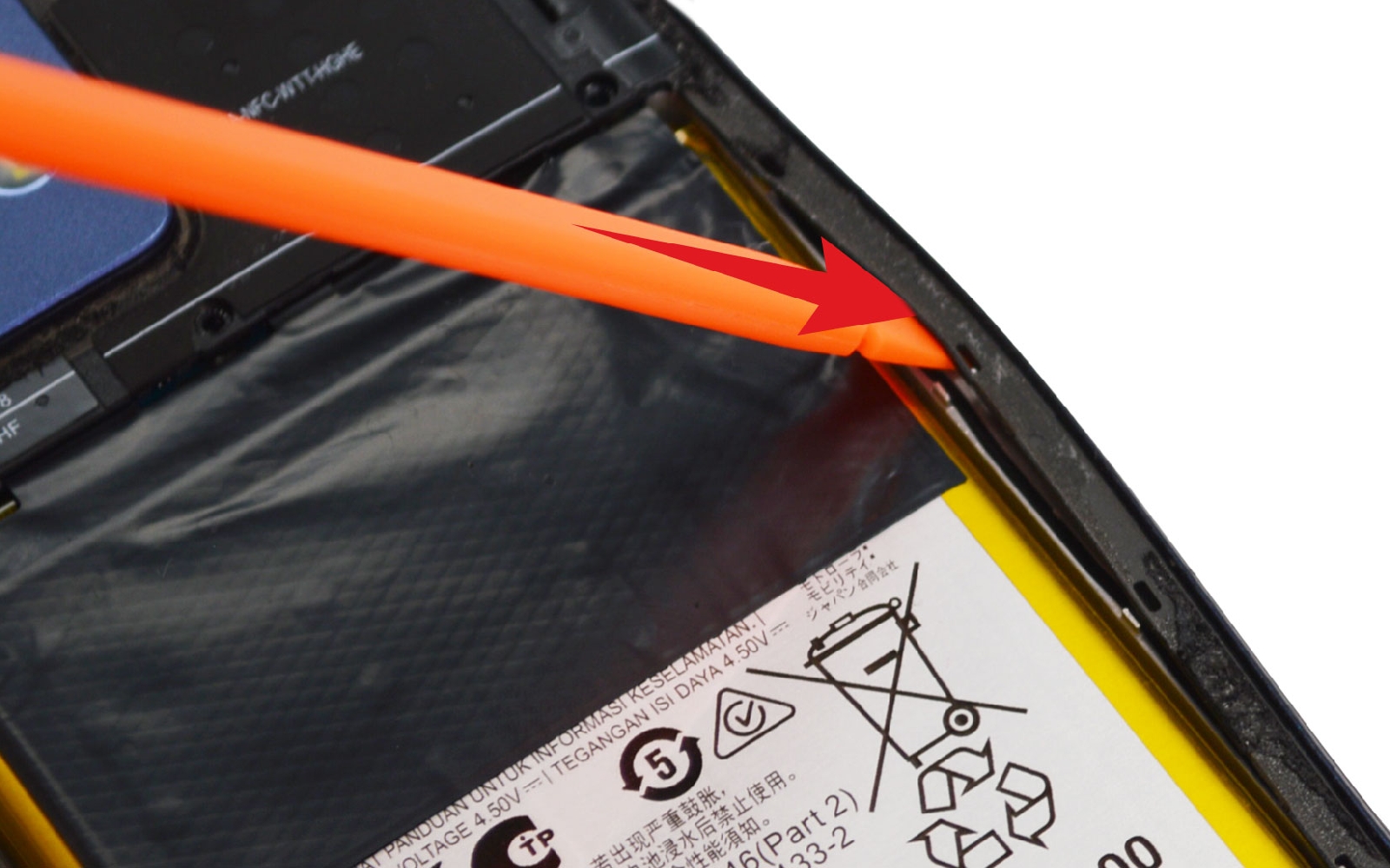

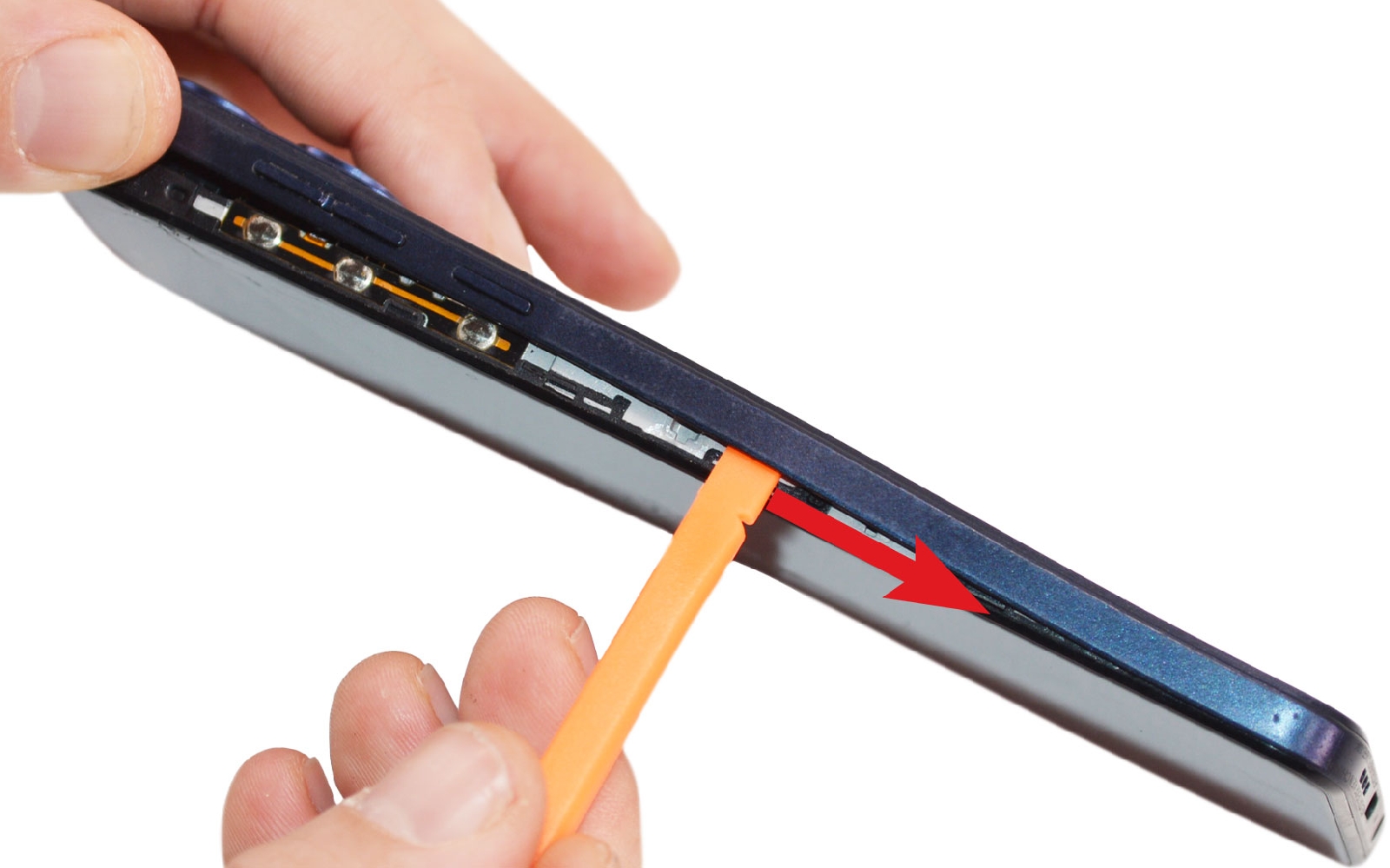

Etape 4 : Ôter le châssis intermédiaire
Glissez le levier en nylon sous le bord du châssis au niveau de la batterie pour le déclipser légèrement.

Ensuite, retournez le téléphone et placez le spudger au niveau de l'espace que vous venez de créer. Faites circuler l'outil sur tout le tour du châssis pour extraire le châssis intermédiaire.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Comment changer le connecteur de charge sur Moto G84 photo 4
Outils du kit utilisés
Outils du kit utilisés

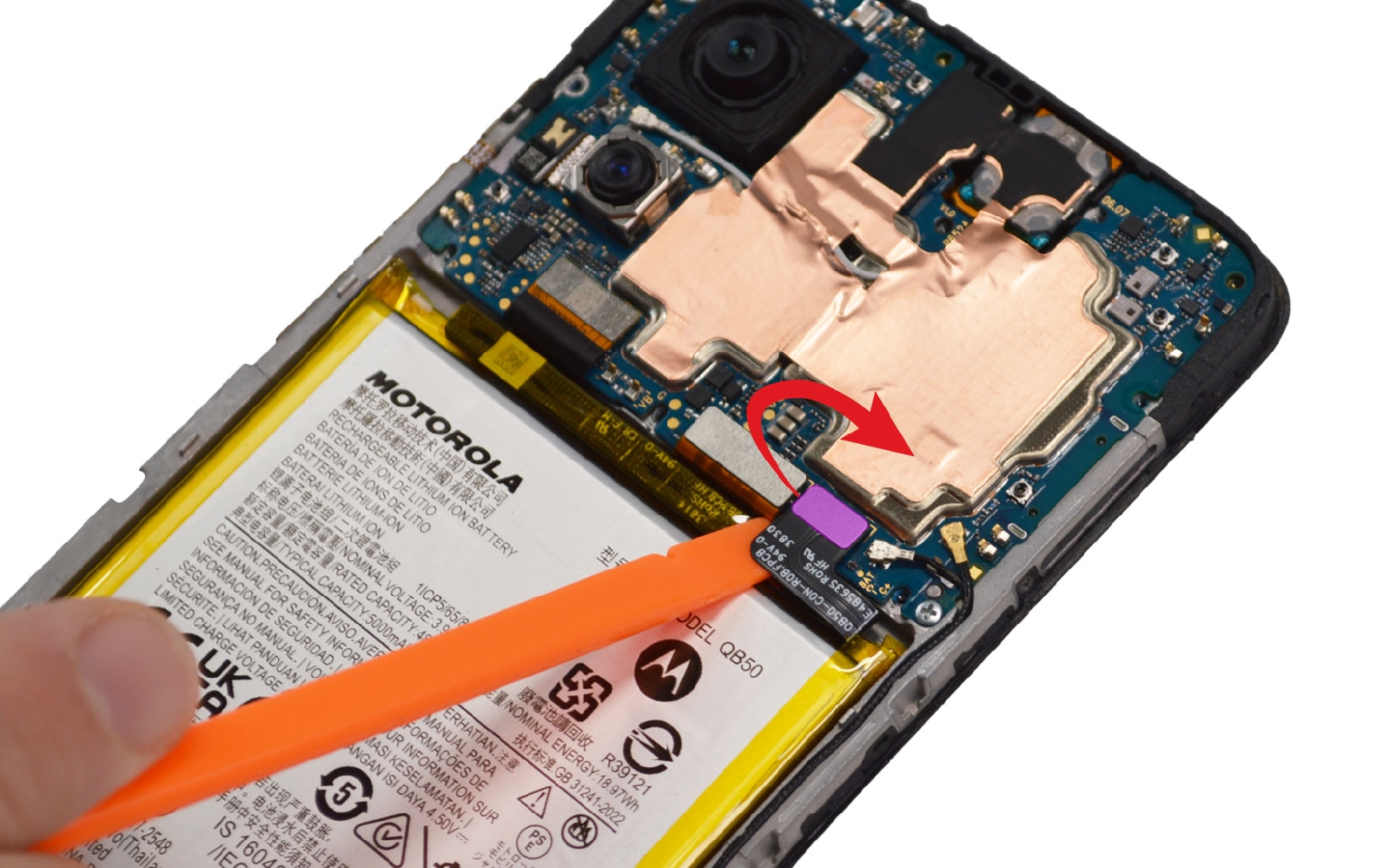

Etape 5 : Déconnecter la batterie
Déconnectez la batterie afin de continuer la réparation en toute sécurité.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

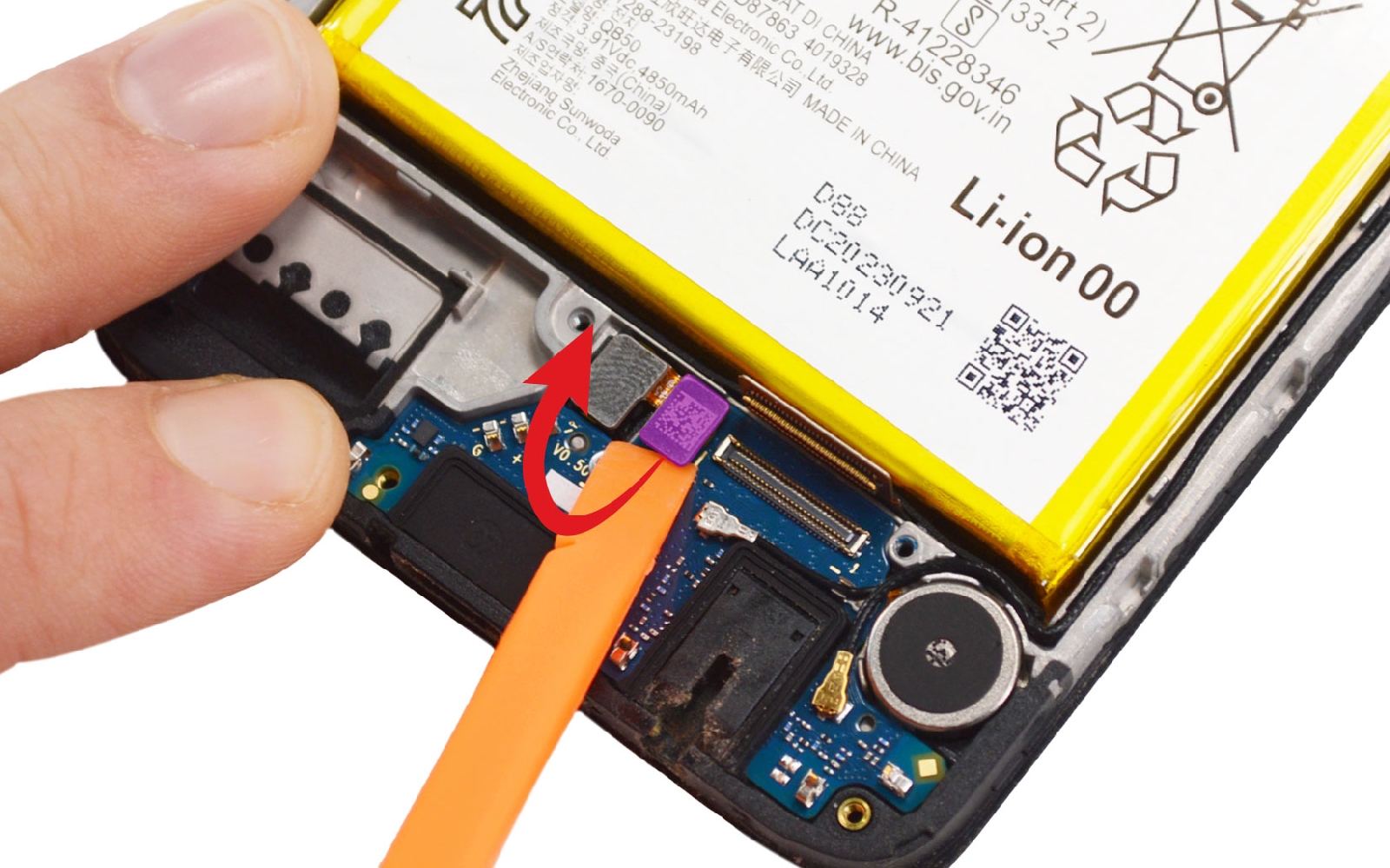

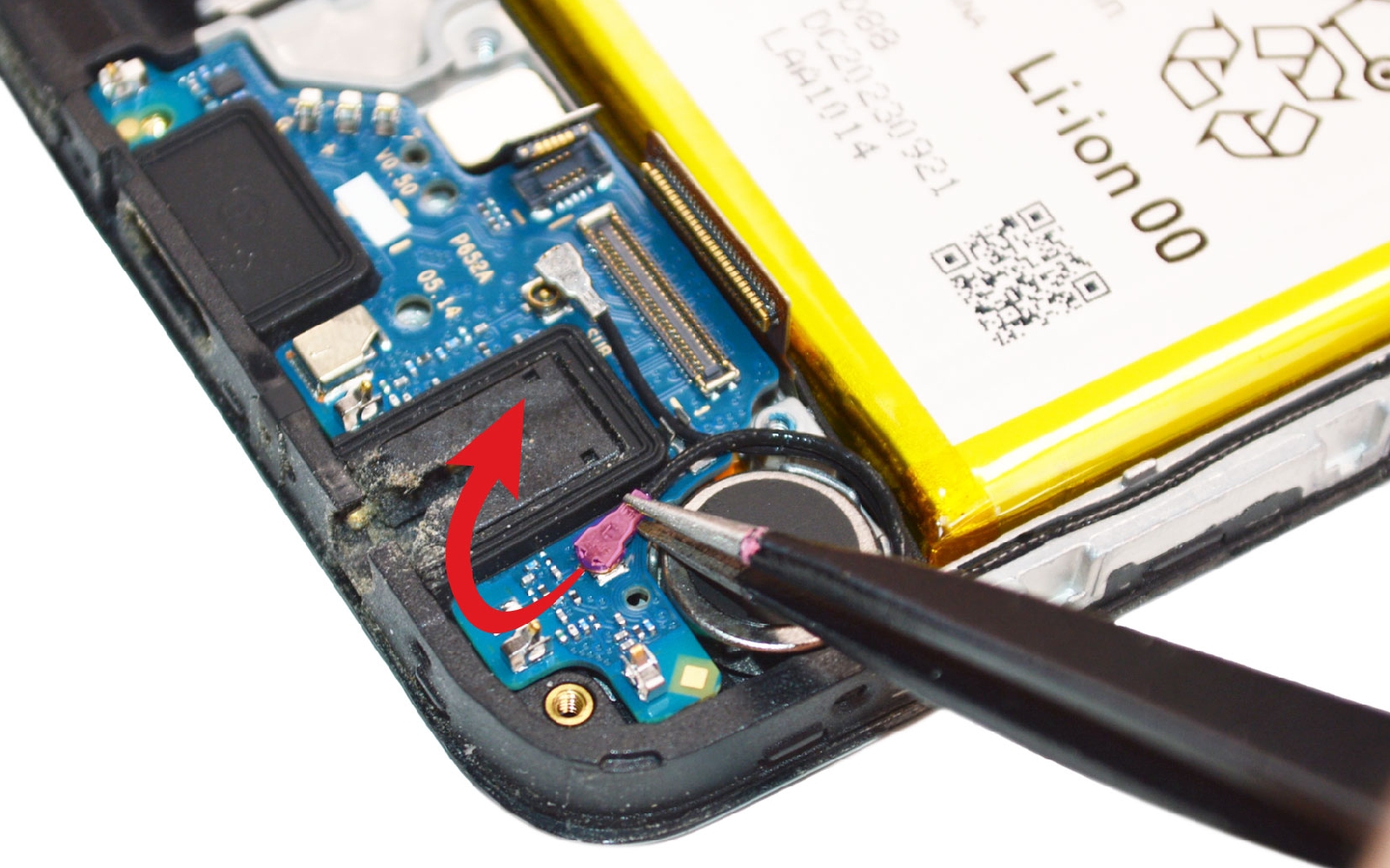

Etape 6 : Libérer les nappes du dock
Débranchez la nappe de la rallonge d'interconnexion puis celle du lecteur d'empreintes.

Détachez ensuite les deux câbles coaxiaux.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Comment changer le connecteur de charge sur Moto G84 photo 4
Outils du kit utilisés
Outils du kit utilisés

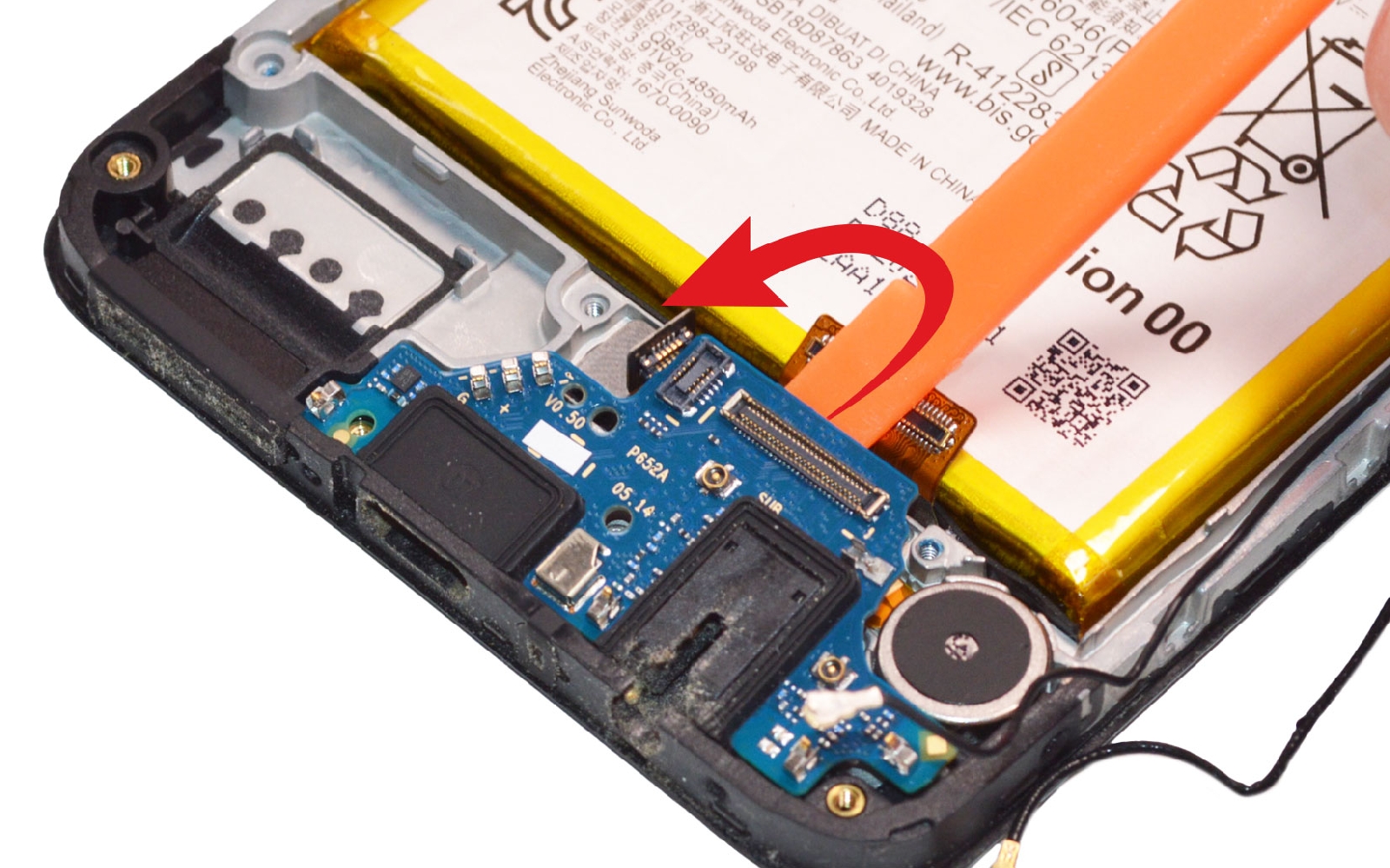

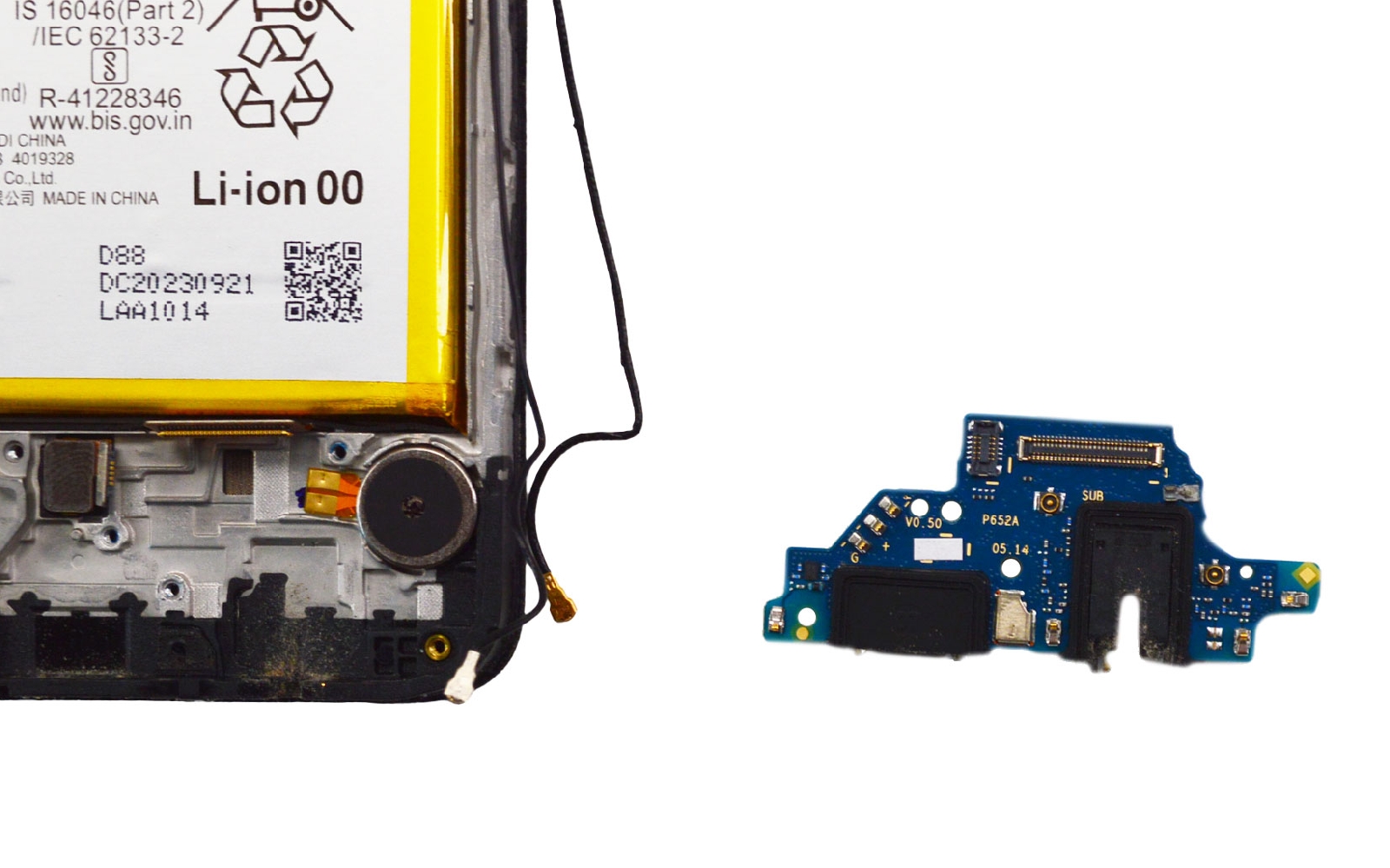

Etape 7 : Retirer le connecteur de charge
Enlevez la vis cruciforme du milieu du connecteur de charge afin de pouvoir par la suite sortir le dock de son emplacement.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

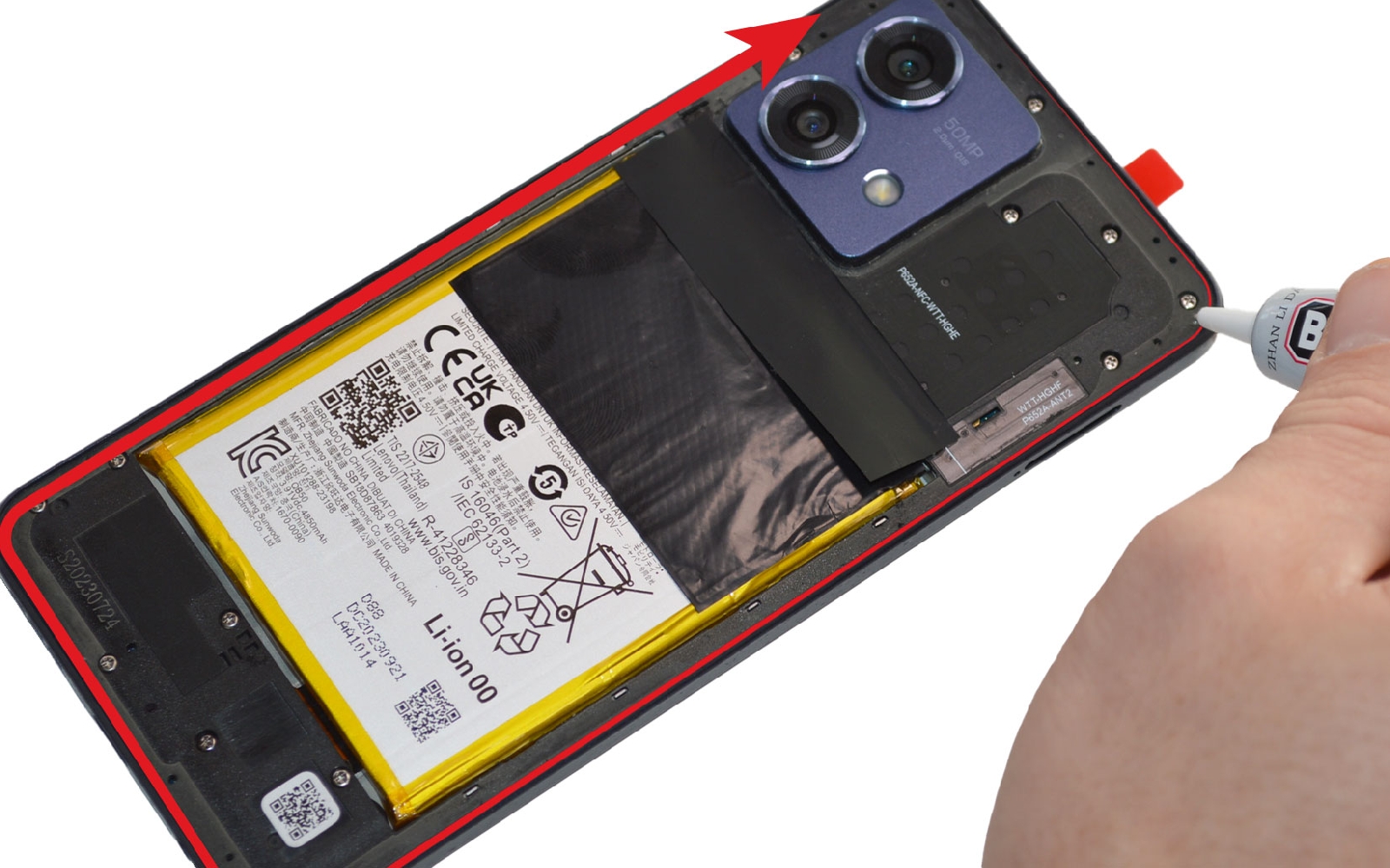

Conseils pour le remontage
Installez le nouveau connecteur de charge et remontez ensuite les éléments dans le bloc écran en suivant les étapes précédentes dans le sens contraire.

Une fois le châssis intermédiaire revissé, nettoyez ce dernier des derniers résidus de colle. Continuez par appliquer un filet de colle sur toute la longueur puis posez la vitre arrière. Laissez sécher la colle environ 30-40 minutes en laissant le téléphone sous presse à l'aide de pinces ou de gros livres.
Comment changer le connecteur de charge sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Moto G84 photo 1
Comment changer le connecteur de charge sur Moto G84 photo 2
Comment changer le connecteur de charge sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
