Guide de réparation sur Moto G84

Temps estimé : 45 min
Difficulté : 3/5
Moto G84 | Temps estimé : 45 min | Difficulté : 3/5

Le Motorola Moto G84 est un smartphone polyvalent et performant, mais comme tout appareil du quotidien, il peut subir des dommages ou présenter des signes d’usure au fil du temps : écran fissuré, batterie fatiguée, connecteur de charge capricieux, l'appareil photo est lunatique…
Bonne nouvelle : grâce à ce guide de réparation détaillé, vous pourrez remettre votre Moto G84 en parfait état de fonctionnement, étape par étape.

Nous vous accompagnons tout au long de la procédure avec des explications claires, des conseils de professionnels et des gestes précis pour garantir une réparation sûre et efficace. Que vous soyez débutant ou habitué à l’auto-réparation, vous trouverez ici toutes les informations nécessaires pour intervenir sereinement sur votre appareil.

Suivez attentivement nos instructions détaillées et donnez une seconde vie à votre Moto G84 !

Diagnostic

›  Problème de son...
›  Photos floues...
›  Batterie HS...
›  Aucune vibration...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier

Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer
Avant de commencer toute réparation, il est essentiel de vérifier que vous disposez bien des pièces détachées compatibles avec votre Motorola Moto G84. Pour cela, rendez-vous dans les Paramètres de votre téléphone. Notez le numéro de modèle exact : cela vous permettra de commander les pièces appropriées et d’éviter toute erreur lors de la réparation.

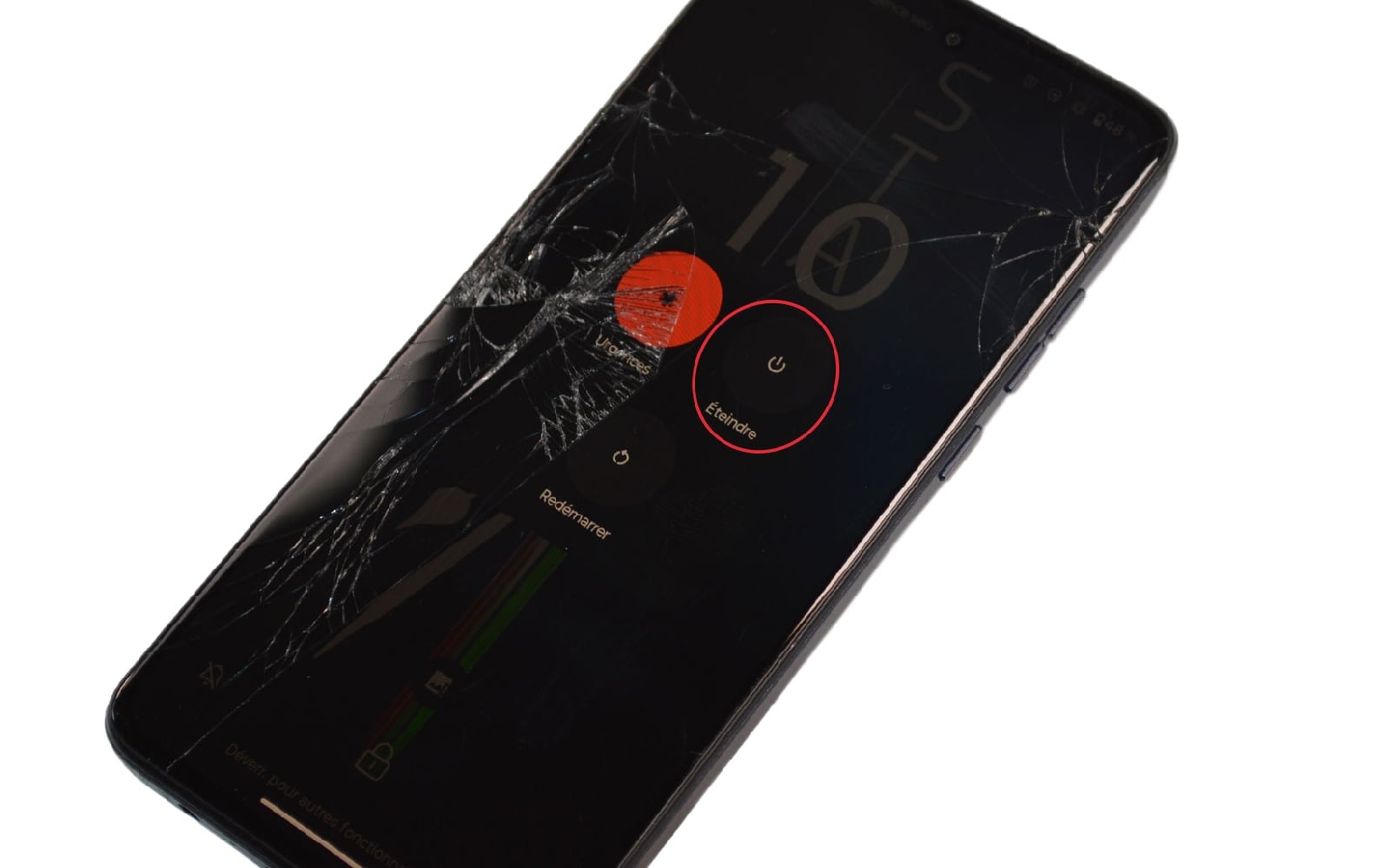

Une fois cette vérification effectuée et les bonnes pièces reçues, éteignez complètement votre smartphone. Cette étape est indispensable pour garantir votre sécurité et éviter tout court-circuit pendant la manipulation.

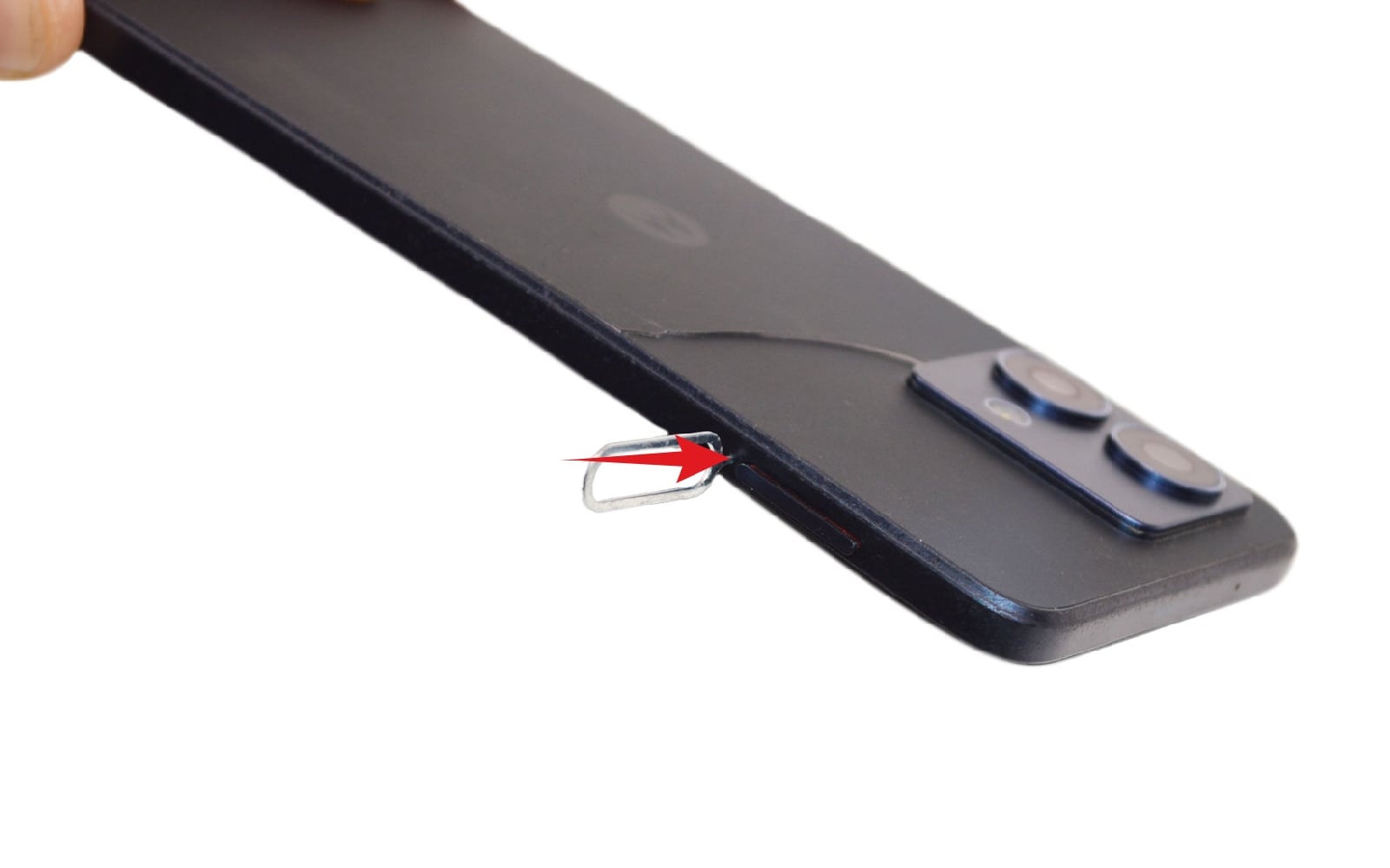

Enfin, munissez-vous de l’outil d’éjection et retirez délicatement le tiroir de la carte SIM situé sur le côté de l’appareil.

Votre Moto G84 est maintenant prêt pour la suite du démontage.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

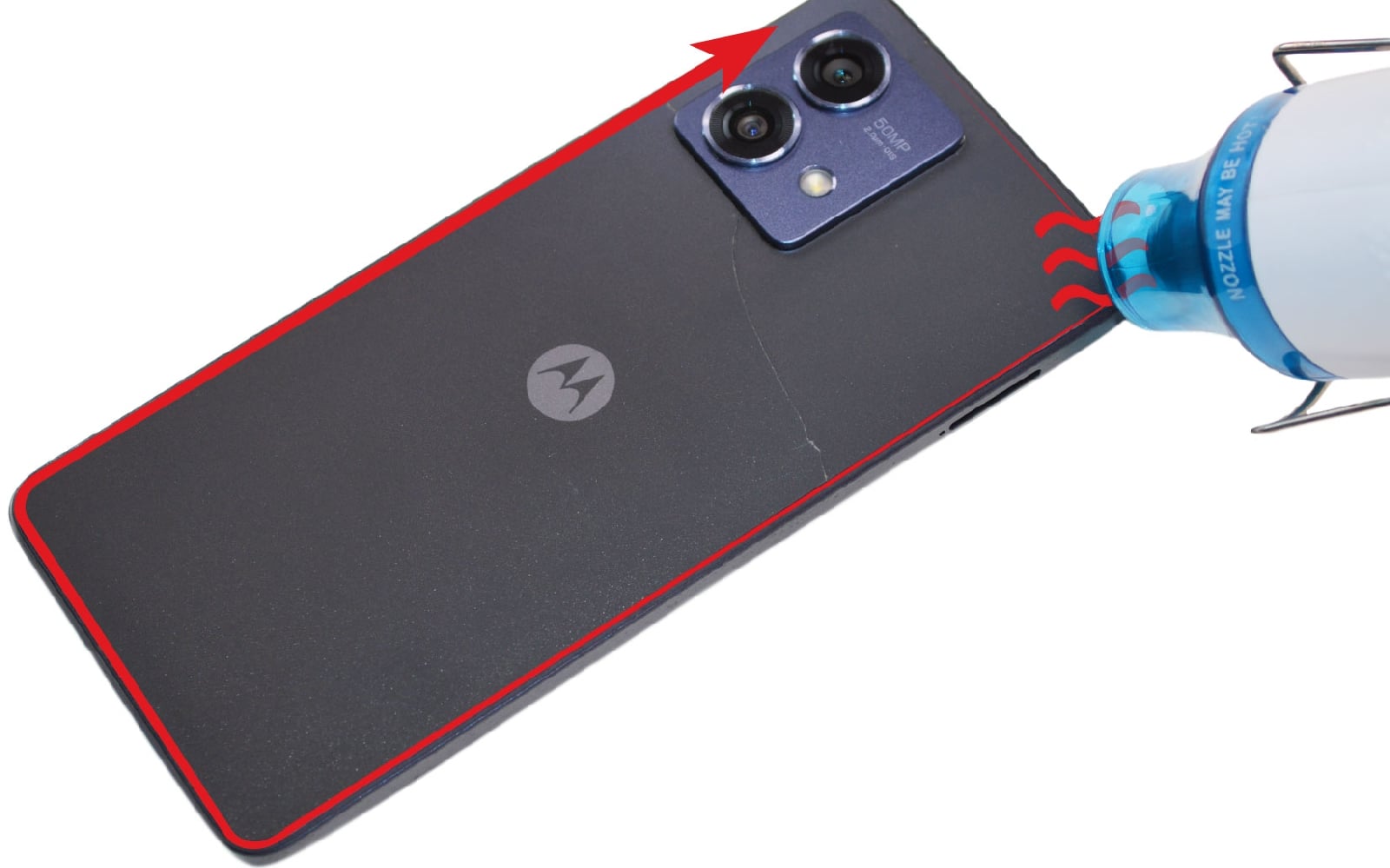

Pour accéder à l’intérieur du Motorola Moto G84, il est nécessaire de retirer la vitre arrière, solidement fixée avec un adhésif puissant. Afin de faciliter cette opération sans risquer de la fissurer, il est indispensable de chauffer uniformément l’arrière de l’appareil.

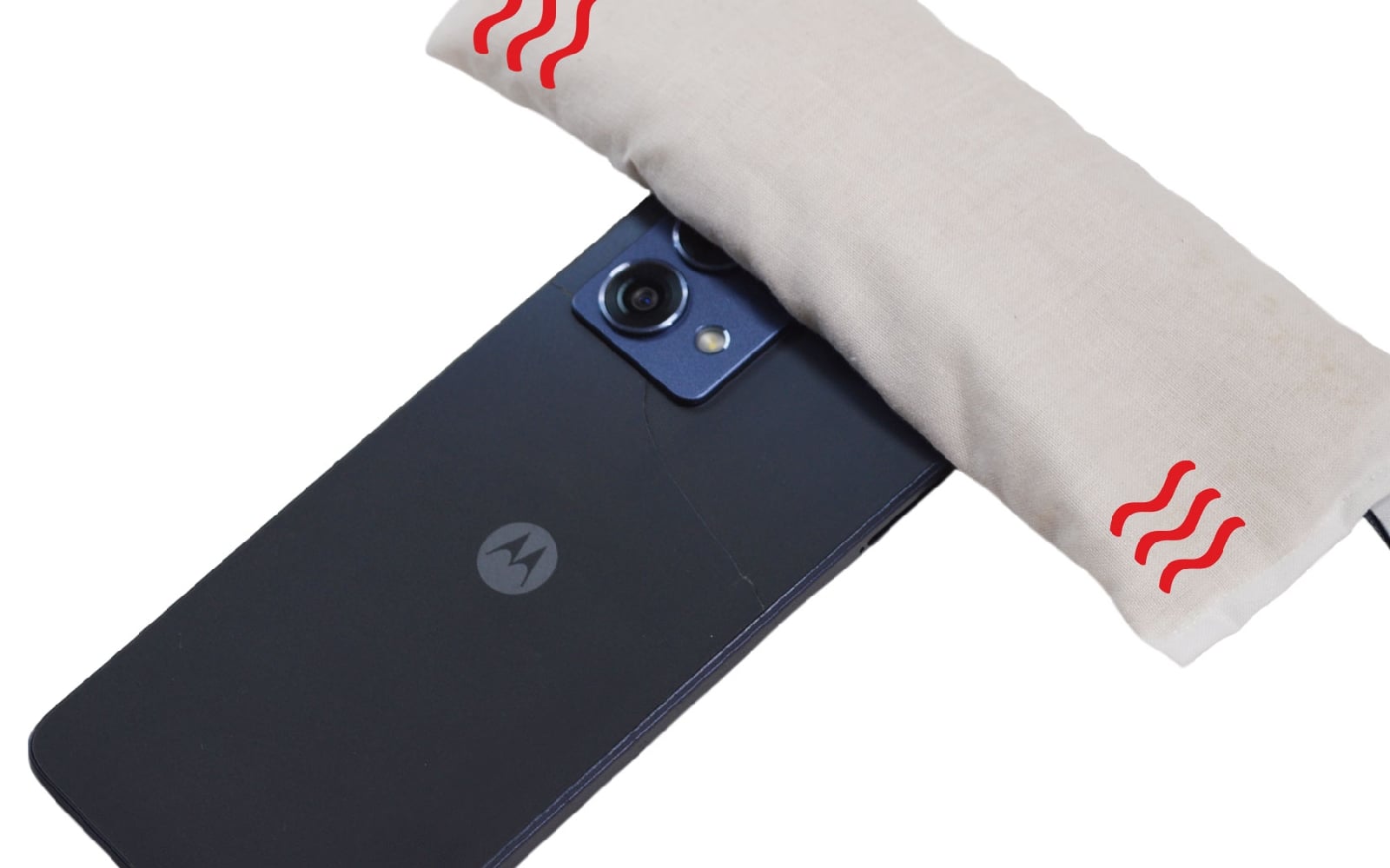

Pour cela, utilisez un décapeur thermique, un coussin chauffant ou un sèche-cheveux. Faites lentement le tour de la vitre arrière pendant quelques minutes pour ramollir l’adhésif. Veillez à chauffer de façon progressive et homogène afin d’éviter tout point de tension sur la vitre.

Si vous avez opté pour un coussin, pensez à le passer au micro-ondes environ 1 minutes avant de le déposer sur le dos de votre téléphone.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Ouvrir le téléphone

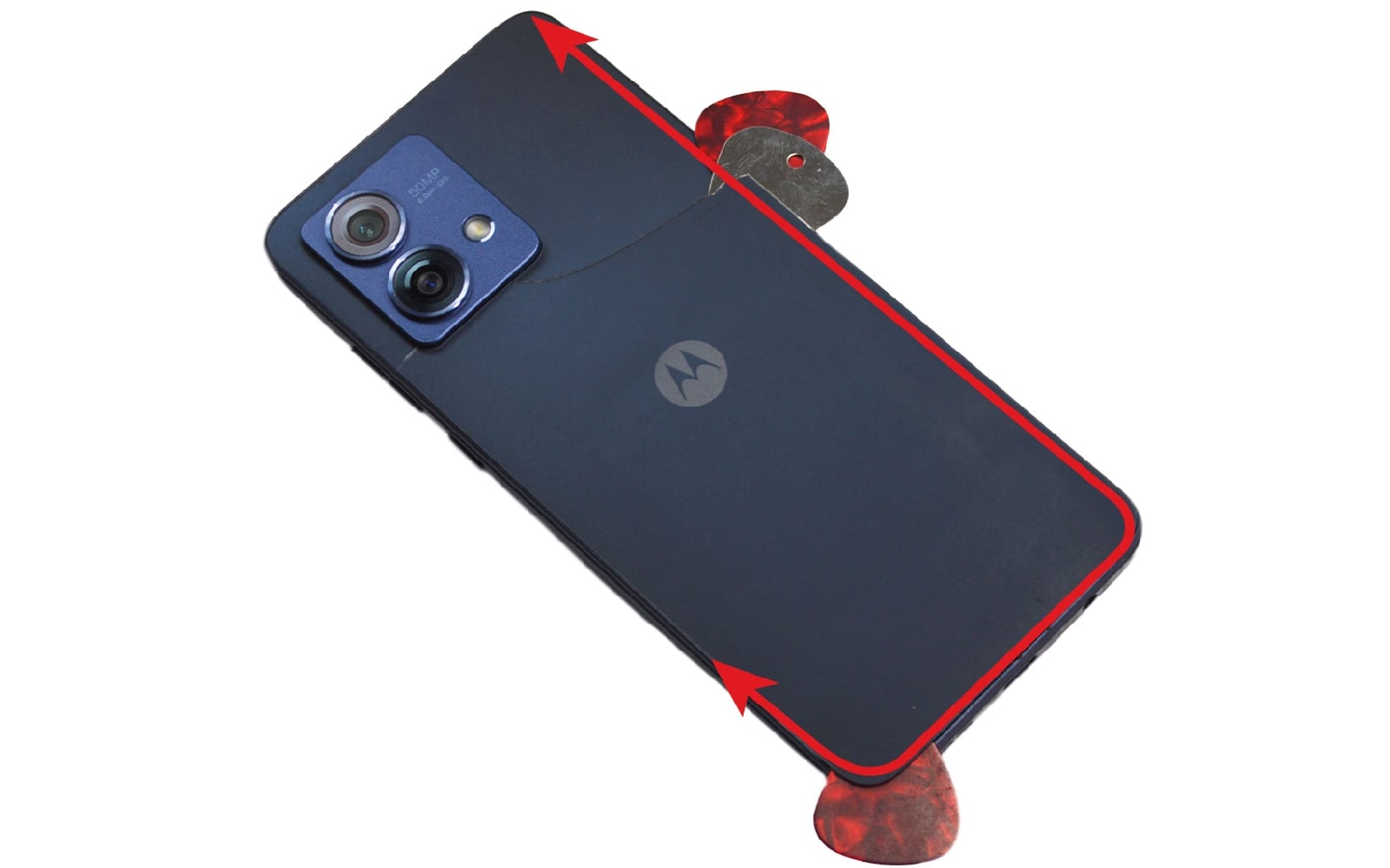

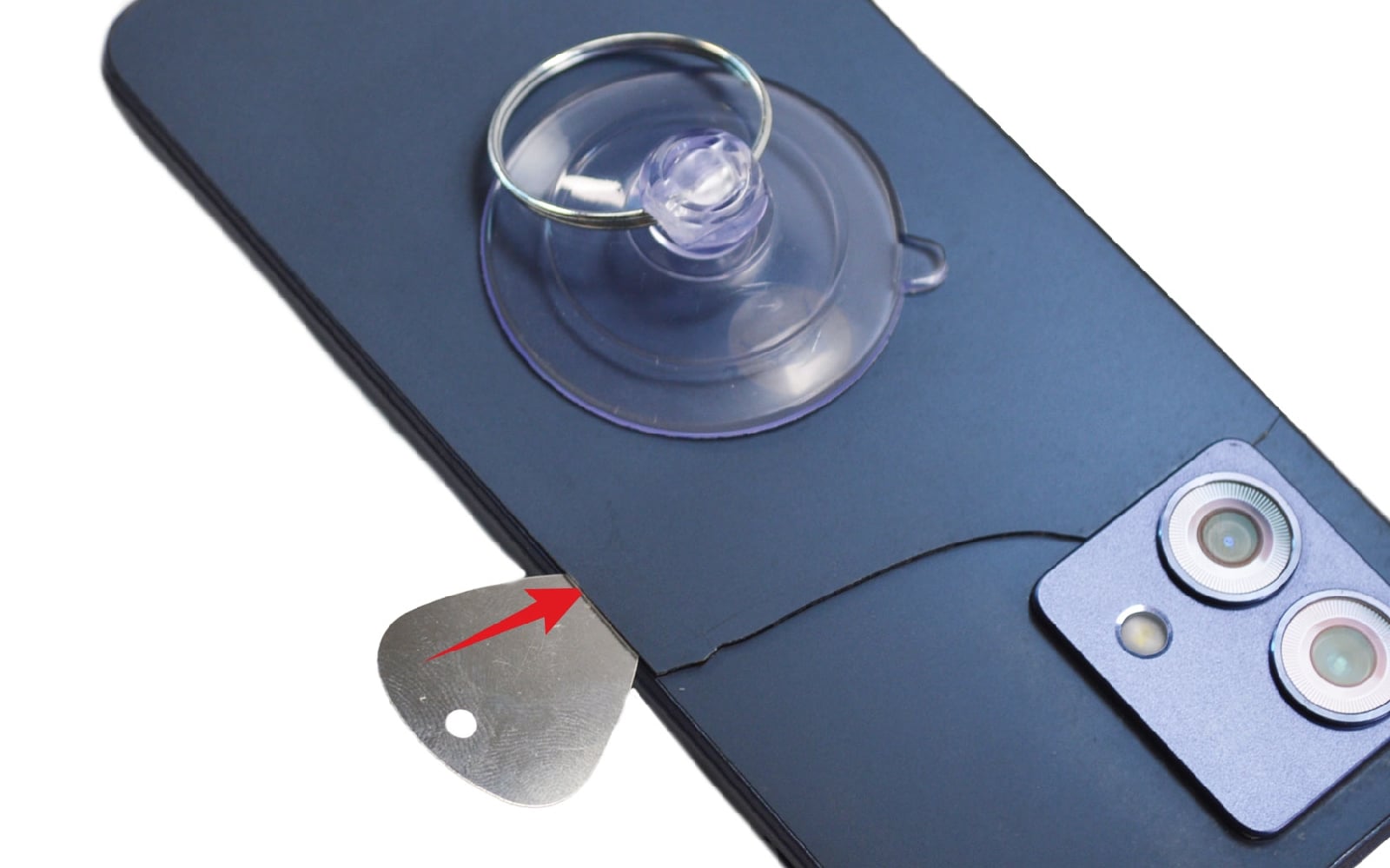

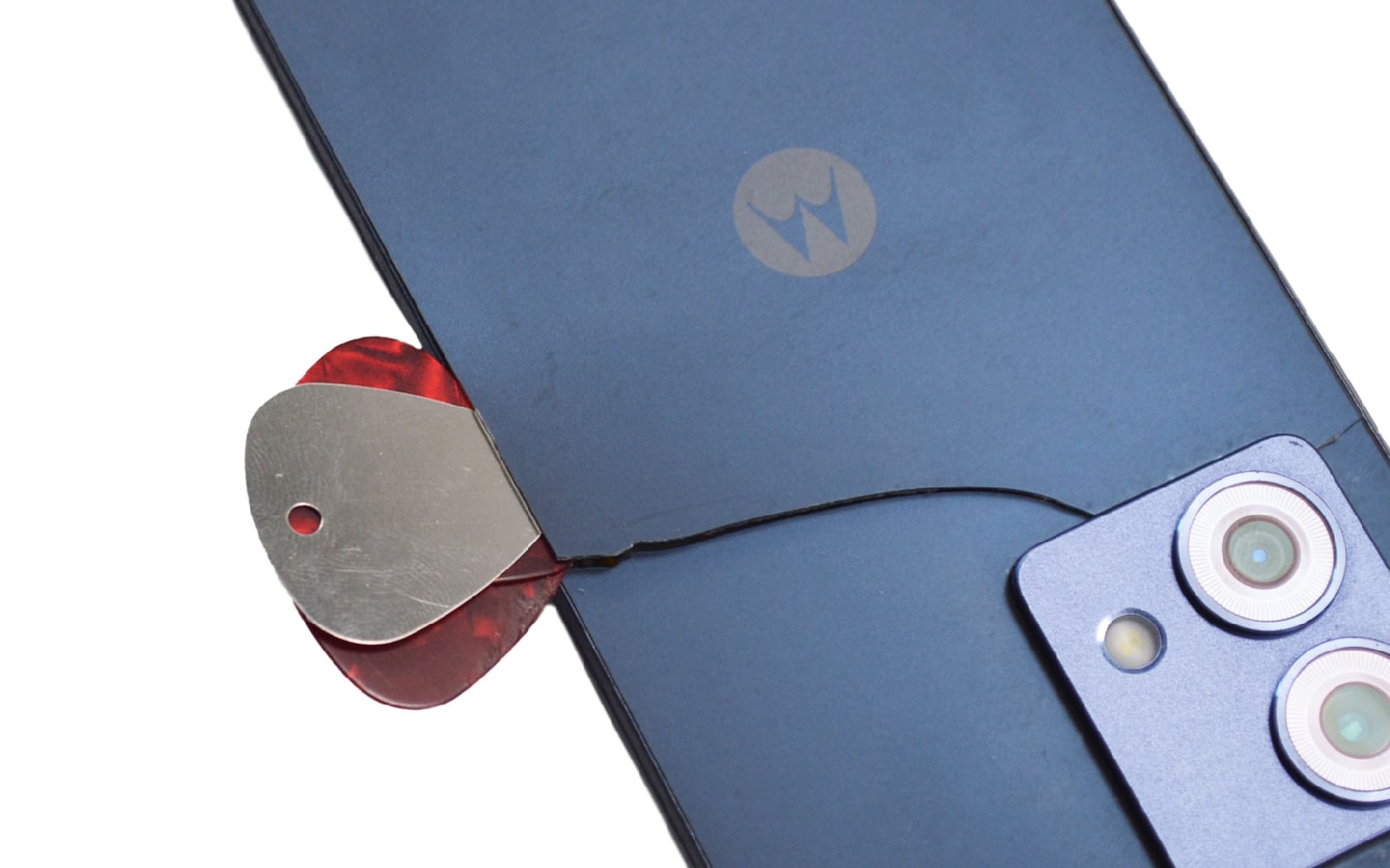

Une fois l’adhésif suffisamment assoupli, insérez délicatement un médiator en métal entre la vitre et le châssis. Faites levier doucement, remplacez la version métallique par ceux en plastique puis progressez tout autour de l’appareil pour décoller la vitre.

Prenez votre temps : un retrait trop brusque peut entraîner une casse ou endommager le capteur de proximité ou les nappes situées à l’intérieur. Lorsque la vitre est entièrement décollée, soulevez-la avec précaution et mettez-la de côté.

Vous pouvez maintenant accéder aux composants internes pour poursuivre le démontage.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser le châssis intermédiaire

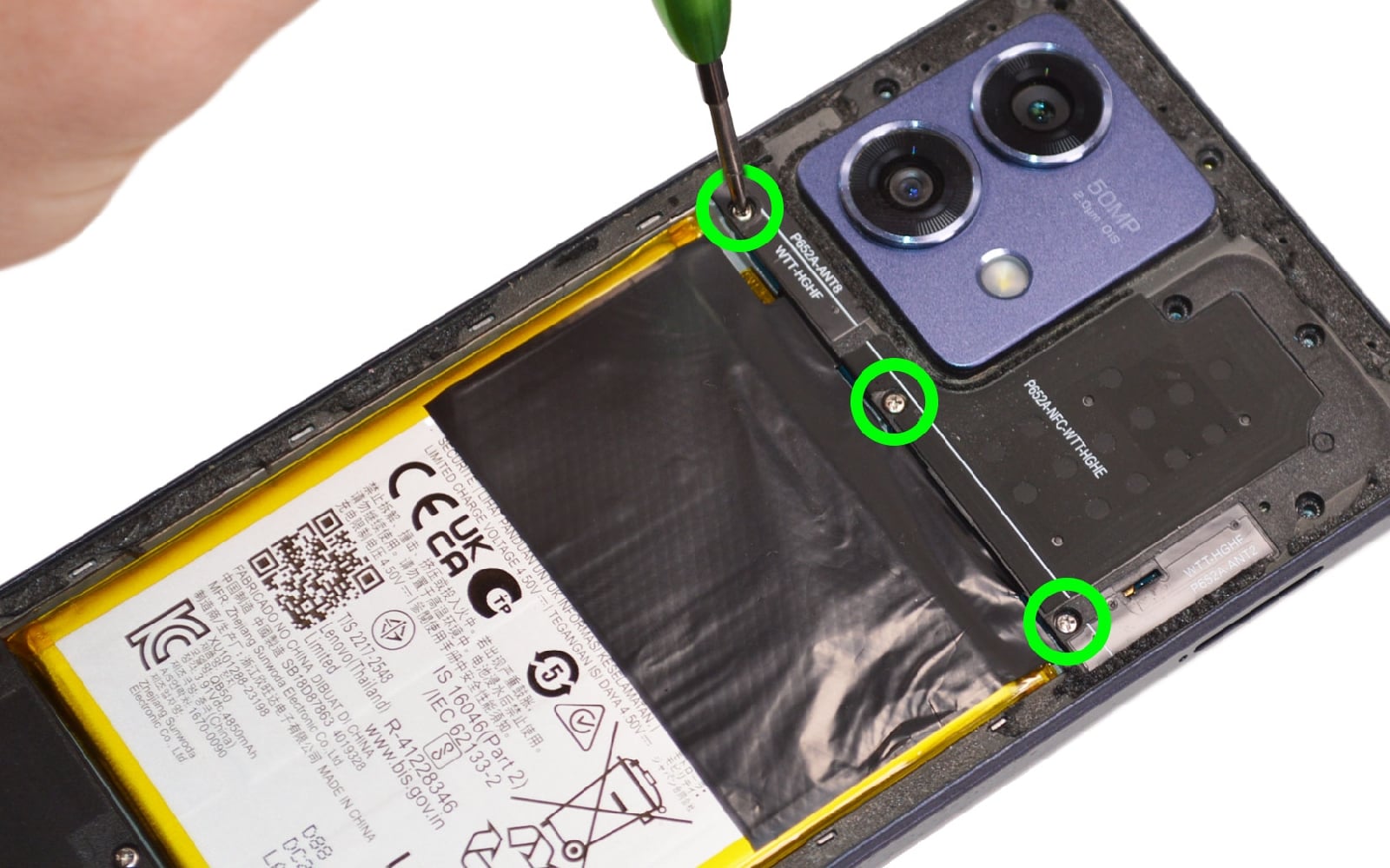

Avec le tournevis cruciforme, retirez toutes les vis qui se trouvent sur le châssis intermédiaire.
Attention, certaines sont cachées sous le film noir recouvrant légèrement la batterie.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ôter le châssis intermédiaire

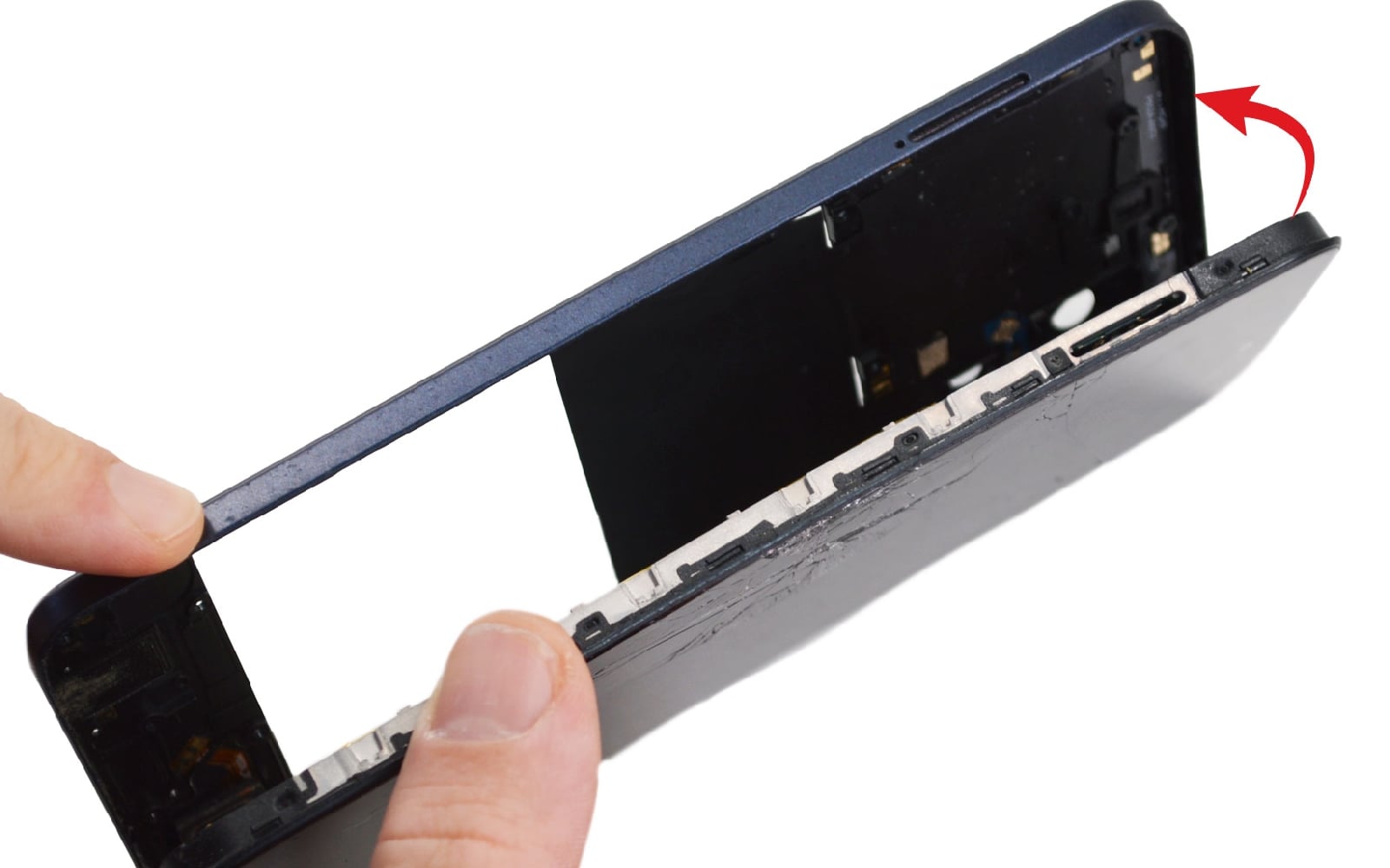

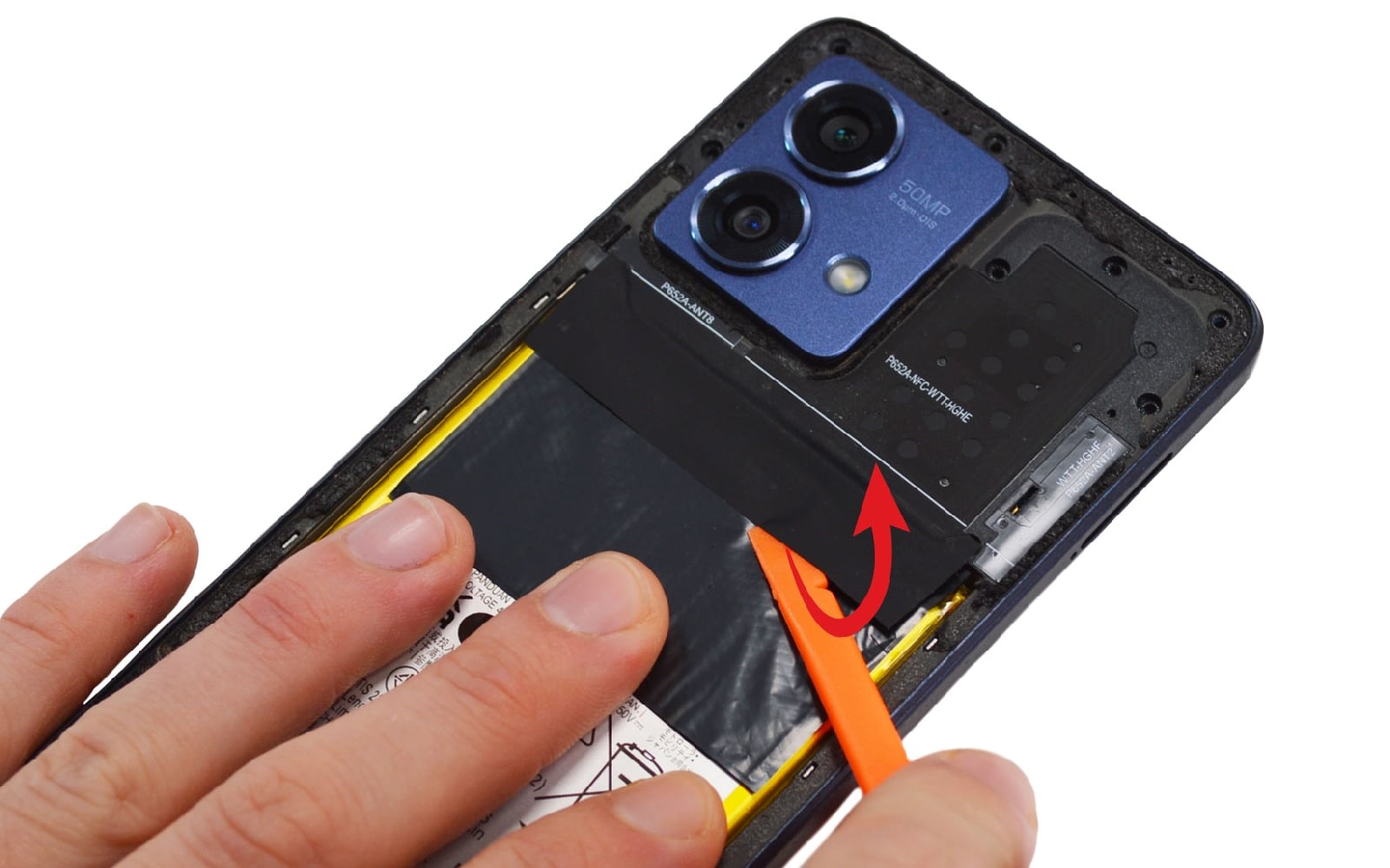

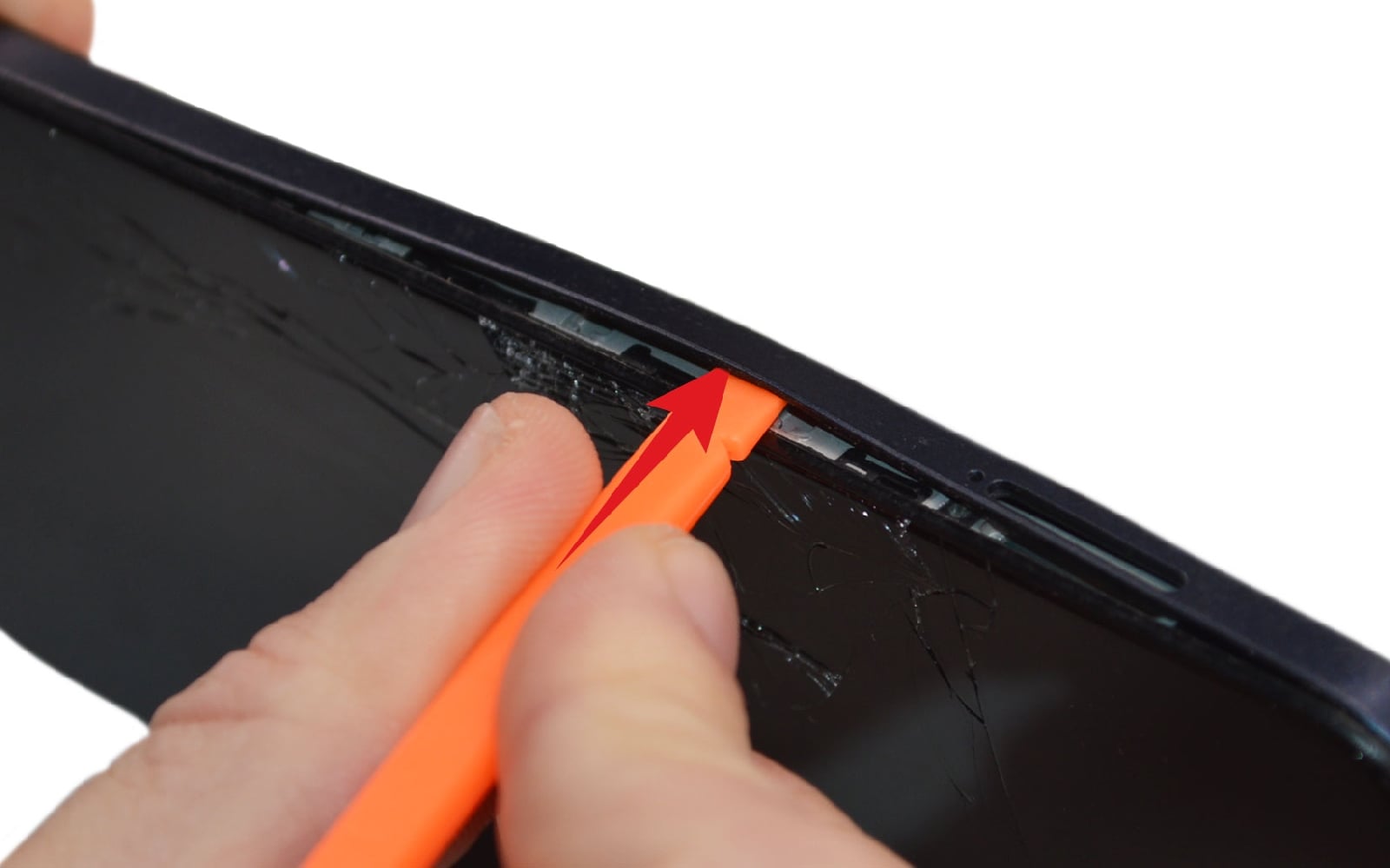

Glissez le levier en nylon sous le bord du châssis au niveau de la batterie pour le déclipser légèrement.

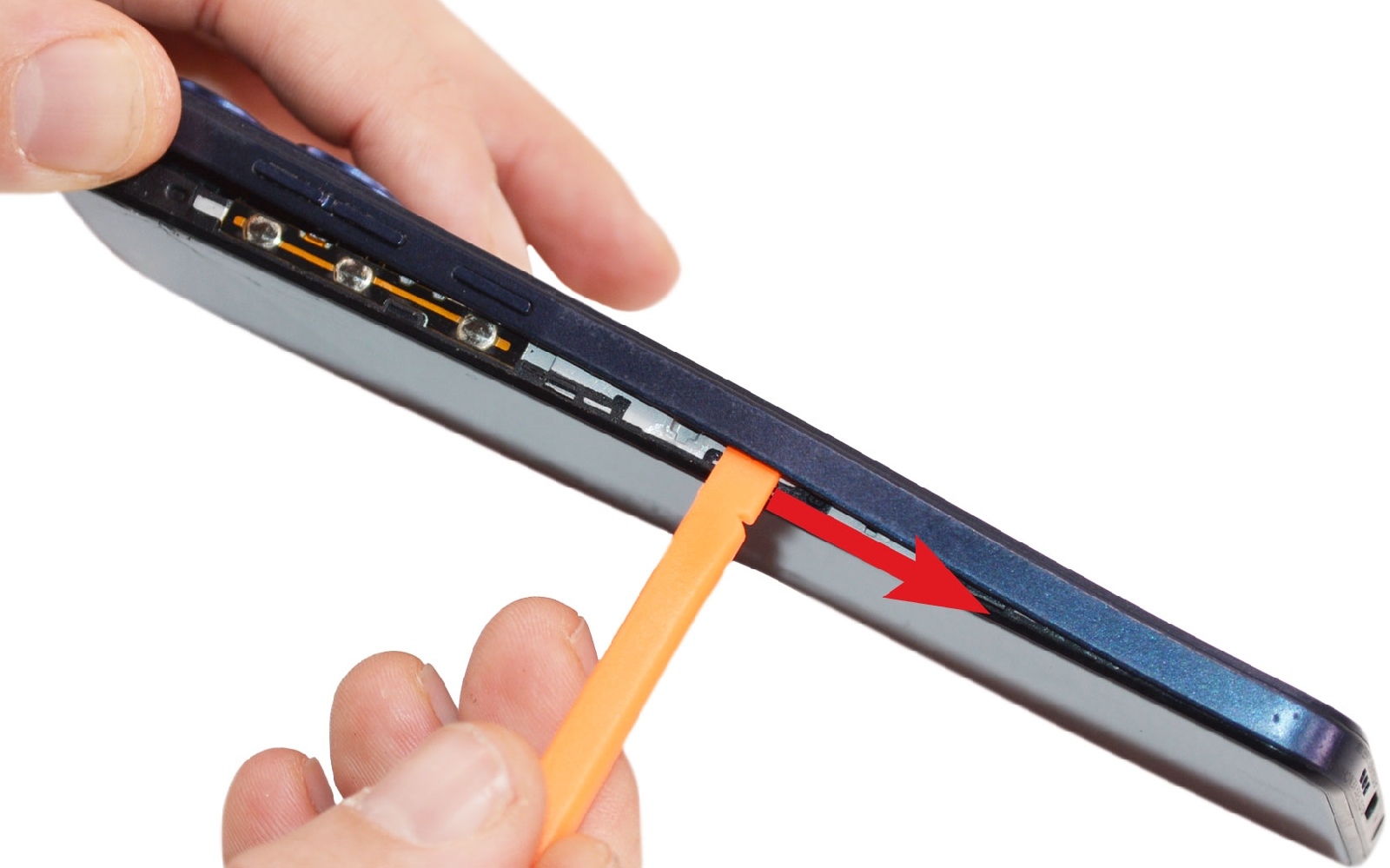

Ensuite, retournez le téléphone et placez le spudger au niveau de l'espace que vous venez de créer. Faites circuler l'outil sur tout le tour du châssis pour extraire le châssis intermédiaire.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Guide de réparation sur Moto G84 photo 4
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Déconnecter la batterie
Déconnectez la batterie afin de continuer la réparation en toute sécurité.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Sortir la batterie

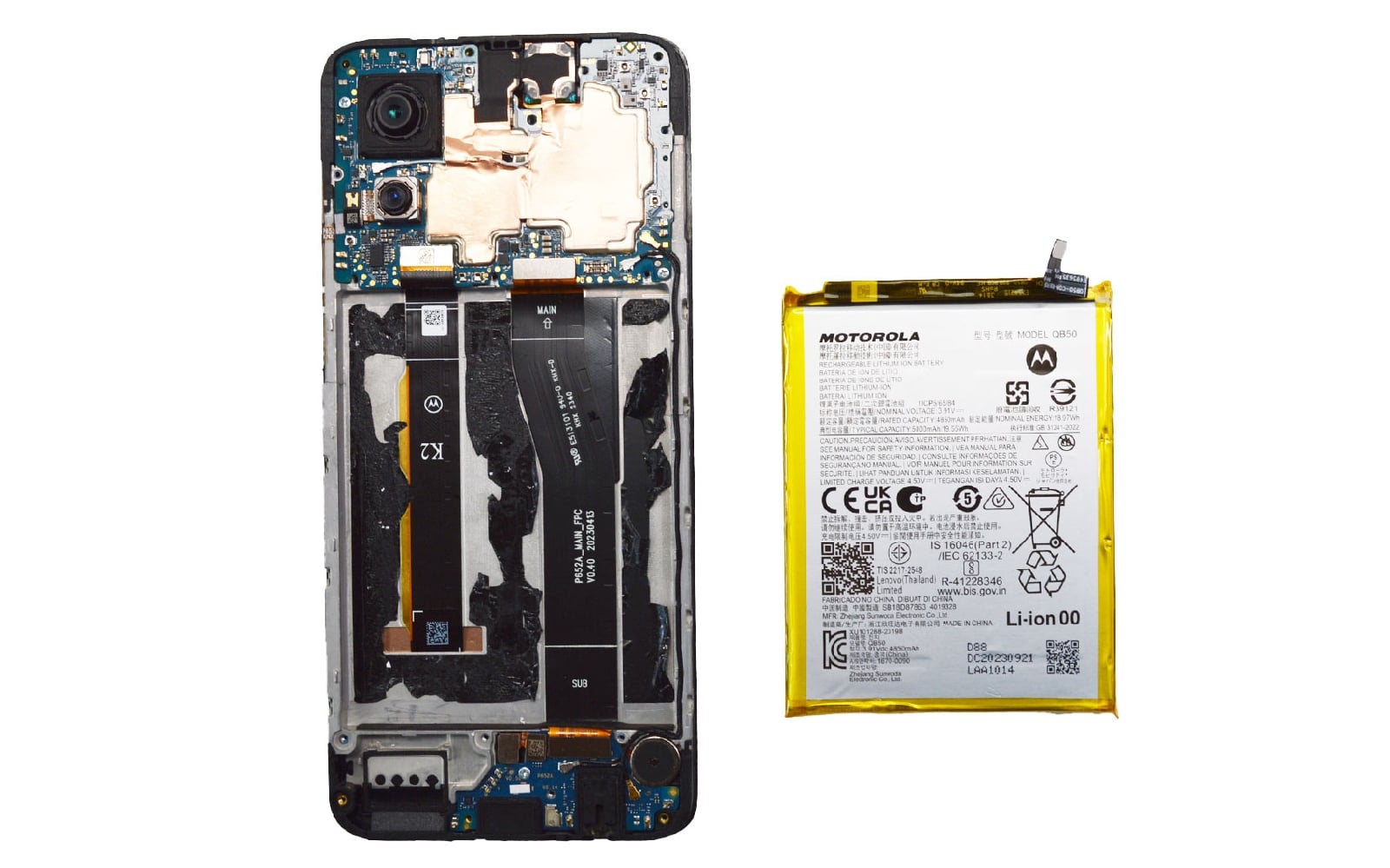

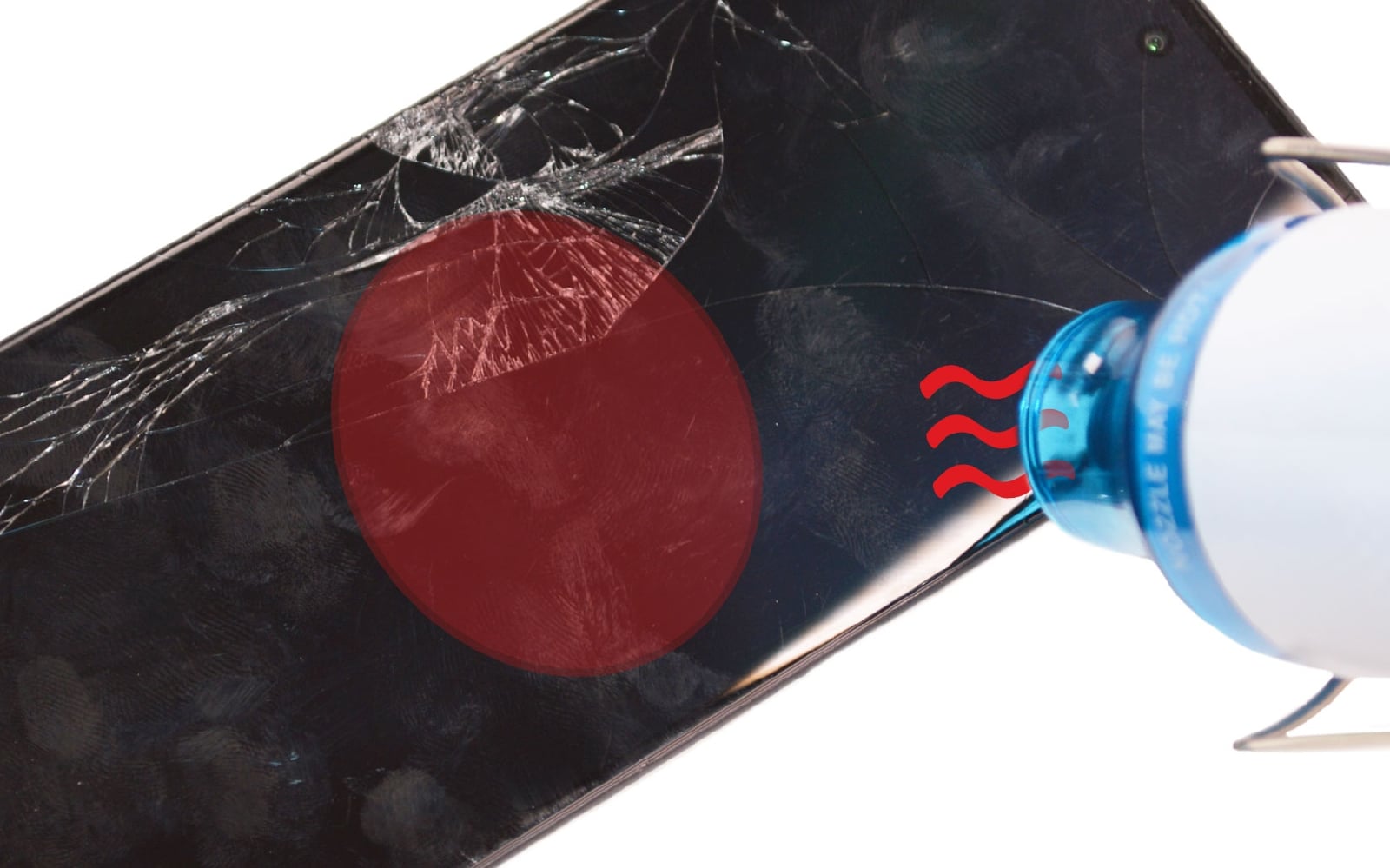

Chauffez légèrement l'arrière de la batterie à travers l'écran afin de ramollir le sticker.

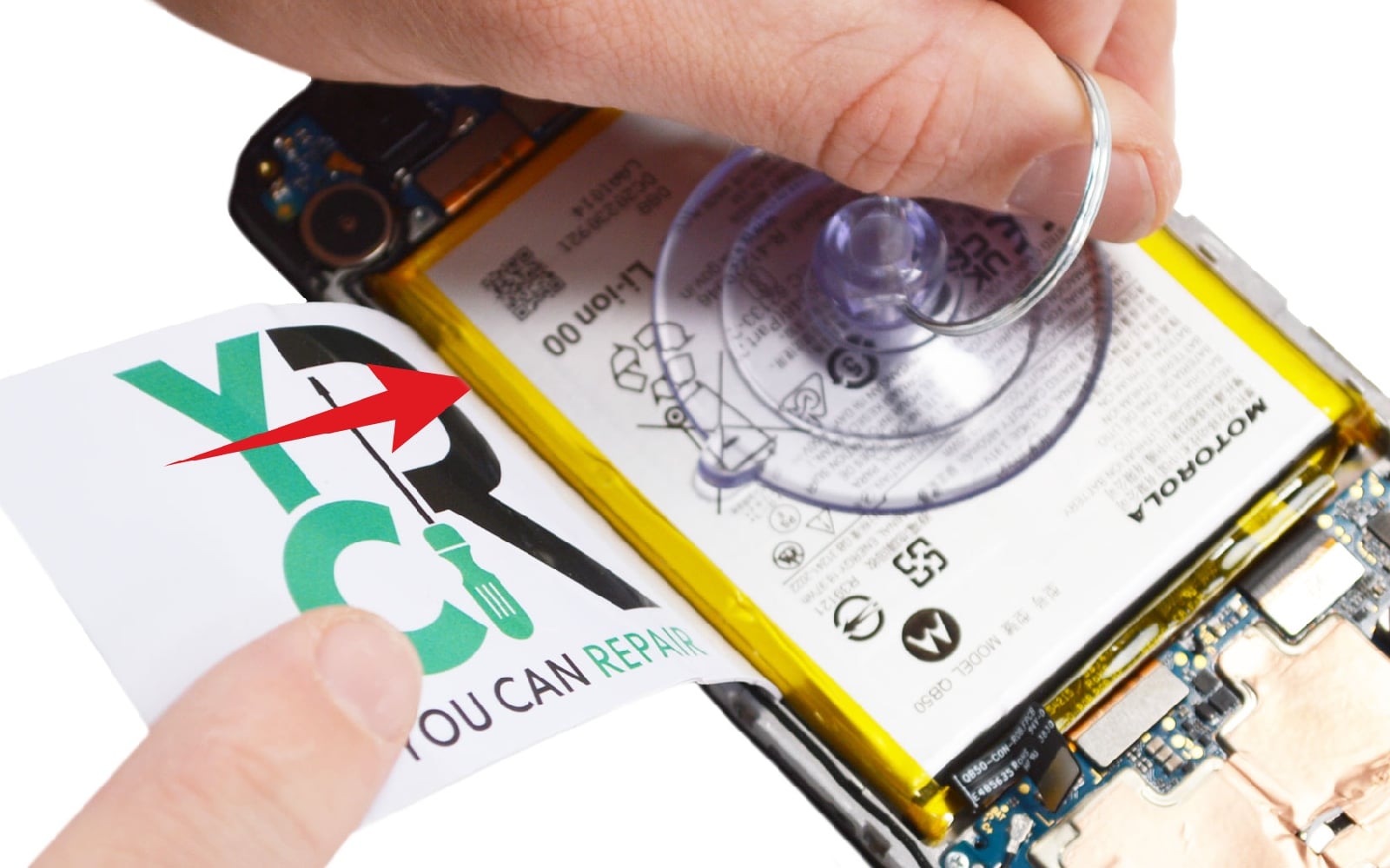

Disposez la ventouse sur le composant et tout en la soulevant, insérez la carte en PVC dessous pour faciliter son retrait.

Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 7 : Libérer les nappes du dock

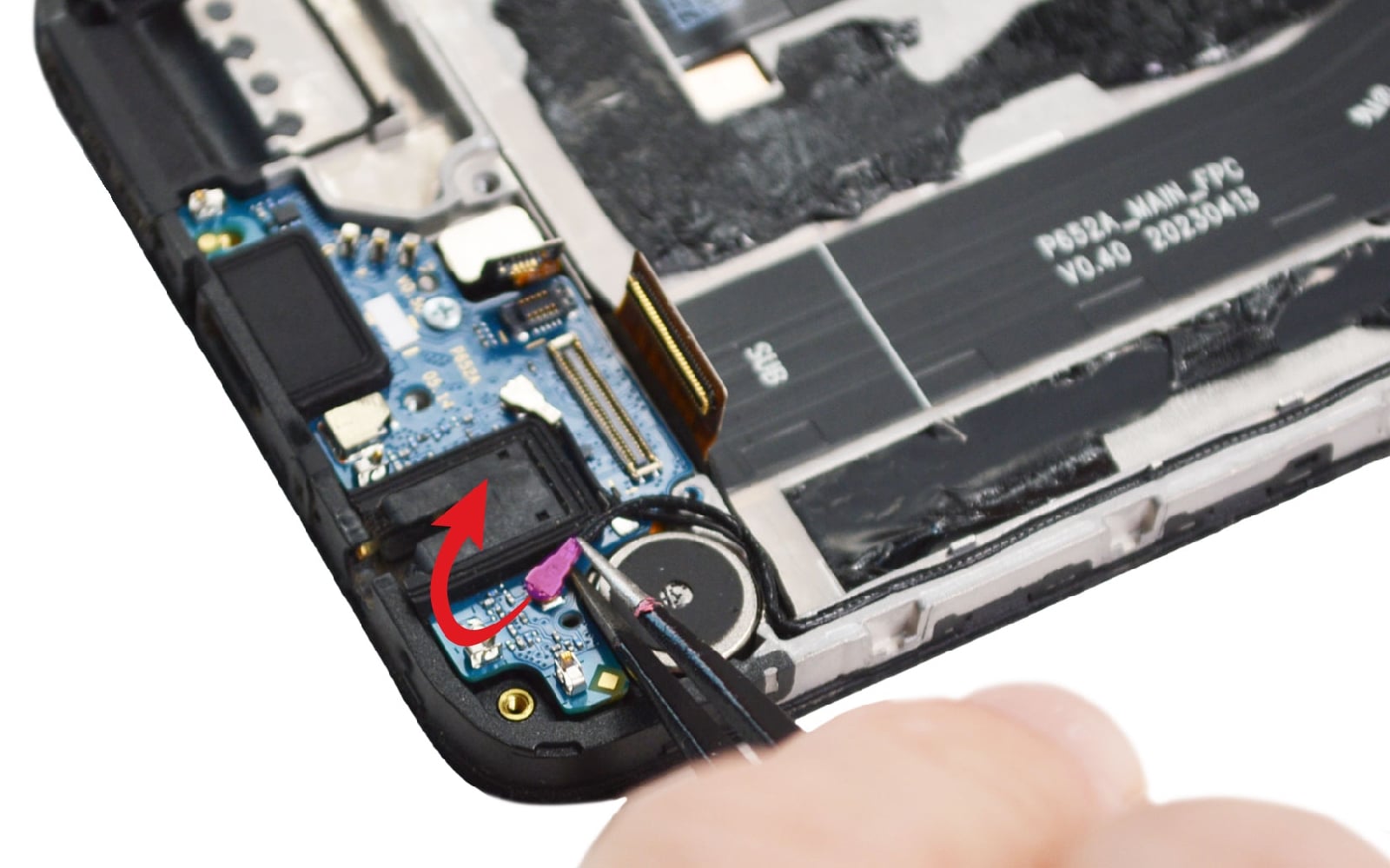

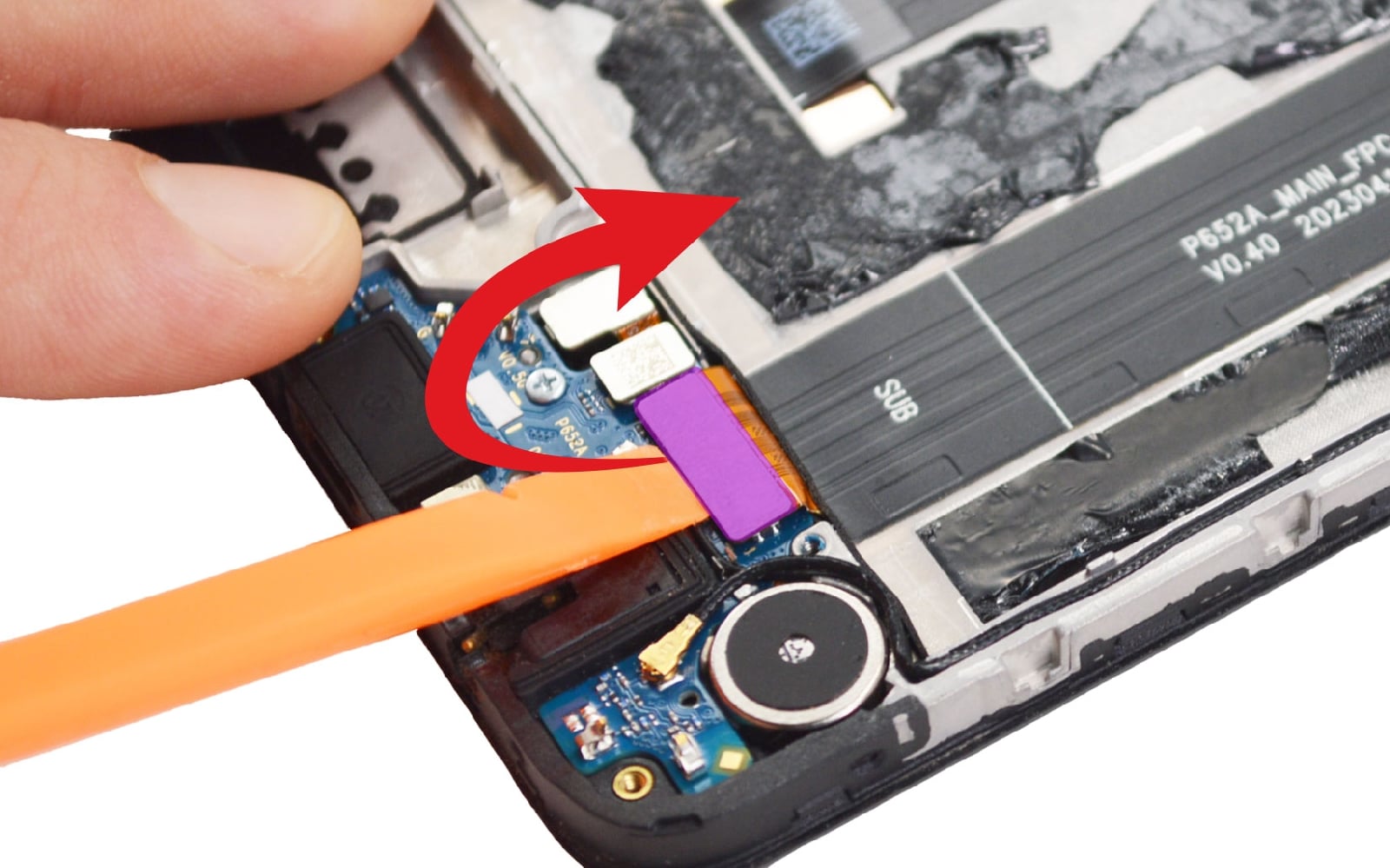

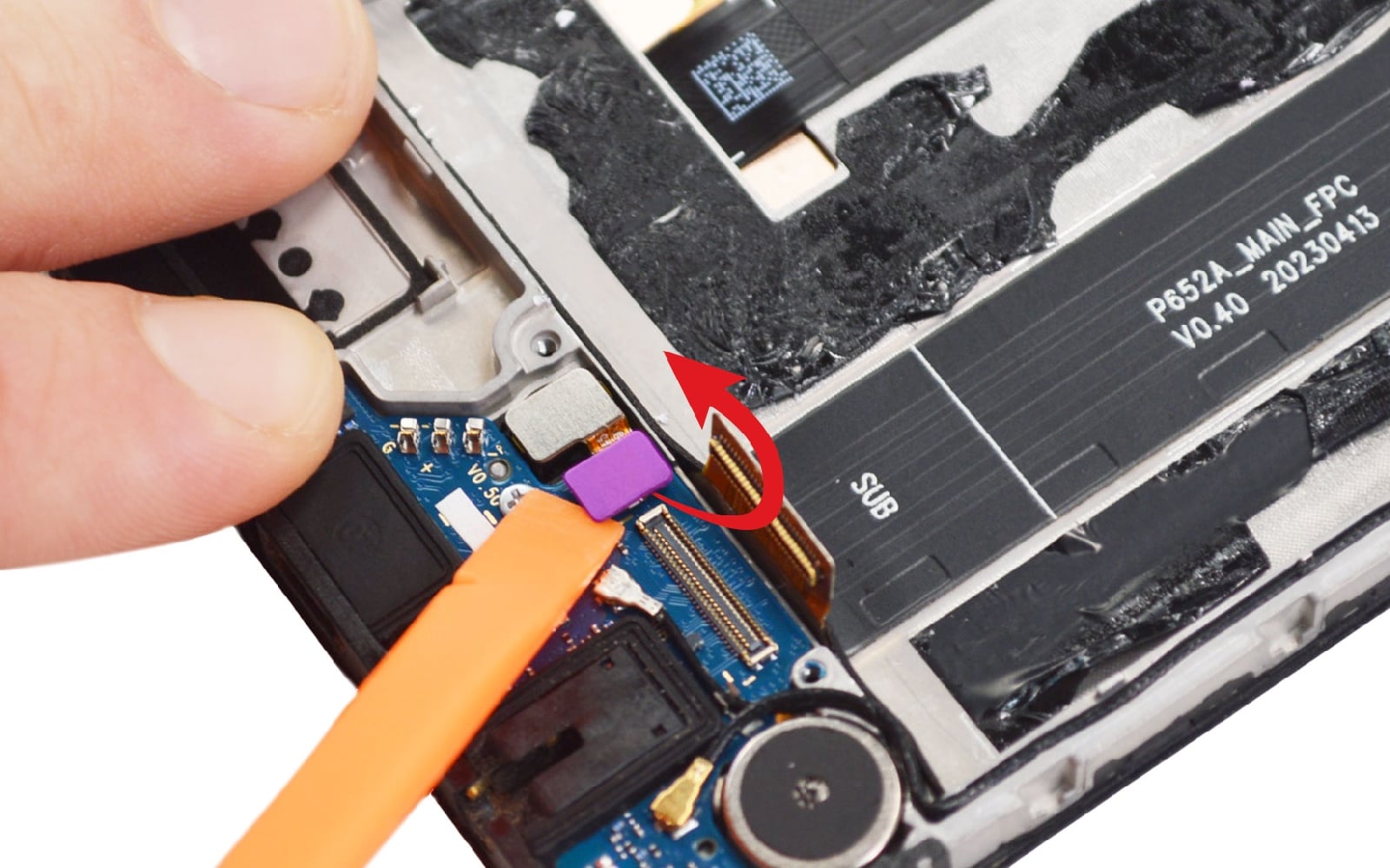

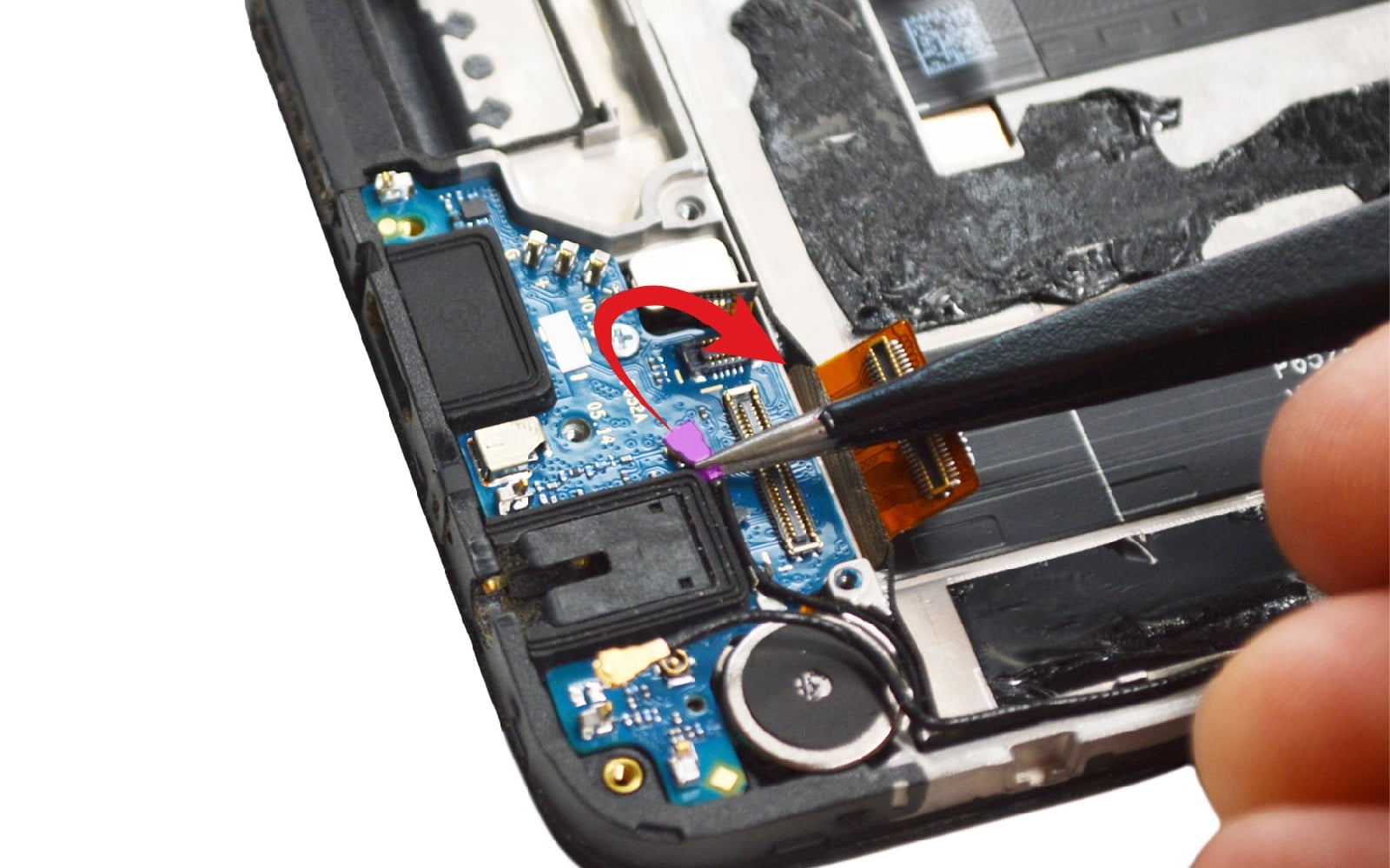

Débranchez la nappe de la rallonge d'interconnexion puis celle du lecteur d'empreintes.

Détachez ensuite les deux câbles coaxiaux.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Guide de réparation sur Moto G84 photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Retirer le connecteur de charge

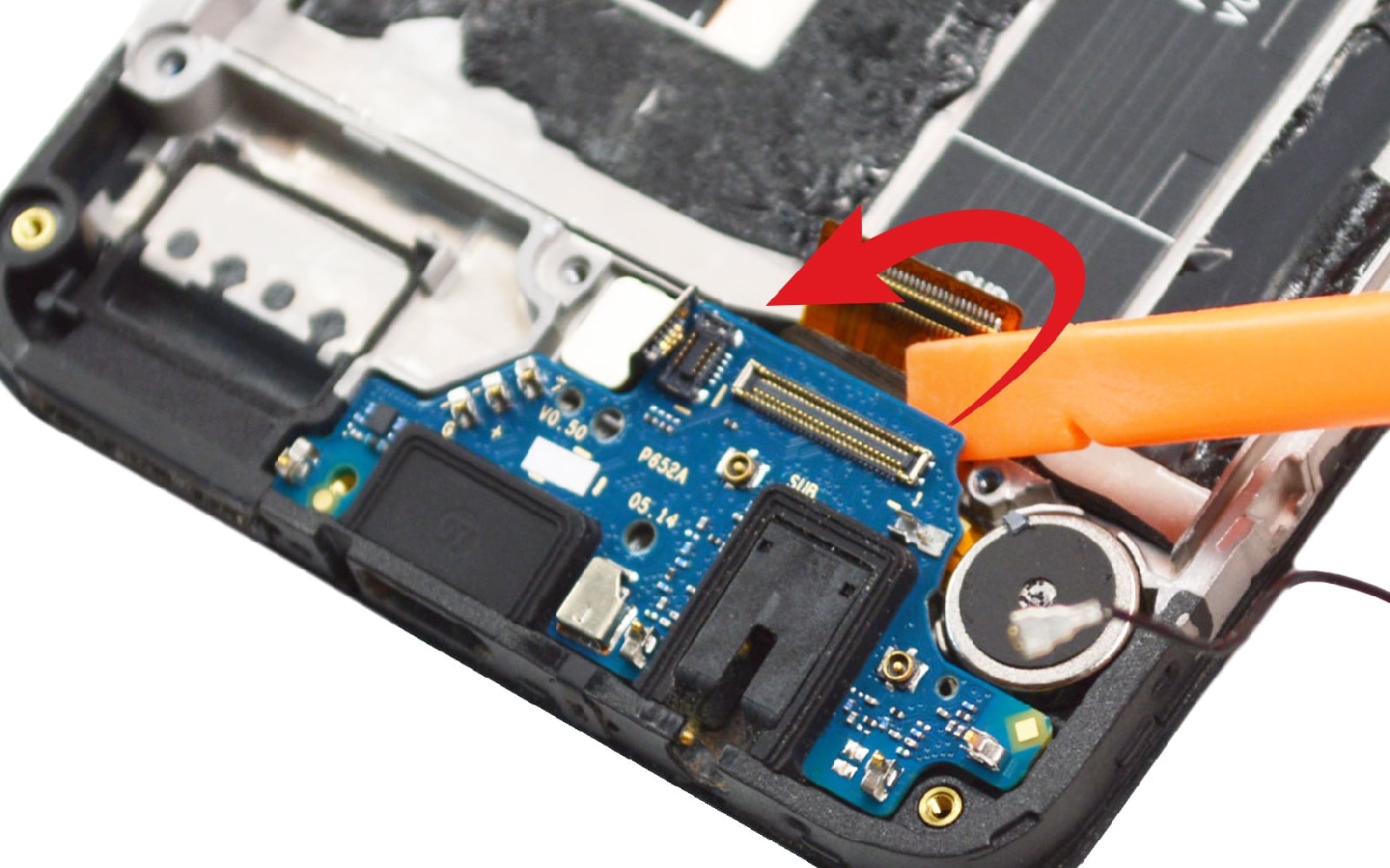

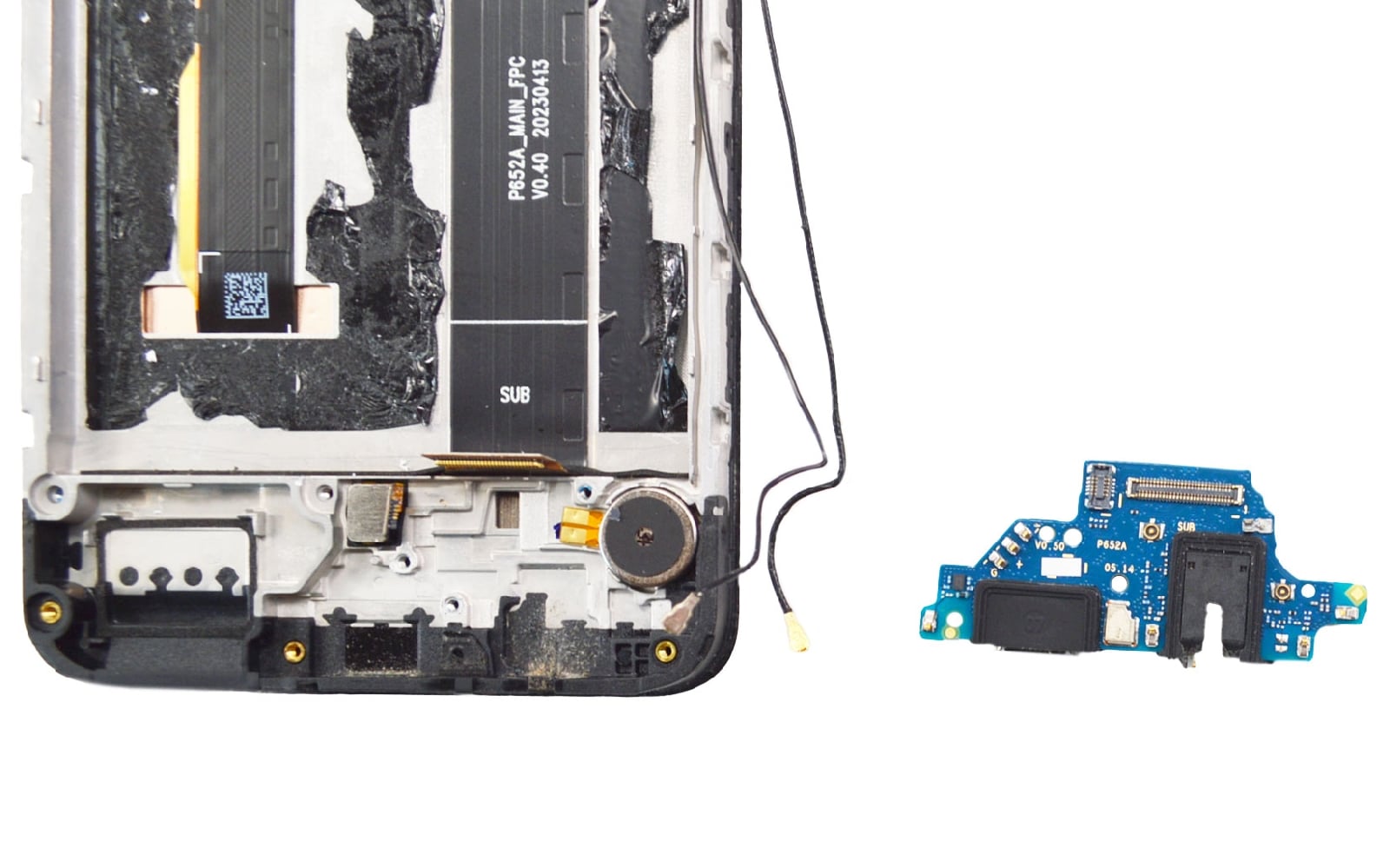

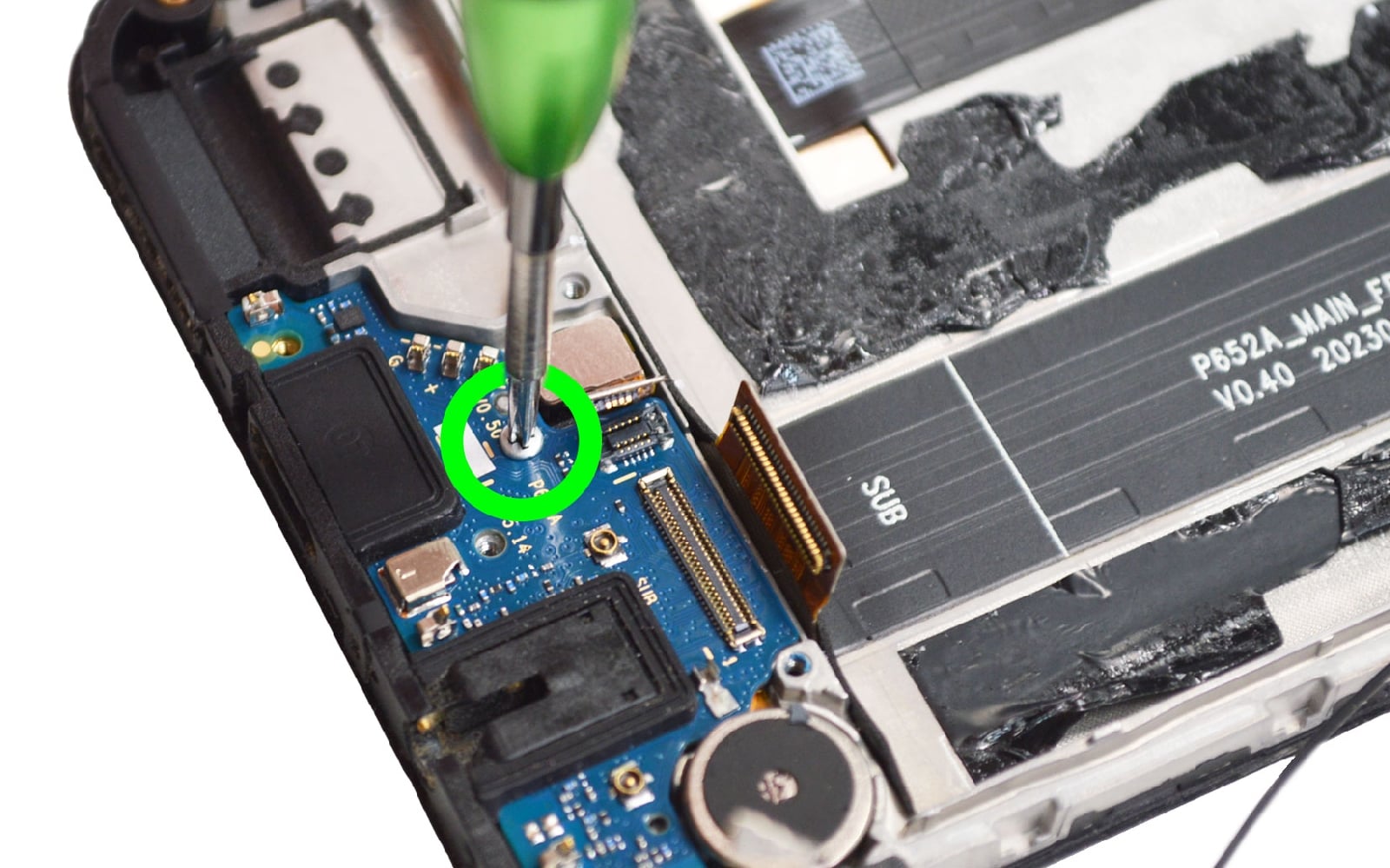

Enlevez la vis cruciforme du milieu du connecteur de charge afin de pouvoir par la suite sortir le dock de son emplacement.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Ôter les éléments du bas

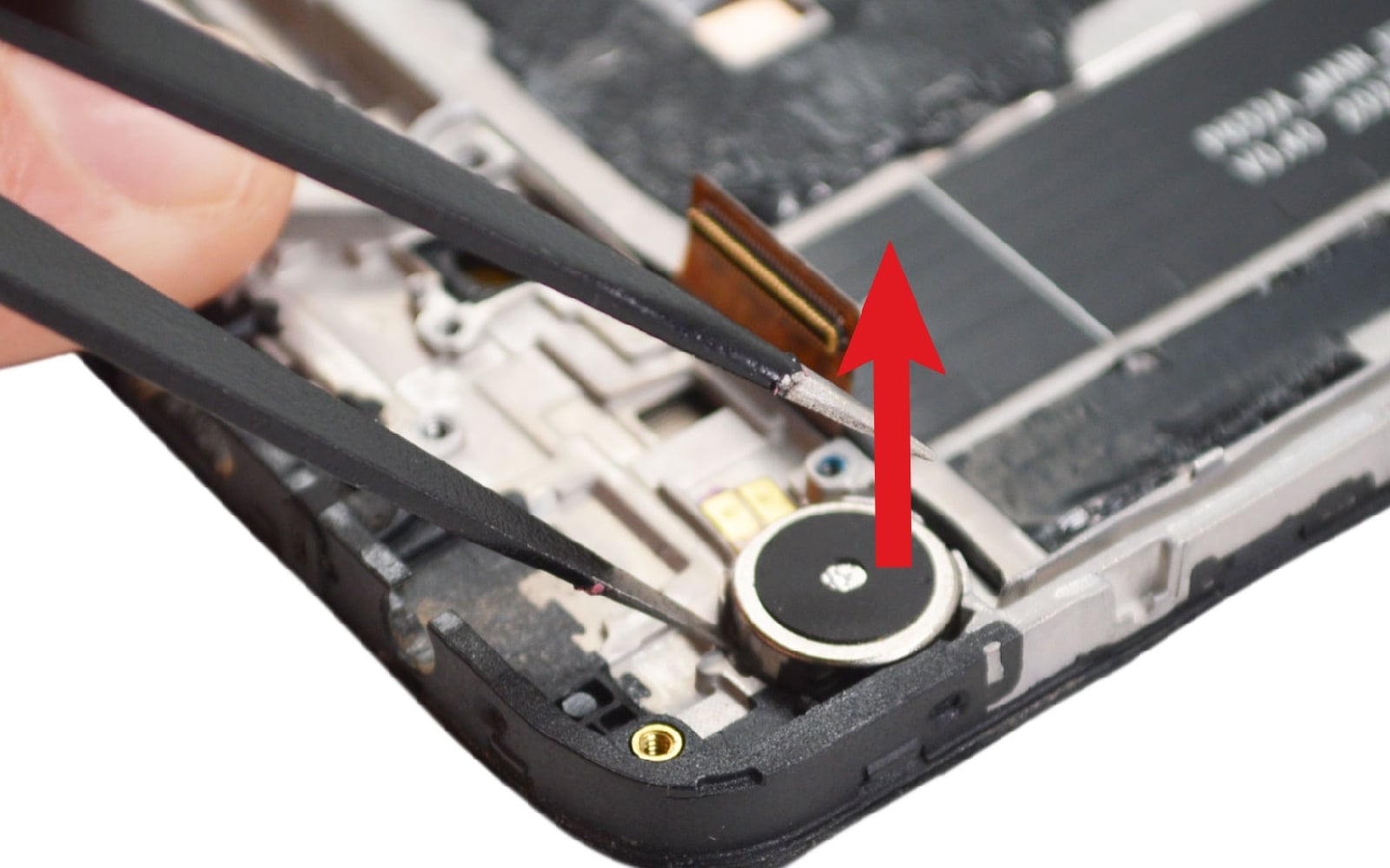

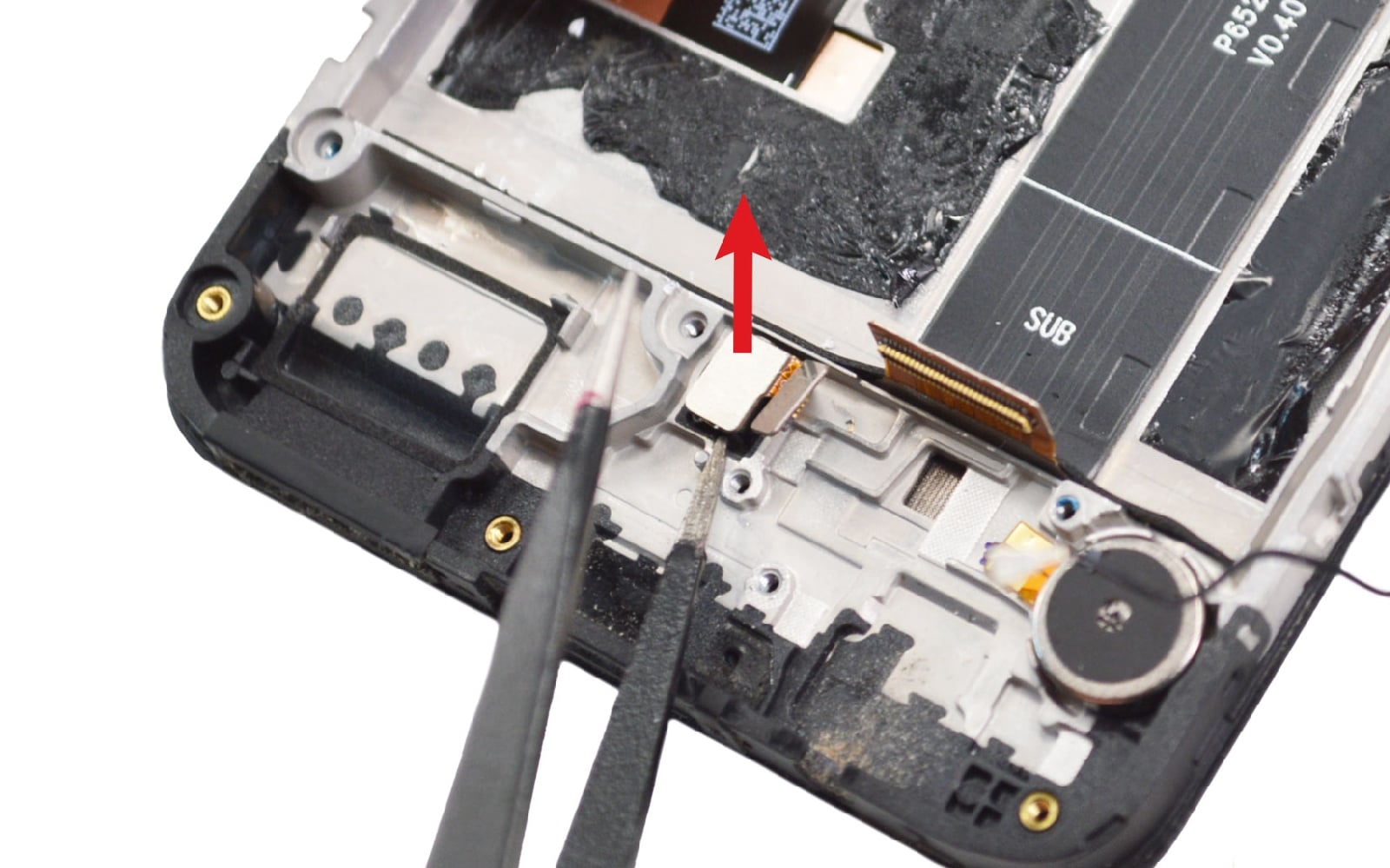

Ôtez le capteur d'empreintes de son emplacement.

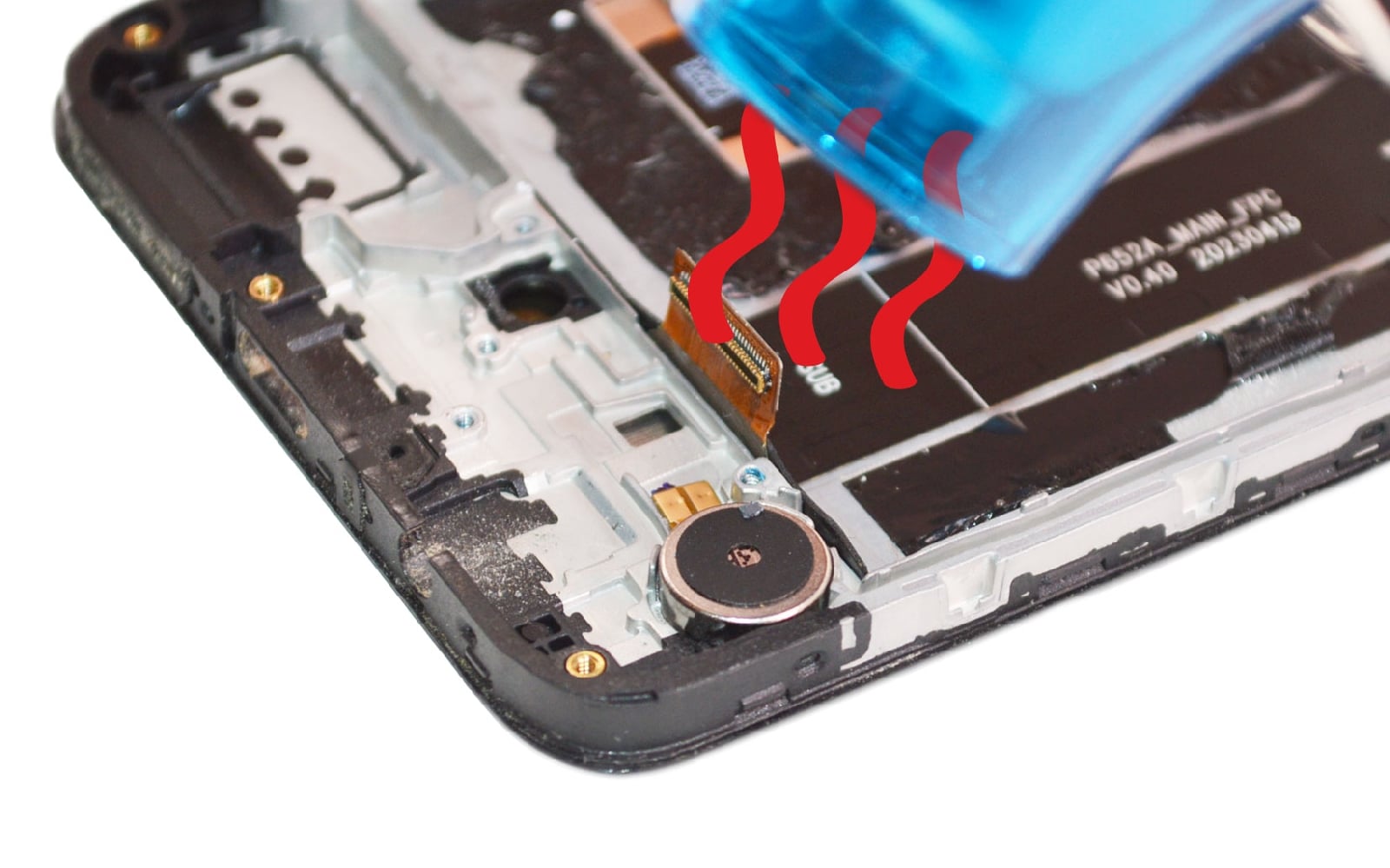

Chauffez légèrement le vibreur puis décollez le vibreur du châssis.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 10 : Décoller la rallonge d'interconnexion
Déconnectez la seconde extrémité de la nappe de la rallonge d'interconnexion.

Ôtez le support noir pour pouvoir décoller la rallonge du châssis. Ensuite, débranchez la nappe de l'écran.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Sortir la carte mère

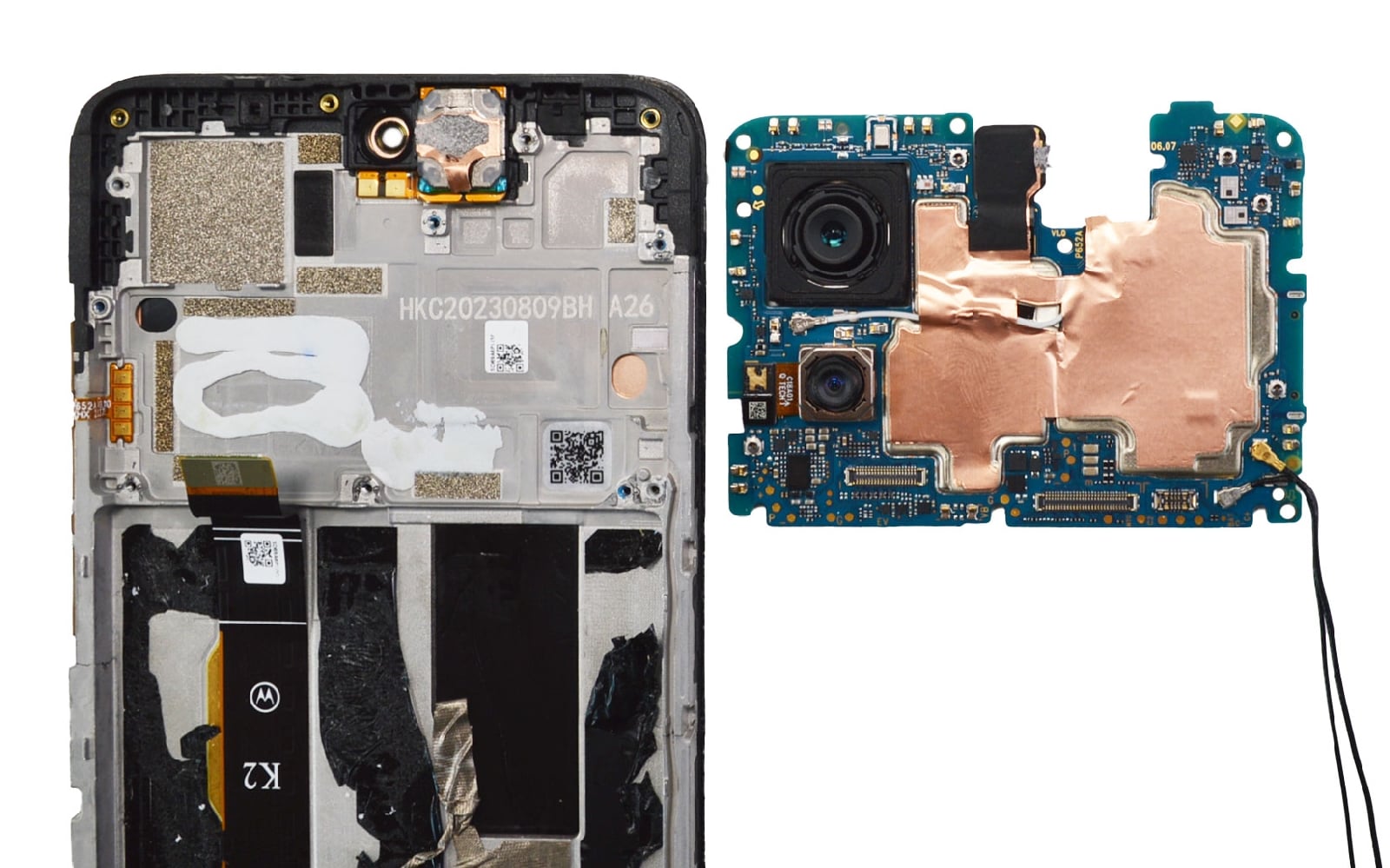

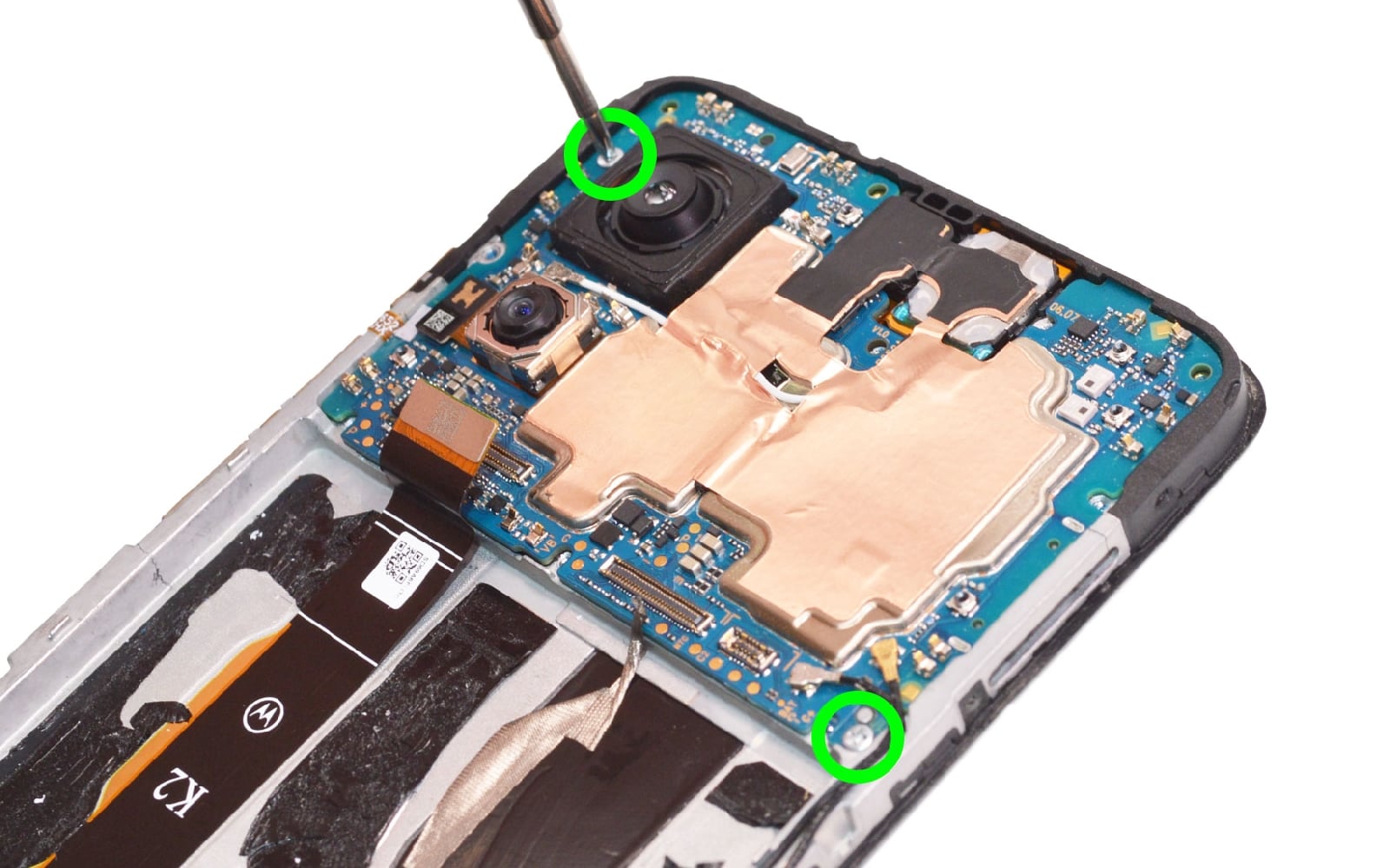

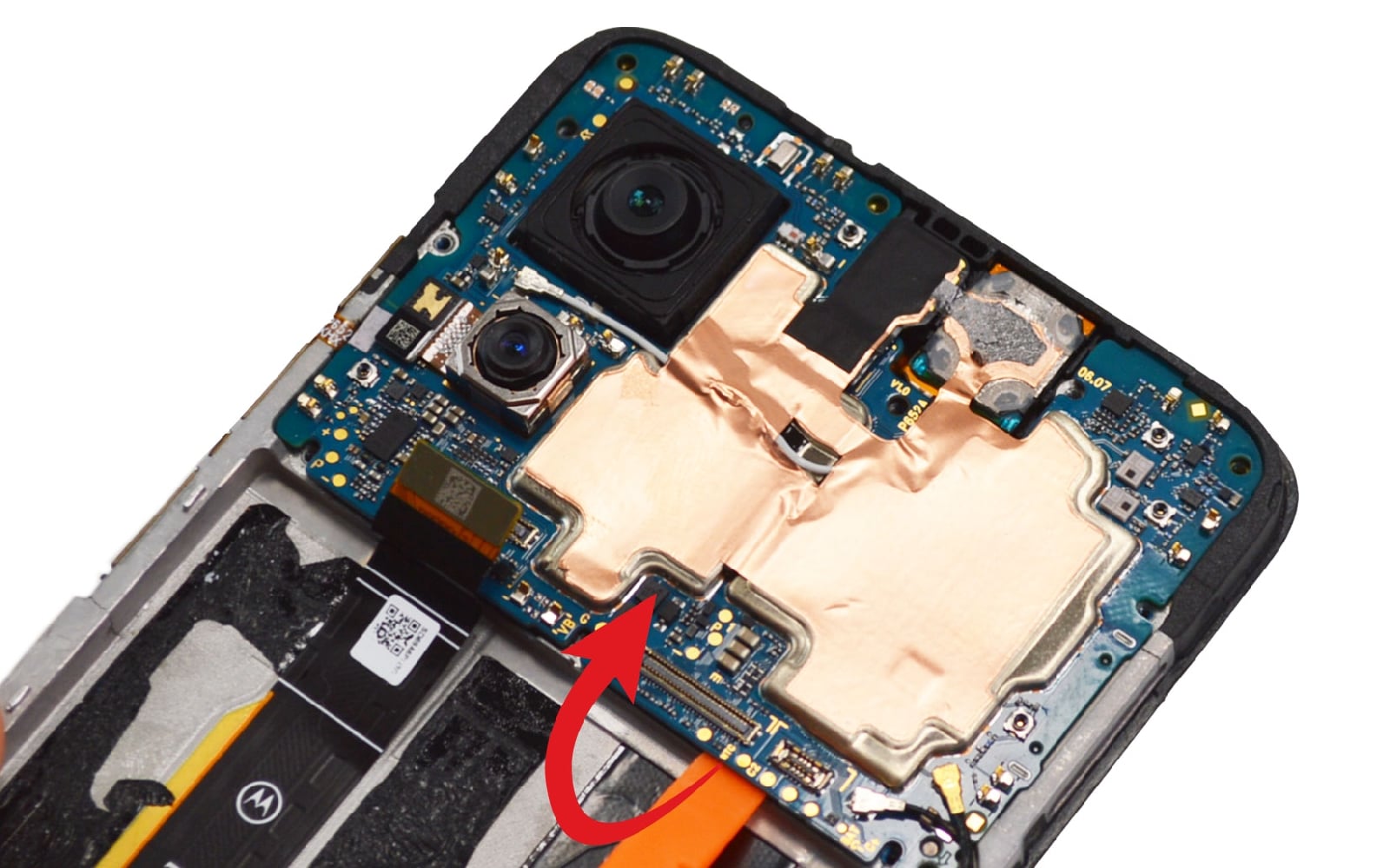

Retirez les deux vis cruciforme pour pouvoir soulever la carte mère et la mettre de coté.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Détacher l'écouteur de l'oreille

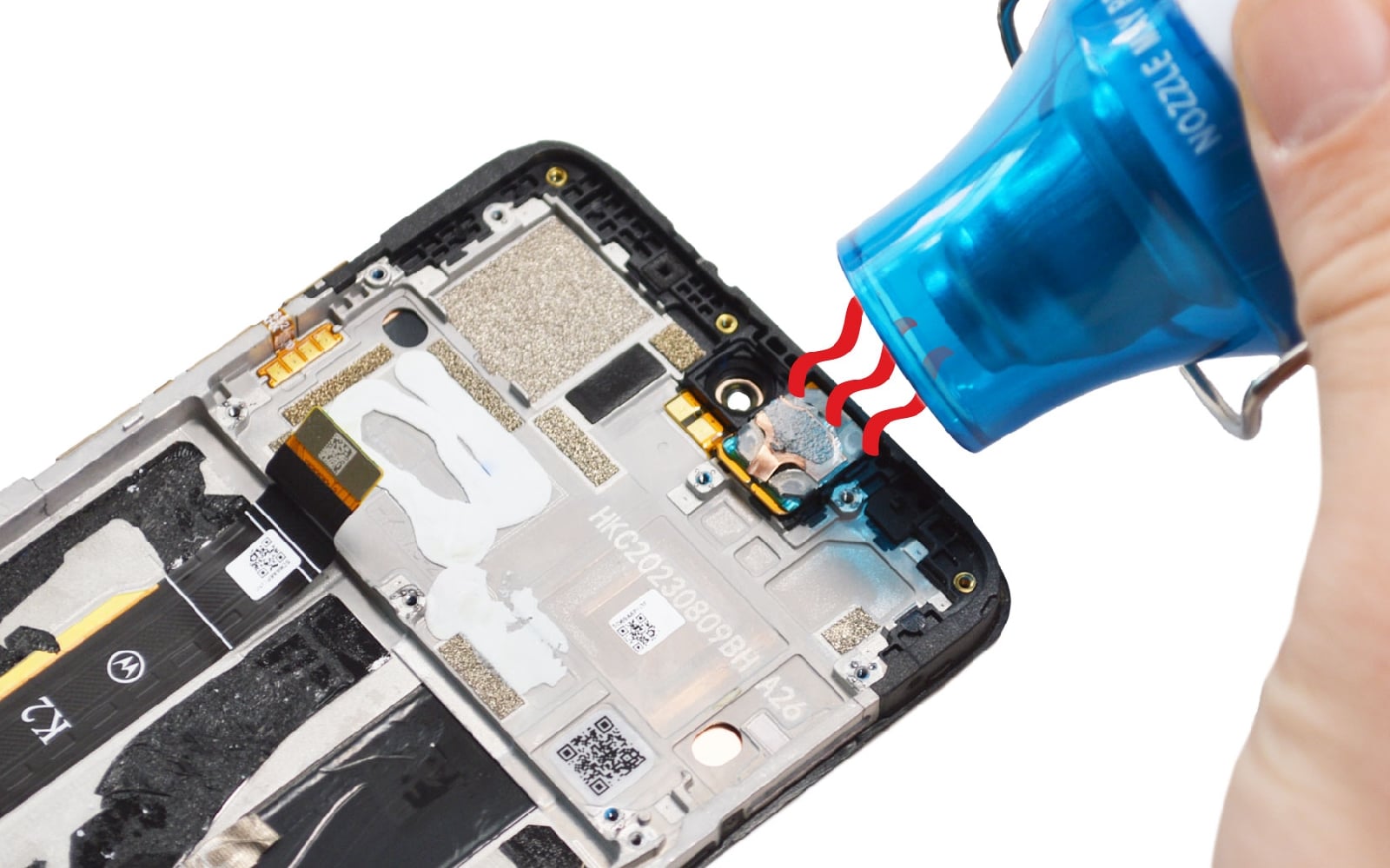

Chauffez le composant avec le décapeur thermique par exemple.

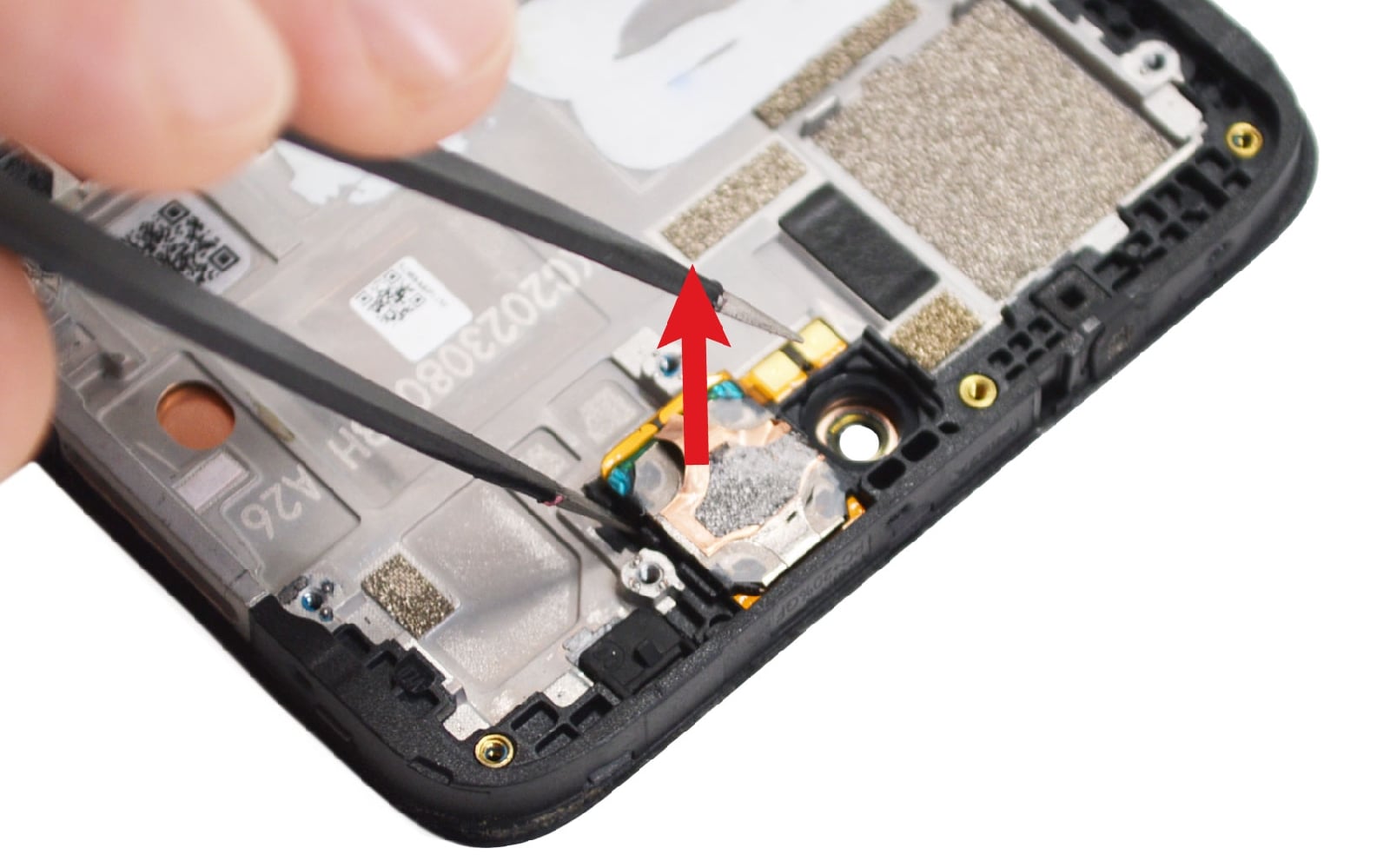

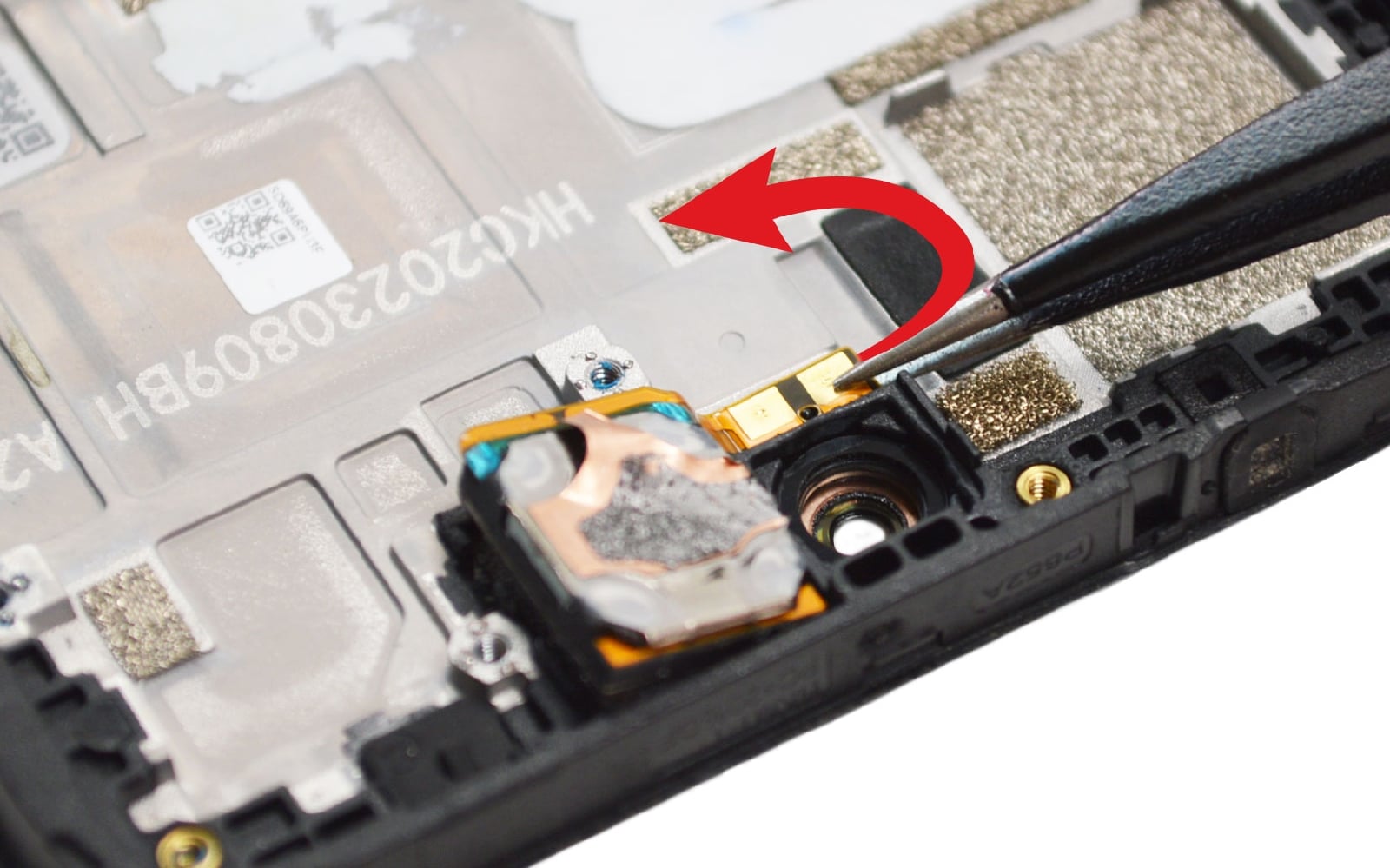

Glissez la pointe de la pince sous le composant pour le soulever légèrement puis sous sa nappe pour le décoller du châssis.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 13 : Séparer les caméras de la carte mère

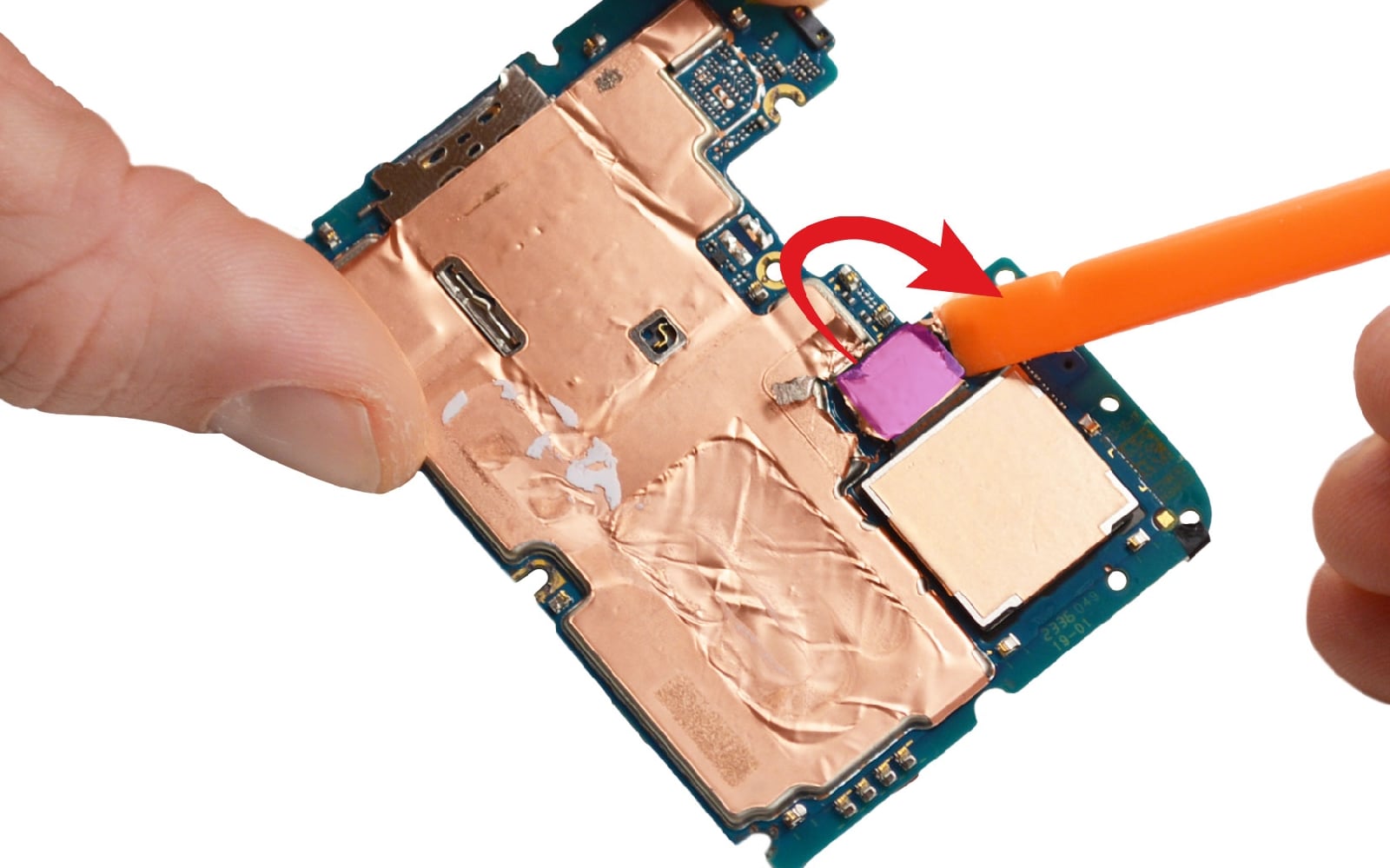

Sur la carte mère, déconnectez les trois caméras avec le spudger.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Moto G84 photo 1
Guide de réparation sur Moto G84 photo 2
Guide de réparation sur Moto G84 photo 3
Outils du kit utilisés
Outils du kit utilisés

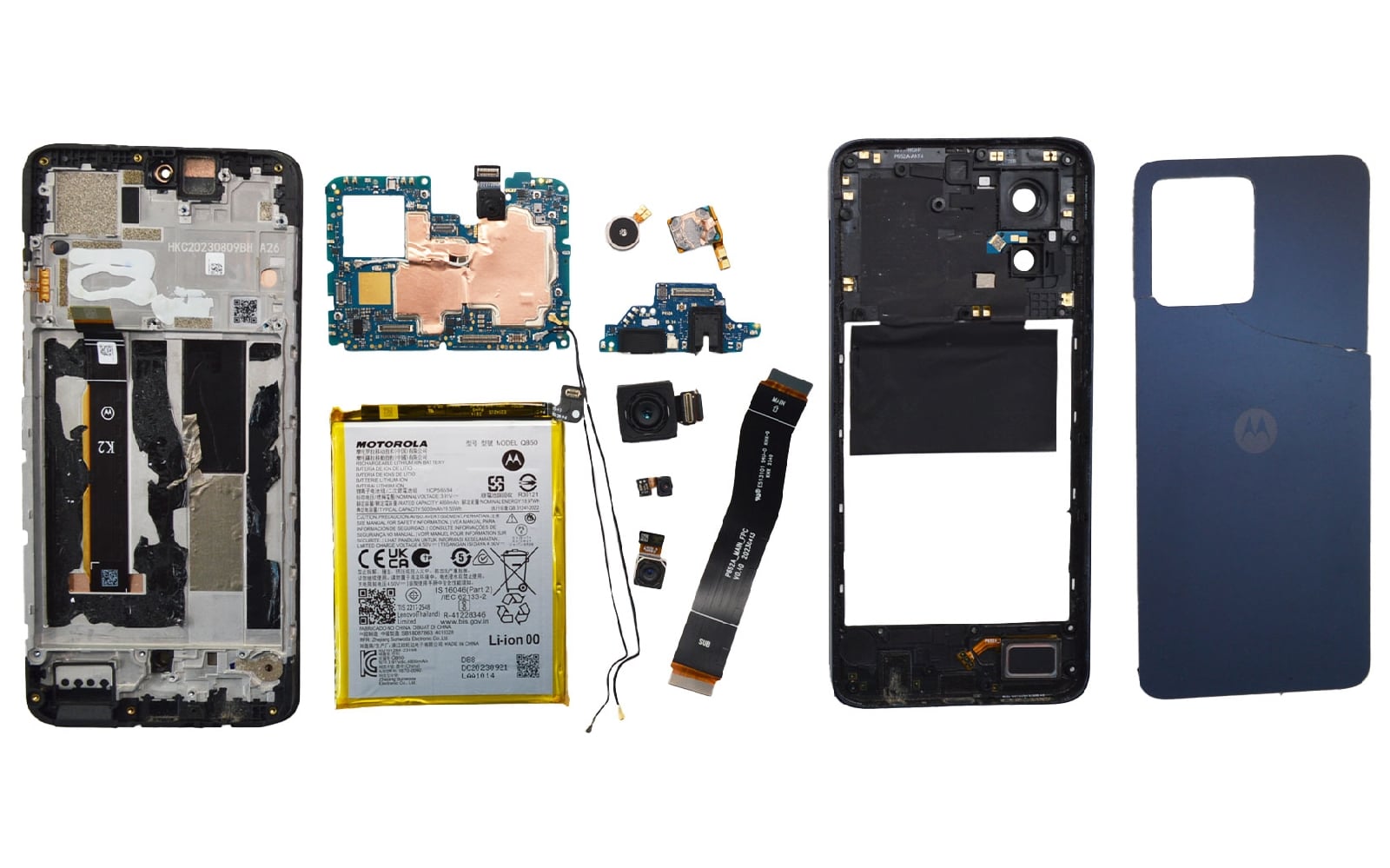

Vue éclatée
Voici la photo reprenant tous les éléments que vous venez de retirer de votre Mototrola G84.

Pour remonter chaque élément à sa place, suivez les étapes précédentes dans le sens contraire.
Guide de réparation sur Moto G84 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
