Comment changer le haut-parleur externe sur iPhone 17

Avant de commencer la réparation, il est important de connaître le numéro de modèle de votre iPhone 17 afin de vous assurer que les pièces que vous allez utiliser sont bien compatibles. Vous pouvez le retrouver dans les Paramètres > Général > Informations, sous la mention Numéro du modèle. Si votre iPhone ne s’allume plus, le numéro est gravé sur la partie inférieure du châssis, à l'intérieur de la prise de charge.

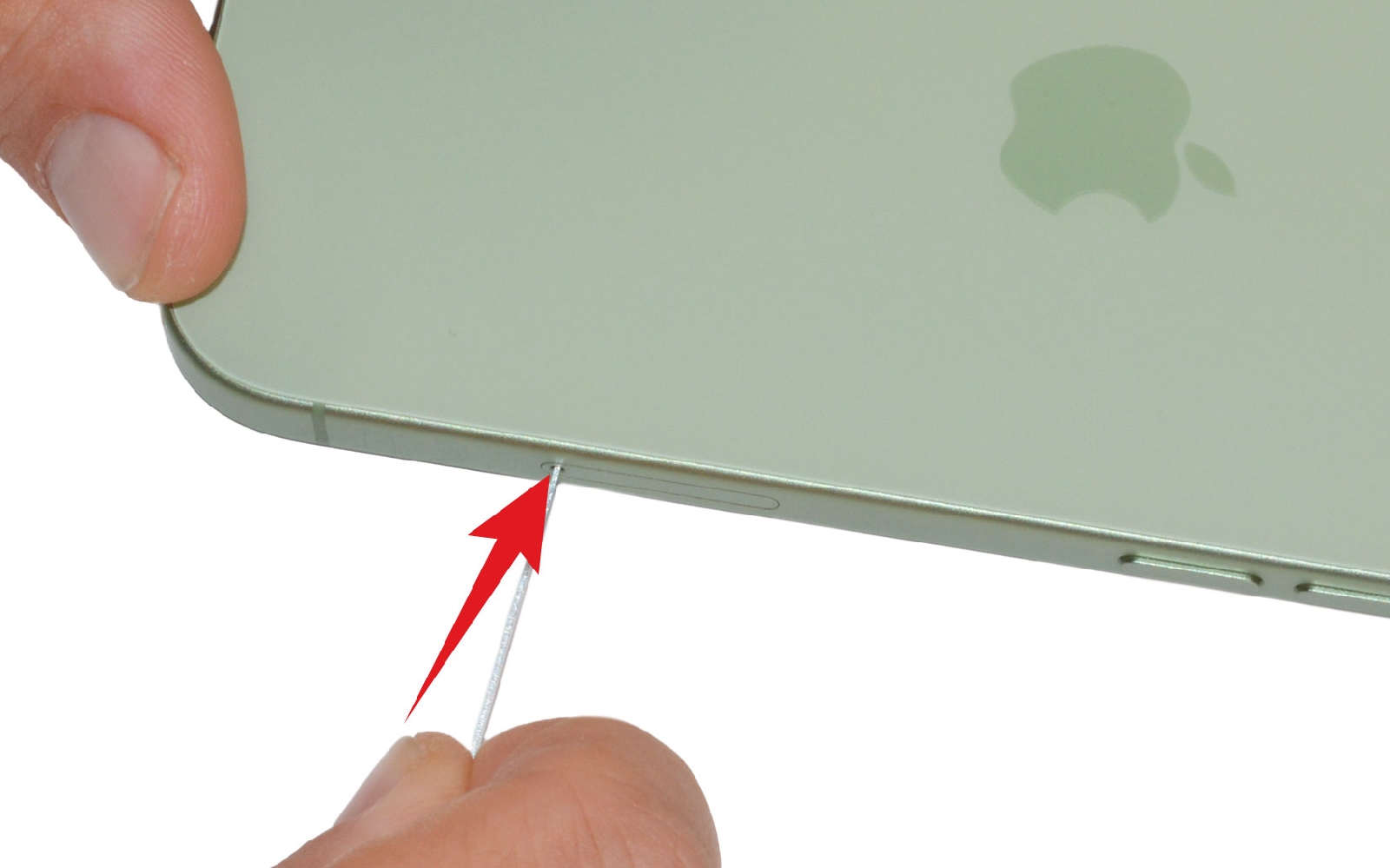

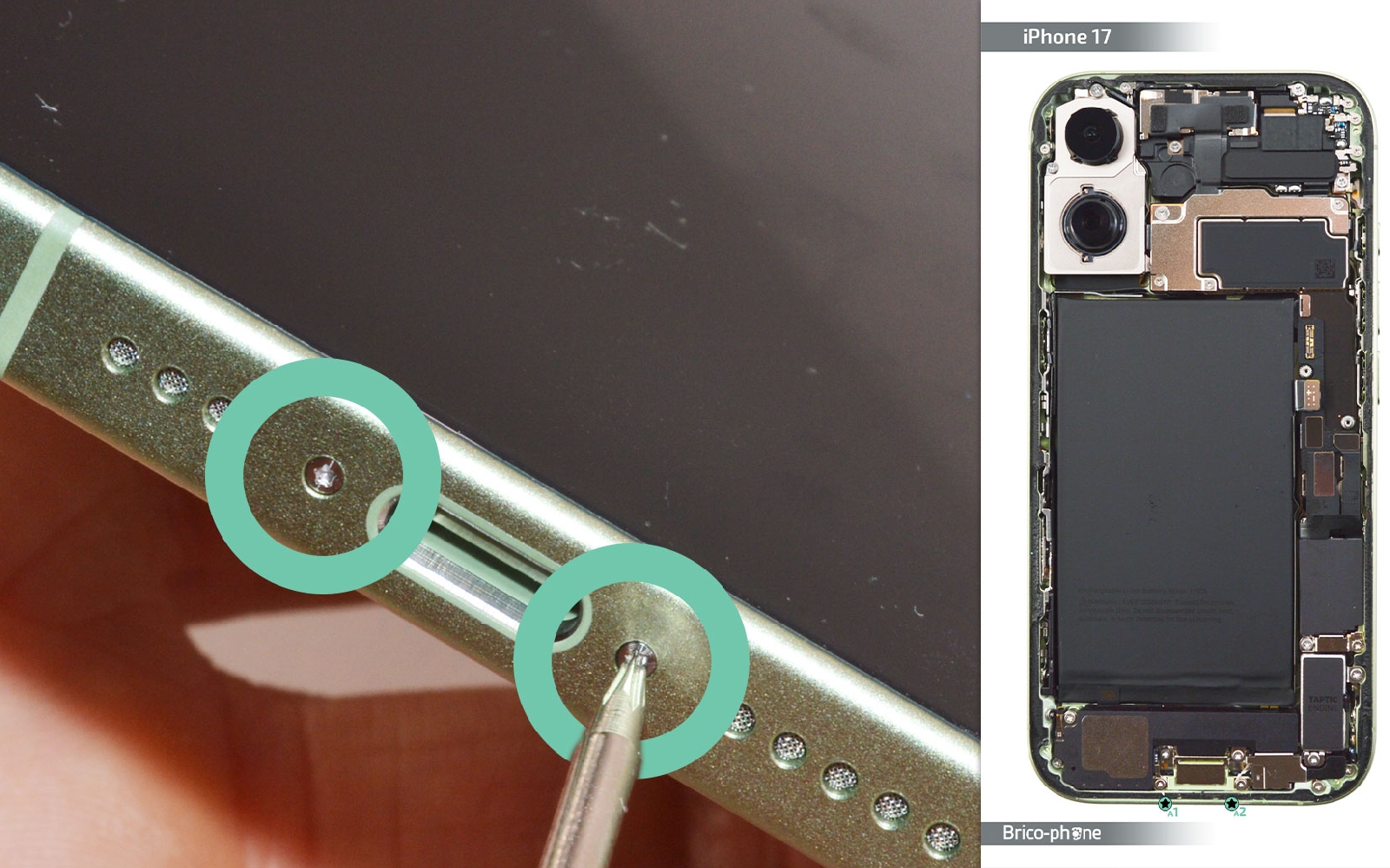

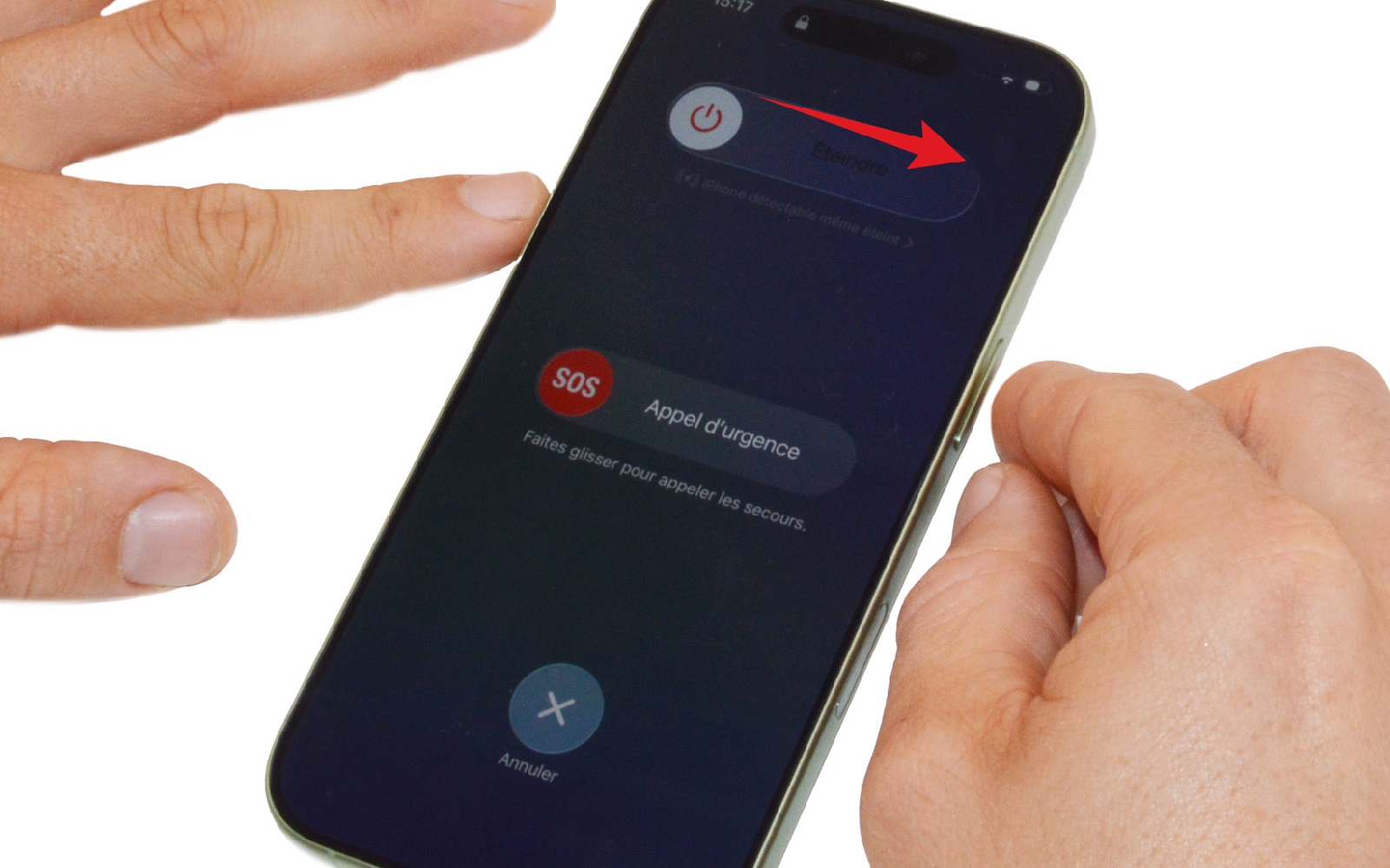

Une fois le modèle identifié, éteignez complètement votre iPhone 17 pour travailler en toute sécurité. Retirez ensuite le tiroir SIM à l’aide d’un outil d’éjection ou d’un trombone déplié. Pour terminer cette préparation, dévissez les deux vis pentalobe situées de part et d’autre de la prise de charge.

Avant de pouvoir retirer la vitre arrière, il est nécessaire de ramollir la colle qui maintient celui-ci solidement fixé au châssis.
Cette étape est essentielle pour ouvrir l’iPhone 17 sans risquer de casser la vitre arrière ou d’endommager les nappes internes.

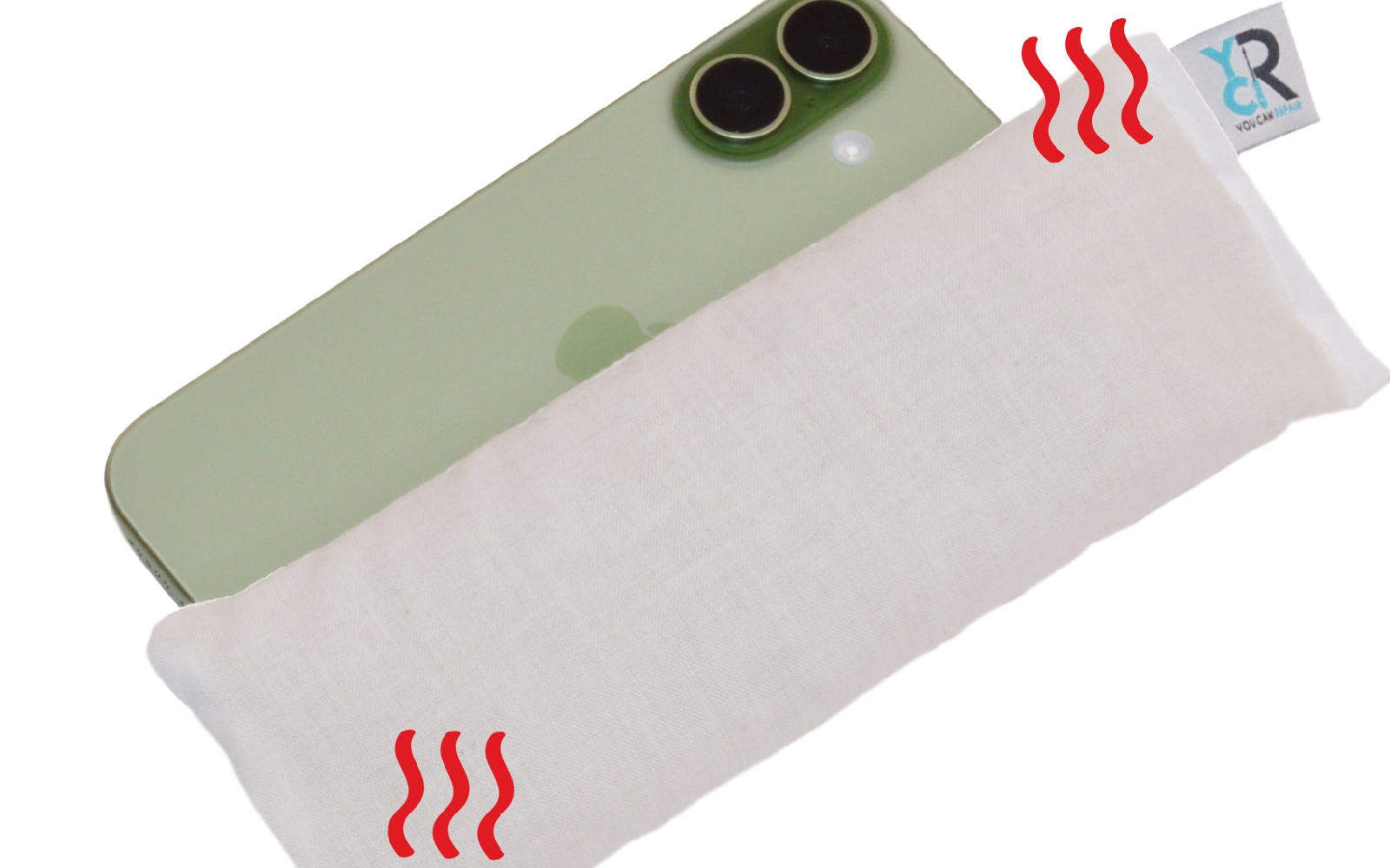

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique. Pour le coussin, pensez à le passer au micro-ondes au minimum 1 minutes avant de l'utiliser.

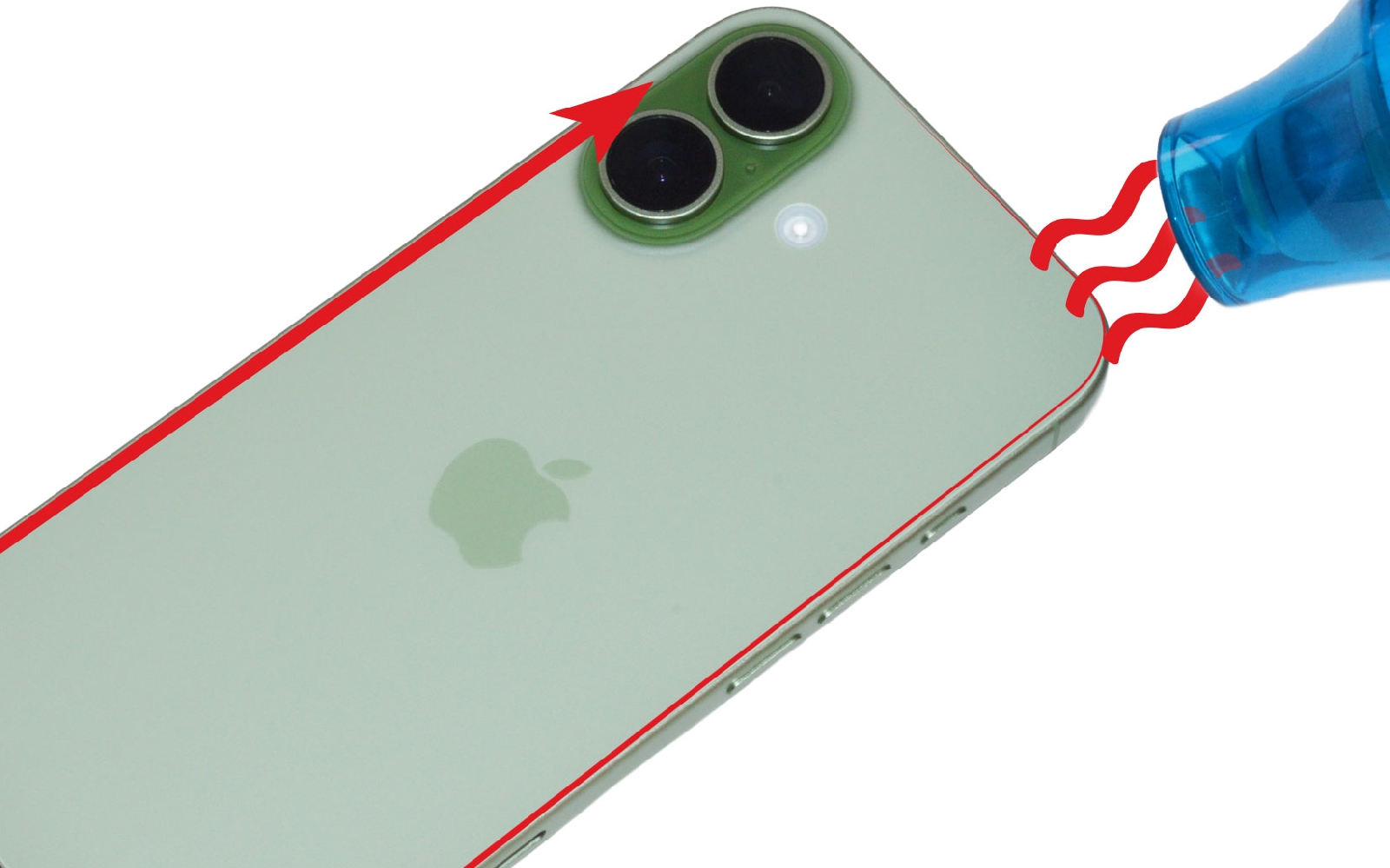

Ensuite, chauffez les bords de la vitre arrière en effectuant des mouvements circulaires pendant quelques secondes, afin d’assouplir uniformément l’adhésif.

Une fois la vitre suffisamment chaude, utilisez une ventouse pour la soulever légèrement, puis insérez un médiator pour commencer à le décoller.

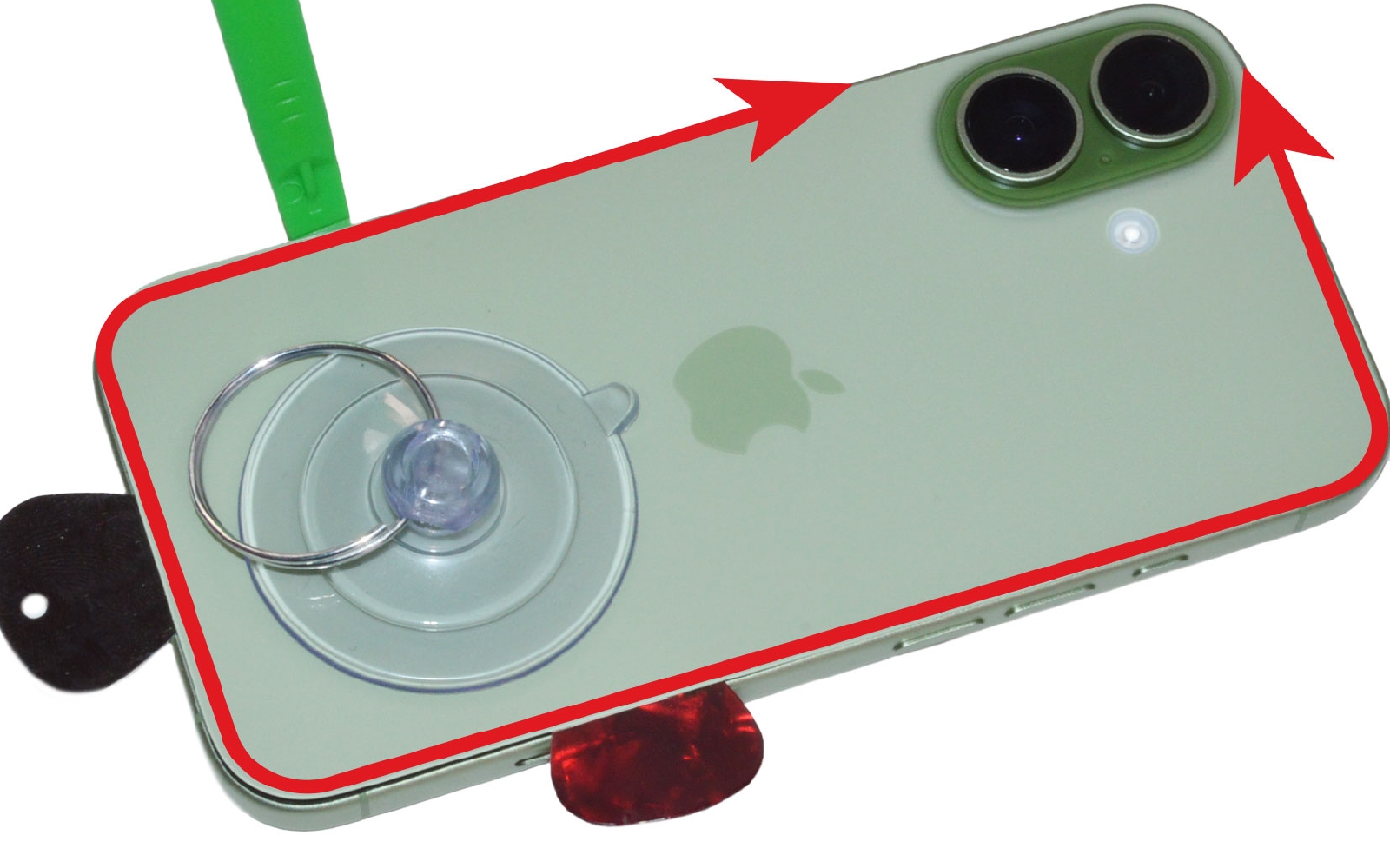

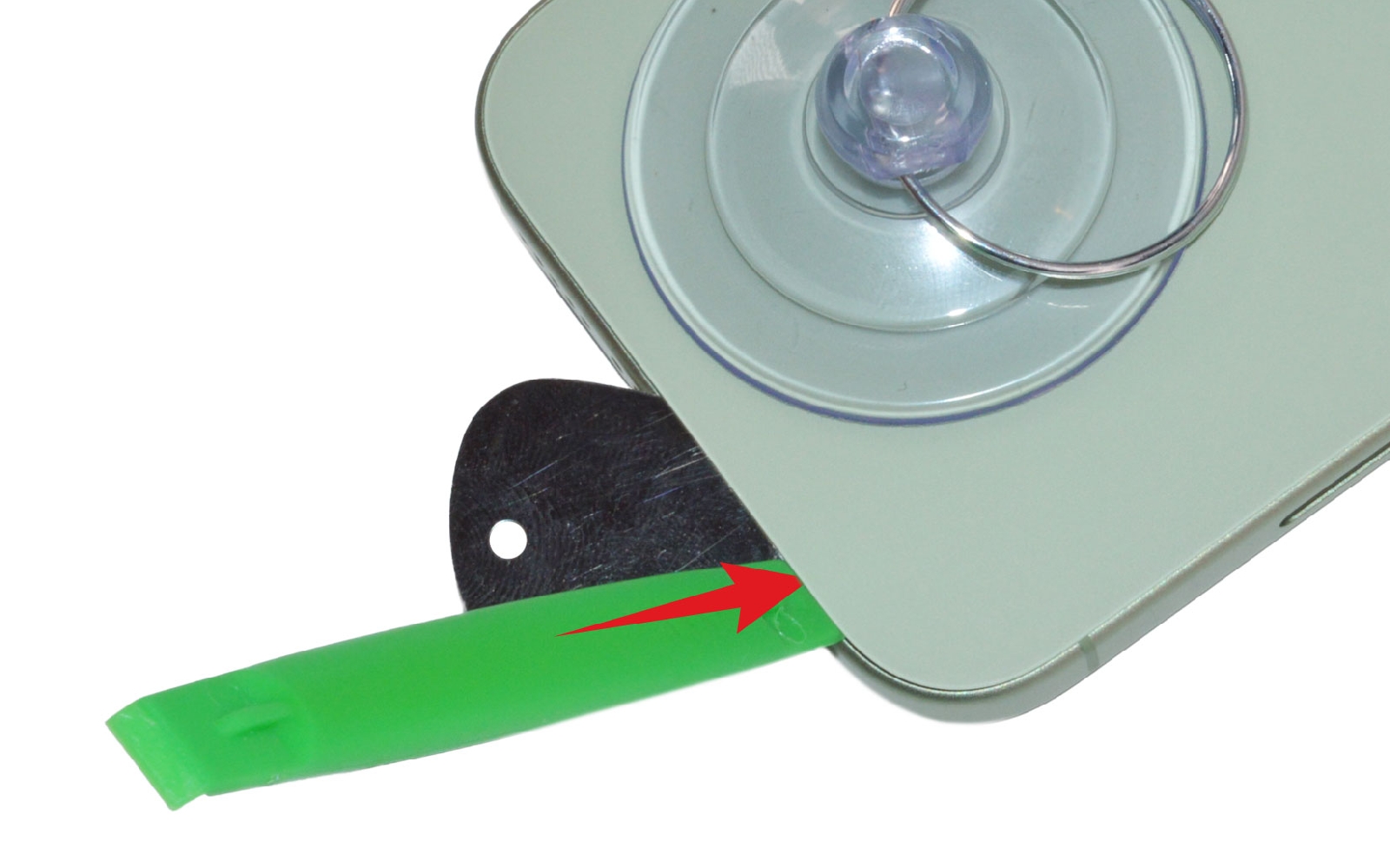

Ensuite, insérez la spatule pour continuer le décollage sans risquer d'endommager des nappes internes. Faites le tour du téléphone avec l'outil pour décoller entièrement la vitre arrière. N'hésitez pas à installer des médiators en plastique au fur et à mesures de votre avancée pour éviter que la vitre ne se recolle au châssis.

Si l’écran résiste, ne forcez pas ! Réchauffez à nouveau la zone concernée quelques secondes avant de poursuivre.
Une chauffe régulière et maîtrisée permet une ouverture propre et sans casse.

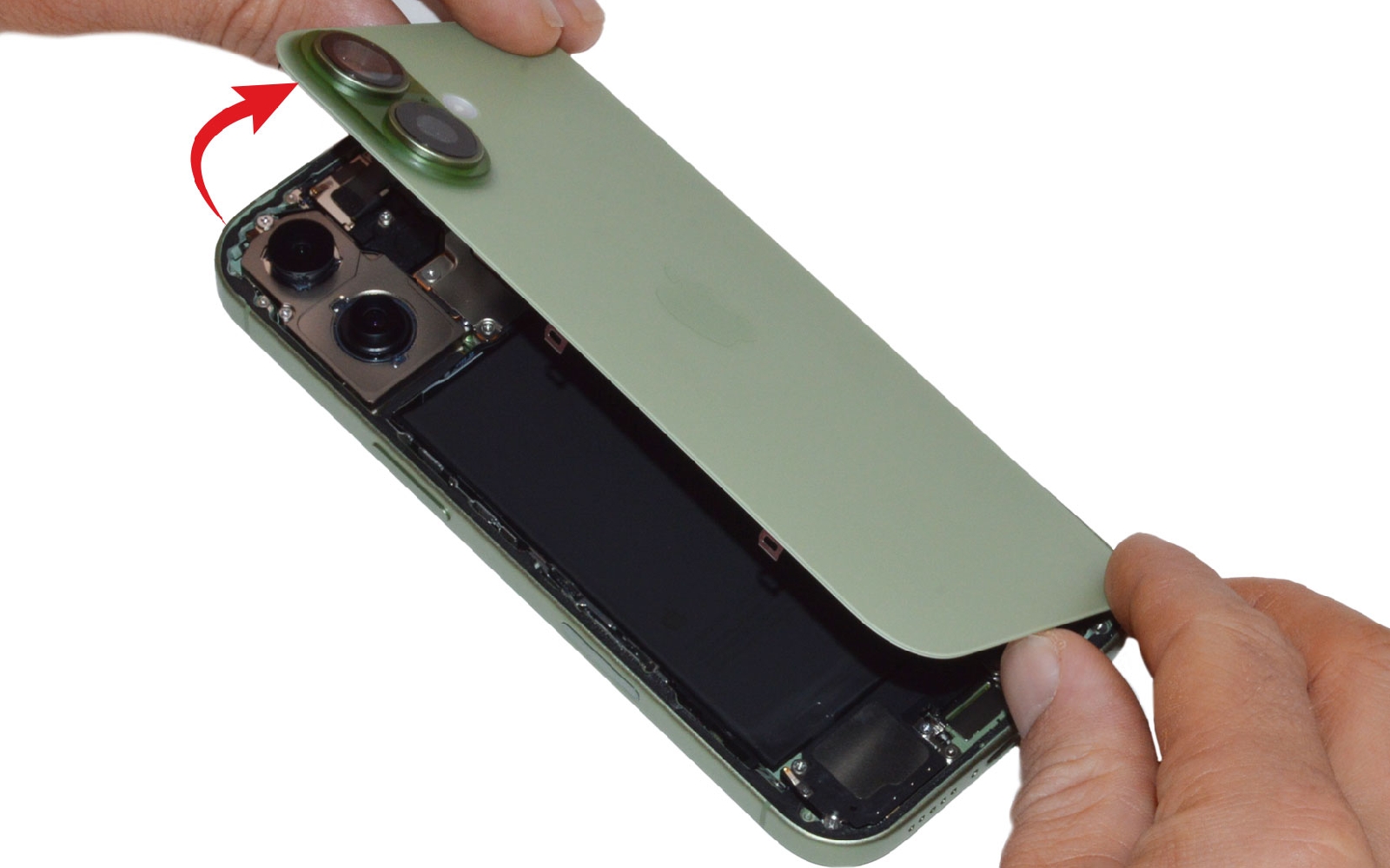

Une fois la vitre décollée, faites la basculer vers la droite en faisant attention aux nappes. Superposez la vitre arrière sur le châssis pour passer à l'étape suivante.

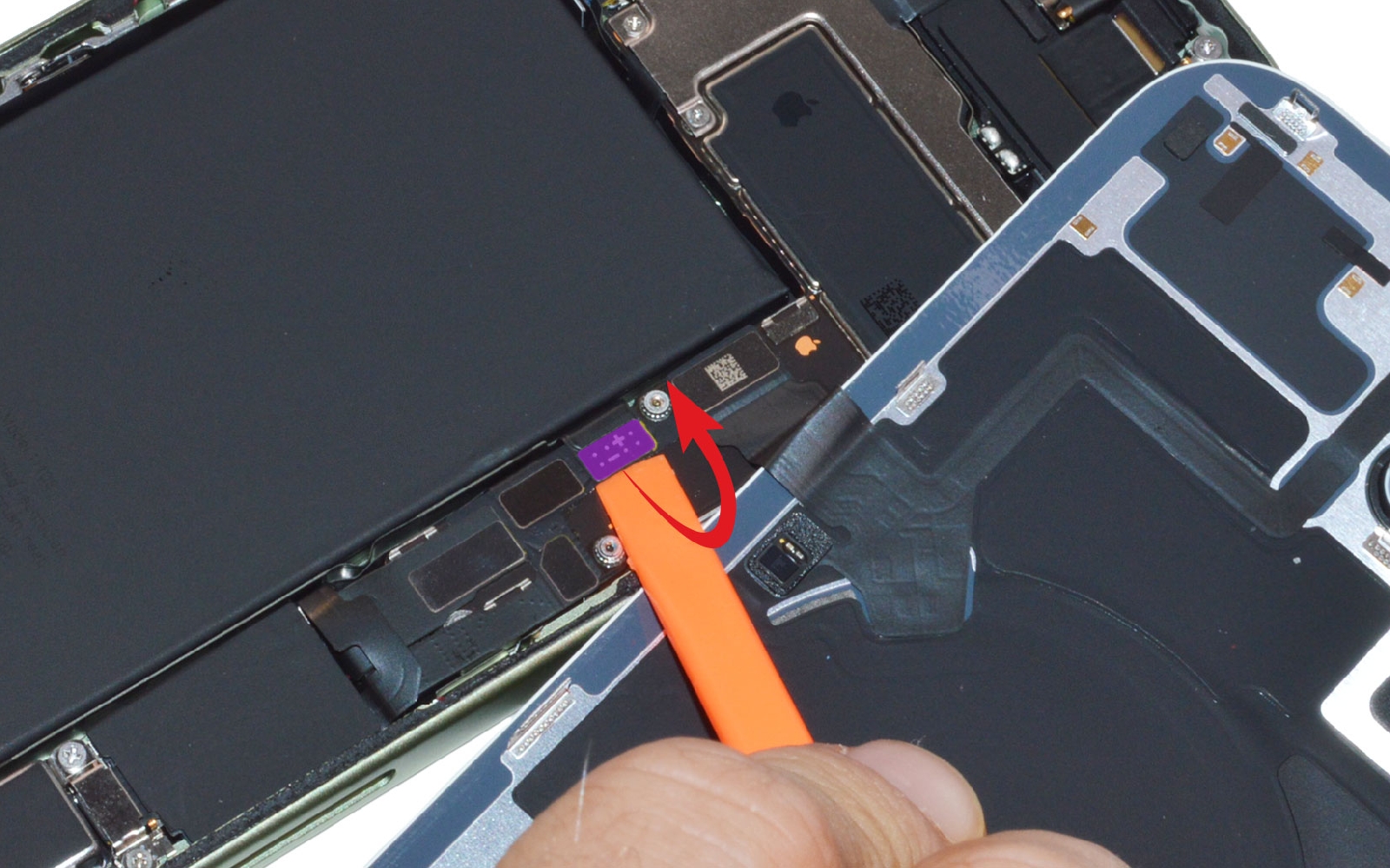

Une fois la vitre arrière ouverte il faut maintenant la libérer. Pour cela, il faut commencer par déconnecter la batterie pour travailler en toute sécurité sans risque de court-circuit.

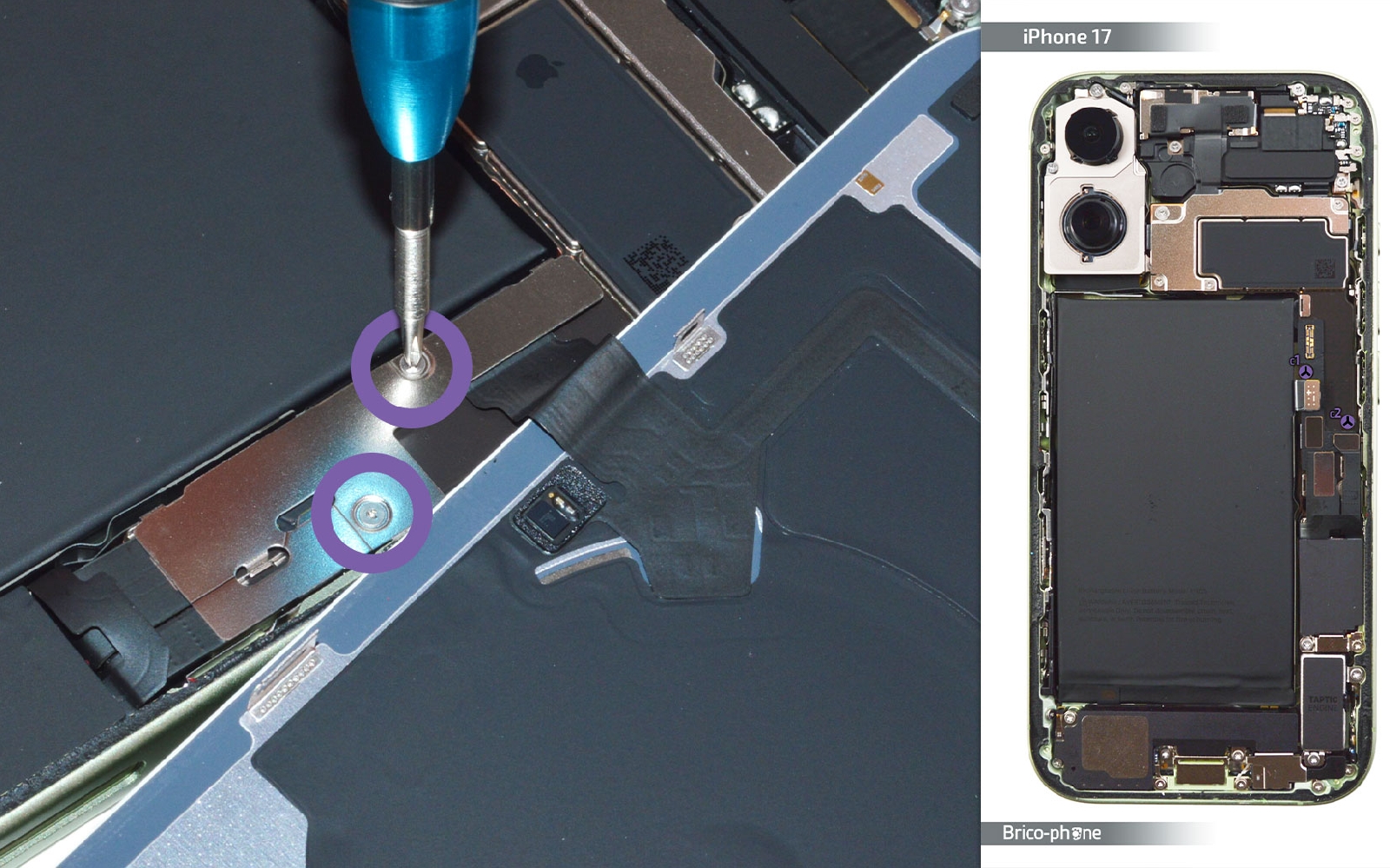

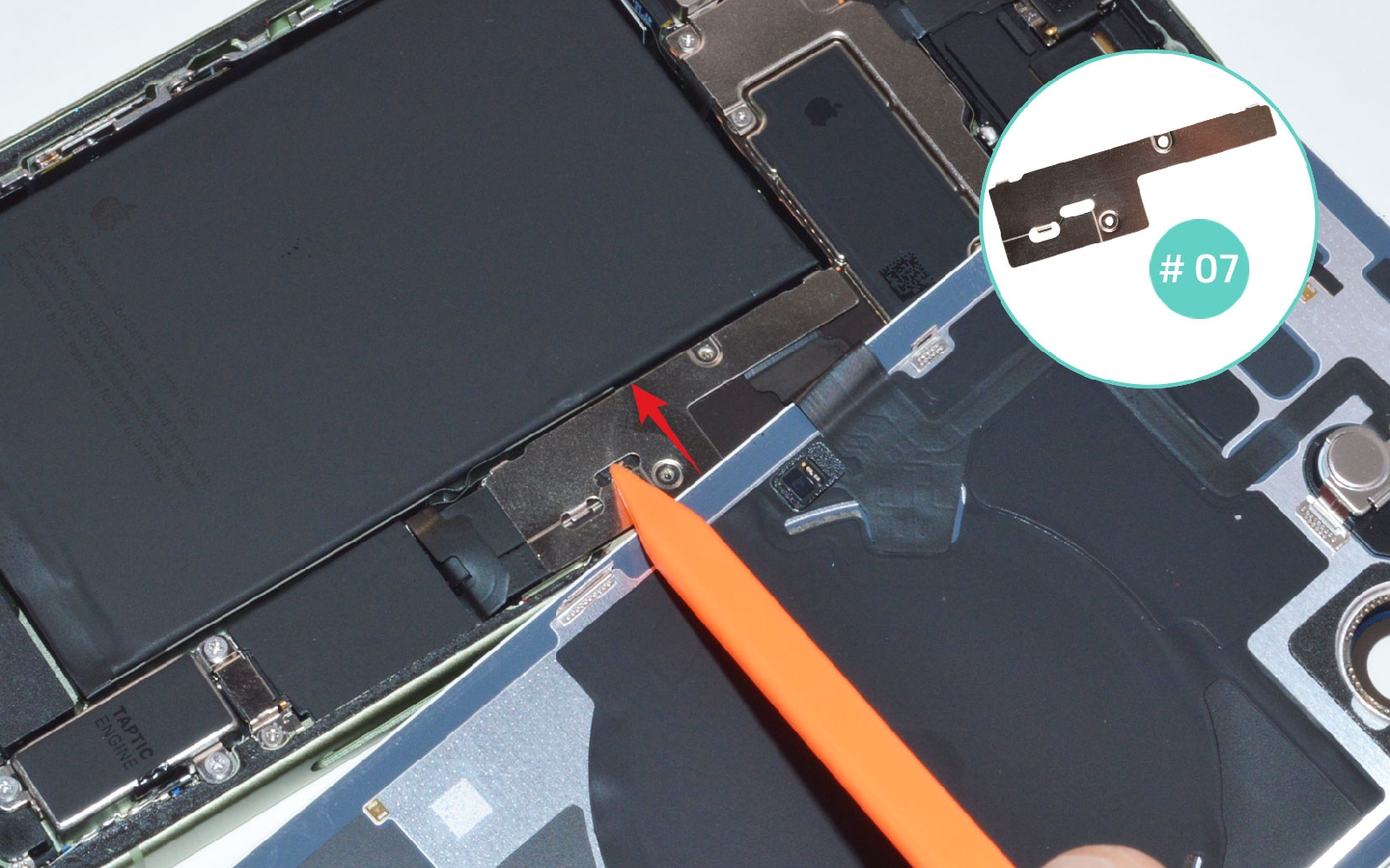

Ôtez donc les vis avec le tournevis triwing puis poussez la plaquette pour la déloger de son emplacement avant de débrancher la nappe de la batterie.

Déconnectez la nappe de la vitre arrière pour la mettre de coté.

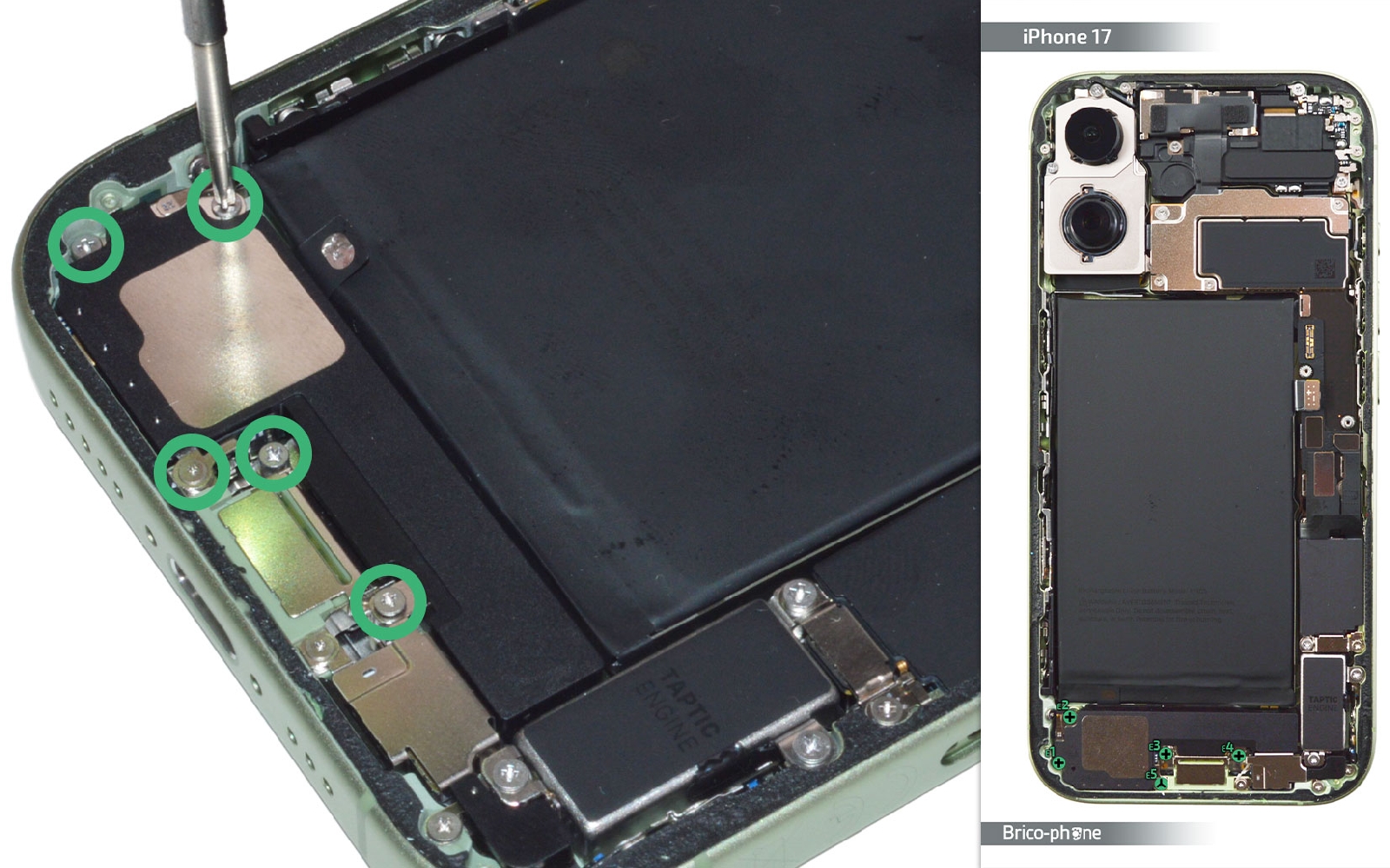

Reprenez votre tournevis cruciforme pour enlever les vis du haut-parleur externe. Puis, ôtez la vis E5 avec le triwing.

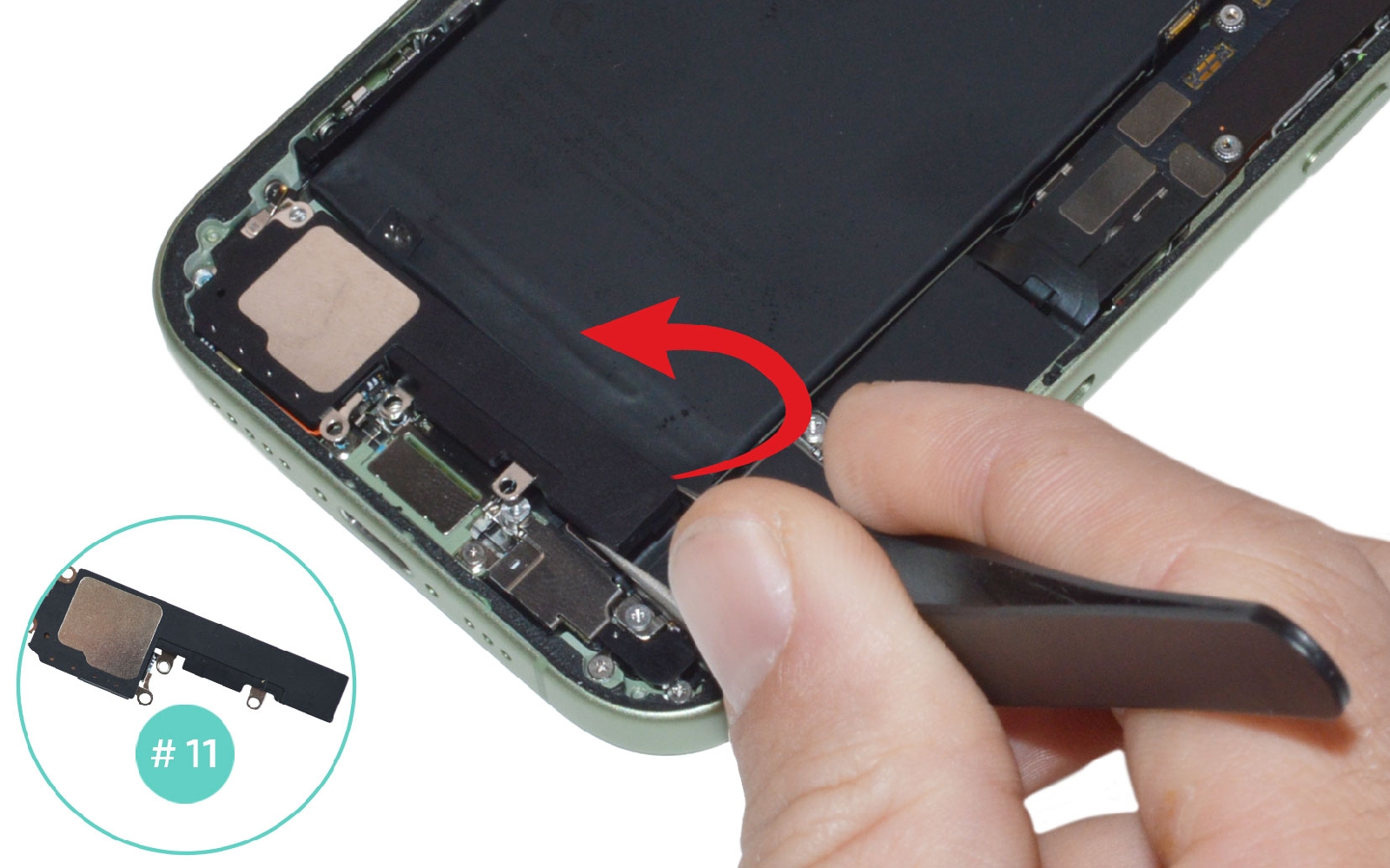

Saisissez le HP avec la pincette pour l'extraire.

Dans un premier temps, remontez chaque élément en suivant le tutoriel dans le sens contraire.

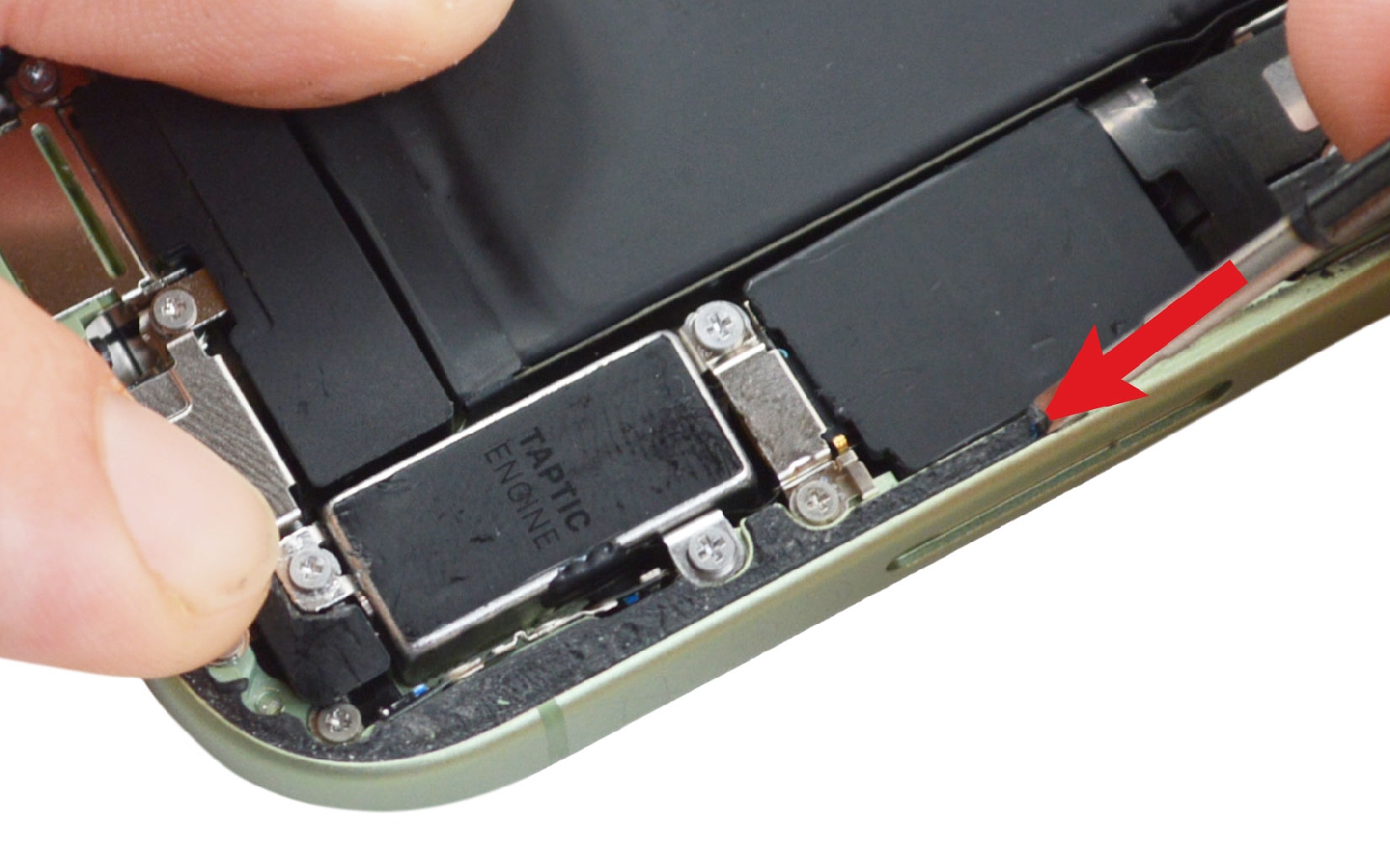

Après à l'aide du tournevis plat et avec beaucoup d'attention, retirez les résidus de stickers encore présents sur le châssis.

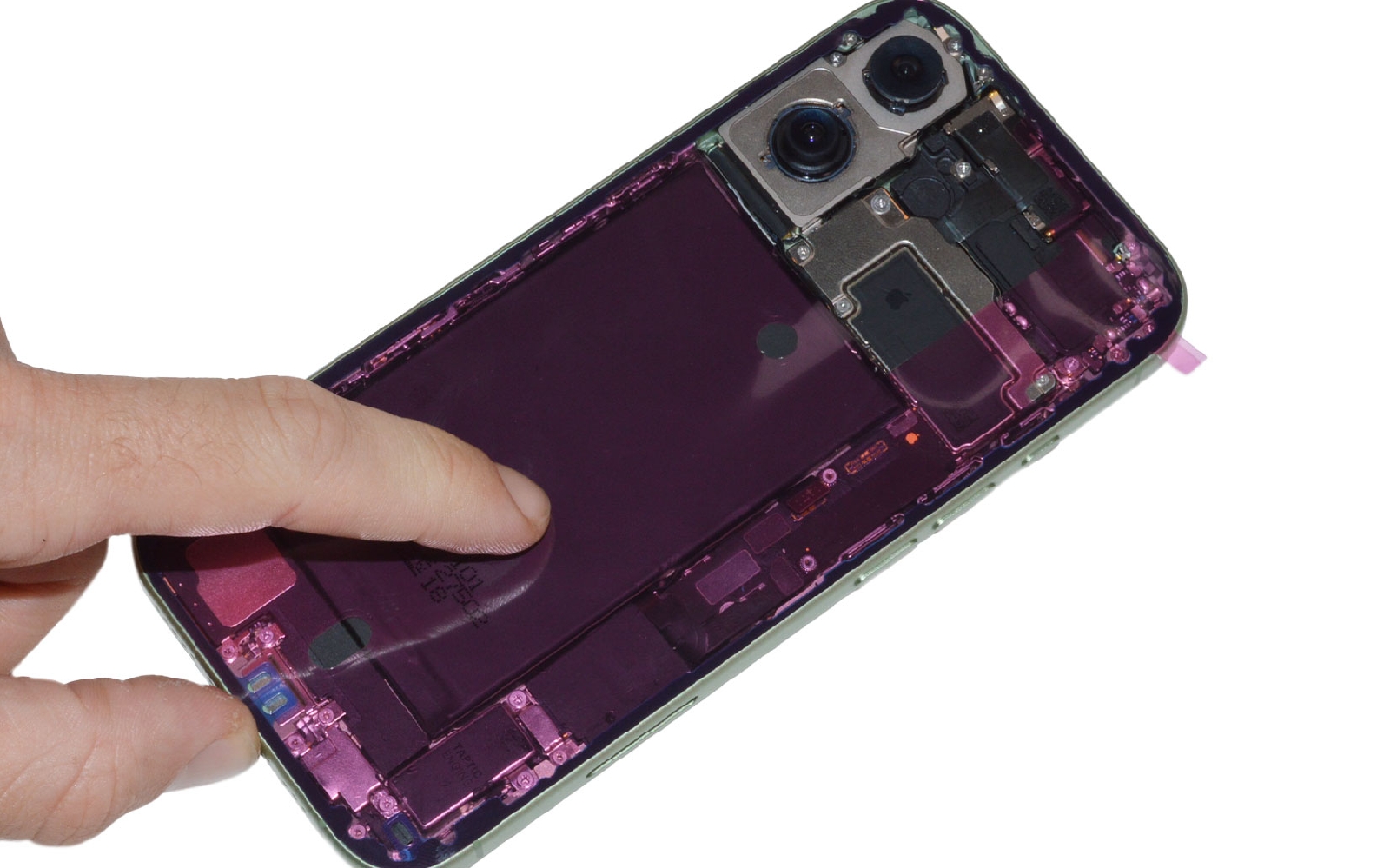

Ensuite, ôtez la protection principale (bleue) du joint d'étanchéité avant de l'apposer sur votre téléphone. Assurez-vous que le joint est bien mis et si besoin passer dessus à l'aide du levier pour qu'il colle au châssis.

Enlevez la seconde protection (rose), rebranchez la vitre arrière et la batterie puis, remettez les plaquettes métalliques. Retirez les dernières protections bleues en les saisissant avec la pincette puis clipsez le composant pour refermer votre iPhone 17. Vissez les deux vis Pentalobe et rallumez votre appareil.
