Comment changer la caméra arrière sur iPhone 17

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 15/20
iPhone 17 | Temps estimé : 20 min | Difficulté : 2/5

Vos caméras arrière d’iPhone 17 ne fonctionnent plus correctement ? Photos floues, autofocus défaillant, taches sur l’image ou module totalement inactif ? Ces symptômes indiquent souvent qu’il est nécessaire de remplacer le bloc caméras arrière.

Dans ce tutoriel Brico-phone, nos techniciens vous guident étape par étape pour vous apprendre à retirer les caméras défectueuses et installer un module neuf parfaitement compatible. Grâce à des photos détaillées et des instructions claires, vous pourrez ouvrir l’appareil, accéder au bloc photo, déconnecter les nappes en sécurité et remonter l’ensemble sans erreur.

En suivant ce guide, vous redonnerez à votre iPhone 17 toute sa qualité photo d’origine, tout en économisant le coût d’une réparation en atelier. Prêt à retrouver des clichés nets et lumineux ? C’est parti !

Diagnostic

›  Les photos sont floues.
›  La mise au point ne fonctionne plus...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière iPhone 17
89,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
9,90 €
Ajouter au panier

Avant de commencer

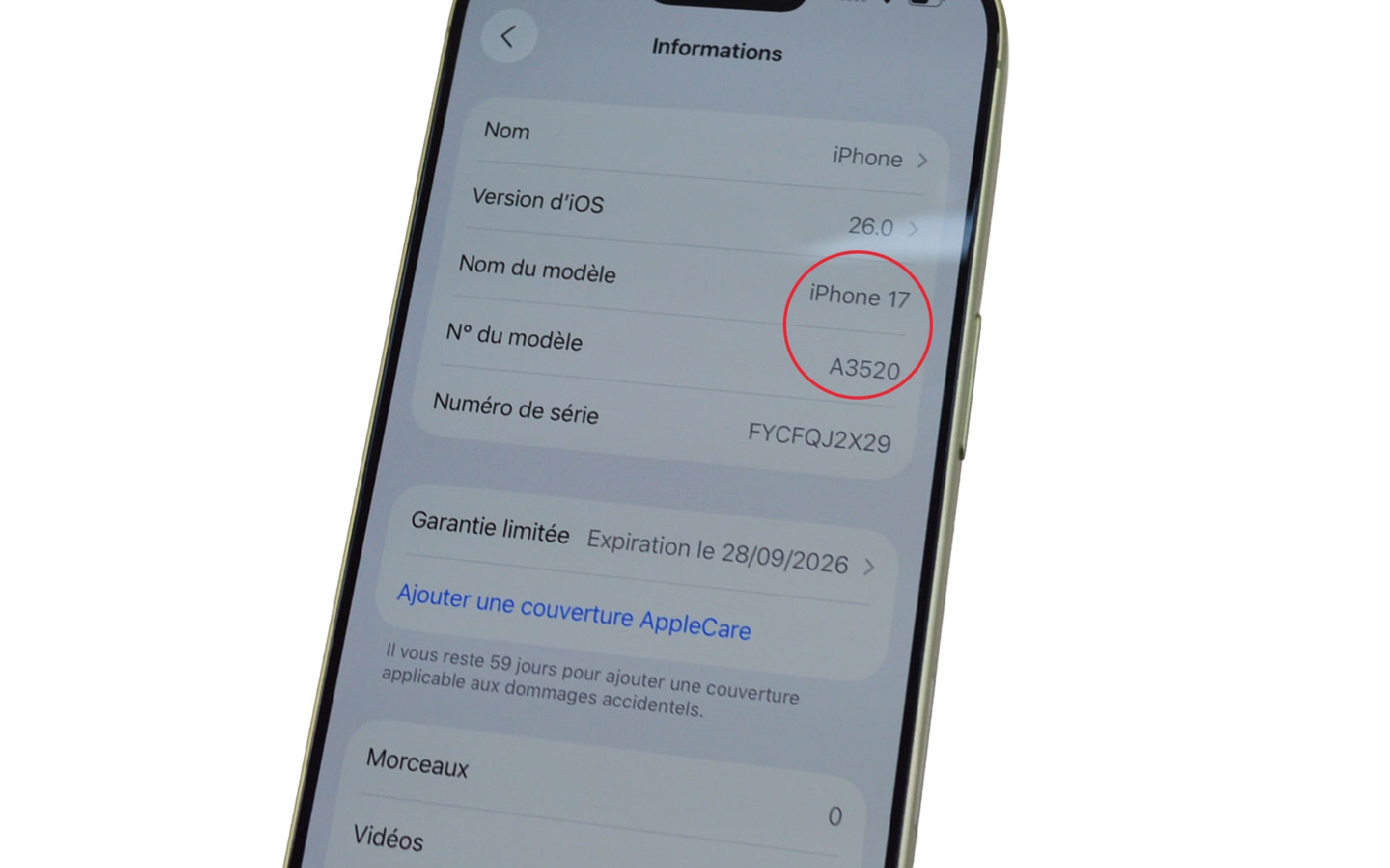

Avant de commencer la réparation, il est important de connaître le numéro de modèle de votre iPhone 17 afin de vous assurer que les pièces que vous allez utiliser sont bien compatibles. Vous pouvez le retrouver dans les Paramètres > Général > Informations, sous la mention Numéro du modèle. Si votre iPhone ne s’allume plus, le numéro est gravé sur la partie inférieure du châssis, à l'intérieur de la prise de charge.

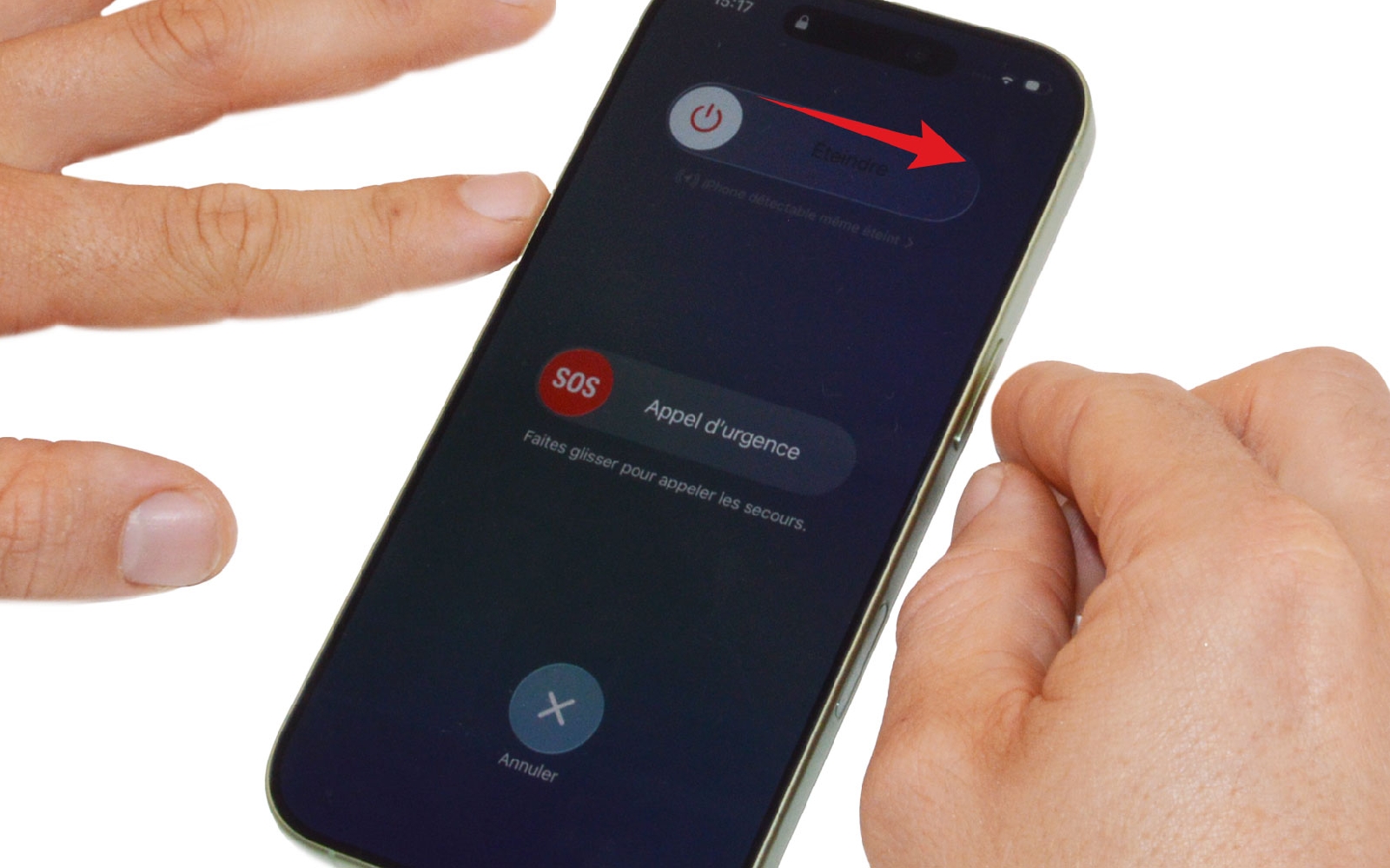

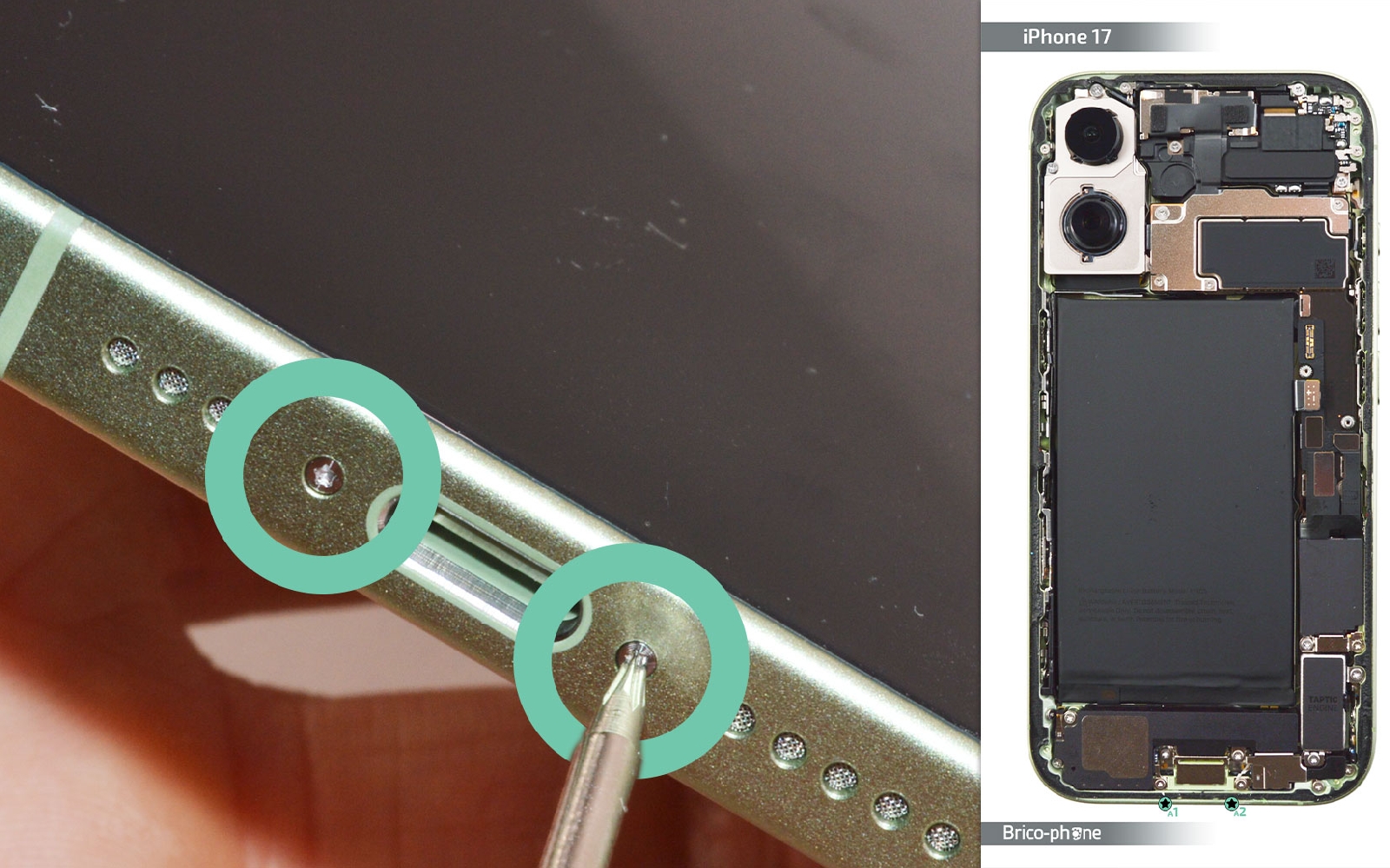

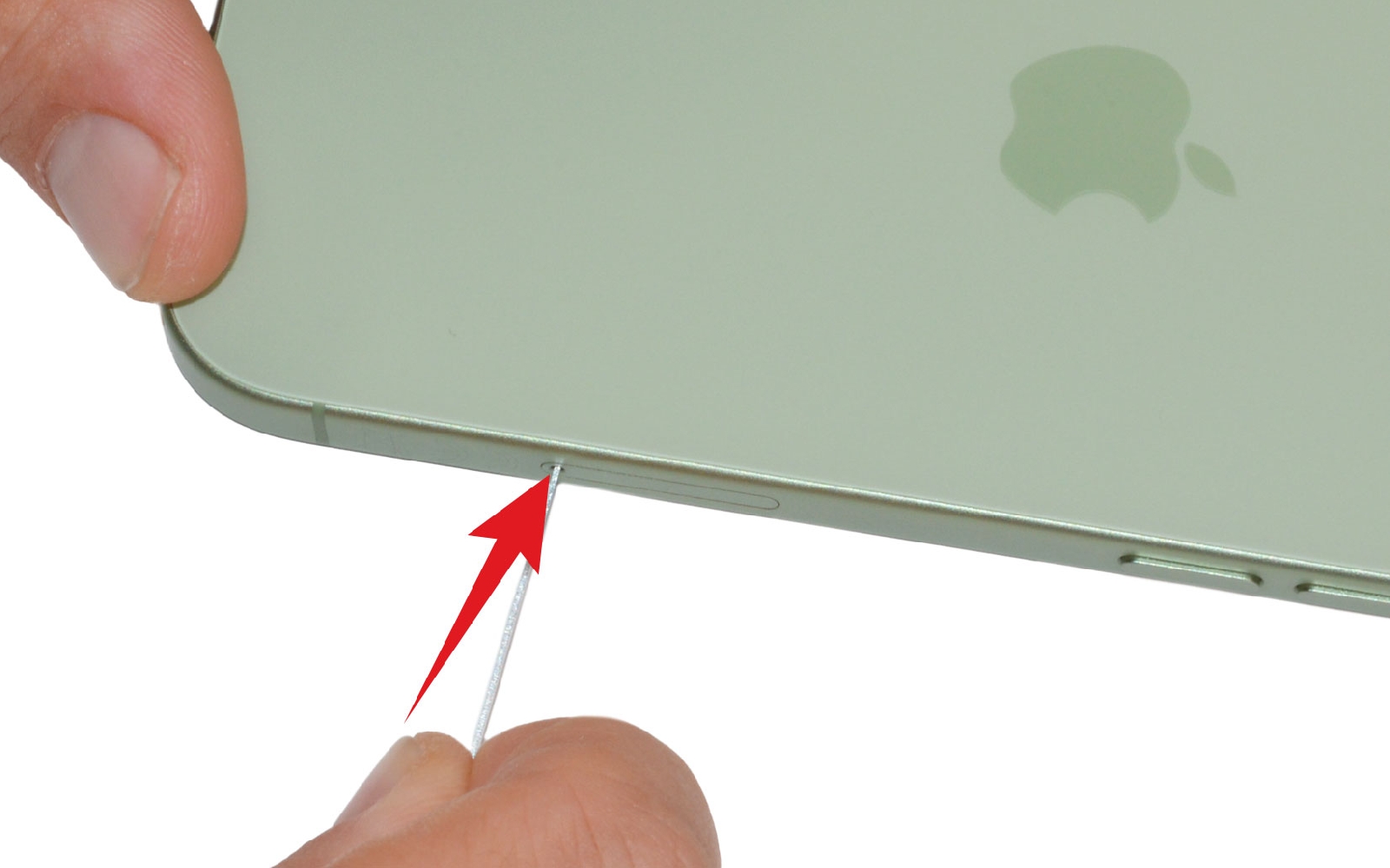

Une fois le modèle identifié, éteignez complètement votre iPhone 17 pour travailler en toute sécurité. Retirez ensuite le tiroir SIM à l’aide d’un outil d’éjection ou d’un trombone déplié. Pour terminer cette préparation, dévissez les deux vis pentalobe situées de part et d’autre de la prise de charge.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Comment changer la caméra arrière sur iPhone 17 photo 4
Outils du kit utilisés
Outils du kit utilisés

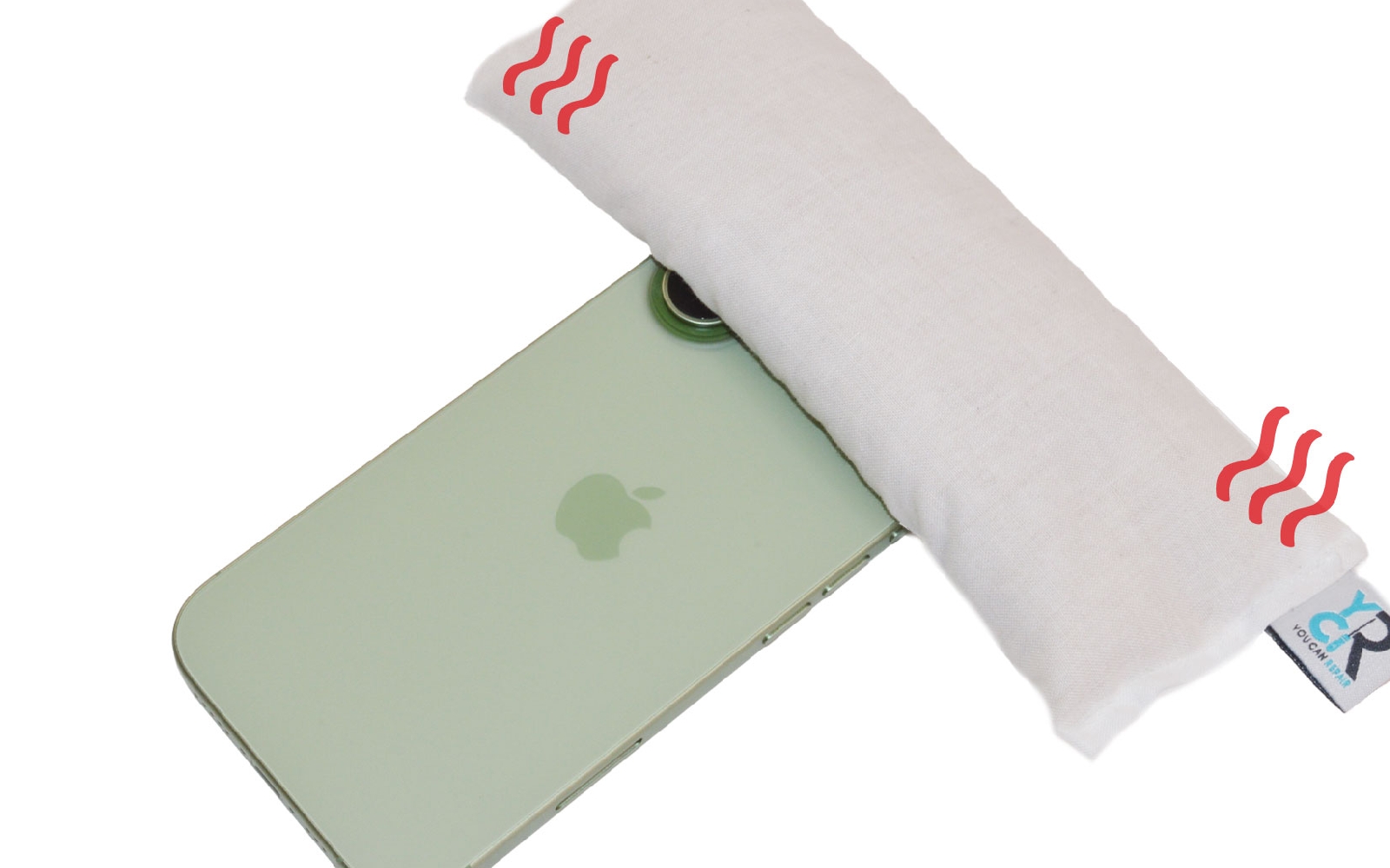

Etape 1 : Chauffer la vitre arrière
Avant de pouvoir retirer la vitre arrière, il est nécessaire de ramollir la colle qui maintient celui-ci solidement fixé au châssis.
Cette étape est essentielle pour ouvrir l’iPhone 17 sans risquer de casser la vitre arrière ou d’endommager les nappes internes.

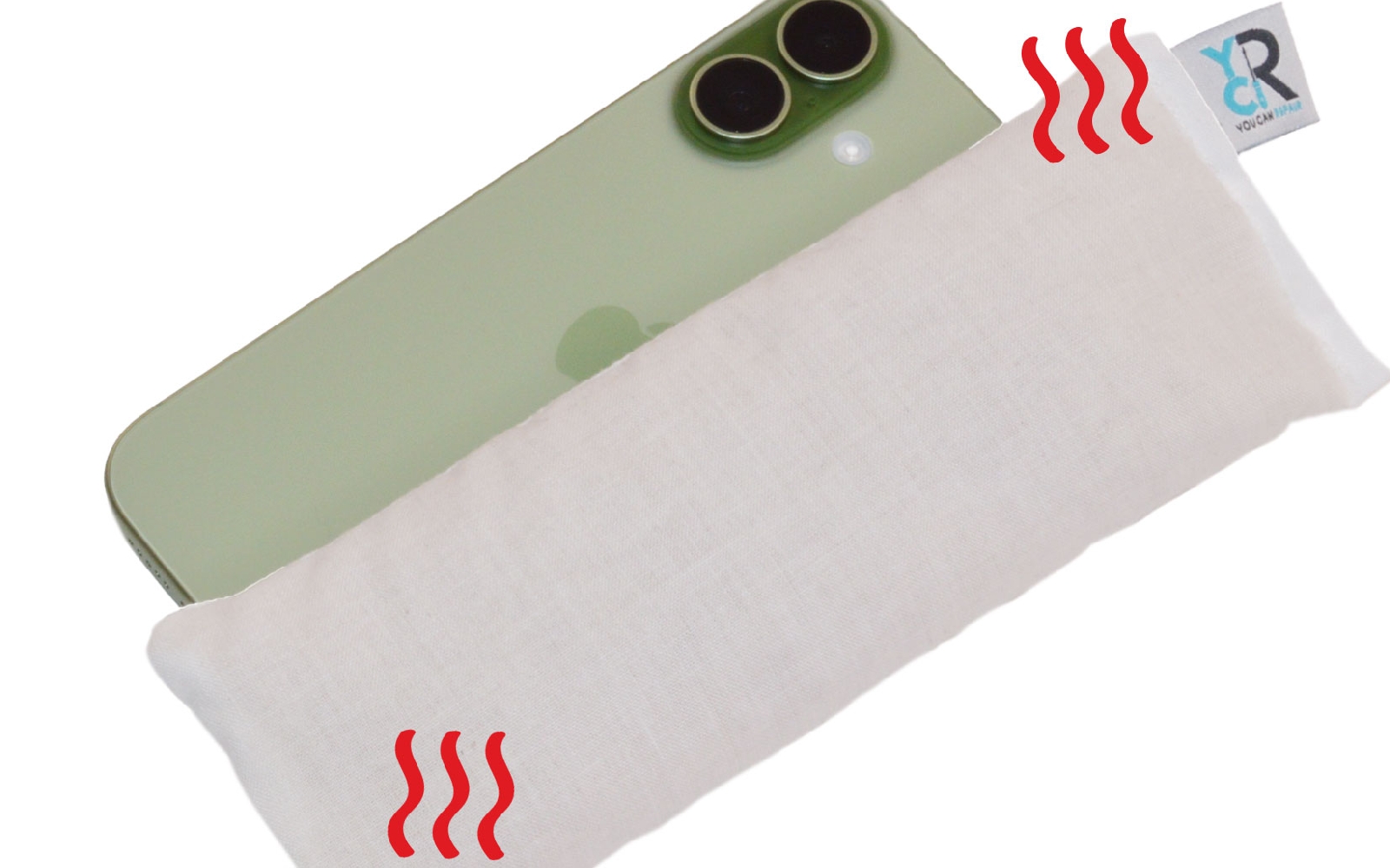

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique. Pour le coussin, pensez à le passer au micro-ondes au minimum 1 minutes avant de l'utiliser.

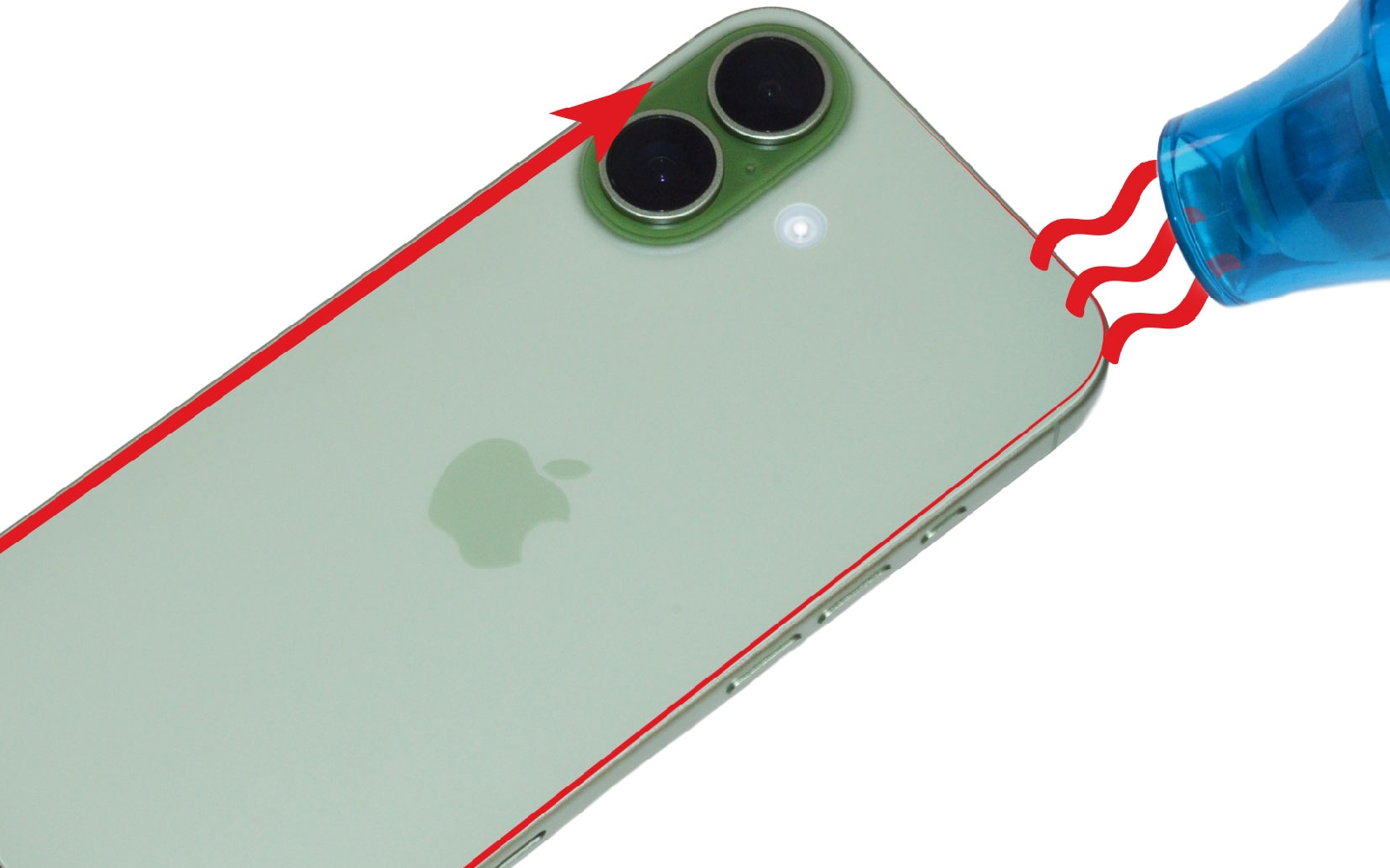

Ensuite, chauffez les bords de la vitre arrière en effectuant des mouvements circulaires pendant quelques secondes, afin d’assouplir uniformément l’adhésif.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Ouvrir le téléphone

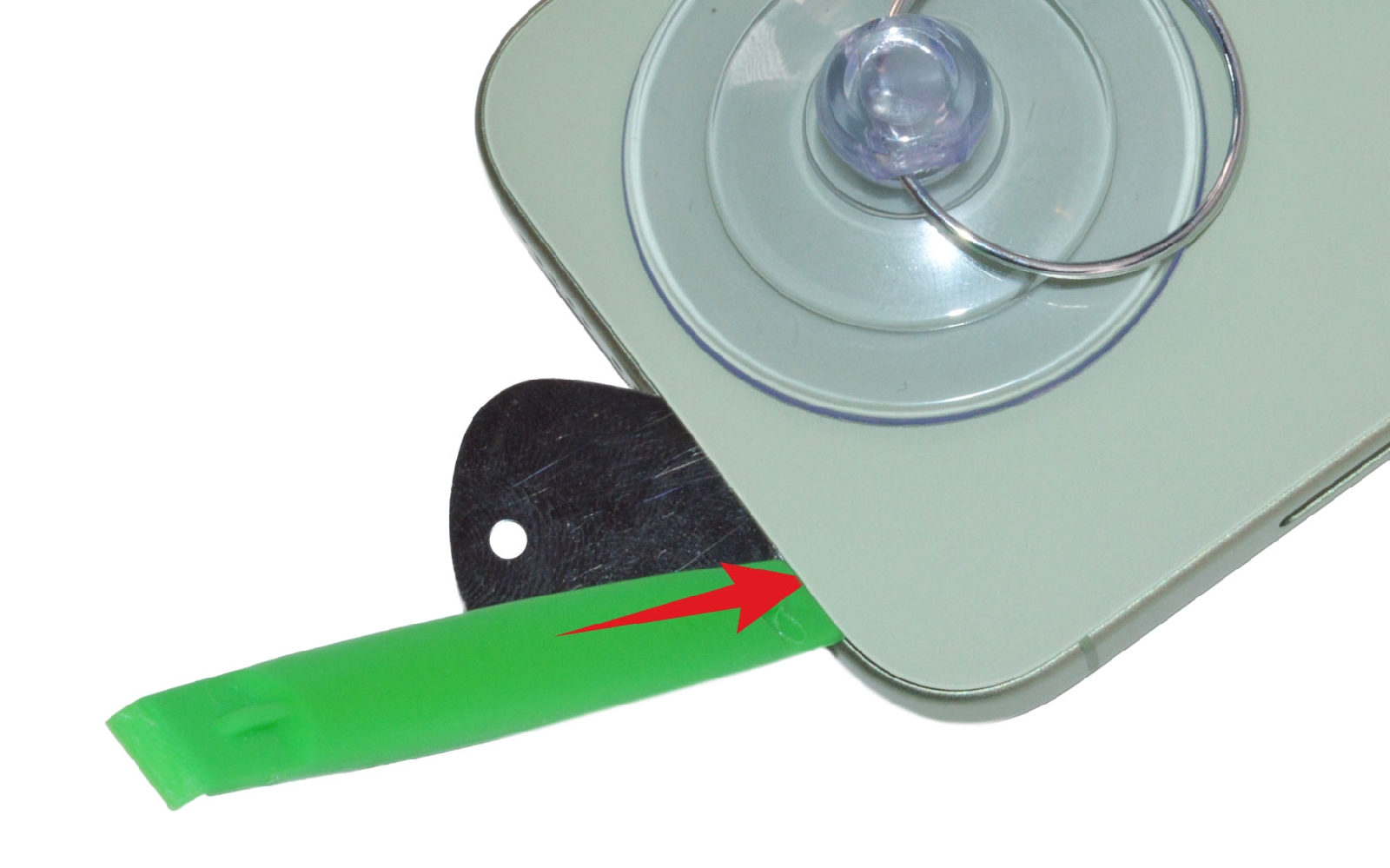

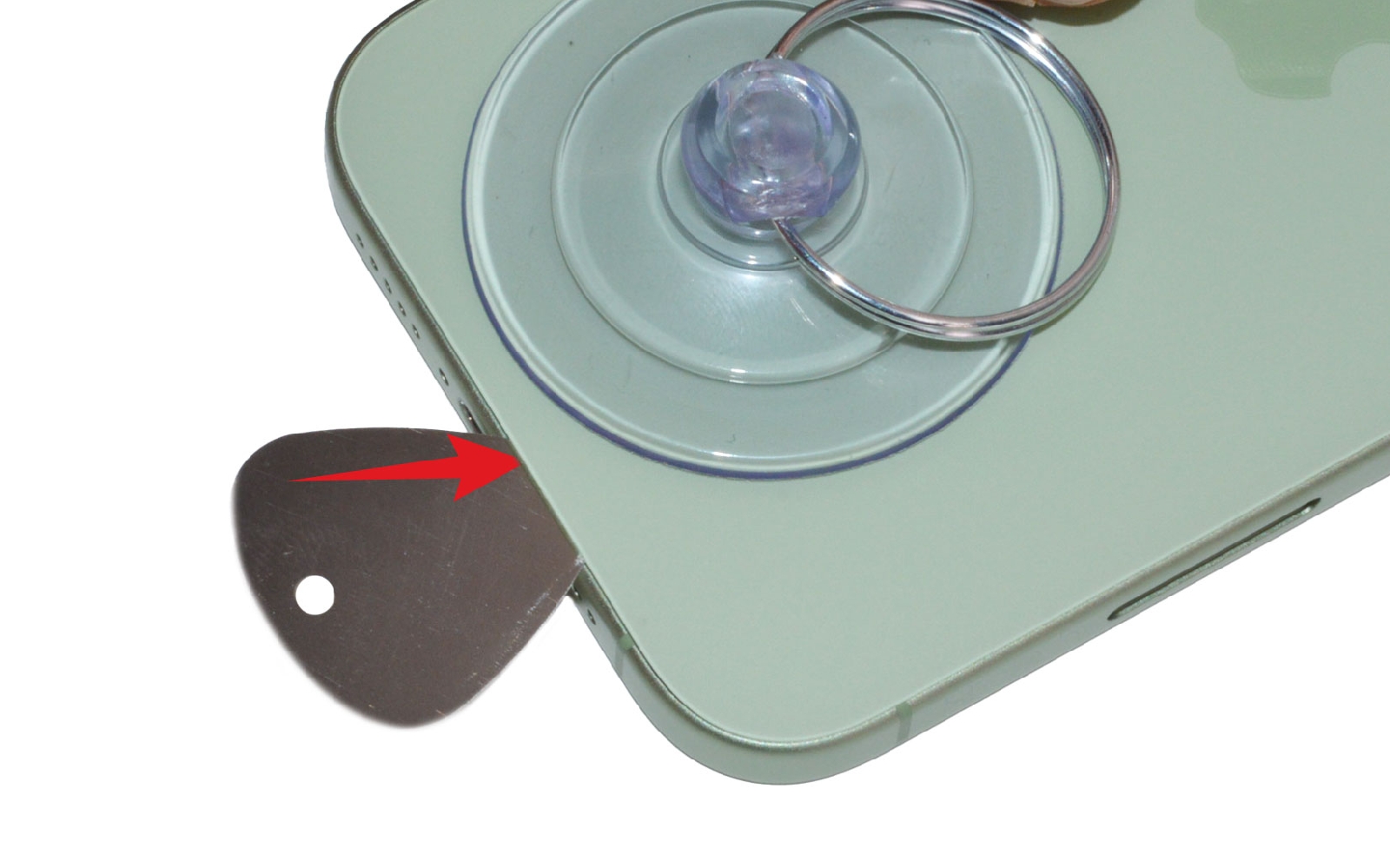

Une fois la vitre suffisamment chaude, utilisez une ventouse pour la soulever légèrement, puis insérez un médiator pour commencer à le décoller.

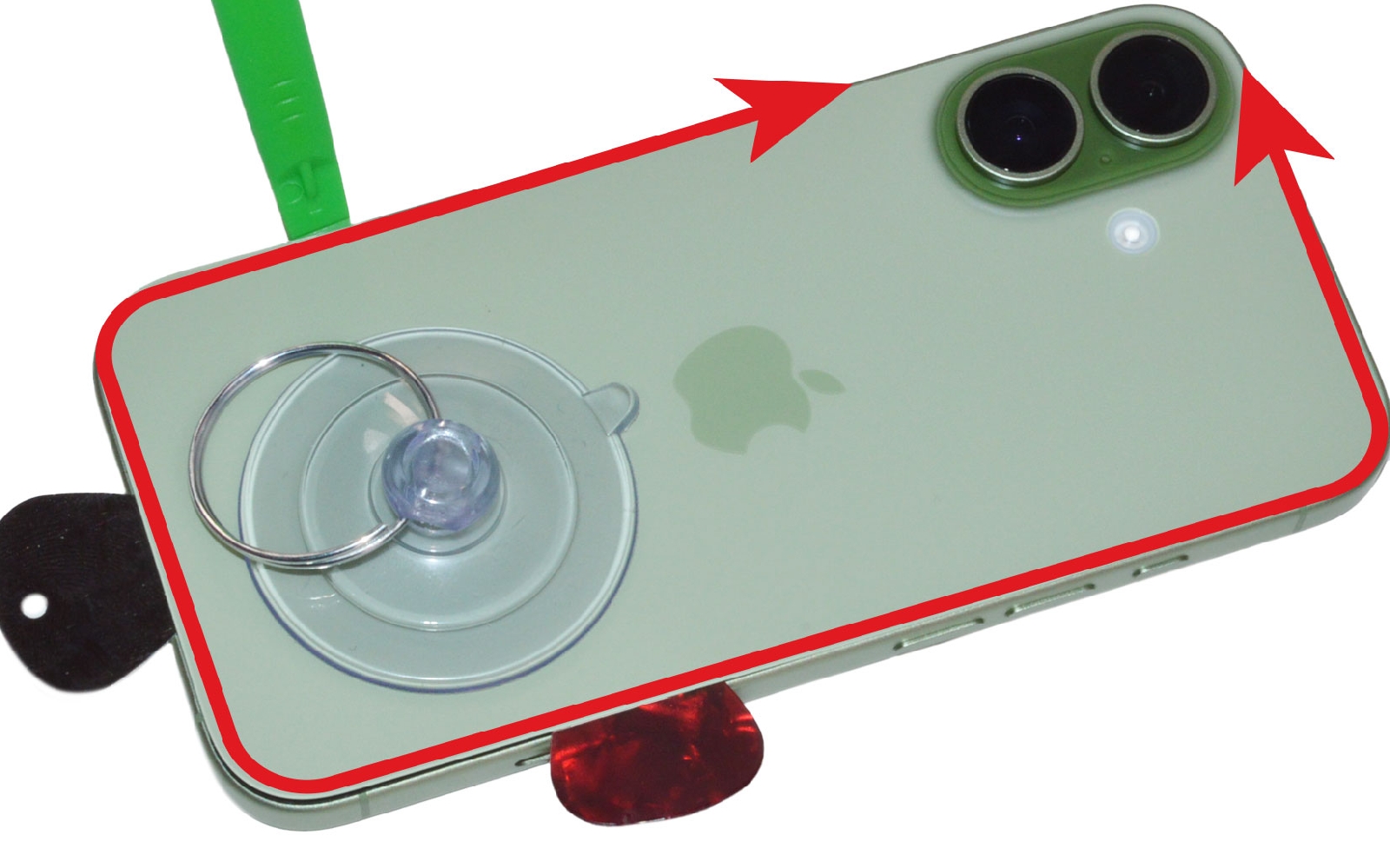

Ensuite, insérez la spatule pour continuer le décollage sans risquer d'endommager des nappes internes. Faites le tour du téléphone avec l'outil pour décoller entièrement la vitre arrière. N'hésitez pas à installer des médiators en plastique au fur et à mesures de votre avancée pour éviter que la vitre ne se recolle au châssis.

Si l’écran résiste, ne forcez pas ! Réchauffez à nouveau la zone concernée quelques secondes avant de poursuivre.
Une chauffe régulière et maîtrisée permet une ouverture propre et sans casse.

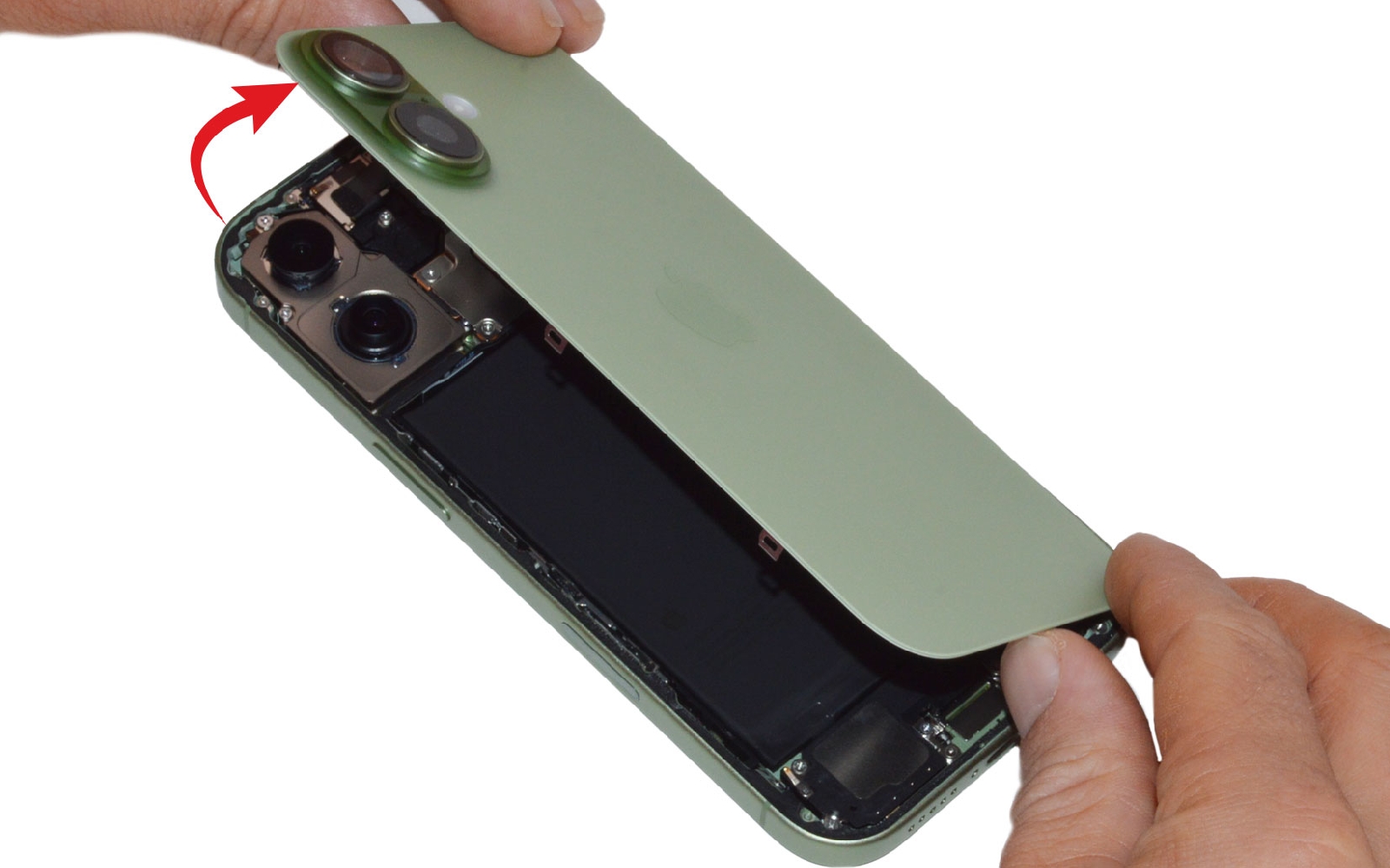

Une fois la vitre décollée, faites la basculer vers la droite en faisant attention aux nappes. Superposez la vitre arrière sur le châssis pour passer à l'étape suivante.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Comment changer la caméra arrière sur iPhone 17 photo 4
Outils du kit utilisés
Outils du kit utilisés

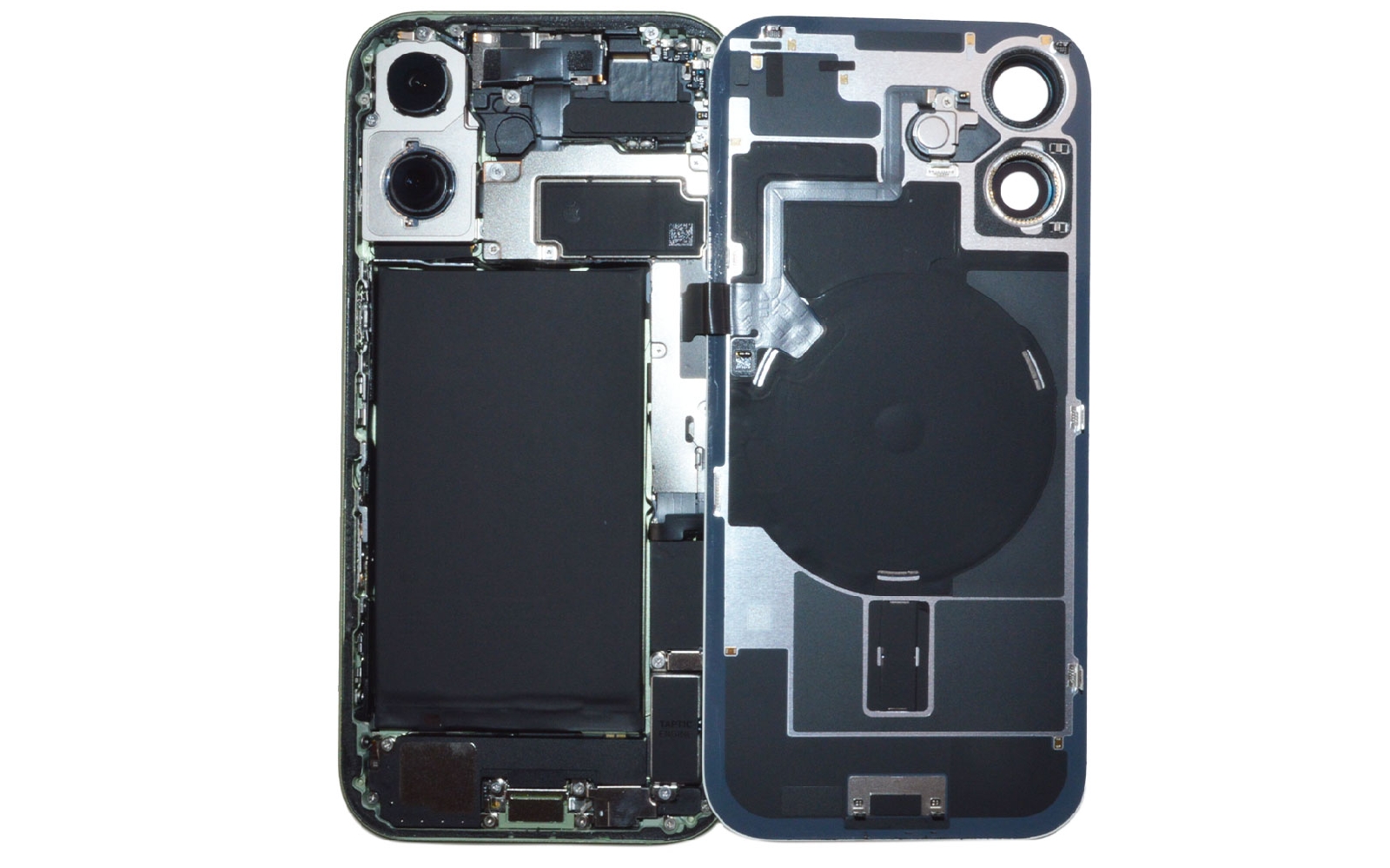

Etape 3 : Déconnecter la batterie
Une fois la vitre arrière ouverte il faut maintenant la libérer. Pour cela, il faut commencer par déconnecter la batterie pour travailler en toute sécurité sans risque de court-circuit.

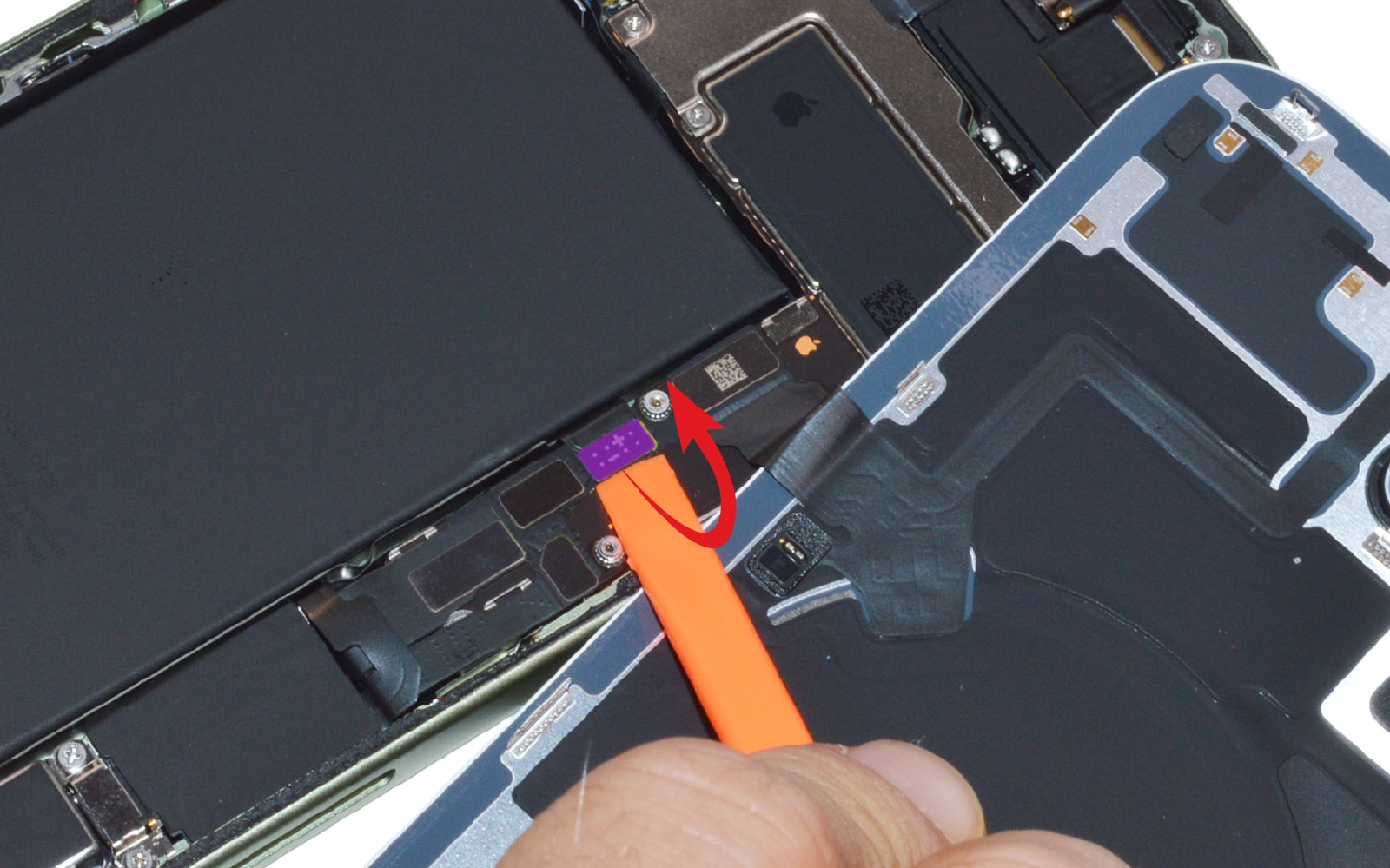

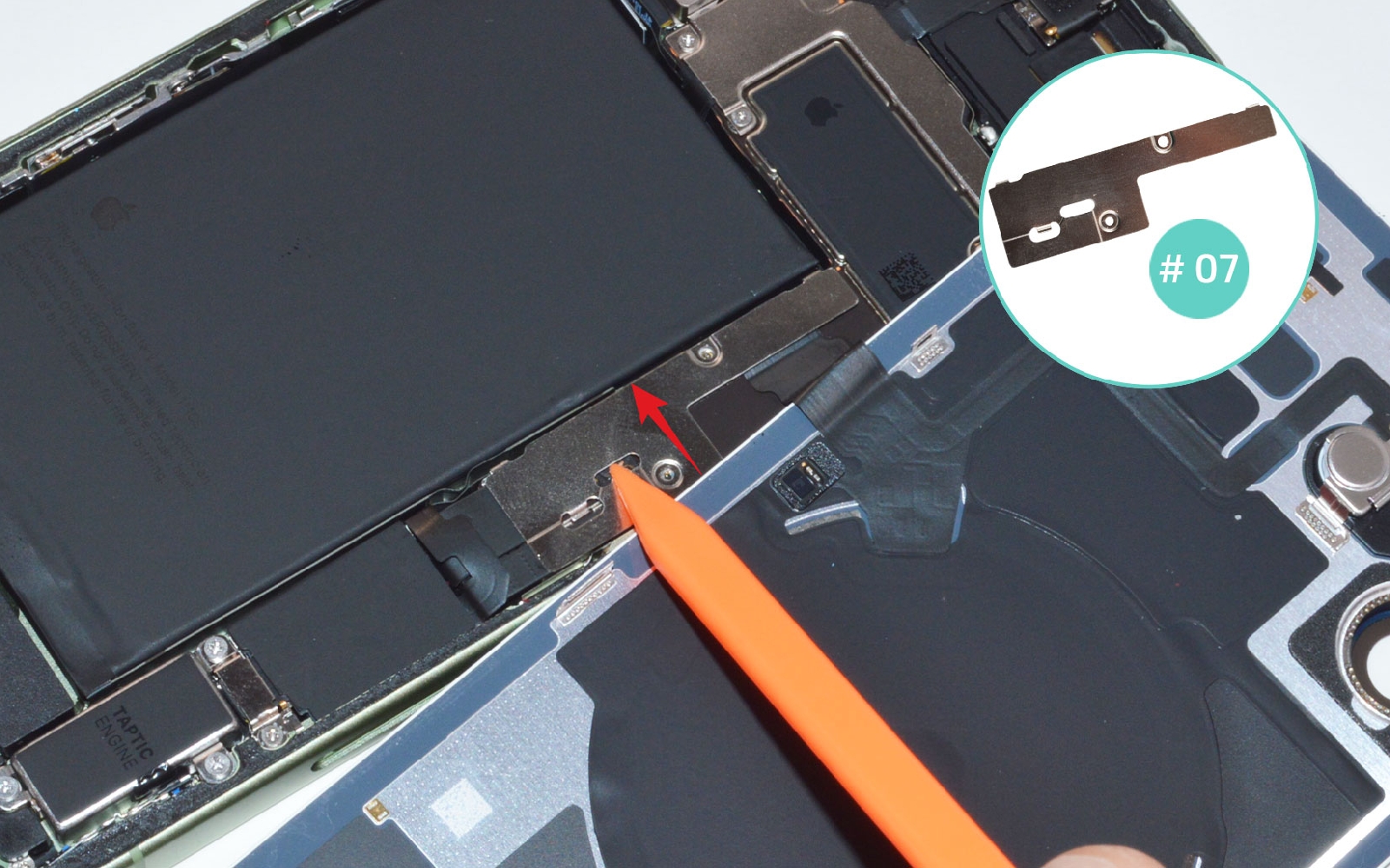

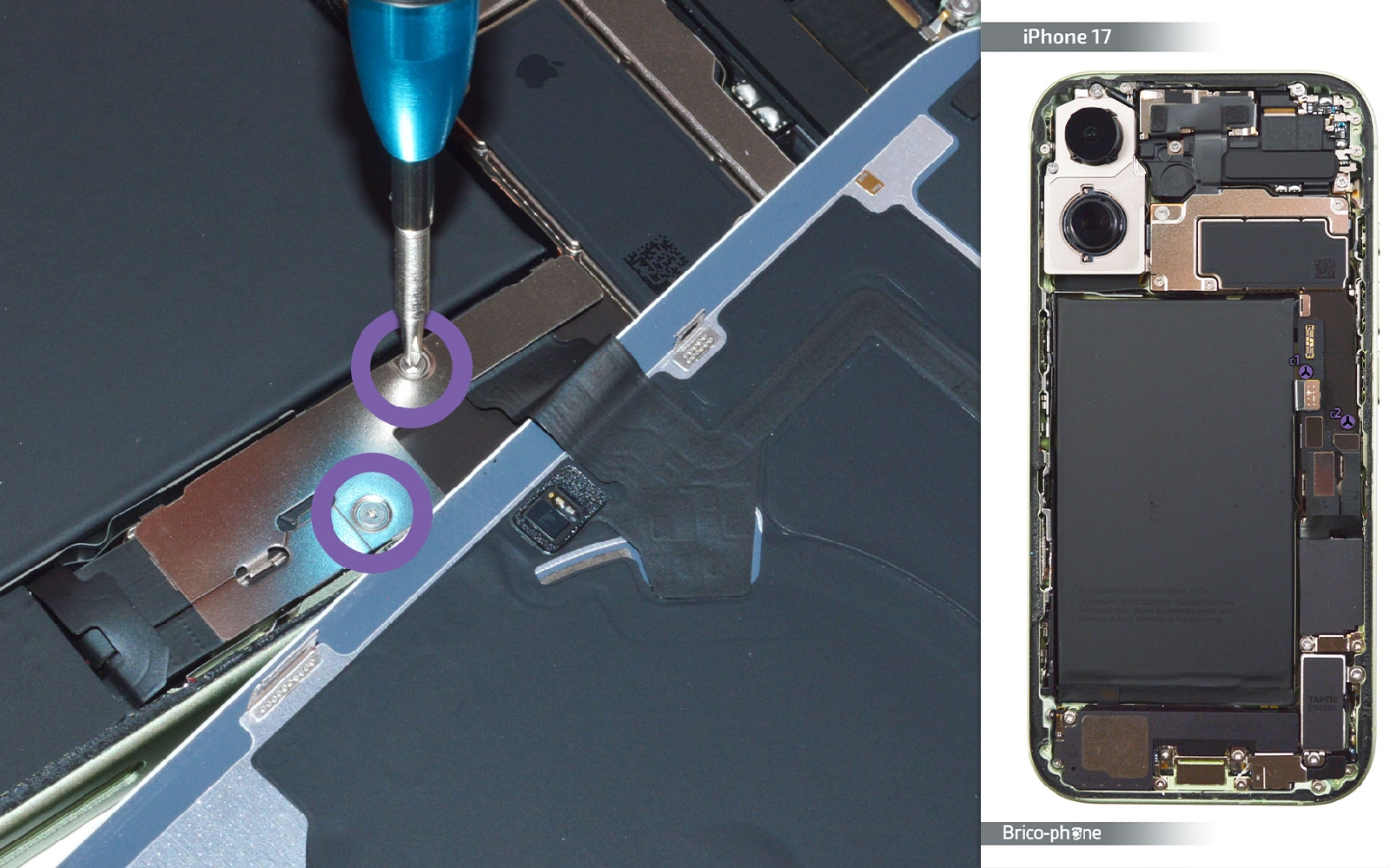

Ôtez donc les vis avec le tournevis triwing puis poussez la plaquette pour la déloger de son emplacement avant de débrancher la nappe de la batterie.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Comment changer la caméra arrière sur iPhone 17 photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Mettre de coté la vitre arrière

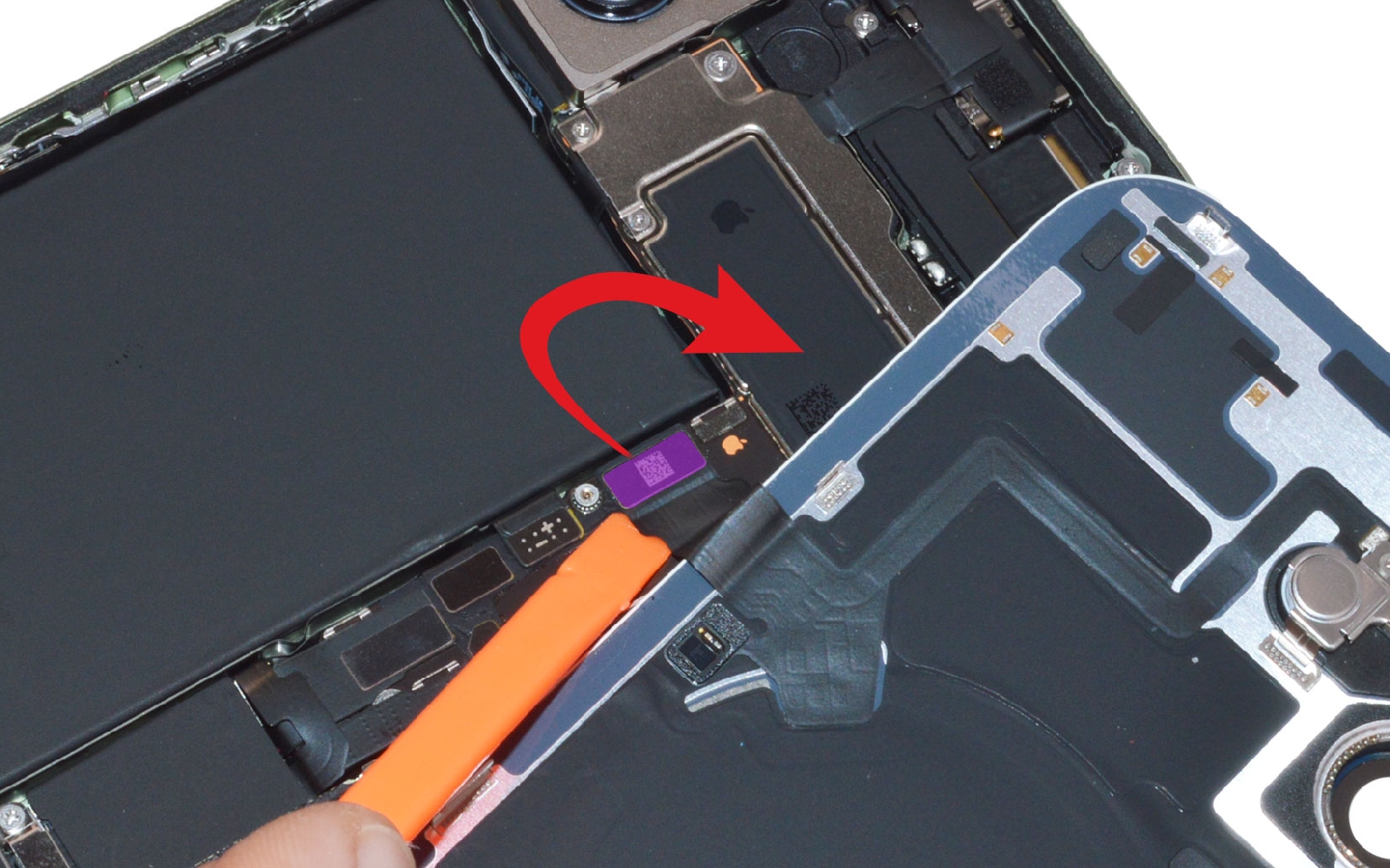

Déconnectez la nappe de la vitre arrière pour la mettre de coté.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

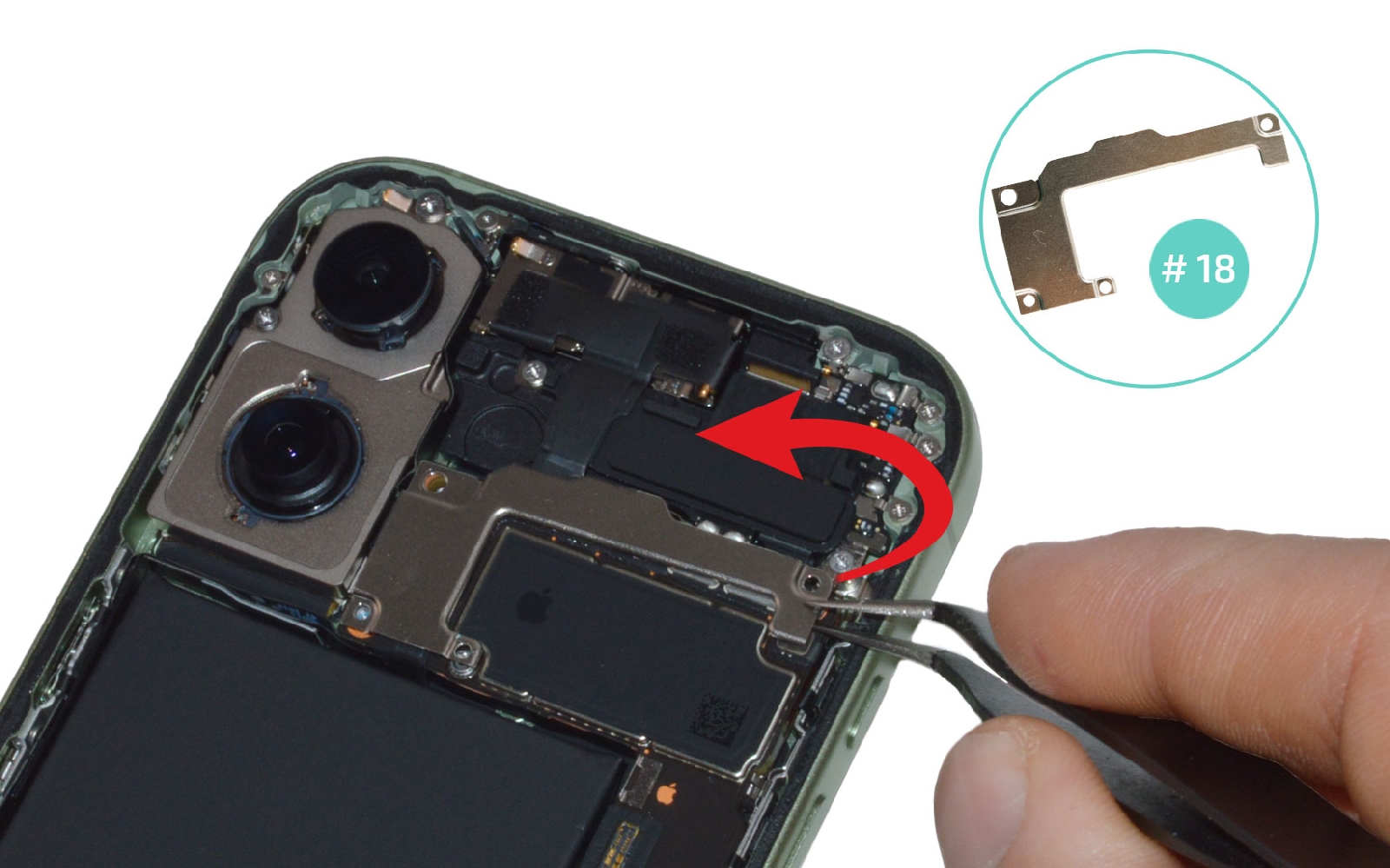

Etape 5 : Libérer la plaquette de protection des caméras

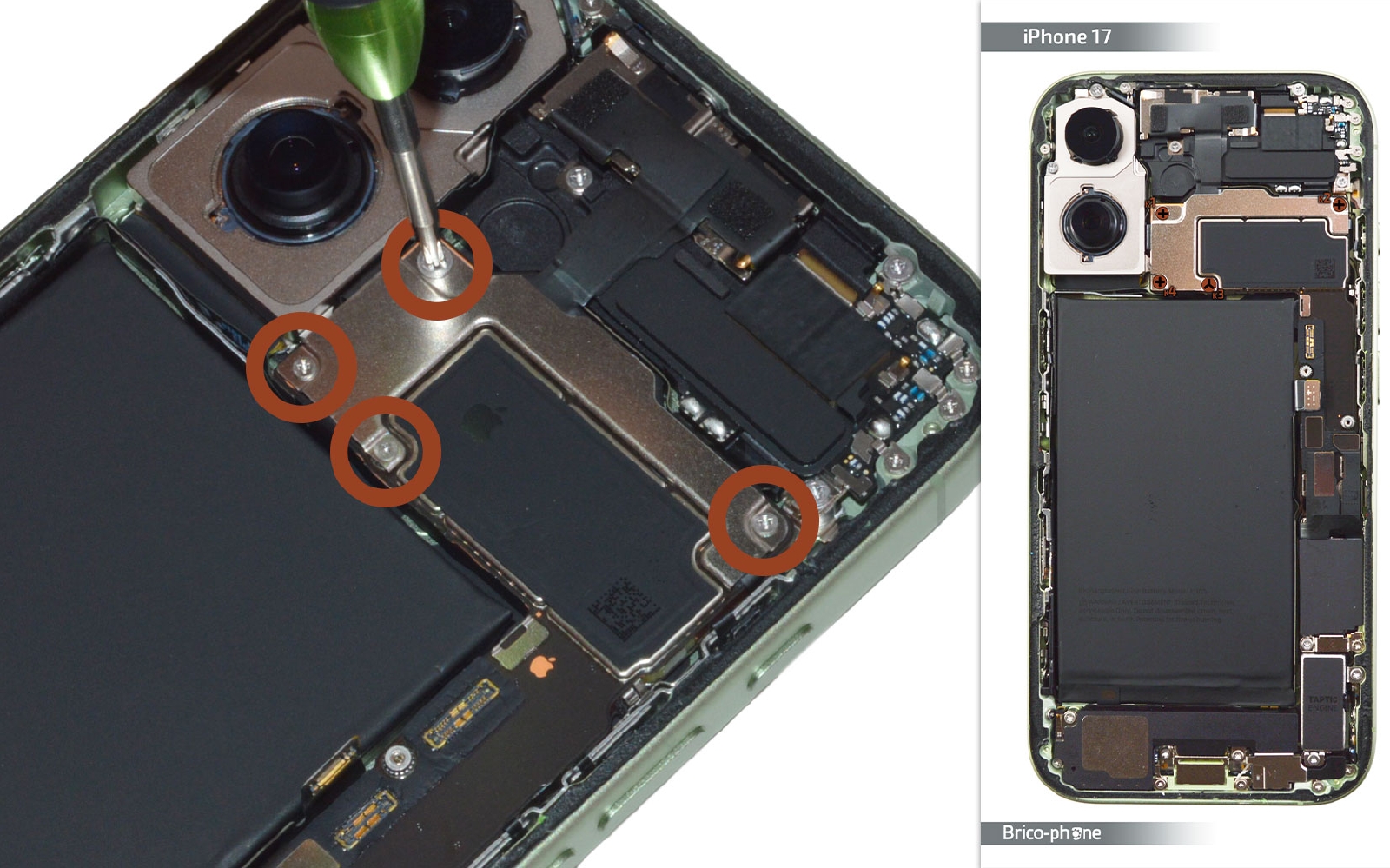

Retirez les deux 4 vis de la plaquette avec le tournevis cruciforme.
Mettez de coté le composant en le sortant avec la brucelles avant de passer aux éléments du bas du téléphone.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Outils du kit utilisés
Outils du kit utilisés

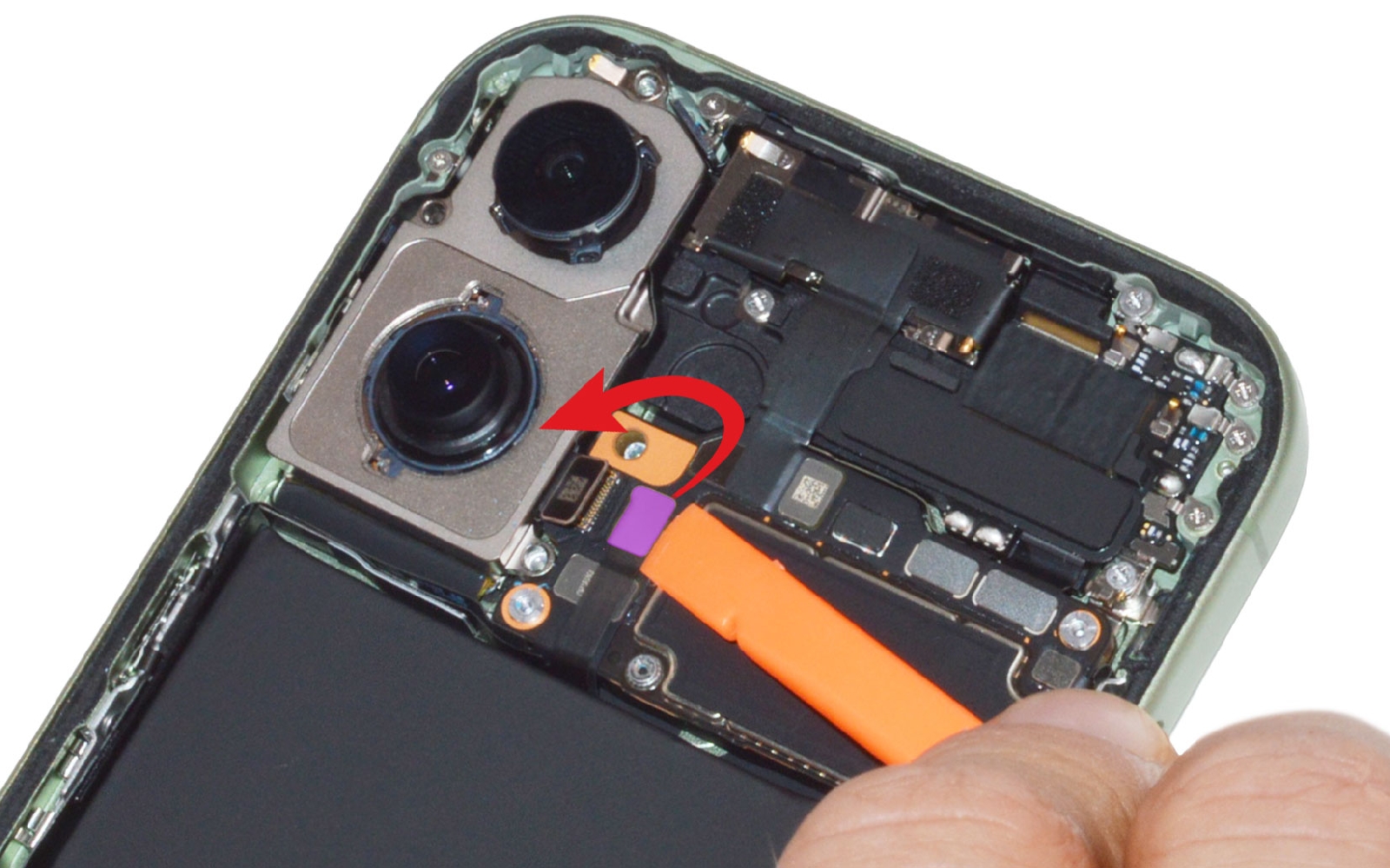

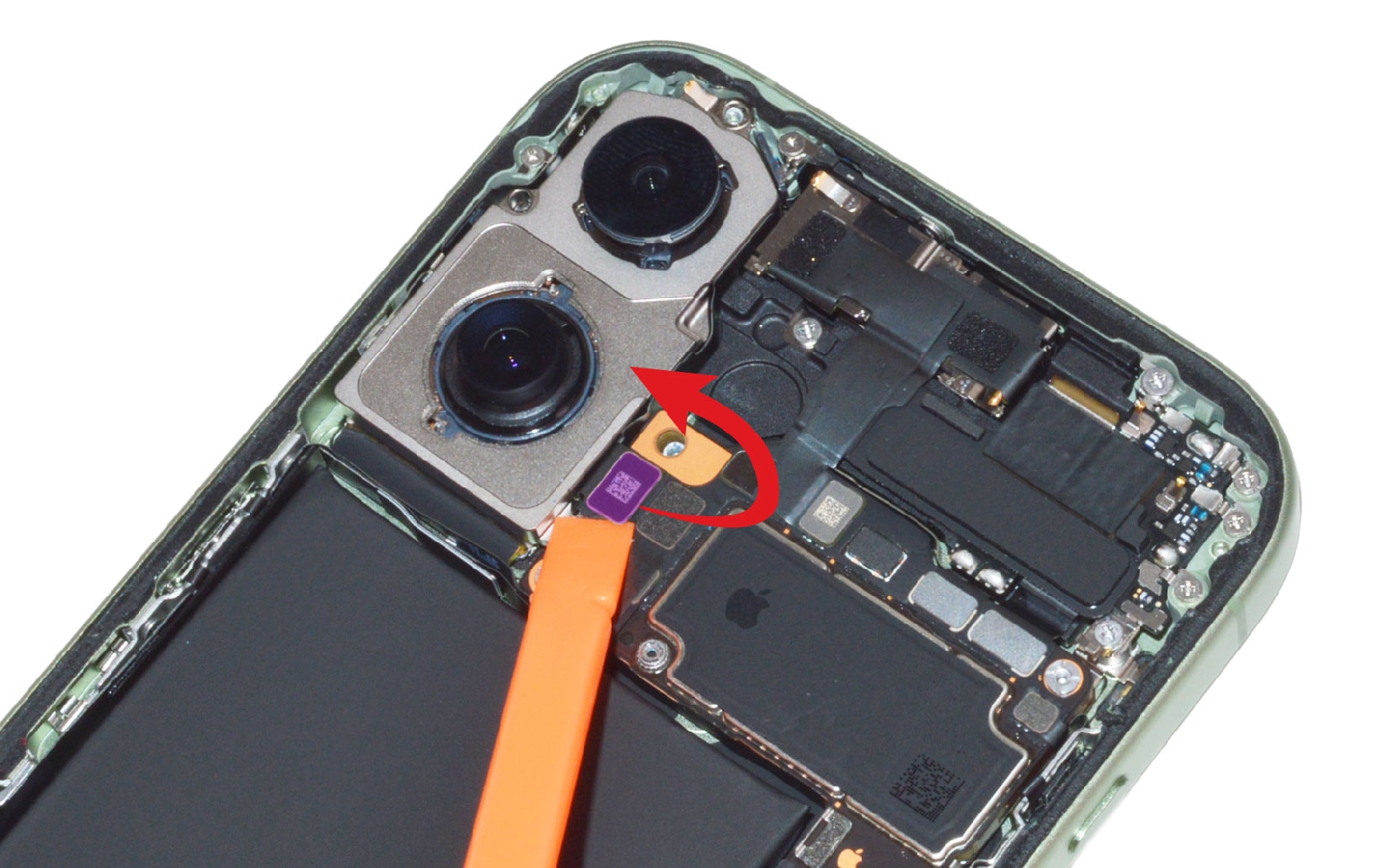

Etape 6 : Dévisser les caméras arrière

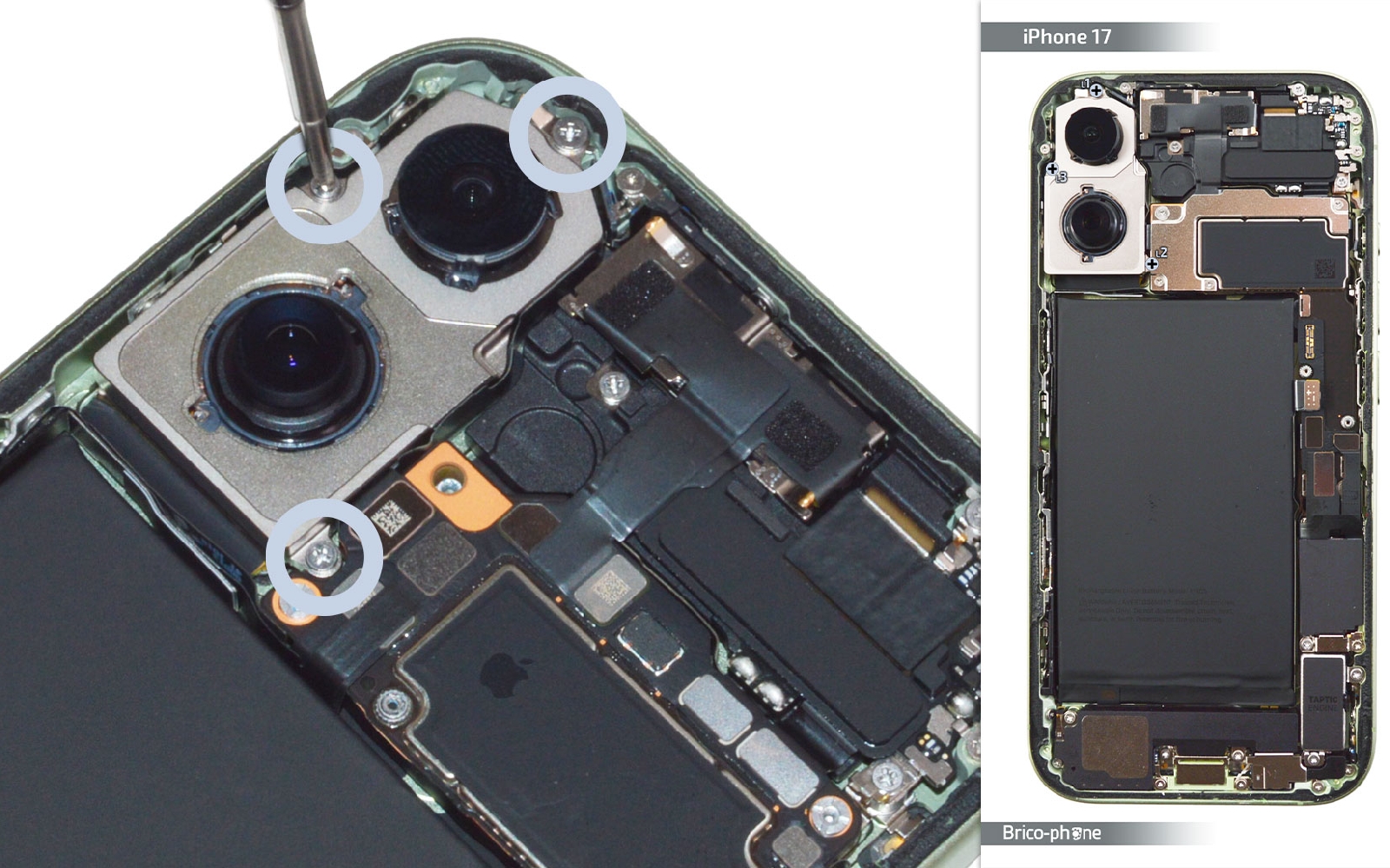

Ôtez les trois vis L avec le tournevis cruciforme.

Déconnectez la première nappe du module photo puis celle des boutons Power.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Outils du kit utilisés
Outils du kit utilisés

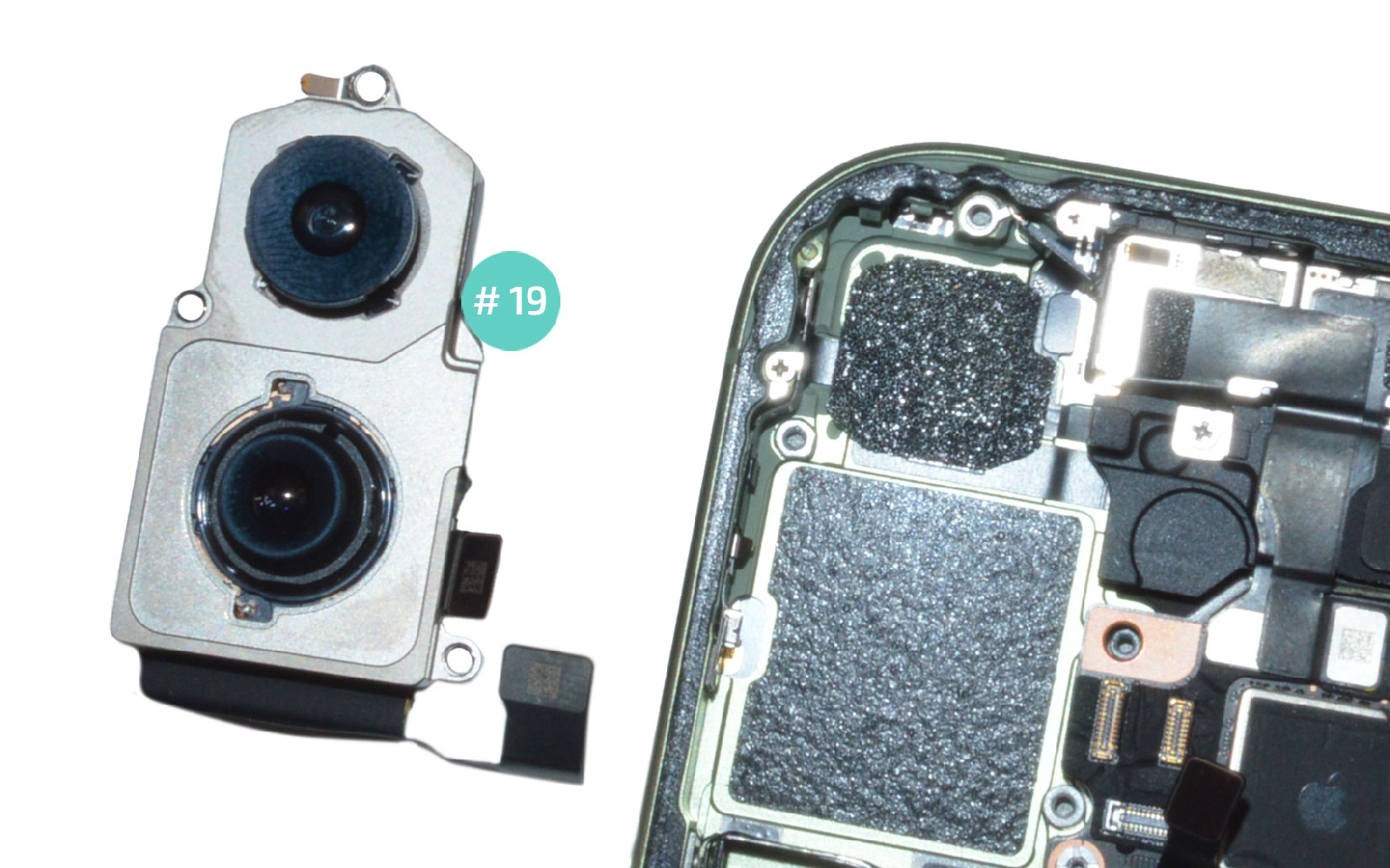

Etape 7 : Enlever les objectifs arrière

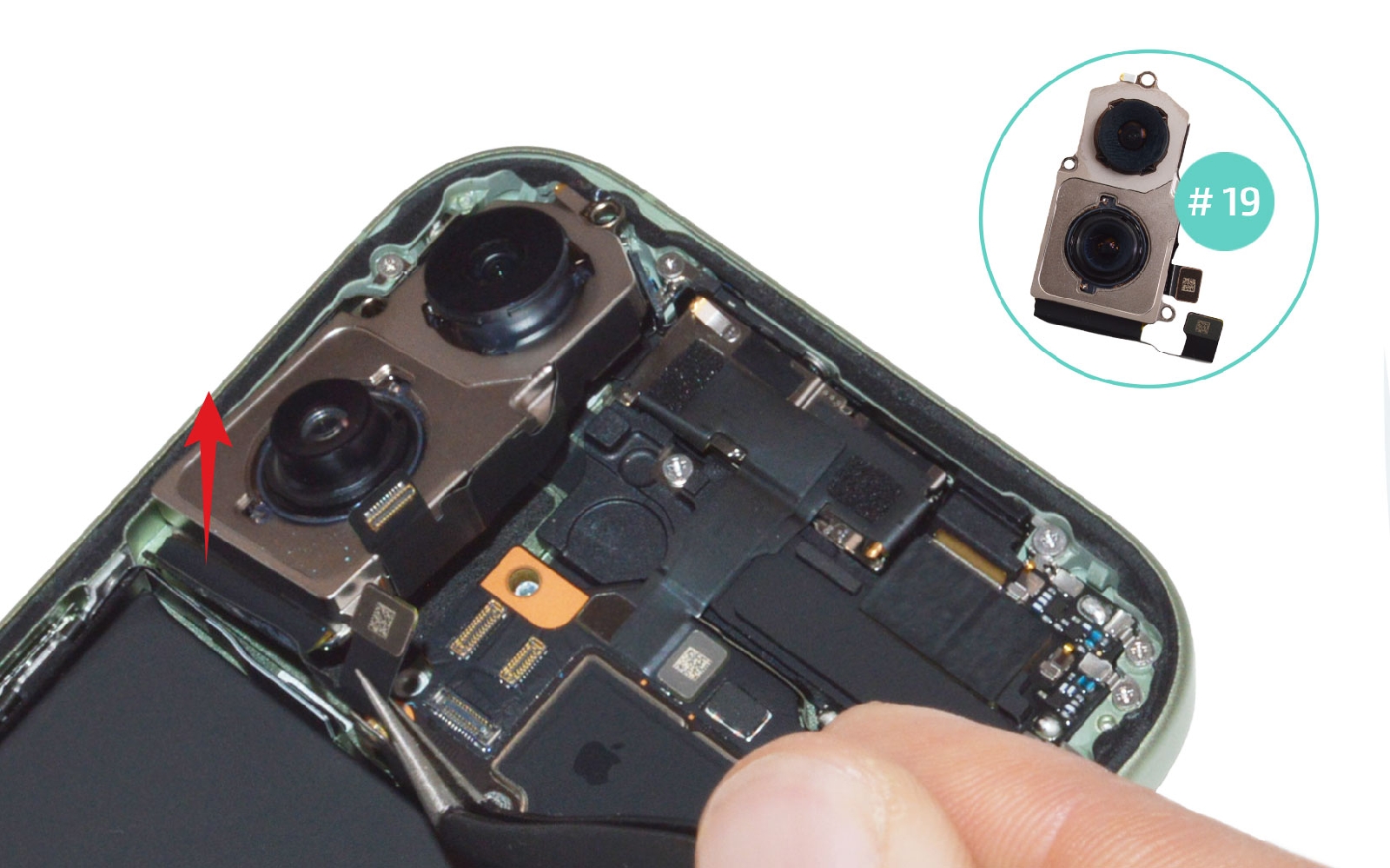

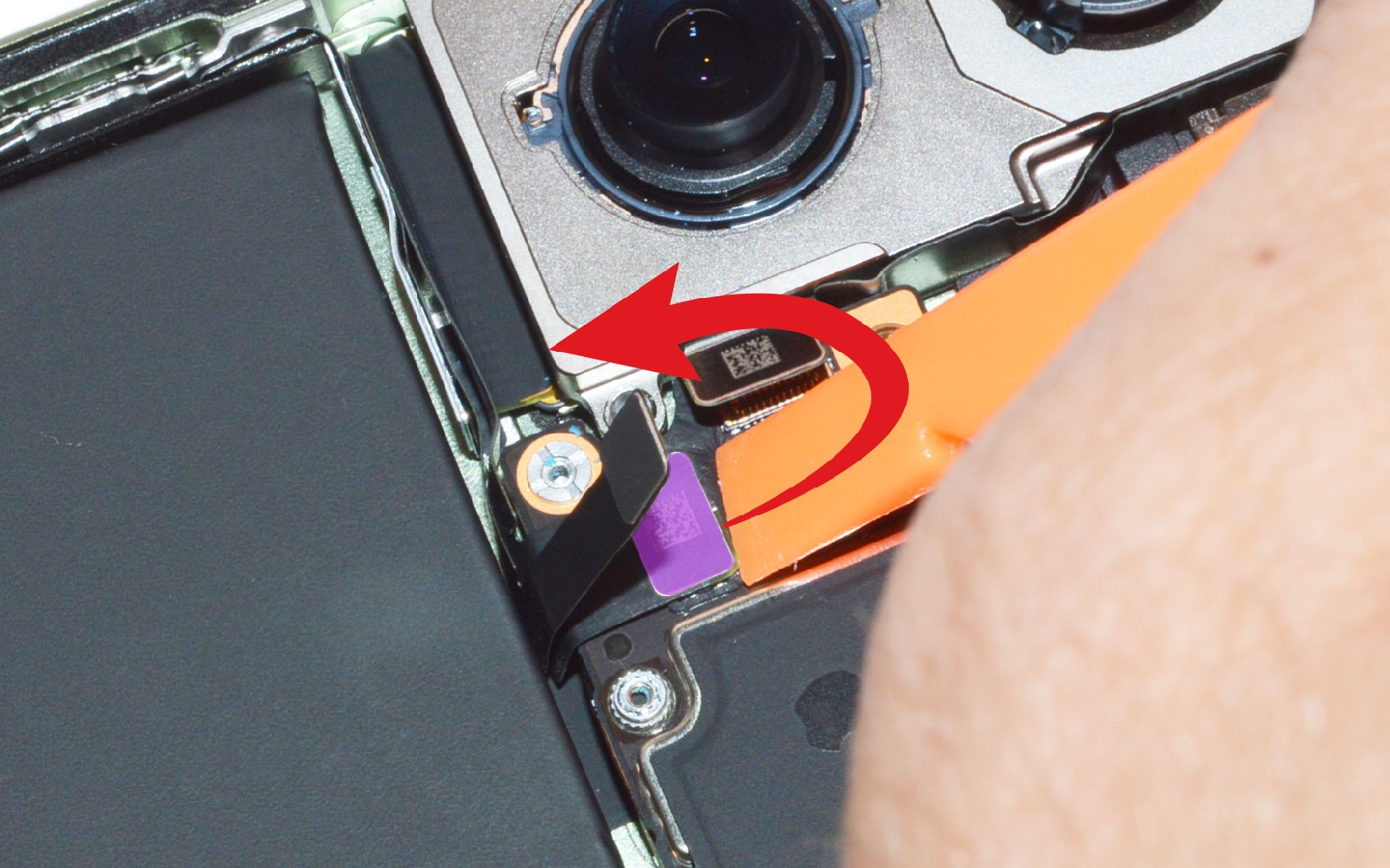

Débranchez la seconde nappe du bloc caméra avant de le sortir du téléphone.
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra arrière iPhone 17
89,90 €
Conseils pour le remontage

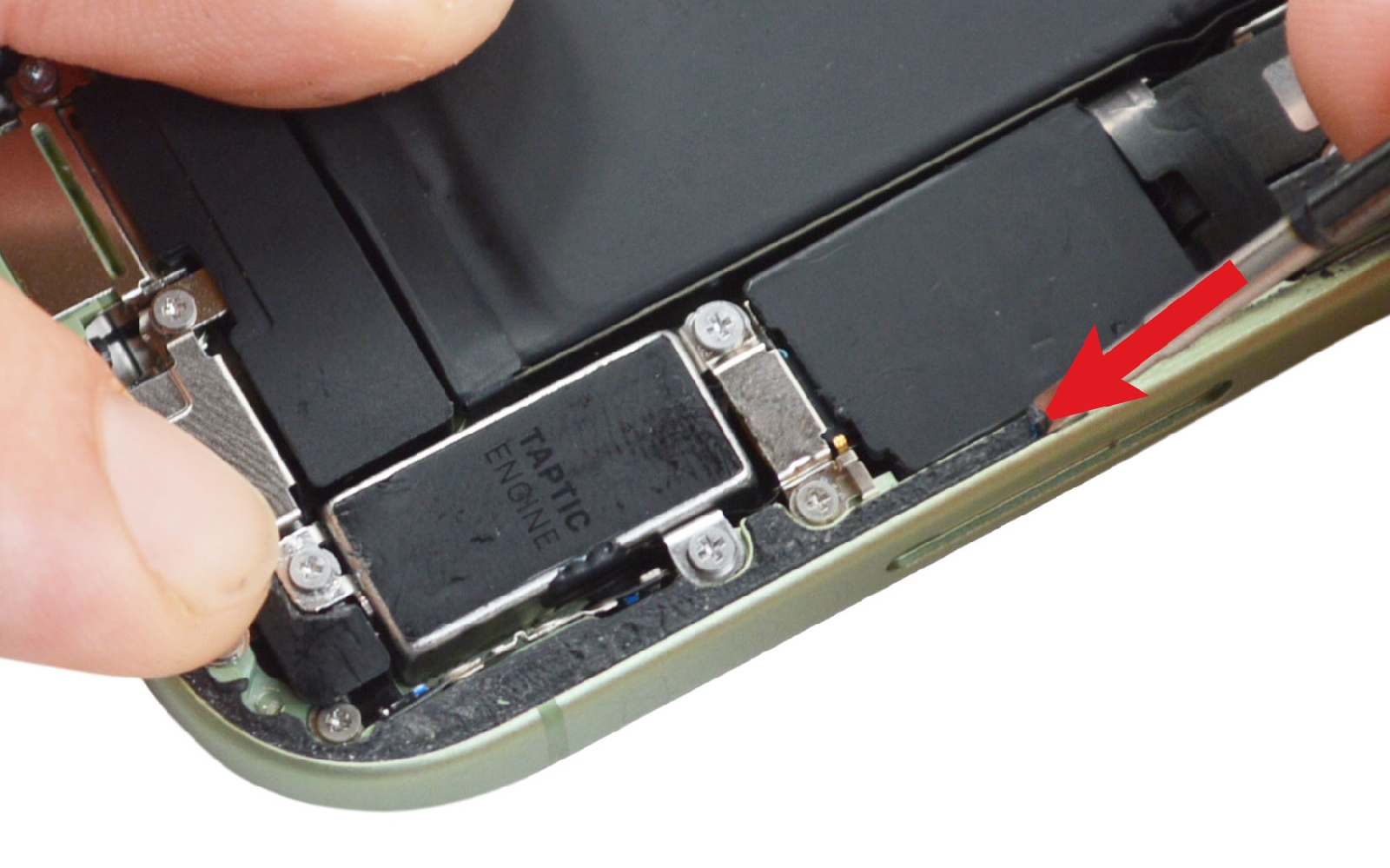

Dans un premier temps, remontez chaque élément en suivant le tutoriel dans le sens contraire.

Après à l'aide du tournevis plat et avec beaucoup d'attention, retirez les résidus de stickers encore présents sur le châssis.

Ensuite, ôtez la protection principale (bleue) du joint d'étanchéité avant de l'apposer sur votre téléphone. Assurez-vous que le joint est bien mis et si besoin passer dessus à l'aide du levier pour qu'il colle au châssis.

Enlevez la seconde protection (rose), rebranchez la vitre arrière et la batterie puis, remettez les plaquettes métalliques. Retirez les dernières protections bleues en les saisissant avec la pincette puis clipsez le composant pour refermer votre iPhone 17. Vissez les deux vis Pentalobe et rallumez votre appareil.

Si vous souhaitez plus de détails, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
Comment changer la caméra arrière sur iPhone 17 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 17 photo 1
Comment changer la caméra arrière sur iPhone 17 photo 2
Comment changer la caméra arrière sur iPhone 17 photo 3
Comment changer la caméra arrière sur iPhone 17 photo 4
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Joint d'étanchéité vitre arrière iPhone 17 - Origine Apple
6,90 €
