Comment changer le connecteur de charge sur iPhone Air

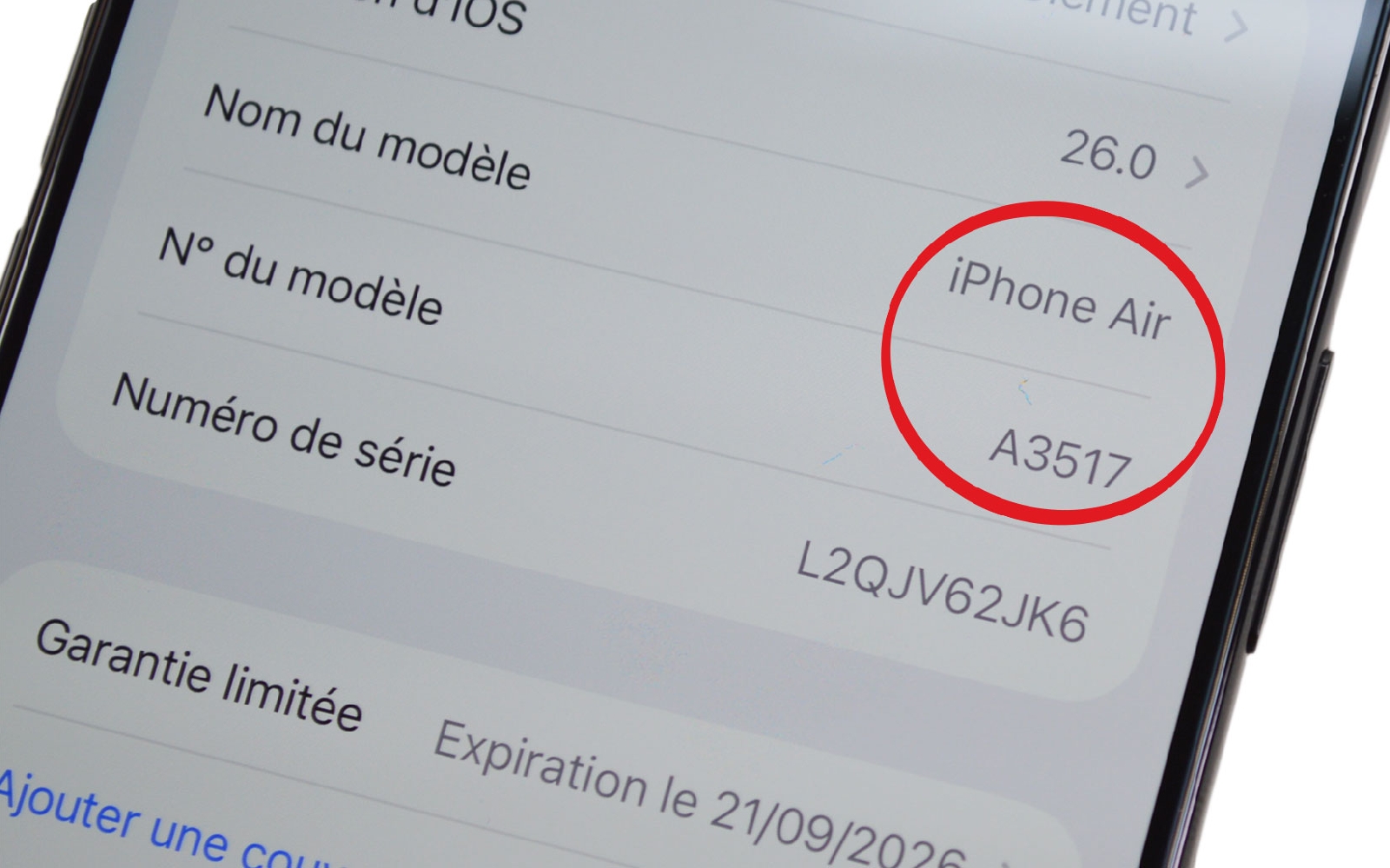

Avant de commencer la réparation, il est important de connaître le numéro de modèle de votre iPhone Air.
Vous pouvez le retrouver dans les Réglages > Général > Informations, sous la mention Numéro du modèle. Il est important pour être certain de commander les bonnes pièces détachées pour effectuer la réparation. Si votre iPhone ne s’allume plus, pas de panique ! Le numéro de modèle est gravé discrètement à l'intérieur de la prise de charge.

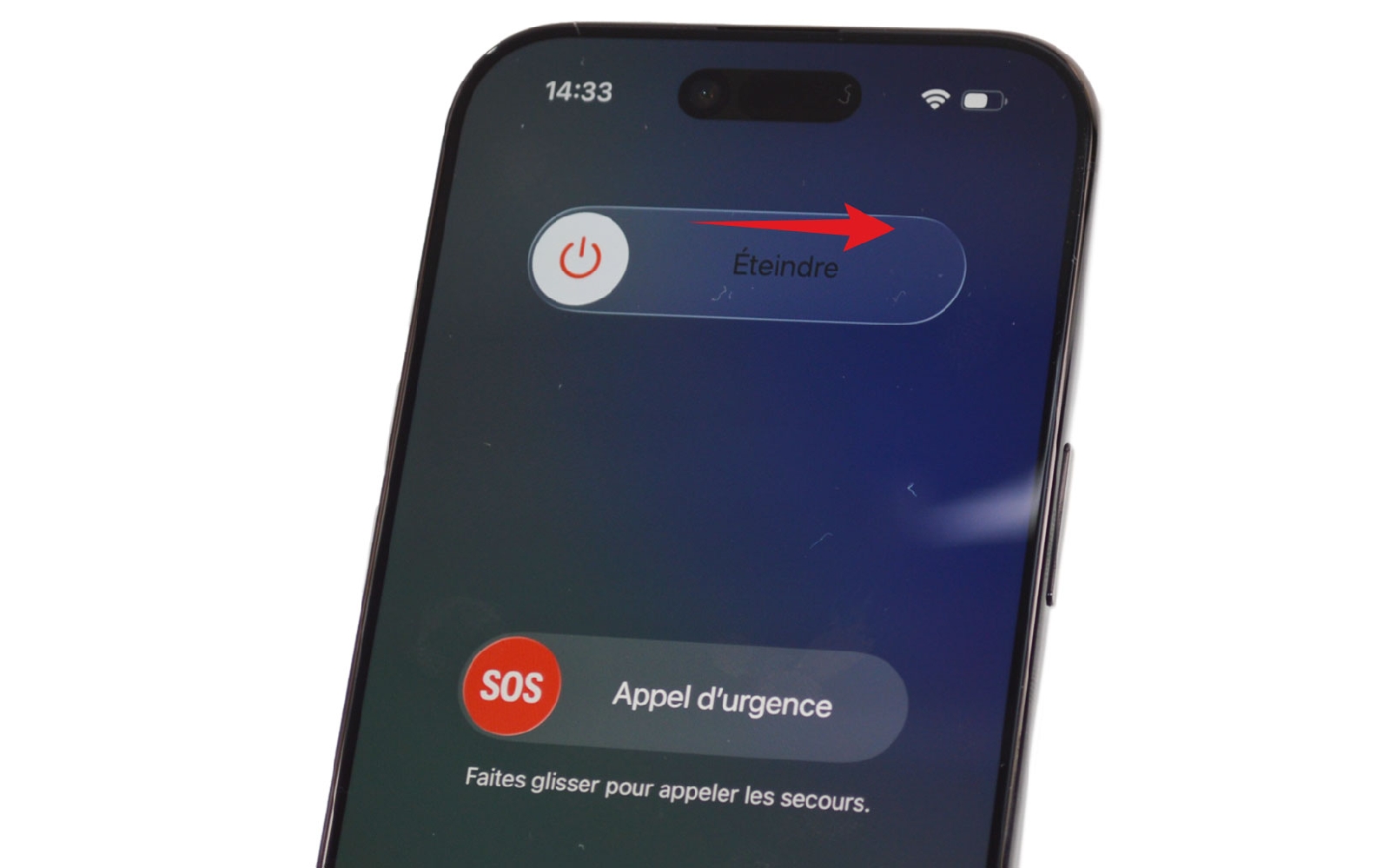

Une fois le modèle bien identifié, éteignez complètement votre iPhone Air pour travailler en toute sécurité.

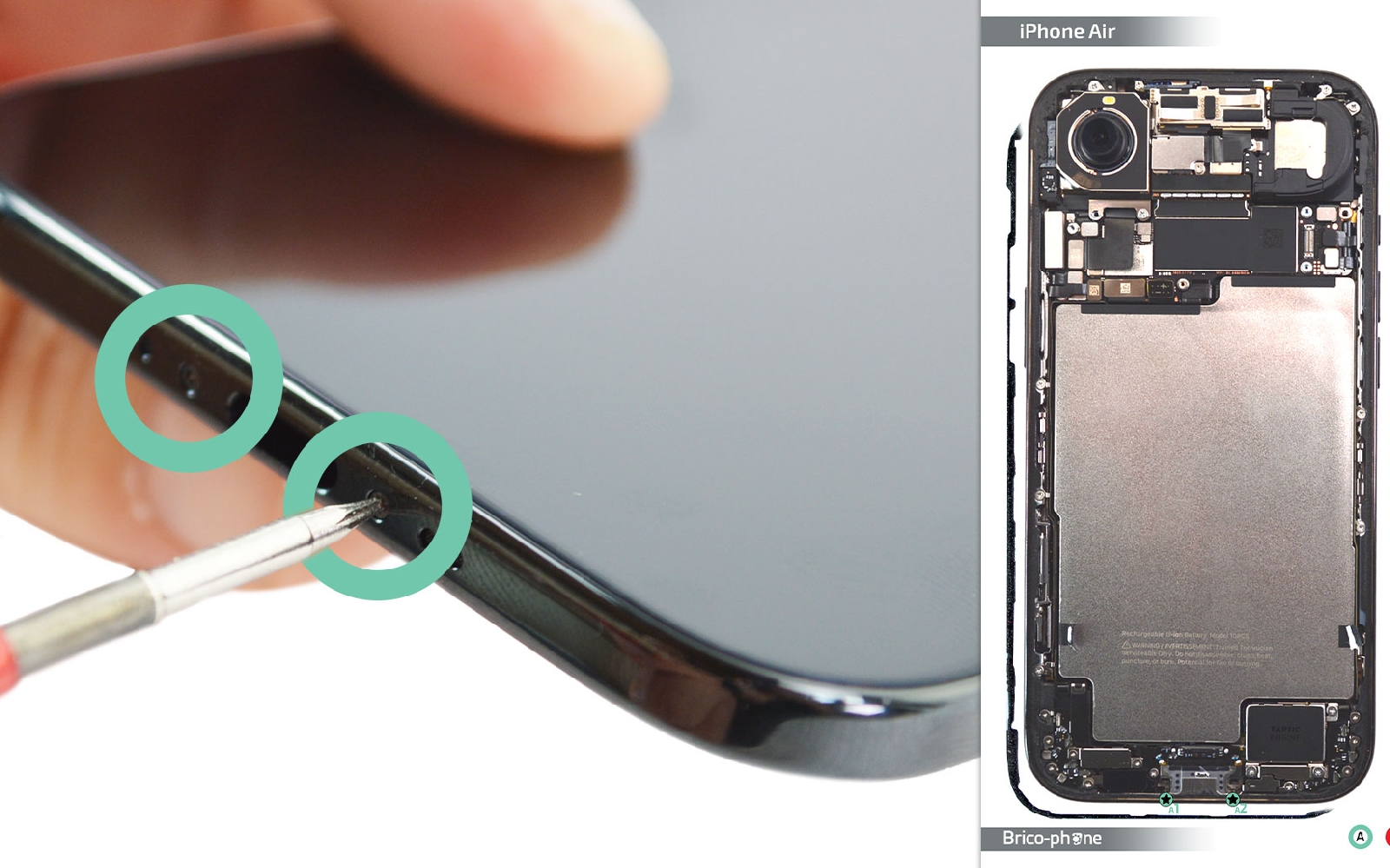

Pensez également à retirer le tiroir SIM à l’aide de l’outil d’éjection fourni ou d’un trombone déplié. Continuez par retirer les deux vis pentalobe situées de part et d'autre de la prise de charge.

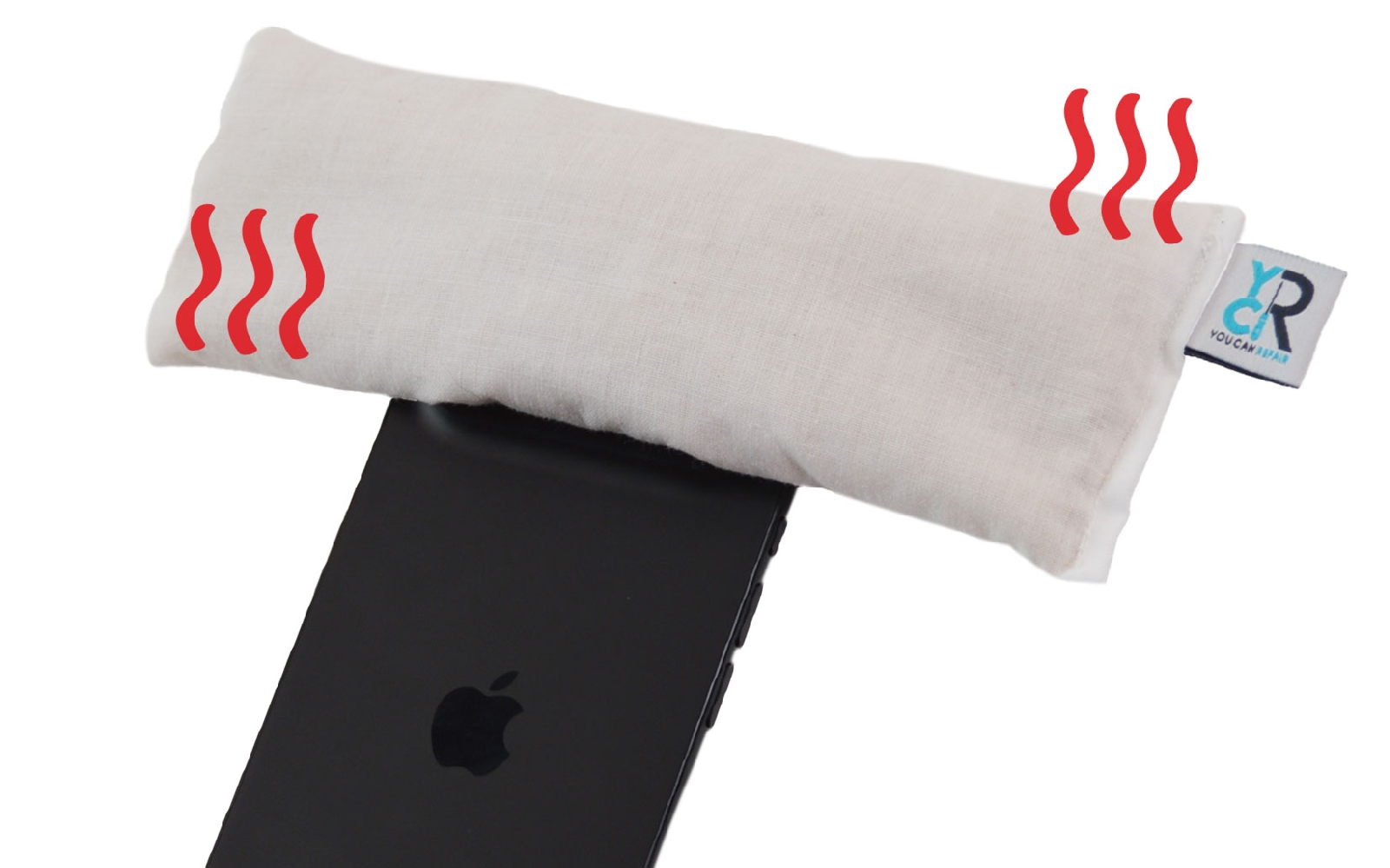

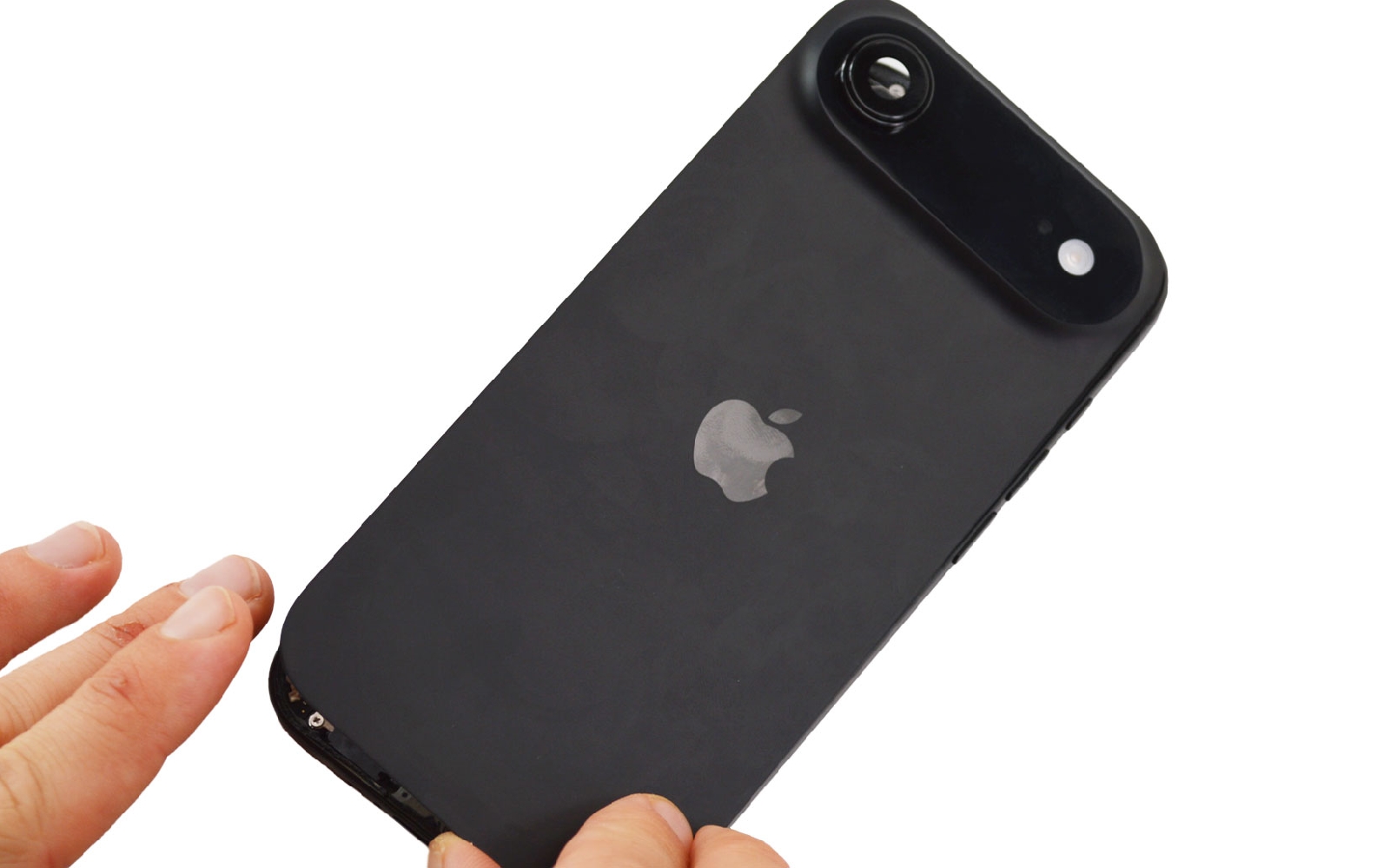

Avant de retirer la vitre arrière de votre iPhone Air, il est indispensable de ramollir la colle qui la maintient au châssis. Cette étape de chauffe est cruciale pour éviter de casser la vitre lors du démontage.

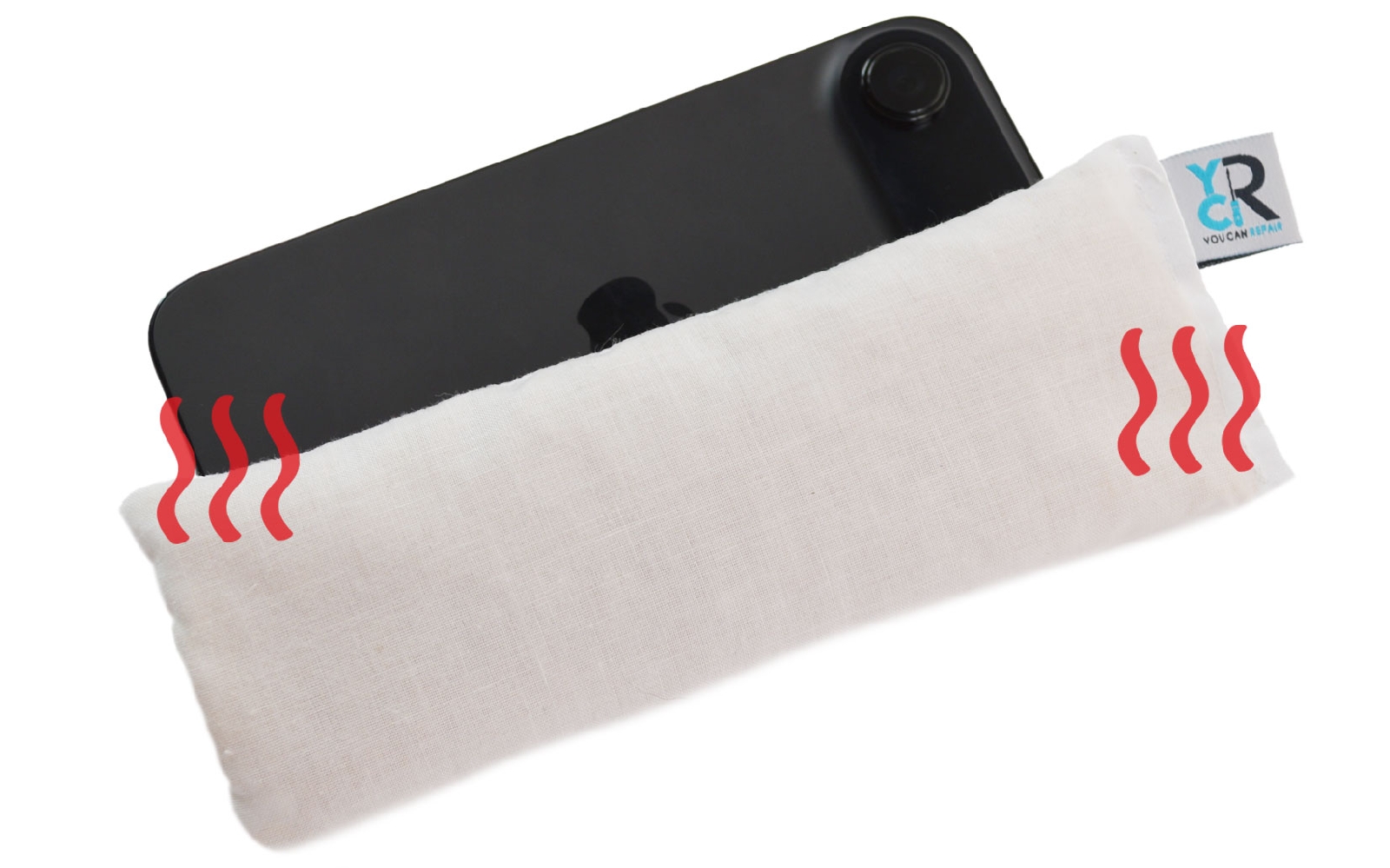

Munissez-vous d’un coussin chauffant, d’un sèche-cheveux ou d’un décapeur thermique réglé à basse température (environ 80 à 90°C maximum).

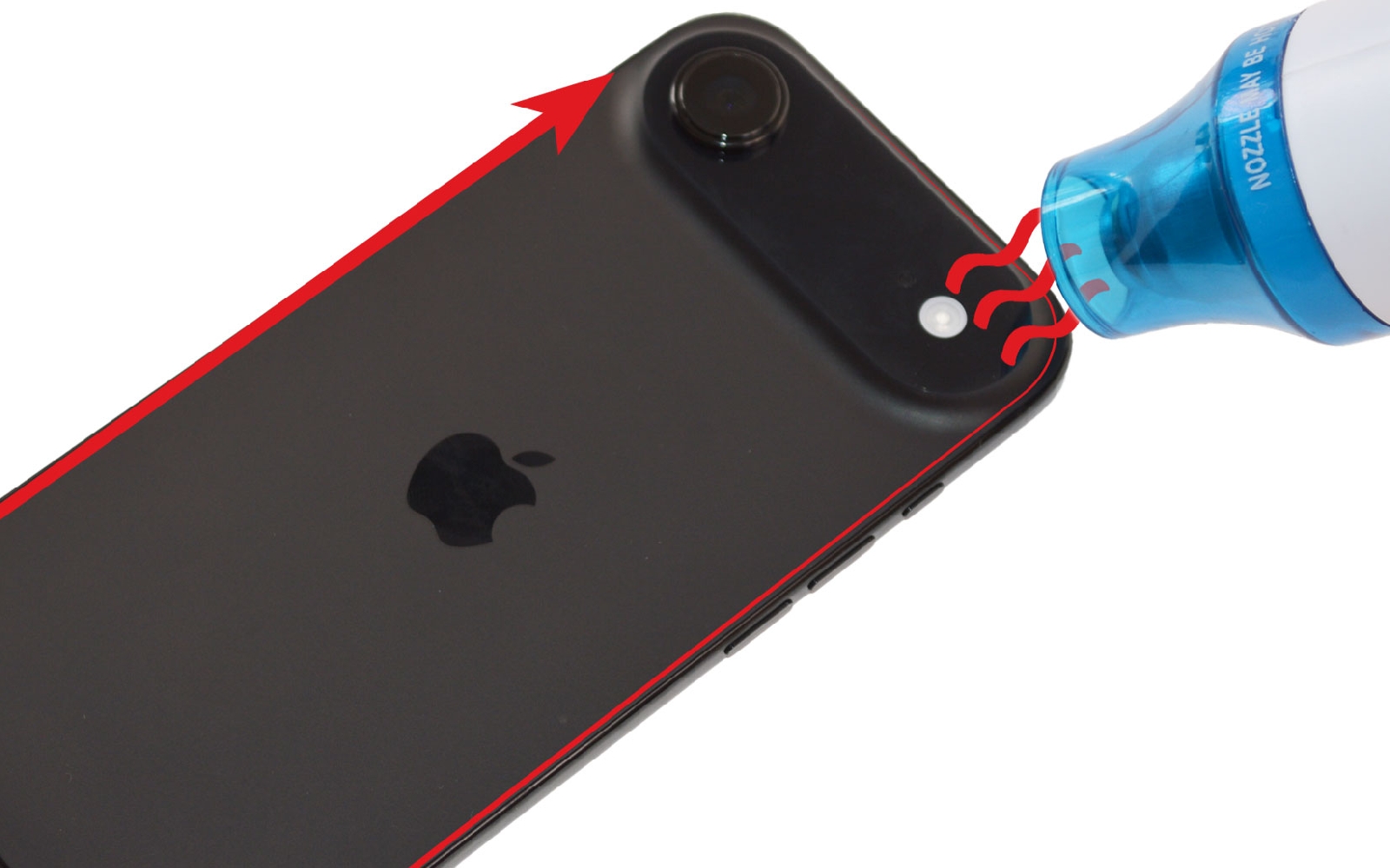

Chauffez la vitre arrière de manière homogène, en effectuant des mouvements circulaires au niveau du contour du téléphone pendant 1 à 2 minutes. Concentrez la chauffe sur les bords, car c’est là que se trouve principalement l’adhésif.

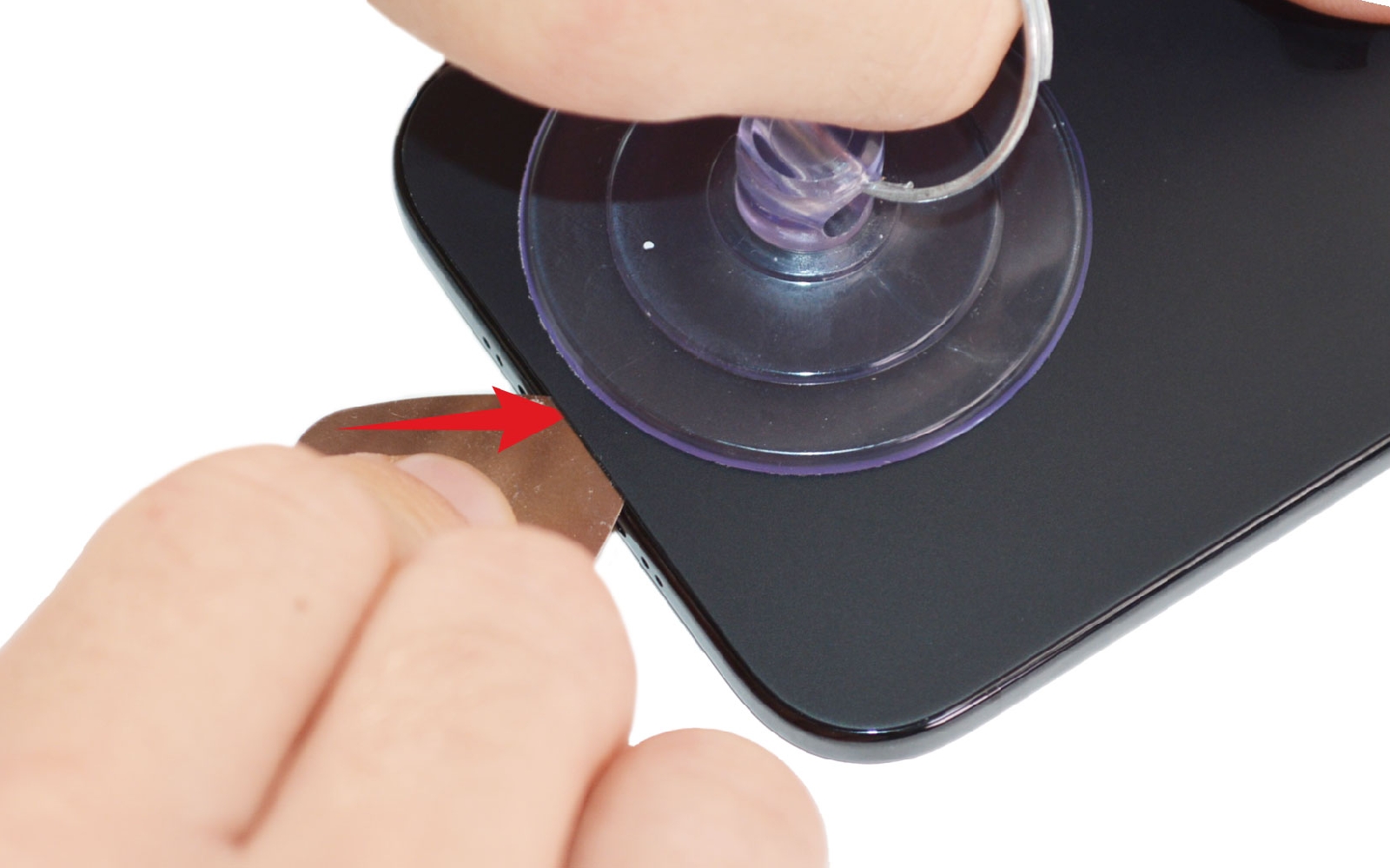

Une fois la colle bien ramollie, vous pouvez insérer un médiator ou une spatule fine entre la vitre et le châssis pour commencer le décollage. Si la vitre résiste, ne forcez surtout pas ! Réchauffez à nouveau la zone concernée pendant quelques secondes avant de continuer le retrait.

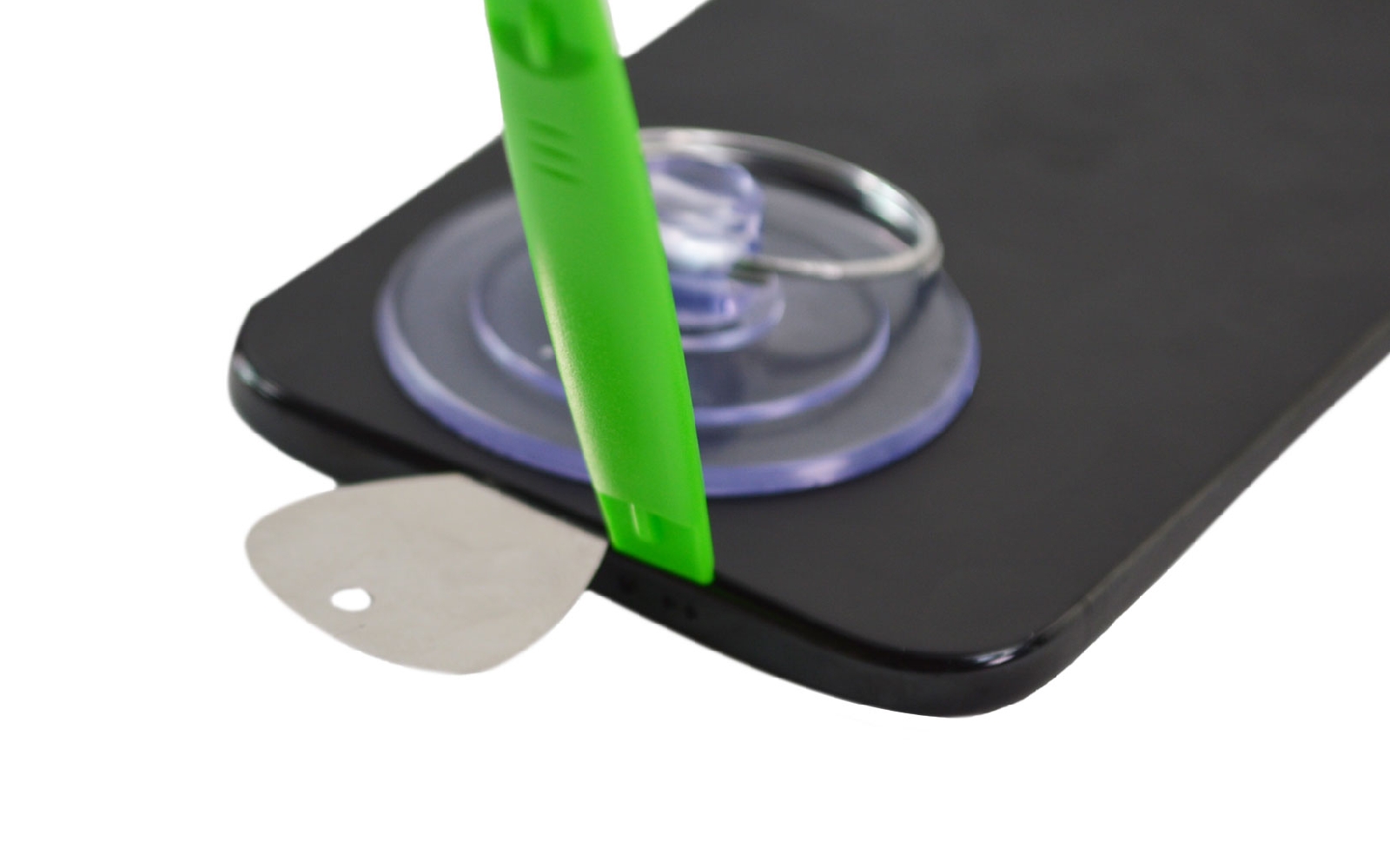

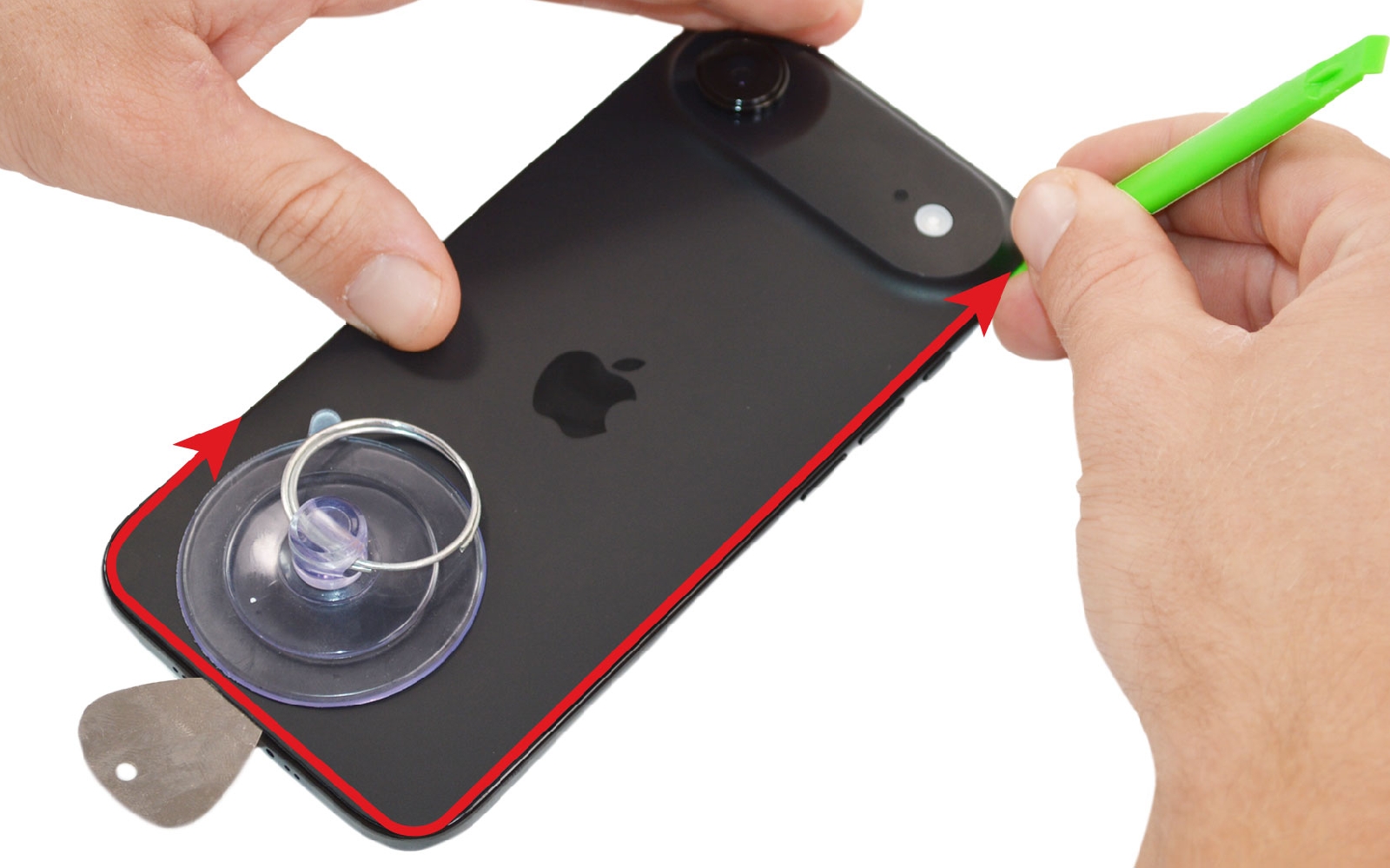

Une fois le médiator en place, insérez la spatule verte pour décoller petit à petit la vitre arrière sans endommager les composants internes de votre iPhone Air.

Faites circuler l'outil sur tout le contour du téléphone. N'oubliez pas que si vous ressentez de la résistance lors du passage de la spatule.

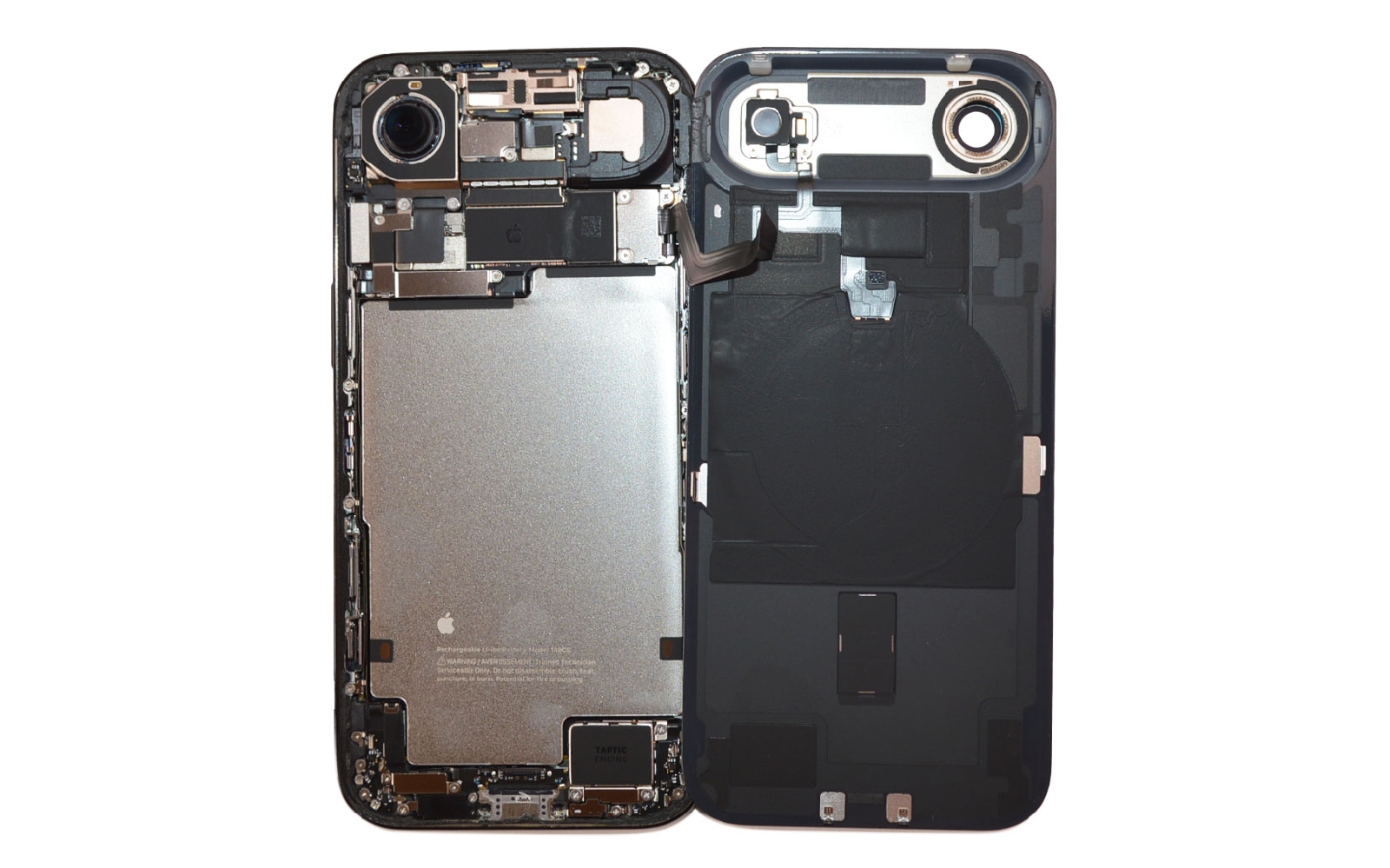

Ensuite, basculez la vitre arrière vers la droite en faisant attention à sa nappe encore connectée.

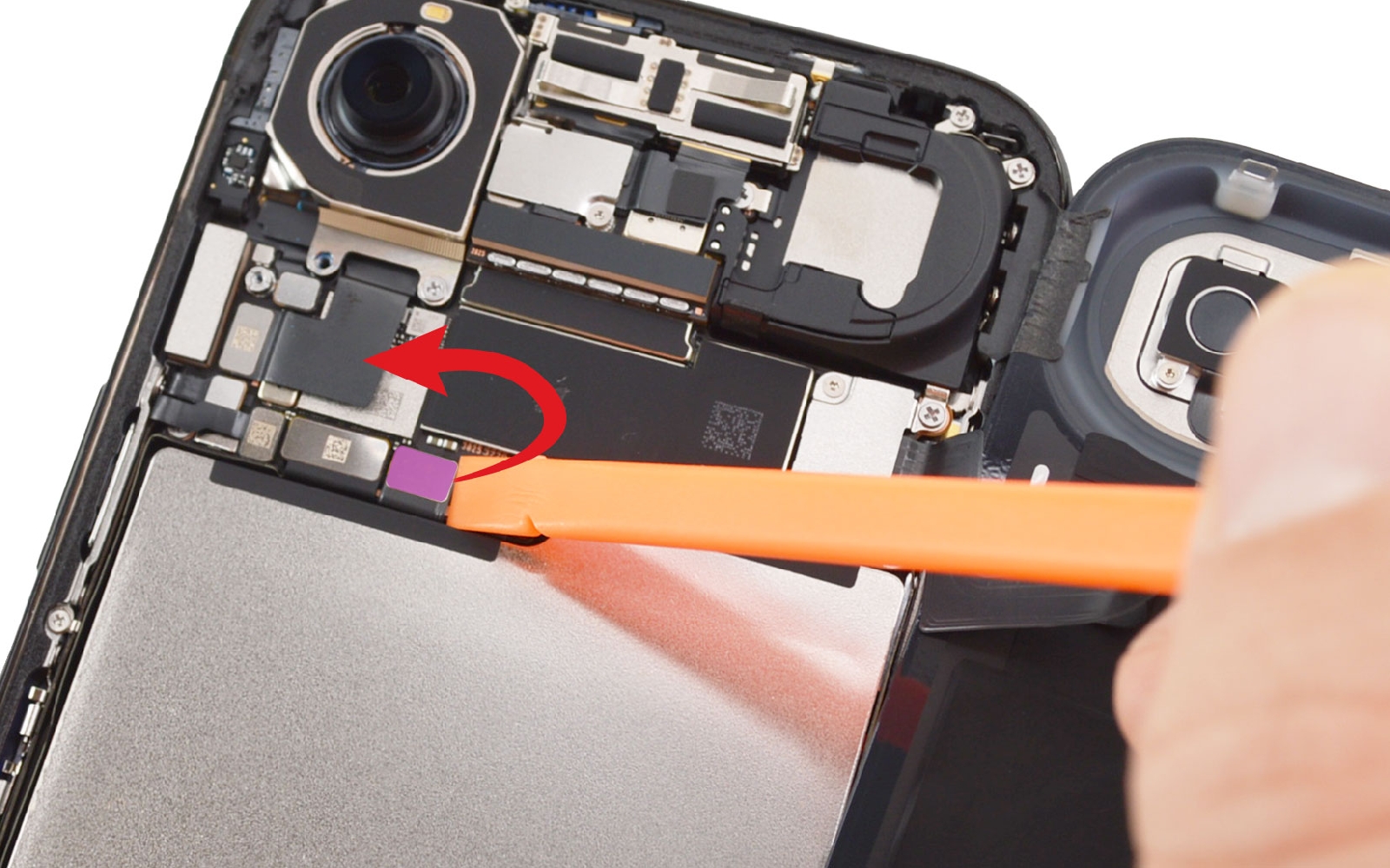

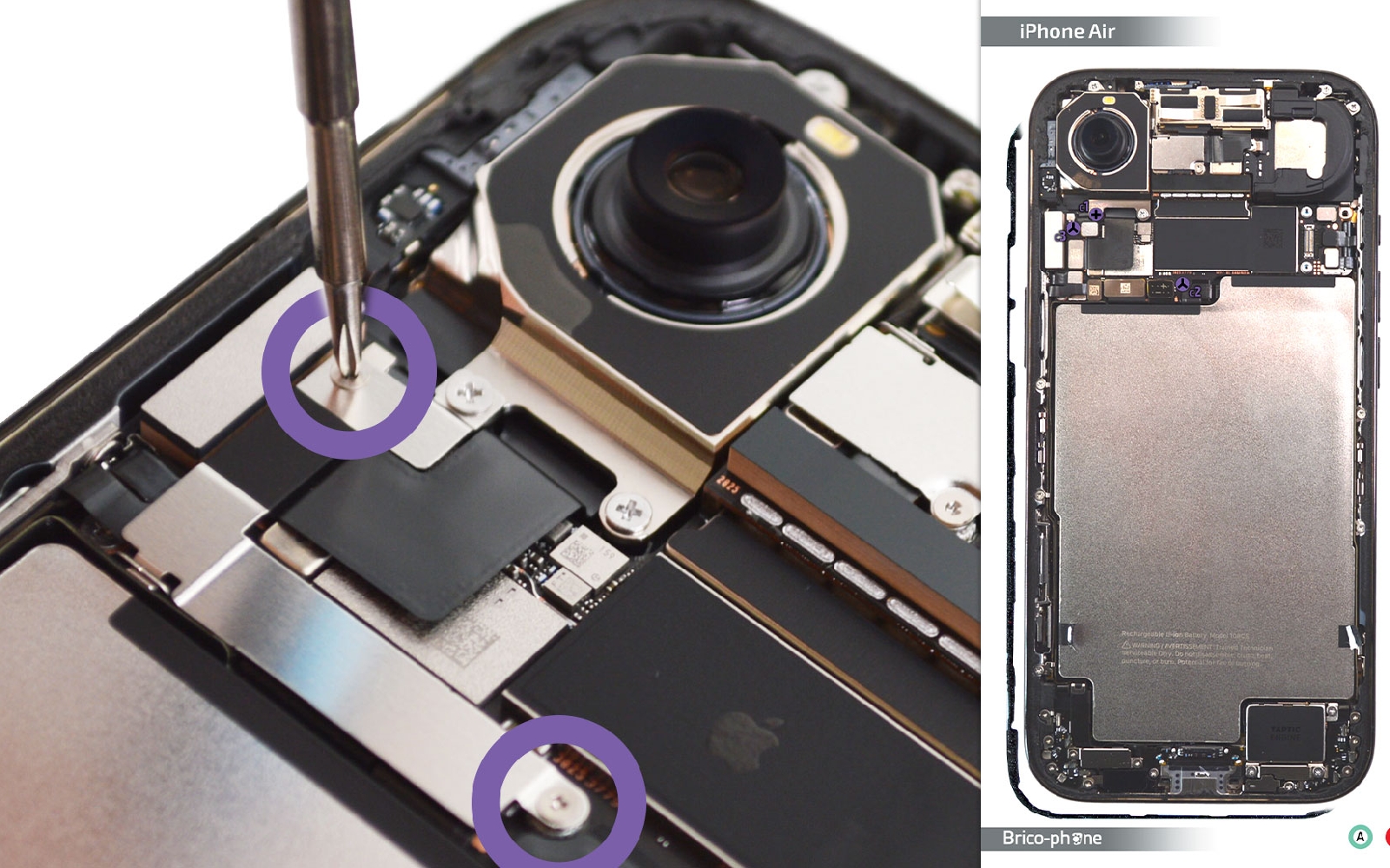

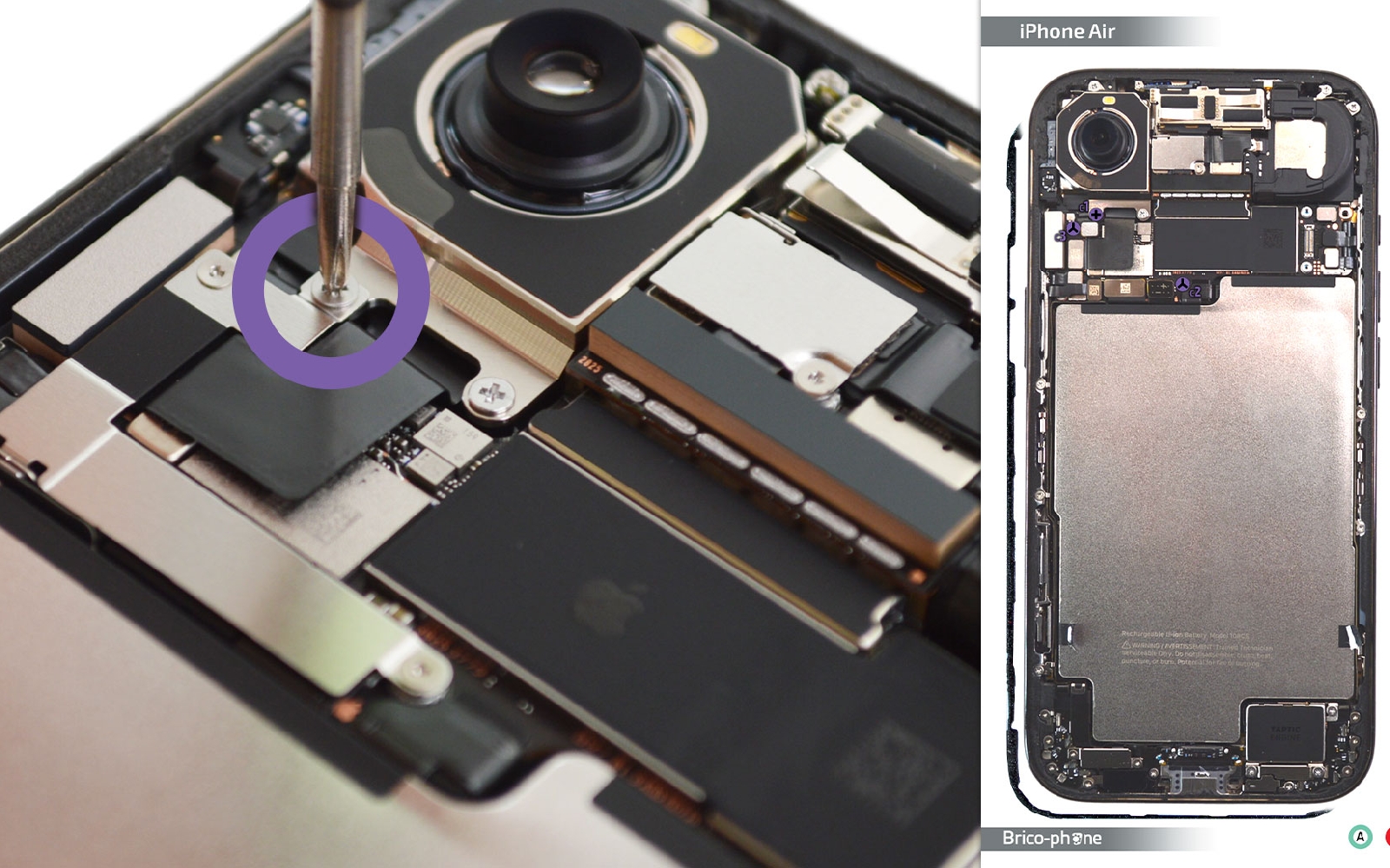

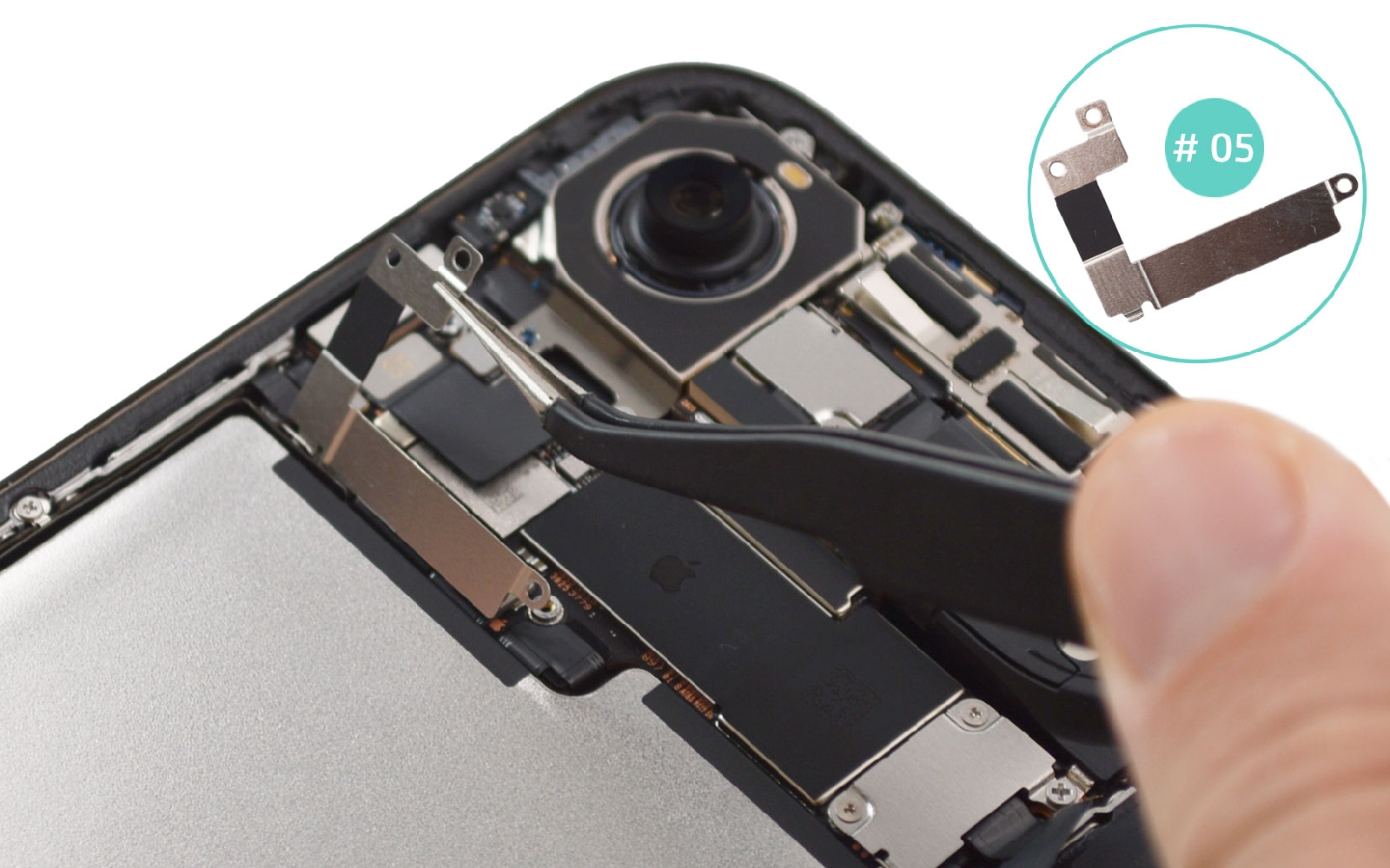

Ôtez la vis cruciforme puis les deux vis triwing afin de pouvoir libérer la plaquette #05 et déconnecter la batterie pour continuer la réparation en toute sécurité sans risque de court-circuit.

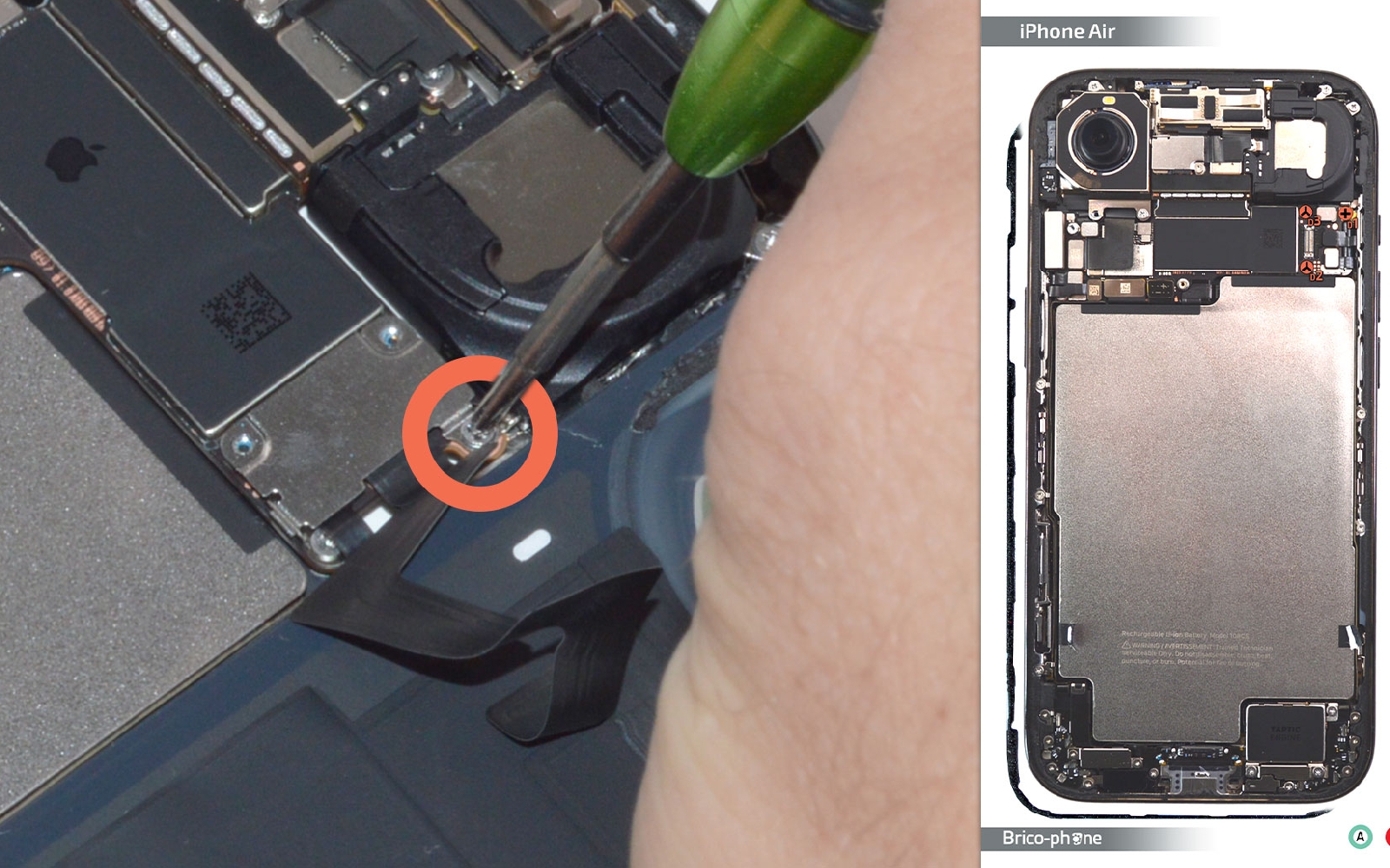

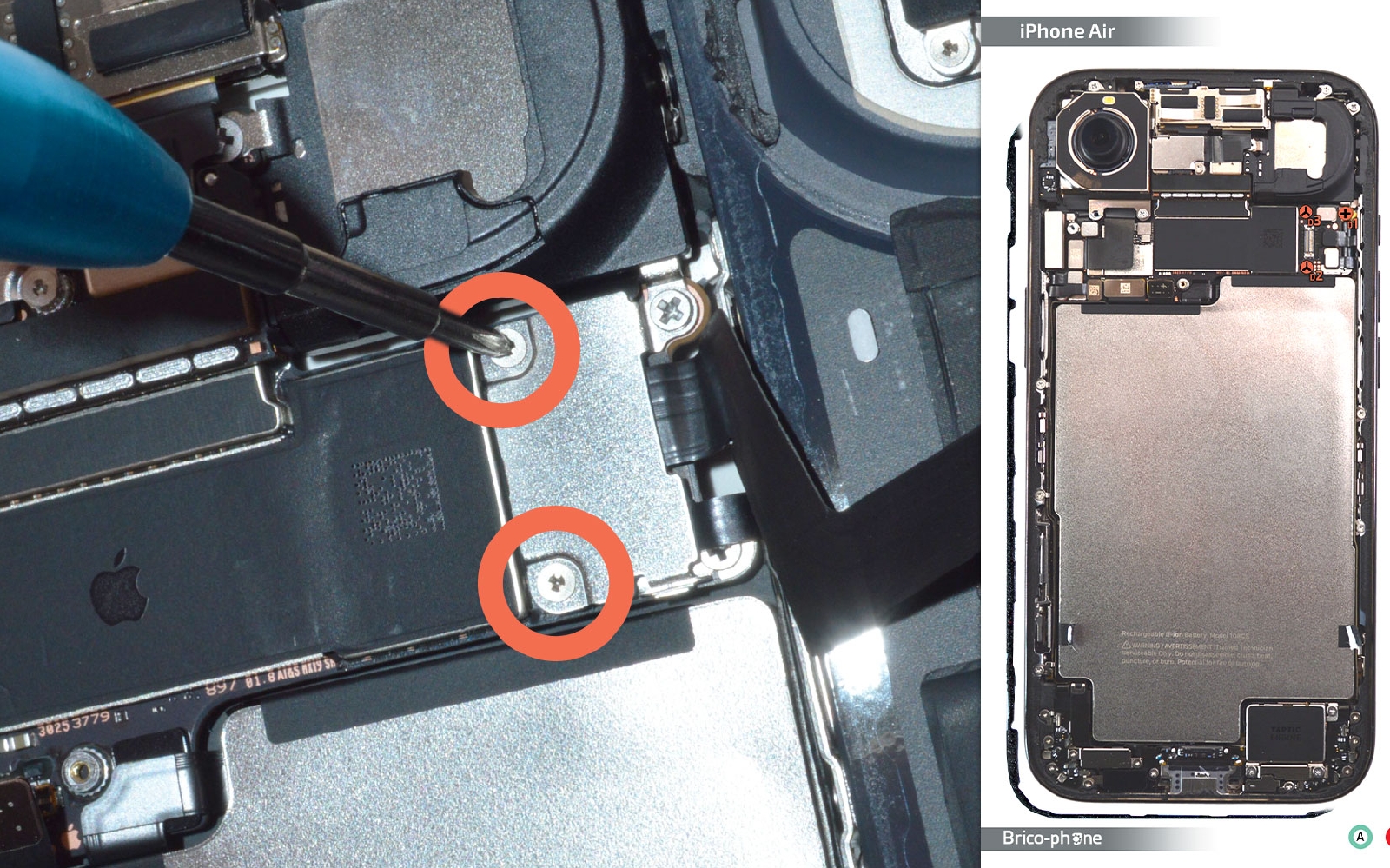

Avec les deux mêmes tournevis, retirez les trois vis nommées D sur votre patron d'aide au montage.

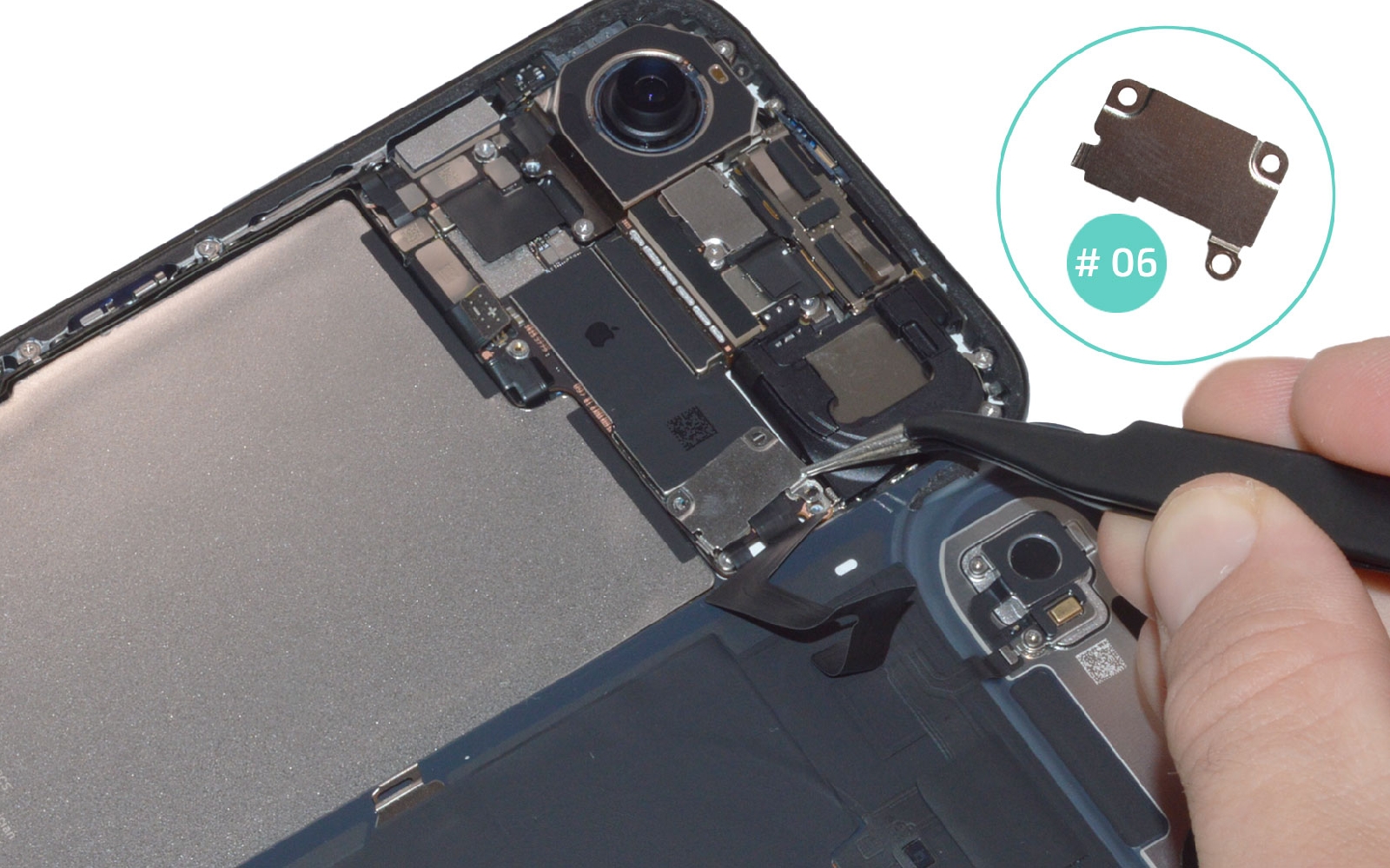

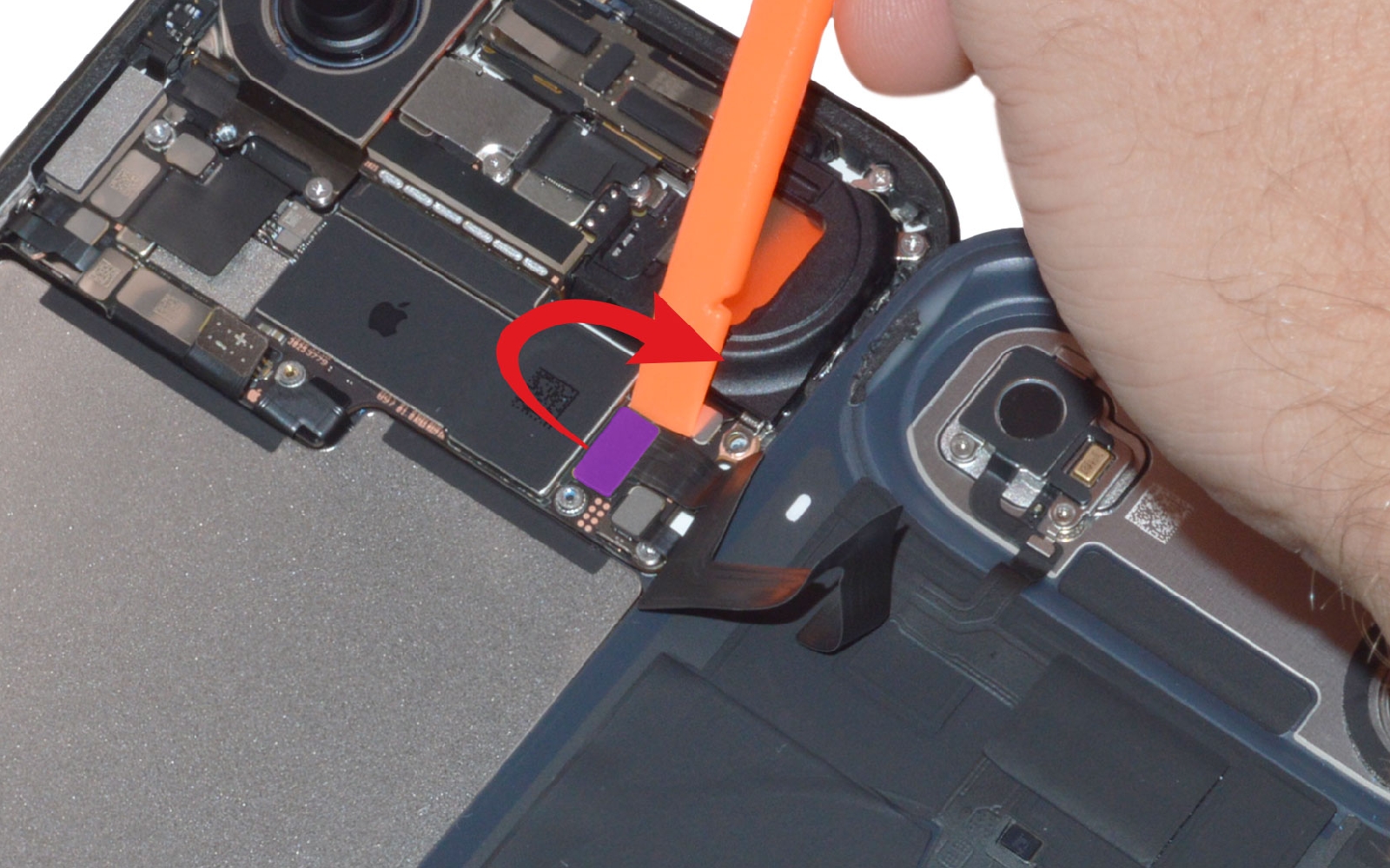

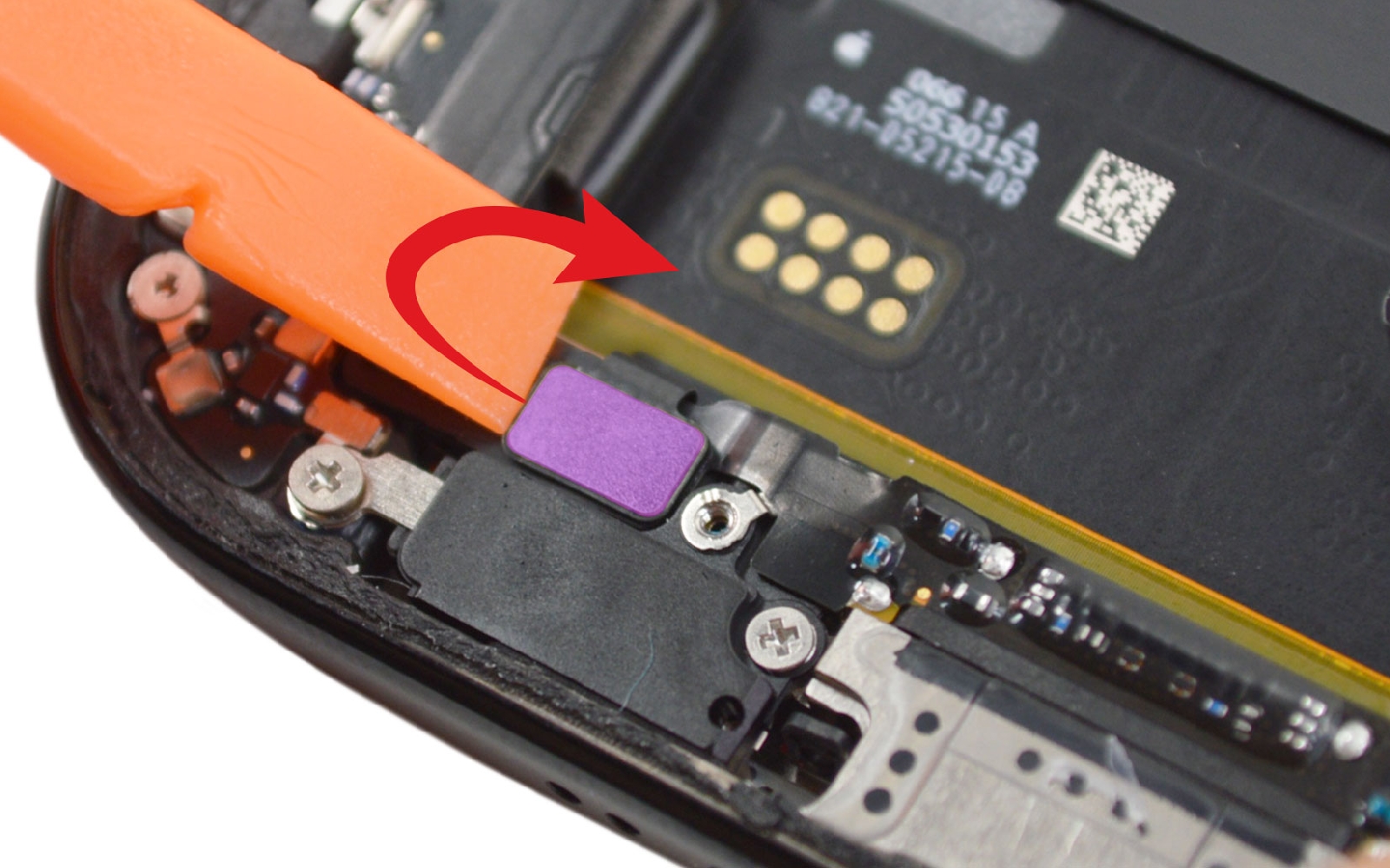

Récupérez la plaquette de protection #06 avec la brucelles puis détachez la nappe du support NFC / Flash et mettez de coté la vitre arrière de coté.

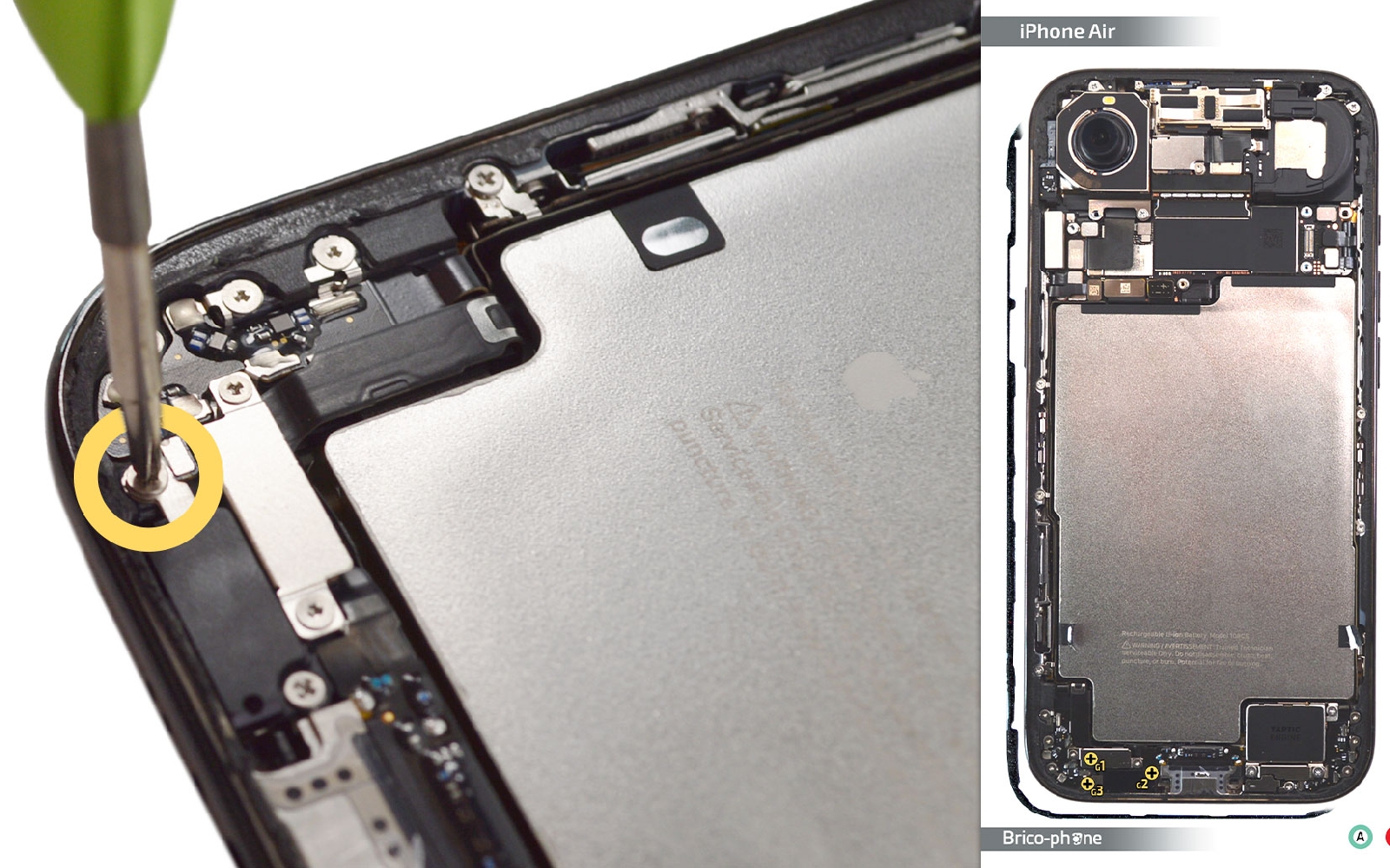

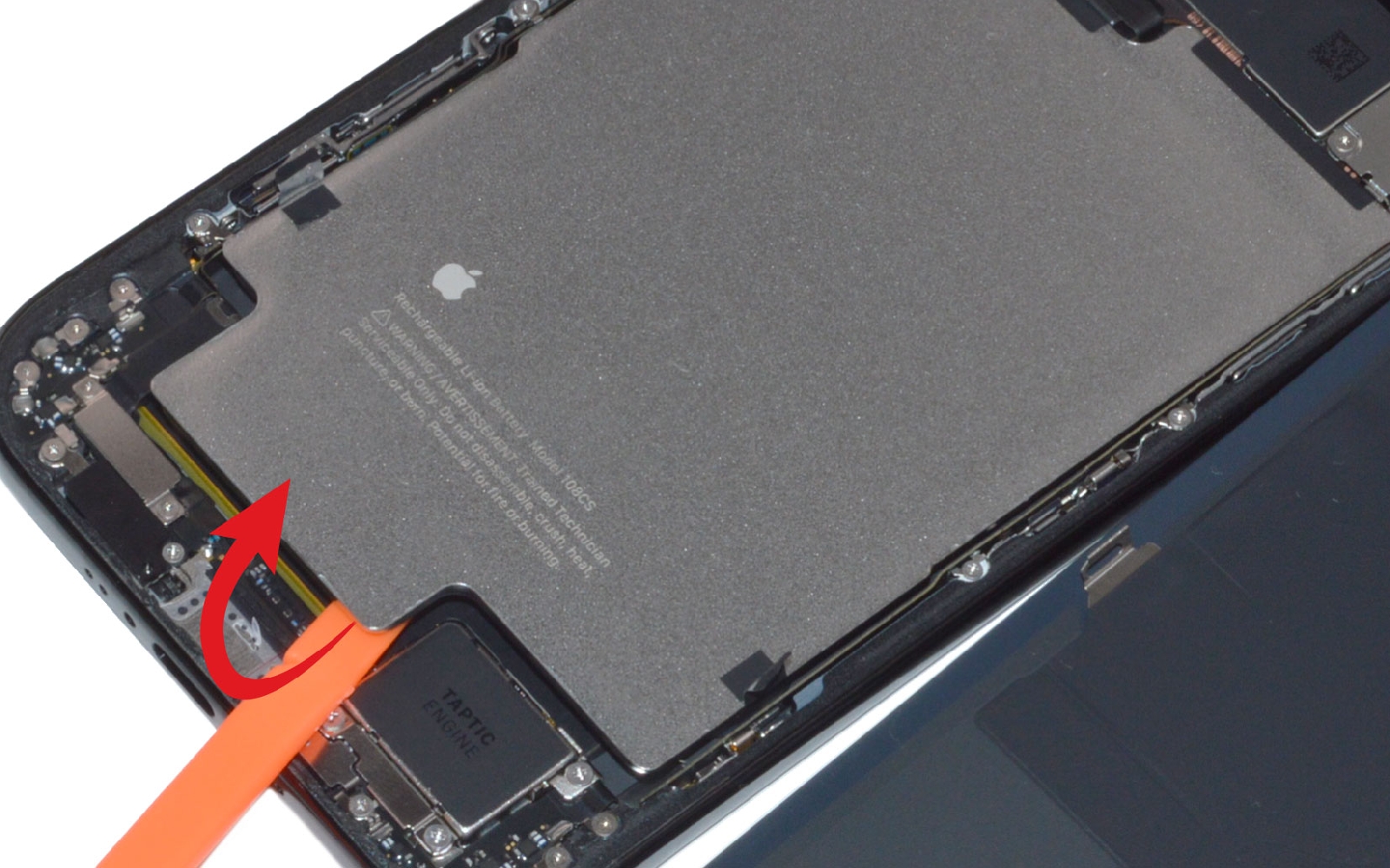

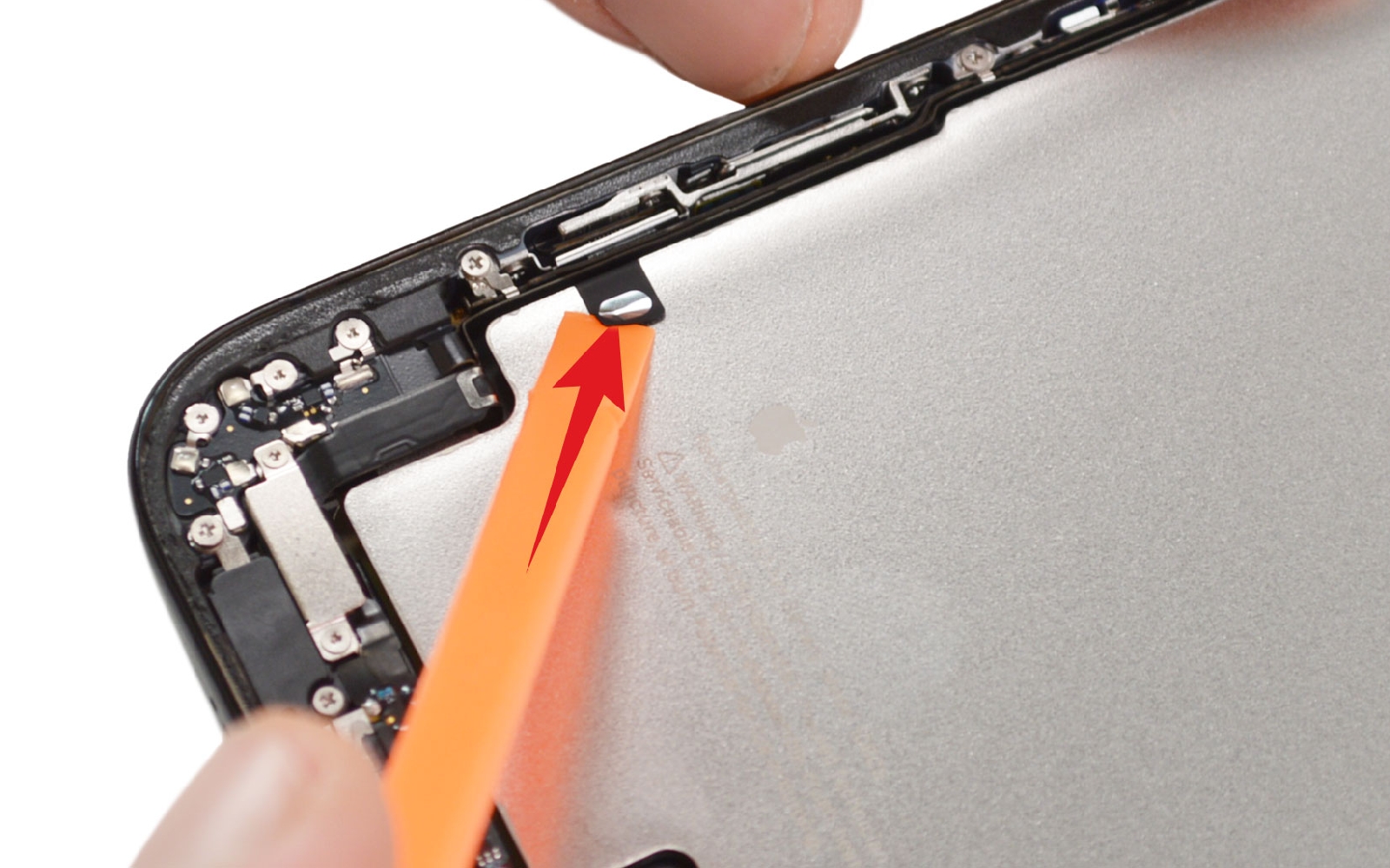

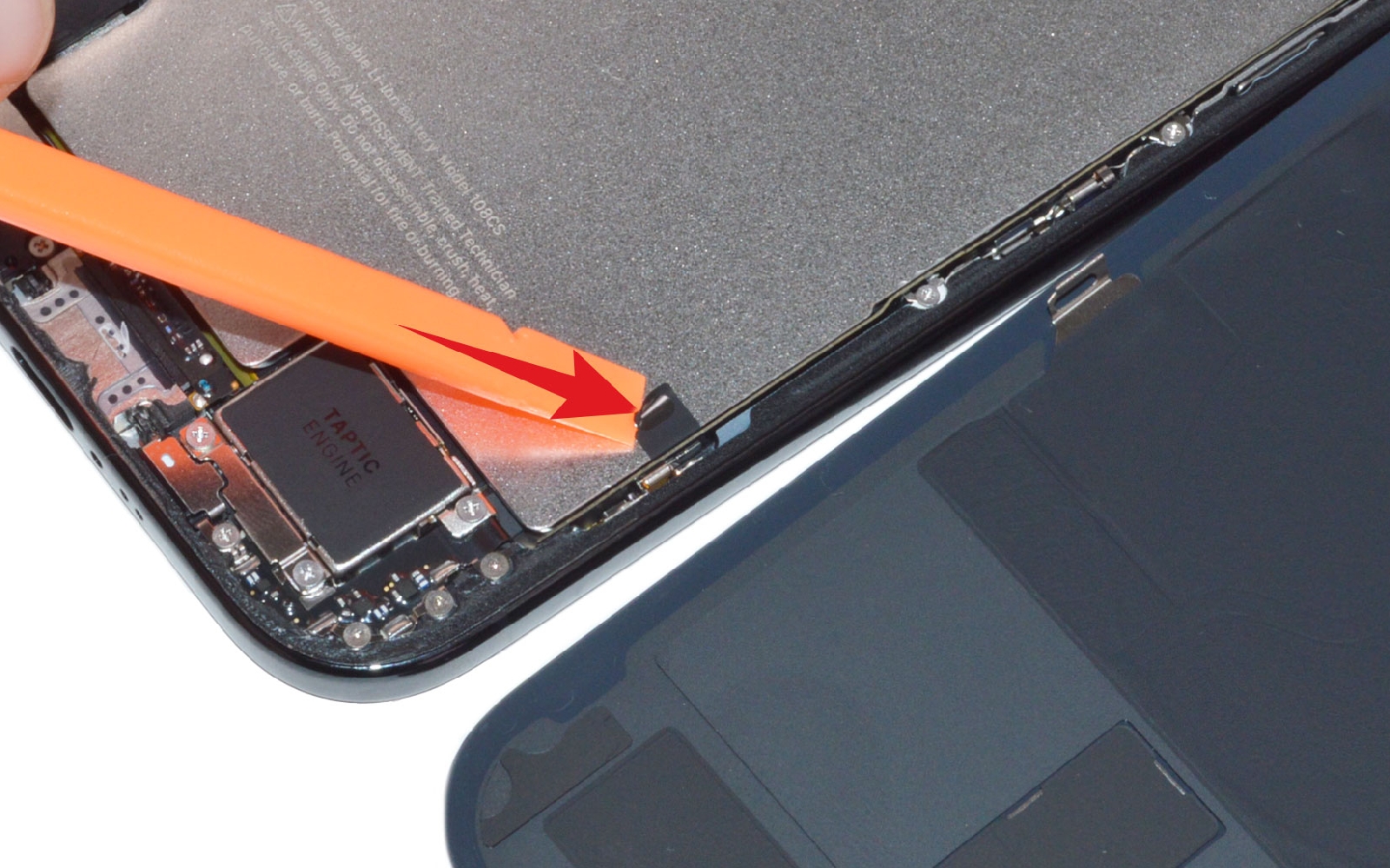

Dévissez légèrement la vis G3 et décollez les deux languettes de la batterie.

Pour détacher la batterie, vous pouvez utilisez un paire de pinces croco et une pile 9V ou alors notre outils adapté : Outil de retrait de batterie d'iPhone avec stickers magnétiques.

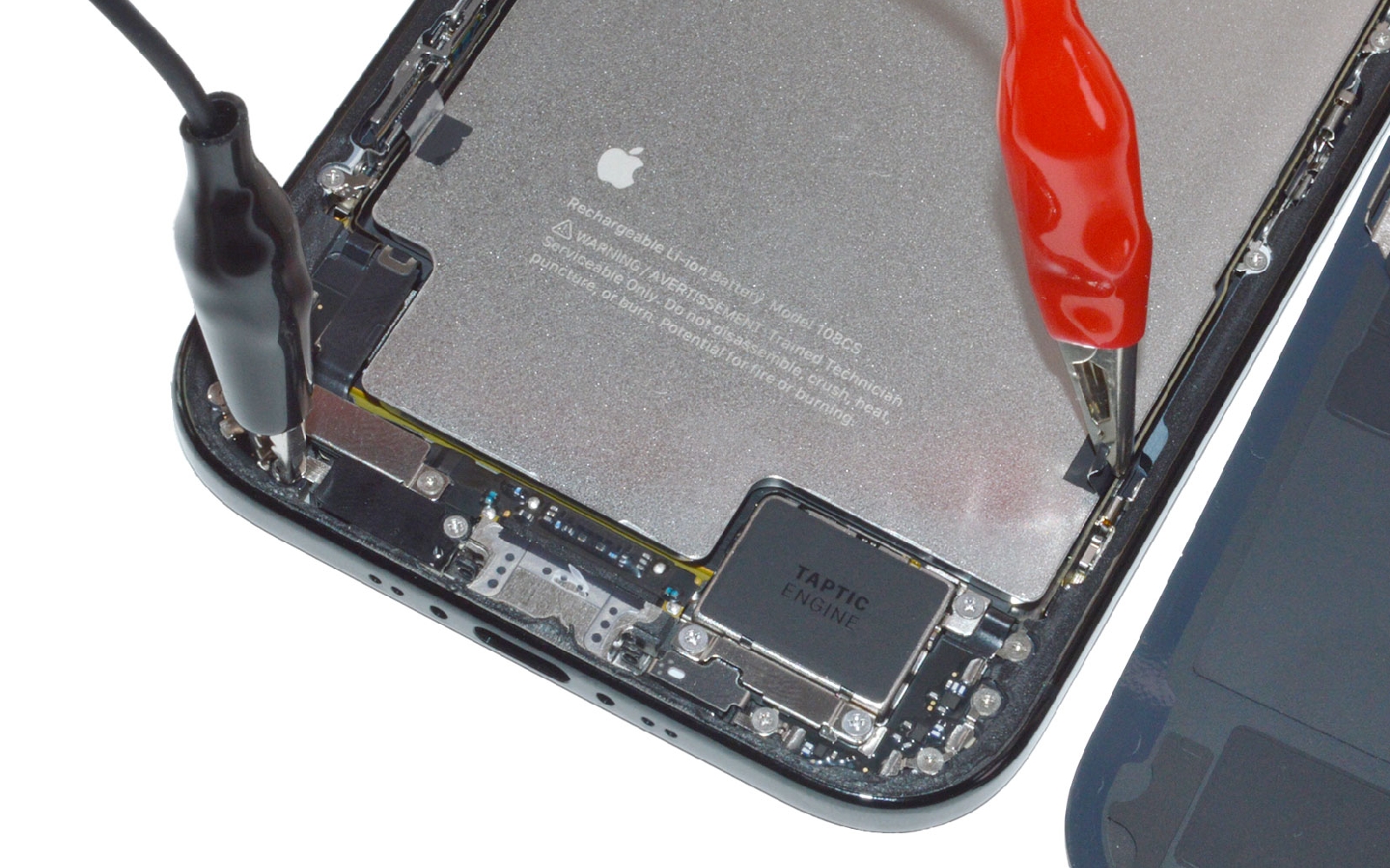

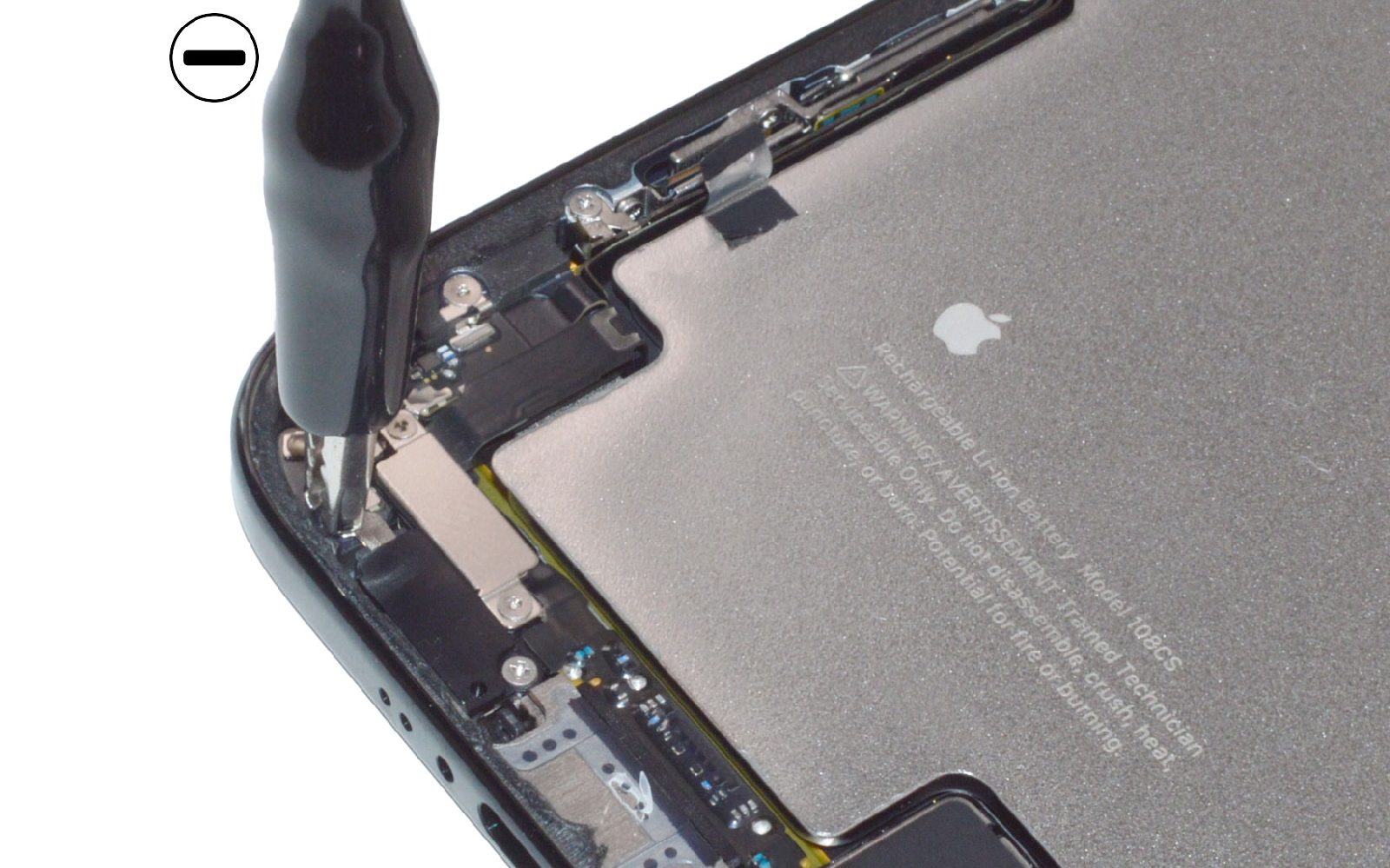

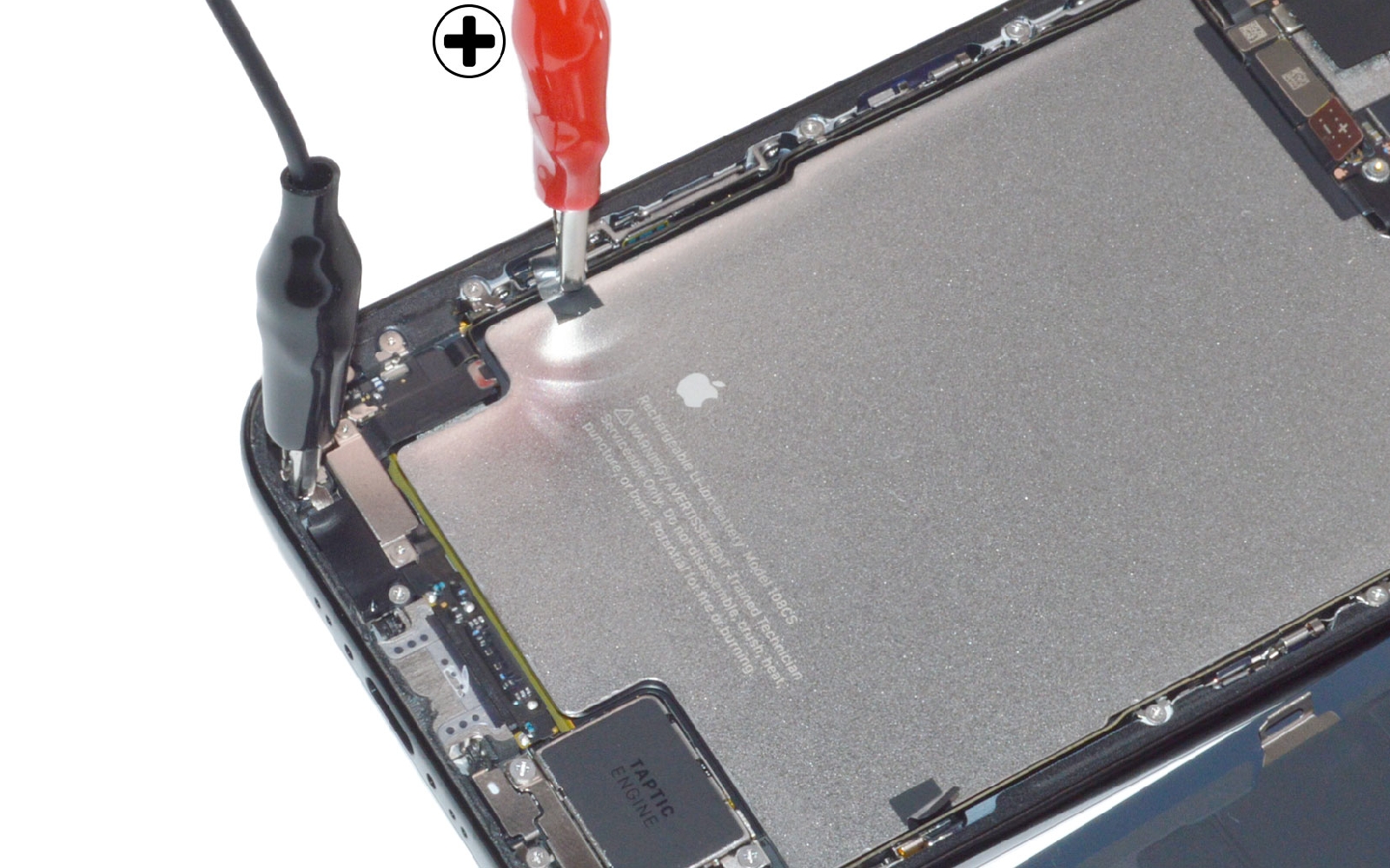

Branchez les pinces croco à la pile 9V. Pincez la vis G avec le fil - puis installez le + sur la première languette. Patientez environ 1 minute avant de passer à la seconde languette.

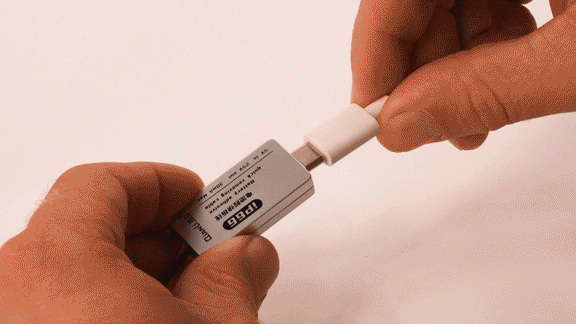

Cet outil permet de retirer facilement la batterie de votre iPhone Air sans l’endommager.
Branchez l’outil sur une alimentation 5 V, fixez les pinces crocodiles : une sur la vis qui nous servira de masse, l’autre sur la languette de la batterie.
Une fois que le voyant rouge passe vert, ôtez la pince croco rouge et installez la sur la seconde languette.

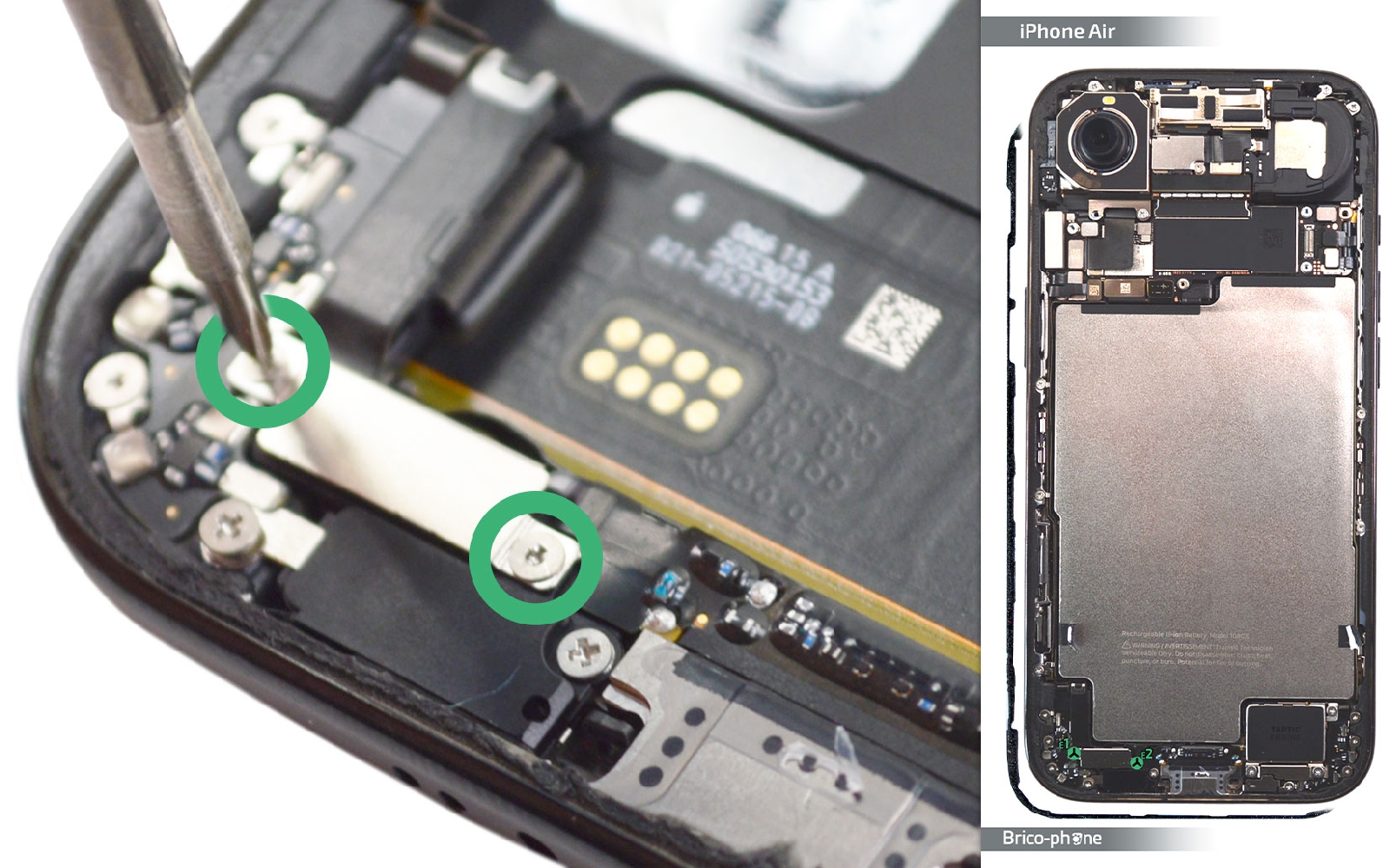

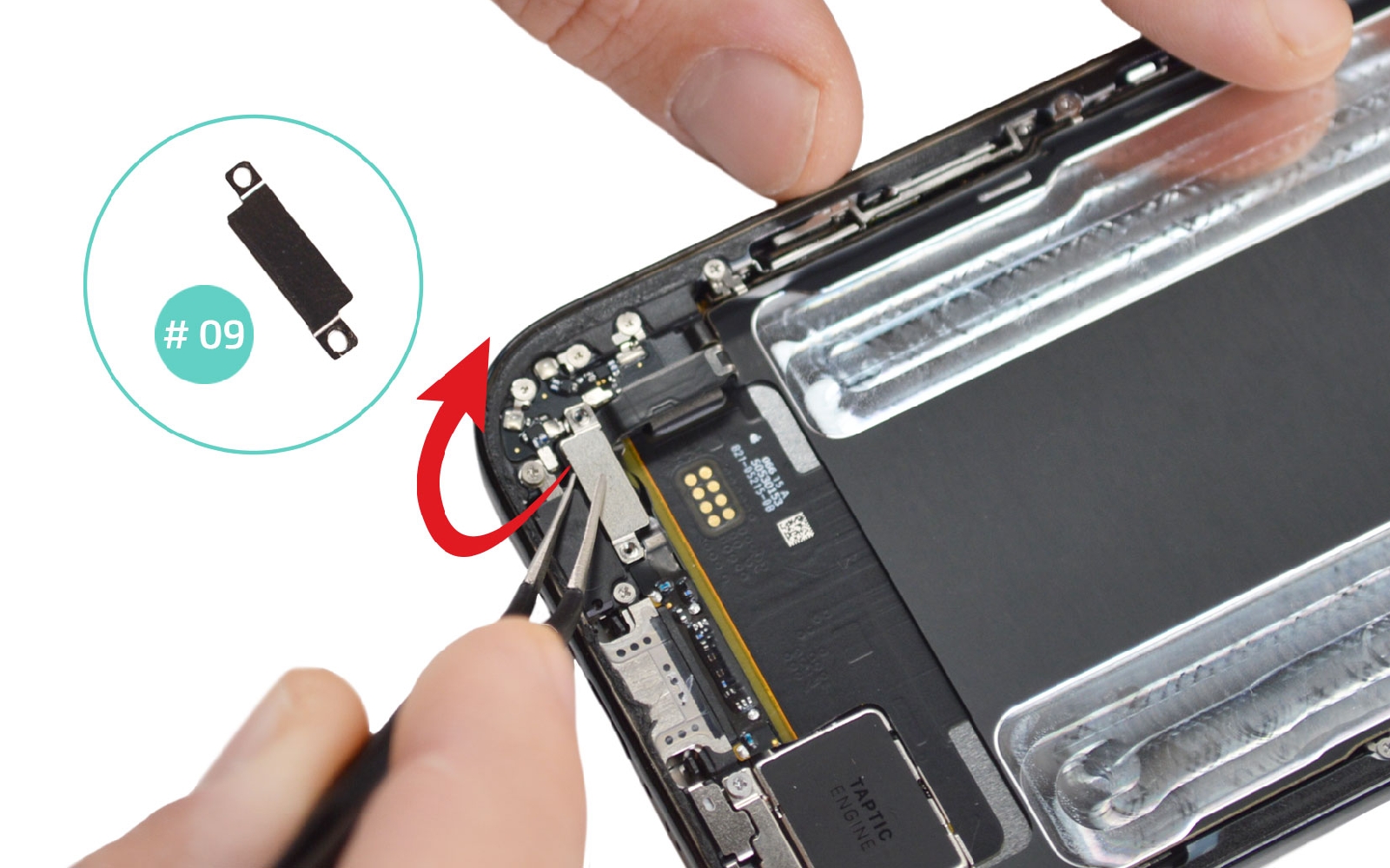

A l'aide du tournevis triwing, enlevez les deux vis de la plaquette de protection des nappes.

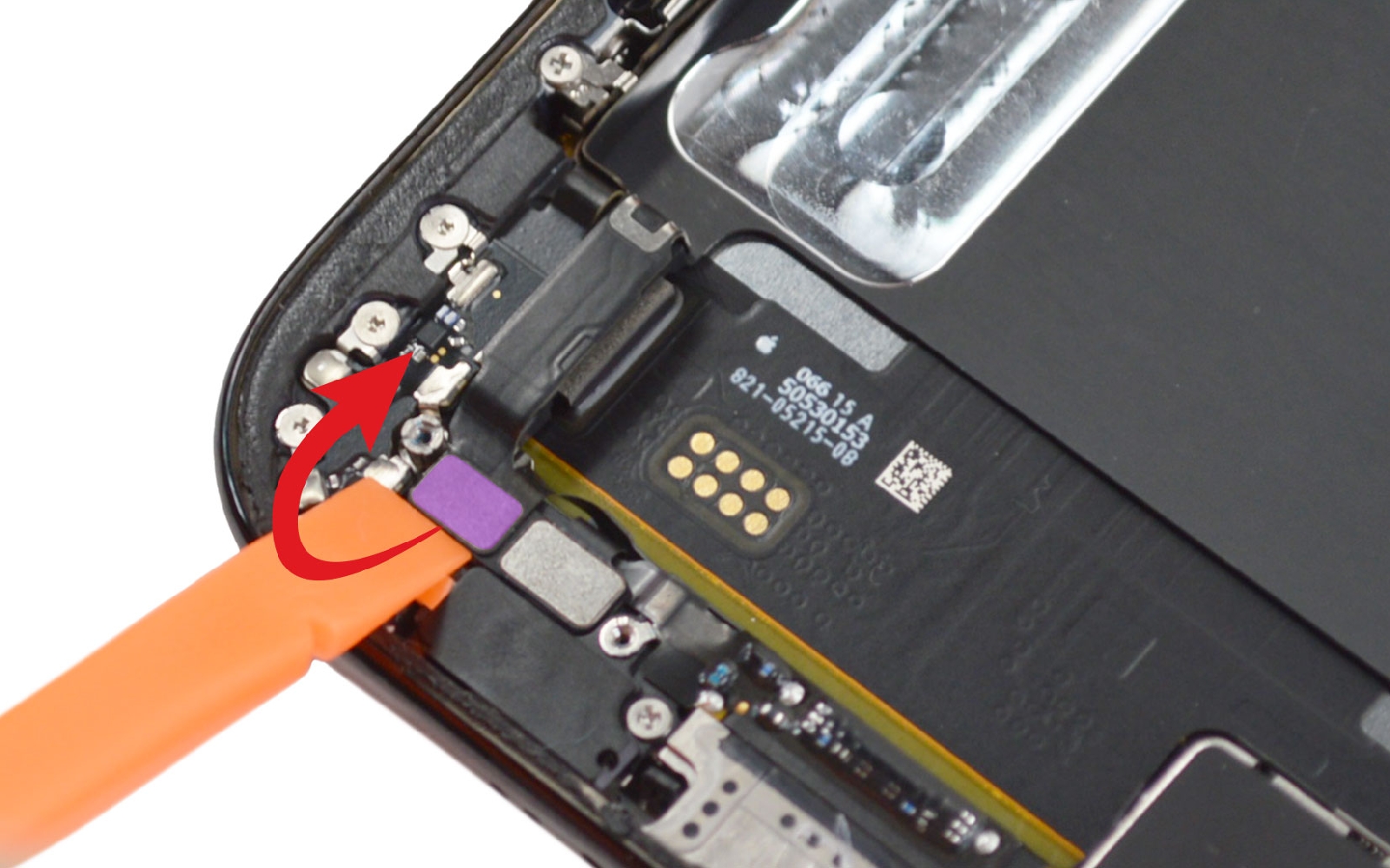

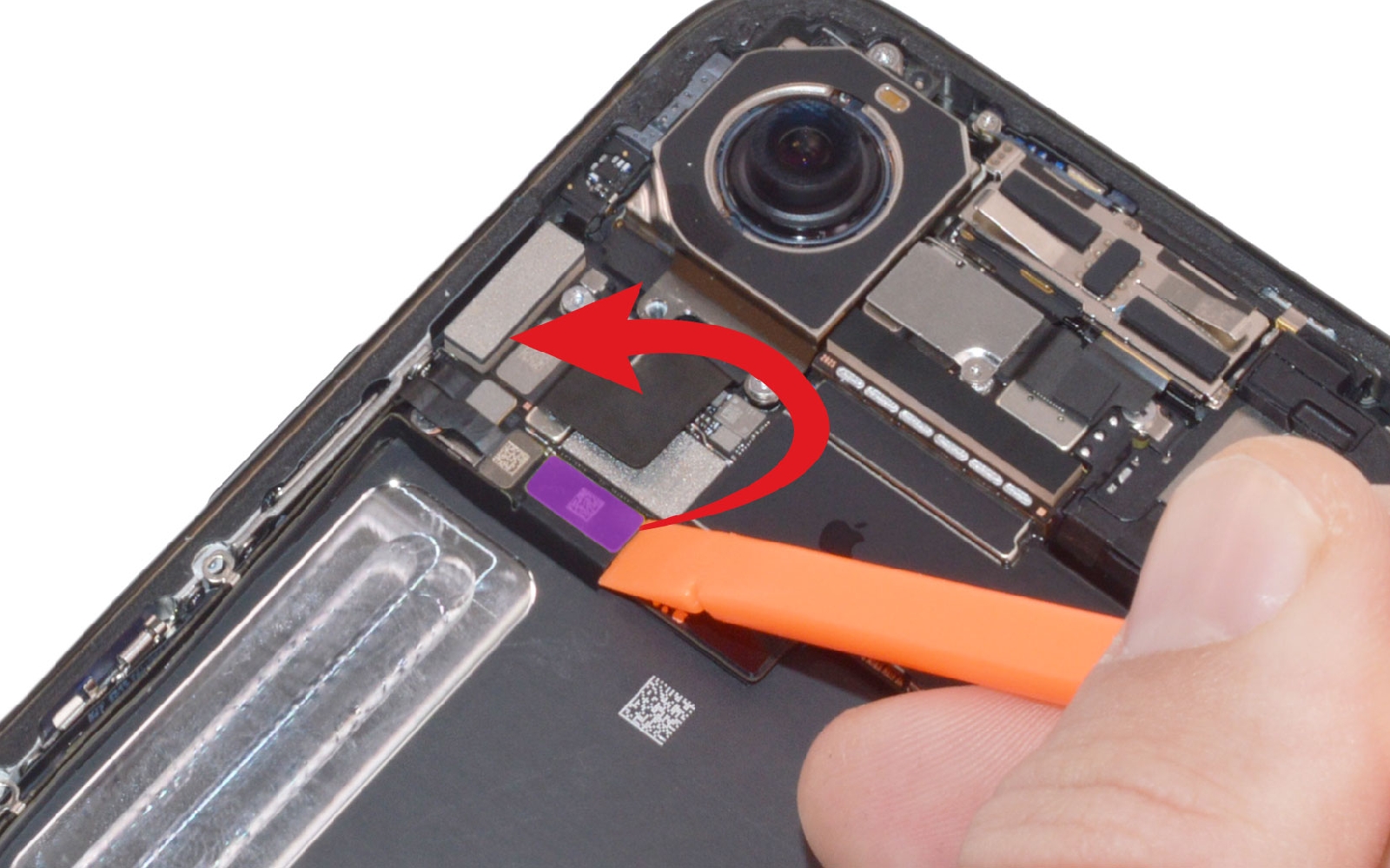

Débranchez les deux nappes.

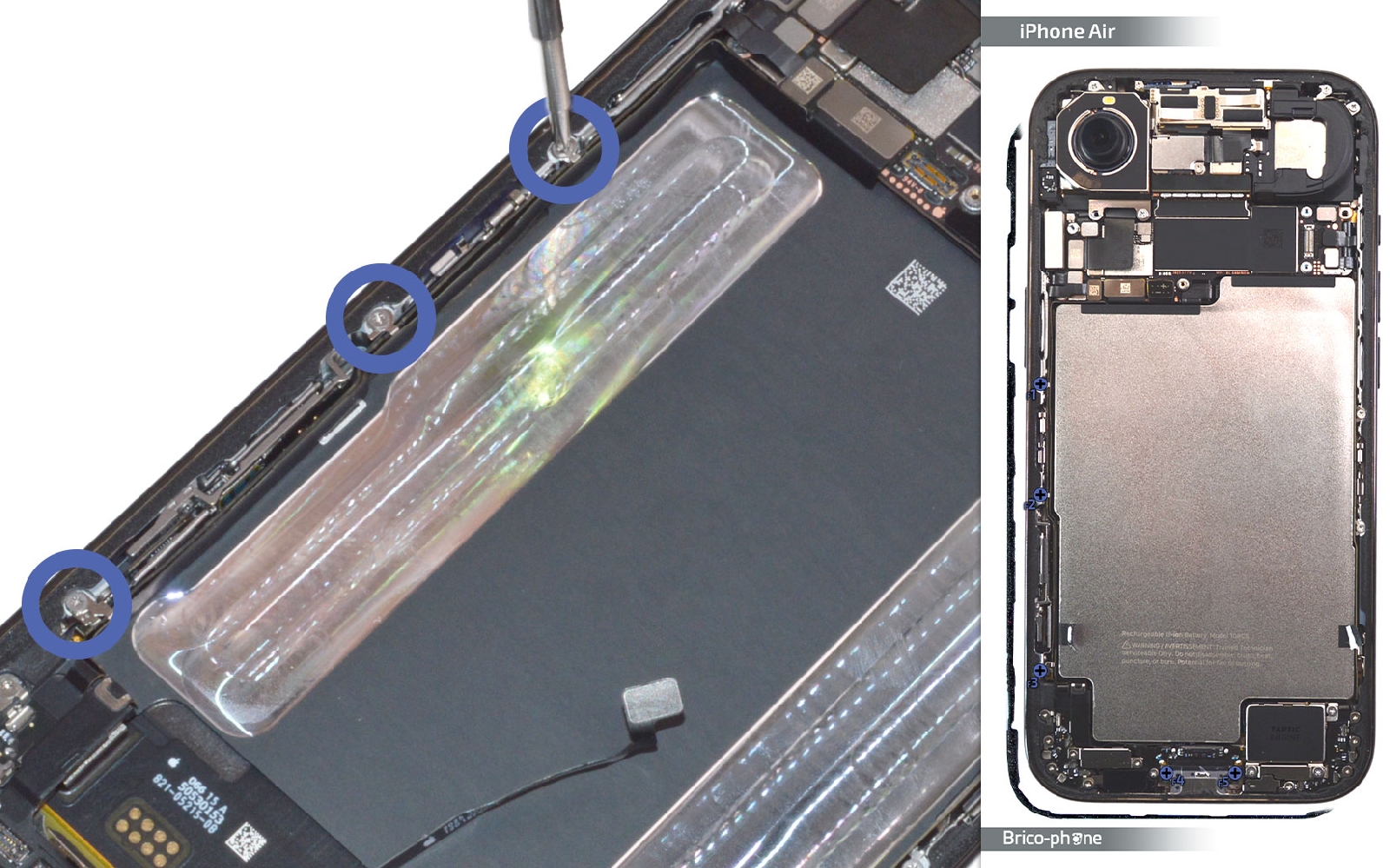

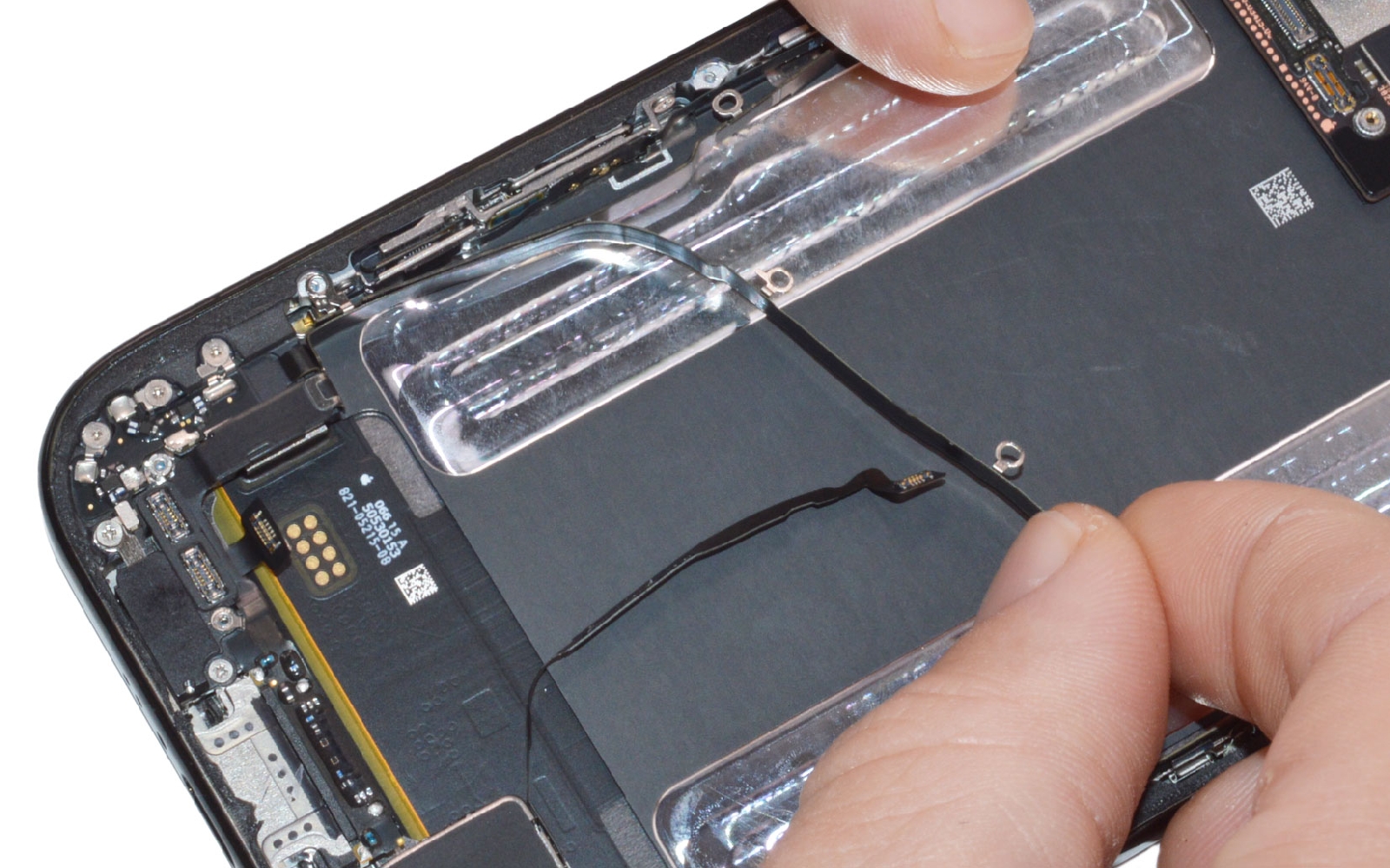

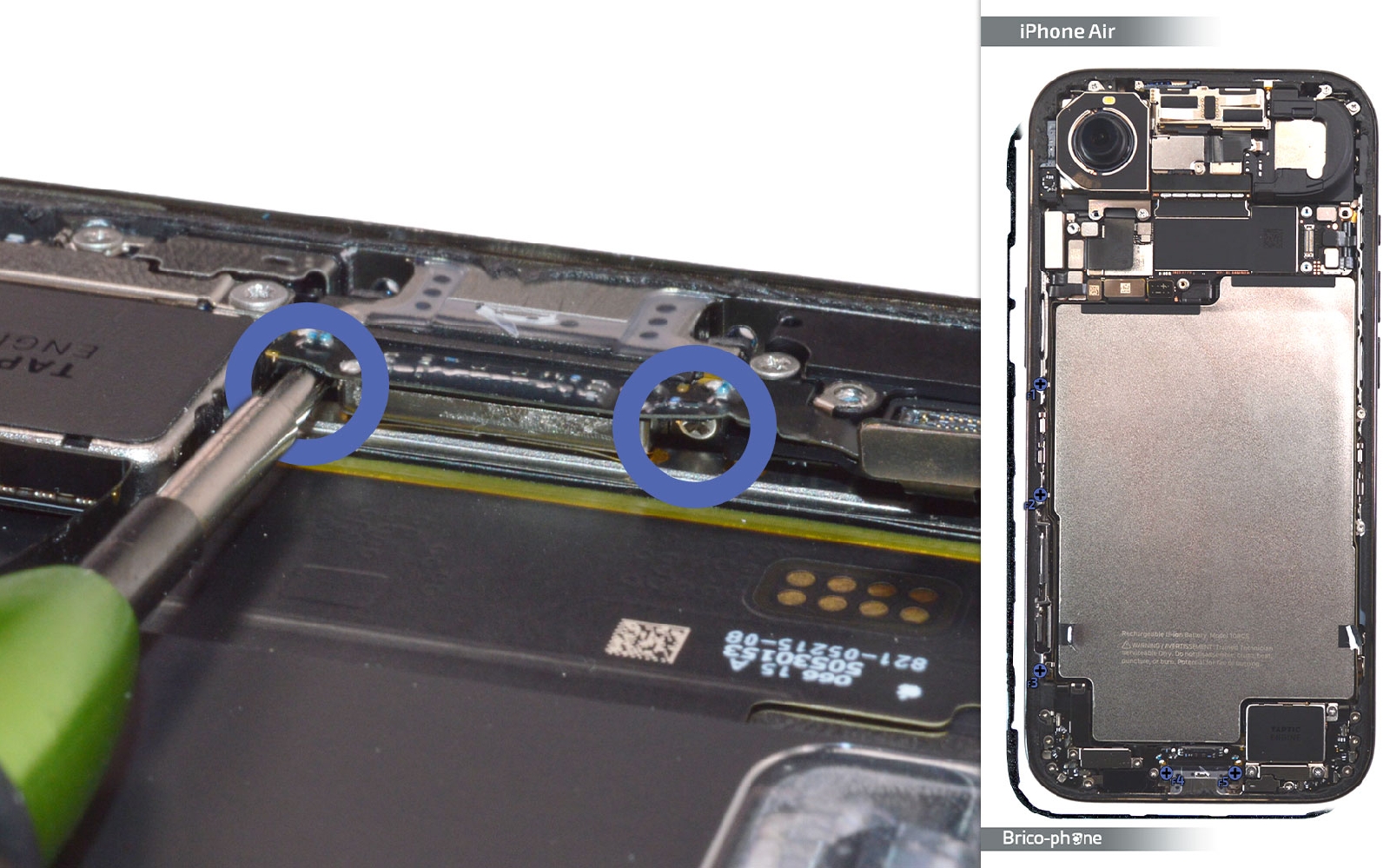

Ôtez l'ensemble des vis qui retiennent le dock au châssis puis déconnectez sa nappe.

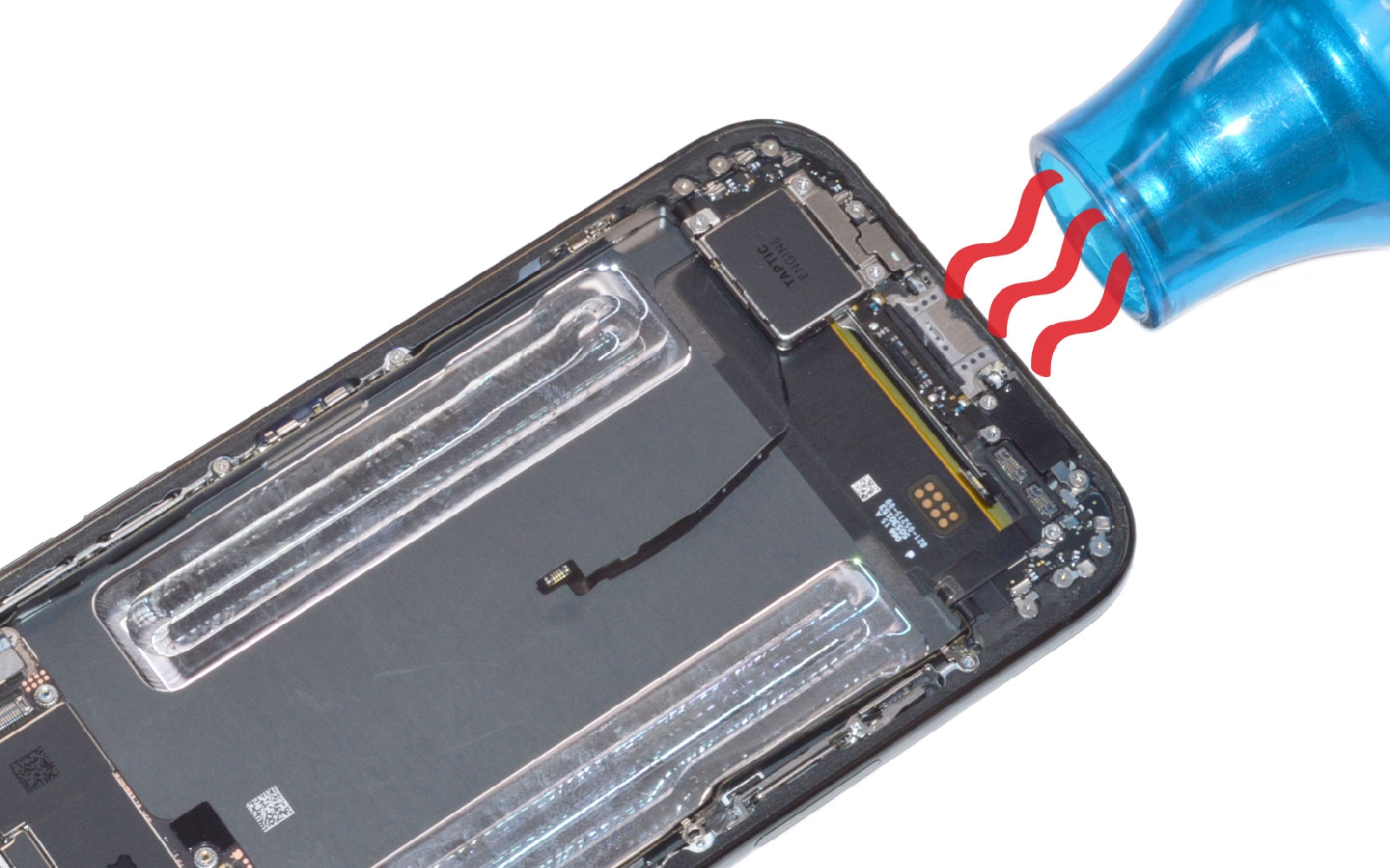

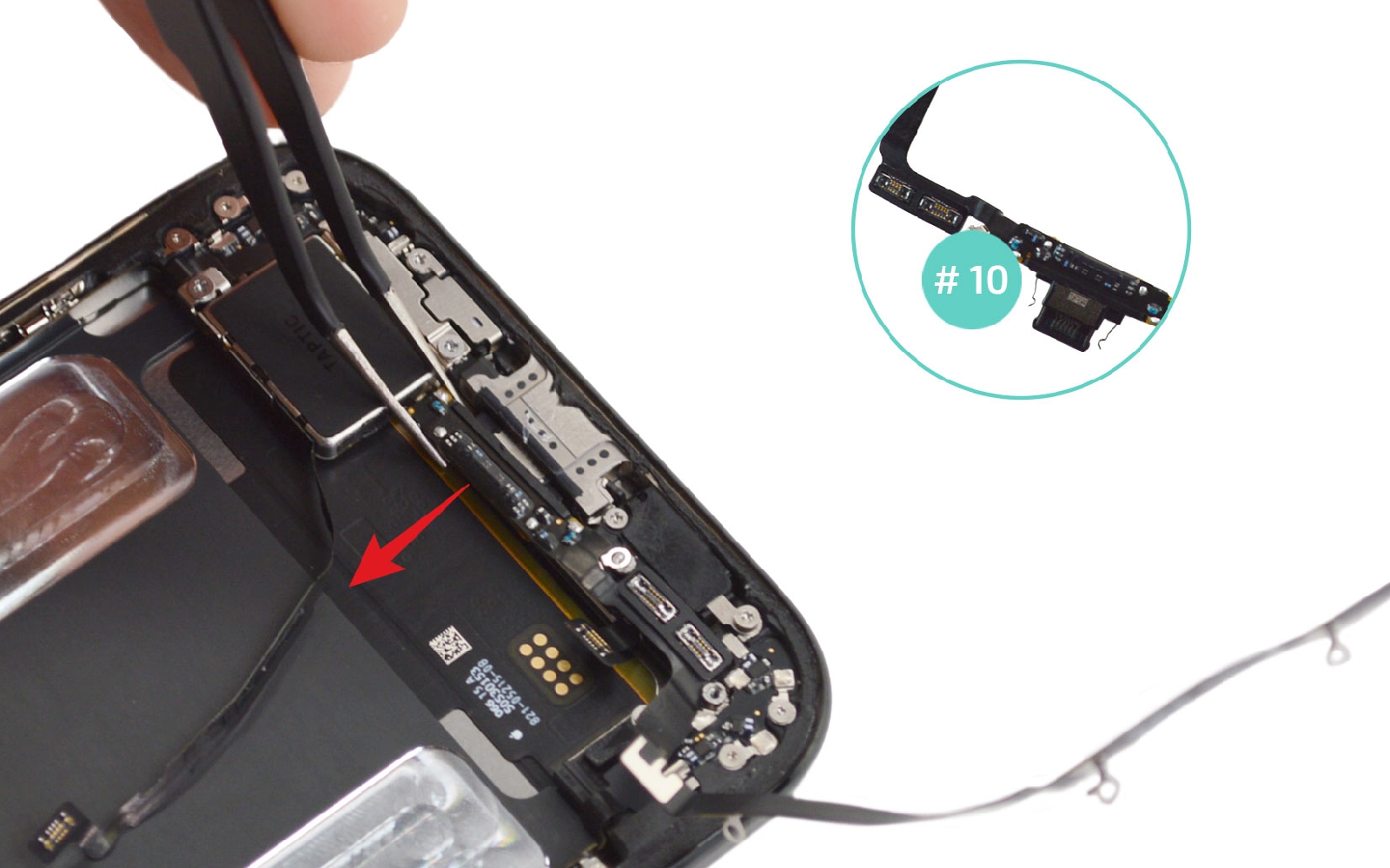

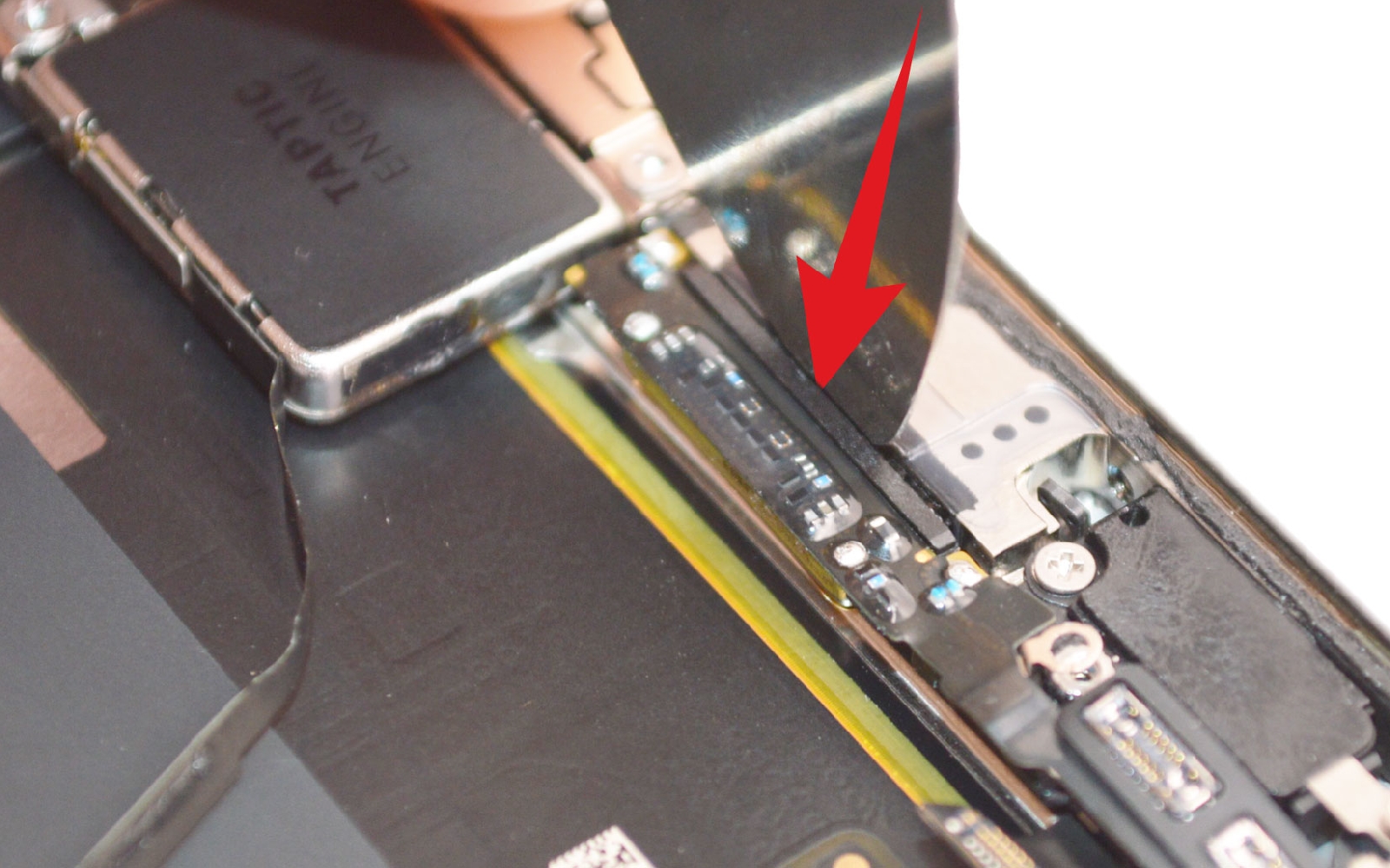

Chauffez légèrement le bas du châssis puis insérez le médiator fin entre la partie métallique et celle en noir du connecteur de charge.

Bougez délicatement l'outil pour décoller et sortir le dock petit à petit de son emplacement.

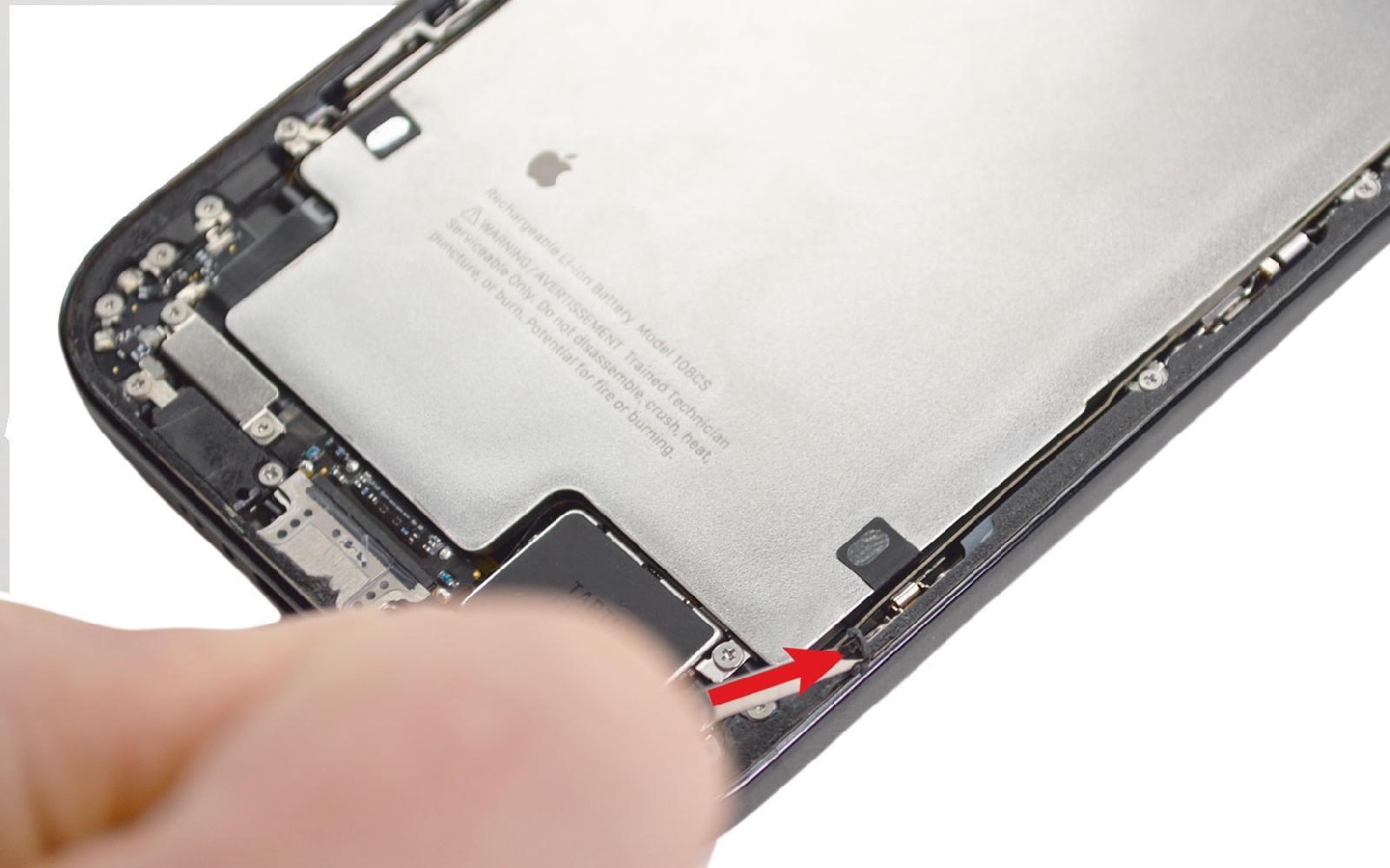

Installez le nouvel élément et suivez les étapes précédentes dans le sens contraire pour remonter petit à petit votre iPhone.

A l'aide du tournevis plat et avec beaucoup d'attention, retirez les résidus de stickers encore présents sur le châssis.
Ôtez la protection principale (bleue) avant d'apposer le joint sur votre téléphone. Assurez-vous que le joint est bien mis et si besoin, passez dessus avec le levier pour qu'il colle au châssis.

Enlevez la seconde protection (rose) puis rebranchez la vitre arrière puis la batterie et remettez les plaquettes métalliques.
Retirez les dernières protections bleues en les saisissant avec la pincette puis clipsez le composant arrière pour refermer votre iPhone Air.
