Comment changer le connecteur de charge sur iPhone 17

Temps estimé : 30 min

Difficulté : 3/5

Note de réparabilité : 12/20

Votre iPhone 17 ne se recharge plus correctement, perd la connexion lorsqu’un câble est branché, ou n’est plus reconnu par l’ordinateur ? Le problème provient souvent du connecteur de charge. Grâce à ce tutoriel, vous allez apprendre à remplacer le dock de votre iPhone 17 vous-même, étape par étape, sans risque pour votre appareil.

Nos techniciens Brico-phone vous guideront avec des photos détaillées et des explications précises, et même des vidéos pour vous aider à ouvrir l’iPhone, retirer les éléments nécessaires, déconnecter l’ancienne nappe et installer un connecteur neuf. En suivant attentivement ce guide, vous pourrez résoudre la majorité des problèmes de charge et redonner à votre iPhone 17 une connexion stable et fiable, tout en économisant une réparation en atelier.

Diagnostic

› Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Connecteur de charge iPhone 17 Lavande

79,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils Premium complet spécial iPhone toutes générations

9,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

9,90 €

Ajouter au panier

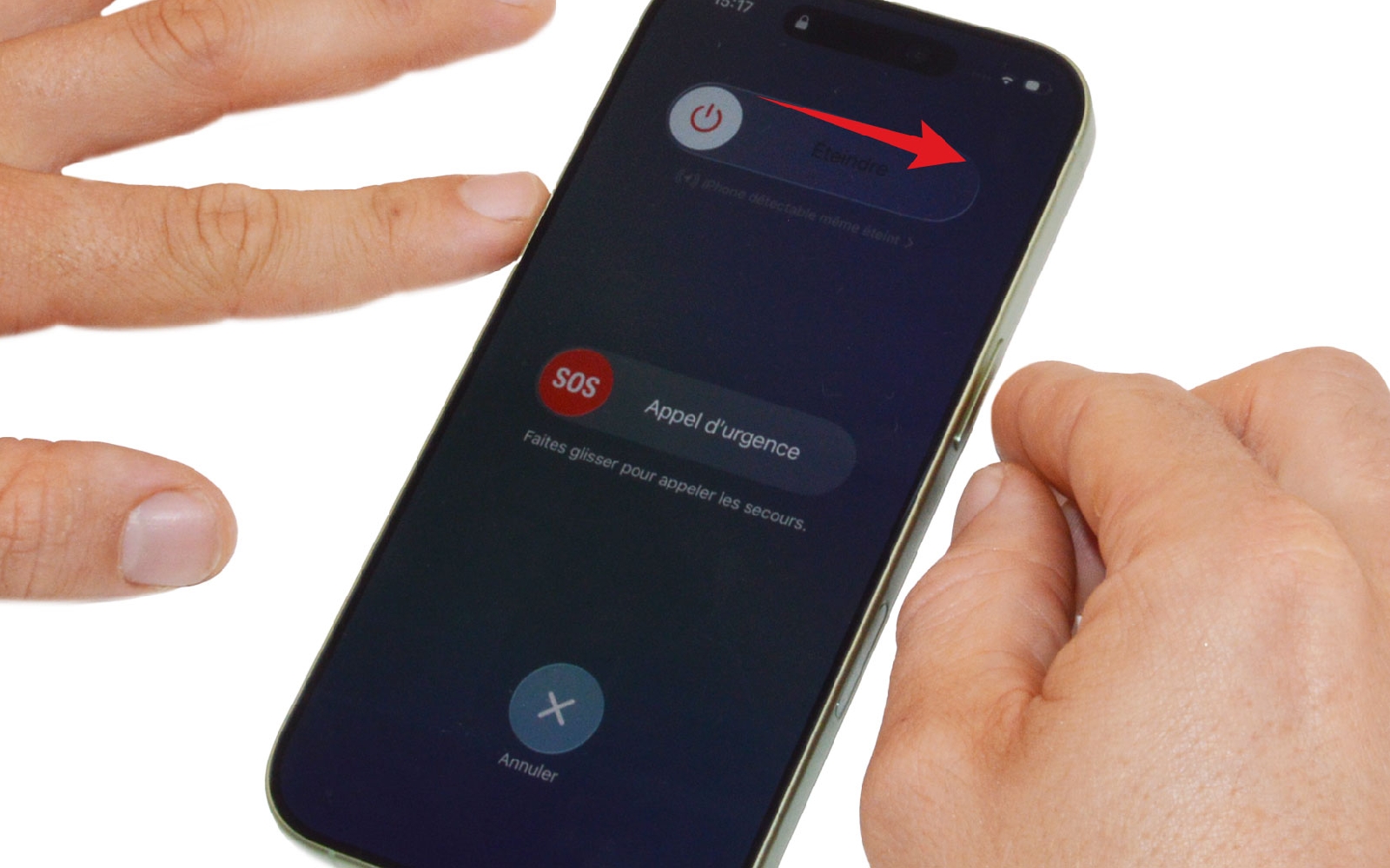

Avant de commencer

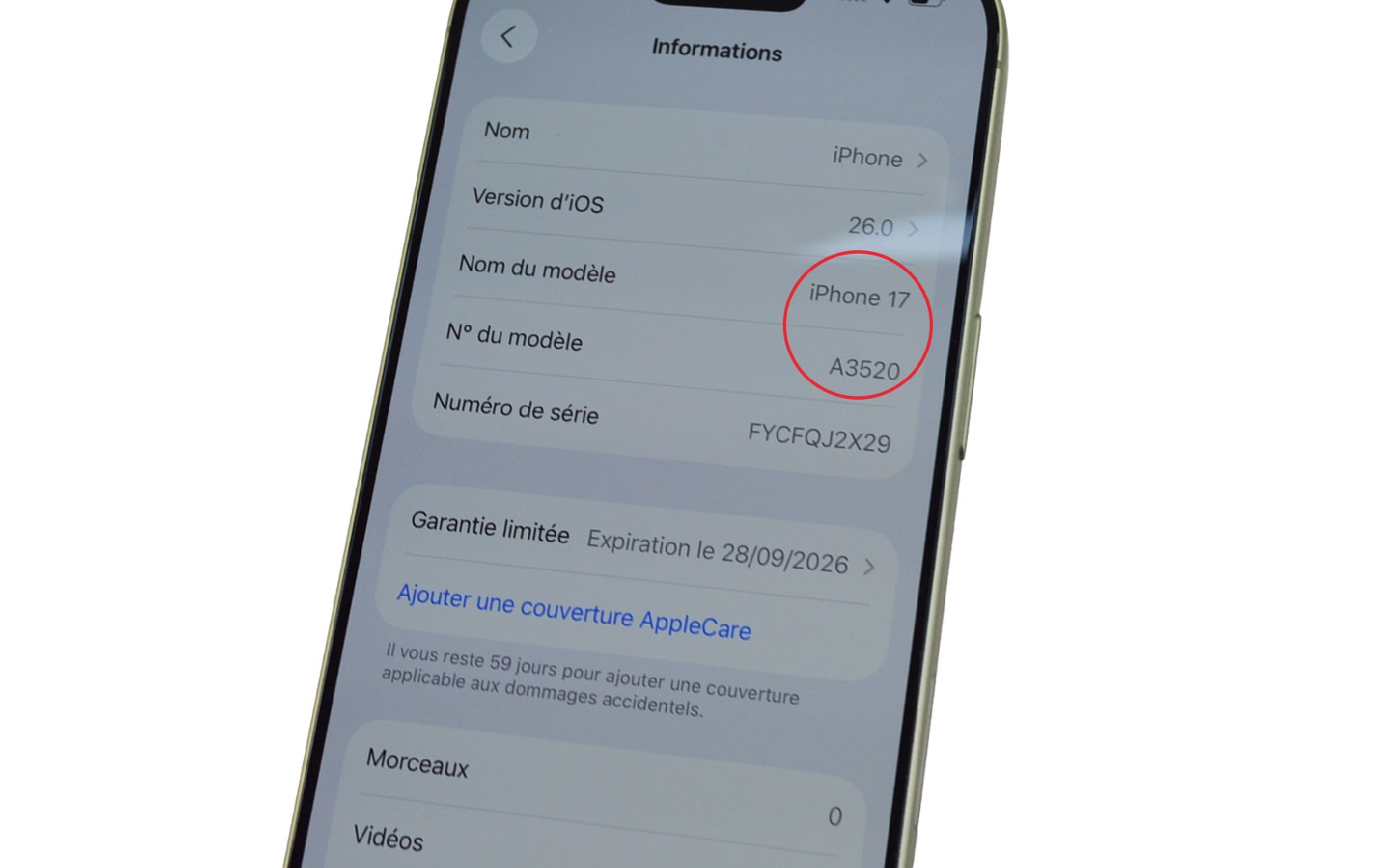

Avant de commencer la réparation, il est important de connaître le numéro de modèle de votre iPhone 17 afin de vous assurer que les pièces que vous allez utiliser sont bien compatibles. Vous pouvez le retrouver dans les Paramètres > Général > Informations, sous la mention Numéro du modèle. Si votre iPhone ne s’allume plus, le numéro est gravé sur la partie inférieure du châssis, à l'intérieur de la prise de charge.

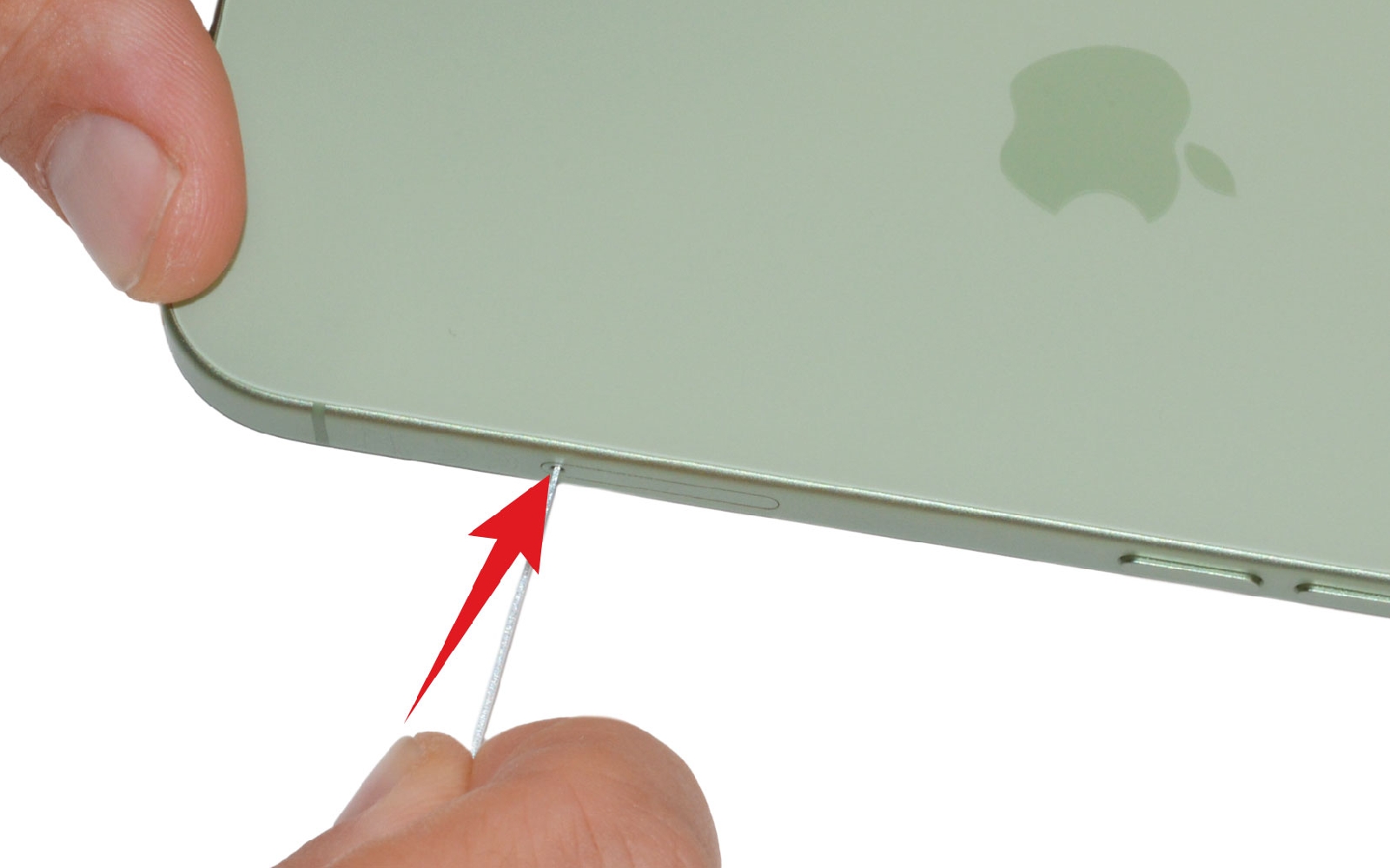

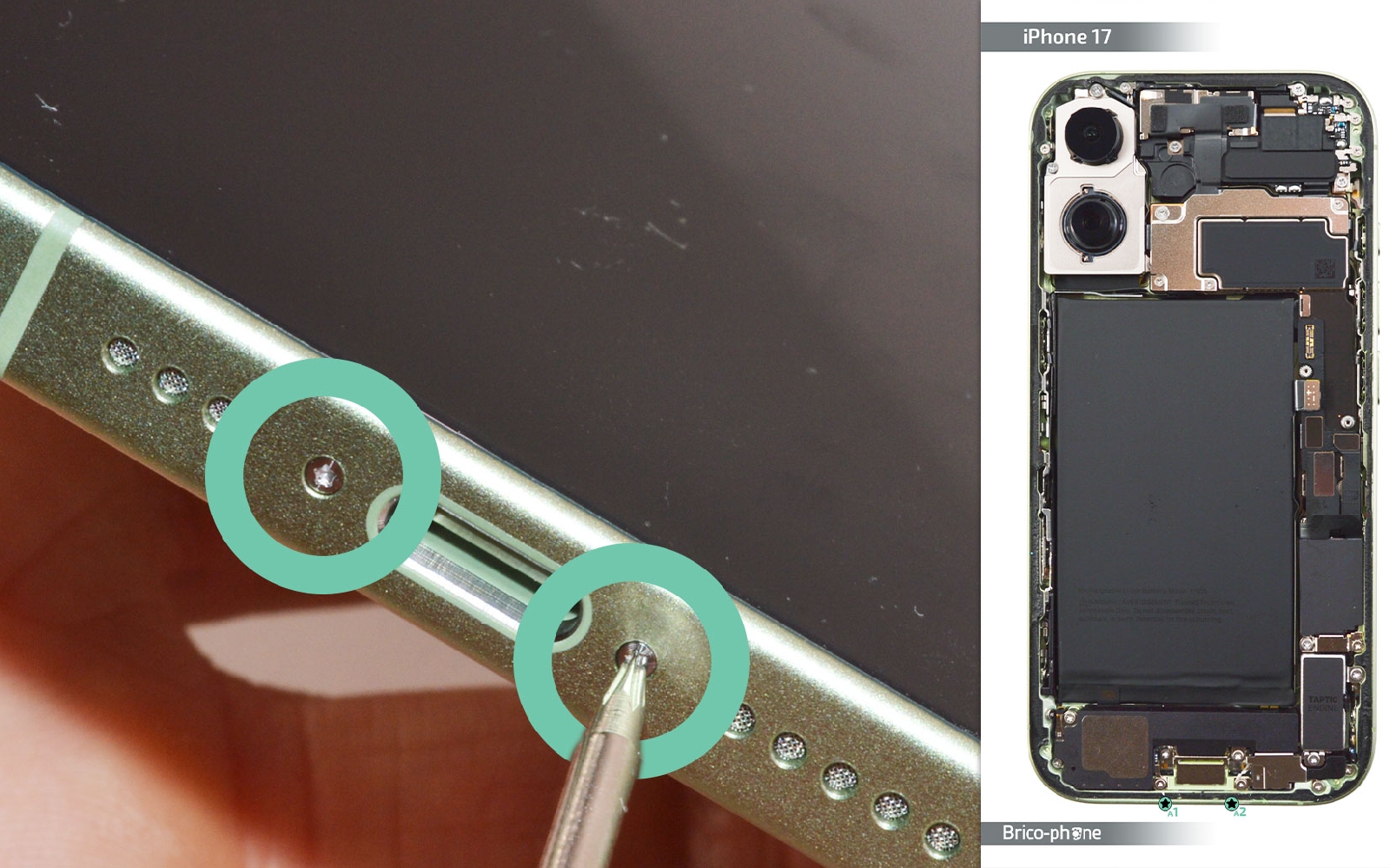

Une fois le modèle identifié, éteignez complètement votre iPhone 17 pour travailler en toute sécurité. Retirez ensuite le tiroir SIM à l’aide d’un outil d’éjection ou d’un trombone déplié. Pour terminer cette préparation, dévissez les deux vis pentalobe situées de part et d’autre de la prise de charge.

Comment changer le connecteur de charge sur iPhone 17 photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Comment changer le connecteur de charge sur iPhone 17 photo 2

Comment changer le connecteur de charge sur iPhone 17 photo 3

Comment changer le connecteur de charge sur iPhone 17 photo 4

Outils du kit utilisés

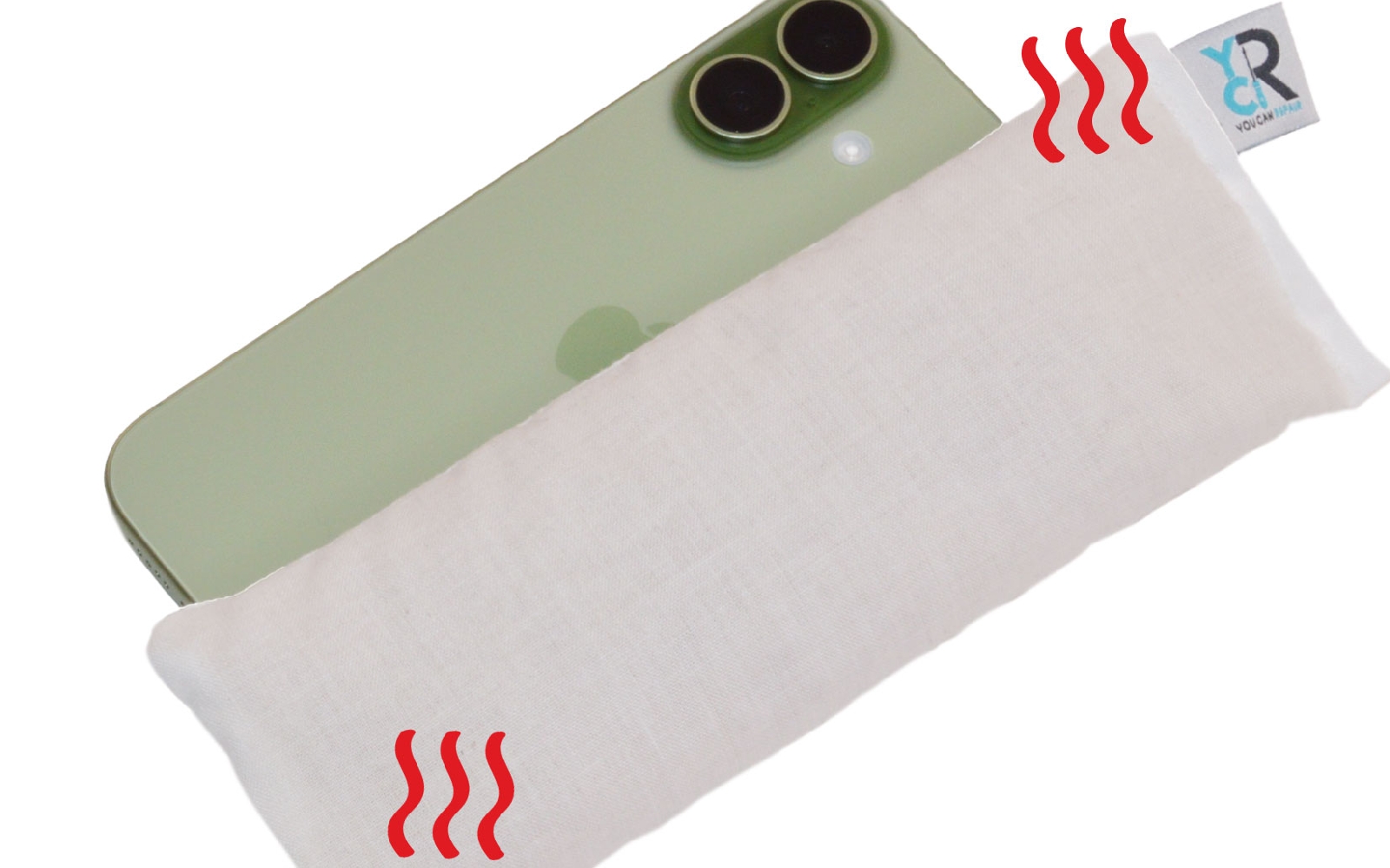

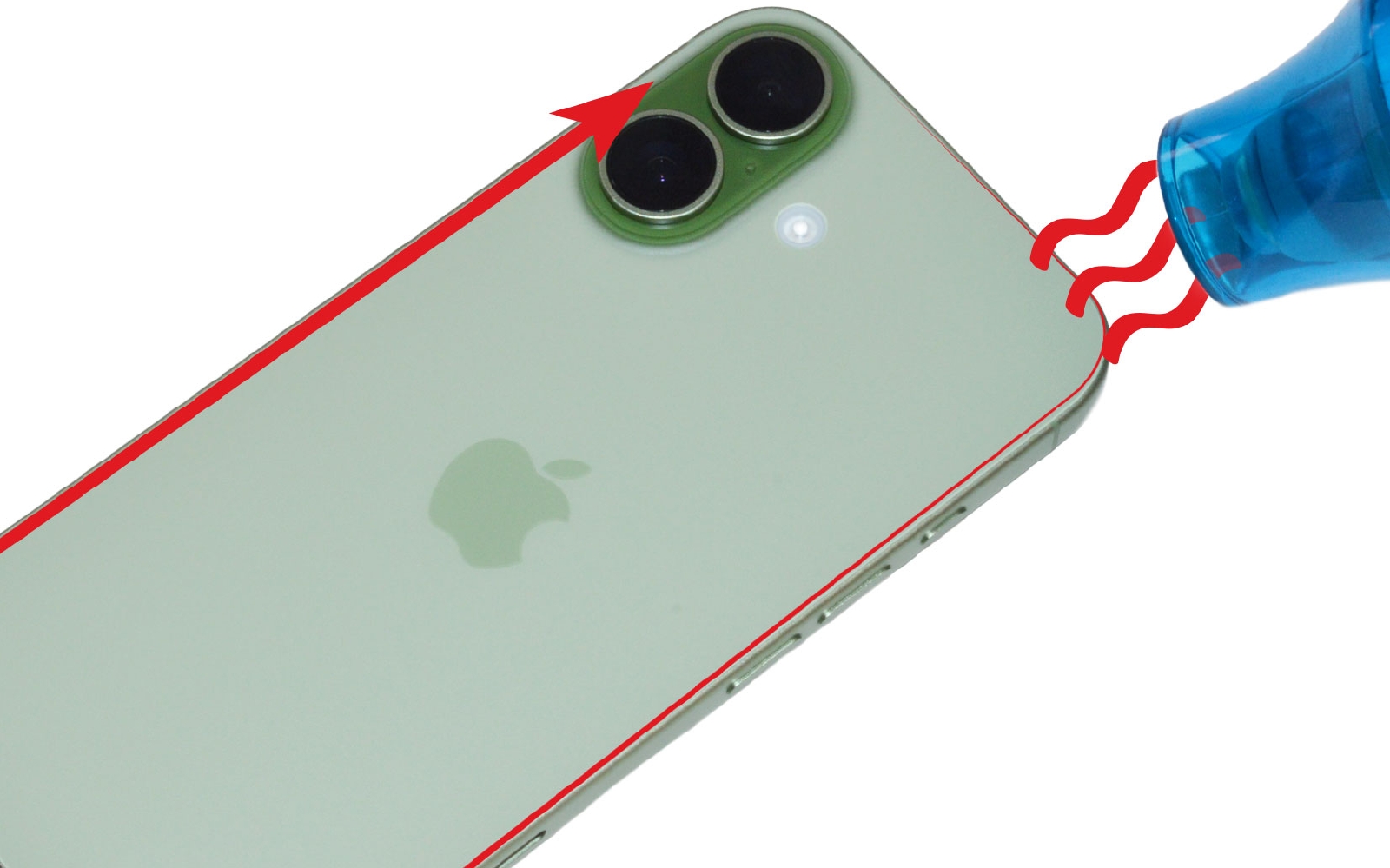

Etape 1 : Chauffer la vitre arrière

Avant de pouvoir retirer la vitre arrière, il est nécessaire de ramollir la colle qui maintient celui-ci solidement fixé au châssis.
Cette étape est essentielle pour ouvrir l’iPhone 17 sans risquer de casser la vitre arrière ou d’endommager les nappes internes.

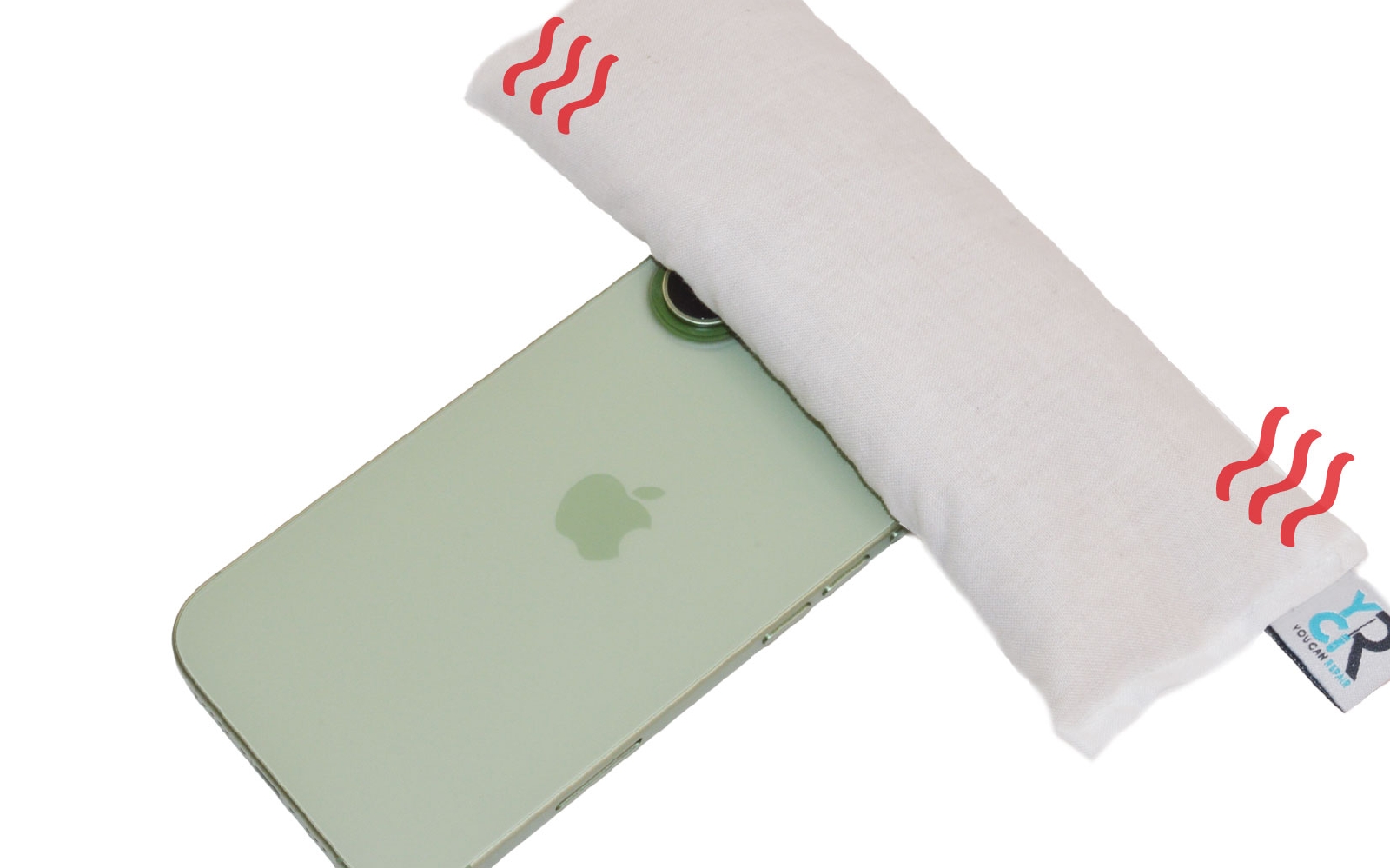

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique. Pour le coussin, pensez à le passer au micro-ondes au minimum 1 minutes avant de l'utiliser.
Ensuite, chauffez les bords de la vitre arrière en effectuant des mouvements circulaires pendant quelques secondes, afin d’assouplir uniformément l’adhésif.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

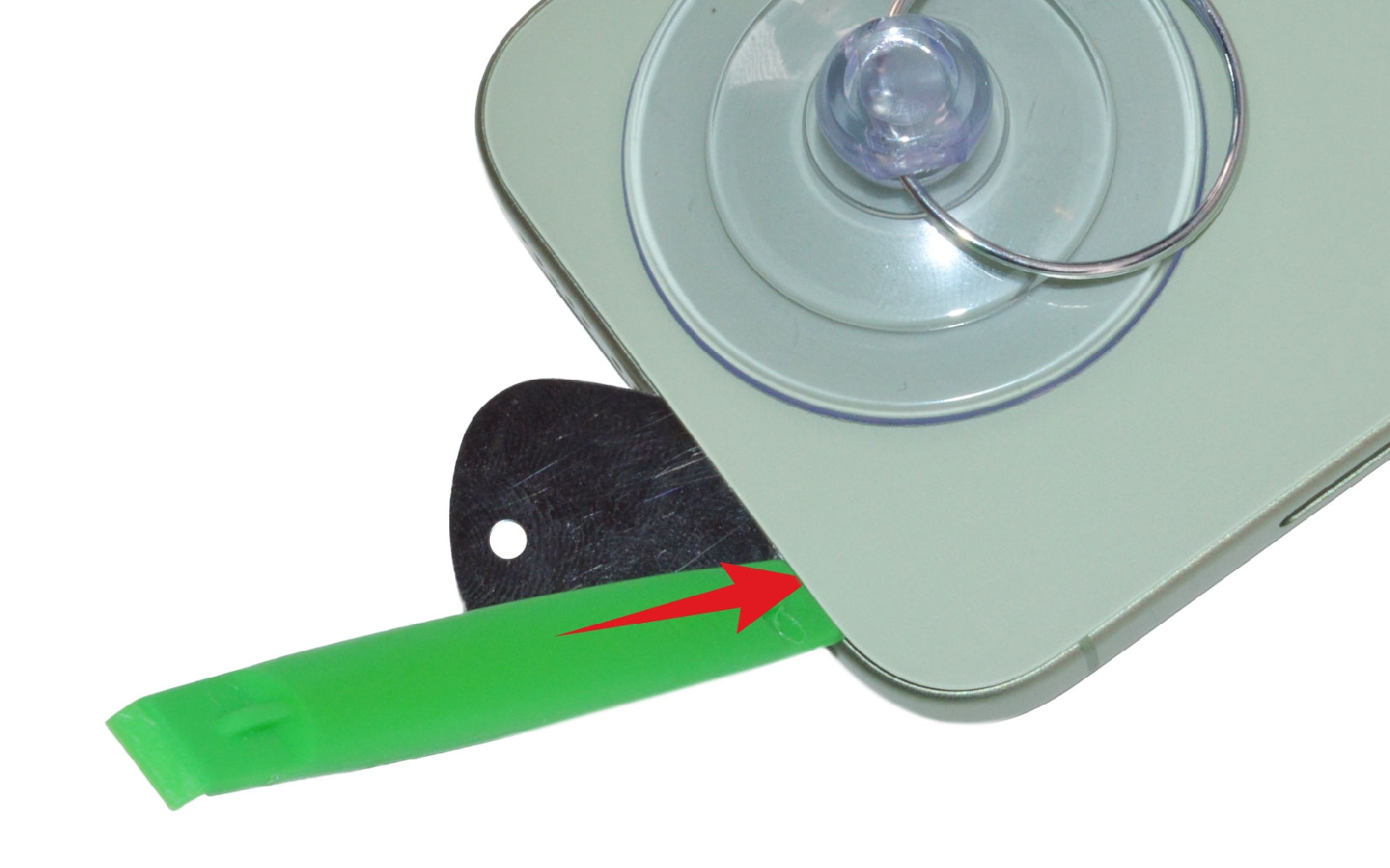

Etape 2 : Ouvrir le téléphone

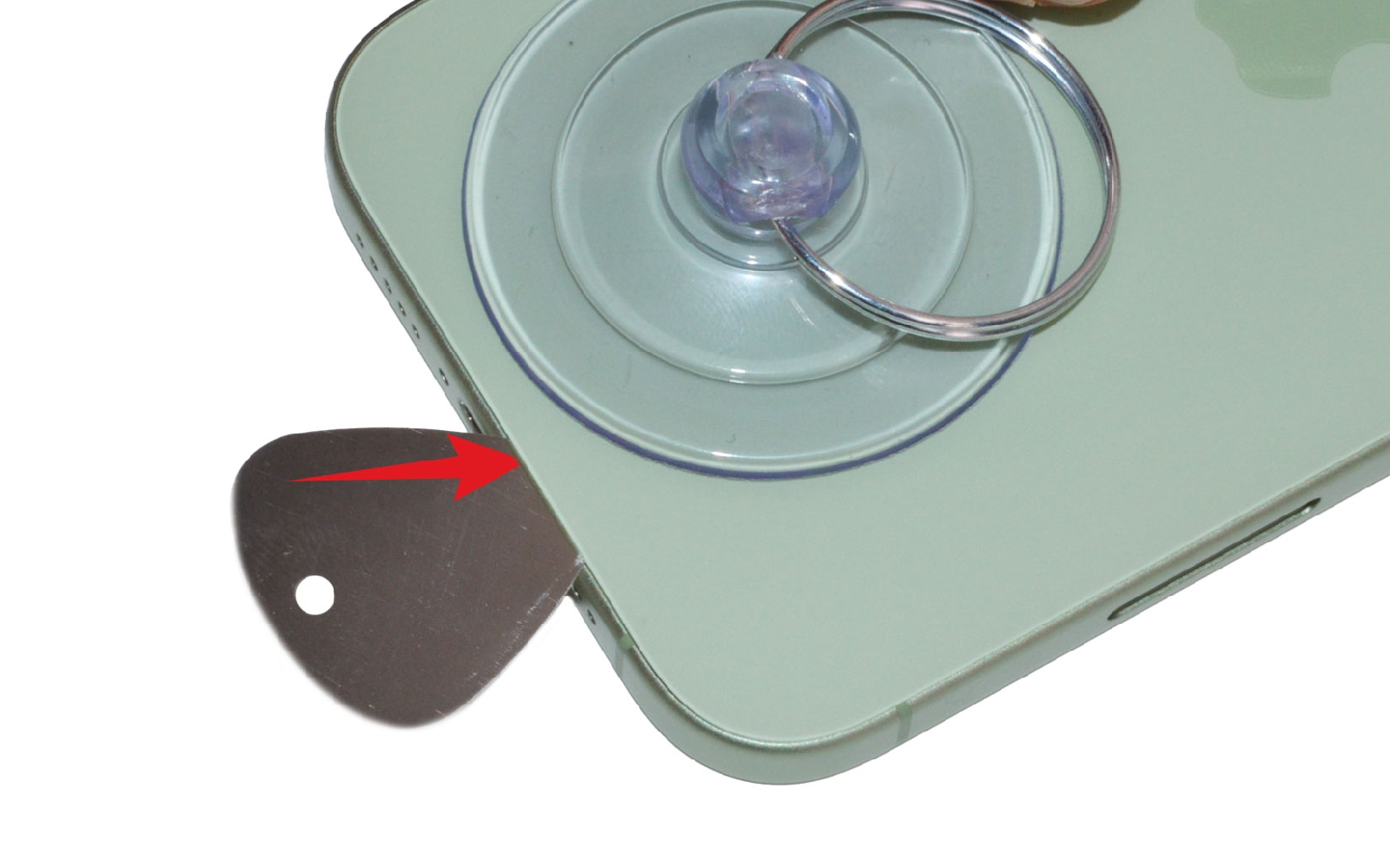

Une fois la vitre suffisamment chaude, utilisez une ventouse pour la soulever légèrement, puis insérez un médiator pour commencer à le décoller.
Ensuite, insérez la spatule pour continuer le décollage sans risquer d'endommager des nappes internes. Faites le tour du téléphone avec l'outil pour décoller entièrement la vitre arrière. N'hésitez pas à installer des médiators en plastique au fur et à mesures de votre avancée pour éviter que la vitre ne se recolle au châssis.

Si l’écran résiste, ne forcez pas ! Réchauffez à nouveau la zone concernée quelques secondes avant de poursuivre.
Une chauffe régulière et maîtrisée permet une ouverture propre et sans casse.

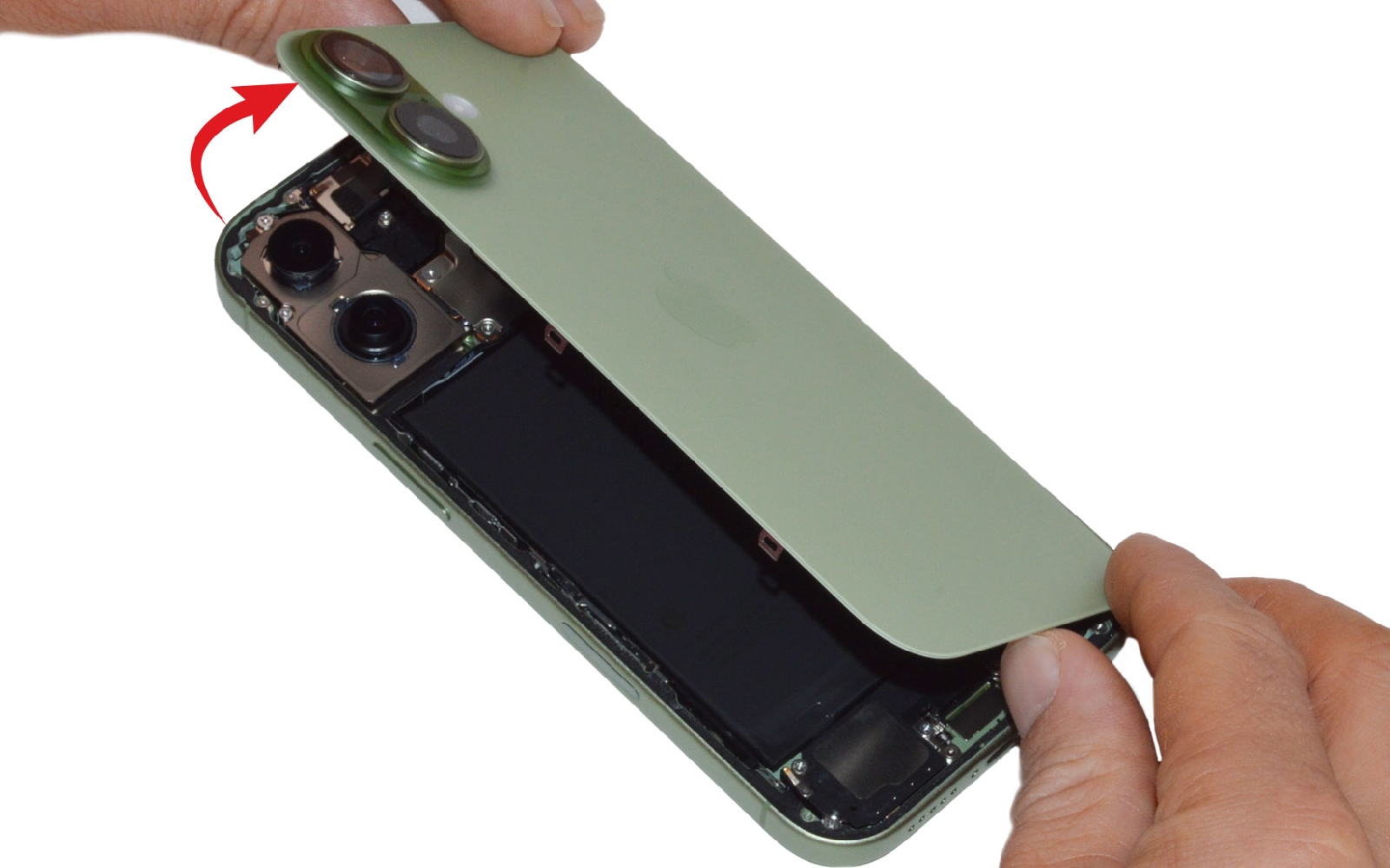

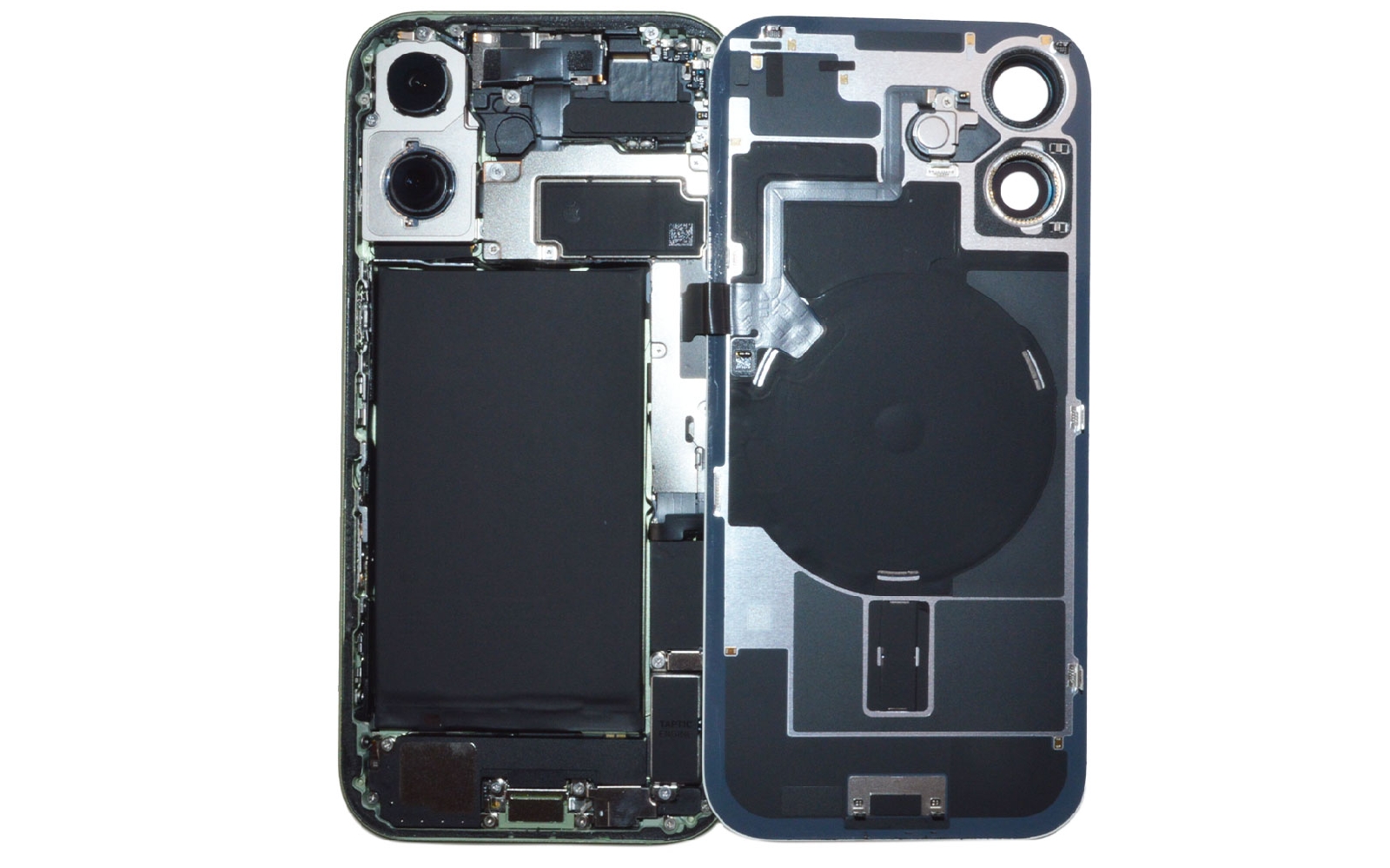

Une fois la vitre décollée, faites la basculer vers la droite en faisant attention aux nappes. Superposez la vitre arrière sur le châssis pour passer à l'étape suivante.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

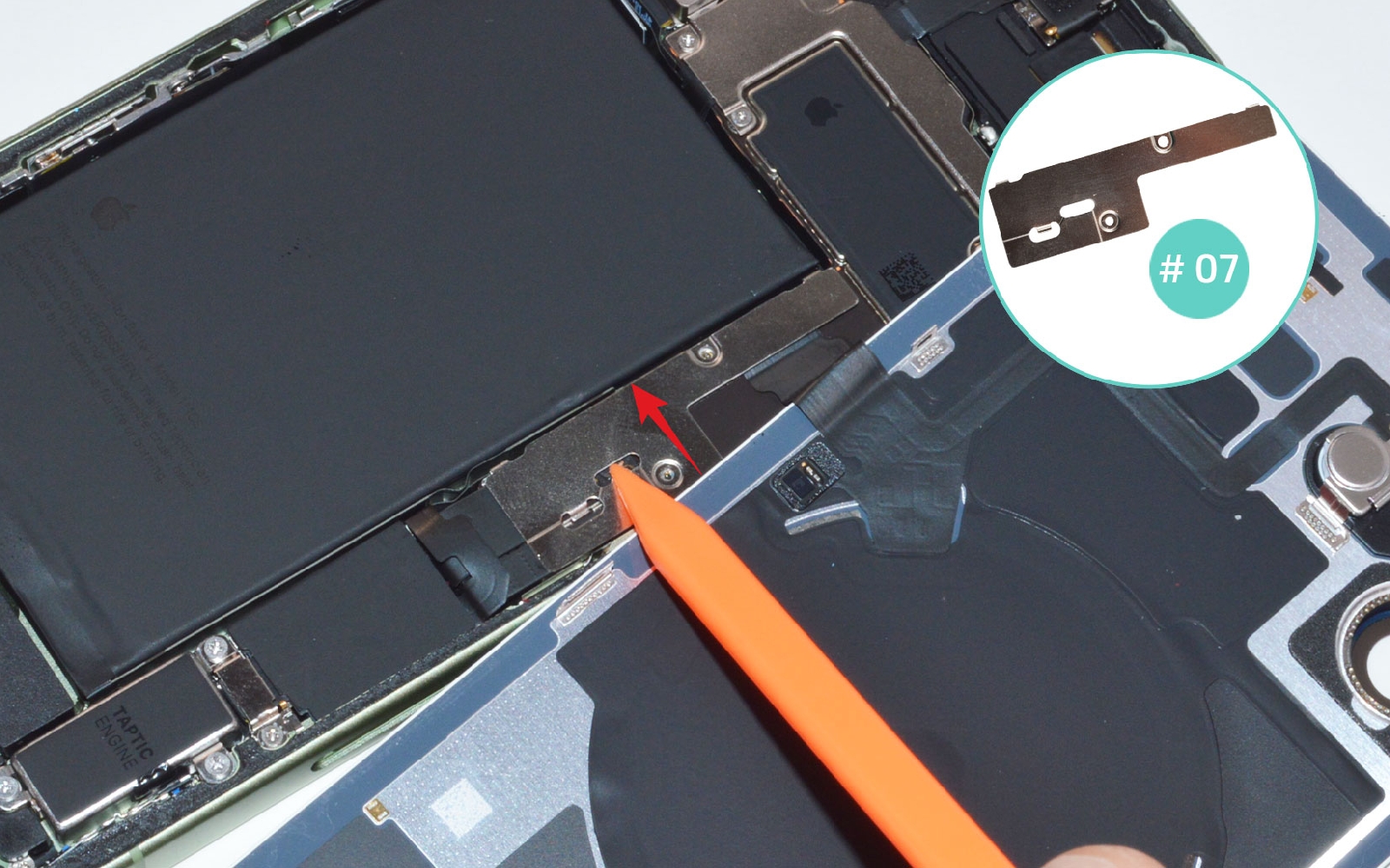

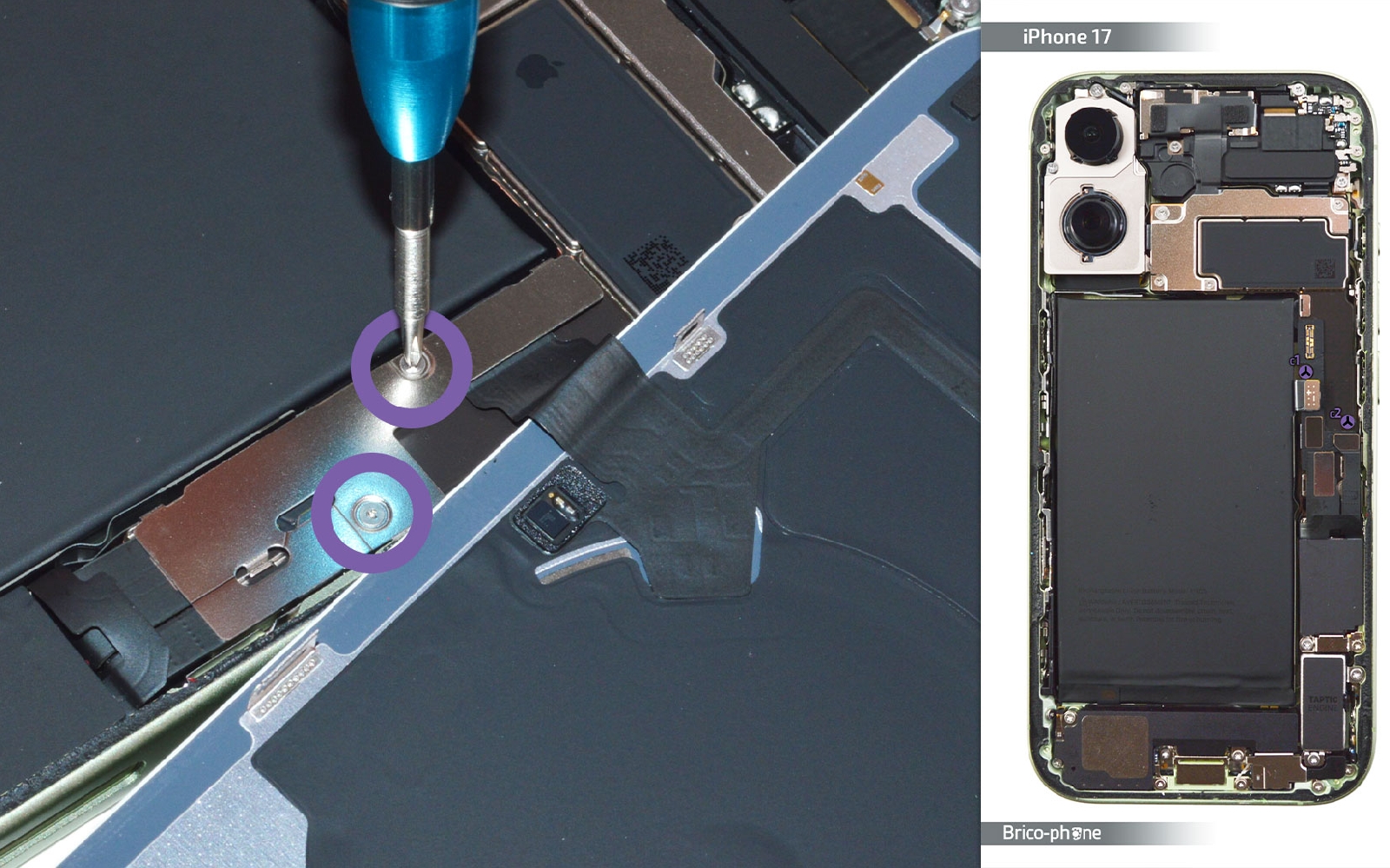

Etape 3 : Déconnecter la batterie

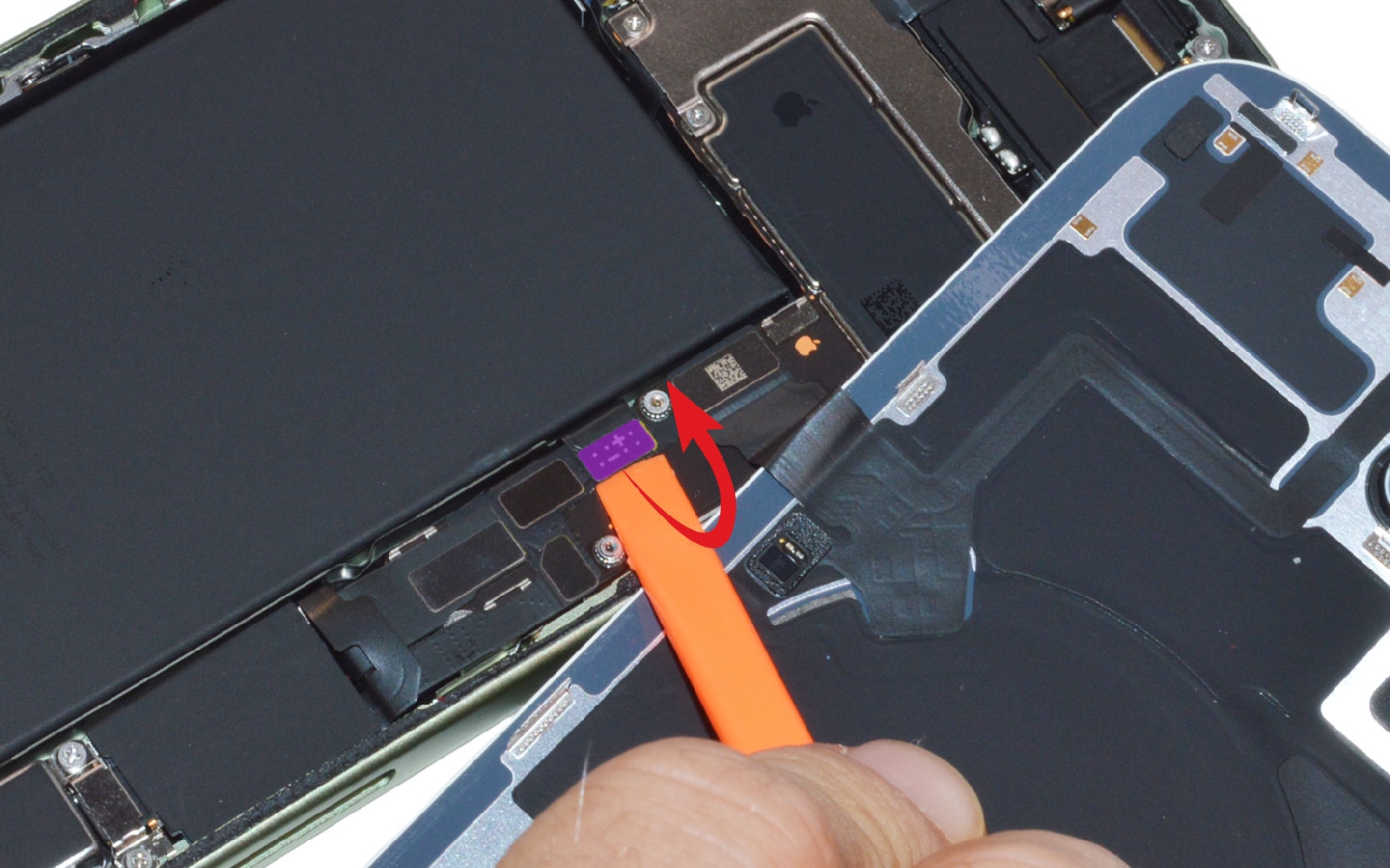

Une fois la vitre arrière ouverte il faut maintenant la libérer. Pour cela, il faut commencer par déconnecter la batterie pour travailler en toute sécurité sans risque de court-circuit.
Ôtez donc les vis avec le tournevis triwing puis poussez la plaquette pour la déloger de son emplacement avant de débrancher la nappe de la batterie.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

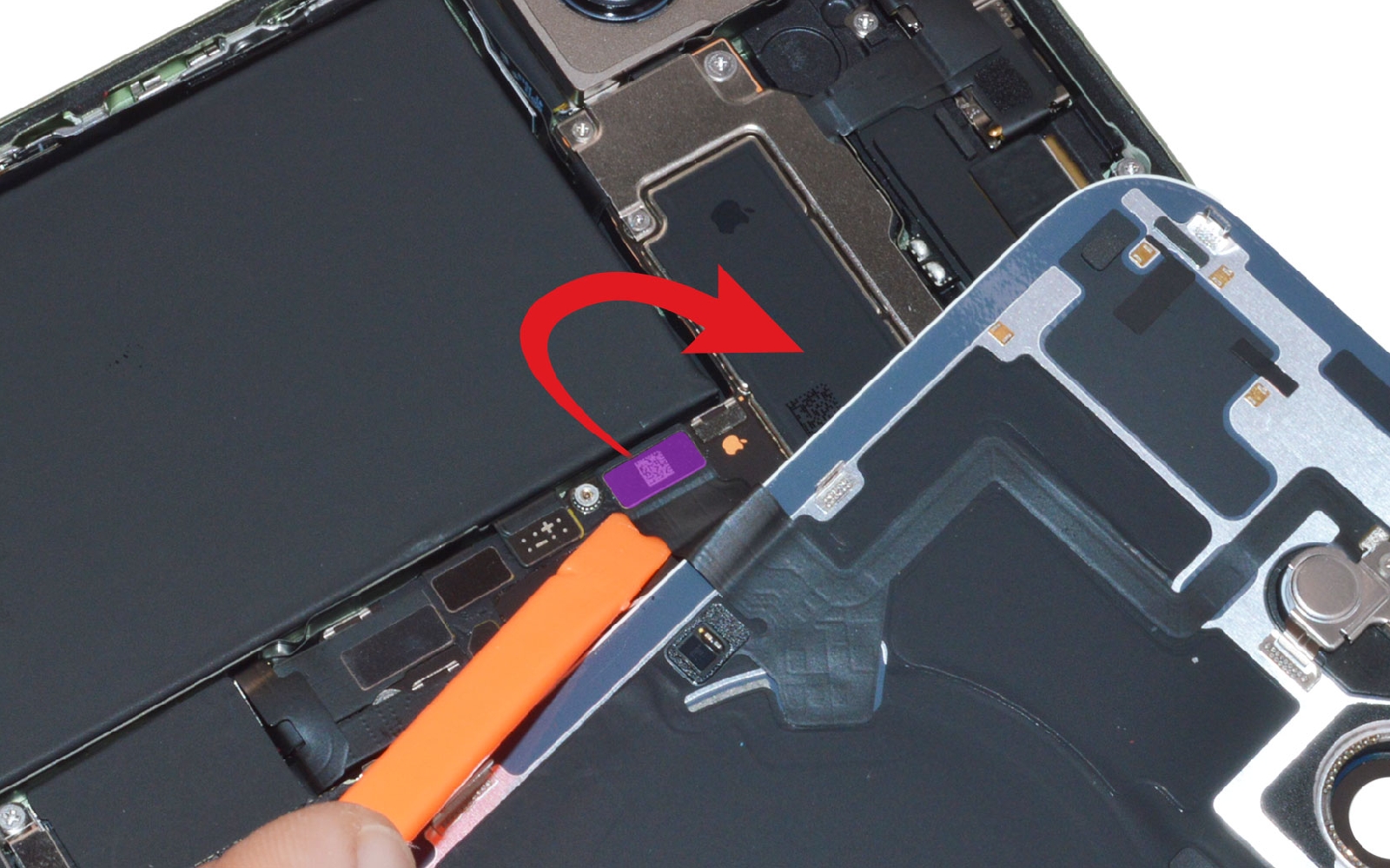

Etape 4 : Mettre de coté la vitre arrière

Déconnectez la nappe de la vitre arrière pour la mettre de coté.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

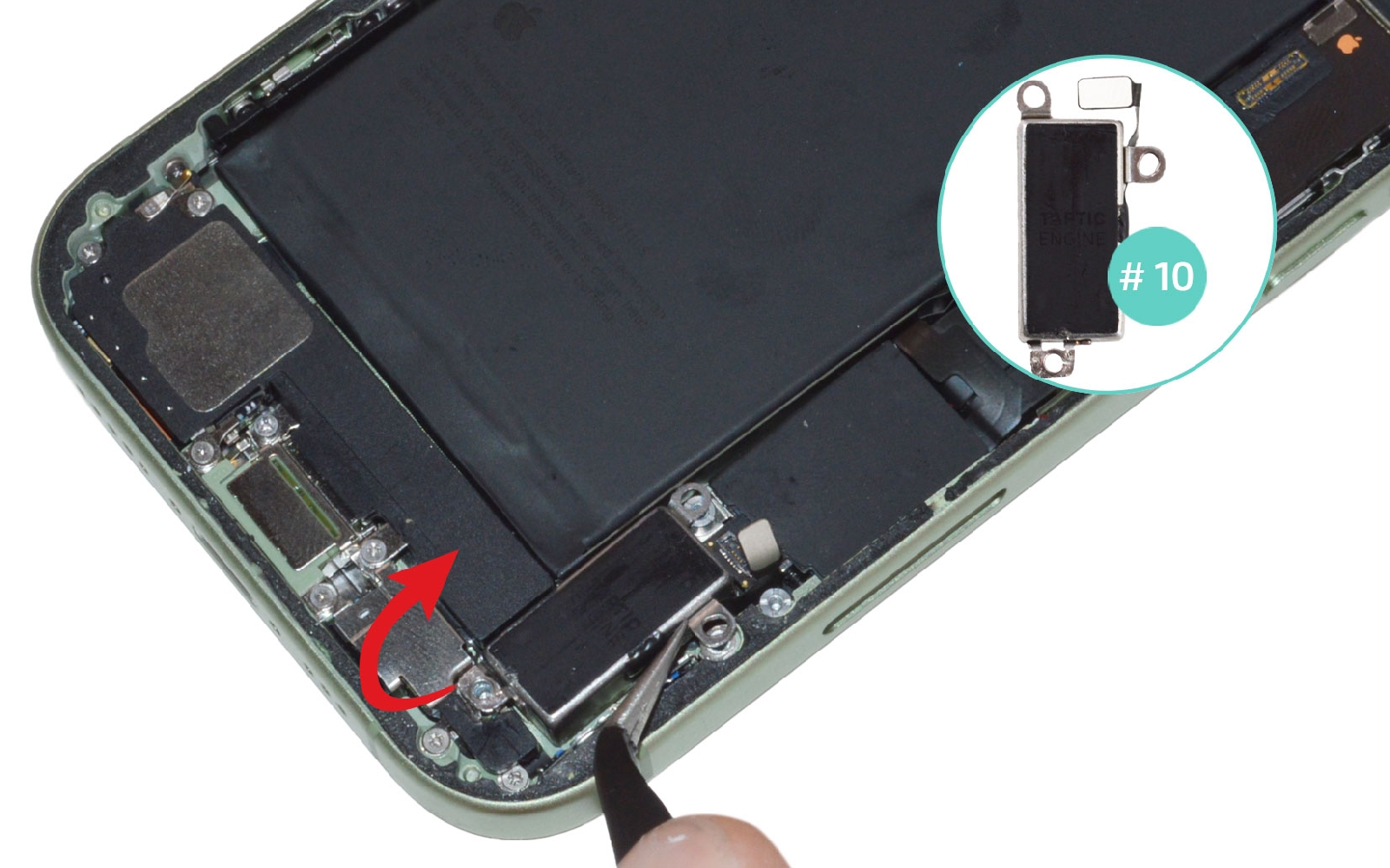

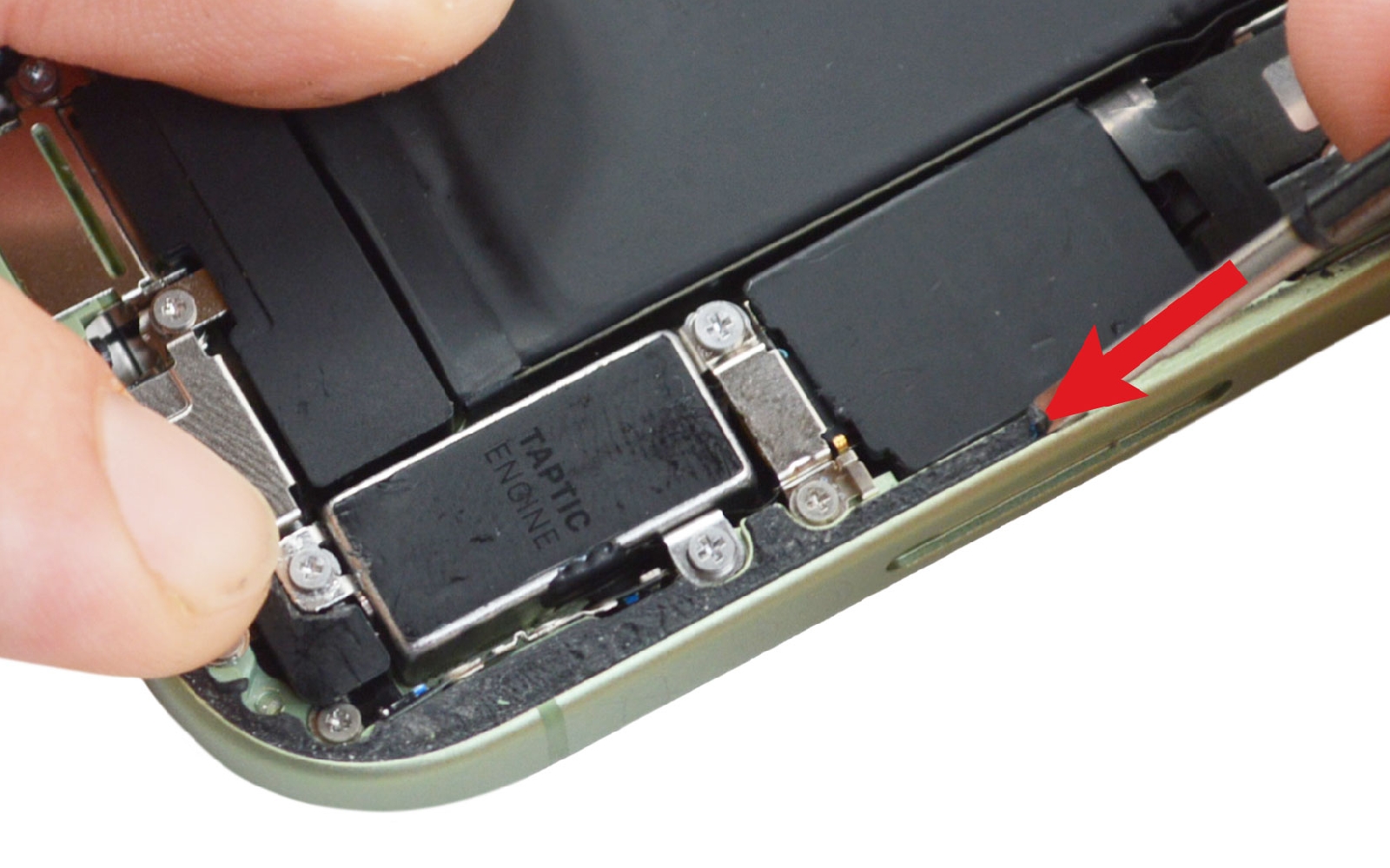

Etape 5 : Ôter le Taptic Engine

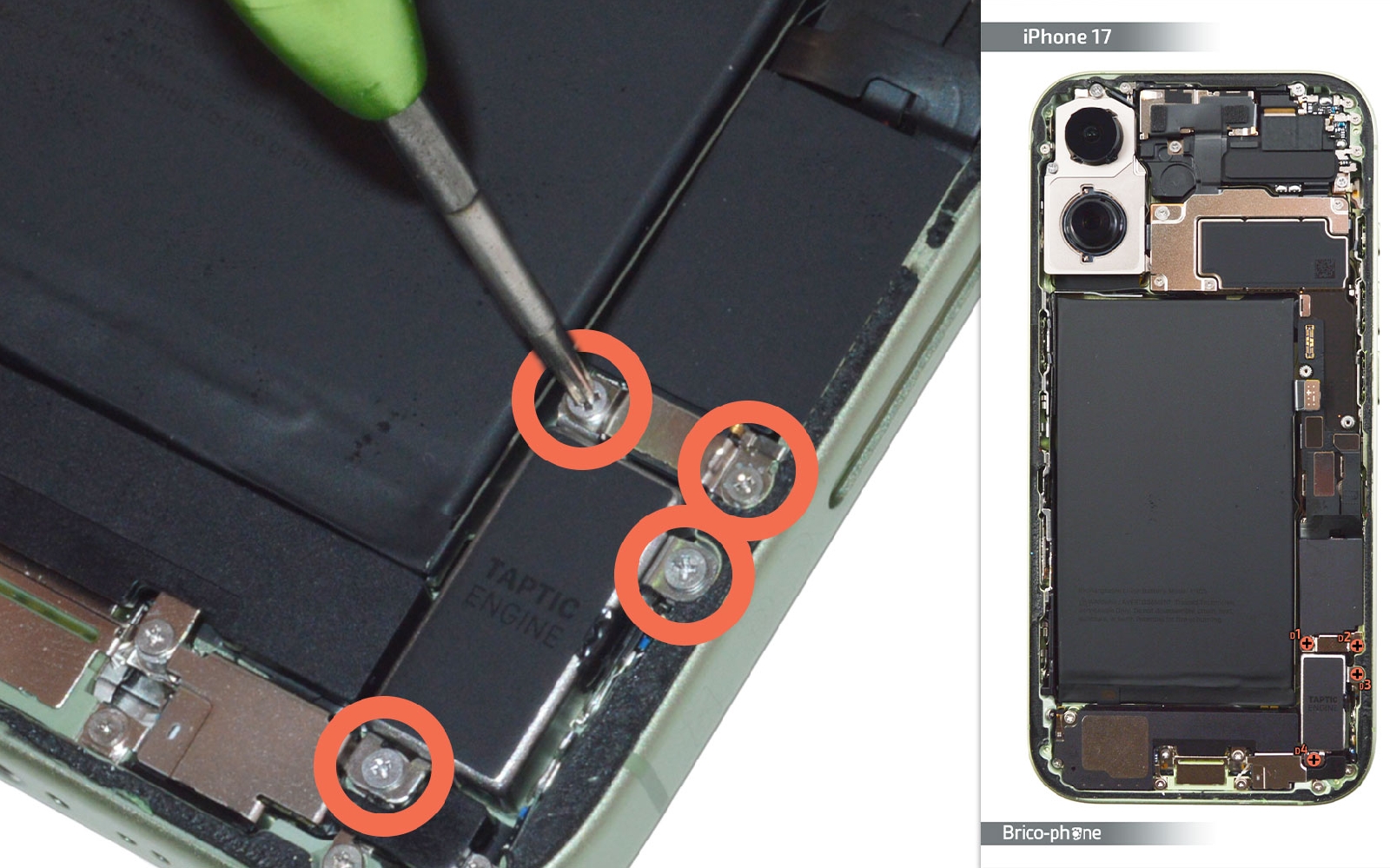

Retirez les 4 vis cruciforme nommées D. Ôtez la plaquette métallique #09 avant de sortir le vibreur du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

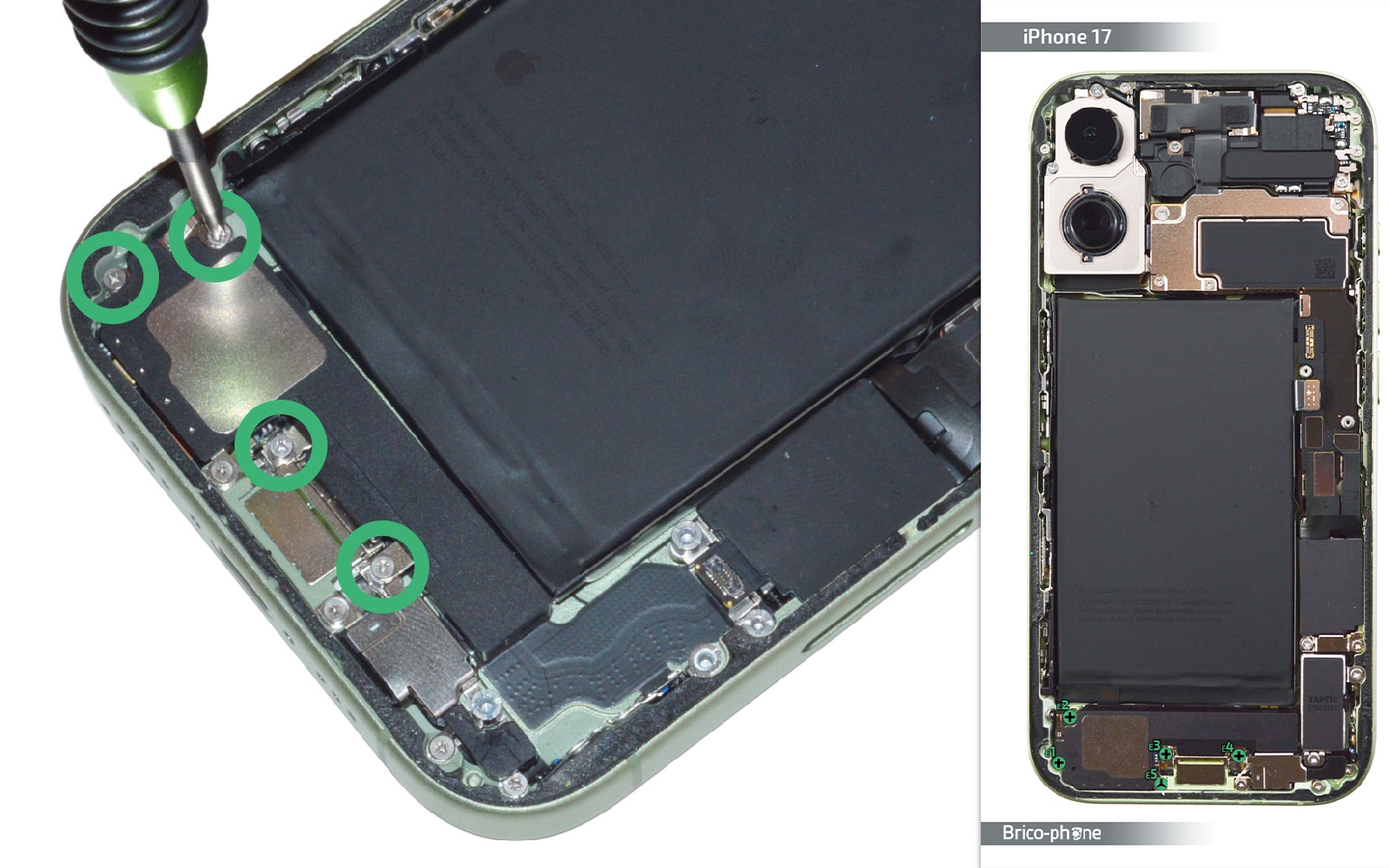

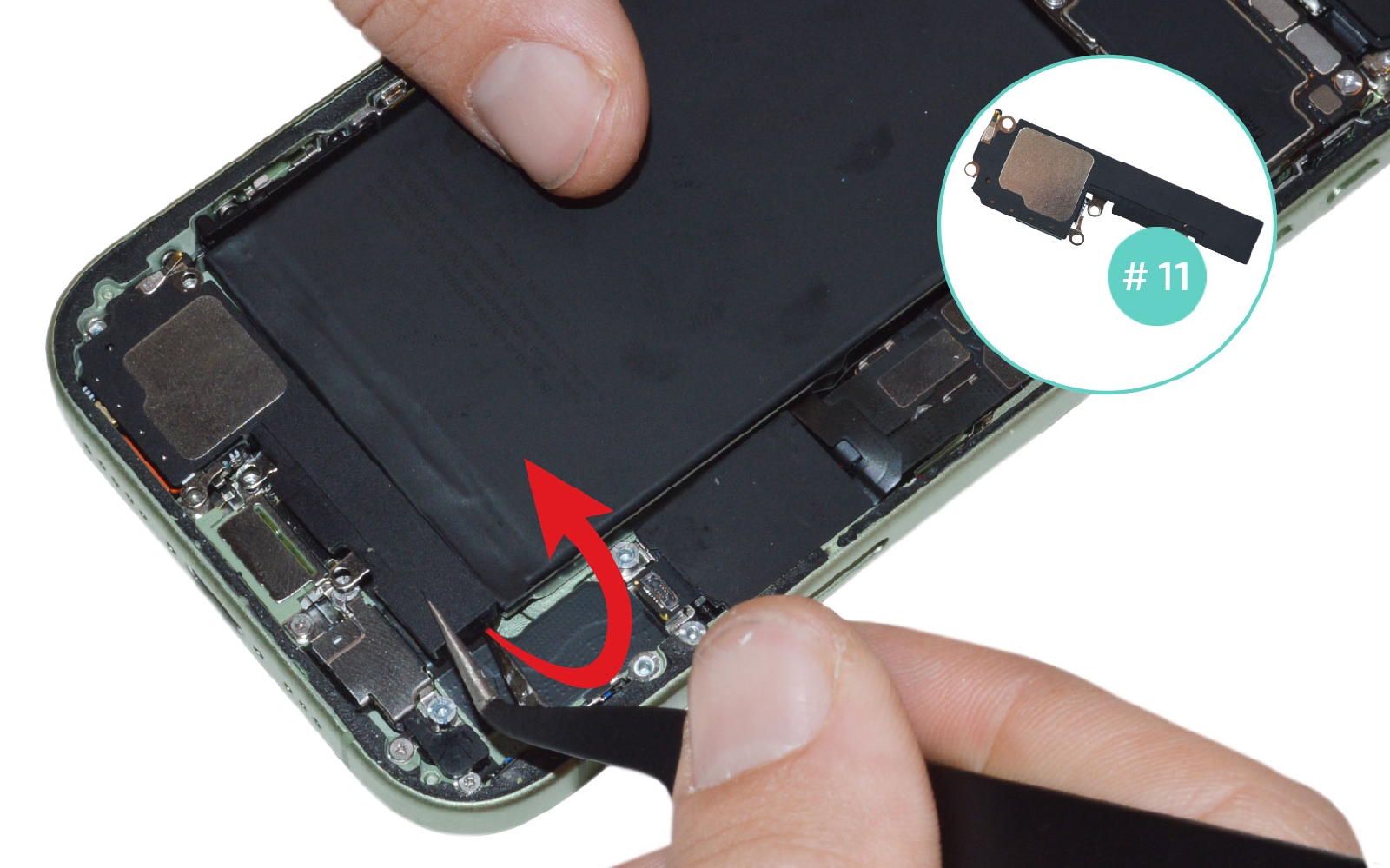

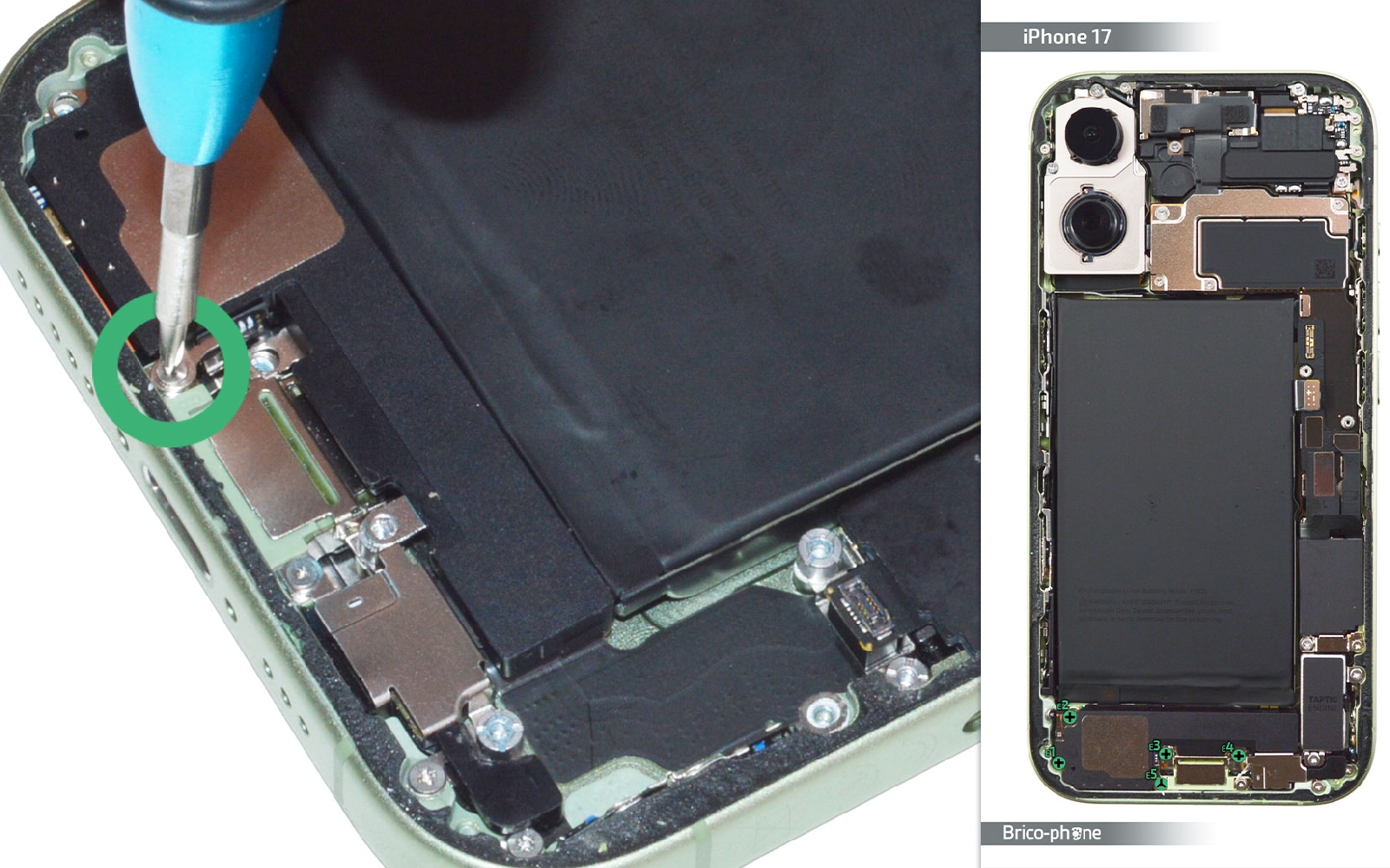

Etape 6 : Sortir le haut-parleur externe

Reprenez votre tournevis cruciforme pour enlever les vis du haut-parleur externe. Puis, ôtez la vis E5 avec le triwing.

Saisissez le HP avec la pincette pour l'extraire.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

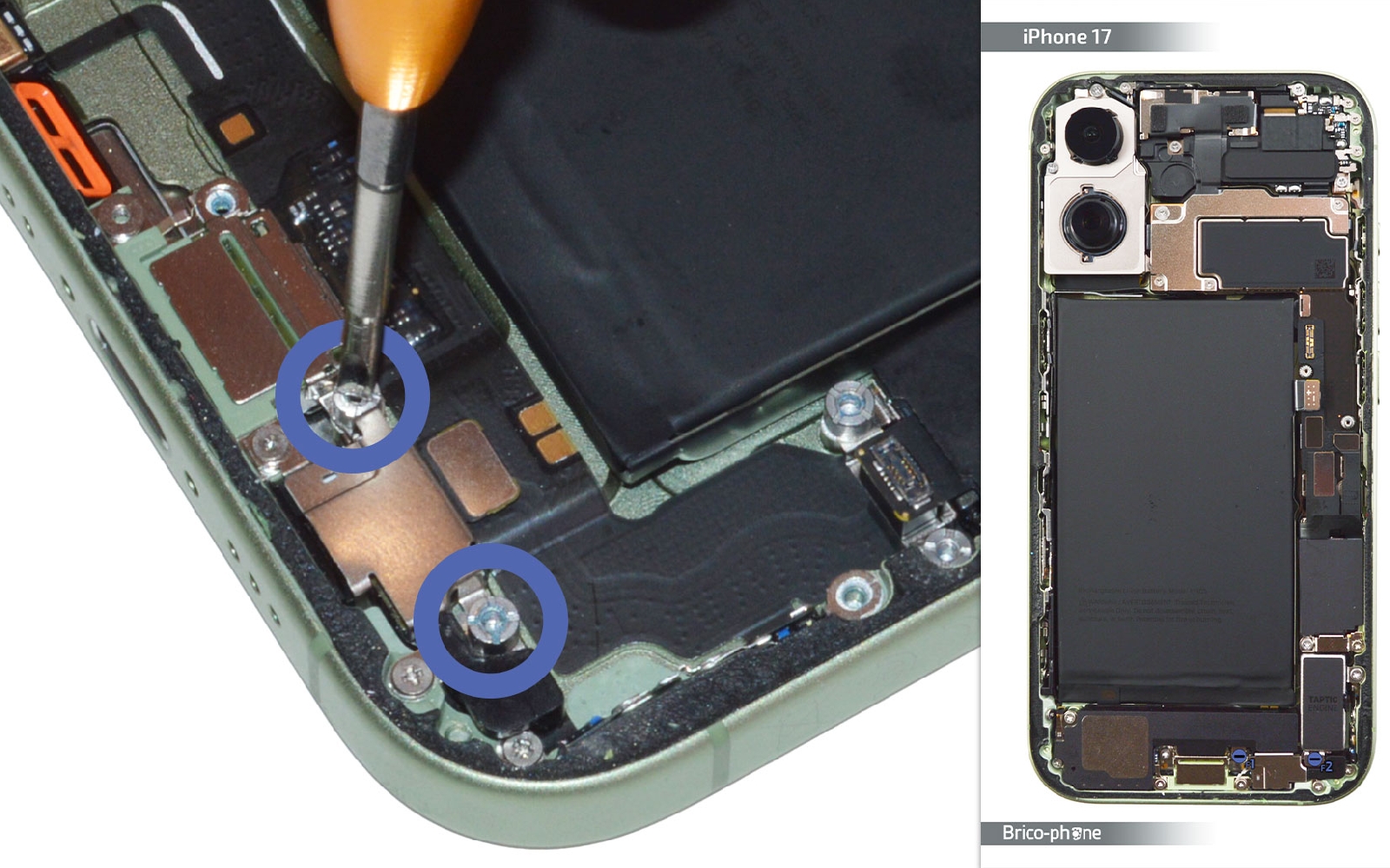

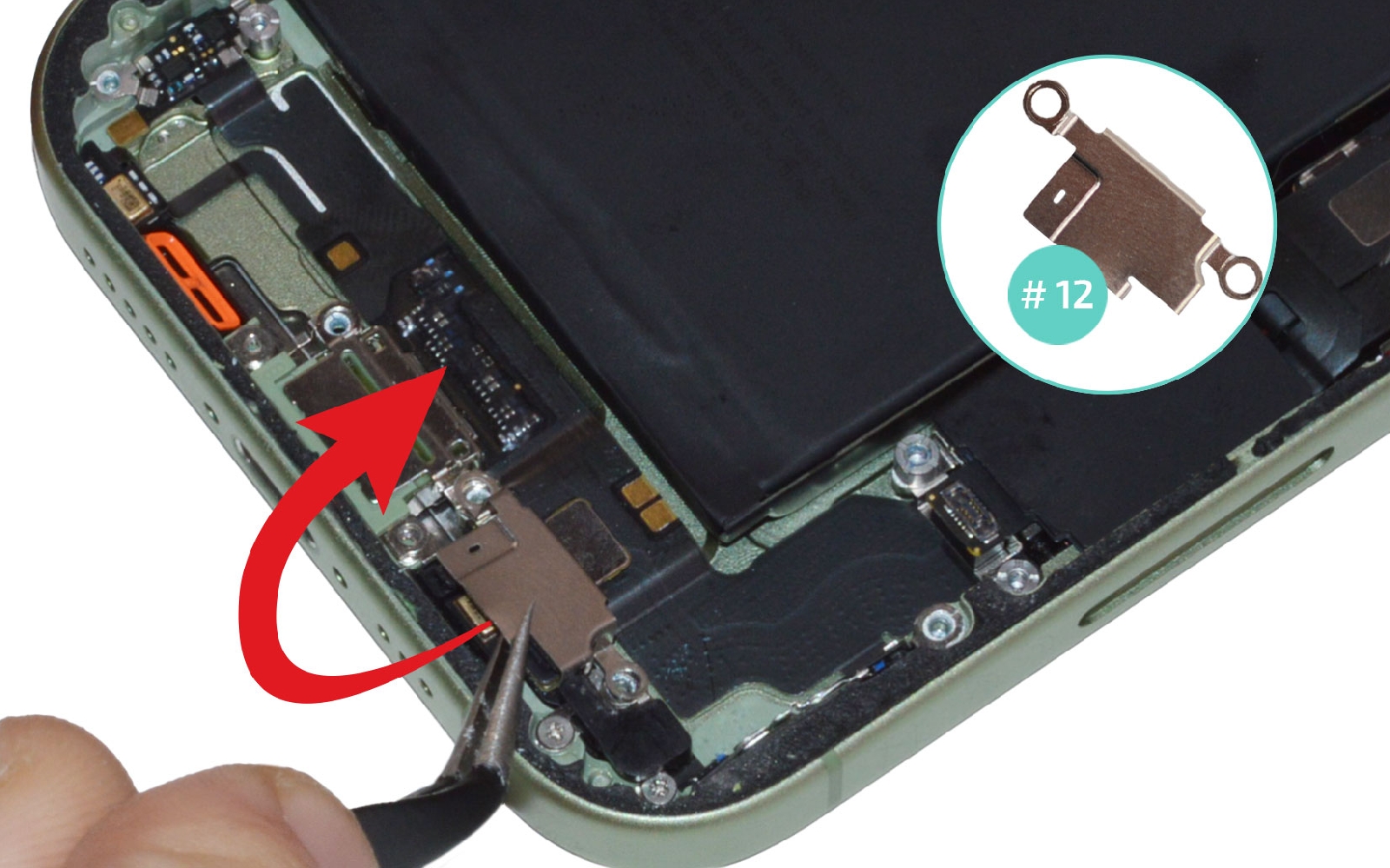

Etape 7 : Récupérer la plaquette 12

Mettez de coté les deux vis F1 et F2 avec le tournevis plat.
Glissez la pincette sous le composant pour détacher la plaquette de son emplacement.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

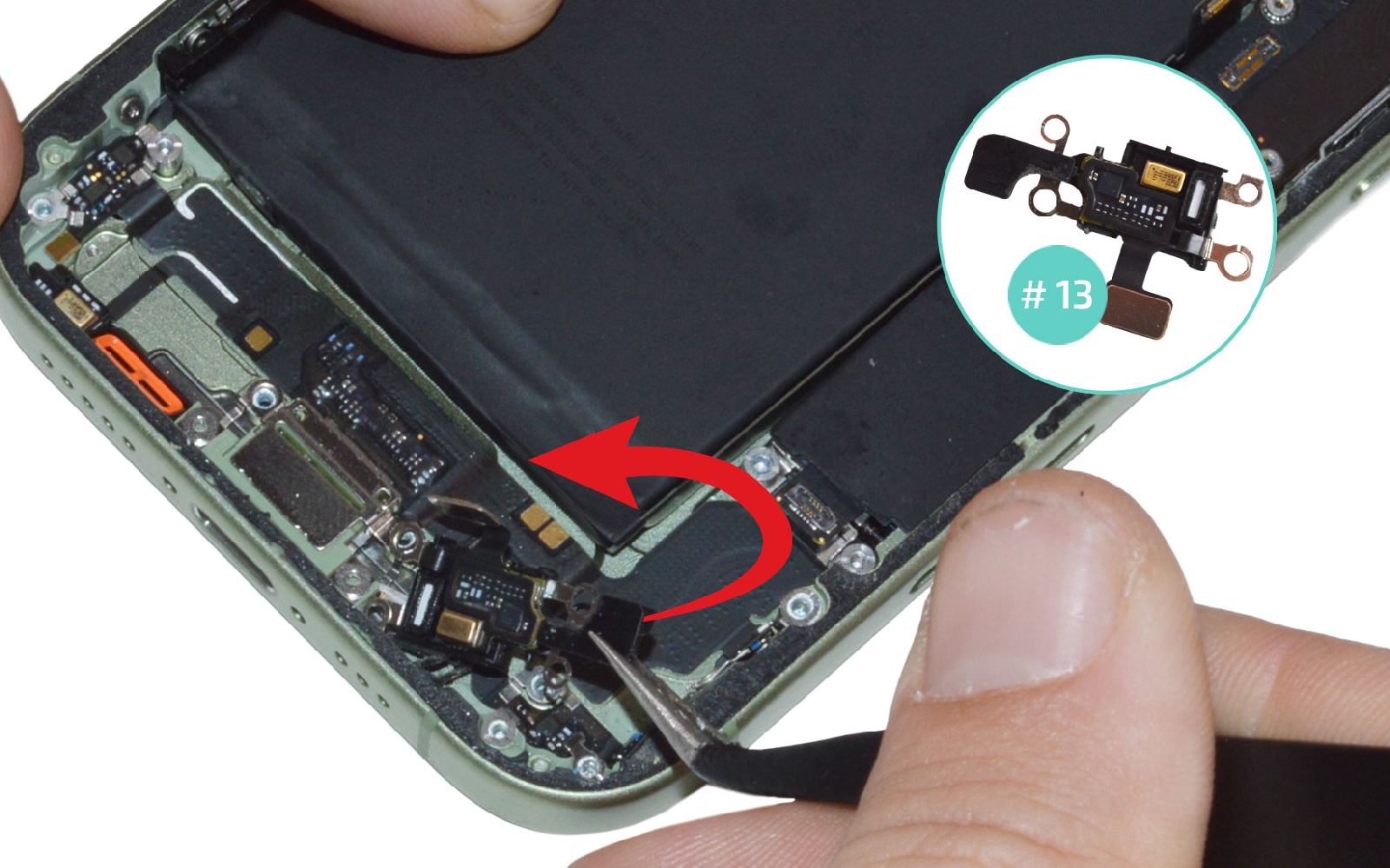

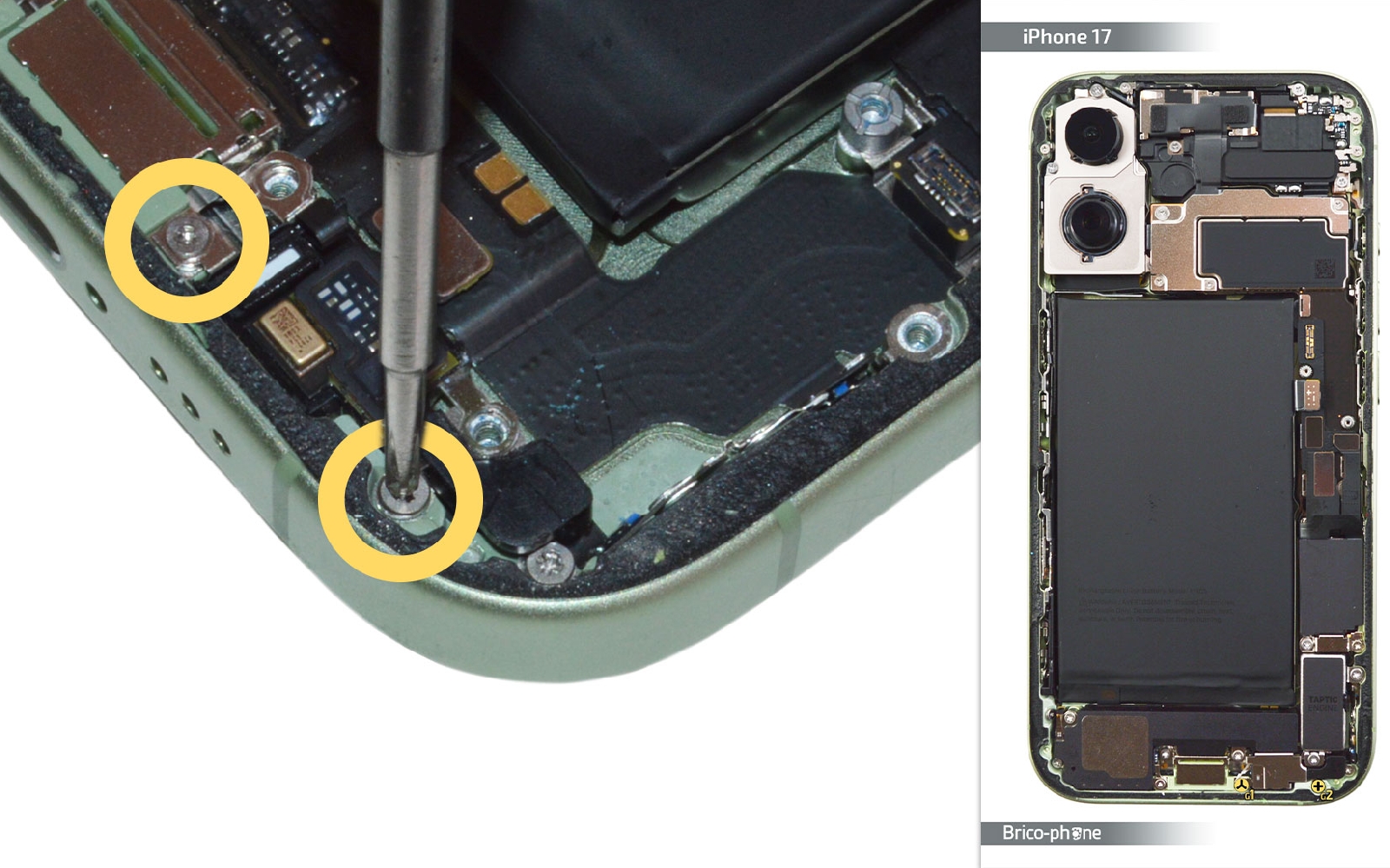

Etape 8 : Enlever le microphone

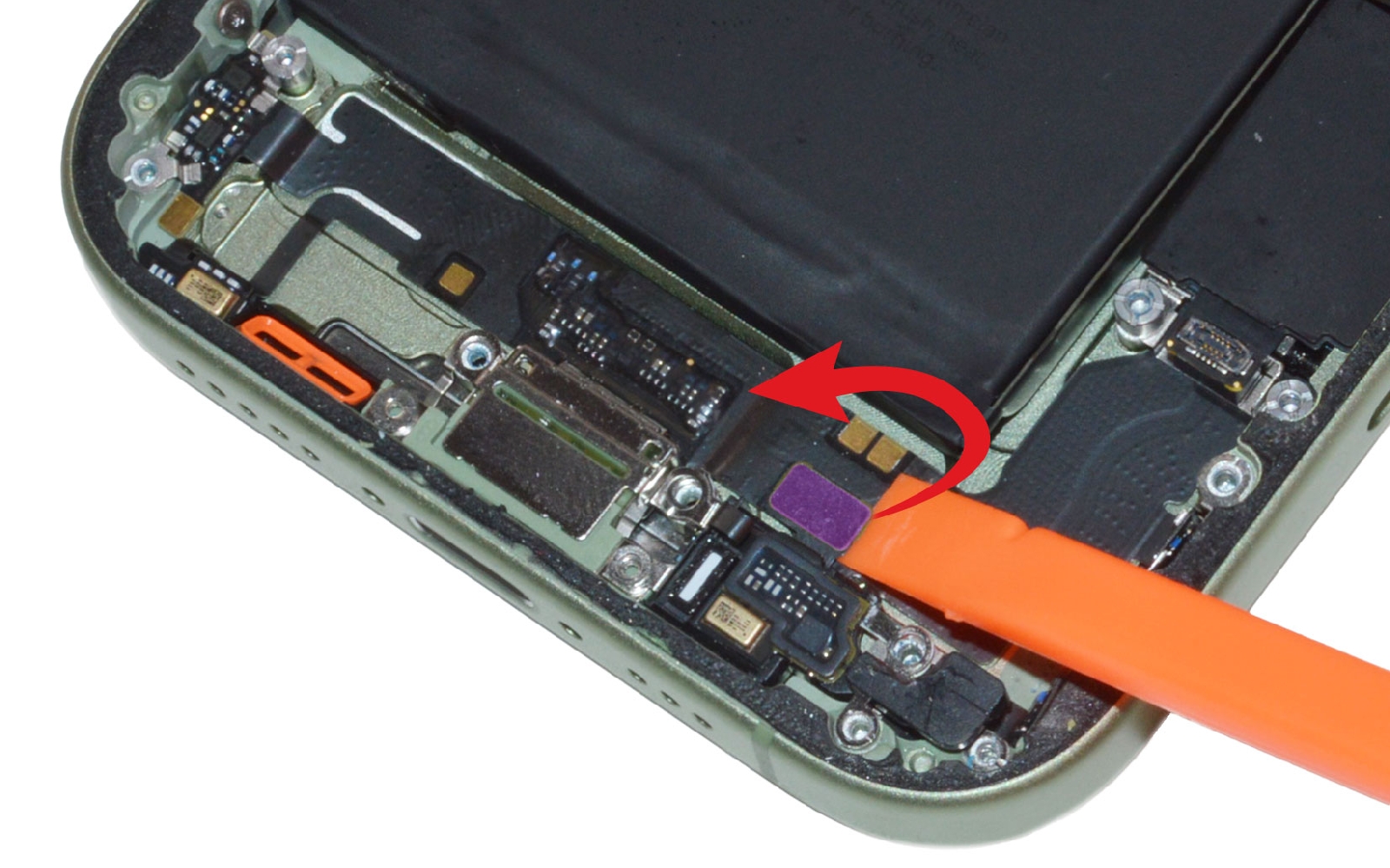

Retirez les deux vis numérotées G1 et G2. Puis, déconnectez la nappe du micro avant de la sortir du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

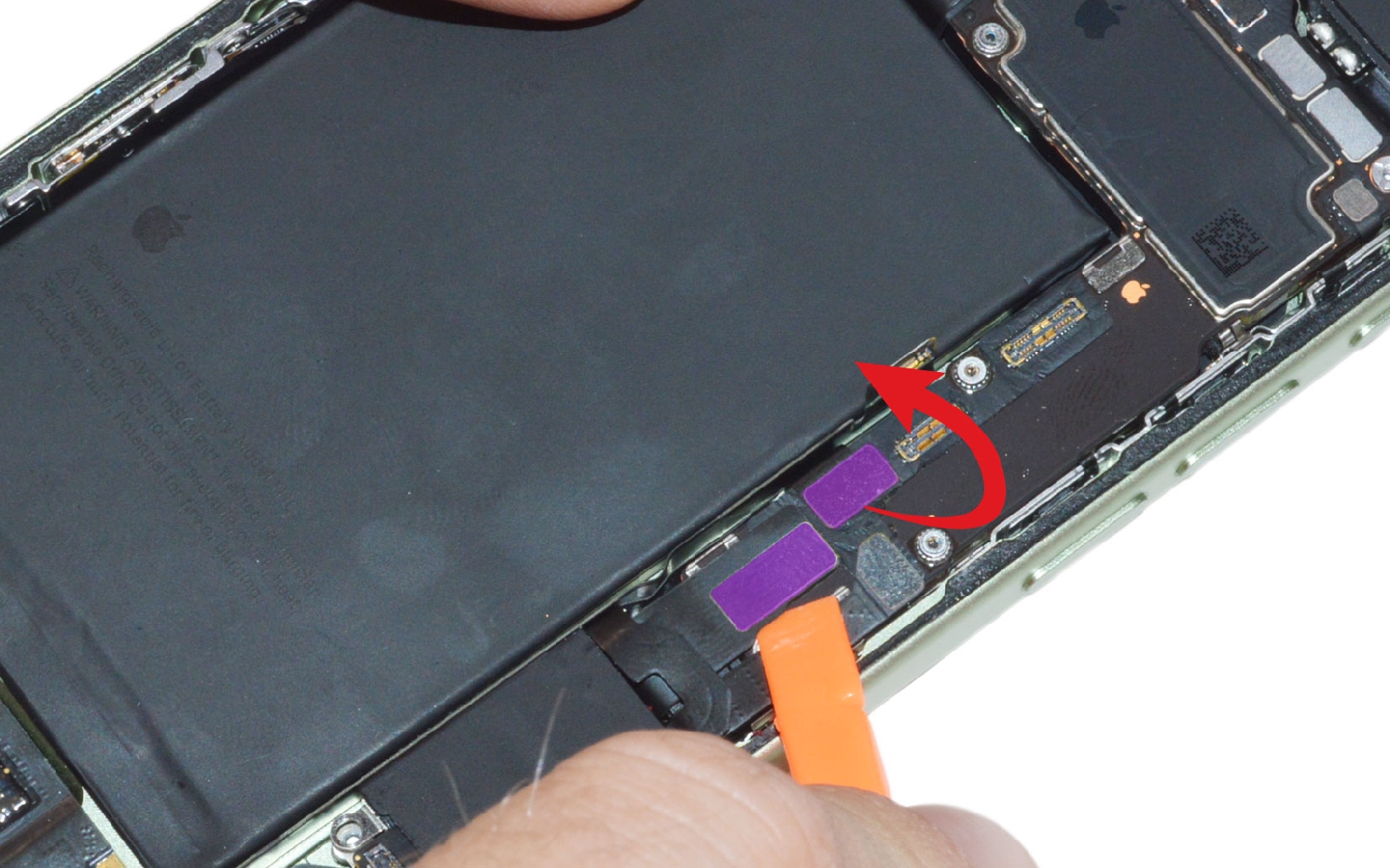

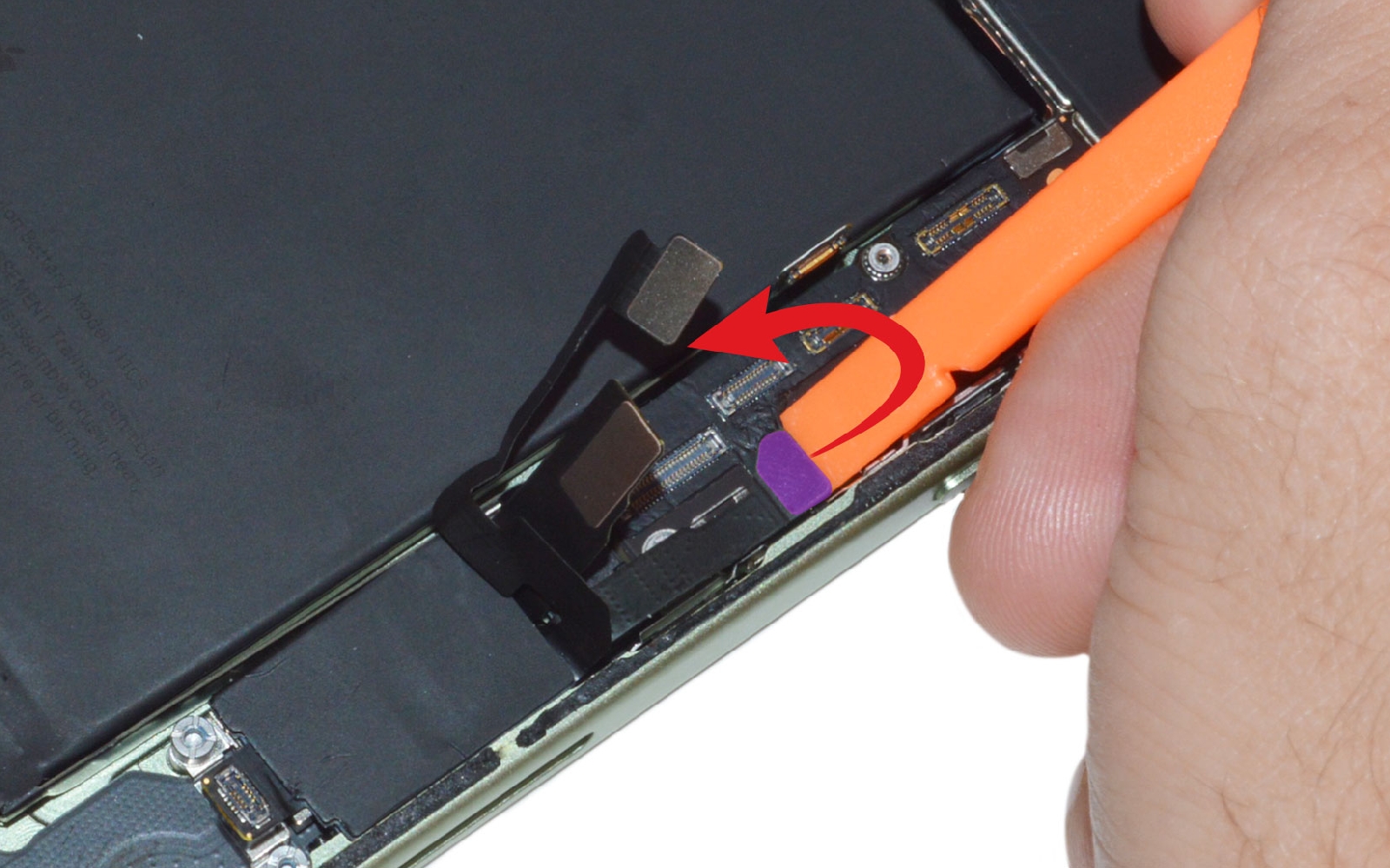

Etape 9 : Débrancher les nappes du lecteur et du dock

Débranchez les différentes nappes de la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

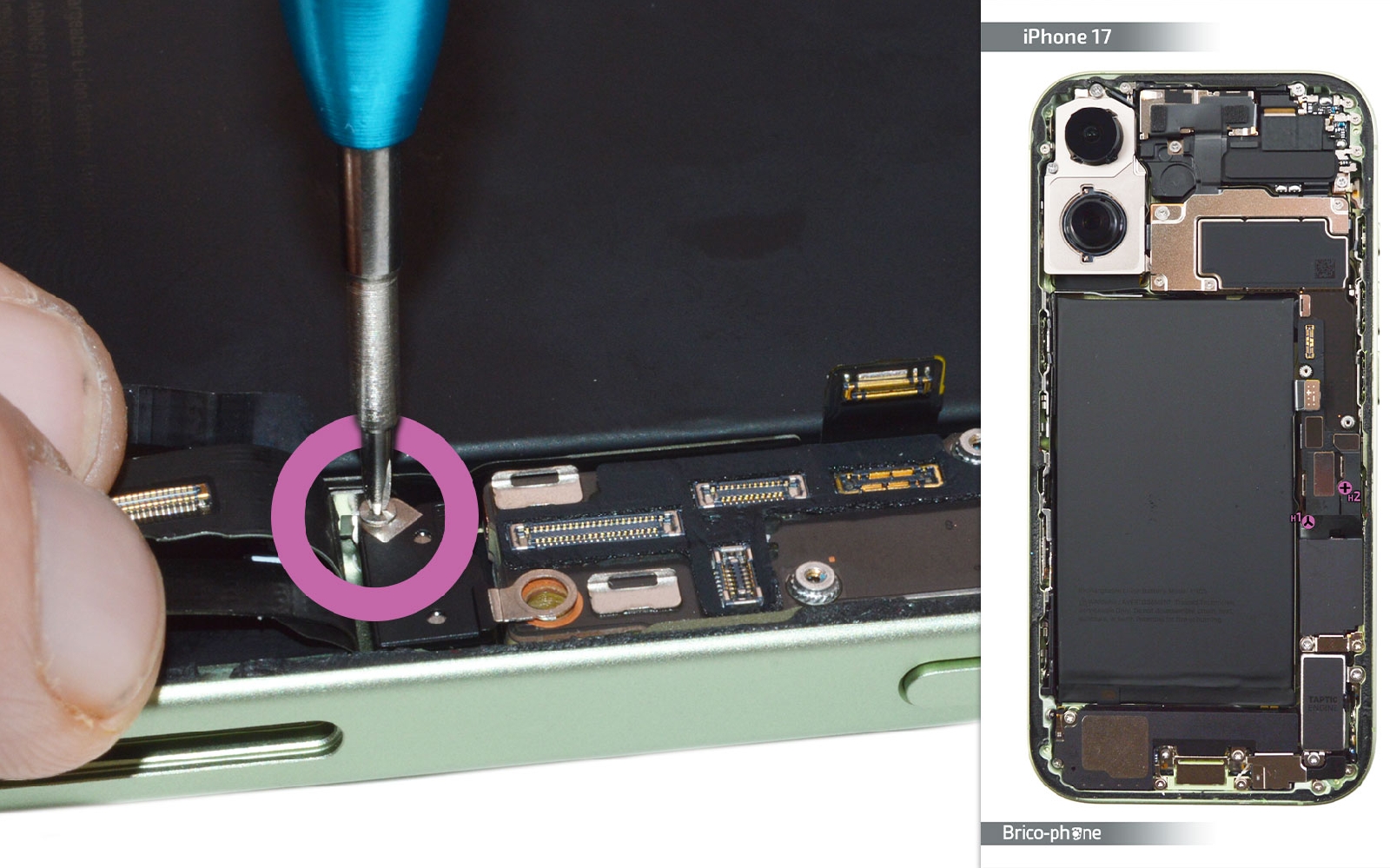

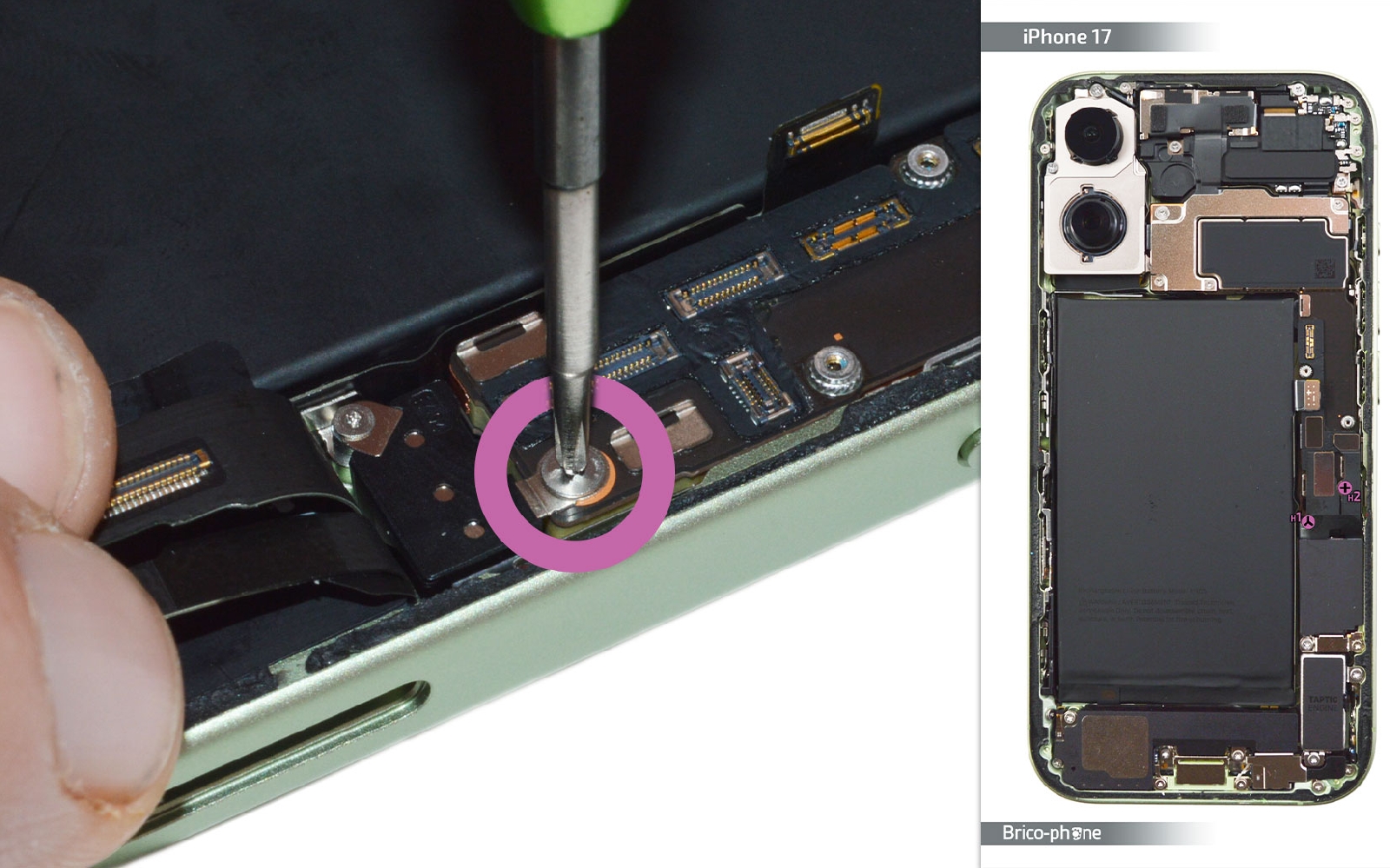

Etape 10 : Libérer la plaquette de protection 14

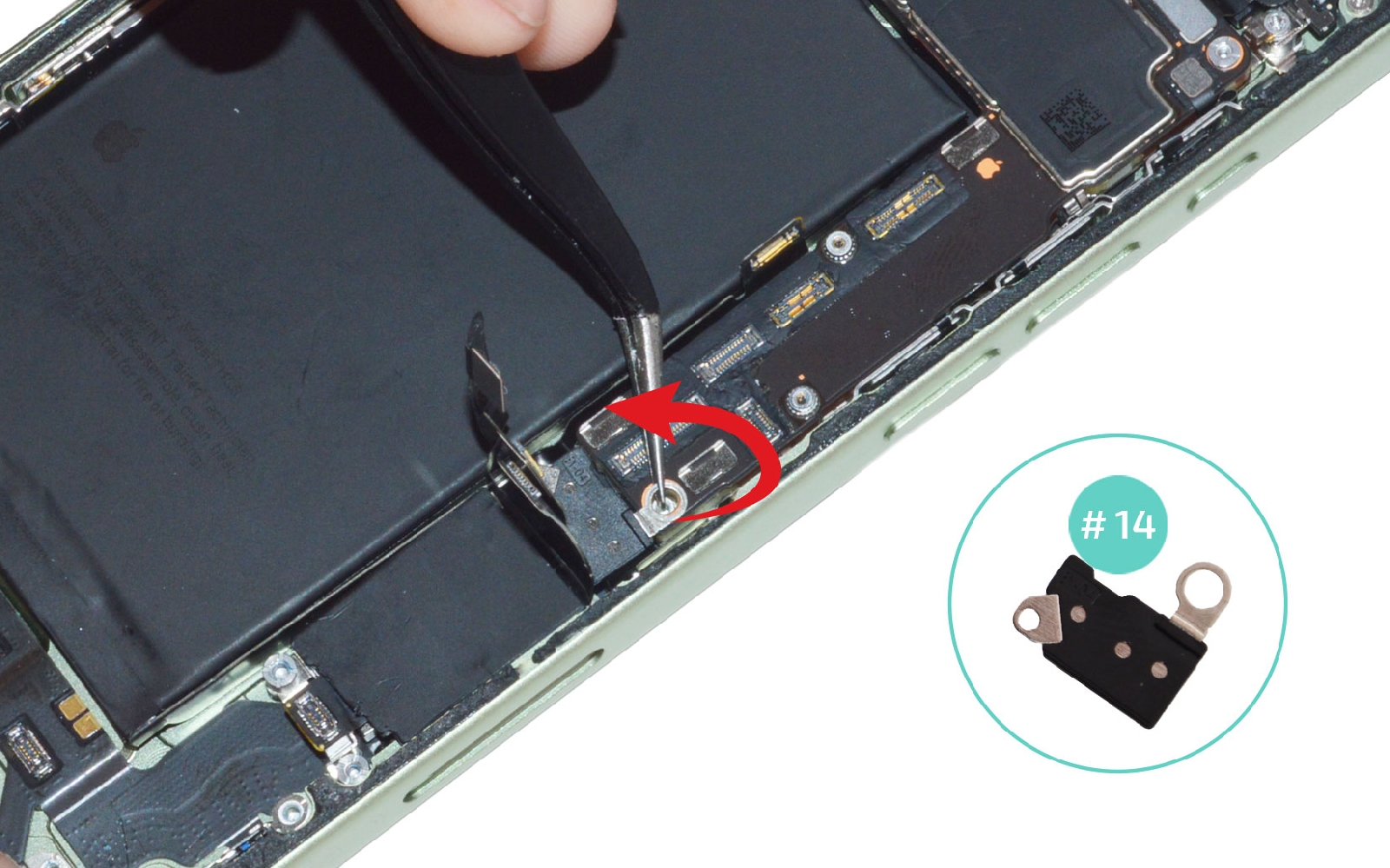

Ôter les deux vis de la plaquette #14 en utilisant les tournevis triwing et cruciforme.
Sortez la plaquette grise et noire du châssis pour accéder aux autres vis qui maintiennent le lecteur SIM au châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

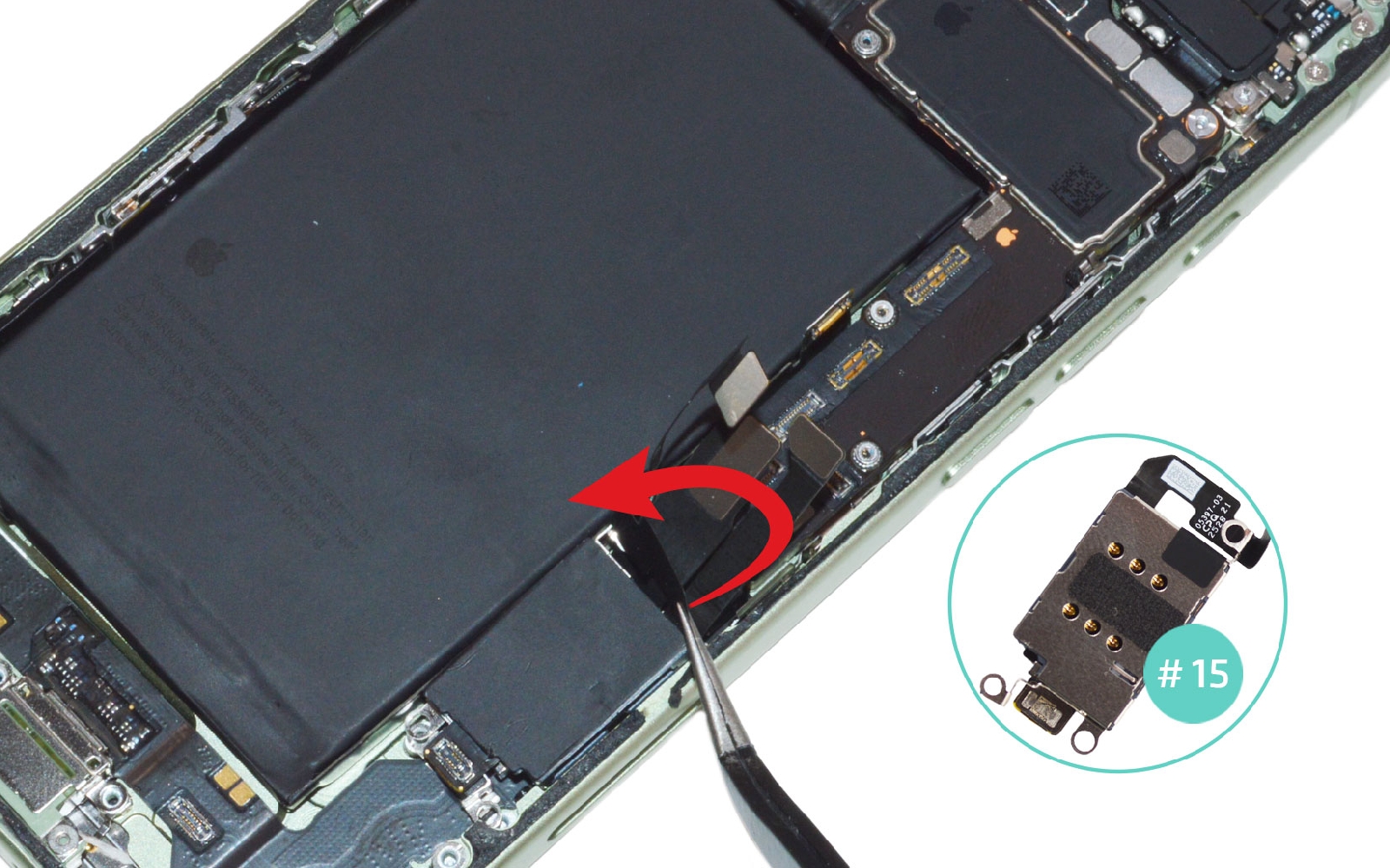

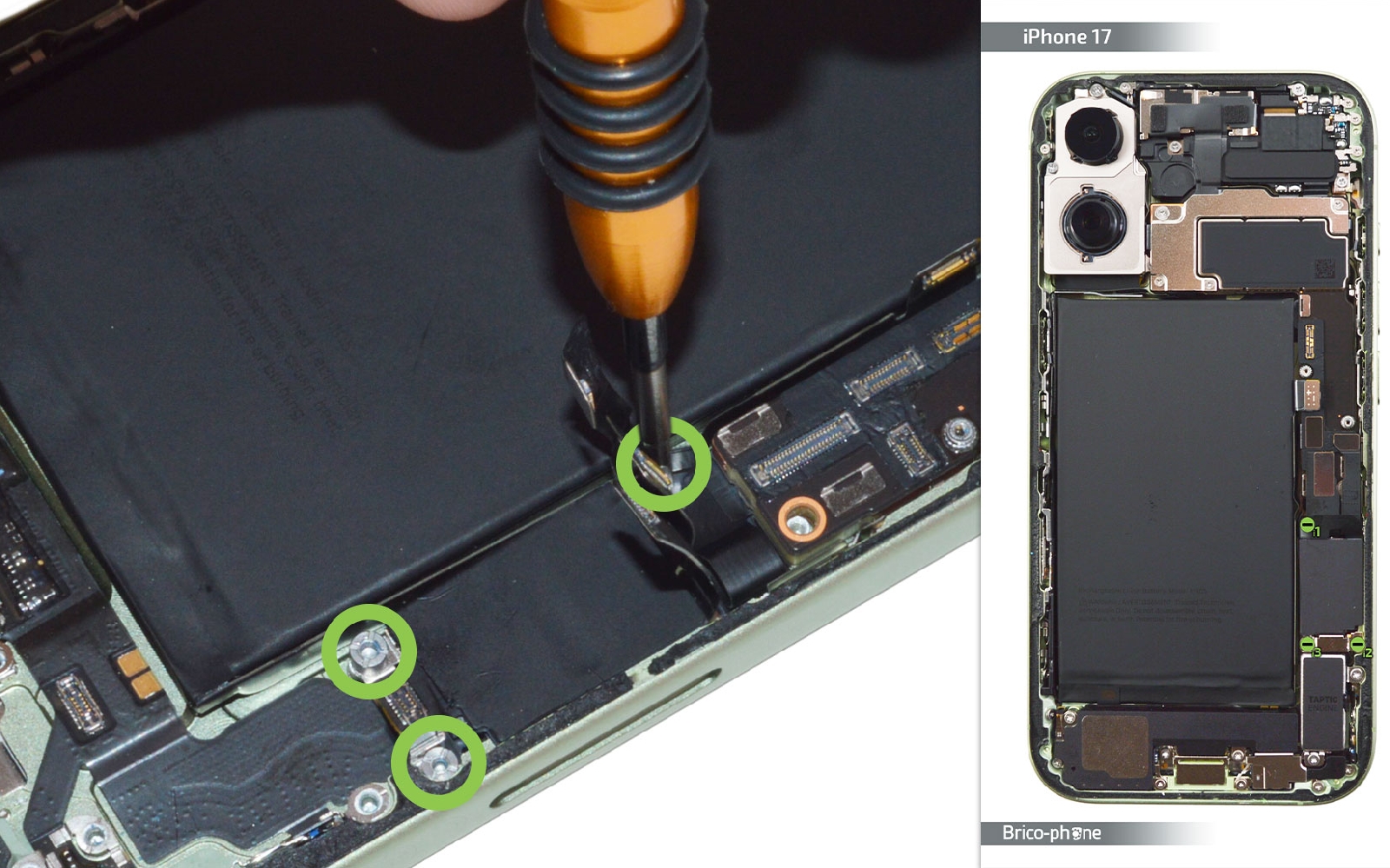

Etape 11 : Retirer le lecteur de carte SIM

Sortez les trois vis avec le tournevis plat puis saisissez le lecteur de carte SIM avec la pince pour le mettre de coté sur votre patron d'aide au montage.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

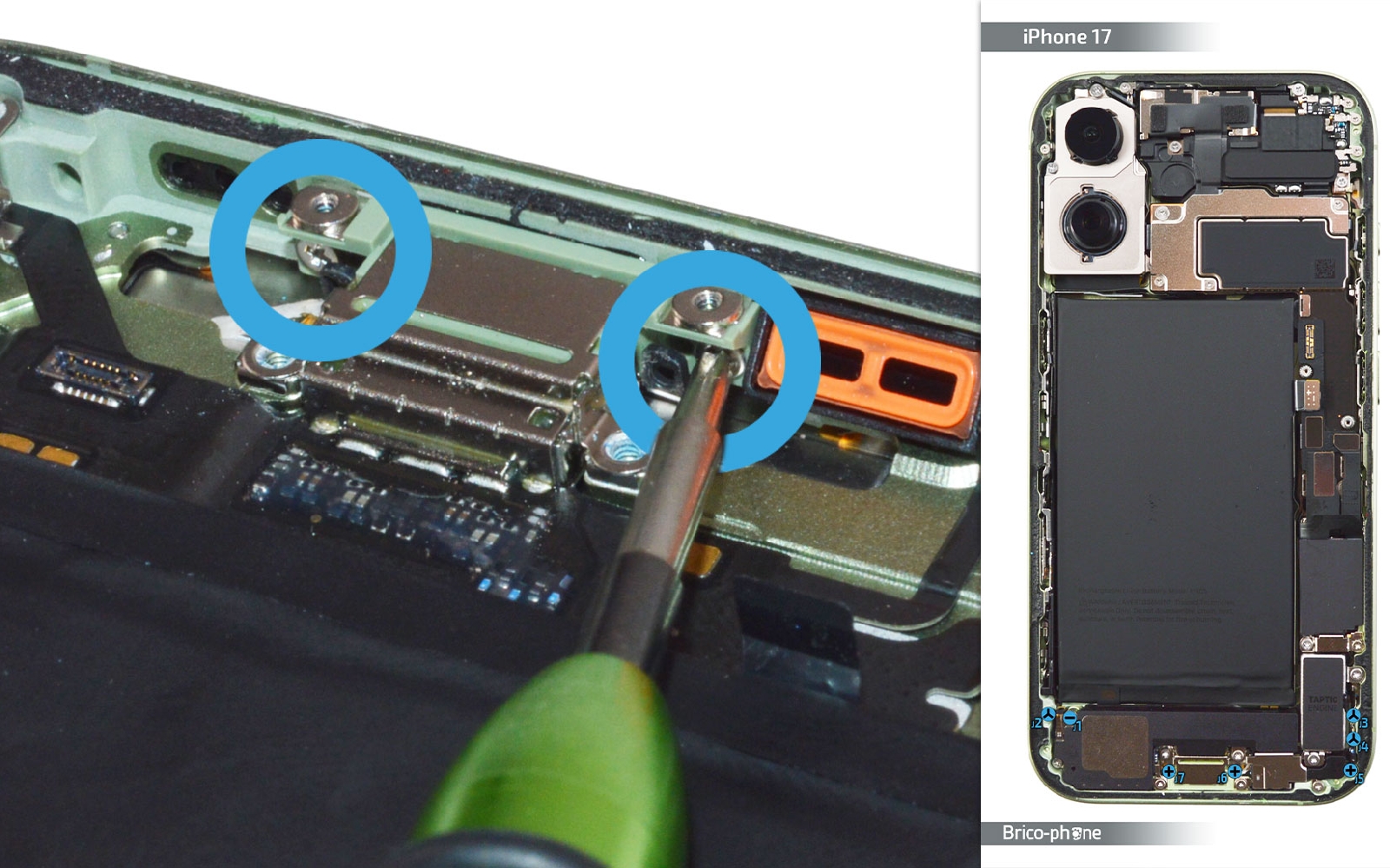

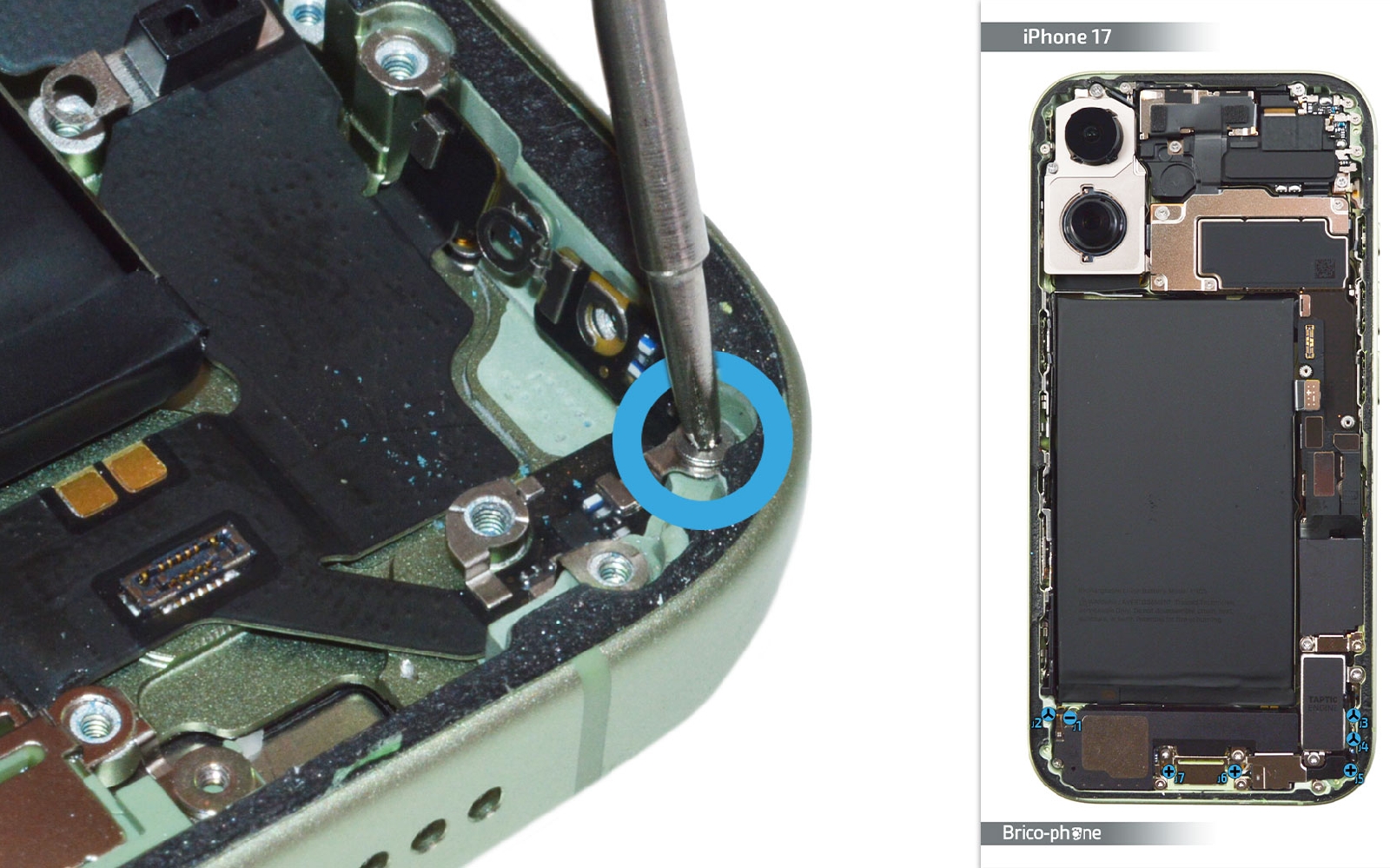

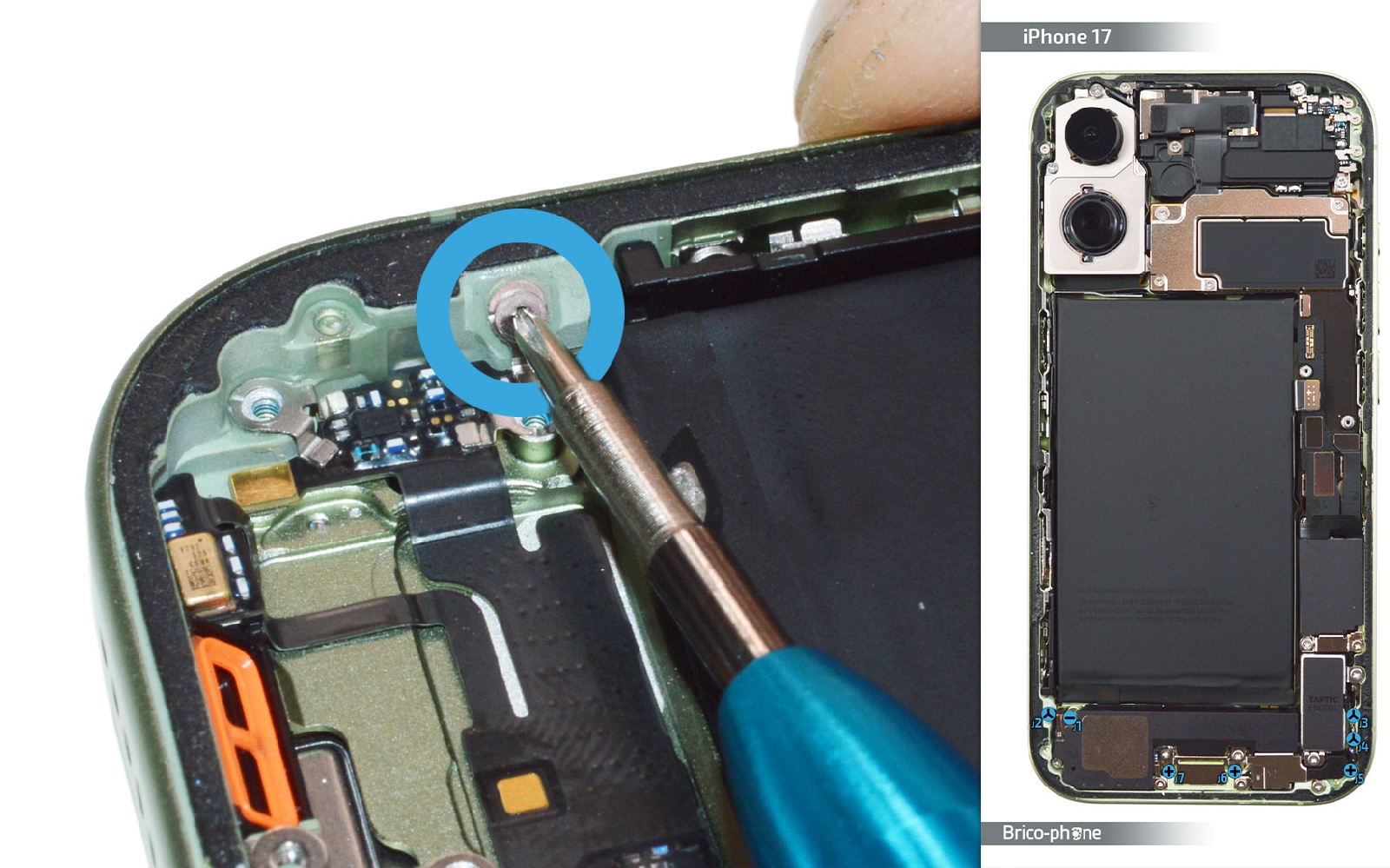

Etape 12 : Enlever les vis du connecteur de charge

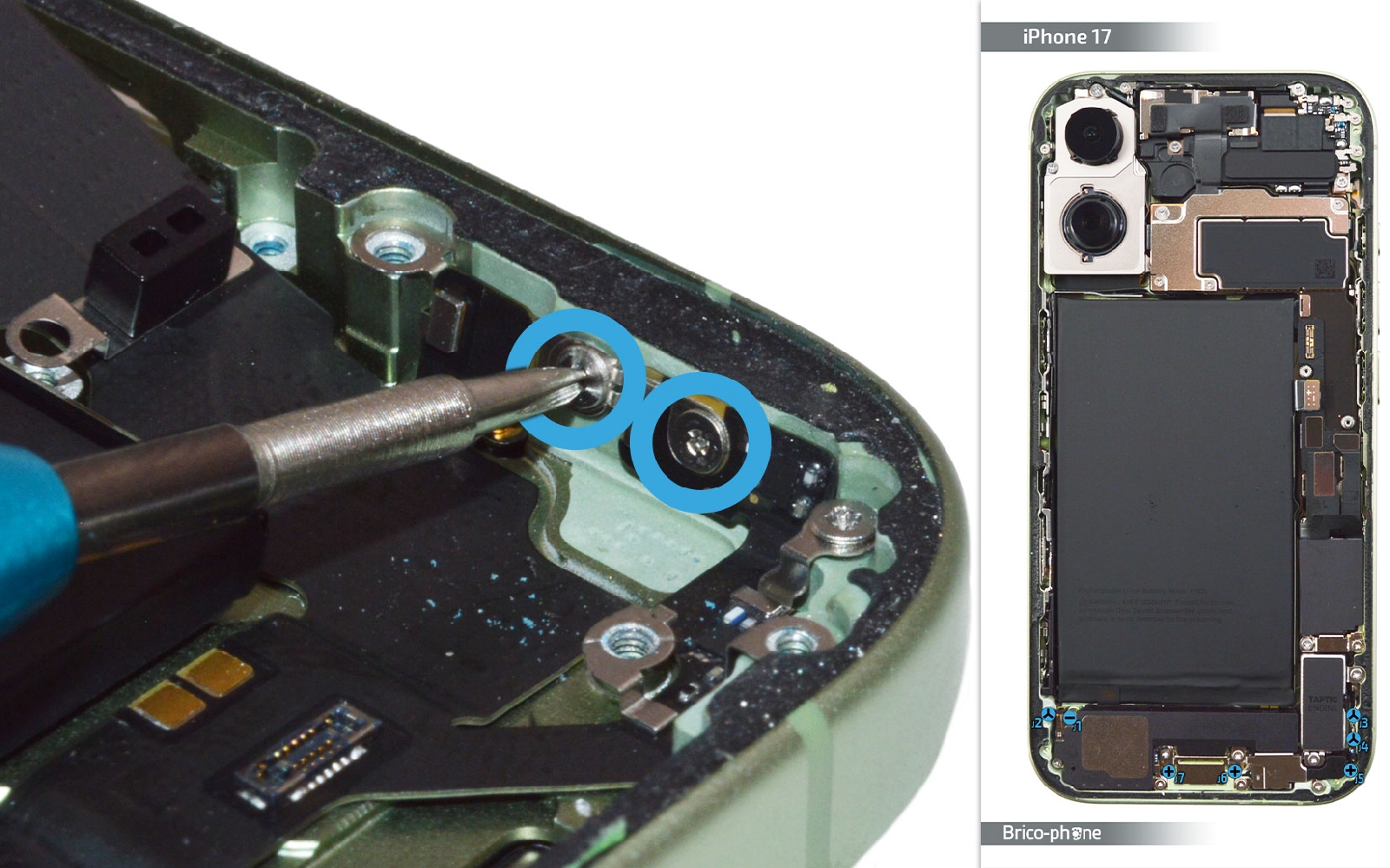

A l'aide du tournevis triwing, retirez toutes les vis qui bloquent le connecteur de charge.
Puis avec le tournevis cruciforme, occupez-vous des deux vis situées de part et d'autres de la prise de charge.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

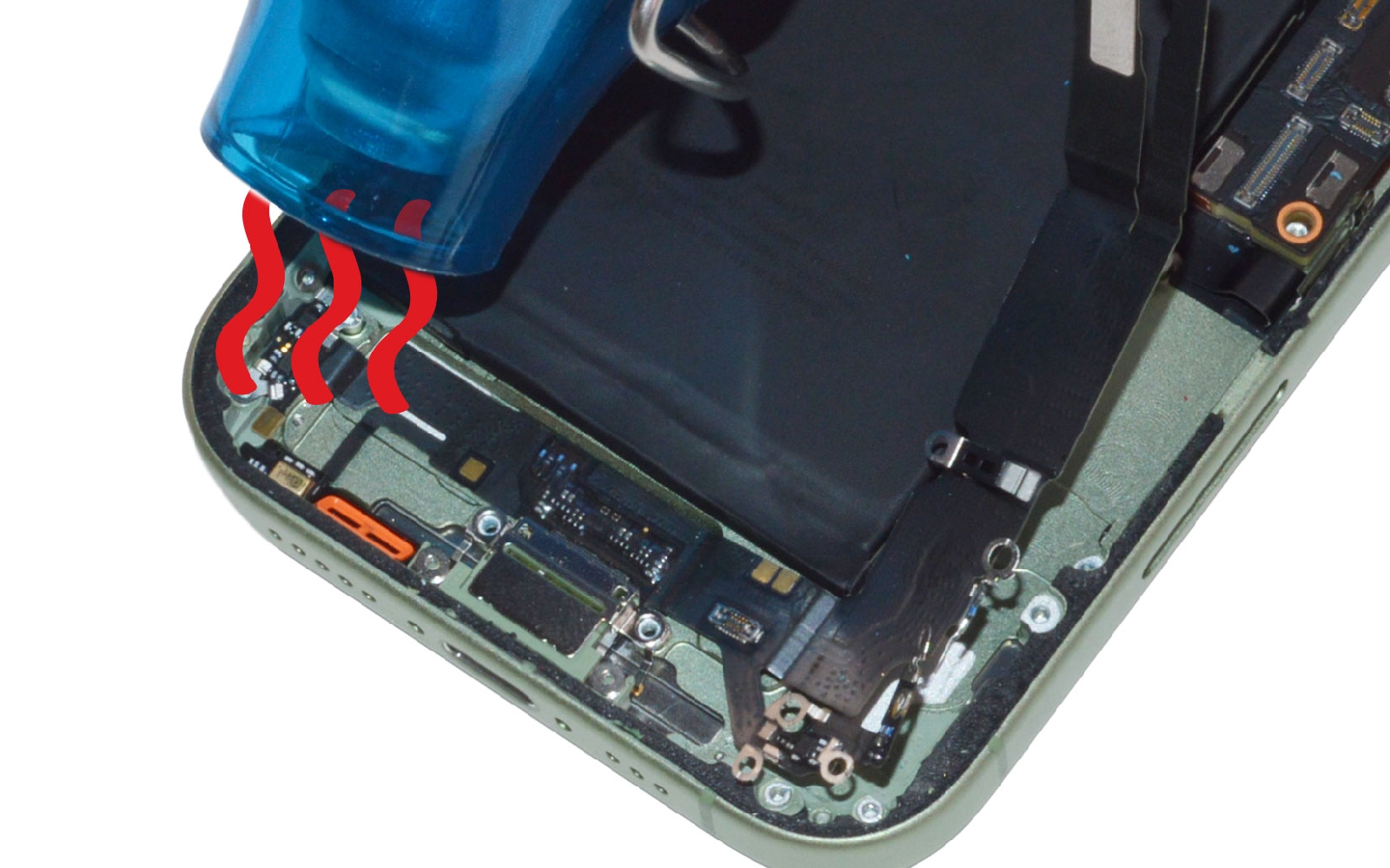

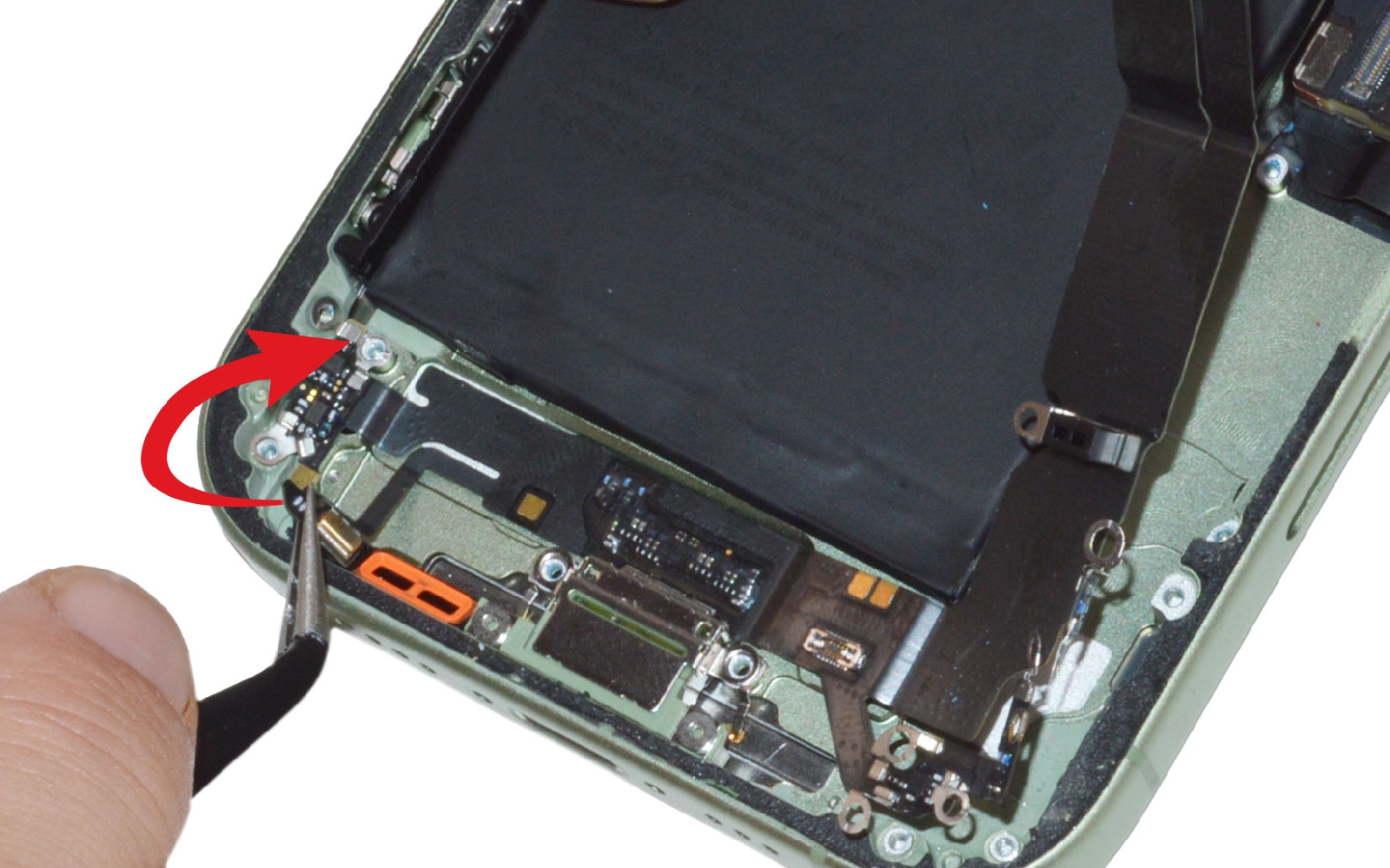

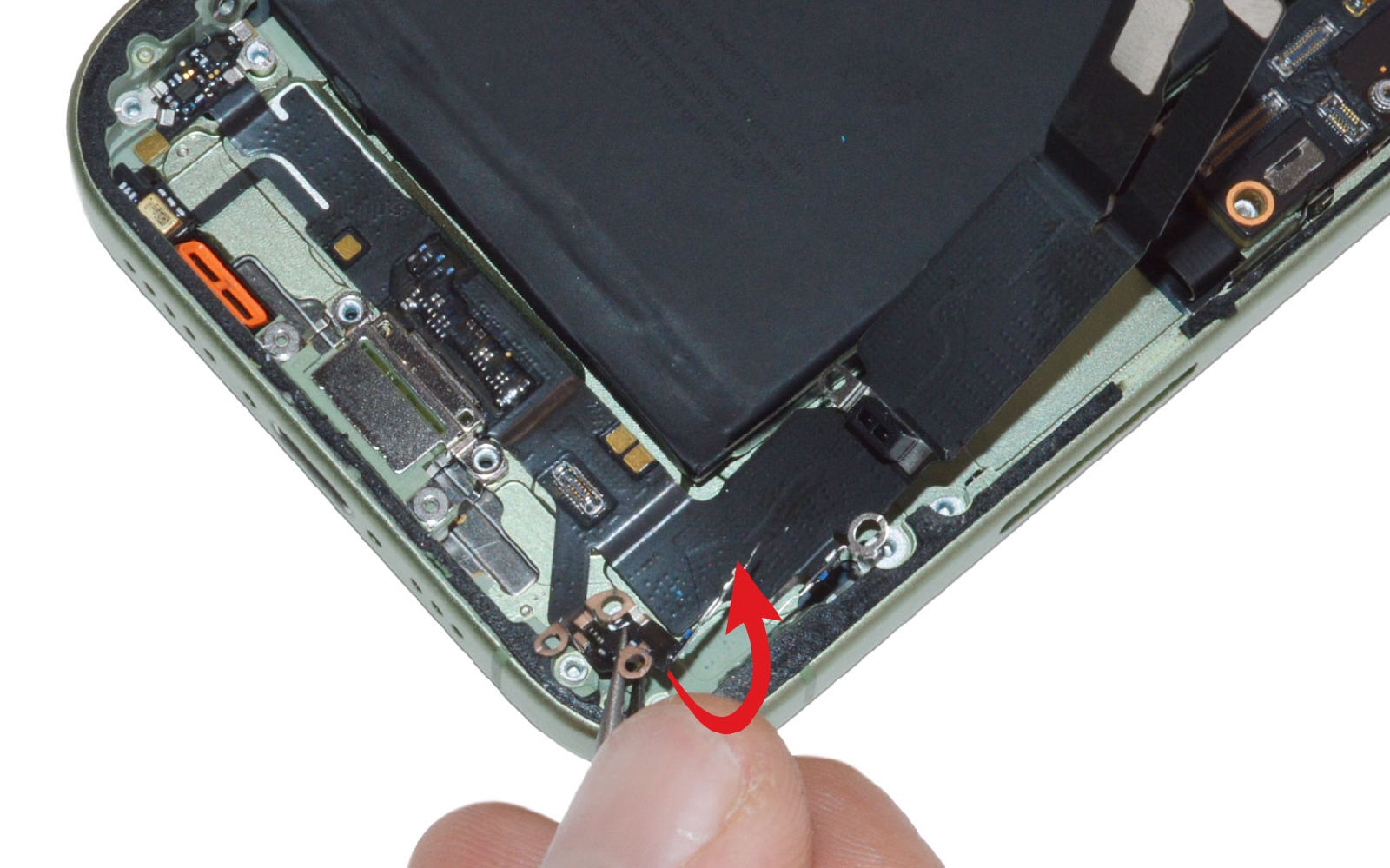

Etape 13 : Mettre de coté le connecteur de charge

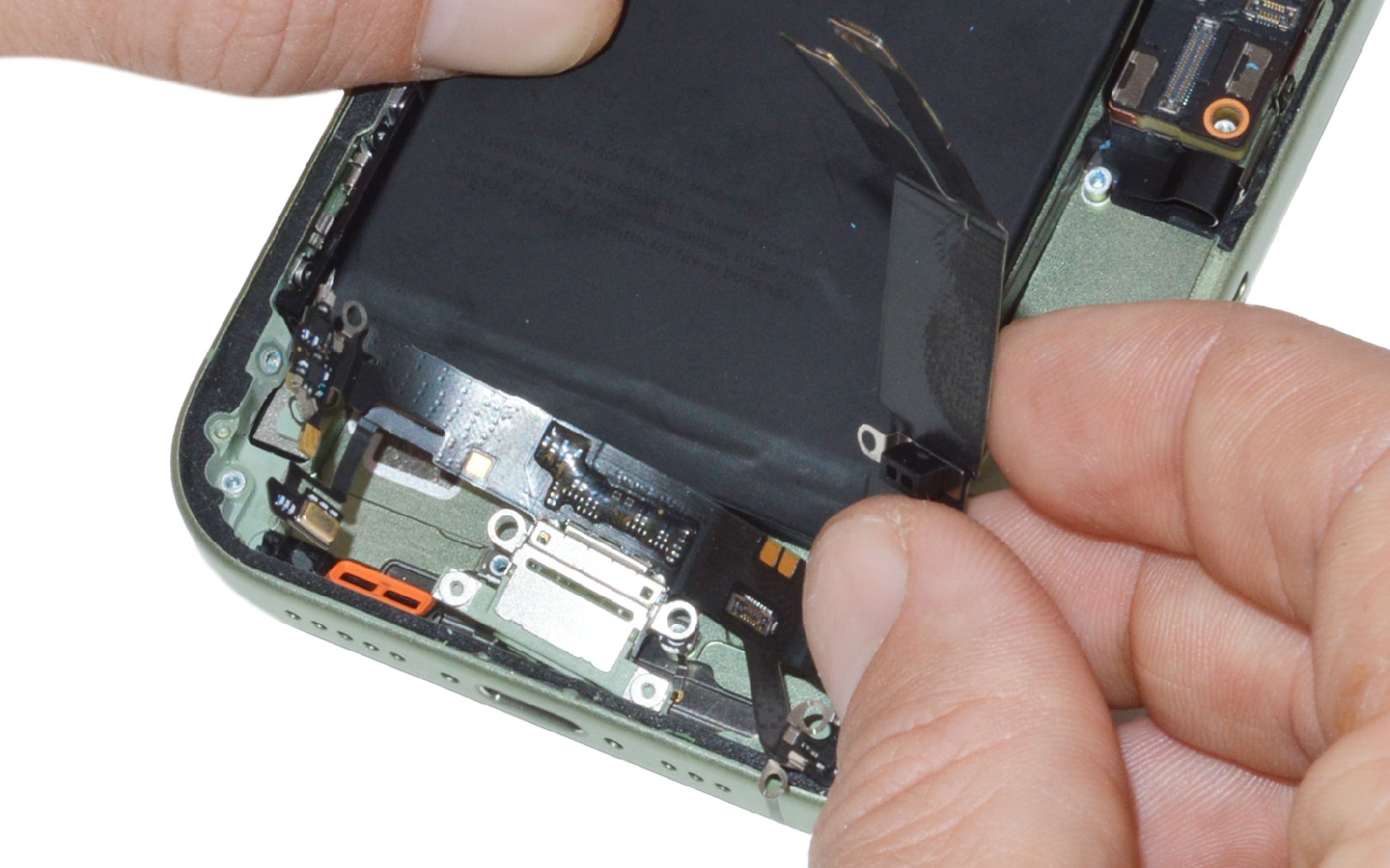

Chauffez légèrement l'entièreté du connecteur de charge.
Ensuite en vous aidant de la pincette décollez petit à petit toutes les parties du dock avant de le sortir du châssis de votre iPhone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Conseils pour le remontage

Dans un premier temps, remontez chaque élément en suivant le tutoriel dans le sens contraire.

Après à l'aide du tournevis plat et avec beaucoup d'attention, retirez les résidus de stickers encore présents sur le châssis.

Ensuite, ôtez la protection principale (bleue) du joint d'étanchéité avant de l'apposer sur votre téléphone. Assurez-vous que le joint est bien mis et si besoin passer dessus à l'aide du levier pour qu'il colle au châssis.

Enlevez la seconde protection (rose), rebranchez la vitre arrière et la batterie puis, remettez les plaquettes métalliques. Retirez les dernières protections bleues en les saisissant avec la pincette puis clipsez le composant pour refermer votre iPhone 17. Vissez les deux vis Pentalobe et rallumez votre appareil.

Si vous souhaitez plus de détails, nous vous proposons de suivre l'un de ces deux tutoriels :
- Tuto vidéo
- Tuto photos
