Guide de réparation sur iPhone 17

Temps estimé : 60 min

Difficulté : 3/5

Note de réparabilité : 13/20

Votre iPhone 17 montre des signes de fatigue ? Écran cassé, batterie usée, caméra défectueuse ou haut-parleur muet ? Pas de panique ! Grâce à ce guide complet de réparation, vous apprendrez à remplacer vous-même toutes les principales pièces de votre iPhone 17, étape par étape, en toute sécurité.

Nos experts Brico-phone ont conçu ce tutoriel pour rendre la réparation simple et accessible à tous. Chaque manipulation est illustrée par des photos précises et accompagnée de conseils professionnels, afin de vous guider du démontage au remontage sans erreur. Ce guide vous permettra de découvrir comment ouvrir votre iPhone, identifier les composants, et changer les pièces défectueuses telles que la batterie, l’écran, les caméras, le connecteur de charge, les boutons ou encore la vitre arrière.

En suivant attentivement nos explications, vous pourrez redonner une seconde vie à votre iPhone 17, tout en réalisant des économies et en participant à une démarche éco-responsable.

Diagnostic

› Problèmes de son.
› Mise au point en panne.
› Perte d'autonomie...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires

Kit d'outils Premium complet spécial iPhone toutes générations

9,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

9,90 €

Ajouter au panier

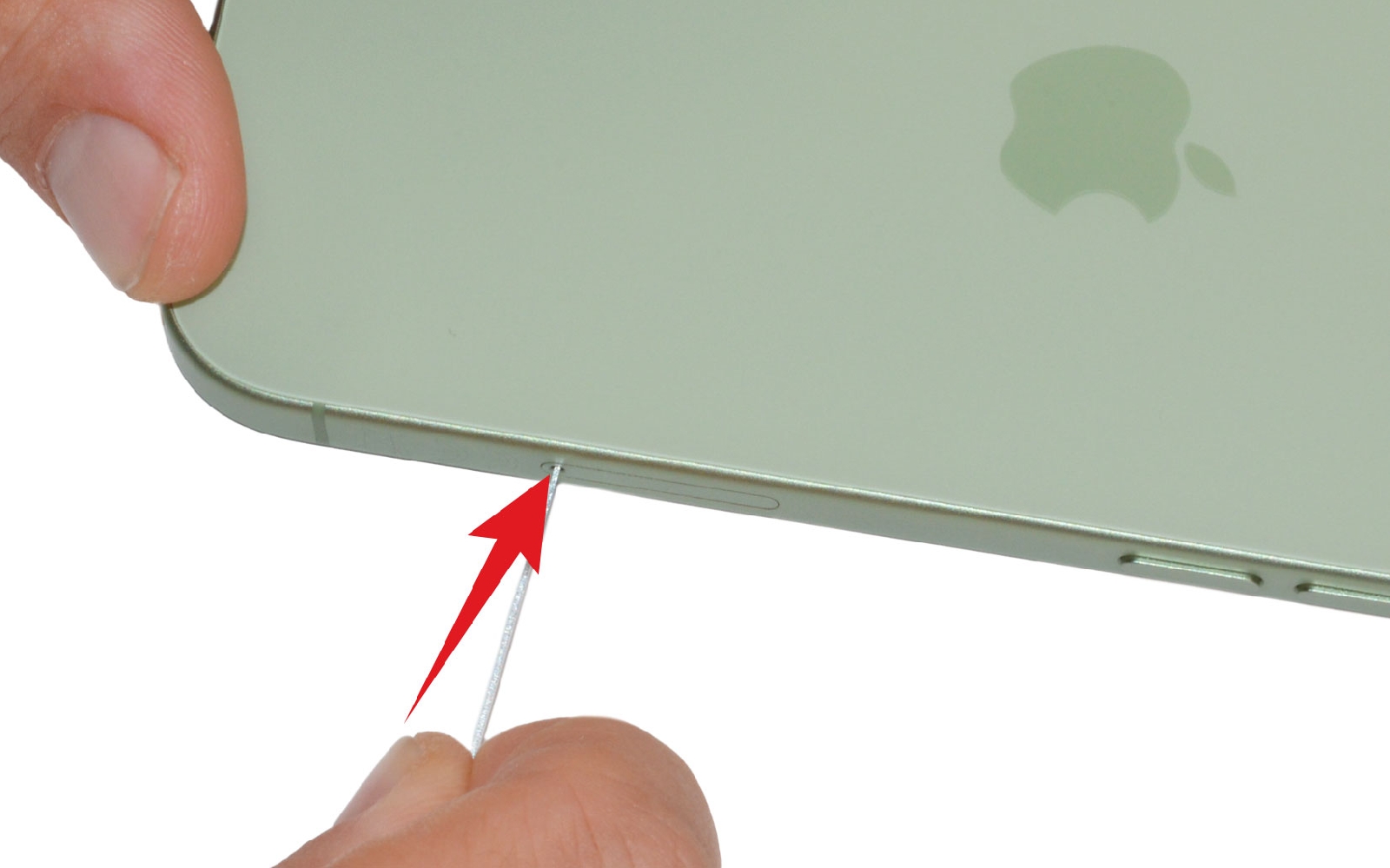

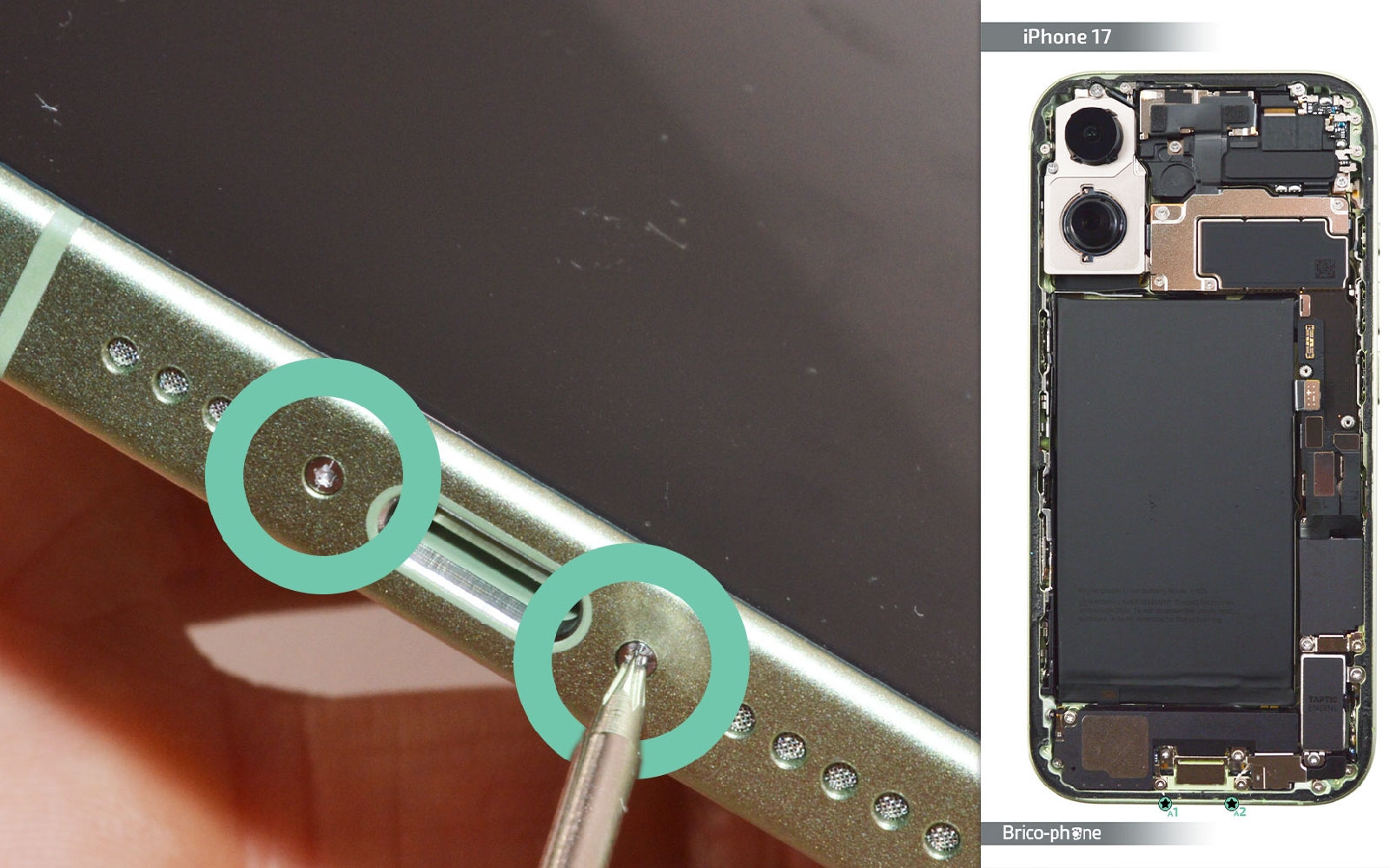

Avant de commencer

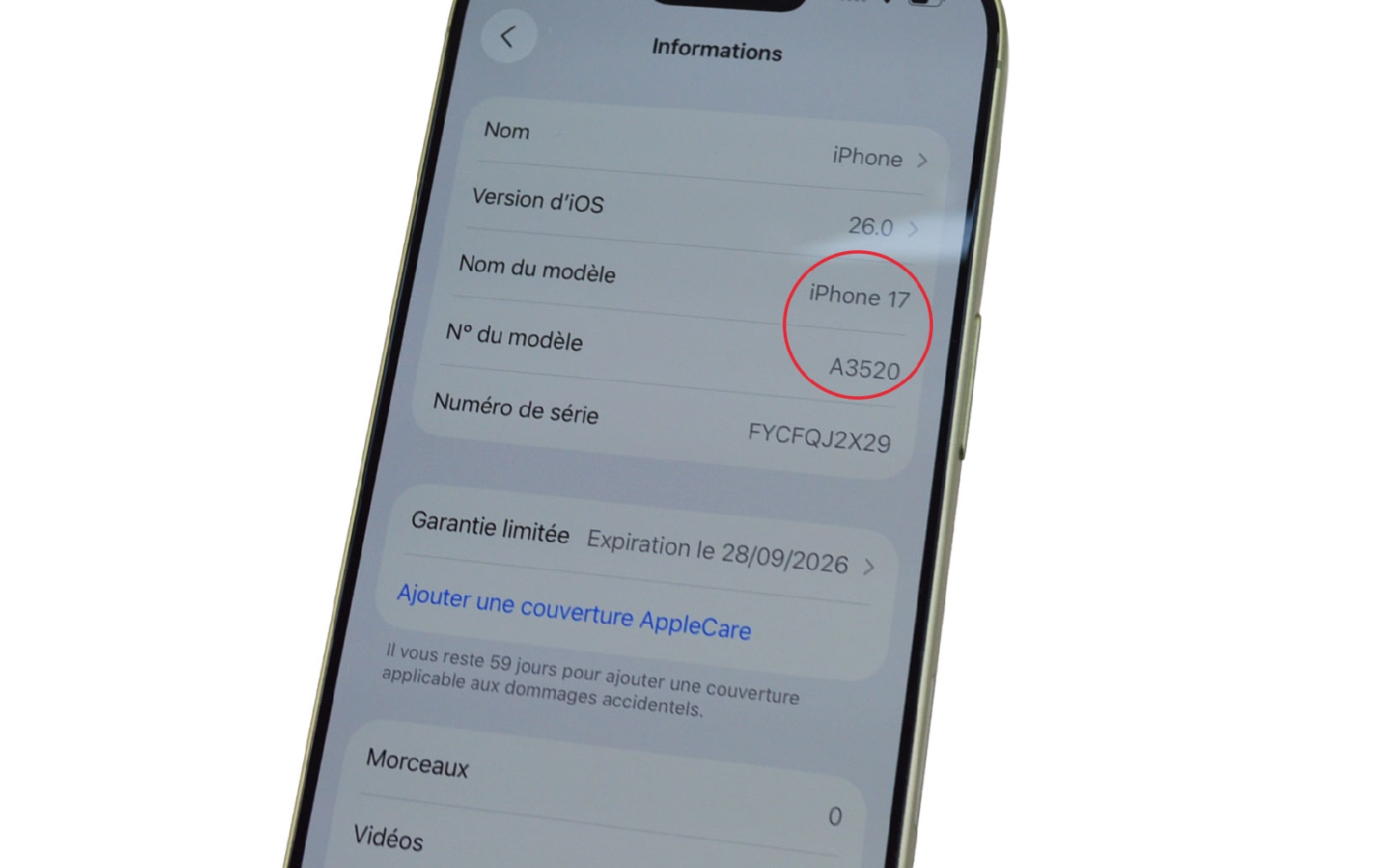

Avant de commencer la réparation, il est important de connaître le numéro de modèle de votre iPhone 17 afin de vous assurer que les pièces que vous allez utiliser sont bien compatibles. Vous pouvez le retrouver dans les Paramètres > Général > Informations, sous la mention Numéro du modèle. Si votre iPhone ne s’allume plus, le numéro est gravé sur la partie inférieure du châssis, à l'intérieur de la prise de charge.

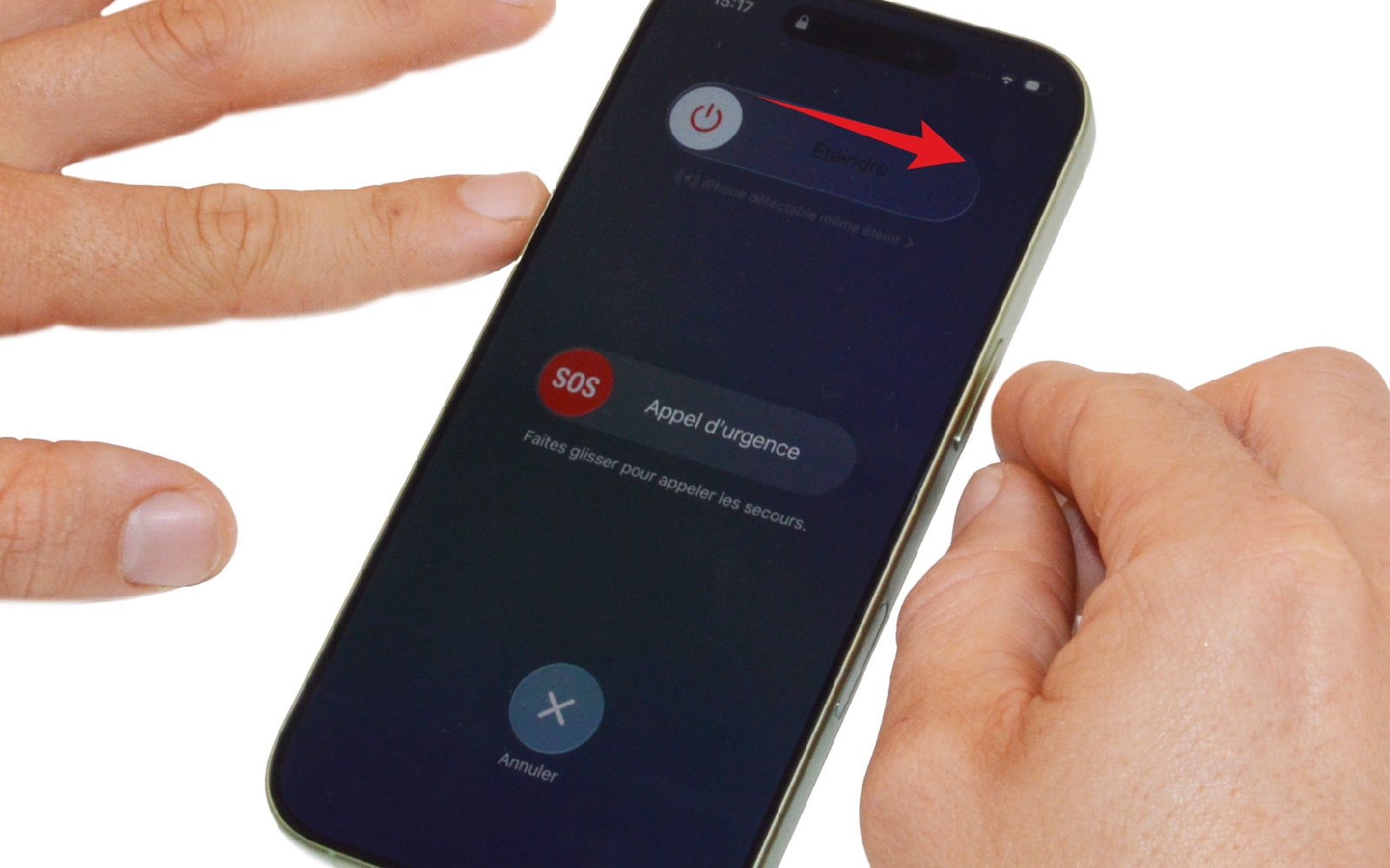

Une fois le modèle identifié, éteignez complètement votre iPhone 17 pour travailler en toute sécurité. Retirez ensuite le tiroir SIM à l’aide d’un outil d’éjection ou d’un trombone déplié. Pour terminer cette préparation, dévissez les deux vis pentalobe situées de part et d’autre de la prise de charge.

Guide de réparation sur iPhone 17 photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Guide de réparation sur iPhone 17 photo 2

Guide de réparation sur iPhone 17 photo 3

Guide de réparation sur iPhone 17 photo 4

Outils du kit utilisés

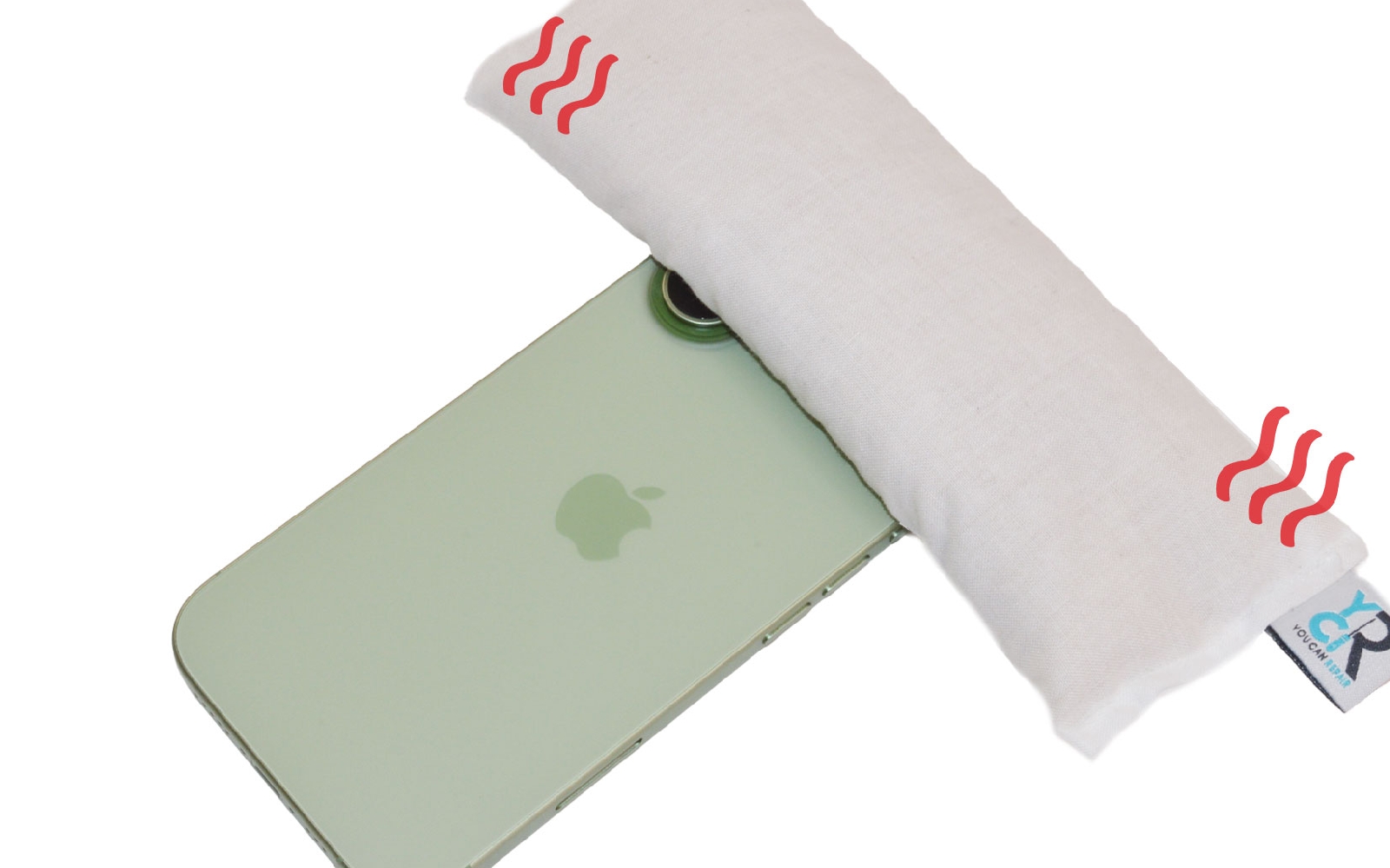

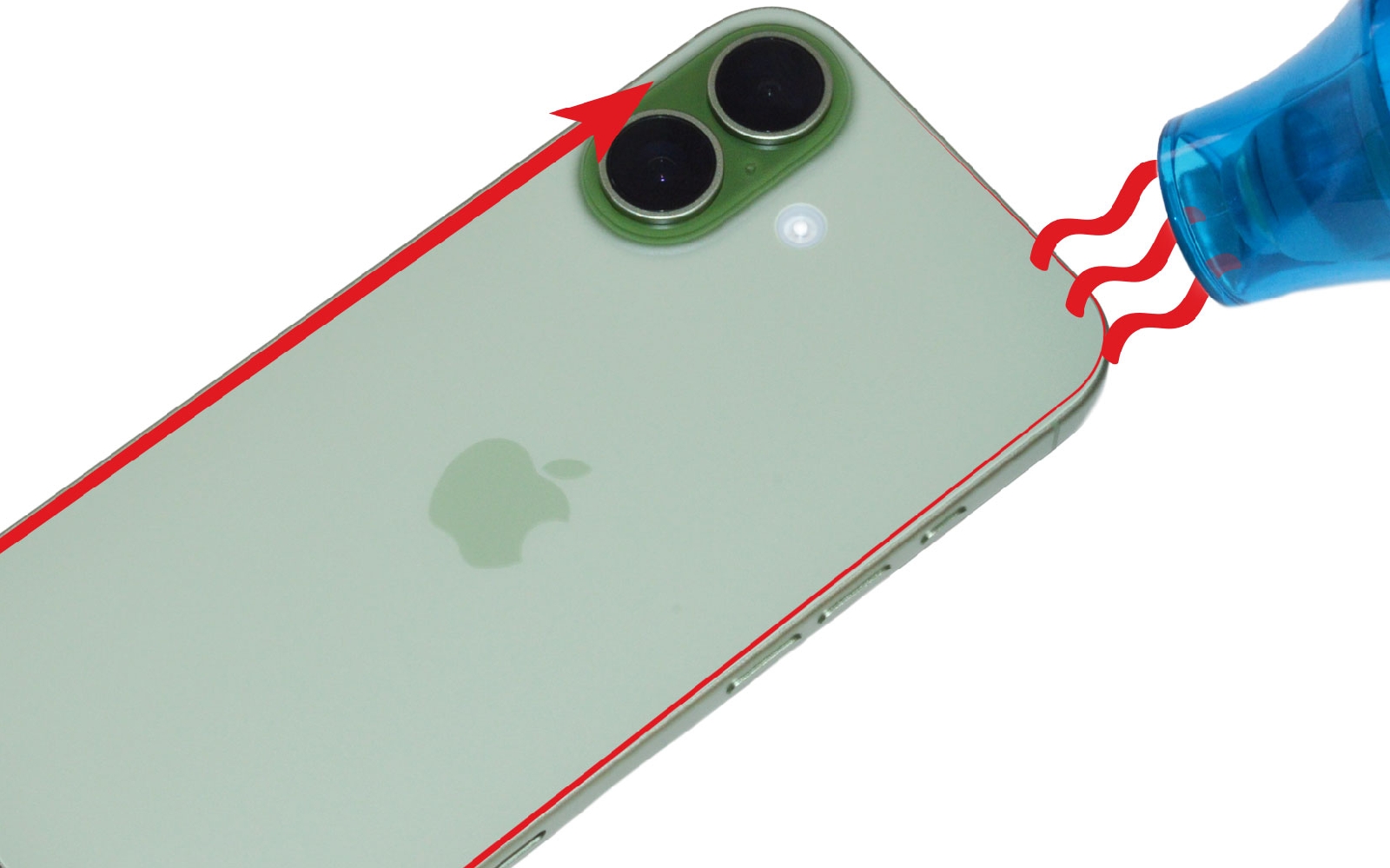

Etape 1 : Chauffer la vitre arrière

Avant de pouvoir retirer la vitre arrière, il est nécessaire de ramollir la colle qui maintient celui-ci solidement fixé au châssis.
Cette étape est essentielle pour ouvrir l’iPhone 17 sans risquer de casser la vitre arrière ou d’endommager les nappes internes.

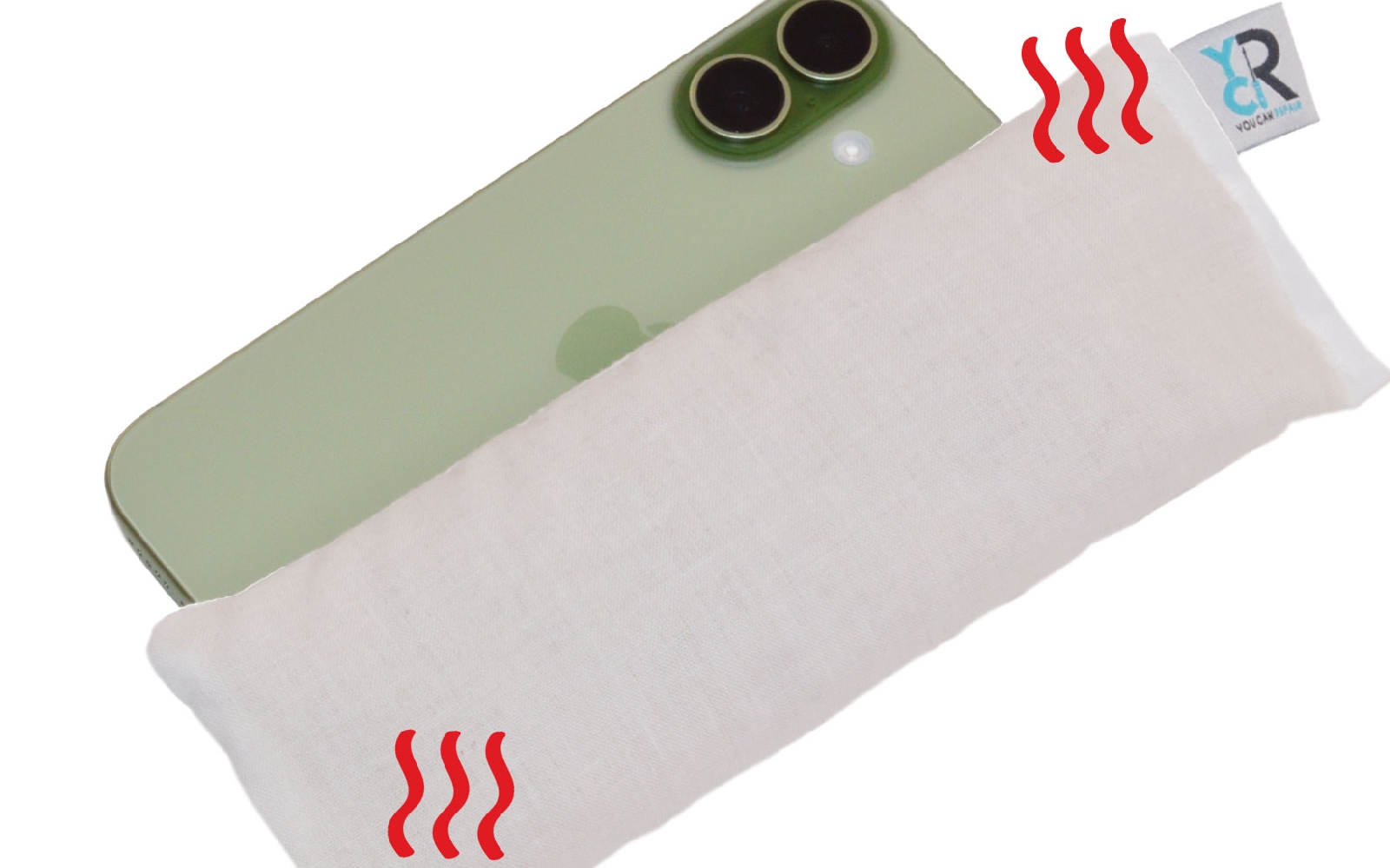

Pour cela, vous pouvez utiliser un coussin chauffant ou un décapeur thermique. Pour le coussin, pensez à le passer au micro-ondes au minimum 1 minutes avant de l'utiliser.
Ensuite, chauffez les bords de la vitre arrière en effectuant des mouvements circulaires pendant quelques secondes, afin d’assouplir uniformément l’adhésif.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

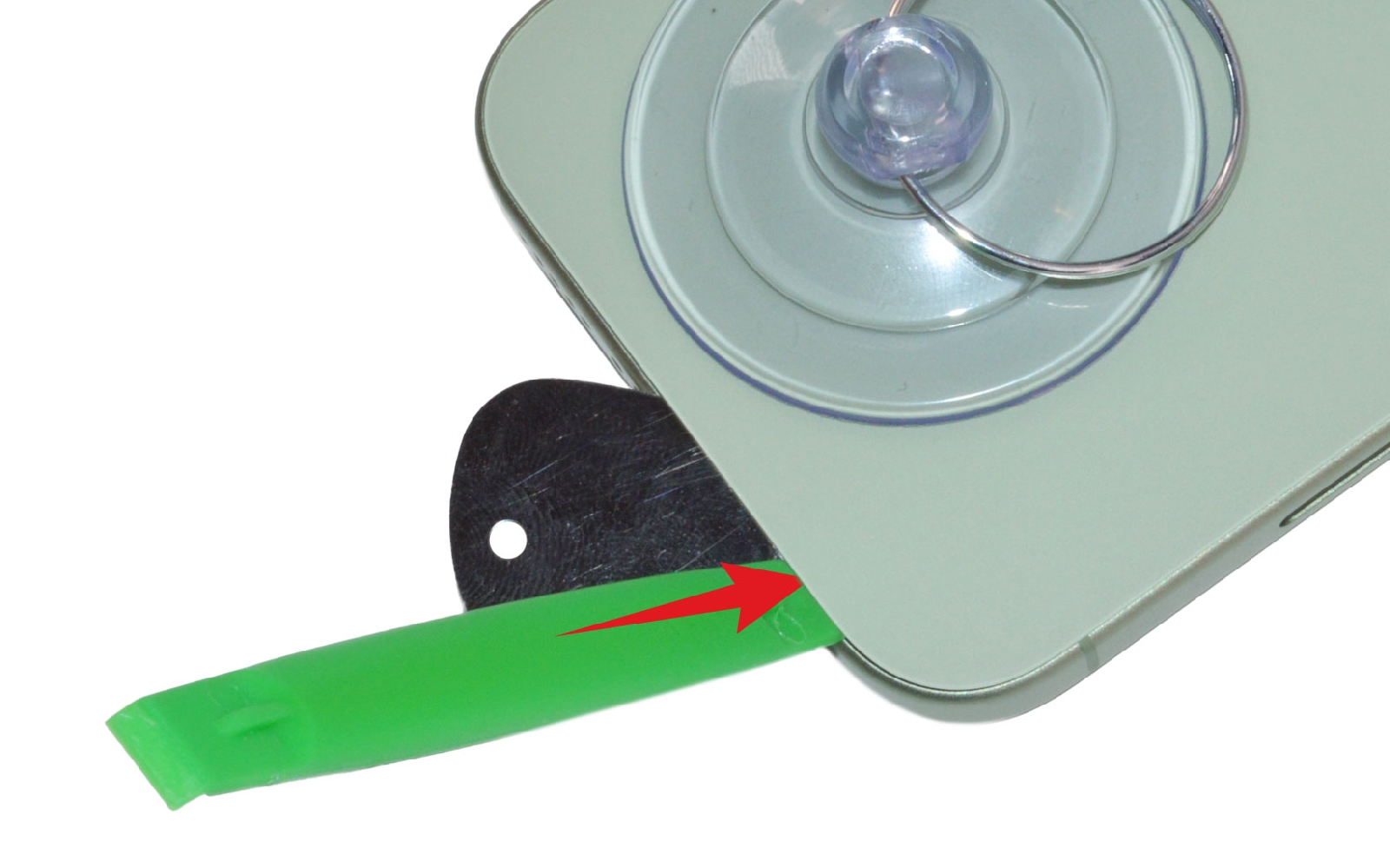

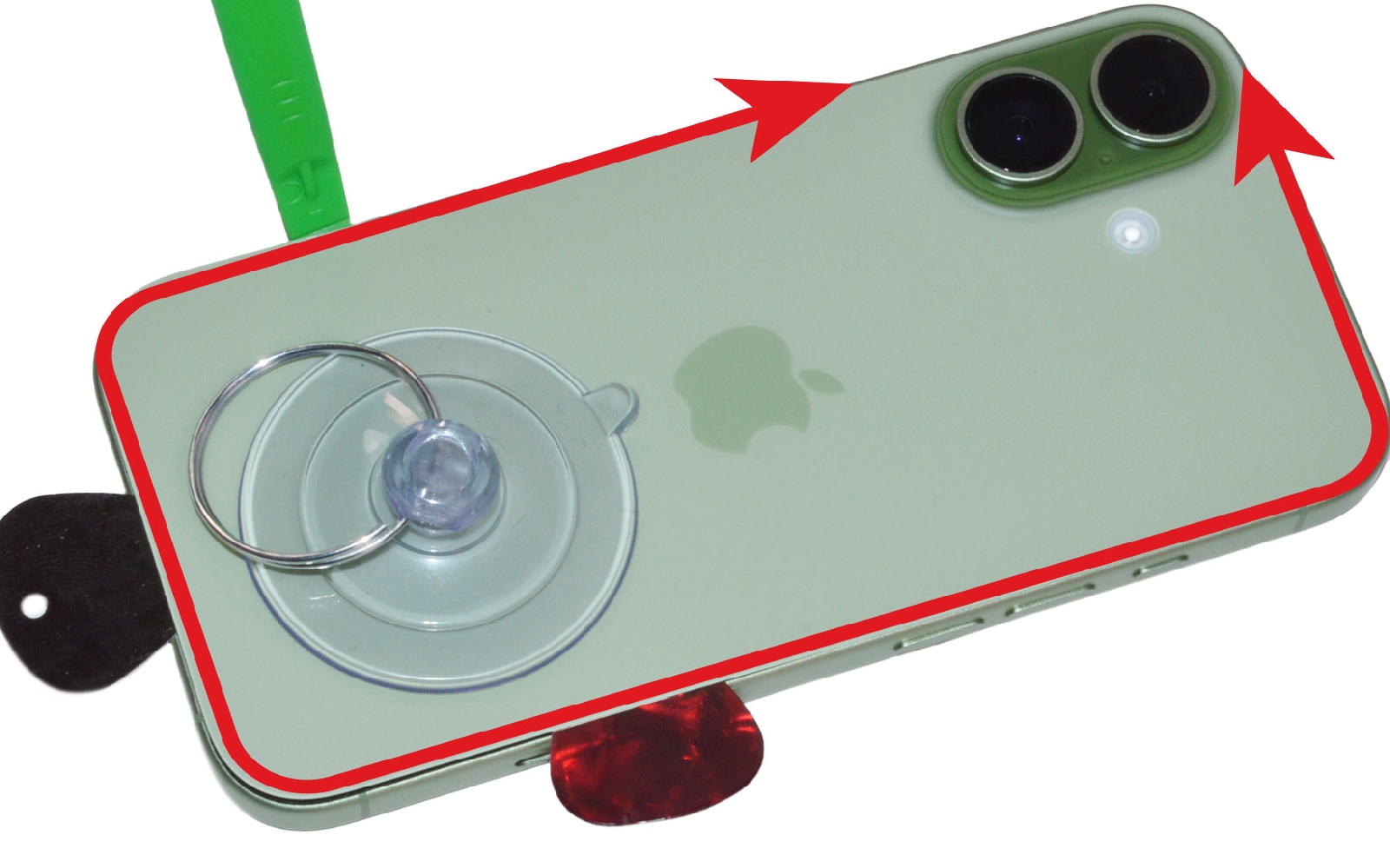

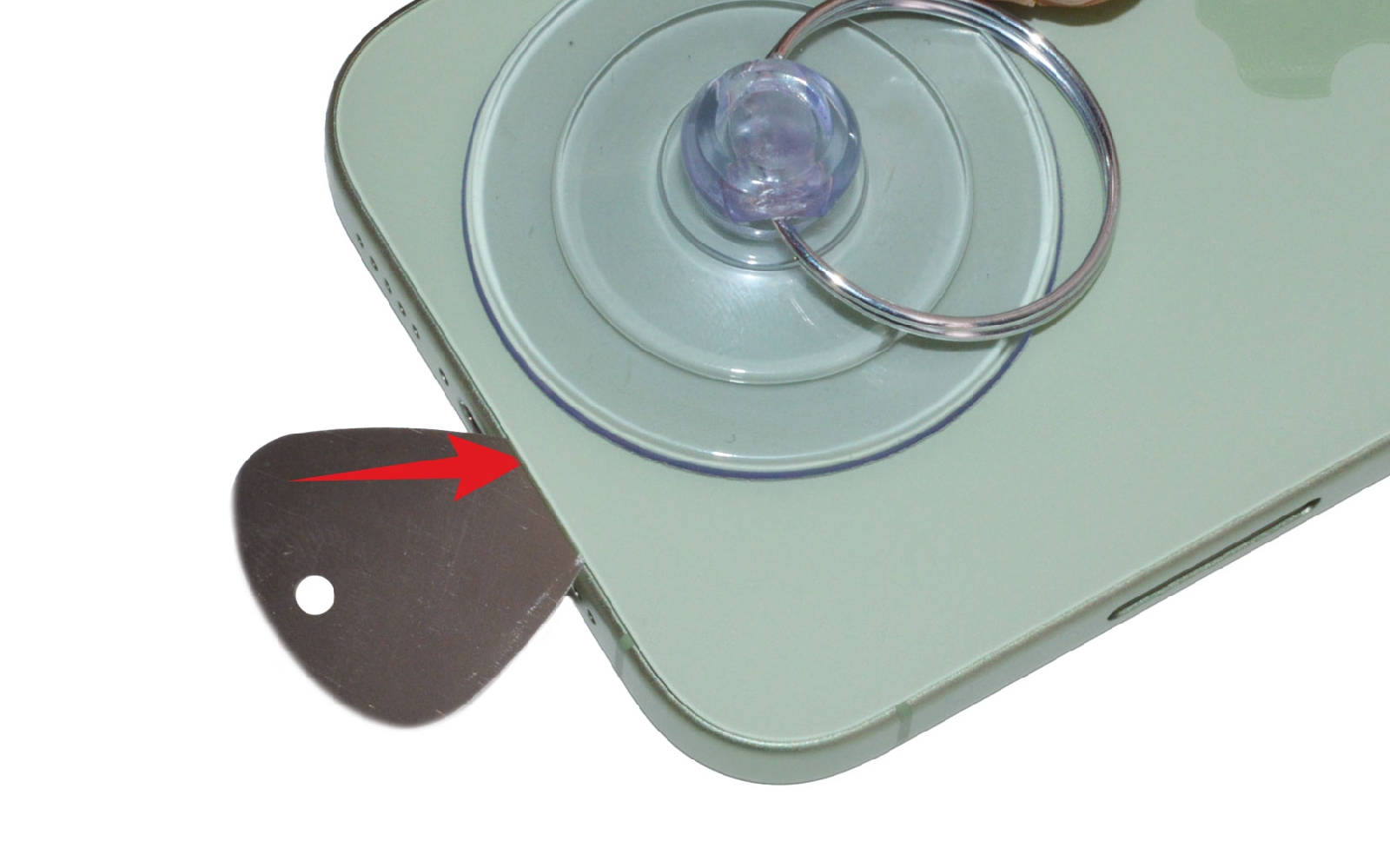

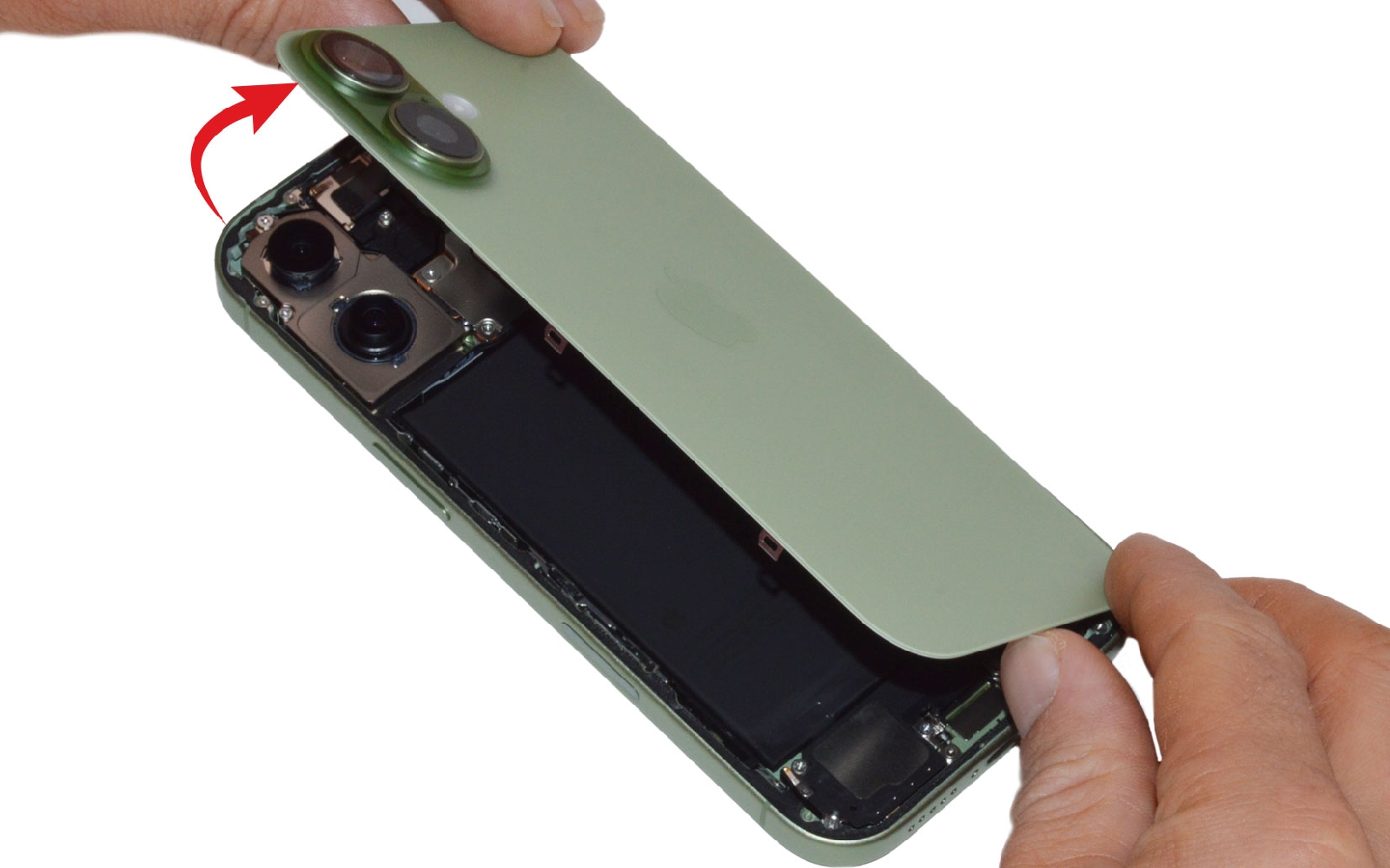

Etape 2 : Ouvrir le téléphone

Une fois la vitre suffisamment chaude, utilisez une ventouse pour la soulever légèrement, puis insérez un médiator pour commencer à le décoller.
Ensuite, insérez la spatule pour continuer le décollage sans risquer d'endommager des nappes internes. Faites le tour du téléphone avec l'outil pour décoller entièrement la vitre arrière. N'hésitez pas à installer des médiators en plastique au fur et à mesures de votre avancée pour éviter que la vitre ne se recolle au châssis.

Si l’écran résiste, ne forcez pas ! Réchauffez à nouveau la zone concernée quelques secondes avant de poursuivre.
Une chauffe régulière et maîtrisée permet une ouverture propre et sans casse.

Une fois la vitre décollée, faites la basculer vers la droite en faisant attention aux nappes. Superposez la vitre arrière sur le châssis pour passer à l'étape suivante.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

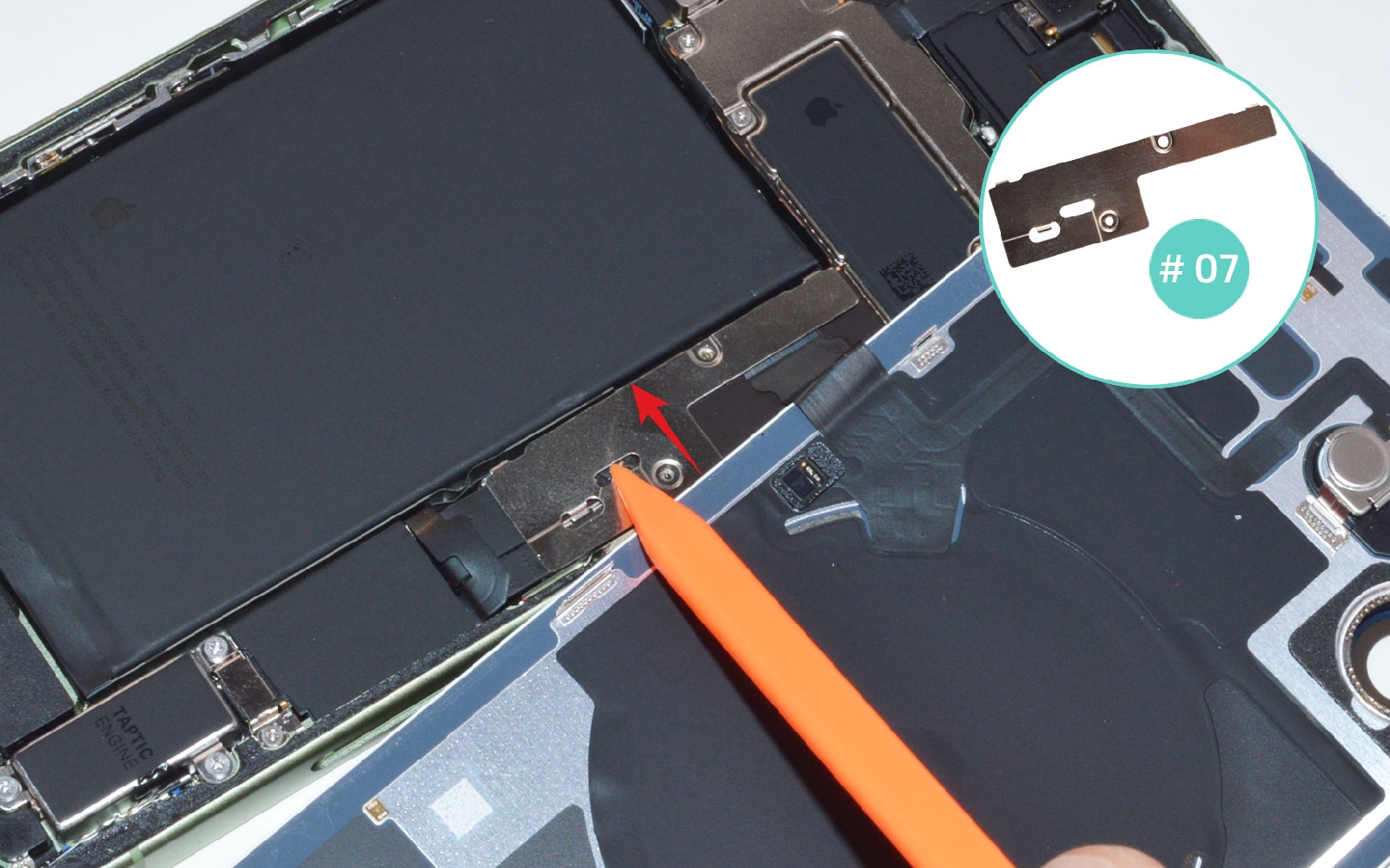

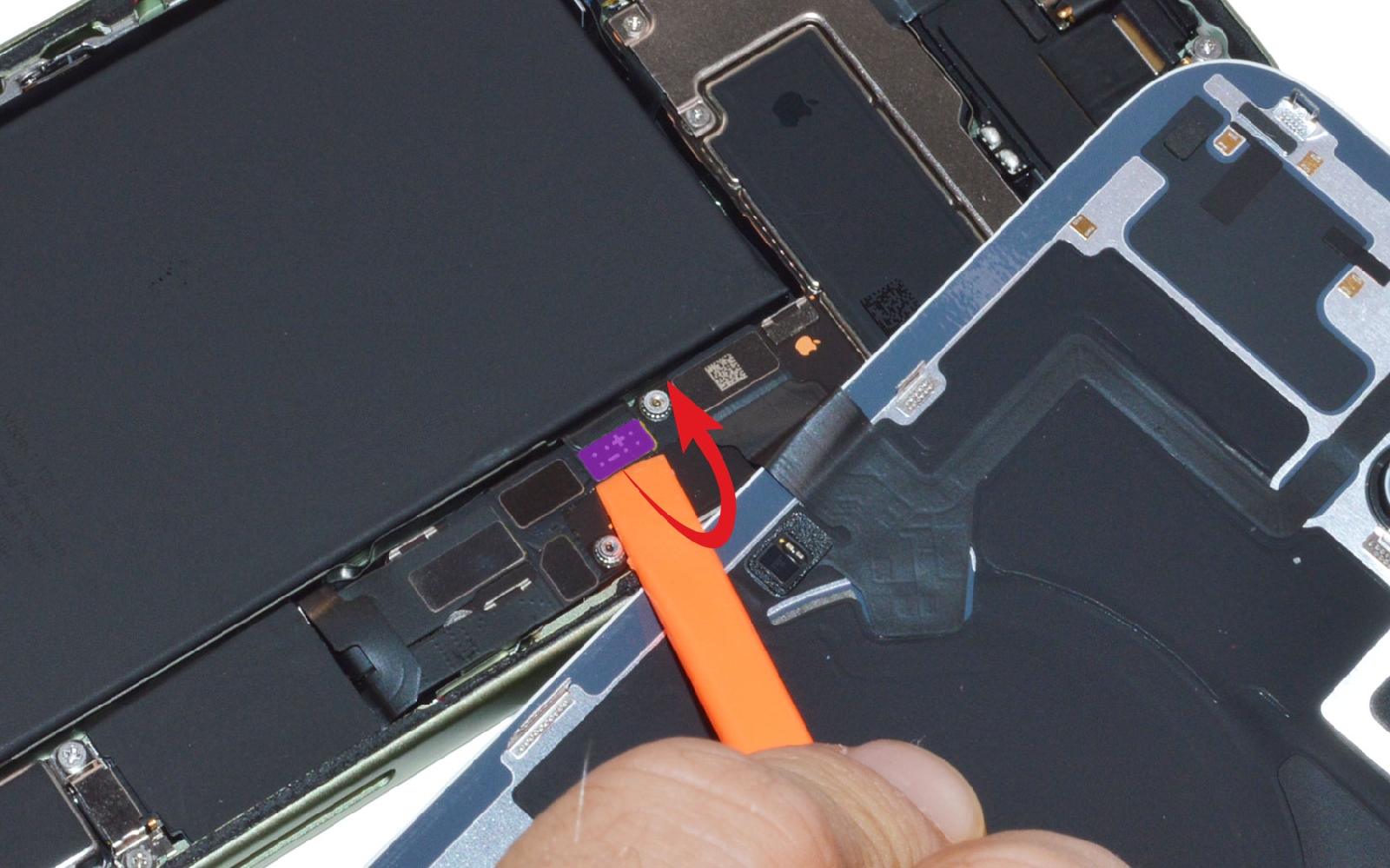

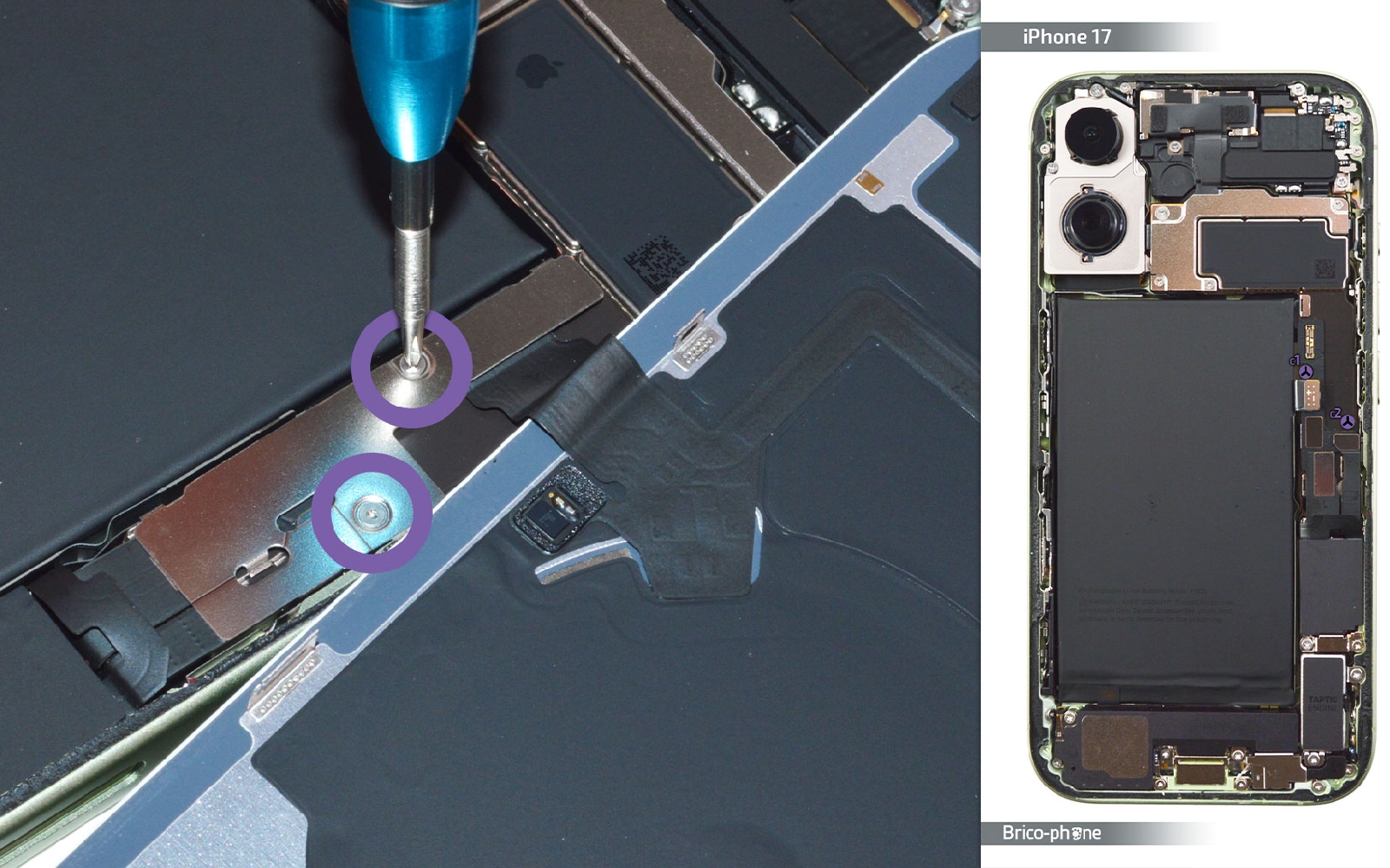

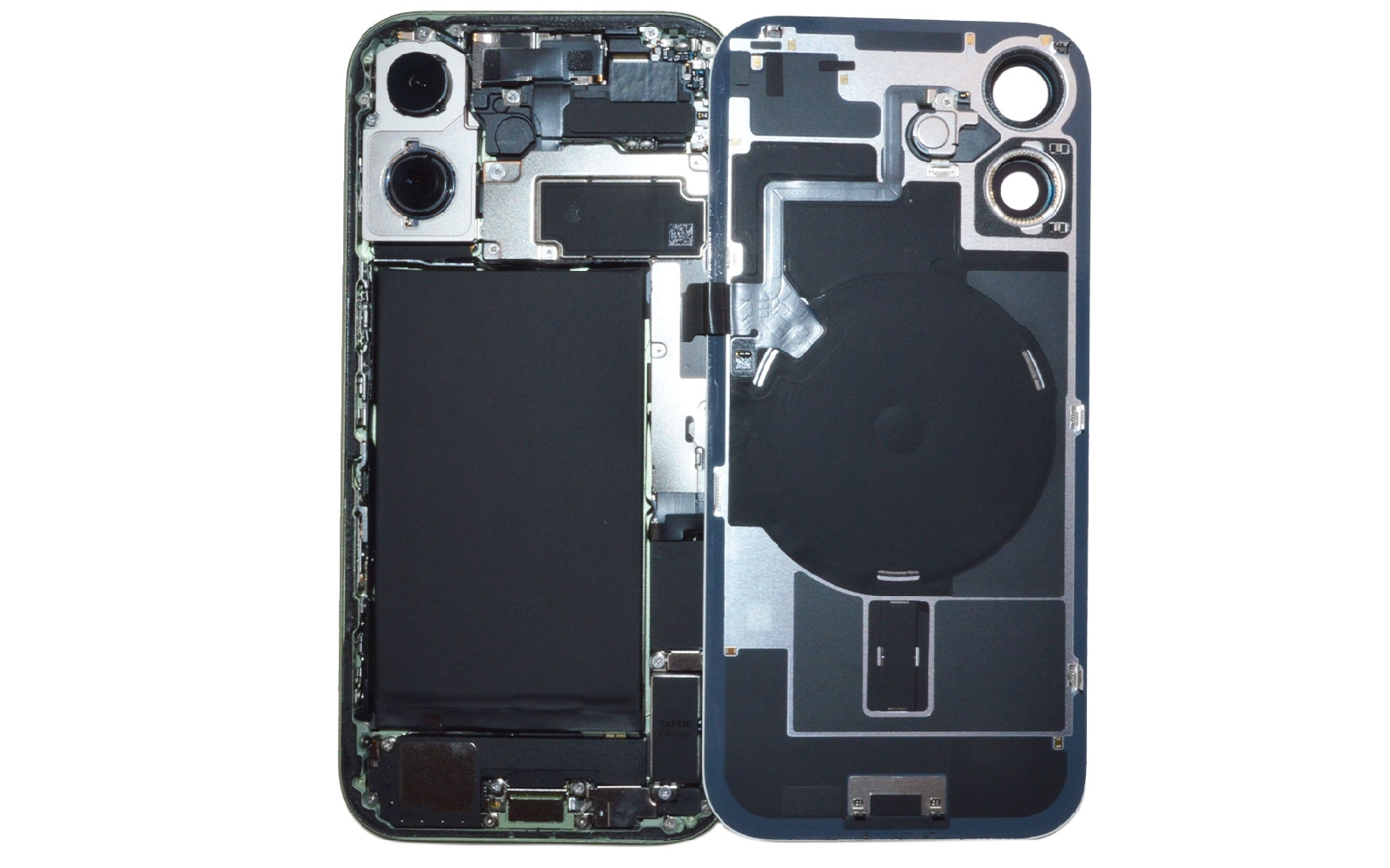

Etape 3 : Déconnecter la batterie

Une fois la vitre arrière ouverte il faut maintenant la libérer. Pour cela, il faut commencer par déconnecter la batterie pour travailler en toute sécurité sans risque de court-circuit.
Ôtez donc les vis avec le tournevis triwing puis poussez la plaquette pour la déloger de son emplacement avant de débrancher la nappe de la batterie.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

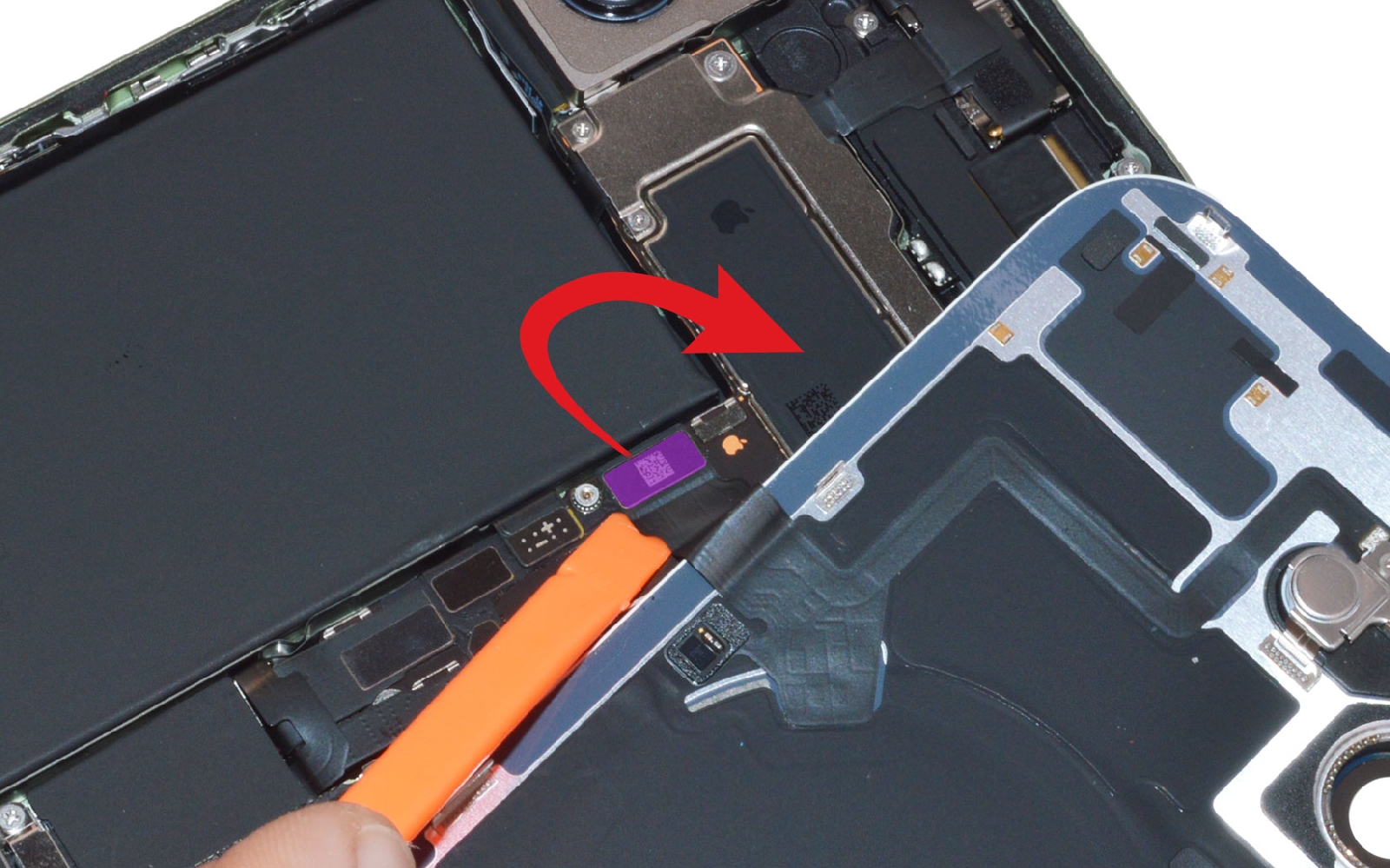

Etape 4 : Mettre de coté la vitre arrière

Déconnectez la nappe de la vitre arrière pour la mettre de coté.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

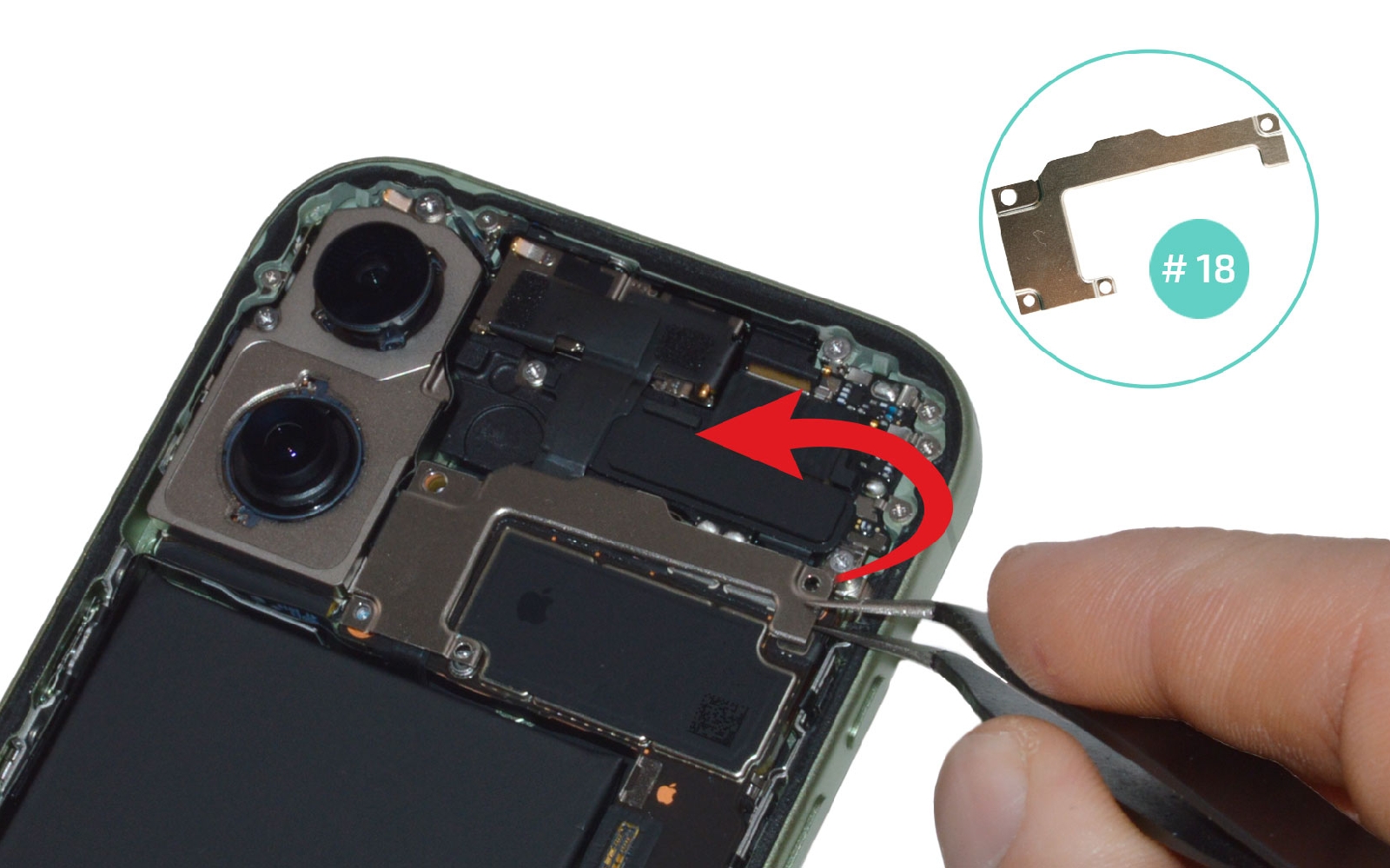

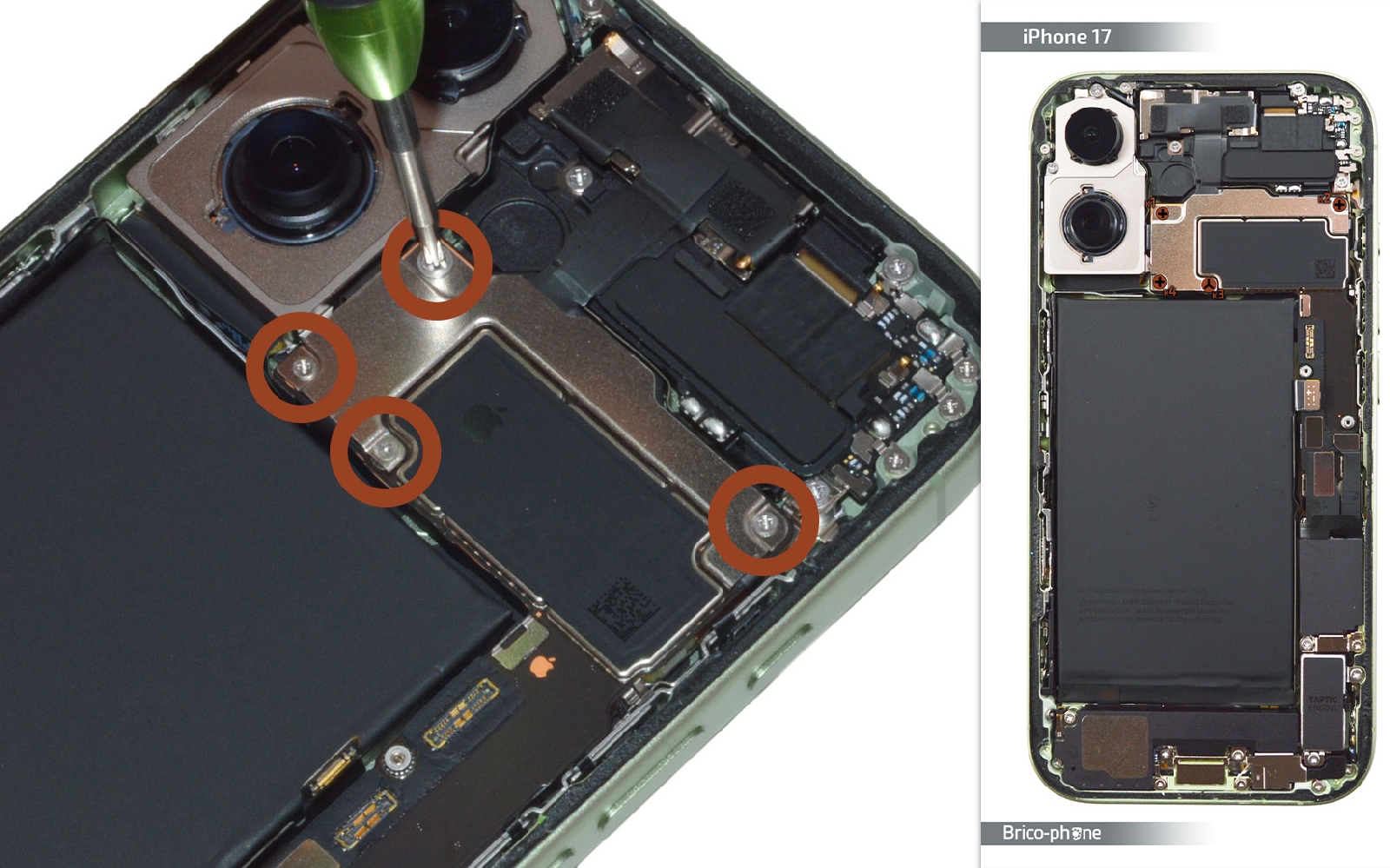

Etape 5 : Libérer la plaquette de protection des caméras

Retirez les deux 4 vis de la plaquette avec le tournevis cruciforme.
Mettez de coté le composant en le sortant avec la brucelles avant de passer aux éléments du bas du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

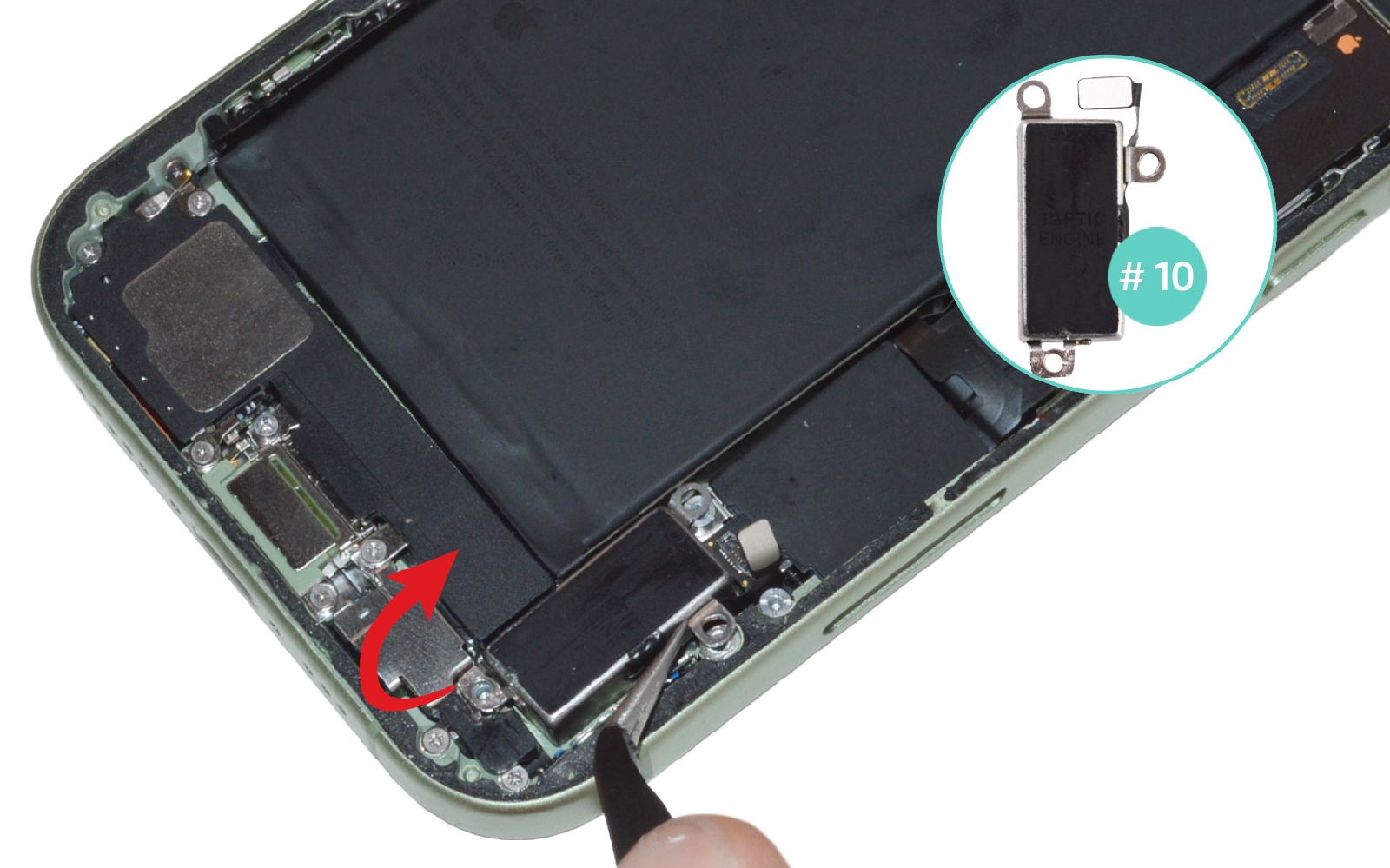

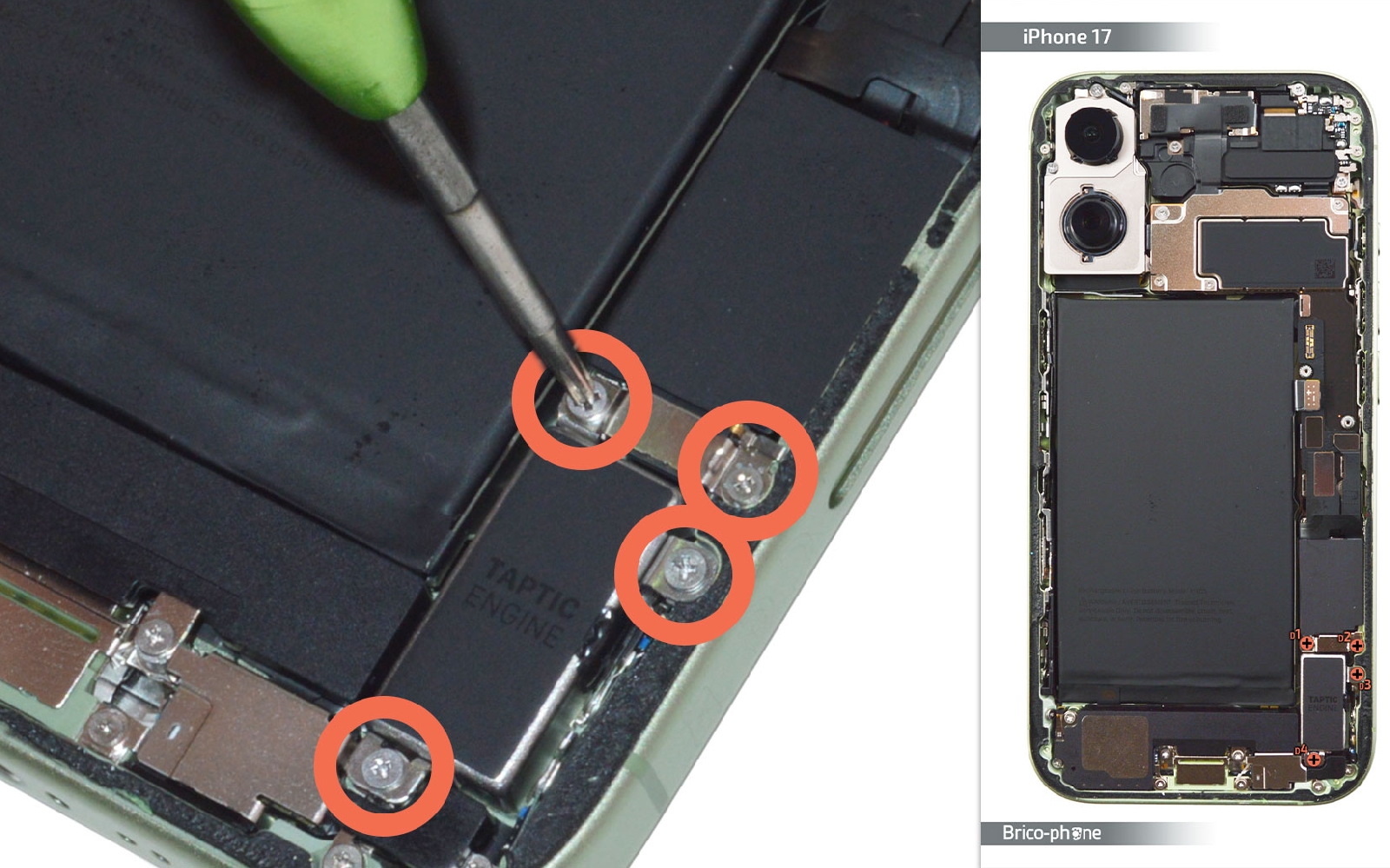

Etape 6 : Ôter le Taptic Engine

Retirez les 4 vis cruciforme nommées D. Ôtez la plaquette métallique #09 avant de sortir le vibreur du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Vibreur iPhone 17
12,90 €

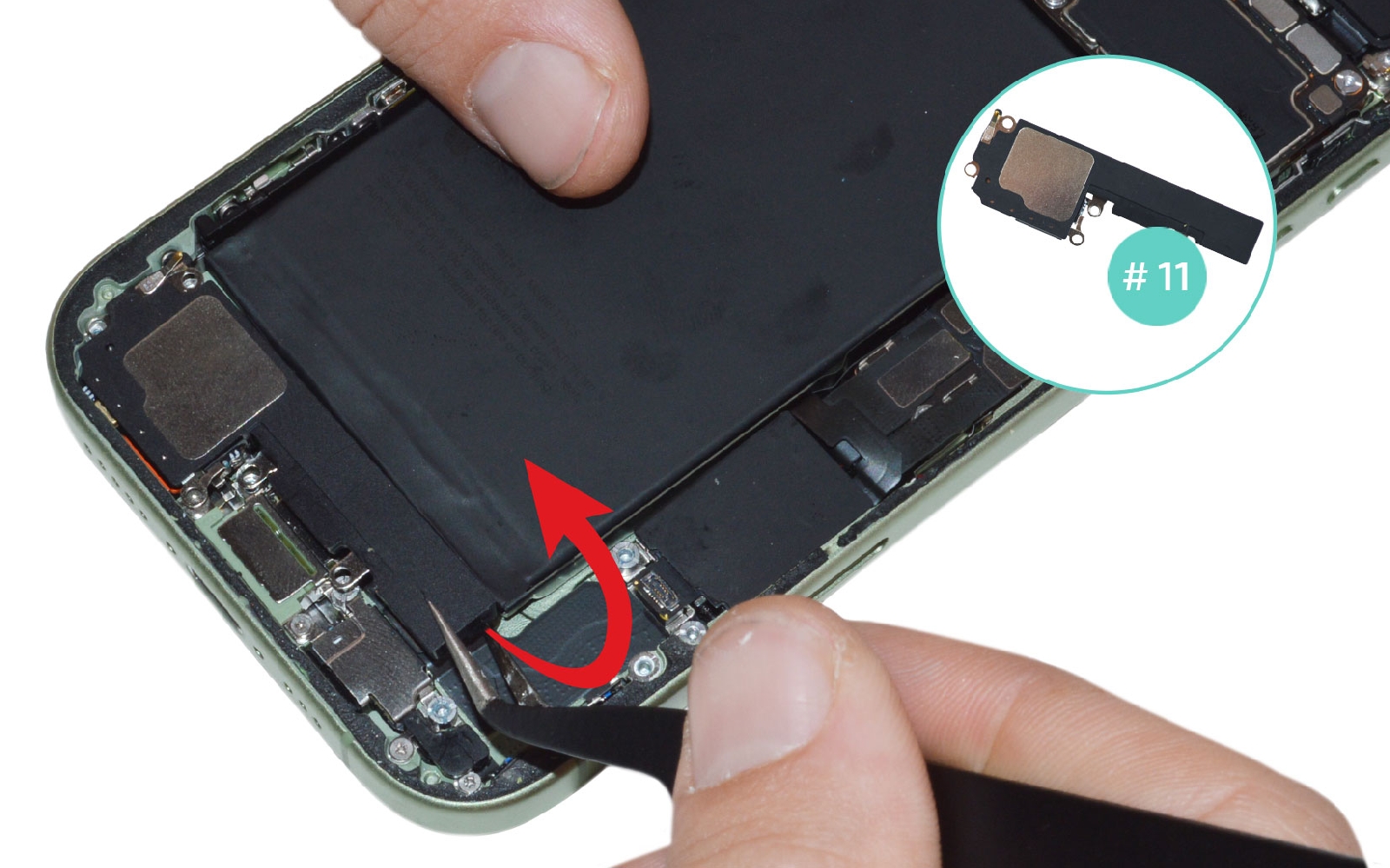

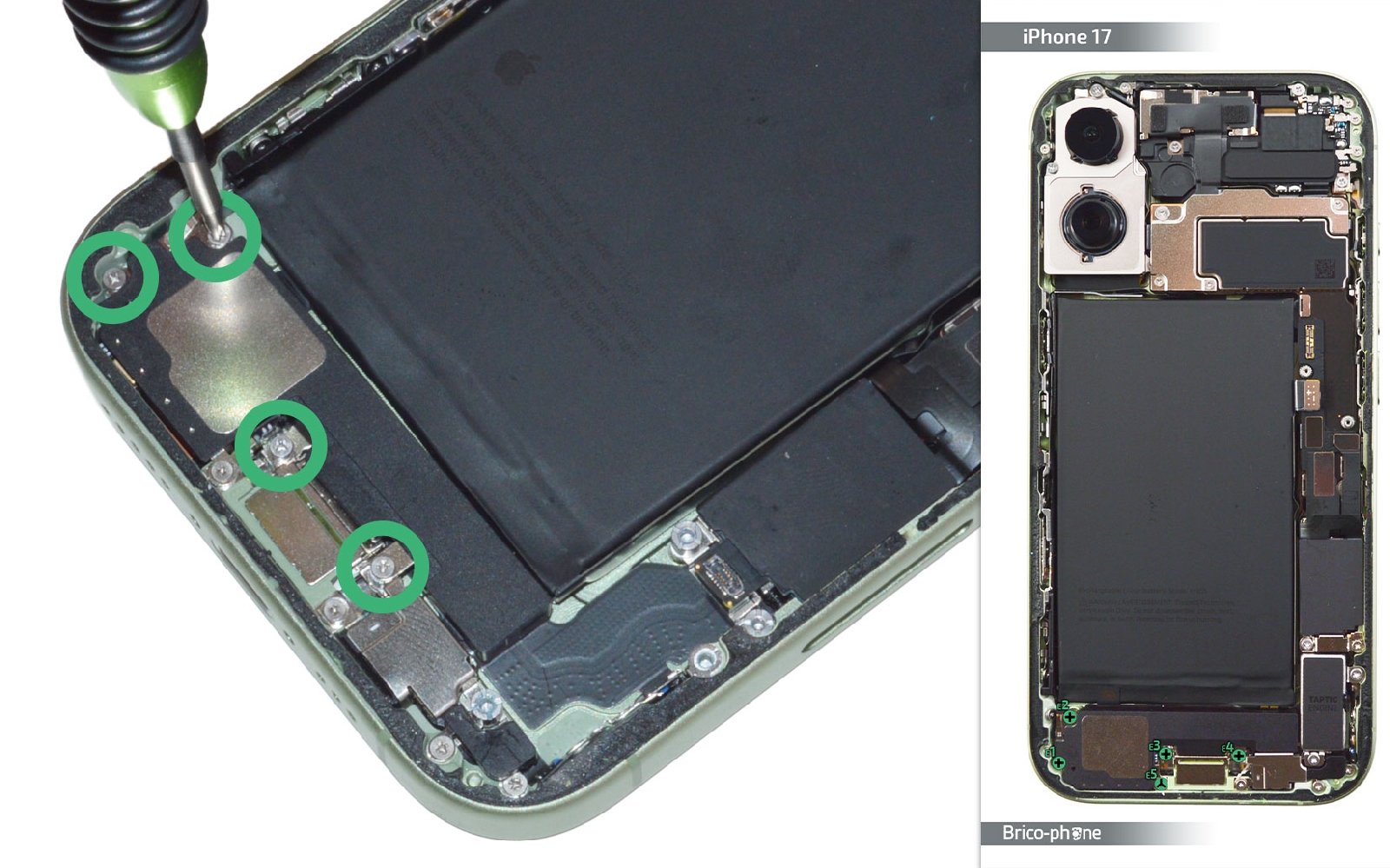

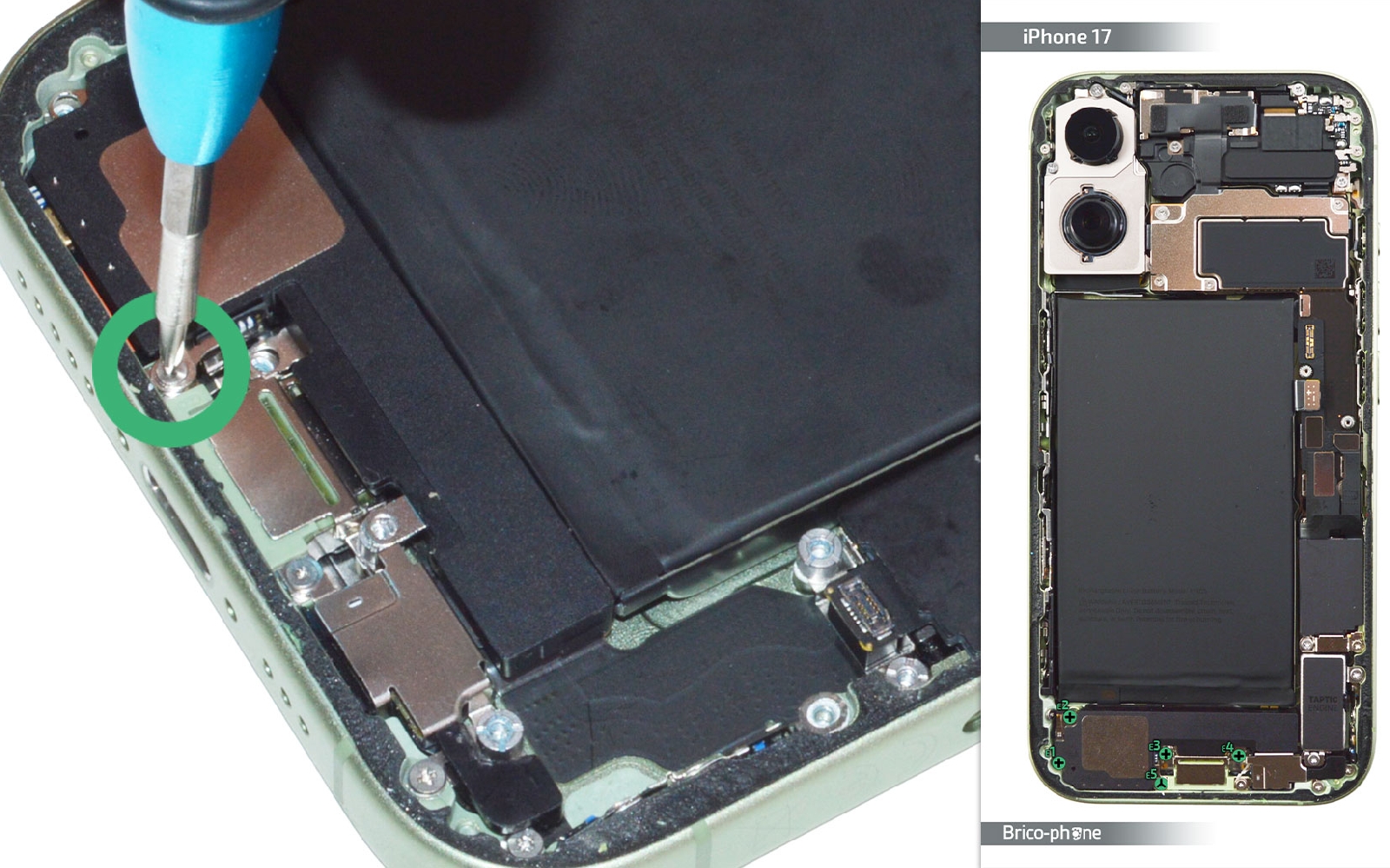

Etape 7 : Sortir le haut-parleur externe

Reprenez votre tournevis cruciforme pour enlever les vis du haut-parleur externe. Puis, ôtez la vis E5 avec le triwing.

Saisissez le HP avec la pincette pour l'extraire.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Haut-parleur iPhone 17
19,90 €

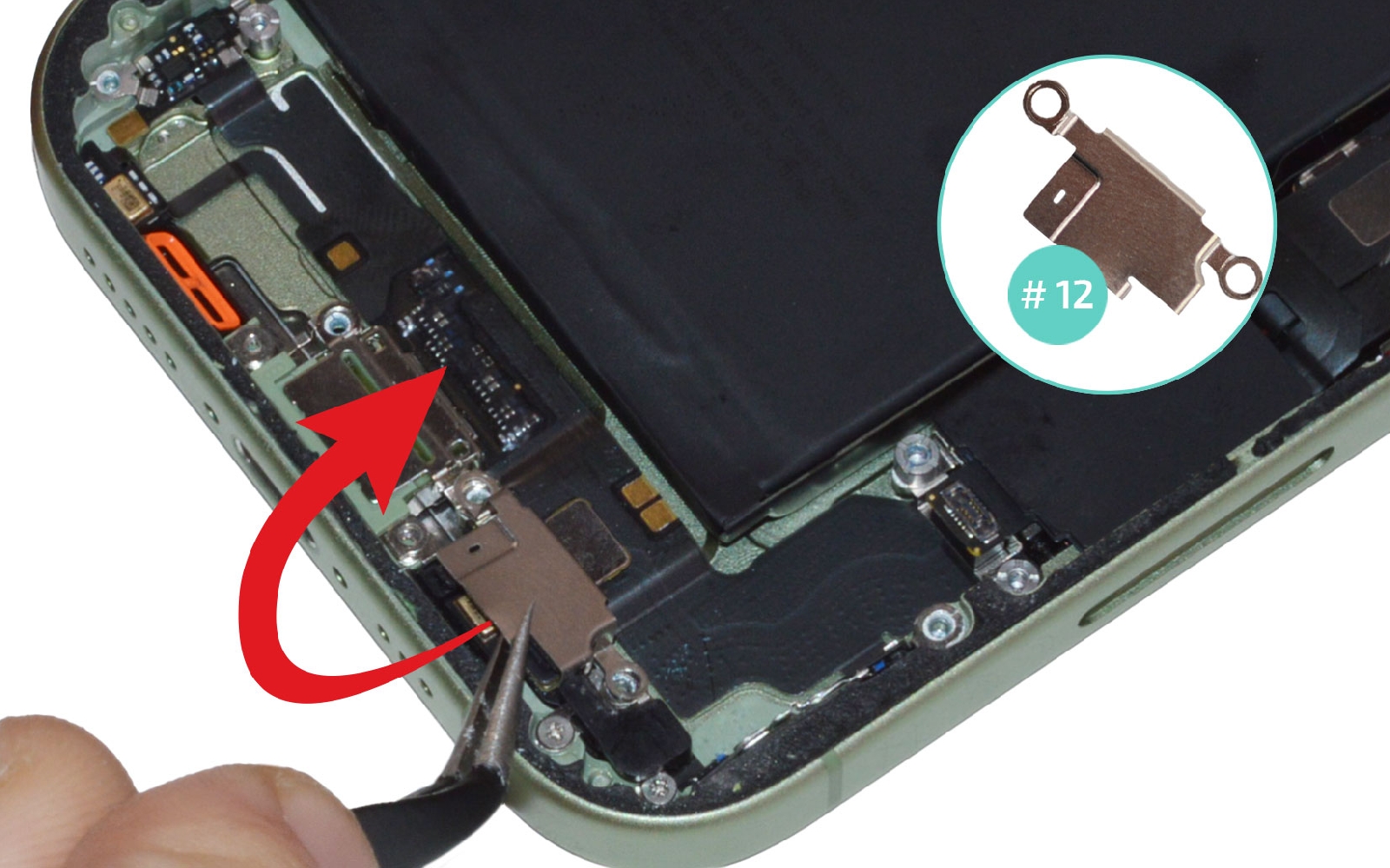

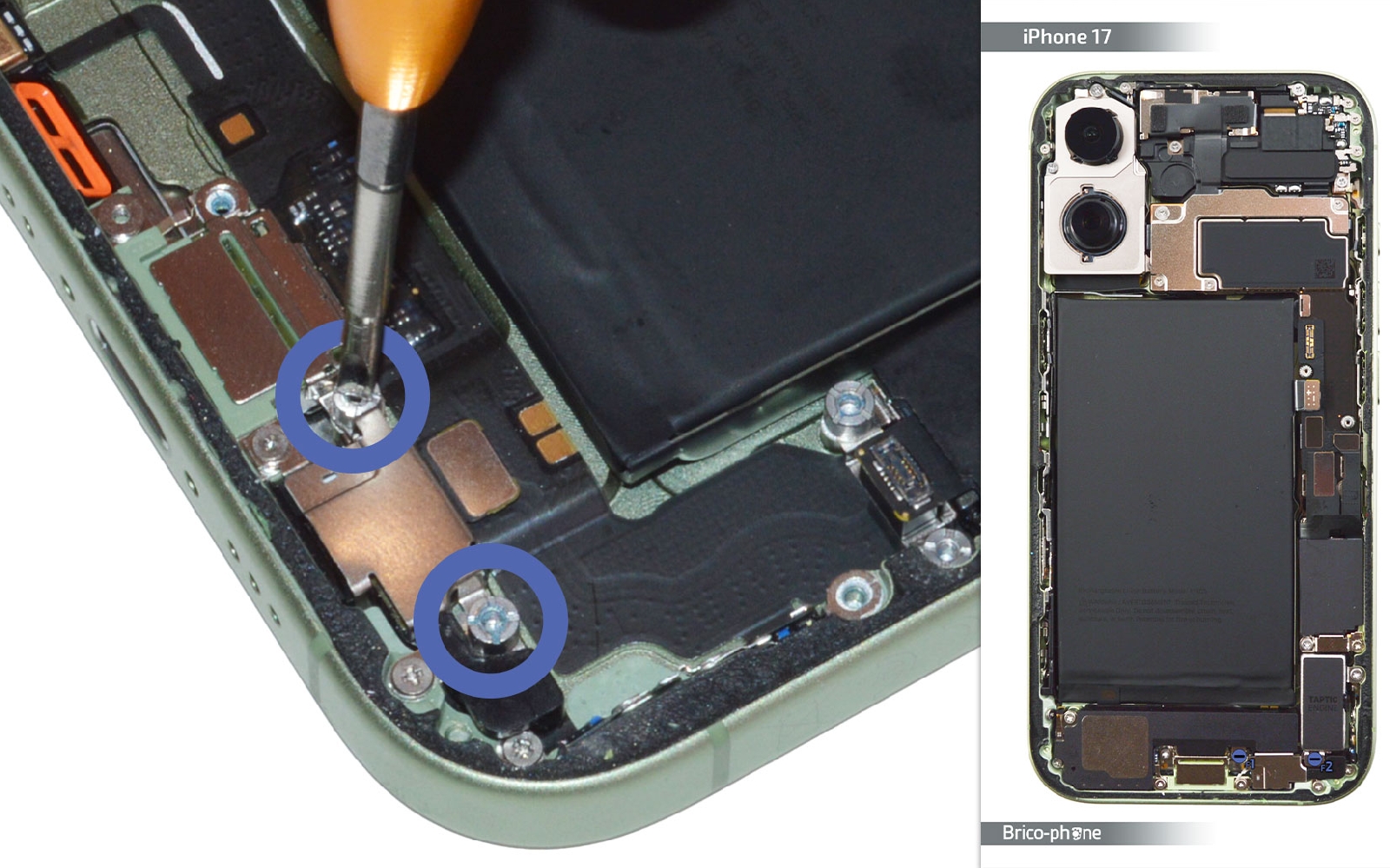

Etape 8 : Récupérer la plaquette 12

Mettez de coté les deux vis F1 et F2 avec le tournevis plat.
Glissez la pincette sous le composant pour détacher la plaquette de son emplacement.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

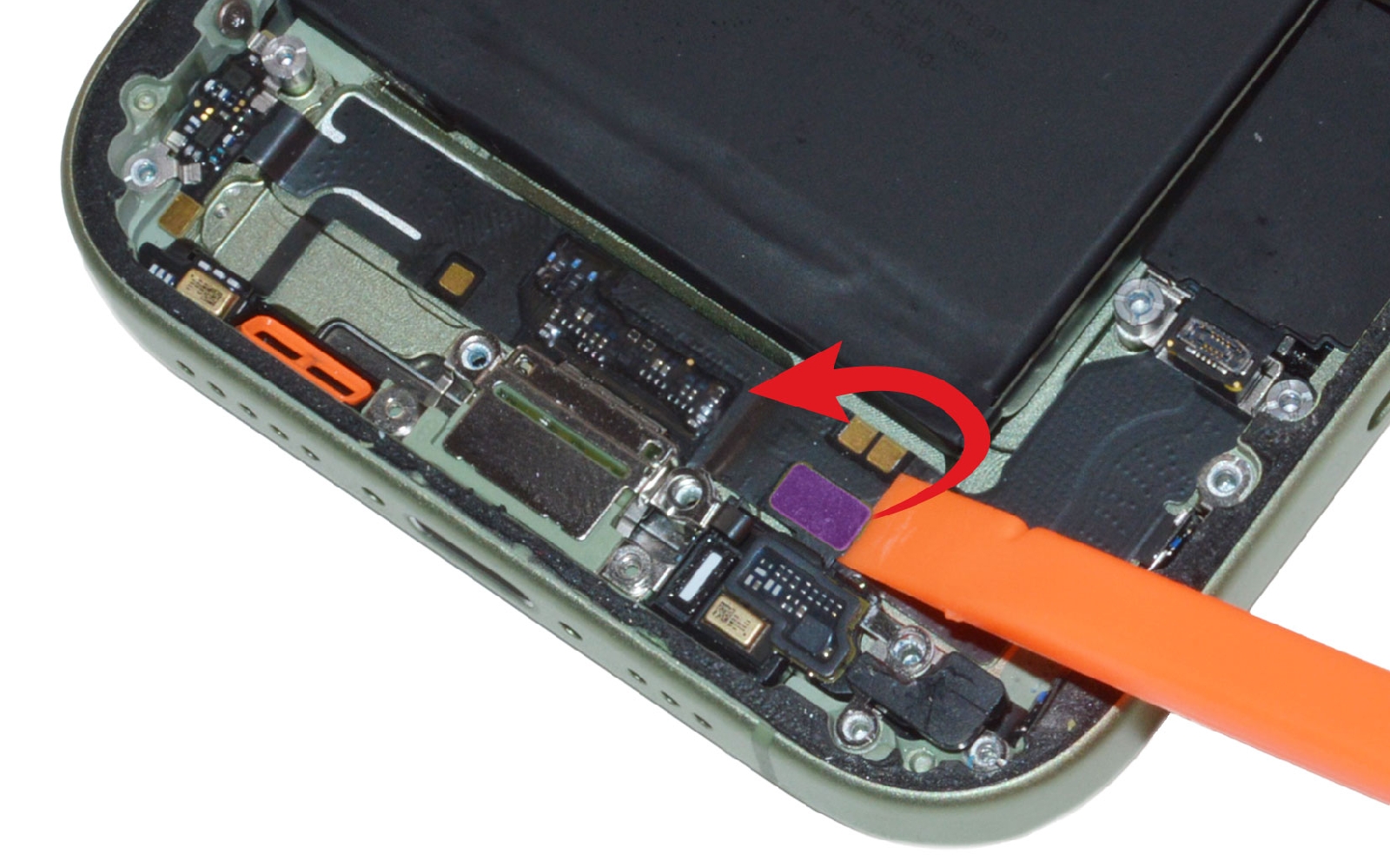

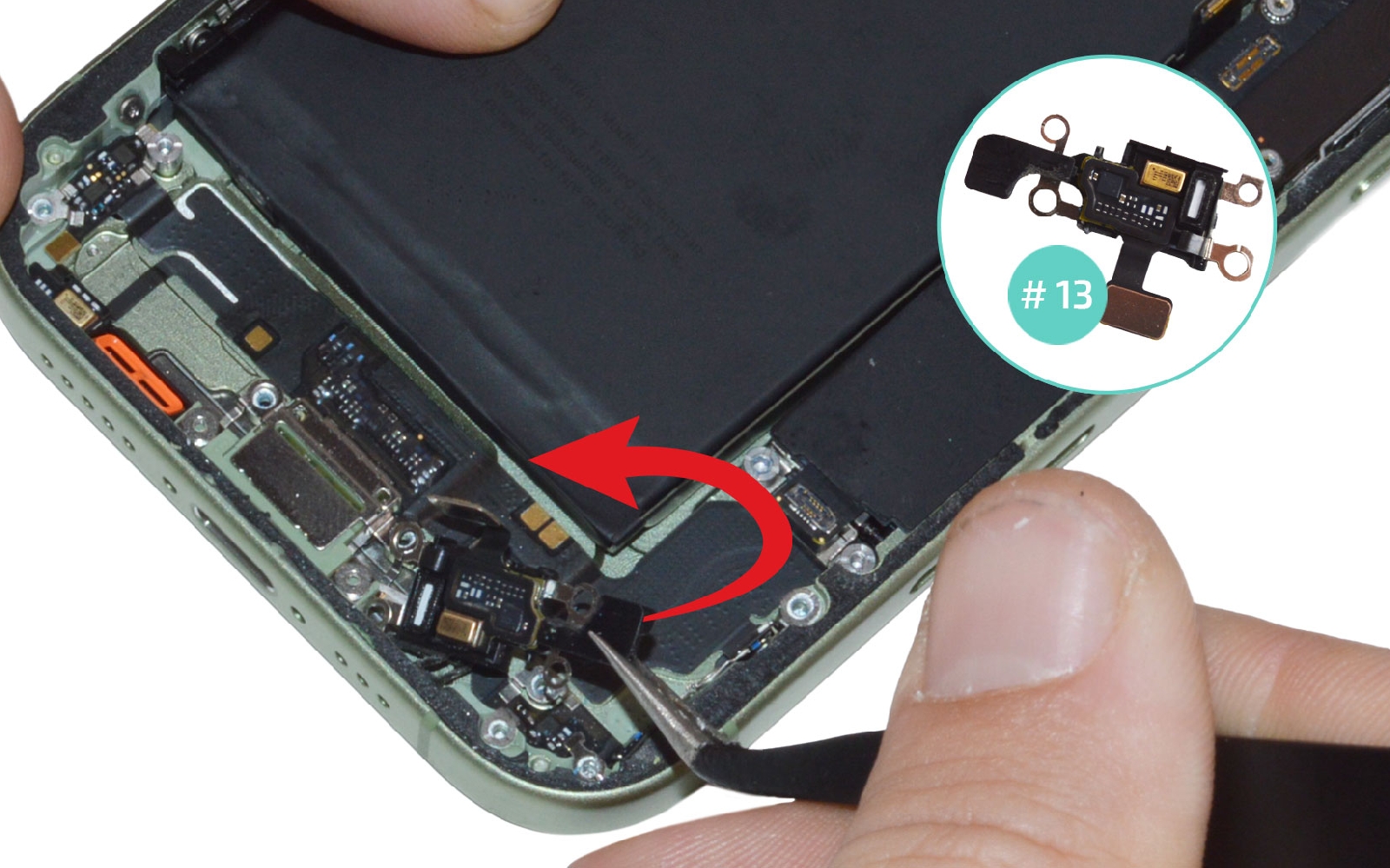

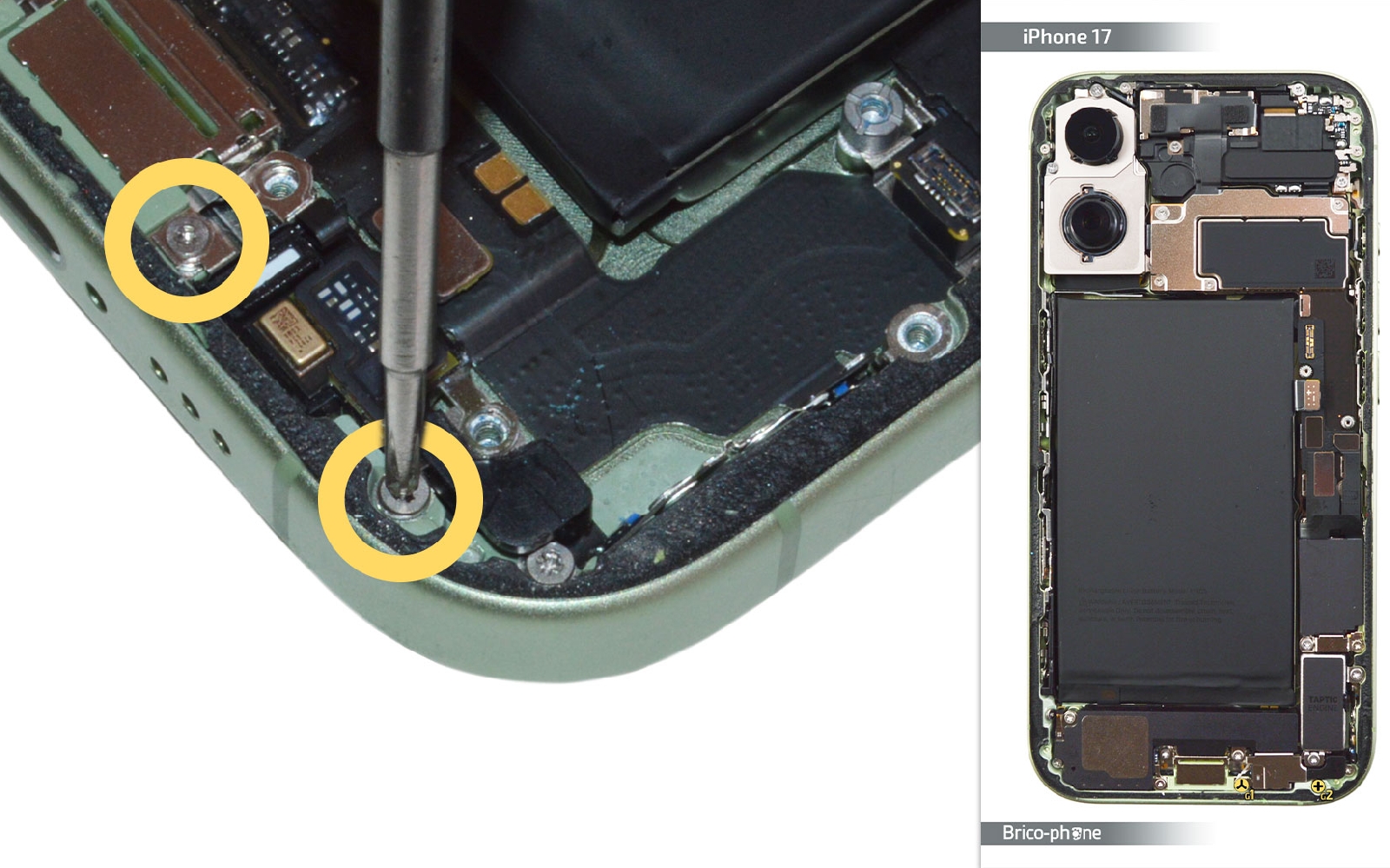

Etape 9 : Enlever le microphone

Retirez les deux vis numérotées G1 et G2. Puis, déconnectez la nappe du micro avant de la sortir du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

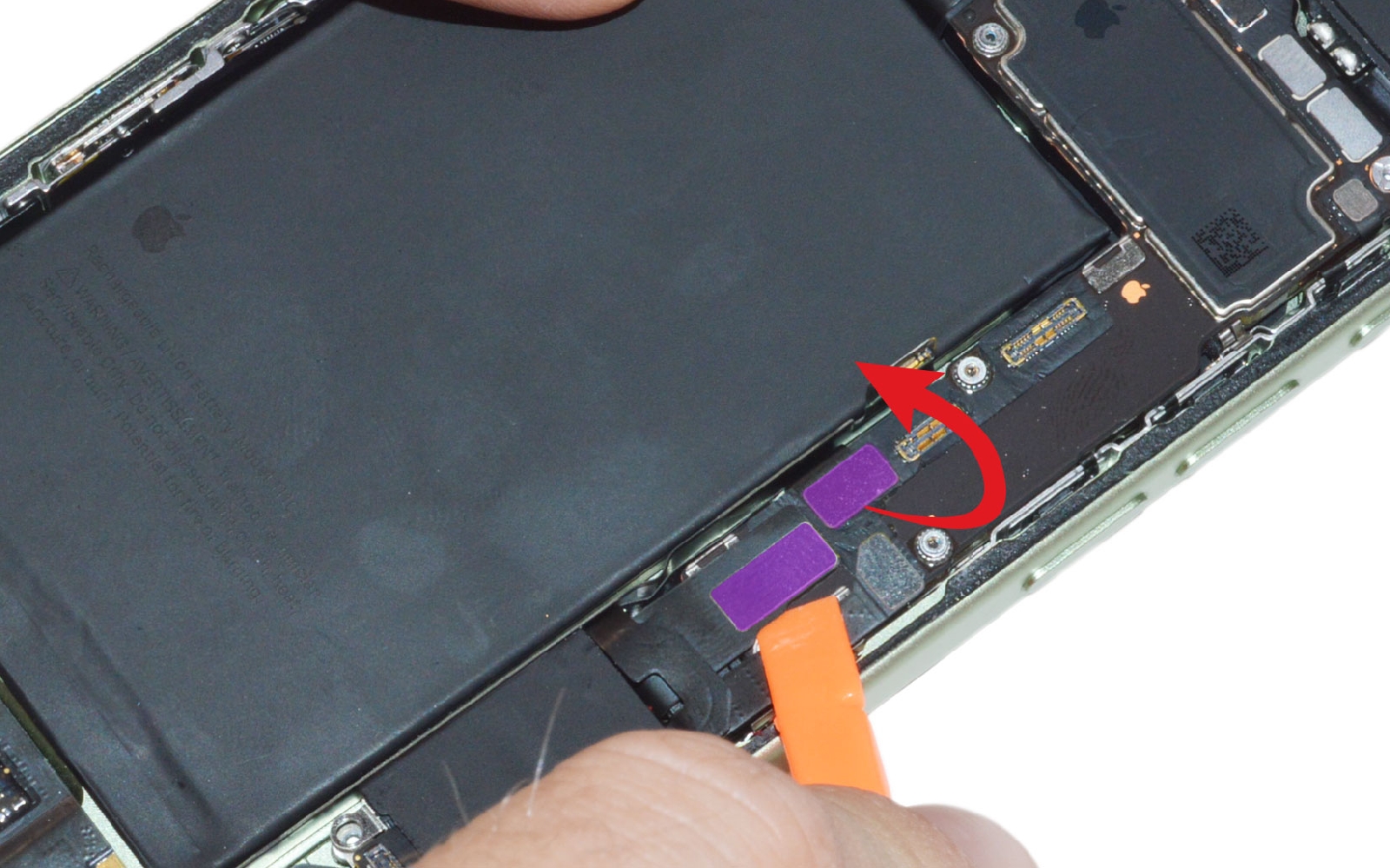

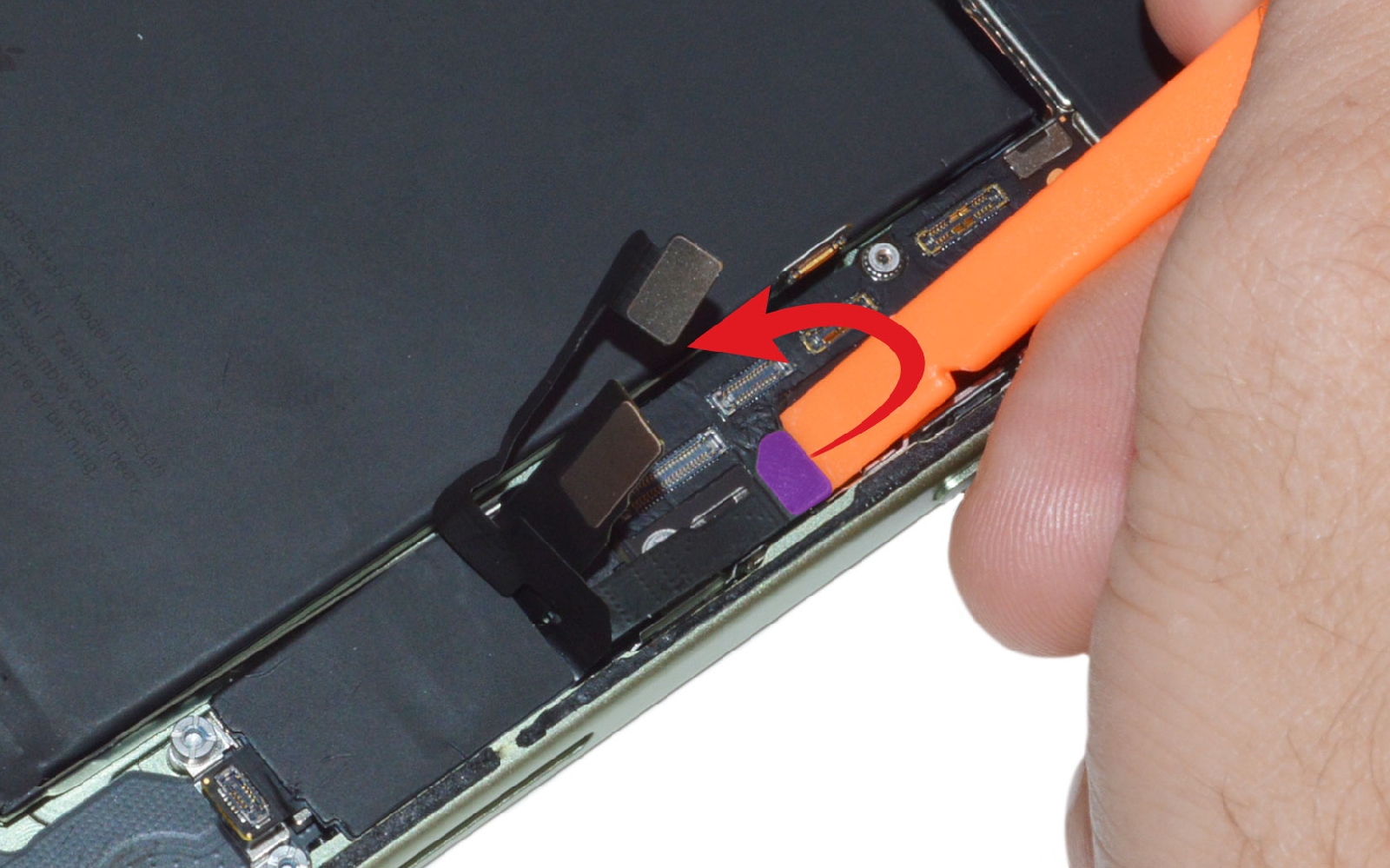

Etape 10 : Débrancher les nappes du lecteur et du dock

Débranchez les différentes nappes de la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

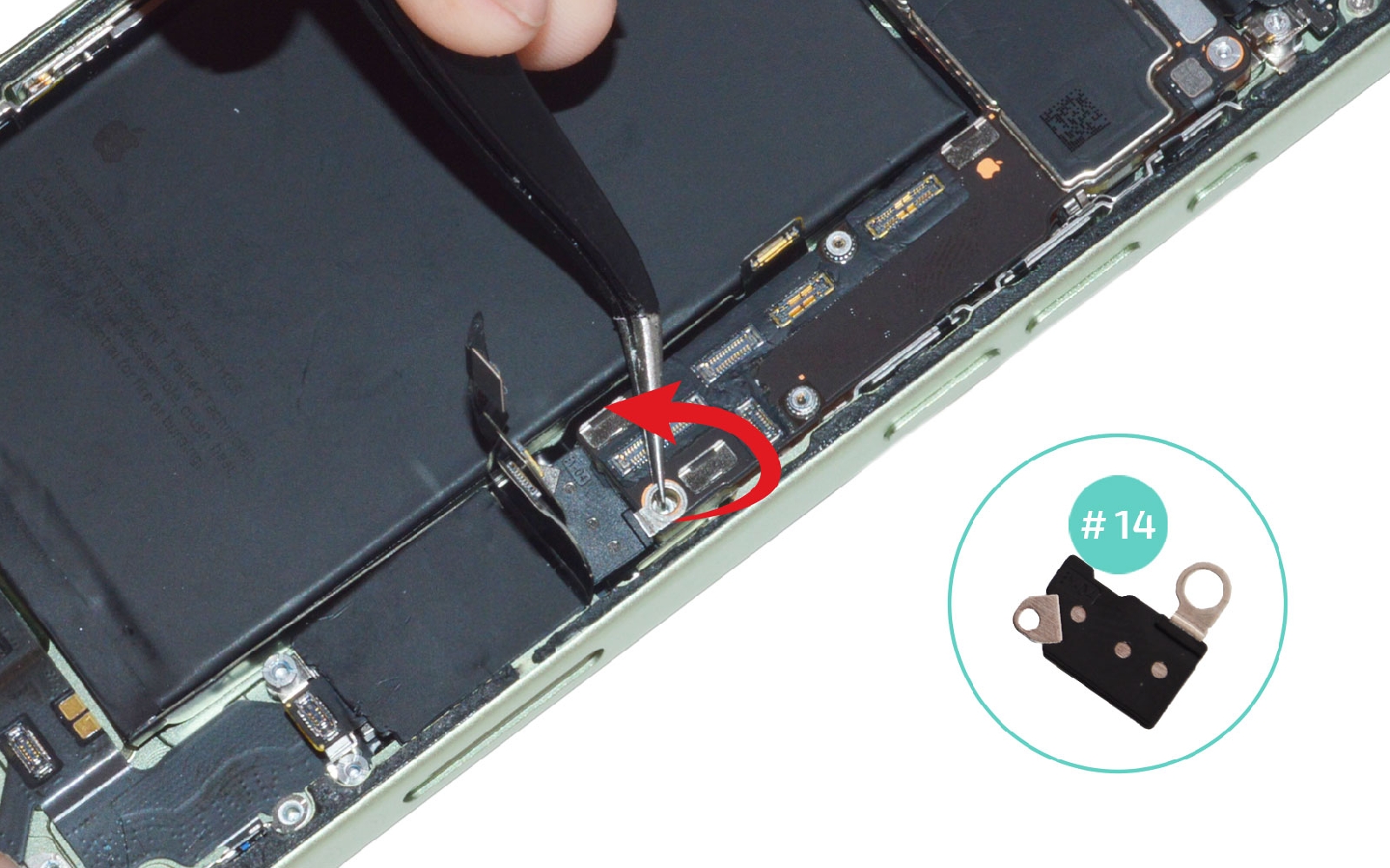

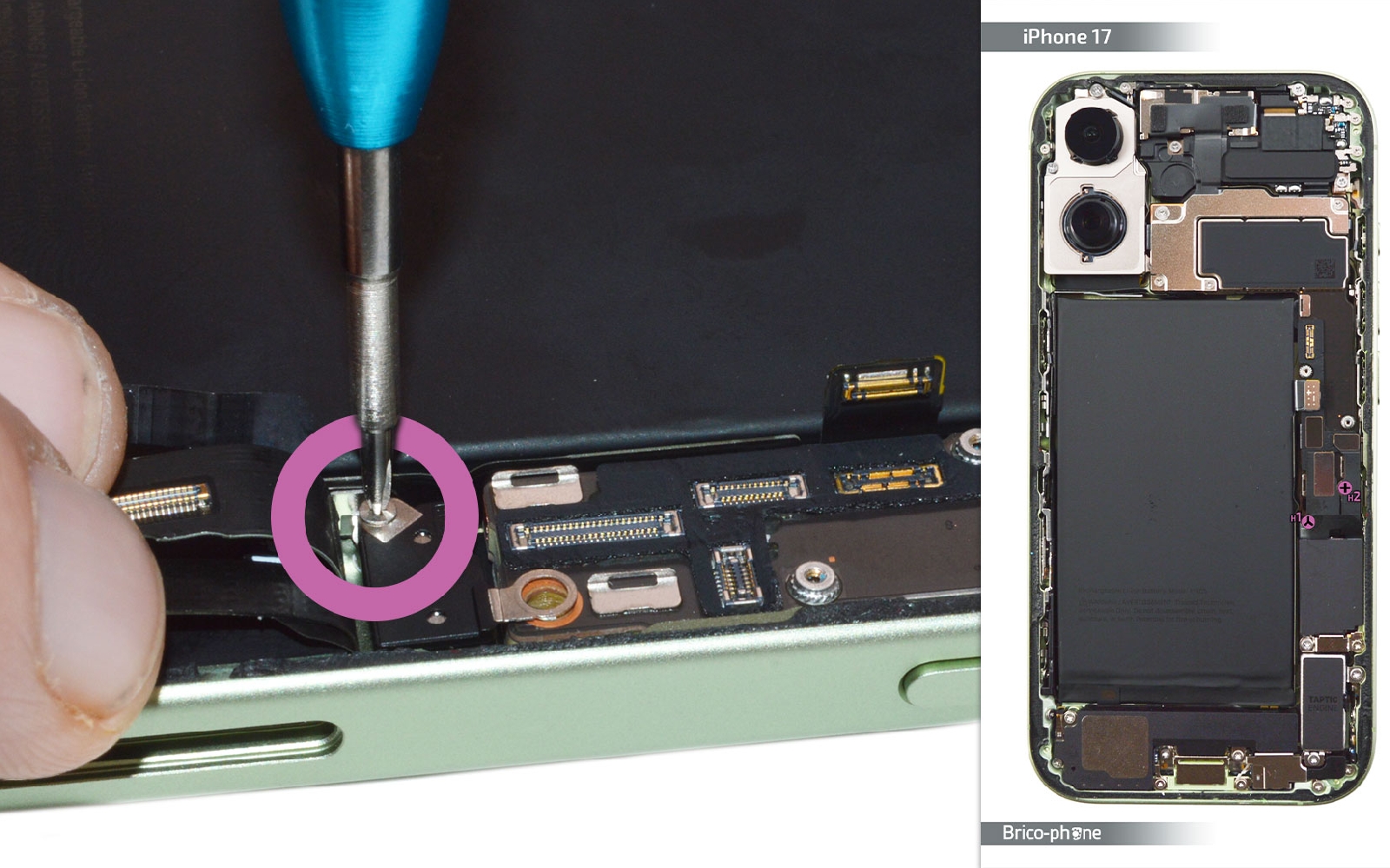

Etape 11 : Libérer la plaquette de protection 14

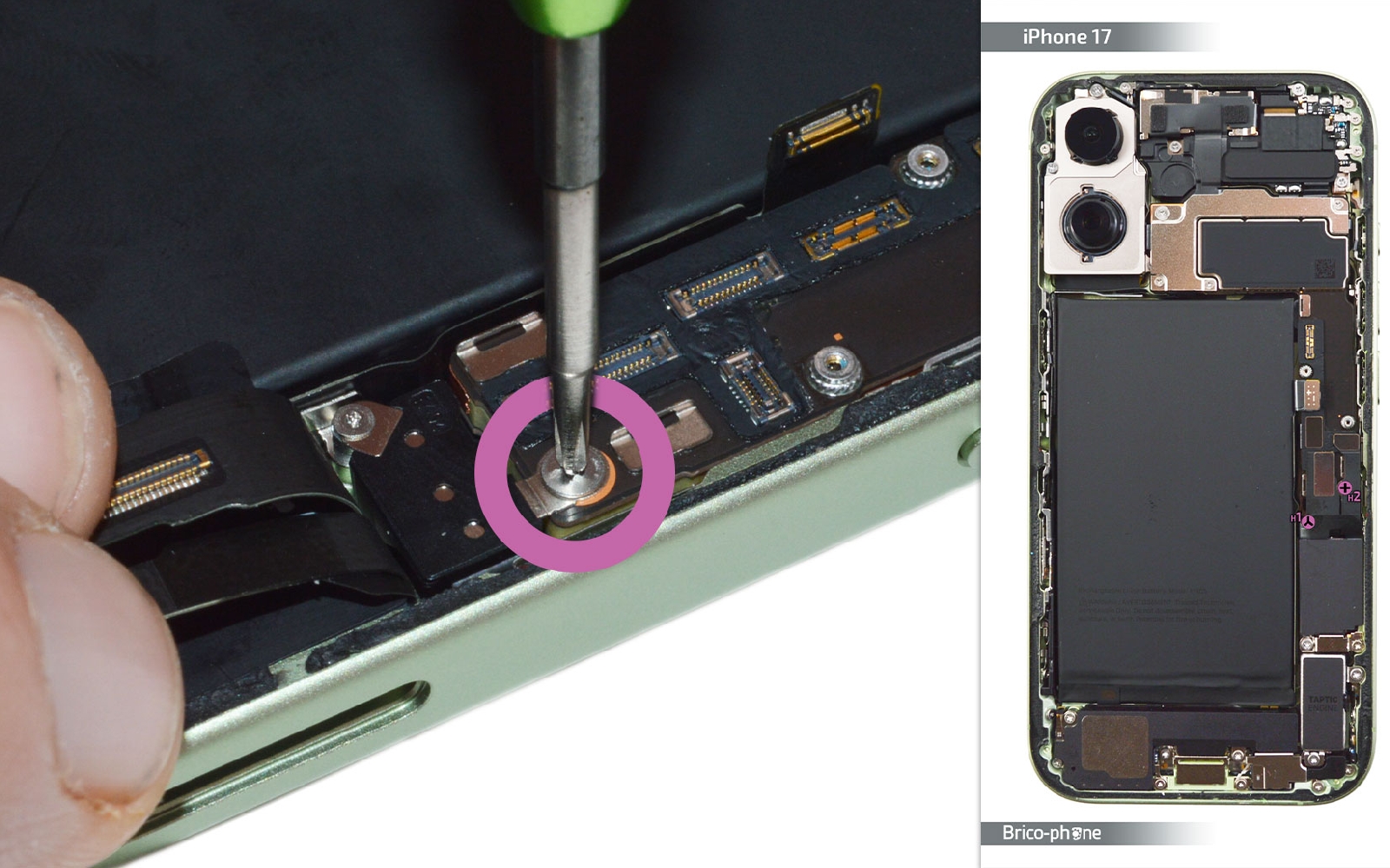

Ôter les deux vis de la plaquette #14 en utilisant les tournevis triwing et cruciforme.
Sortez la plaquette grise et noire du châssis pour accéder aux autres vis qui maintiennent le lecteur SIM au châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

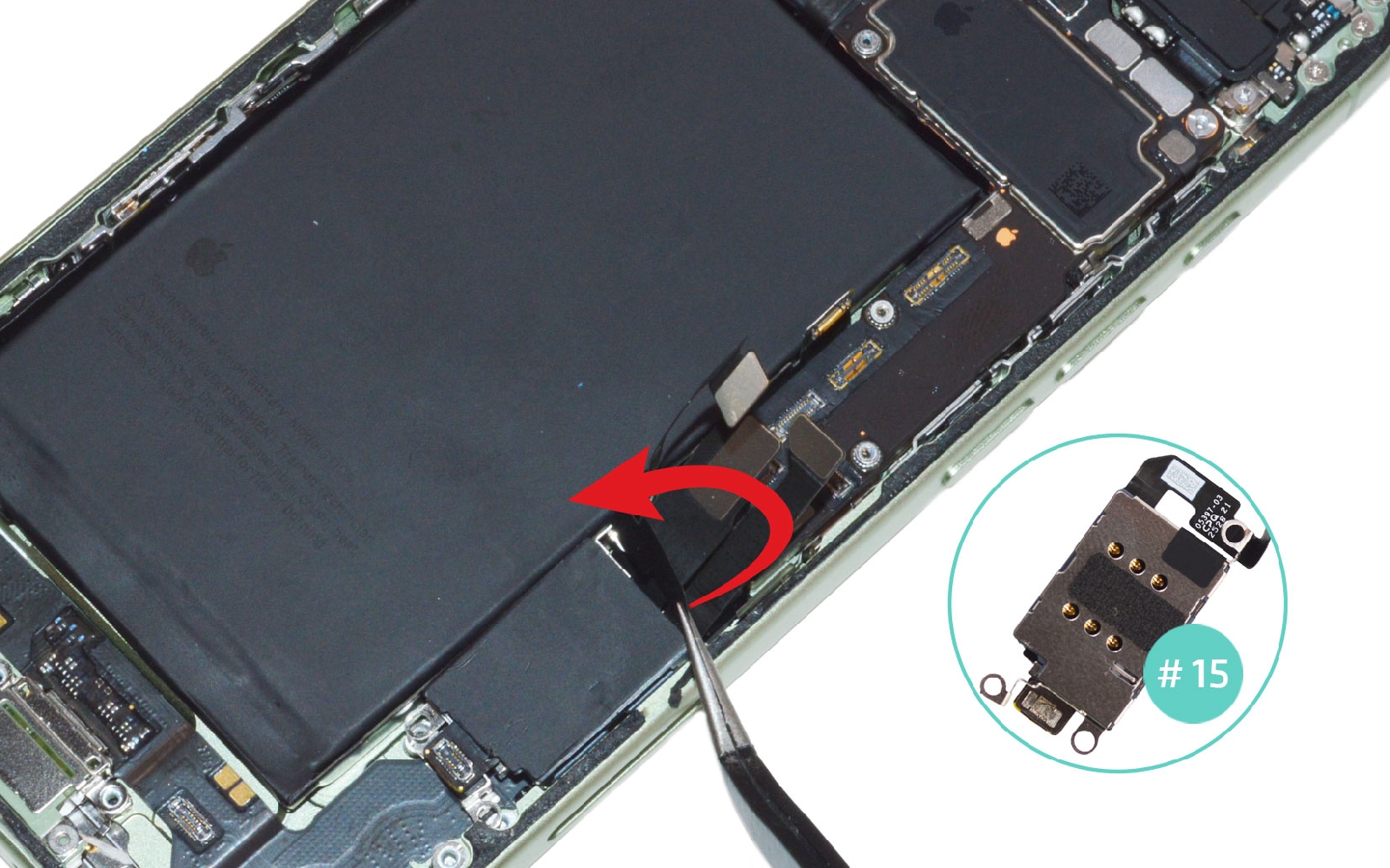

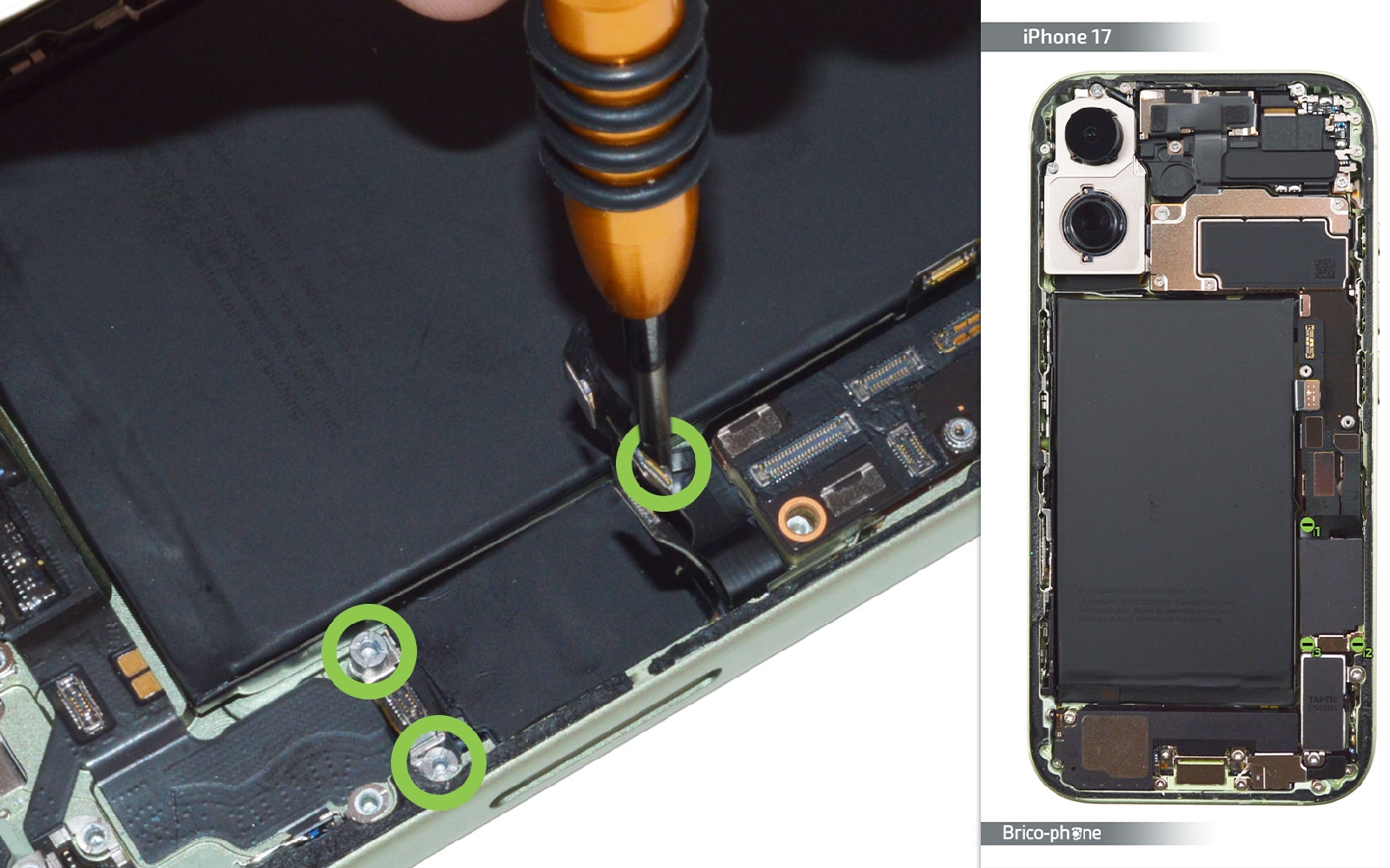

Etape 12 : Retirer le lecteur de carte SIM

Sortez les trois vis avec le tournevis plat puis saisissez le lecteur de carte SIM avec la pince pour le mettre de coté sur votre patron d'aide au montage.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

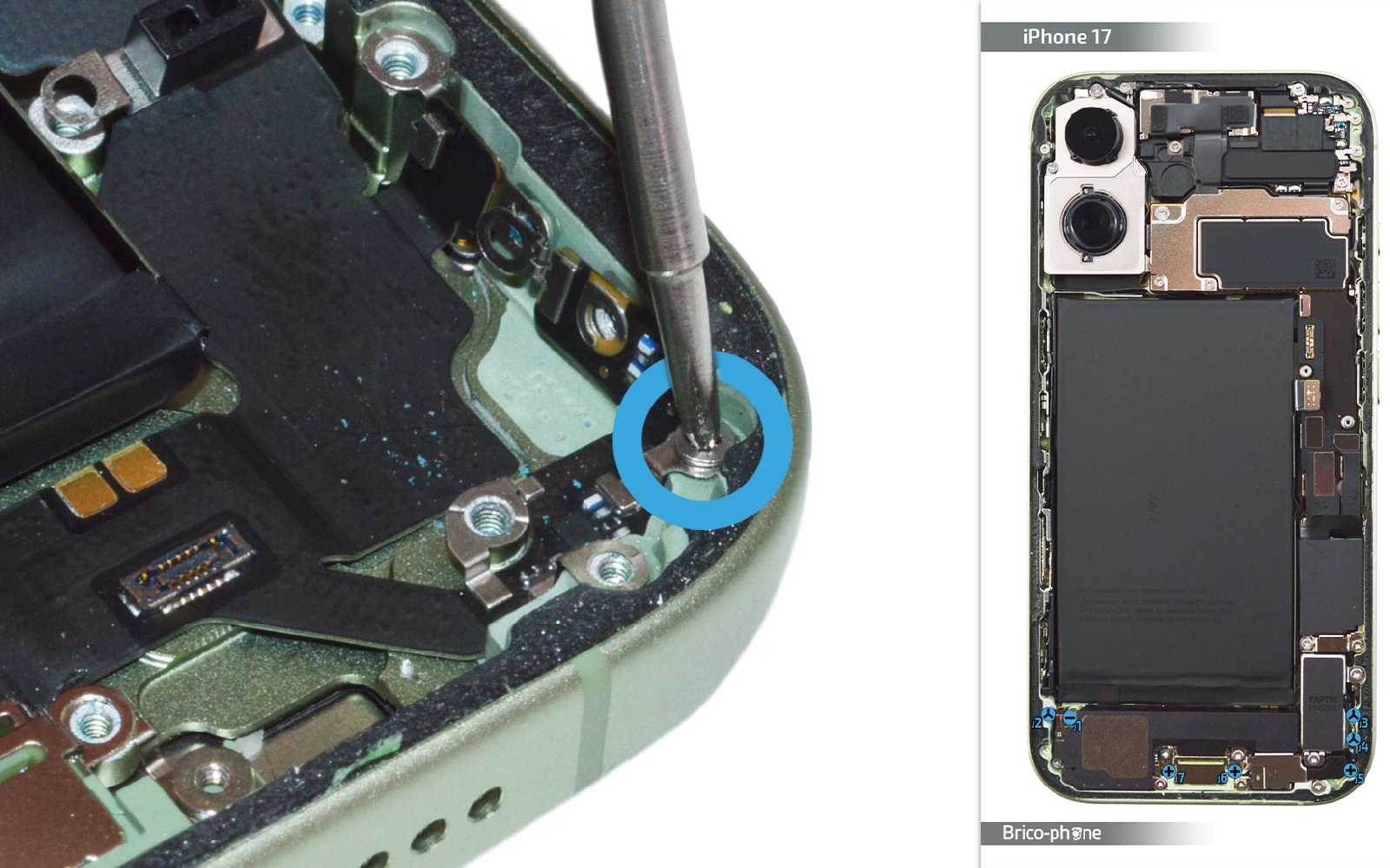

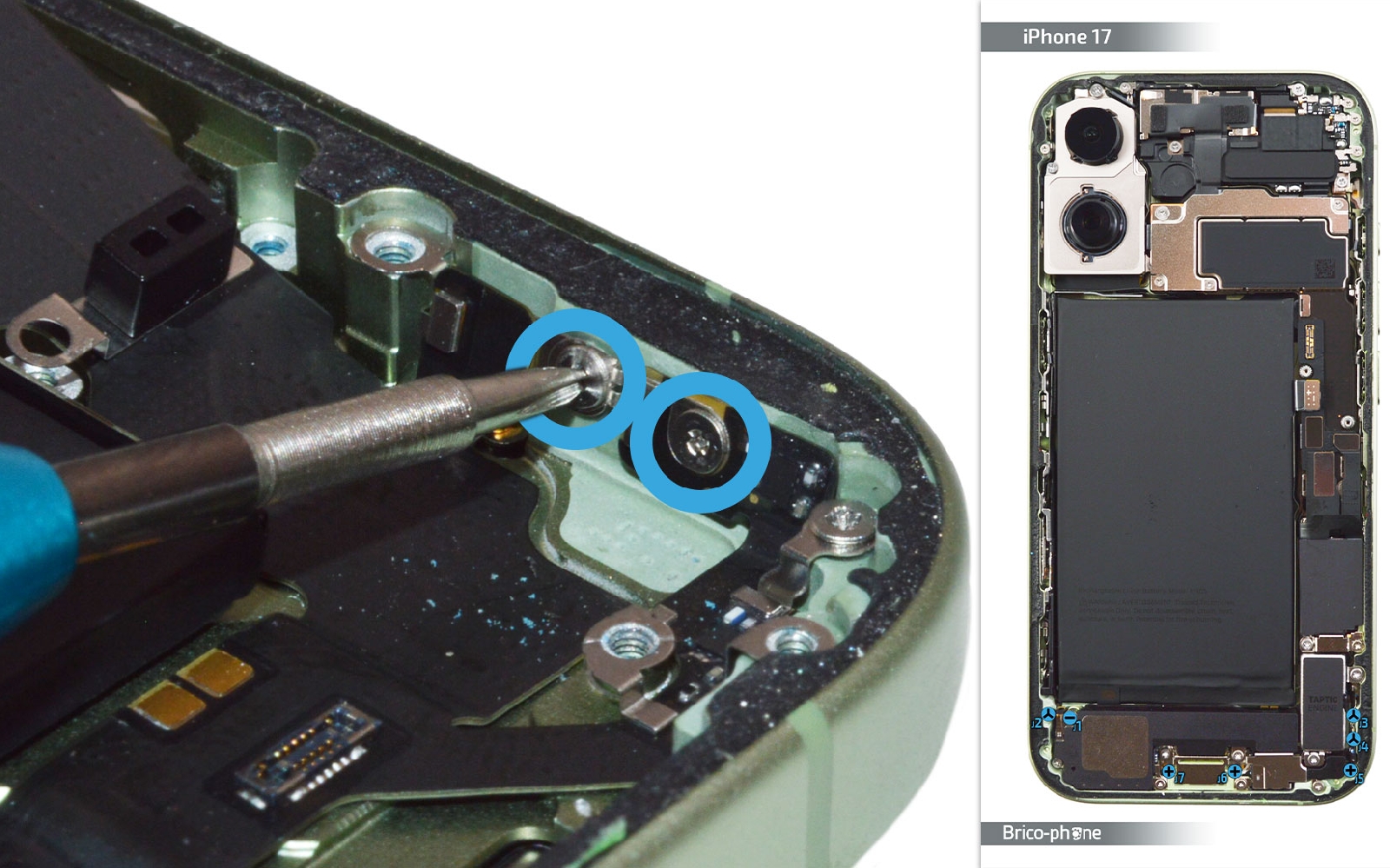

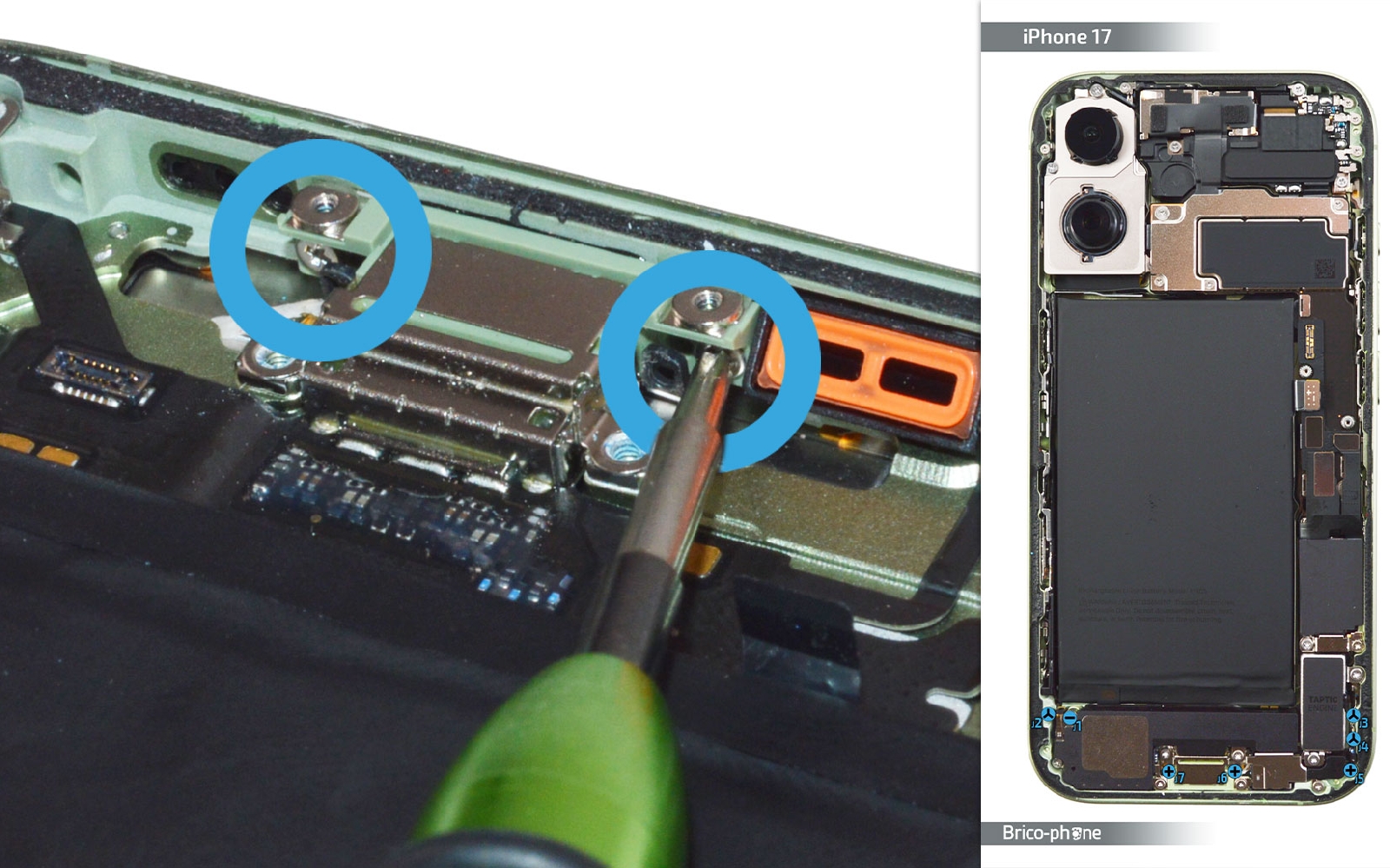

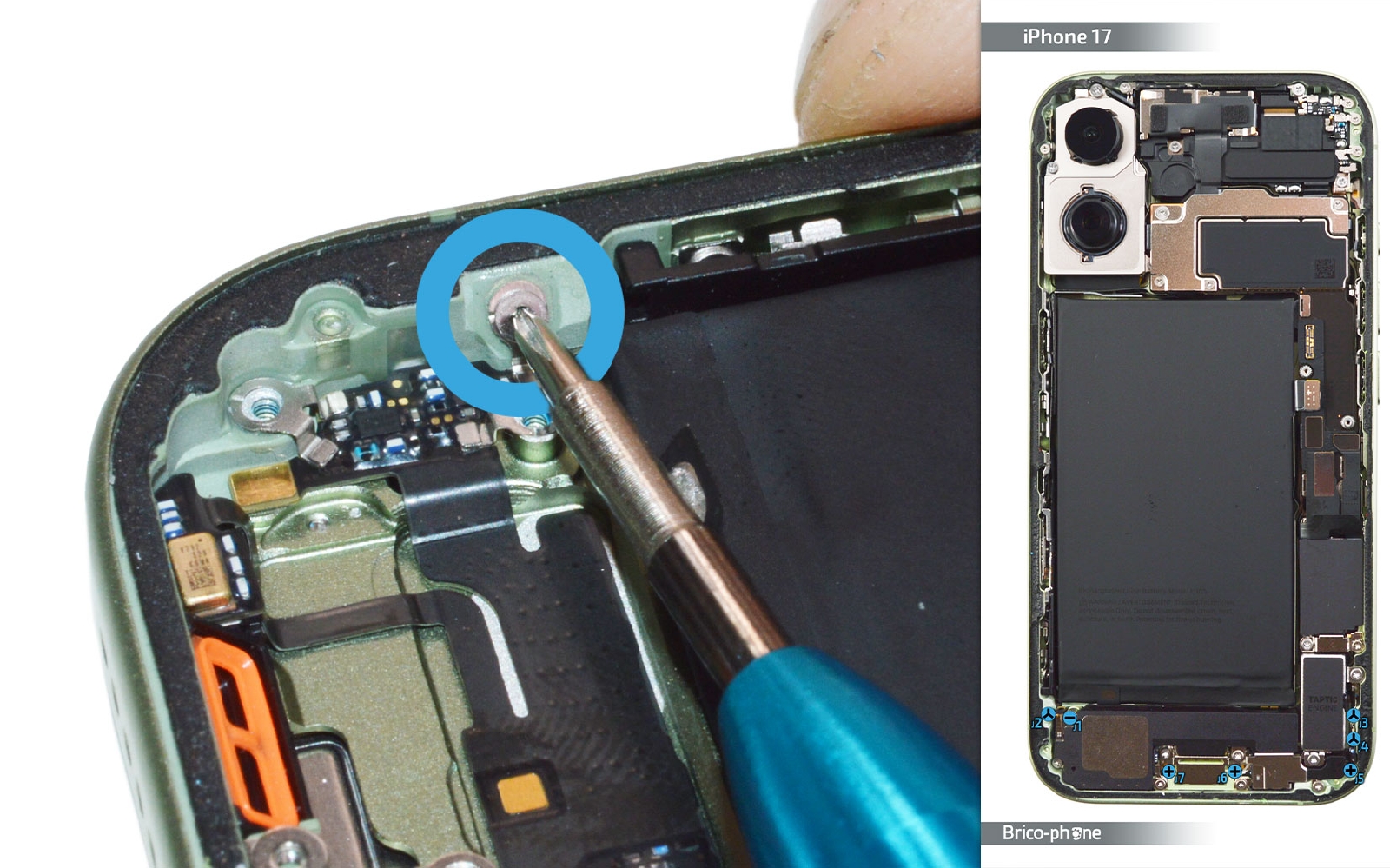

Etape 13 : Enlever les vis du connecteur de charge

A l'aide du tournevis triwing, retirez toutes les vis qui bloquent le connecteur de charge.
Puis avec le tournevis cruciforme, occupez-vous des deux vis situées de part et d'autres de la prise de charge.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

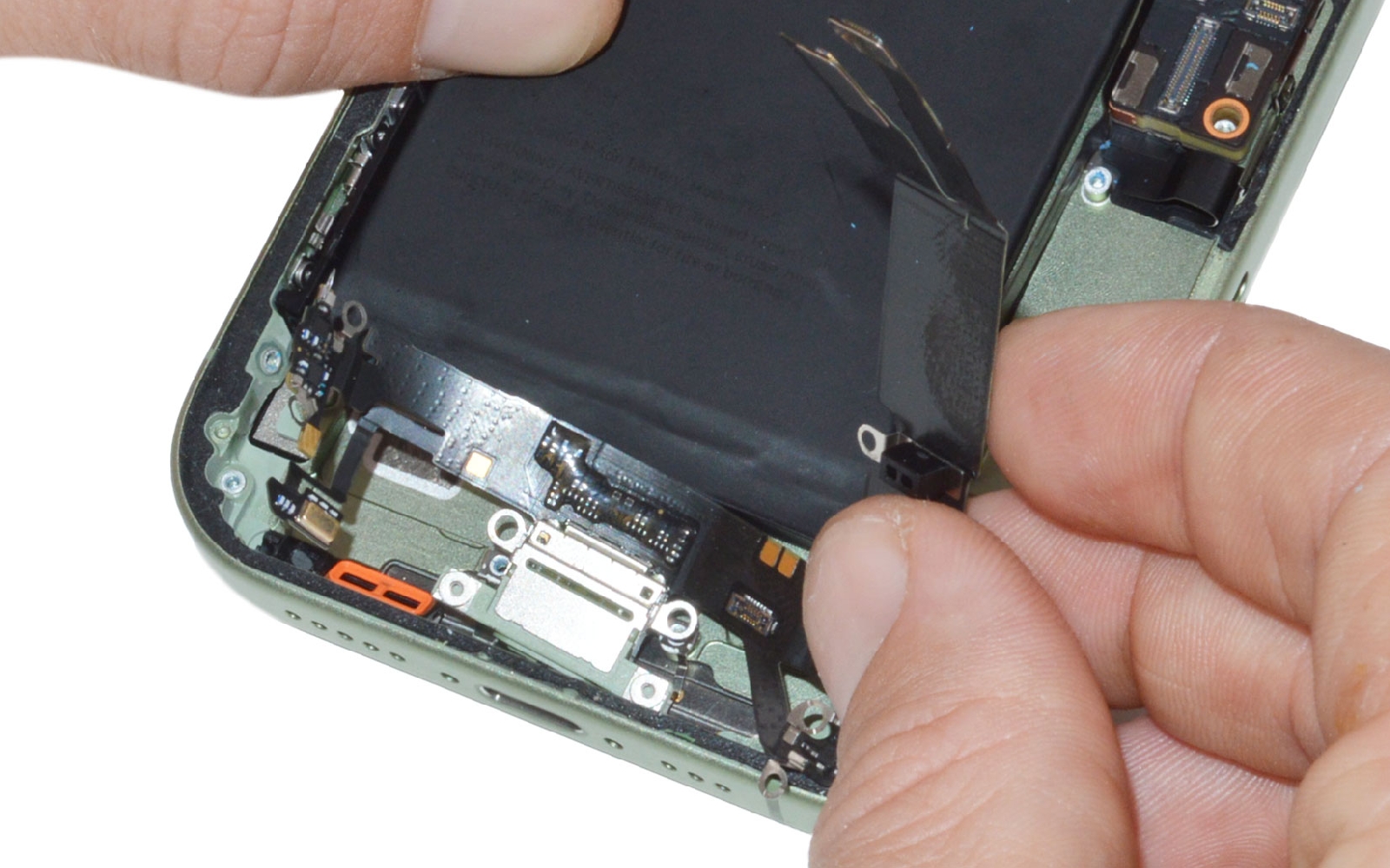

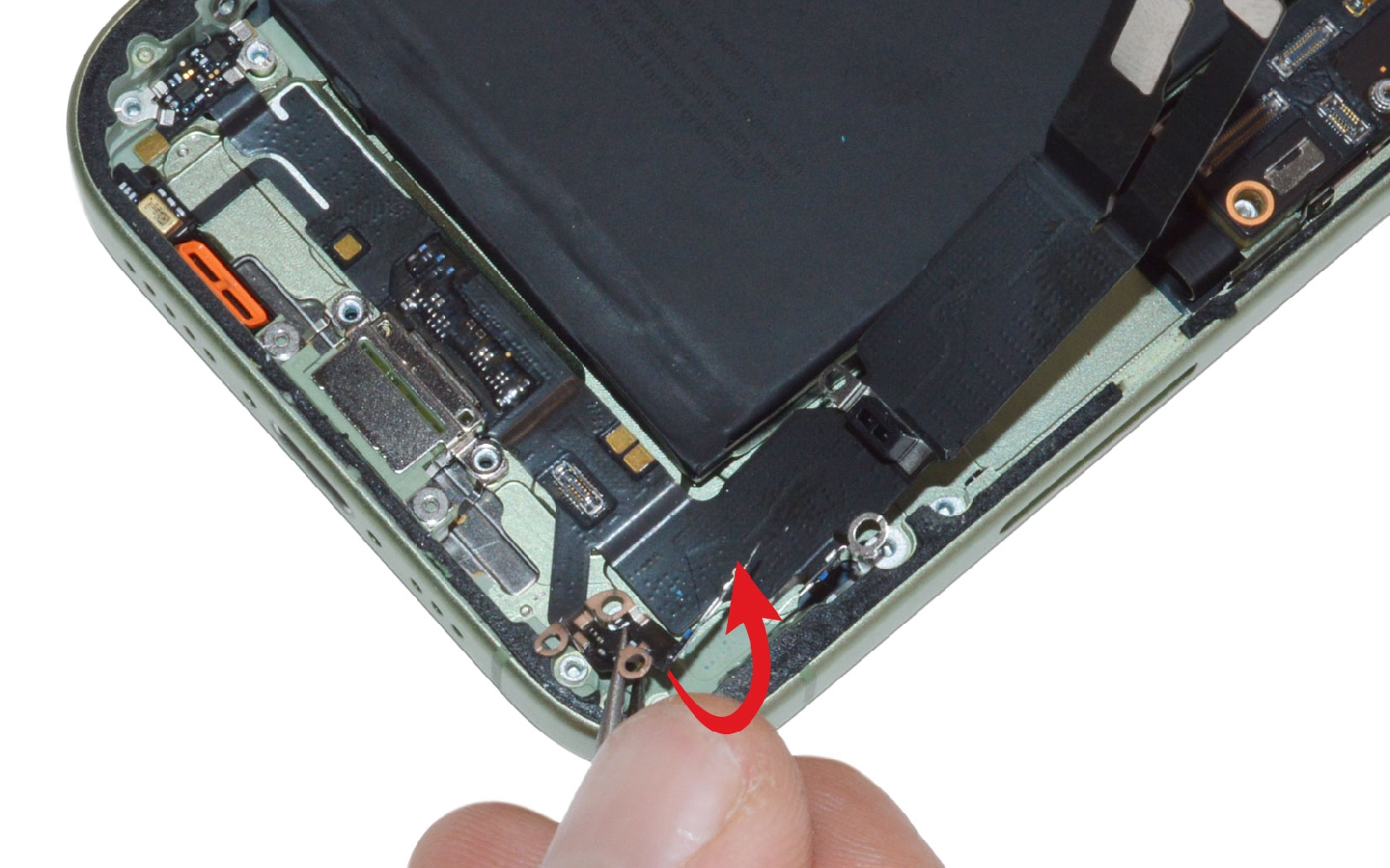

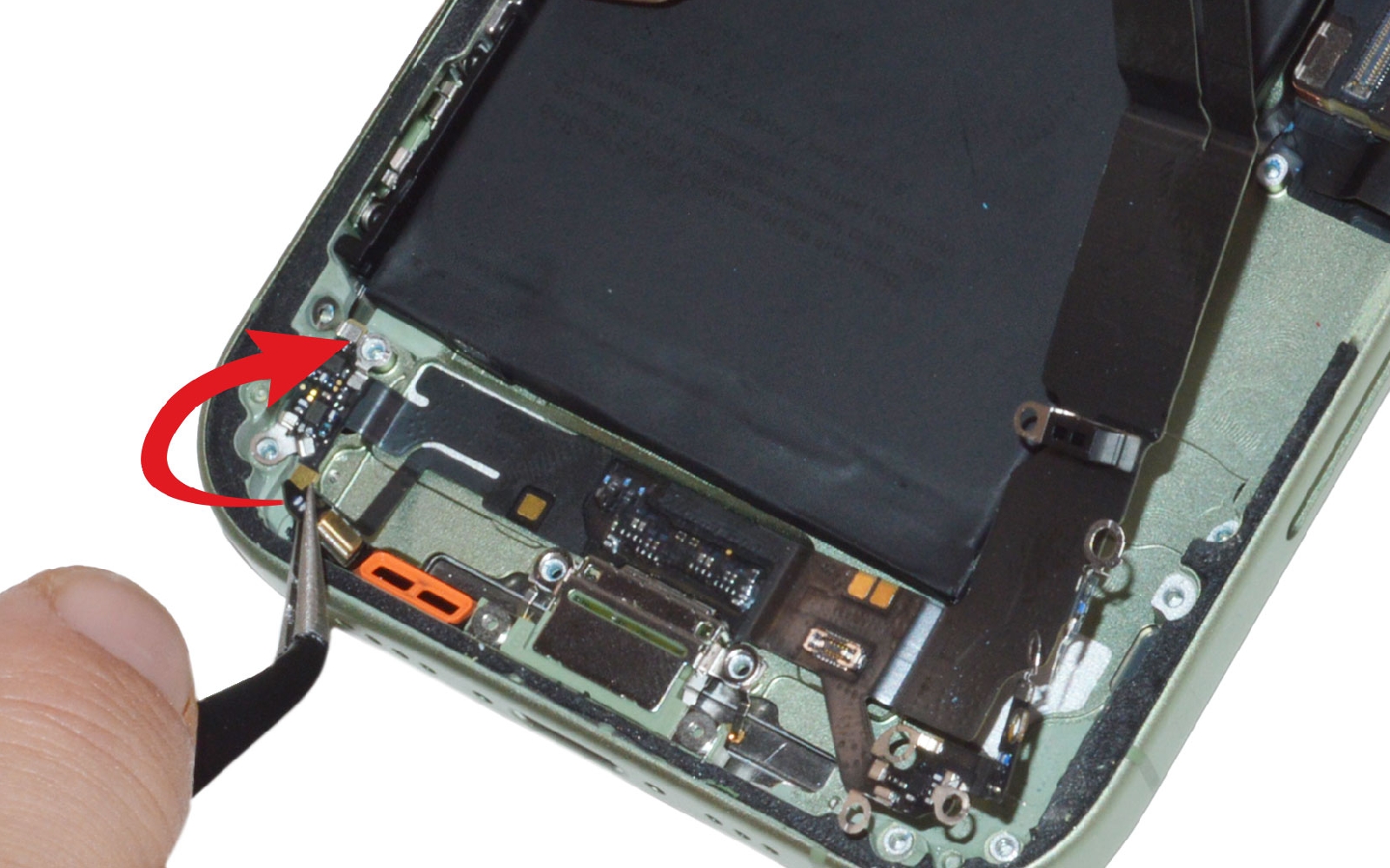

Etape 14 : Mettre de coté le connecteur de charge

Chauffez légèrement l'entièreté du connecteur de charge.
Ensuite en vous aidant de la pincette décollez petit à petit toutes les parties du dock avant de le sortir du châssis de votre iPhone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Etape 15 : Démagnétiser les stickers de la batterie

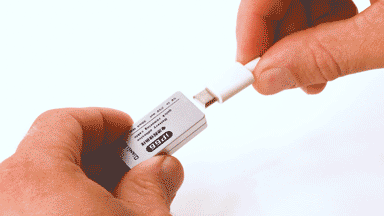

Avec l'aide de l'outil spécial disponible sur Brico-phone, retirez la batterie de l'iPhone 17 n'a jamais été aussi simple !

Dévissez légèrement une vis du haut-parleur et décollez la languette de la batterie.
Ensuite, il vous suffit de brancher l'outil sur secteur puis de pincer avec la pince noir une vis sur le bas du châssis pour faire masse et ensuite le brancher la pince croco rouge sur la languette de votre batterie. Le voyant de l'outil est rouge, dès qu'il passe vert c'est bon vosu pouvez ôter les pinces et passer à l'étape suivante.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils optionnels

Outil de retrait de batterie d'iPhone avec stickers magnétiques
9,90 €

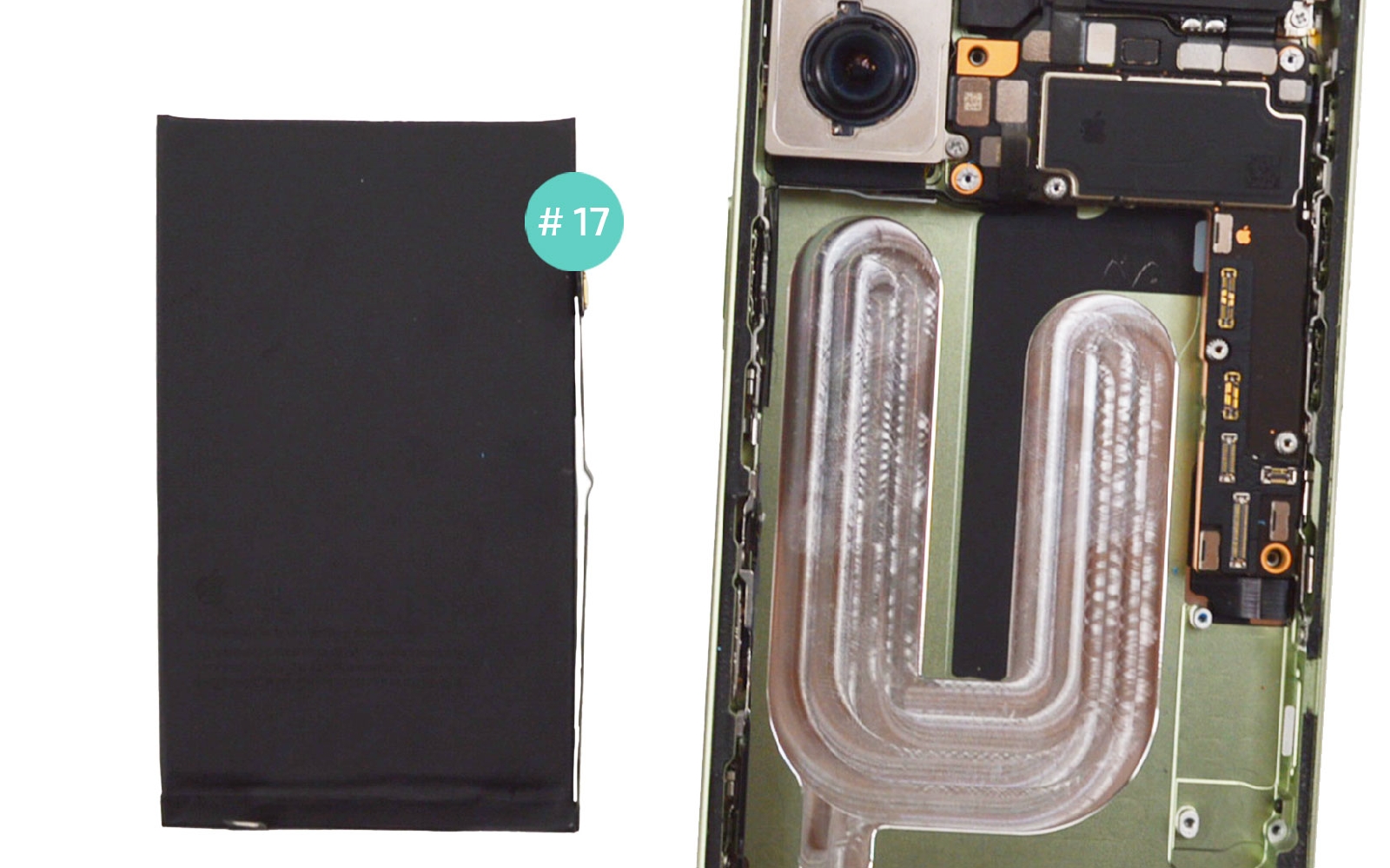

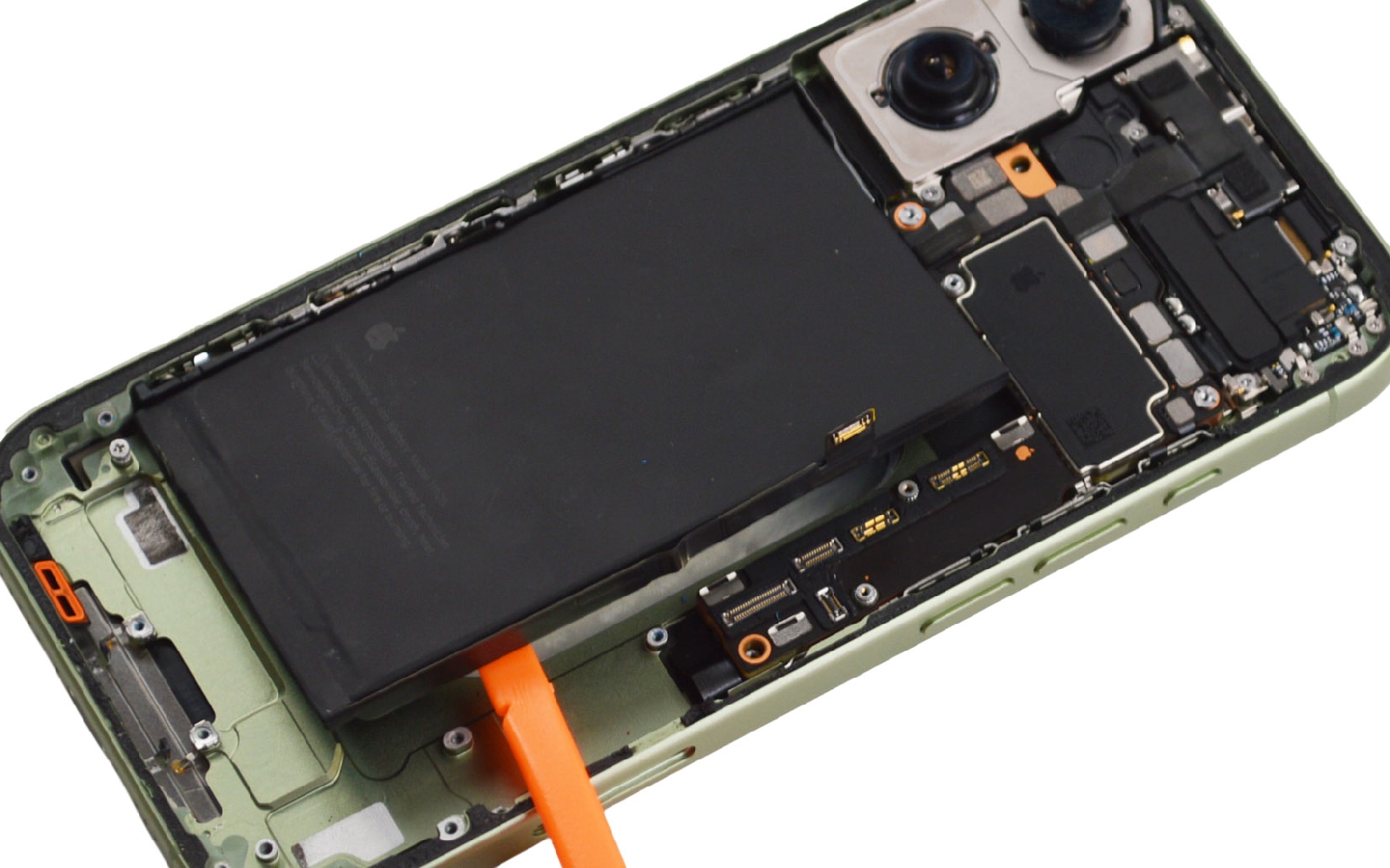

Etape 16 : Sortir la batterie

Soulevez la batterie avec le spudger et sortez cette dernière du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

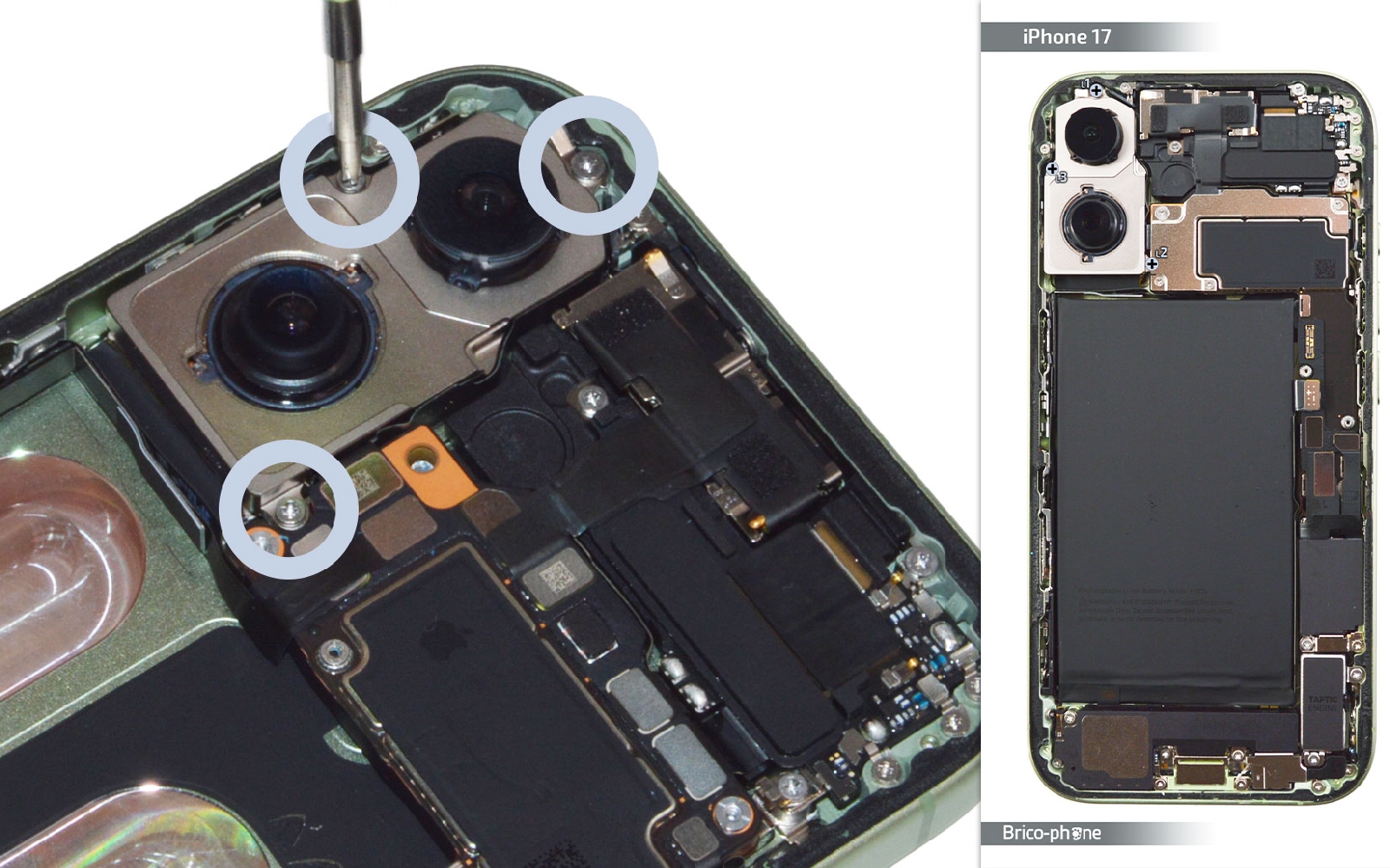

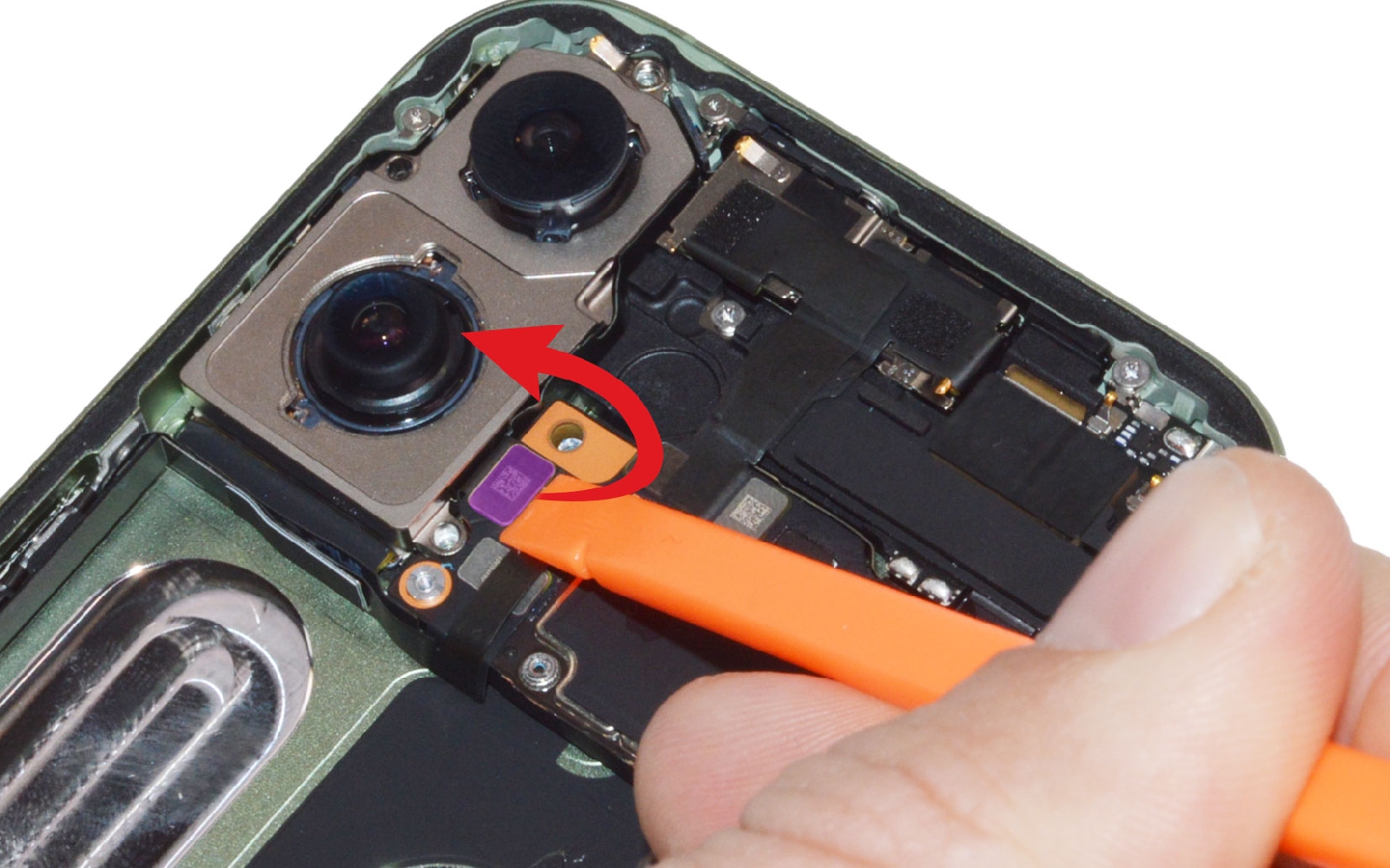

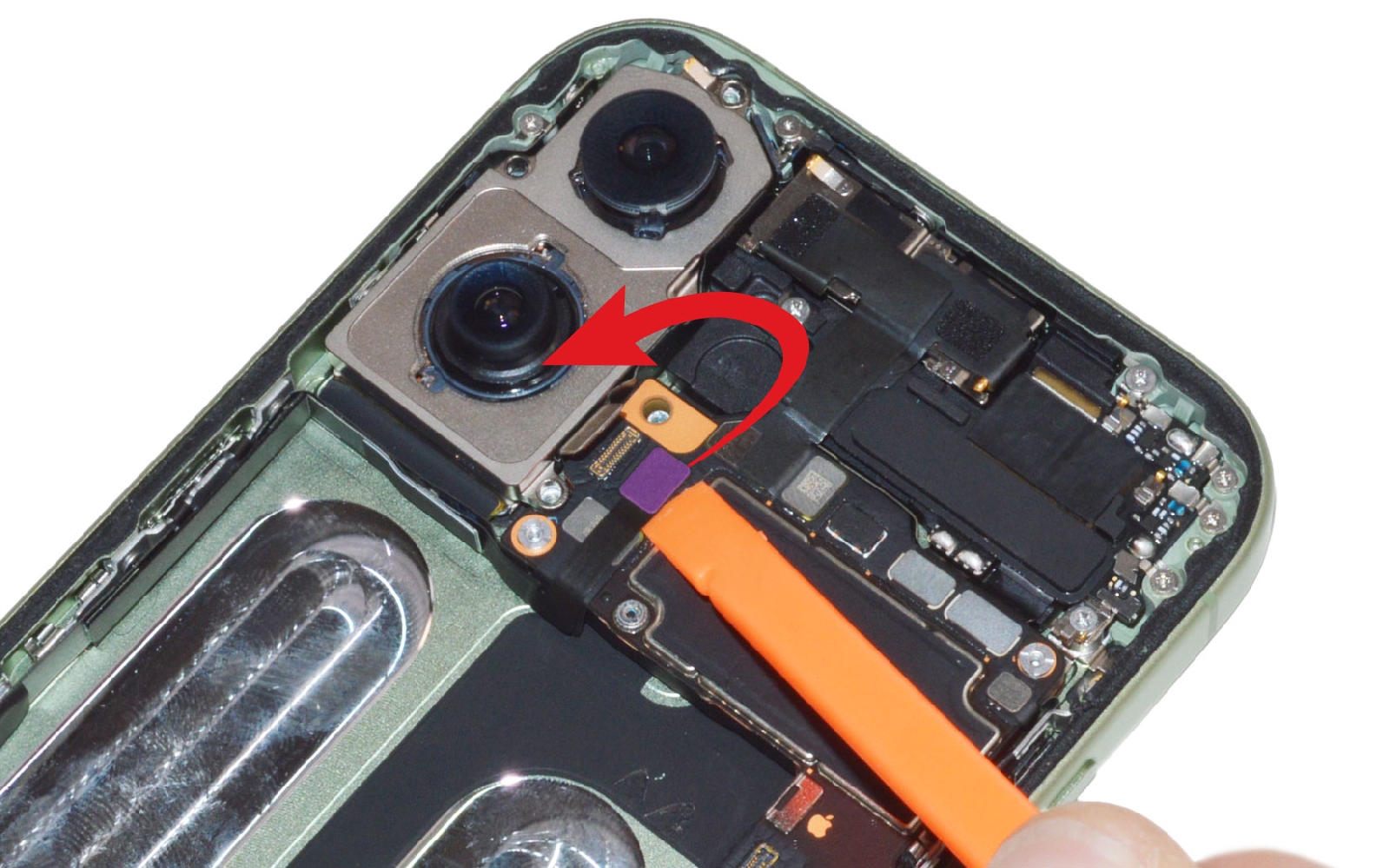

Etape 17 : Dévisser les caméras arrière

Ôtez les trois vis L avec le tournevis cruciforme.

Déconnectez la première nappe du module photo puis celle des boutons Power.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

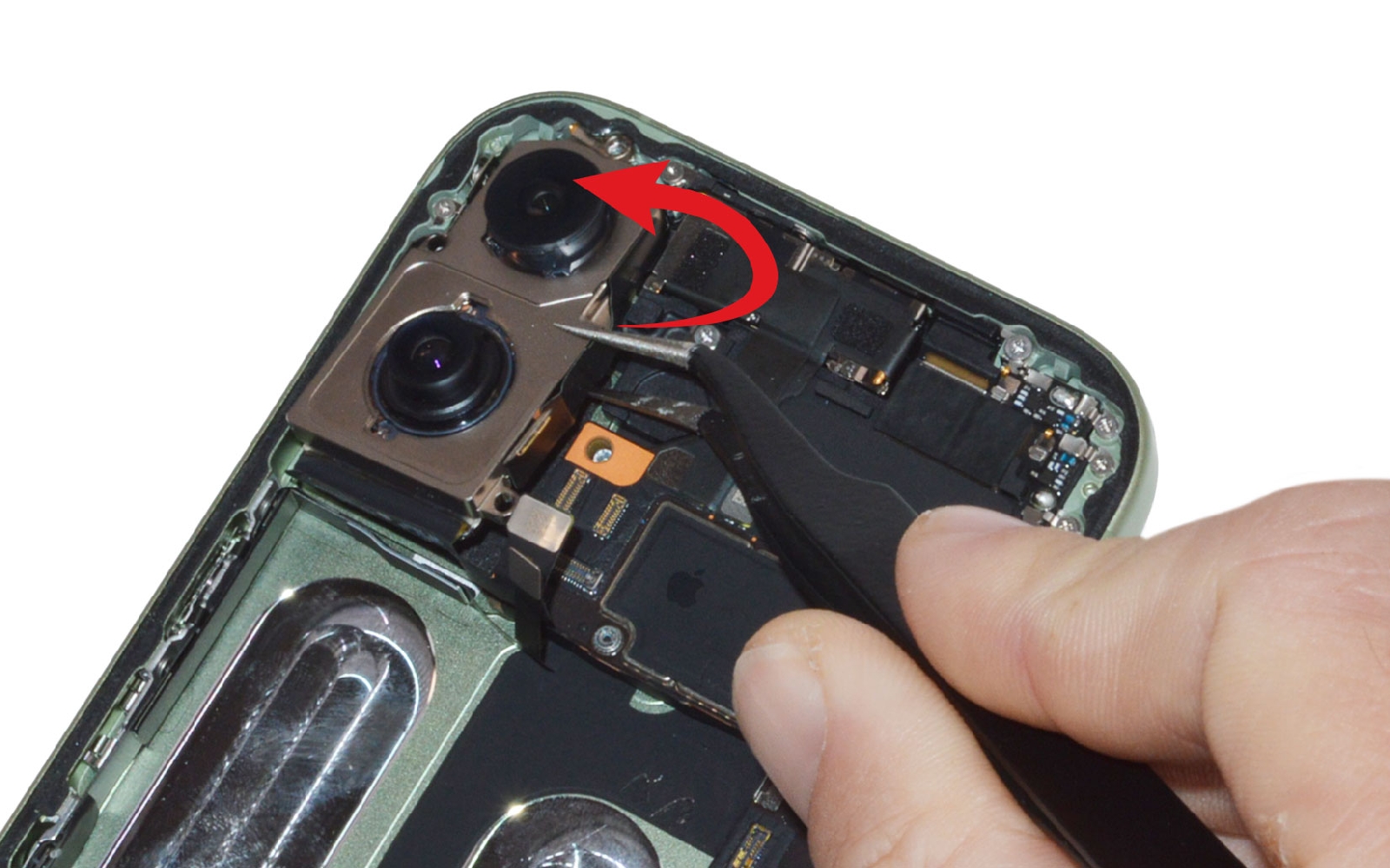

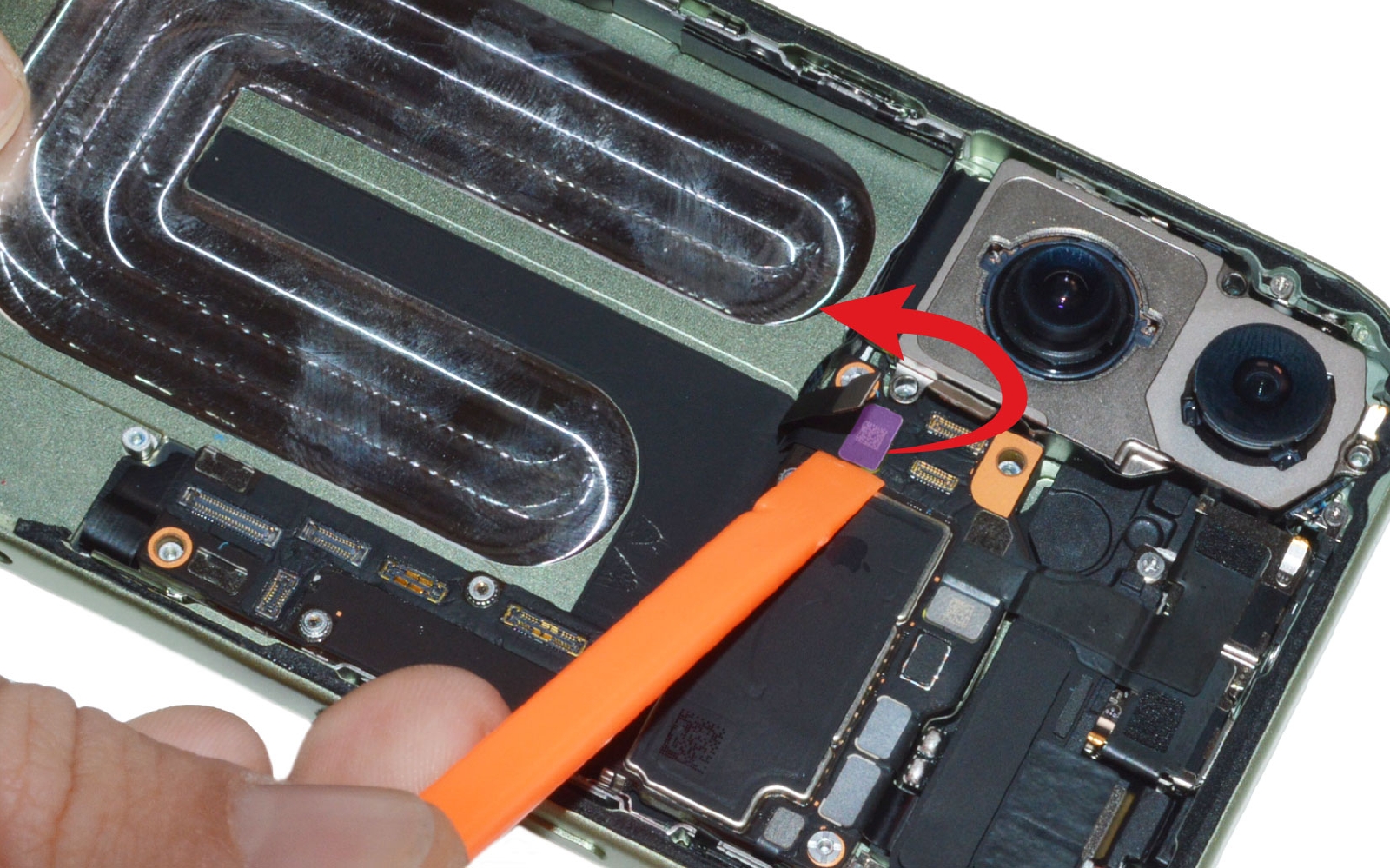

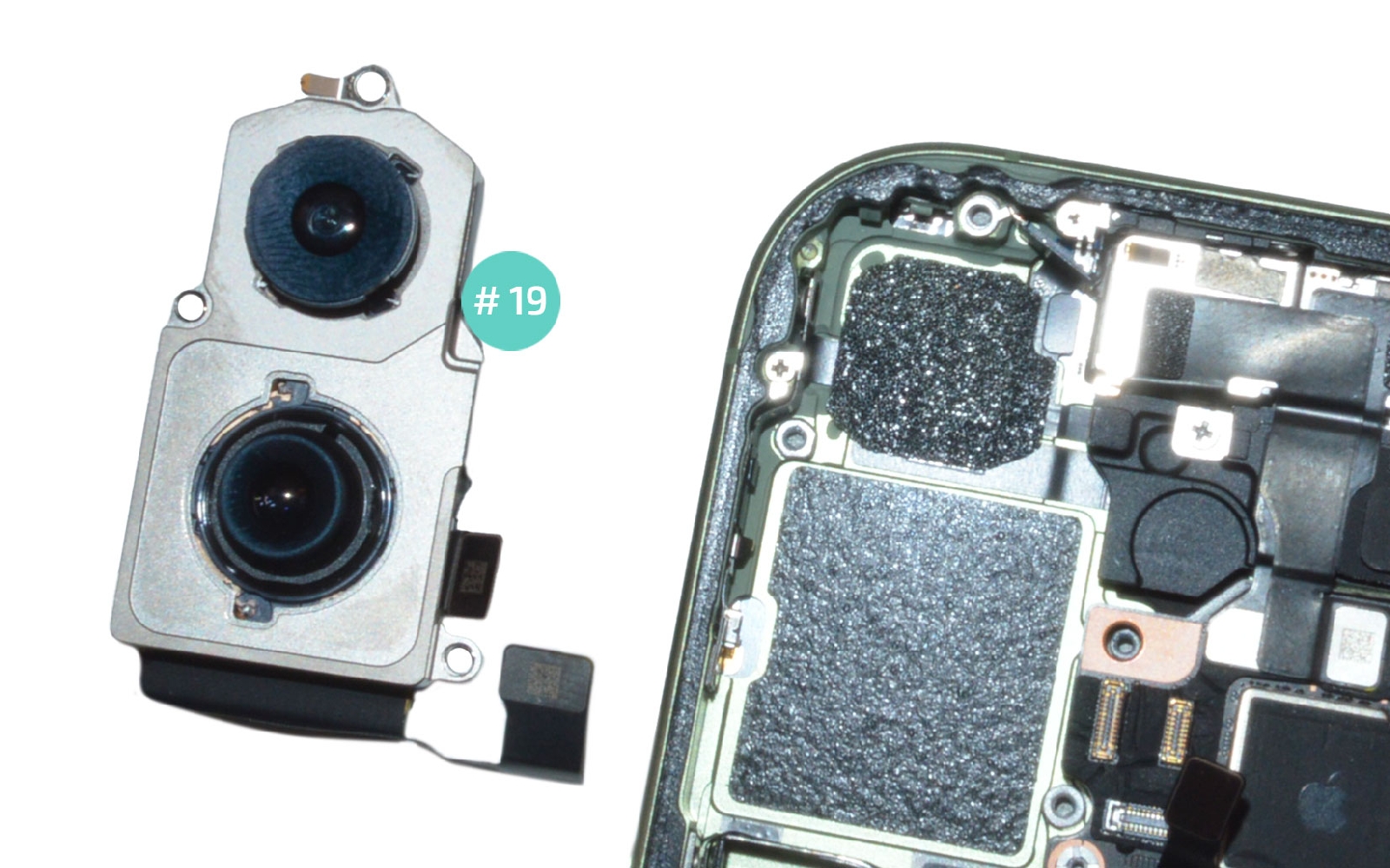

Etape 18 : Enlever les objectifs arrière

Débranchez la seconde nappe du bloc caméra avant de le sortir du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Caméra arrière iPhone 17
89,90 €

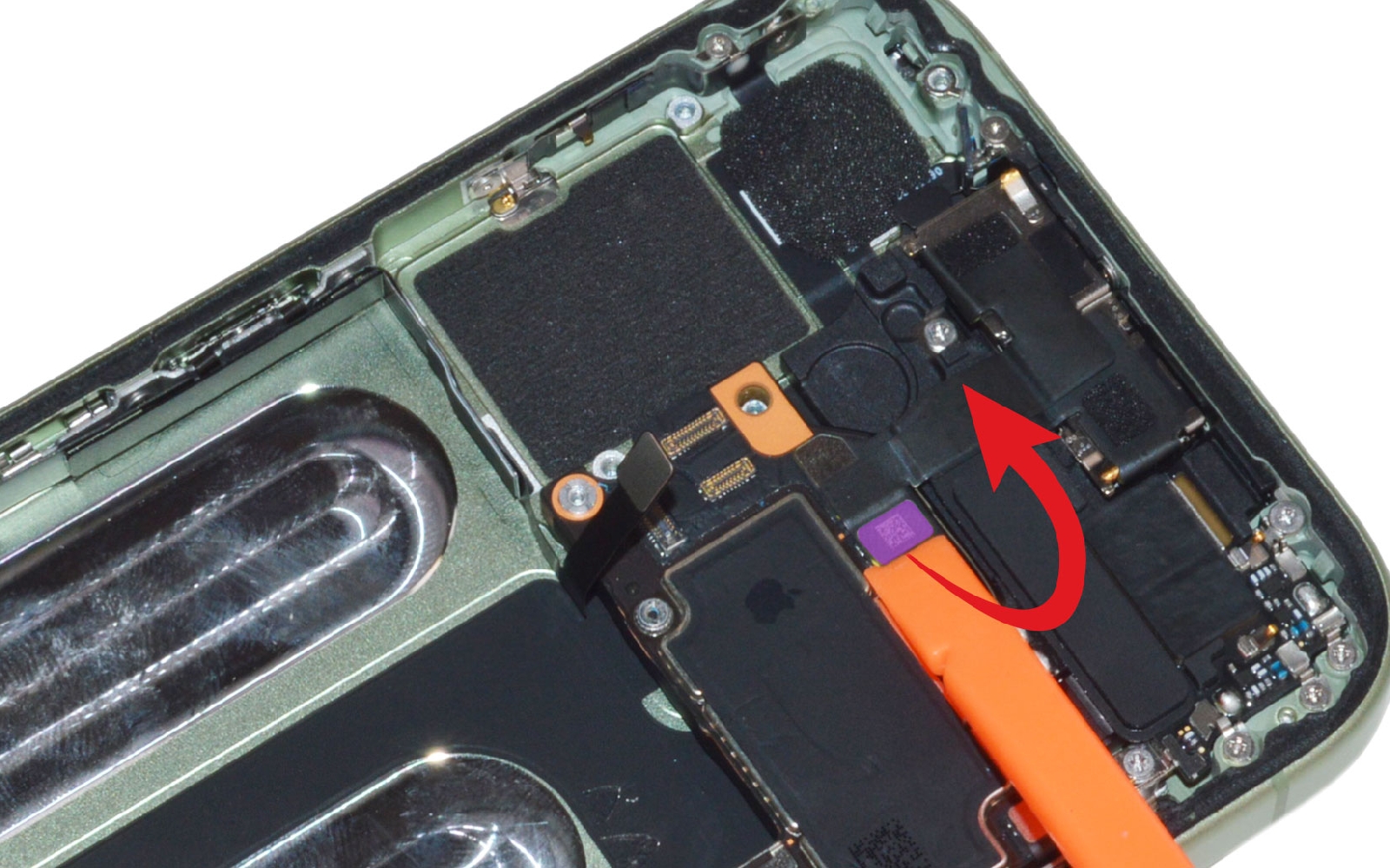

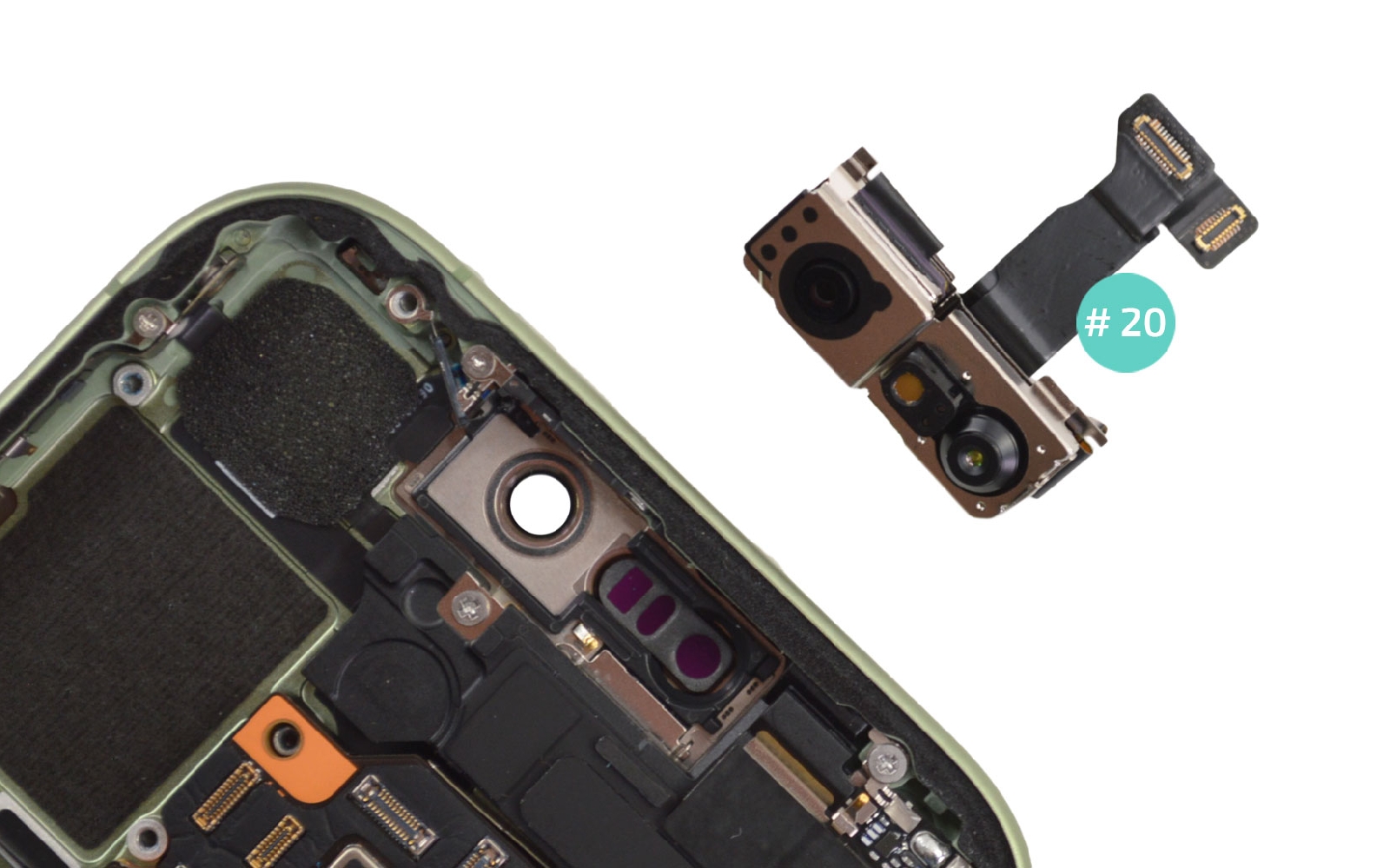

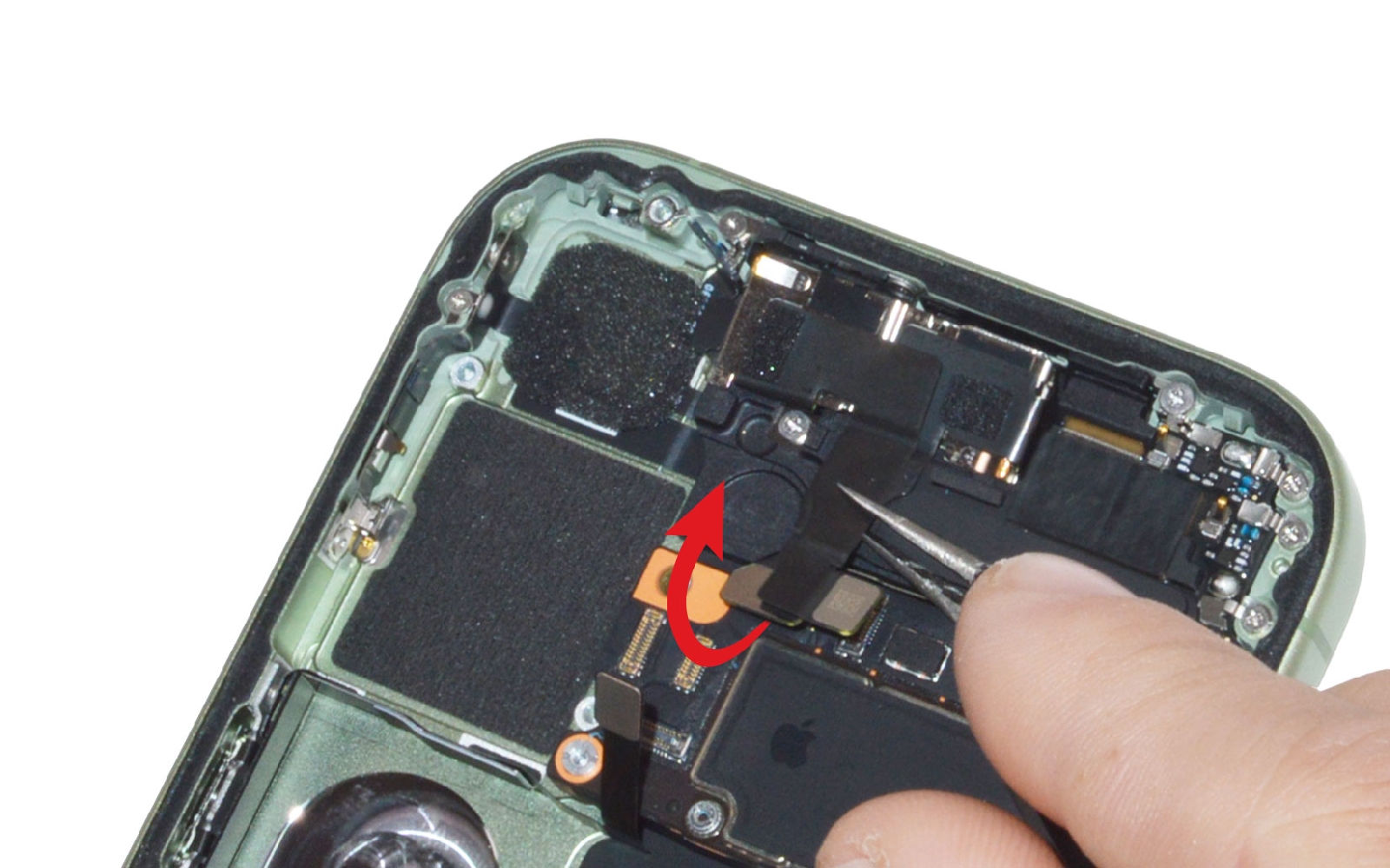

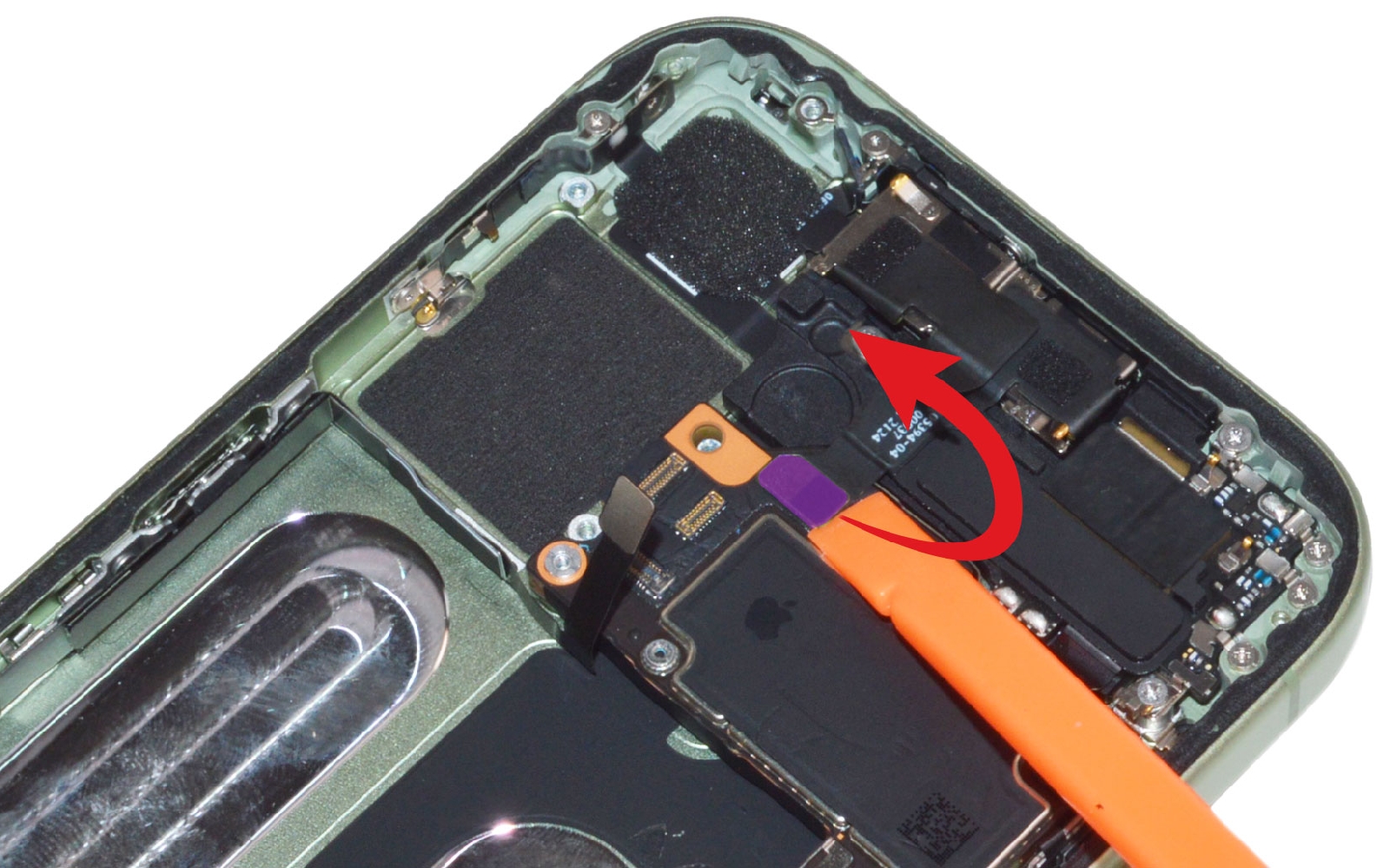

Etape 19 : Ôter la caméra avant

Toujours avec le spudger, déconnectez les deux nappes de la caméra avant afin de pouvoir la mettre de coté et passer à l'étape suivante.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Caméra avant iPhone 17
59,90 €

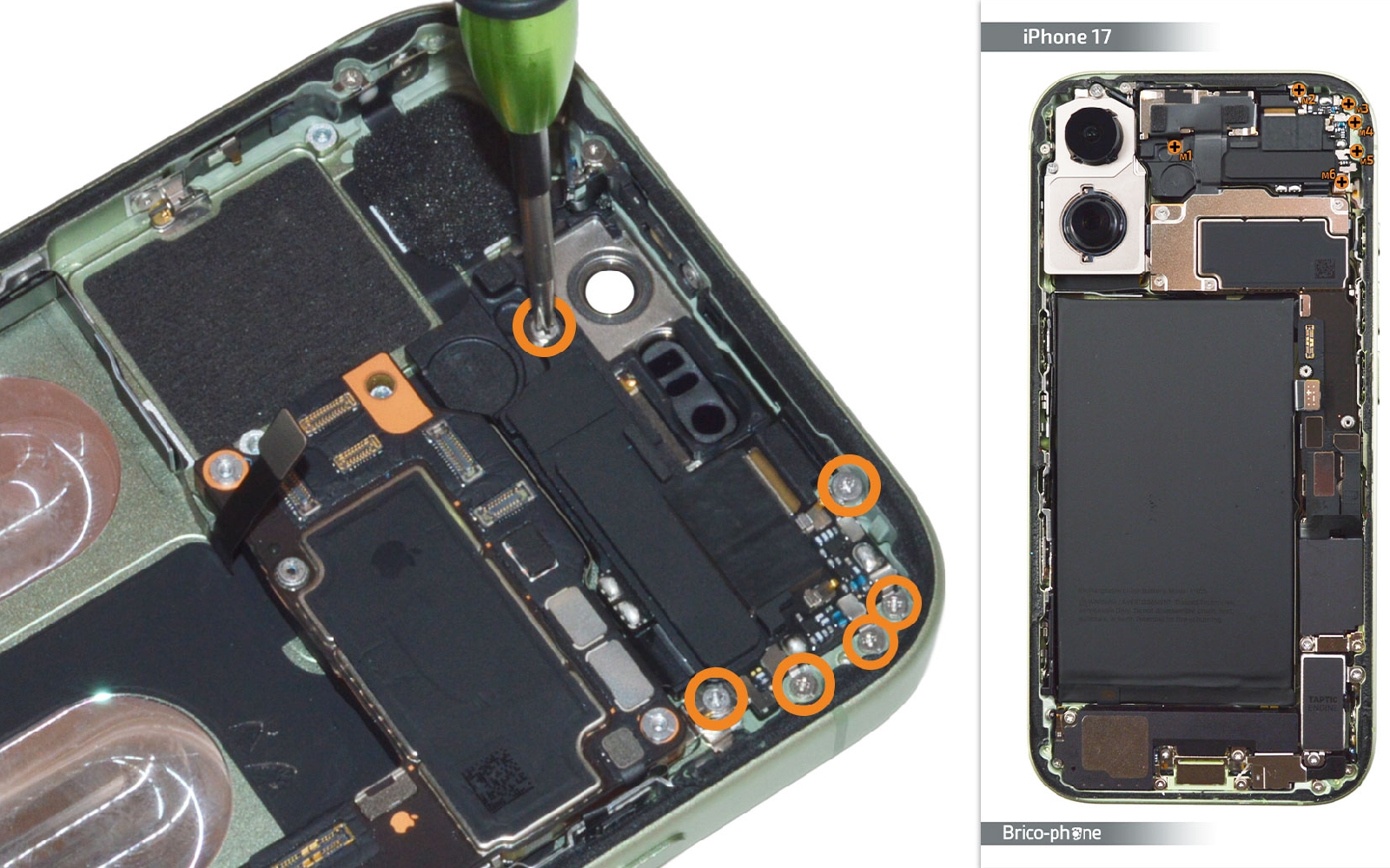

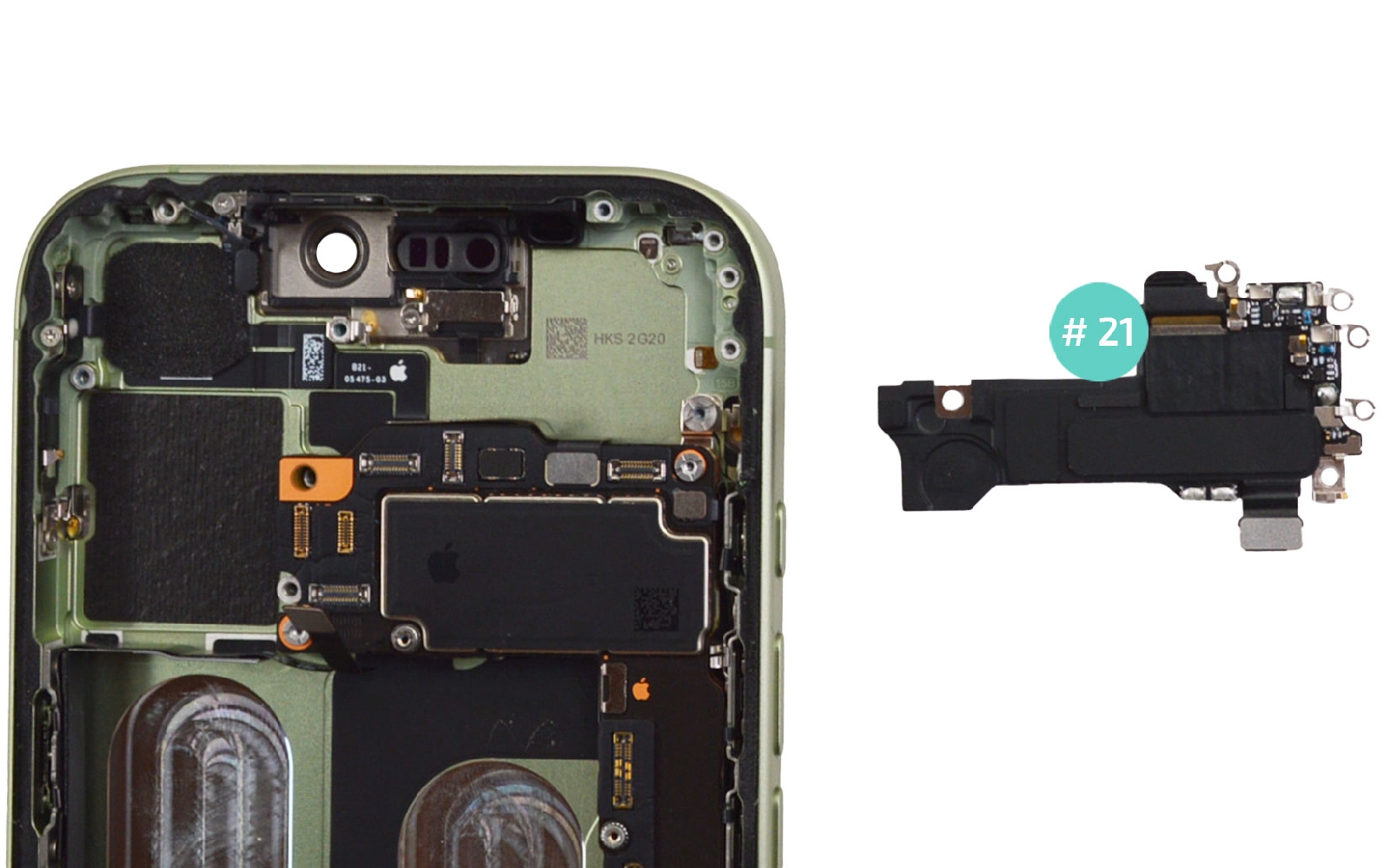

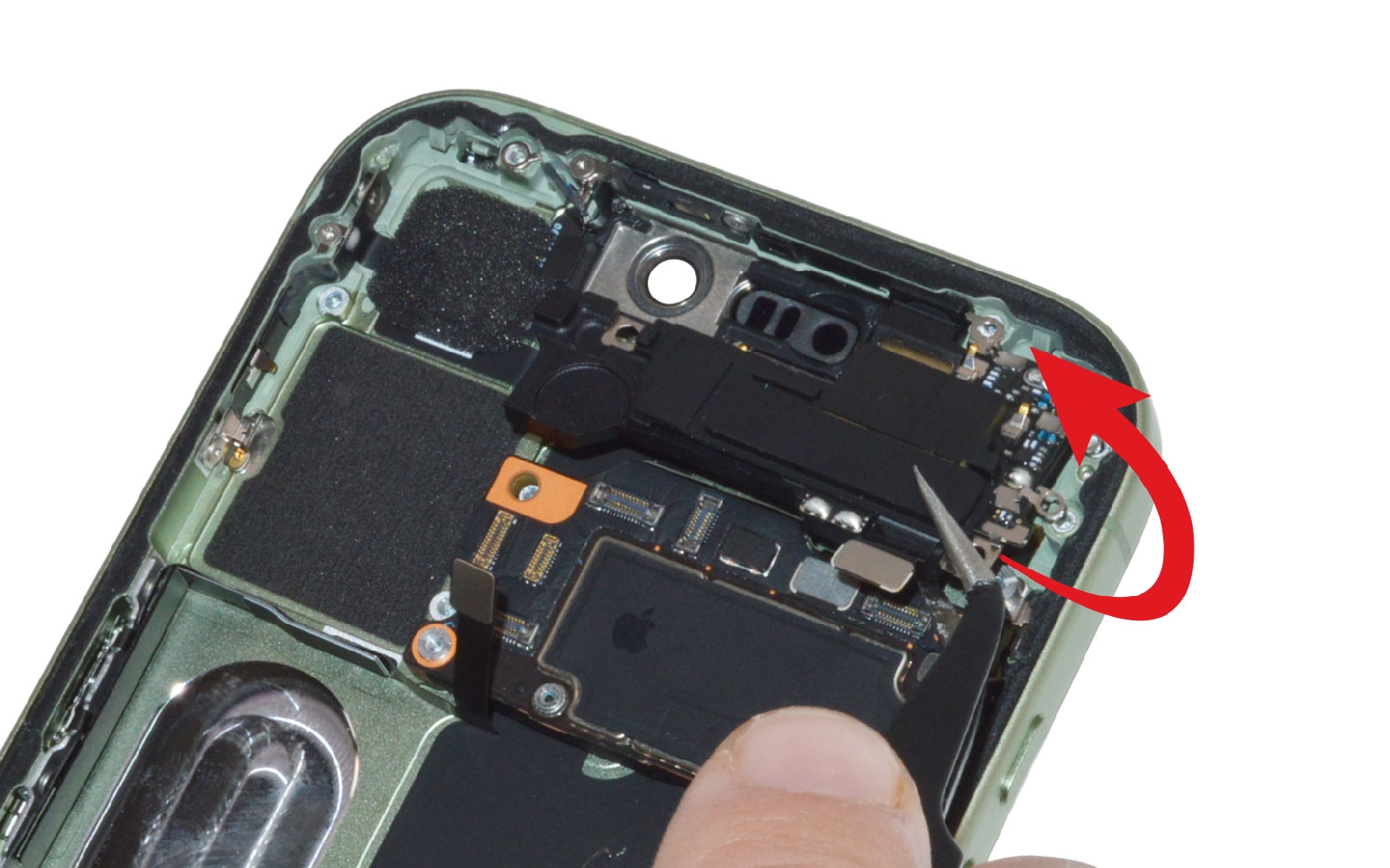

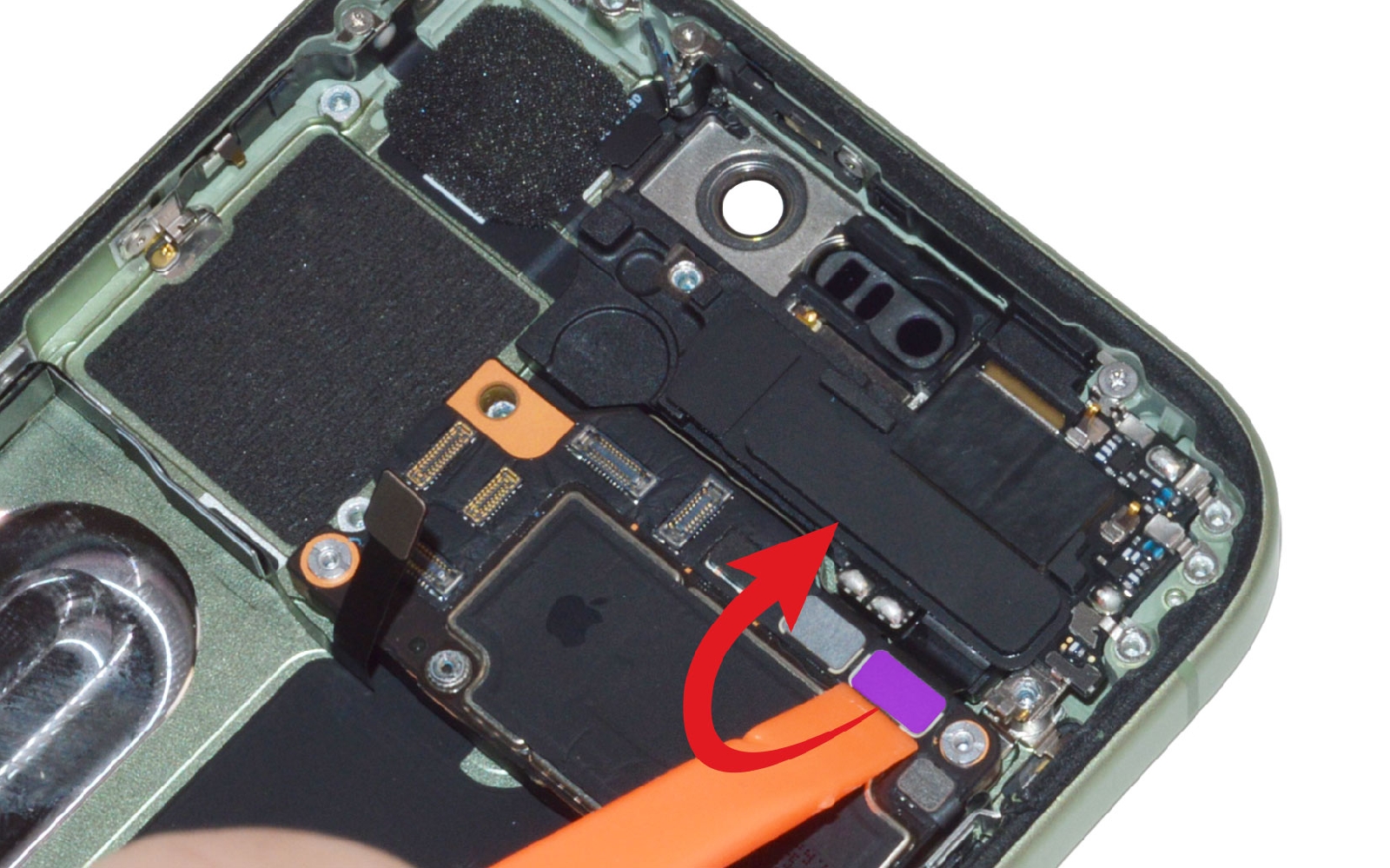

Etape 20 : Retirer le haut-parleur interne

Reprenez le tournevis cruciforme pour enlever toutes les vis du haut-parleur interne.
Débranchez sa nappe et sorte-le de son emplacement.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

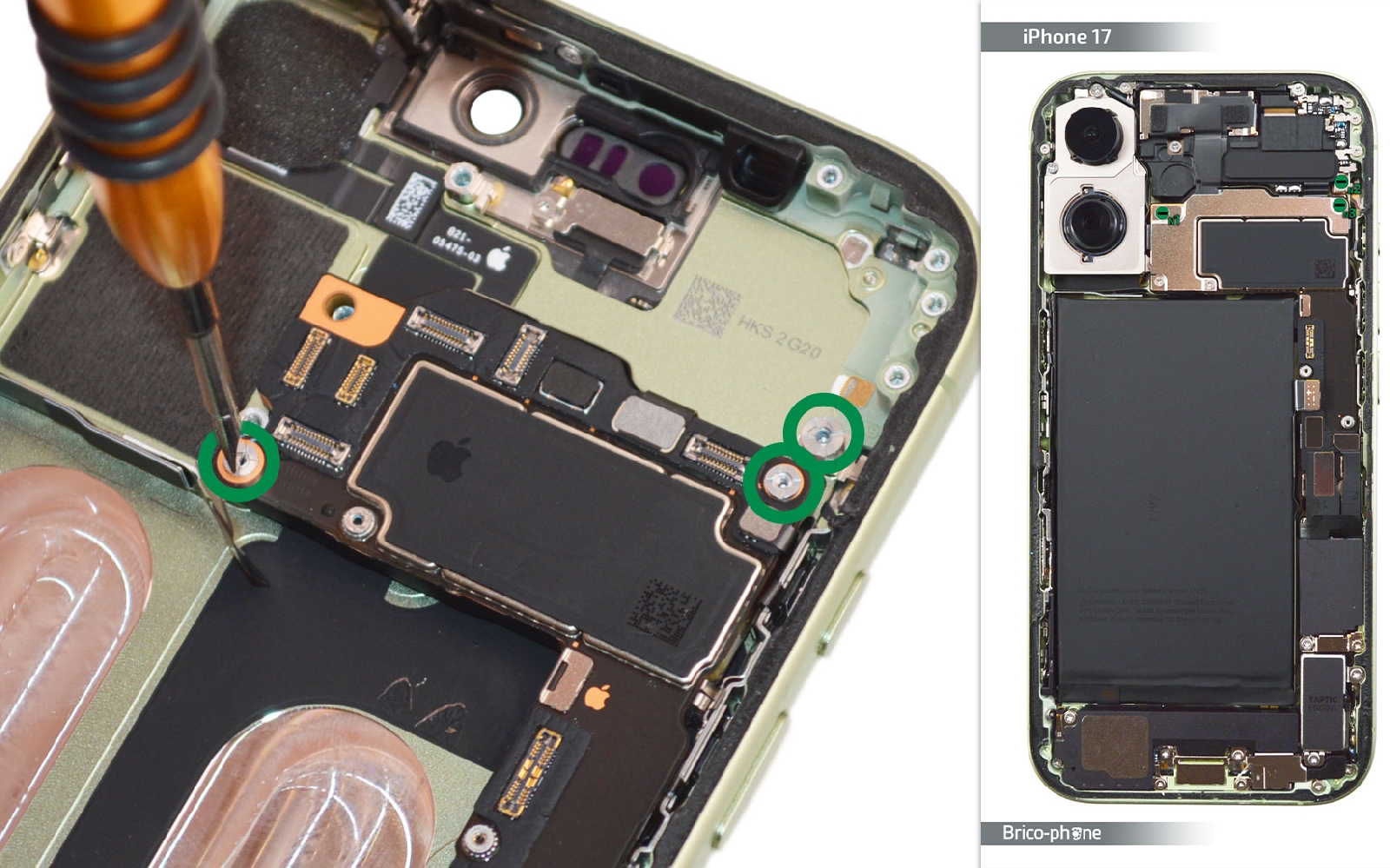

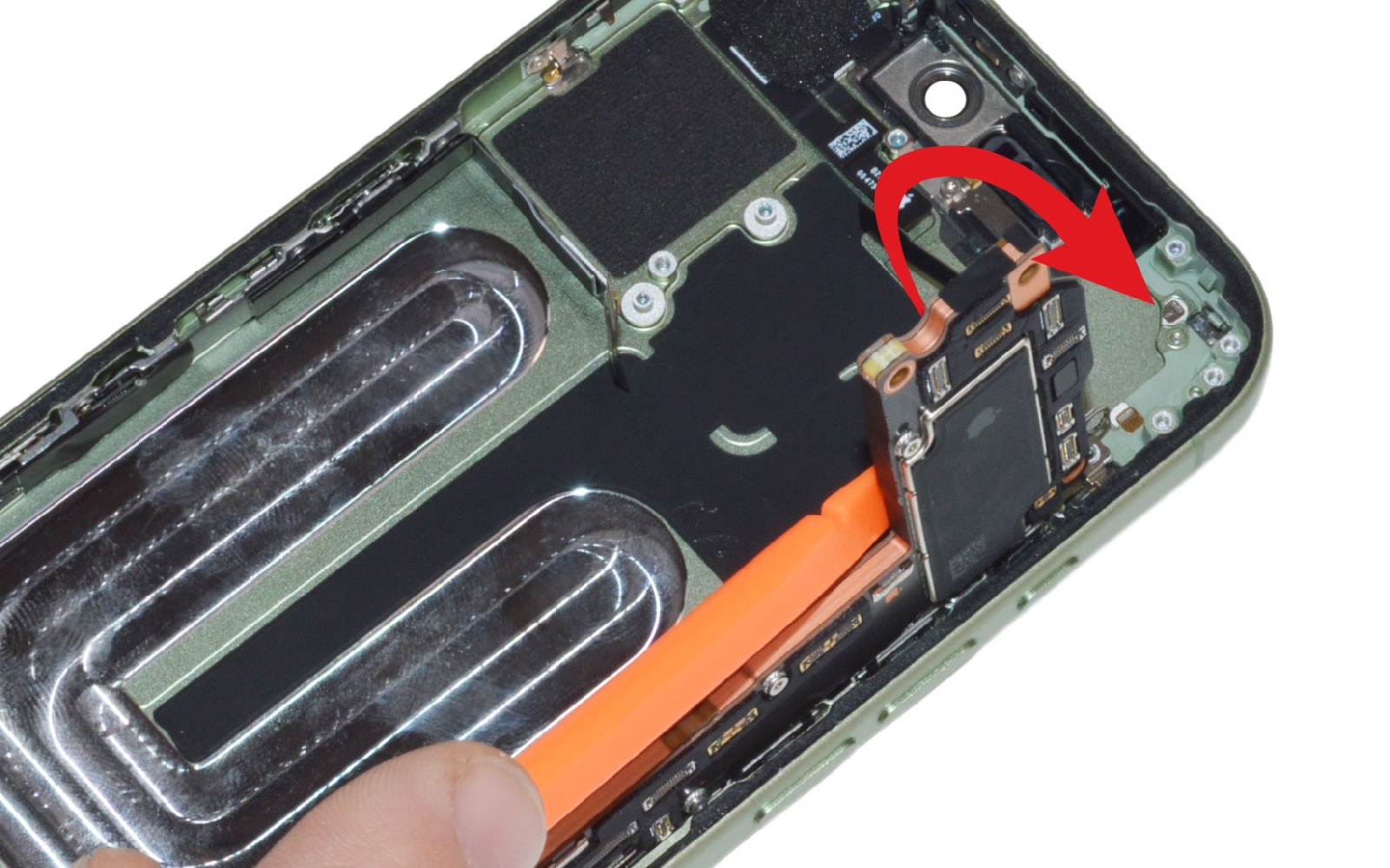

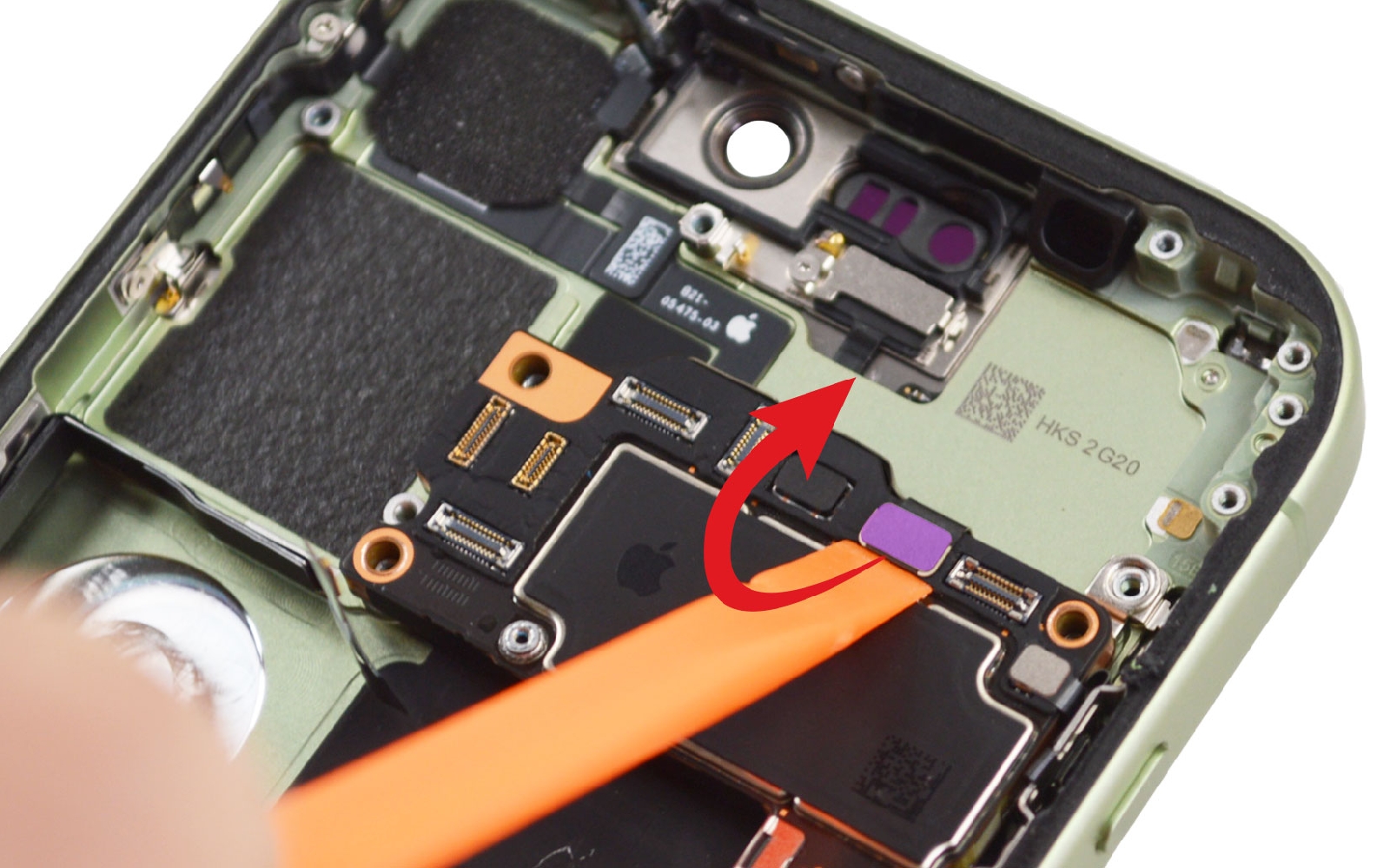

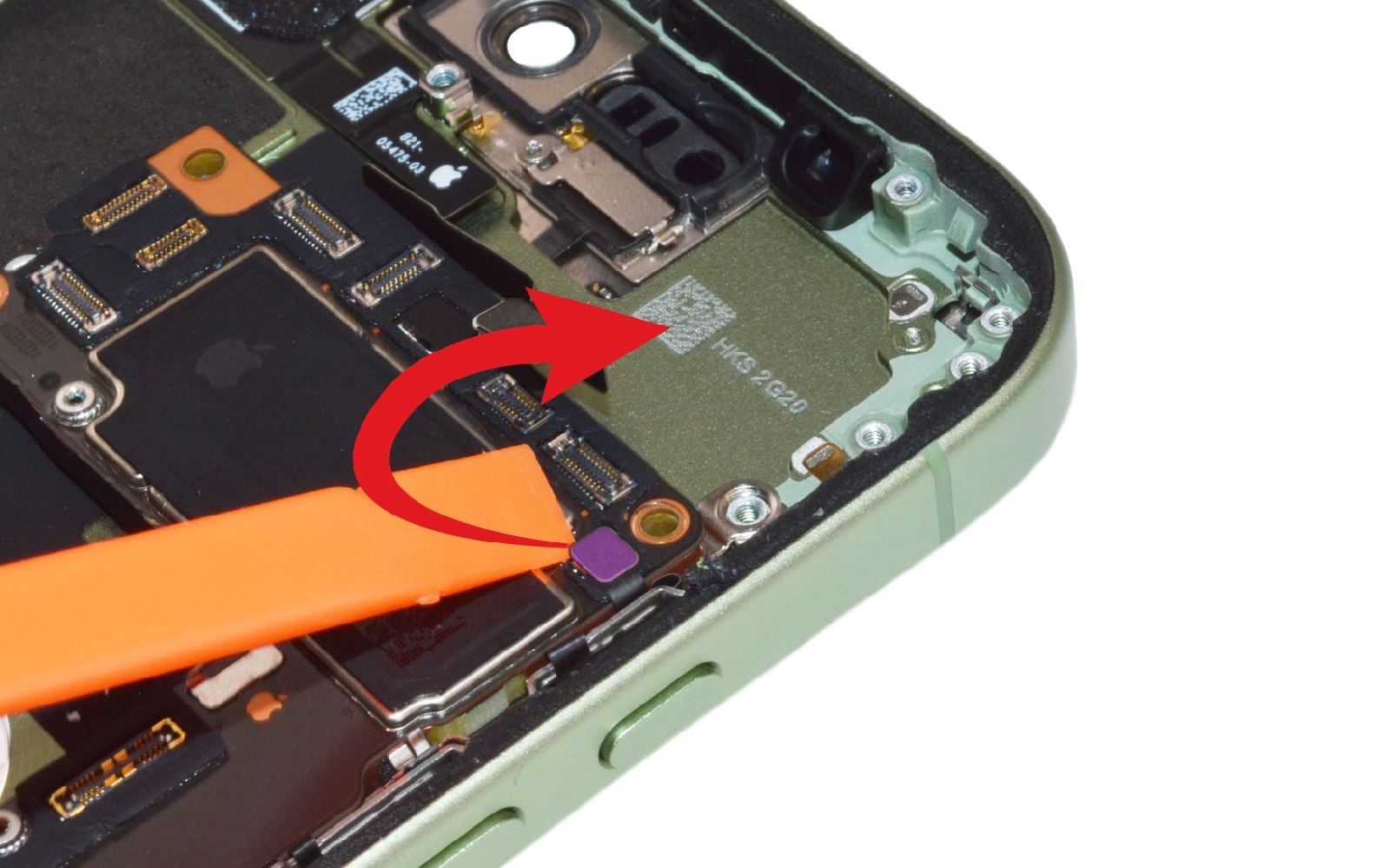

Etape 21 : Basculer la carte mère

Ôtez les trois double vis avec le tournevis plat puis déconnectez les nappes de la carte mère.

Ensuite, faites basculer la carte mère vers la droite en faisant attention aux nappes de l'écran encore connectées.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

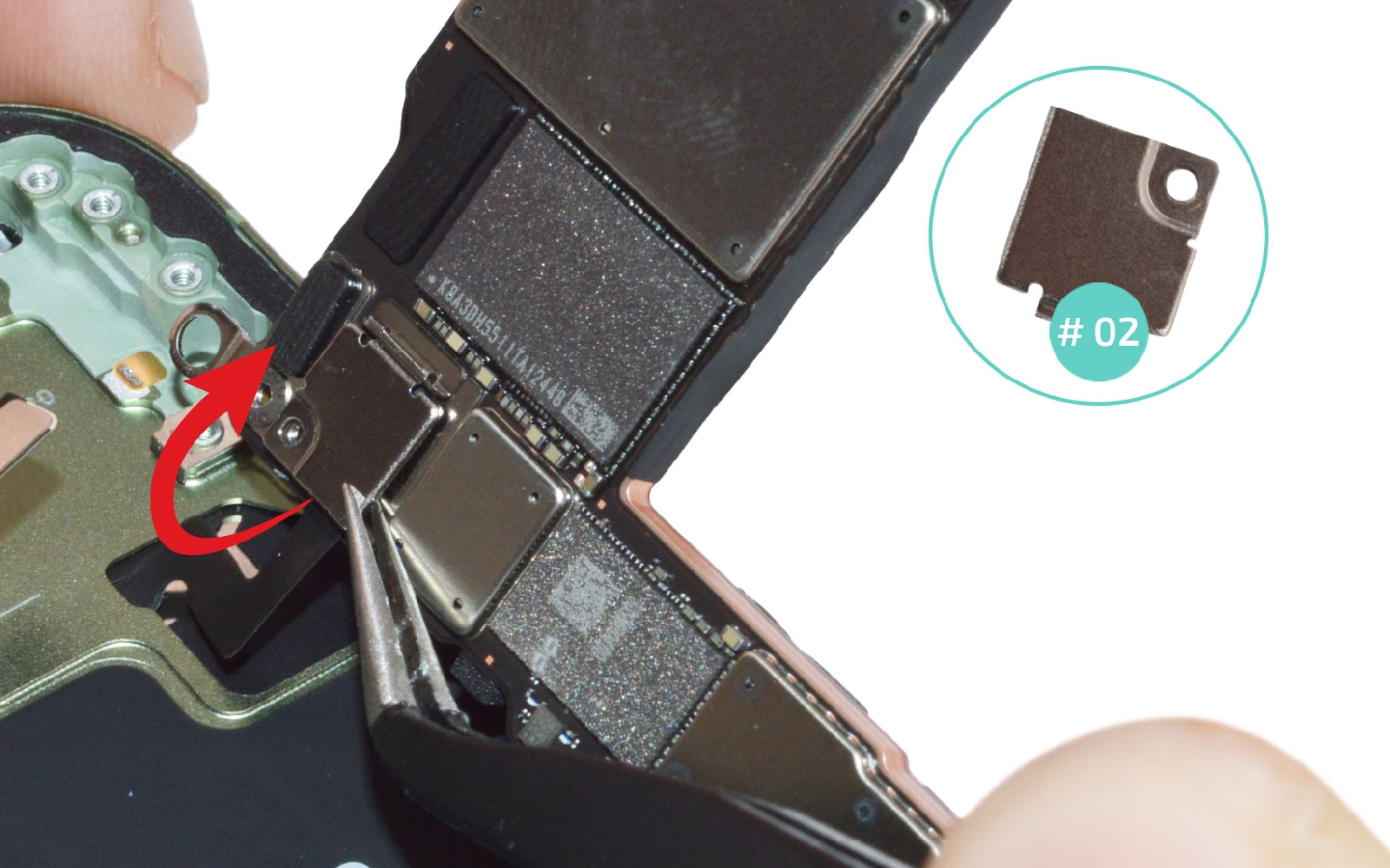

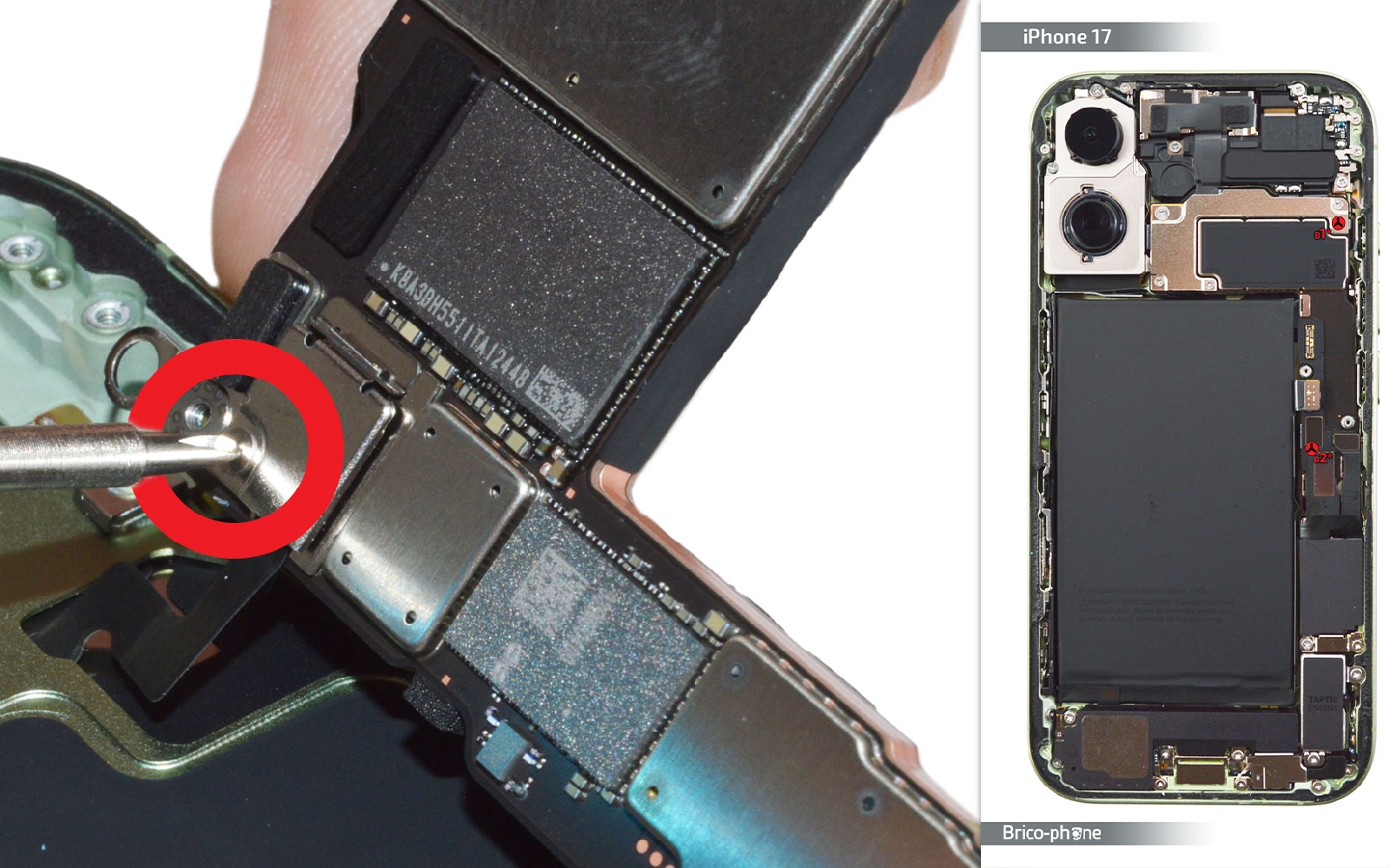

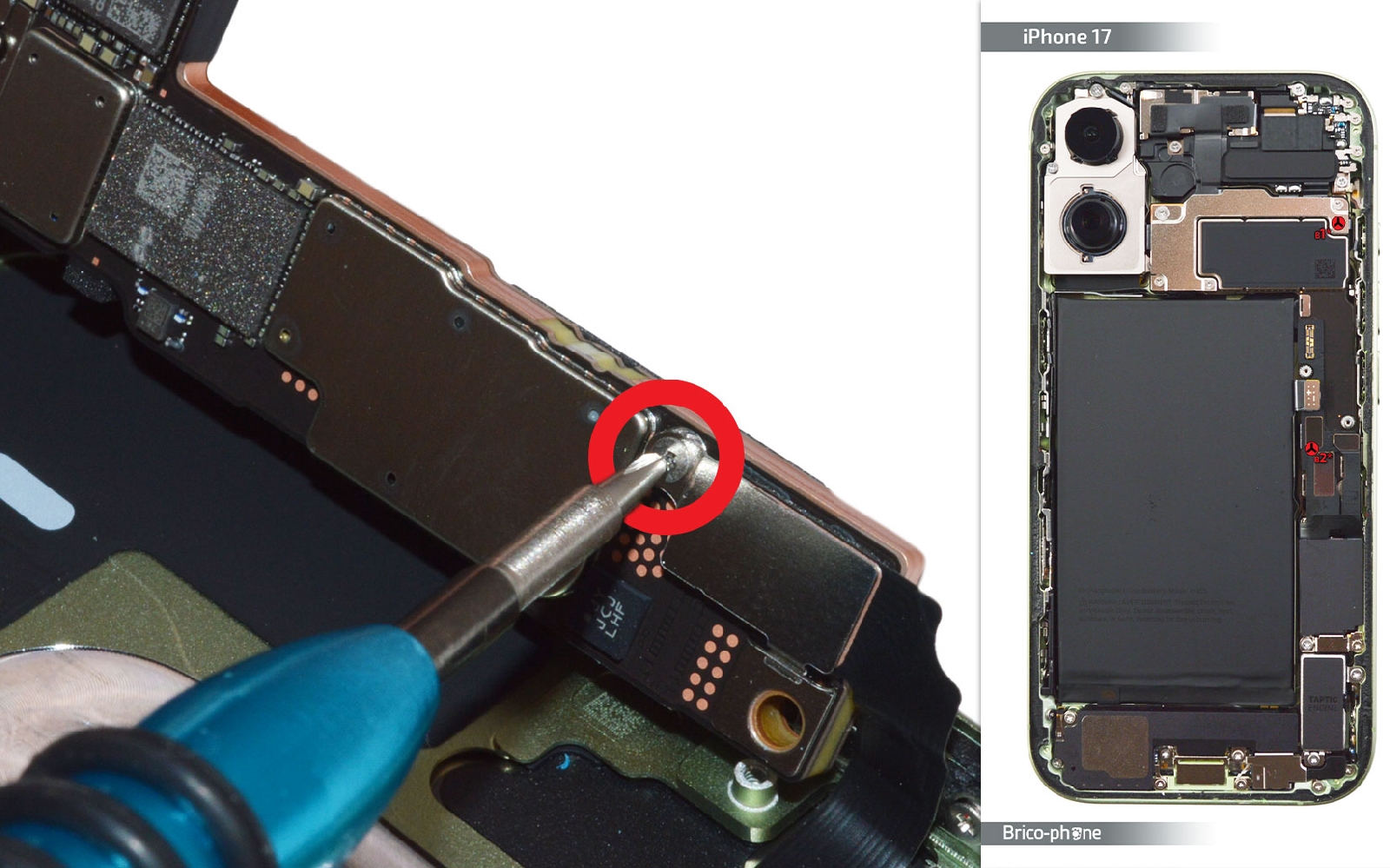

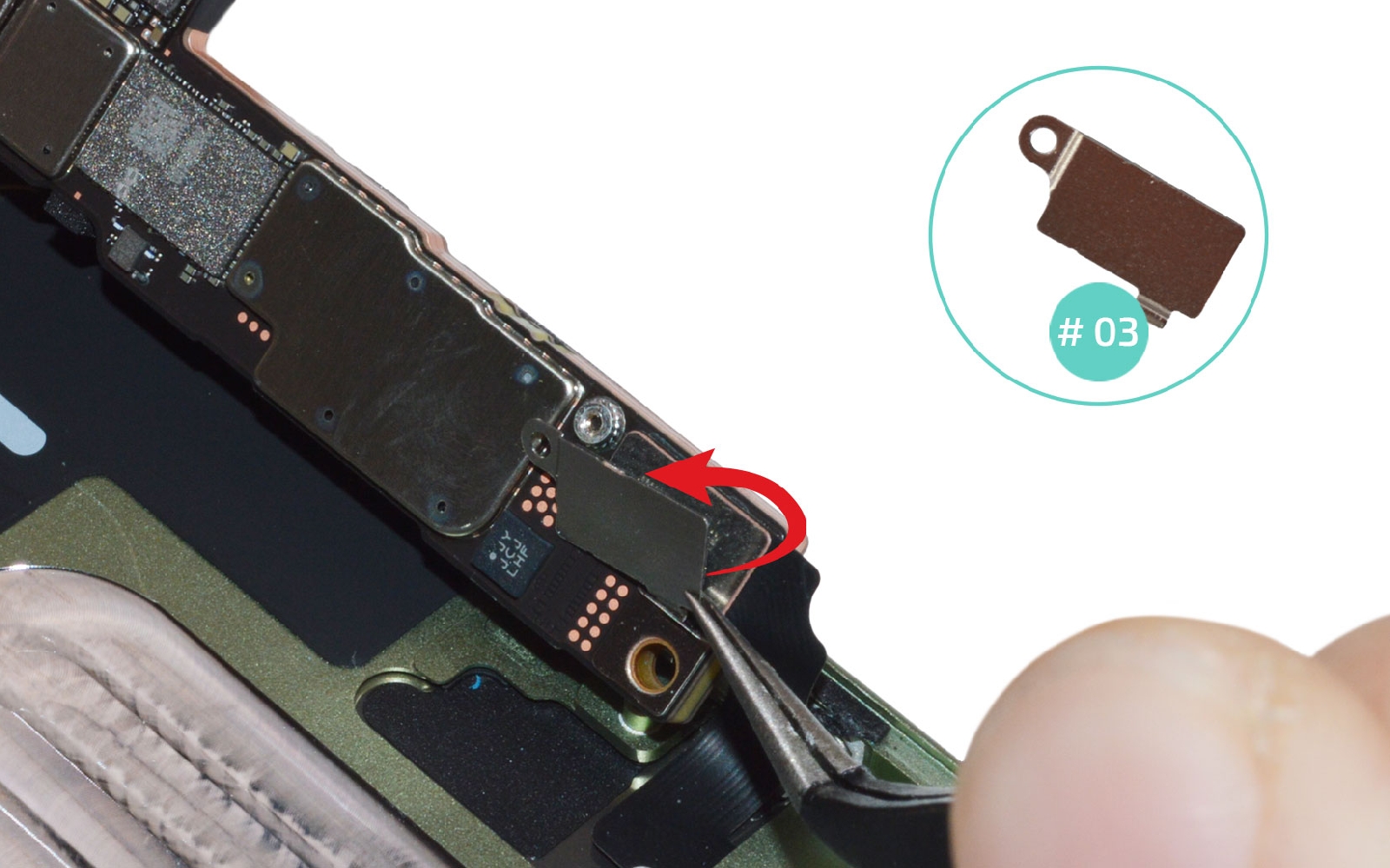

Etape 22 : Libérer les plaquettes de protection

Sur le dos de la carte mère, retirez les deux vis triwing B1 et B2, puis ôtez les deux plaquettes de protection.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

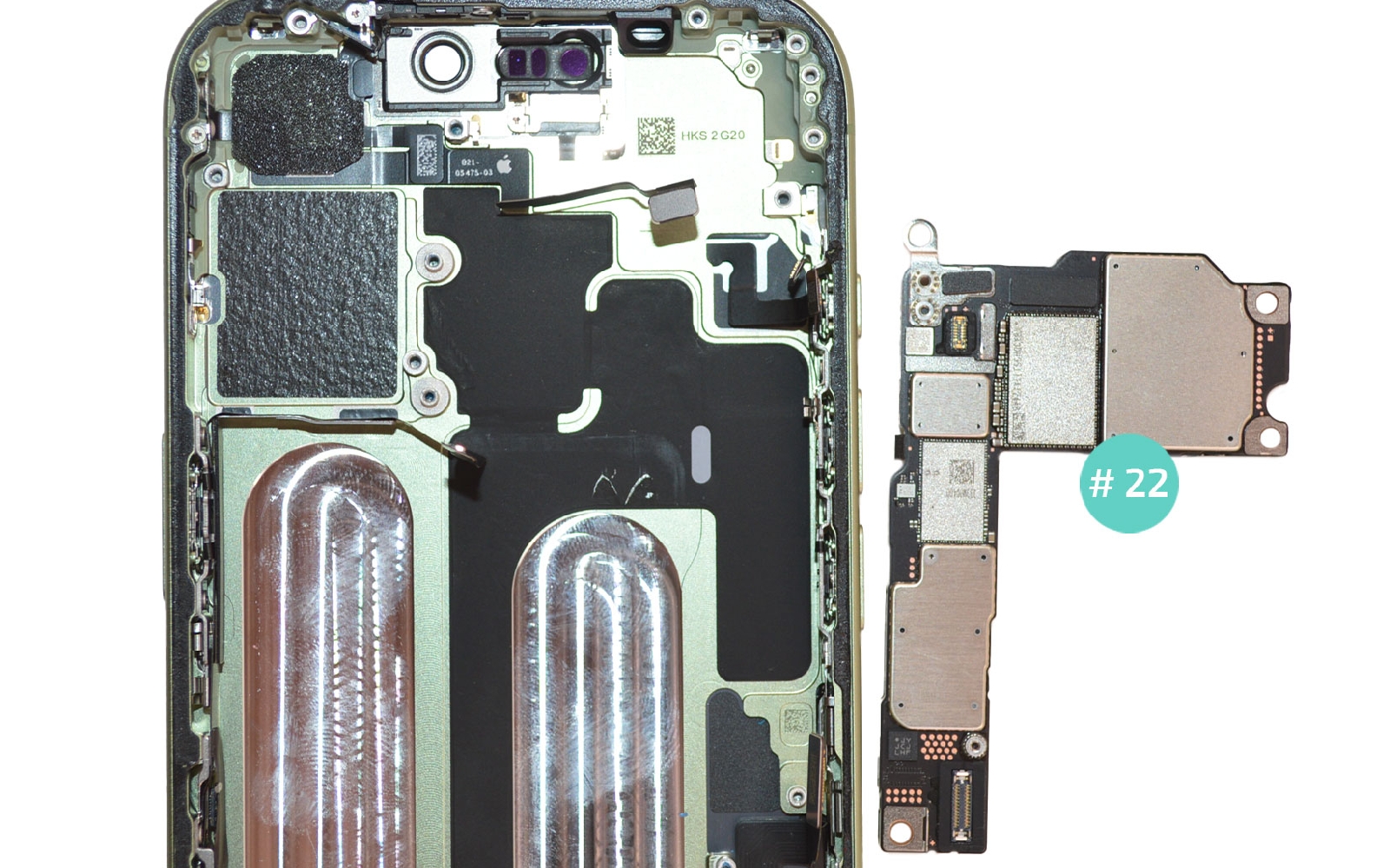

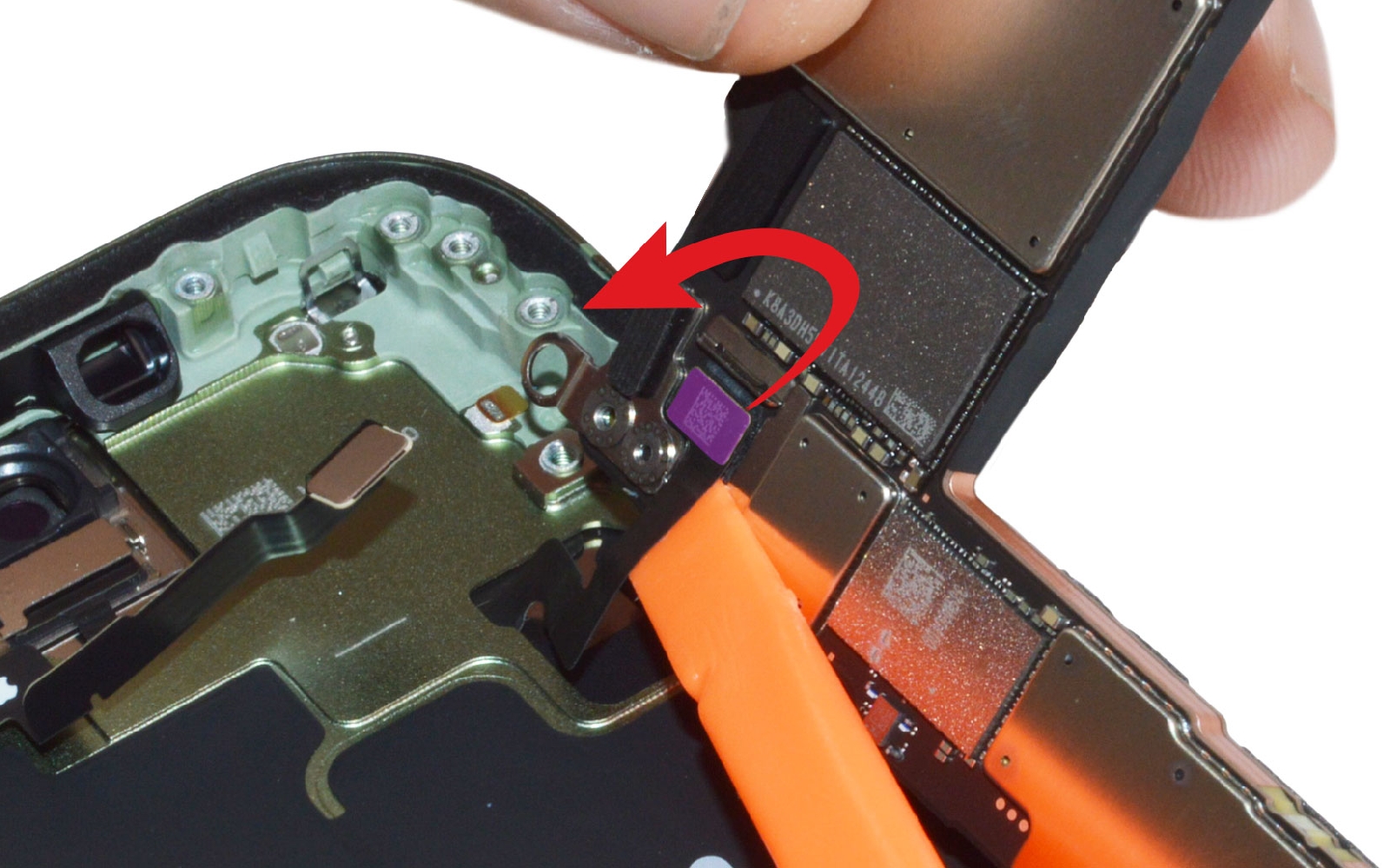

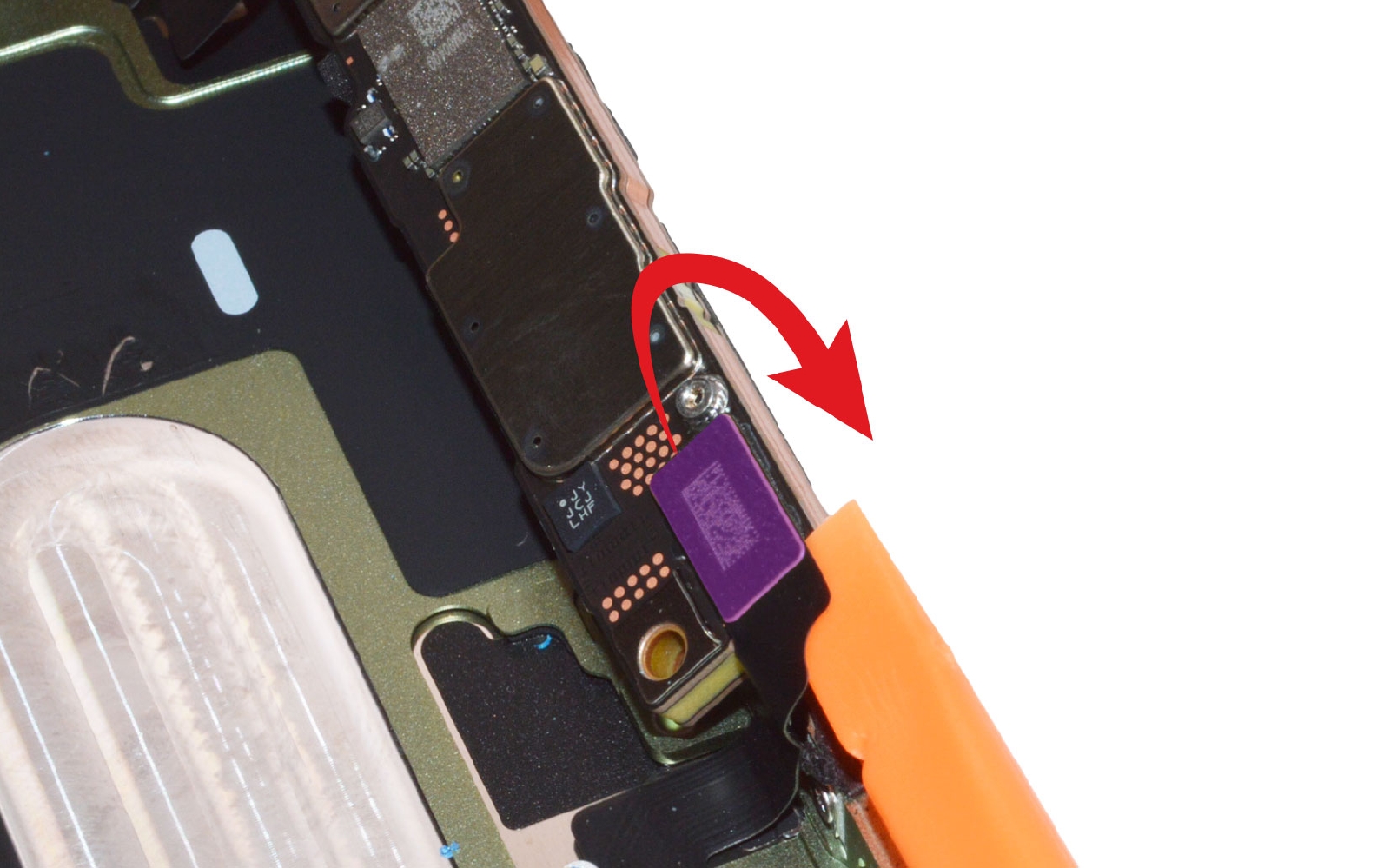

Etape 23 : Sortir la carte mère

Débranchez les nappes puis libérez la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

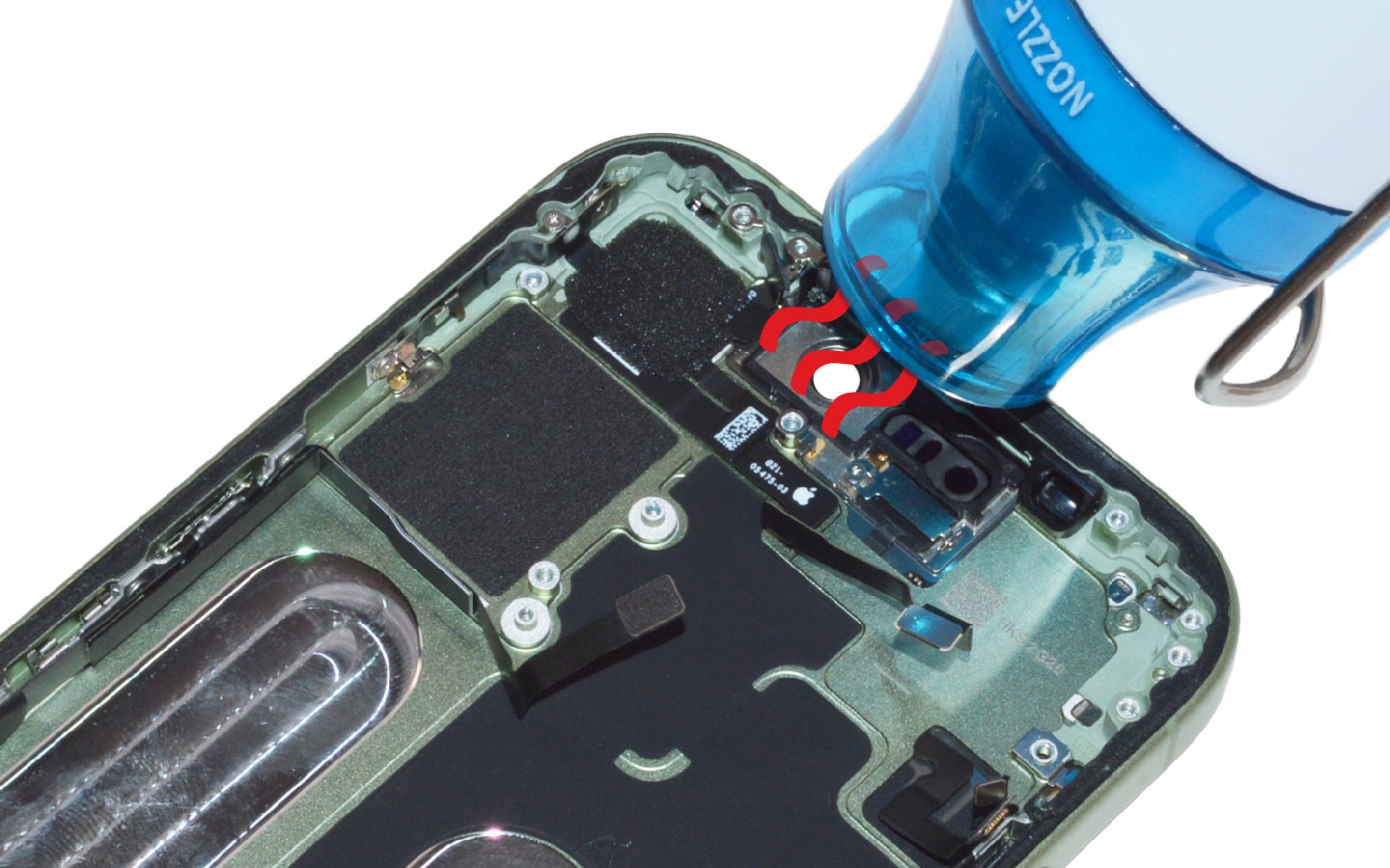

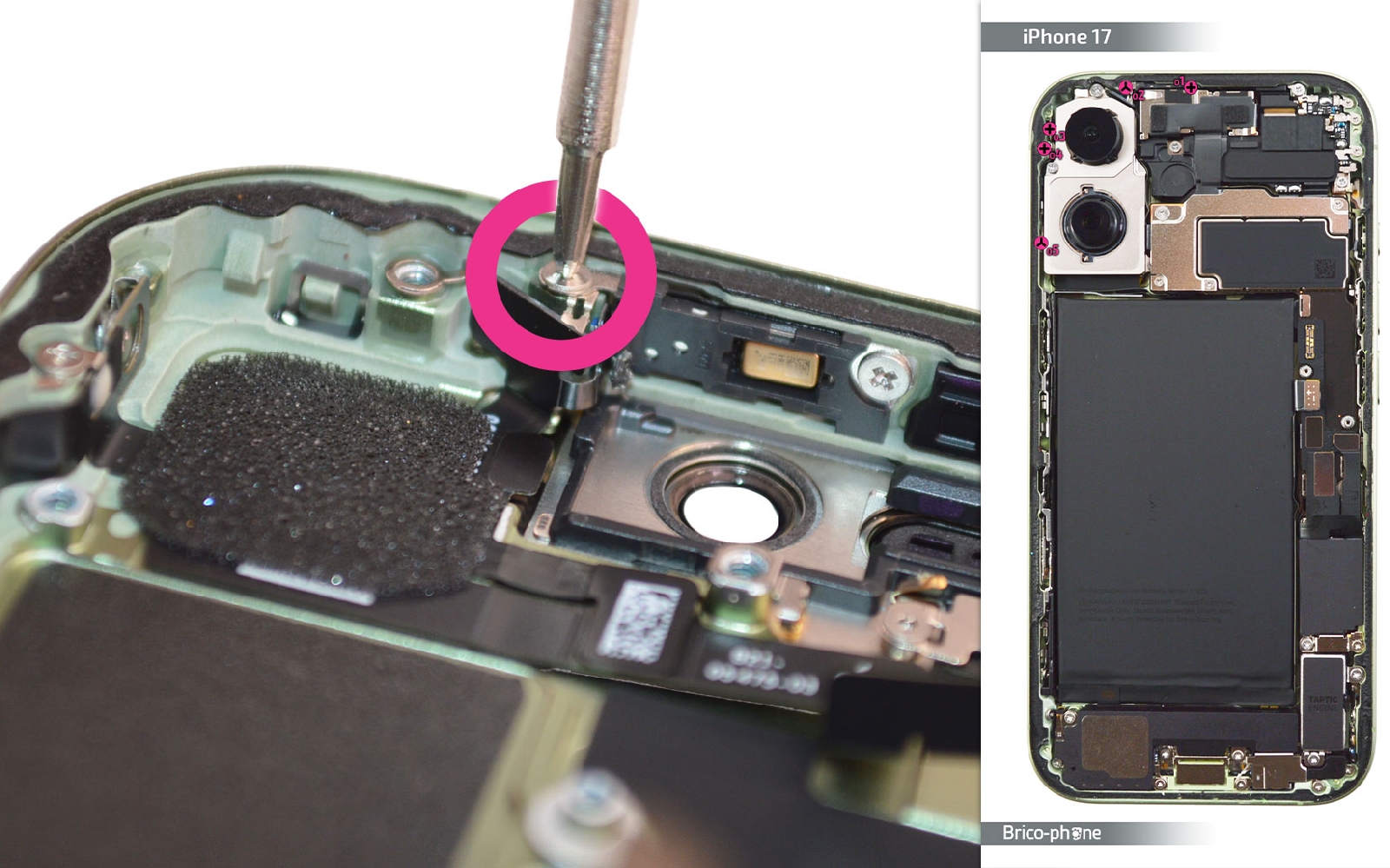

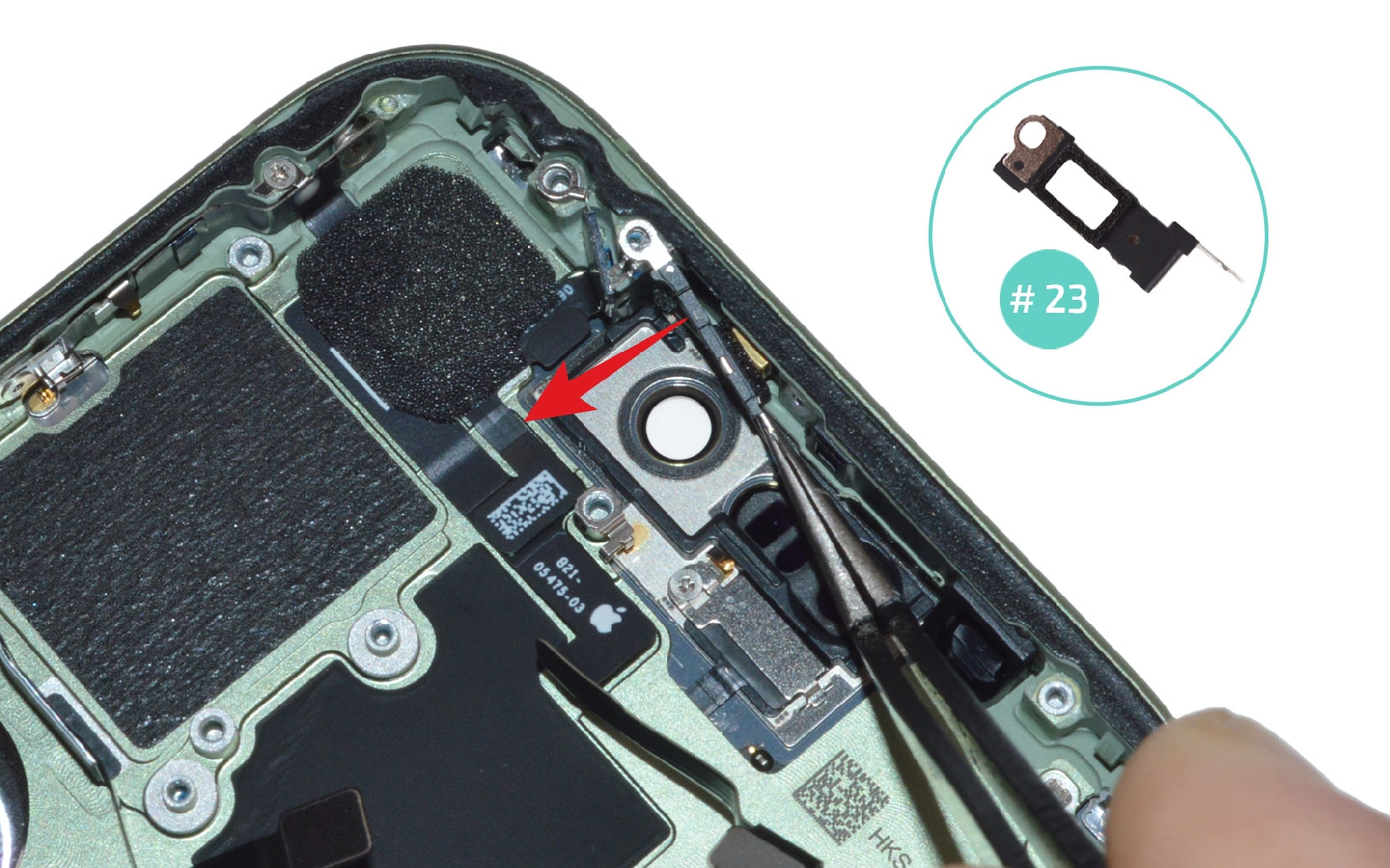

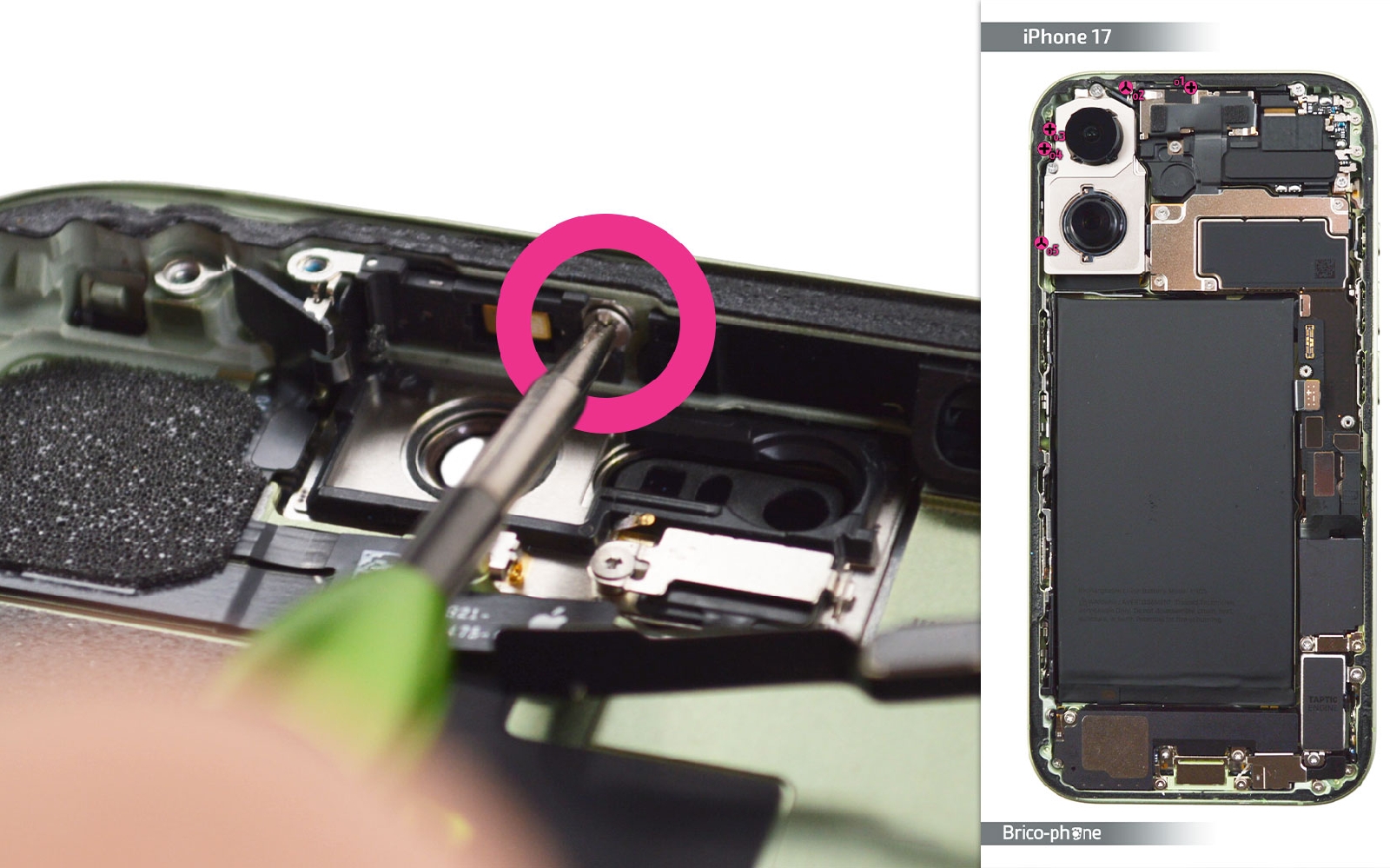

Etape 24 : Enlever le support 23

Enlevez la vis O2 avec le triwing et la vis o1 avec le tournevis cruciforme.
Chauffez légèrement la nappe bluetooth et avant de passer à l'étape suivant, récupérez le support du micro noté #23 sur votre patron d'aide au montage.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

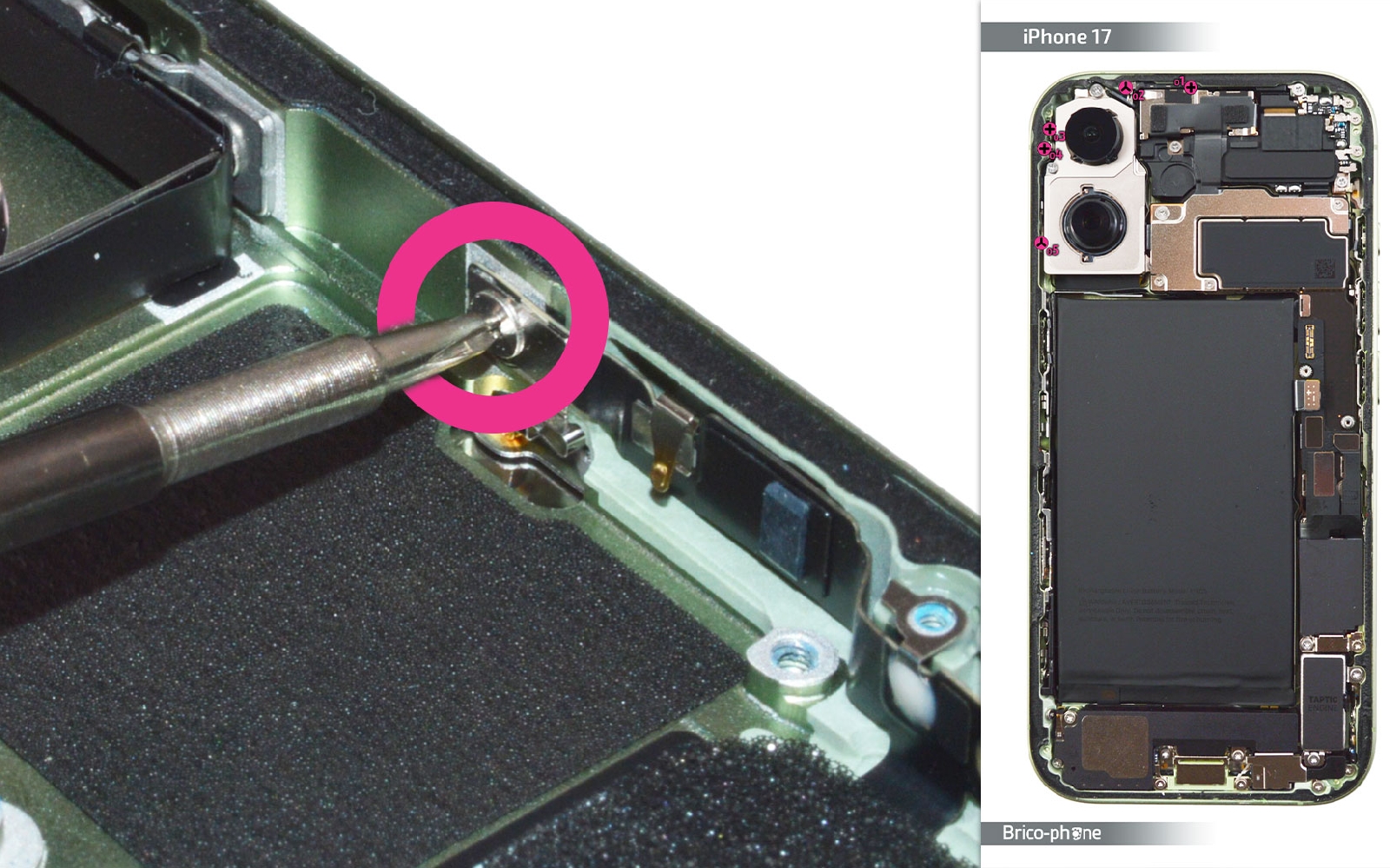

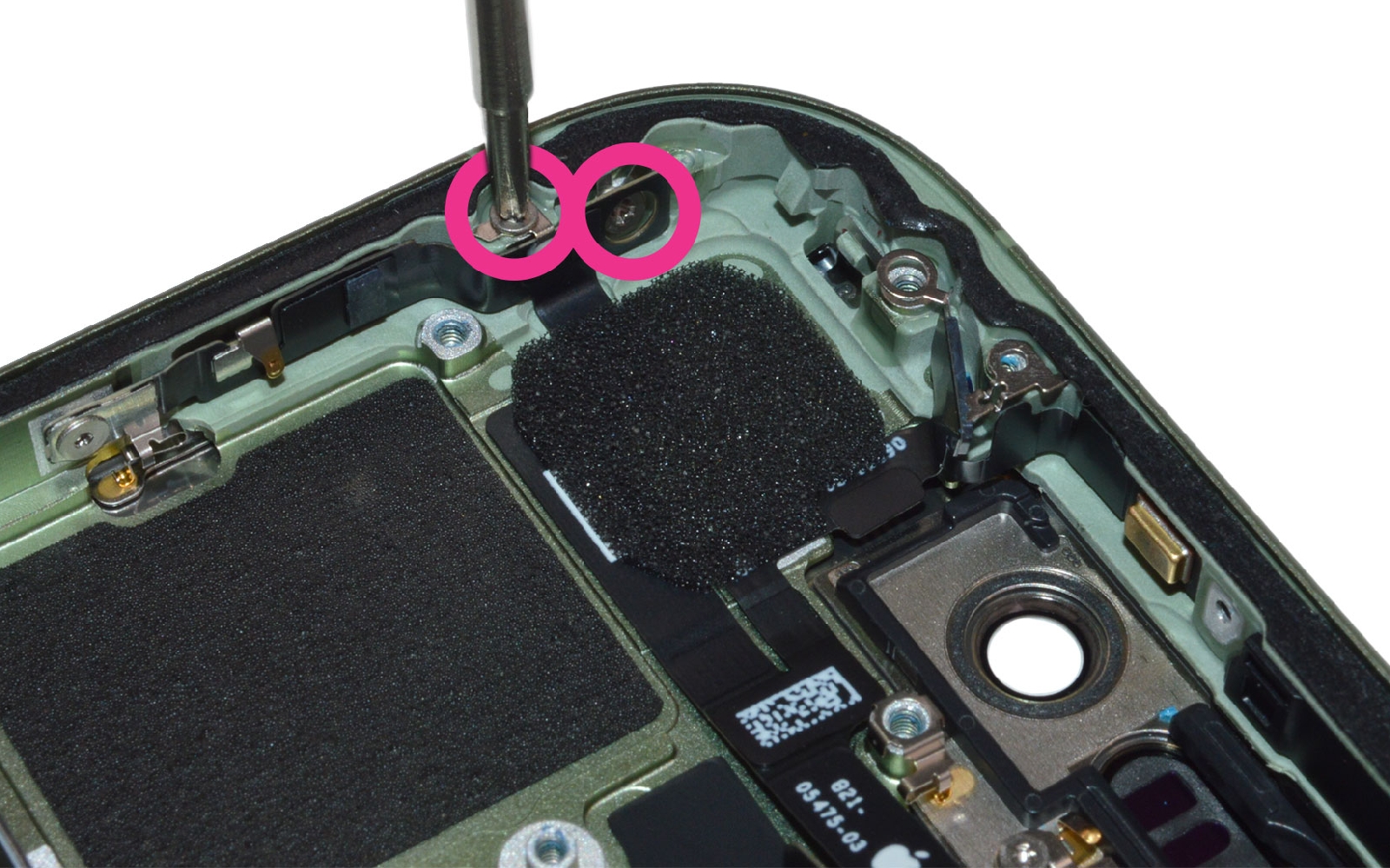

Etape 25 : Ôter les dernières vis o

Gardez le cruciforme pour retirer les o3 et o4 puis le tournevis triwing pour sortir la vis o5.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

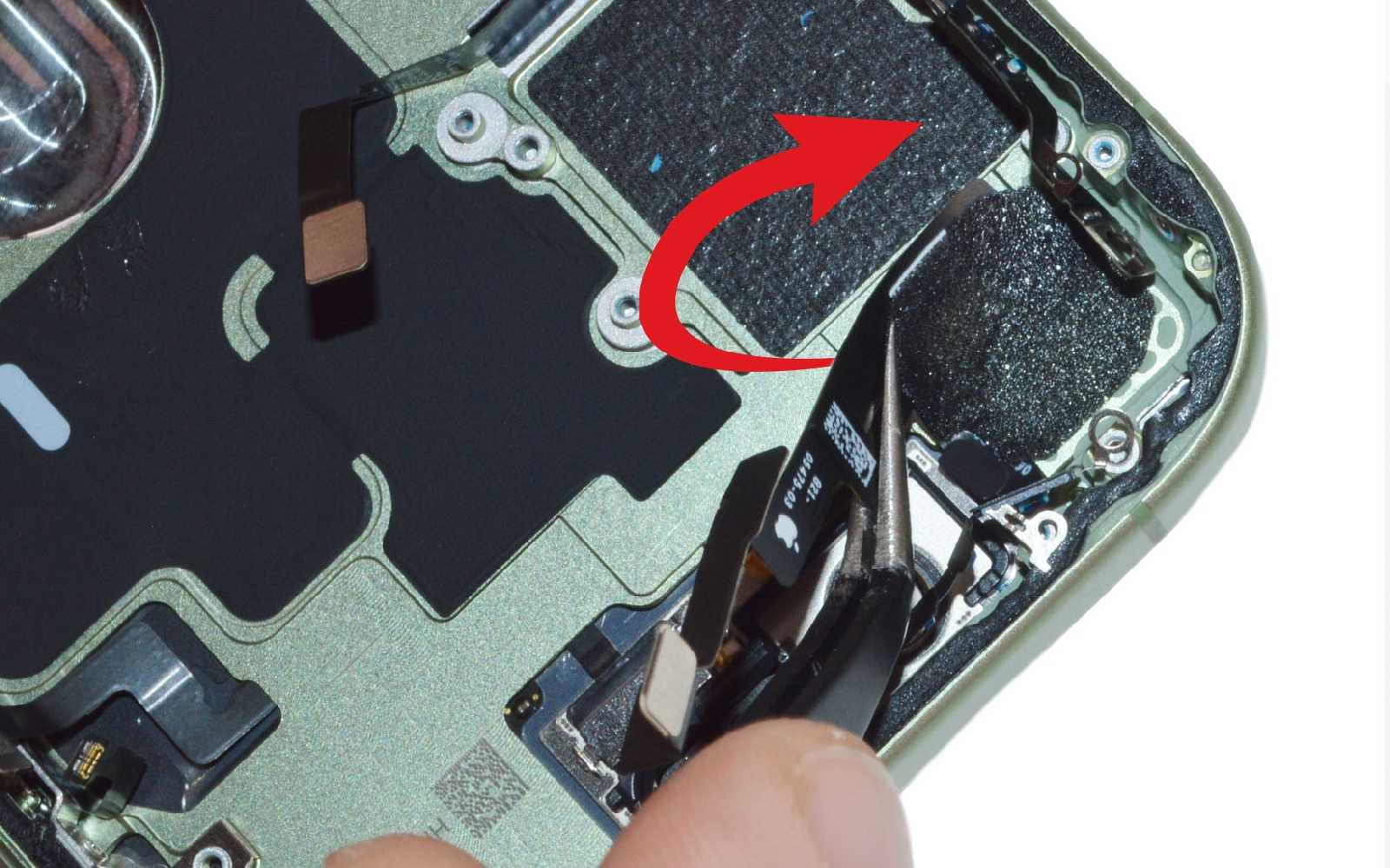

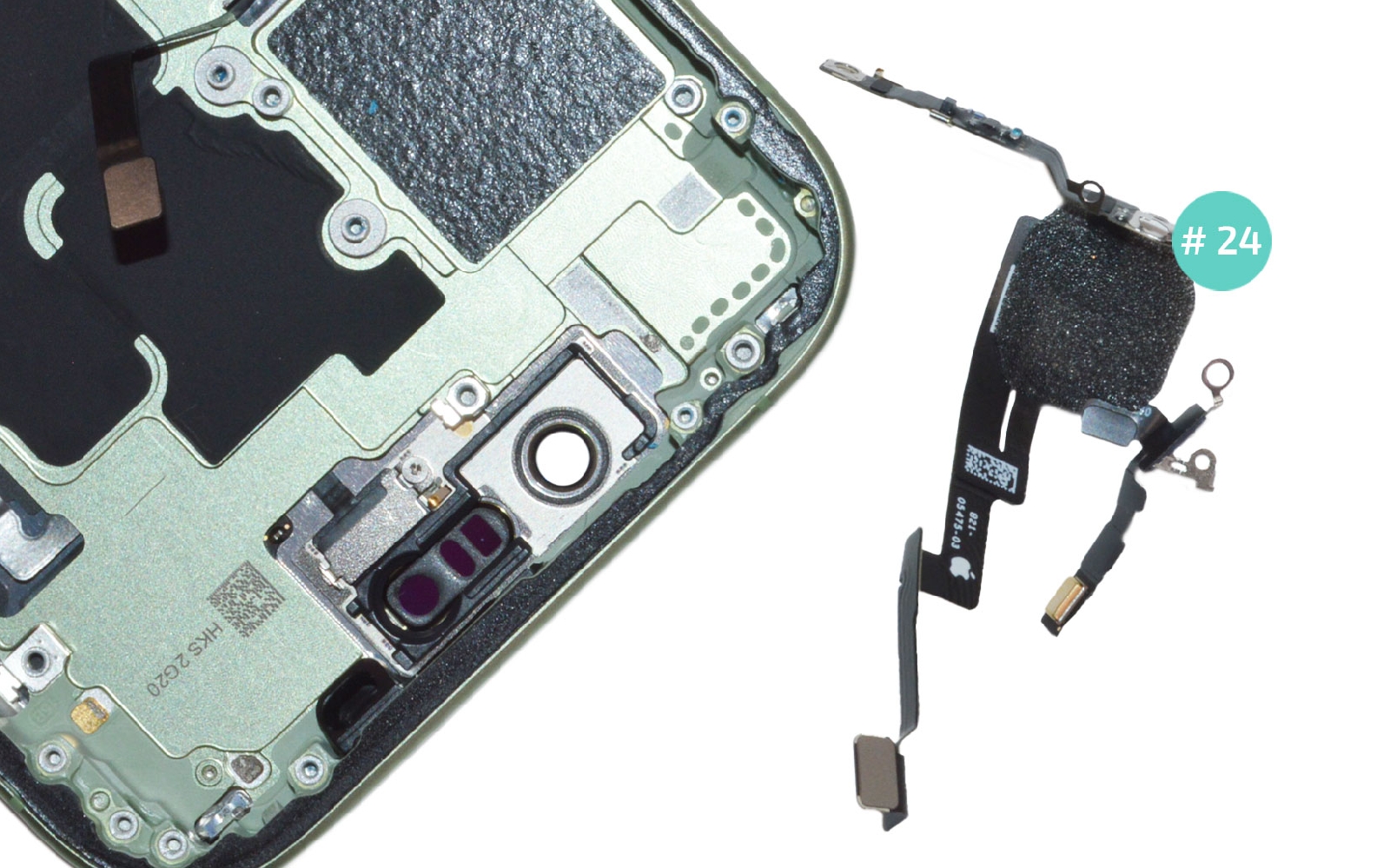

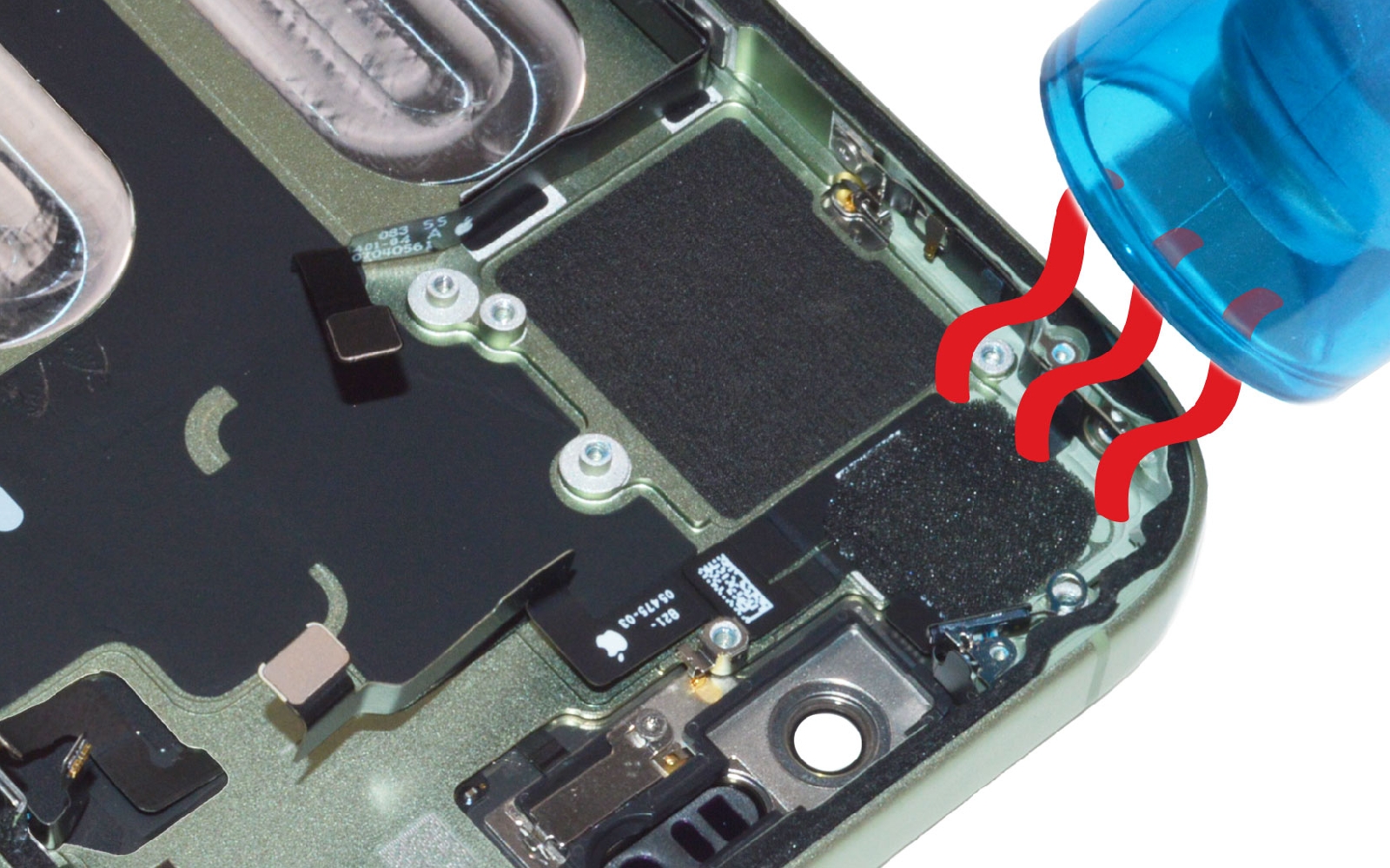

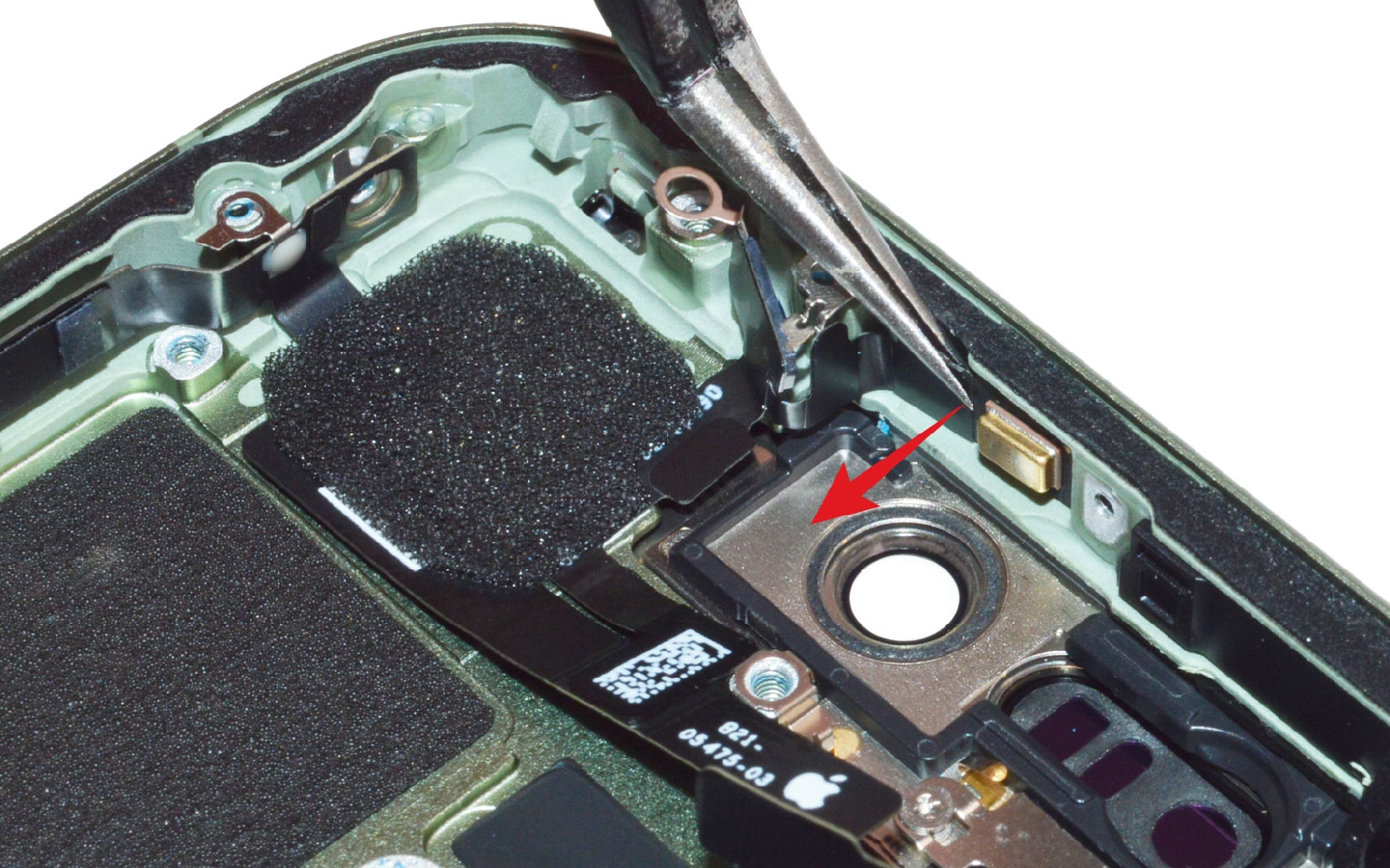

Etape 26 : Sortir la nappe bluetooth

Rechauffez un peu la nappe, puis décollez la partie avec le micro.
Ensuite , détachez petit à petit avec la pincette la nappe du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

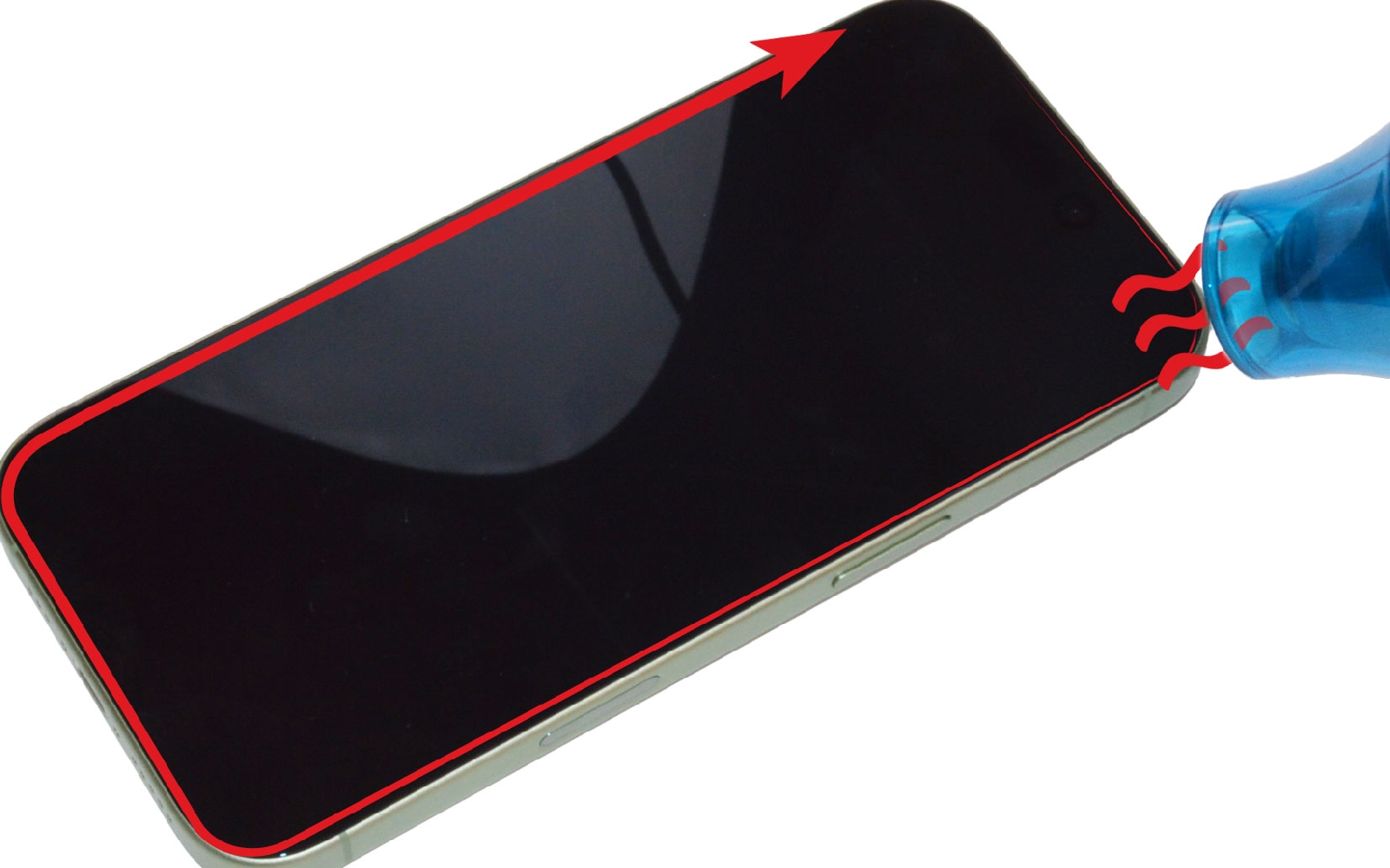

Etape 27 : Chauffer l'écran

Comme pour la vitre arrière, chauffez les contours de l'écran avec le décapeur thermique ou le coussin chauffant.

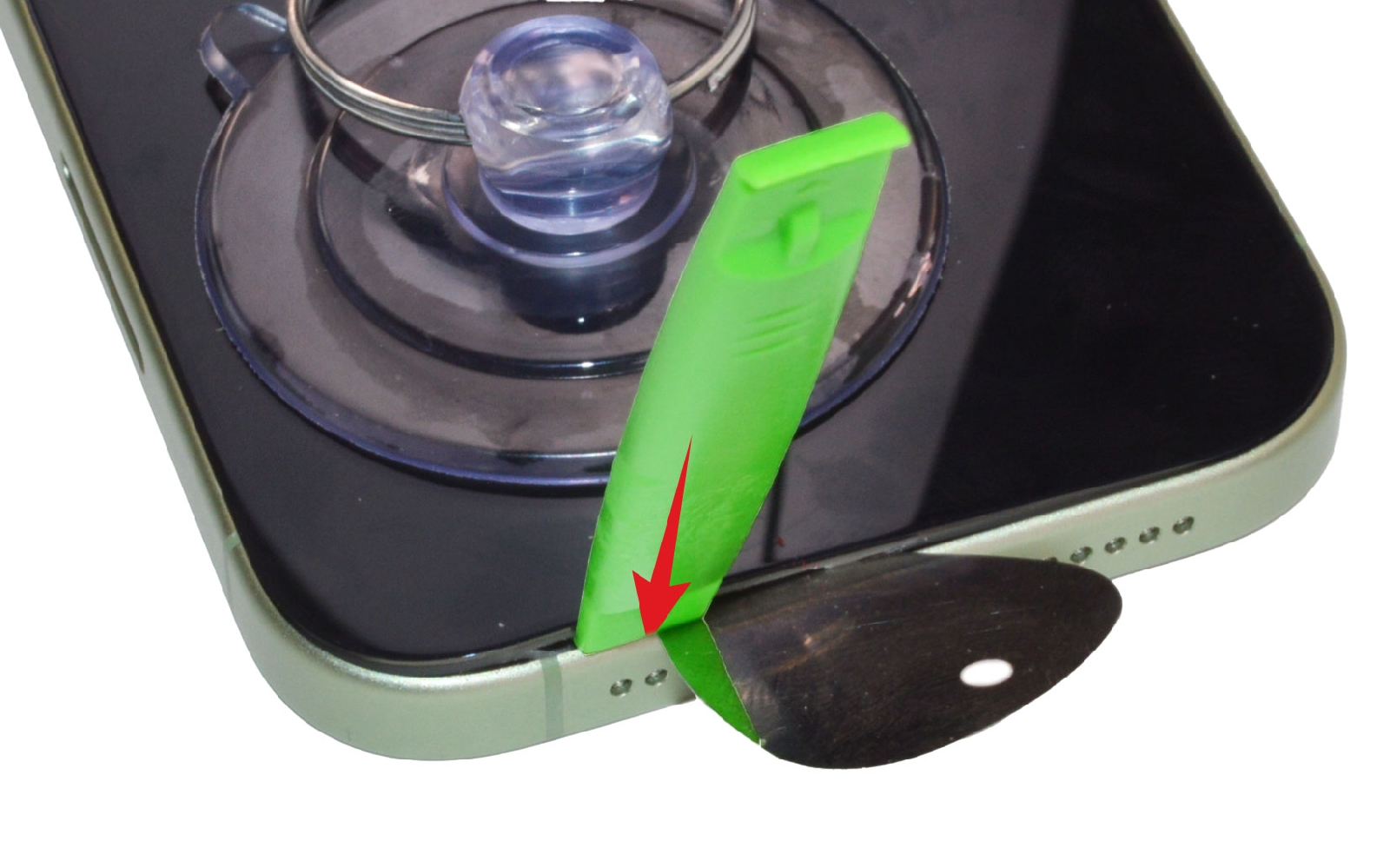

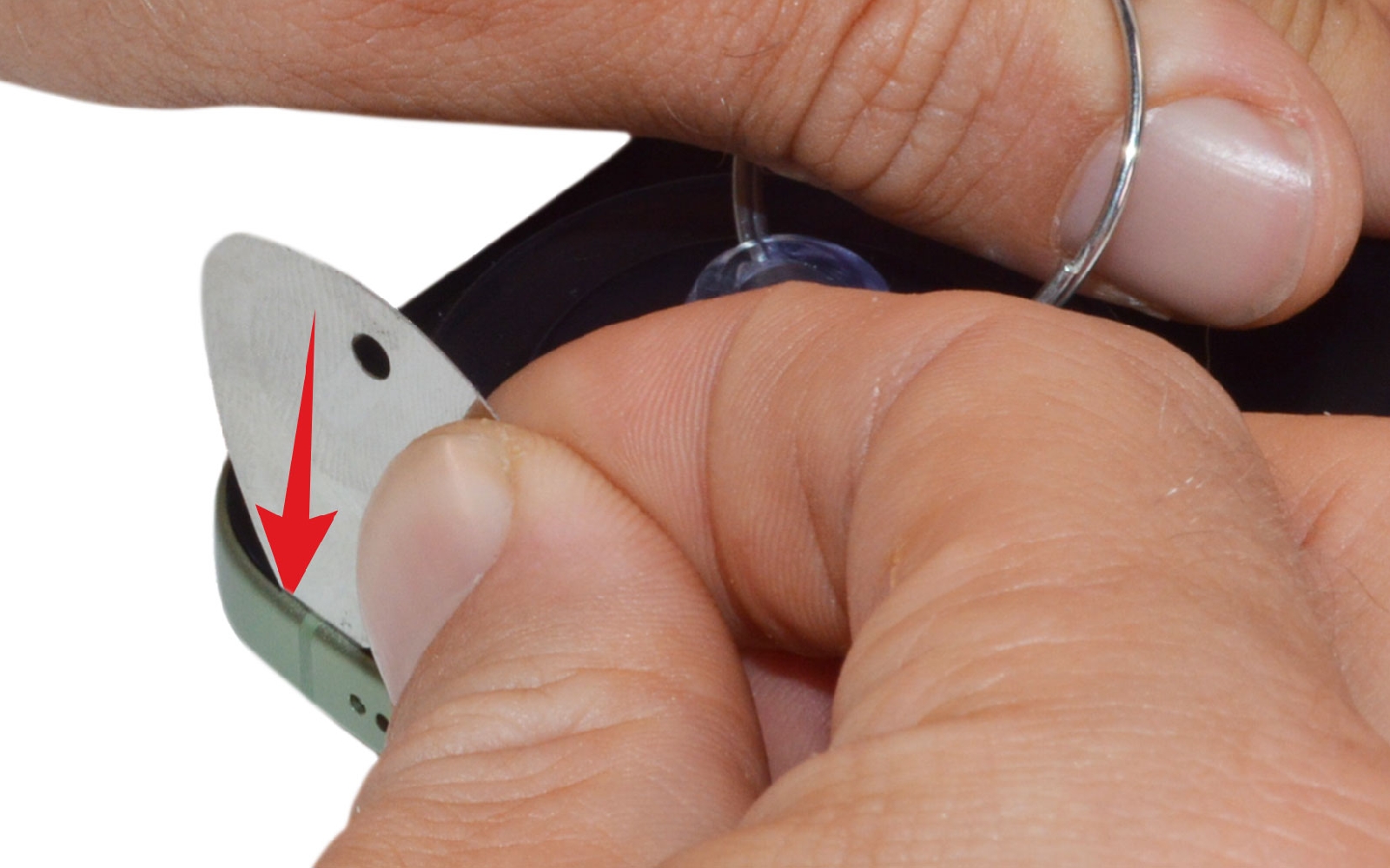

Ensuite, collez la ventouse sur le bas de l'écran puis insérez le médiator à la verticale avec délicatesse, entre le châssis et la vitre.

Attention sur l'iPhone 17, le joint de l'écran est renforcé, vérifiez donc bien la position de votre médiator avant d'appuyez dessus pour créer un espace afin de glisser la spatule verte entre les deux composants.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

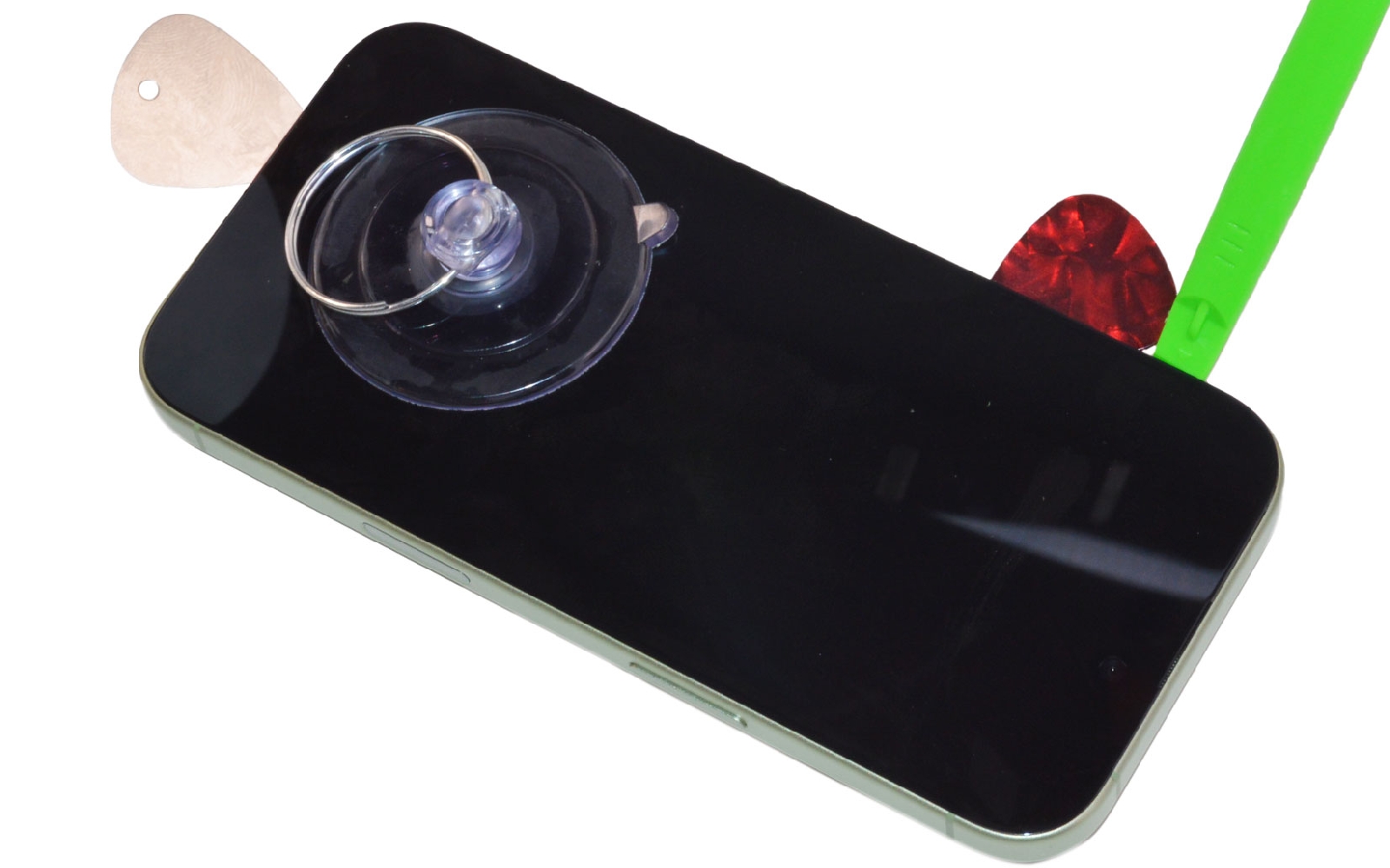

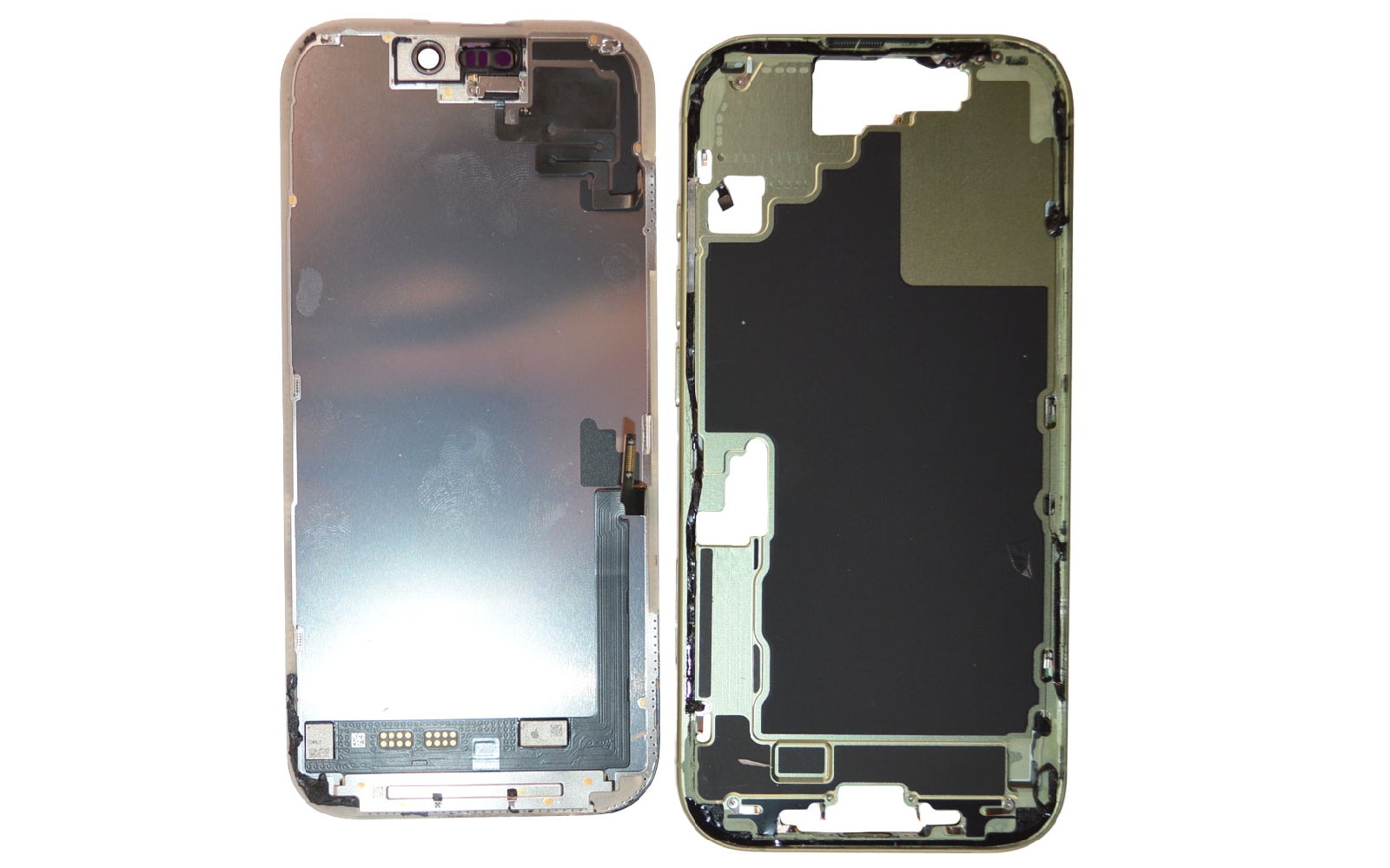

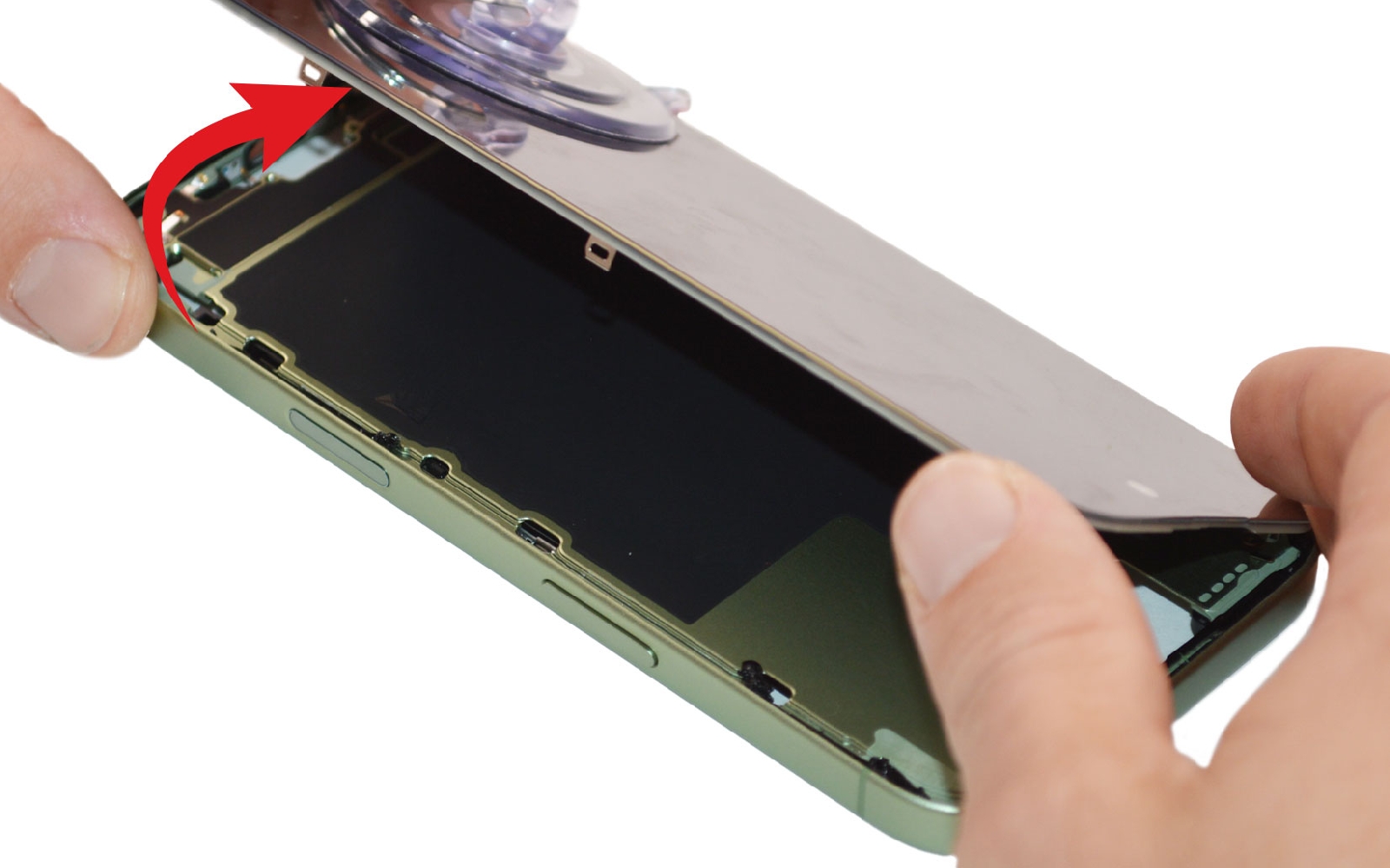

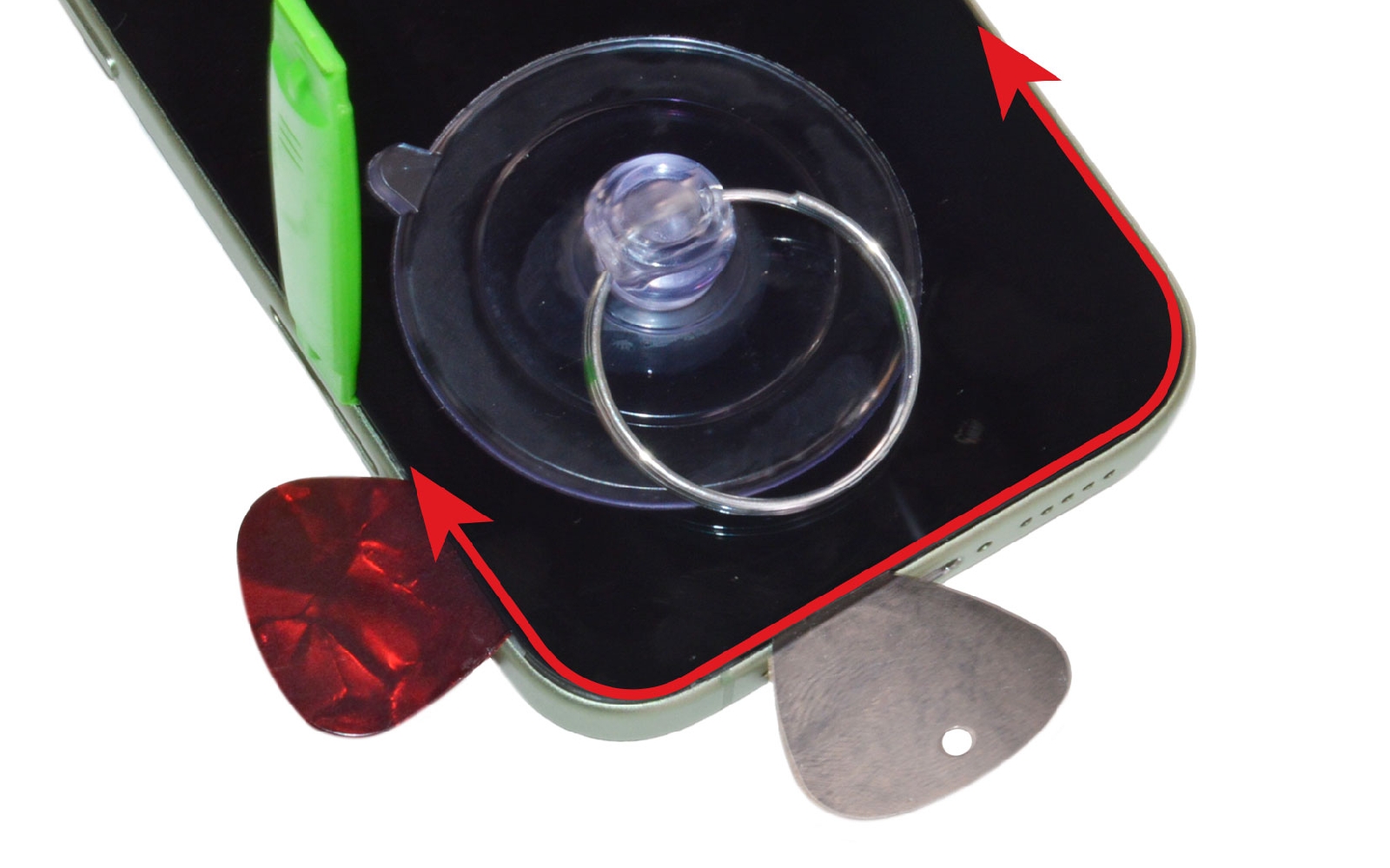

Etape 28 : Séparer l'écran du châssis

Faites circuler la spatule sur tout le tour de l'écran pour le décoller petit à petit. N'hésitez pas à chauffer de nouveau si vous sentez de la résistance et installez des médiators en plastique pour que l'écran ne se recolle pas lorsque vous avancez dans son décollage.

Retirez l'écran du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

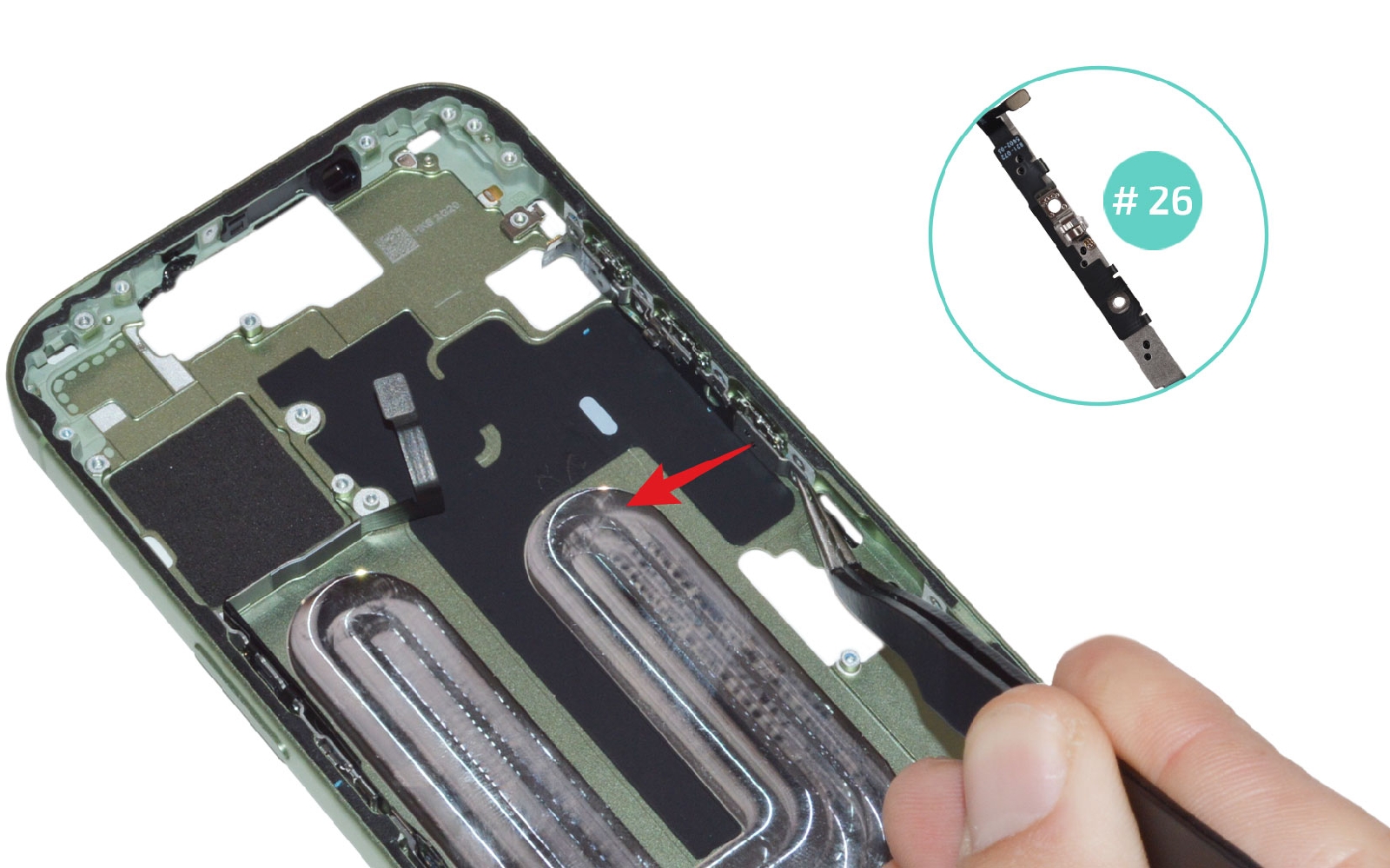

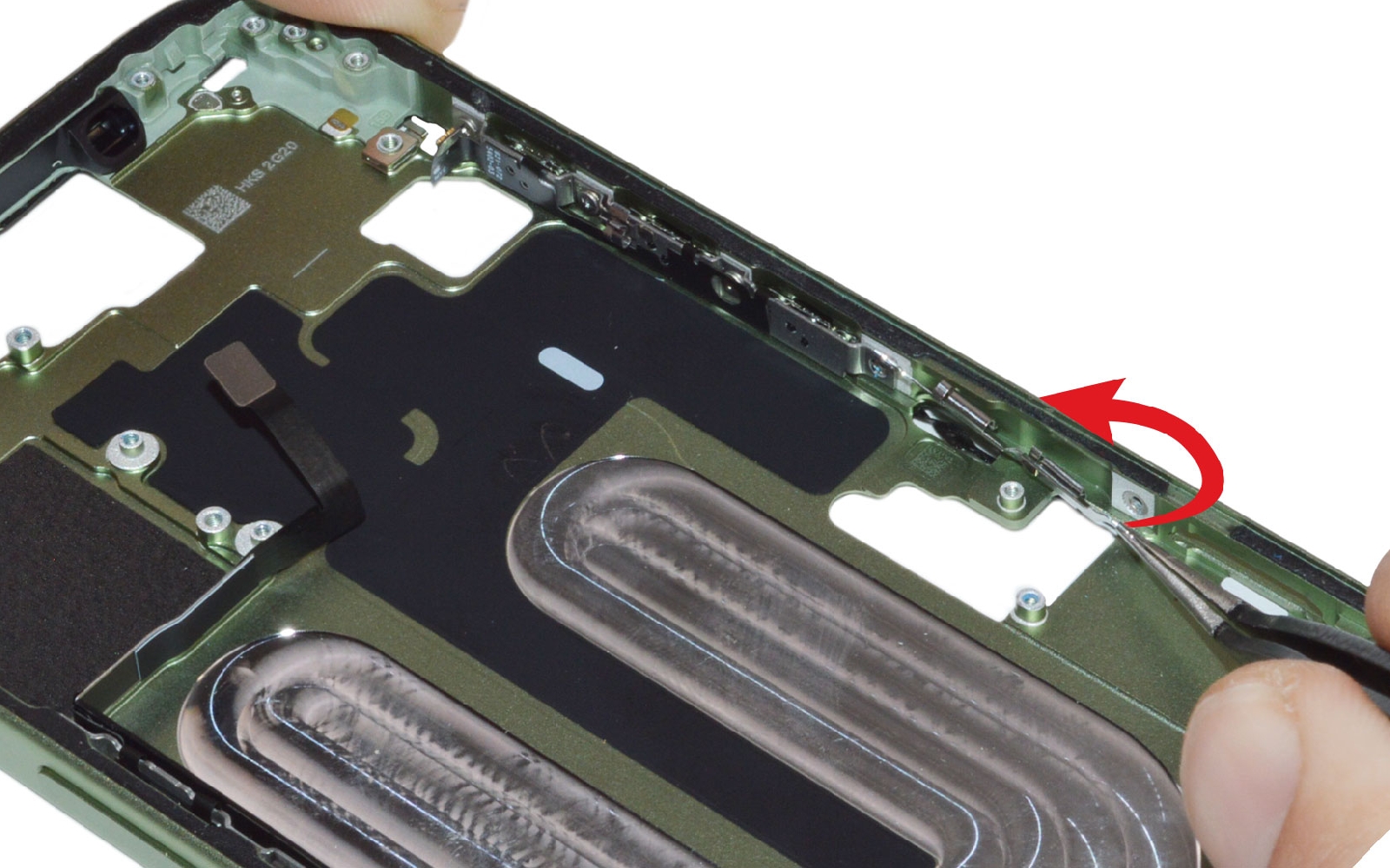

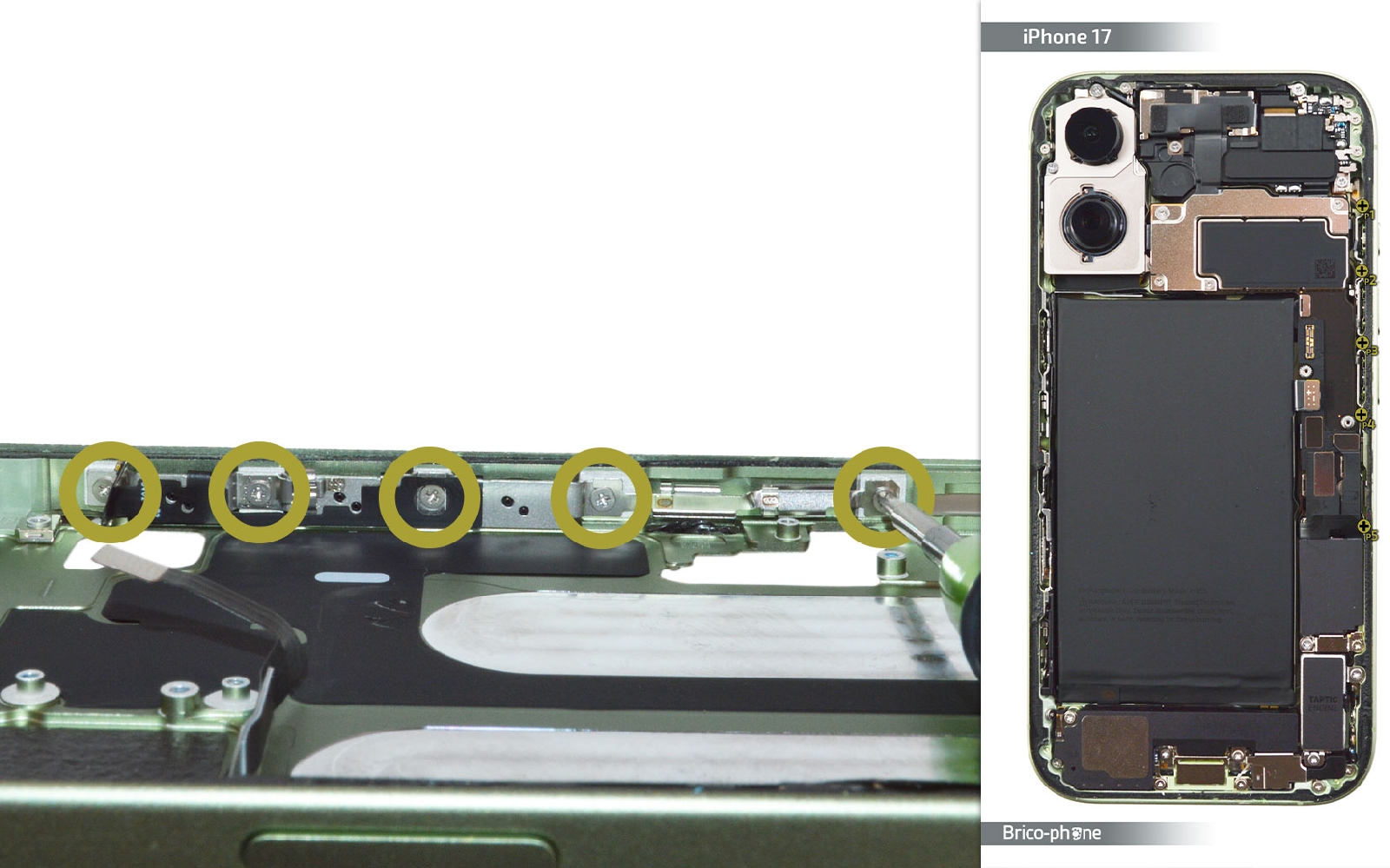

Etape 29 : Retirer la nappe des boutons Volume

Ôtez les vis cruciforme sur le rebord du châssis. Sortez ensuite, le support métallique puis la nappe des boutons Volume avec la pincette.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

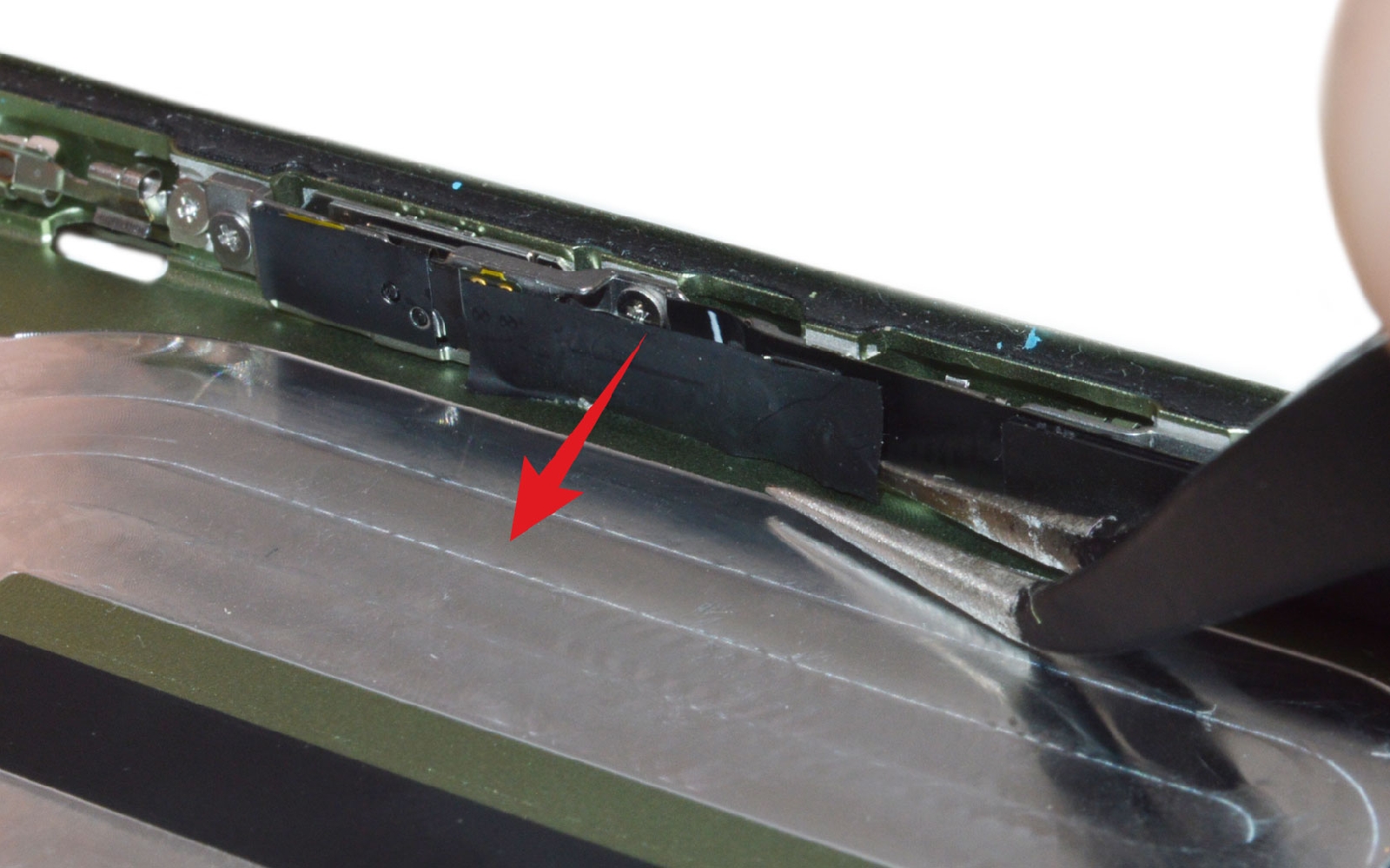

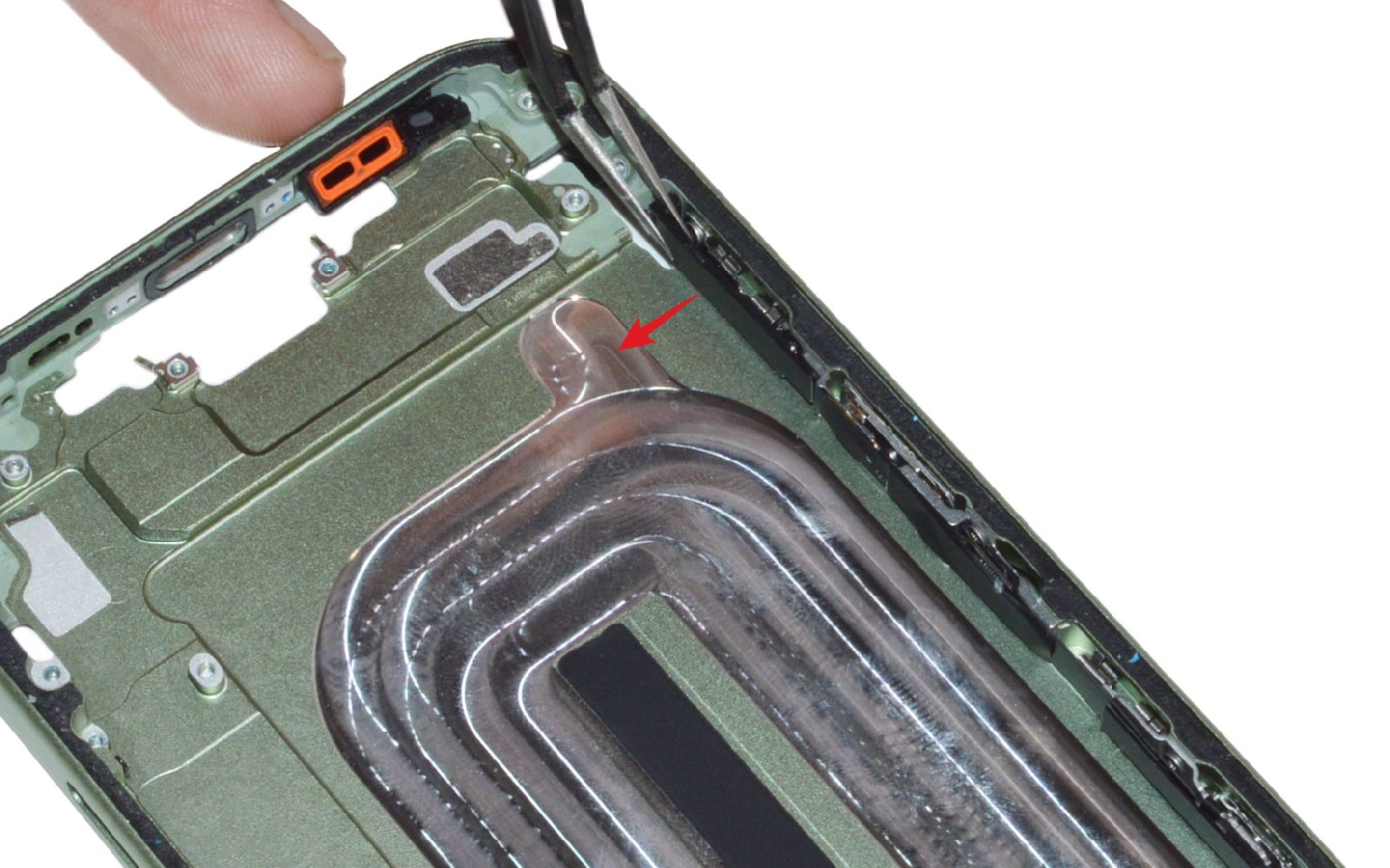

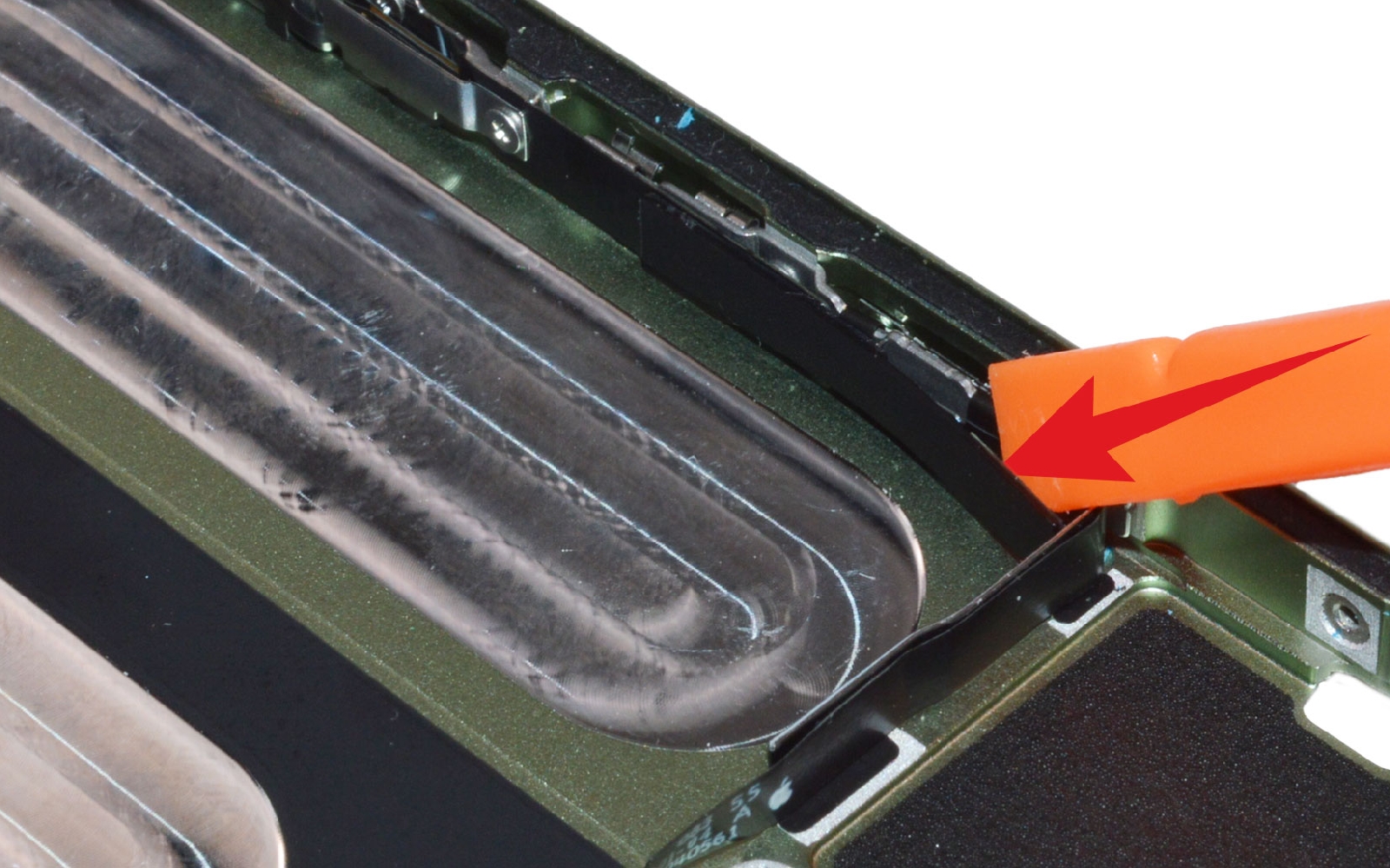

Etape 30 : Enlever les protections

Décollez les adhésifs de protection pour pouvoir accéder aux vis et à toute la nappe.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

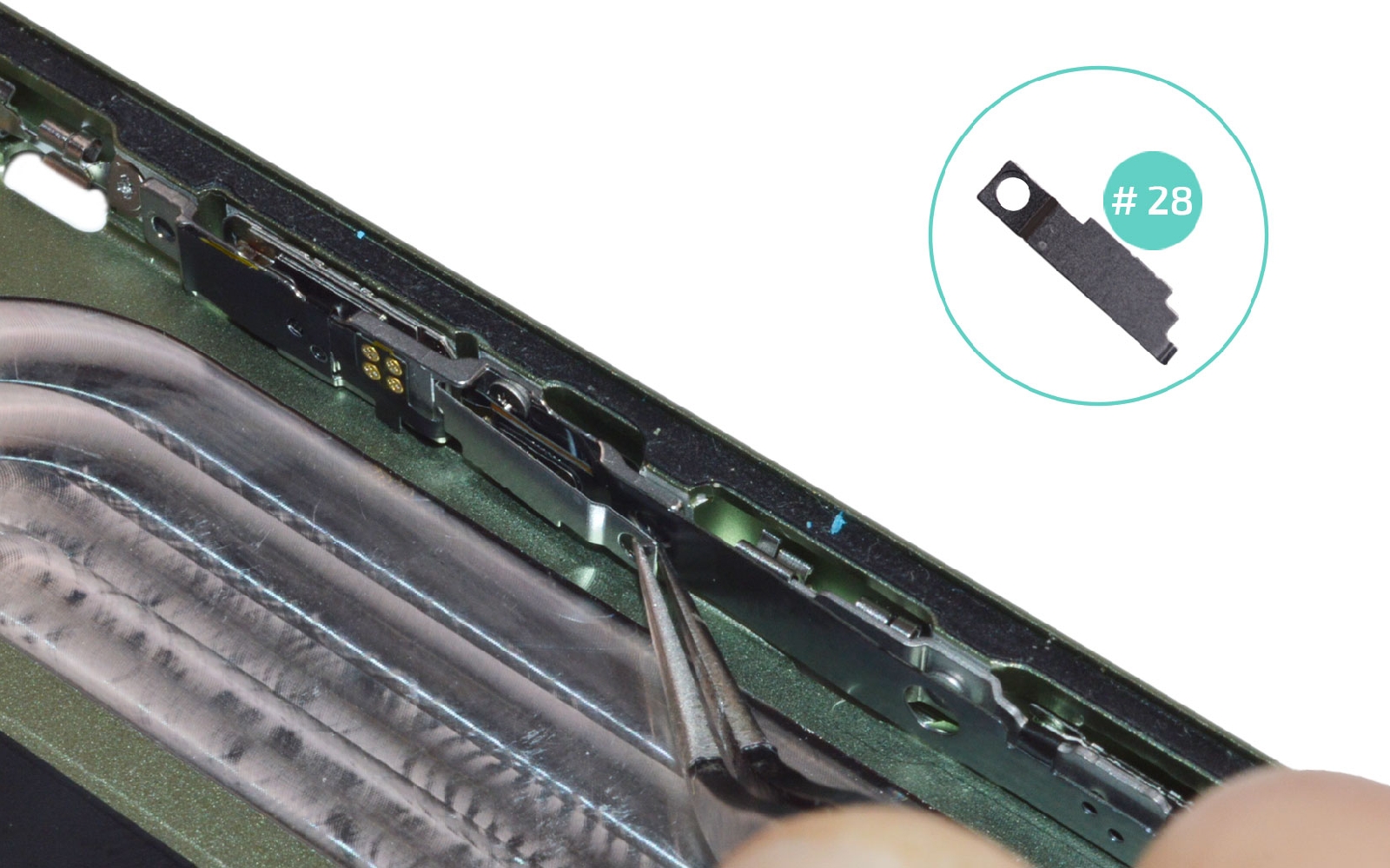

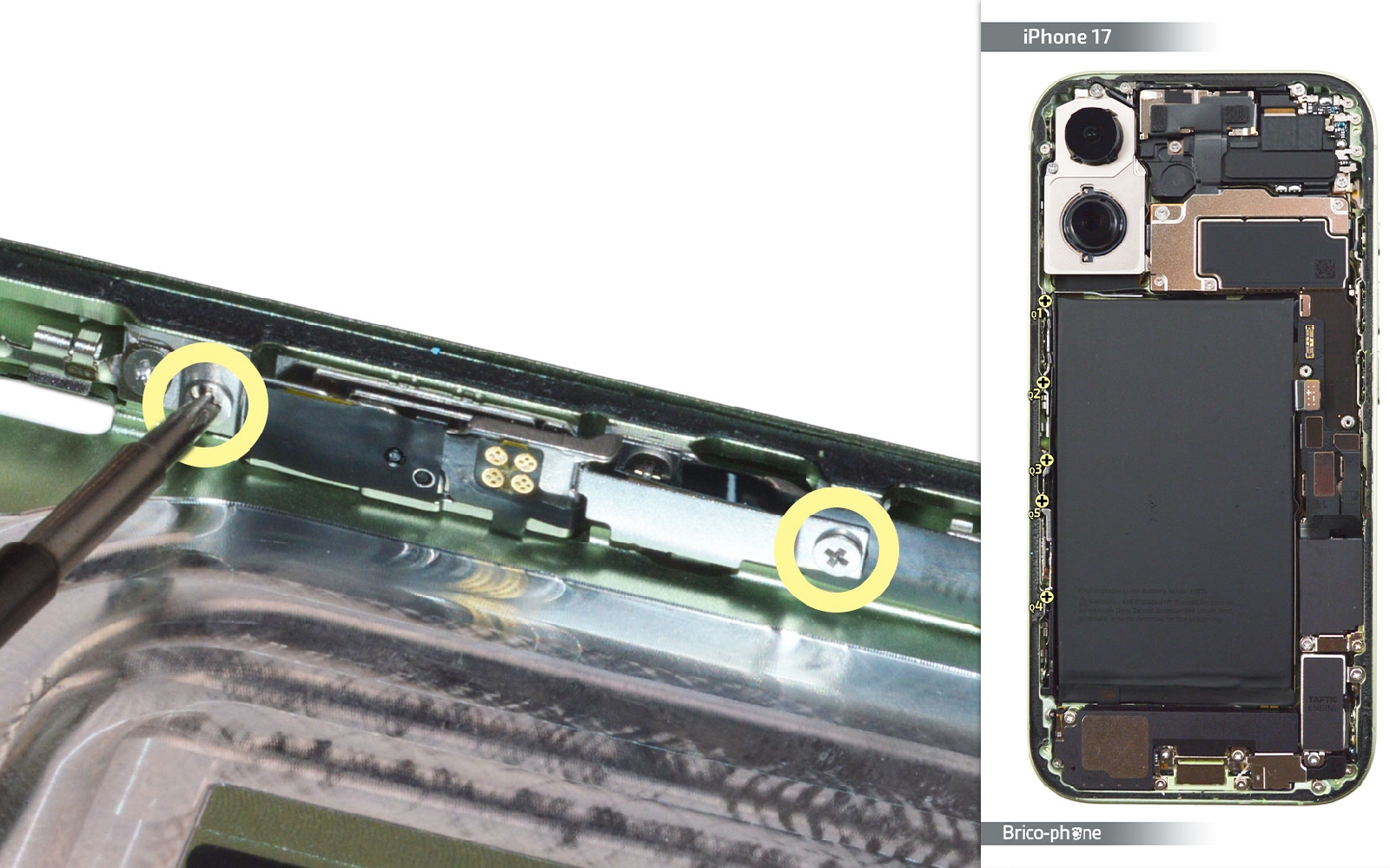

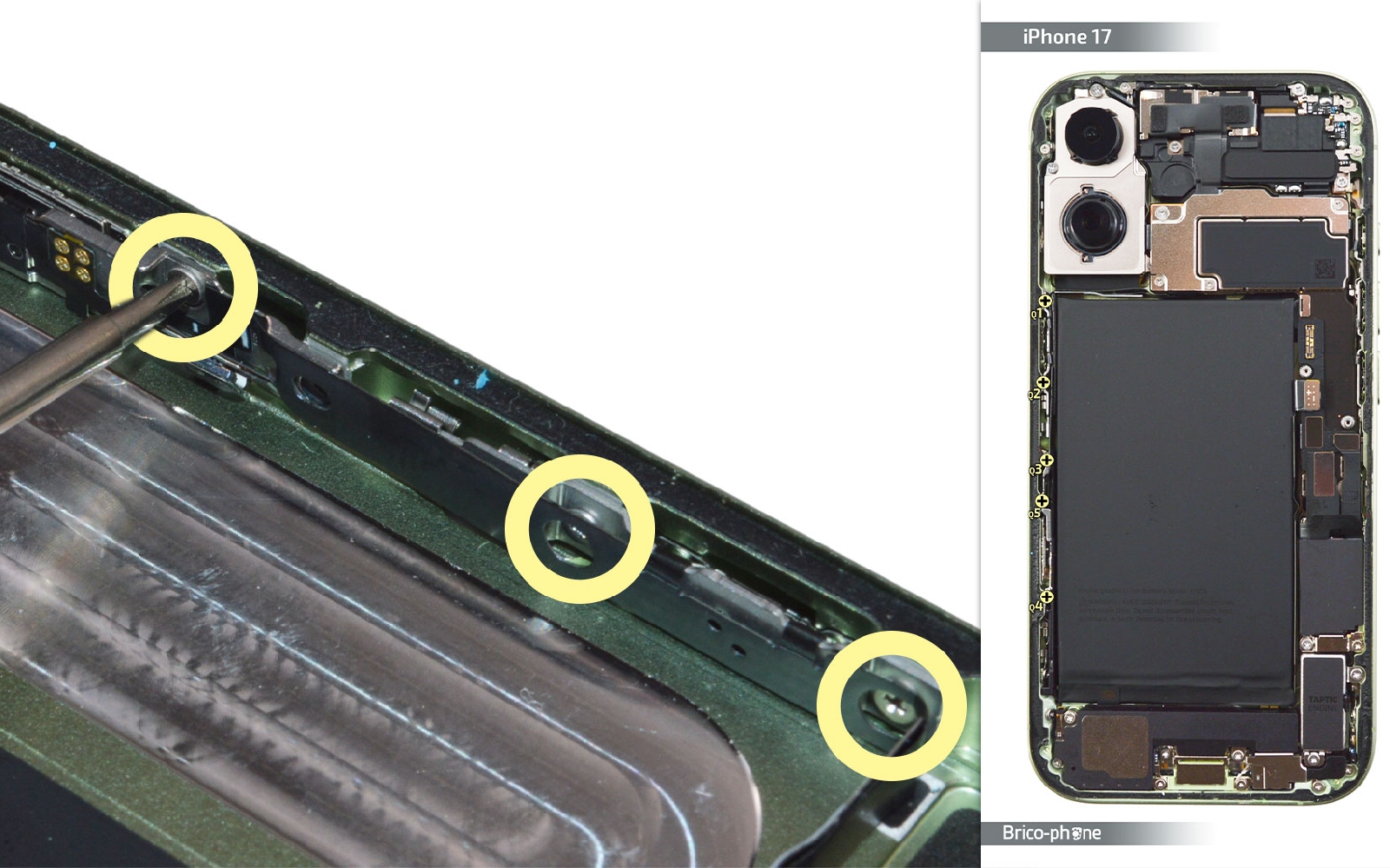

Etape 31 : Ôter les vis des boutons

De l'autre coté du châssis, enlevez les deux premières vis avec le cruciforme pour libérer la plaquette de protection #28.

Ensuite, continuez à retirer les vis de la nappe.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

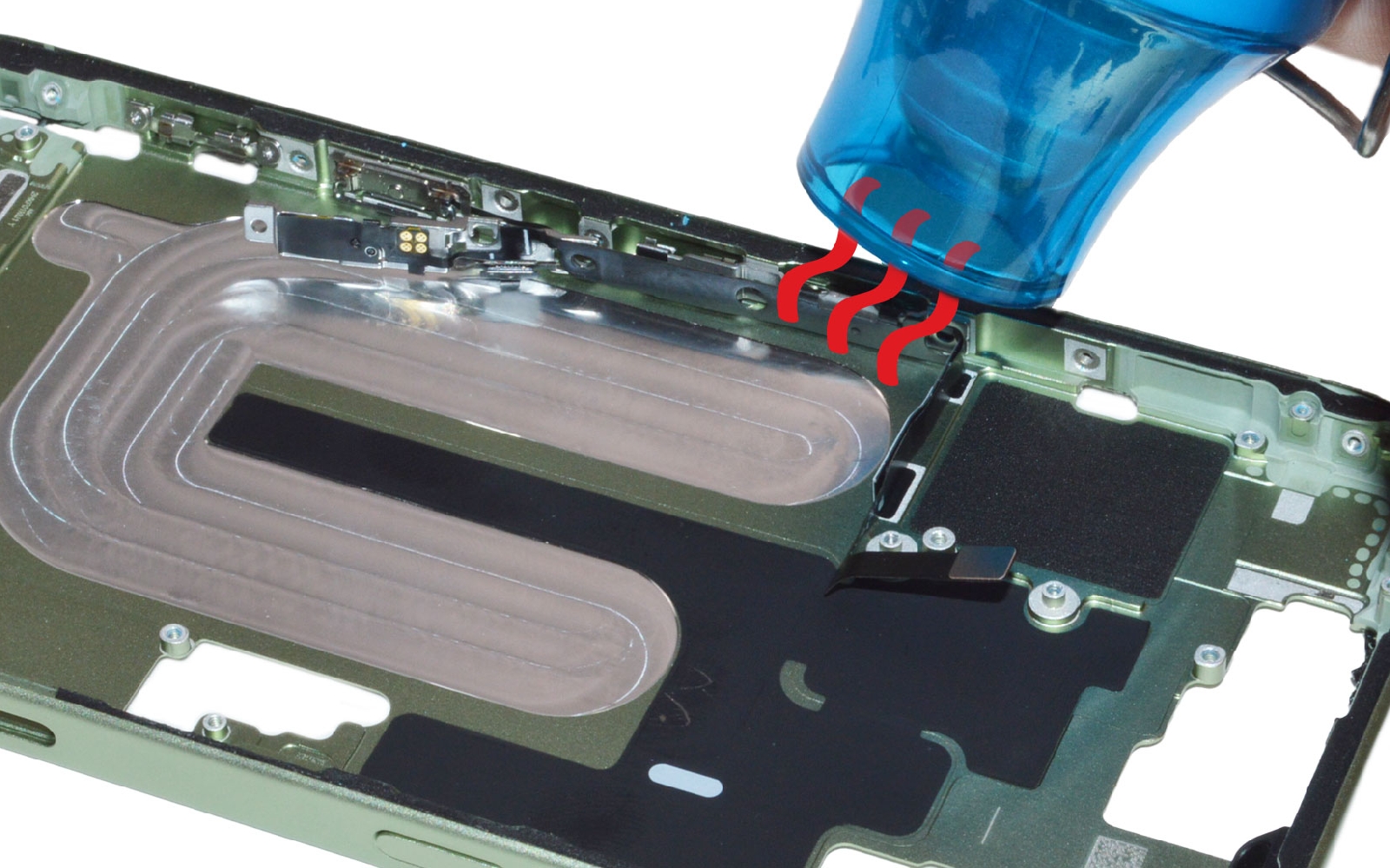

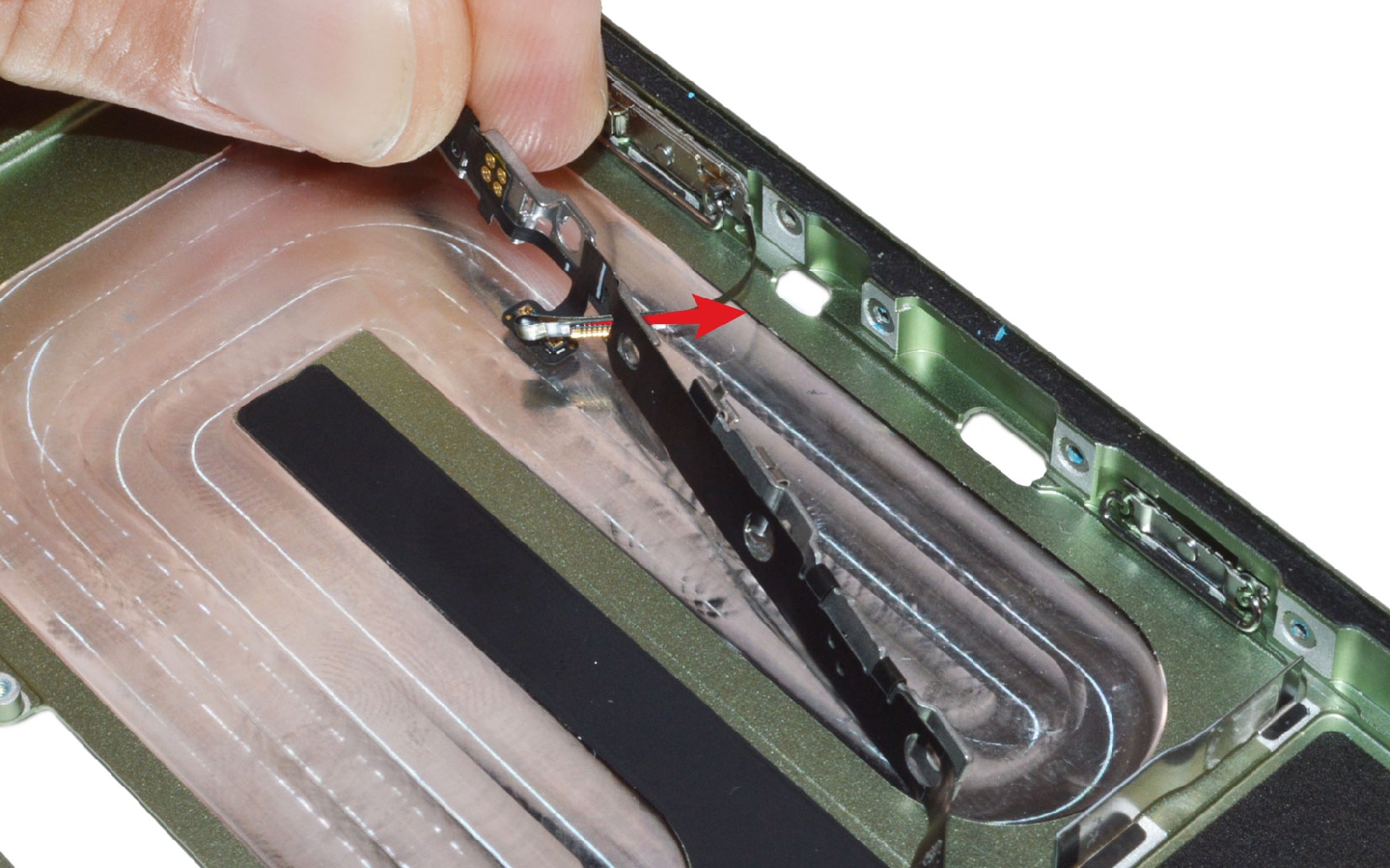

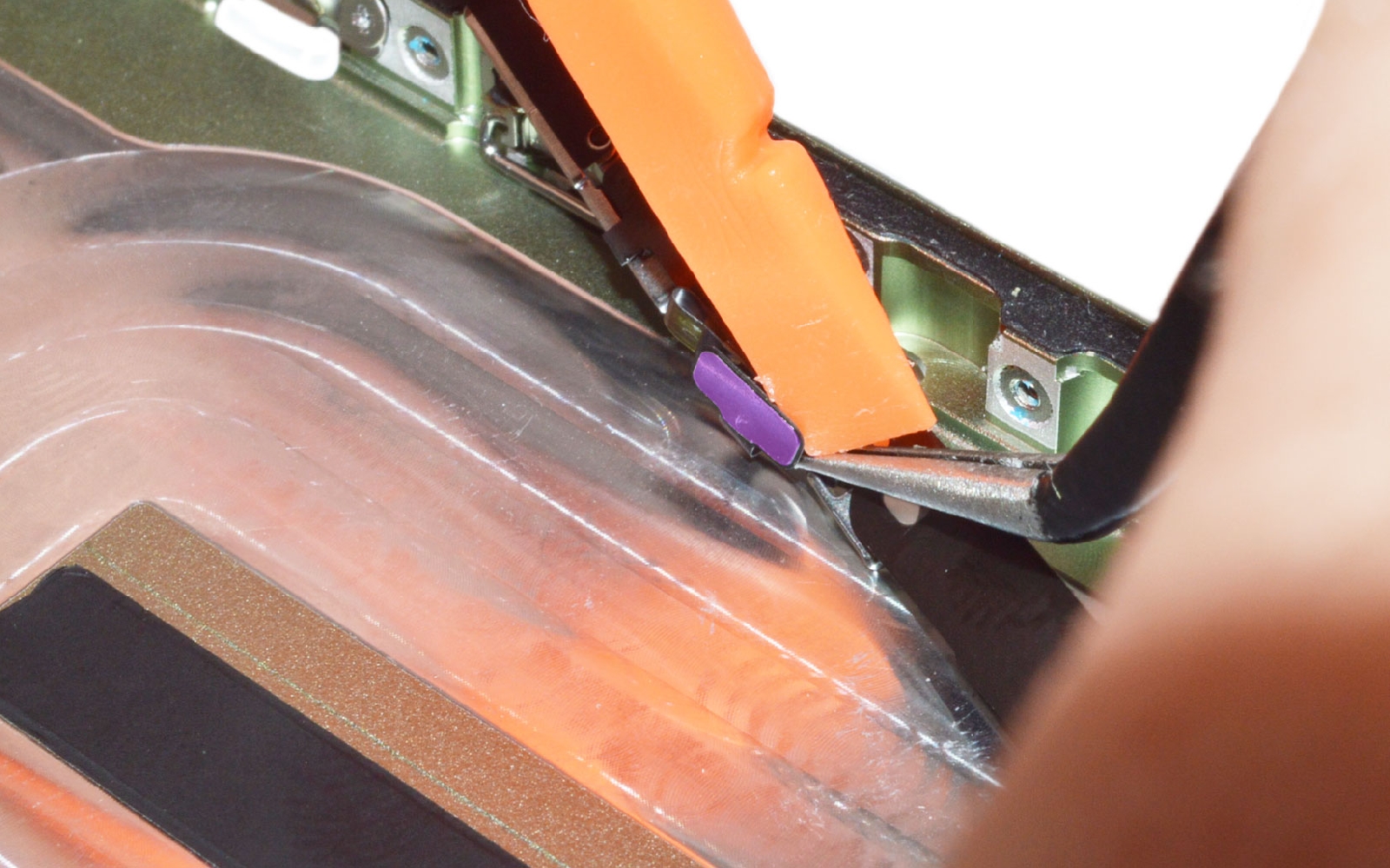

Etape 32 : Libérer la nappe du bouton Power

Chauffez légèrement la nappe pour réussir à la détacher du châssis.
Déconnectez la double nappe en vous aidant du levier et de la pincette. Puis, passez la nappe du bouton Commande dans le petit espace pour réussir à libérer la nappe complète du bouton Power.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

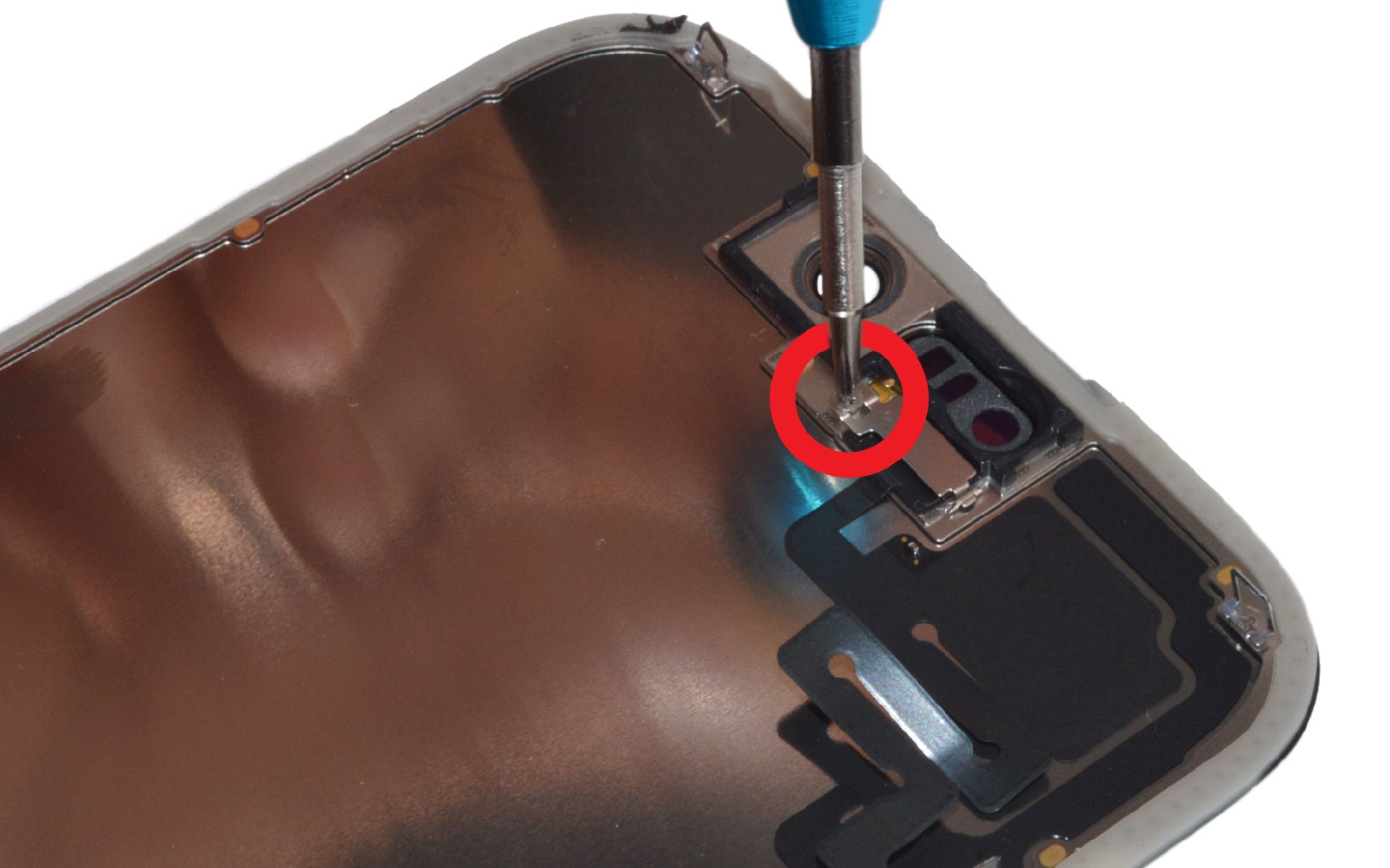

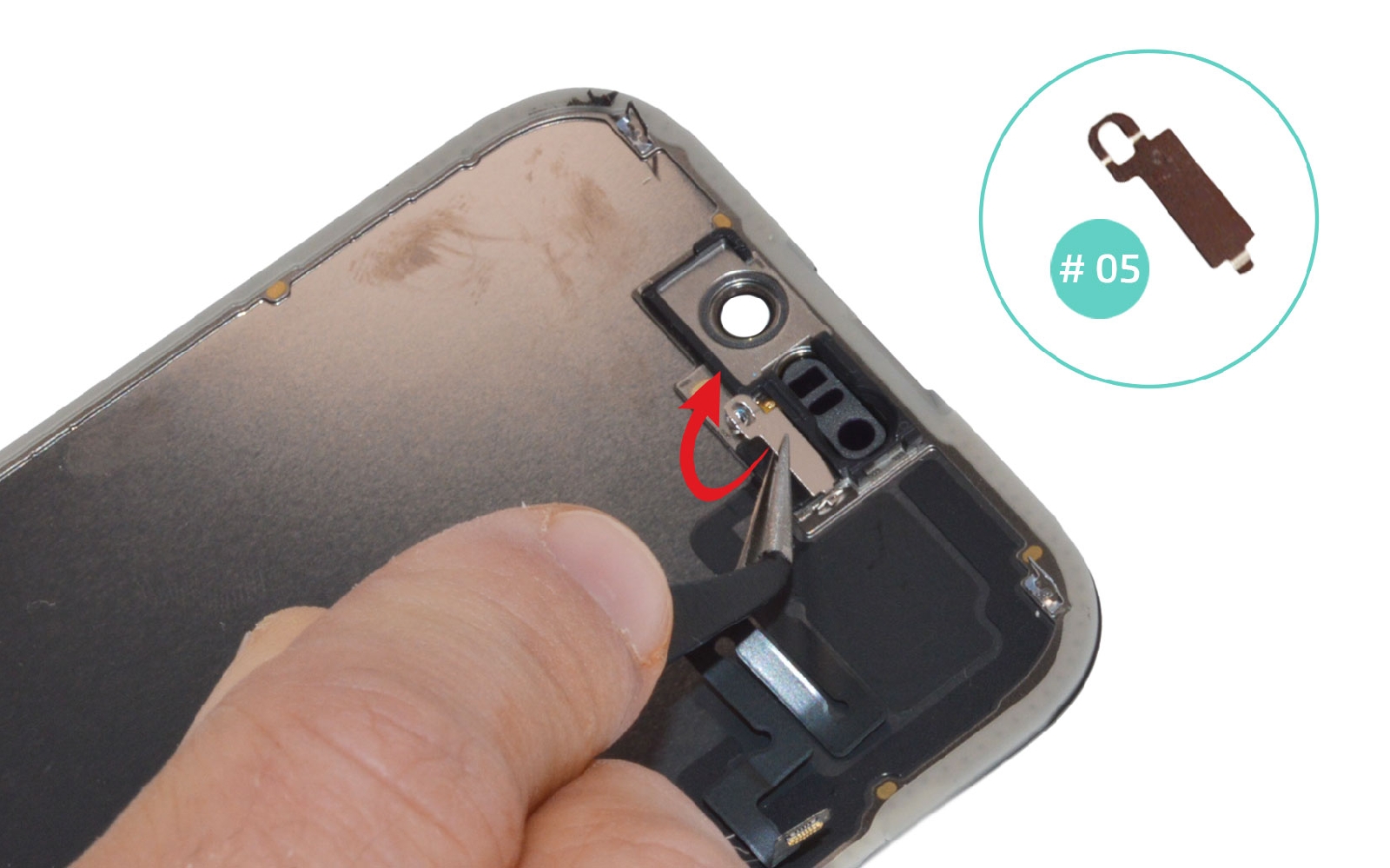

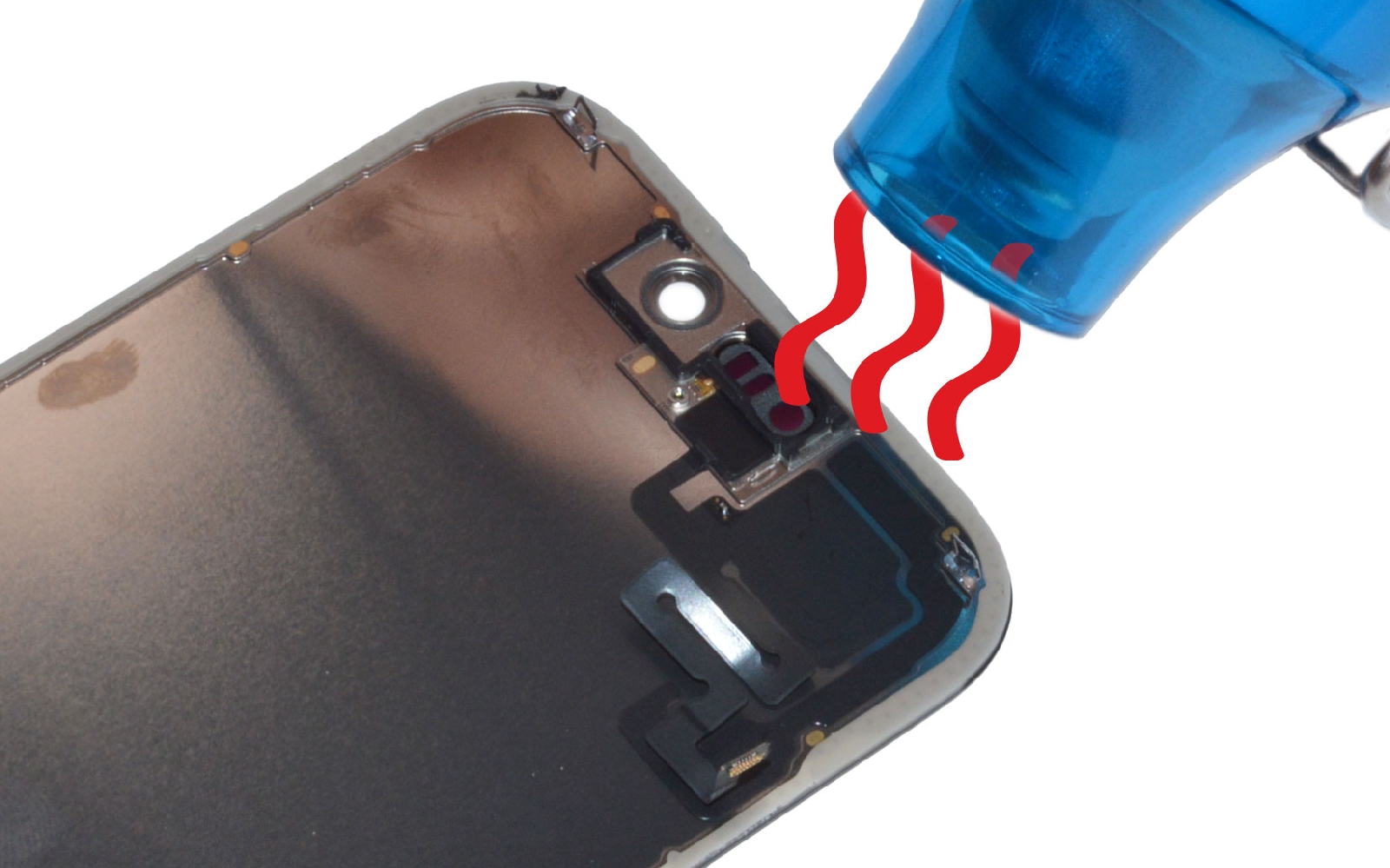

Etape 33 : Récupérer la plaquette du capteur de luminosité

Reprenez l'écran pour retirer la vis triwing de la plaquette avant de la récupérer avec la pincette.

Ensuite, chauffez la nappe complète pour ramollir son sticker.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

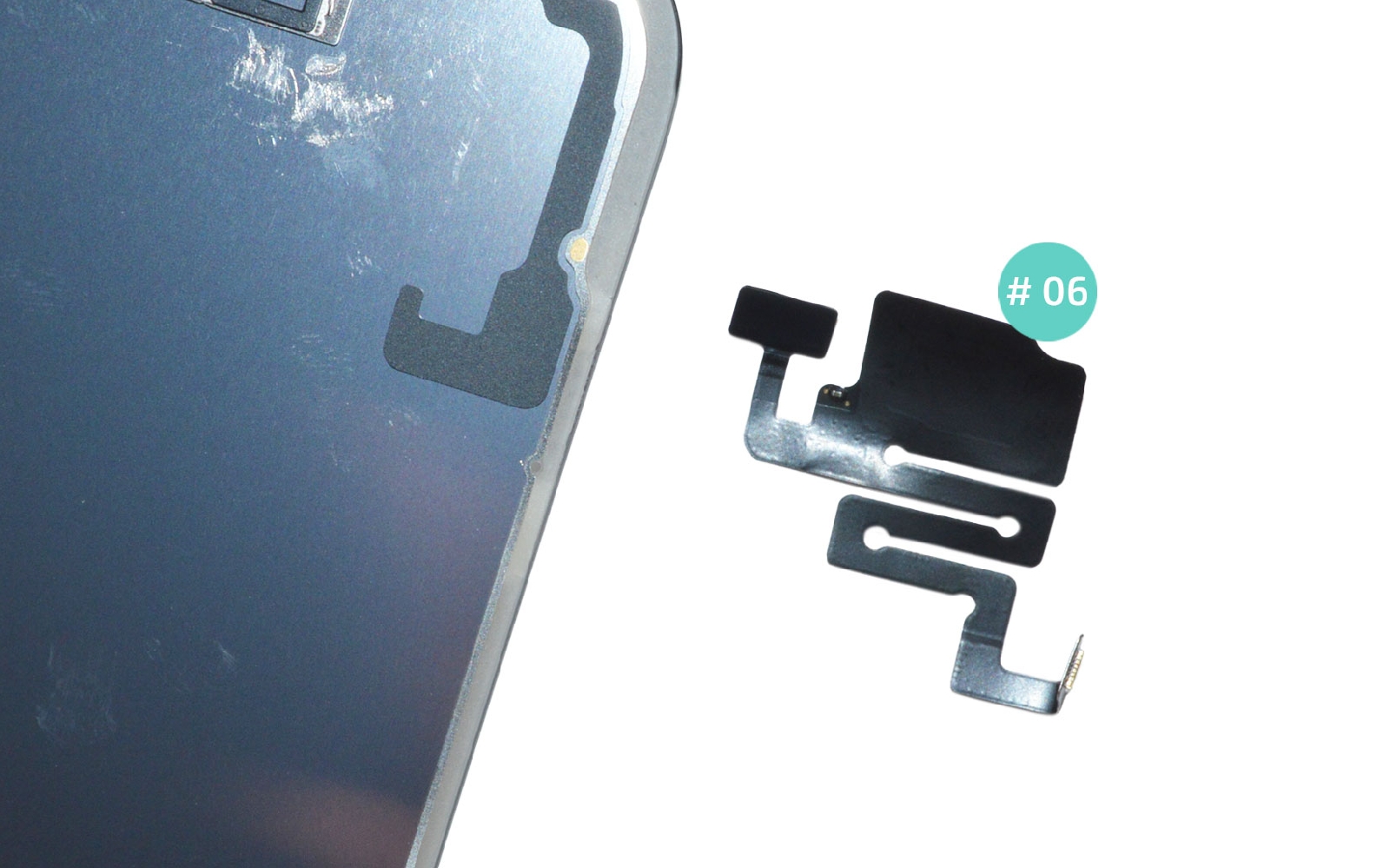

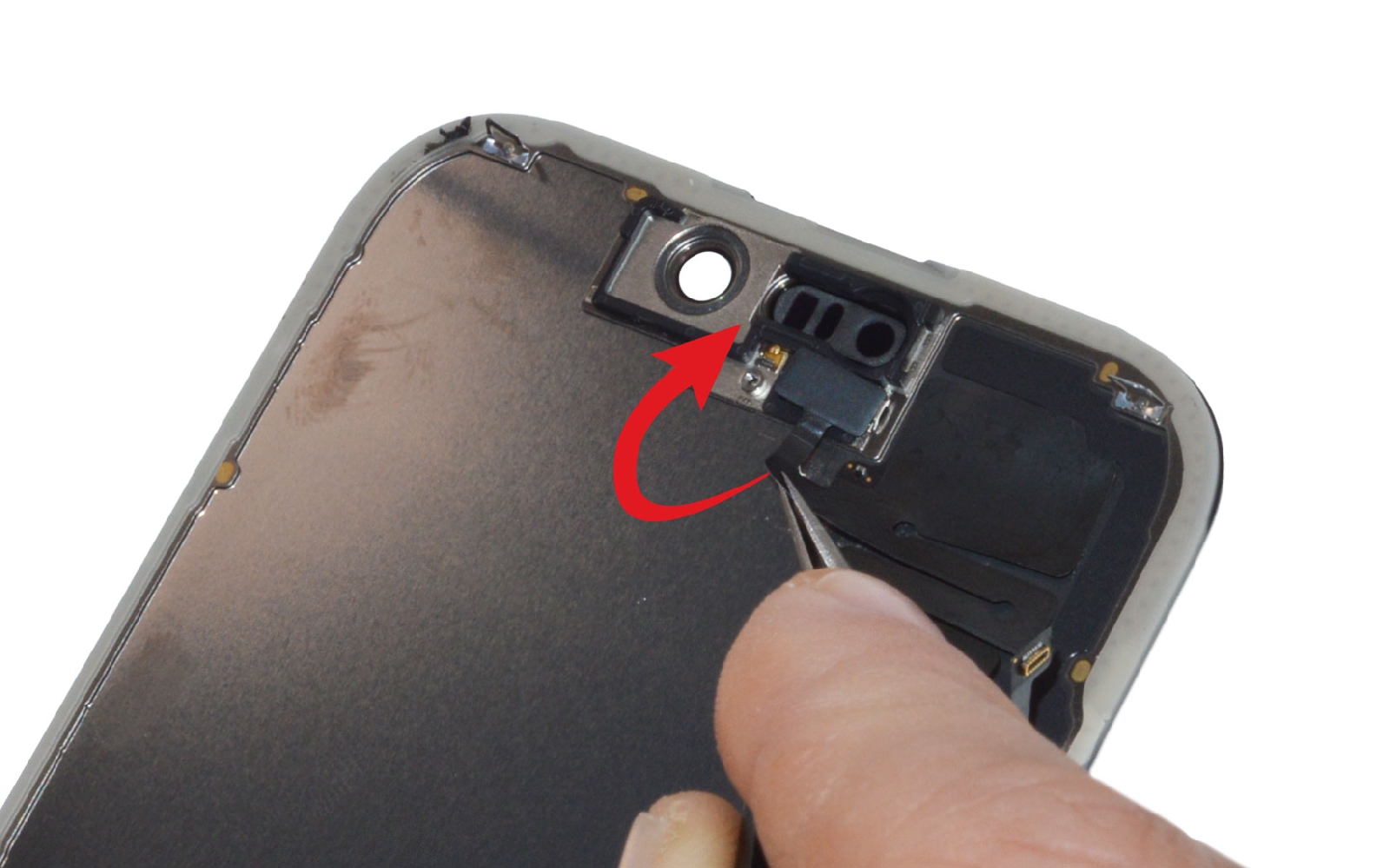

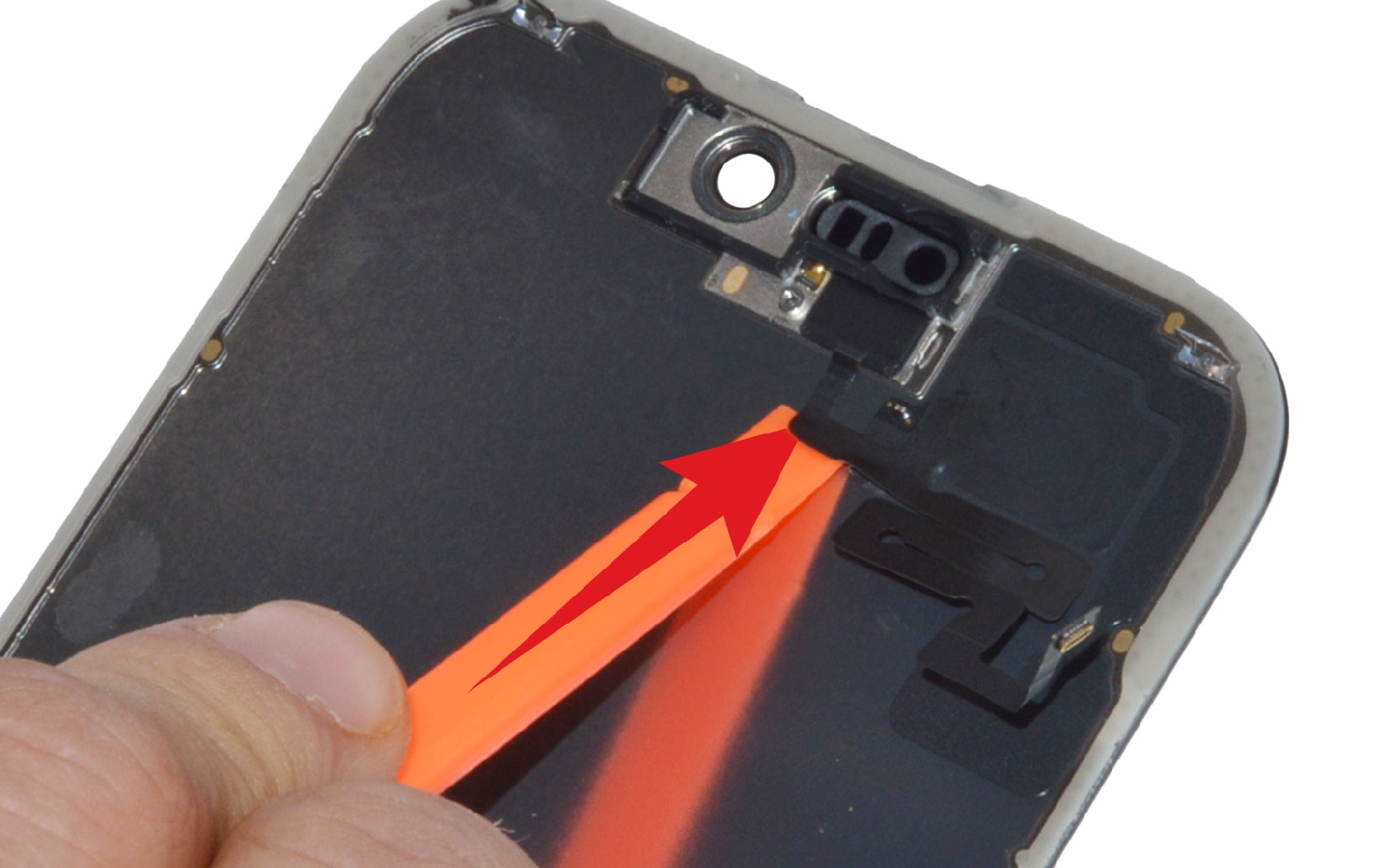

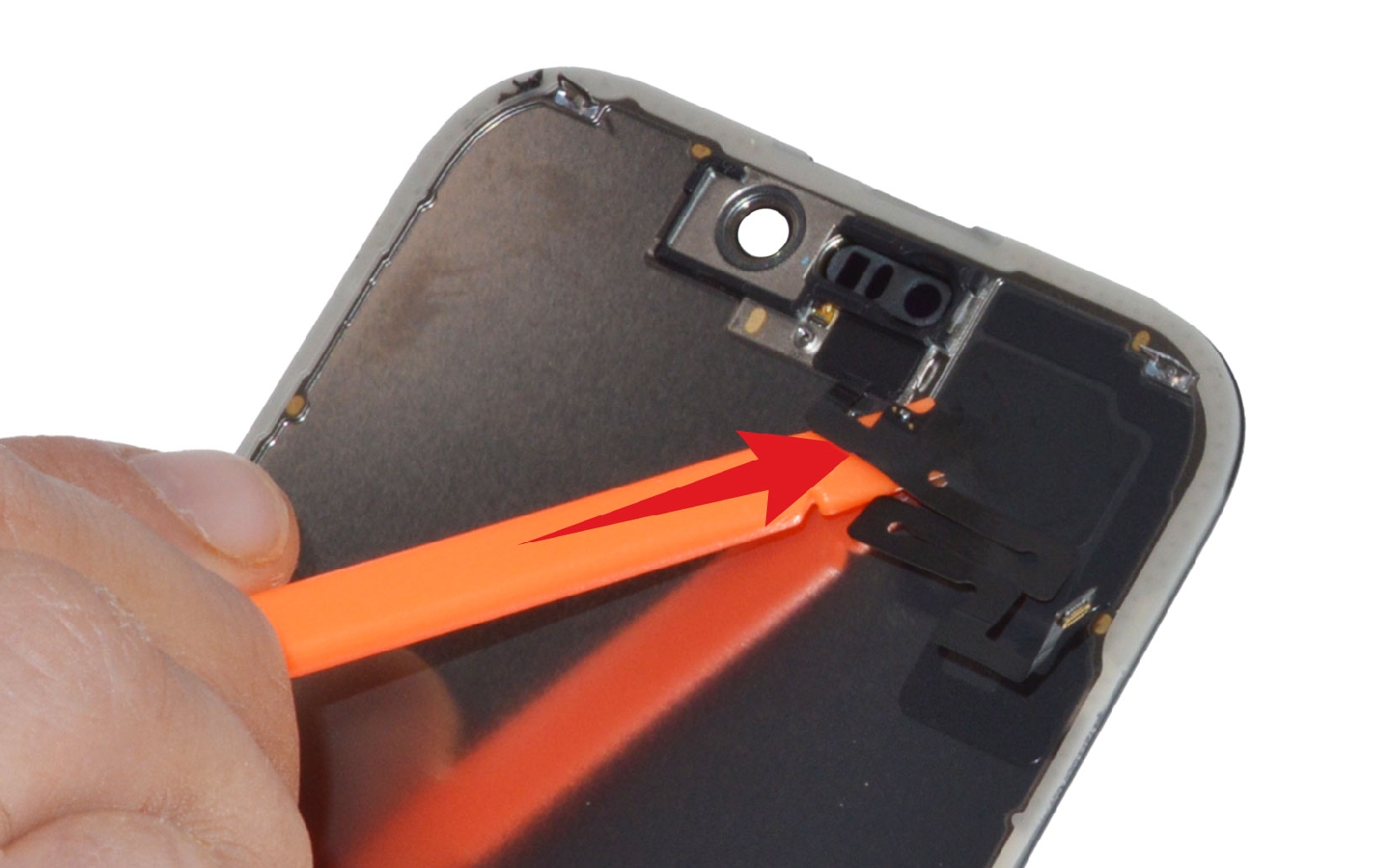

Etape 34 : Décoller le capteur de proximité

Glissez le levier sous la nappe pour la décoller petit à petit de l'arrière de l'écran.
Aidez-vous de la pincette pour le capteur.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels
