Comment changer le connecteur de charge sur Redmi Note 14 (5G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 14 (5G)
Réparation
Note de réparabilité 13/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Problème de charge

Votre Xiaomi Redmi Note 14 ne se recharge plus correctement ? Le câble bouge dans le port, la charge est lente ou intermittente ? Ces problèmes sont souvent liés à un connecteur de charge défectueux ou usé avec le temps. Pas besoin de changer de téléphone : Brico-Phone vous montre comment le remplacer vous-même !

Grâce à ce tutoriel pas à pas, vous apprendrez à accéder au connecteur, à le déconnecter proprement puis à installer une nouvelle pièce en toute sécurité. Ce guide est illustré de photos claires et accompagné de conseils précis pour vous aider à réussir votre réparation, même sans expérience.

Pourquoi réparer vous-même ? Pour économiser sur les coûts de réparation, éviter le gaspillage électronique et prolonger la durée de vie de votre appareil.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

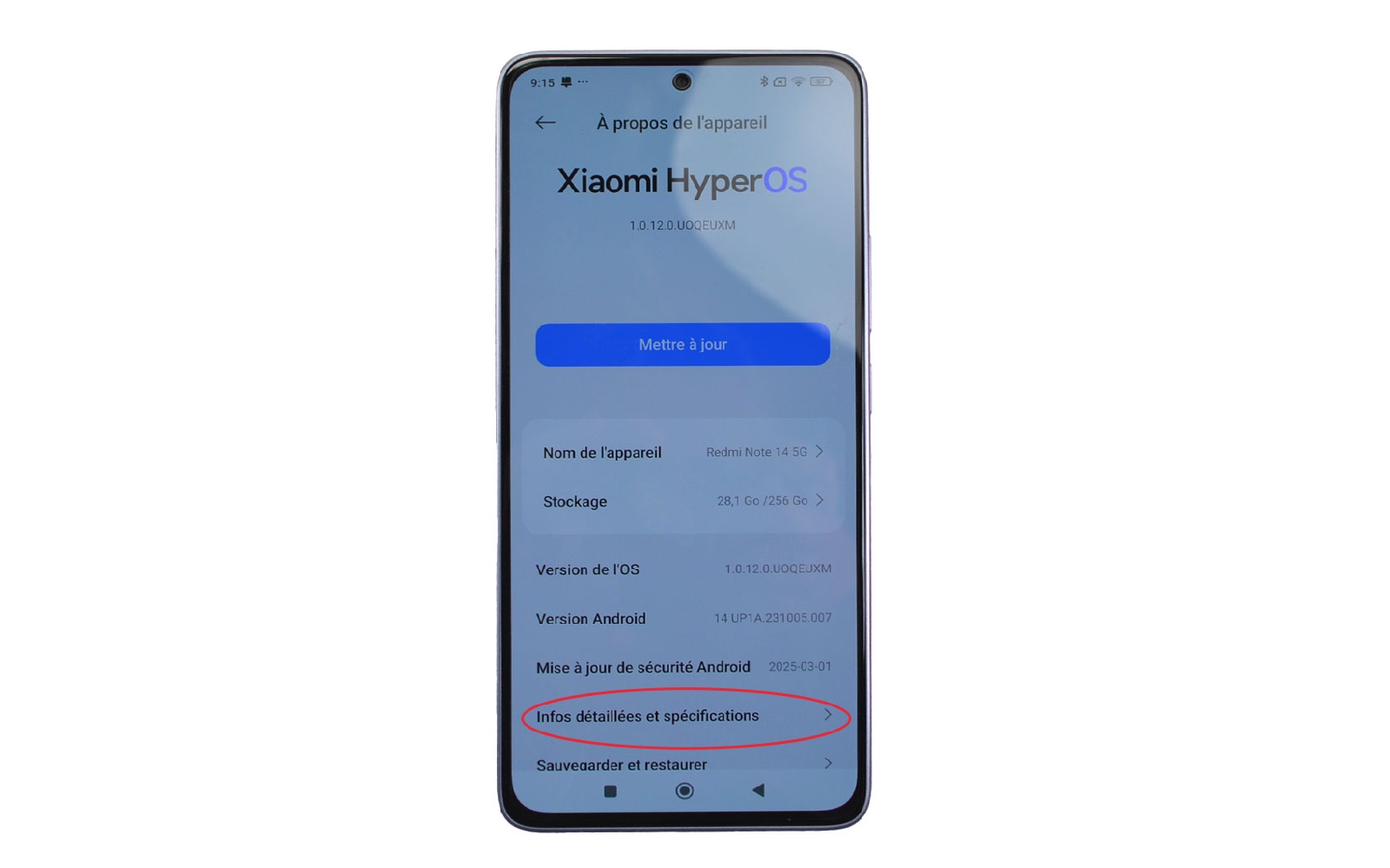

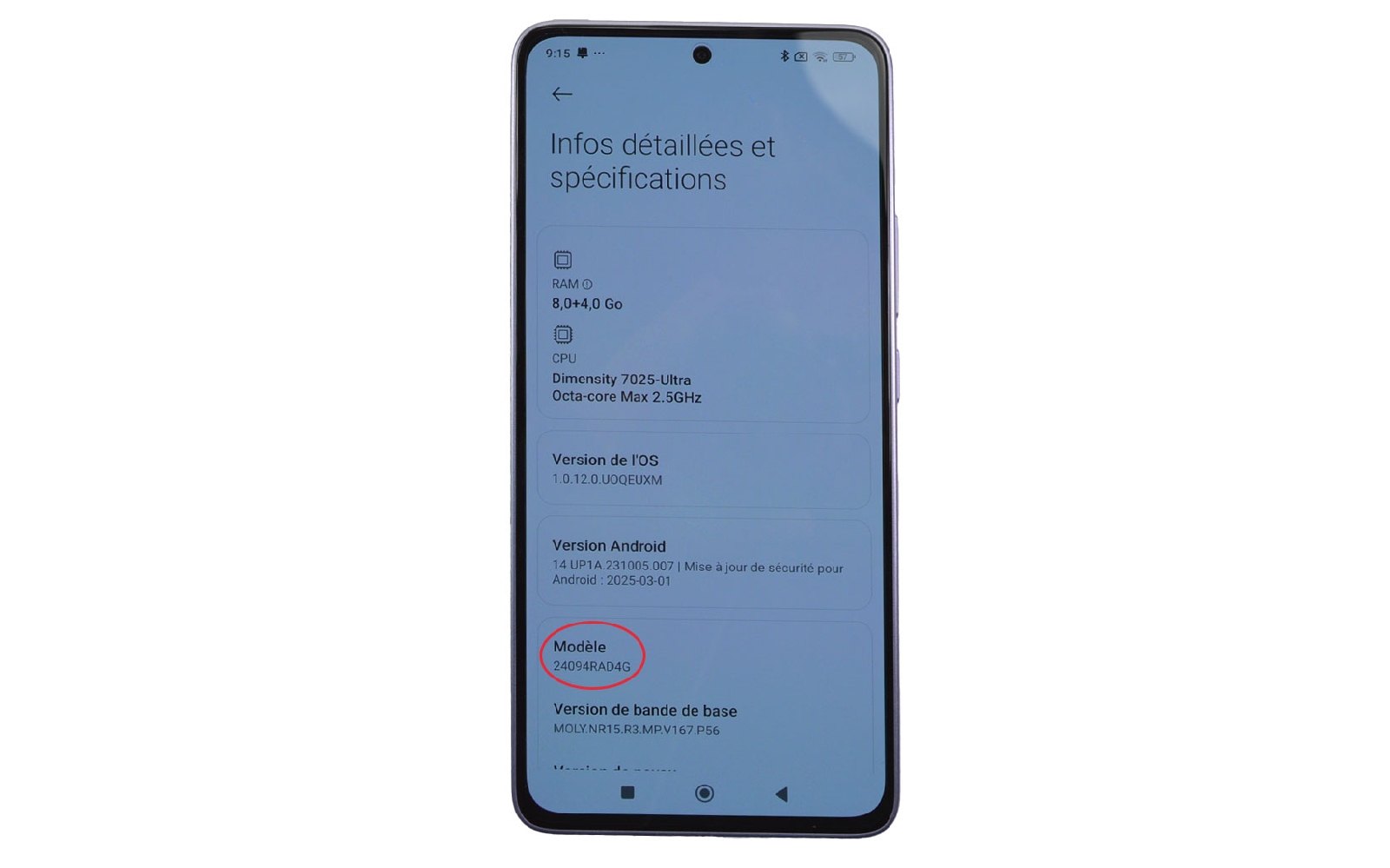

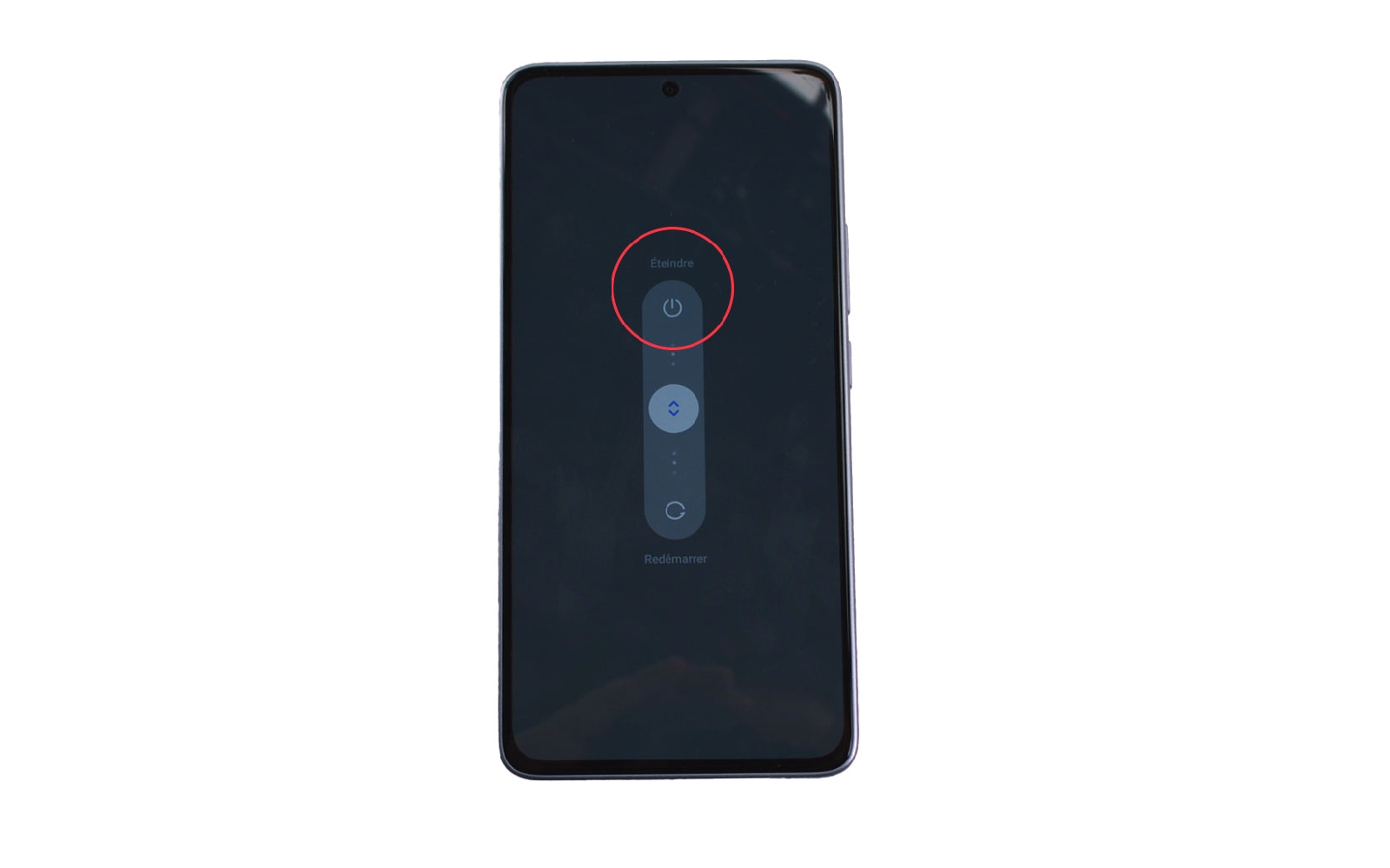

Avant toute intervention, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. Cette vérification vous permet de vous assurer que la pièce détachée commandée est parfaitement compatible avec votre appareil. Le numéro de modèle se trouve généralement dans les Paramètres > À propos du téléphone > Infos détaillées et spécifications. Pensez à effectuer une sauvegarde de votre appareil avant de commencer votre réparation. Une fois la bonne pièce reçue, installez-vous dans un espace de travail propre, bien éclairé et dégagé. Cela vous évitera de perdre des petites pièces ou d’endommager involontairement un composant. Préparez également tous les outils nécessaires à la réparation : tournevis, spatules, ventouse, médiators, pinces, coussin chauffant, etc. Et n'oubliez pas d’utiliser le patron d’aide au montage fourni avec votre commande pour organiser les vis et composants démontés tout au long de l’opération. Enfin, éteignez complètement votre téléphone et retirez le tiroir de la carte SIM à l’aide de l’outil d’éjection.
Outils
SIM
Etape 1

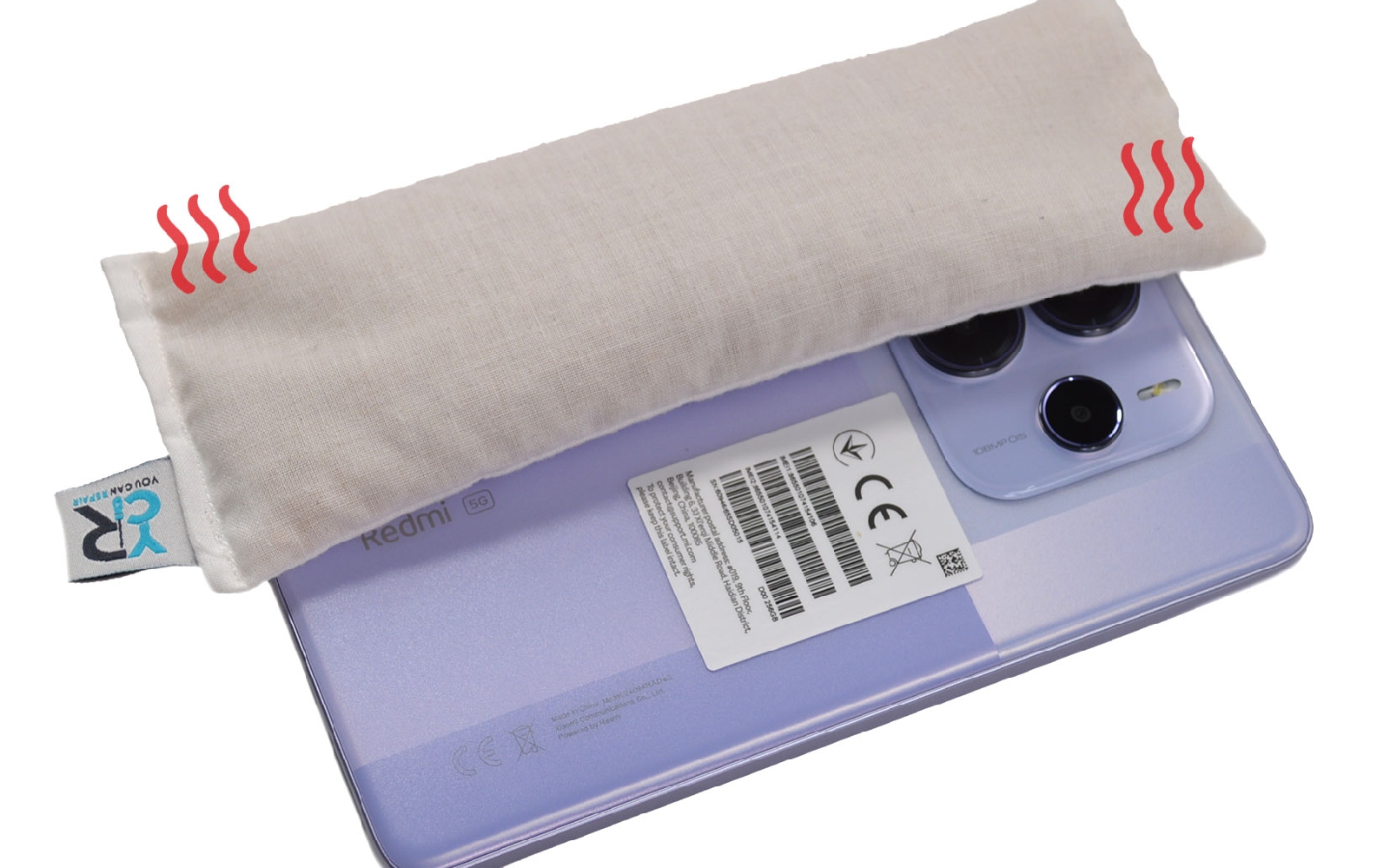

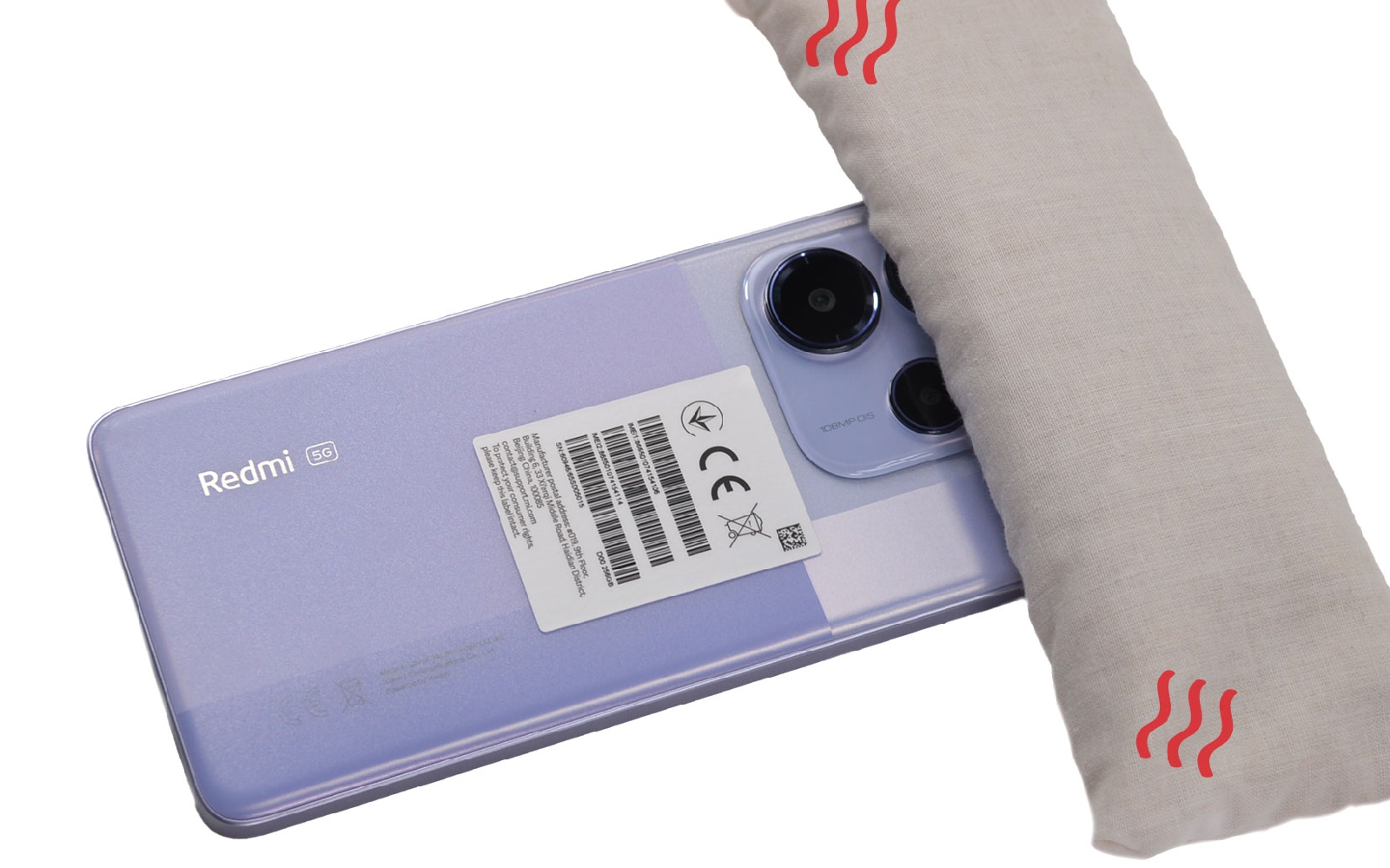

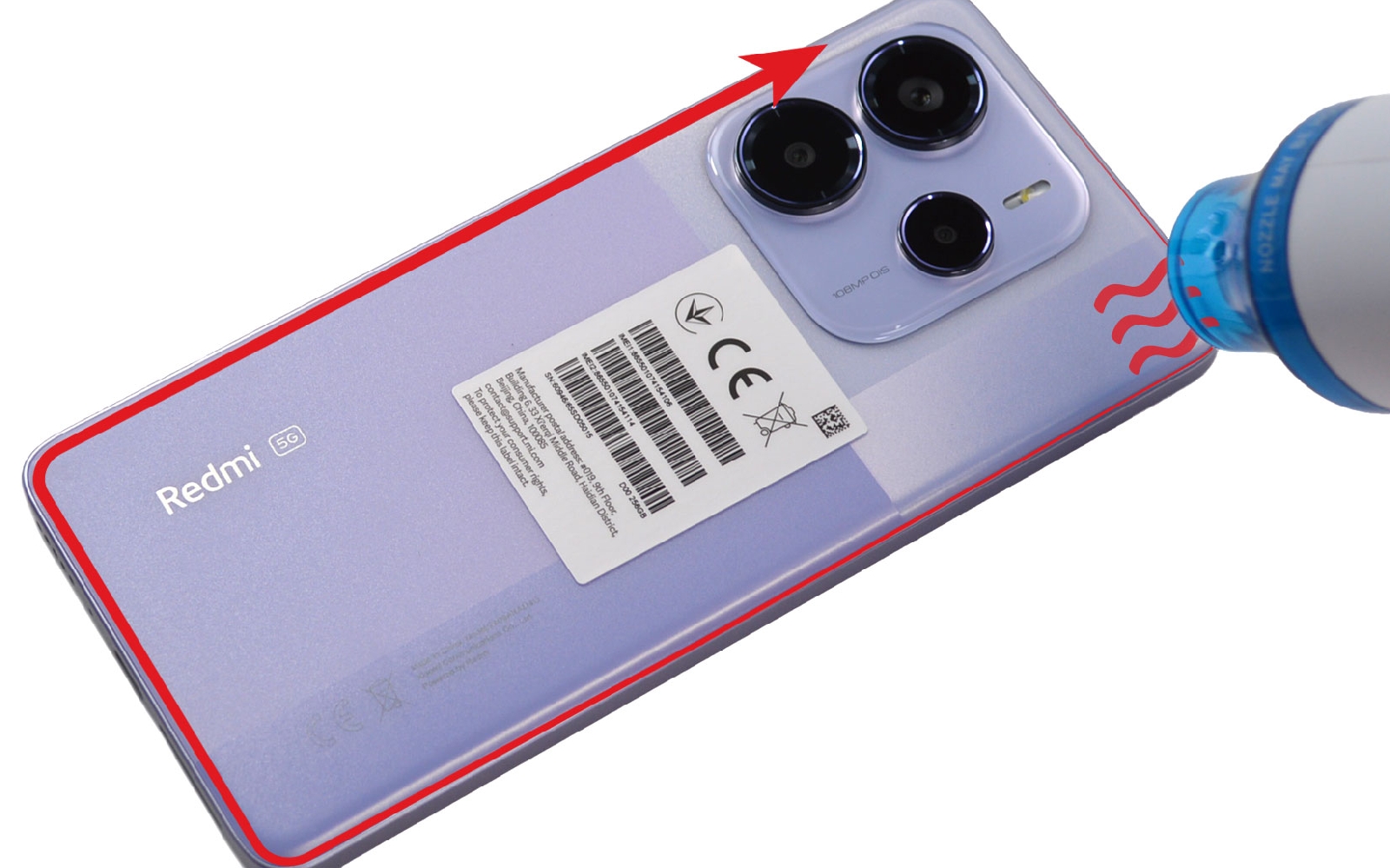

Etape 1 Chauffer la vitre arrière

La vitre arrière du smartphone est fixée au châssis à l’aide d’un adhésif puissant. Avant toute tentative d’ouverture, il est indispensable de chauffer le contour de la vitre afin de ramollir la colle et éviter tout risque de casse. Pour cela, deux méthodes sont possibles : - Utilisez un coussin chauffant, à placer au micro-ondes pendant environ 1 minute, puis à appliquer sur chaque bord à l'arrière du téléphone pendant quelques minutes. - Servez-vous d’un décapeur thermique ou d’un sèche-cheveux, en le maintenant à environ 10 à 15 cm du téléphone, tout en effectuant des mouvements circulaires pour répartir la chaleur uniformément. Attention, ne chauffez jamais un point fixe trop longtemps pour éviter d’endommager les composants internes ou de surchauffer la batterie.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

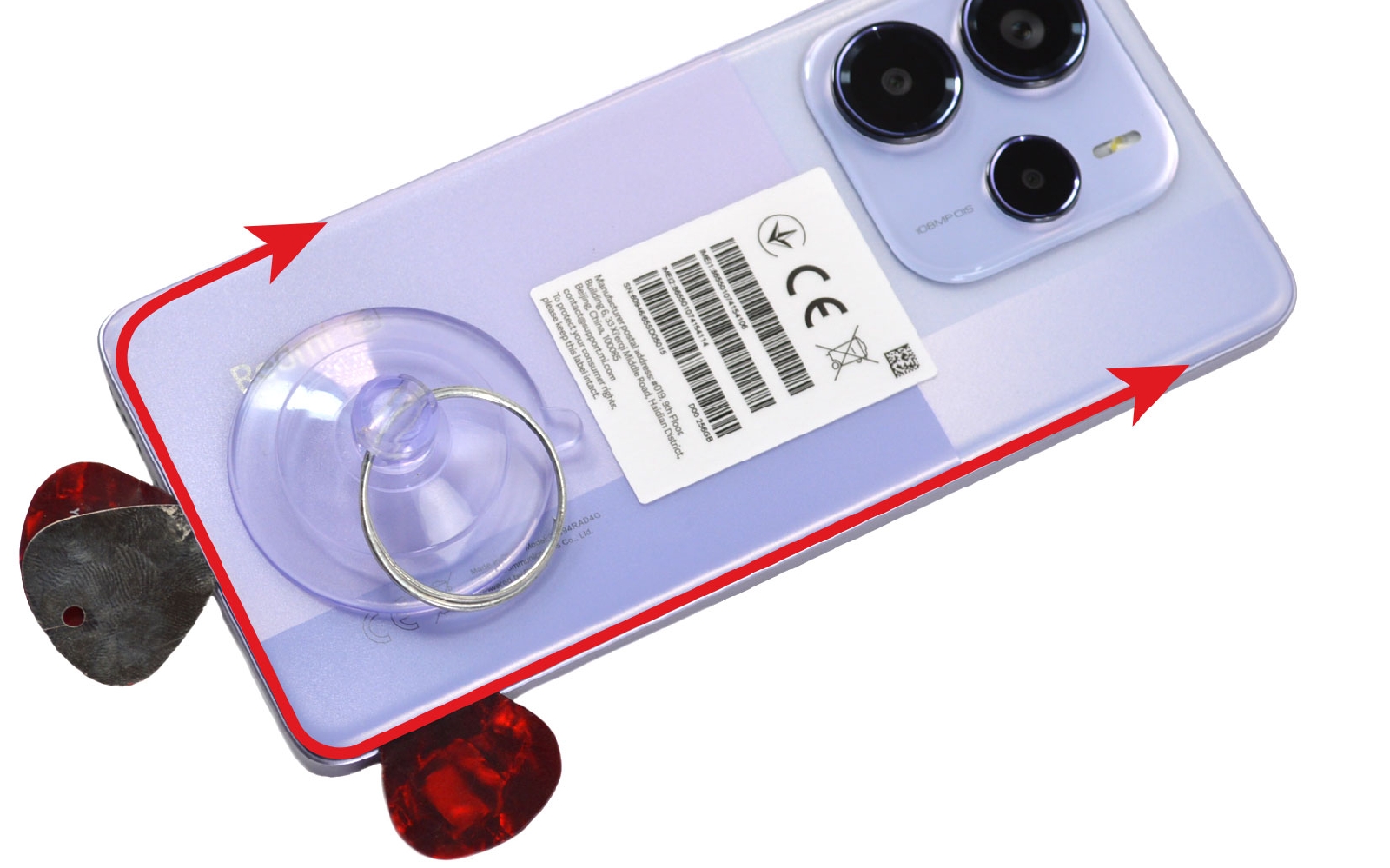

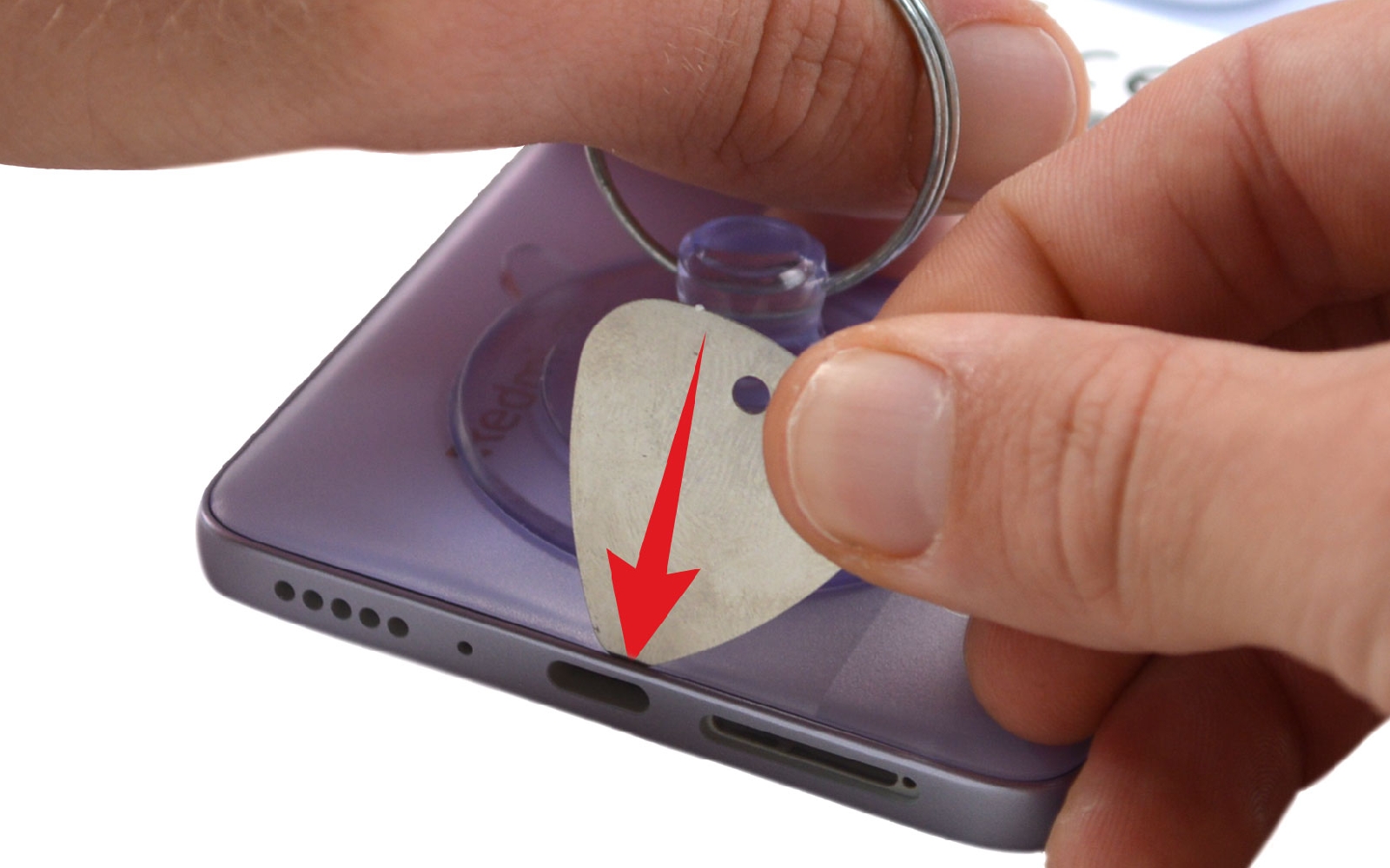

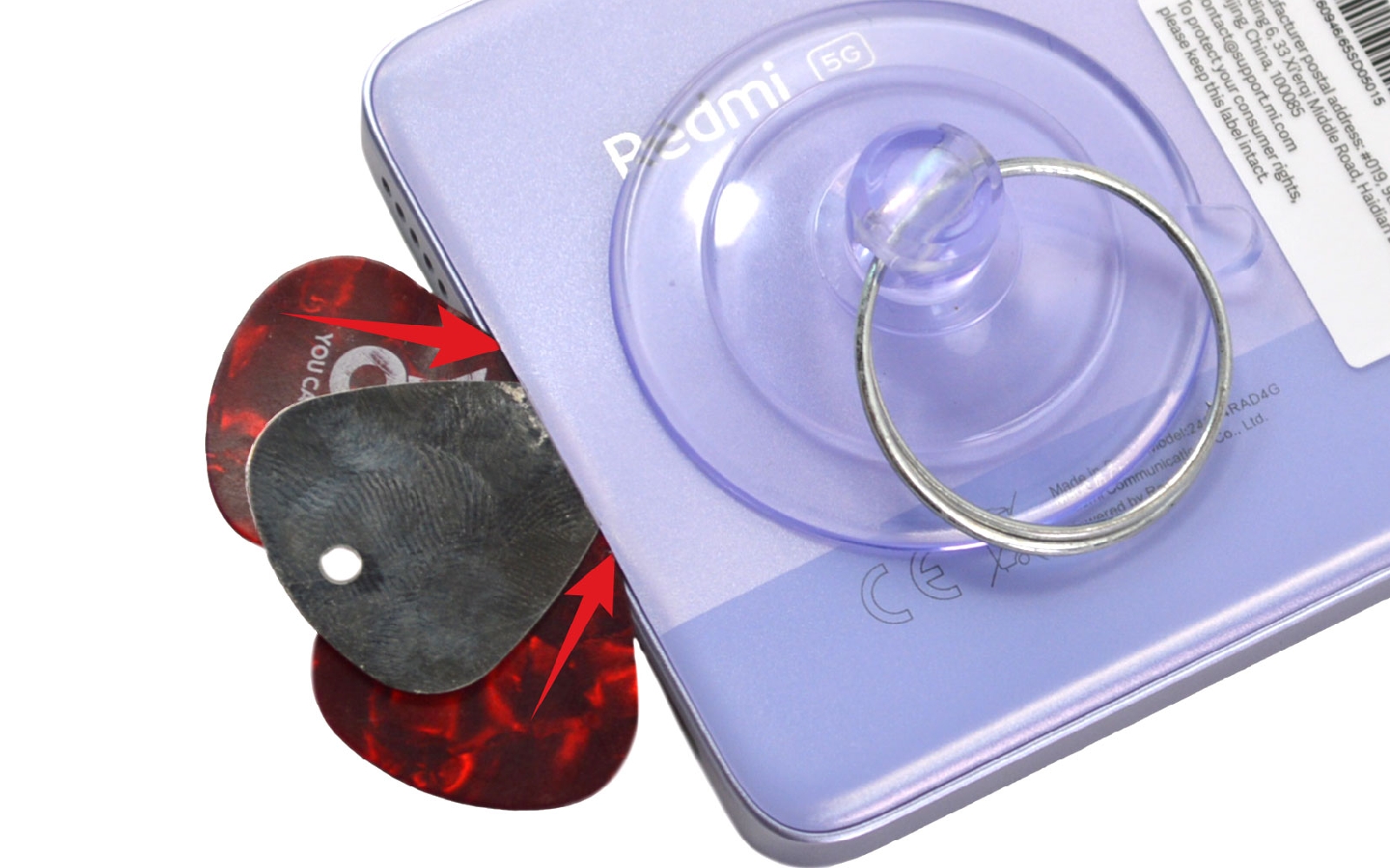

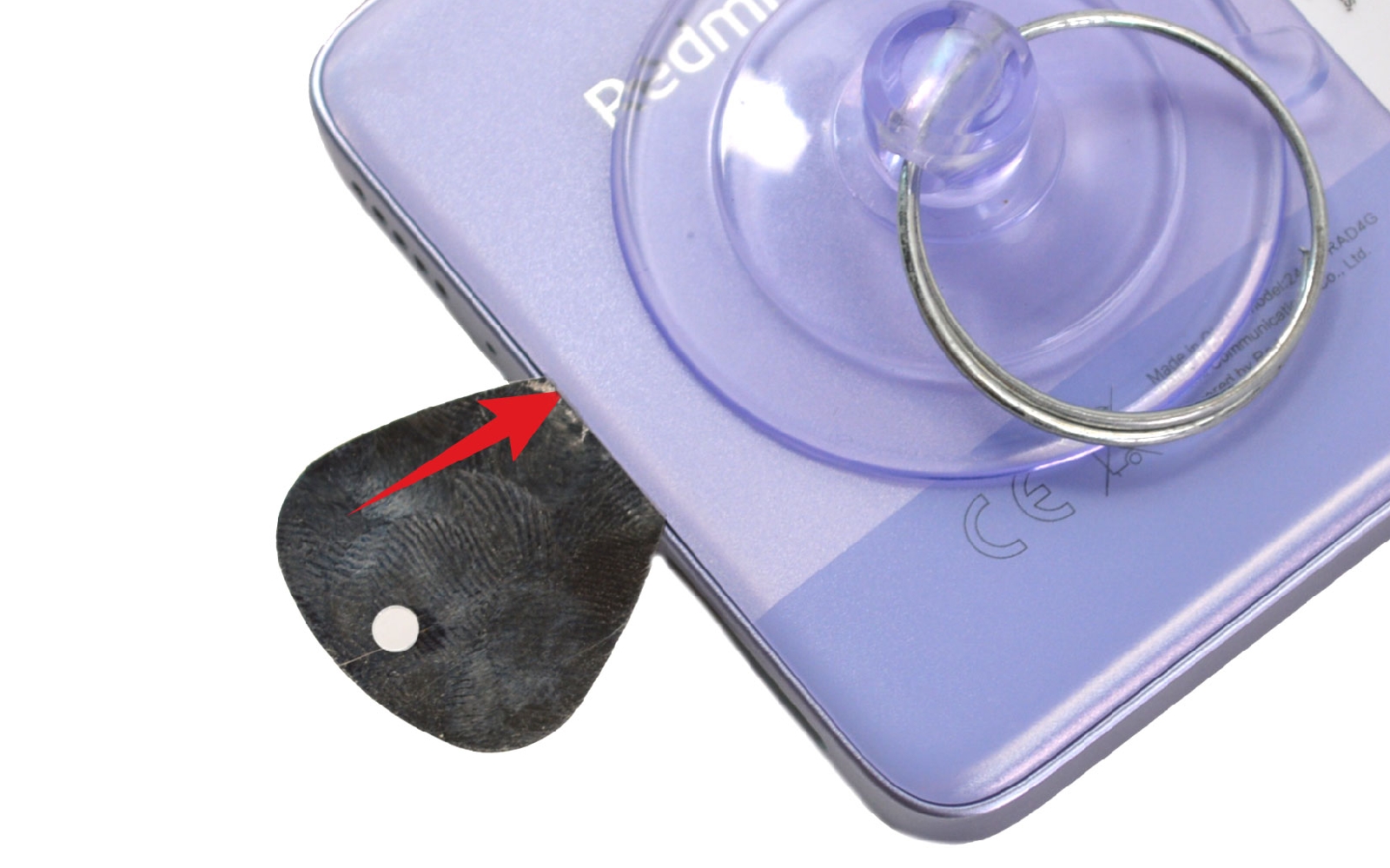

Etape 2 Insérer les médiators

Une fois la vitre arrière suffisamment chauffée, vous pouvez passer à l’ouverture du téléphone. Pour cela, utilisez la ventouse et un médiator fin. Commencez par coller la ventouse sur le bas de la vitre arrière, puis tirez doucement pour créer un léger jour entre la vitre et le châssis. Glissez alors délicatement verticalement un médiator en métal dans l’espace créé, entre la vitre et le châssis. Faites levier avec précaution pour décoller les premiers points d’adhésif. Une fois l'ouverture amorcée, remplacez immédiatement le médiator métallique par des médiators en plastique, afin de réduire tout risque d'endommager le téléphone. Faites ensuite glisser le médiator plastique tout autour du téléphone, en maintenant une pression régulière pour couper progressivement l’adhésif. N’hésitez pas à insérer plusieurs médiators pour garder les zones déjà décollées ouvertes. Si nécessaire, n’hésitez pas à réchauffer par petites sessions pendant l’ouverture. Prenez votre temps, cette étape demande de la patience et de la douceur pour éviter toute casse !
Outils
Médiator
Ventouse
Etape 3

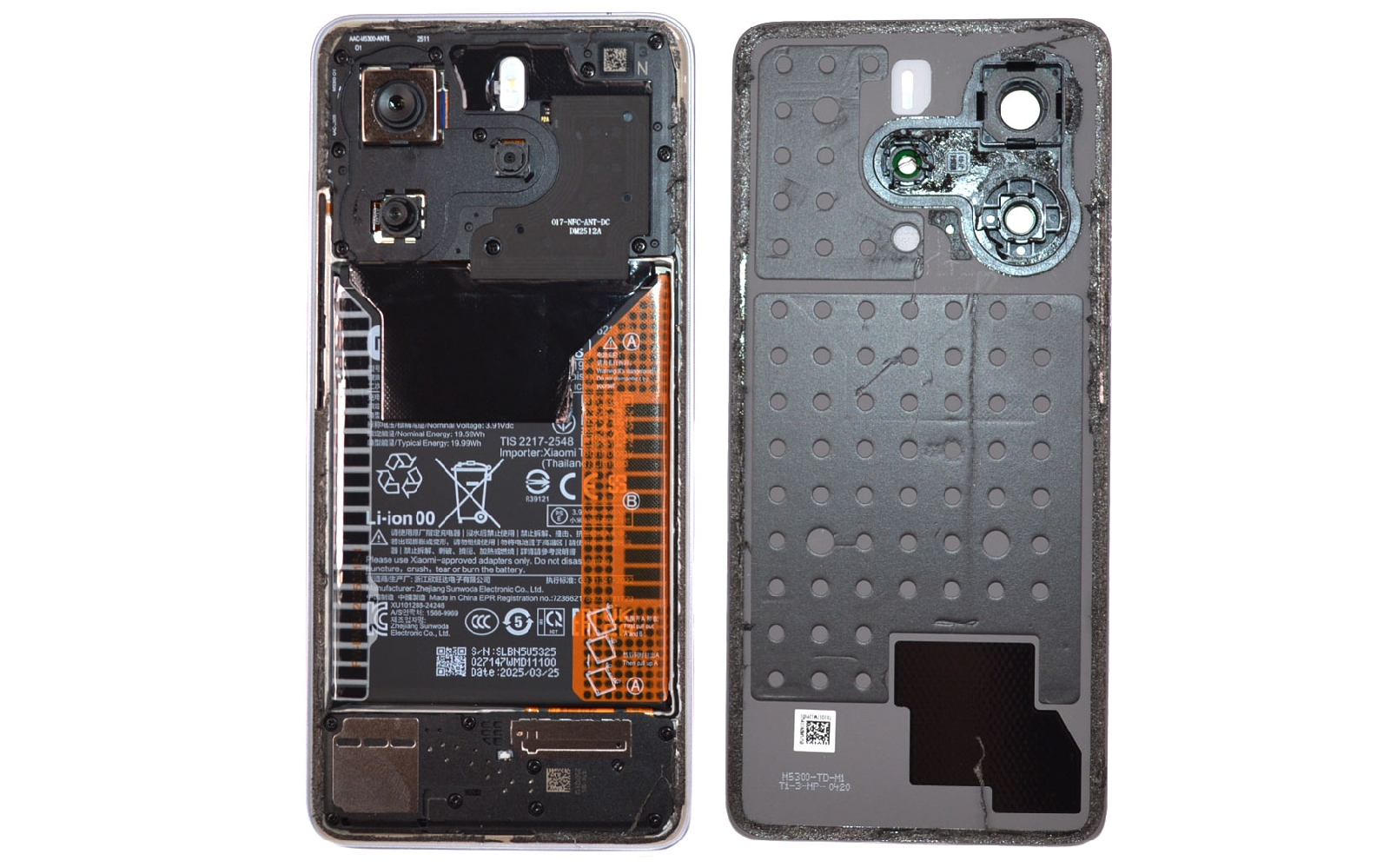

Etape 3 Ouvrir le téléphone

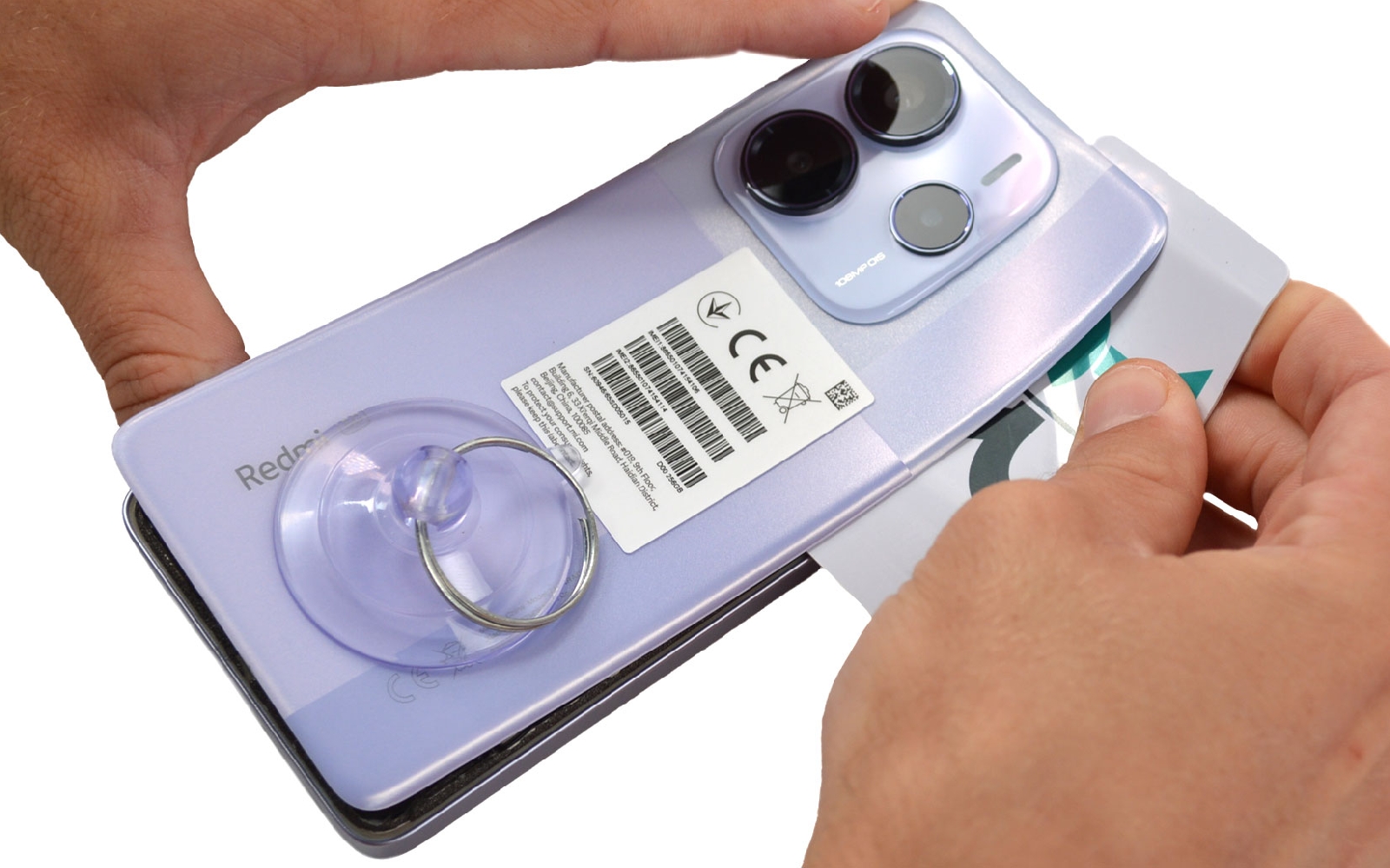

Glissez la carte en PVC sous la vitre arrière pour réussir à la décoller entièrement du châssis si cela n'est pas encore fait.
Outils
Carte PVC
Etape 4

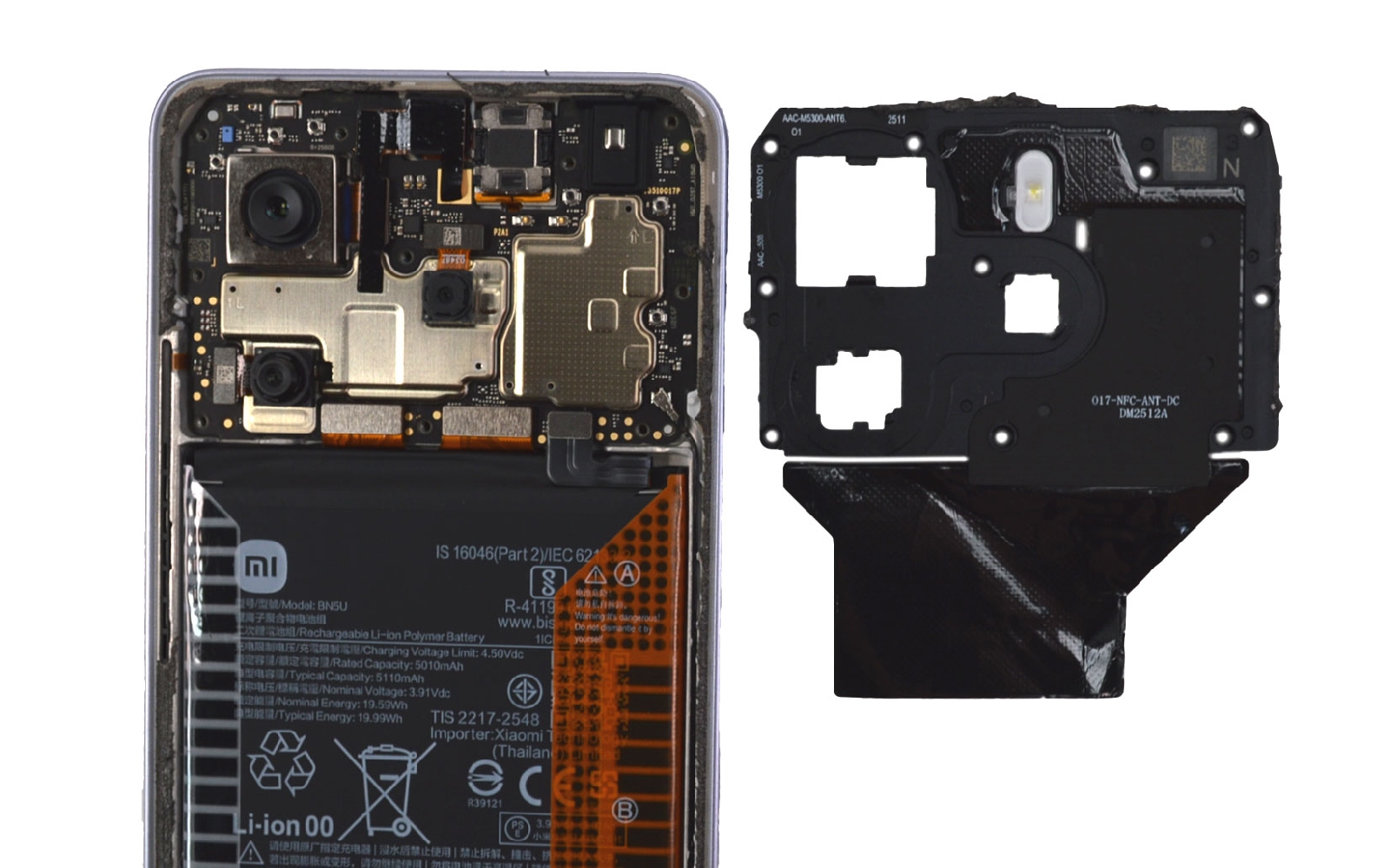

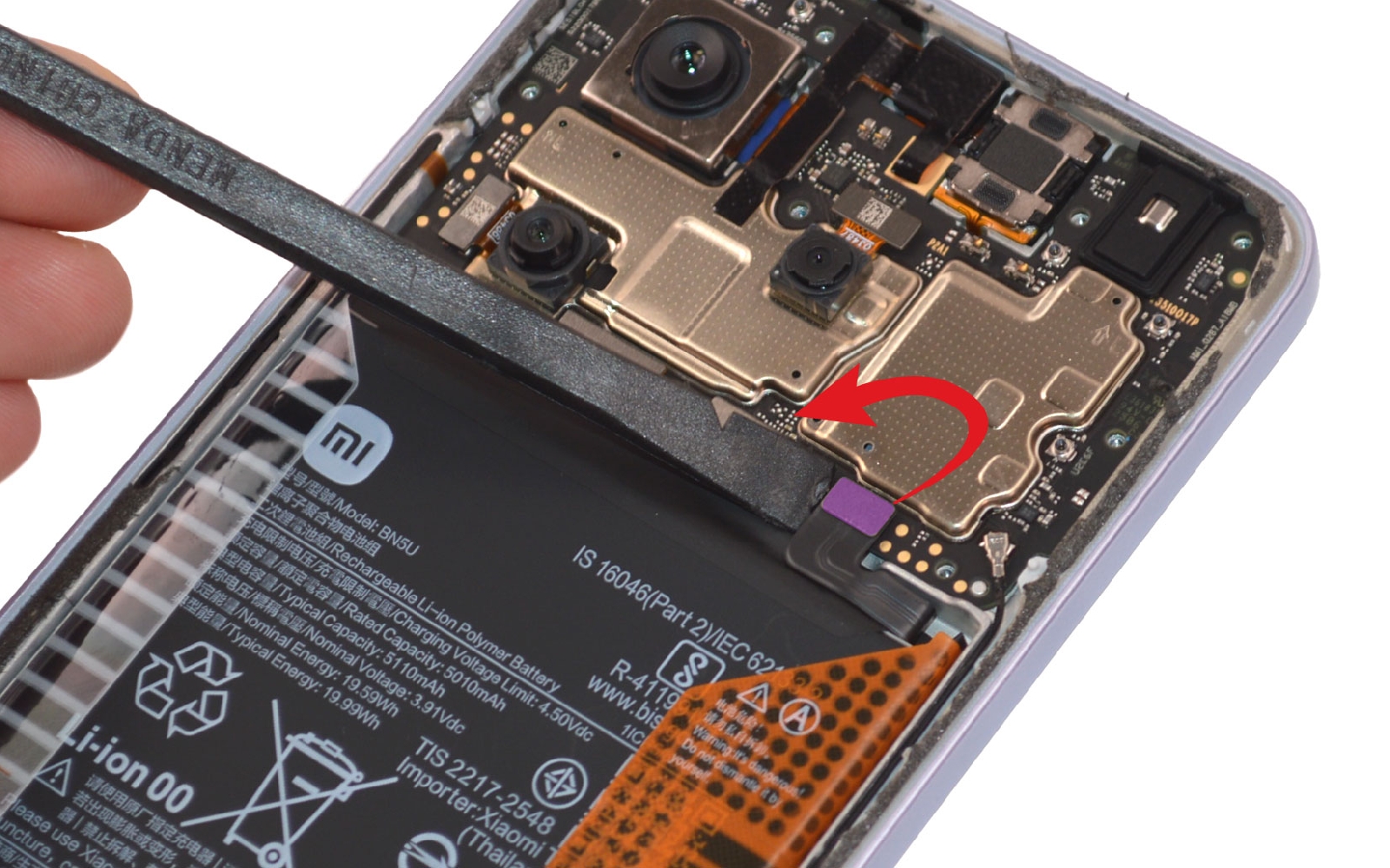

Etape 4 Déconnecter la batterie

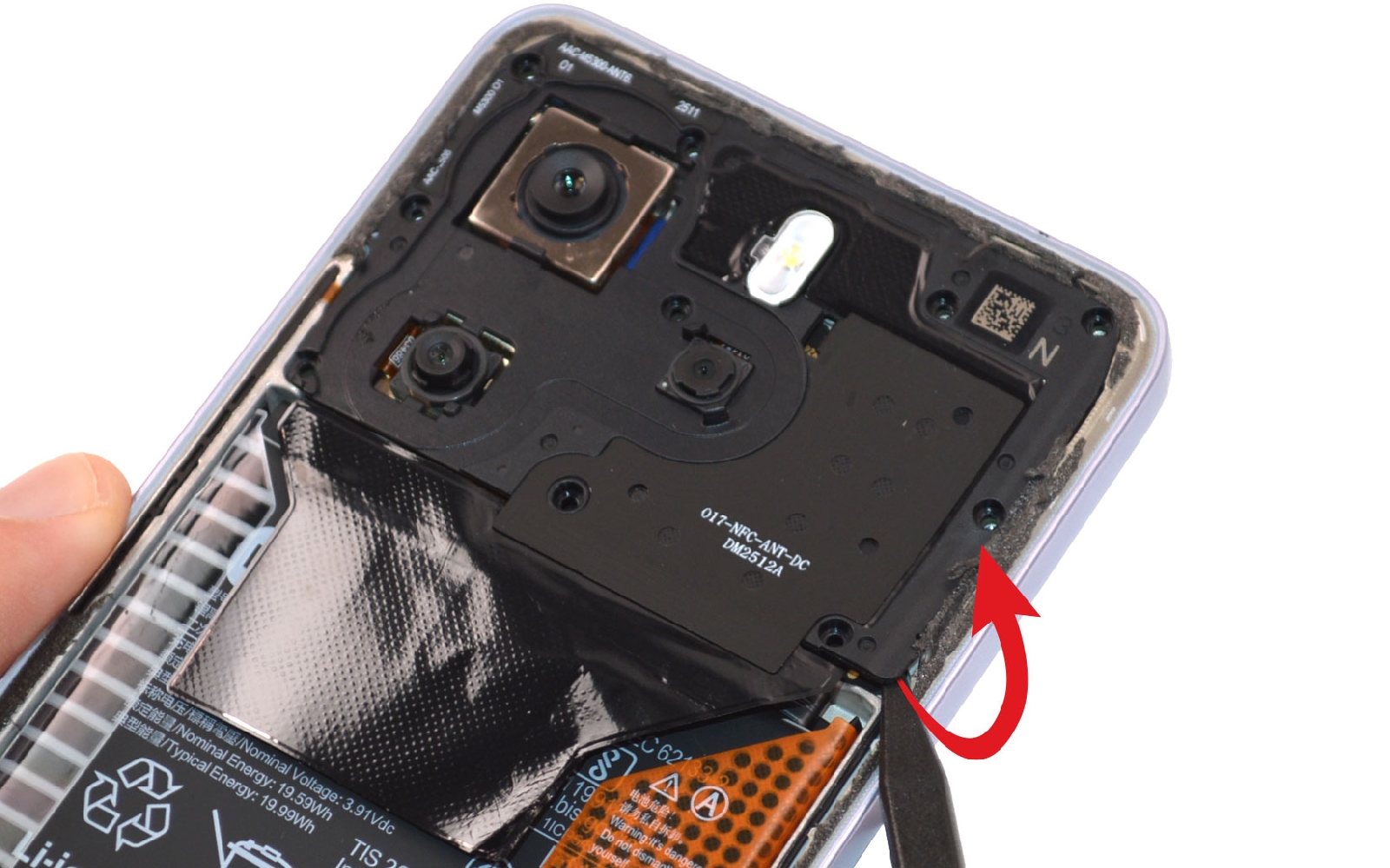

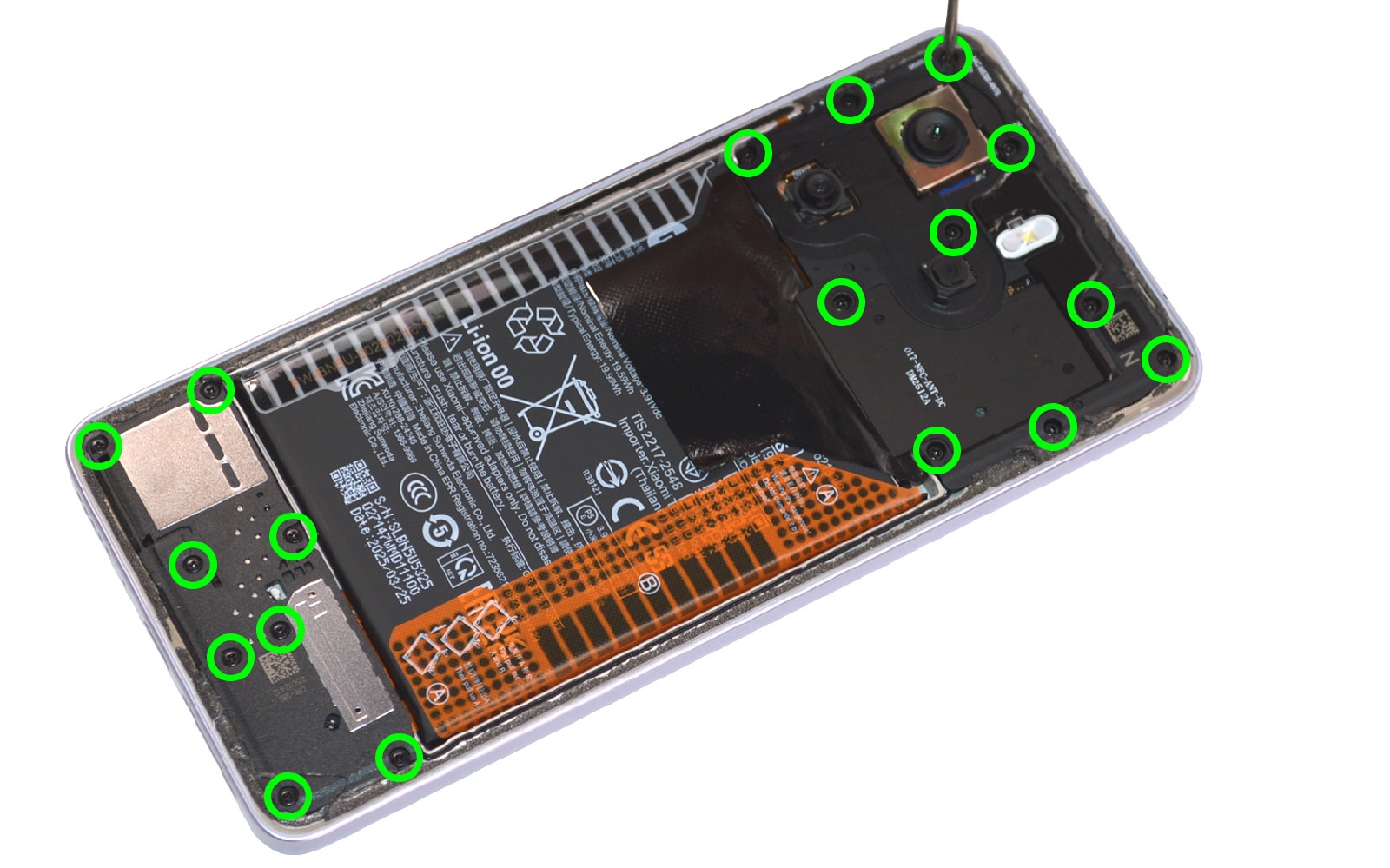

Retirez les vis avec le tournevis cruciforme puis déclipsez le support NFC en glissant le levier sous le composant. Gardez le même outil pour déconnecter la batterie afin de continuer la réparation en toute sécurité.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

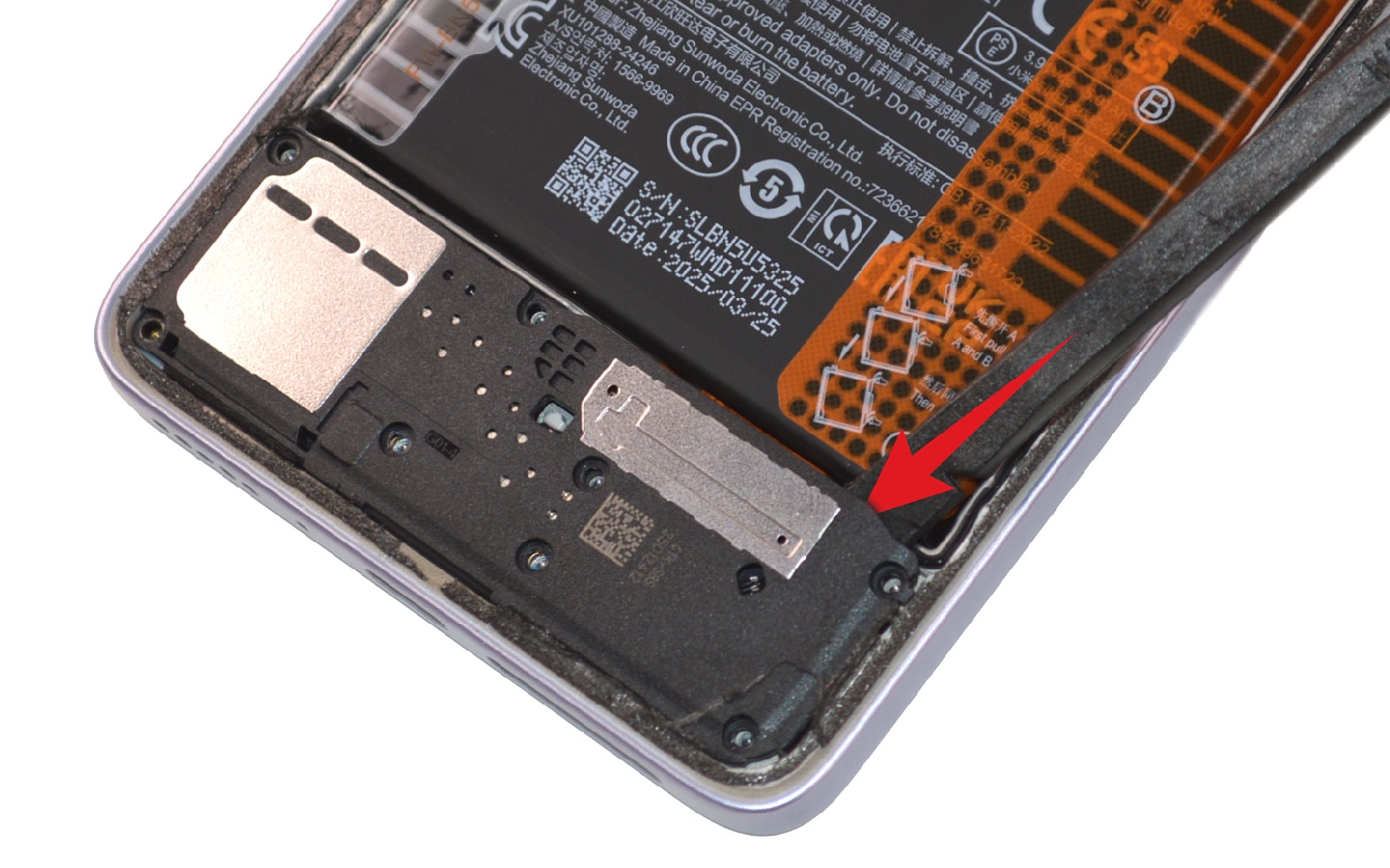

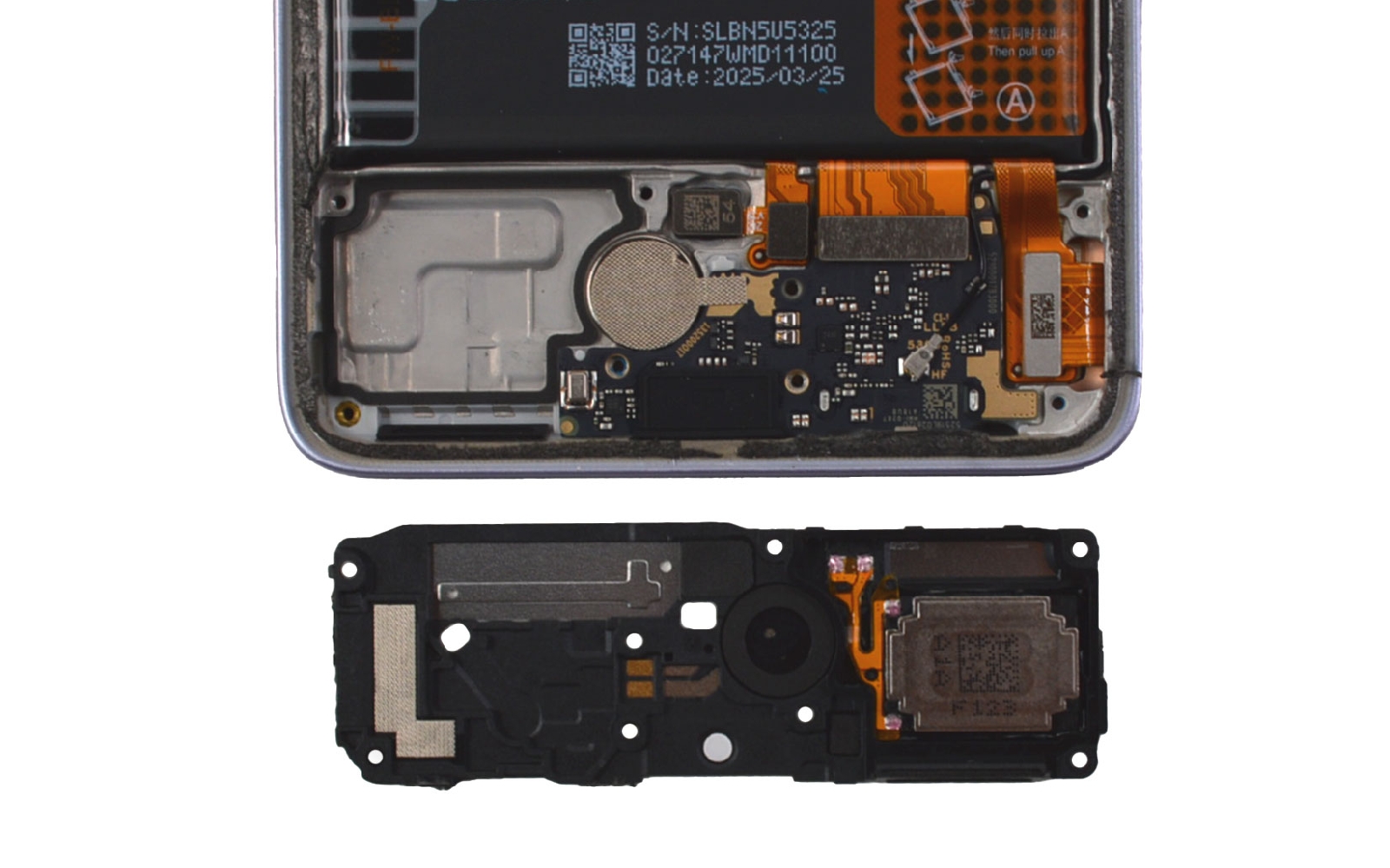

Etape 5 Ôter le haut-parleur externe

Ôtez tous les vis cruciforme afin de pouvoir soulever le haut-parleur externe avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Décoller la rallonge d'interconnexion

Déconnectez les différentes nappes ( celle de la rallonge d'interconnexion et celle du lecteur d'empreintes). Décollez ensuite le câble coaxial.
Outils
Levier Nylon
Etape 7

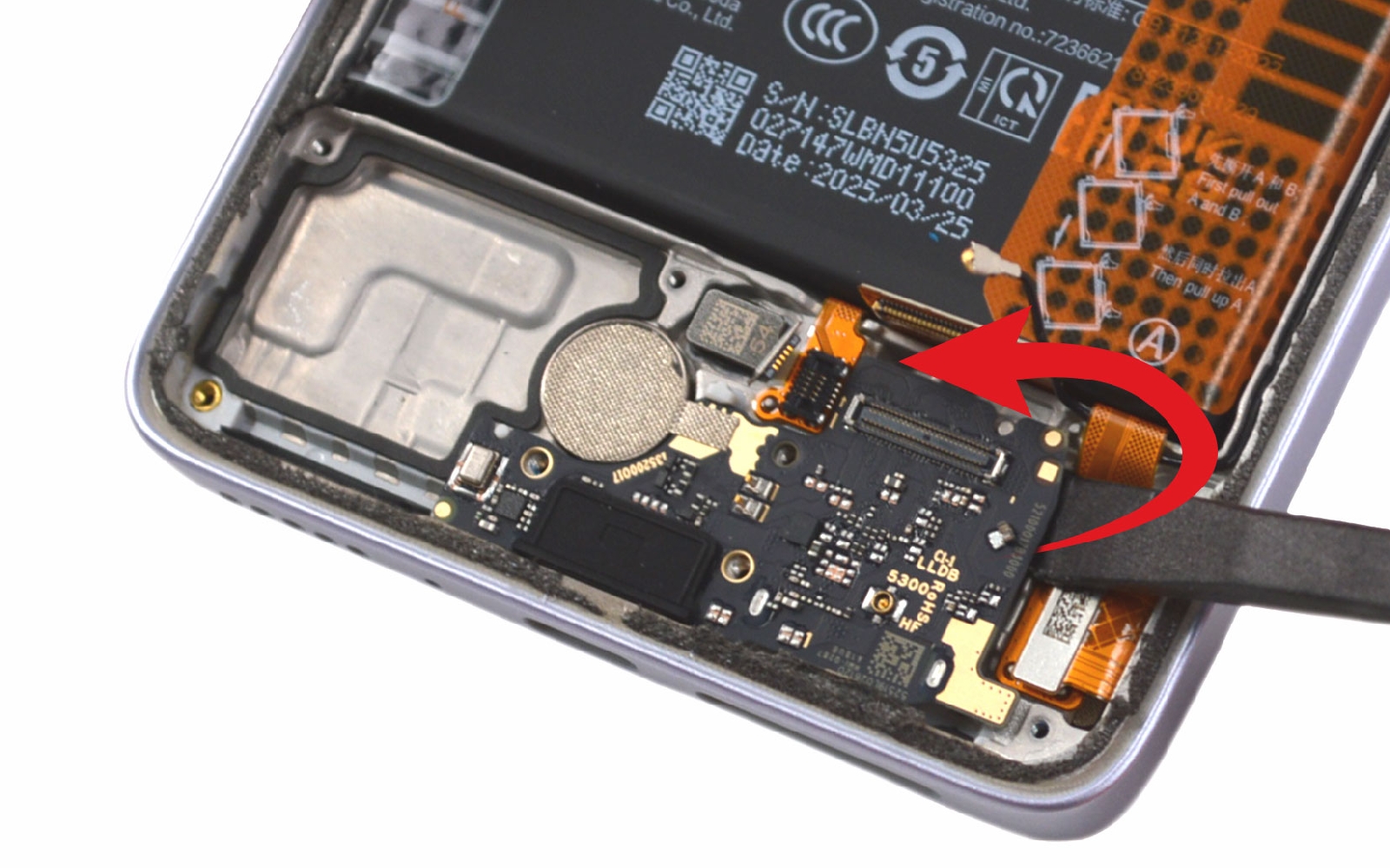

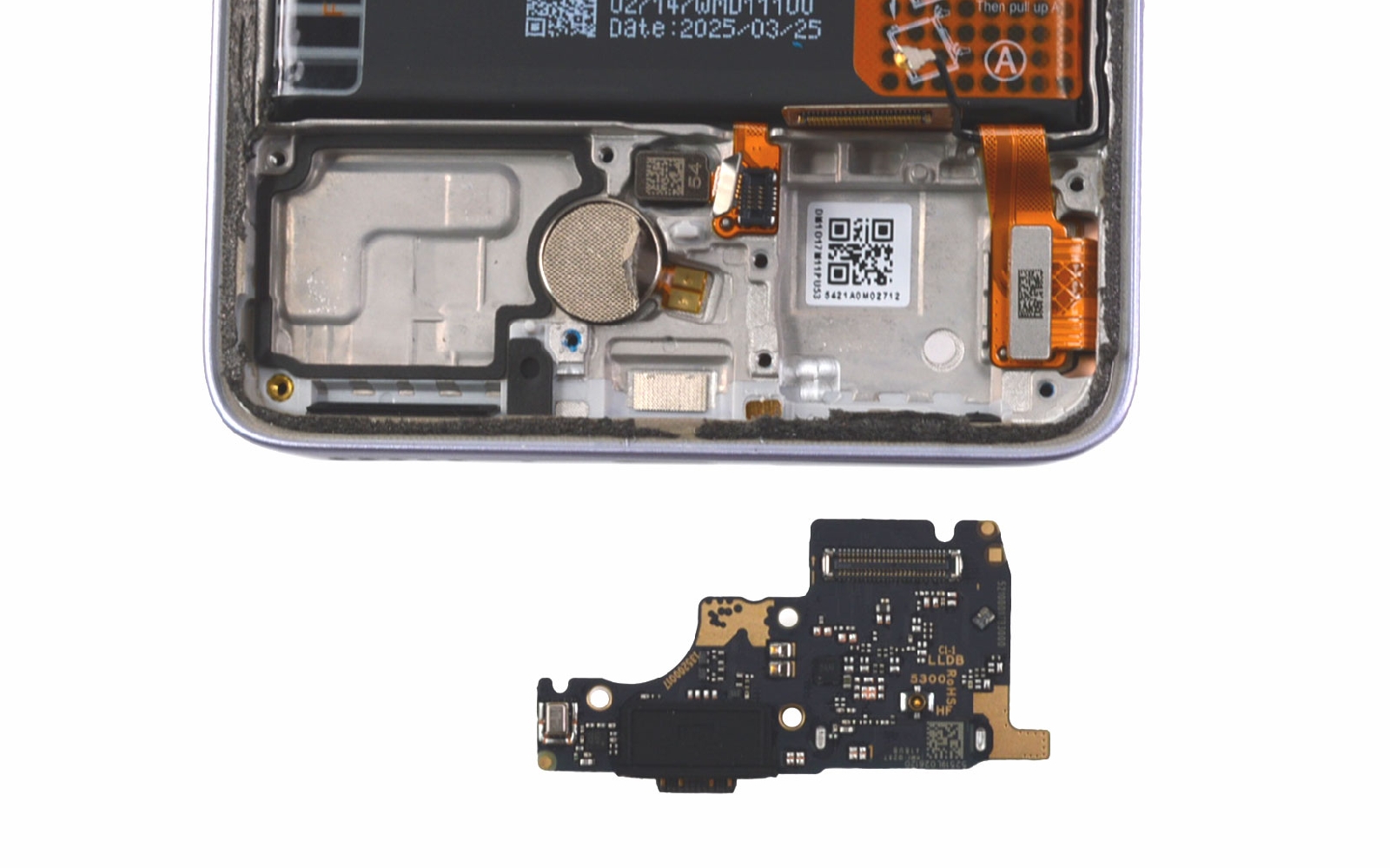

Etape 7 Sortir le connecteur de charge

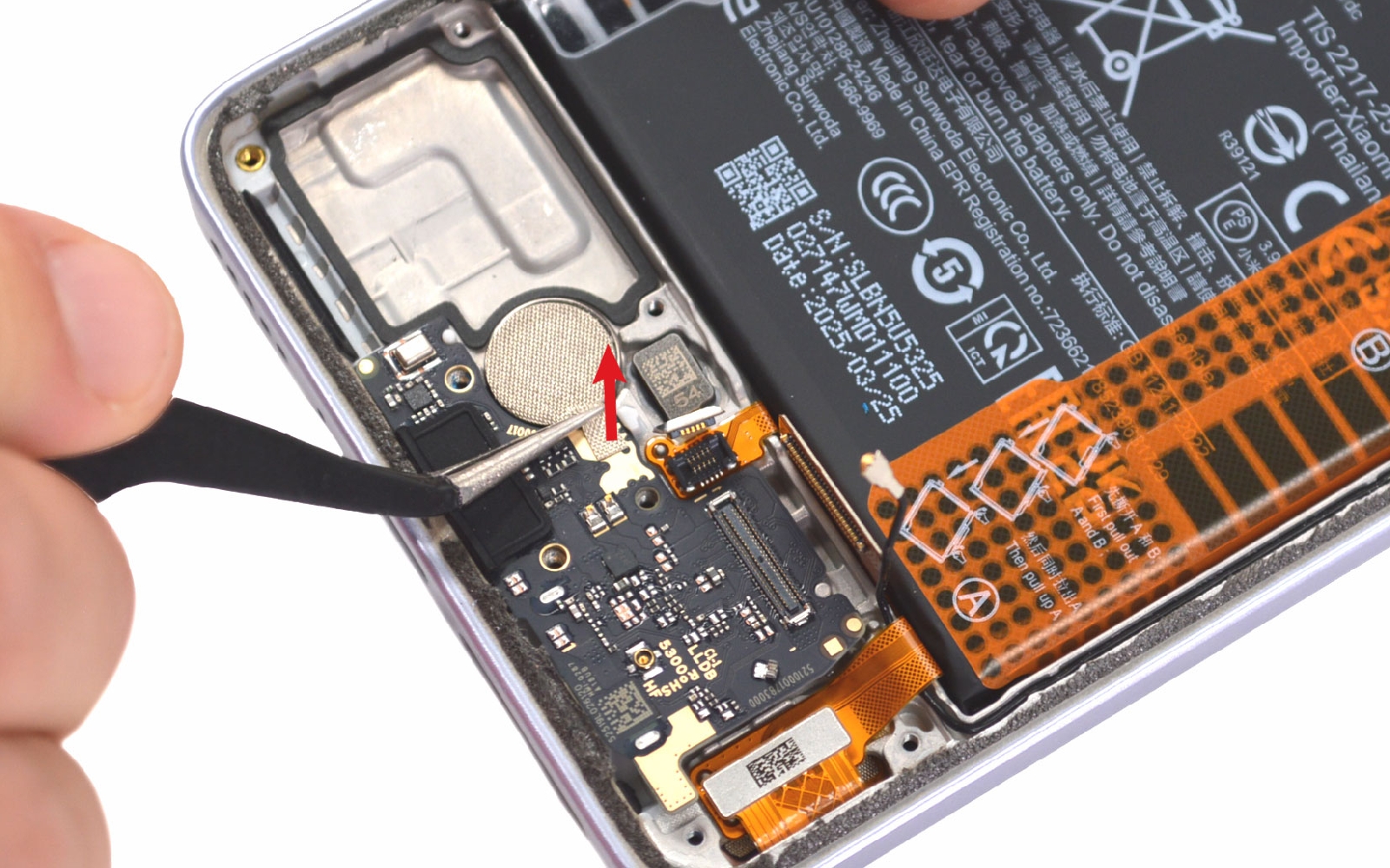

Décollez le sticker argenté du vibreur. Puis, faites levier avec le levier en nylon pour séparer le dock du châssis.
Outils
Tournevis Cruciforme
Levier Nylon

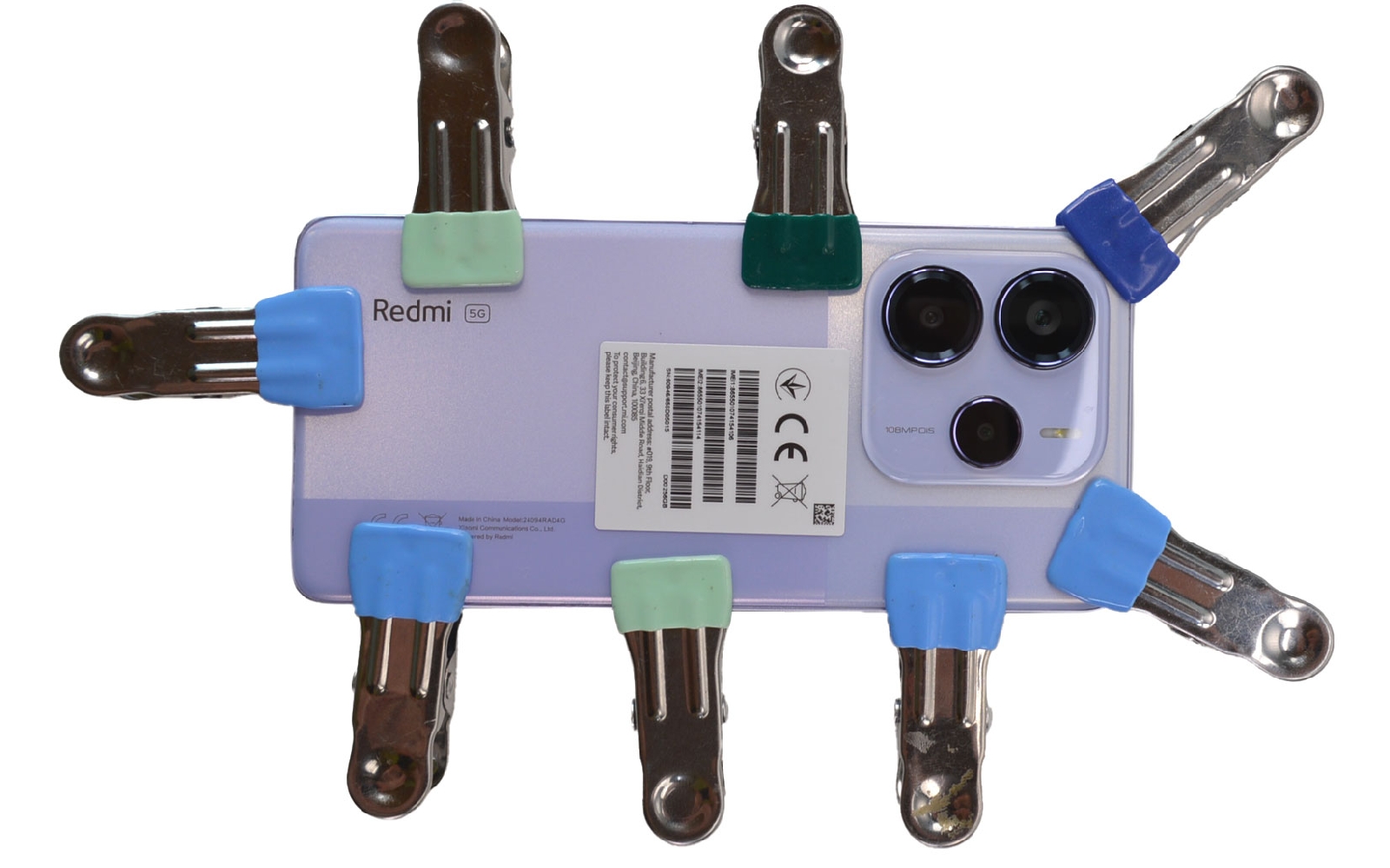

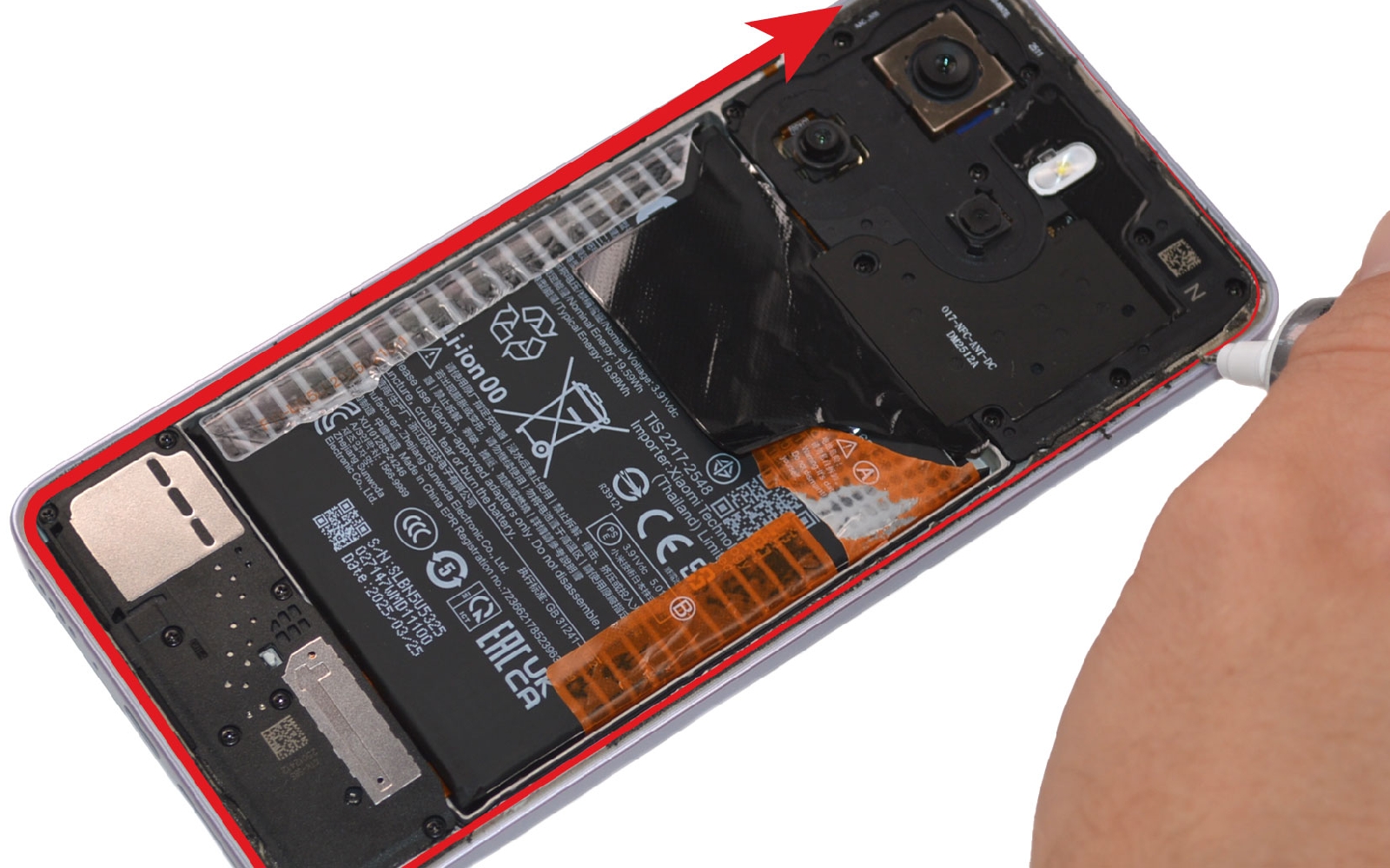

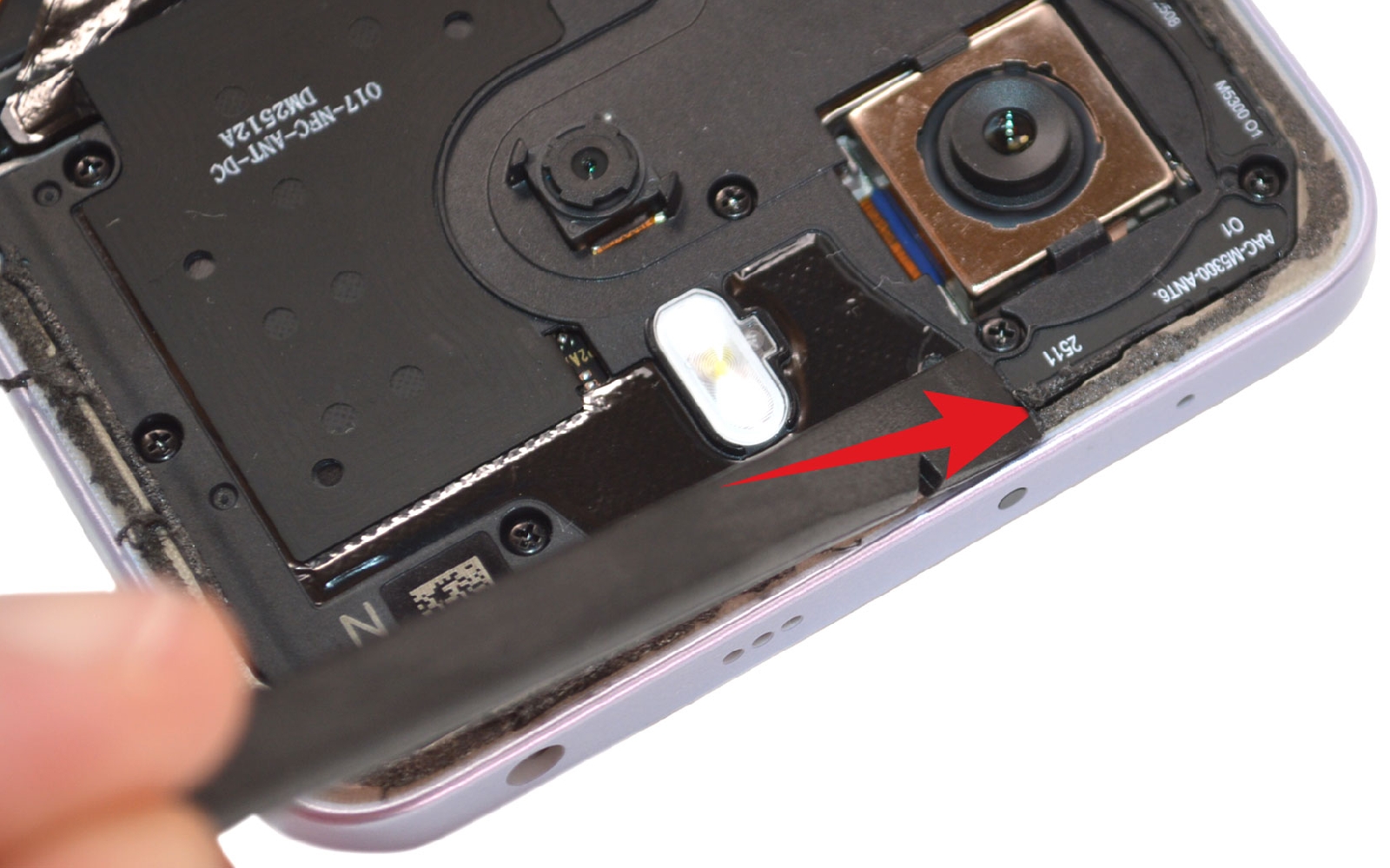

Conseils pour le remontage

Remontez les élément dans le bloc écran après avoir retirer les adhésifs de protection. Nettoyez la vitre arrière et le bloc écran des résidus de stickers puis appliquez la colle sur tout le contour du châssis. Installez la vitre arrière et laissez sécher la colle environ 45 minutes en mettant votre téléphone sous presse à l'aide de pinces.
Outils
Colle
Levier Nylon
