Comment changer le bloc écran sur Redmi Note 14 (5G)

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 14 (5G)
Réparation
Note de réparabilité 13/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

Ecran cassé, fissuré

Perte de tactile

Votre smartphone a subi une chute ? L’écran est fissuré, l’affichage est noir ou présente des lignes ? Le tactile ne répond plus correctement ? Pas de panique ! Grâce à Brico-Phone, vous pouvez remplacer le bloc écran vous-même, facilement et à moindre coût. Ce tutoriel complet vous guide pas à pas pour remplacer l’écran complet de votre téléphone (dalle LCD + vitre tactile), même si vous n’avez jamais réparé un smartphone auparavant.

Chaque étape est clairement expliquée, avec des photos détaillées et les bons gestes à adopter, pour une réparation simple et sécurisée. Pourquoi réparer soi-même ? Parce que c’est économique, écologique, et cela permet de prolonger la durée de vie de votre appareil sans passer par un professionnel.

Avant de commencer, pensez à sauvegarder vos données, éteindre votre téléphone, et à vous installer dans un endroit propre et bien éclairé, avec tous les outils à portée de main.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

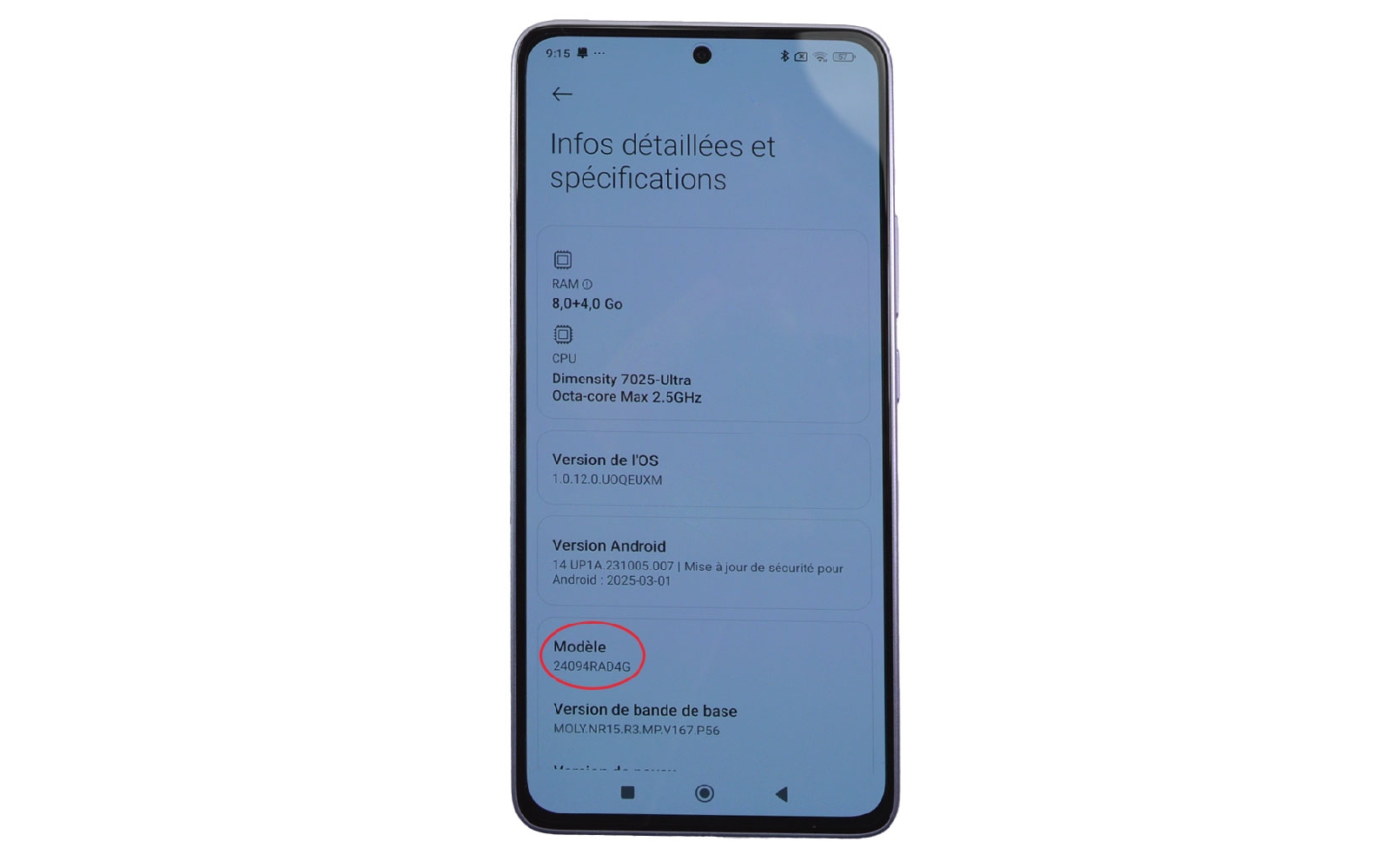

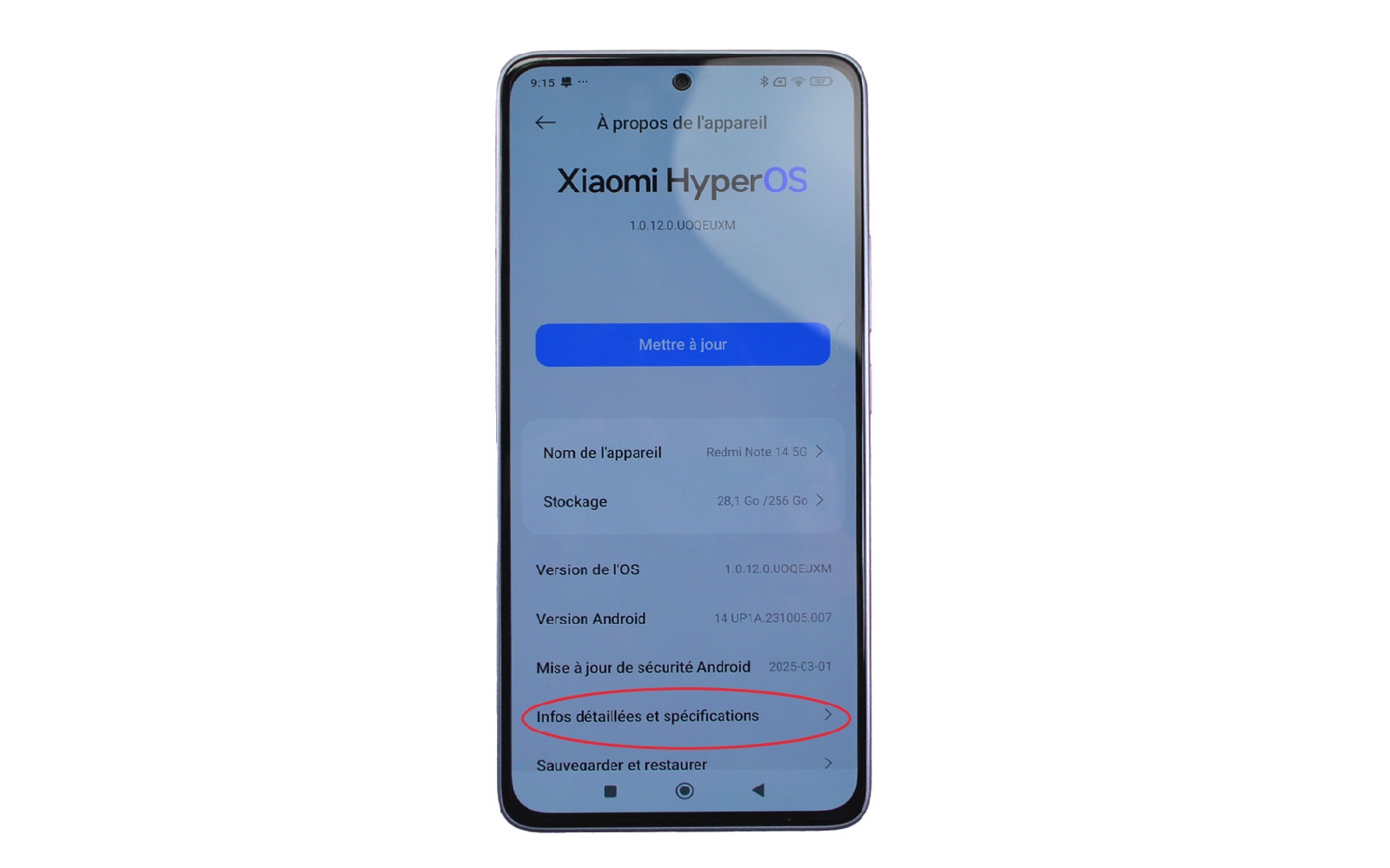

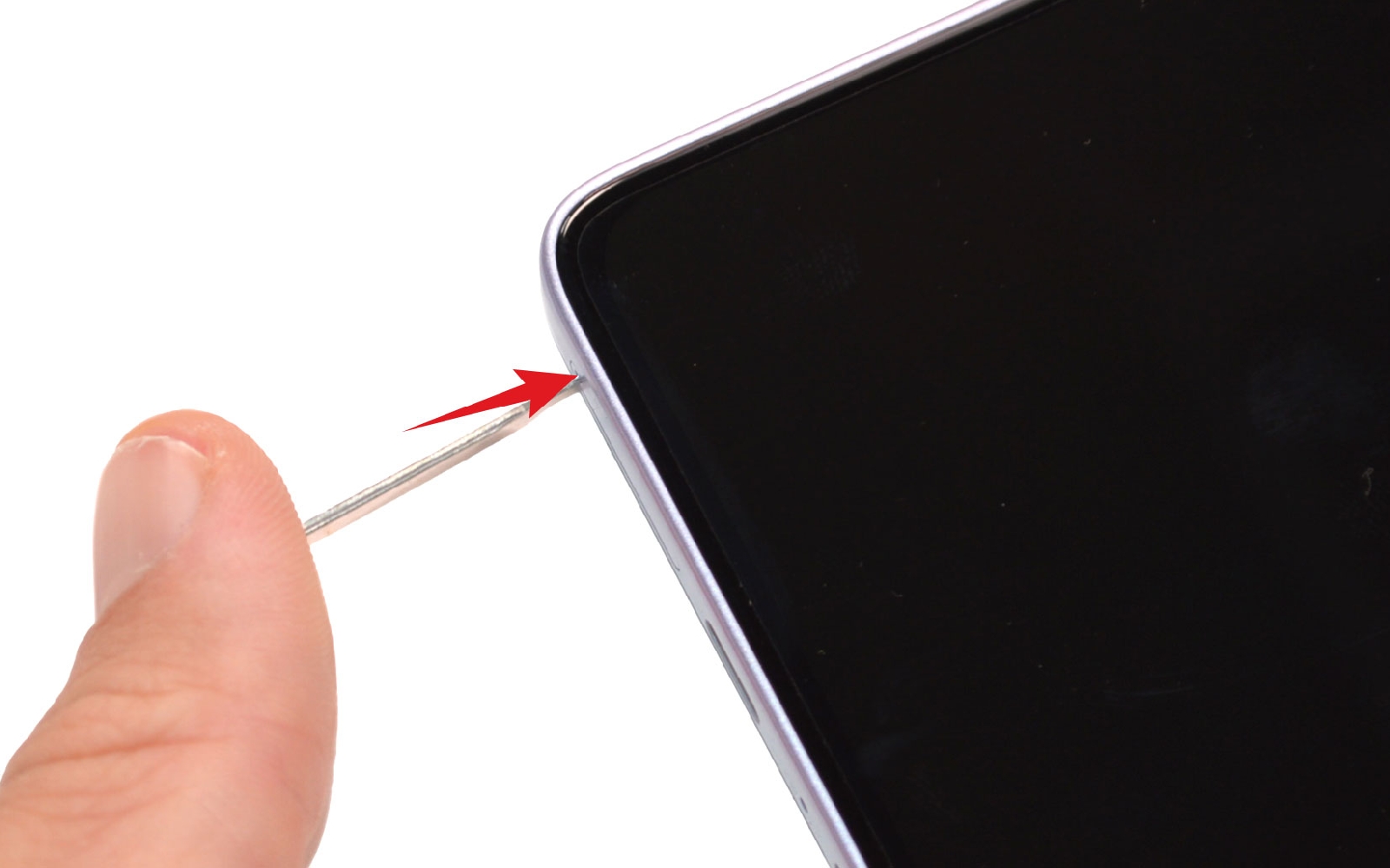

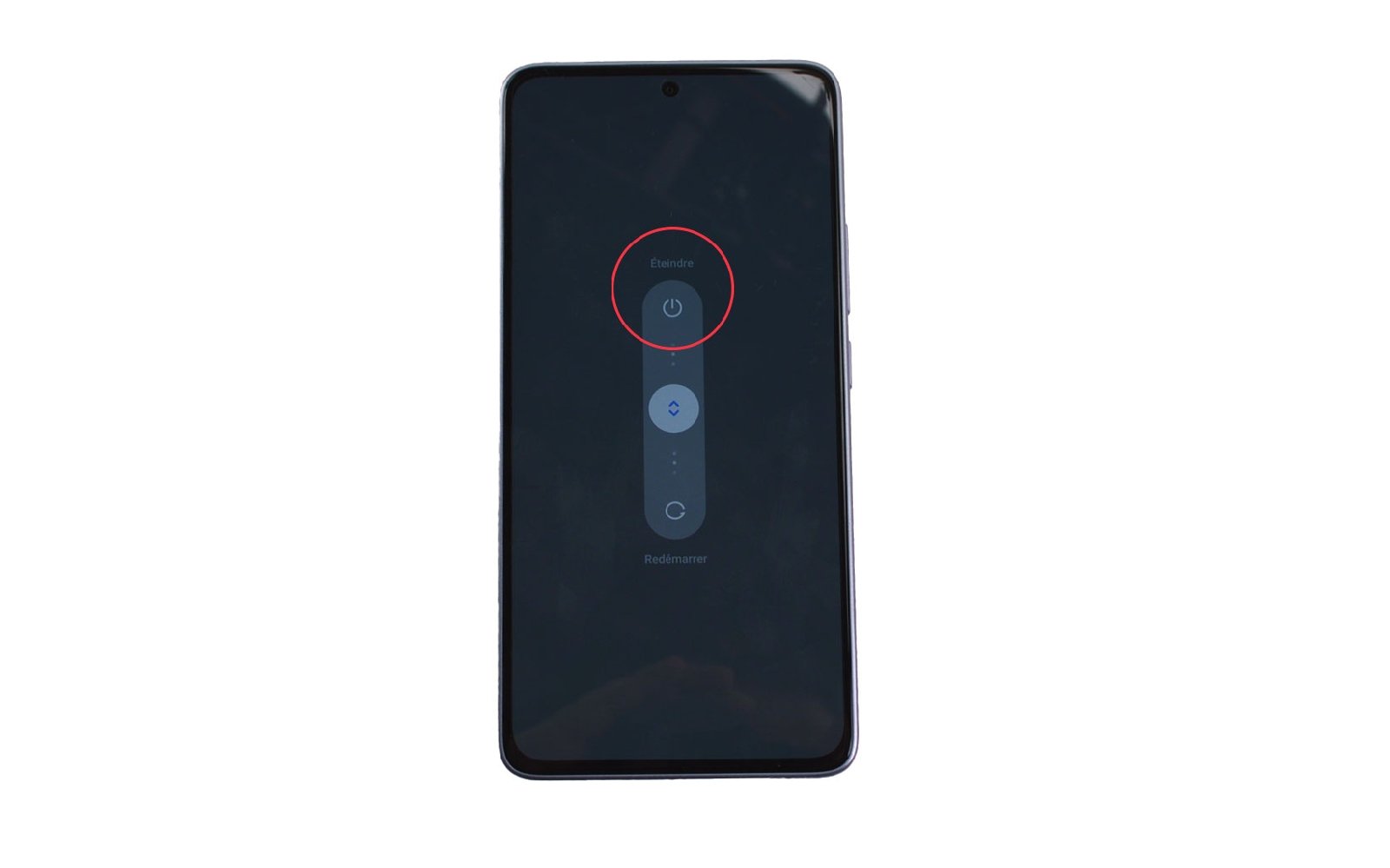

Avant toute intervention, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. Cette vérification vous permet de vous assurer que la pièce détachée commandée est parfaitement compatible avec votre appareil. Le numéro de modèle se trouve généralement dans les Paramètres > À propos du téléphone > Infos détaillées et spécifications. Pensez à effectuer une sauvegarde de votre appareil avant de commencer votre réparation. Une fois la bonne pièce reçue, installez-vous dans un espace de travail propre, bien éclairé et dégagé. Cela vous évitera de perdre des petites pièces ou d’endommager involontairement un composant. Préparez également tous les outils nécessaires à la réparation : tournevis, spatules, ventouse, médiators, pinces, coussin chauffant, etc. Et n'oubliez pas d’utiliser le patron d’aide au montage fourni avec votre commande pour organiser les vis et composants démontés tout au long de l’opération. Enfin, éteignez complètement votre téléphone et retirez le tiroir de la carte SIM à l’aide de l’outil d’éjection.
Outils
SIM
Etape 1

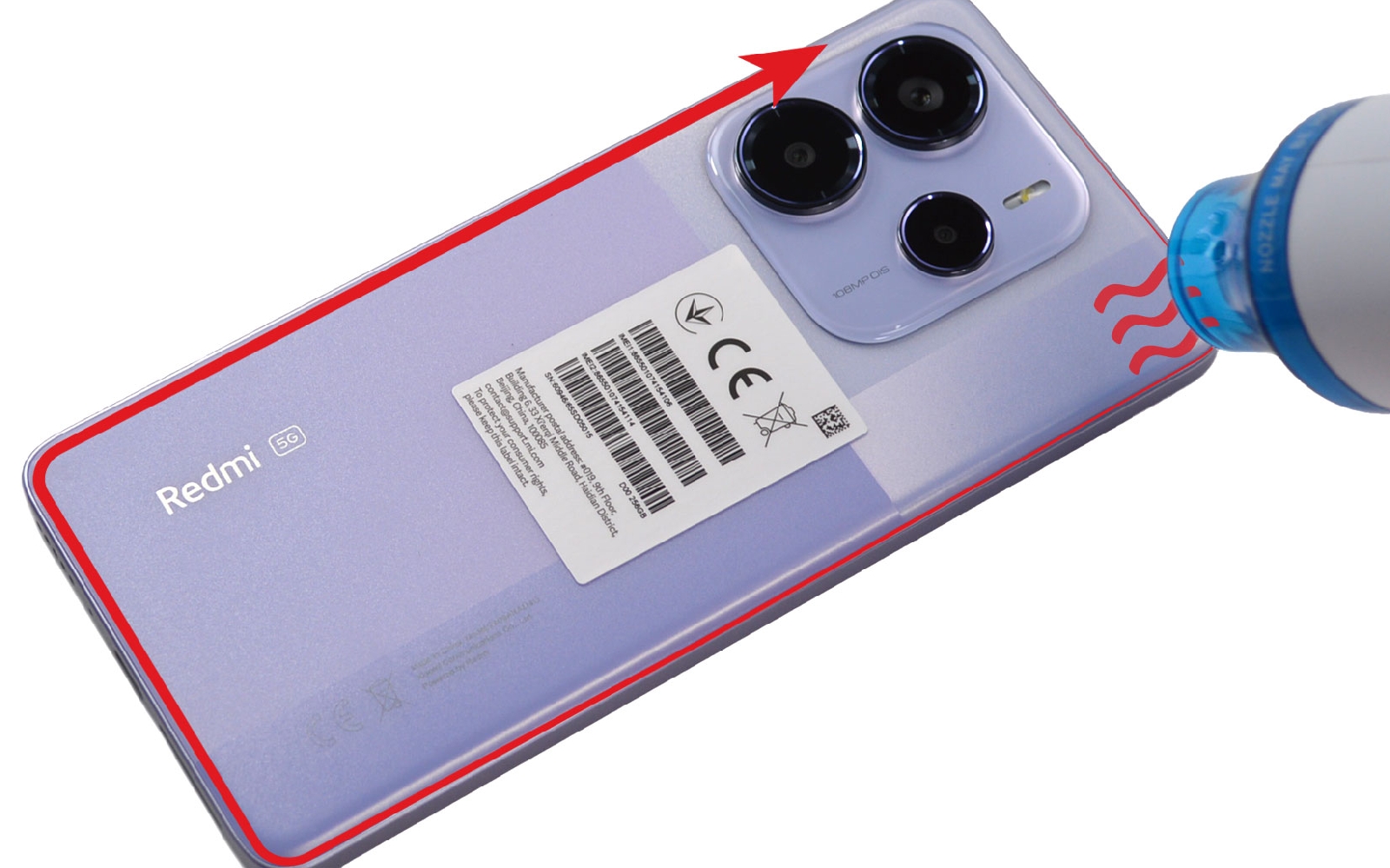

Etape 1 Chauffer la vitre arrière

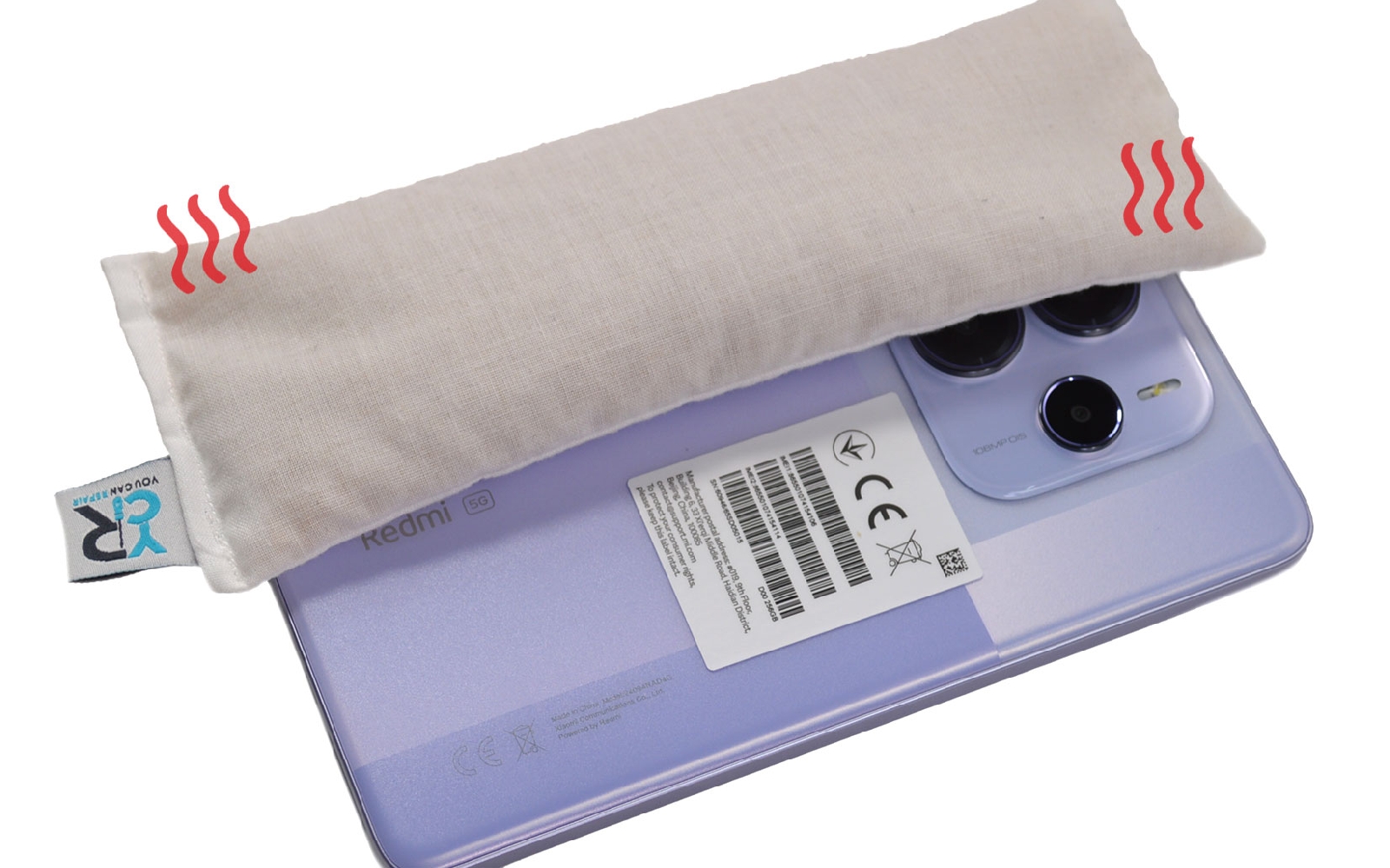

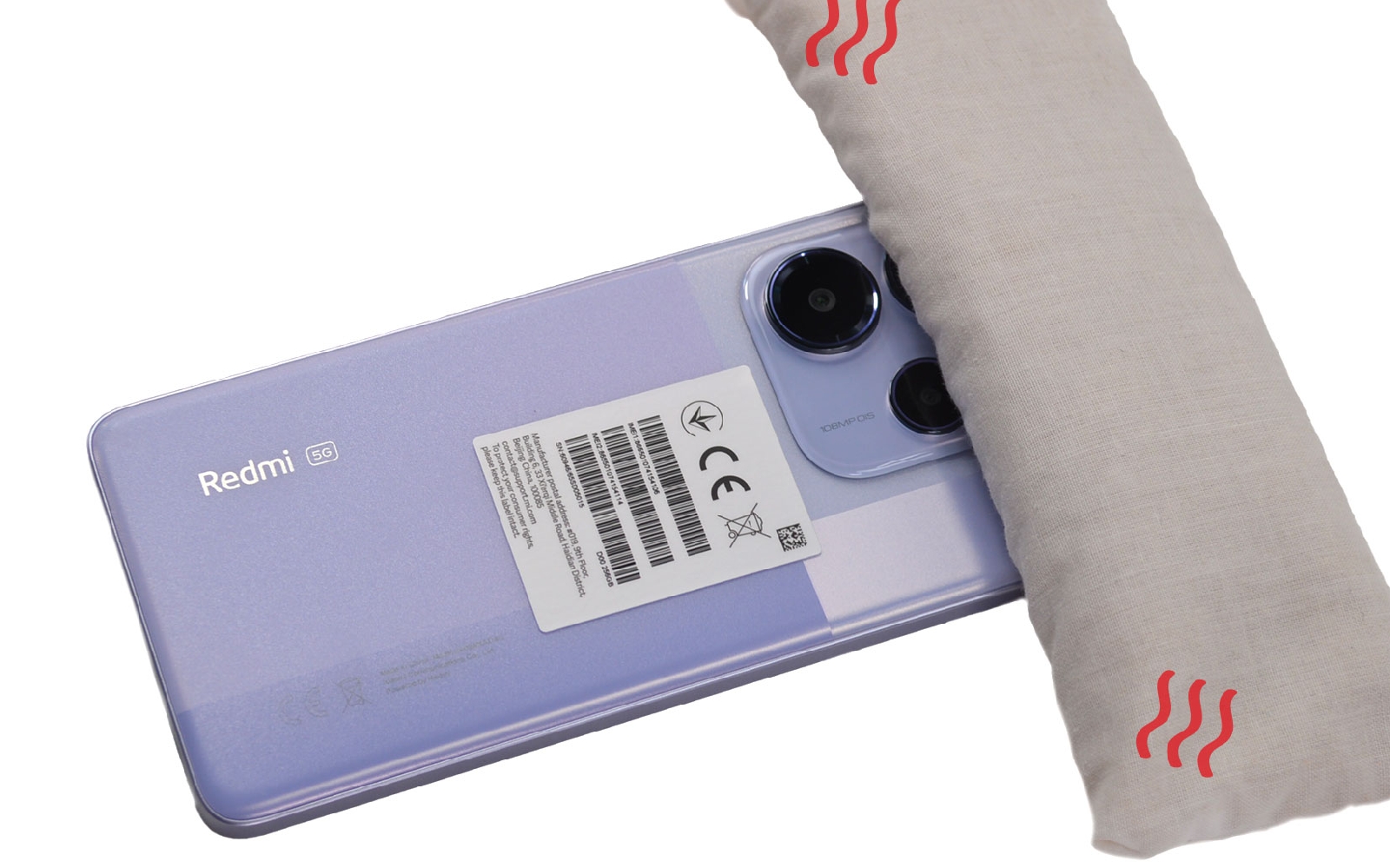

La vitre arrière du smartphone est fixée au châssis à l’aide d’un adhésif puissant. Avant toute tentative d’ouverture, il est indispensable de chauffer le contour de la vitre afin de ramollir la colle et éviter tout risque de casse. Pour cela, deux méthodes sont possibles : - Utilisez un coussin chauffant, à placer au micro-ondes pendant environ 1 minute, puis à appliquer sur chaque bord à l'arrière du téléphone pendant quelques minutes. - Servez-vous d’un décapeur thermique ou d’un sèche-cheveux, en le maintenant à environ 10 à 15 cm du téléphone, tout en effectuant des mouvements circulaires pour répartir la chaleur uniformément. Attention, ne chauffez jamais un point fixe trop longtemps pour éviter d’endommager les composants internes ou de surchauffer la batterie.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

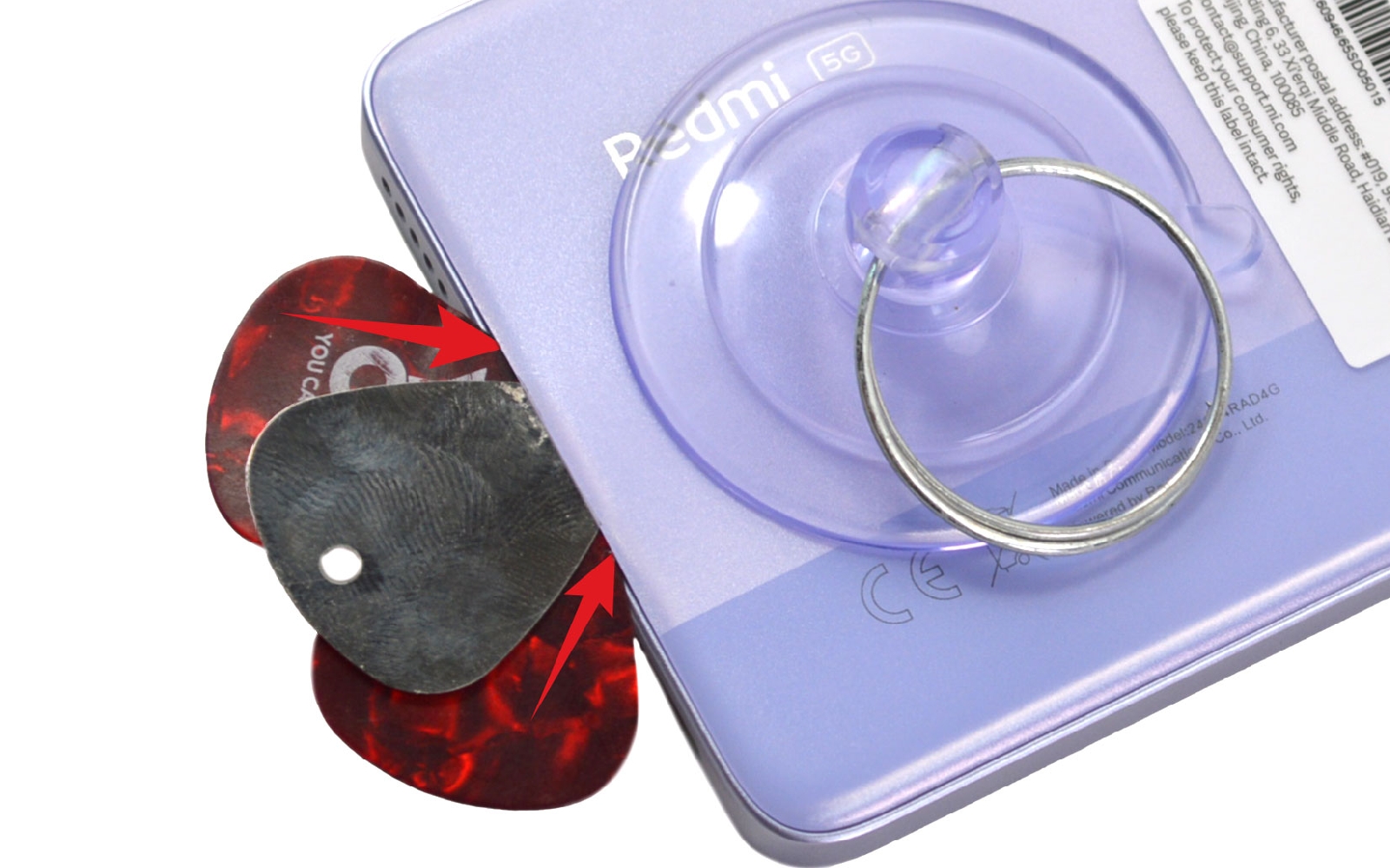

Etape 2 Insérer les médiators

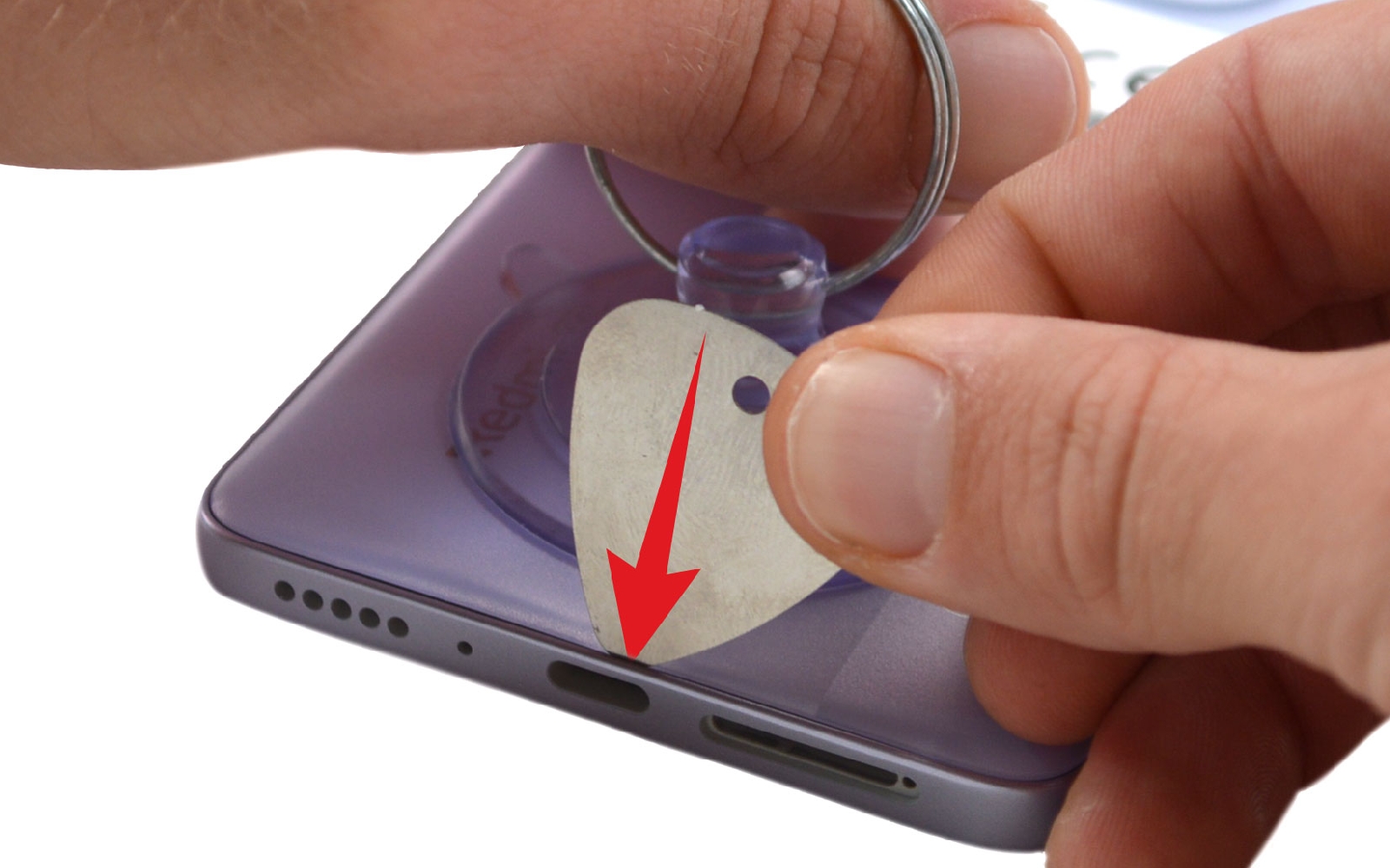

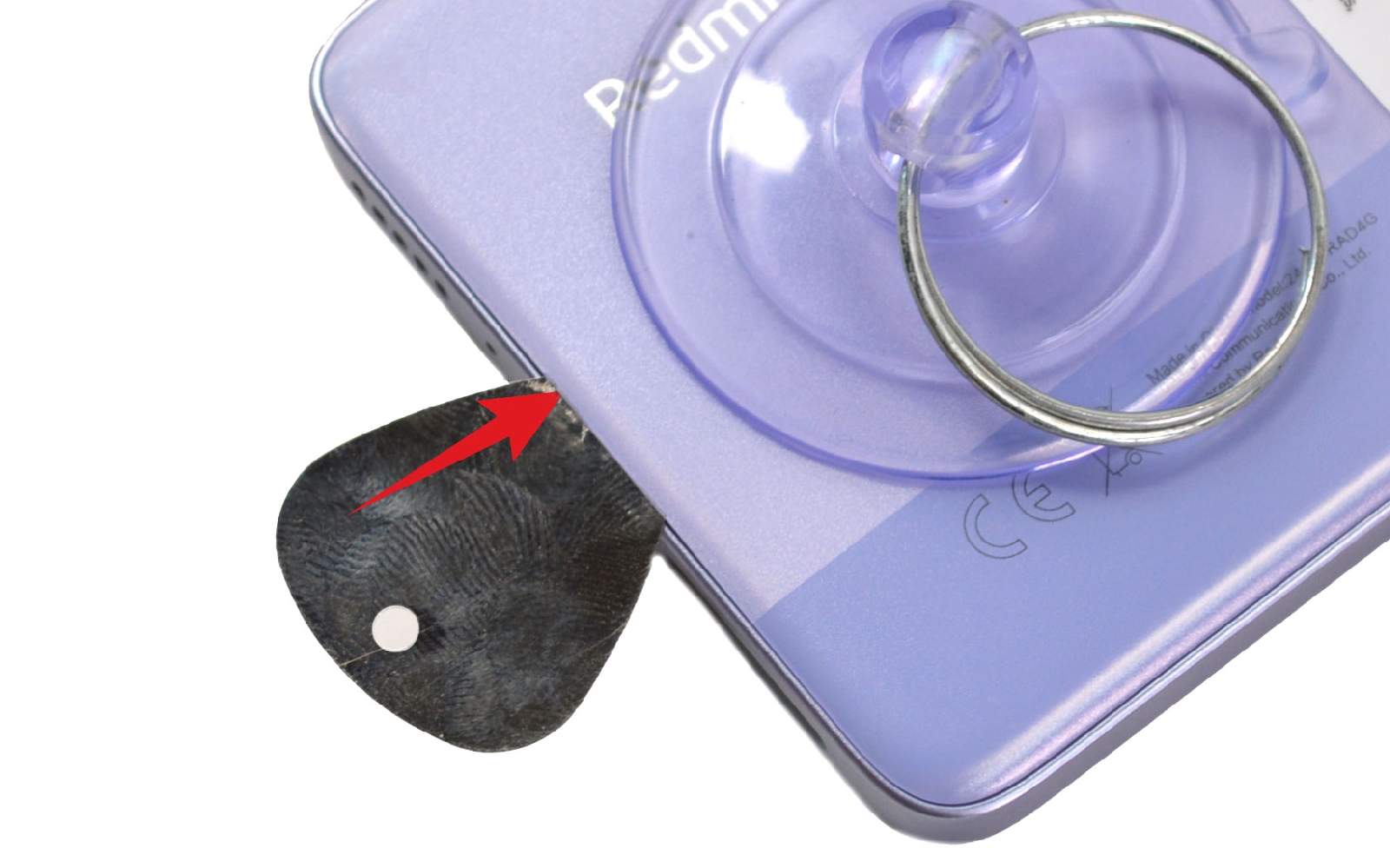

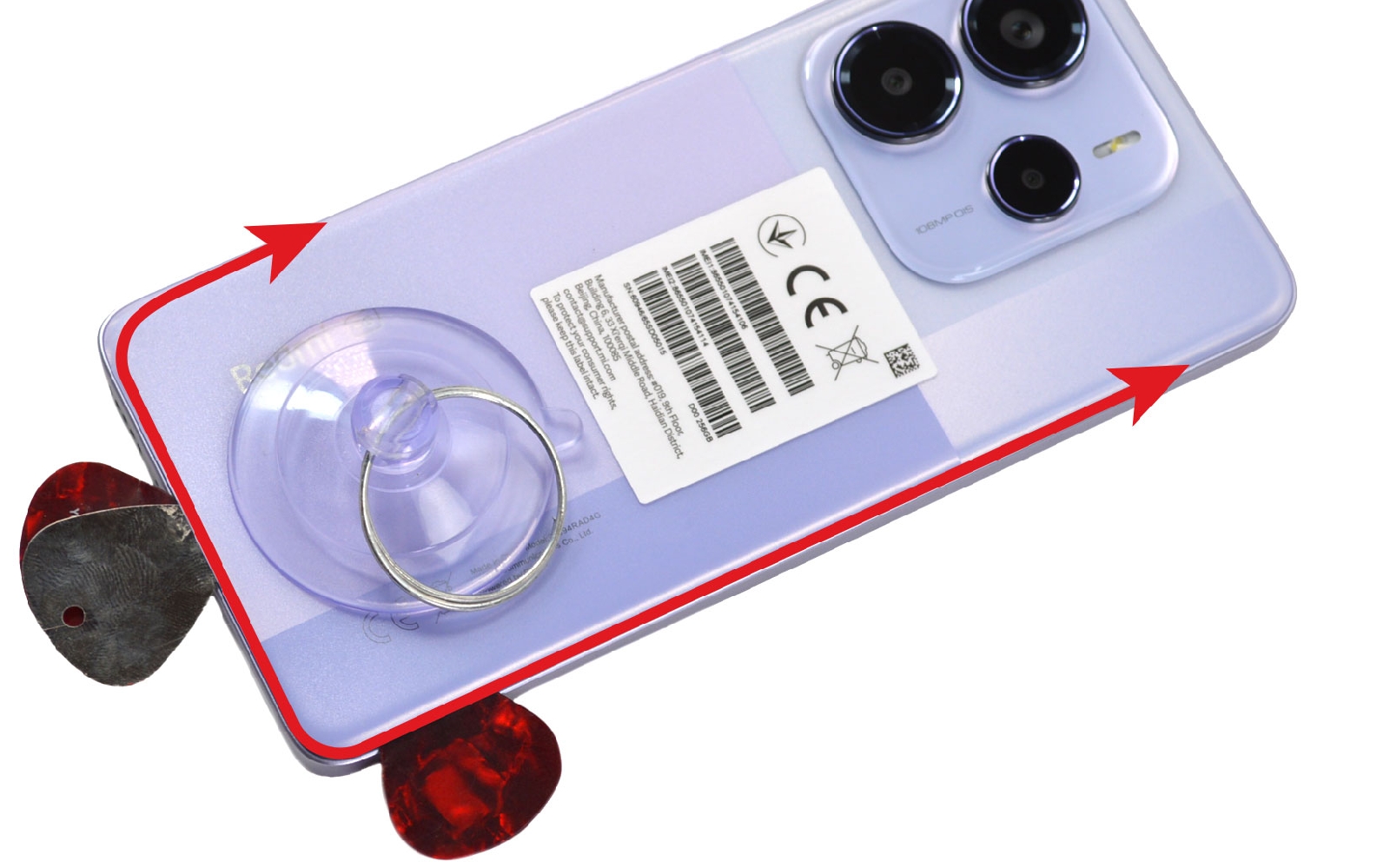

Une fois la vitre arrière suffisamment chauffée, vous pouvez passer à l’ouverture du téléphone. Pour cela, utilisez la ventouse et un médiator fin. Commencez par coller la ventouse sur le bas de la vitre arrière, puis tirez doucement pour créer un léger jour entre la vitre et le châssis. Glissez alors délicatement verticalement un médiator en métal dans l’espace créé, entre la vitre et le châssis. Faites levier avec précaution pour décoller les premiers points d’adhésif. Une fois l'ouverture amorcée, remplacez immédiatement le médiator métallique par des médiators en plastique, afin de réduire tout risque d'endommager le téléphone. Faites ensuite glisser le médiator plastique tout autour du téléphone, en maintenant une pression régulière pour couper progressivement l’adhésif. N’hésitez pas à insérer plusieurs médiators pour garder les zones déjà décollées ouvertes. Si nécessaire, n’hésitez pas à réchauffer par petites sessions pendant l’ouverture. Prenez votre temps, cette étape demande de la patience et de la douceur pour éviter toute casse !
Outils
Médiator
Ventouse
Etape 3

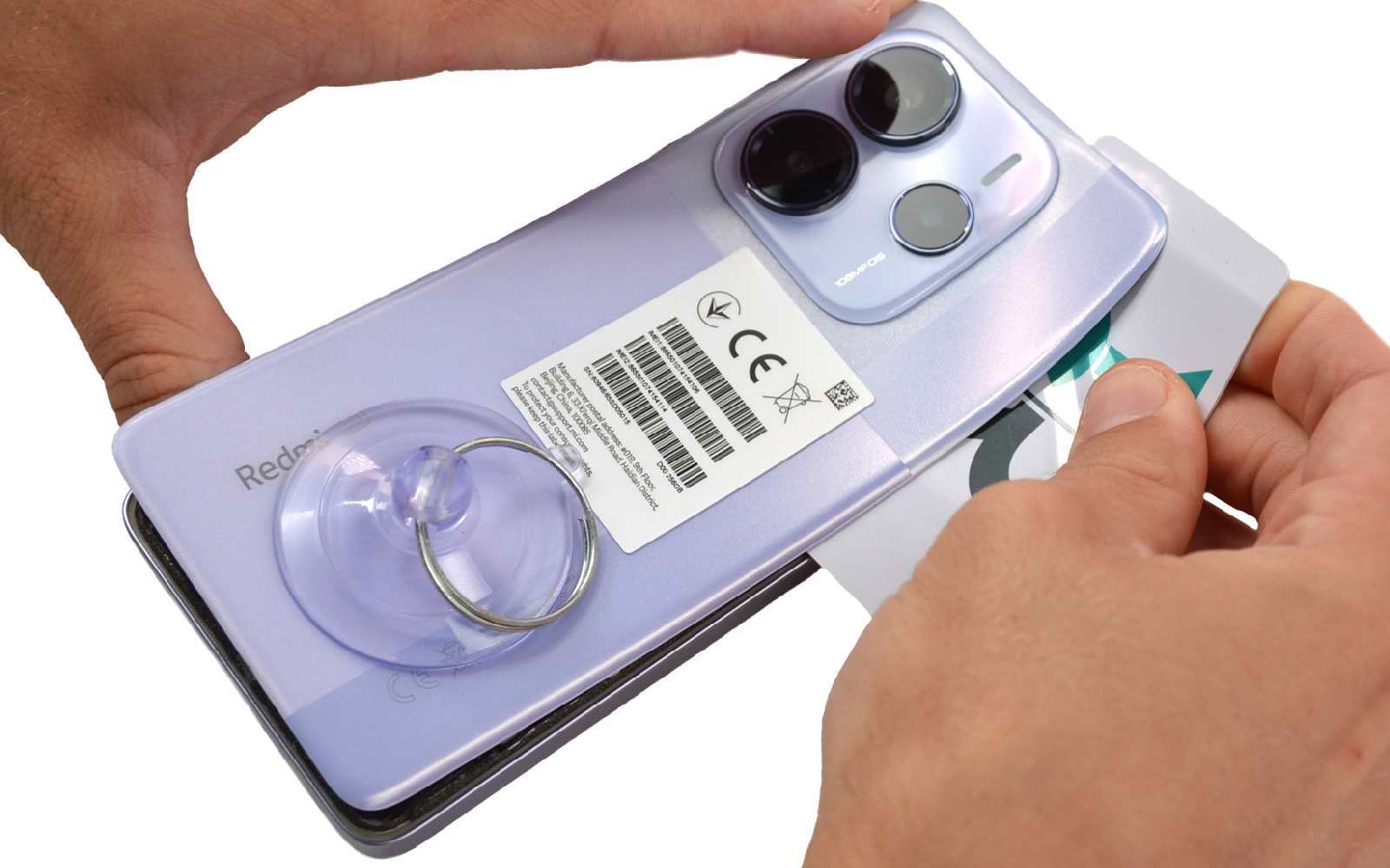

Etape 3 Ouvrir le téléphone

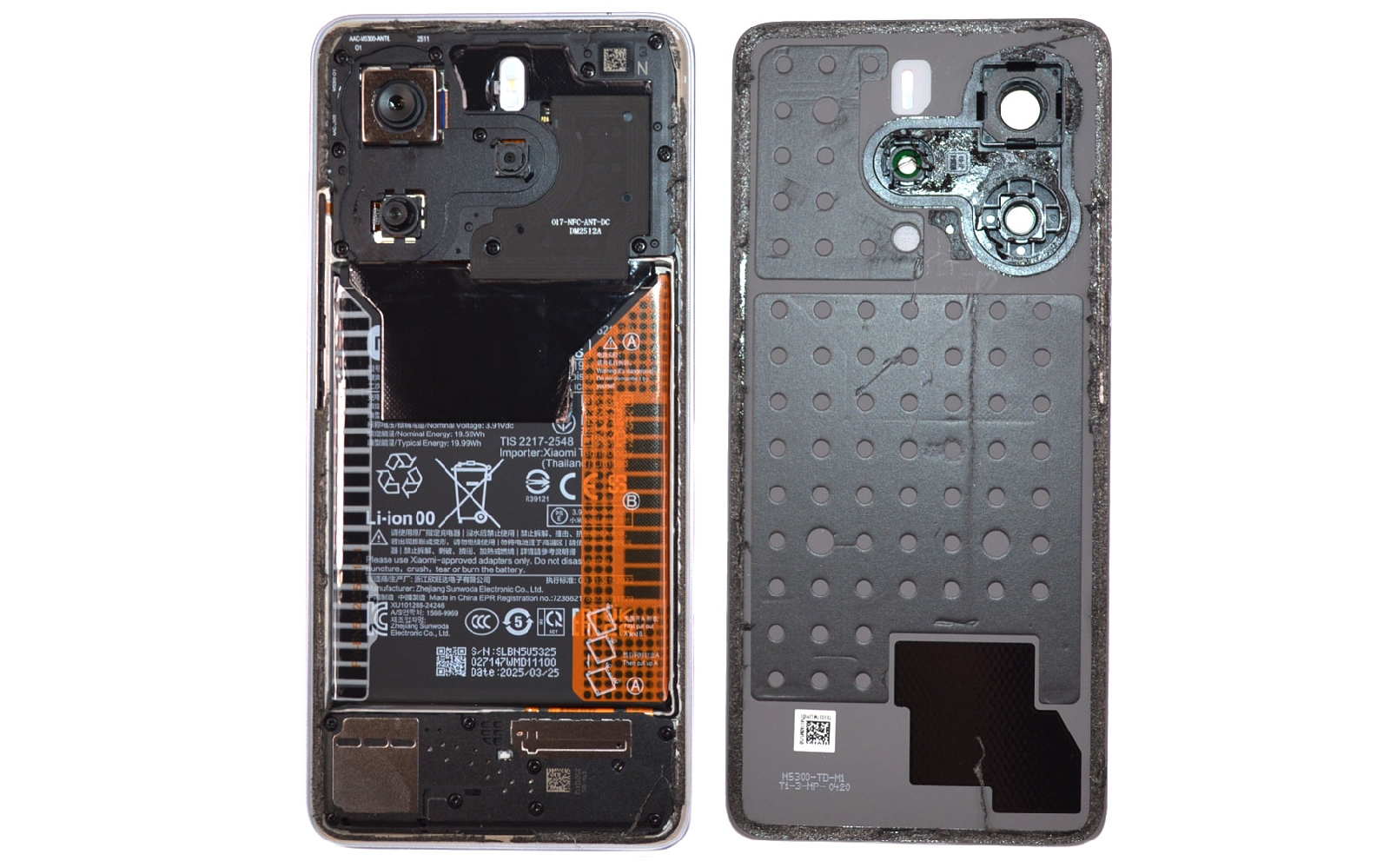

Glissez la carte en PVC sous la vitre arrière pour réussir à la décoller entièrement du châssis si cela n'est pas encore fait.
Outils
Carte PVC
Etape 4

Etape 4 Déconnecter la batterie

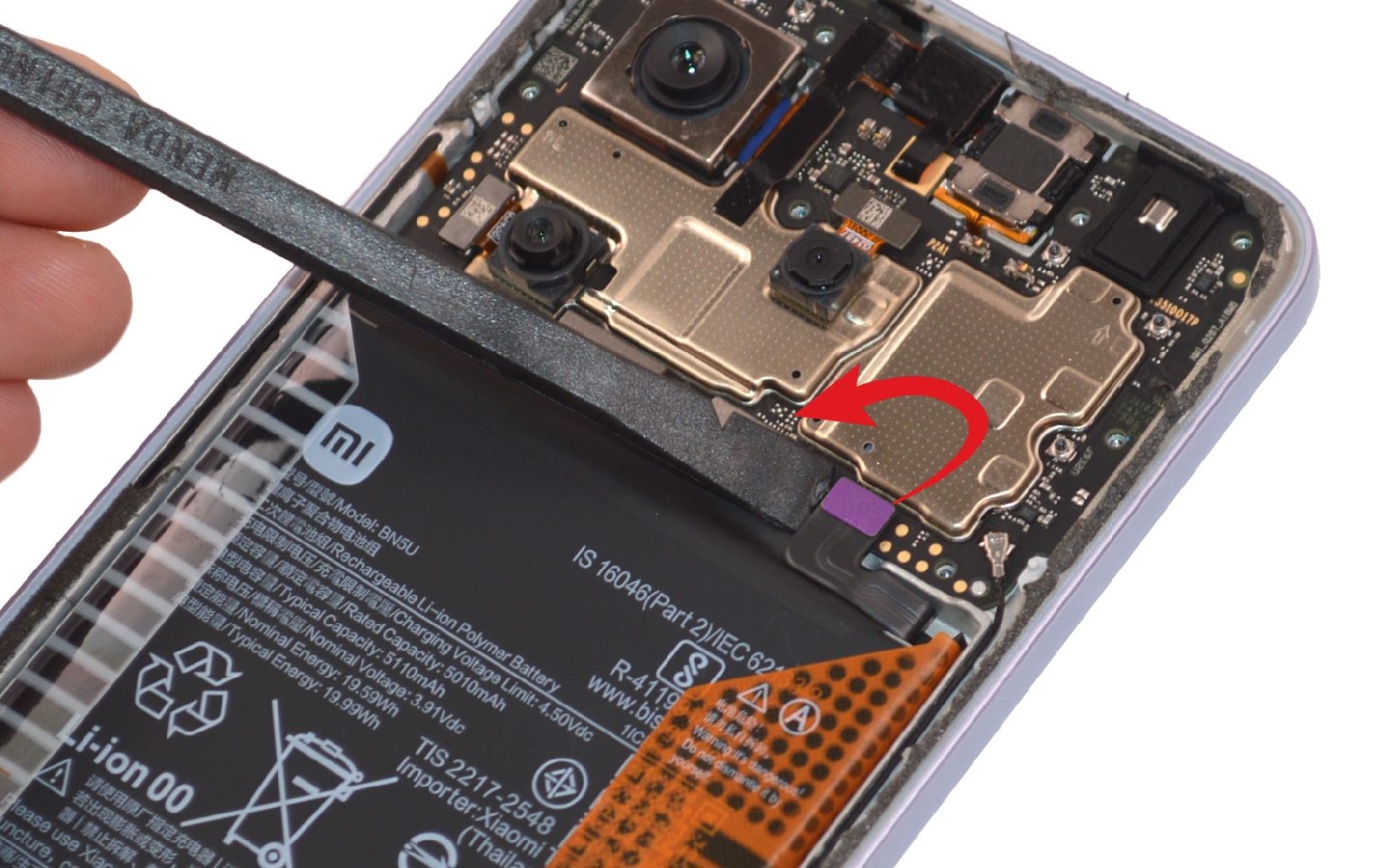

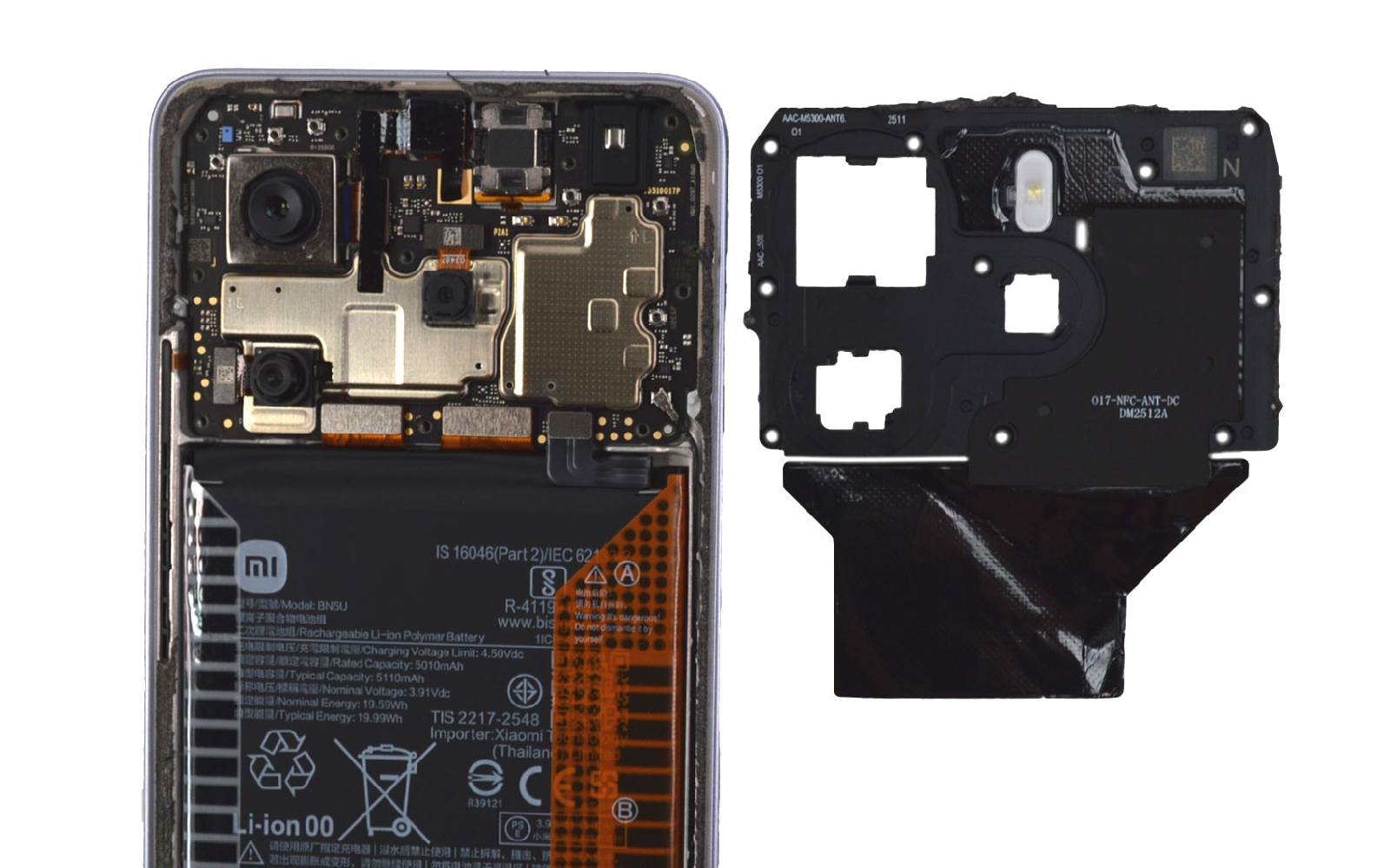

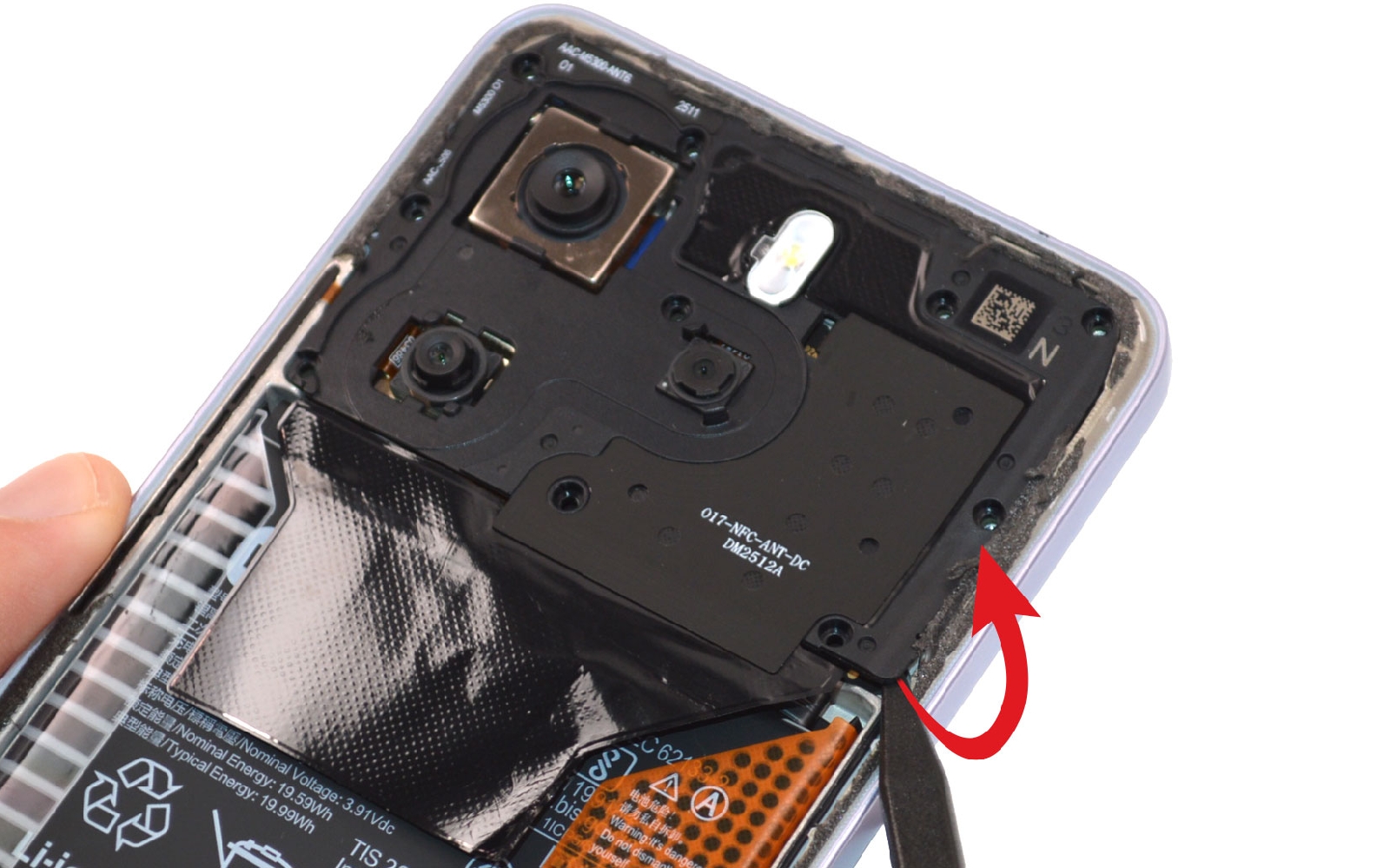

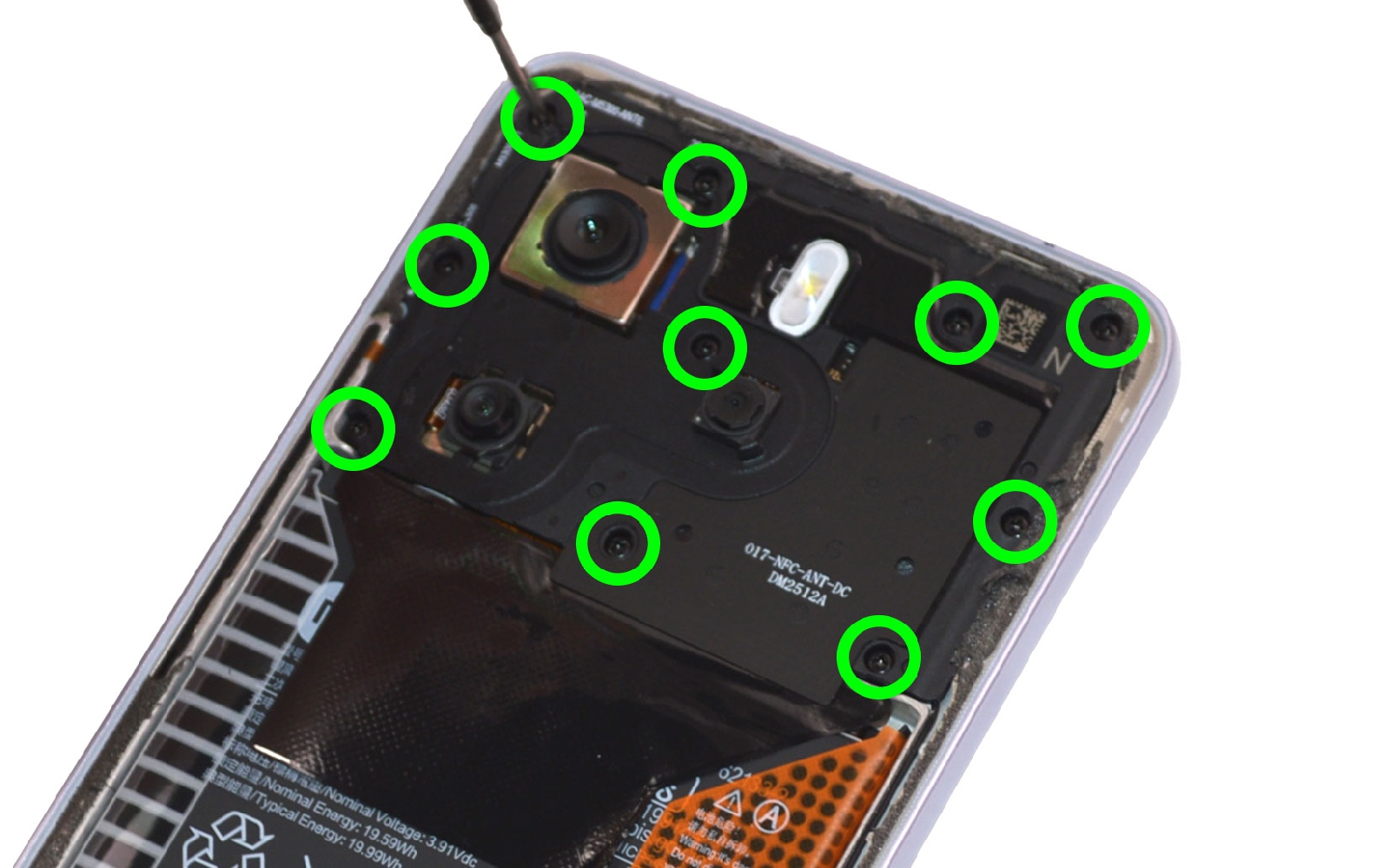

Retirez les vis avec le tournevis cruciforme puis déclipsez le support NFC en glissant le levier sous le composant. Gardez le même outil pour déconnecter la batterie afin de continuer la réparation en toute sécurité.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

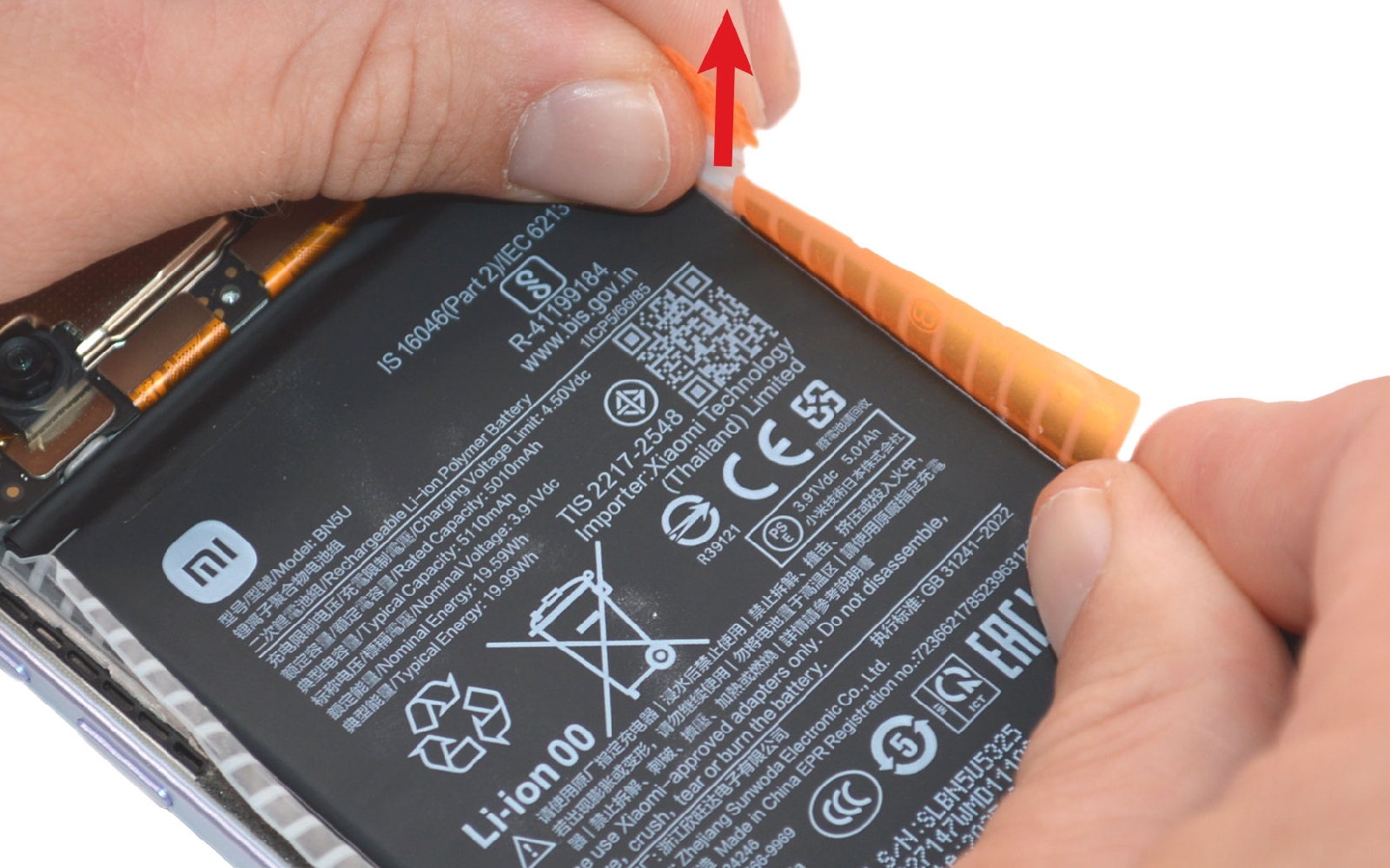

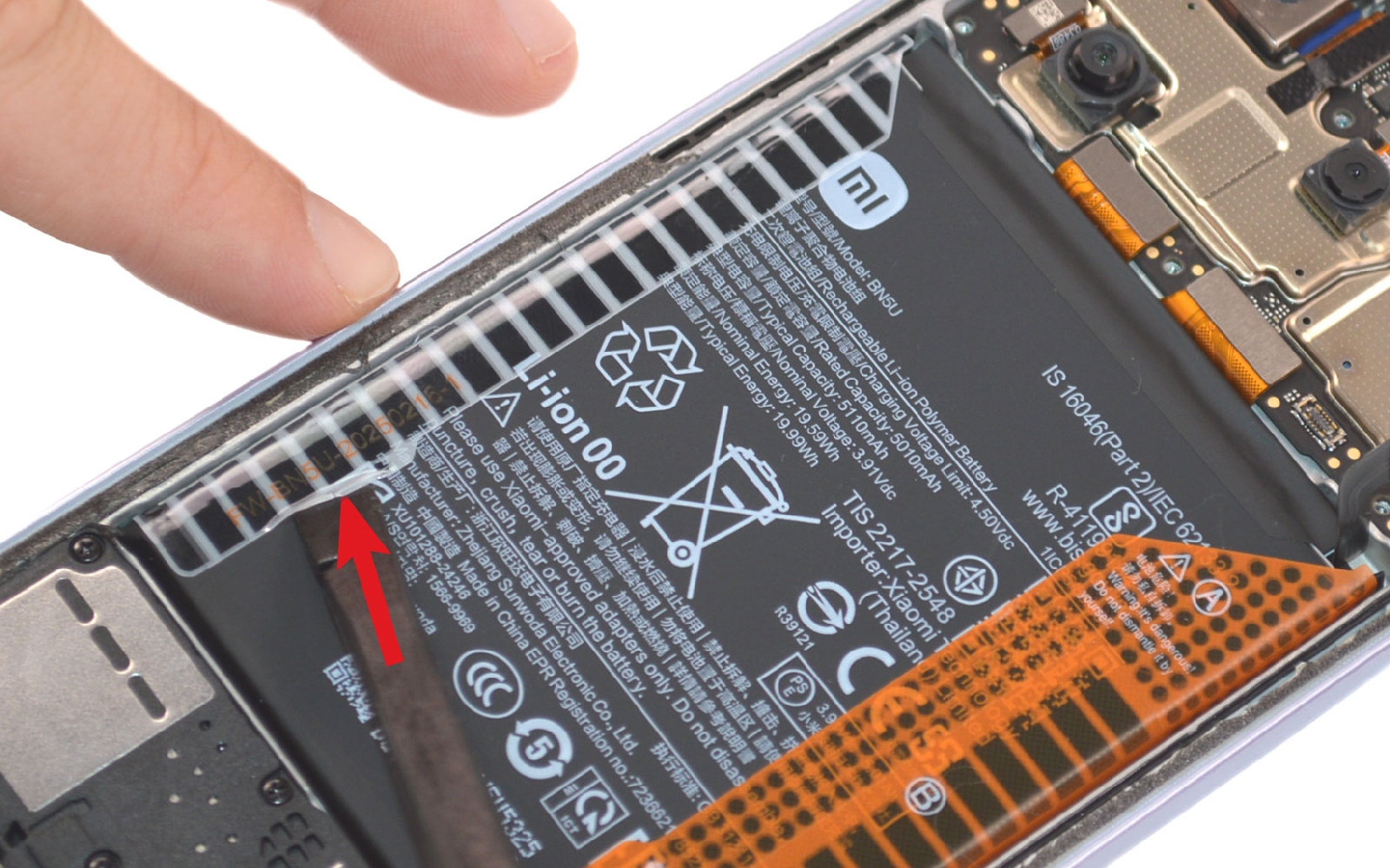

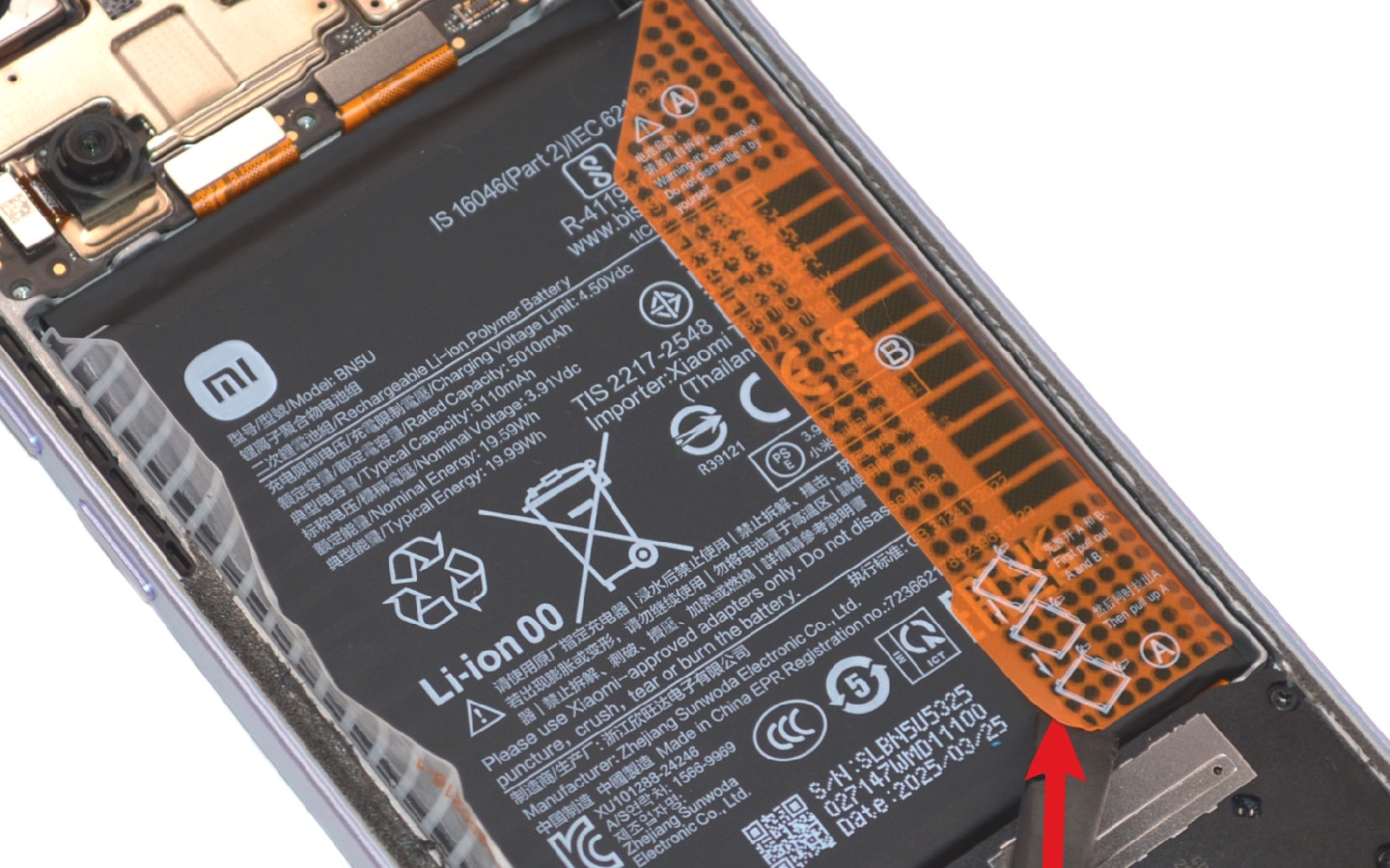

Etape 5 Décoller les languettes de la batterie

Décollez les languettes afin de pouvoir sortir la batterie plus facilement. Tirez la languette principale.
Outils
Levier Nylon
Etape 6

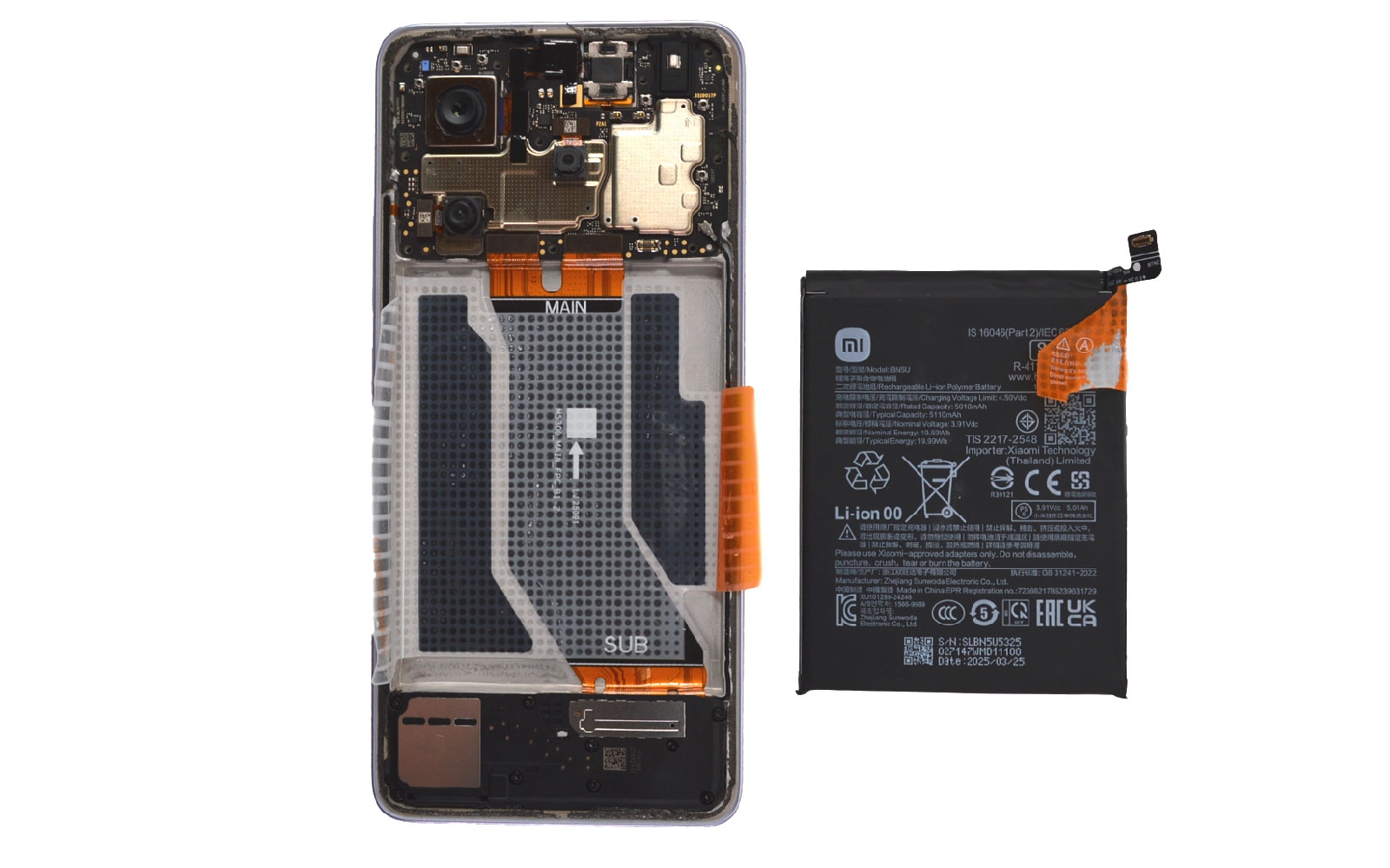

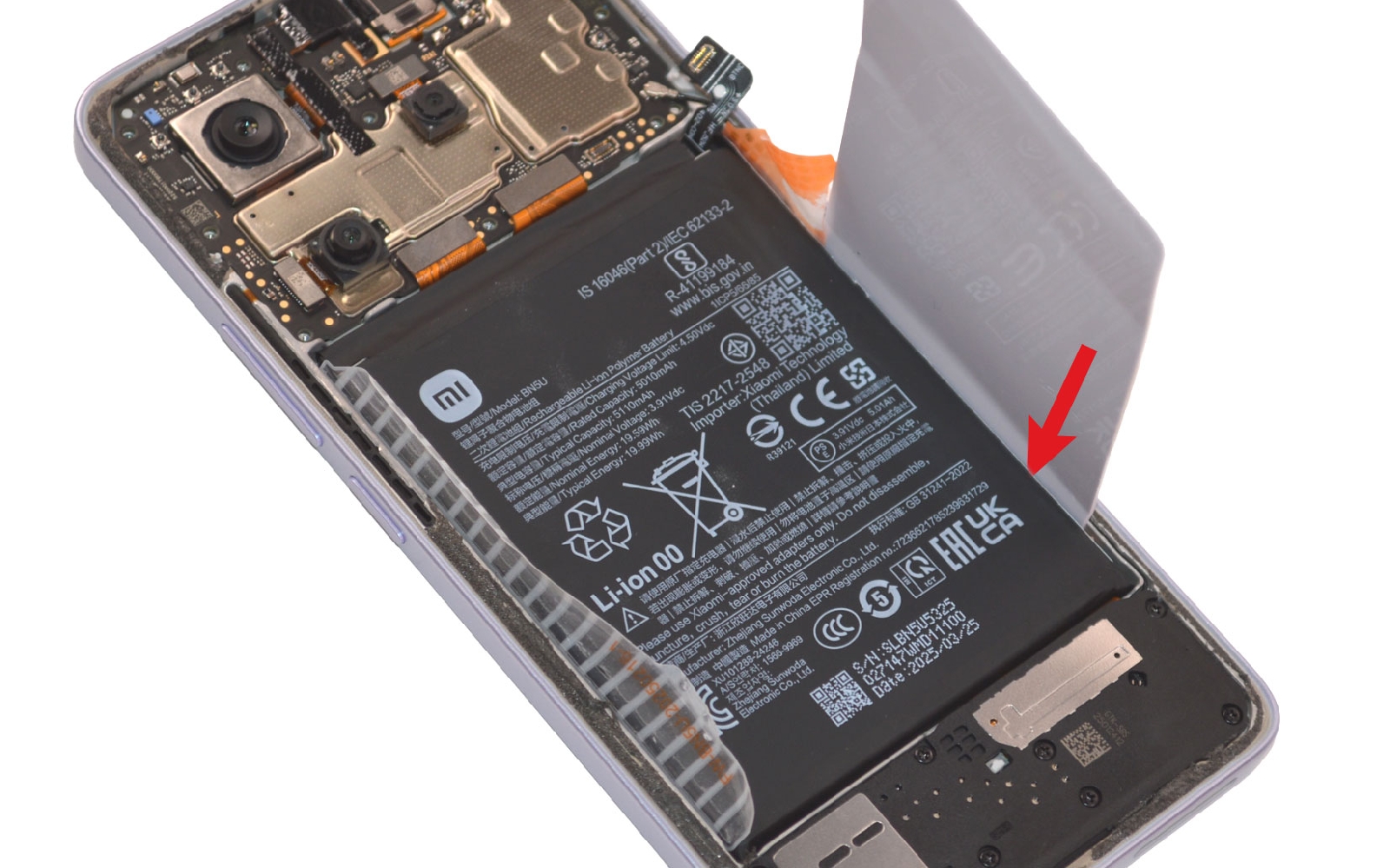

Etape 6 Sortir la batterie

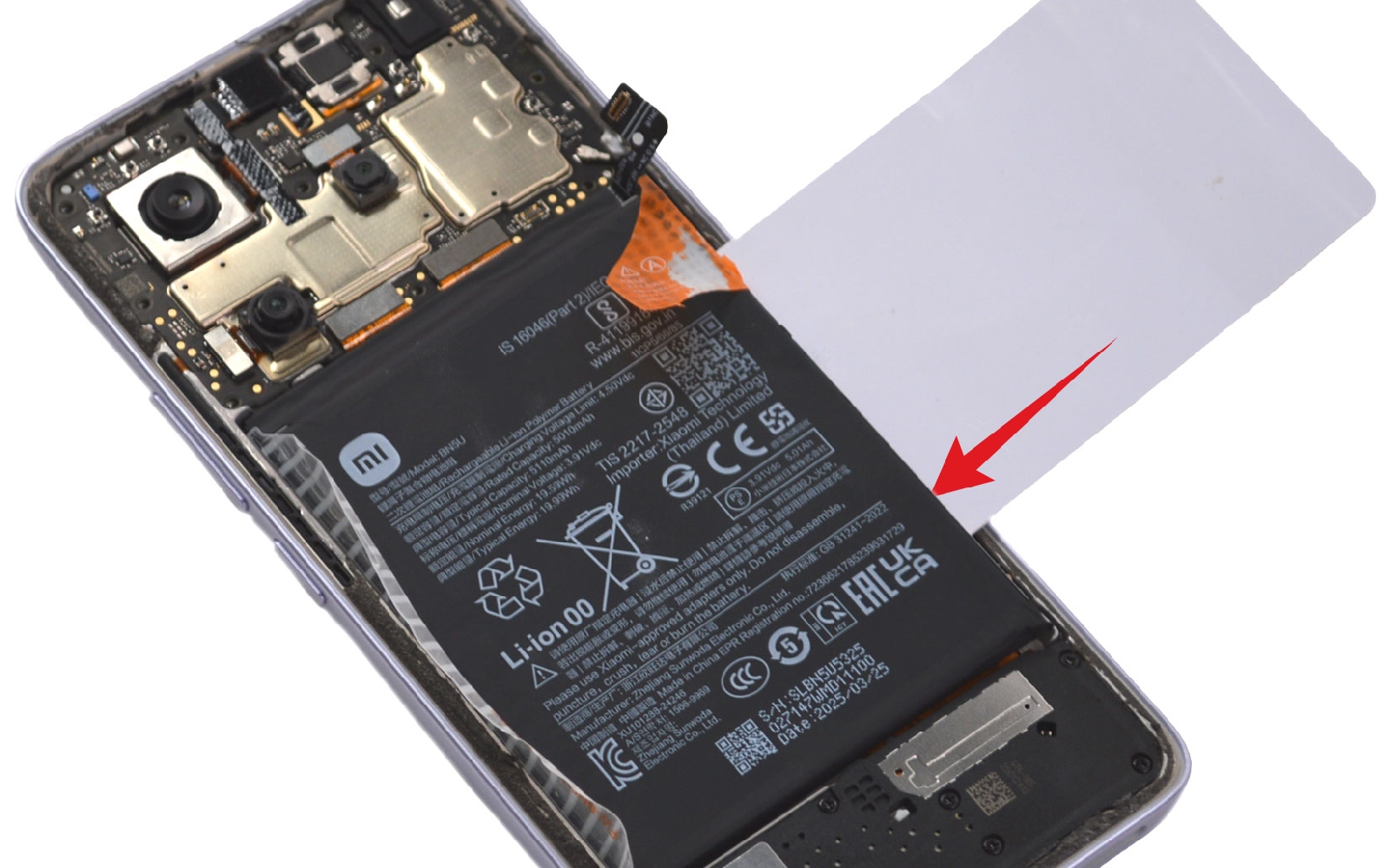

Si vous rencontrez des difficultés, glissez la carte en PVC sous le composant pour le sortir du châssis. Récupérez ensuite, le film transparent.
Outils
Carte PVC
Etape 7

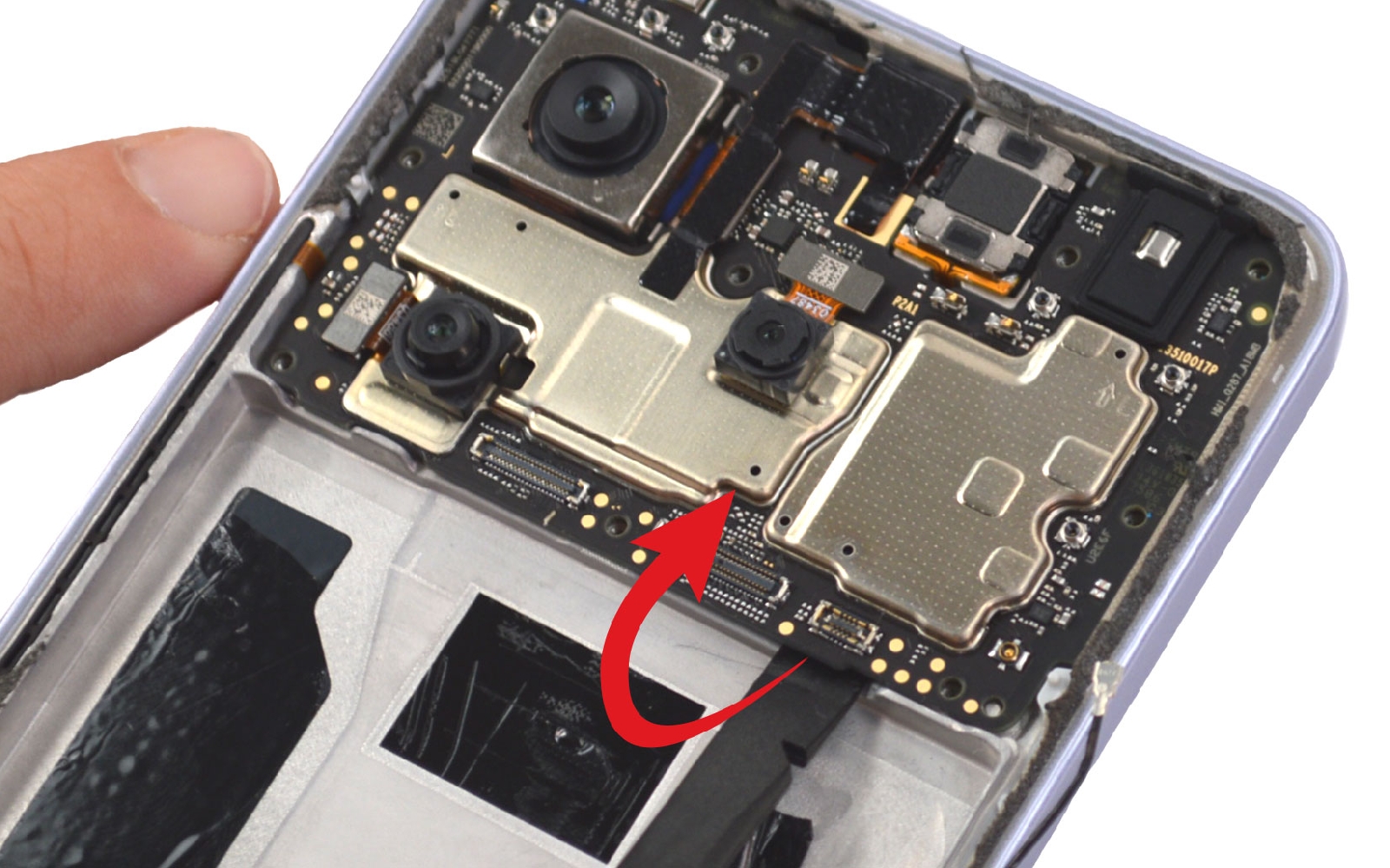

Etape 7 Retirer la carte mère

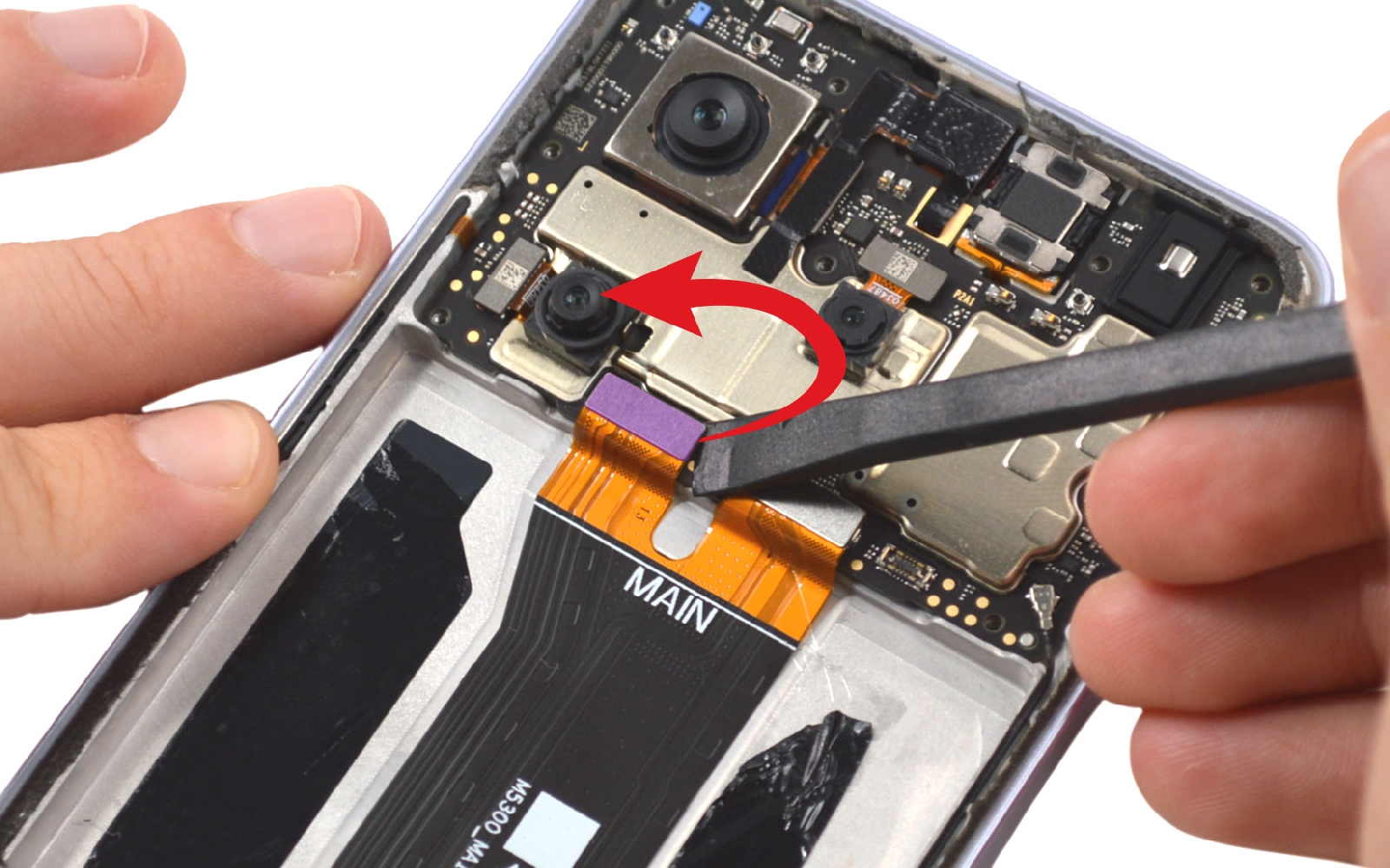

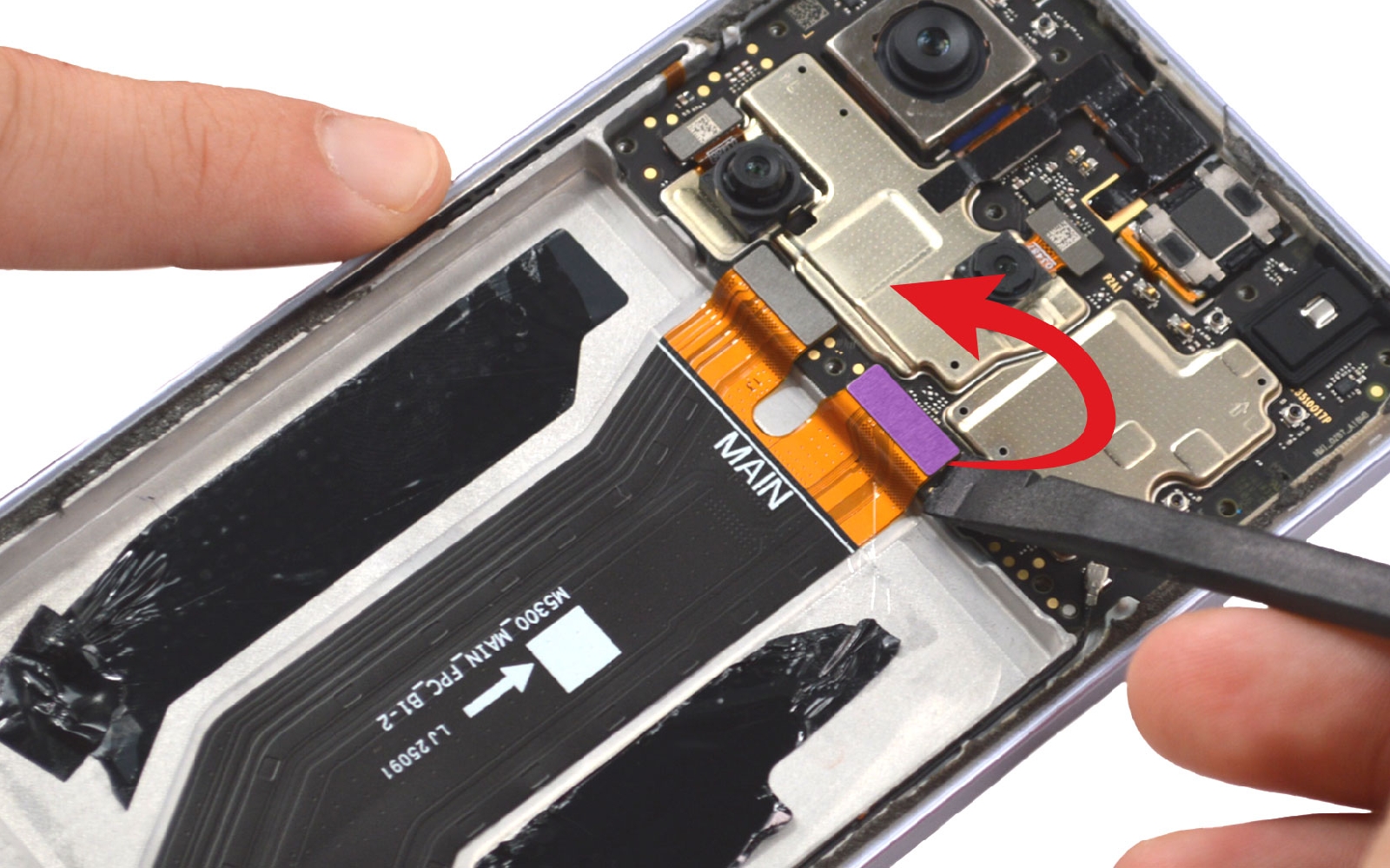

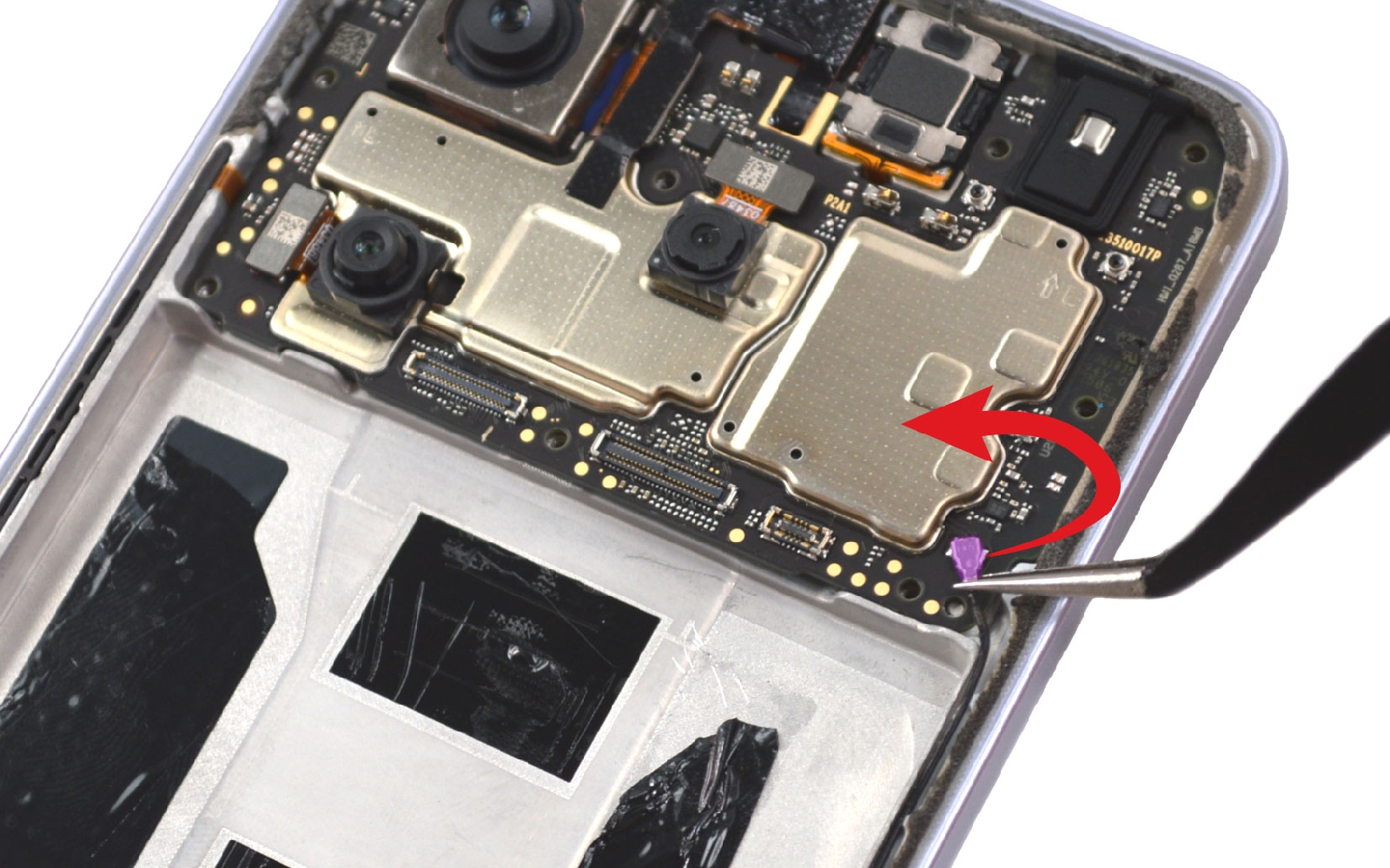

Débranchez les deux nappes de la rallonge d'interconnexion puis le câble coaxial avant de soulever la carte mère avec la spatule pour la sortir hors du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 8

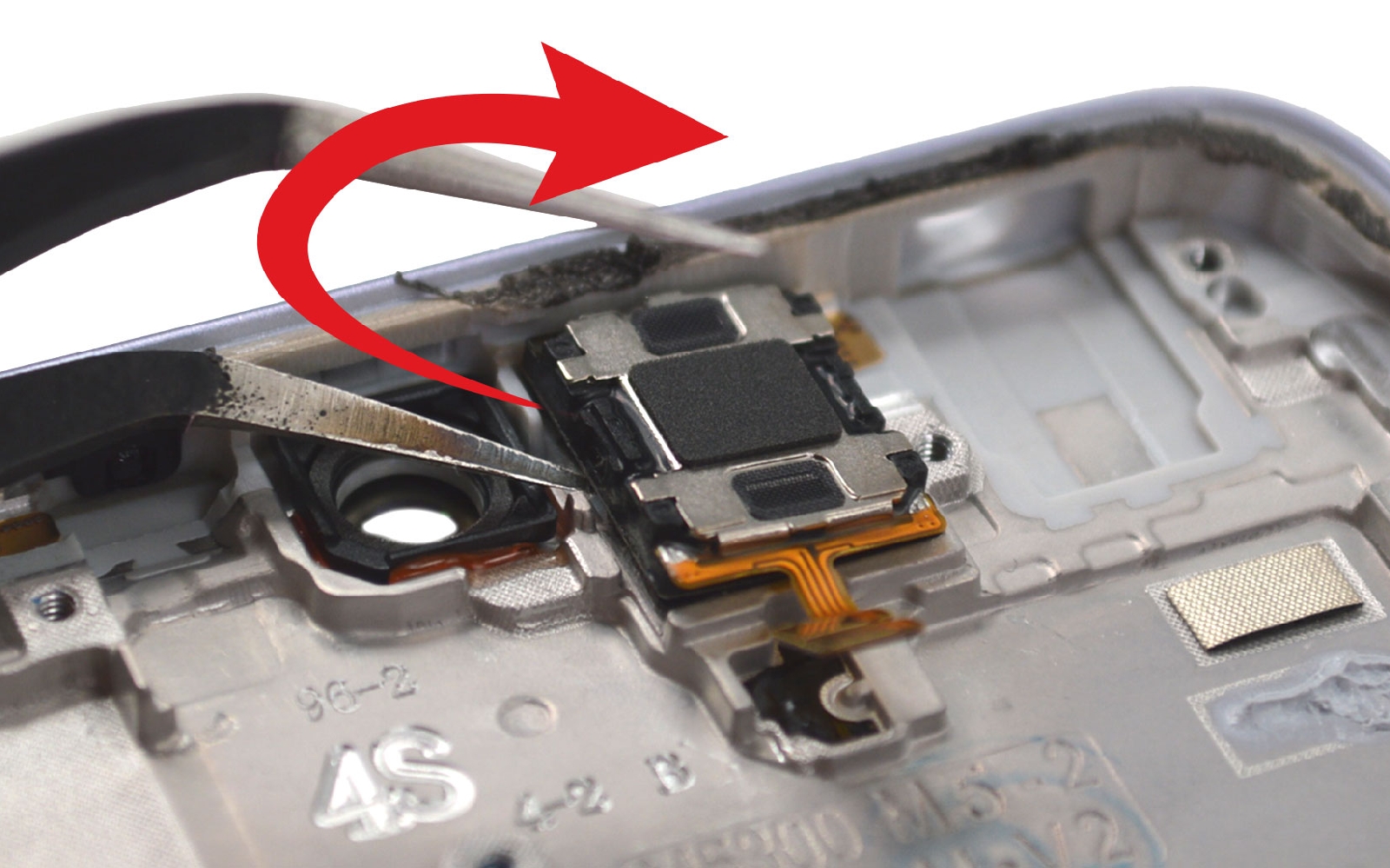

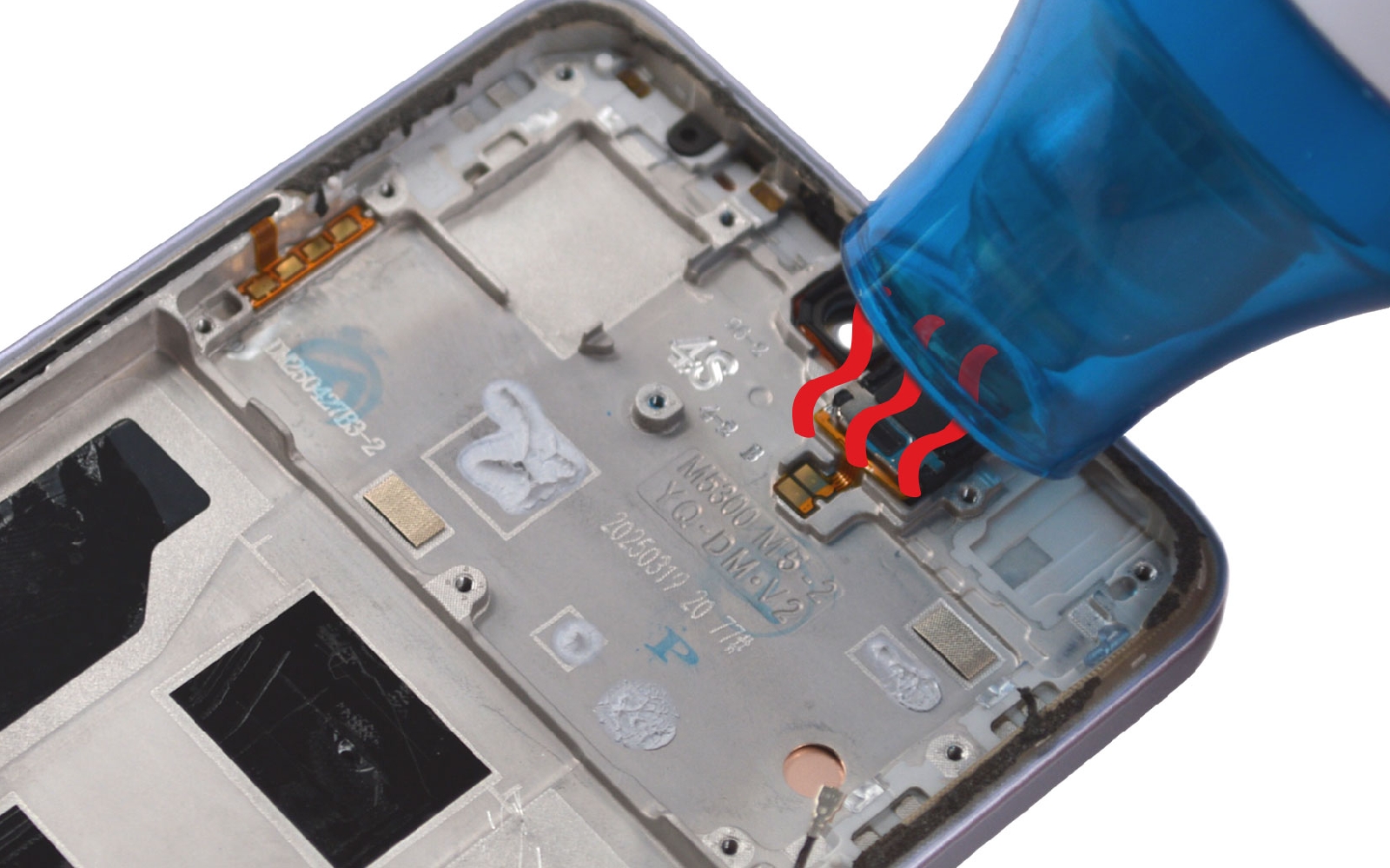

Etape 8 Récupérer l'écouteur de l'oreille

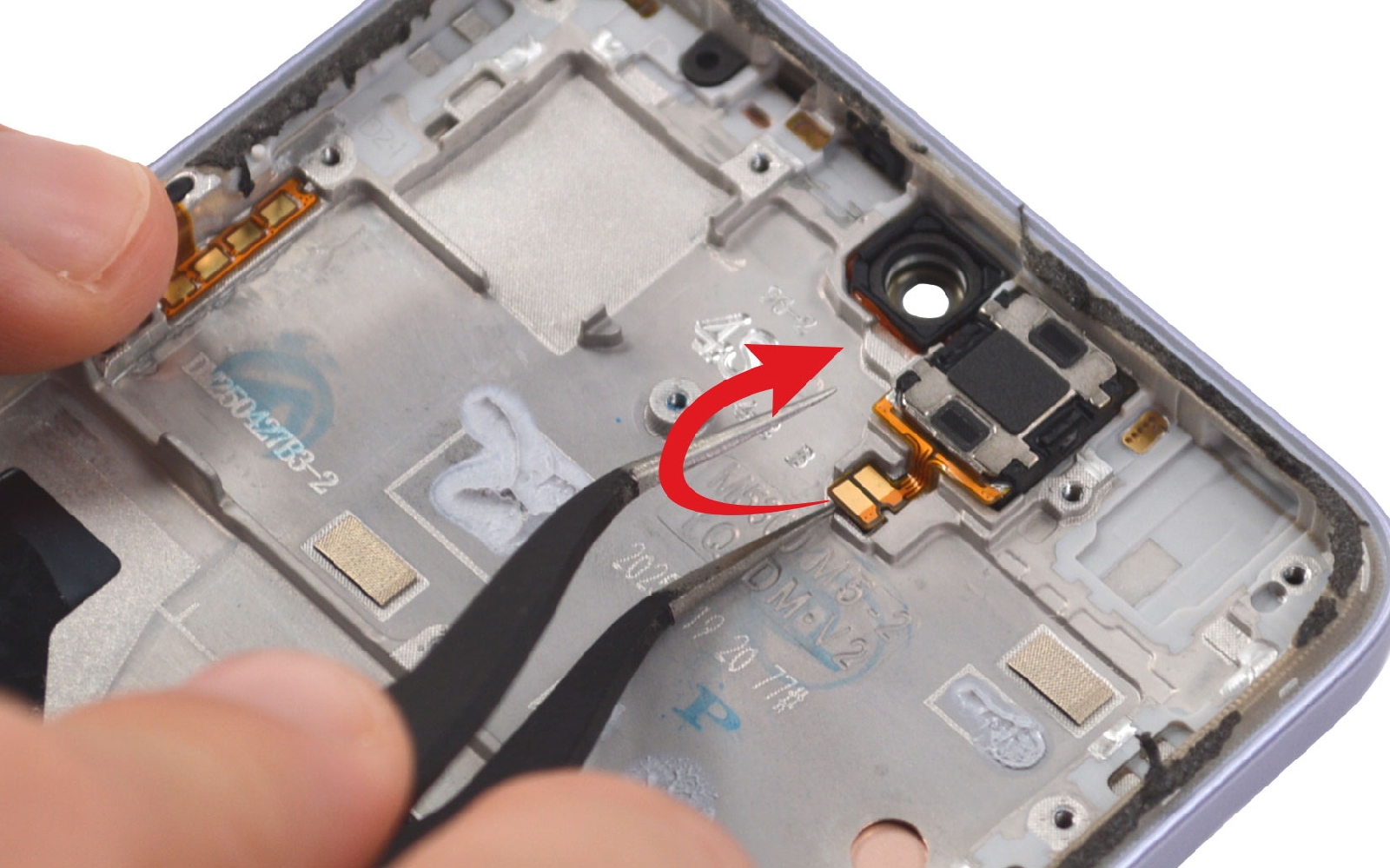

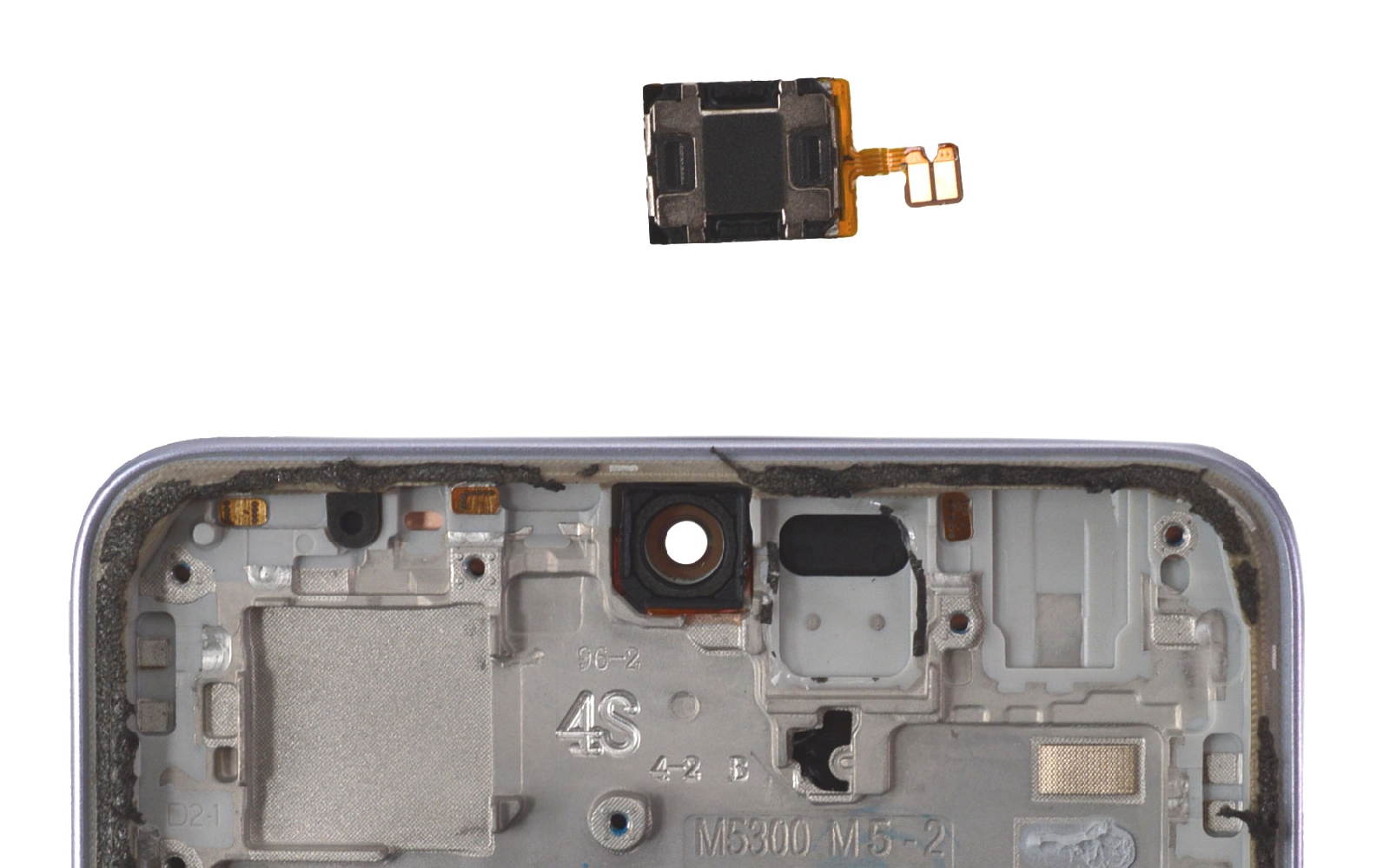

Reprenez le châssis de votre Xiaomi et chauffez légèrement la nappe du haut-parleur. Décollez la connectique à l'aide de la pointe de la pincette puis attaquez vous au composante n lui-même en le soulevant depuis le coté.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 9

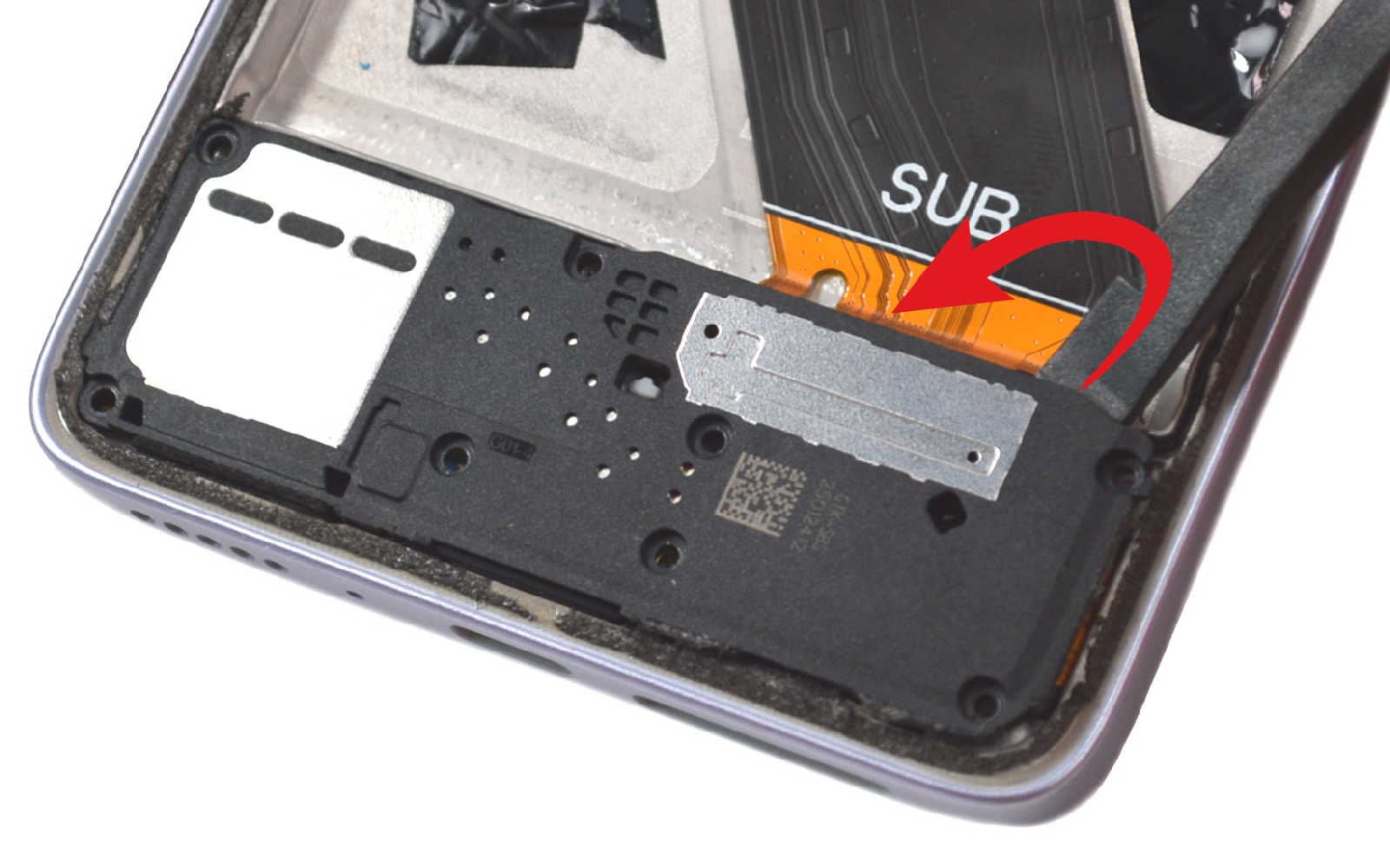

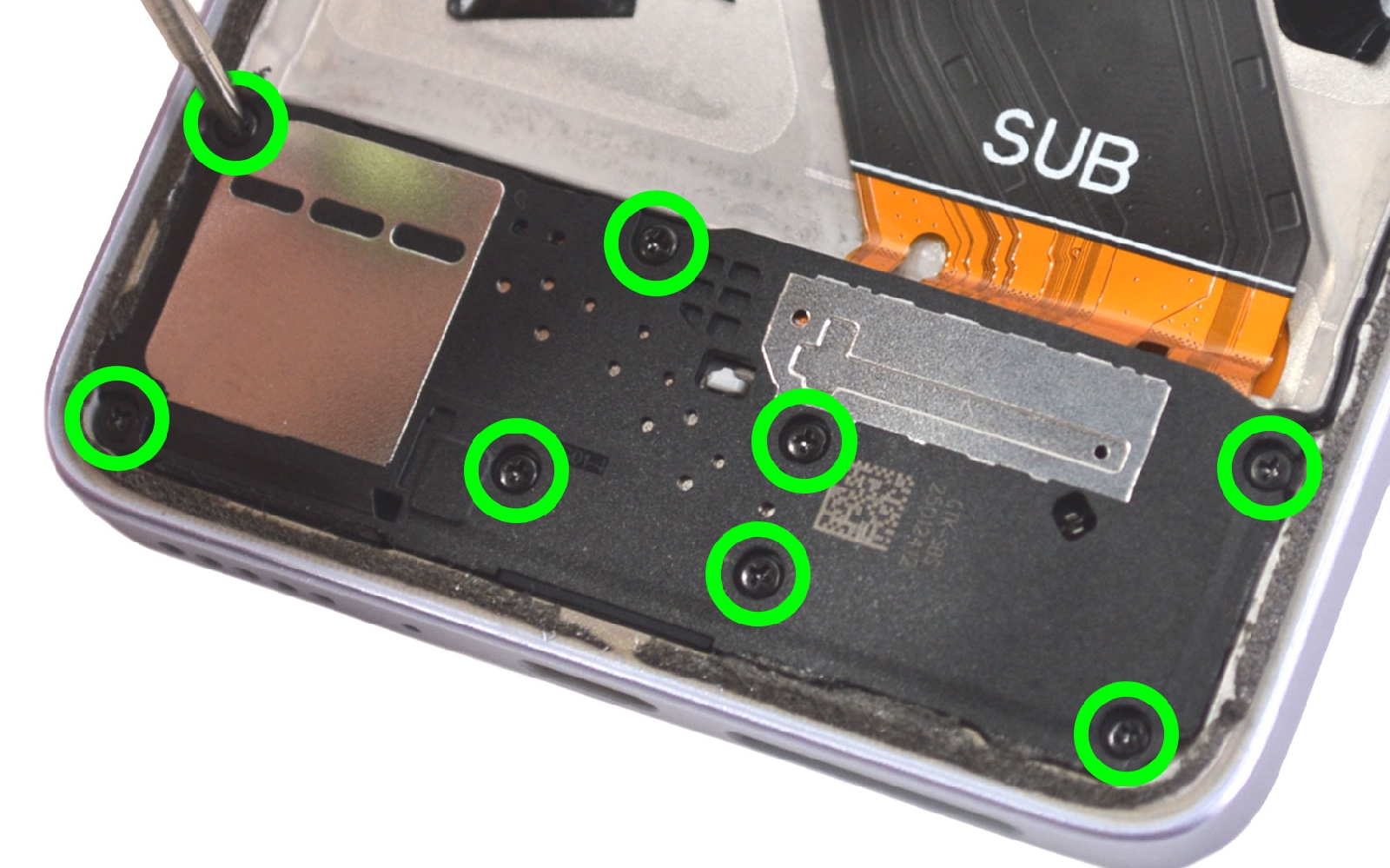

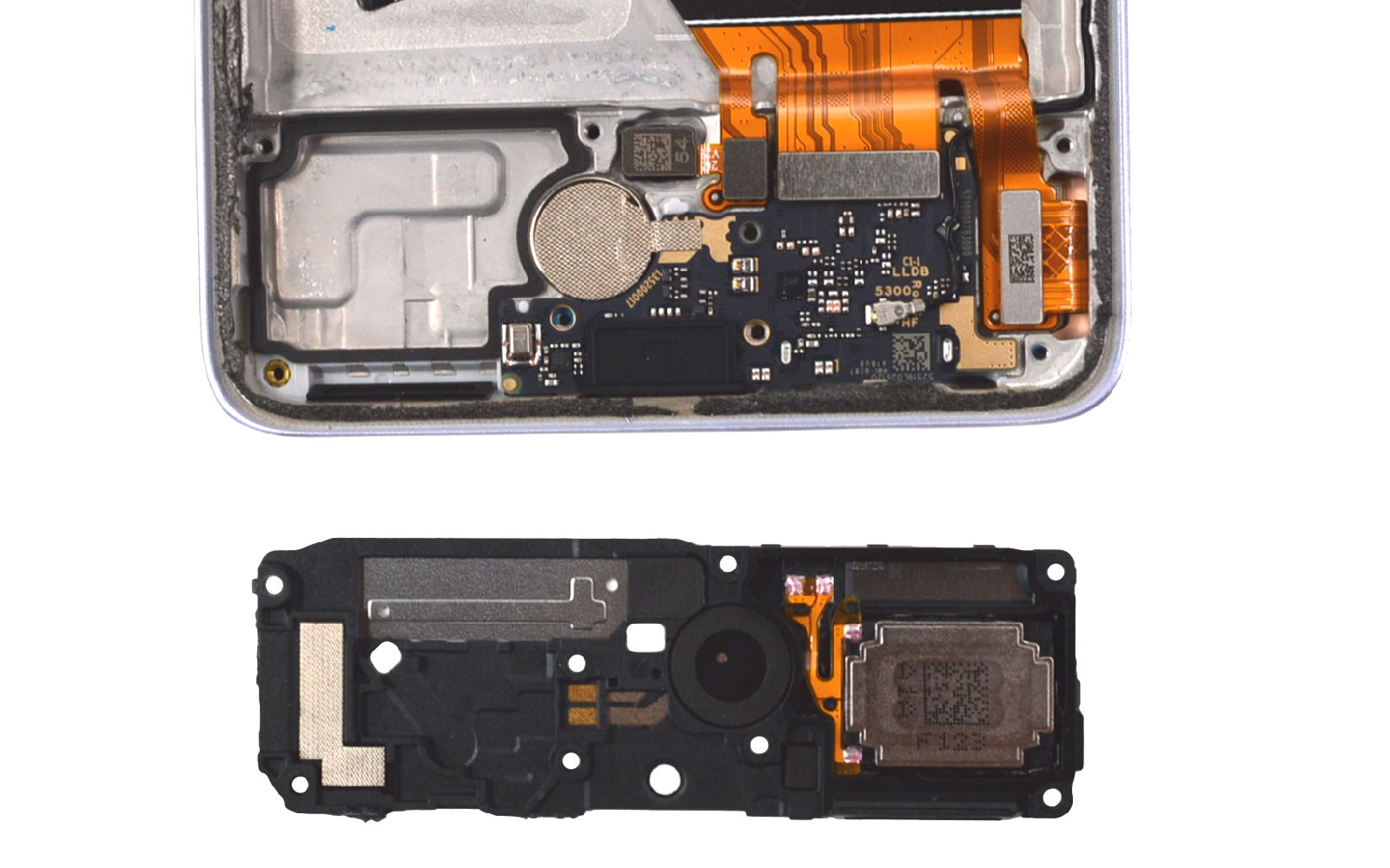

Etape 9 Ôter le haut-parleur externe

Ôtez tous les vis cruciforme afin de pouvoir soulever le haut-parleur externe avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

Etape 10 Décoller la rallonge d'interconnexion

Déconnectez les différentes nappes ( celle de la rallonge d'interconnexion, celle de l'écran et celle du lecteur d'empreintes). Décollez ensuite la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 11

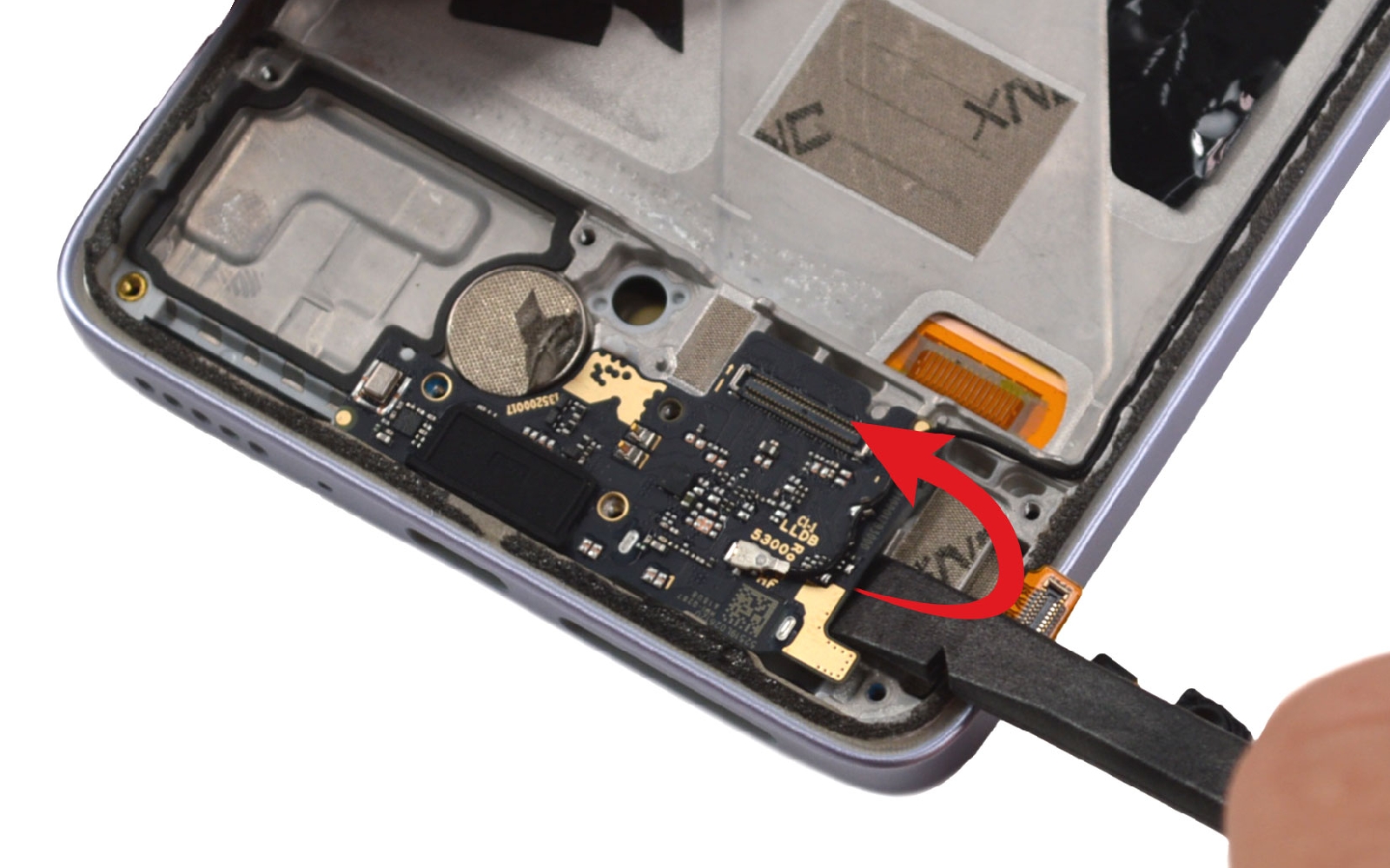

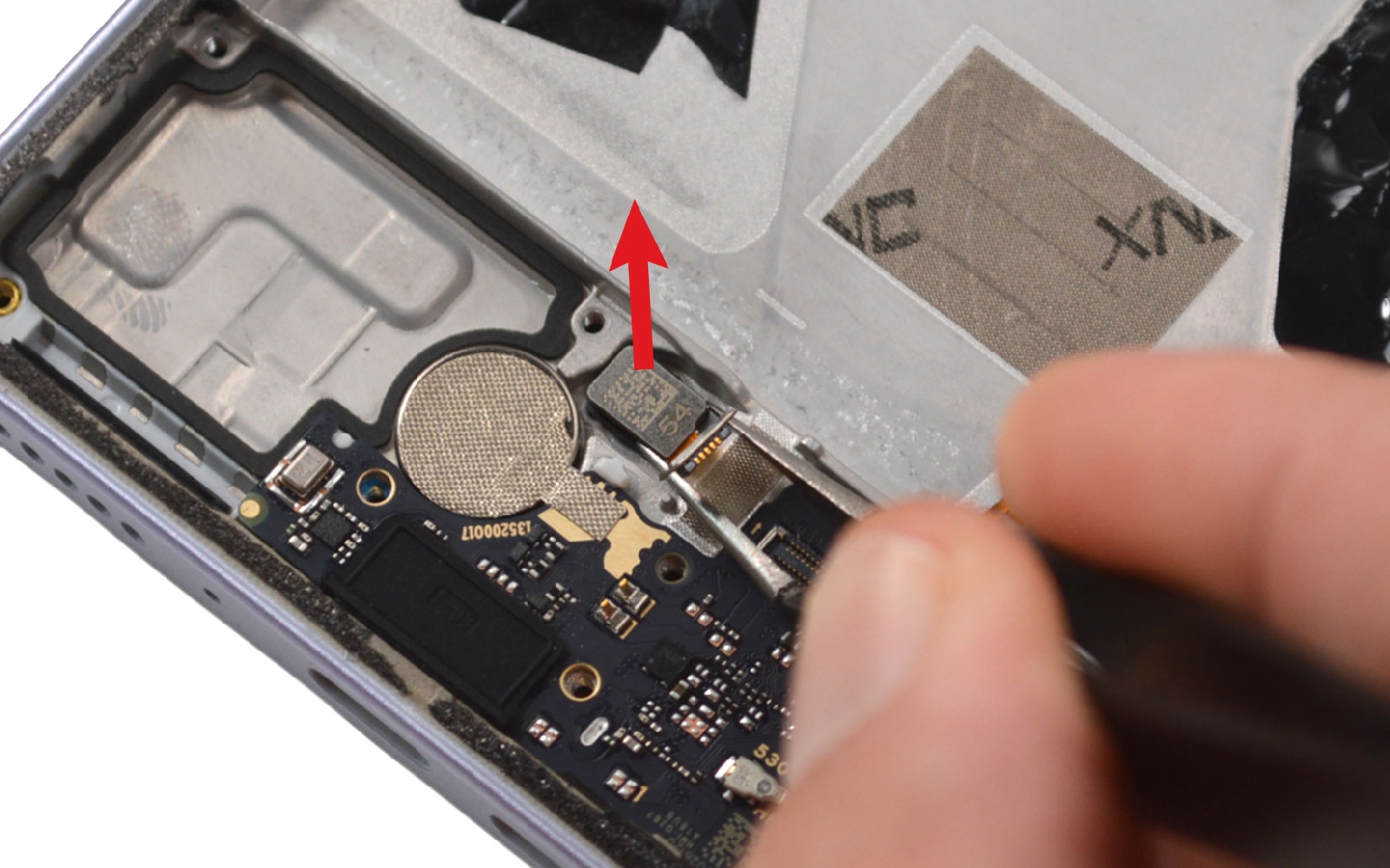

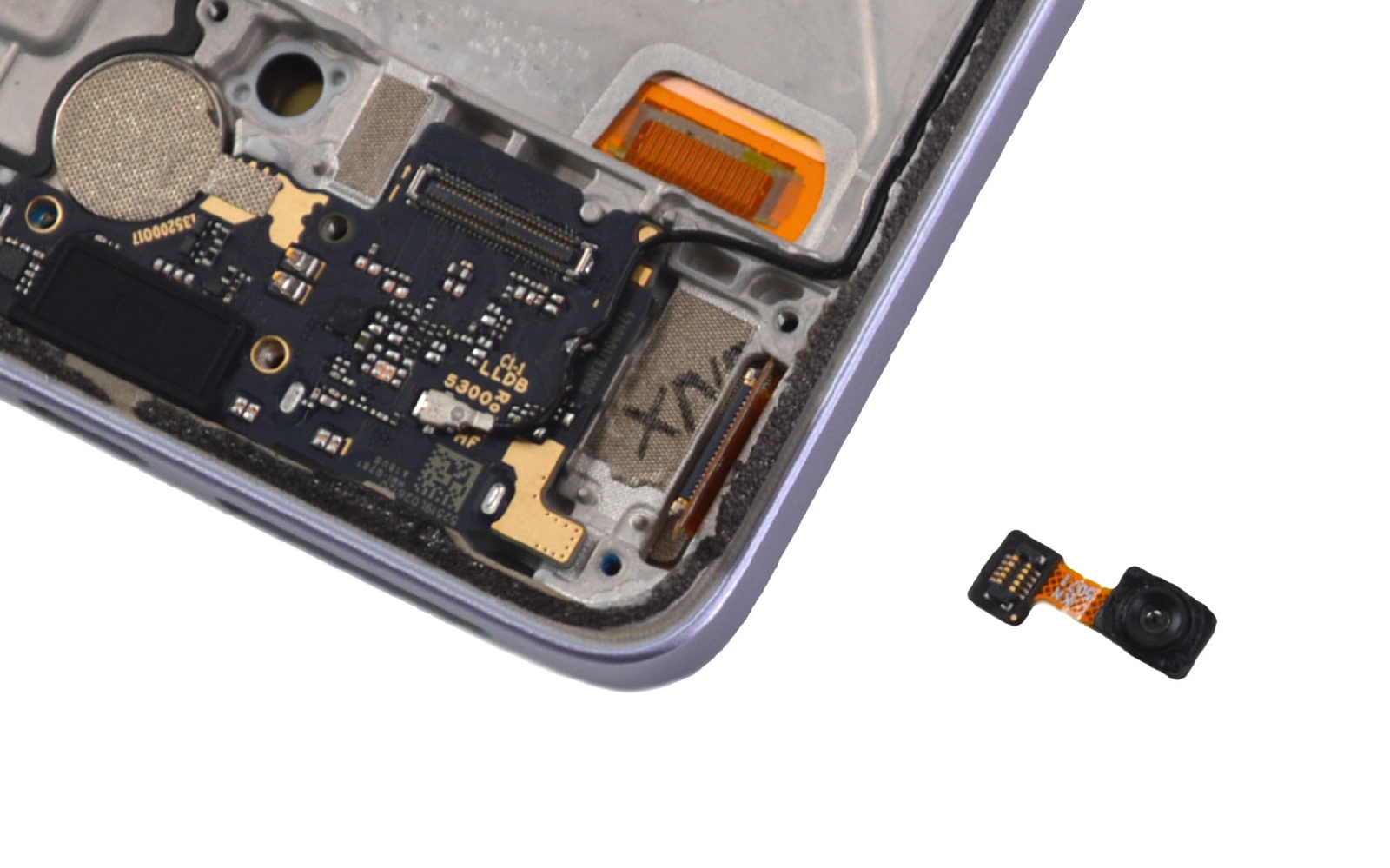

Etape 11 Sortir le connecteur de charge

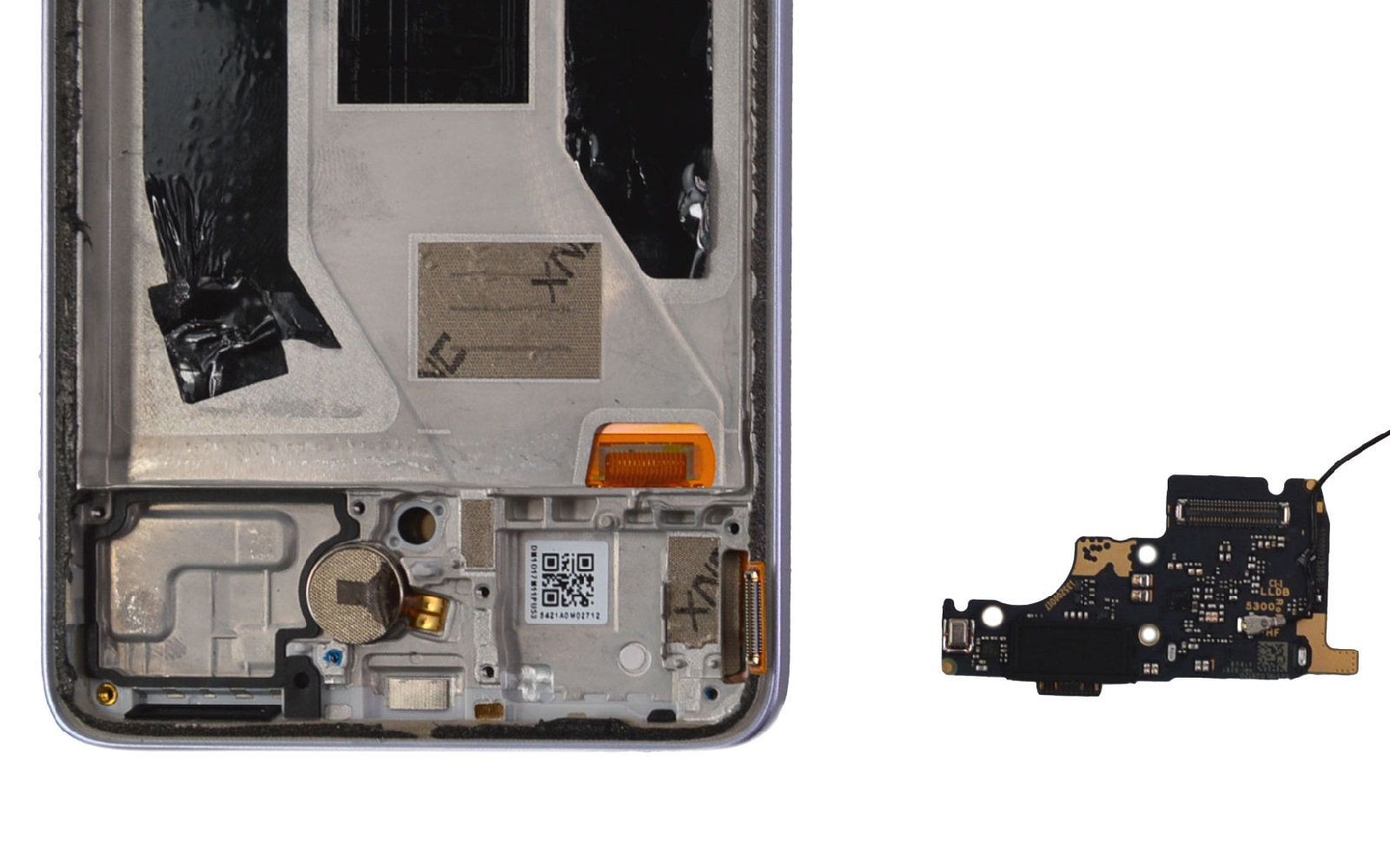

Sortez le capteur d'empreintes en le saisissant avec la pincette. Par la suite, faites levier avec le levier en nylon pour séparer le dock du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

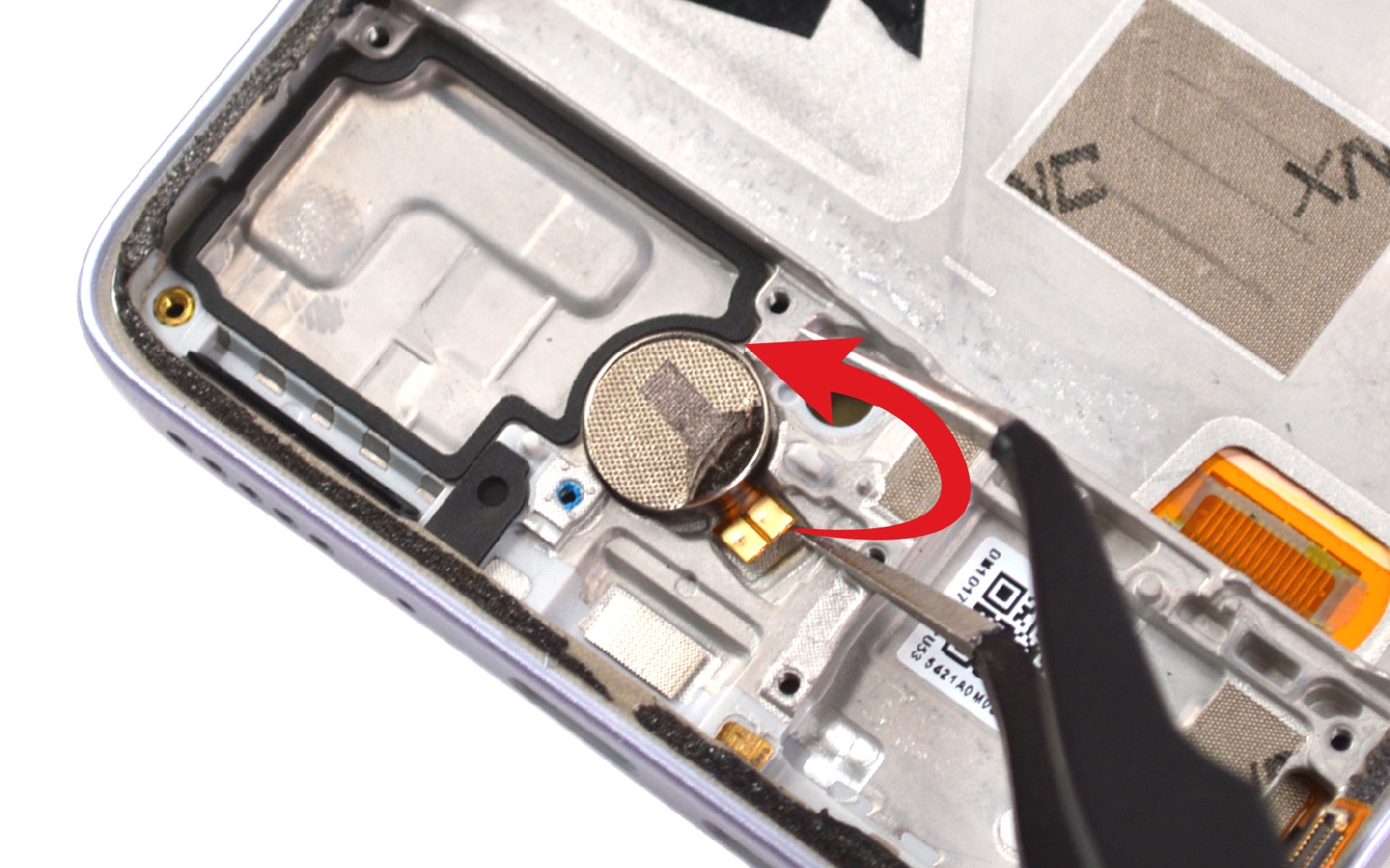

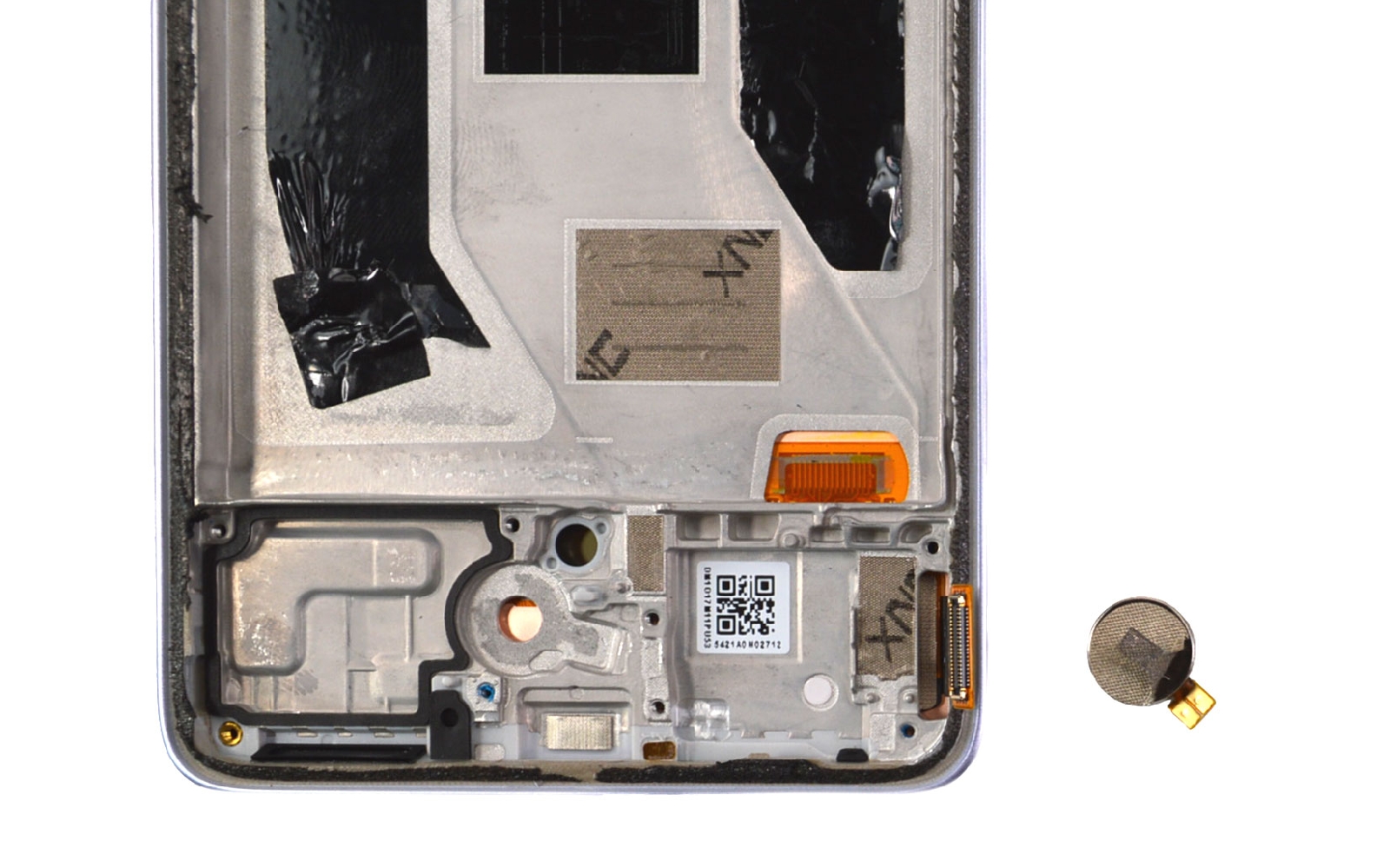

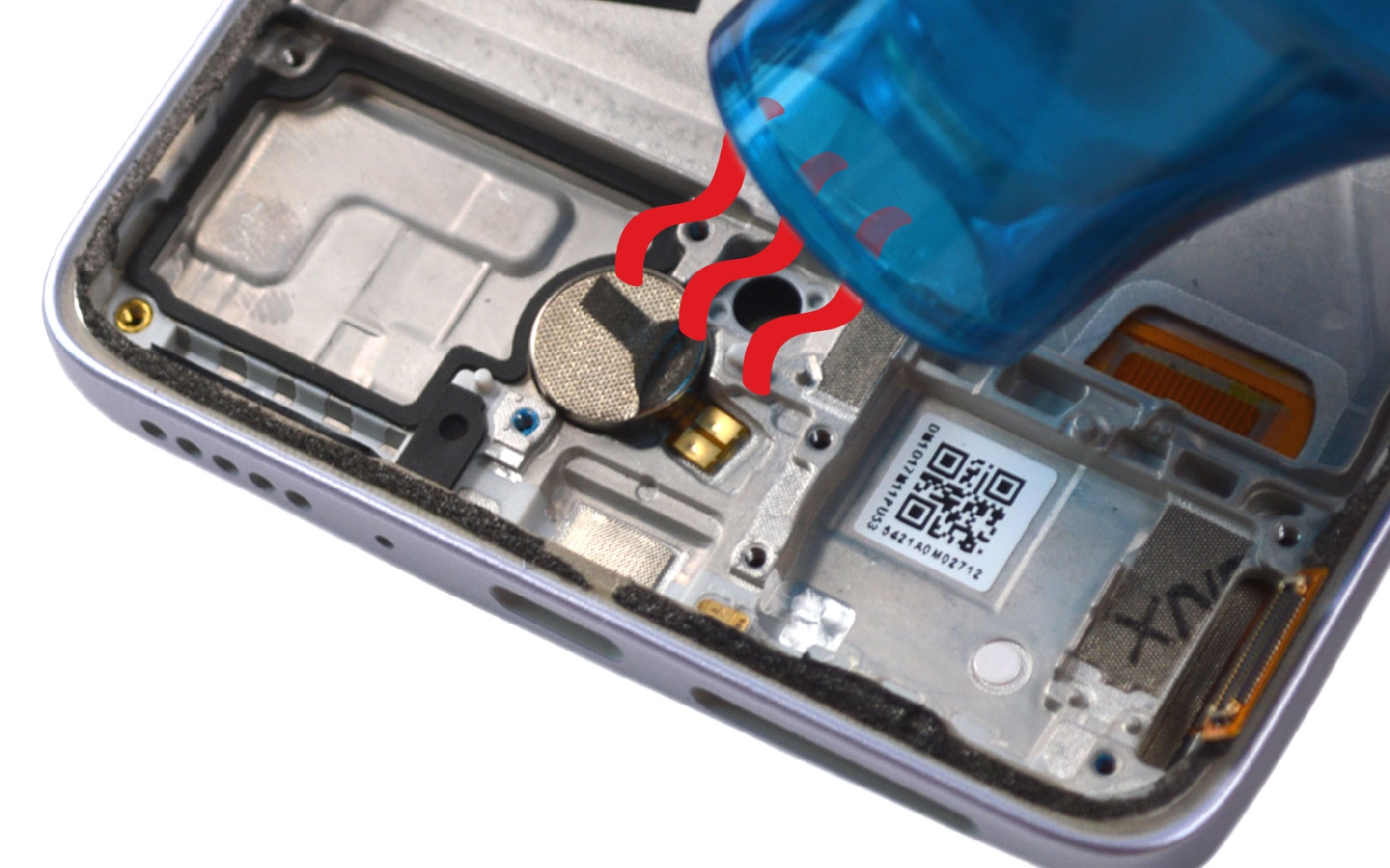

Etape 12 Détacher le vibreur

Chauffez légèrement le vibreur. Glissez la pince sous le composant pour le décoller du châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

Conseils pour le remontage

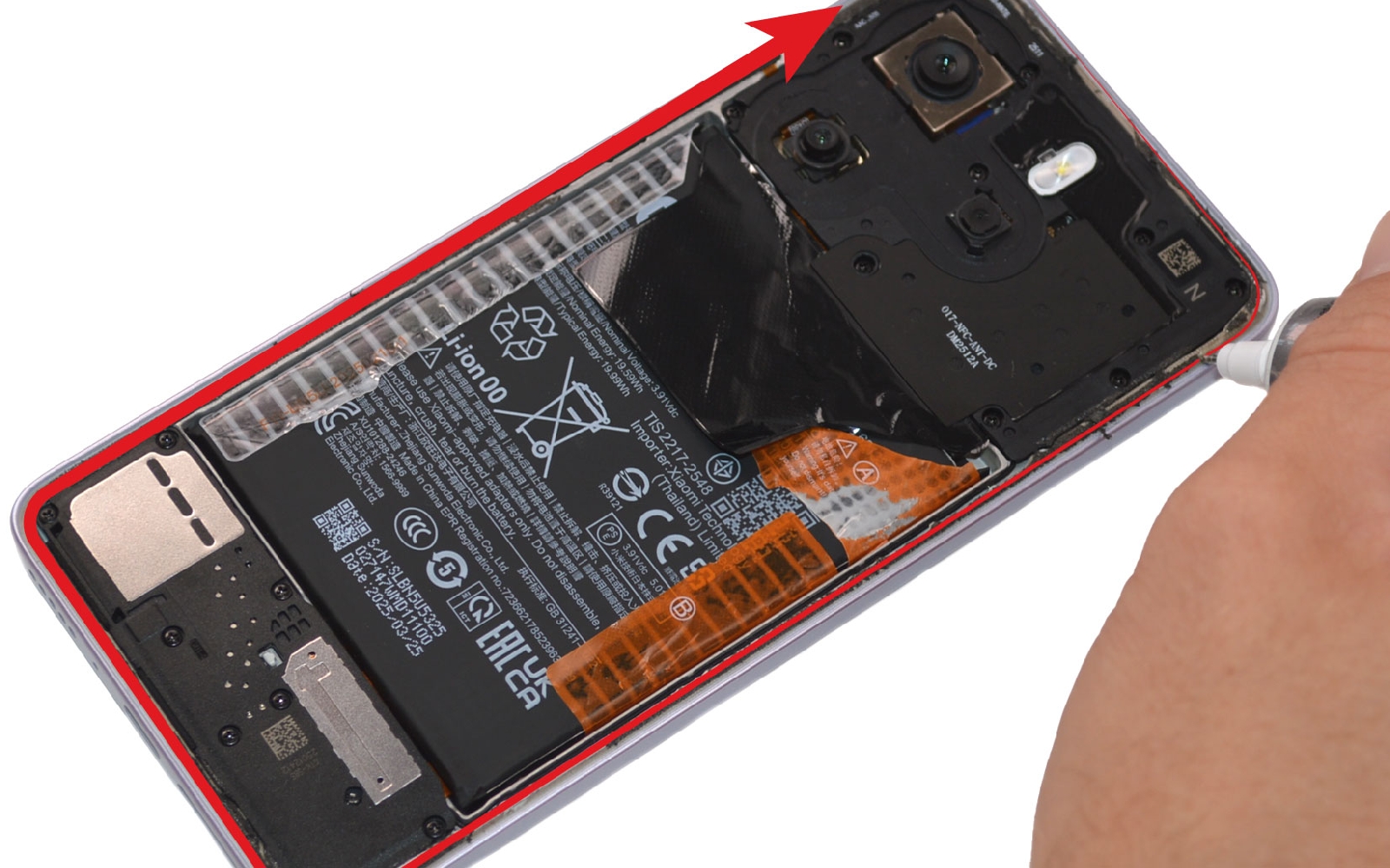

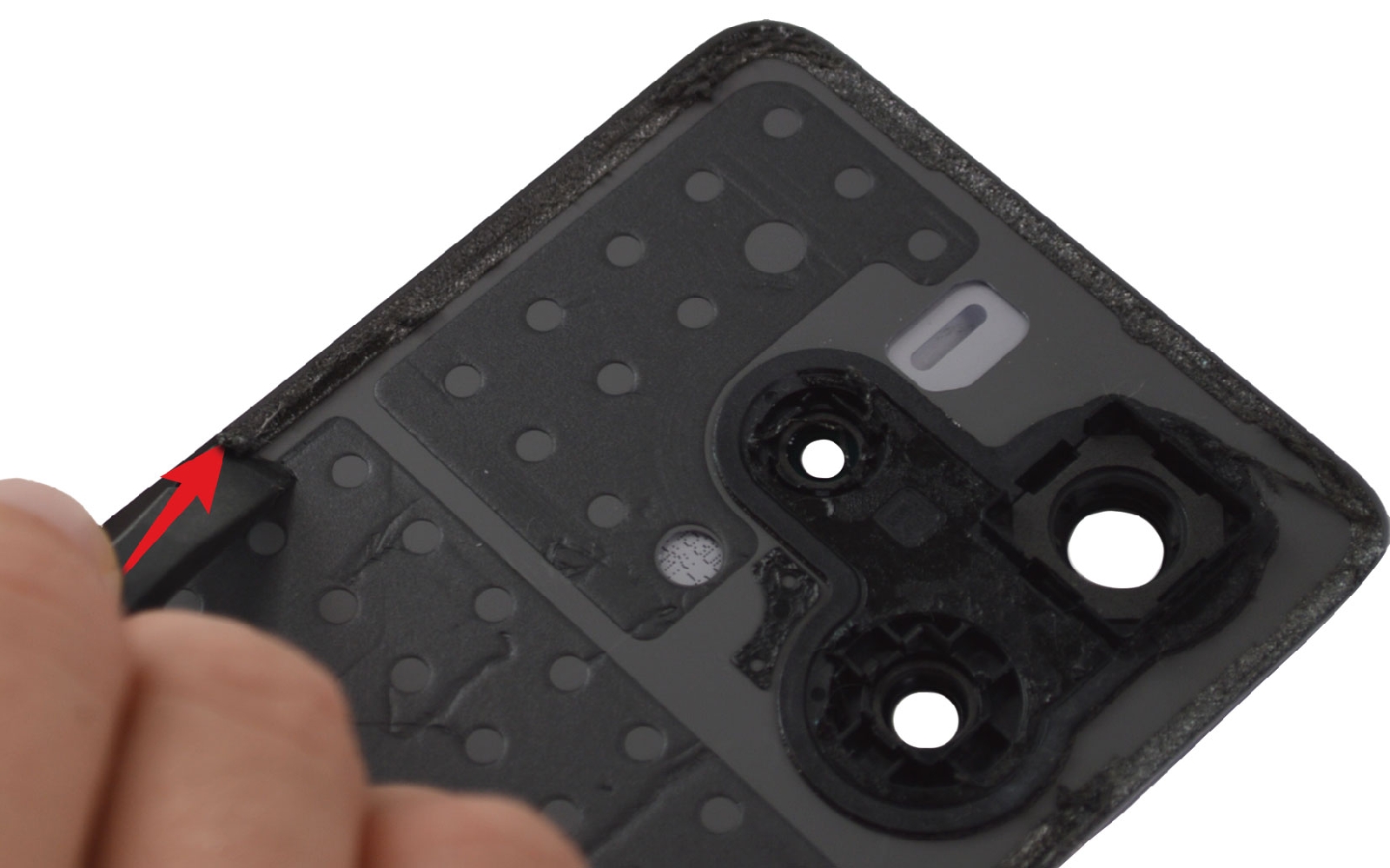

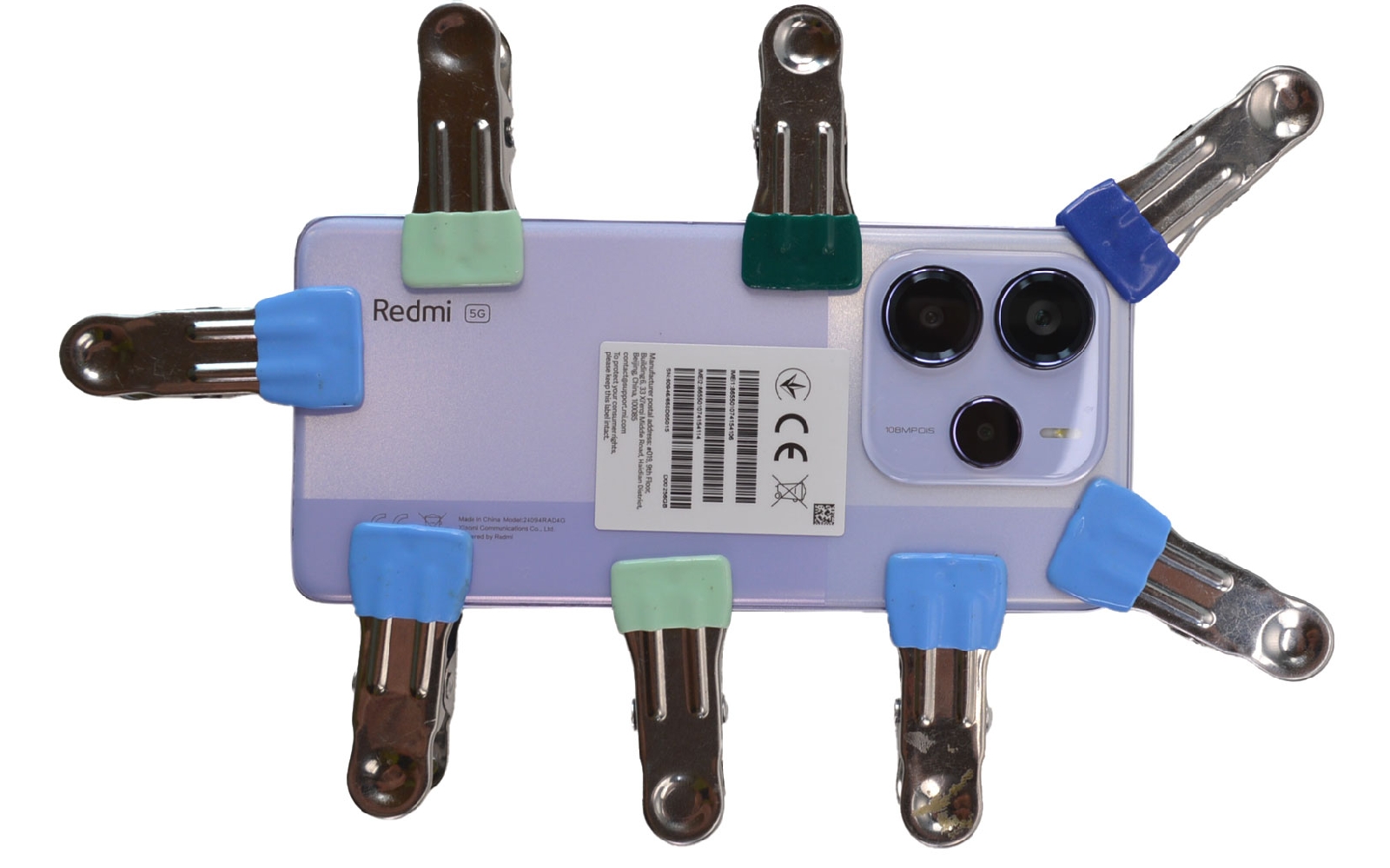

Remontez chaque élément dans le nouveau bloc écran après avoir retirer les adhésifs de protection. Nettoyez la vitre arrière des résidus de stickers puis appliquez la colle sur tout le contour du châssis. Installez la vitre arrière et laissez sécher la colle environ 45 minutes en mettant votre téléphone sous presse à l'aide de pinces.
Outils
Colle
Levier Nylon
Pièces
Lot de 4 Pinces à ressort en métal 5.90€
