Guide de réparation sur Redmi Note 14 (5G)

Temps estimé : 40 min

Difficulté : 3/5

Note de réparabilité : 13/20

L’écran de votre Xiaomi Redmi Note 14 est cassé ? La batterie ne tient plus la charge ? L'application appareil photo ne s'ouvre plus ou le téléphone ne vibre plus ? Pas de panique ! Brico-Phone vous accompagne pas à pas avec ce guide de réparation complet et accessible à tous.

Grâce à ce tutoriel détaillé, illustré et gratuit, vous allez pouvoir réparer vous-même votre Redmi Note 14, sans avoir besoin de compétences techniques poussées. Chaque étape est expliquée en toute simplicité, avec des photos claires et des conseils pratiques.

Pourquoi réparer soi-même son smartphone ? Parce que c’est économique, écologique, et valorisant. En remplaçant une pièce défectueuse, vous évitez de jeter un téléphone encore fonctionnel et vous prolongez sa durée de vie… tout en faisant des économies par rapport à une réparation en atelier.

Avec Brico-Phone, la réparation devient simple, accessible et à la portée de tous !

Diagnostic

› Ecran cassé, fissuré...
› Perte de tactile...
› Batterie HS...
› Photos floues...
› Aucune vibration...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Bloc écran AMOLED reconditionné pour Xiaomi Redmi Note 14 5G - Noir

96,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

9,90 €

Ajouter au panier

Avant de commencer

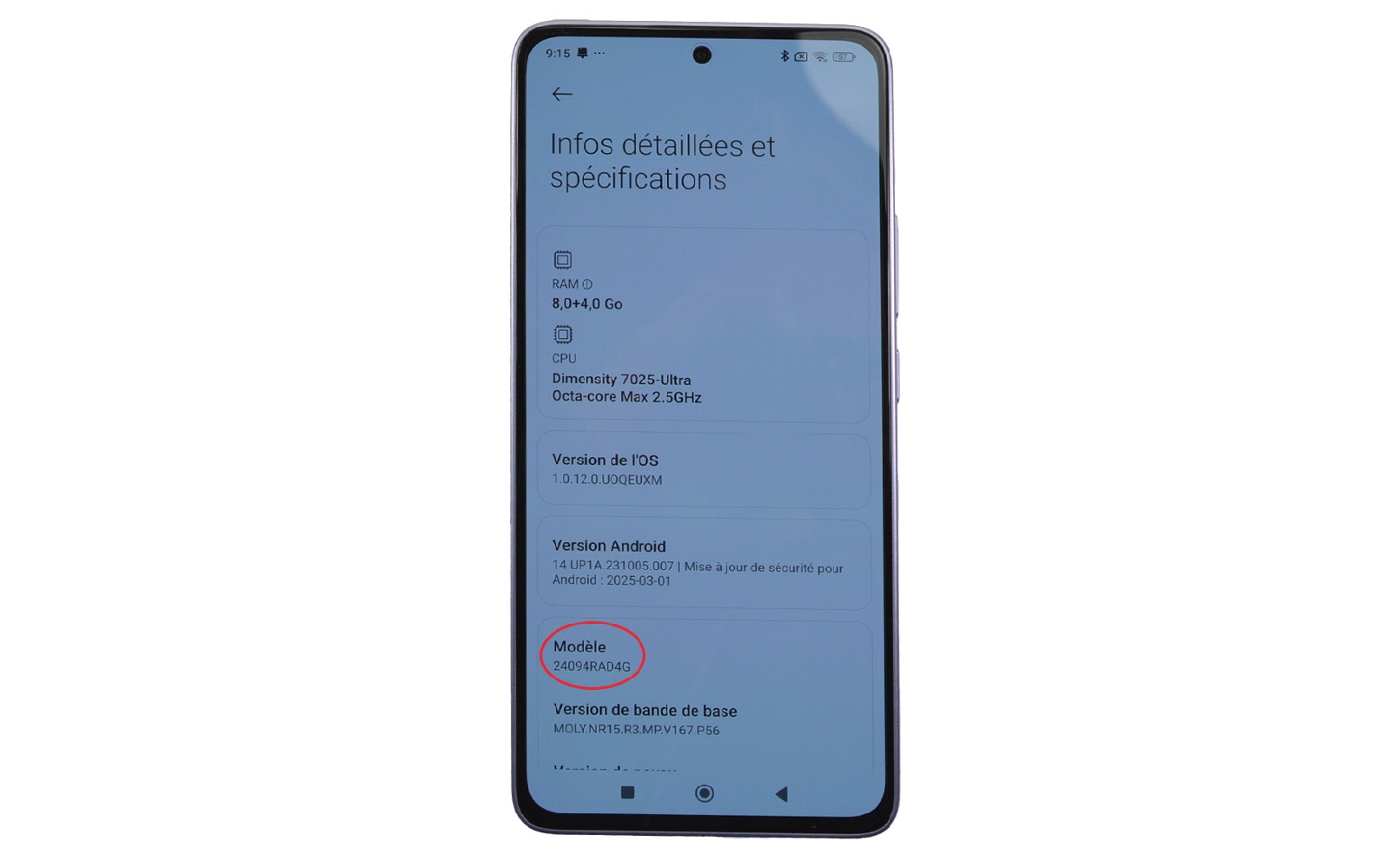

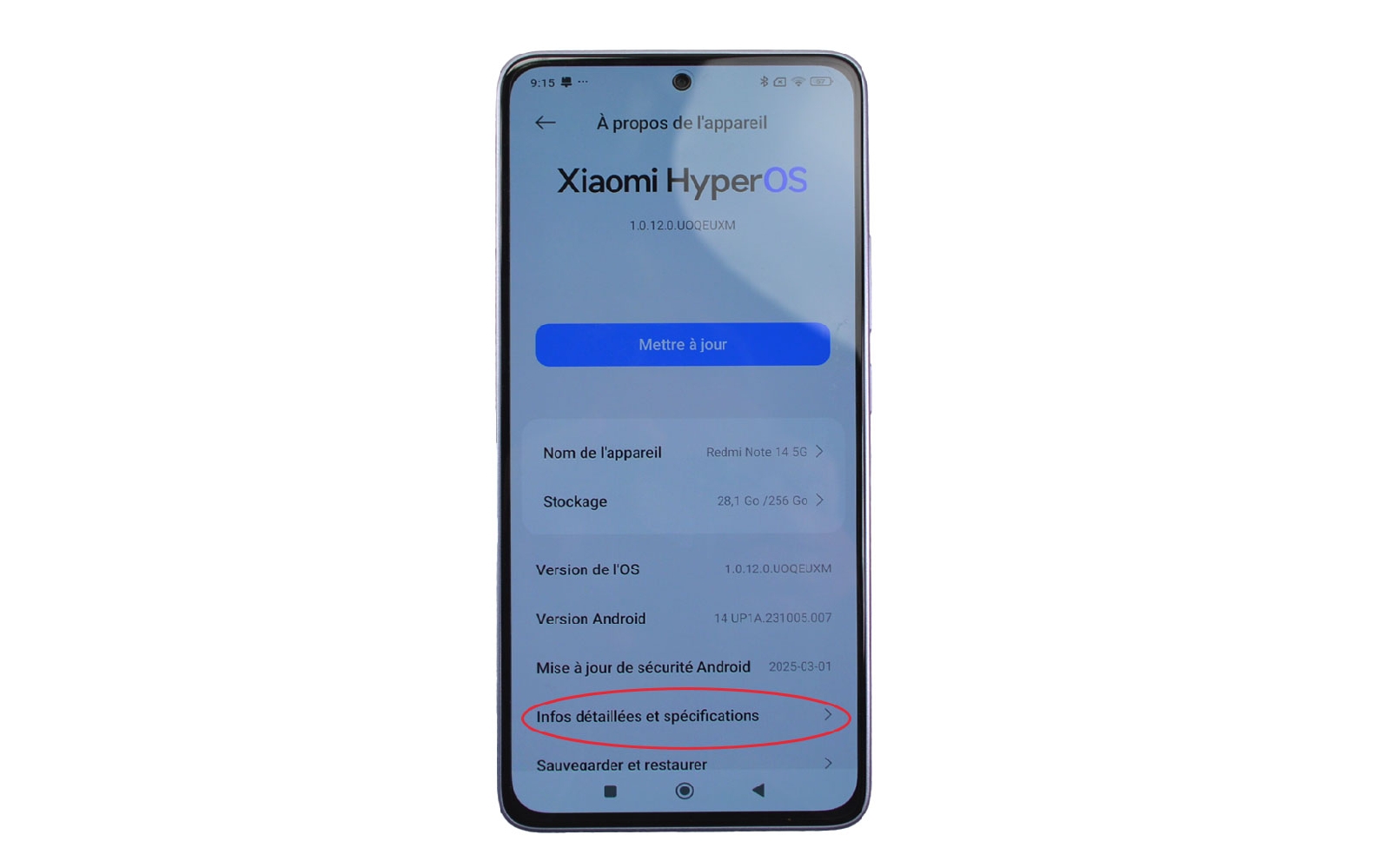

Avant toute intervention, il est essentiel de vérifier le numéro de modèle exact de votre smartphone. Cette vérification vous permet de vous assurer que la pièce détachée commandée est parfaitement compatible avec votre appareil. Le numéro de modèle se trouve généralement dans les Paramètres > À propos du téléphone > Infos détaillées et spécifications. Pensez à effectuer une sauvegarde de votre appareil avant de commencer votre réparation.

Une fois la bonne pièce reçue, installez-vous dans un espace de travail propre, bien éclairé et dégagé. Cela vous évitera de perdre des petites pièces ou d’endommager involontairement un composant. Préparez également tous les outils nécessaires à la réparation : tournevis, spatules, ventouse, médiators, pinces, coussin chauffant, etc. Et n'oubliez pas d’utiliser le patron d’aide au montage fourni avec votre commande pour organiser les vis et composants démontés tout au long de l’opération.

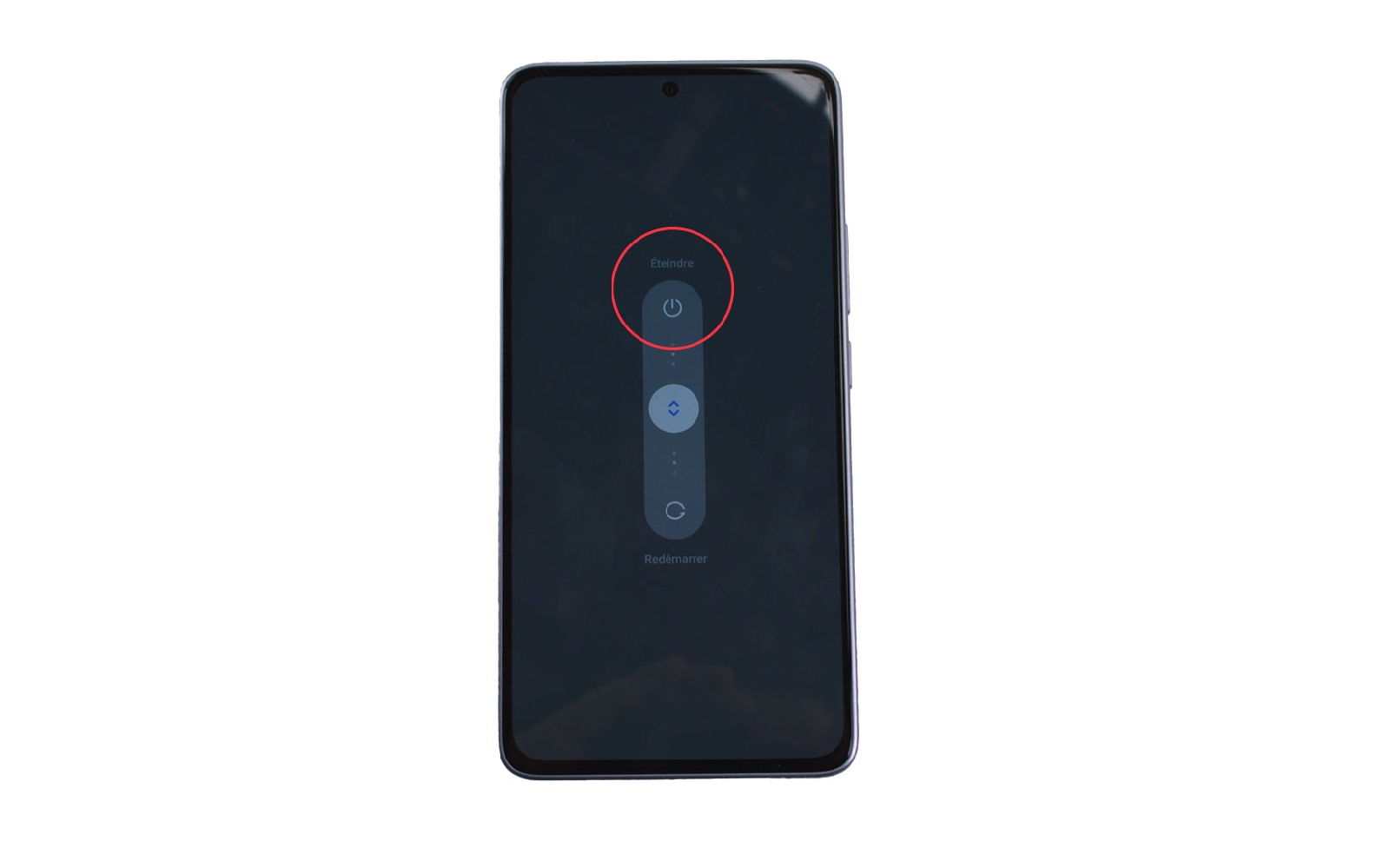

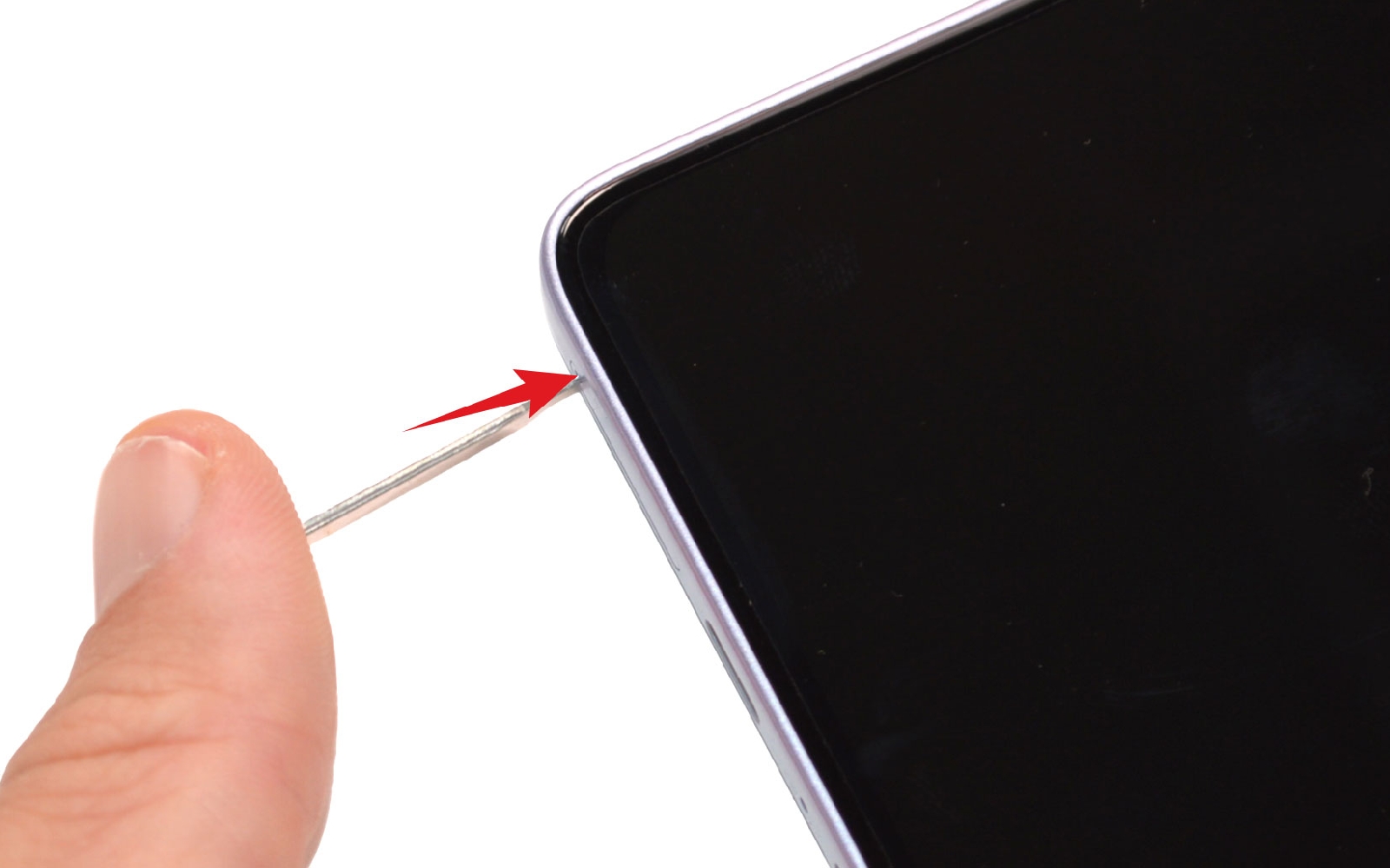

Enfin, éteignez complètement votre téléphone et retirez le tiroir de la carte SIM à l’aide de l’outil d’éjection.

Guide de réparation sur Redmi Note 14 (5G) photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Guide de réparation sur Redmi Note 14 (5G) photo 2

Guide de réparation sur Redmi Note 14 (5G) photo 3

Guide de réparation sur Redmi Note 14 (5G) photo 4

Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

La vitre arrière du smartphone est fixée au châssis à l’aide d’un adhésif puissant. Avant toute tentative d’ouverture, il est indispensable de chauffer le contour de la vitre afin de ramollir la colle et éviter tout risque de casse.

Pour cela, deux méthodes sont possibles :

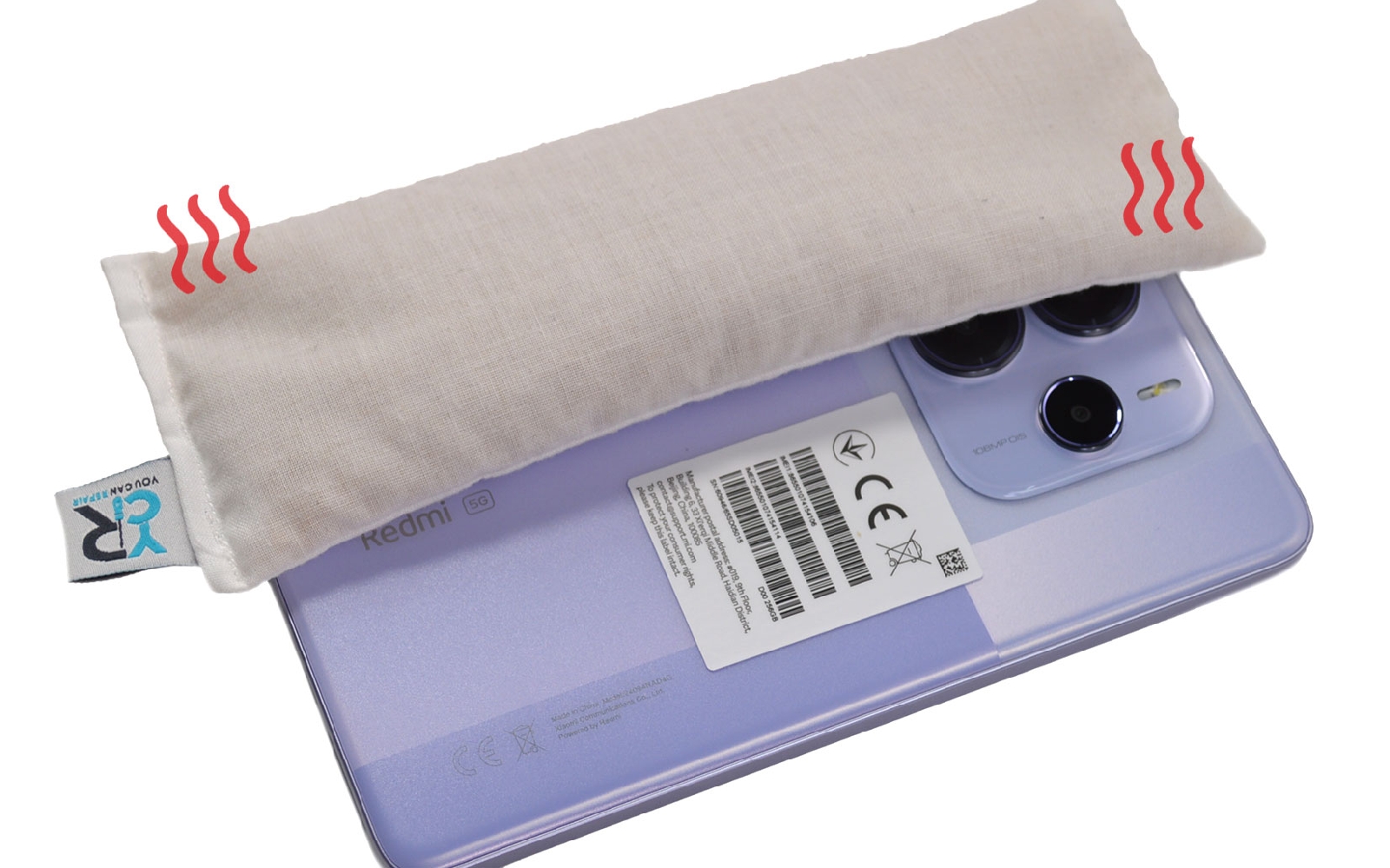

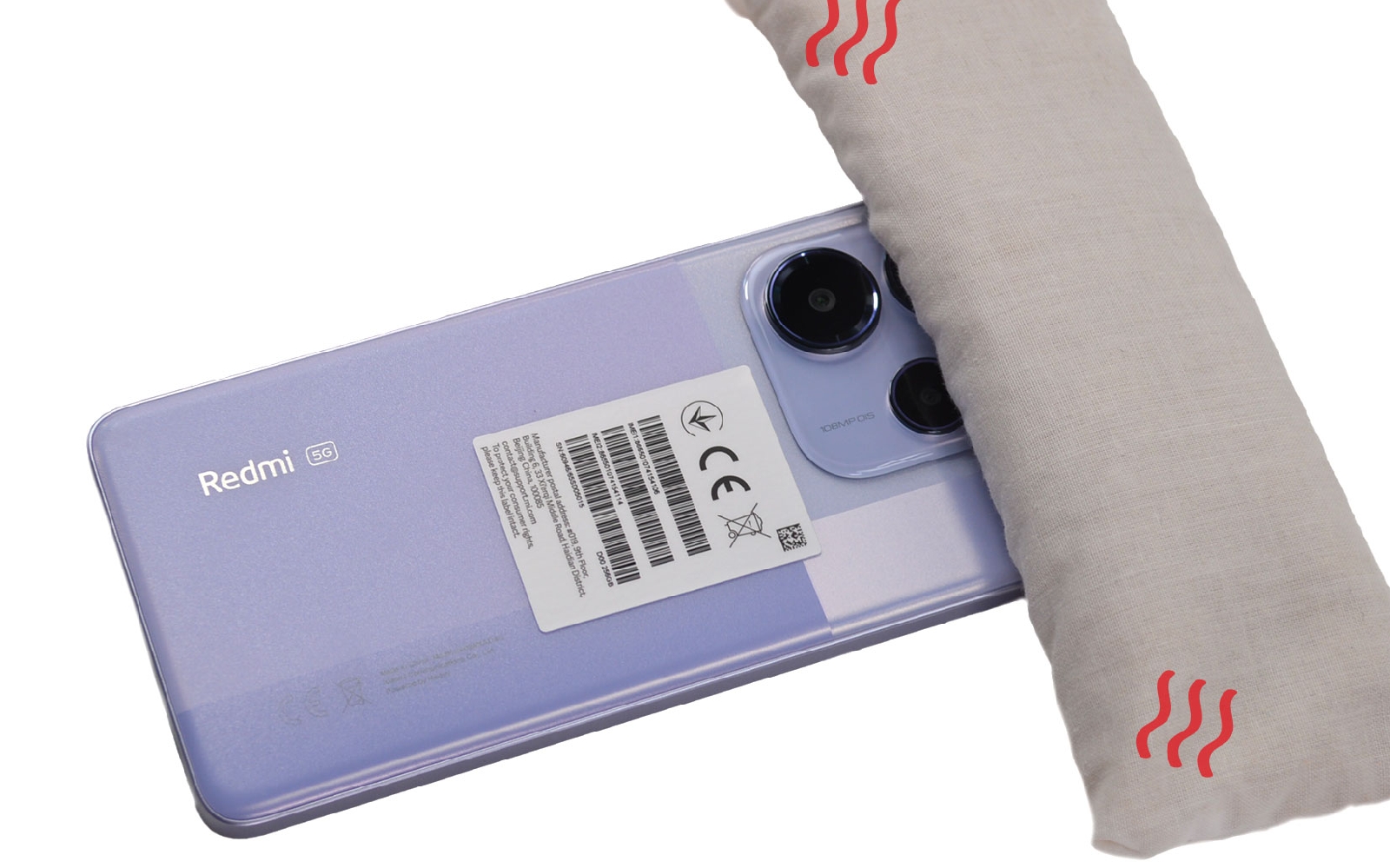

- Utilisez un coussin chauffant, à placer au micro-ondes pendant environ 1 minute, puis à appliquer sur chaque bord à l'arrière du téléphone pendant quelques minutes.

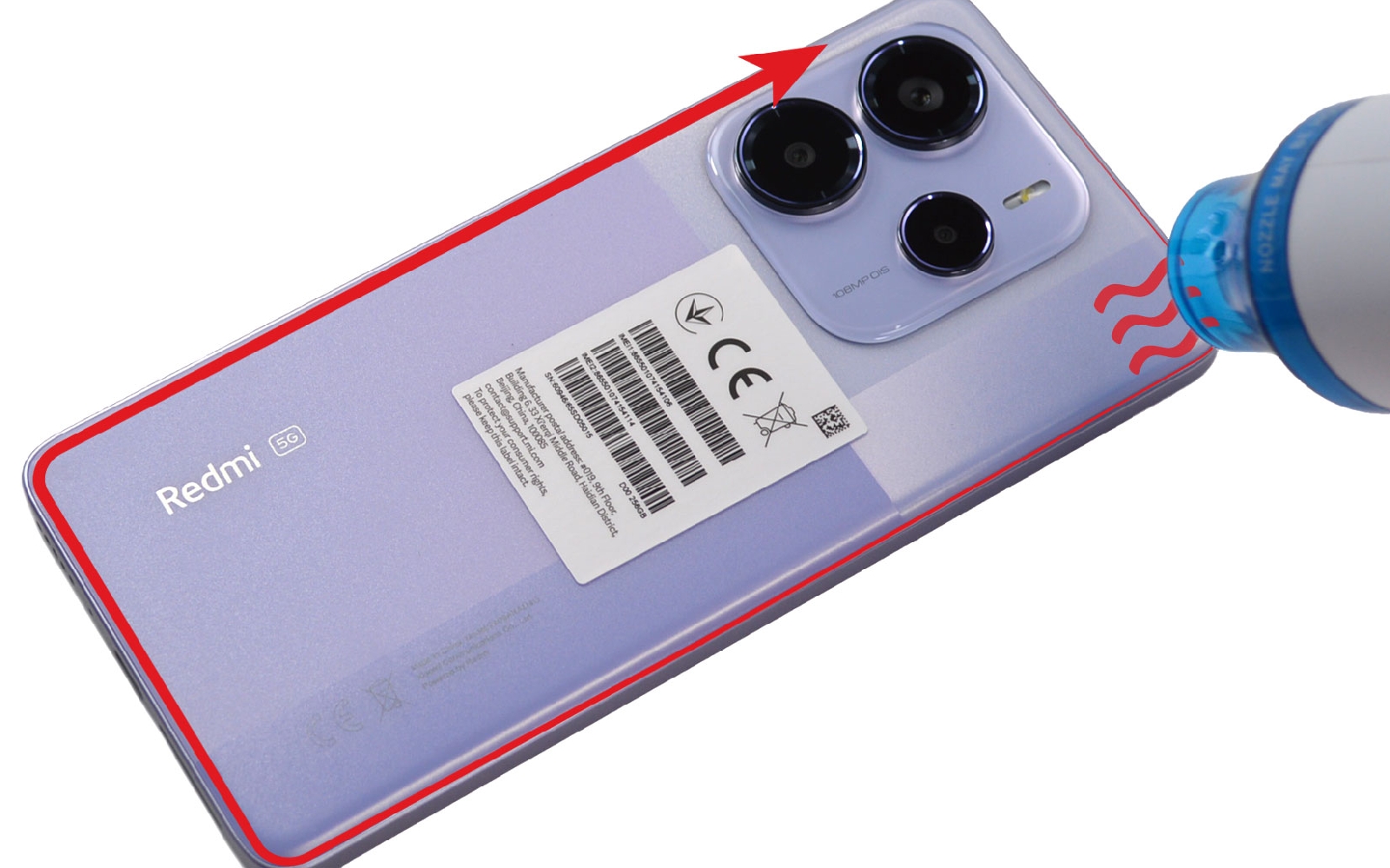

- Servez-vous d’un décapeur thermique ou d’un sèche-cheveux, en le maintenant à environ 10 à 15 cm du téléphone, tout en effectuant des mouvements circulaires pour répartir la chaleur uniformément.

Attention, ne chauffez jamais un point fixe trop longtemps pour éviter d’endommager les composants internes ou de surchauffer la batterie.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

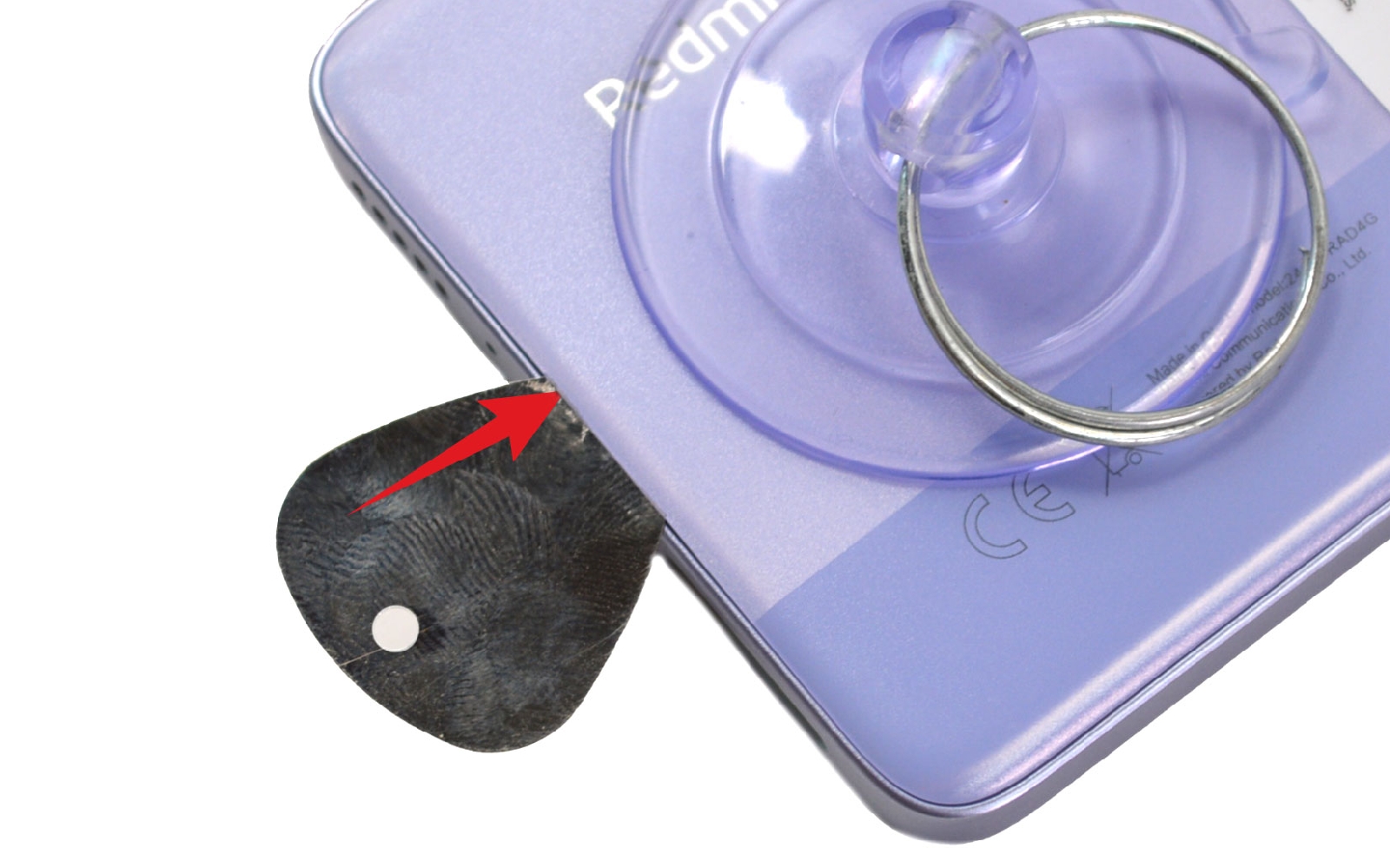

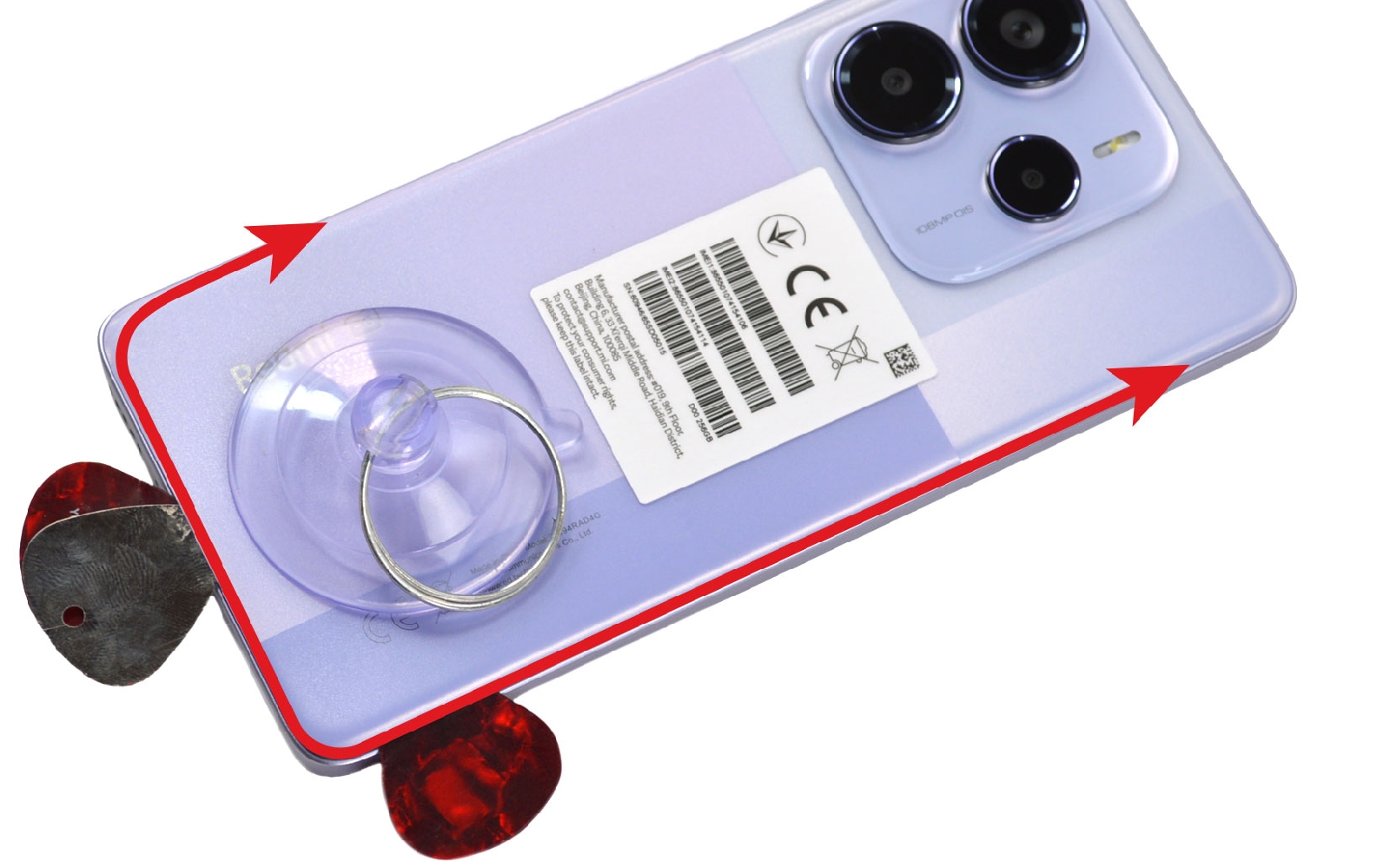

Etape 2 : Insérer les médiators

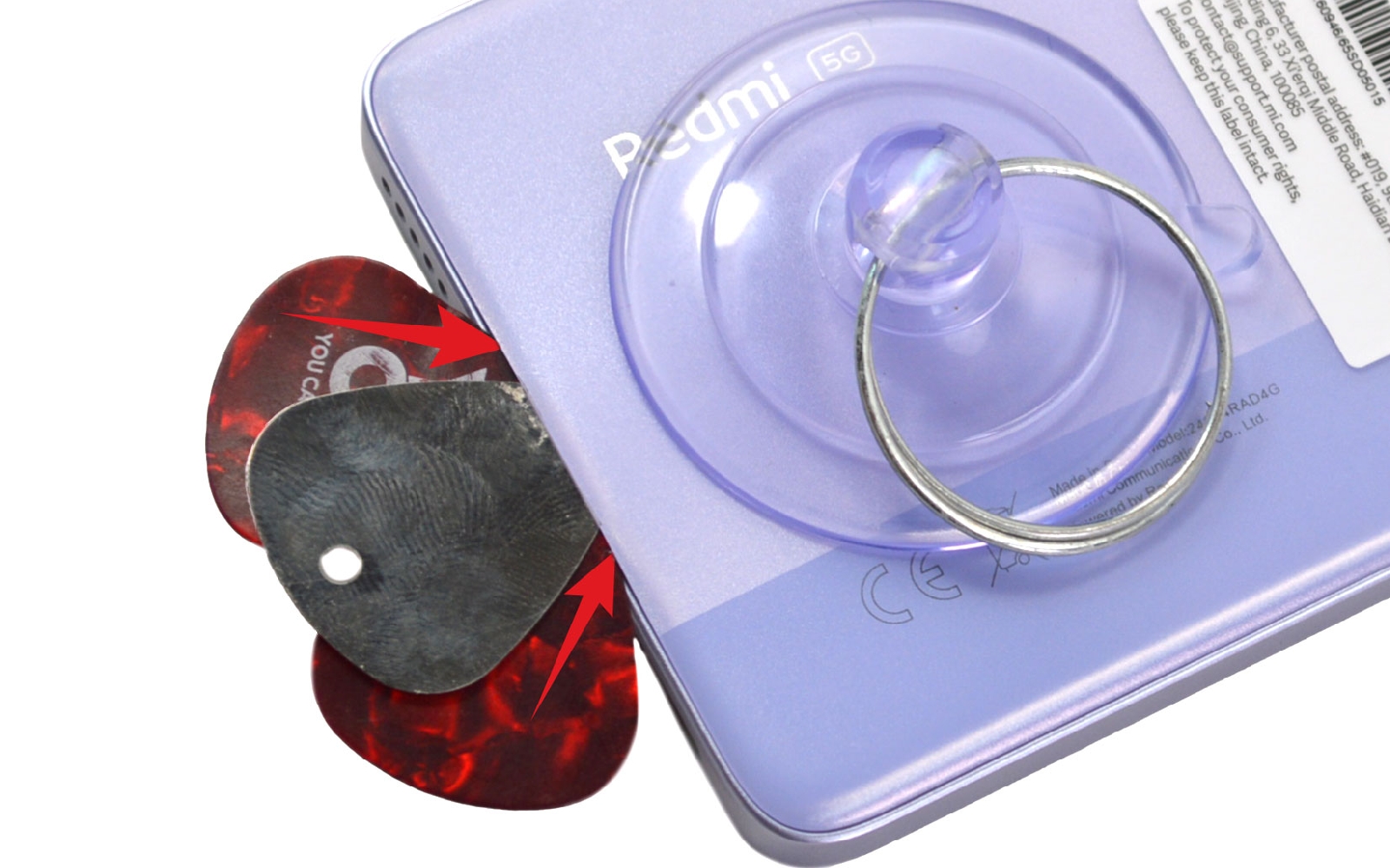

Une fois la vitre arrière suffisamment chauffée, vous pouvez passer à l’ouverture du téléphone. Pour cela, utilisez la ventouse et un médiator fin.

Commencez par coller la ventouse sur le bas de la vitre arrière, puis tirez doucement pour créer un léger jour entre la vitre et le châssis.

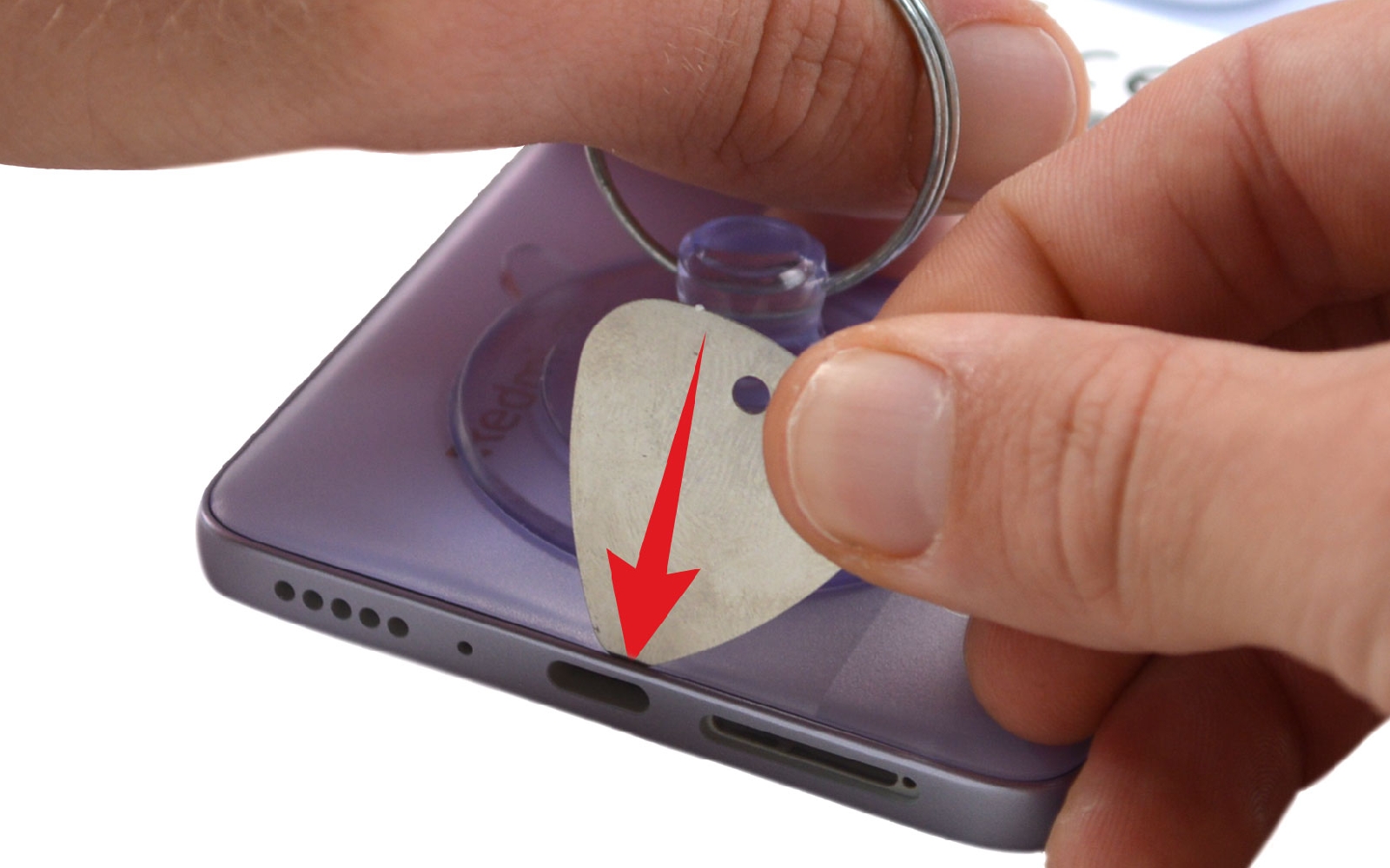

Glissez alors délicatement verticalement un médiator en métal dans l’espace créé, entre la vitre et le châssis. Faites levier avec précaution pour décoller les premiers points d’adhésif.

Une fois l'ouverture amorcée, remplacez immédiatement le médiator métallique par des médiators en plastique, afin de réduire tout risque d'endommager le téléphone. Faites ensuite glisser le médiator plastique tout autour du téléphone, en maintenant une pression régulière pour couper progressivement l’adhésif. N’hésitez pas à insérer plusieurs médiators pour garder les zones déjà décollées ouvertes.

Si nécessaire, n’hésitez pas à réchauffer par petites sessions pendant l’ouverture. Prenez votre temps, cette étape demande de la patience et de la douceur pour éviter toute casse !

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

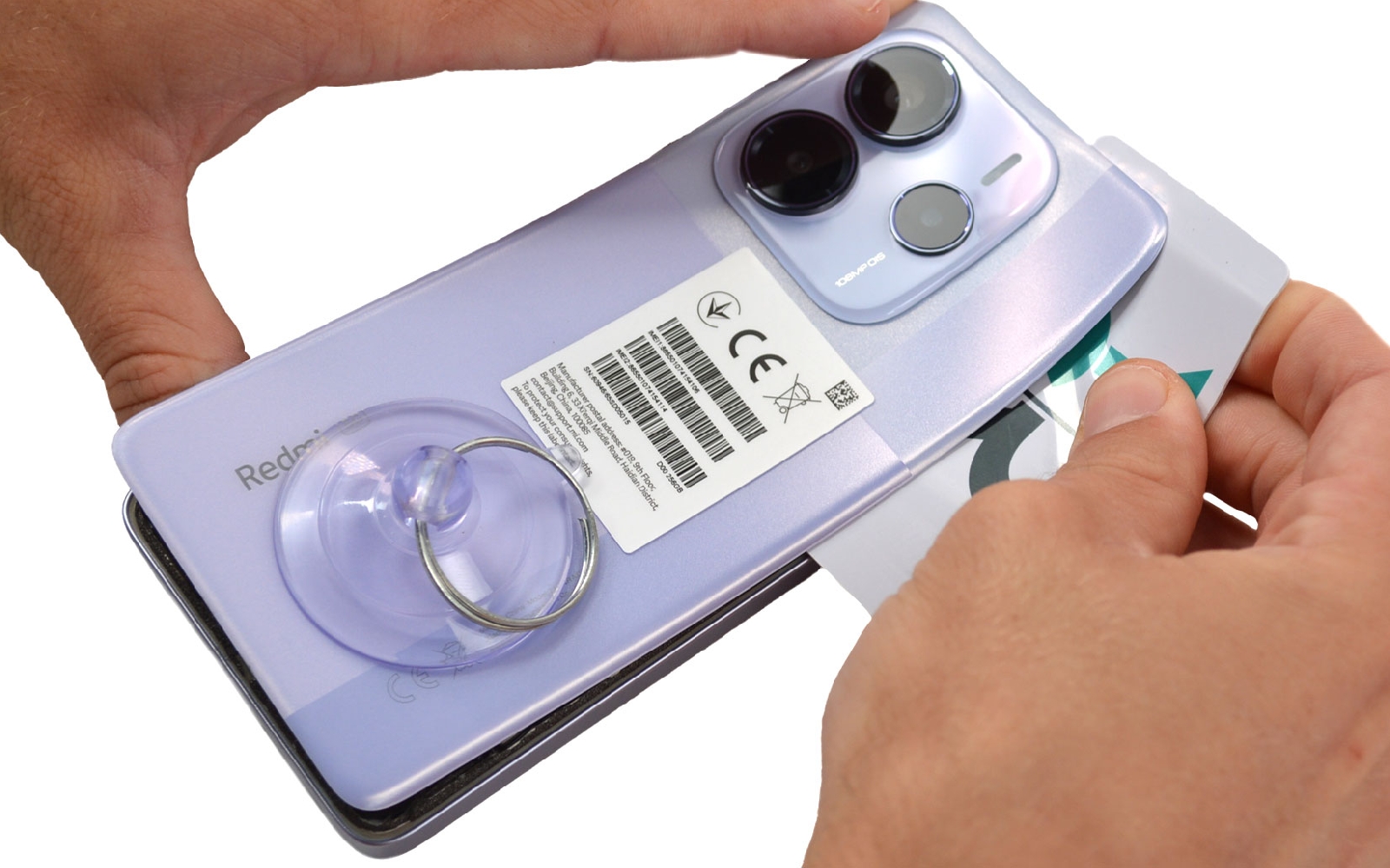

Etape 3 : Ouvrir le téléphone

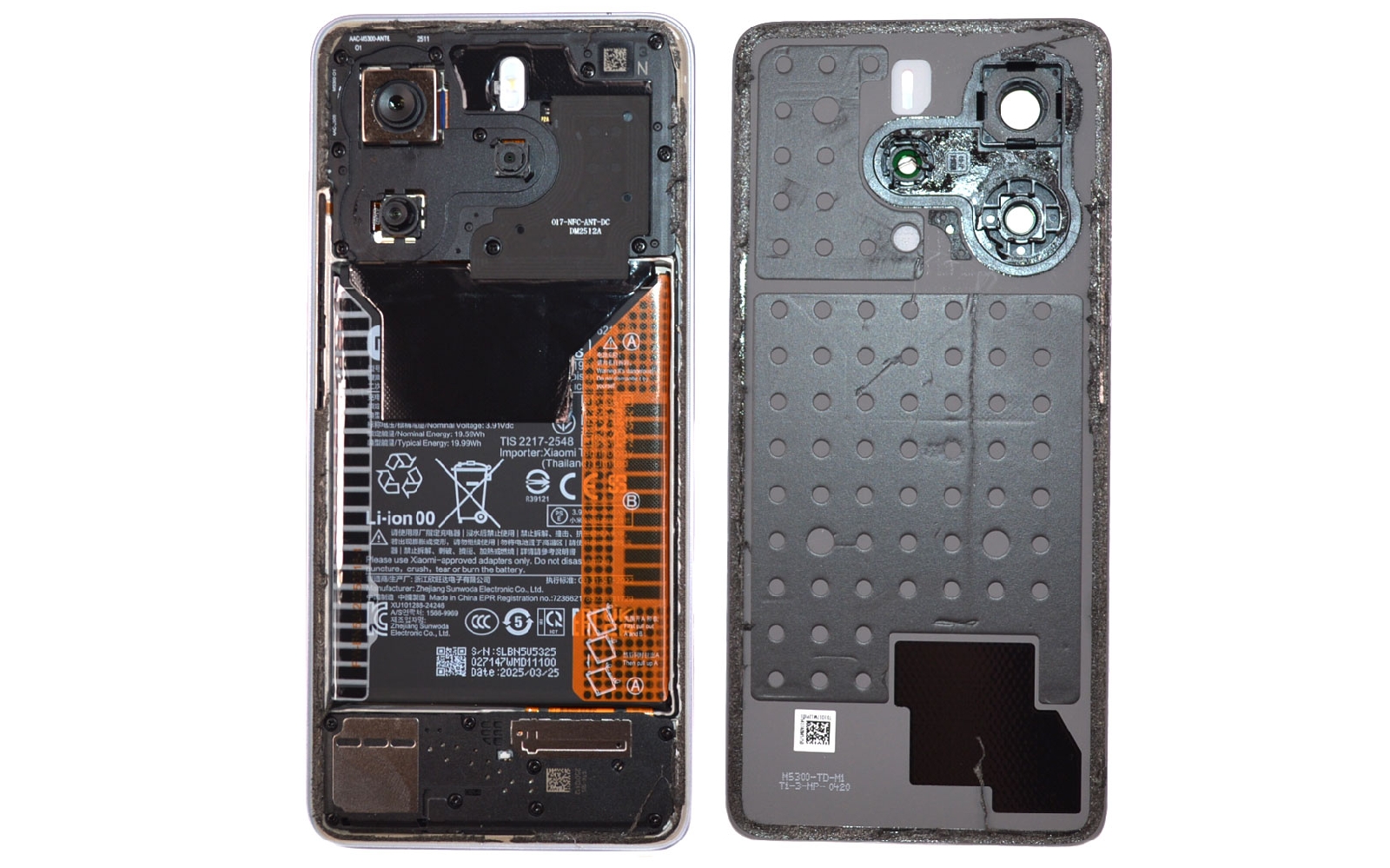

Glissez la carte en PVC sous la vitre arrière pour réussir à la décoller entièrement du châssis si cela n'est pas encore fait.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

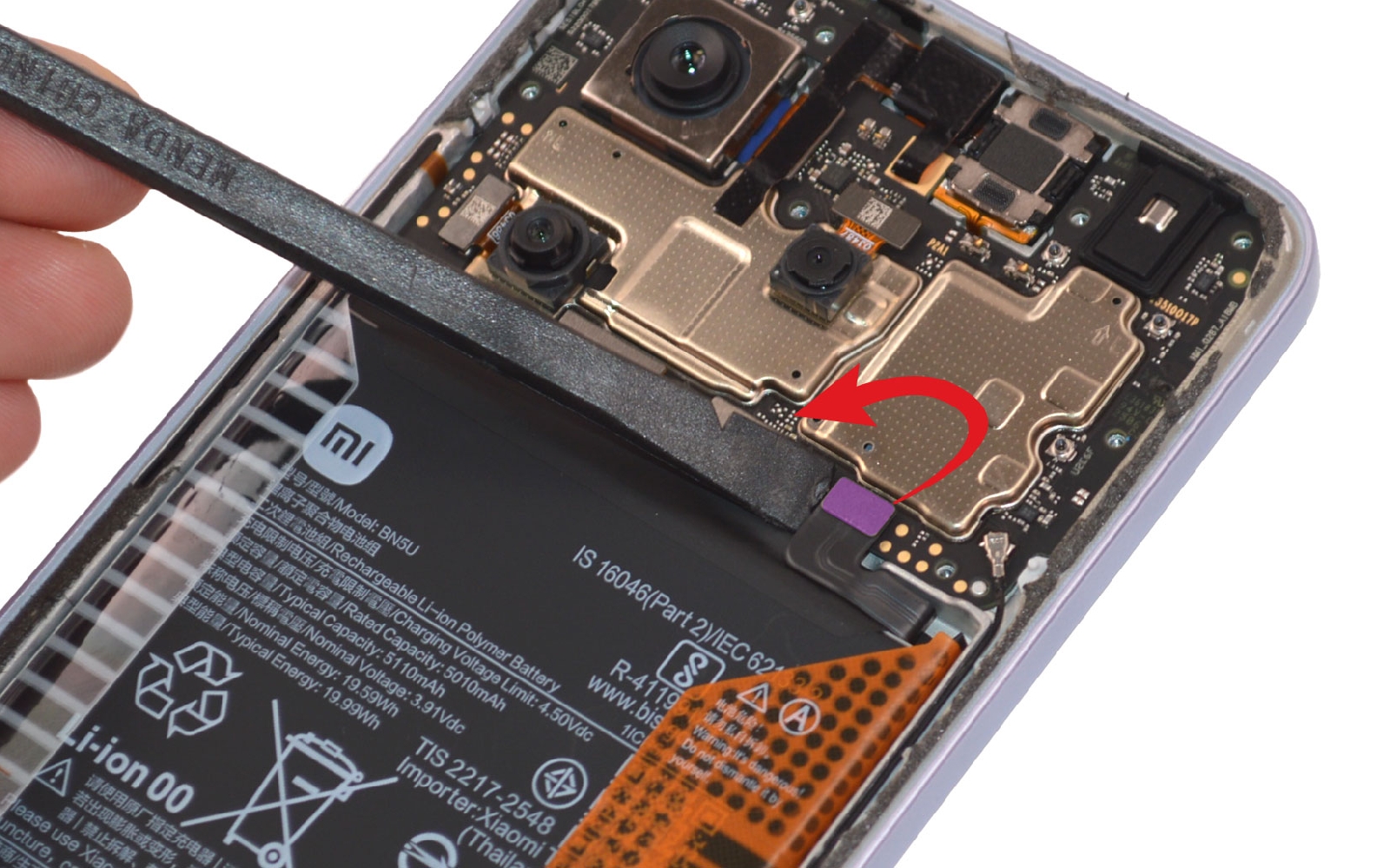

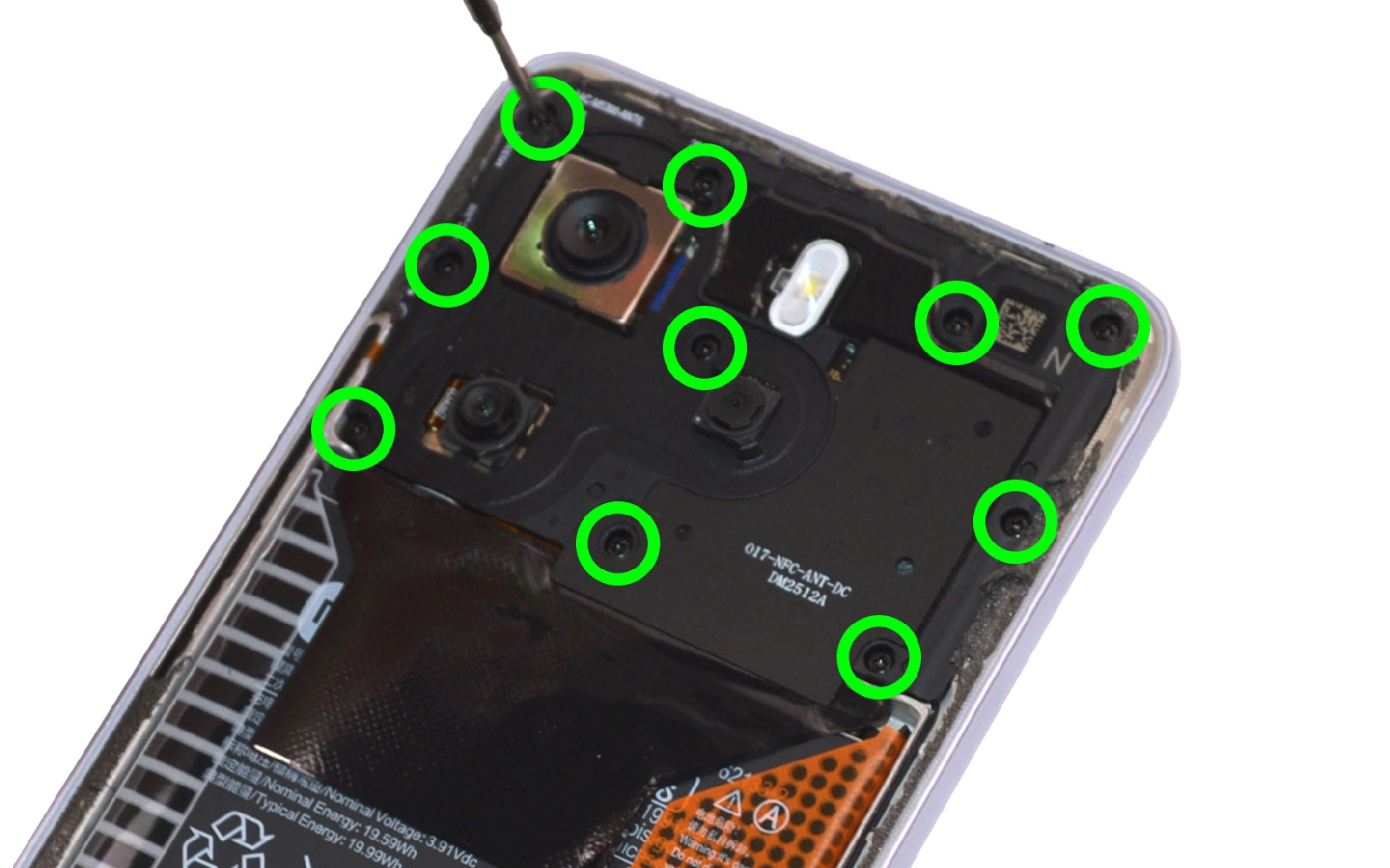

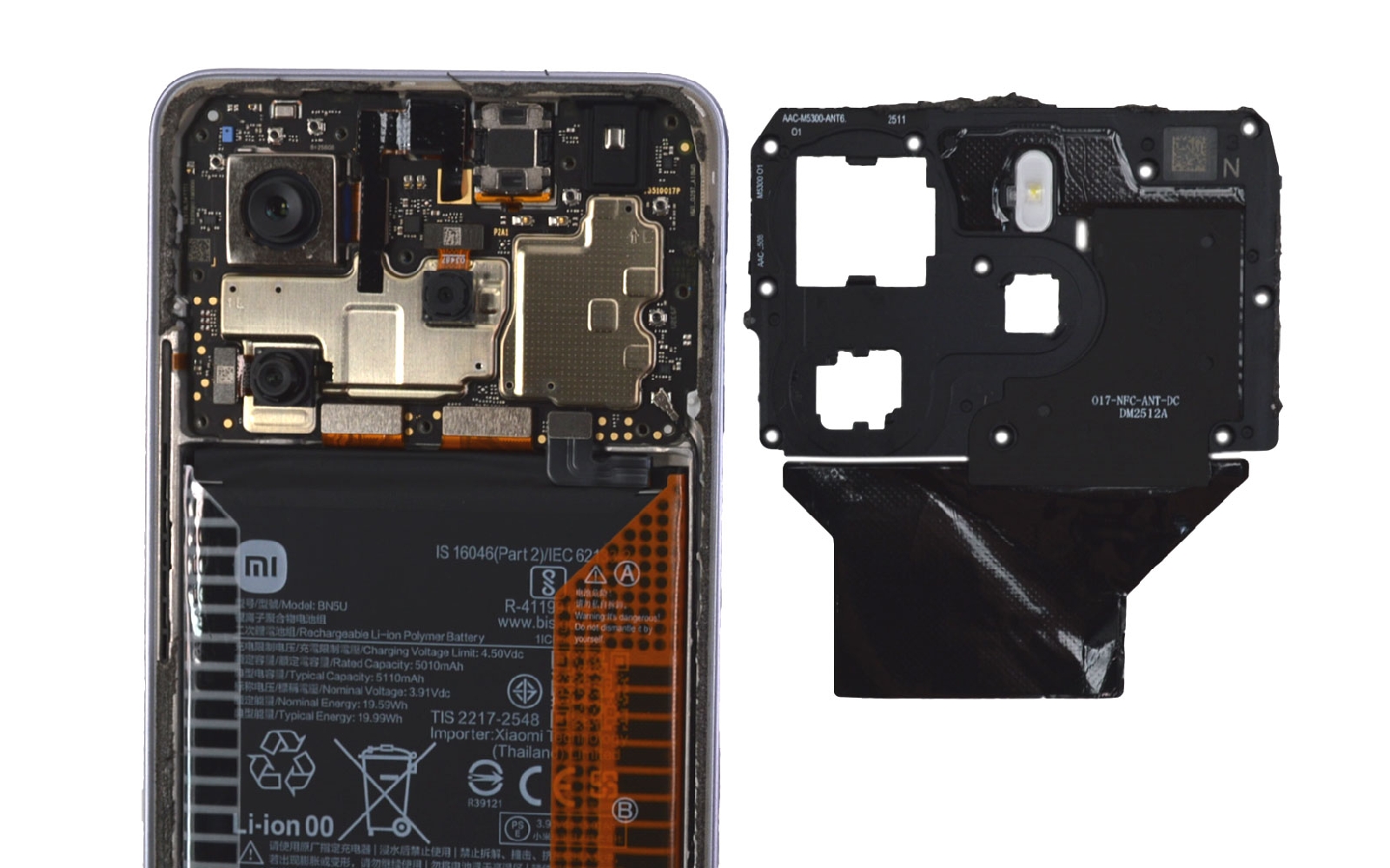

Etape 4 : Déconnecter la batterie

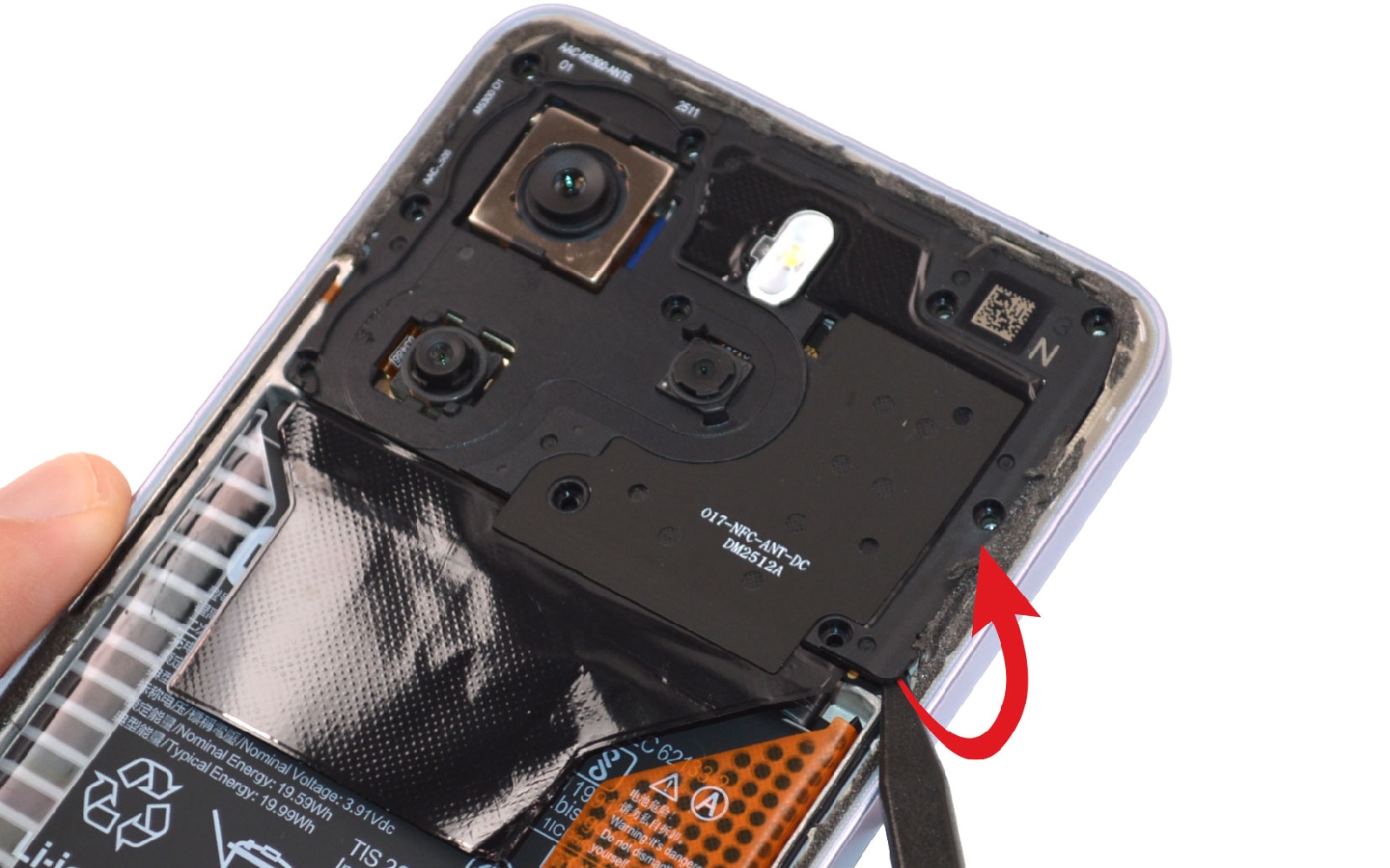

Retirez les vis avec le tournevis cruciforme puis déclipsez le support NFC en glissant le levier sous le composant.
Gardez le même outil pour déconnecter la batterie afin de continuer la réparation en toute sécurité.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

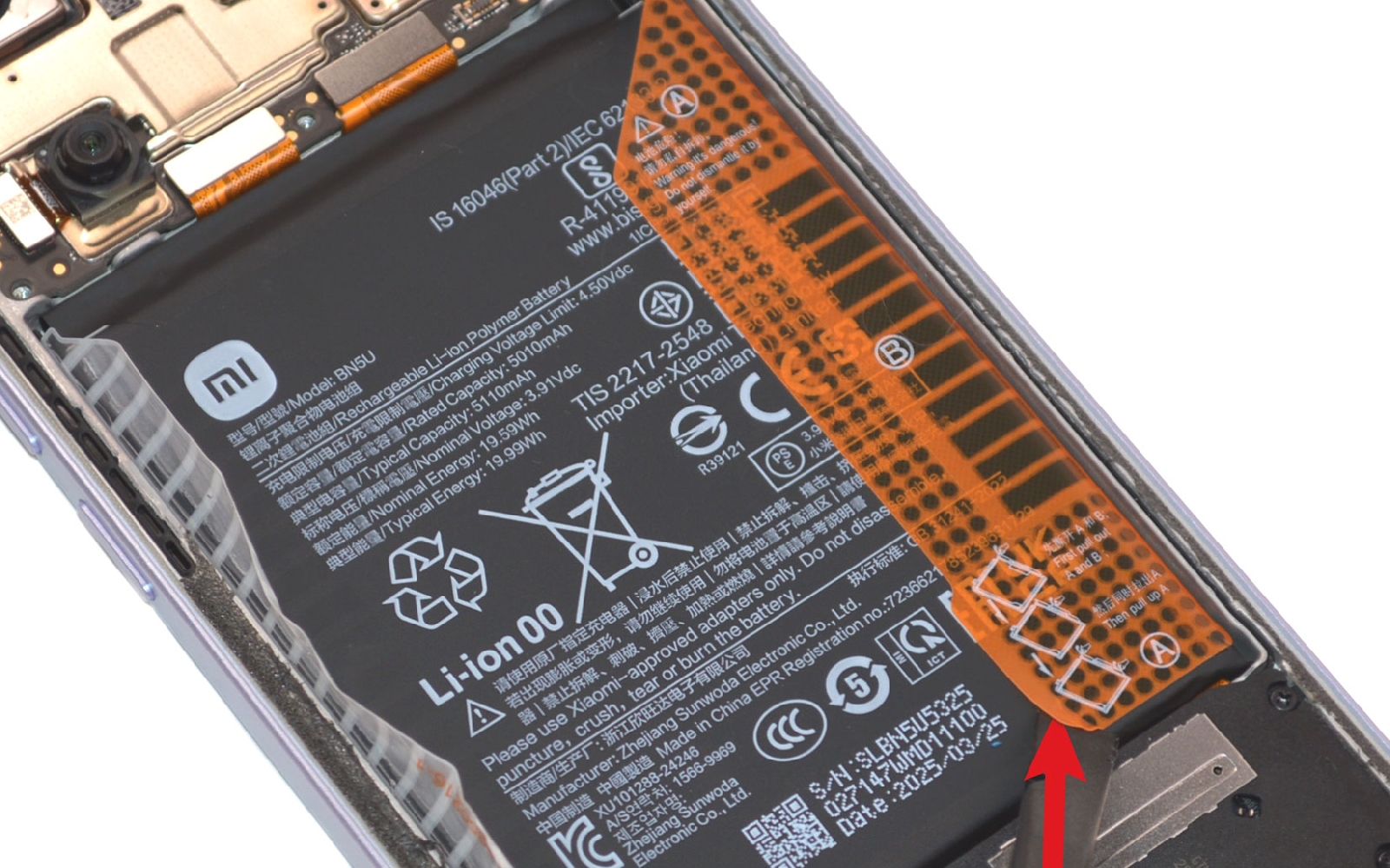

Etape 5 : Décoller les languettes de la batterie

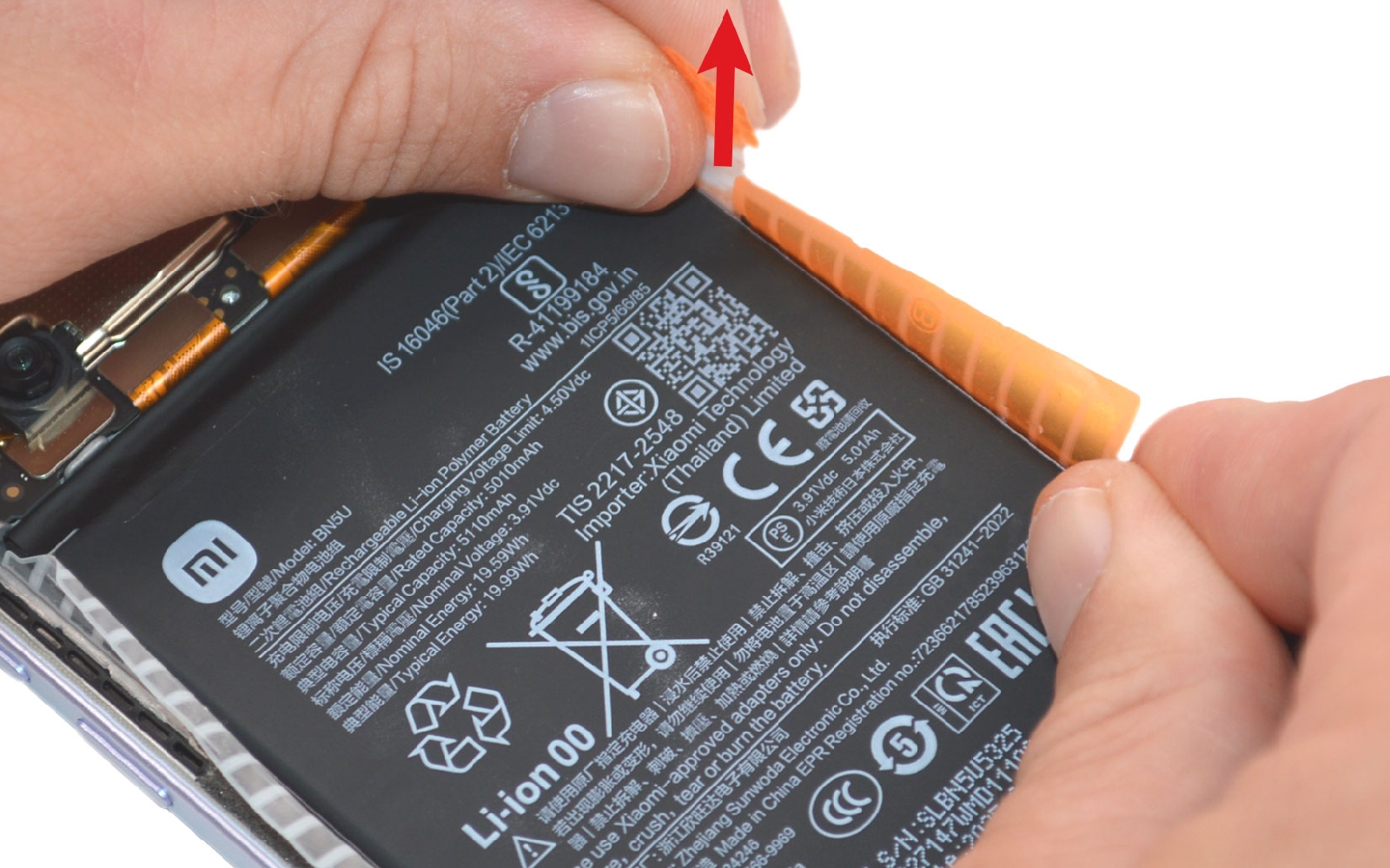

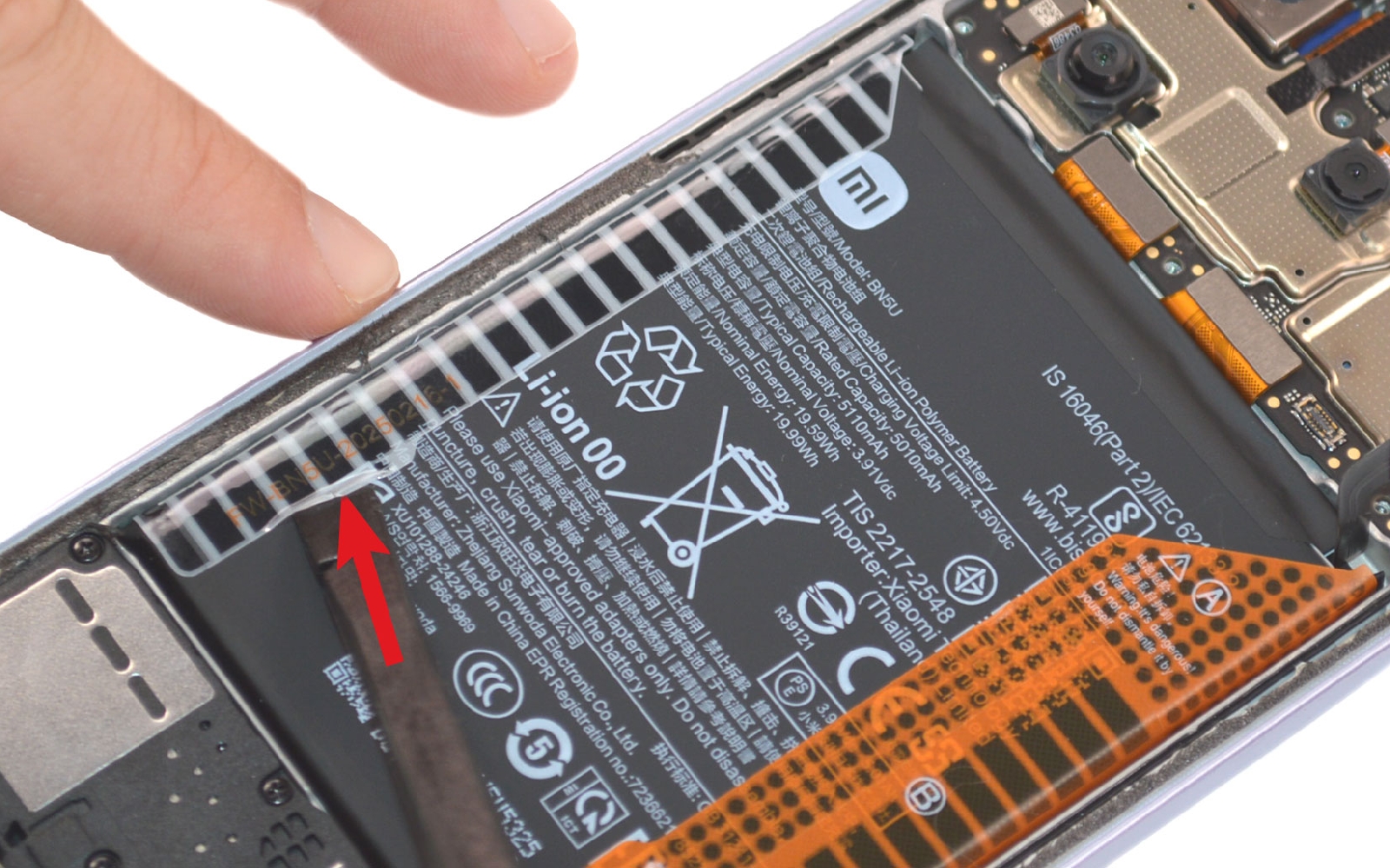

Décollez les languettes afin de pouvoir sortir la batterie plus facilement. Tirez la languette principale.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

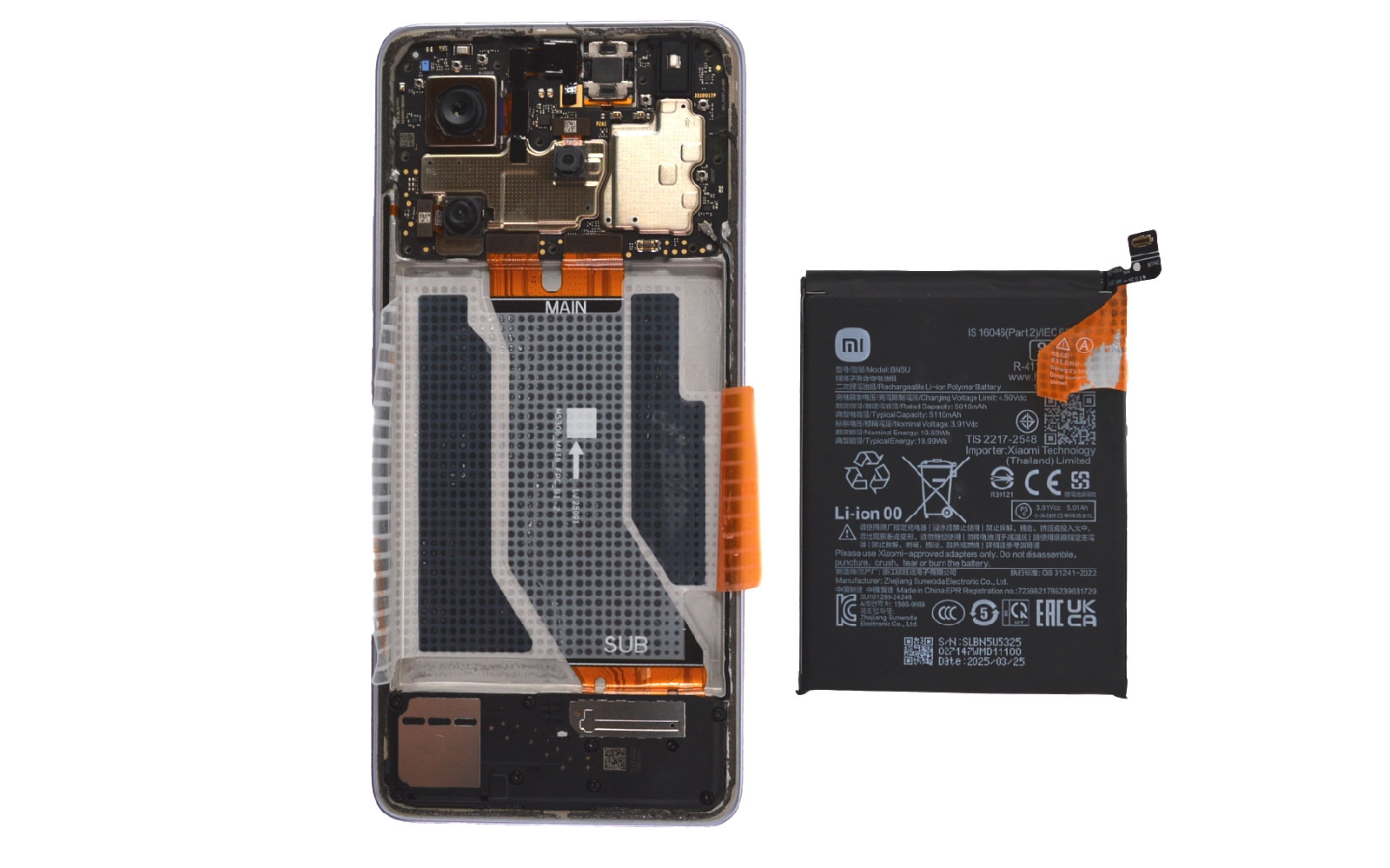

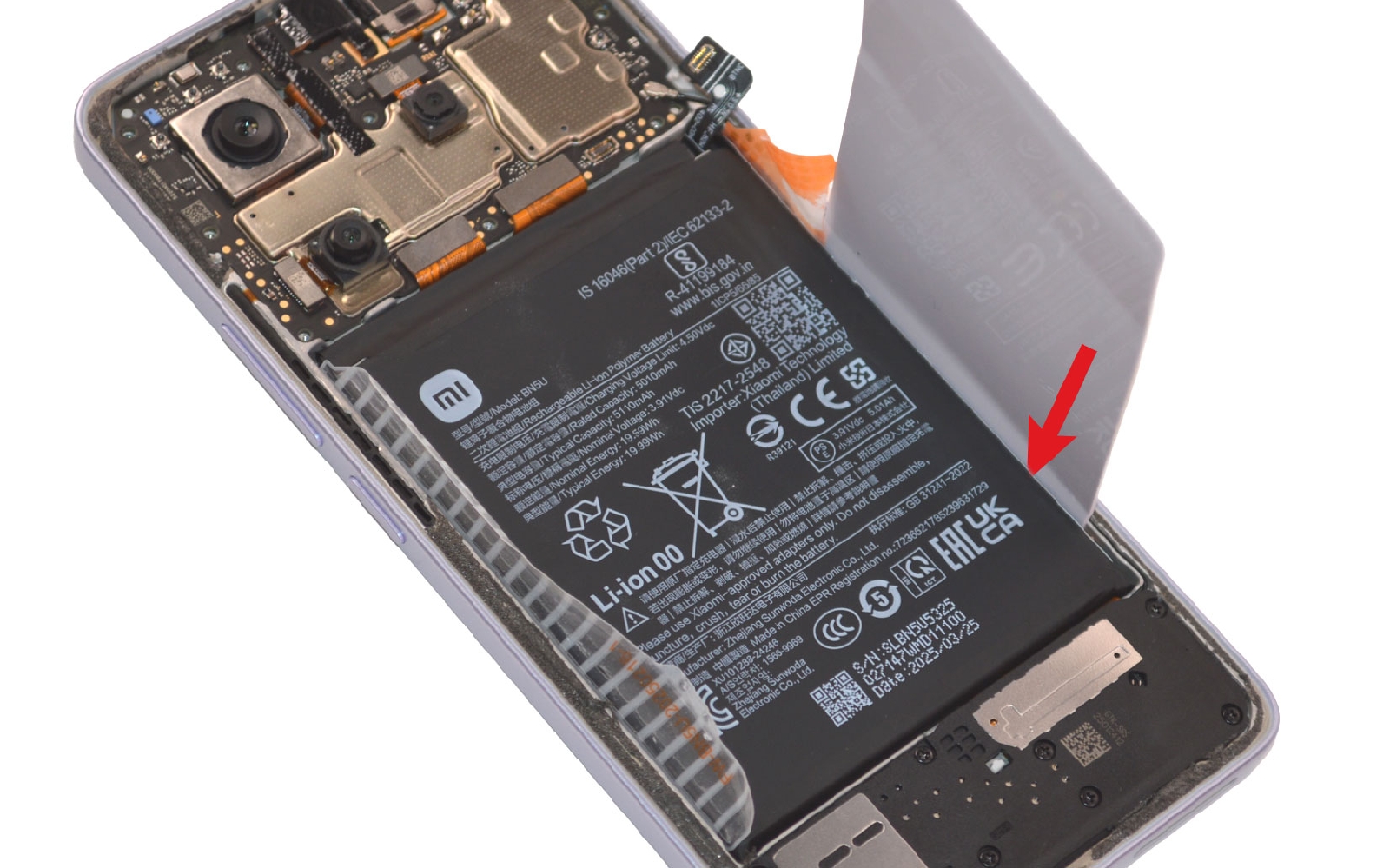

Etape 6 : Sortir la batterie

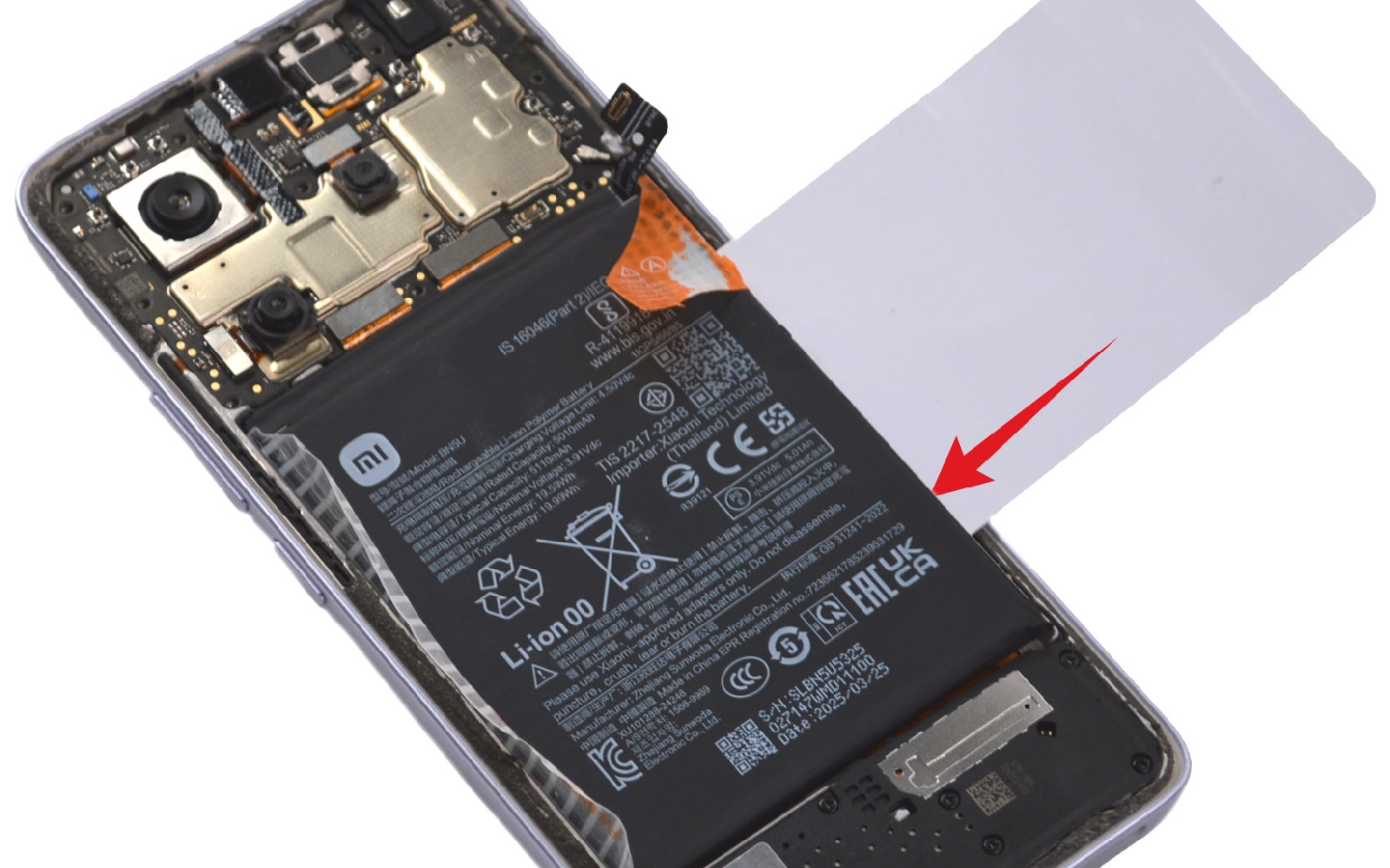

Si vous rencontrez des difficultés, glissez la carte en PVC sous le composant pour le sortir du châssis.

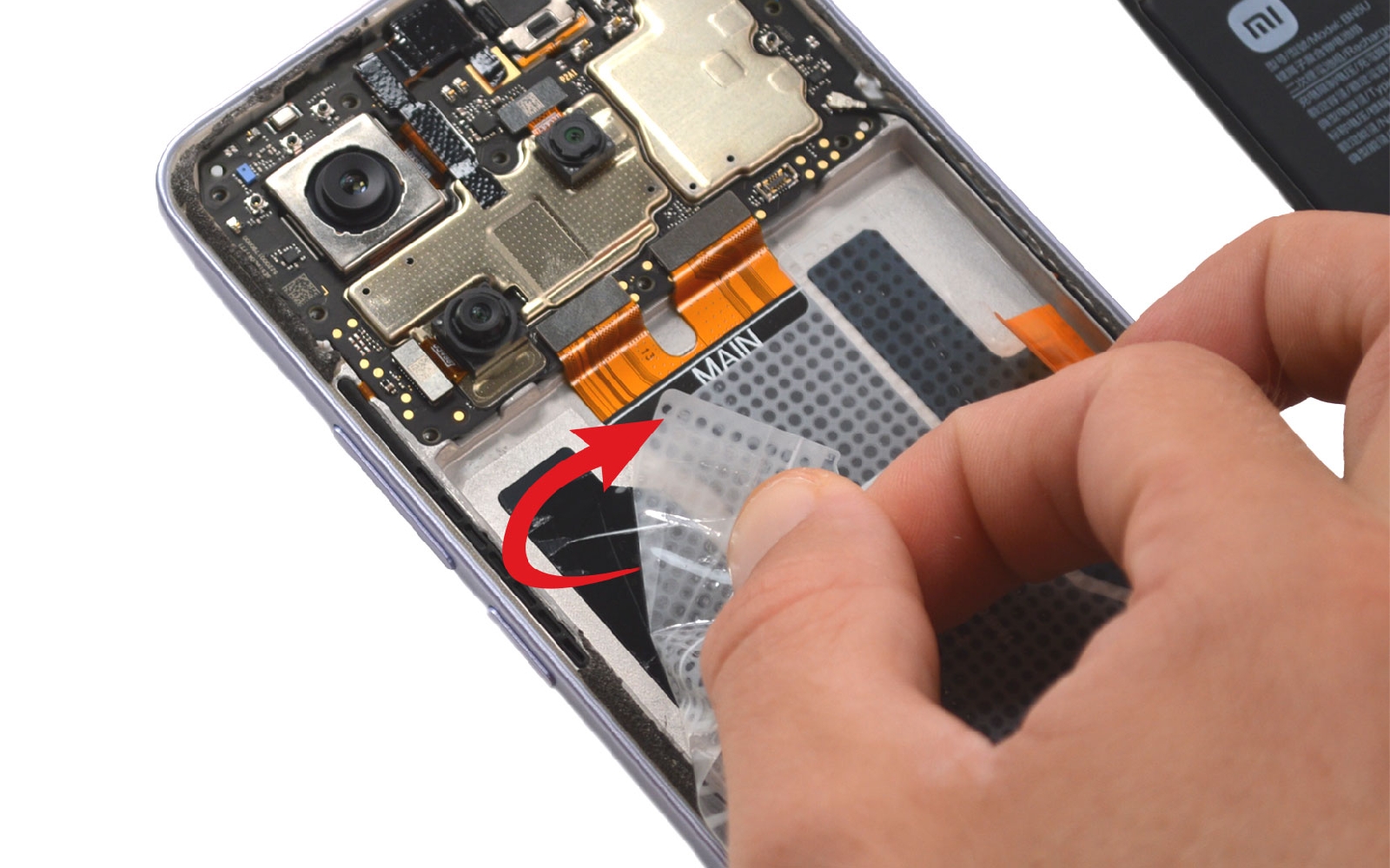

Récupérez ensuite, le film transparent.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

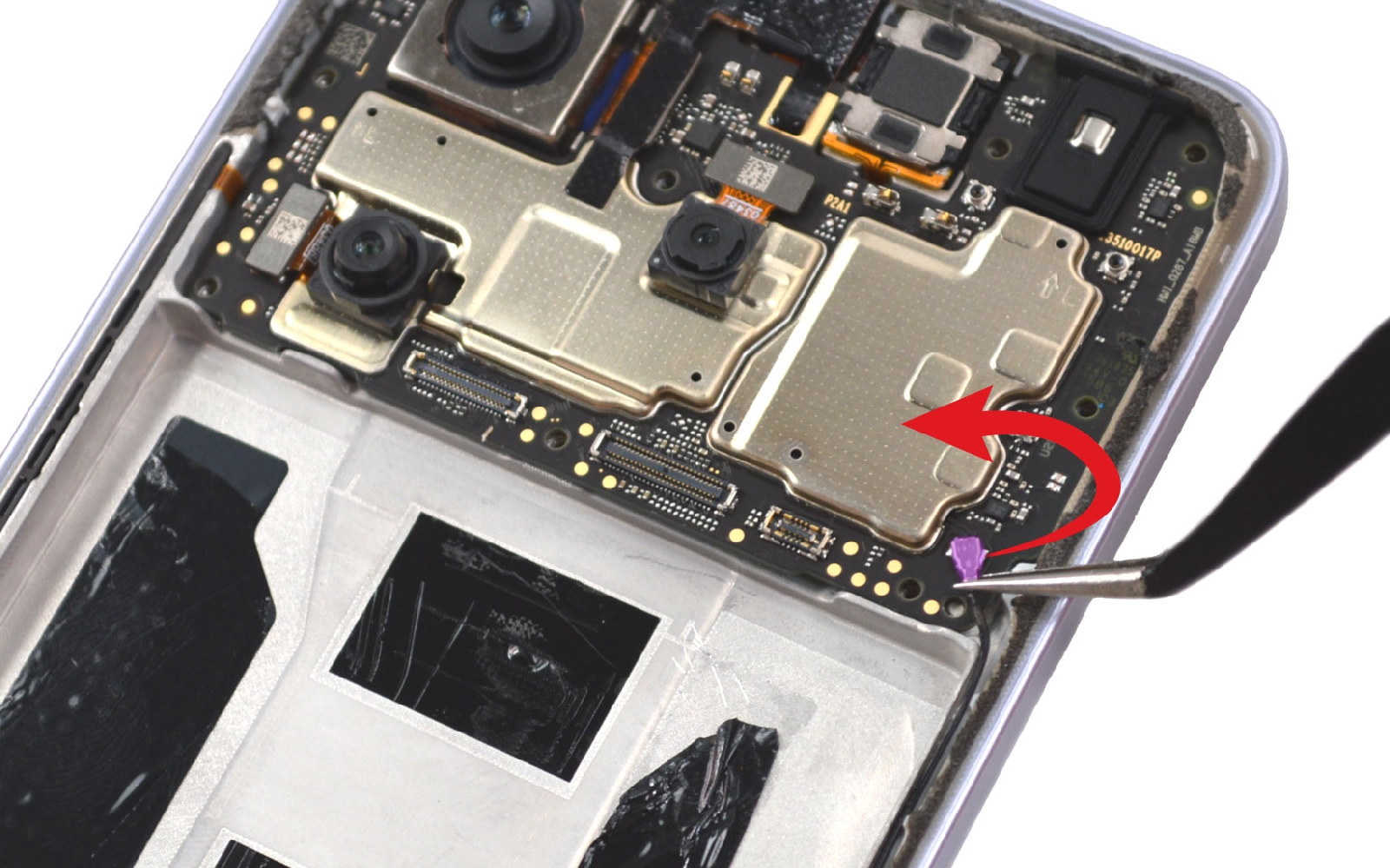

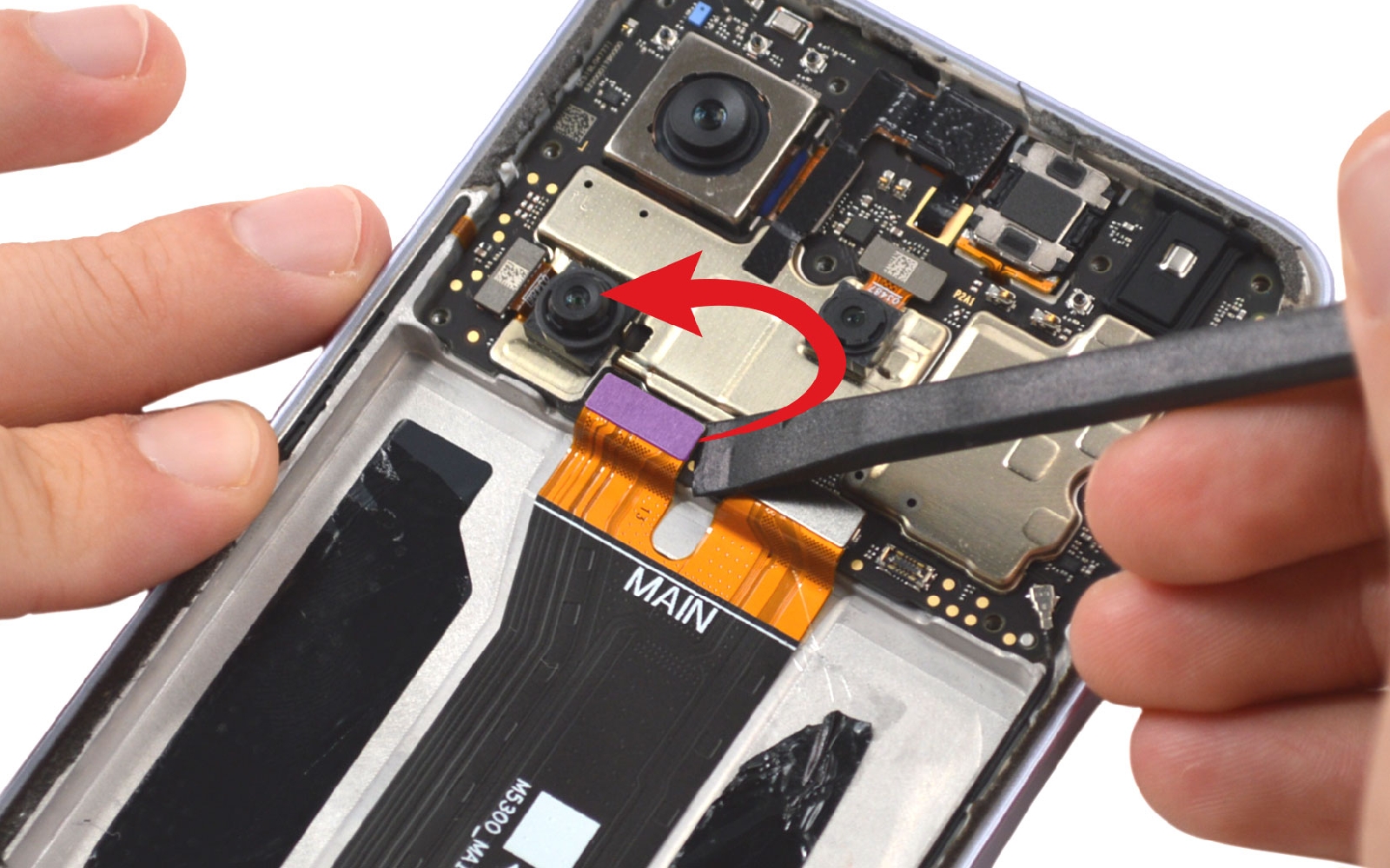

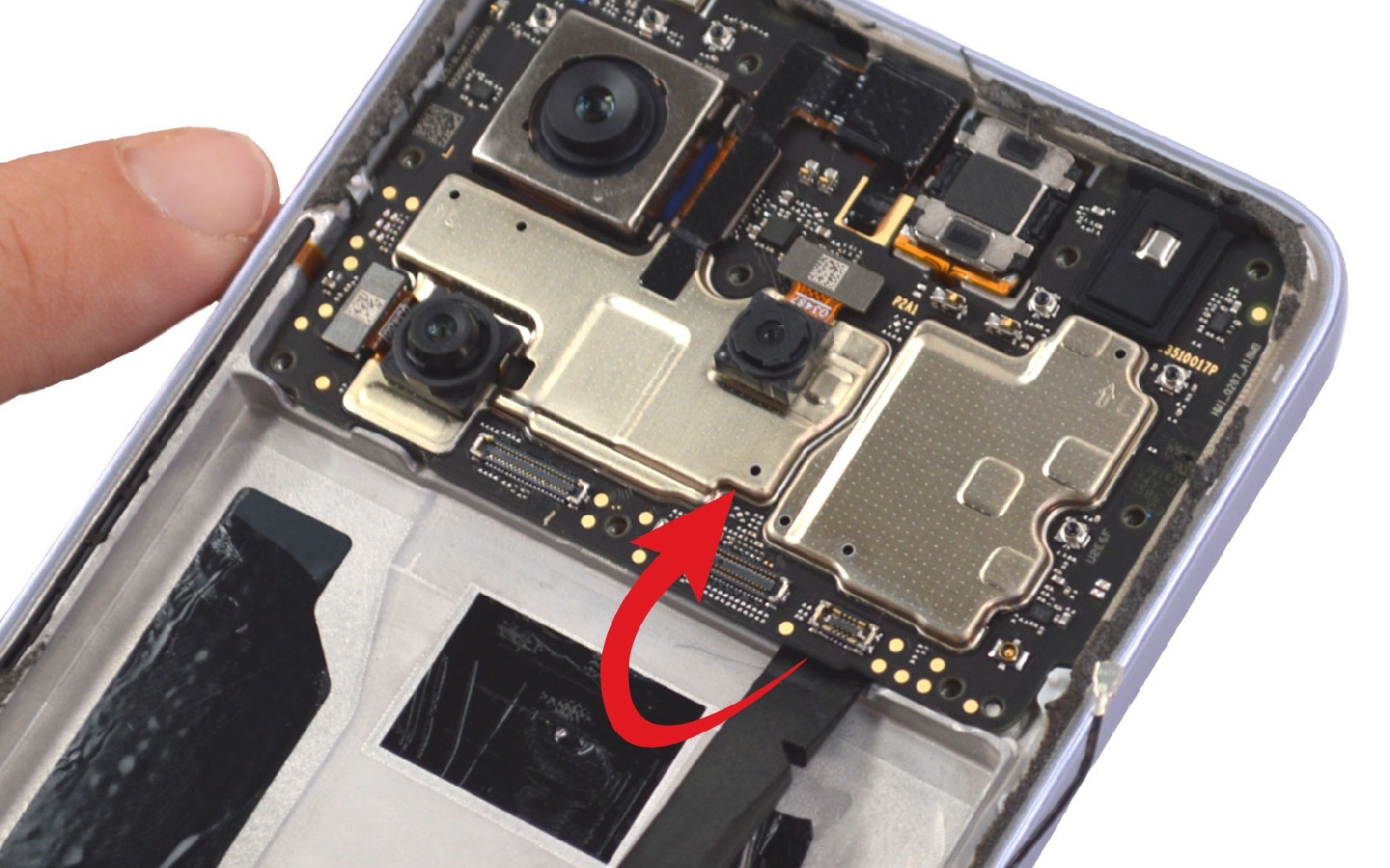

Etape 7 : Retirer la carte mère

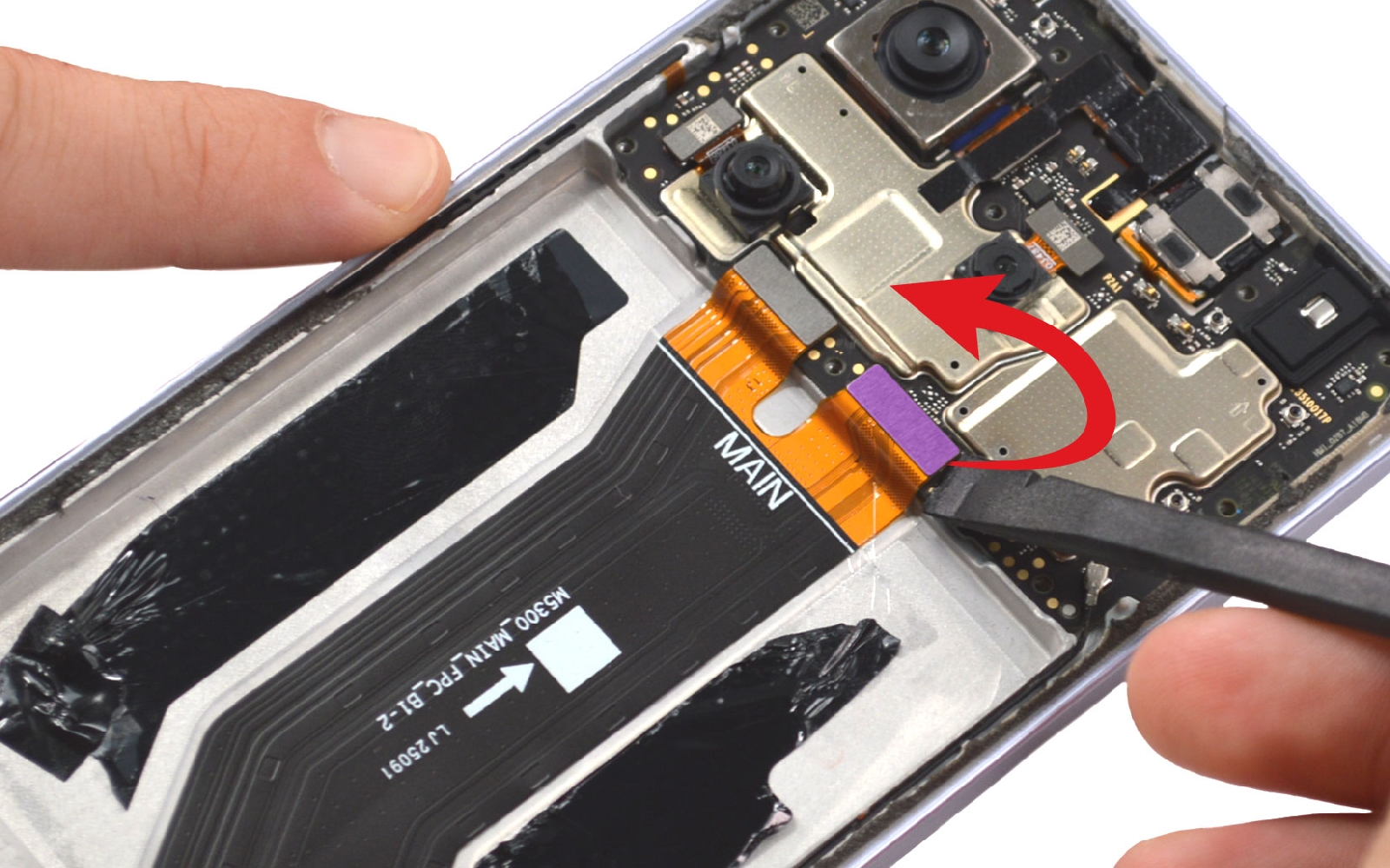

Débranchez les deux nappes de la rallonge d'interconnexion puis le câble coaxial avant de soulever la carte mère avec la spatule pour la sortir hors du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

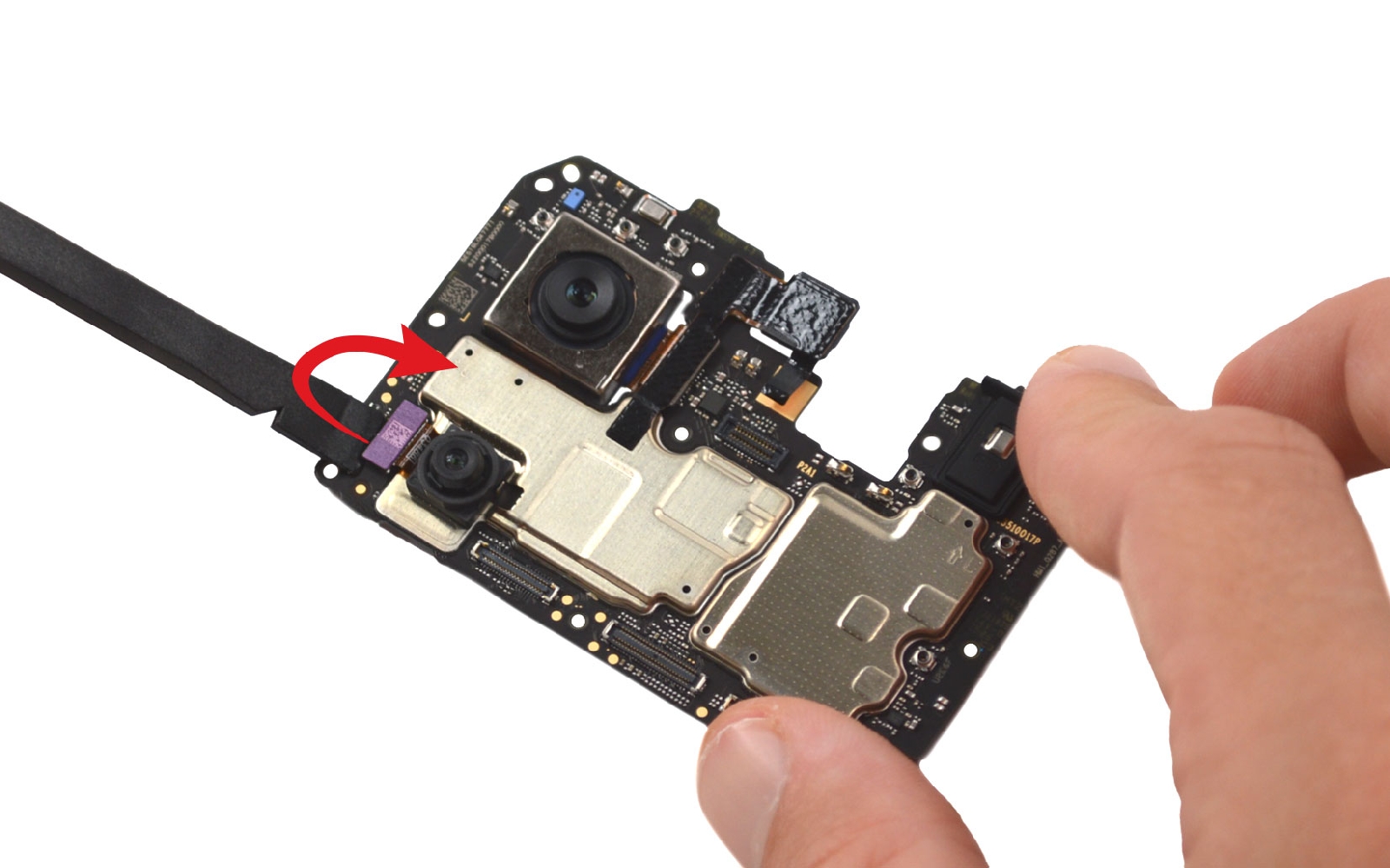

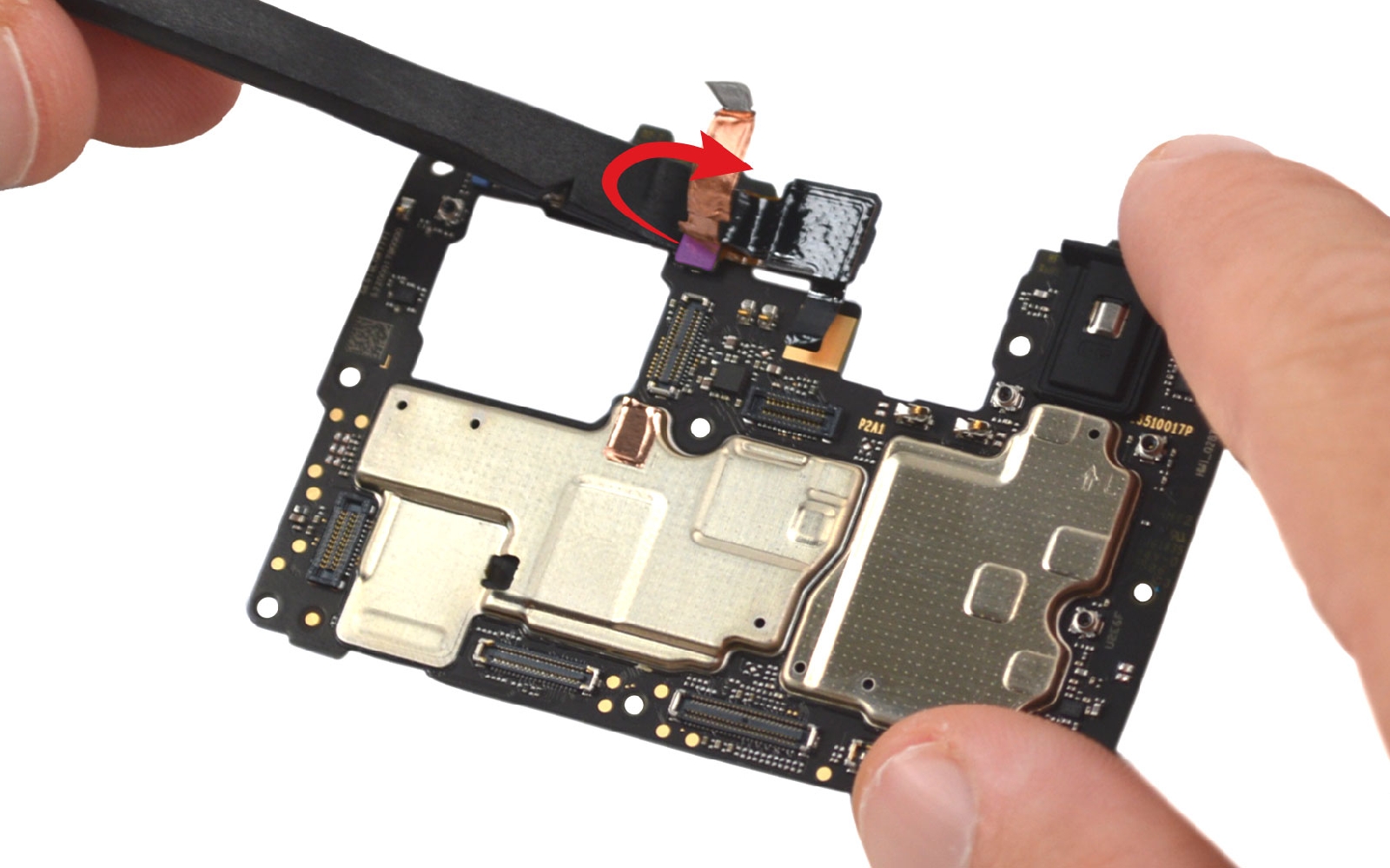

Etape 8 : Détacher les caméras

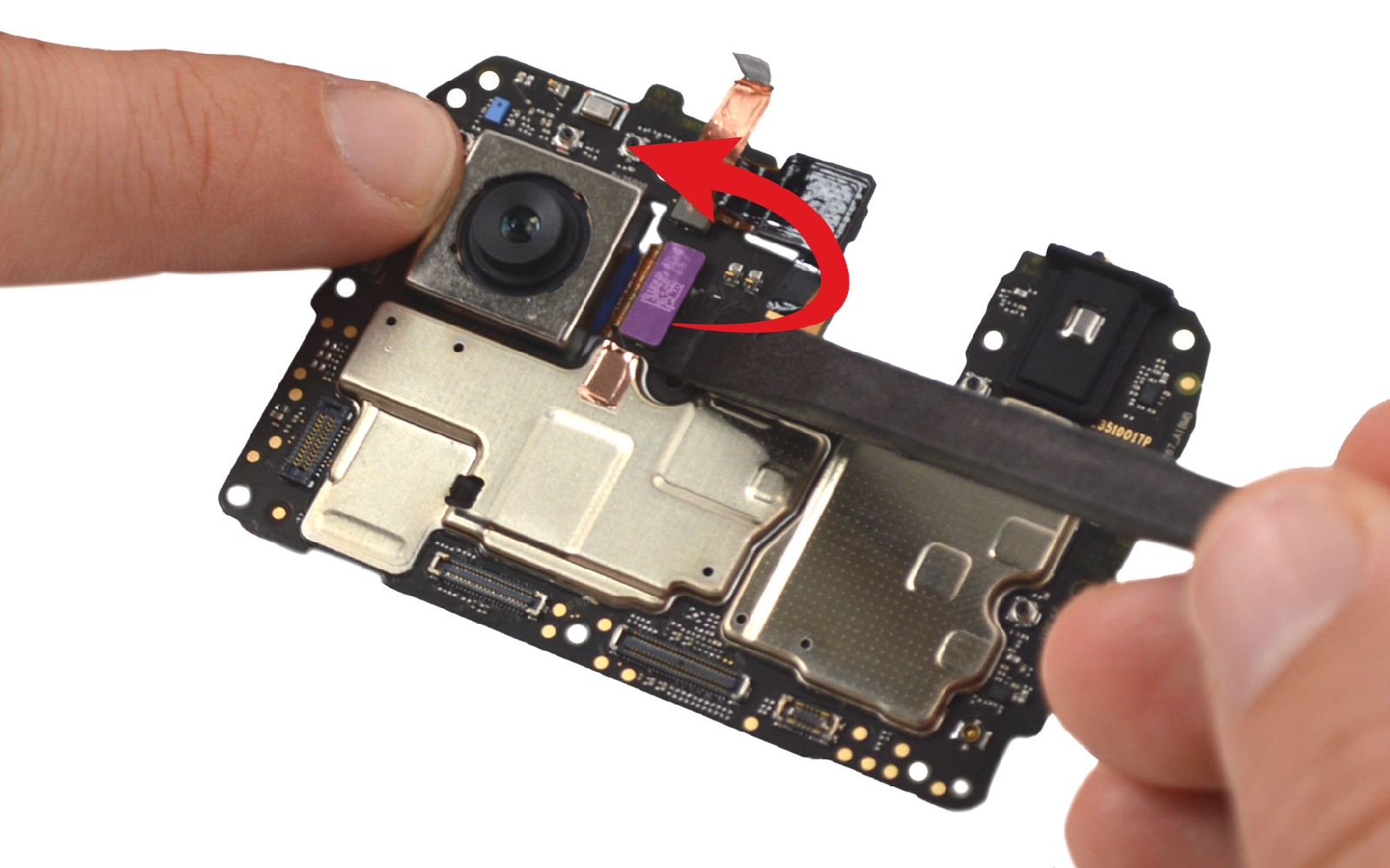

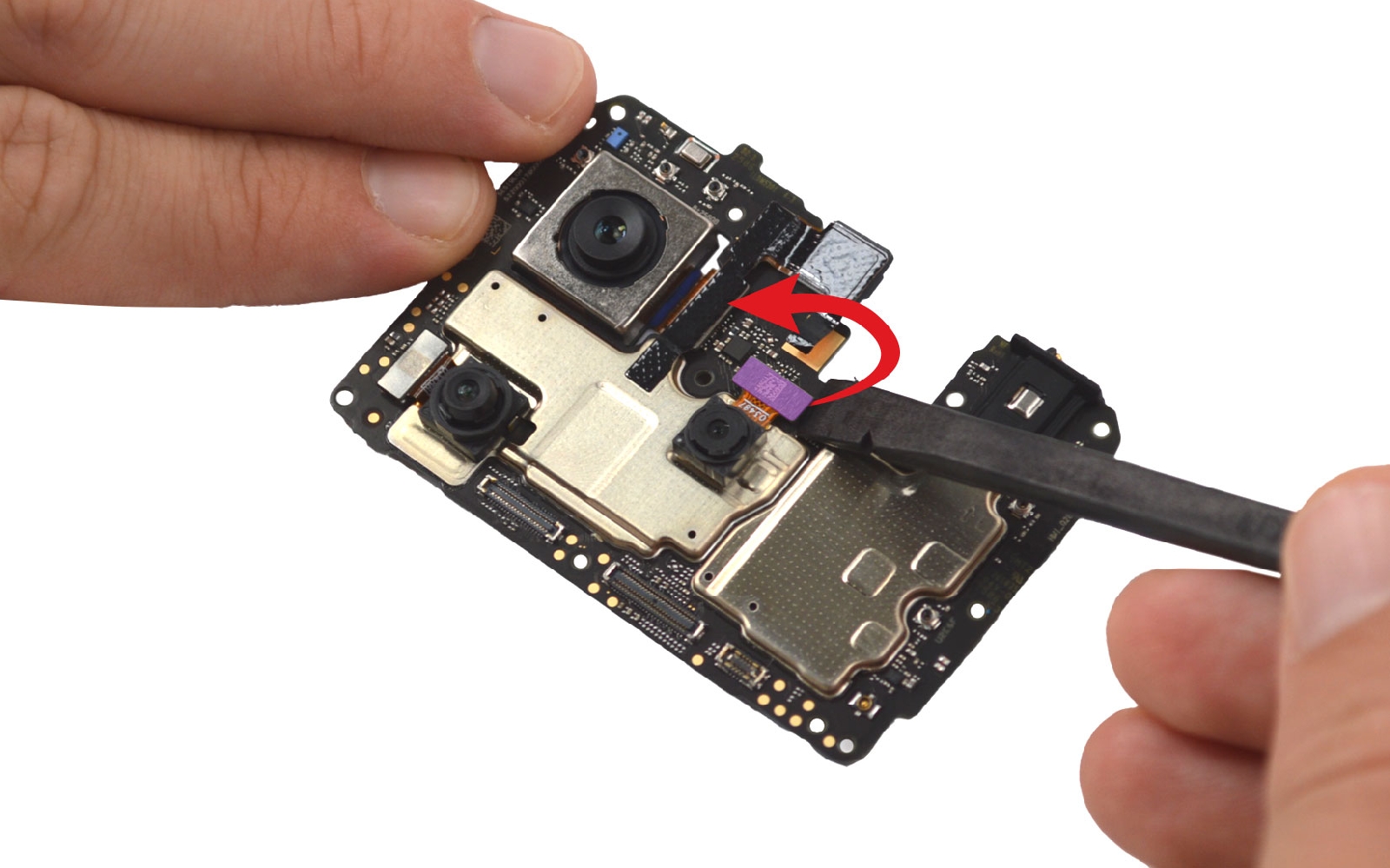

Déconnectez une par une toutes les caméras de la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

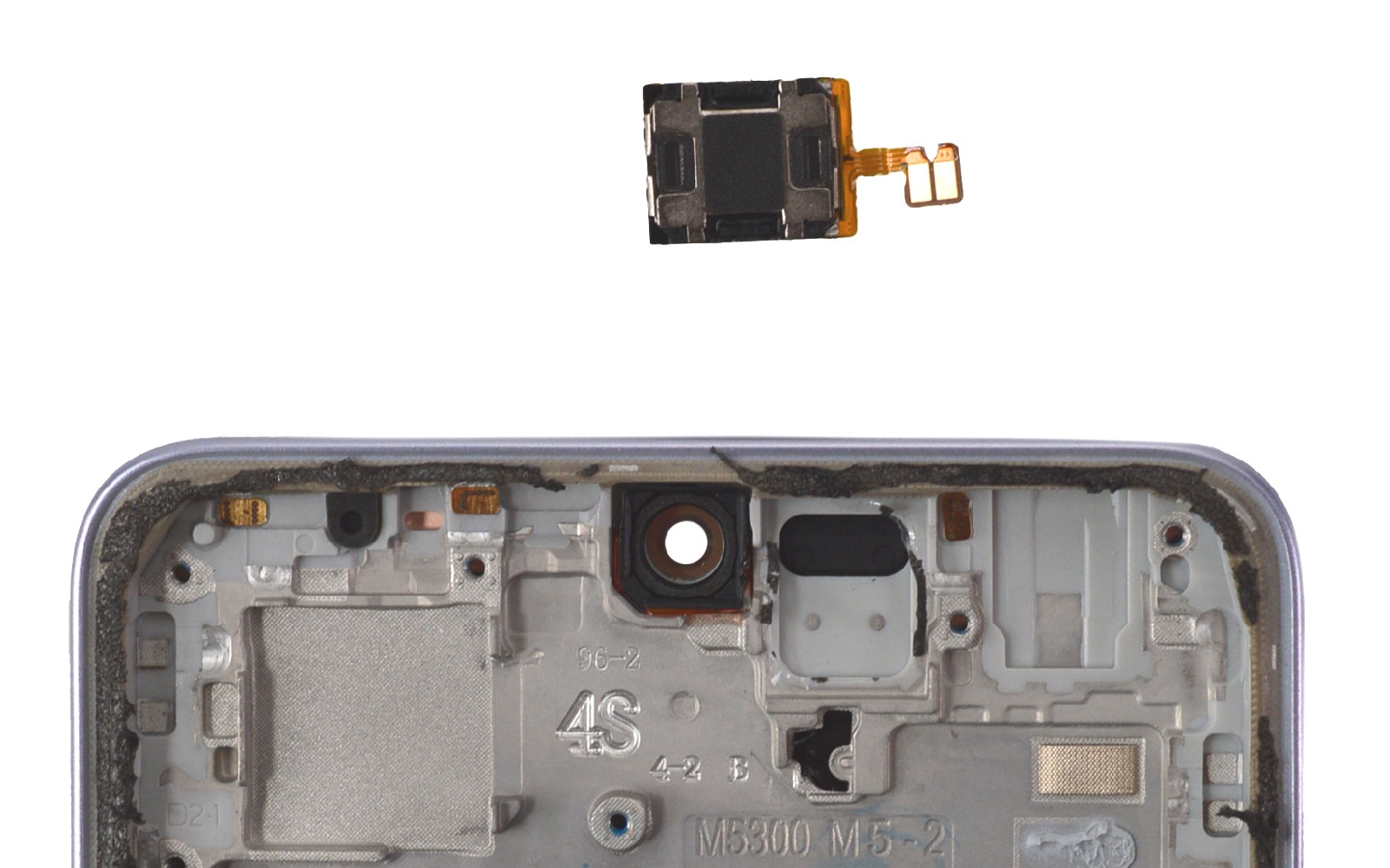

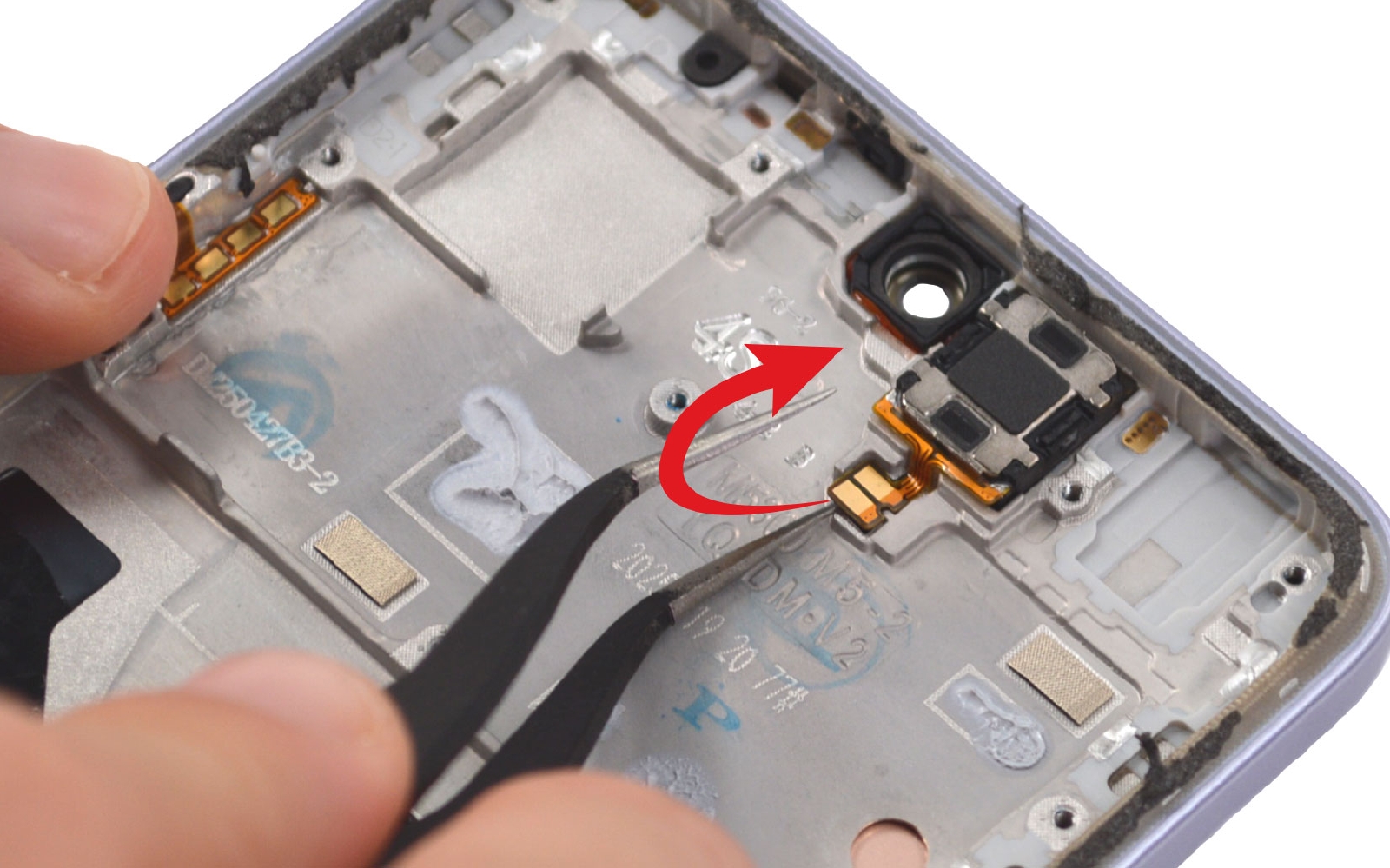

Etape 9 : Récupérer l'écouteur de l'oreille

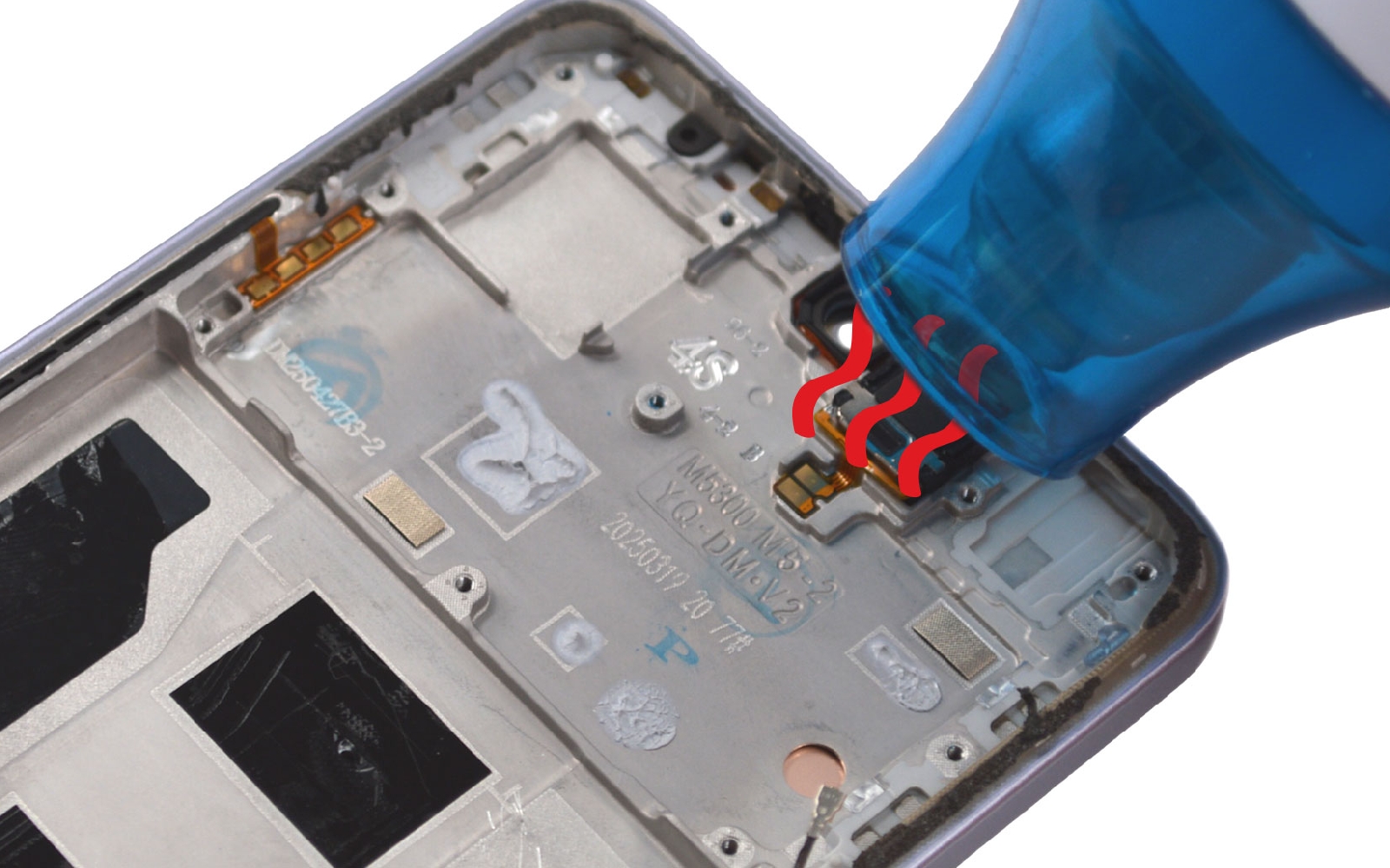

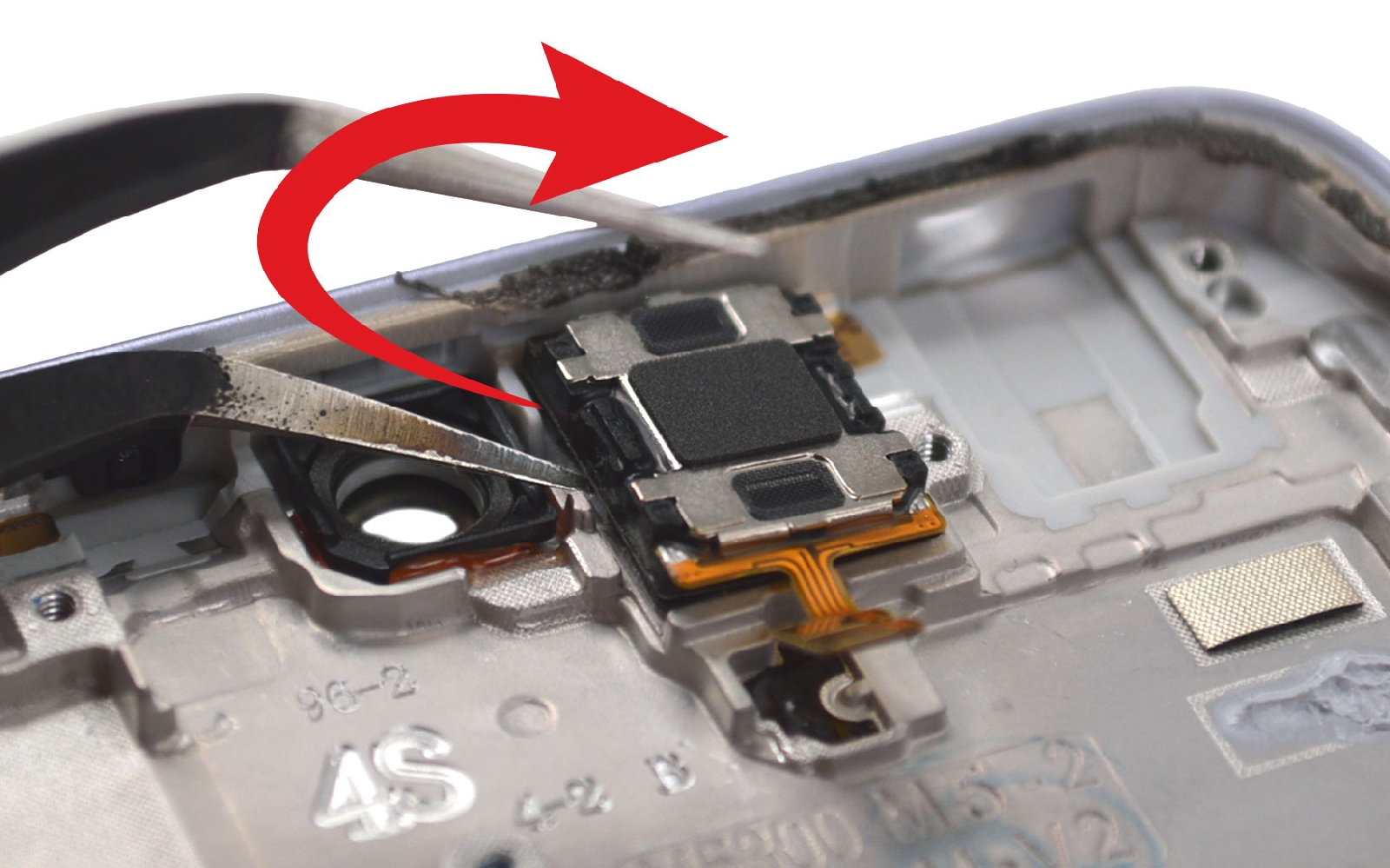

Reprenez le châssis de votre Xiaomi et chauffez légèrement la nappe du haut-parleur. Décollez la connectique à l'aide de la pointe de la pincette puis attaquez vous au composante n lui-même en le soulevant depuis le coté.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

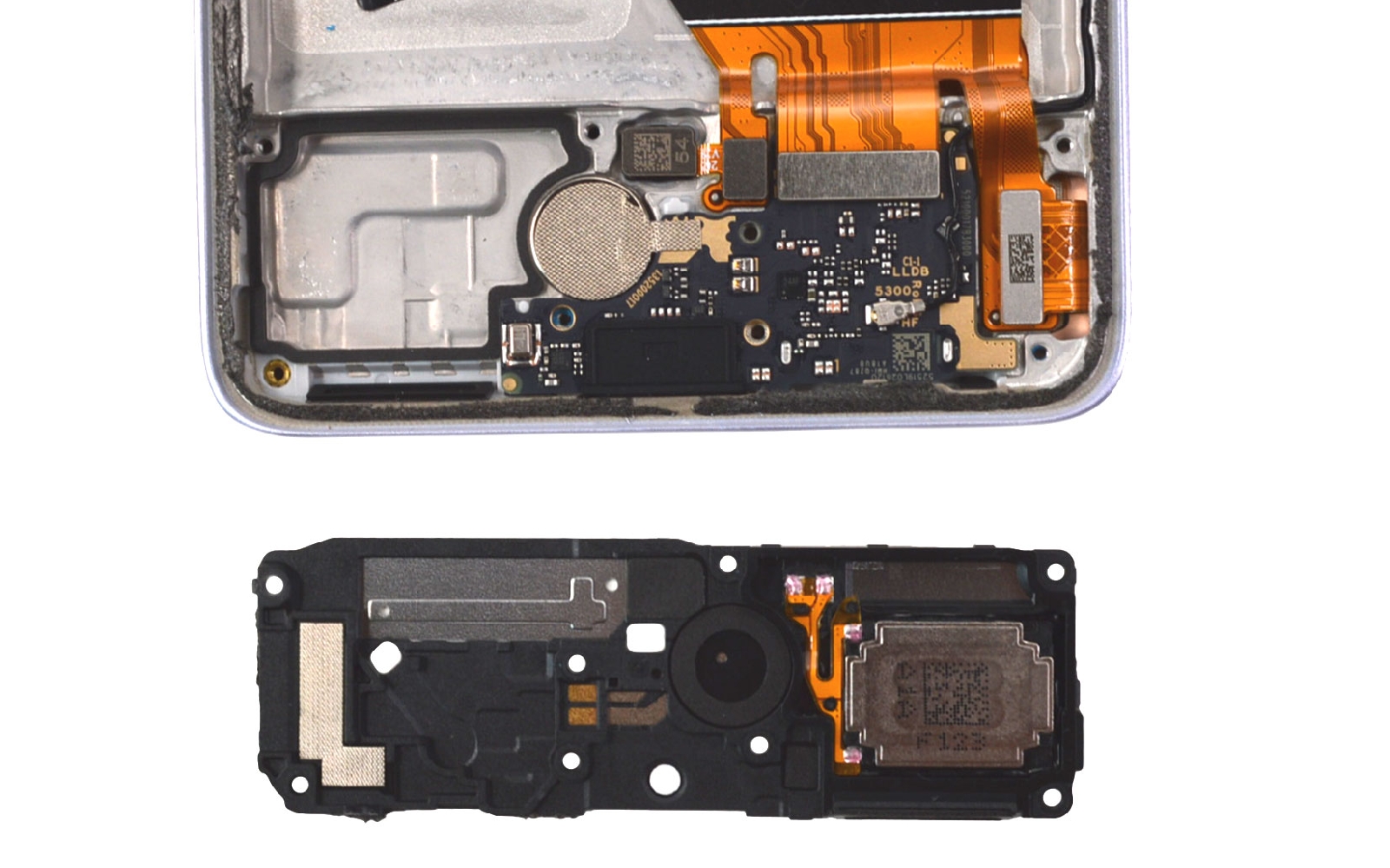

Etape 10 : Ôter le haut-parleur externe

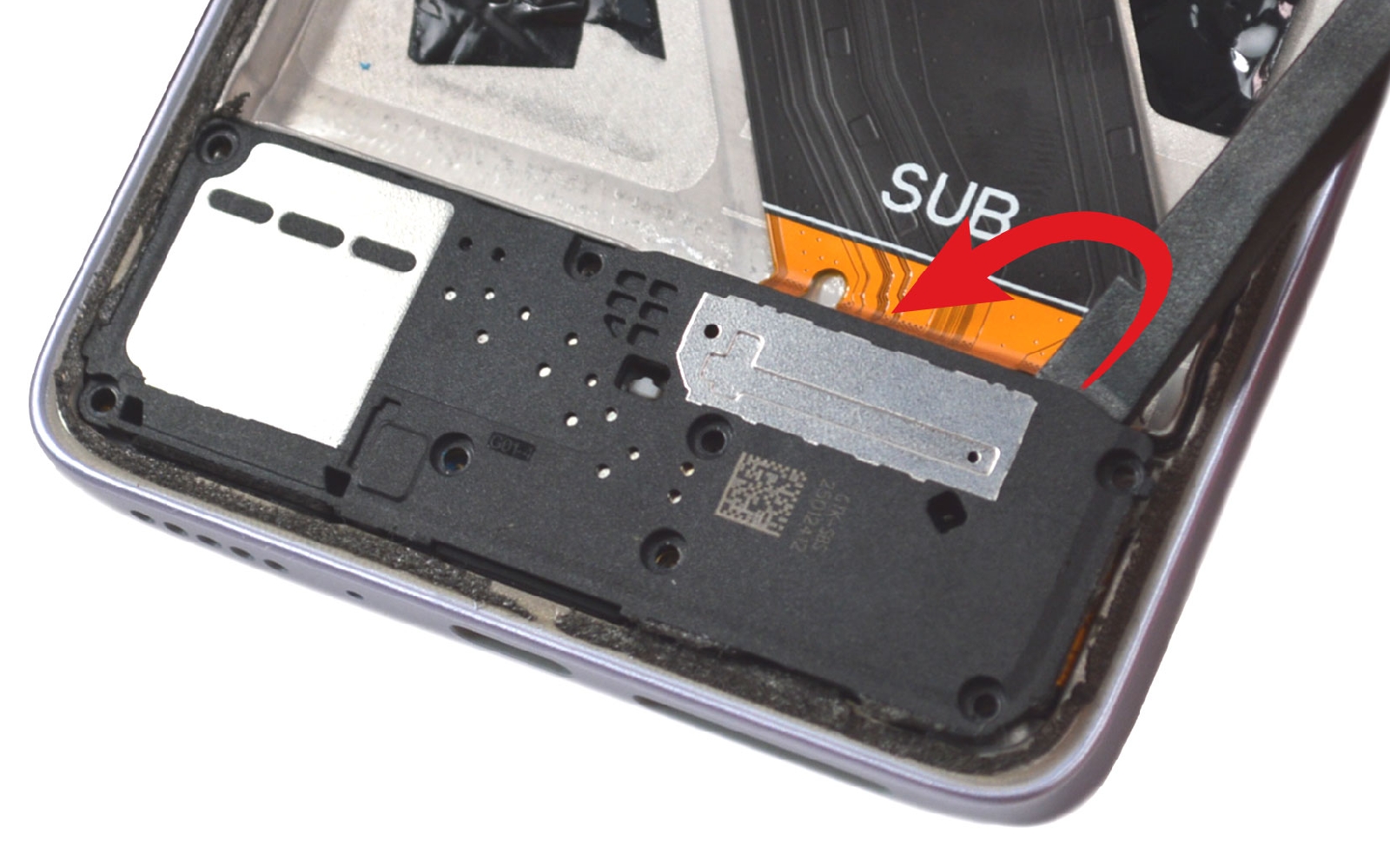

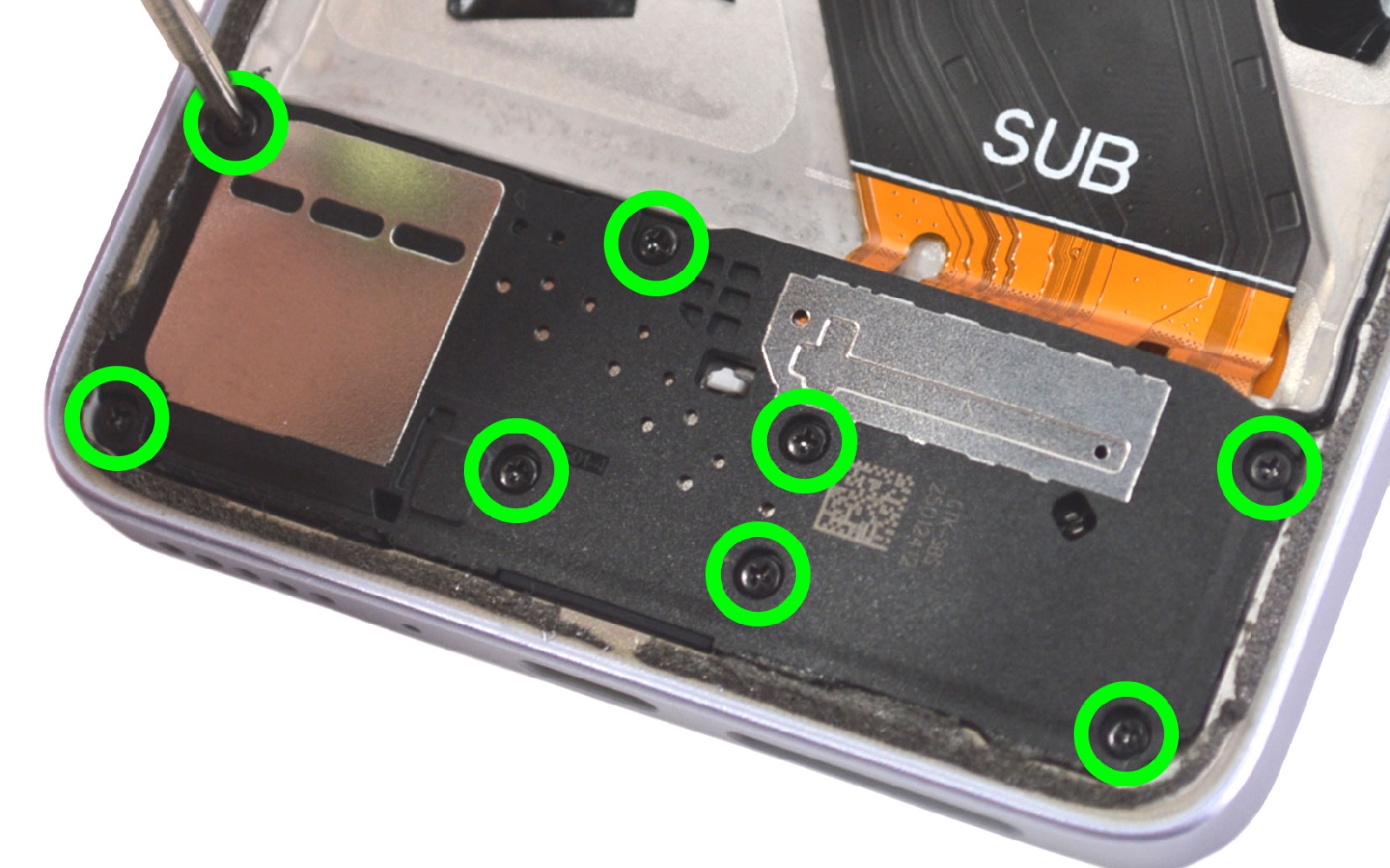

Ôtez tous les vis cruciforme afin de pouvoir soulever le haut-parleur externe avec le spudger.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Etape 11 : Décoller la rallonge d'interconnexion

Déconnectez les différentes nappes ( celle de la rallonge d'interconnexion, celle de l'écran et celle du lecteur d'empreintes).
Décollez ensuite la rallonge d'interconnexion.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

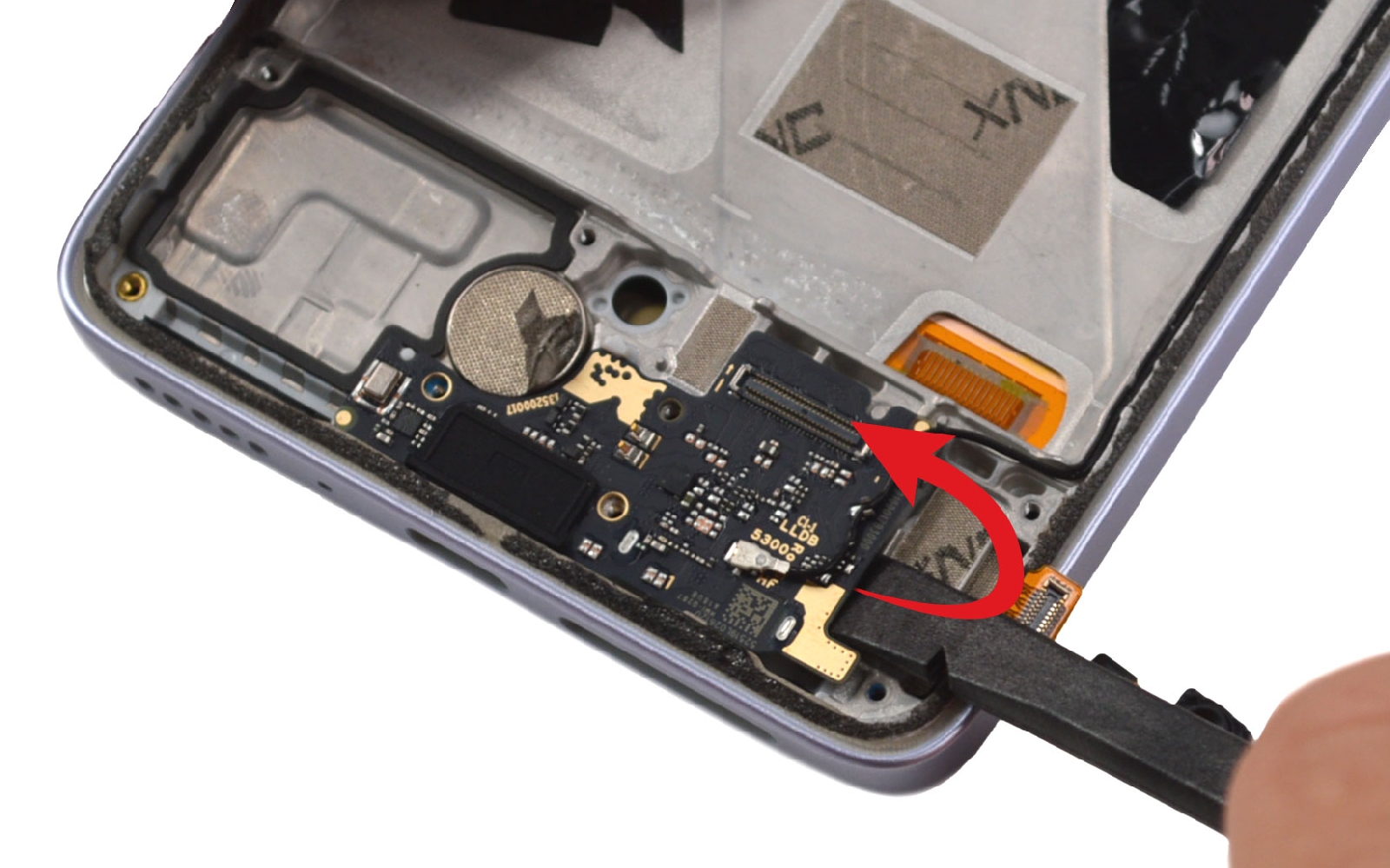

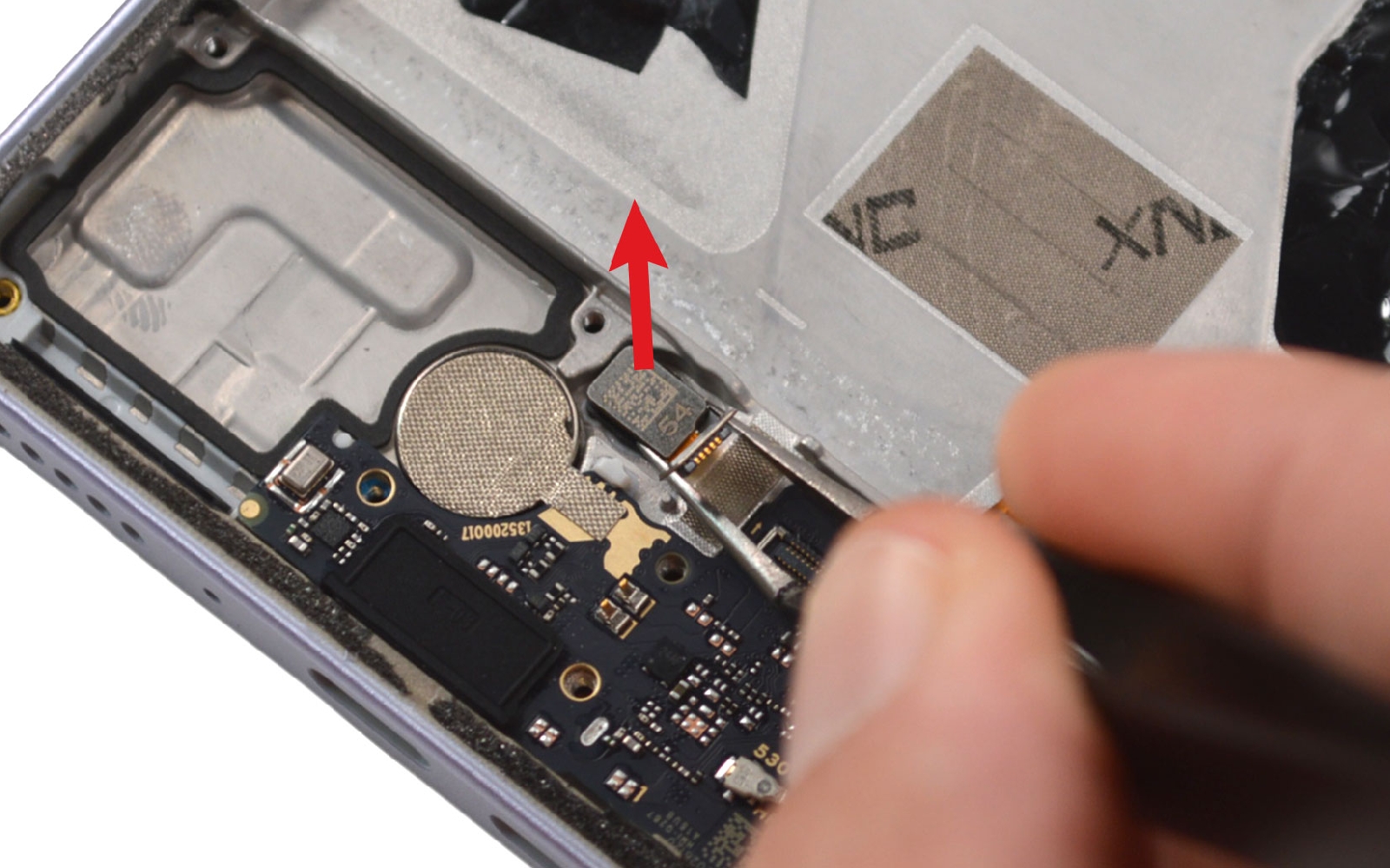

Etape 12 : Sortir le connecteur de charge

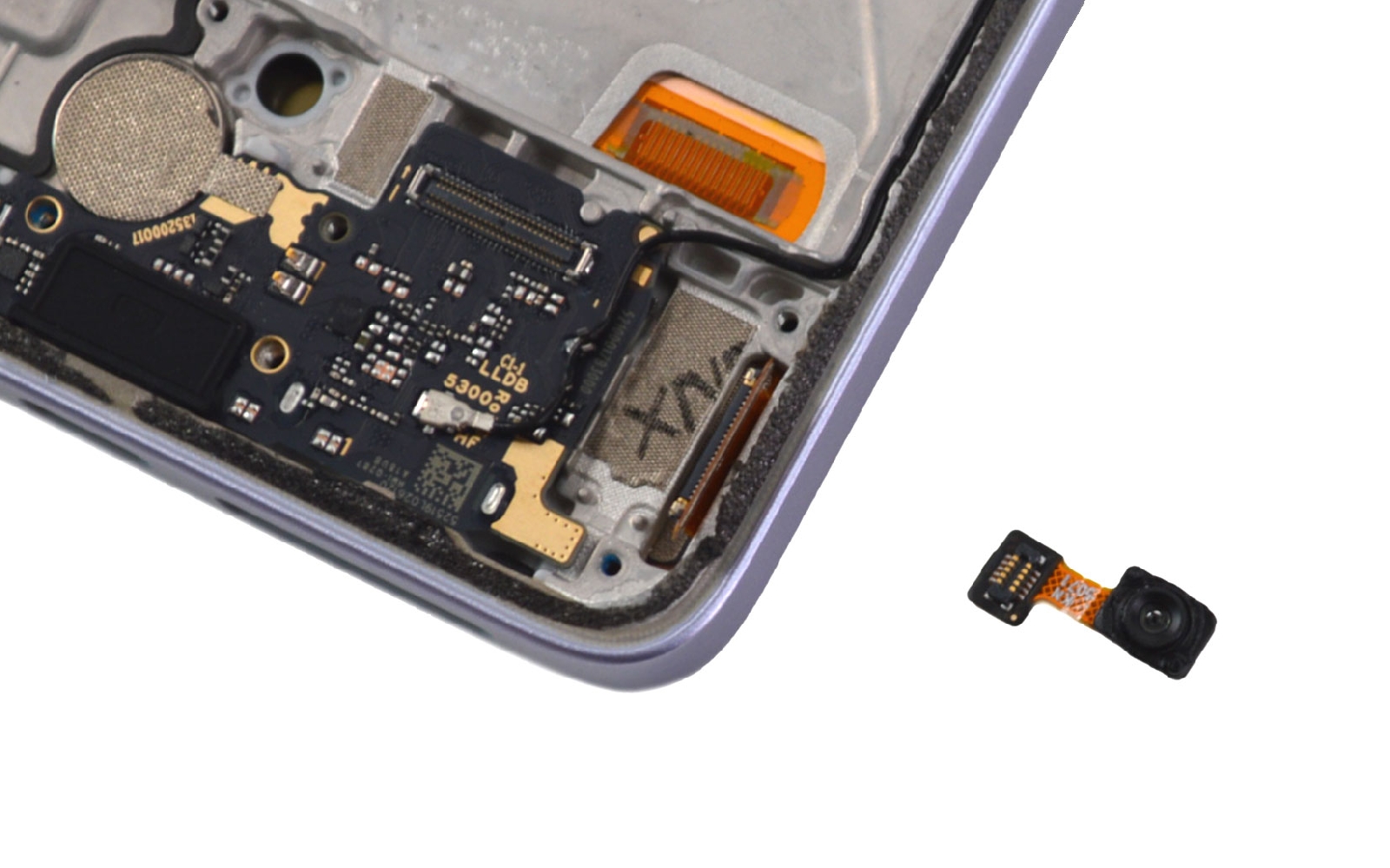

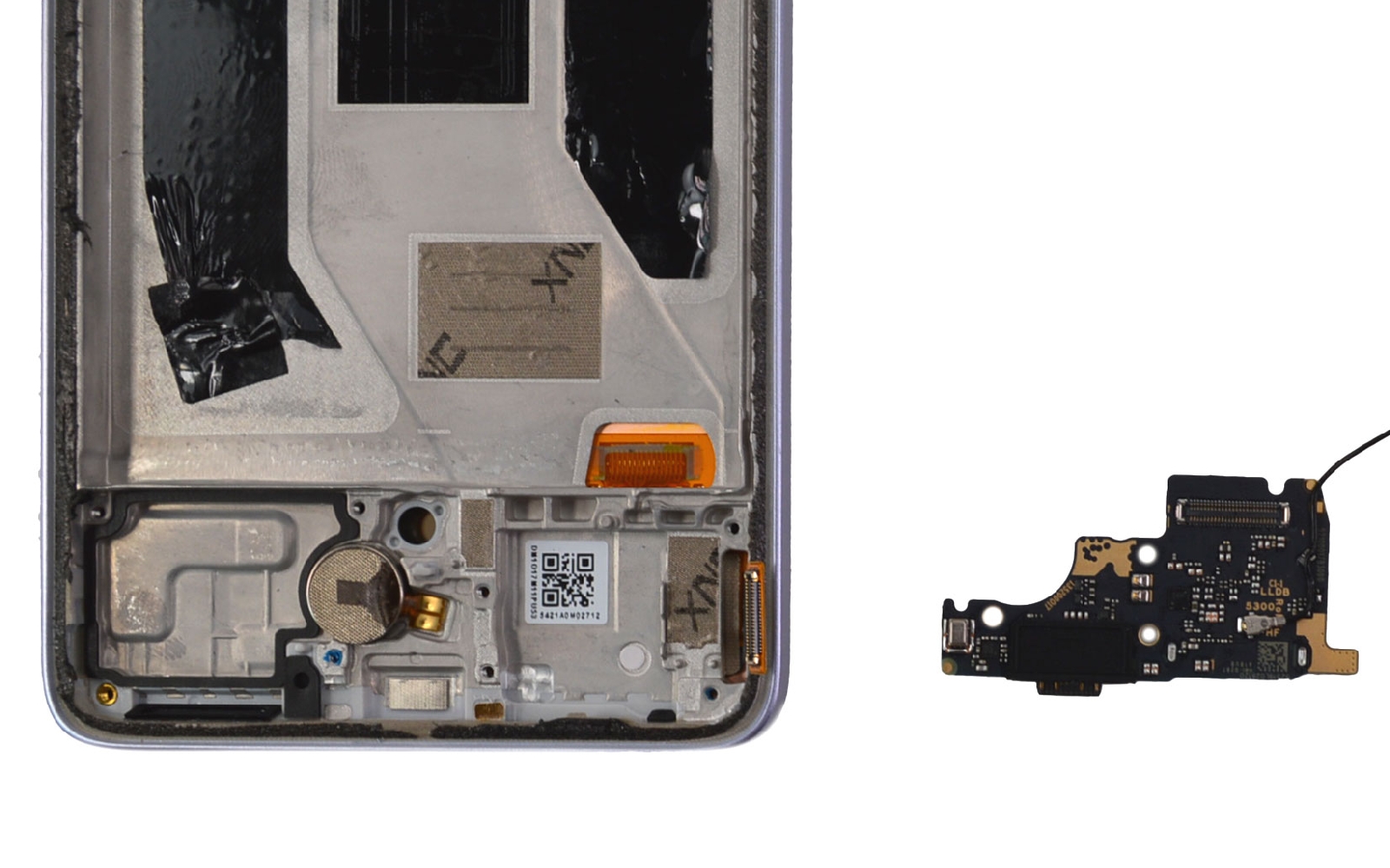

Sortez le capteur d'empreintes en le saisissant avec la pincette. Par la suite, faites levier avec le levier en nylon pour séparer le dock du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

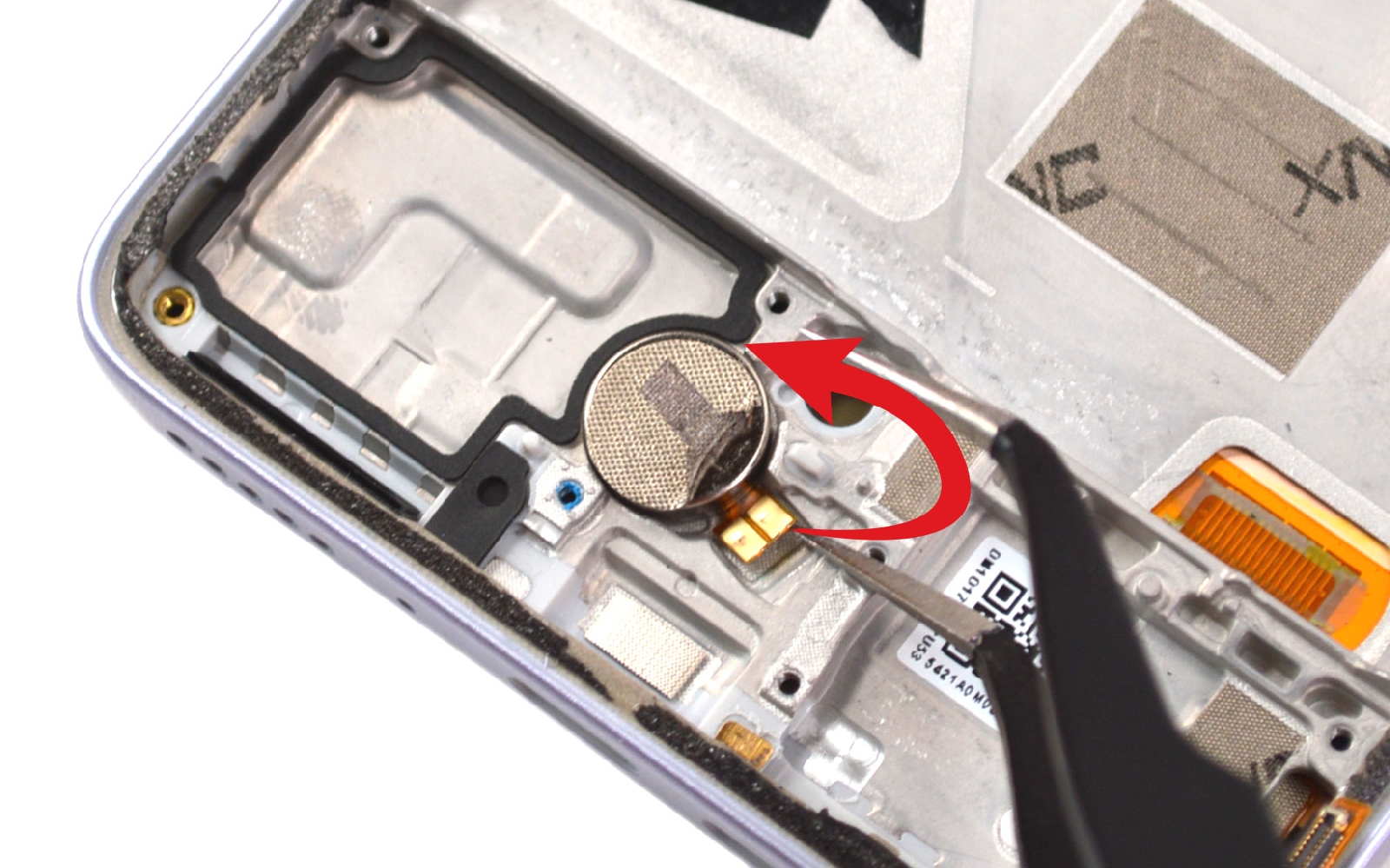

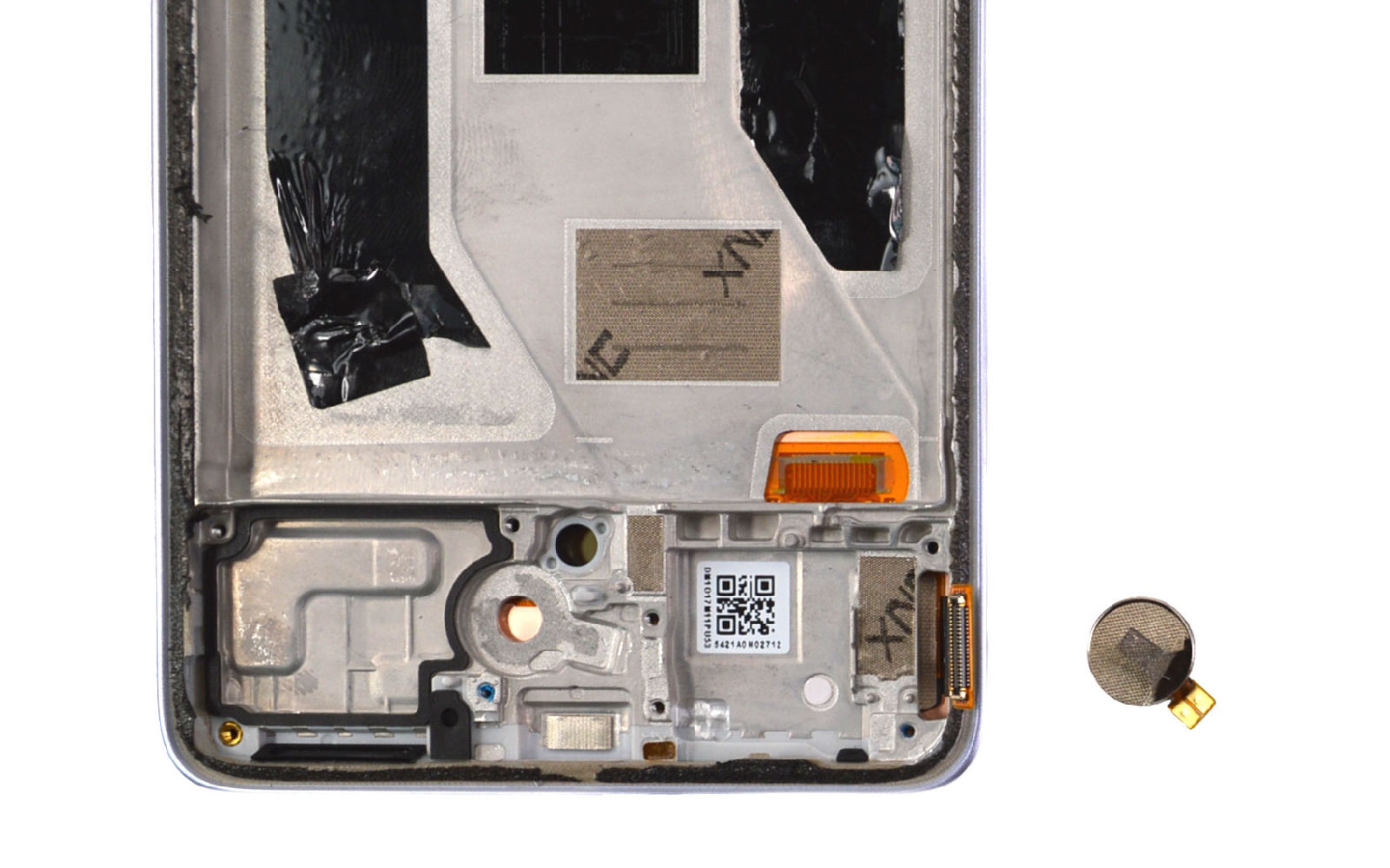

Etape 13 : Détacher le vibreur

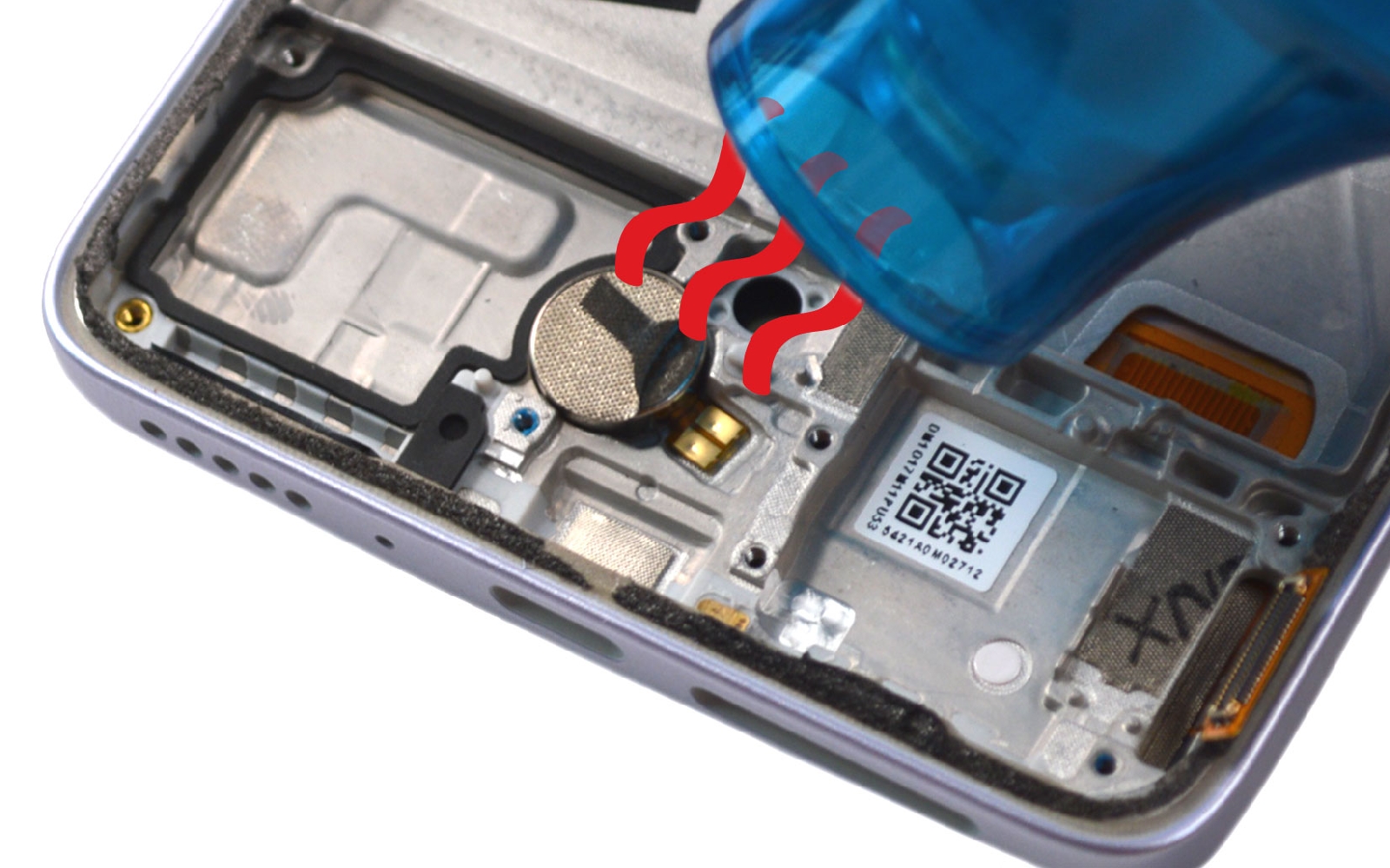

Chauffez légèrement le vibreur. Glissez la pince sous le composant pour le décoller du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

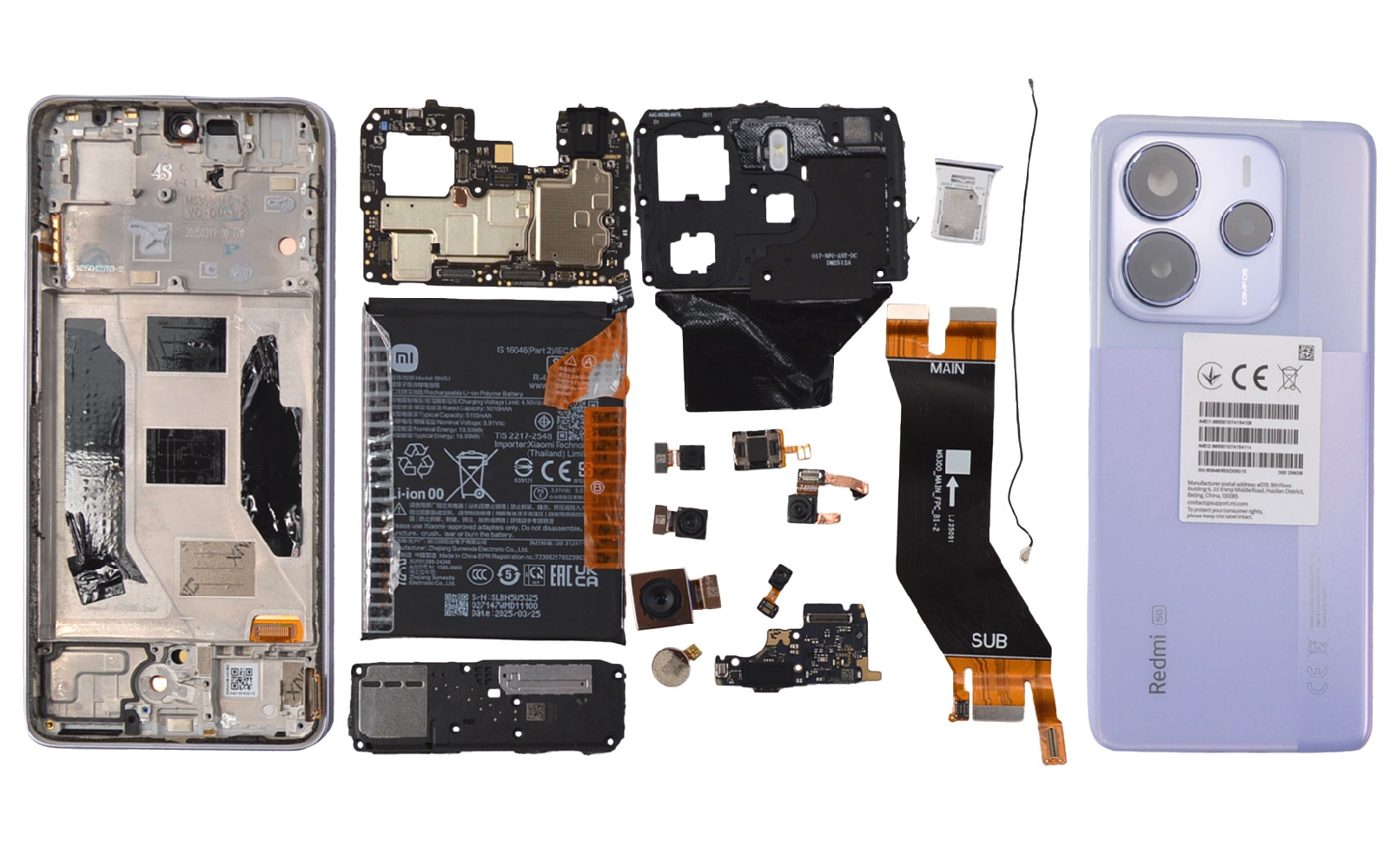

Vue éclatée

Voilà vous venez de retirer la majorité des composants de votre Xiaomi Redmi Note 14.

Si vous souhaitez remonter votre téléphone, suivez les étapes précédentes dans le sens contraire.
