Comment remplacer le bloc écran sur Honor 200 Lite

Temps estimé : 40 min

Difficulté : 3/5

Note de réparabilité : 13/20

L’écran de votre Honor 200 Lite est fissuré, rayé ou ne répond plus correctement ? Pas de panique ! Grâce à ce tutoriel, vous allez pouvoir remplacer le bloc écran complet (écran + châssis) de votre appareil étape par étape, facilement et en toute sécurité.

Le remplacement du bloc écran est une des réparations les plus fréquentes, notamment en cas de chute. En suivant nos instructions illustrées, vous pourrez redonner une seconde vie à votre téléphone, sans compétences techniques particulières.

Avant de commencer, préparez un espace propre et bien éclairé ainsi que les outils recommandés : médiators, tournevis, coussin chauffant ou décapeur thermique selon votre méthode. Si vous avez opté pour un bloc écran d'origine, certaines étapes ne sont pas à réaliser pour votre réparation. Par exemple, vous n'avez pas besoin de retirer la batterie de votre ancien châssis puisqu'une nouvelle se trouve dans le nouveau composant.

Diagnostic

› Ecran cassé, rayé...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Bloc écran reconditionné avec châssis pour Honor 200 Lite

69,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

9,90 €

Ajouter au panier

Avant de commencer

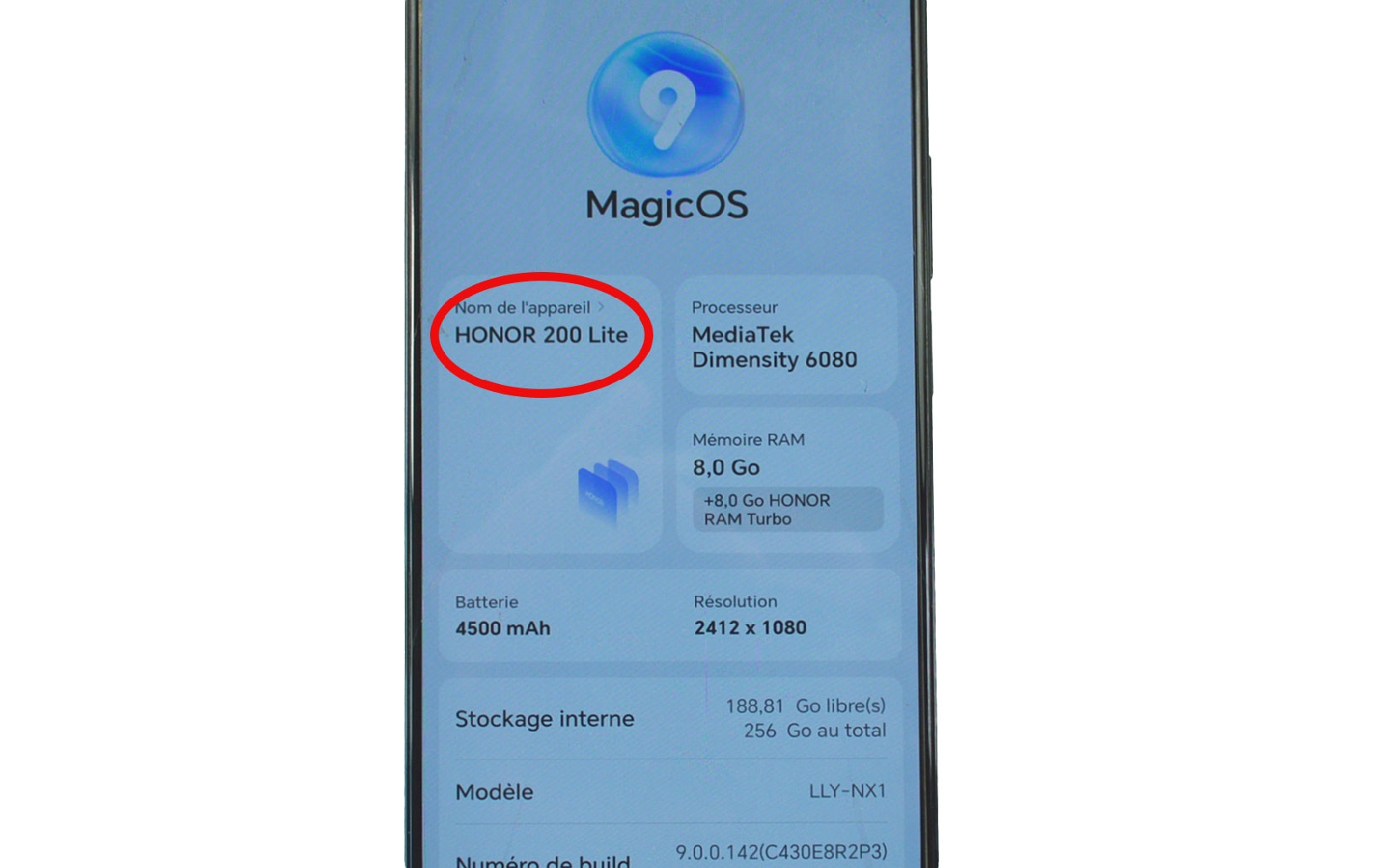

Avant toute commande, assurez-vous de connaître le numéro de modèle exact de votre téléphone. Des modèles au nom proche peuvent avoir des pièces incompatibles. Vous trouverez cette référence dans les paramètres, sur la boîte d’origine ou au dos de l’appareil.

Une fois la commande réceptionnée, installez-vous dans un espace propre, sec et bien éclairé, avec une surface dégagée pour poser vos outils et vos pièces.

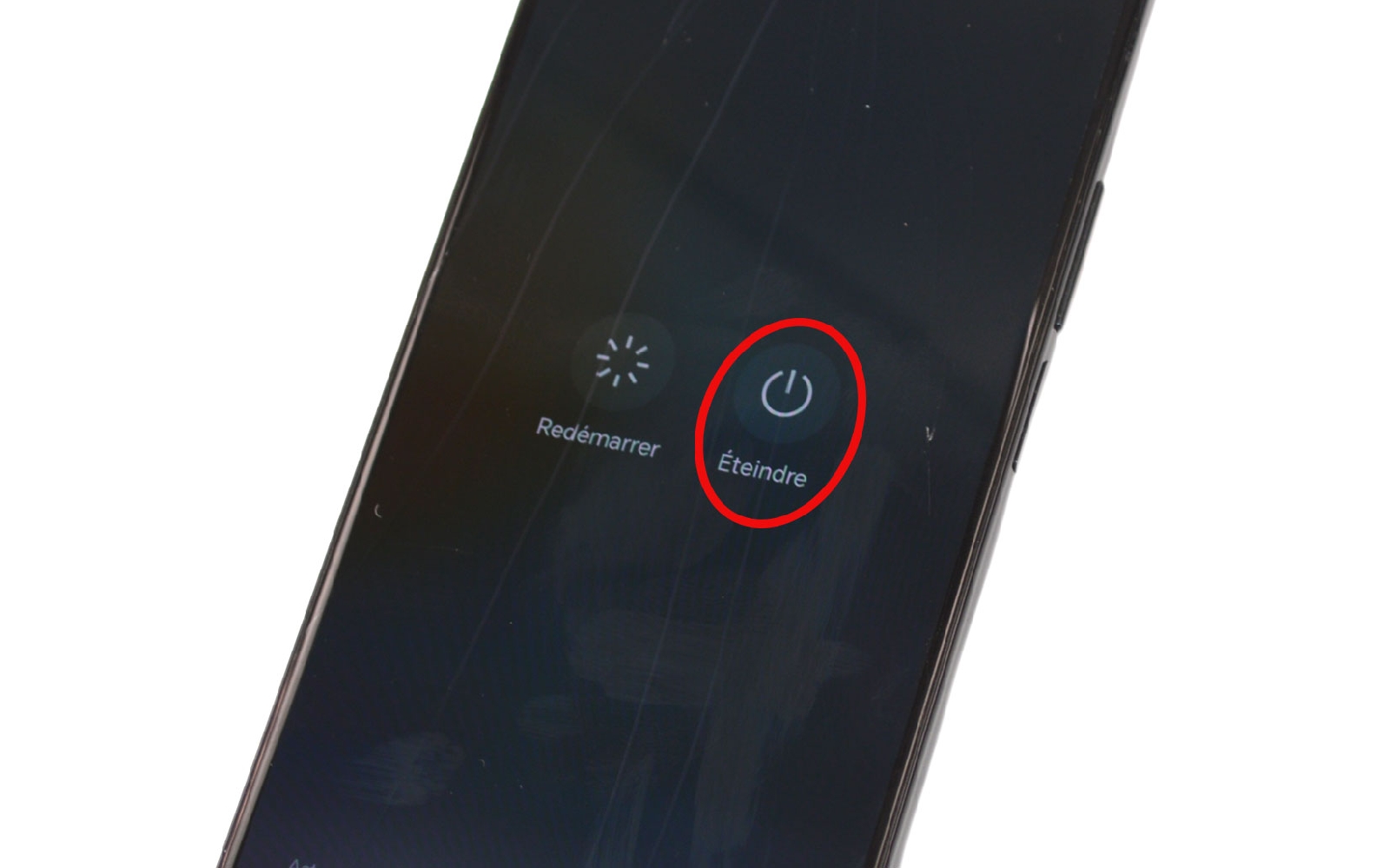

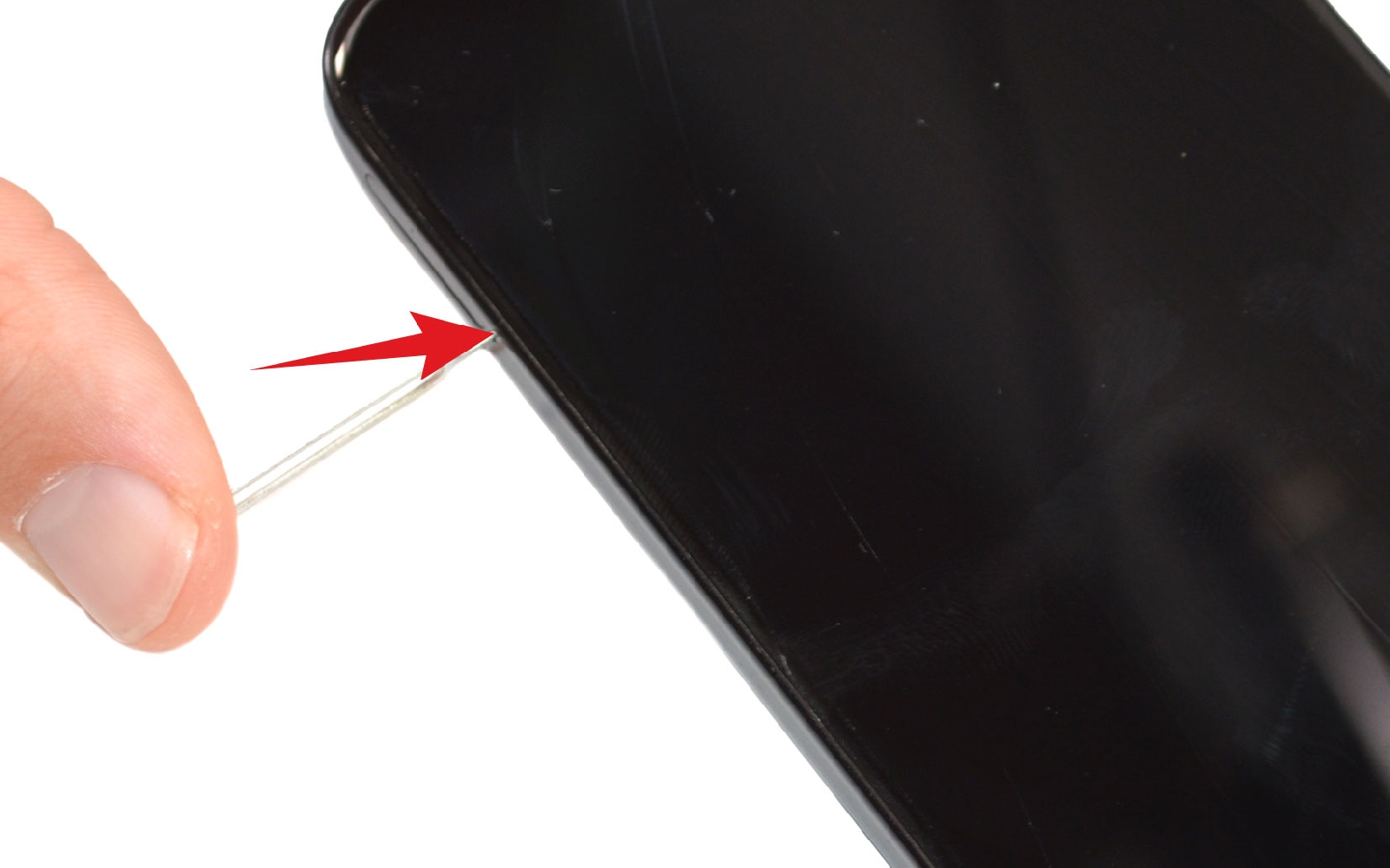

Commencez toujours par éteindre le téléphone, puis retirez soigneusement la carte SIM et son tiroir pour éviter tout dommage pendant la réparation.

Comment remplacer le bloc écran sur Honor 200 Lite photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Comment remplacer le bloc écran sur Honor 200 Lite photo 2

Comment remplacer le bloc écran sur Honor 200 Lite photo 3

Outils du kit utilisés

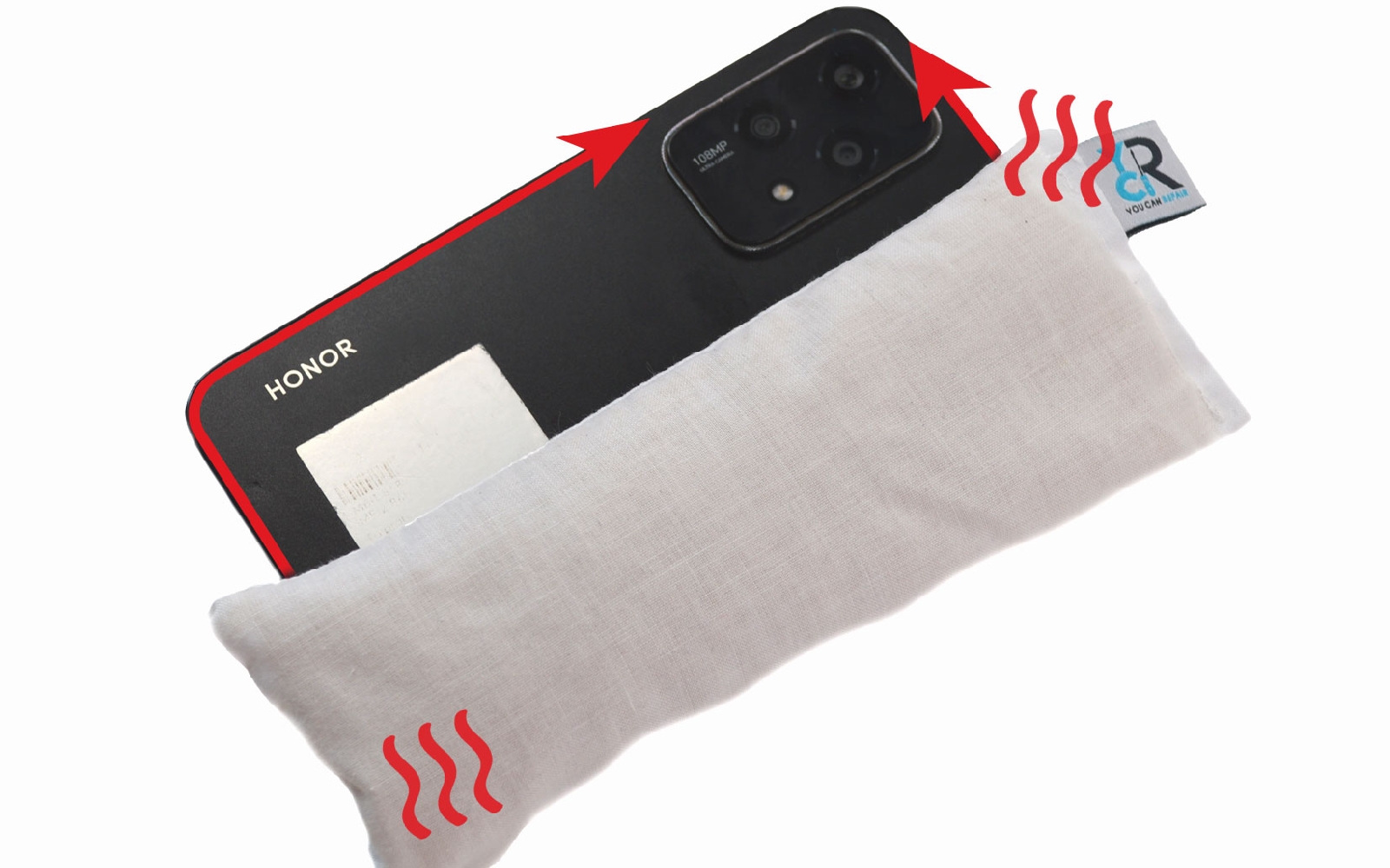

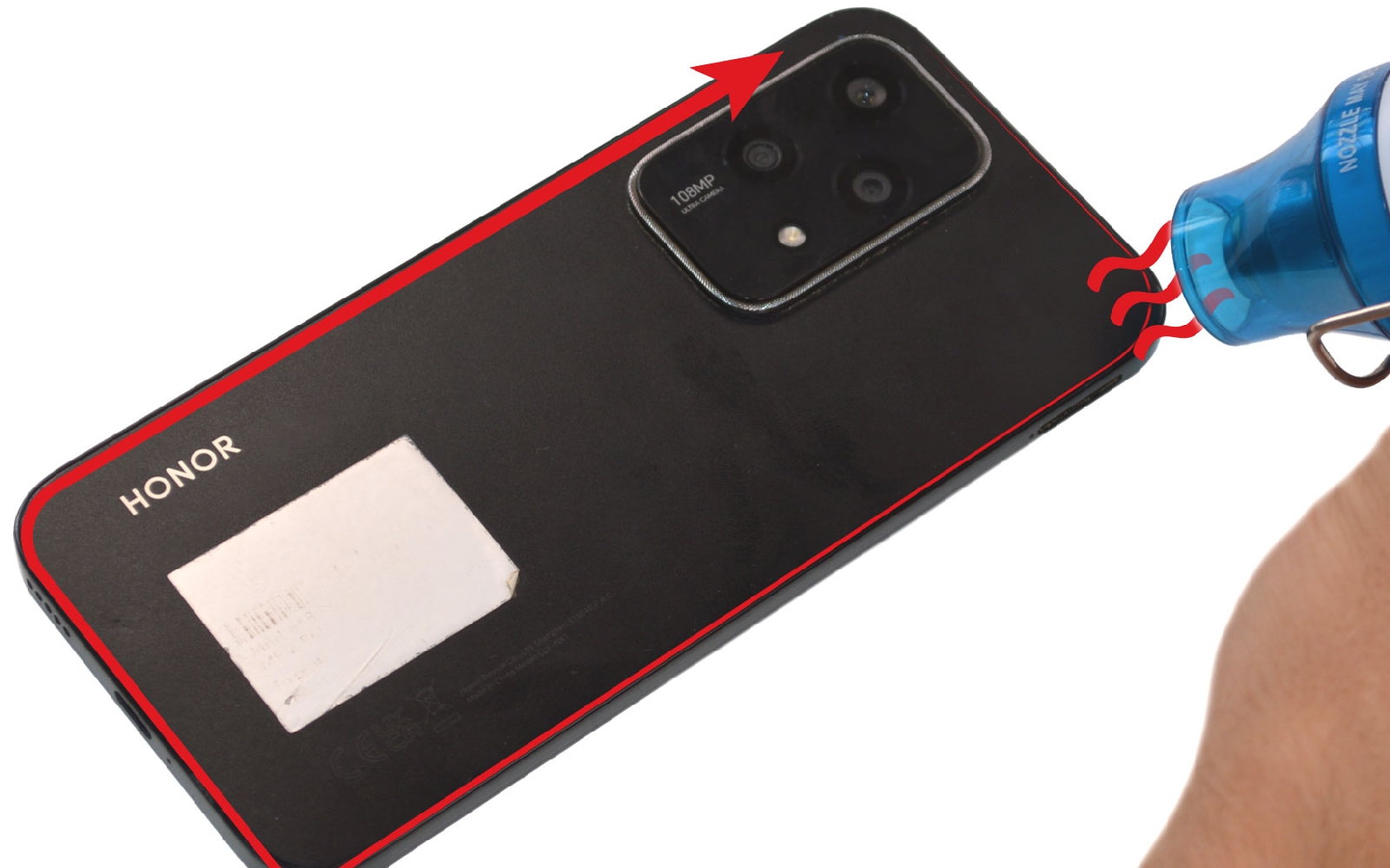

Etape 1 : Chauffer la vitre arrière

Utilisez le coussin chauffant, un décapeur thermique ou alors votre propre sèche-cheveux pour ramollir le joint qui scelle la vitre arrière au châssis.
Si vous optez pour le coussin, il suffit de le chauffer au micro-ondes puis de le poser quelques minutes sur la vitre pour diffuser une chaleur homogène.
Le décapeur thermique est plus puissant, il permet un chauffage ciblé, mais demande plus de précaution pour éviter d’endommager les composants internes. Utilisez-le à basse température, en effectuant des mouvements circulaires.

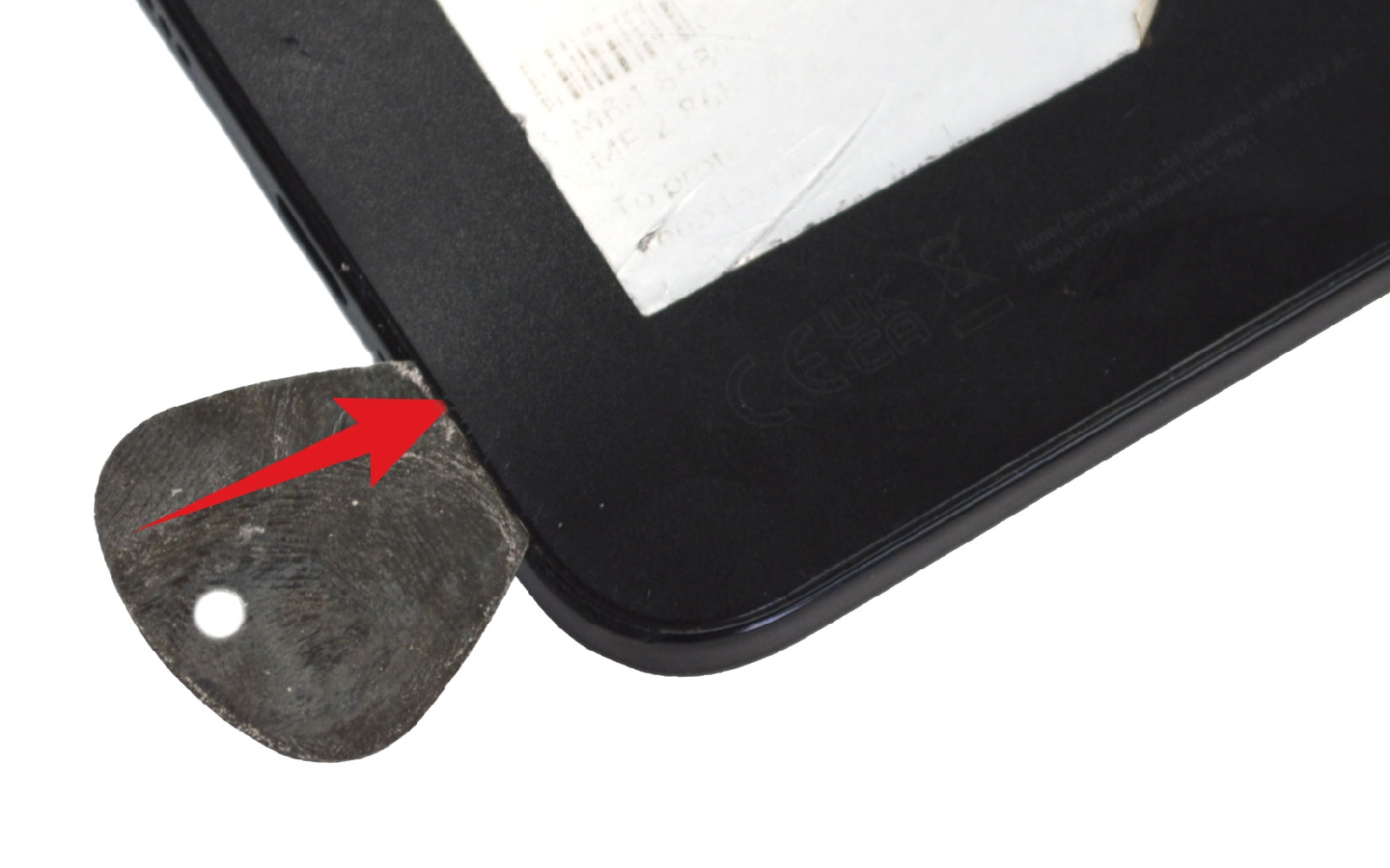

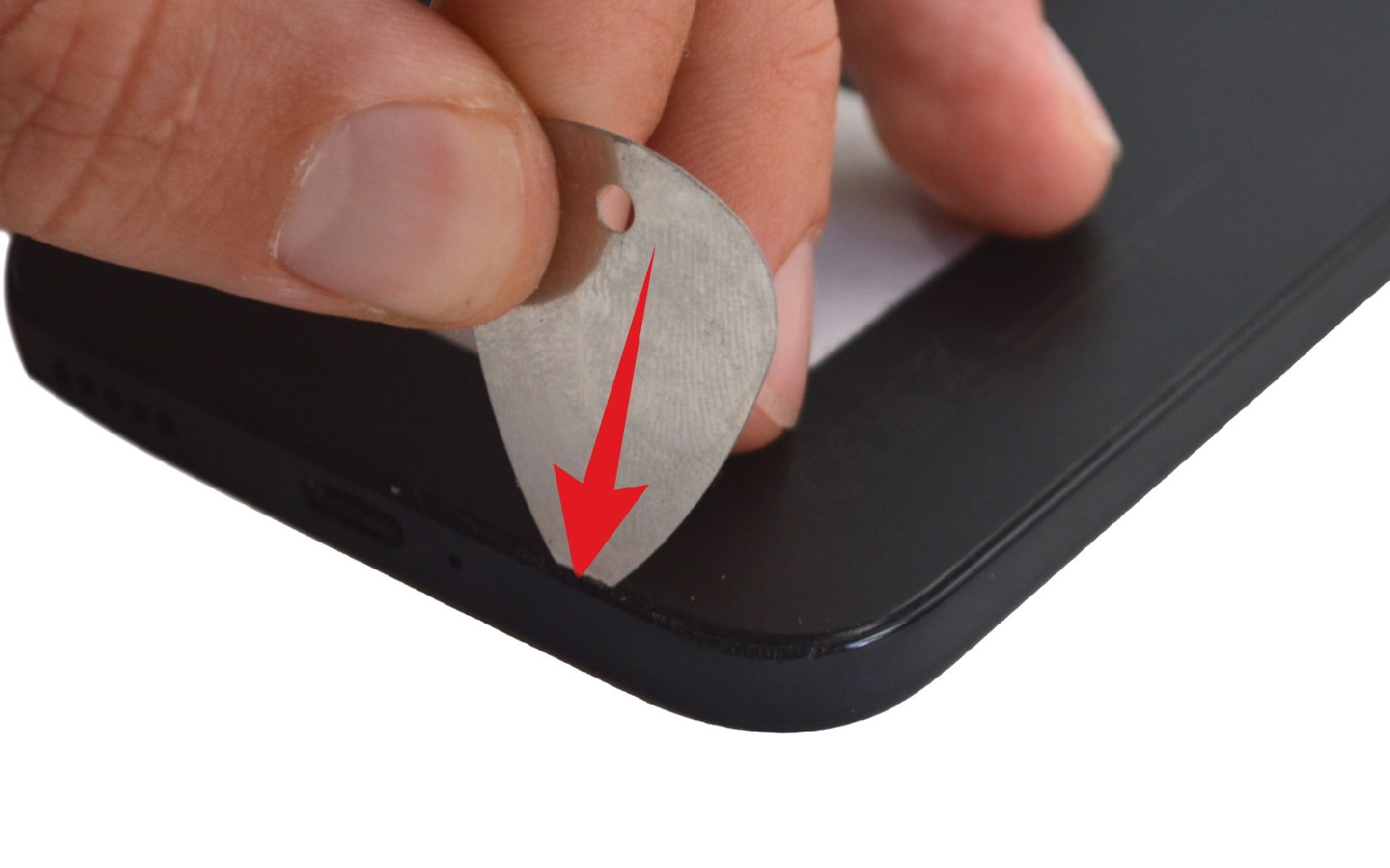

Une fois la vitre bien chaude, glissez le médiator entre le châssis et la face arrière pour commencer le décollage tout en douceur.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Comment remplacer le bloc écran sur Honor 200 Lite photo 4

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

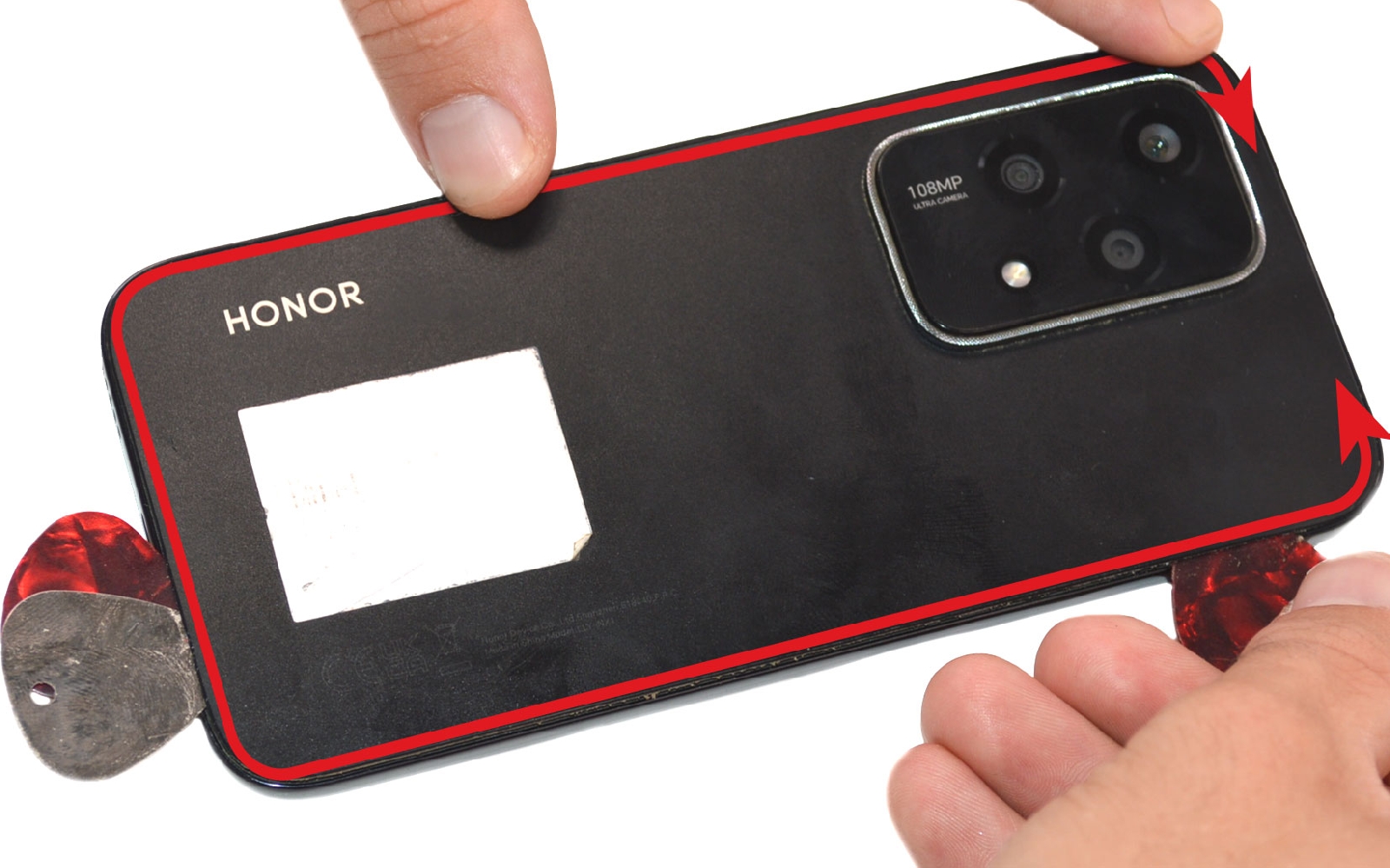

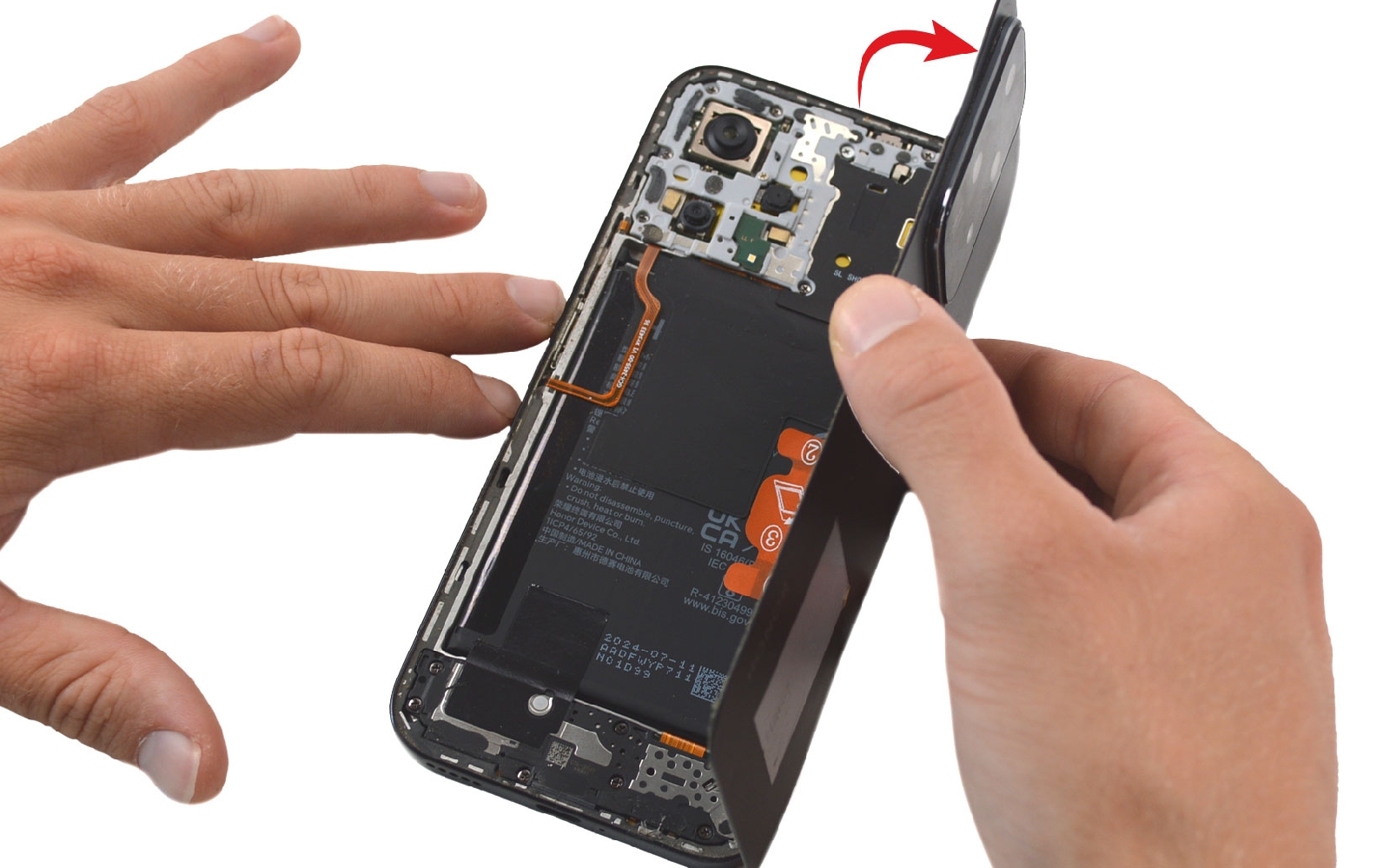

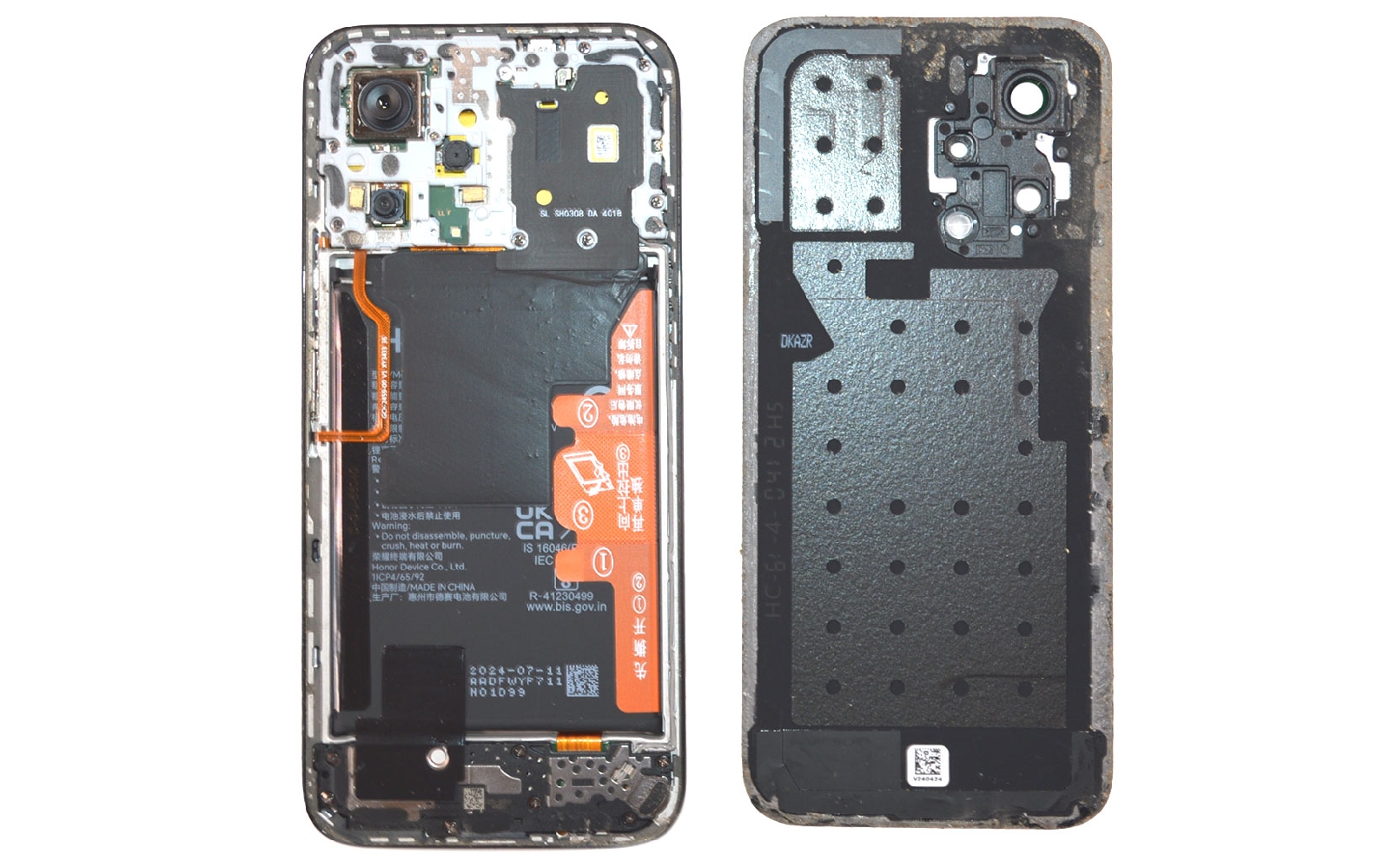

Etape 2 : Ouvrir le téléphone

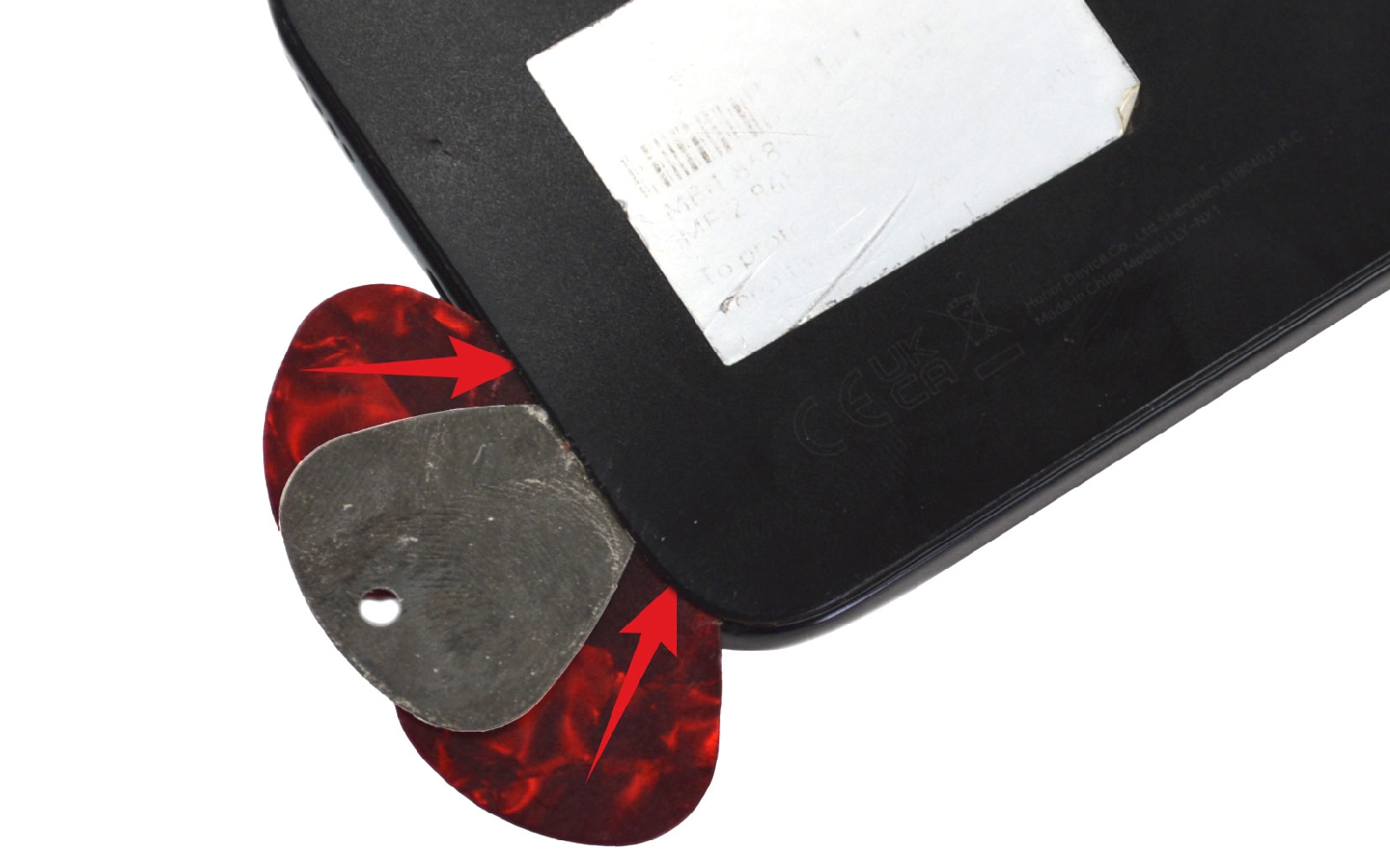

Insérez les deux médiators en plastique à coté de celui en métal pour continuer le décollage. Faites les circuler tout autour de la vitre arrière pour pourvoir l'extraire et accéder à l'intérieur du téléphone.

N'hésitez pas à chauffer de nouveau si vous sentez de la résistance lors du passage du médiator.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

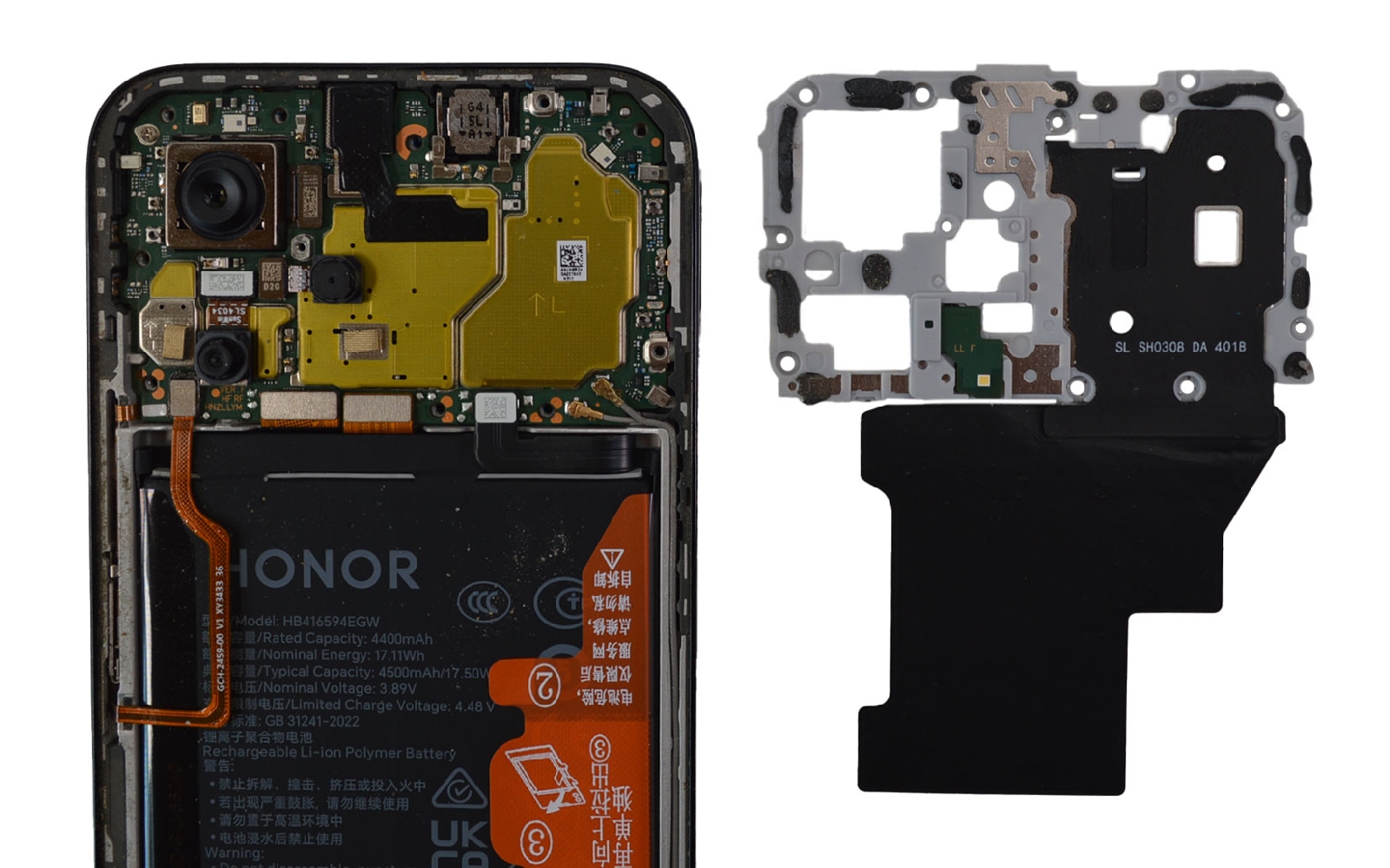

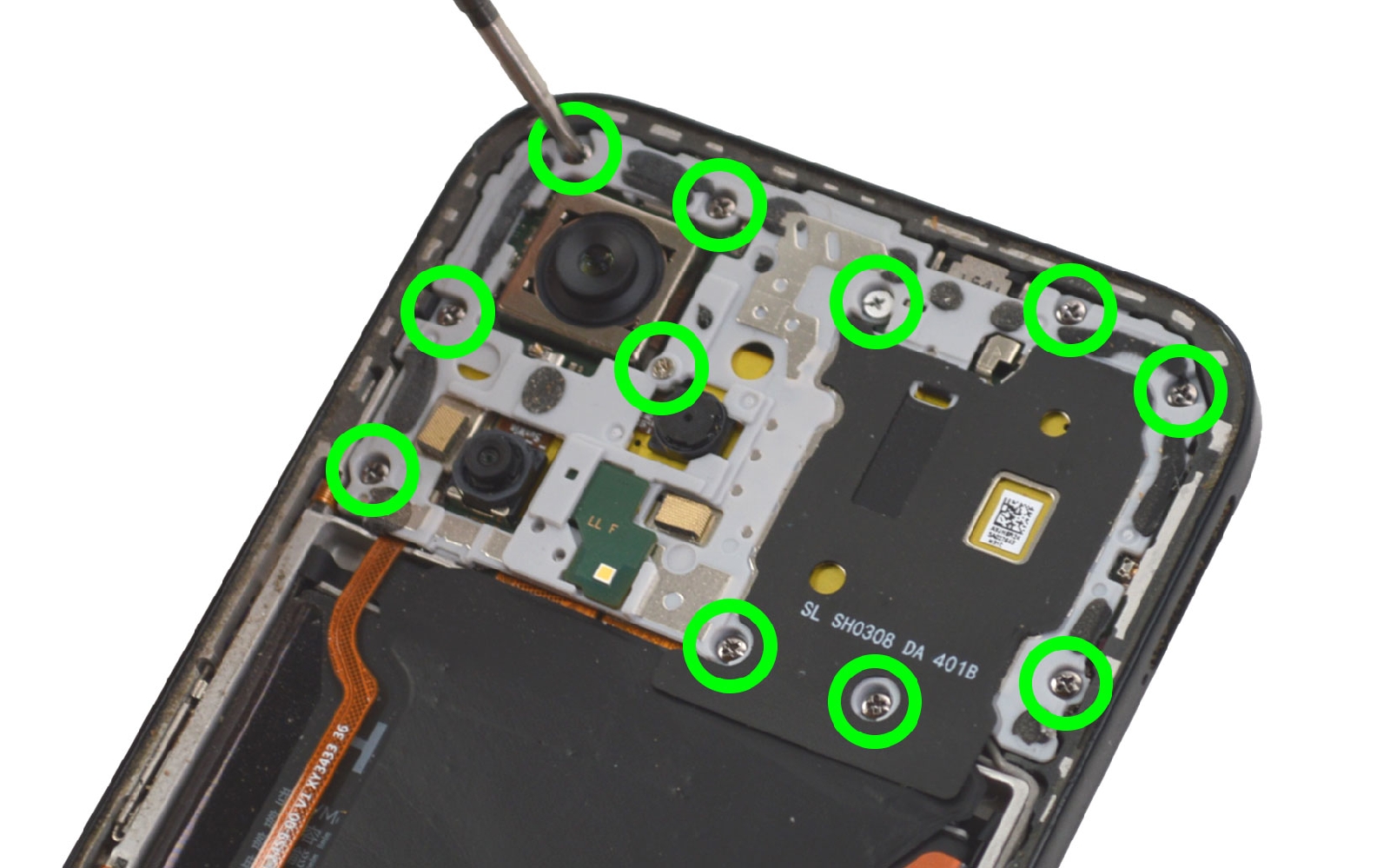

Etape 3 : Déconnecter la batterie

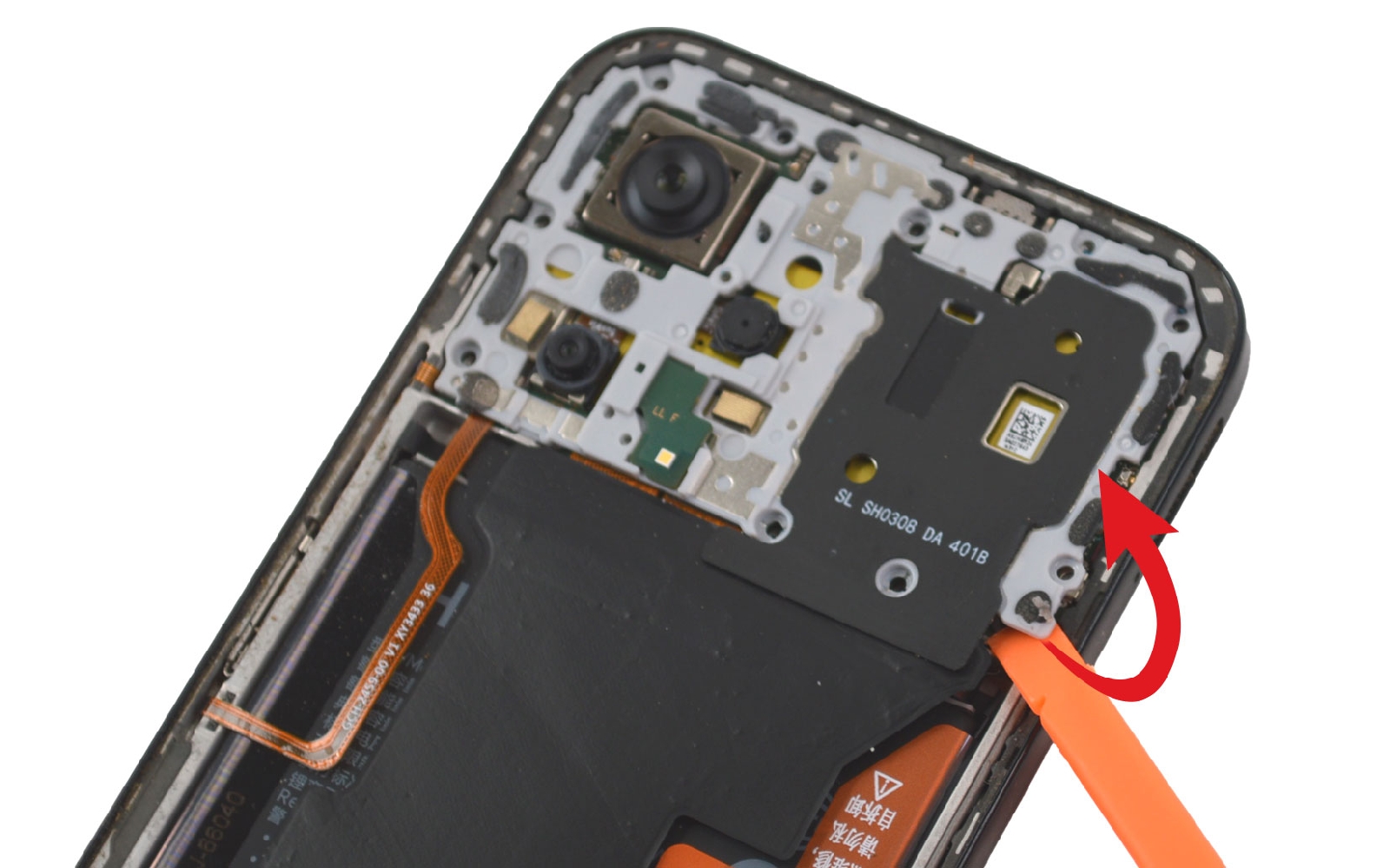

Retirez les vis avec le tournevis cruciforme de la plaquette NFC.

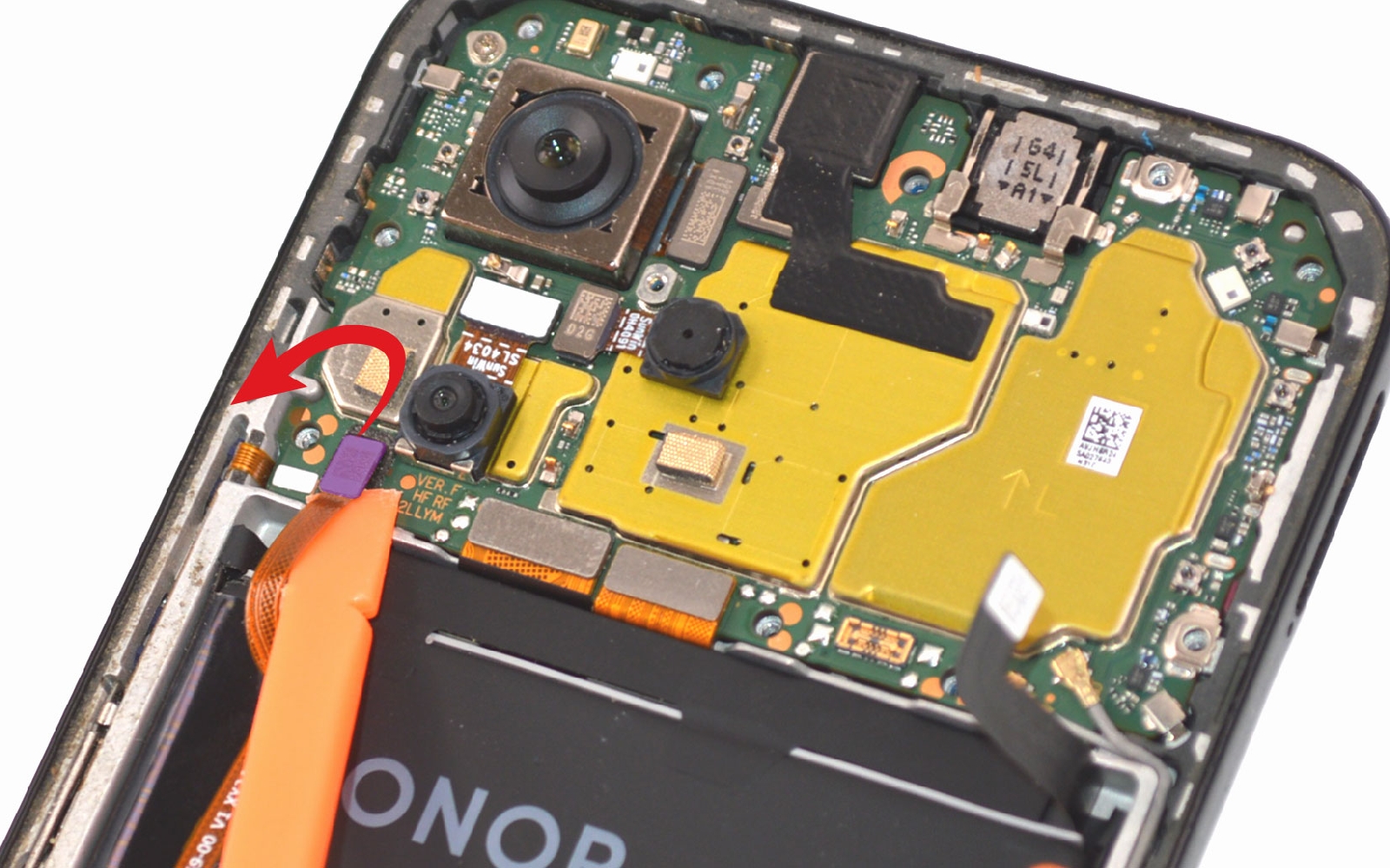

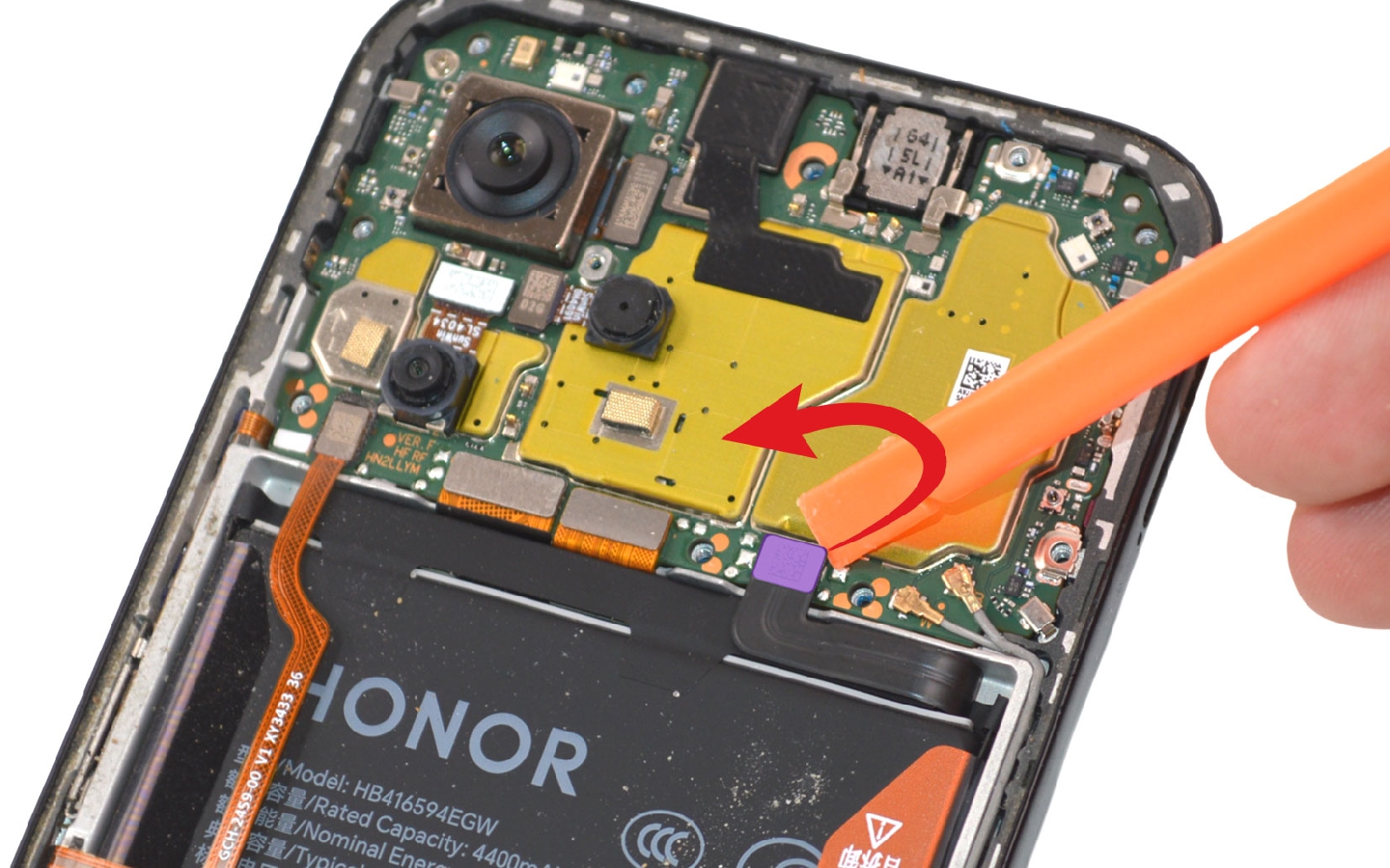

Glissez le levier sous le composant pour le déclipser et pouvoir déconnecter la batterie de votre appareil.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Etape 4 : Sortir la batterie

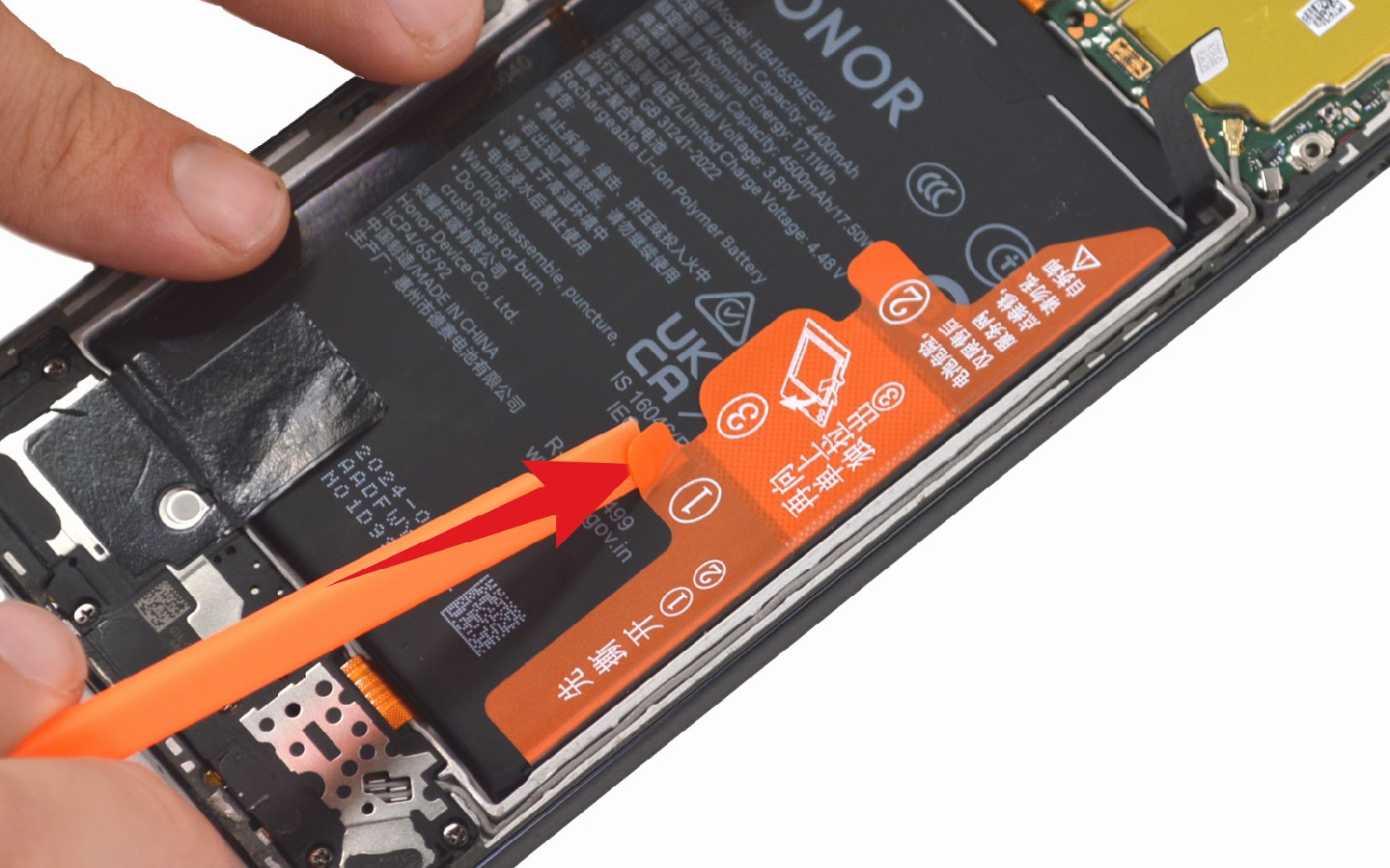

Débranchez la nappe du lecteur d'empreintes avant de décoller les languettes de la batterie.

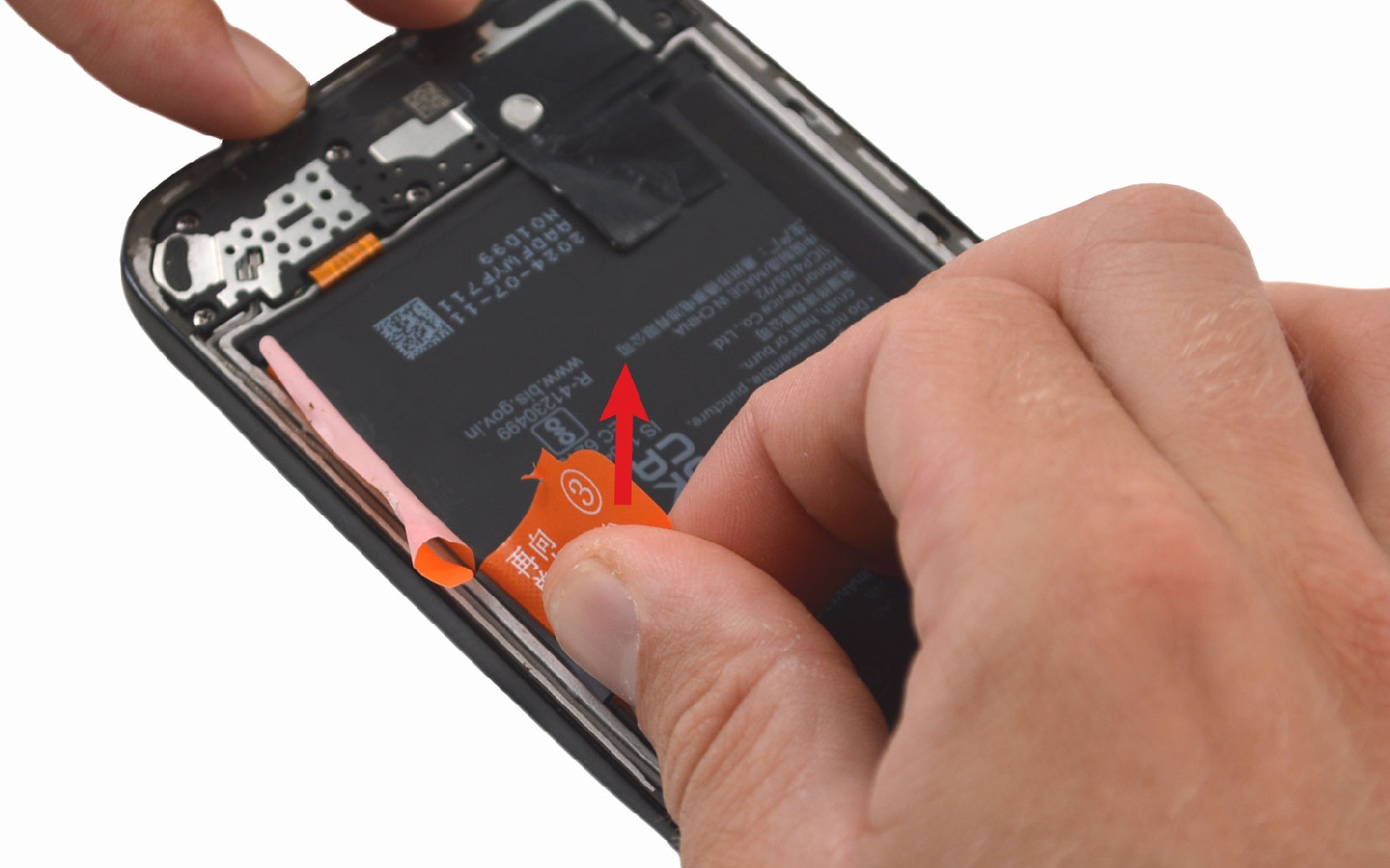

Séparez bien les languettes 1 et 2 de la troisième afin de pouvoir les placer vers l'extérieur du téléphone.

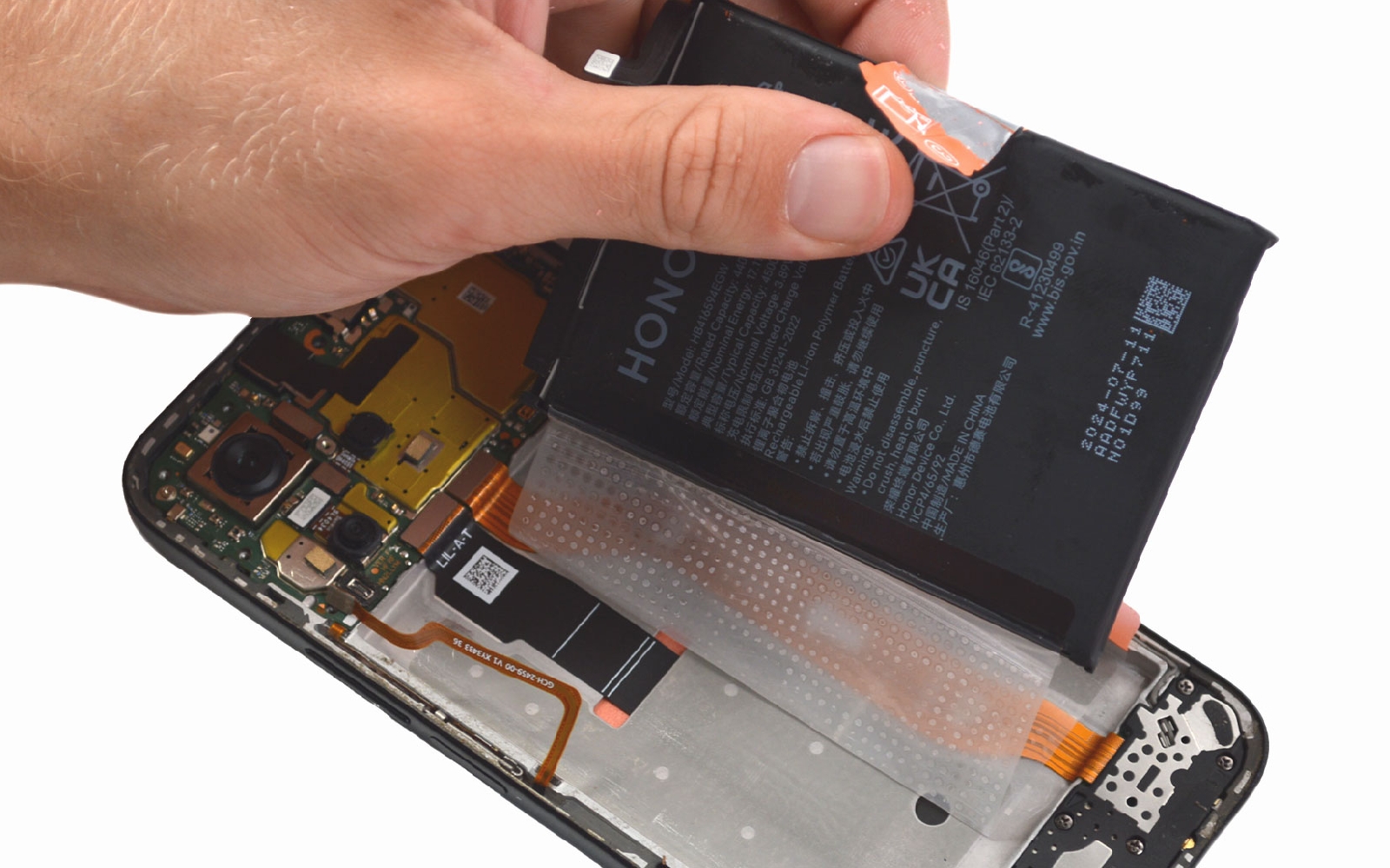

Tirez la numéro 3 pour détacher la batterie du châssis. Cette manipulation demande de la force mais aussi de la délicatesse. Récupérez également le film transparent.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Batterie compatible pour Honor 200 lite
19,90 €

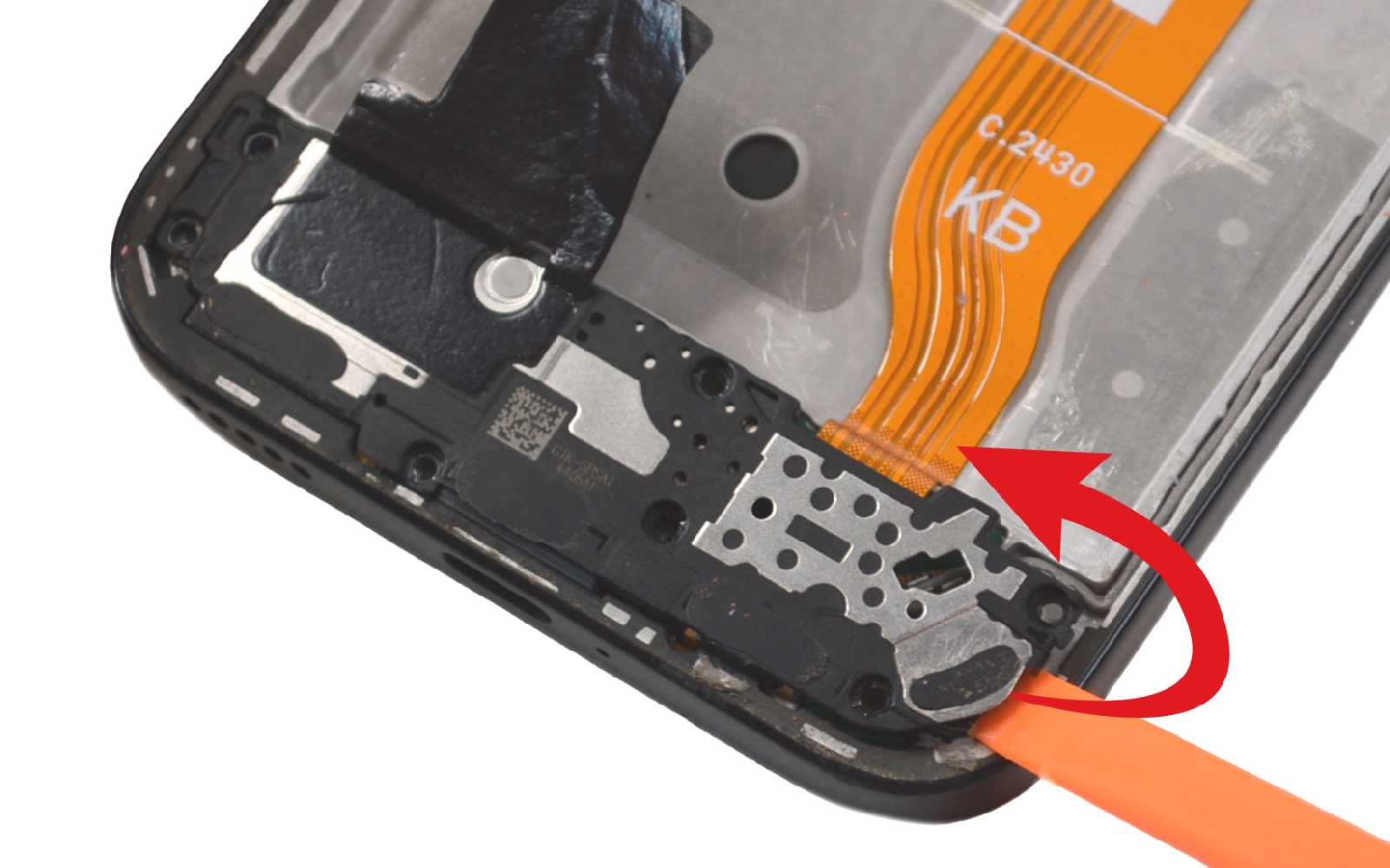

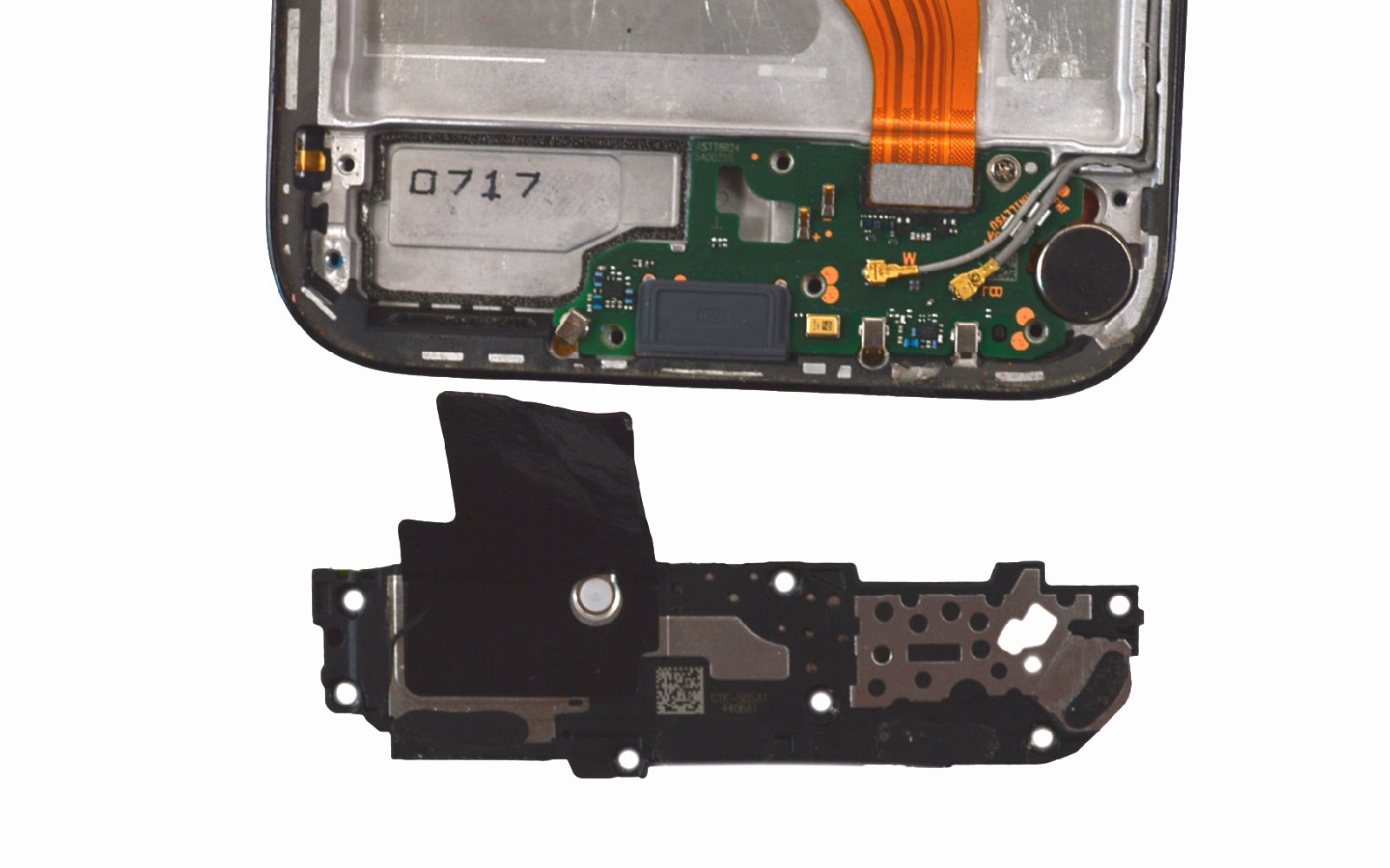

Etape 5 : Retirer le haut-parleur externe

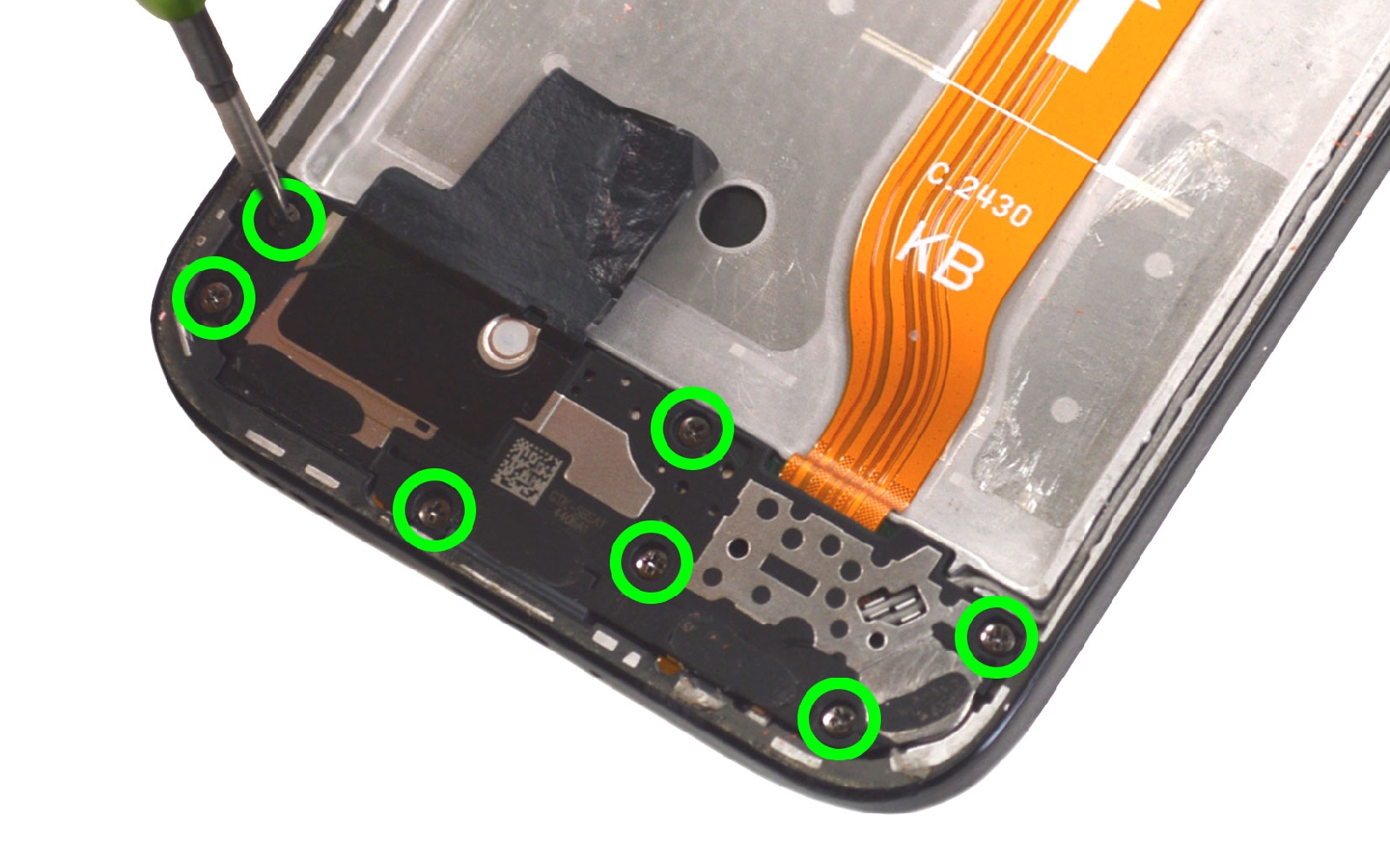

Ôtez les vis cruciforme placées sur le haut-parleur externe.
Déclipsez le HP en glissant le spudger dessous.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Haut parleur principal compatible pour Honor 200 Lite
9,90 €

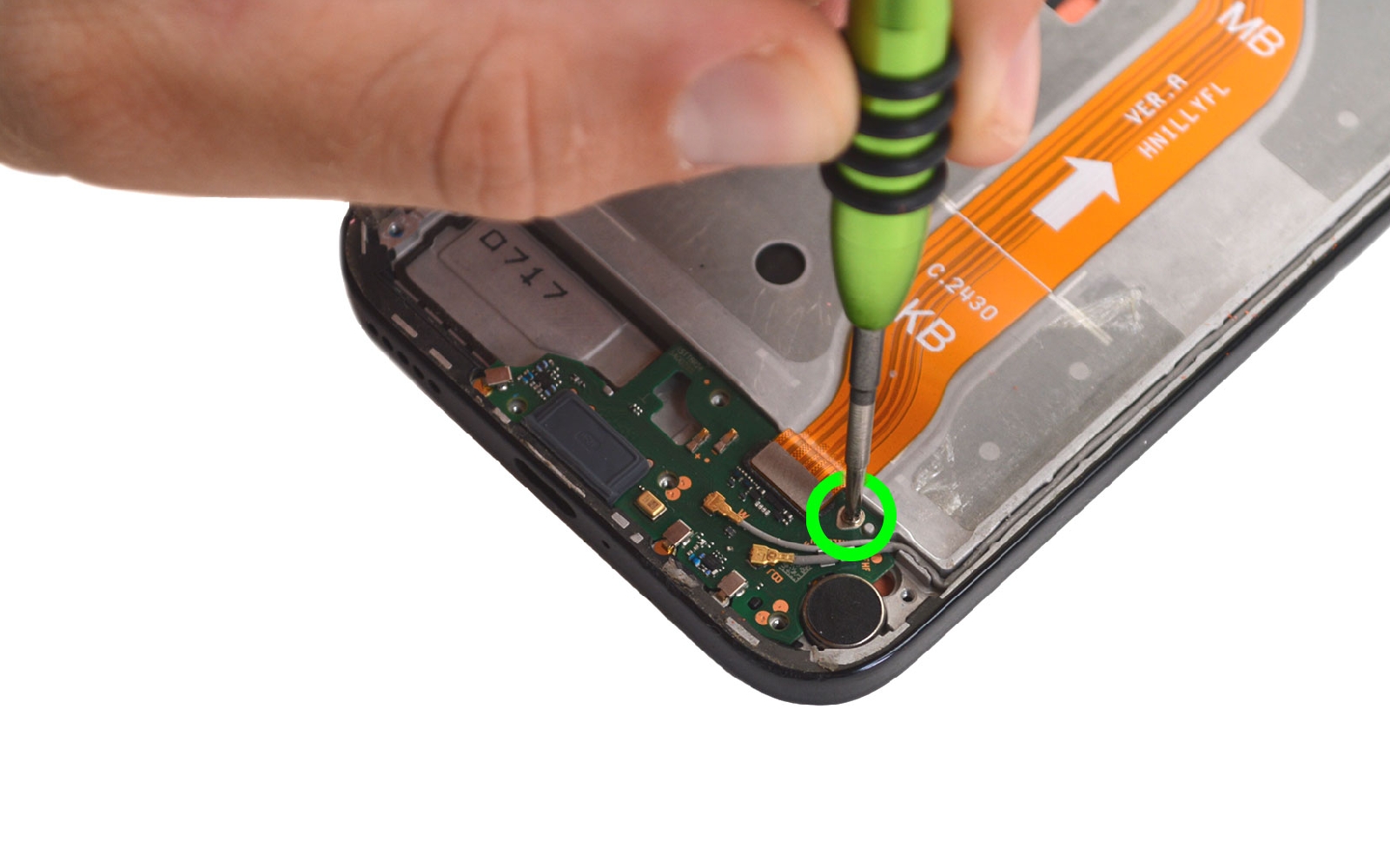

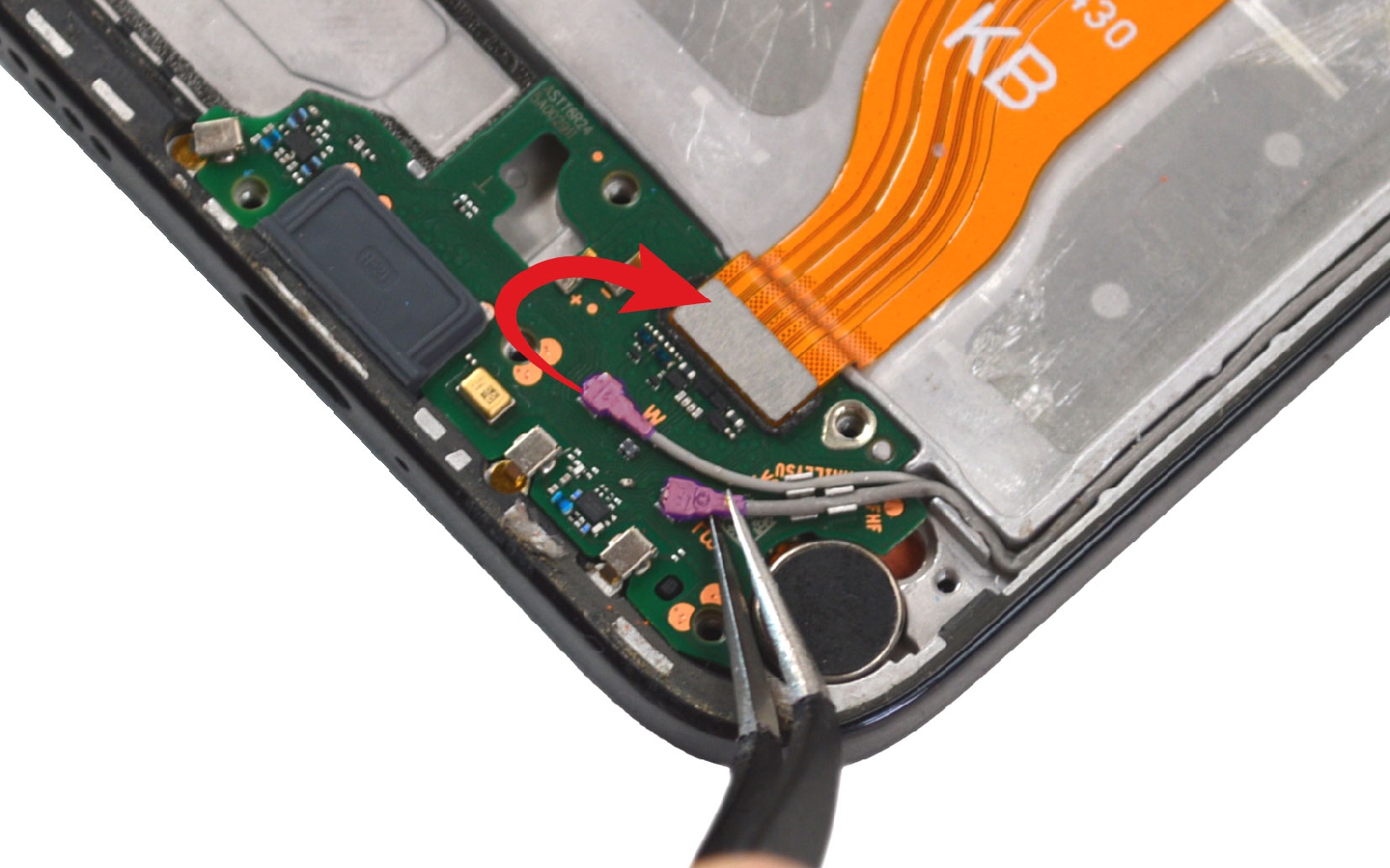

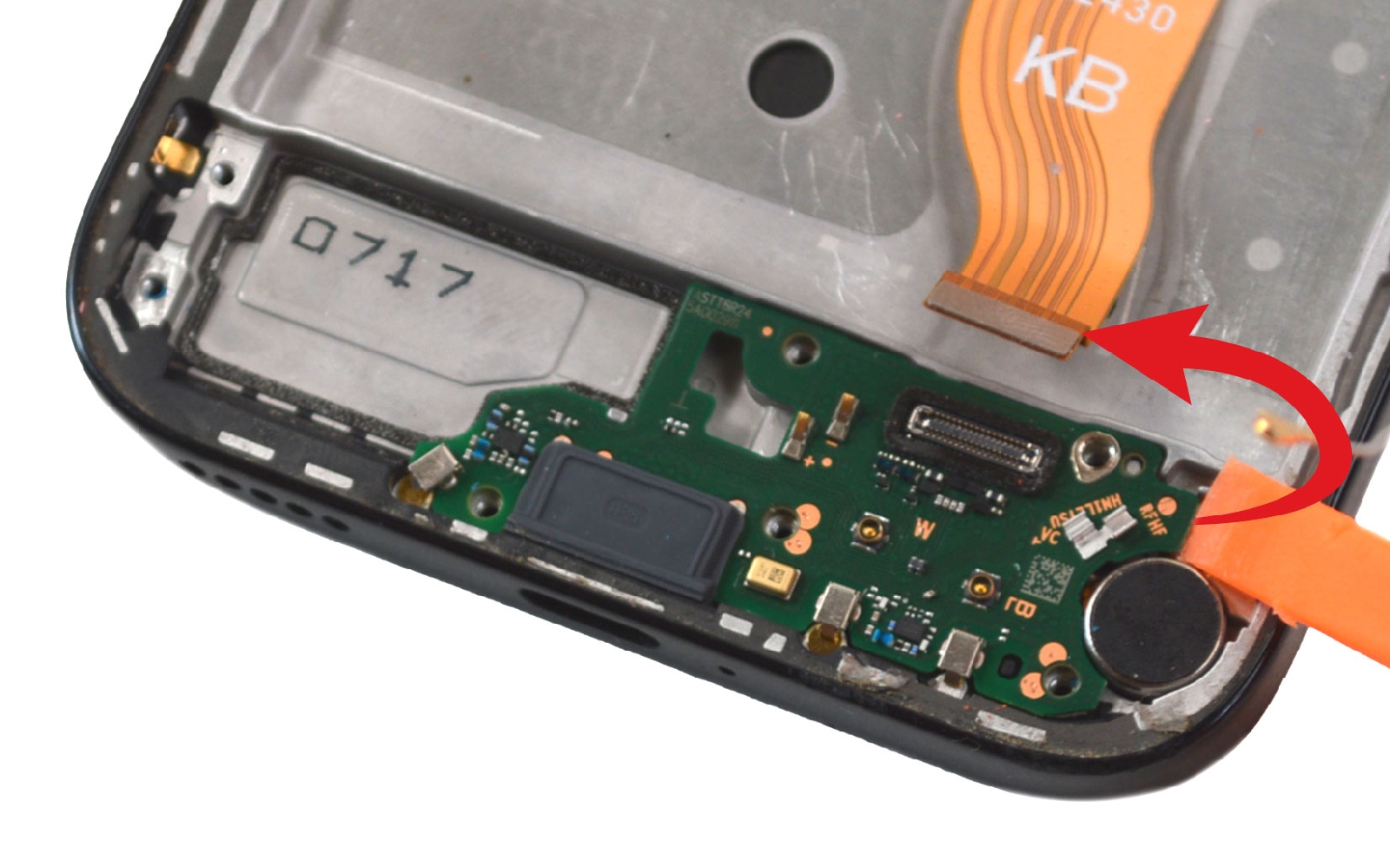

Etape 6 : Oter le connecteur de charge

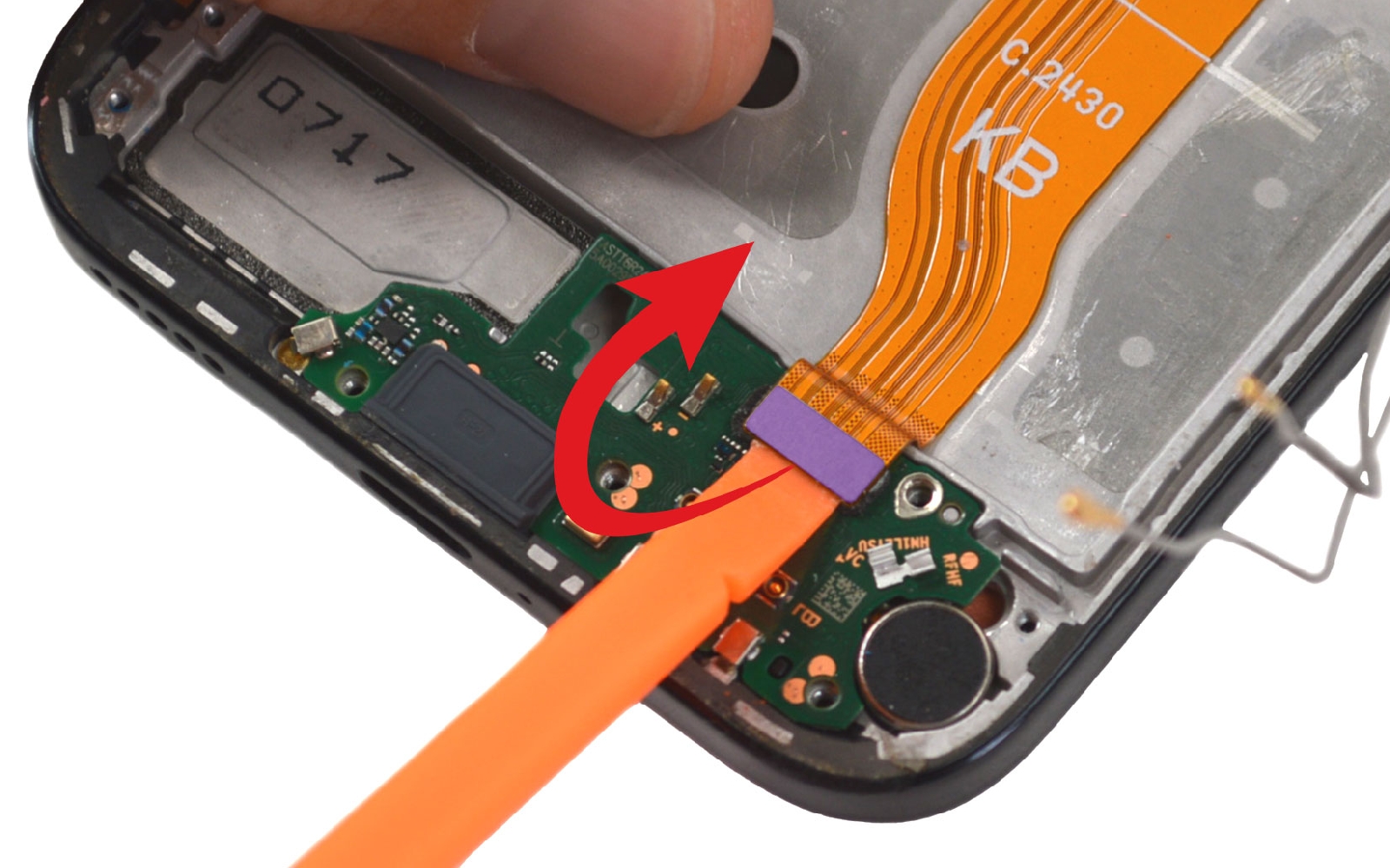

Retirez la vis qui bloque le dock. Détachez les deux câbles coaxiaux avant de déconnectez la nappe de la rallonge d'interconnexion.

Placez le levier sous le connecteur de charge pour le soulever et le sortir du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Connecteur de charge reconditionné pour Honor 200 Lite
15,90 €

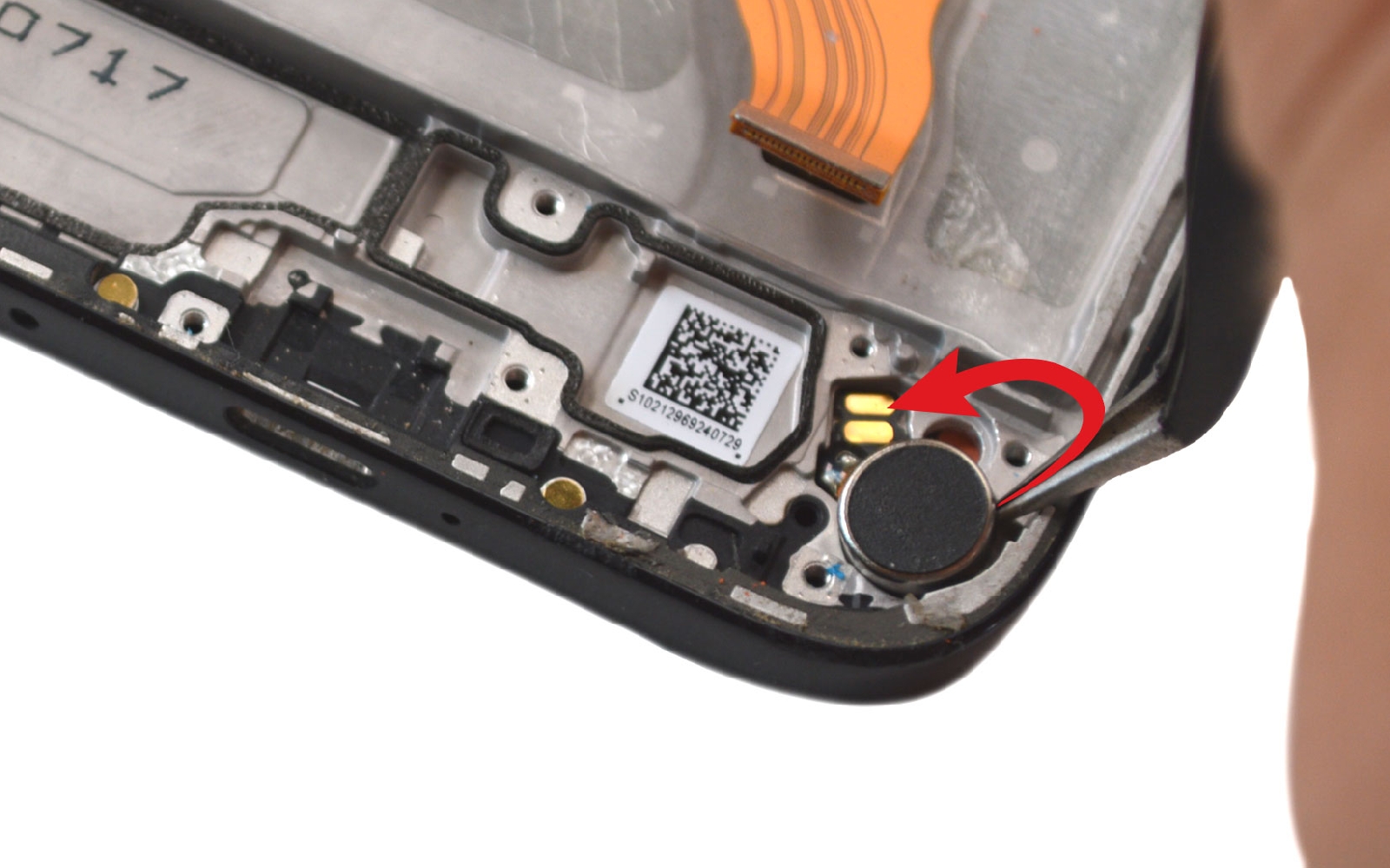

Etape 7 : Détacher le vibreur

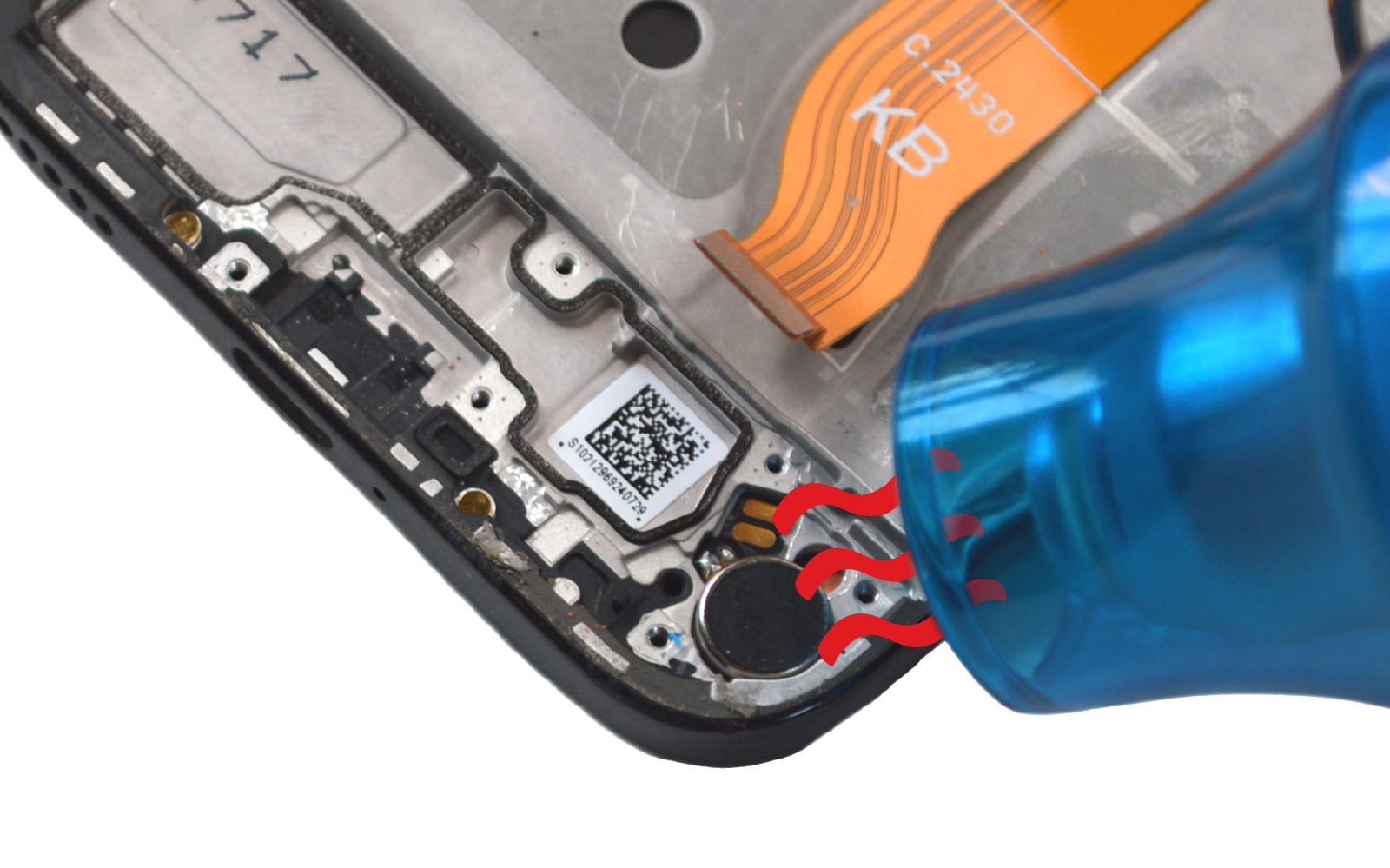

Chauffez légèrement le vibreur pour ramollir la colle se trouvant dessous.

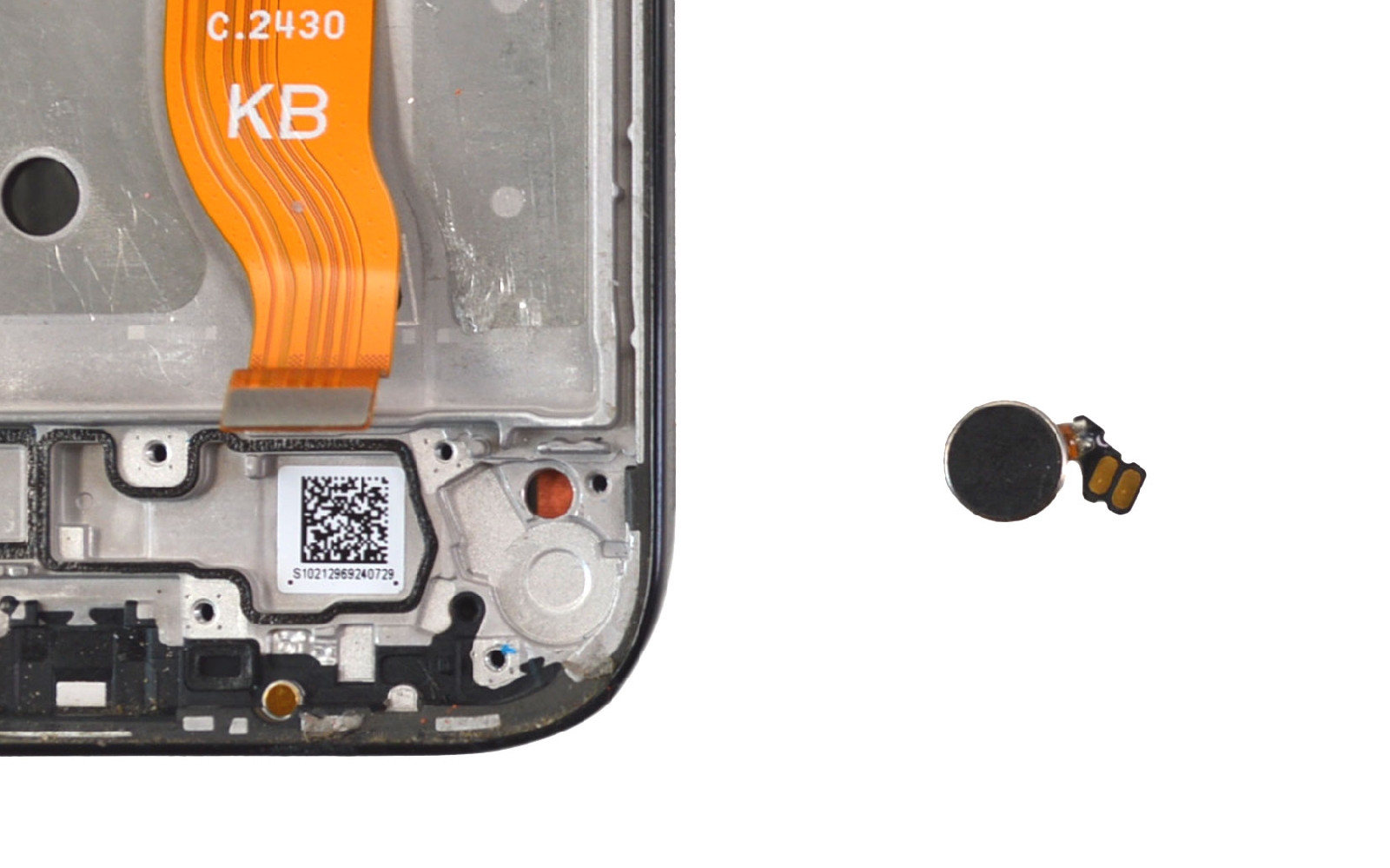

Décollez le composant en glissant la pointe de la pincette dessous pour le décoller. Faites attention à la nappe du vibreur.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Etape 8 : Décoller la rallonge d'interconnexion

Débranchez l'autre coté de la rallonge d'interconnexion puis décollez la du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Nappe d'interconnexion compatible pour Honor 200 Lite
6,90 €

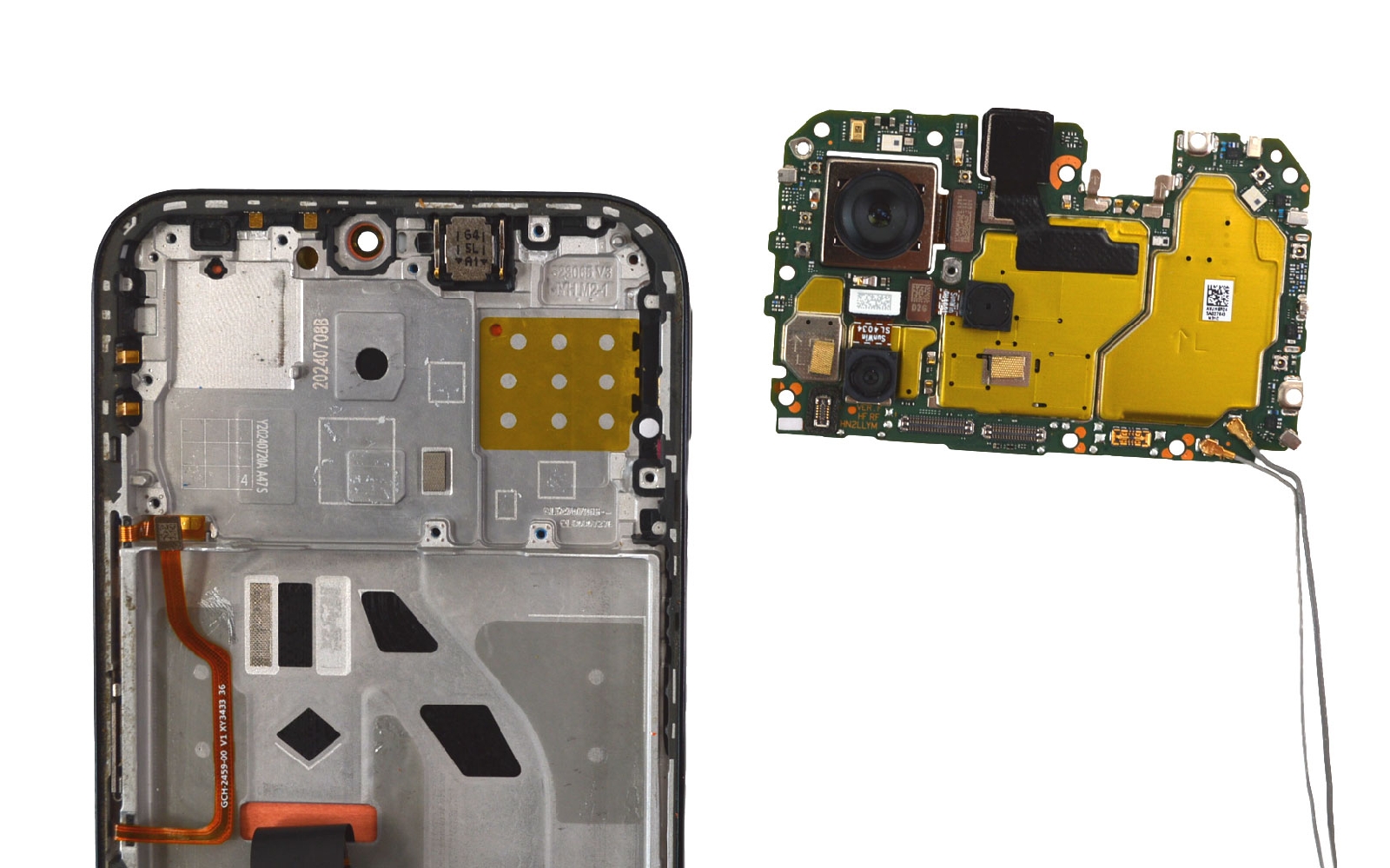

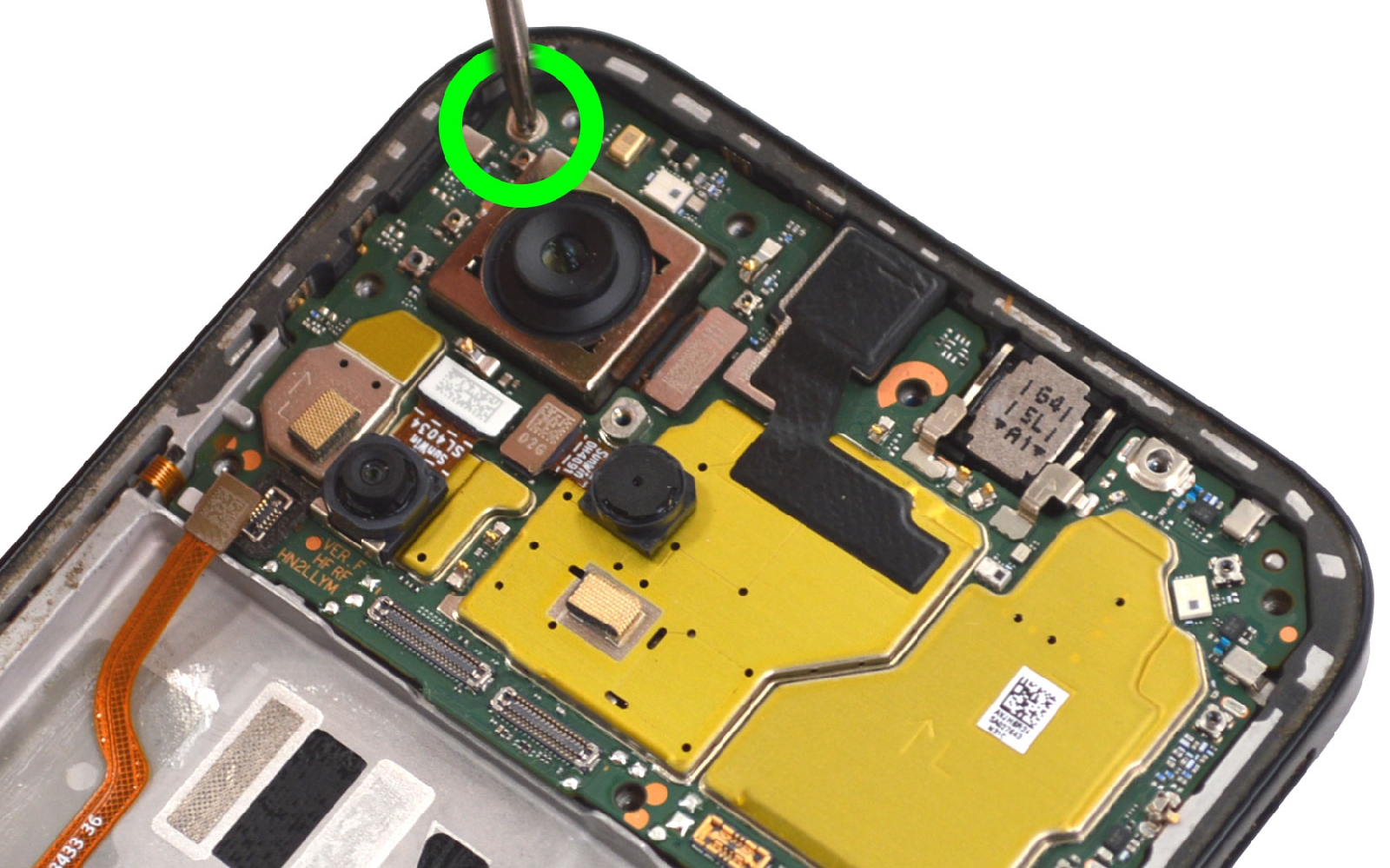

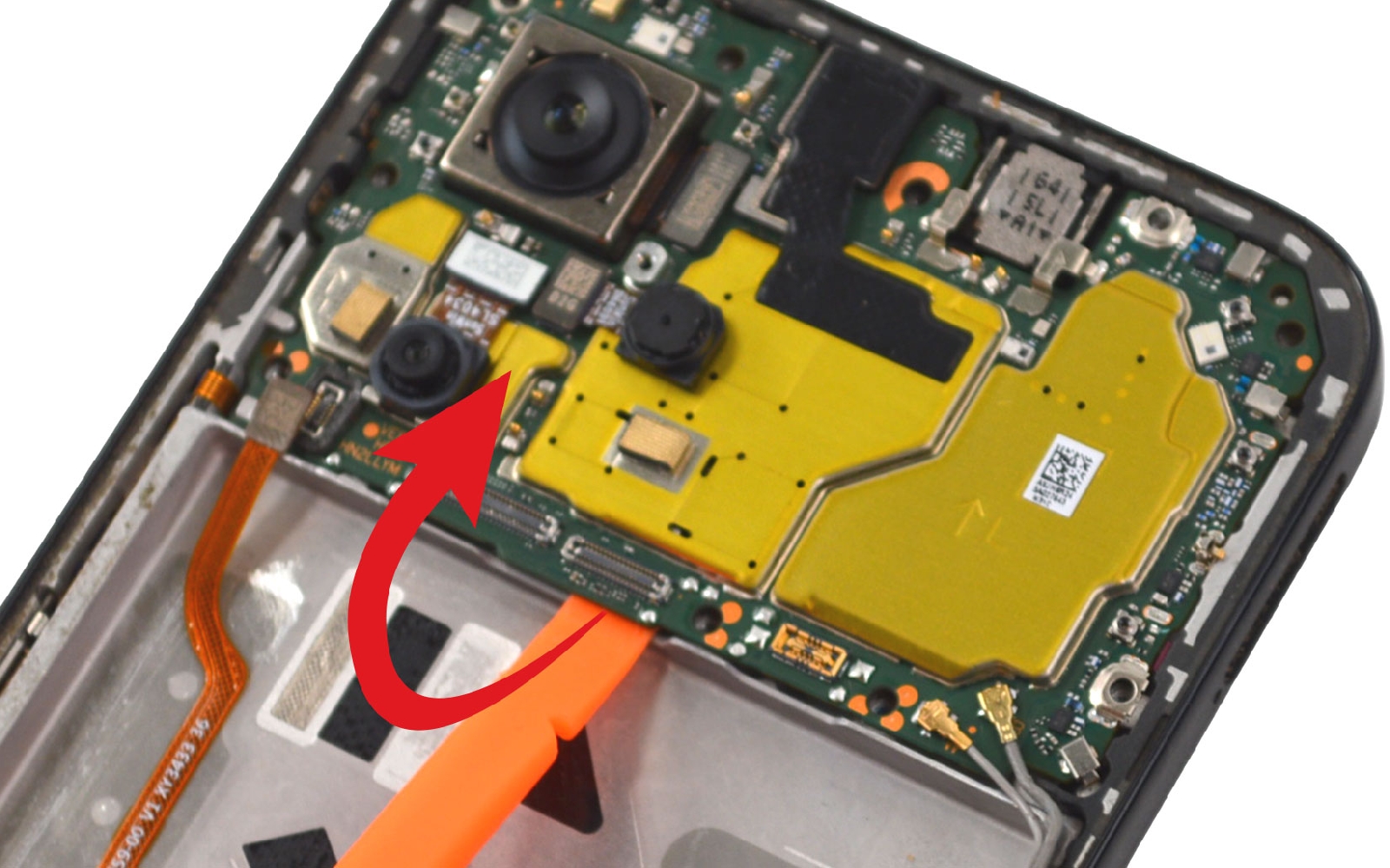

Etape 9 : Libérer la carte mère

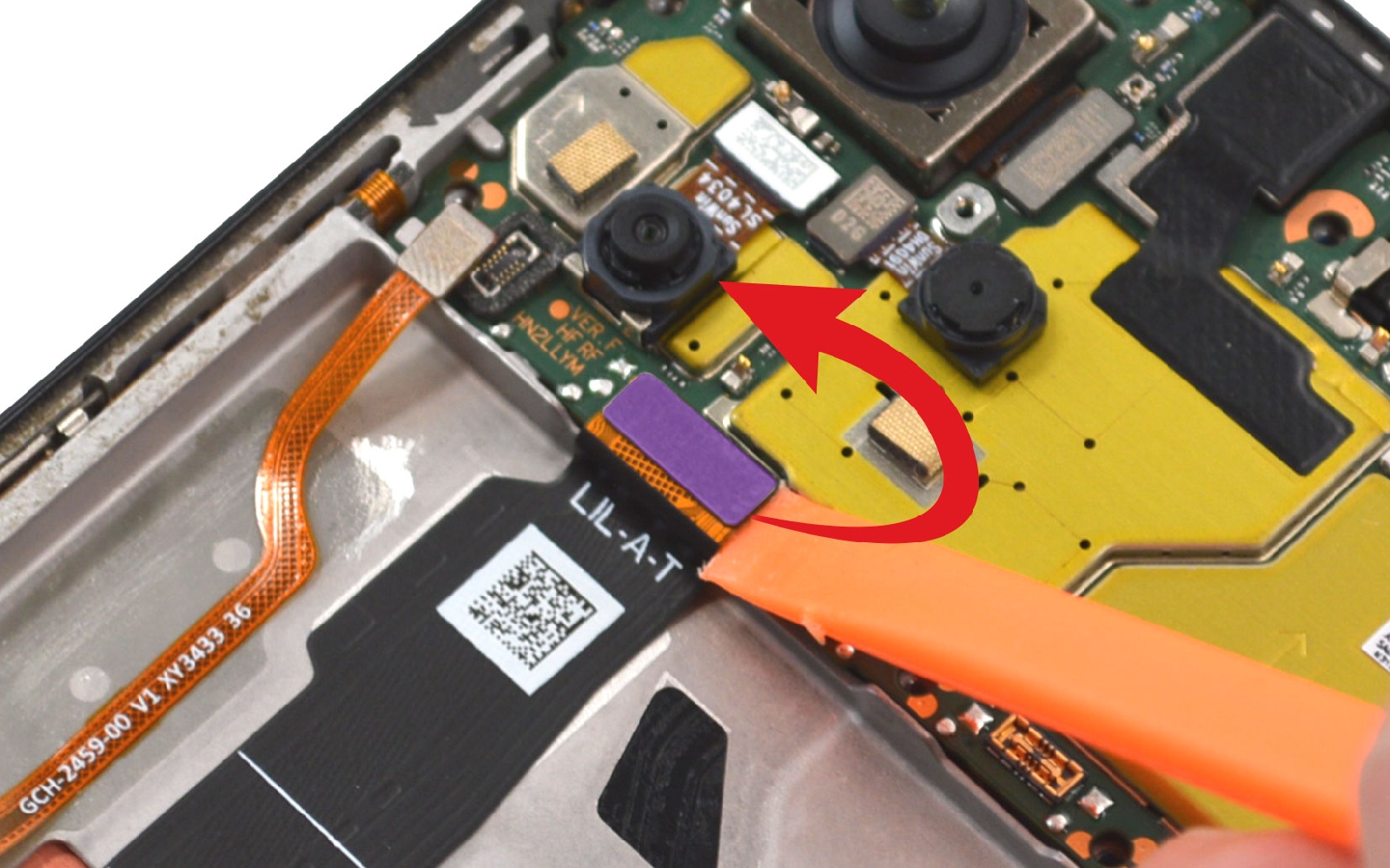

Débranchez la nappe de l'écran puis ôtez la vis cruciforme.

Introduisez le levier sous la carte mère pour la mettre de coté.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

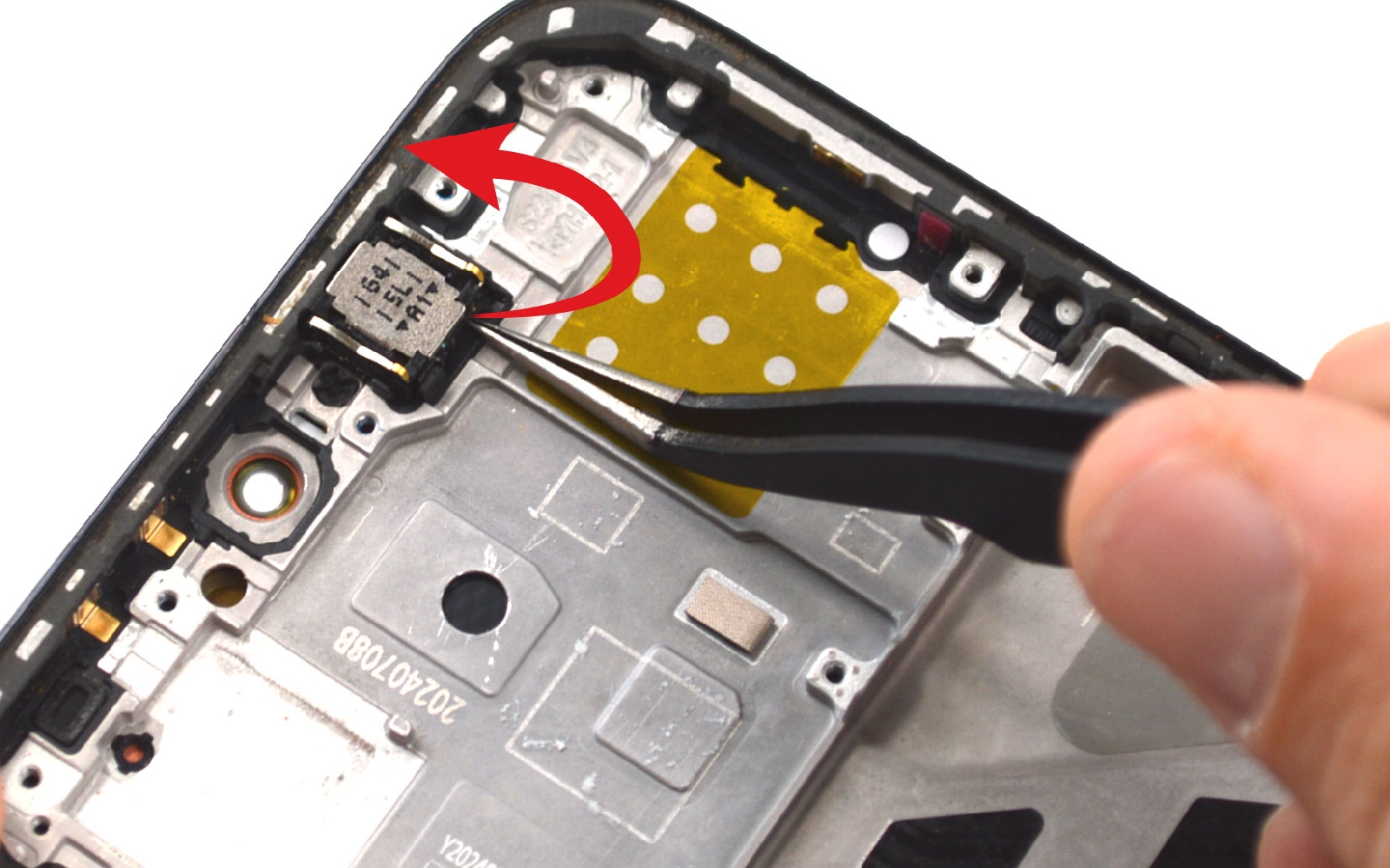

Etape 10 : Enlever la haut-parleur interne

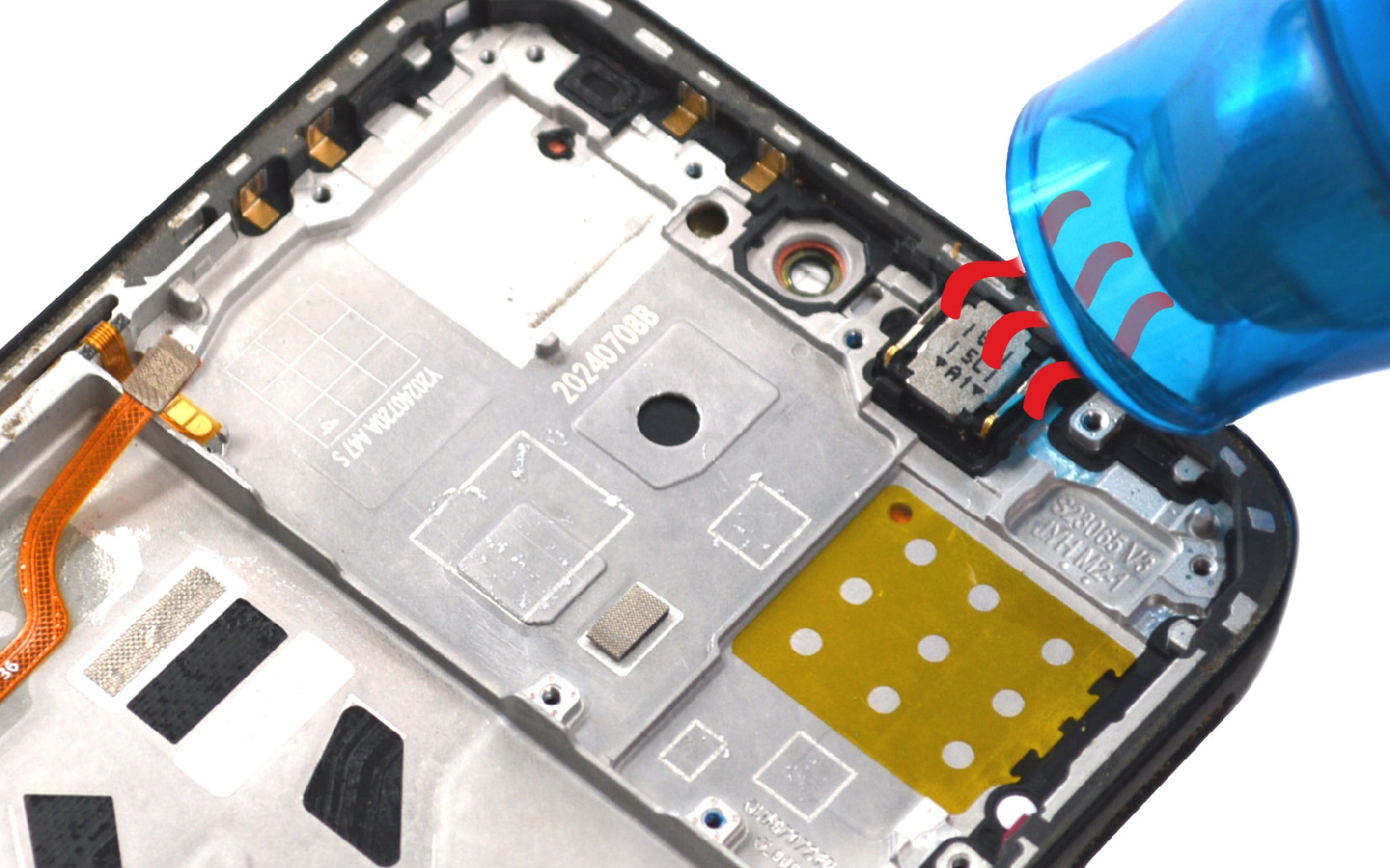

Chauffez légèrement l'écouteur de l'oreille avant de glisser la brucelles sous le composant pour le détacher du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Ecouteur interne pour Honor 200 Lite
7,90 €

Décapeur thermique petit modèle
9,90 €

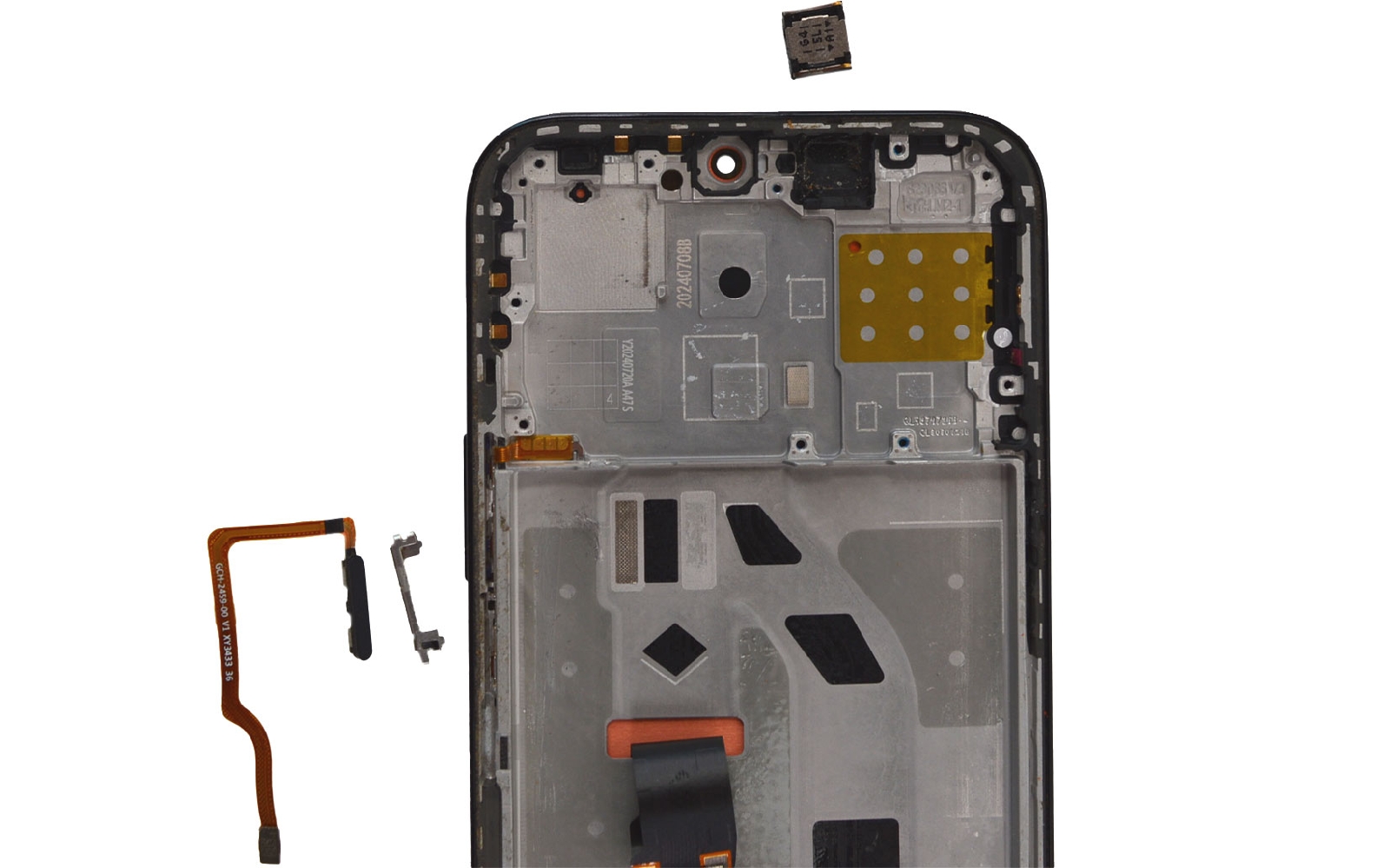

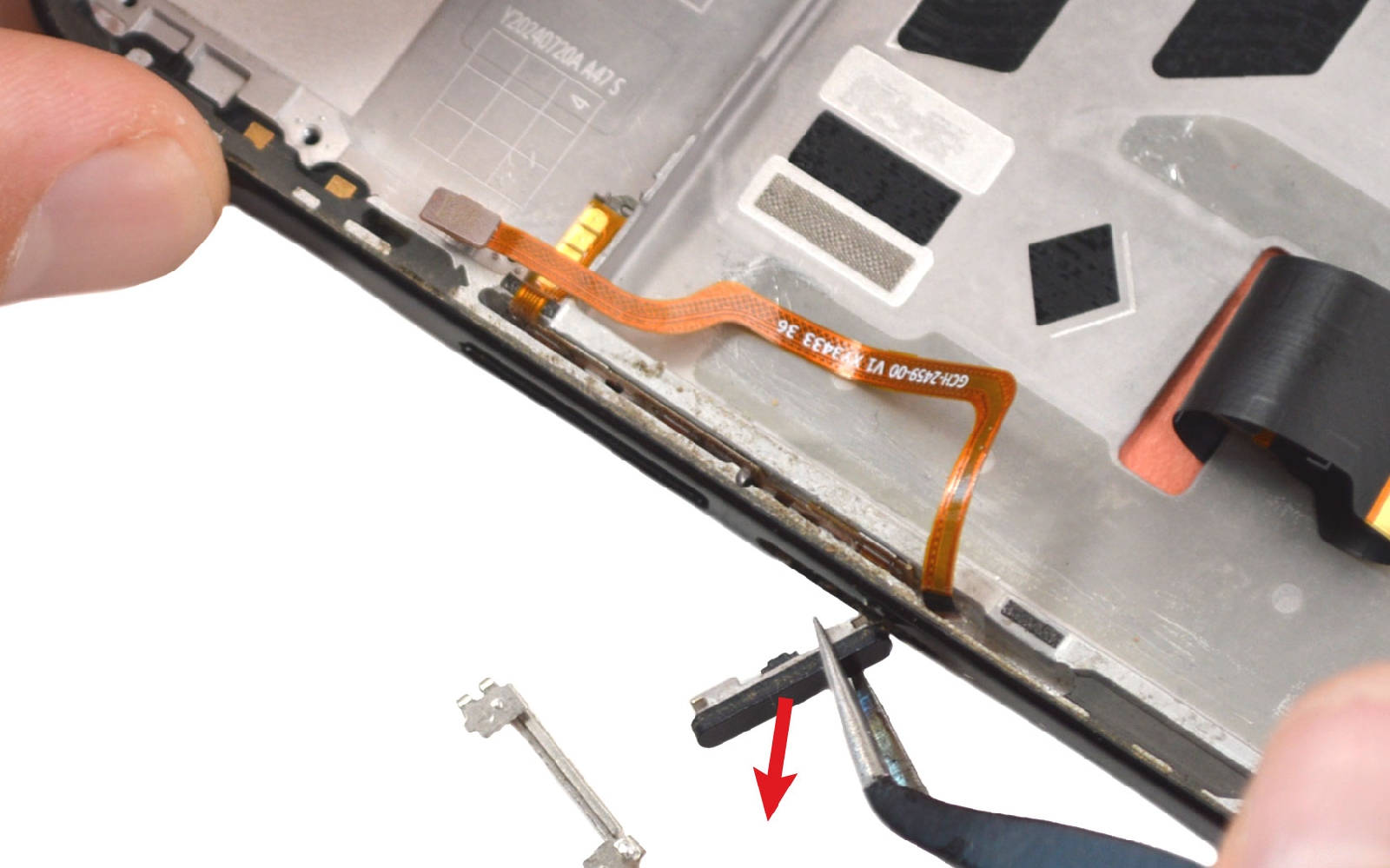

Etape 11 : Récupérer le lecteur d'empreintes

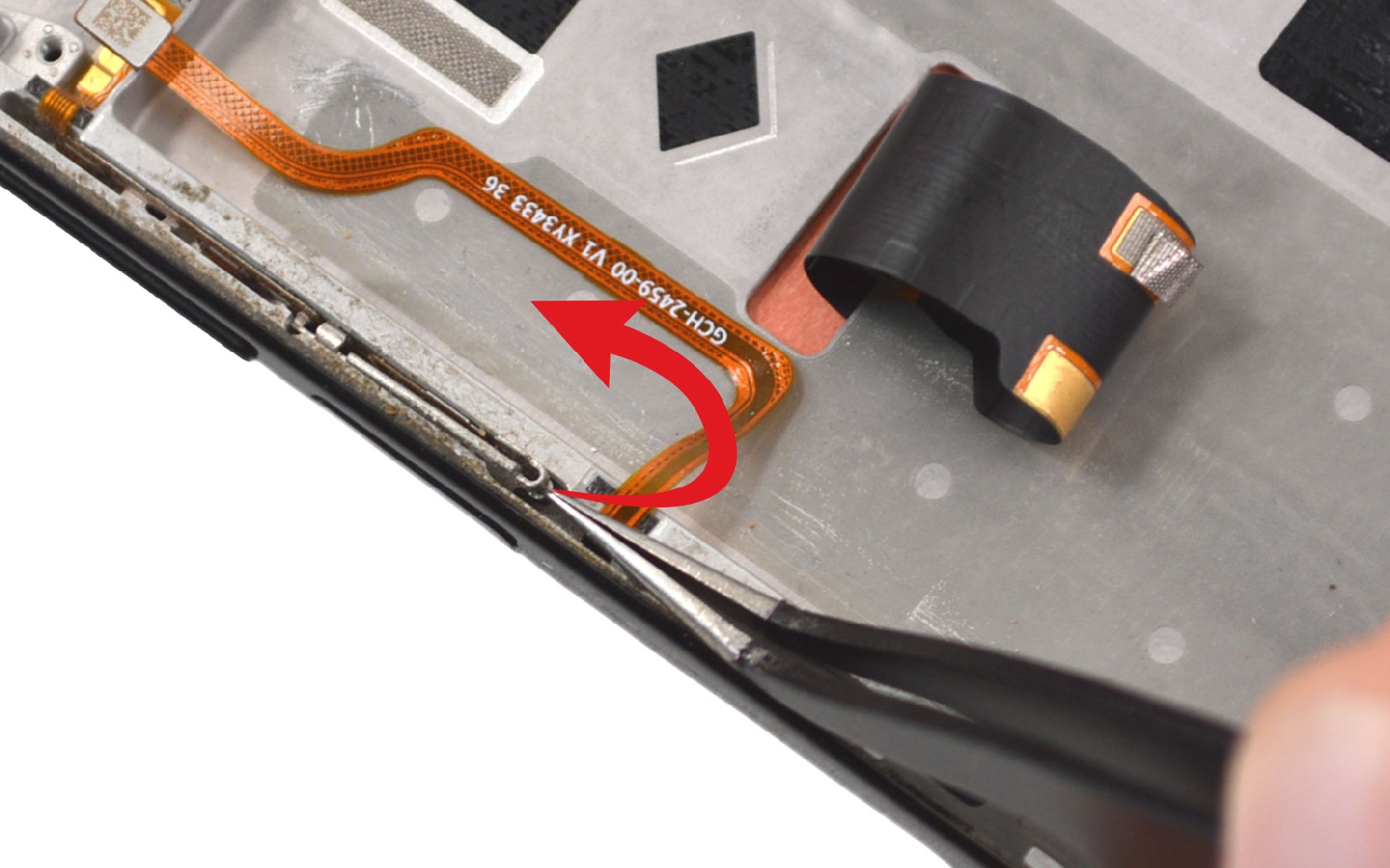

Saisissez la plaquette métallique avec la pincette pour libérer la nappe du capteur.

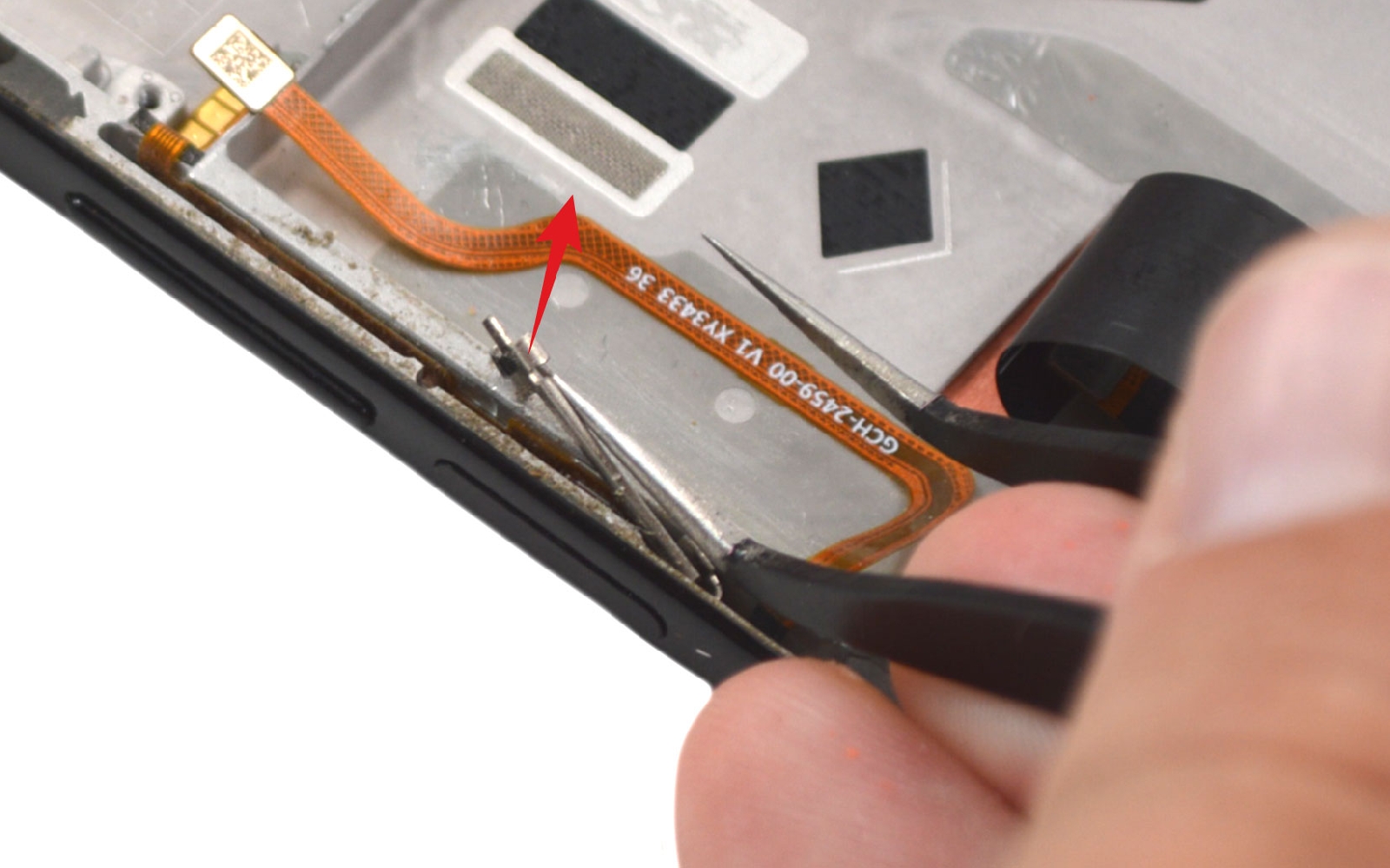

Ensuite, faites glisser le lecteur d'empreintes et sa nappe dans l'espace du châssis pour le sortir de ce dernier.
Pour éviter d'endommager la connectique, allez y pas à pas.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

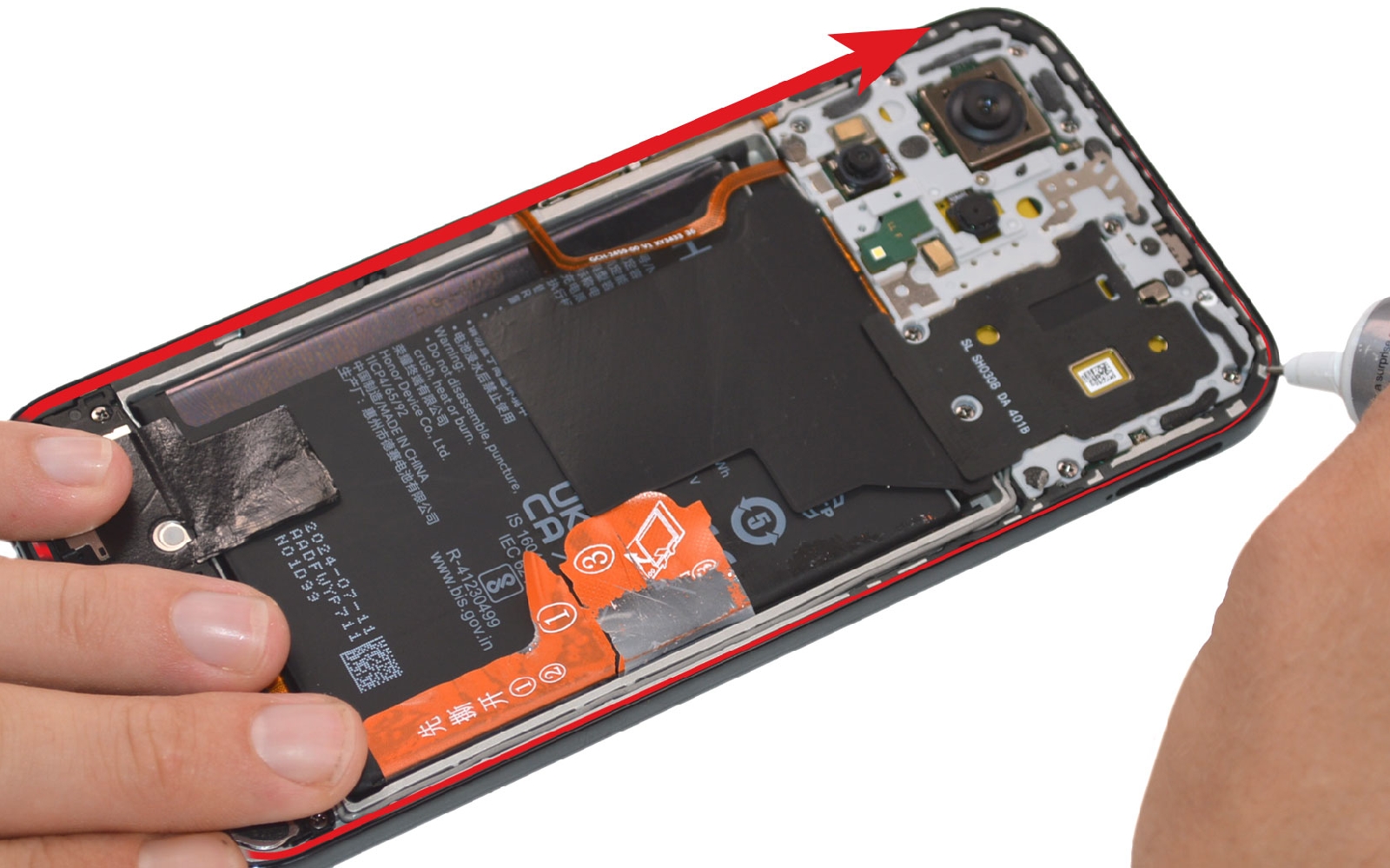

Conseils pour le remontage

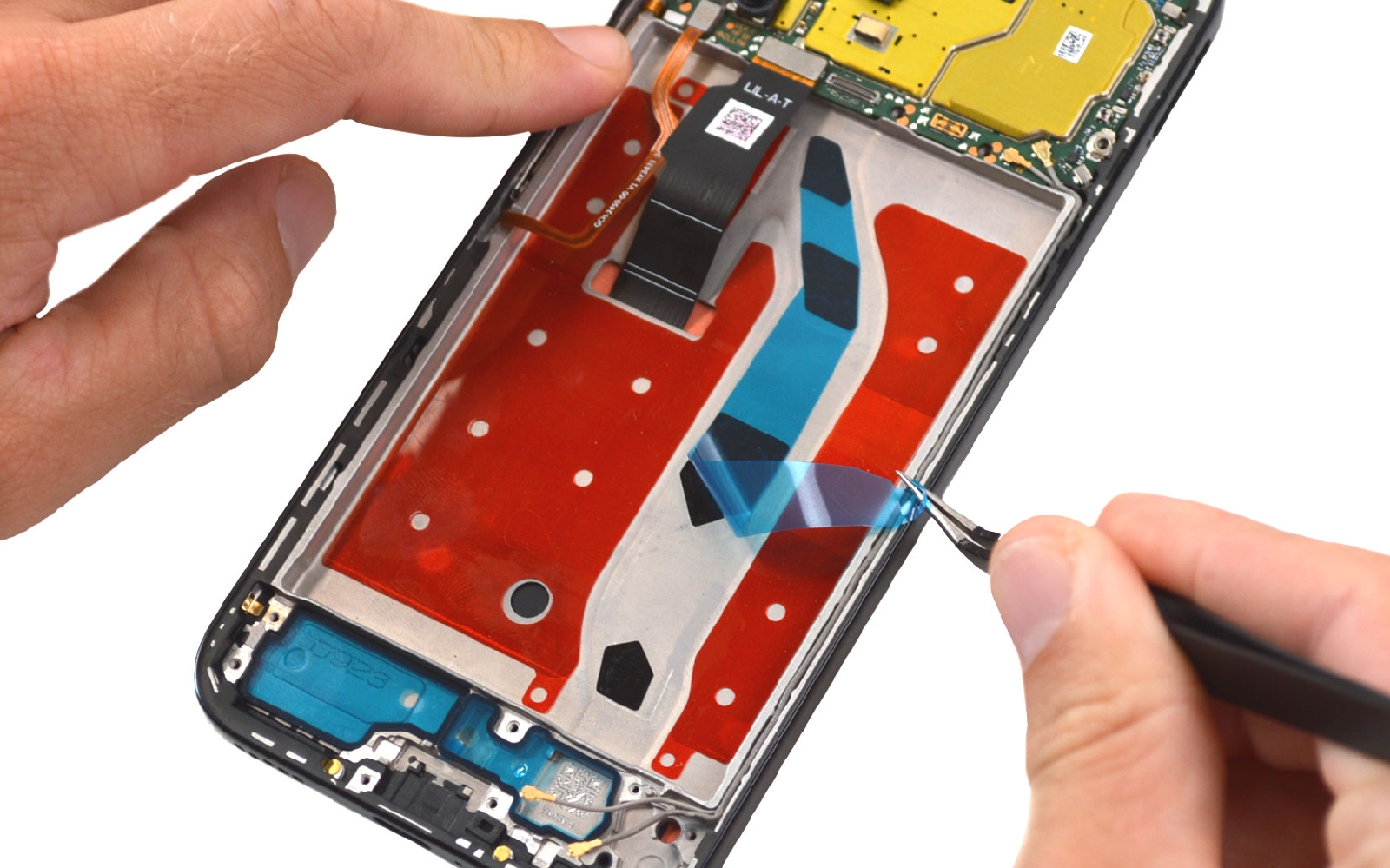

Retirez les adhésifs de protection du nouveau bloc écran. Installez chaque élément en suivant le tutoriel dans le sens contraire. Retirez le joint de la vitre arrière afin de pouvoir appliquer la colle sur une surface propre.

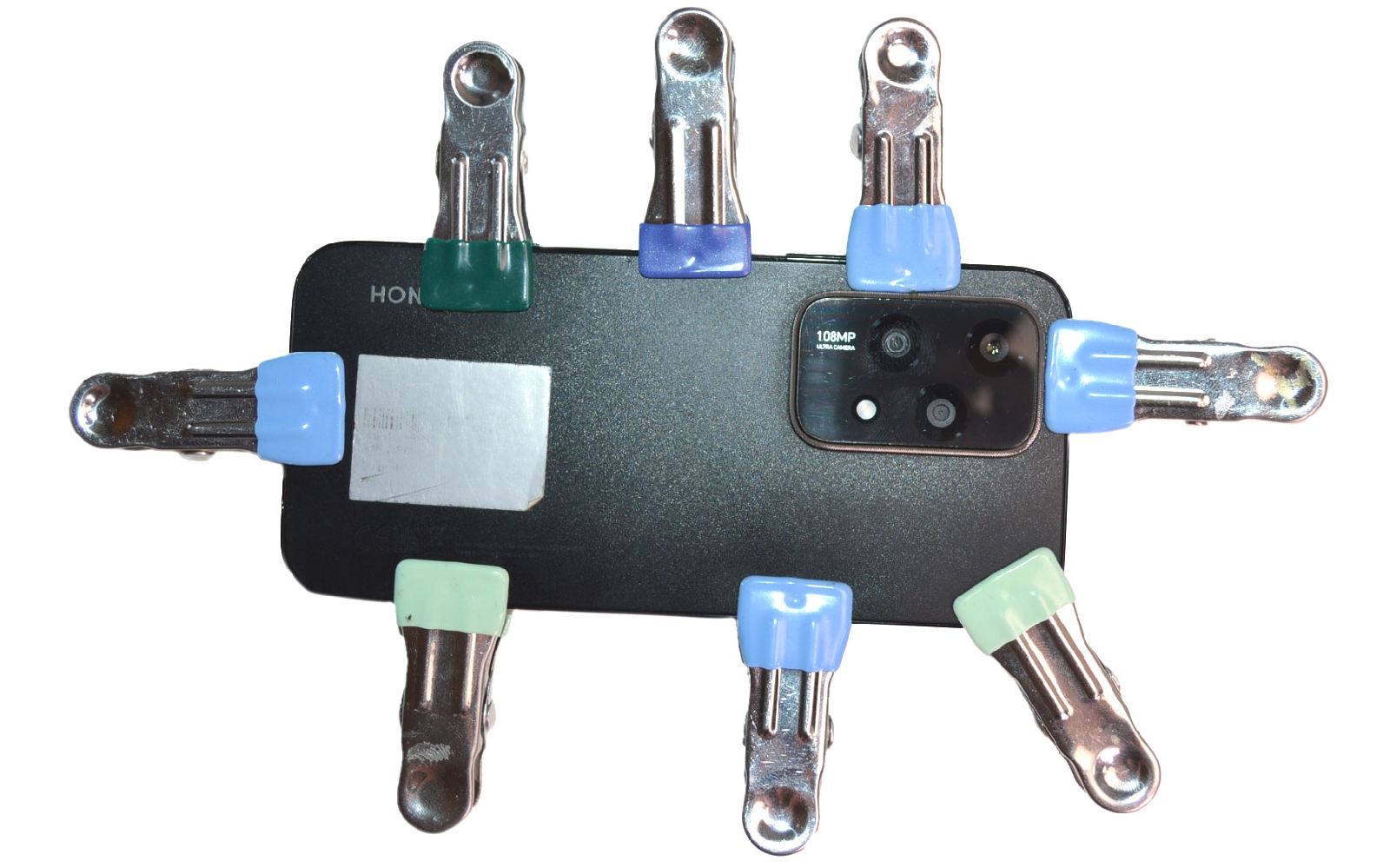

Disposez la colle sur tout le contour avant de replacer la vitre arrière et de laisser sécher la colle. Pour cela, mettez le téléphone sous presse environ 45 minutes à l'aide de pinces ou de gros livres.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Lot de 4 Pinces à ressort en métal
5,90 €
