Guide de réparation sur Honor 200 Lite

Temps estimé : 45 min

Difficulté : 3/5

Note de réparabilité : 14/20

Le Honor 200 Lite séduit par son design fin, son grand écran de 6,7 pouces et ses performances équilibrées. Doté d’un capteur photo principal de 108 Mpx et d’une batterie de 4 500 mAh, ce smartphone milieu de gamme combine élégance et efficacité au quotidien.

Comme tout appareil électronique, il peut arriver qu’une chute ou une panne vienne perturber son bon fonctionnement. C’est pourquoi nous vous proposons ce guide de réparation complet, conçu pour vous accompagner pas à pas dans le remplacement des pièces les moins courantes : haut-parleur cassé, appareil photo endommagé, vibreur défaillant, vitre arrière fissurée...

Chaque étape est illustrée avec des photos détaillées et enrichie de conseils professionnels, pour vous permettre de réparer votre Honor 200 Lite facilement, en toute sécurité, et sans compétence technique particulière. Vous retrouverez également une vidéo complète reprenant toutes les étapes de ce tutoriel disponible gratuitement.

Diagnostic

› Photos floues, mise au point difficile...
› Problème de son lors de coups de fil ou de la lecture de vidéos...
› Ecran cassé, batterie HS...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Bloc écran reconditionné avec châssis pour Honor 200 Lite

69,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Décapeur thermique petit modèle

9,90 €

Ajouter au panier

Avant de commencer

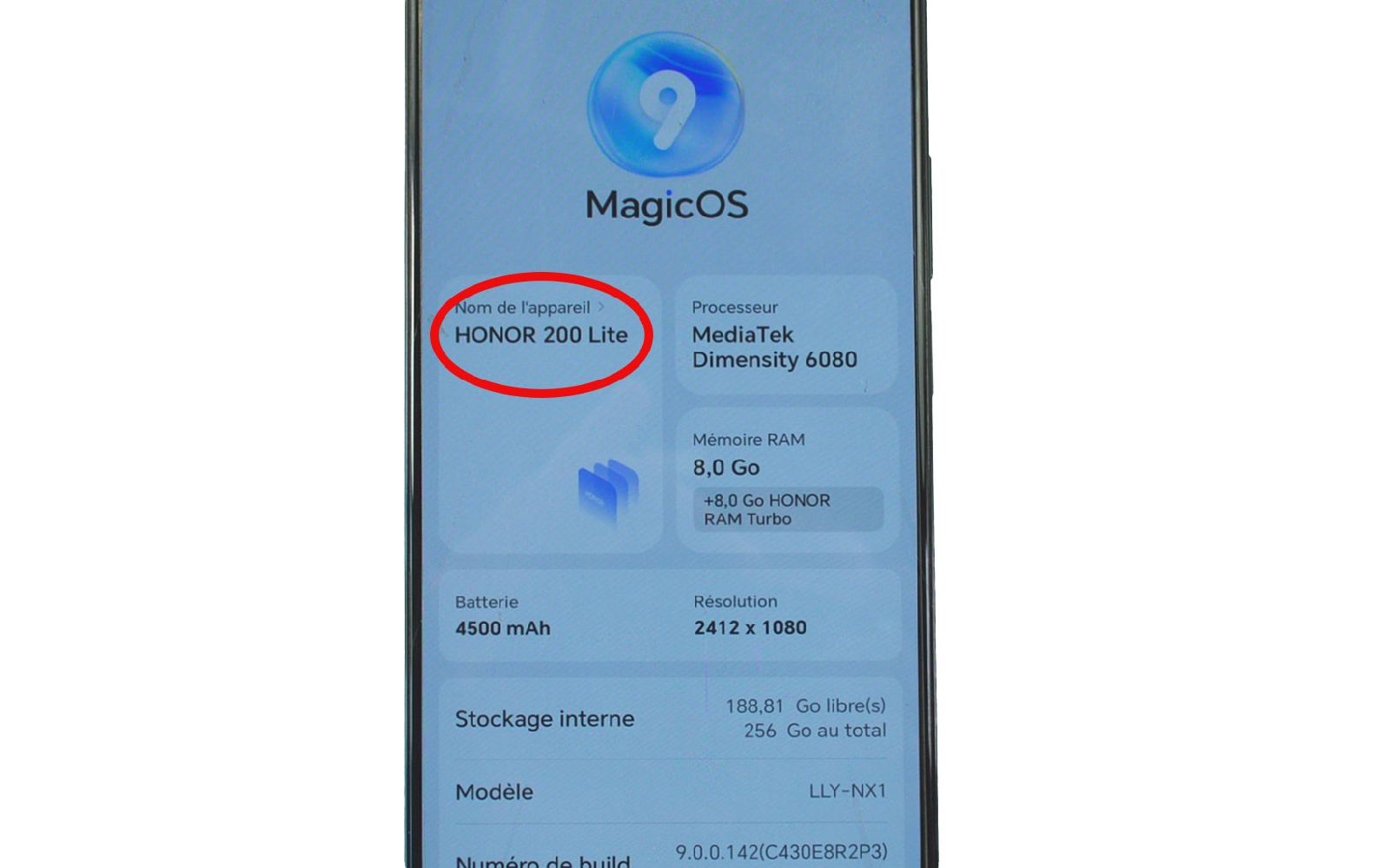

Avant toute commande, assurez-vous de connaître le numéro de modèle exact de votre téléphone. Des modèles au nom proche peuvent avoir des pièces incompatibles. Vous trouverez cette référence dans les paramètres, sur la boîte d’origine ou au dos de l’appareil.

Une fois la commande réceptionnée, installez-vous dans un espace propre, sec et bien éclairé, avec une surface dégagée pour poser vos outils et vos pièces.

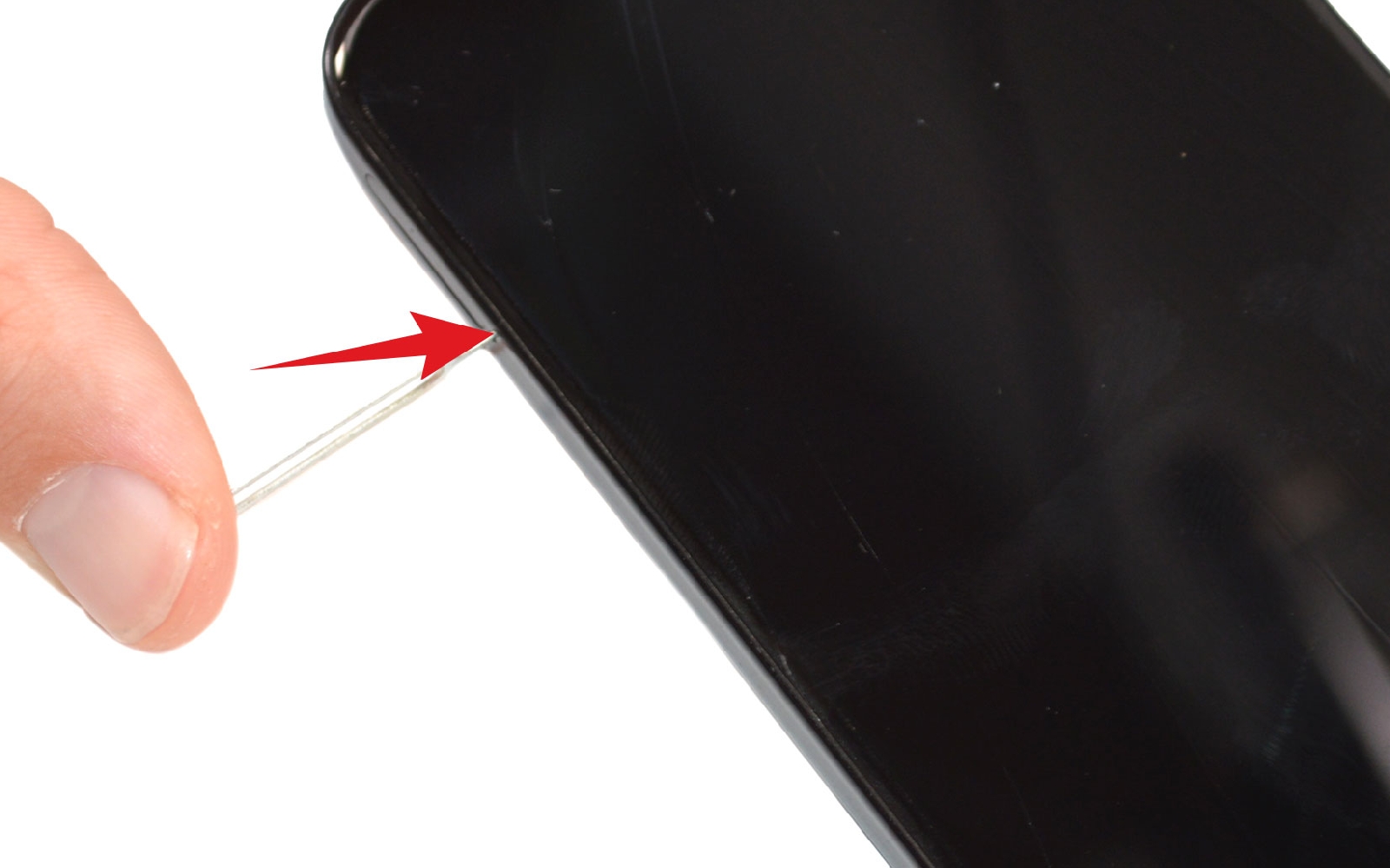

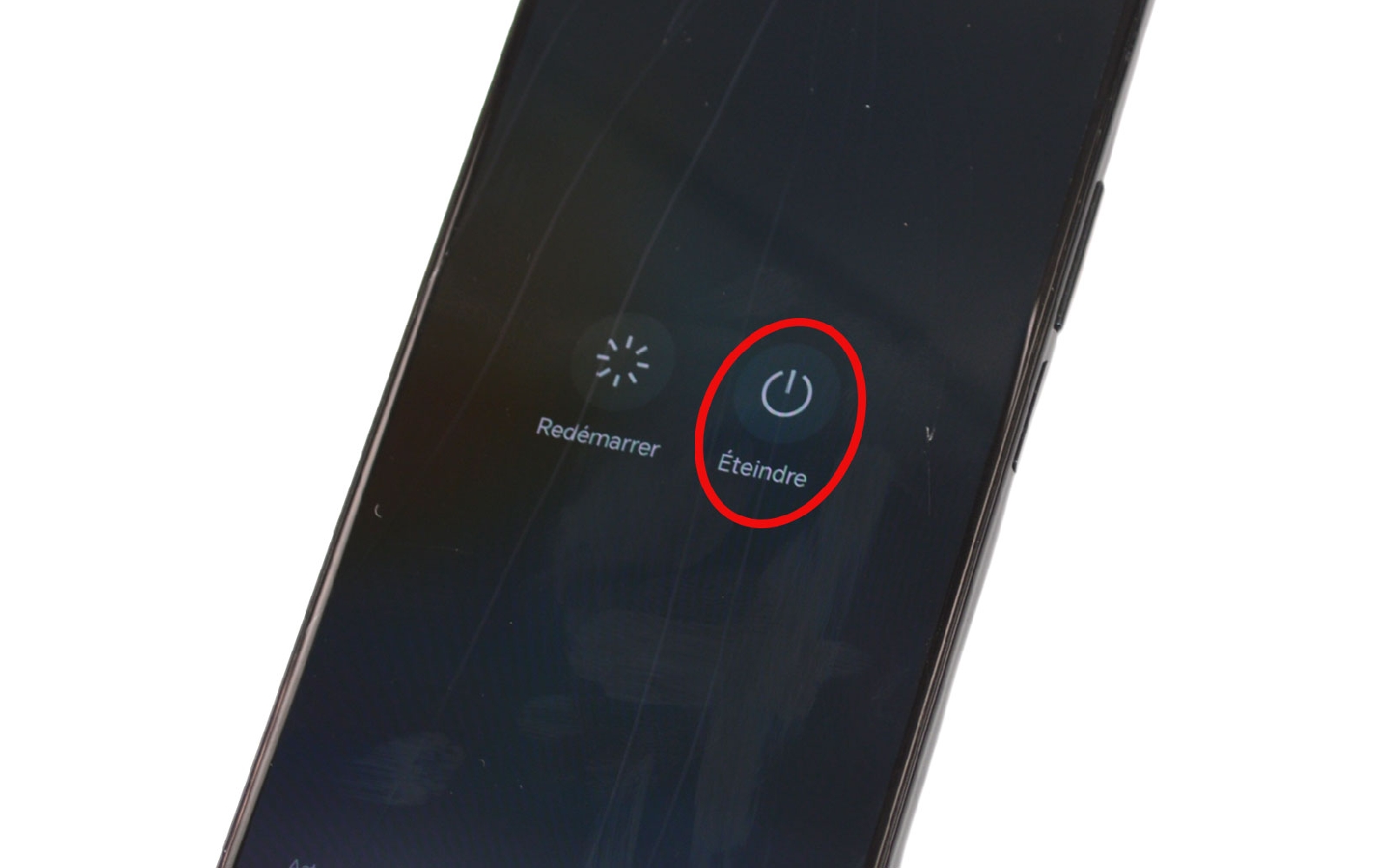

Commencez toujours par éteindre le téléphone, puis retirez soigneusement la carte SIM et son tiroir pour éviter tout dommage pendant la réparation.

Guide de réparation sur Honor 200 Lite photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Guide de réparation sur Honor 200 Lite photo 2

Guide de réparation sur Honor 200 Lite photo 3

Outils du kit utilisés

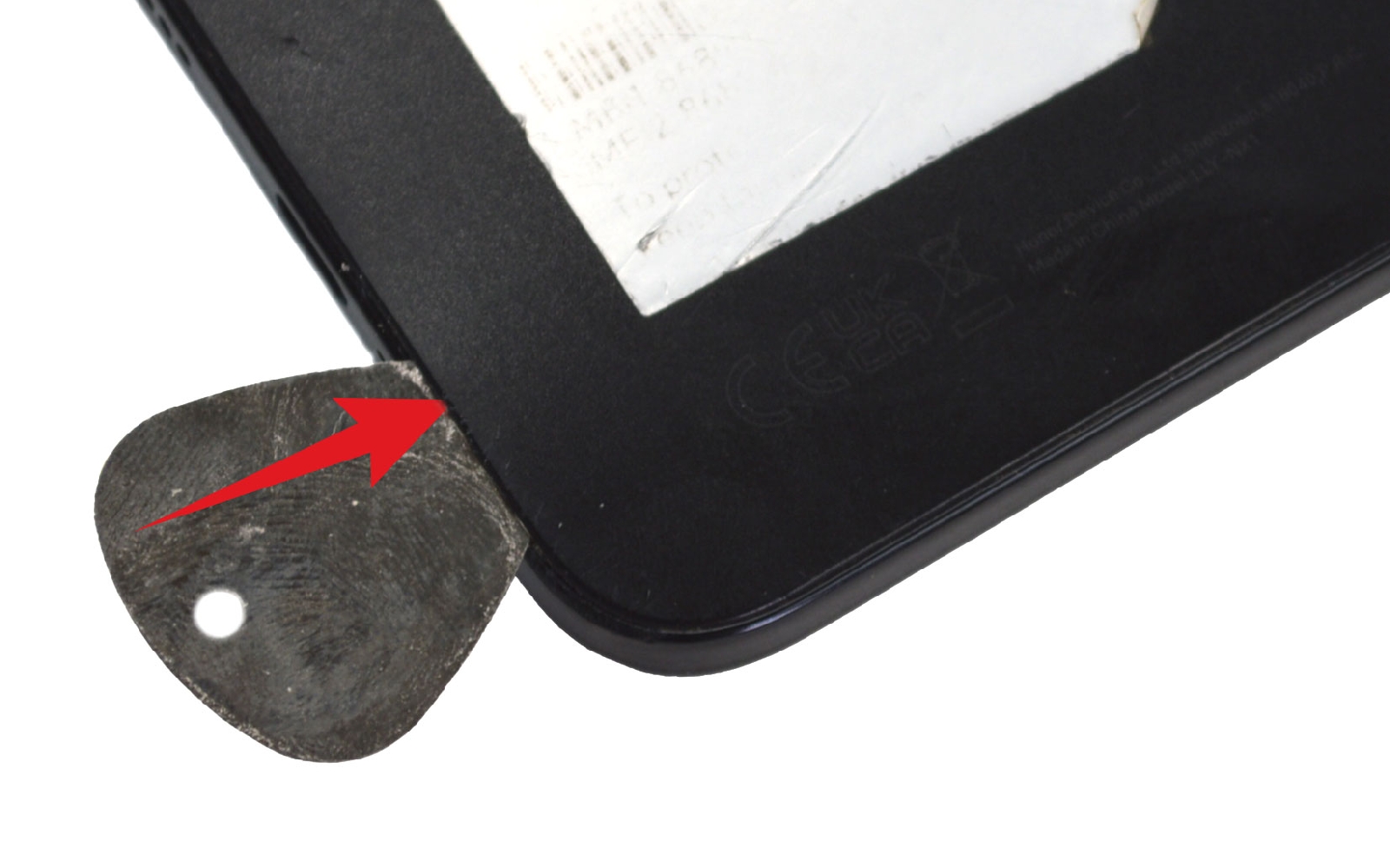

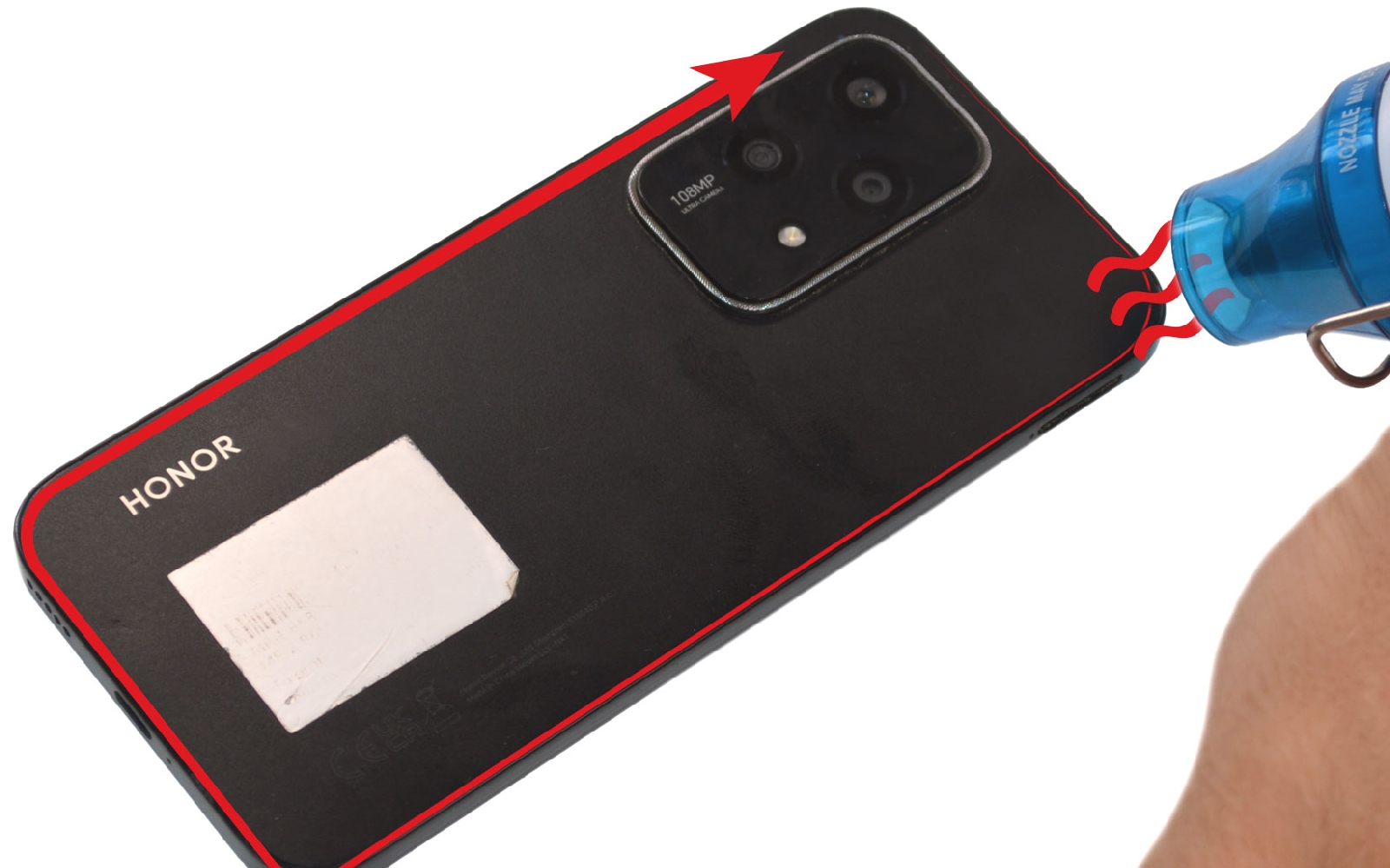

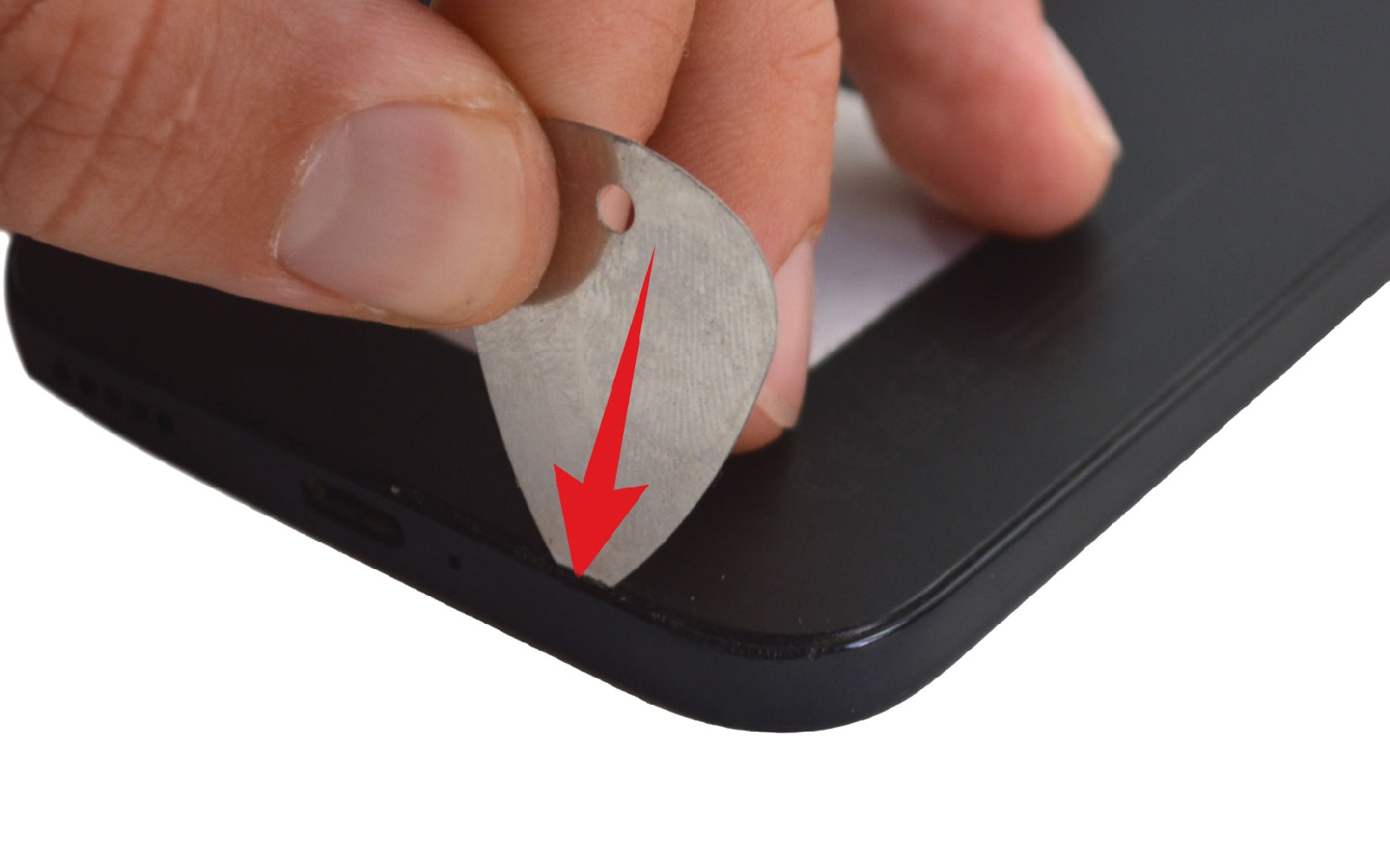

Etape 1 : Chauffer la vitre arrière

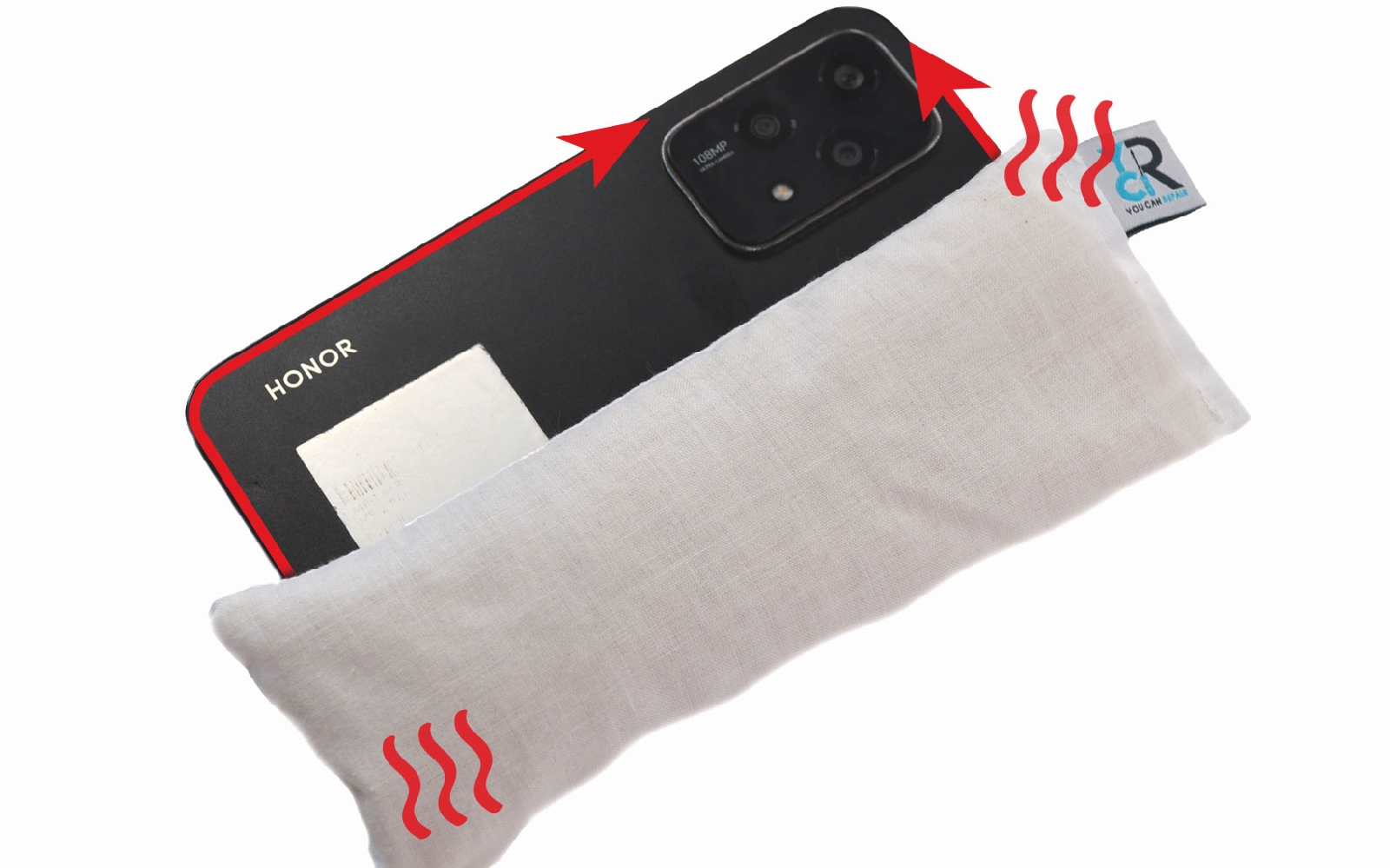

Utilisez le coussin chauffant, un décapeur thermique ou alors votre propre sèche-cheveux pour ramollir le joint qui scelle la vitre arrière au châssis.
Si vous optez pour le coussin, il suffit de le chauffer au micro-ondes puis de le poser quelques minutes sur la vitre pour diffuser une chaleur homogène.
Le décapeur thermique est plus puissant, il permet un chauffage ciblé, mais demande plus de précaution pour éviter d’endommager les composants internes. Utilisez-le à basse température, en effectuant des mouvements circulaires.

Une fois la vitre bien chaude, glissez le médiator entre le châssis et la face arrière pour commencer le décollage tout en douceur.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Guide de réparation sur Honor 200 Lite photo 4

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

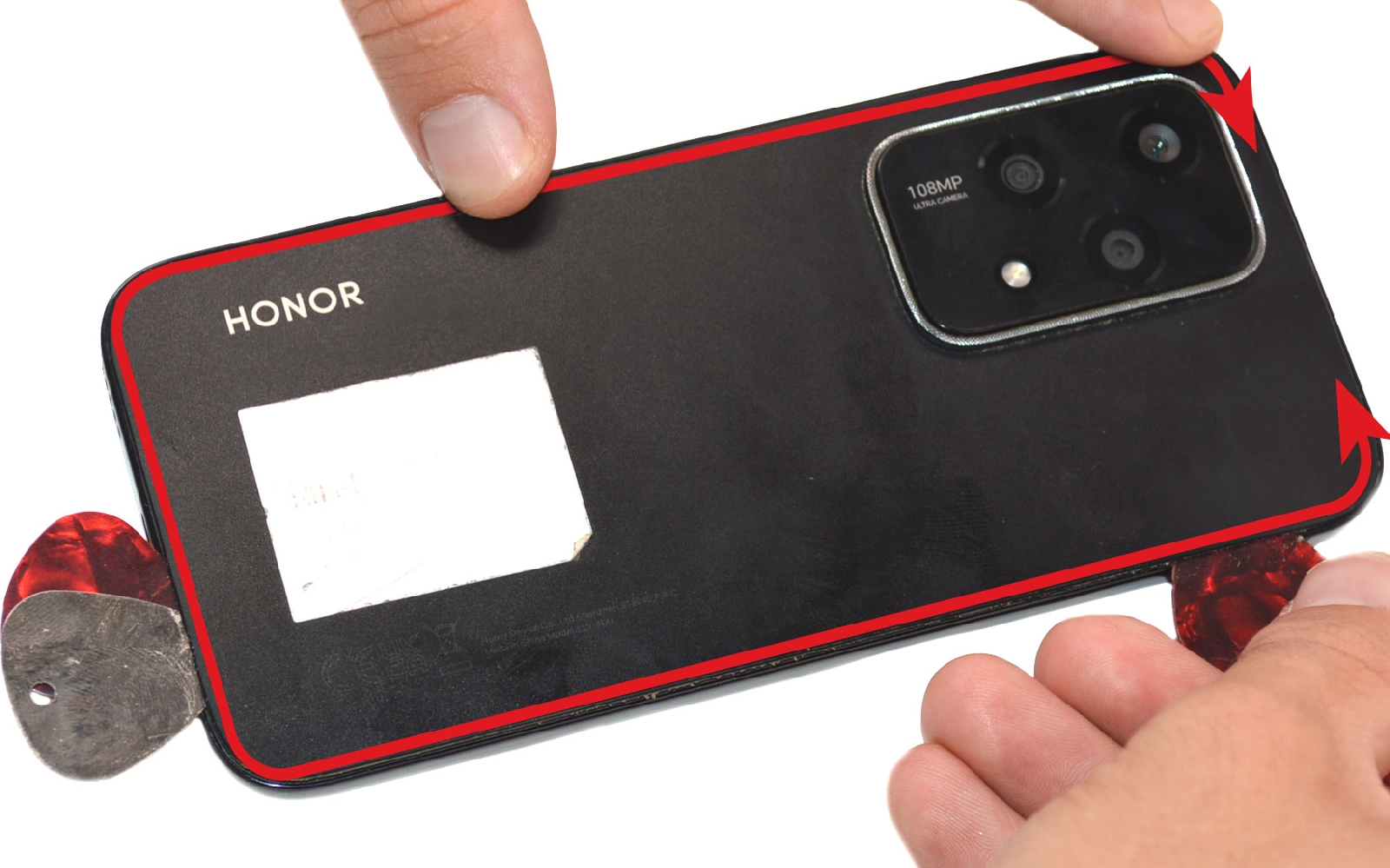

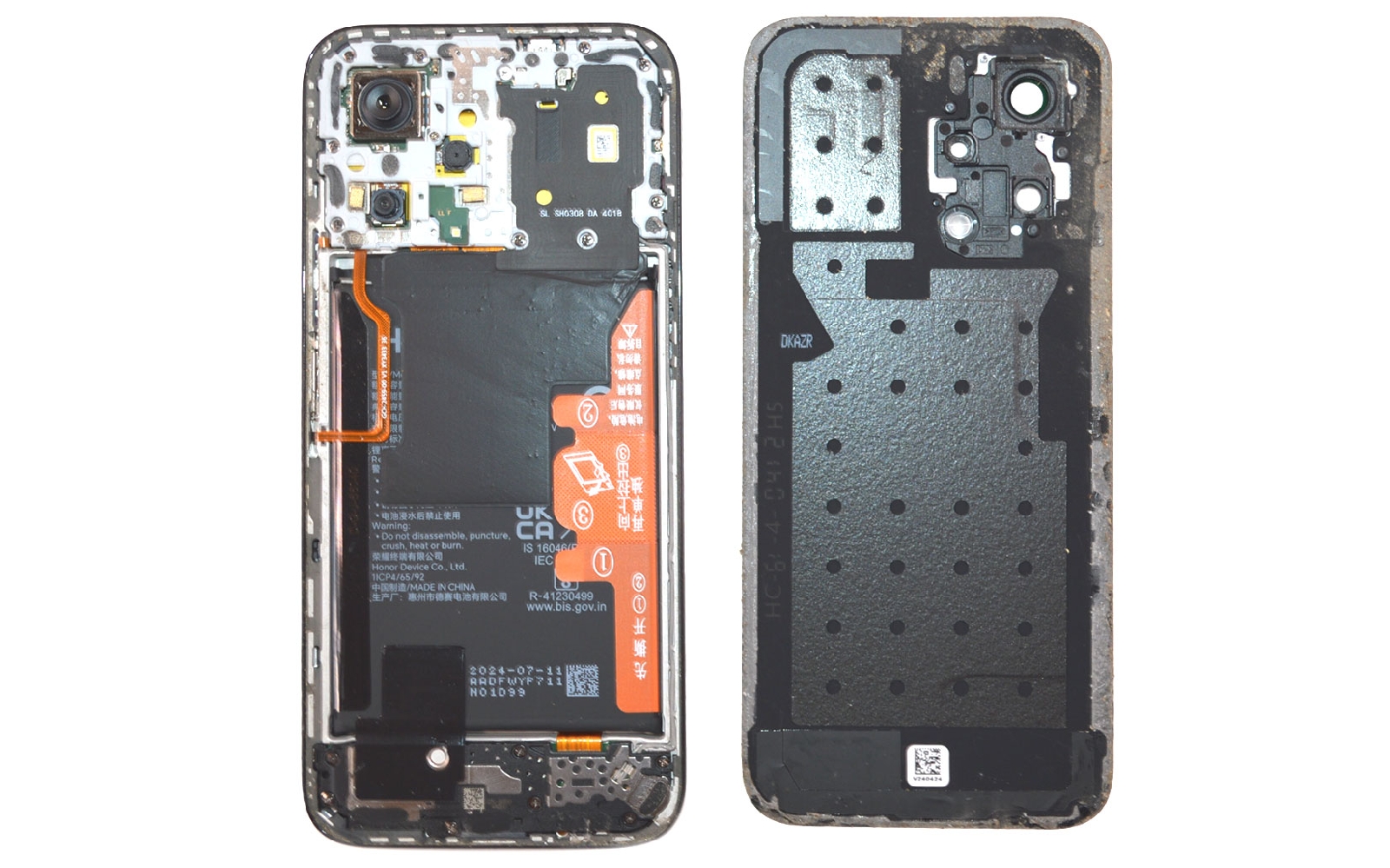

Etape 2 : Ouvrir le téléphone

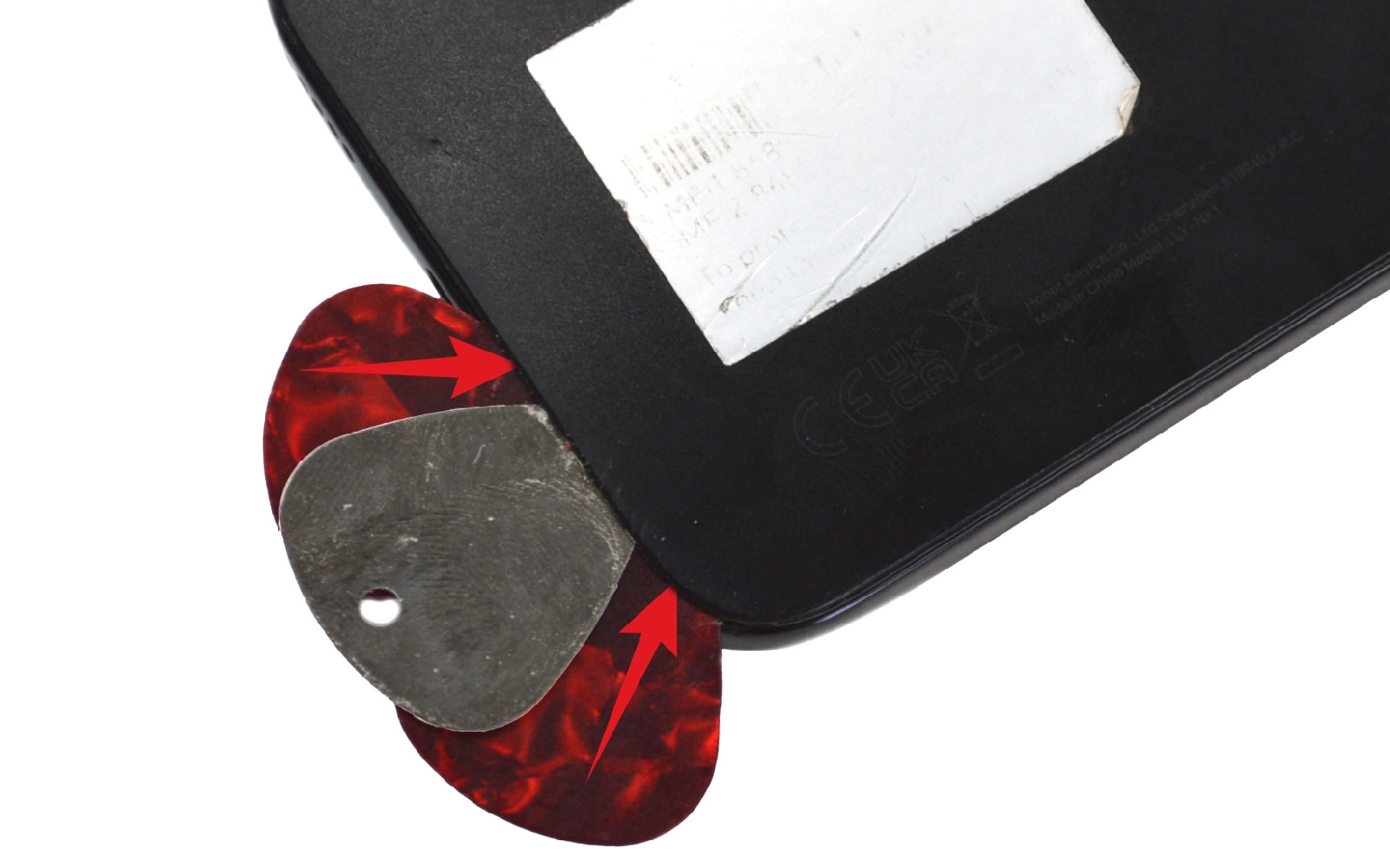

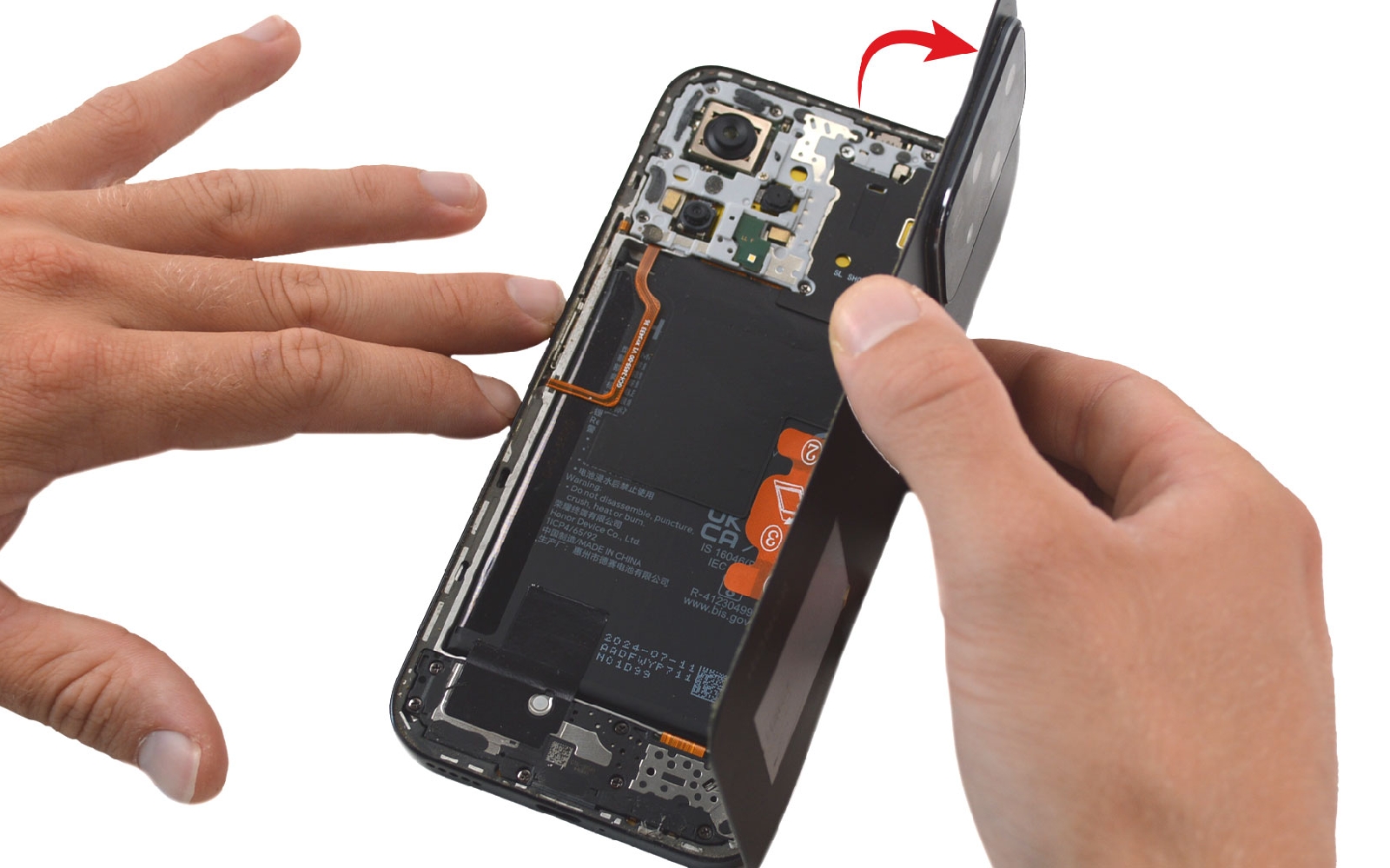

Insérez les deux médiators en plastique à coté de celui en métal pour continuer le décollage. Faites les circuler tout autour de la vitre arrière pour pourvoir l'extraire et accéder à l'intérieur du téléphone.

N'hésitez pas à chauffer de nouveau si vous sentez de la résistance lors du passage du médiator.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

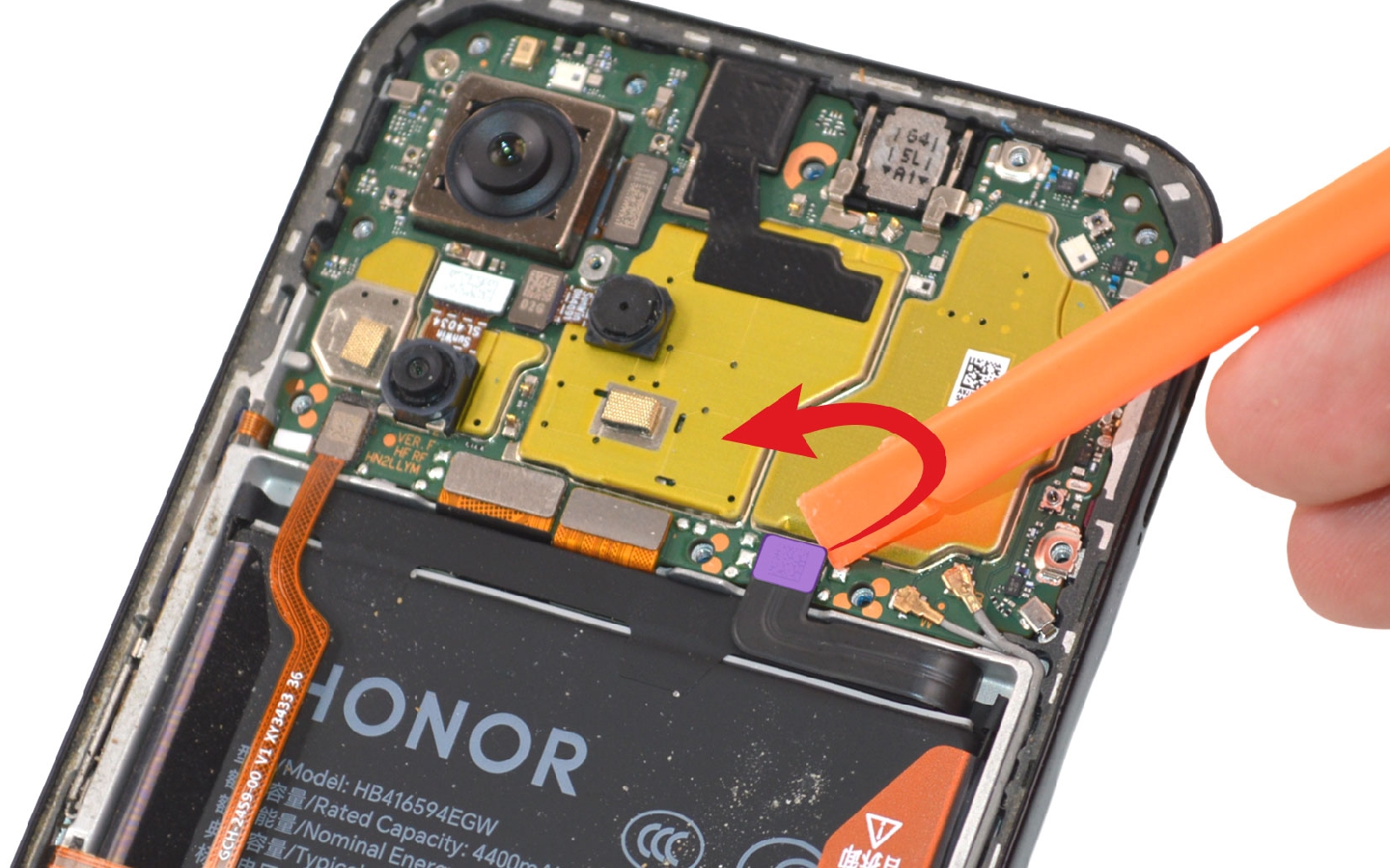

Etape 3 : Déconnecter la batterie

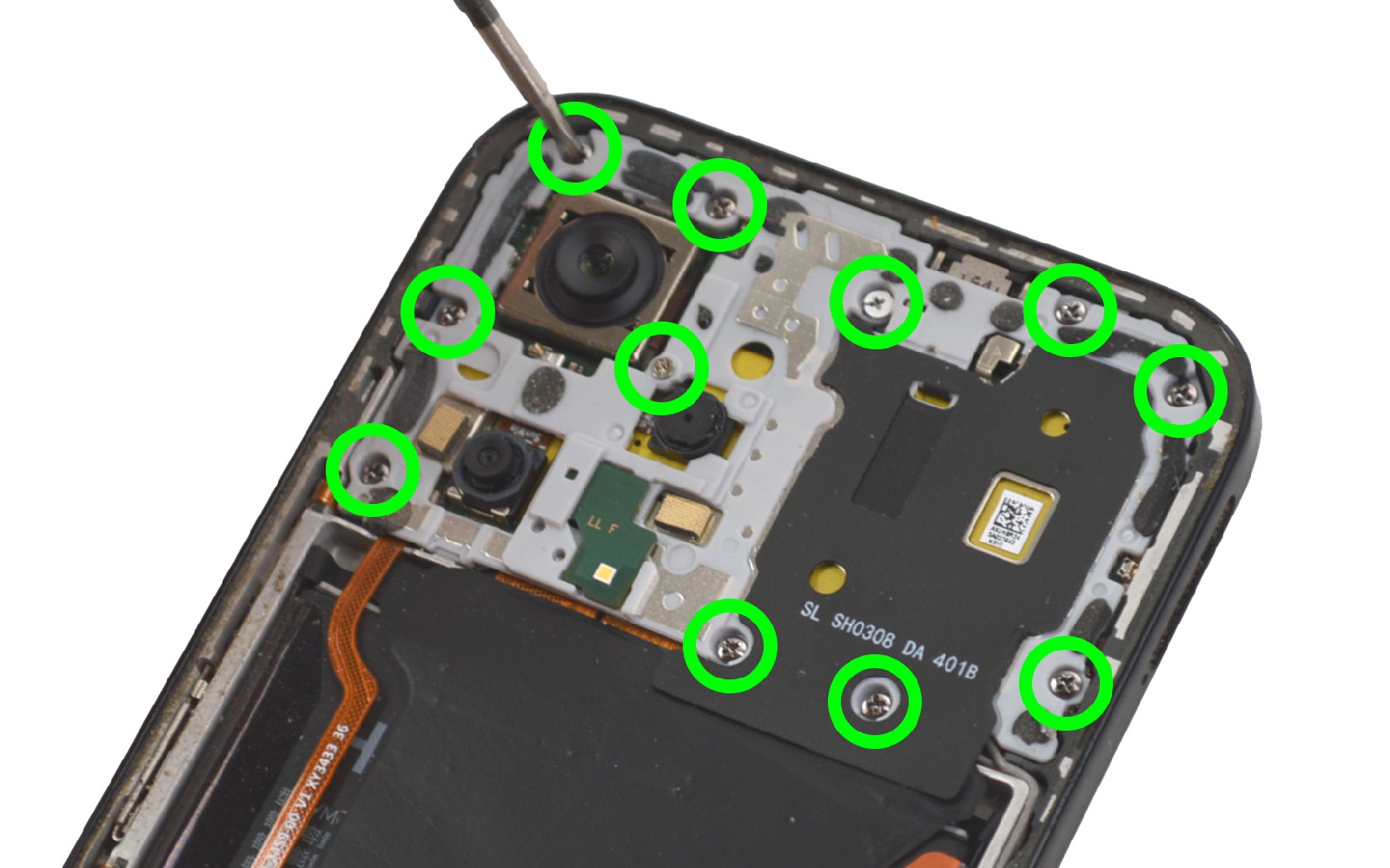

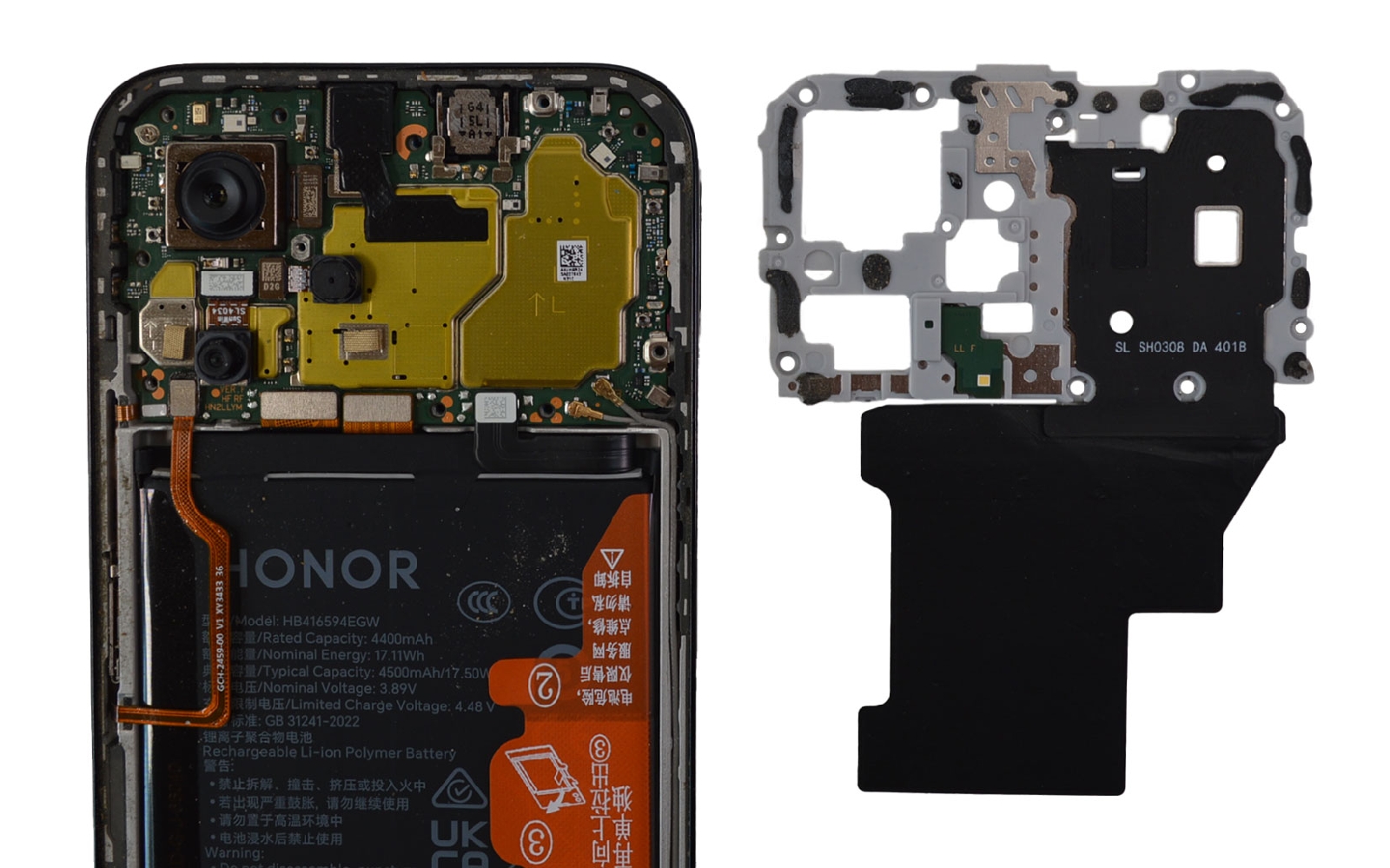

Retirez les vis avec le tournevis cruciforme de la plaquette NFC.

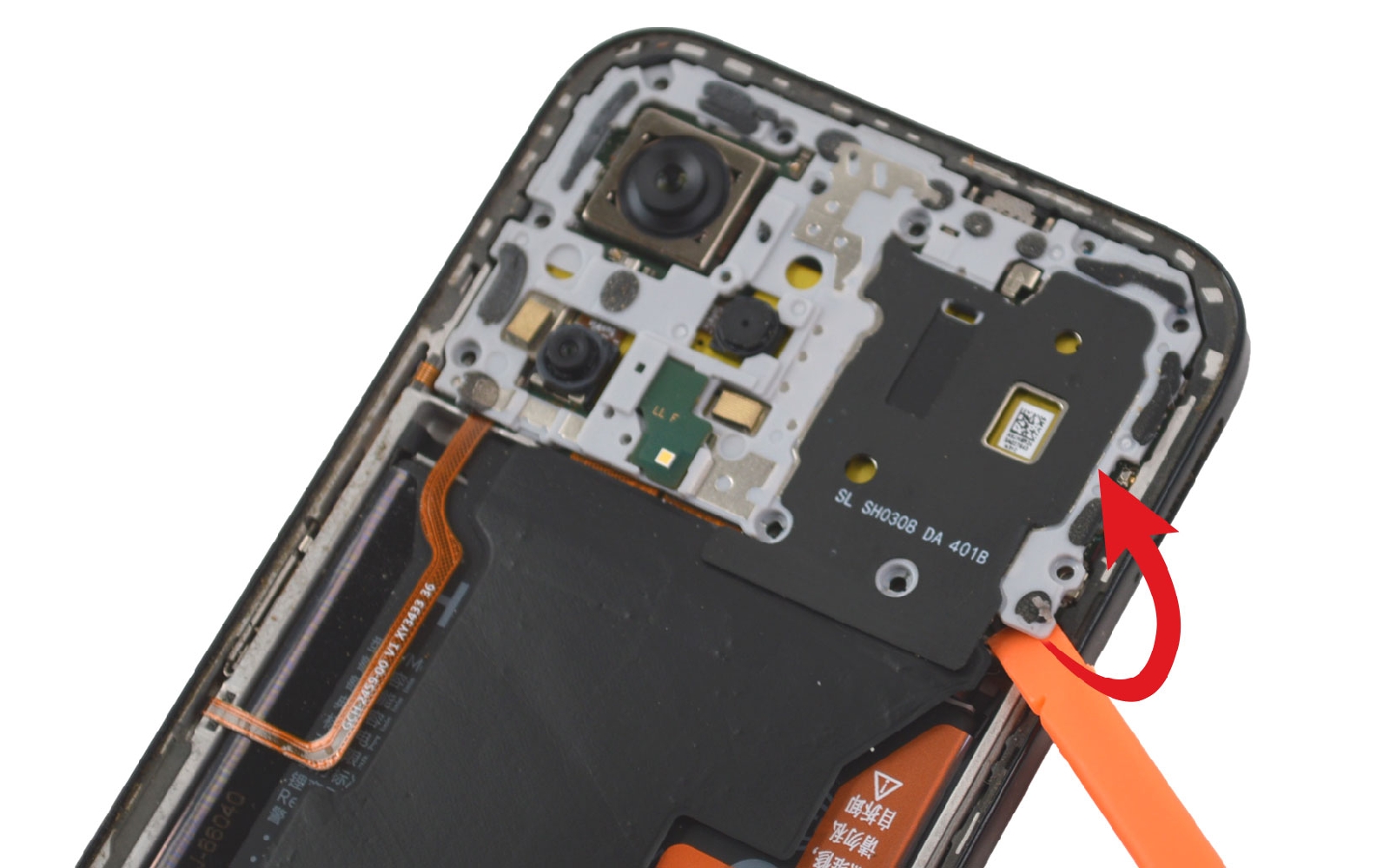

Glissez le levier sous le composant pour le déclipser et pouvoir déconnecter la batterie de votre appareil.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

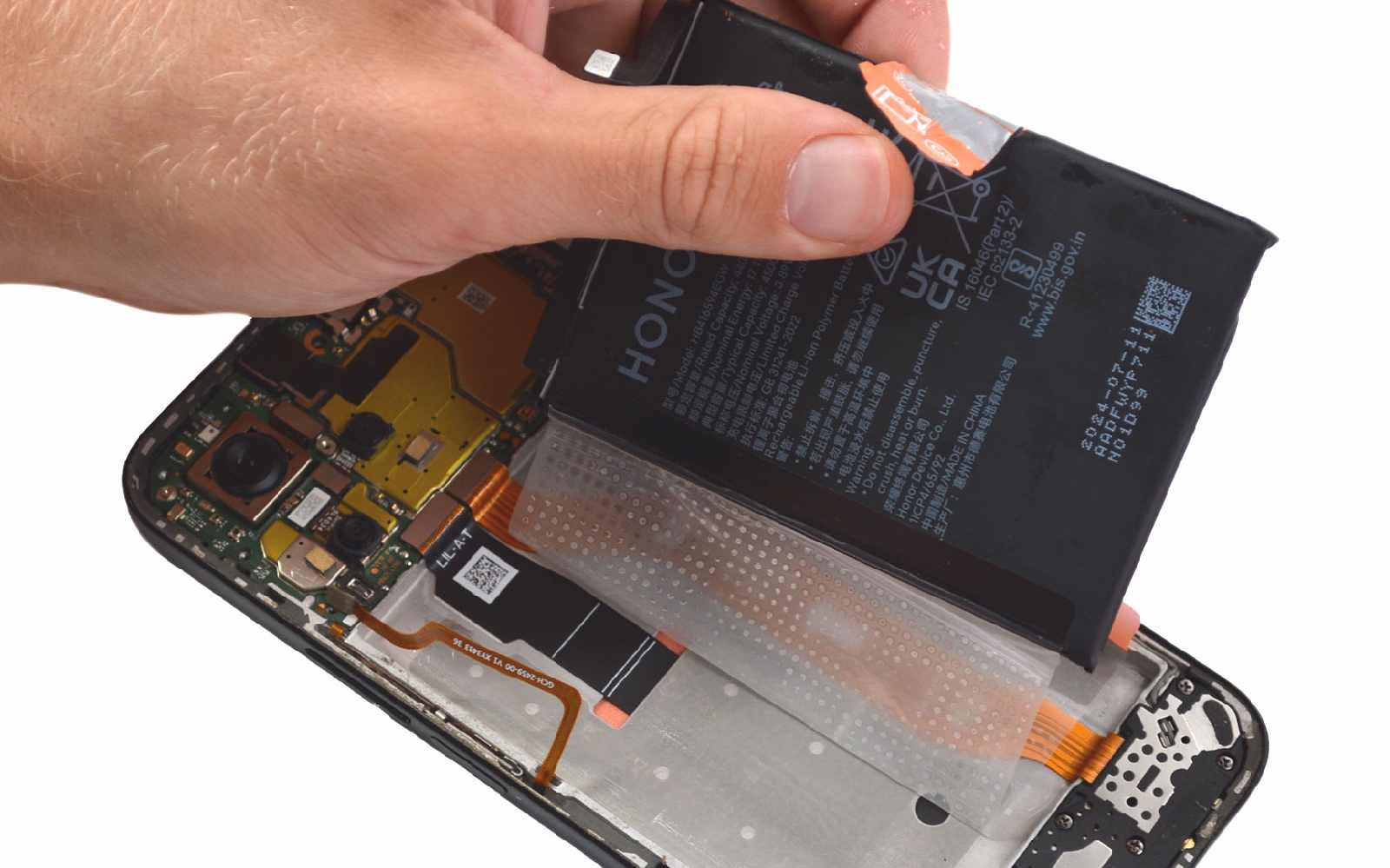

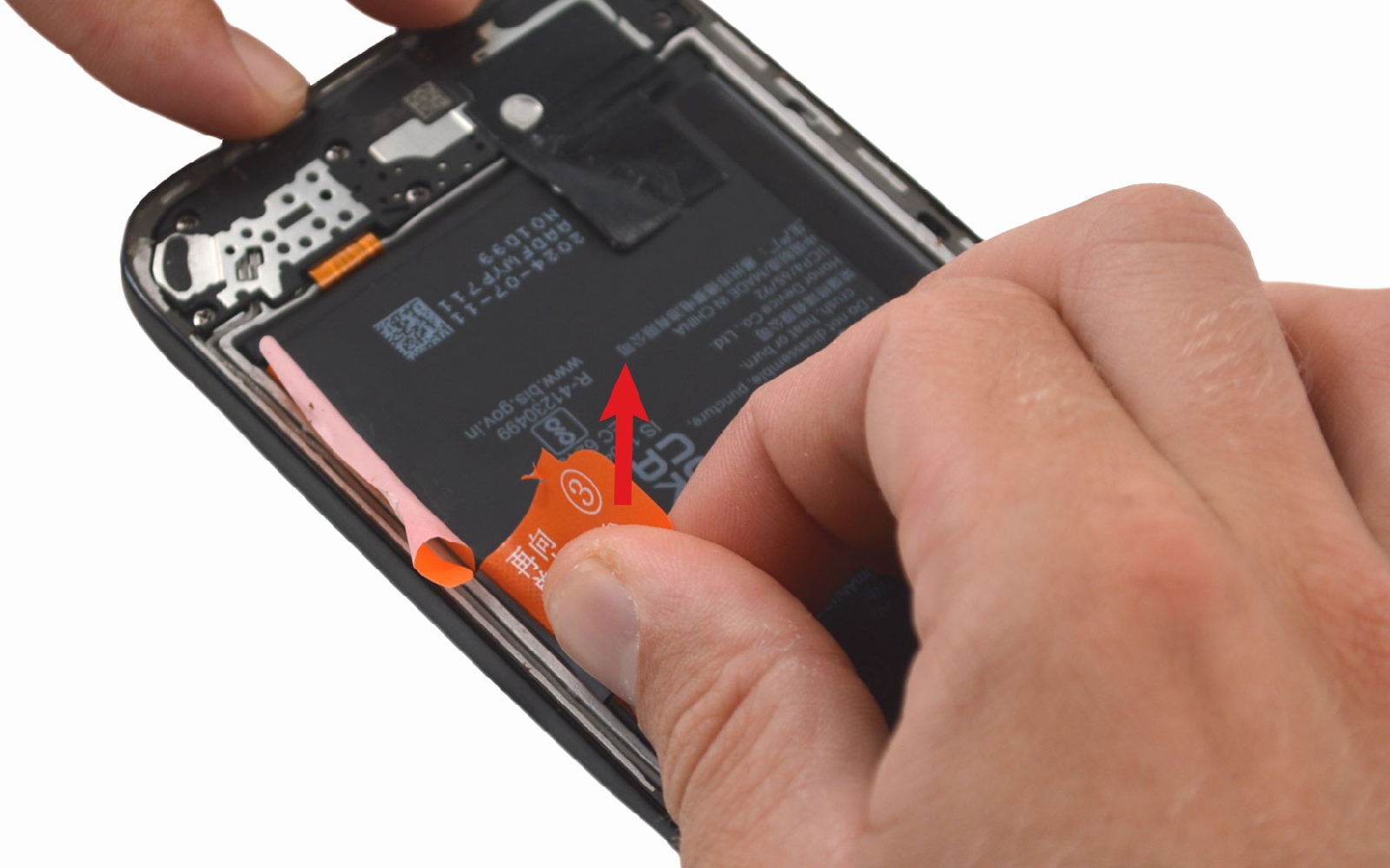

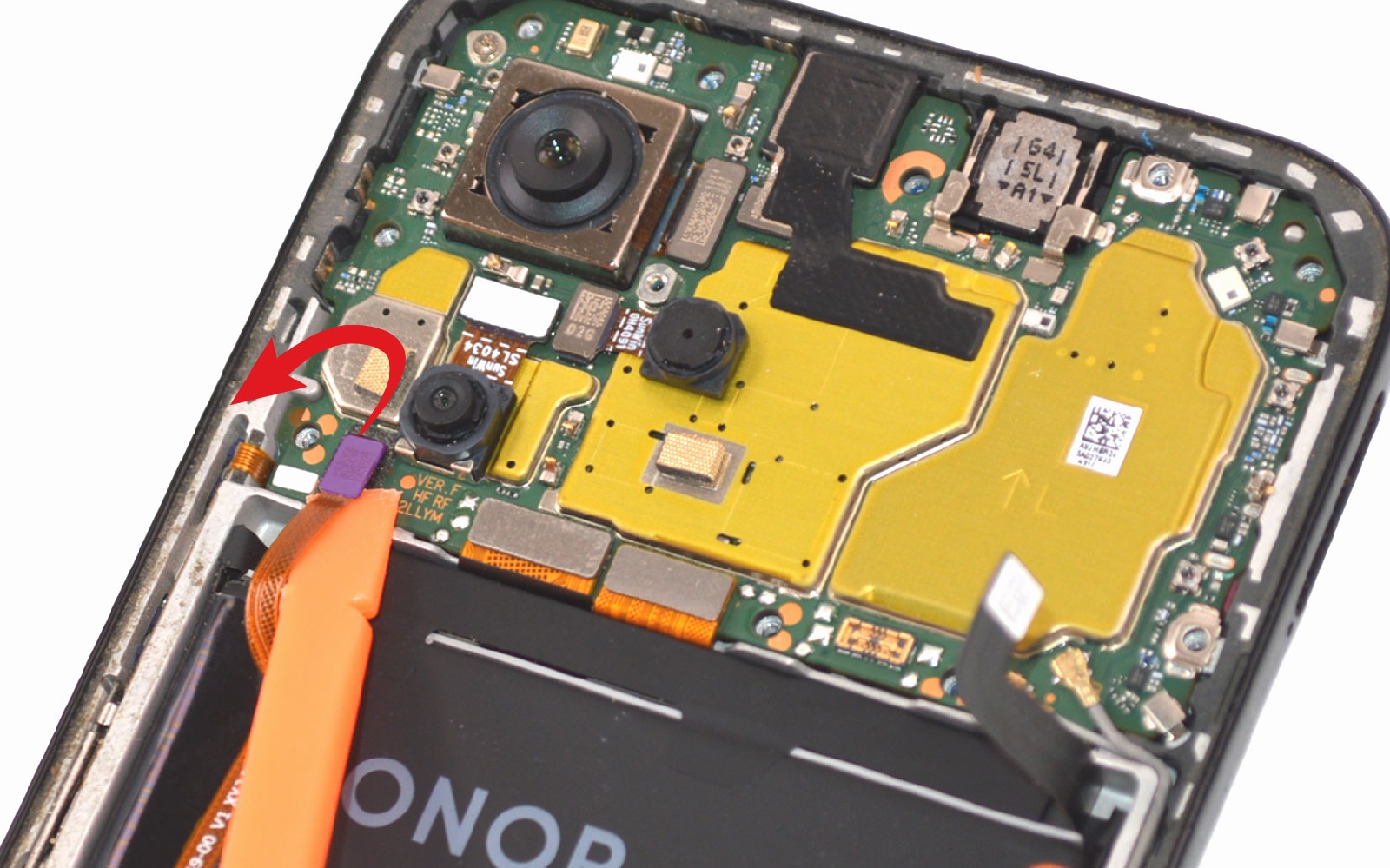

Etape 4 : Sortir la batterie

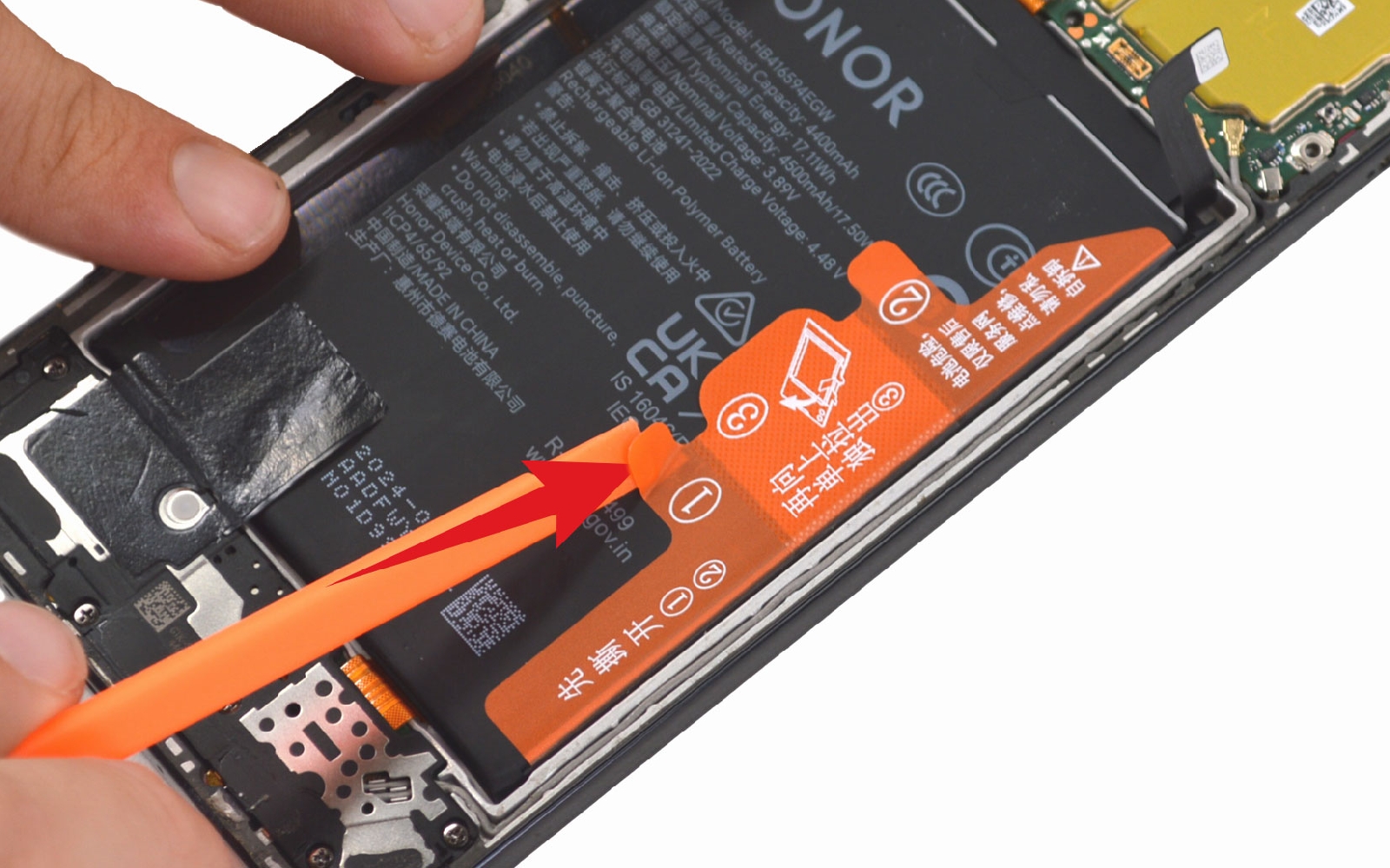

Débranchez la nappe du lecteur d'empreintes avant de décoller les languettes de la batterie.
Séparez bien les languettes 1 et 2 de la troisième afin de pouvoir les placer vers l'extérieur du téléphone.

Tirez la numéro 3 pour détacher la batterie du châssis. Cette manipulation demande de la force mais aussi de la délicatesse. Récupérez également le film transparent.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Batterie compatible pour Honor 200 lite
19,90 €

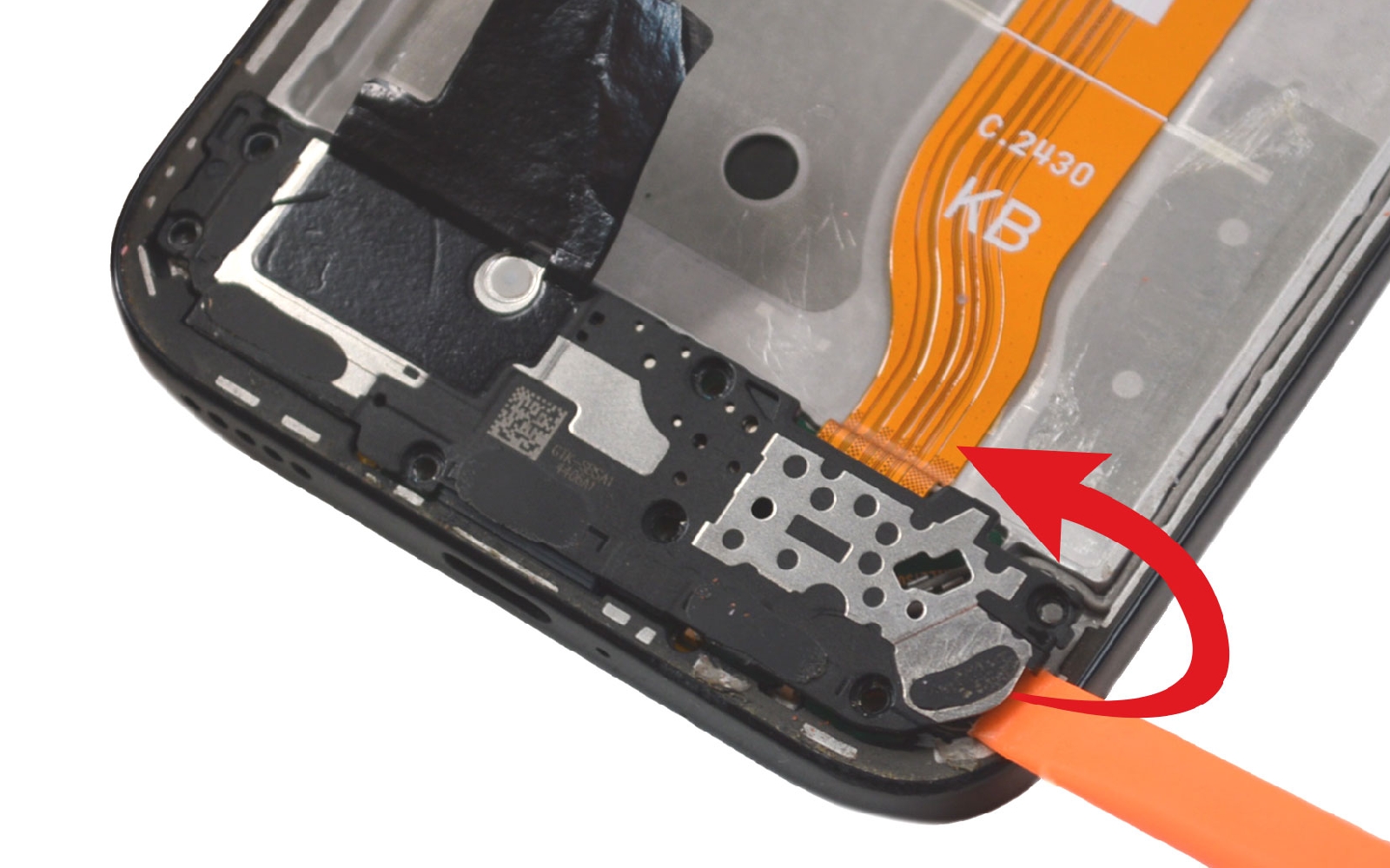

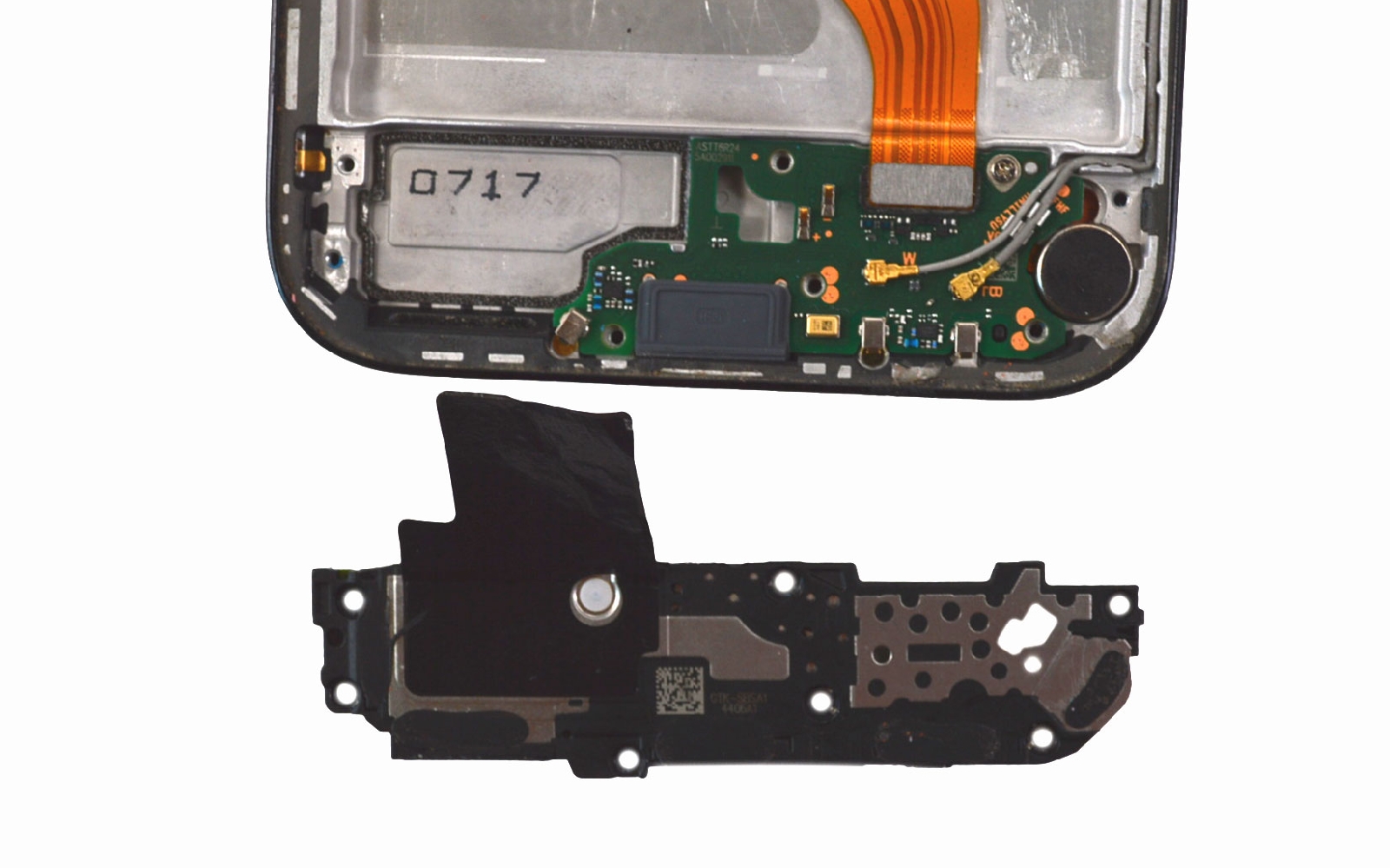

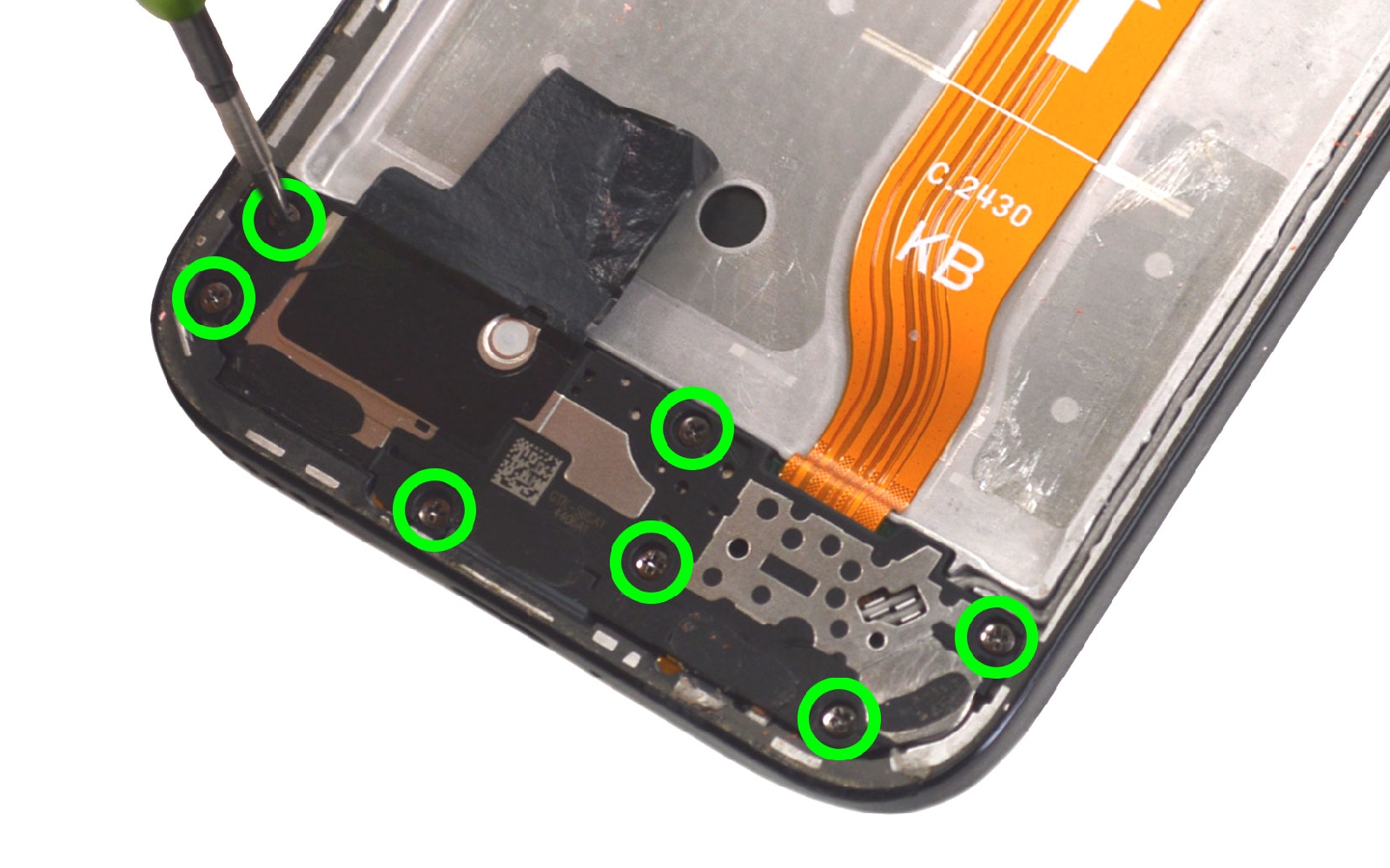

Etape 5 : Retirer le haut-parleur externe

Ôtez les vis cruciforme placées sur le haut-parleur externe.
Déclipsez le HP en glissant le spudger dessous.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Haut parleur principal compatible pour Honor 200 Lite
9,90 €

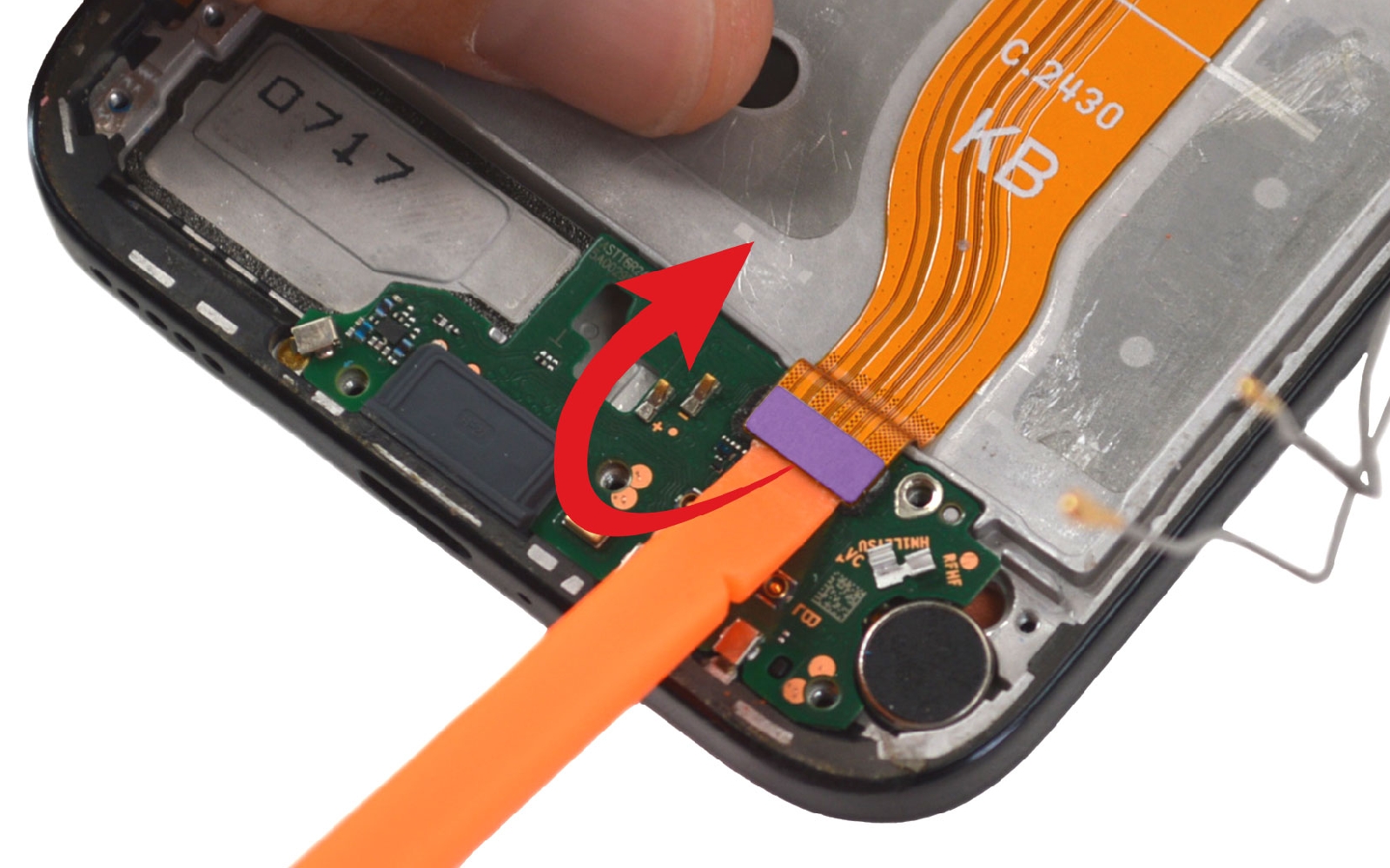

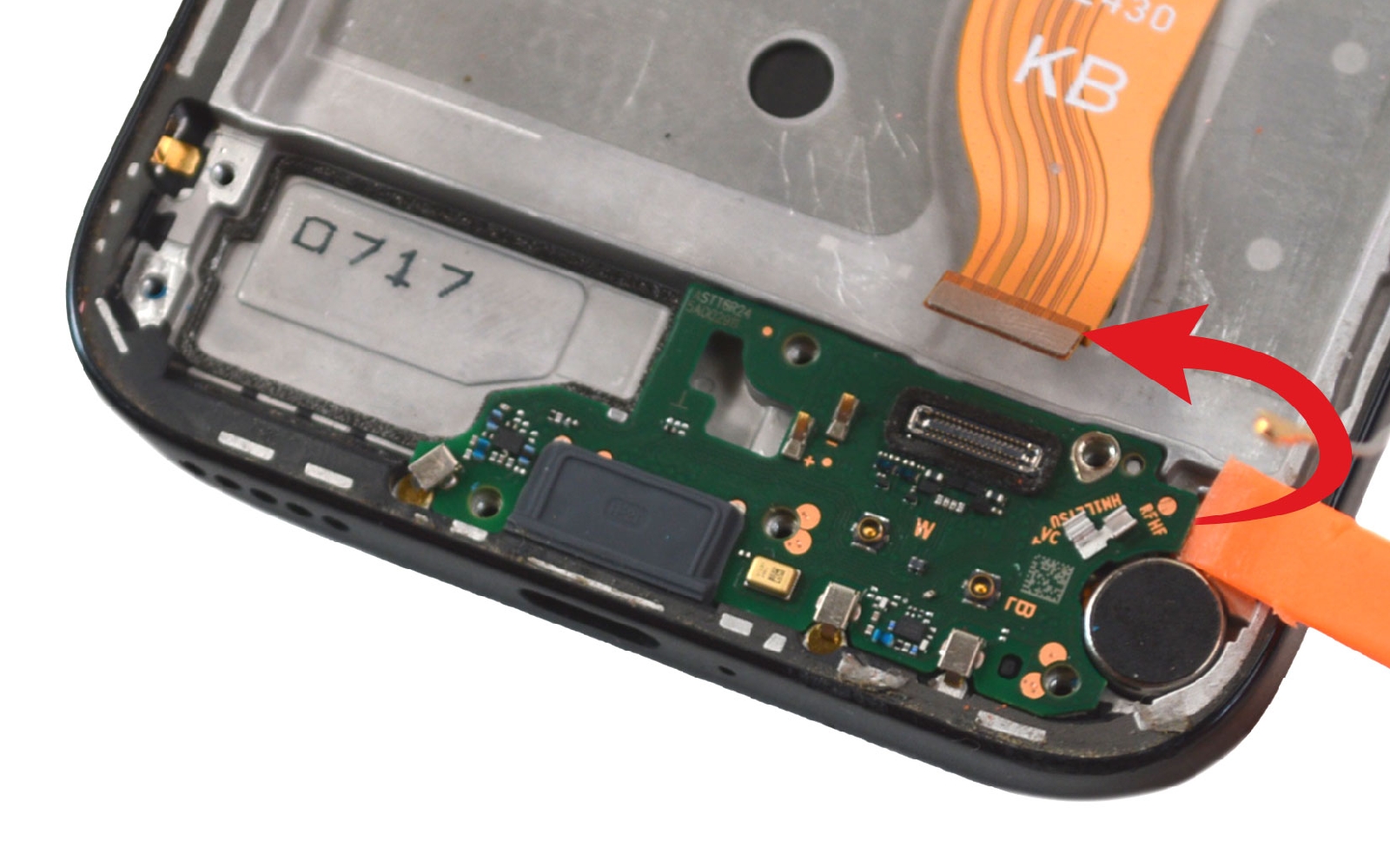

Etape 6 : Oter le connecteur de charge

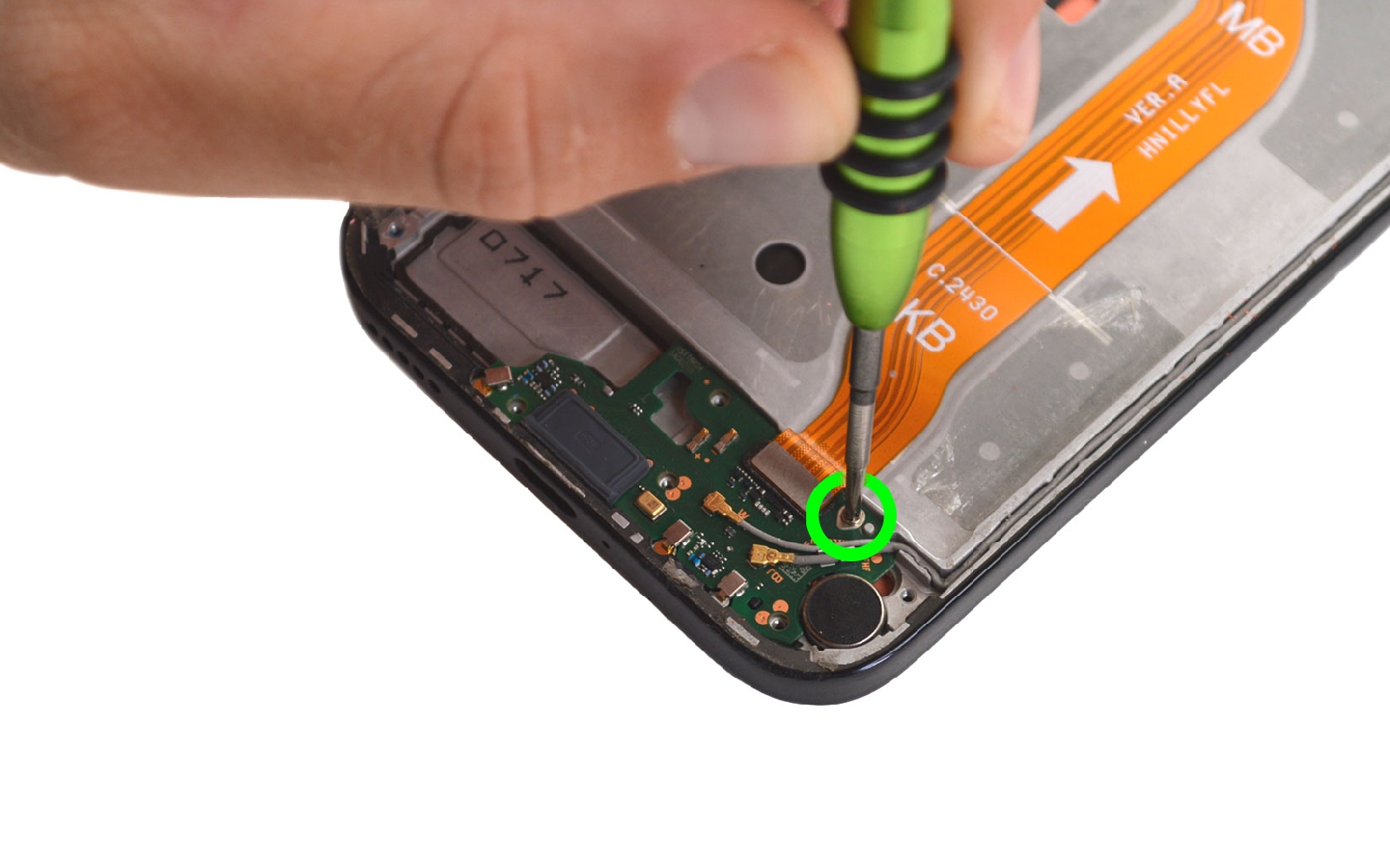

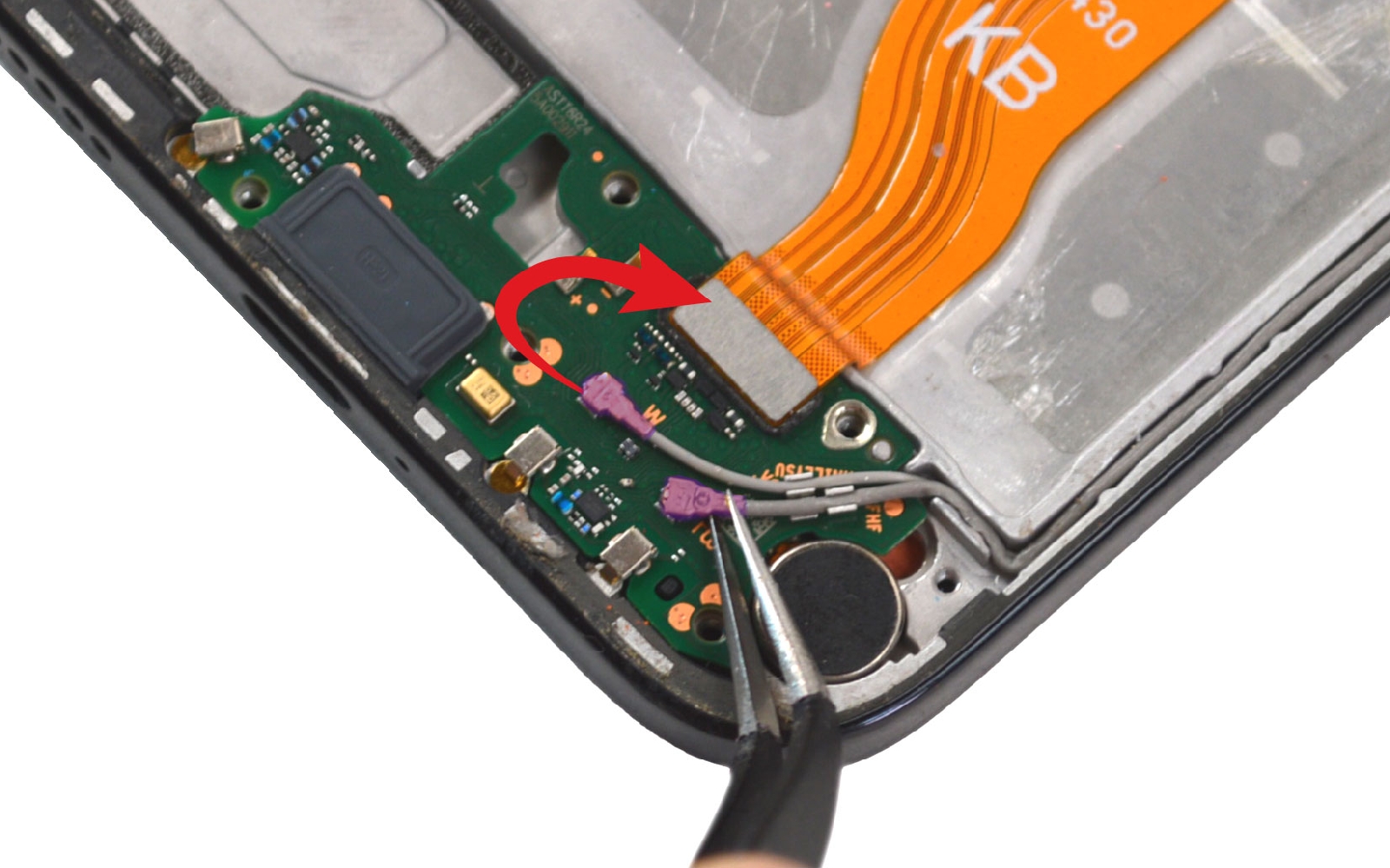

Retirez la vis qui bloque le dock. Détachez les deux câbles coaxiaux avant de déconnectez la nappe de la rallonge d'interconnexion.

Placez le levier sous le connecteur de charge pour le soulever et le sortir du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Connecteur de charge reconditionné pour Honor 200 Lite
15,90 €

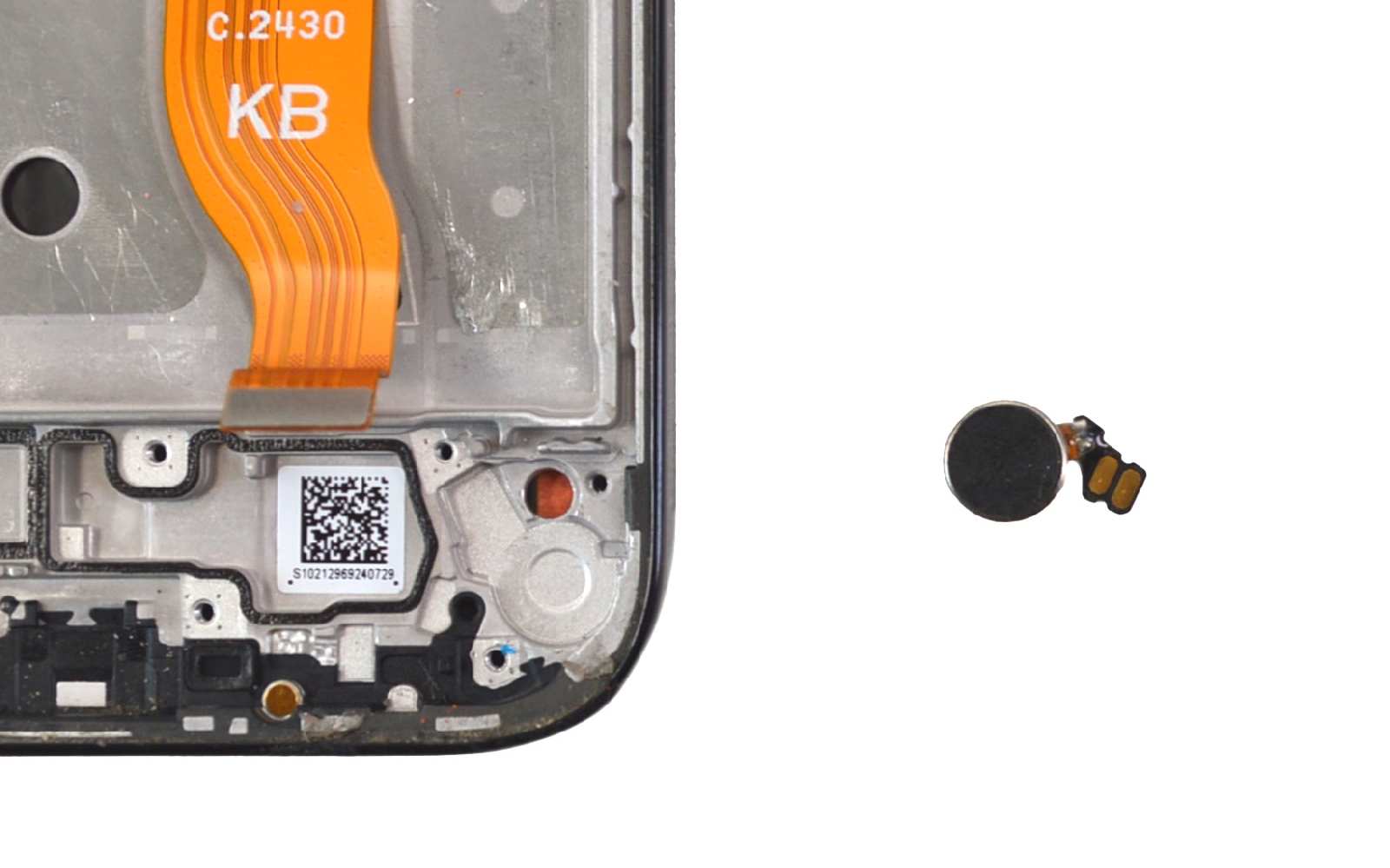

Etape 7 : Détacher le vibreur

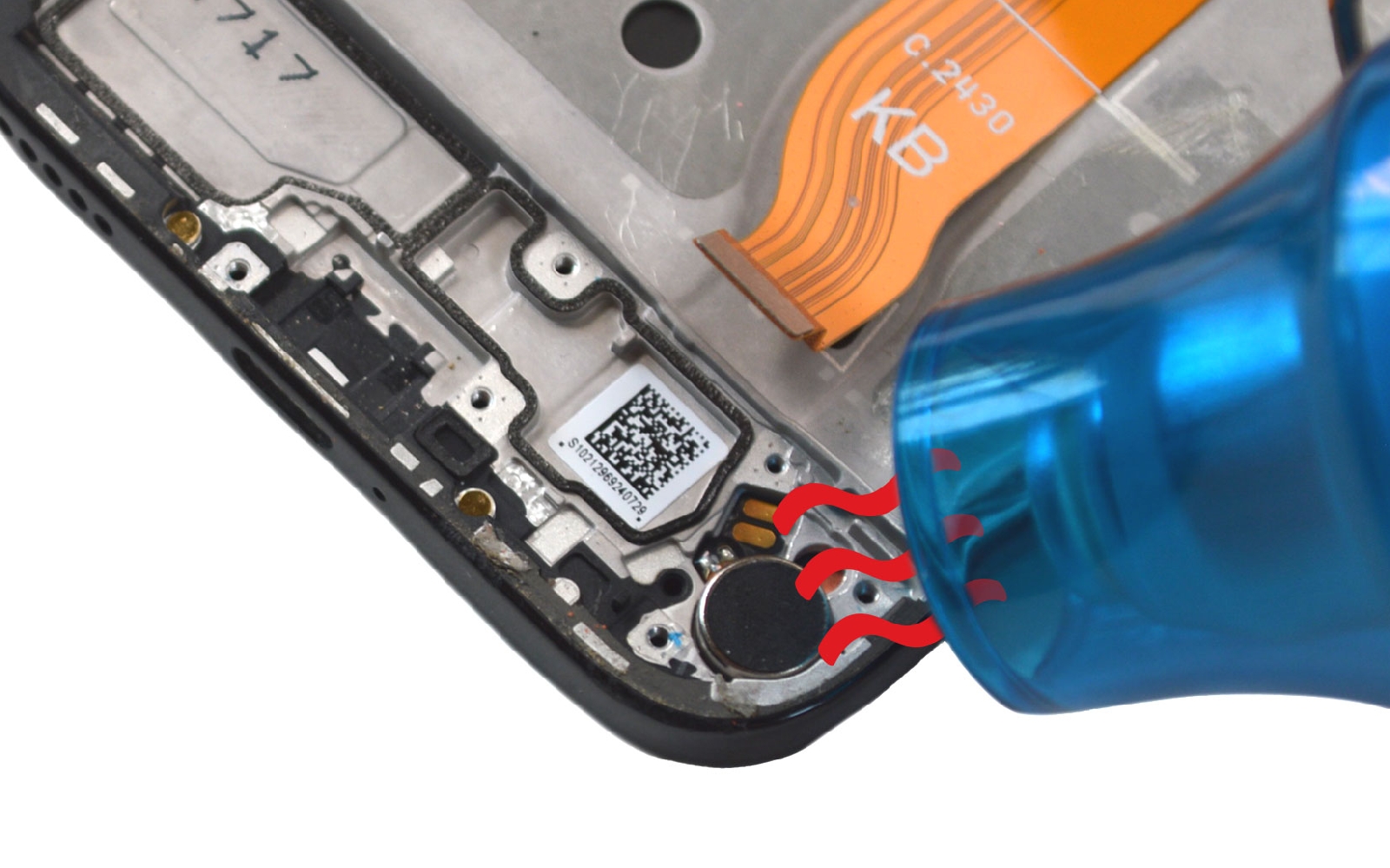

Chauffez légèrement le vibreur pour ramollir la colle se trouvant dessous.

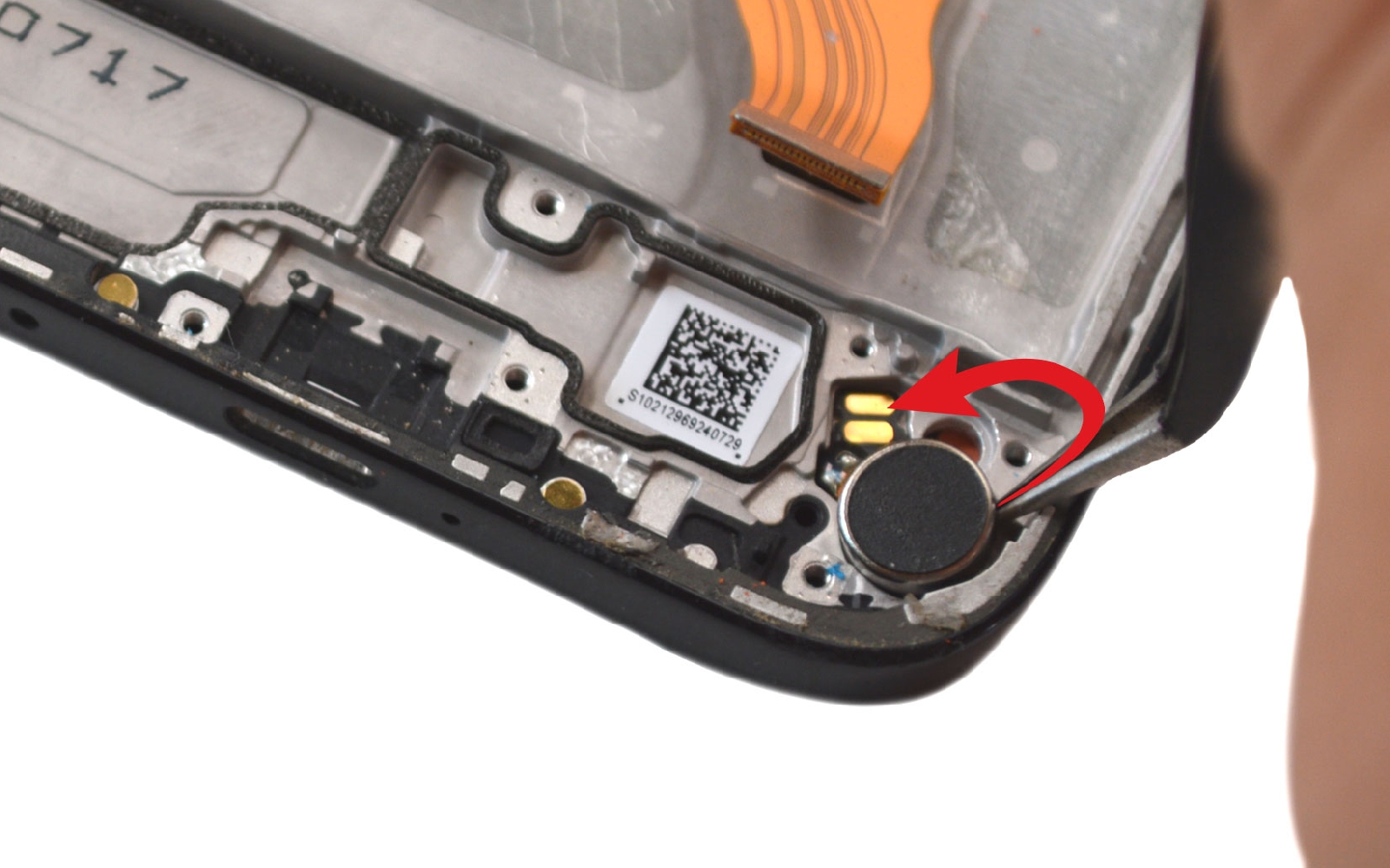

Décollez le composant en glissant la pointe de la pincette dessous pour le décoller. Faites attention à la nappe du vibreur.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Etape 8 : Décoller la rallonge d'interconnexion

Débranchez l'autre coté de la rallonge d'interconnexion puis décollez la du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Nappe d'interconnexion compatible pour Honor 200 Lite
6,90 €

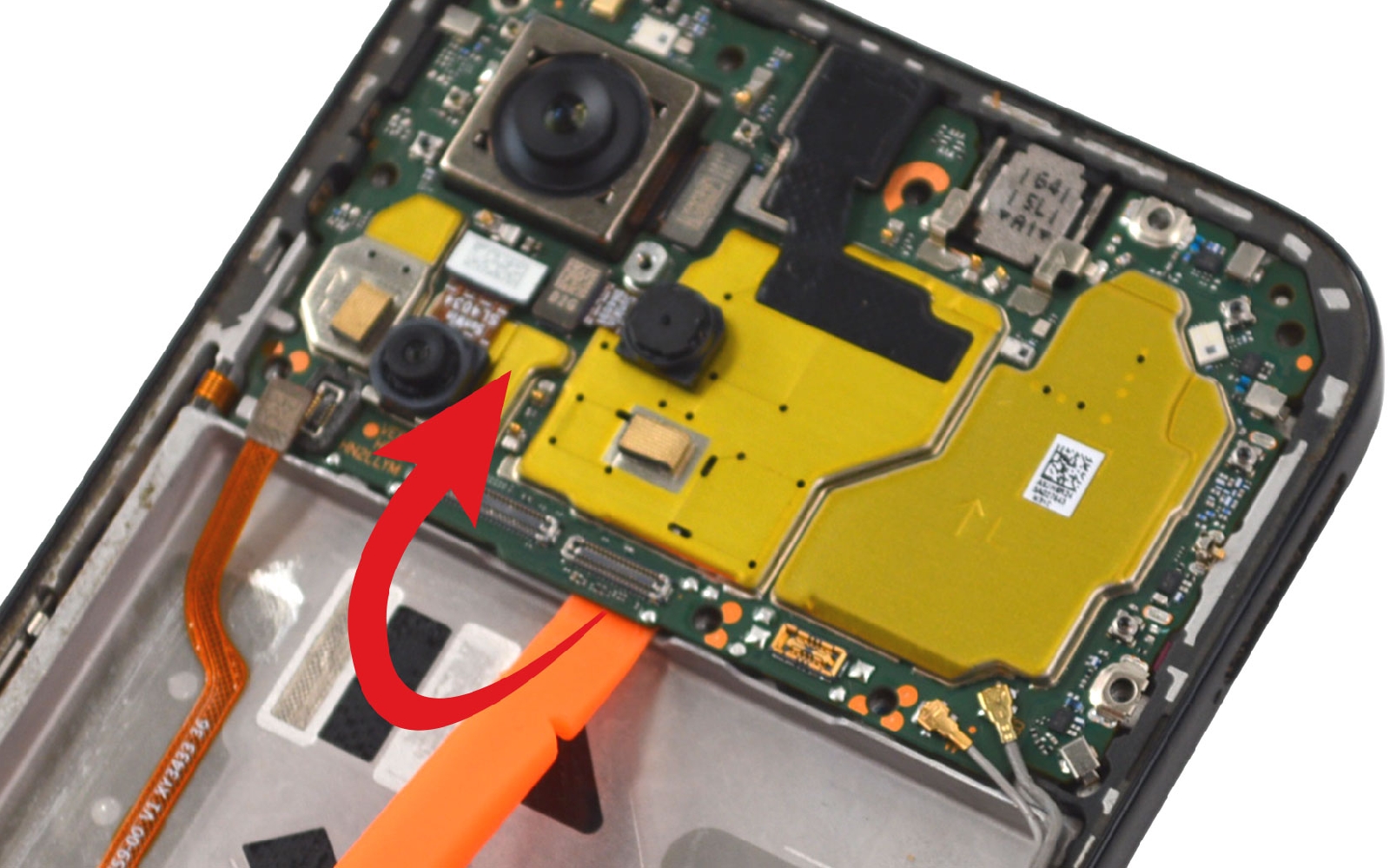

Etape 9 : Libérer la carte mère

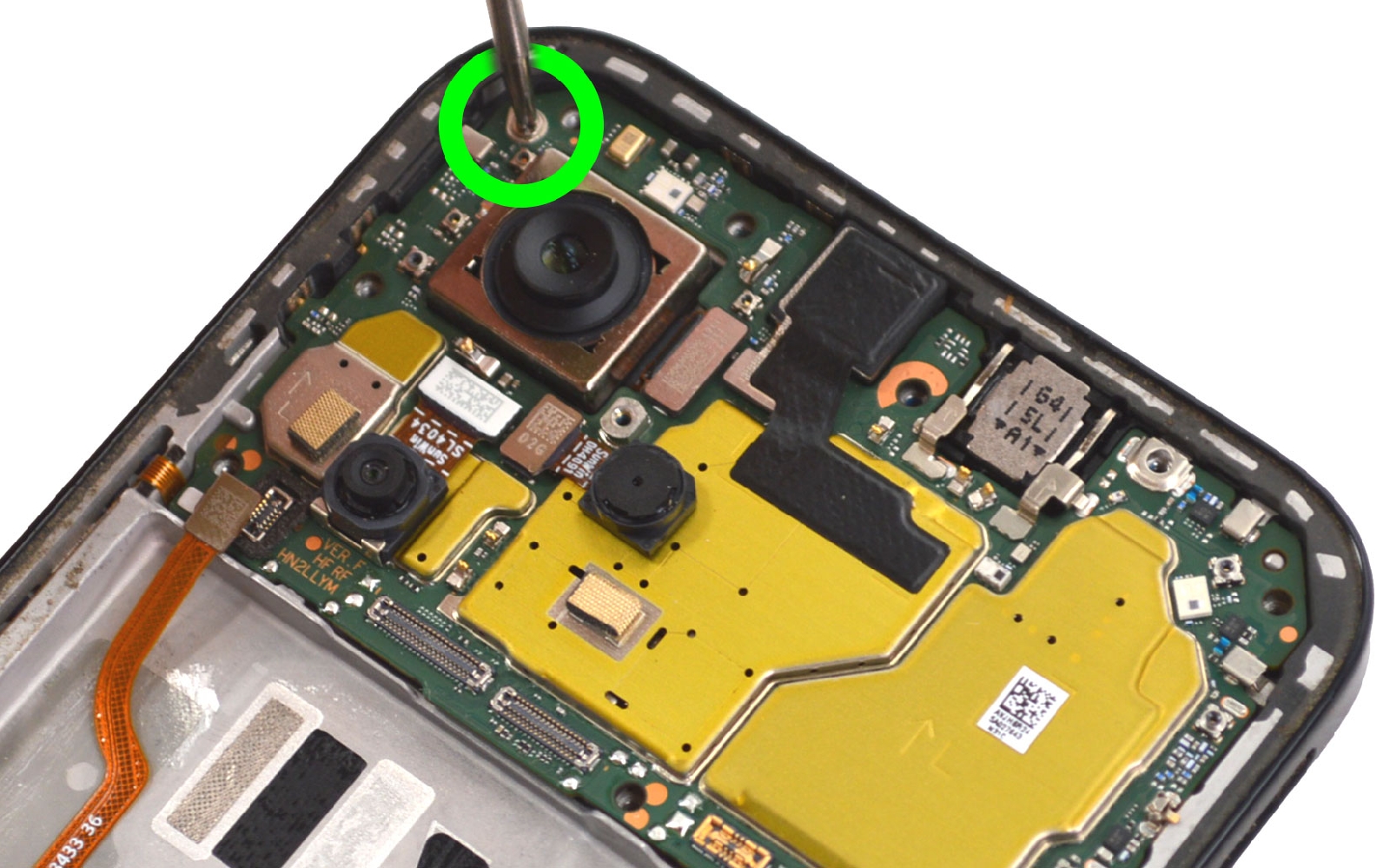

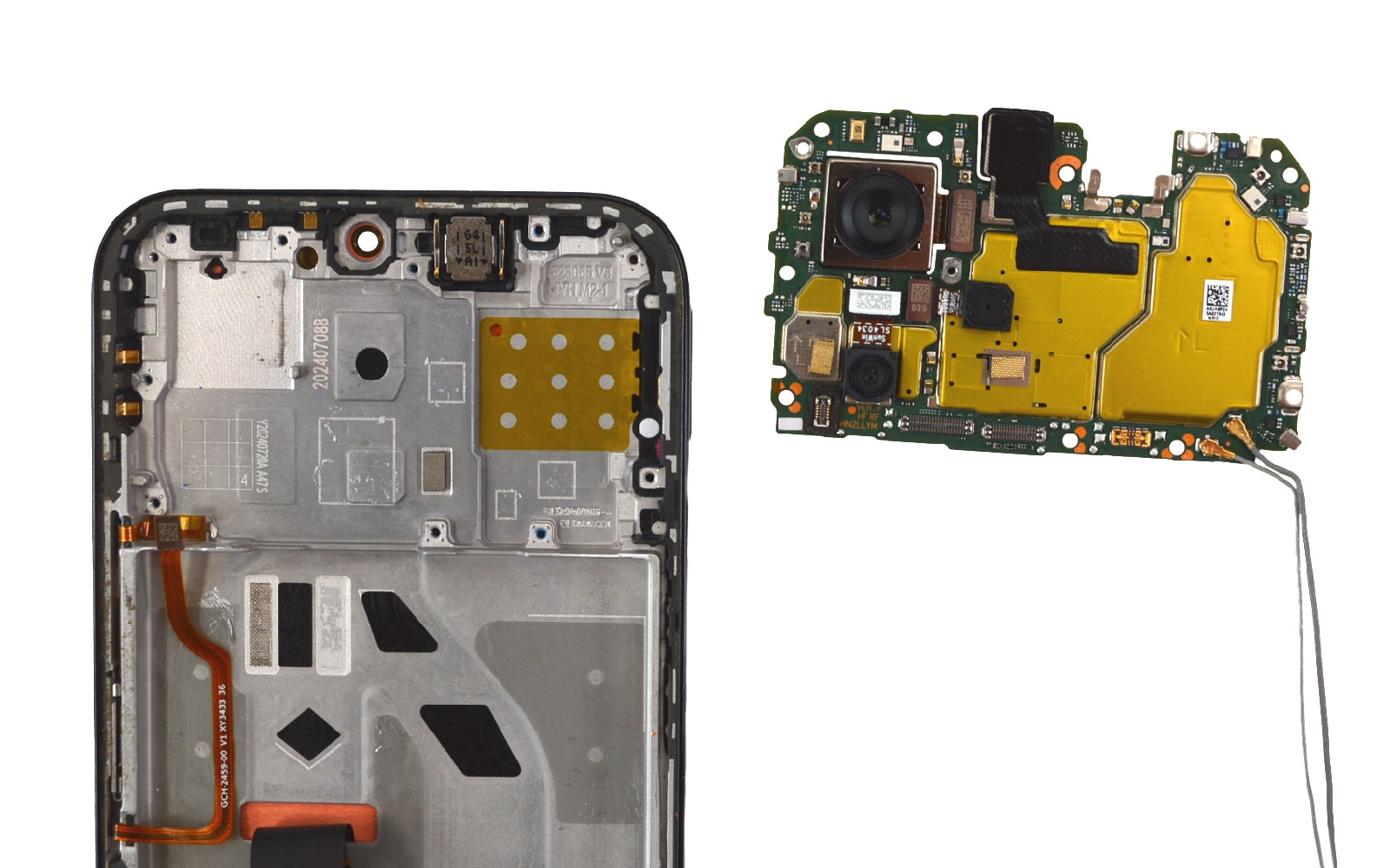

Débranchez la nappe de l'écran puis ôtez la vis cruciforme.

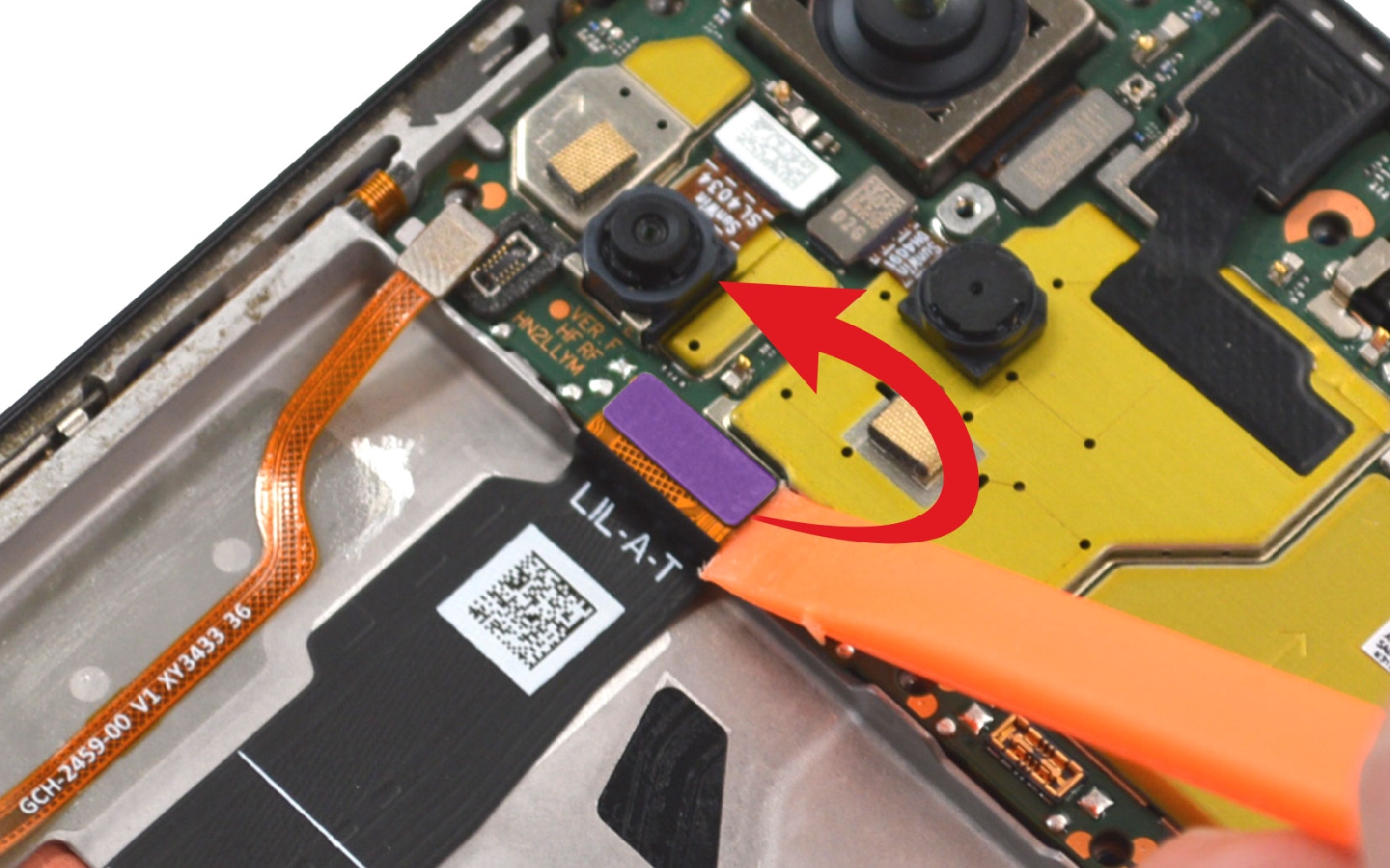

Introduisez le levier sous la carte mère pour la mettre de coté.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

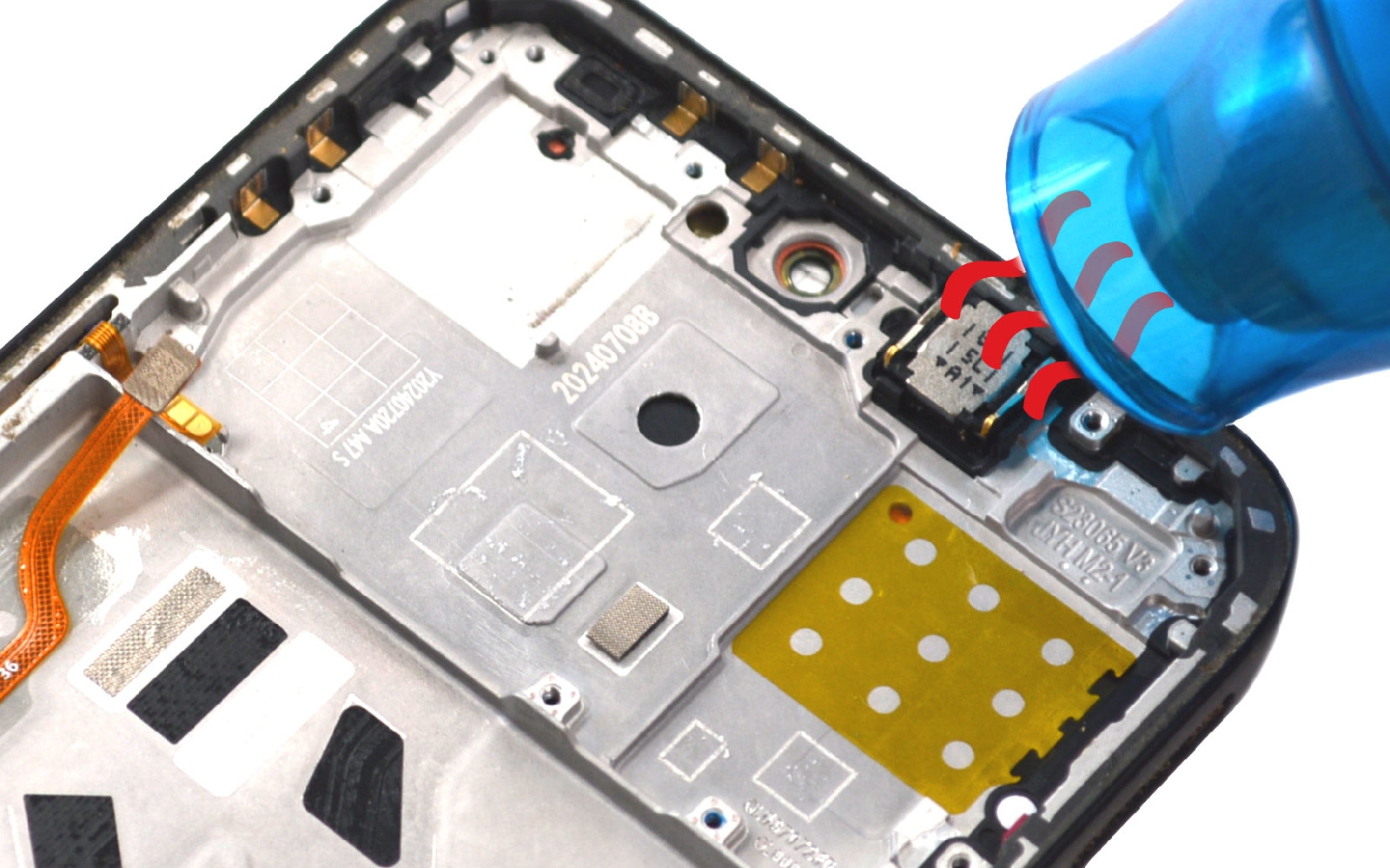

Etape 10 : Enlever la haut-parleur interne

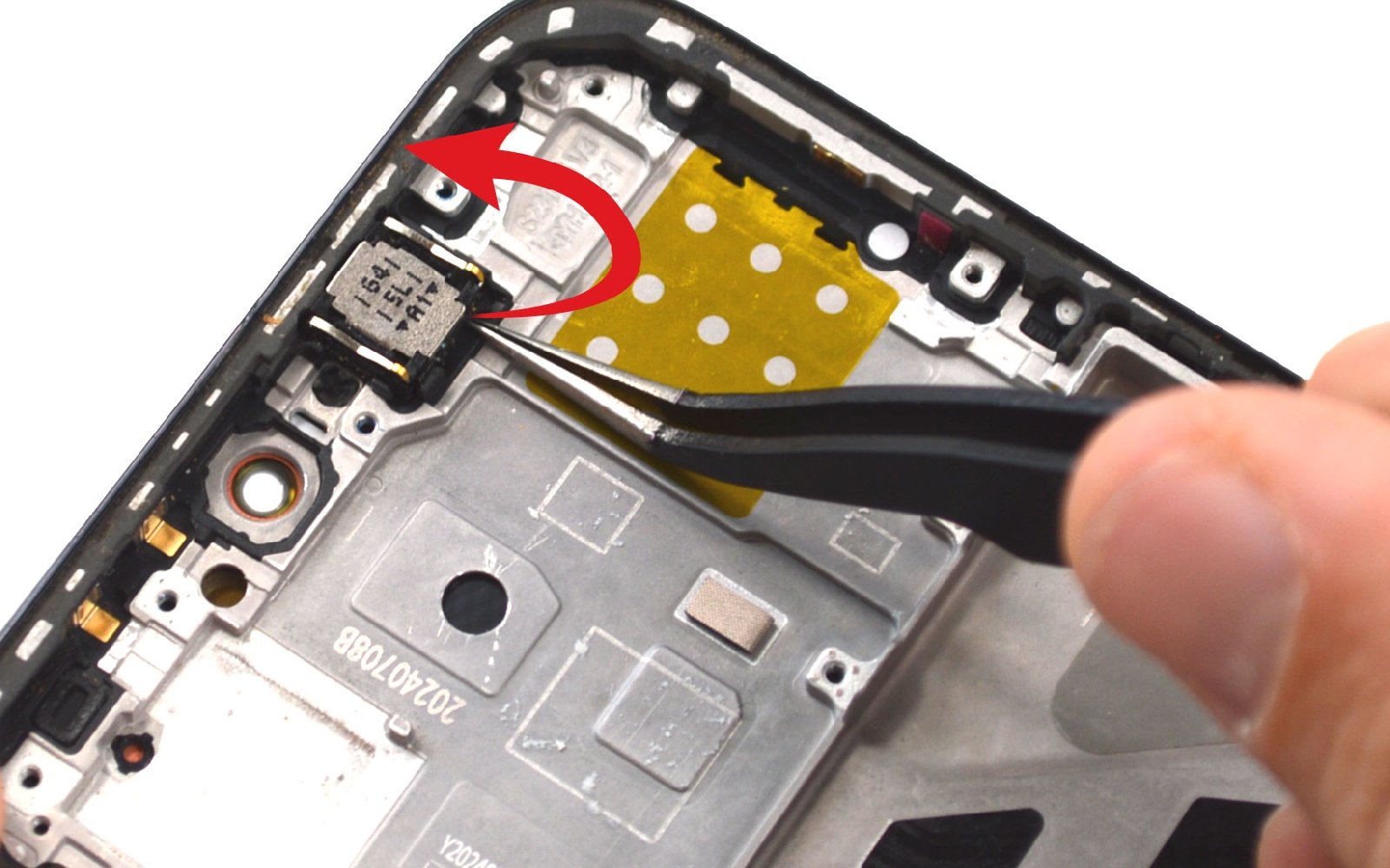

Chauffez légèrement l'écouteur de l'oreille avant de glisser la brucelles sous le composant pour le détacher du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Ecouteur interne pour Honor 200 Lite
7,90 €

Décapeur thermique petit modèle
9,90 €

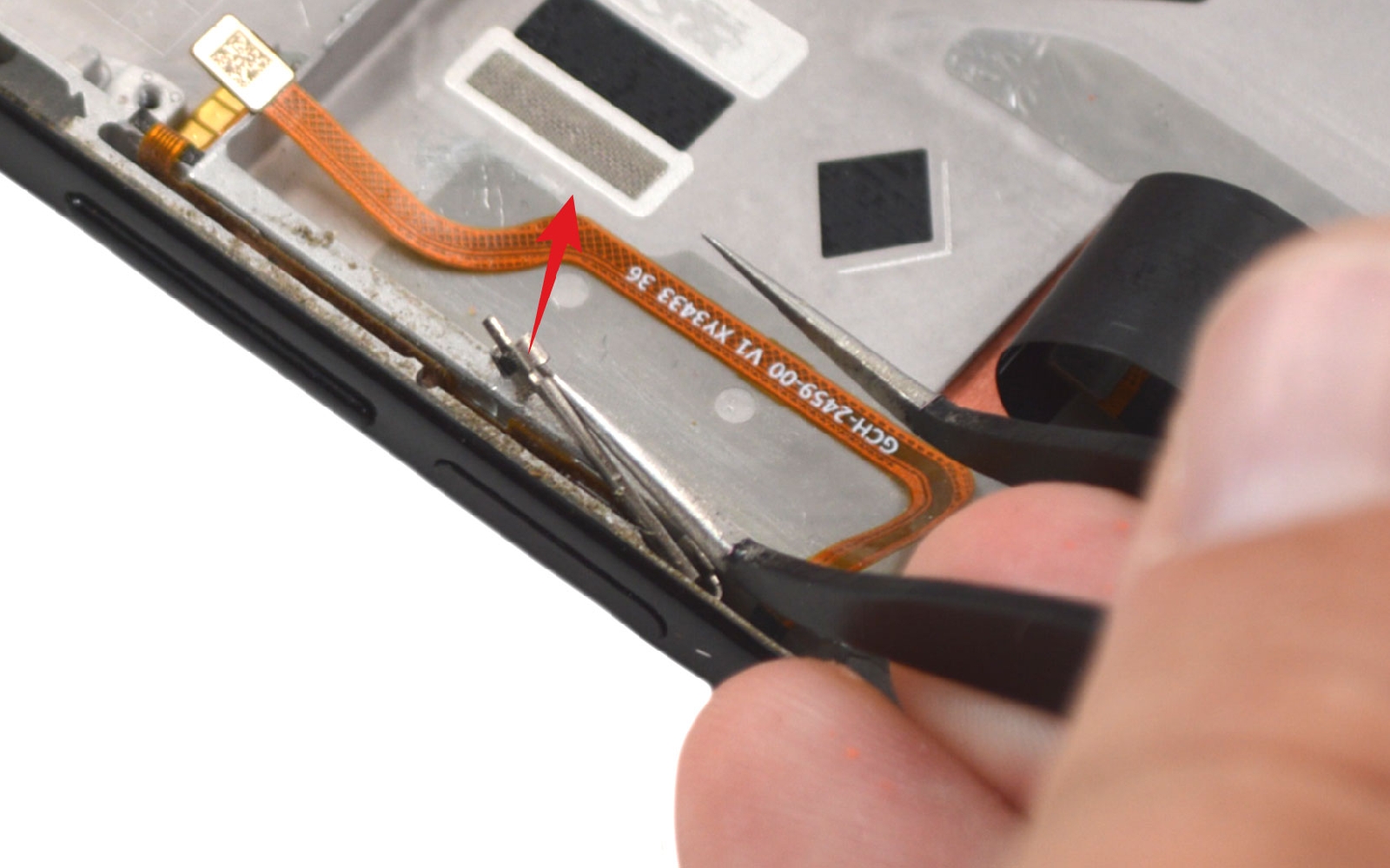

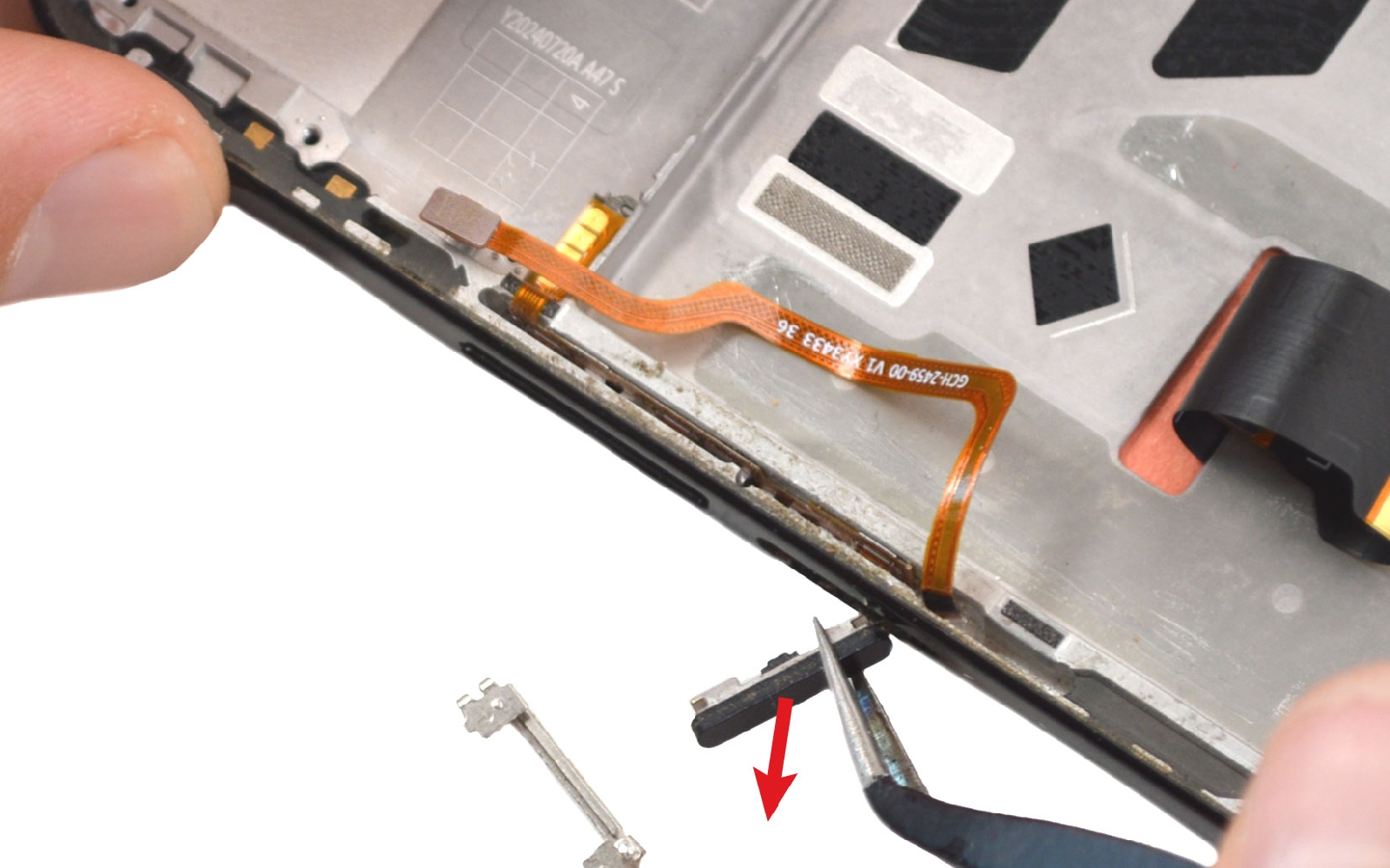

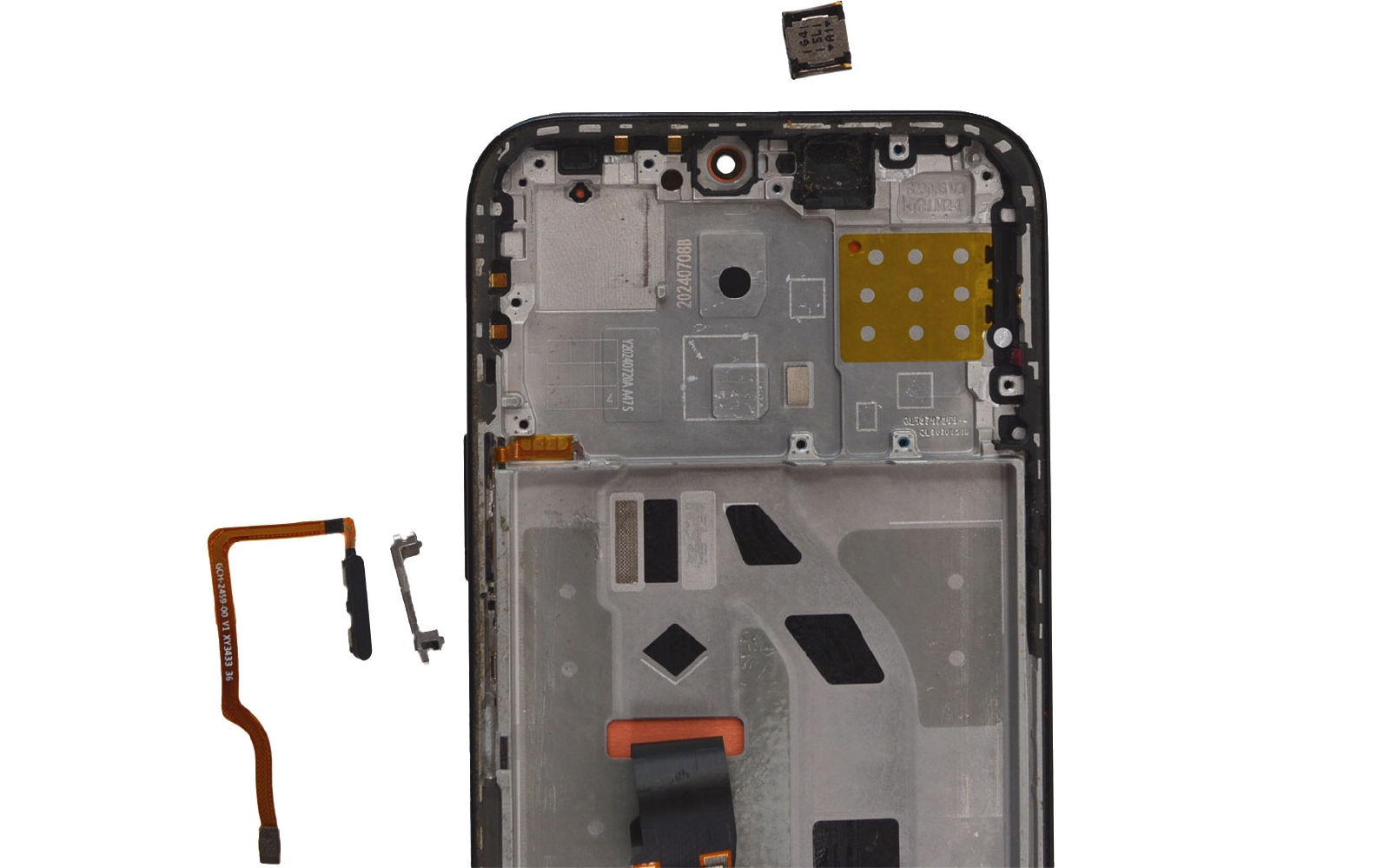

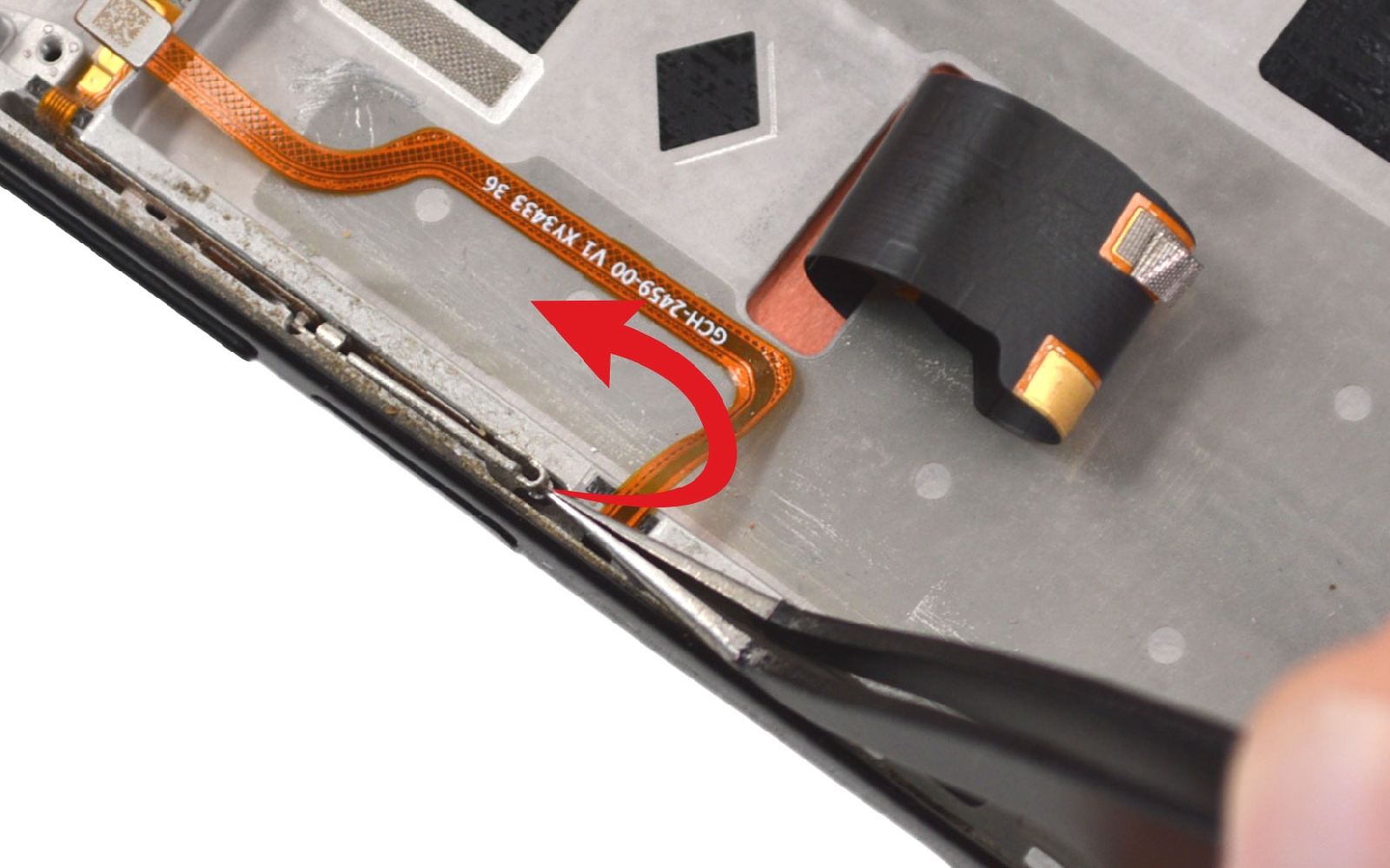

Etape 11 : Récupérer le lecteur d'empreintes

Saisissez la plaquette métallique avec la pincette pour libérer la nappe du capteur.
Ensuite, faites glisser le lecteur d'empreintes et sa nappe dans l'espace du châssis pour le sortir de ce dernier.
Pour éviter d'endommager la connectique, allez y pas à pas.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

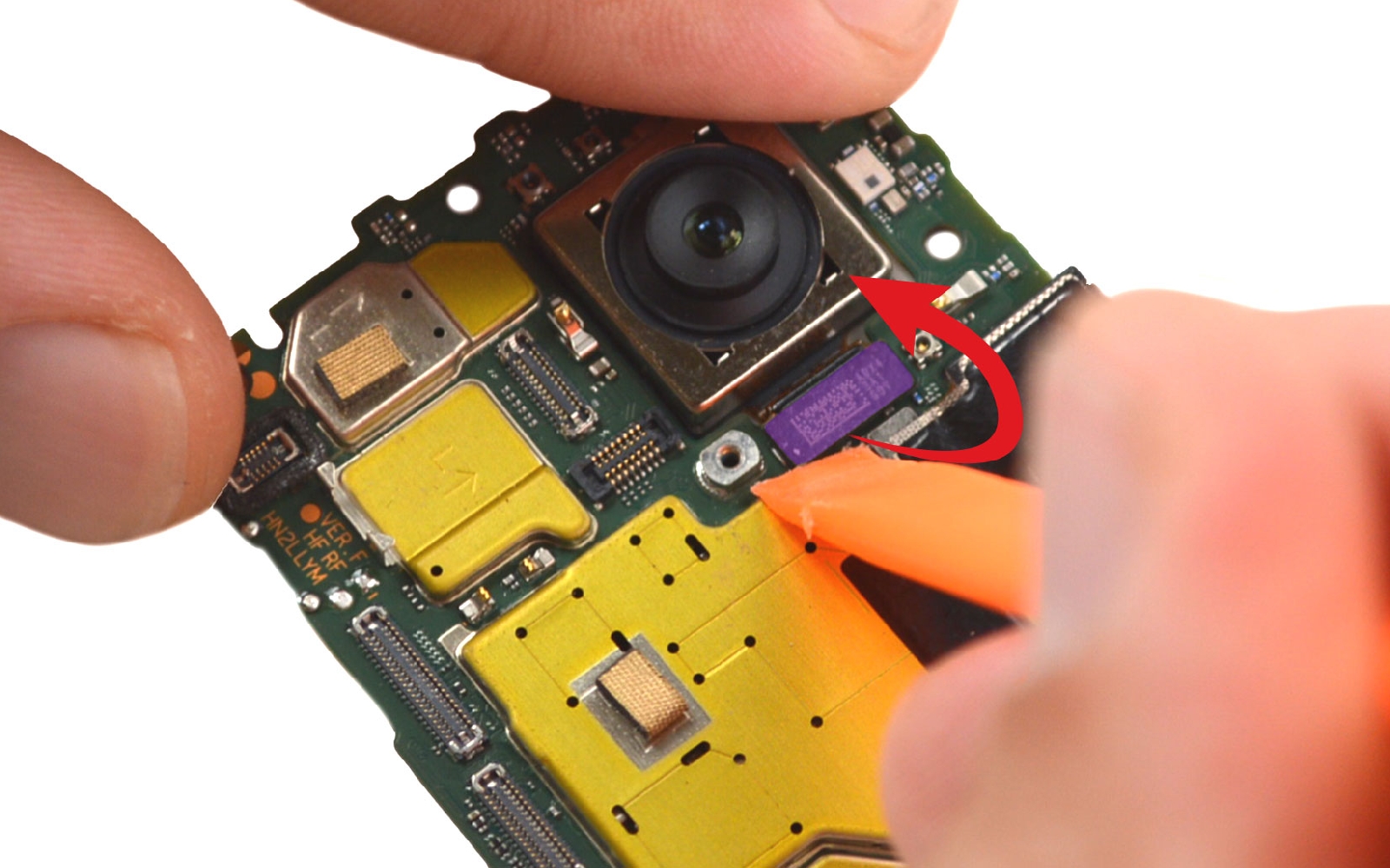

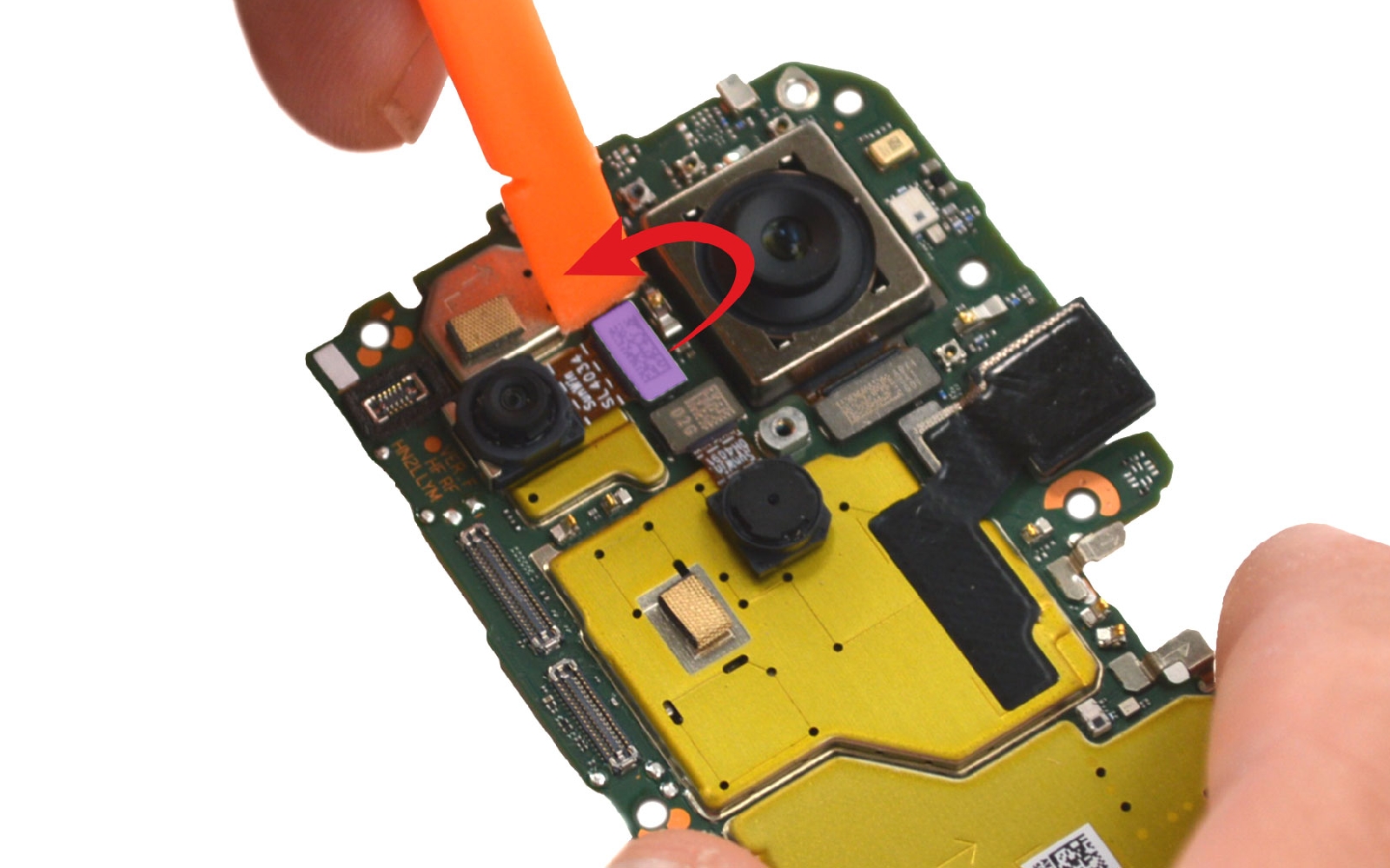

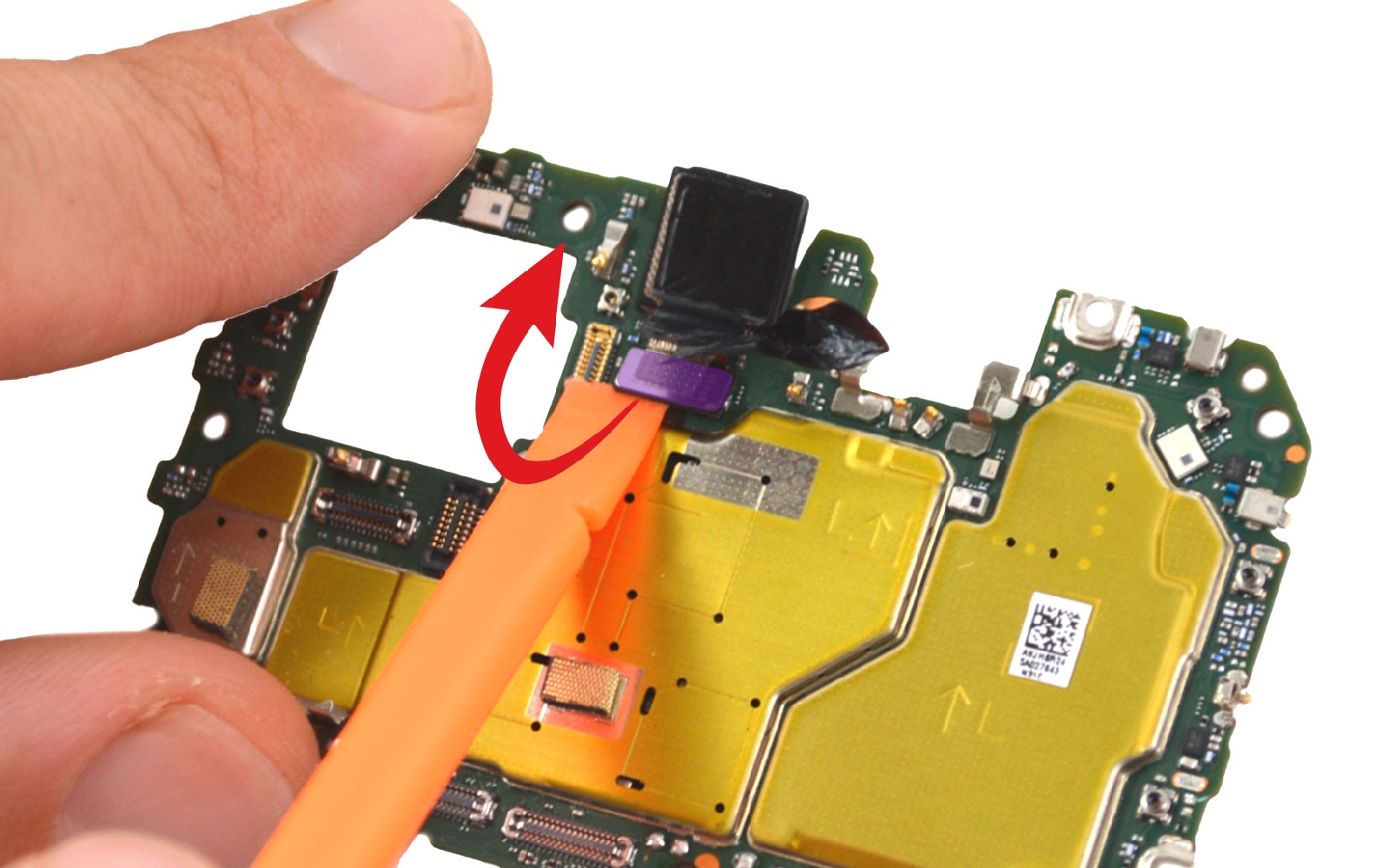

Etape 12 : Détacher les caméras

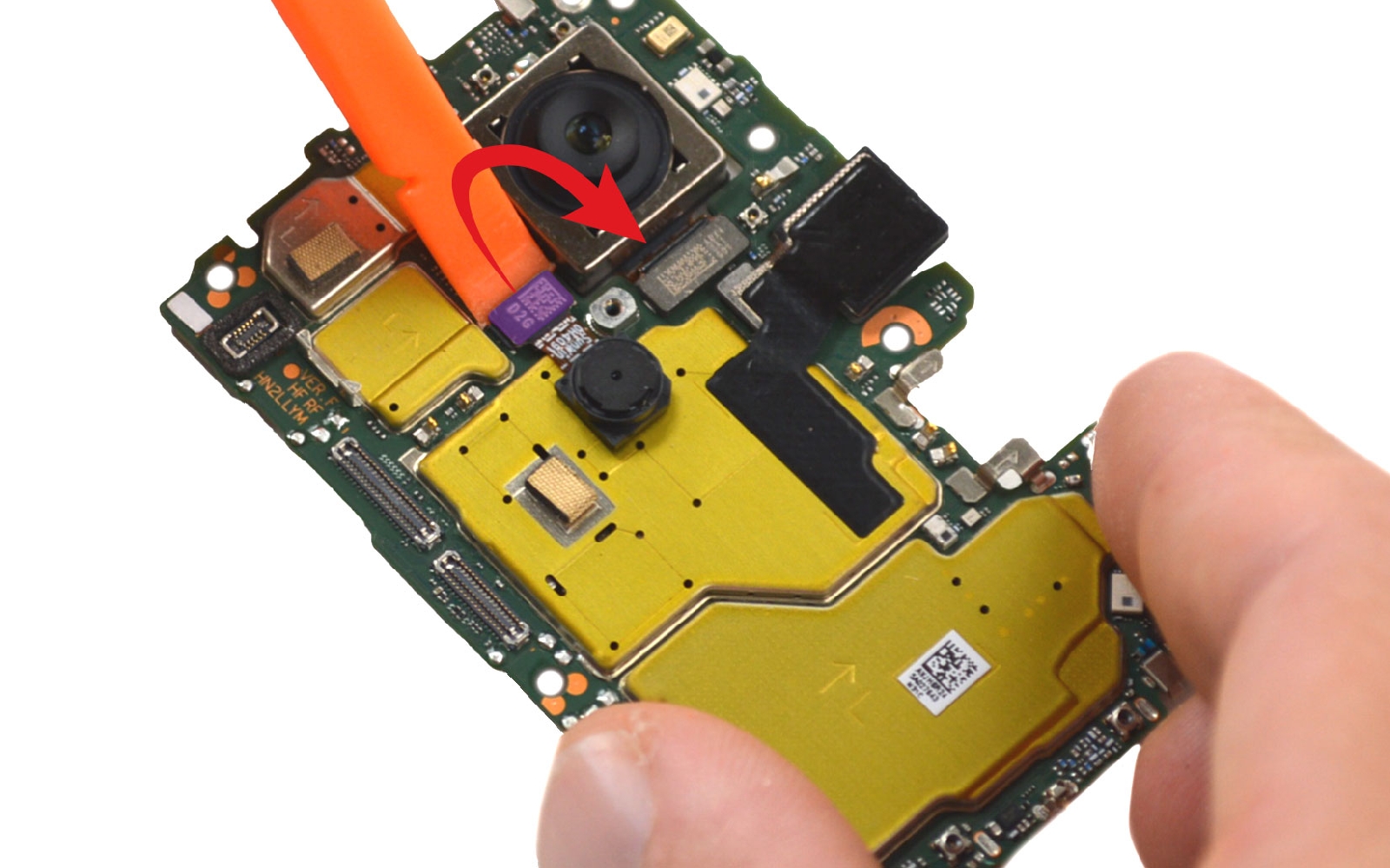

Débranchez les caméras arrière de la carte mère une par une.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

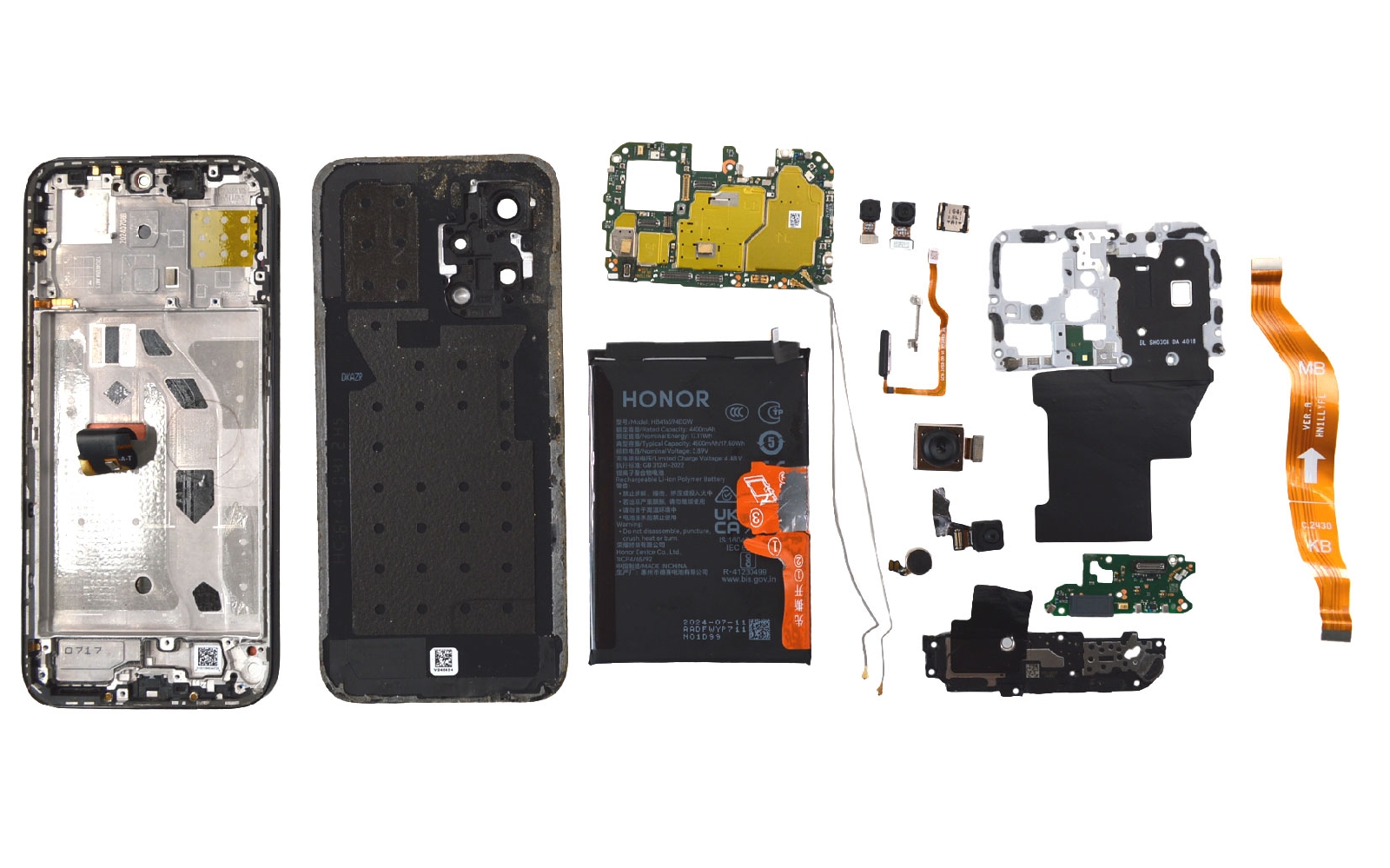

Vue éclatée

Voici une vue d’ensemble de toutes les pièces que nous avons retirées au cours de cette réparation. Cela vous permet de visualiser clairement chaque élément démonté.

Pour le remontage, rien de plus simple : il vous suffit de suivre les étapes du tutoriel dans le sens inverse. Prenez votre temps, vérifiez bien l’emplacement de chaque pièce, et n’hésitez pas à vous référer aux photos si besoin.

Et voilà, votre appareil sera bientôt comme neuf !
