Comment changer le connecteur de charge sur Galaxy A56 (5G)

Temps estimé : 30 min
Difficulté : 3/5
Note de réparabilité : 15/20
Galaxy A56 (5G) | Temps estimé : 30 min | Difficulté : 3/5

Votre téléphone ne se recharge plus correctement, le câble bouge ou ne tient plus en place ? Il est fort probable que le connecteur de charge soit usé ou endommagé. Bonne nouvelle : il est tout à fait possible de le remplacer vous-même.

Dans ce tutoriel, nous vous accompagnons pas à pas pour accéder au module de charge, le retirer en toute sécurité et installer un connecteur neuf. Avec les bons outils, un peu de méthode et nos explications claires, vous pourrez redonner à votre smartphone toute sa capacité de charge, sans passer par un réparateur.

Avant de commencer, pensez à éteindre votre appareil, retirer le tiroir SIM et vous installer dans un espace propre et bien éclairé. Vous êtes prêt(e) ? Allons-y !

Diagnostic

› Problème de charge...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et lecteur SIM pour Samsung Galaxy A56 5G
26,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

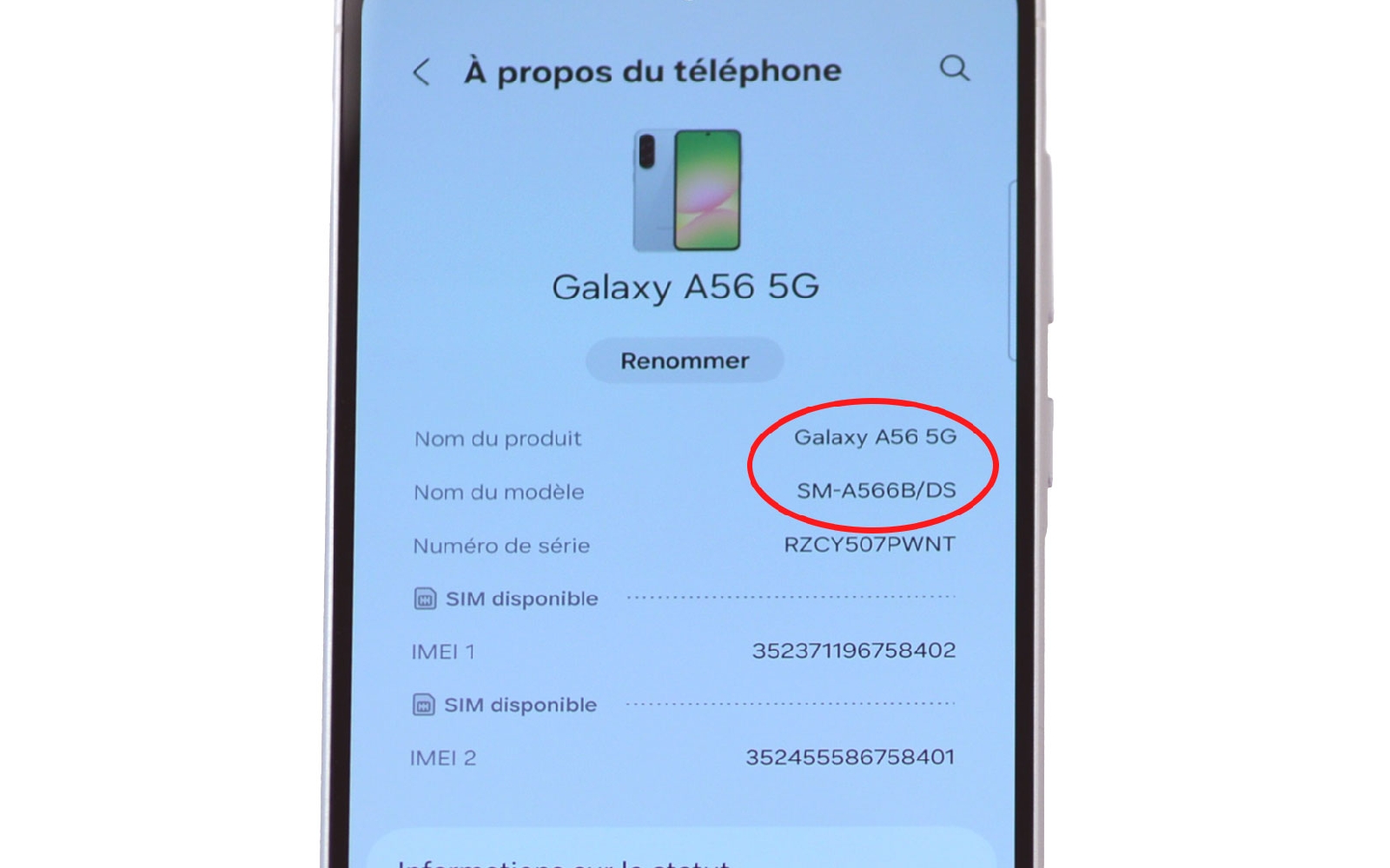

Dans un premier temps, il est essentiel de vérifier le numéro exact du modèle de votre téléphone. Cela permet de s’assurer que la pièce que vous allez utiliser est parfaitement compatible avec votre appareil. Pour cela, rendez-vous dans Paramètres > À propos du téléphone. Le numéro de modèle s’affiche généralement sous la forme SM-A566B. Notez-le soigneusement avant de passer commande.

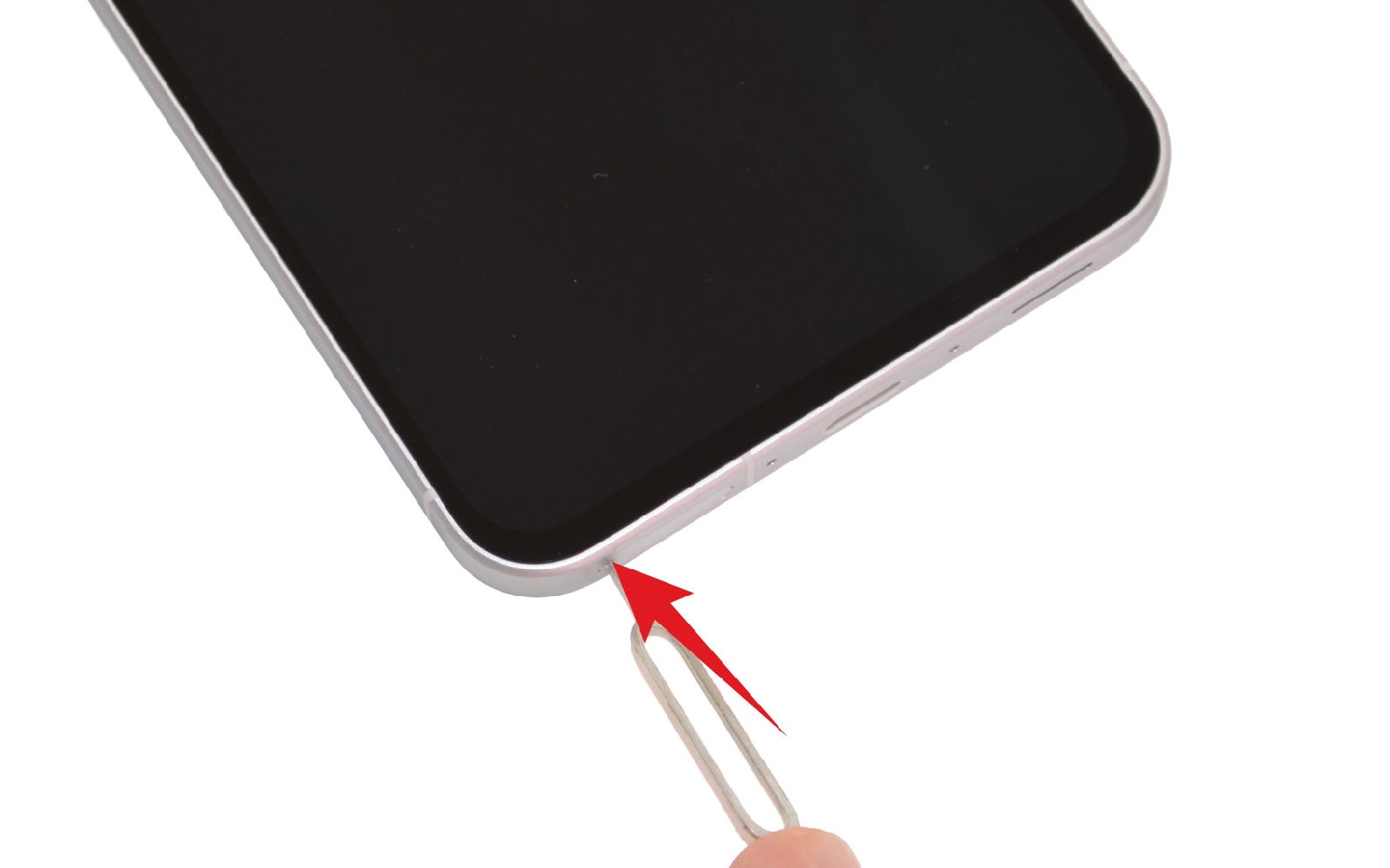

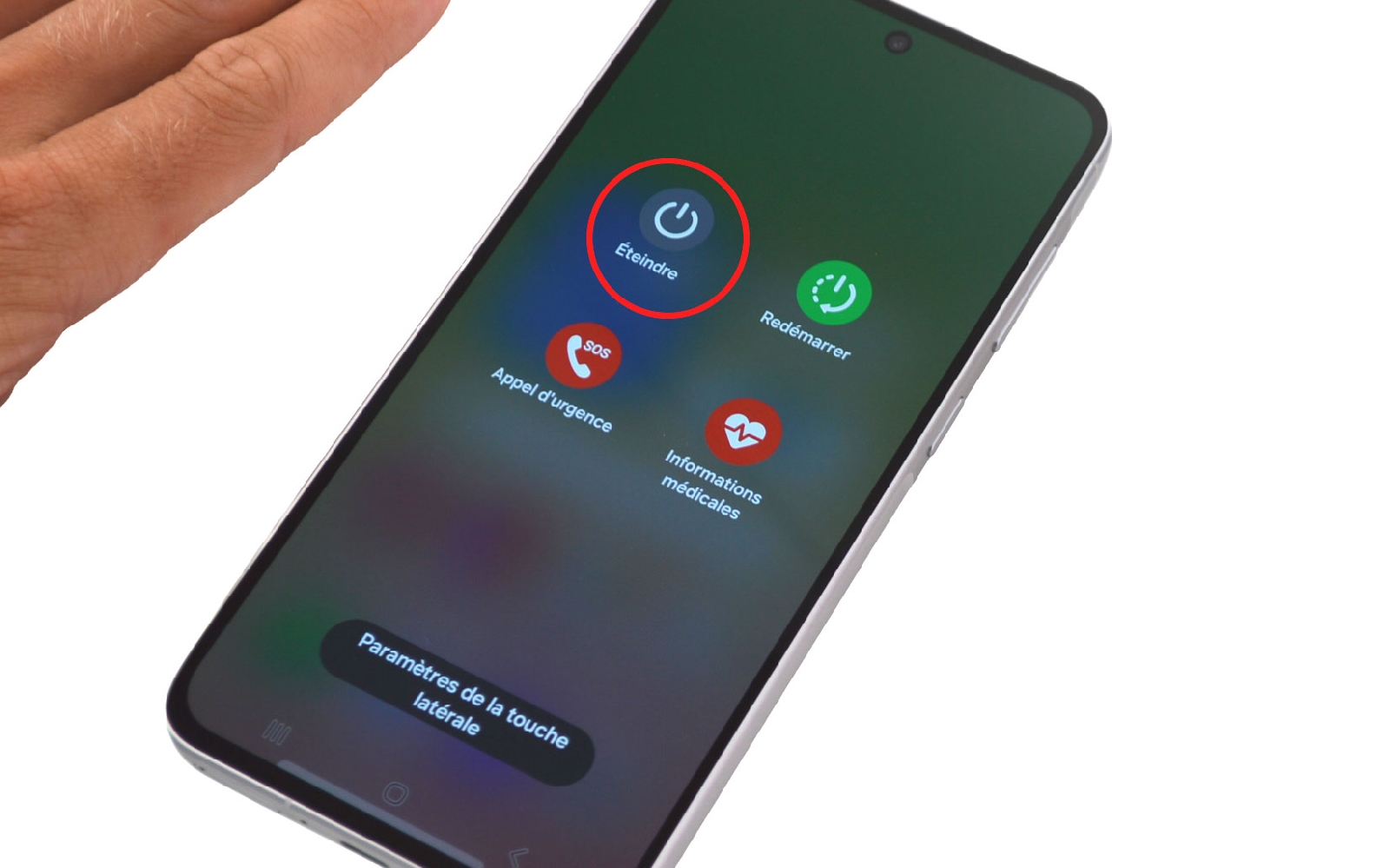

Une fois la bonne pièce reçue, vous pouvez commencer la réparation. Éteignez complètement votre téléphone, puis utilisez l’outil d’éjection (ou un trombone) pour retirer le rack de la carte SIM.
Cela évitera tout dommage lors du démontage. Vous êtes maintenant prêt(e) pour la suite !
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Outils optionnels
Outils optionnels

Etape 1 : Chauffer la vitre arrière
La vitre arrière de votre téléphone est fortement maintenue par un adhésif puissant. Pour pouvoir la décoller sans l’abîmer, il est nécessaire de chauffer délicatement son contour afin de ramollir la colle. Pour cela, deux méthodes s’offrent à vous :

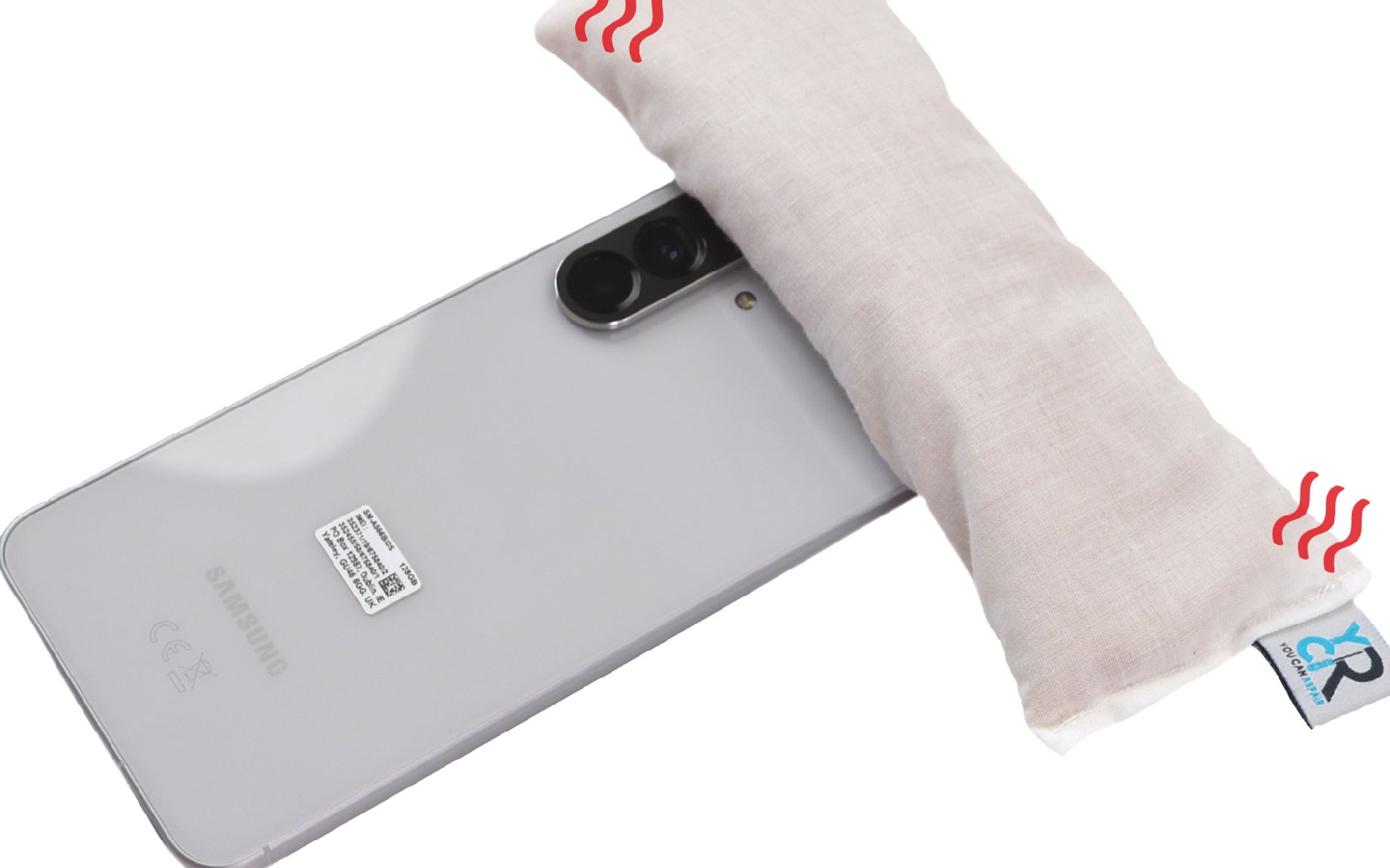

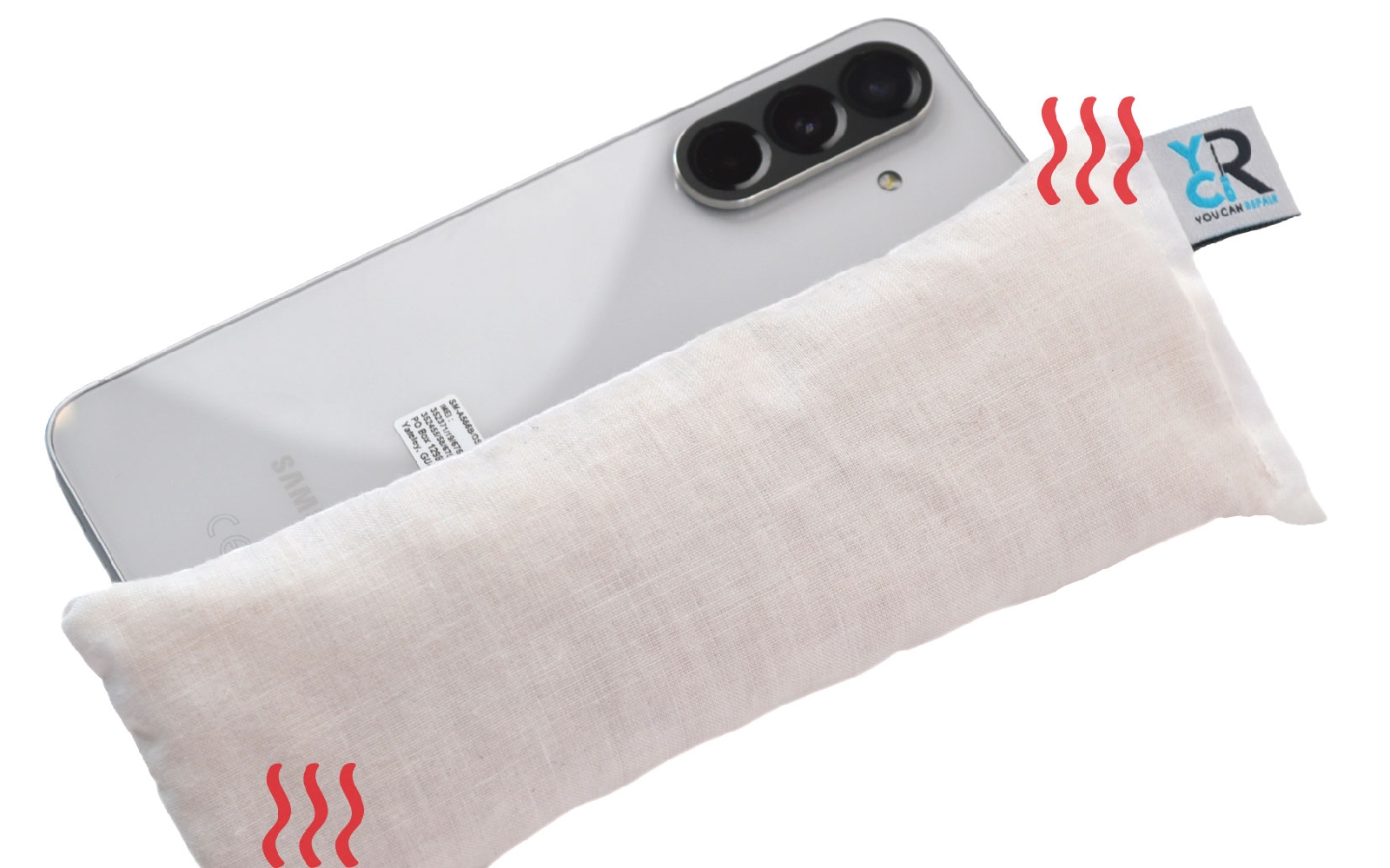

Vous pouvez utiliser un coussin chauffant, préalablement passé au micro-ondes pendant environ une minute, puis le poser sur l’arrière de l’appareil pendant quelques minutes pour diffuser la chaleur.

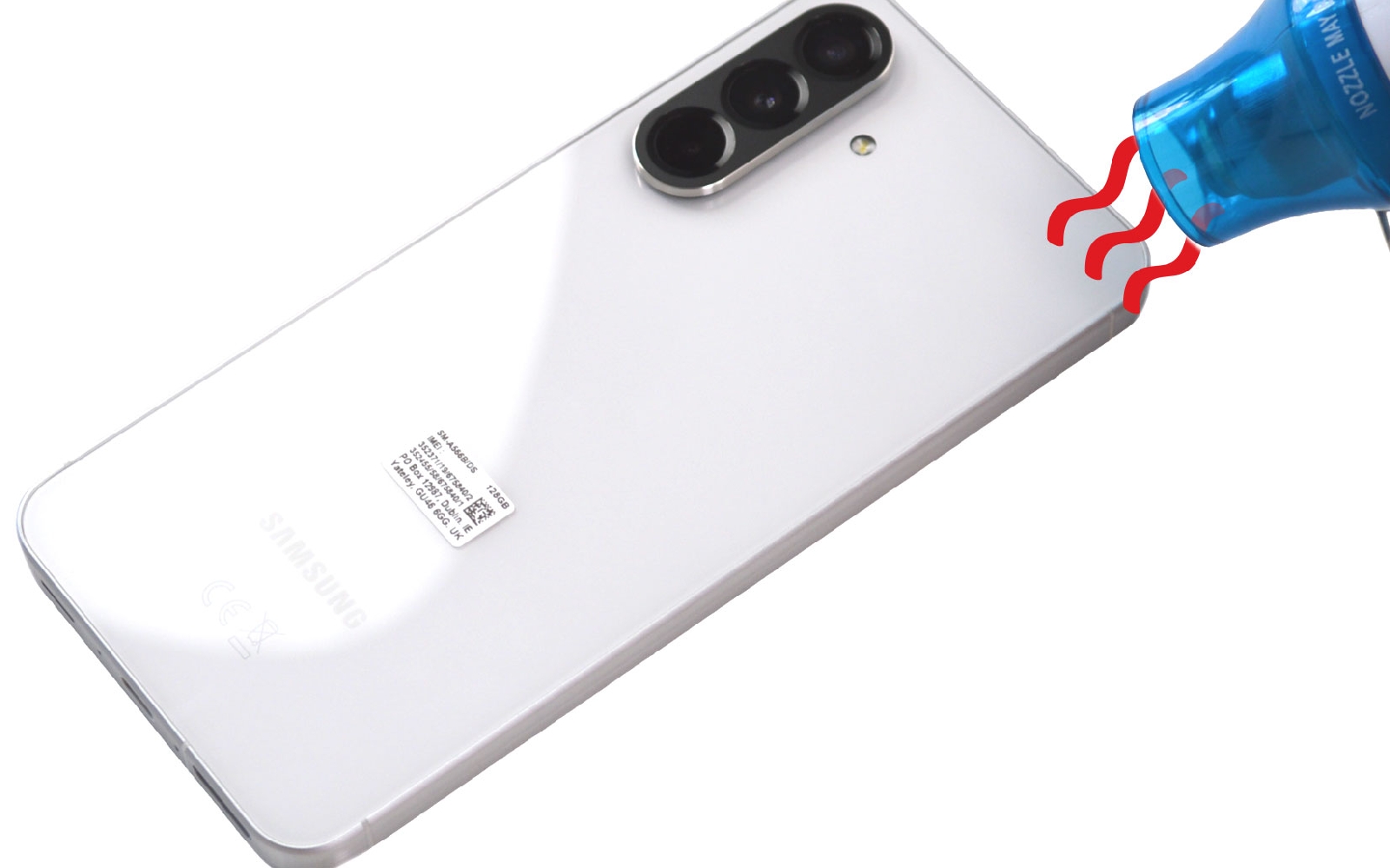

Autre option : un décapeur thermique ou un sèche-cheveux, réglé sur une température moyenne. Faites-le circuler lentement autour des bords du téléphone pour chauffer l’ensemble de manière homogène.

Attention, évitez de concentrer la chaleur trop longtemps au même endroit, cela pourrait endommager les composants internes ou surchauffer la batterie.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

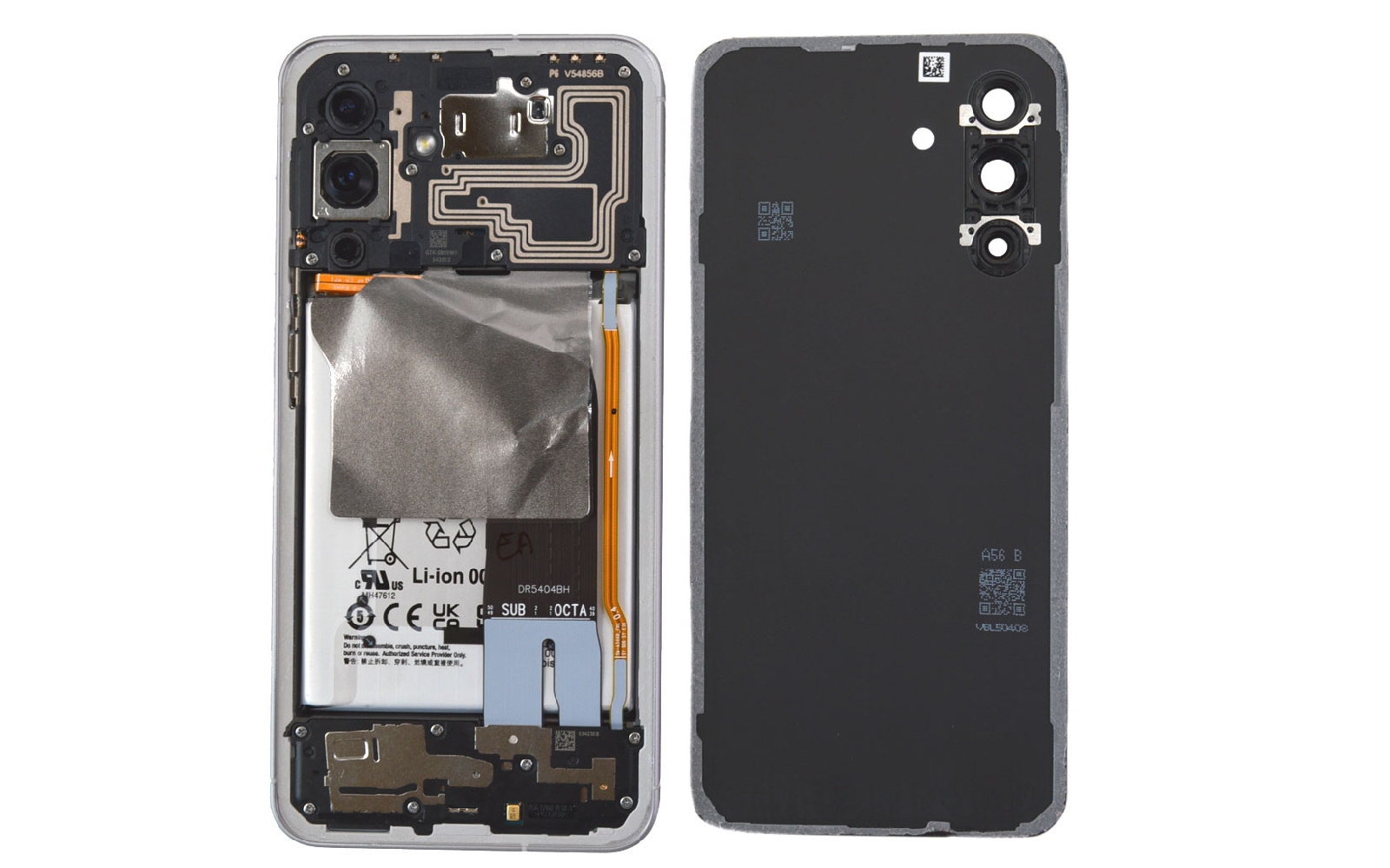

Etape 2 : Ouvrir le téléphone

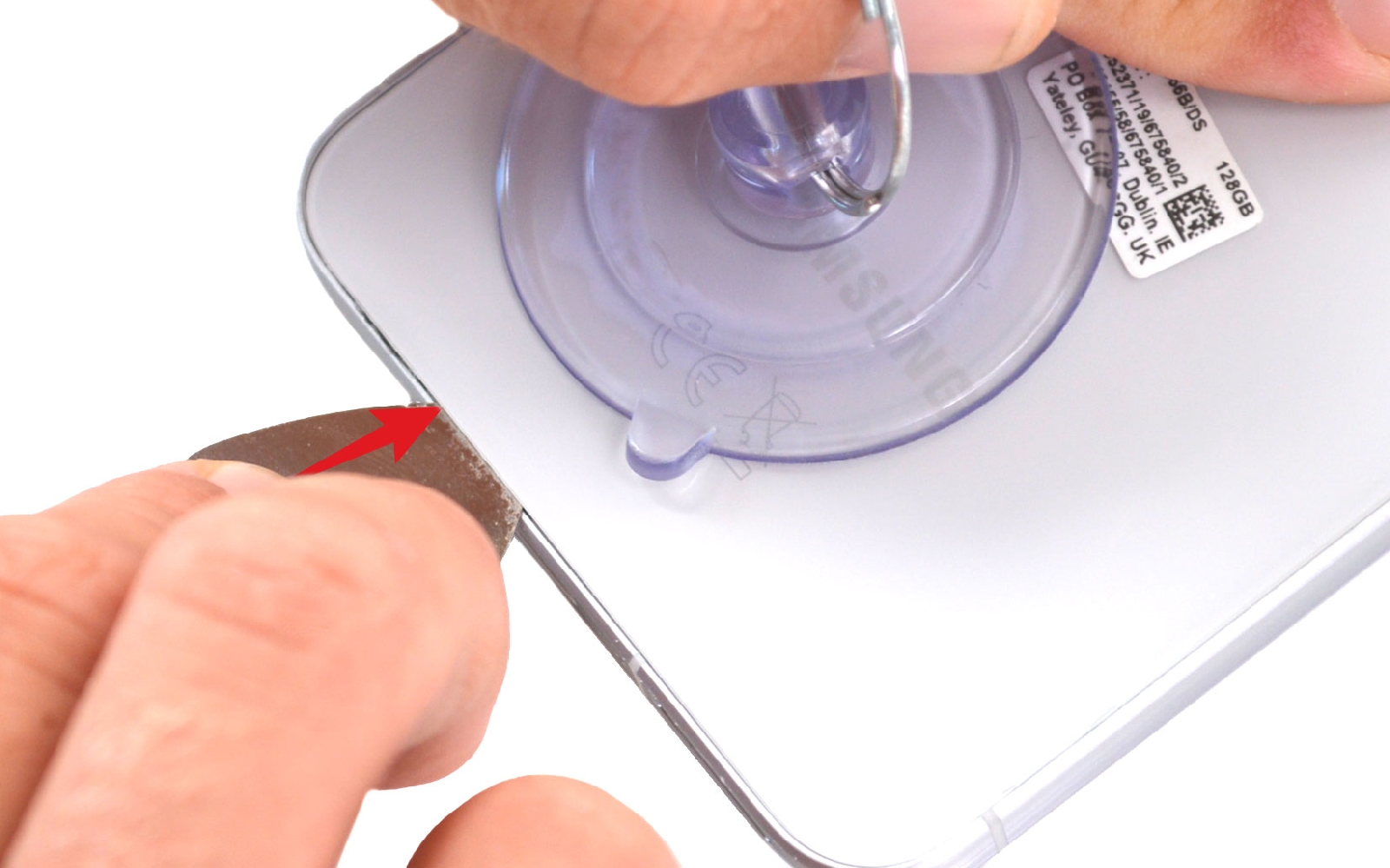

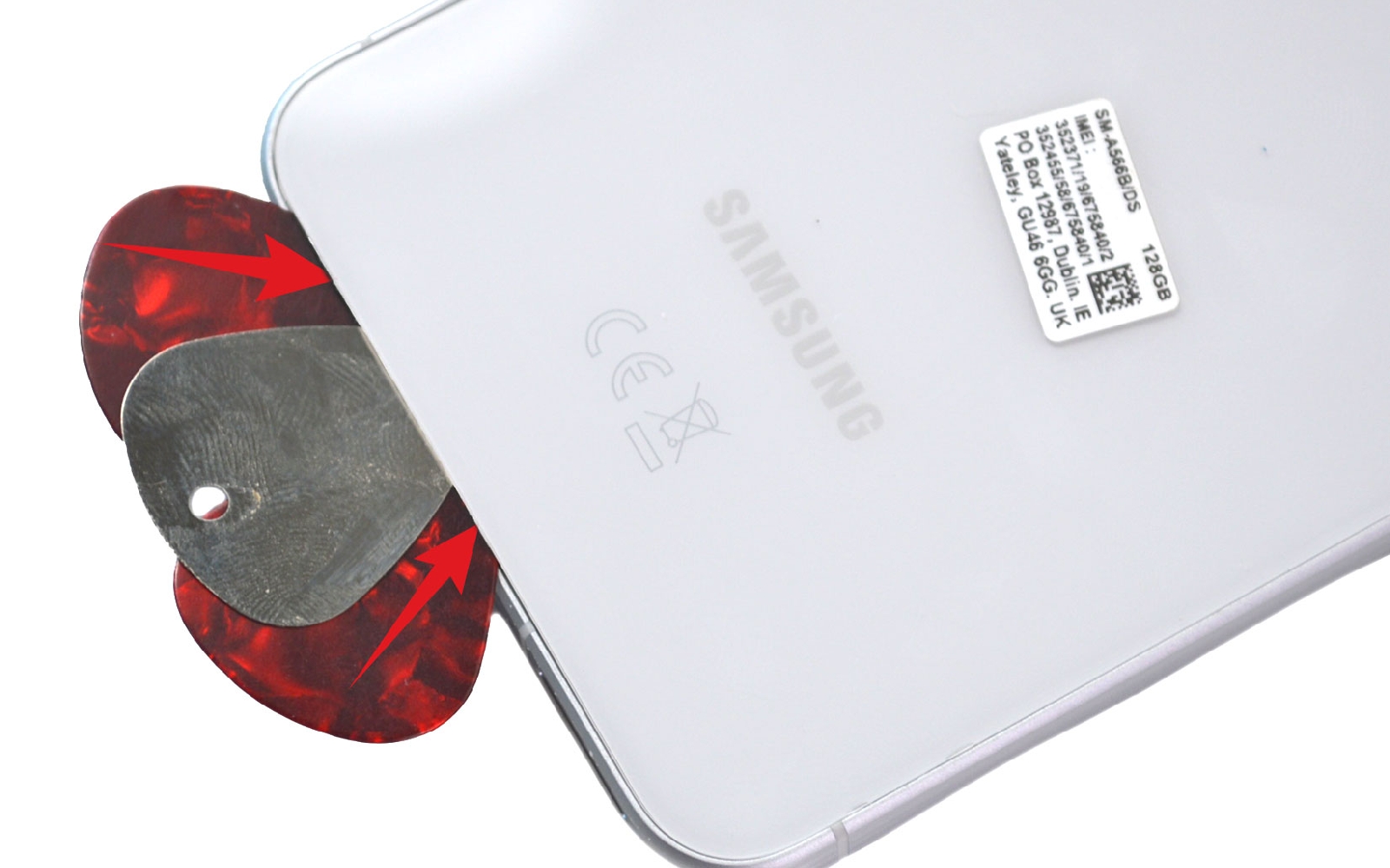

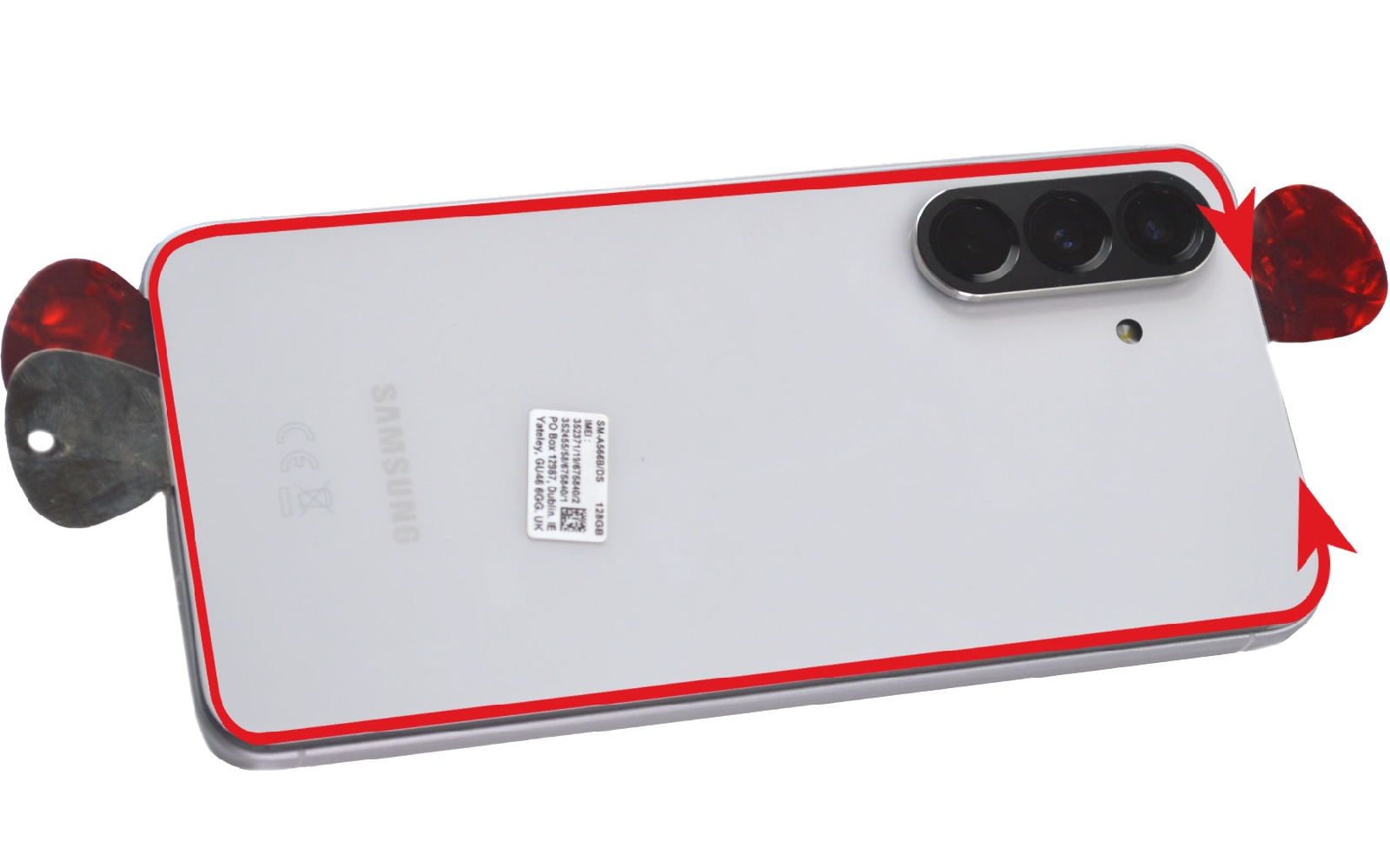

Collez la ventouse sur le bas du téléphone. Tirez son anneau pour soulever légèrement la vitre arrière et pouvoir insérer le médiator troué entre le châssis et la façade.

Une fois en place, installez de part et d'autre de votre médiator en métal, ceux en plastique. Il vosu permettront de ne pas endommager la peinture du composant lors de la manipulation.
Ensuite, faite circuler les deux médiators rouges, le long de la vitre arrière pour la décoller. N'hésitez pas à réchauffer par endroit si vous sentez une mégère résistance.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déconnecter la batterie

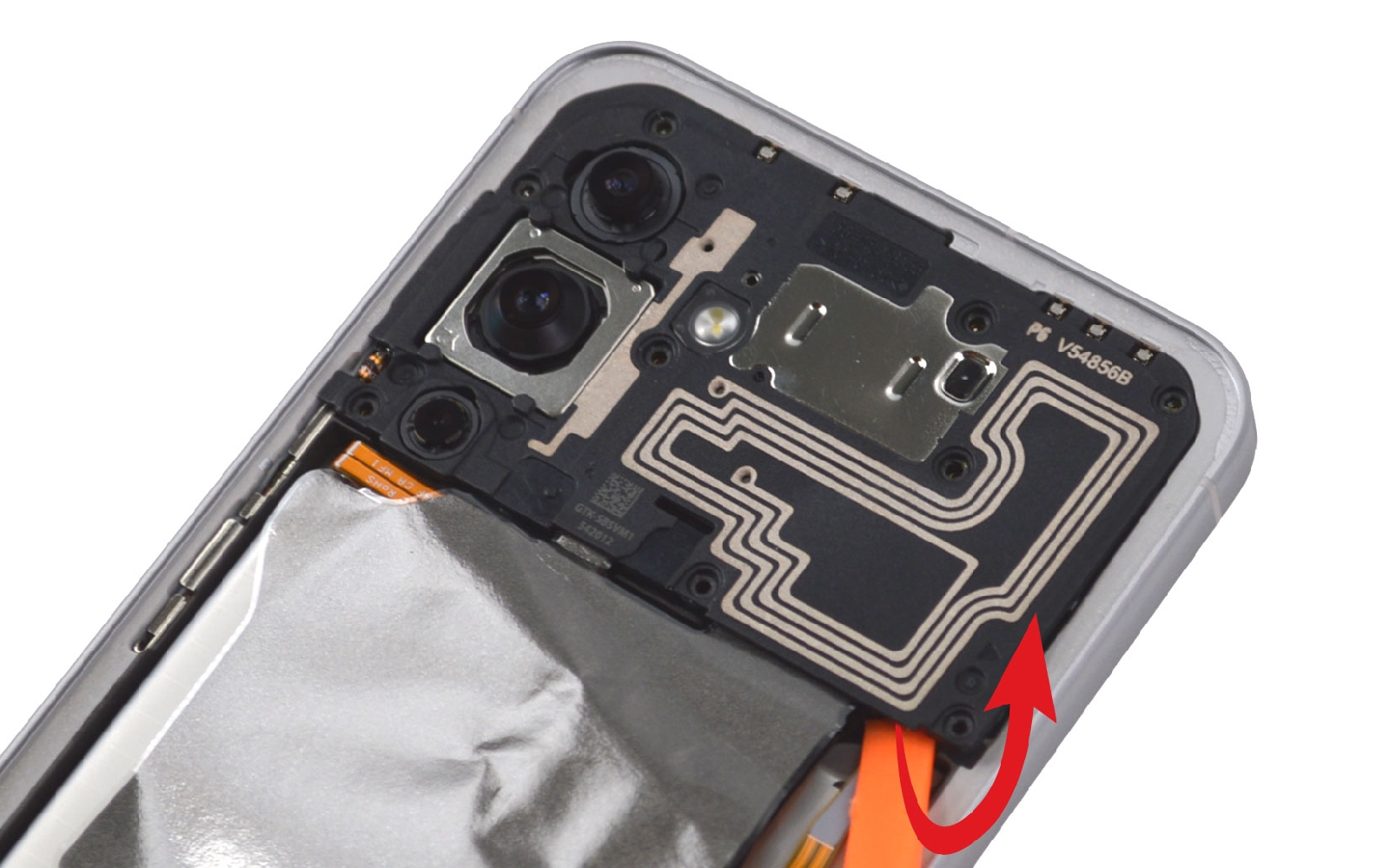

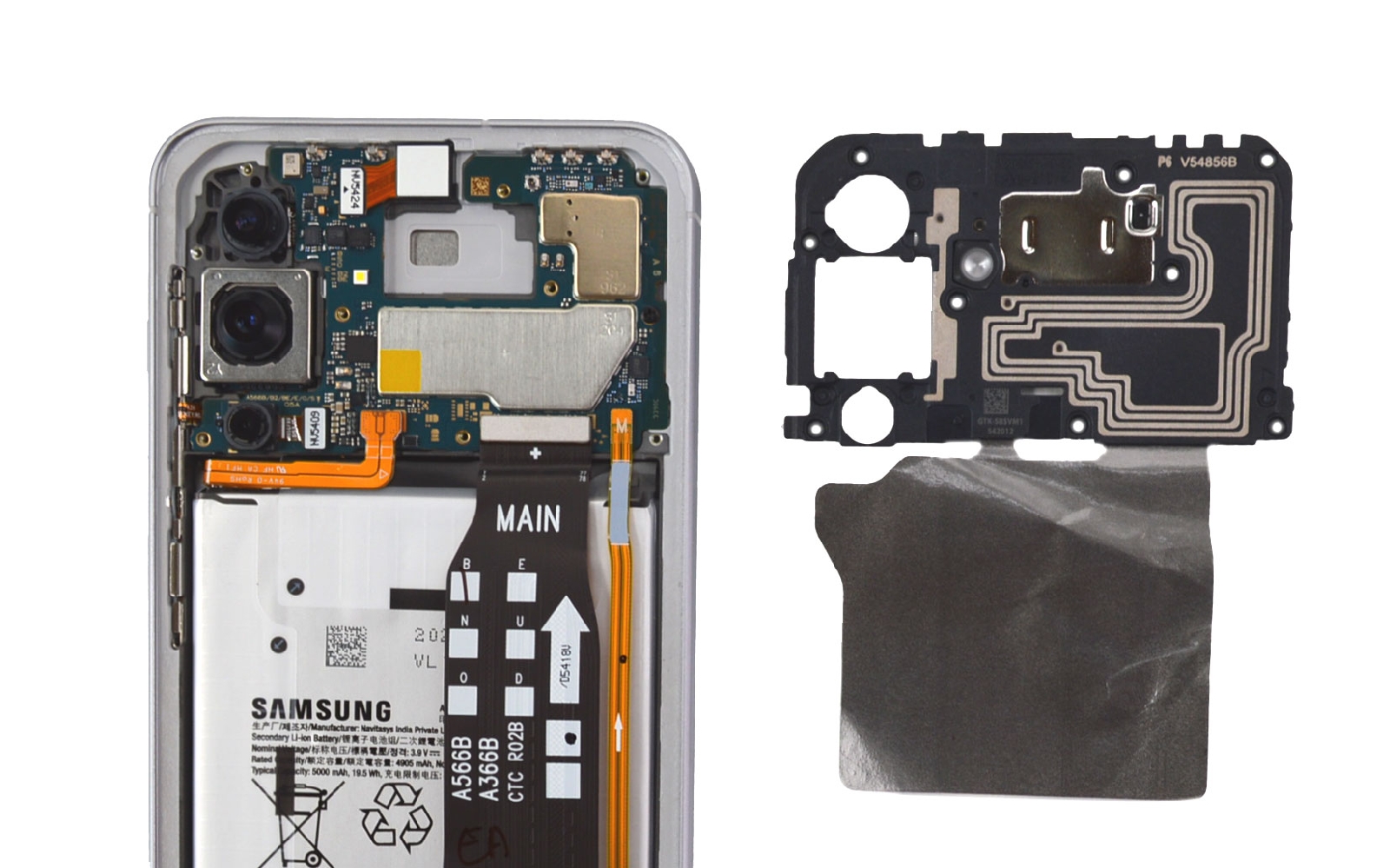

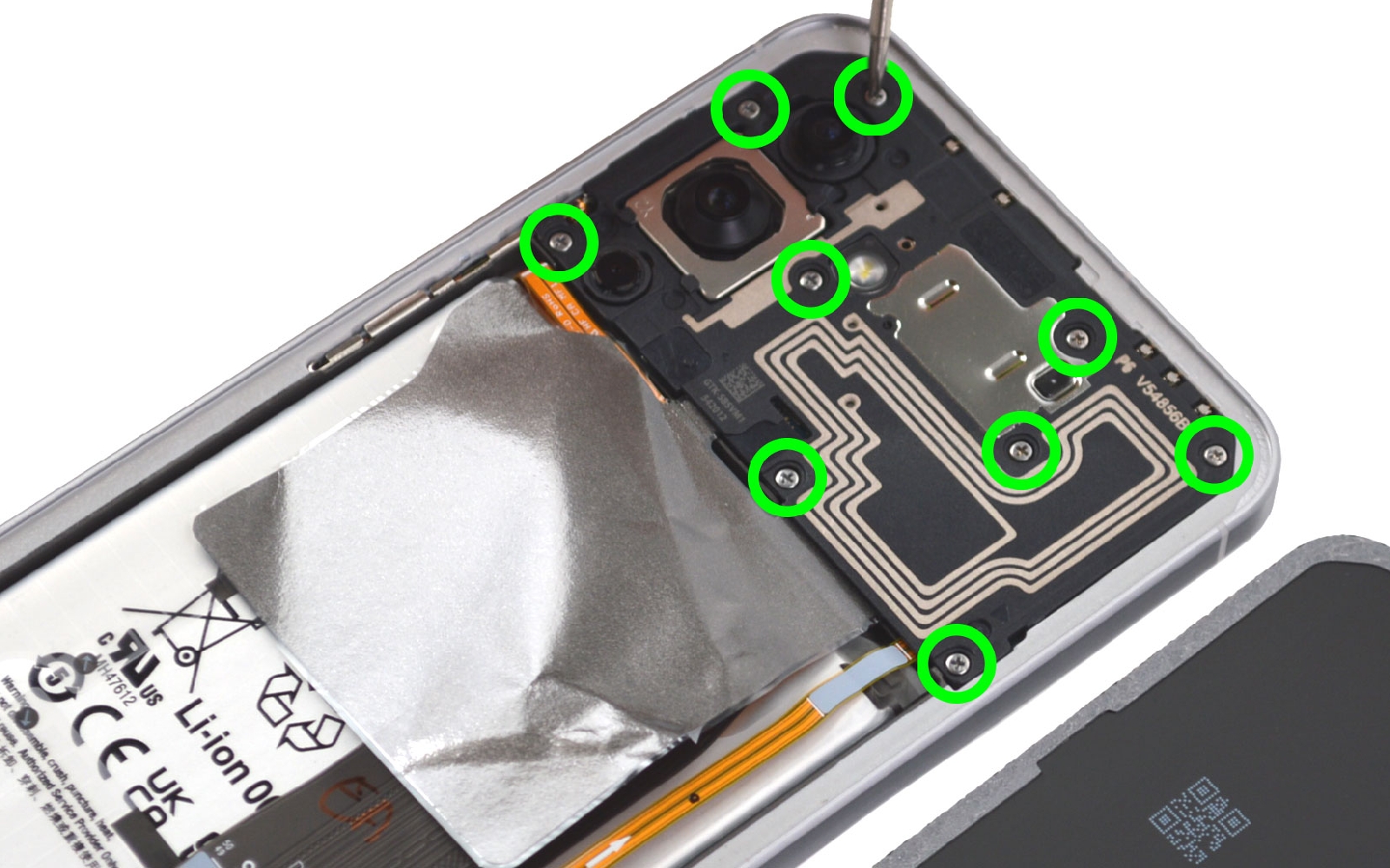

Un fois le téléphone ouvert, retirez les quelques vis avec le tournevis cruciforme afin de pouvoir retirer la plaquette NFC qui cache la nappe de la batterie.

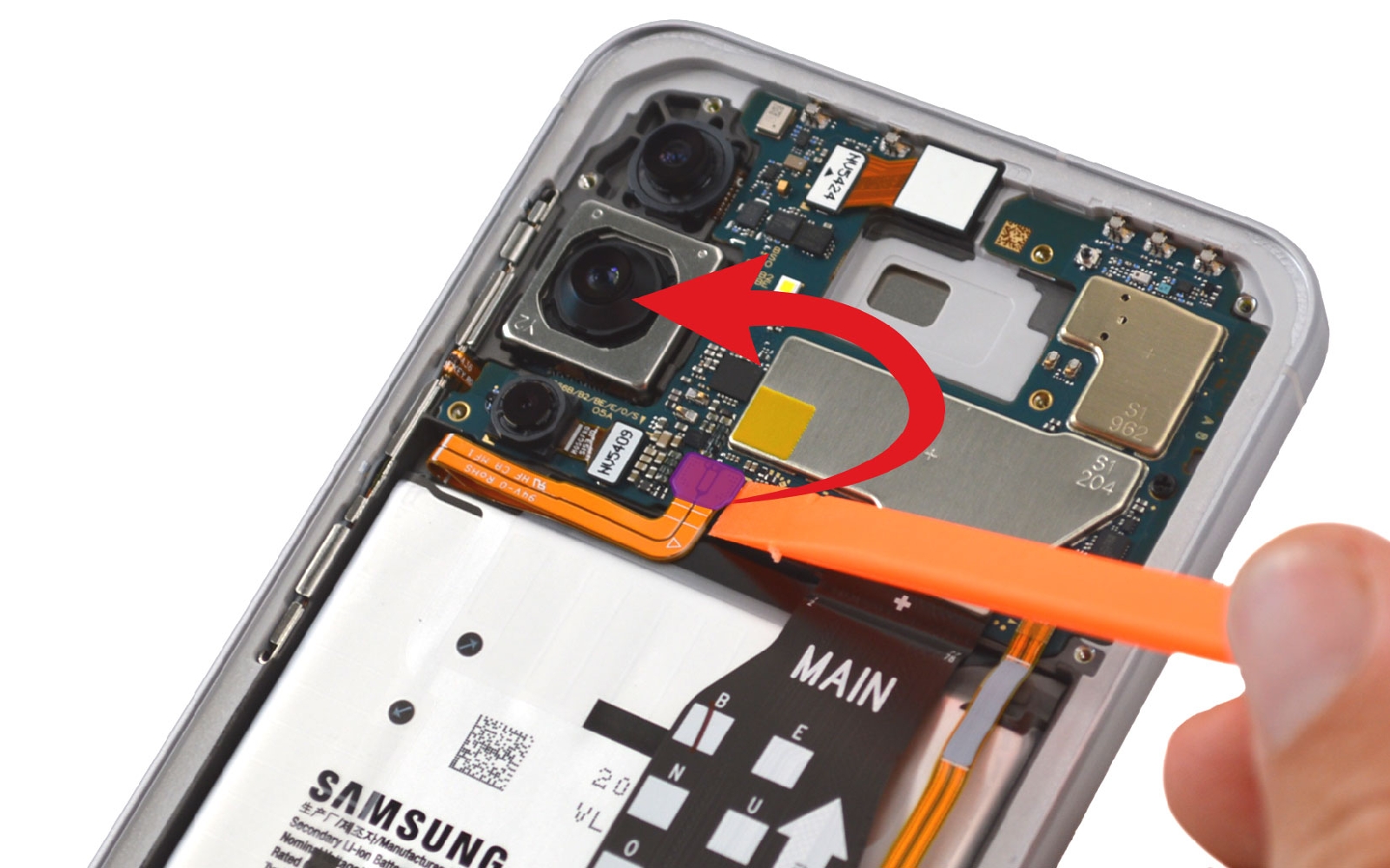

Débranchez la nappe pour continuer la réparation en toute sécurité.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Ôter le haut-parleur externe

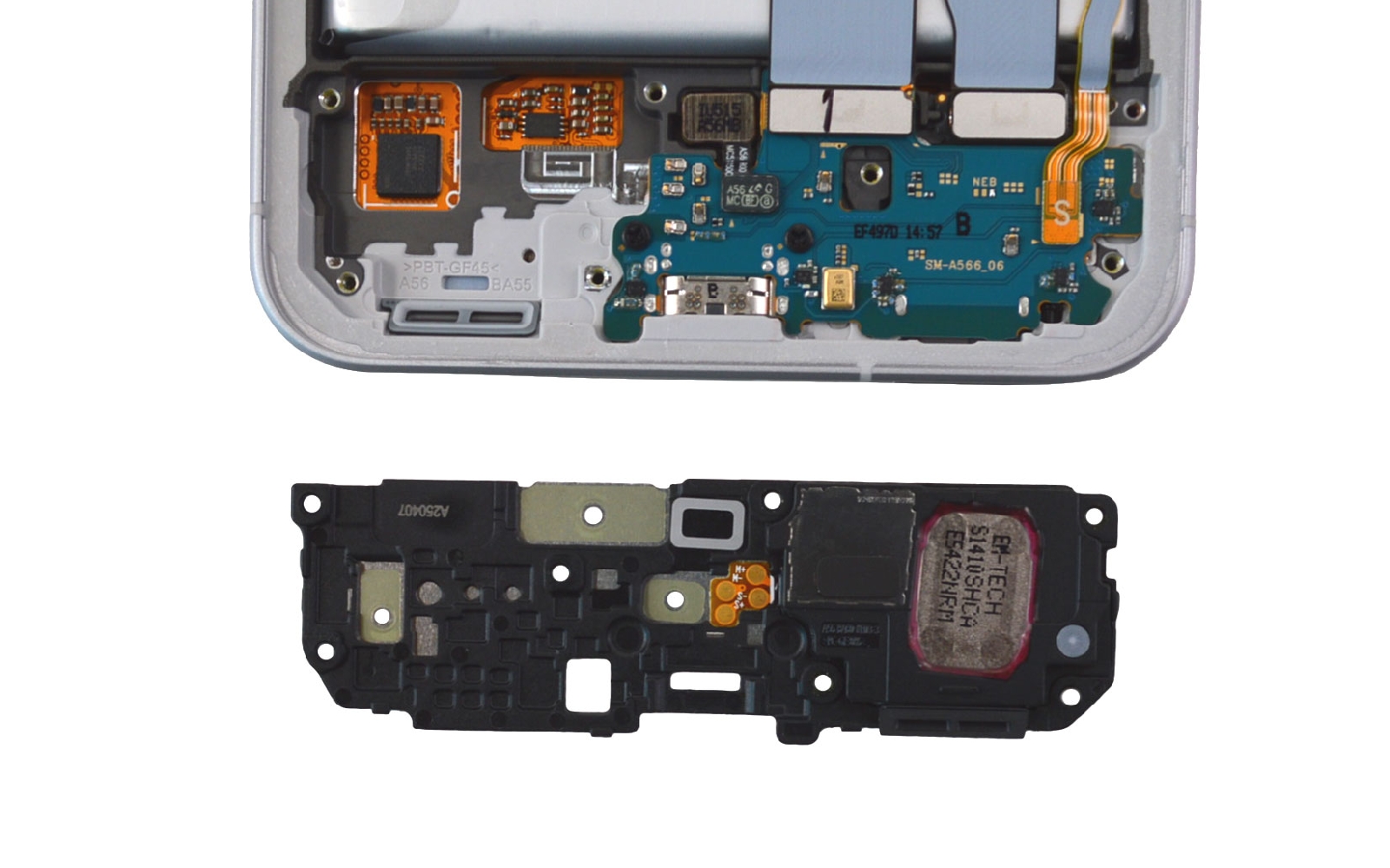

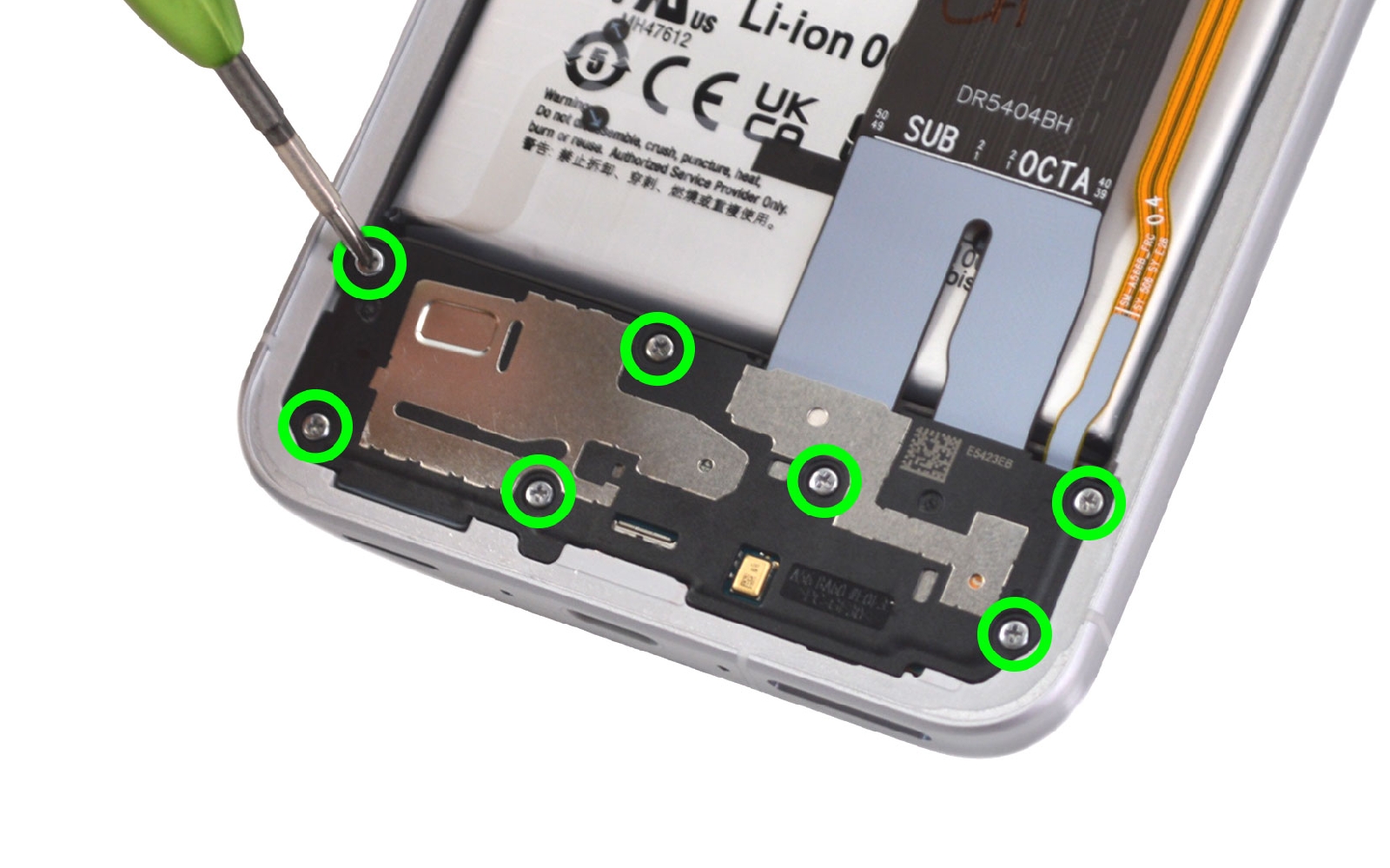

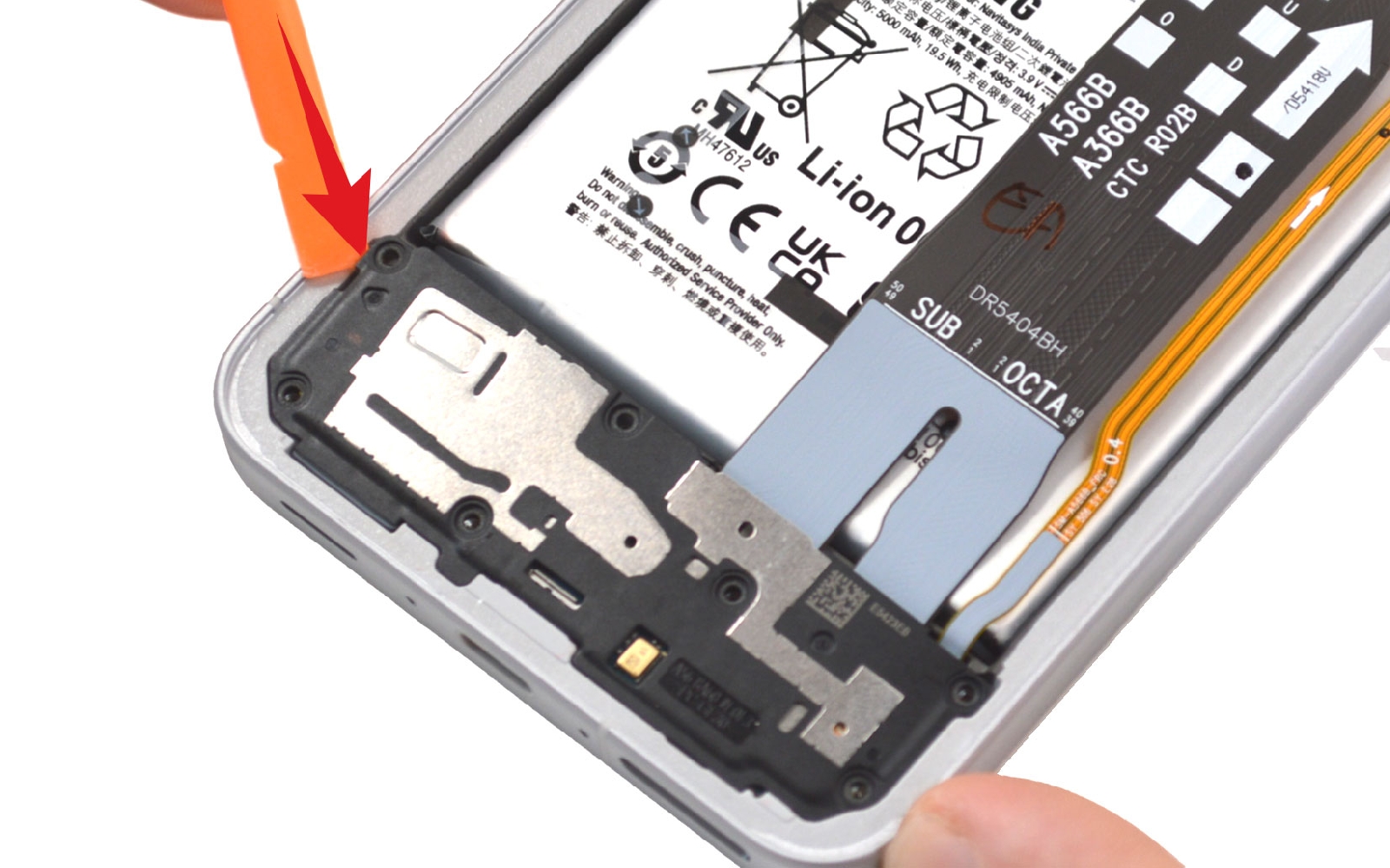

Comme pour la plaquette, ôtez les vis cruciforme avant de pouvoir introduire le levier sous le composant pour le déclipser du châssis.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Libérer les nappes du connecteur de charge

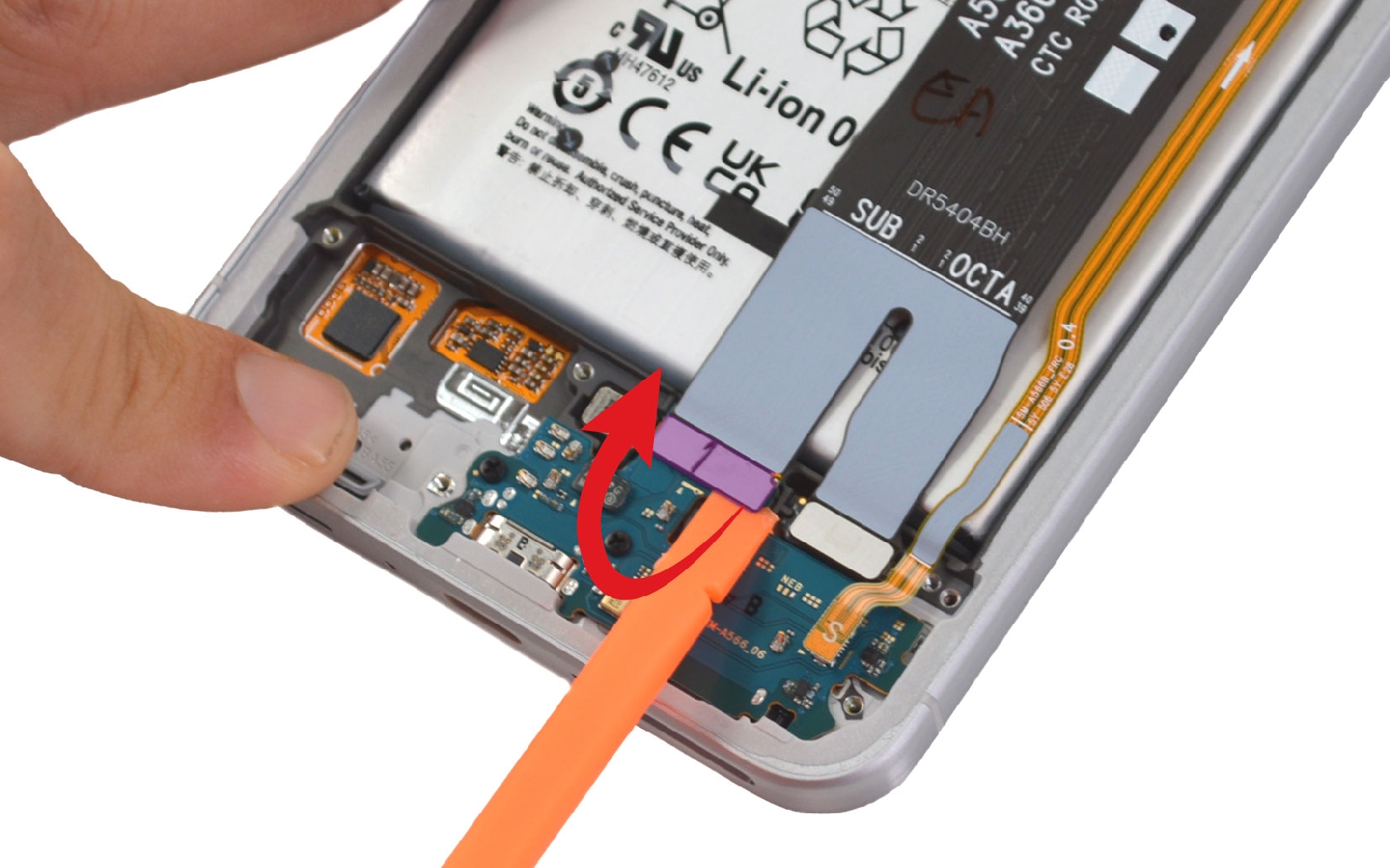

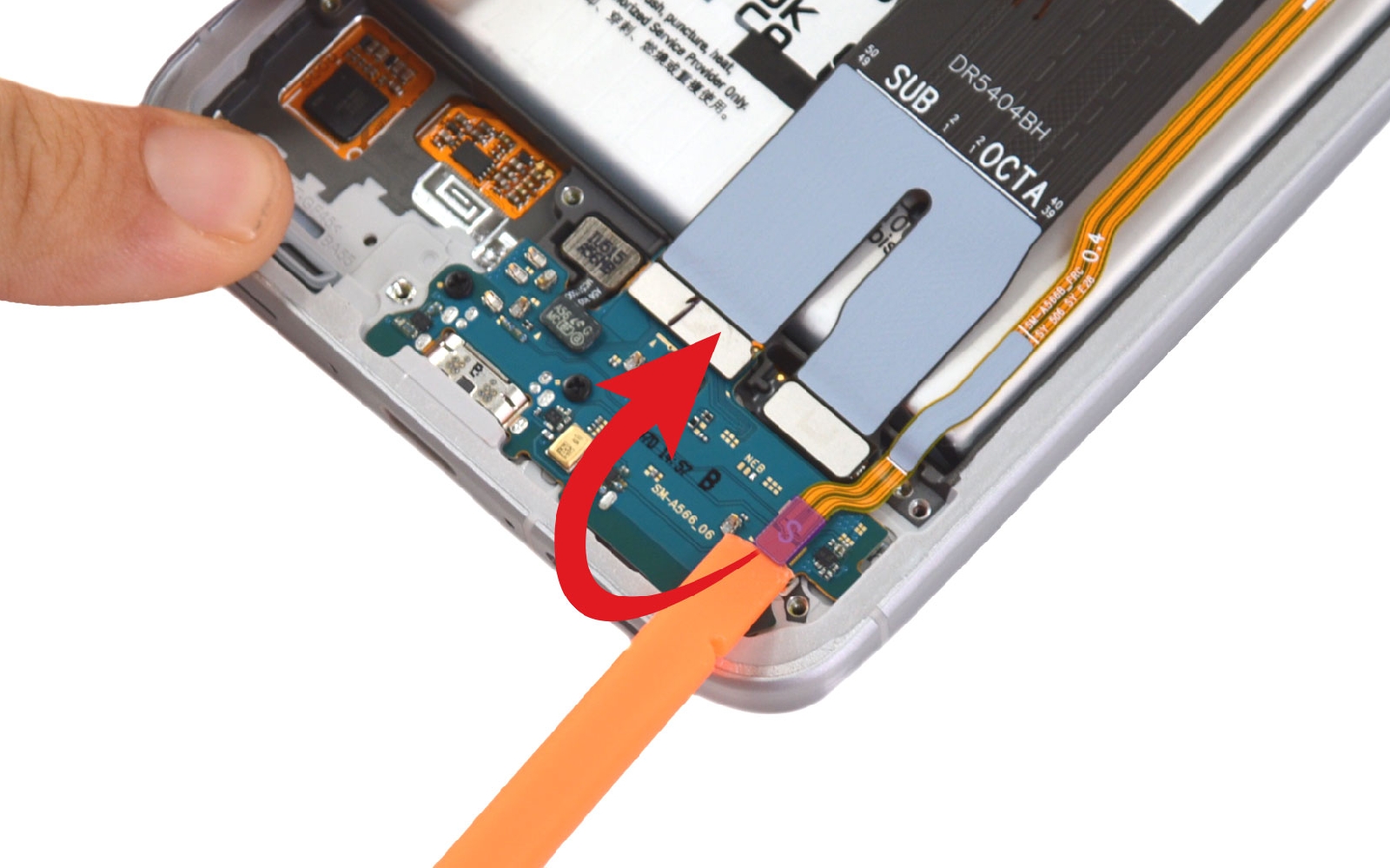

Débranchez les nappes des rallonges du connecteur de charge.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Outils du kit utilisés
Outils du kit utilisés

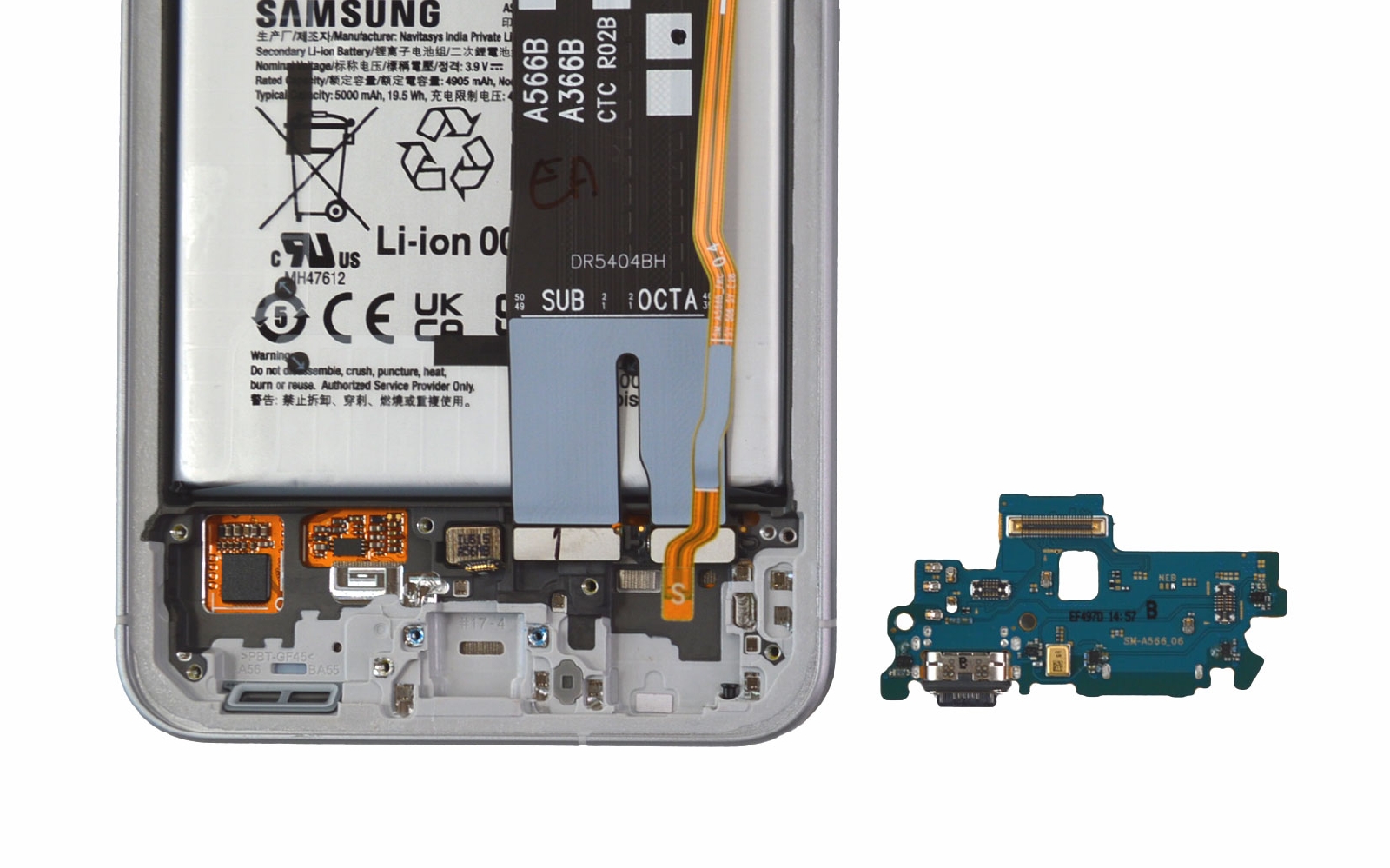

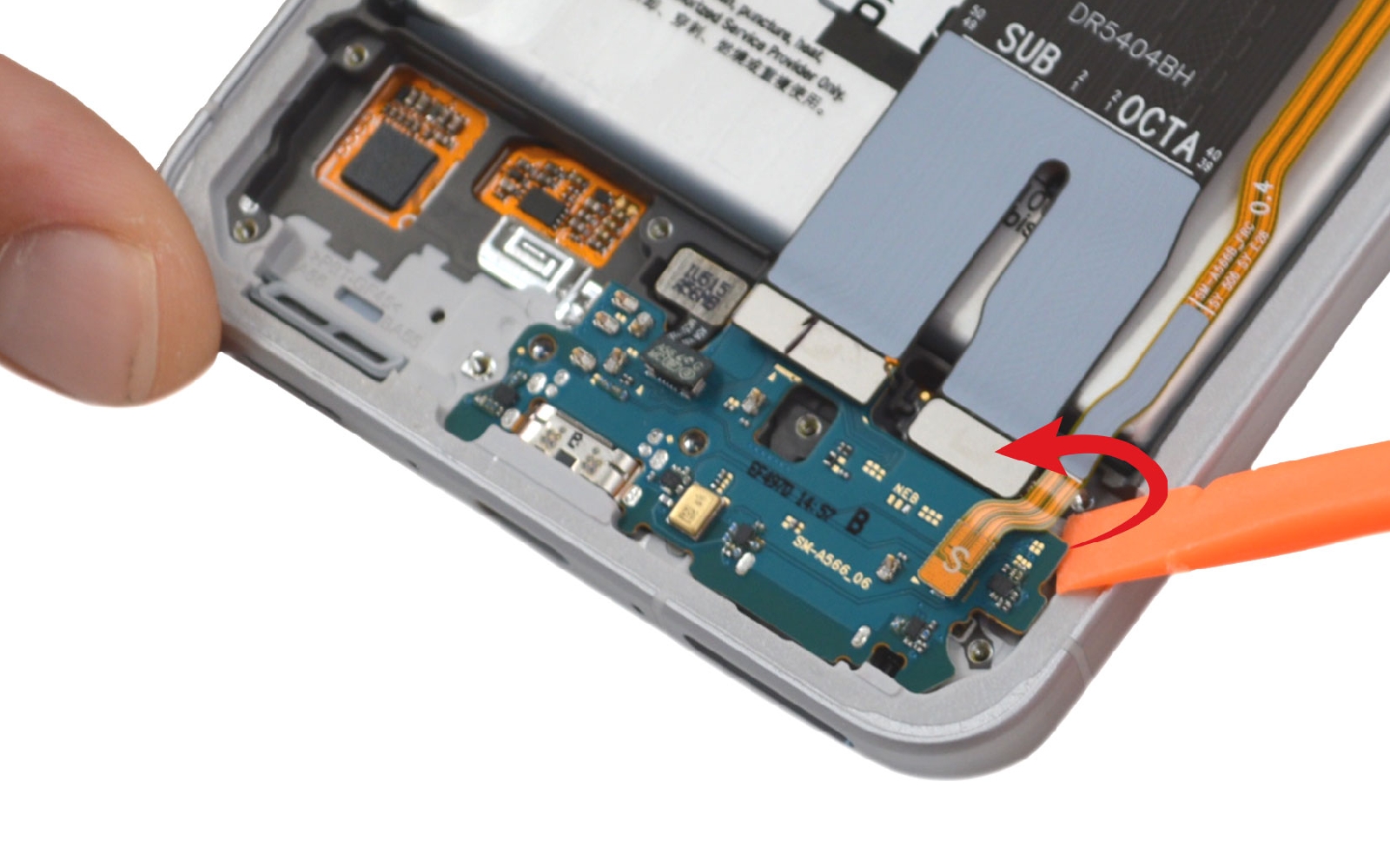

Etape 6 : Sortir le connecteur de charge

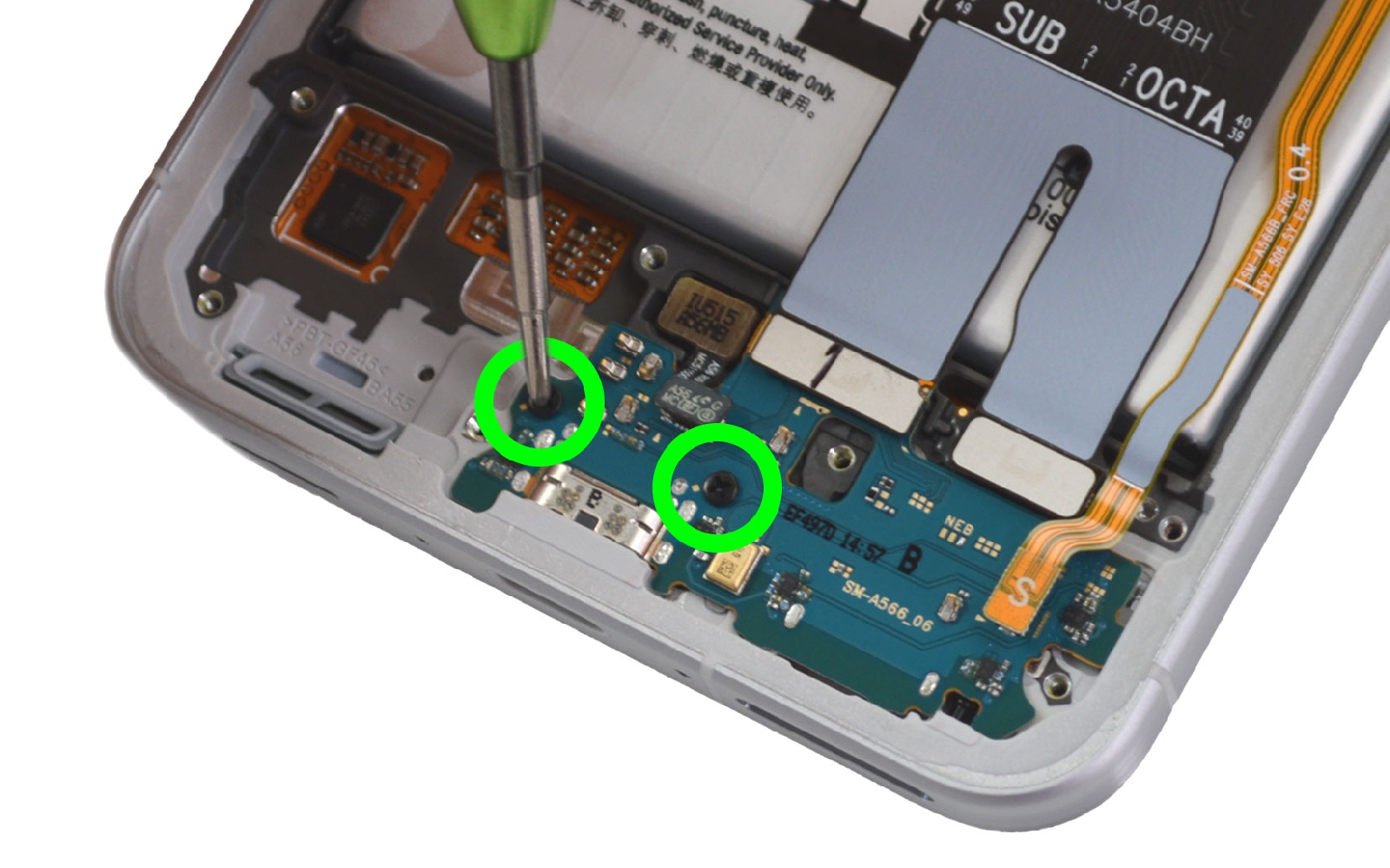

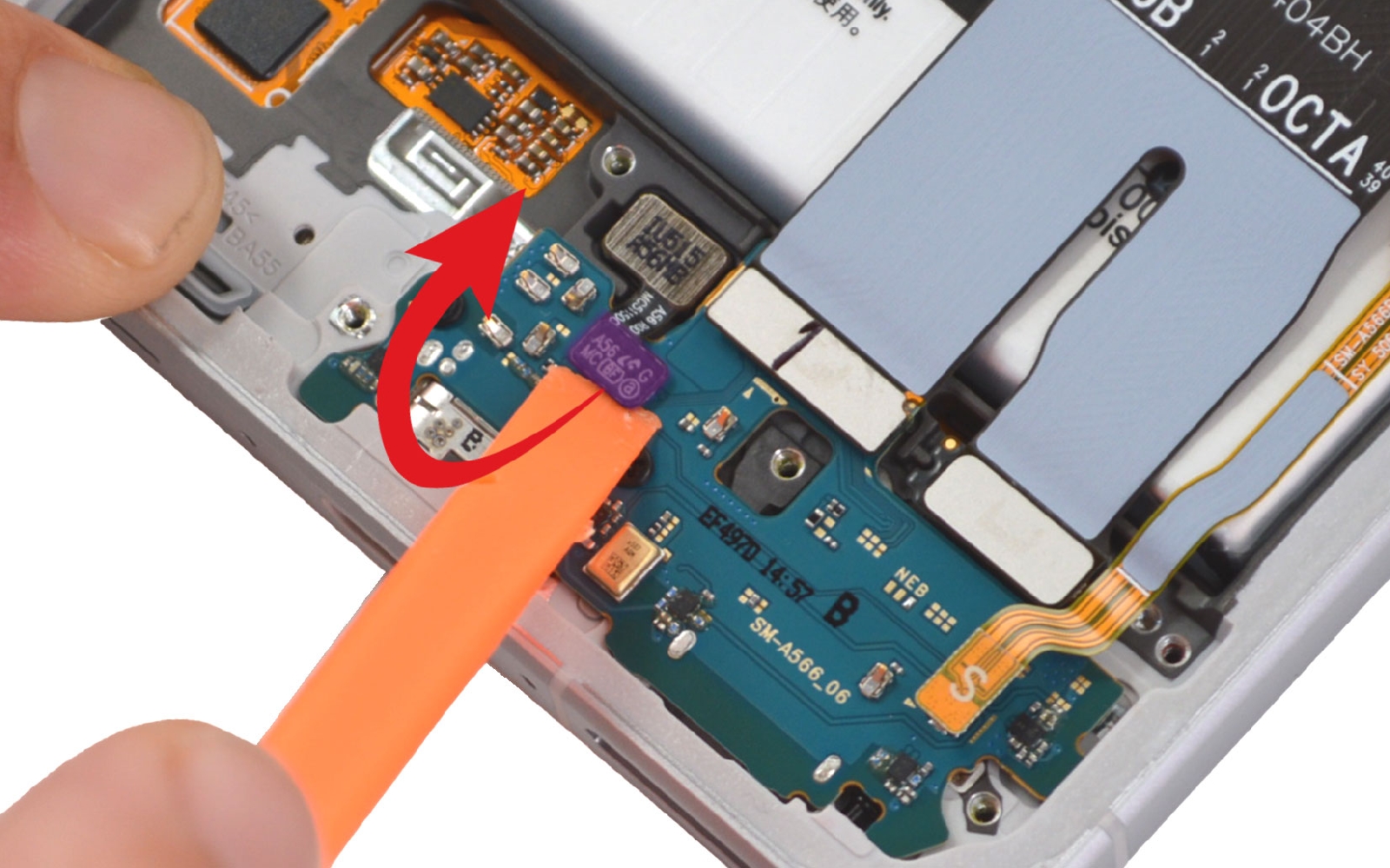

Débranchez la nappe du capteur d'empreintes et retirez les deux vis cruciforme.

Insérez le levier sous le composant pour le sortir du téléphone.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Conseils pour le remontage
Installez le nouveau composant puis remontez chaque élément en suivant ce tutoriel dans le sens contraire.

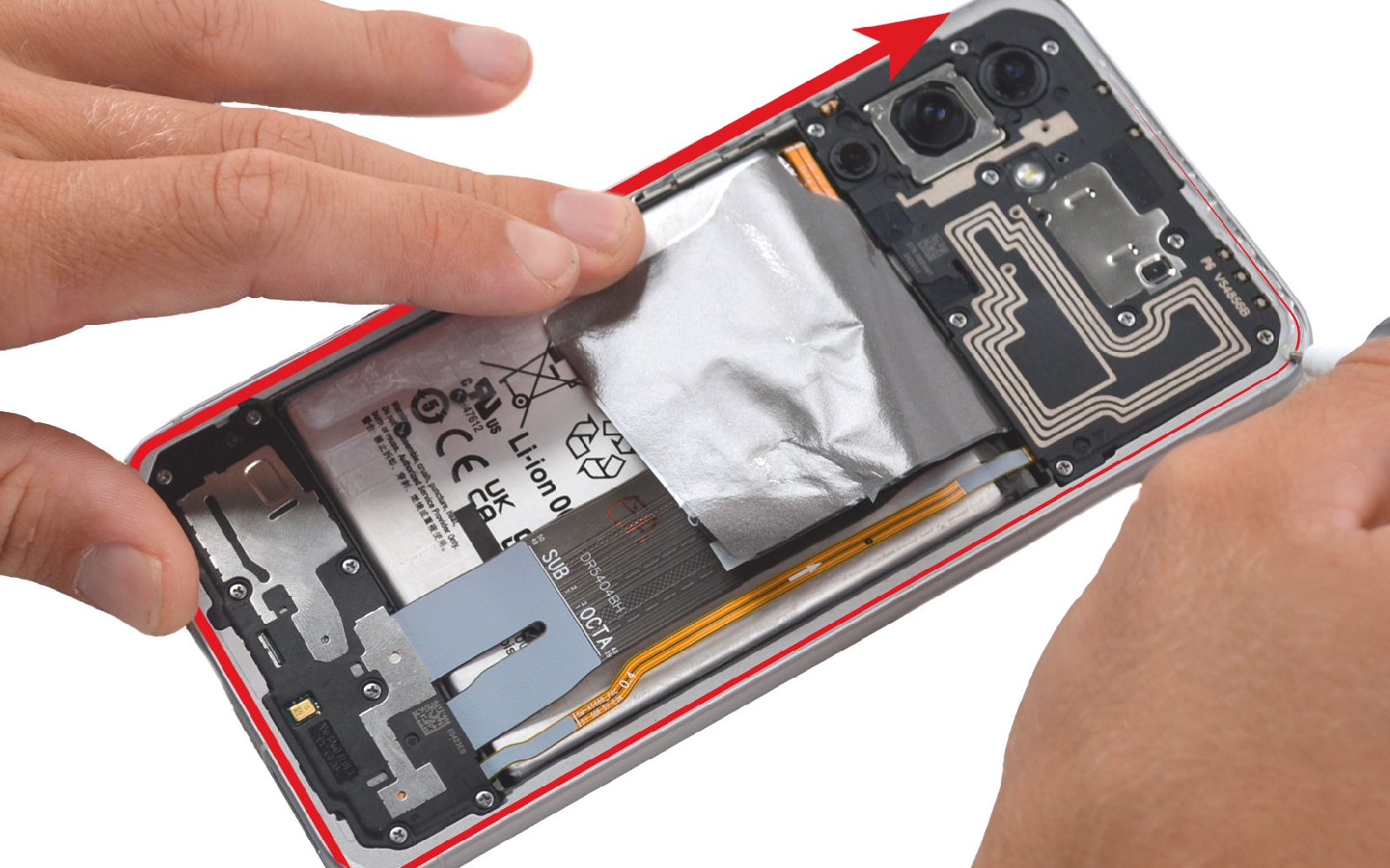

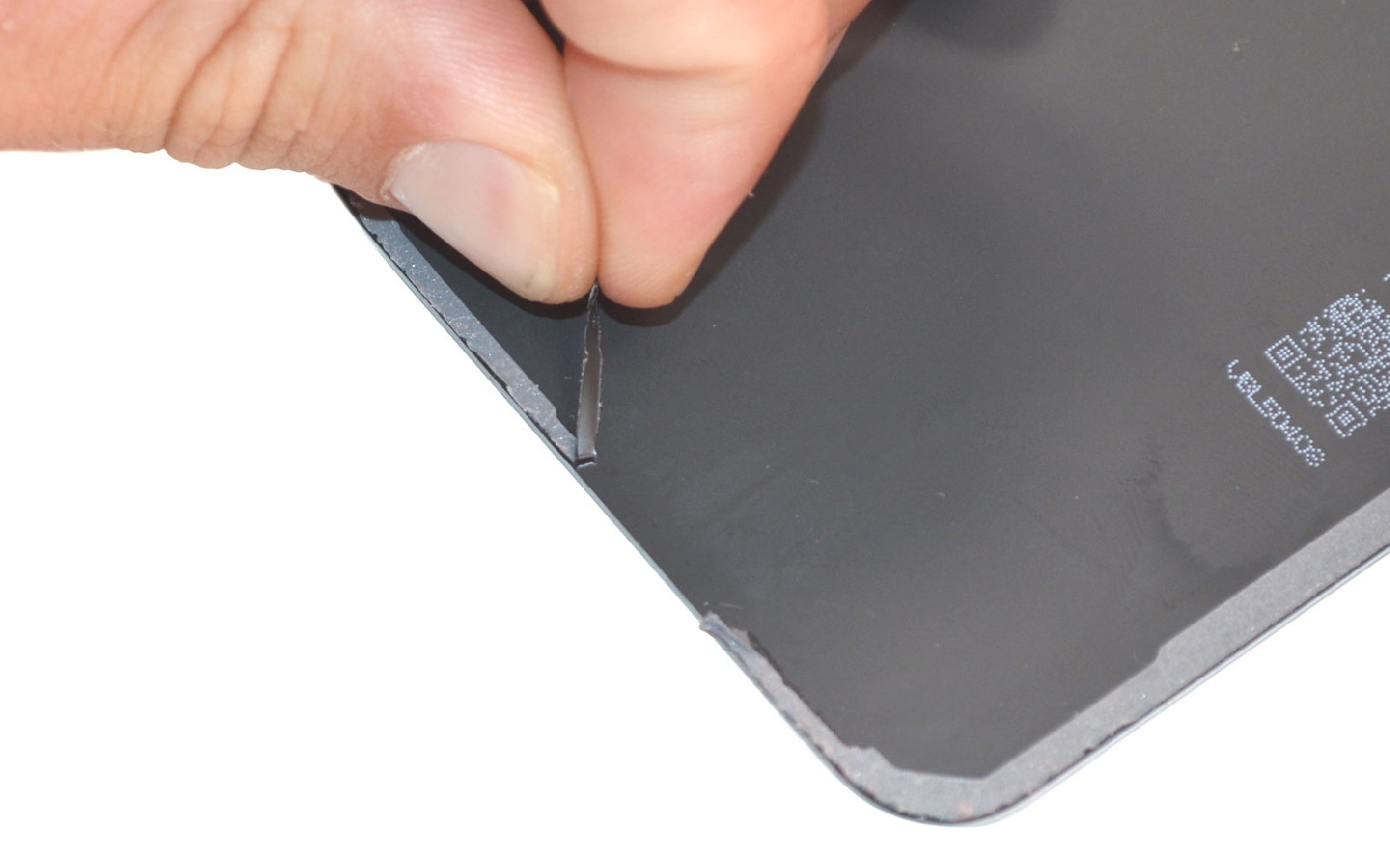

Nettoyez la vitre arrière des résidus de stickers puis appliquez un filet de colle sur tout le contour du châssis.

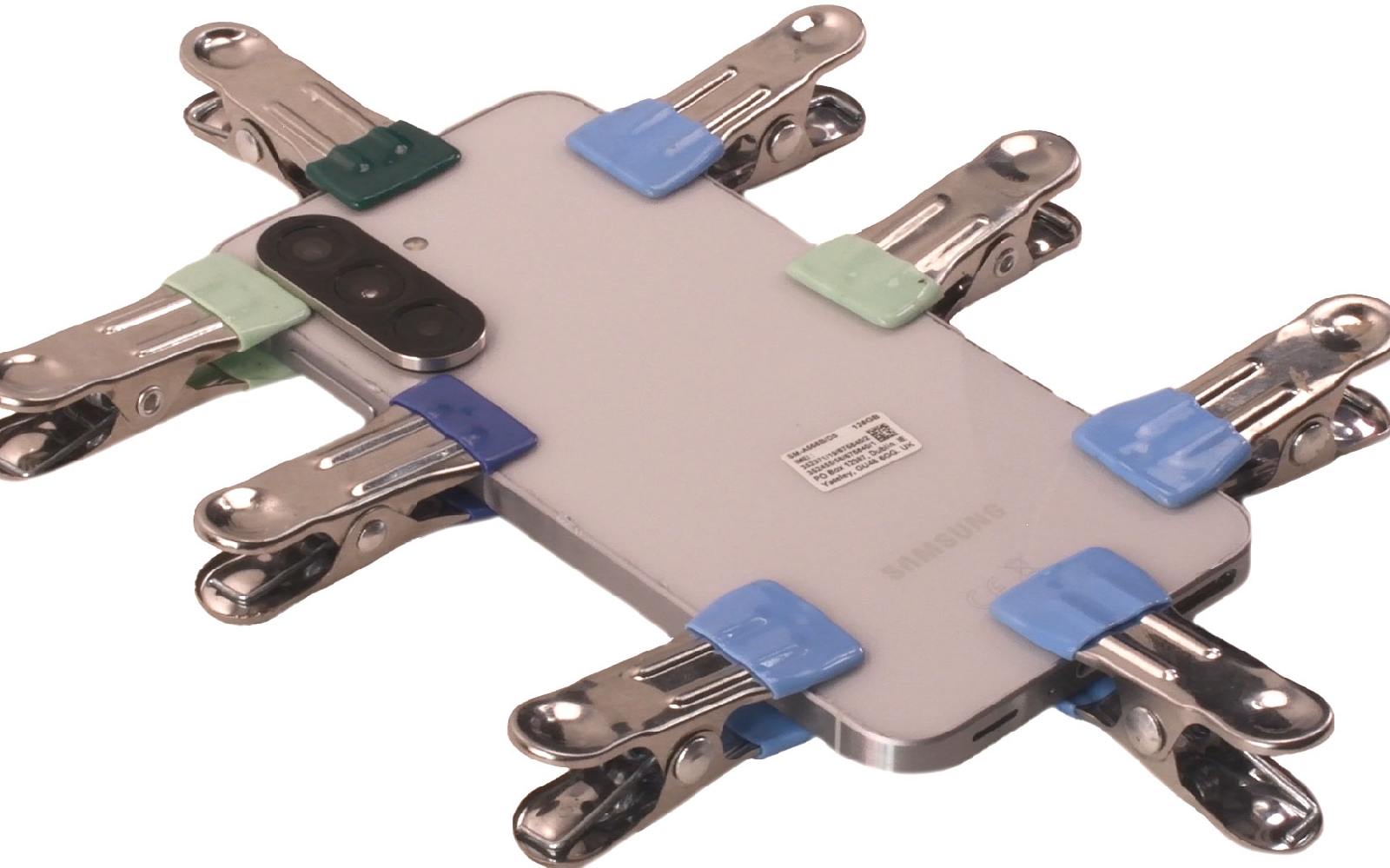

Laissez sécher environ 45 minutes la colle en vous aidant de pinces ou de gros livres.
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 1
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 2
Comment changer le connecteur de charge sur Galaxy A56 (5G) photo 3
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €

Partagez votre succès
Imprimez
