Comment changer le connecteur de charge sur iPhone 15 Pro Max

Avant toute chose, nous vous recommandons de vérifier le numéro de modèle de votre iPhone 15 Pro Max afin de vous assurer de la compatibilité avec la pièce détachée choisie sur Brico-phone.
Pour cela, rendez-vous dans Réglages > Général > Informations. En appuyant sur "N° de modèle", le numéro A2849 devrait s’afficher. Vous pouvez également composer le *#06# depuis le clavier de votre téléphone pour obtenir le numéro IMEI. Ce dernier peut être entré directement sur la page d’accueil de Brico-phone, qui vous indiquera précisément le modèle de votre iPhone ainsi que les pièces compatibles.
Vous pouvez également le retrouver gravé à l'intérieur de la prise de charge de votre iPhone.

Vous avez reçu votre commande, préparez un espace de travail propre et bien éclairé et munissez-vous des outils nécessaires ainsi que de ce tutoriel de réparation.

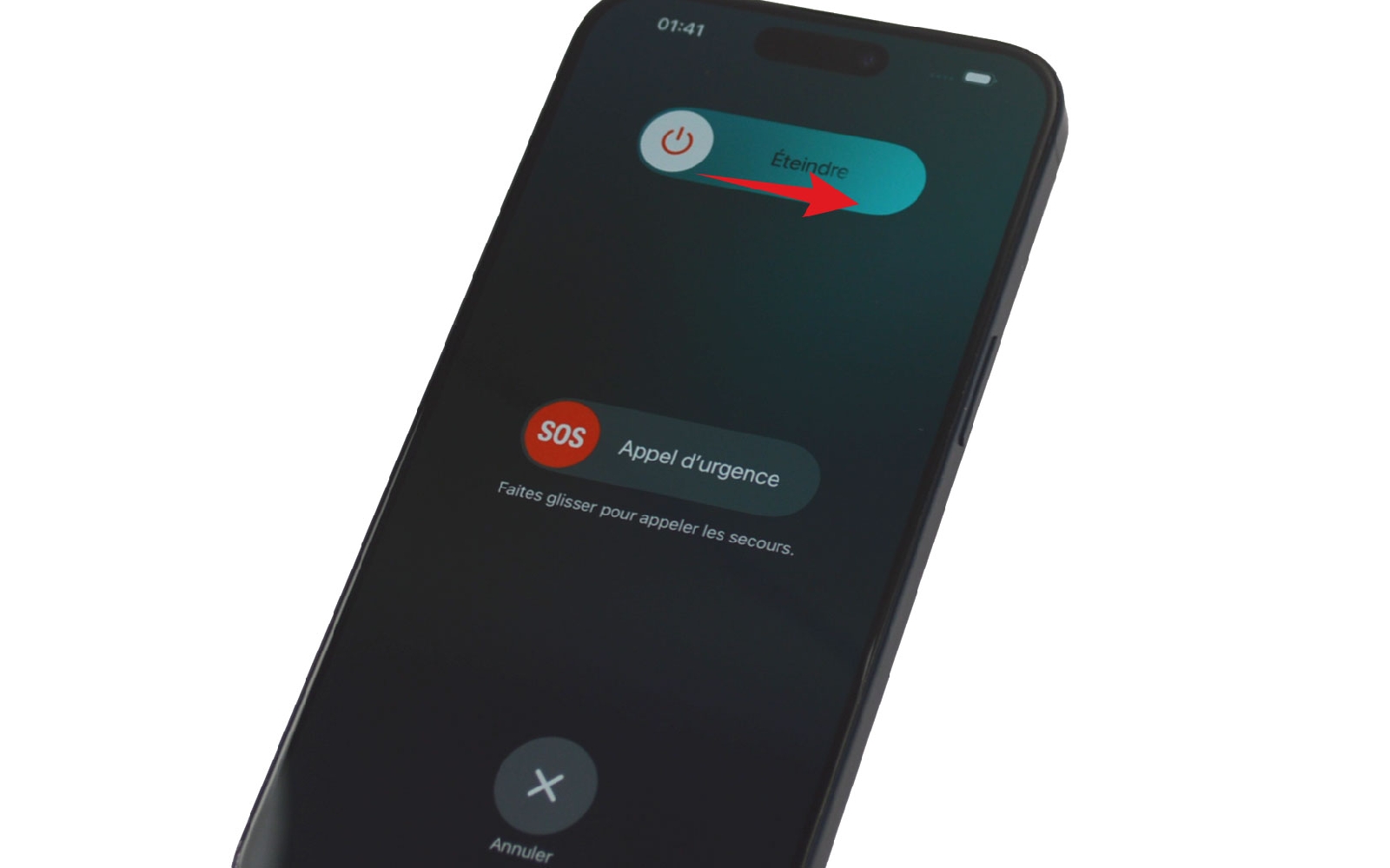

Commencez par éteindre votre iPhone 15 Pro Max en maintenant simultanément le bouton de volume - et le bouton latéral (Power) jusqu’à ce que le curseur “Éteindre” apparaisse.

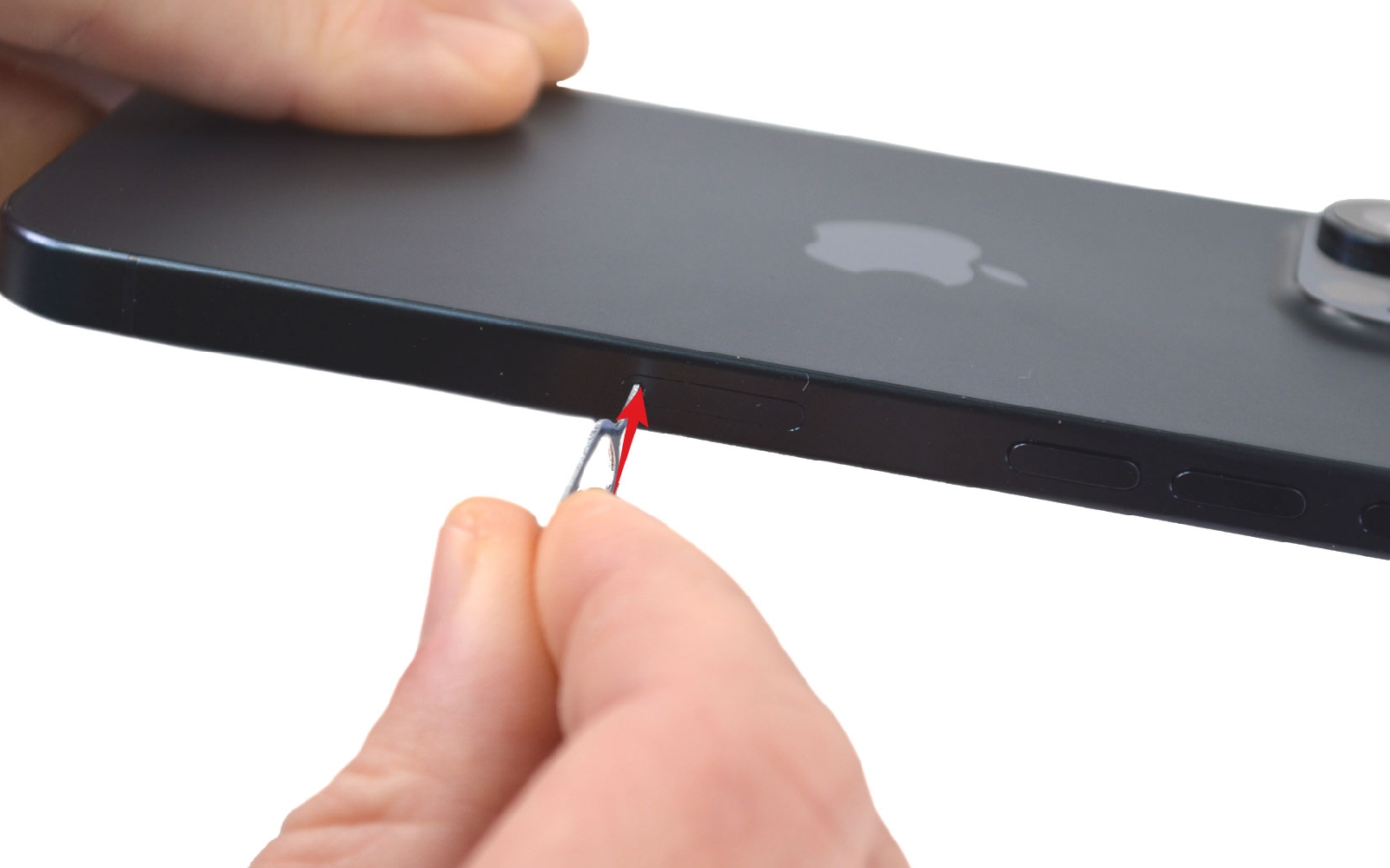

Retirez le tiroir de votre carte SIm et passez à l'étape suivante.

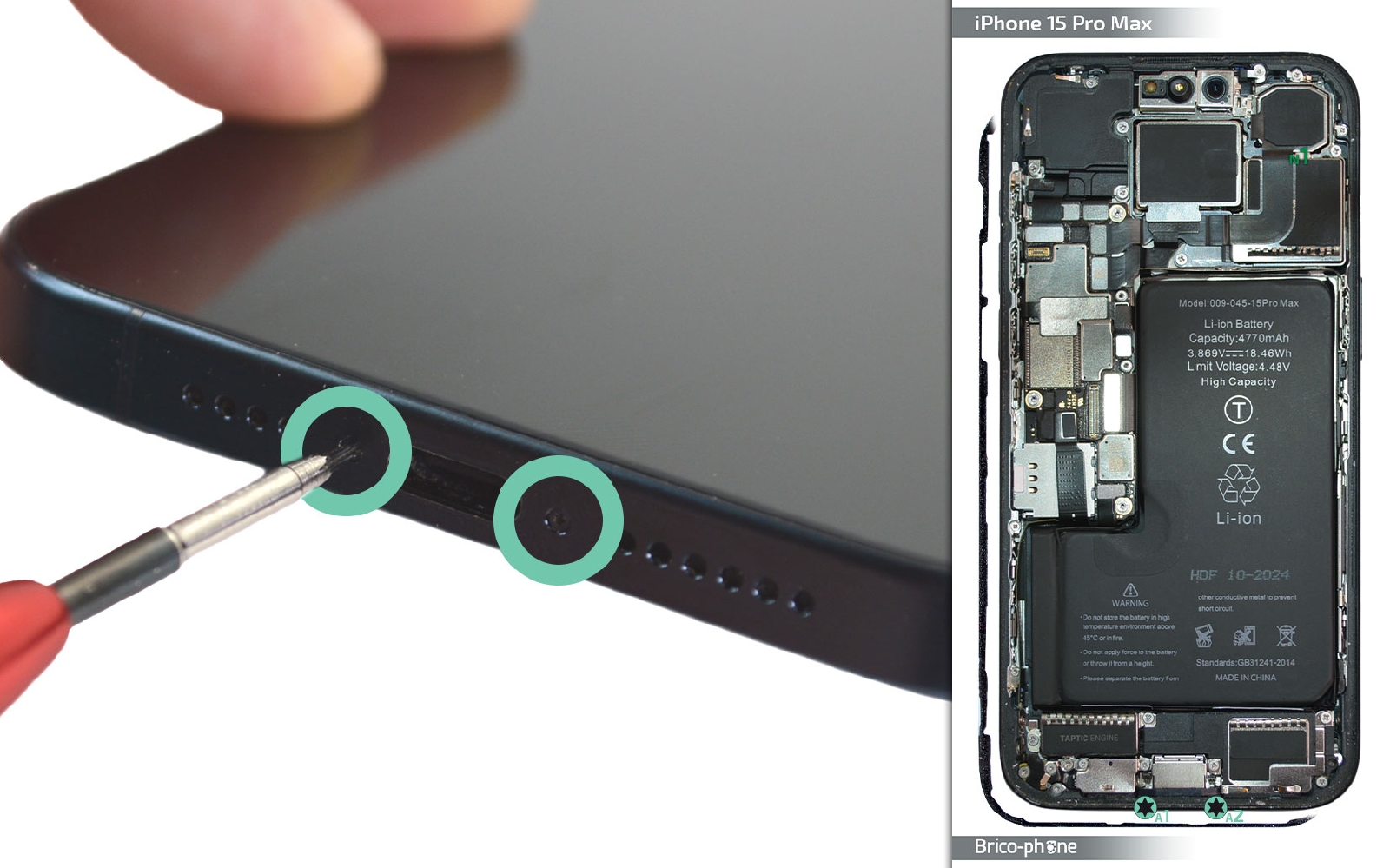

Retirez les deux vis pentalobe situées de part et d'autre de la prise de charge de votre téléphone.

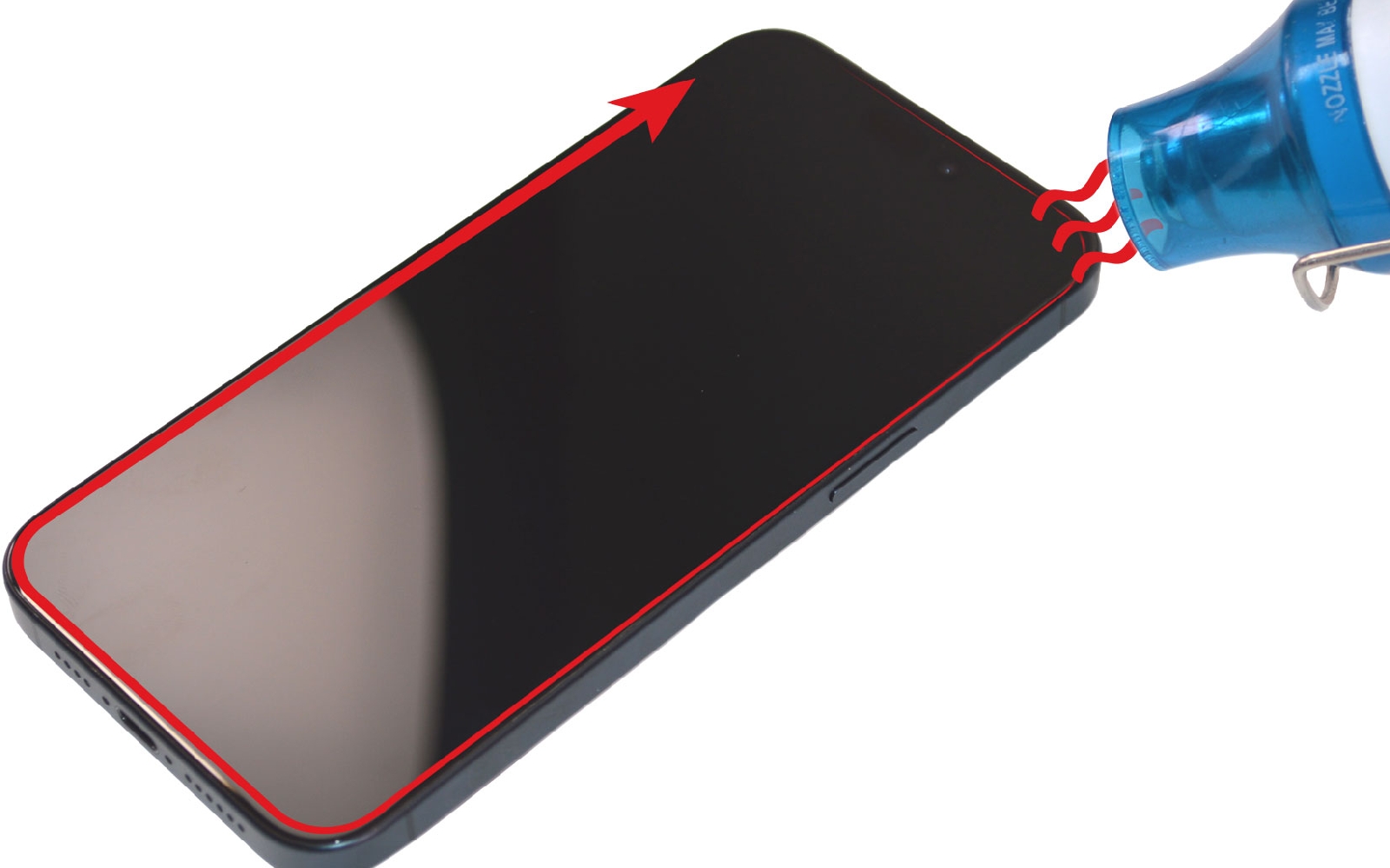

Ensuite, il est nécessaire de chauffer le contour de l'écran pour pouvoir le décoller du châssis et accéder à l'intérieur de votre appareil. Pour cela, utilisez un décapeur thermique ou alors un coussin chauffant.

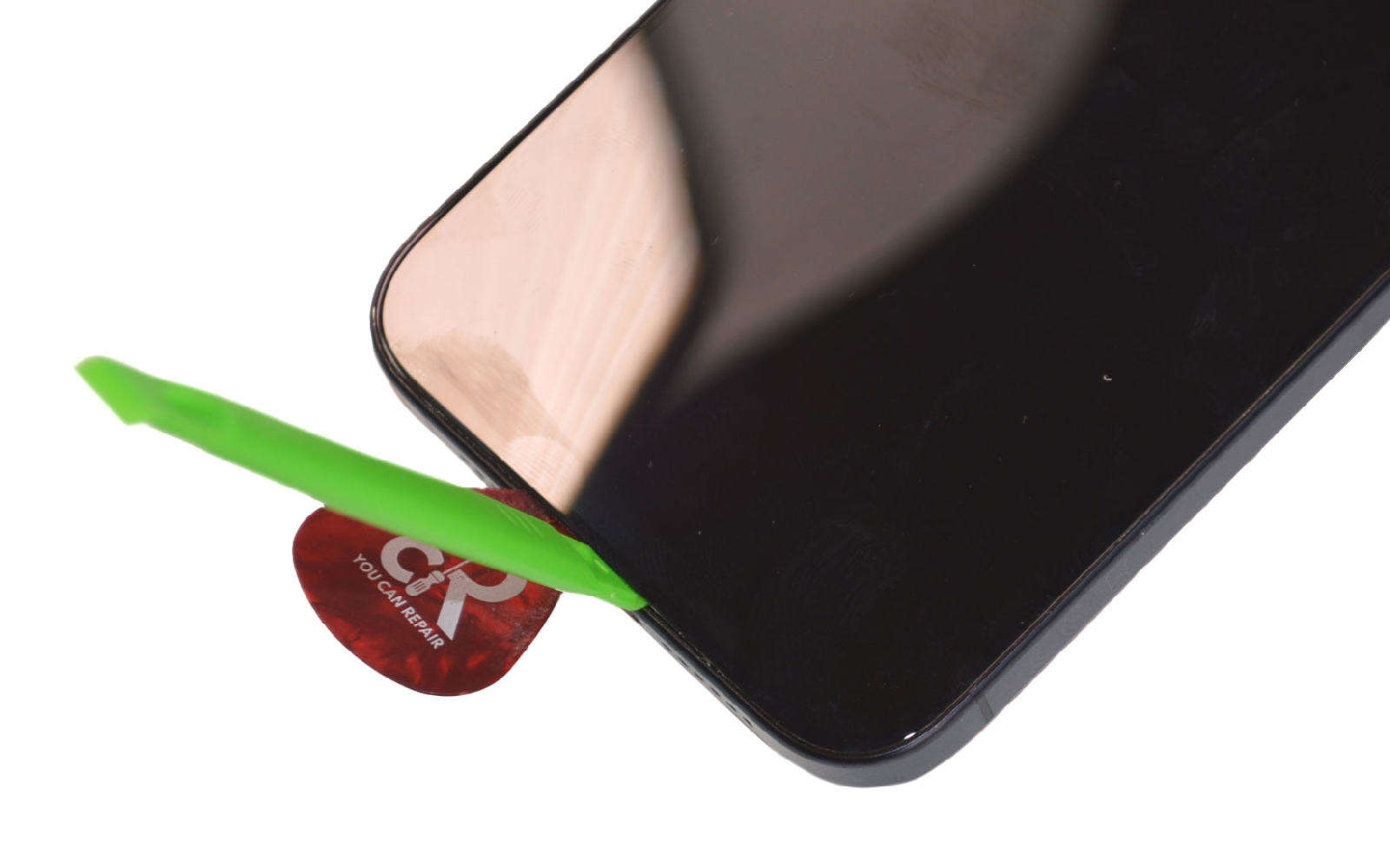

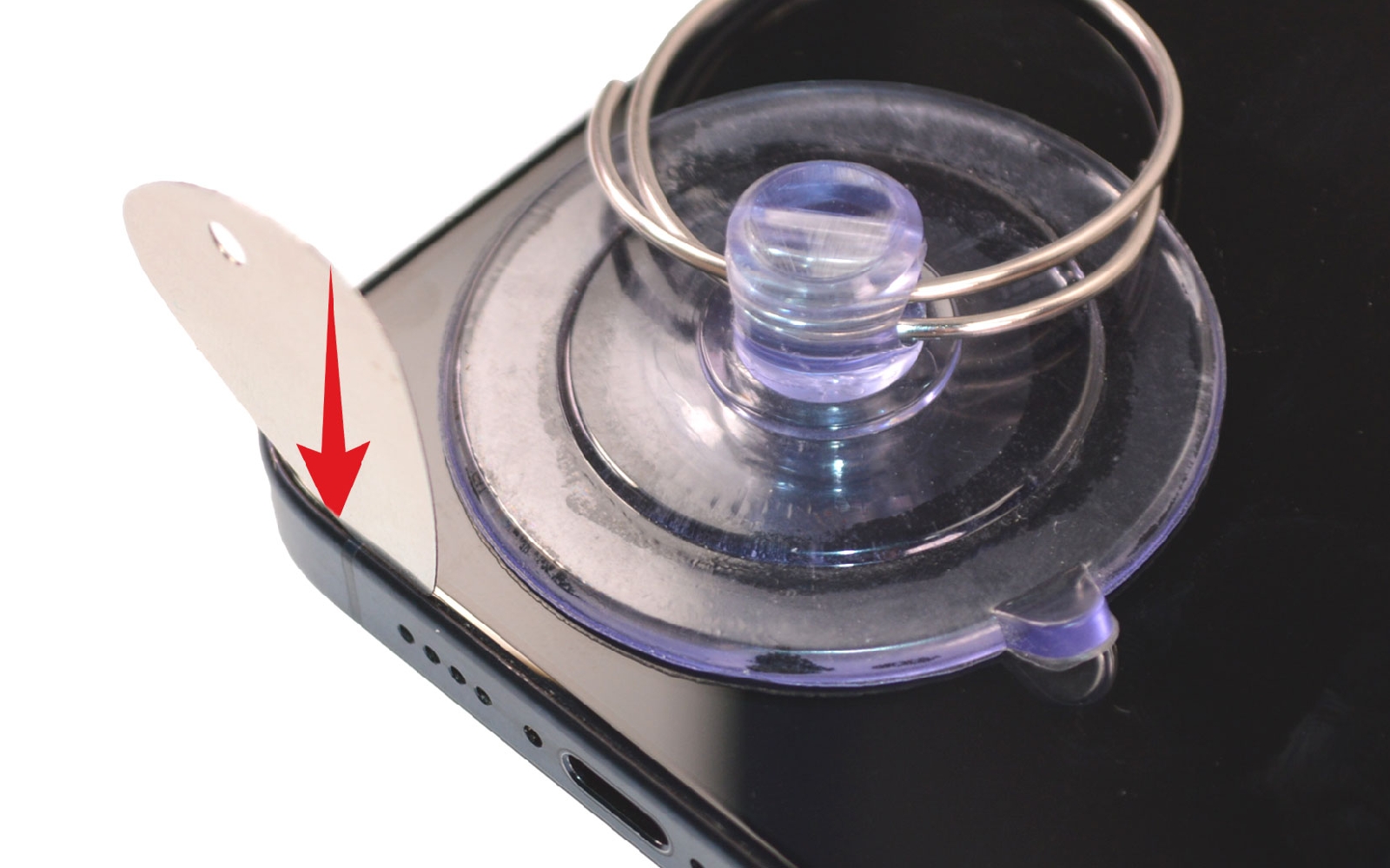

Collez la ventouse sur le bord de l'écran afin de pouvoir insérer le médiator fin entre la vitre et le châssis. Assurez vous de bien insérer votre outil pour ne pas endommager votre écran.

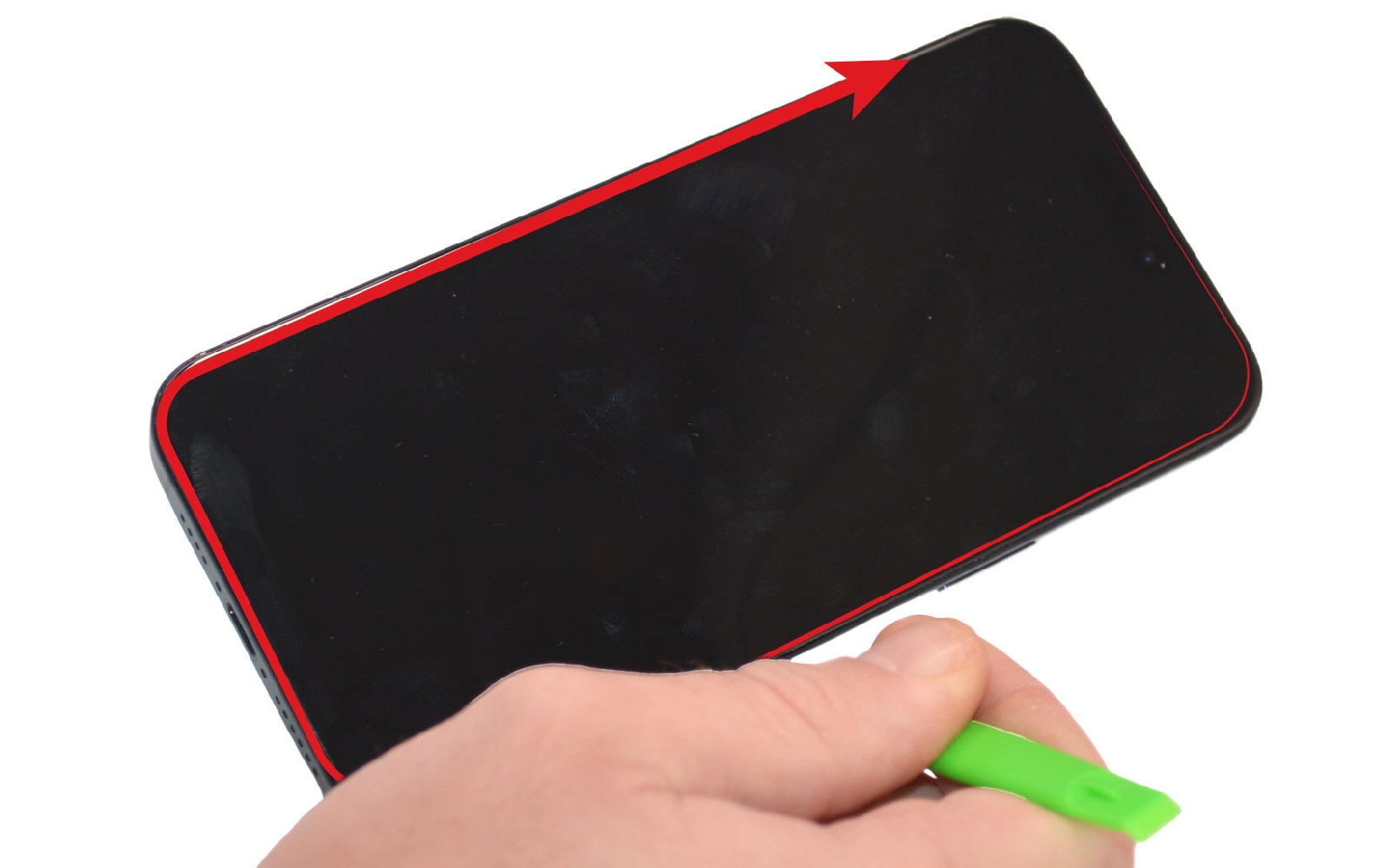

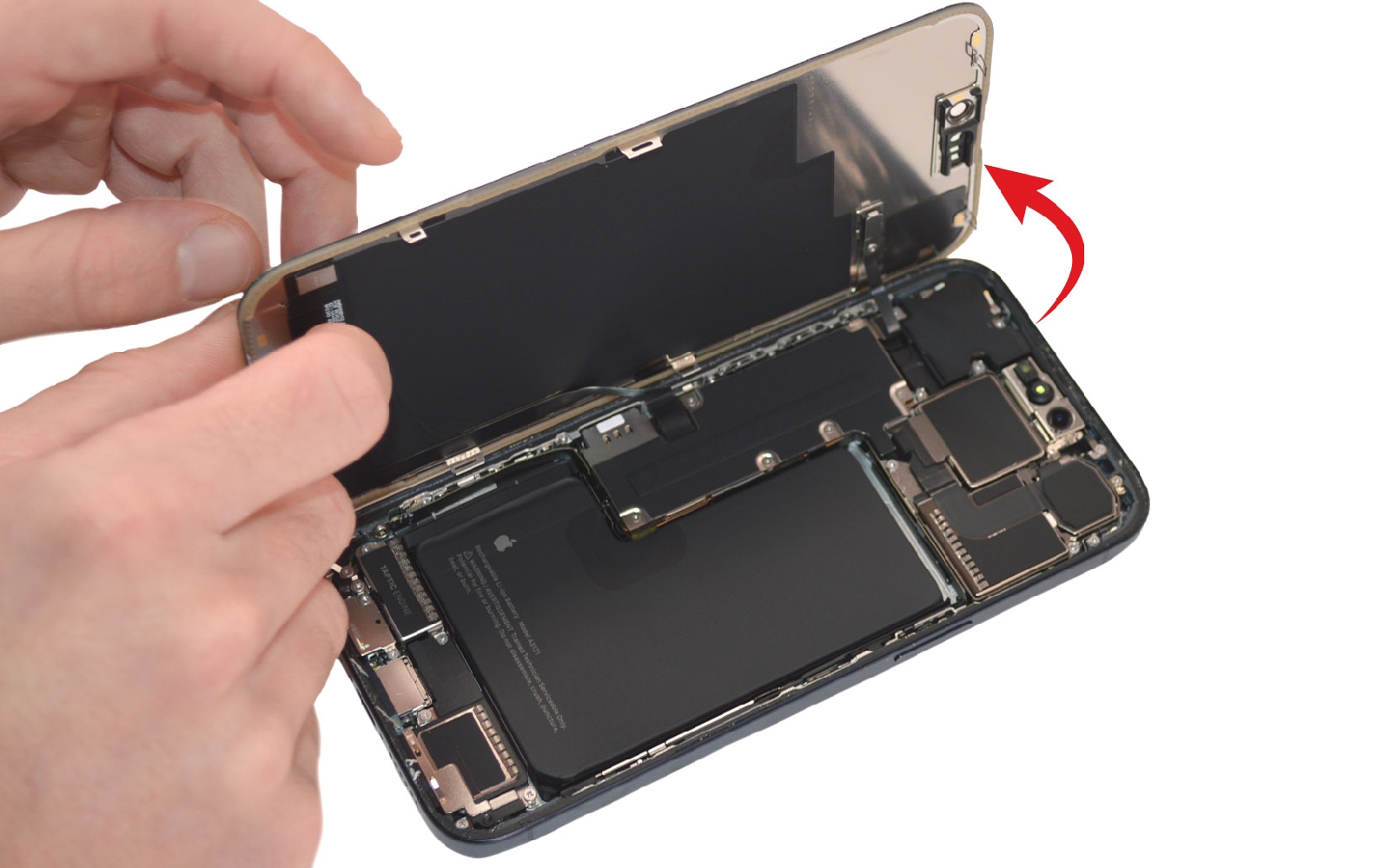

Glissez ensuite un médiator en plastique avant d'utiliser la spatule verte pour continuer le décollage de l'écran. Faites circuler l'outil tout autour du châssis et faites basculer l'écran vers la gauche pour ne pas abimer ses nappes.

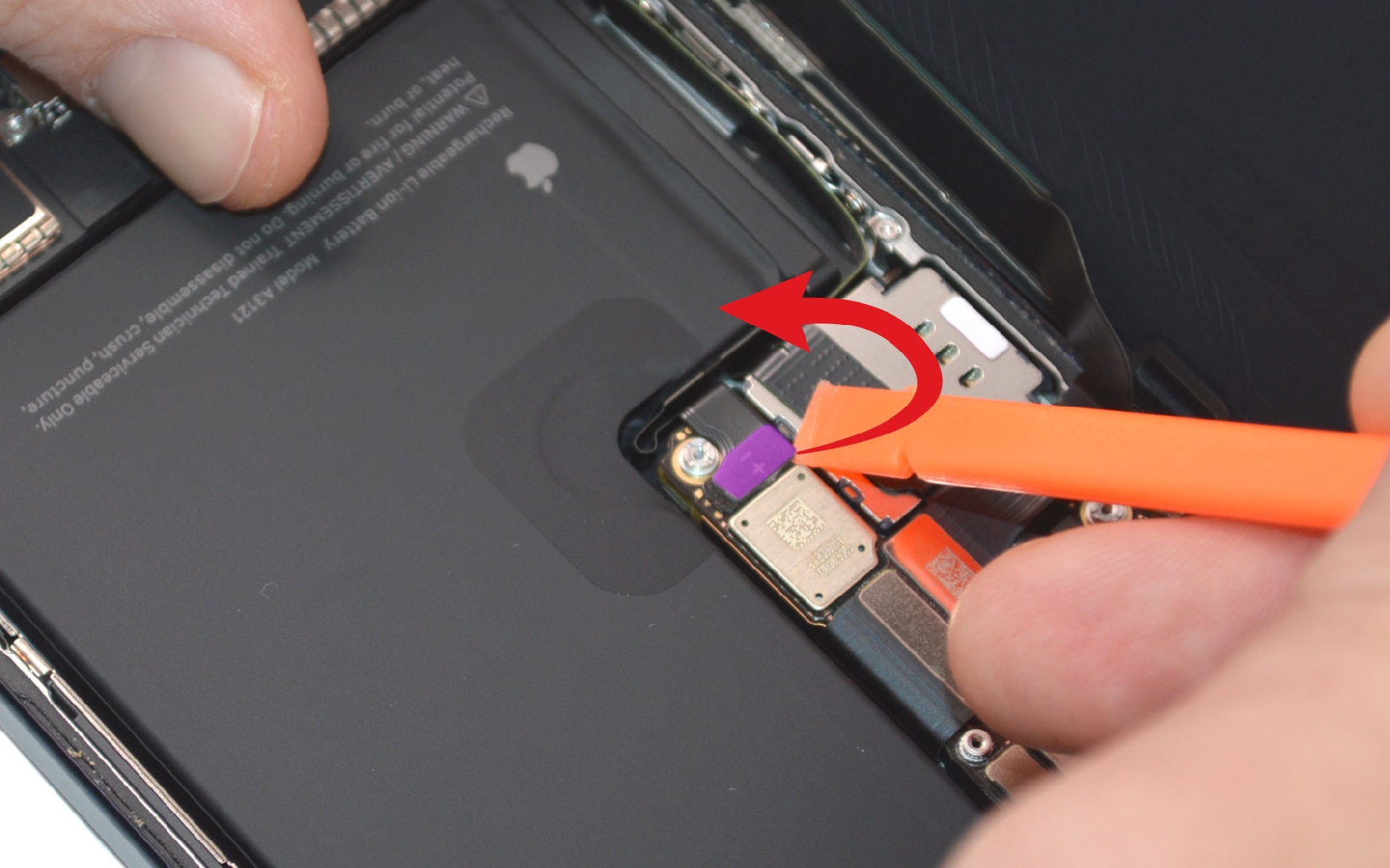

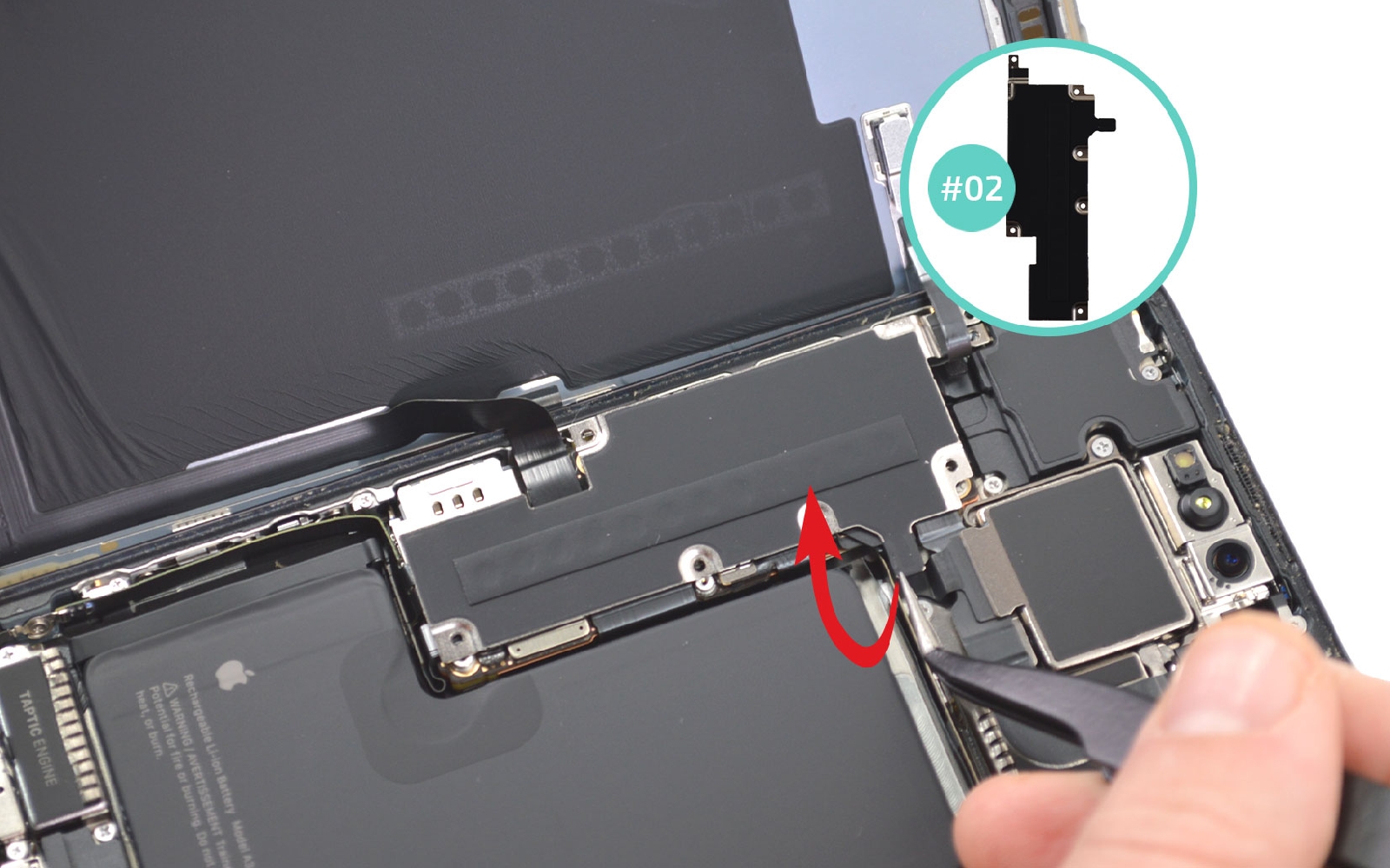

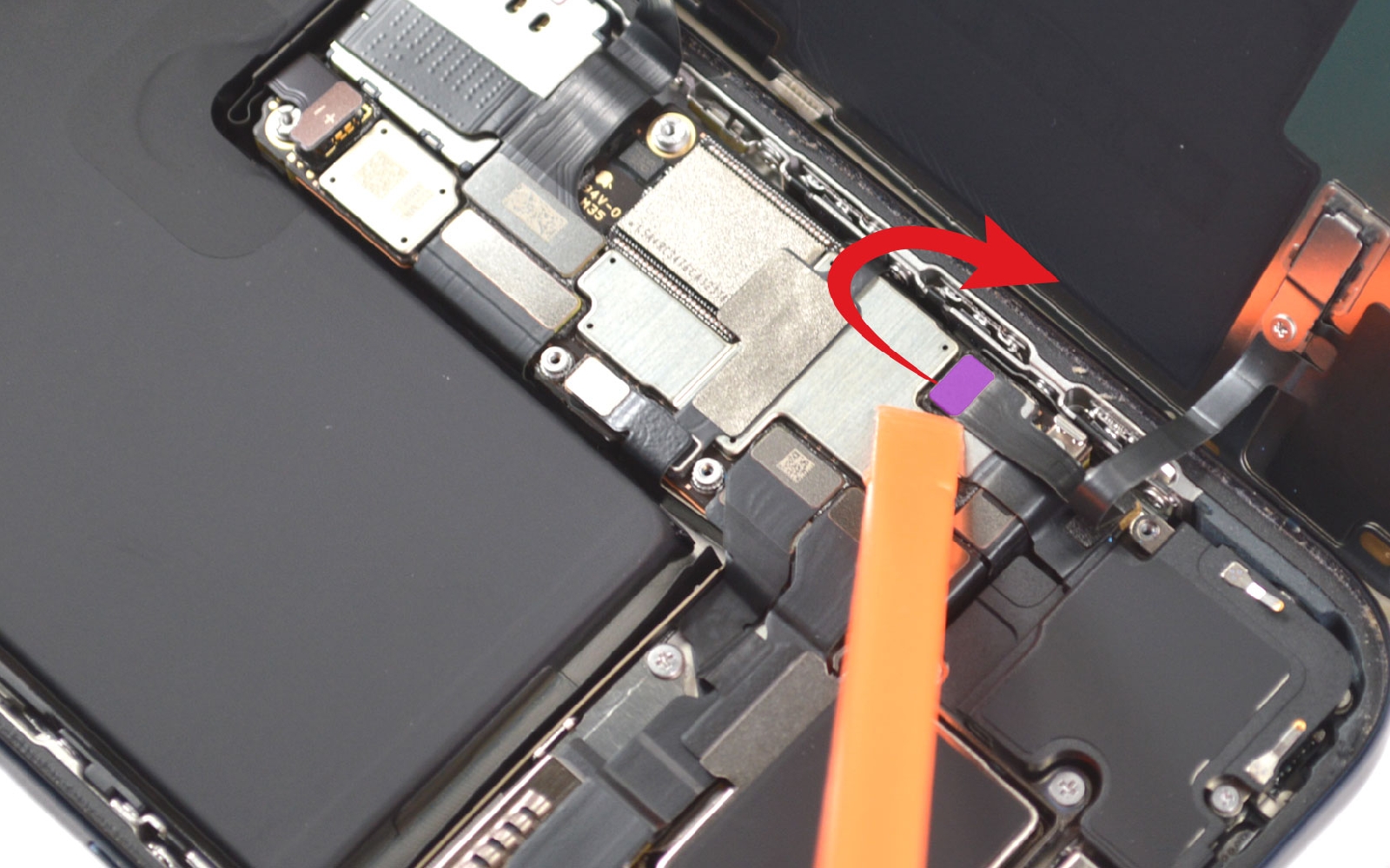

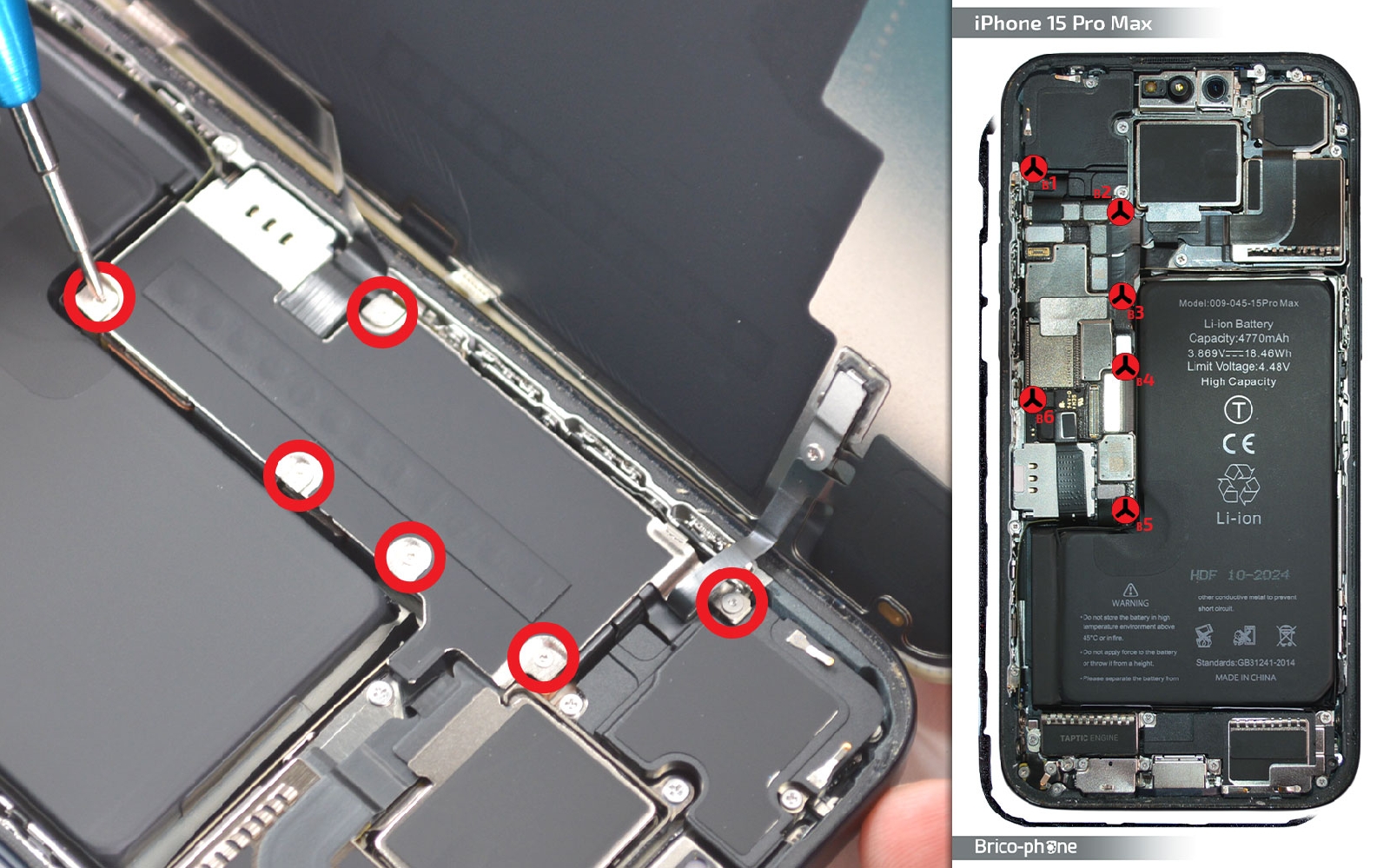

Ôtez les vis avec le tournevis triwing puis retirez la plaquette métallique afin de pouvoir débrancher la batterie.
Cette étape vous permettra de continuer la réparation en toute sécurité.

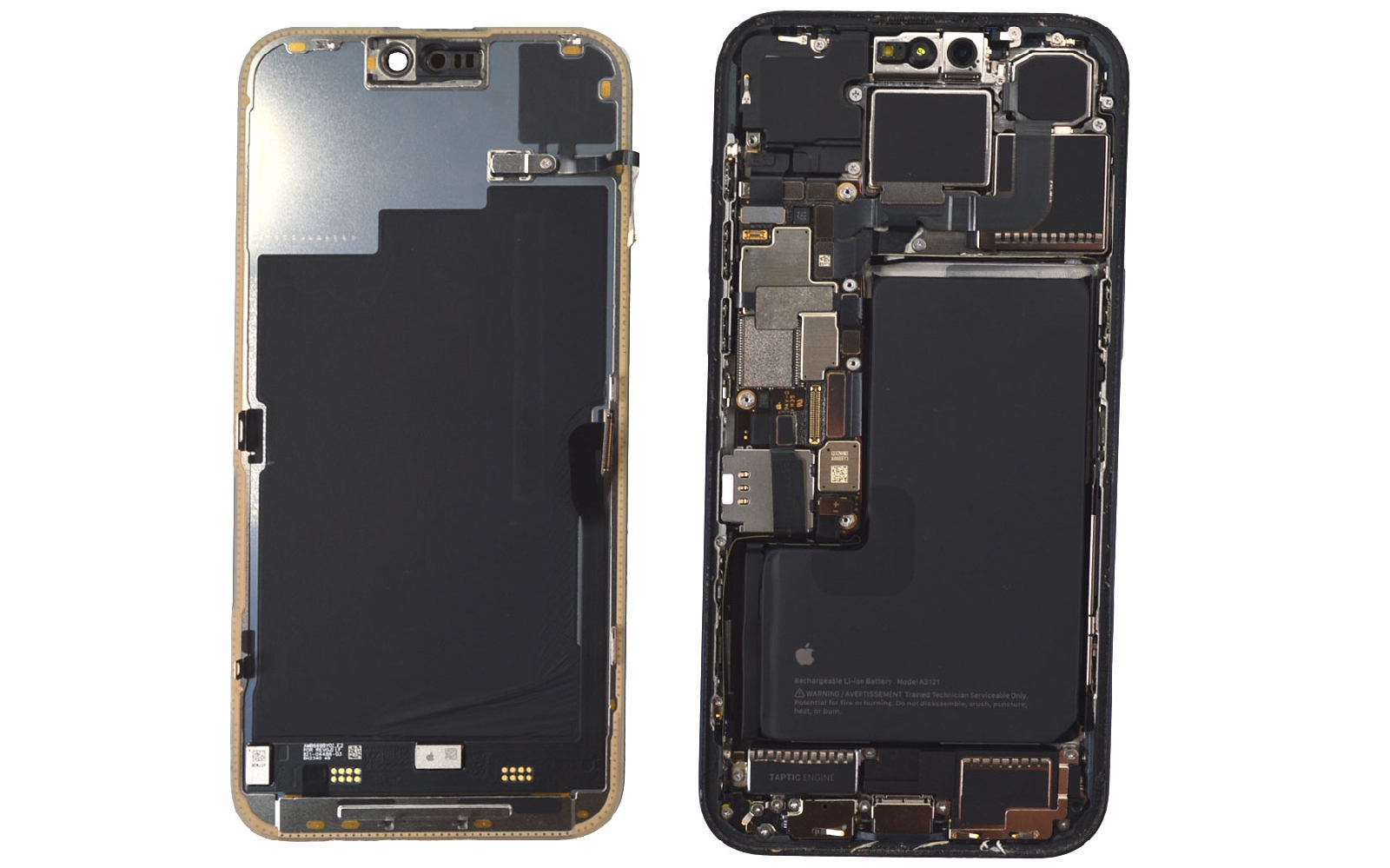

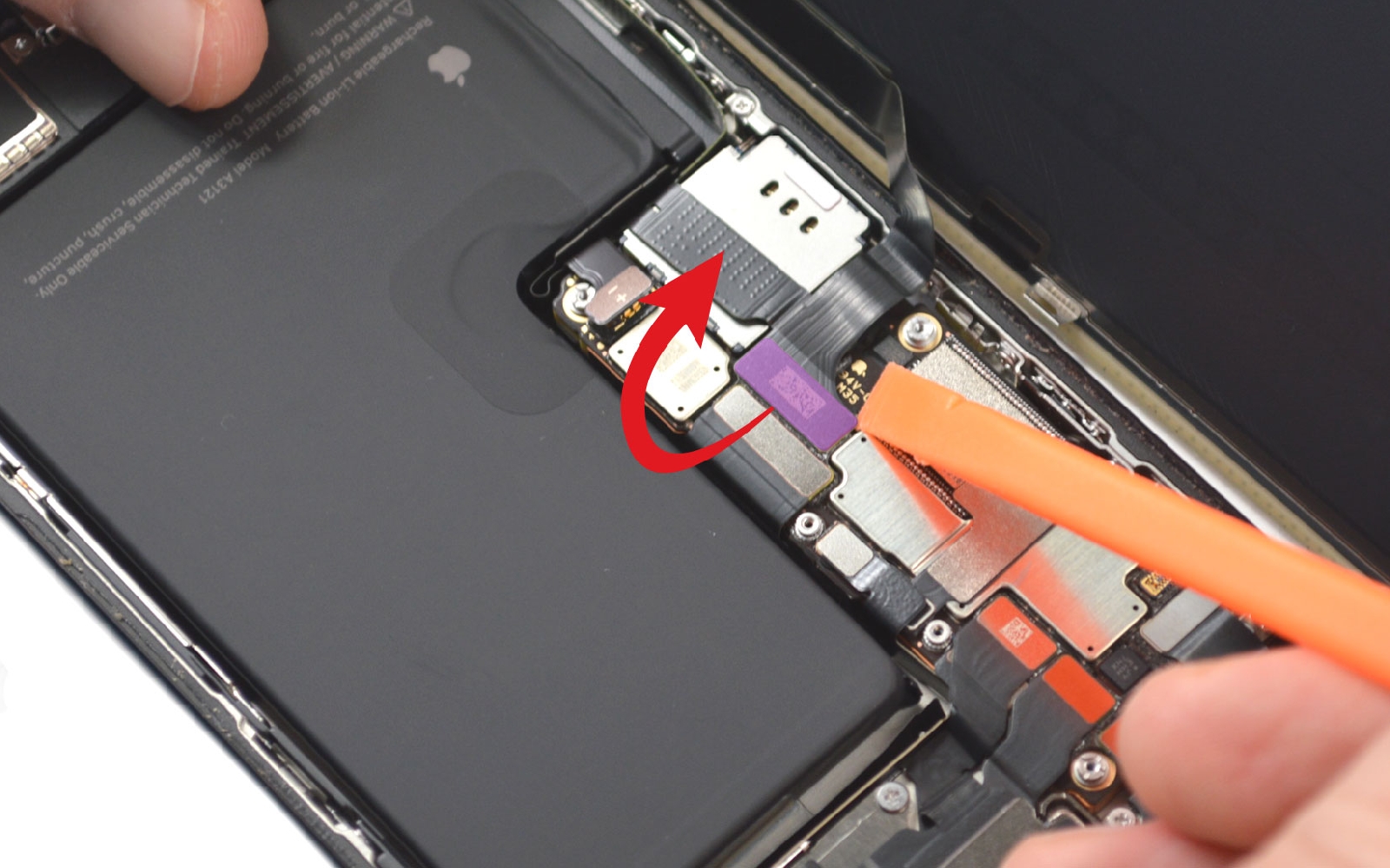

Débranchez les nappes de l'écran et mettez de coté le châssis.

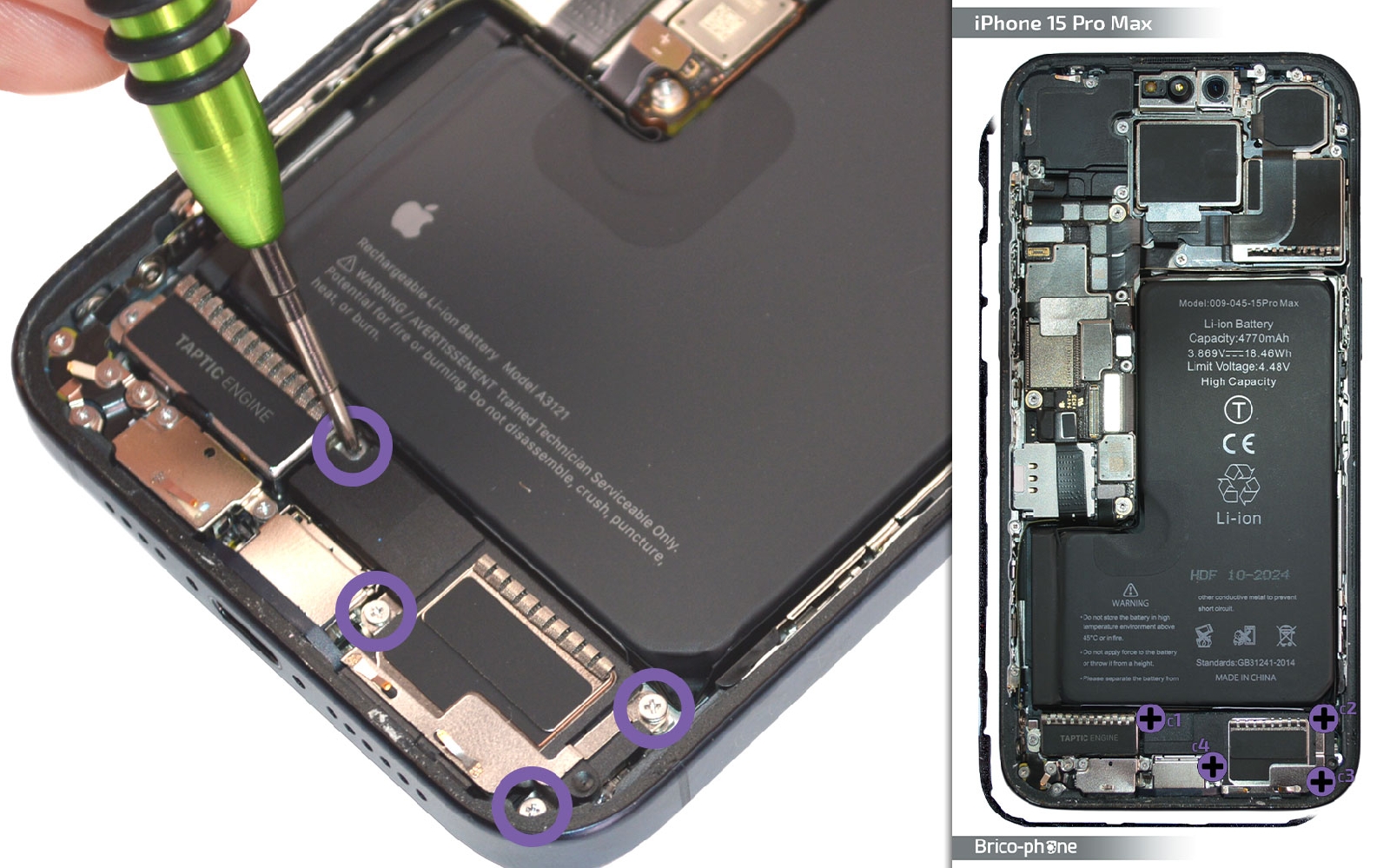

Enlevez les quatre vis cruciforme pour libérer le haut-parleur externe.

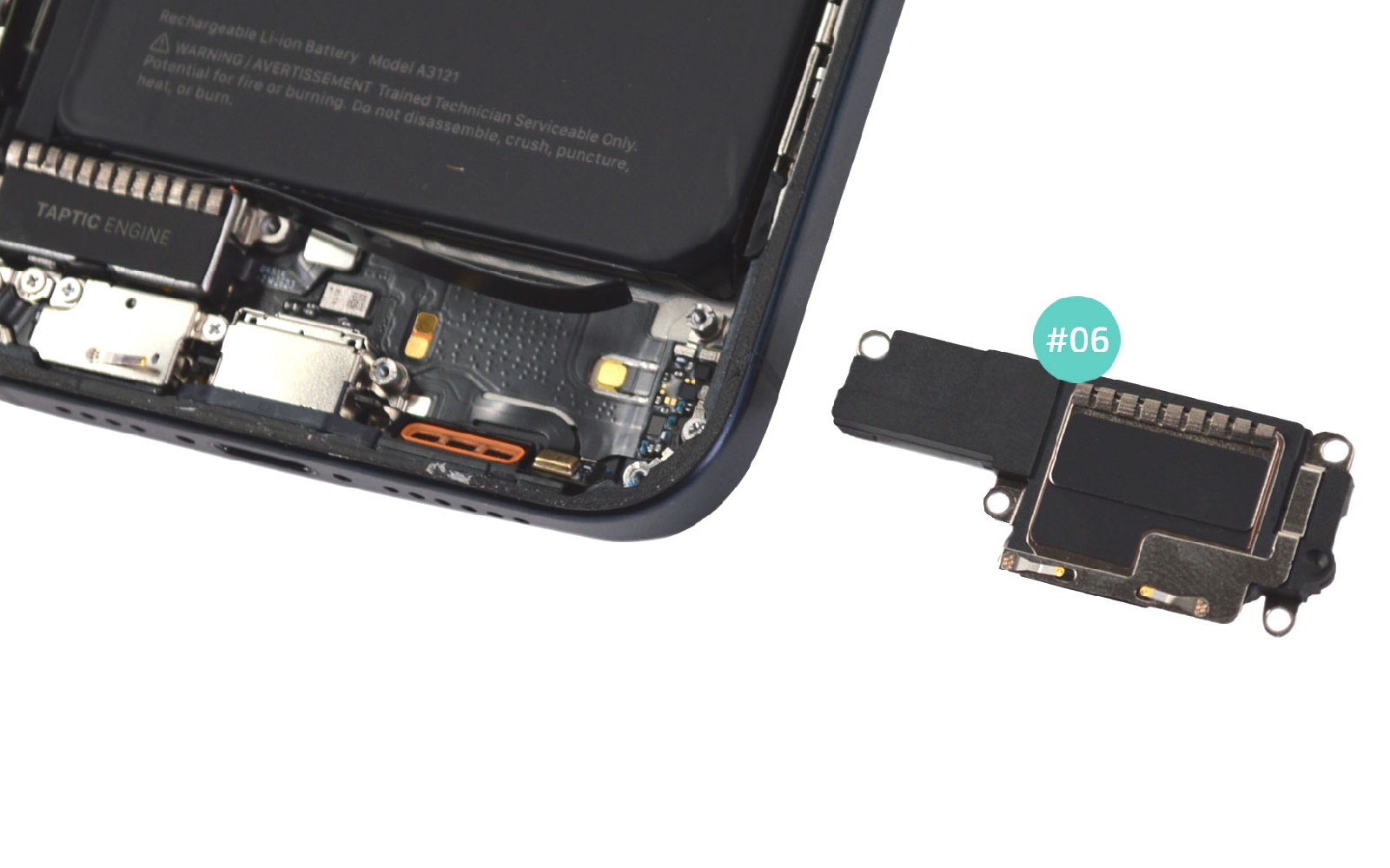

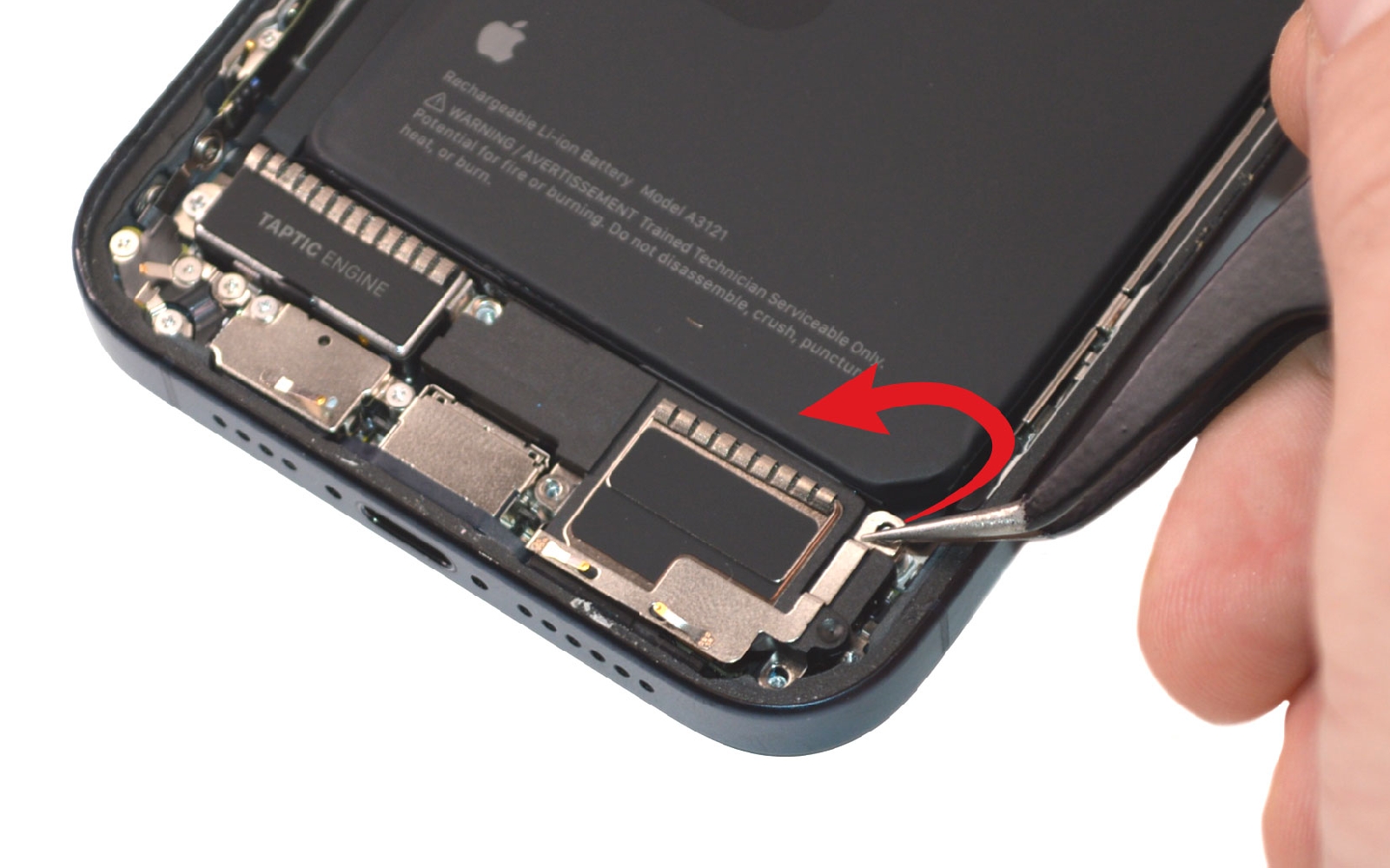

Saisissez le composant avec la pincette pour le sortir du châssis et déposez le HP sur votre patron d'aide au montage.

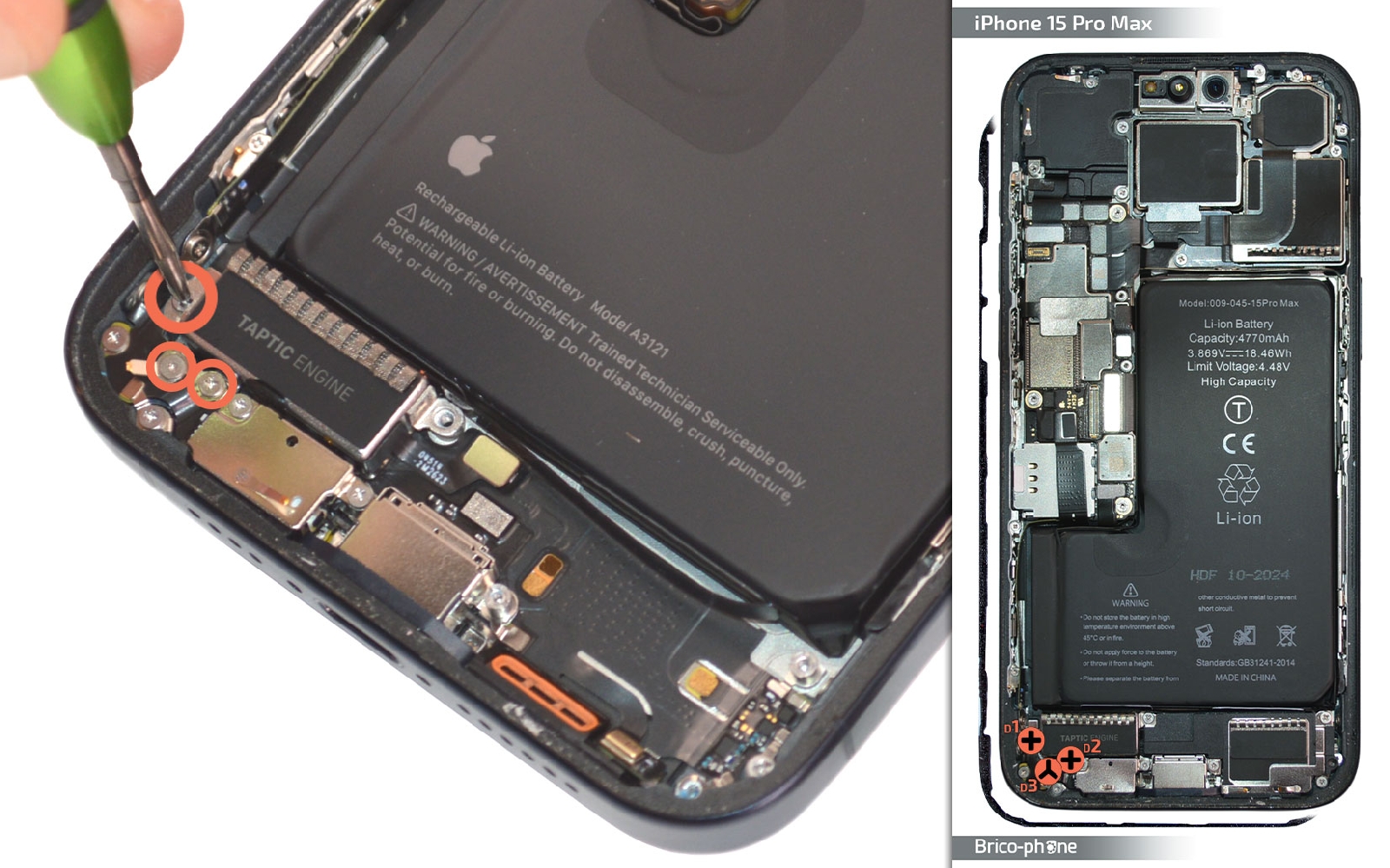

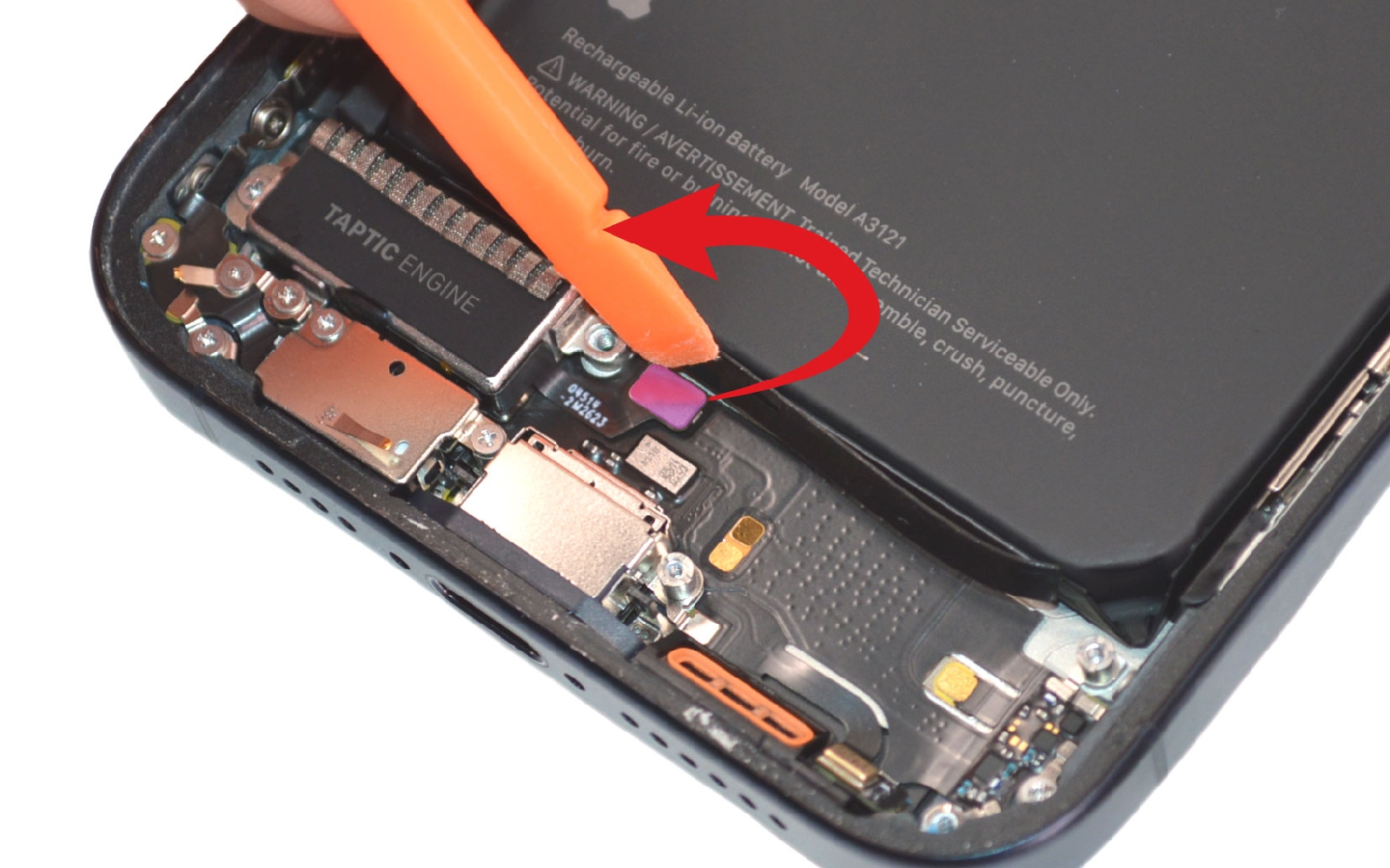

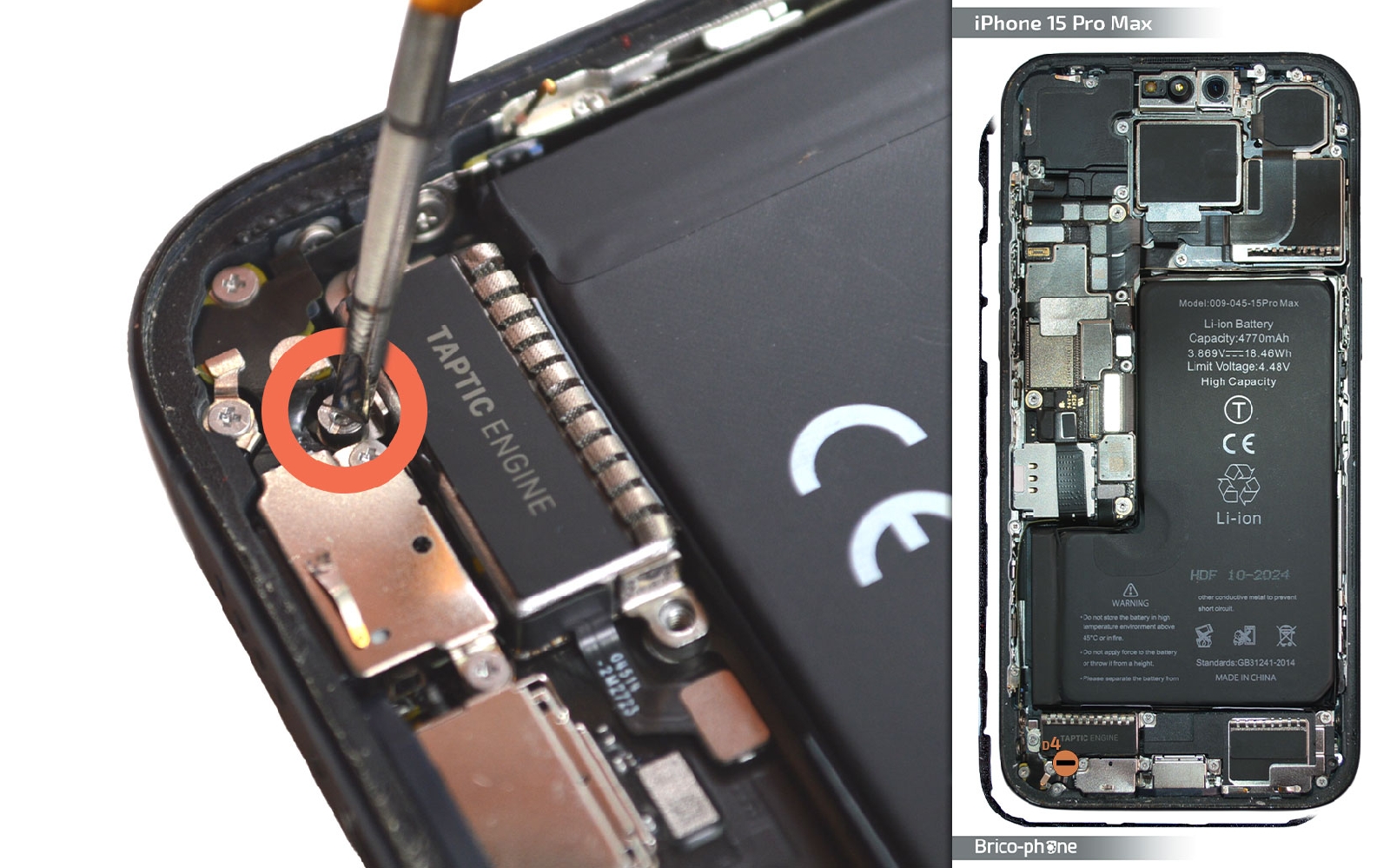

Débranchez la nappe du vibreur puis ôtez les vis avec les différents tournevis.

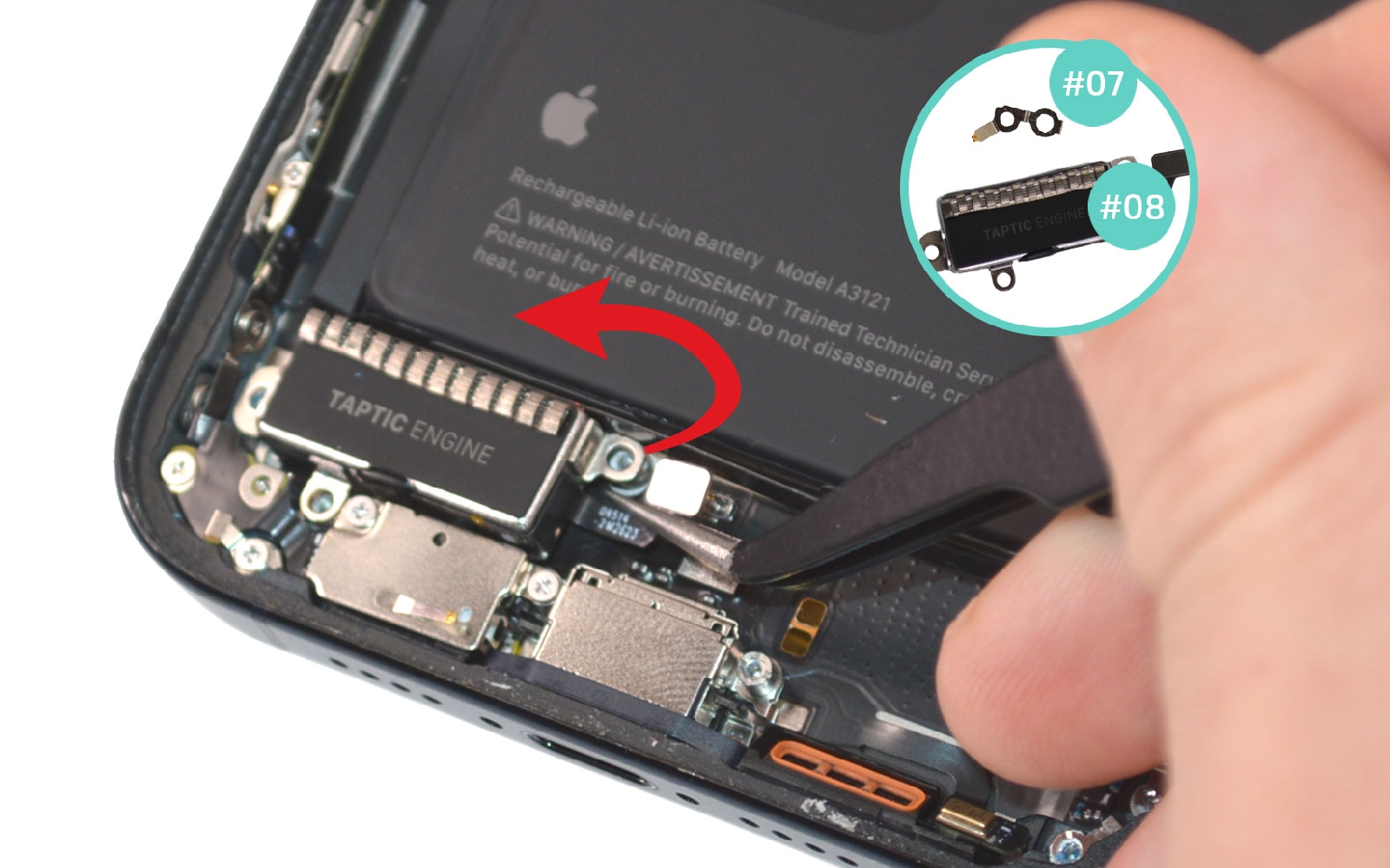

Sortez le Taptic Engine de son emplacement pour accéder aux languettes de la batterie.

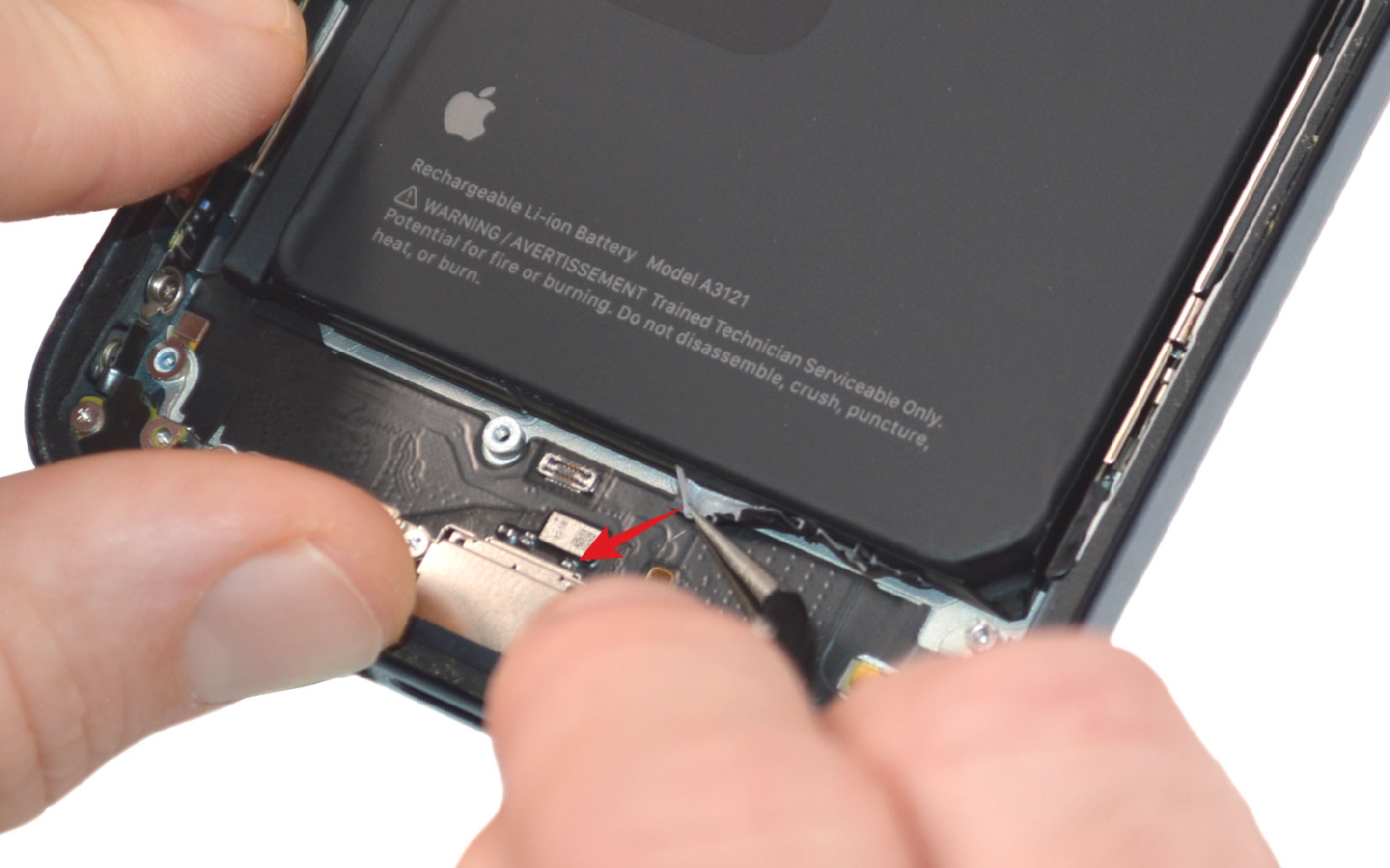

A l'aide de la pincette, saisissez les languettes des stickers de la batterie. Enroulez l'adhésif doucement autour de la pointe de l'outils, tout en le tirant hors du châssis.

Réitérez cette manipulation pour les trois languettes.

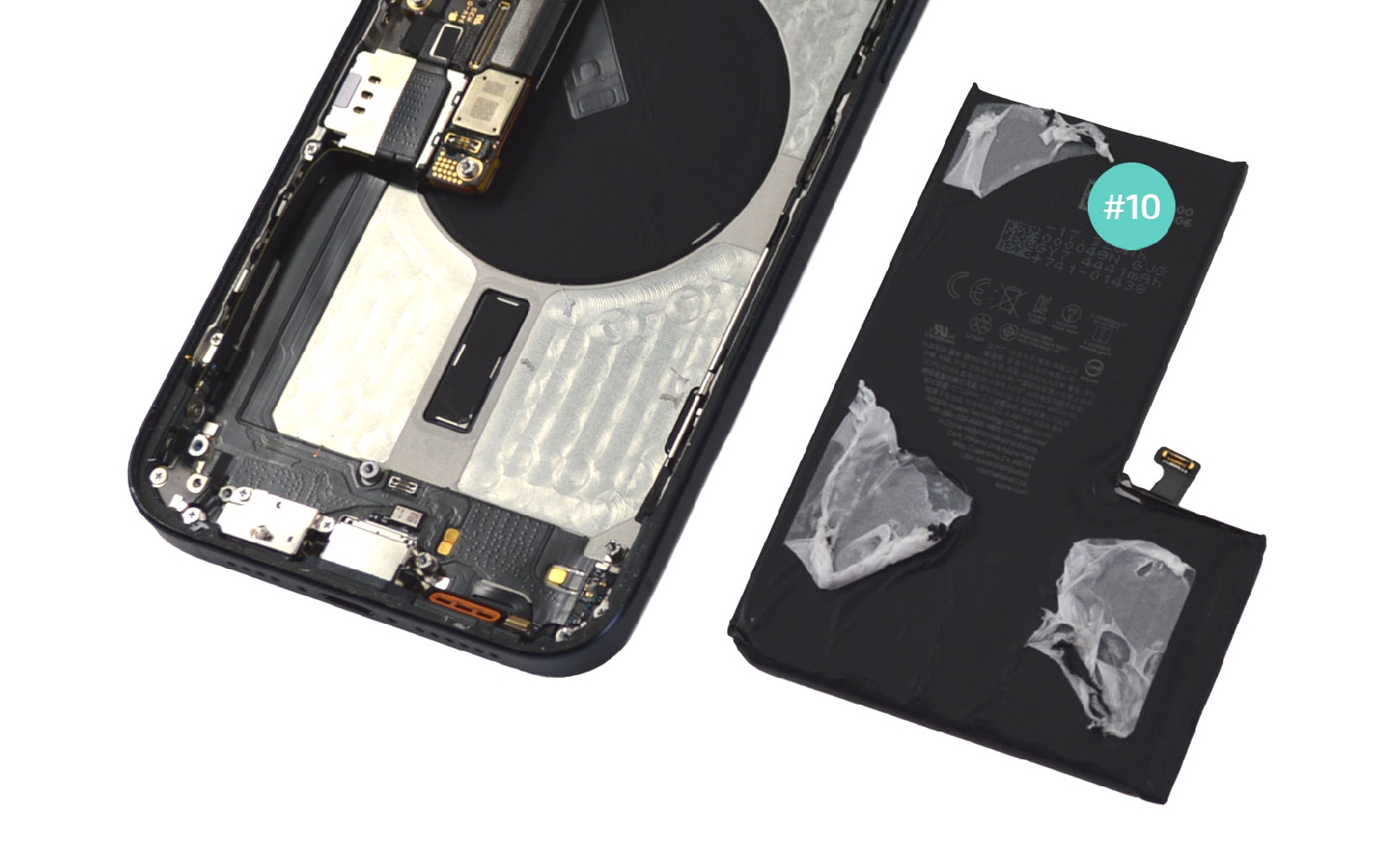

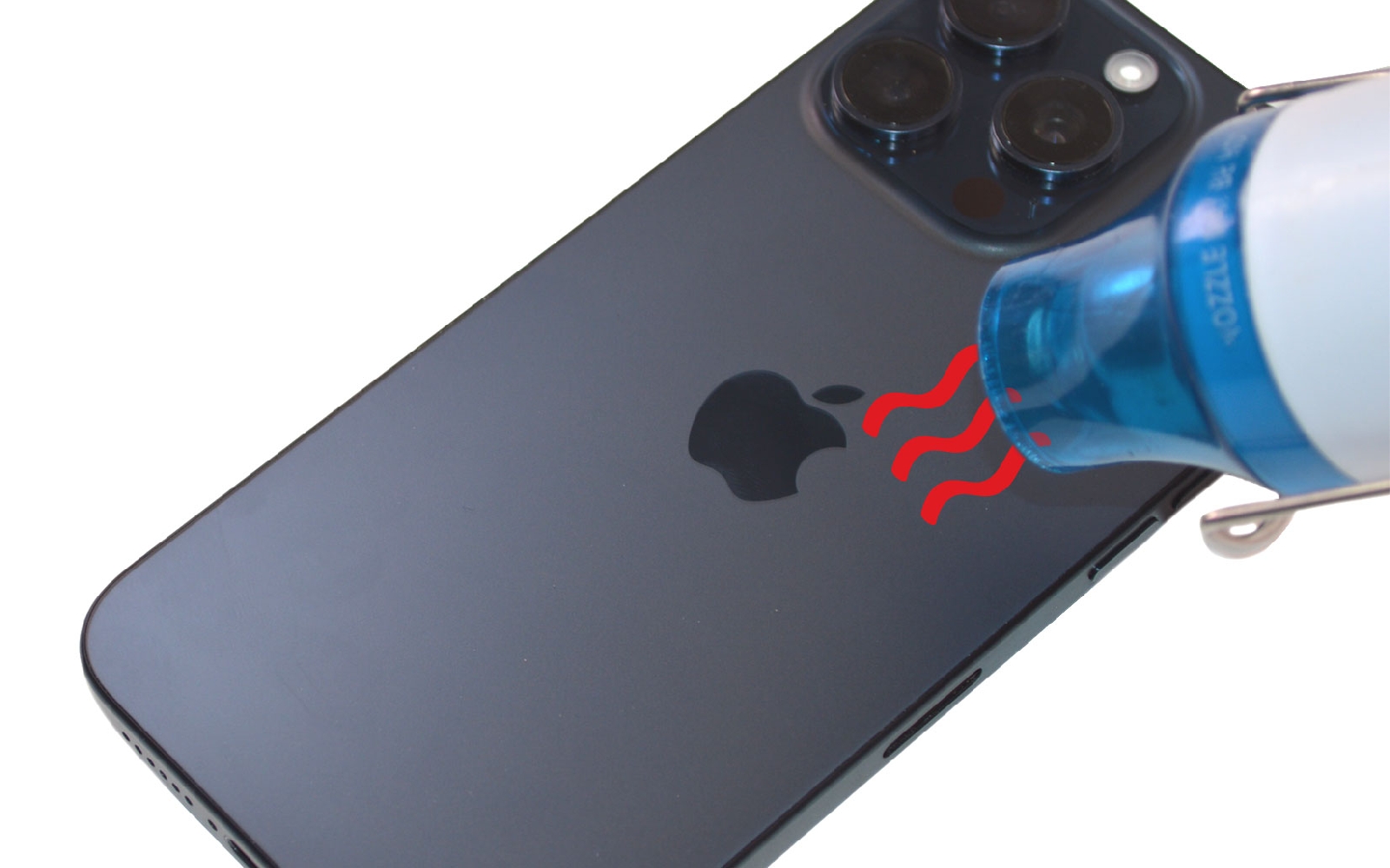

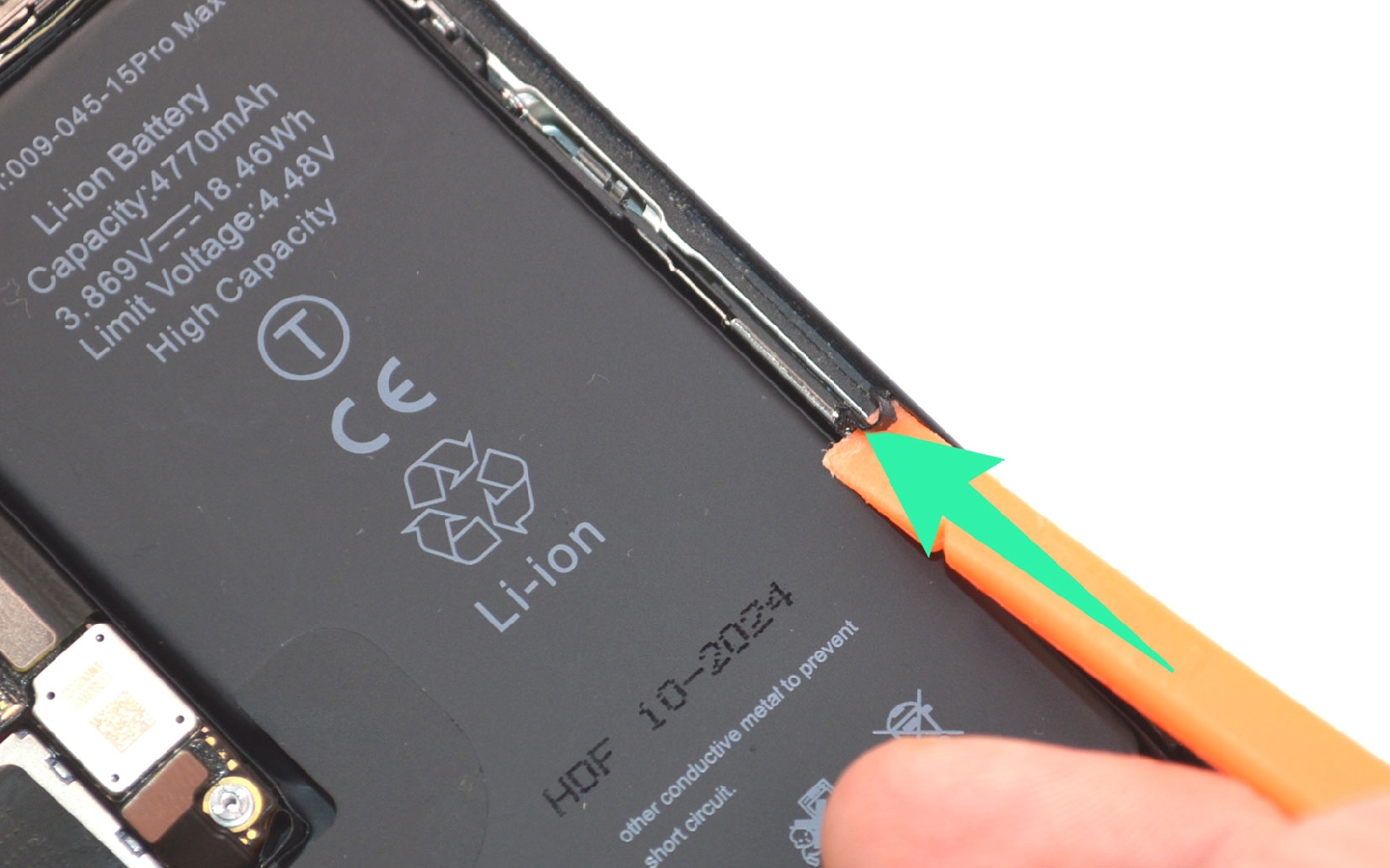

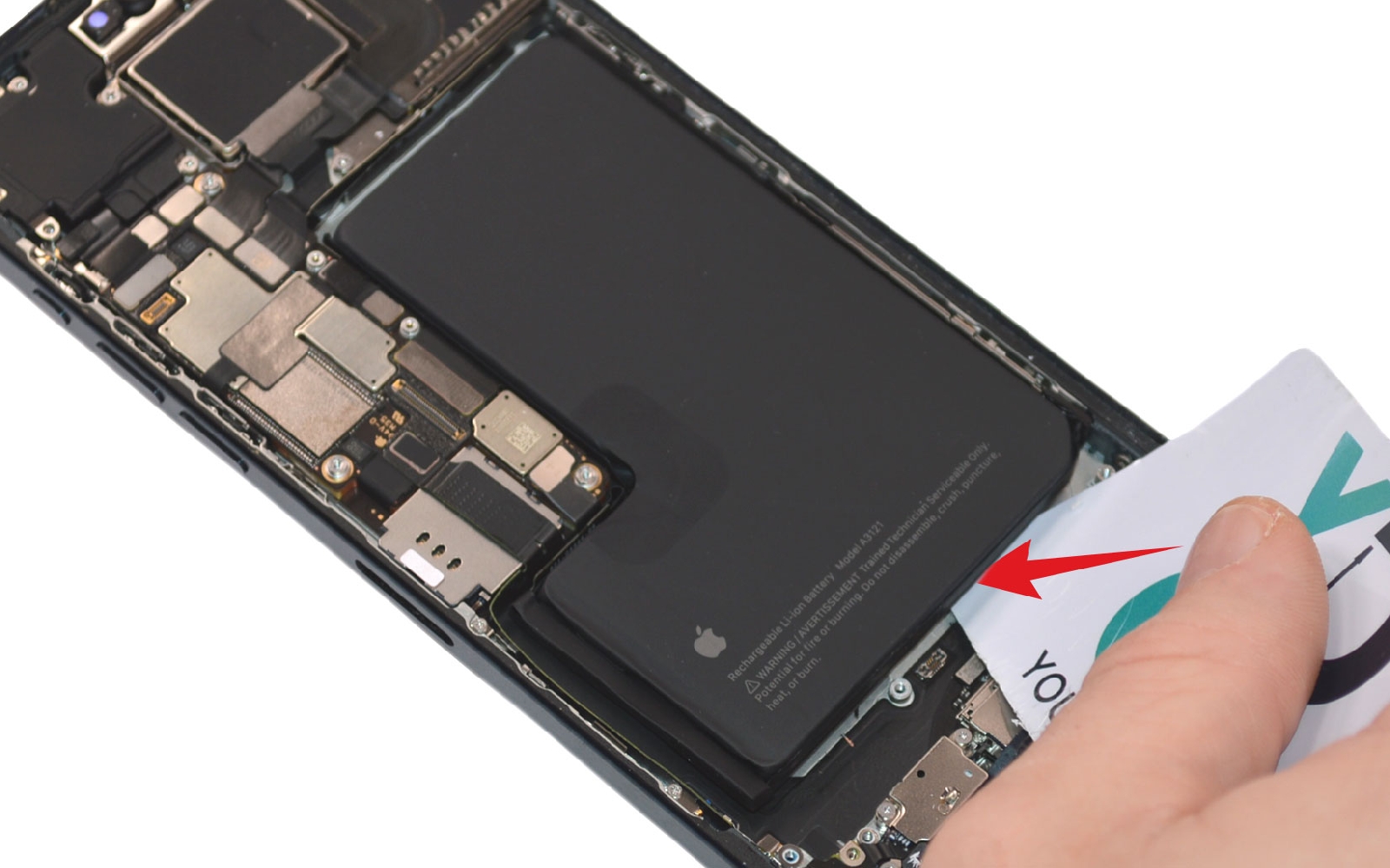

Si vous sentez de la résistance, chauffez légèrement le dos de la batterie et aidez-vous de la carte en PVC pour sortir le composant endommagé.

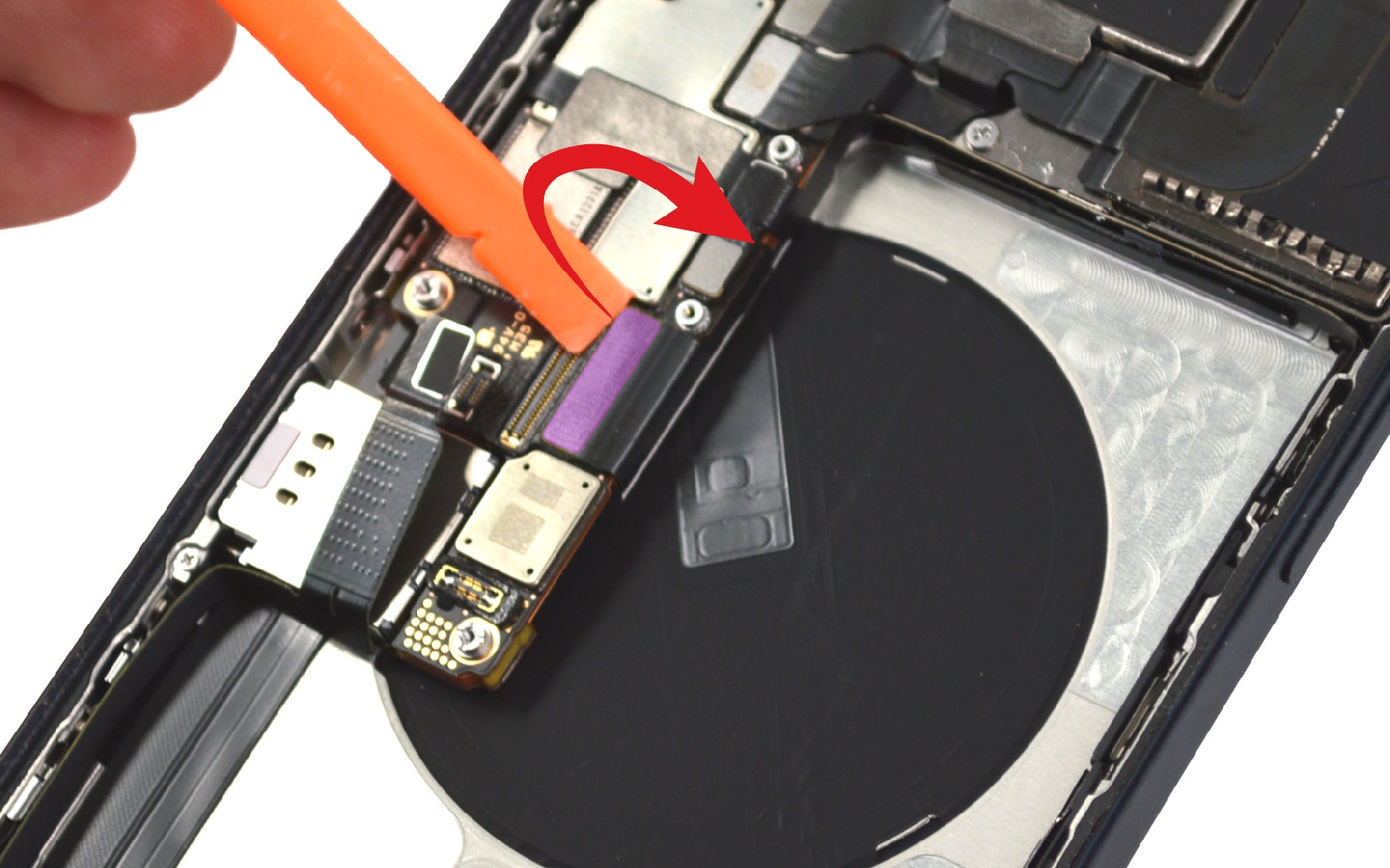

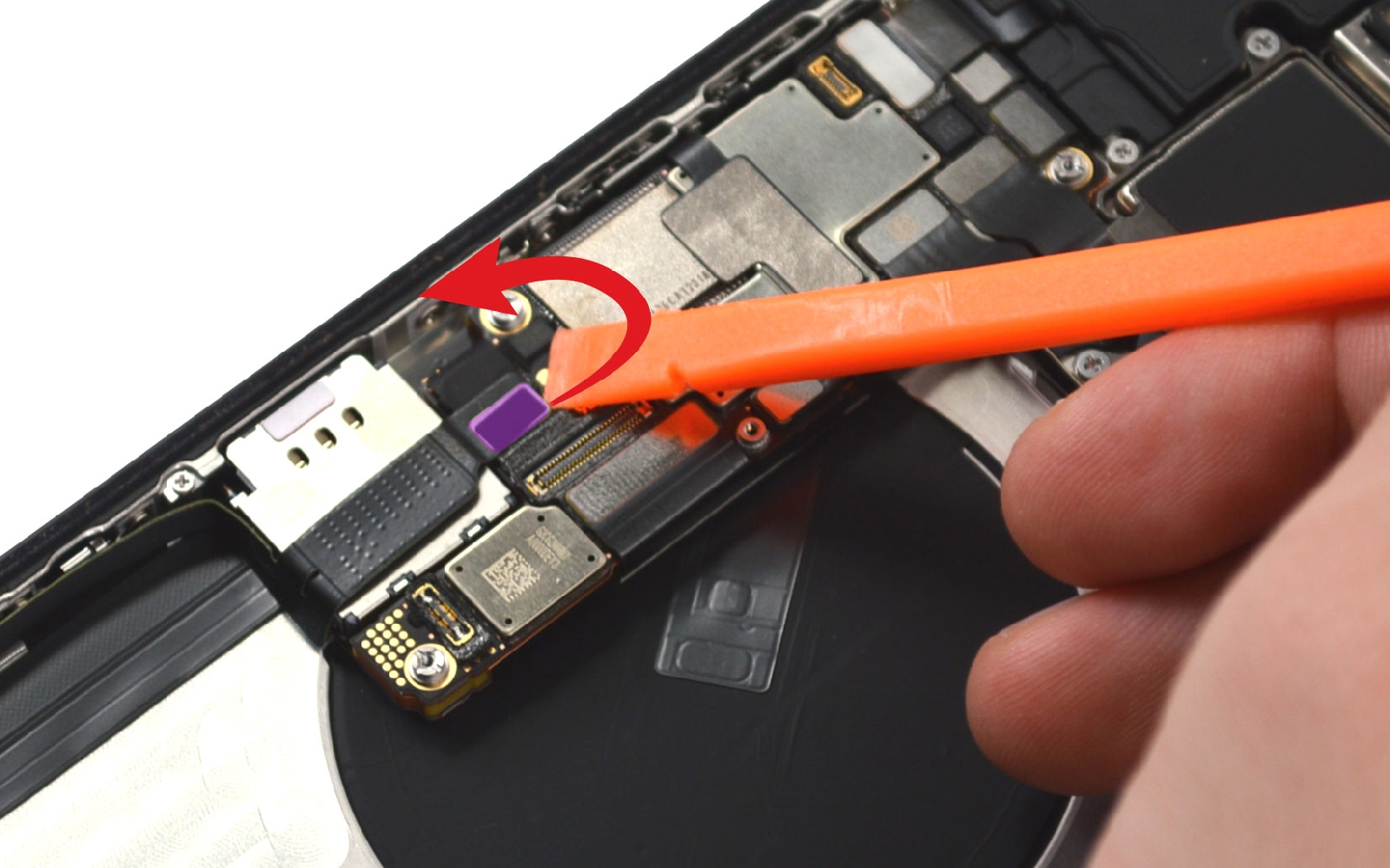

Utilisez le spudger pour déconnecter les nappes du connecteur de charge.

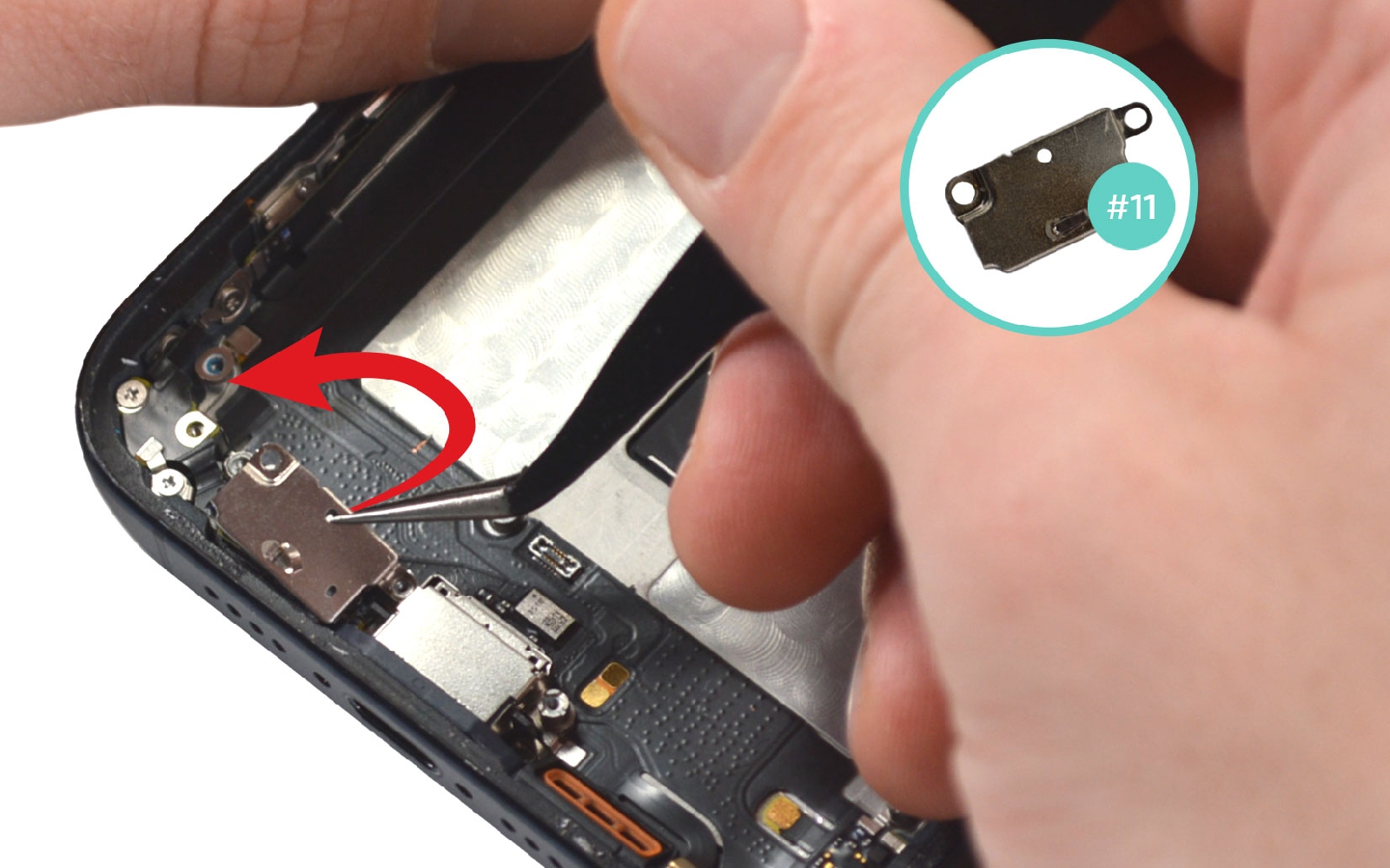

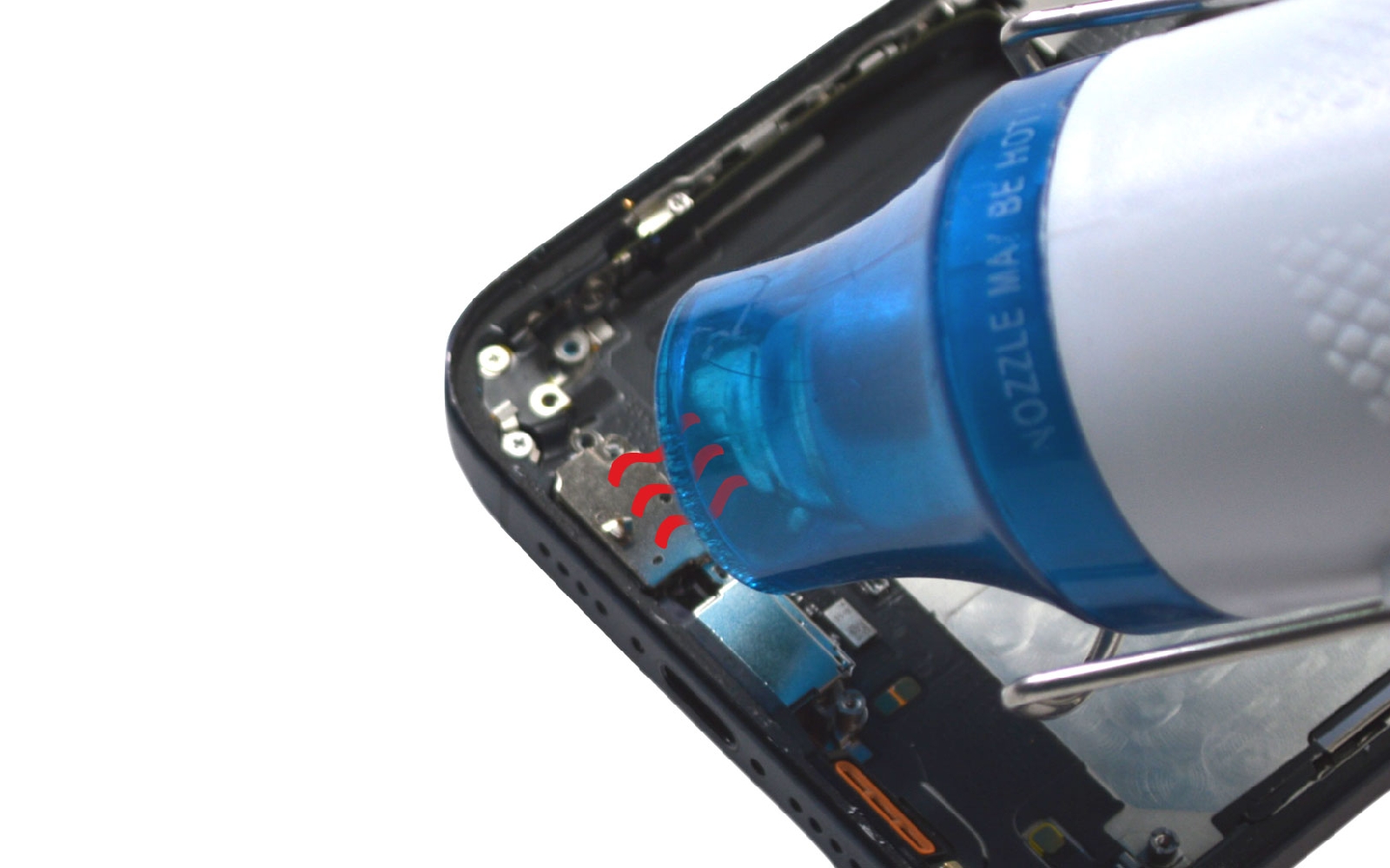

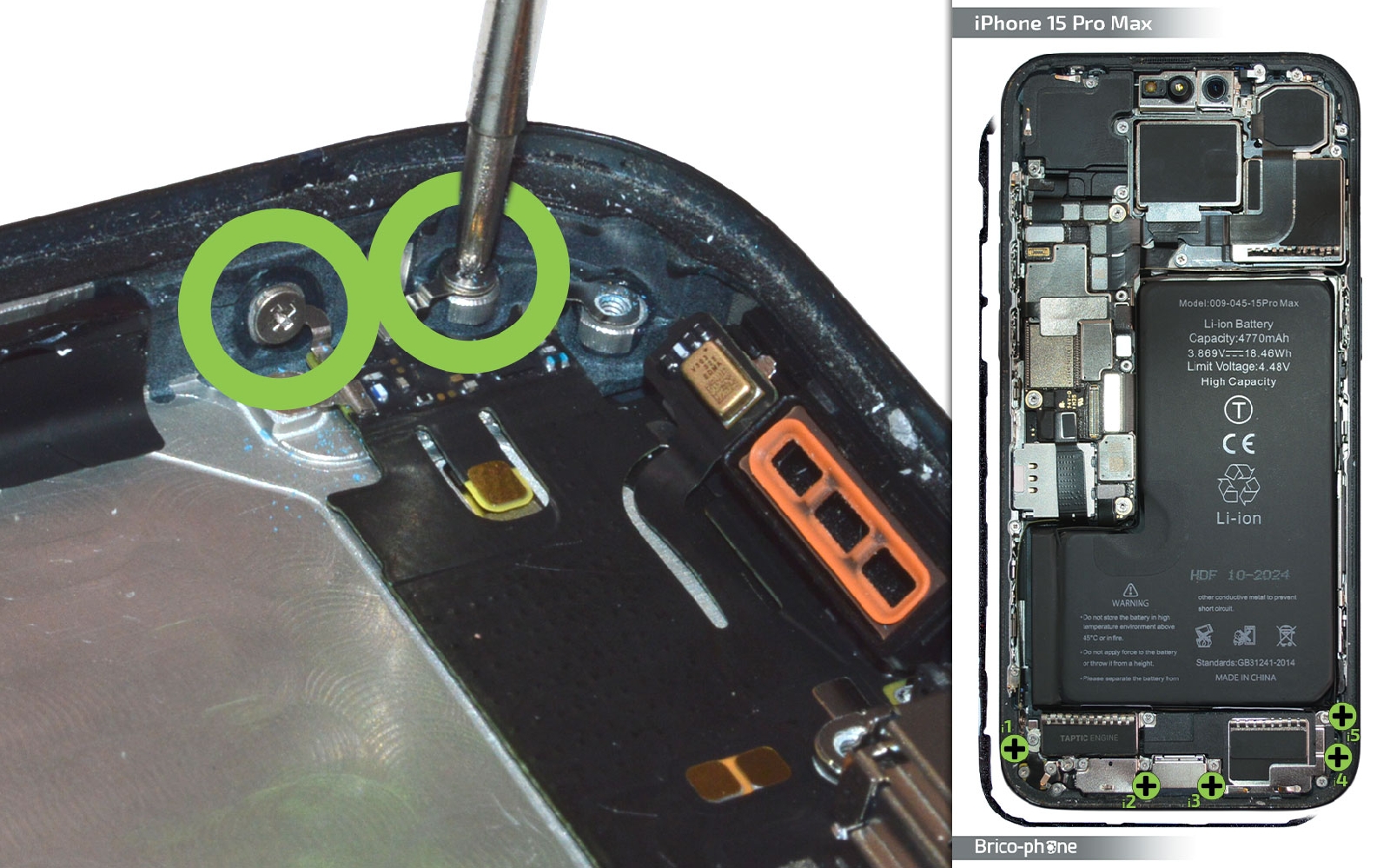

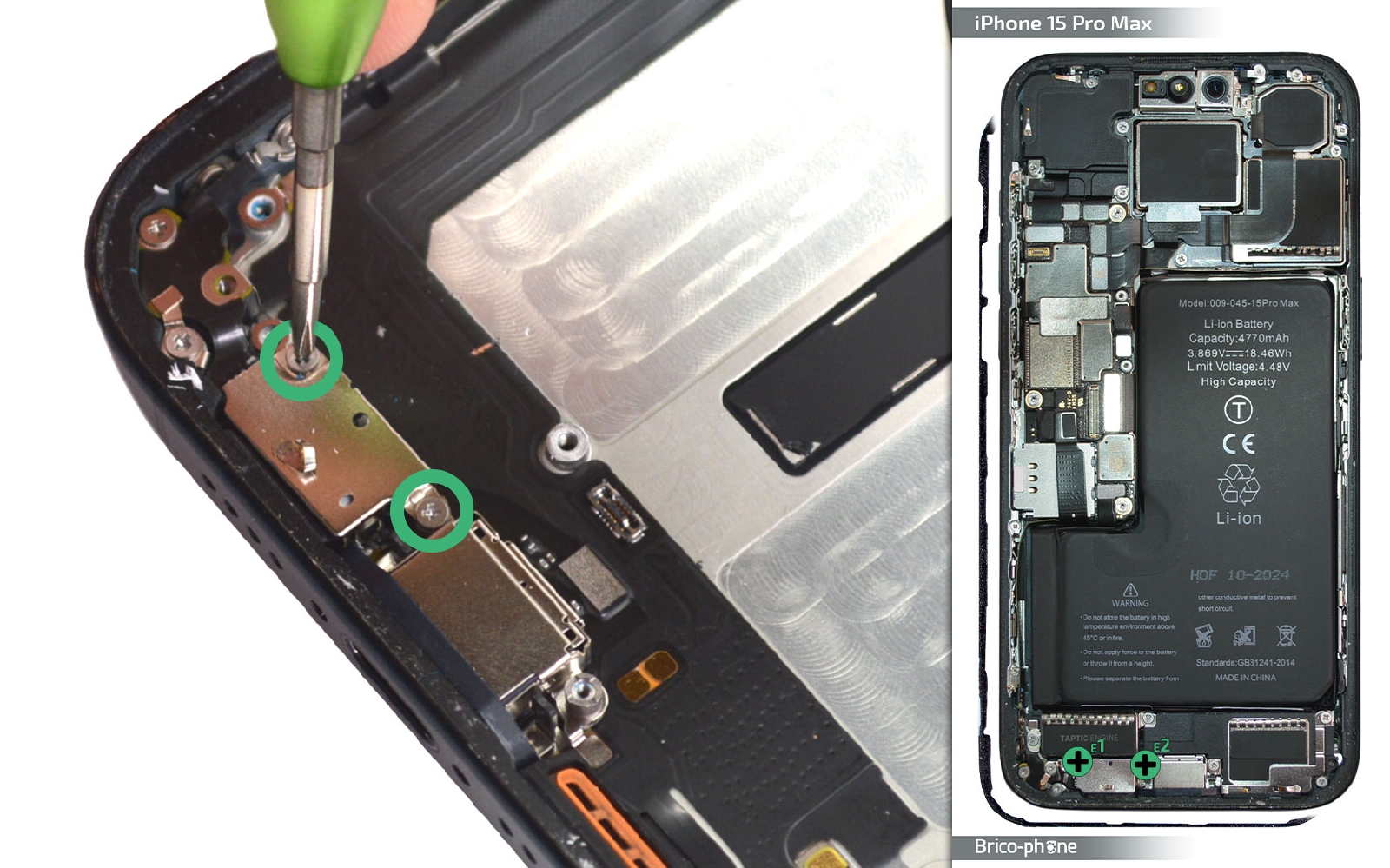

Sortez les deux vis cruciforme nommées E puis chauffez légèrement le composant pour pouvoir le sortir du châssis.

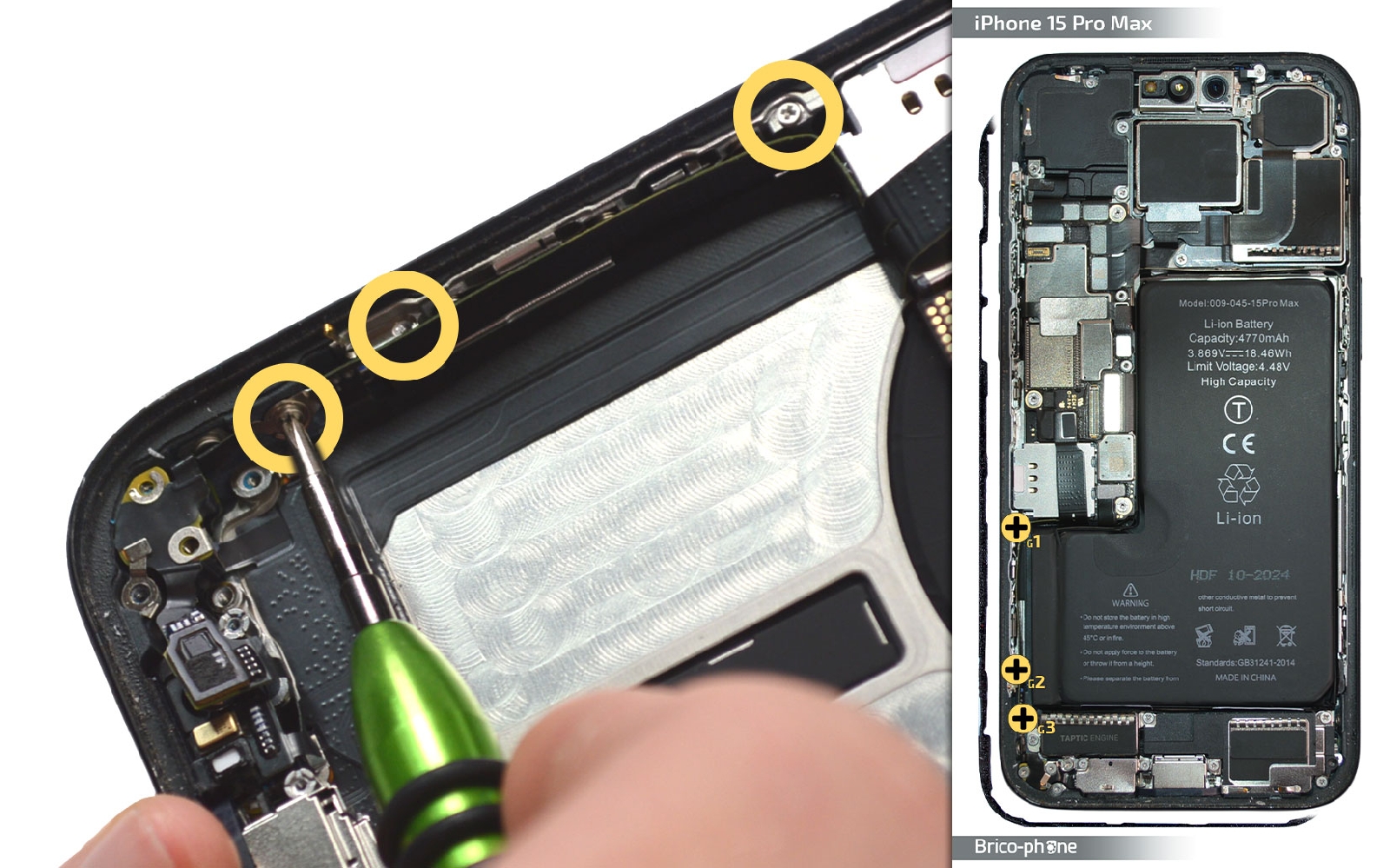

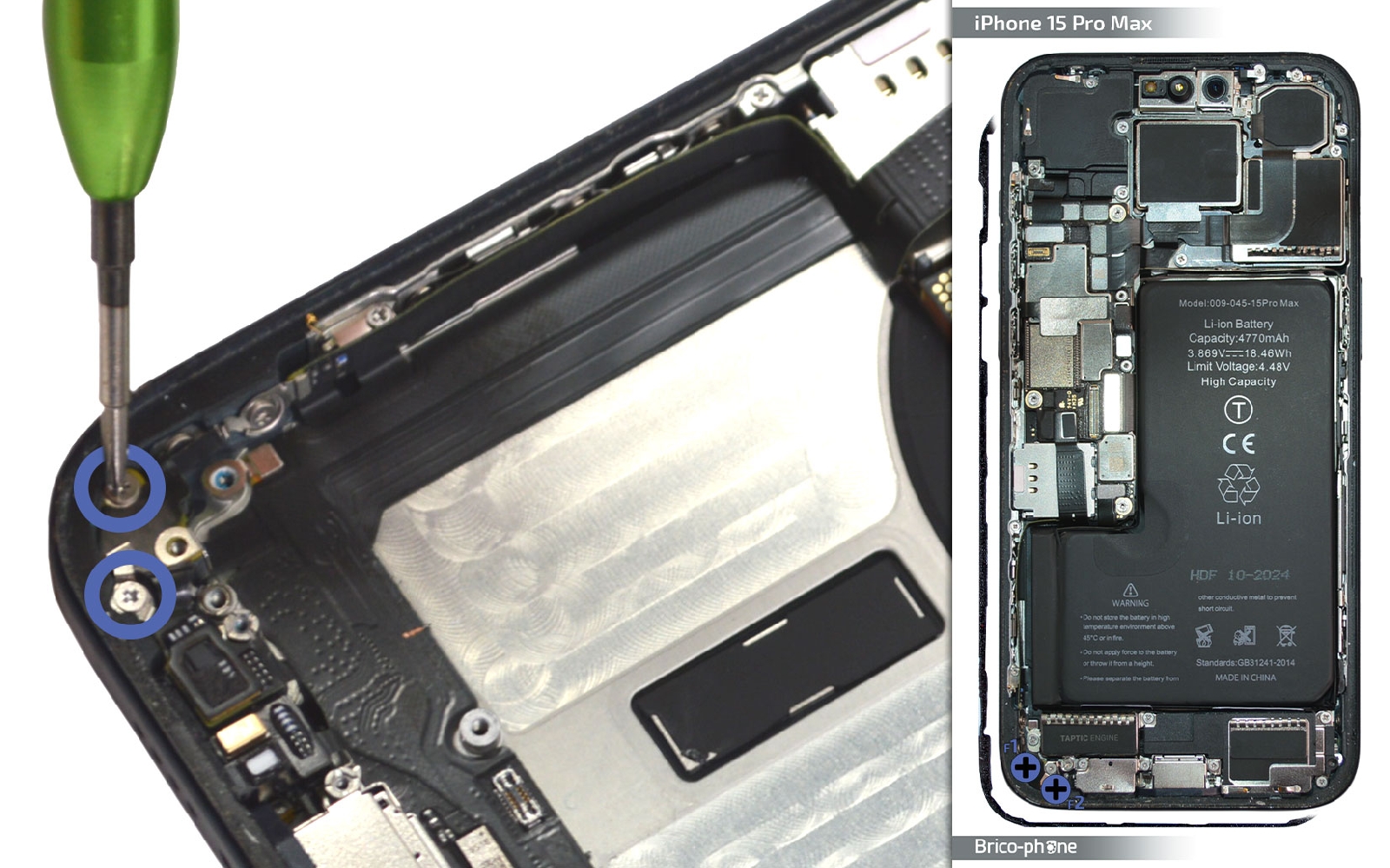

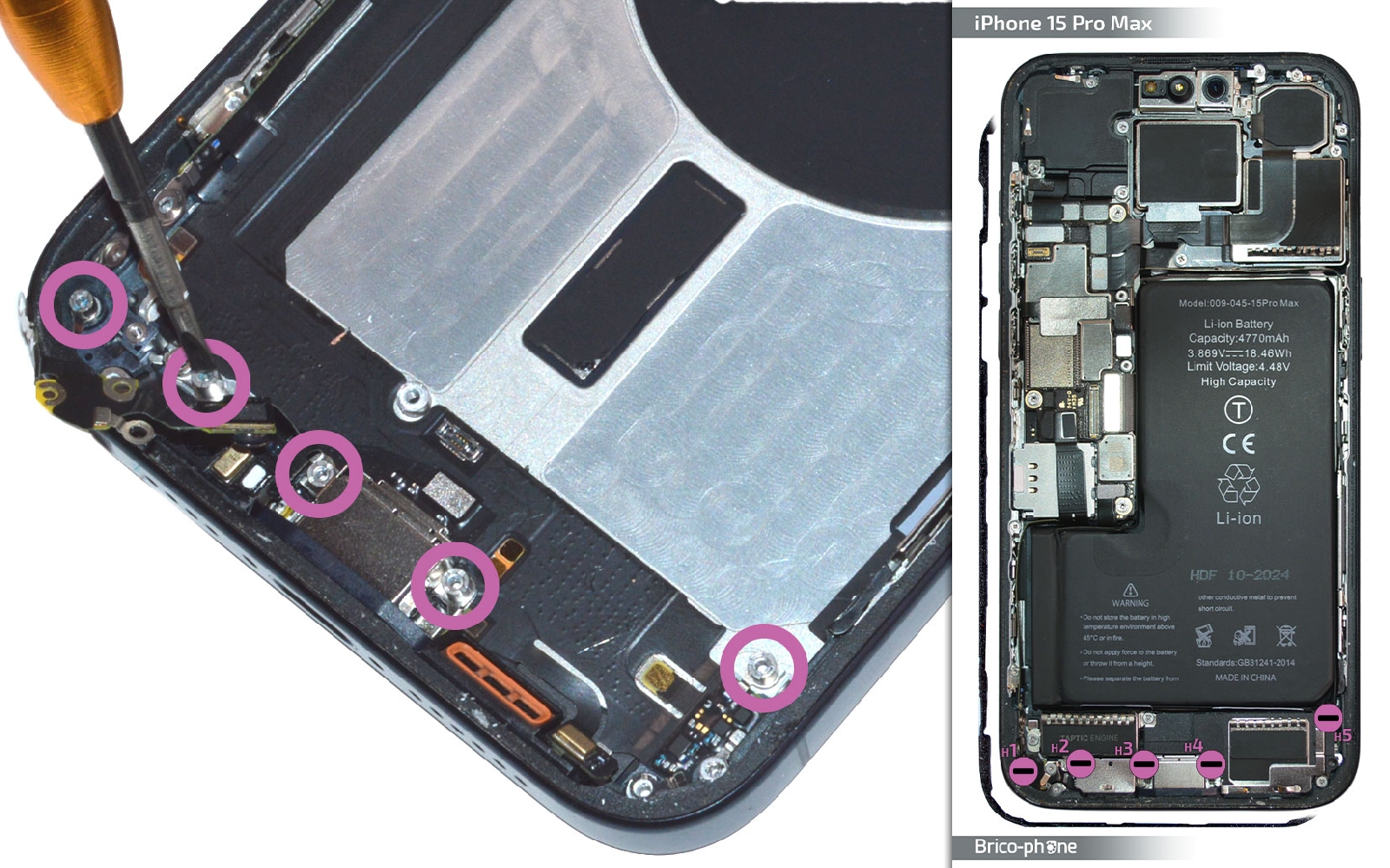

Reprenez le tournevis pour enlever les deux vis (F1 et F2) situées en bas à gauche du téléphone.

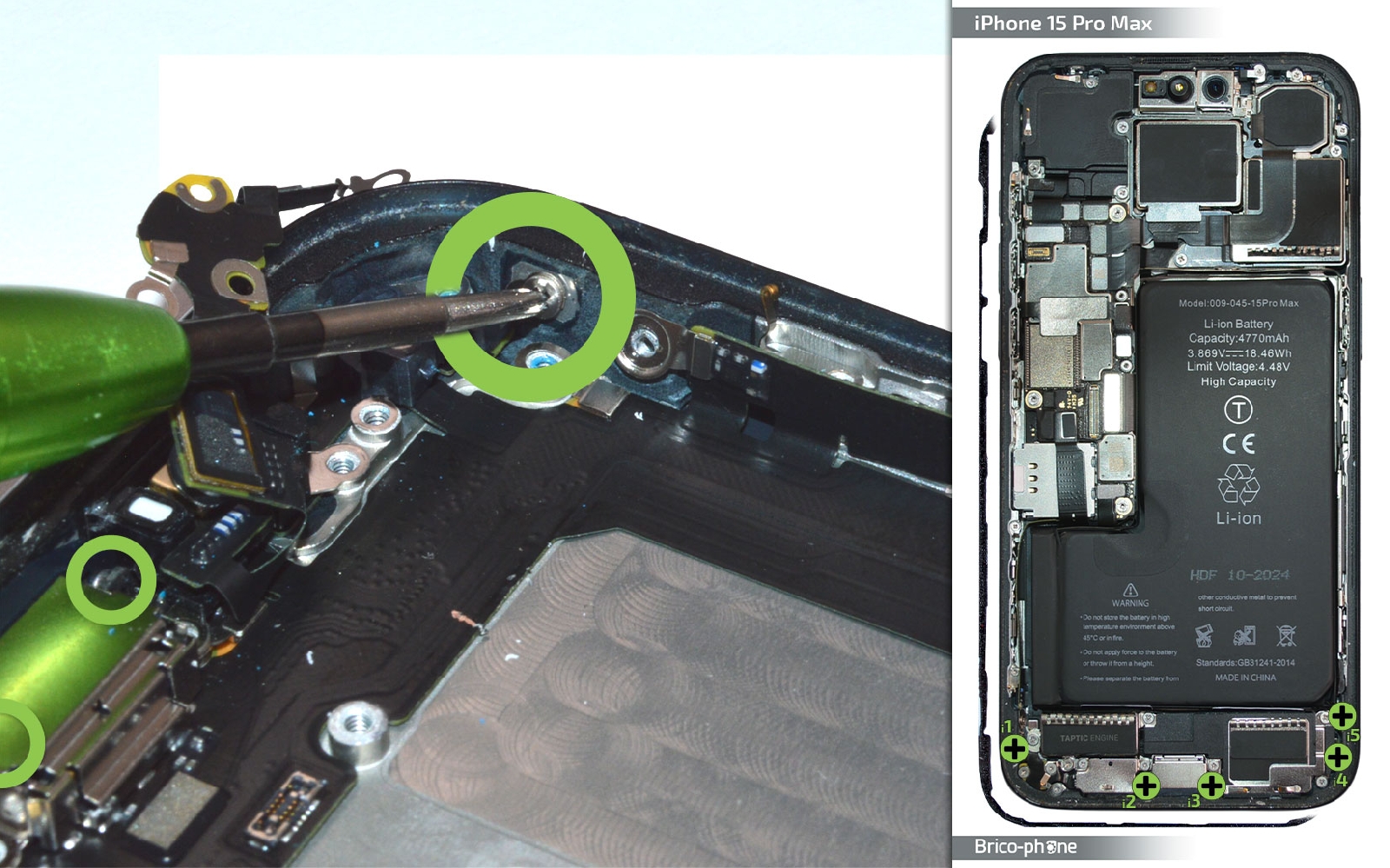

Retirez les vis cruciforme nommées G et I. Puis utilisez le tournevis plat pour ôter les vis H.

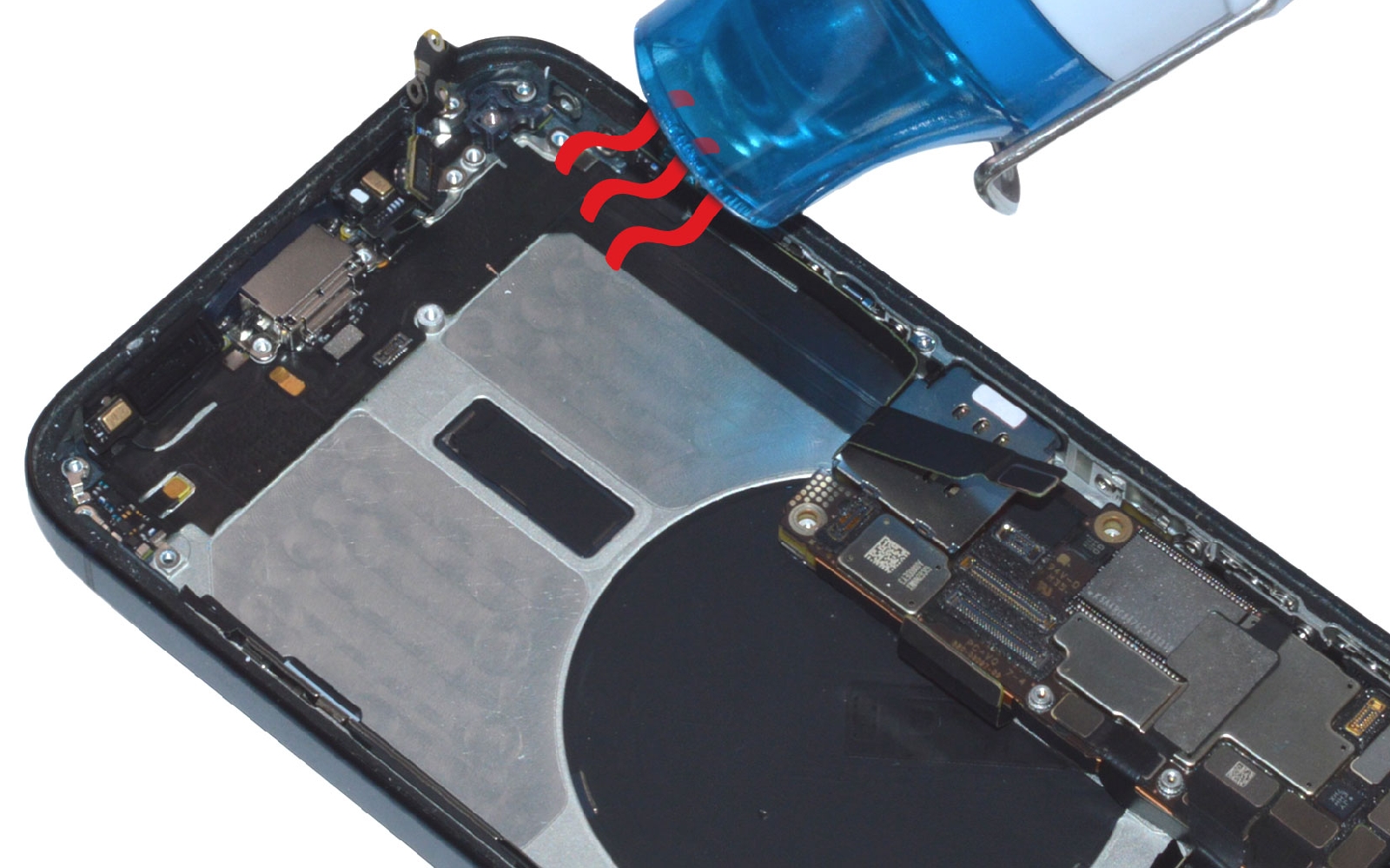

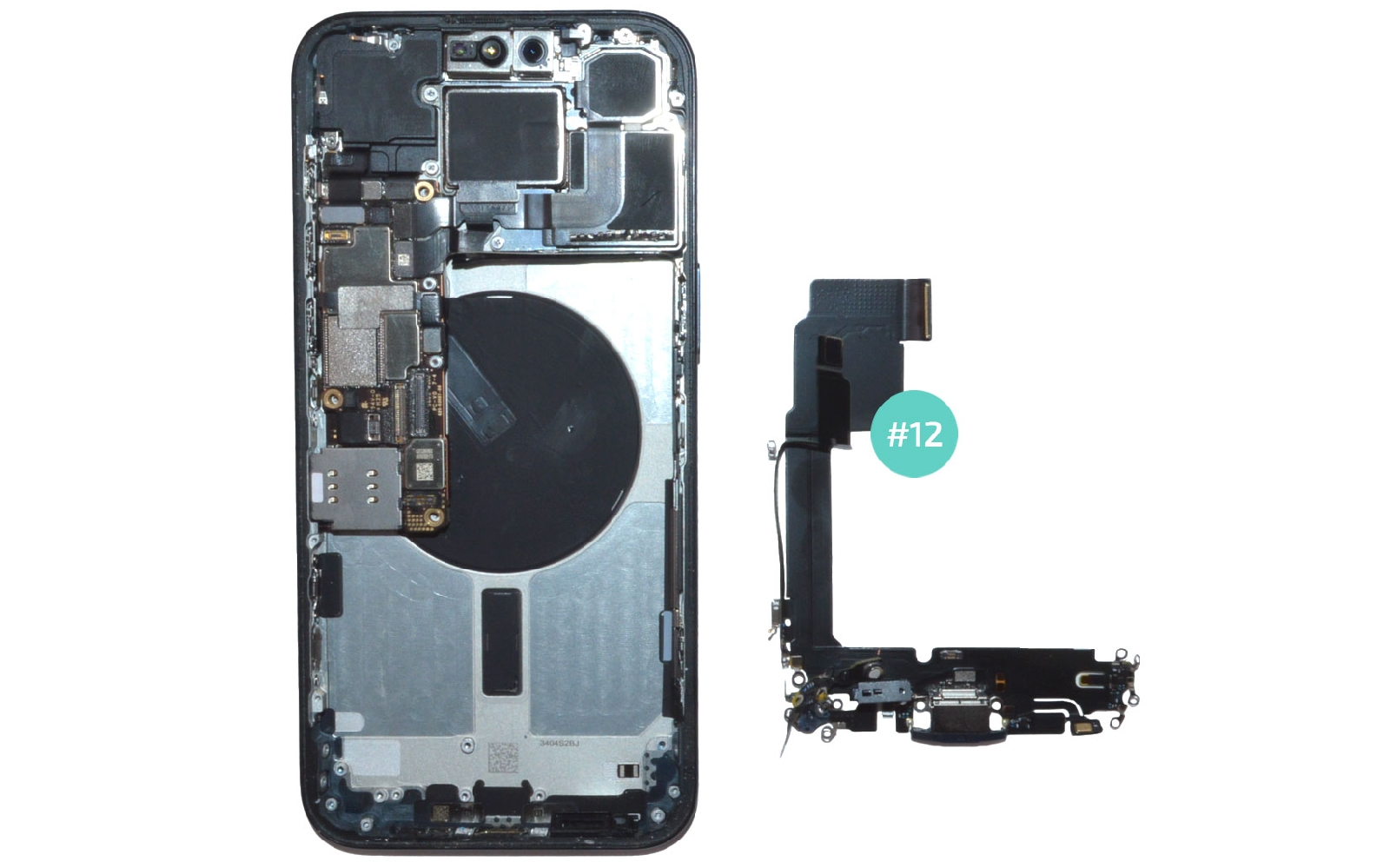

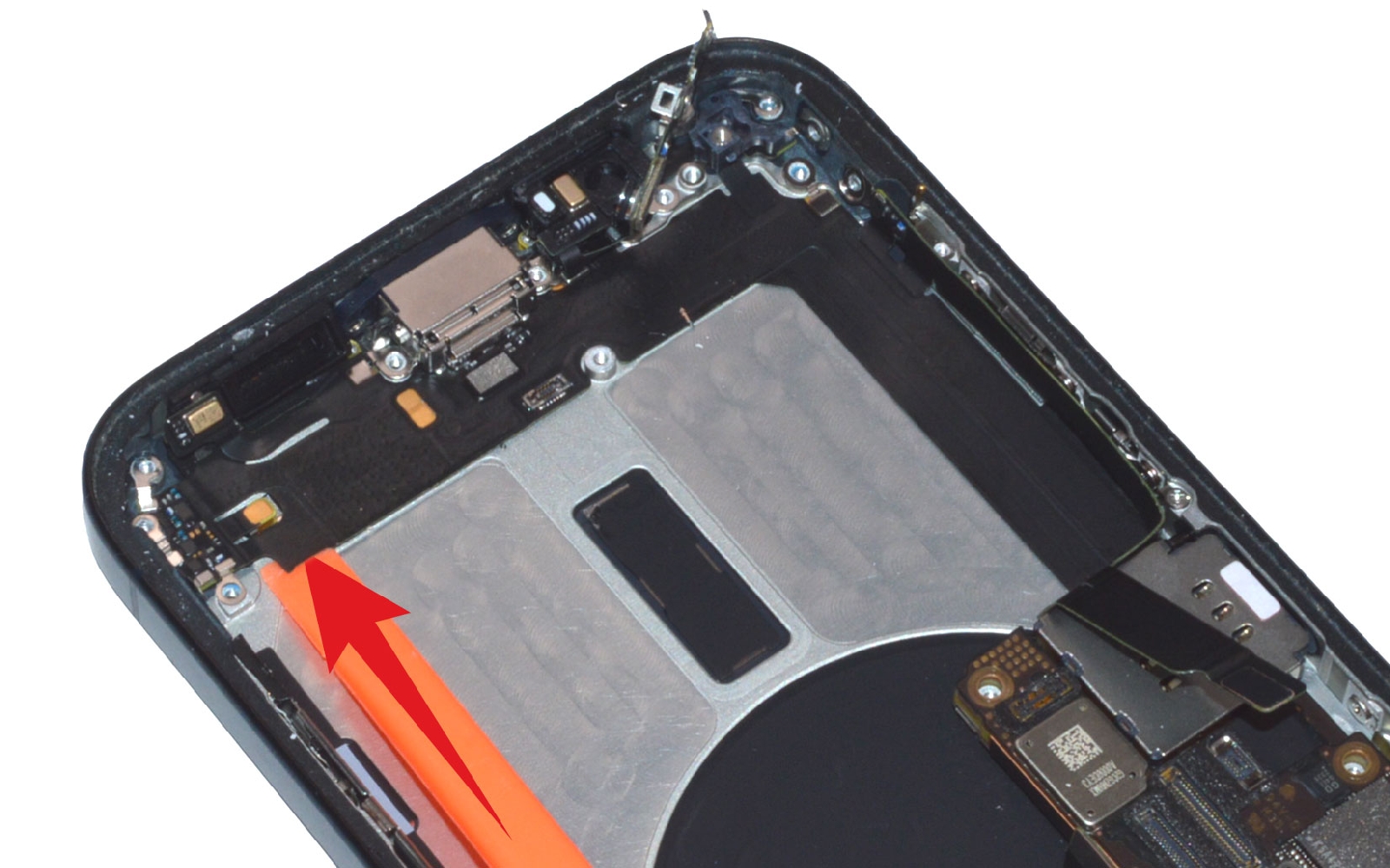

Chauffez la nappe du dock. Glissez le levier sous le composant pour le décoller petit à petit du châssis.

Faites attention à tous les petits éléments collés du connecteur de charge.

Disposez le sticker de batterie au dos du composant puis suivez les étapes précédentes dans le sens contraire.

Nettoyez le bord du châssis des résidus de colle avant d'installer le nouveau joint d'étanchéité et de refermer l'iPhone.

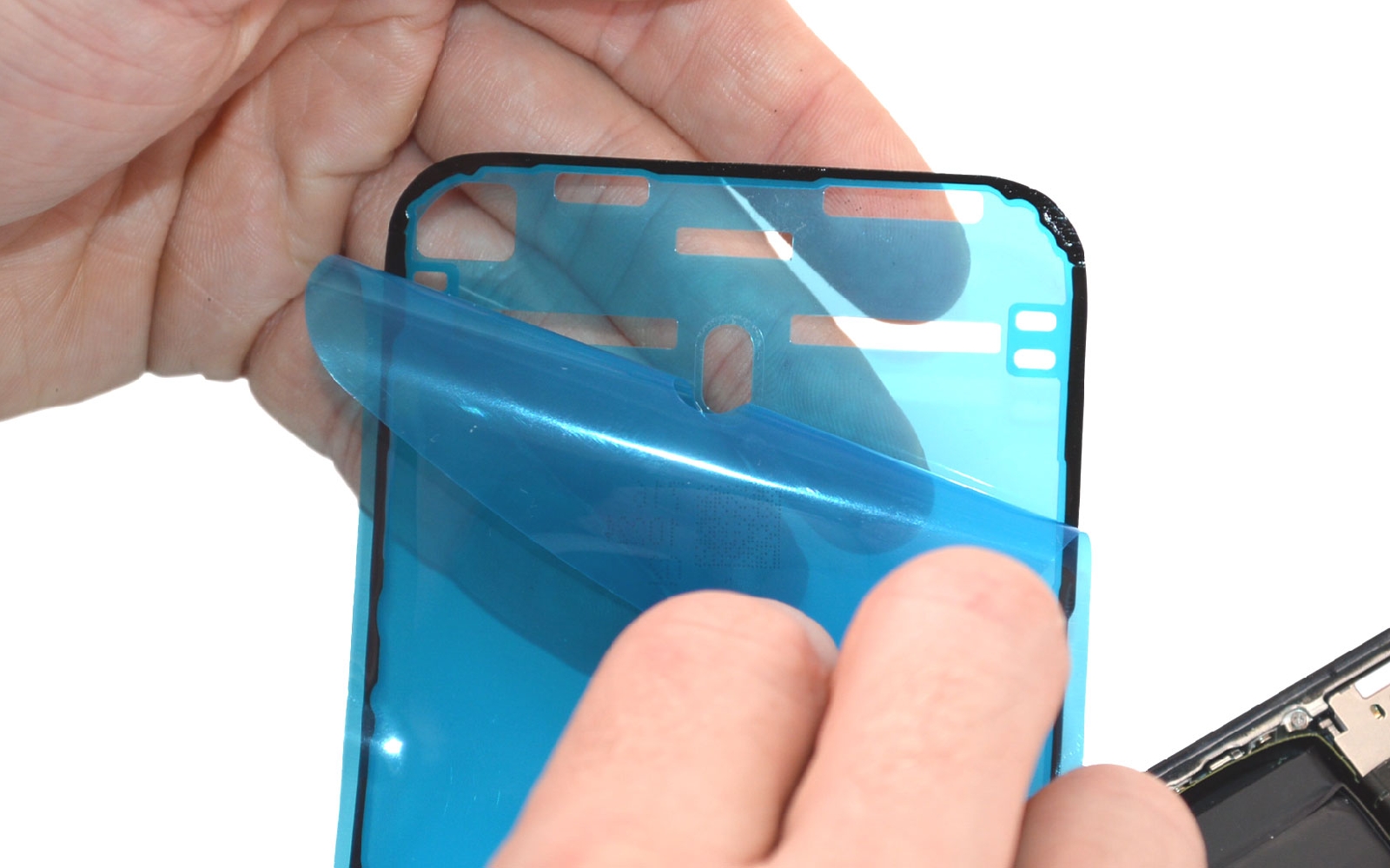

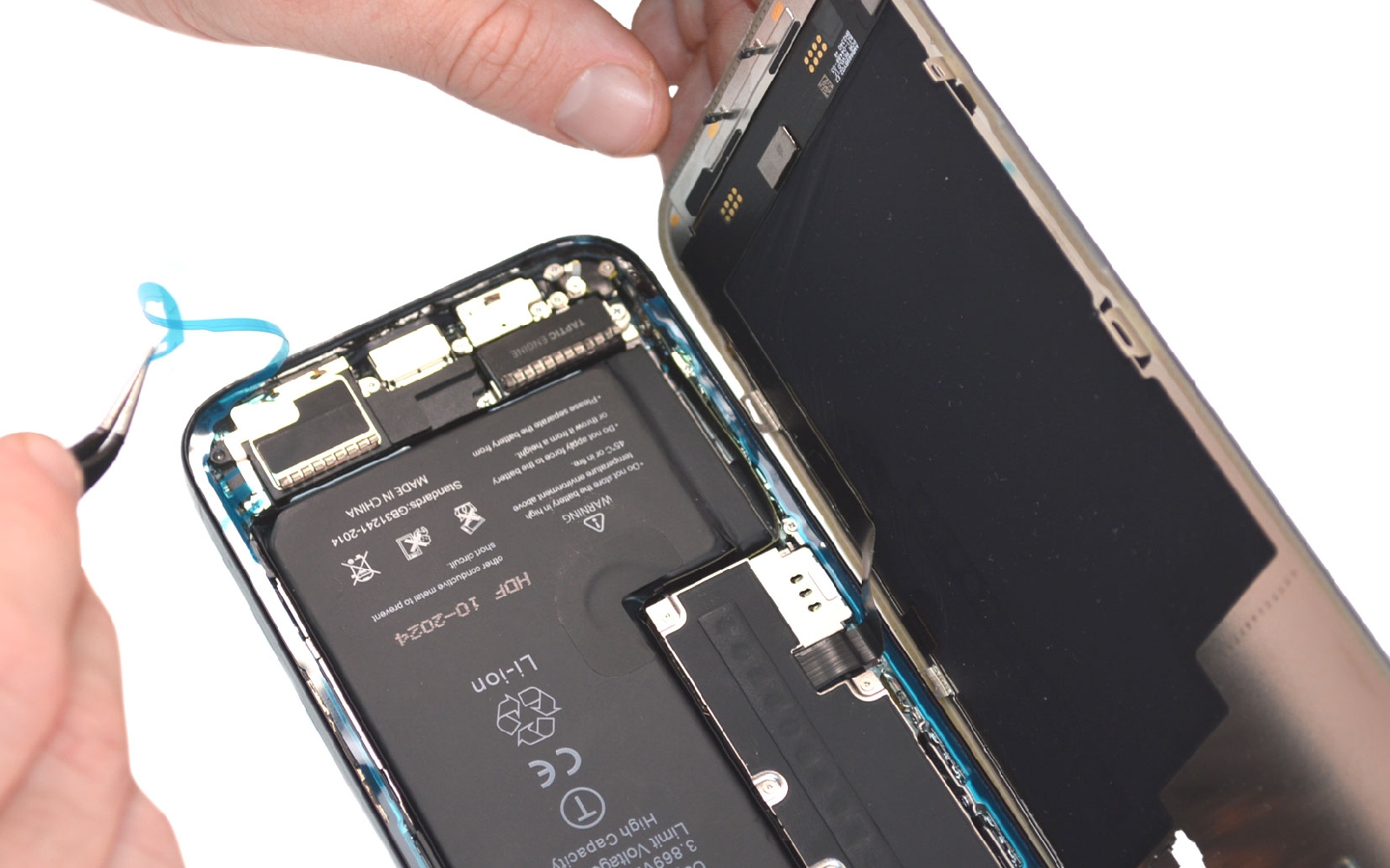

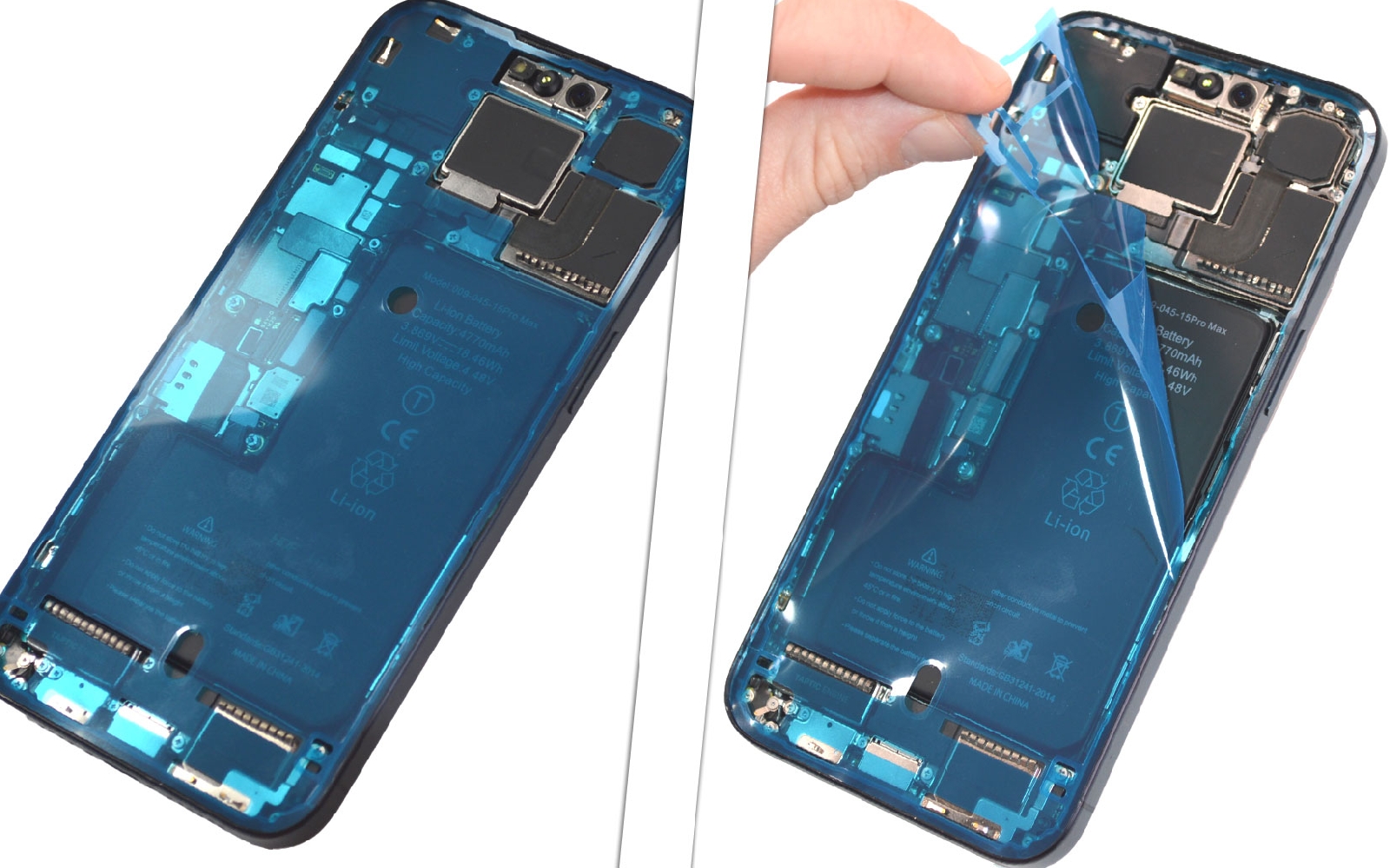

Pour l'appliquer, retirez la première protection bleue puis placez le joint sur le châssis. Appuyez légèrement dessus pour le sceller au châssis puis ôtez les protection et refermez le téléphone.
