Comment changer le connecteur de charge sur Galaxy S24

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S24
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Problème de charge

Le connecteur de charge est l’un des composants les plus sollicités sur un smartphone. On branche, on débranche, parfois en tirant un peu trop vite... Avec le temps, il s’use, se desserre ou s’endommage, rendant la charge difficile, voire impossible. Si votre Galaxy S24 ne se recharge plus correctement, que le câble ne tient plus en place, ou que la charge est instable, le problème vient souvent du connecteur. Inutile de changer tout votre téléphone ou de dépenser une fortune en réparation : remplacer uniquement le connecteur de charge est une solution simple, économique et durable.

Pour vous aider à le remplacer, Brico-phone met à votre disposition gratuitement ce tutoriel de réparation complet détaillé par nos techniciens grâce à des images et des conseils. Nous croyons que la réparation doit être accessible à tous, même sans compétences techniques particulières. Alors plus besoin d'avoir peur et lancez-vous !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

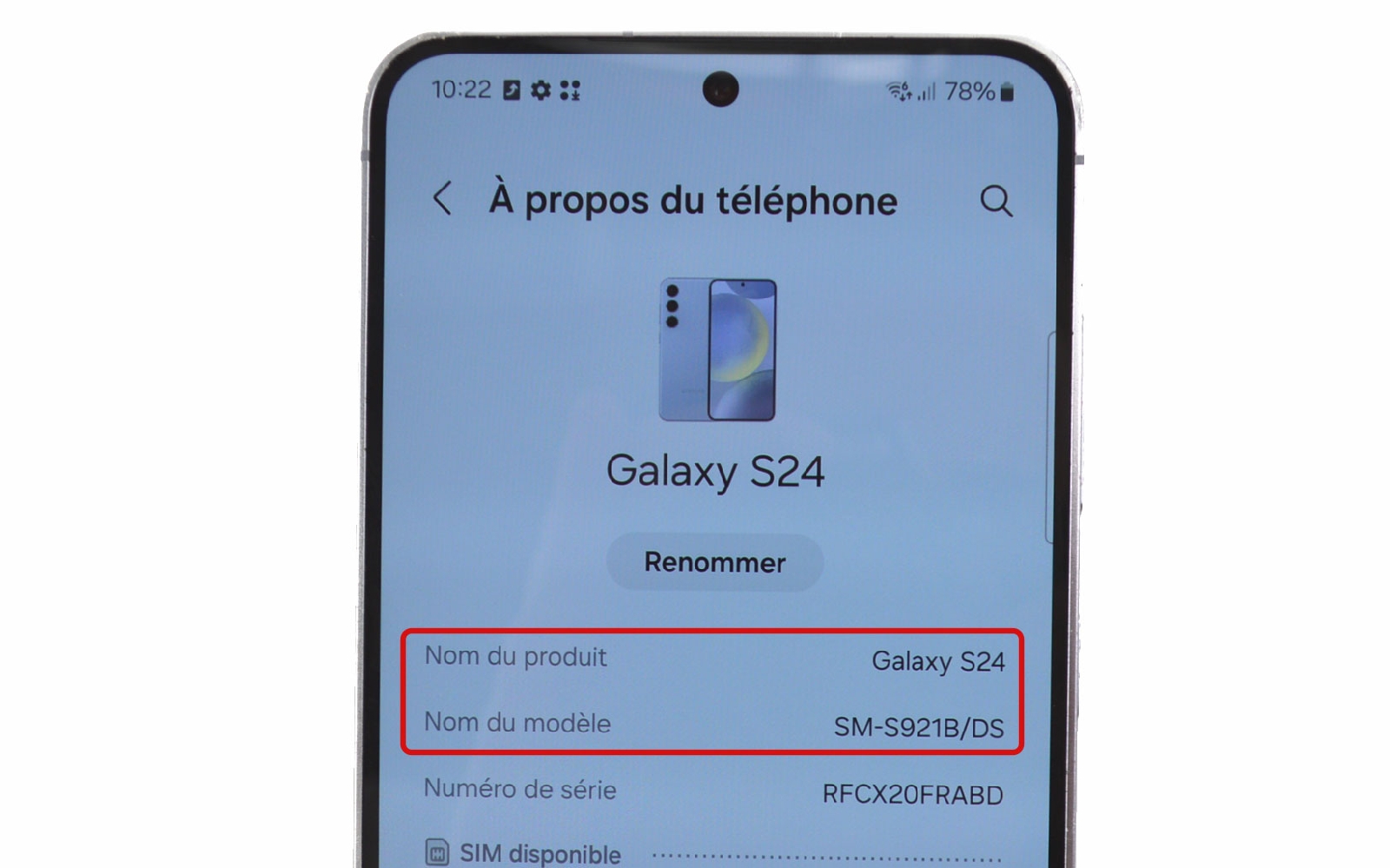

Avant toute réparation, nous conseillons toujours de bien vérifier le numéro de modèle de leur téléphone pour être certain d'avoir commandé la bonne pièce avant d'ouvrir le téléphone. Pour cela, il vous suffit de vous rendre dans les informations générales de votre Samsung et de lire le numéro de modèle inscrit et assurez-vous que la nouvelle pièce est bien compatible avec votre appareil. Nous vous conseillons également de faire une sauvegarde de vos données avant de commencer. Une fois que vous êtes certains d'avoir les bonnes pièces et les bons outils, installez vous dans un espace dégagé avec tout à disposition et surtout l'un de nos tutoriels. commencez par éteindre votre Galaxy S24 et retirez le tiroir de la carte SIM.
Etape 1

Etape 1 Chauffer la vitre arrière

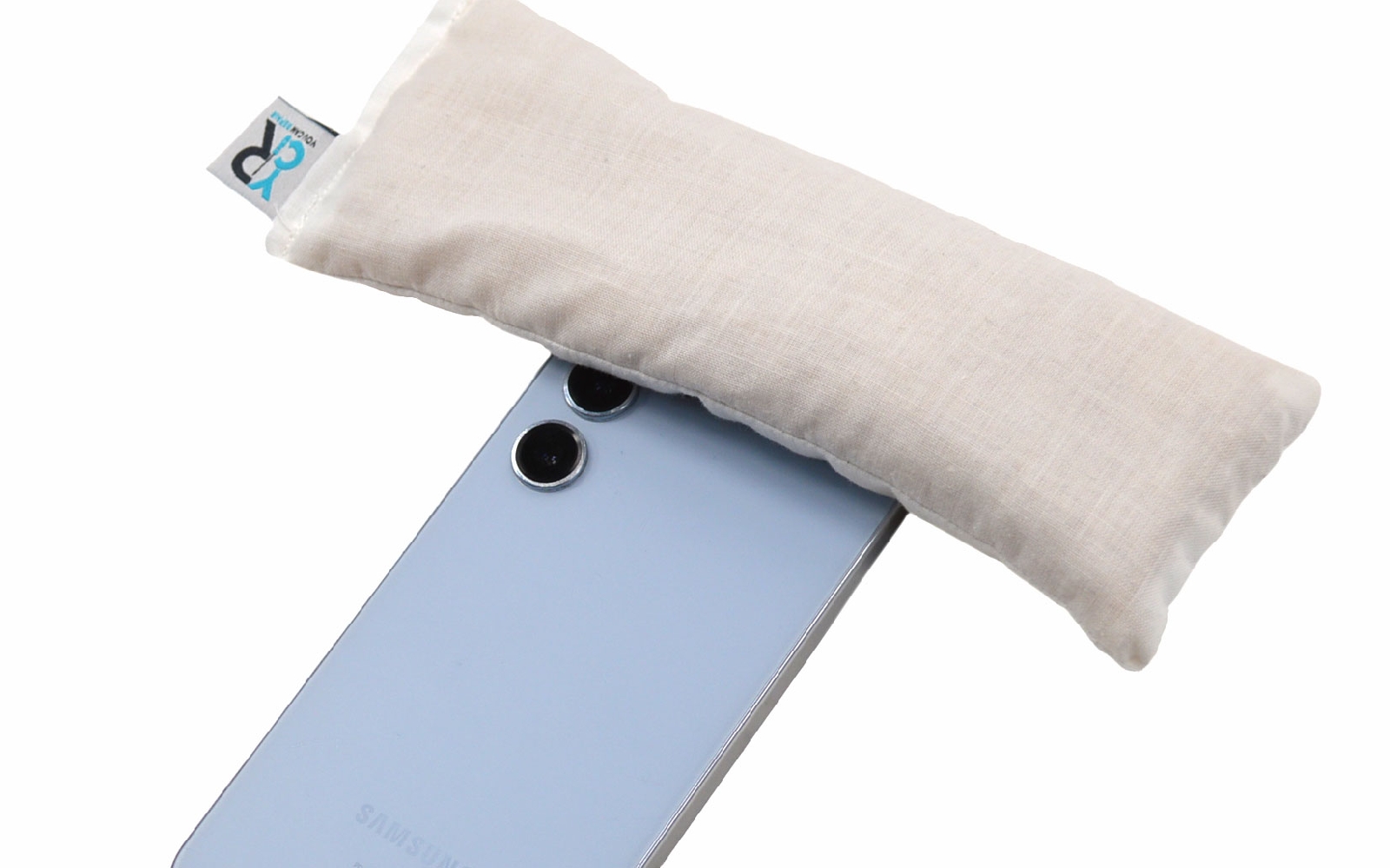

Pour ouvrir votre téléphone, vous allez avoir besoin de chauffer la vitre arrière. Pour cela, nous proposons plusieurs produits : le décapeur thermique ou le coussin chauffant. Si vous optez pour le décapeur ou alors votre sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les bords du téléphone avec un mouvement circulaire à environ 10 cm pour ne pas endommager les composants internes. Pour le coussin chauffant, passez-le au micro-ondes environ 1m30 avant de venir les déposer sur les 4 cotés de votre S24.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

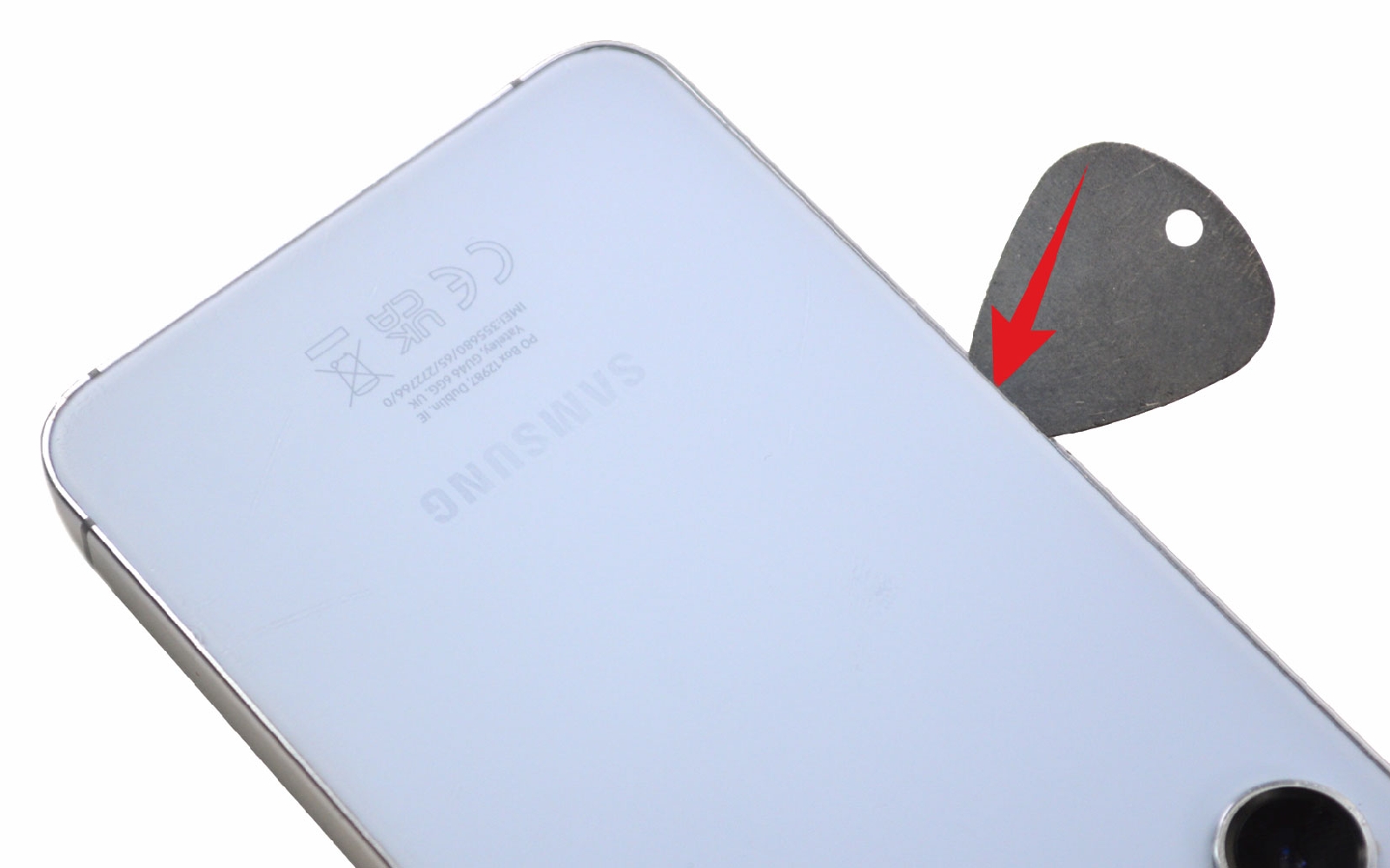

Etape 2 Décoller la vitre arrière

Une fois la vitre arrière chauffée, glissez verticalement le médiator en métal troué entre cette dernière et le châssis. Insérez ensuite, les deux médiators en plastique à coté de leur homologue, puis sortez l'outil métallique. Faites glisser le médiator tout autour du téléphone pour décoller le composant et accéder aux pièces internes du téléphone.
Outils
Médiator
Etape 3

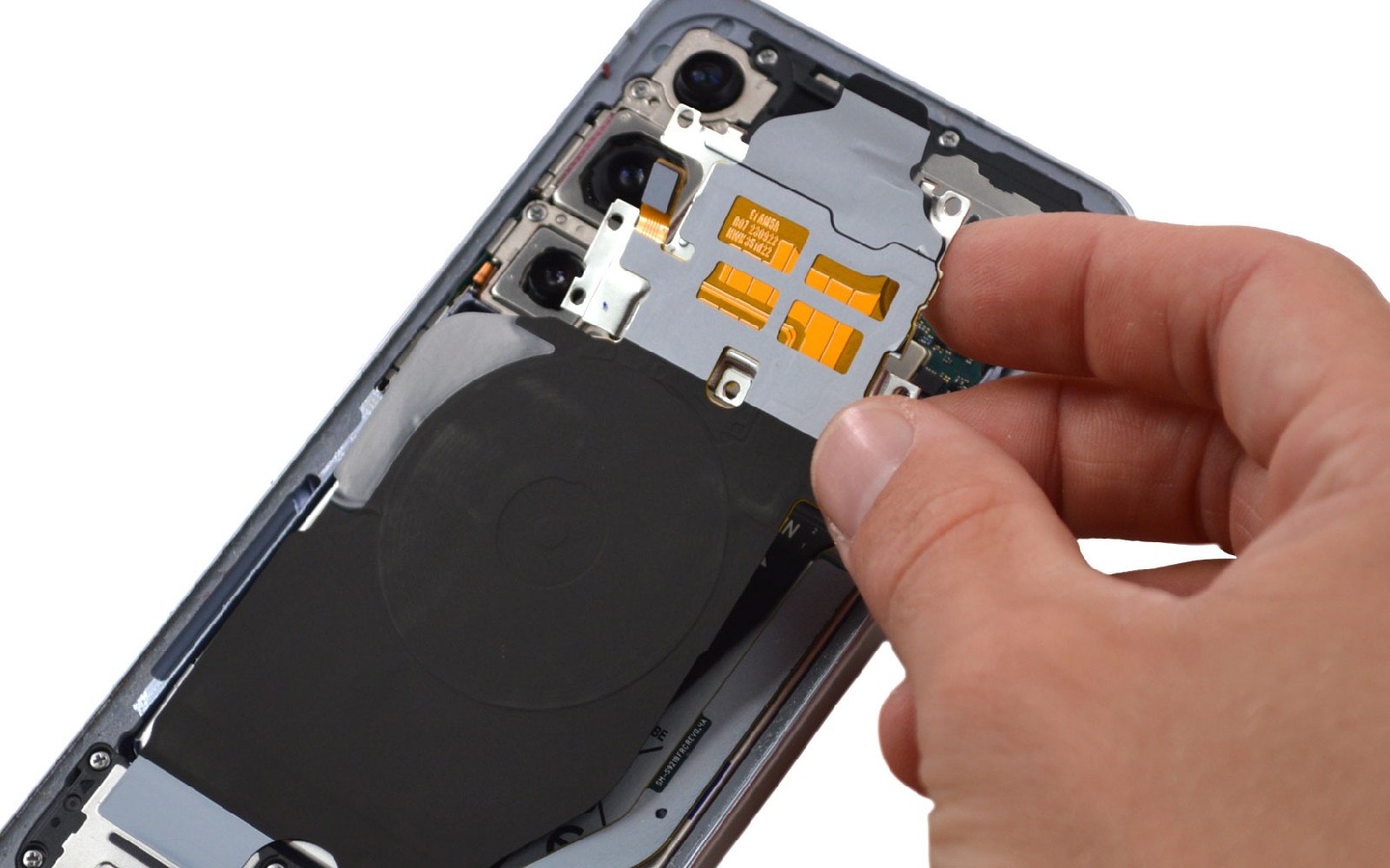

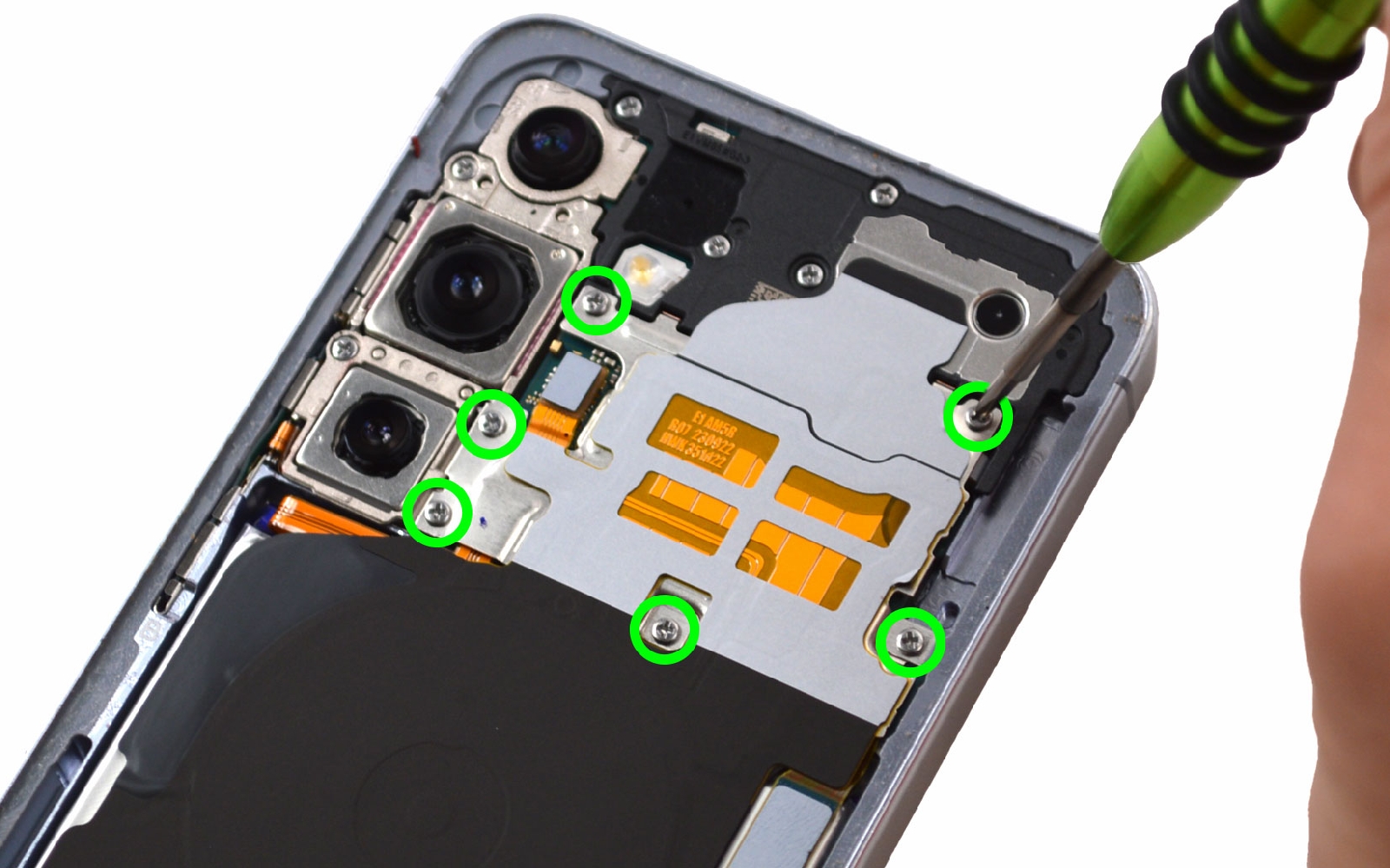

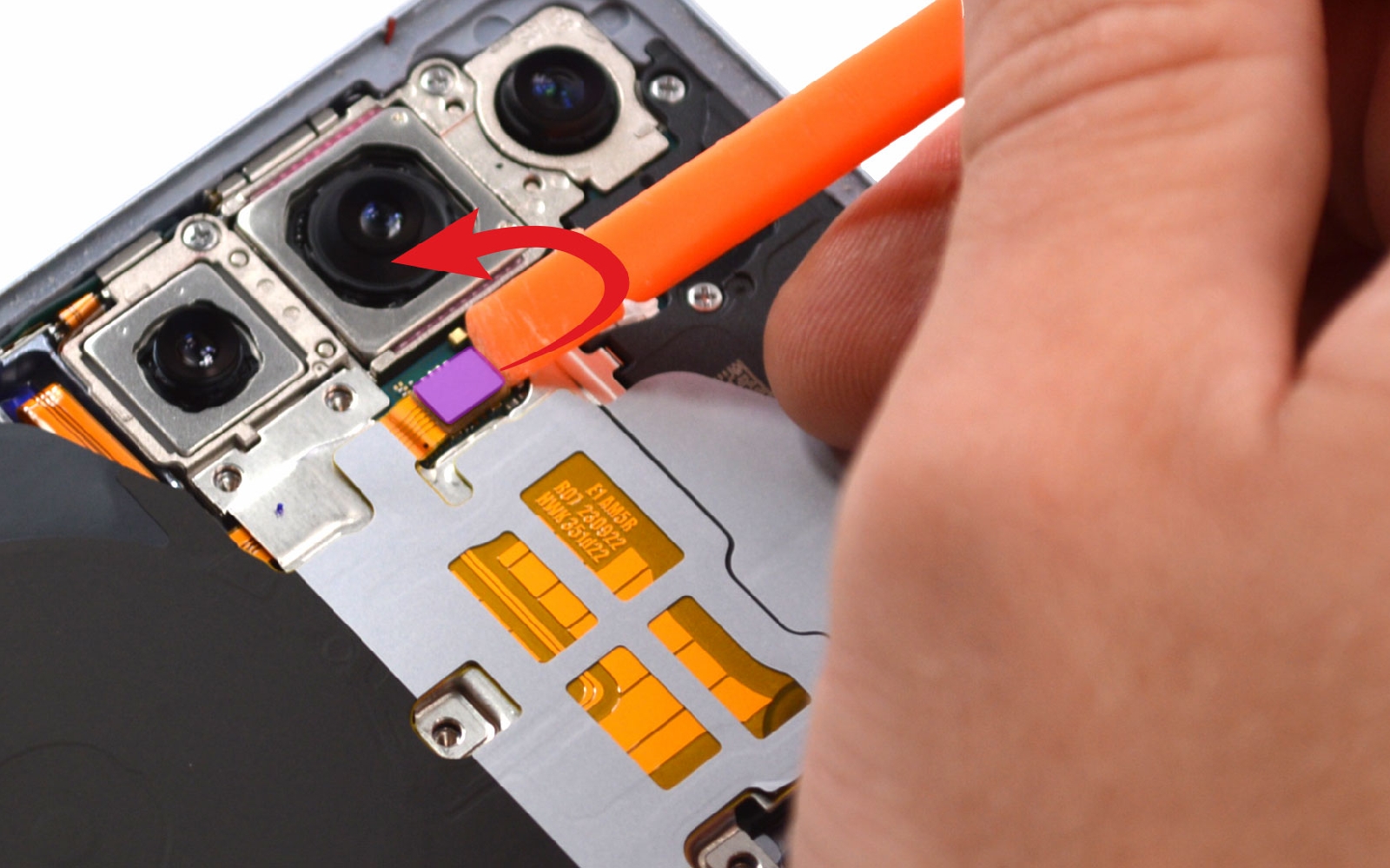

Etape 3 Retirer la plaquette NFC

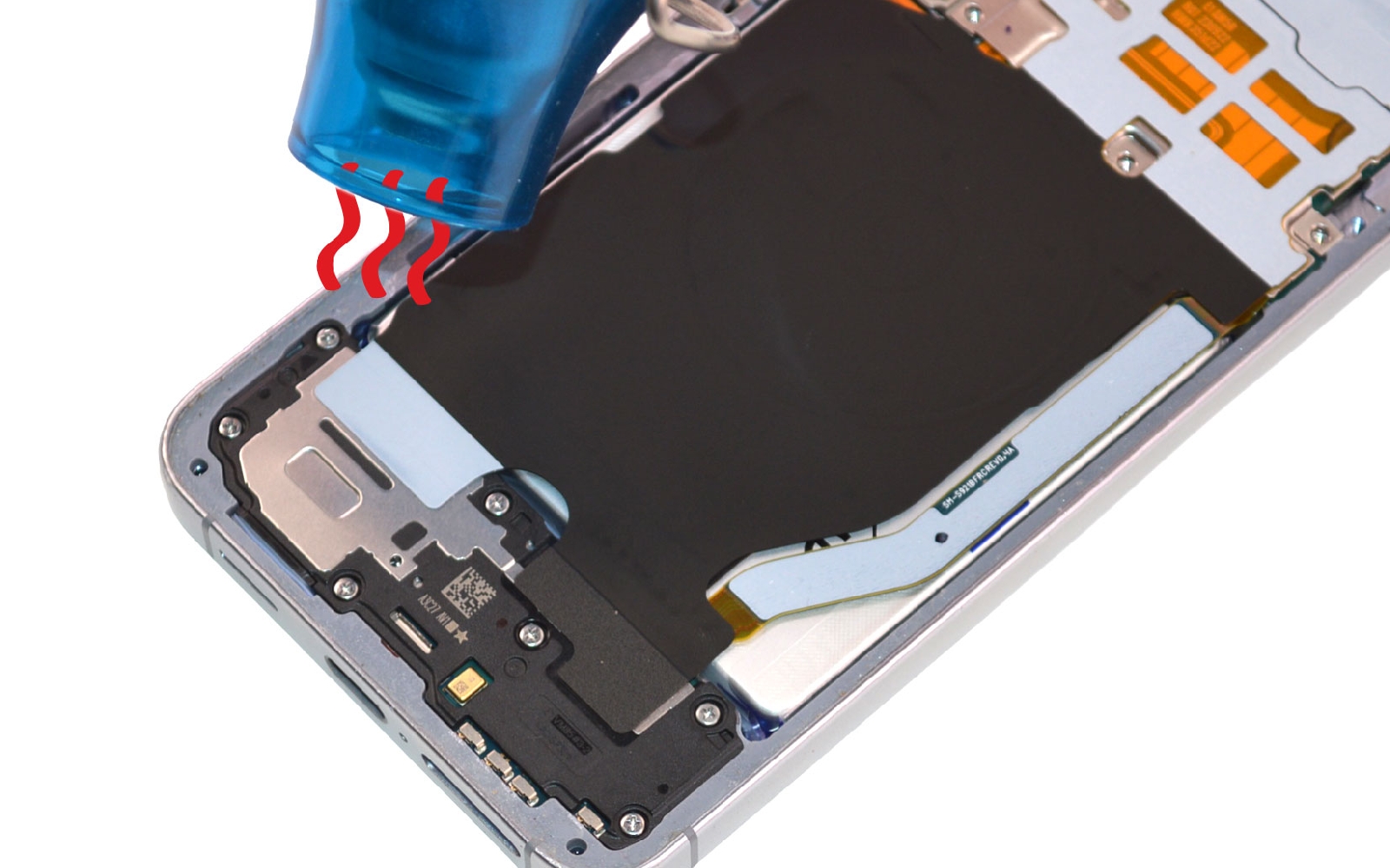

Retirez les 6 vis avec le tournevis cruciforme puis déconnectez la plaquette. Chauffez légèrement sur le bas pour décoller légèrement la nappe et pouvoir ensuite l'extraire entièrement du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

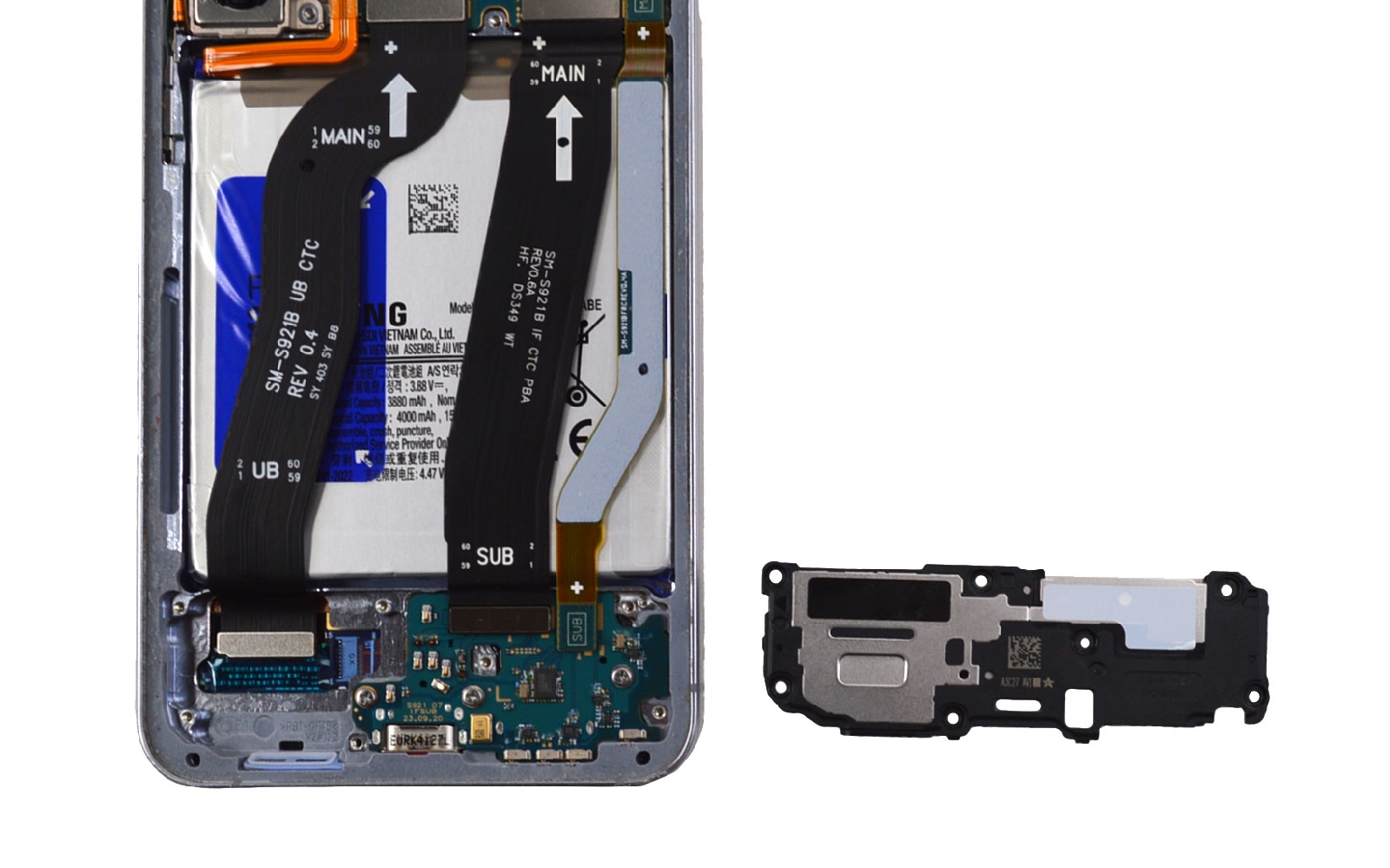

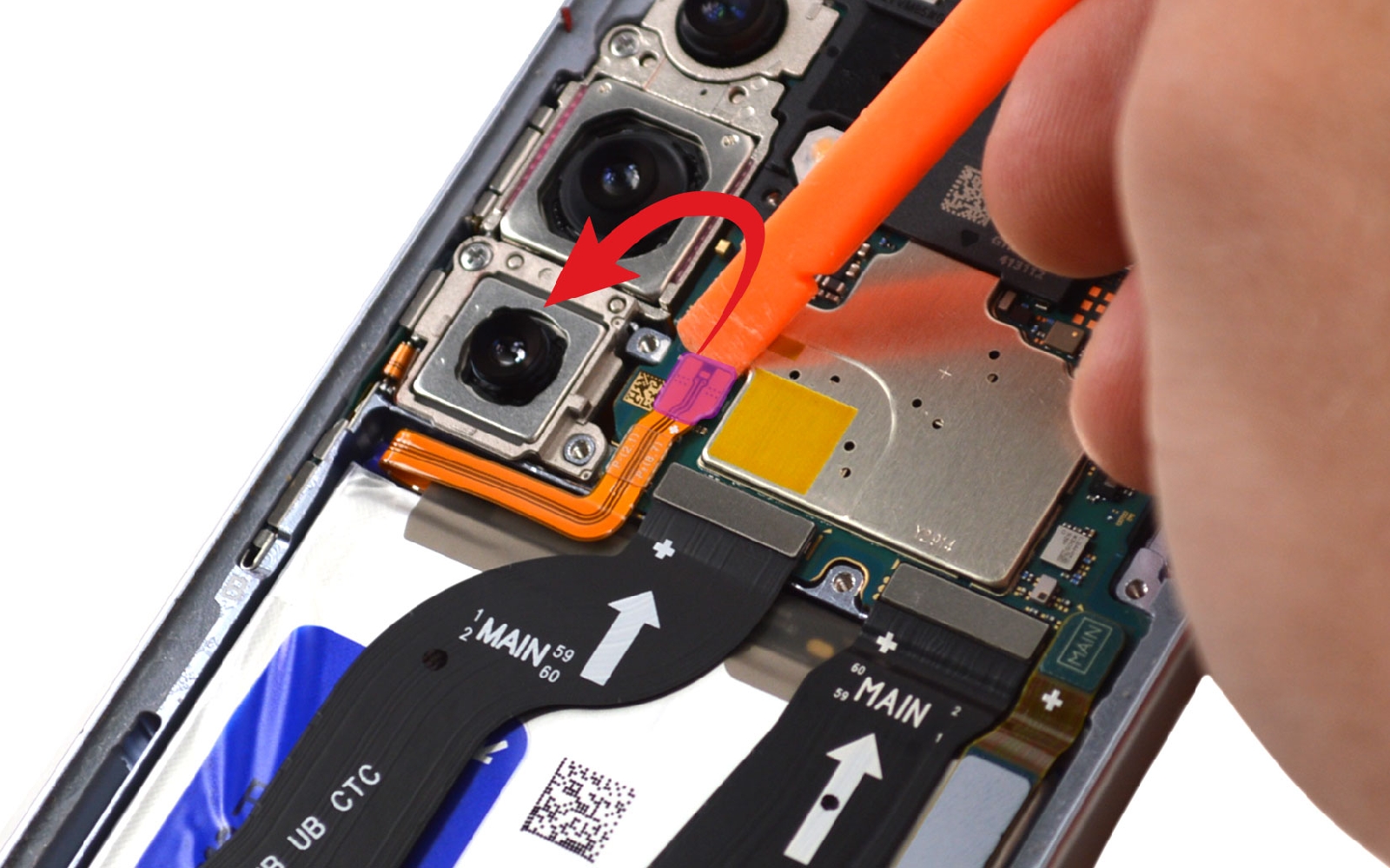

Etape 4 Déconnecter la batterie et ôter le HP

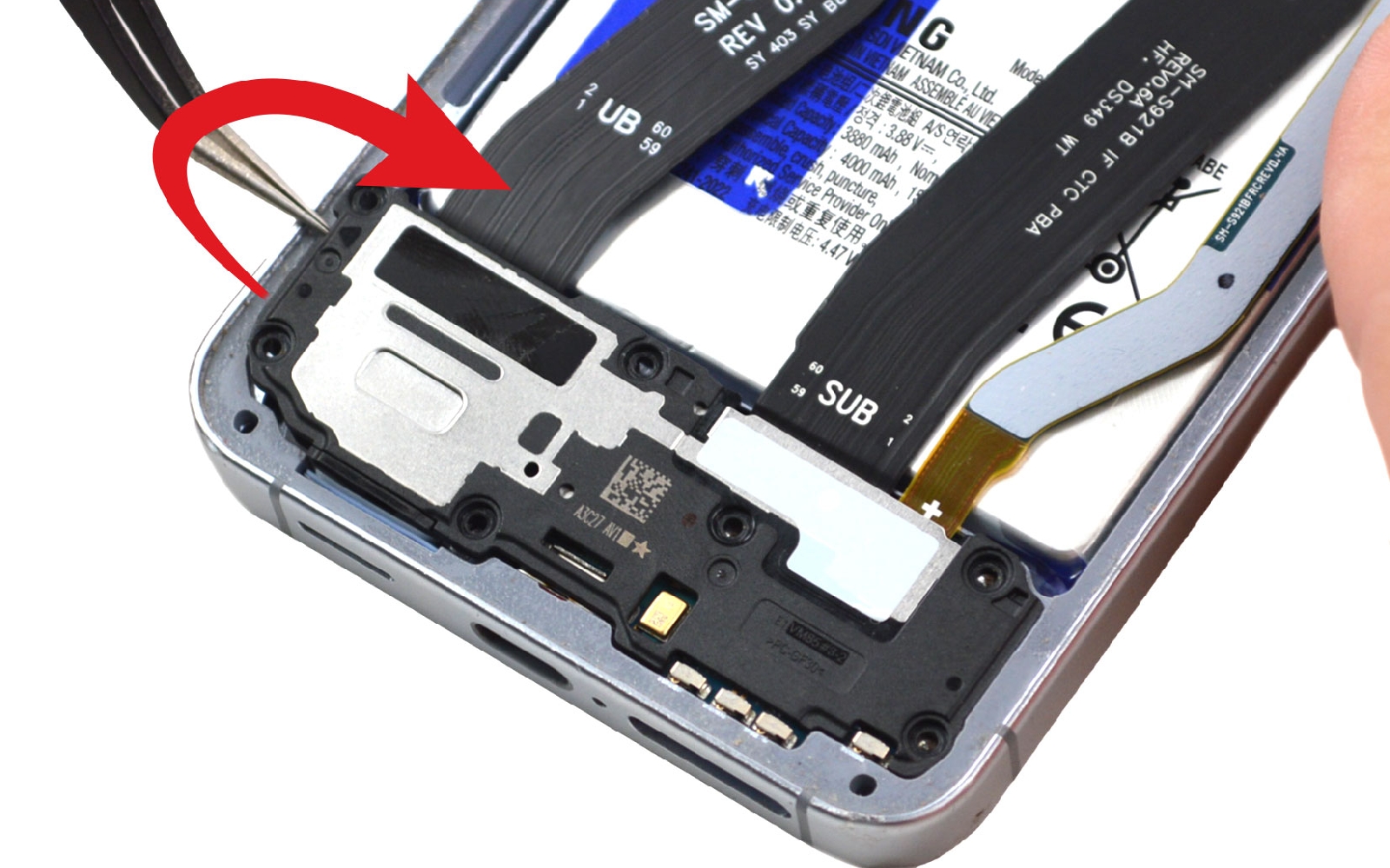

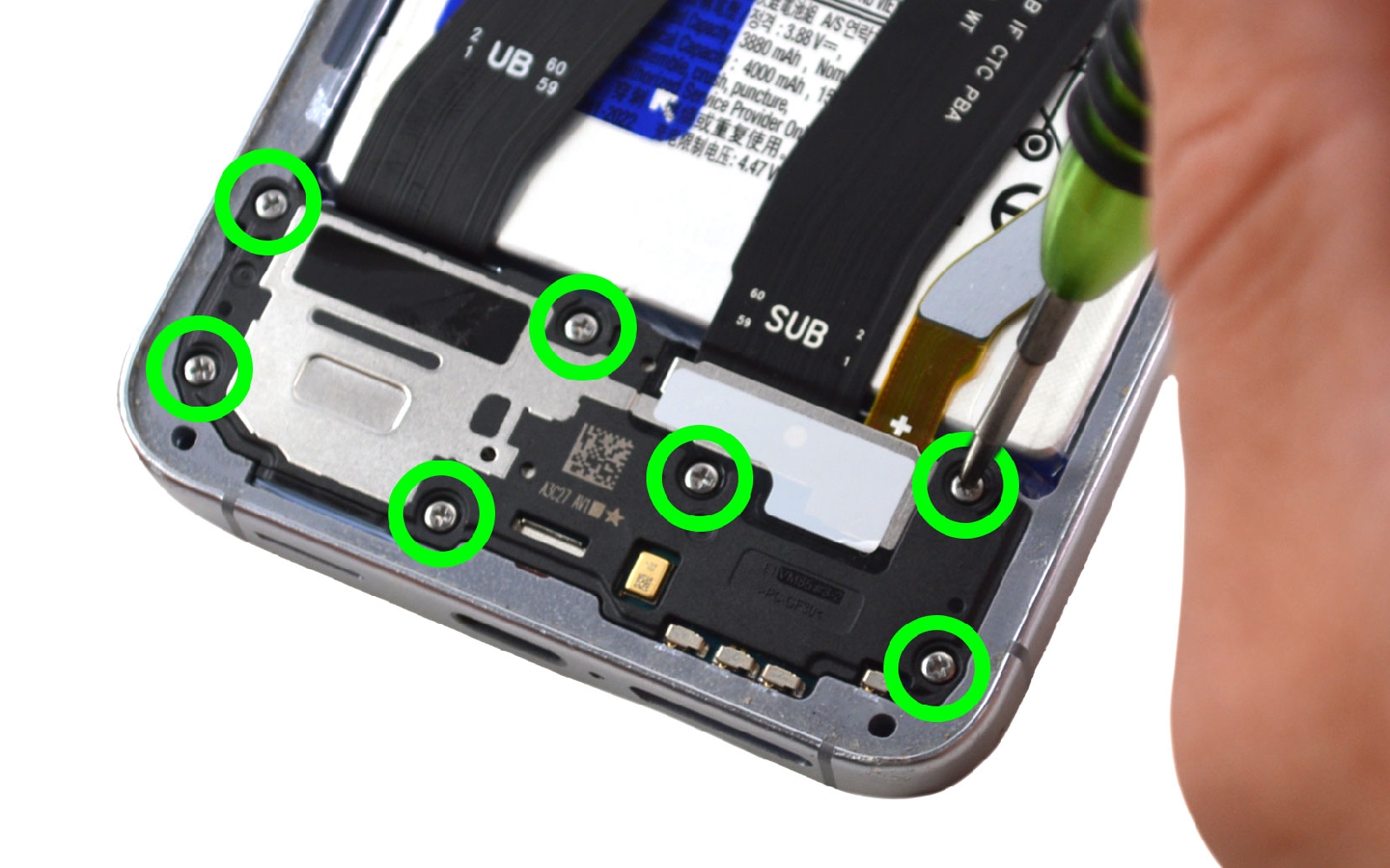

Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité. Par la suite, attaquez vous aux vis cruciforme du haut-parleur externe afin de pourvoir le sortir lui aussi du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

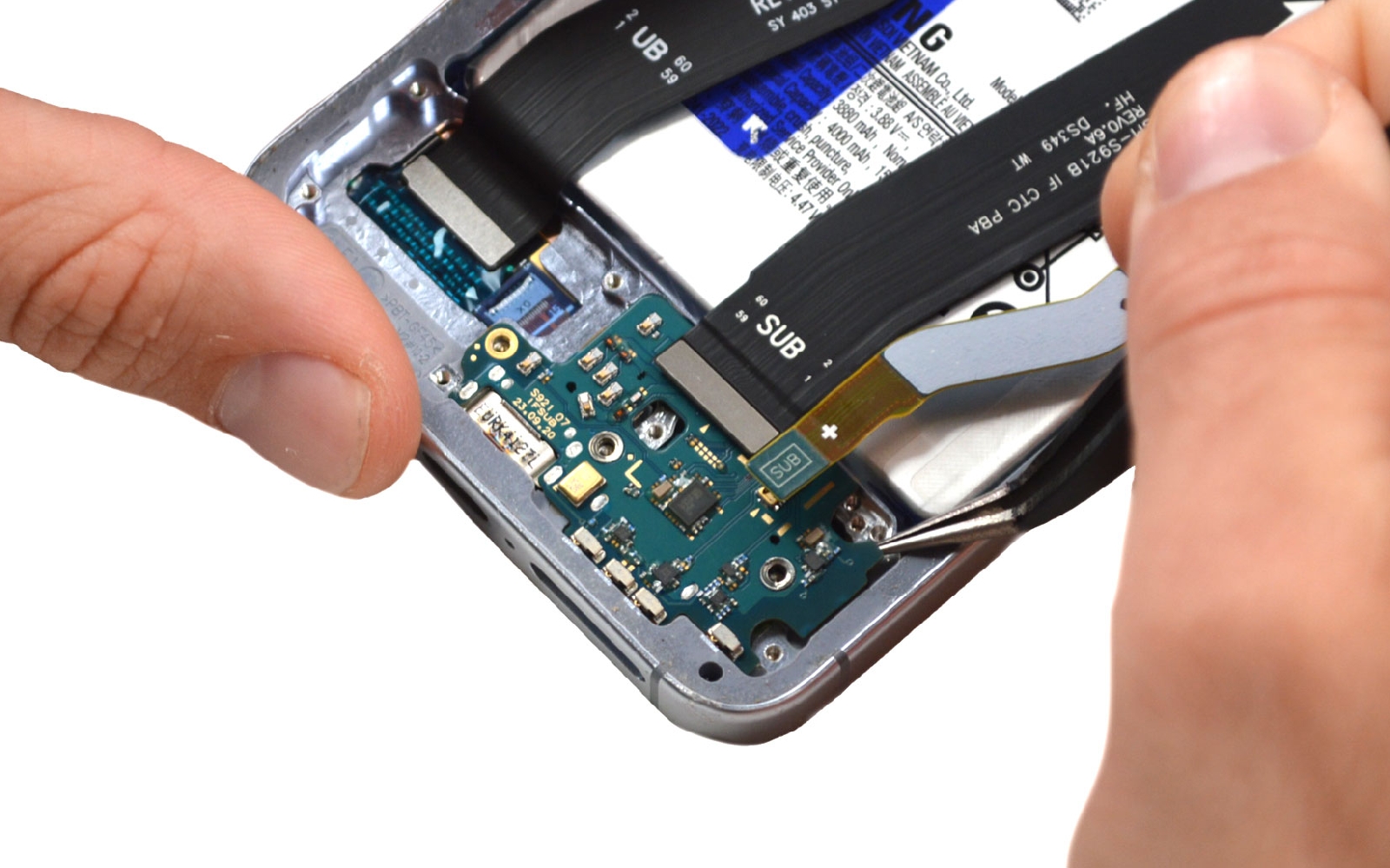

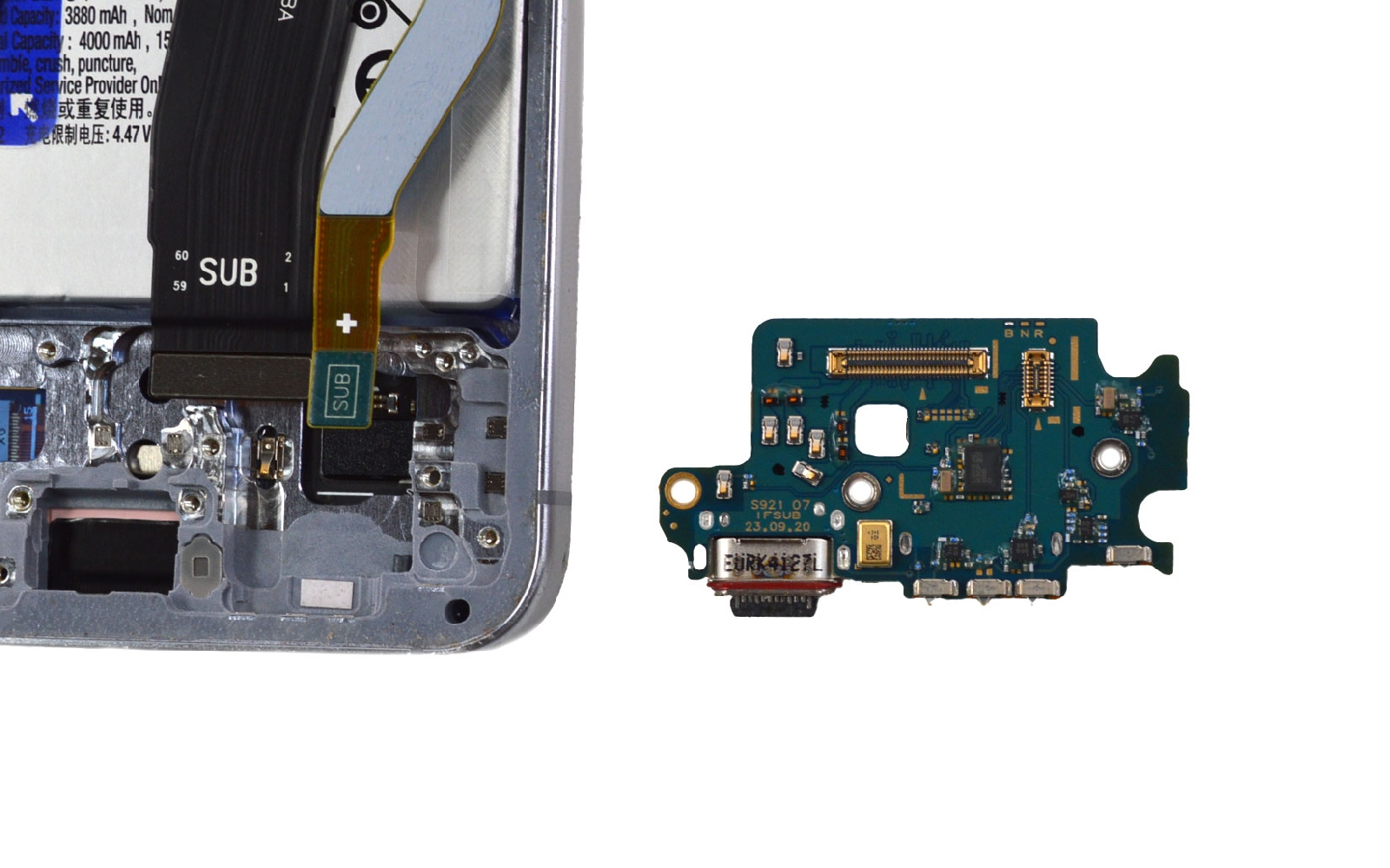

Etape 5 Récupérer le connecteur de charge

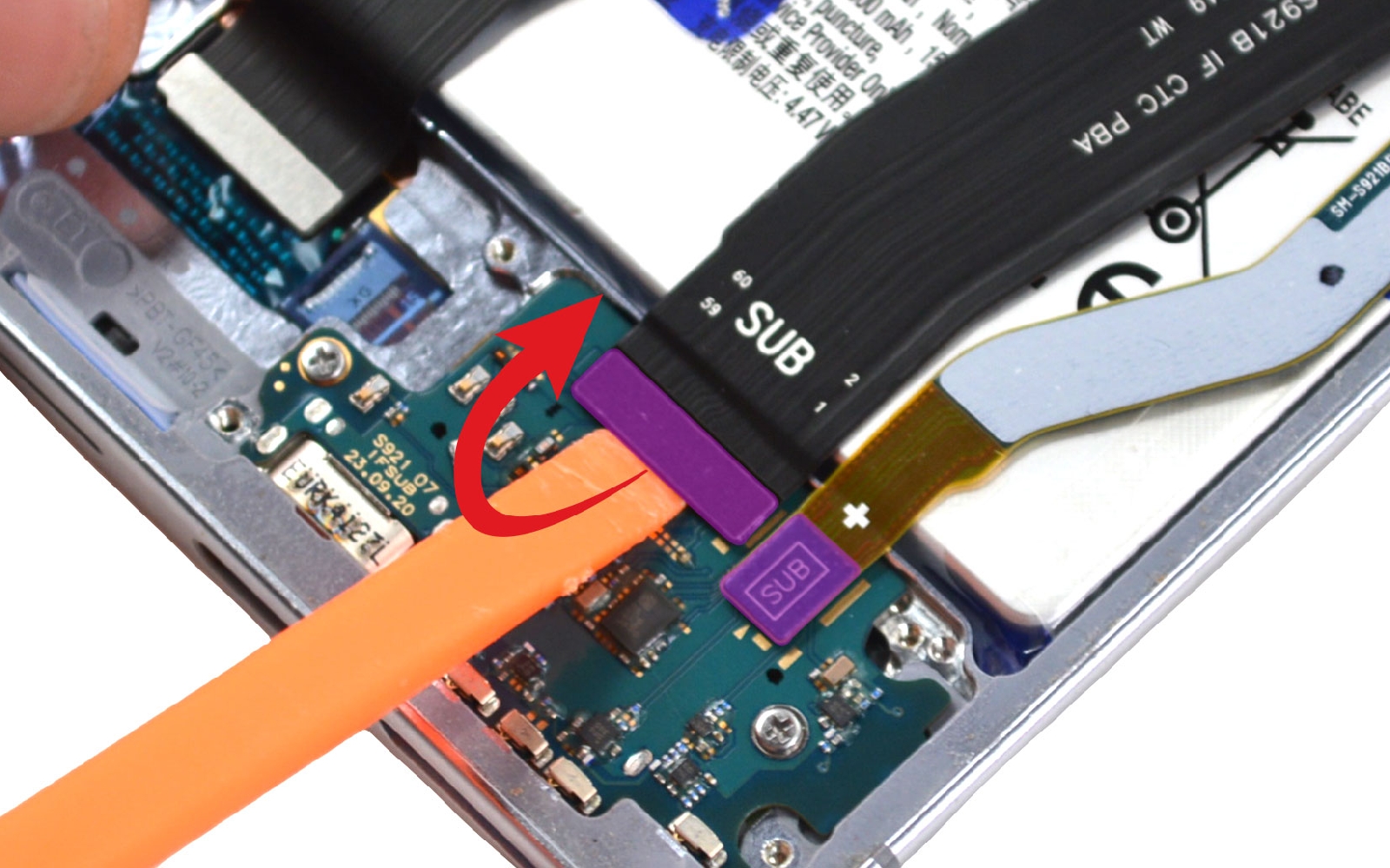

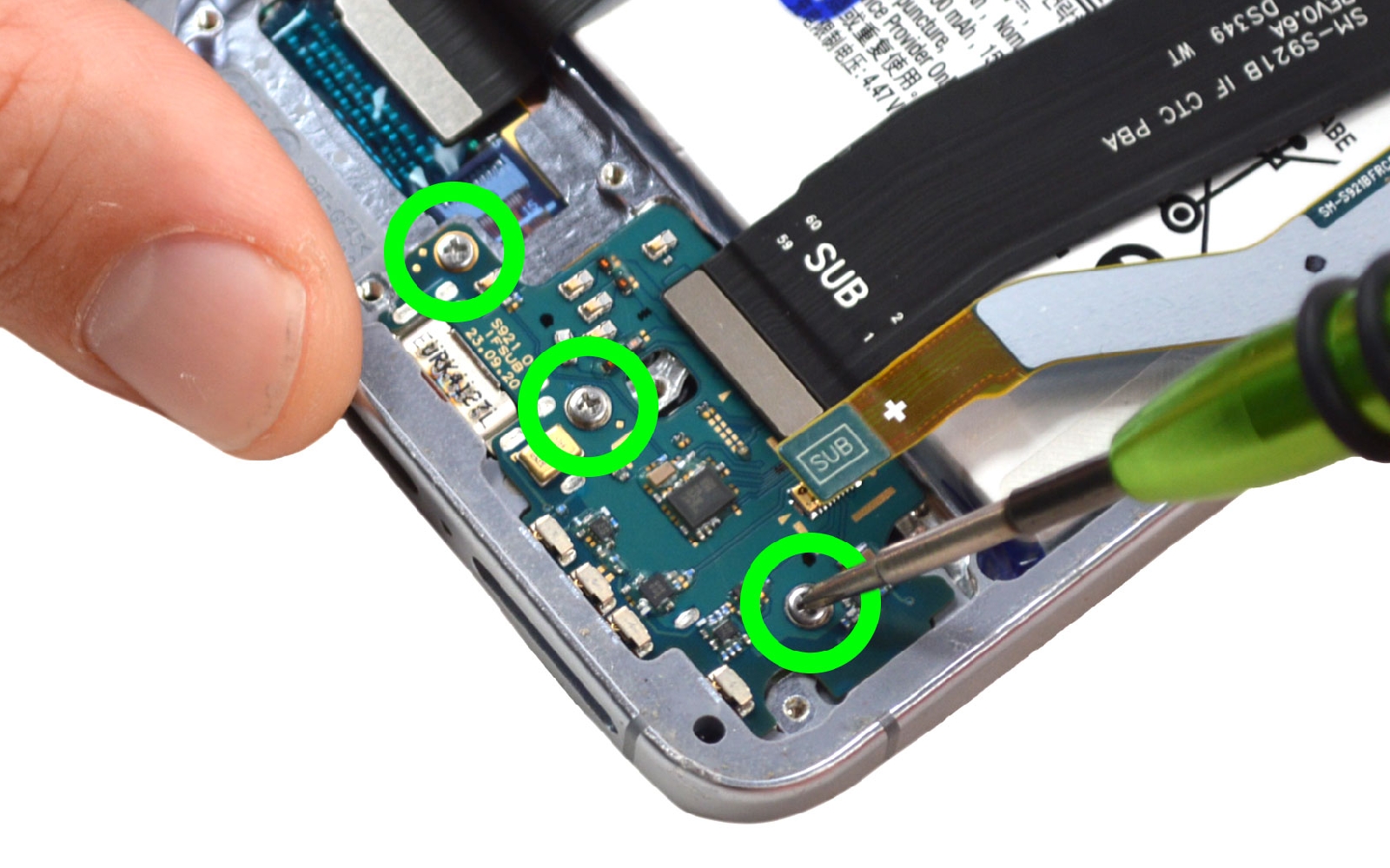

Déconnectez les rallonges d'interconnexion. Ôtez les vis cruciforme puis sortez le connecteur de charge.
Outils
Tournevis Cruciforme
Pince Brucelles

Conseil pour le remontage

Remontez chaque élément correctement en suivant les étapes de ce guide dans le sens contraire. Nettoyez les restes de stickers encore présents sur la vitre arrière et le châssis. Appliquez un filet de colle sur tout le contour du châssis avant d'installer la vitre arrière et de la laisser sécher a peu près 1 heure.
Outils
Colle
Levier Nylon
