Comment changer l'écran sur Galaxy S24

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy S24 | Temps estimé : 40 min | Difficulté : 3/5

Une chute, une fissure ou des lignes qui apparaissent à l’écran… il n’en faut parfois pas plus pour gâcher l’expérience d’un smartphone haut de gamme comme le Galaxy S24. Plutôt que de remplacer tout l’appareil ou de payer une réparation hors de prix, changer uniquement l’écran est une solution économique, écologique et efficace.

Grâce à Brico-phone, vous pouvez remplacer l’écran seul (sans châssis) de votre Galaxy S24 en toute sécurité. Cela vous permet de conserver les composants d’origine comme le châssis, la batterie ou la carte mère, tout en redonnant une seconde vie à votre téléphone. Chaque étape de ce tutoriel est détaillé avec des images ou une vidéo pour vous accompagner au maximum dans l'auto-réparation.

Brico-phone vous accompagne dans votre réparation : simple, accessible et économique. Alors, prêt à redonner vie à votre Galaxy S24 ?

Diagnostic

›  Problème de tactile.
›  Ecran cassé.
›  Problème d'affichage.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran d'origine Galaxy S24
149,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

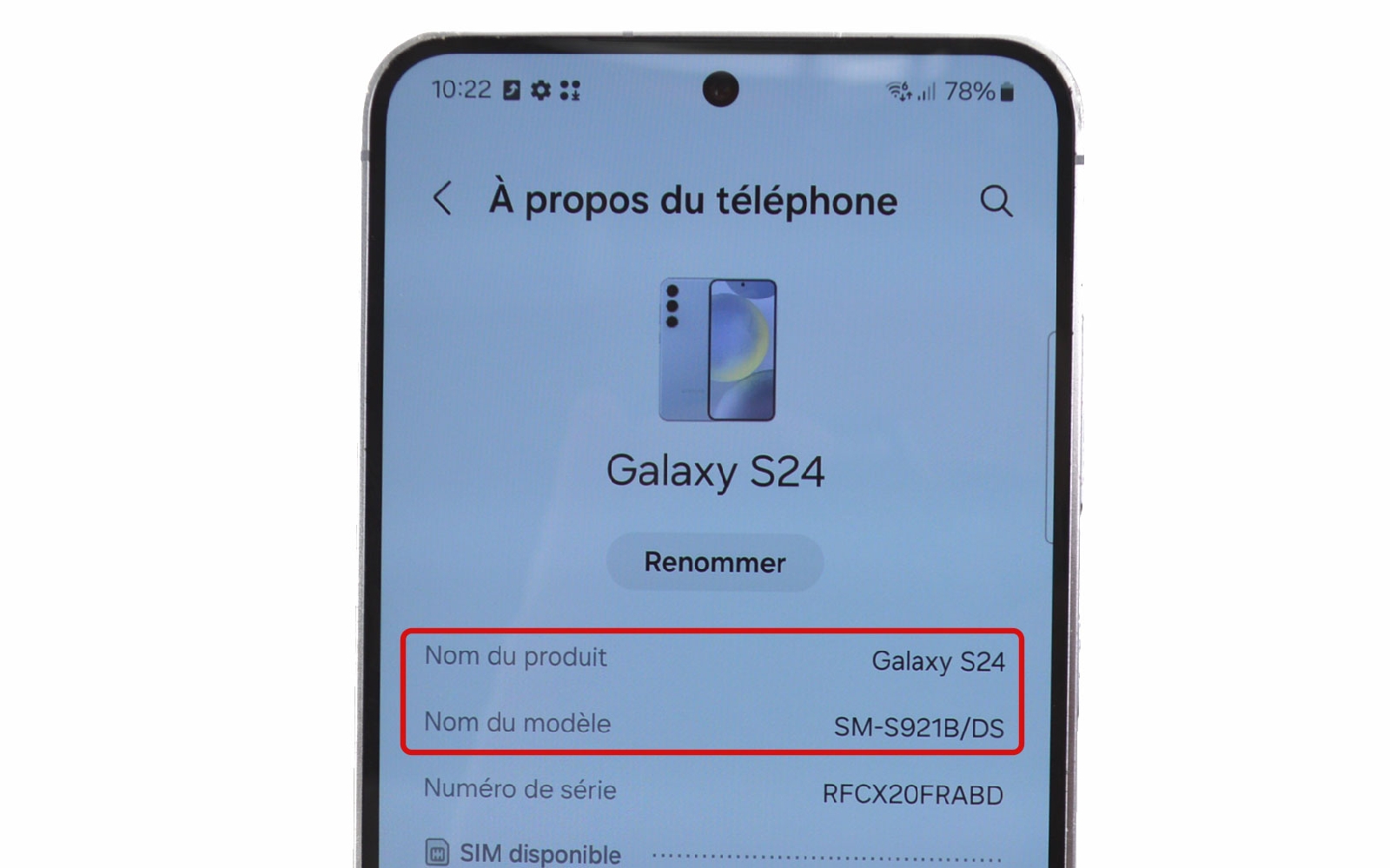

Avant toute réparation, nous conseillons toujours de bien vérifier le numéro de modèle de leur téléphone pour être certain d'avoir commandé la bonne pièce avant d'ouvrir le téléphone. Pour cela, il vous suffit de vous rendre dans les informations générales de votre Samsung et de lire le numéro de modèle inscrit et assurez-vous que la nouvelle pièce est bien compatible avec votre appareil. Nous vous conseillons également de faire une sauvegarde de vos données avant de commencer.

Une fois que vous êtes certains d'avoir les bonnes pièces et les bons outils, installez vous dans un espace dégagé avec tout à disposition et surtout l'un de nos tutoriels. commencez par éteindre votre Galaxy S24 et retirez le tiroir de la carte SIM.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Etape 1 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, vous allez avoir besoin de chauffer la vitre arrière. Pour cela, nous proposons plusieurs produits : le décapeur thermique ou le coussin chauffant.
Si vous optez pour le décapeur ou alors votre sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les bords du téléphone avec un mouvement circulaire à environ 10 cm pour ne pas endommager les composants internes.

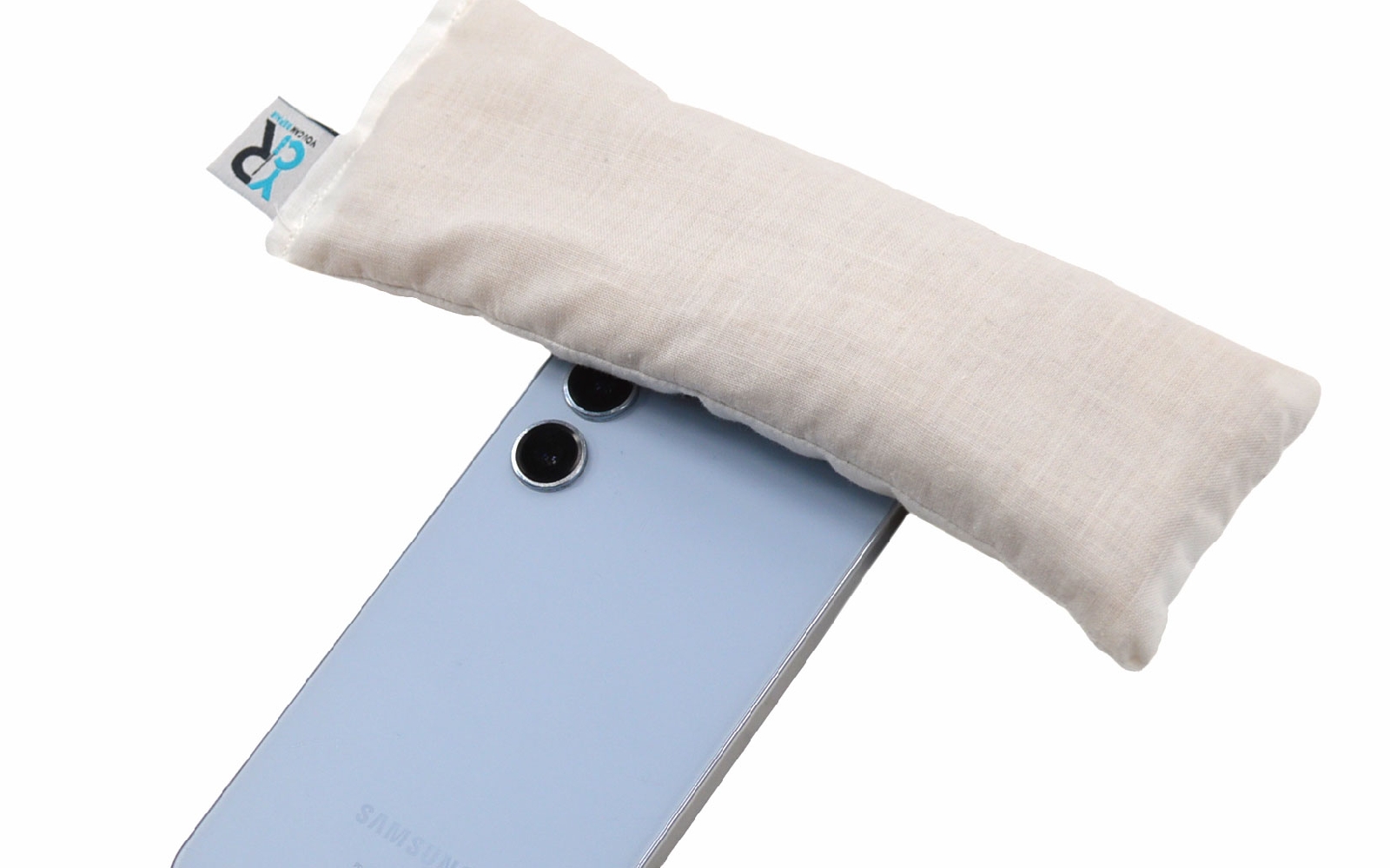

Pour le coussin chauffant, passez-le au micro-ondes environ 1m30 avant de venir les déposer sur les 4 cotés de votre S24.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

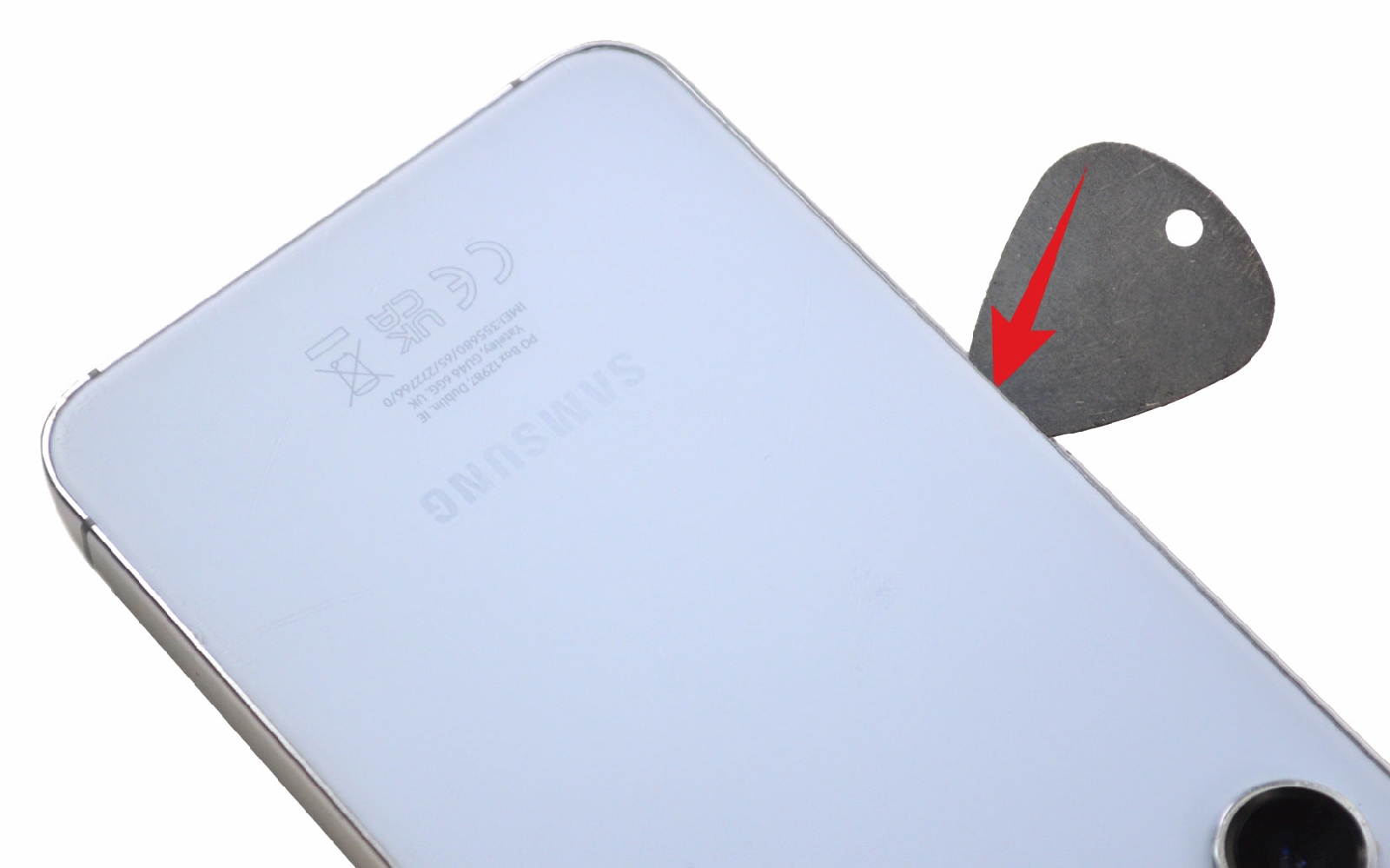

Etape 2 : Décoller la vitre arrière
Une fois la vitre arrière chauffée, glissez verticalement le médiator en métal troué entre cette dernière et le châssis.
Insérez ensuite, les deux médiators en plastique à coté de leur homologue, puis sortez l'outil métallique.

Faites glisser le médiator tout autour du téléphone pour décoller le composant et accéder aux pièces internes du téléphone.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Outils du kit utilisés
Outils du kit utilisés

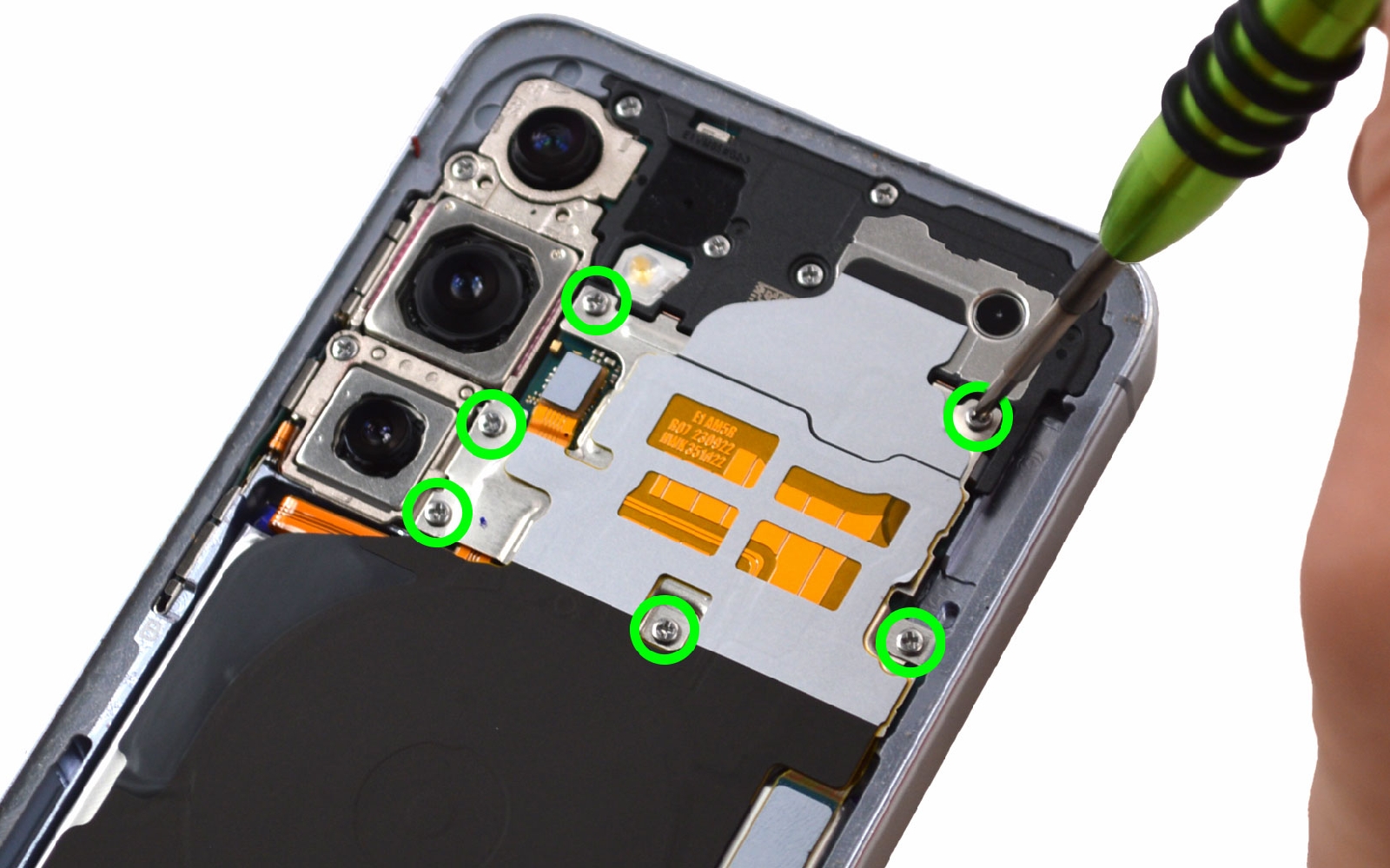

Etape 3 : Retirer la plaquette NFC
Retirez les 6 vis avec le tournevis cruciforme puis déconnectez la plaquette.

Chauffez légèrement sur le bas pour décoller légèrement la nappe et pouvoir ensuite l'extraire entièrement du châssis.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €

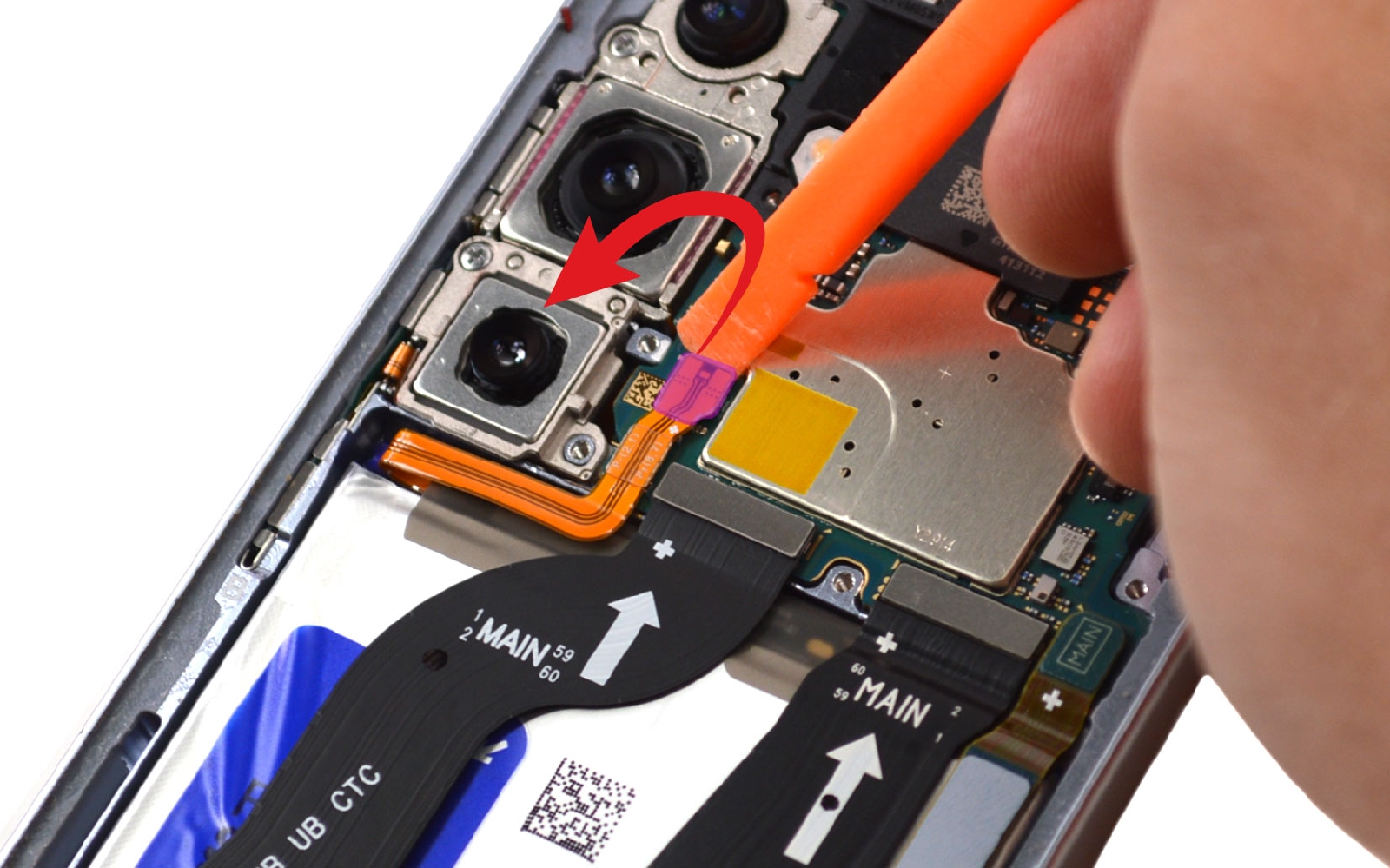

Etape 4 : Déconnecter la batterie et ôter le HP
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.

Par la suite, attaquez vous aux vis cruciforme du haut-parleur externe afin de pourvoir le sortir lui aussi du châssis.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Débrancher les rallonges d'interconnexion
Déconnectez la nappe de la rallonge d'interconnexion de l'écran et placez-la sur votre patron d'aide au monatge.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Outils du kit utilisés
Outils du kit utilisés

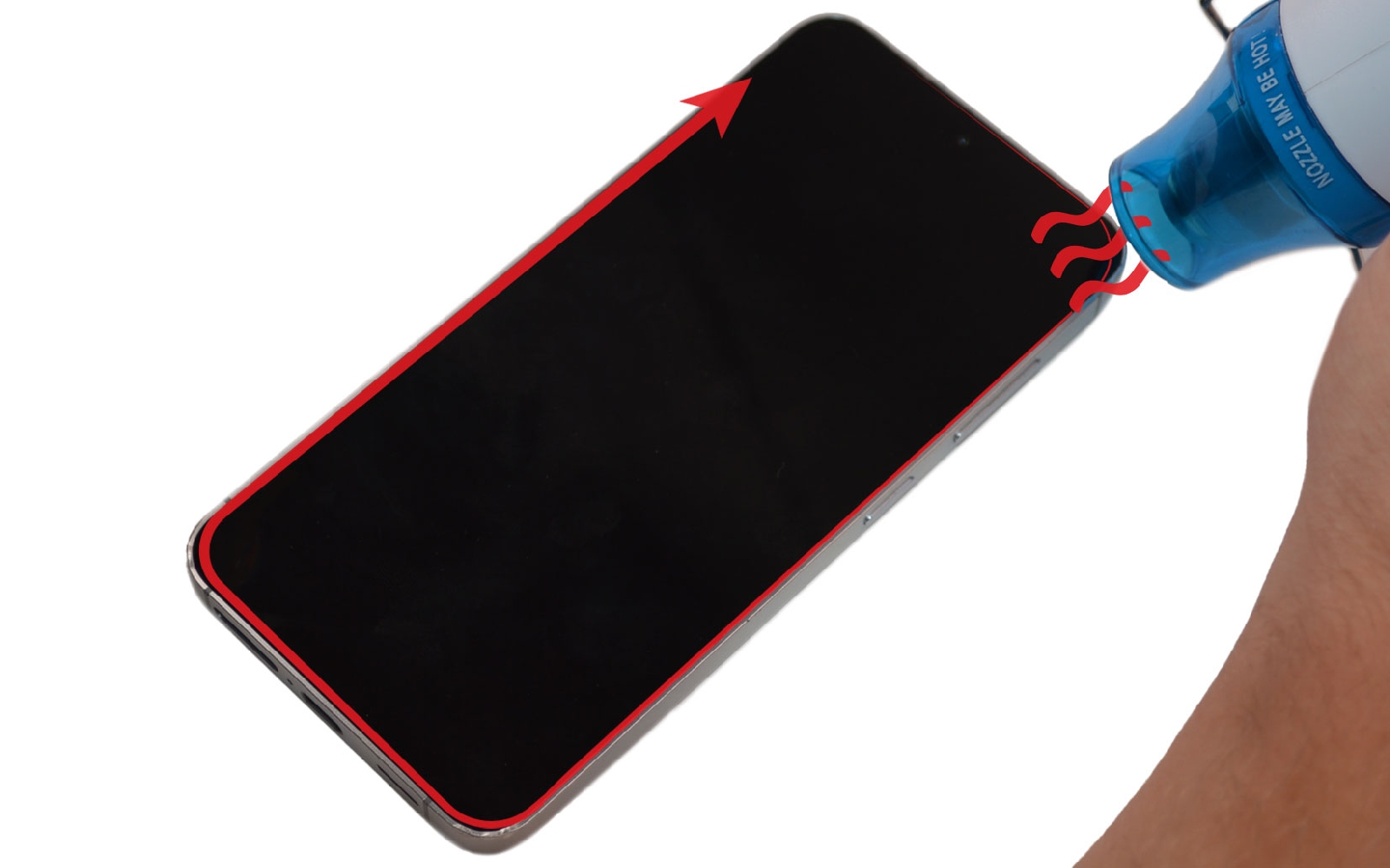

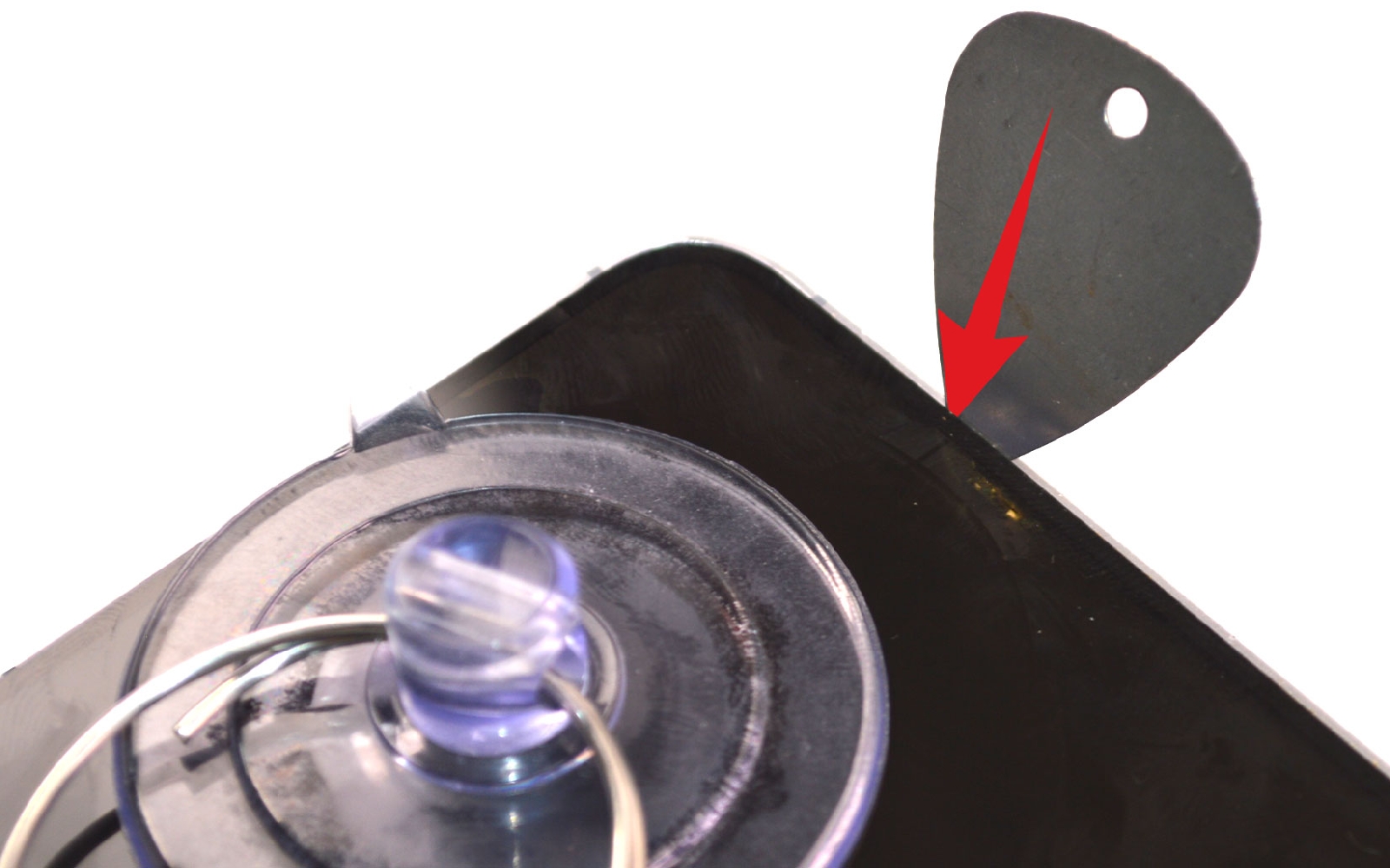

Etape 6 : Chauffer l'écran
Comme pour la vitre arrière, chauffez le contour de l'écran pour ramollir ses stickers.

Insérez le médiator fin entre l'écran et le châssis en vous assurant que ce dernier passe bien sous le LCD (partie cuivrée).

Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €

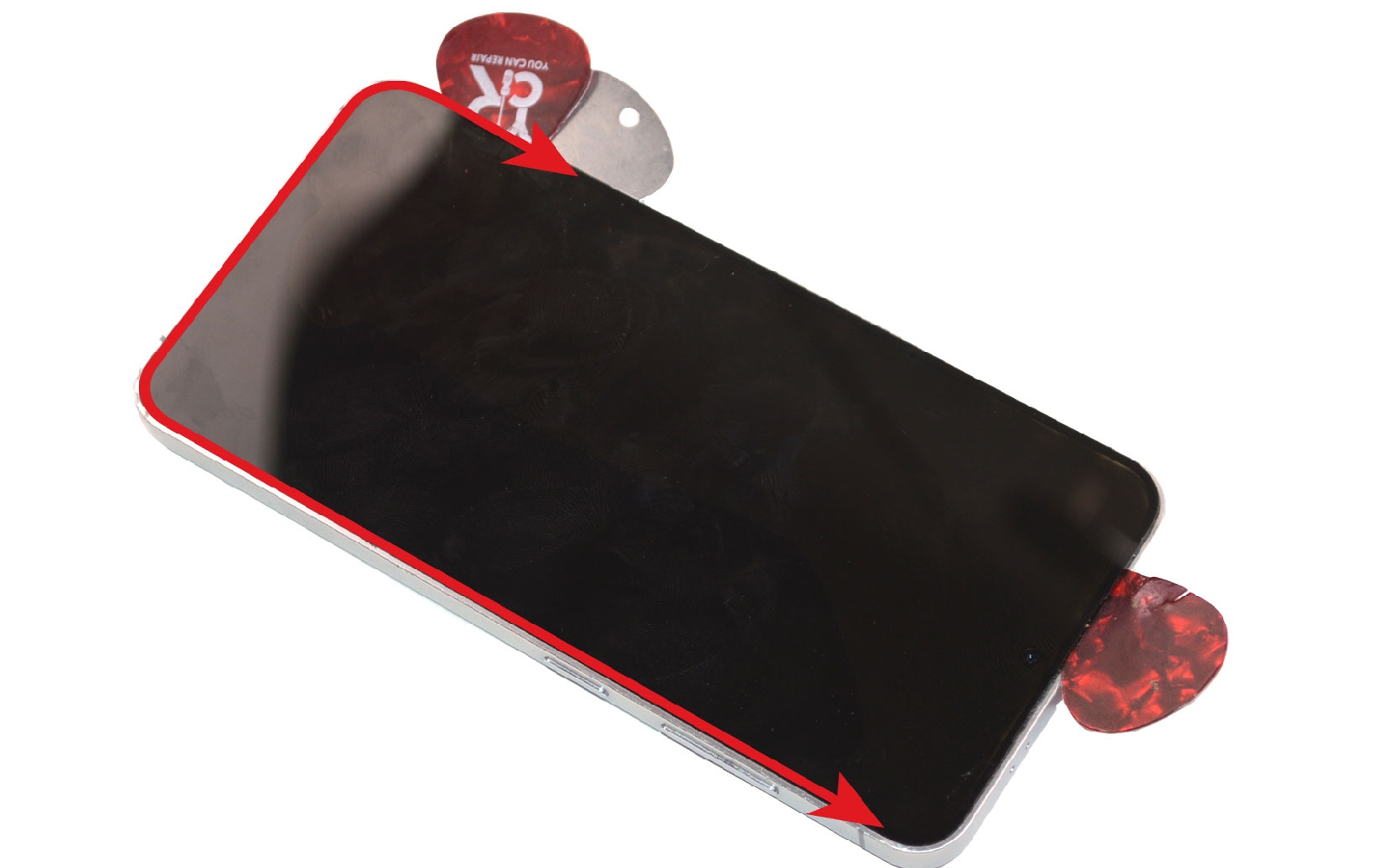

Etape 7 : Enlever l'écran
Insérez les médiators en plastique puis faites les circuler autour de l'appareil.

En fonction de l'état de votre écran, vous pouvez ôter la vitre tactile puis décoller petit à petit le LCD.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Outils du kit utilisés
Outils du kit utilisés

Tester le nouvel écran

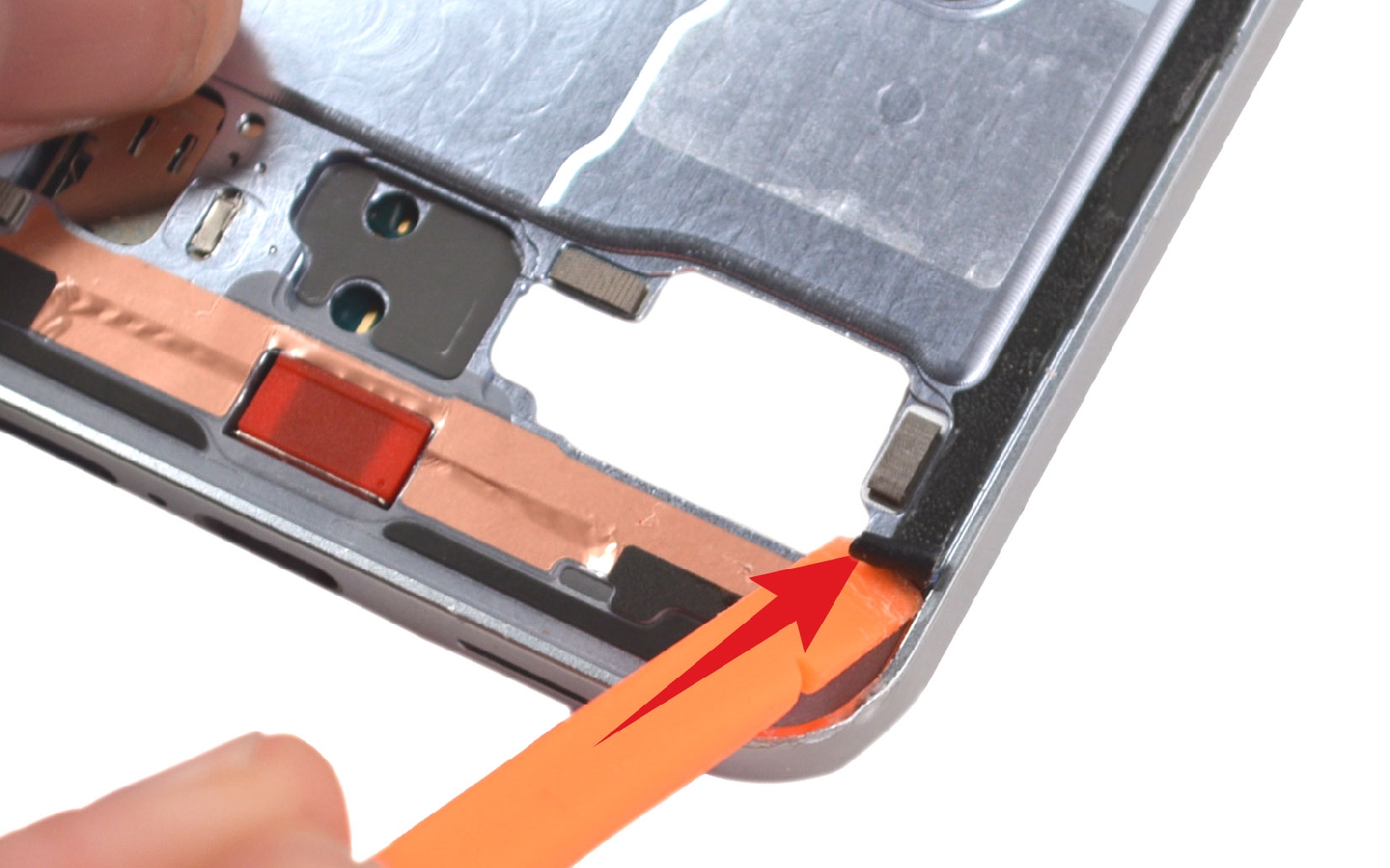

Nettoyez le bord du châssis afin de retirer tous les résidus de stickers.

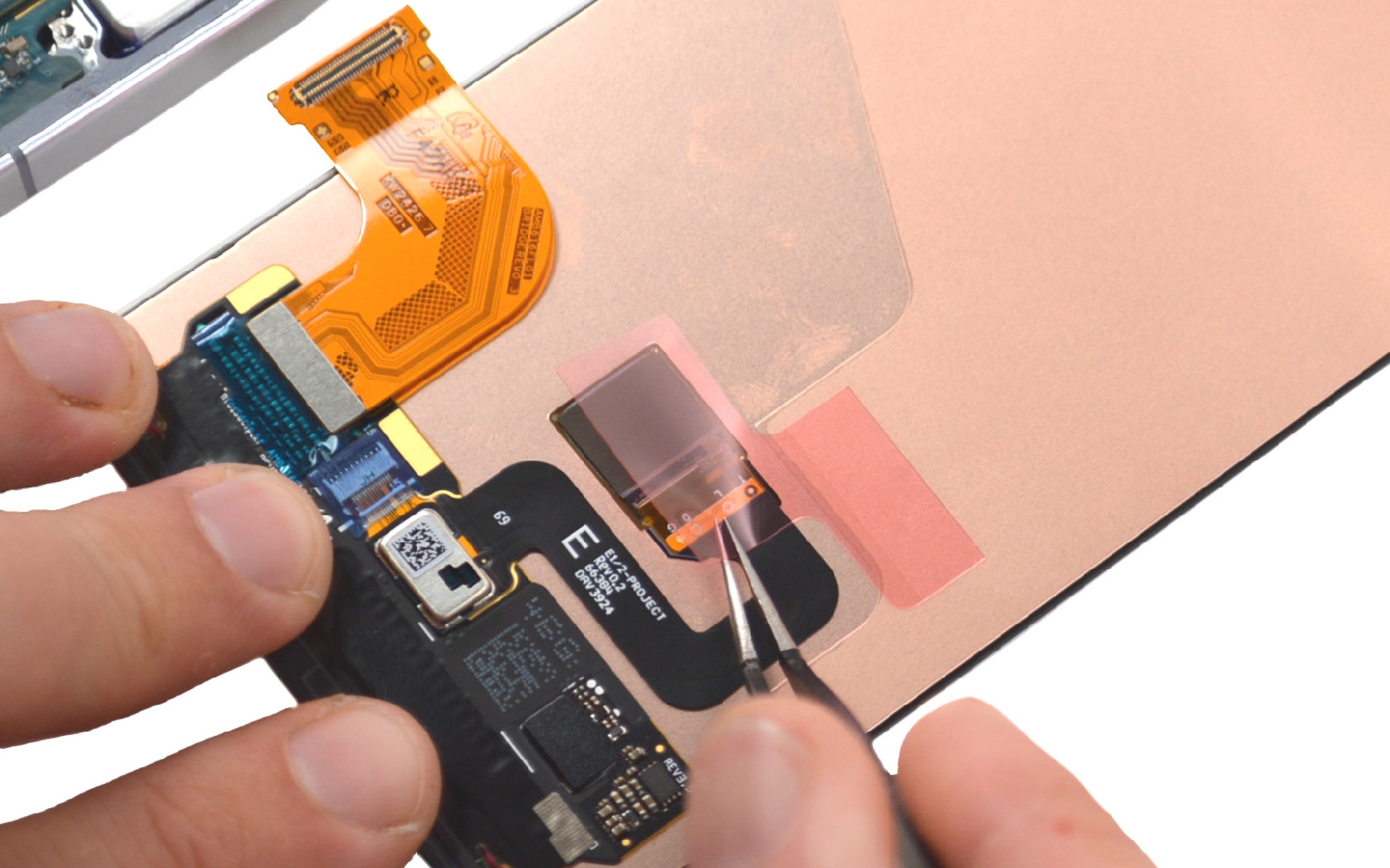

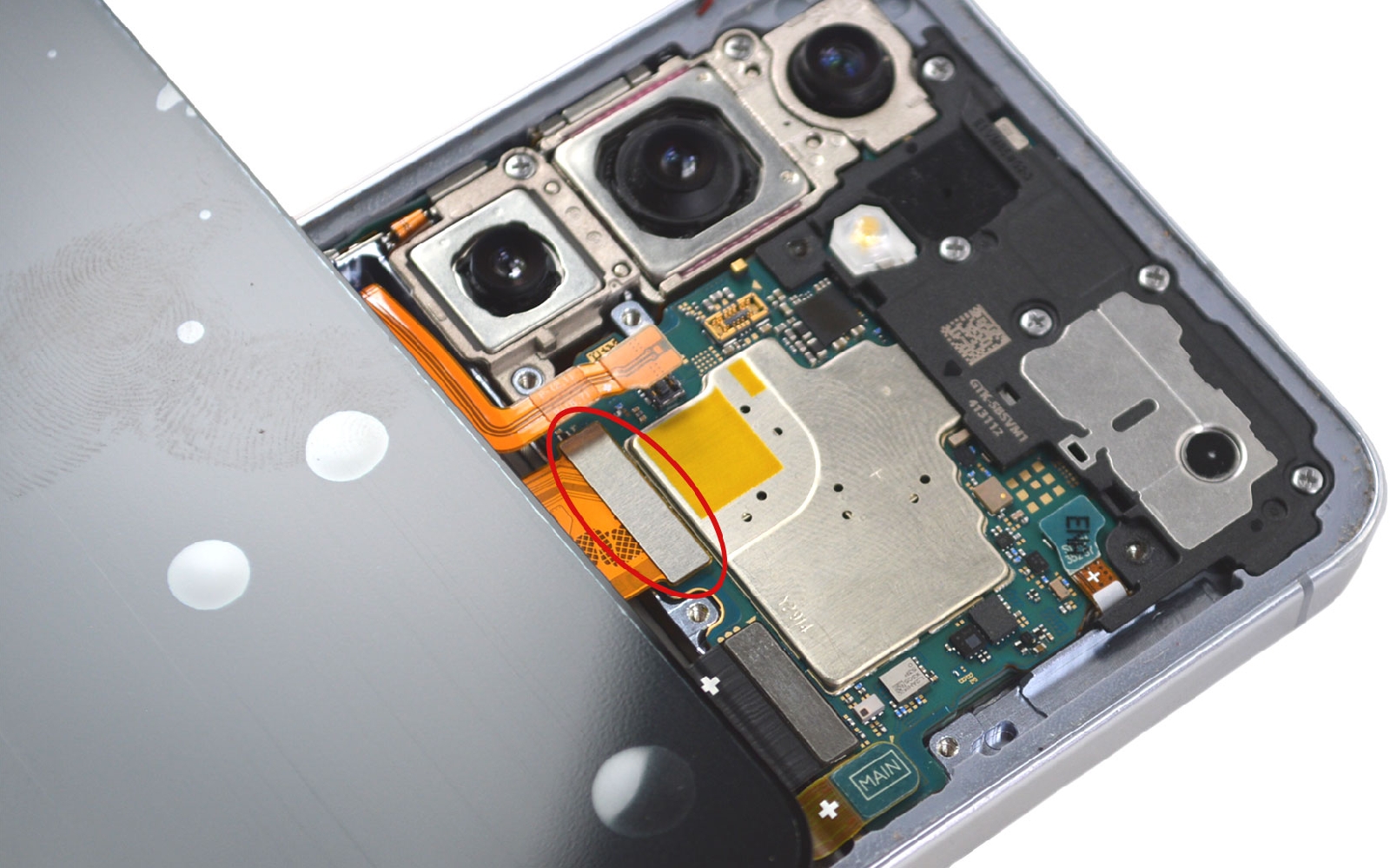

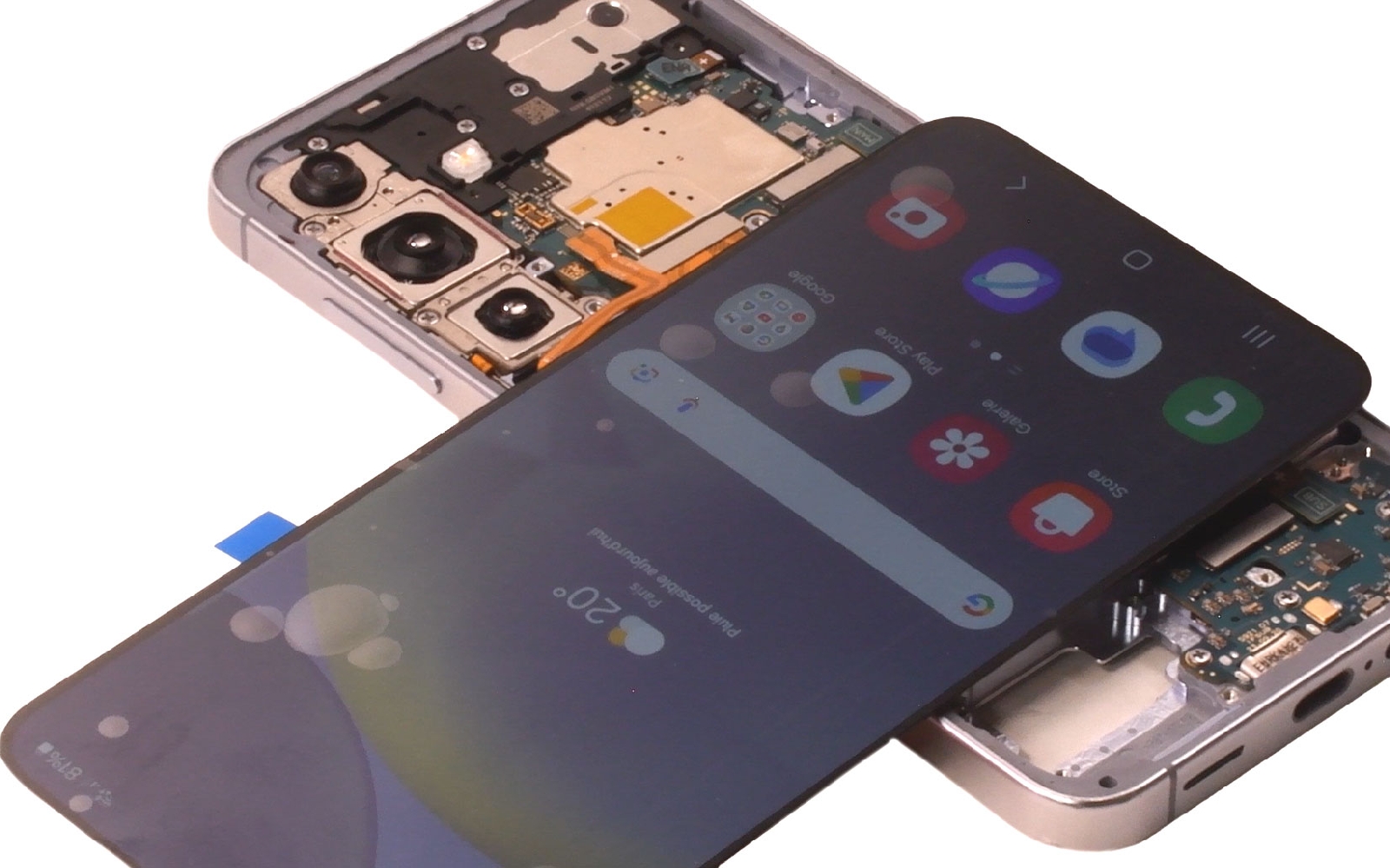

Aidez vous de la nappe fourni avec le nouvel écran pour le tester comme ça vous n'avez pas besoin de le coller si ce dernier présente une défaut. Pour cela, branchez les deux extrémités comme sur les photos. Connectez la batterie et allumez votre appareil. Si vous ne rencontrez pas de problème, mettez en hors tension votre smartphone puis passez à l'étape suivante.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Outils du kit utilisés
Outils du kit utilisés

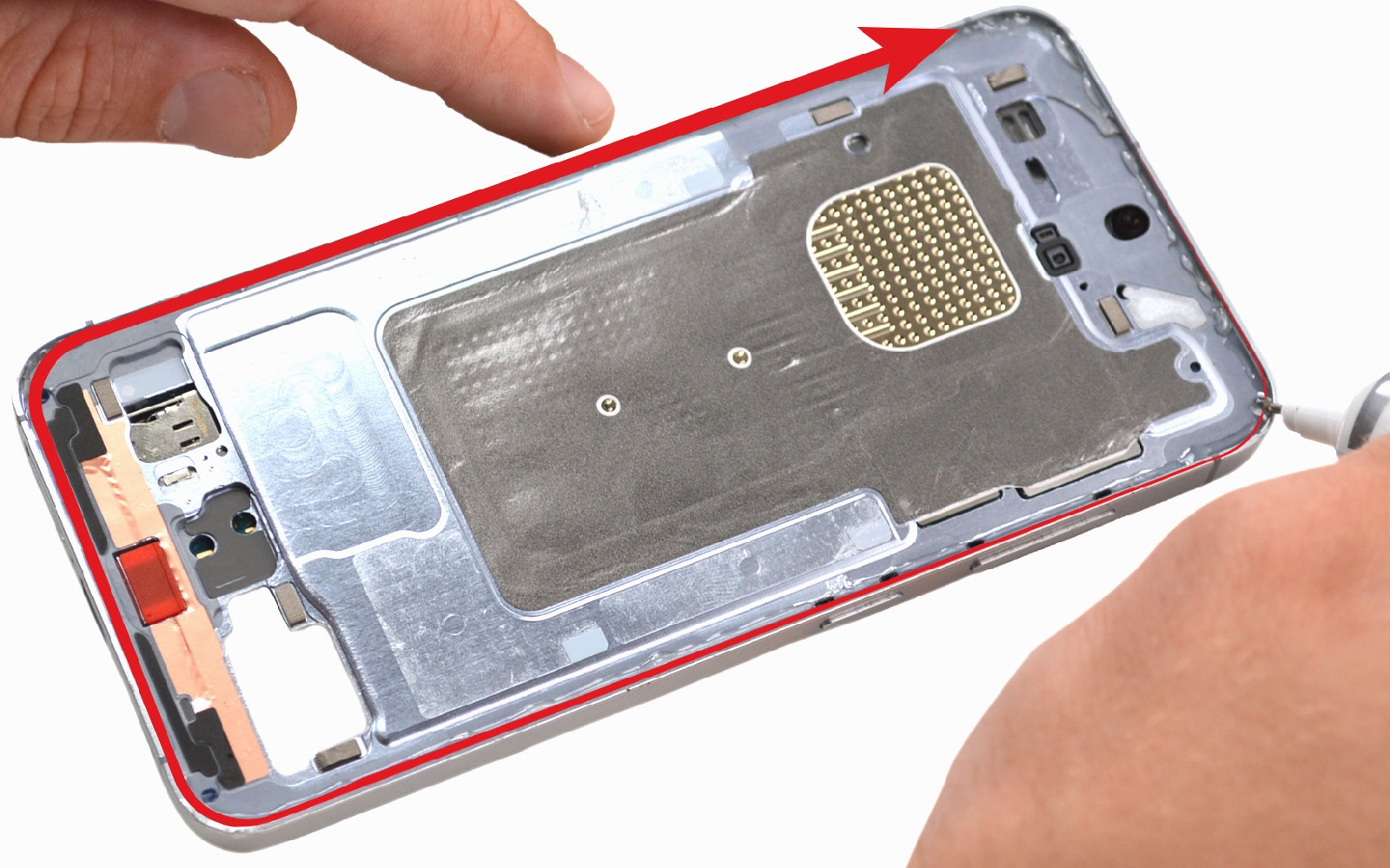

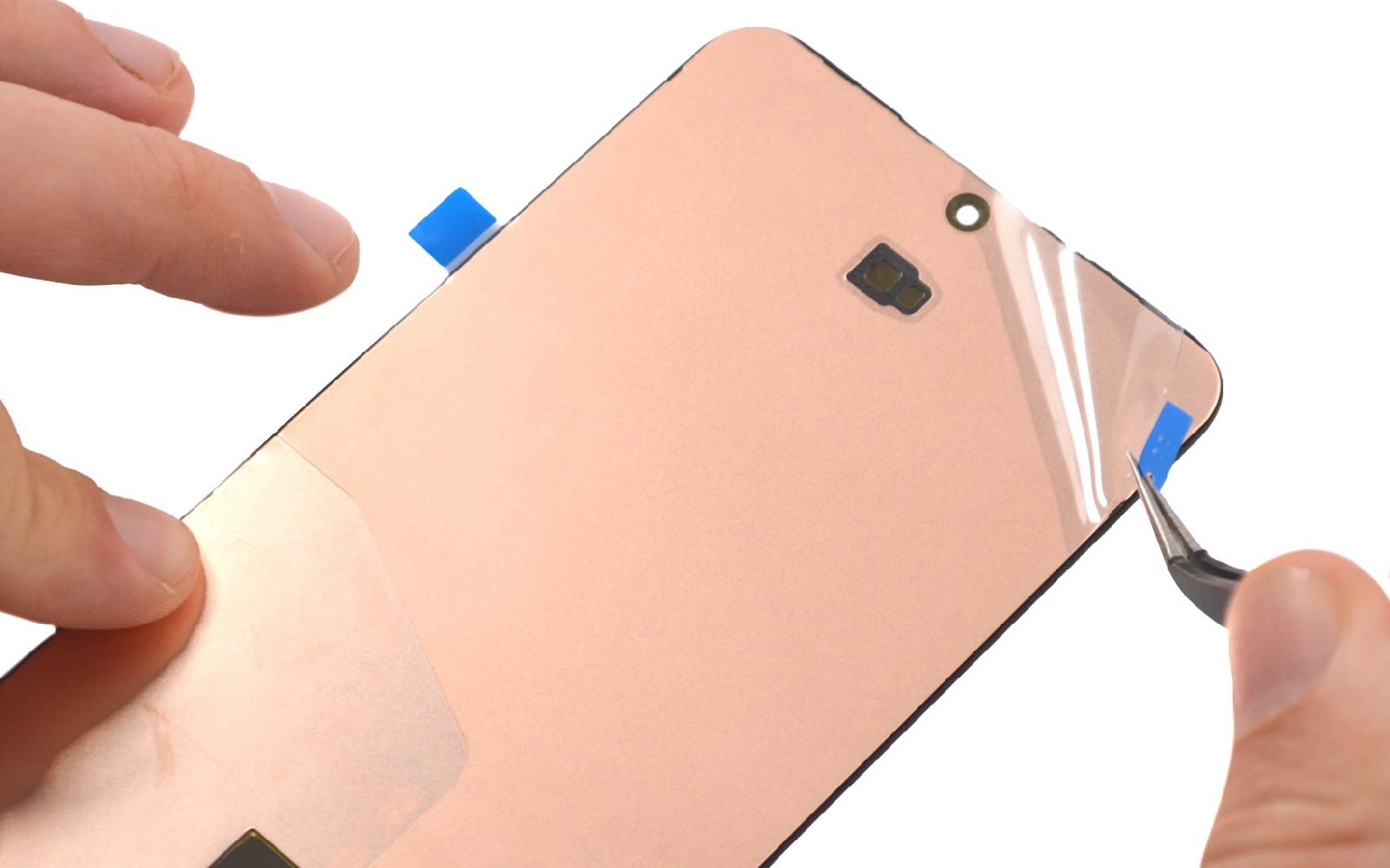

Installer le nouvel écran

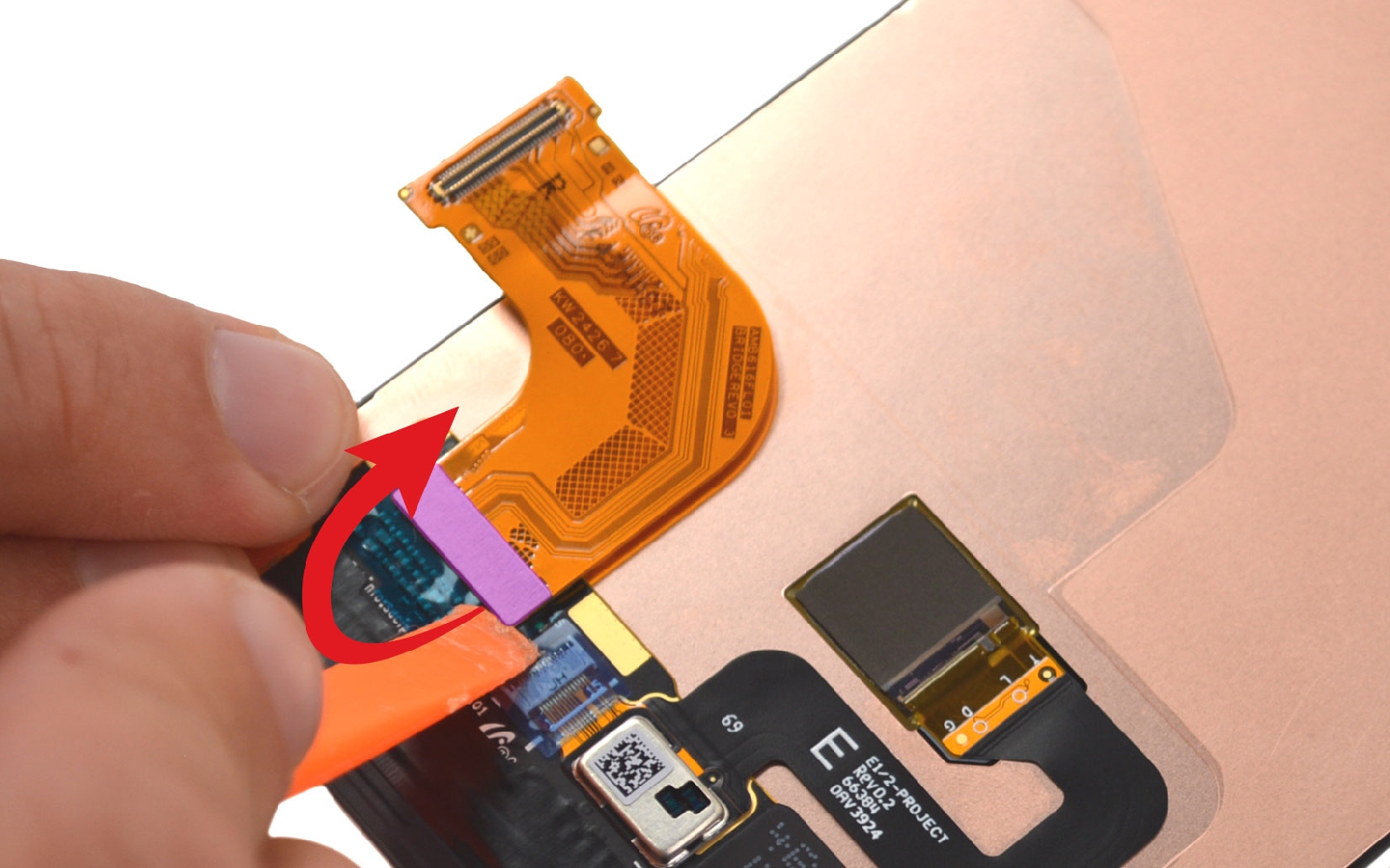

Déconnectez la nappe de test et retirez les stickers de protection.

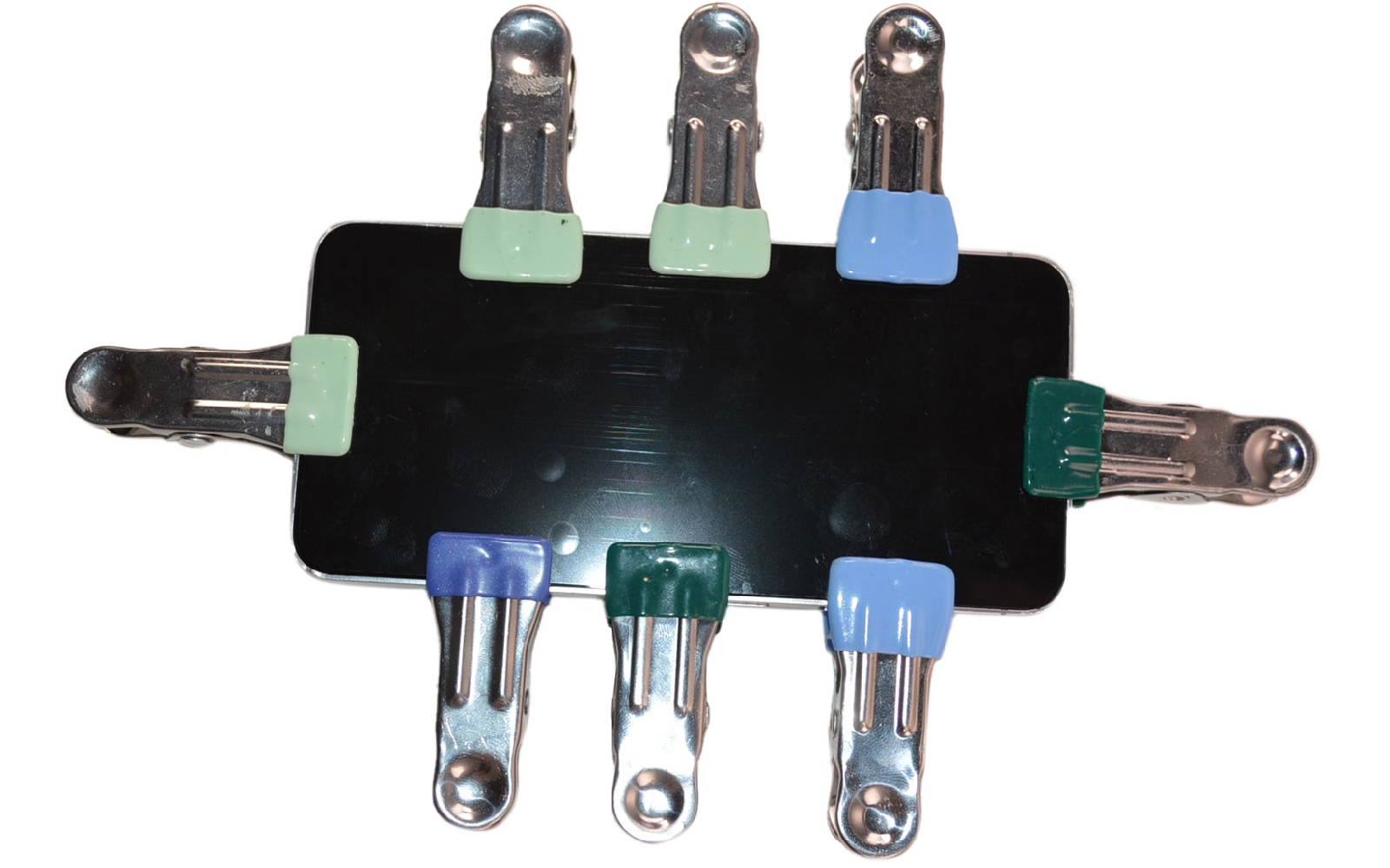

Appliquez un filet de colle sur tout le contour de votre Galaxy S24 avant d'installer l'écran et de le laisser sécher environ 1 heure à l'aide de pinces ou de gros livres.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Comment changer l'écran sur Galaxy S24 photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €

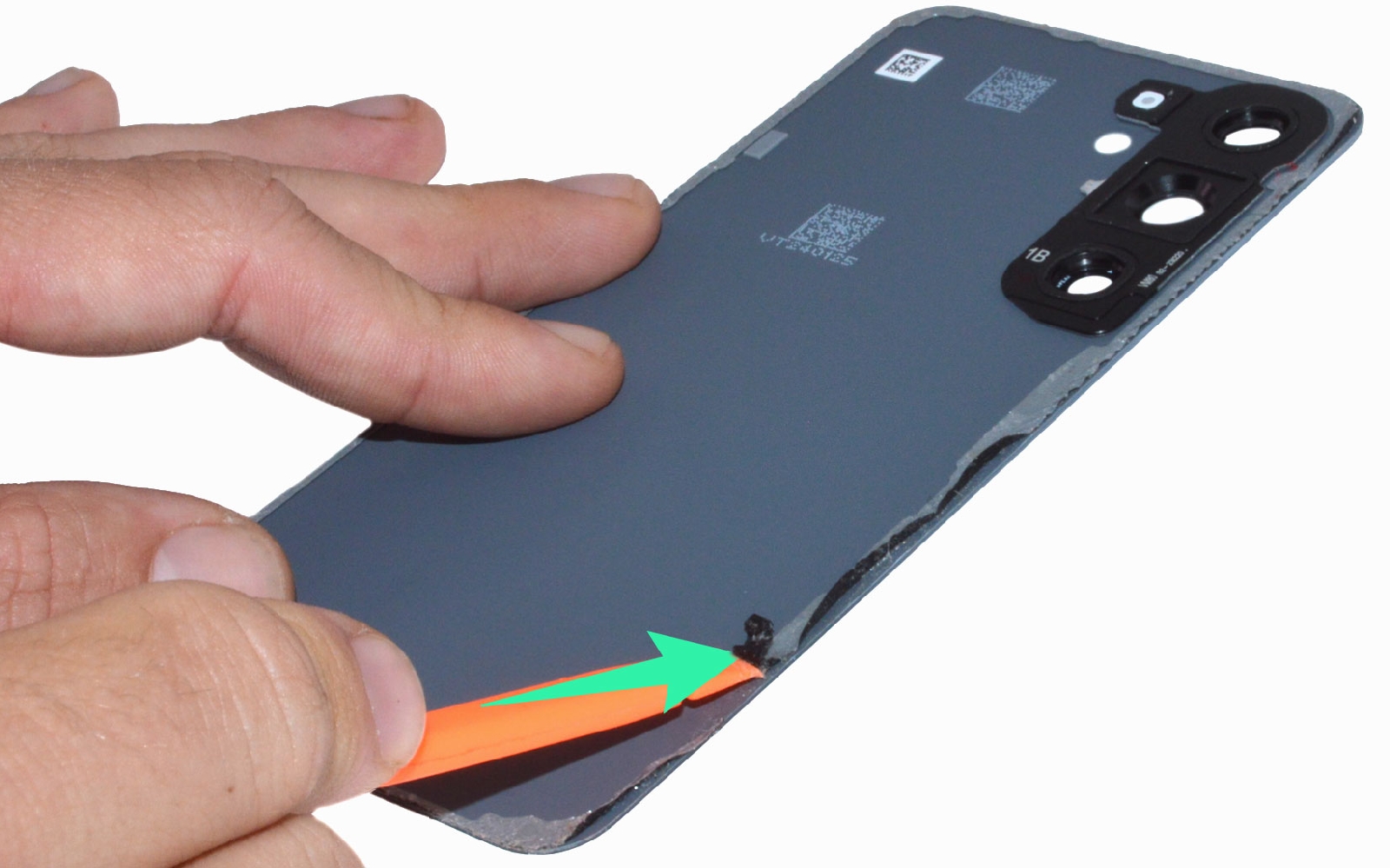

Conseil pour le remontage
Remontez chaque élément correctement en suivant les étapes de ce guide dans le sens contraire.
Nettoyez les restes de stickers encore présents sur la vitre arrière et le châssis.

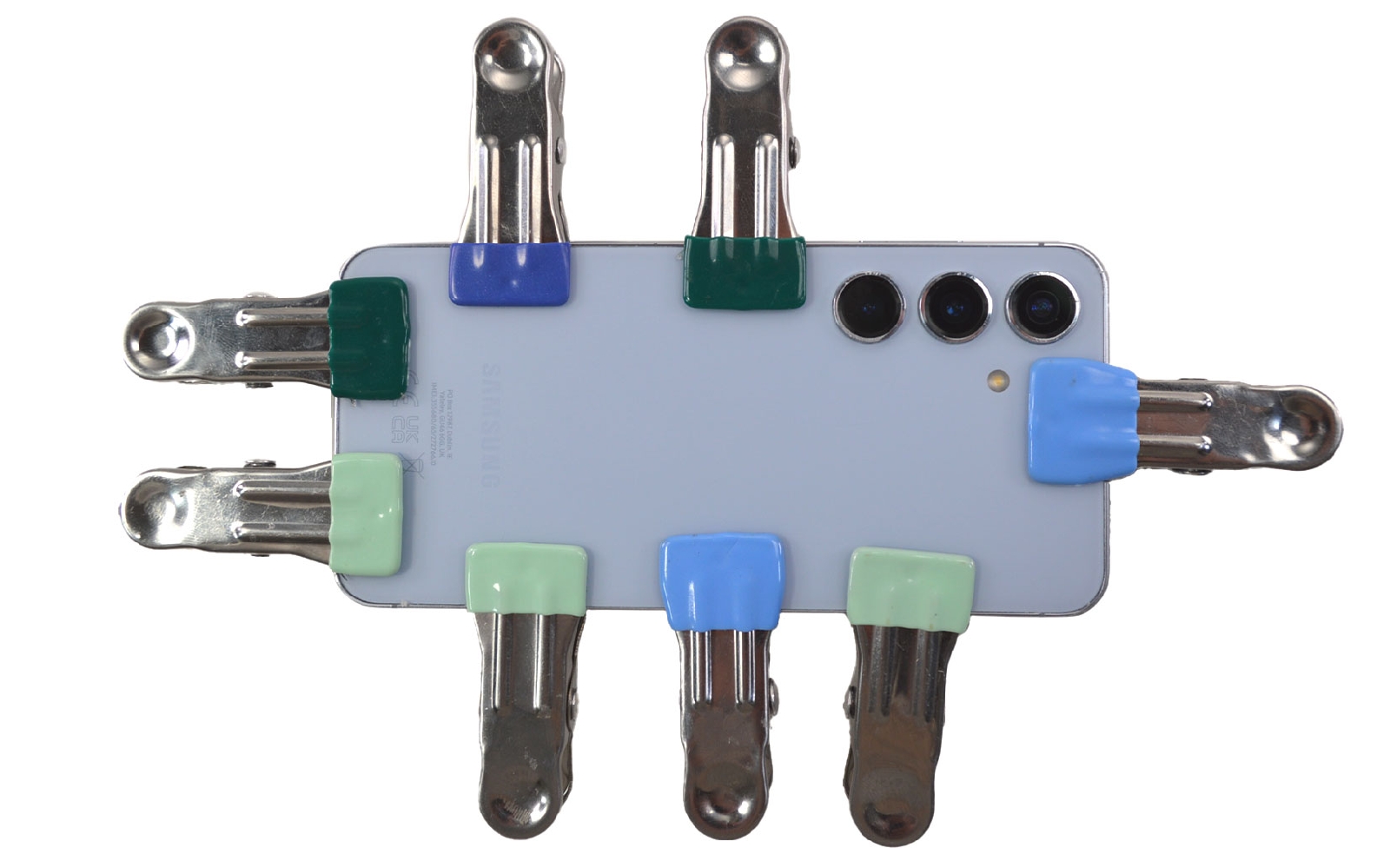

Appliquez un filet de colle sur tout le contour du châssis avant d'installer la vitre arrière et de la laisser sécher a peu près 1 heure.
Comment changer l'écran sur Galaxy S24 photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Galaxy S24 photo 1
Comment changer l'écran sur Galaxy S24 photo 2
Comment changer l'écran sur Galaxy S24 photo 3
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
