Guide de réparation sur Galaxy S24
Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 14/20 Le Samsung Galaxy S24 est un smartphone haut de gamme lancé en janvier 2024, successeur du Galaxy S23. Malgré sa conception robuste avec un cadre en aluminium renforcé et une protection Gorilla Glass Victus 2, des incidents peuvent survenir : écran fissuré, batterie défaillante, connecteur de charge endommagé, etc.
Plutôt que de remplacer l'appareil entier, il est souvent plus économique et écologique de réparer le composant défectueux. Ce guide a pour objectif de vous accompagner pas à pas dans la réparation de votre Galaxy S24. Grâce à des instructions détaillées, des photos haute résolution et des vidéos explicatives, vous pourrez : identifier le composant à remplacer, suivre les étapes de démontage en toute sécurité et installer la nouvelle pièce correctement.
Tester le bon fonctionnement de l'appareil après réparation. Que vous soyez un amateur de bricolage ou un professionnel, ce guide vous fournira les informations nécessaires pour redonner vie à votre smartphone.
Diagnostic
› Problème de sons.
› Photos floues.
› Ecran cassé.
› Batterie HS.
Pour effectuer cette réparation, vous avez besoin de :
Pièces détachée
Bloc écran reconditionné pour Samsung Galaxy S24 Noir
209,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier
Avant de commencer

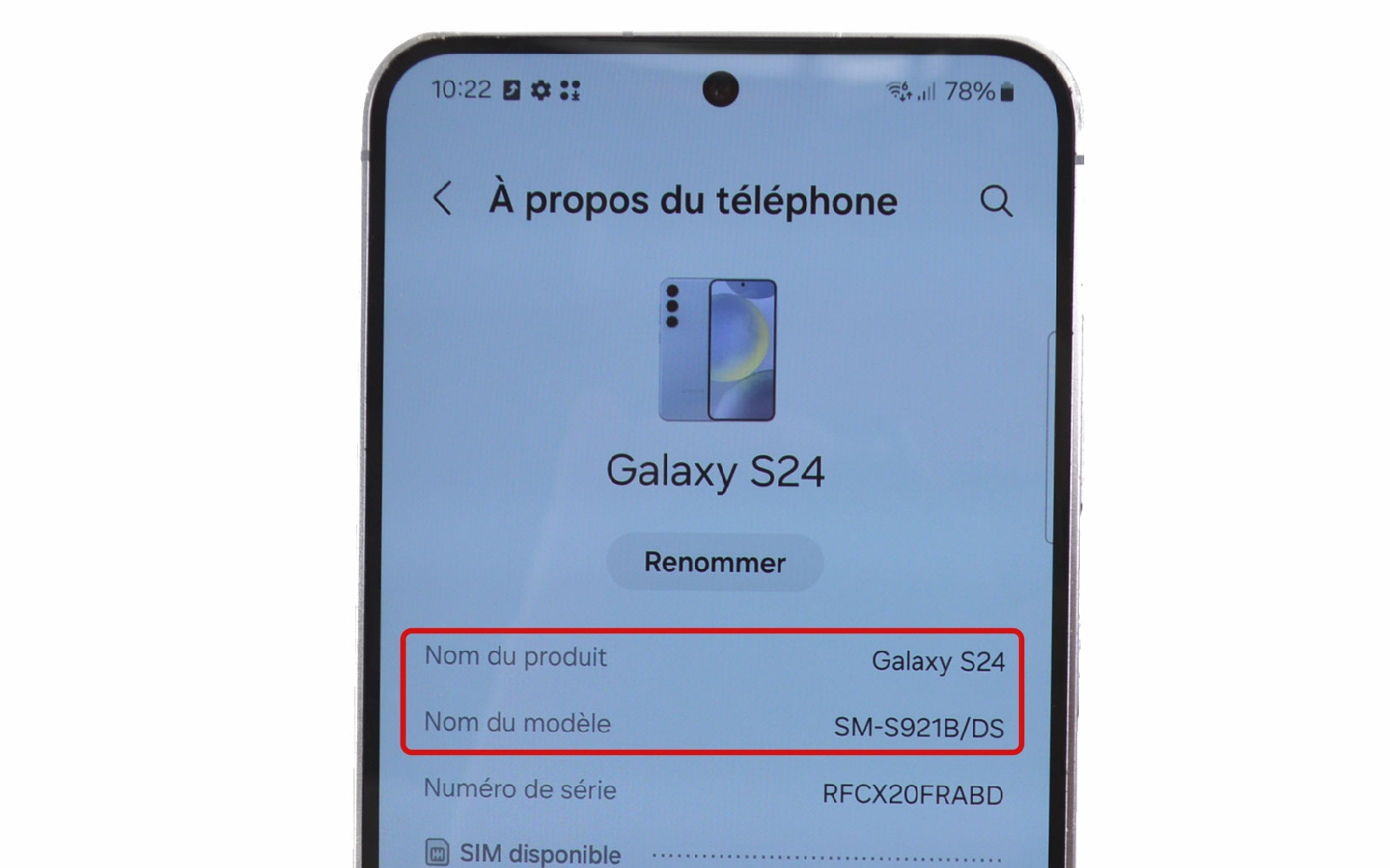

Avant toute réparation, nous conseillons toujours de bien vérifier le numéro de modèle de leur téléphone pour être certain d'avoir commandé la bonne pièce avant d'ouvrir le téléphone. Pour cela, il vous suffit de vous rendre dans les informations générales de votre Samsung et de lire le numéro de modèle inscrit et assurez-vous que la nouvelle pièce est bien compatible avec votre appareil. Nous vous conseillons également de faire une sauvegarde de vos données avant de commencer.
Une fois que vous êtes certains d'avoir les bonnes pièces et les bons outils, installez vous dans un espace dégagé avec tout à disposition et surtout l'un de nos tutoriels. commencez par éteindre votre Galaxy S24 et retirez le tiroir de la carte SIM.
Une fois que vous êtes certains d'avoir les bonnes pièces et les bons outils, installez vous dans un espace dégagé avec tout à disposition et surtout l'un de nos tutoriels. commencez par éteindre votre Galaxy S24 et retirez le tiroir de la carte SIM.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 1 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, vous allez avoir besoin de chauffer la vitre arrière. Pour cela, nous proposons plusieurs produits : le décapeur thermique ou le coussin chauffant.
Si vous optez pour le décapeur ou alors votre sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les bords du téléphone avec un mouvement circulaire à environ 10 cm pour ne pas endommager les composants internes.

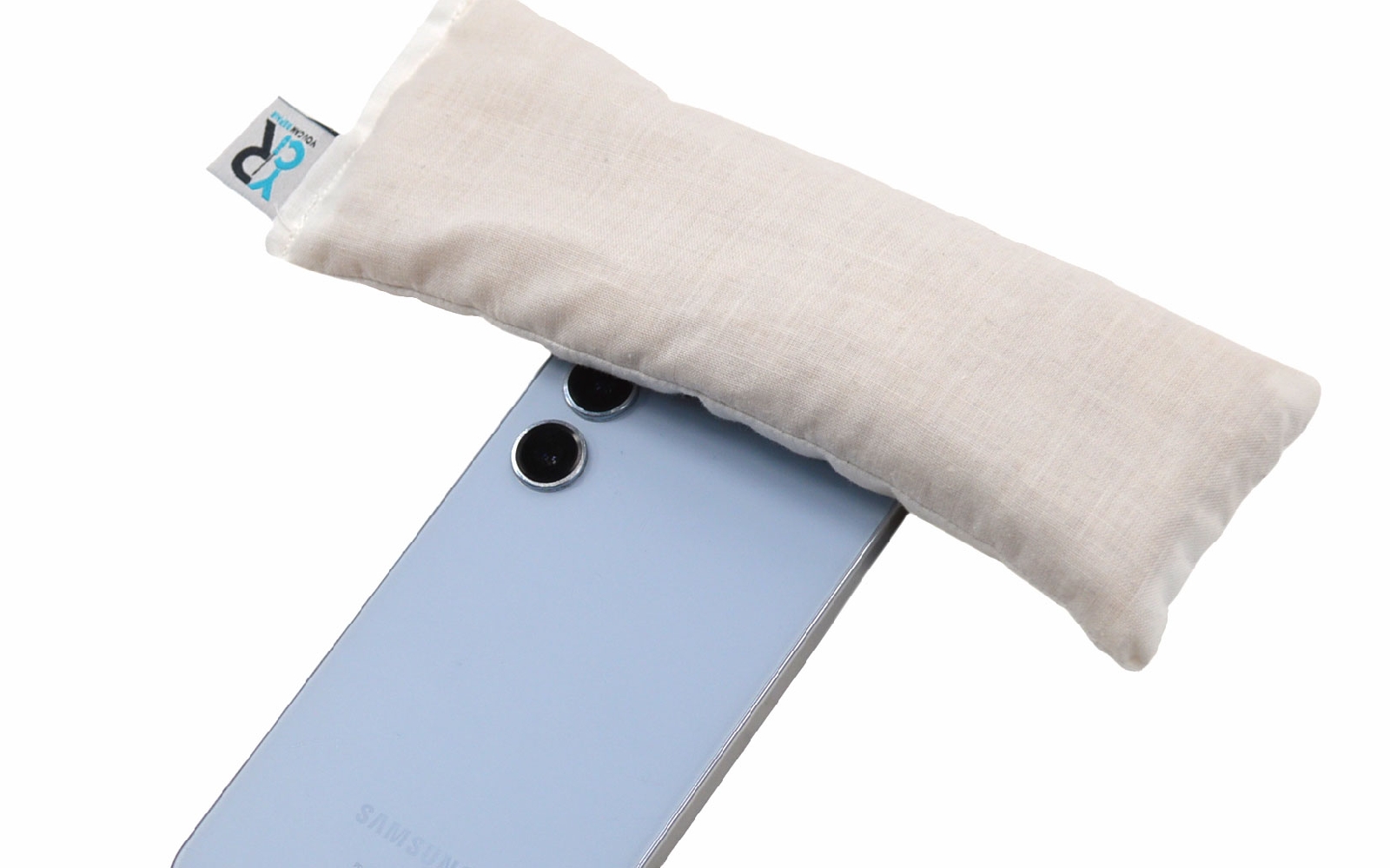

Pour le coussin chauffant, passez-le au micro-ondes environ 1m30 avant de venir les déposer sur les 4 cotés de votre S24.
Si vous optez pour le décapeur ou alors votre sèche-cheveux, il vous suffit d'allumer l'appareil et de le passer sur les bords du téléphone avec un mouvement circulaire à environ 10 cm pour ne pas endommager les composants internes.
Pour le coussin chauffant, passez-le au micro-ondes environ 1m30 avant de venir les déposer sur les 4 cotés de votre S24.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Décapeur thermique petit modèle9,90 €
Petit coussin chauffant pour décoller les vitres6,90 €
Etape 2 : Décoller la vitre arrière

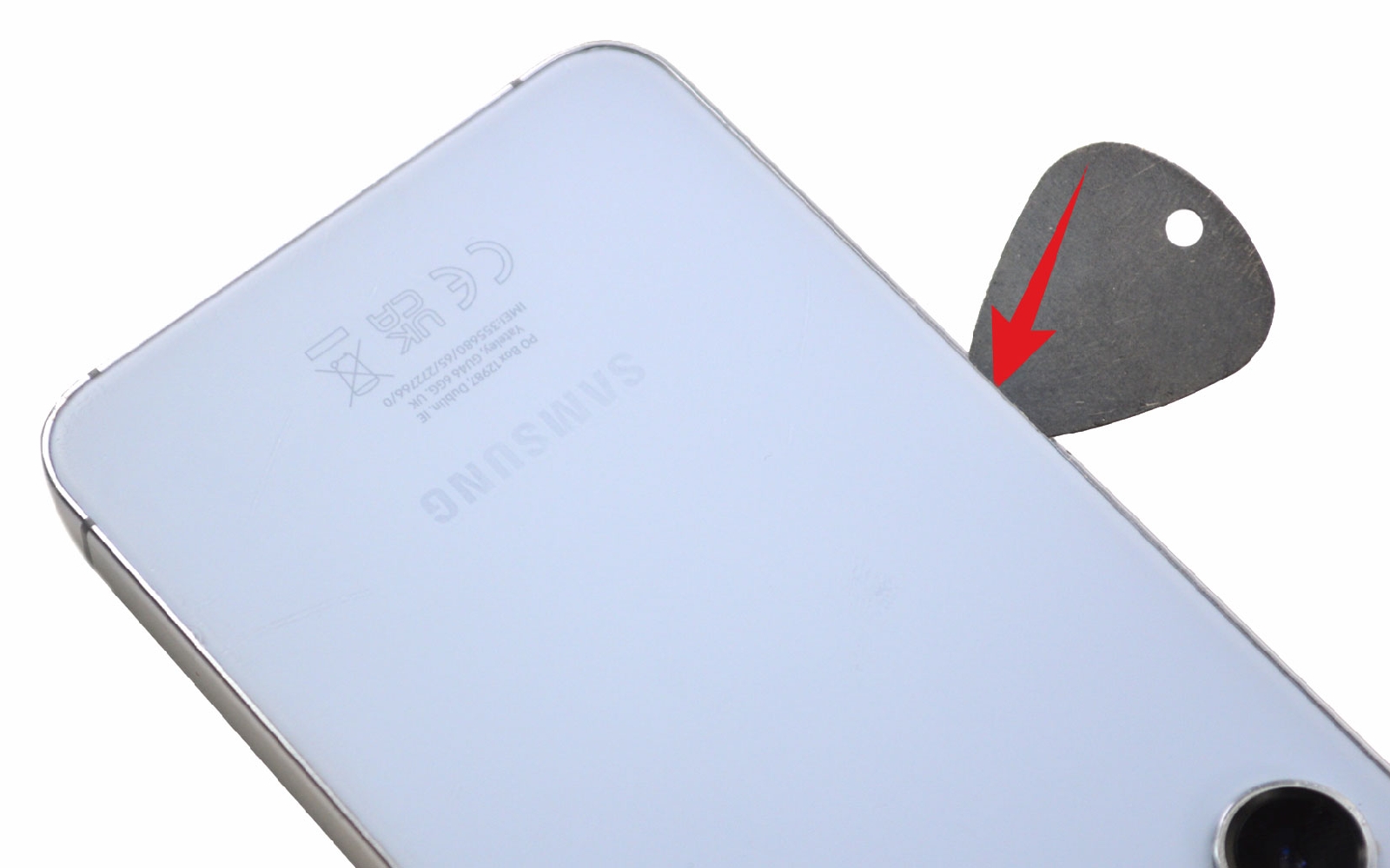

Une fois la vitre arrière chauffée, glissez verticalement le médiator en métal troué entre cette dernière et le châssis.
Insérez ensuite, les deux médiators en plastique à coté de leur homologue, puis sortez l'outil métallique.

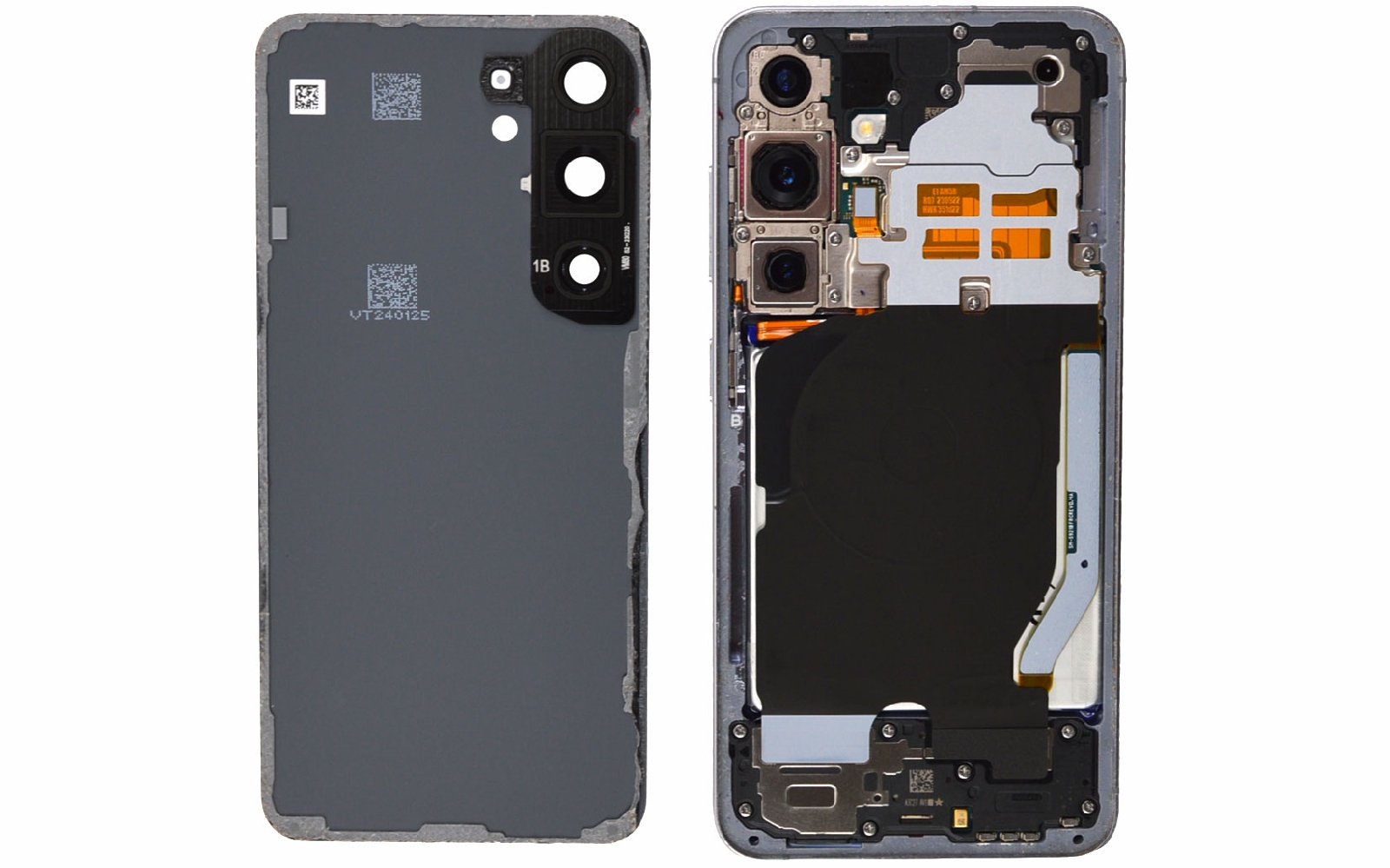

Faites glisser le médiator tout autour du téléphone pour décoller le composant et accéder aux pièces internes du téléphone.
Insérez ensuite, les deux médiators en plastique à coté de leur homologue, puis sortez l'outil métallique.
Faites glisser le médiator tout autour du téléphone pour décoller le composant et accéder aux pièces internes du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

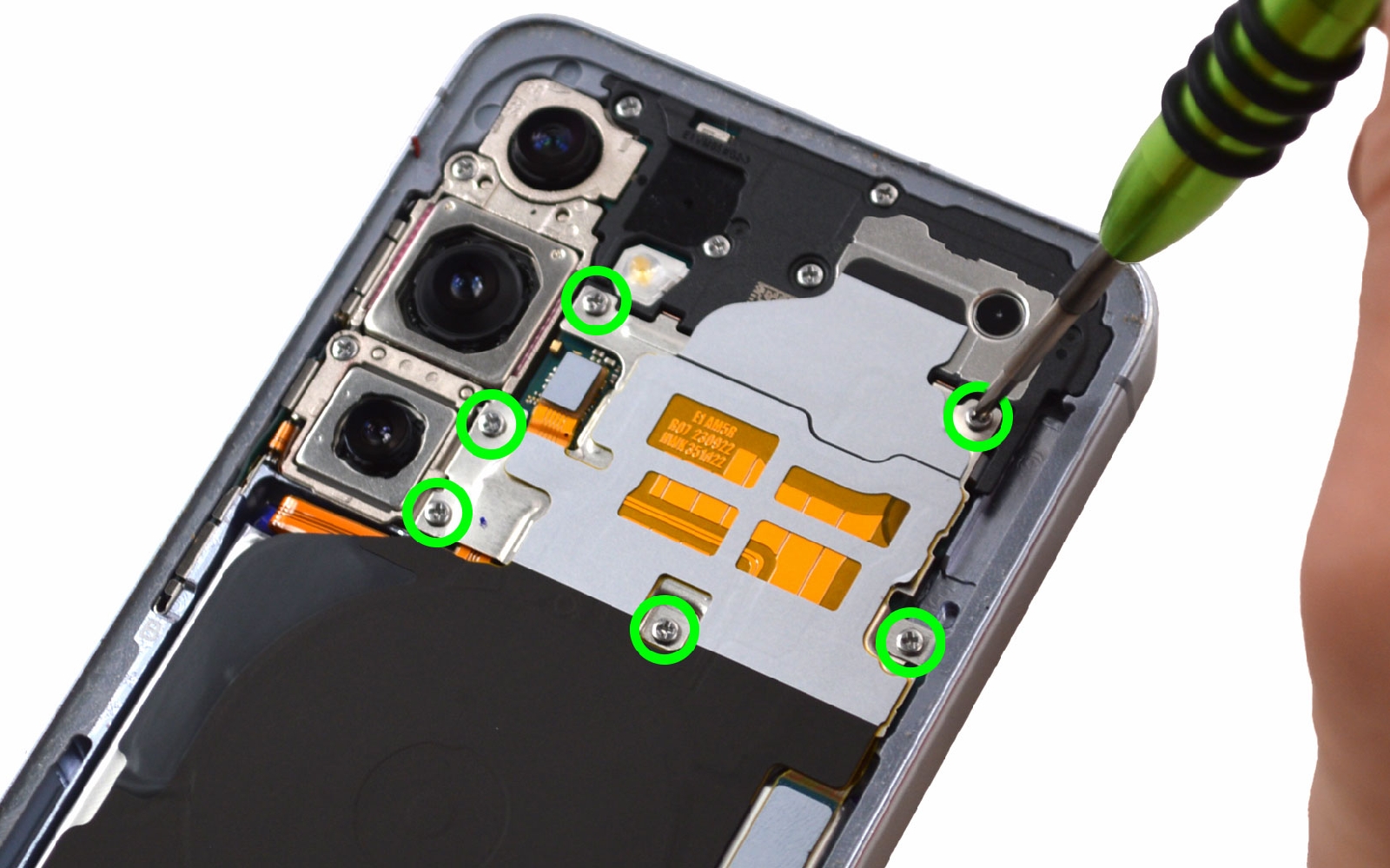

Etape 3 : Retirer la plaquette NFC
Retirez les 6 vis avec le tournevis cruciforme puis déconnectez la plaquette.
Chauffez légèrement sur le bas pour décoller légèrement la nappe et pouvoir ensuite l'extraire entièrement du châssis.
Chauffez légèrement sur le bas pour décoller légèrement la nappe et pouvoir ensuite l'extraire entièrement du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Décapeur thermique petit modèle9,90 €

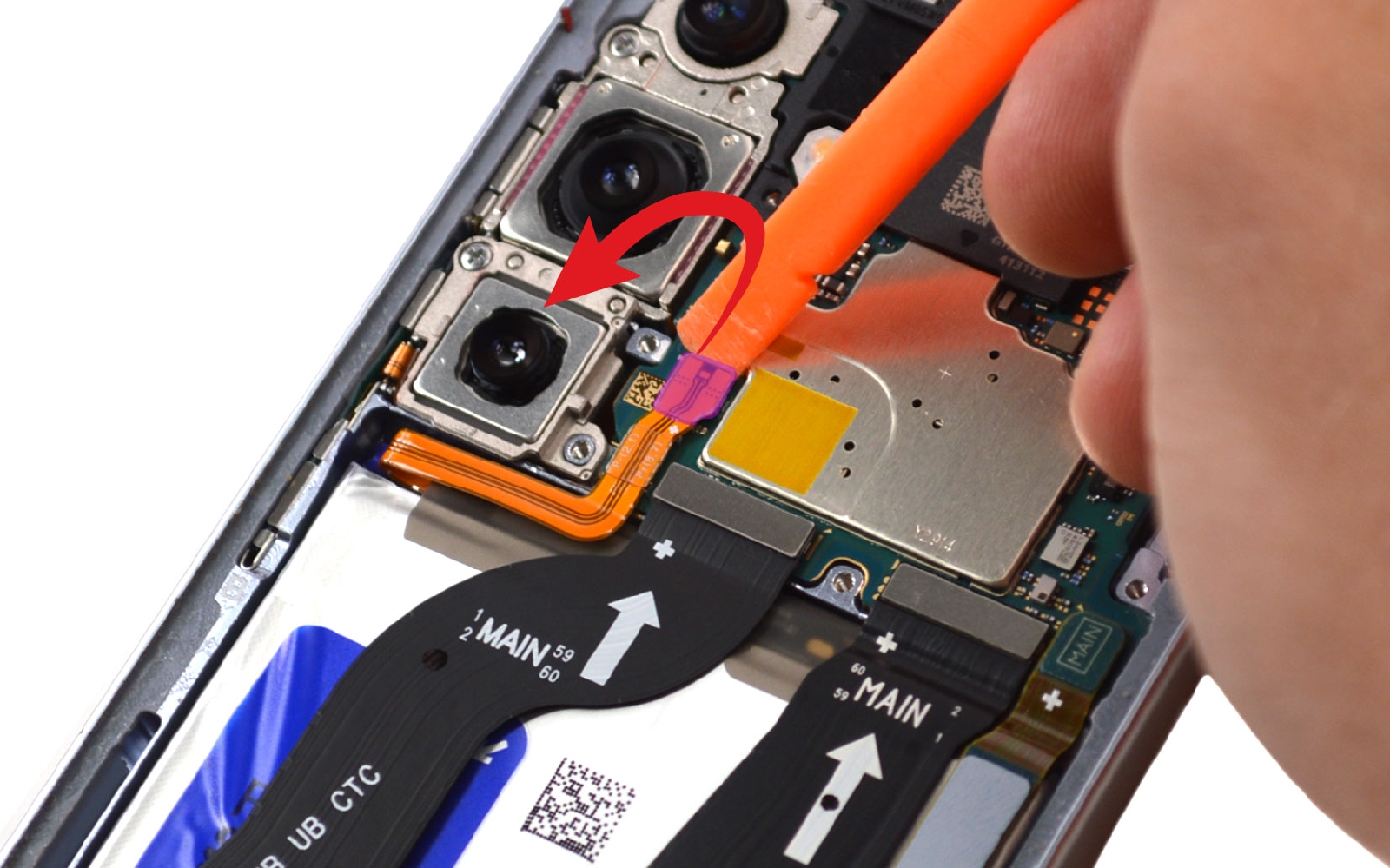

Etape 4 : Déconnecter la batterie et ôter le HP
Débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Par la suite, attaquez vous aux vis cruciforme du haut-parleur externe afin de pourvoir le sortir lui aussi du châssis.
Par la suite, attaquez vous aux vis cruciforme du haut-parleur externe afin de pourvoir le sortir lui aussi du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 5 : Débrancher les rallonges d'interconnexion
Déconnectez les 3 rallonges présentes dans votre Galaxy s24 et mettez les de coté.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

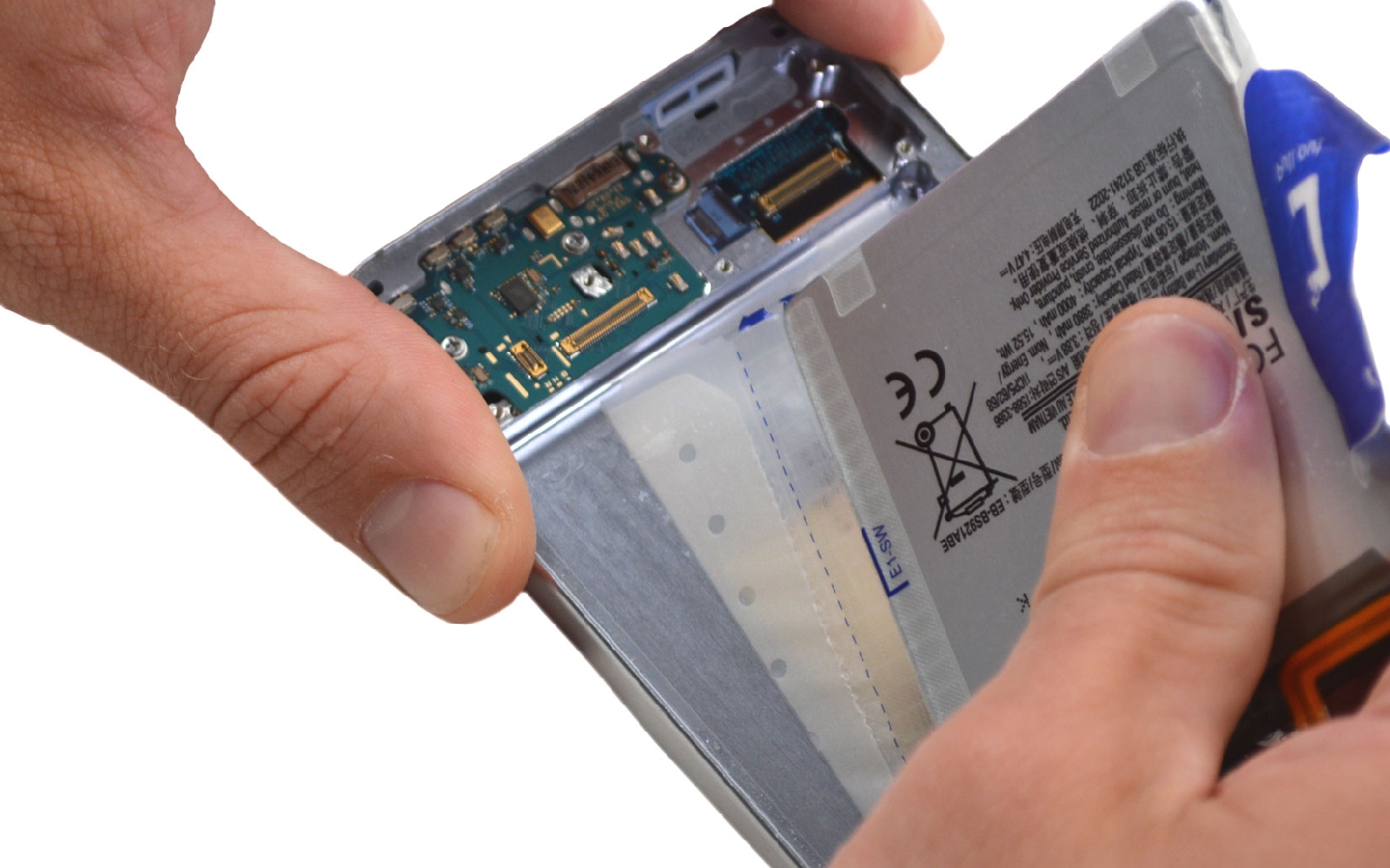

Etape 6 : Sortir la batterie

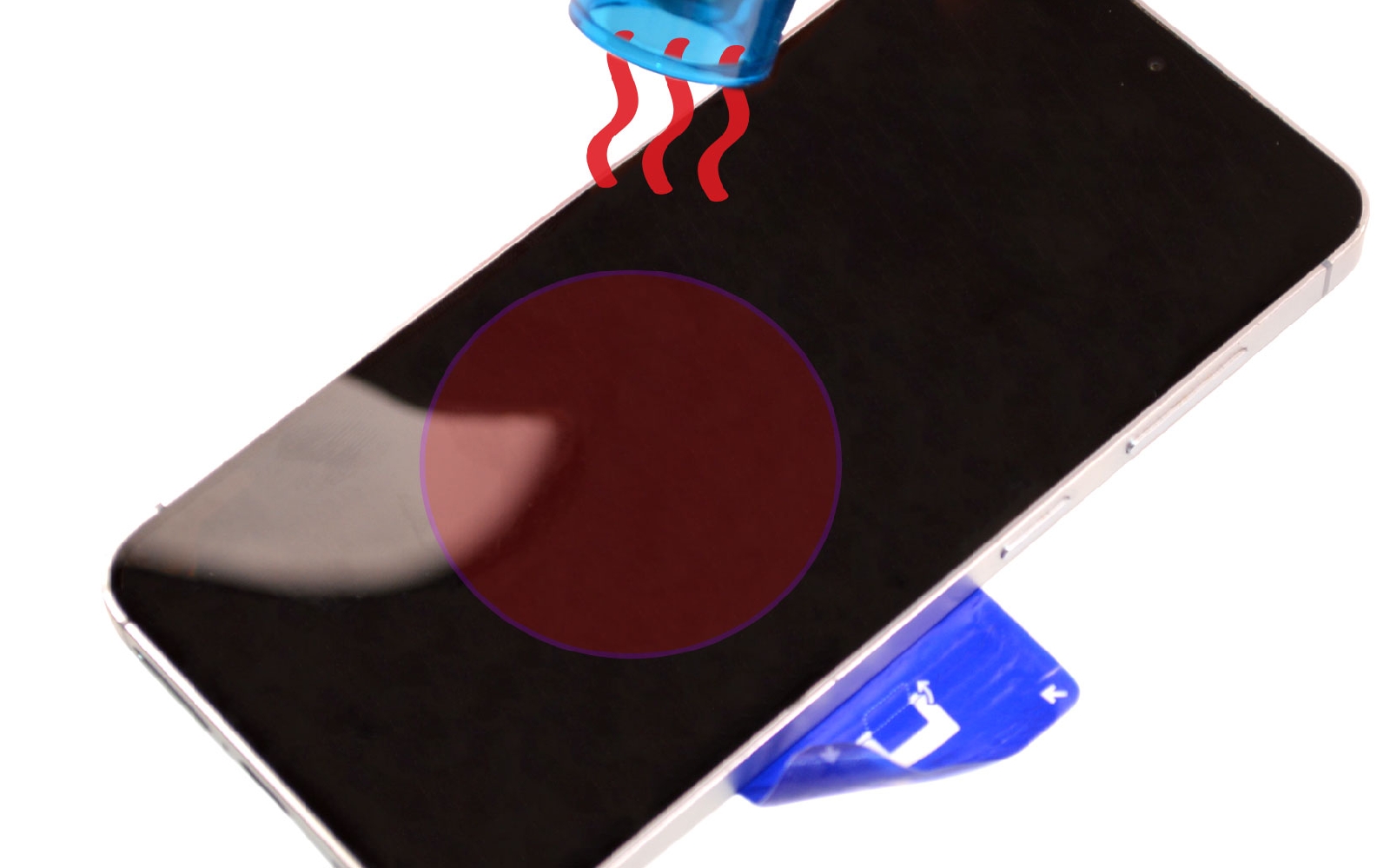

Décollez la languette principale puis chauffez légèrement l'arrière de la batterie à travers l'écran.

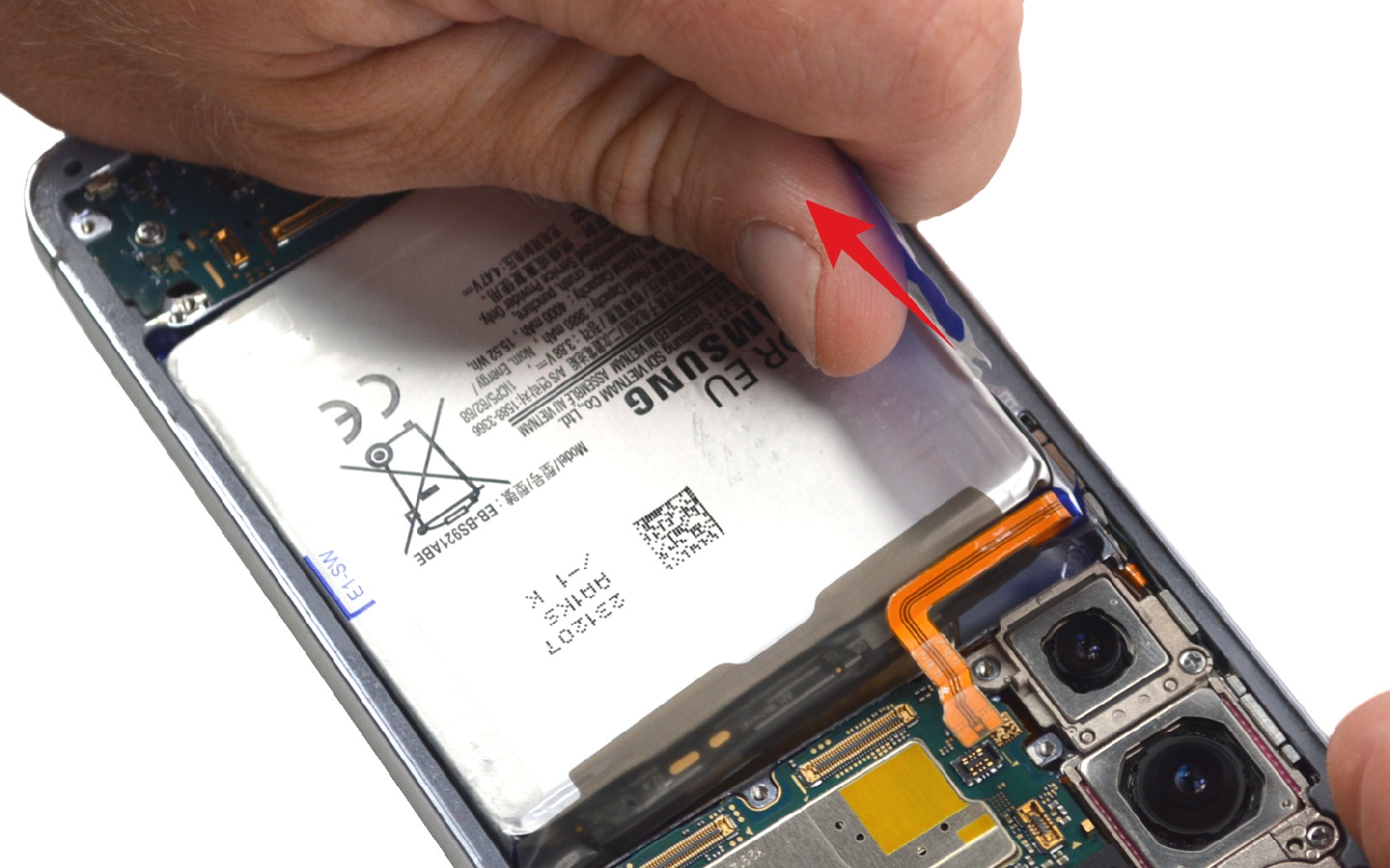

Tirez la languette pour décoller la batterie.
Tirez la languette pour décoller la batterie.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Décapeur thermique petit modèle9,90 €
Batterie d'origine pour Samsung Galaxy S2438,90 €

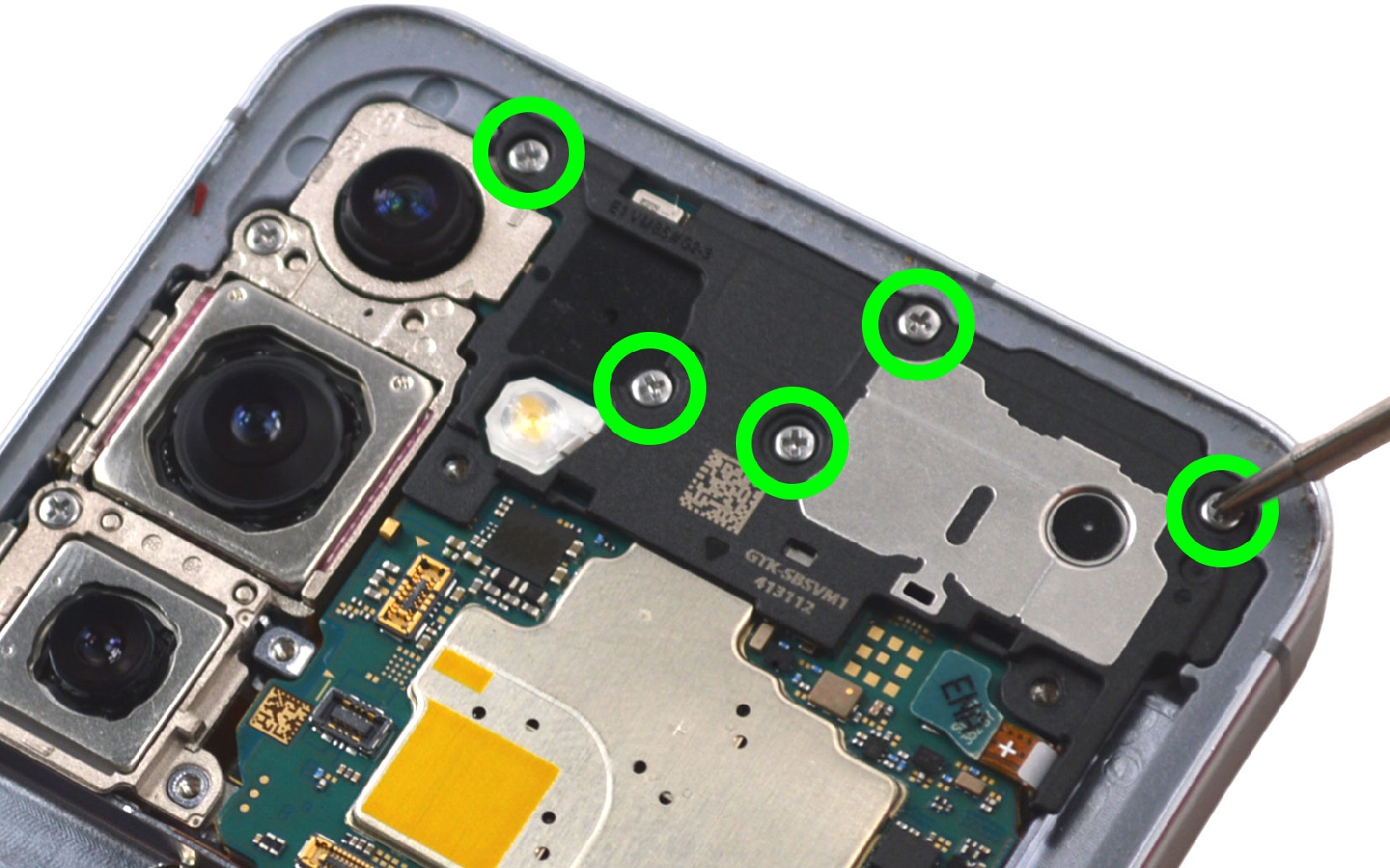

Etape 7 : Ôter le haut-parleur interne
Retirez les vis cruciforme de l'écouteur de l'oreille avant de le débrancher.
Sortez le haut-parleur en glissant la pincette dessous.
Sortez le haut-parleur en glissant la pincette dessous.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

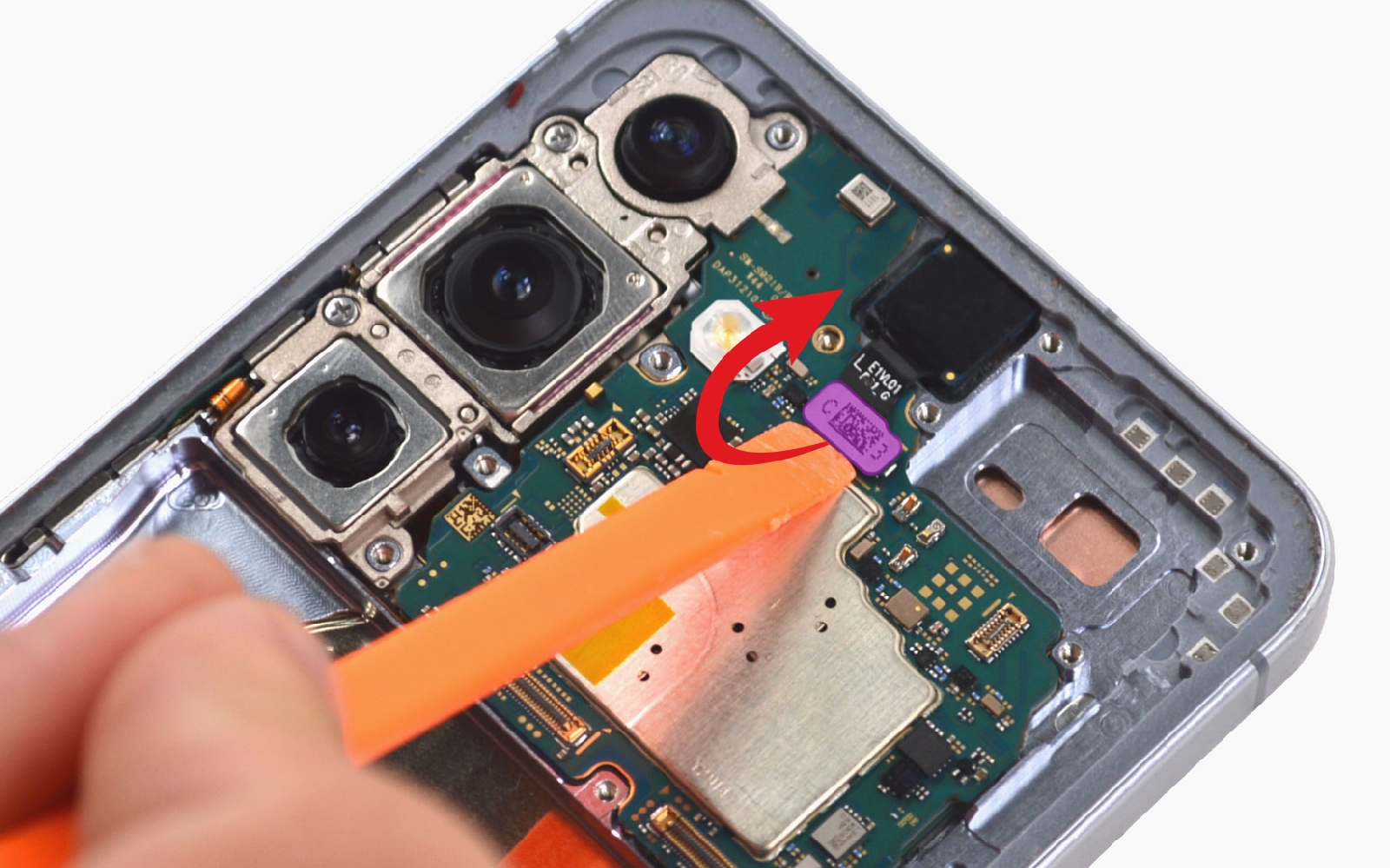

Etape 8 : Mettre de coté la carte mère
Déconnectez la nappe de la caméra avant.
Enlevez les deux vis avec le tournevis cruciforme.
Sortez la carte mère du châssis.
Enlevez les deux vis avec le tournevis cruciforme.
Sortez la carte mère du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

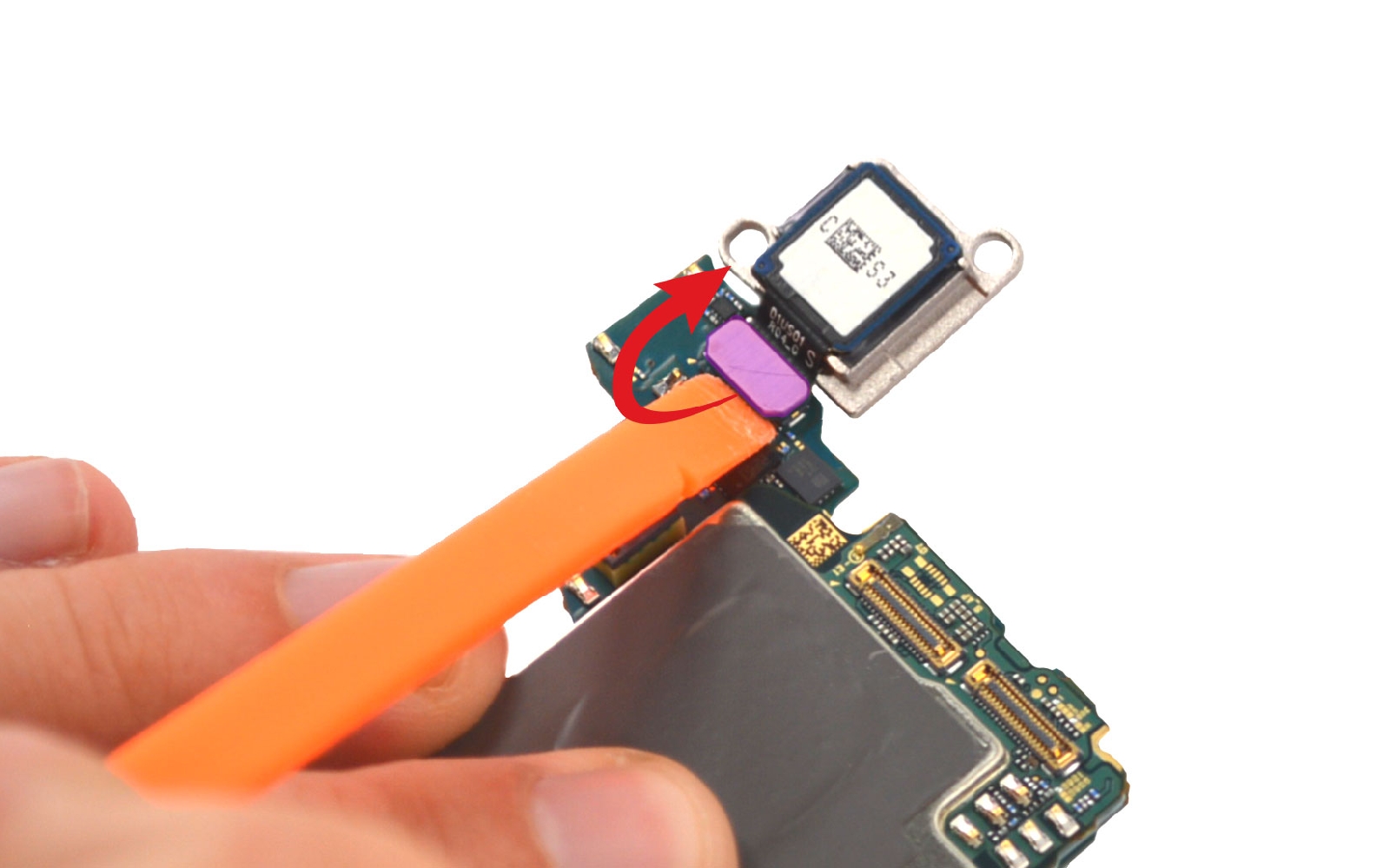

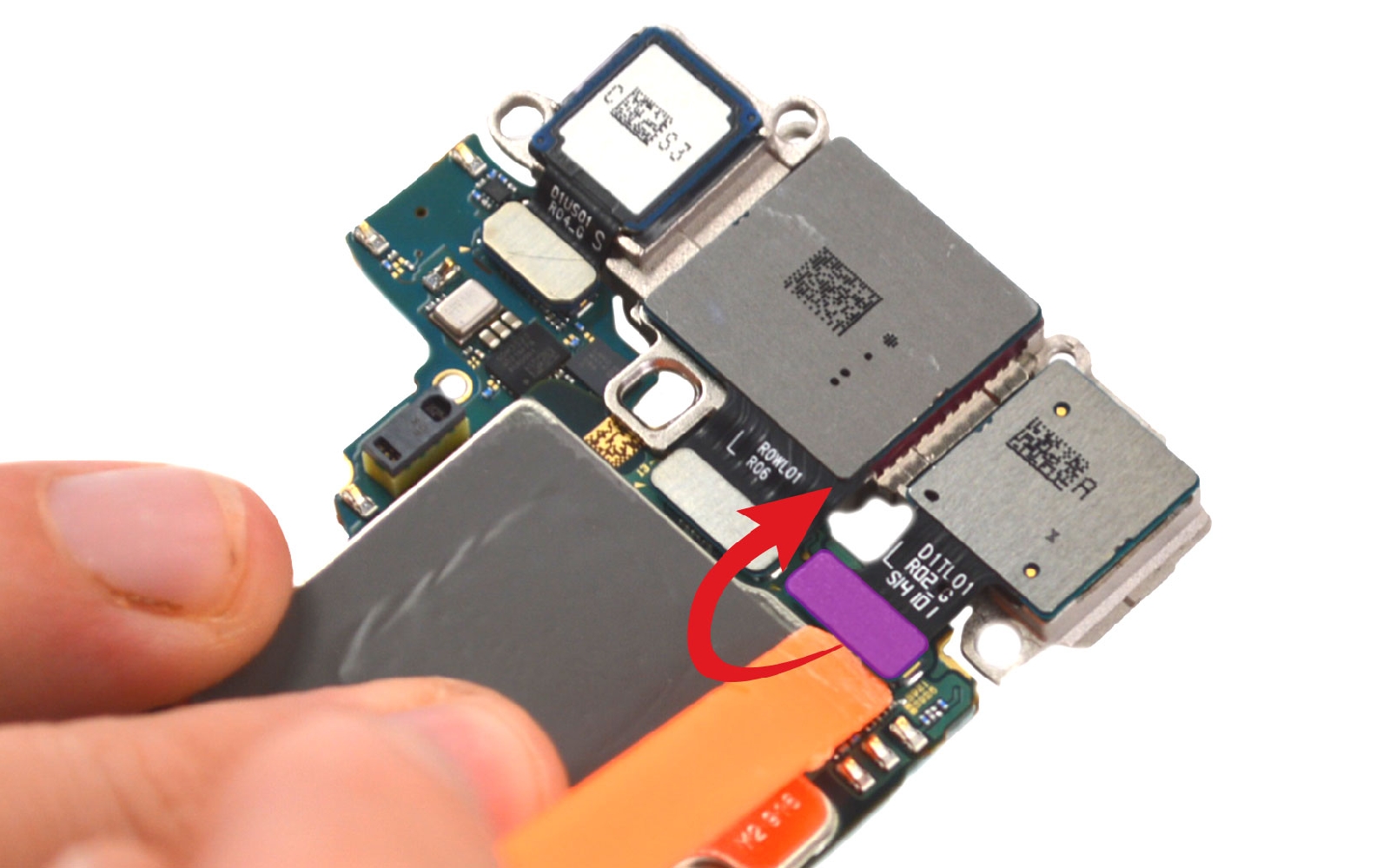

Etape 9 : Séparer les caméras de la carte mère
A l'aide du levier en nylon, débranchez les nappes des caméras arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

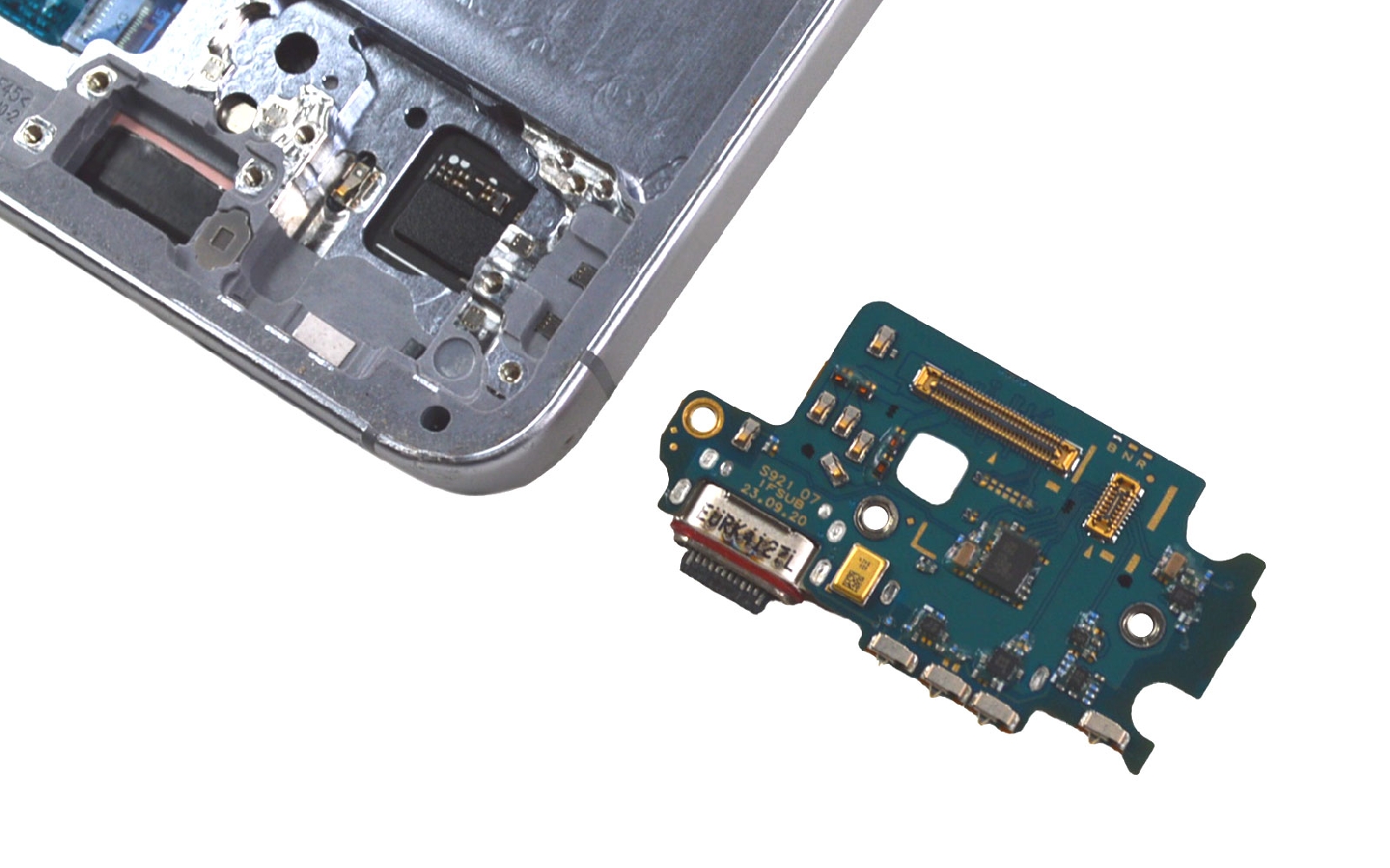

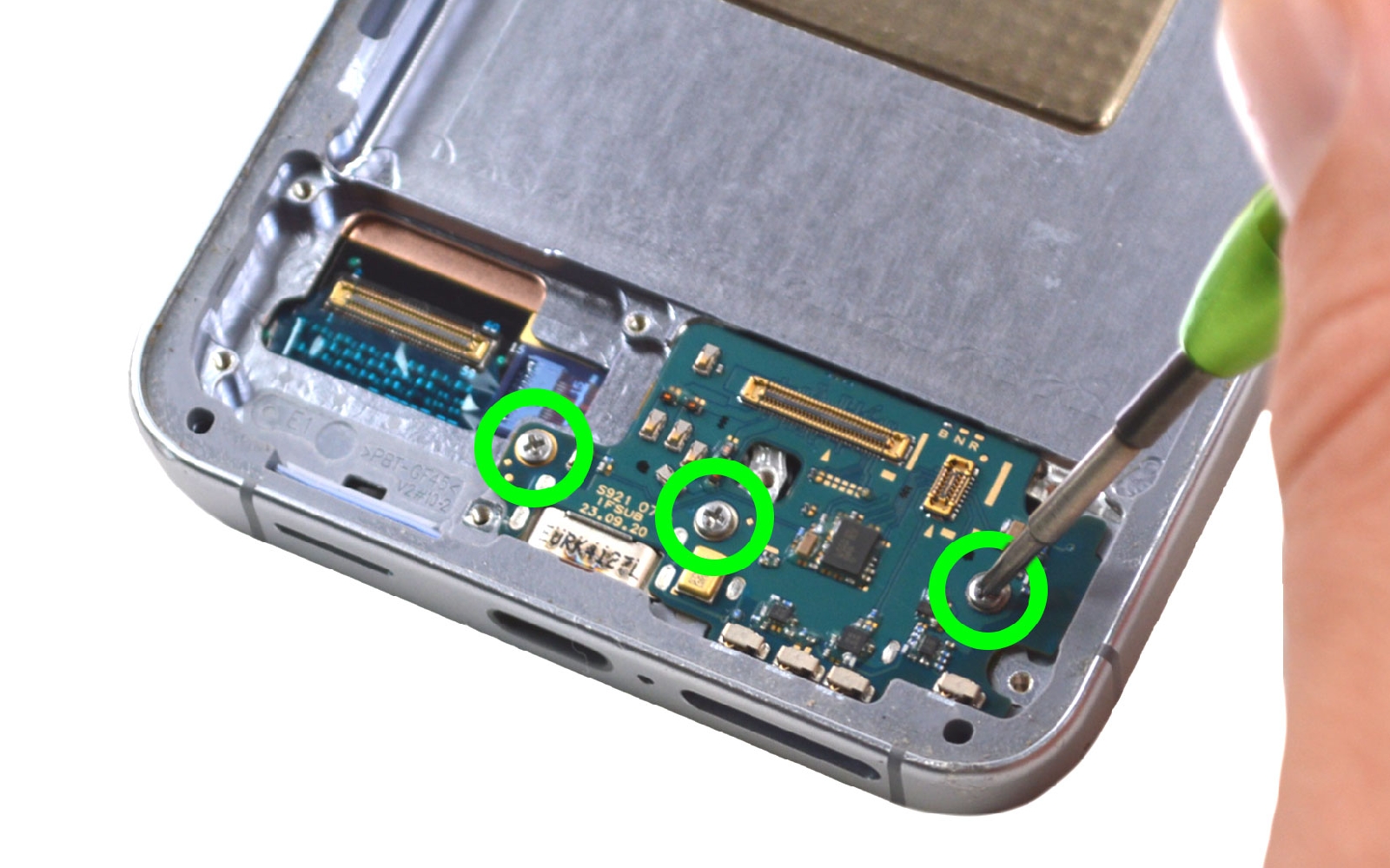

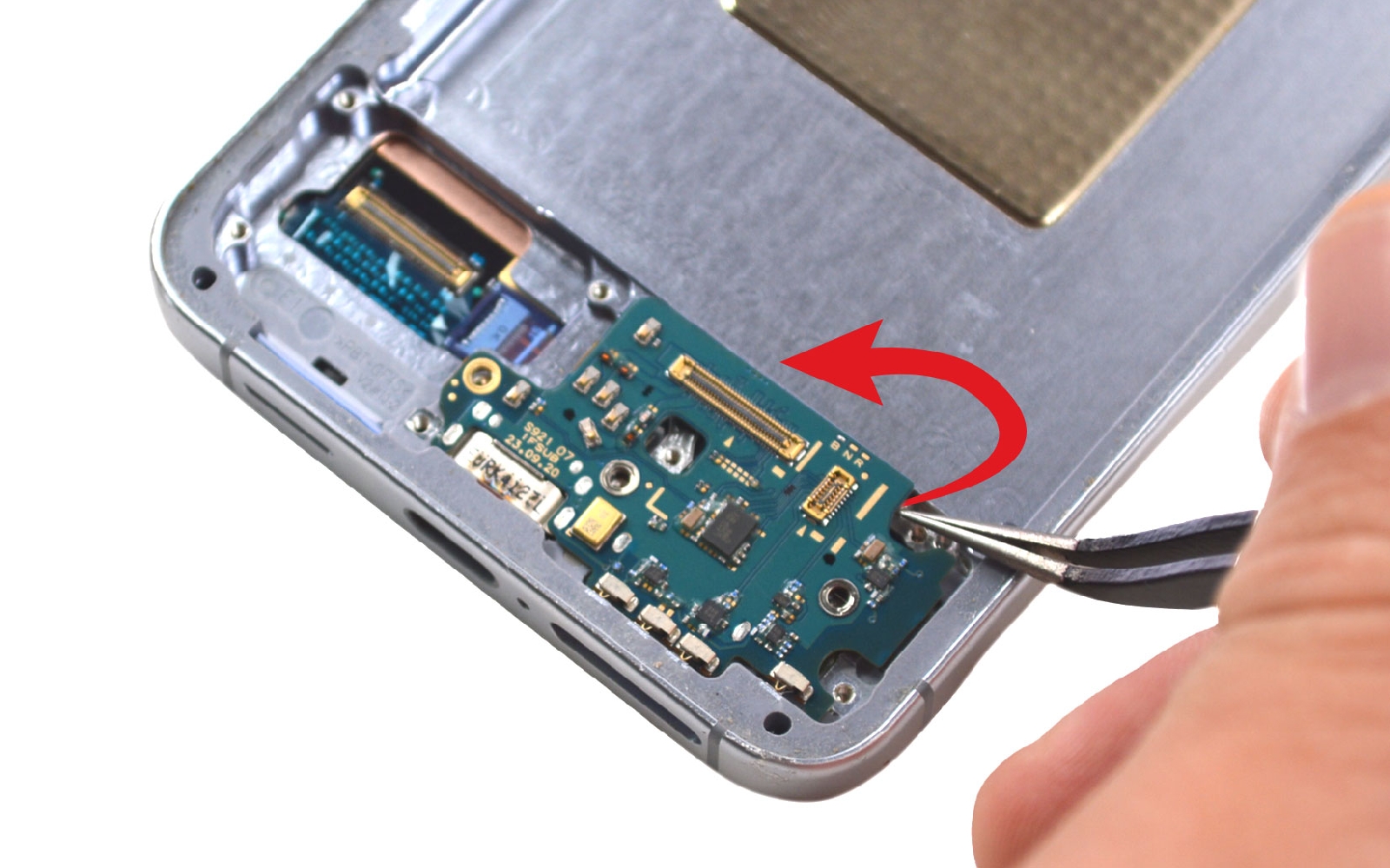

Etape 10 : Récupérer le connecteur de charge
Ôtez les vis cruciforme puis sortez le connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Etape 11 : Chauffer l'écran
Comme pour la vitre arrière, chauffez le contour de l'écran pour ramollir ses stickers.
Insérez le médiator fin entre l'écran et le châssis en vous assurant que ce dernier passe bien sous le LCD (partie cuivrée).
Insérez le médiator fin entre l'écran et le châssis en vous assurant que ce dernier passe bien sous le LCD (partie cuivrée).
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Décapeur thermique petit modèle9,90 €
Etape 12 : Enlever l'écran

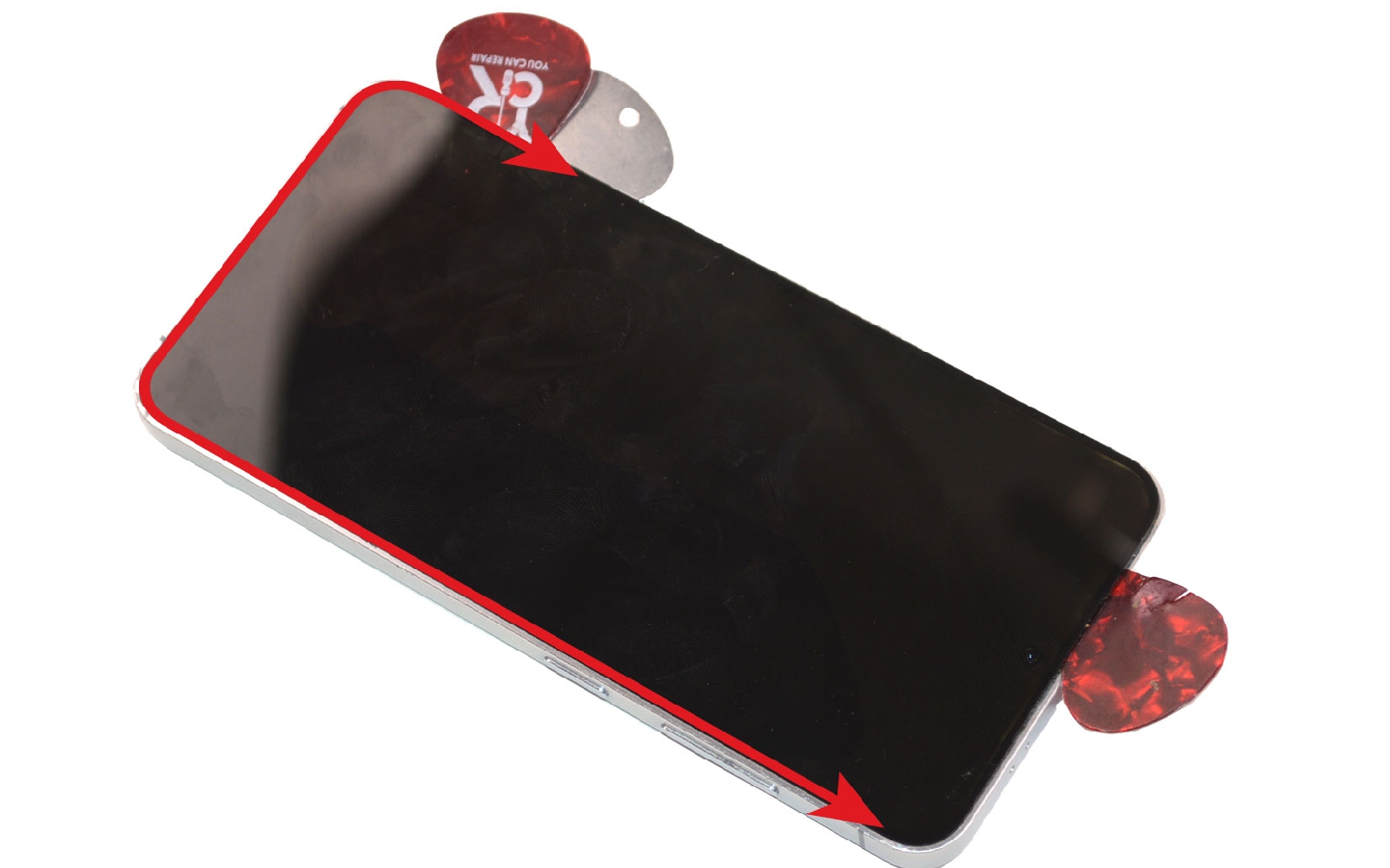

Insérez les médiators en plastique puis faites les circuler autour de l'appareil.
En fonction de l'état de votre écran, vous pouvez ôter la vitre tactile puis décoller petit à petit le LCD.
En fonction de l'état de votre écran, vous pouvez ôter la vitre tactile puis décoller petit à petit le LCD.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

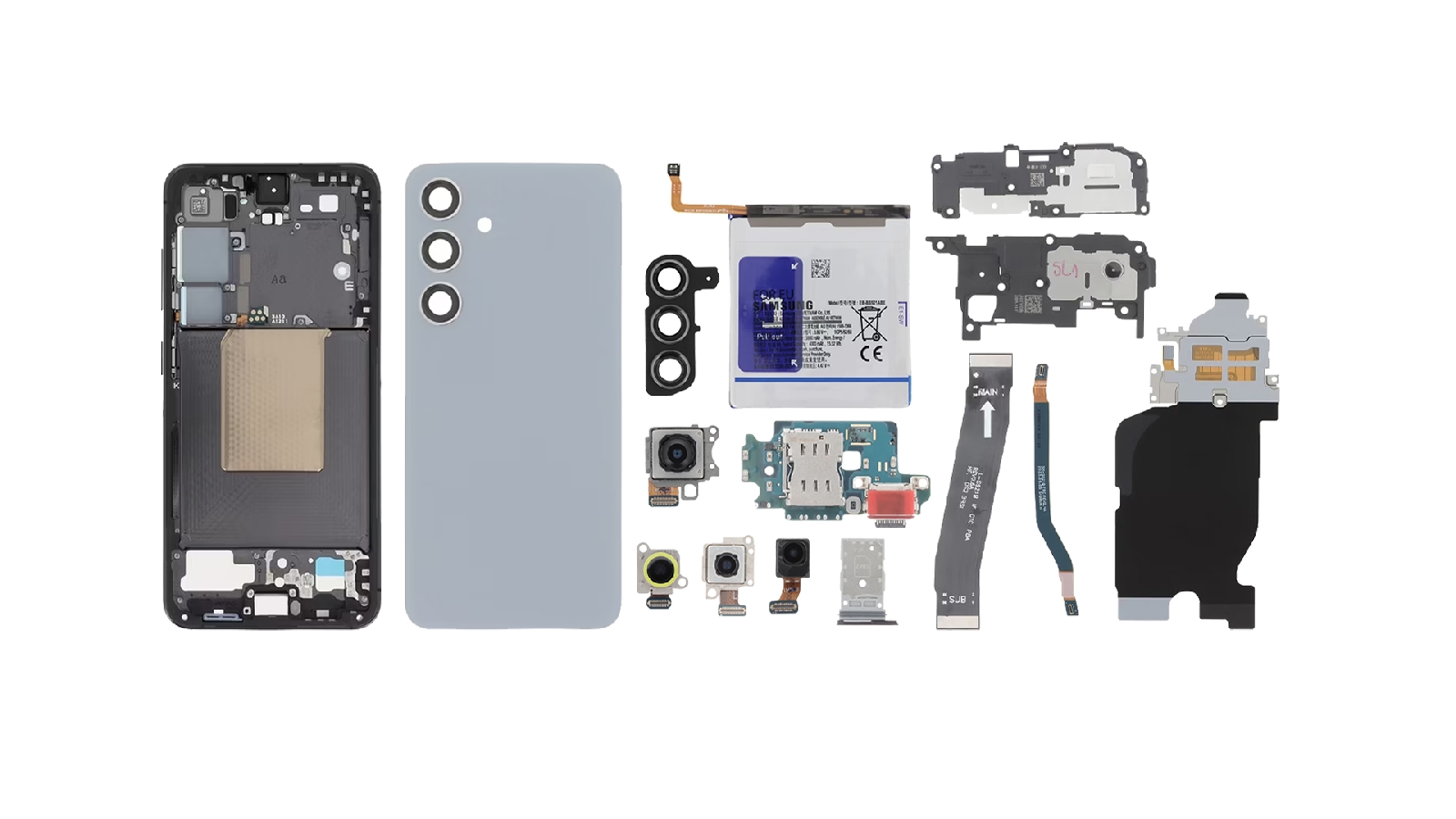

Vue éclatée
Voilà vous venez de démonter les pièces principales de votre Galaxy S24.
Si vous souhaitez le remonter, il vous suffit de suivre ce tutoriel dans le sens contraire.
Si vous souhaitez le remonter, il vous suffit de suivre ce tutoriel dans le sens contraire.
