Guide de réparation sur Redmi Note 12 (4G)

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Redmi Note 12 (4G) | Temps estimé : 45 min | Difficulté : 2.5/5

Vous rencontrez un problème avec votre Xiaomi Redmi Note 12 (4G) et vous souhaitez le réparer vous-même ? Que ce soit pour un écran fissuré, une batterie qui se décharge trop vite, des problèmes de mise au point ou un connecteur de charge défectueux, vous êtes au bon endroit ! Grâce à ce guide de réparation complet, vous serez accompagné pas à pas pour remettre votre smartphone en état, facilement et en toute sécurité.

Nos techniciens Brico-phone ont préparé des instructions claires, illustrées et accessibles à tous, même si vous n’avez jamais ouvert un téléphone. Réparer son Redmi Note 12 soi-même, c’est non seulement faire des économies, mais aussi adopter une démarche écologique, en prolongeant la durée de vie de votre appareil au lieu de le remplacer.

Prêt à redonner une seconde vie à votre smartphone ? Suivez le guide !

Diagnostic

›  Problème de mise au point.
›  Ecran fissuré.
›  Batterie fatiguée.
›  Connecteur de charge défectueux.
›  Problème de sons...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant de commander une pièce détachée ou de commencer votre réparation sur votre Xiaomi Redmi Note 12 (4G), il est indispensable de connaître précisément le nom du modèle. Même si plusieurs versions se ressemblent visuellement, les composants internes peuvent être différents. Une pièce non compatible risque de ne pas fonctionner correctement ou, pire, d'endommager votre téléphone.

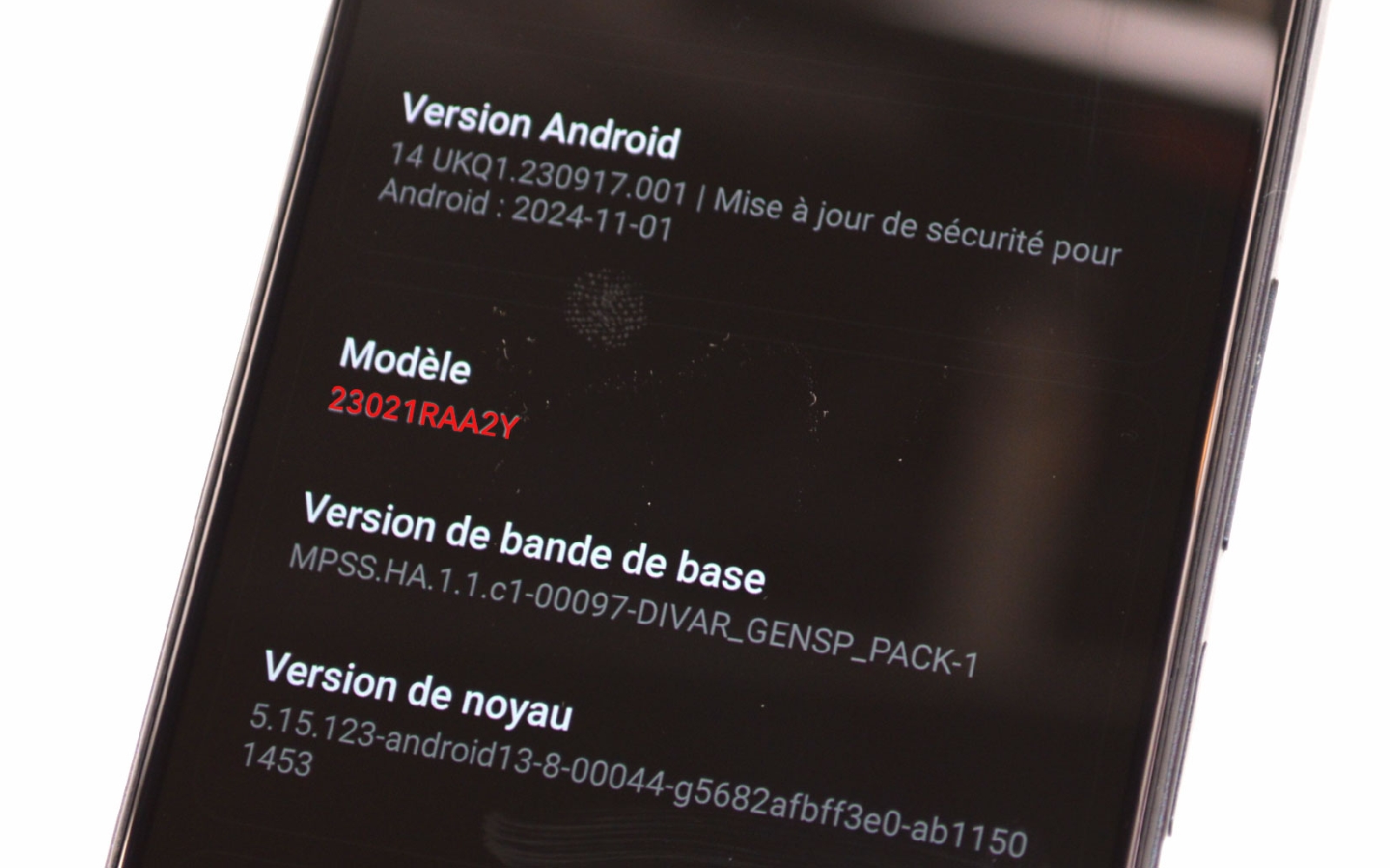

Pour connaitre le numéro de modèle précis du Xiaomi Redmi Note 12 (4G), rendez-vous dans Paramètres > À propos du téléphone, puis cherchez le champ “Numéro de modèle” ou “Modèle de l'appareil”.
Vérifier cette information ne prend que quelques secondes, mais vous évitera bien des erreurs. Un petit geste qui fait toute la différence pour une réparation réussie et sans mauvaise surprise !

Une fois que vous avez reçu votre commande , installez vous dans un endroit calme et dégagé avec les outils et ce tuto à disposition. Éteignez votre appareil et retirez le tiroir SIM.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

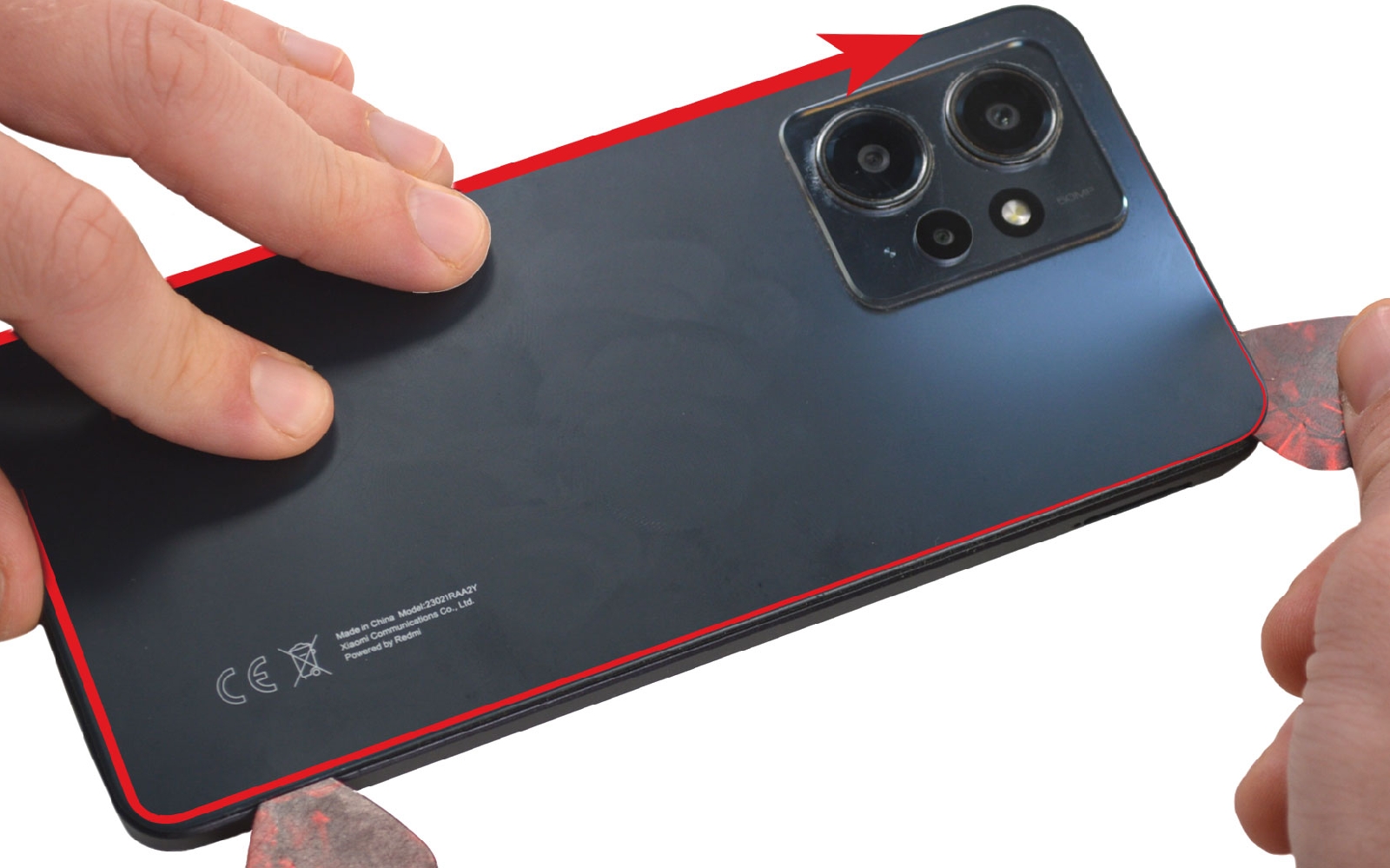

Etape 1 : Ouvrir le téléphone

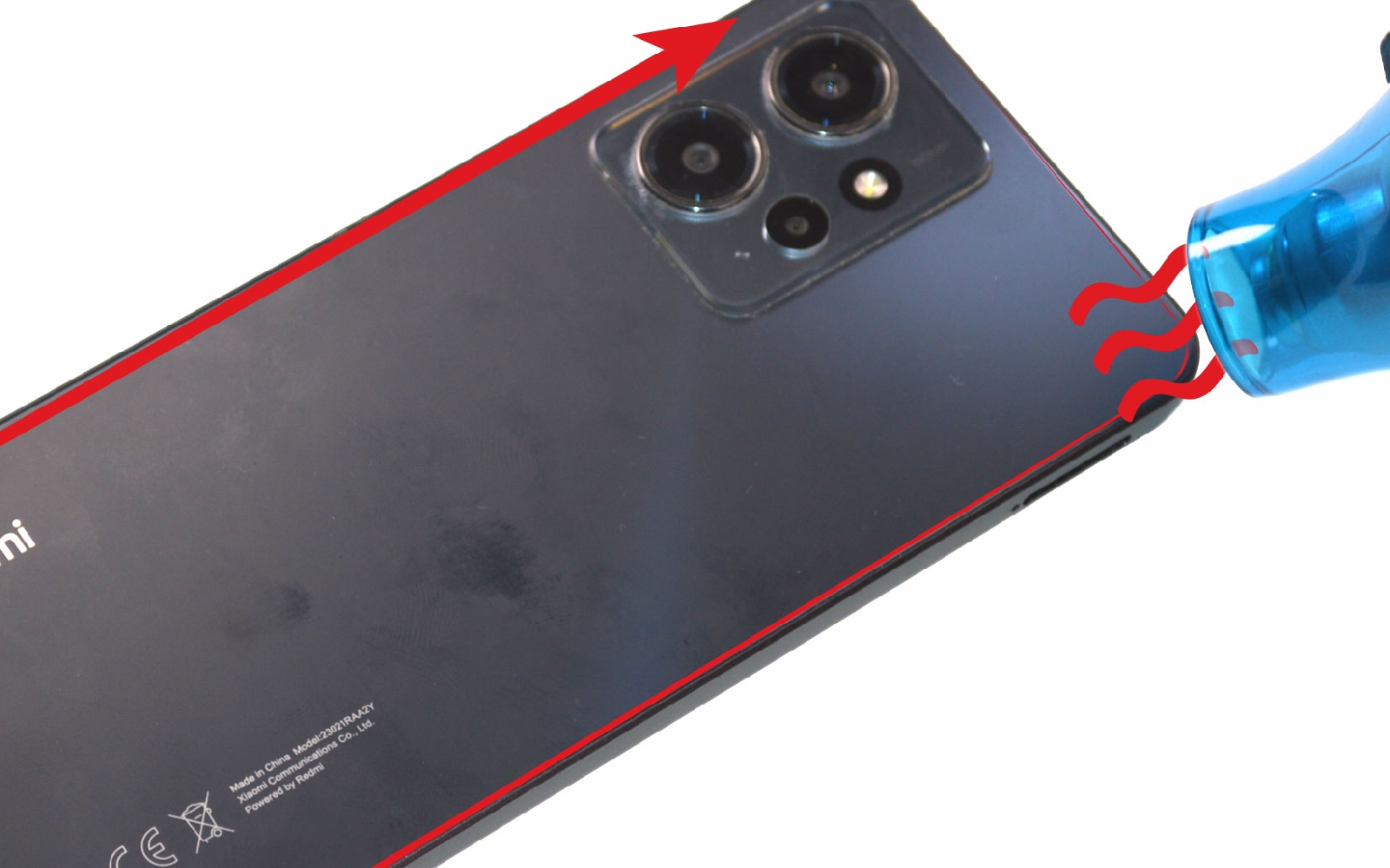

Chauffez légèrement le contour de la vitre arrière à l'aide d'un décapeur thermique pendant environ 2 minutes à une quinzaine de centimètres du téléphone.

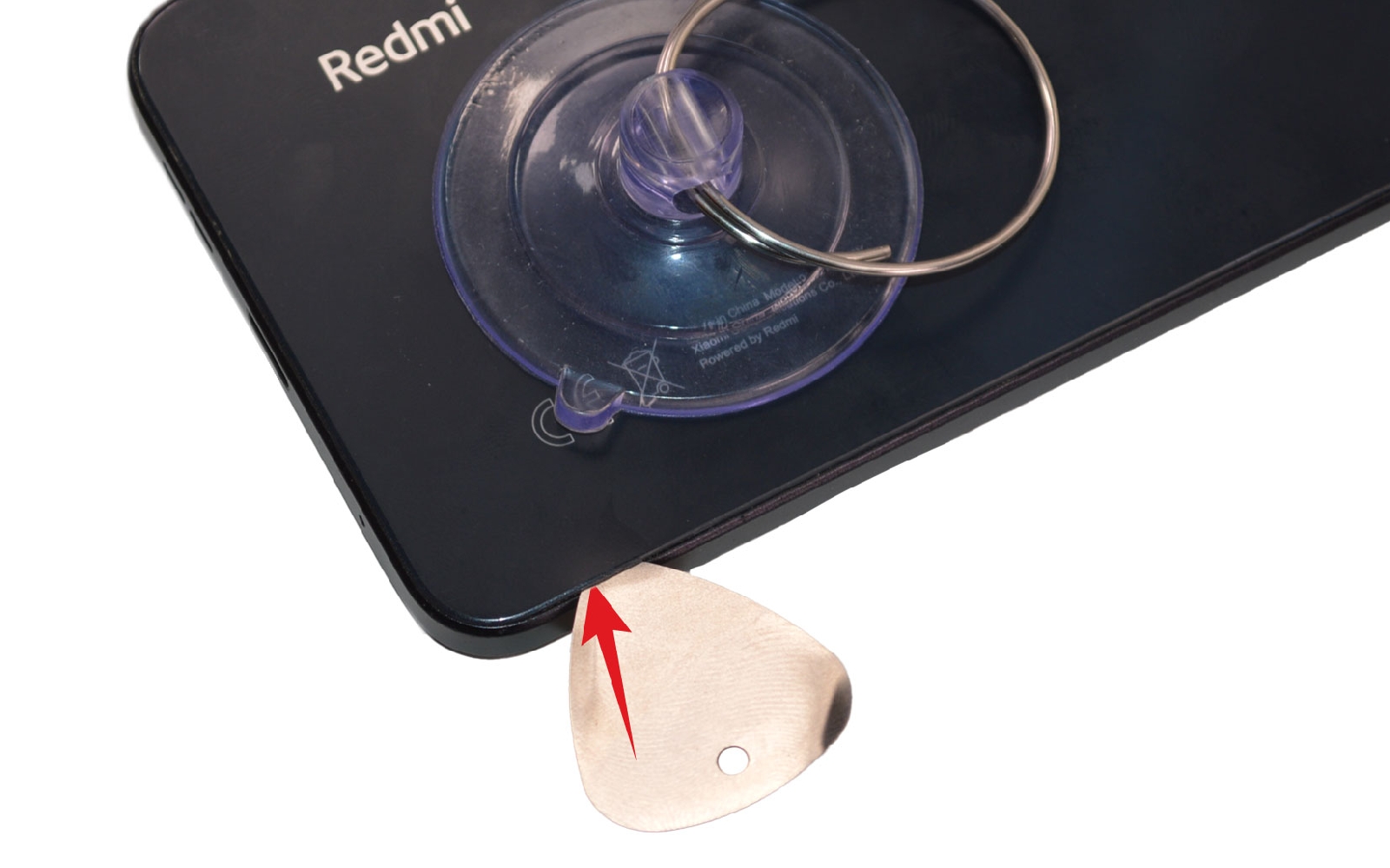

Placez la ventouse puis insérez le médiator en métal.

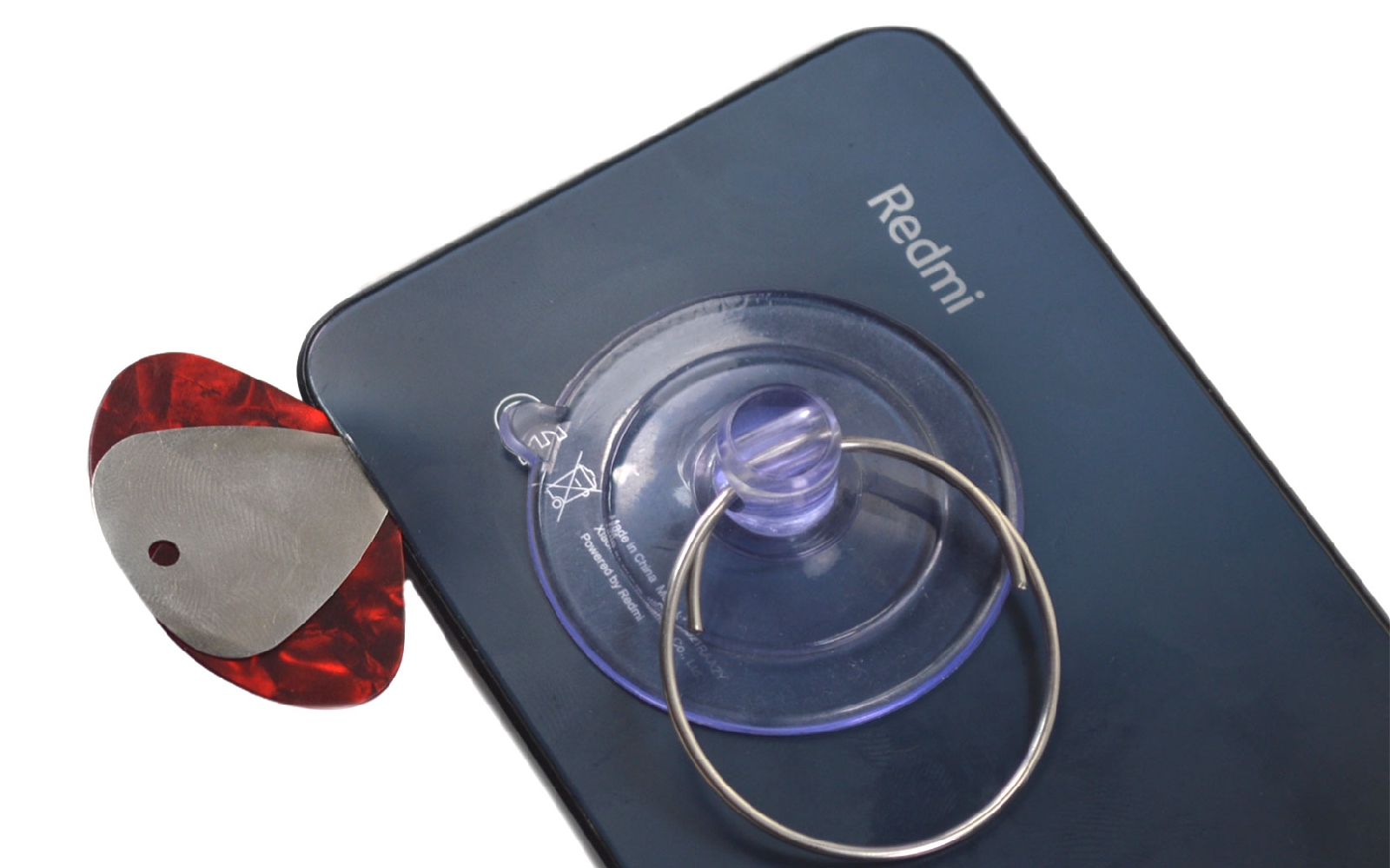

Créez un peu d'espace pour pouvoir glisser les médiators en plastique. Faites les circuler tout autour du téléphone pour décoller entièrement la vitre arrière.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Vitre arrière d'origine pour Xiaomi Redmi Note 12 4G Graphite
19,90 €
Etape 2 : Dévisser le châssis intermédiaire

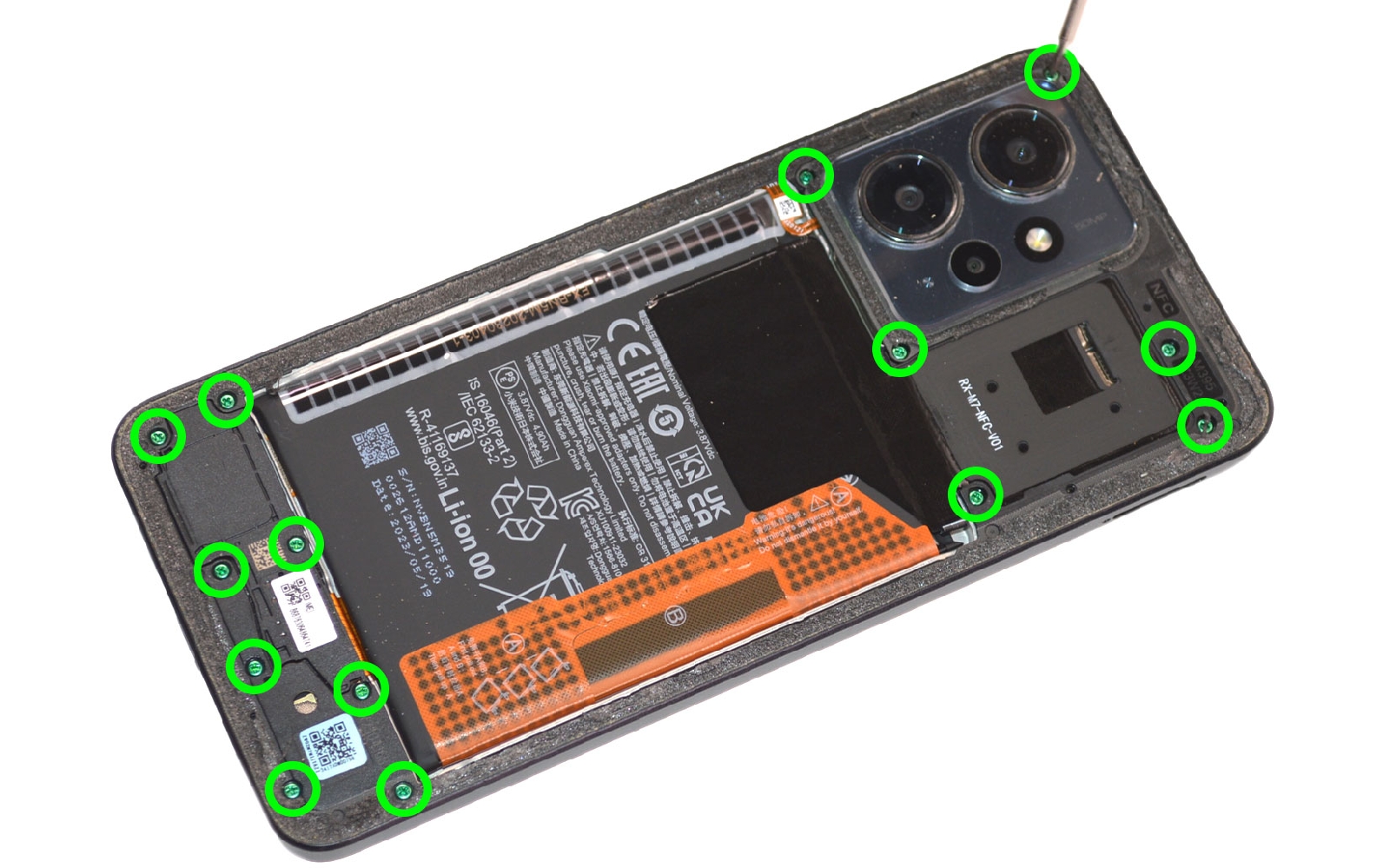

Retirez les vis cruciforme du châssis intermédiaire. Détachez le bloc des lentilles avec le levier en nylon afin de pouvoir extraire les dernières vis.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

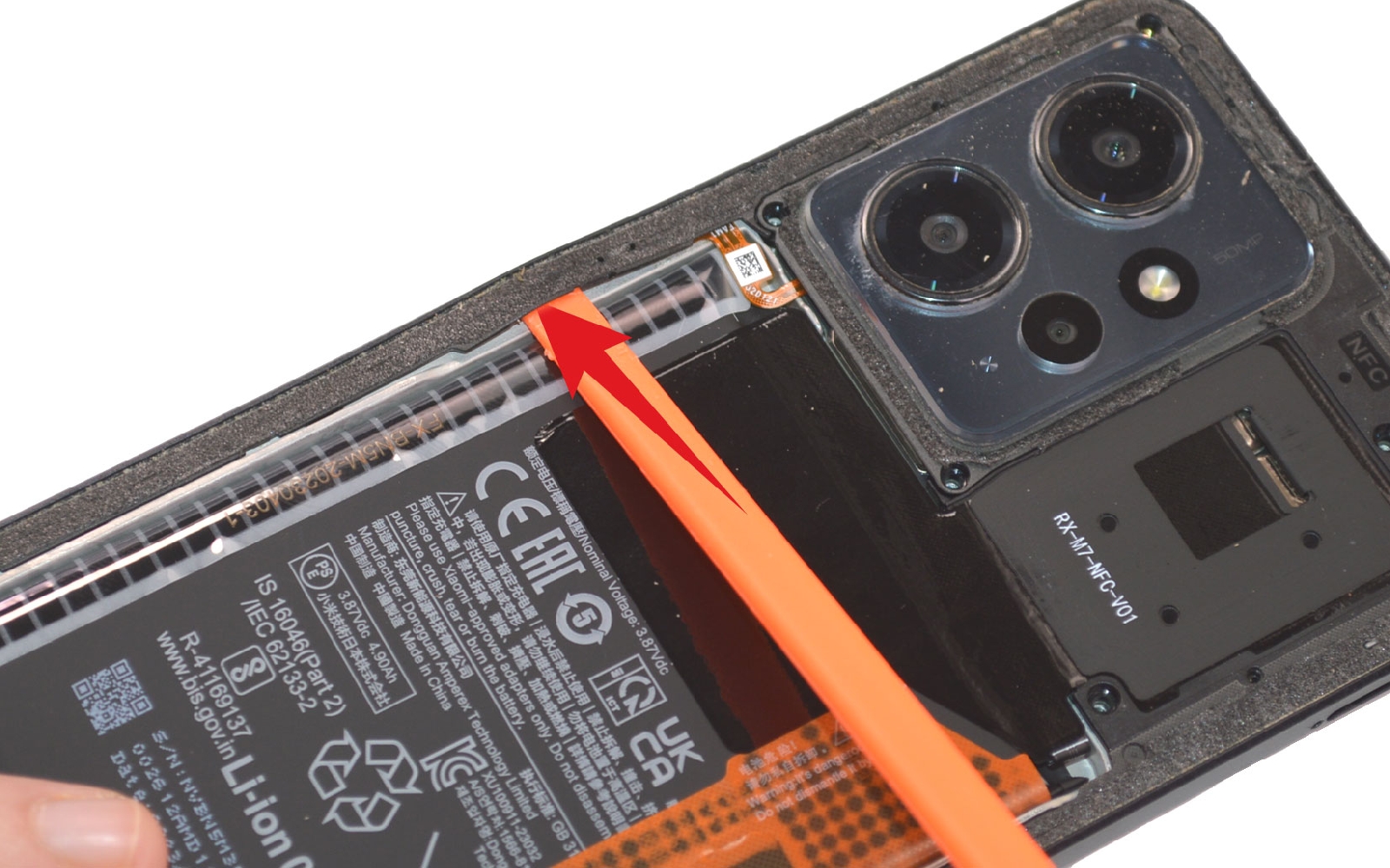

Etape 3 : Déconnecter la batterie et le châssis
Insérez le levier entre le châssis et la batterie pour le déclipser. Retournez votre appareil et détacher le châssis avec l'outil en le déplaçant sur toute la longueur.

Basculez le levier sur la gauche pour accéder aux nappes.
Déconnectez la nappe de la batterie avant celle du lecteur d'empreintes. Mettez de coté le châssis intermédiaire.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

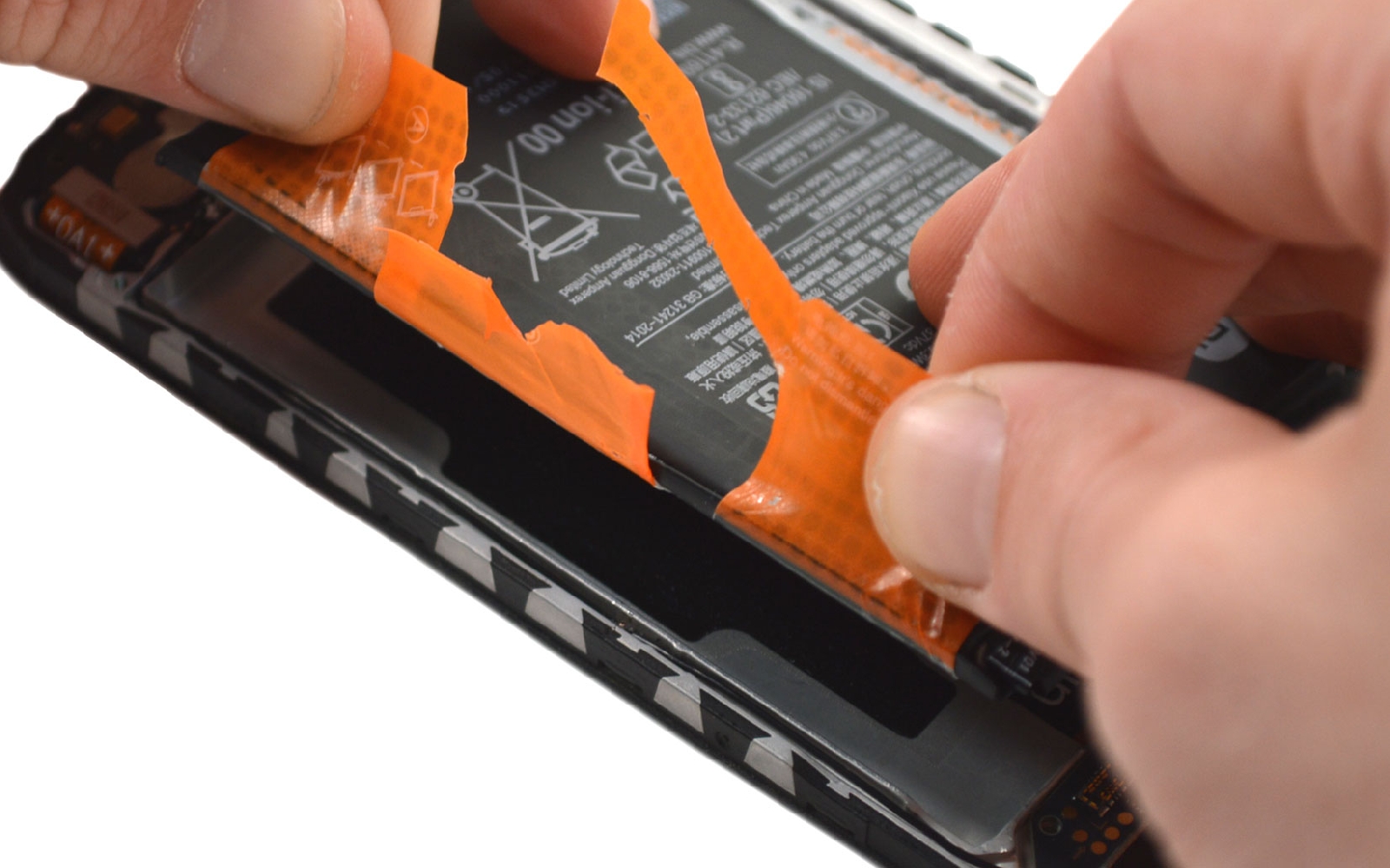

Etape 4 : Sortir la batterie
Décollez les languettes de la batterie. Tirez la languette A pour décoller la batterie du châssis.

Sortez le composant et récupérez le film transparent.

Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi Redmi Note 12 (4G)
42,90 €
Etape 5 : Décoller la nappe d'interconnexion
Déconnectez les extrémités de la rallonge d'interconnexion et décoller la nappe du bloc écran.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Libérer le haut du téléphone

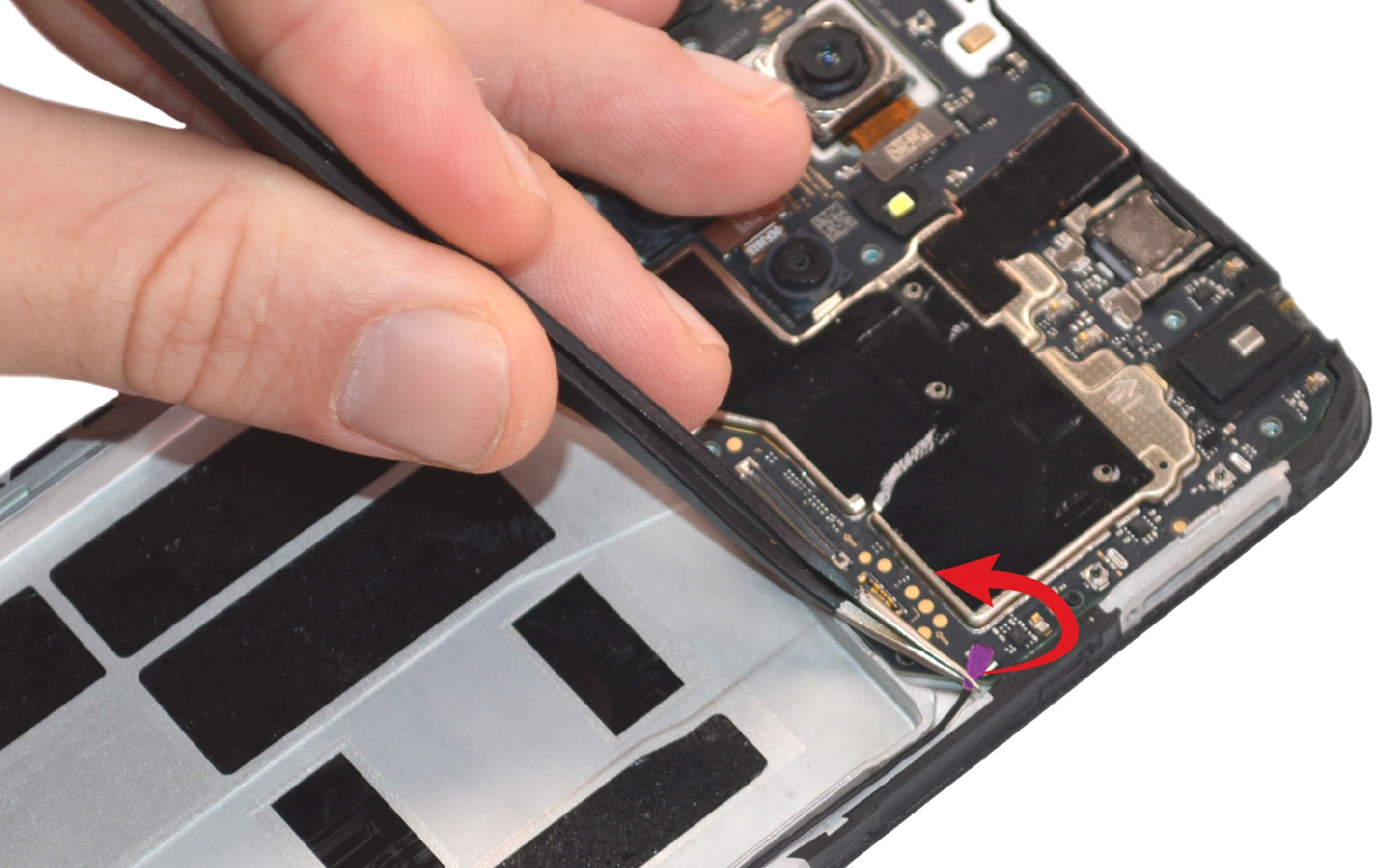

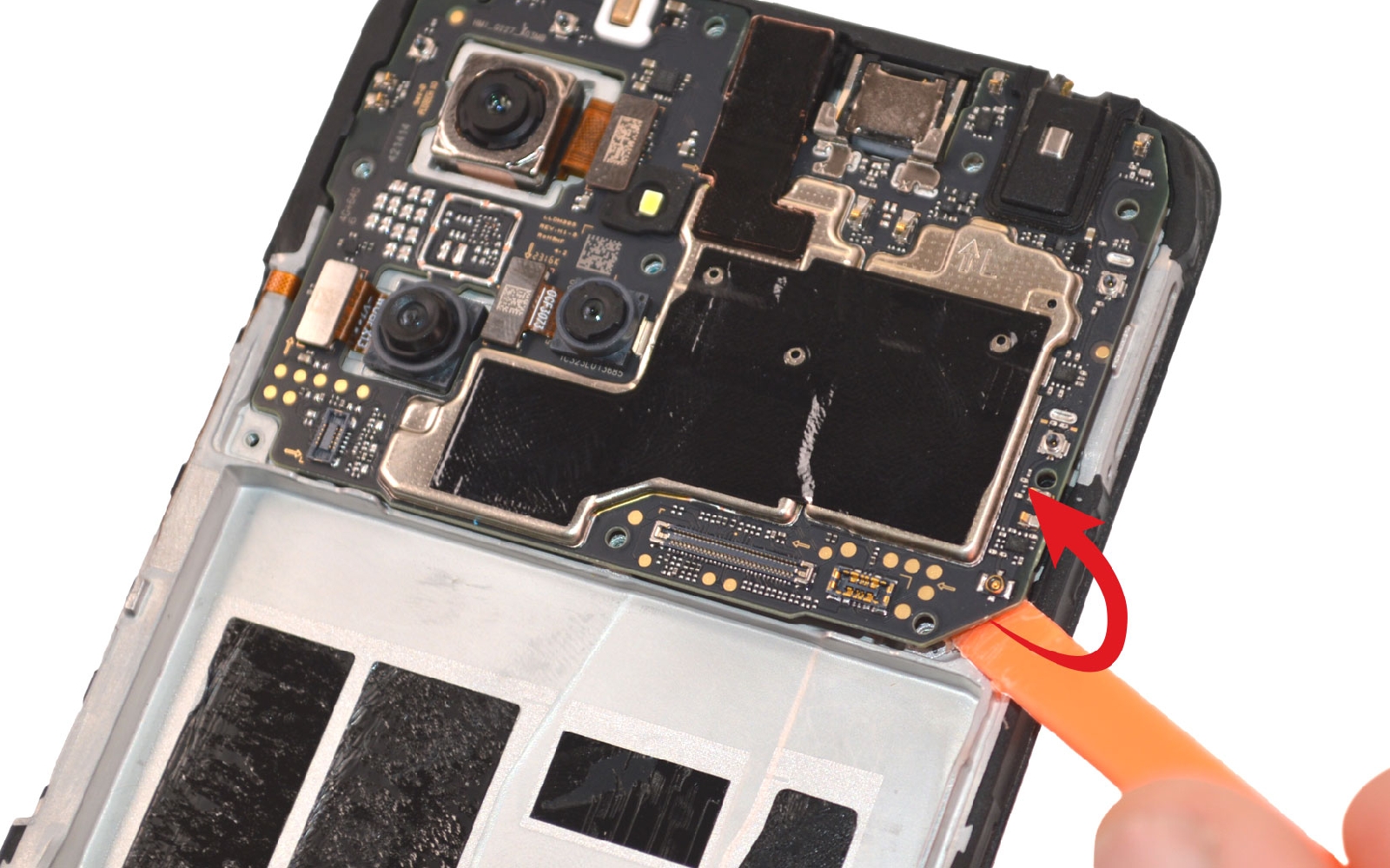

Détachez le câble coax de la carte mère puis soulevez la carte mère pour la sortir du châssis.

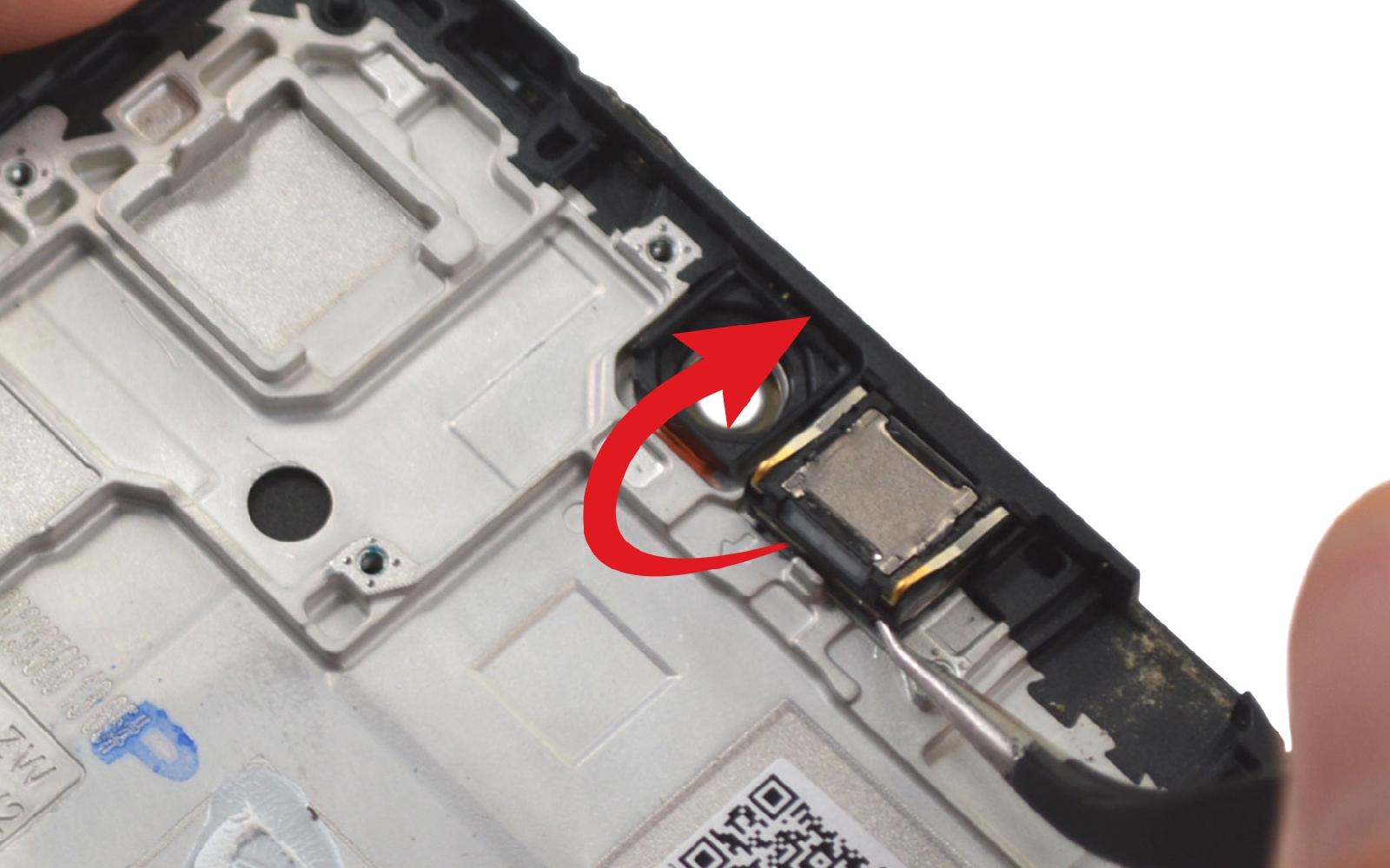

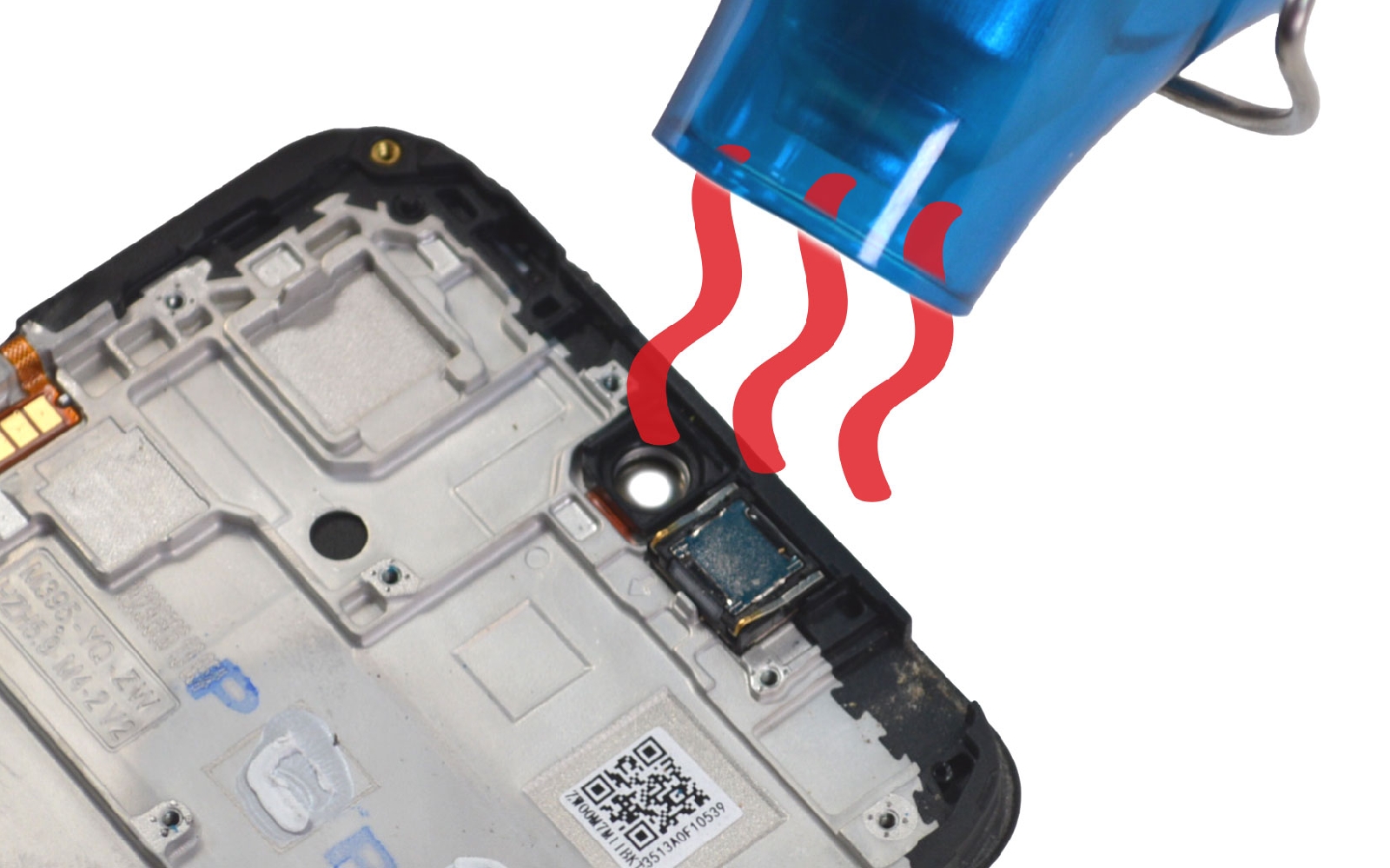

Chauffez le haut-parleur avant de glisser la pince sous le composant pour le décoller.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Ecouteur interne pour Xiaomi Redmi Note 12 4G
7,90 €

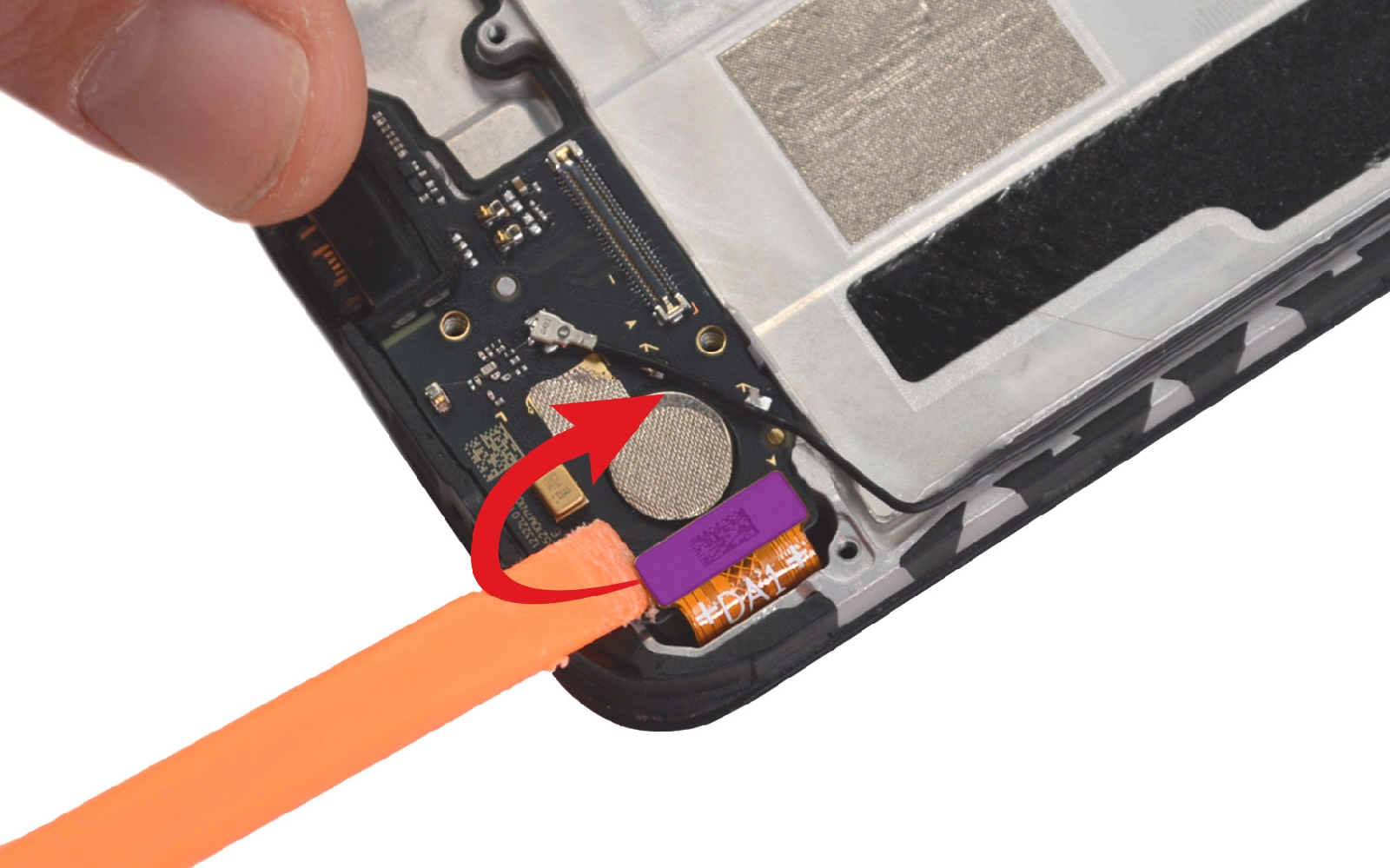

Etape 7 : Retirer le connecteur de charge
Détachez le câble coax puis déconnectez la nappe de l'écran.

Chauffez le connecteur de charge puis sortez le en vous aidant du spudger.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Connecteur de charge compatible Xiaomi Redmi Note 12 4G
26,90 €

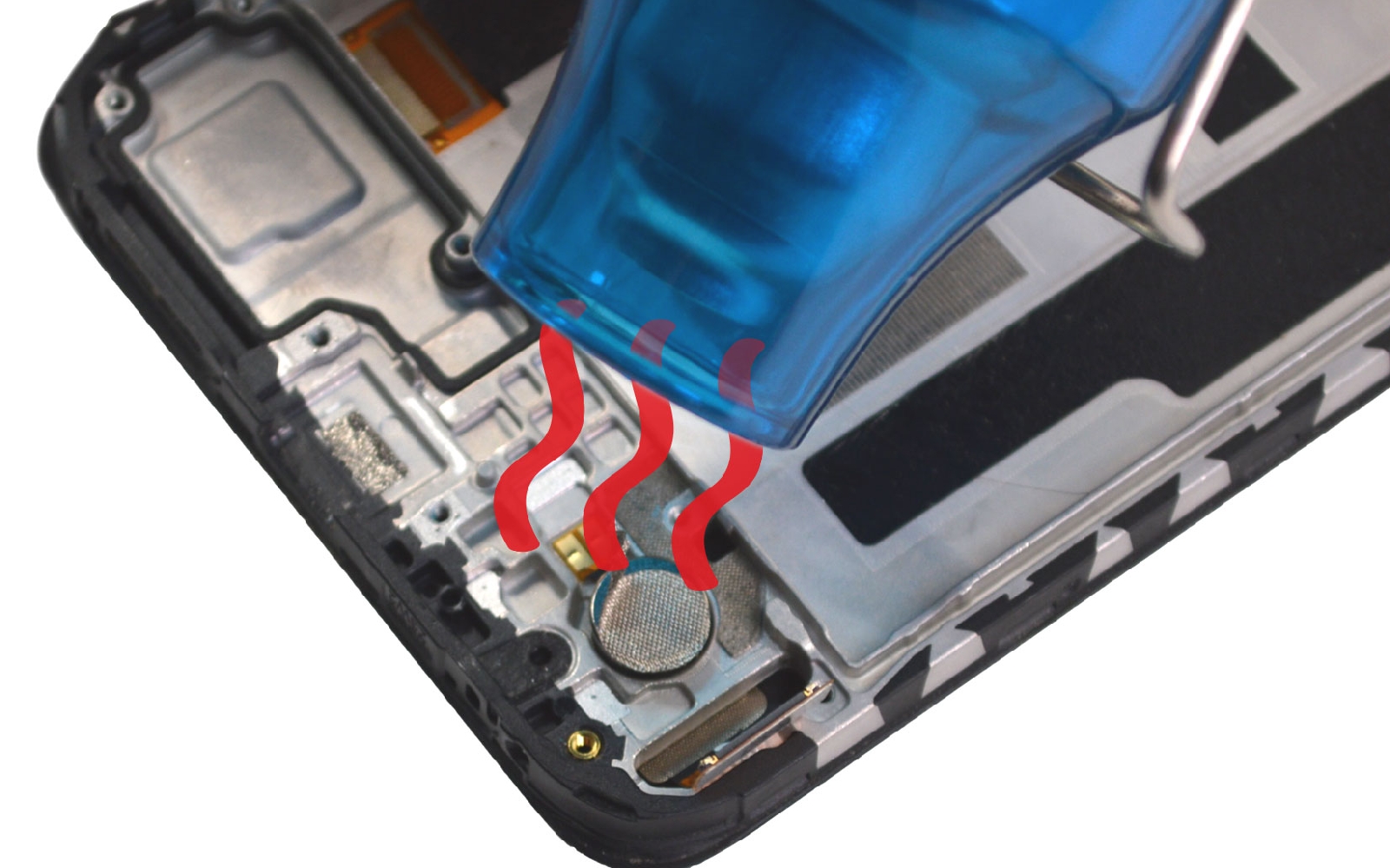

Etape 8 : Ôter le vibreur
Chauffez le vibreur puis insérez la pointe de la brucelles sous le composant pour le décoller du châssis et pouvoir le mettre de coté.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €

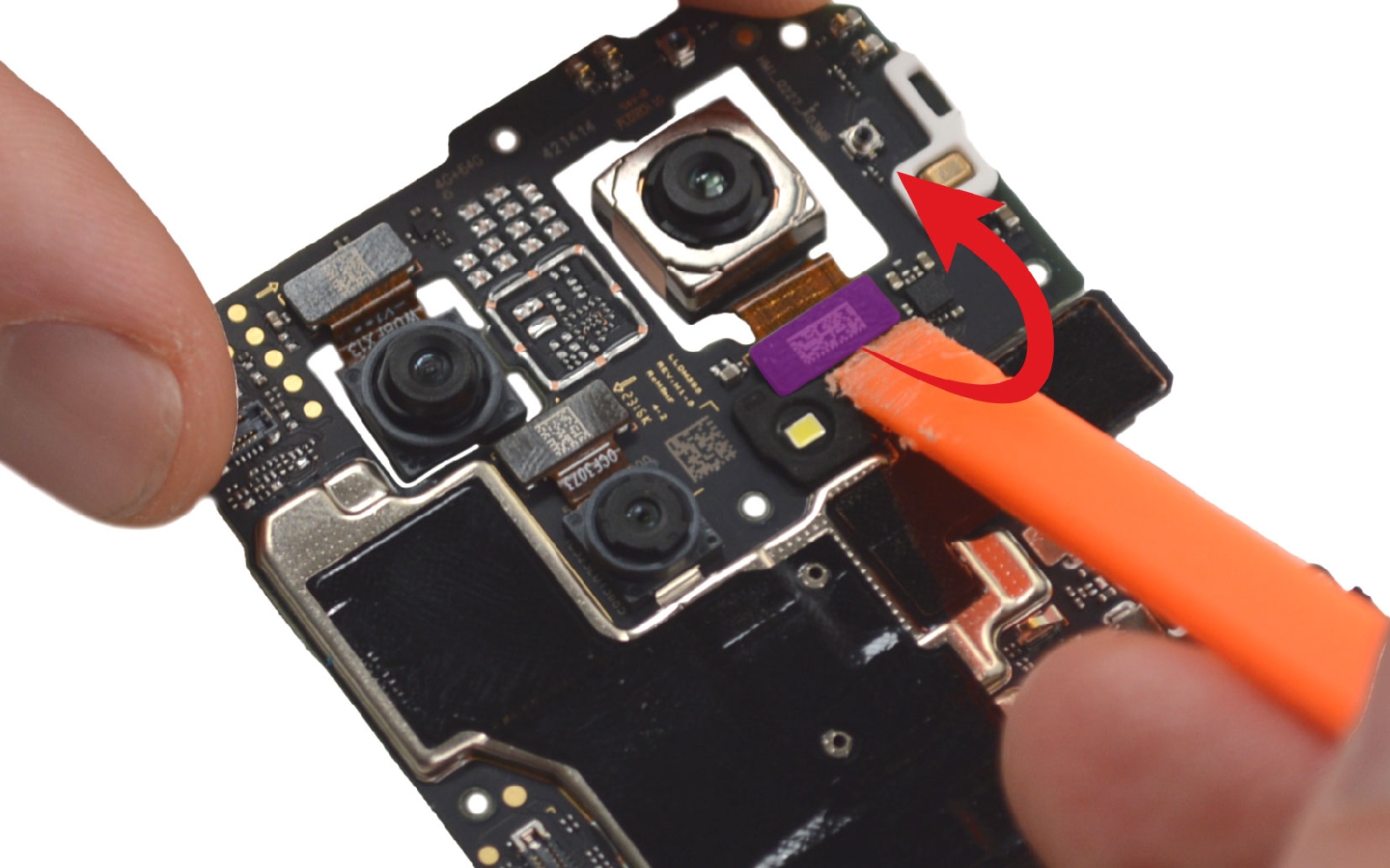

Etape 9 : Détacher les caméras
Débranchez les caméras de la carte mère.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

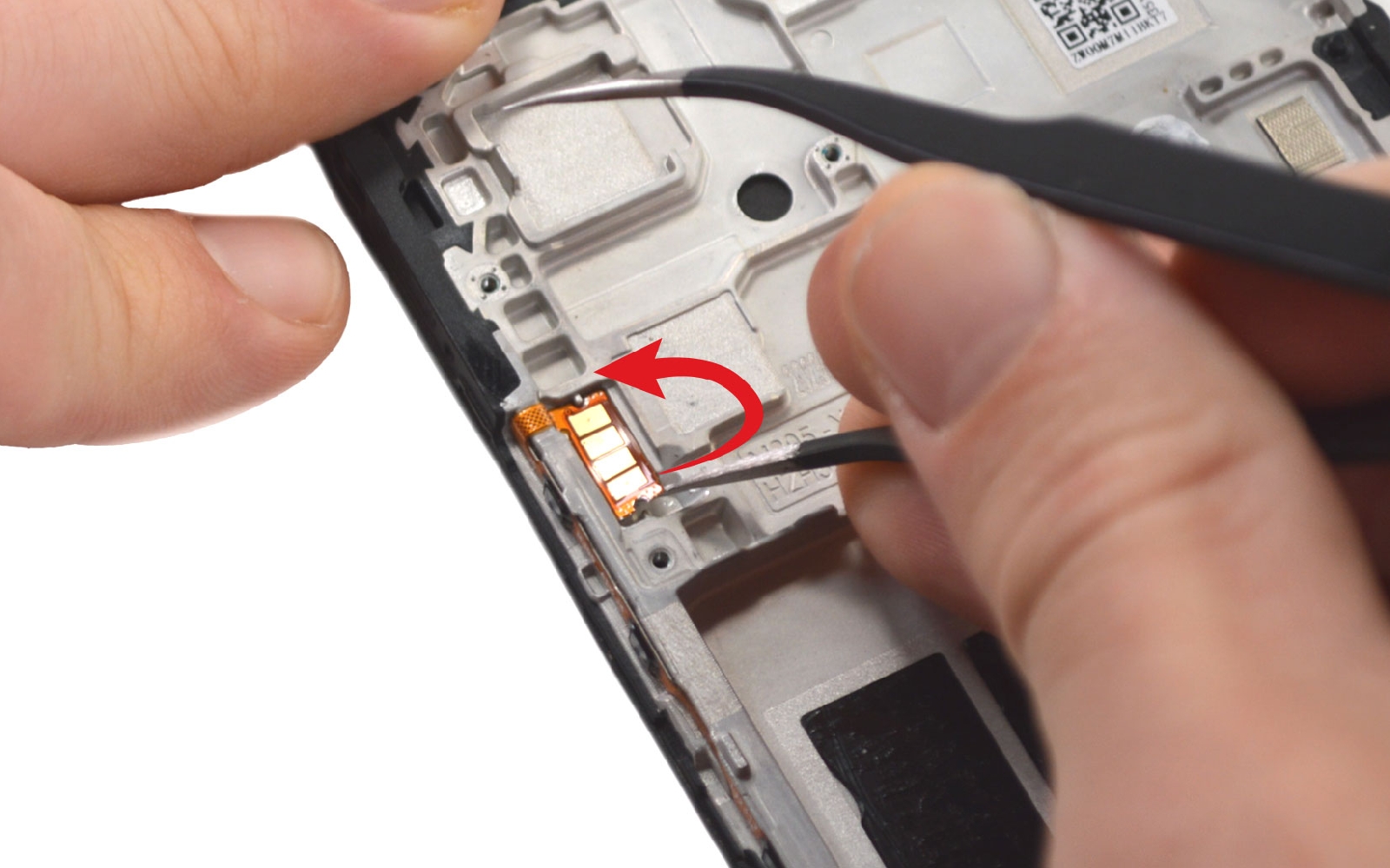

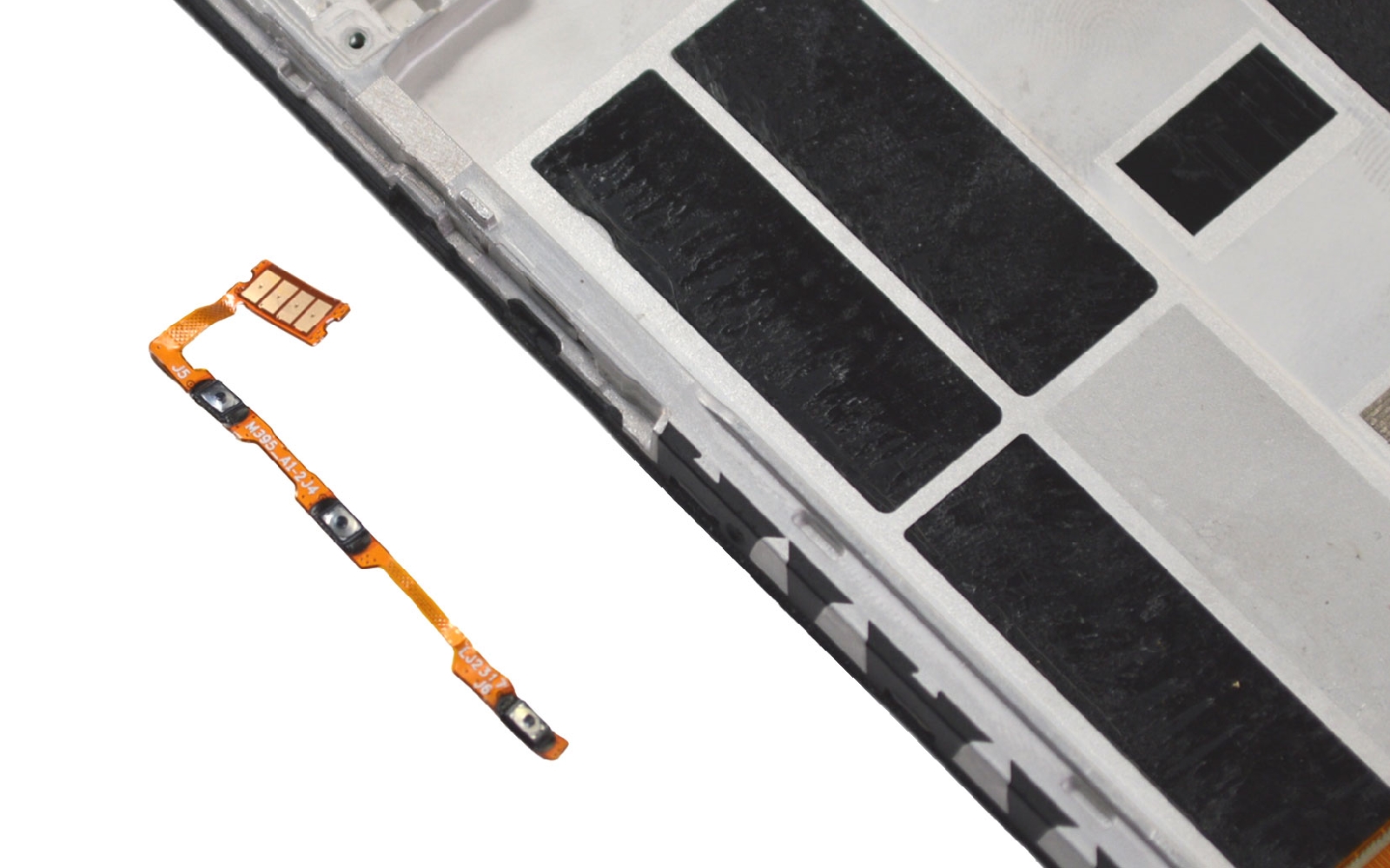

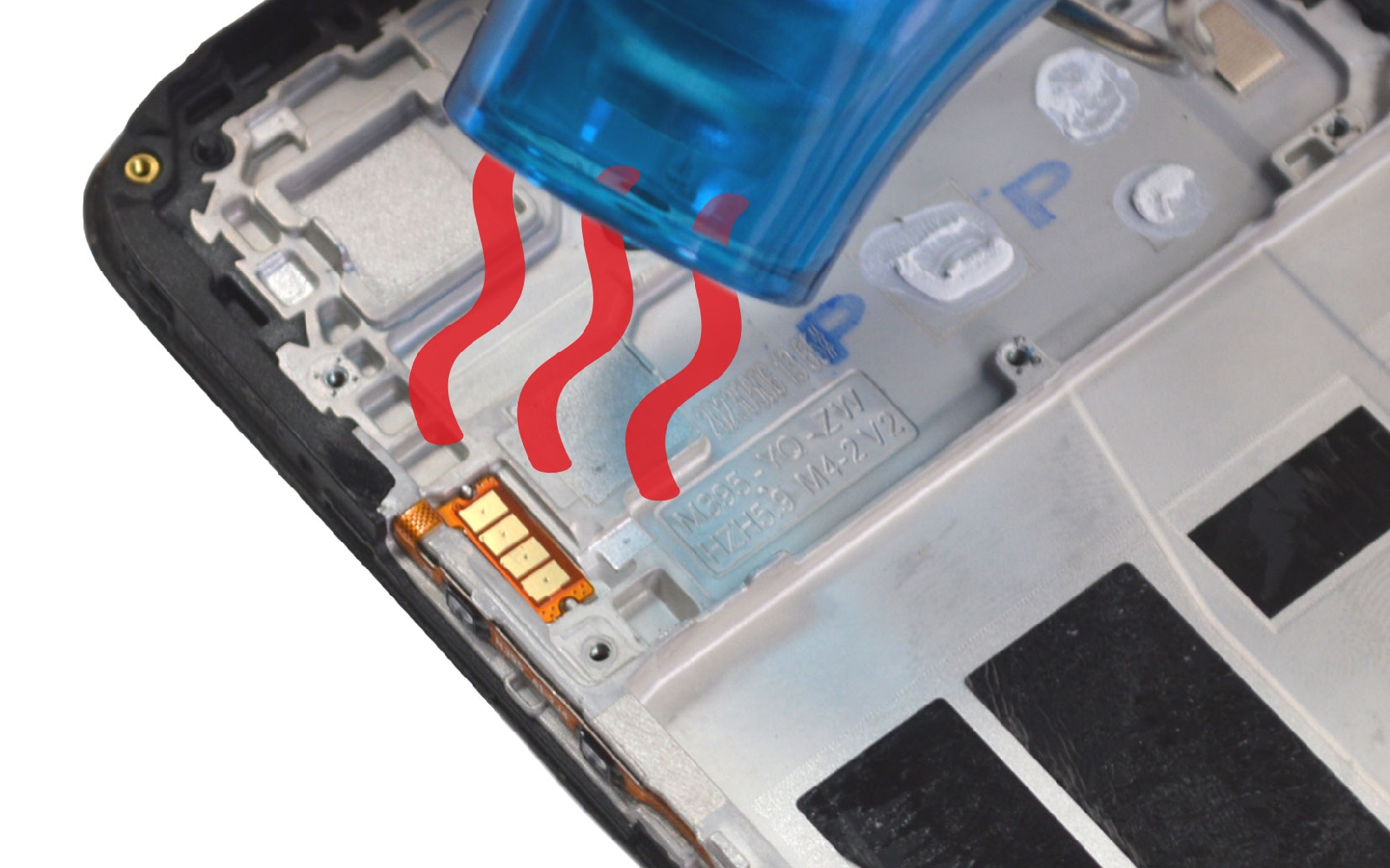

Etape 10 : Enlever la nappe power
Chauffez légèrement la nappe. et décollez petit à petit le nappe.
Guide de réparation sur Redmi Note 12 (4G) photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Guide de réparation sur Redmi Note 12 (4G) photo 1
Guide de réparation sur Redmi Note 12 (4G) photo 2
Guide de réparation sur Redmi Note 12 (4G) photo 3
Guide de réparation sur Redmi Note 12 (4G) photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €

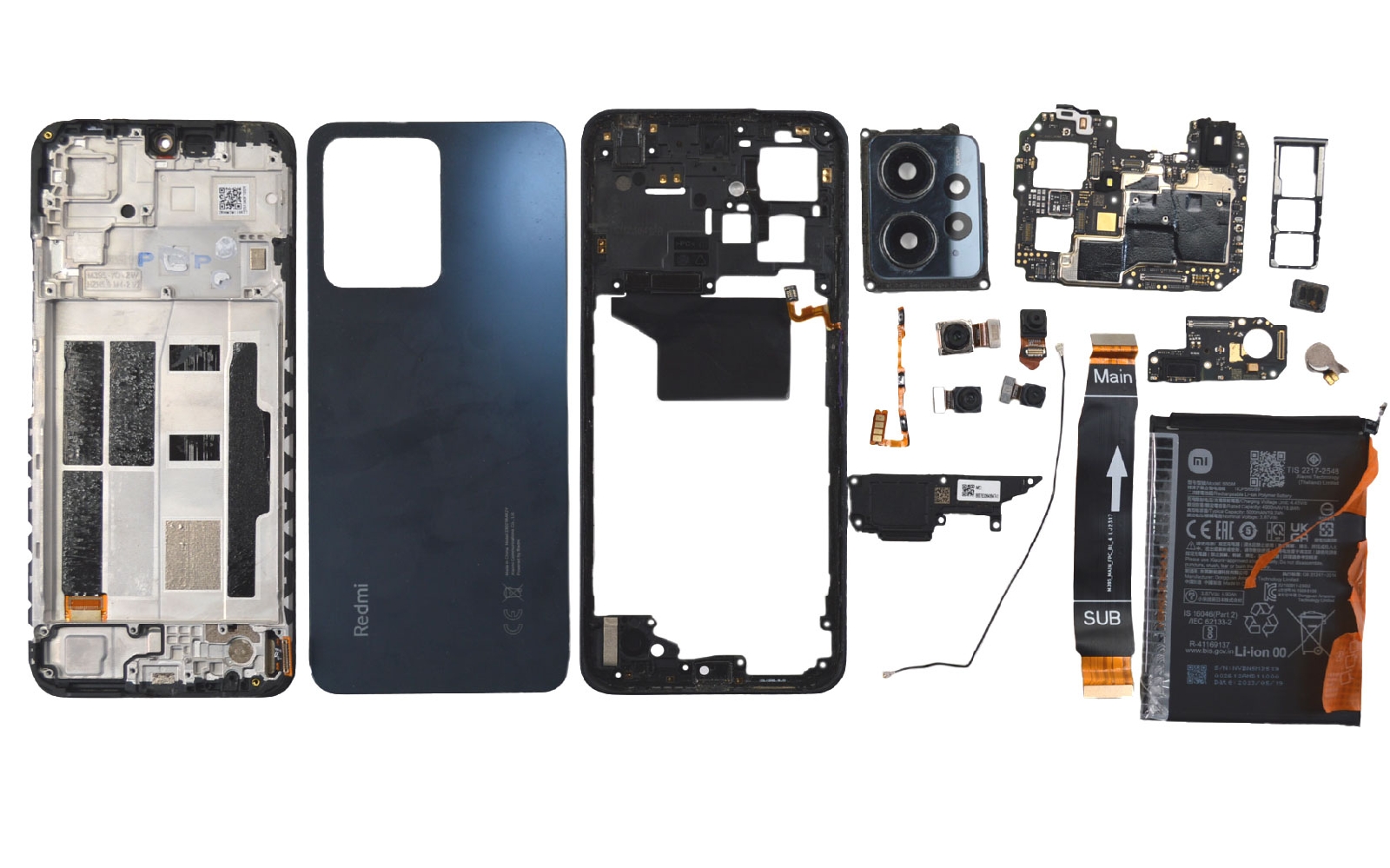

Vue éclatée
Félicitations vous venez de retirer les éléments principaux de votre Xiaomi Redmi Note 12.

Si vous souhaitez remonter votre appareil, suivez les étapes précédentes dans le sens contraire. Prenez le temps de retirer les résidus de colle pour pouvoir appliquer de la colle sur tout le contour et refermer le téléphone.
