Comment changer la caméra arrière sur iPhone 16e

Temps estimé : 20 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
iPhone 16e | Temps estimé : 20 min | Difficulté : 2.5/5

Ce tutoriel est dédié au remplacement de la caméra arrière de votre iPhone 16e ! Si votre appareil photo ne parvient plus à faire la mise au point, que vos clichés sont flous, présentent des taches, ou si l'application photo refuse carrément de s’ouvrir, il y a de fortes chances que le module caméra soit endommagé. Rassurez-vous, c’est une panne fréquente… et tout à fait réparable !

Grâce aux tutoriels Brico-phone, vous pouvez effectuer cette réparation vous-même. Nos guides complets, illustrés en photos ou vidéos, vous guident pas à pas pour remplacer la caméra arrière avec facilité et en toute sécurité. Pas besoin d’être un expert : avec les bons outils et un peu de méthode, votre iPhone retrouvera toute sa qualité photo d’origine. En choisissant de réparer vous-même, vous réalisez des économies, prolongez la durée de vie de votre appareil et réduisez votre impact écologique.

Lancez-vous, suivez nos instructions, et redonnez à votre iPhone 16e des photos nettes et éclatantes en quelques étapes simples !

Diagnostic

›  Les photos sont floues...
›  Absence de mise au point...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer
Avant de commander vos pièces détachées ou de suivre un tutoriel de réparation, il est essentiel de bien connaître le numéro de modèle de votre iPhone. En effet, même si plusieurs modèles se ressemblent extérieurement, les composants internes peuvent varier, et une pièce non compatible pourrait ne pas fonctionner, voire endommager votre appareil.
Par exemple, pour l’iPhone 16e, le modèle exact est A3409. Cette information vous permettra de sélectionner les bonnes pièces et de suivre le tutoriel correspondant, sans risque d’erreur.

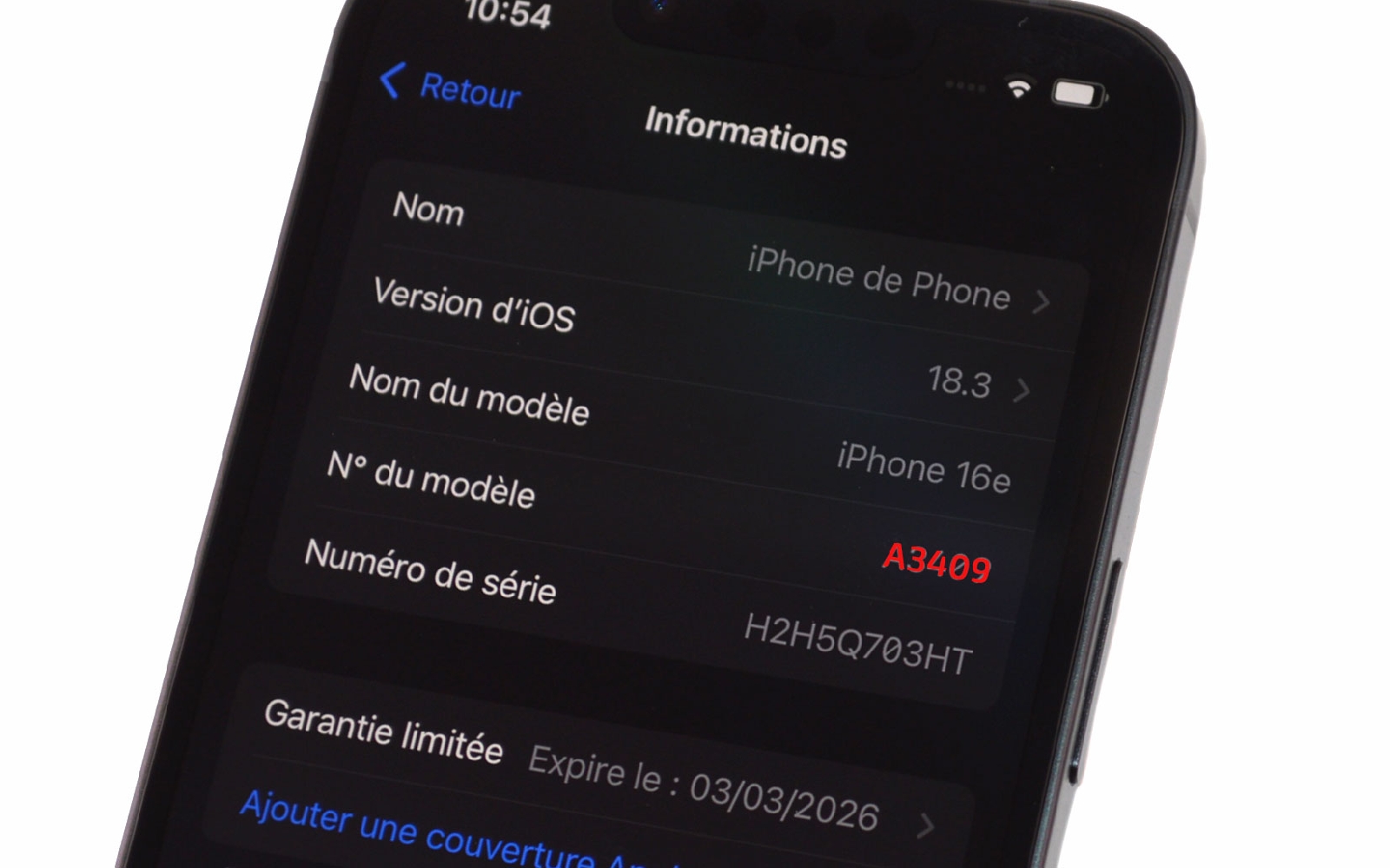

Vous pouvez retrouver le numéro de modèle de deux façons :
- Allez dans Réglages > Général > Informations, puis repérez le champ “Numéro de modèle”.
- Il est également inscrit en tout petit à l’intérieur de la prise de charge, gravé directement sur la structure métallique de l’appareil.

Prenez quelques secondes pour vérifier ce détail et assurez-vous une réparation réussie, sans mauvaise surprise !

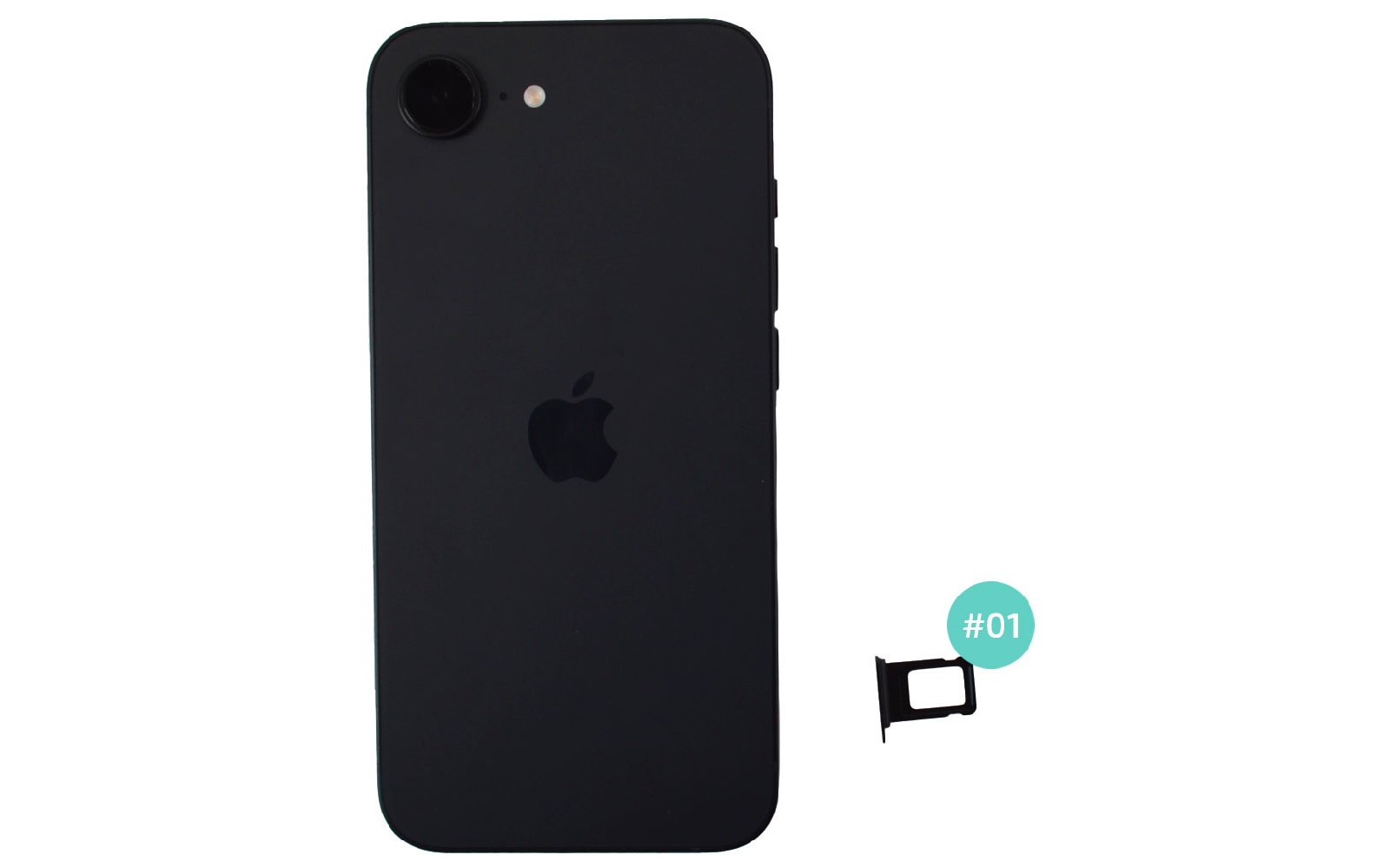

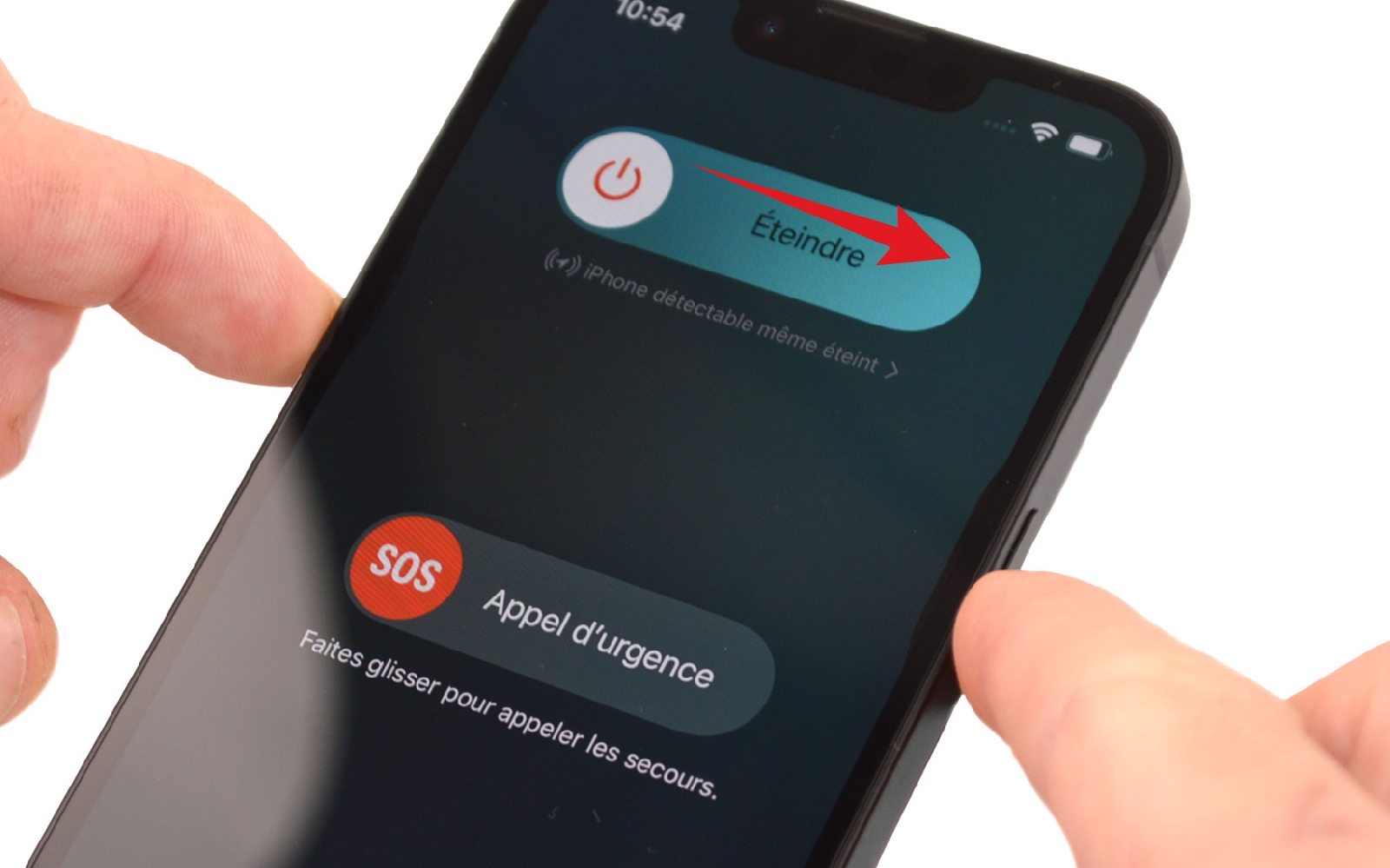

Une fois votre commande reçue, commencez par éteindre votre téléphone et retirez le rack SIM.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis pentalobe

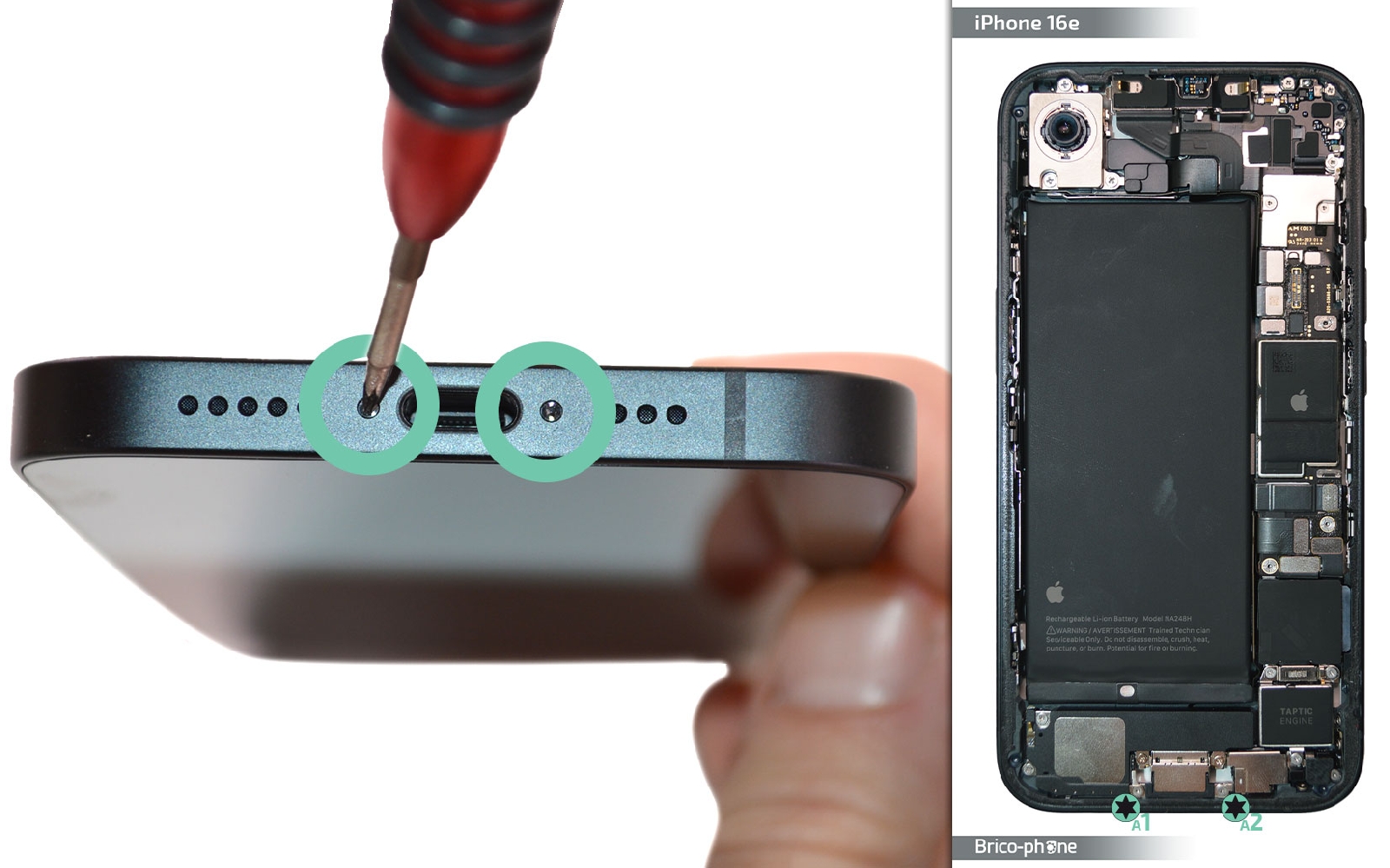

Saisissez le tournevis pour extraire les deux vis pentalobe situées de part et d'autre de la prise de charge de votre iPhone 16e.

Placez les vis sur le patron d'aide au montage afin de ne perdre ni vis ni composant lors de la réparation.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

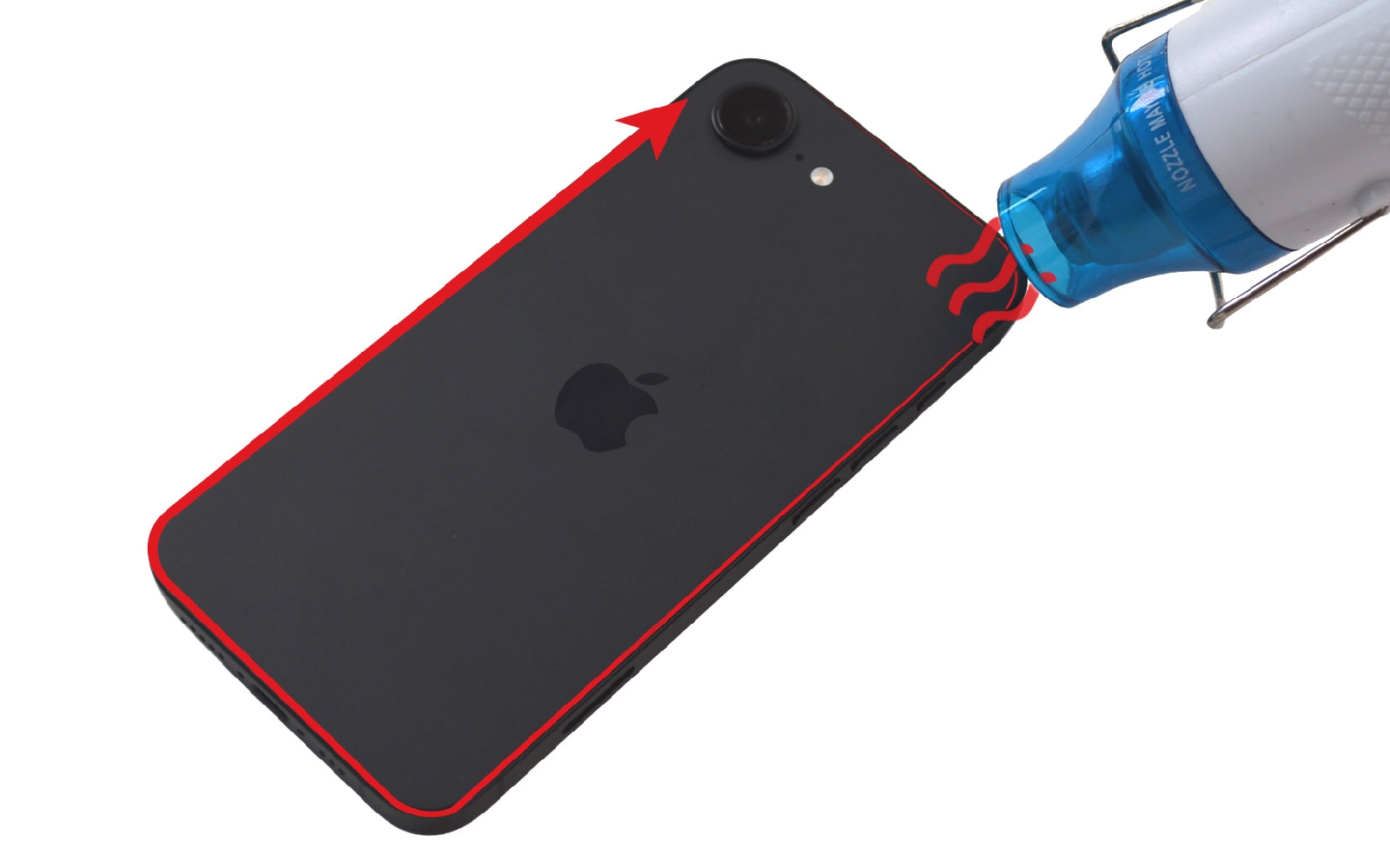

Etape 2 : Chauffer l'arrière de l'appareil
Pour accéder à l’intérieur de votre iPhone 16e et pouvoir remplacer une pièce, la première étape consiste à retirer la vitre arrière. Celle-ci est solidement collée au châssis à l’aide d’un adhésif puissant conçu pour résister à la chaleur et à l’humidité.

Pour décoller cette vitre sans l’endommager, il est indispensable de chauffer l’arrière du téléphone afin de ramollir la colle. Pour cela, vous pouvez utiliser :

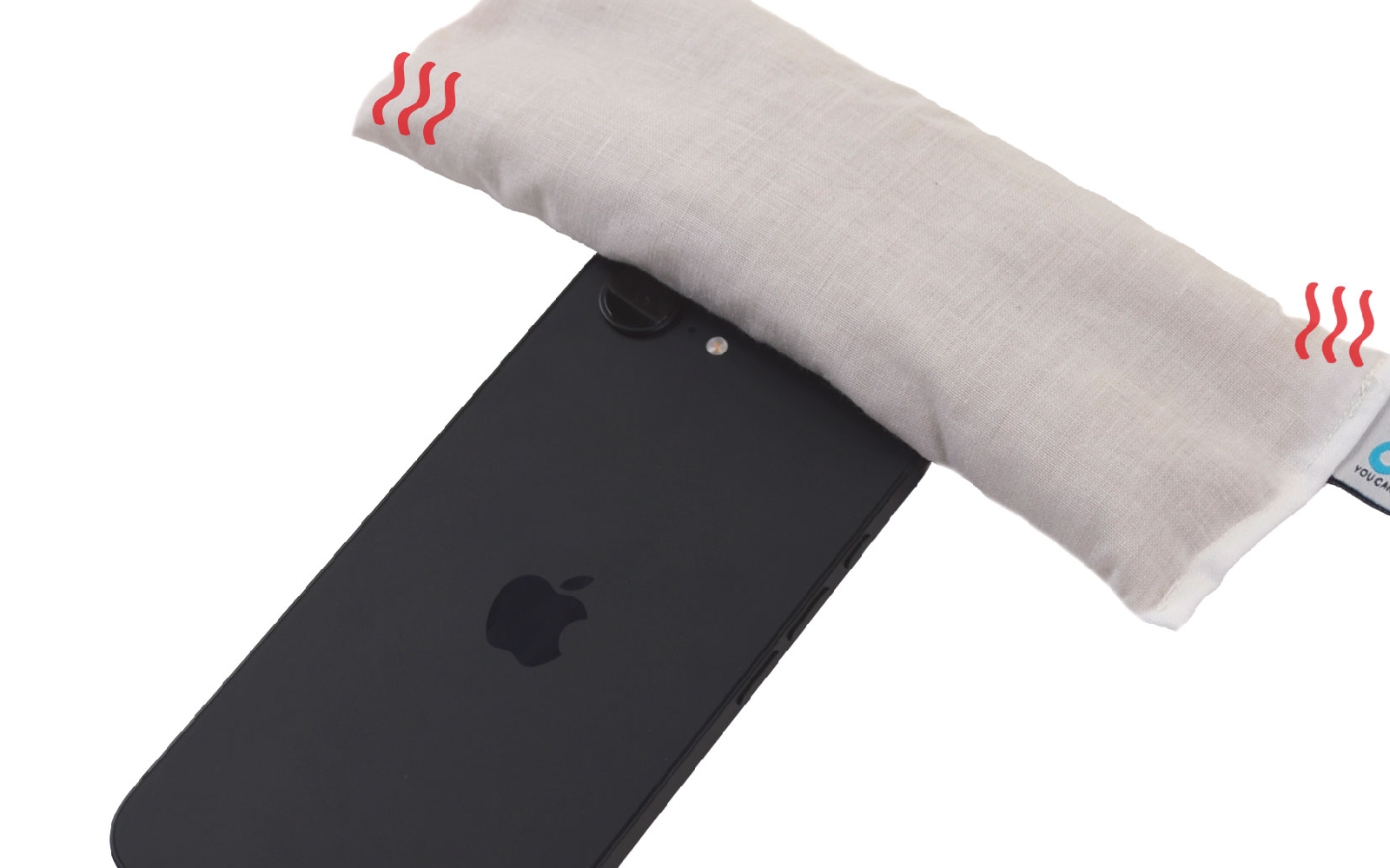

- Un coussin chauffant (comme ceux fournis dans nos kits de réparation), à placer quelques minutes sur la face arrière après l'avoir passé au micro-ondes,
- Ou bien un décapeur thermique ou sèche-cheveux, en veillant à chauffer uniformément sans rester trop longtemps au même endroit pour éviter toute surchauffe.

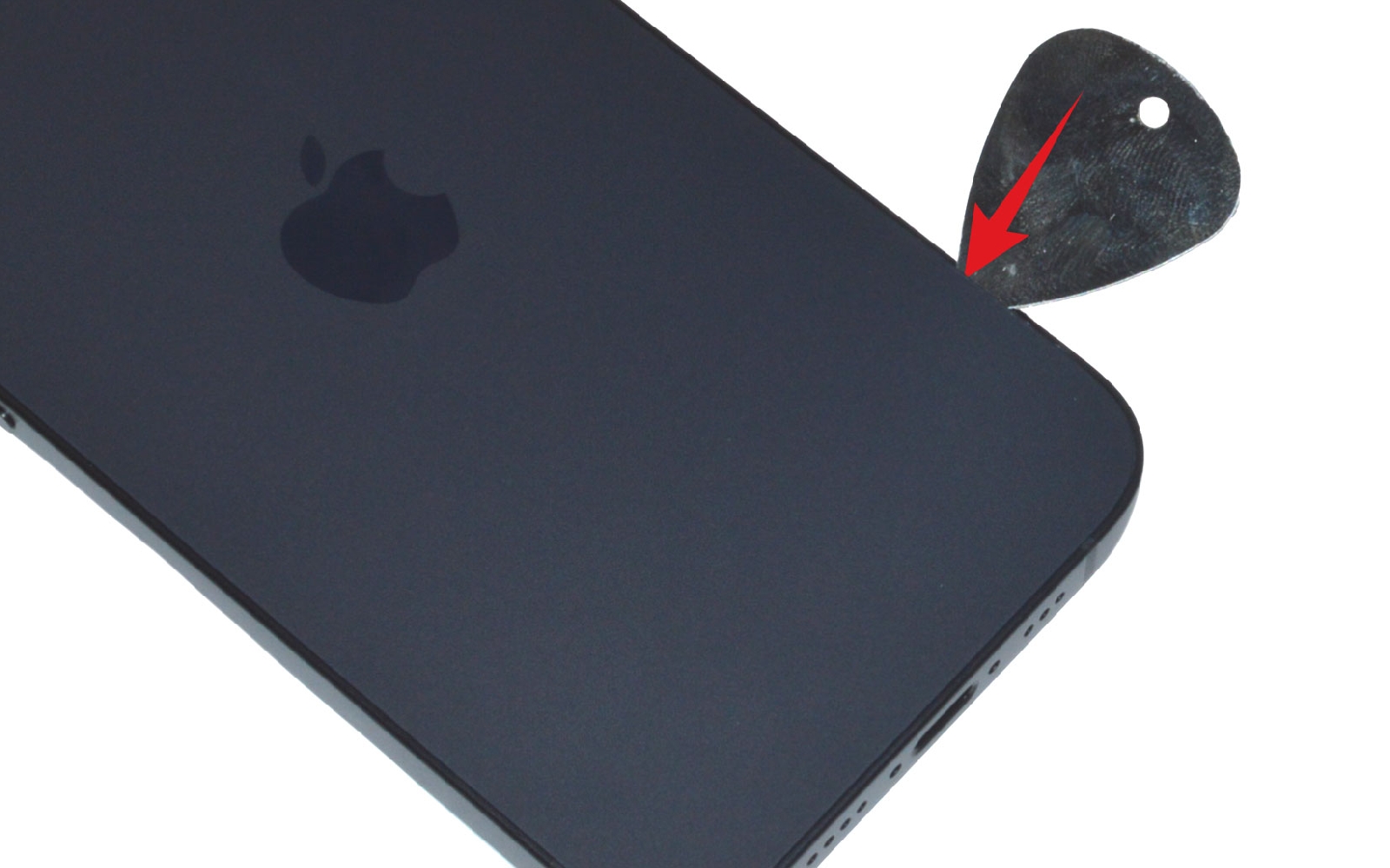

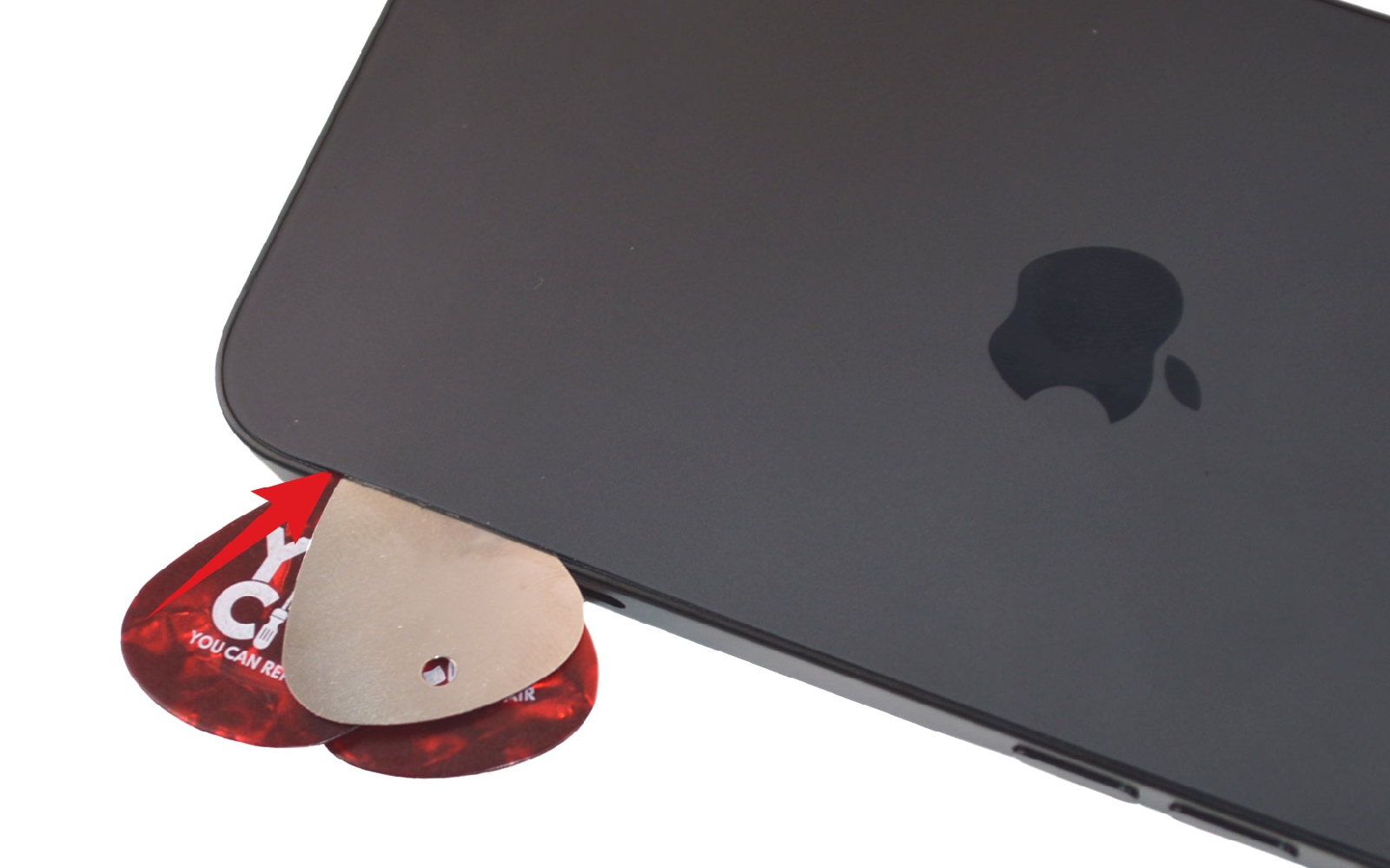

Une fois l’adhésif ramolli, il vous suffira d’insérer un médiator en métal troué puis ceux en plastique pour décoller délicatement la vitre.
Cette étape est cruciale : prenez votre temps et suivez bien les instructions de notre tutoriel pour éviter de casser la vitre ou d’endommager les composants internes.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Ouvrir le téléphone
Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau le contour de l'appareil.

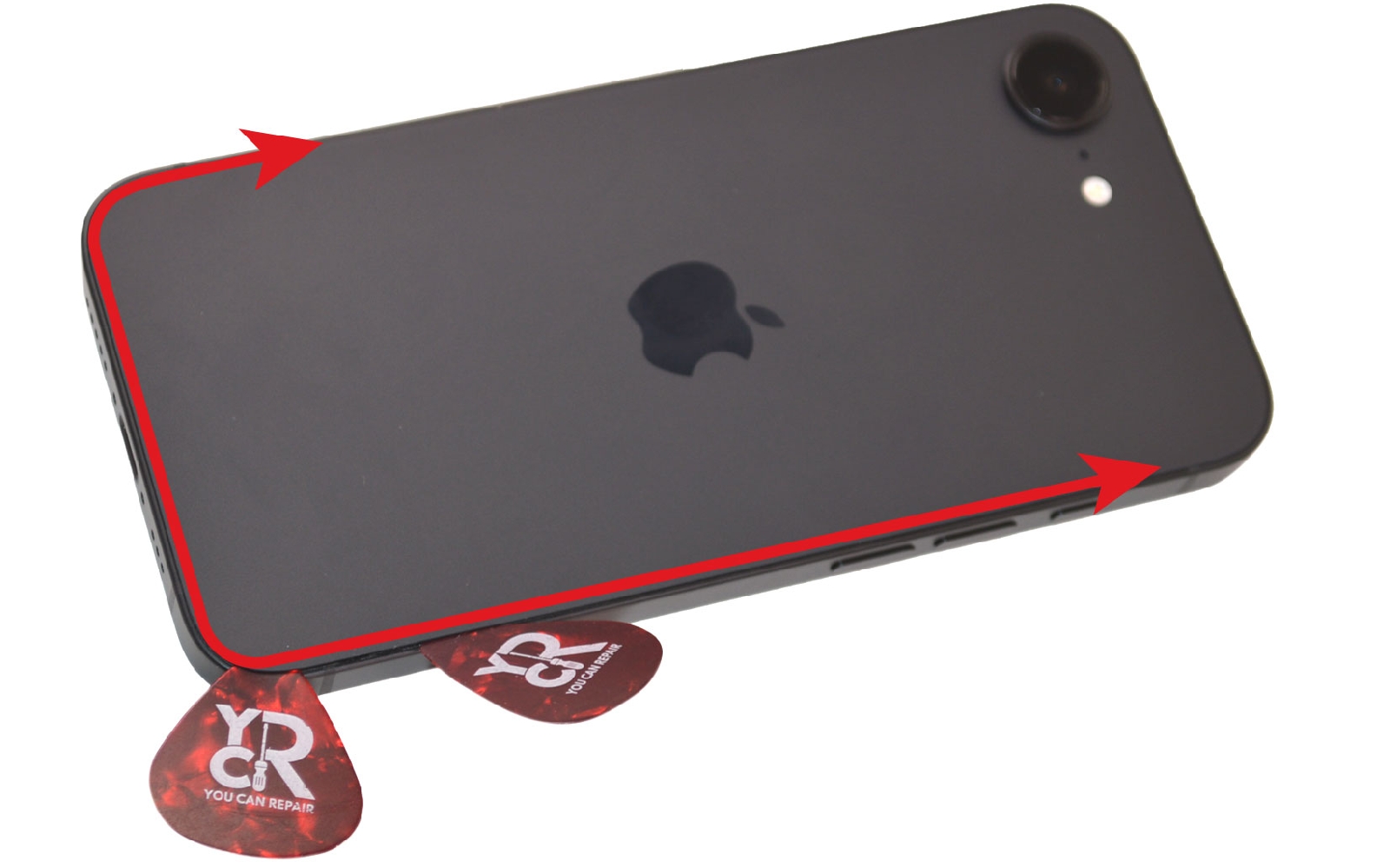

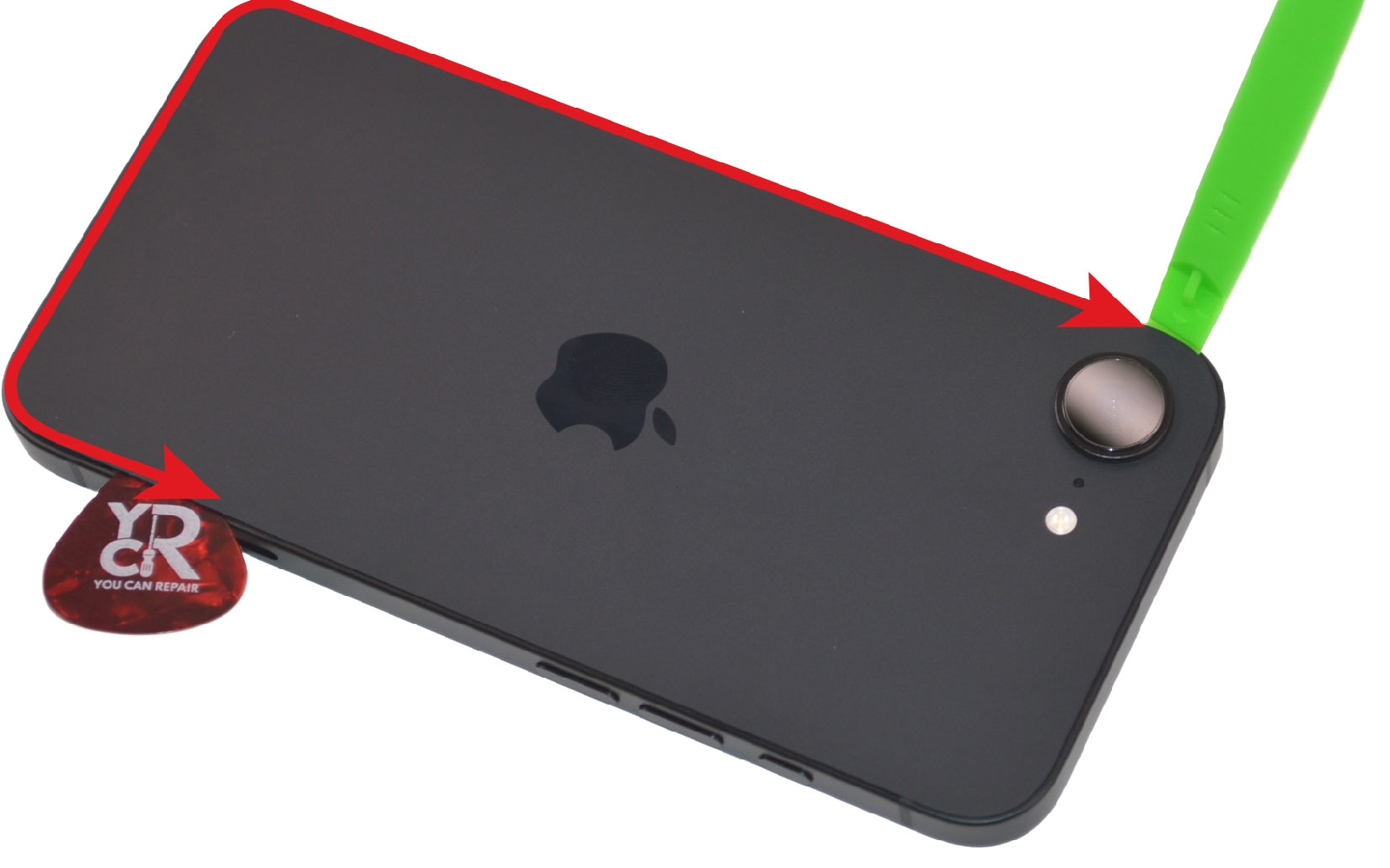

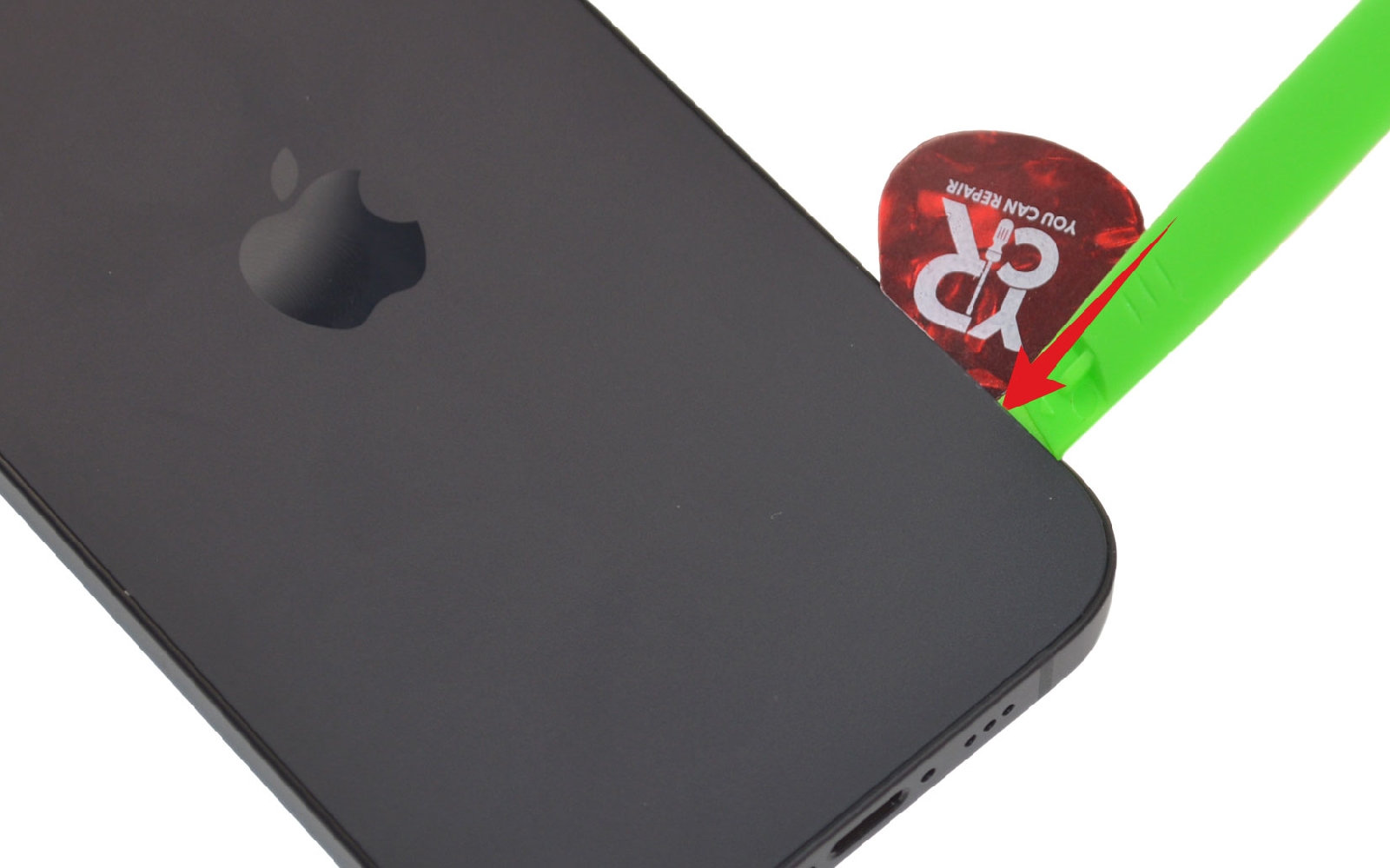

A l'aide des médiators, décollez délicatement la vitre arrière en les faisant glisser sur tout le contour du téléphone.
Vous pouvez également utiliser la spatule verte pour décoller plus facilement le composant.

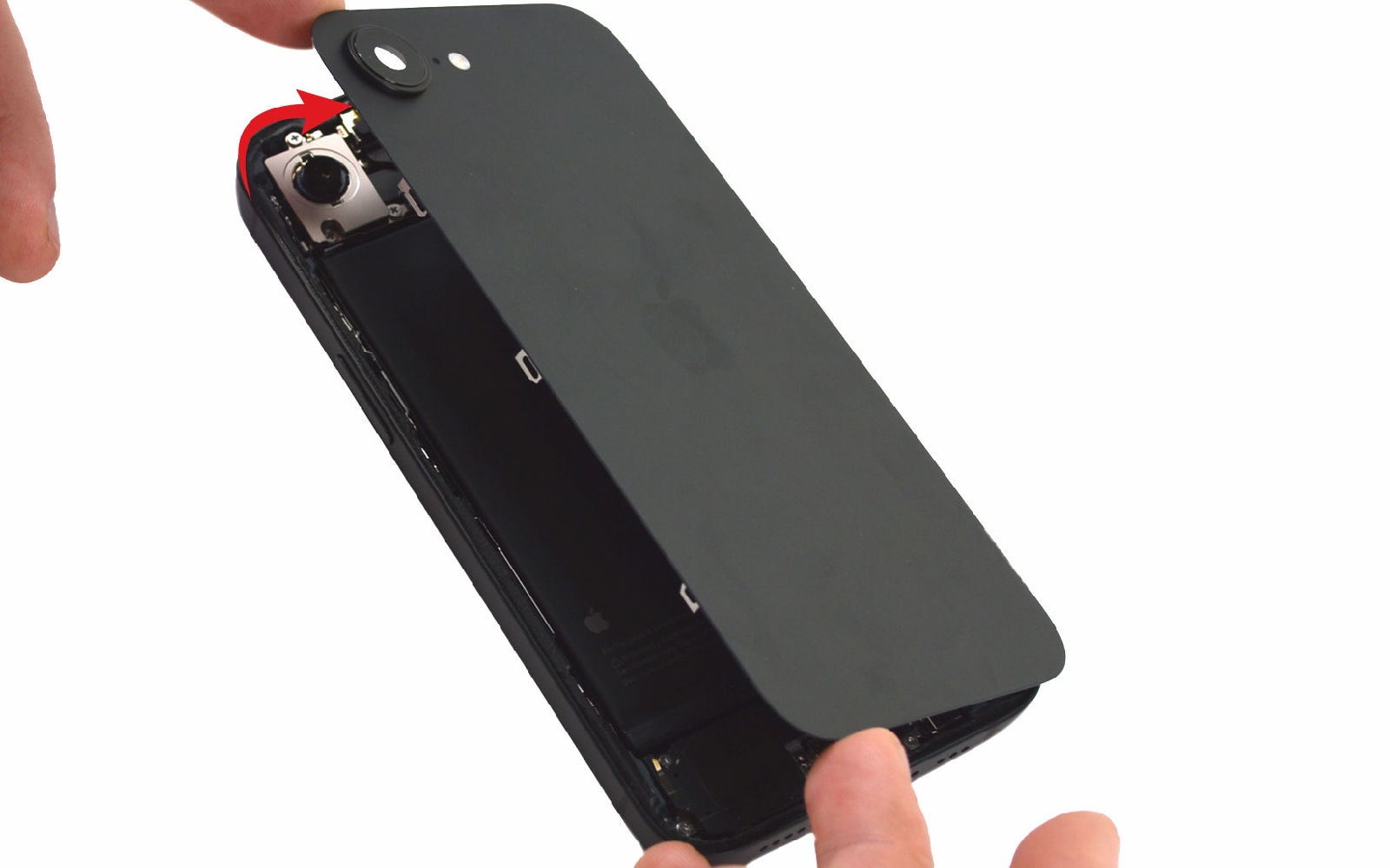

Ensuite, ouvrez le téléphone en faisant basculer la vitre arrière vers la droite en faisant attention aux nappes.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
Outils du kit utilisés
Outils du kit utilisés

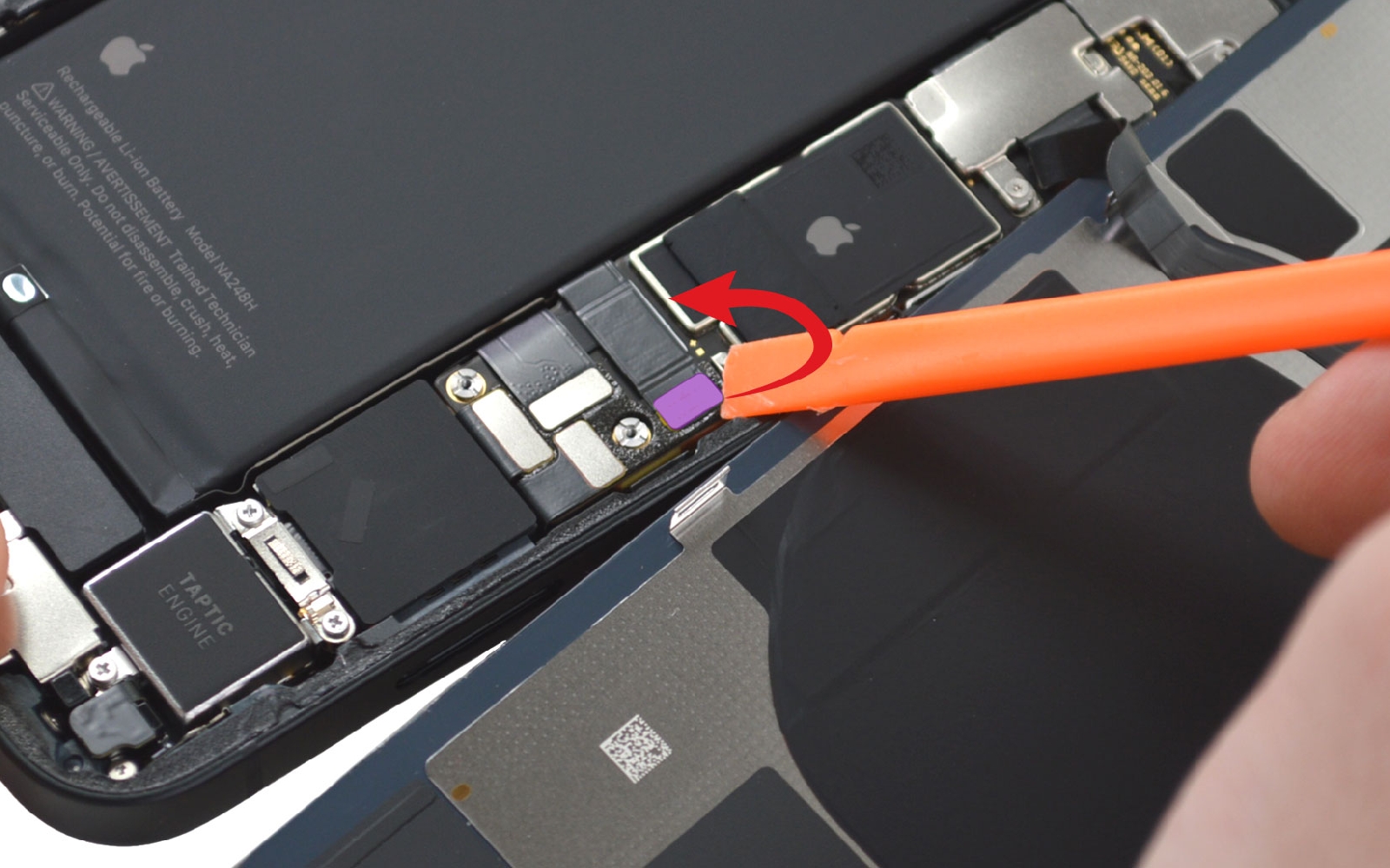

Etape 4 : Déconnecter la batterie

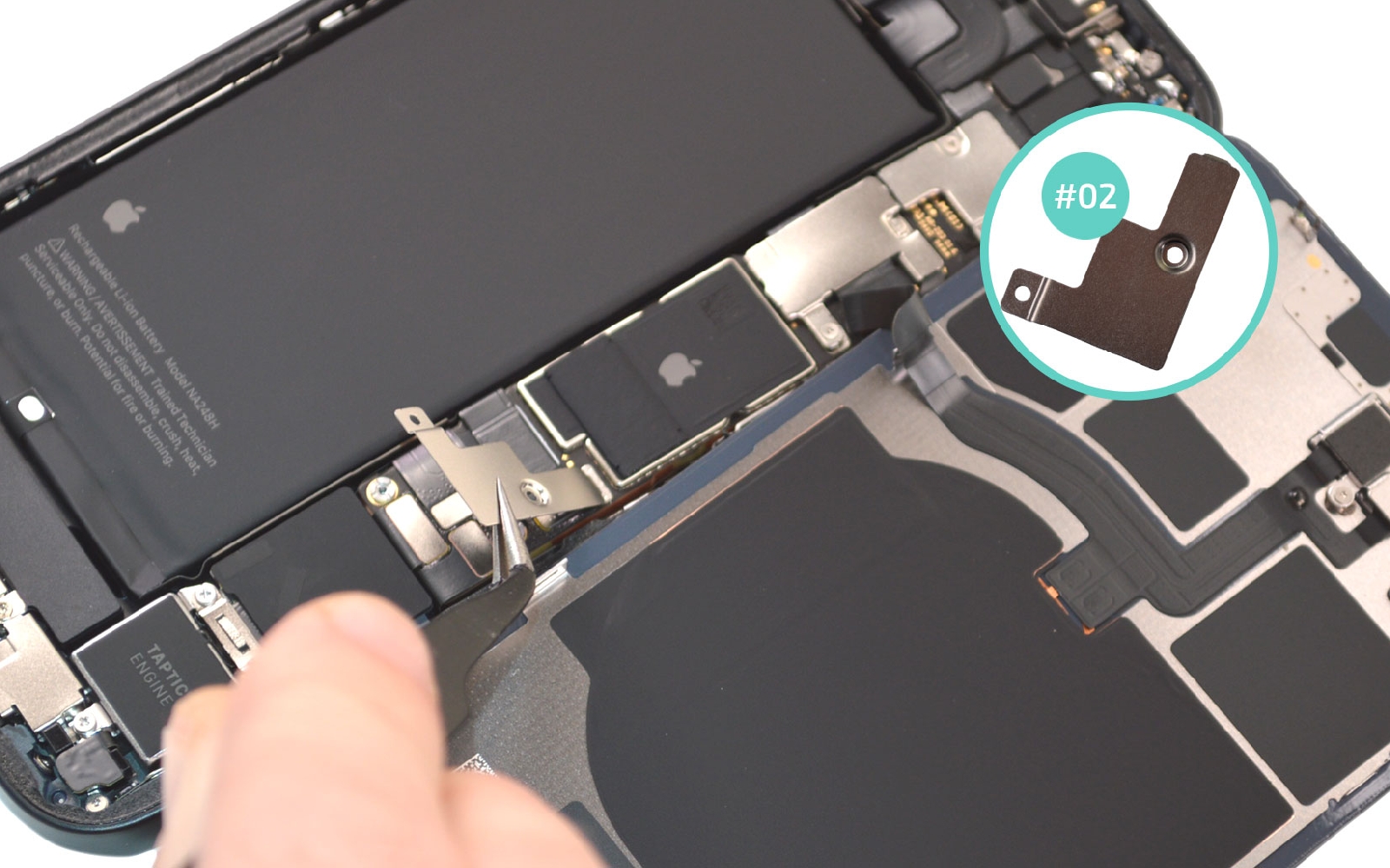

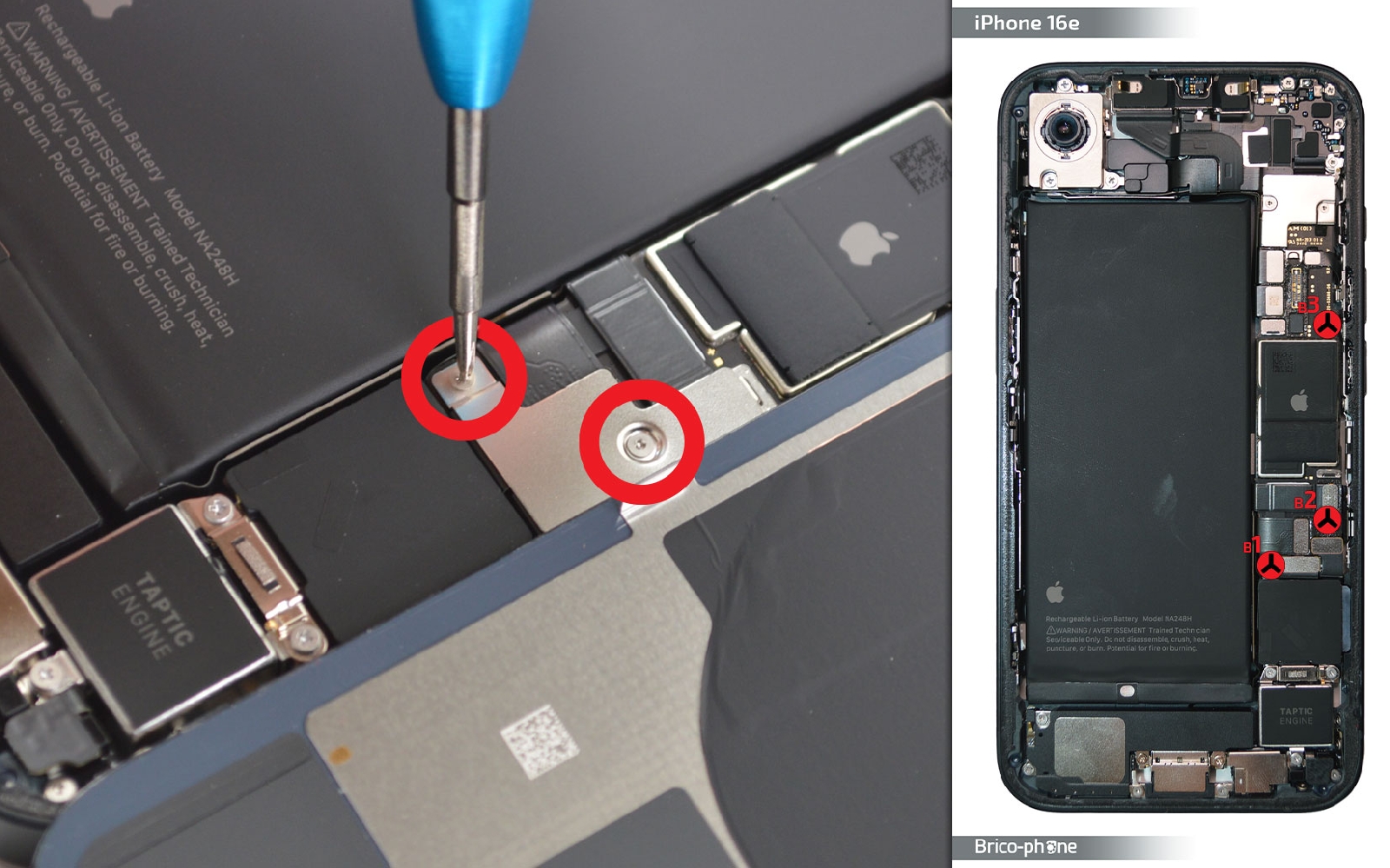

Retirez les deux premières vis avec le tournevis triwing puis ôtez la pincette en métal afin de pouvoir déconnecter la batterie de votre iPhone 16e.

Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Outils du kit utilisés
Outils du kit utilisés

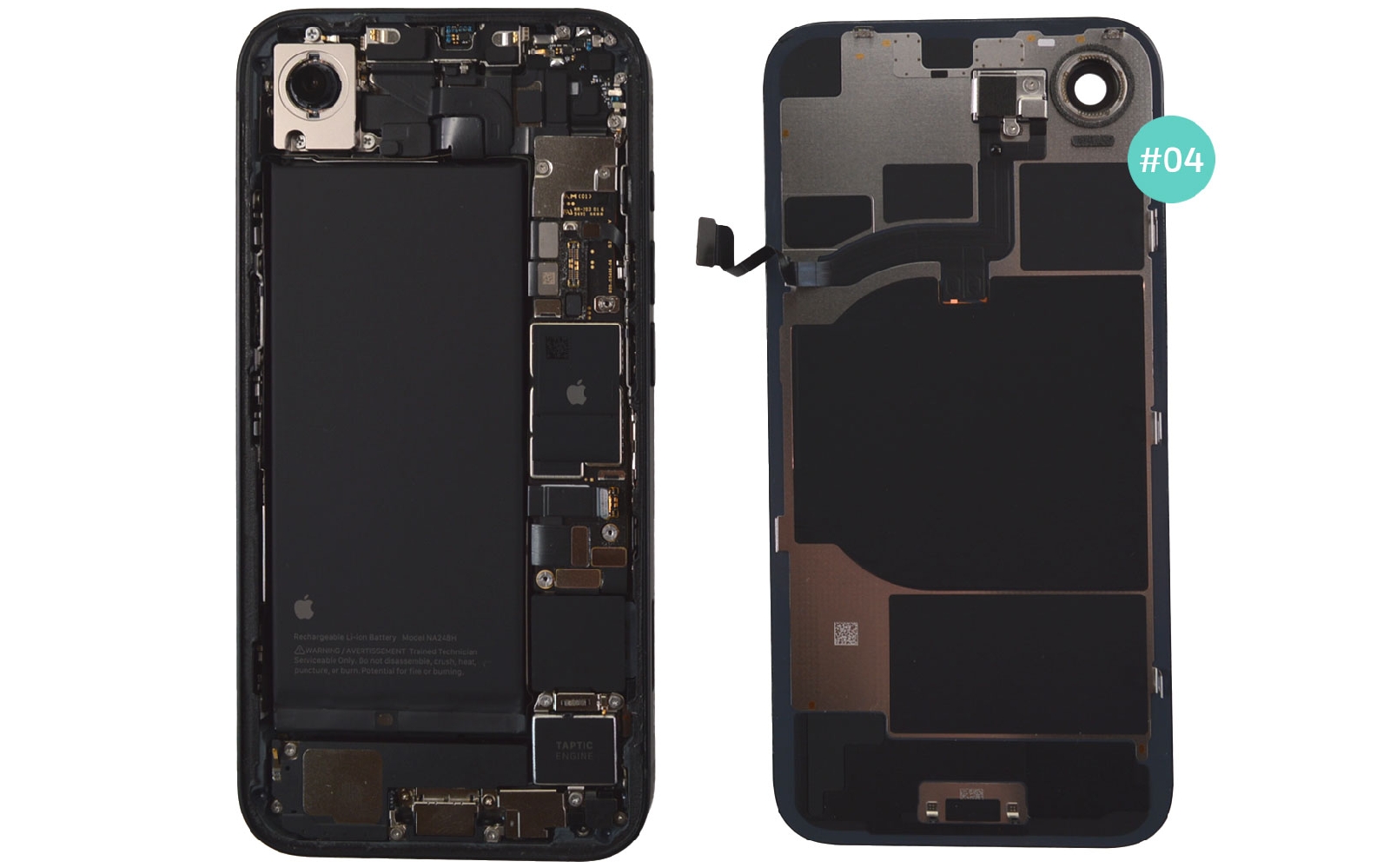

Etape 5 : Mettre de coté la vitre arrière

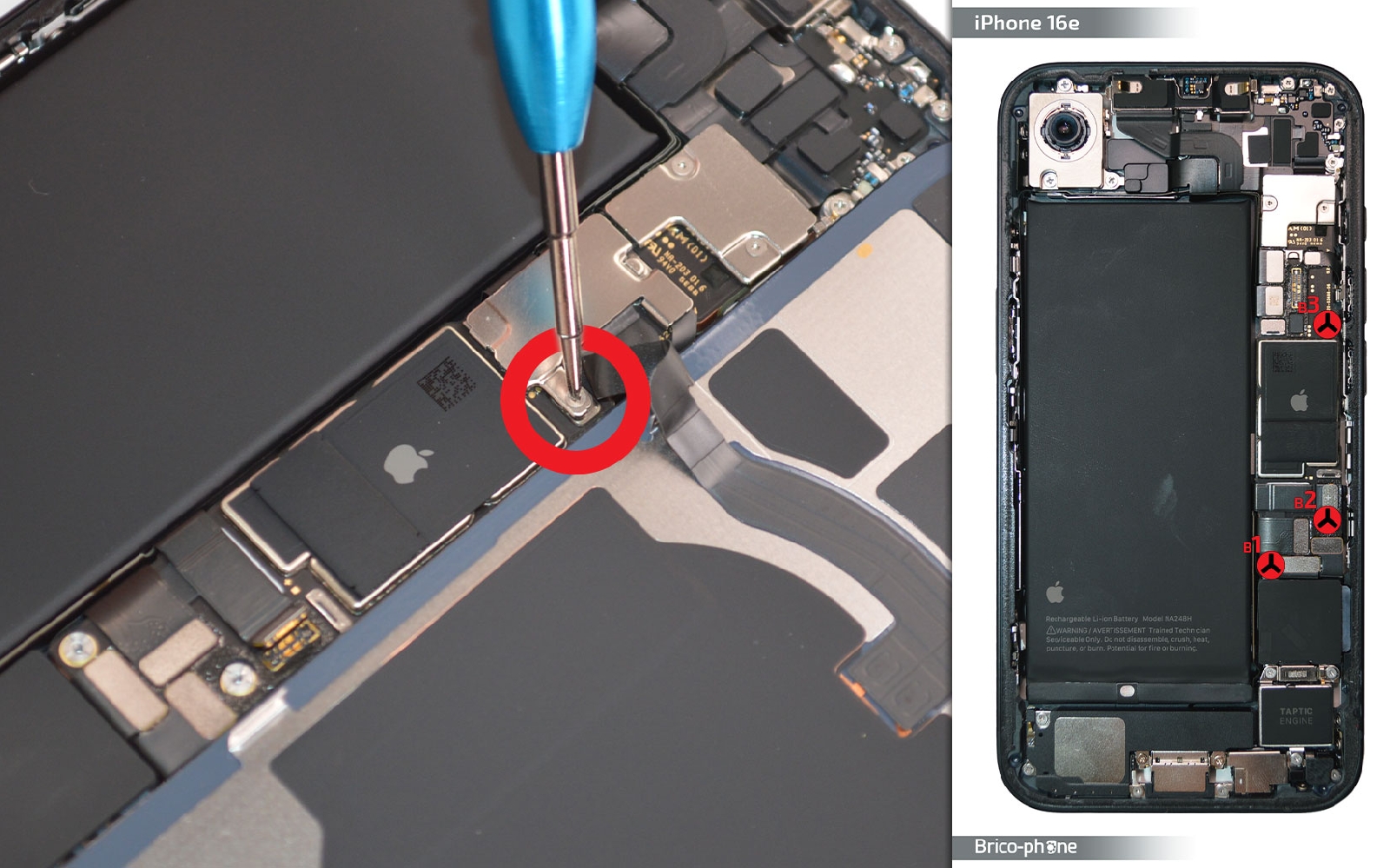

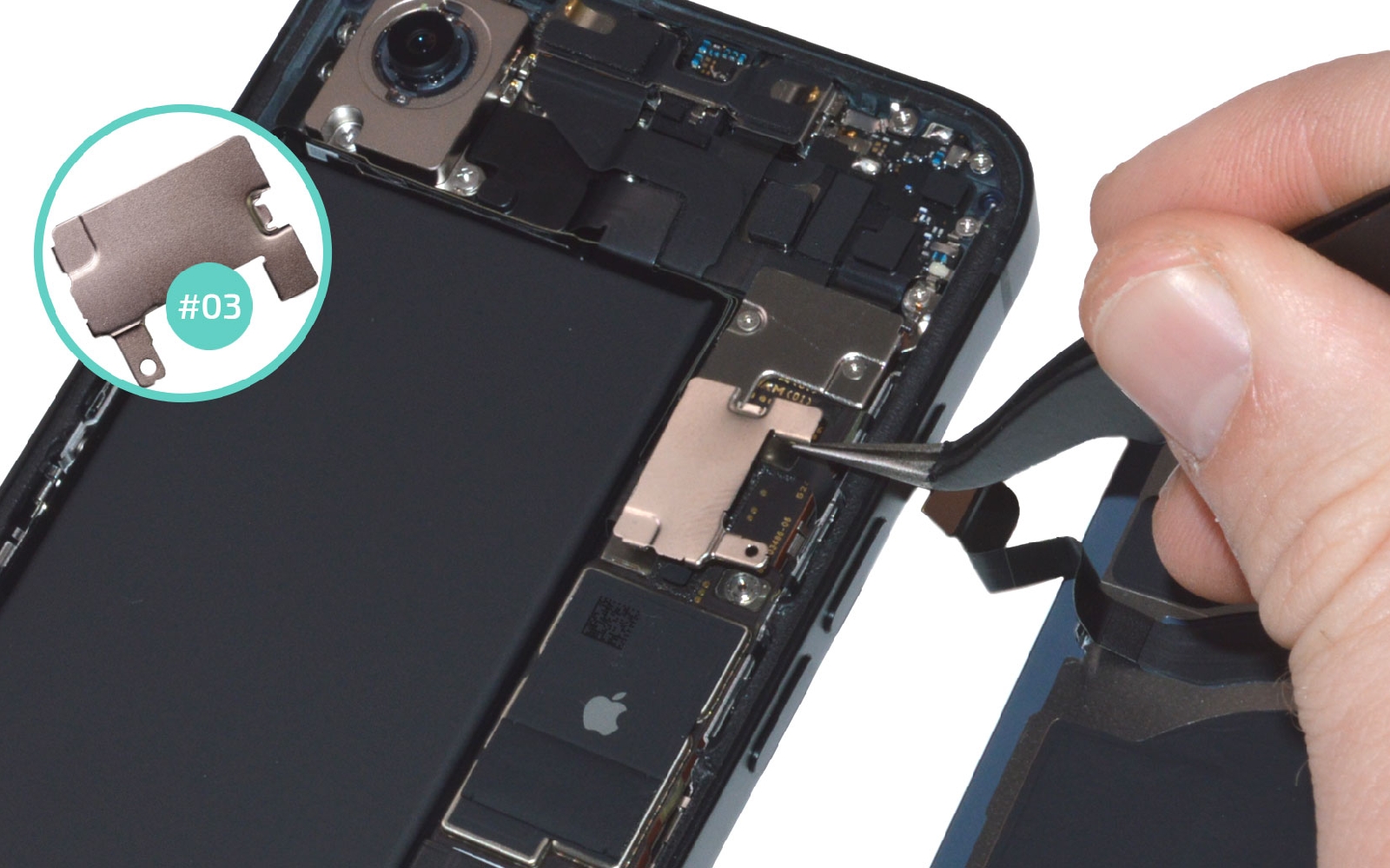

Reprenez le tournevis pour sortir la vis B3 et mettez de coté la plaquette #03.

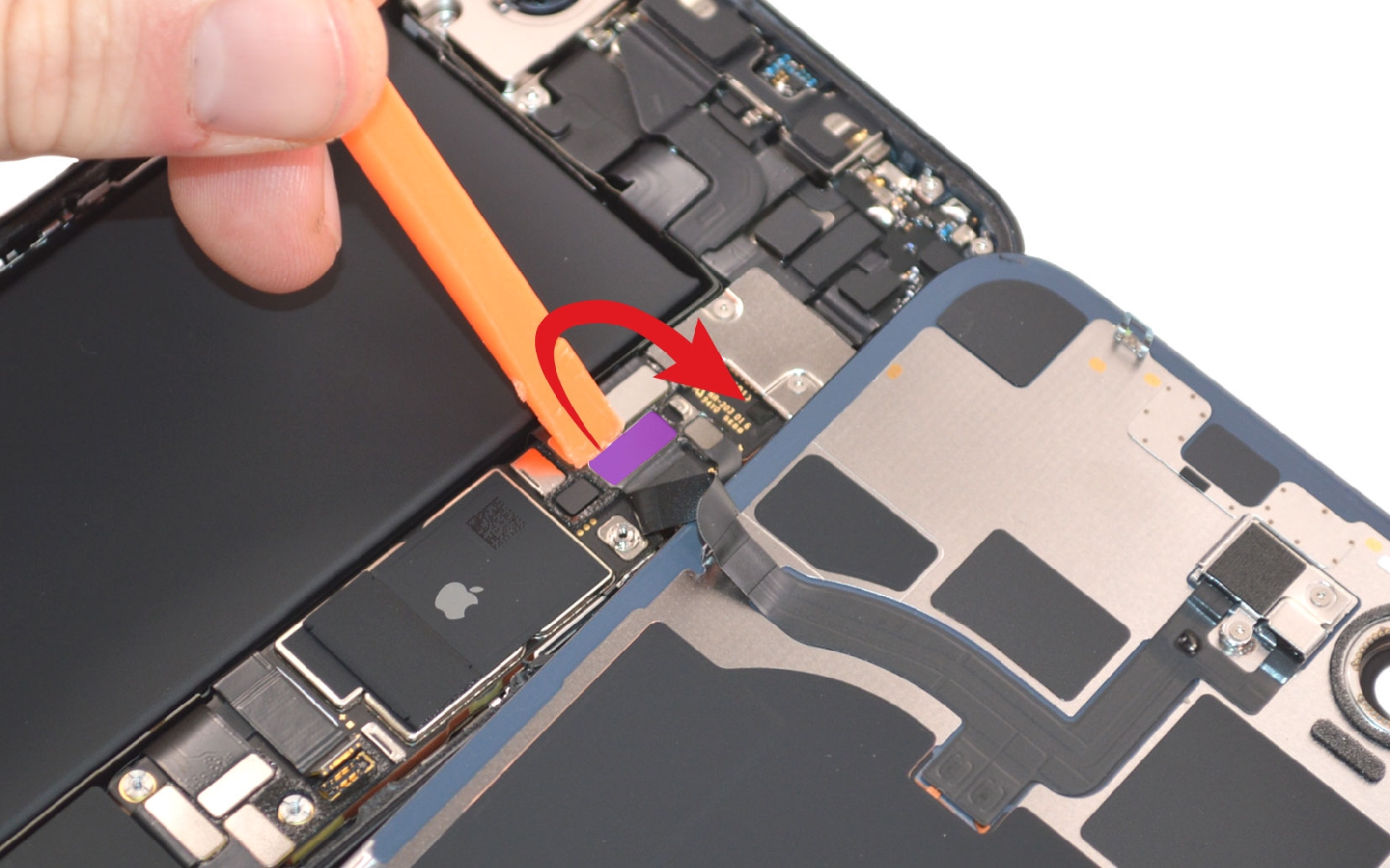

Débranchez la nappe du flash et de l'induction pour libérer la vitre arrière.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
Outils du kit utilisés
Outils du kit utilisés

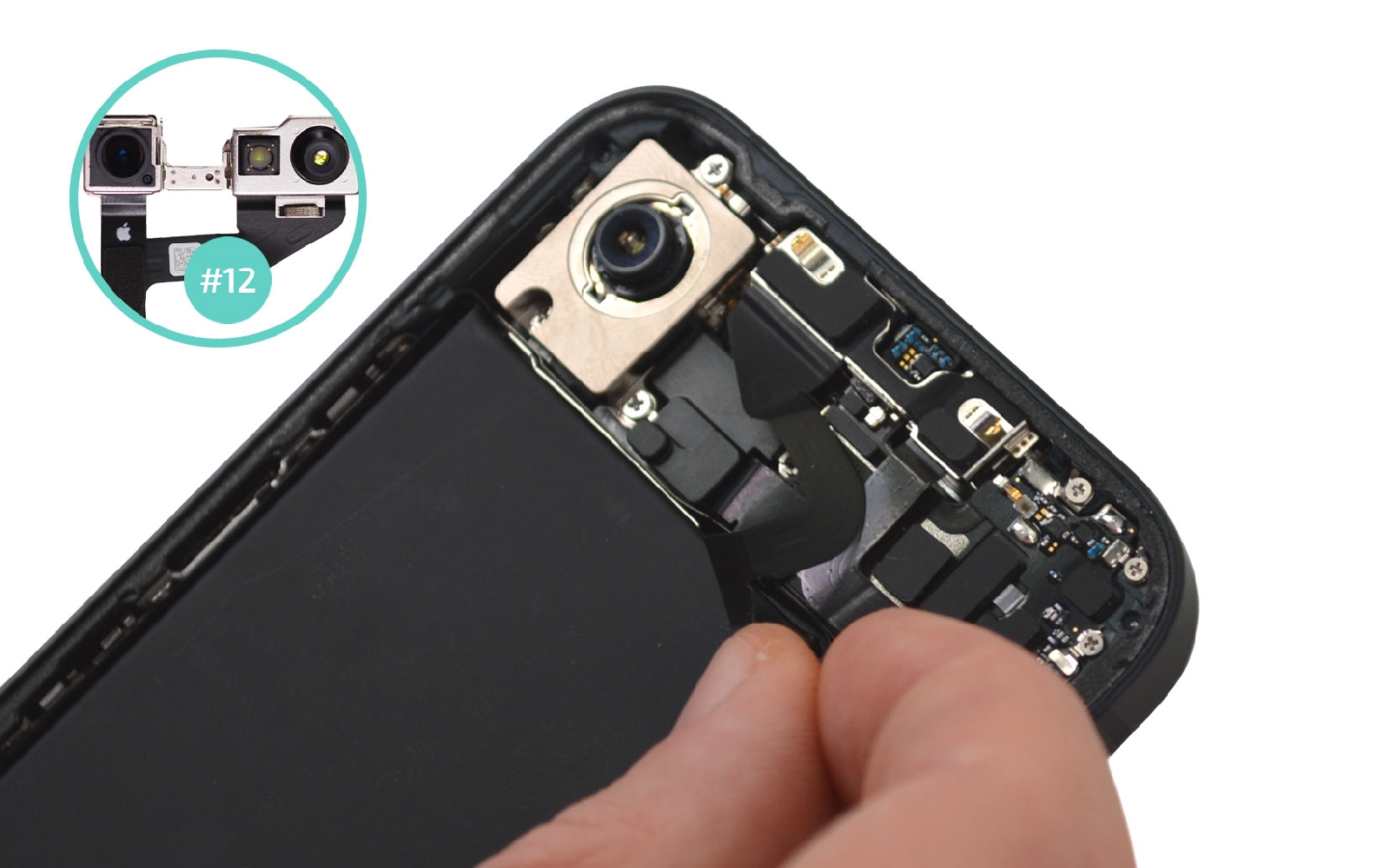

Etape 6 : Récupérer la caméra avant

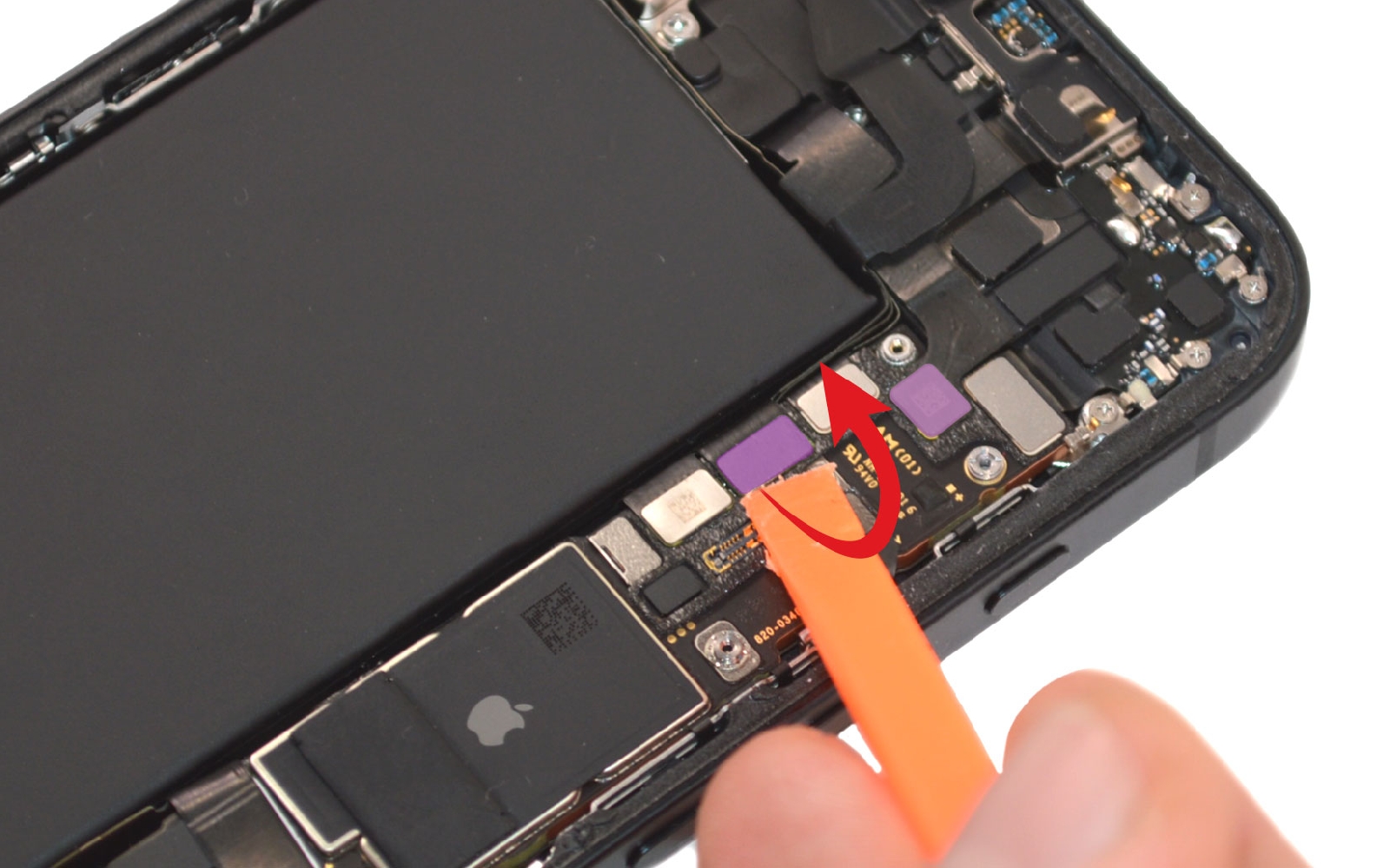

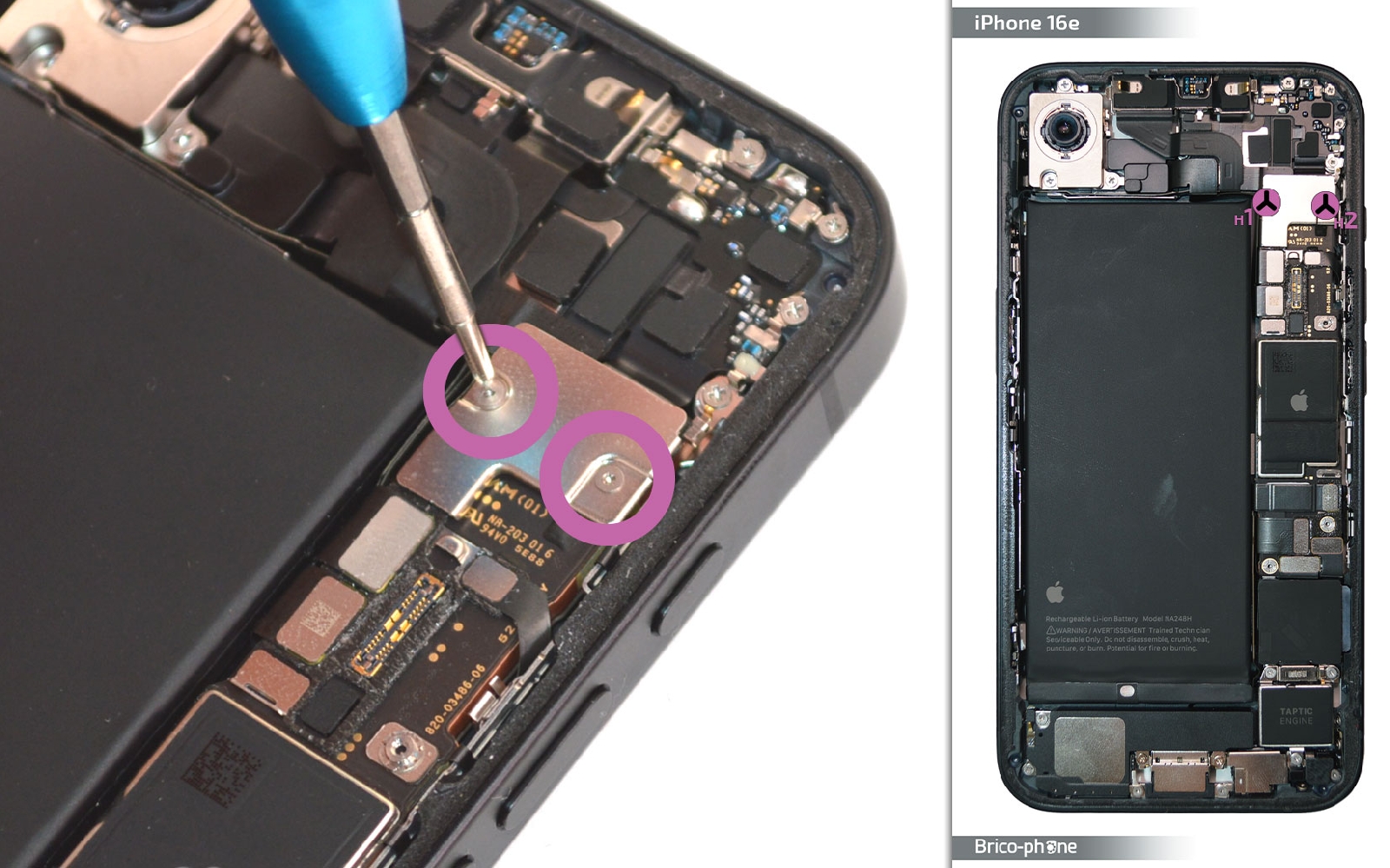

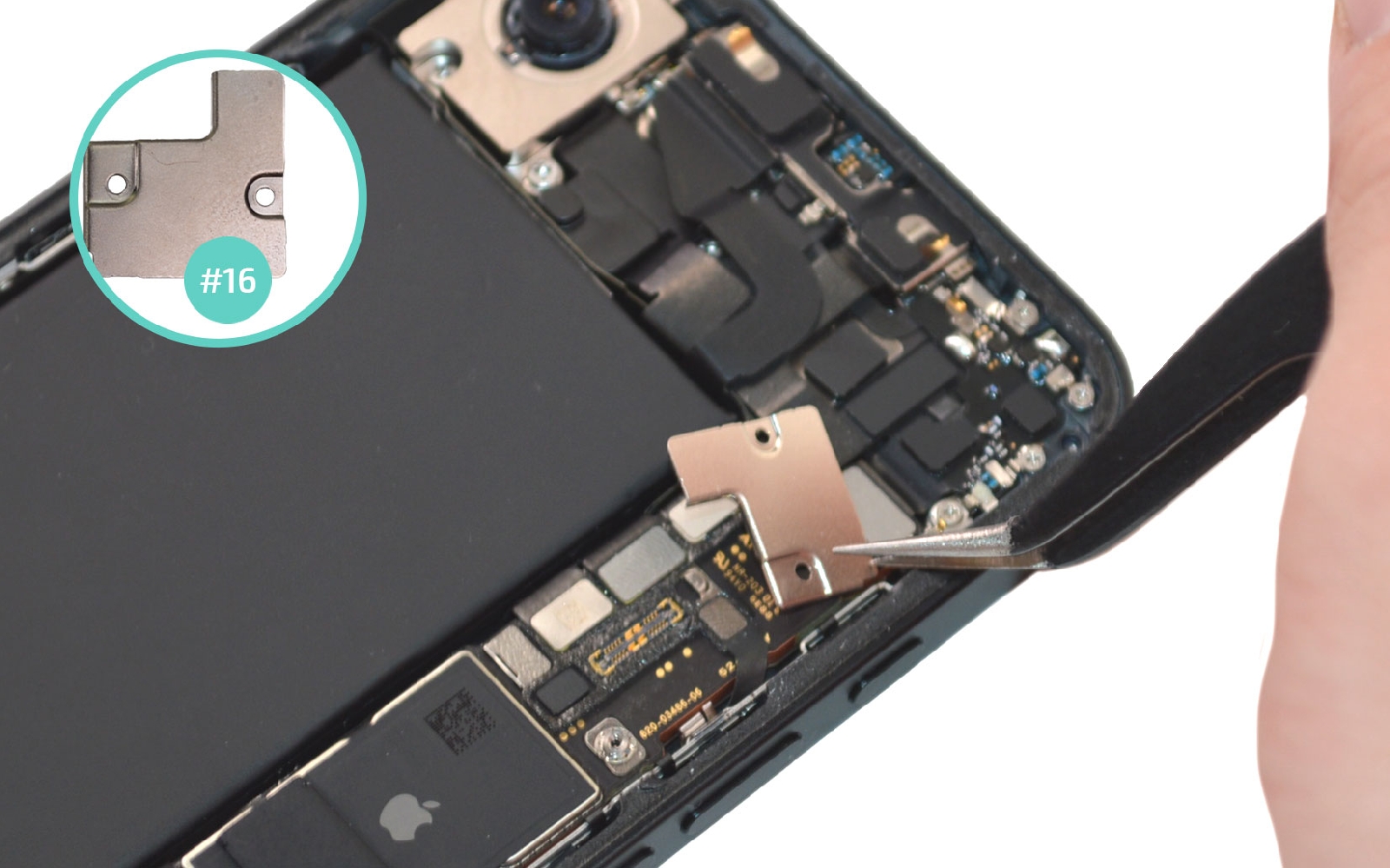

Enlevez les deux vis triwing de la plaquette #11. Déconnectez les nappes de la caméra avant avant de la sortir de votre iPhone.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
Outils du kit utilisés
Outils du kit utilisés

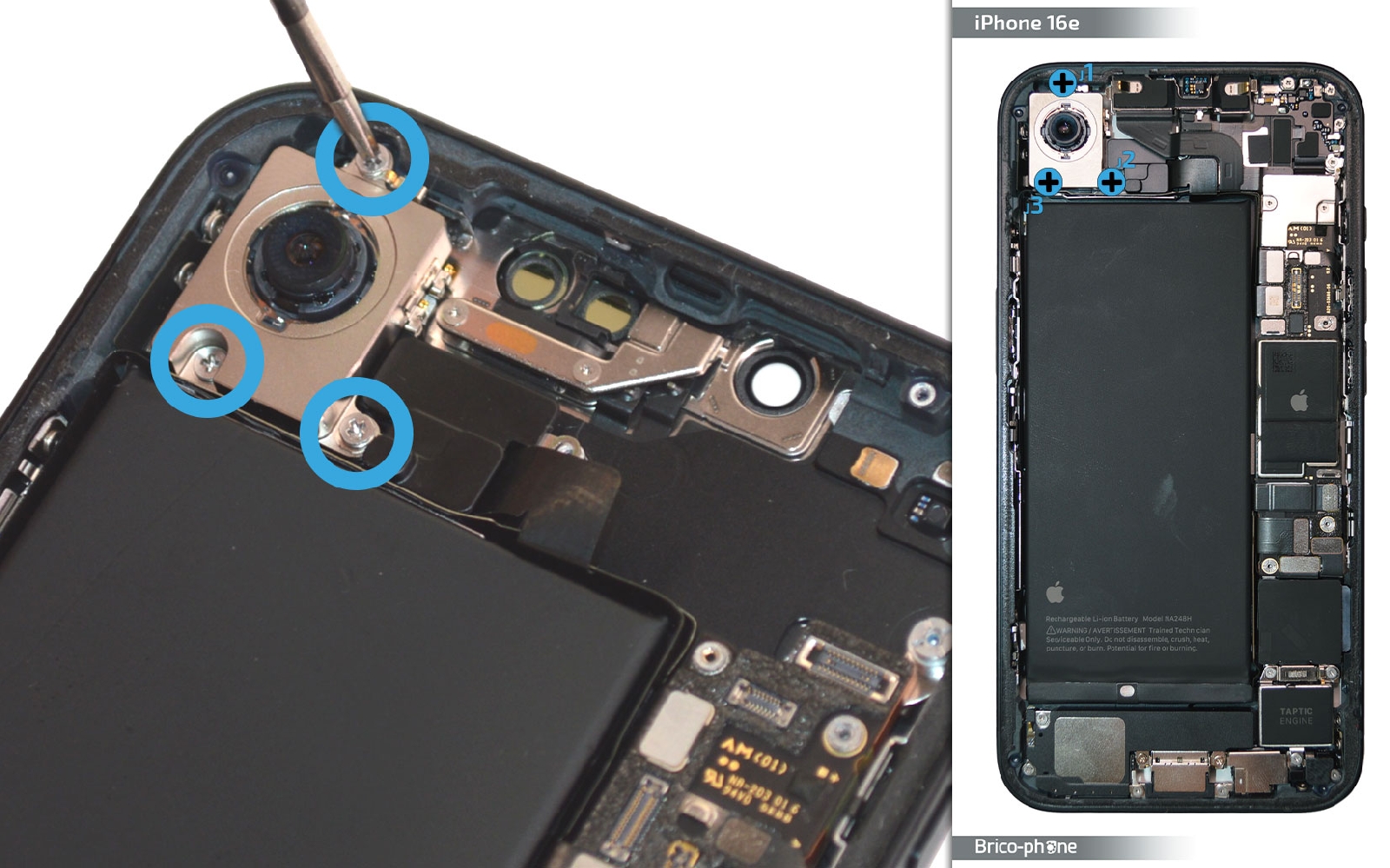

Etape 7 : Sortir la caméra arrière

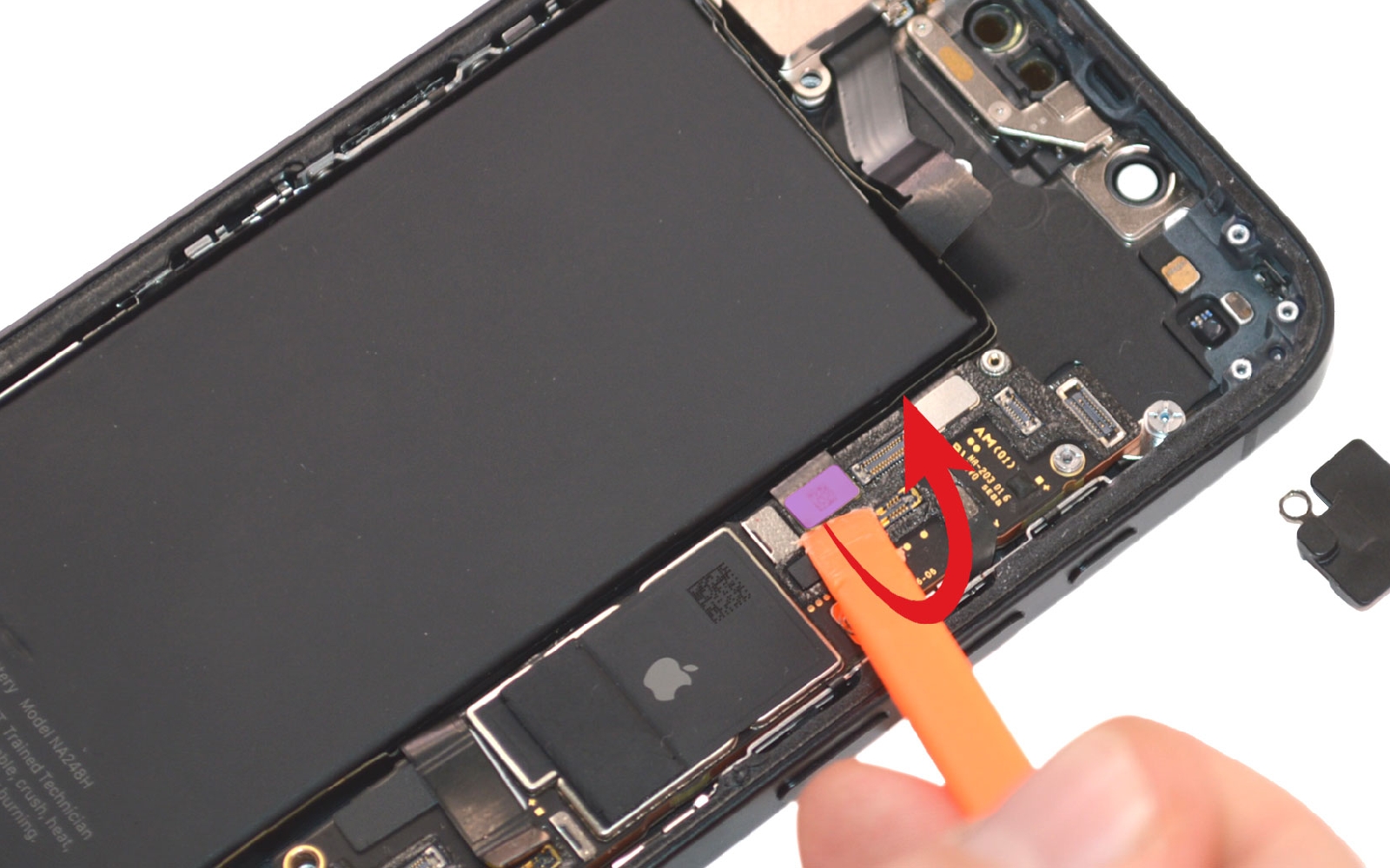

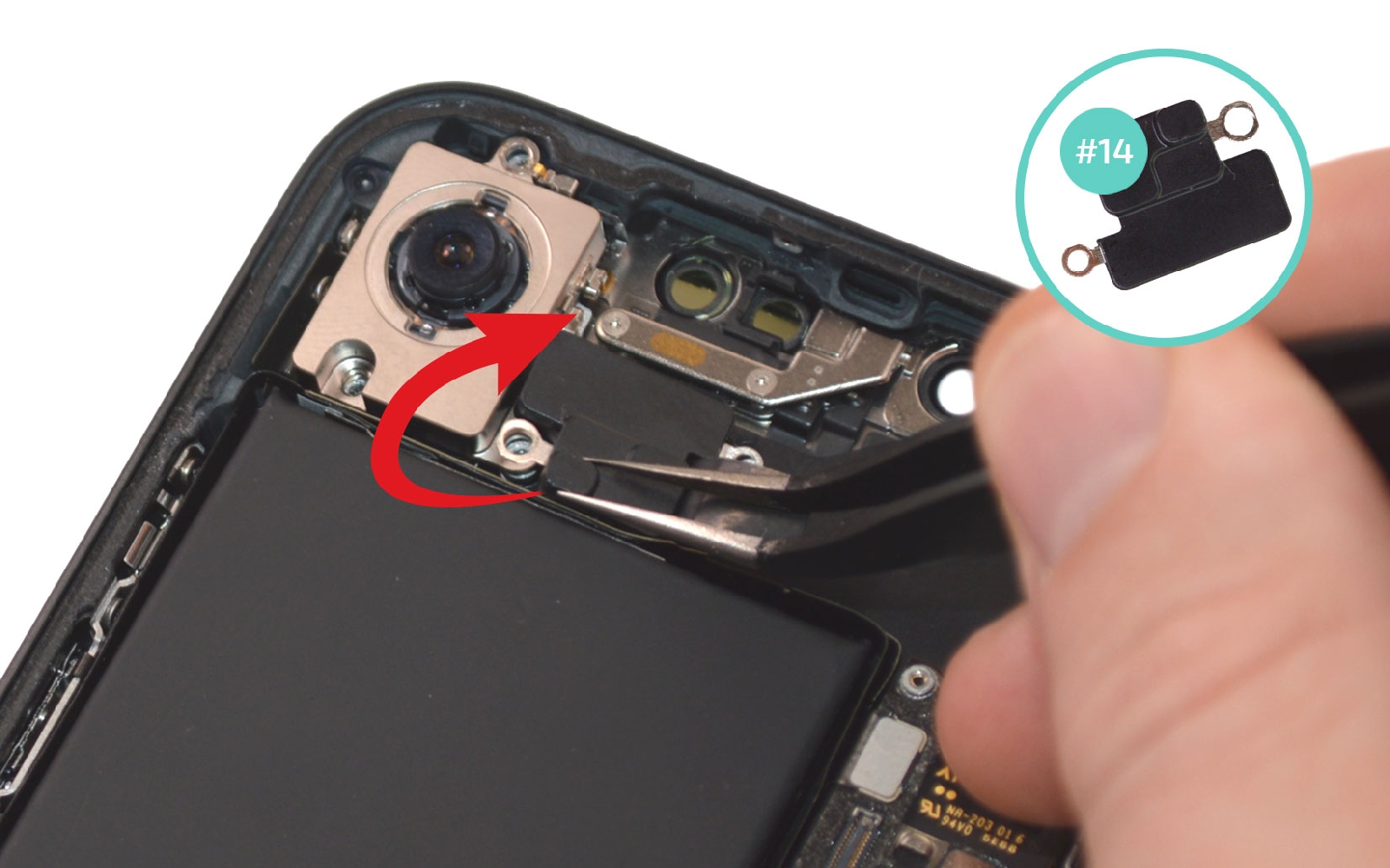

Enlevez les vis cruciforme situées autour de la caméra arrière. Ôtez la plaquette #14 avant de déconnecter la caméra.

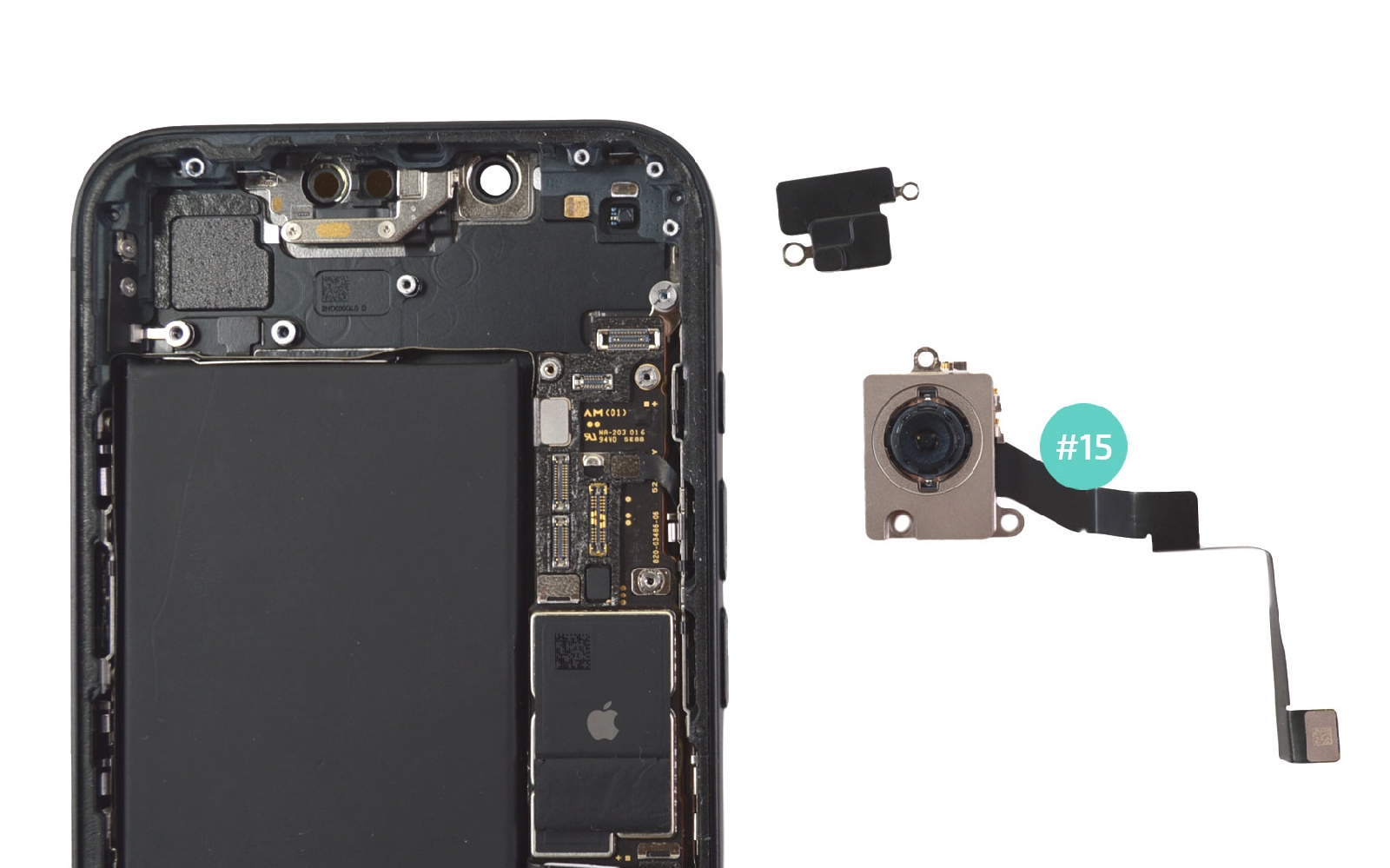

Sortez la ensuite de son emplacement pour la disposer sur le patron d'aide au montage.
Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
Outils du kit utilisés
Outils du kit utilisés

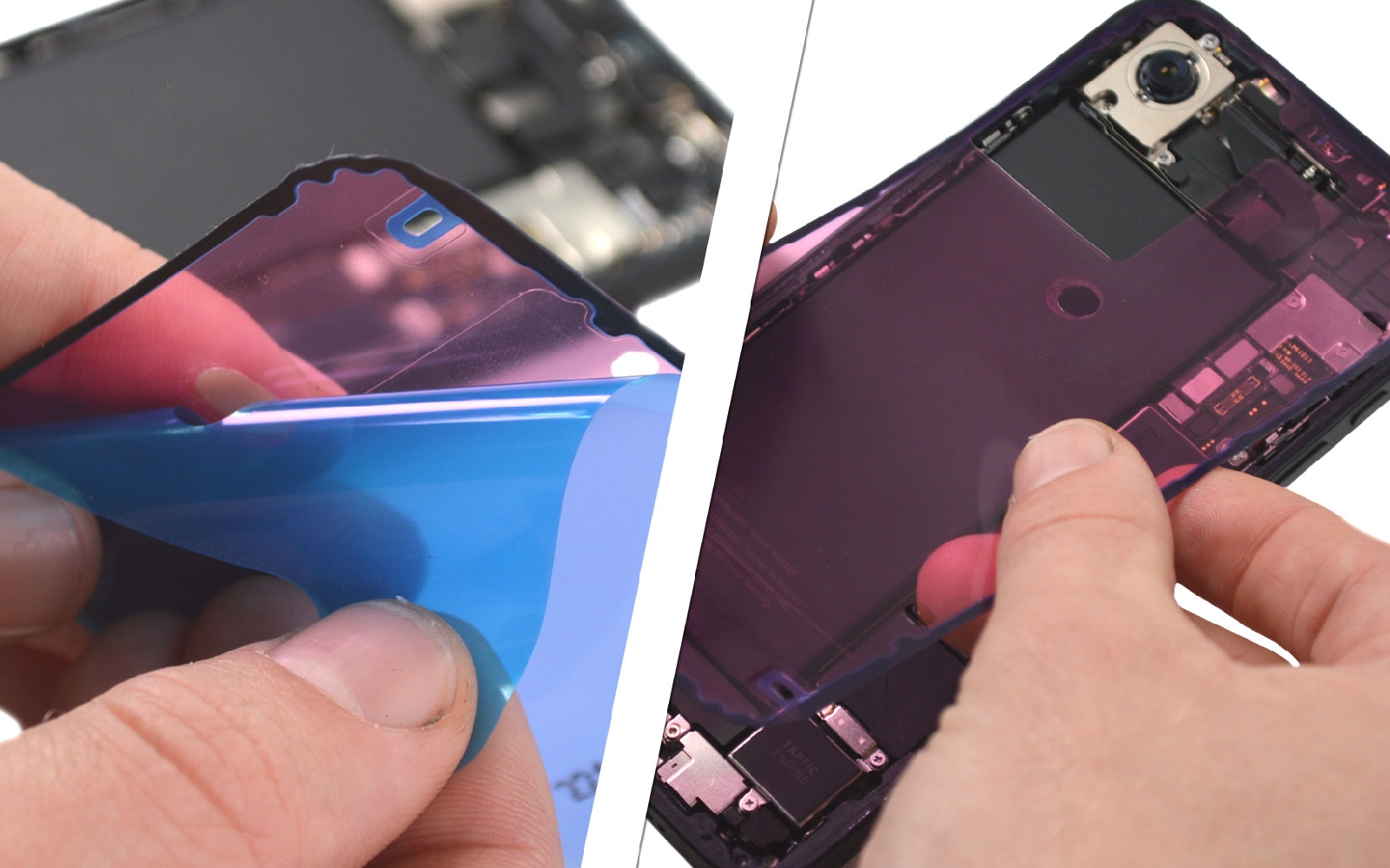

Conseils pour le remontage

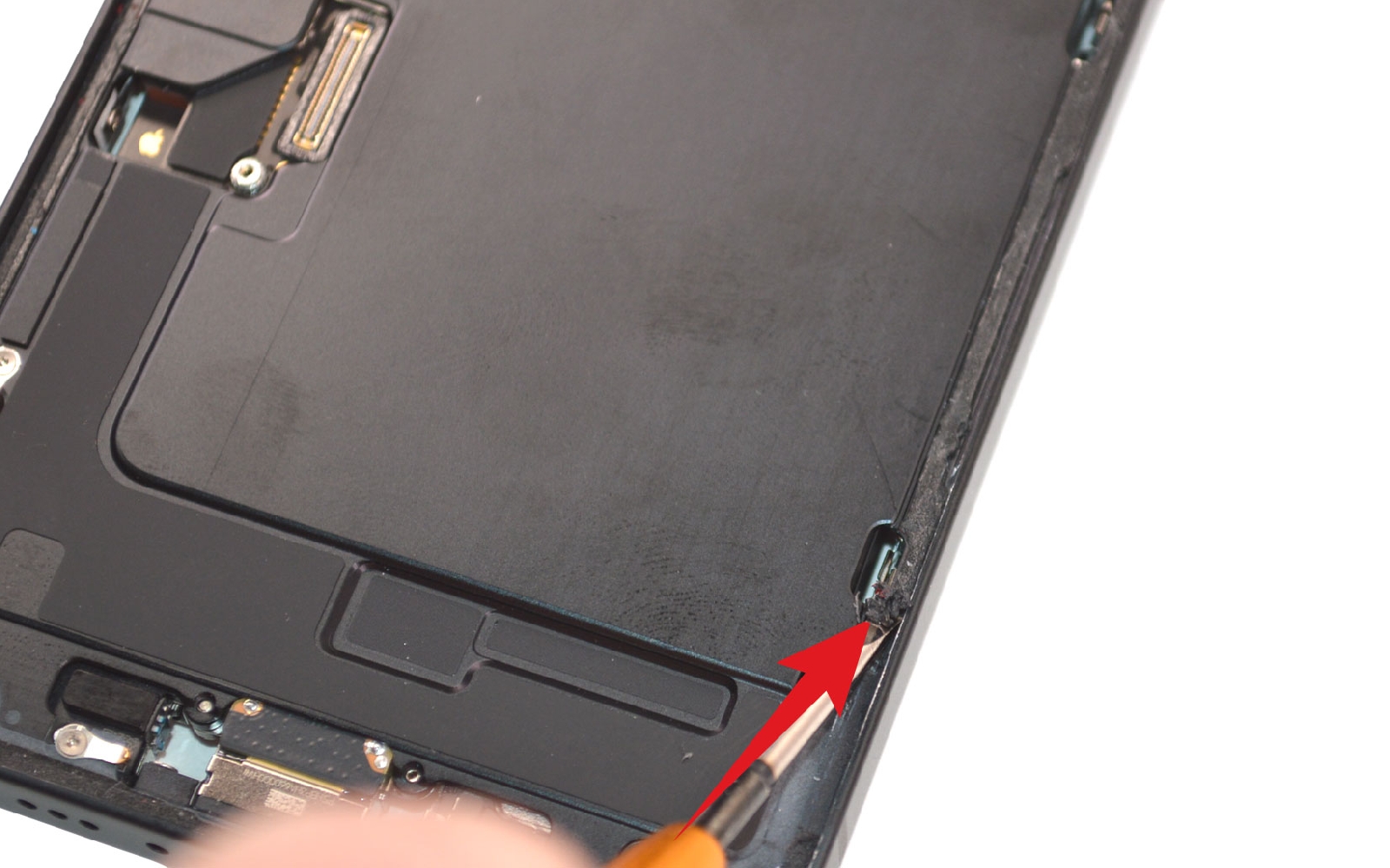

Il faut maintenant installer la nouvelle pièce détachée et remonter votre iPhone 16e. Pour cela, suivez les étapes précédentes dans le sens contraire mais arrêtez vous à la vitre arrière car vous allez devoir installer un nouveau joint d'étanchéité. Nous vous proposons de suivre l'un de ces deux tutoriels pour appliquer l'adhésif :
- Tuto vidéo
- Tuto photos

Comment changer la caméra arrière sur iPhone 16e photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer la caméra arrière sur iPhone 16e photo 1
Comment changer la caméra arrière sur iPhone 16e photo 2
Comment changer la caméra arrière sur iPhone 16e photo 3
Comment changer la caméra arrière sur iPhone 16e photo 4
