Changement de nappe capteur de proximité sur iPhone 3GS

Temps estimé : 15 min
Difficulté : 2/5
iPhone 3GS | Temps estimé : 15 min Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› Votre iPhone 3GS ne coupe pas l'écran quand vous le placez à l'oreille

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
nappe numéro 3 capteur de proximité iPhone 3GS
9,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 3G et 3GS
4,90 €
Ajouter au panier

ETAPE 1 : Dévisser les vis de la vitre arrière
Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.
ETAPE 2a : Retirer le bloc complet (tactile + LCD)
Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone

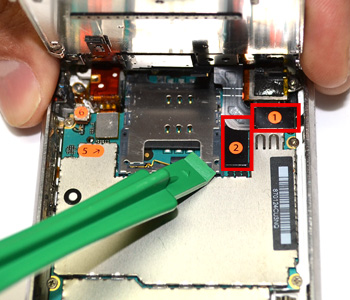

ETAPE 3 : Déconnecter les nappes du tactile et du LCD
Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.
ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)
Toujours en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°. Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement. Votre bloc écran est maintenant totalement libre .

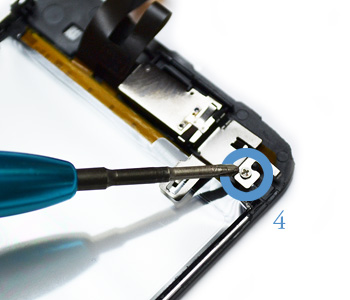

ETAPE 5a : Récupérer le capteur de proximité
A l'aide d'un tournevis cruciforme retirer la vis située dans le coin supérieur gauche du châssis.

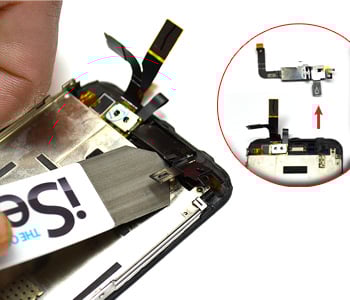

ETAPE 5b : Récupérer le capteur de proximité
Retirer la plaquette métallique et le capteur de proximité.

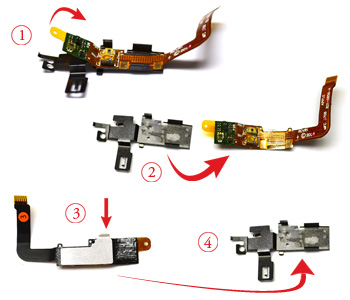

ETAPE 6 : Conseils pour le remontage
Décoller la nappe de sa plaquette afin de venir y déposer votre nouvelle nappe. Pour recoller celle-ci il vous suffit de retirer les films protecteurs de la nouvelle nappe et de la repositionner. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.

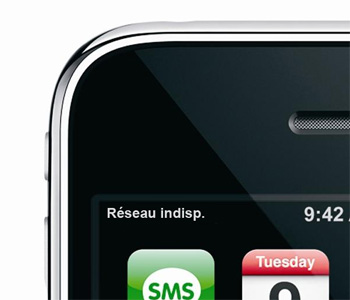

Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.

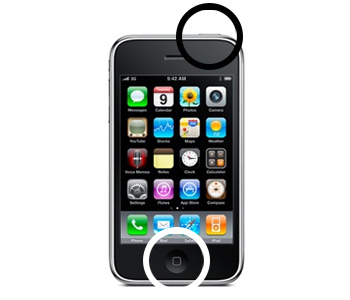

Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
