Comment changer le connecteur de charge sur iPhone 16e

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16e
Réparation
Note de réparabilité 13/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Prise de charge abîmé

Avec le temps et l’usage quotidien, ce composant essentiel peut rencontrer plusieurs problèmes : câble qui ne tient plus en place, charge lente ou inexistante, connexion instable, ou encore impossibilité de synchroniser votre iPhone avec un ordinateur. Avant de penser à changer de téléphone, sachez que cette panne est fréquente… et surtout réparable !

Grâce aux tutoriels Brico-phone, vous pouvez remplacer vous-même le connecteur de charge de votre iPhone 16e, même sans être un expert en réparation. Notre guide complet est là pour vous accompagner à chaque étape, avec des conseils clairs et accessibles. Réparer vous-même, c’est non seulement économique, mais aussi écologique : vous prolongez la vie de votre appareil et réduisez les déchets électroniques.

Alors sortez vos outils, suivez le guide, et redonnez une seconde jeunesse à votre iPhone !

Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

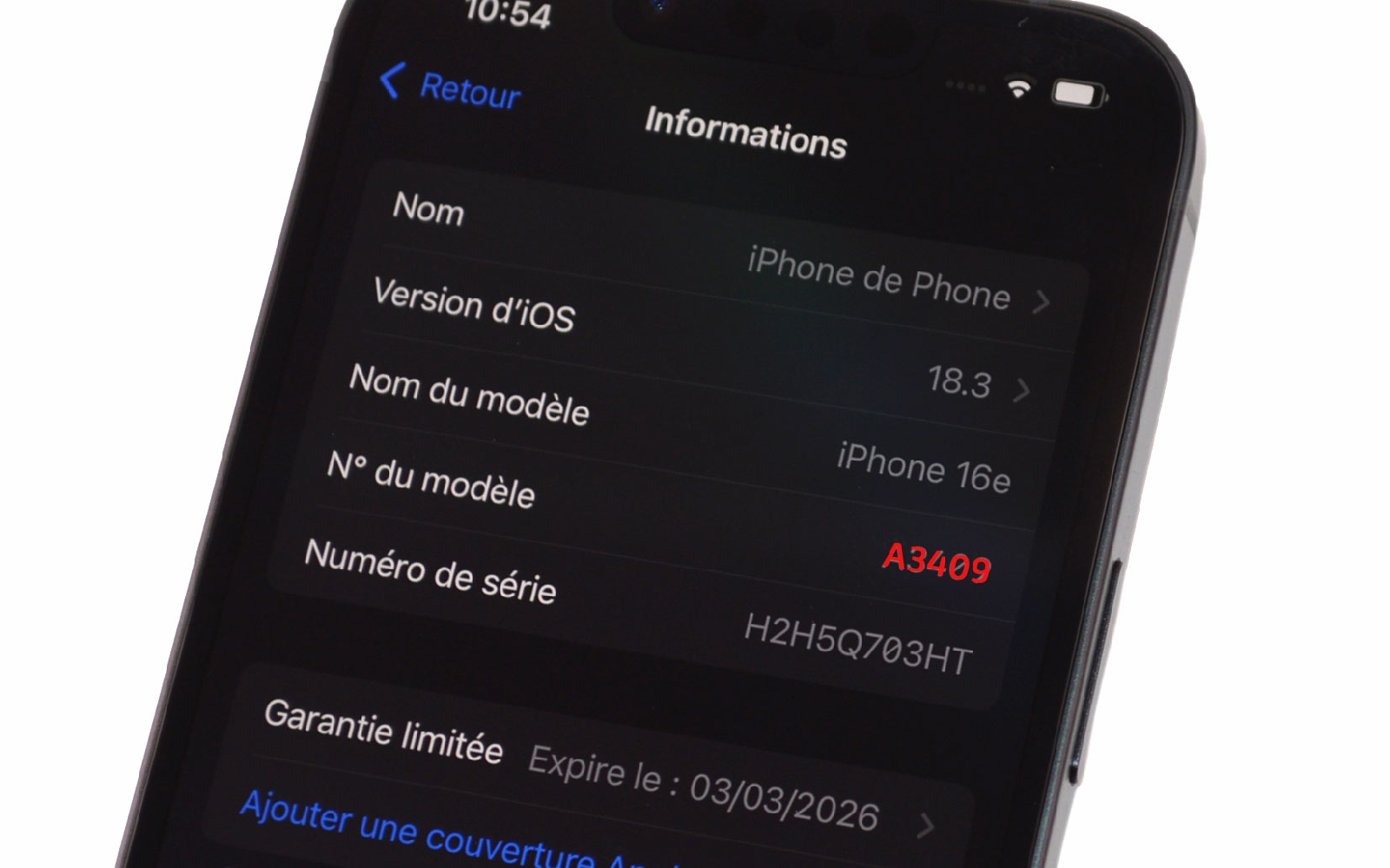

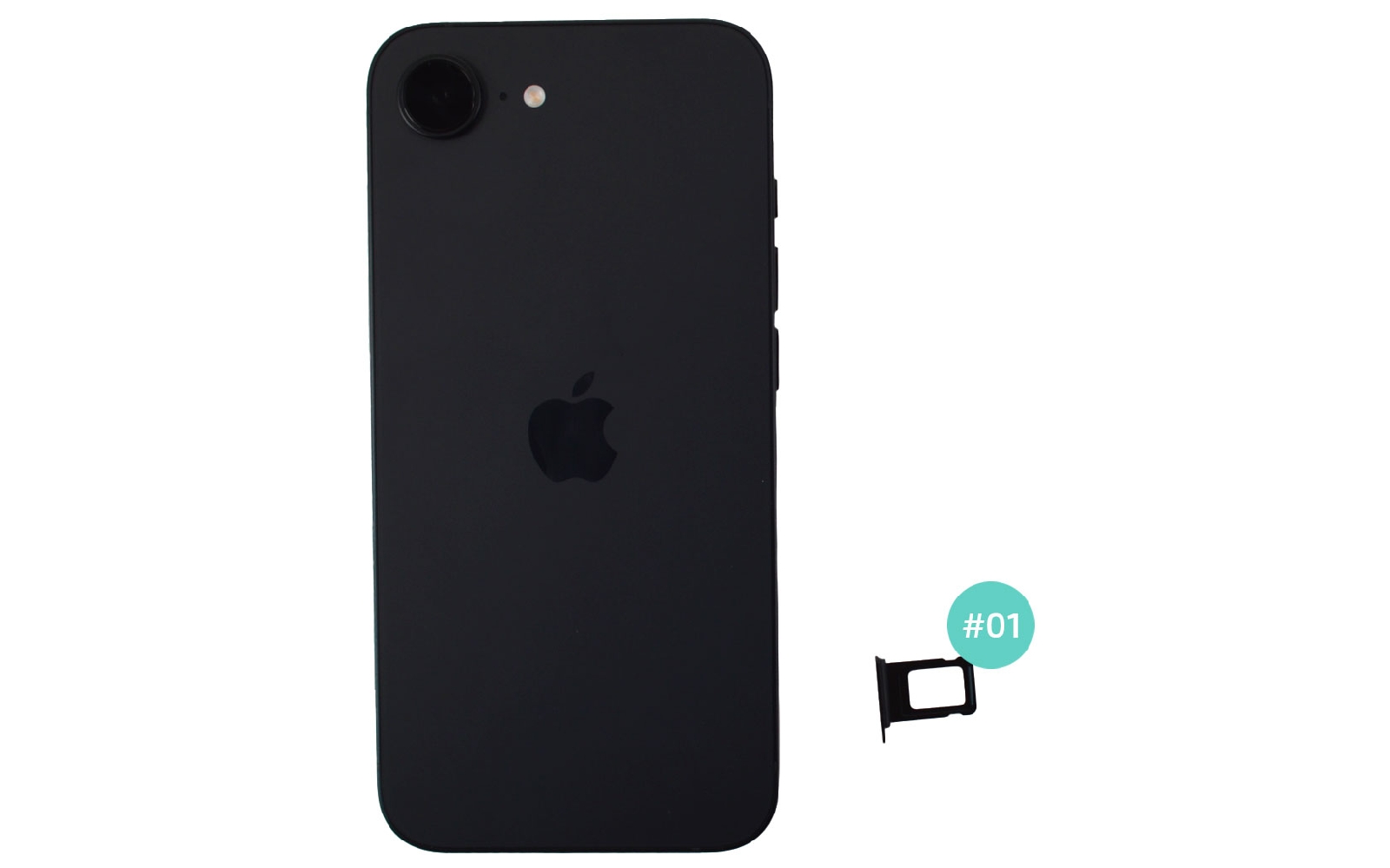

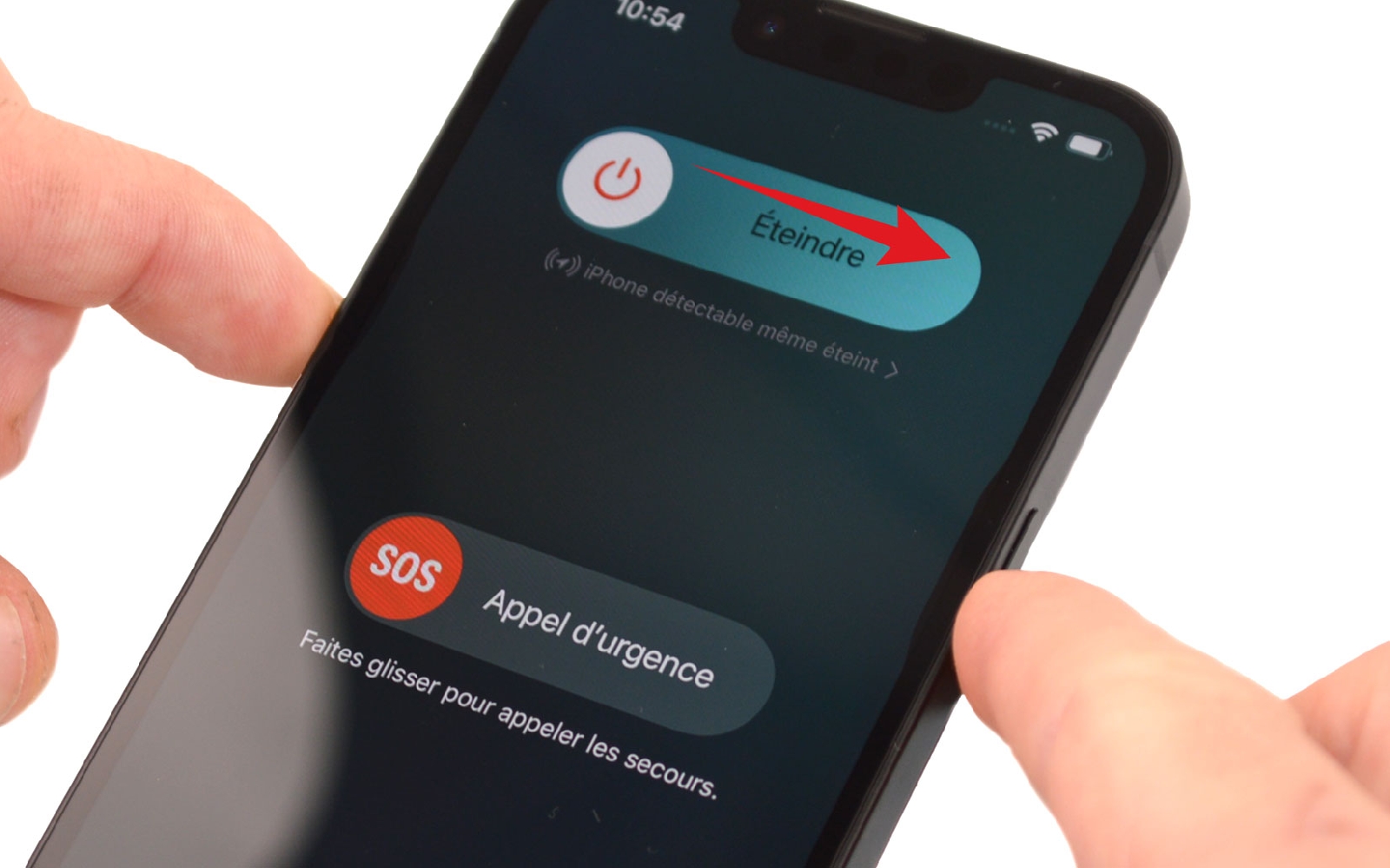

Avant de commander vos pièces détachées ou de suivre un tutoriel de réparation, il est essentiel de bien connaître le numéro de modèle de votre iPhone. En effet, même si plusieurs modèles se ressemblent extérieurement, les composants internes peuvent varier, et une pièce non compatible pourrait ne pas fonctionner, voire endommager votre appareil. Par exemple, pour l’iPhone 16e, le modèle exact est A3409. Cette information vous permettra de sélectionner les bonnes pièces et de suivre le tutoriel correspondant, sans risque d’erreur. Vous pouvez retrouver le numéro de modèle de deux façons : - Allez dans Réglages > Général > Informations, puis repérez le champ “Numéro de modèle”. - Il est également inscrit en tout petit à l’intérieur de la prise de charge, gravé directement sur la structure métallique de l’appareil. Prenez quelques secondes pour vérifier ce détail et assurez-vous une réparation réussie, sans mauvaise surprise ! Une fois votre commande reçue, commencez par éteindre votre téléphone et retirez le rack SIM.
Outils
SIM
Etape 1

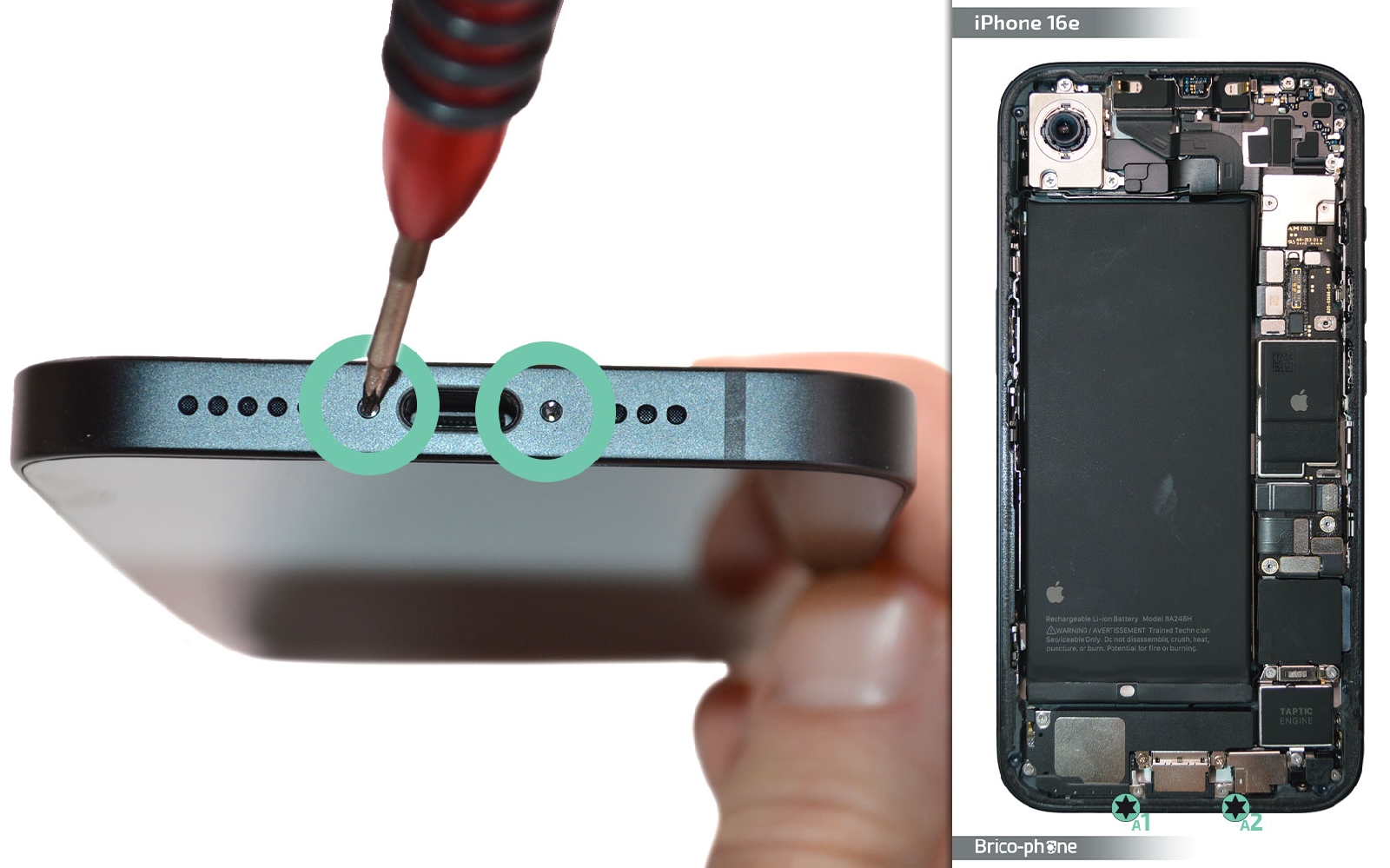

Etape 1 Retirer les vis pentalobe

Saisissez le tournevis pour extraire les deux vis pentalobe situées de part et d'autre de la prise de charge de votre iPhone 16e. Placez les vis sur le patron d'aide au montage afin de ne perdre ni vis ni composant lors de la réparation.
Outils
Tournevis Pentalobe
Etape 2

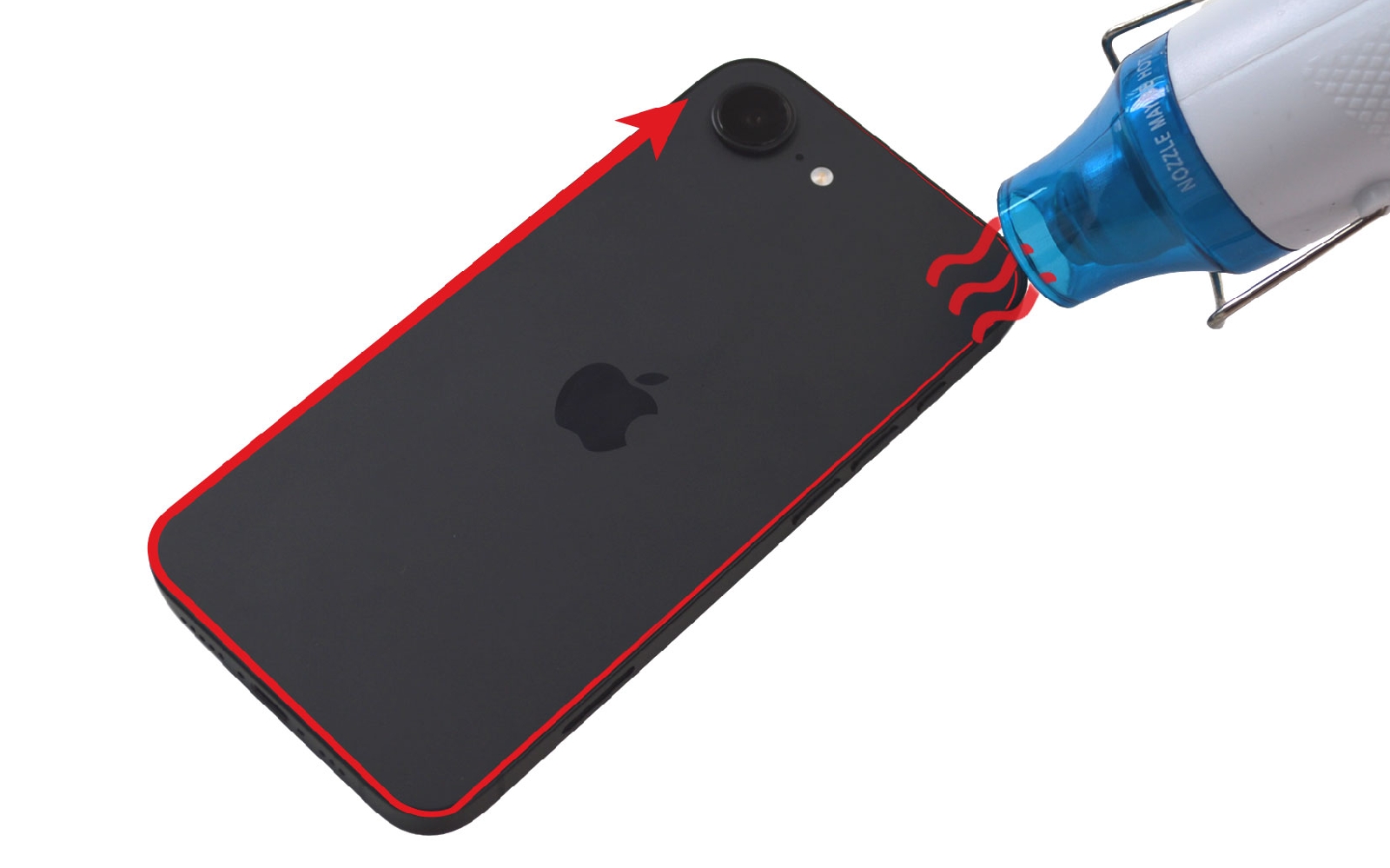

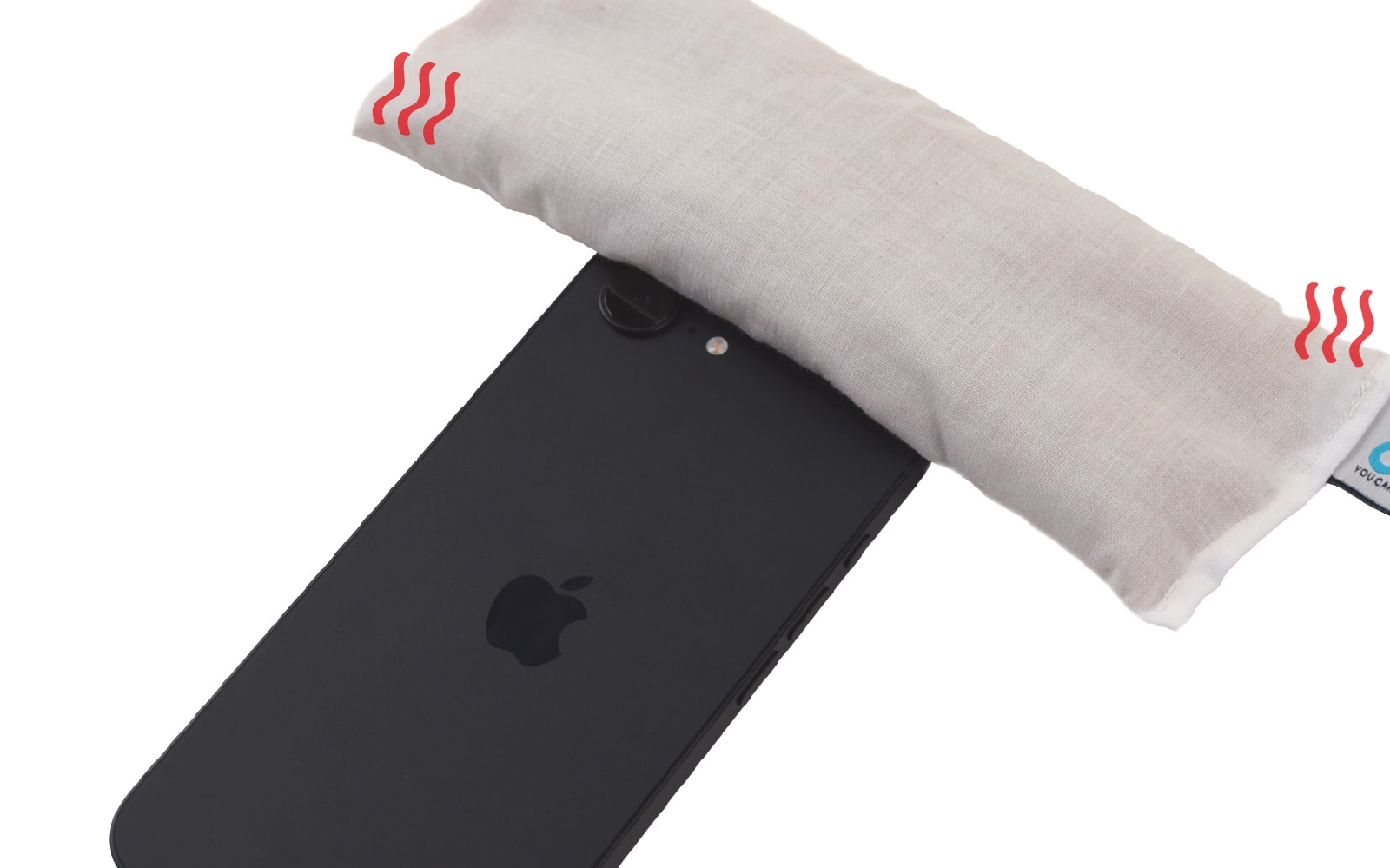

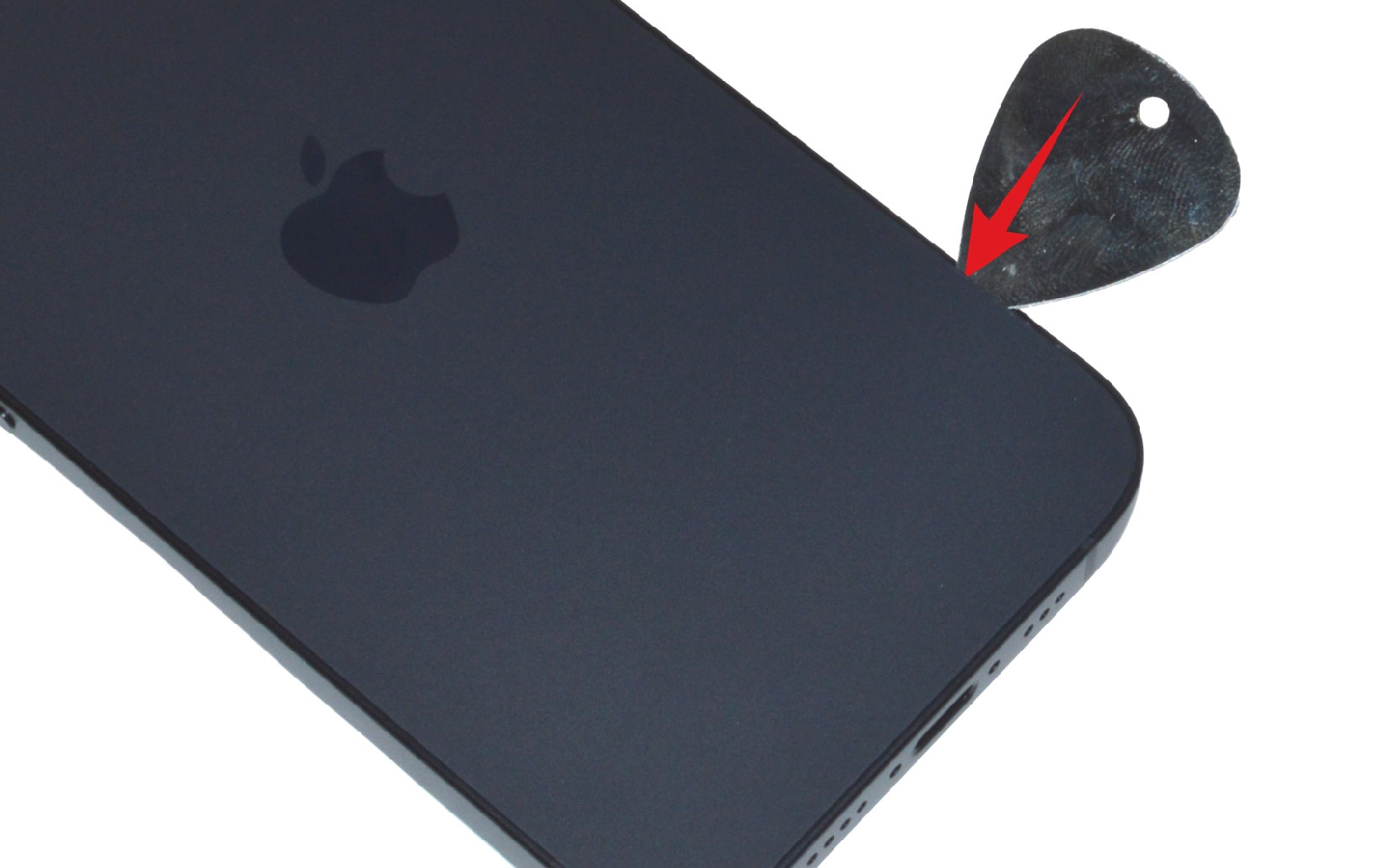

Etape 2 Chauffer l'arrière de l'appareil

Pour accéder à l’intérieur de votre iPhone 16e et pouvoir remplacer une pièce, la première étape consiste à retirer la vitre arrière. Celle-ci est solidement collée au châssis à l’aide d’un adhésif puissant conçu pour résister à la chaleur et à l’humidité. Pour décoller cette vitre sans l’endommager, il est indispensable de chauffer l’arrière du téléphone afin de ramollir la colle. Pour cela, vous pouvez utiliser : - Un coussin chauffant (comme ceux fournis dans nos kits de réparation), à placer quelques minutes sur la face arrière après l'avoir passé au micro-ondes, - Ou bien un décapeur thermique ou sèche-cheveux, en veillant à chauffer uniformément sans rester trop longtemps au même endroit pour éviter toute surchauffe. Une fois l’adhésif ramolli, il vous suffira d’insérer un médiator en métal troué puis ceux en plastique pour décoller délicatement la vitre. Cette étape est cruciale : prenez votre temps et suivez bien les instructions de notre tutoriel pour éviter de casser la vitre ou d’endommager les composants internes.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

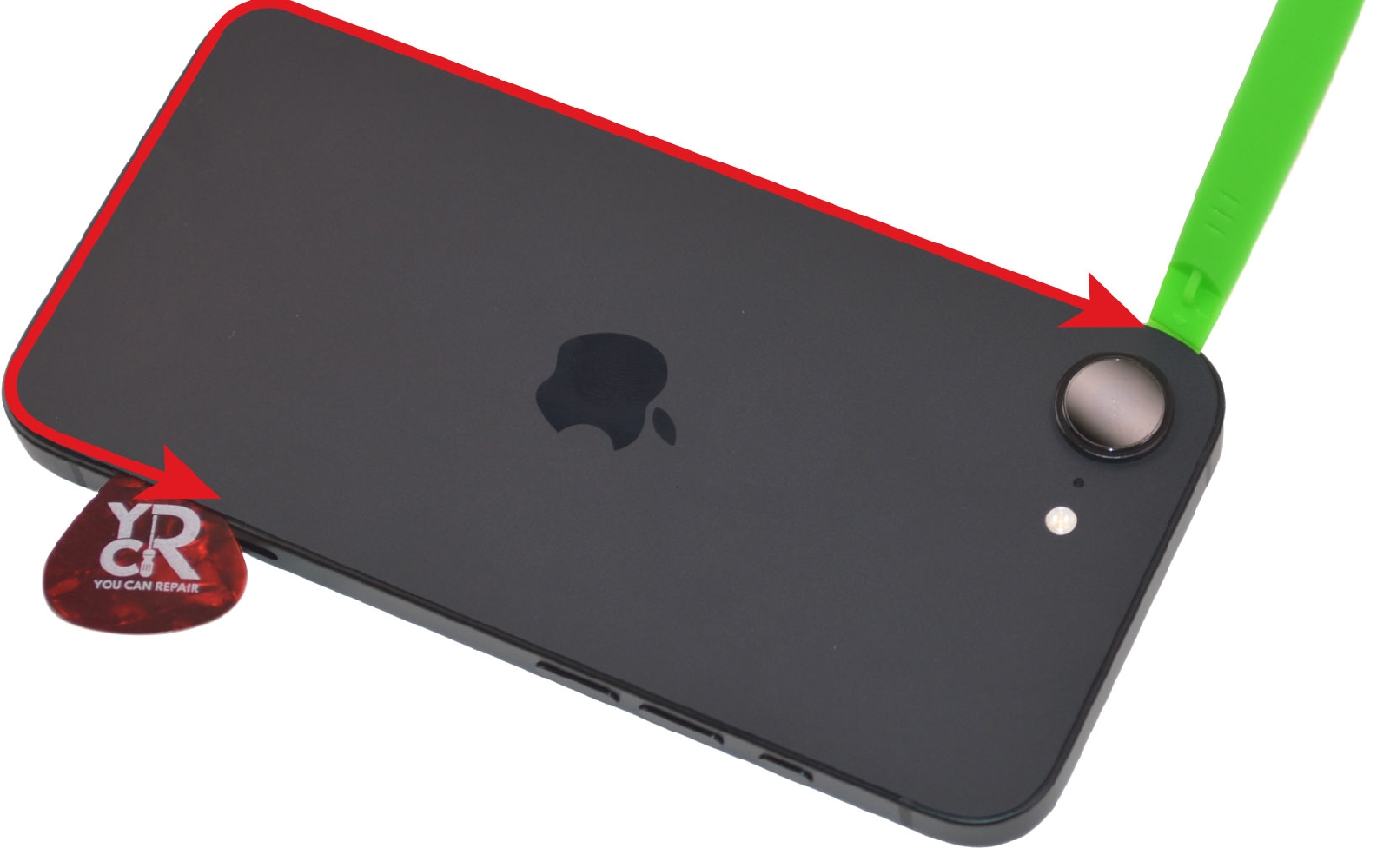

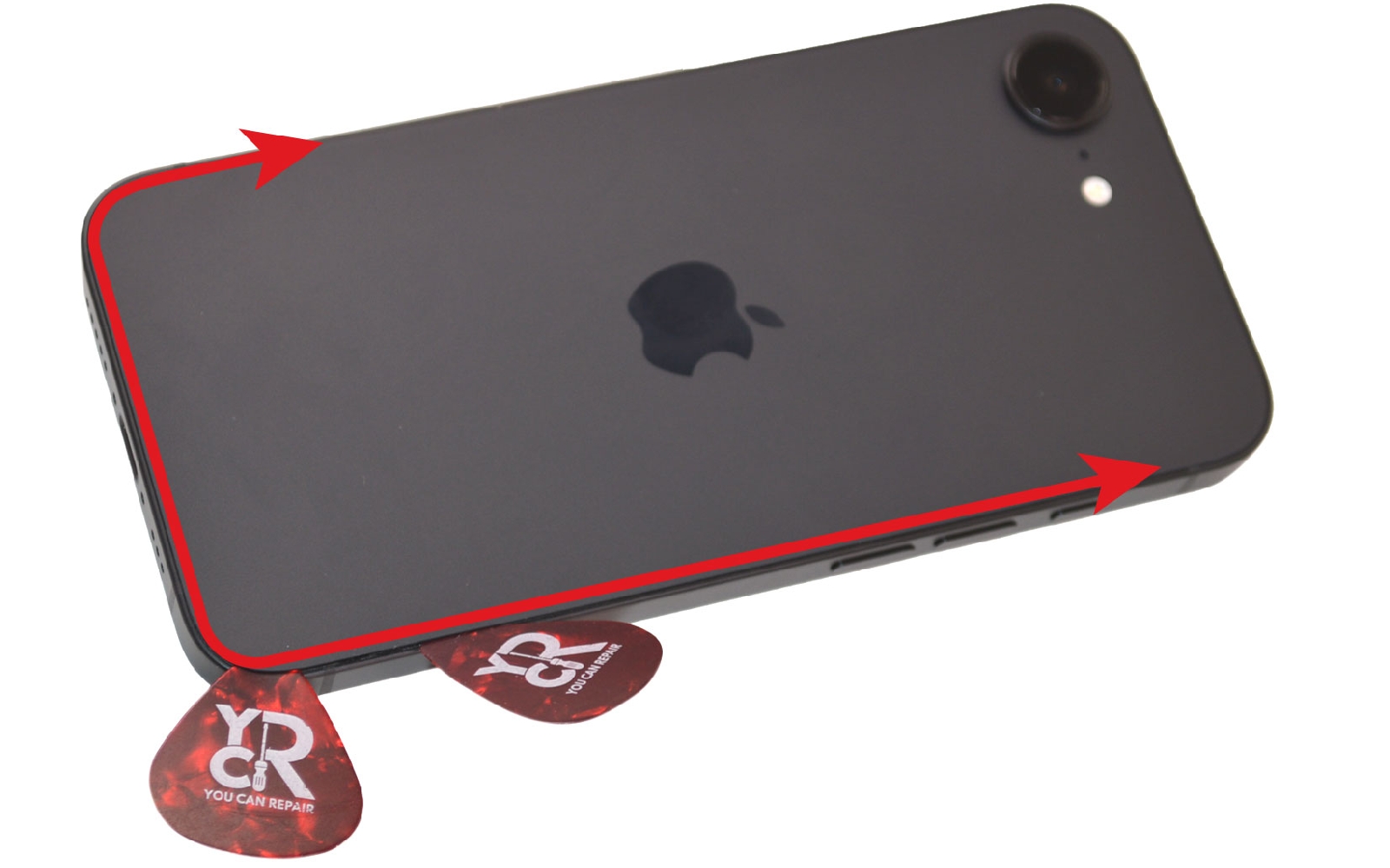

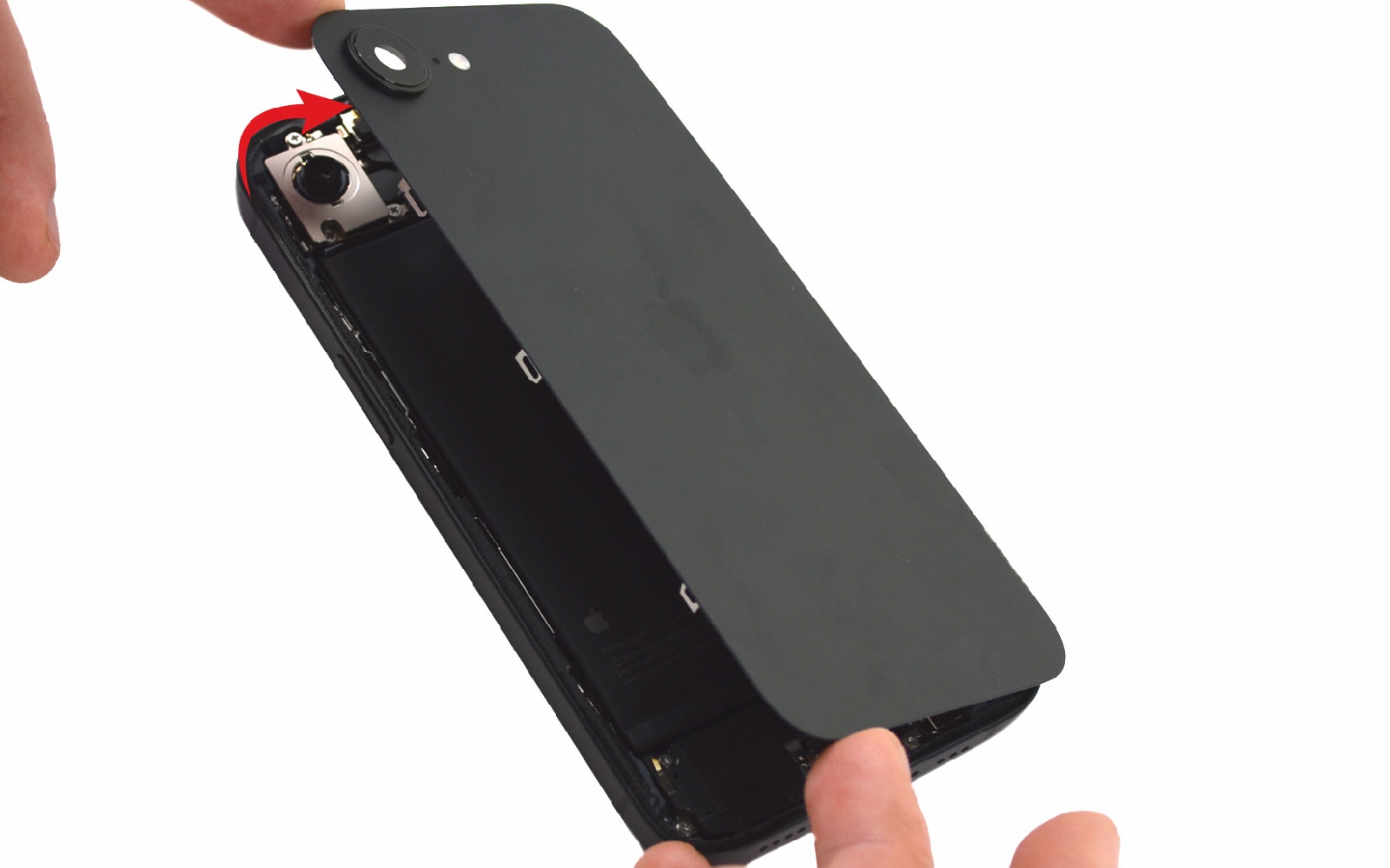

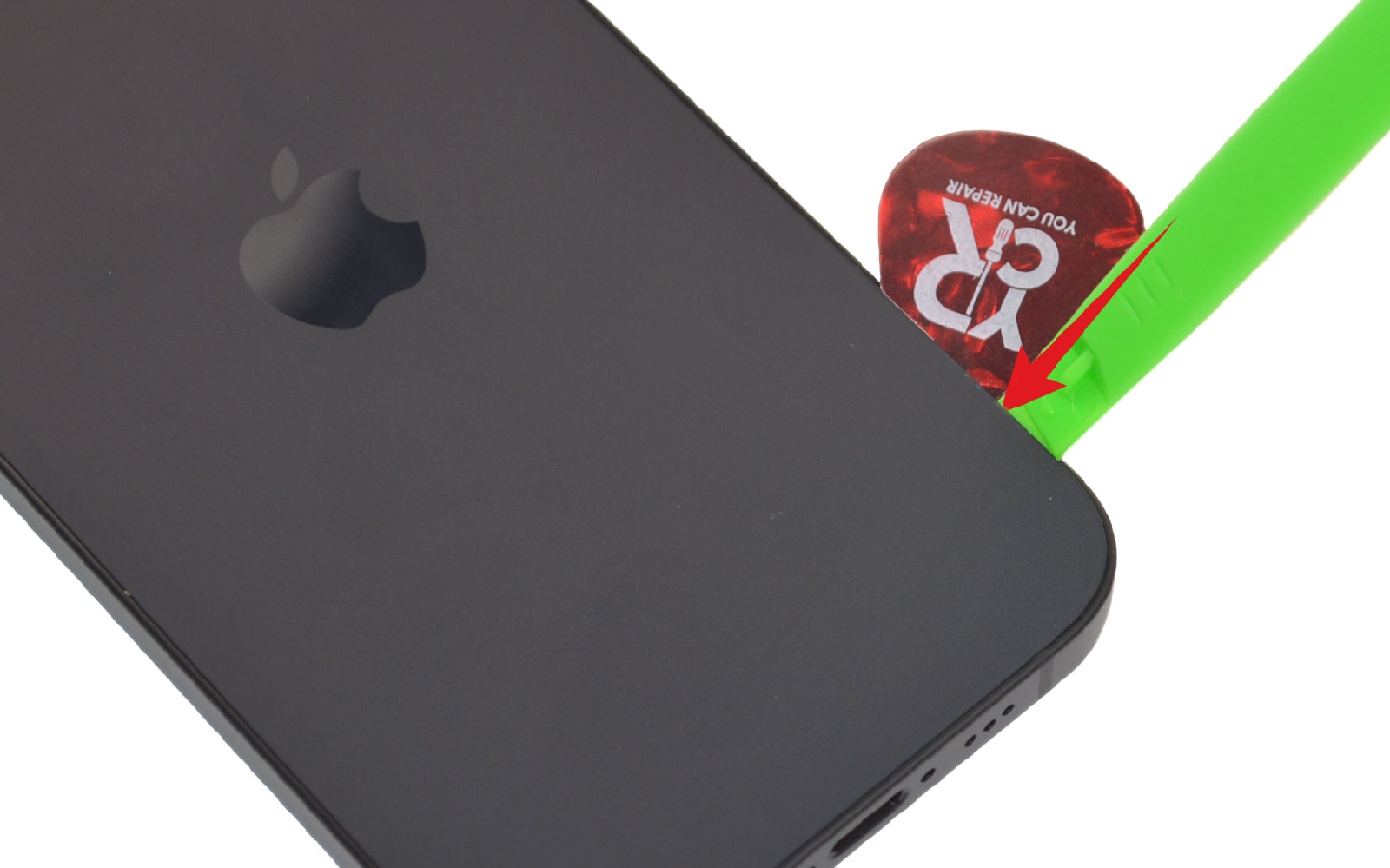

Etape 3 Ouvrir le téléphone

Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau le contour de l'appareil. A l'aide des médiators, décollez délicatement la vitre arrière en les faisant glisser sur tout le contour du téléphone. Vous pouvez également utiliser la spatule verte pour décoller plus facilement le composant. Ensuite, ouvrez le téléphone en faisant basculer la vitre arrière vers la droite en faisant attention aux nappes.
Outils
Médiator
Spatule
Etape 4

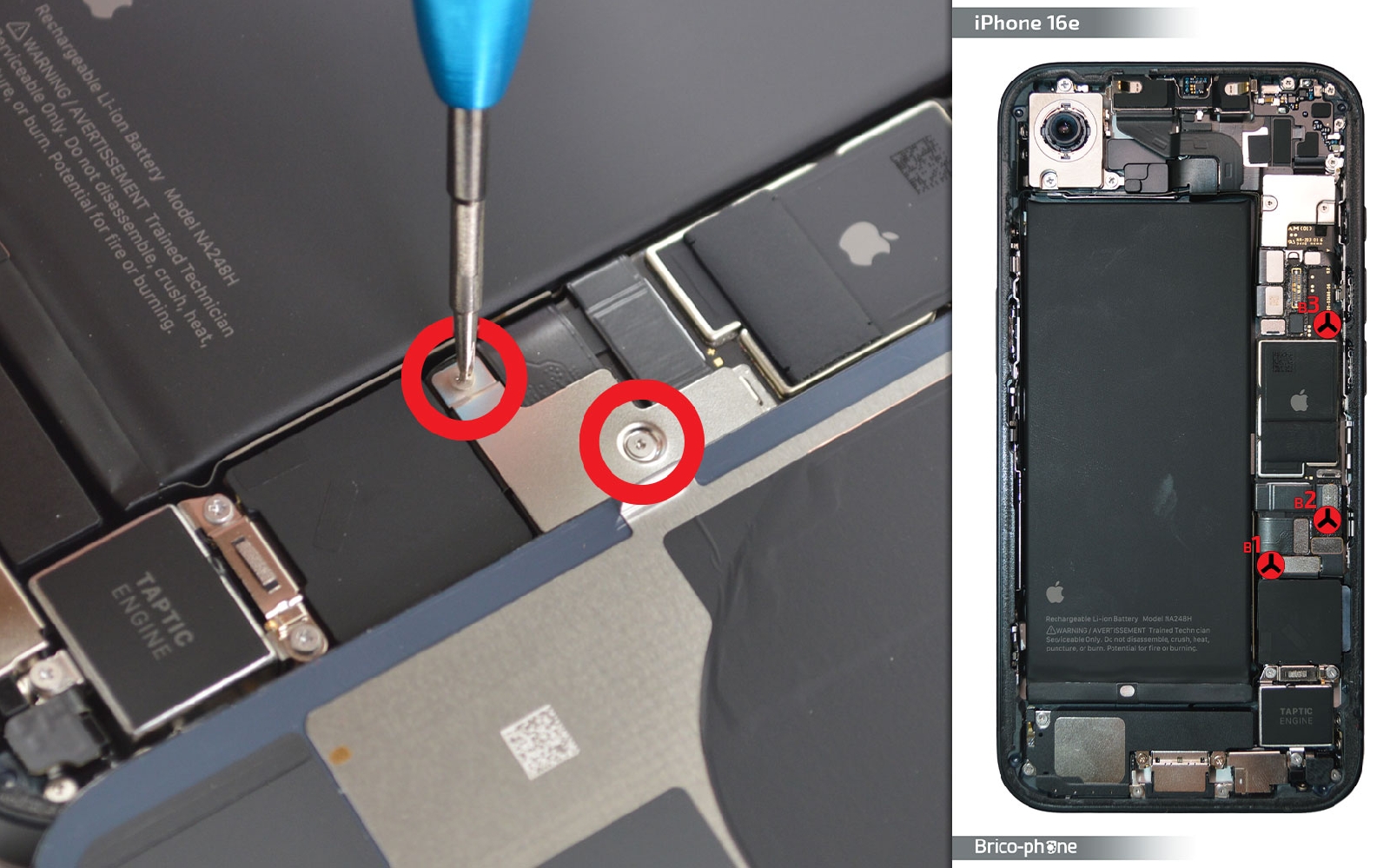

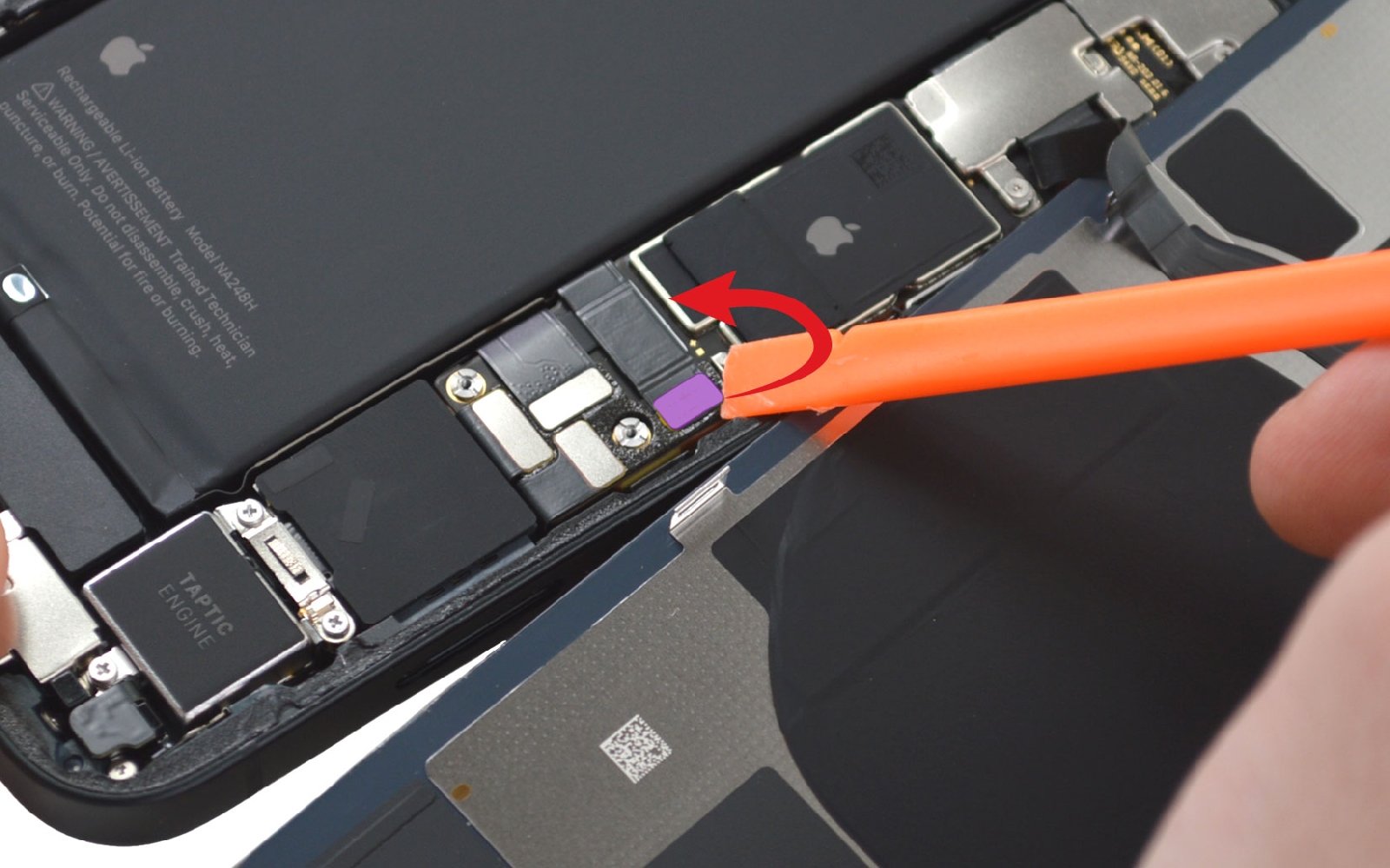

Etape 4 Déconnecter la batterie

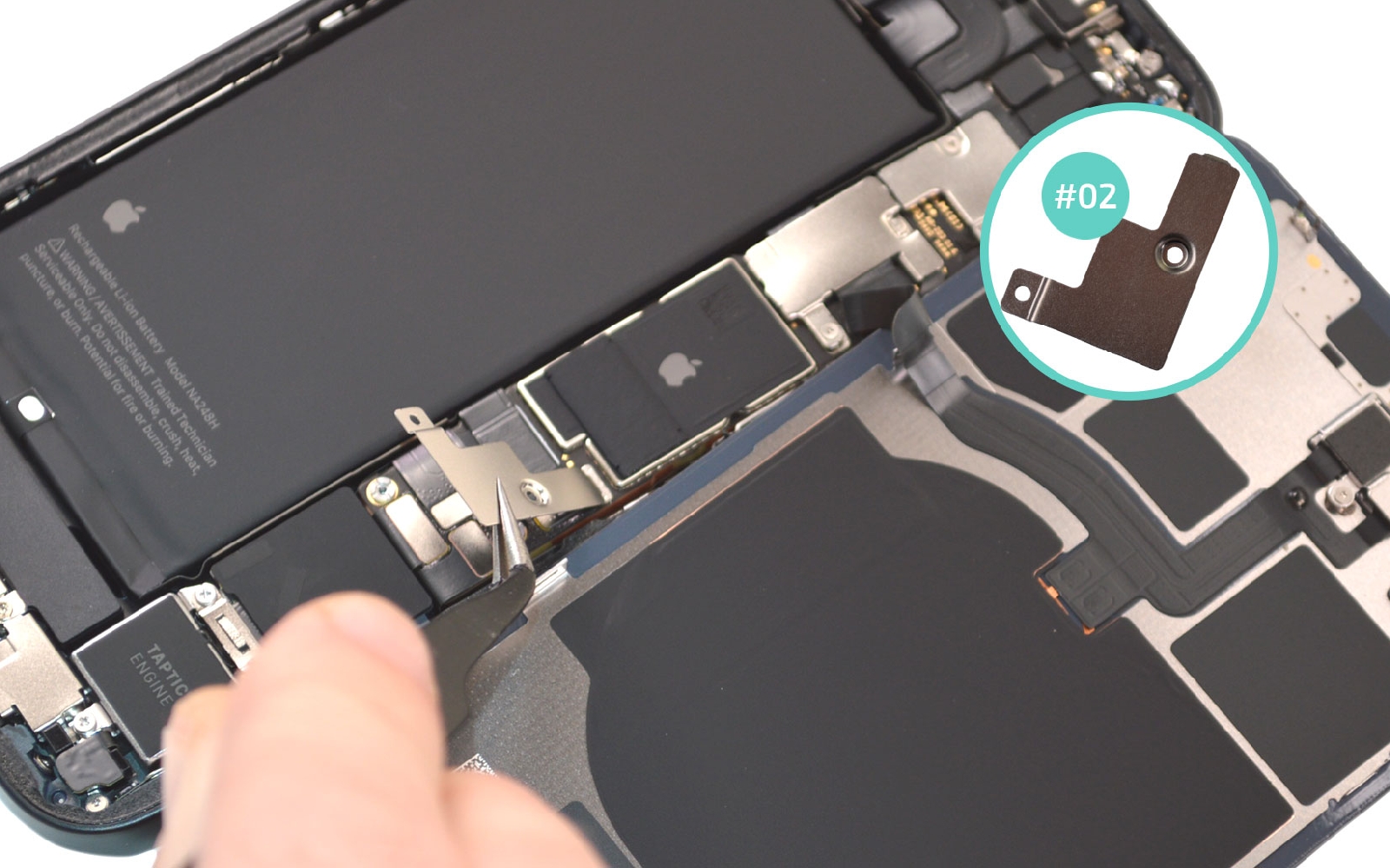

Retirez les deux premières vis avec le tournevis triwing puis ôtez la pincette en métal afin de pouvoir déconnecter la batterie de votre iPhone 16e.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

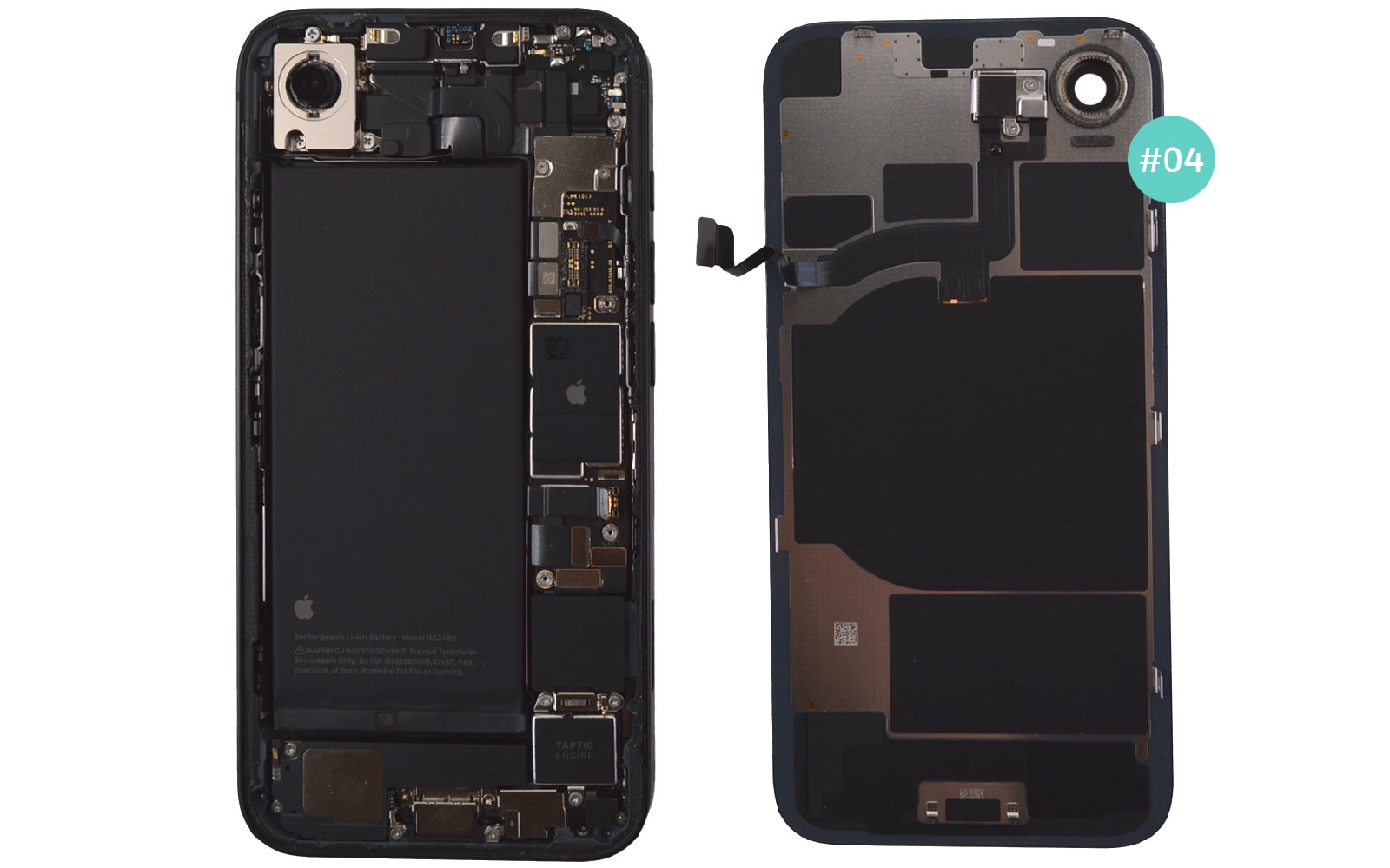

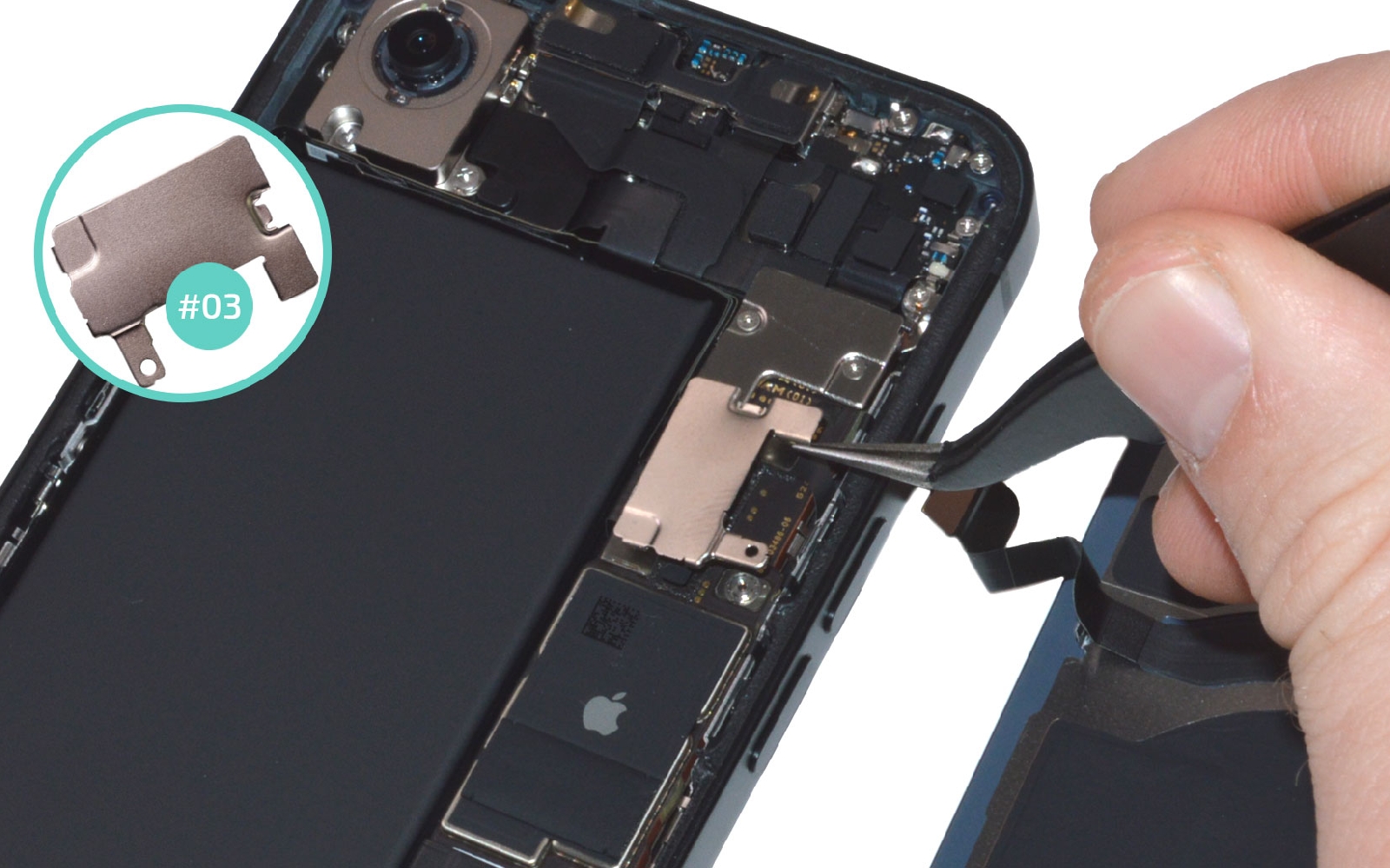

Etape 5 Mettre de coté la vitre arrière

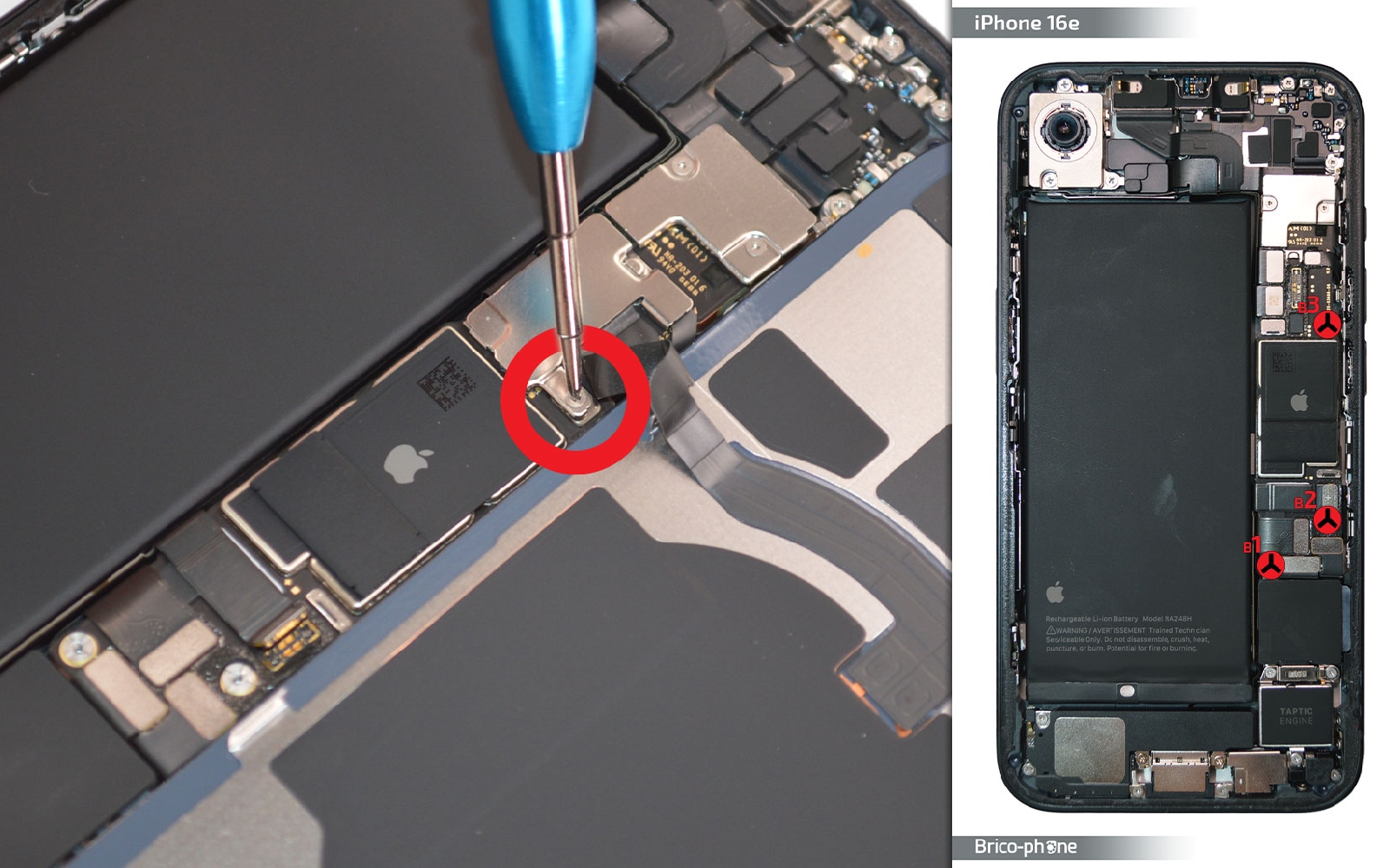

Reprenez le tournevis pour sortir la vis B3 et mettez de coté la plaquette #03. Débranchez la nappe du flash et de l'induction pour libérer la vitre arrière.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

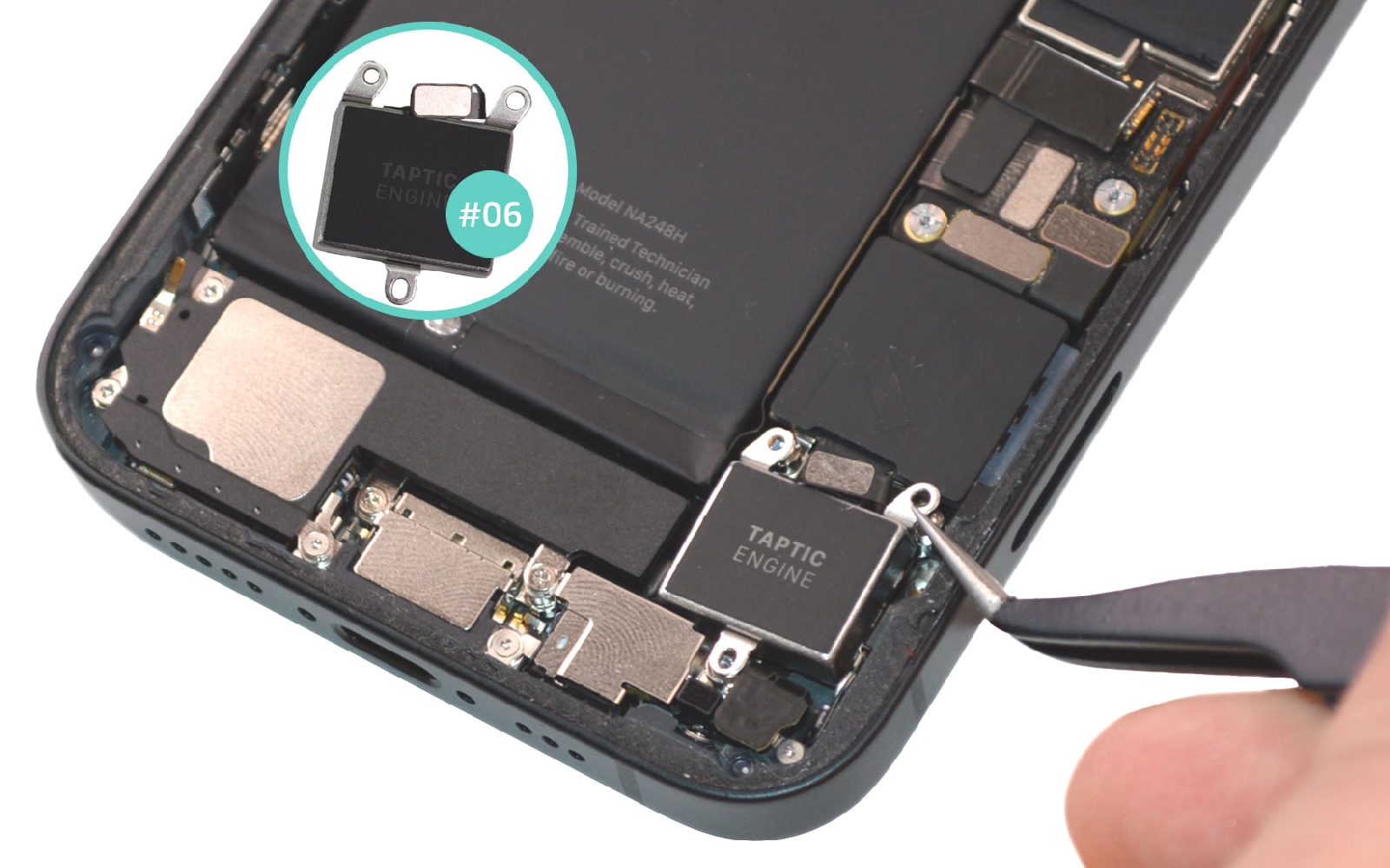

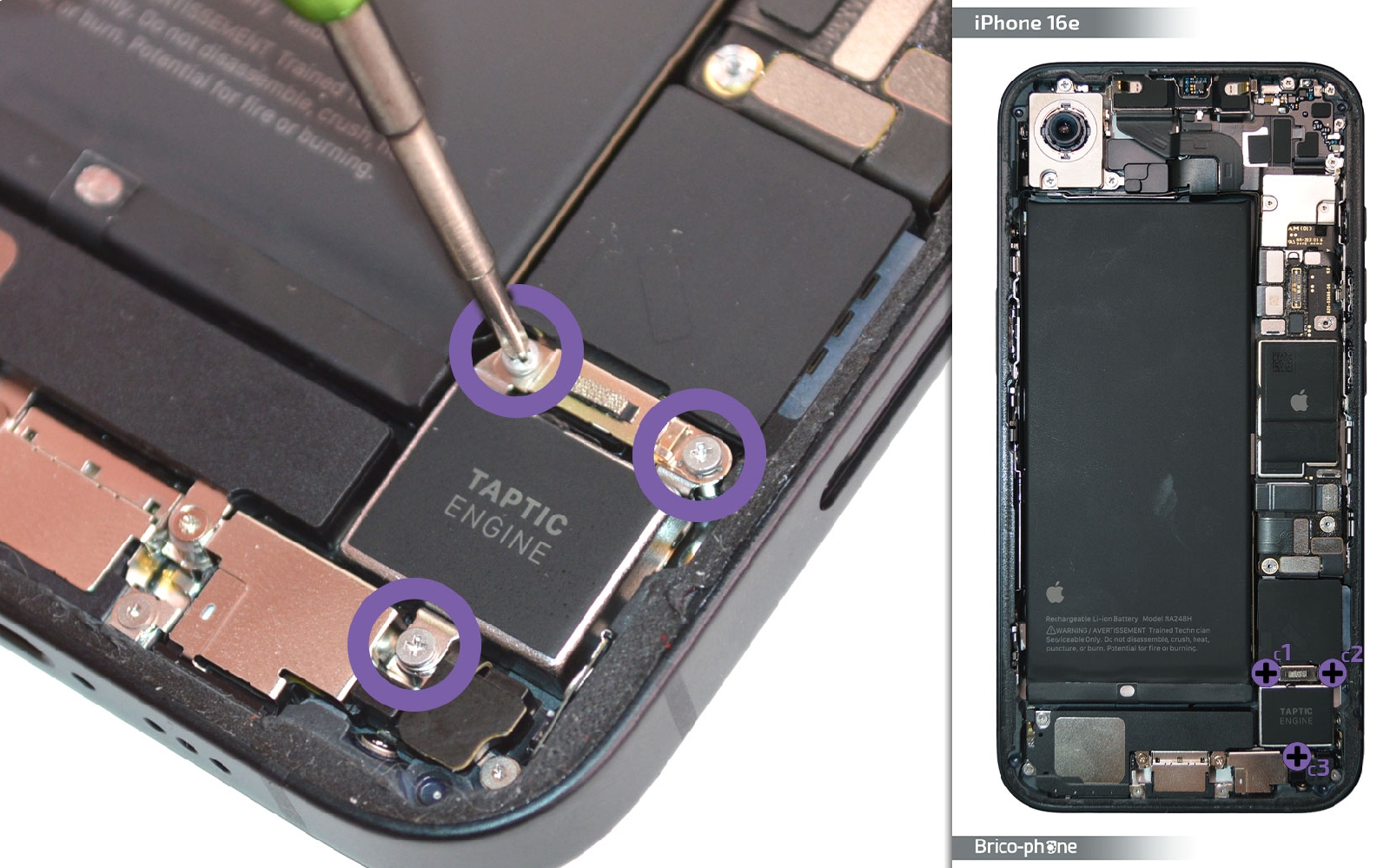

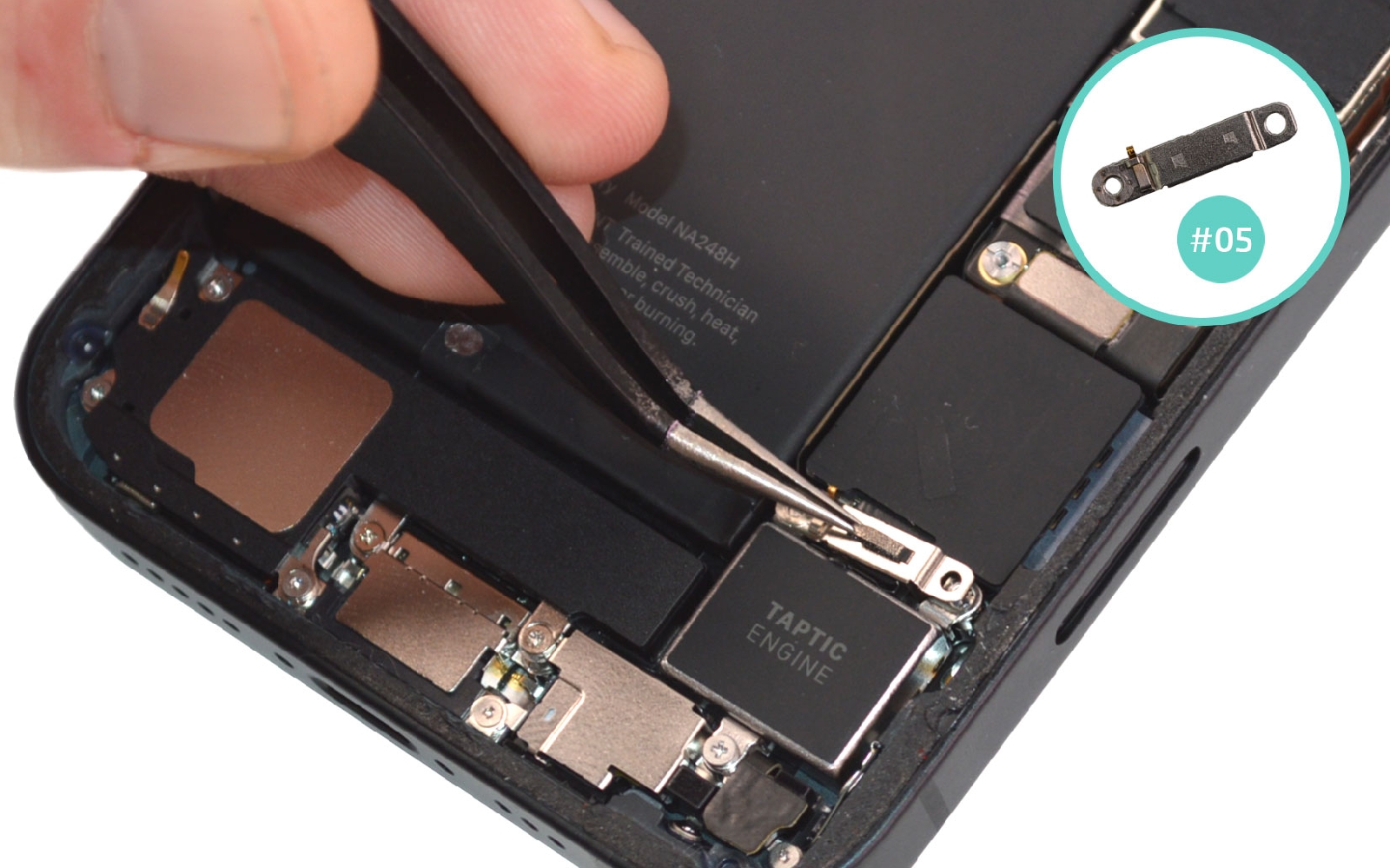

Etape 6 Sortir le vibreur

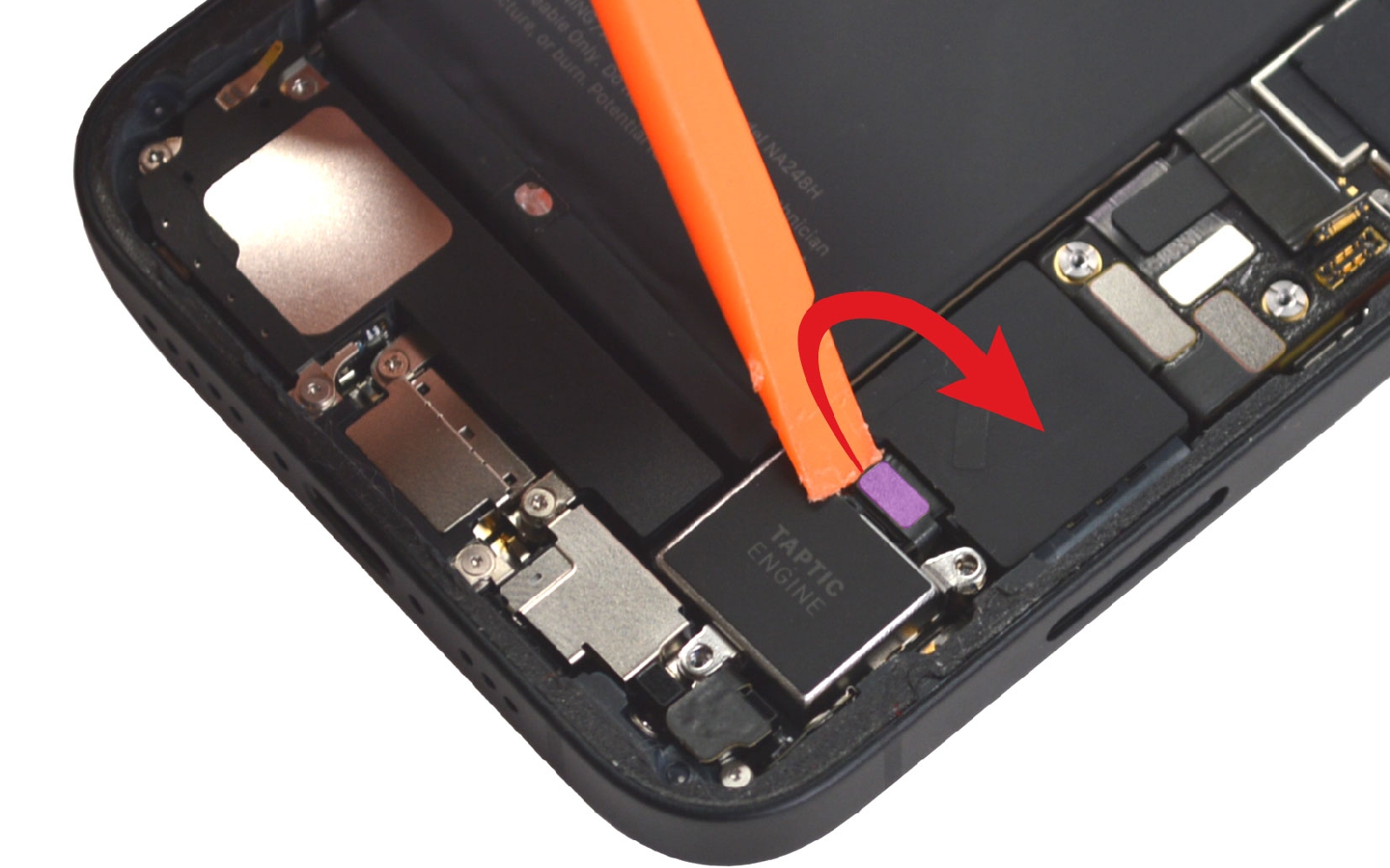

Sur le bas du téléphone, enlevez les vis nommées C avec le tournevis cruciforme. Récupérez la plaquette #05 afin de pouvoir par la suite déconnectez la nappe du Taptic Engine. Saisissez avec la brucelles une extrémité du vibreur pour le disposer sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 7

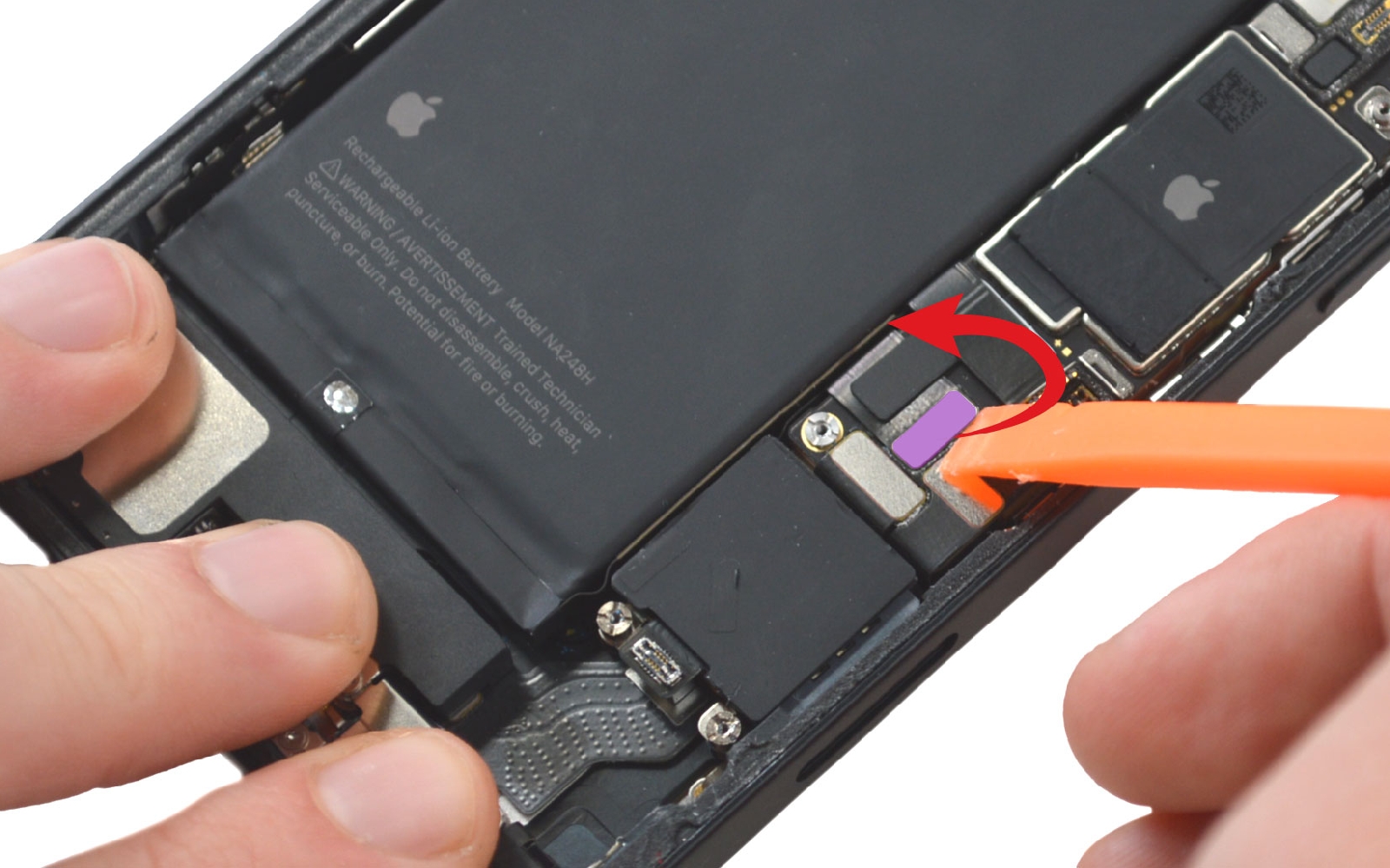

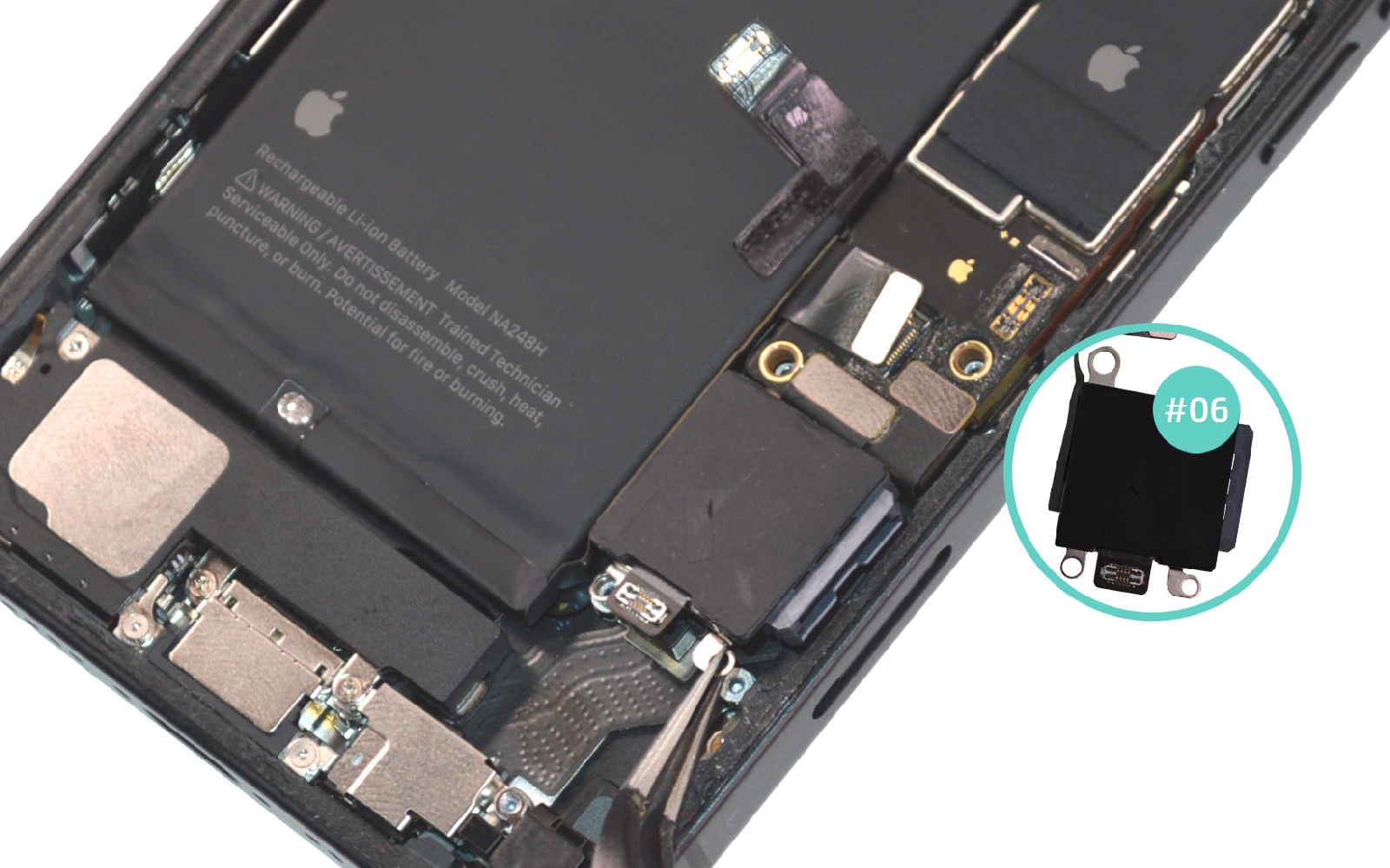

Etape 7 Retirer le lecteur SIM

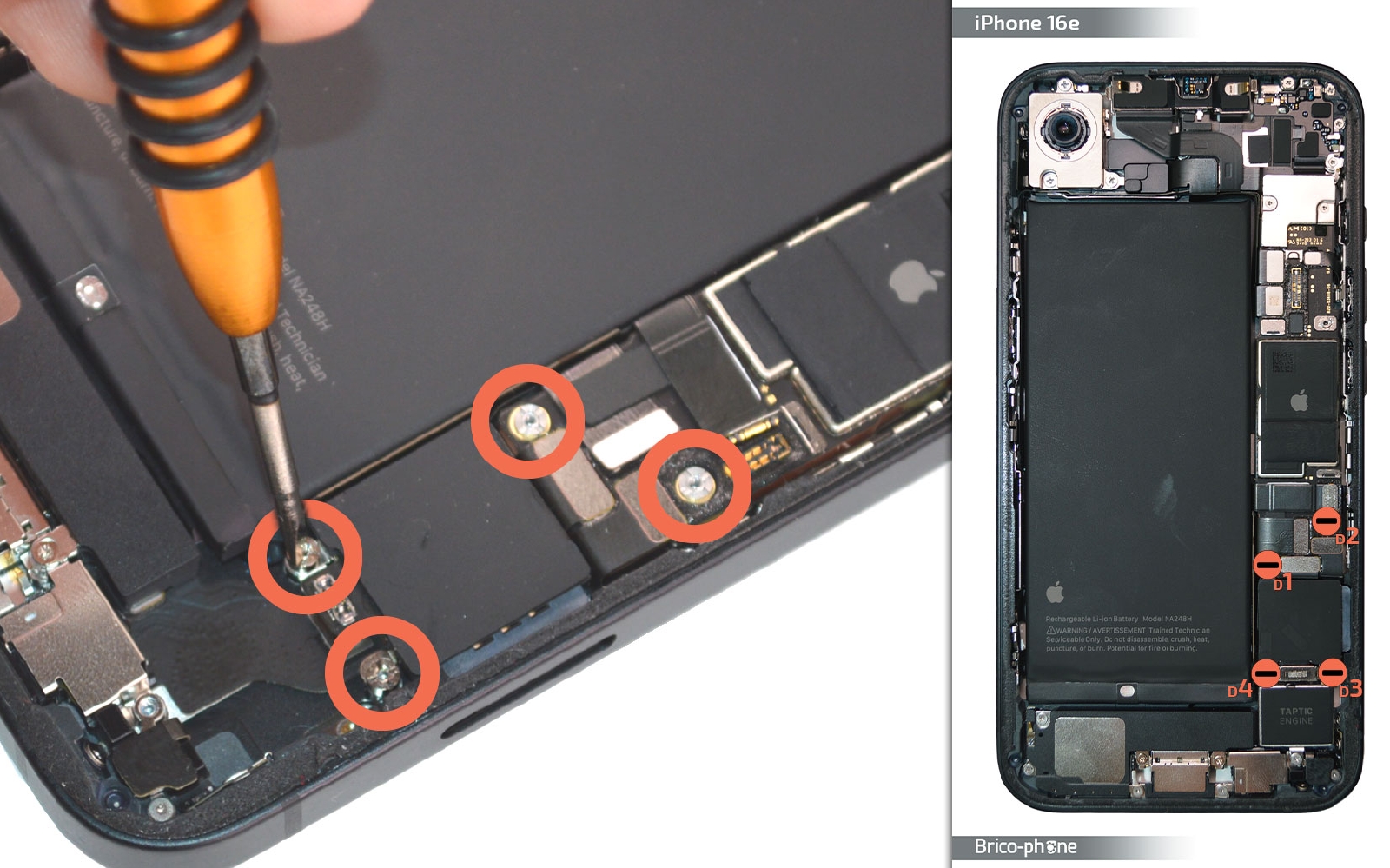

Débranchez la nappe du lecteur SIM avant de retirer les vis avec le tournevis plat. Soulevez légèrement la carte mère pour sortir le composant du châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 8

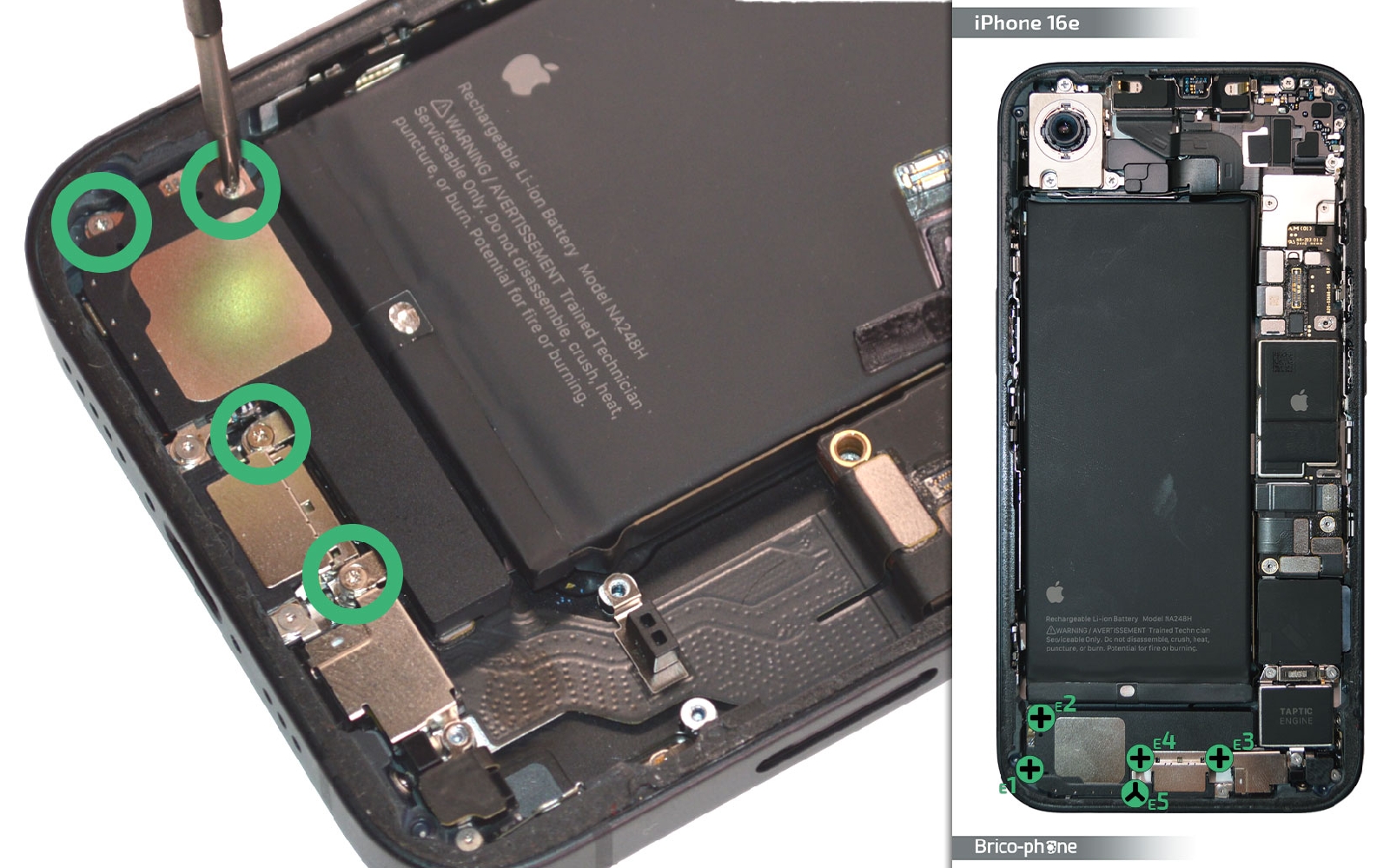

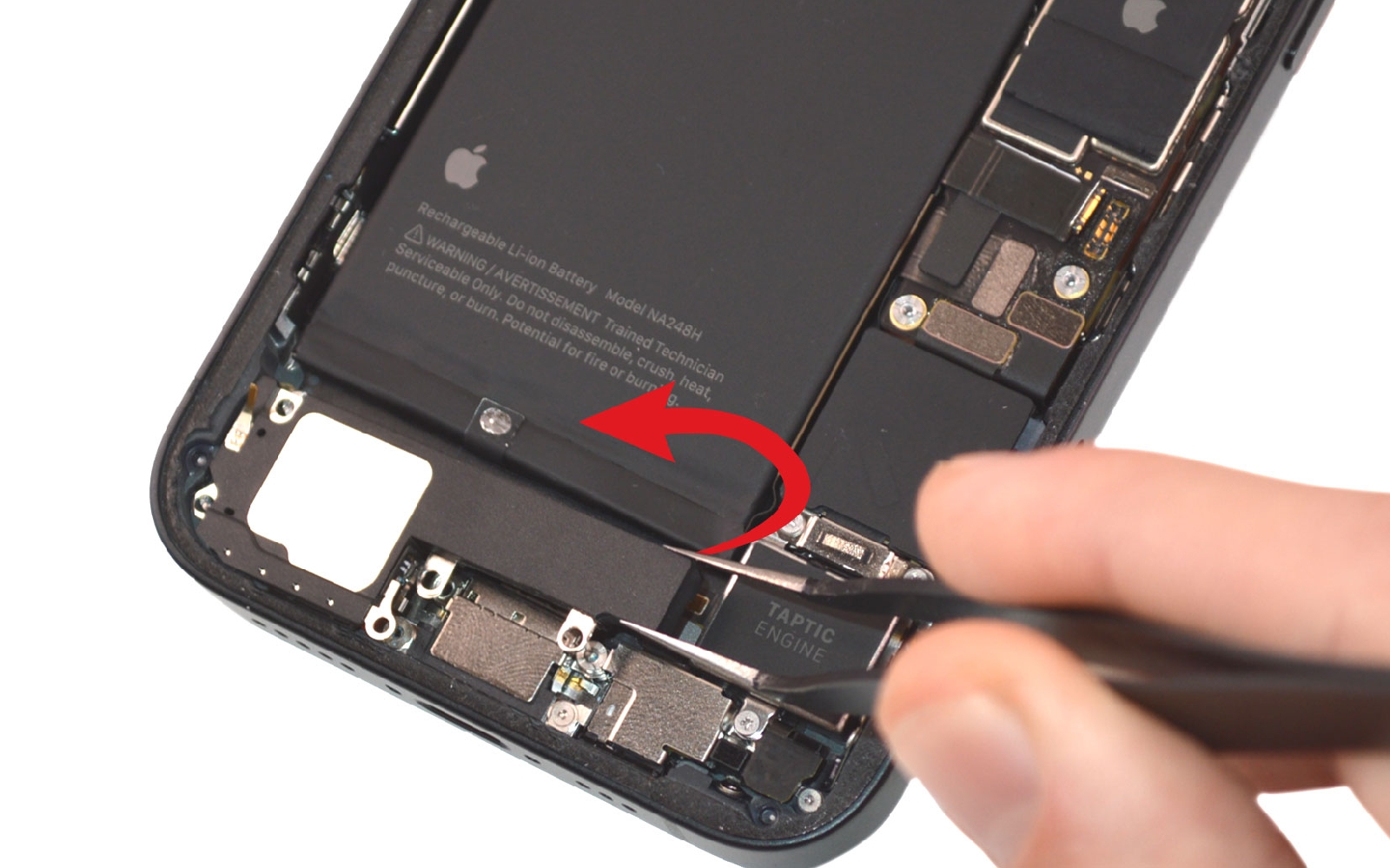

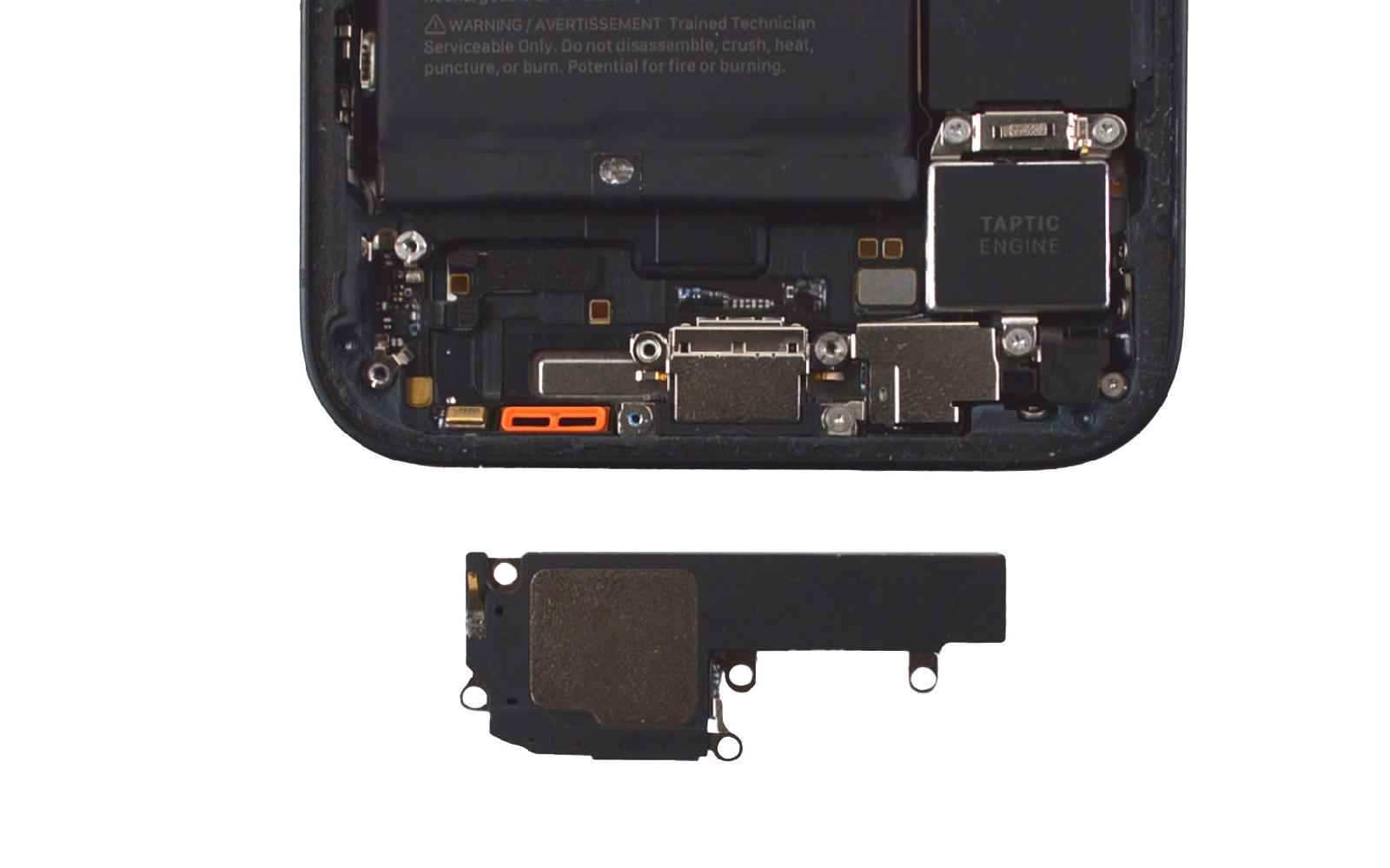

Etape 8 Sortir le haut-parleur externe

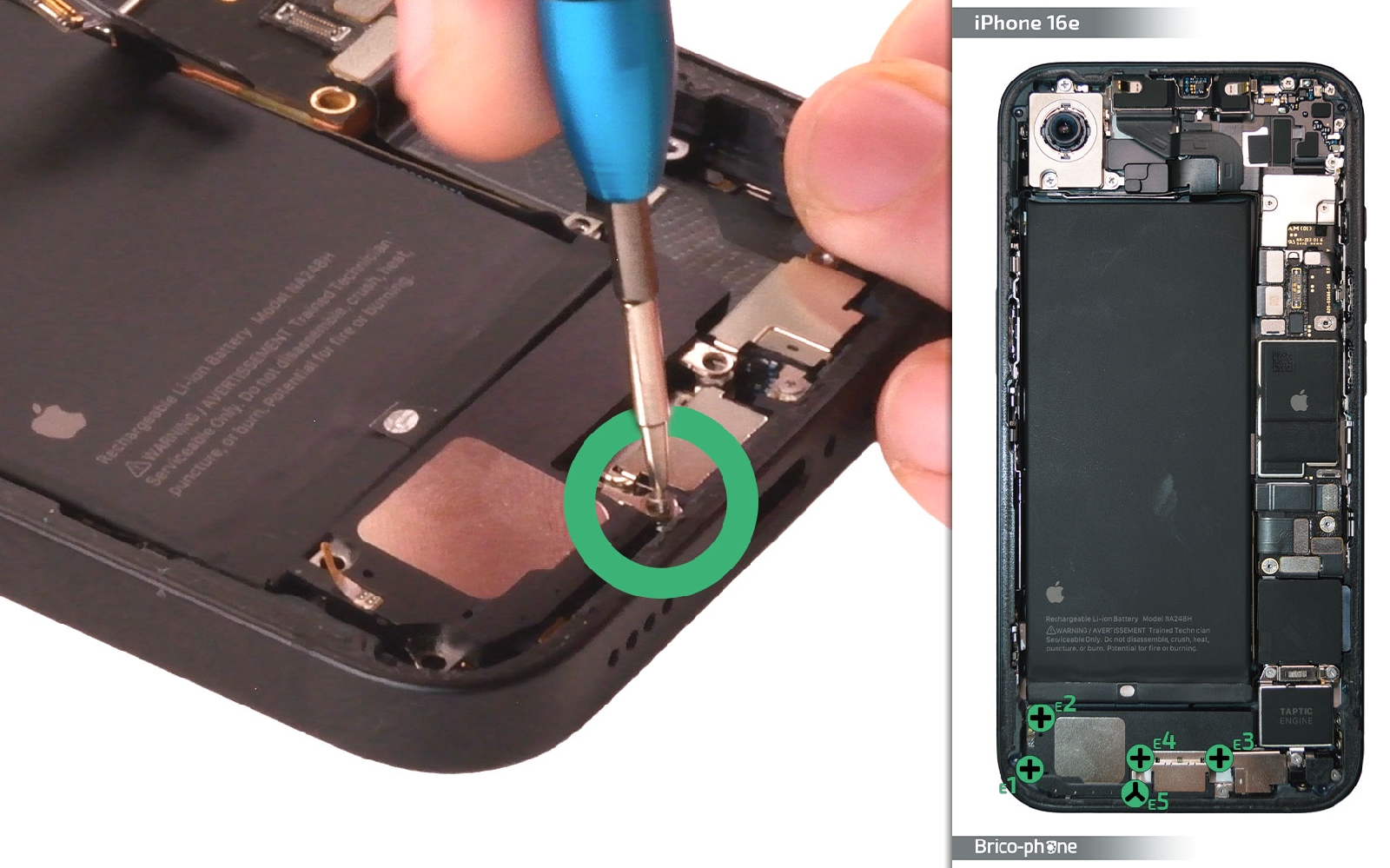

Sortez les 4 vis cruciforme puis la vis triwing du haut-parleur externe. Saisissez le composant pour le mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

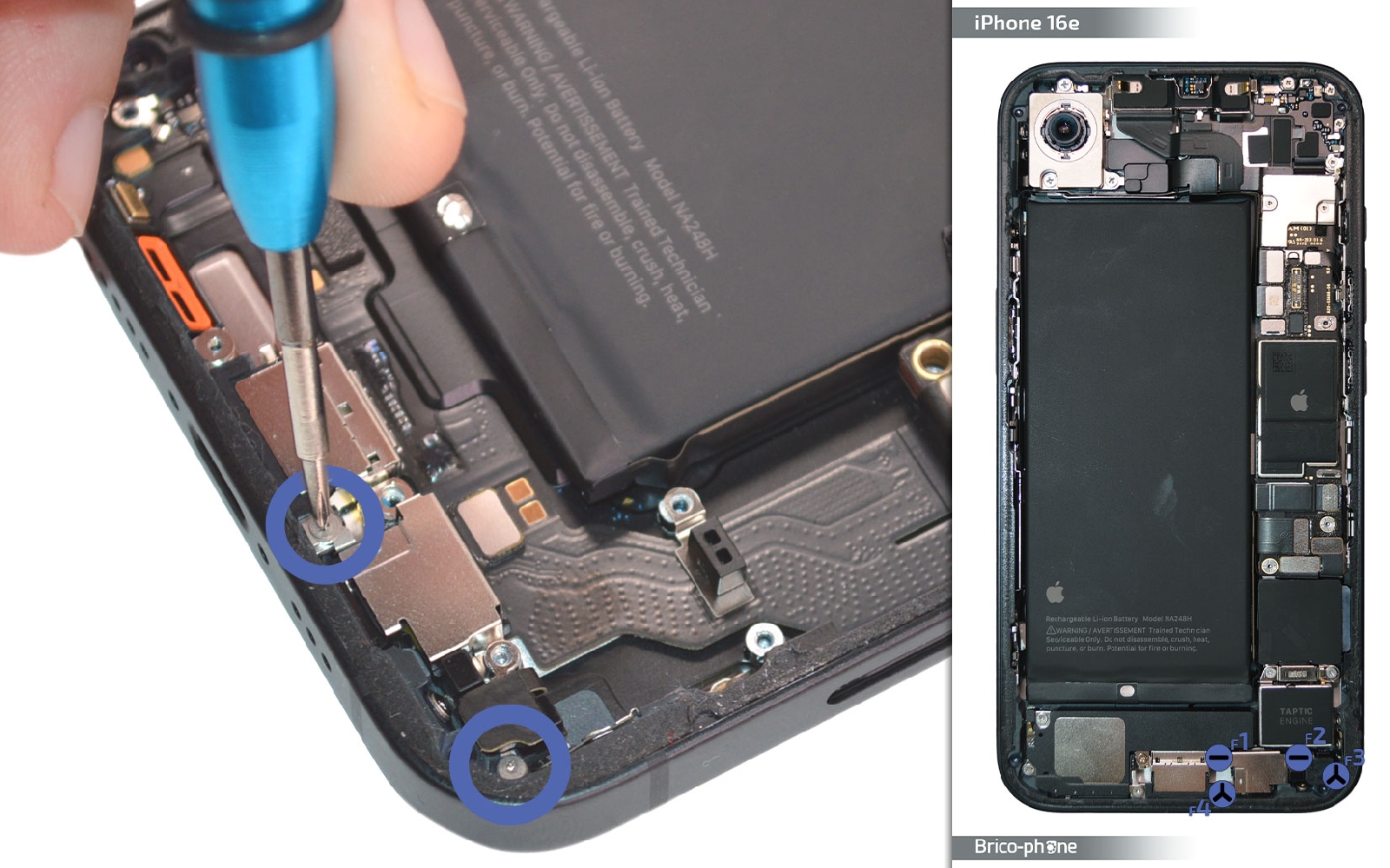

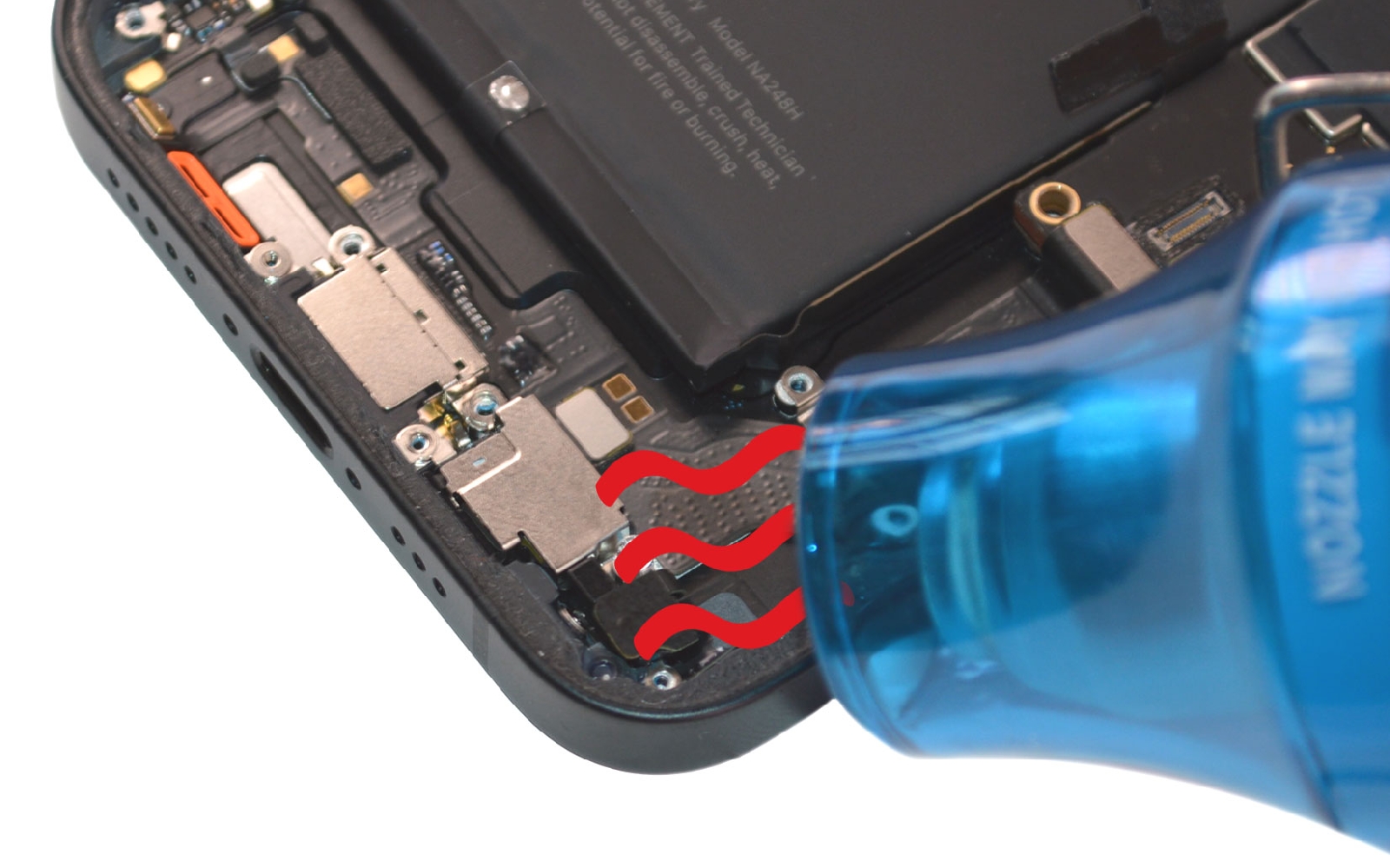

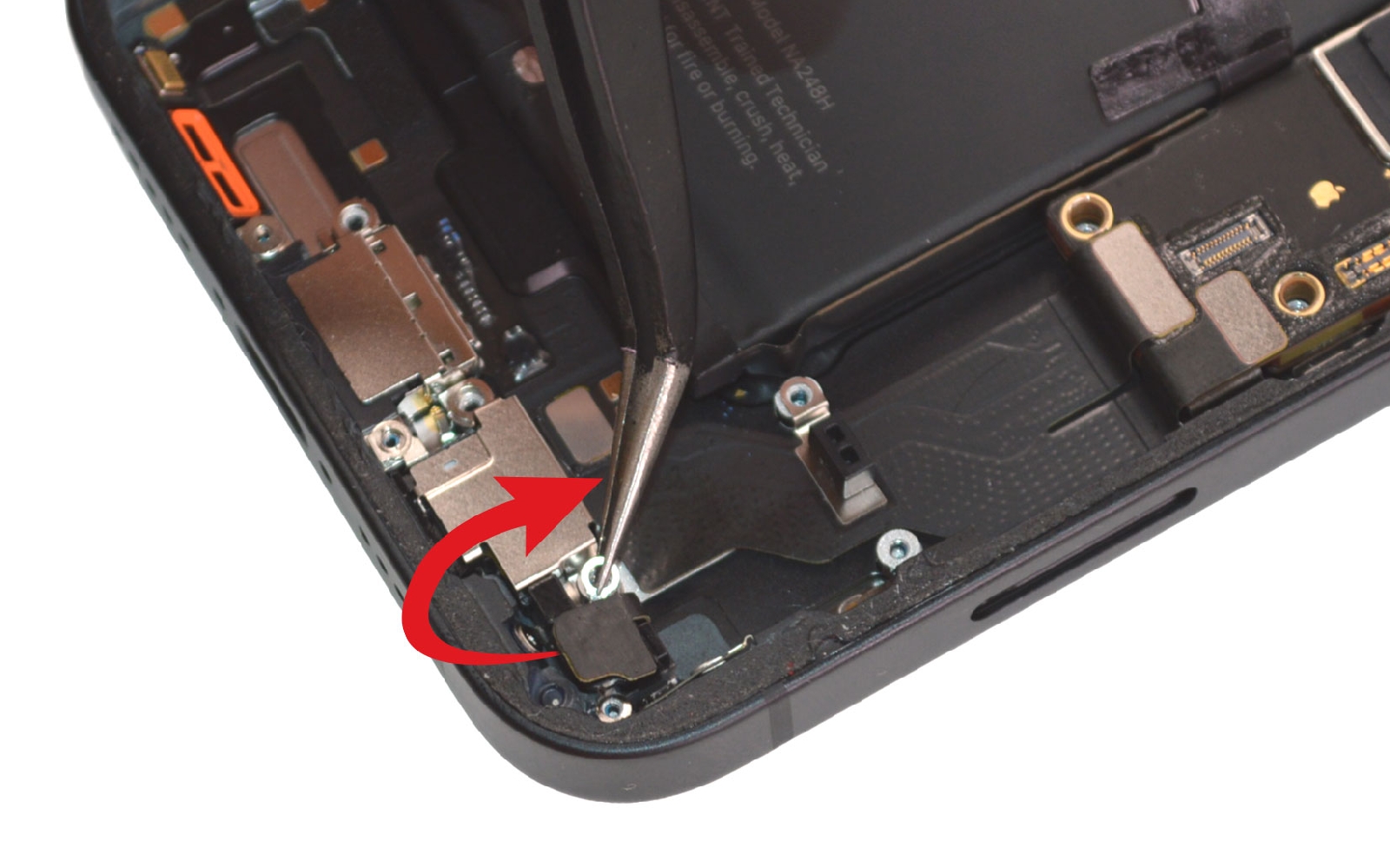

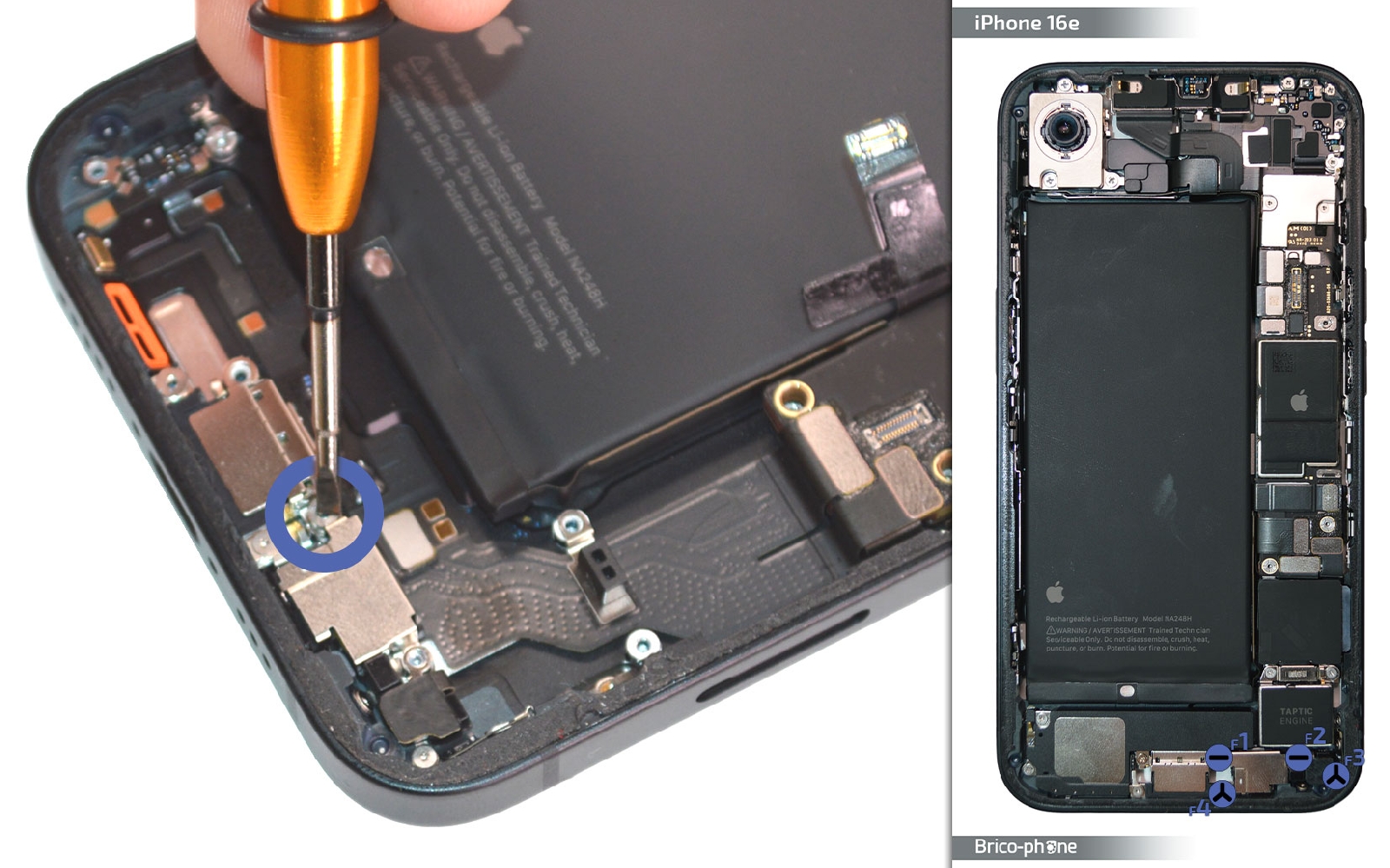

Etape 9 Libérer le micro

Ôtez les vis triwing puis chauffez le support micro. A l'aide de la pincette, faites basculer le capteur noir.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 9.90€
Etape 10

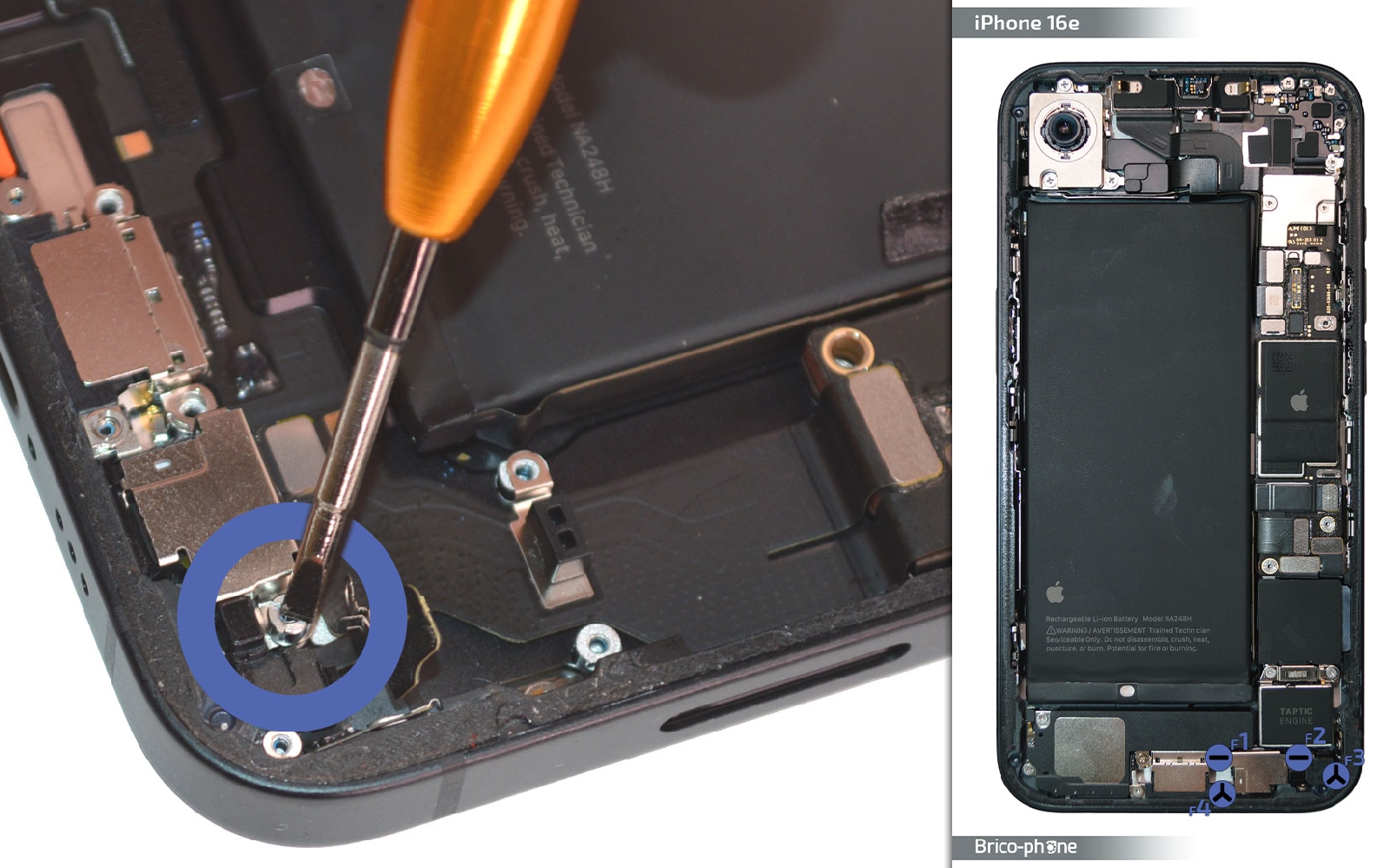

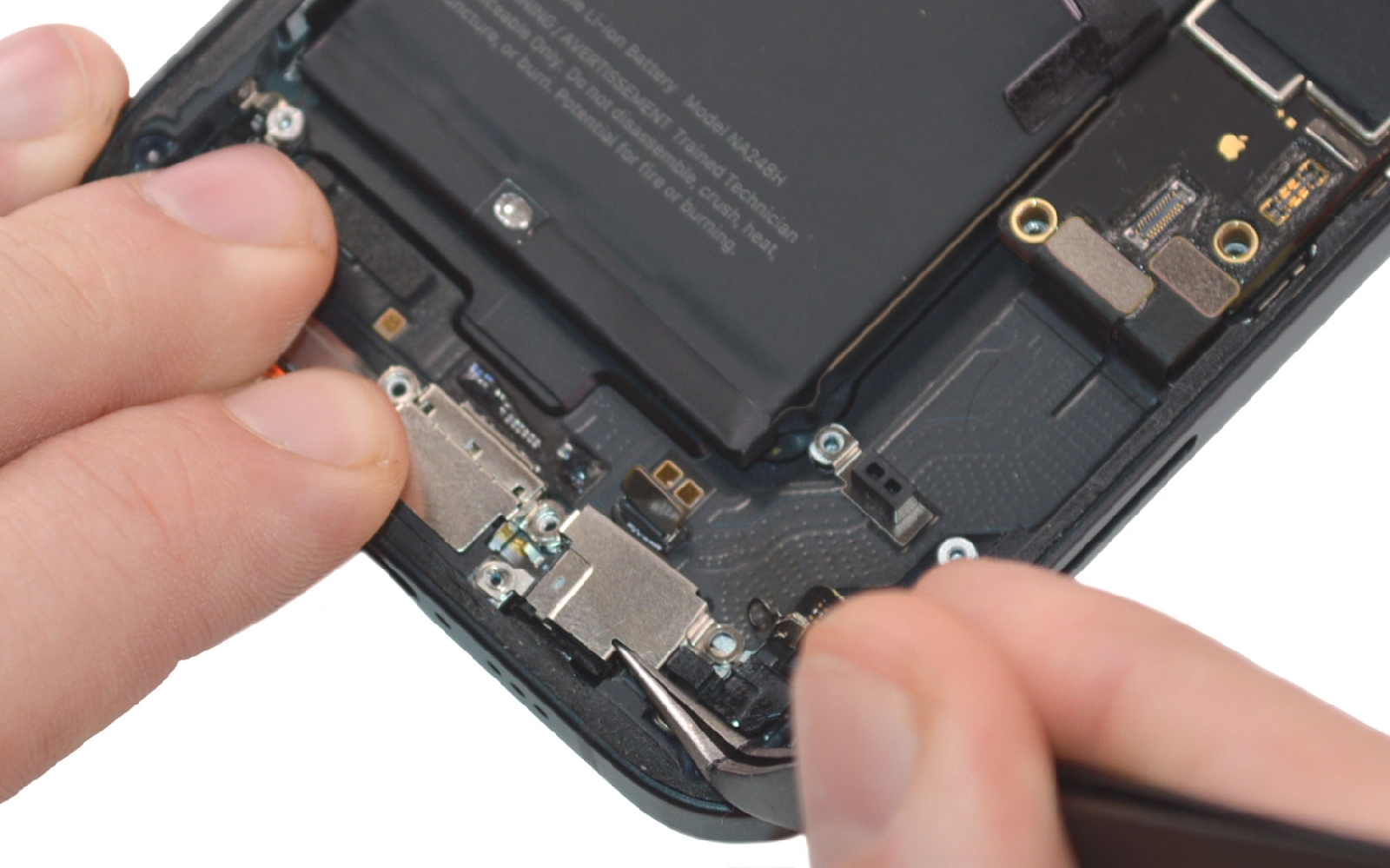

Etape 10 Enlever le micro

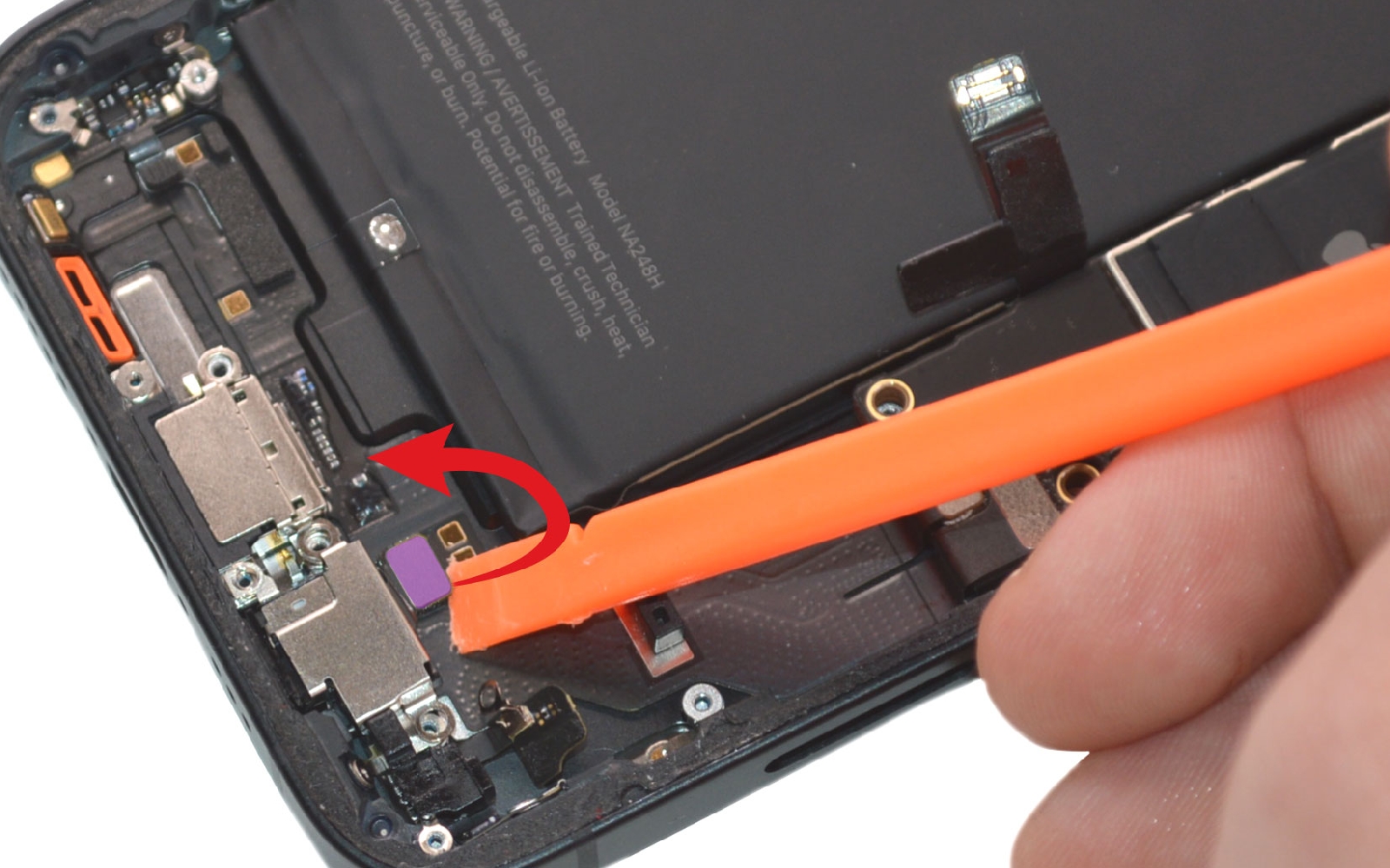

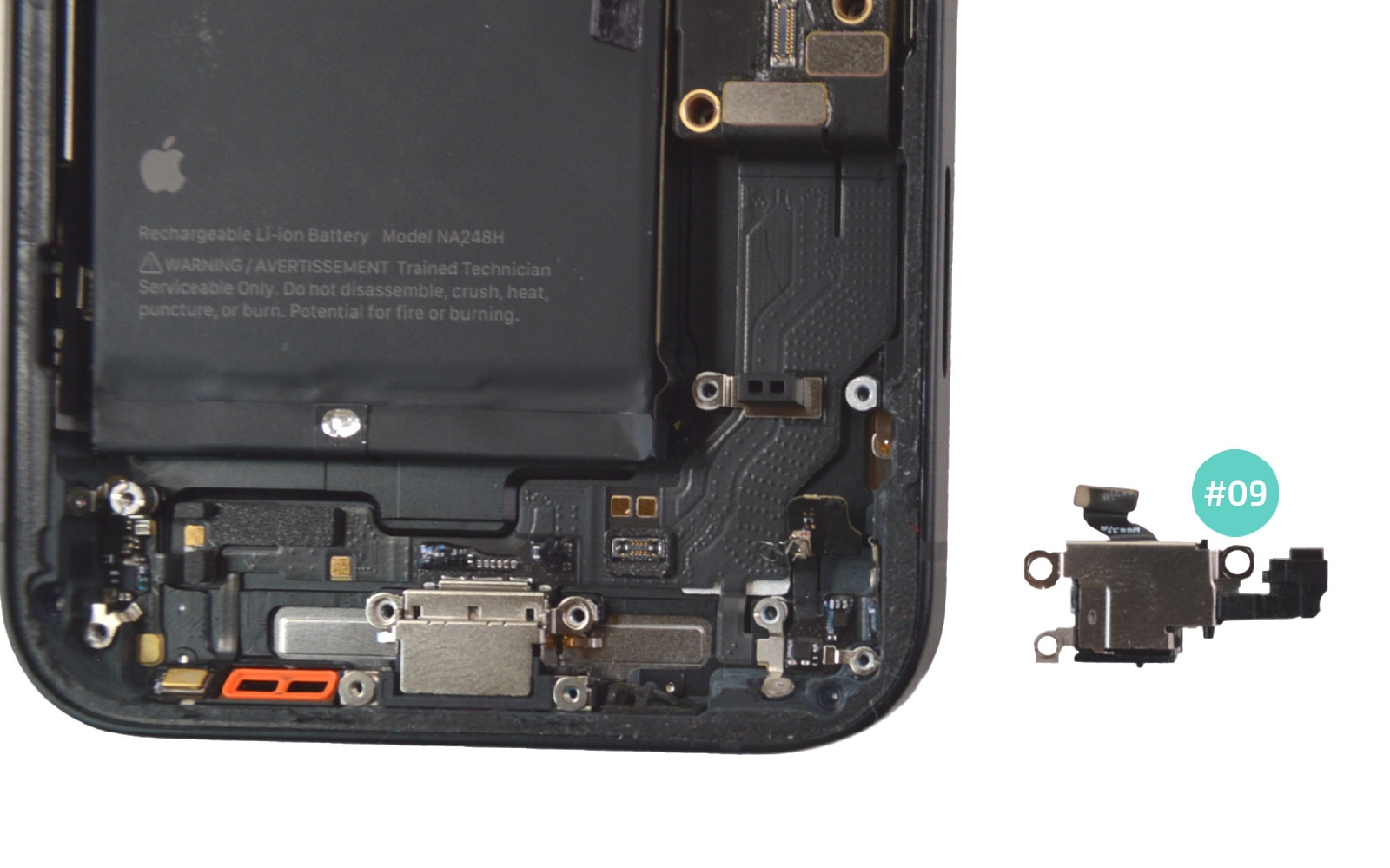

Sortez les vis plates puis déconnectez la nappe du micro avant de l'attraper avec la pincette et de le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 11

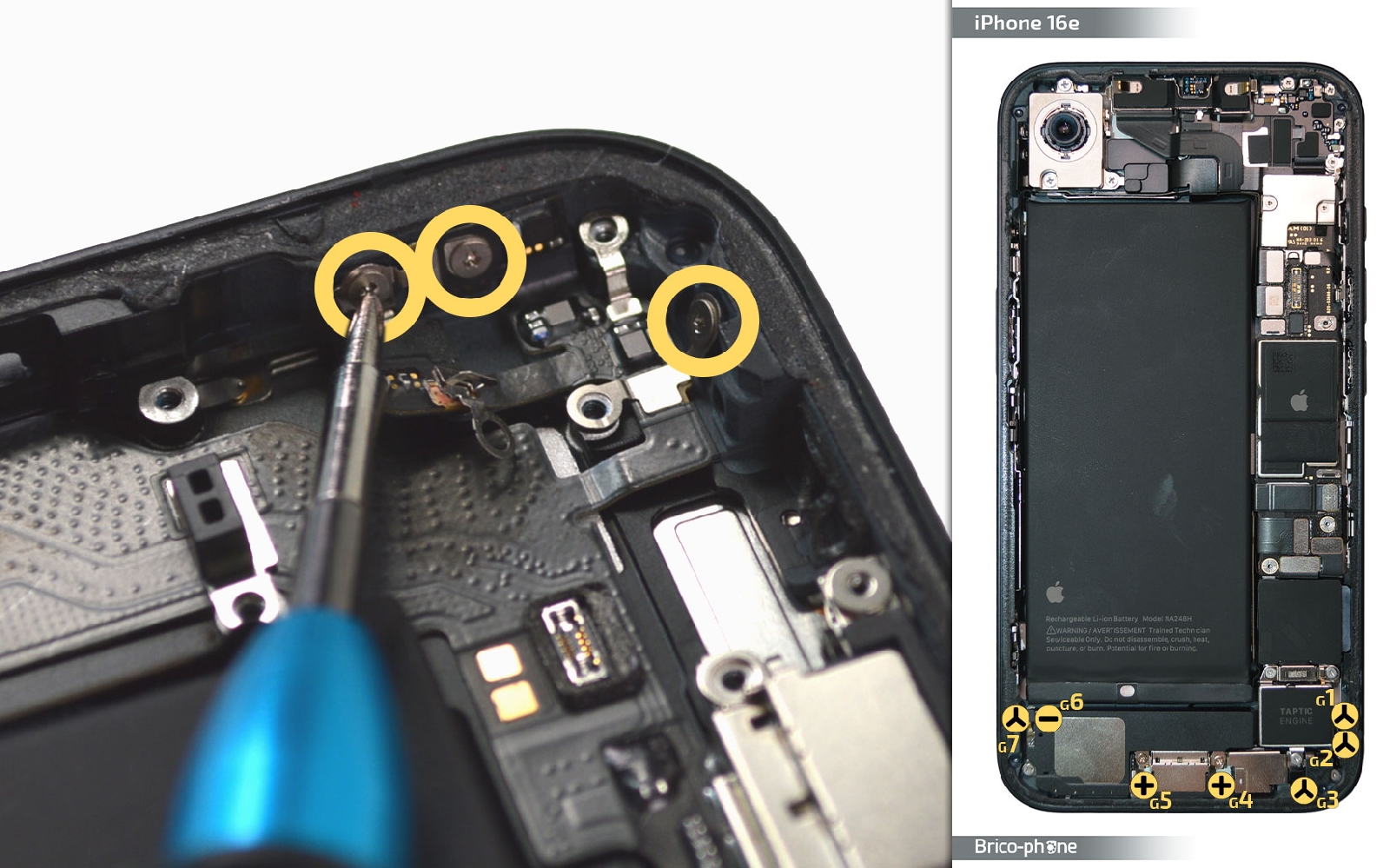

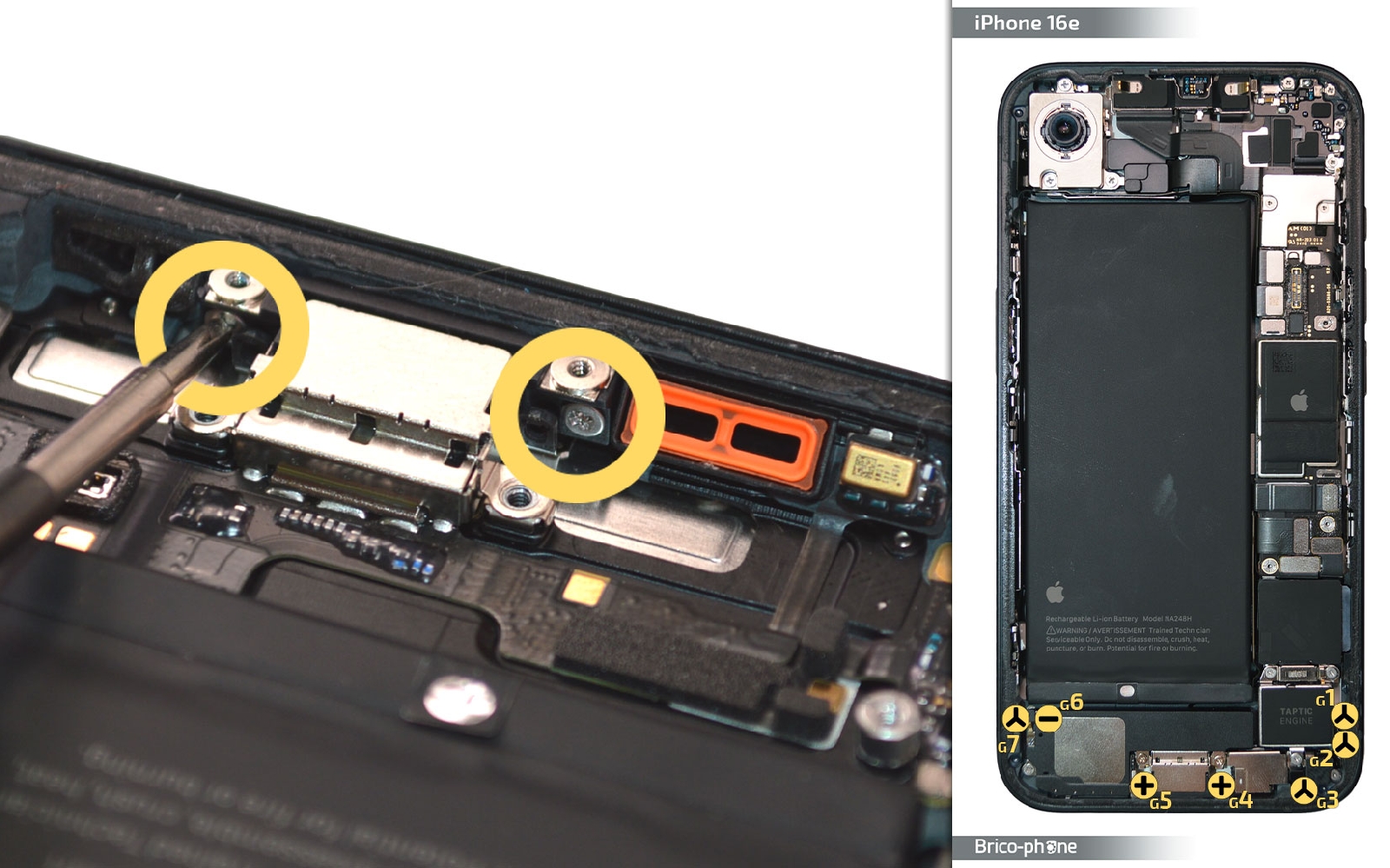

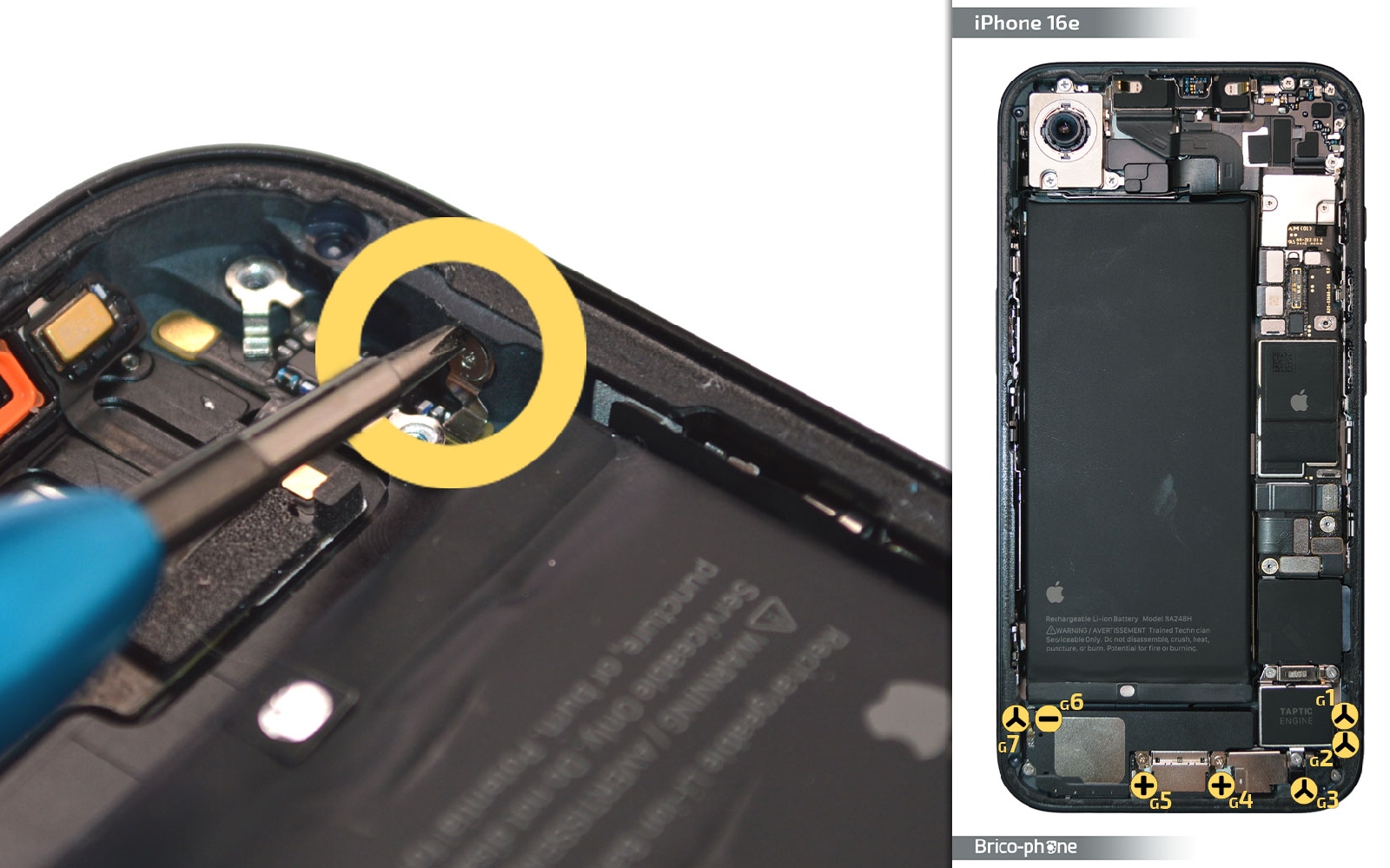

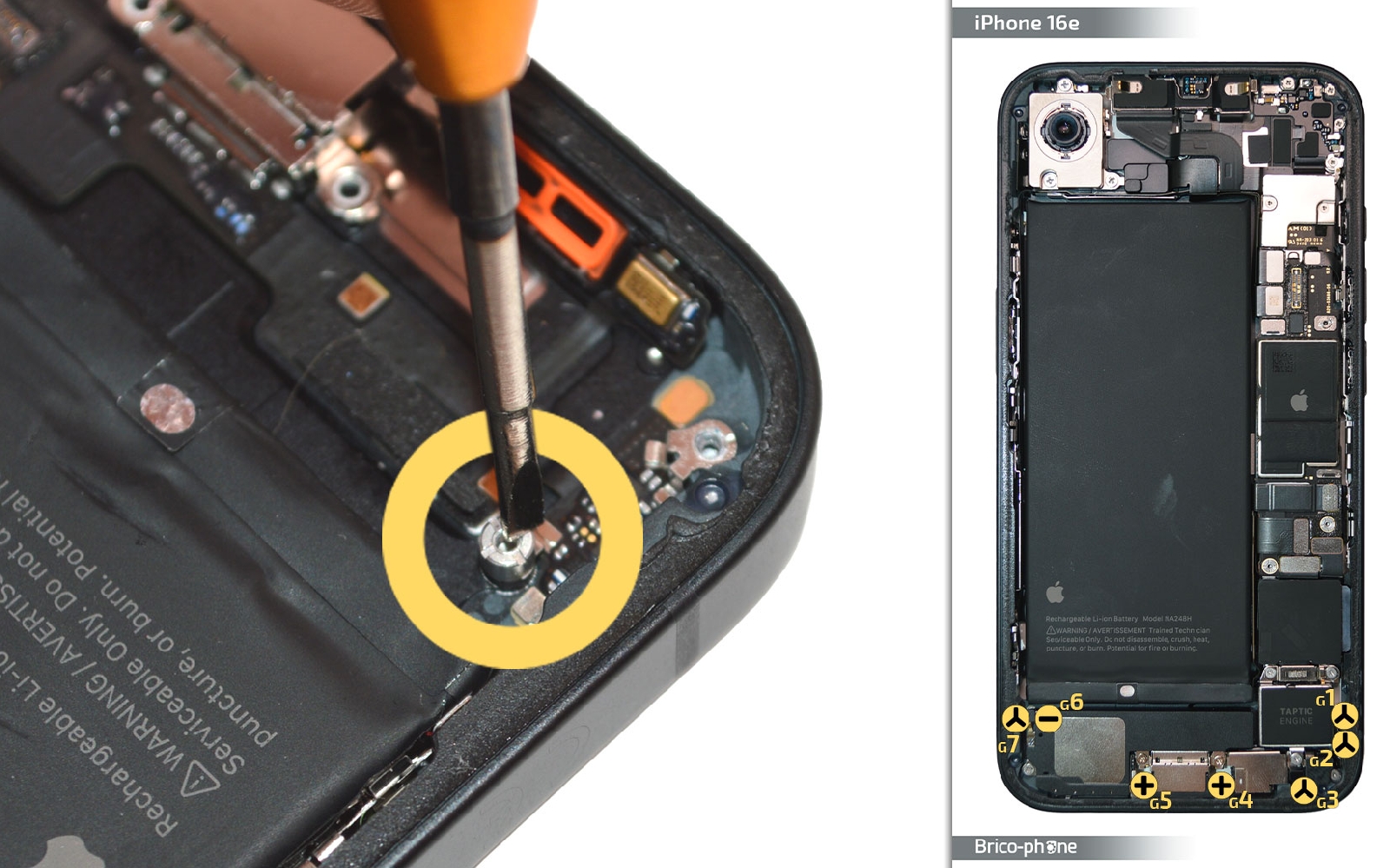

Etape 11 Dévisser le connecteur de charge

Retirez toutes les vis du connecteur de charge. Vous trouverez 4 vis triwing, 2 vis cruciforme et enfin une vis plate.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 12

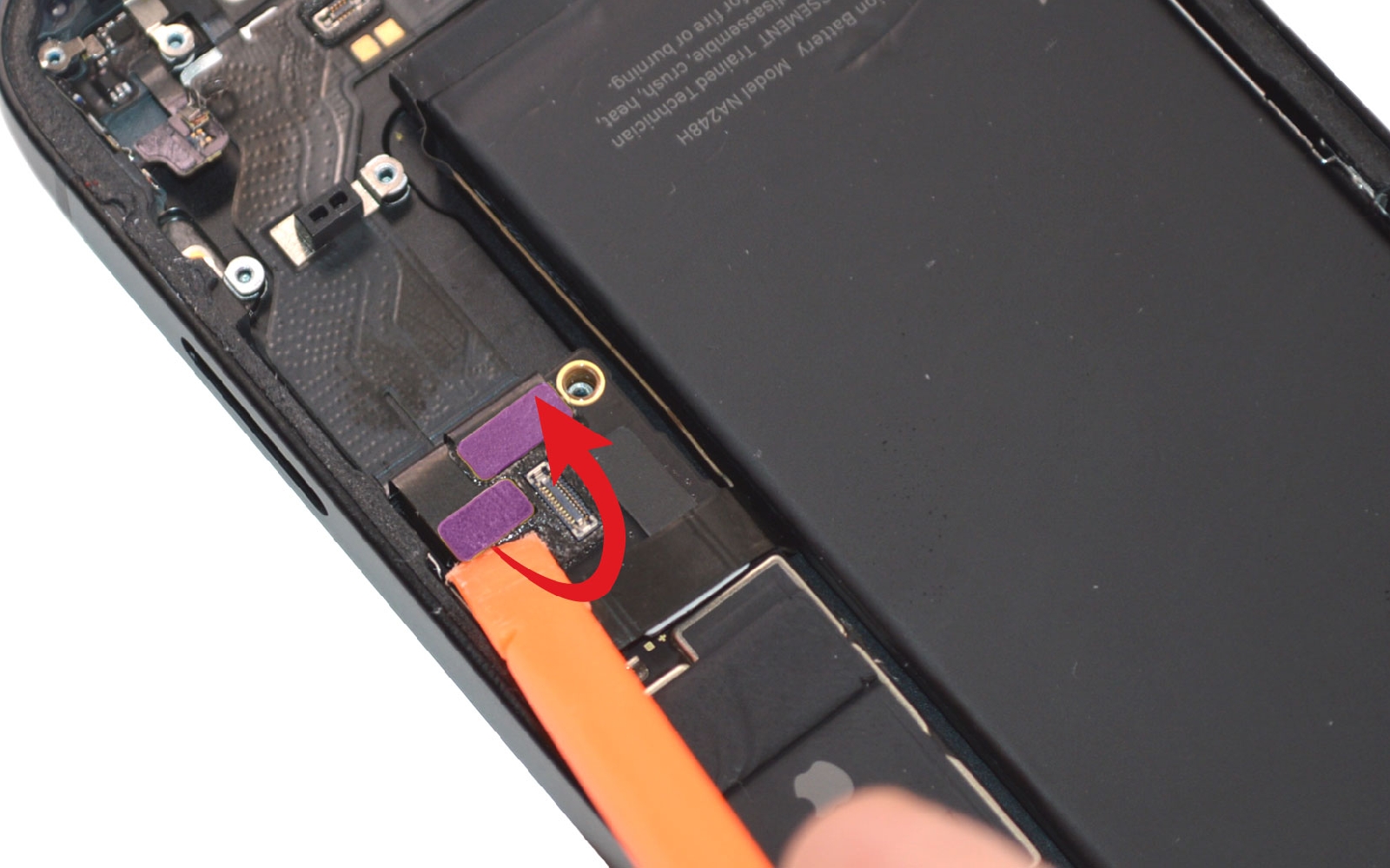

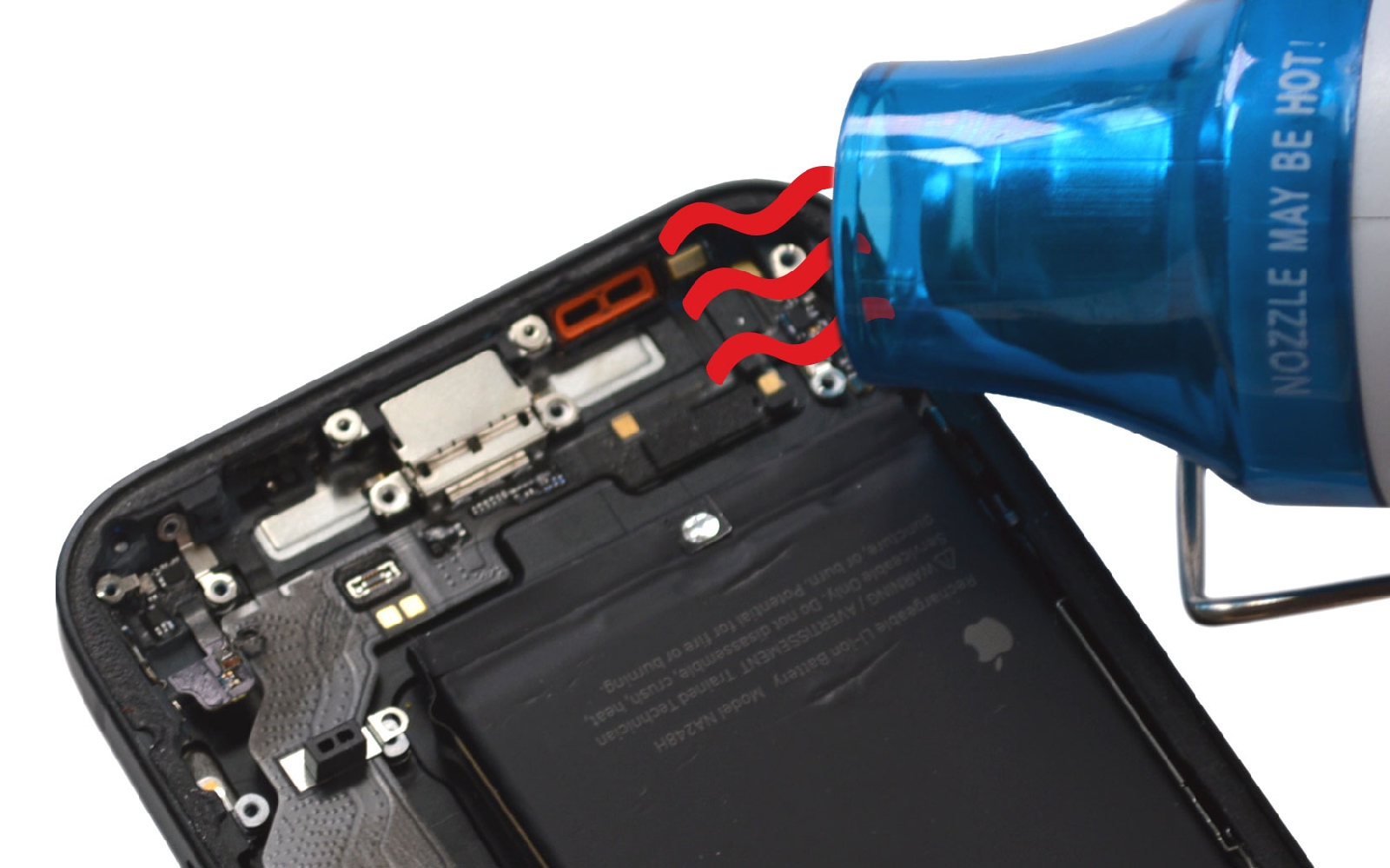

Etape 12 Chauffer et déconnecter le dock

Glissez le spudger sous les nappes du connecteur de charge pour le débrancher. Chauffez légèrement le dock pour faciliter son retrait.
Outils
Tournevis Cruciforme
Pièces
Décapeur thermique petit modèle 9.90€
Etape 13

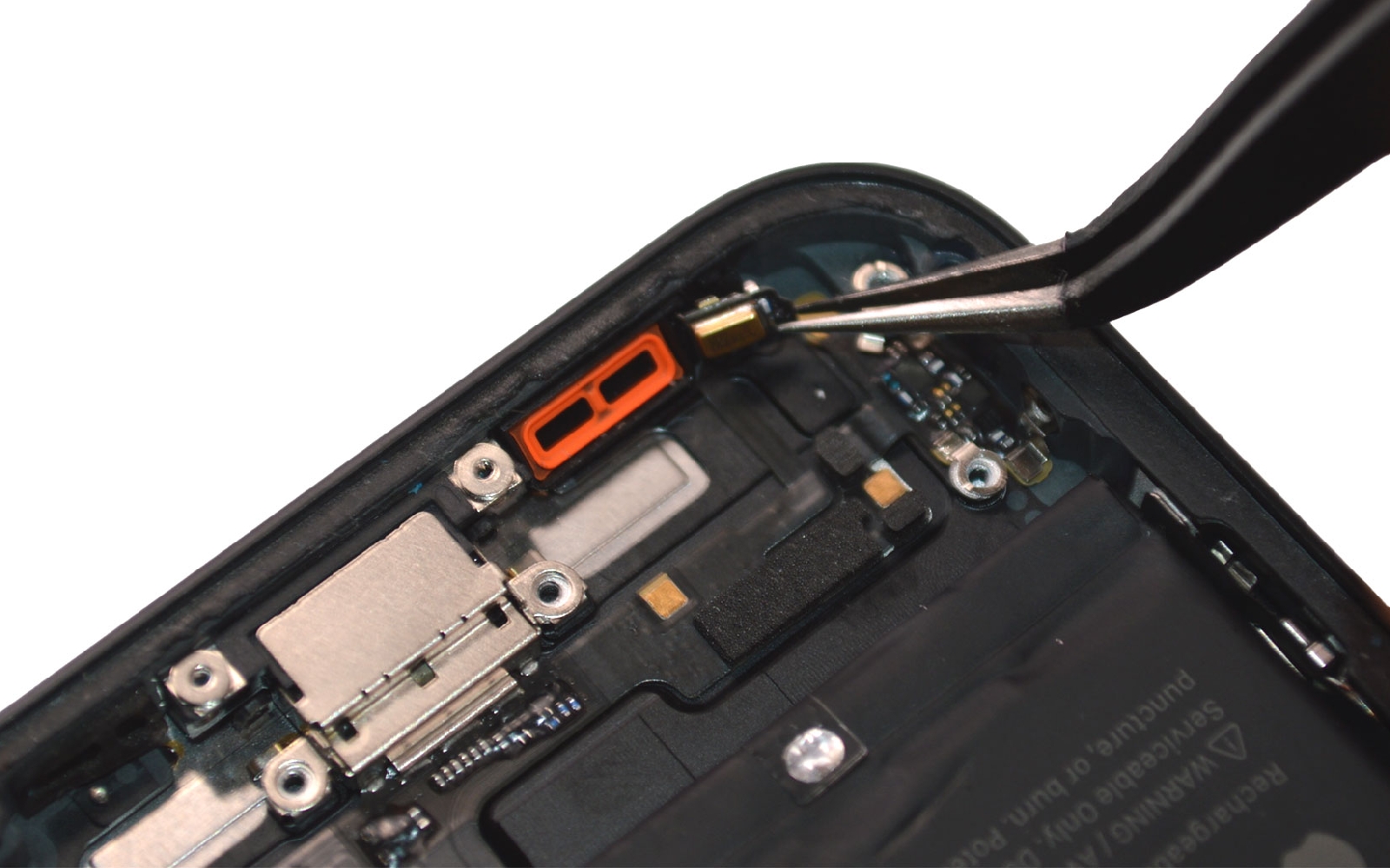

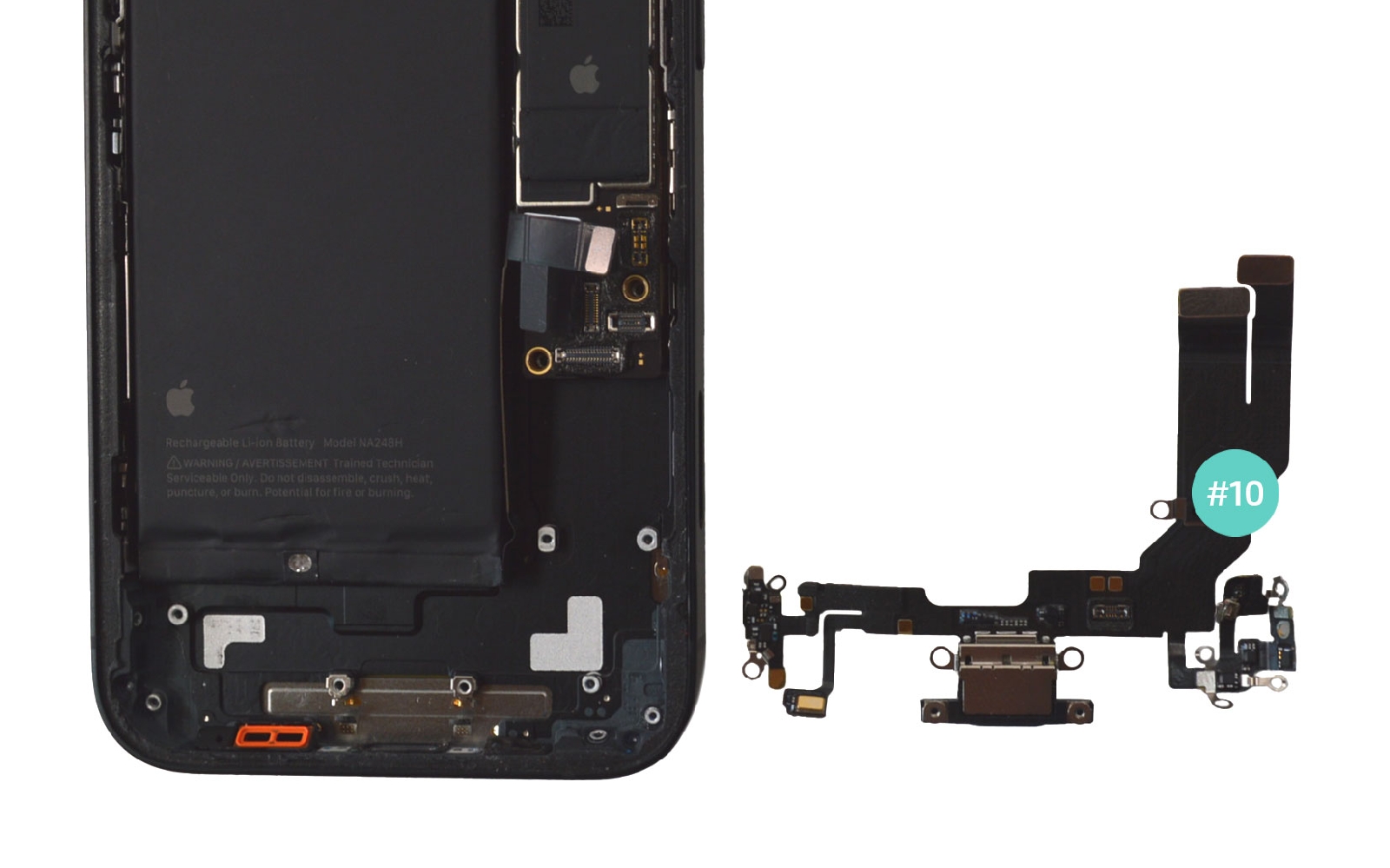

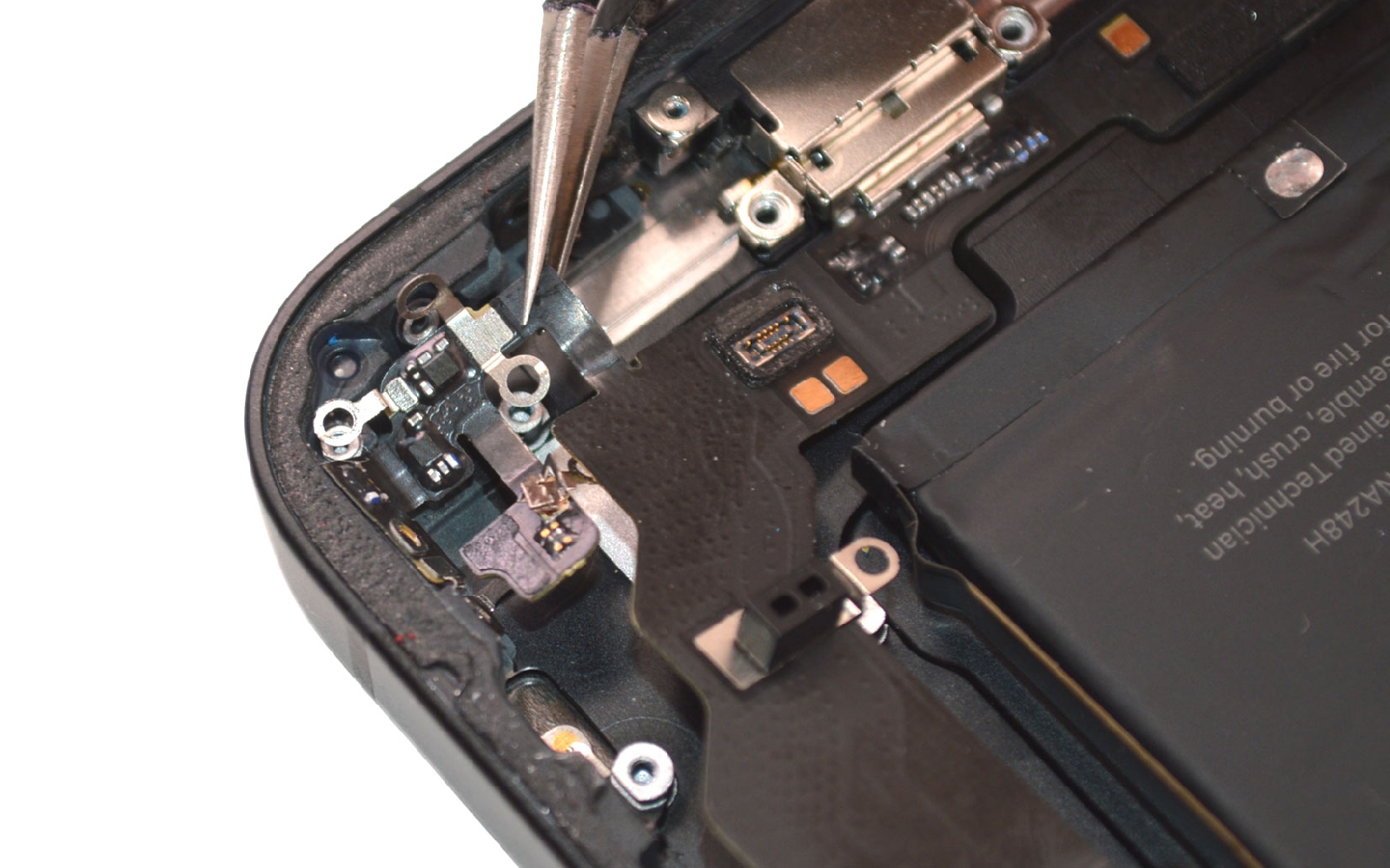

Etape 13 Ôter le connecteur de charge

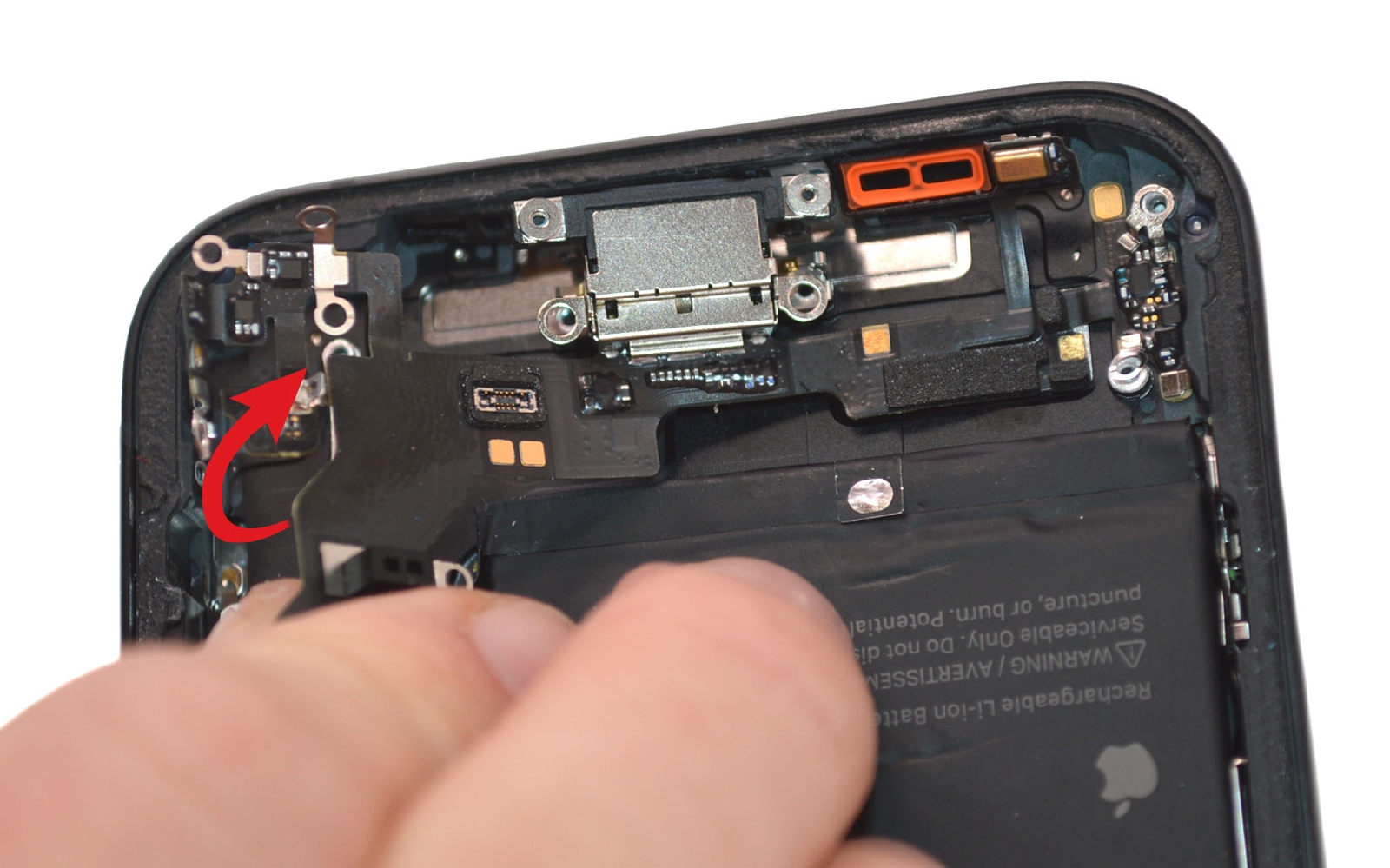

Décollez délicatement les extrémités du dock et le micro installé sur le bord du châssis. Mettez de coté le connecteur de charge pour continuer la réparation.
Outils
Pince Brucelles

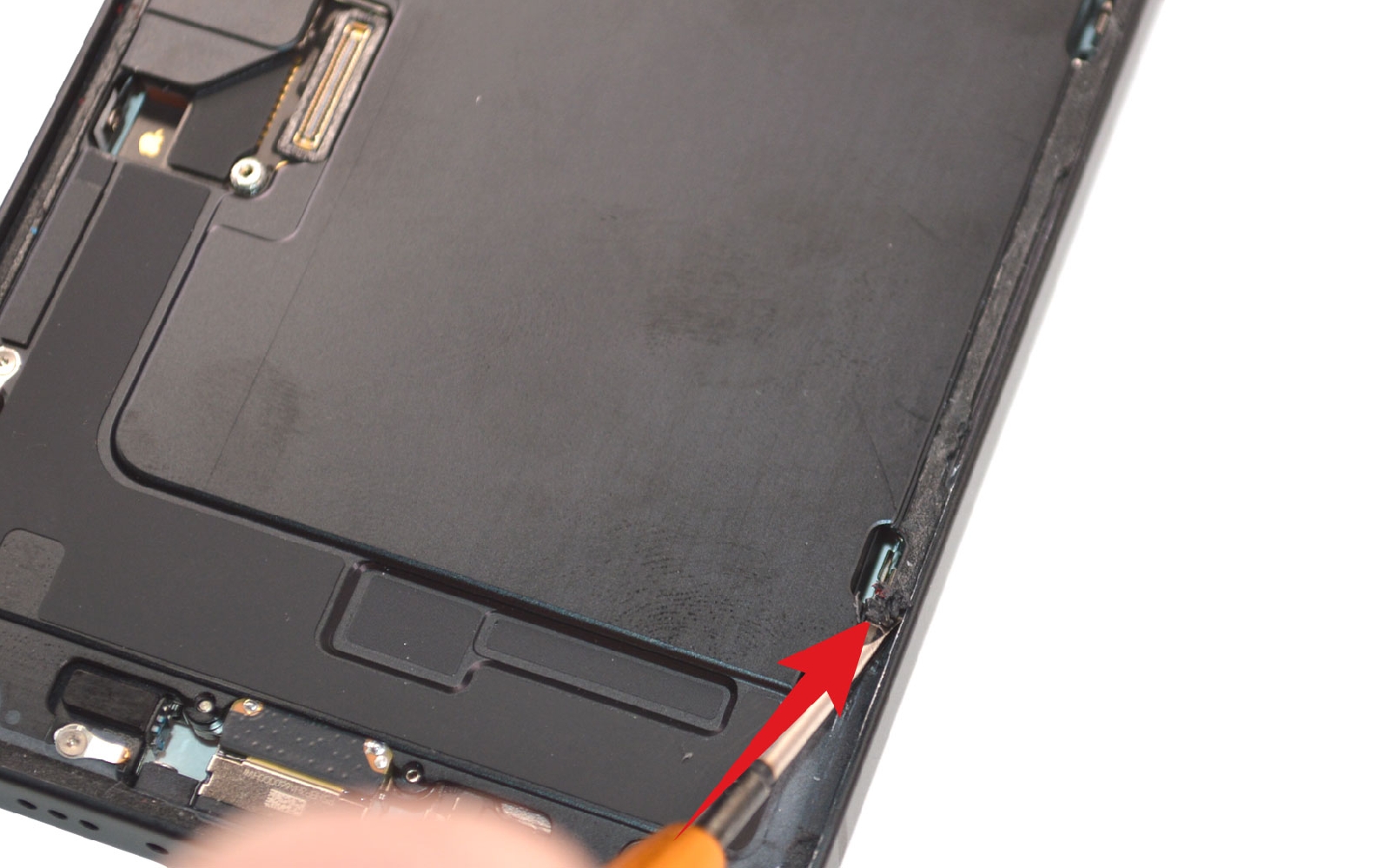

Conseils pour le remontage

Il faut maintenant installer la nouvelle pièce détachée et remonter votre iPhone 16e. Pour cela, suivez les étapes précédentes dans le sens contraire mais arrêtez vous à la vitre arrière car vous allez devoir installer un nouveau joint d'étanchéité. Nous vous proposons de suivre l'un de ces deux tutoriels pour appliquer l'adhésif : - Tuto vidéo - Tuto photos
