Guide de réparation sur iPhone 16e

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16e
Réparation
Note de réparabilité 14/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Pannes de composants internes

Découvrez notre guide de réparation complet dédié à l’iPhone 16e ! Que vous souhaitiez remplacer un écran fissuré, une batterie fatiguée, un connecteur de charge capricieux ou toute autre pièce interne, ce tutoriel est conçu pour vous accompagner pas à pas.

Grâce à des instructions claires, illustrées en photos et en vidéos, vous allez pouvoir redonner vie à votre iPhone, en toute autonomie, sans avoir besoin de compétences techniques poussées. Réparer soi-même son téléphone, c’est non seulement économique, mais aussi écologique.

Alors, équipez-vous de vos outils, suivez nos étapes, et redonnez une seconde jeunesse à votre appareil !

En option

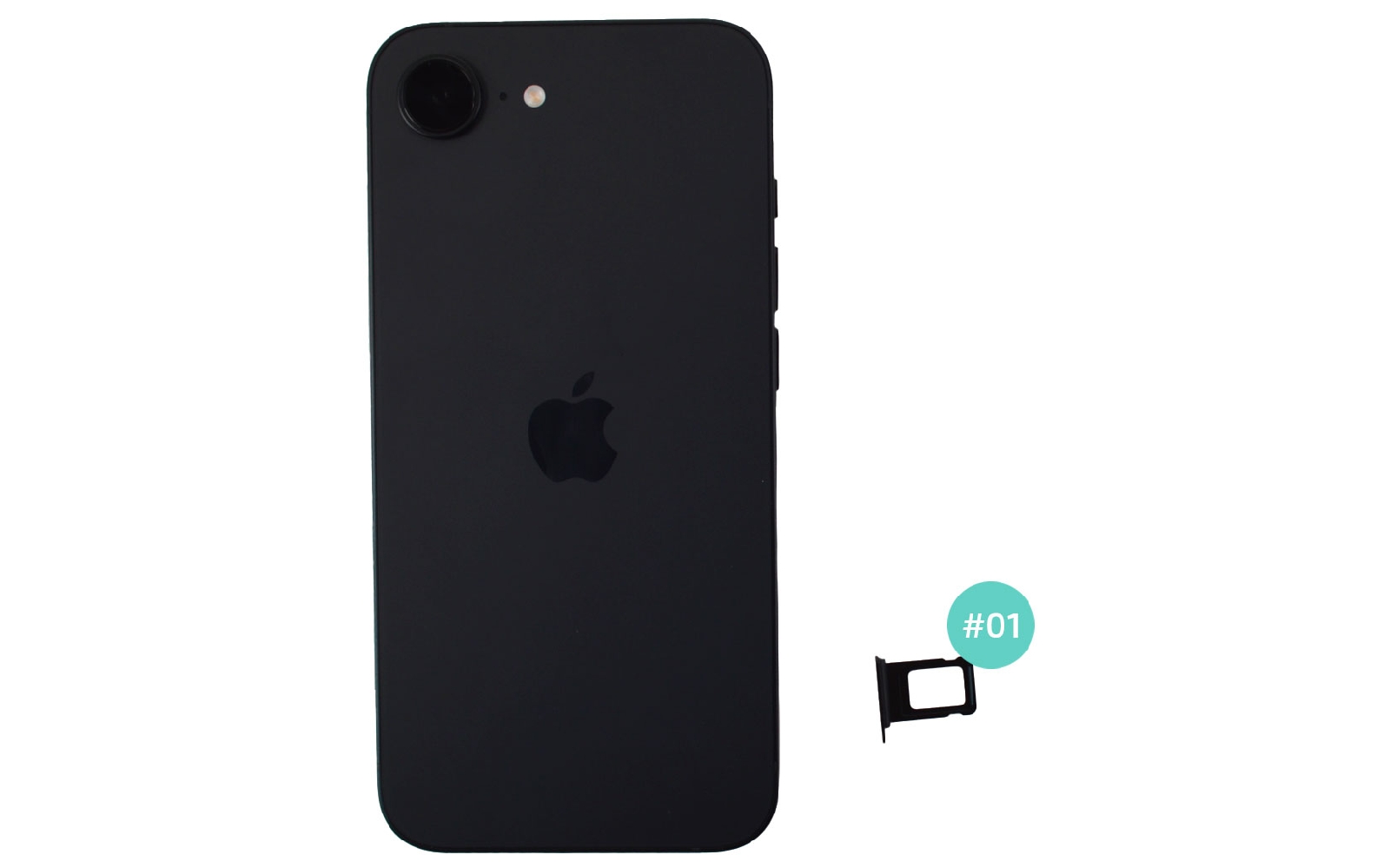

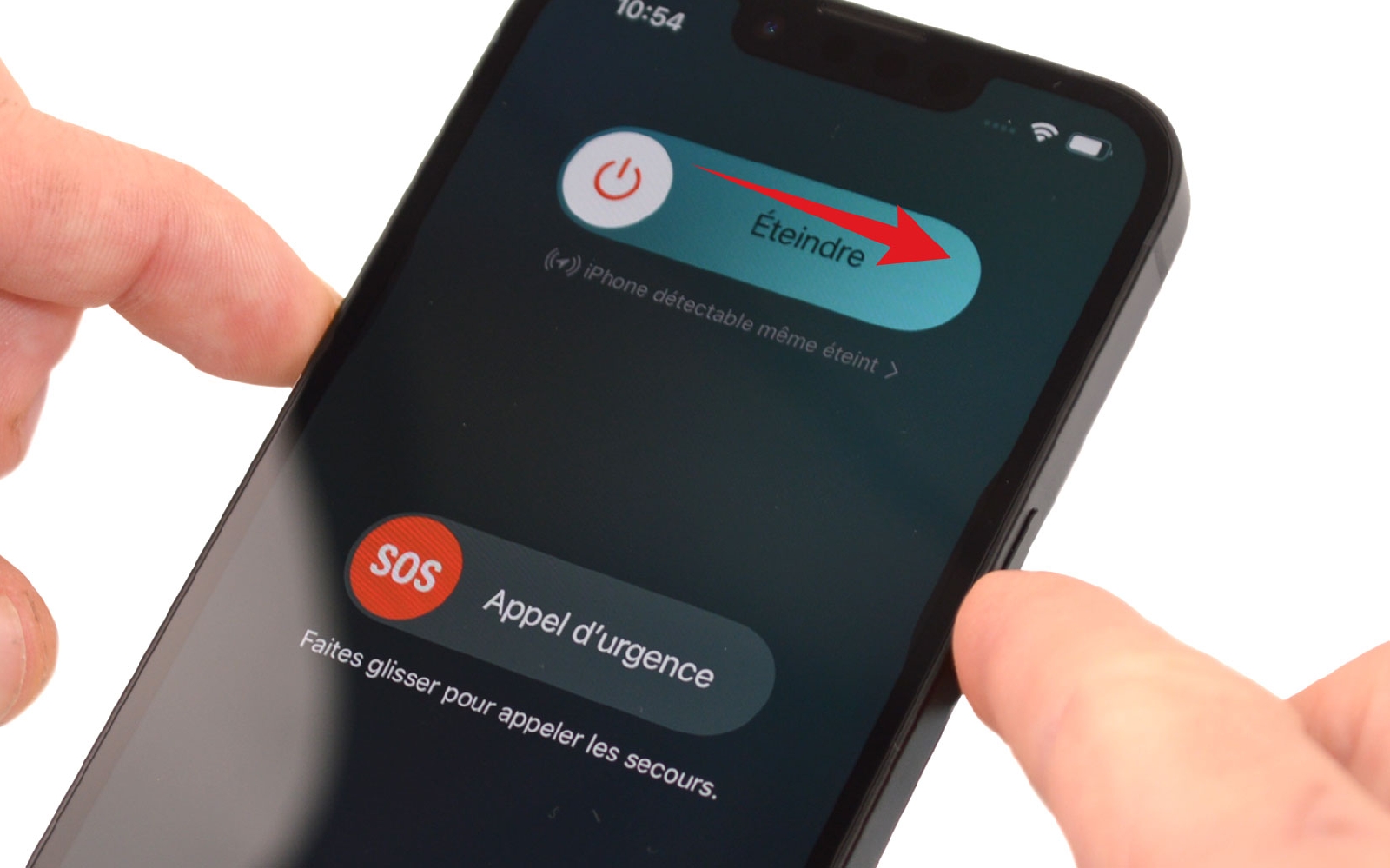

Avant de commencer

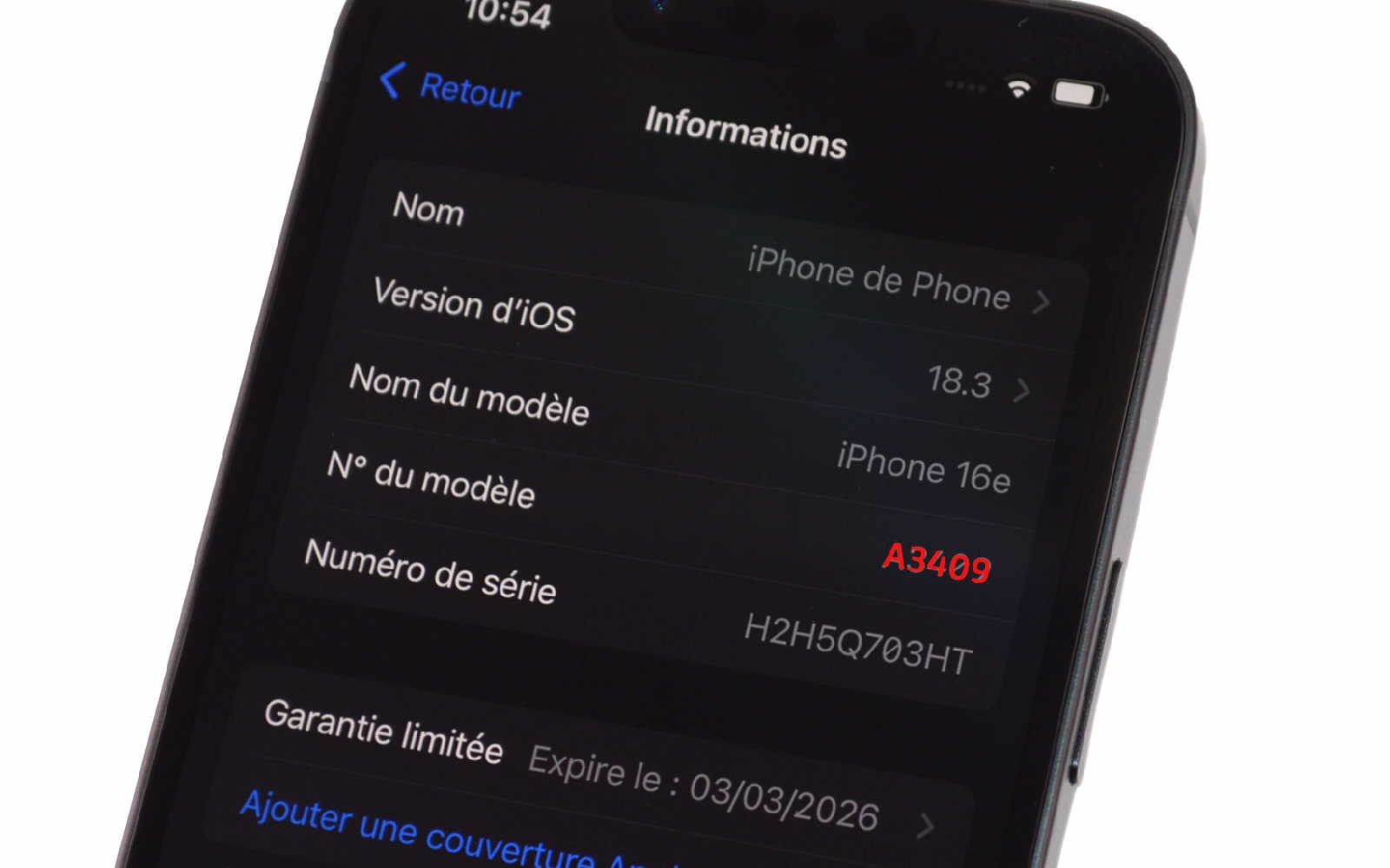

Avant de commander vos pièces détachées ou de suivre un tutoriel de réparation, il est essentiel de bien connaître le numéro de modèle de votre iPhone. En effet, même si plusieurs modèles se ressemblent extérieurement, les composants internes peuvent varier, et une pièce non compatible pourrait ne pas fonctionner, voire endommager votre appareil. Par exemple, pour l’iPhone 16e, le modèle exact est A3409. Cette information vous permettra de sélectionner les bonnes pièces et de suivre le tutoriel correspondant, sans risque d’erreur. Vous pouvez retrouver le numéro de modèle de deux façons : - Allez dans Réglages > Général > Informations, puis repérez le champ “Numéro de modèle”. - Il est également inscrit en tout petit à l’intérieur de la prise de charge, gravé directement sur la structure métallique de l’appareil. Prenez quelques secondes pour vérifier ce détail et assurez-vous une réparation réussie, sans mauvaise surprise ! Une fois votre commande reçue, commencez par éteindre votre téléphone et retirez le rack SIM.
Outils
SIM
Etape 1

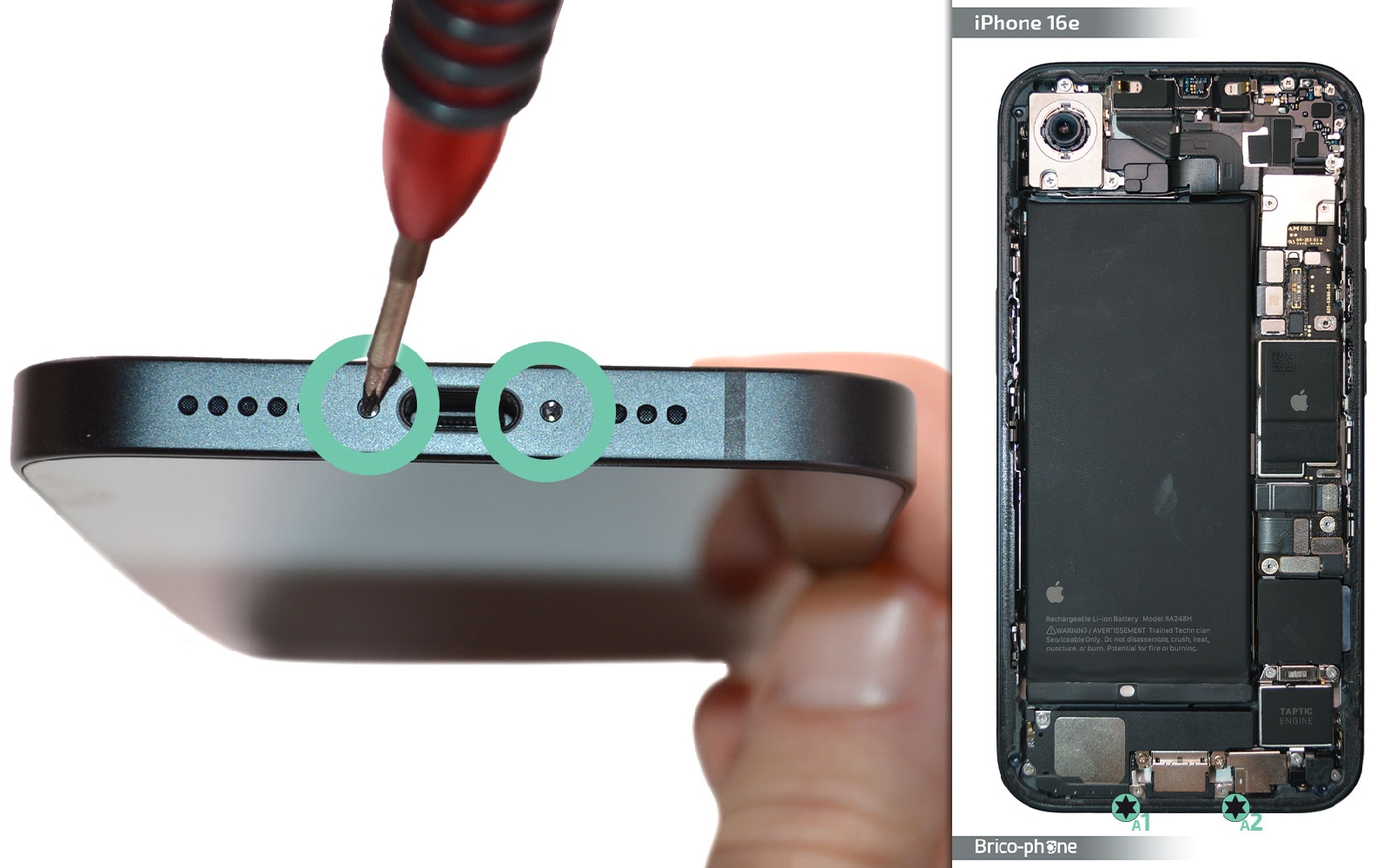

Etape 1 Retirer les vis pentalobe

Saisissez le tournevis pour extraire les deux vis pentalobe situées de part et d'autre de la prise de charge de votre iPhone 16e. Placez les vis sur le patron d'aide au montage afin de ne perdre ni vis ni composant lors de la réparation.
Outils
Tournevis Pentalobe
Etape 2

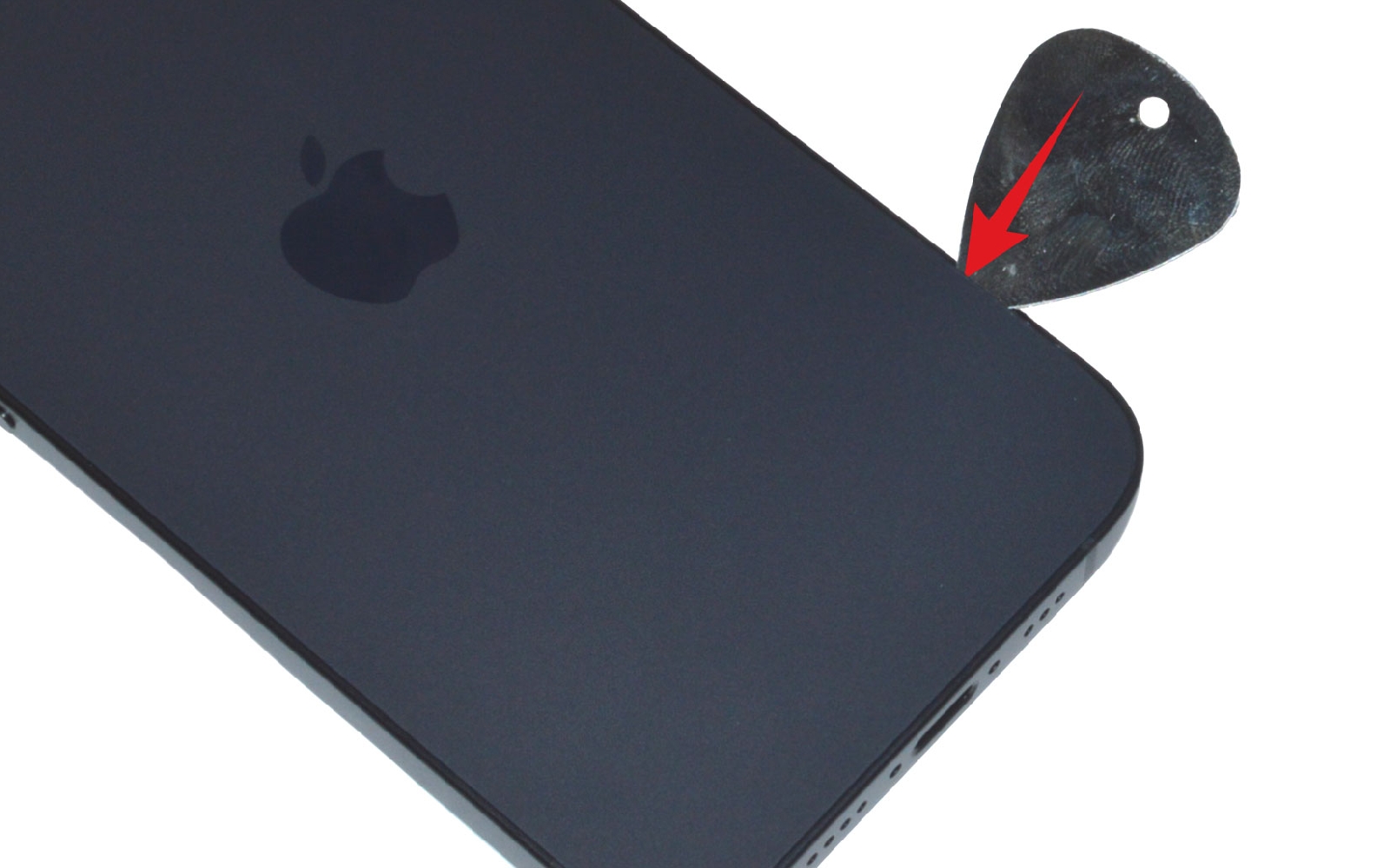

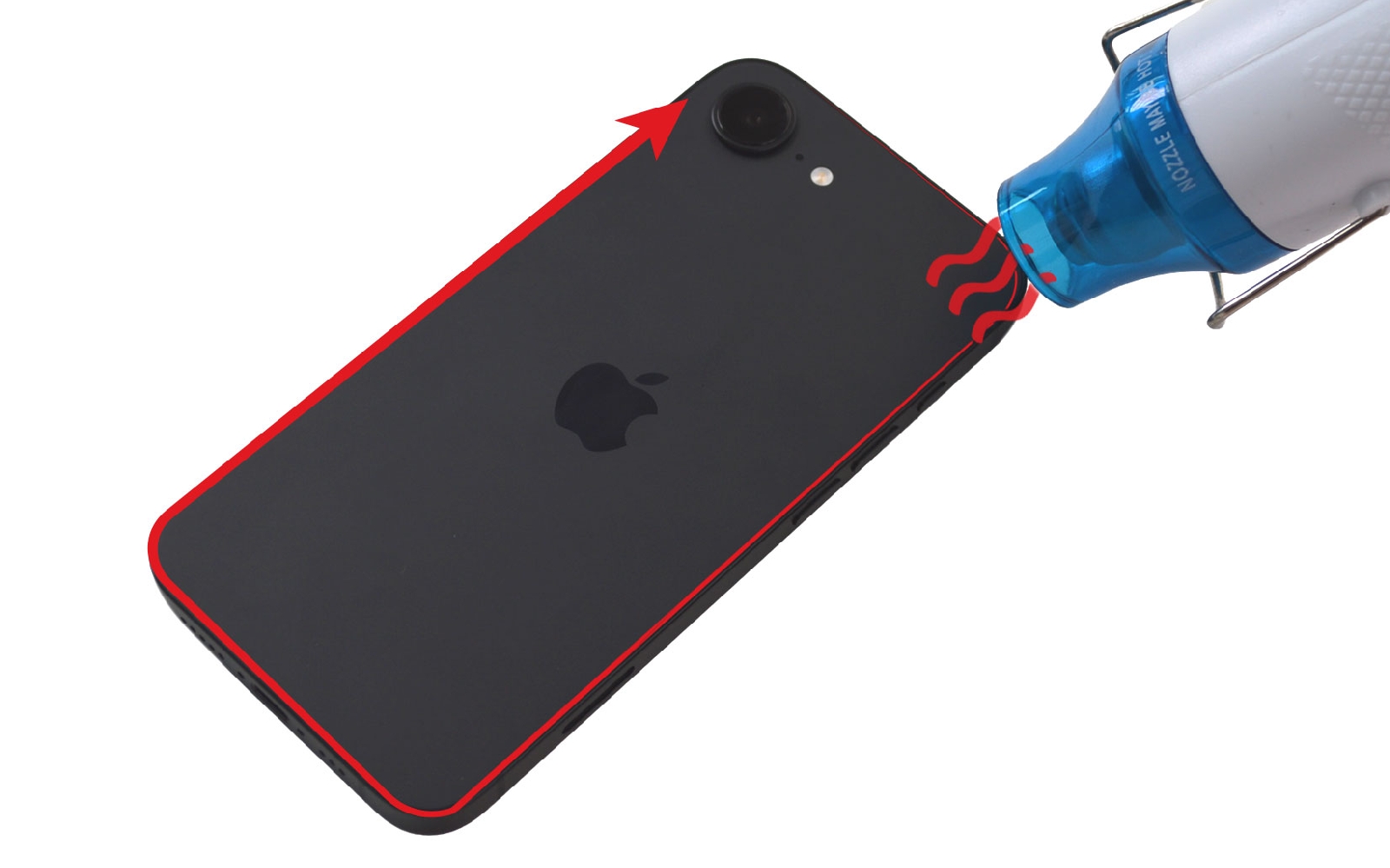

Etape 2 Chauffer l'arrière de l'appareil

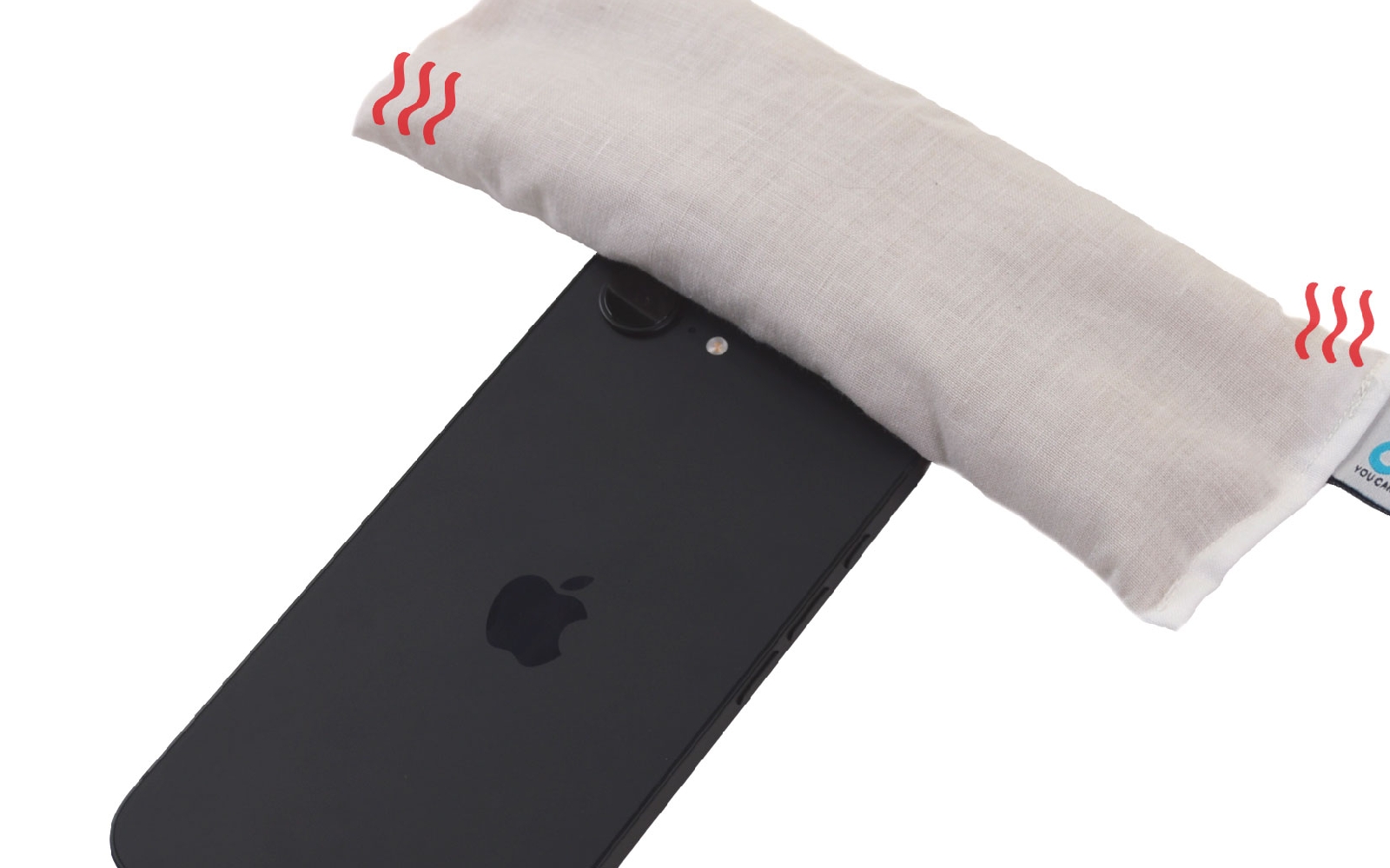

Pour accéder à l’intérieur de votre iPhone 16e et pouvoir remplacer une pièce, la première étape consiste à retirer la vitre arrière. Celle-ci est solidement collée au châssis à l’aide d’un adhésif puissant conçu pour résister à la chaleur et à l’humidité. Pour décoller cette vitre sans l’endommager, il est indispensable de chauffer l’arrière du téléphone afin de ramollir la colle. Pour cela, vous pouvez utiliser : - Un coussin chauffant (comme ceux fournis dans nos kits de réparation), à placer quelques minutes sur la face arrière après l'avoir passé au micro-ondes, - Ou bien un décapeur thermique ou sèche-cheveux, en veillant à chauffer uniformément sans rester trop longtemps au même endroit pour éviter toute surchauffe. Une fois l’adhésif ramolli, il vous suffira d’insérer un médiator en métal troué puis ceux en plastique pour décoller délicatement la vitre. Cette étape est cruciale : prenez votre temps et suivez bien les instructions de notre tutoriel pour éviter de casser la vitre ou d’endommager les composants internes.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

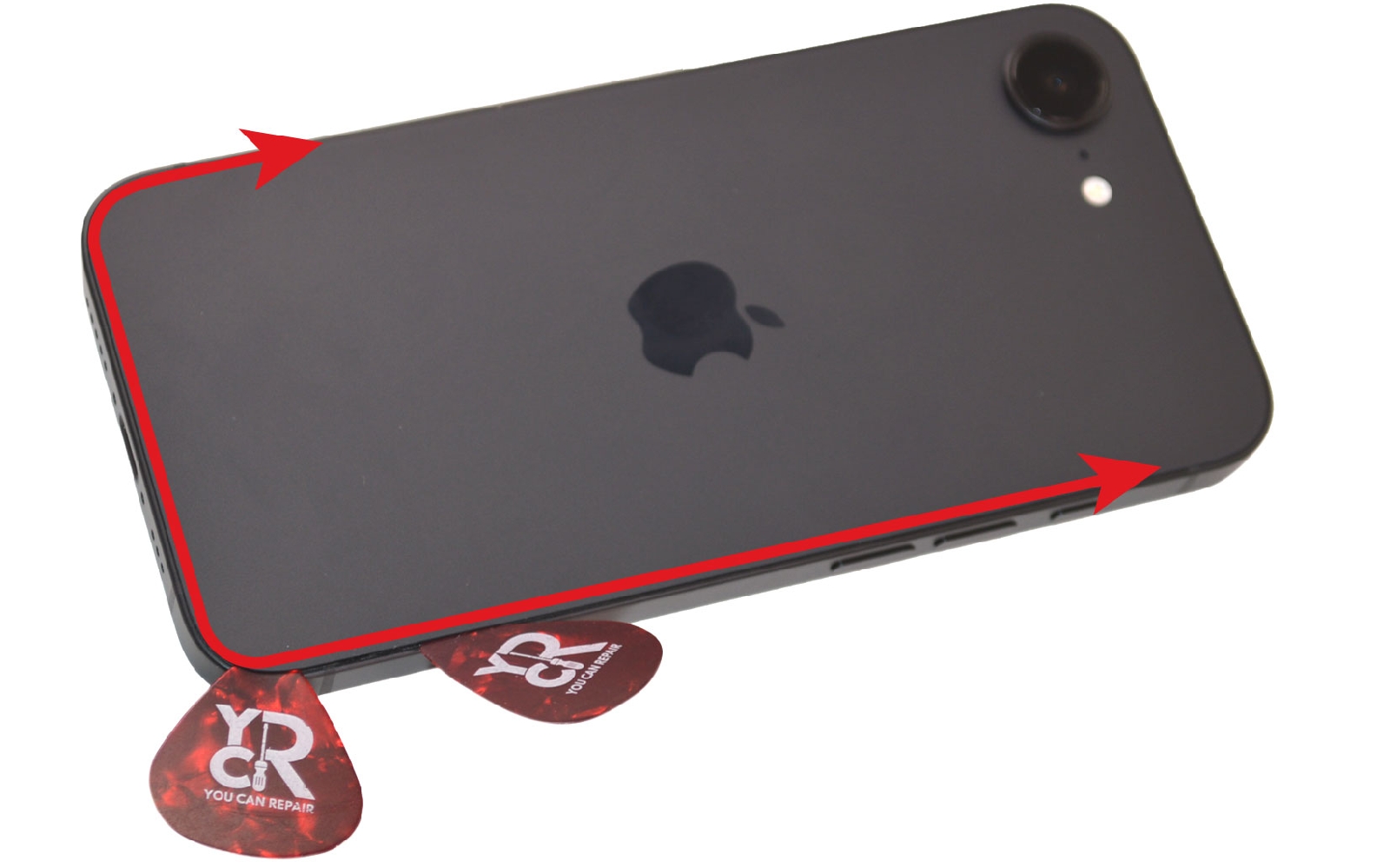

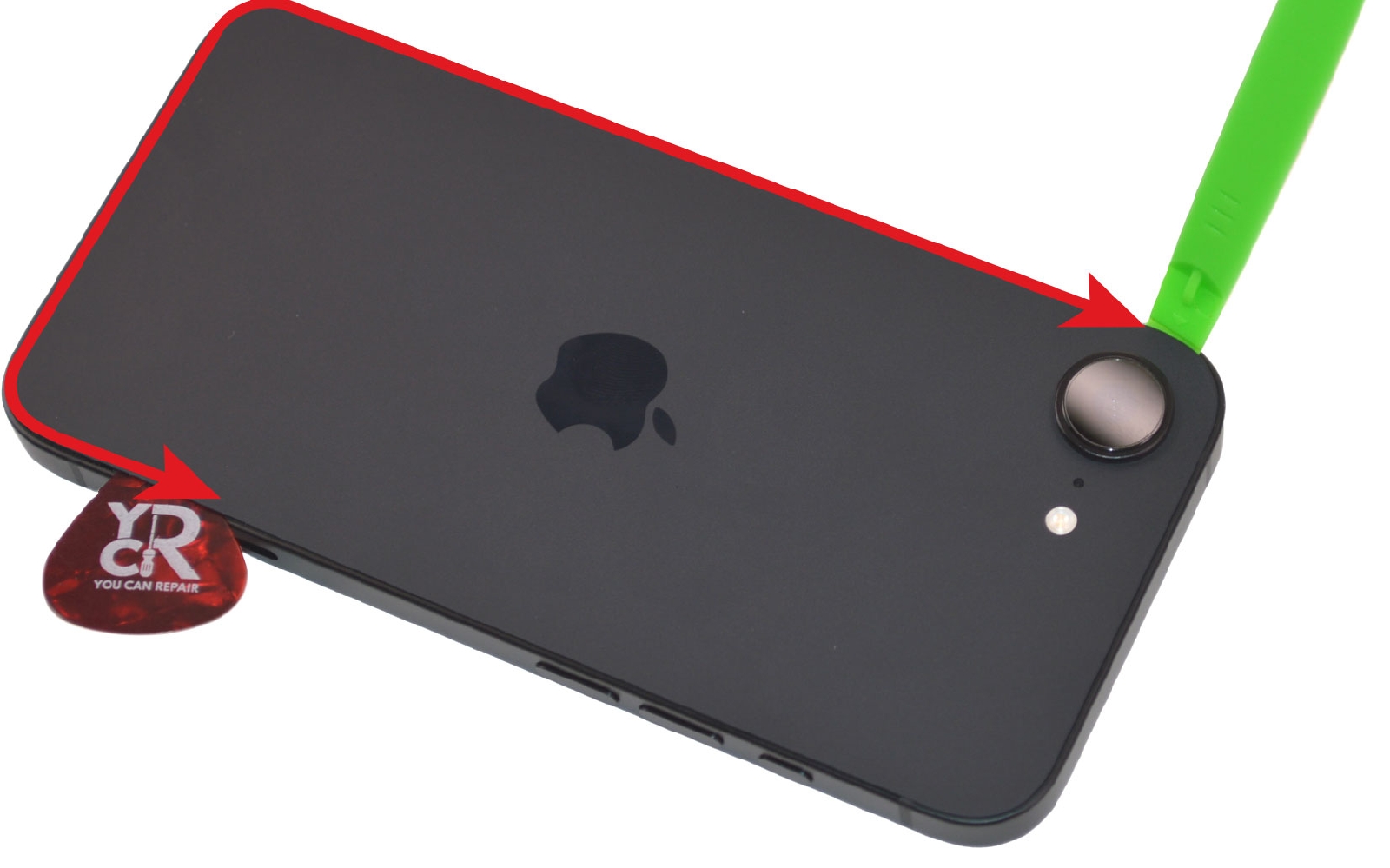

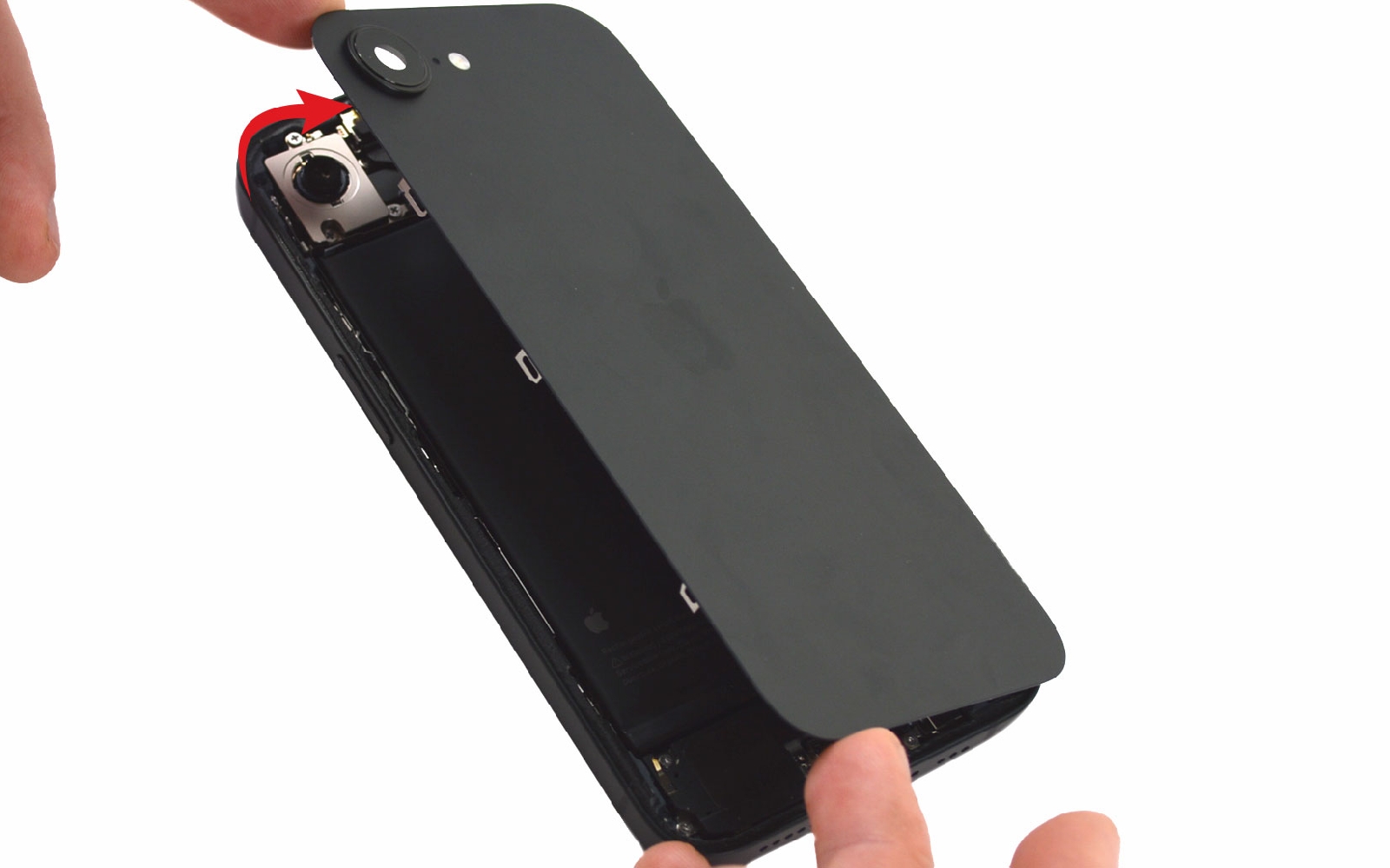

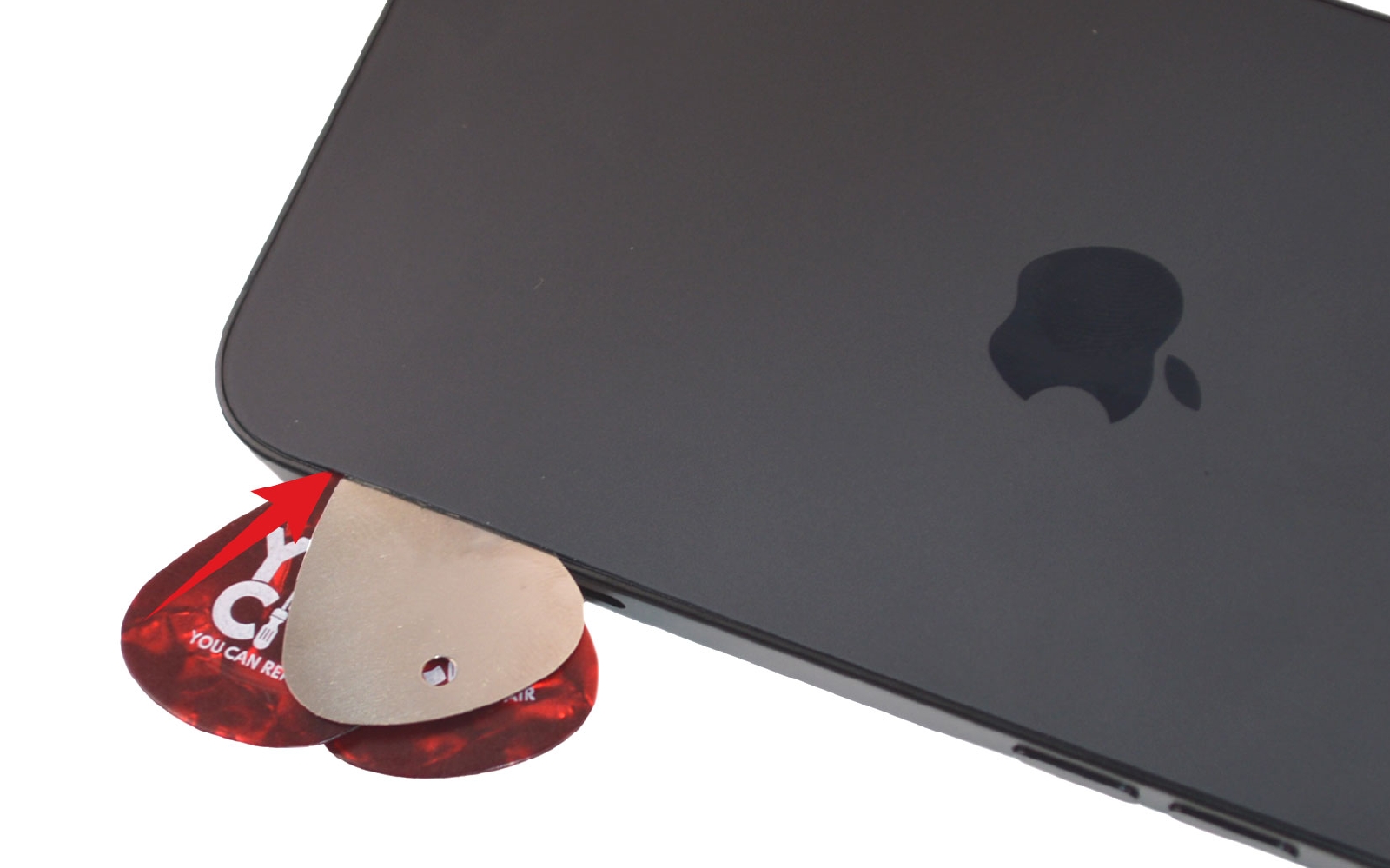

Etape 3 Ouvrir le téléphone

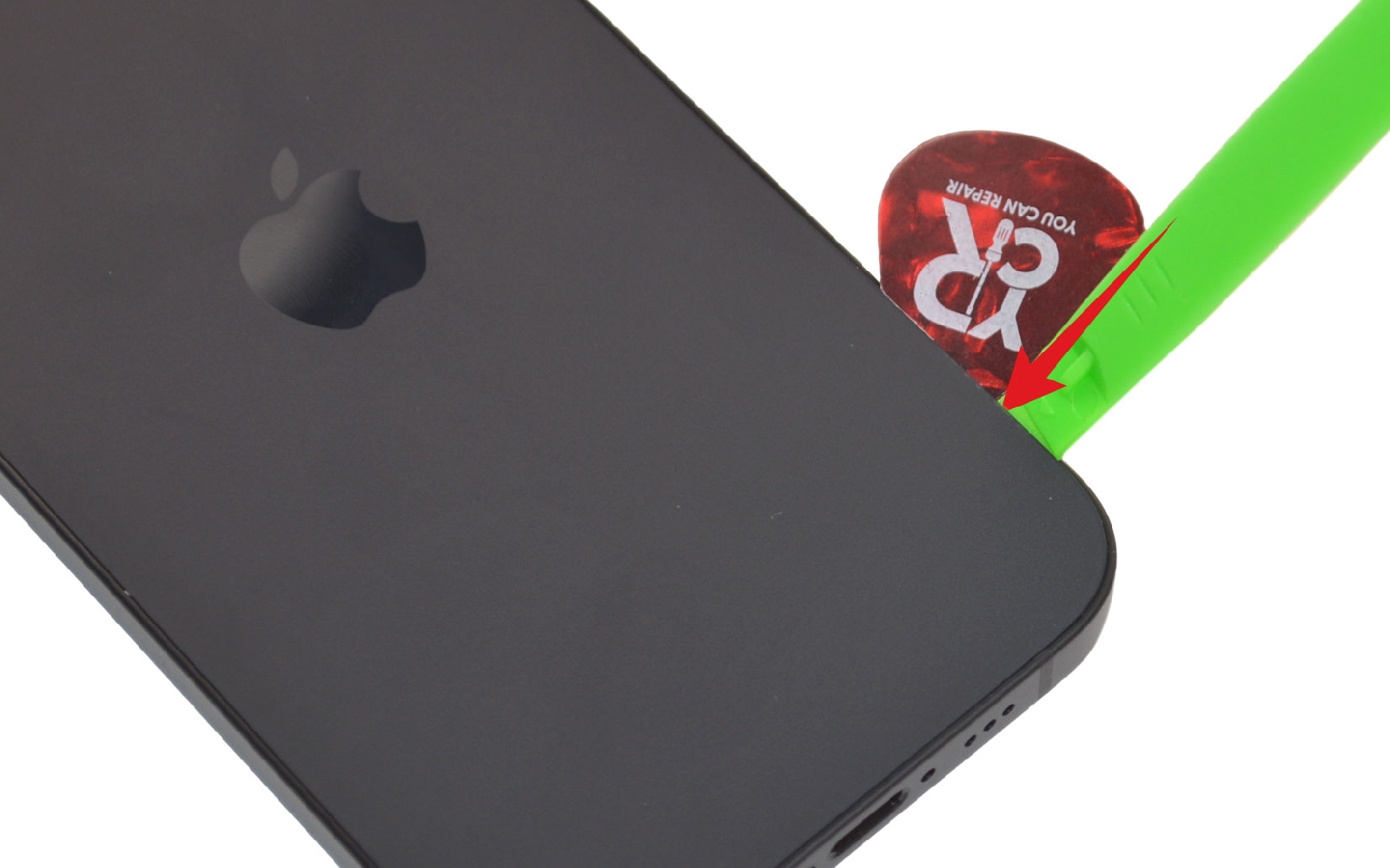

Si vous sentez de la résistance, n'hésitez pas à chauffer de nouveau le contour de l'appareil. A l'aide des médiators, décollez délicatement la vitre arrière en les faisant glisser sur tout le contour du téléphone. Vous pouvez également utiliser la spatule verte pour décoller plus facilement le composant. Ensuite, ouvrez le téléphone en faisant basculer la vitre arrière vers la droite en faisant attention aux nappes.
Outils
Médiator
Spatule
Etape 4

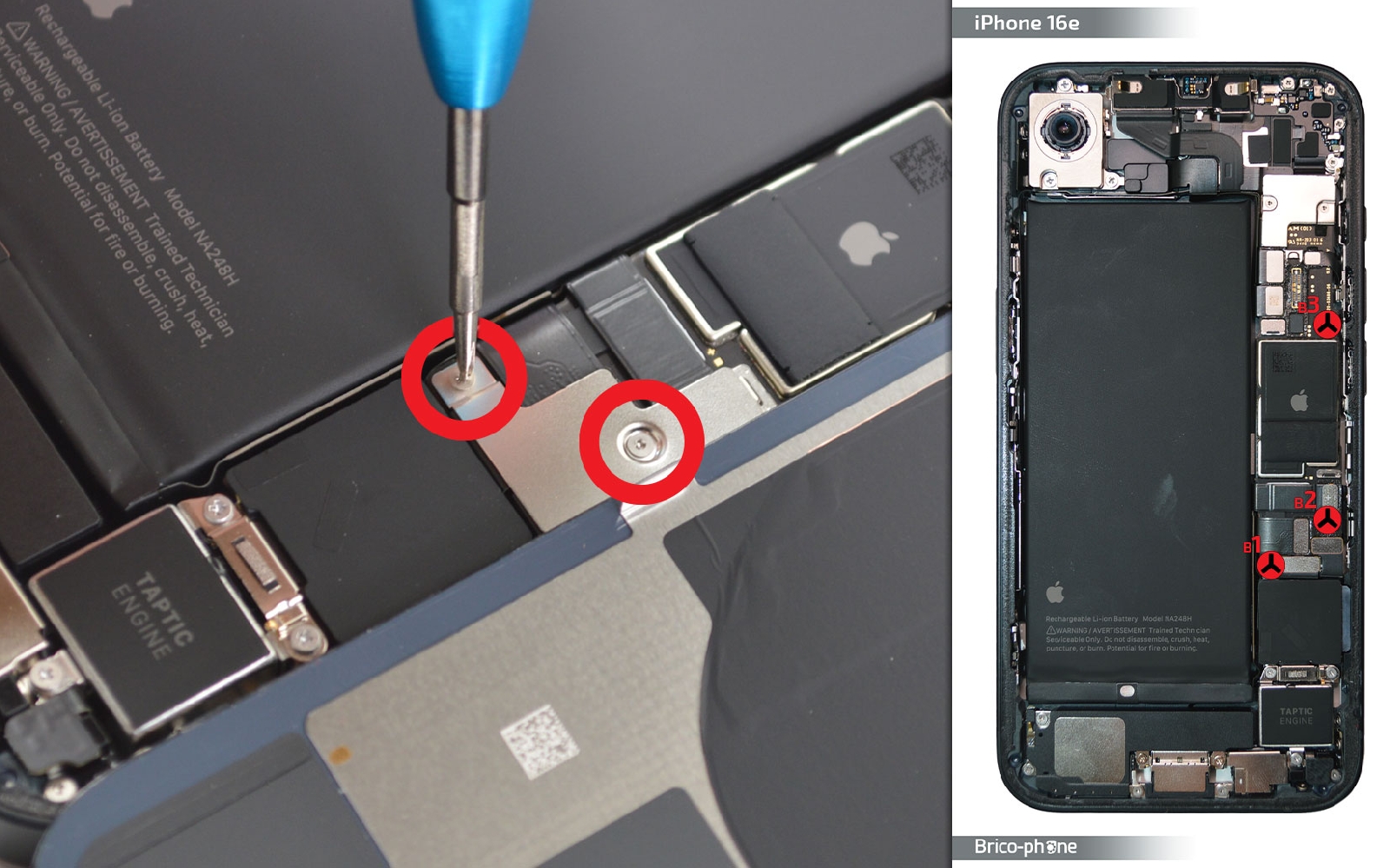

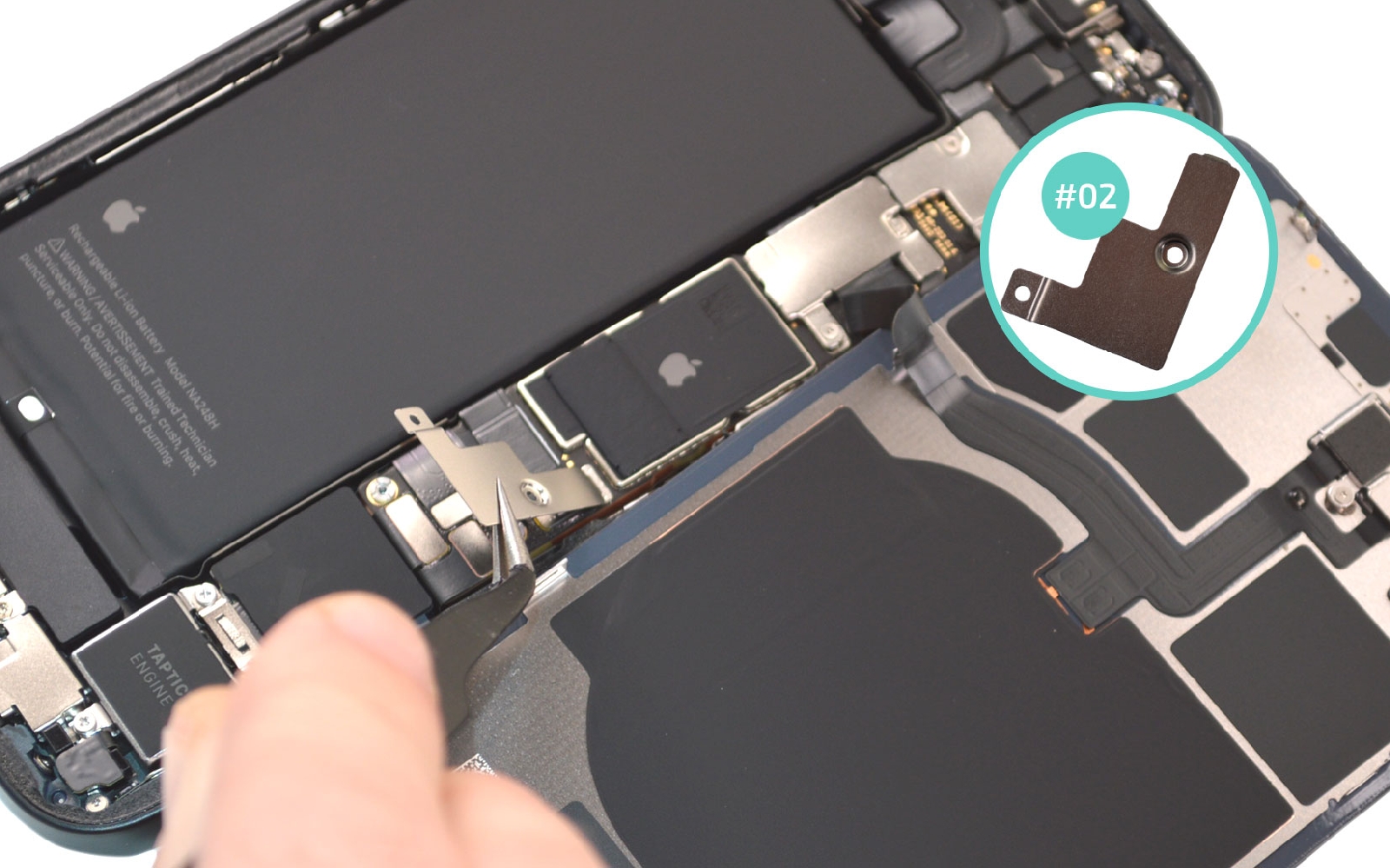

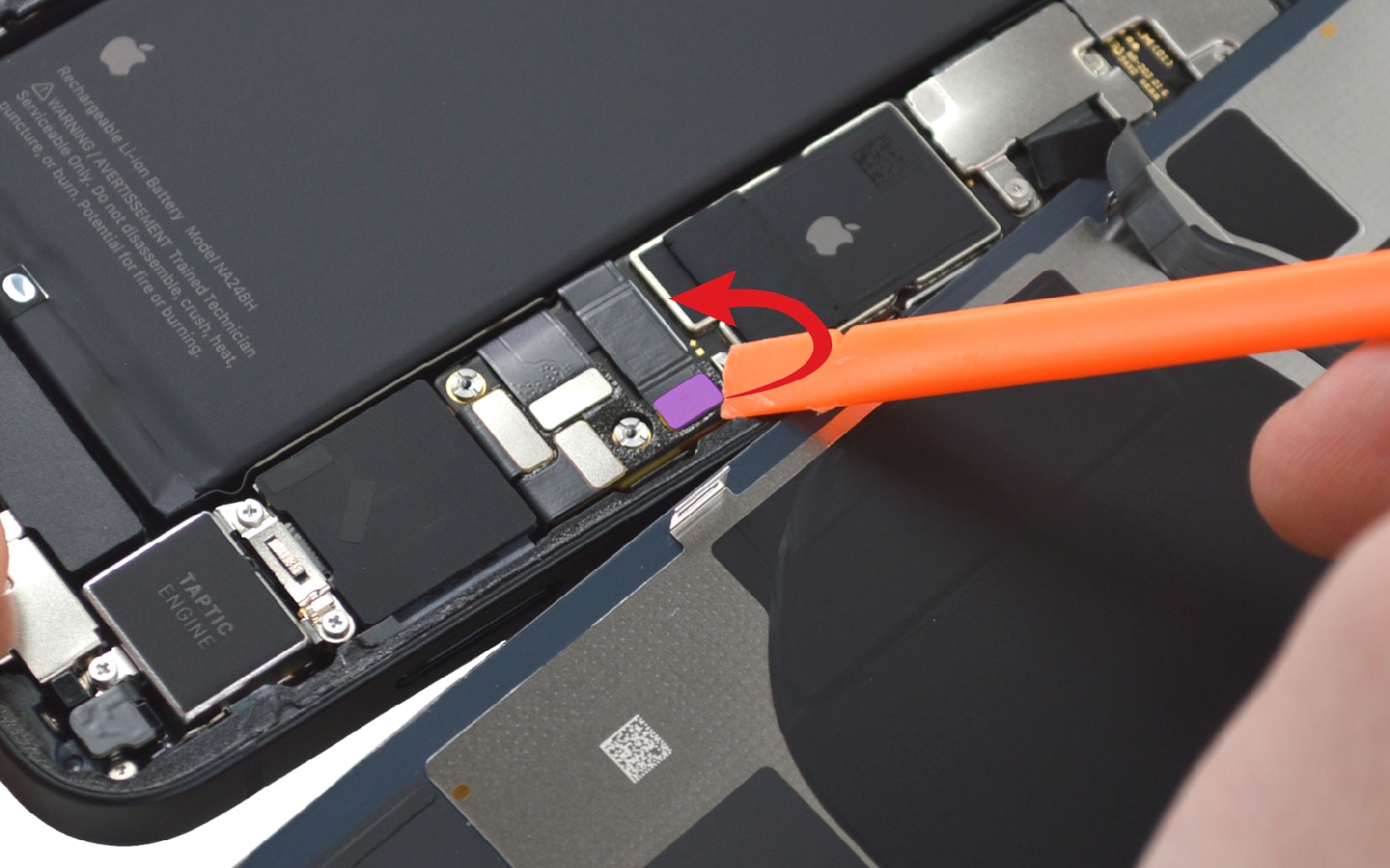

Etape 4 Déconnecter la batterie

Retirez les deux premières vis avec le tournevis triwing puis ôtez la pincette en métal afin de pouvoir déconnecter la batterie de votre iPhone 16e.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

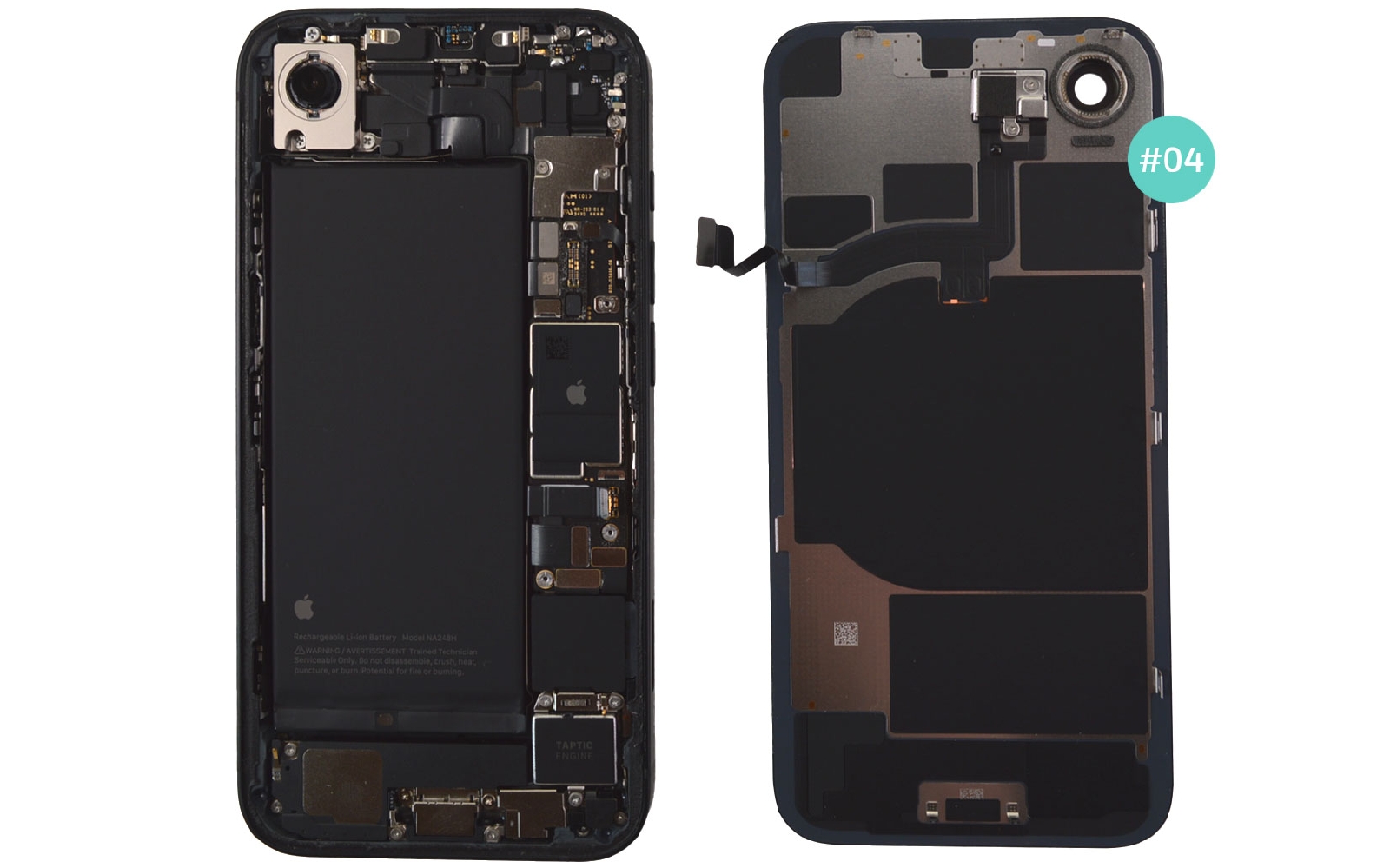

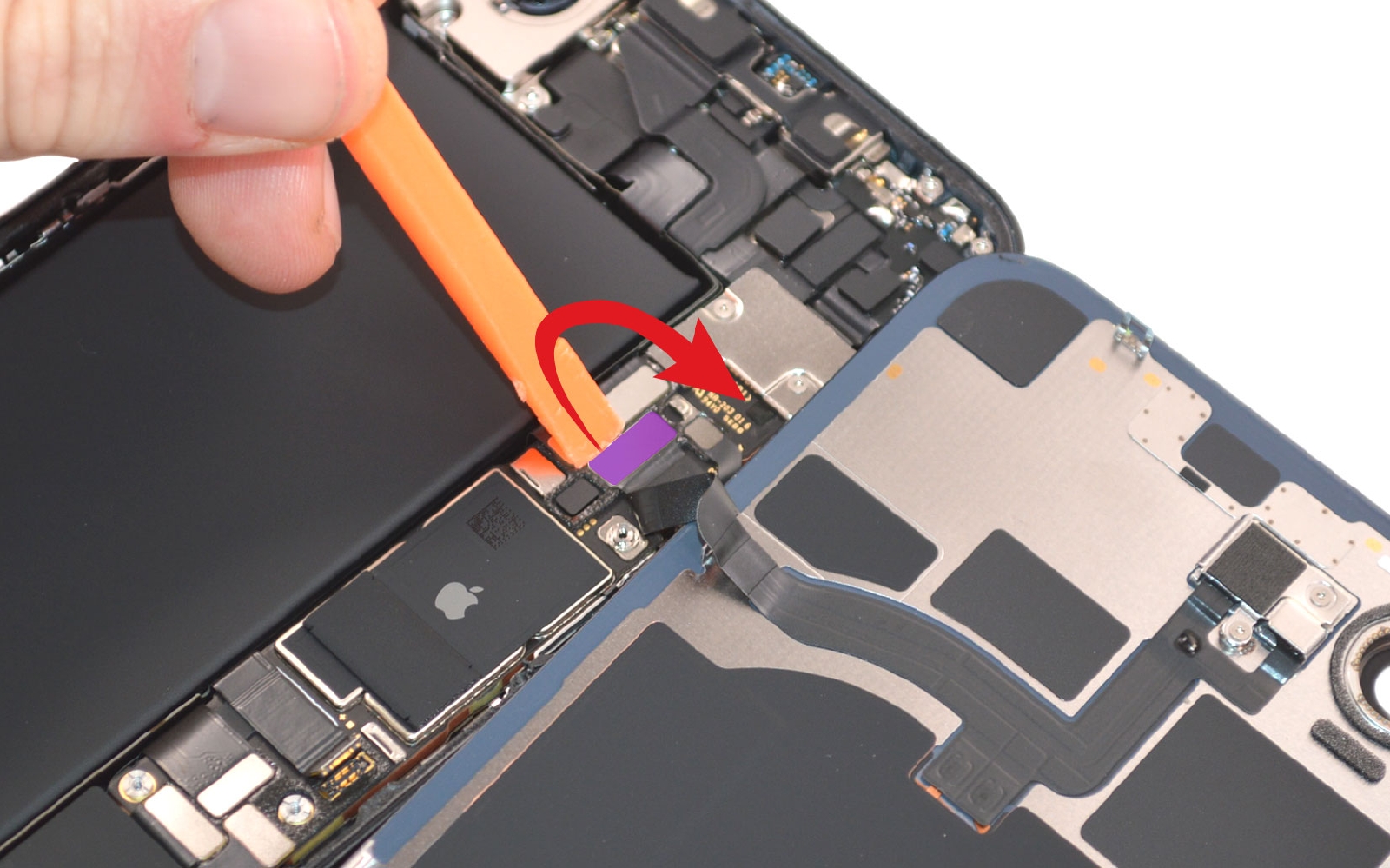

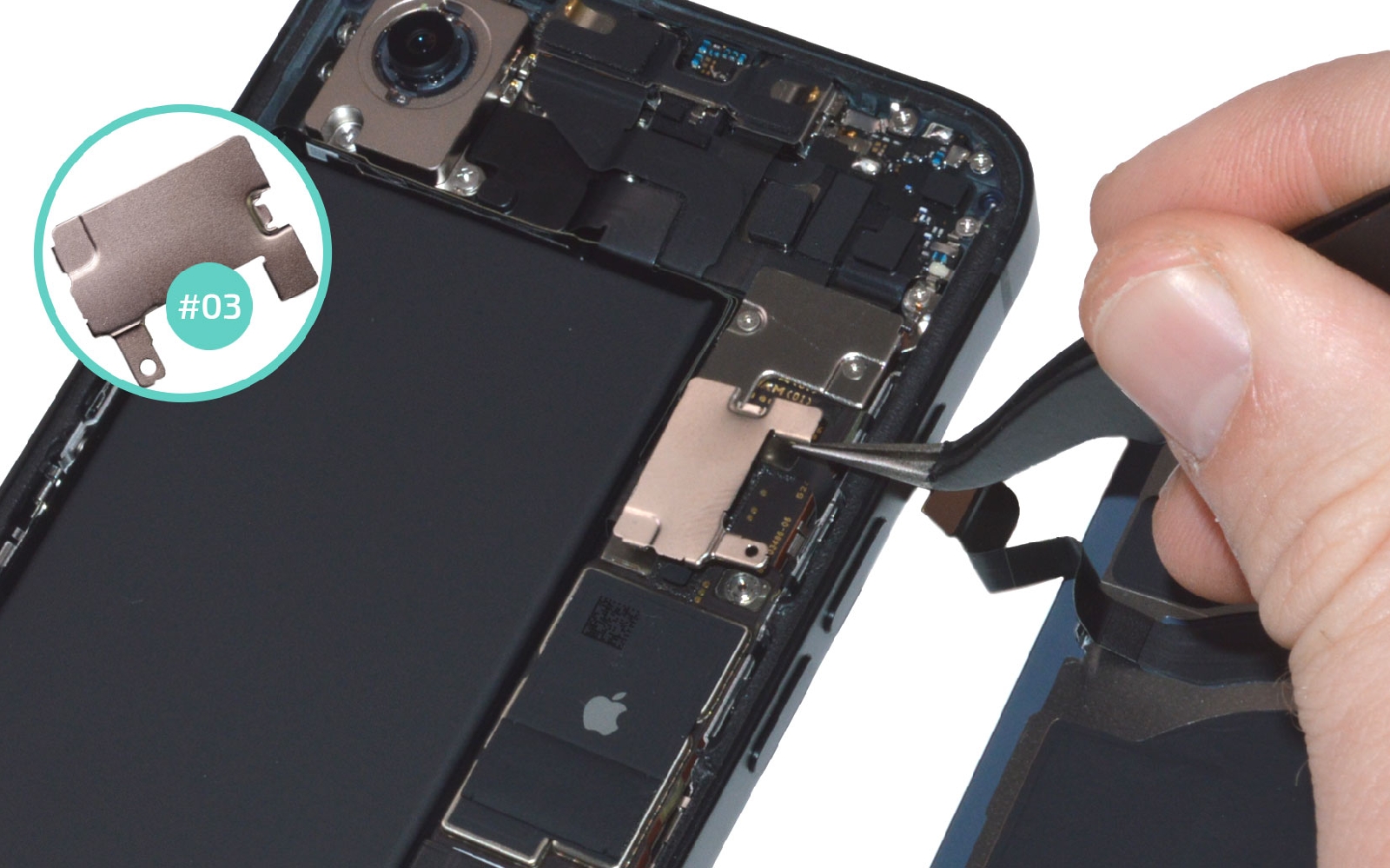

Etape 5 Mettre de coté la vitre arrière

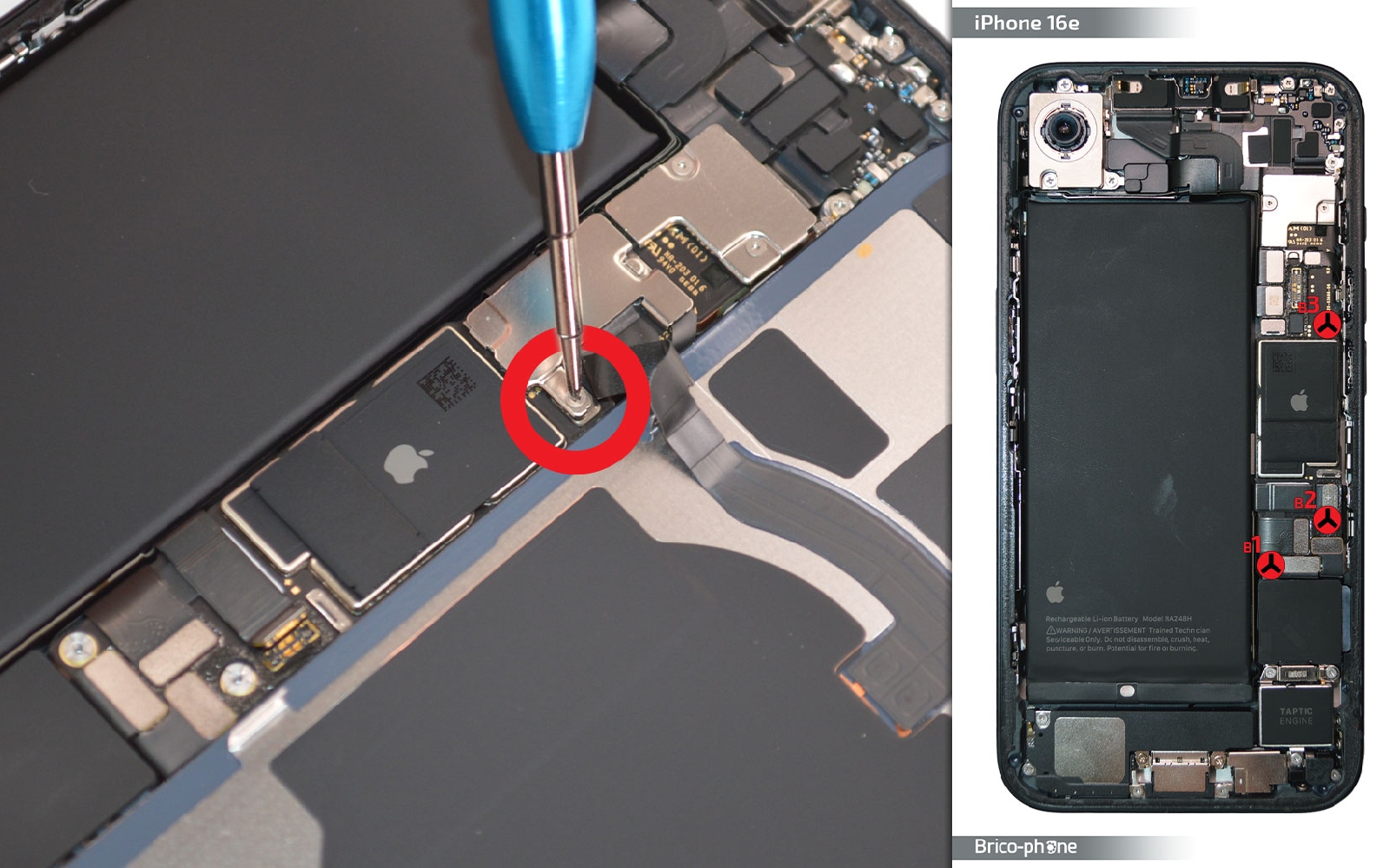

Reprenez le tournevis pour sortir la vis B3 et mettez de coté la plaquette #03. Débranchez la nappe du flash et de l'induction pour libérer la vitre arrière.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

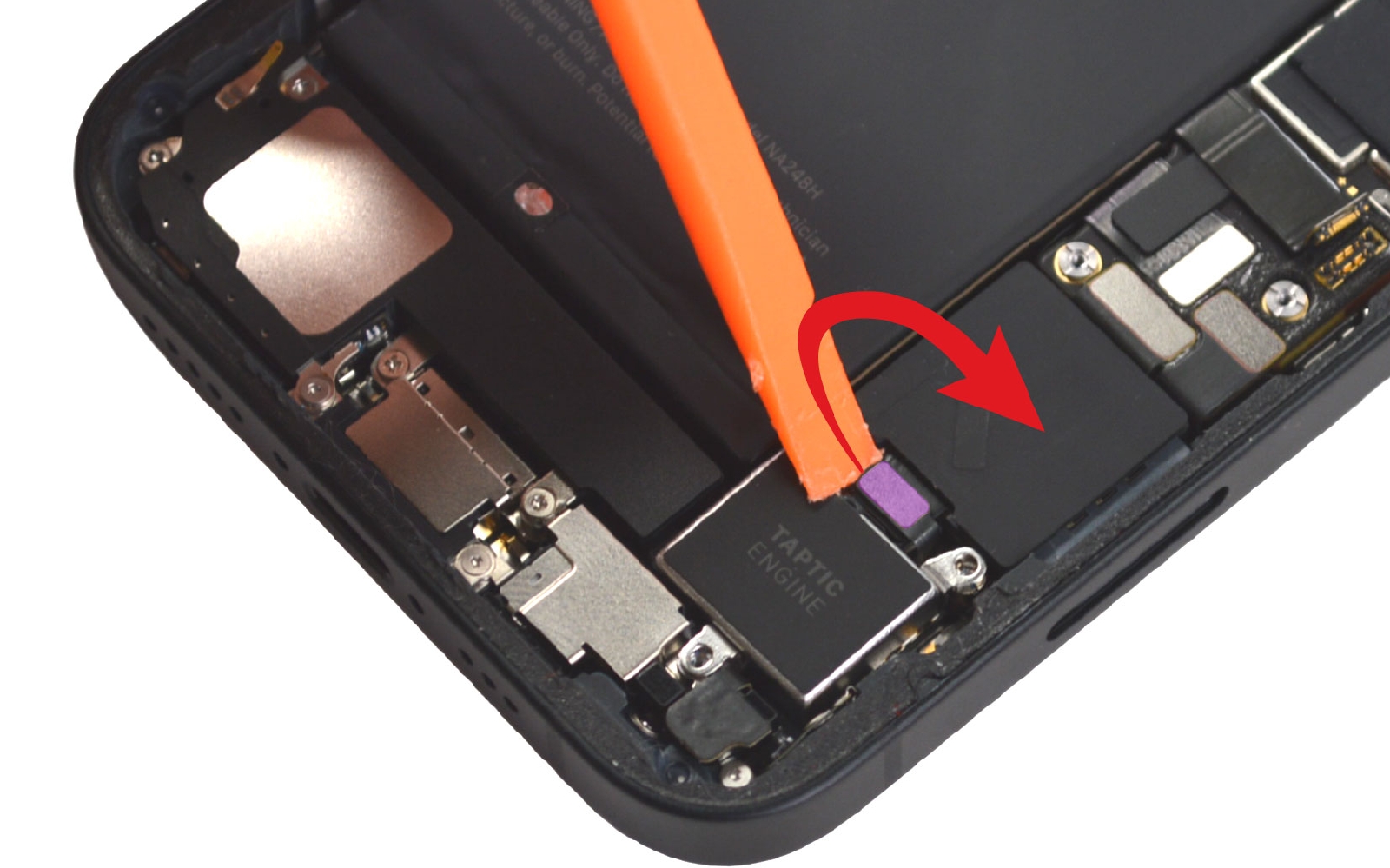

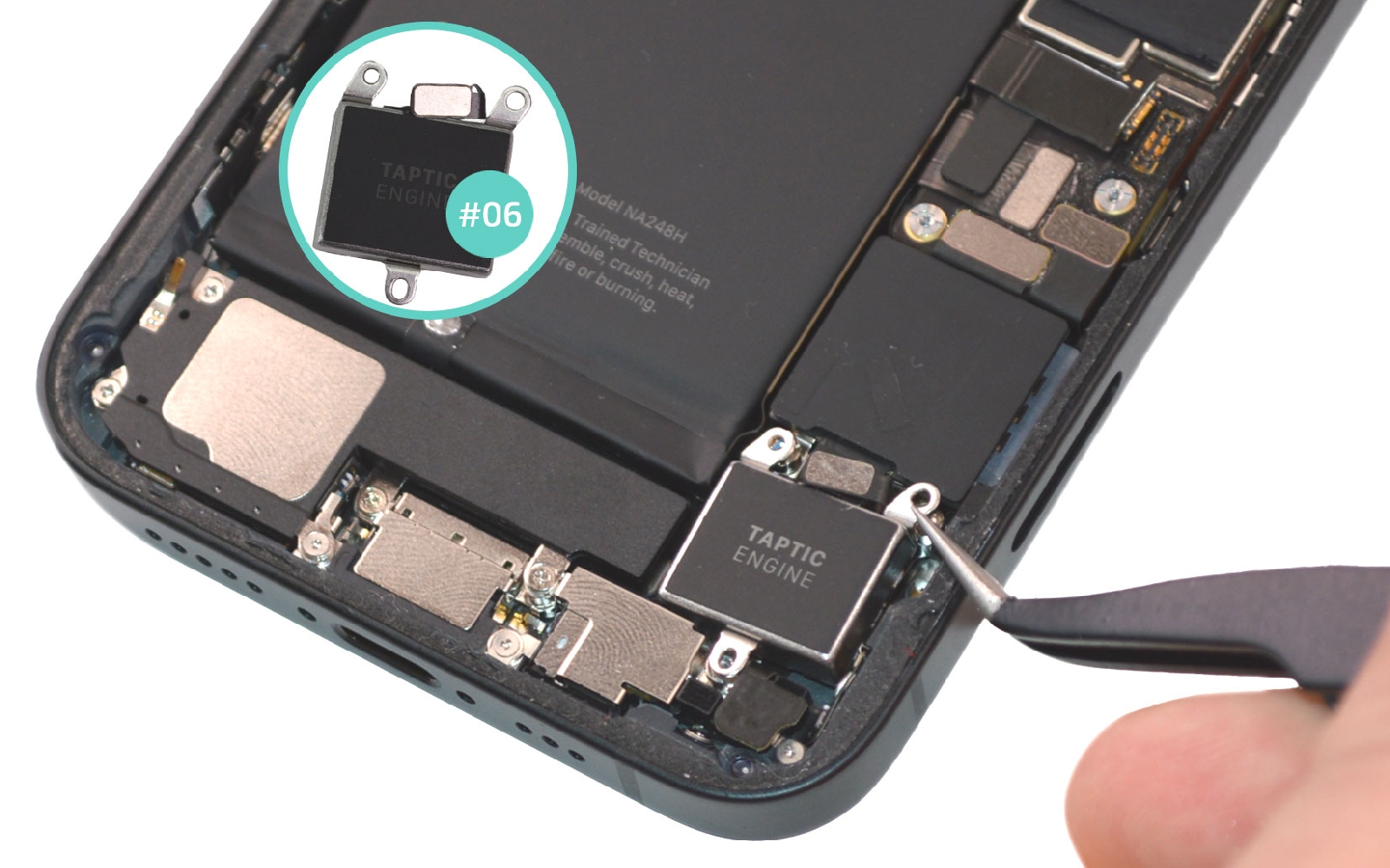

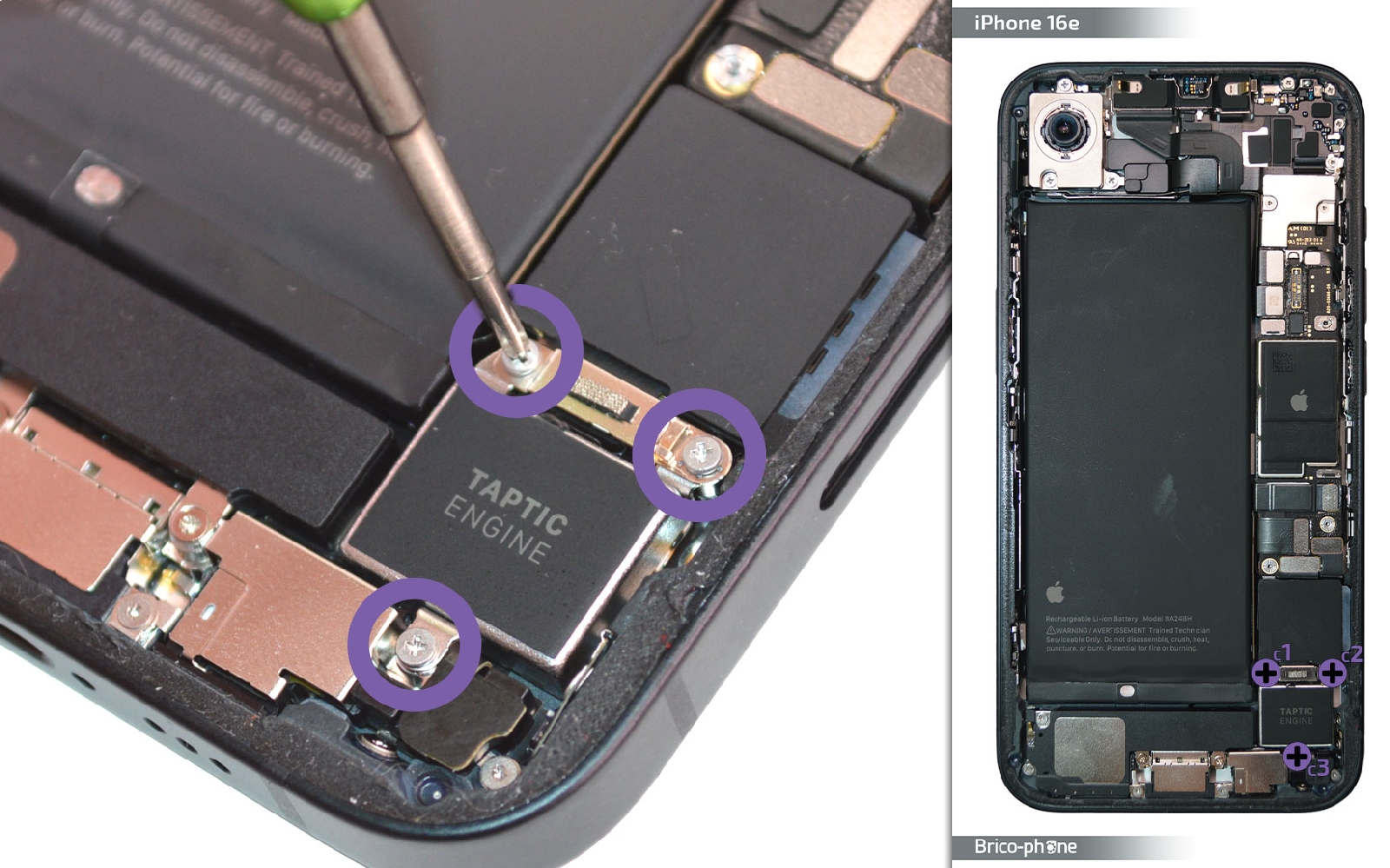

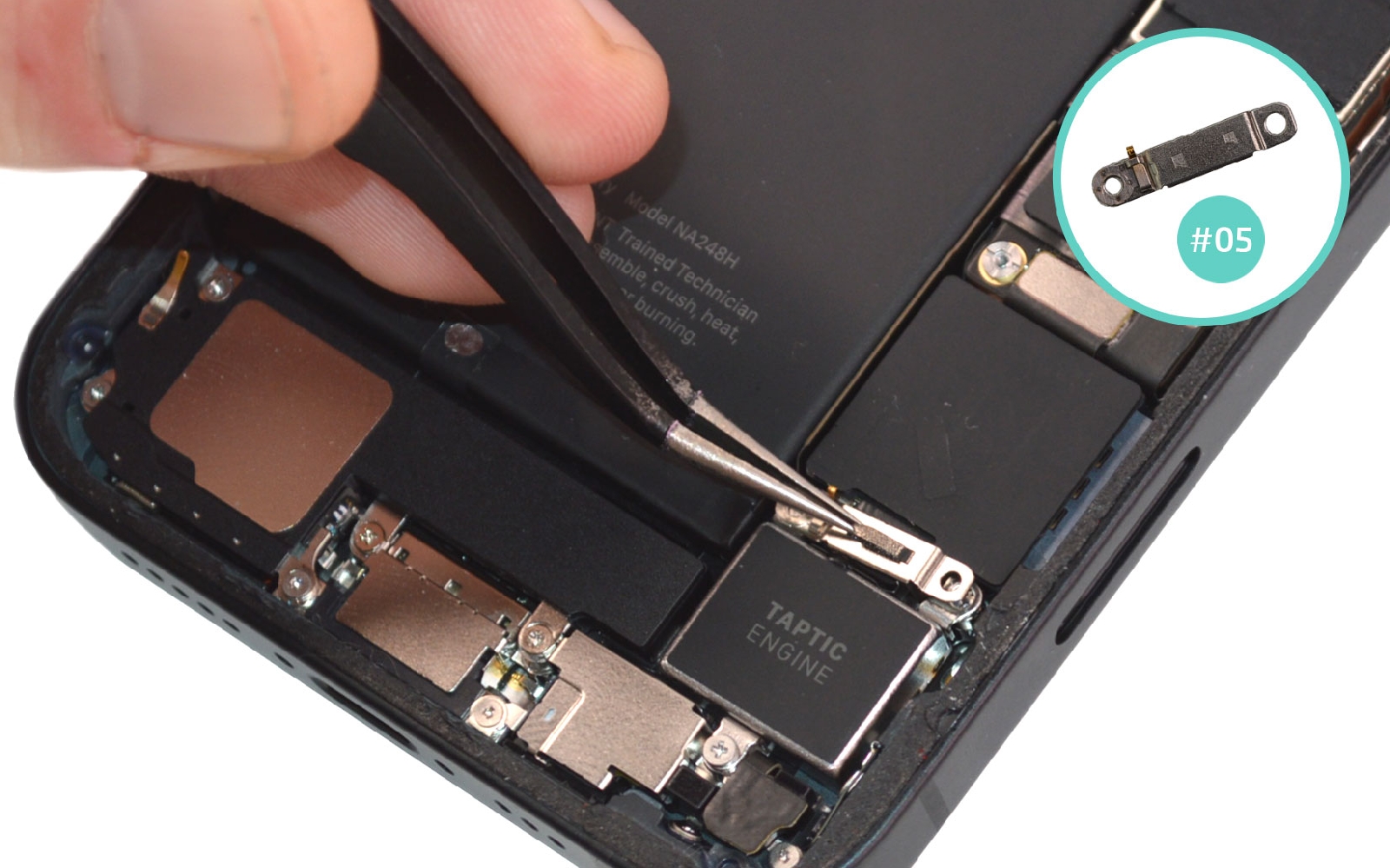

Etape 6 Sortir le vibreur

Sur le bas du téléphone, enlevez les vis nommées C avec le tournevis cruciforme. Récupérez la plaquette #05 afin de pouvoir par la suite déconnectez la nappe du Taptic Engine. Saisissez avec la brucelles une extrémité du vibreur pour le disposer sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 7

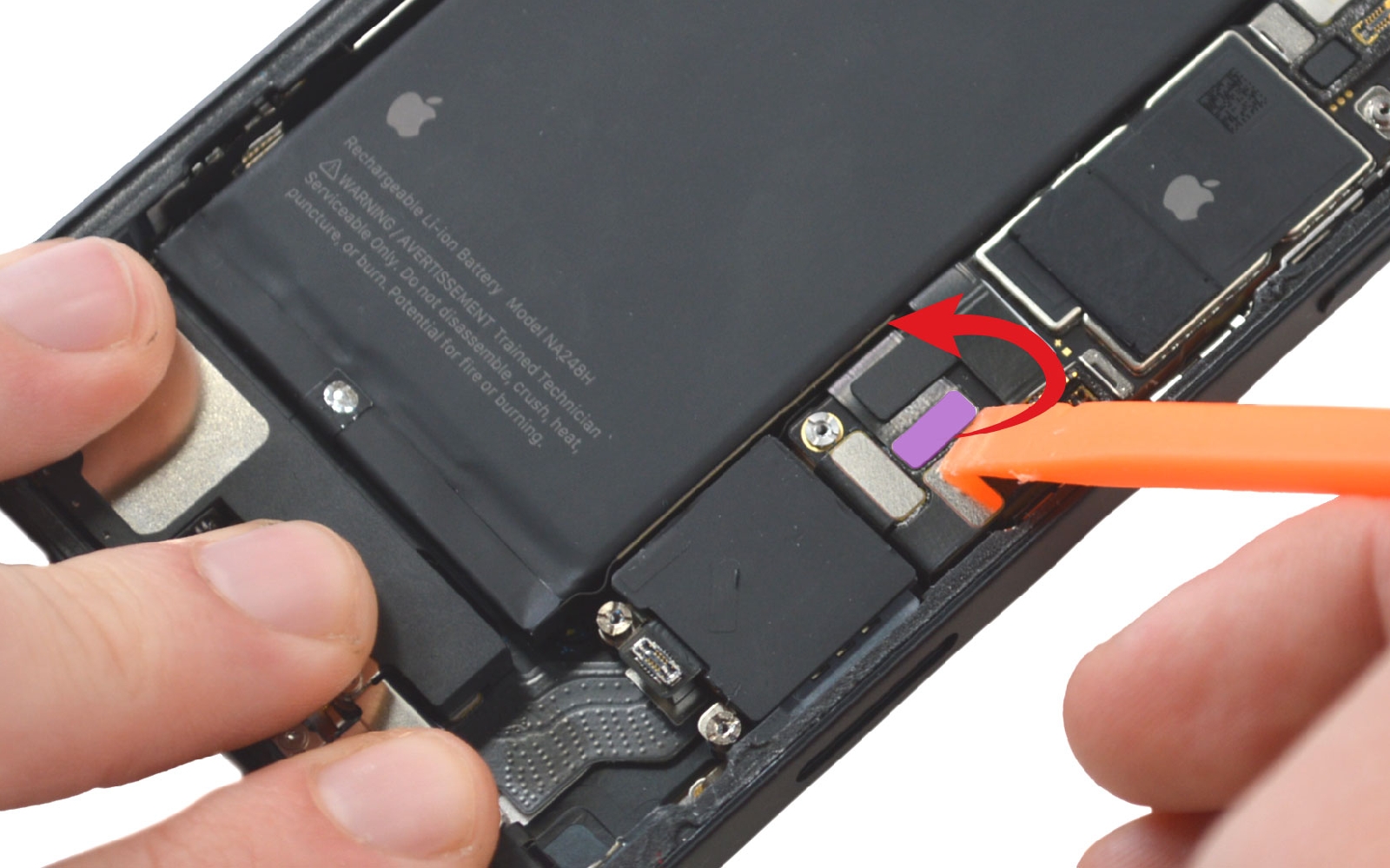

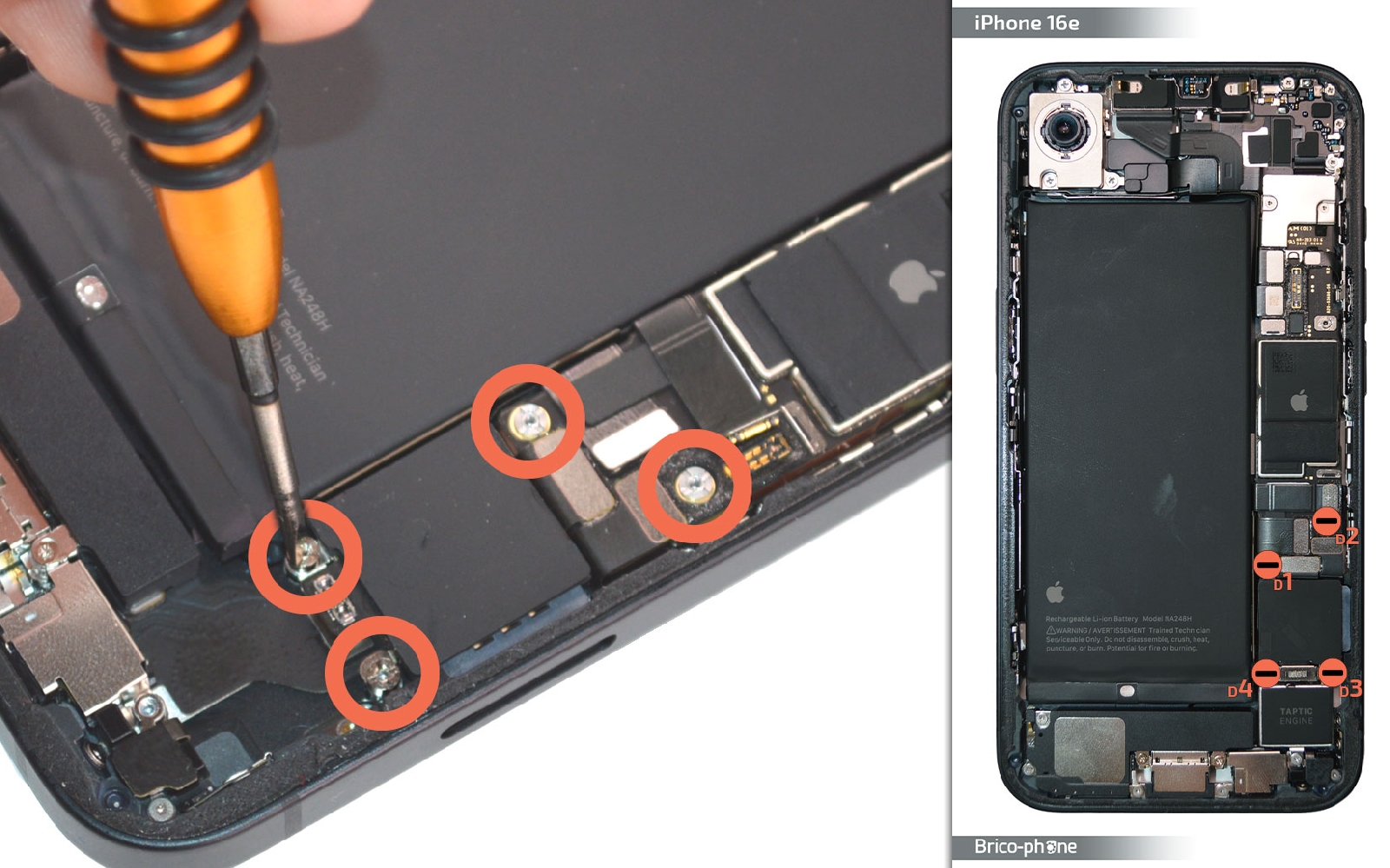

Etape 7 Retirer le lecteur SIM

Débranchez la nappe du lecteur SIM avant de retirer les vis avec le tournevis plat. Soulevez légèrement la carte mère pour sortir le composant du châssis.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 8

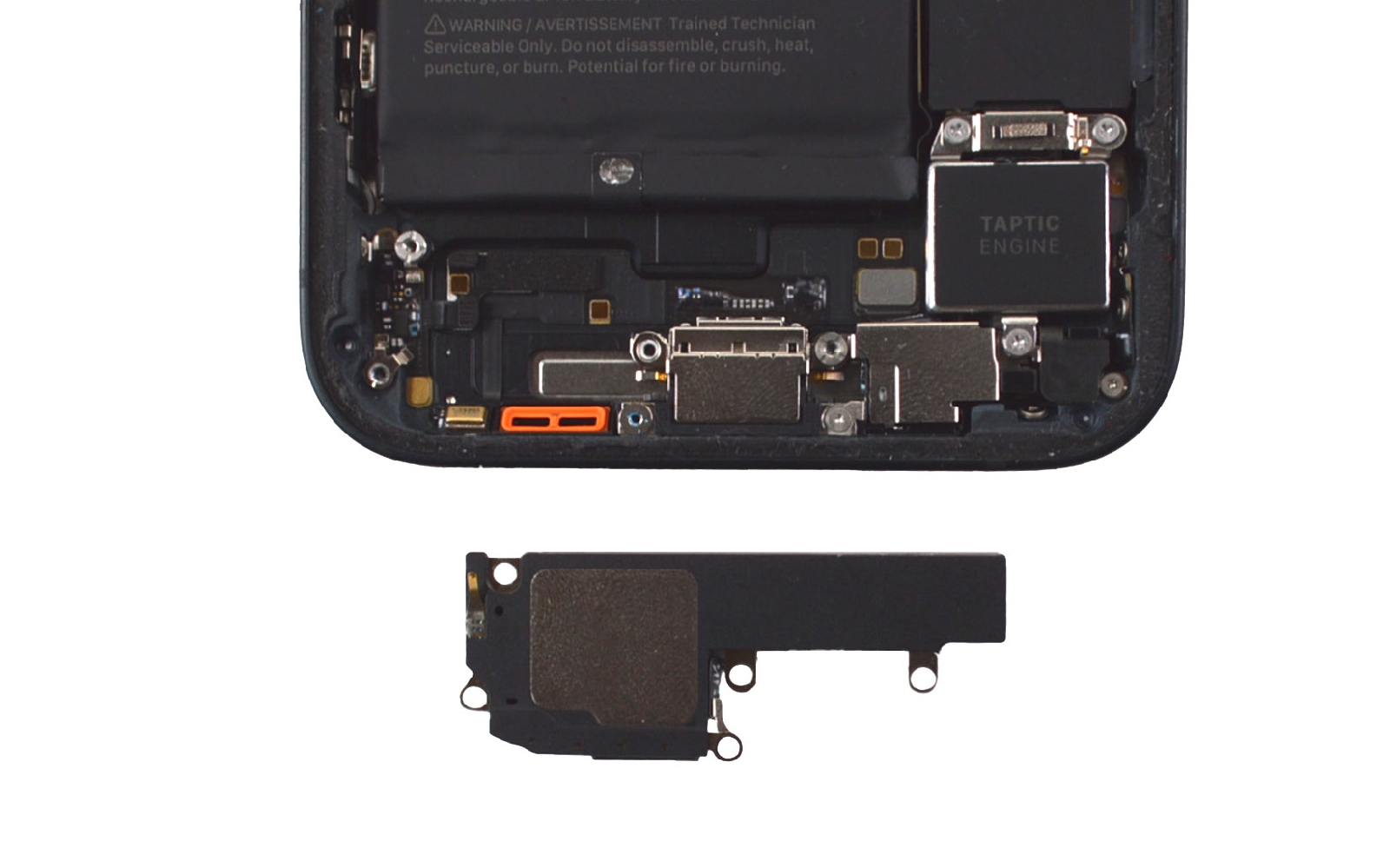

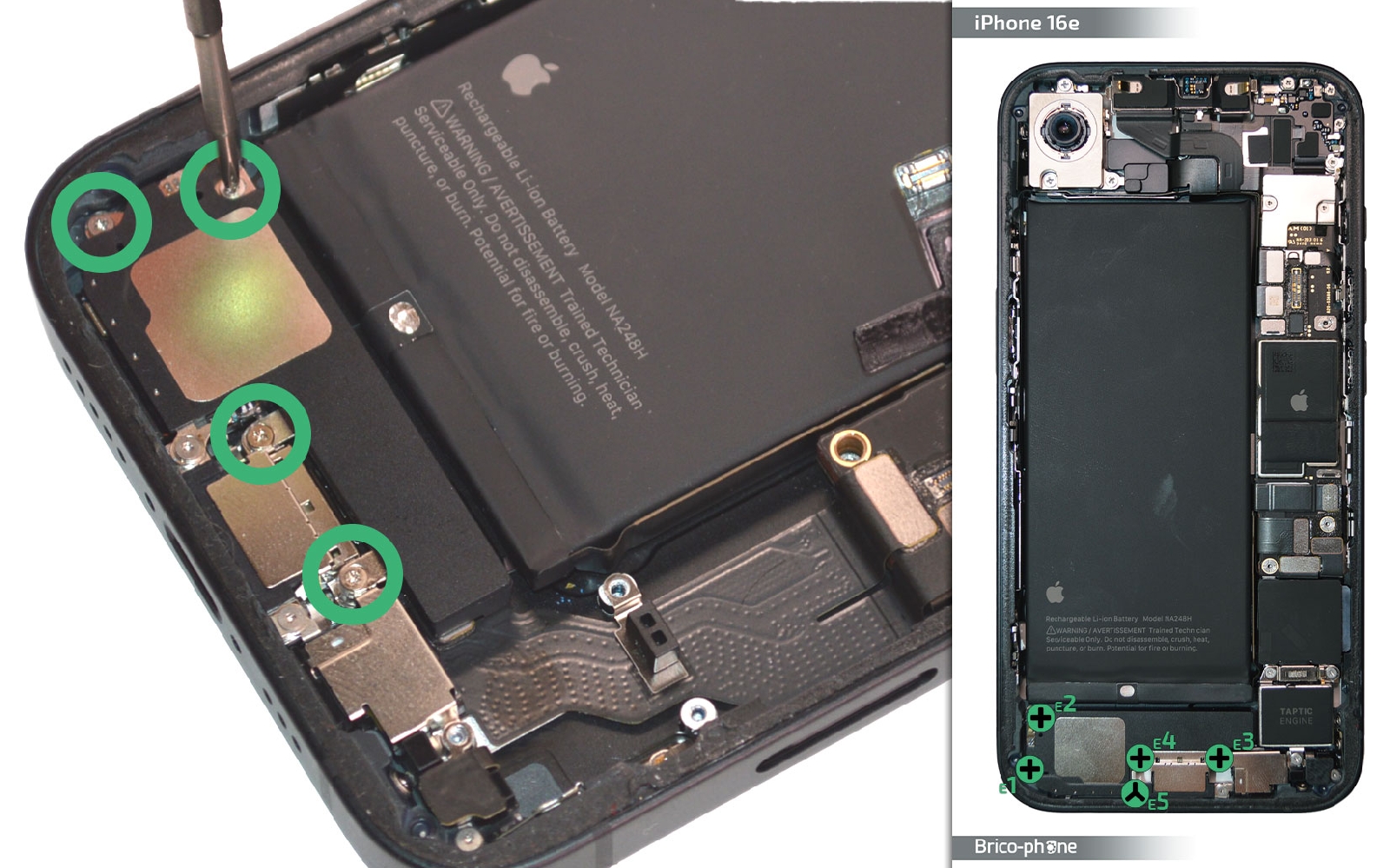

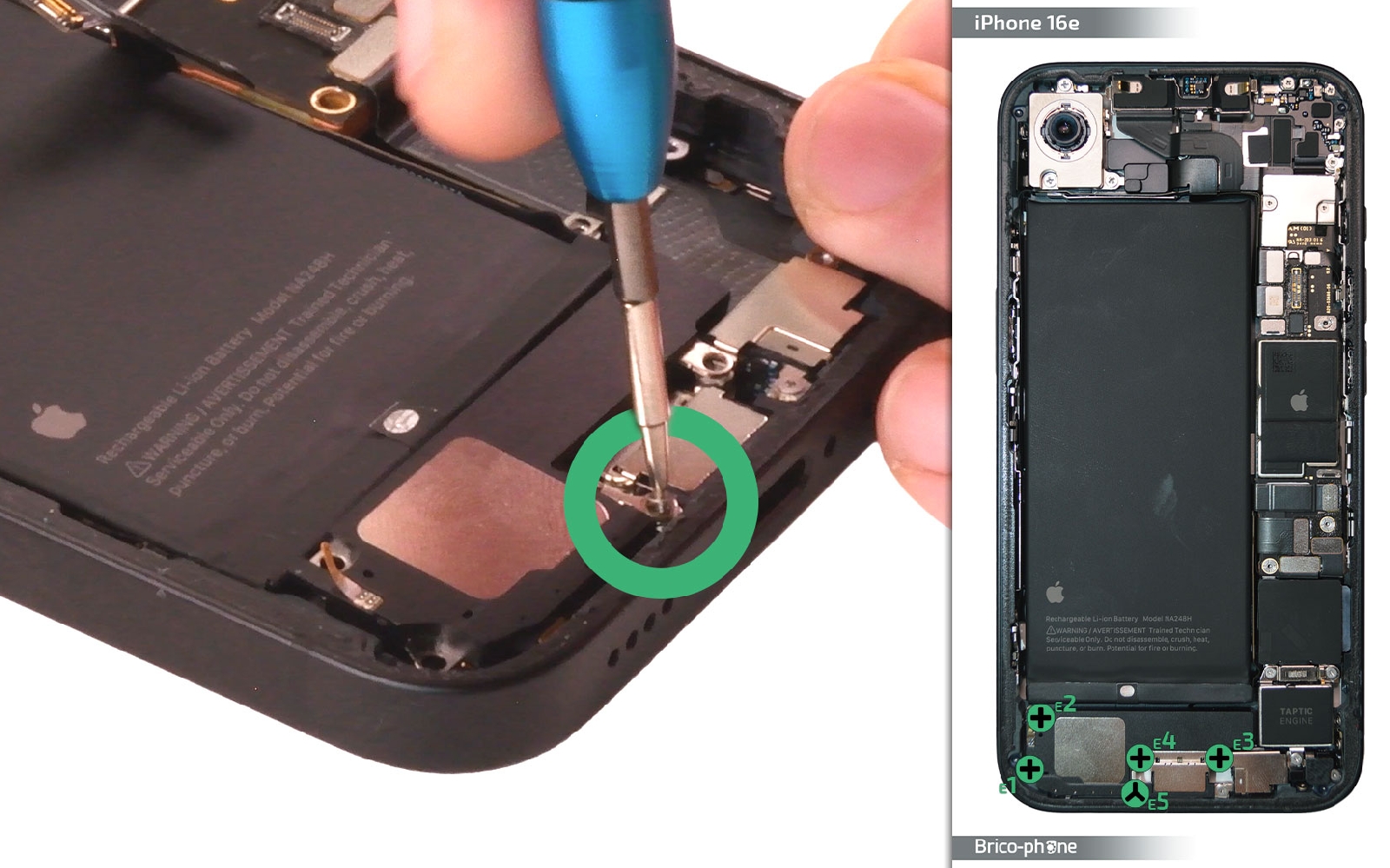

Etape 8 Sortir le haut-parleur externe

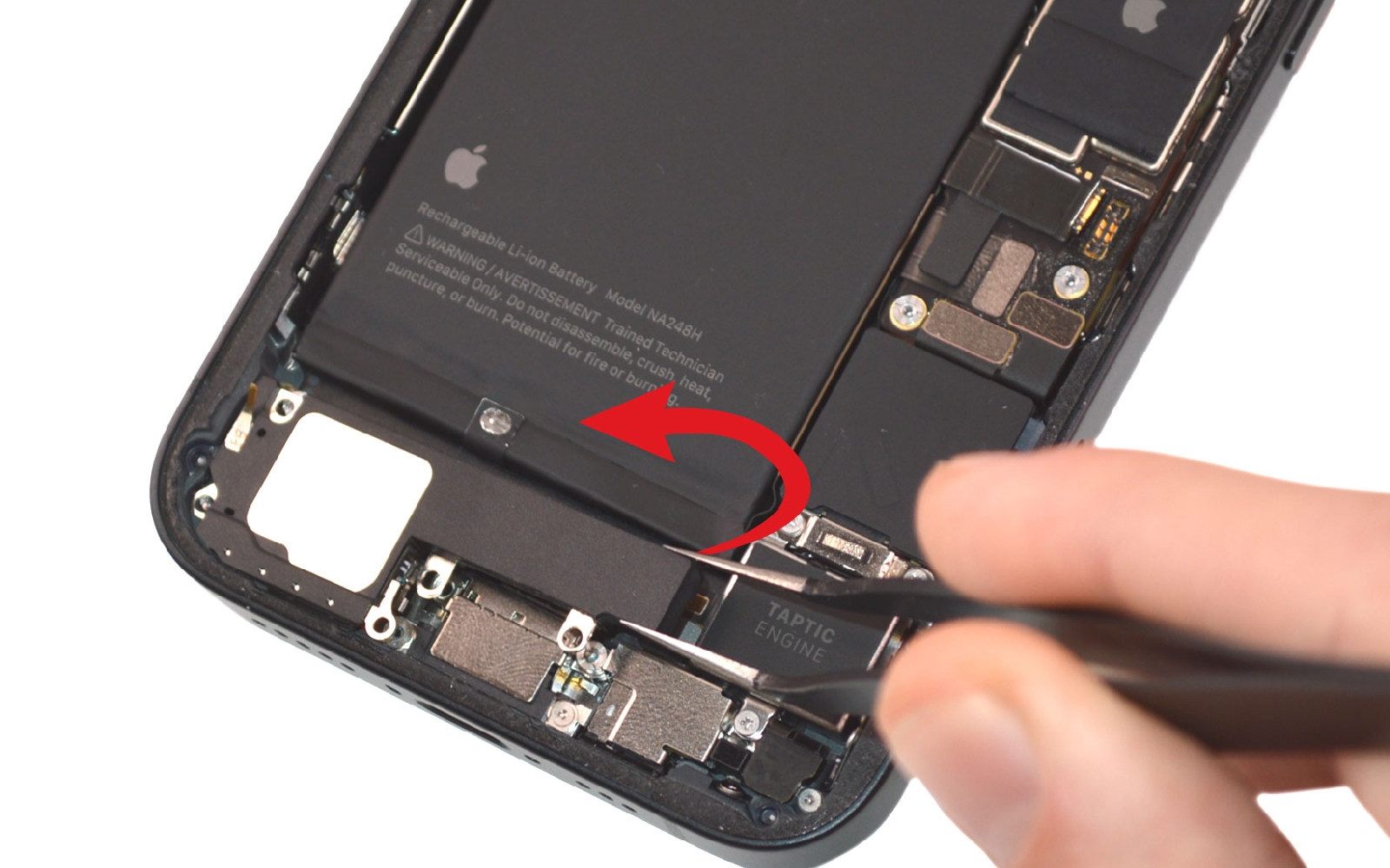

Sortez les 4 vis cruciforme puis la vis triwing du haut-parleur externe. Saisissez le composant pour le mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

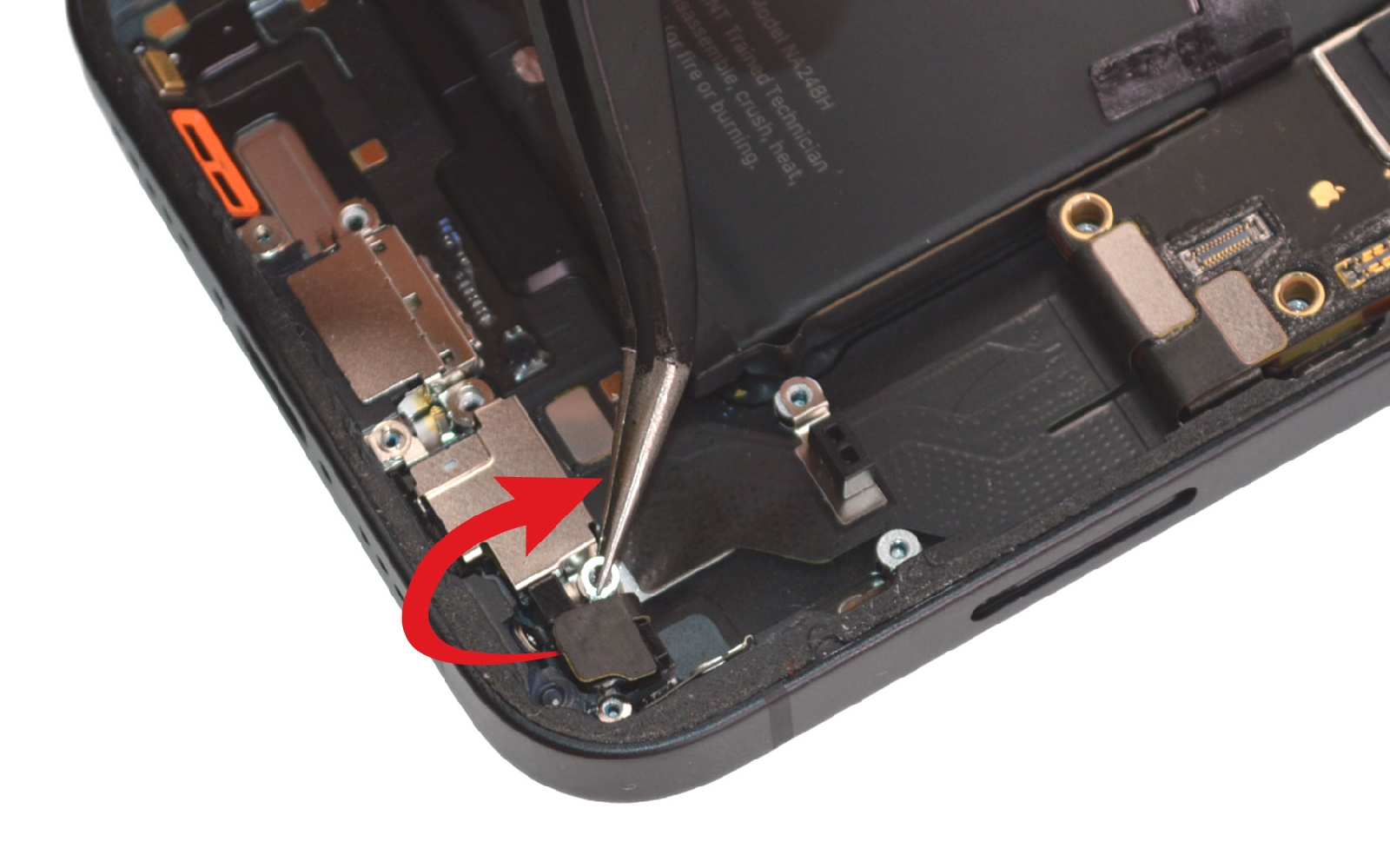

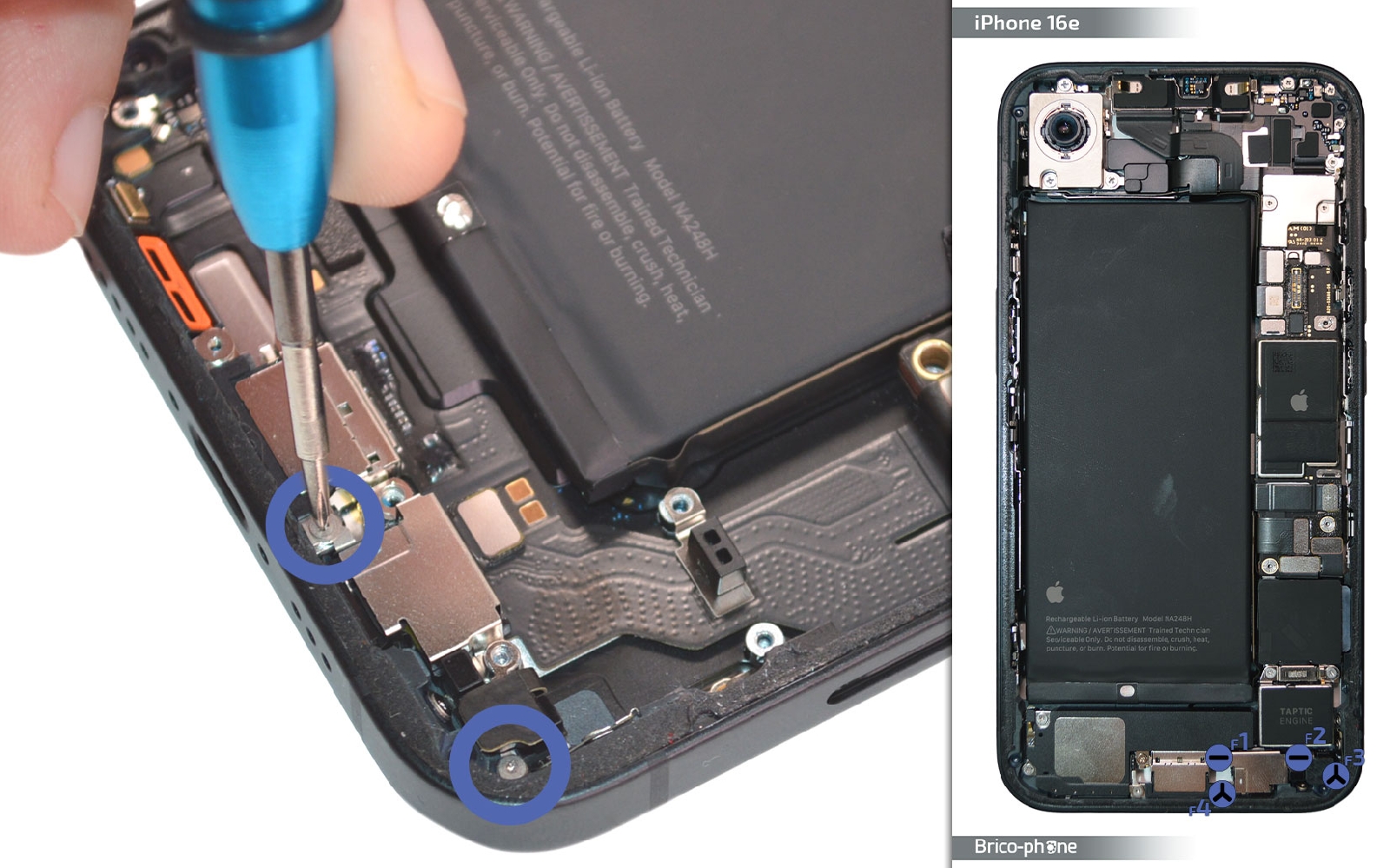

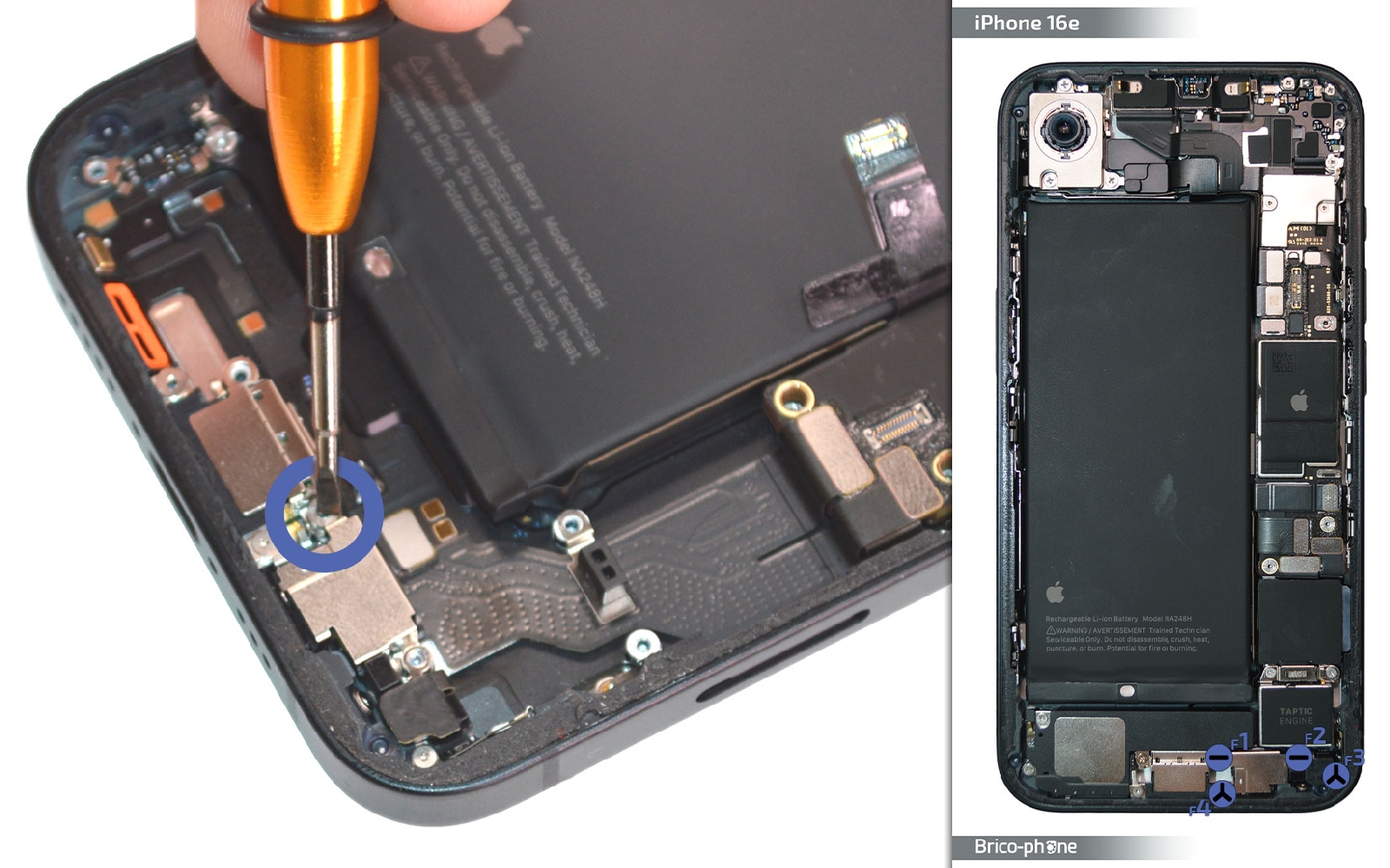

Etape 9 Libérer le micro

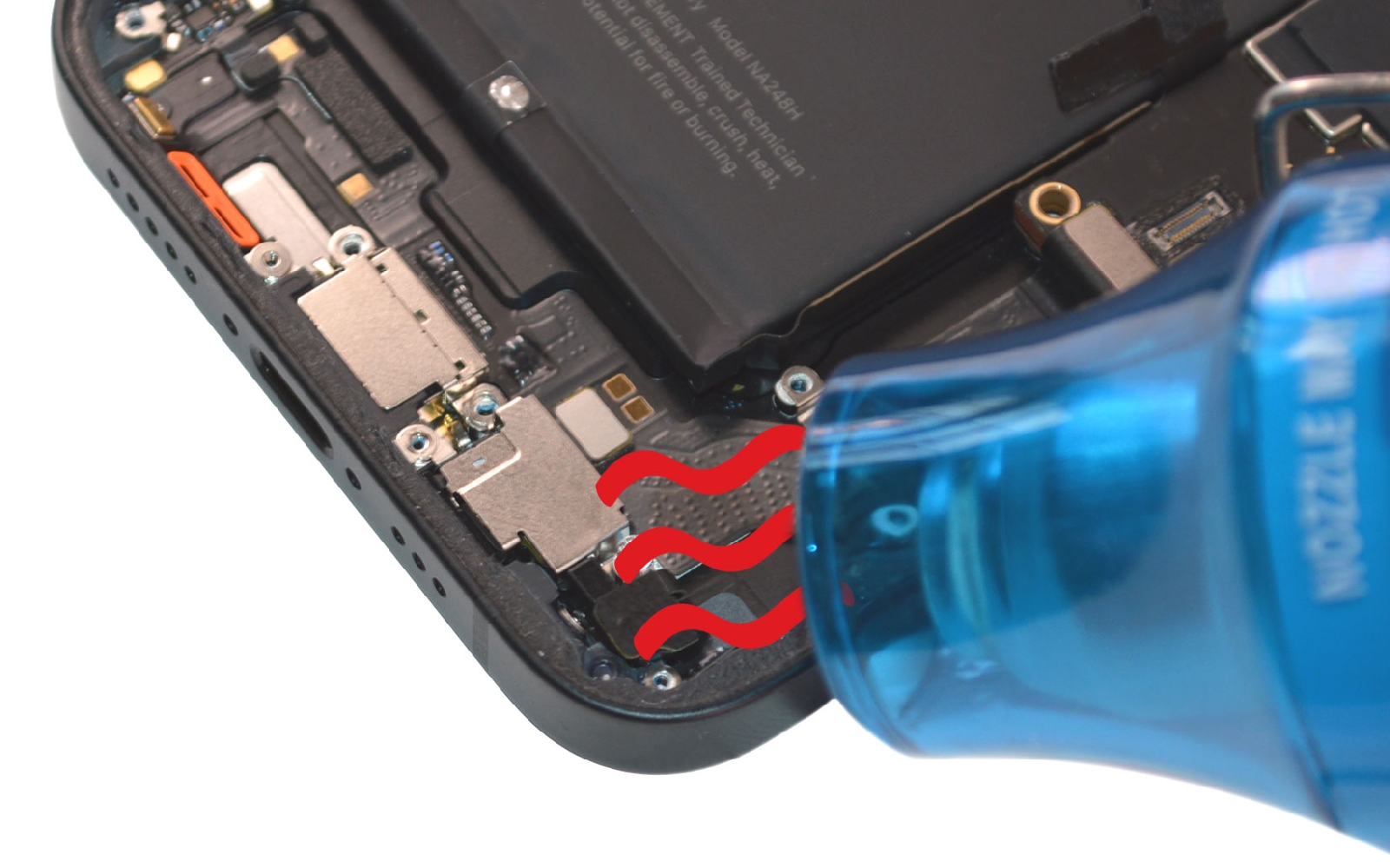

Ôtez les vis triwing puis chauffez le support micro. A l'aide de la pincette, faites basculer le capteur noir.
Outils
Pince Brucelles
Tournevis Plat
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 9.90€
Etape 10

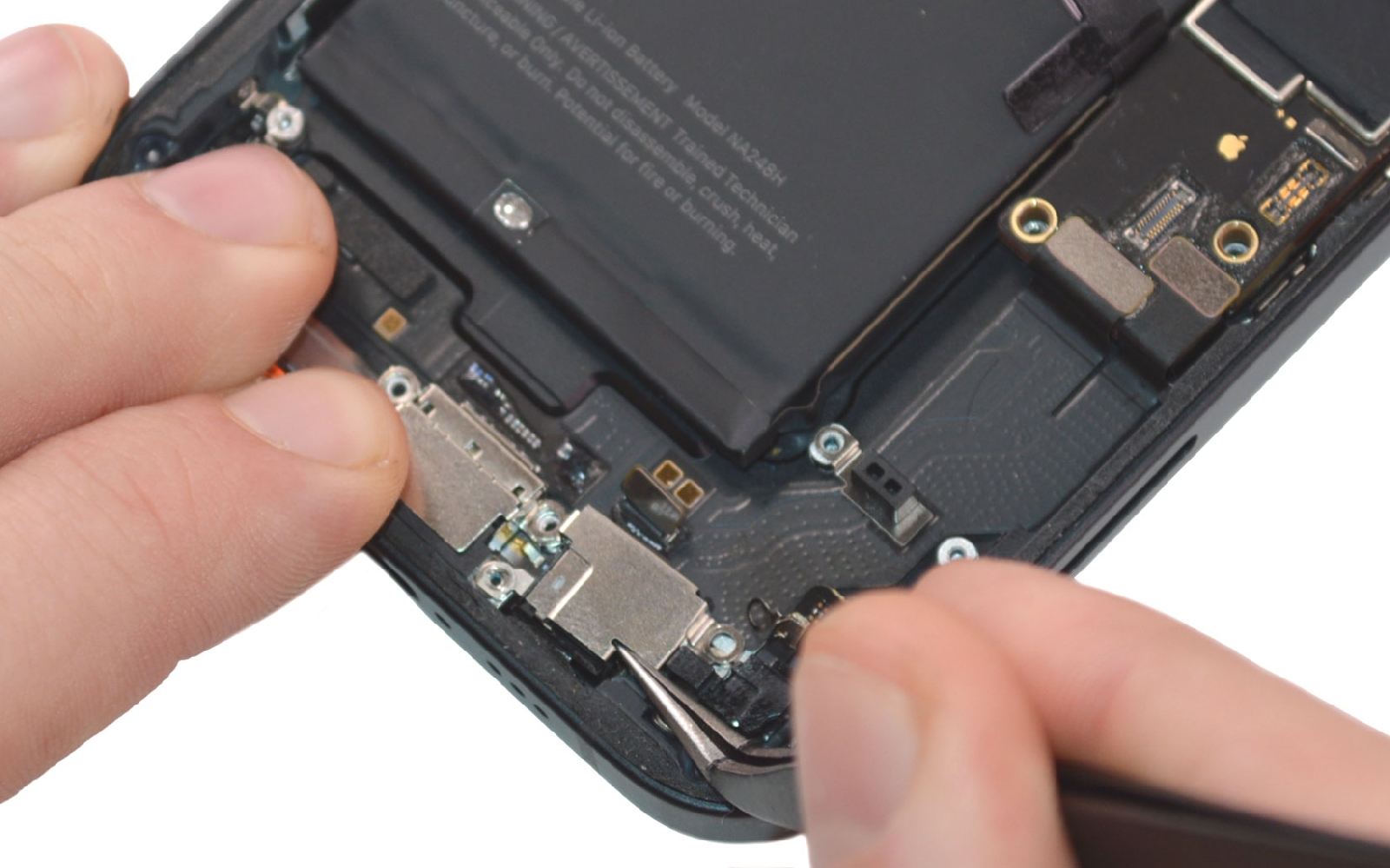

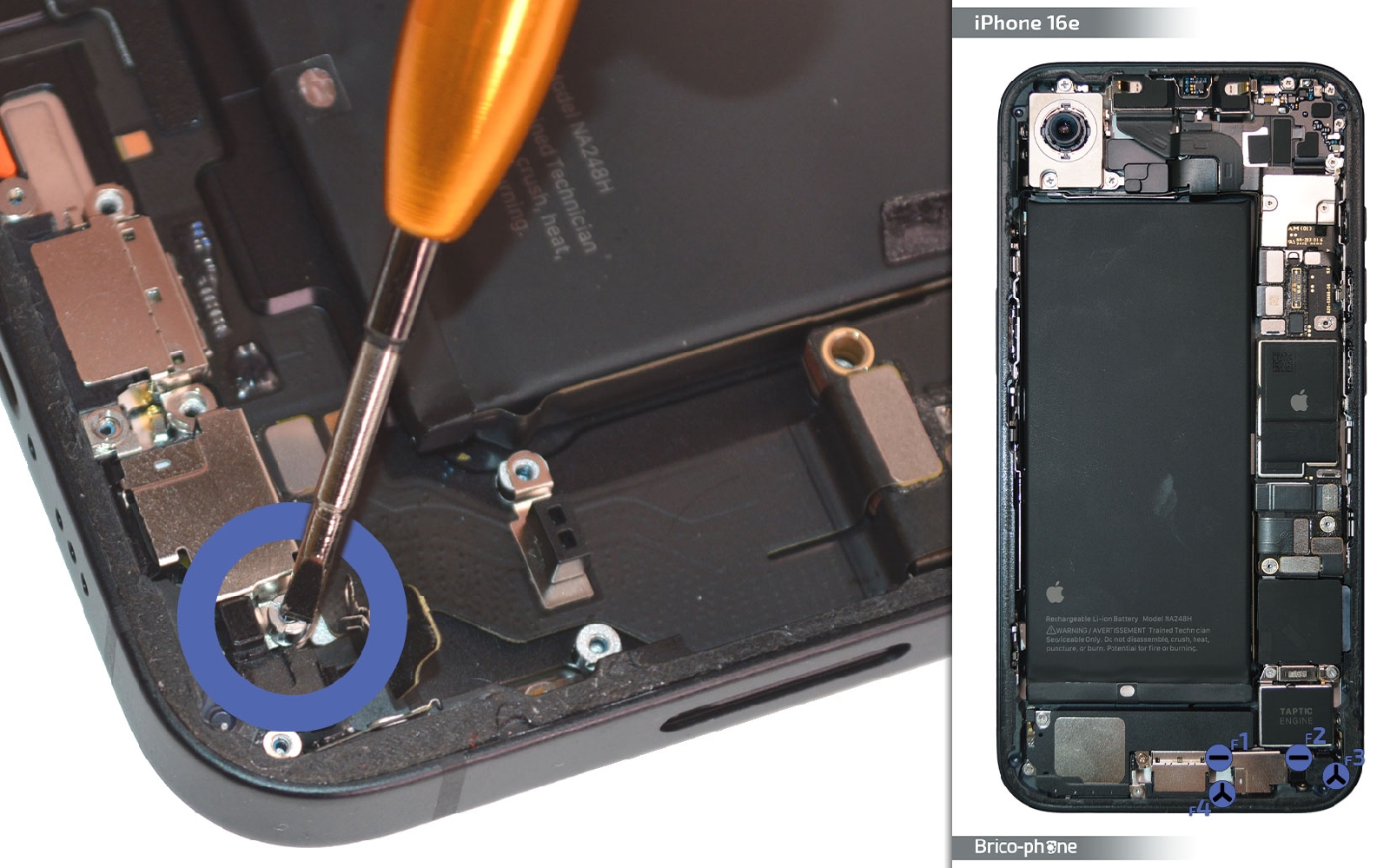

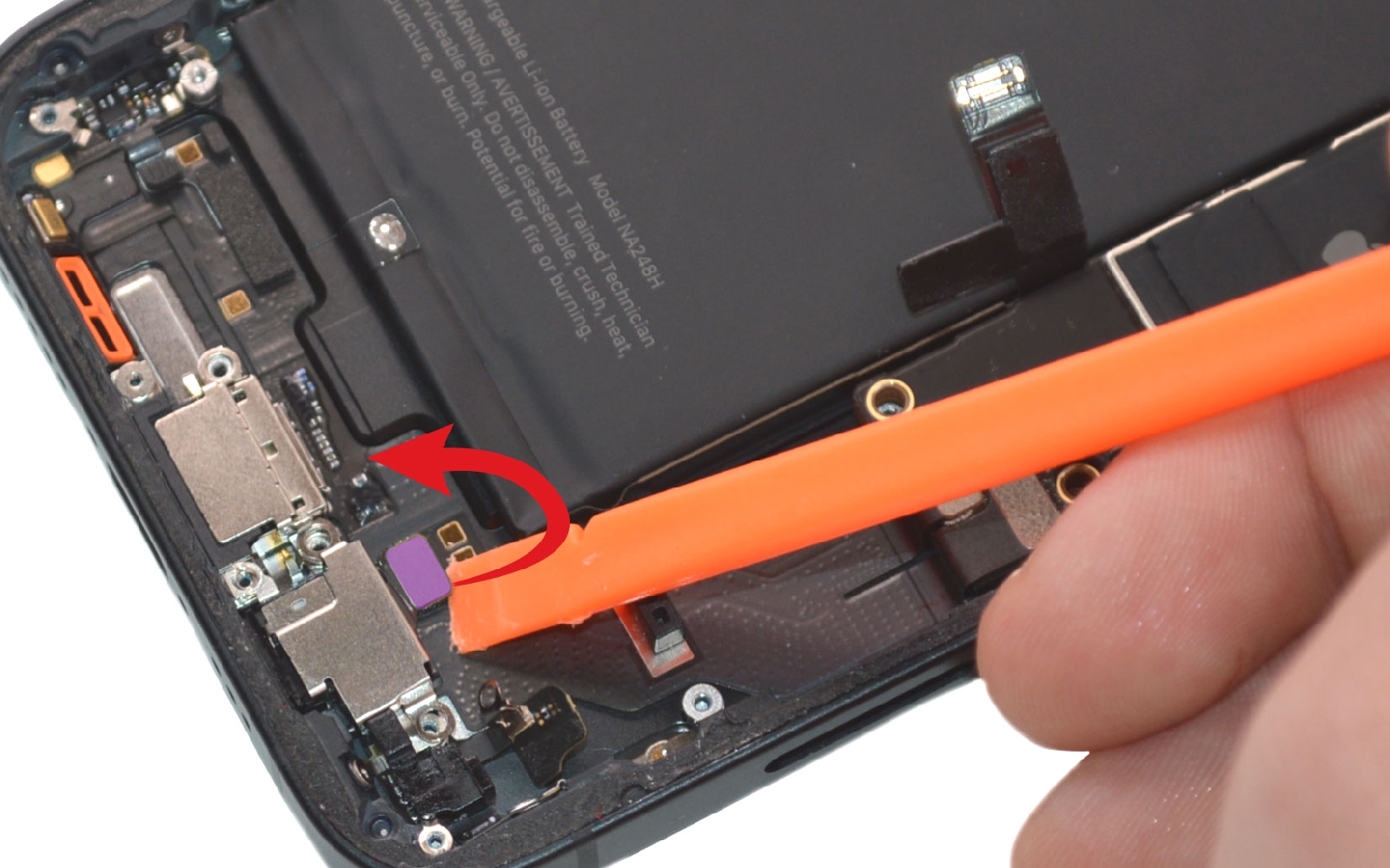

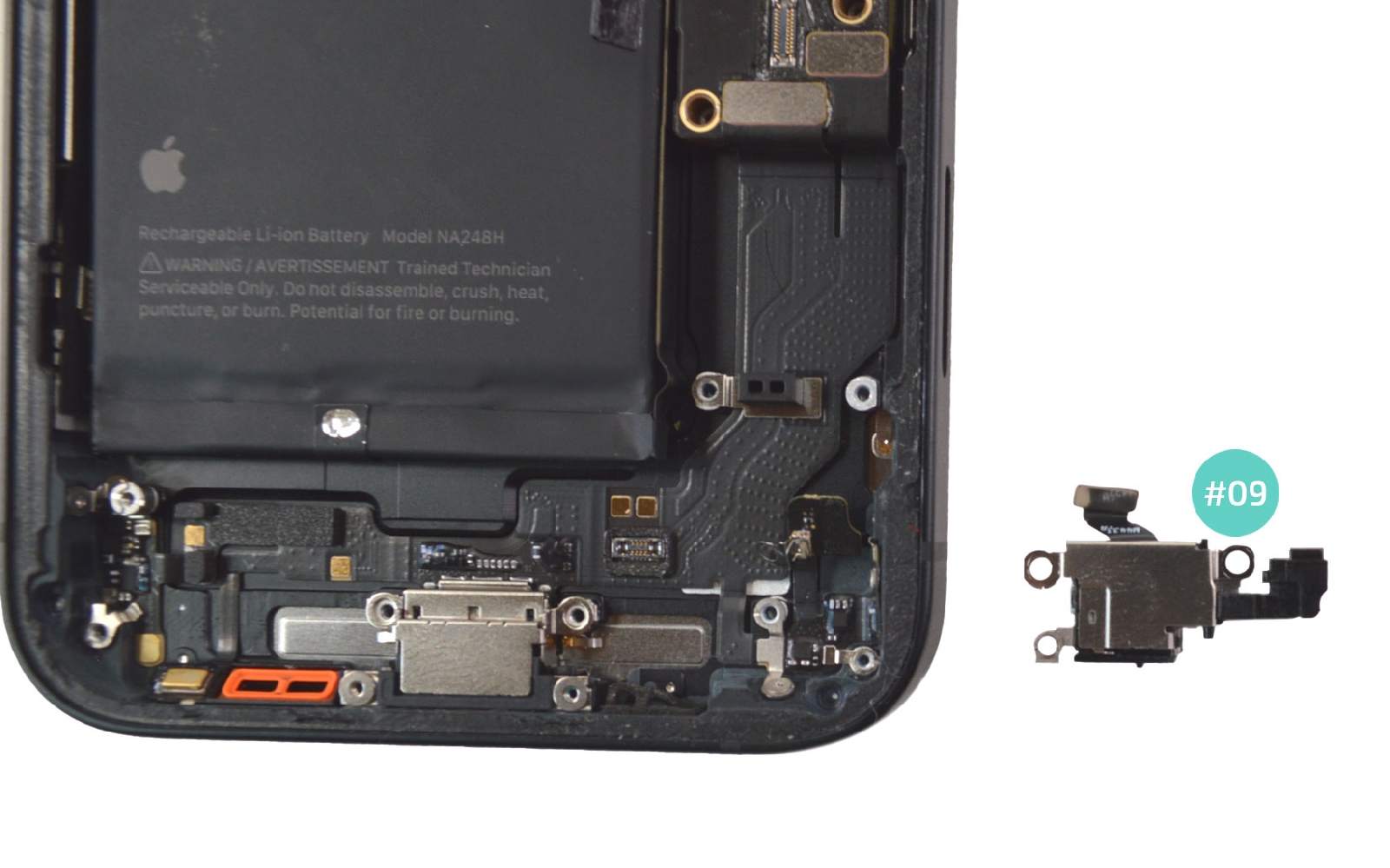

Etape 10 Enlever le micro

Sortez les vis plates puis déconnectez la nappe du micro avant de l'attraper avec la pincette et de le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 11

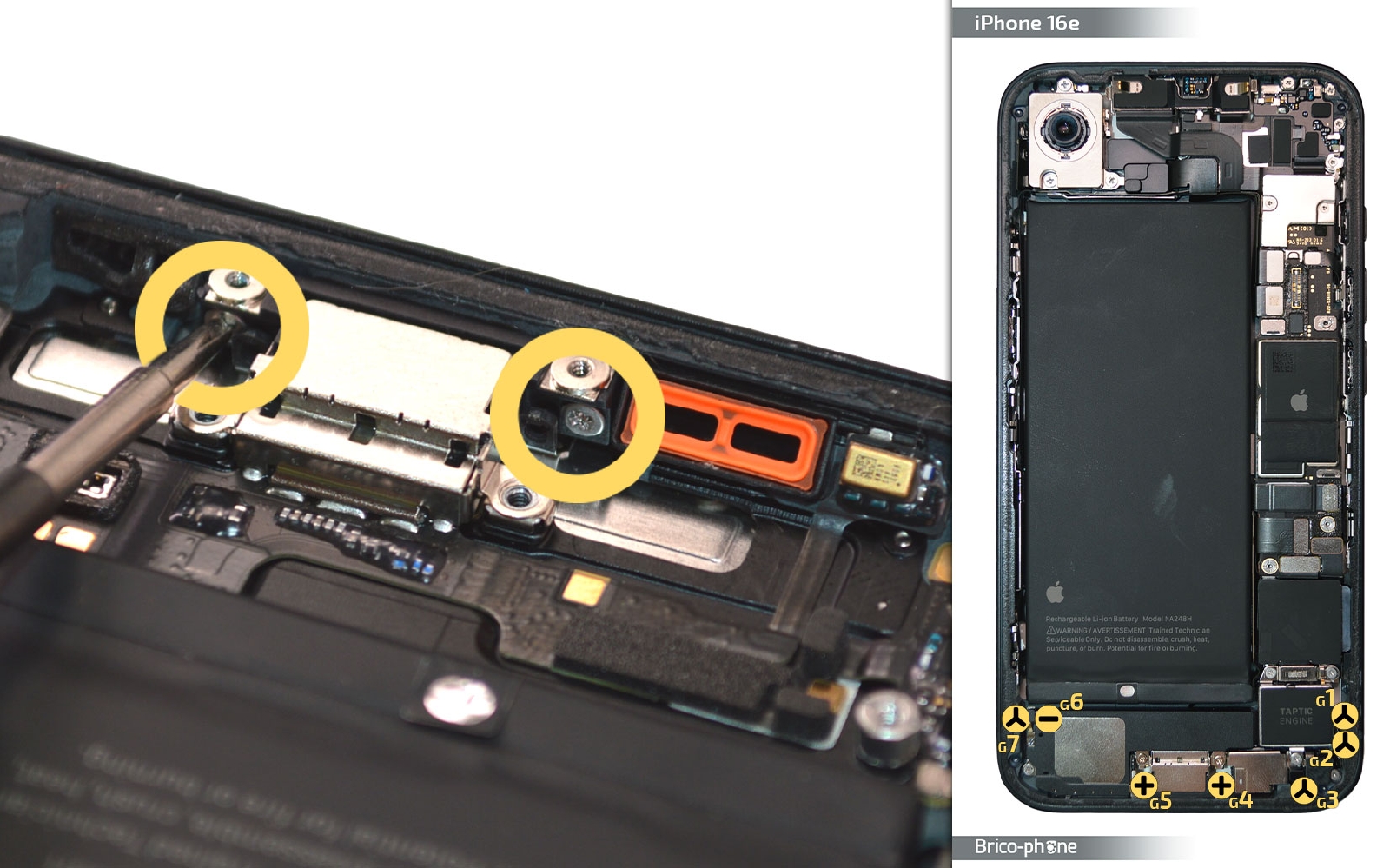

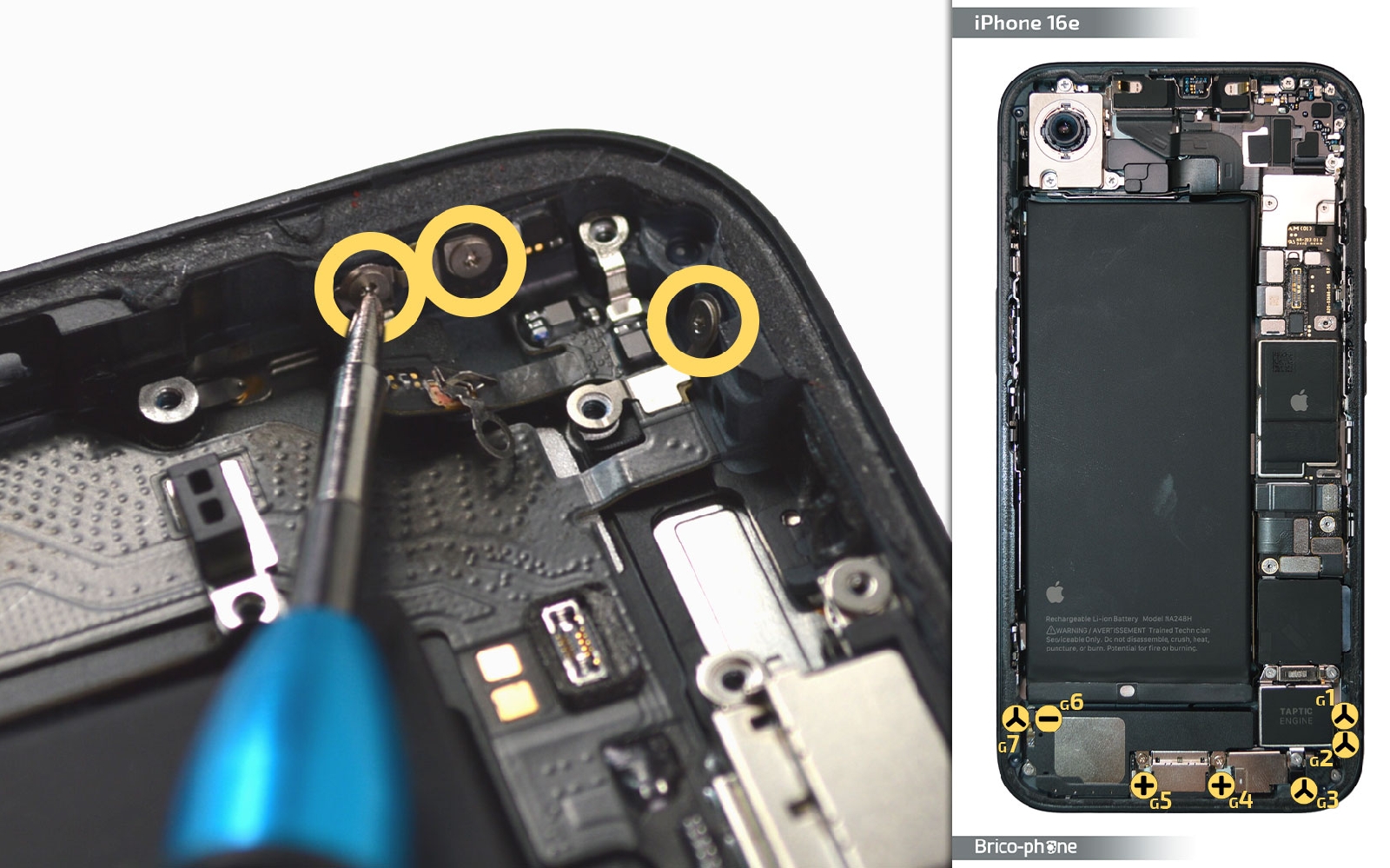

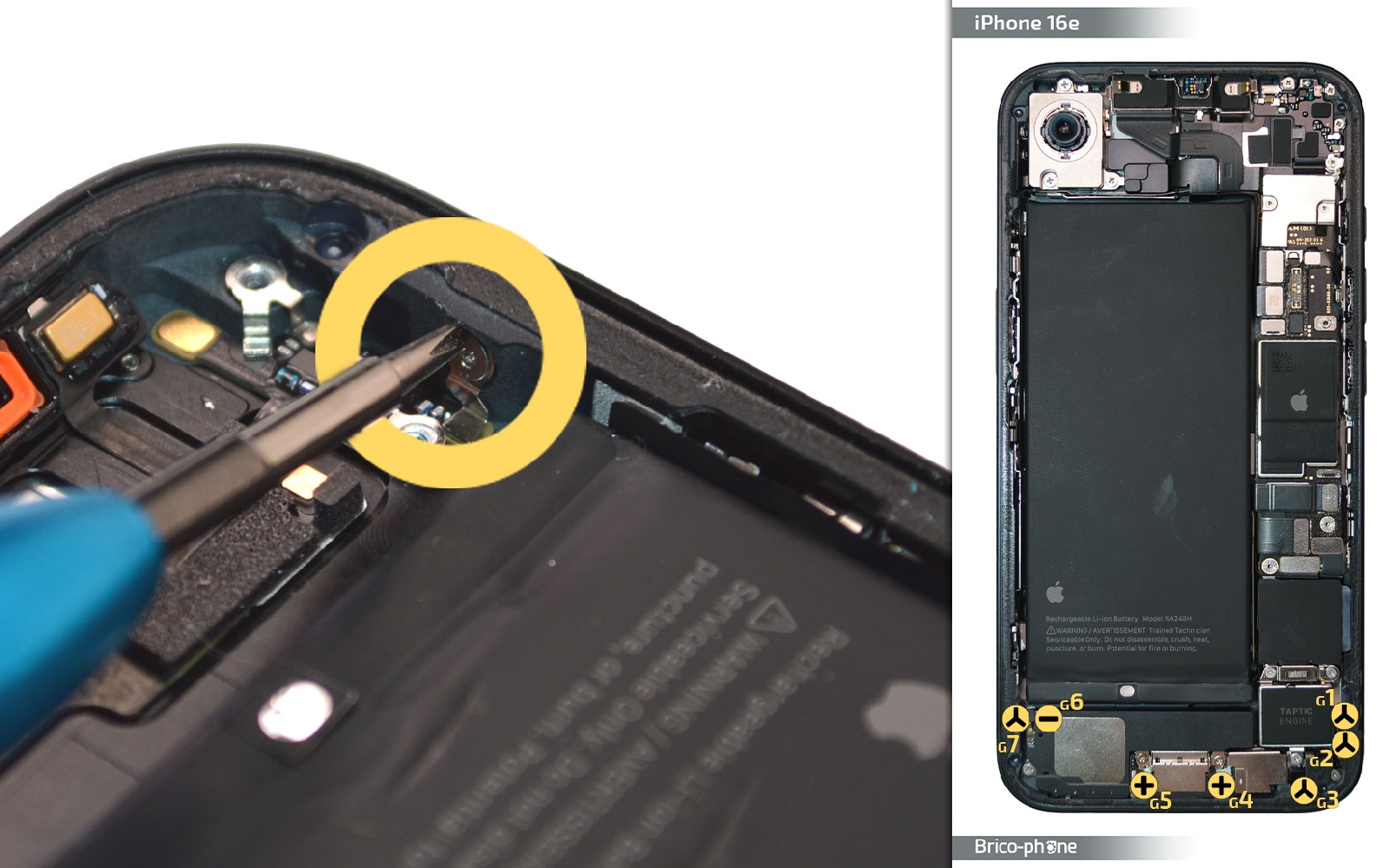

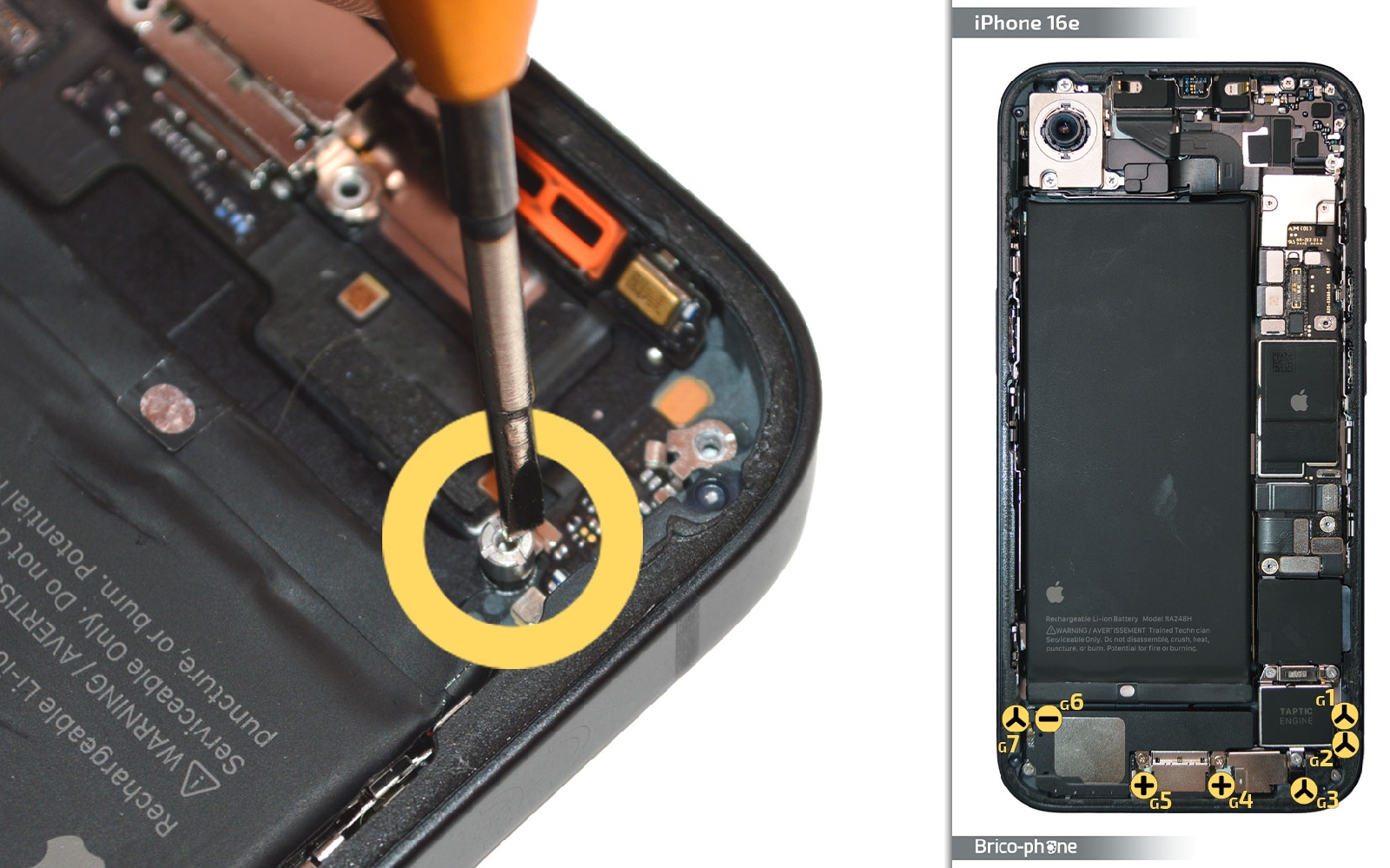

Etape 11 Dévisser le connecteur de charge

Retirez toutes les vis du connecteur de charge. Vous trouverez 4 vis triwing, 2 vis cruciforme et enfin une vis plate.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 12

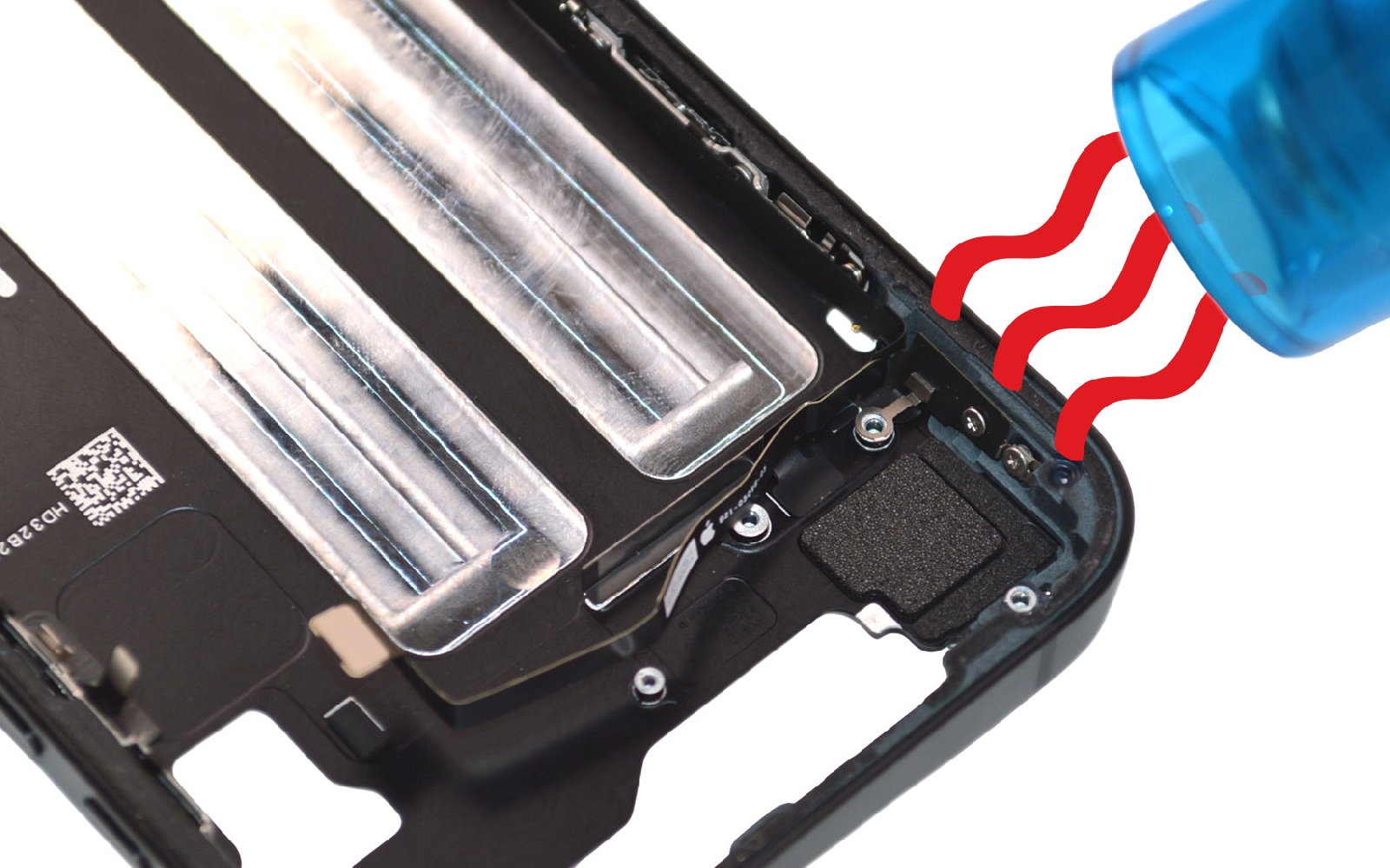

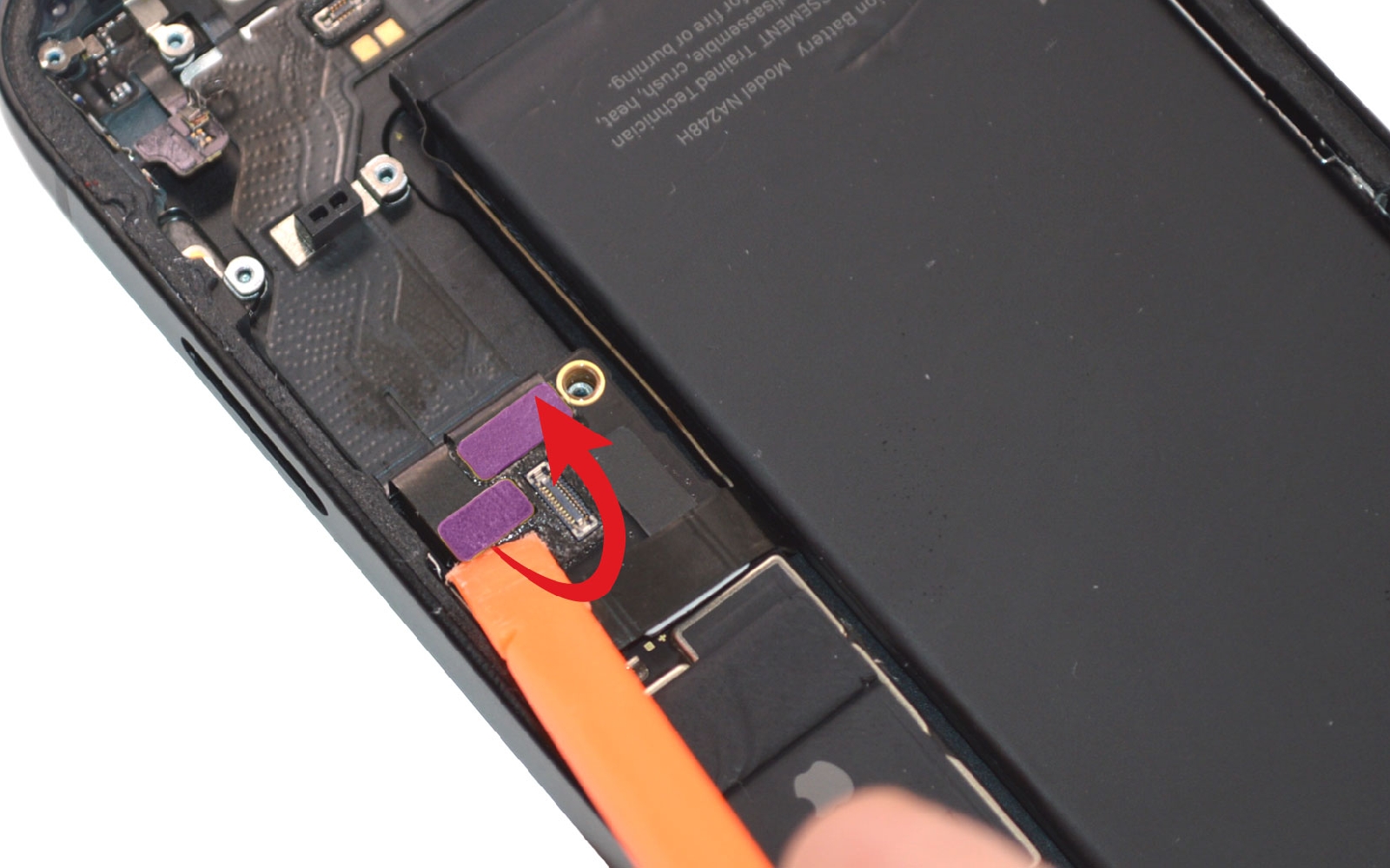

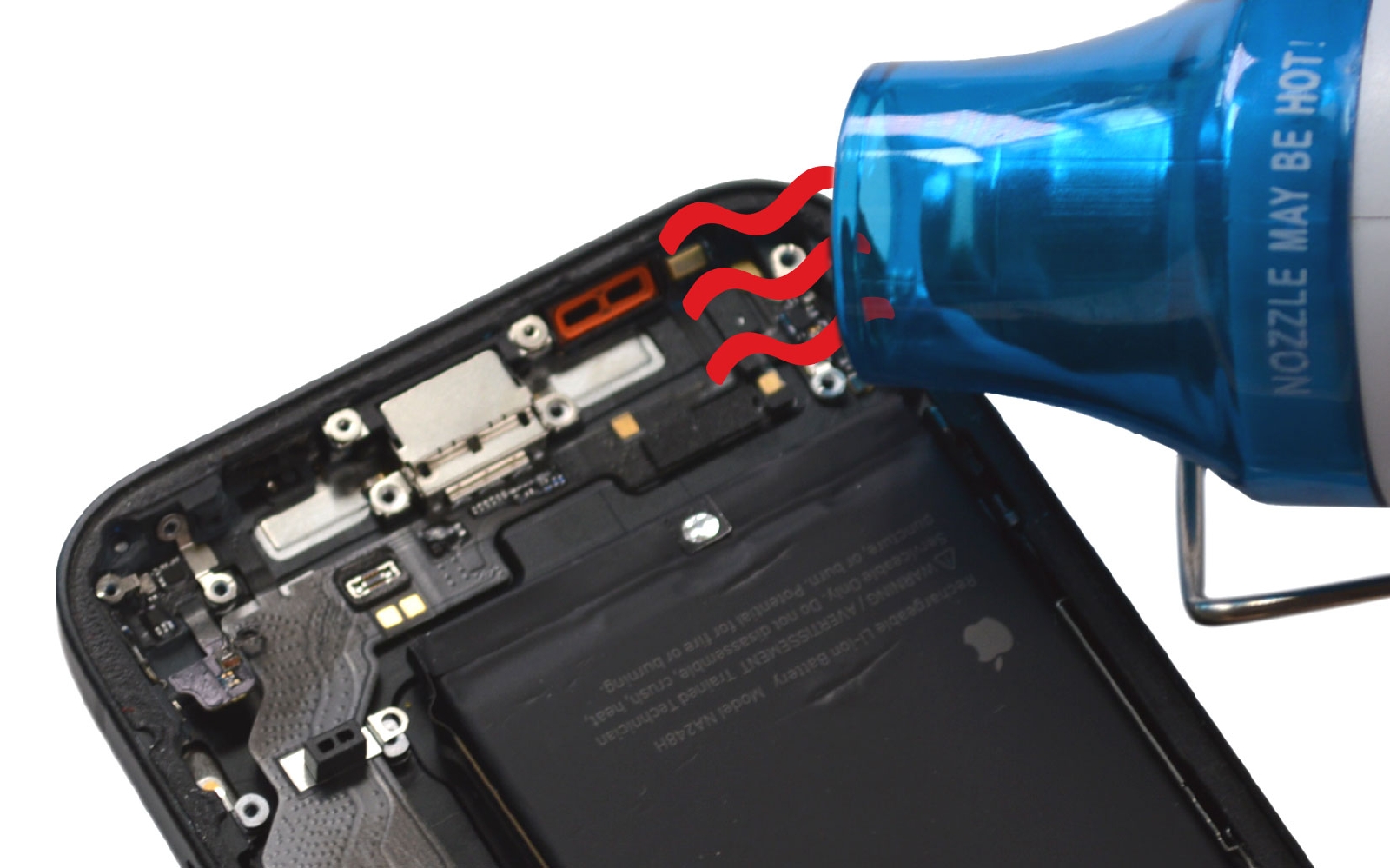

Etape 12 Chauffer et déconnecter le dock

Glissez le spudger sous les nappes du connecteur de charge pour le débrancher. Chauffez légèrement le dock pour faciliter son retrait.
Outils
Tournevis Cruciforme
Pièces
Décapeur thermique petit modèle 9.90€
Etape 13

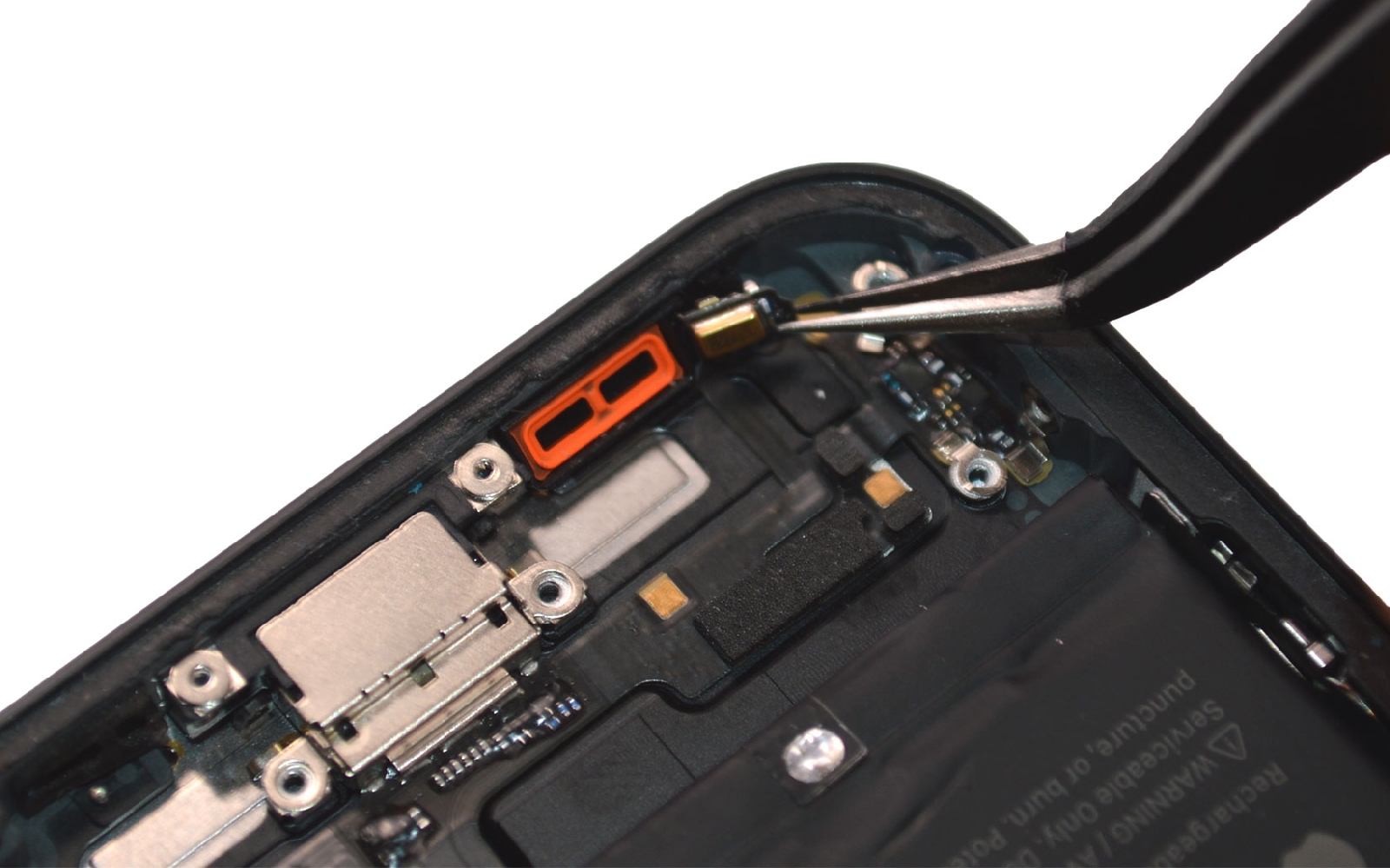

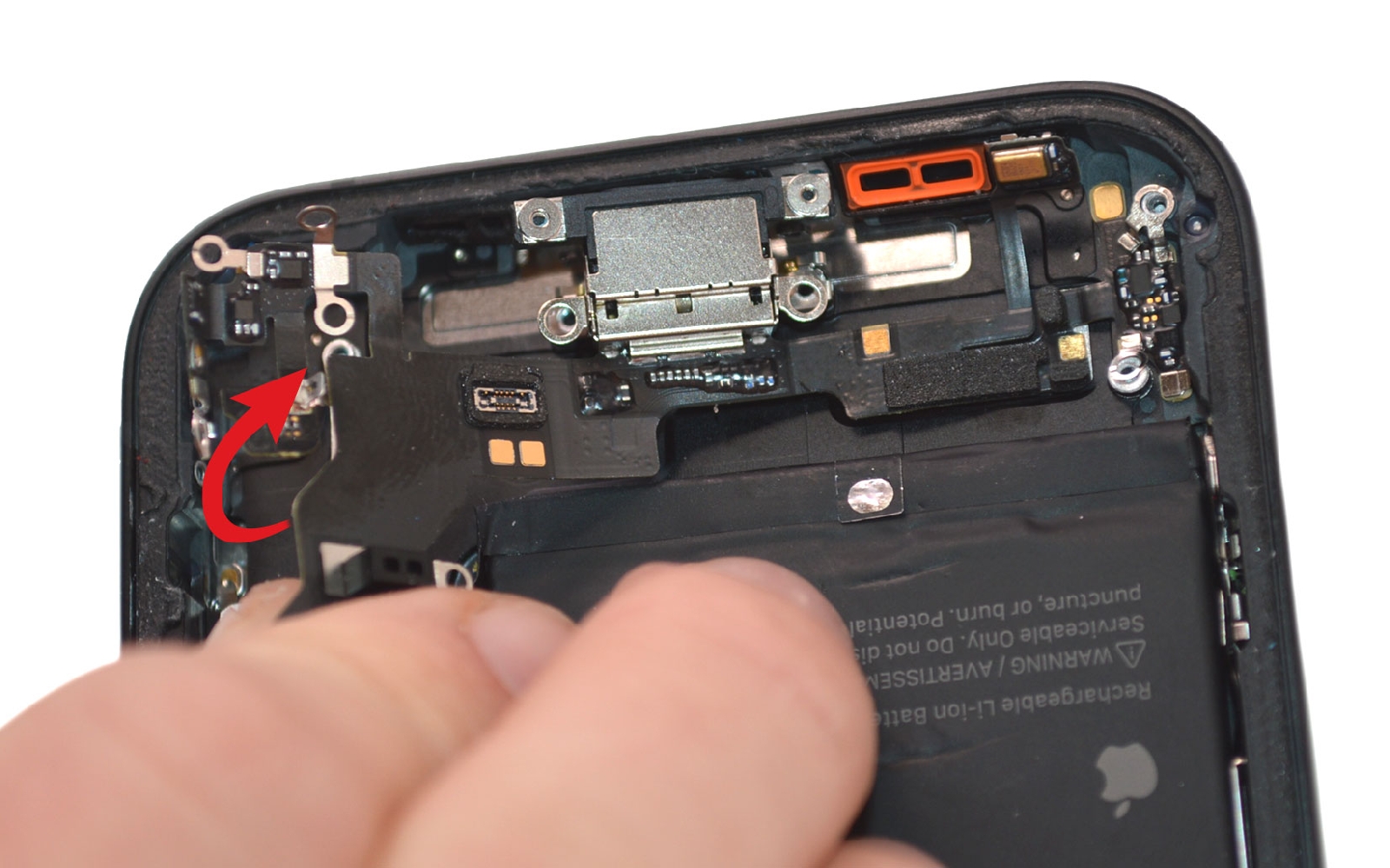

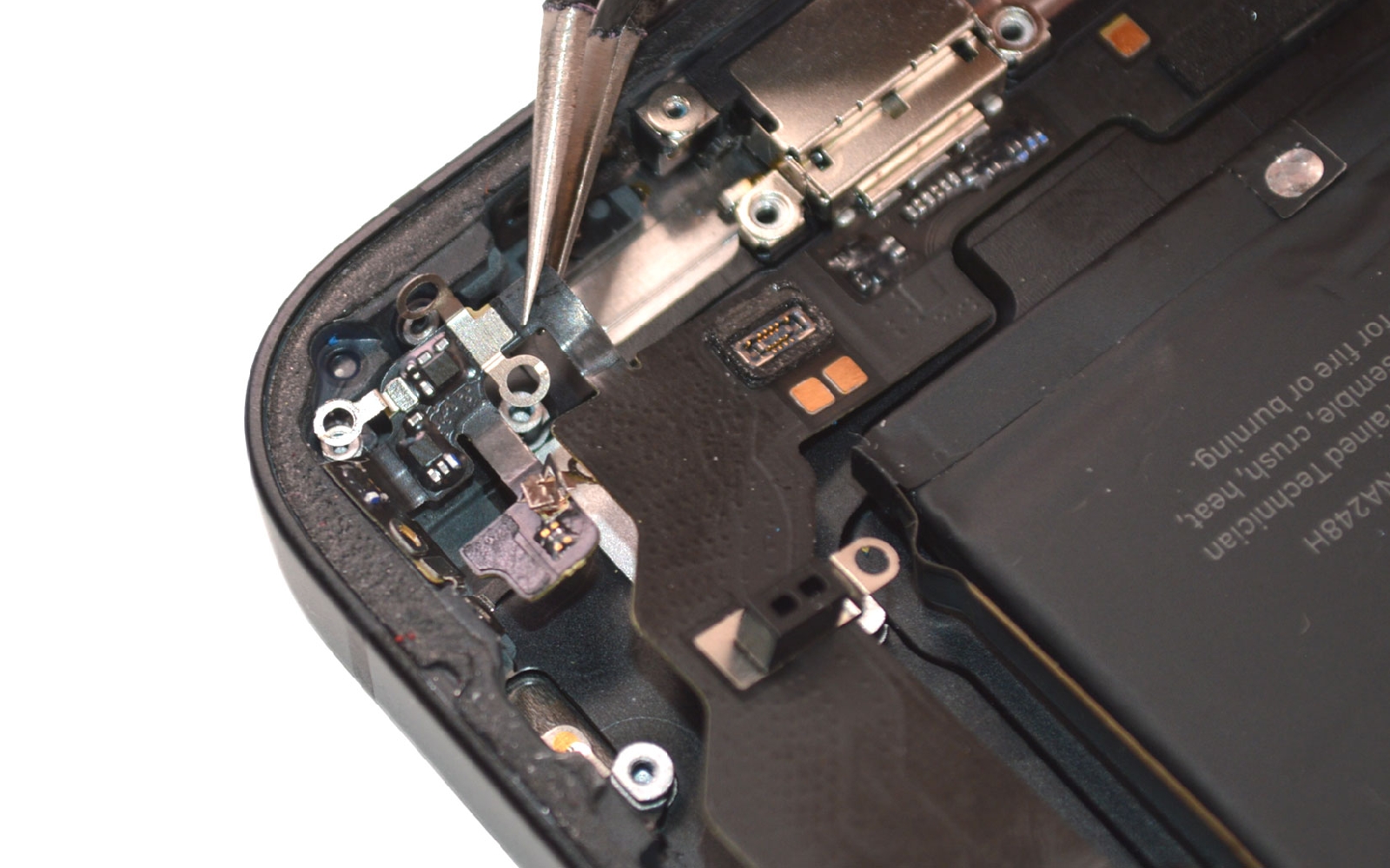

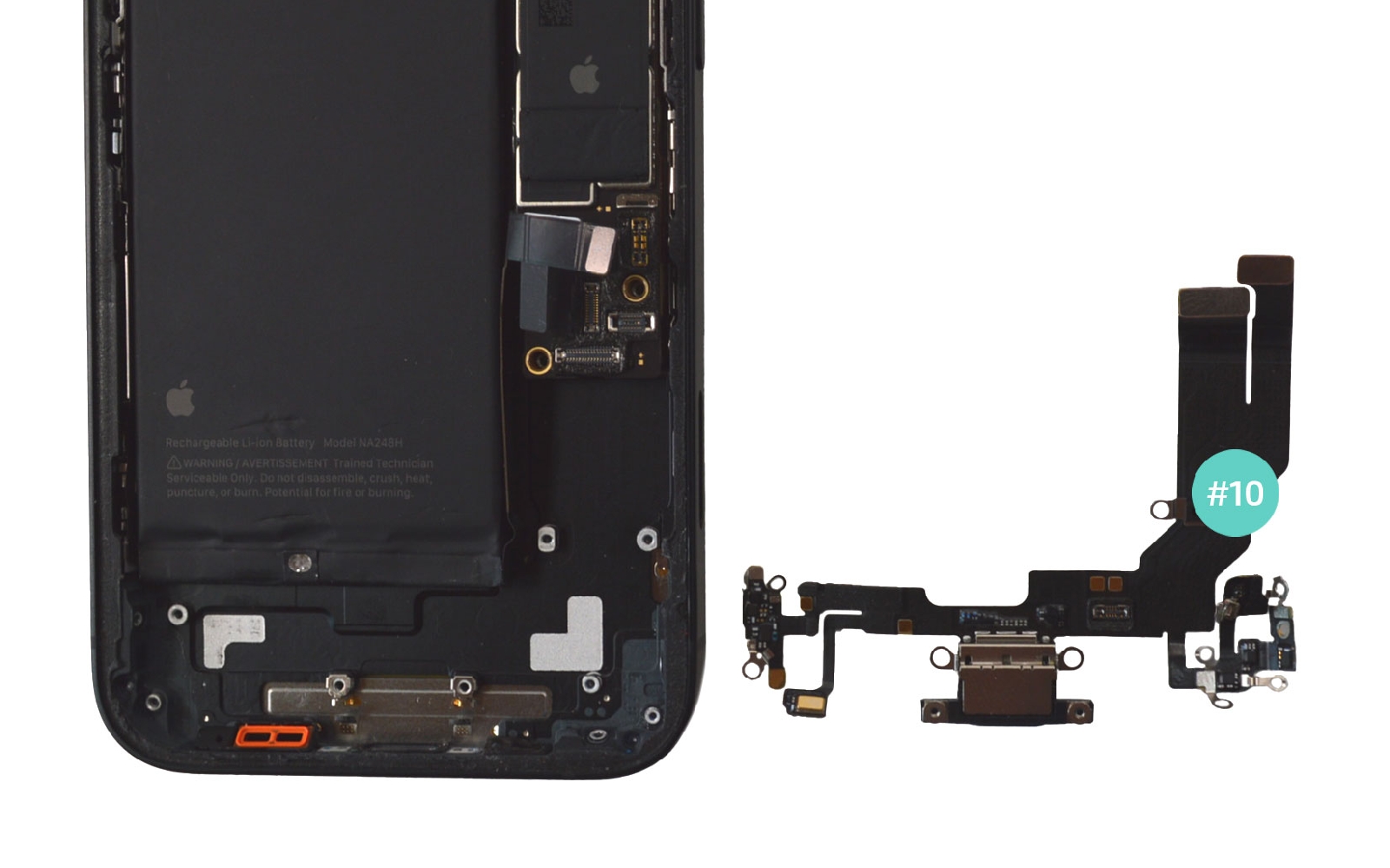

Etape 13 Ôter le connecteur de charge

Décollez délicatement les extrémités du dock et le micro installé sur le bord du châssis. Mettez de coté le connecteur de charge pour continuer la réparation.
Outils
Pince Brucelles
Etape 14

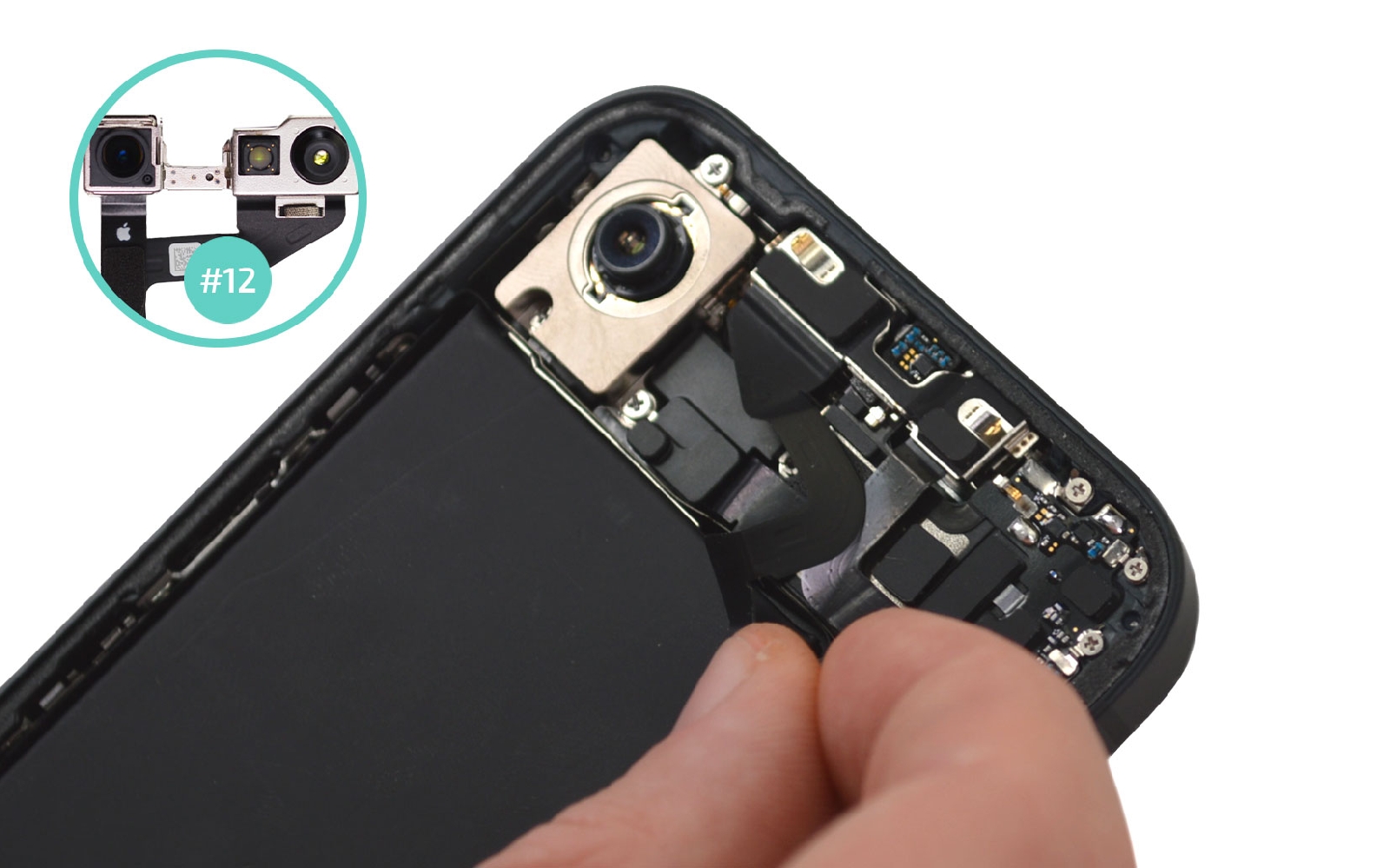

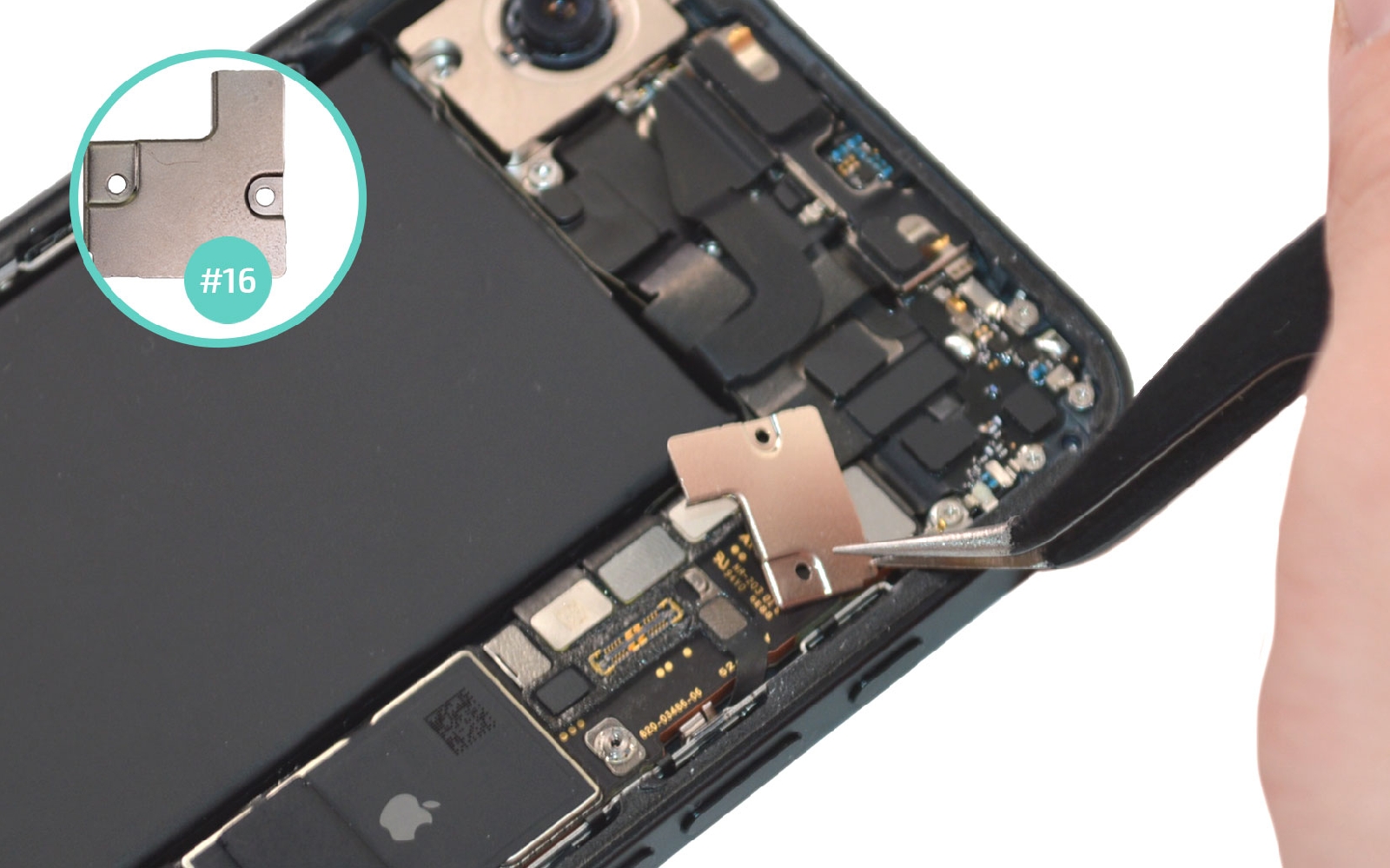

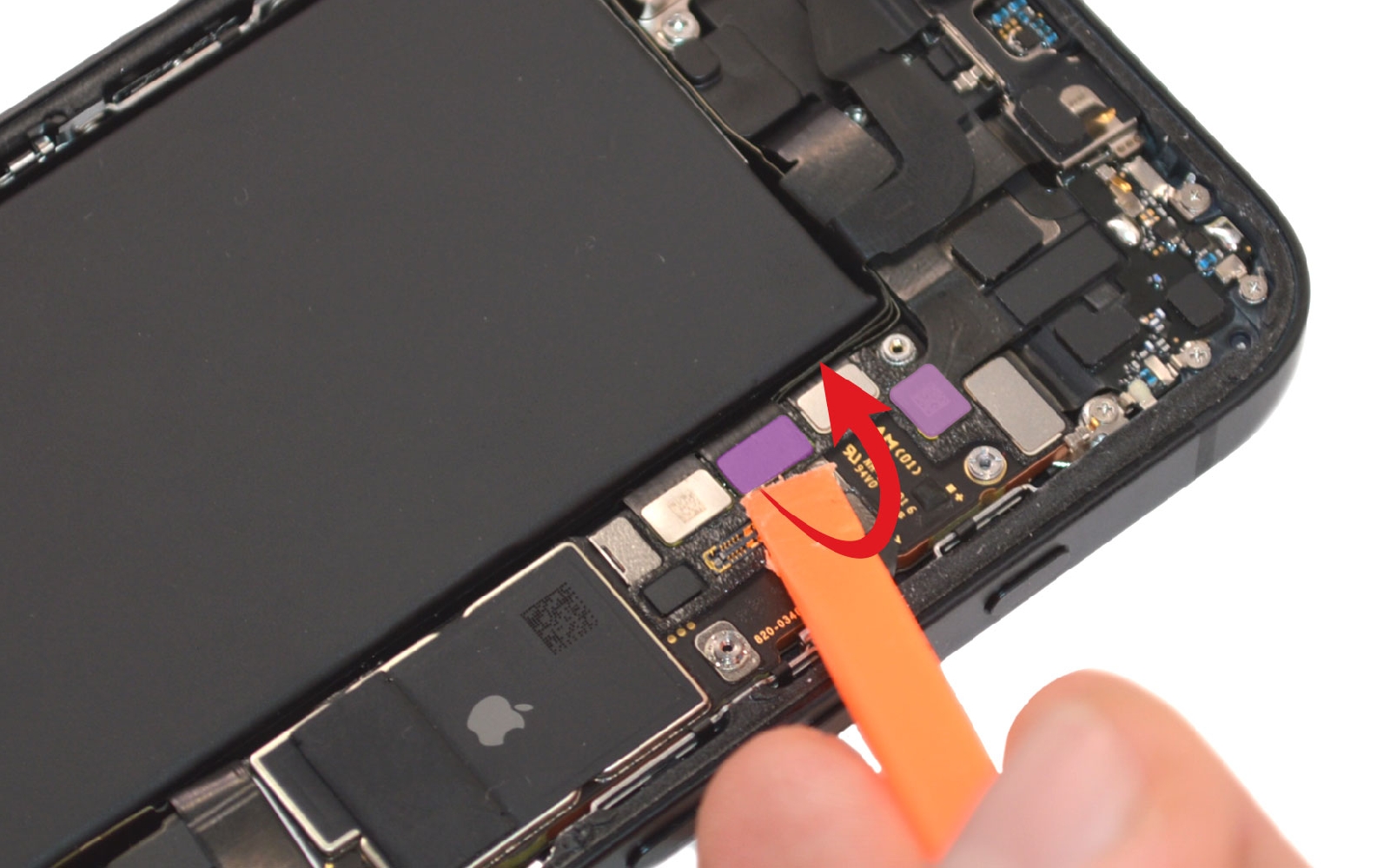

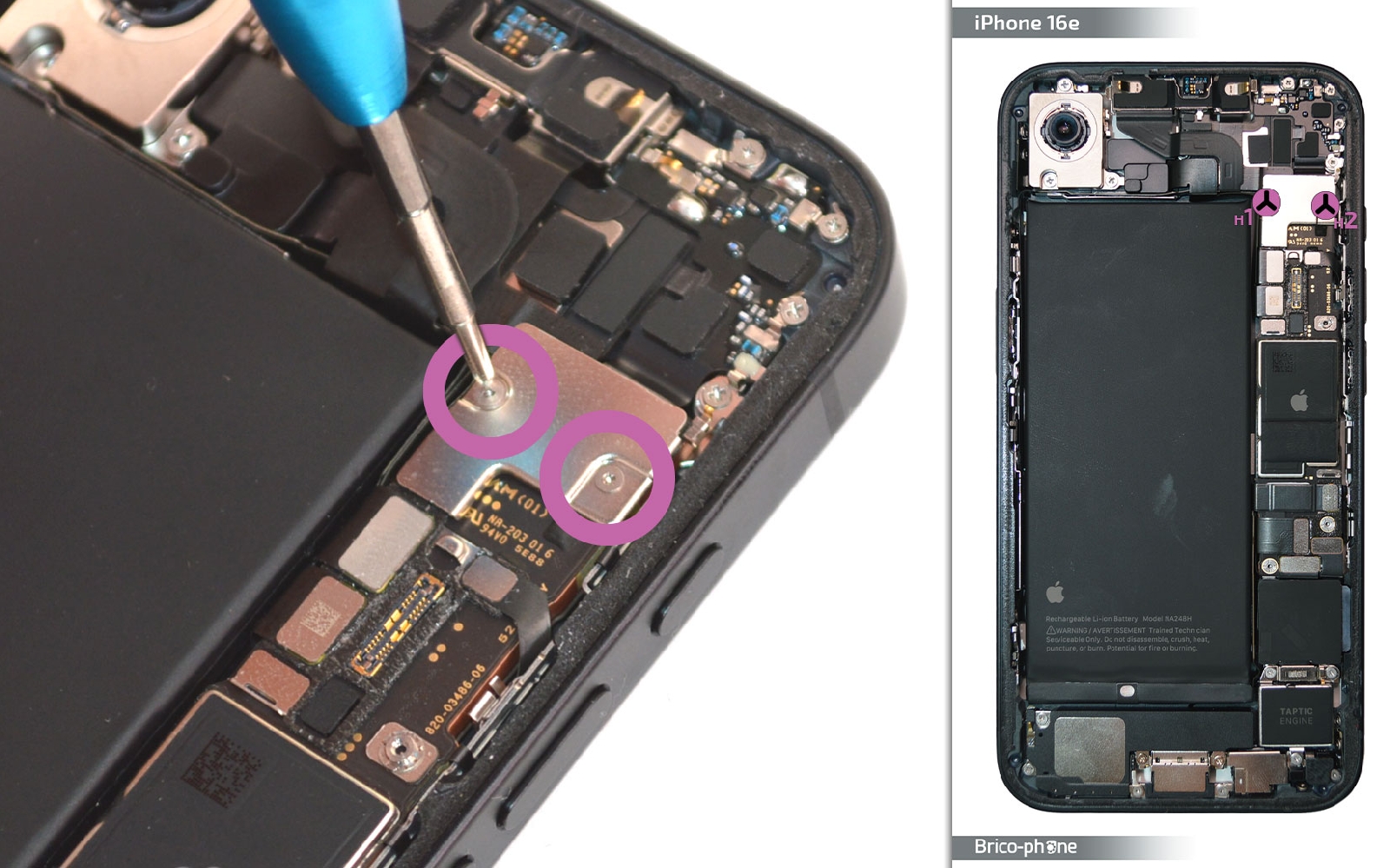

Etape 14 Récupérer la caméra avant

Enlevez les deux vis triwing de la plaquette #11. Déconnectez les nappes de la caméra avant avant de la sortir de votre iPhone.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 15

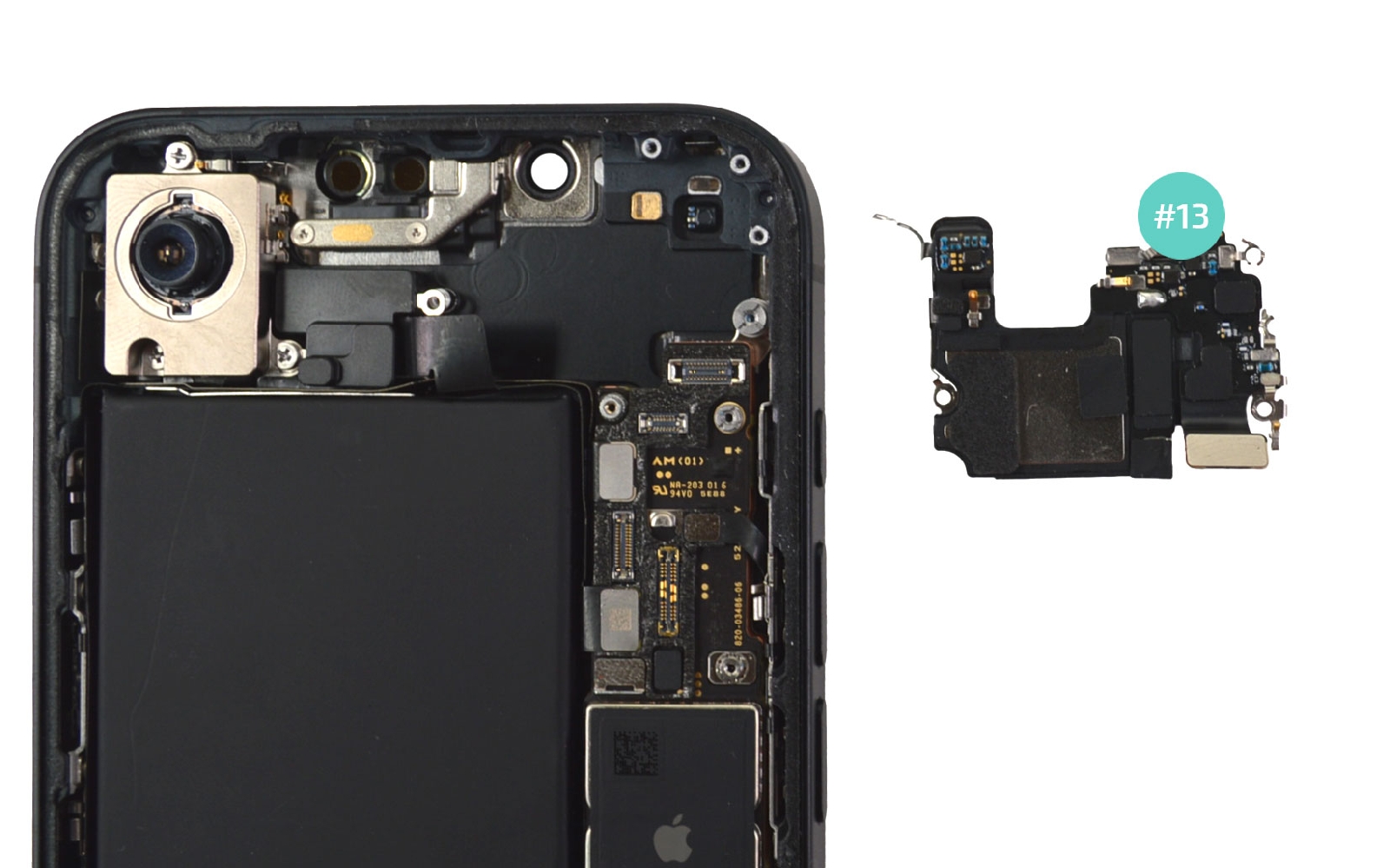

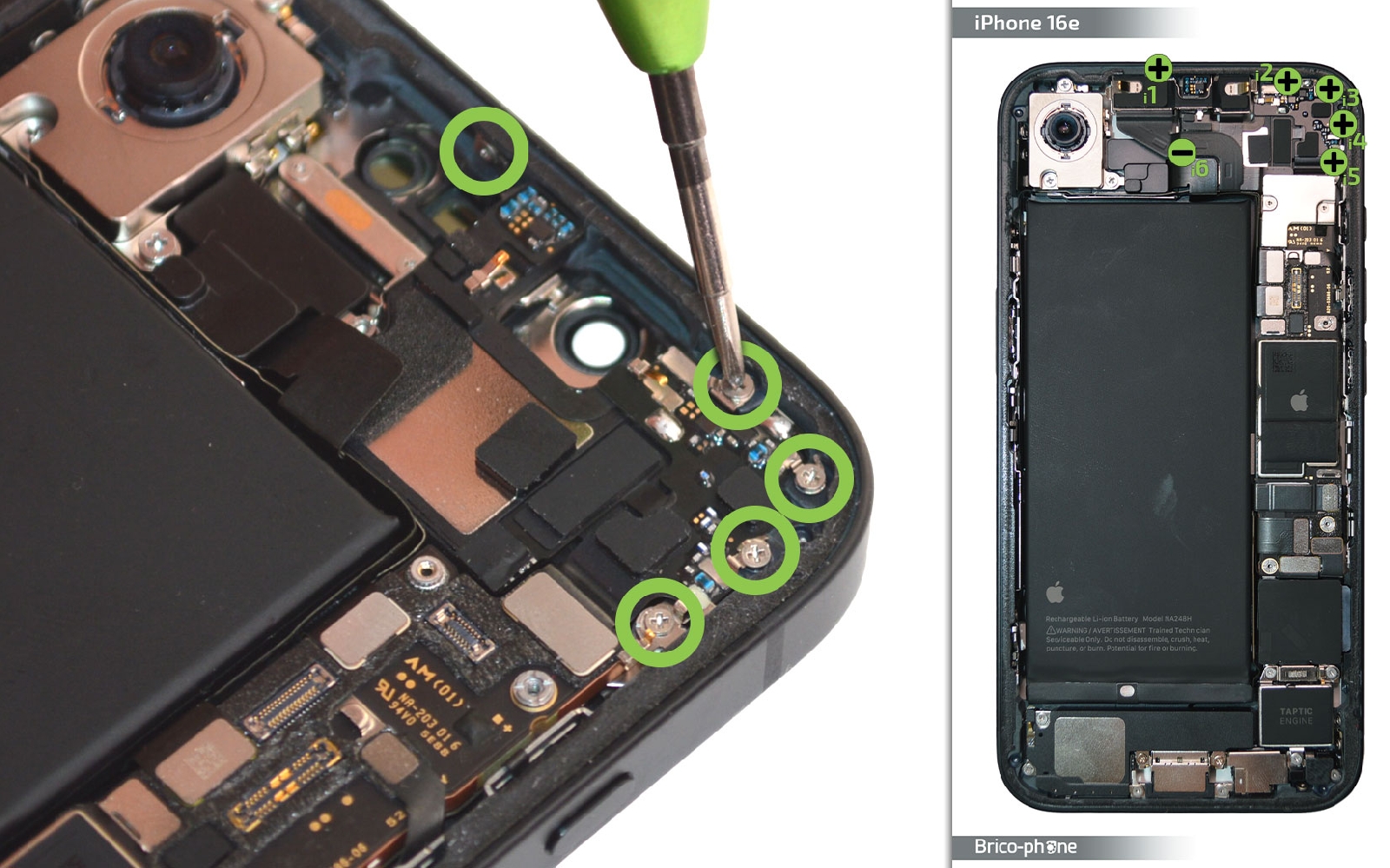

Etape 15 Mettre de coté le haut-parleur interne

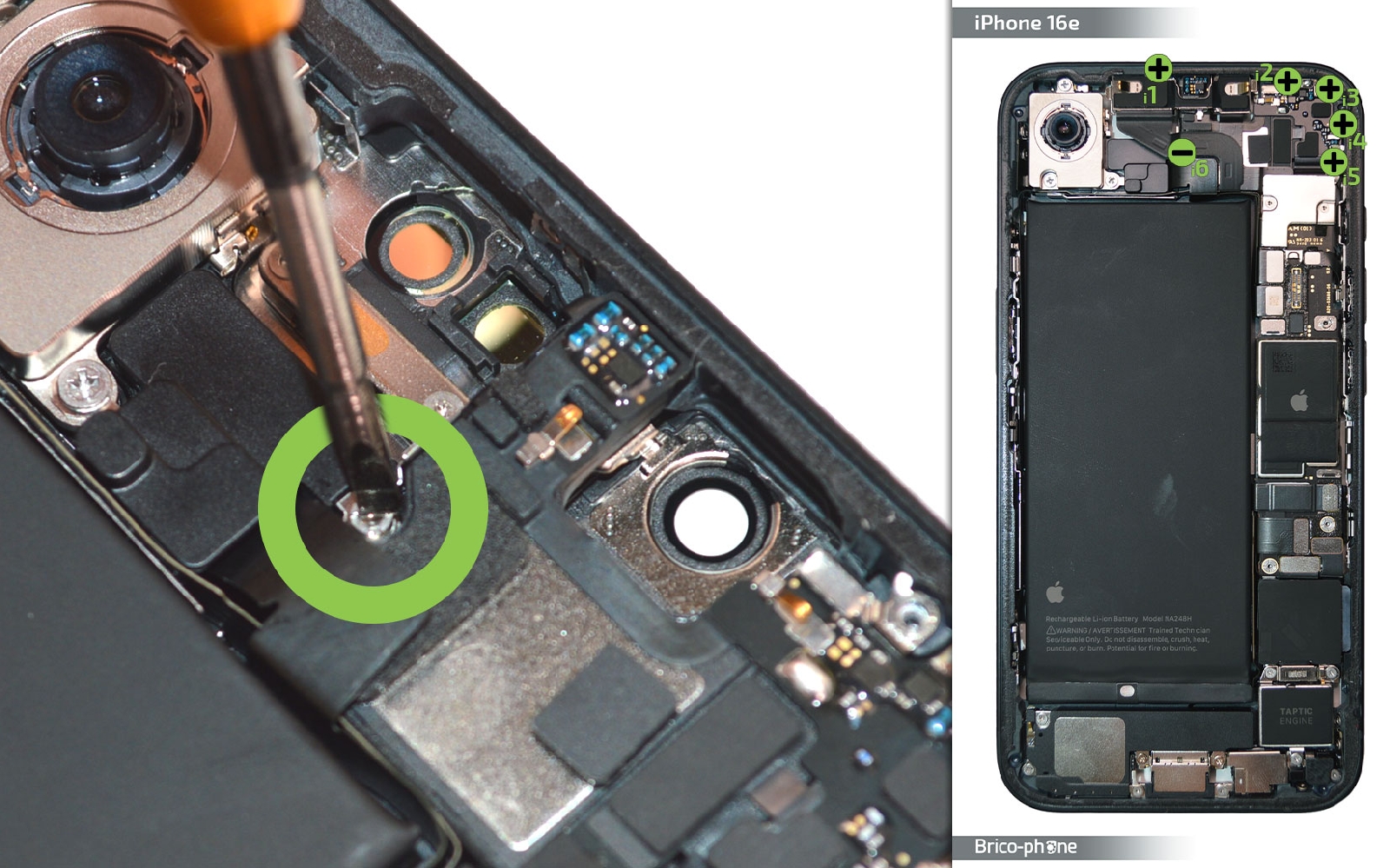

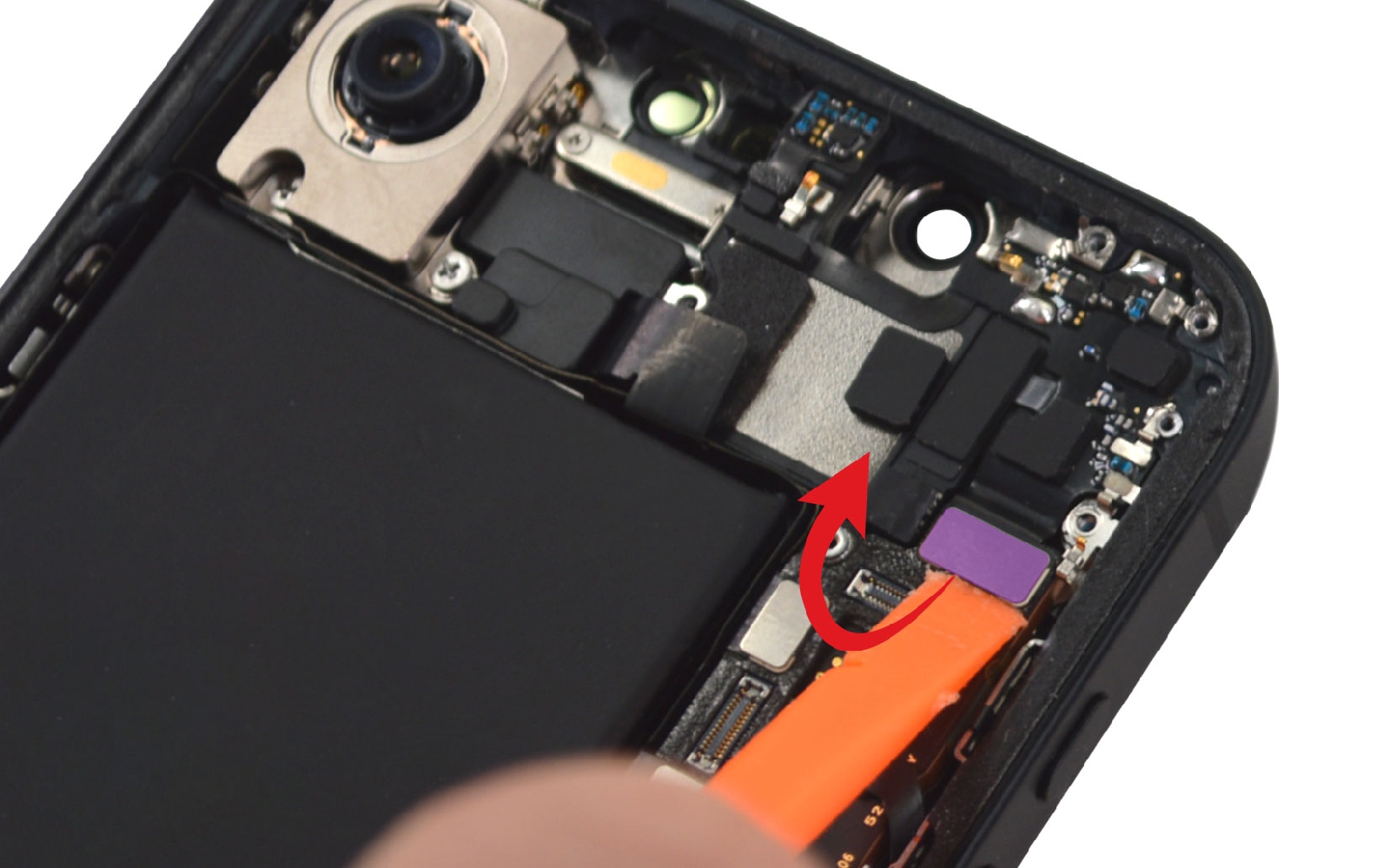

Utilisez le tournevis cruciforme pour enlever les vis cruciforme puis le plat pour extraire la vis i6 du haut-parleur interne. Prenez le temps de débrancher le composant pour pouvoir le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Plat
Etape 16

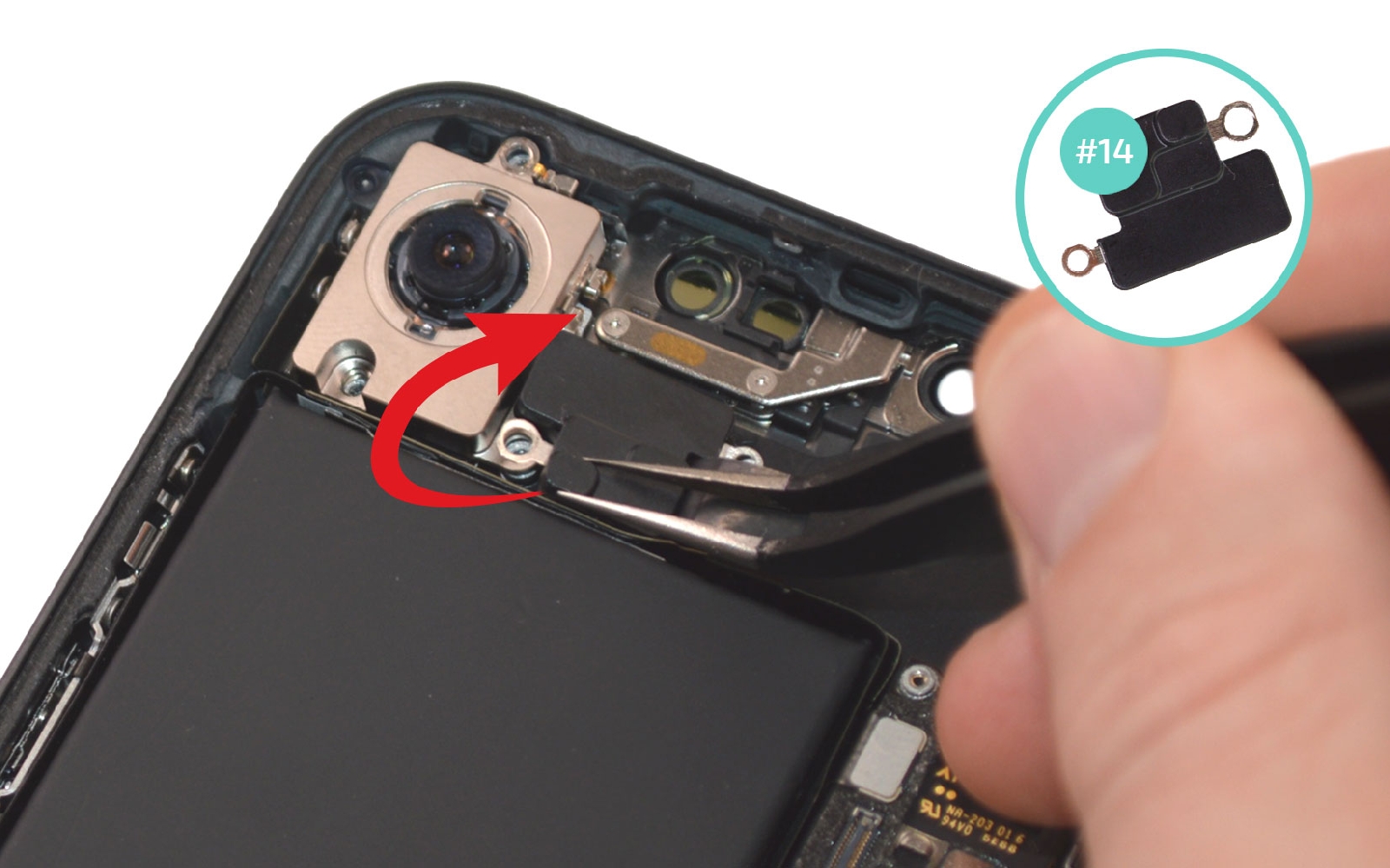

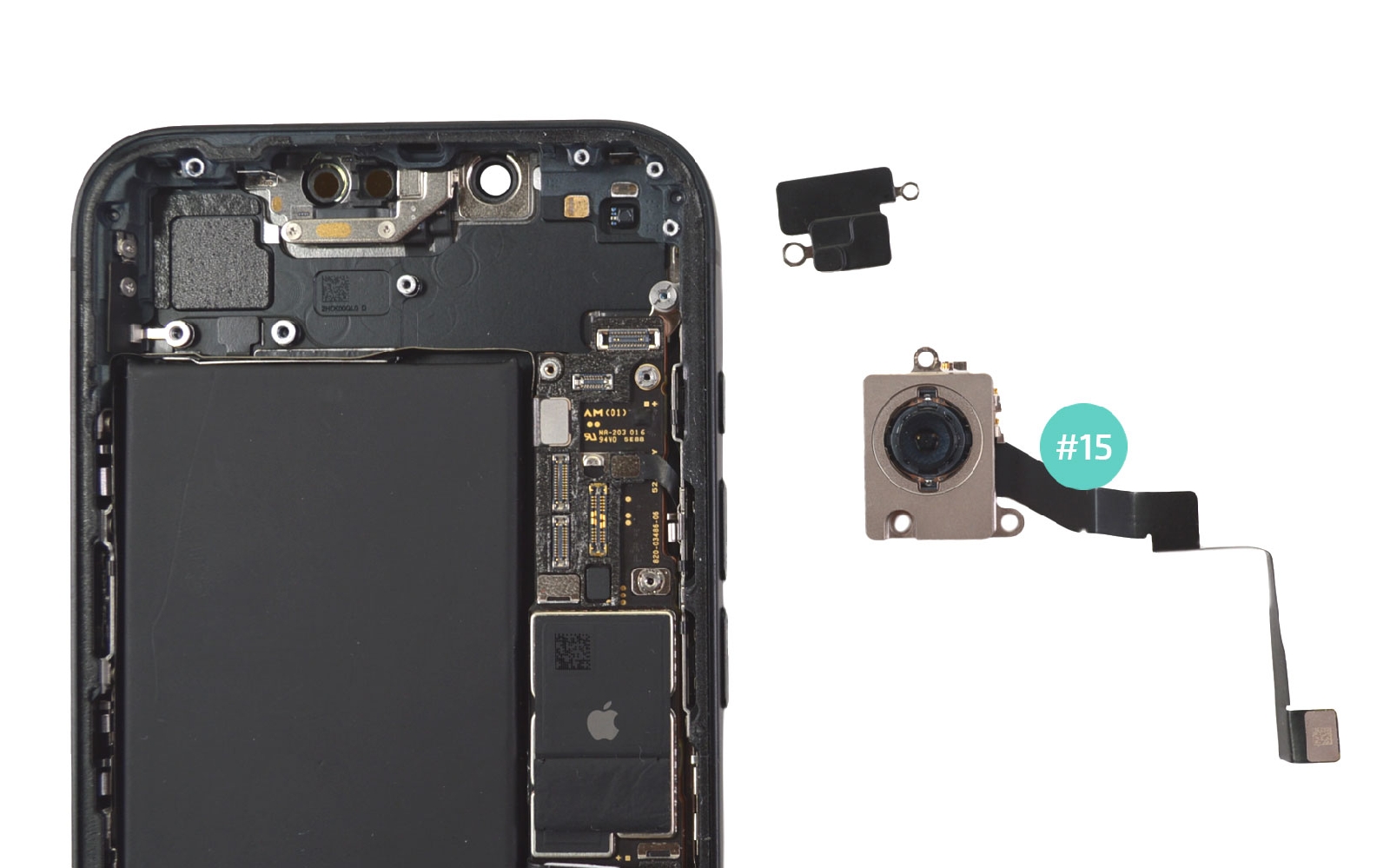

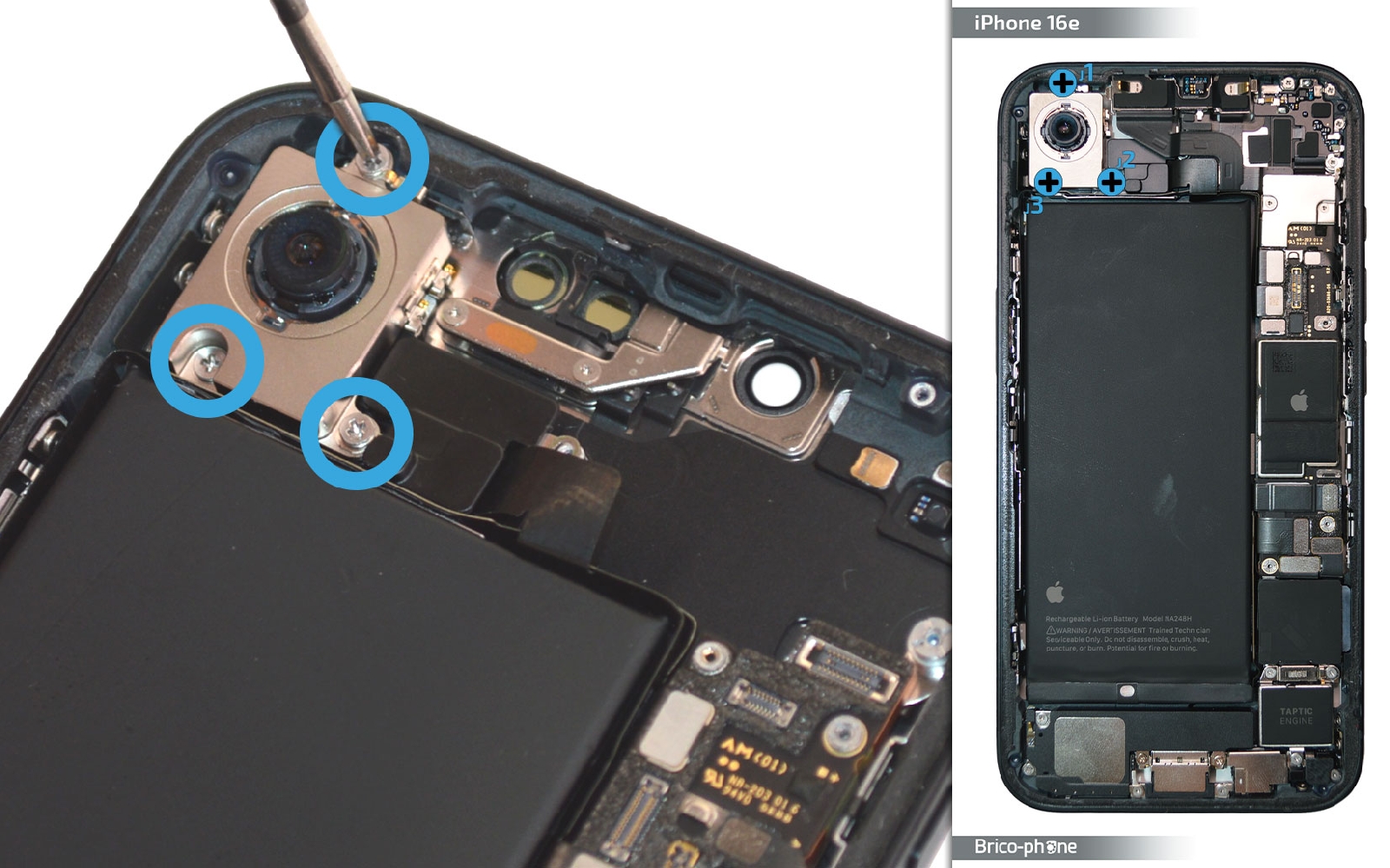

Etape 16 Sortir la caméra arrière

Enlevez les vis cruciforme situées autour de la caméra arrière. Ôtez la plaquette #14 avant de déconnecter la caméra. Sortez la ensuite de son emplacement pour la disposer sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 17

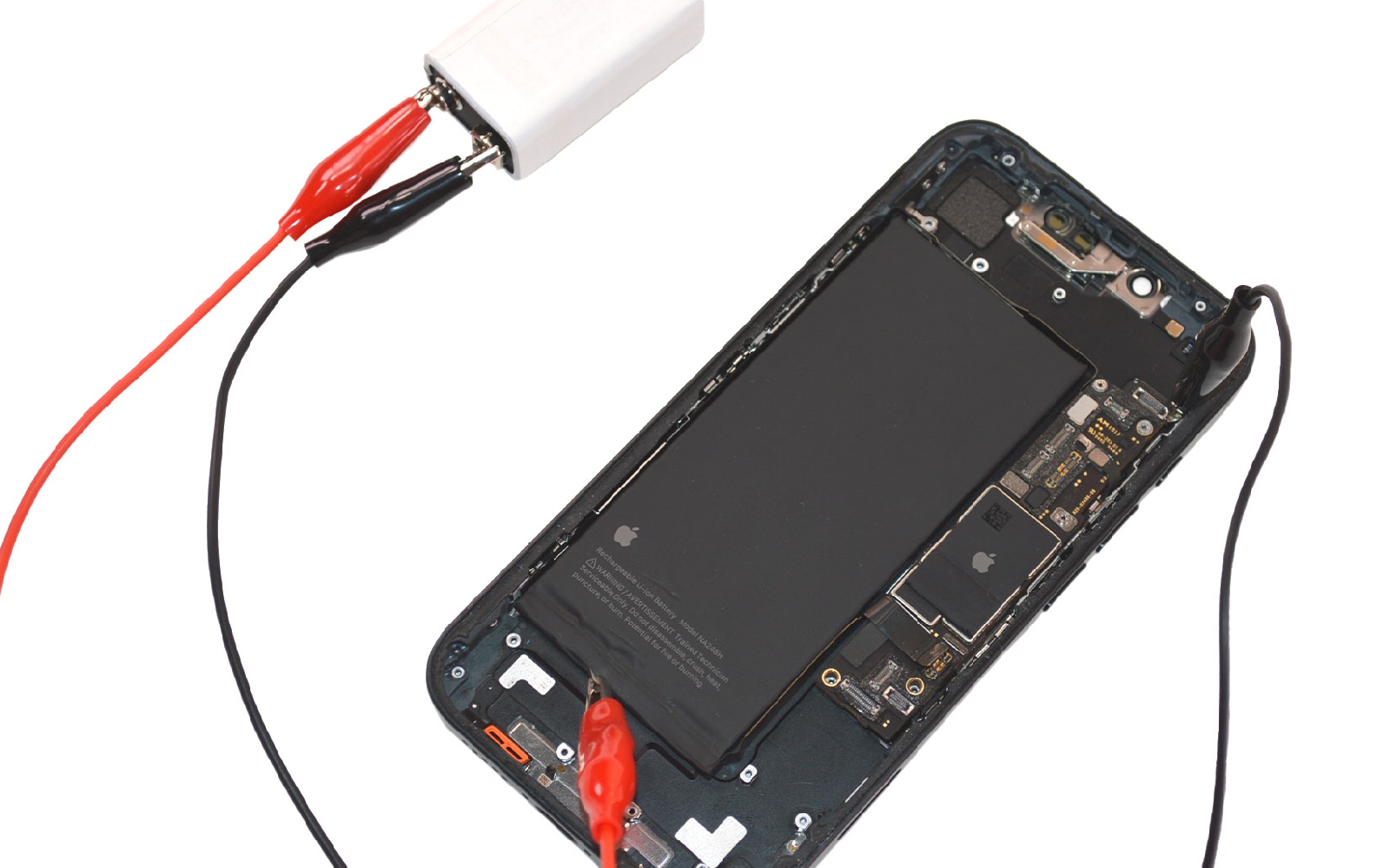

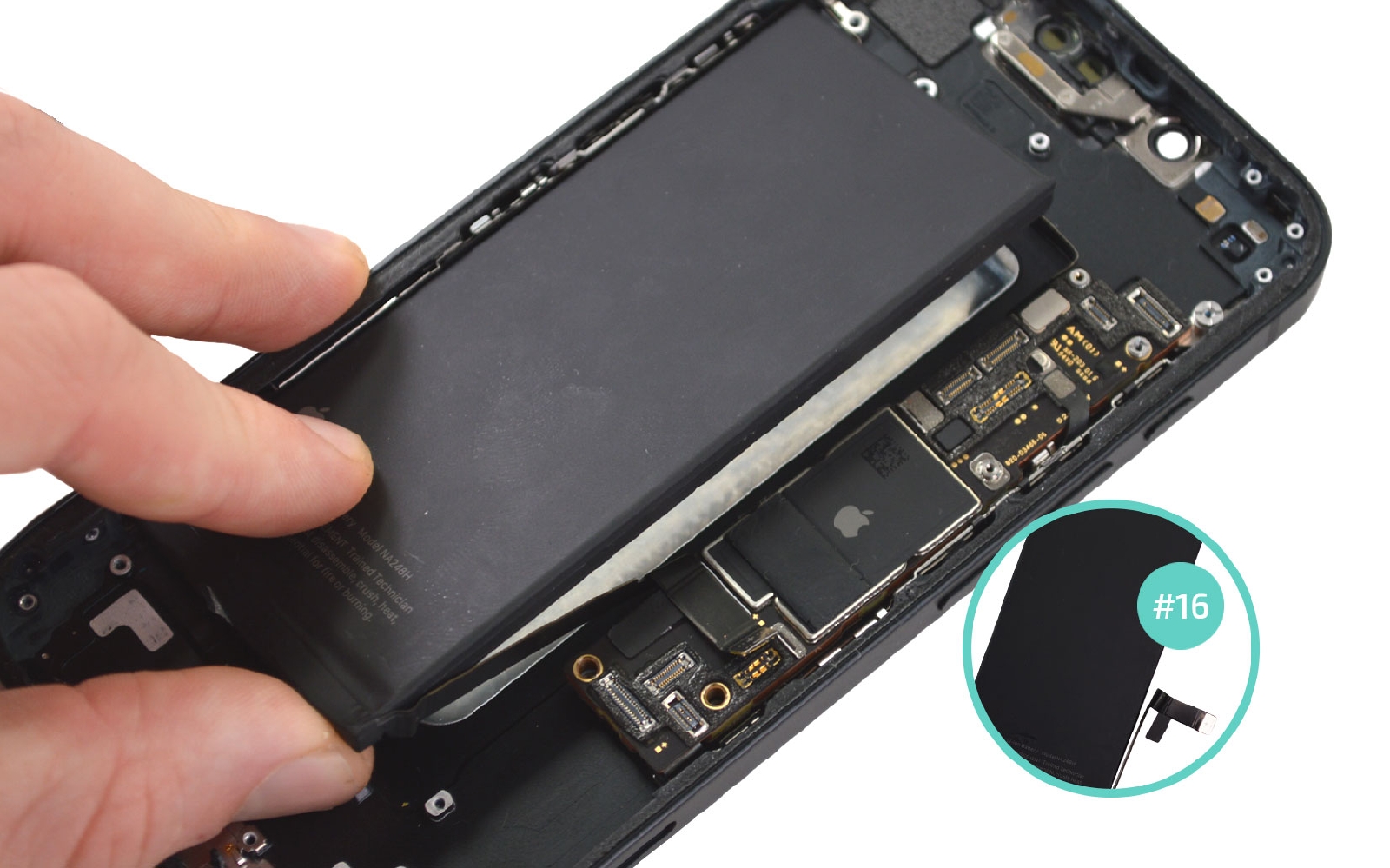

Etape 17 Décoller la batterie

Le retrait de la batterie de l’iPhone 16e nécessite une attention particulière, car elle est fixée à l’aide d’un adhésif magnétique. Pour l’extraire en toute sécurité, il est indispensable d’utiliser une petite pile adaptée, ou encore mieux, notre outil spécial de retrait de batterie conçu pour faciliter cette opération sans risquer de l’endommager. Pour retirer la batterie de l’iPhone 16e en toute sécurité à l’aide d’une pile ou de notre outil spécial, il est essentiel de respecter la polarité du branchement. - Si vous utilisez une pile 9V : Branchez le câble “–” sur la borne hexagonale de la pile et le câble “+” sur la borne circulaire. - Pour le branchement sur l’iPhone : le câble “–” doit être connecté à une vis métallique accessible sur le châssis, ce qui permettra de faire masse correctement et le câble “+” se connecte directement à la languette en métal de la batterie. Ce branchement permet d’envoyer une légère impulsion qui aide à envoyer du jus entre les stickers et le châssis. Patientez 1m30 avant de glisser le levier sous la batterie pour la détacher du châssis.
Pièces
Outil de retrait de batterie d'iPhone avec stickers magnétiques 9.90€
Etape 18

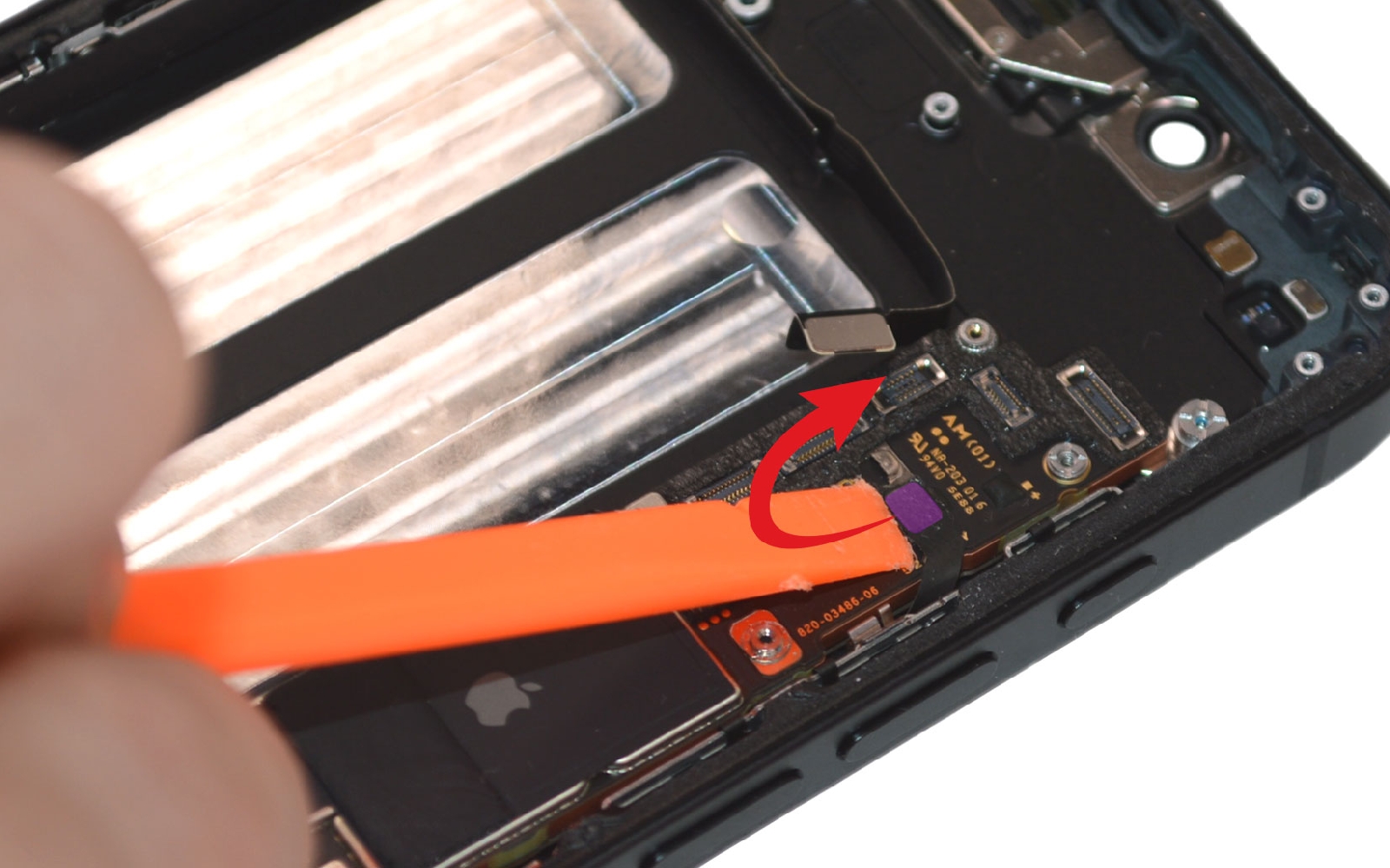

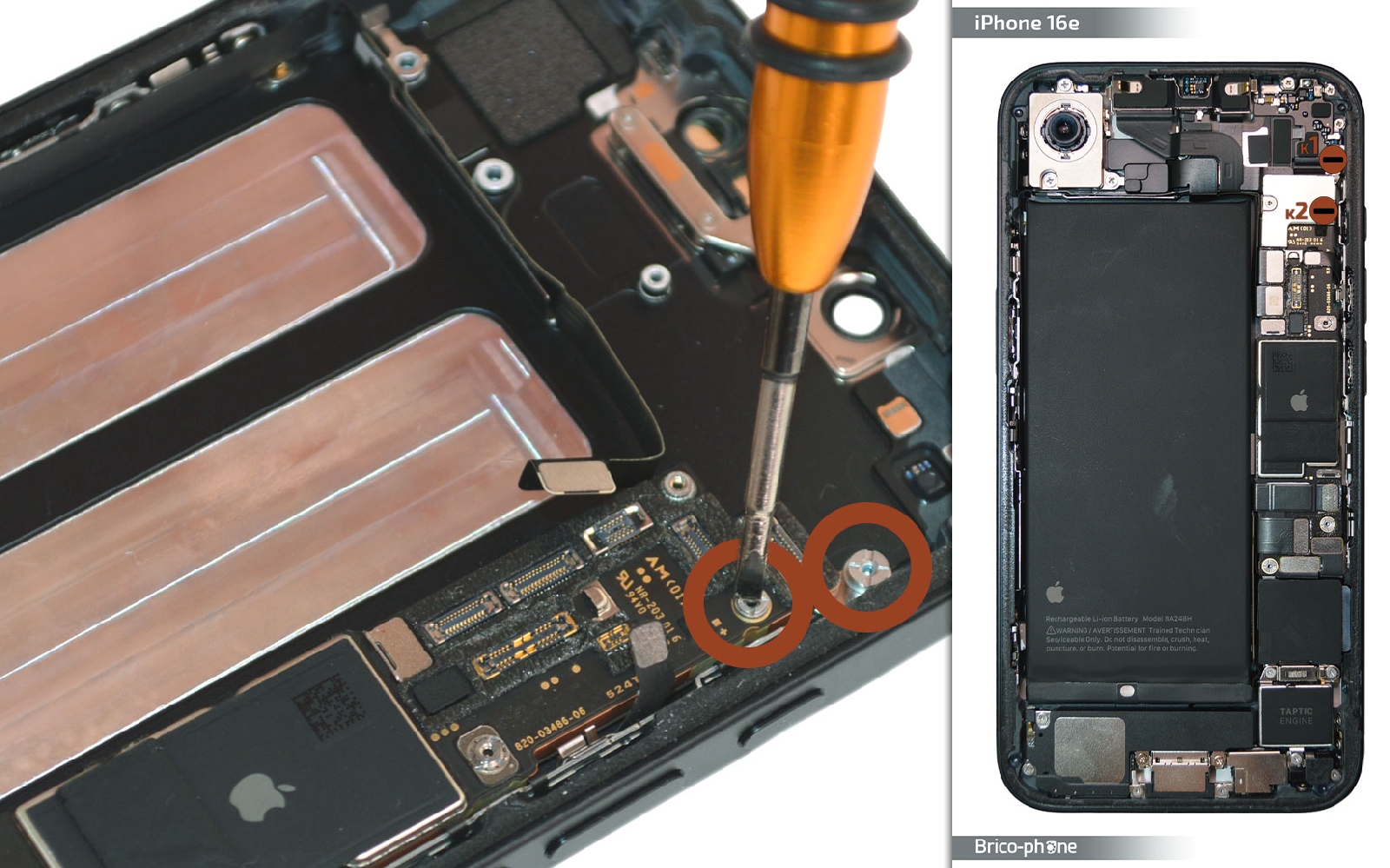

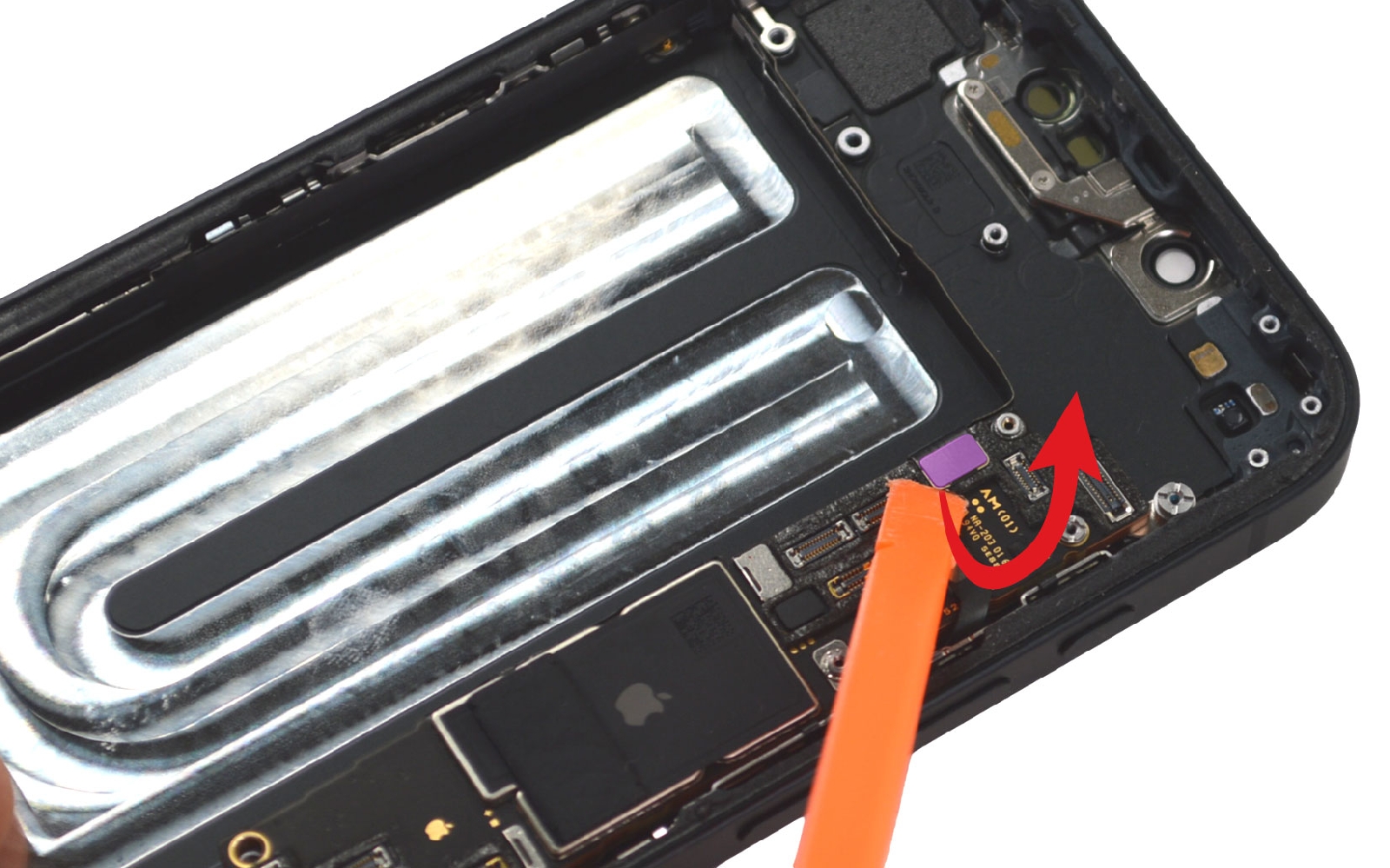

Etape 18 Dévisser la carte mère

Déconnectez les dernières nappes c'est à dire celle du bouton Power et celle des boutons Volume. Retirez les deux vis plates du haut de la carte mère.
Outils
Levier Nylon
Tournevis Plat
Etape 19

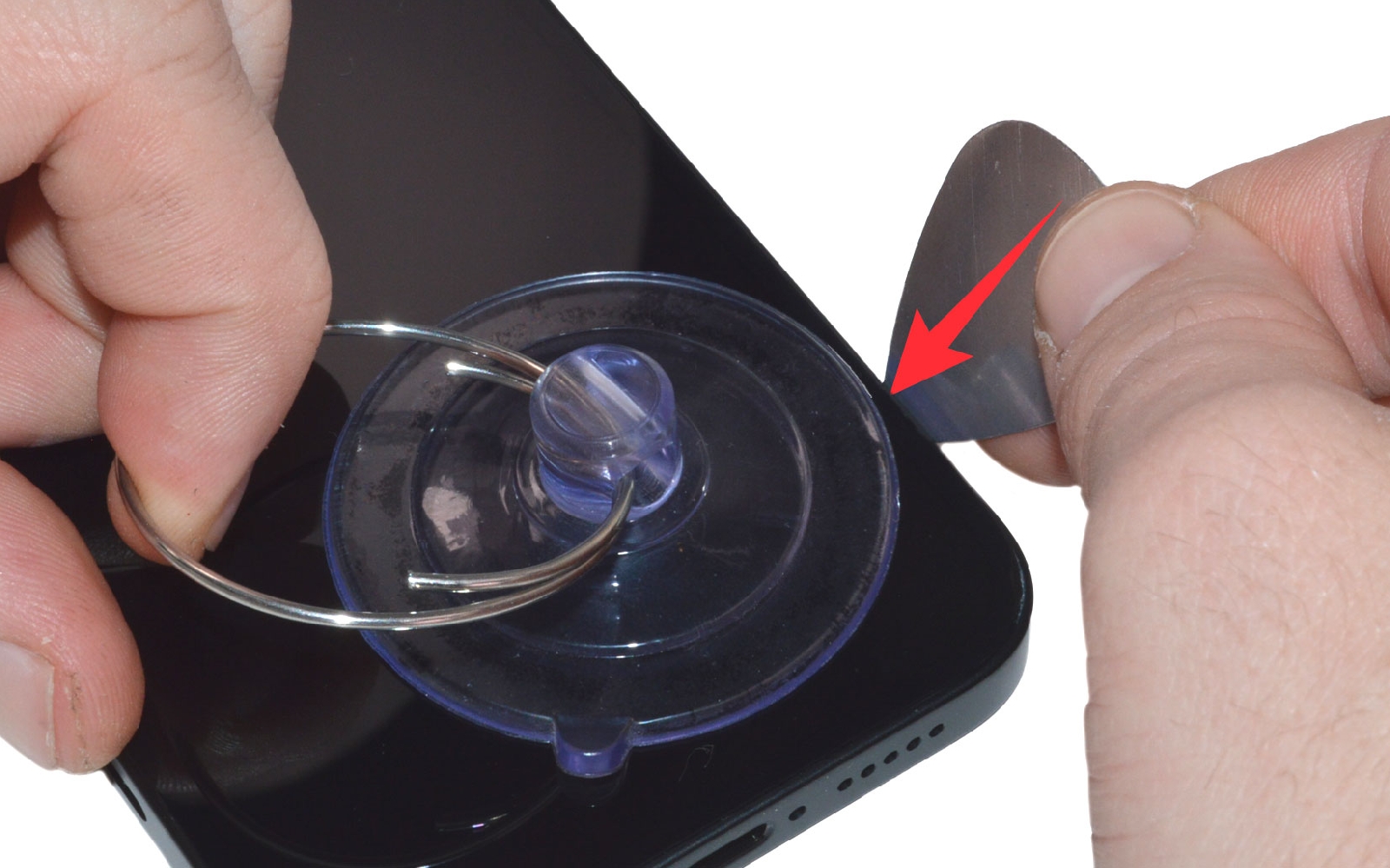

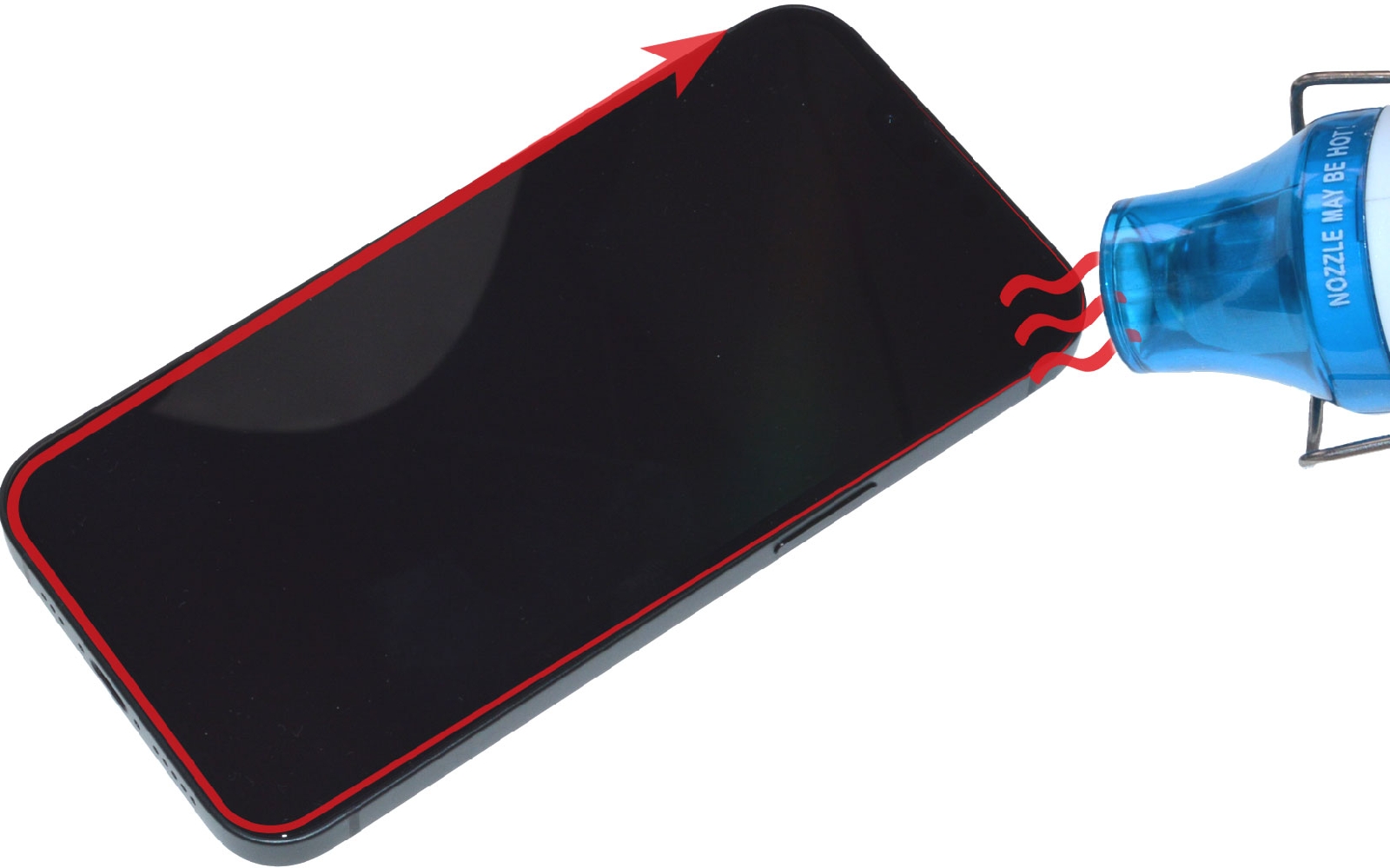

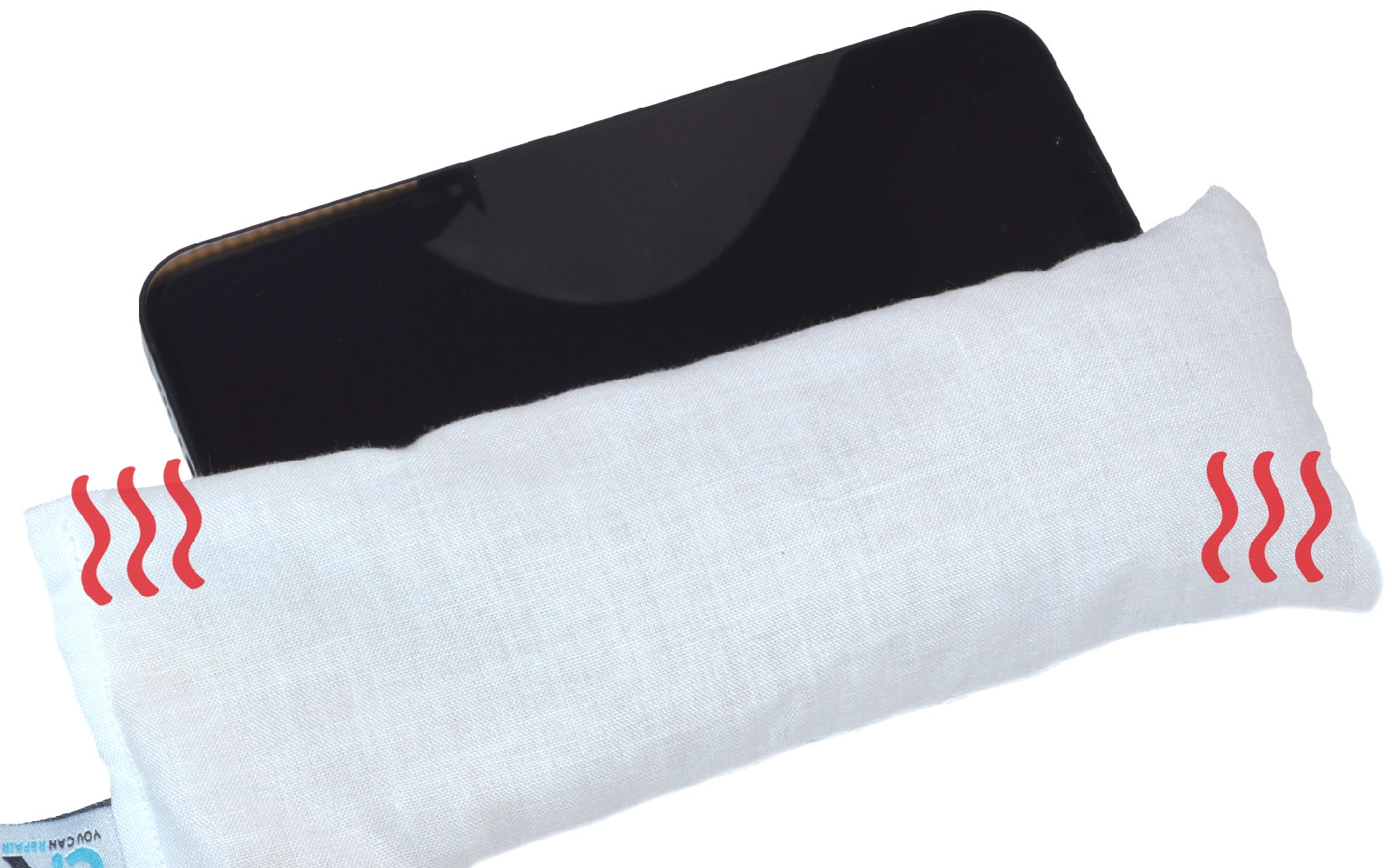

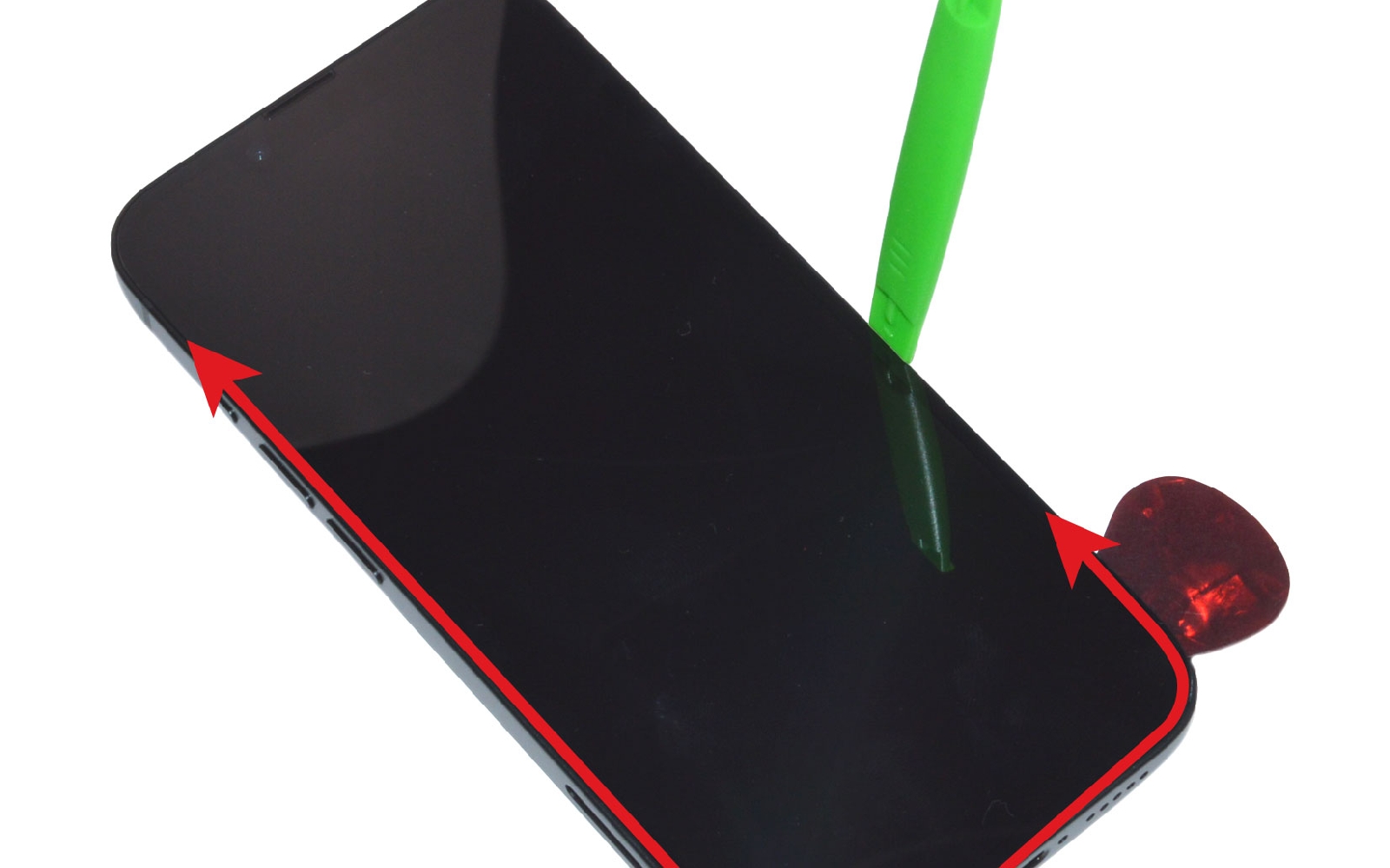

Etape 19 Chauffer l'écran

Comme pour la vitre arrière, il est indispensable de chauffer l’écran afin de ramollir la colle et faciliter le décollage. Pour cela, vous pouvez utiliser le coussin chauffant ou alors un décapeur thermique, en fonction de votre choix de départ. Pensez à chauffer uniformément les bords de l’écran. et veillez à ne pas rester trop longtemps au même endroit pour éviter d’endommager la dalle. Une fois le joint bien ramolli, vous pourrez insérer un médiator puis la spatule pour décoller l’écran en douceur. Cette étape demande de la patience et de la précision, alors suivez attentivement notre tutoriel pour éviter tout risque de fissure ou de dégradation des nappes internes.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 20

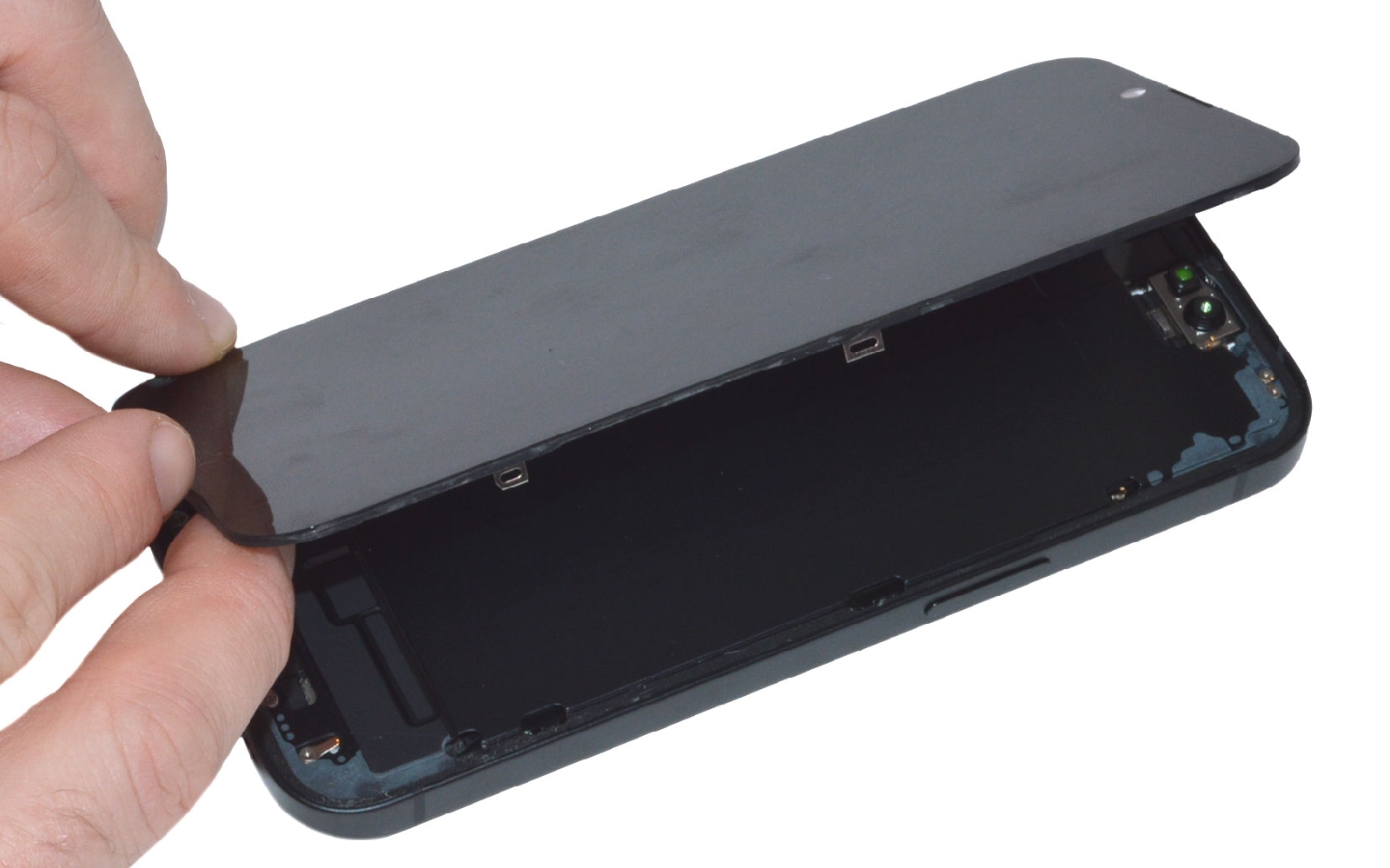

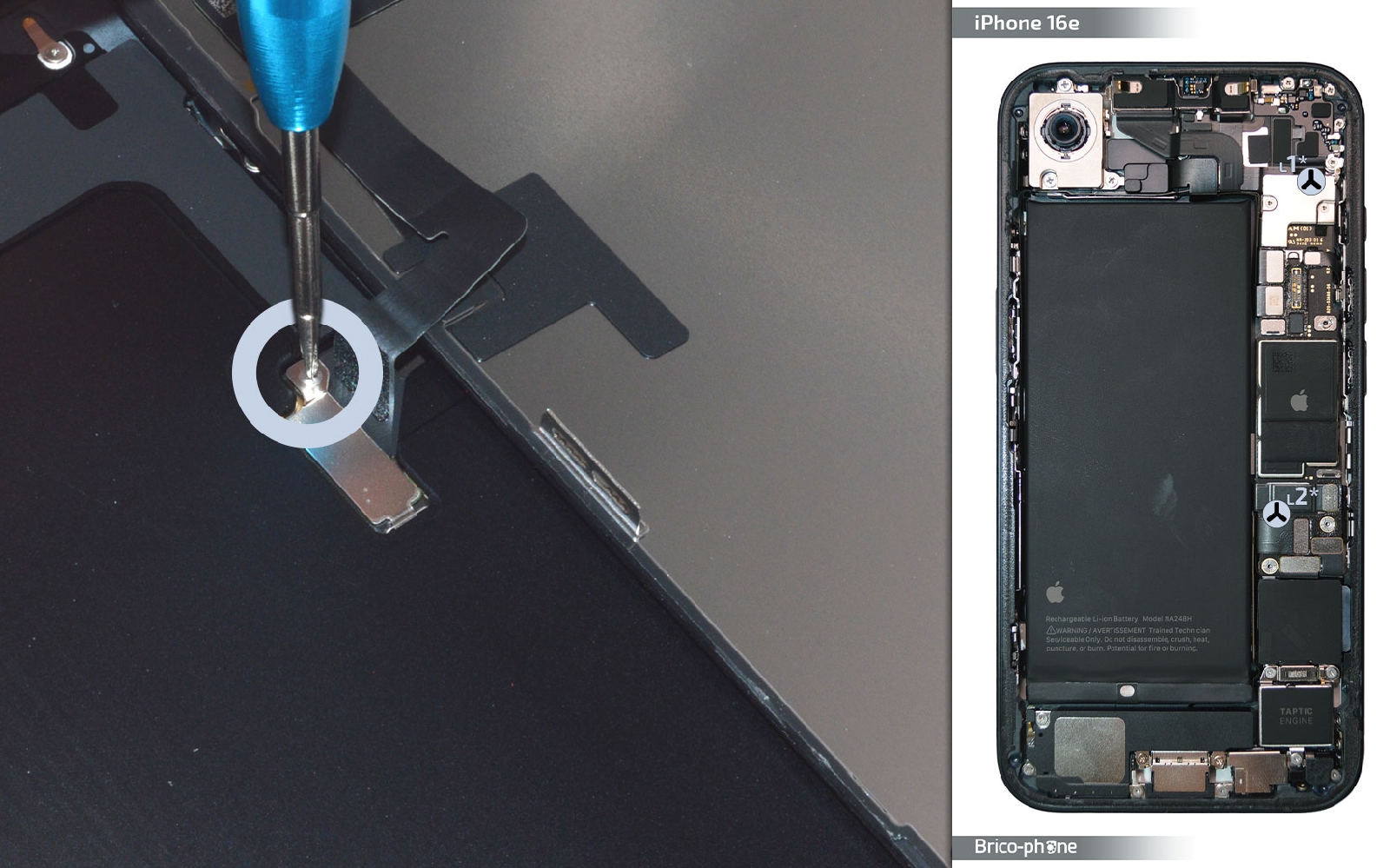

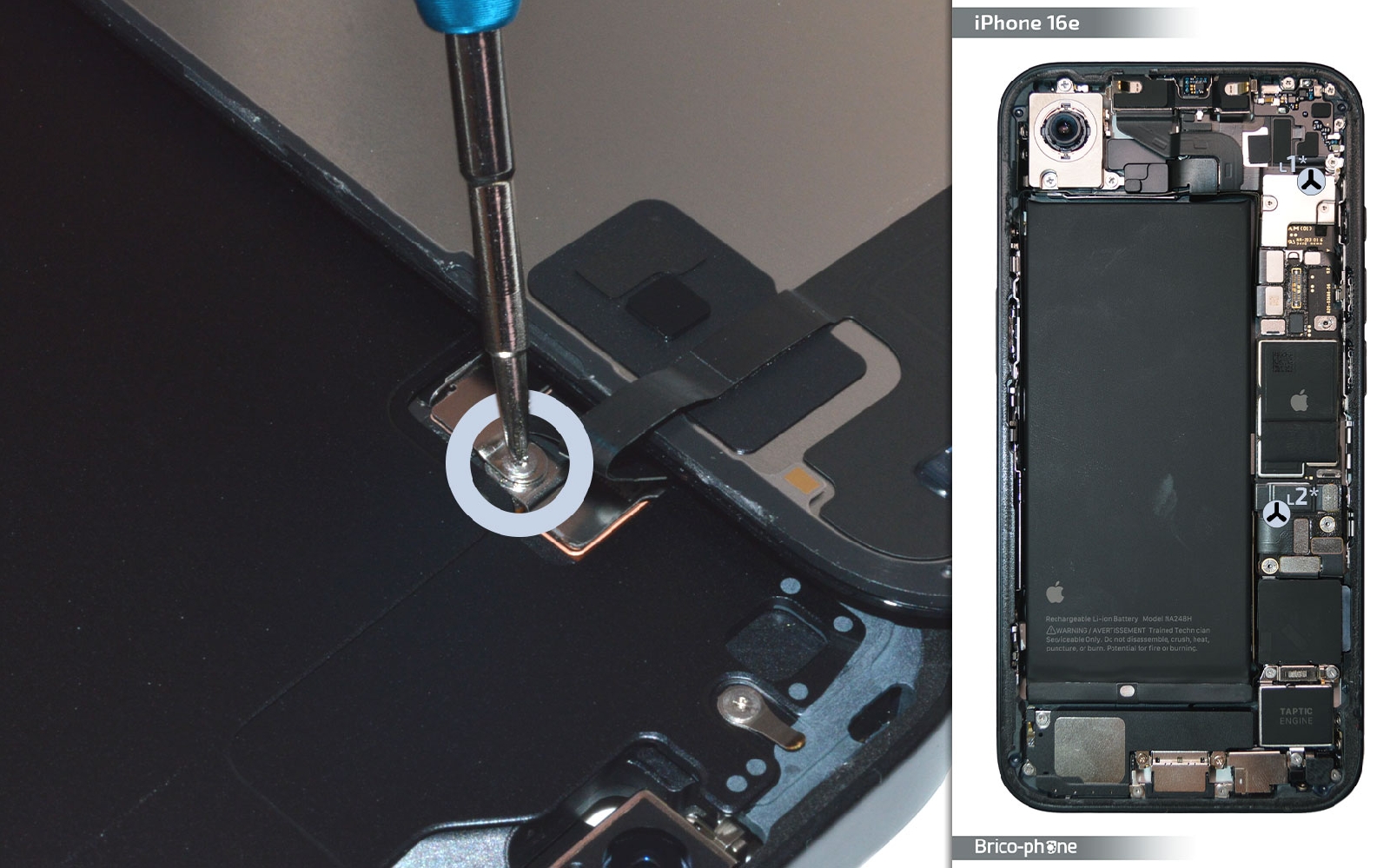

Etape 20 Ouvrir le coté écran

Faites basculer l'écran sur la gauche en faisant attention aux nappes. Retirez les vis txiwing des plaquettes métalliques.
Outils
Tournevis Triwing
Etape 21

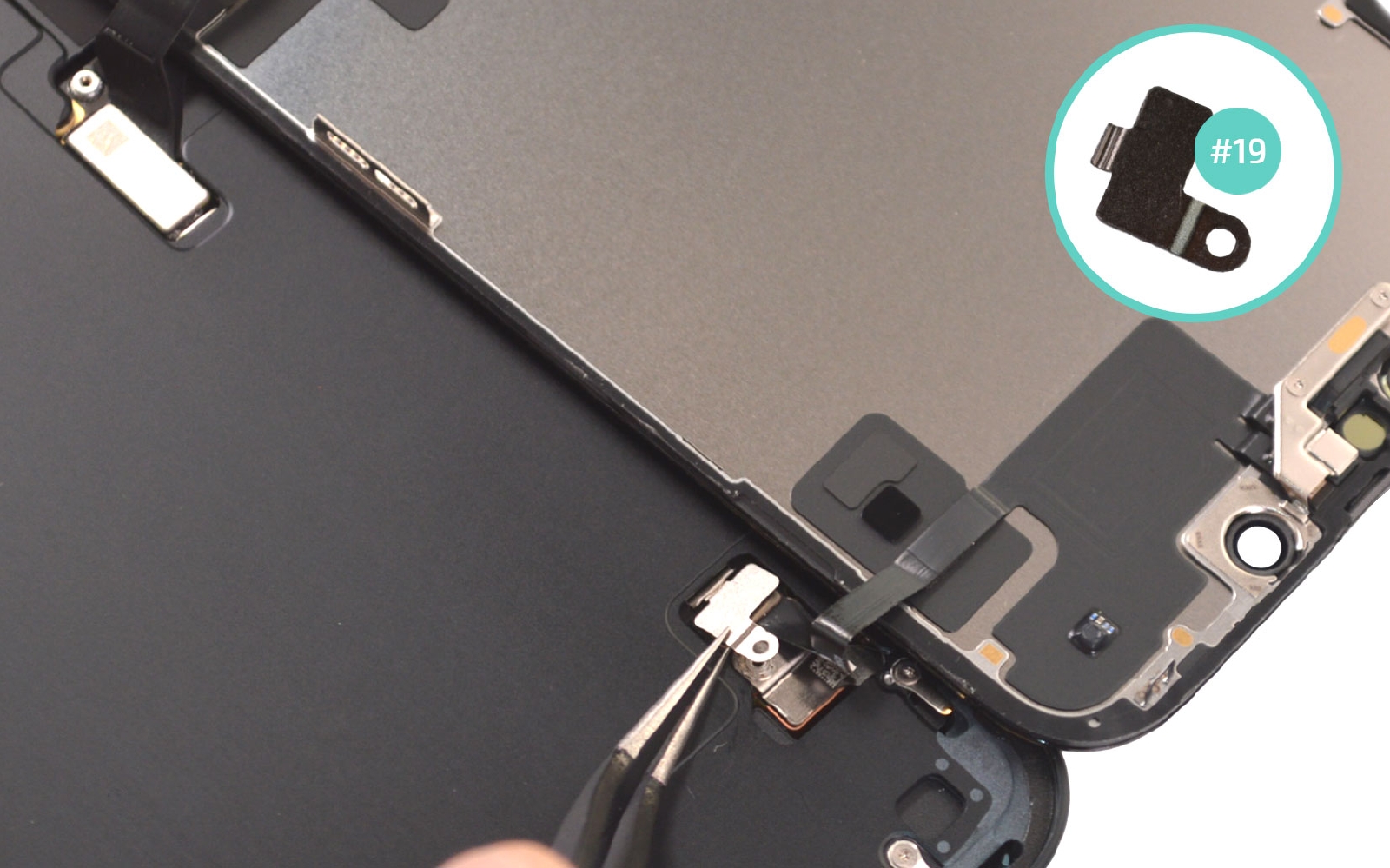

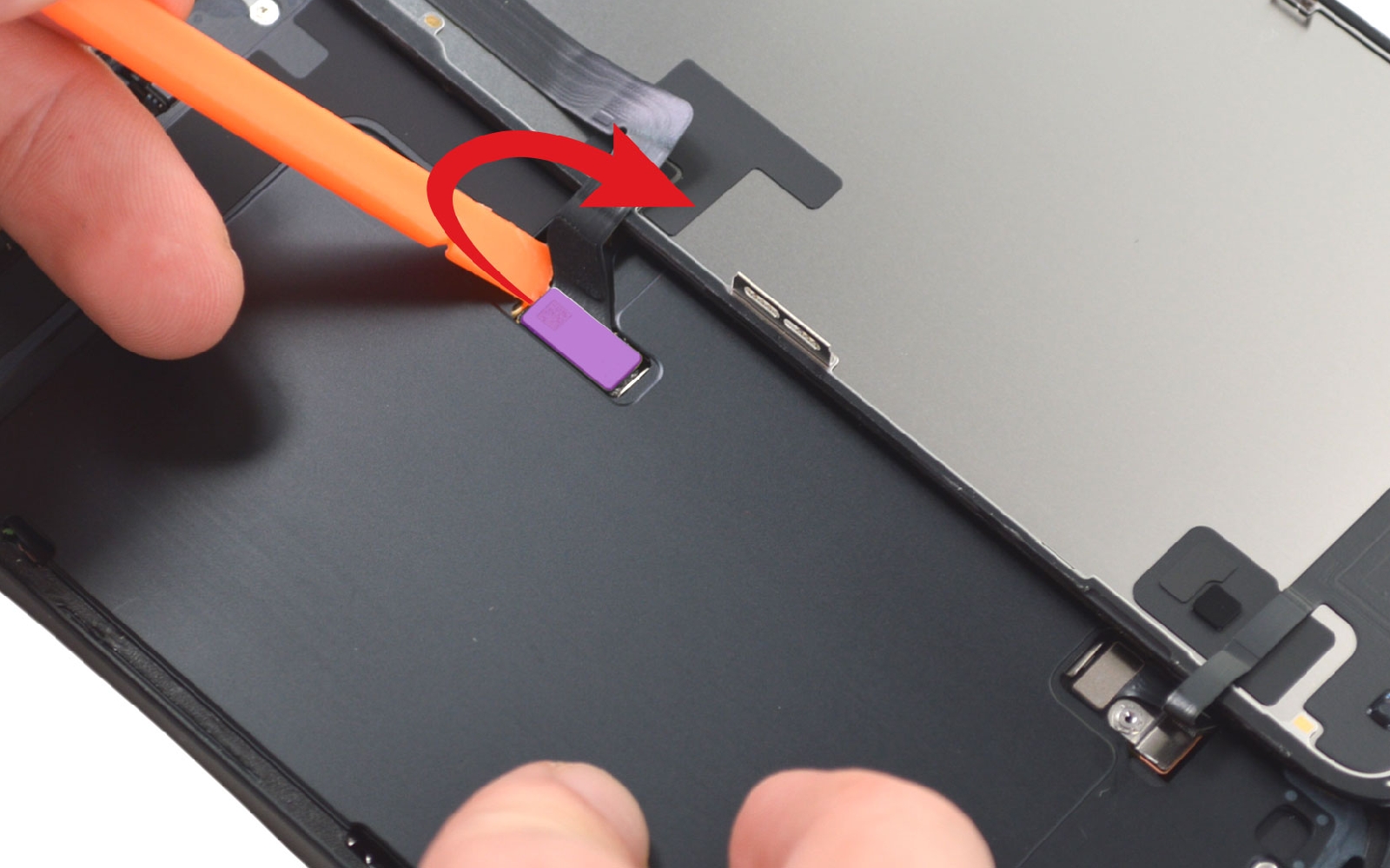

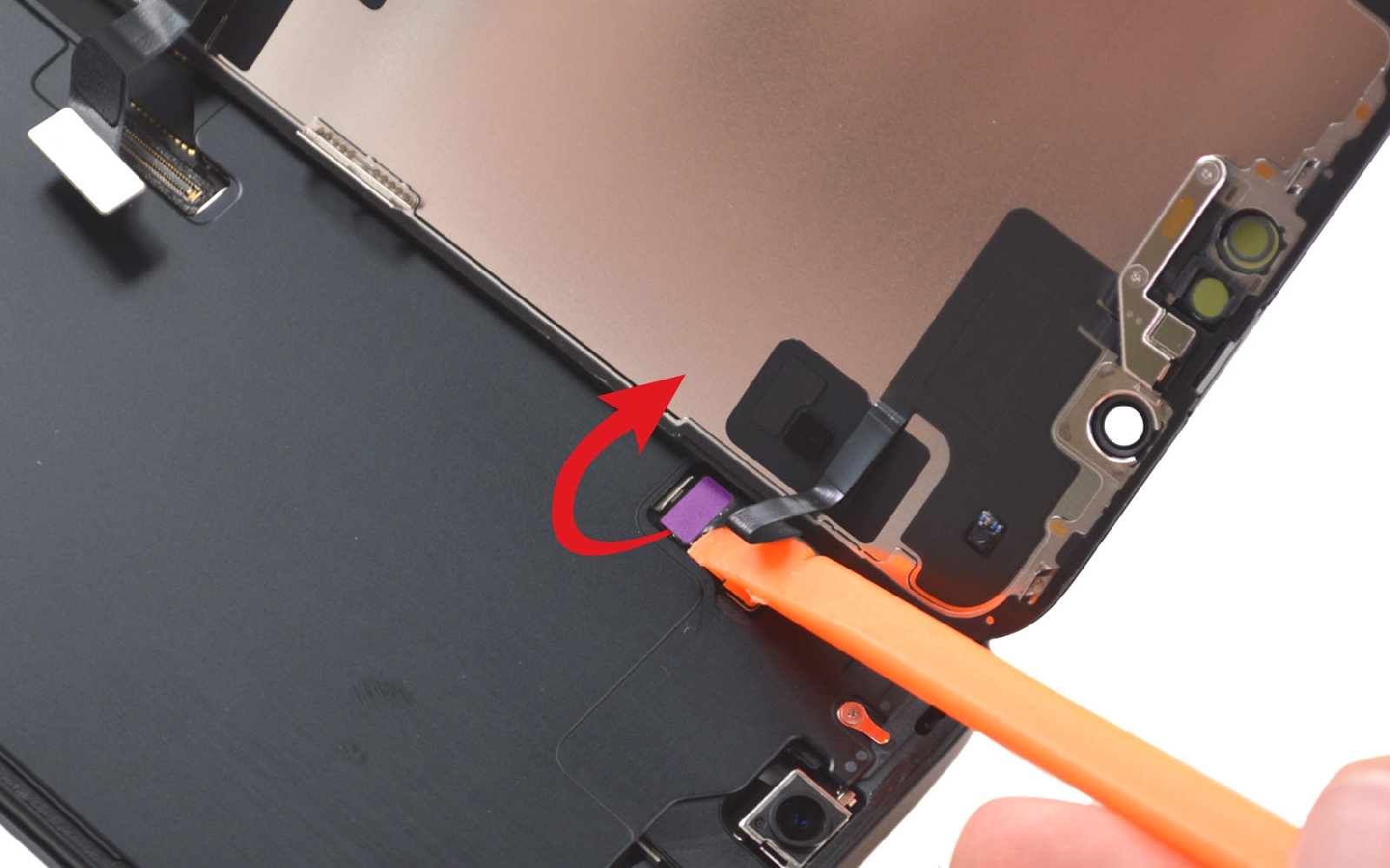

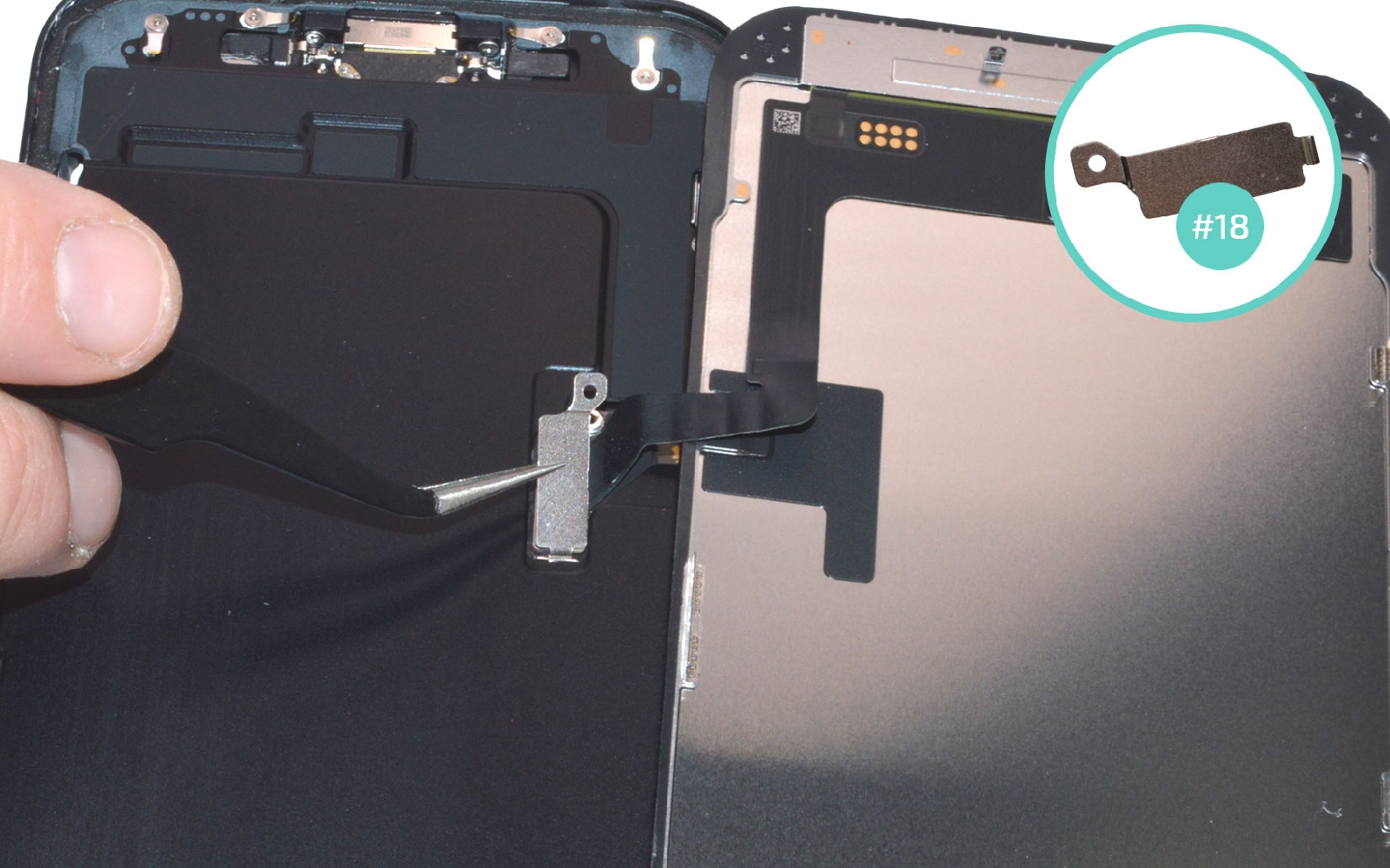

Etape 21 Libérer l'écran

Sortez les plaquettes et déconnectez les nappes de l'écran.
Outils
Levier Nylon
Pince Brucelles
Etape 22

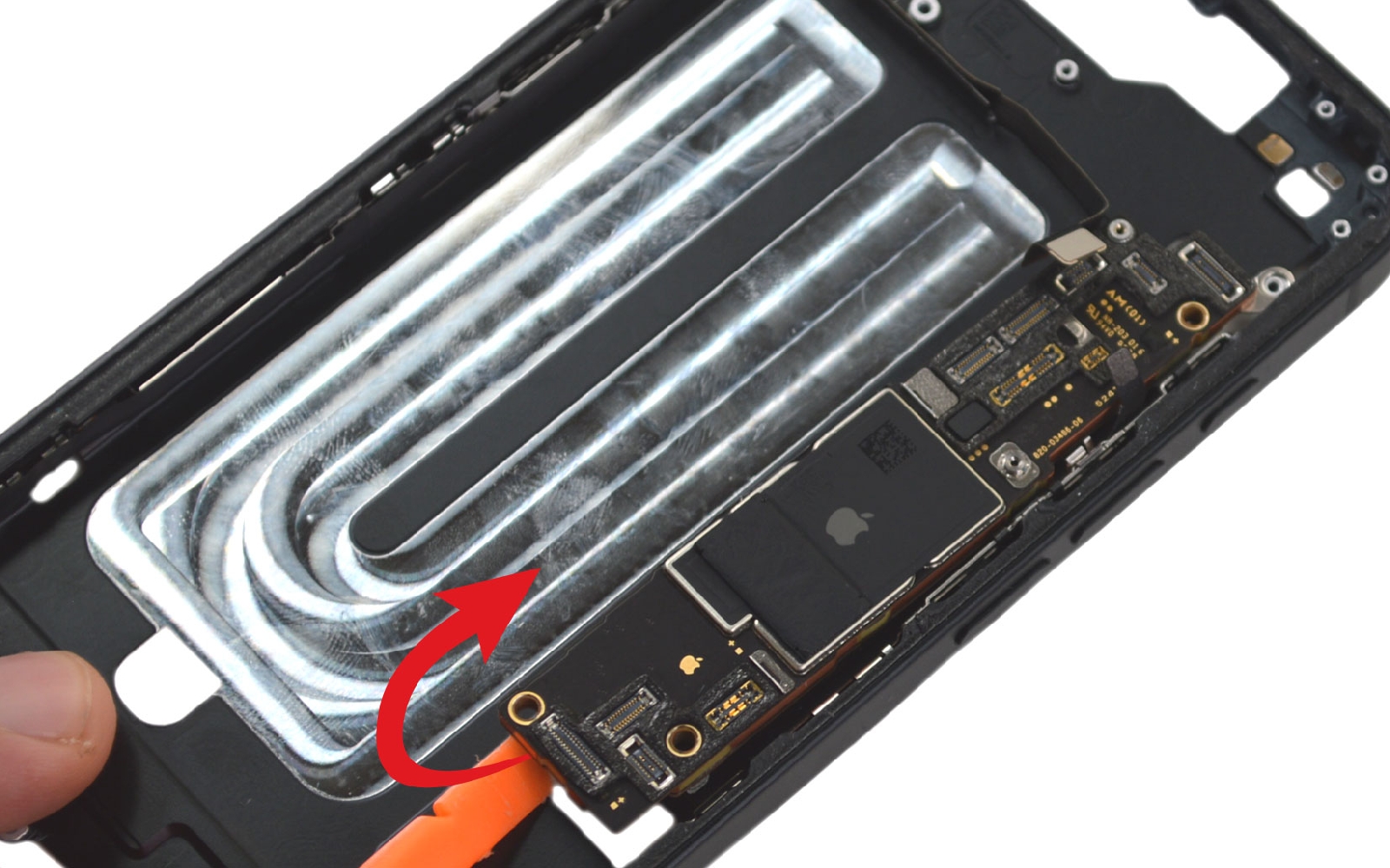

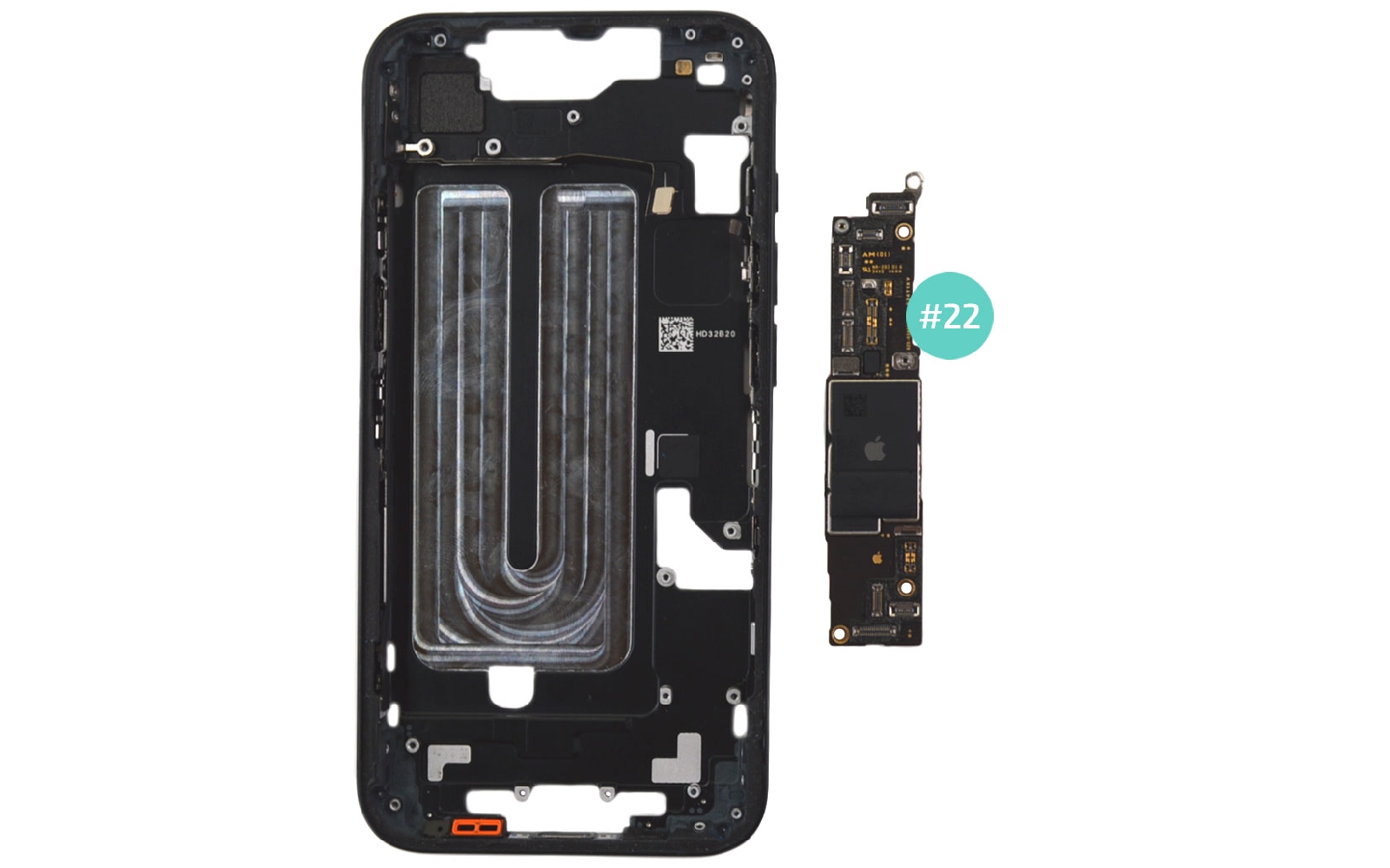

Etape 22 Retirer la carte mère

Une fois que l'écran a été mis de coté, retournez le téléphone pour sortir la carte mère et la mettre de coté.
Etape 23

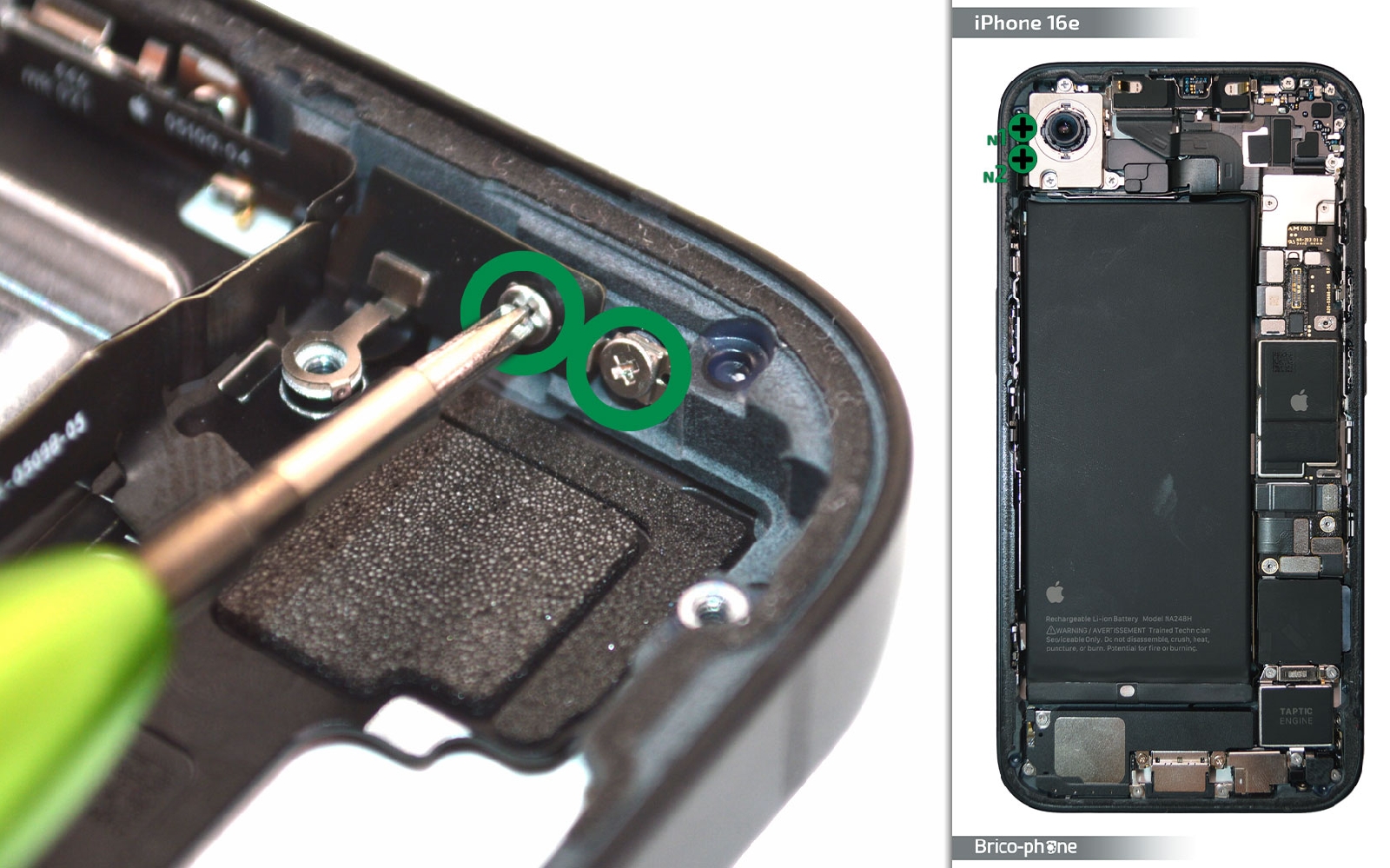

Etape 23 Détacher la nappe Power

Chauffez la nappe Power pour pouvoir la décoller légèrement à l'aide de la brucelles. Ôtez les deux vis cruciforme n1 et n2.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 24

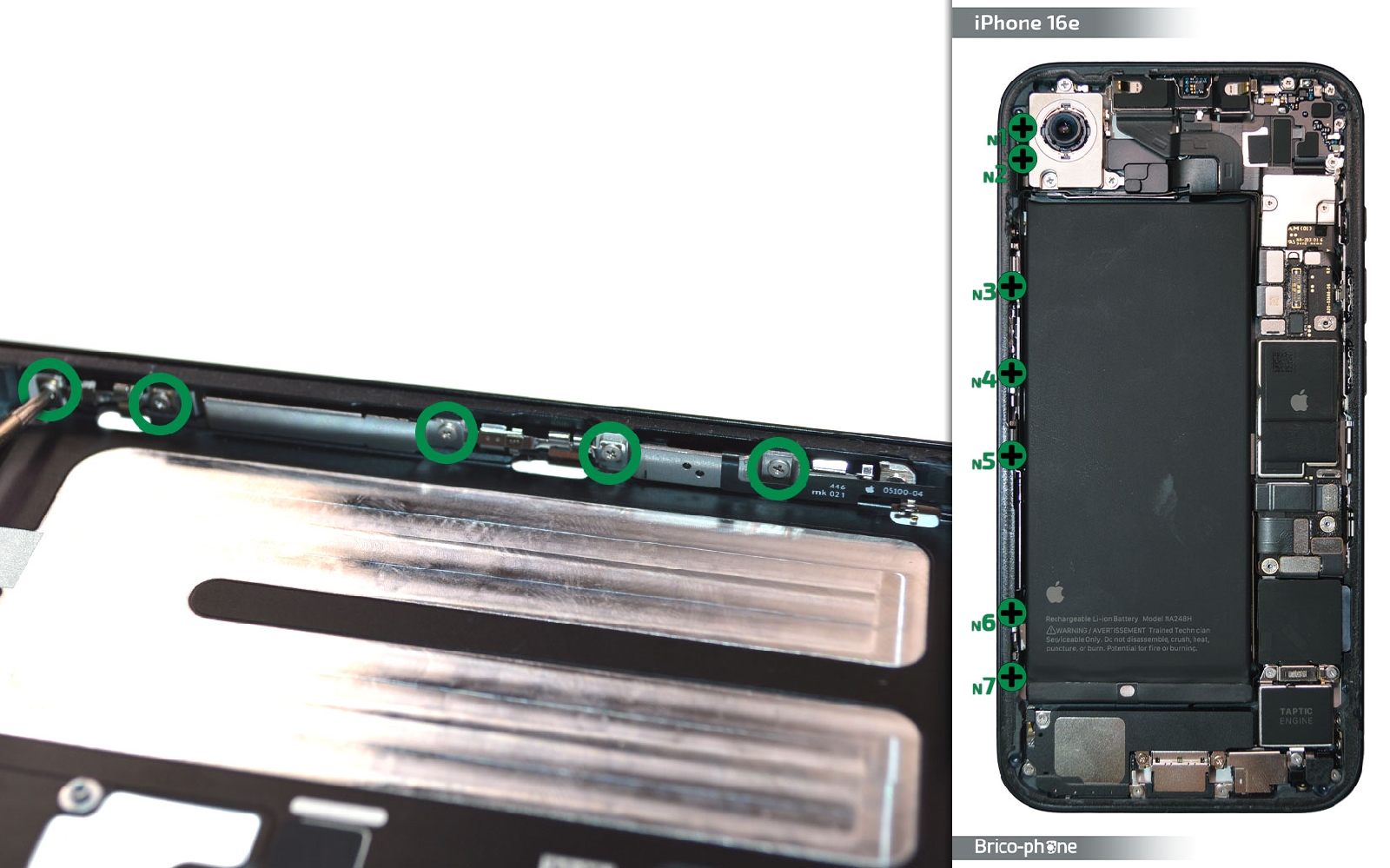

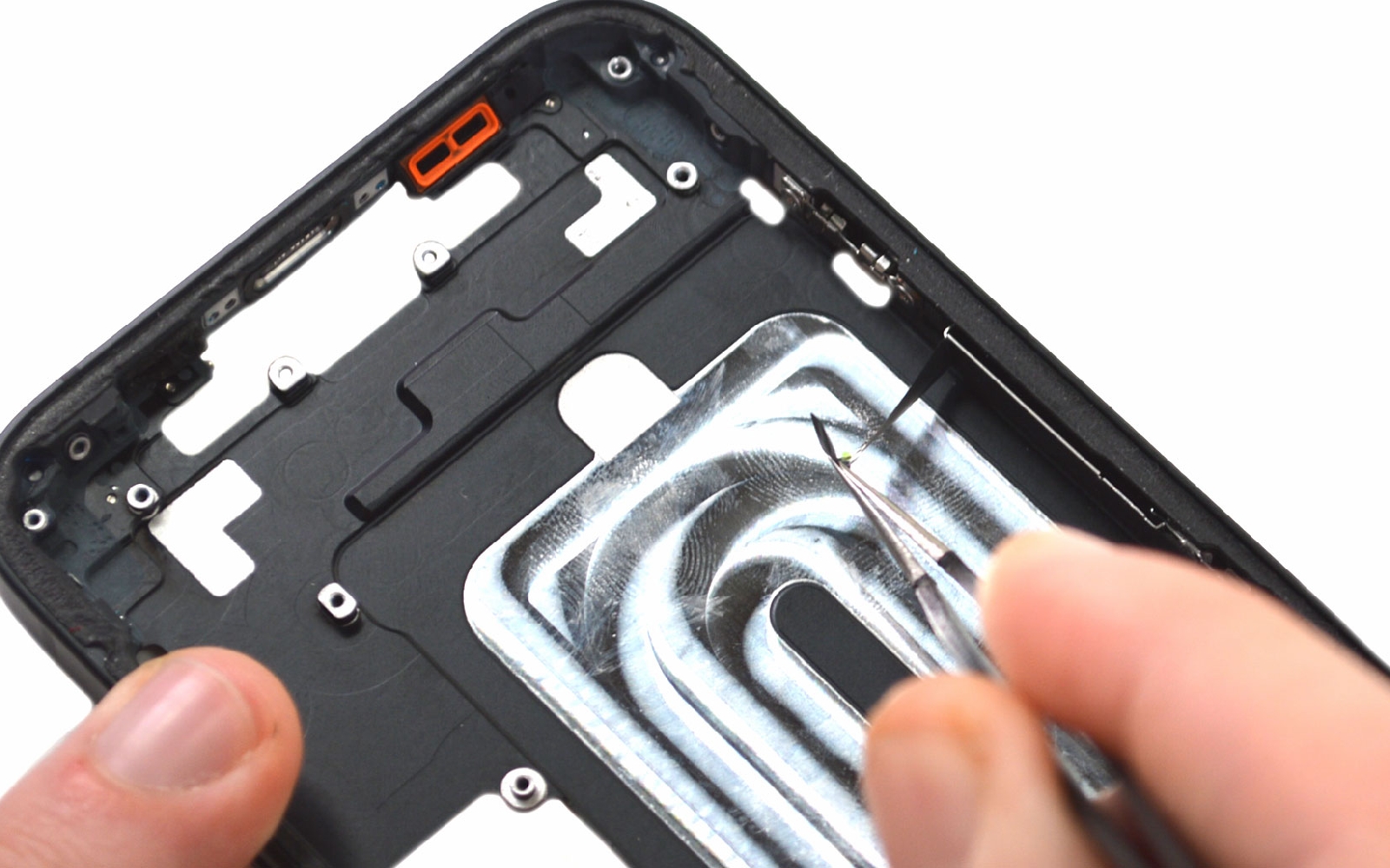

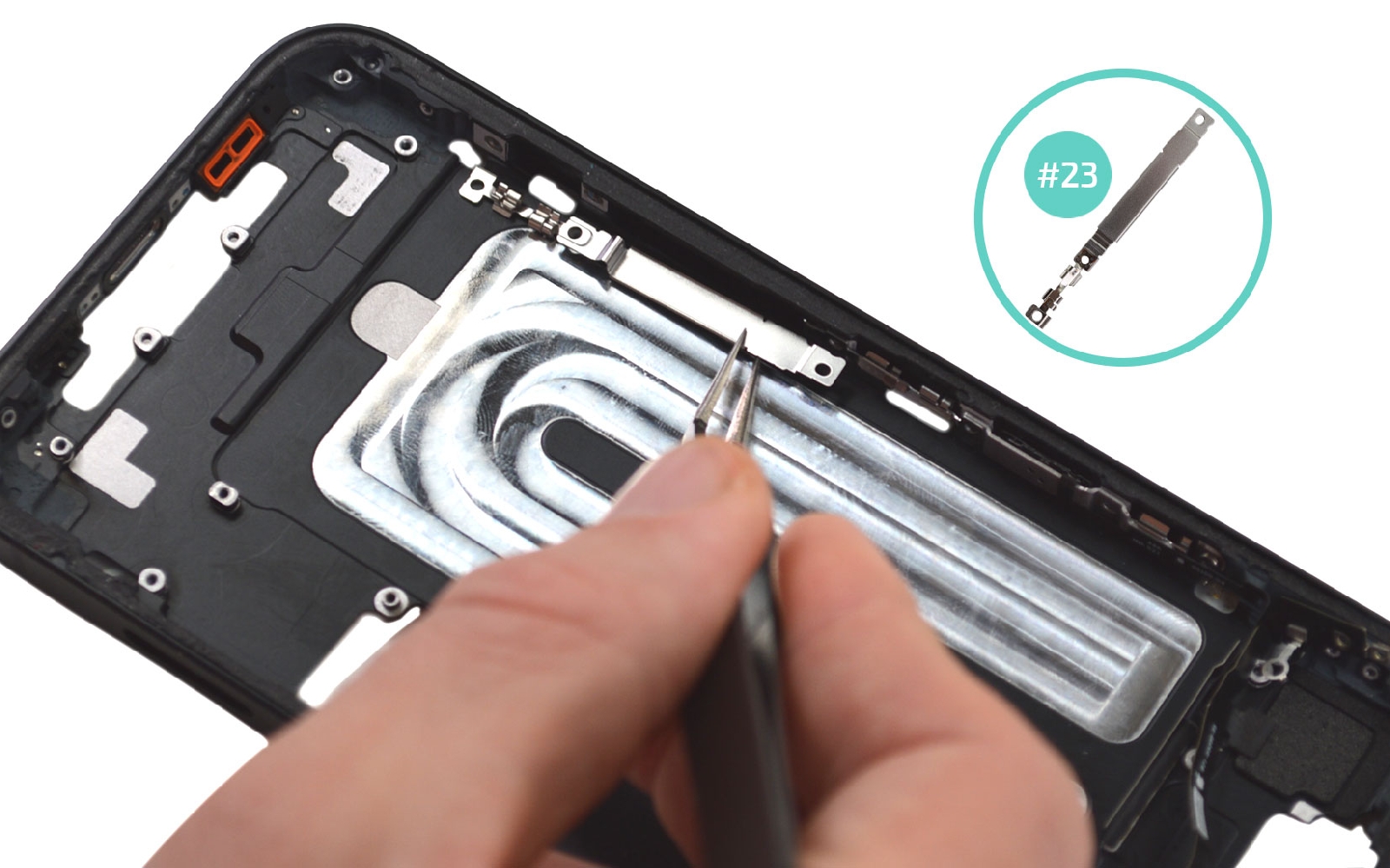

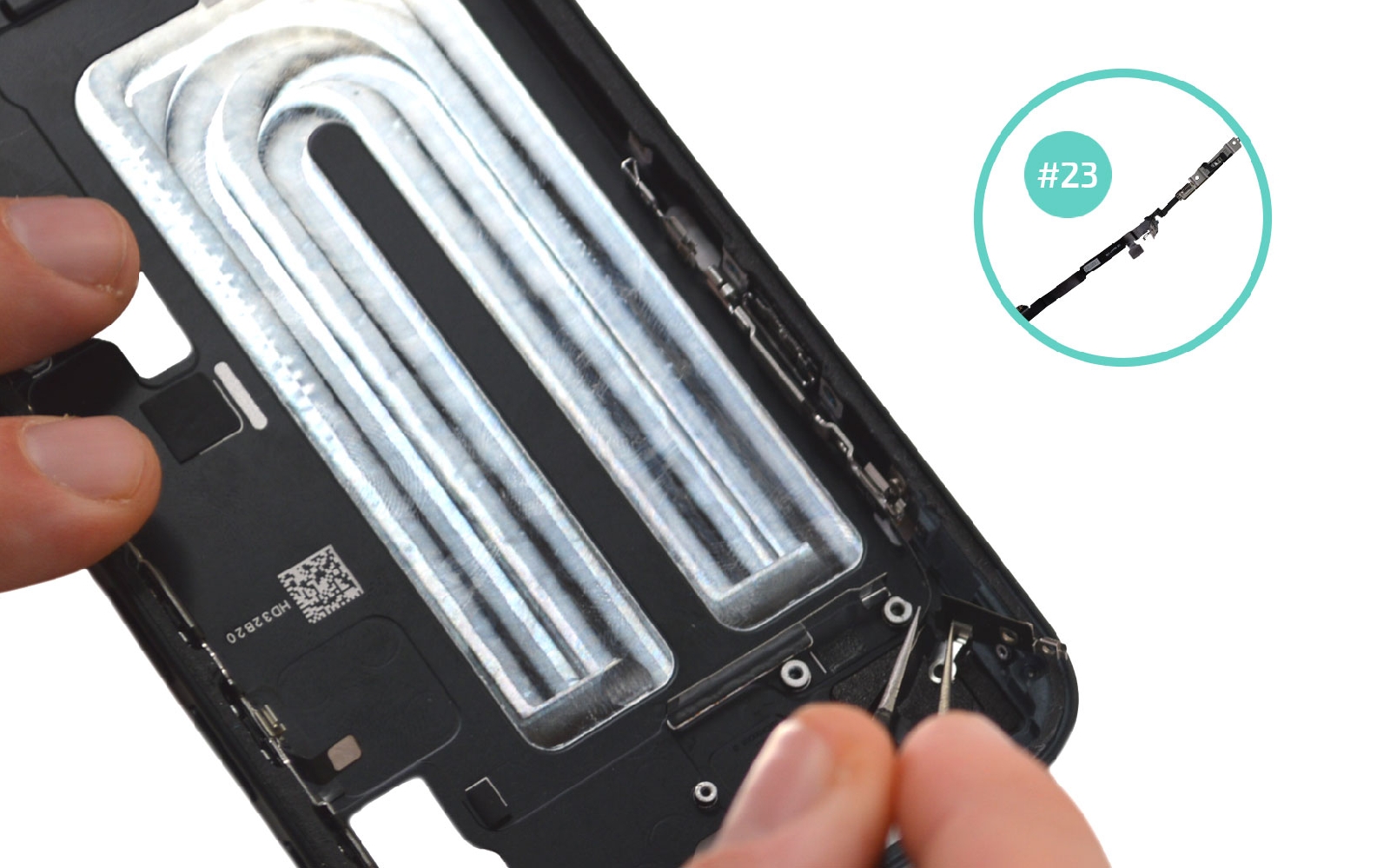

Etape 24 Sortir la nappe Power

Retirez l'adhésif noir du bord du châssis puis sortez toutes les vis cruciforme. Récupérez ensuite la plaquette métallique et la nappe du bouton Power.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 25

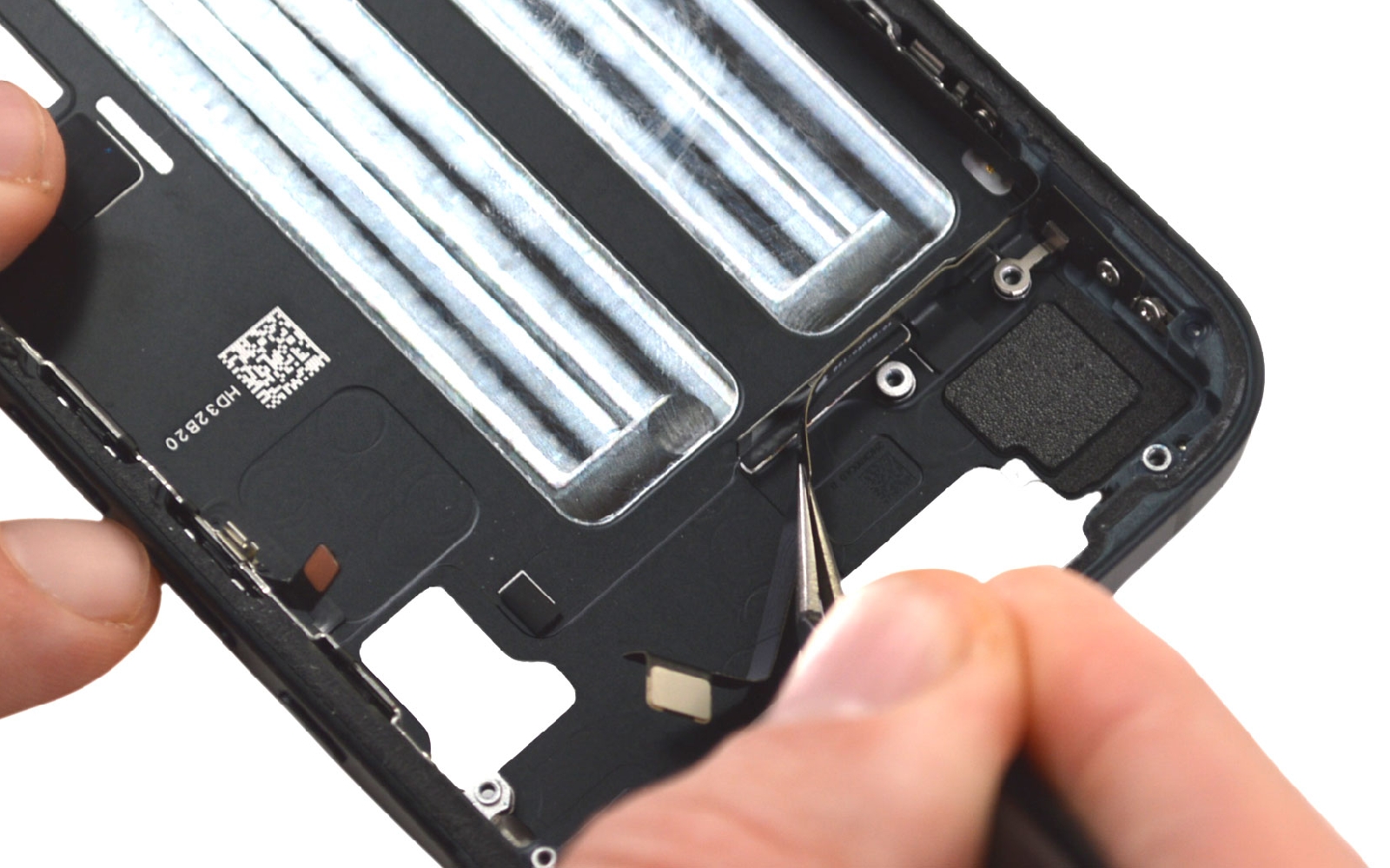

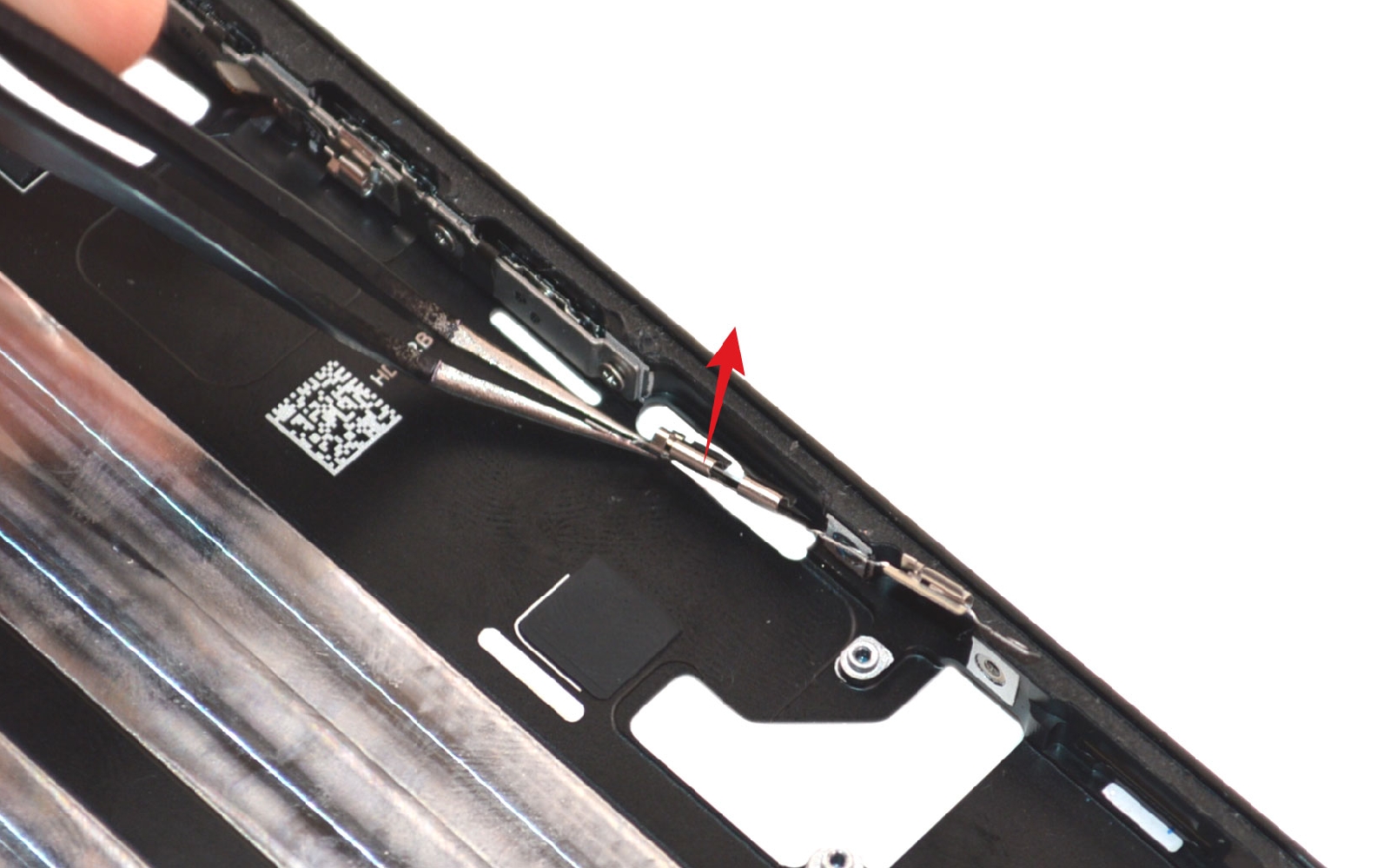

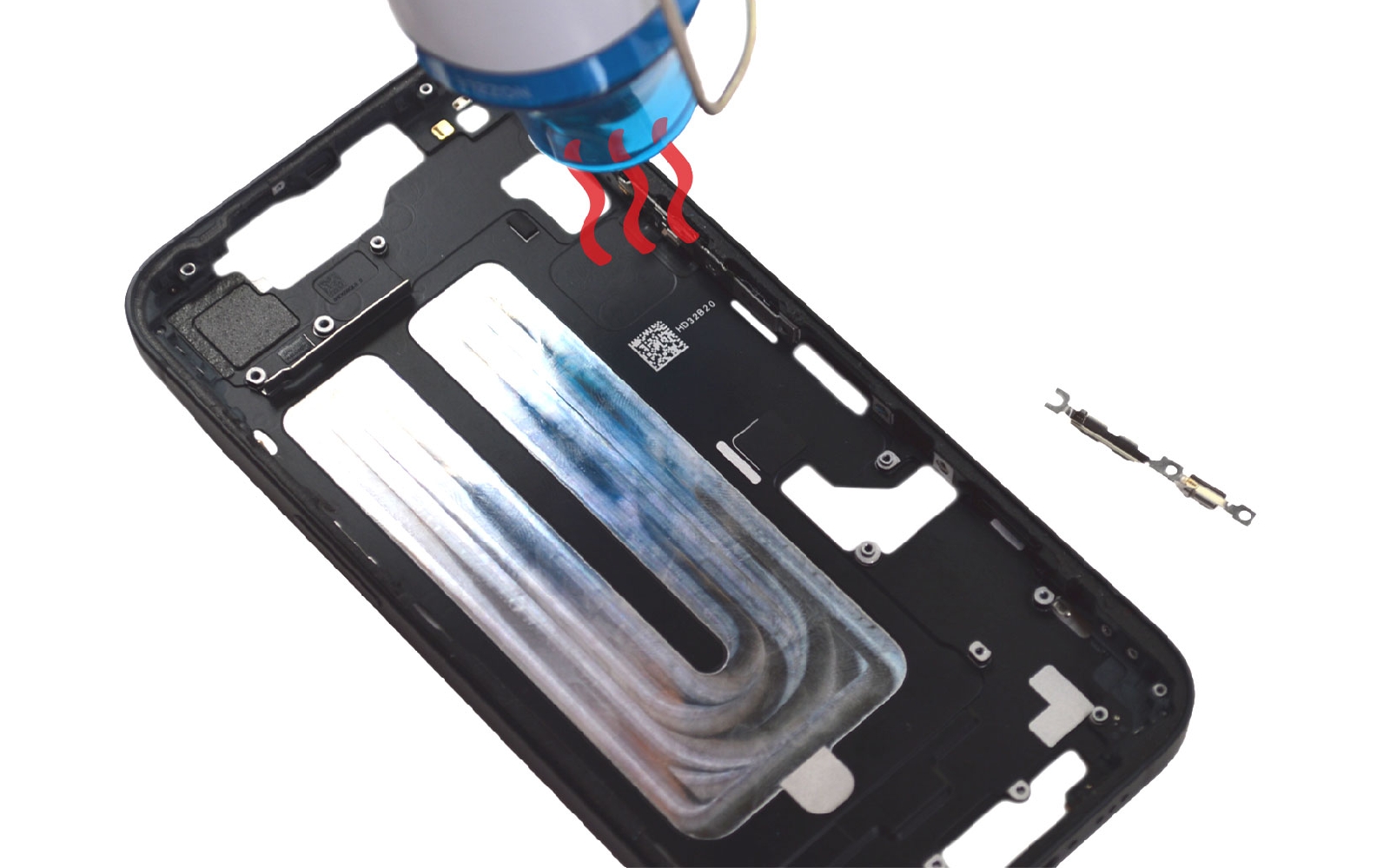

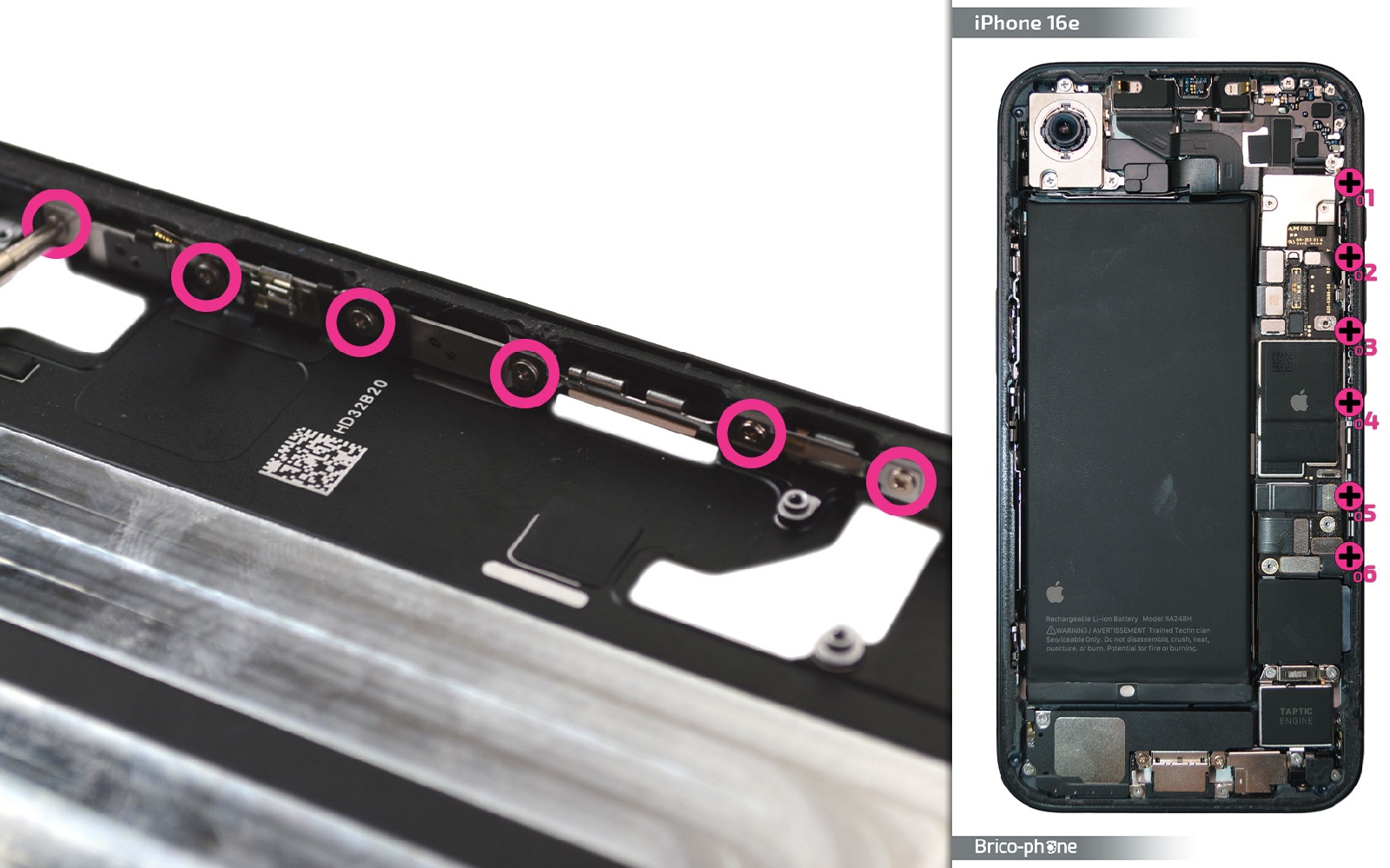

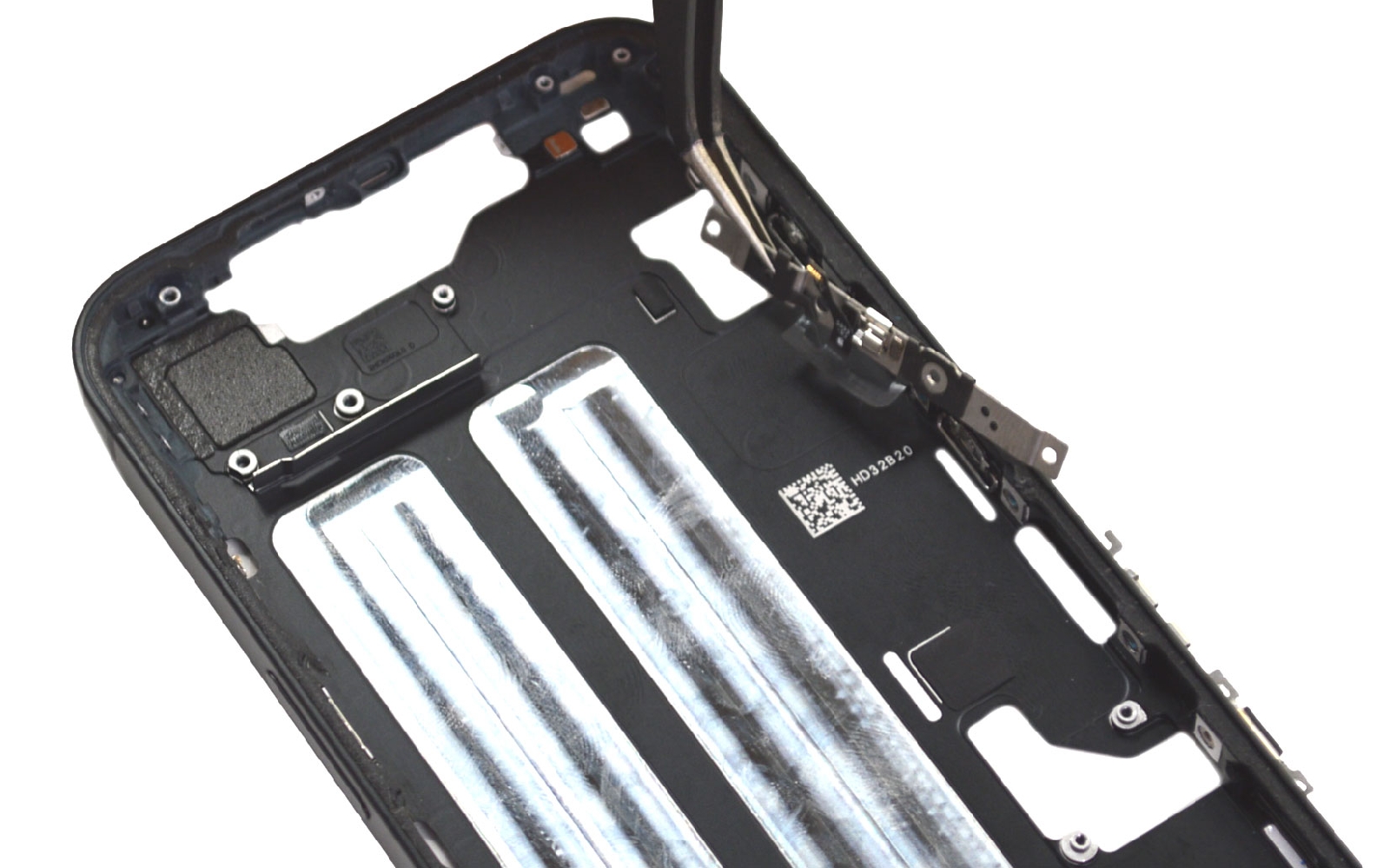

Etape 25 Récupérer la nappe Volume

Attaquez vous à l'autre coté du châssis en retirant les vis nommées O. Sortez le support métallique #24 puis chauffez légèrement la nappe. Décollez la nappe Volume avec la pincette pour la mettre de coté.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 26

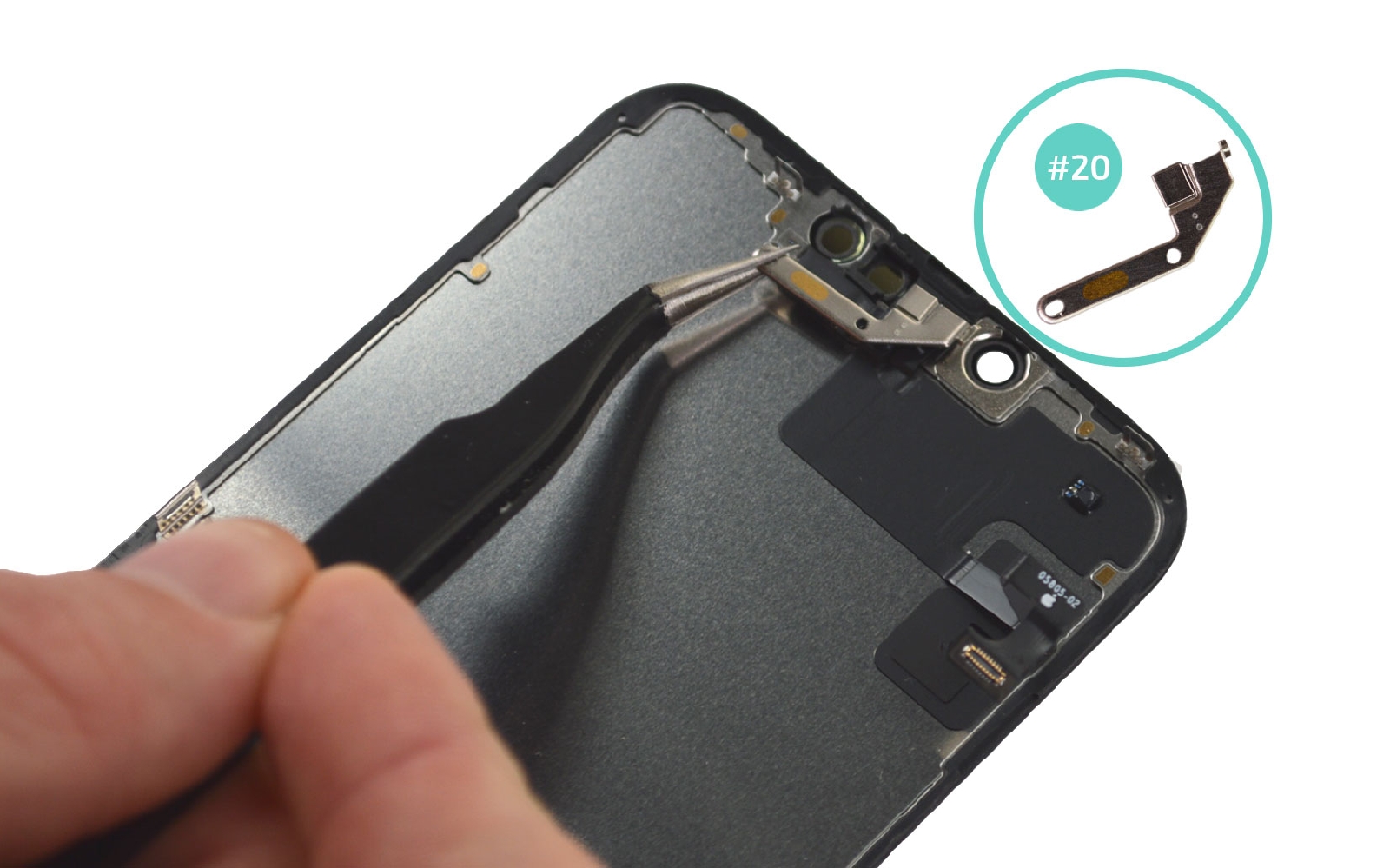

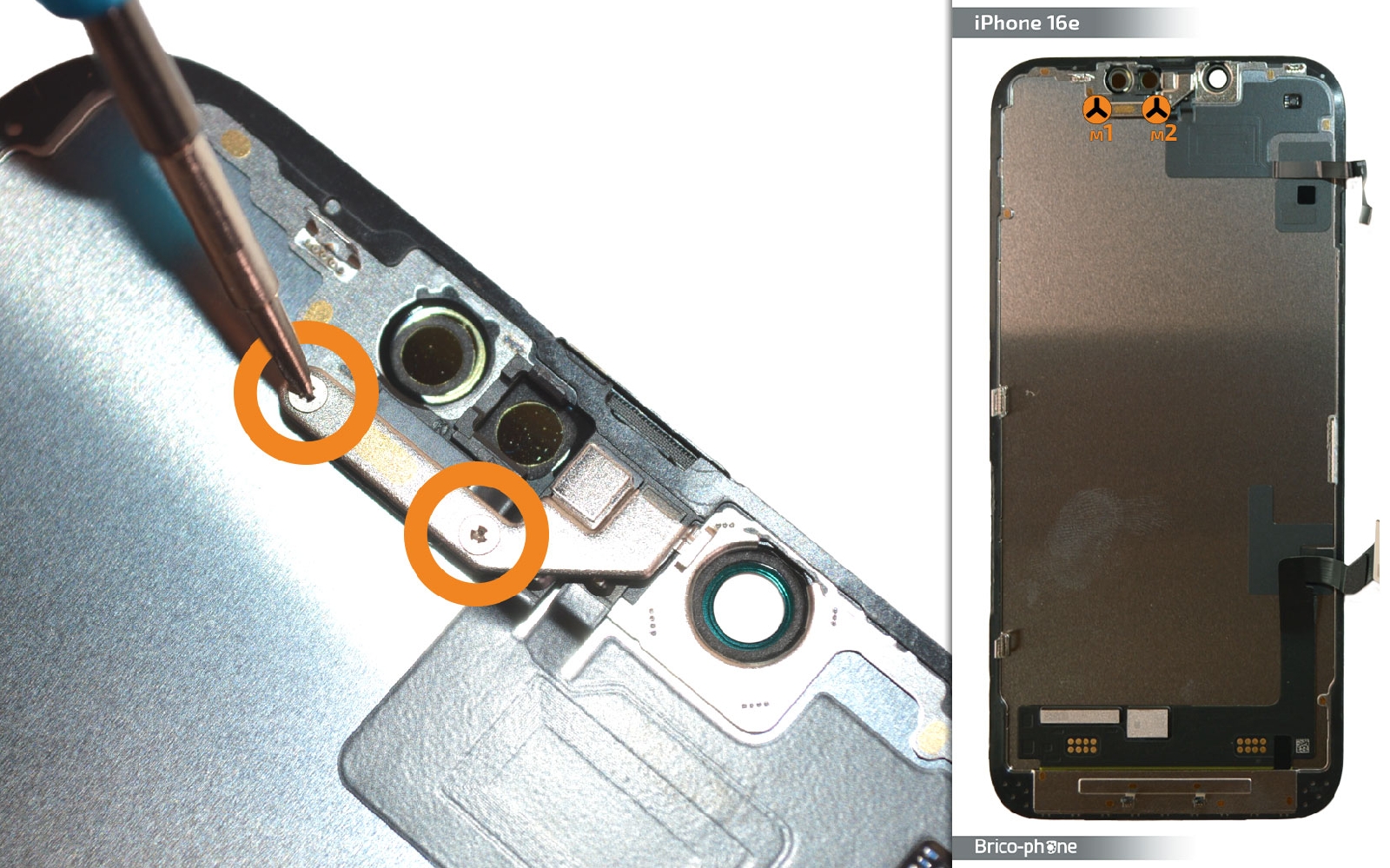

Etape 26 Enlever la plaquette de protection de l'écran

Passons maintenant à l'écran sur lequel vous allez devoir enlever les deux vis triwing de la plaquette en métal. Sortez le support de l'arrière de l'écran.
Outils
Pince Brucelles
Tournevis Triwing
Etape 27

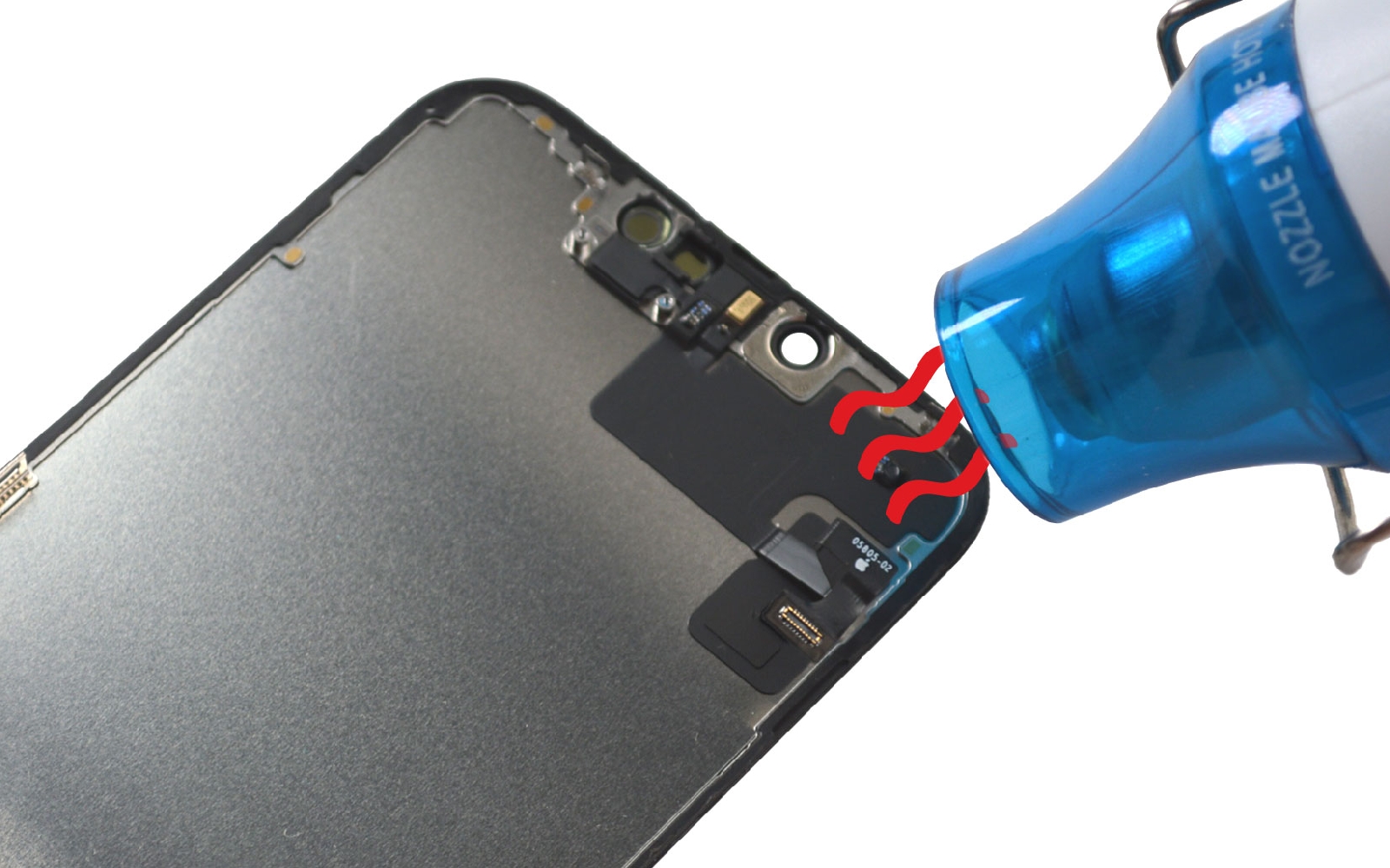

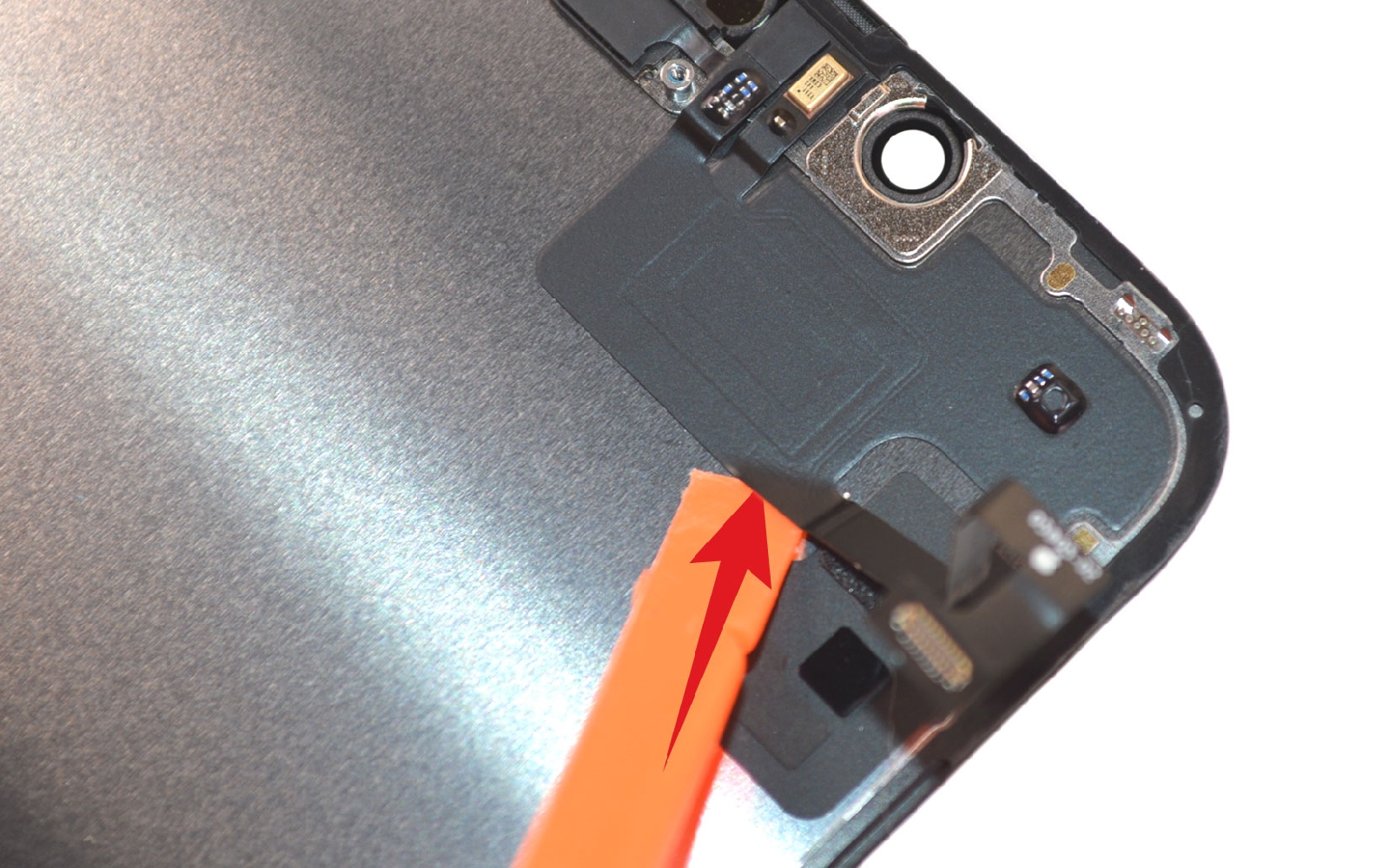

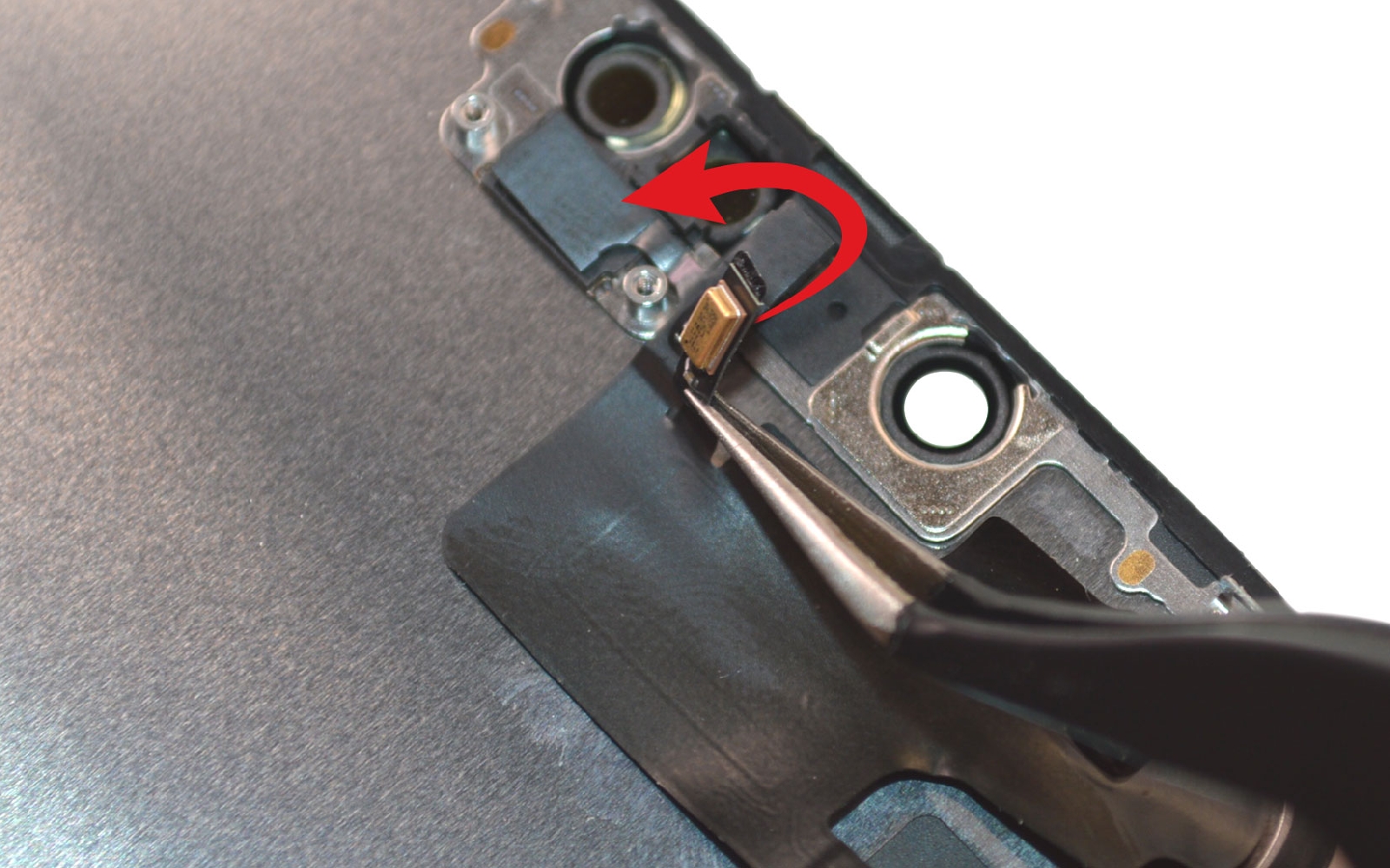

Etape 27 Décoller la nappe de proximité

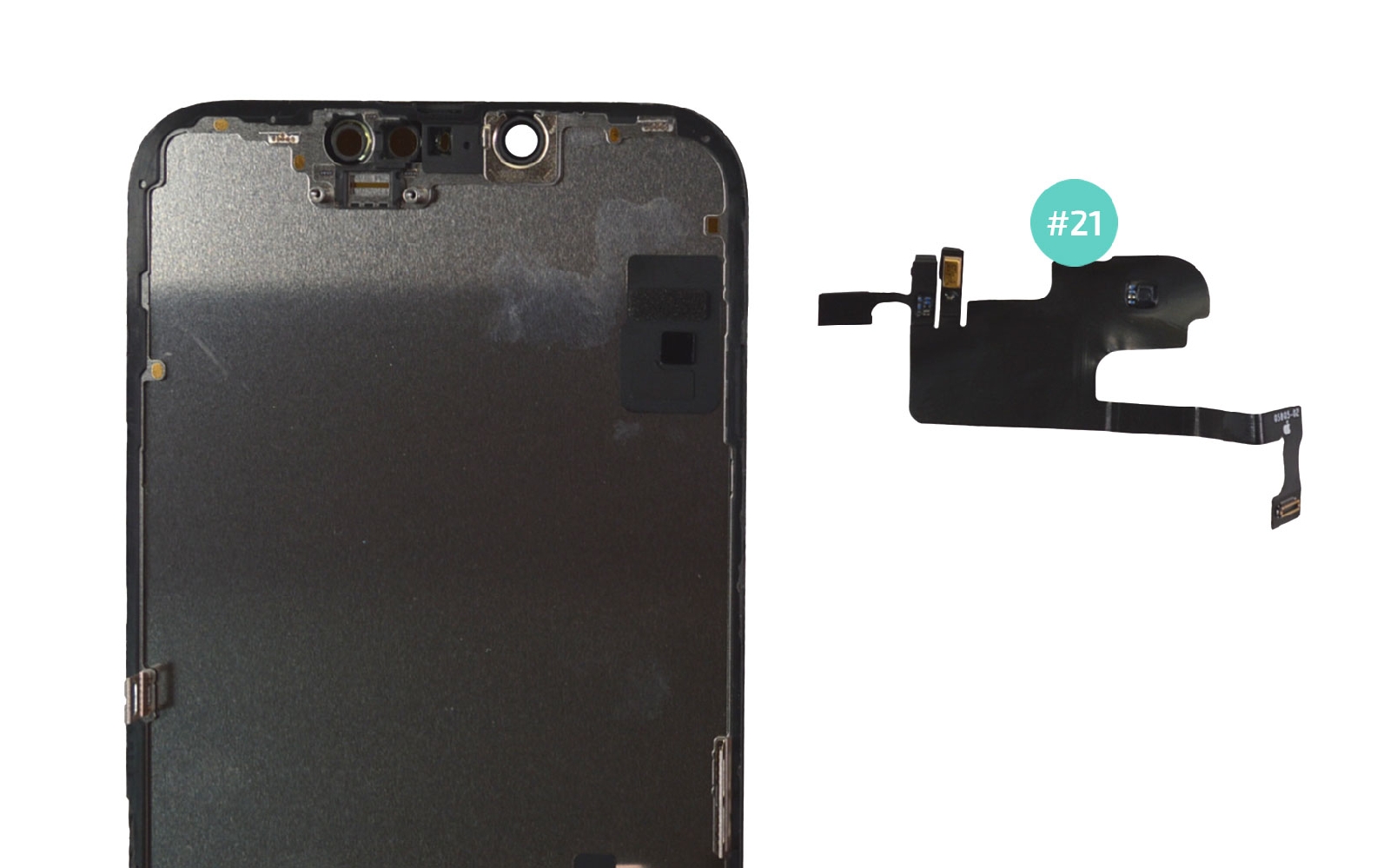

Maintenant vous devez chauffer la nappe avant de glisser le spudger dessous pour la décoller. Assurez vous de détacher le micro avec la pincette et toute la nappe du capteur de proximité.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 28

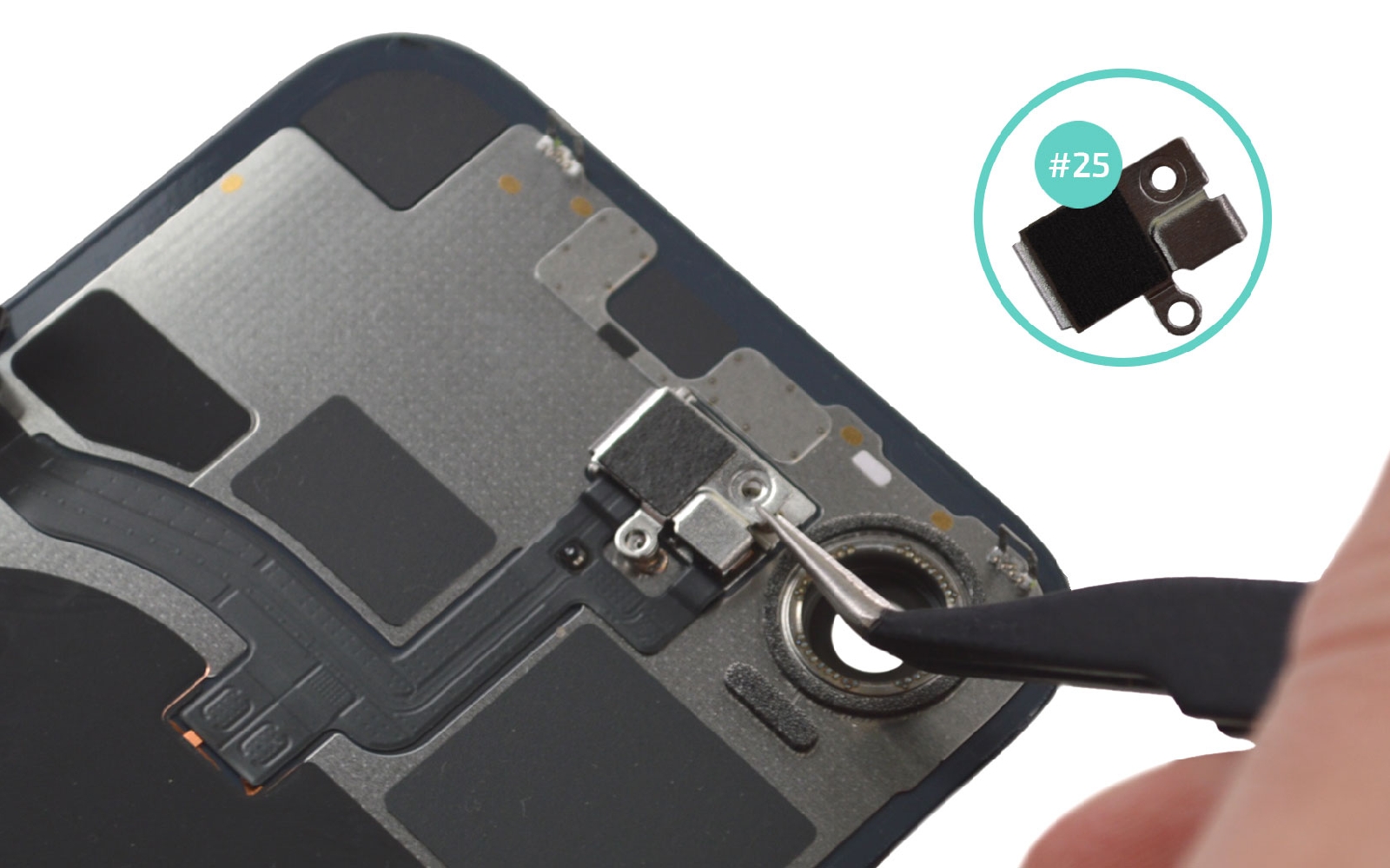

Etape 28 Ôter la plaquette métallique

Sur la vitre arrière, il vous faut encore récupérer la nappe Flash/induction. Sortez les deux vis triwing pour pouvoir attraper la plaquette métallique #25.
Outils
Pince Brucelles
Tournevis Triwing
Etape 29

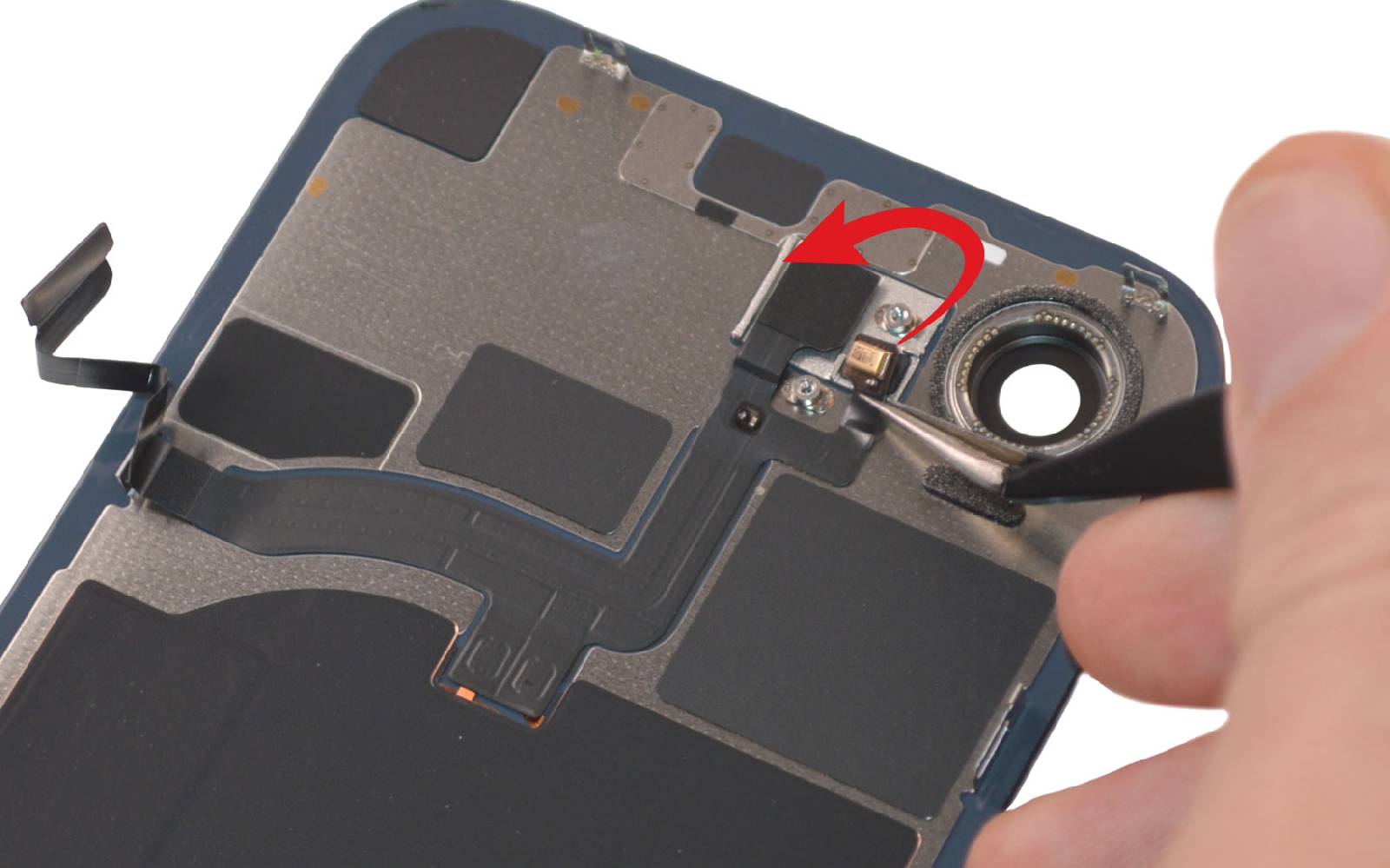

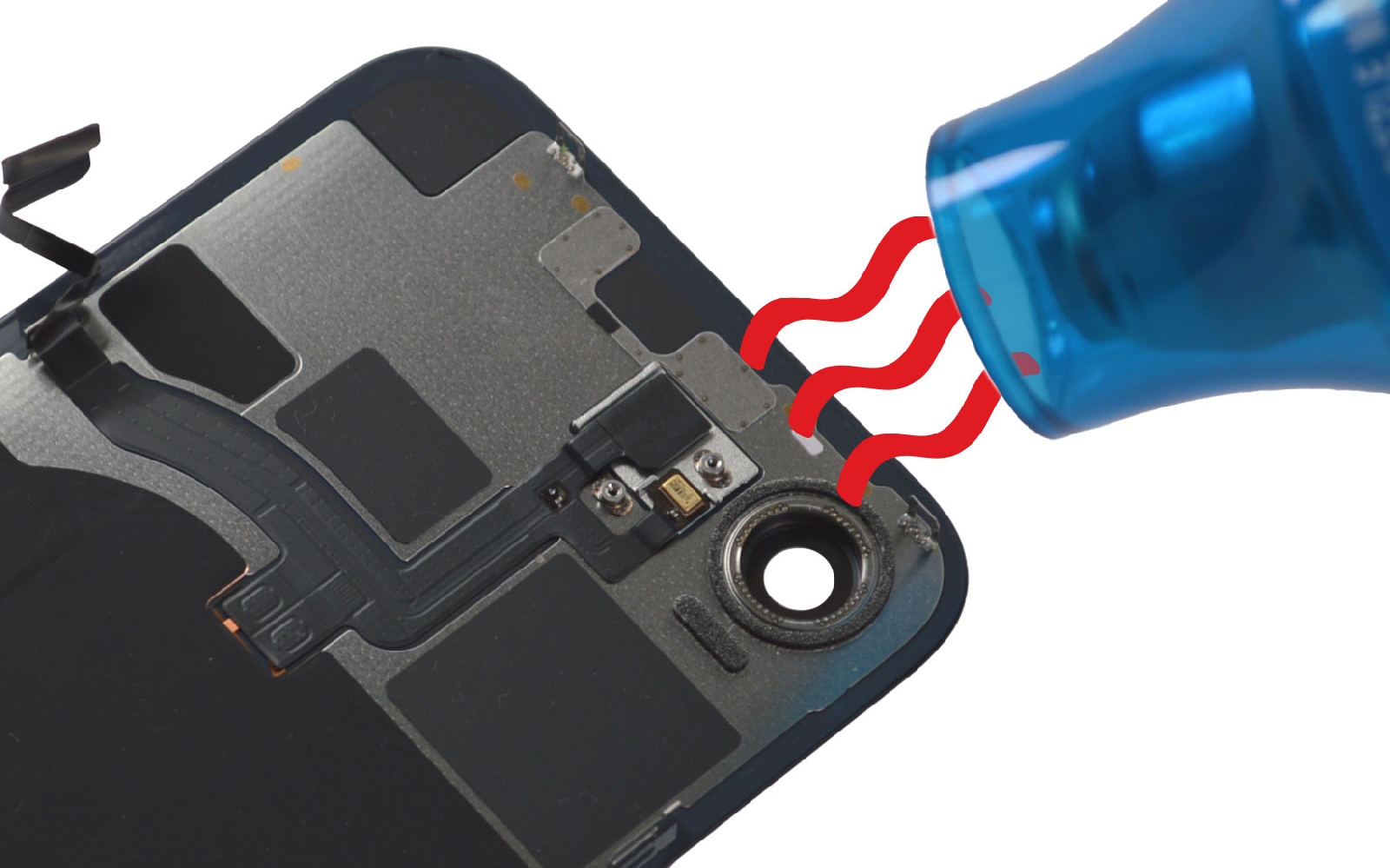

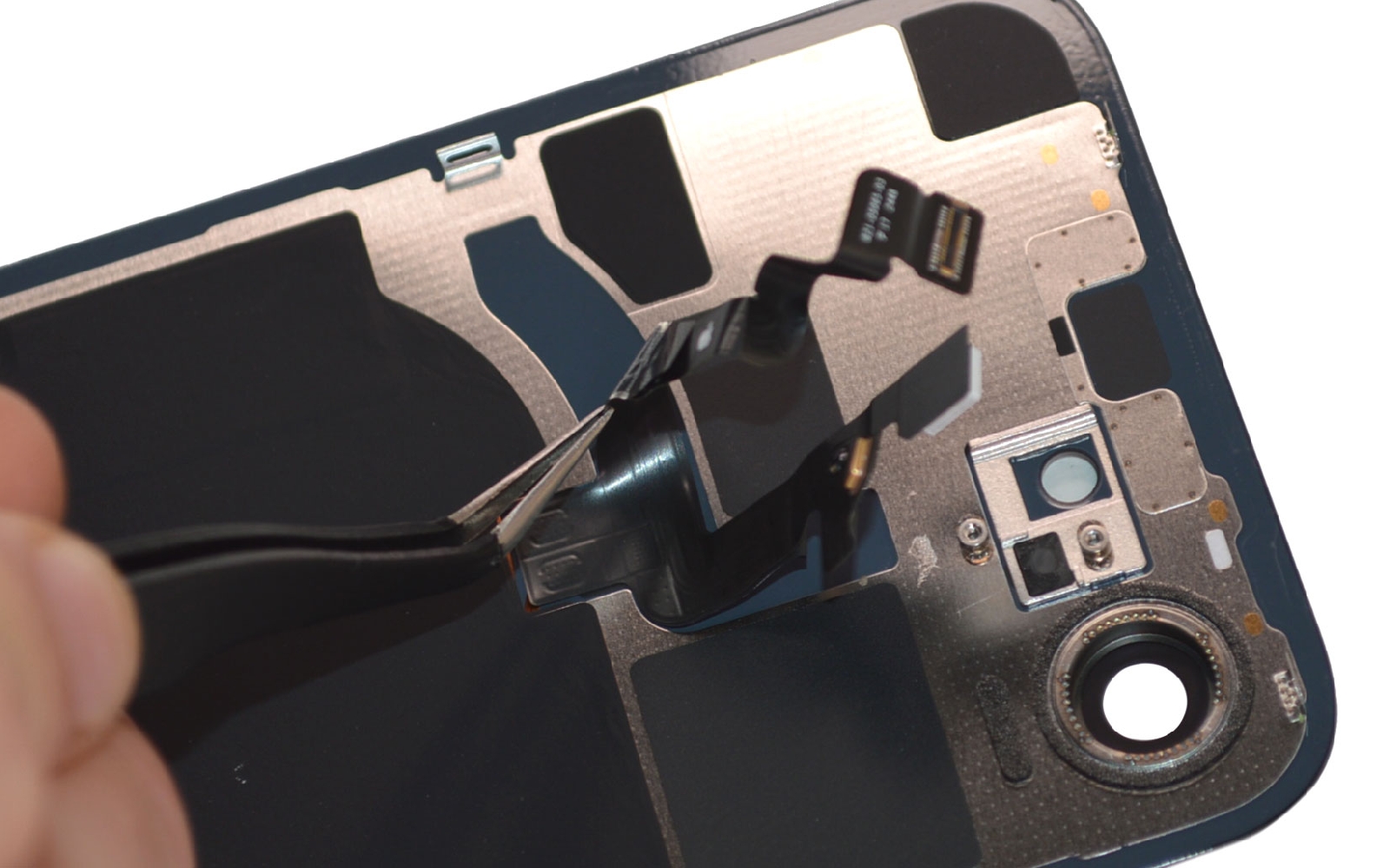

Etape 29 Chauffer le haut de la nappe flash

Chauffez la partie de la nappe où se trouve le flash pour le décoller ensuite avec la pince métallique.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 30

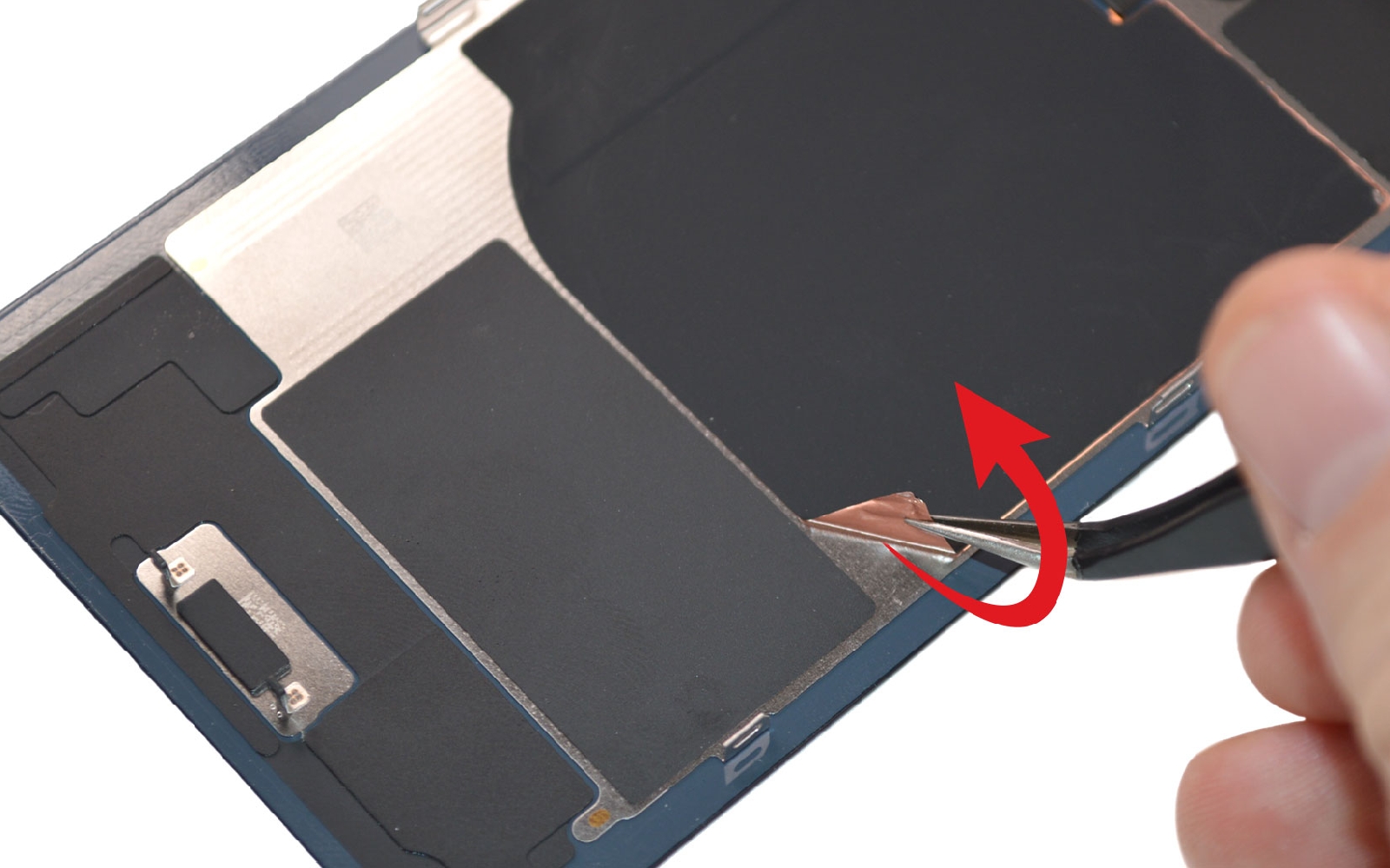

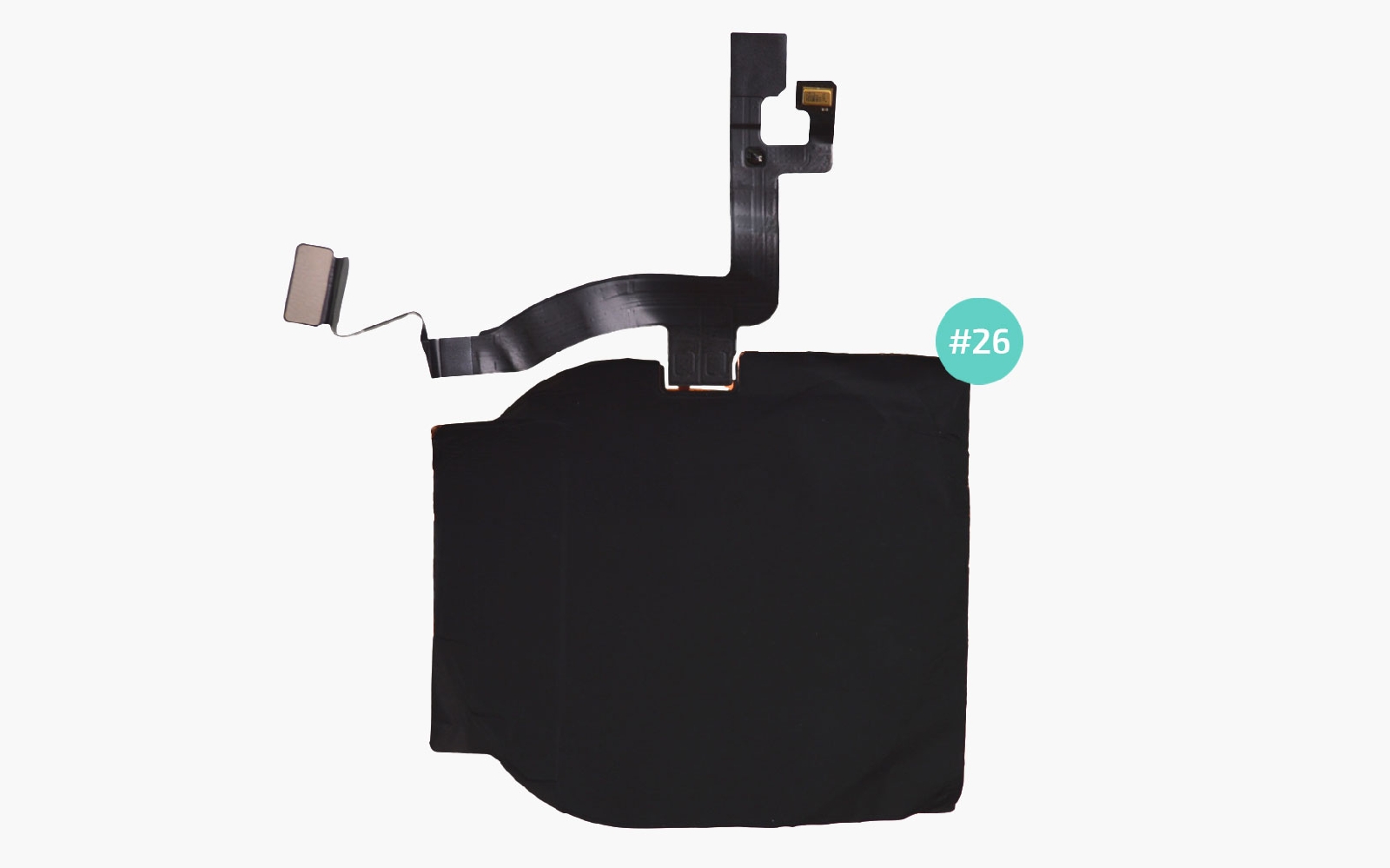

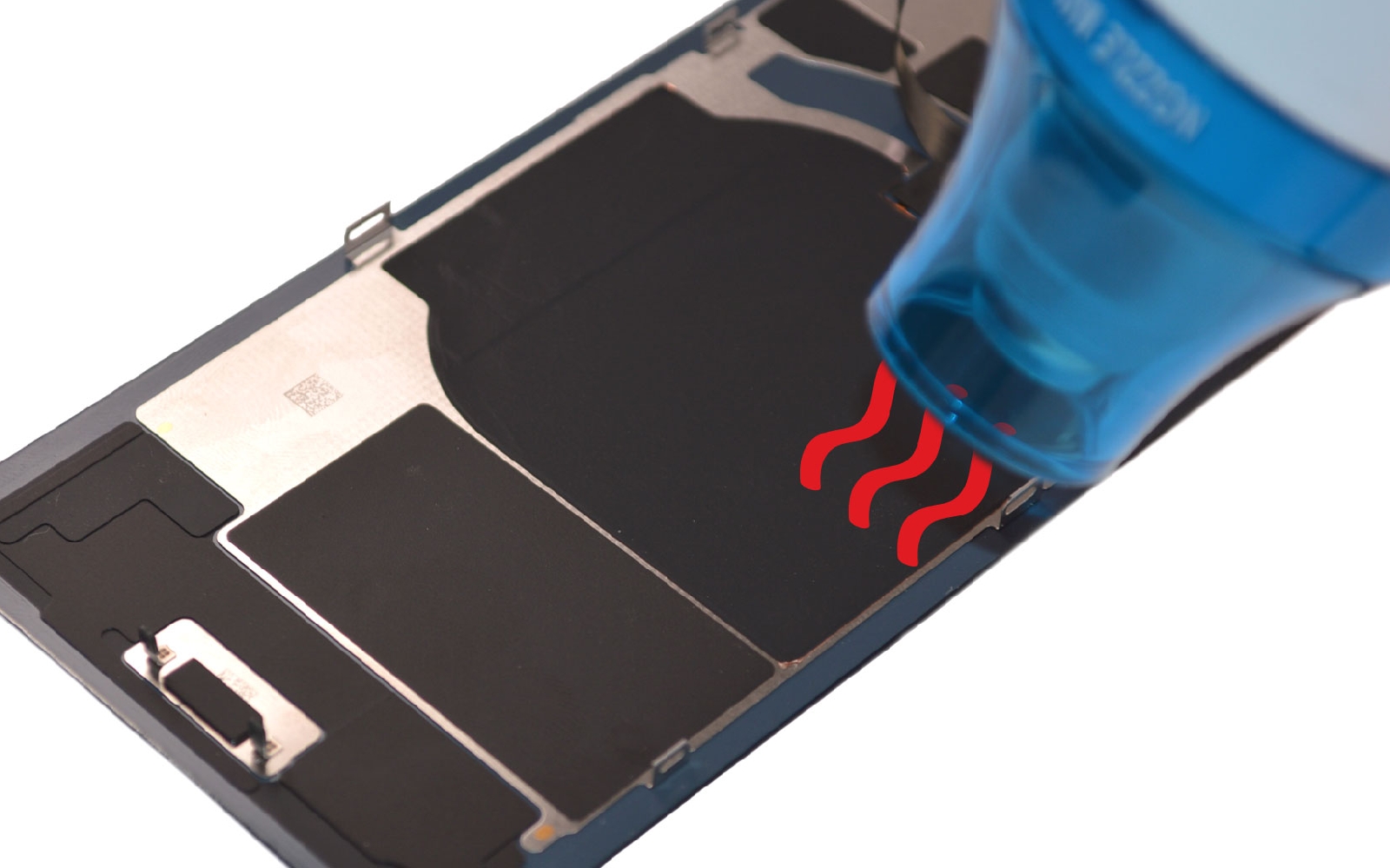

Etape 30 Détacher la nappe induction

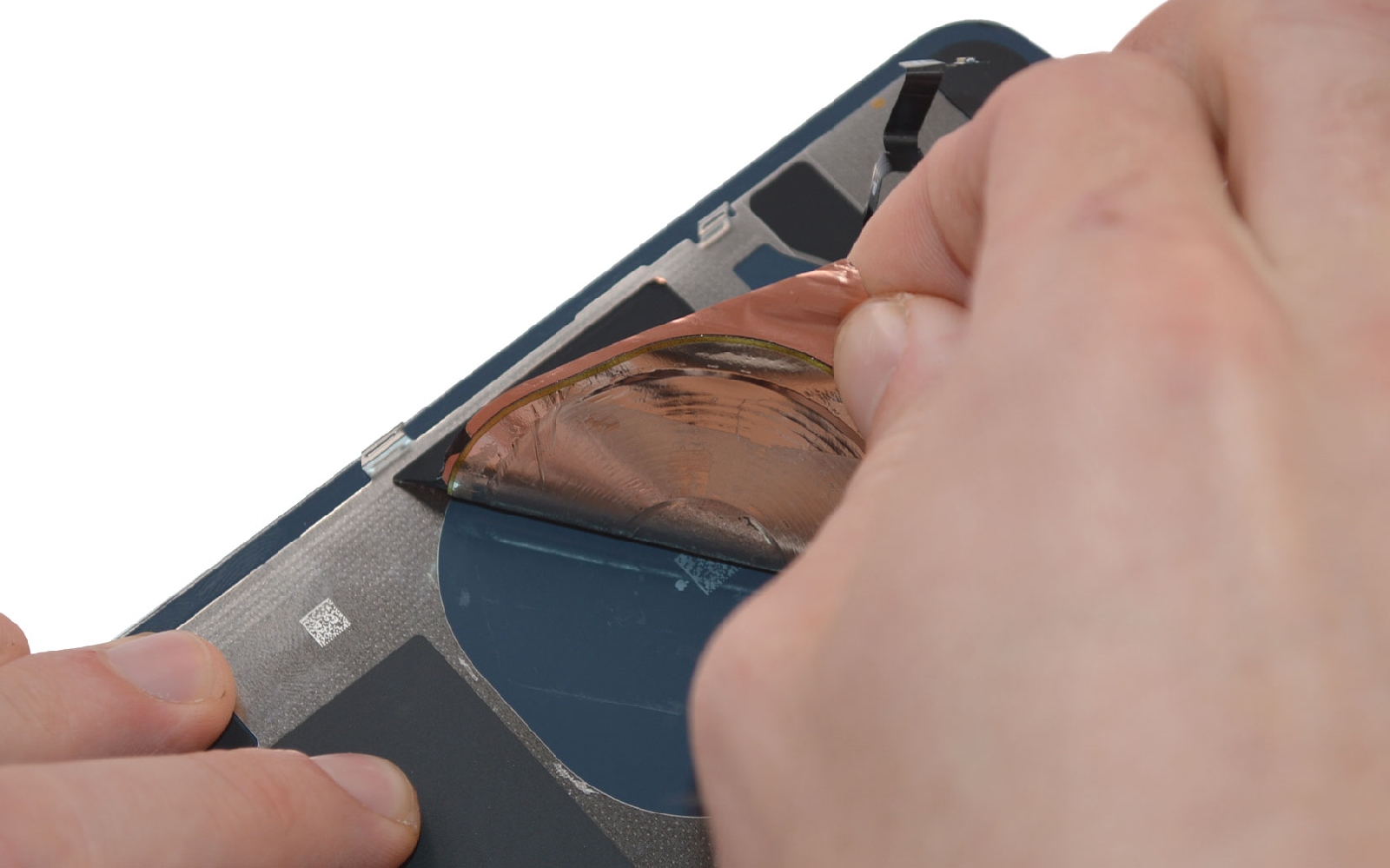

Chauffez entièrement la nappe induction. Saisissez la partie cuivrée avec la pincette pour vous faciliter le retrait du composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€

Félicitations !

Bravo ! Vous venez de terminer le démontage de l'iPhone 16e. Si vous souhaitez retrouver un téléphone comme neuf, suivez les étapes précédentes dans le sens contraire pour remonter petit à petit votre appareil.
