Comment changer le connecteur de charge sur iPhone 16 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 2/5 (Facile)
Diagnostic

Problème de charge

Impossible de transférer les données sur un ordinateur

Prise de charge endommagée

Le connecteur de charge de votre iPhone 16 Pro ne fonctionne plus correctement ? Votre iPhone ne se recharge plus, la connexion avec un ordinateur est instable ou votre câble USB-C ne tient plus en place ? Pas de panique ! Grâce à ce tutoriel détaillé, vous apprendrez à remplacer le connecteur de charge de votre iPhone 16 Pro facilement et en toute sécurité.

Nous vous guiderons étape par étape, avec des instructions claires et des photos explicatives, pour vous permettre de redonner une seconde vie à votre appareil. Avant de commencer, assurez-vous d’avoir les outils nécessaires ainsi qu’une pièce de remplacement de qualité.

Suivez attentivement chaque étape et vous pourrez économiser le coût d’une réparation en atelier tout en prolongeant la durée de vie de votre iPhone 16 Pro !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

Avant de commencer

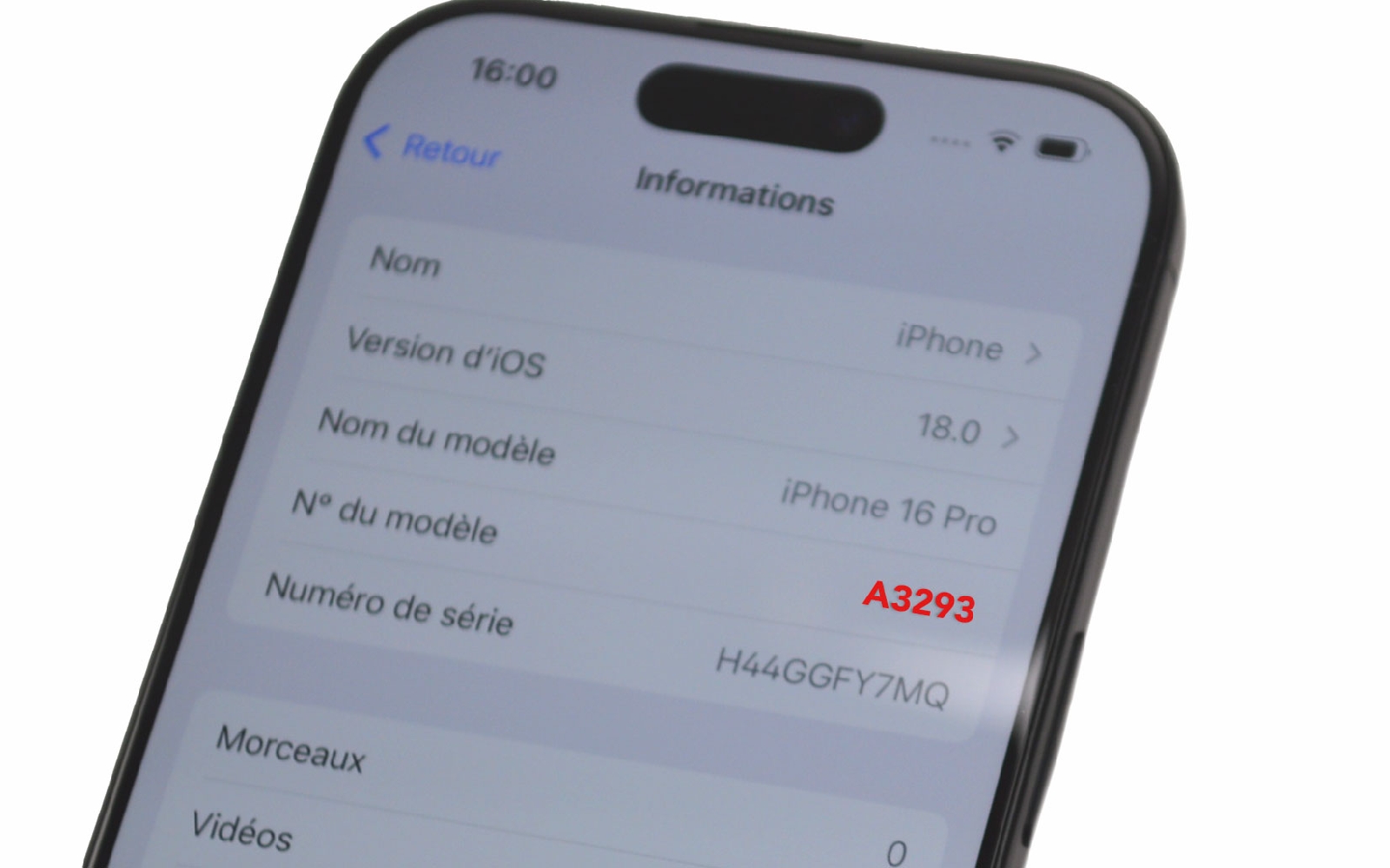

Avant de débuter la réparation, il est essentiel de connaître le numéro de modèle de votre appareil. Cette information est indispensable pour commander des pièces détachées compatibles avec votre iPhone et éviter les mauvaises surprises. Pour le trouver, vous pouvez consulter les paramètres de votre téléphone. Rendez-vous dans l’application "Réglages", puis dans "Général" et enfin "Informations". Vous y verrez une ligne indiquant "Numéro de modèle". Si votre téléphone ne s’allume pas, pas d’inquiétude : le numéro de modèle est également gravé directement sur le châssis de l’iPhone, à l'intérieur de la prise de charge située en bas de l’appareil. Une fois le modèle identifié et votre commande reçue, prenez le temps d’éteindre votre iPhone 16 Pro. Pour cela, maintenez enfoncé le bouton latéral ainsi que l’un des boutons de volume jusqu’à ce que le curseur "Éteindre" apparaisse. Faites glisser le curseur pour éteindre complètement l’appareil. Une fois votre téléphone éteint, installez-vous dans un endroit calme et dégagé. Privilégiez une surface propre, bien éclairée et stable pour travailler dans de bonnes conditions. Rassemblez tous les outils nécessaires à portée de main comme le patron d'aide au montage et organisez-les soigneusement pour éviter de perdre des vis ou des pièces importantes lors du démontage. Vous êtes maintenant prêt à commencer la réparation dans les meilleures conditions. Retirez également le tiroir de la carte SIM avant de passer à l'étape suivante.
Outils

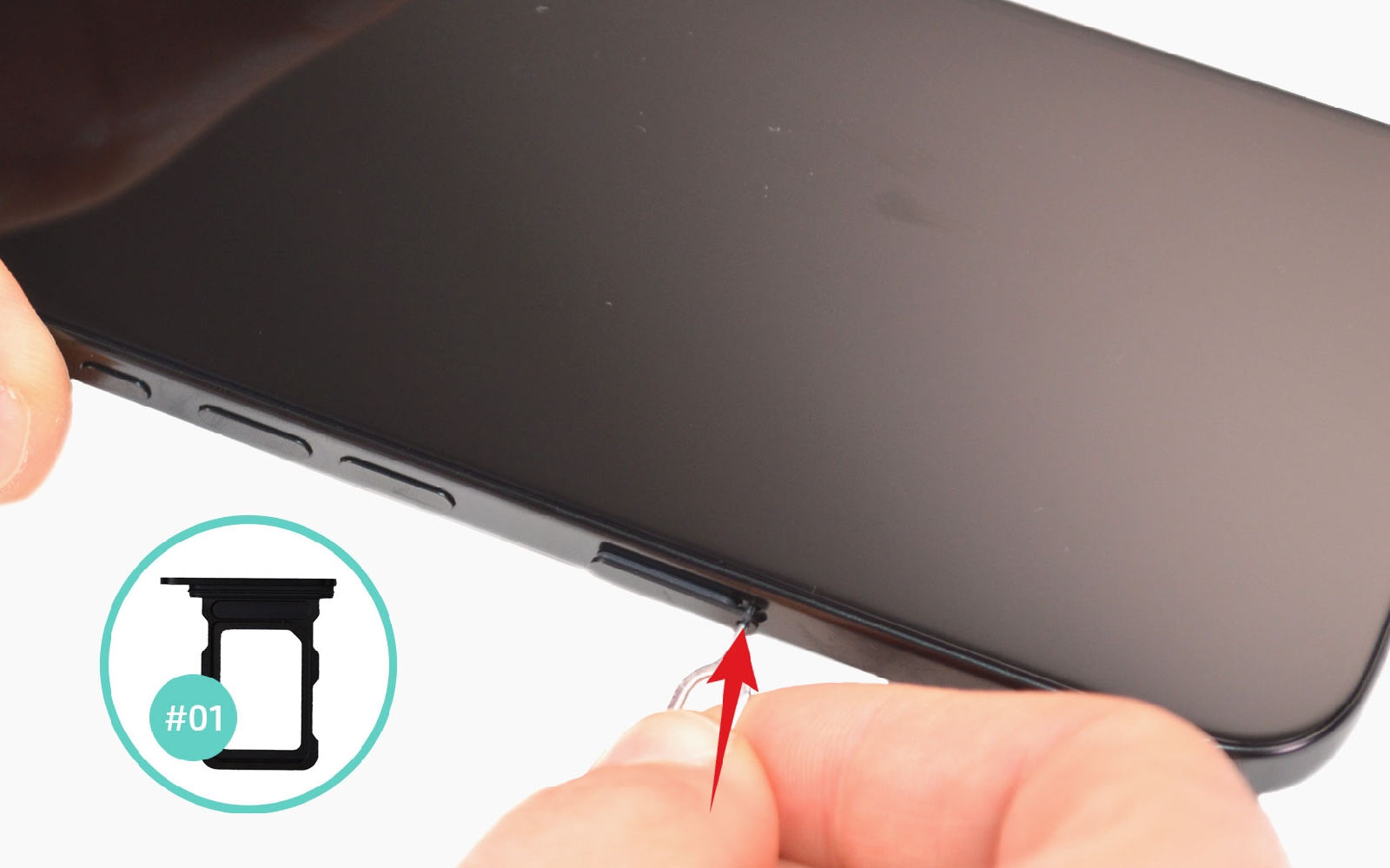

SIM
Etape 1

Etape 1 Sortir les vis pentalobe

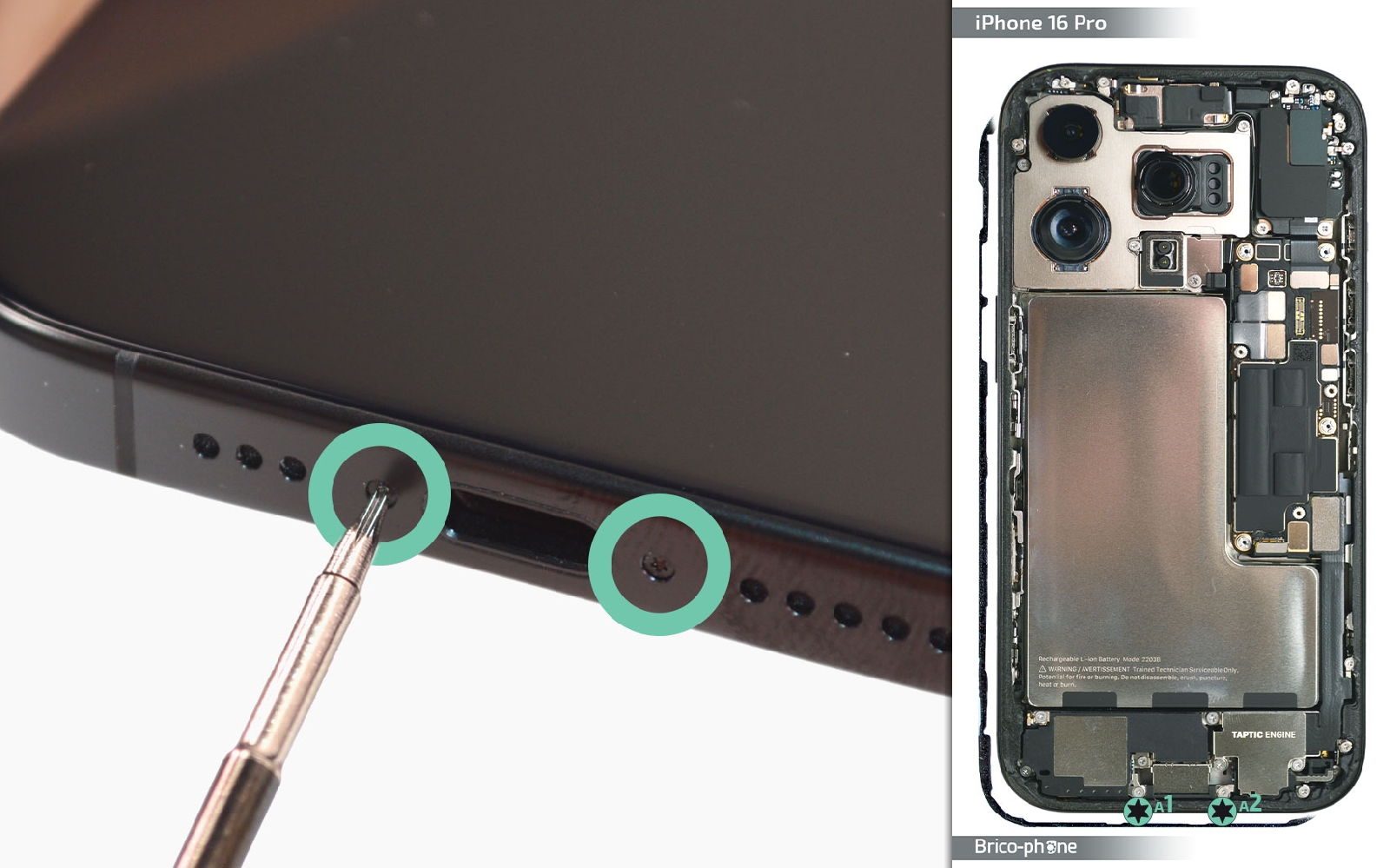

Saisissez le tournevis pentalobe pour retirer les deux vis placées de part et d'autre de la prise de charge.
Outils
Tournevis Pentalobe
Etape 2

Etape 2 Chauffer la vitre arrière

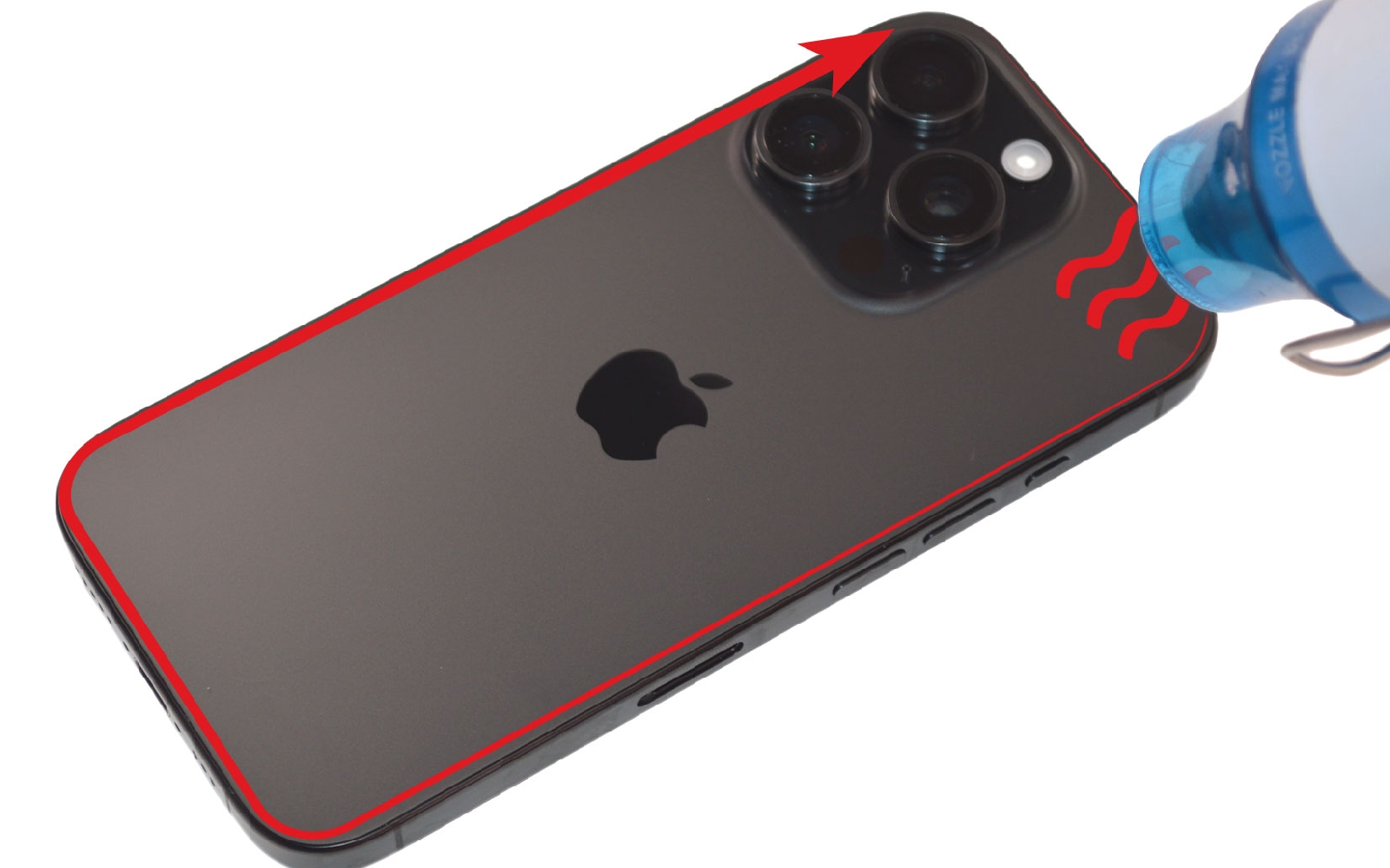

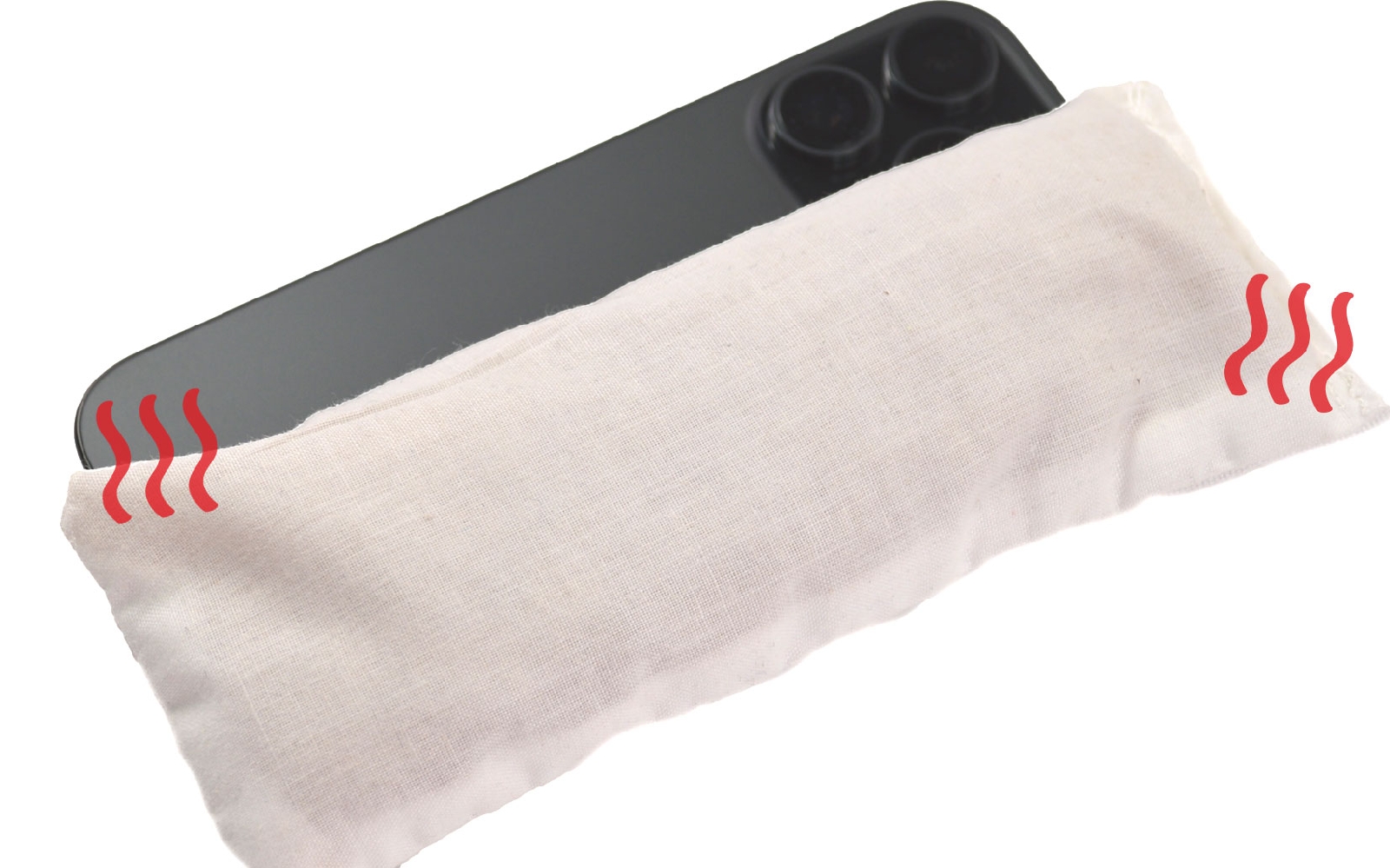

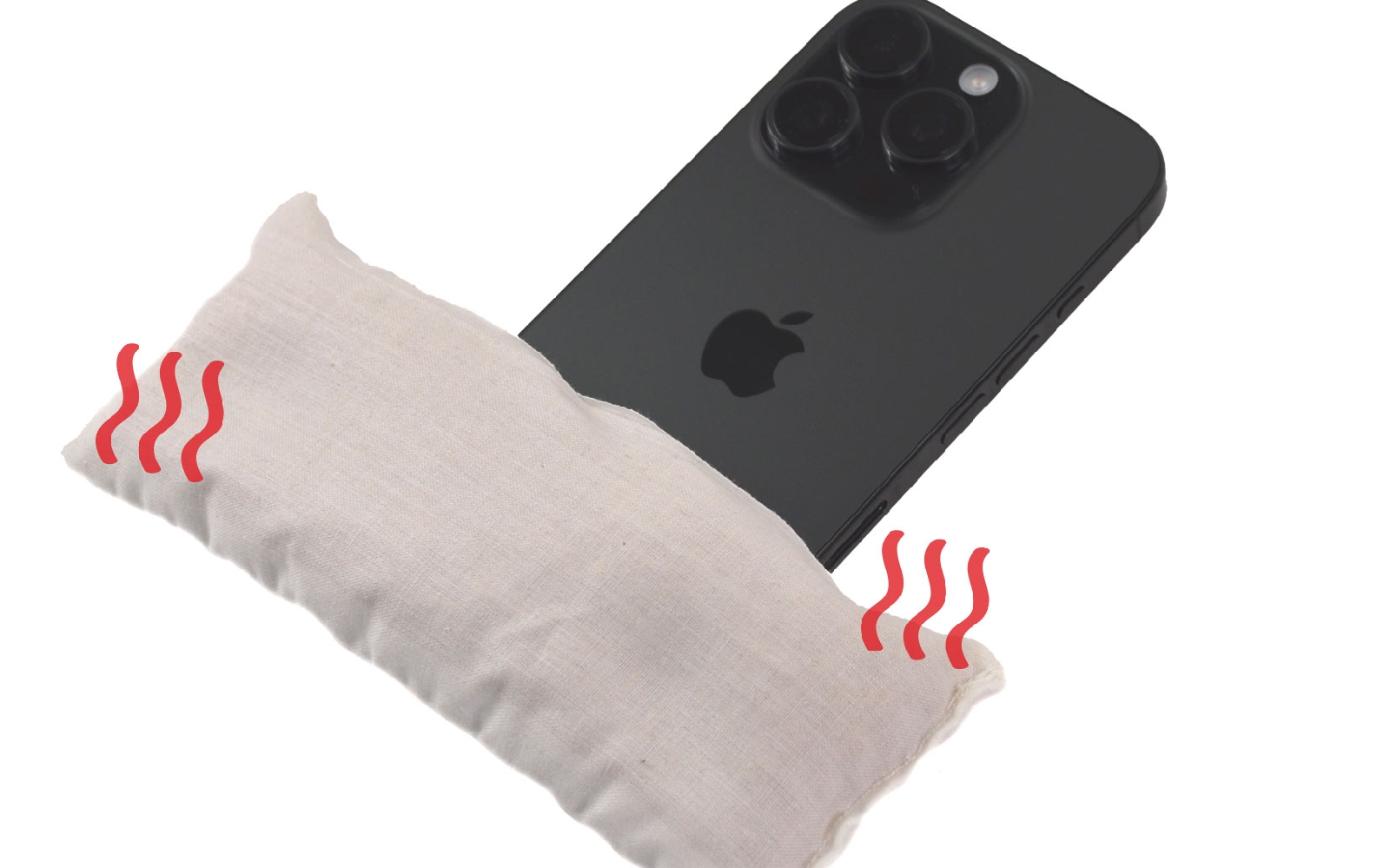

Pour retirer la vitre arrière de l’iPhone 16 Pro, il est nécessaire de chauffer légèrement la surface afin de ramollir l’adhésif qui la maintient en place. Cette étape est essentielle pour faciliter le retrait de la vitre tout en réduisant les risques de l’endommager. Vous pouvez utiliser un coussin chauffant, un décapeur thermique, ou même un sèche-cheveux pour chauffer la vitre. Si vous utilisez un coussin chauffant, placez-le au micro-ondes environ 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques secondes. Si vous optez pour un décapeur thermique ou un sèche-cheveux, réglez-le sur une température moyenne et maintenez-le à environ 10 cm de la surface. Effectuez des mouvements circulaires pour chauffer uniformément la vitre sans insister trop longtemps au même endroit, afin d’éviter tout risque de surchauffe ou de dommage. La vitre doit devenir légèrement chaude au toucher, mais jamais brûlante. Une chaleur bien répartie permettra de ramollir efficacement l’adhésif, rendant le démontage plus simple et plus sûr.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

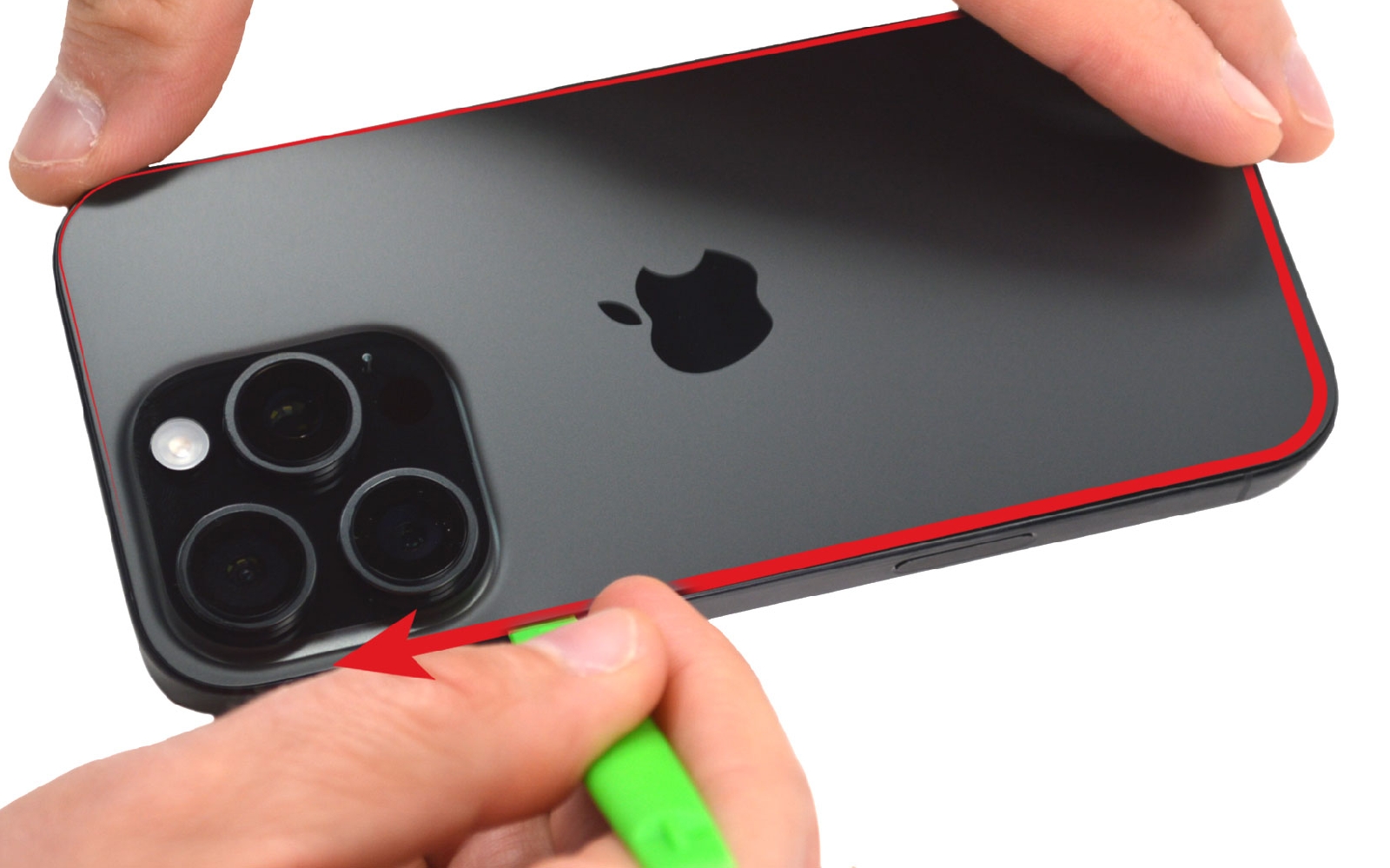

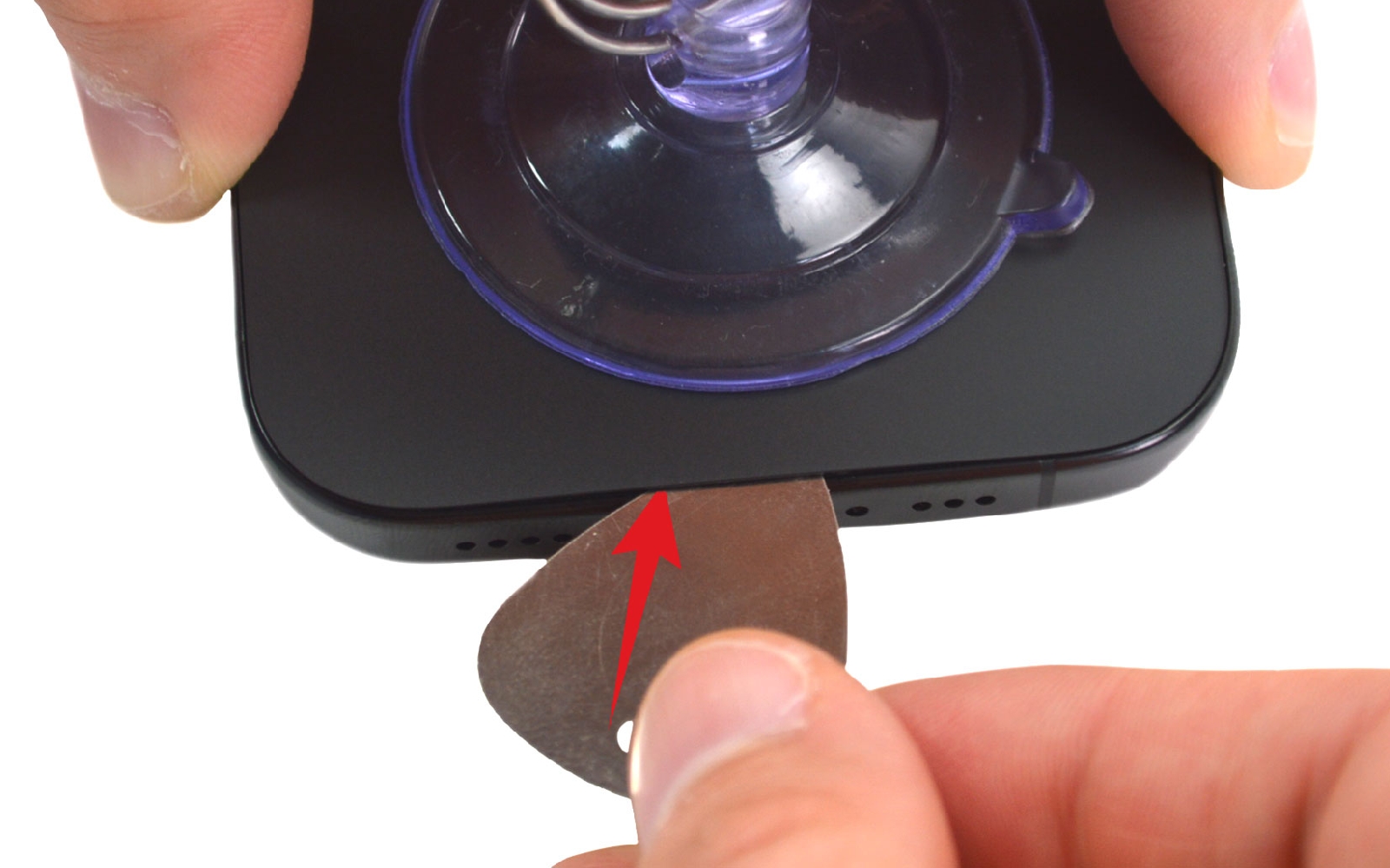

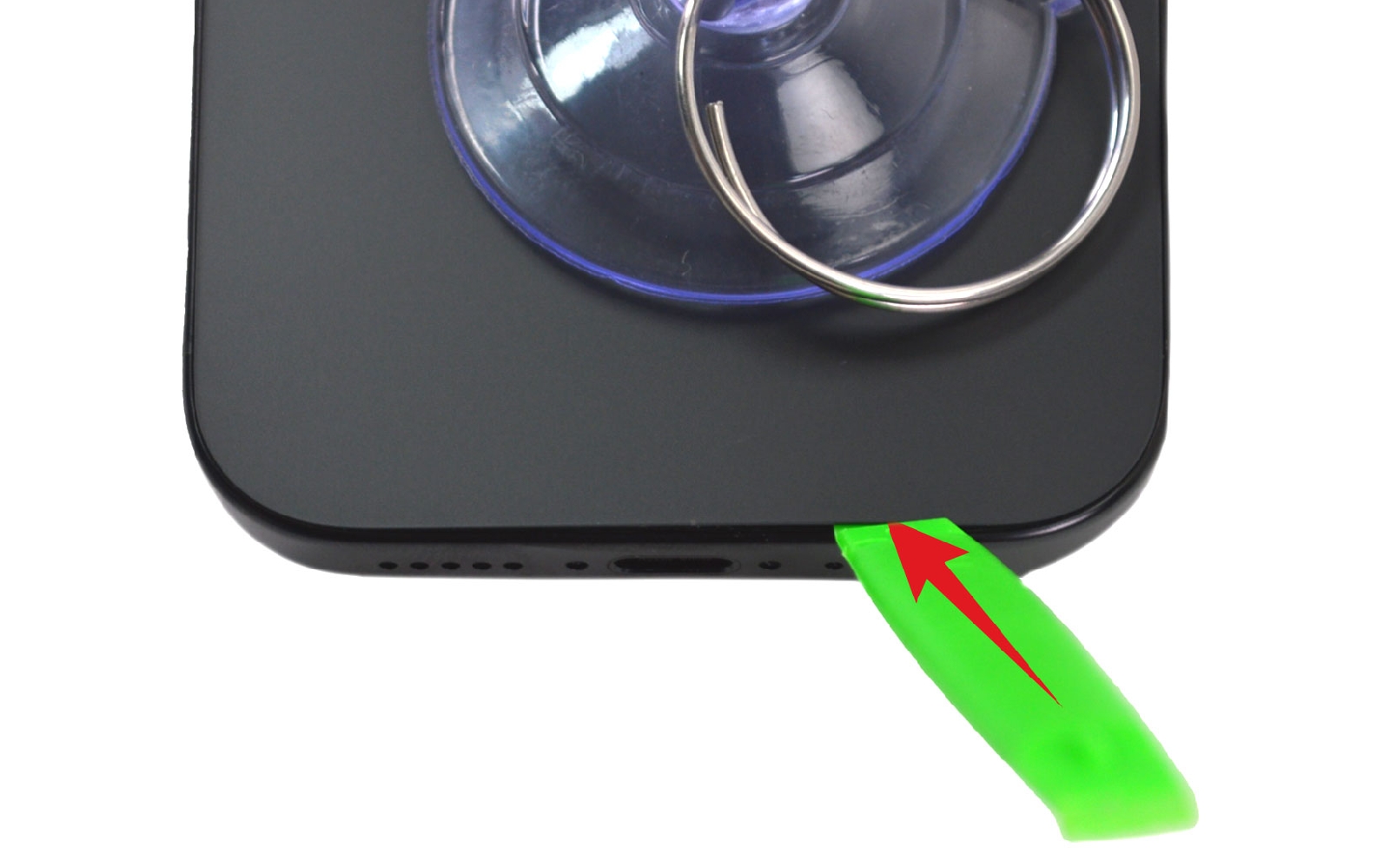

Etape 3 Décoller la vitre arrière

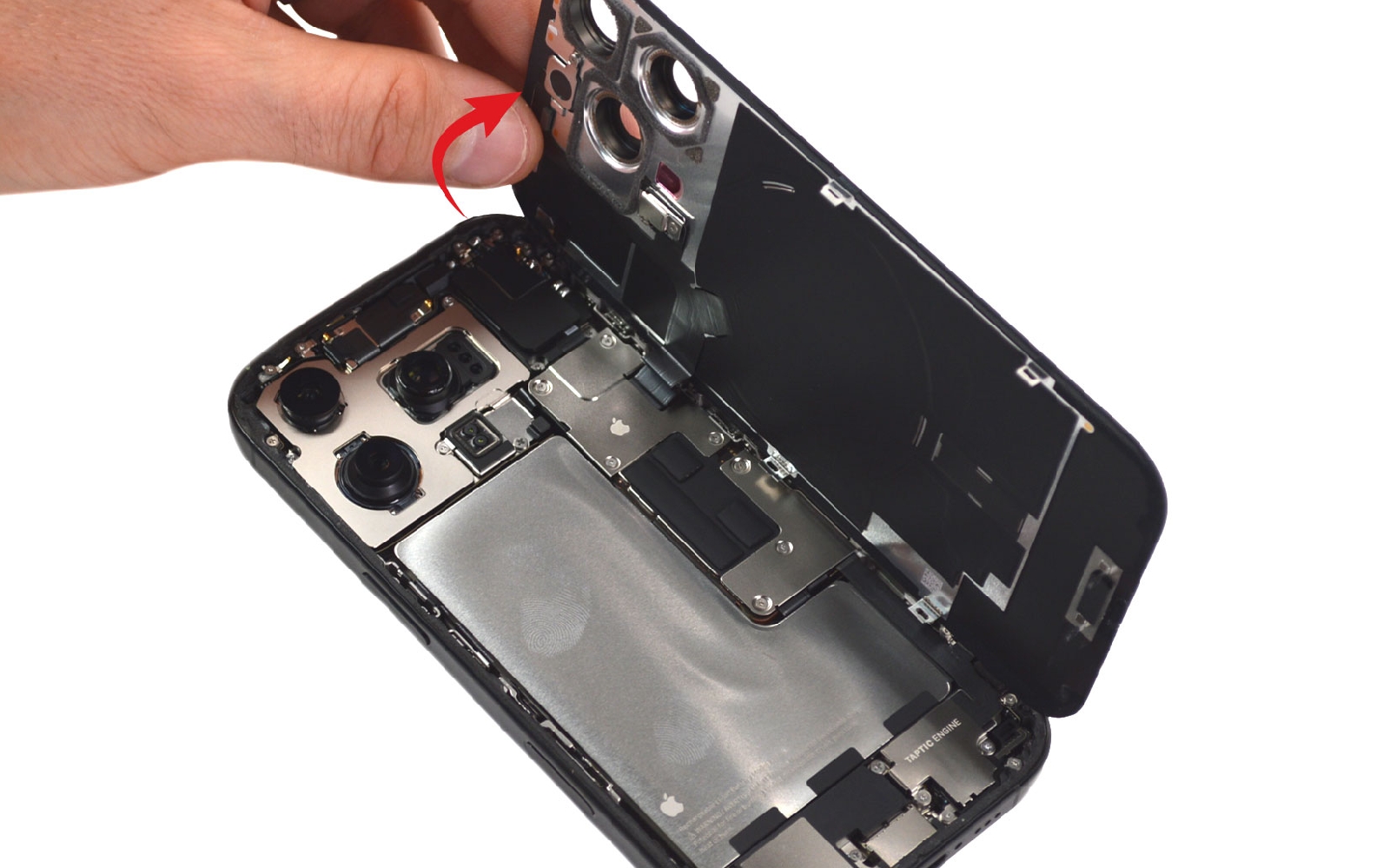

Une fois la vitre correctement chauffée, vous êtes prêt à passer à l’étape du décollage de la façade arrière de votre iPhone 16 pro. Disposez la ventouse sur le bas du téléphone puis tout en tirant sur l'anneau, glissez le médiator troué entre le châssis et la vitre arrière. Ensuite, remplacez le médiator par la spatule verte pour éviter d'endommager les nappes du composant lors du passage de l'outil sur tout le contour du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 4

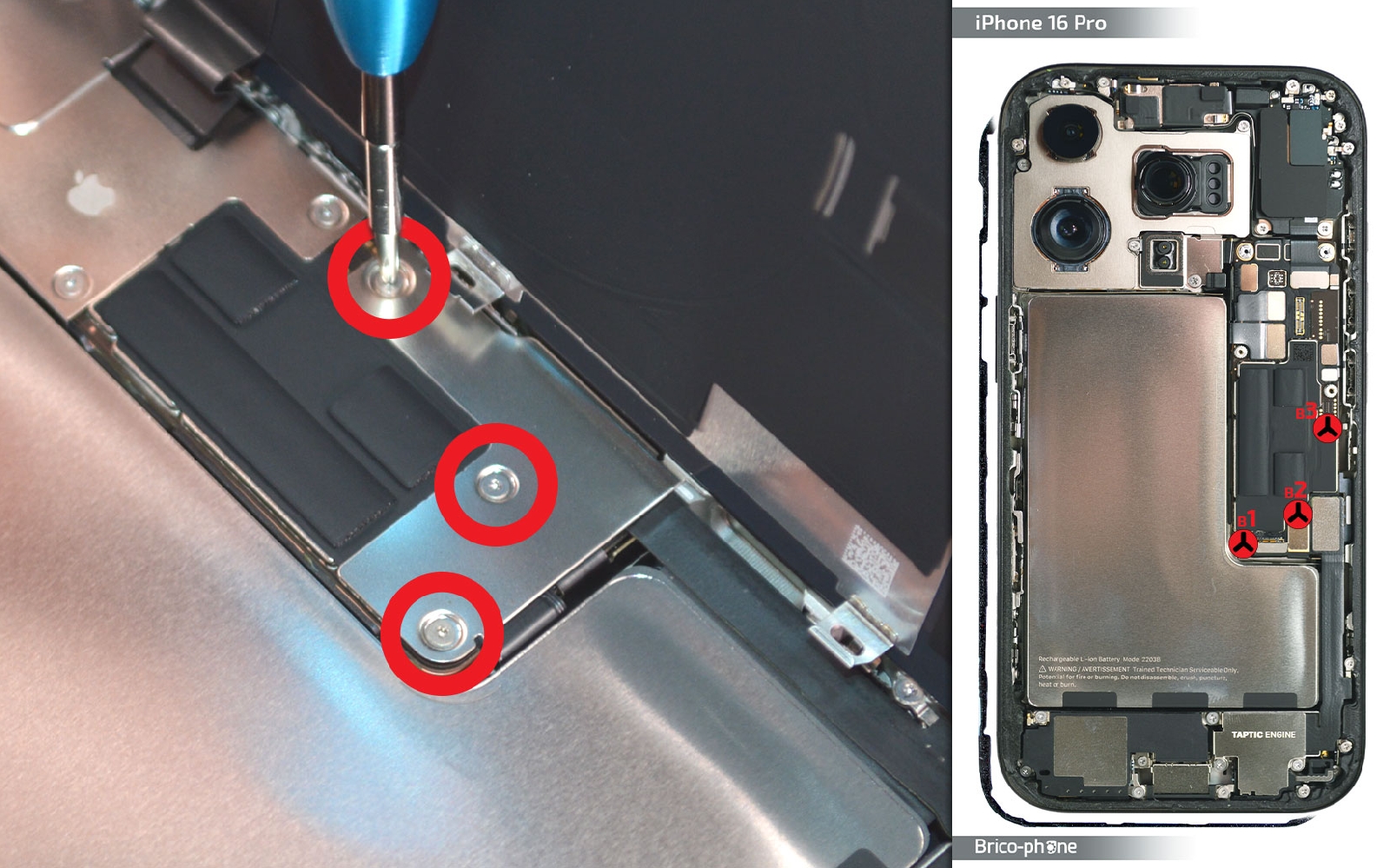

Etape 4 Déconnecter la batterie

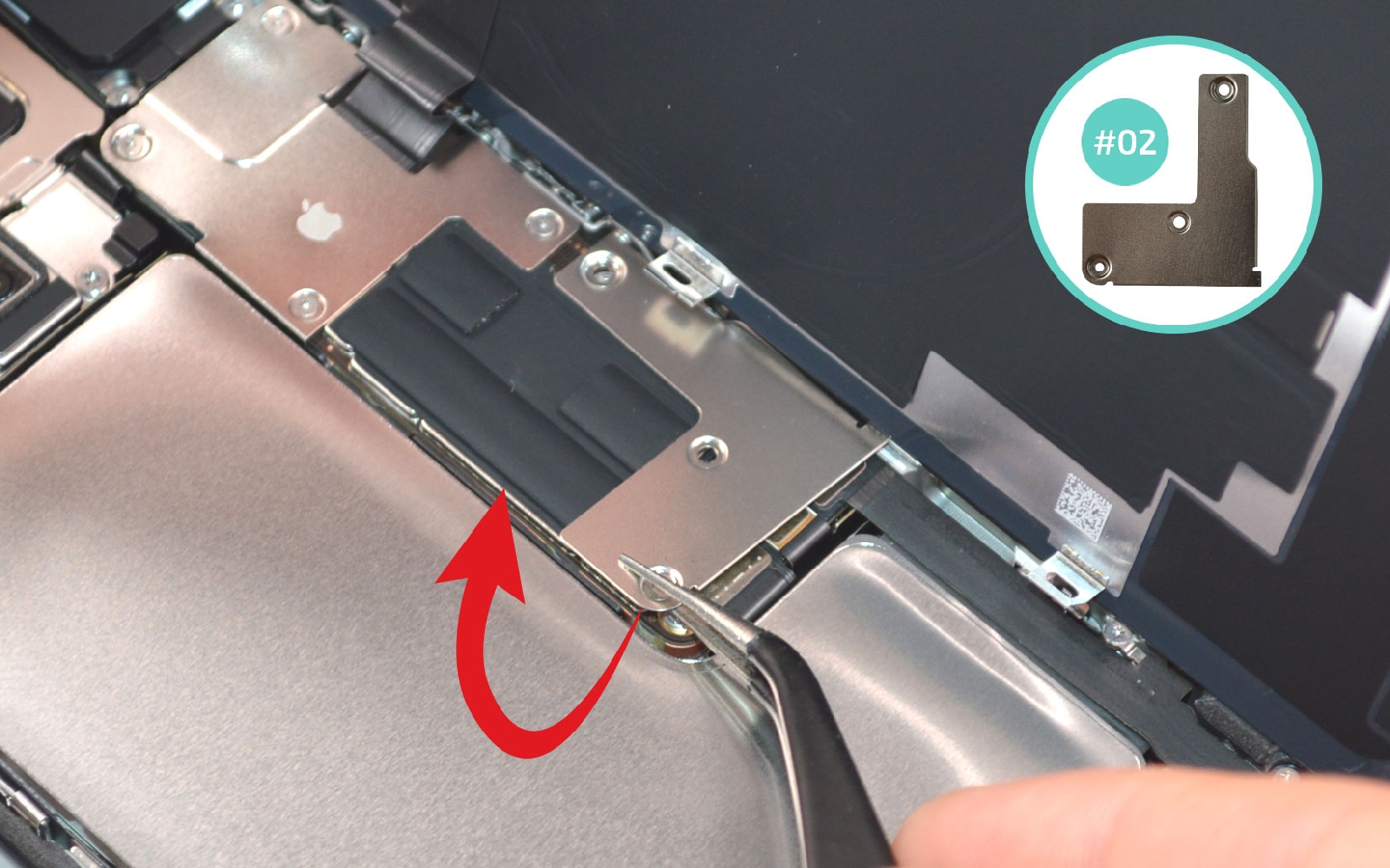

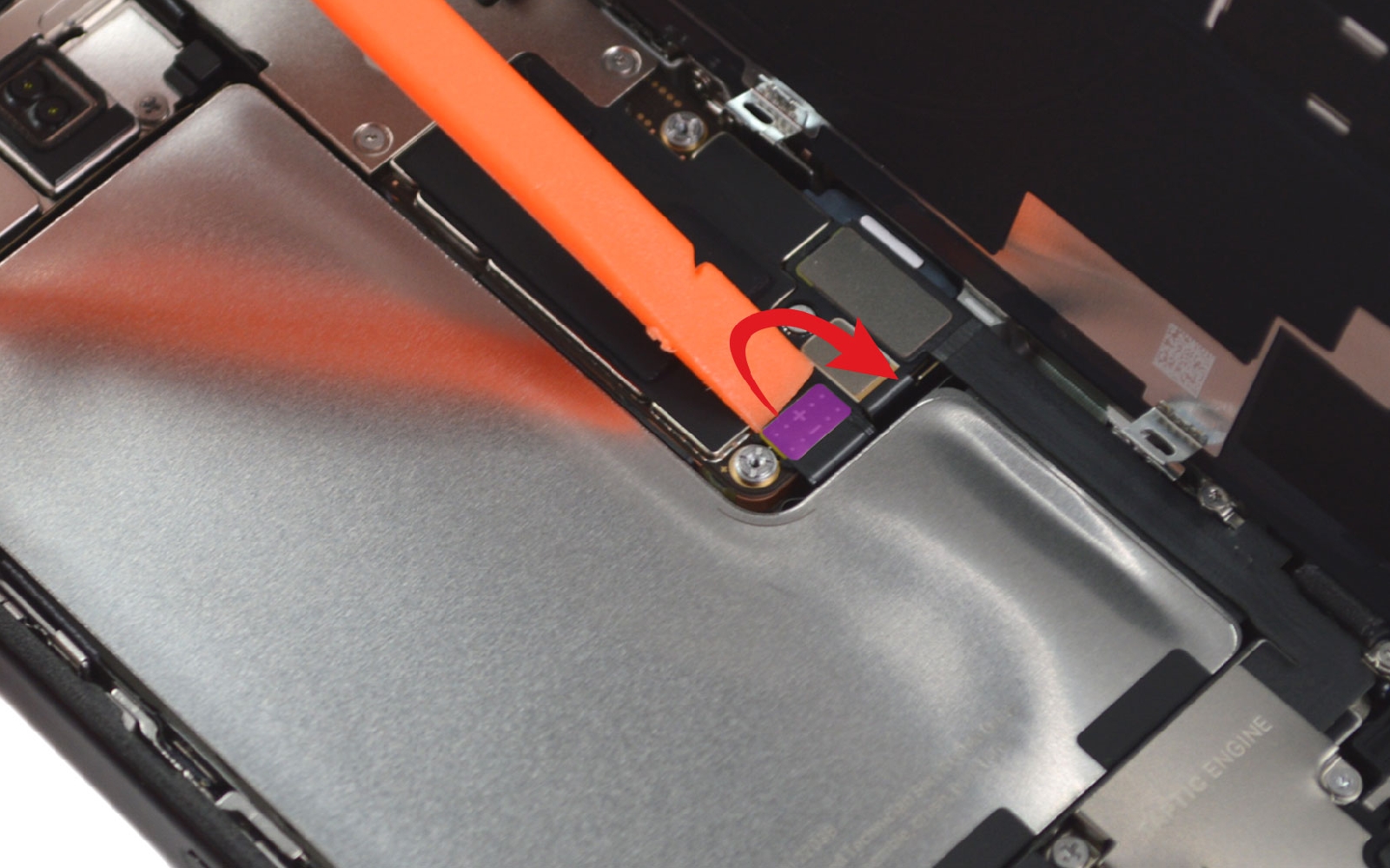

Ôtez les trois vis avec le tournevis triwing puis enlevez la plaquette métallique afin de pouvoir déconnecter la nappe de la batterie et continuez la réparation en toute sécurité.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

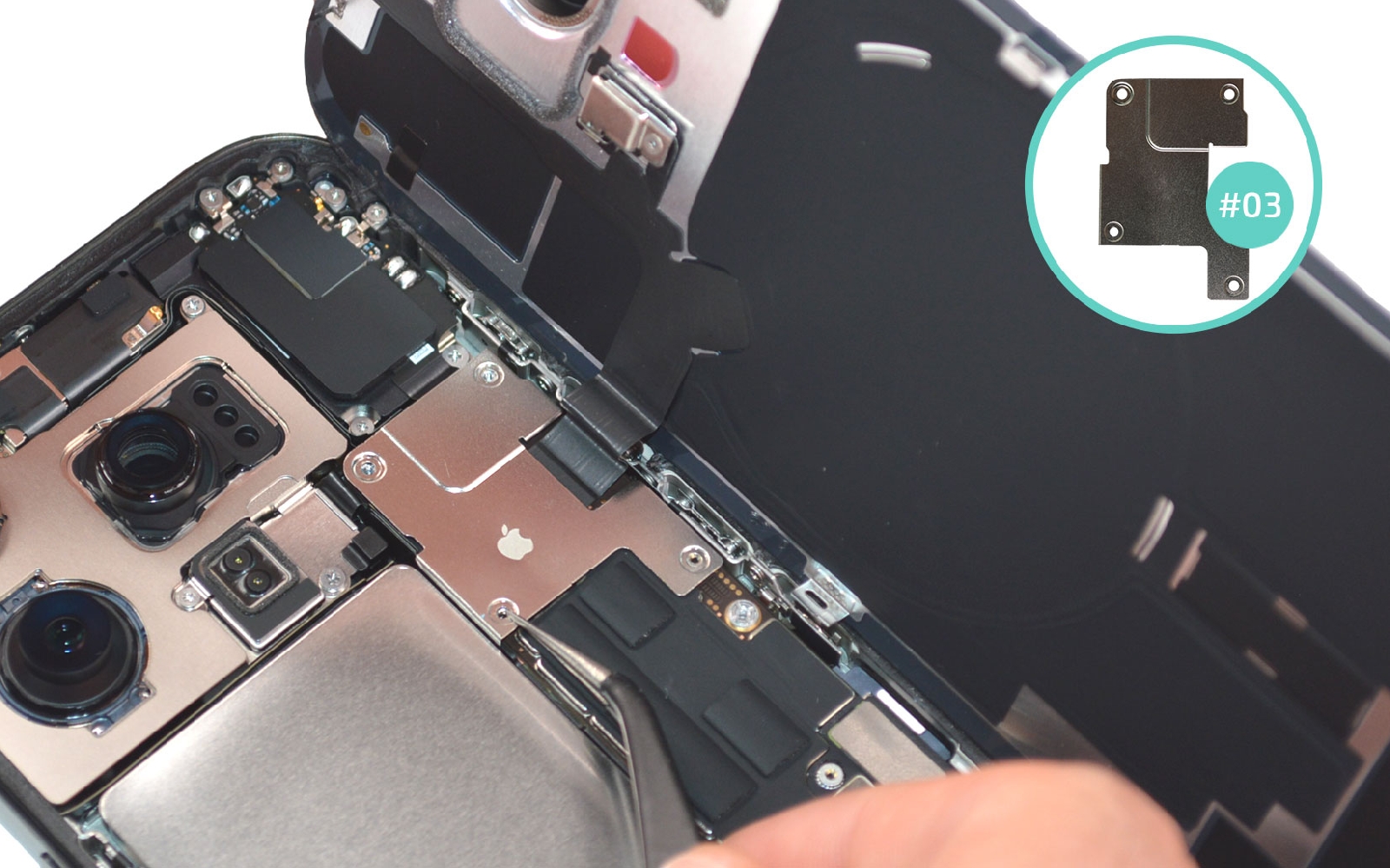

Etape 5 Libérer la vitre arrière

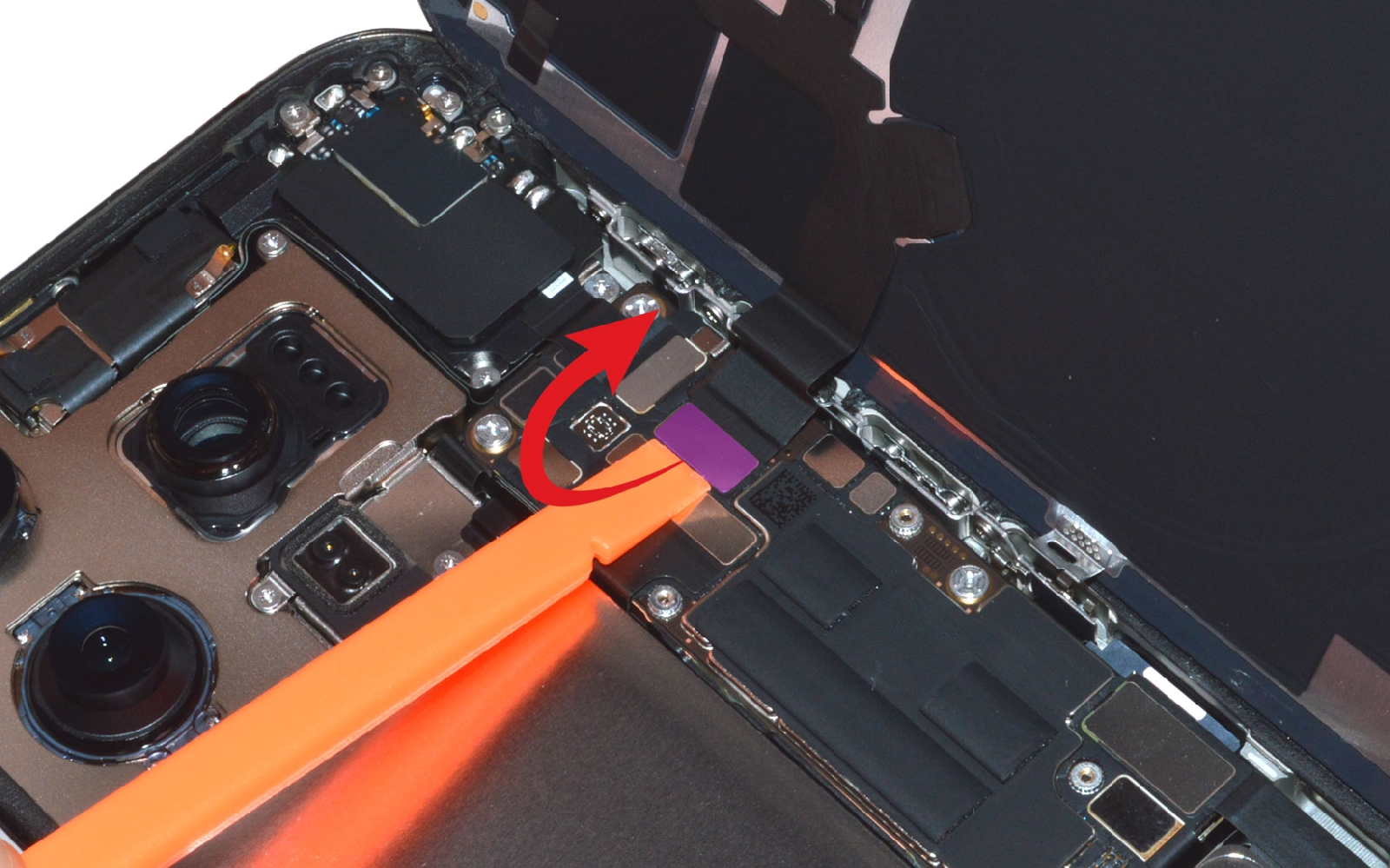

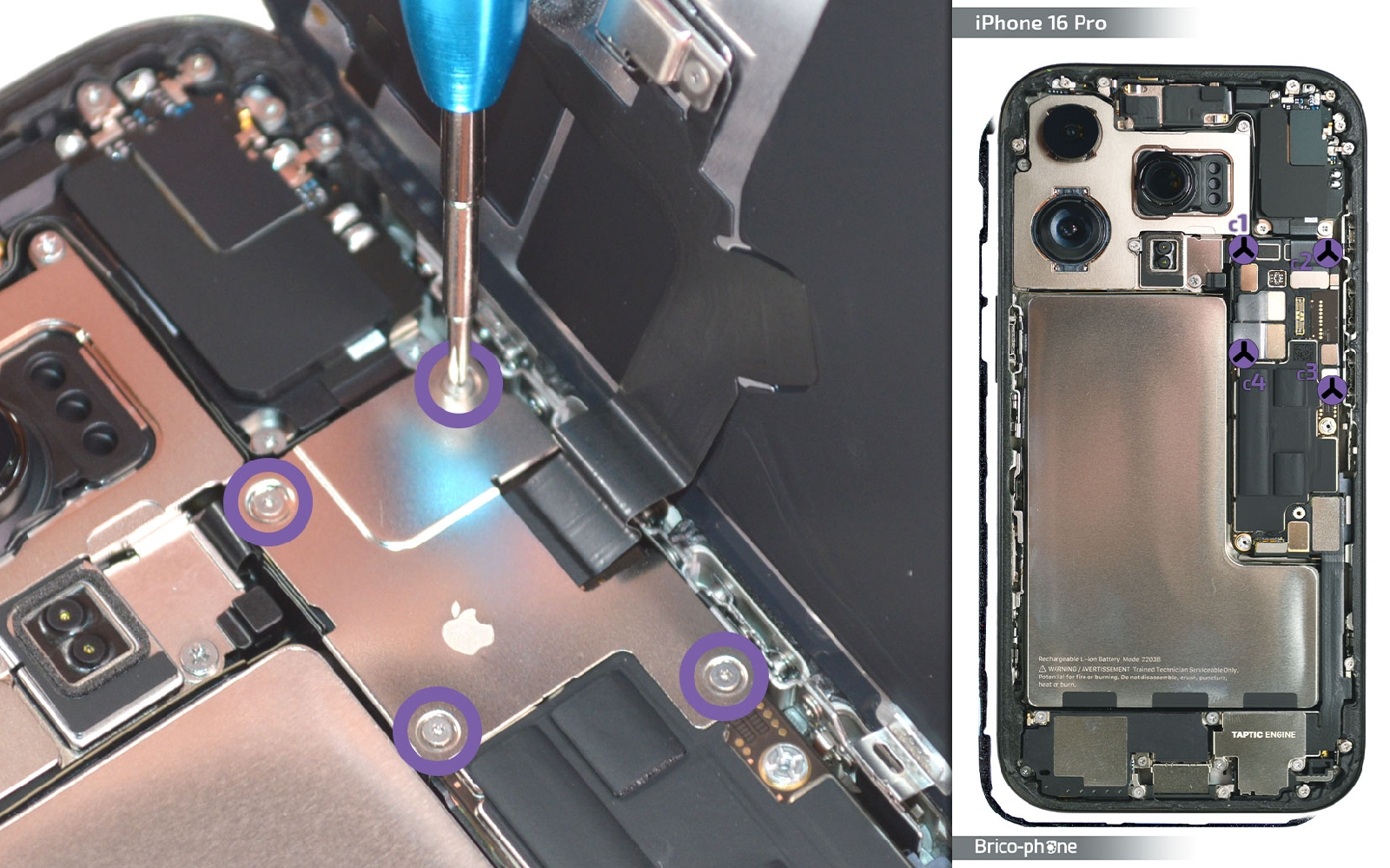

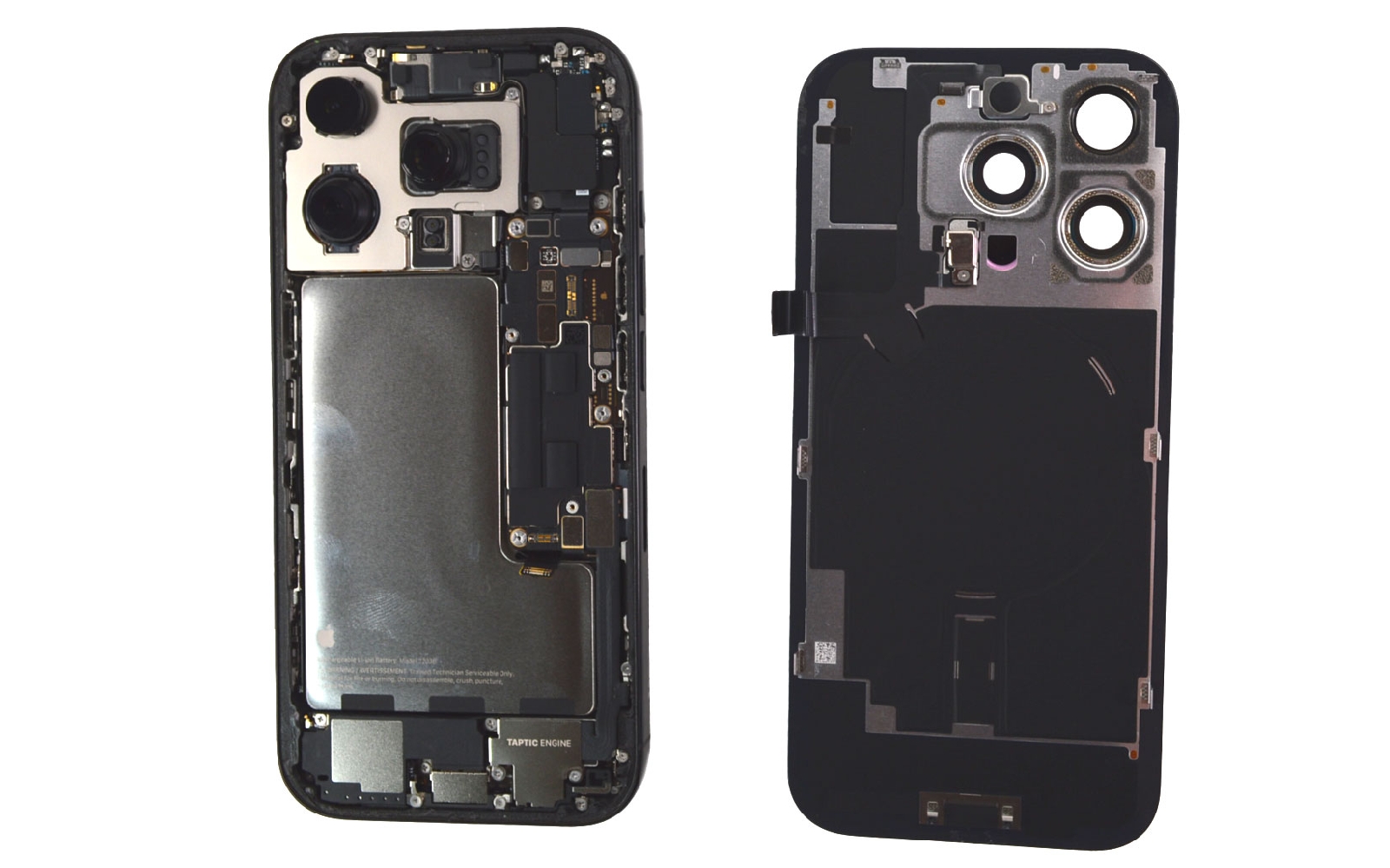

Reprenez le tournevis triwing pour extraire les 4 vis nommées C de votre iPhone 16 pro. Sortez la plaquette de protection et débranchez la nappe induction et flash afin de pouvoir mettre de coté la vitre arrière.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

Etape 6 Ôter la plaquette de protection du vibreur

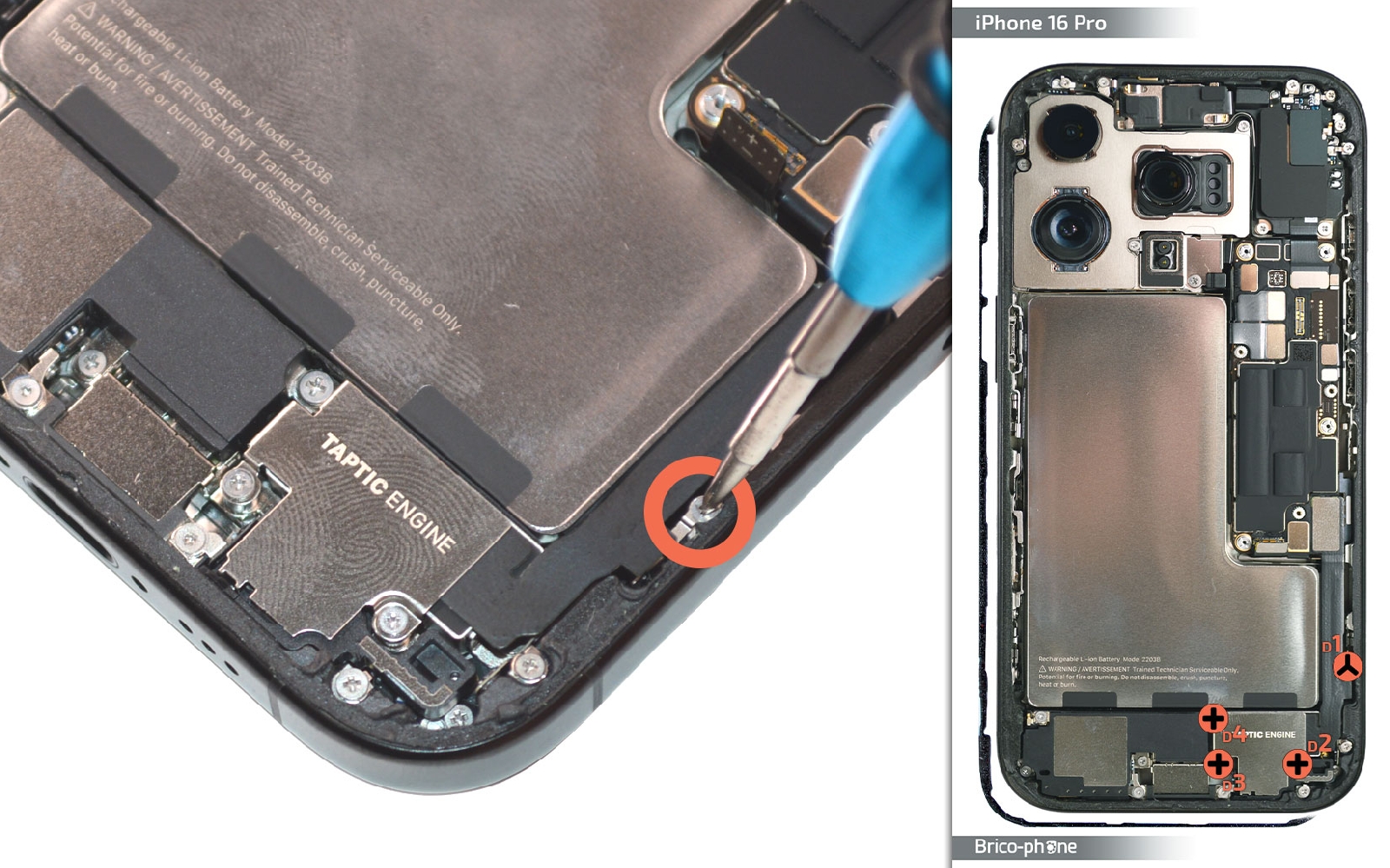

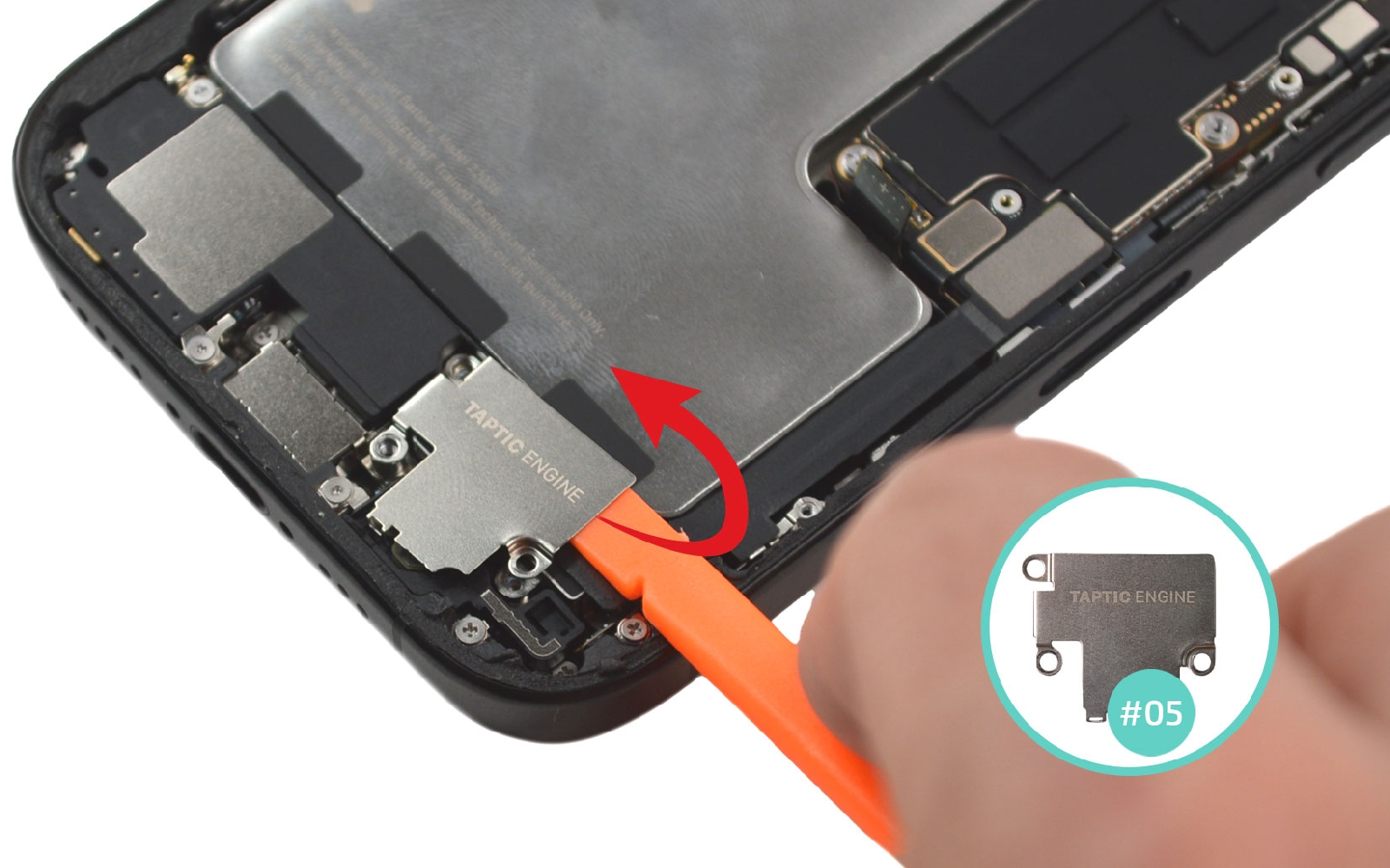

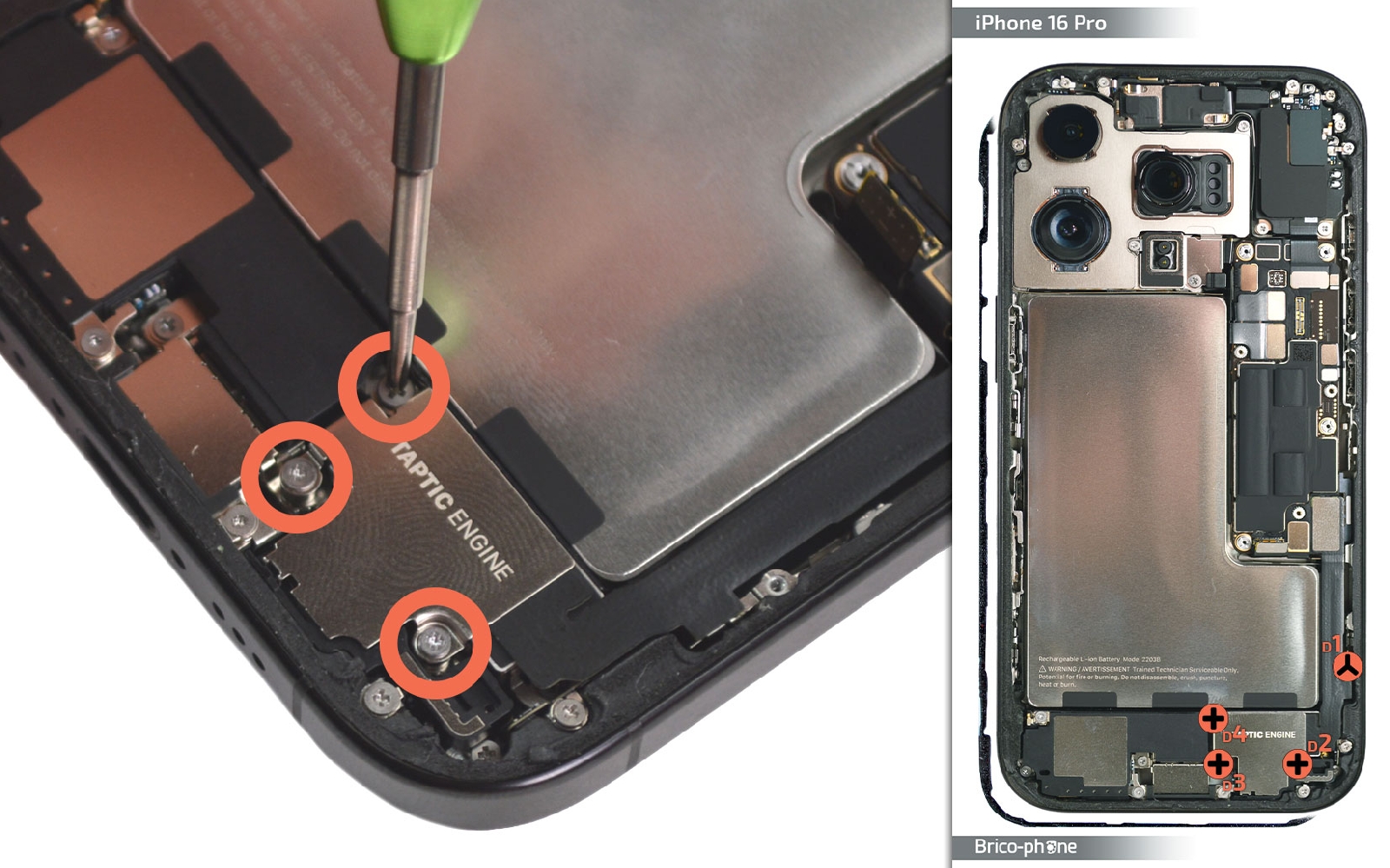

Enlevez la vis triwing D1 puis les 3 autres vis avec le tournevis cruciforme afin de pouvoir glisser le levier sous la plaquette et libérer le vibreur.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 7

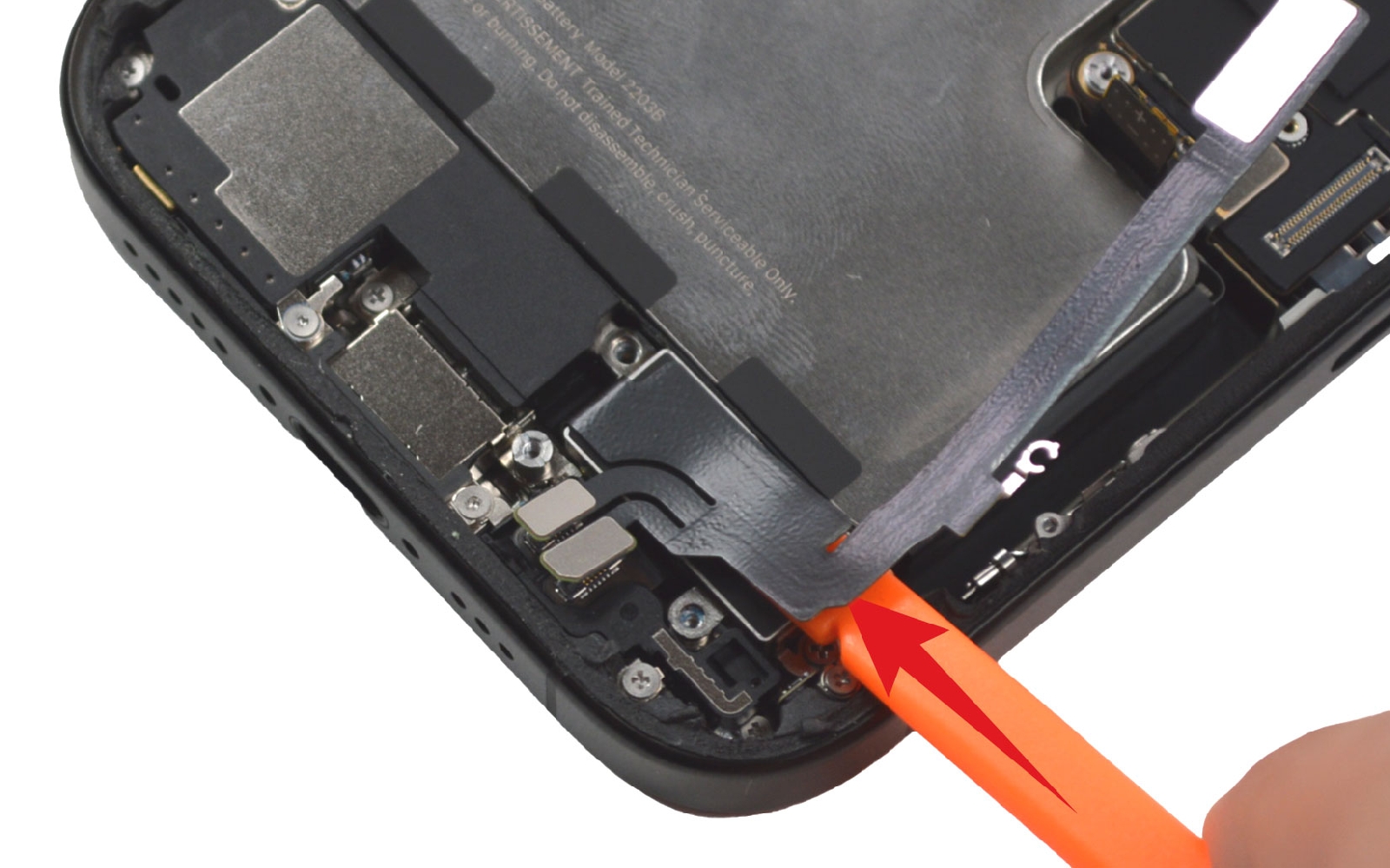

Etape 7 Décoller la nappe du dock

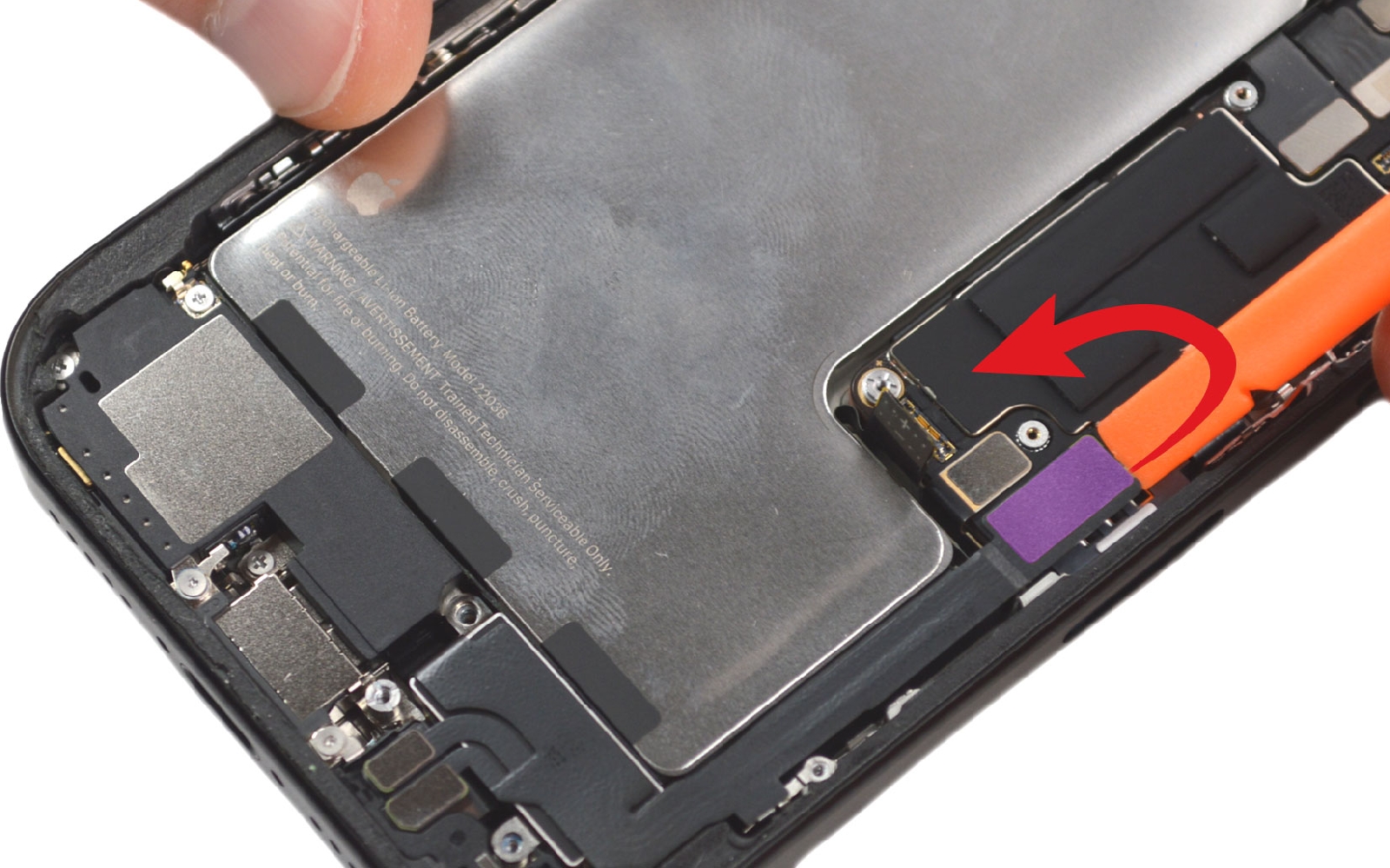

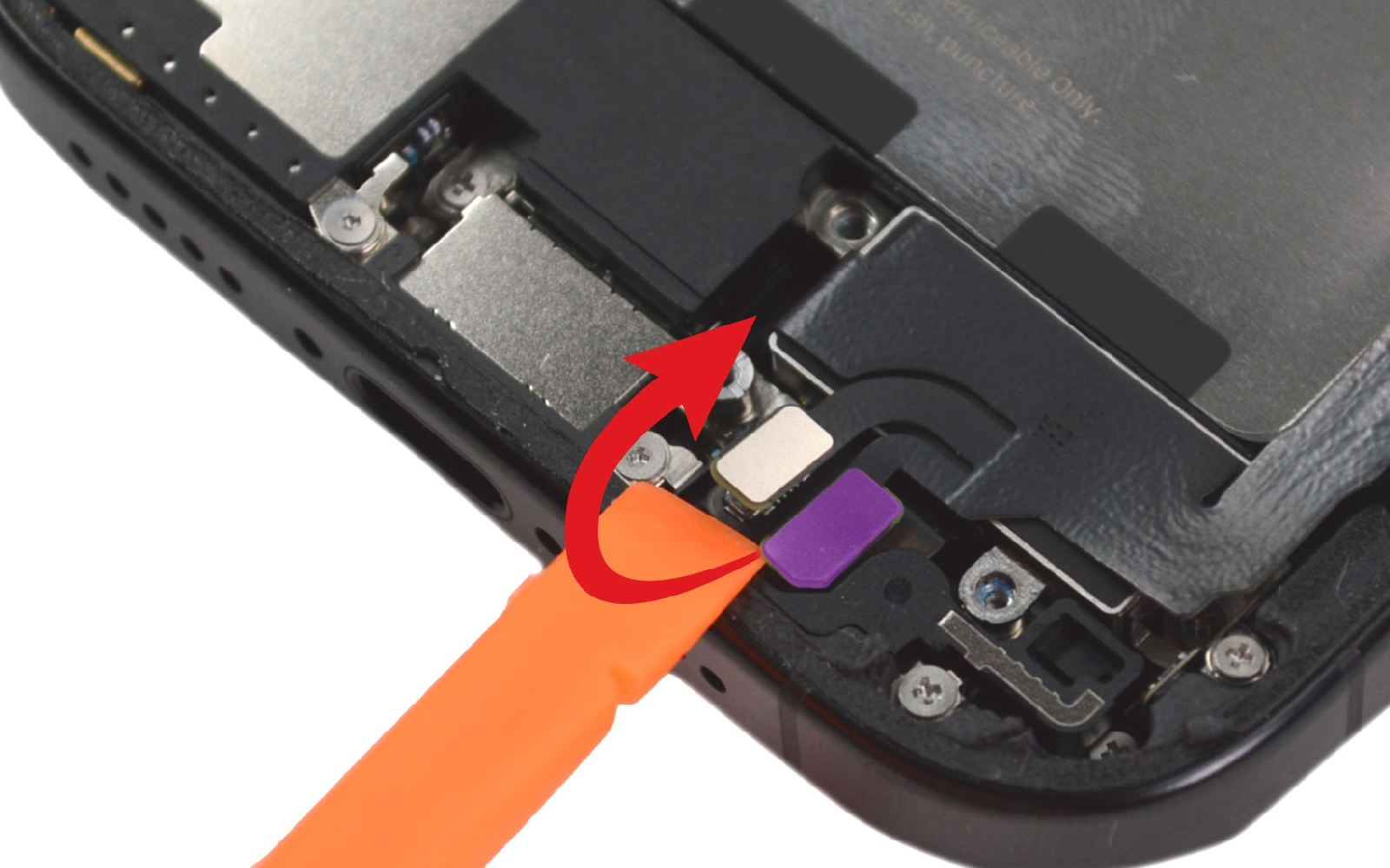

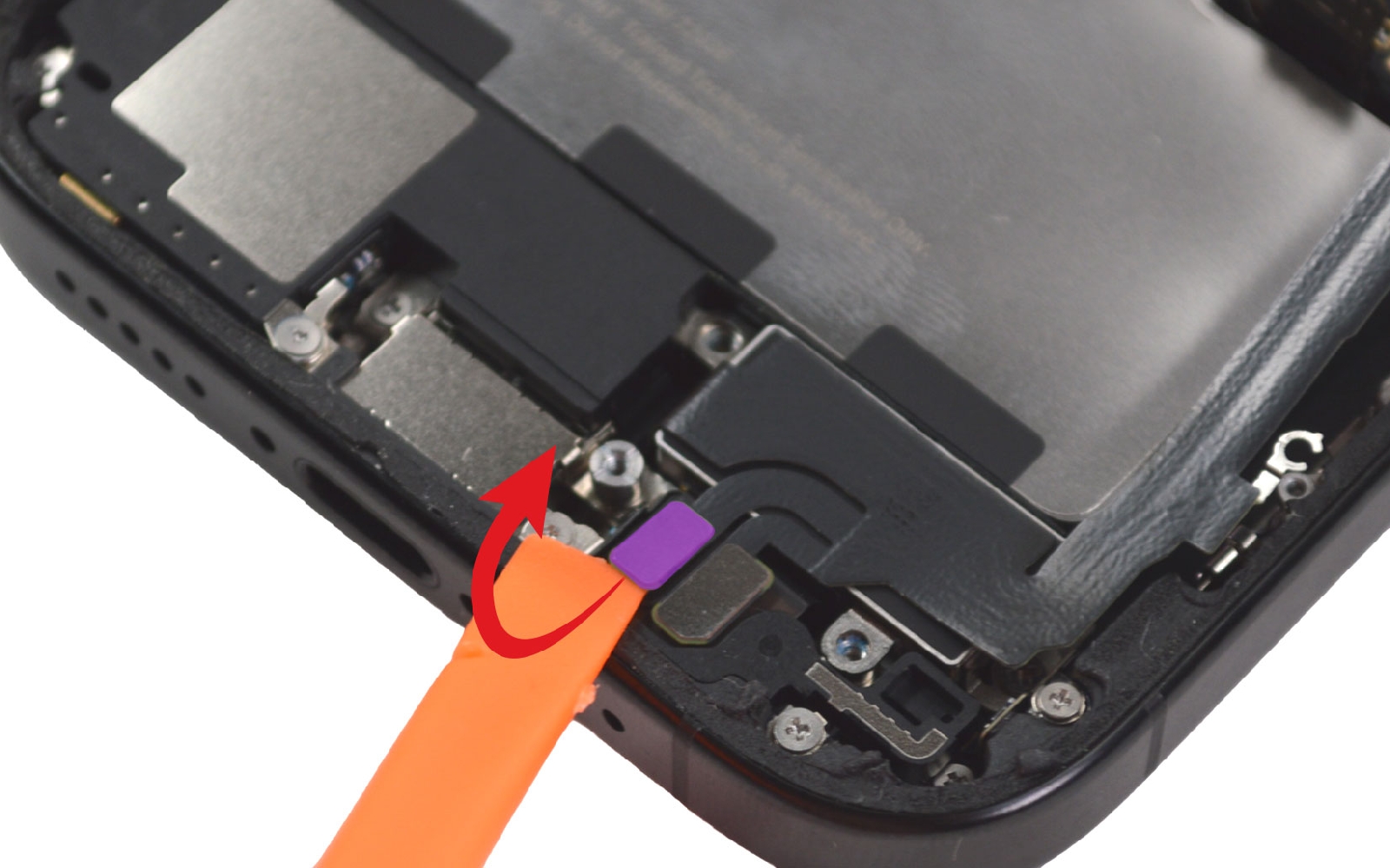

En vous aidant du spudger, déconnectez les différentes nappes du connecteur de charge.
Outils
Levier Nylon
Etape 8

Etape 8 Dévisser les vis du Taptic Engine

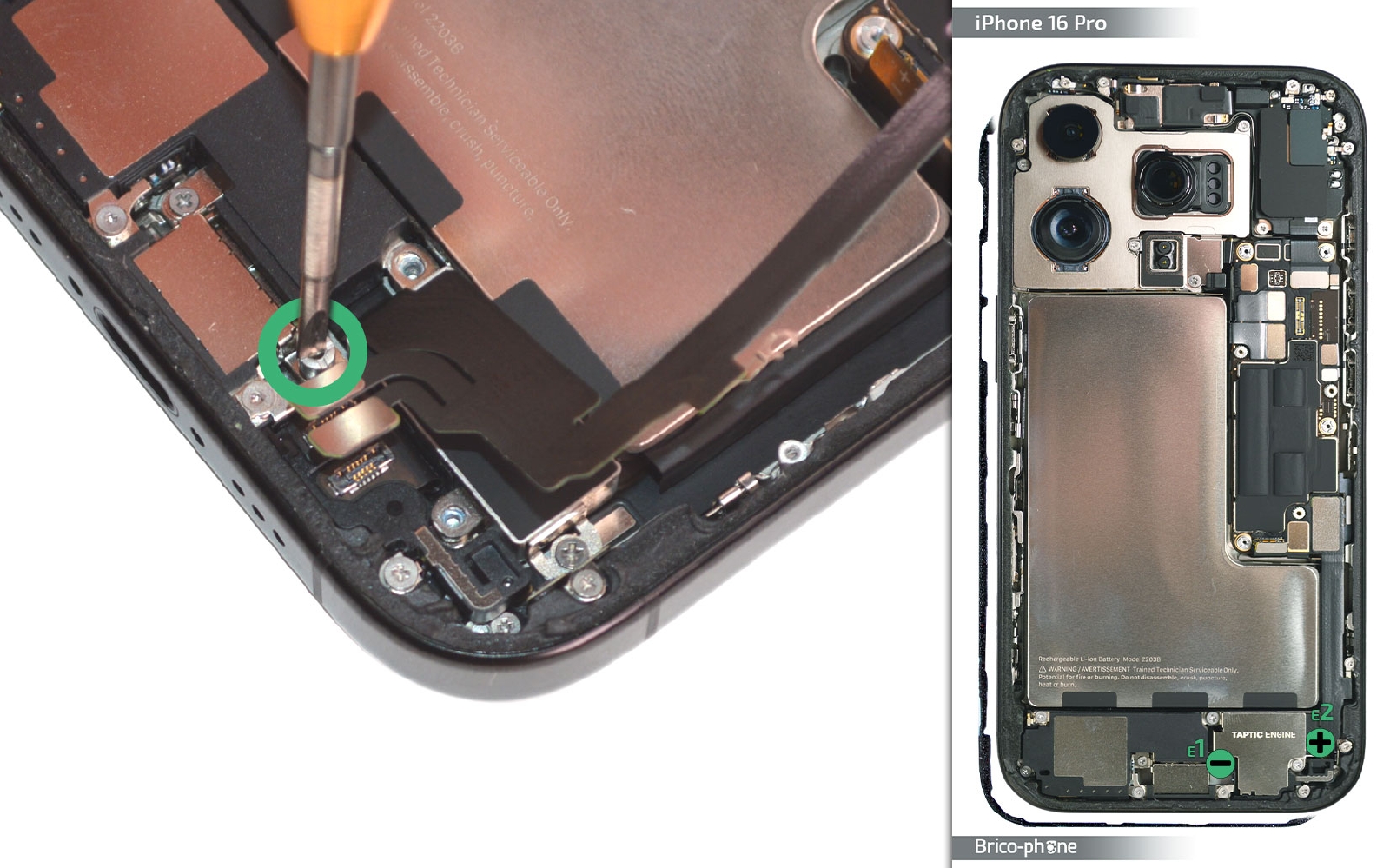

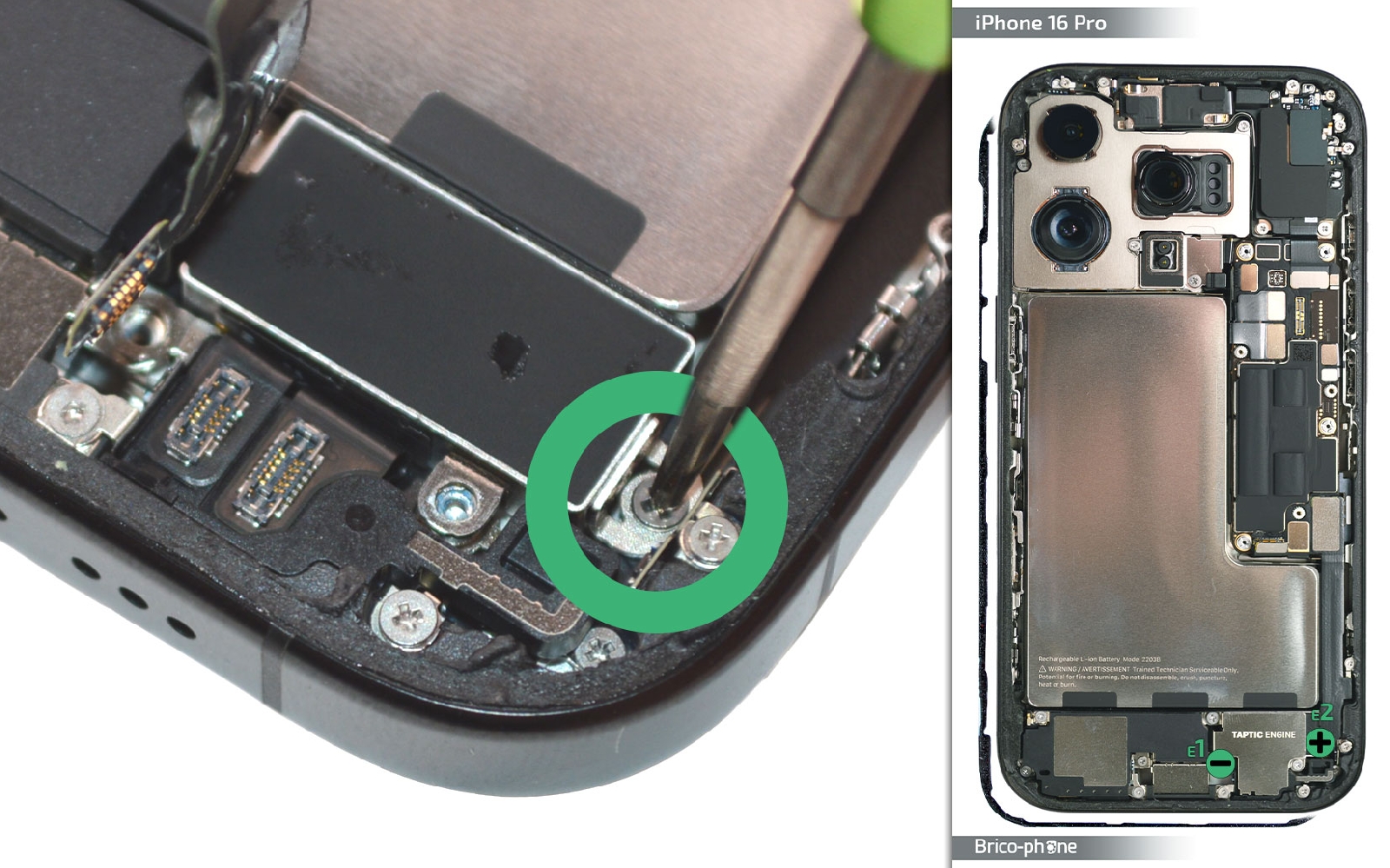

Enlevez la vis plate puis la vis cruciforme E2.
Outils
Tournevis Cruciforme
Tournevis Plat
Etape 9

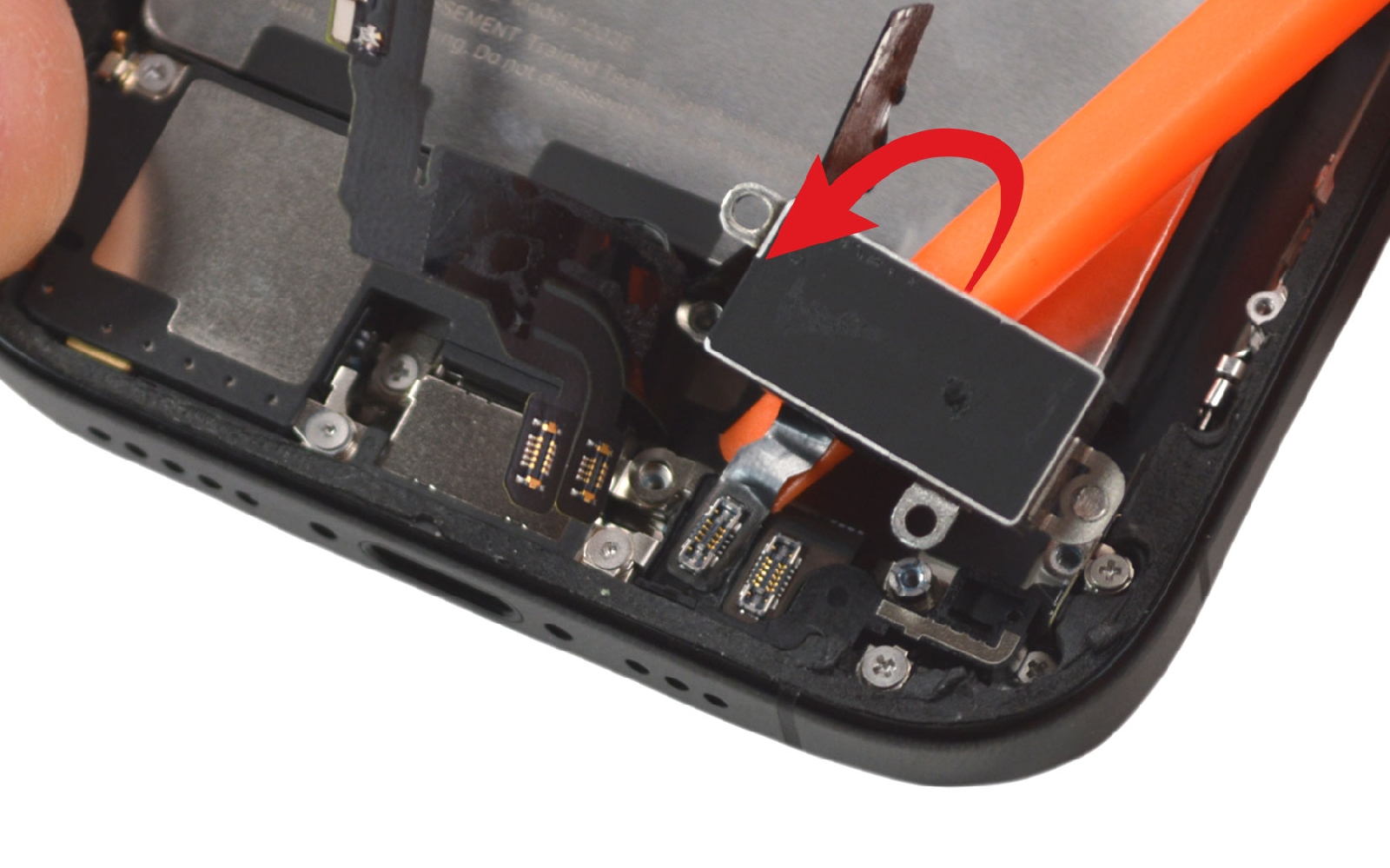

Etape 9 Sortir le Taptic Engine

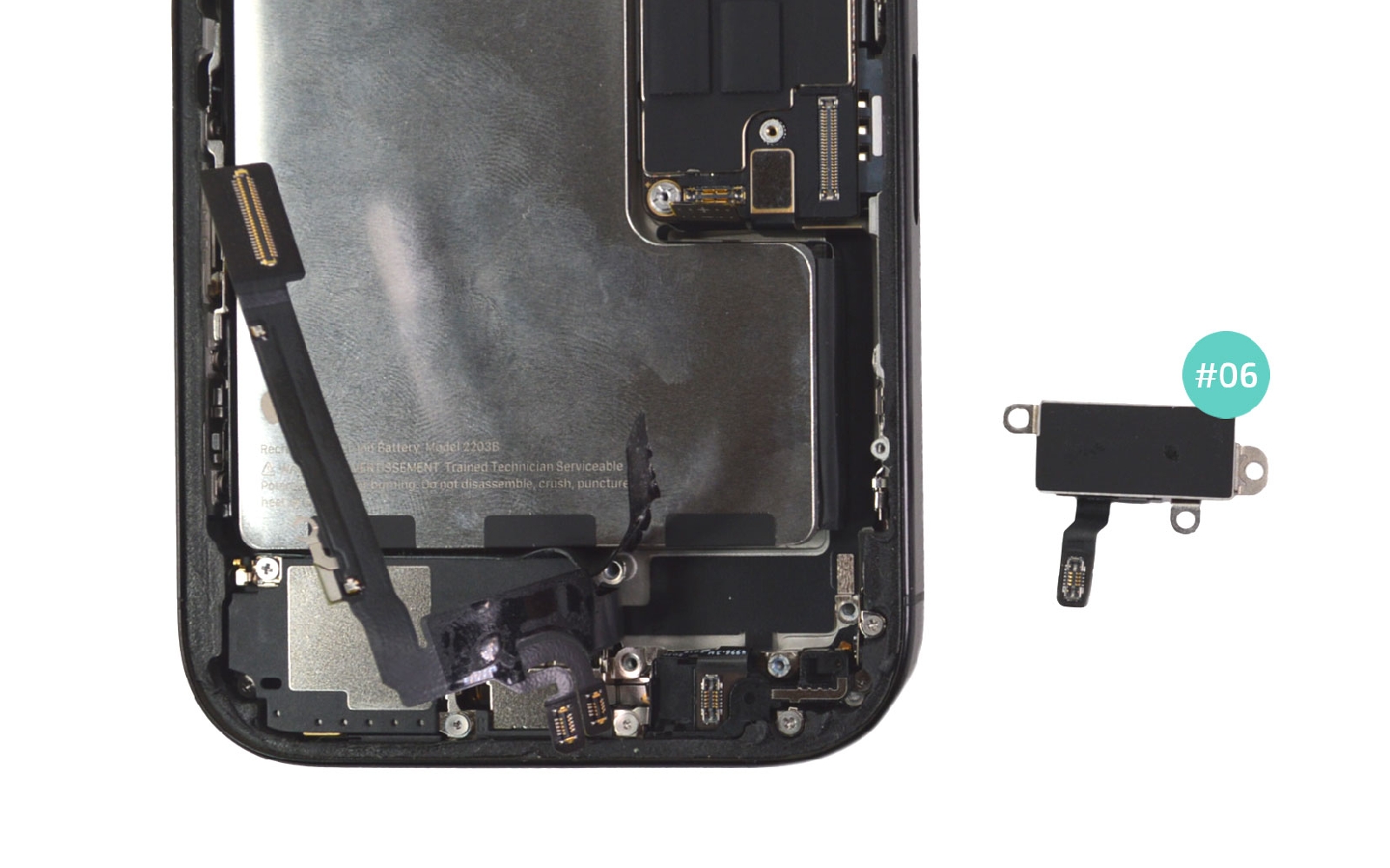

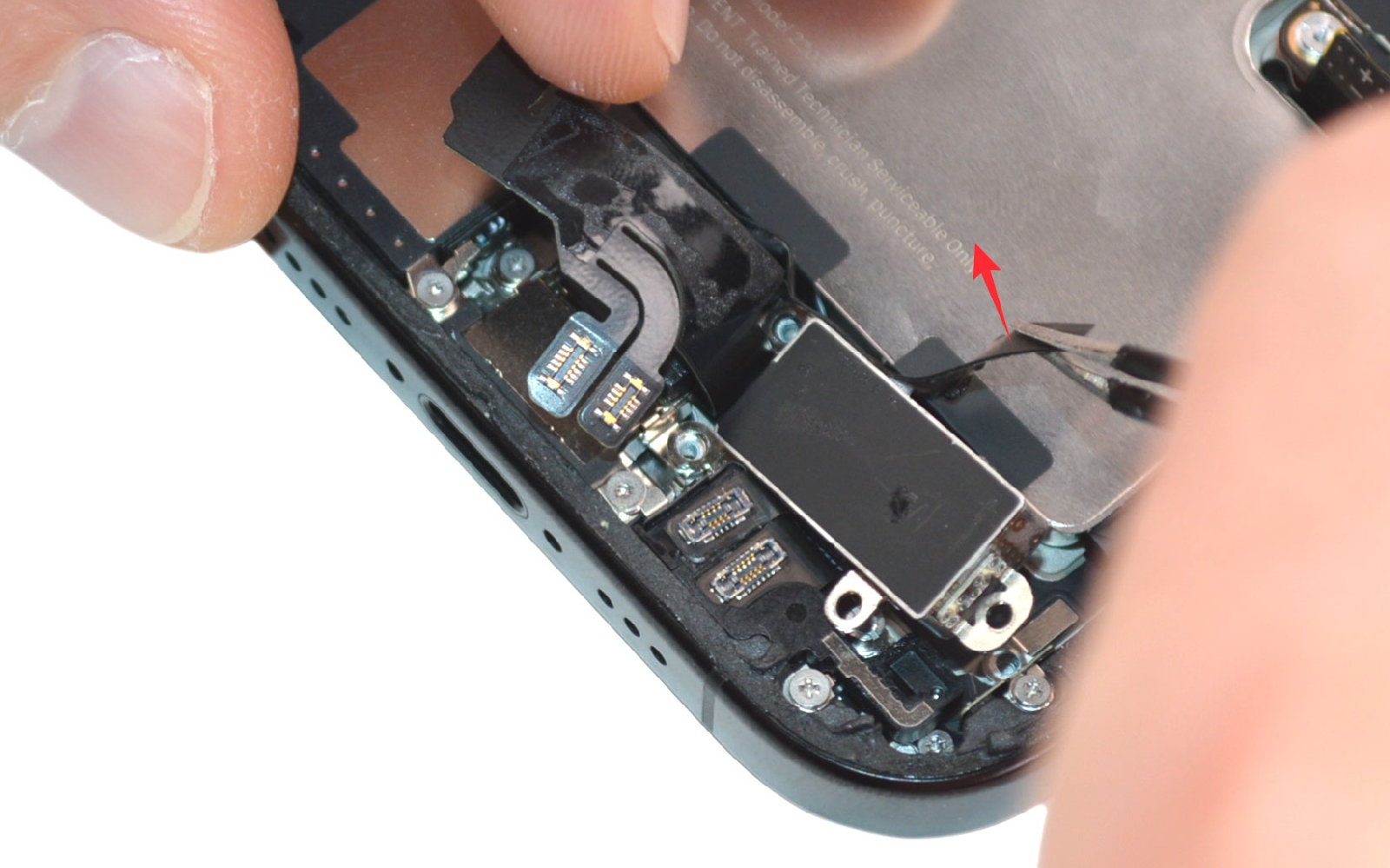

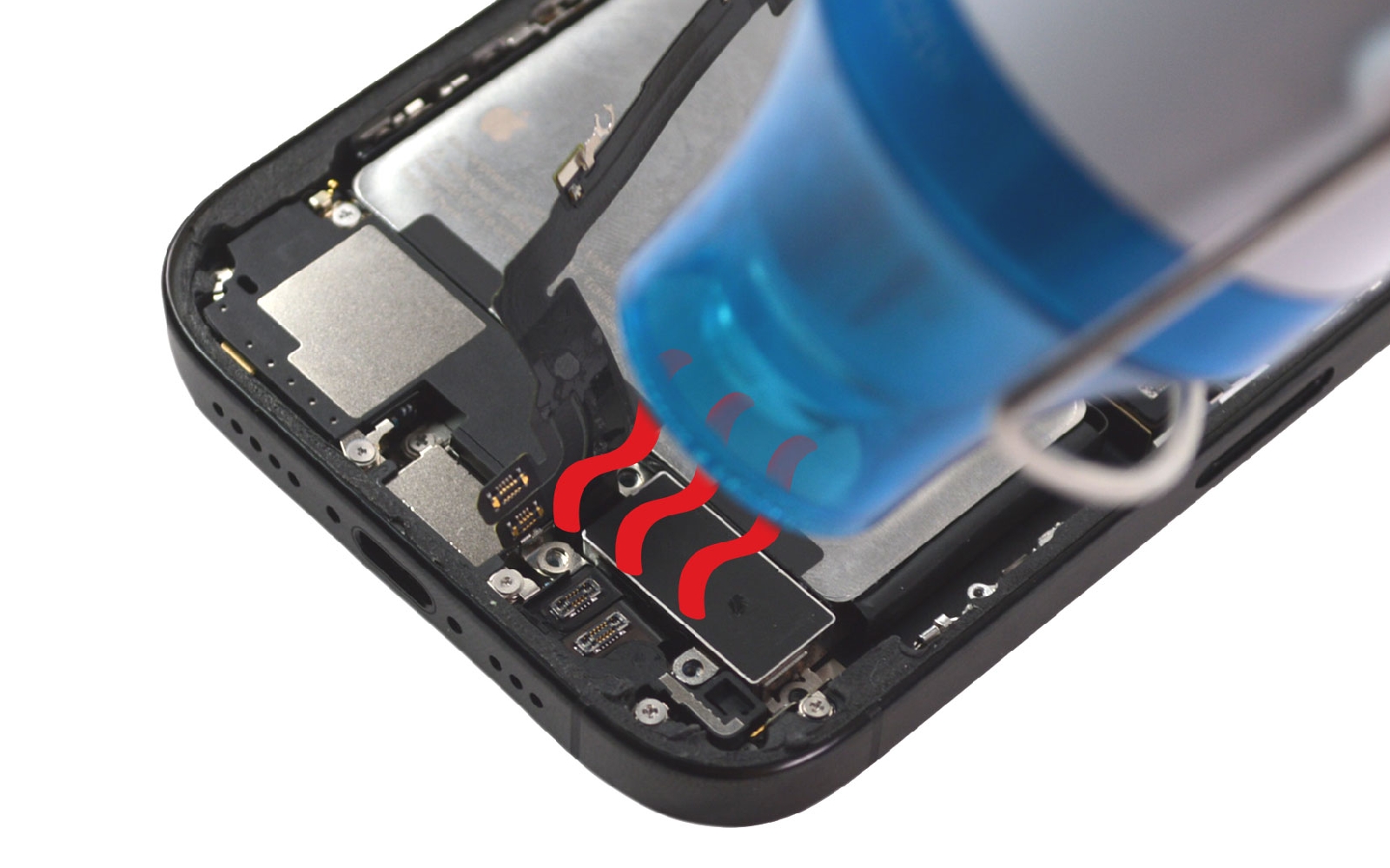

Chauffez légèrement le vibreur puis saisissez l'adhésif noir avec la pincette pour pouvoir libérer le composant plus facilement. Glissez le levier en nylon sous le Taptic Engine en faisant bien attention à décoller délicatement la nappe de ce dernier.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 10

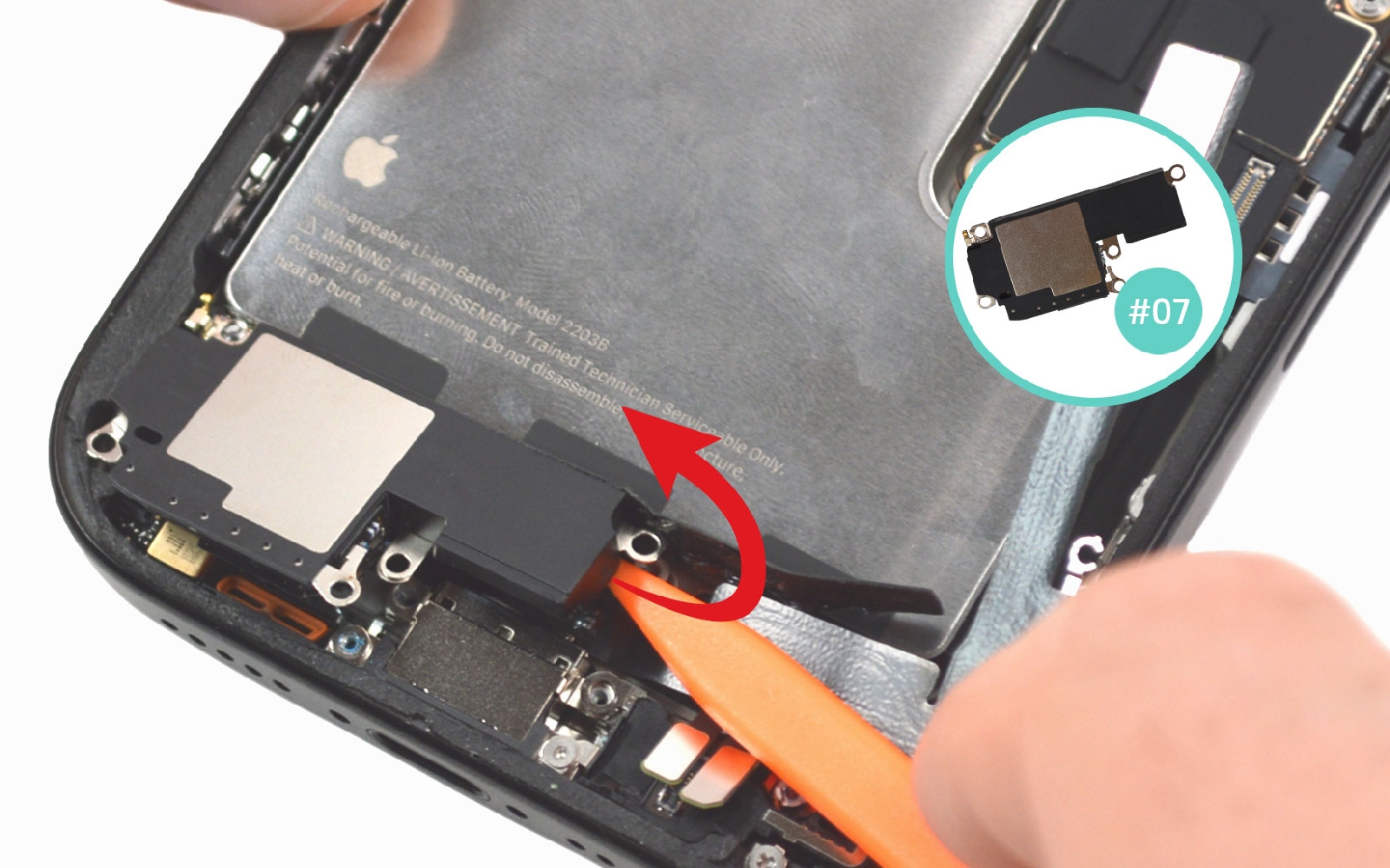

Etape 10 Enlever le haut-parleur externe

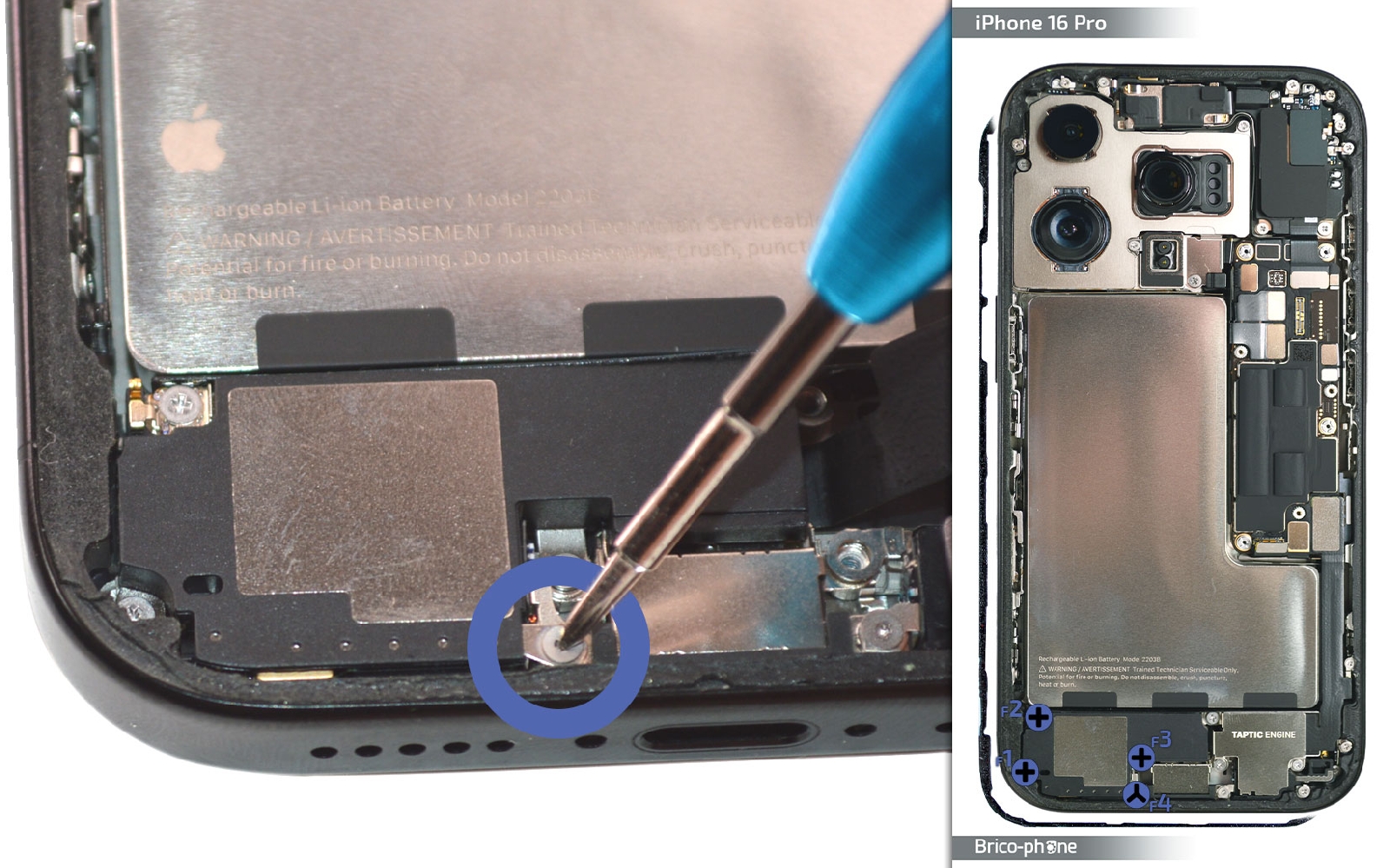

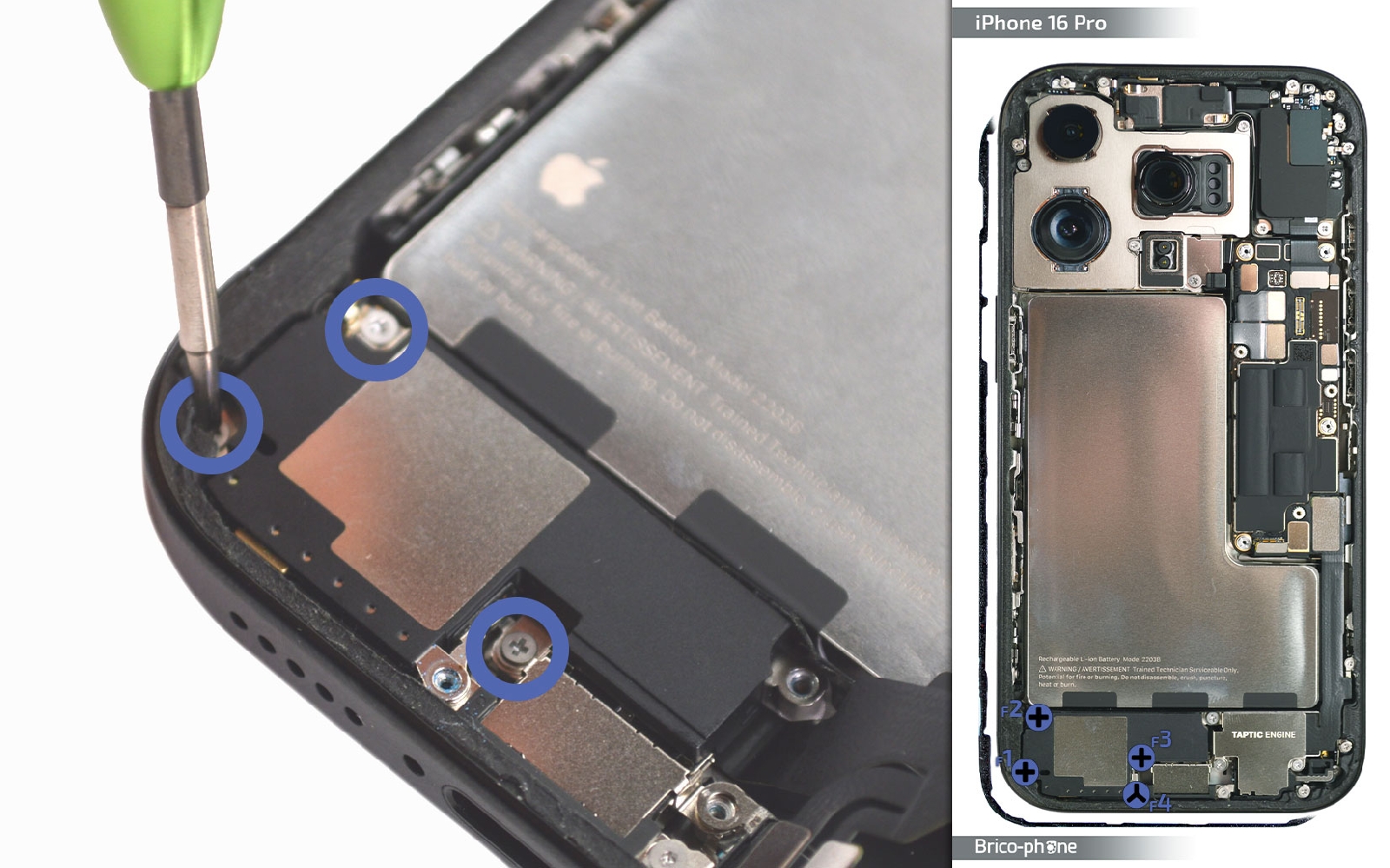

Continuez en sortant la vis triwing F4 puis les autres vis retenant le haut-parleur externe au châssis avec le tournevis cruciforme. Sortez enfin le composant de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 11

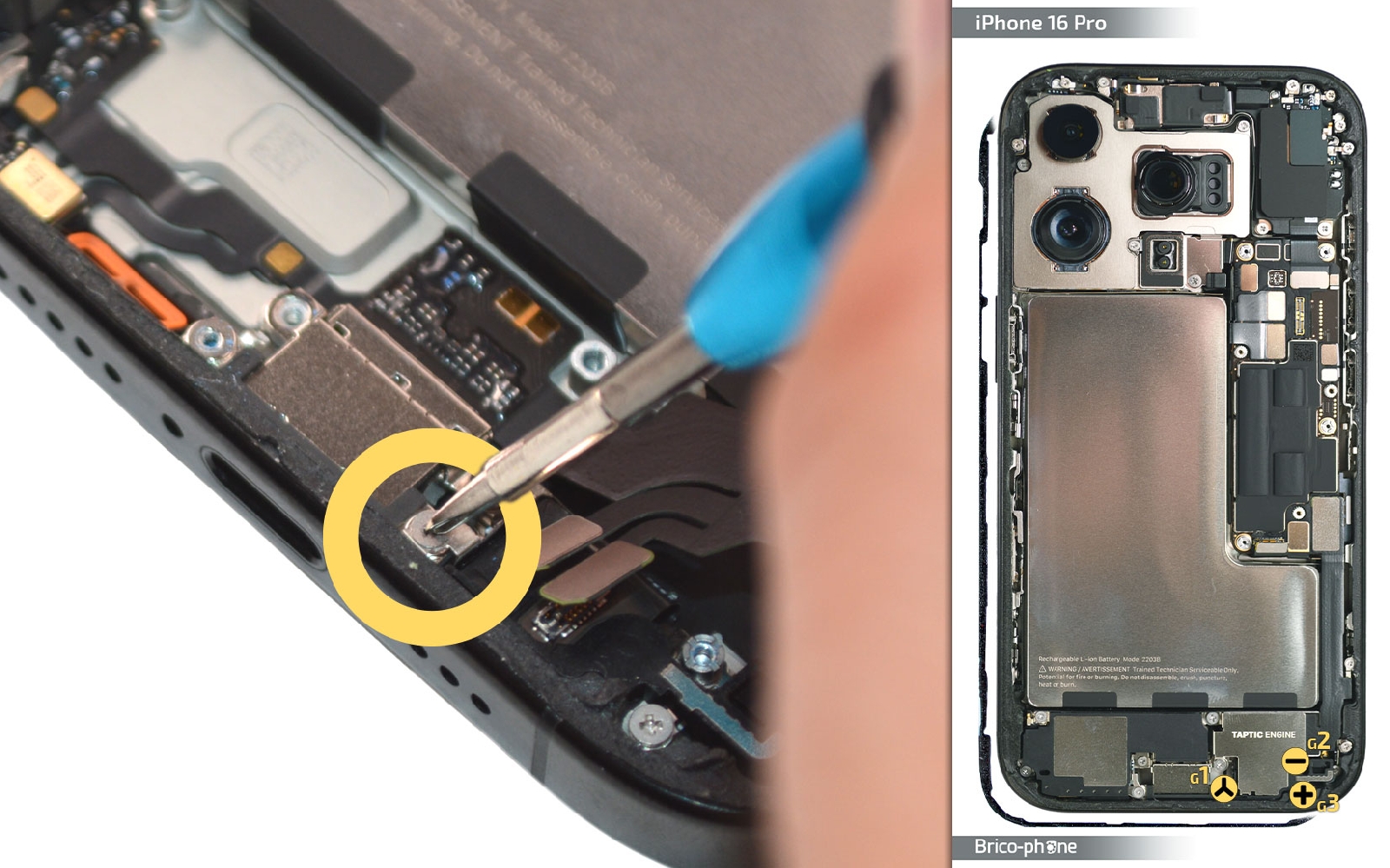

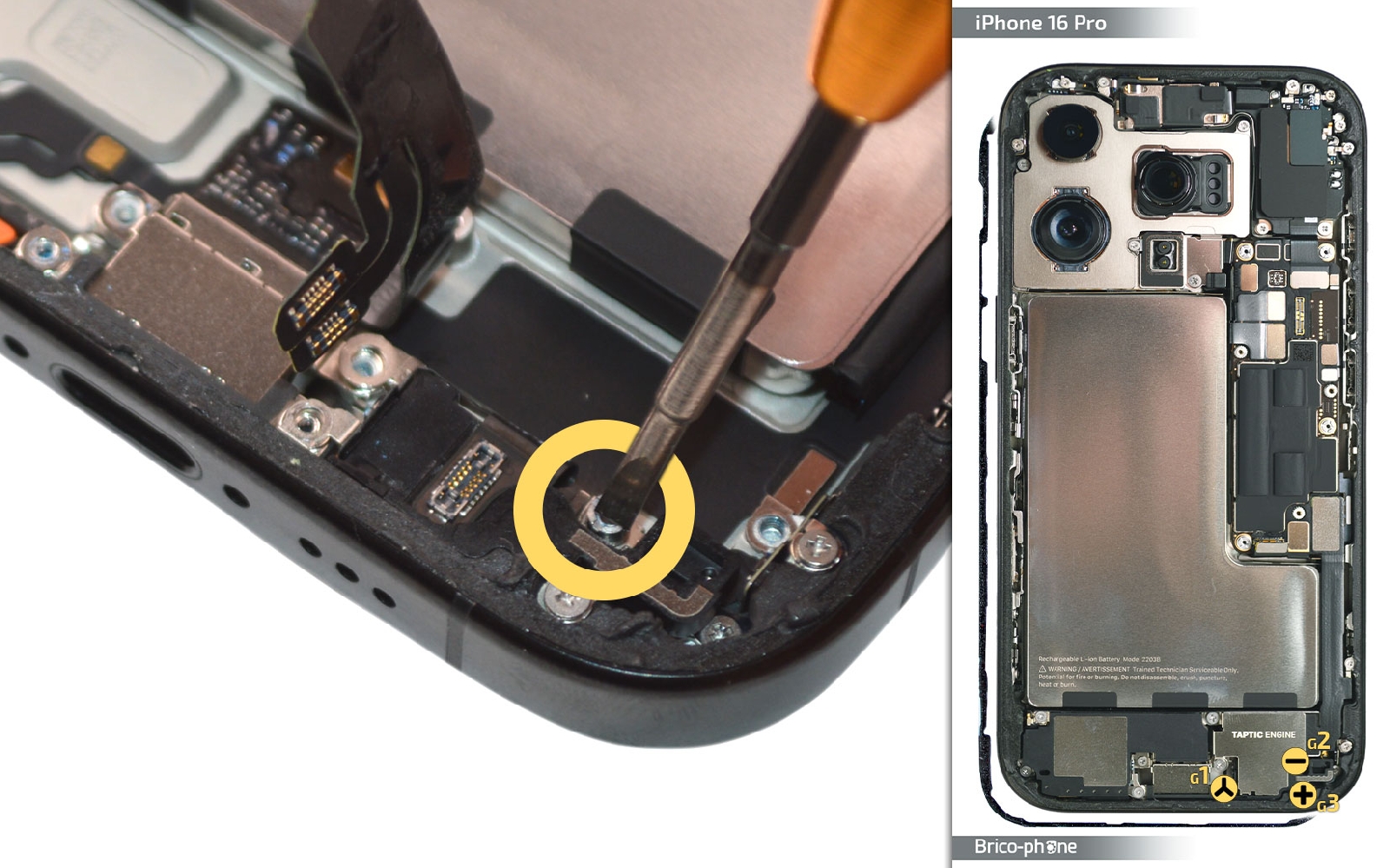

Etape 11 Retirer le support micro

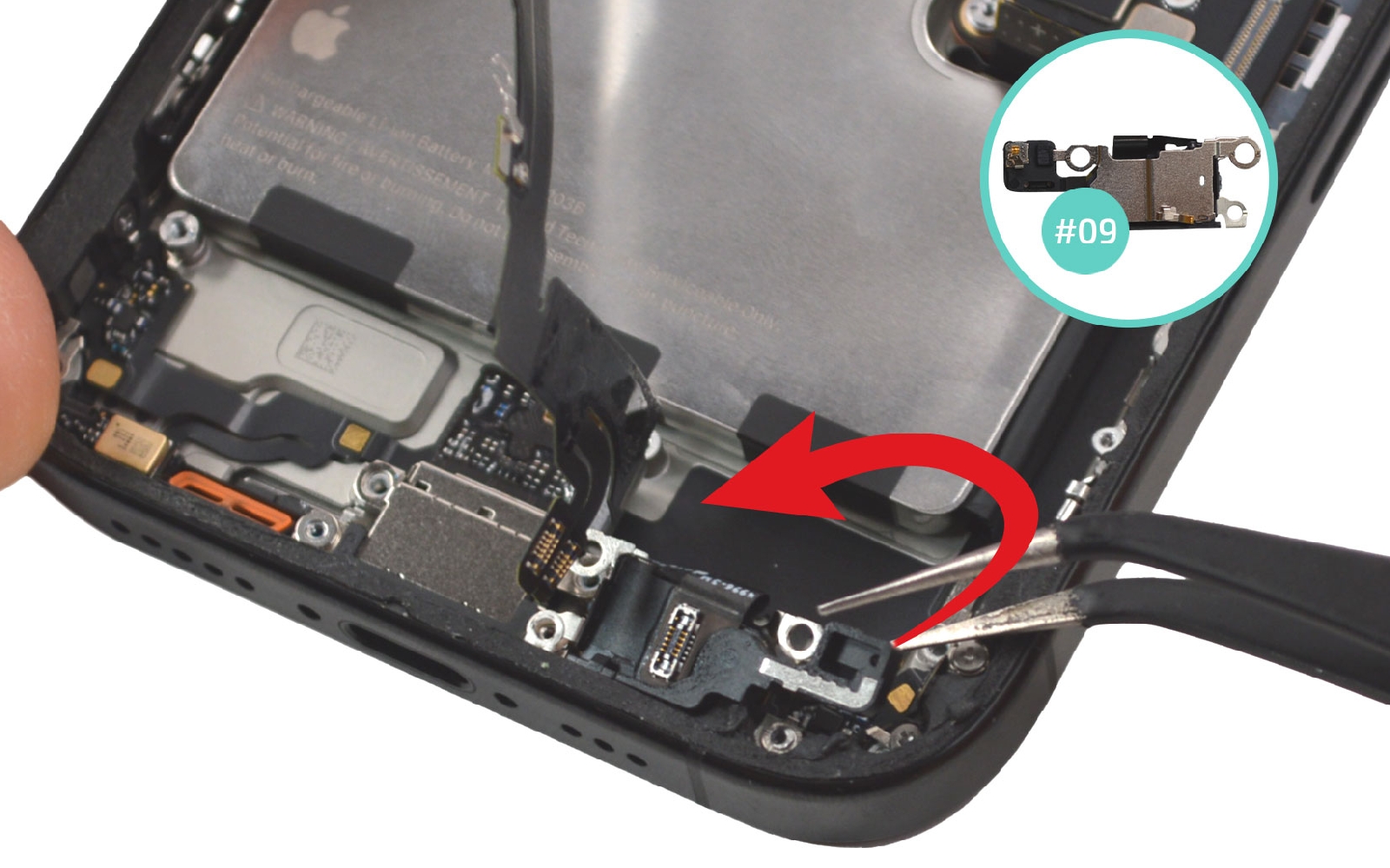

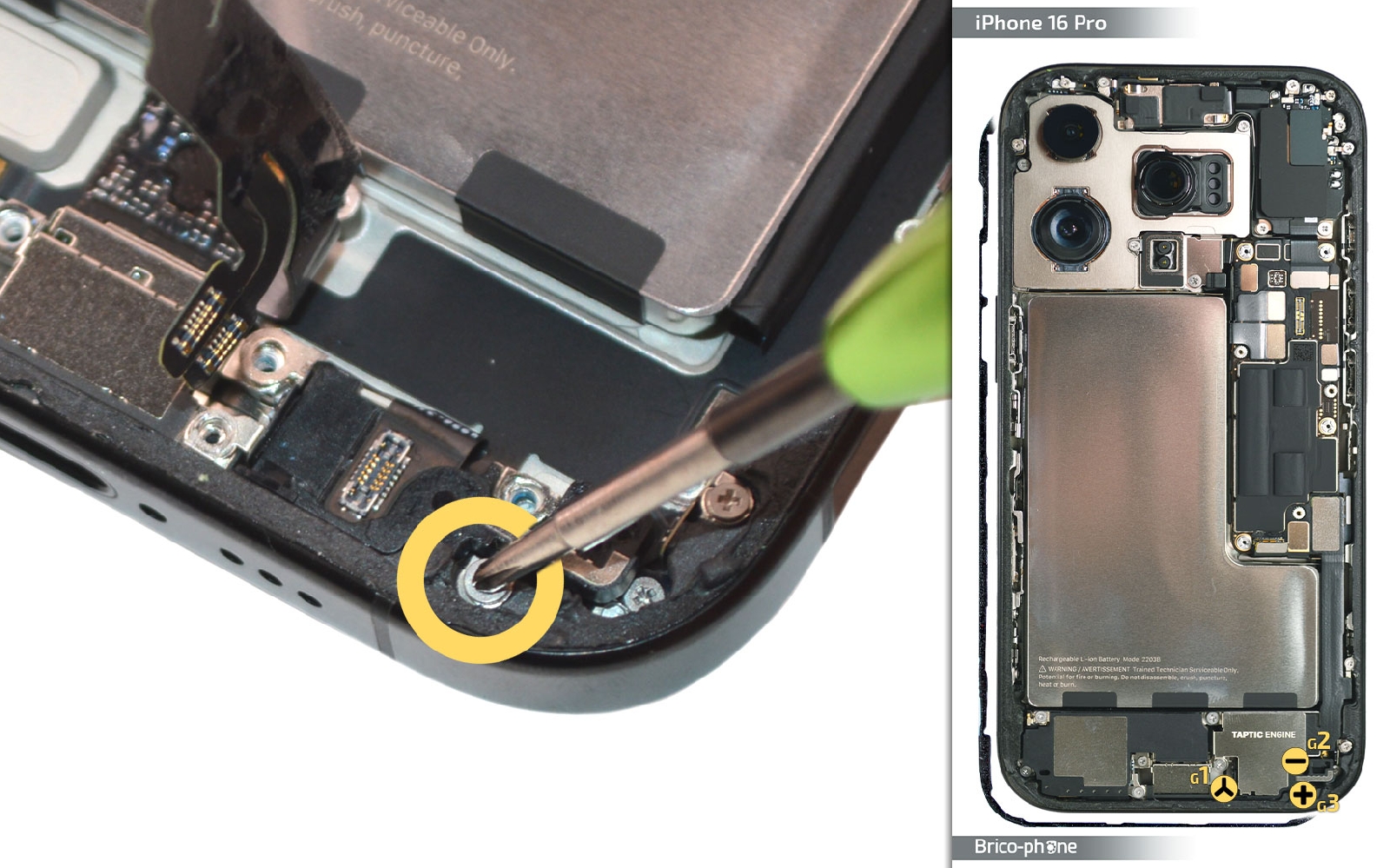

Enlevez les vis du micro afin de pouvoir sortir le micro de son emplacement et libérer le connecteur de charge.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 12

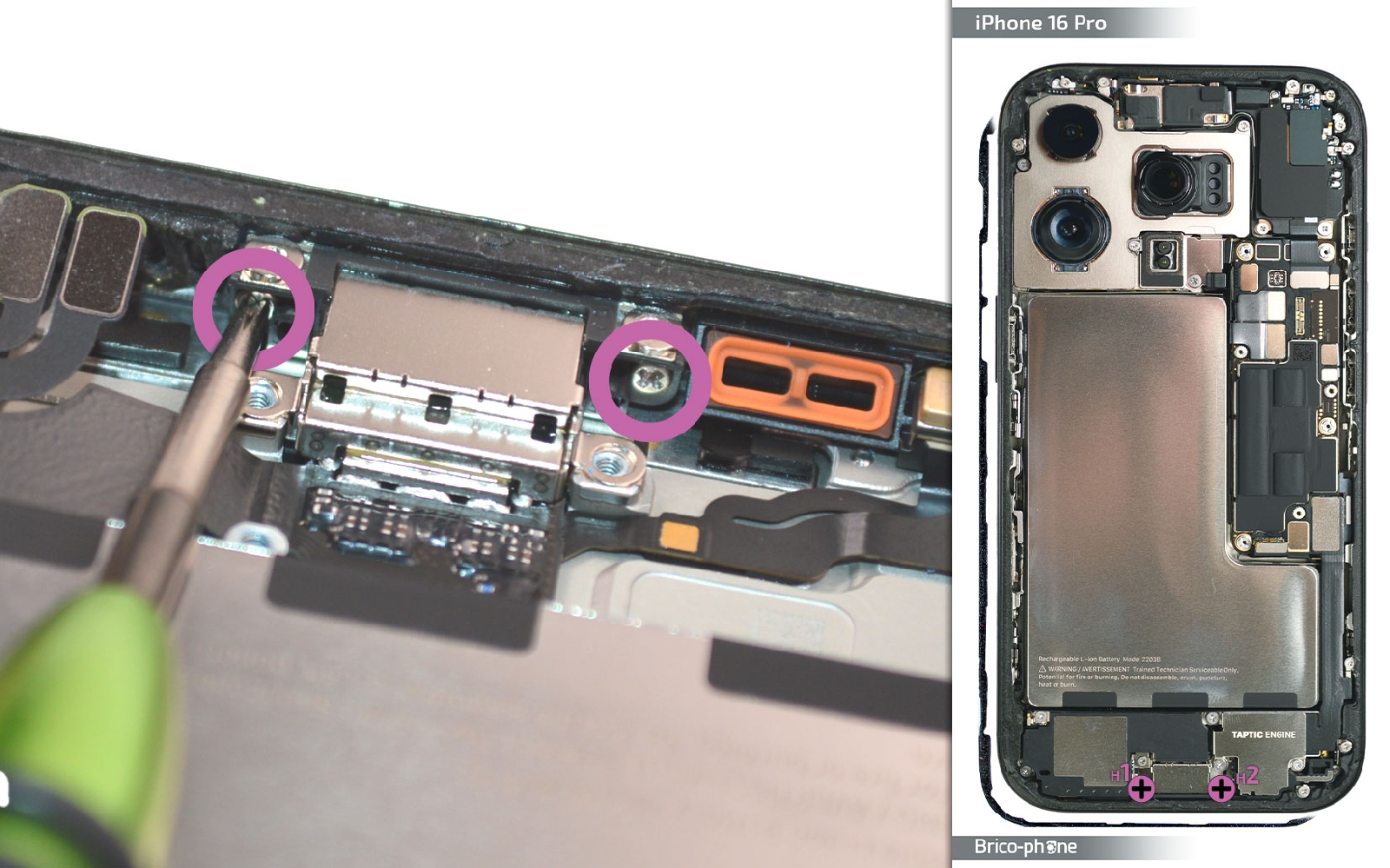

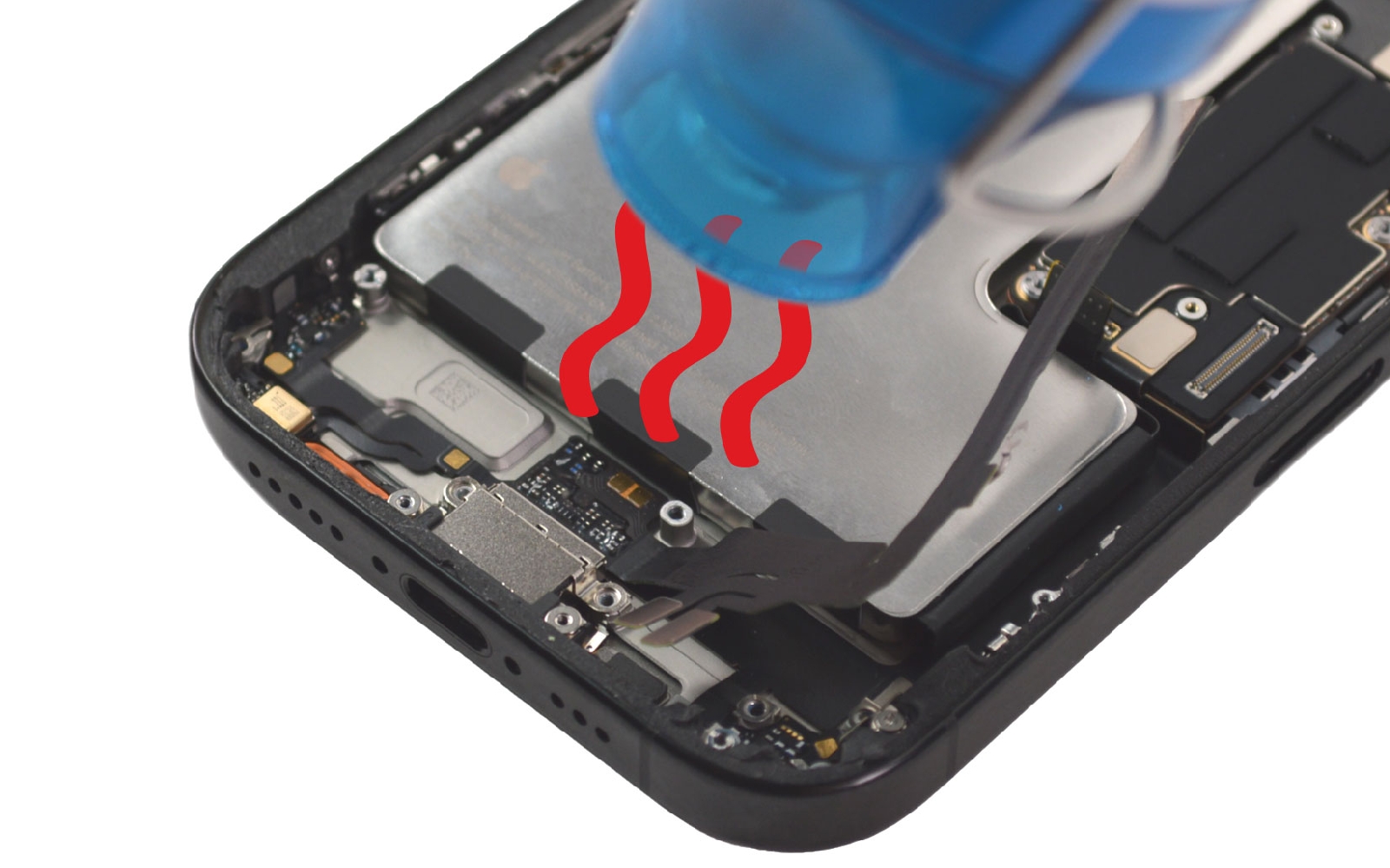

Etape 12 Libérer le connecteur de charge

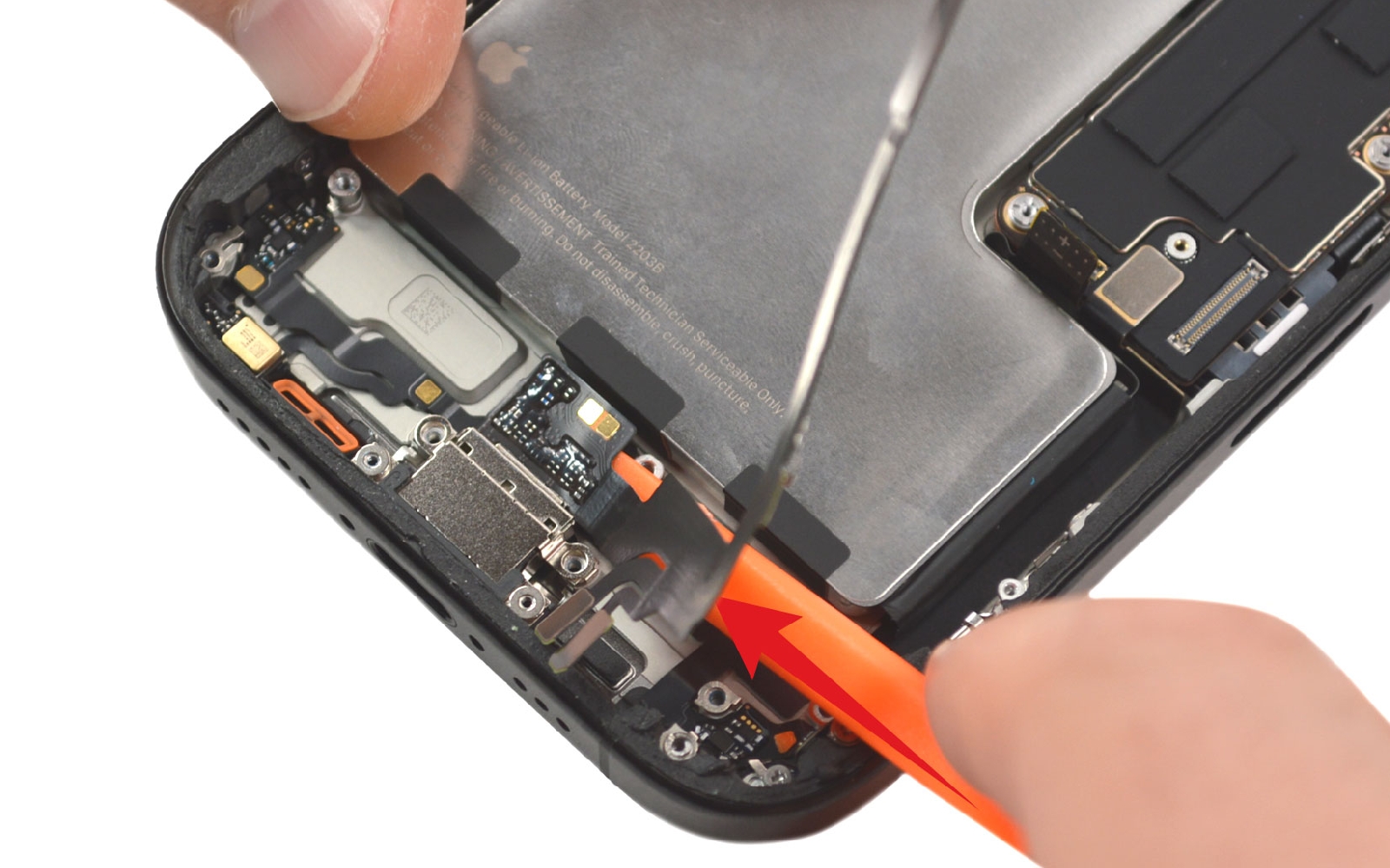

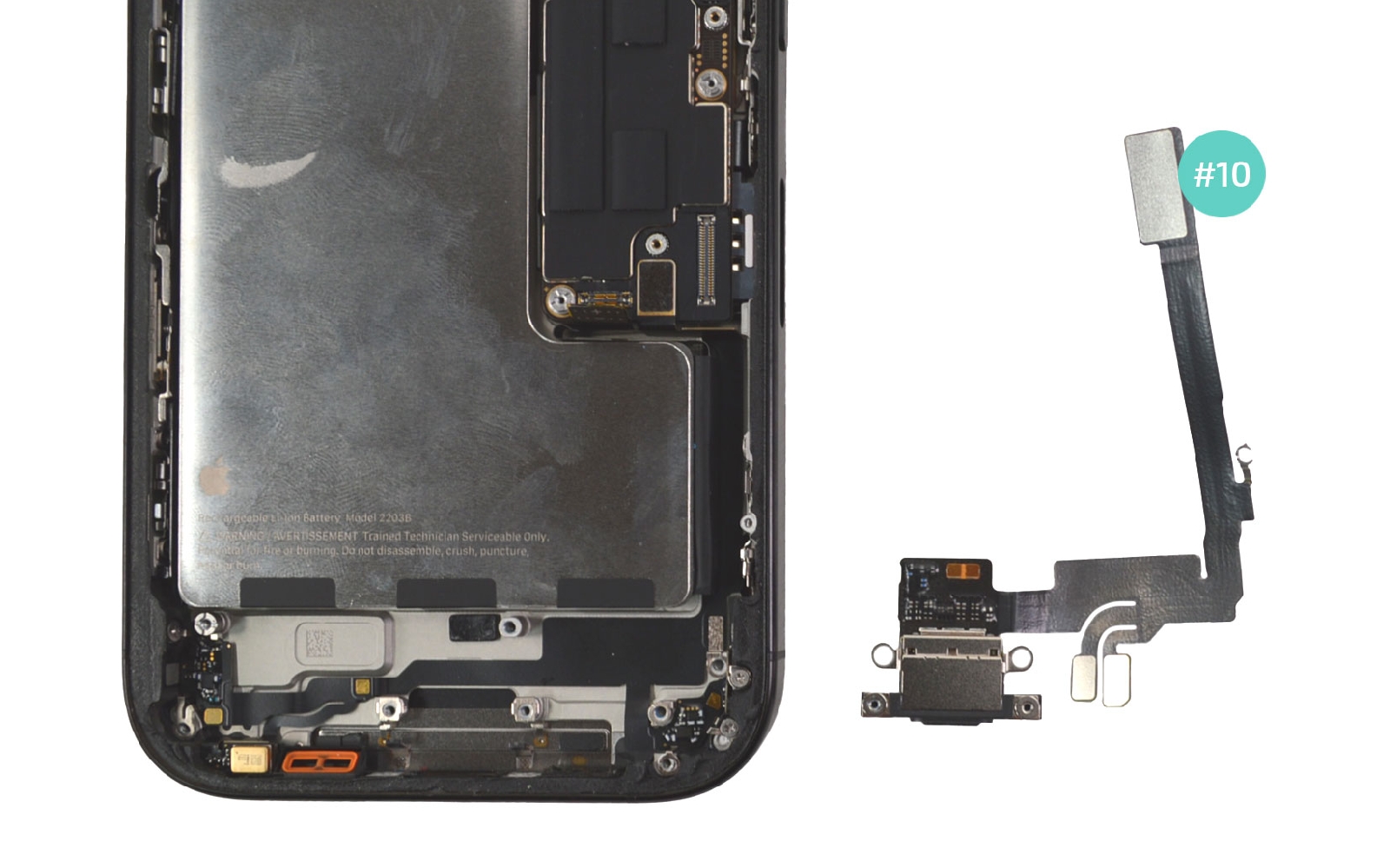

Ôtez les deux vis cruciforme situées de part et d'autre de la prise de charge. Chauffez légèrement le composant pour le décoller du châssis puis installez le sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€

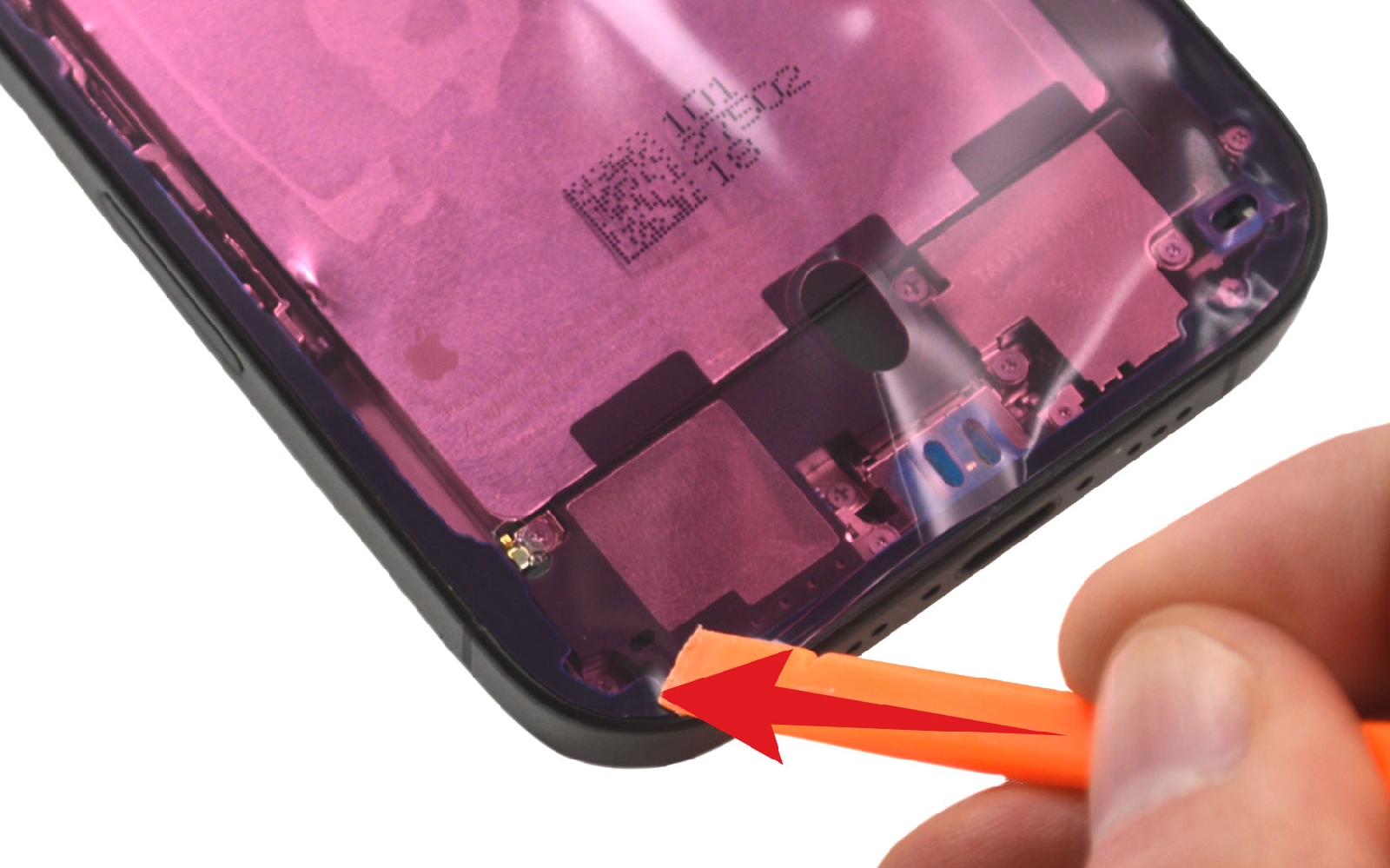

Conseils pour le remontage

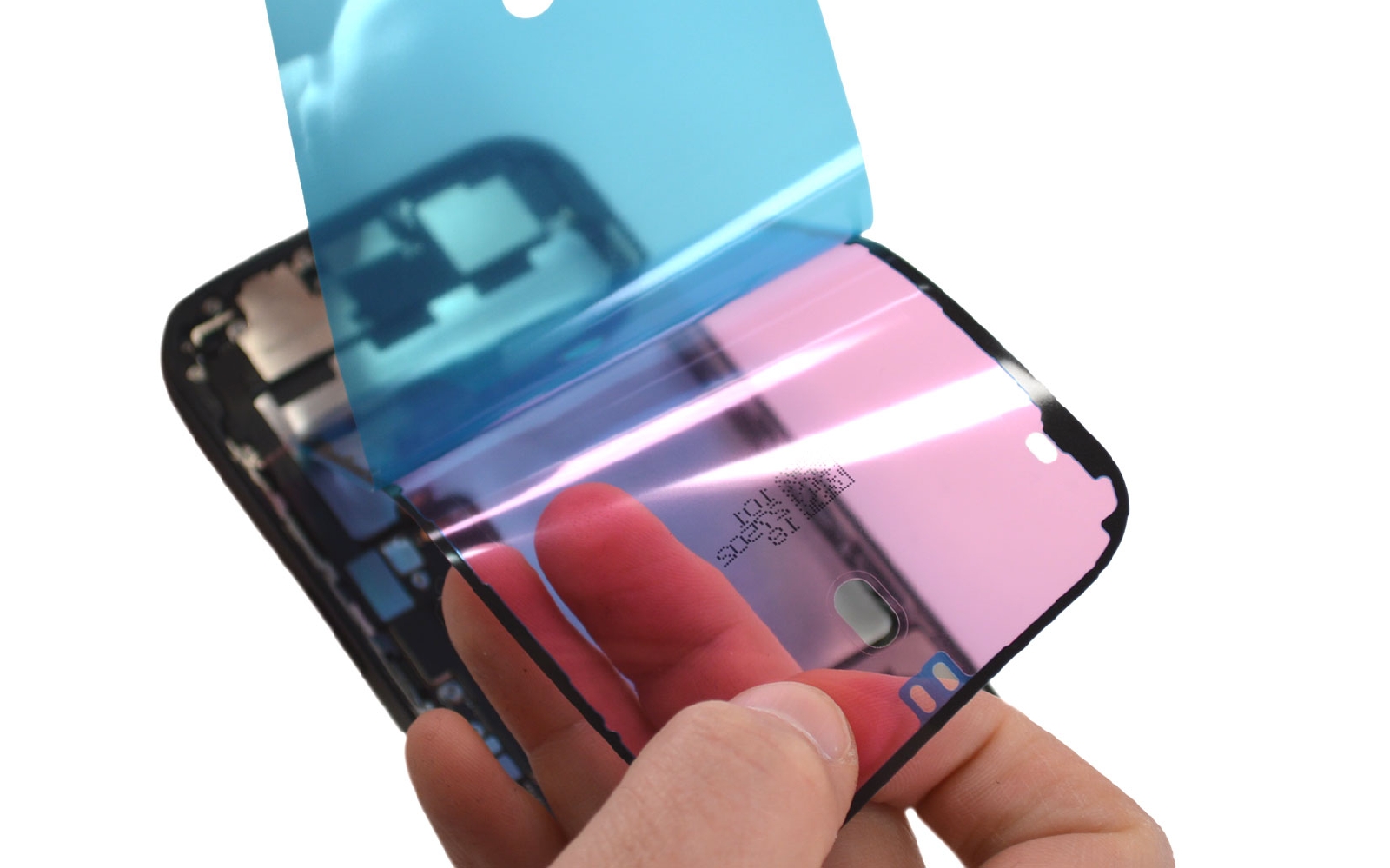

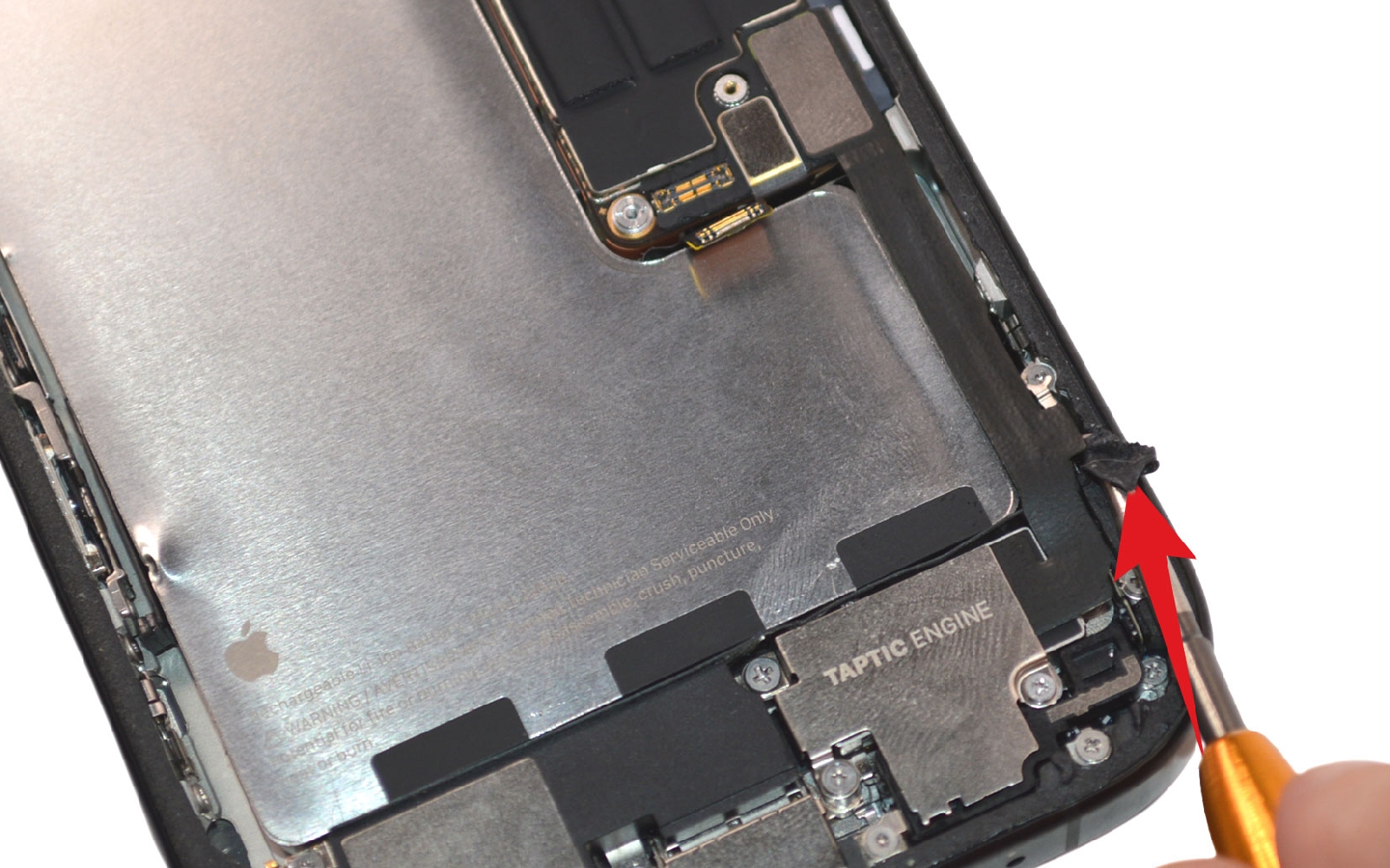

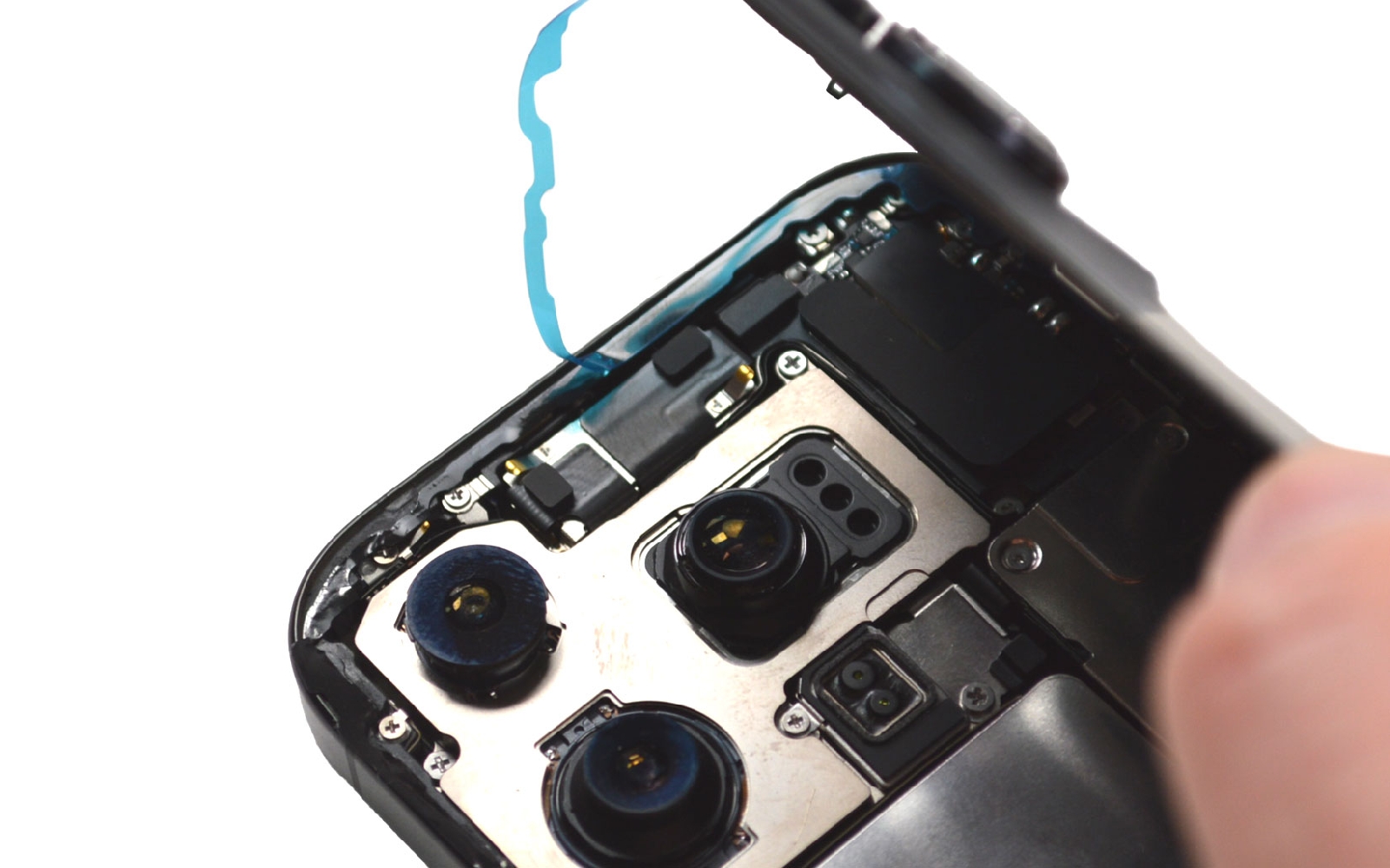

Installez le nouveau composant dans le châssis et suivez les étapes précédentes dans le sens contraire pour remonter tous les éléments. Nettoyez le bord du châssis des résidus de colle en vous aidant du levier ou alors du tournevis plat. Retirez la protection bleue du joint d'étanchéité puis placez le sur le châssis. Appuyez sur le joint afin qu'il adhère un maximum au châssis avant d'ôter le film rose. Rebranchez la vitre arrière puis la batterie avant d'enlever les films bleus du joint d'étanchéité. Refermez enfin votre iPhone 16 Pro.
