Comment changer la batterie secondaire sur Galaxy Z Fold5

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Fold5
Réparation
Note de réparabilité 12/20
Temps estimé 35 min
Difficulté 3/5 (Moyen)
Diagnostic

Batterie HS

Votre Samsung Galaxy Z Fold5 montre des signes de faiblesse au niveau de l’autonomie ? Il est peut-être temps de remplacer la batterie secondaire ! Pas de panique, Brico-phone vous accompagne avec un guide de réparation gratuit, conçu pour vous permettre de réaliser cette opération vous-même, en toute sécurité.

Le remplacement de la batterie secondaire est une intervention qui demande environ 35 minutes. Toutefois, elle nécessite concentration et précision, car il vous faudra décoller l’écran sans l’endommager. Suivez nos instructions détaillées pas à pas pour effectuer cette réparation avec succès et redonner une nouvelle vie à votre smartphone.

Grâce aux conseils professionnels de Brico-phone, la réparation devient accessible à tous. Prenez votre temps, suivez chaque étape attentivement, et retrouvez un smartphone comme neuf.
Prêt à relever ce défi ? C’est parti !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

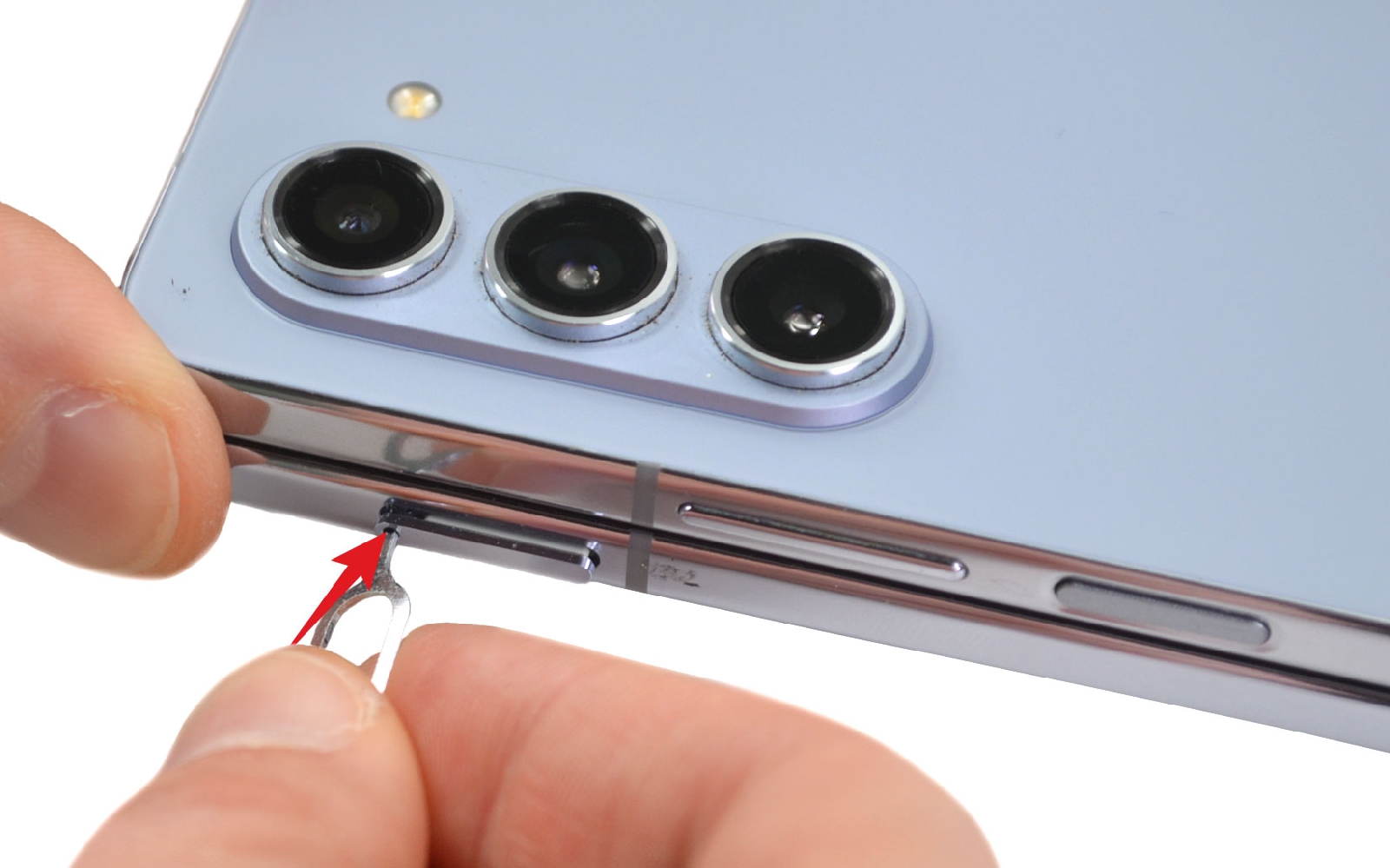

Avant de commencer

Avant de commander une pièce de rechange, il est essentiel de connaître le numéro de modèle exact de votre appareil pour garantir la compatibilité des composants. Si votre téléphone s’allume encore, rendez-vous dans les Paramètres de votre téléphone.pour accéder à la section "À propos du téléphone ". Si votre téléphone ne s’allume pas, cherchez le numéro de modèle directement sur la boite d'origine ou sur l'étiquette au dos de l’appareil. Vous pouvez également le retrouver à l’intérieur, une fois que vous aurez ouvert le téléphone. Avant de commencer la réparation, éteignez votre appareil et retirez le rack SIM de son emplacement.
Outils
SIM
Etape 1

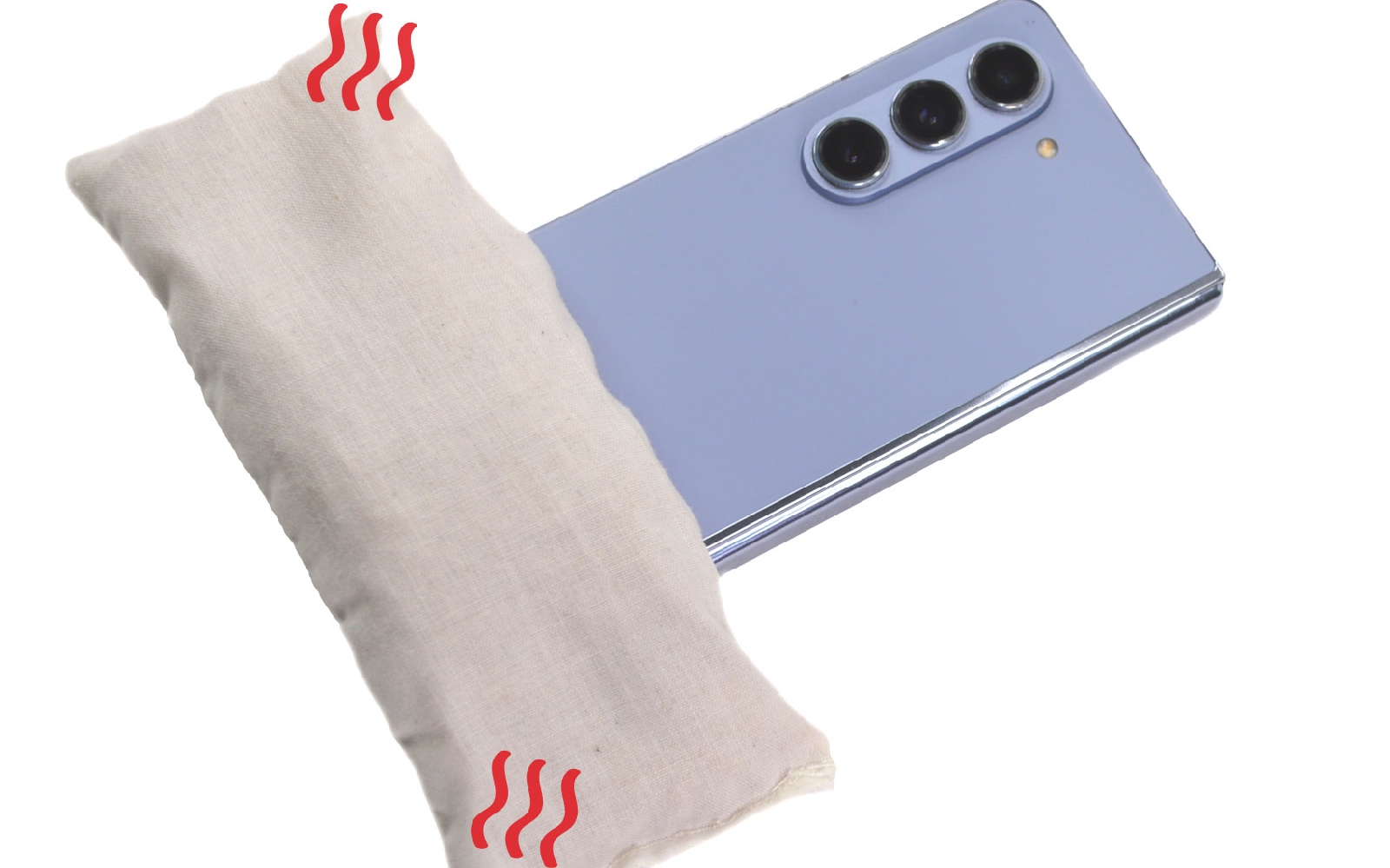

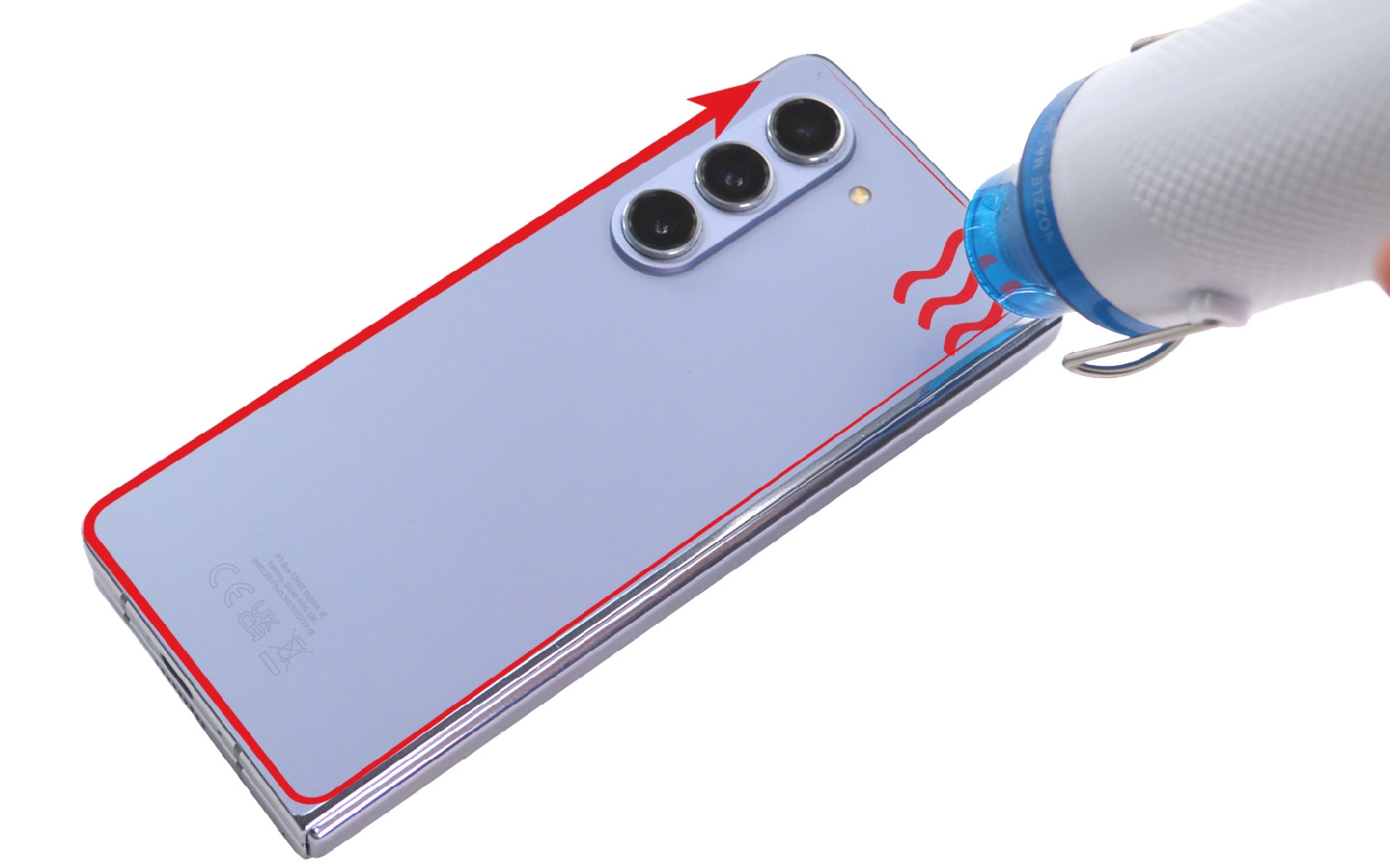

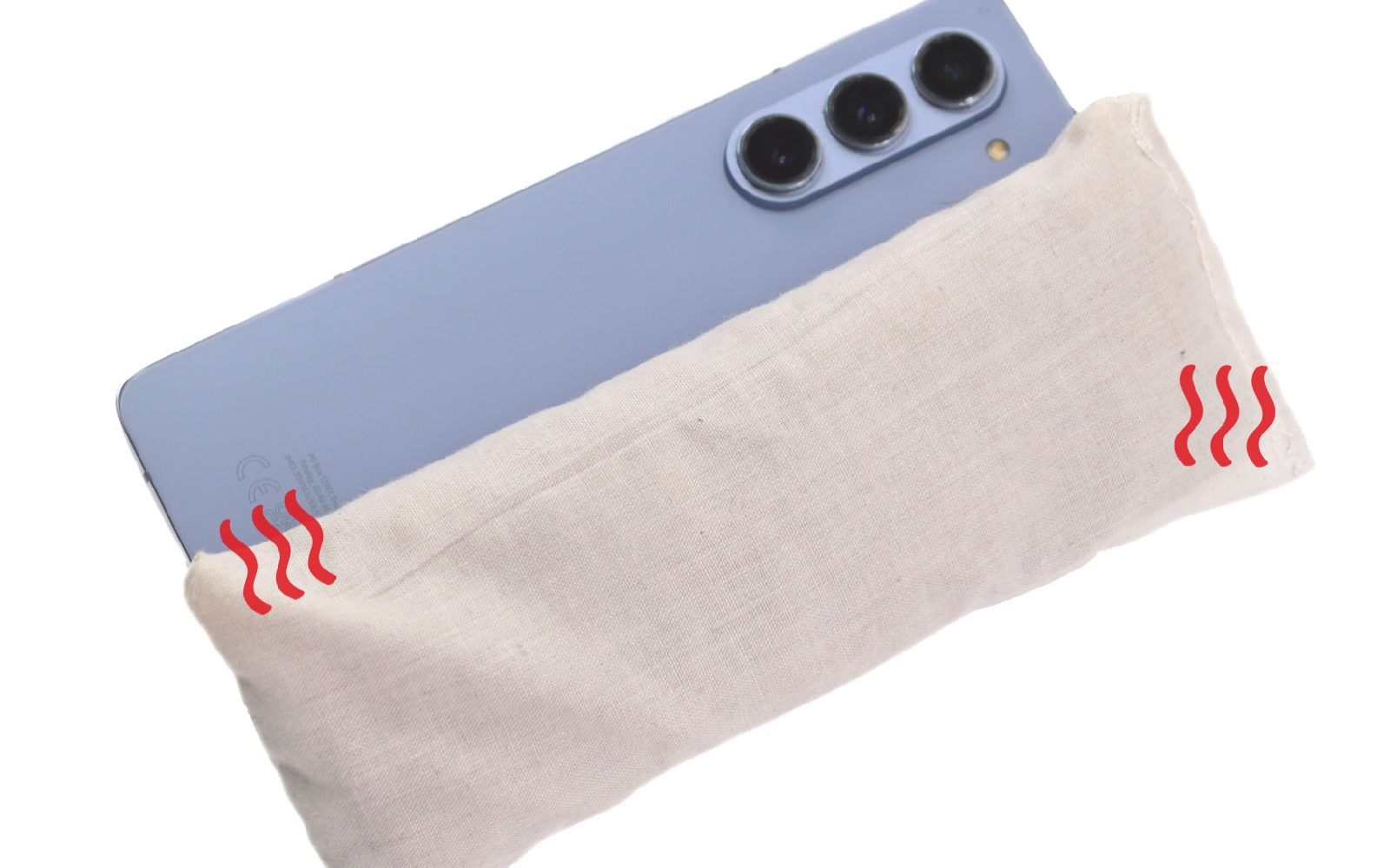

Etape 1 Chauffer la vitre arrière

Pour détacher la vitre arrière du Samsung Galaxy ZFold 5, il est crucial de chauffer la surface afin d’assouplir l’adhésif qui la maintient en place. Cette préparation réduit les risques de casser la vitre ou d’endommager l’appareil pendant l’intervention. Placez le coussin au micro-ondes pendant environ 1 à 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques instants. Réglez l’appareil sur une température moyenne et maintenez-le à environ 10-15 cm de la surface de la vitre. Déplacez l’appareil en réalisant des mouvements réguliers et circulaires pour chauffer uniformément. La vitre doit être chaude au toucher, mais jamais brûlante, afin de ne pas abîmer les composants internes. Prenez soin de ne pas rester trop longtemps au même endroit pour éviter de surchauffer ou de fissurer la vitre. Une fois la vitre correctement chauffée, l’adhésif sera suffisamment ramolli pour permettre un retrait plus facile et sécurisé. Vous pouvez alors poursuivre avec les étapes suivantes en douceur.
Etape 2

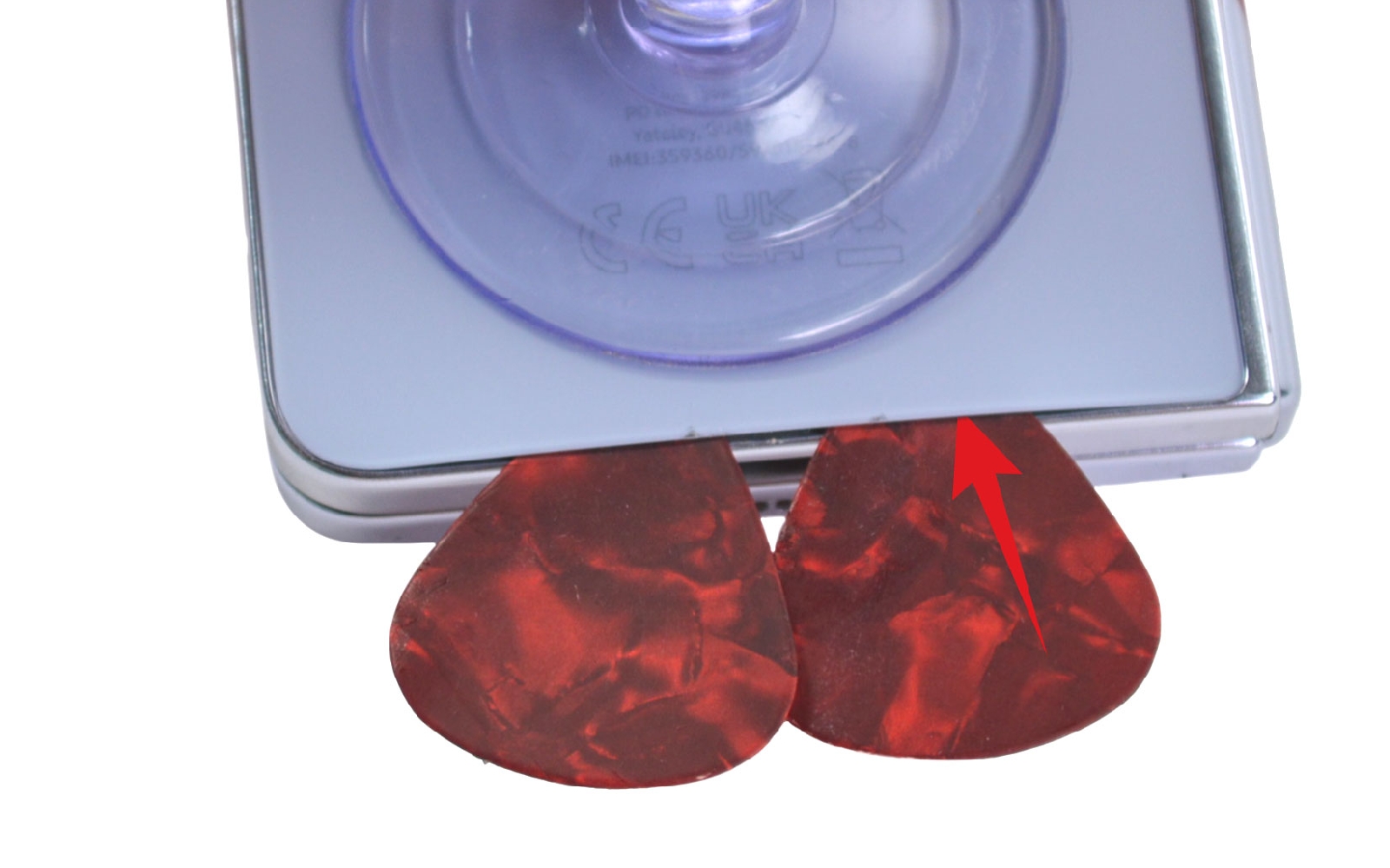

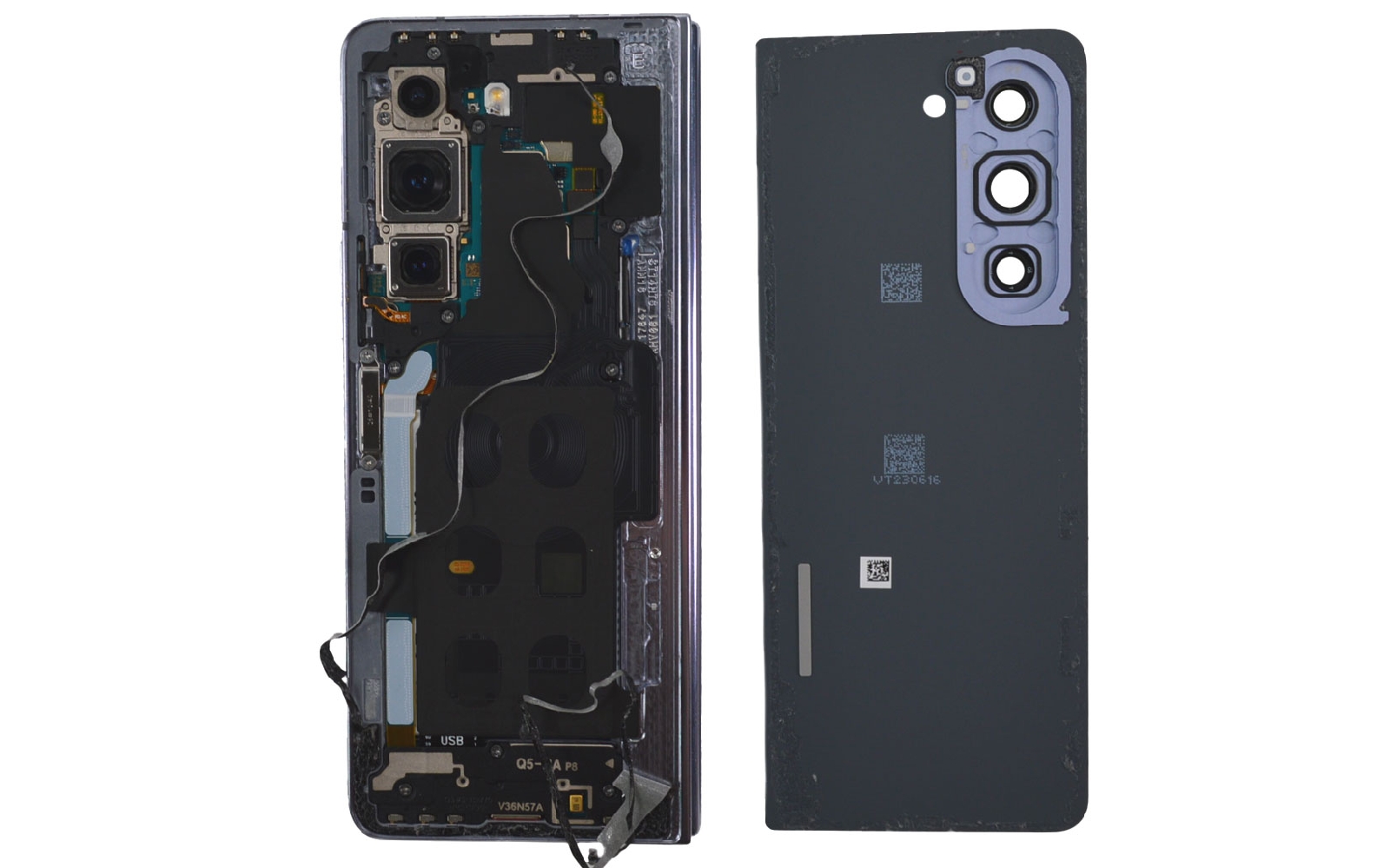

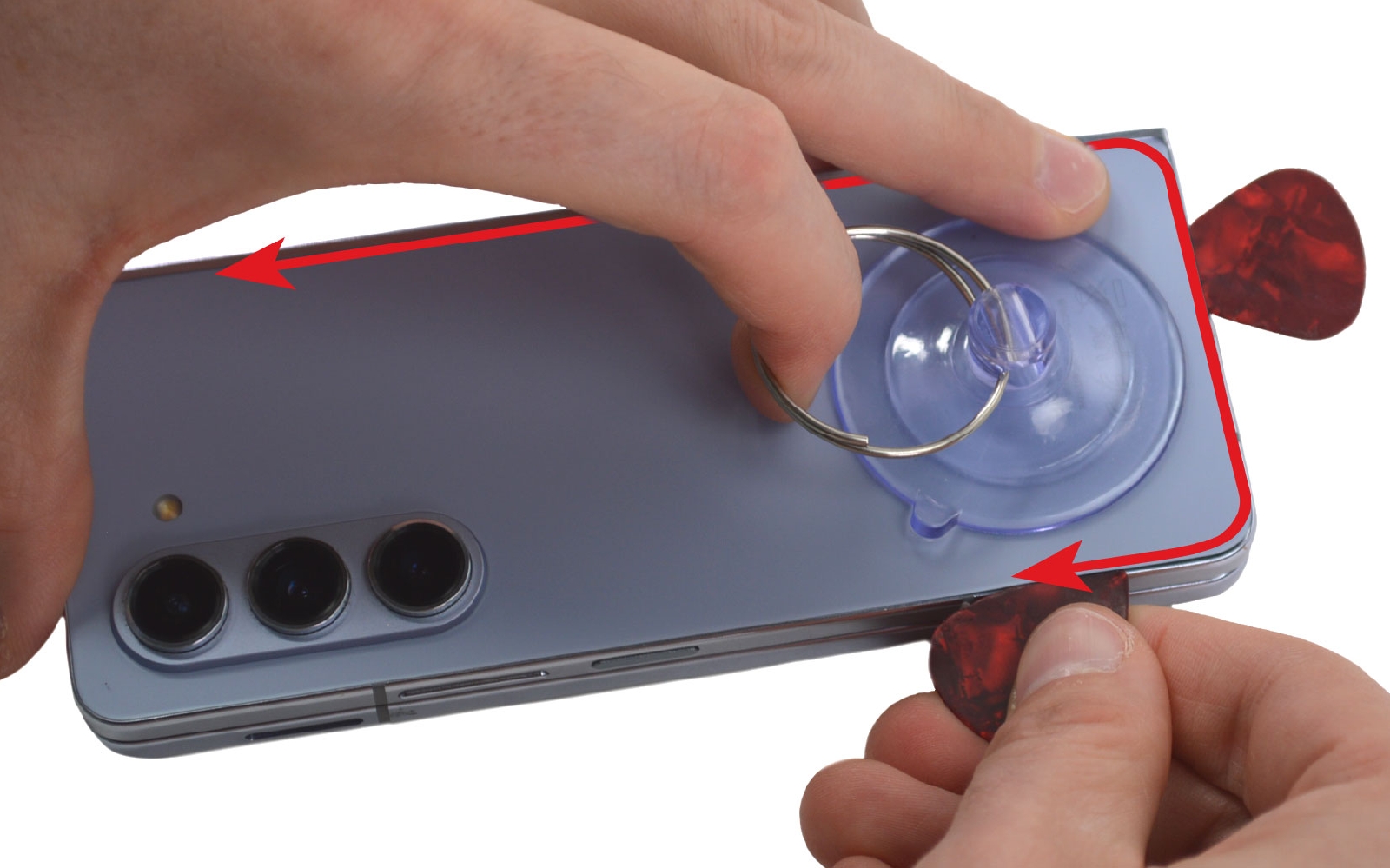

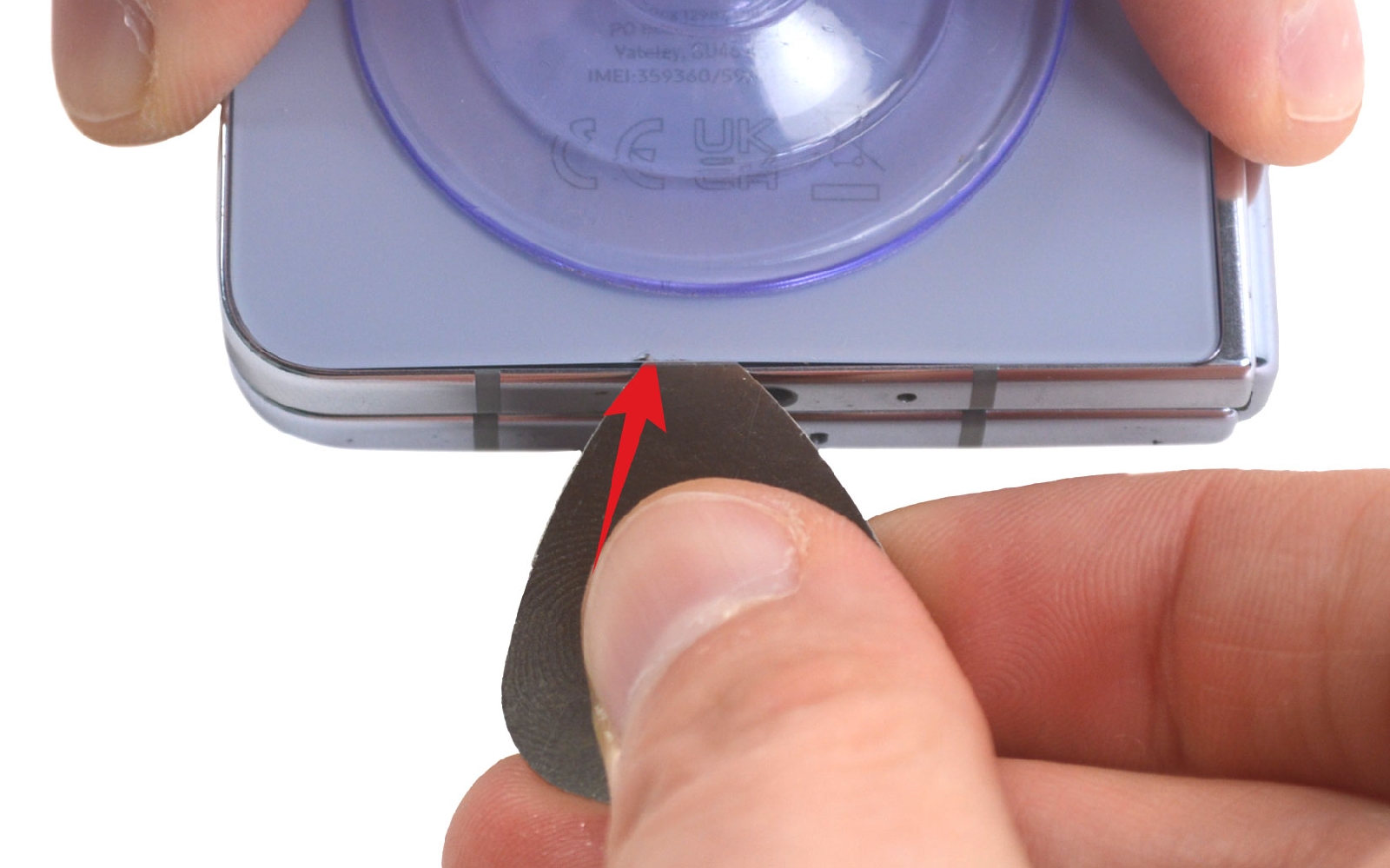

Etape 2 Libérer la vitre arrière

Pour décoller la vitre arrière du Samsung Galaxy Z Fold 5, insérez délicatement un médiator en métal fin entre la vitre et le châssis, en commençant par un bord chauffé. Tout en tirant sur l'anneau de la ventouse, glissez le médiator doucement entre les composants pour créer une ouverture initiale. Une fois l’ouverture réalisée, remplacez l'outil par ses homologues en plastique et faites les glisser le long des bords pour découper progressivement l’adhésif, en veillant à travailler par petites sections. Si vous rencontrez une résistance importante, n’hésitez pas à chauffer à nouveau la zone concernée. Une fois l’adhésif suffisamment affaibli, retirez progressivement la vitre arrière en la soulevant doucement. Prenez votre temps et procédez avec délicatesse pour préserver l’intégrité de la vitre et des composants internes.
Outils
Médiator
Ventouse
Etape 3

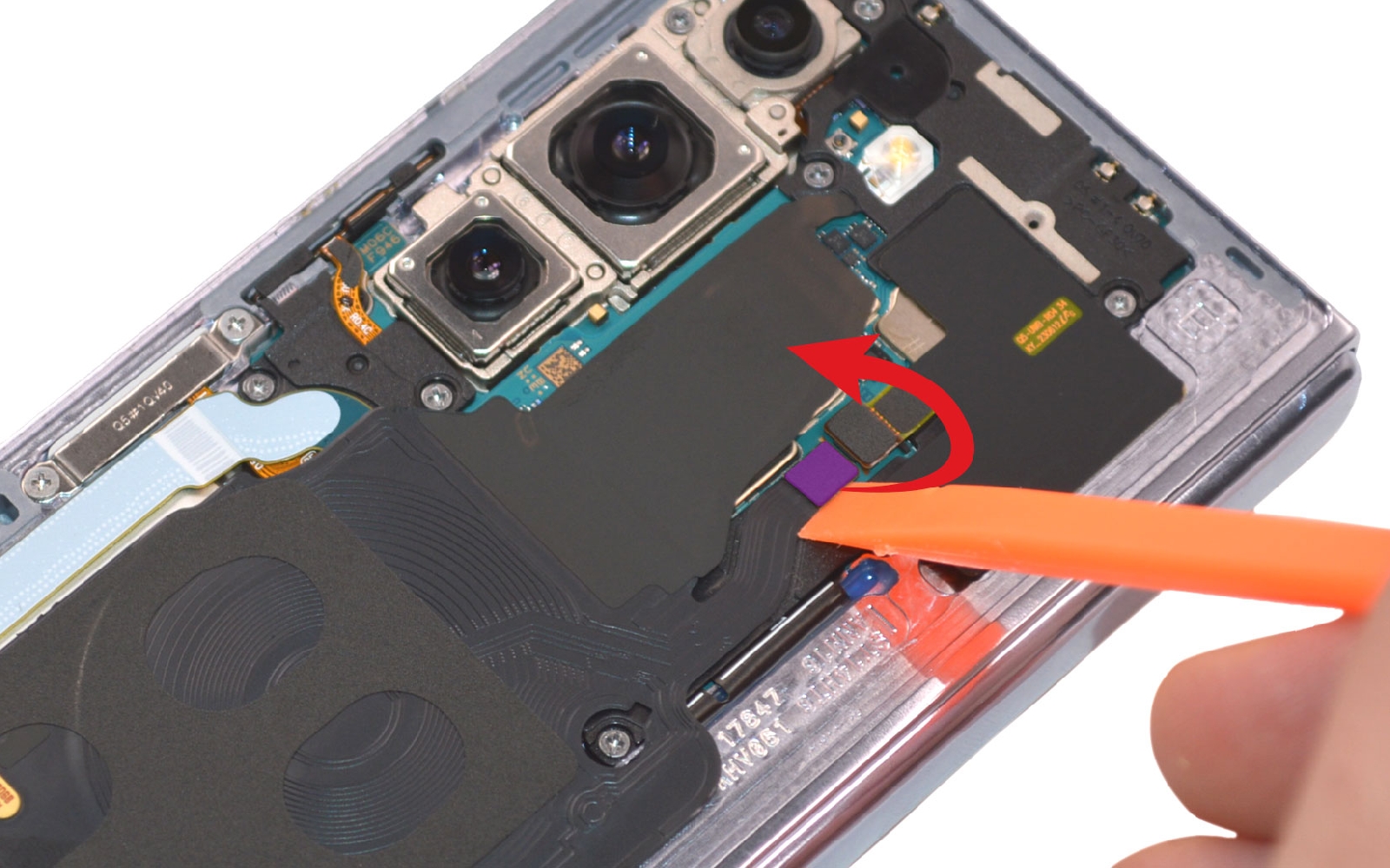

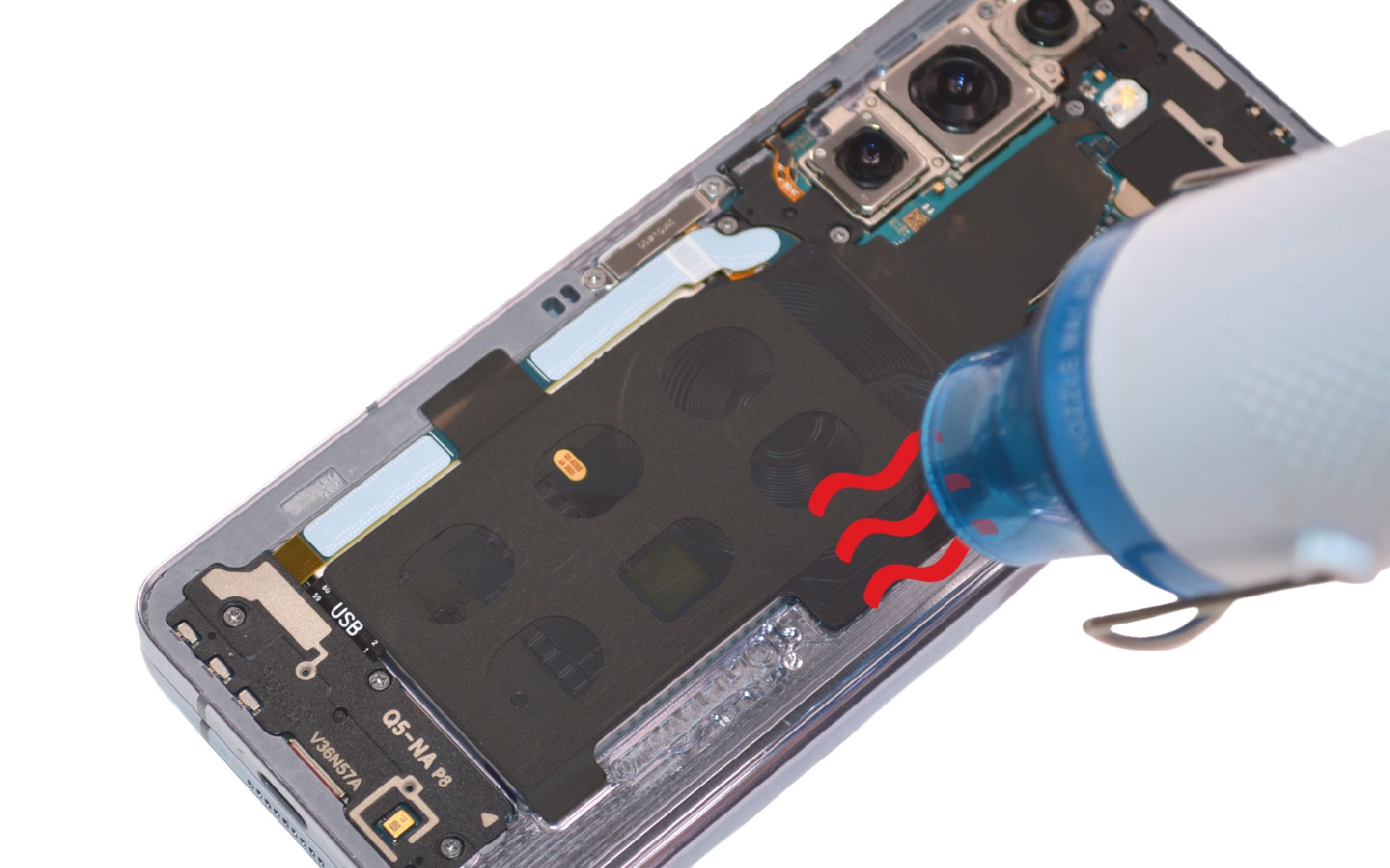

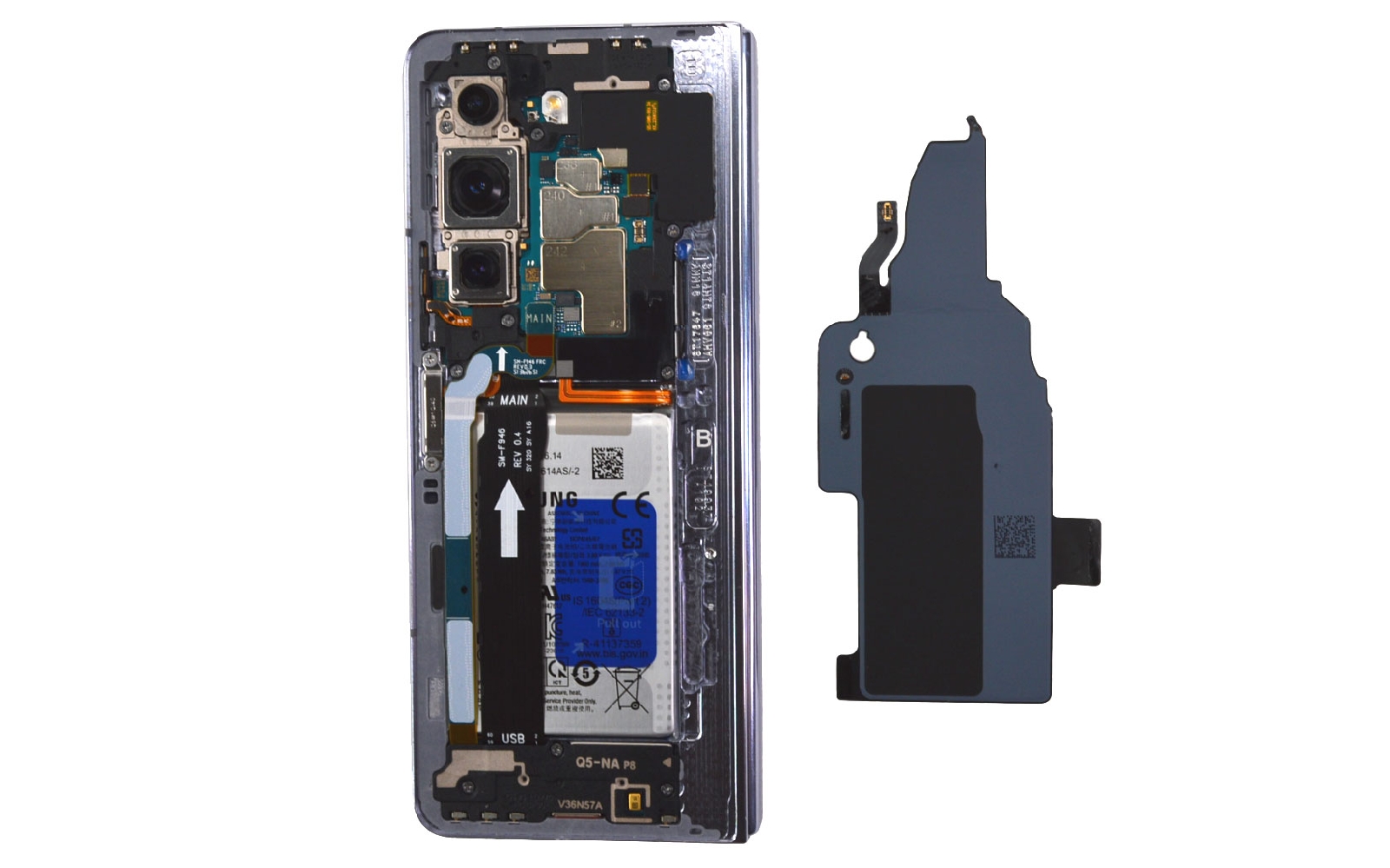

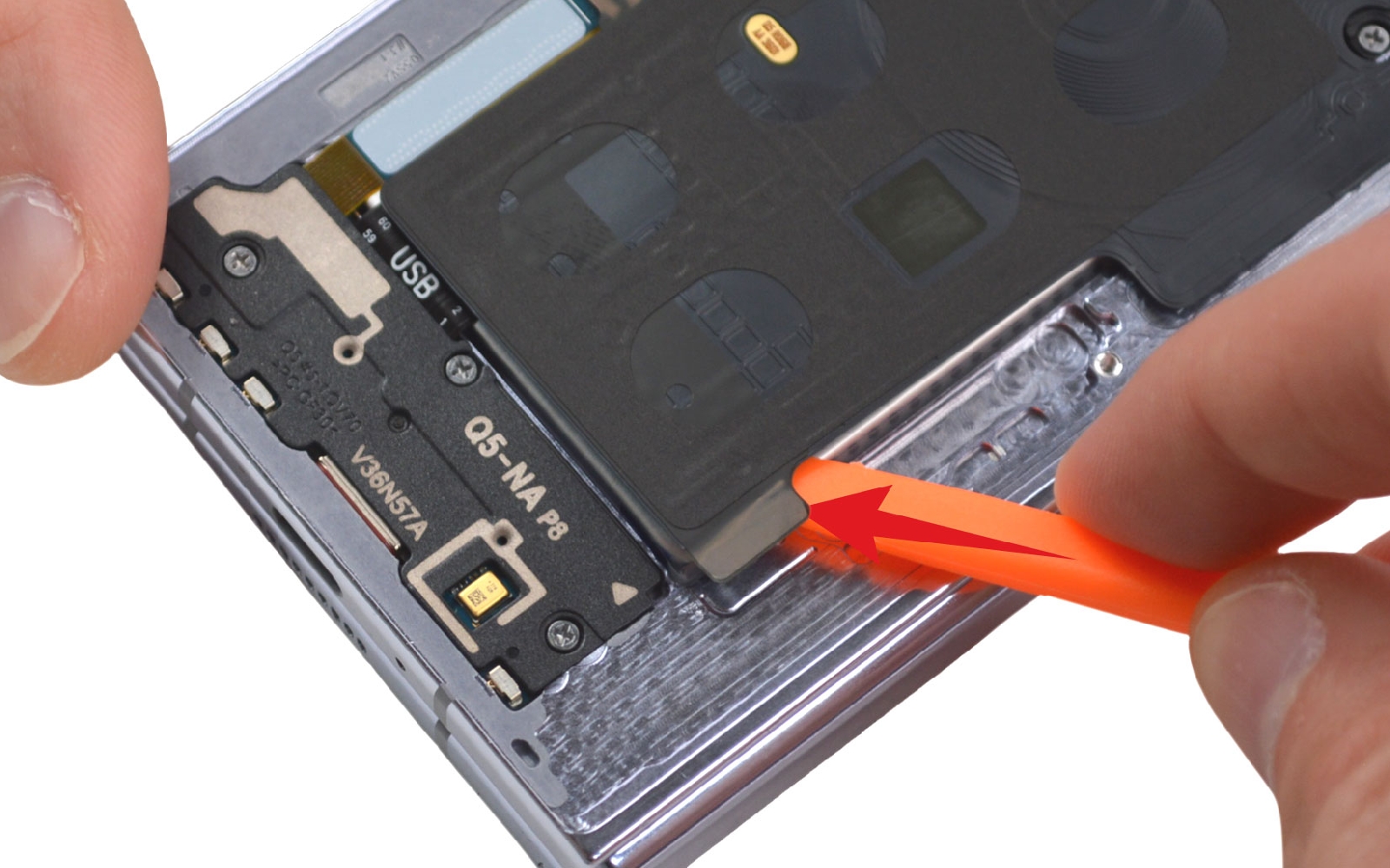

Etape 3 Retirer la nappe NFC

Débranchez la connectique de la nappe NFC puis chauffez légèrement les contours. Décollez les parties latérales puis sortez le composant.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

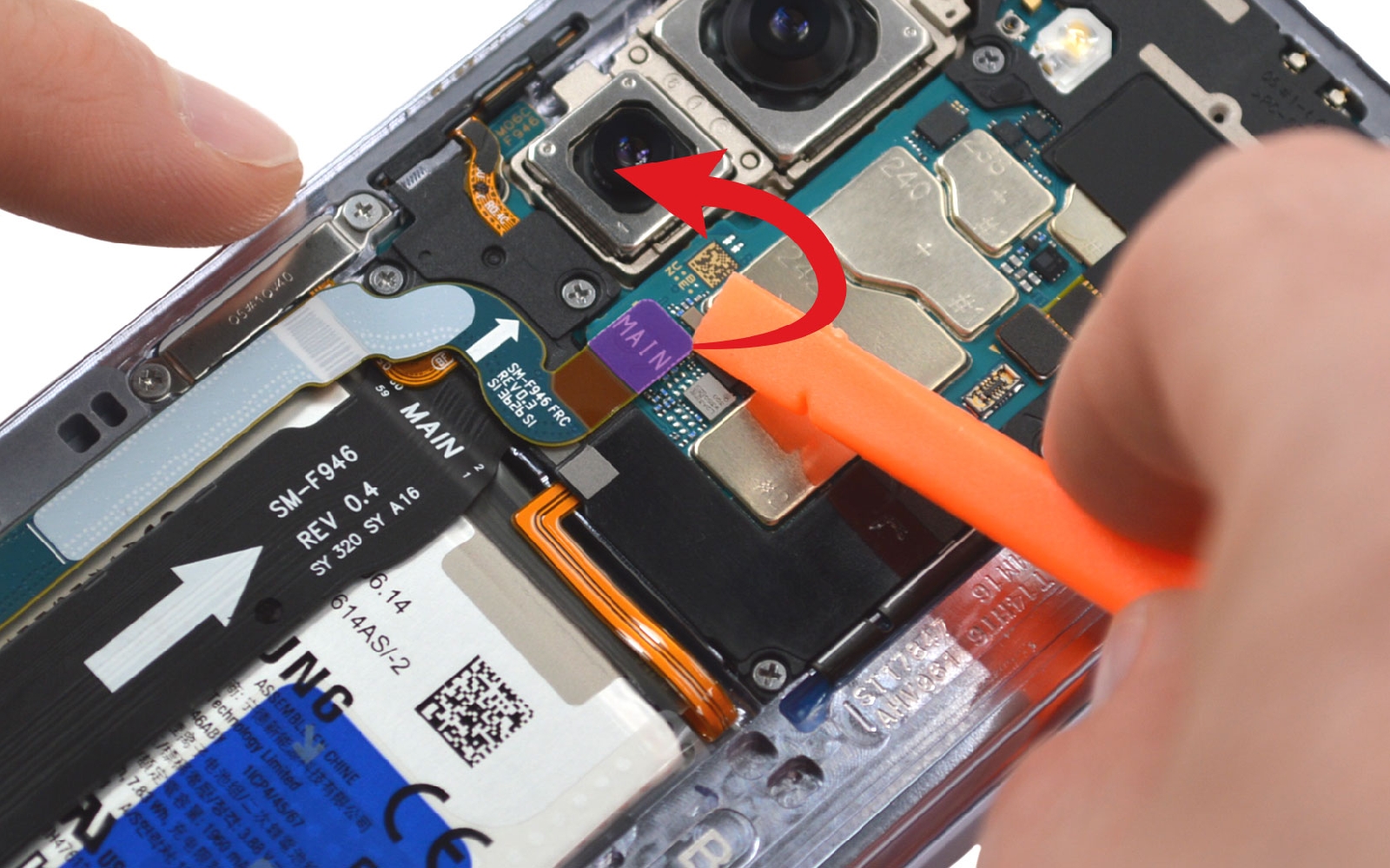

Etape 4 Débrancher la nappe FRC

Déconnectez la nappe FRC pour pouvoir passer à l'étape suivante.
Outils
Levier Nylon
Etape 5

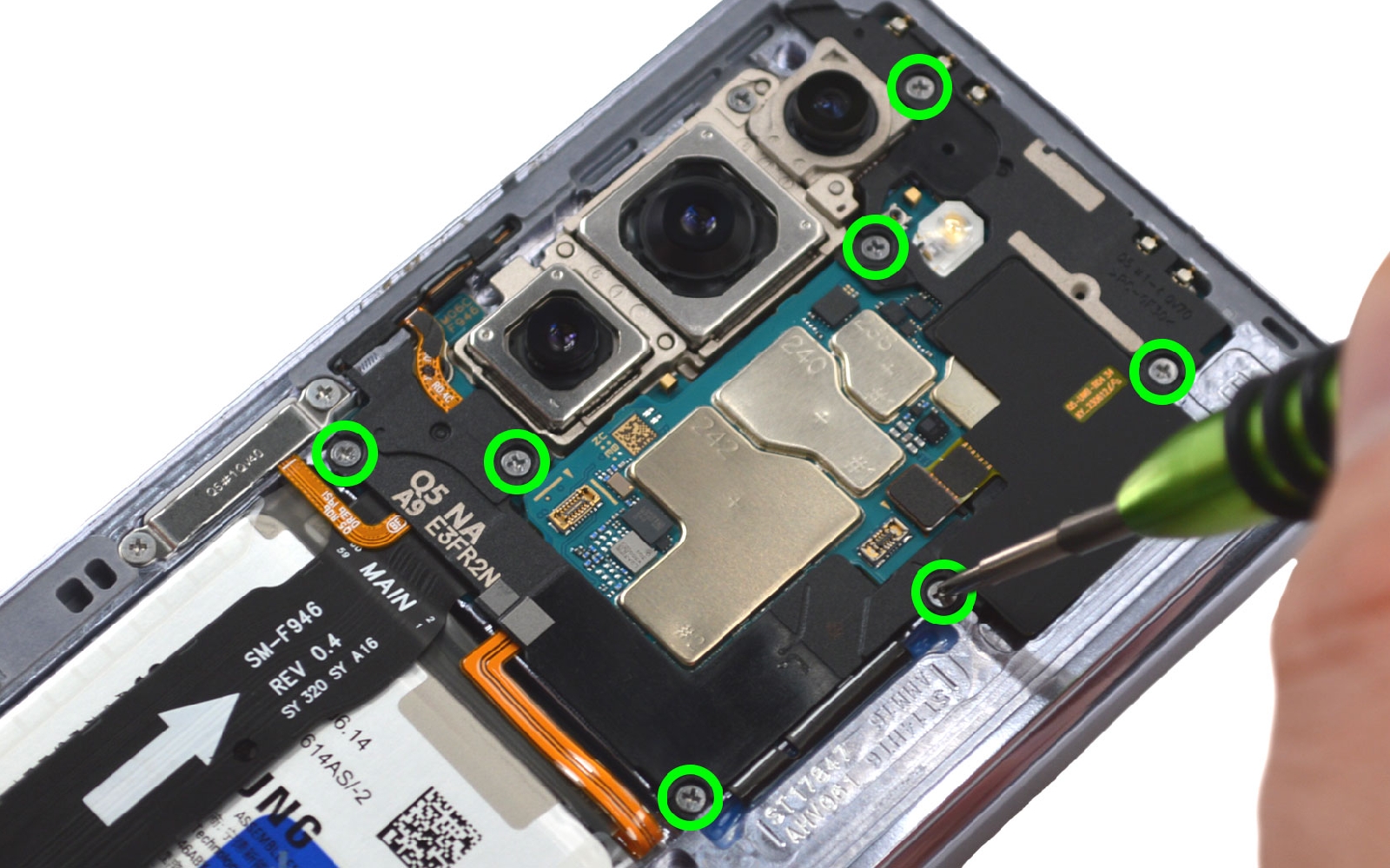

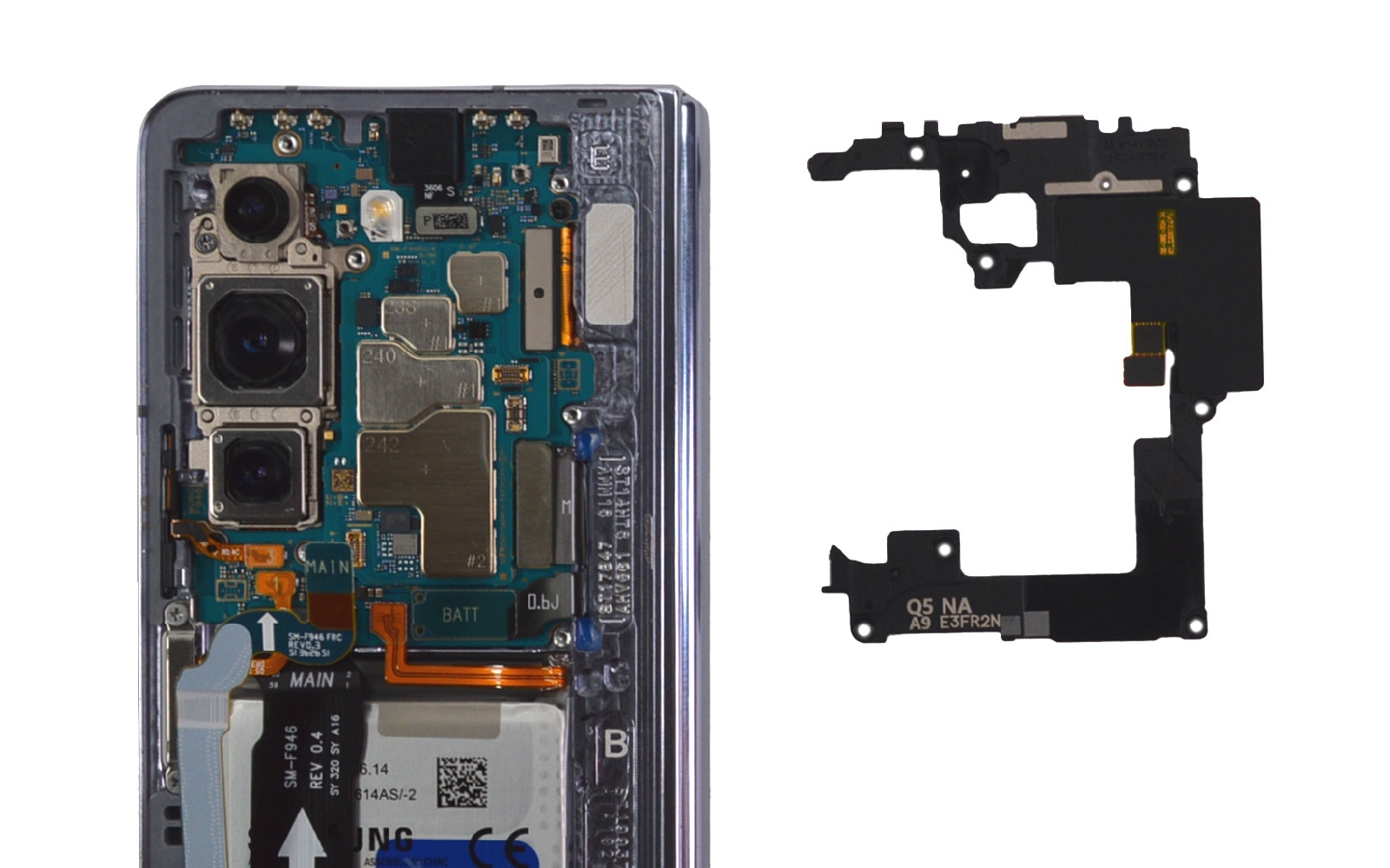

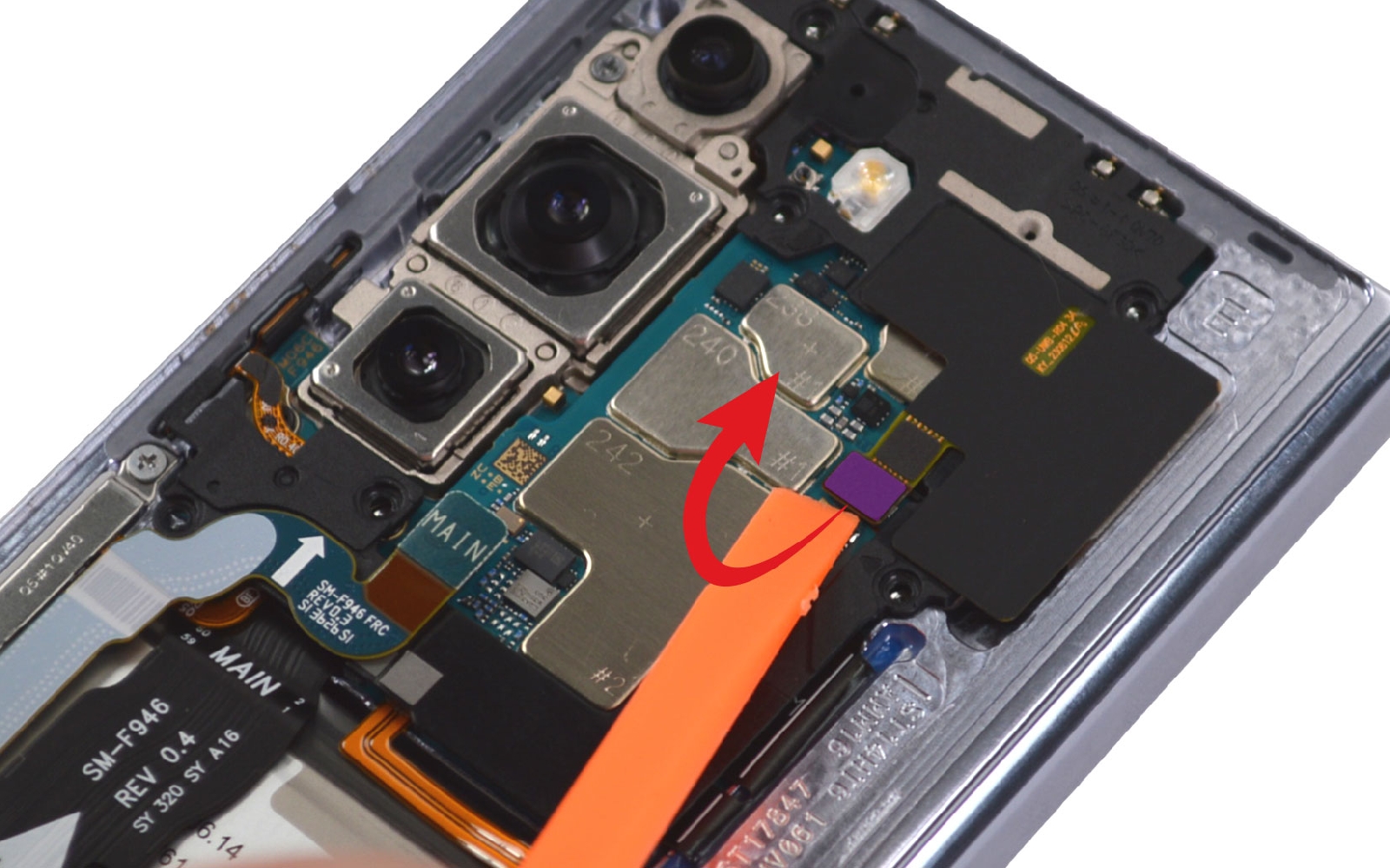

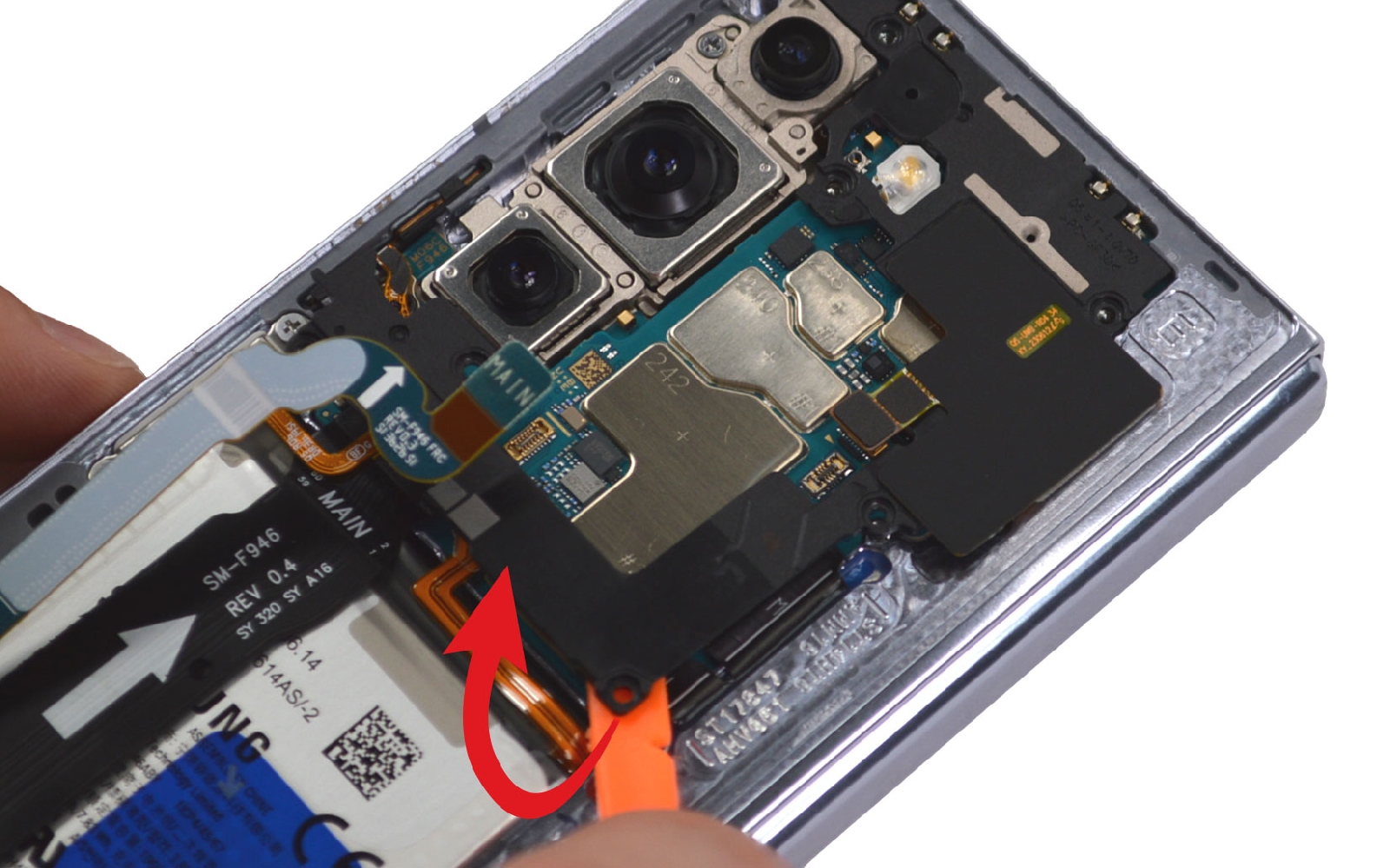

Etape 5 Enlever la plaquette réseau

Retirez les 7 vis avec le tournevis cruciforme de la plaquette. Déconnectez la nappe puis glissez le levier sous le composant pour le détacher de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

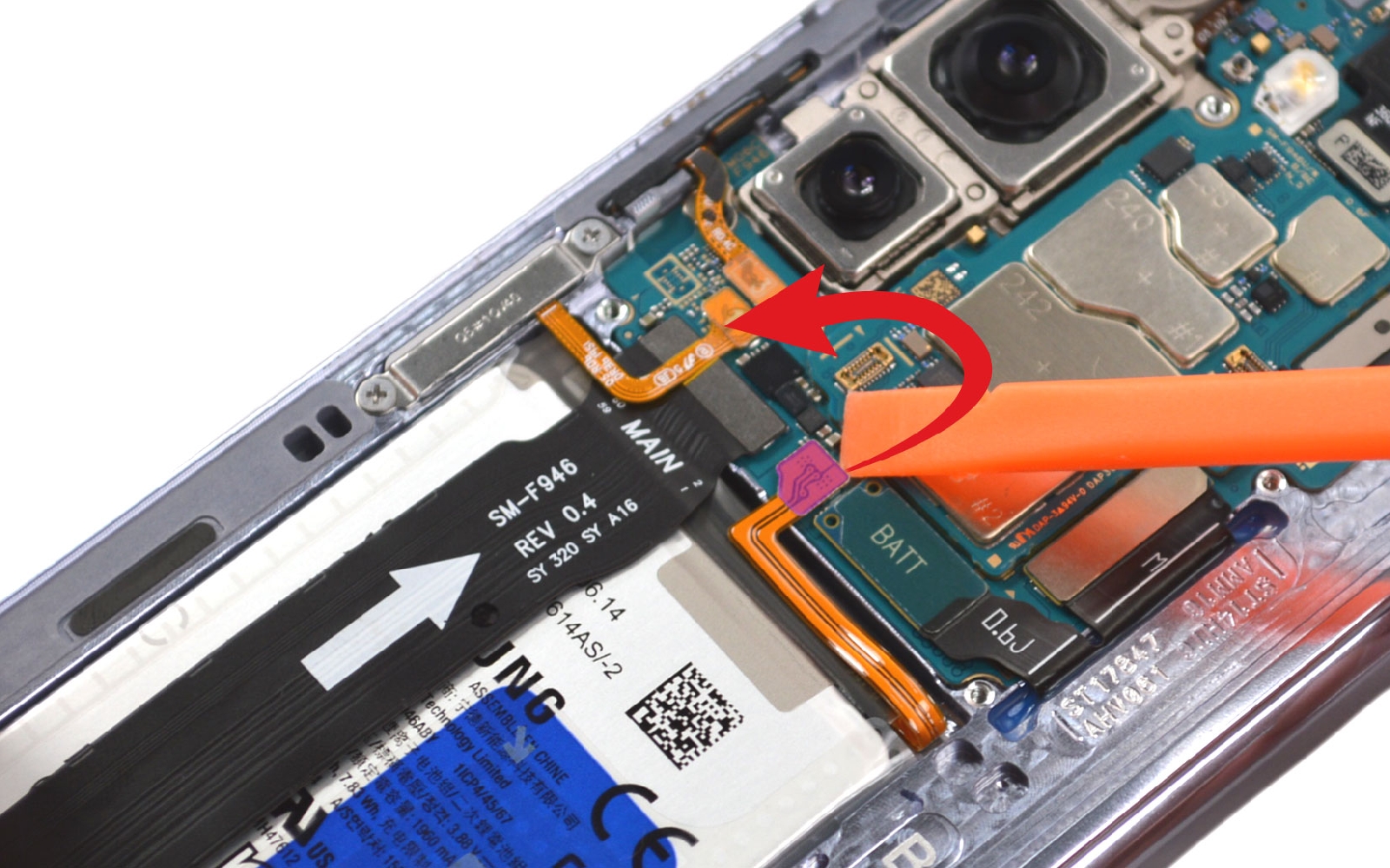

Etape 6 Déconnecter la batterie

Maintenant que vous avez accès à la nappe de la batterie, il vous faut la déconnecter pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 7

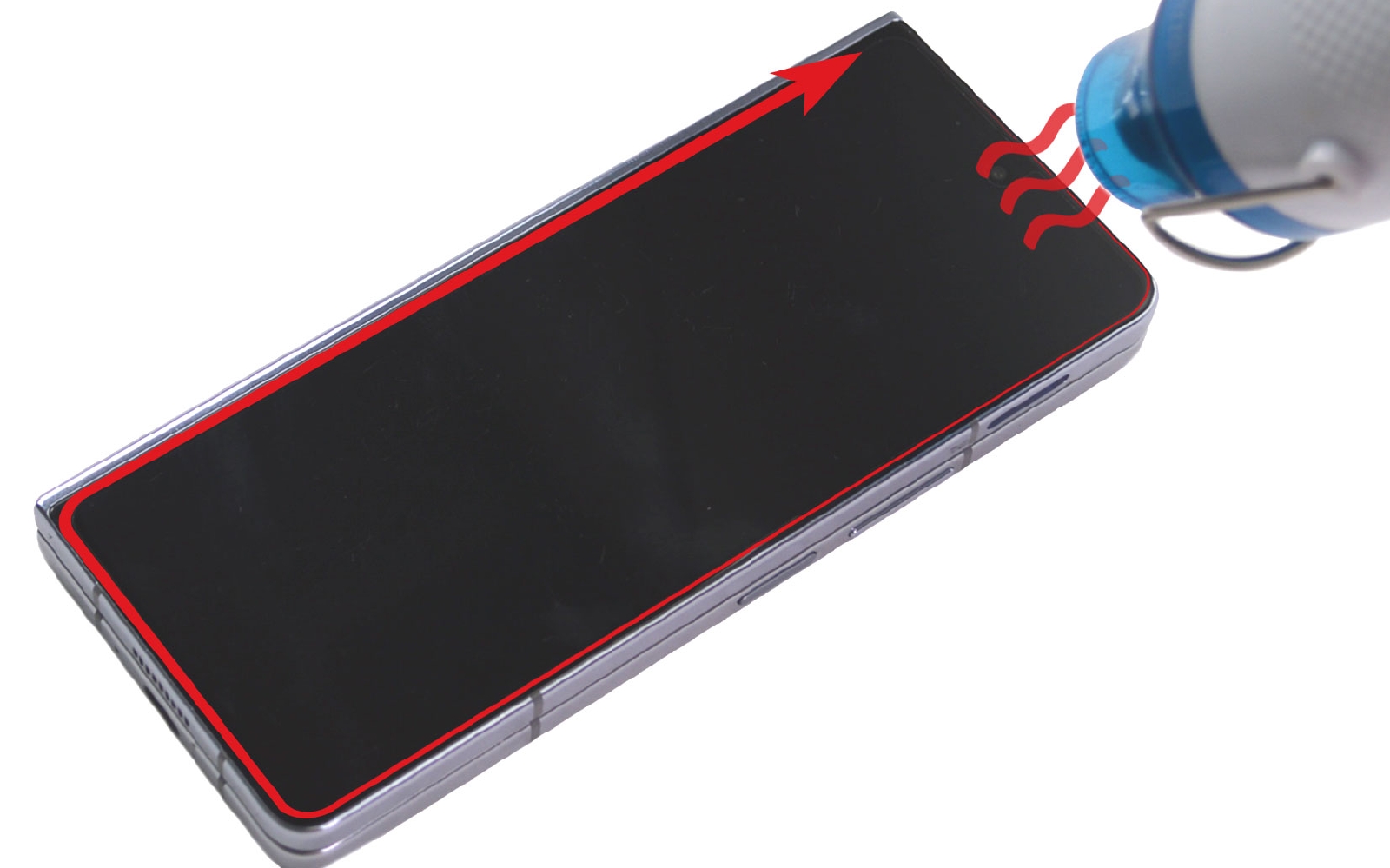

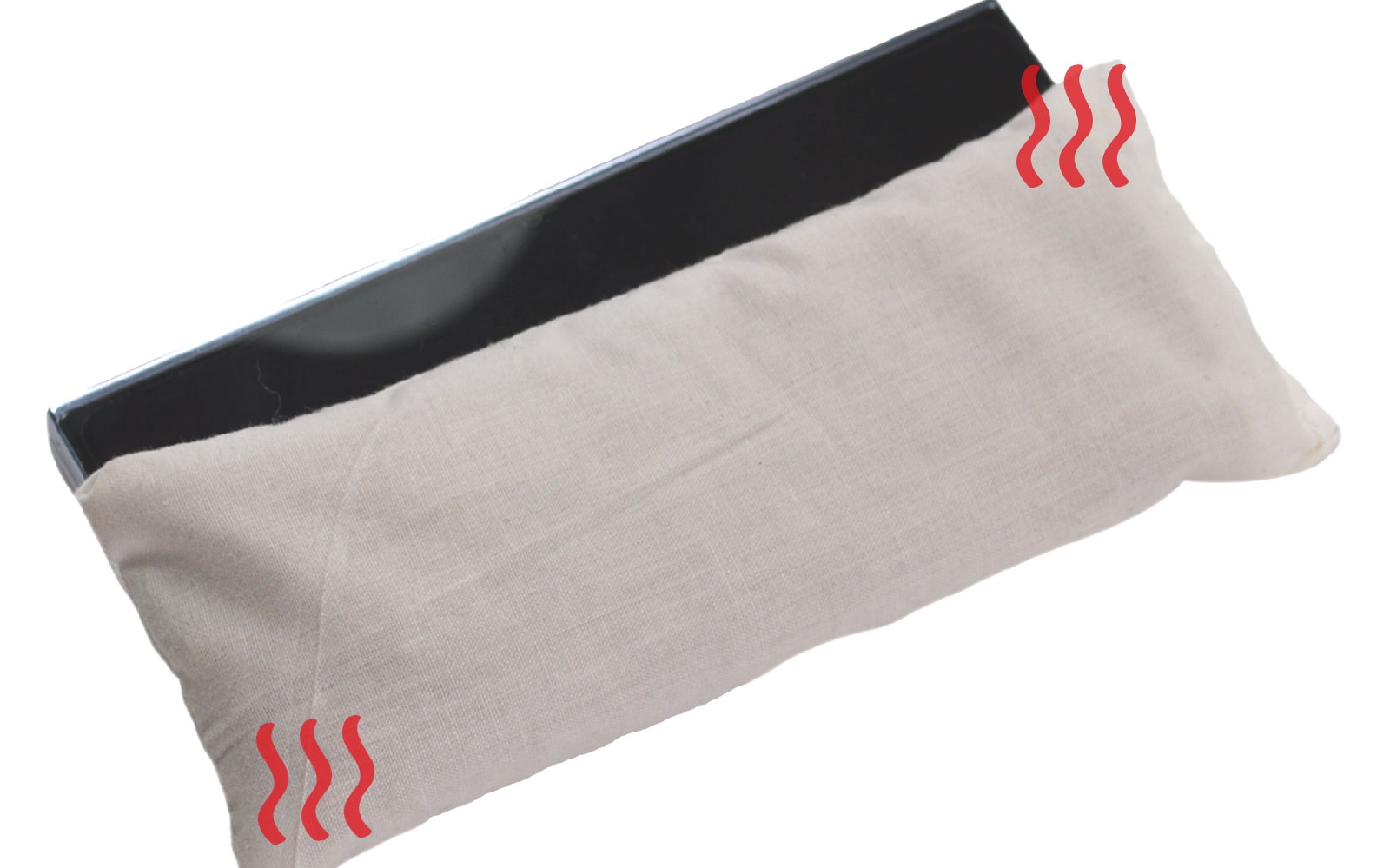

Etape 7 Chauffer l'écran externe

Pour retirer l’écran extérieur, il est essentiel de chauffer légèrement la surface afin d’assouplir l’adhésif qui le maintient en place. Cette étape minimise les risques de fissures ou de dommages à l’écran et aux composants internes. Utilisez un coussin chauffant, un sèche-cheveux ou un décapeur thermique. Chauffez la surface avec des mouvements circulaires, en veillant à ne pas insister trop longtemps au même endroit. L’écran doit être chaud au toucher, mais jamais brûlant, pour garantir un travail en toute sécurité. Une fois l’adhésif ramolli, passez à l’étape suivante pour détacher l’écran.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 8

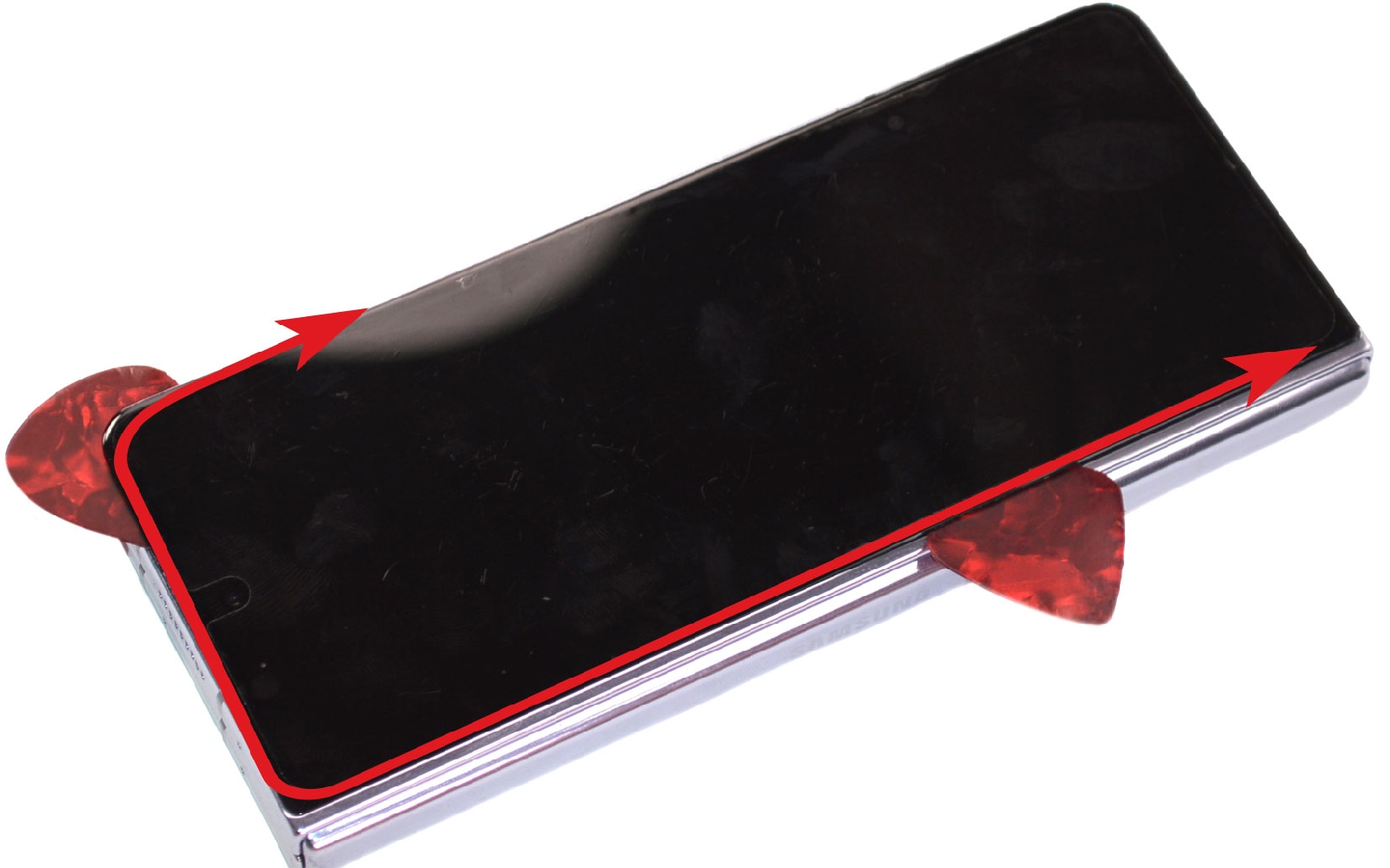

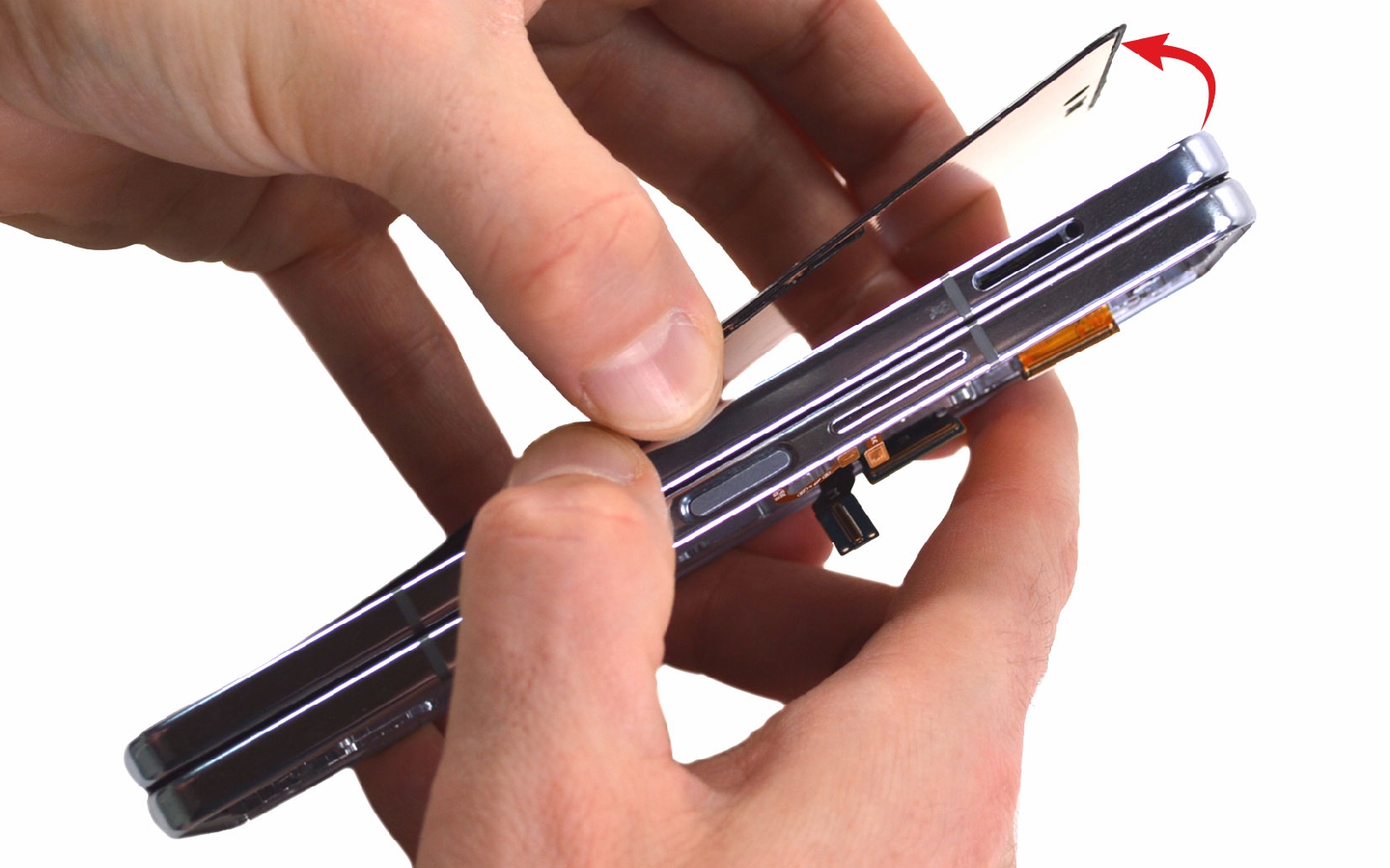

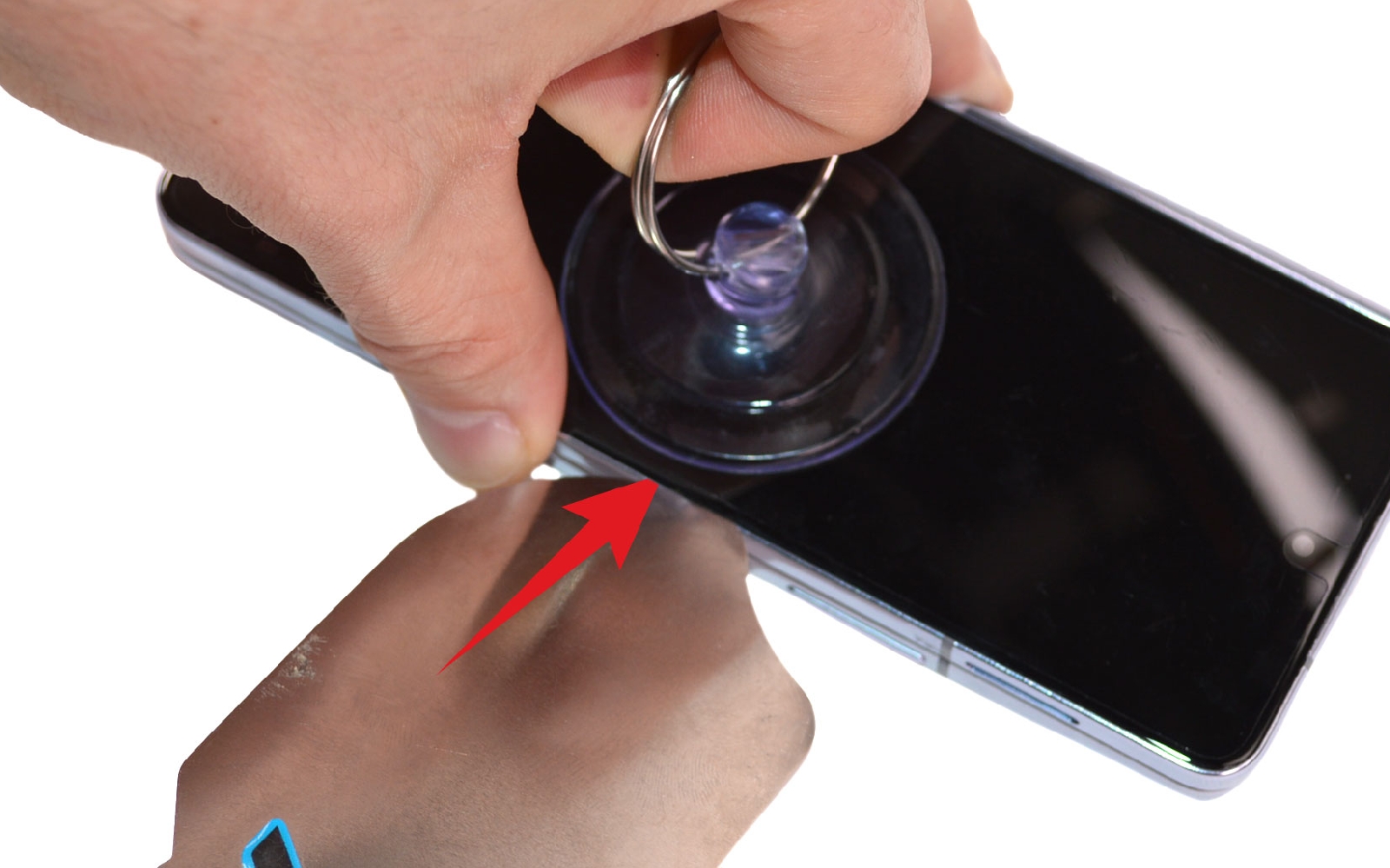

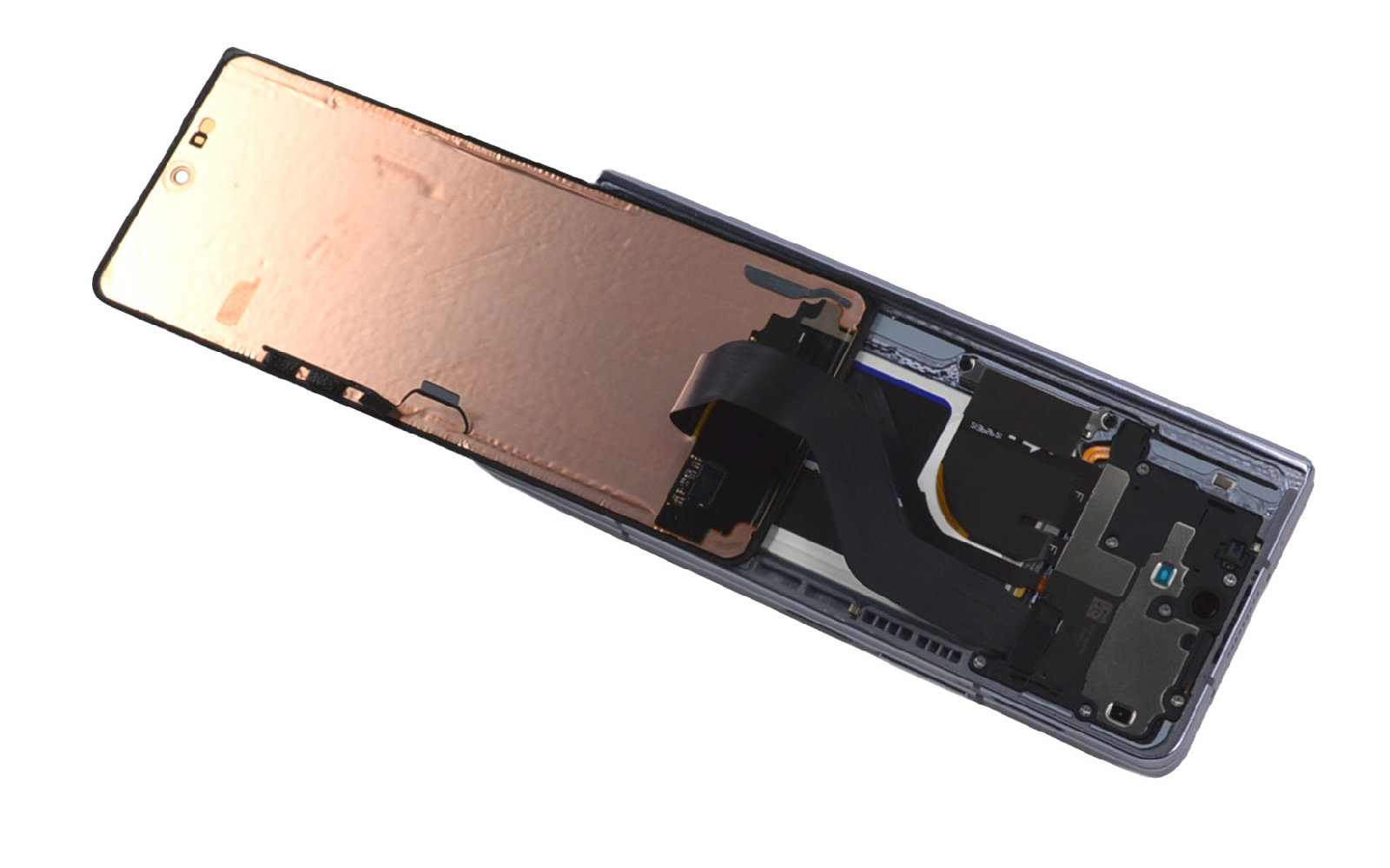

Etape 8 Ouvrir l'écran externe

Installez la ventouse au centre de l'écran puis insérez le médiator fin entre l'écran et le châssis. Décollez légèrement l'écran pour pouvoir remplacer le médiator par ses homologues en plastique. Ensuite, faites le tour du téléphone avec les médiators. Prenez le temps pour cette manipulation et si vous sentez un peu de résistance n'hésitez pas à rechauffer le bord du composant. Attention lors de l'ouverture à bien faire basculer l'écran vers le bas pour ne pas endommager la nappe de ce dernier.
Outils
Médiator
Ventouse
Etape 9

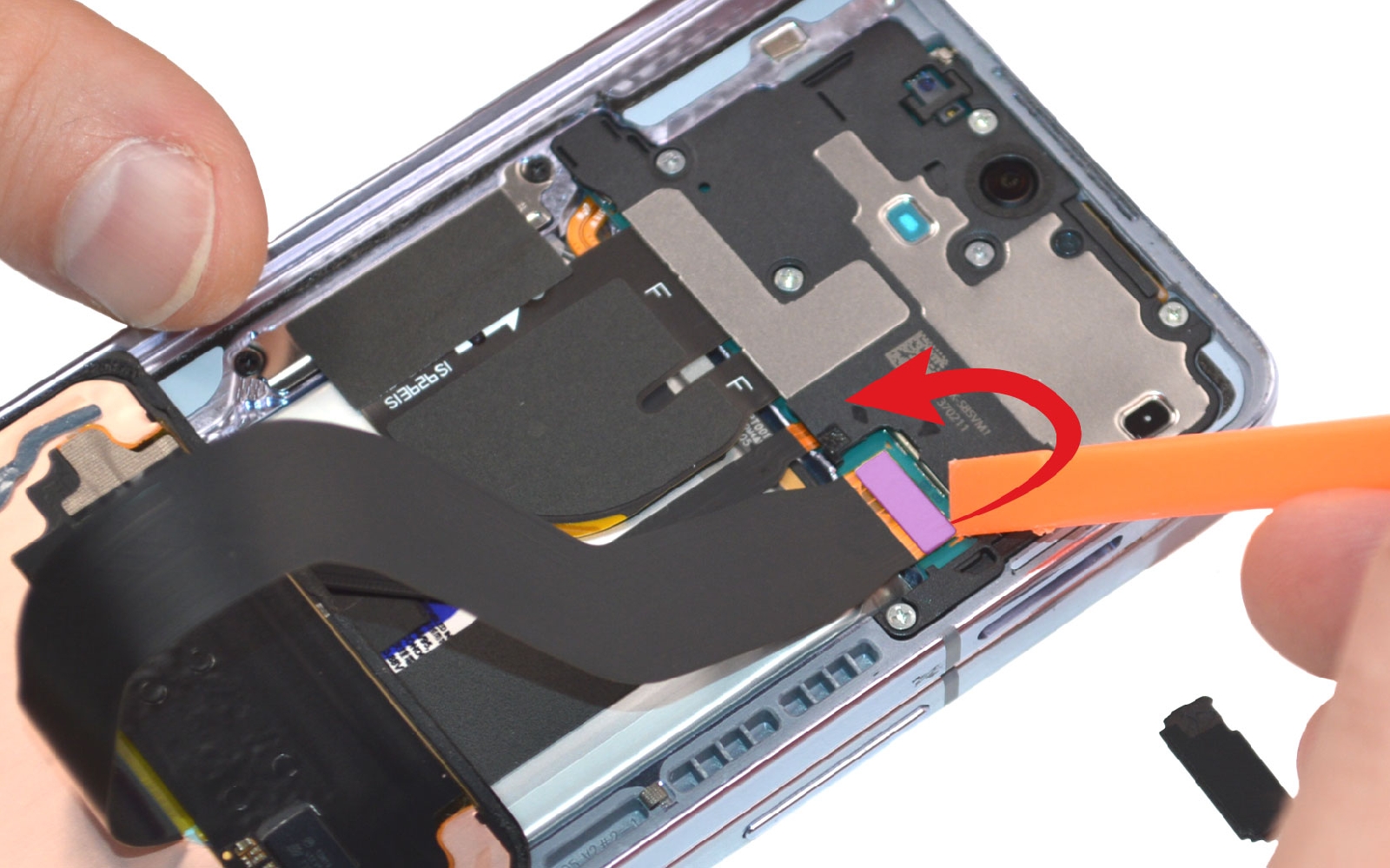

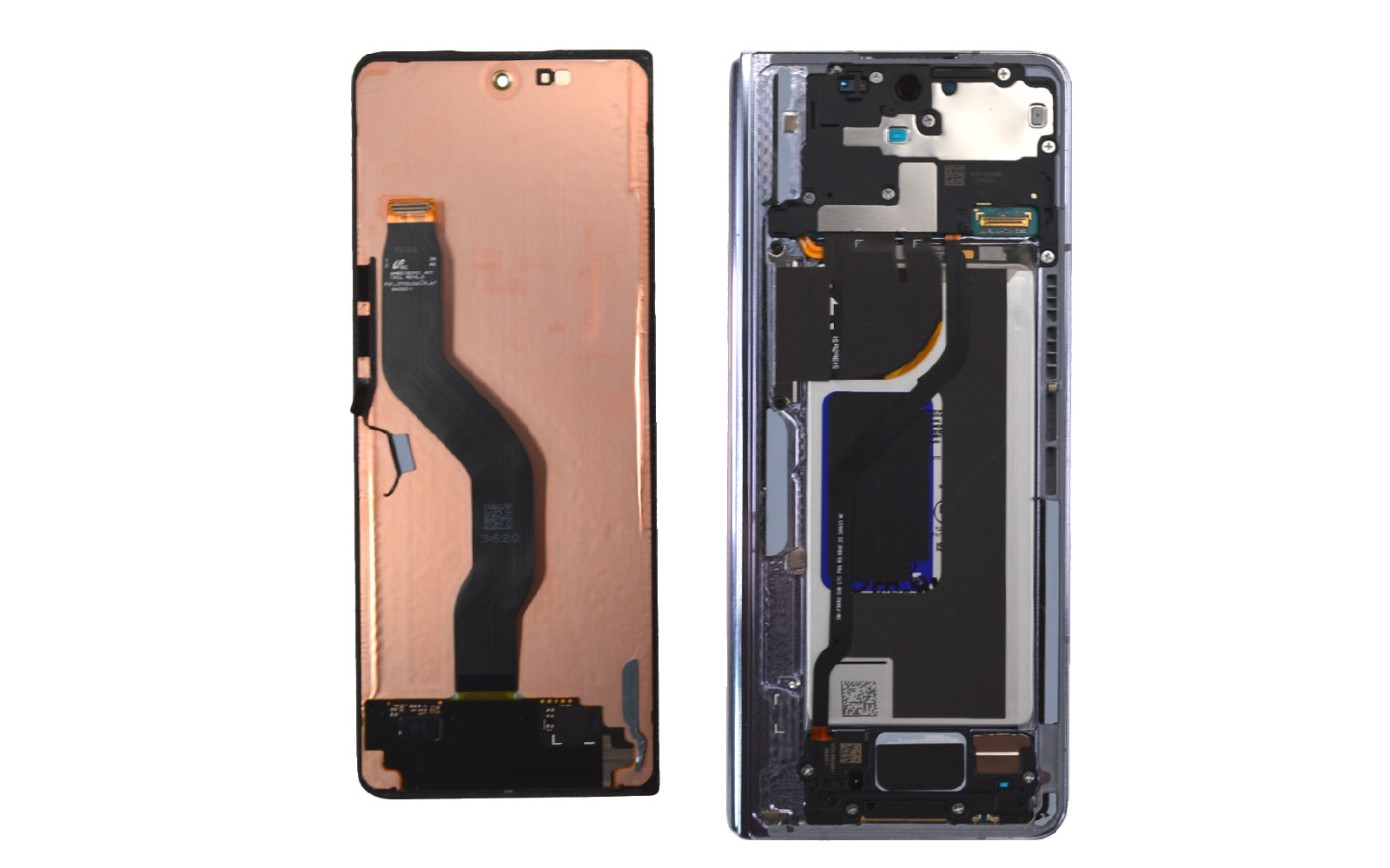

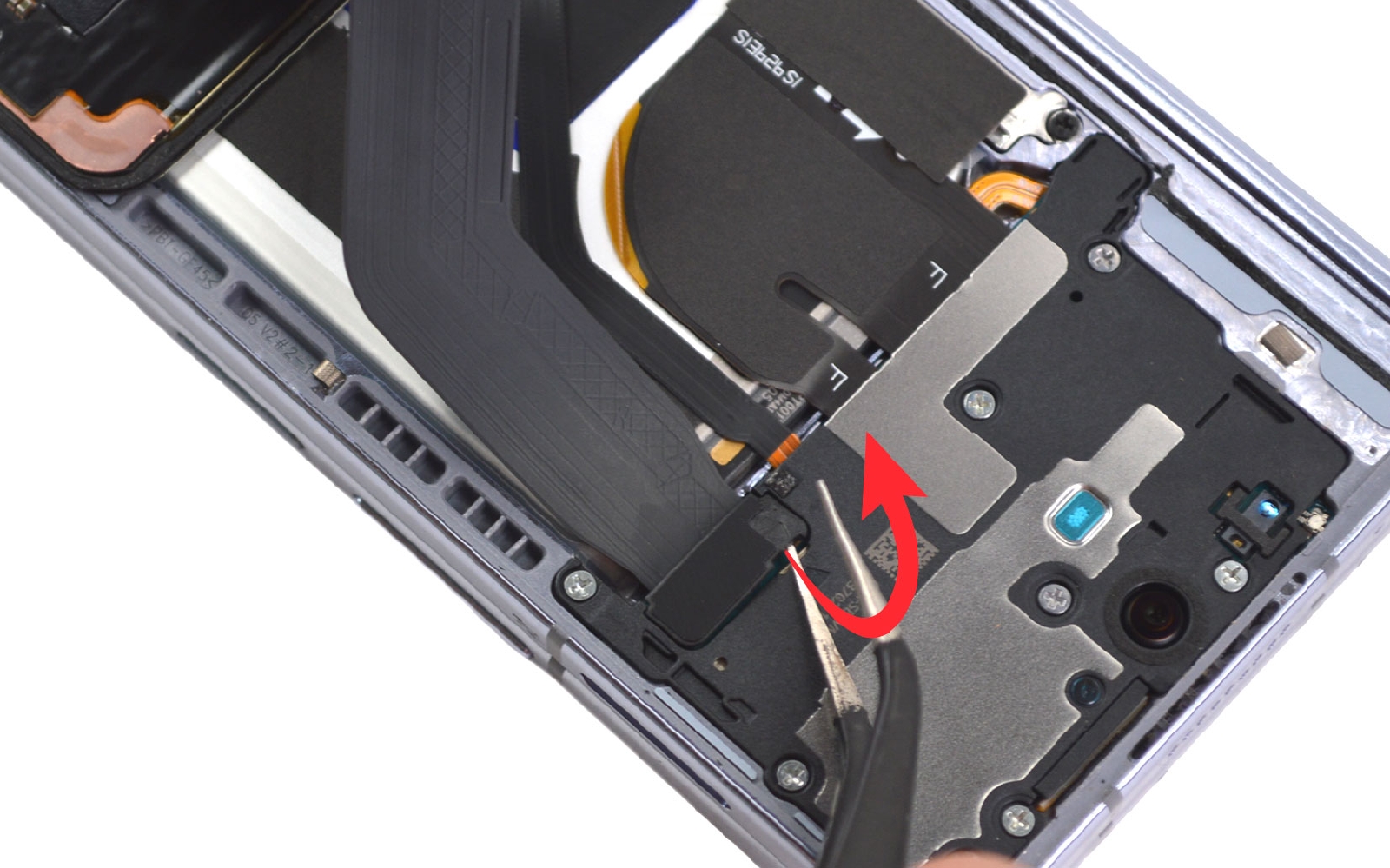

Etape 9 Détacher l'écran du châssis

Ôtez la plaquette noire en glissant la pointe de la pincette sous le support. Déconnectez ensuite la nappe de l'écran pour le mettre de coté.
Outils
Levier Nylon
Médiator
Etape 10

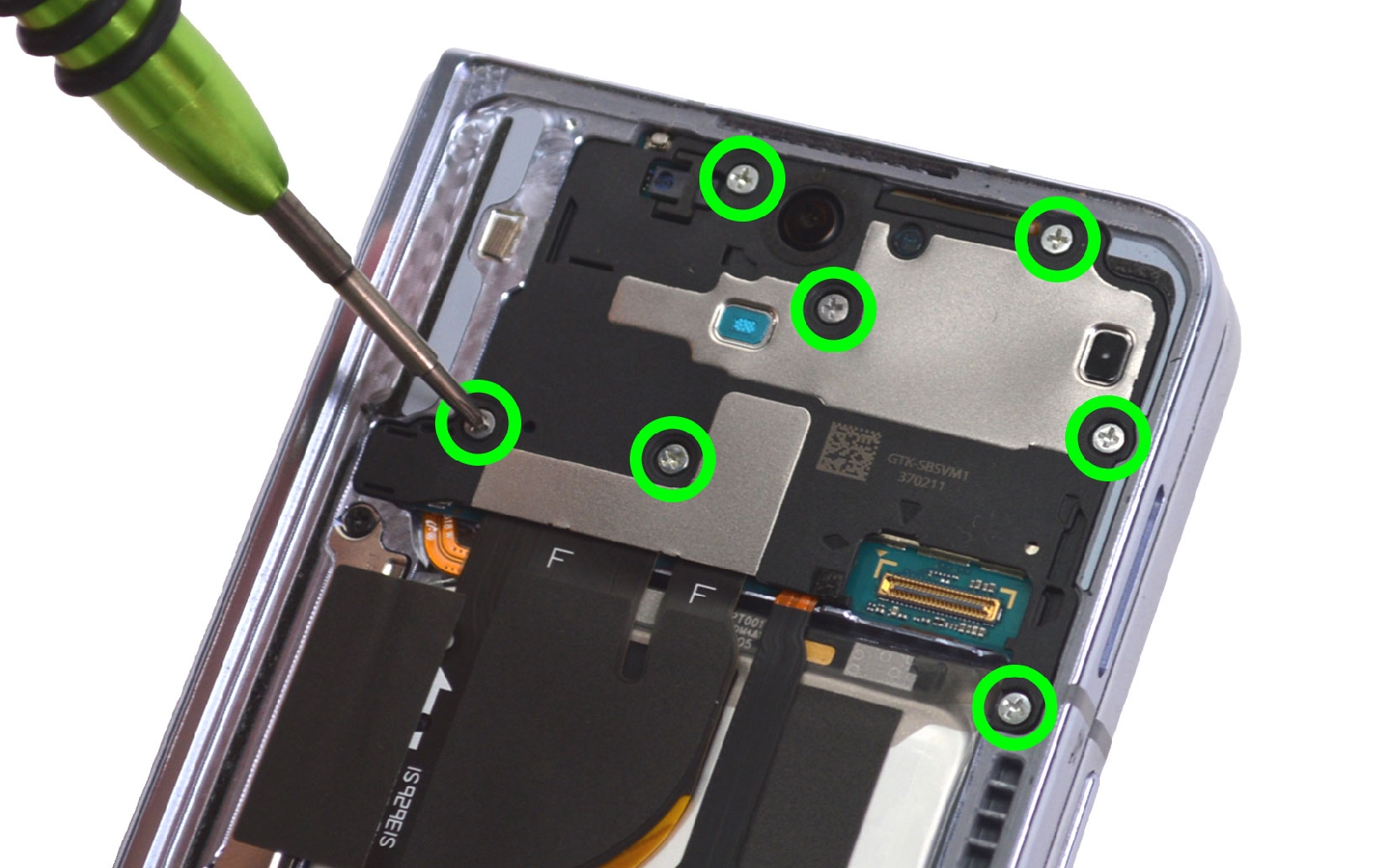

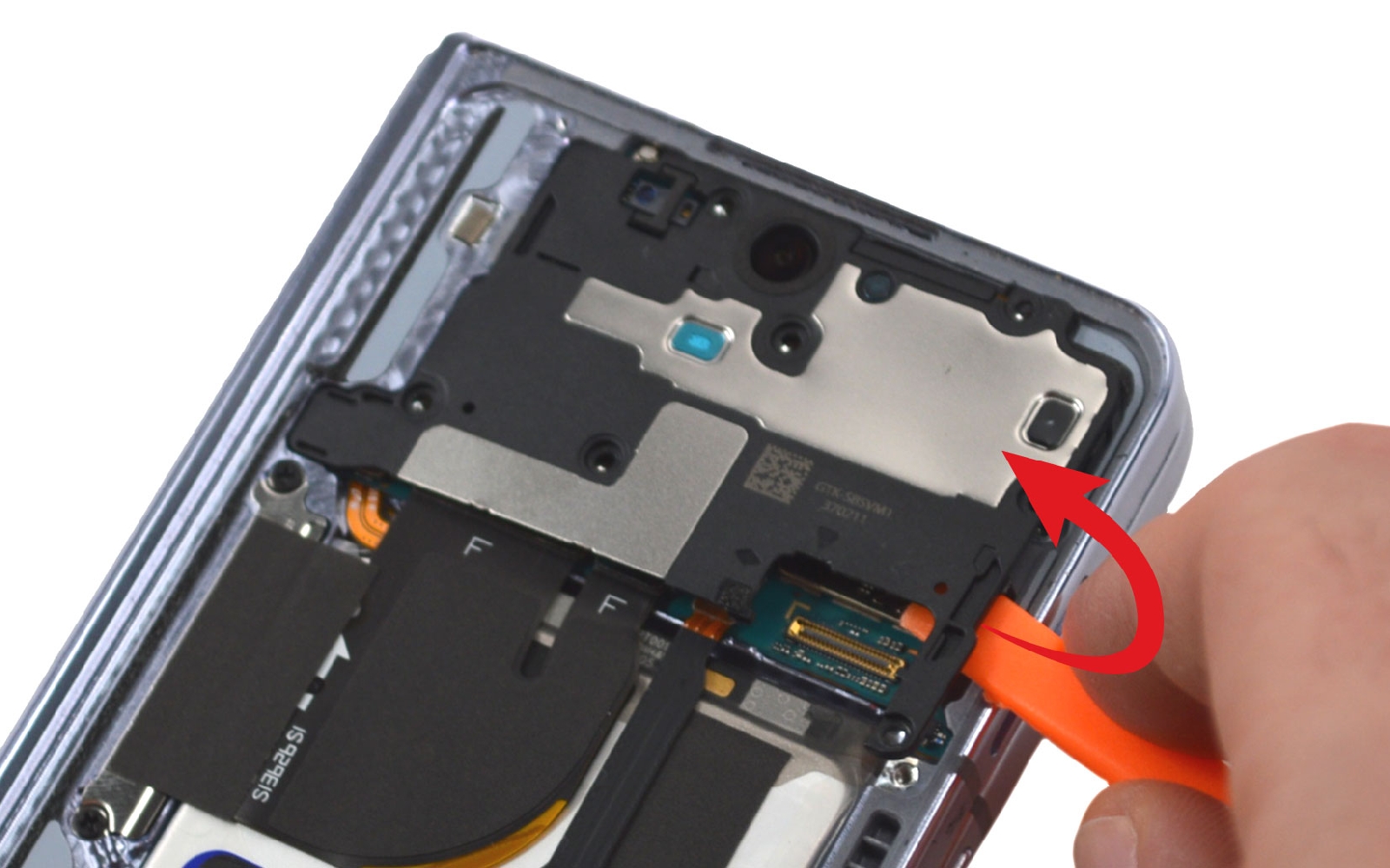

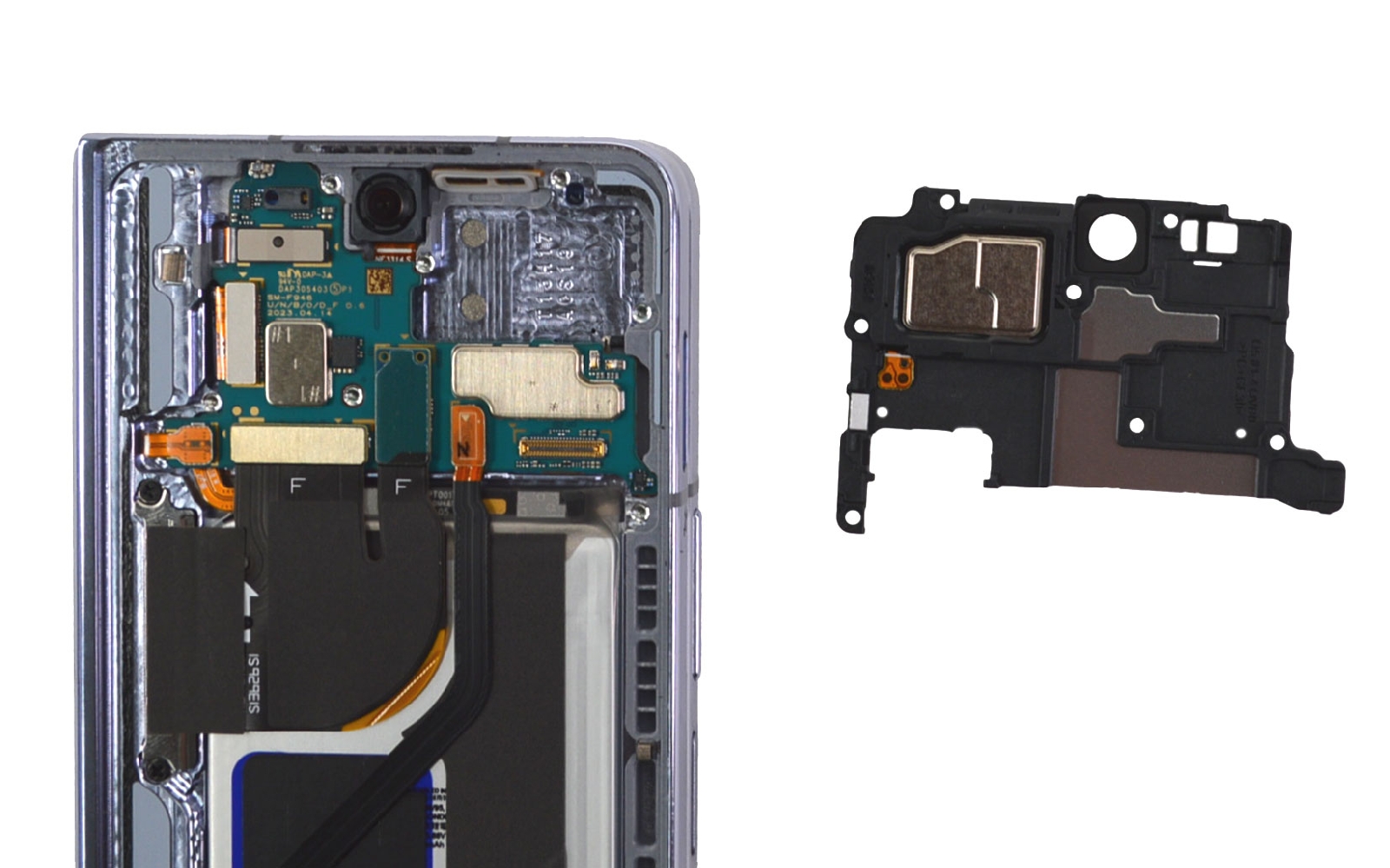

Etape 10 Ôter le haut-parleur interne

Enlevez les vis cruciforme de la plaquette du haut-parleur interne. Déclipsez le composant avec le levier et posez le près de votre patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

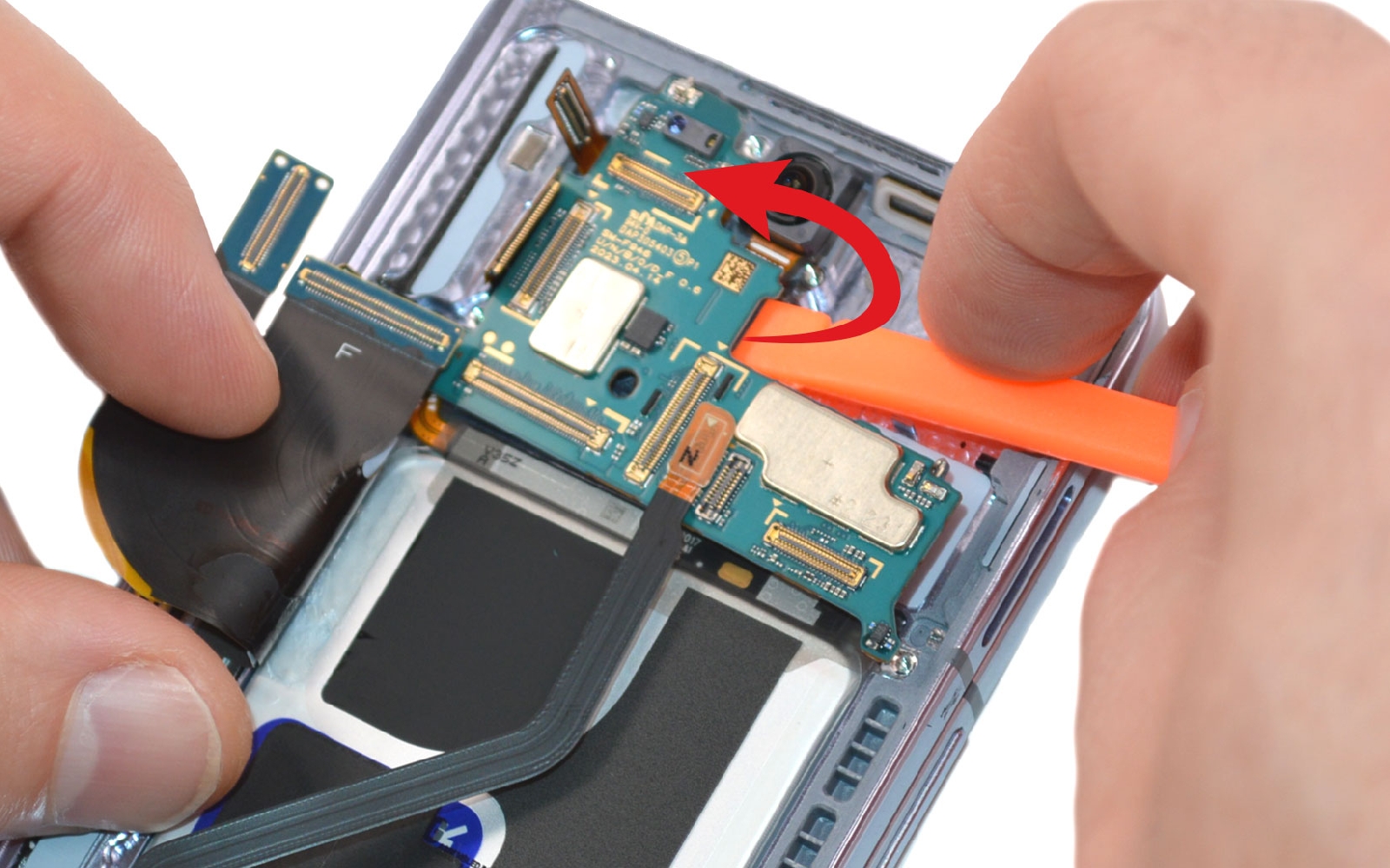

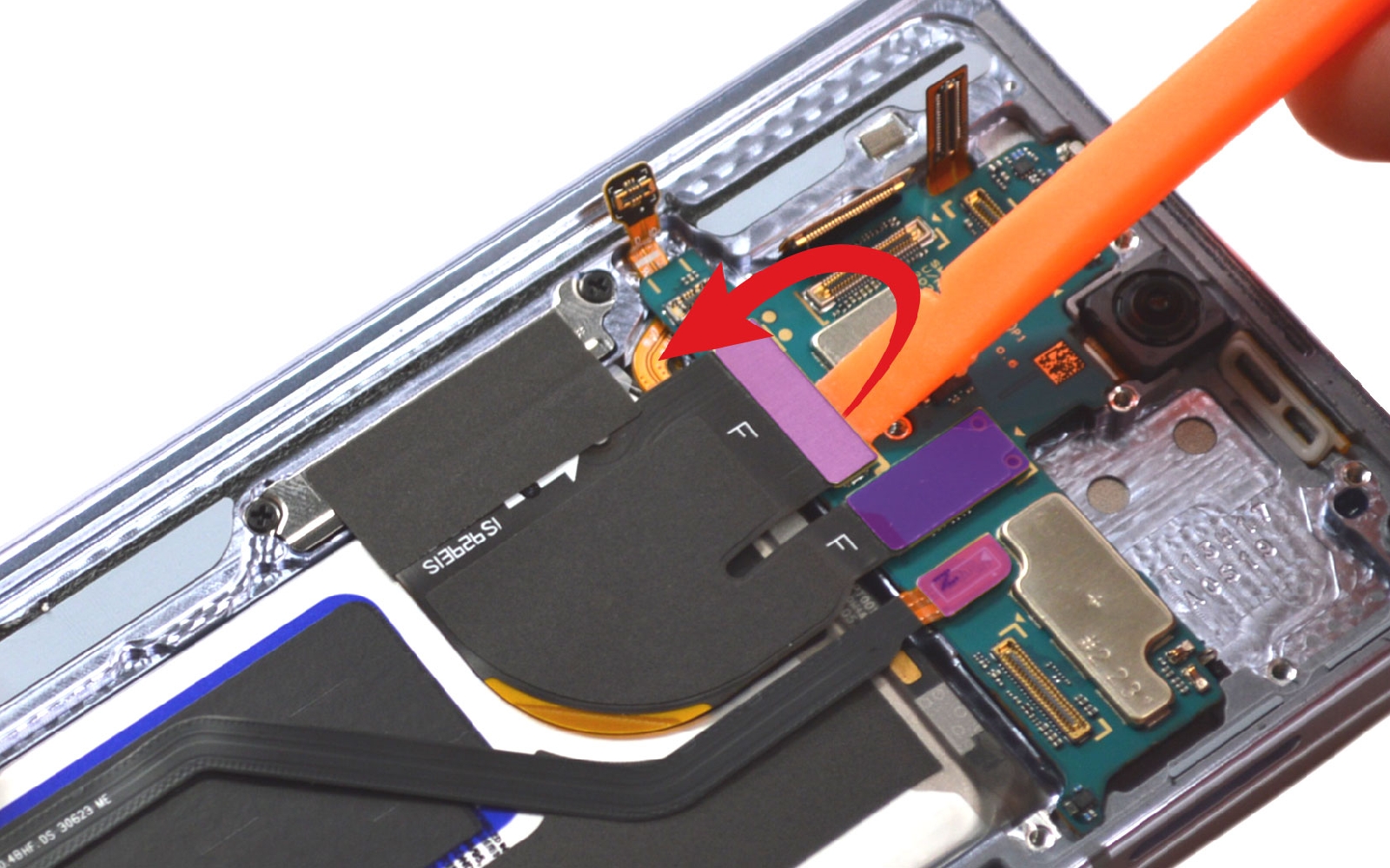

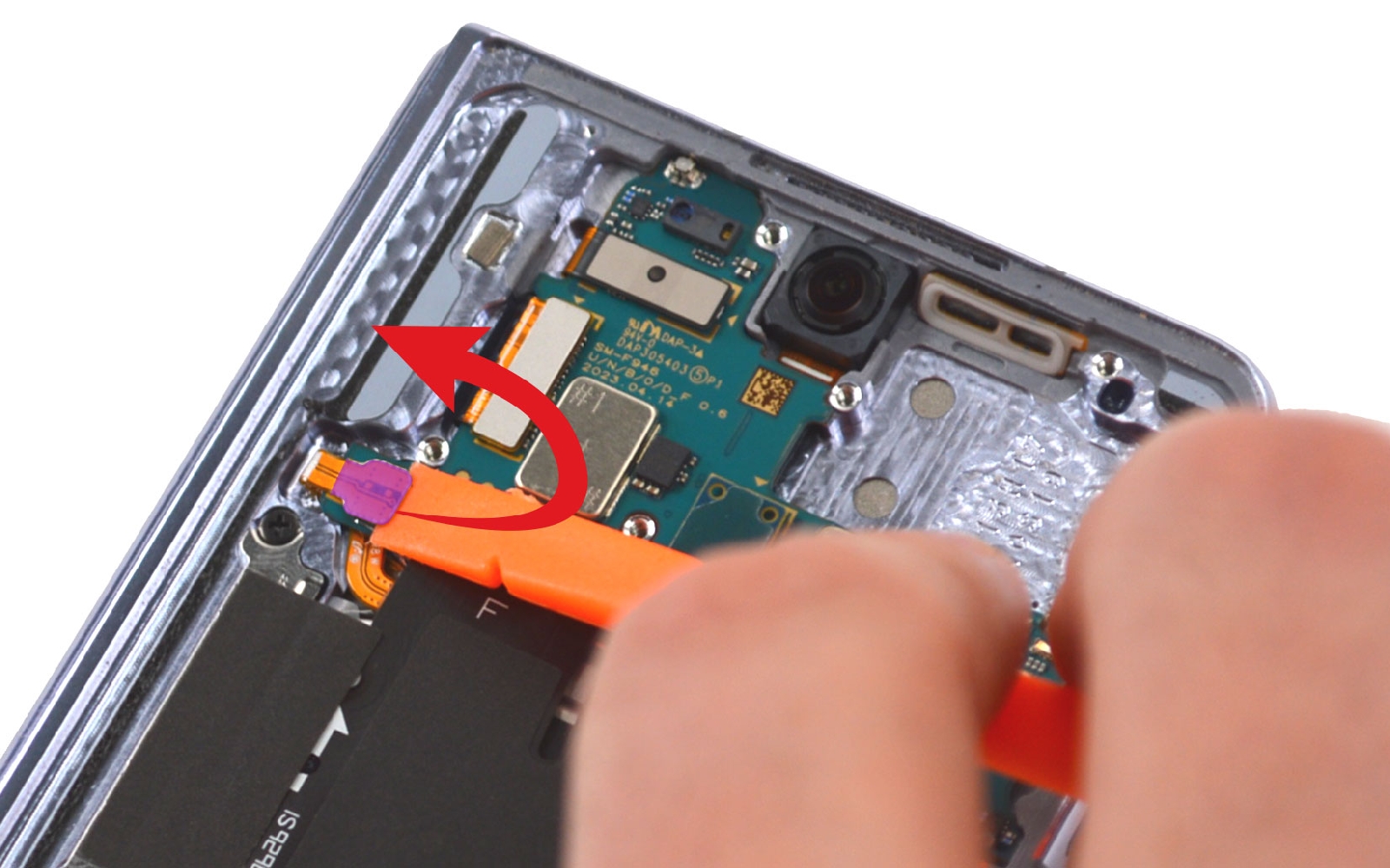

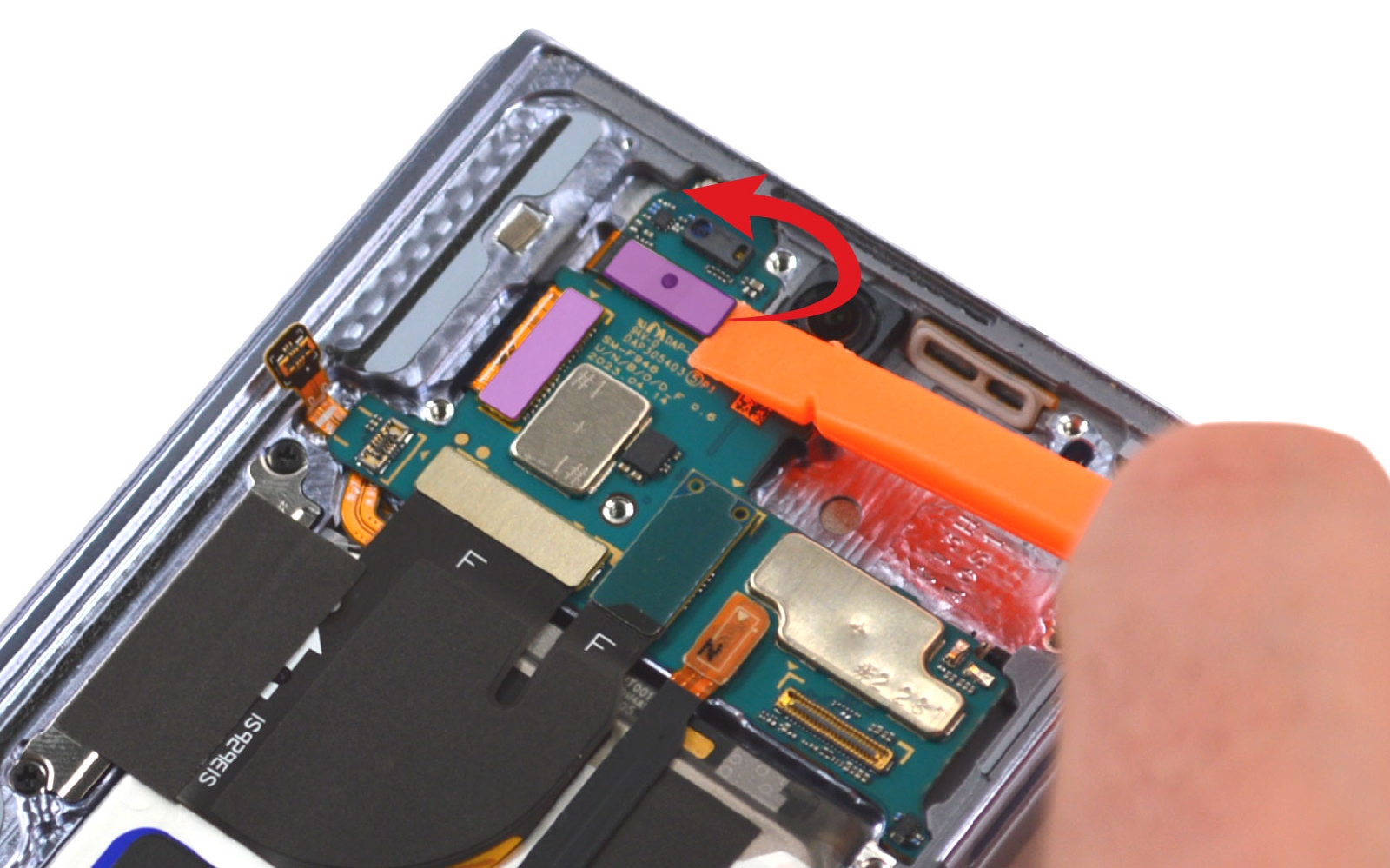

Etape 11 Libérer la carte fille

Débranchez la nappe de la batterie puis les autres nappes encore connectées sur la carte fille.
Outils
Levier Nylon
Etape 12

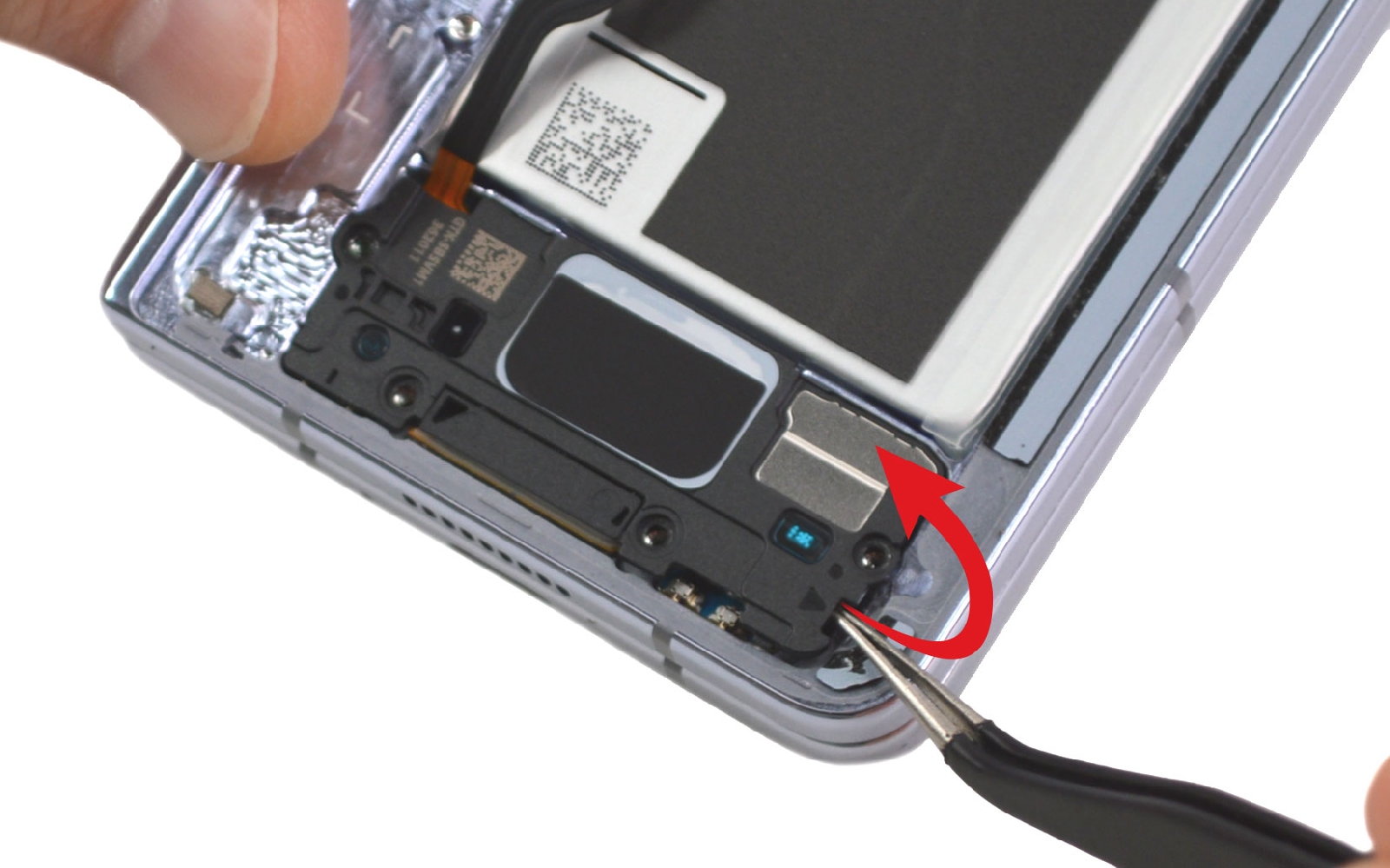

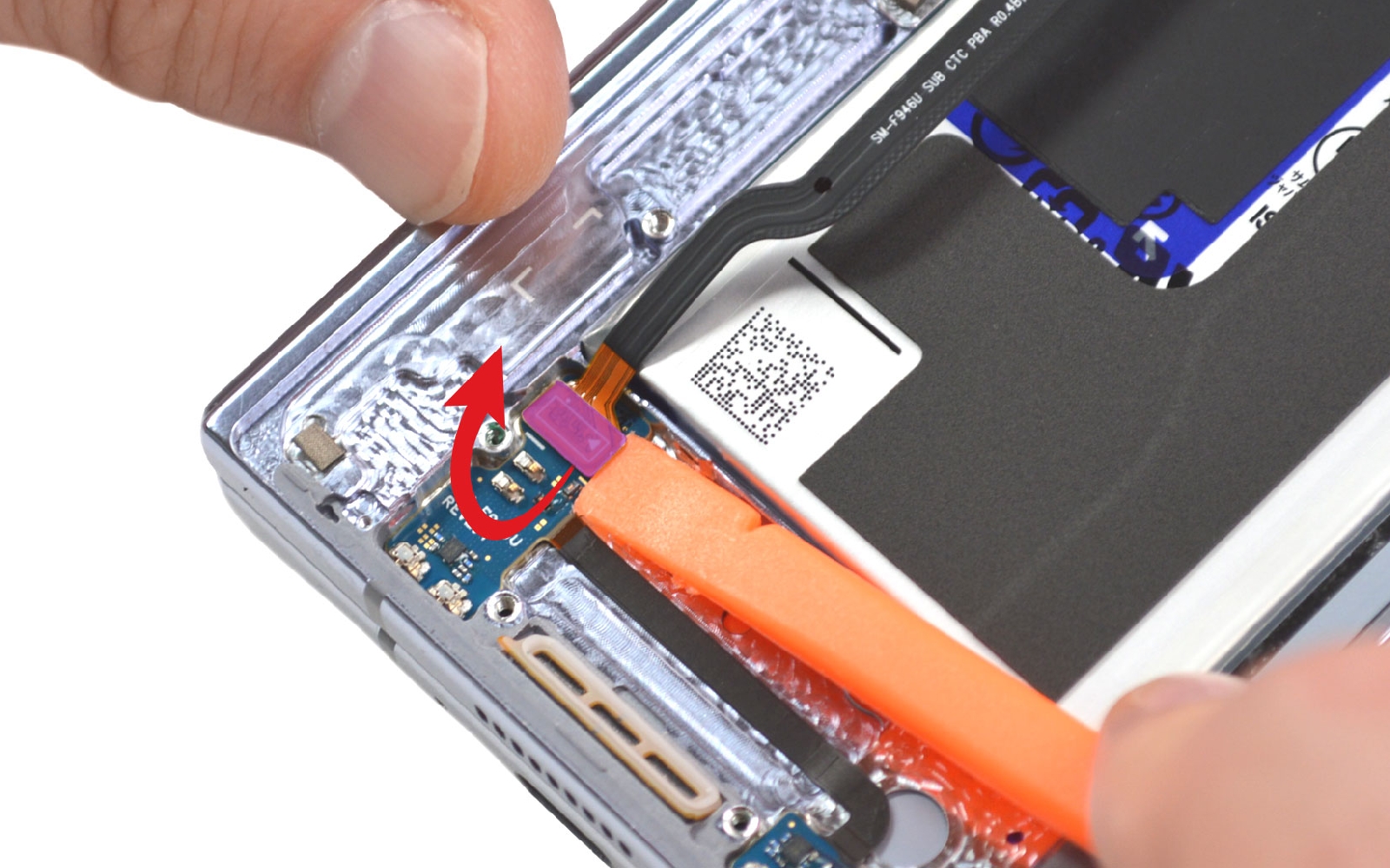

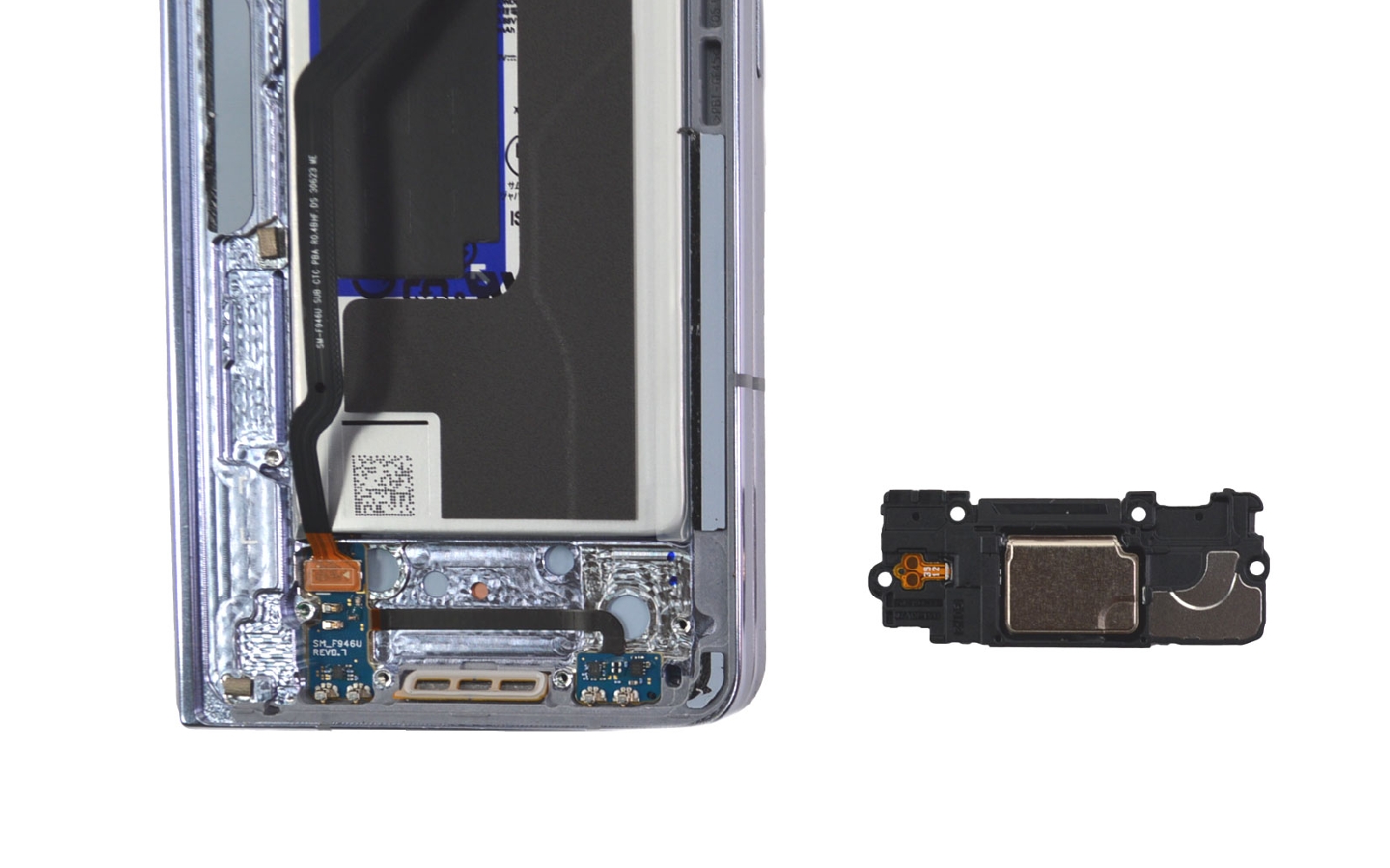

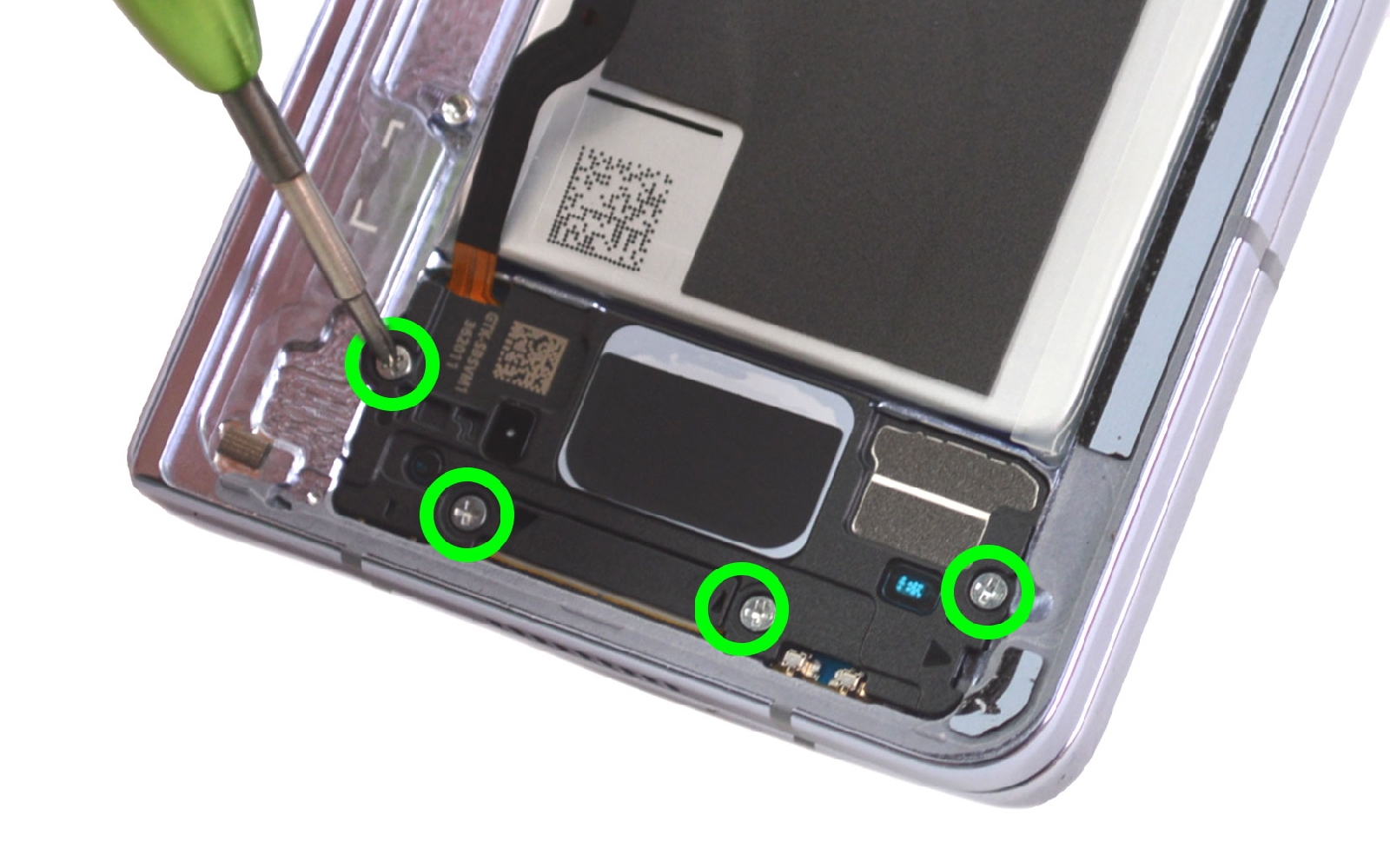

Etape 12 Mettre de coté le haut-parleur externe

Retirez les quatre vis avec le tournevis cruciforme afin de réussir à sortir le haut-parleur externe de son emplacement. Ensuite, saisissez le spudger pour débrancher la nappe d'interconnexion.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 13

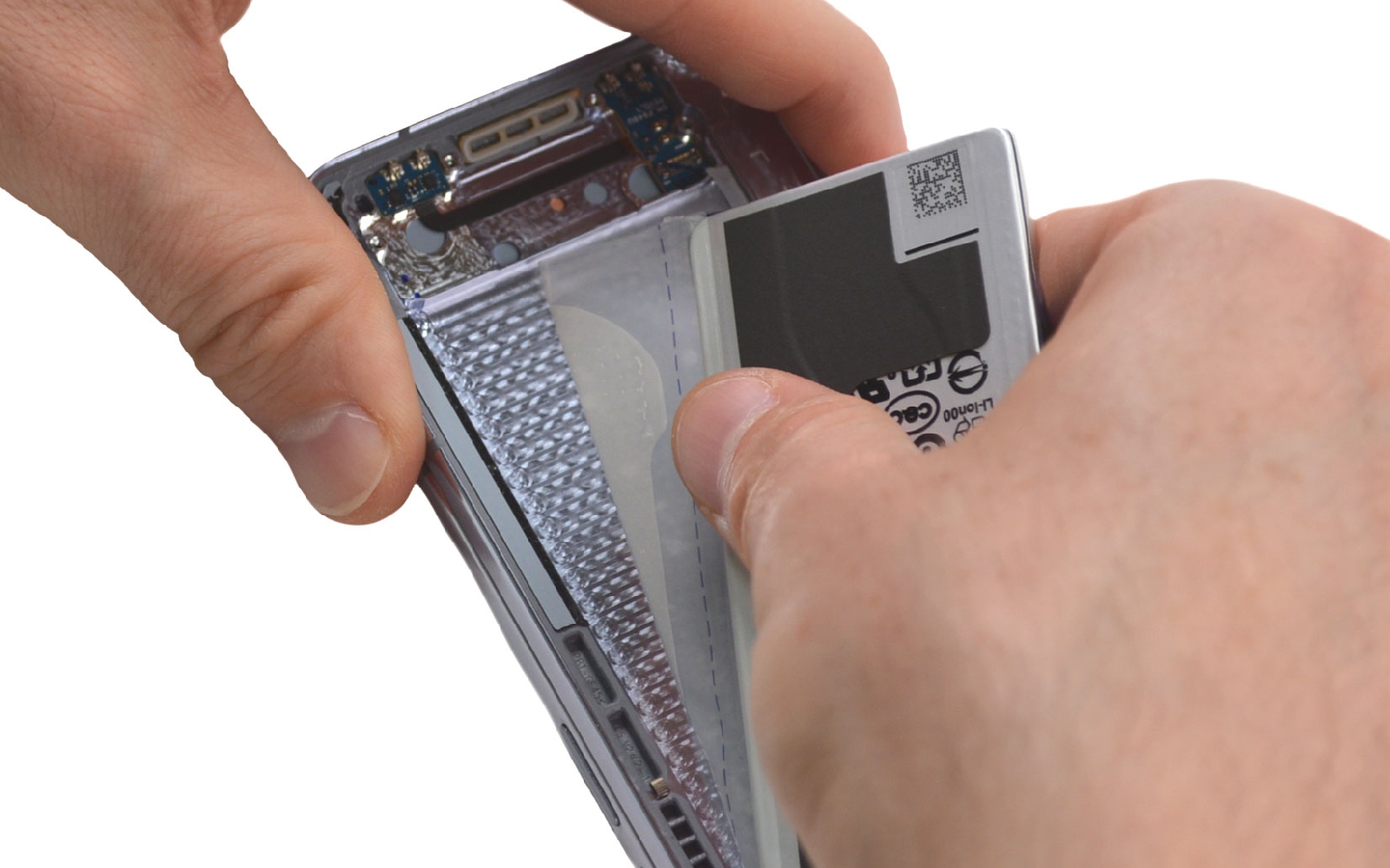

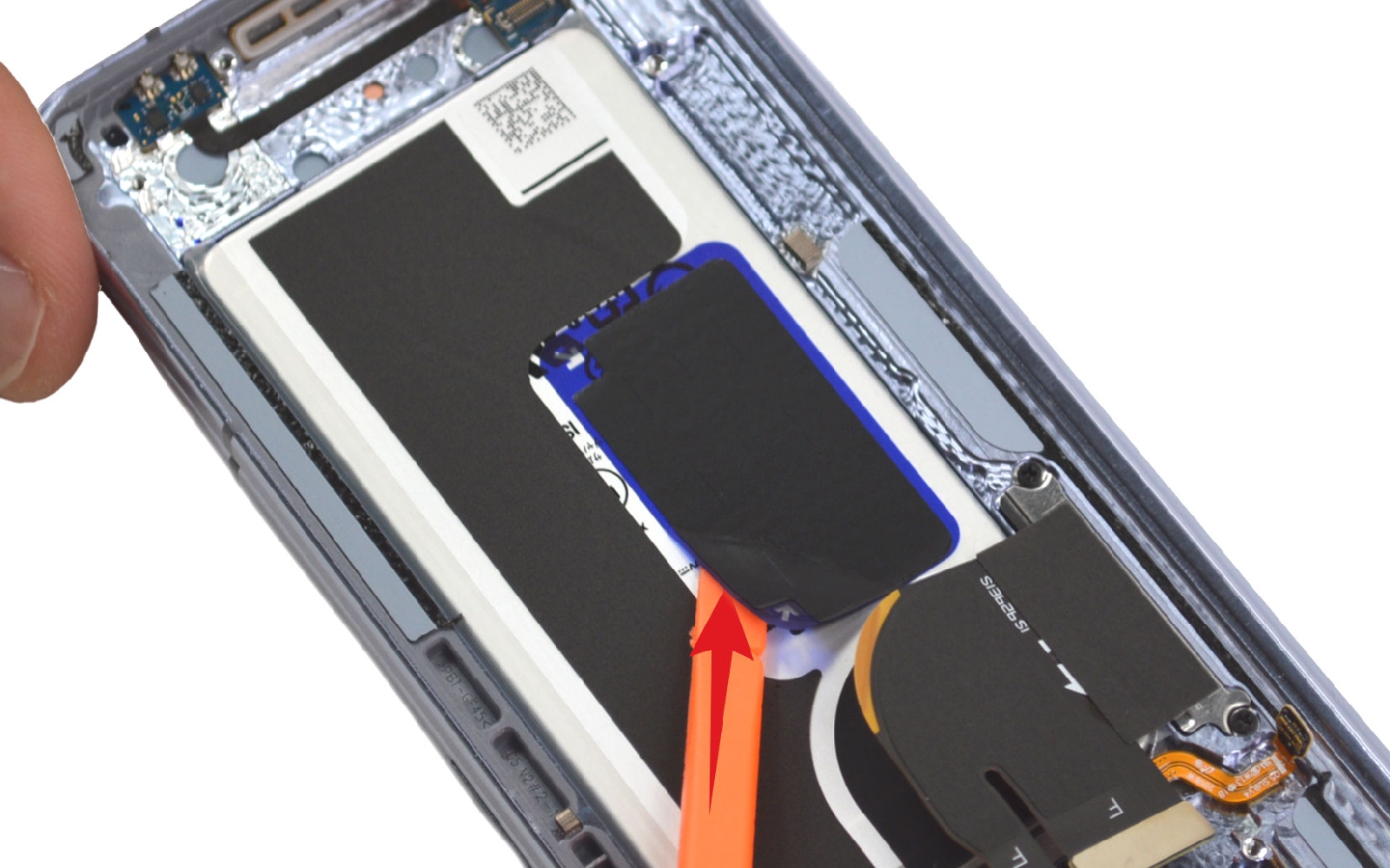

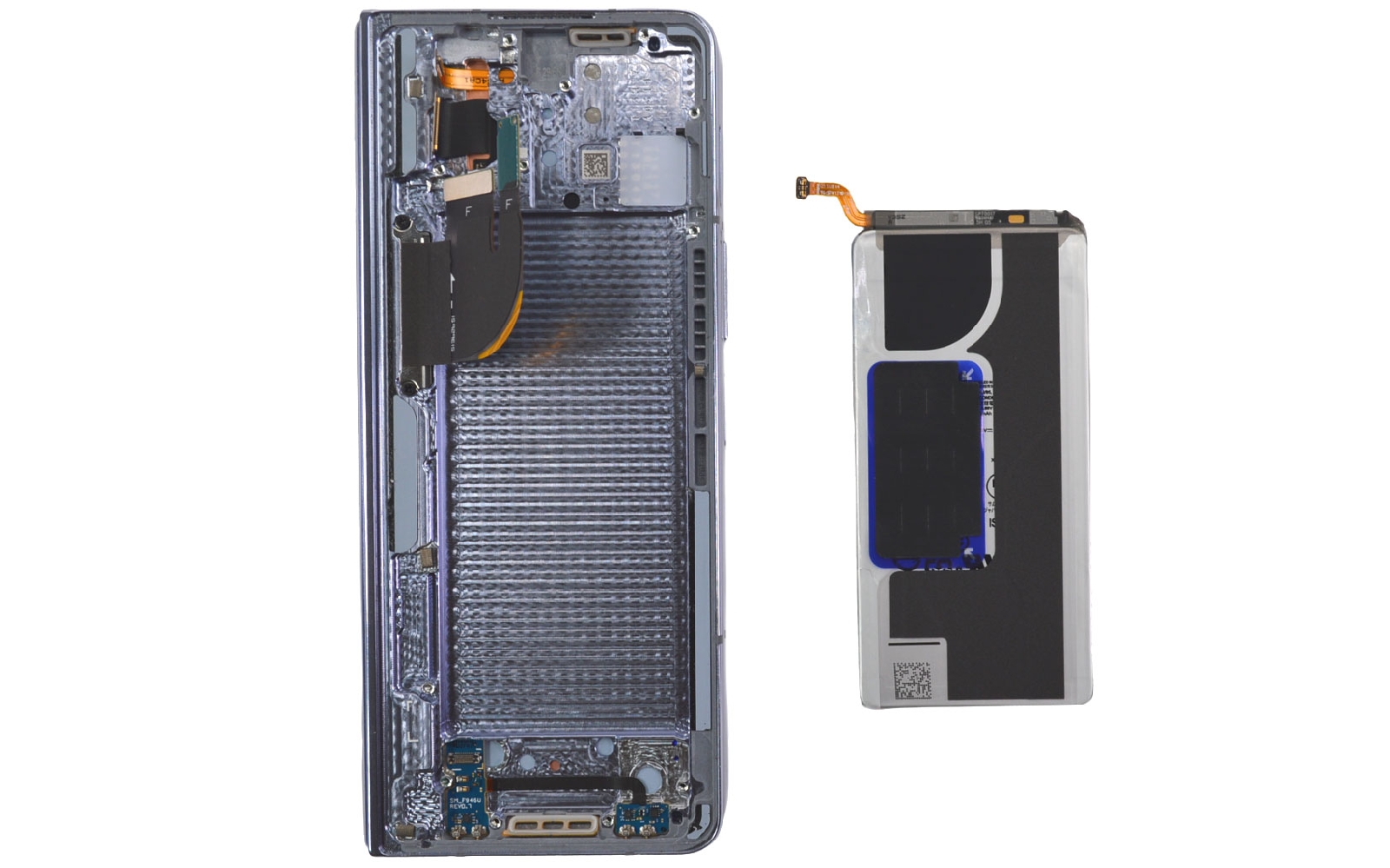

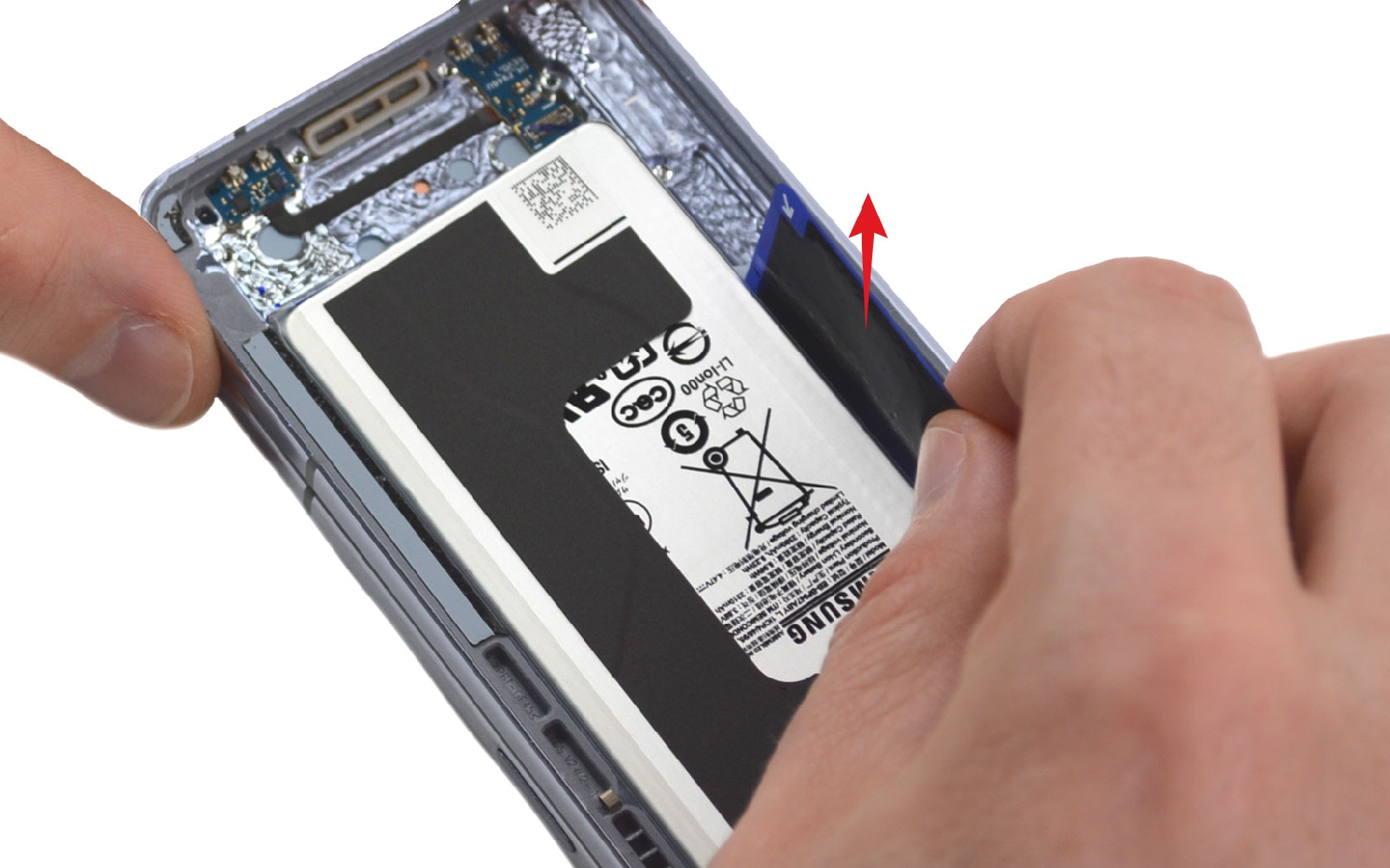

Etape 13 Décoller la batterie secondaire

Comme pour la batterie principale, décollez les languettes. Tirez la plus grande languette pour sortir la batterie de son emplacement. Cette manipulation demande de la force.
Outils
Levier Nylon
Conseils pour le remontage

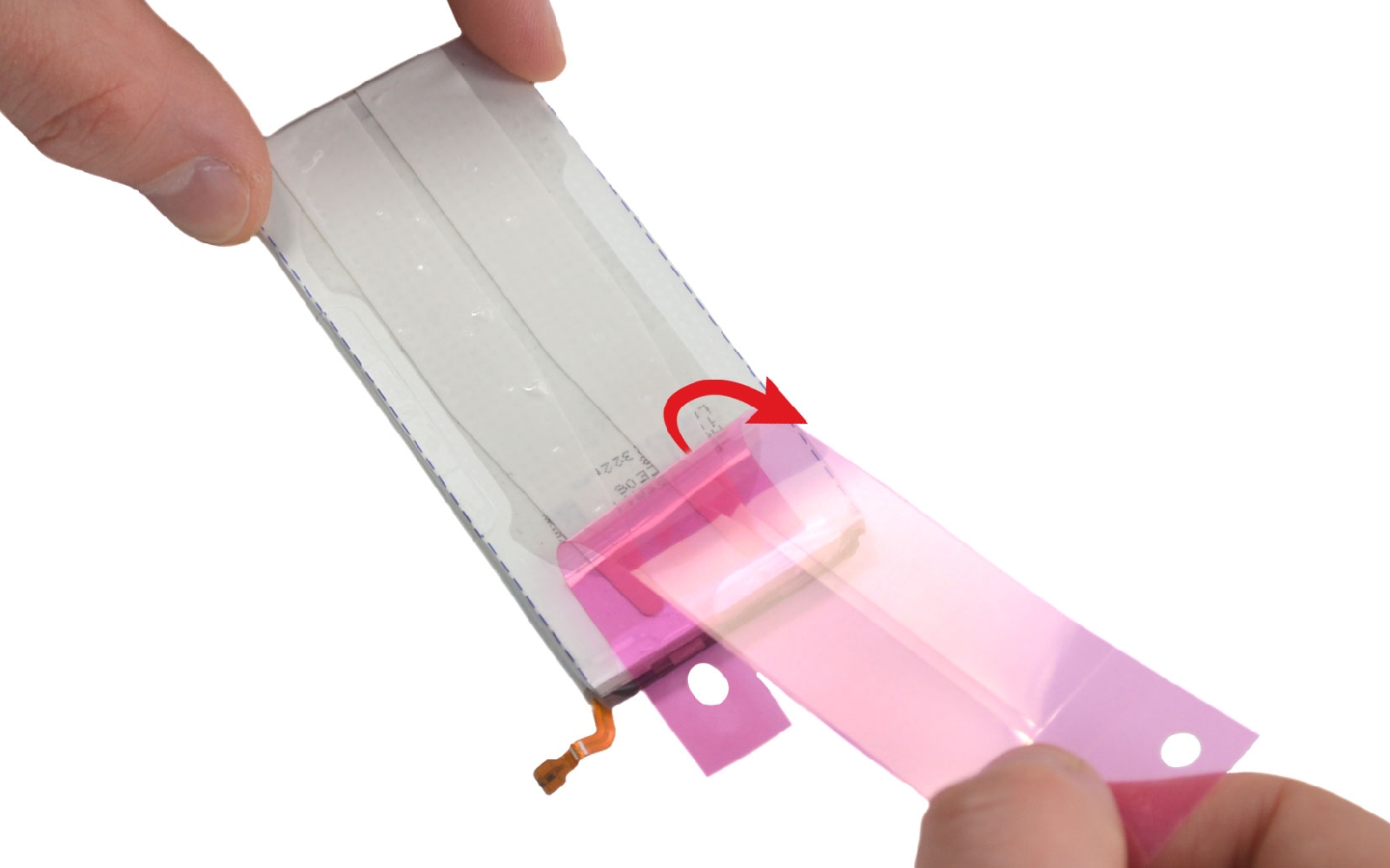

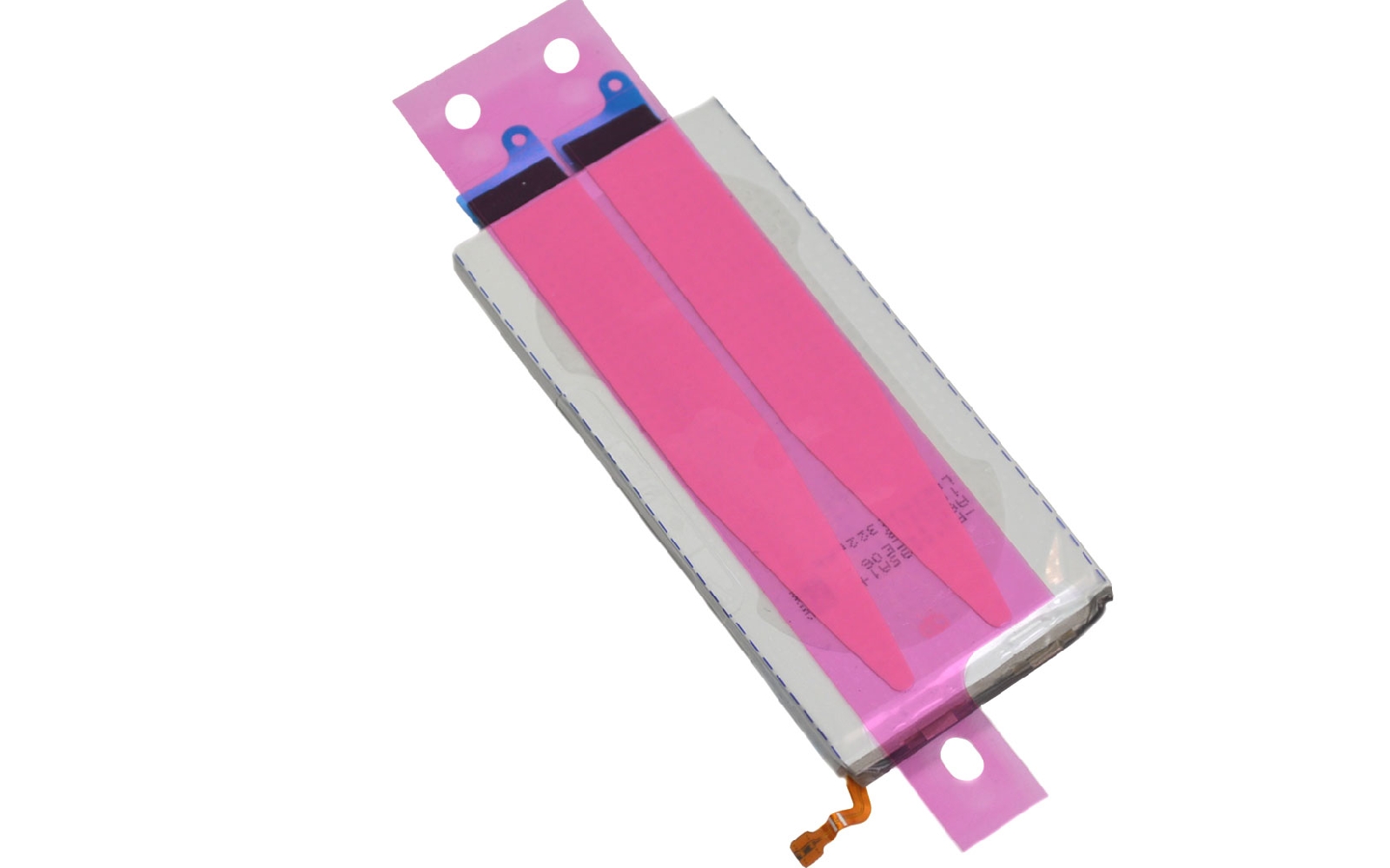

Conseils pour le remontage préparer la nouvelle batterie

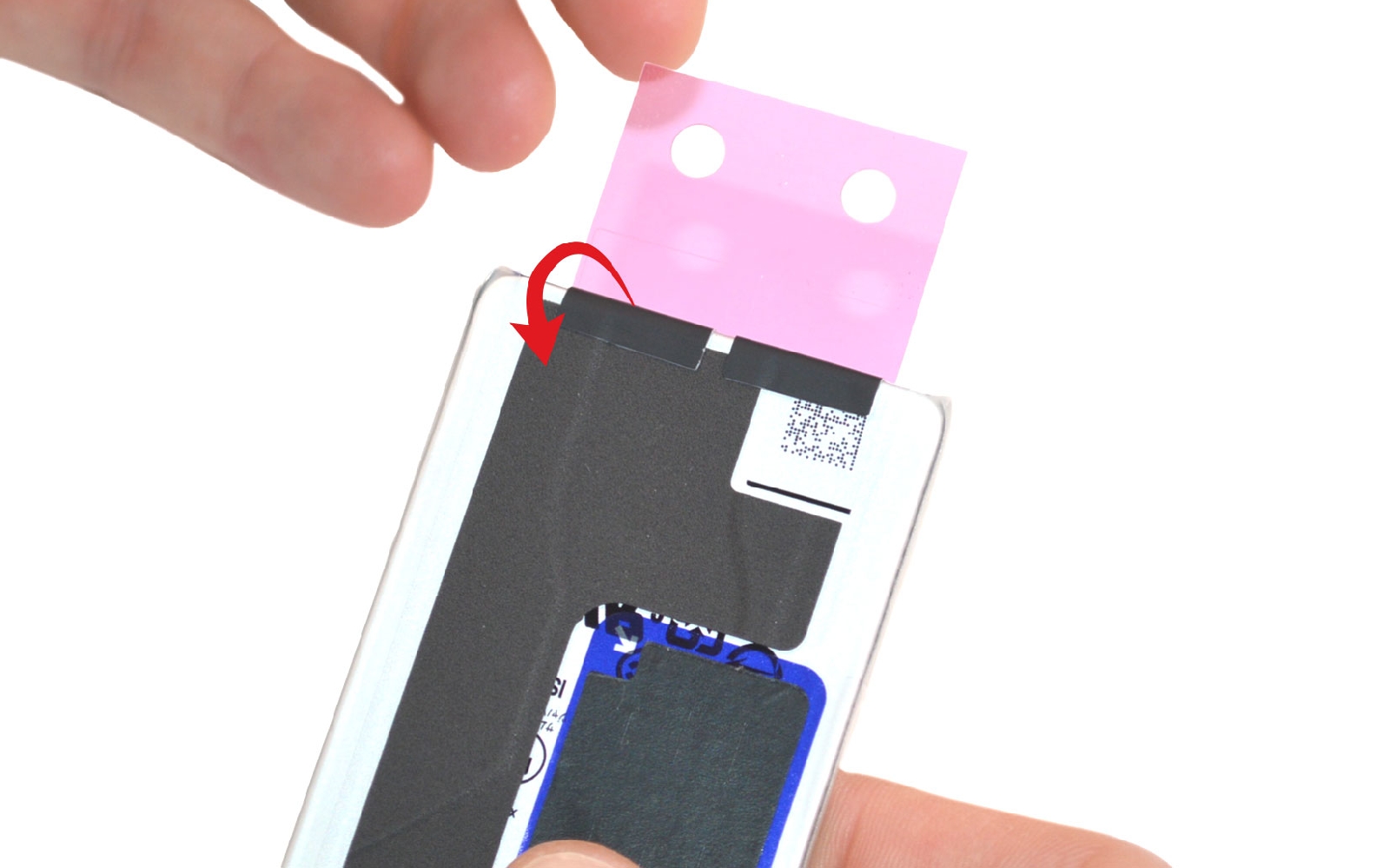

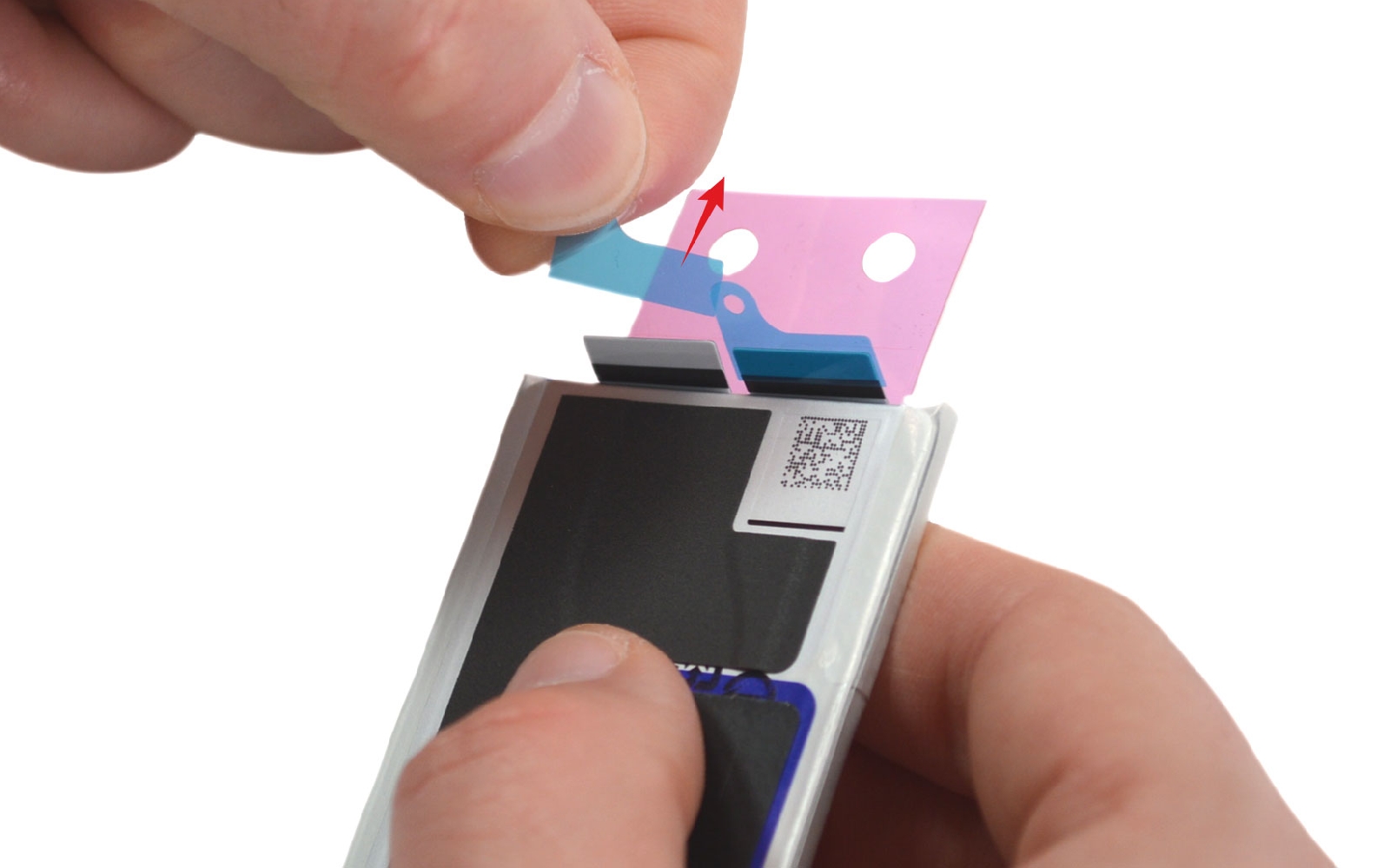

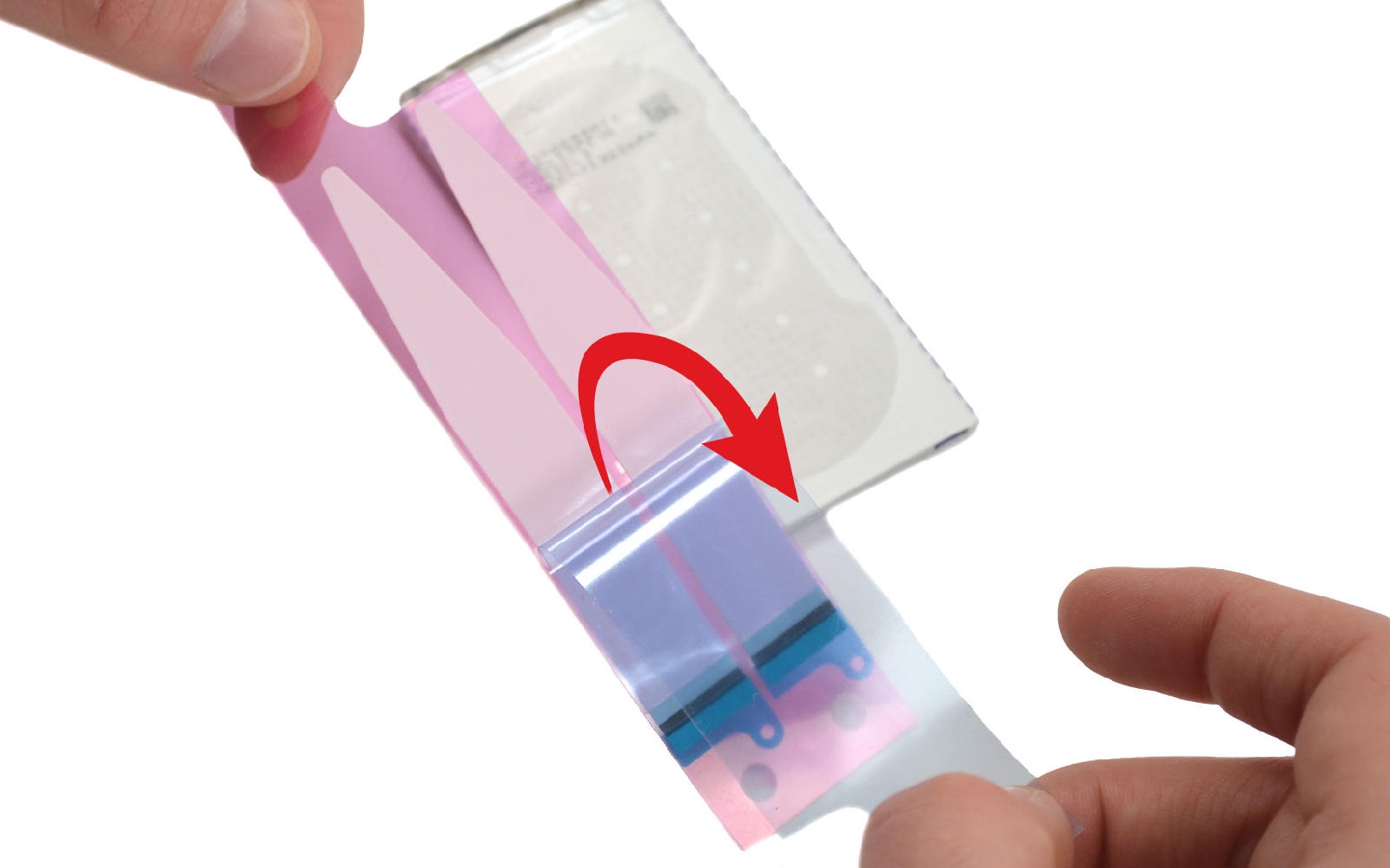

Reprenez chaque étape de ce guide de réparation dans le sens contraire pour installer tous les éléments correctement dans le nouveau bloc écran. Saisissez les stickers de batterie pour les placer au dos des composants. Dans un premier temps, ôtez la protection principale puis collez les adhésifs au dos de la batterie. Repliez les languettes et retirez les protections bleues avant de vous assurer que les adhésifs sont bien collés.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Conseils pour le remontage

Conseils pour le remontage installer la nouvelle batterie

Enlevez la protection finale et disposez la batterie dans son emplacement. Reproduisez toutes ces manipulations pour la seconde batterie.
Conseils pour le remontage

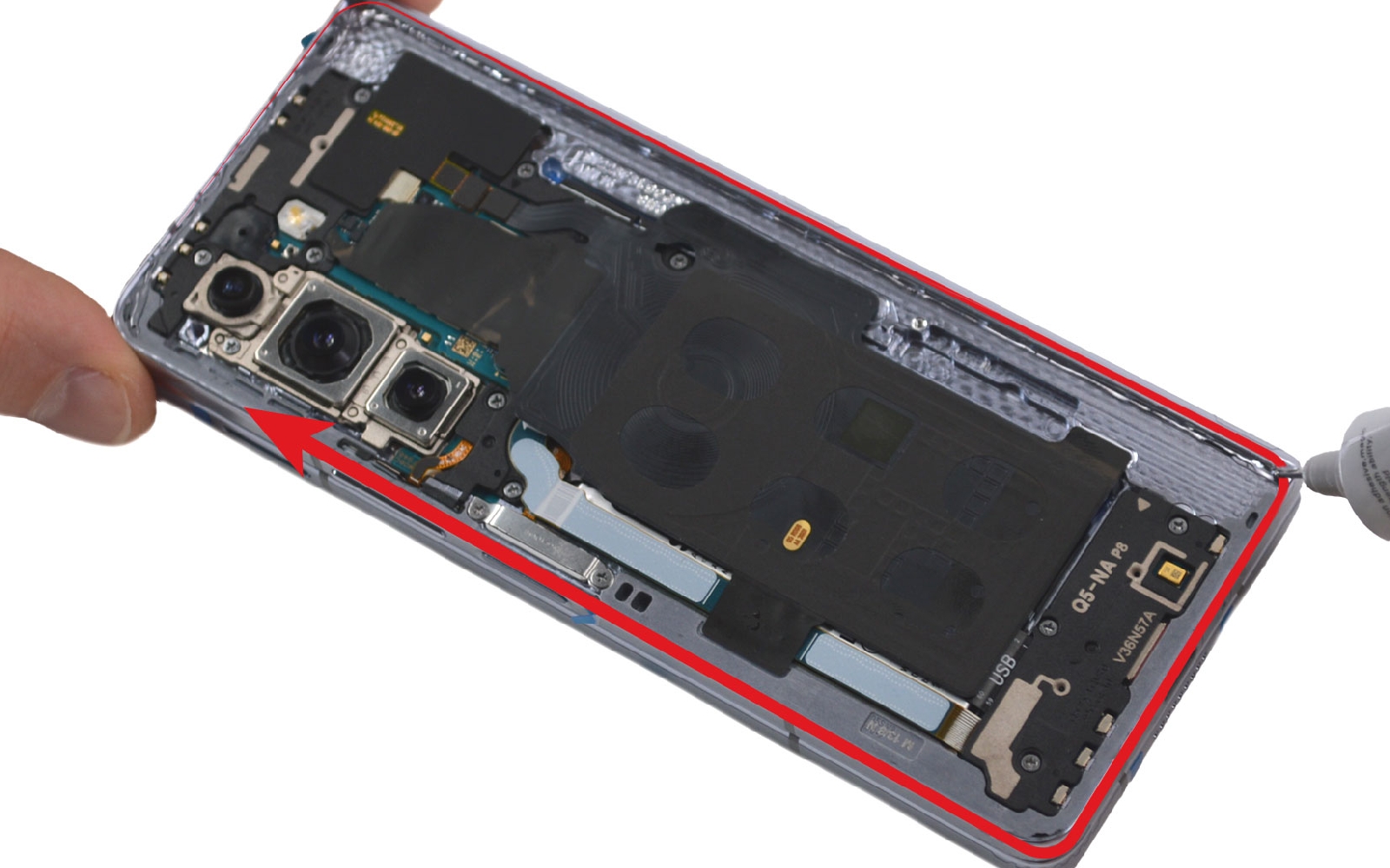

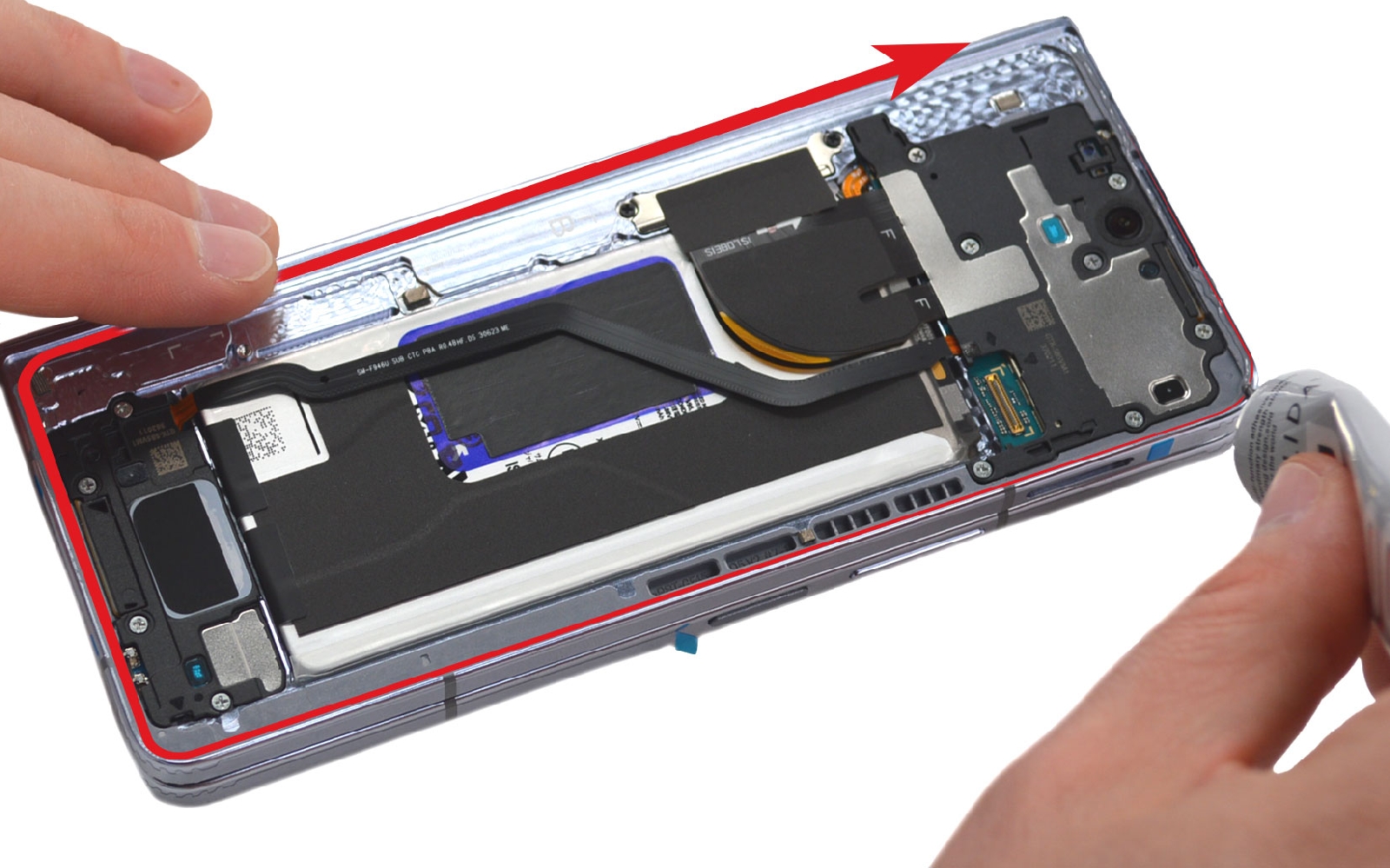

Conseils pour le remontage refermer votre smartphone

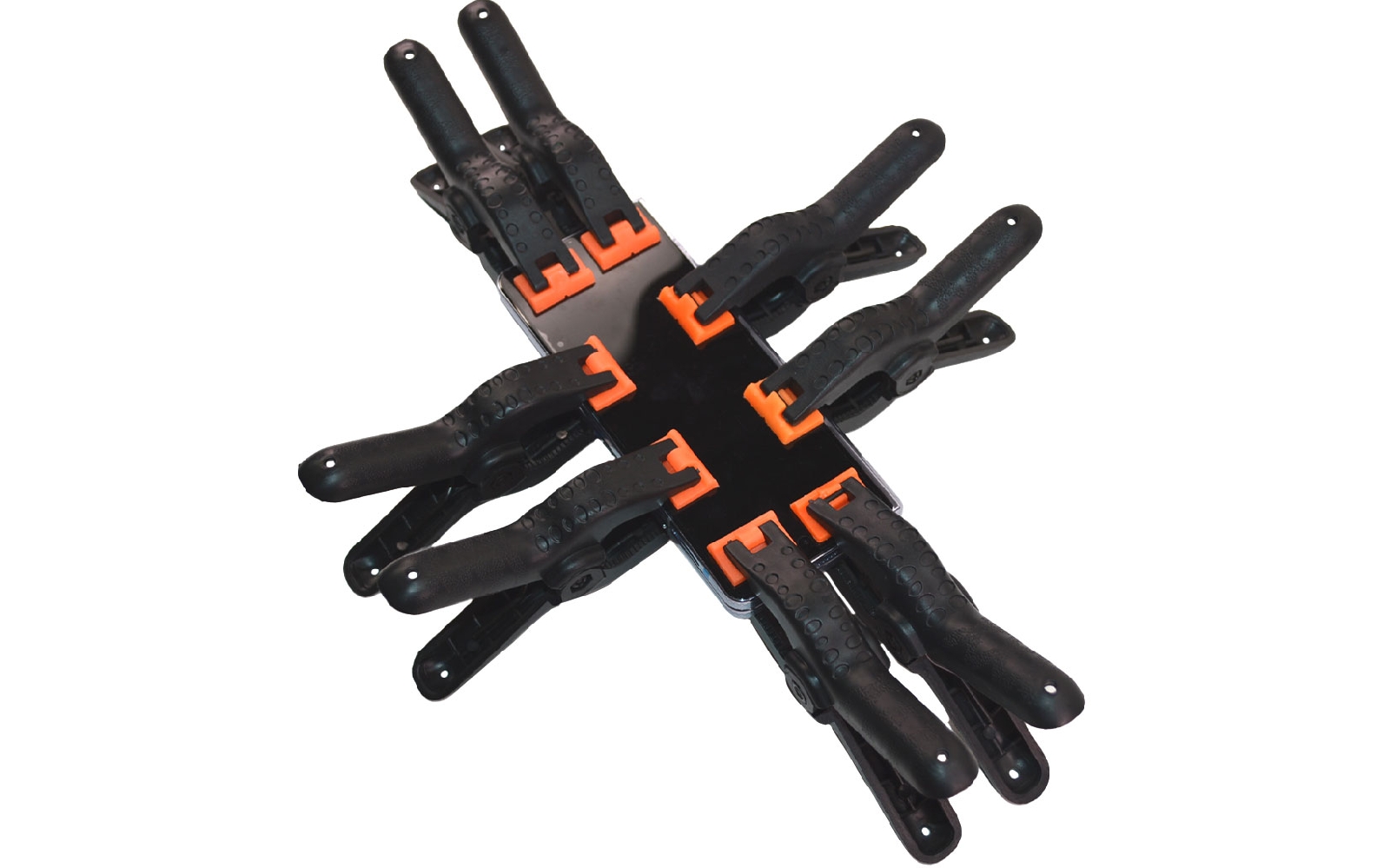

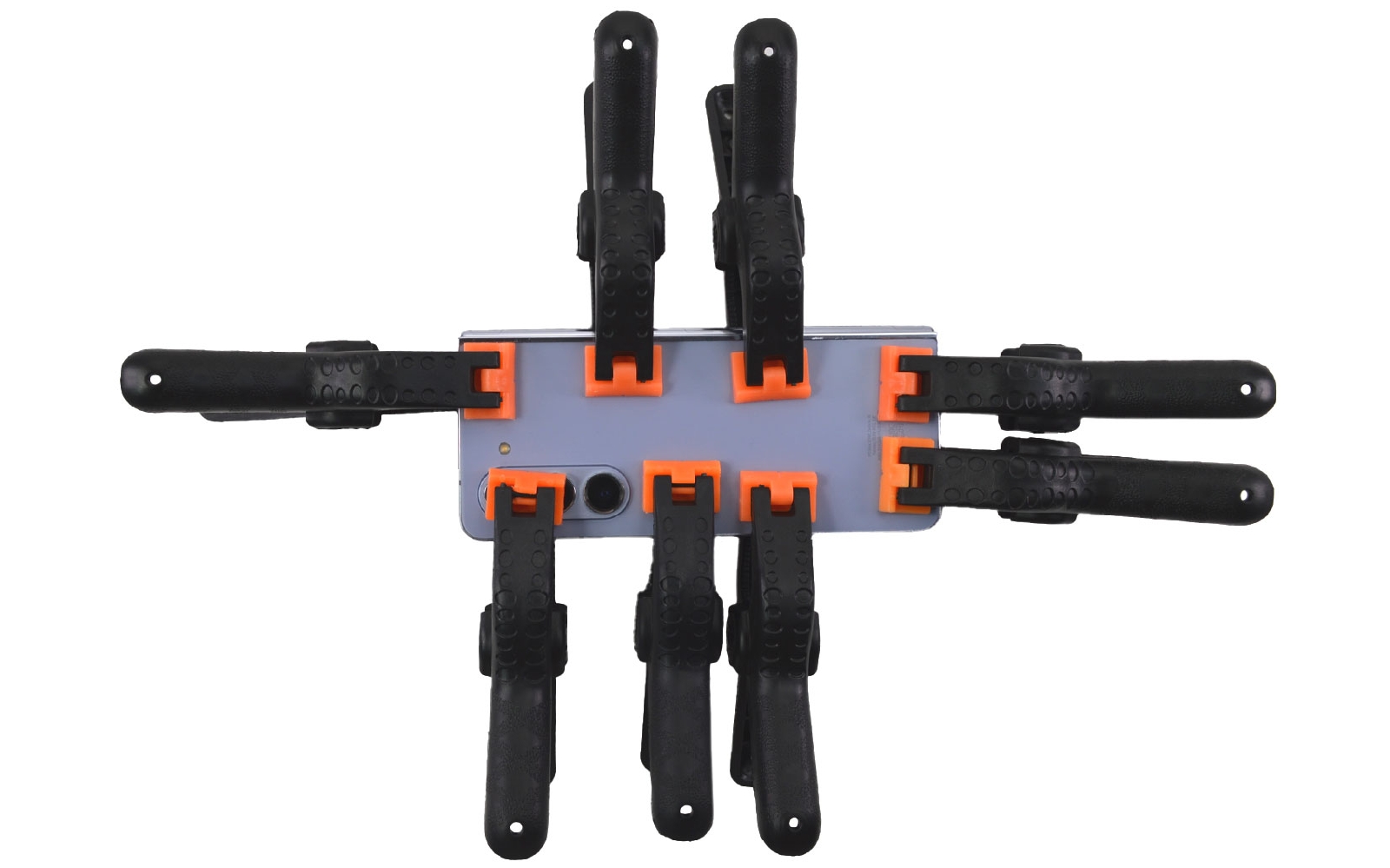

Pour assurer une réparation réussie et une étanchéité optimale de votre smartphone, il est impératif de bien préparer les bords du châssis avant de replacer l’écran. Avant de refermer votre appareil, nous vous conseillons de vérifier le bon fonctionnement des pièces détachées en allumant le téléphone. Ensuite, retirez soigneusement tous les résidus d’anciens stickers ou adhésifs présents sur le contour du châssis avant d'appliquer un filet de colle sur tout le tour. Placez délicatement l’écran sur le châssis, en alignant bien les bords. Une fois en place, utilisez des pinces de fixation pour maintenir fermement l’écran pendant au moins 30 minutes ce qui permet à la colle de sécher et d’assurer une fixation solide. Réitérez la manipulation pour la vitre arrière de votre Galaxy.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
