Comment changer la batterie principale sur Galaxy Z Fold5

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Z Fold5
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Batterie HS

La batterie principale de votre Samsung Galaxy Z Fold 5 ne tient plus la charge ou montre des signes de faiblesse ? Pas de panique ! Avec un peu de savoir-faire, vous pouvez la remplacer vous-même et redonner à votre smartphone toute son autonomie.

Dans ce tutoriel, nous vous expliquerons chaque étape pour remplacer la batterie principale en toute sécurité, tout en préservant les composants délicats de votre appareil. Suivez nos conseils et munissez-vous des bons outils pour effectuer cette réparation avec succès.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option

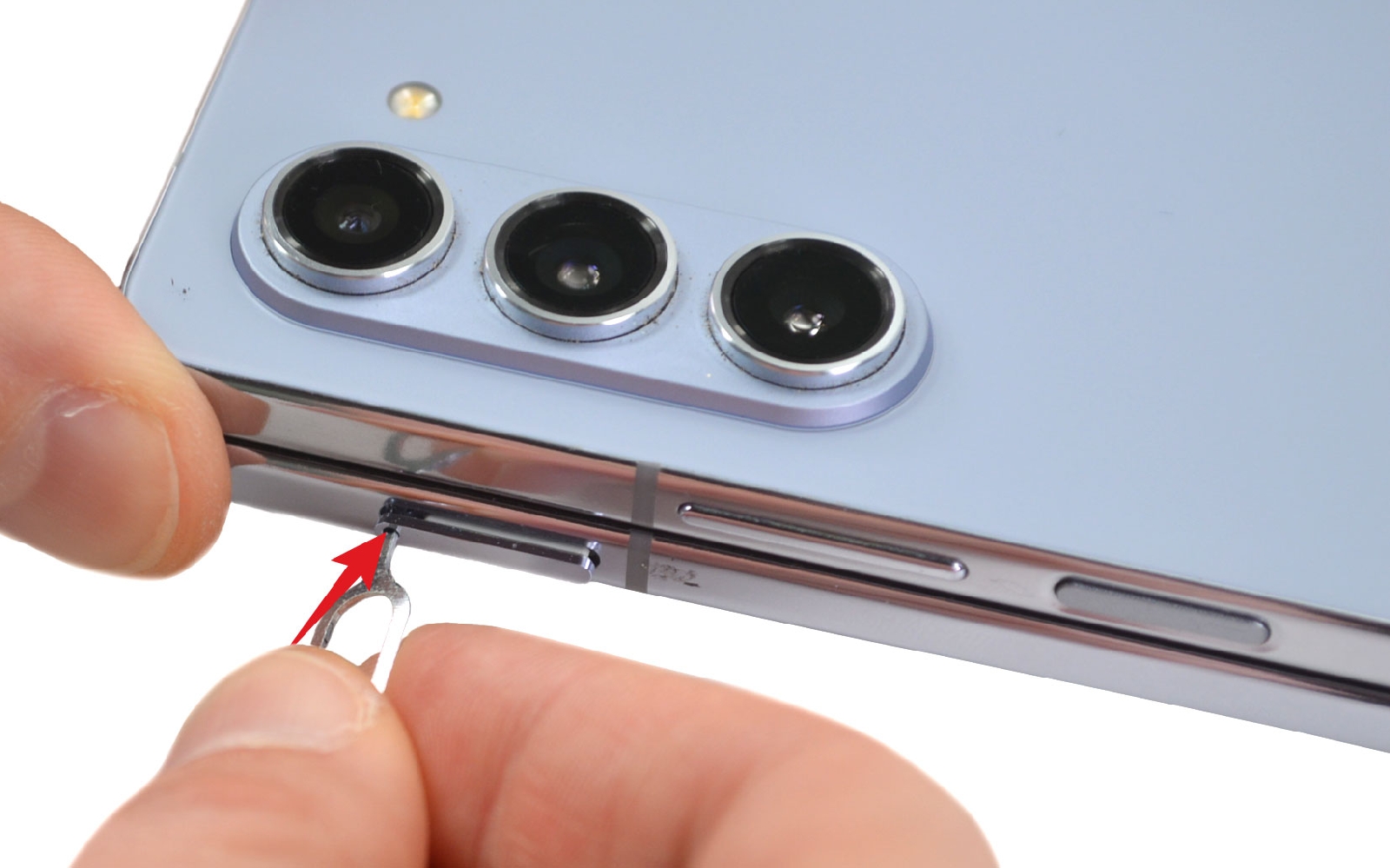

Avant de commencer

Avant de commander une pièce de rechange, il est essentiel de connaître le numéro de modèle exact de votre appareil pour garantir la compatibilité des composants. Si votre téléphone s’allume encore, rendez-vous dans les Paramètres de votre téléphone.pour accéder à la section "À propos du téléphone ". Si votre téléphone ne s’allume pas, cherchez le numéro de modèle directement sur la boite d'origine ou sur l'étiquette au dos de l’appareil. Vous pouvez également le retrouver à l’intérieur, une fois que vous aurez ouvert le téléphone. Avant de commencer la réparation, éteignez votre appareil et retirez le rack SIM de son emplacement.
Outils
SIM
Etape 1

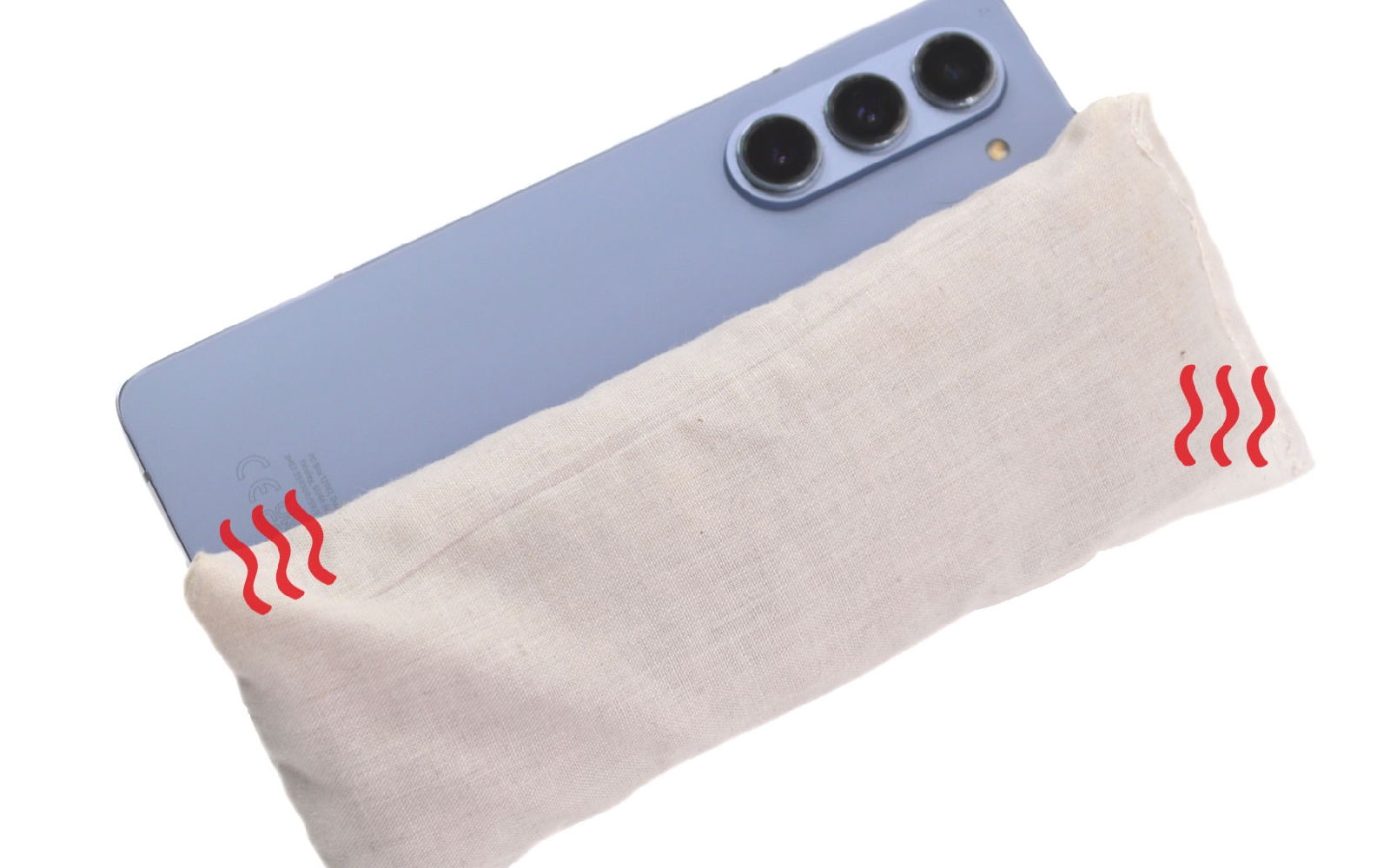

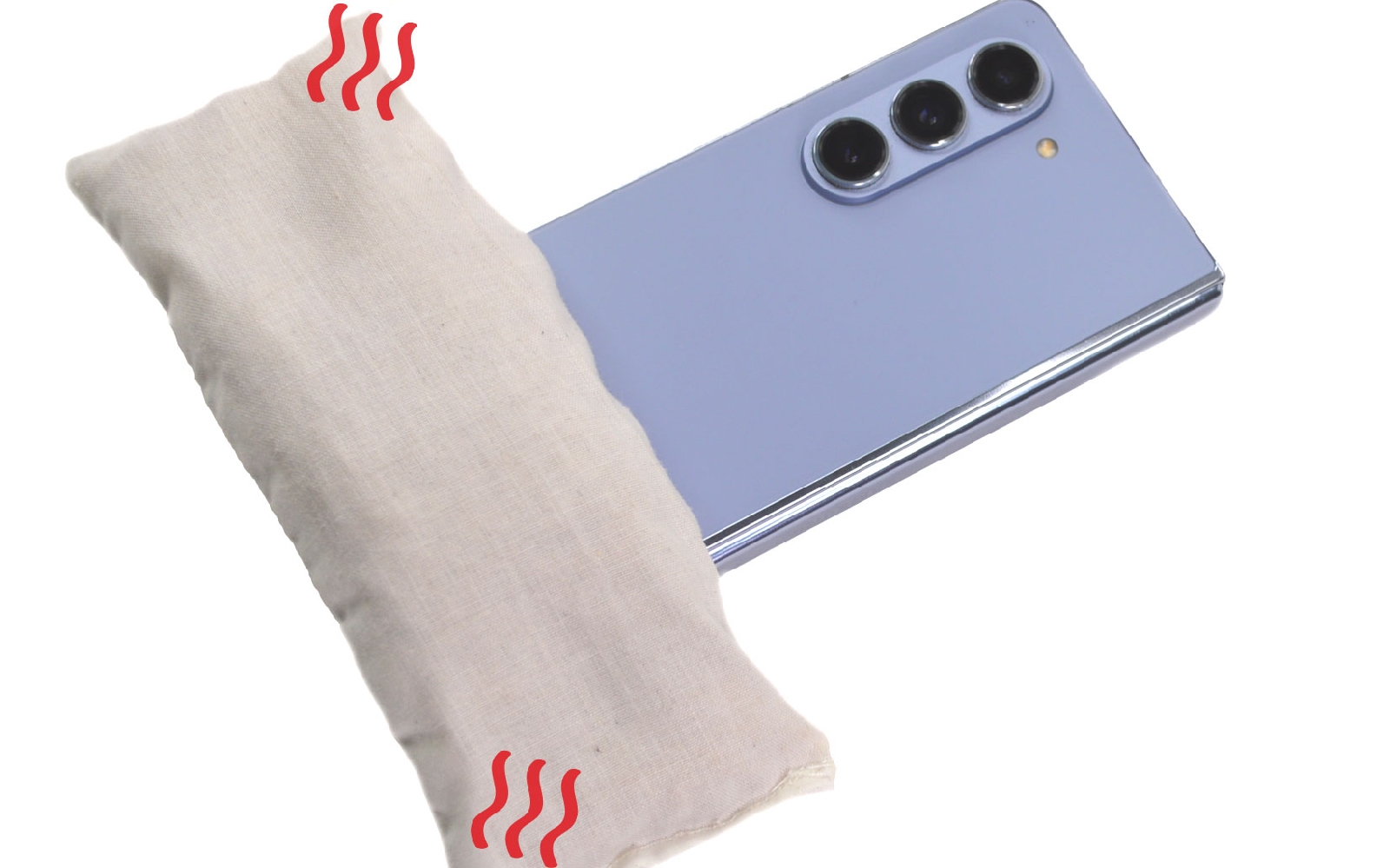

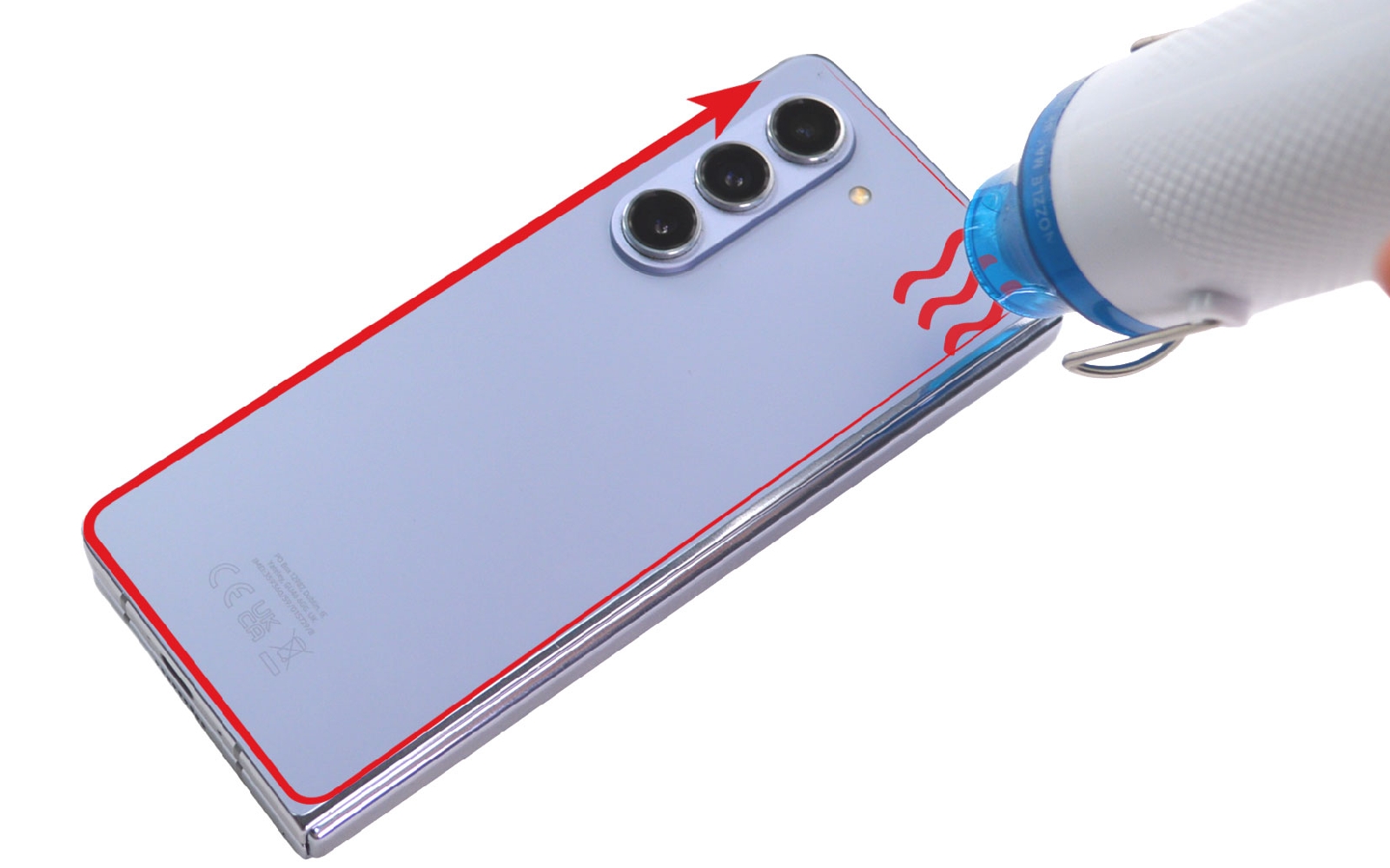

Etape 1 Chauffer la vitre arrière

Pour détacher la vitre arrière du Samsung Galaxy ZFold 5, il est crucial de chauffer la surface afin d’assouplir l’adhésif qui la maintient en place. Cette préparation réduit les risques de casser la vitre ou d’endommager l’appareil pendant l’intervention. Placez le coussin au micro-ondes pendant environ 1 à 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques instants. Réglez l’appareil sur une température moyenne et maintenez-le à environ 10-15 cm de la surface de la vitre. Déplacez l’appareil en réalisant des mouvements réguliers et circulaires pour chauffer uniformément. La vitre doit être chaude au toucher, mais jamais brûlante, afin de ne pas abîmer les composants internes. Prenez soin de ne pas rester trop longtemps au même endroit pour éviter de surchauffer ou de fissurer la vitre. Une fois la vitre correctement chauffée, l’adhésif sera suffisamment ramolli pour permettre un retrait plus facile et sécurisé. Vous pouvez alors poursuivre avec les étapes suivantes en douceur.
Etape 2

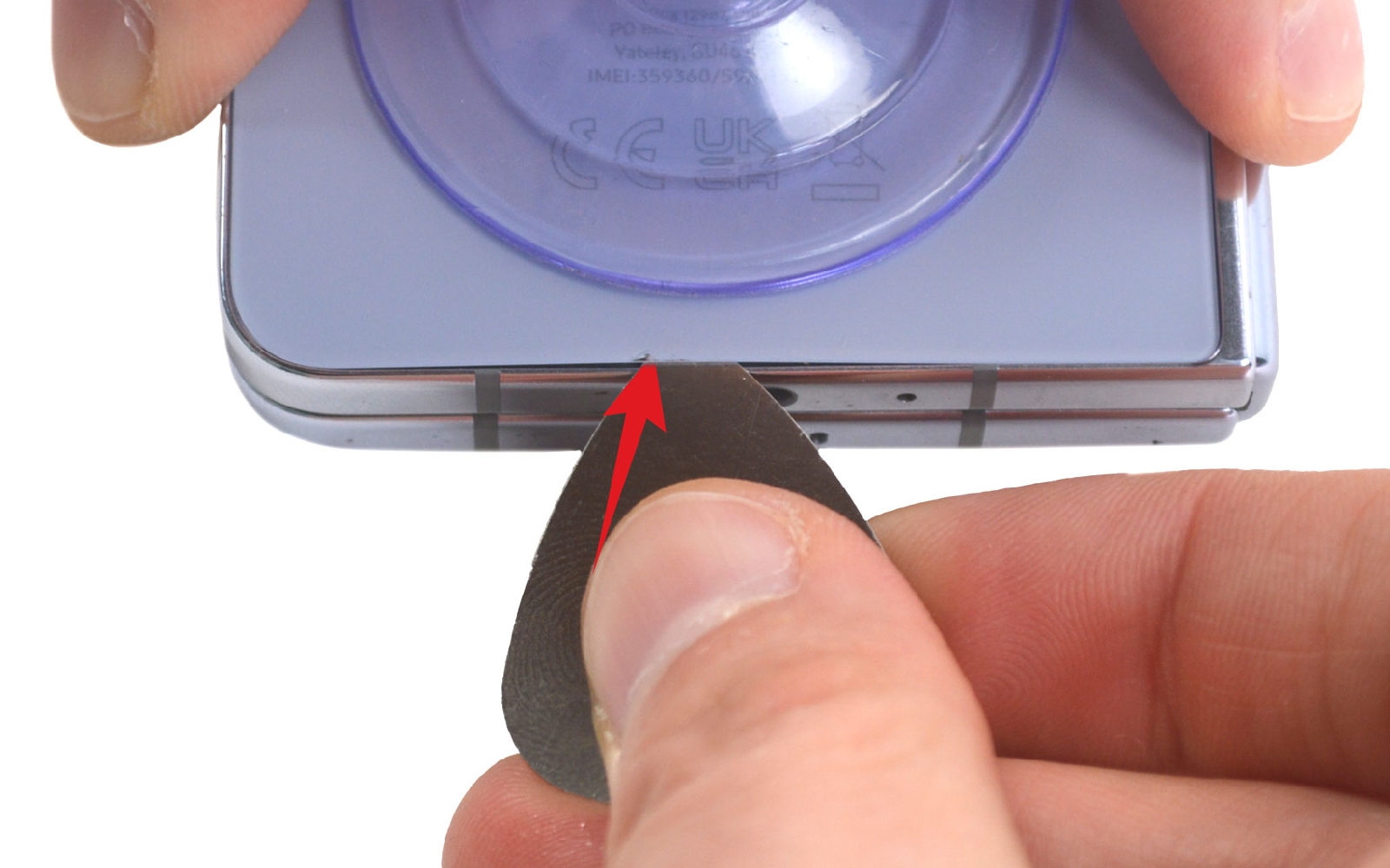

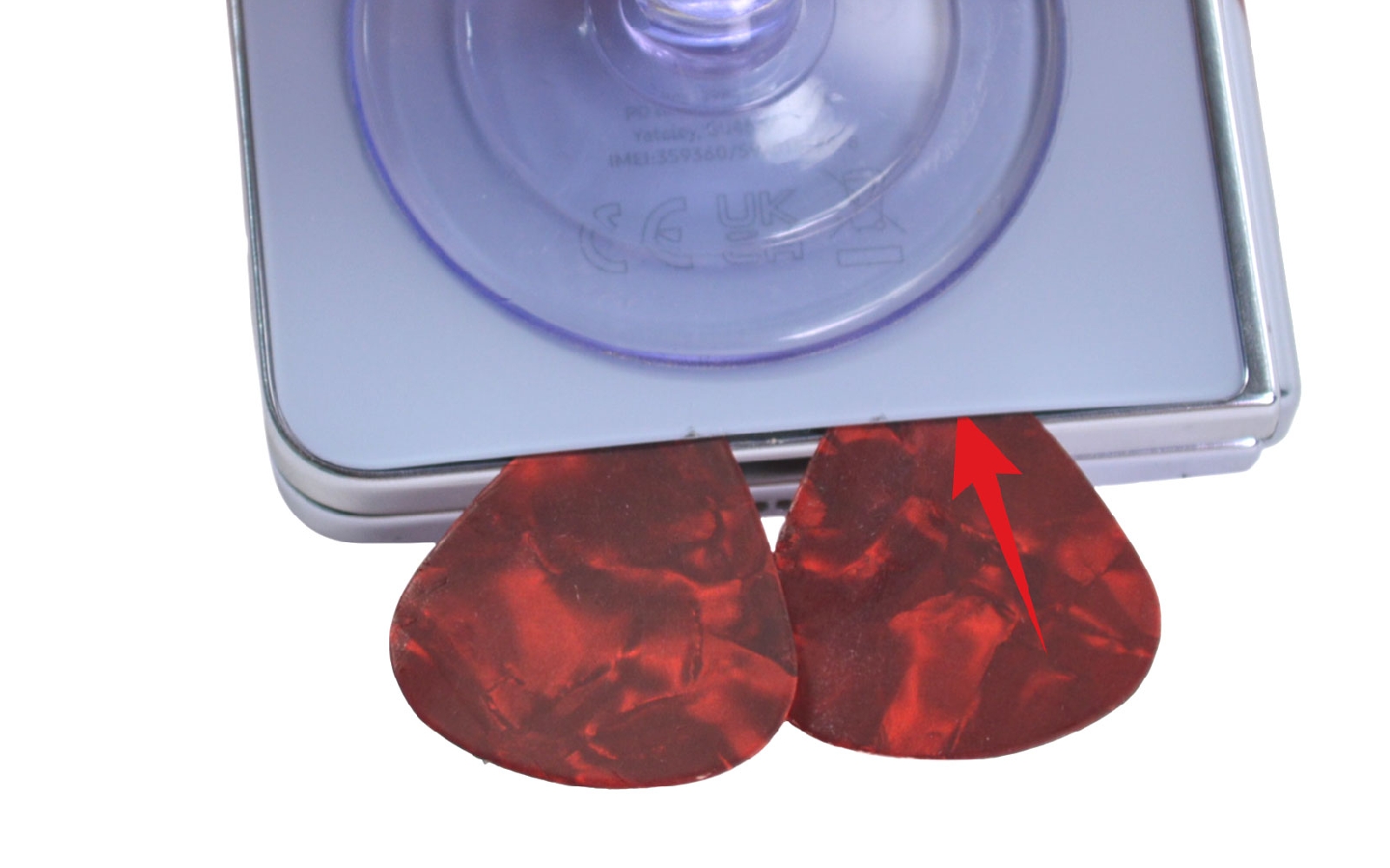

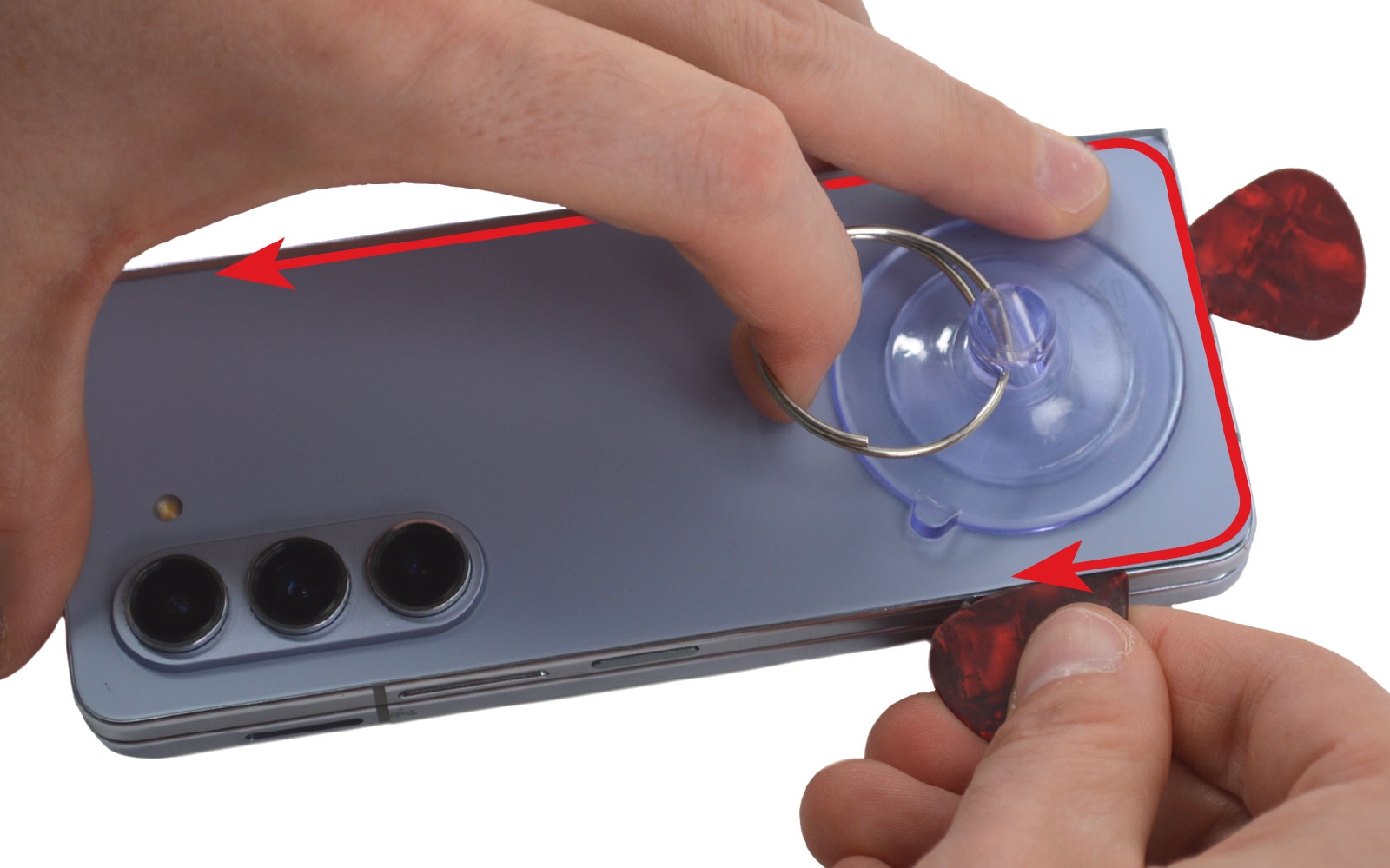

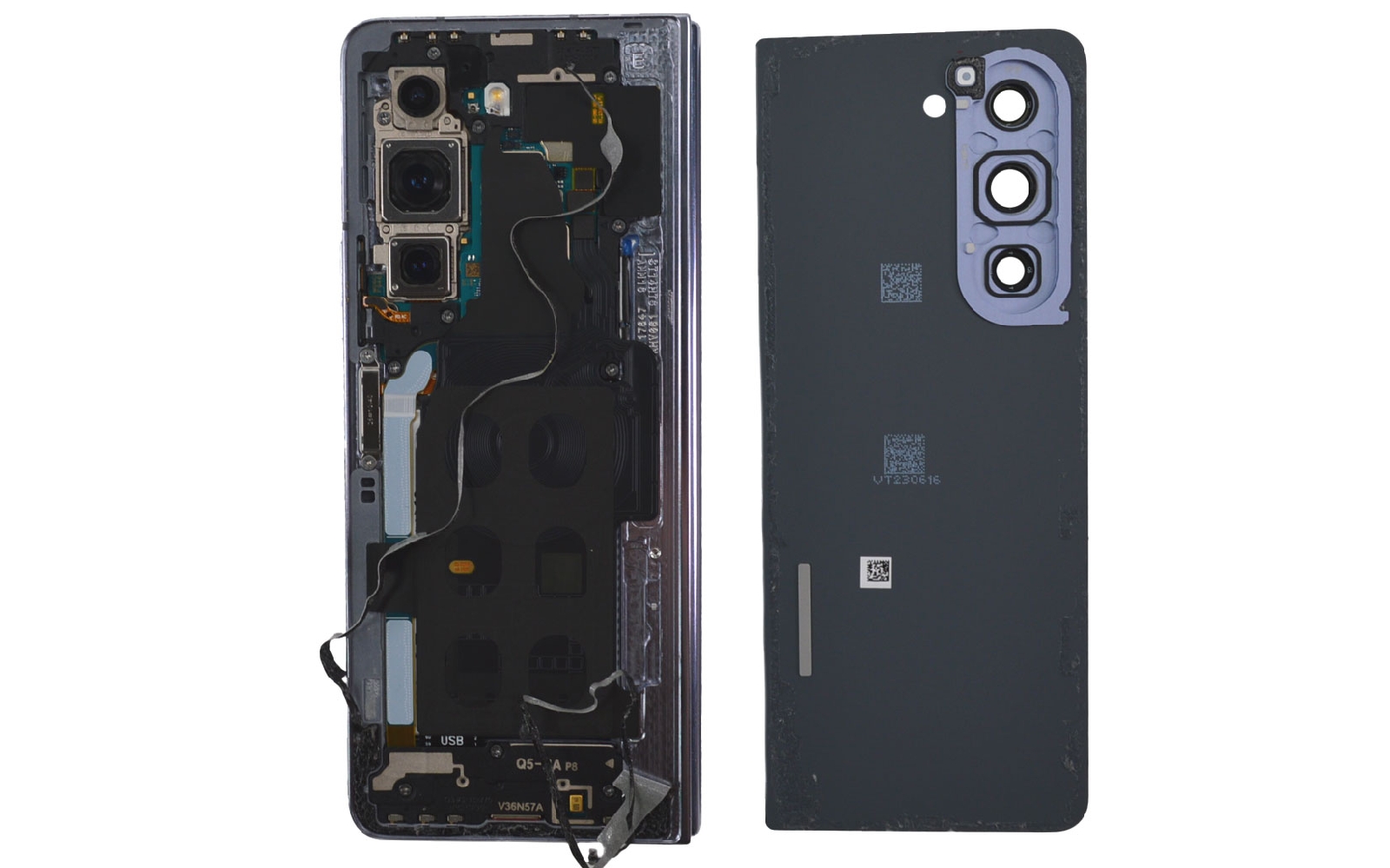

Etape 2 Libérer la vitre arrière

Pour décoller la vitre arrière du Samsung Galaxy Z Fold 5, insérez délicatement un médiator en métal fin entre la vitre et le châssis, en commençant par un bord chauffé. Tout en tirant sur l'anneau de la ventouse, glissez le médiator doucement entre les composants pour créer une ouverture initiale. Une fois l’ouverture réalisée, remplacez l'outil par ses homologues en plastique et faites les glisser le long des bords pour découper progressivement l’adhésif, en veillant à travailler par petites sections. Si vous rencontrez une résistance importante, n’hésitez pas à chauffer à nouveau la zone concernée. Une fois l’adhésif suffisamment affaibli, retirez progressivement la vitre arrière en la soulevant doucement. Prenez votre temps et procédez avec délicatesse pour préserver l’intégrité de la vitre et des composants internes.
Outils
Médiator
Ventouse
Etape 3

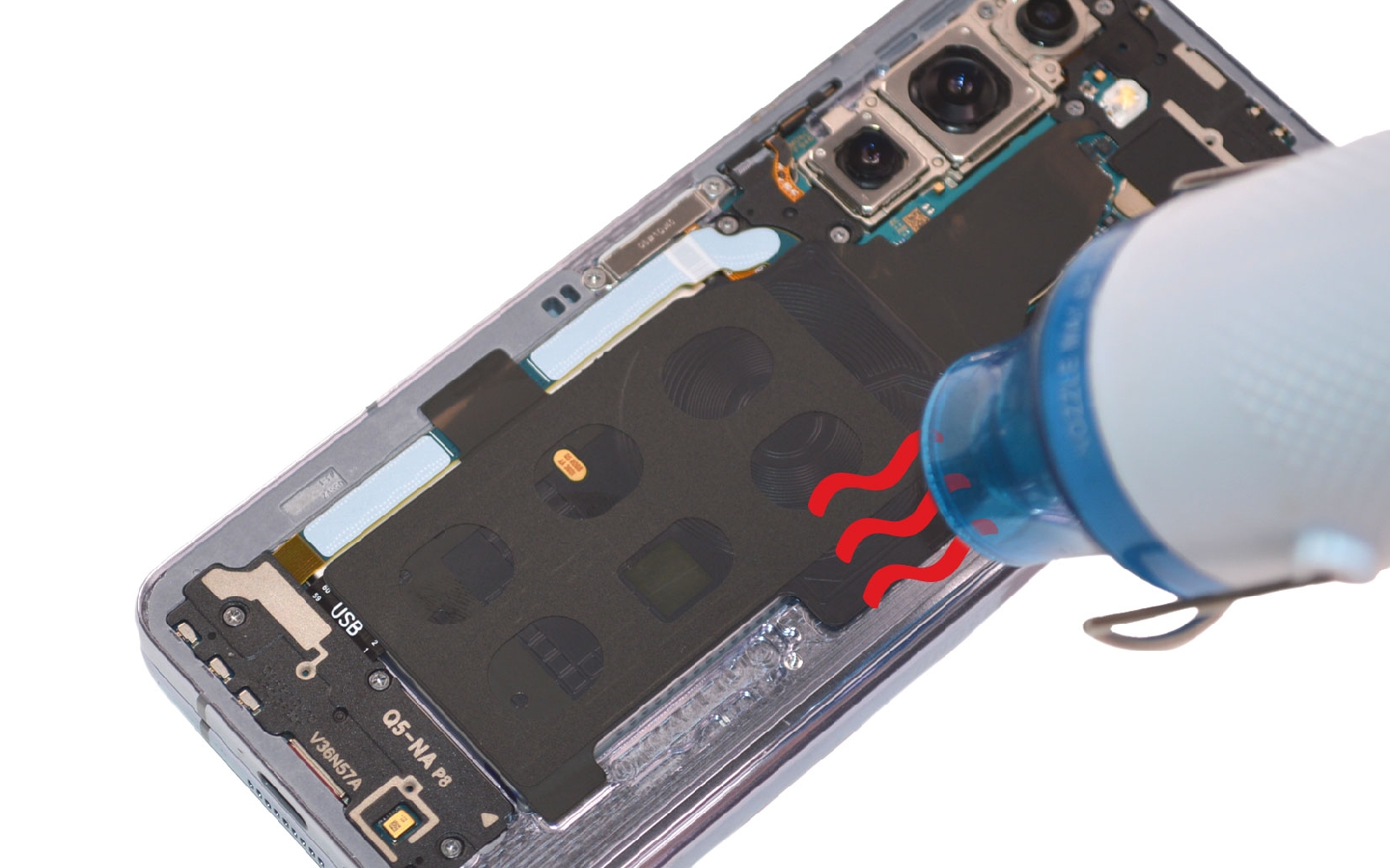

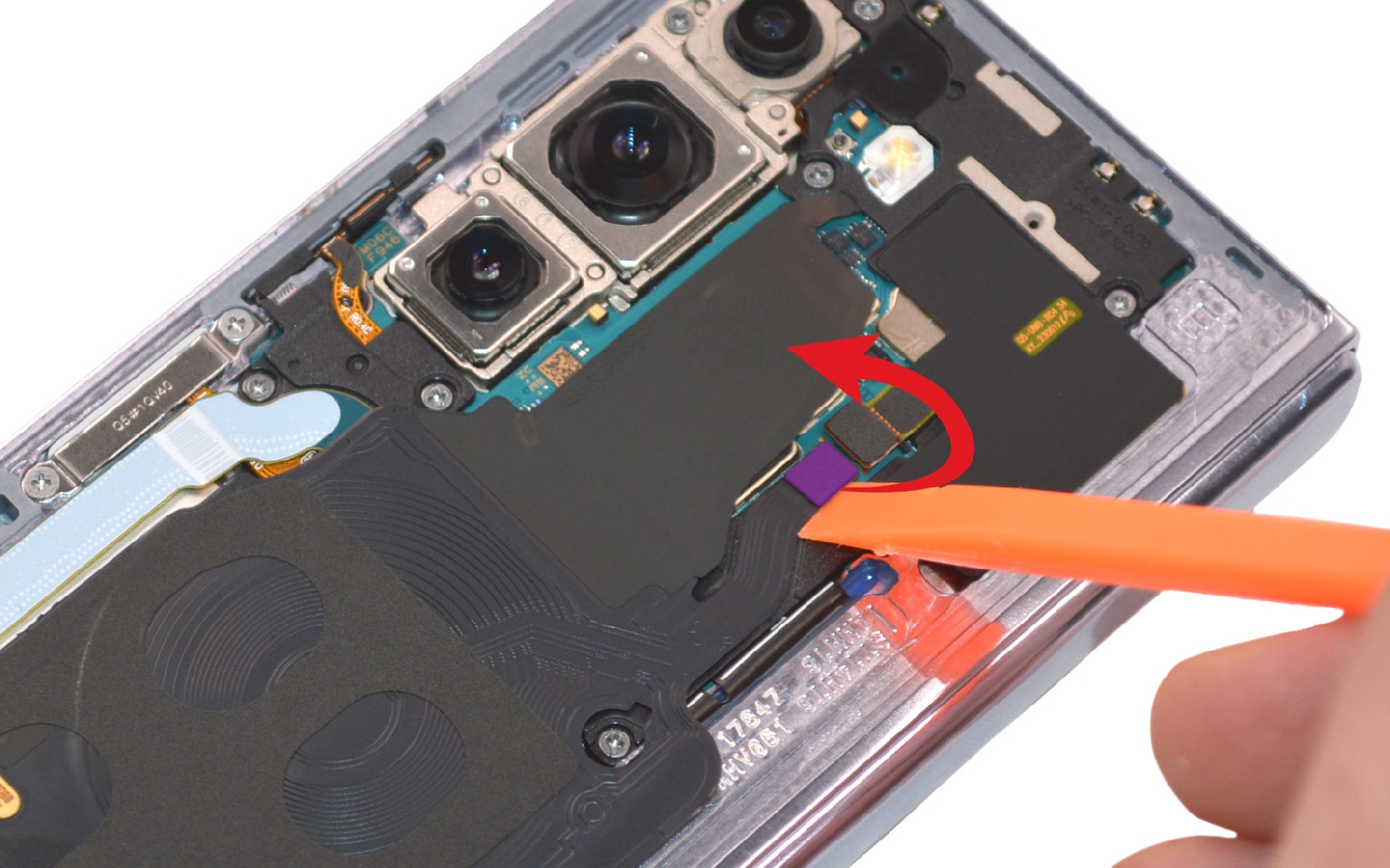

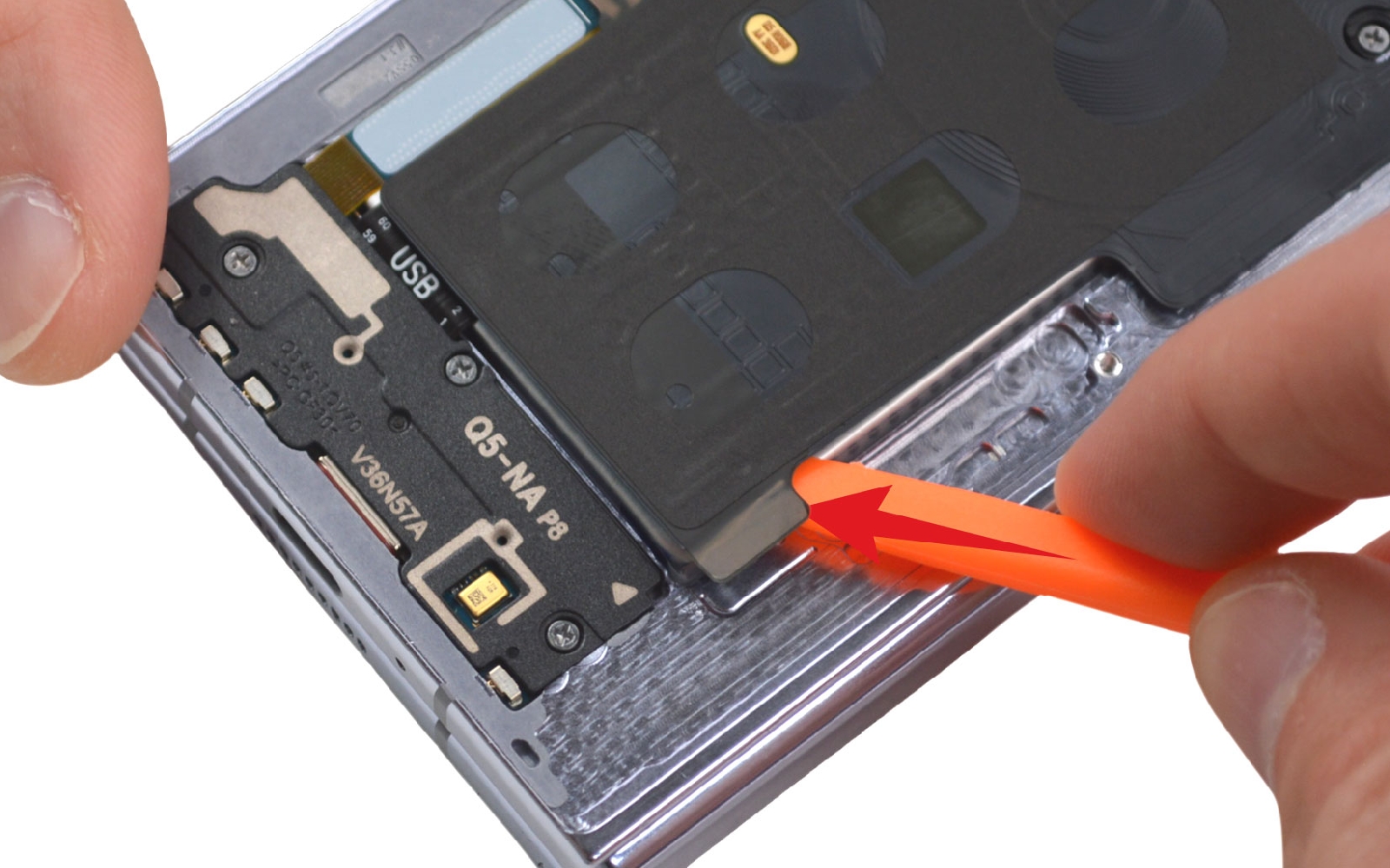

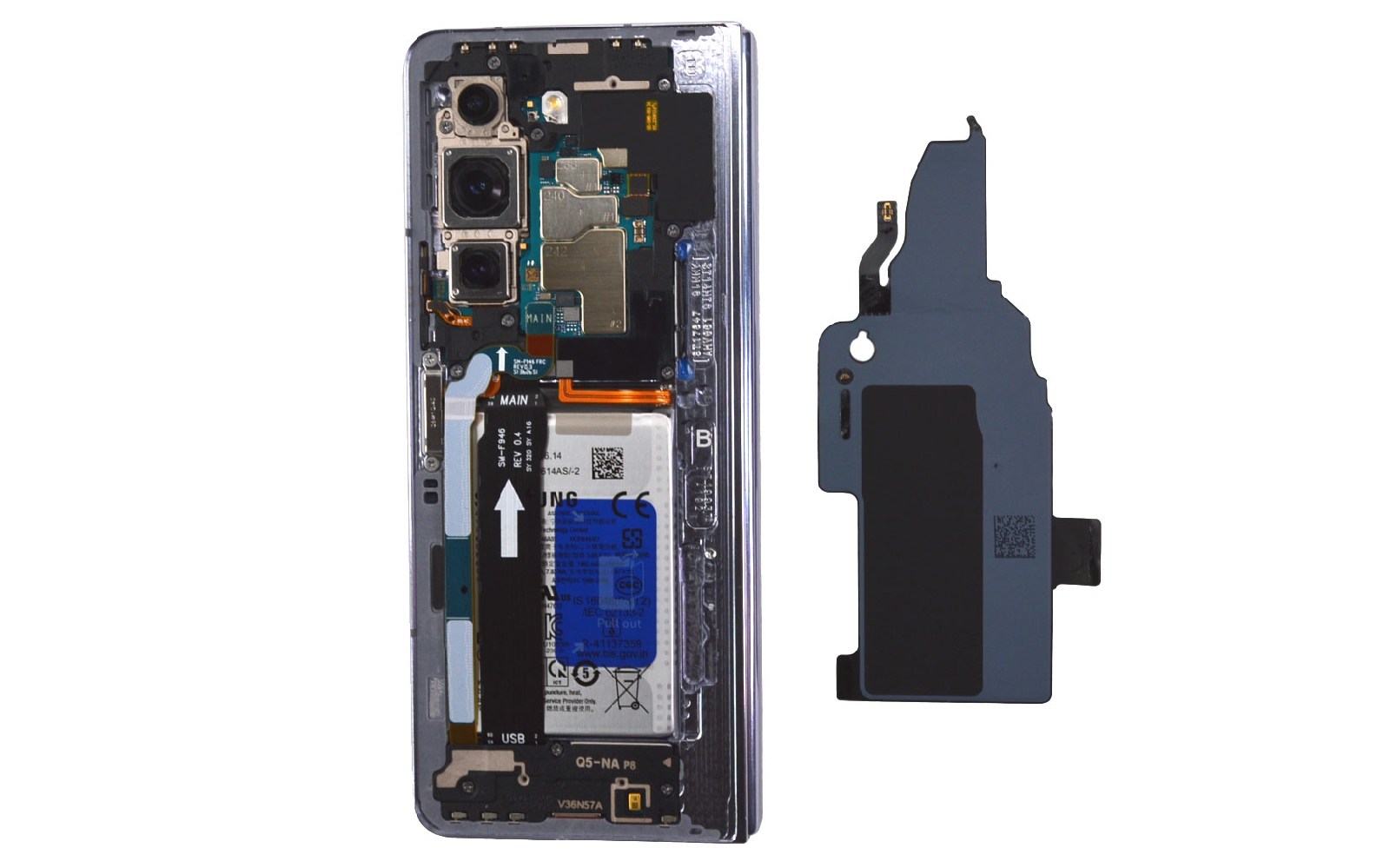

Etape 3 Retirer la nappe NFC

Débranchez la connectique de la nappe NFC puis chauffez légèrement les contours. Décollez les parties latérales puis sortez le composant.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

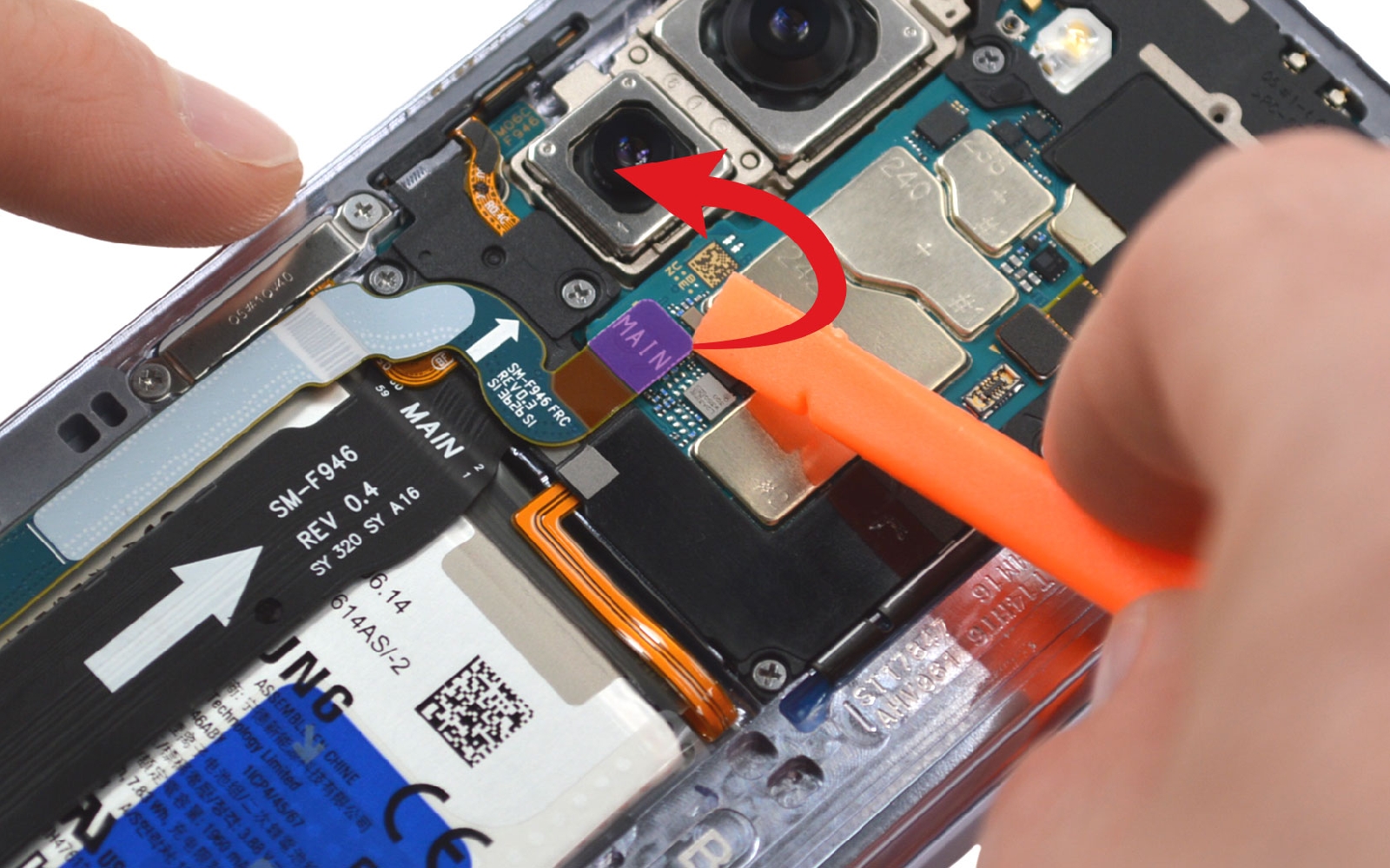

Etape 4 Débrancher la nappe FRC

Déconnectez la nappe FRC pour pouvoir passer à l'étape suivante.
Outils
Levier Nylon
Etape 5

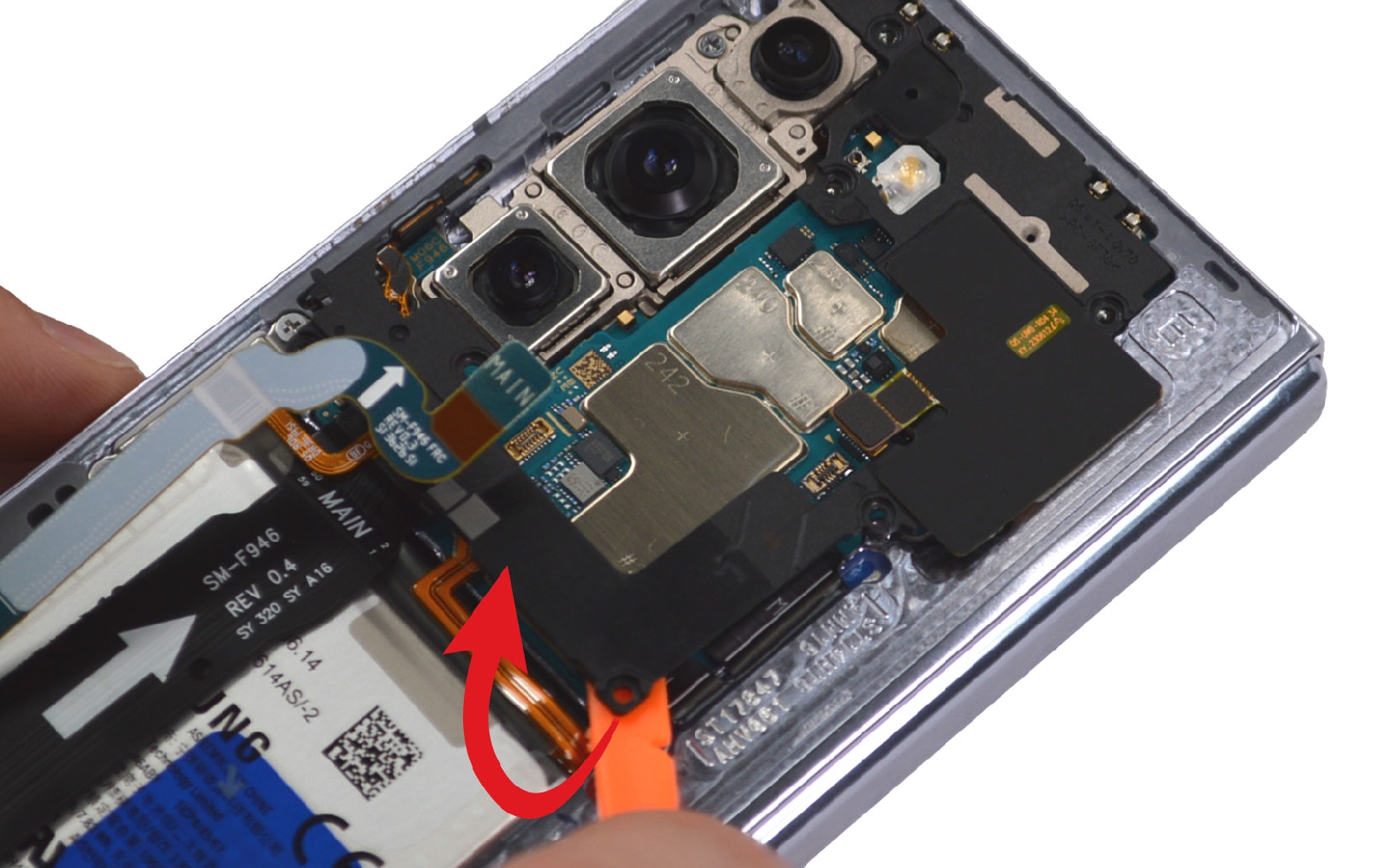

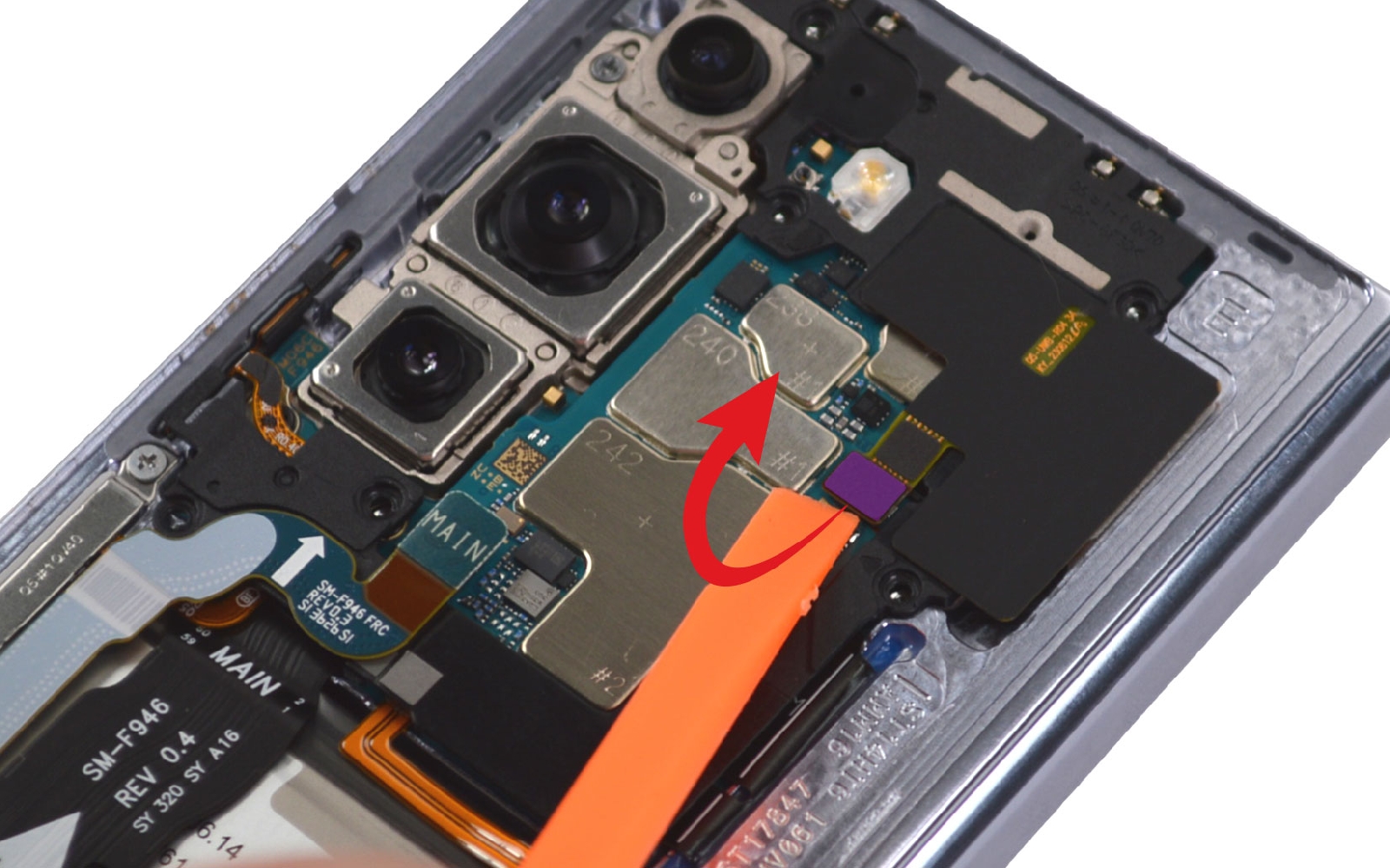

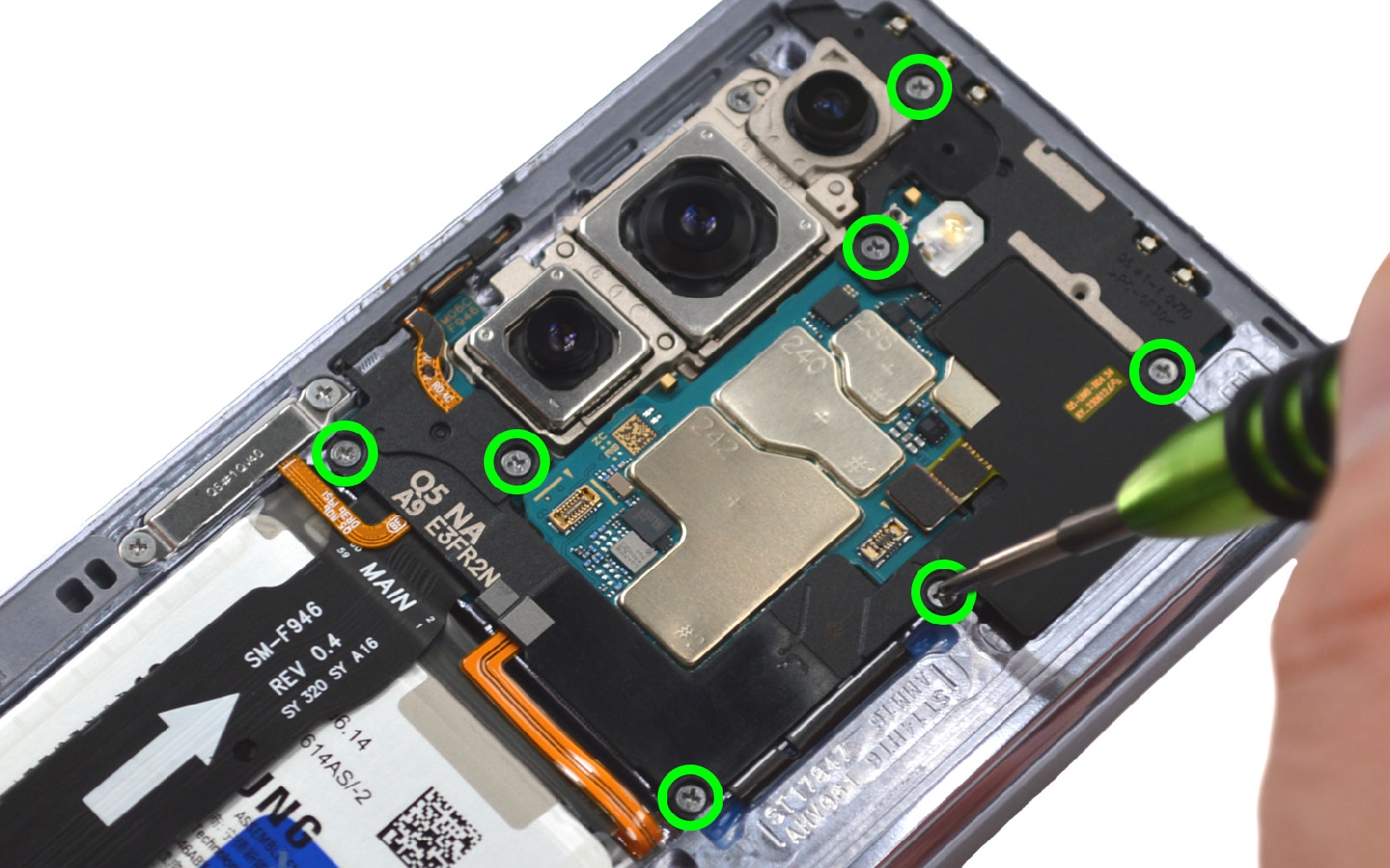

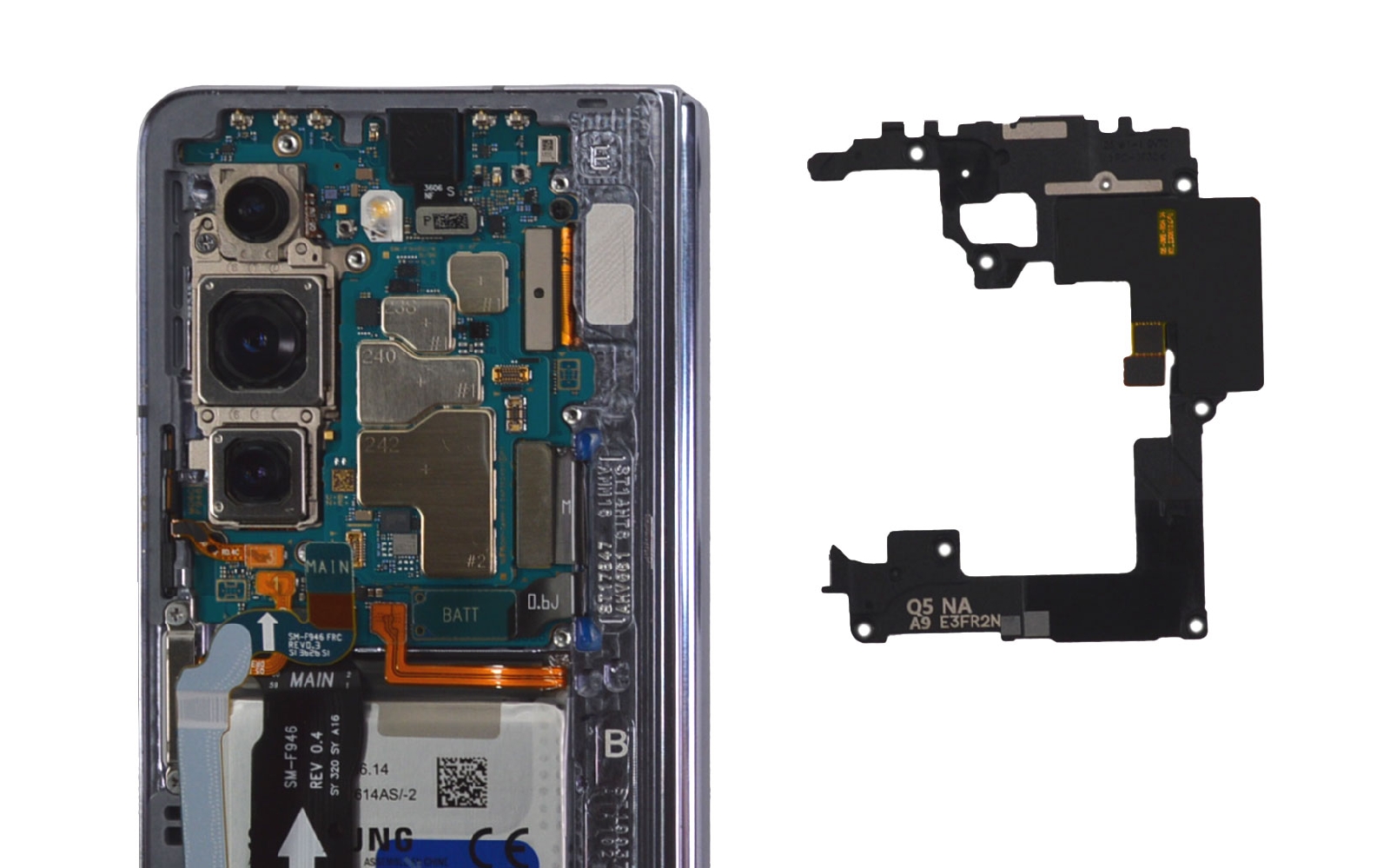

Etape 5 Enlever la plaquette réseau

Retirez les 7 vis avec le tournevis cruciforme de la plaquette. Déconnectez la nappe puis glissez le levier sous le composant pour le détacher de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

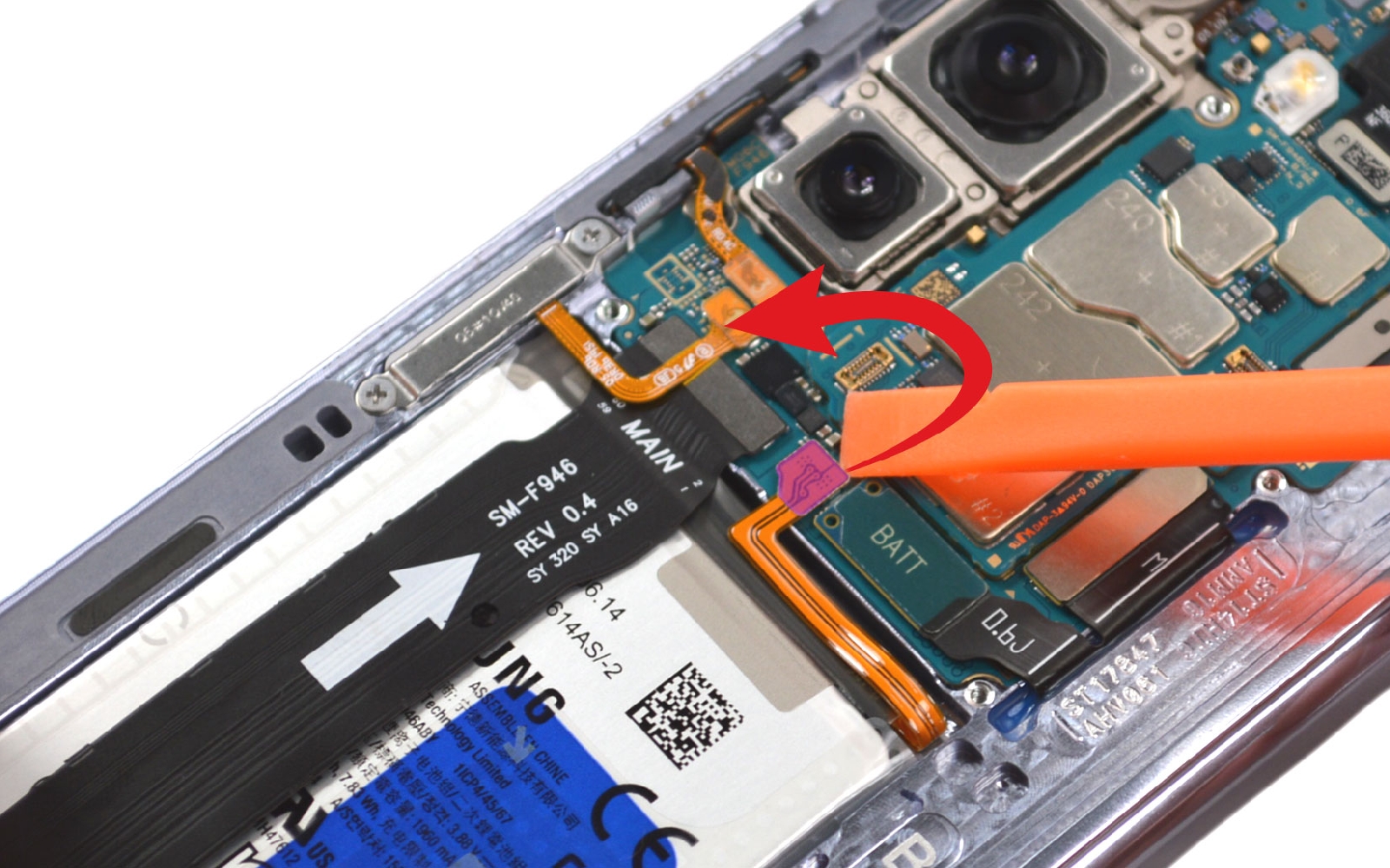

Etape 6 Déconnecter la batterie

Maintenant que vous avez accès à la nappe de la batterie, il vous faut la déconnecter pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Etape 7

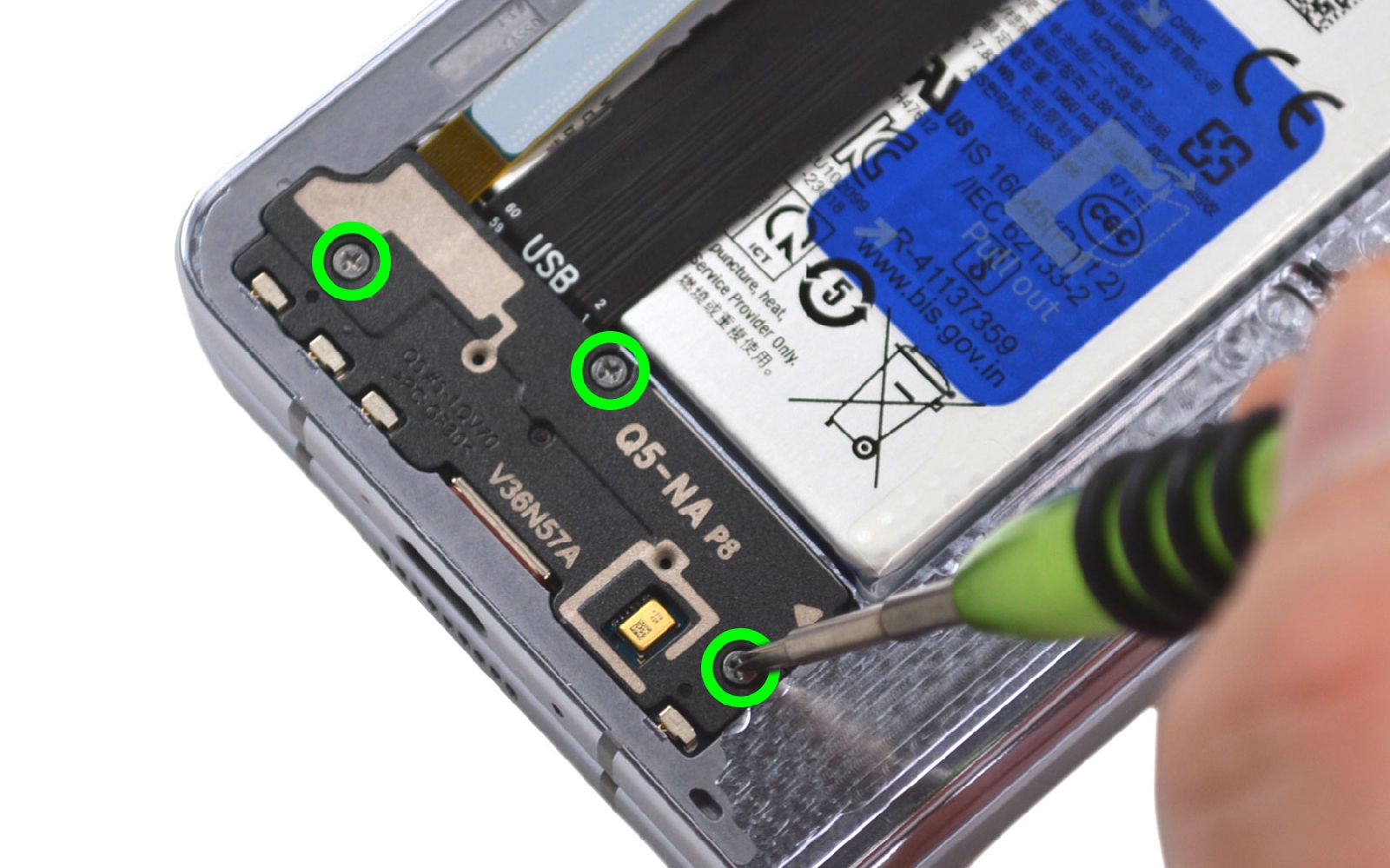

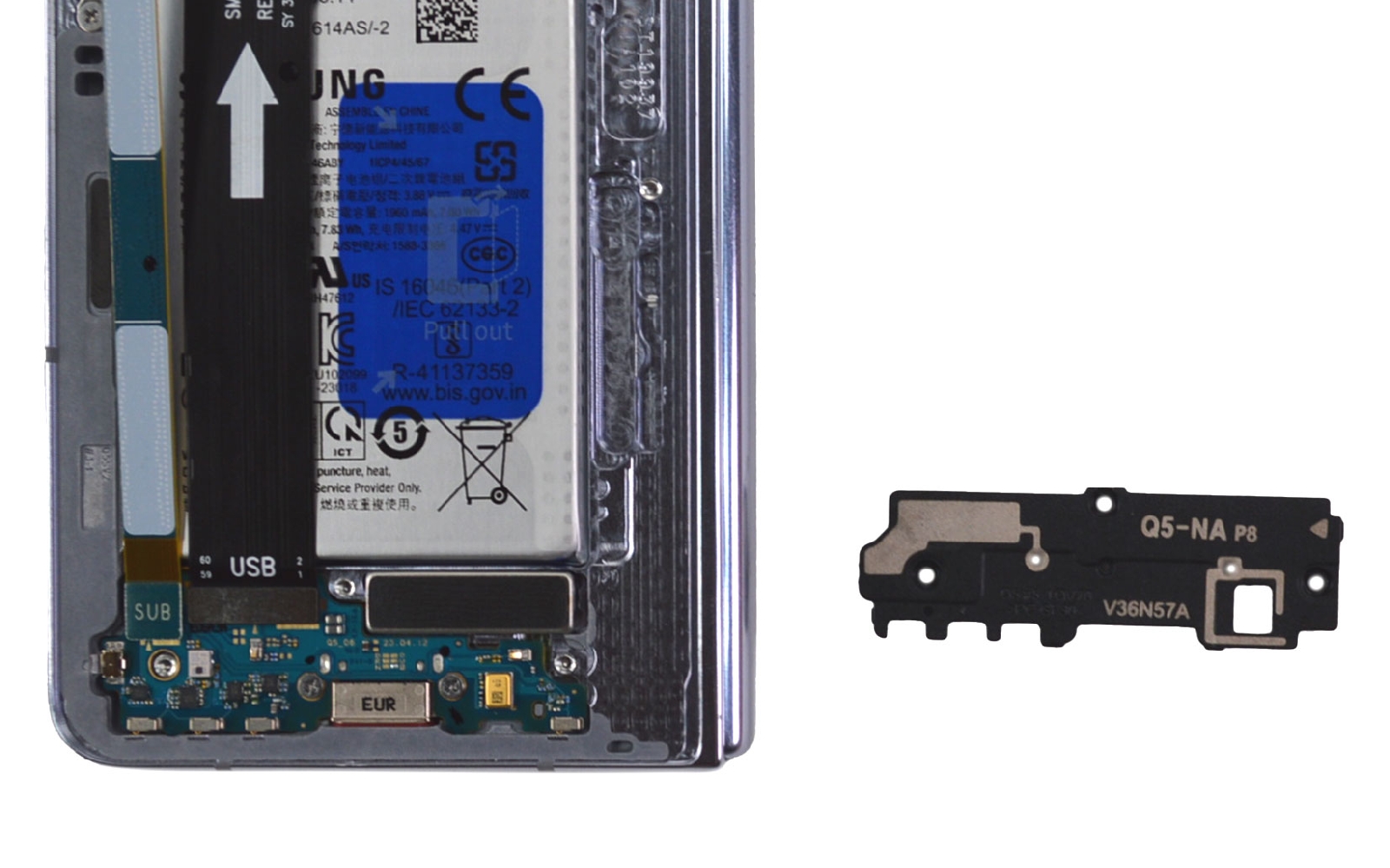

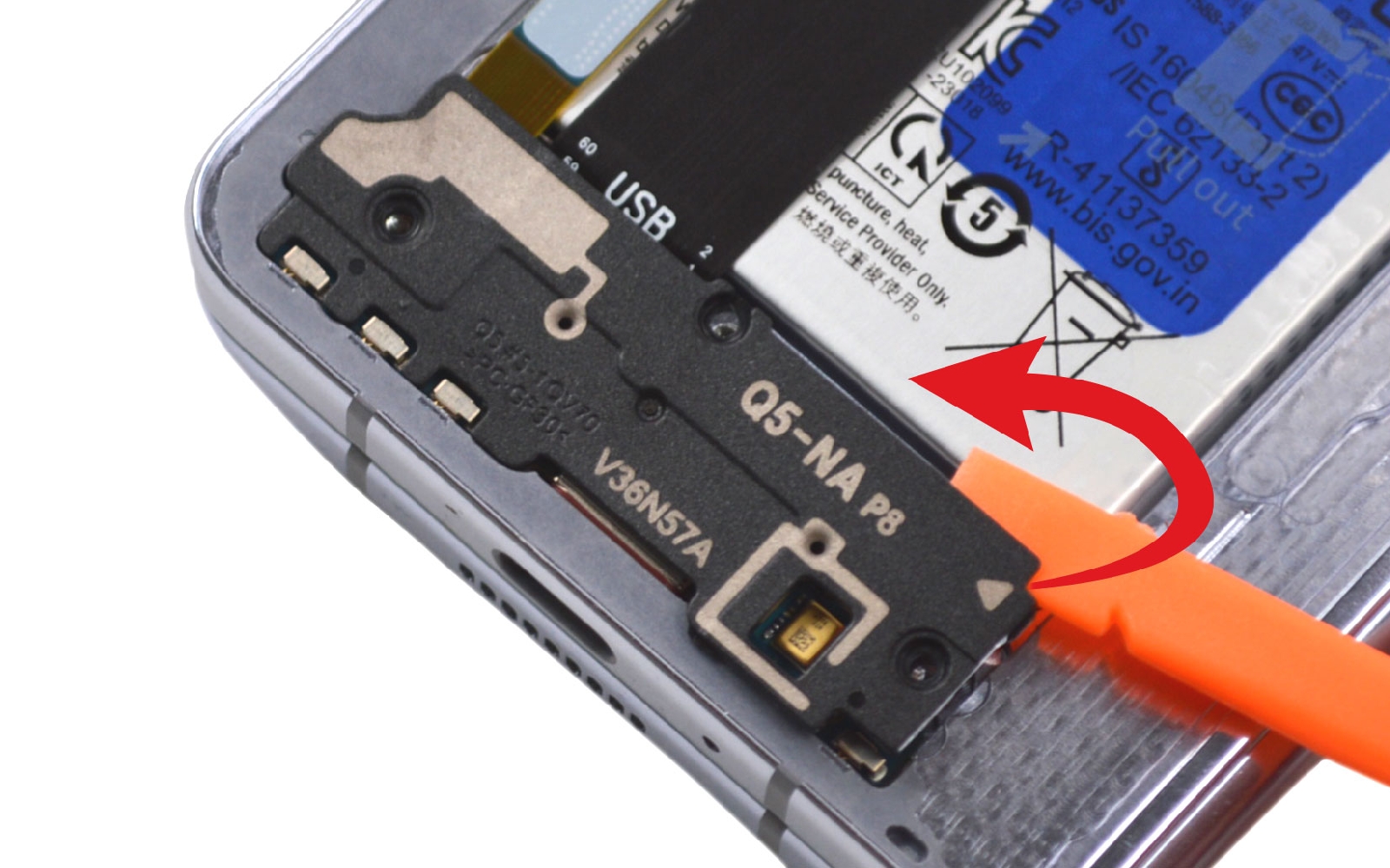

Etape 7 Ôter la plaquette inférieure

Sur la partie basse, enlevez les 3 vis puis détachez le composant du châssis en insérant le levier dessous.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Mettre de coté les nappes d'interconnexion

Débranchez les différentes nappes afin de pouvoir accéder à la batterie.
Outils
Levier Nylon
Etape 9

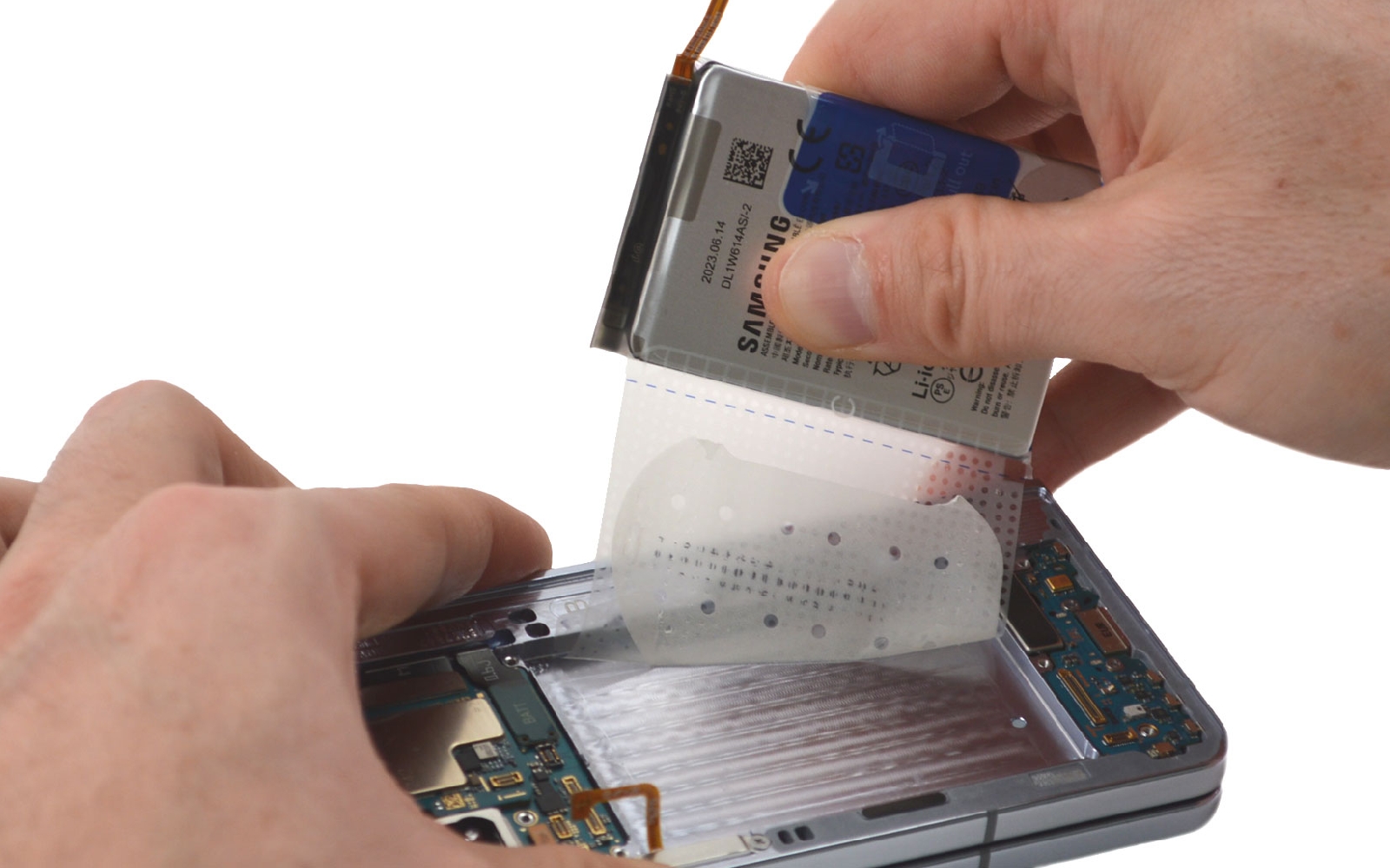

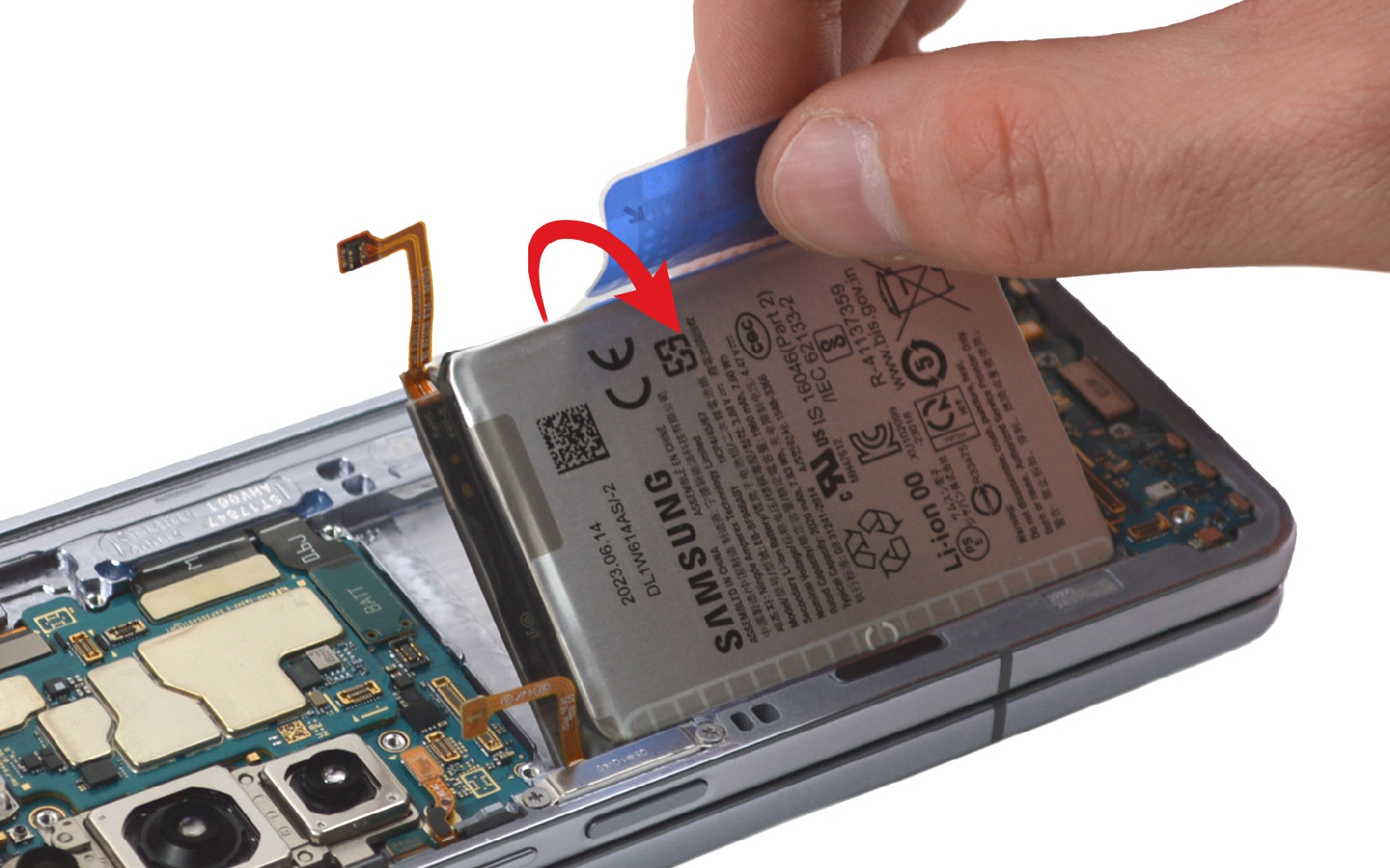

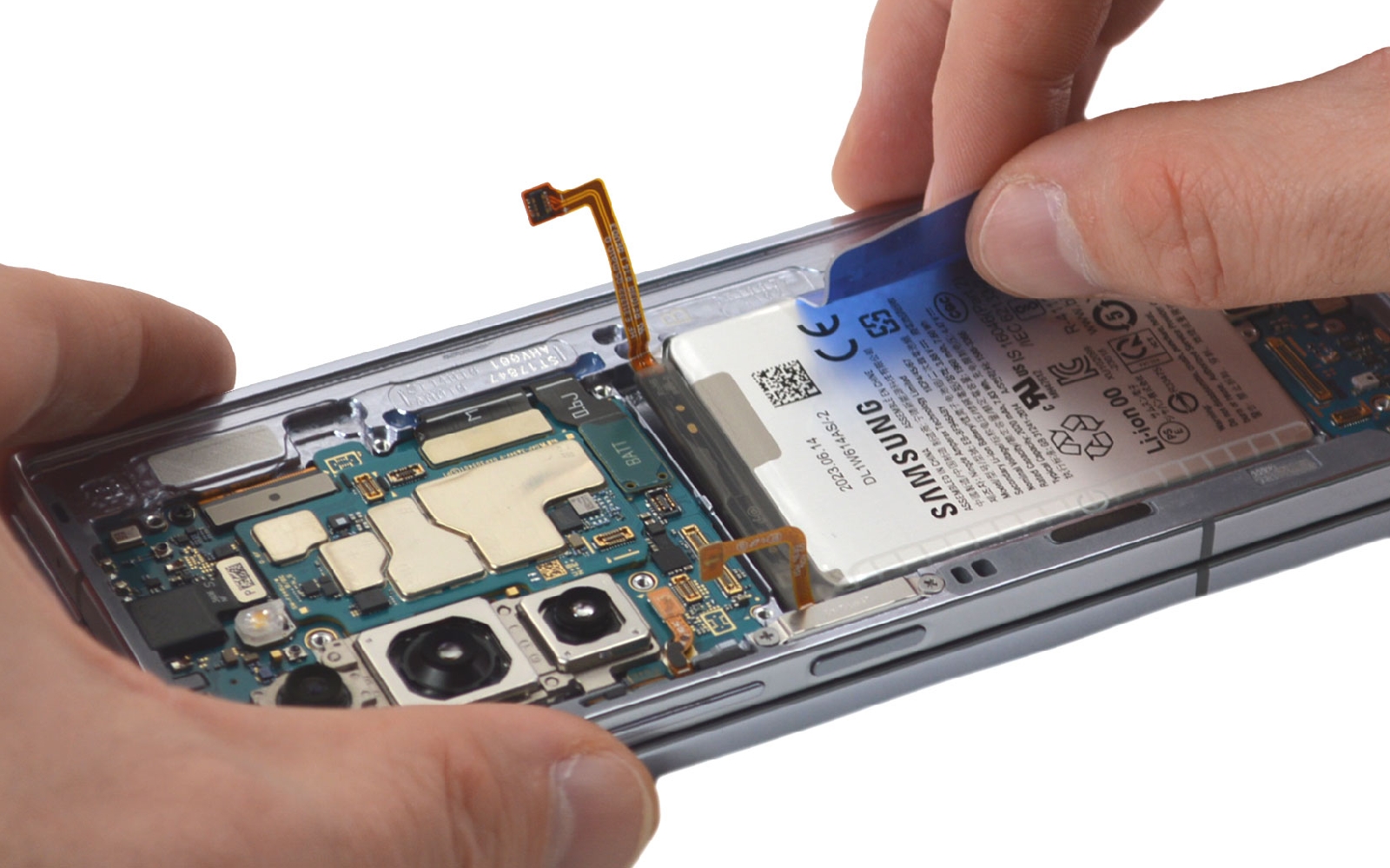

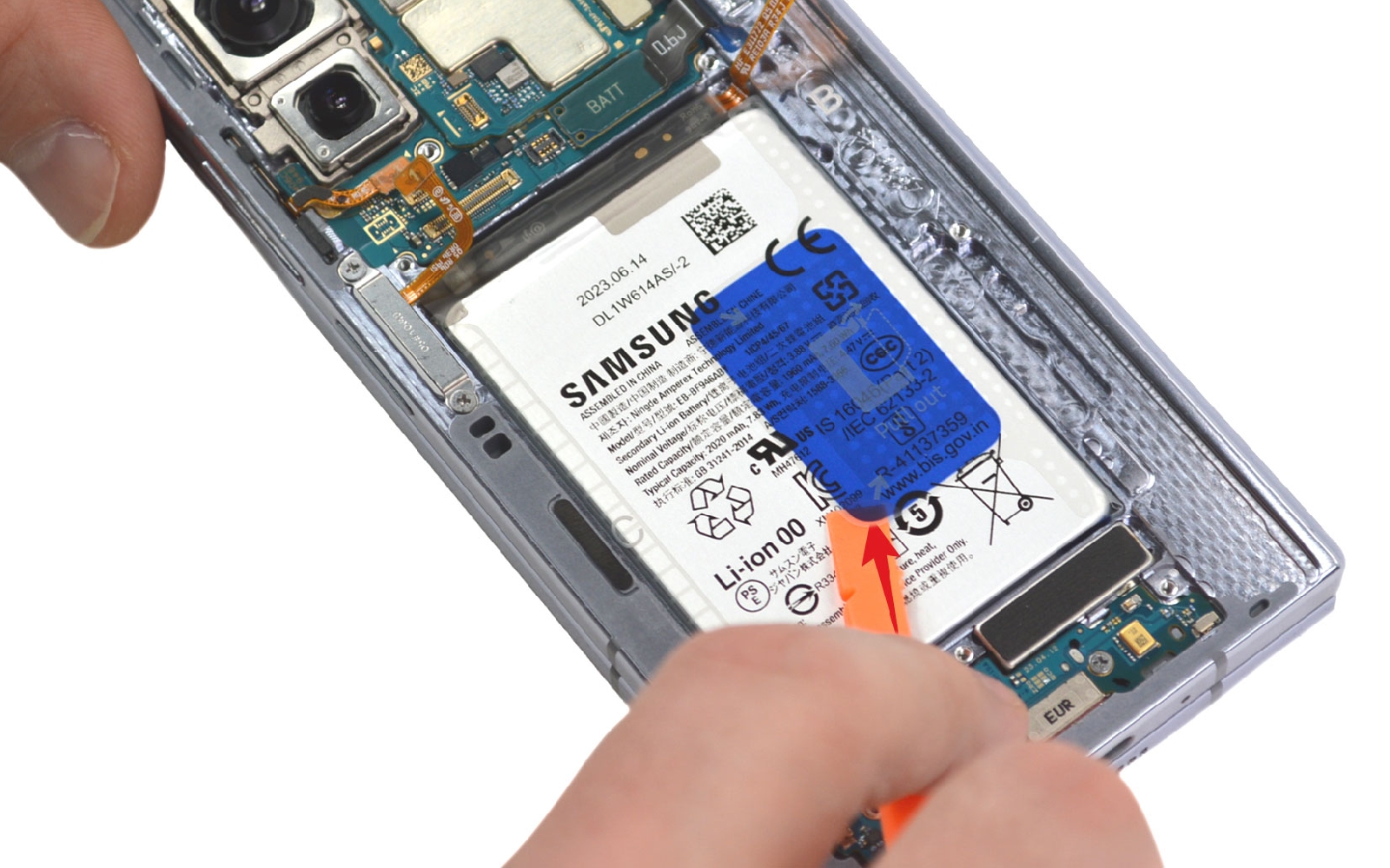

Etape 9 Décoller la batterie

Décollez les languettes puis tirez celle en bleu pour sortir la batterie. Cette manipulation peut être difficile car il faut allier force et délicatesse. Nous vous conseillons de chauffer légèrement le dessous de la batterie pour ramollir ses stickers. Pour cela, utilisez l'outil de chauffe que vous avez sous la main et chauffez le centre de l'écran.
Outils
Levier Nylon
Conseils pour le remontage

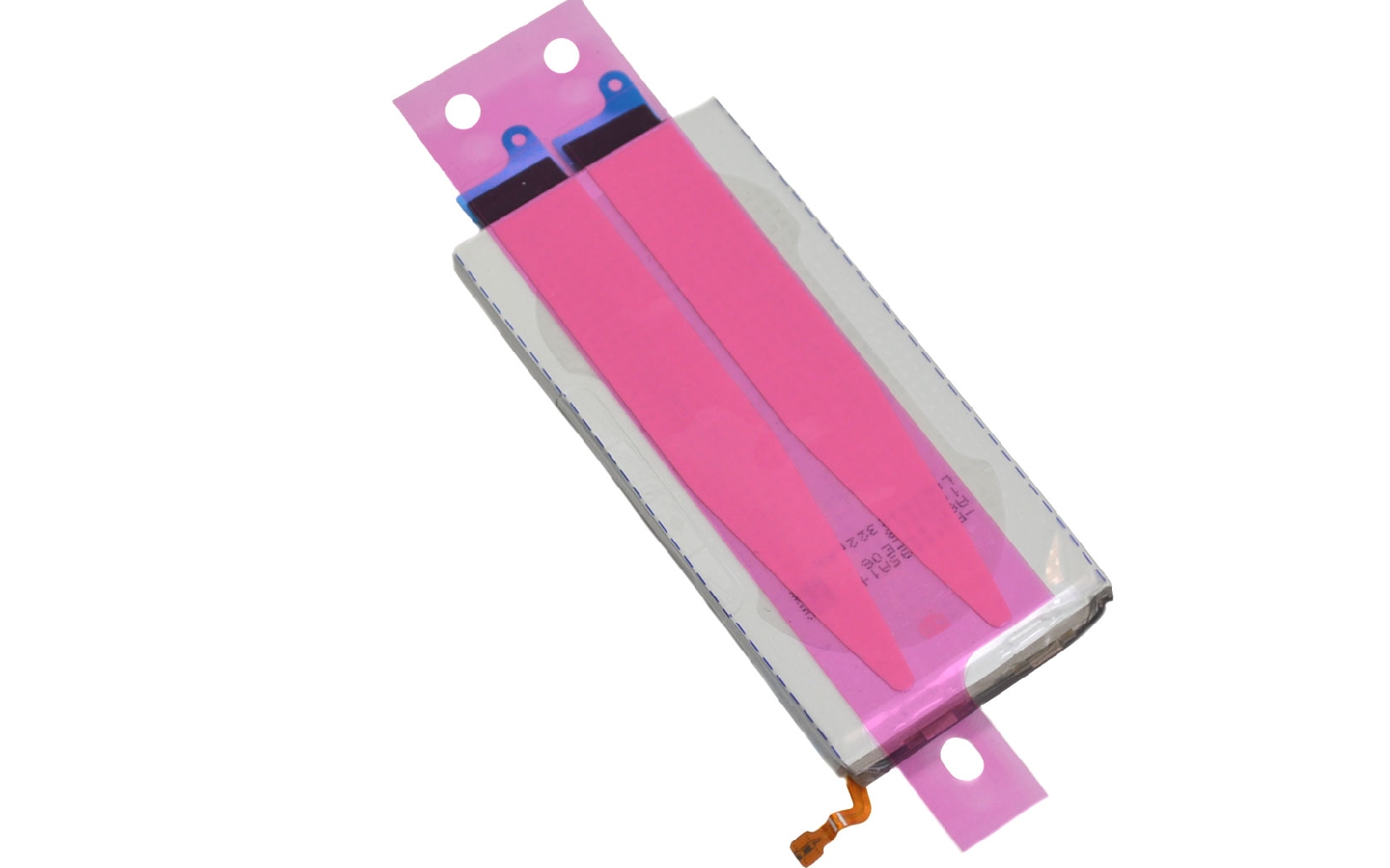

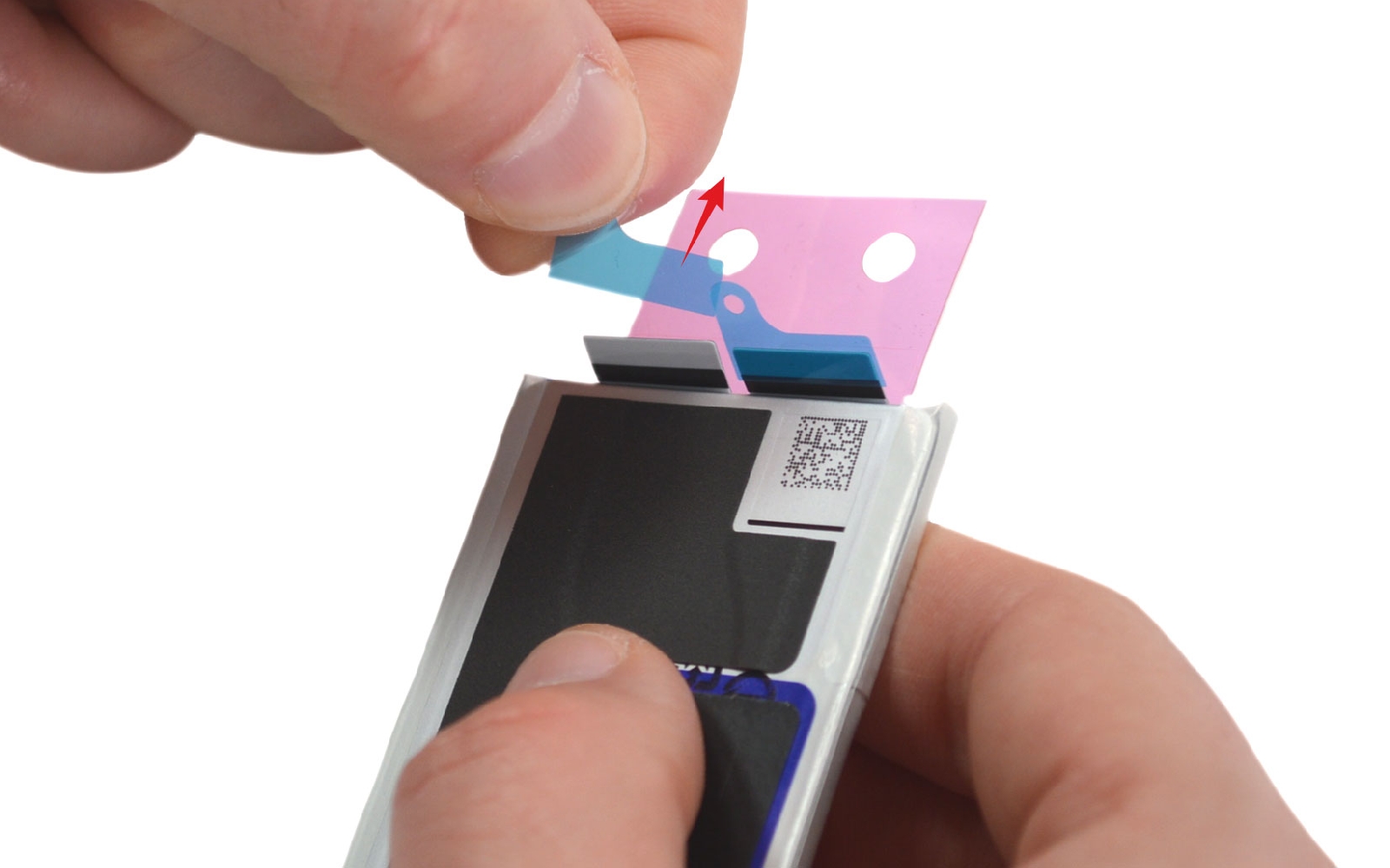

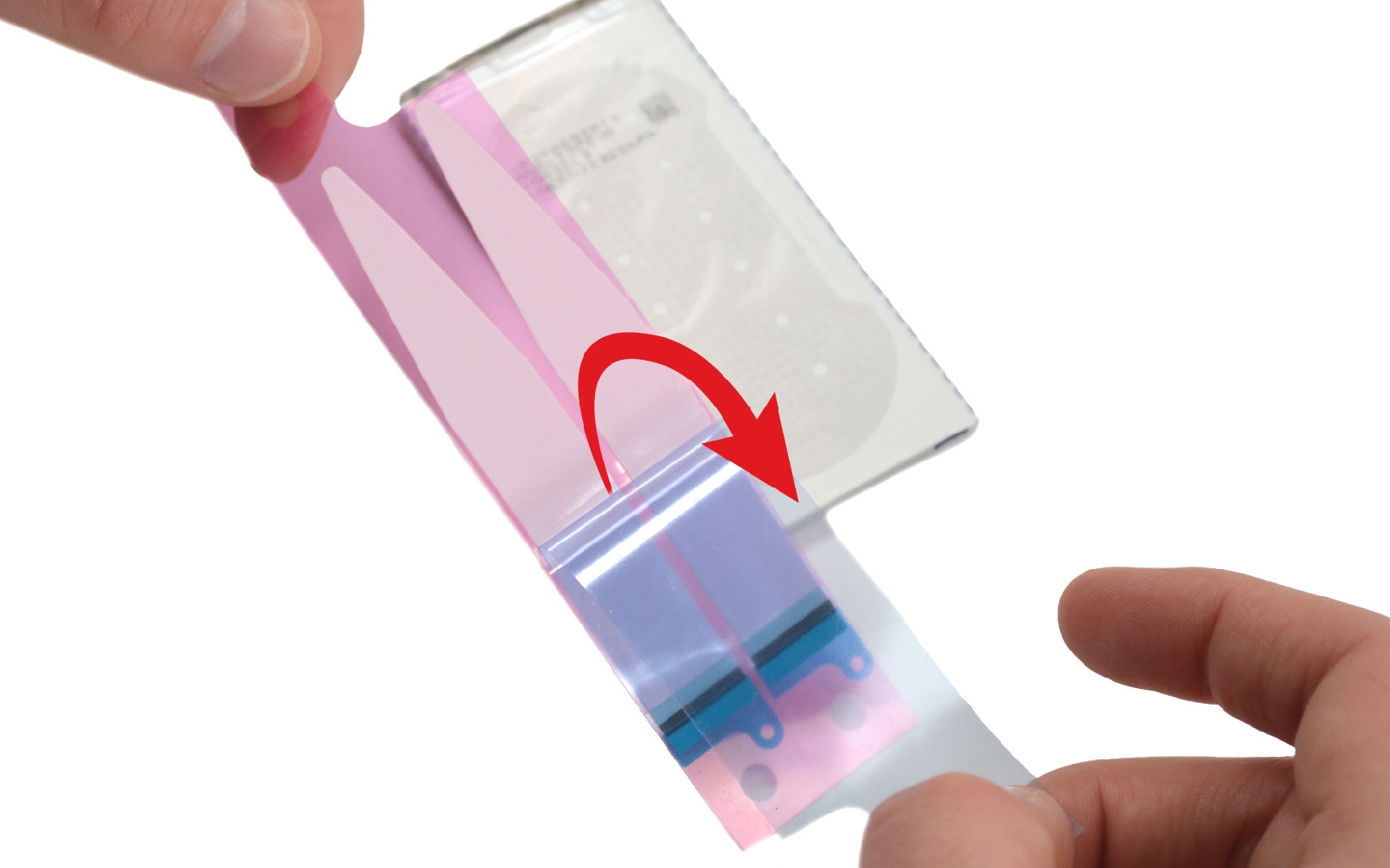

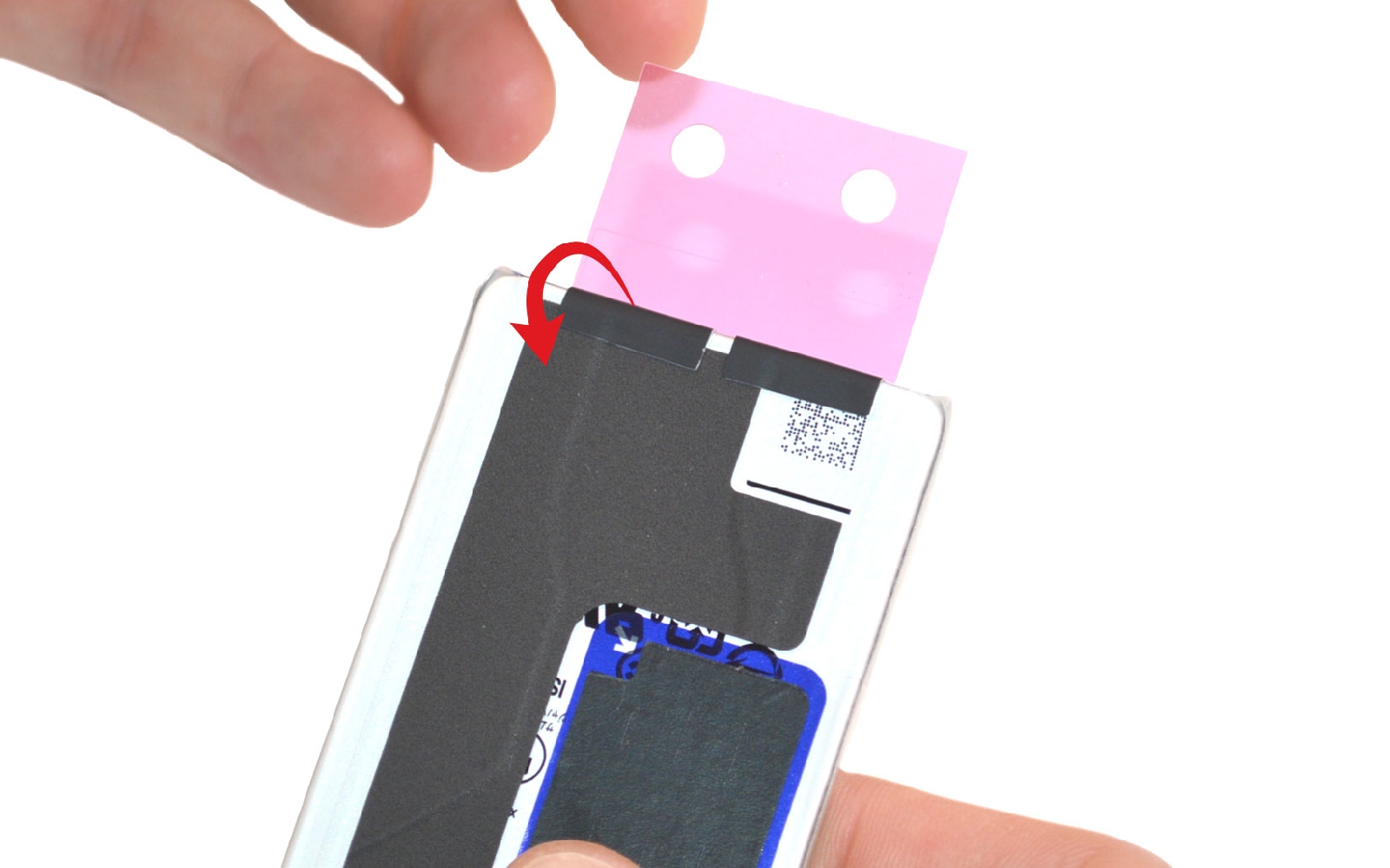

Conseils pour le remontage préparer la batterie

Reprenez chaque étape de ce guide de réparation dans le sens contraire pour installer tous les éléments correctement dans le nouveau bloc écran. Saisissez les stickers de batterie pour les placer au dos des composants. Dans un premier temps, ôtez la protection principale puis collez les adhésifs au dos de la batterie. Repliez les languettes et retirez les protections bleues avant de vous assurer que les adhésifs sont bien collés.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Conseils pour le remontage

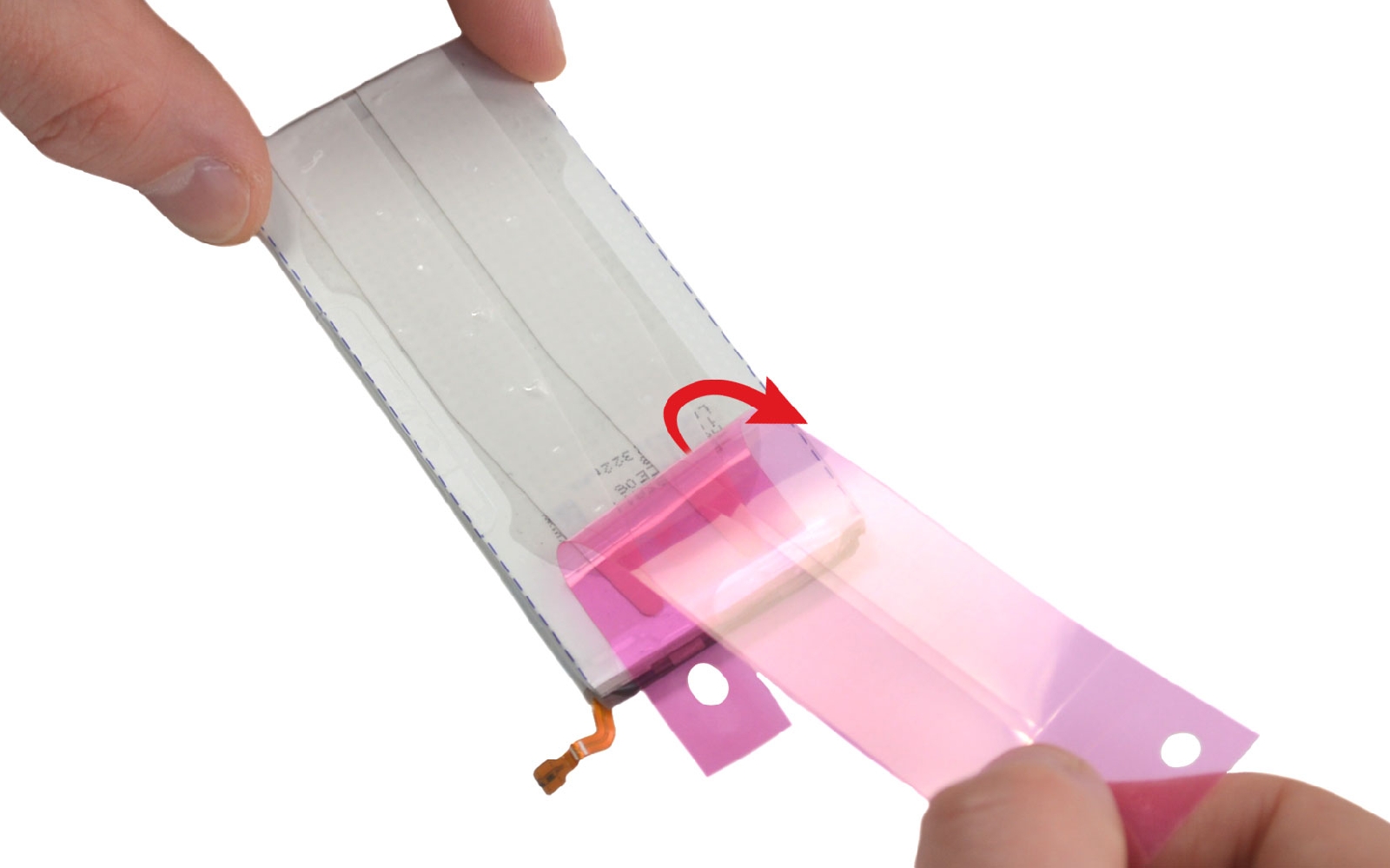

Conseils pour le remontage installer la batterie

Enlevez la protection finale et disposez la batterie dans son emplacement. Terminez le remontage pour ensuite passer à l'étape suivante.
Conseils pour le remontage

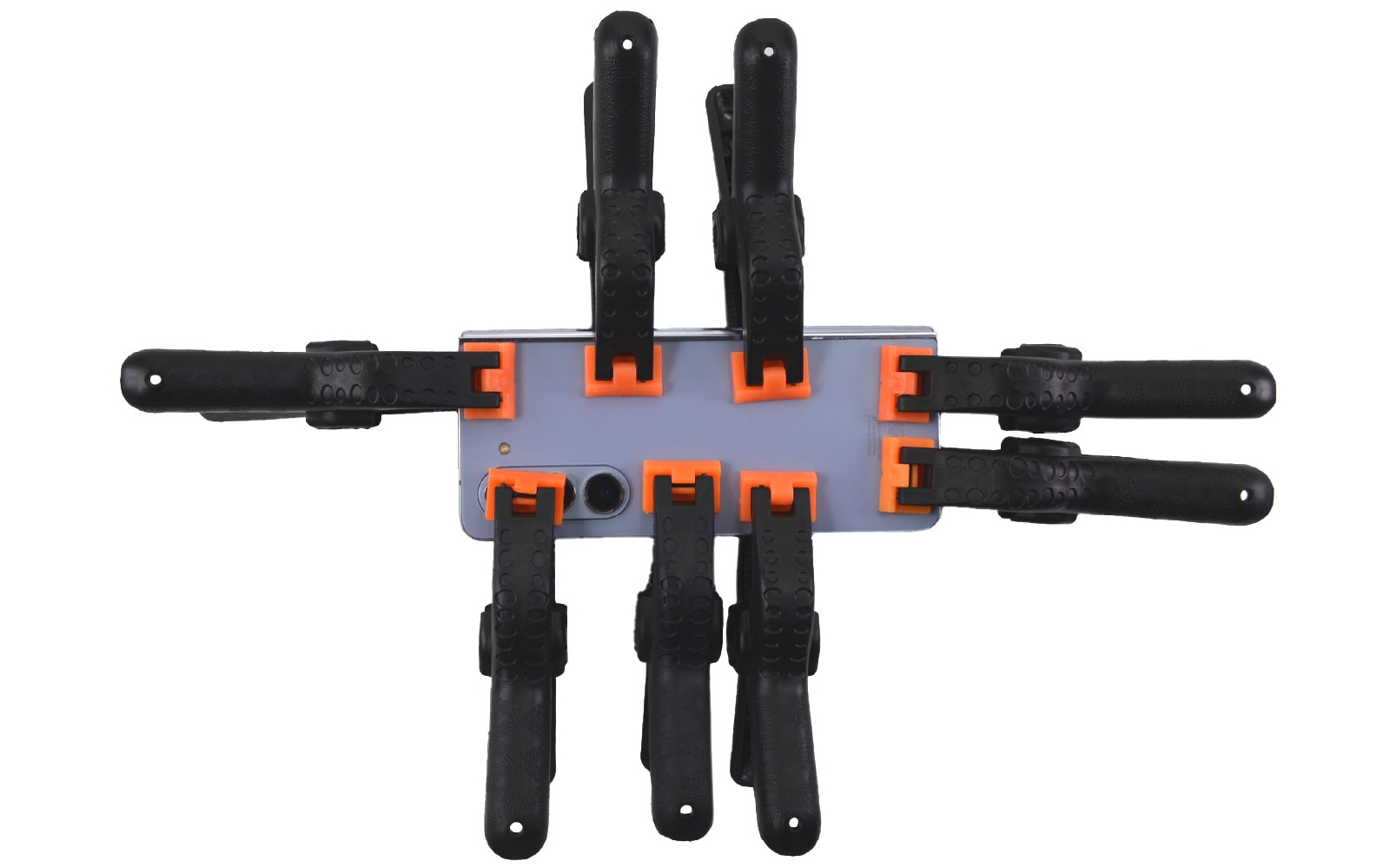

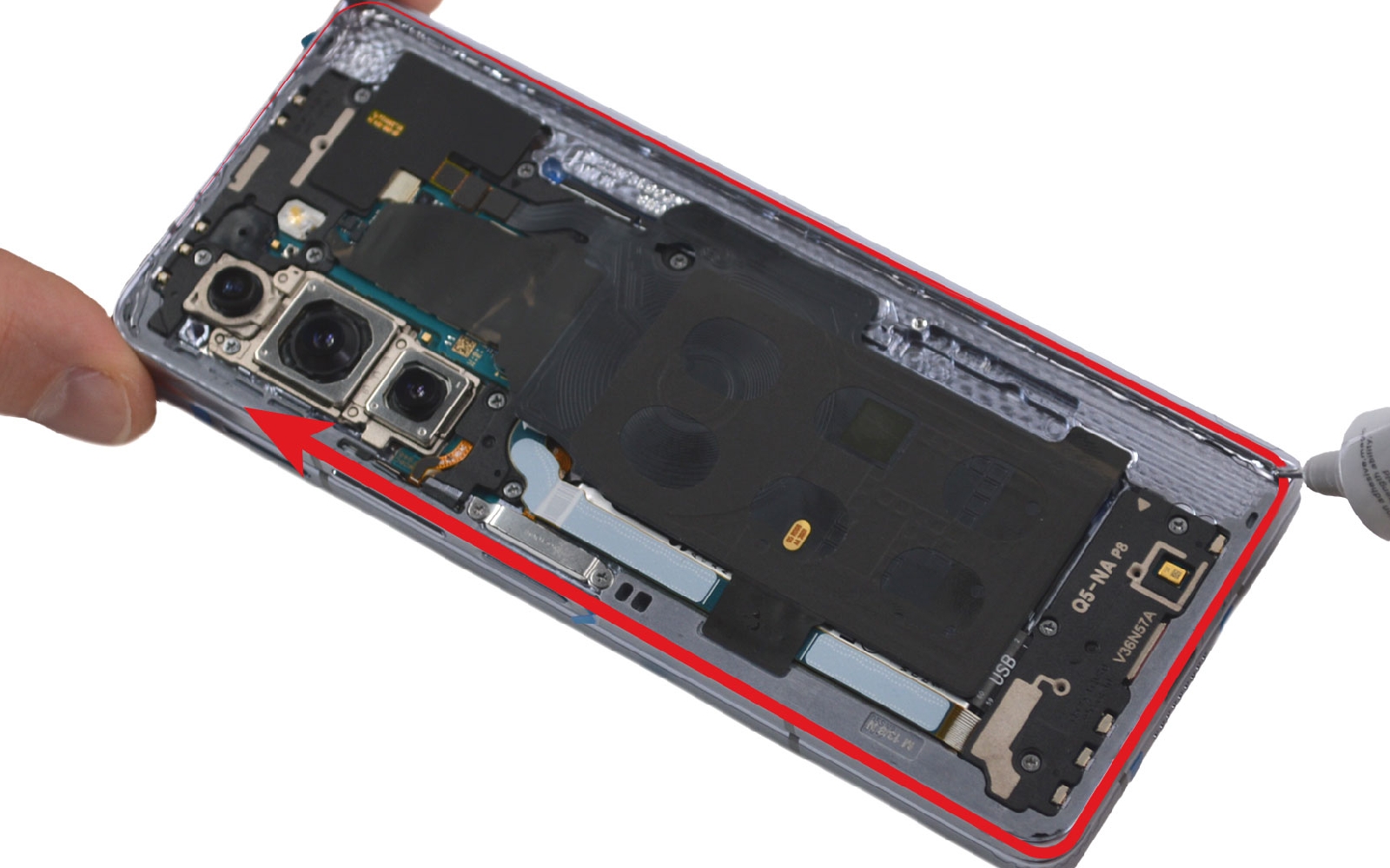

Conseils pour le remontage refermer votre smartphone

Pour assurer une réparation réussie et une étanchéité optimale de votre smartphone, il est impératif de bien préparer les bords du châssis avant de replacer l’écran. Testez votre téléphone avant sa fermeture. Ensuite, retirez soigneusement tous les résidus d’anciens stickers ou adhésifs présents sur le contour du châssis avant d'appliquer un filet de colle sur tout le tour. Placez délicatement la vitre arrière sur le châssis, en alignant bien les bords. Une fois en place, utilisez des pinces de fixation pour maintenir fermement l’écran pendant au moins 30 minutes ce qui permet à la colle de sécher et d’assurer une fixation solide.

Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
