Comment changer le vibreur et le lecteur SIM sur iPhone 16

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16
Réparation
Note de réparabilité 12/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)

Le lecteur de carte SIM et le Taptic Engine sont des composants essentiels au bon fonctionnement de votre iPhone 16. Le lecteur de carte SIM permet à votre appareil de se connecter au réseau mobile, tandis que le Taptic Engine est responsable des retours haptiques qui enrichissent votre expérience d’utilisation. Si l’un de ces éléments présente un dysfonctionnement, il est possible de le remplacer pour retrouver un usage optimal de votre téléphone.

Dans ce tutoriel, nous vous expliquerons en détail comment démonter votre iPhone 16 et remplacer ces composants de manière simple et sécurisée. Avec les bons outils, un peu de temps et ce mode d’emploi précis, vous pourrez effectuer cette réparation vous-même. Préparez votre espace de travail, rassemblez votre matériel et suivez nos étapes pour redonner vie à votre iPhone !

Outils nécessaires
Voir plus d'outils

Avant de commencer

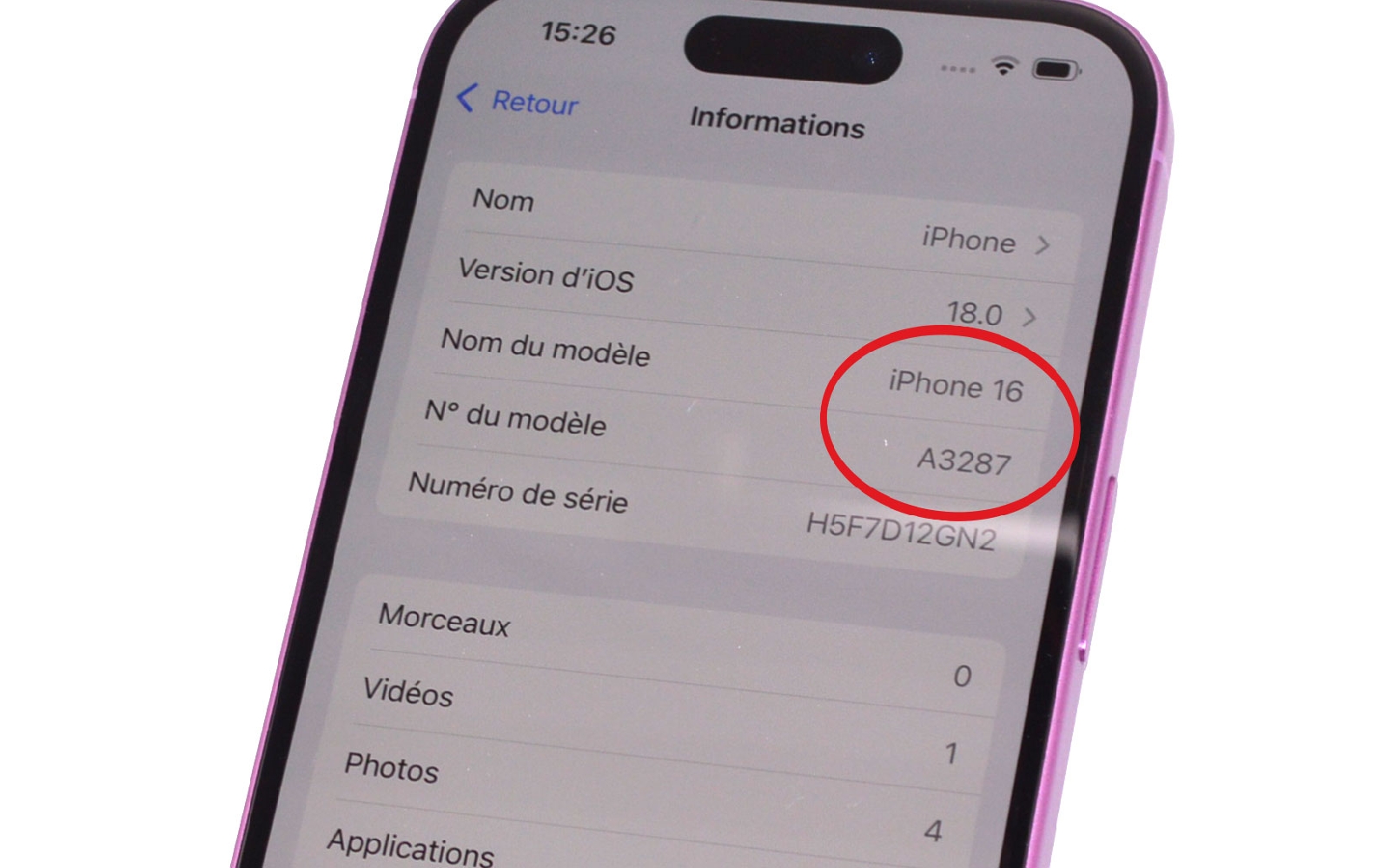

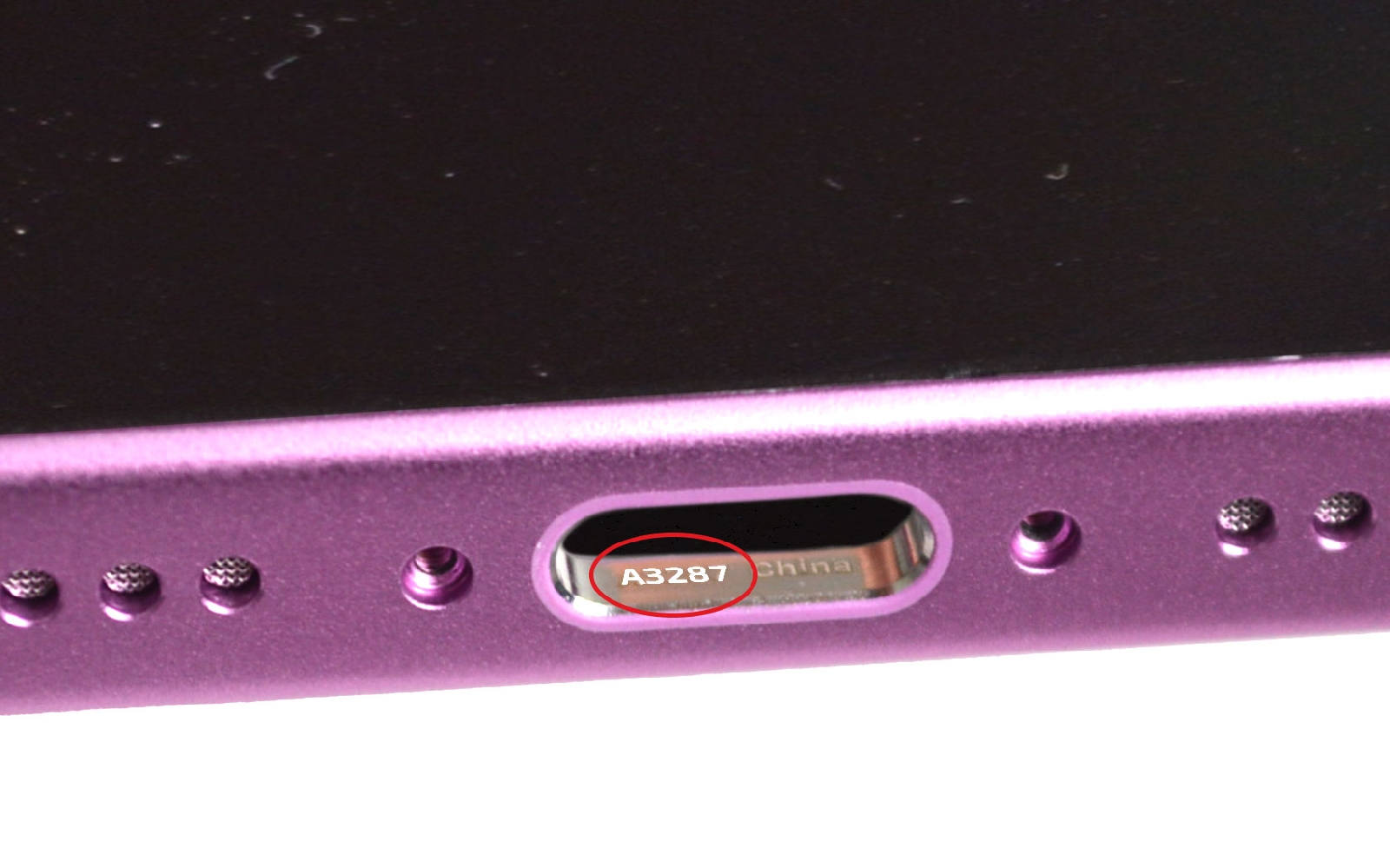

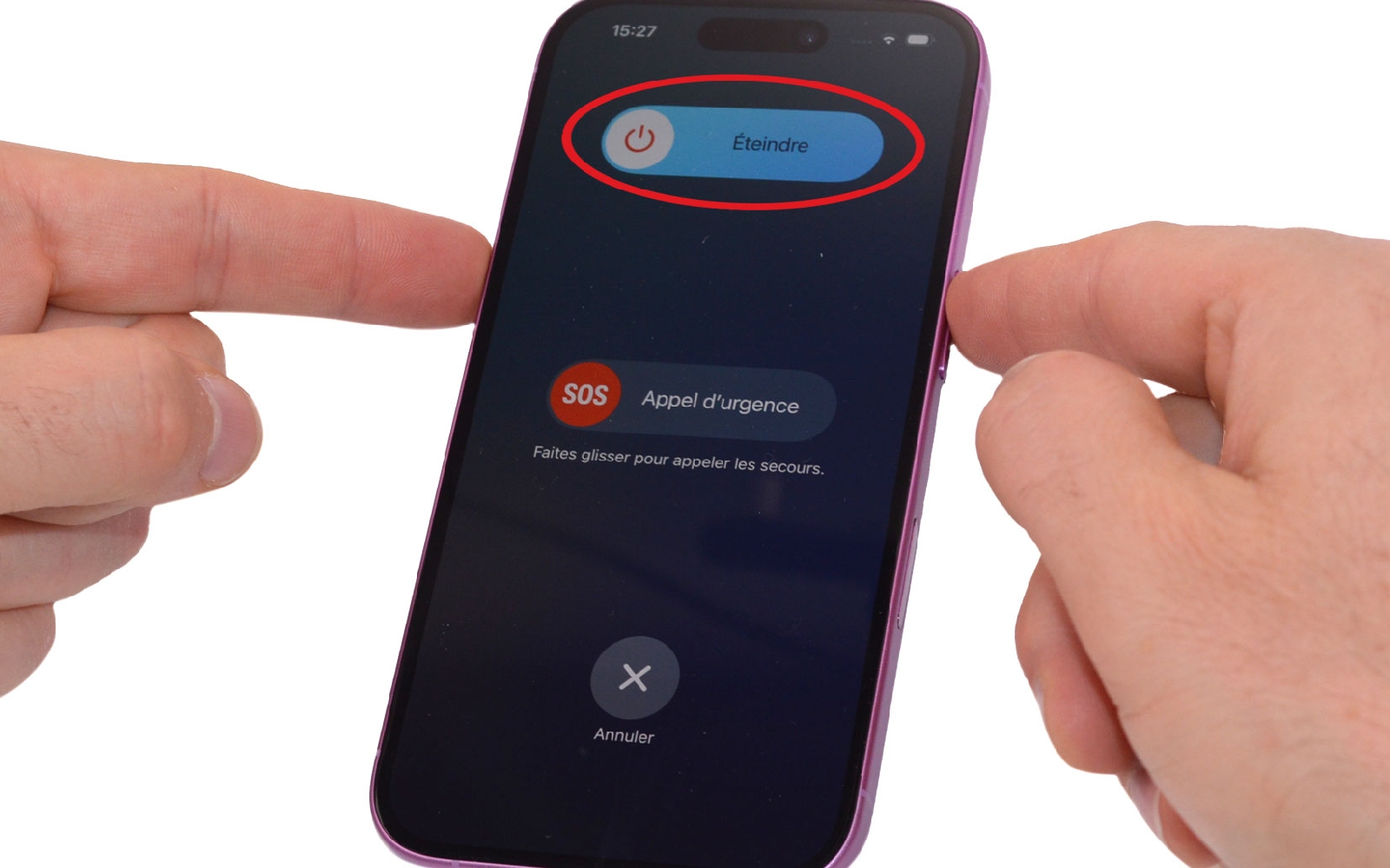

Avant de commencer la réparation de votre iPhone, il est essentiel de vérifier le numéro de modèle de votre appareil. Cette étape permet de vous assurer que vous commandez les pièces détachées compatibles sur Brico-phone. Pour trouver le numéro de modèle, rendez-vous dans les réglages de votre iPhone, sélectionnez "Général", puis "Informations". Le numéro de modèle sera affiché à cet endroit et commence généralement par la lettre "A", suivie de quatre chiffres (ex. : A3287 pour l' iPhone 16). Une fois le numéro de modèle identifié, vous pouvez vous rendre sur Brico-phone pour rechercher les pièces correspondantes à votre iPhone. Cette étape est cruciale pour garantir la compatibilité des pièces et assurer une réparation réussie. Si vous n'avez pas accès aux réglages de votre appareil, vous pouvez obtenir le numéro de modele de votre iPhone en lisant l'inscription gravé dans la prise de charge. Un fois la commande reçue, commencez par éteindre votre smartphone.
Etape 1

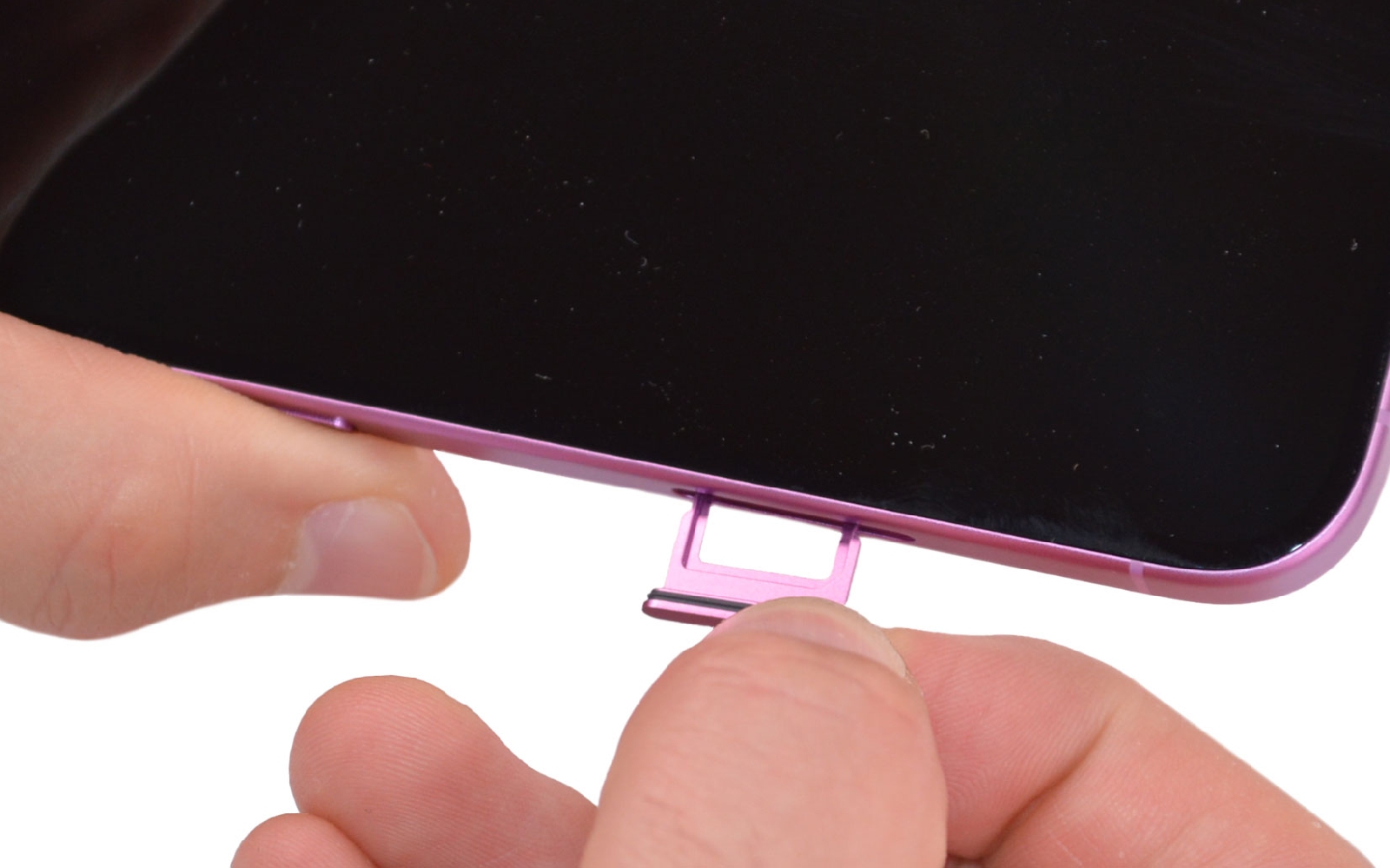

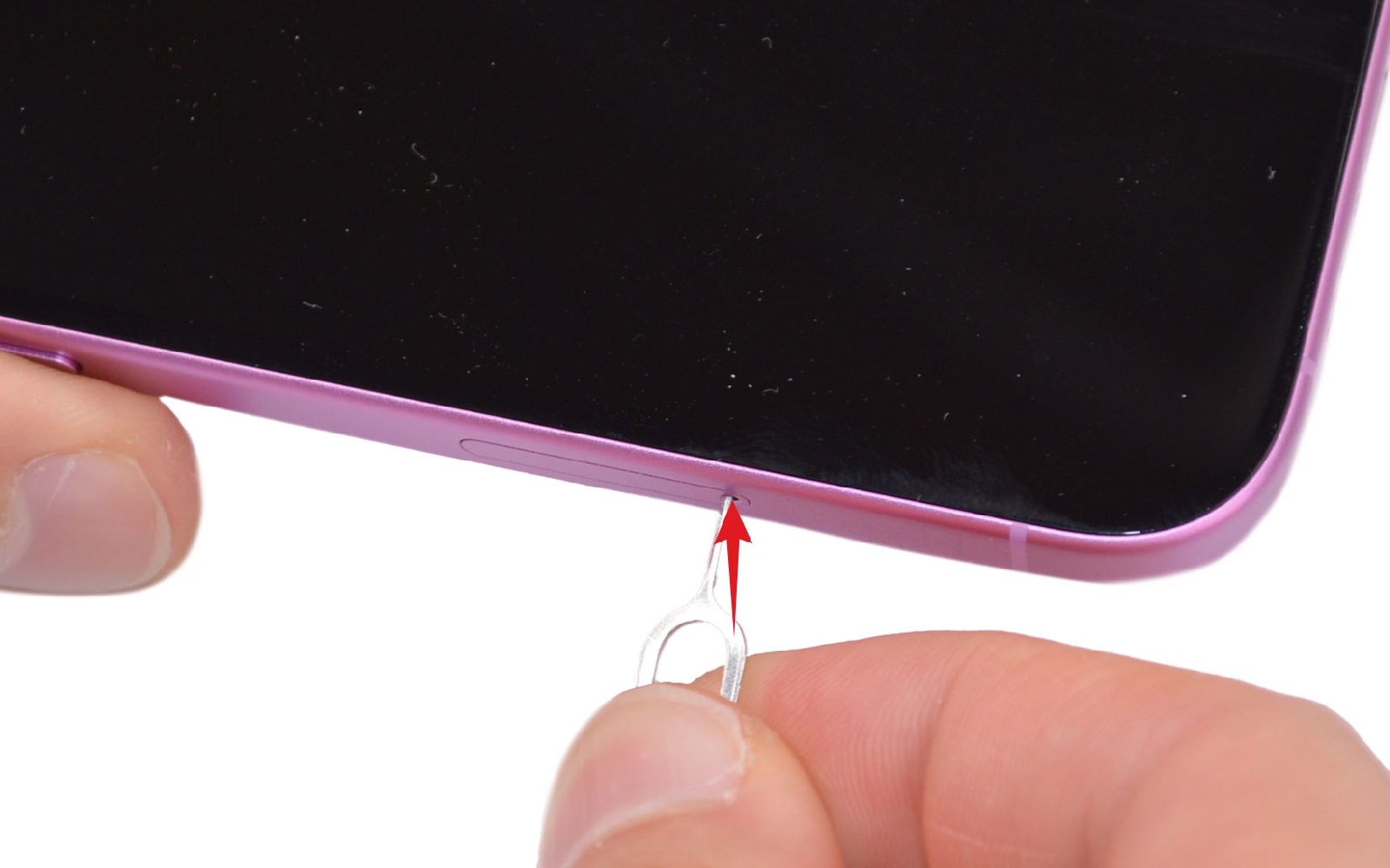

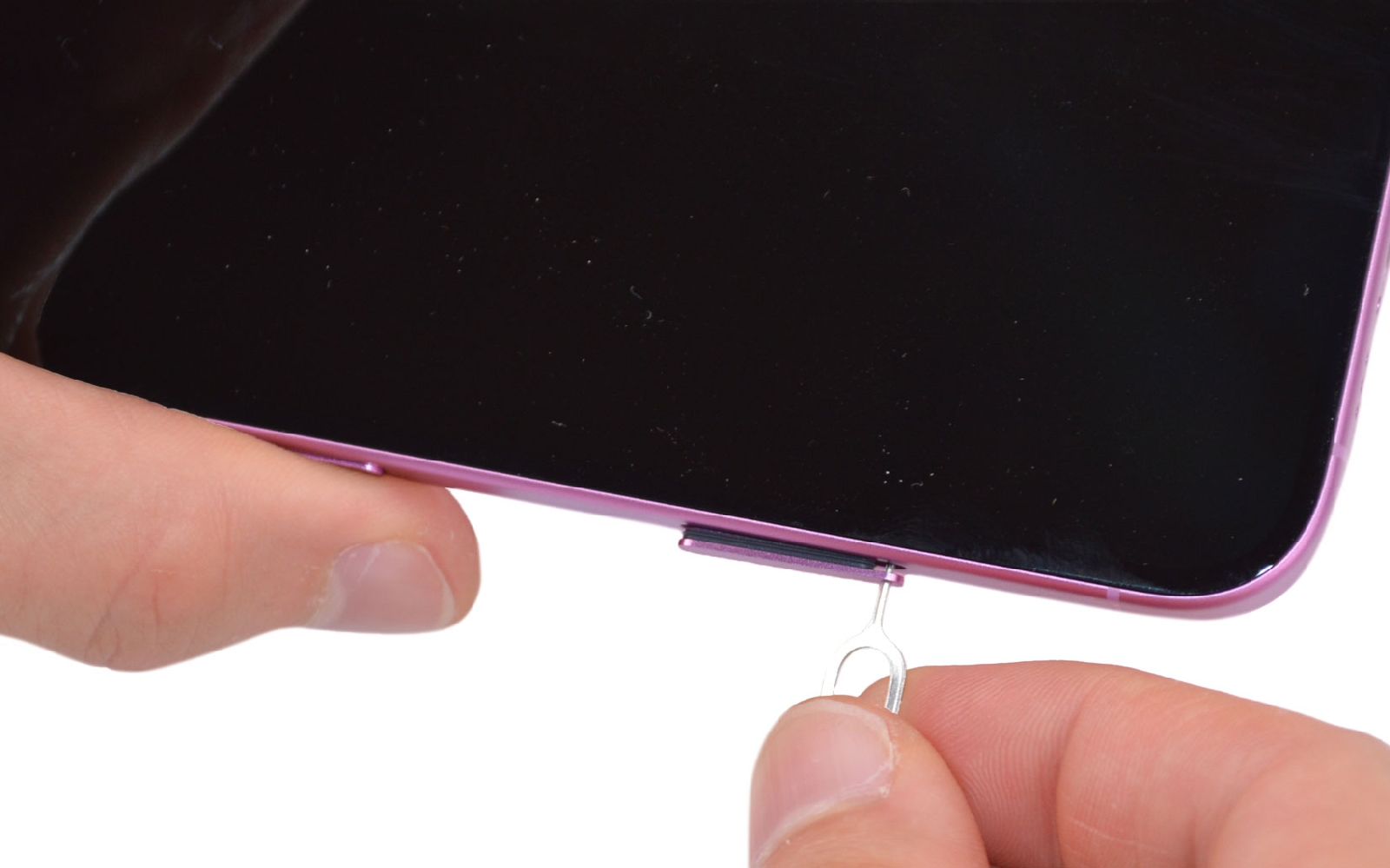

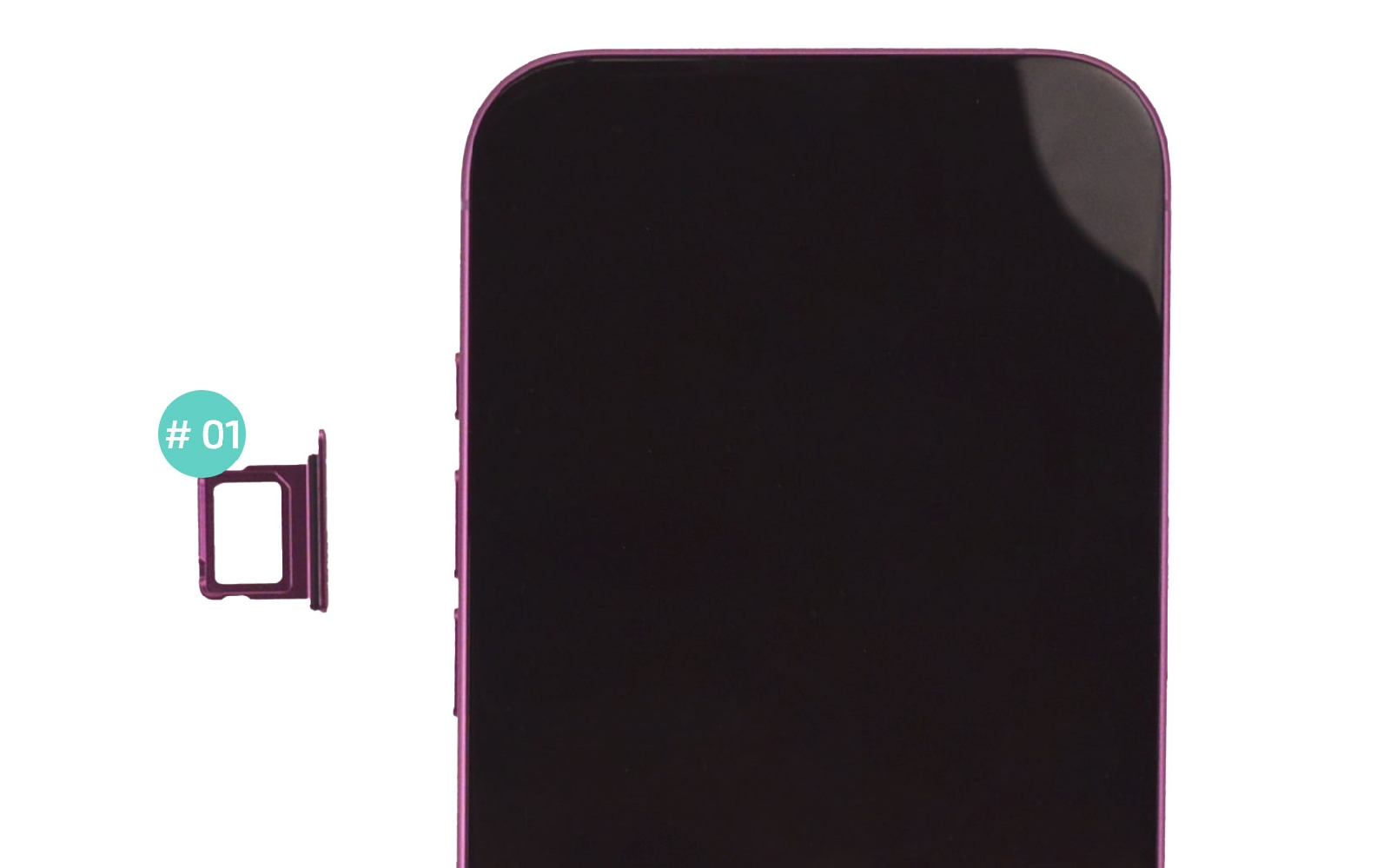

Etape 1 Ejecter le tiroir SIM

Nous vous conseillons également de retirer le tiroir et sa carte SIM avant de continuer la réparation. (
Outils
SIM
Etape 2

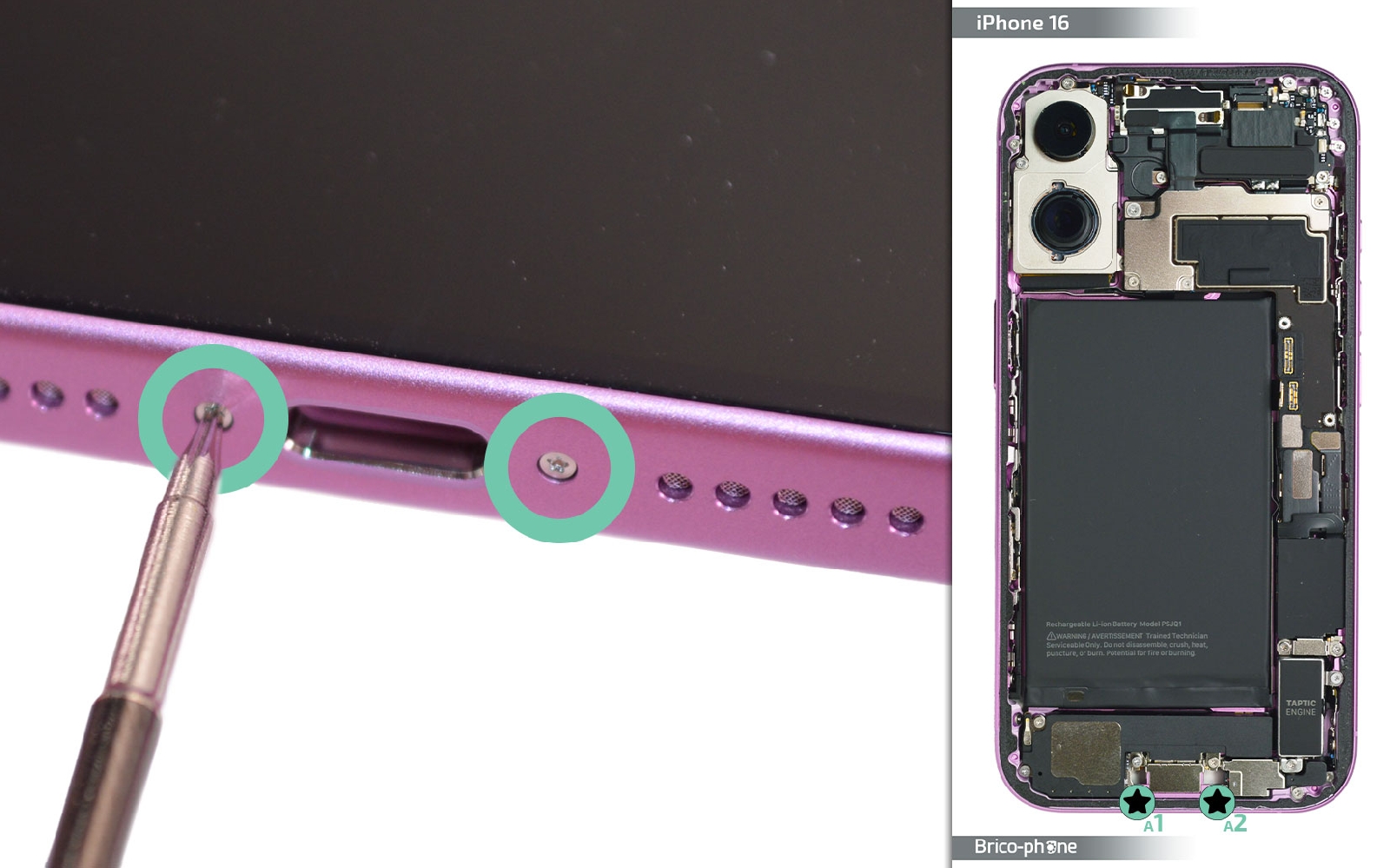

Etape 2 Extraire les vis pentalobe

Sortez les deux vis situées de part et d'autre de la prise de charge de votre appareil avec le tournevis pentalobe.
Outils
Tournevis Pentalobe
Etape 3

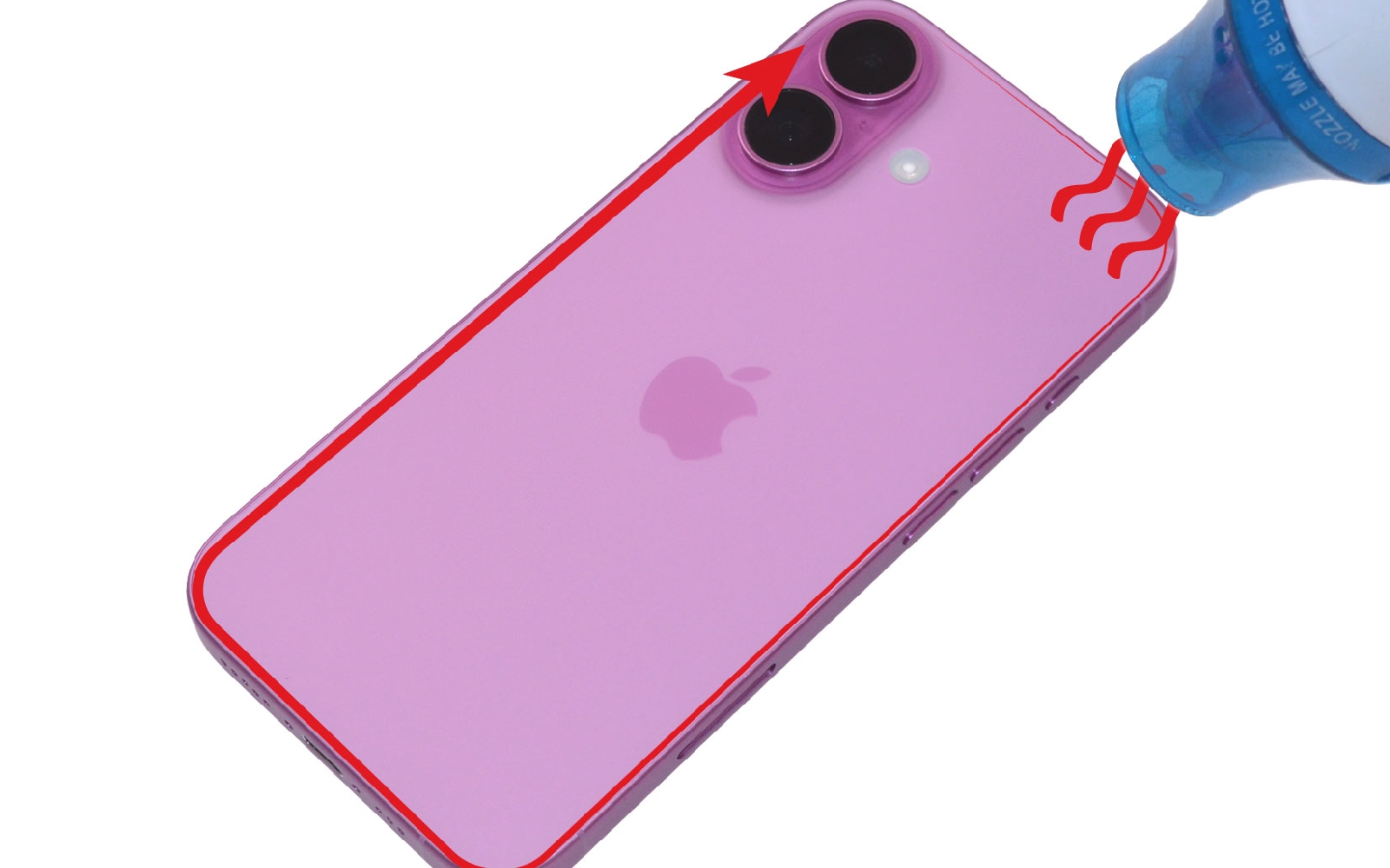

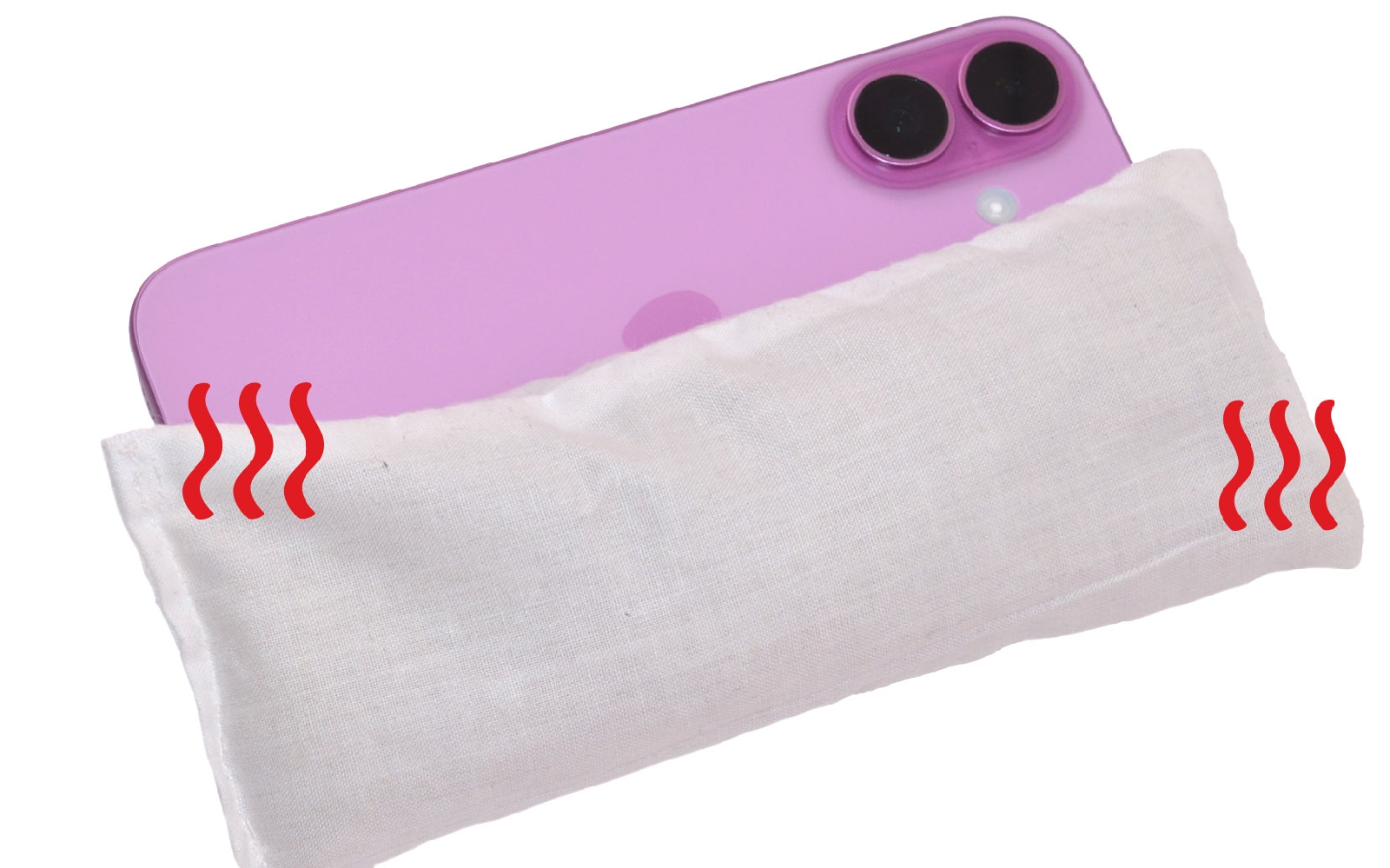

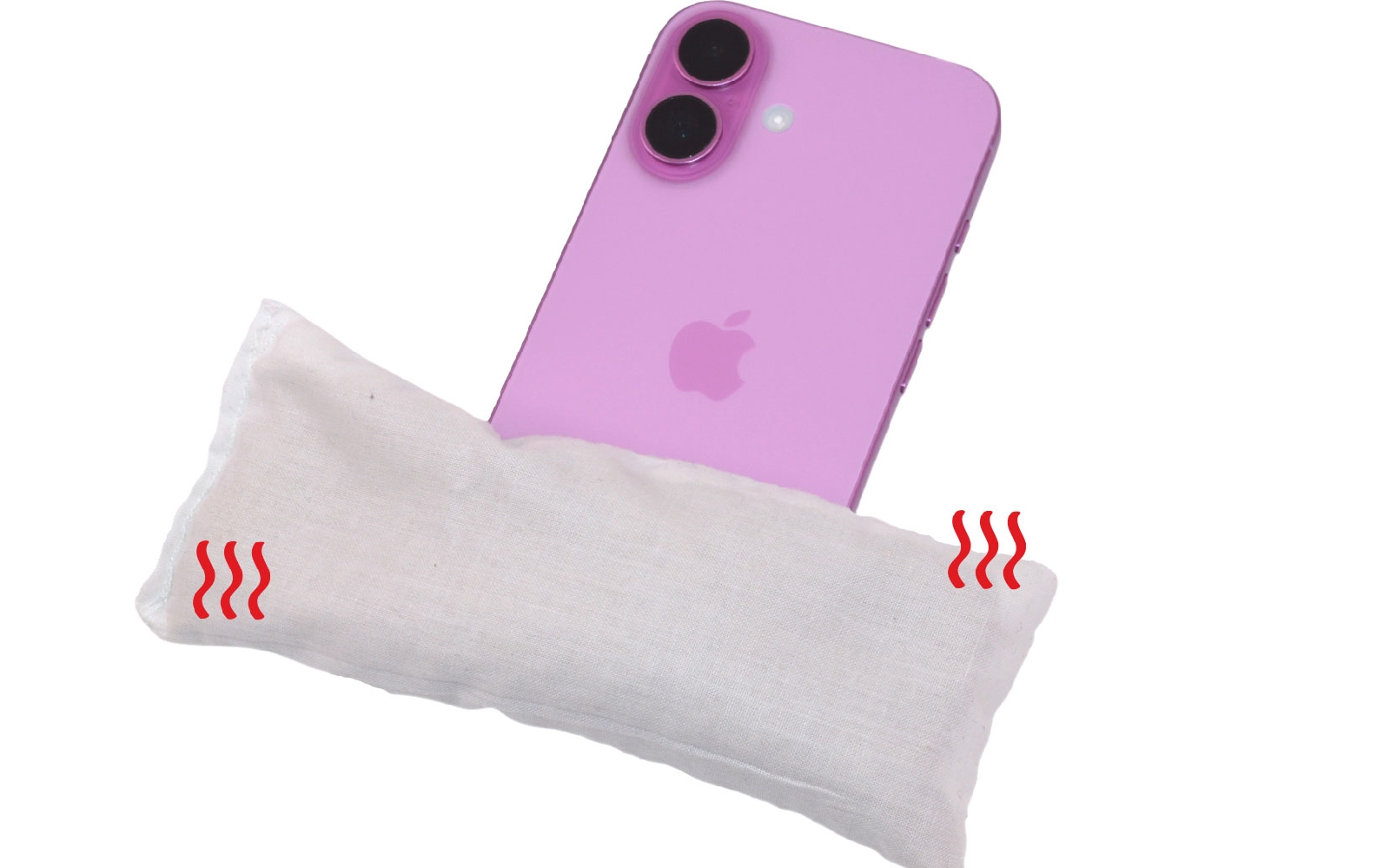

Etape 3 Chauffer la vitre arrière

Avant de commencer, assurez-vous de travailler sur une surface propre et plane. Déposez un tapis antistatique ou un chiffon doux sous votre iPhone 16 afin de protéger l’appareil contre les rayures. Vous avez opté pour une coussin chauffant ? Dans ce cas, placez le coussin chauffant au micro-ondes pendant environ 1 à 2 minutes. Une fois le coussin chauffé, déposez-le directement sur la vitre arrière de votre iPhone 16, en veillant à bien couvrir toute la surface. Laissez agir pendant quelques secondes avant de le déplacer sur un autre coté de votre appareil. La chaleur permettra de ramollir l’adhésif qui maintient la vitre arrière en place. Si vous utilisez un décapeur thermique, assurez-vous de maintenir une distance d'au moins 10 cm entre l'appareil et la vitre arrière pour éviter d’endommager les composants internes. Déplacez le décapeur ou votre sèche-cheveux en mouvements circulaires ou de va-et-vient pour chauffer uniformément toute la surface de la vitre arrière. Ne restez pas trop longtemps au même endroit pour éviter de surchauffer certaines zones. Répétez cette étape si nécessaire jusqu’à ce que vous puissiez retirer la vitre arrière de l’iPhone 16 sans forcer.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

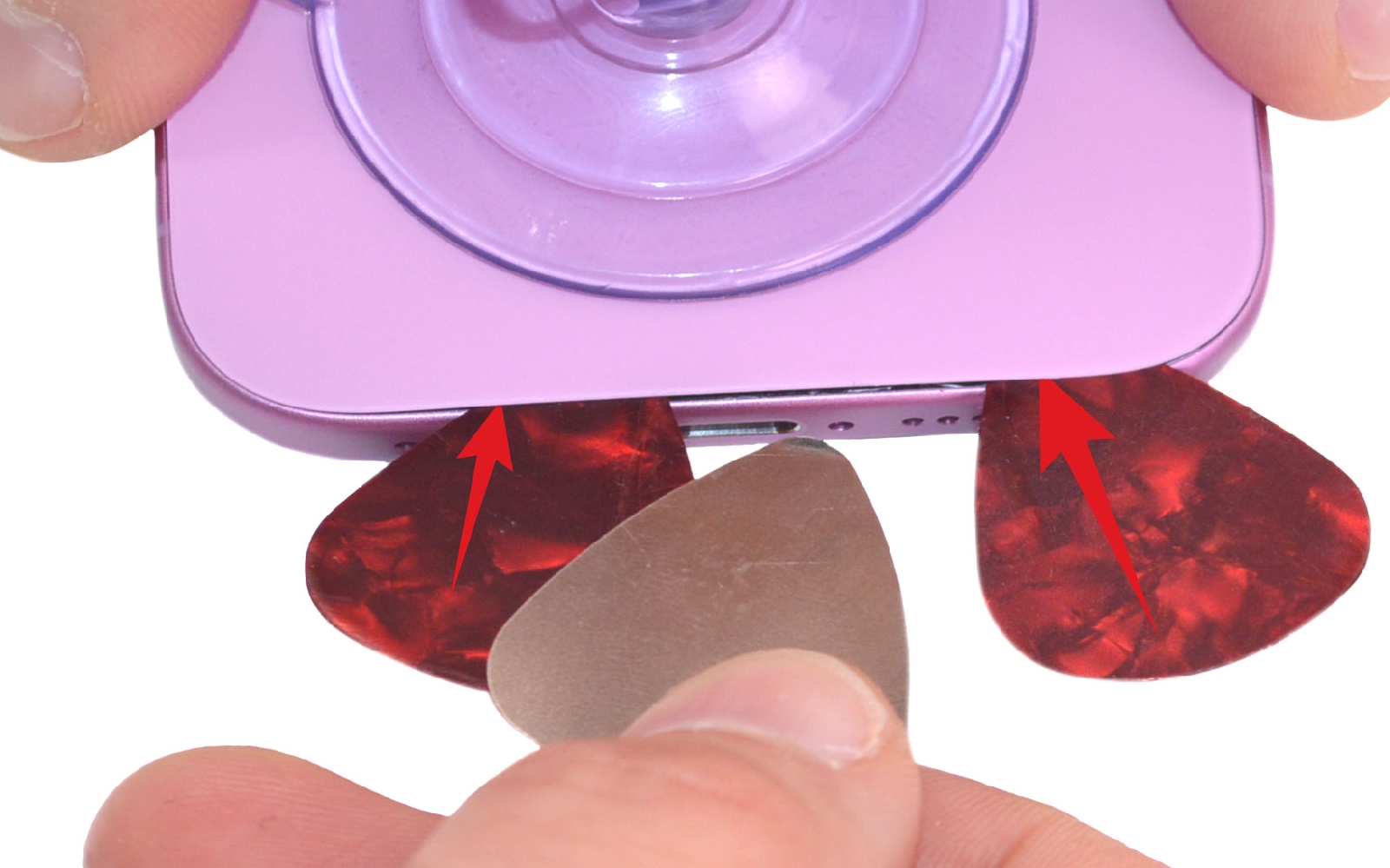

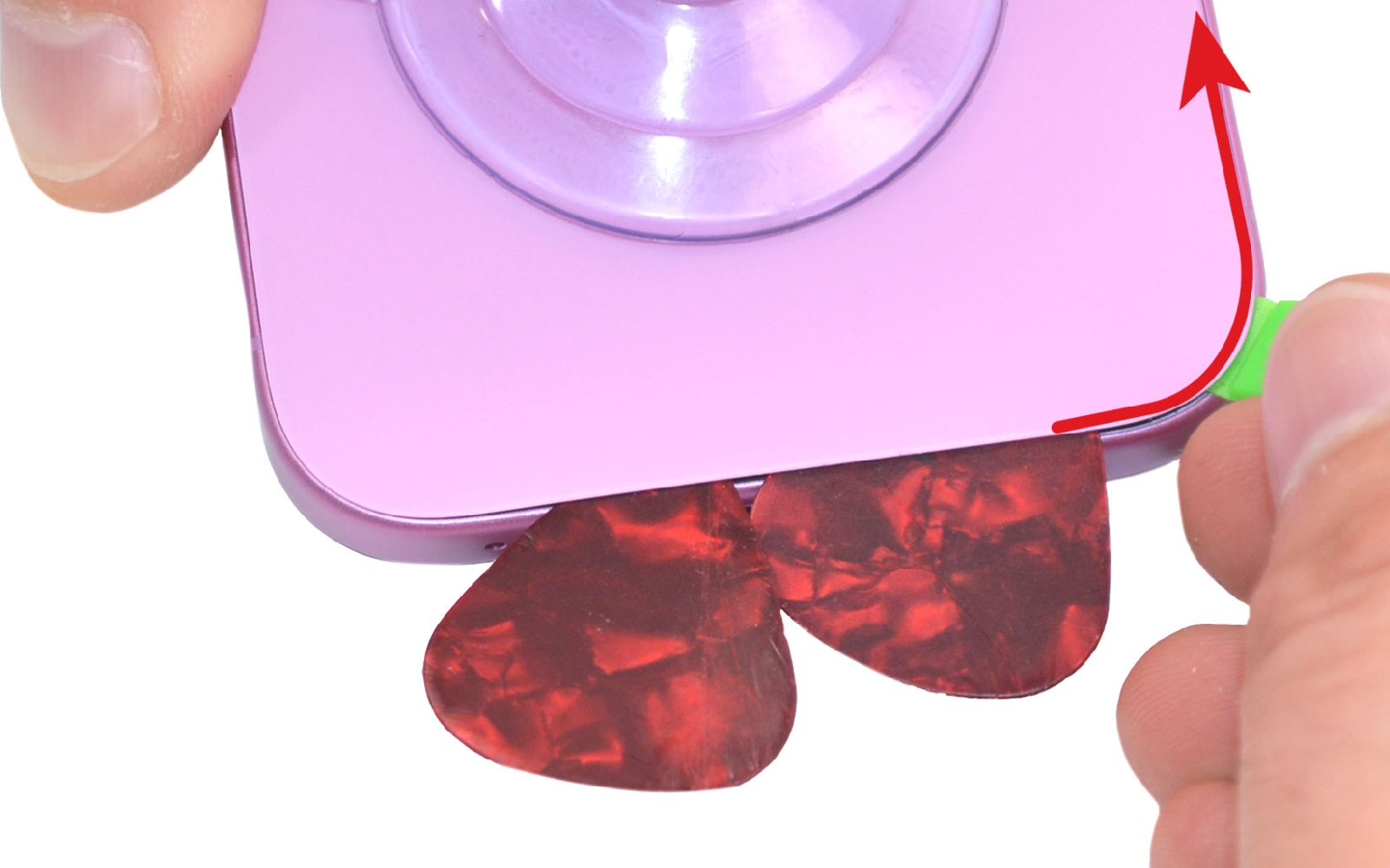

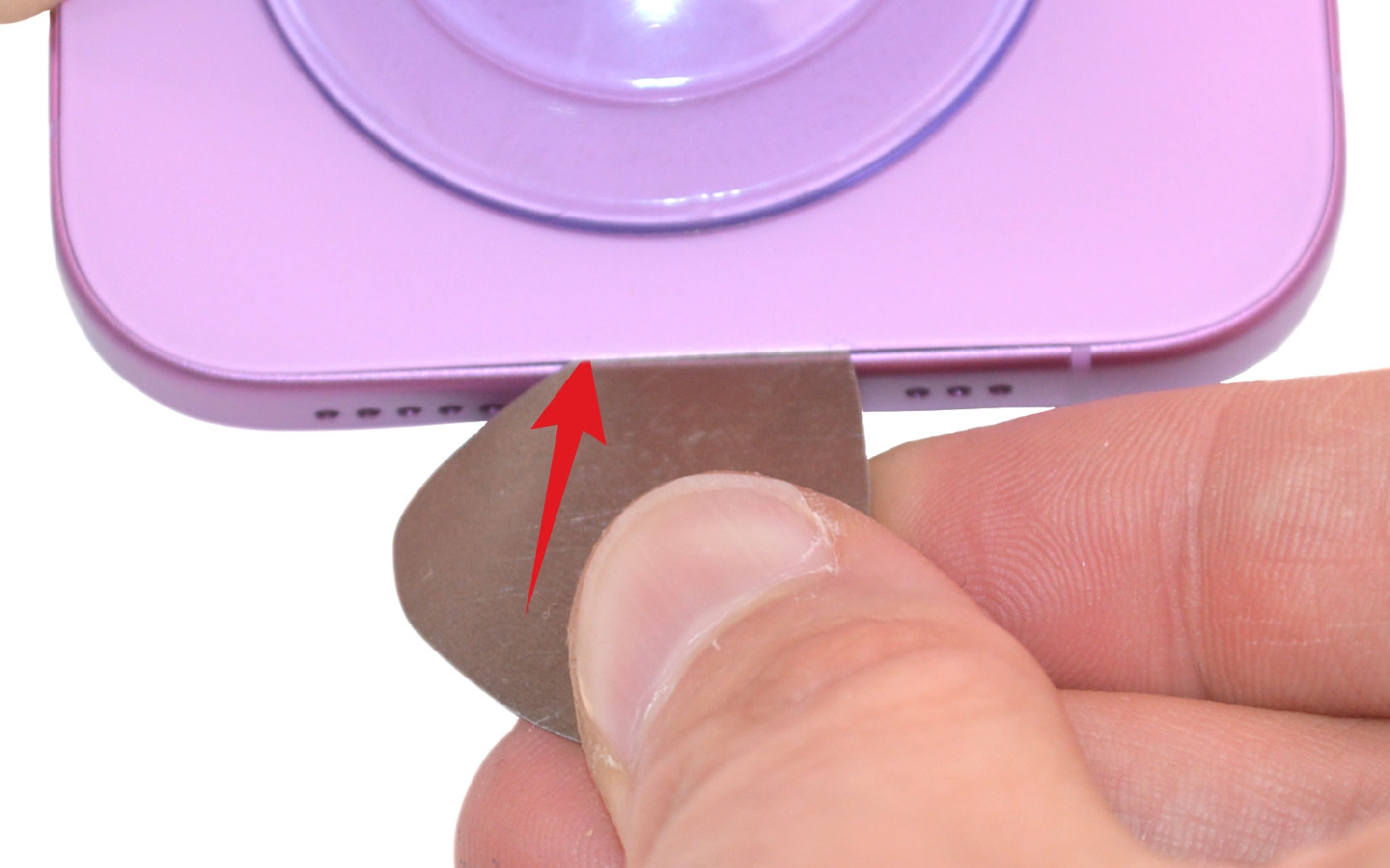

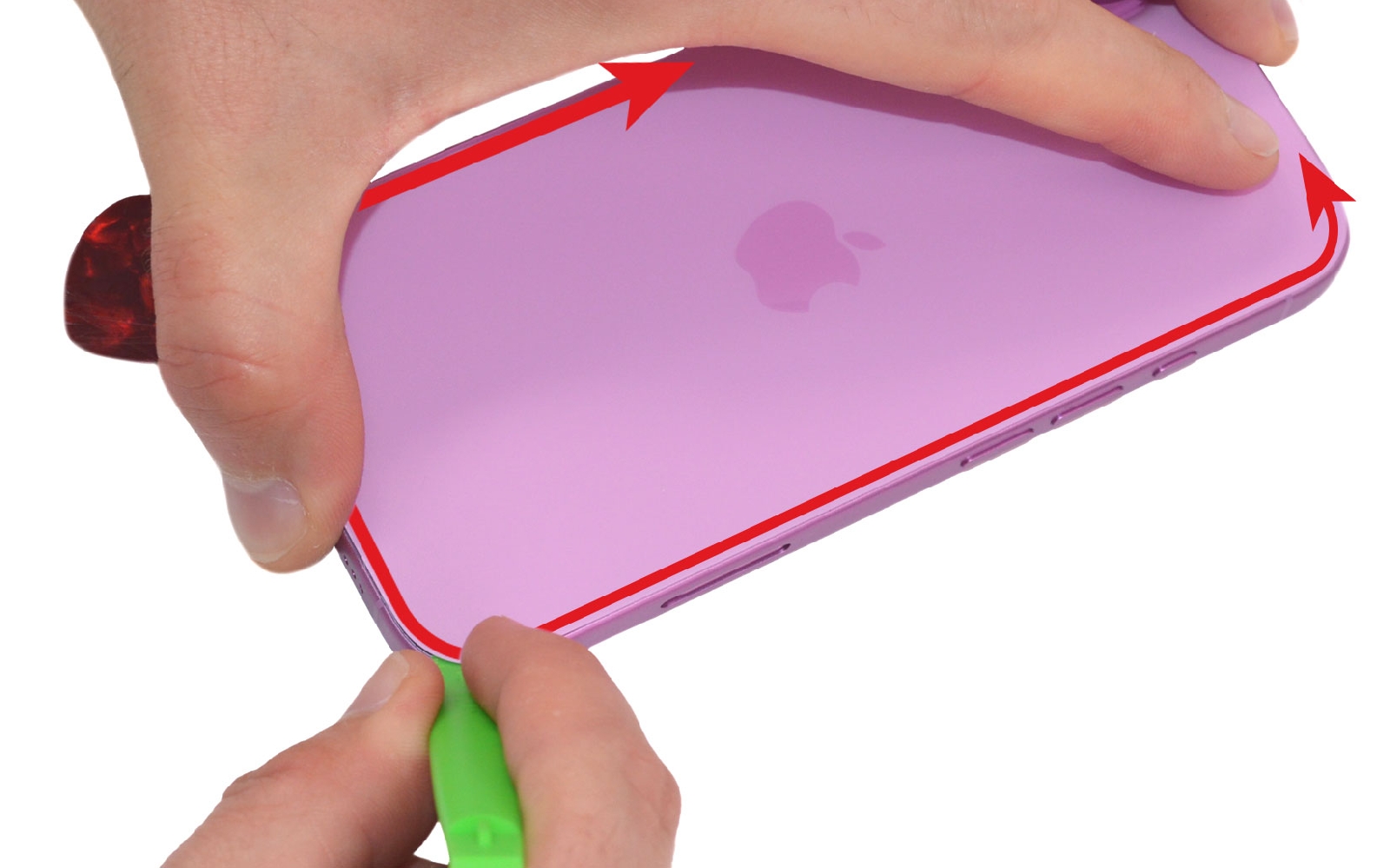

Etape 4 Décoller la vitre arrière

Une fois que le médiator est inséré, faites-le glisser doucement le long du bord de l’appareil pour séparer progressivement la vitre arrière de l’adhésif. Utilisez plusieurs médiators pour maintenir les zones déjà décollées et éviter que la vitre ne se recolle pendant que vous travaillez sur les autres côtés. Glissez la spatule verte à coté des médiators pour continuer le décollage de la vitre arrière.
Outils
Médiator
Spatule
Etape 5

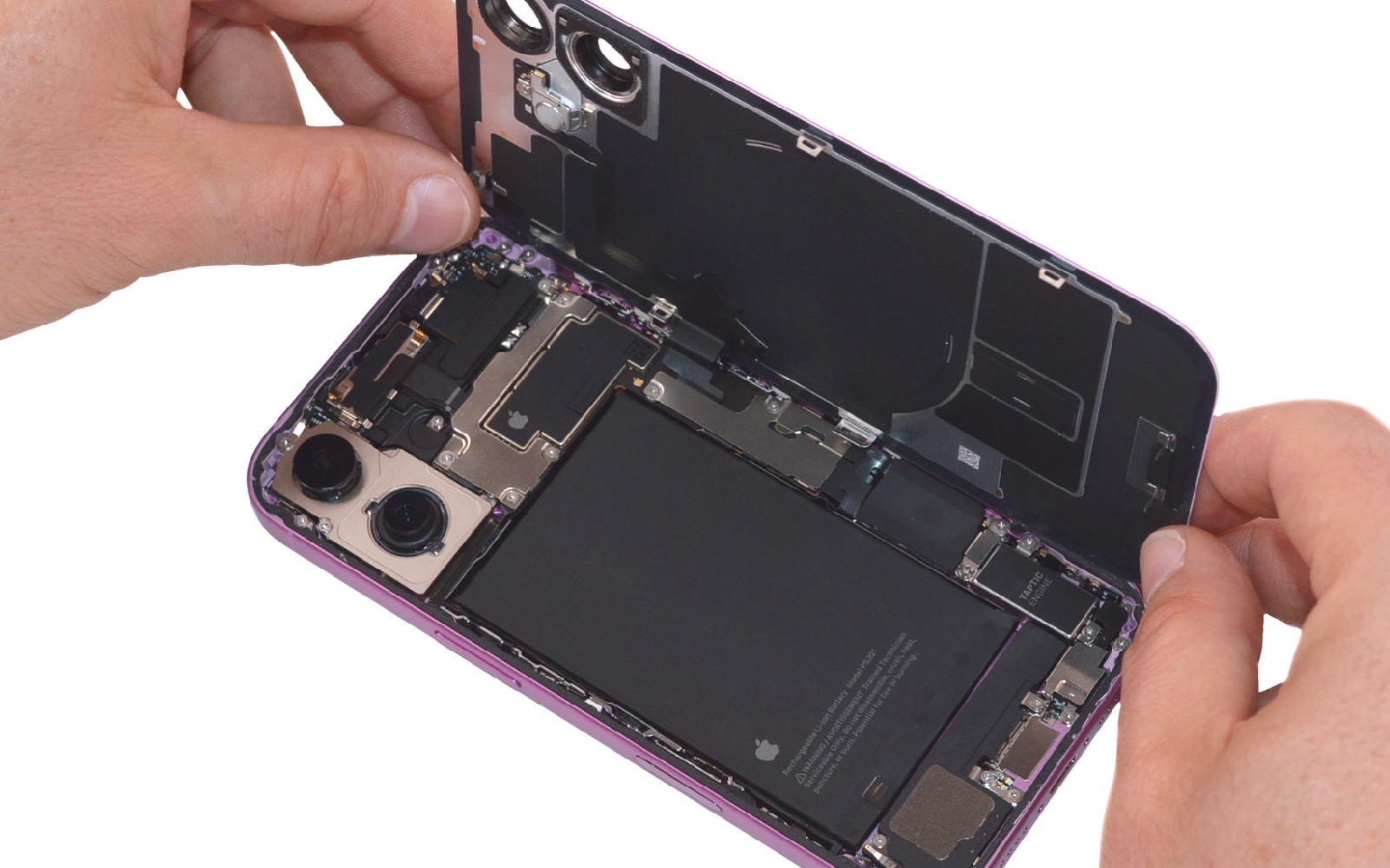

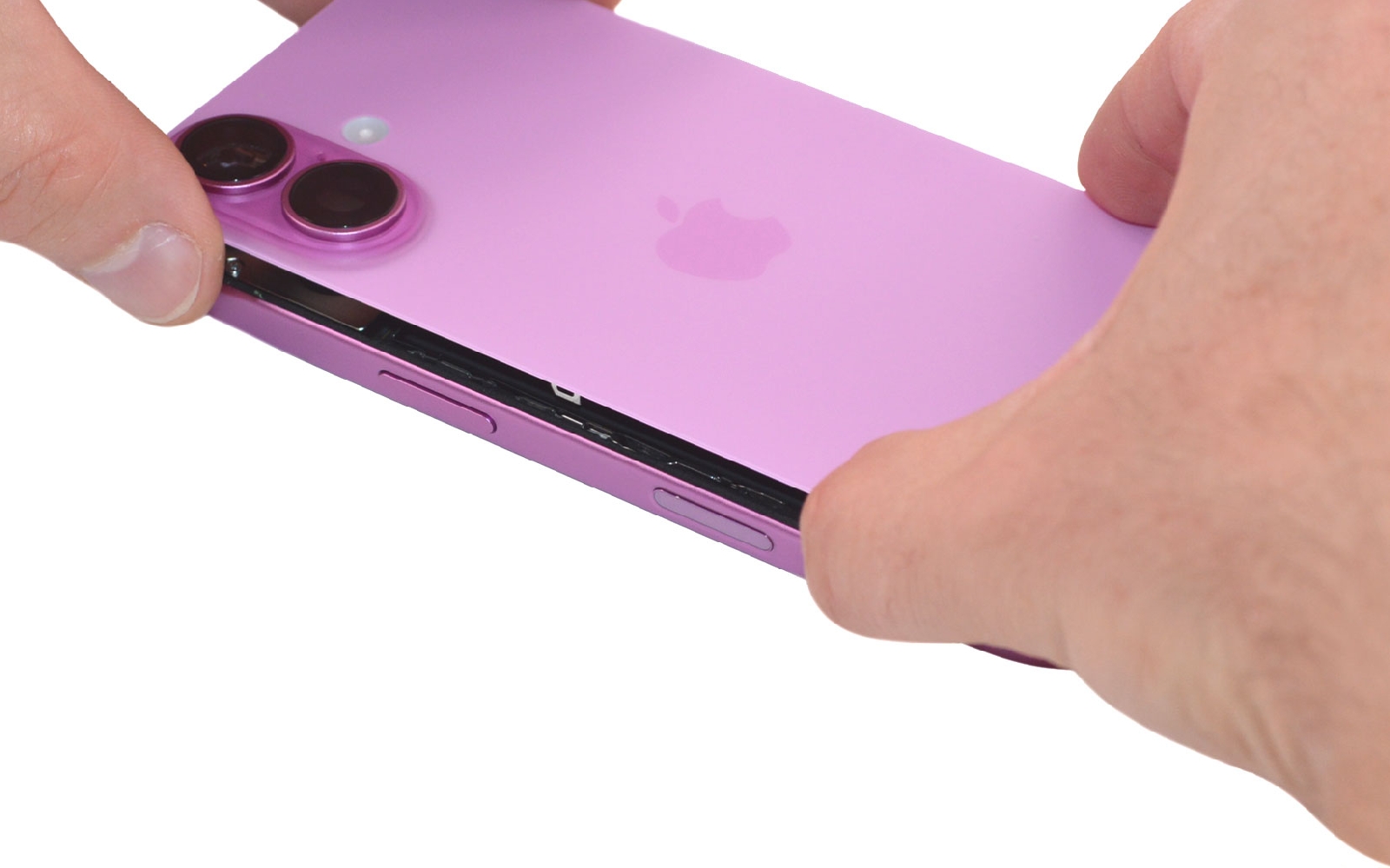

Etape 5 Ouvrir le téléphone

Saisissez la vitre arrière et faites la basculer vers la droite pour ne pas endommager les nappes de cette dernière.
Etape 6

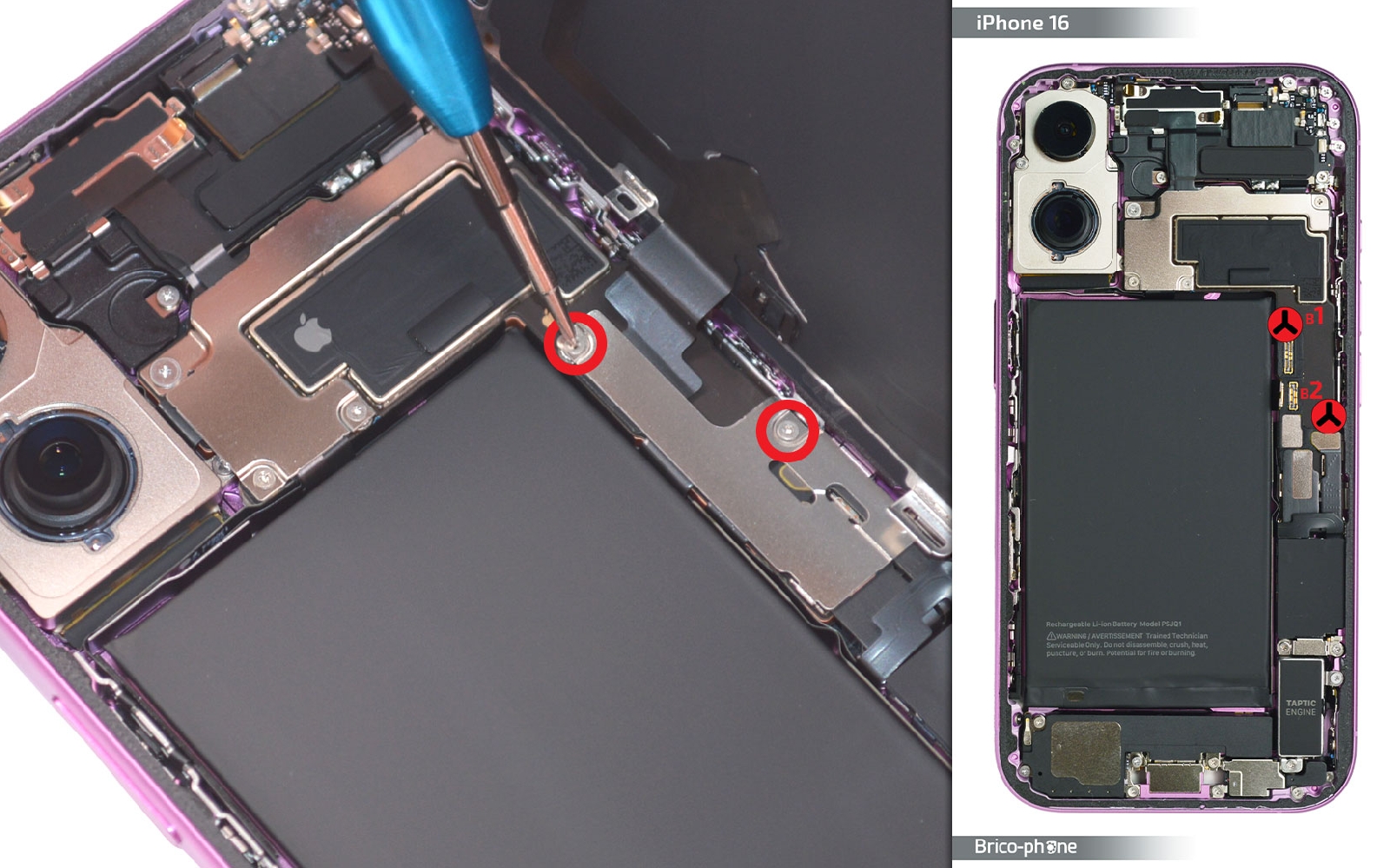

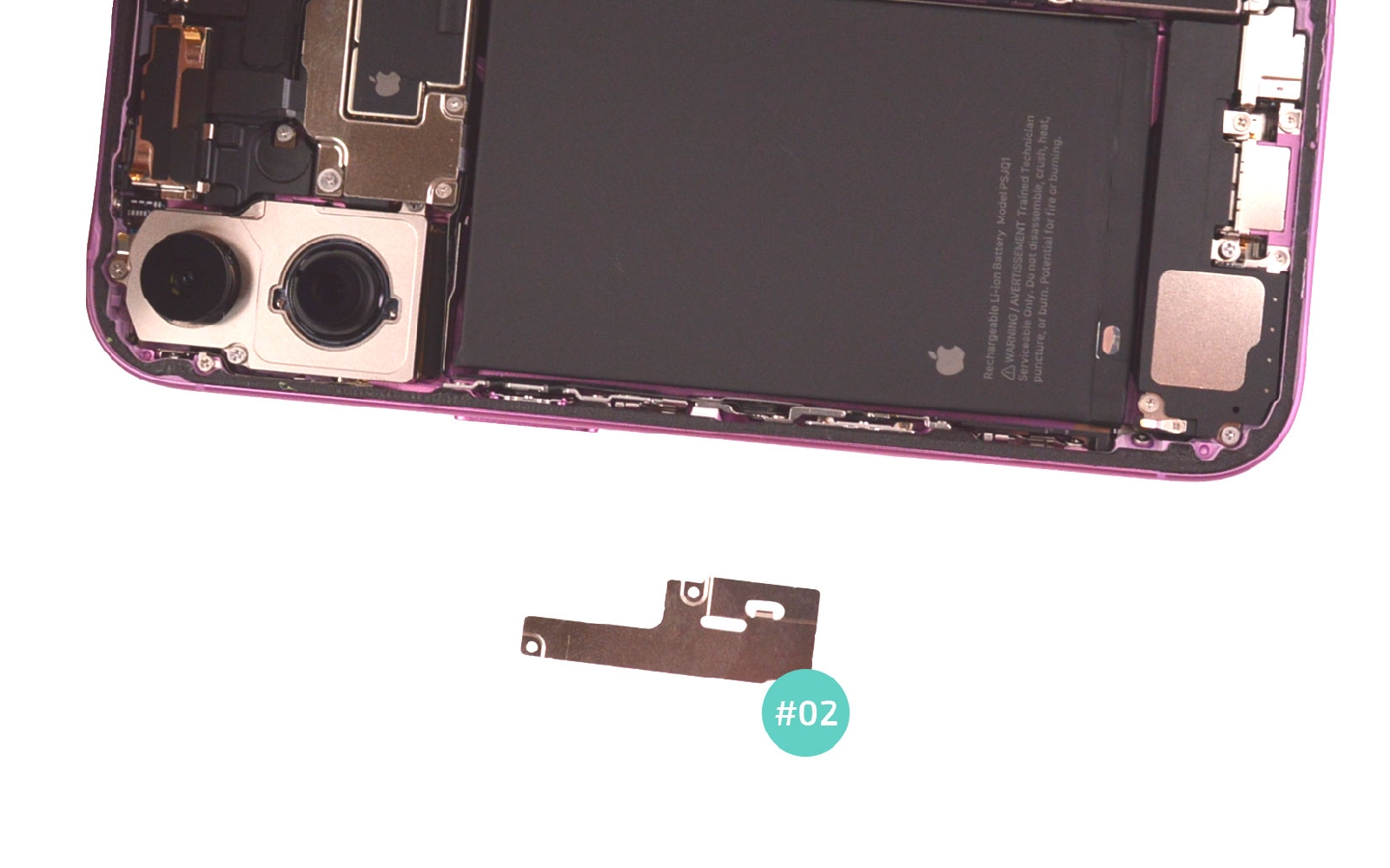

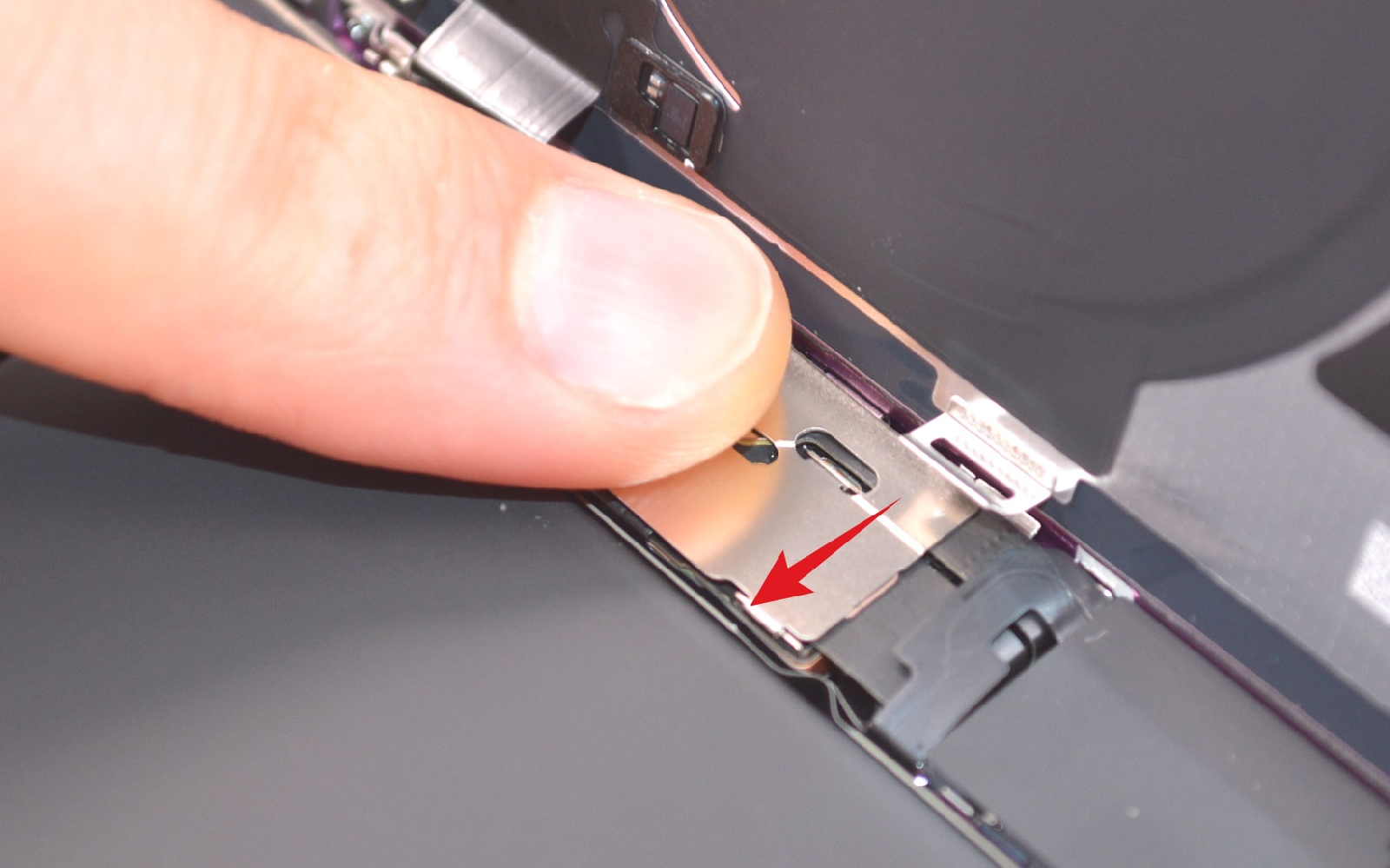

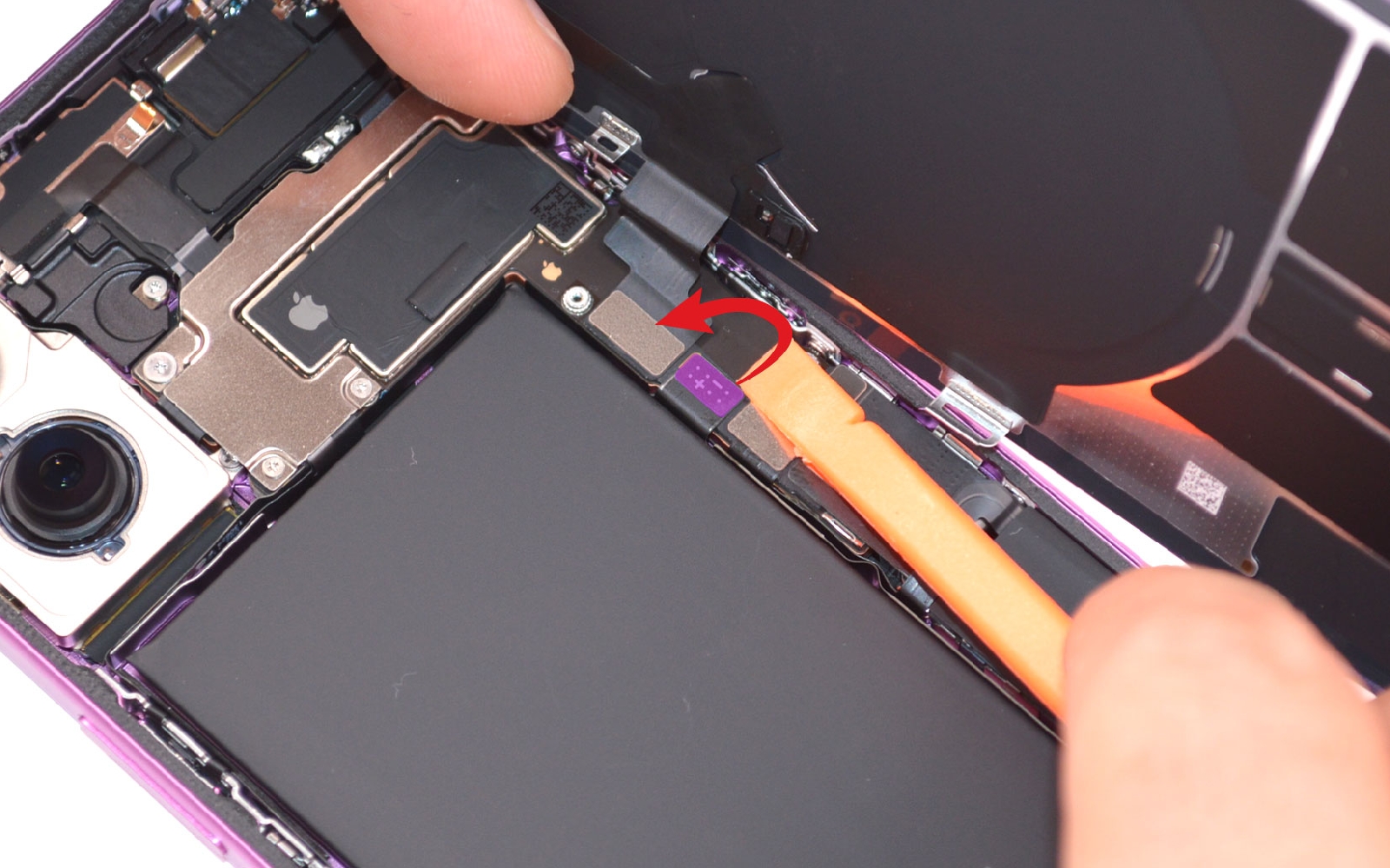

Etape 6 Déconnecter la batterie

Sortez les deux vis triwing de la plaquette métallique. Ensuite, appuyez sur cette dernière et glissez la vers la gauche pour la déloger. Débranchez la nappe de la batterie. Pour la reconnaitre, rien de plus simple c'est celle qui possède les signes + et -.
Outils
Levier Nylon
Tournevis Triwing
Etape 7

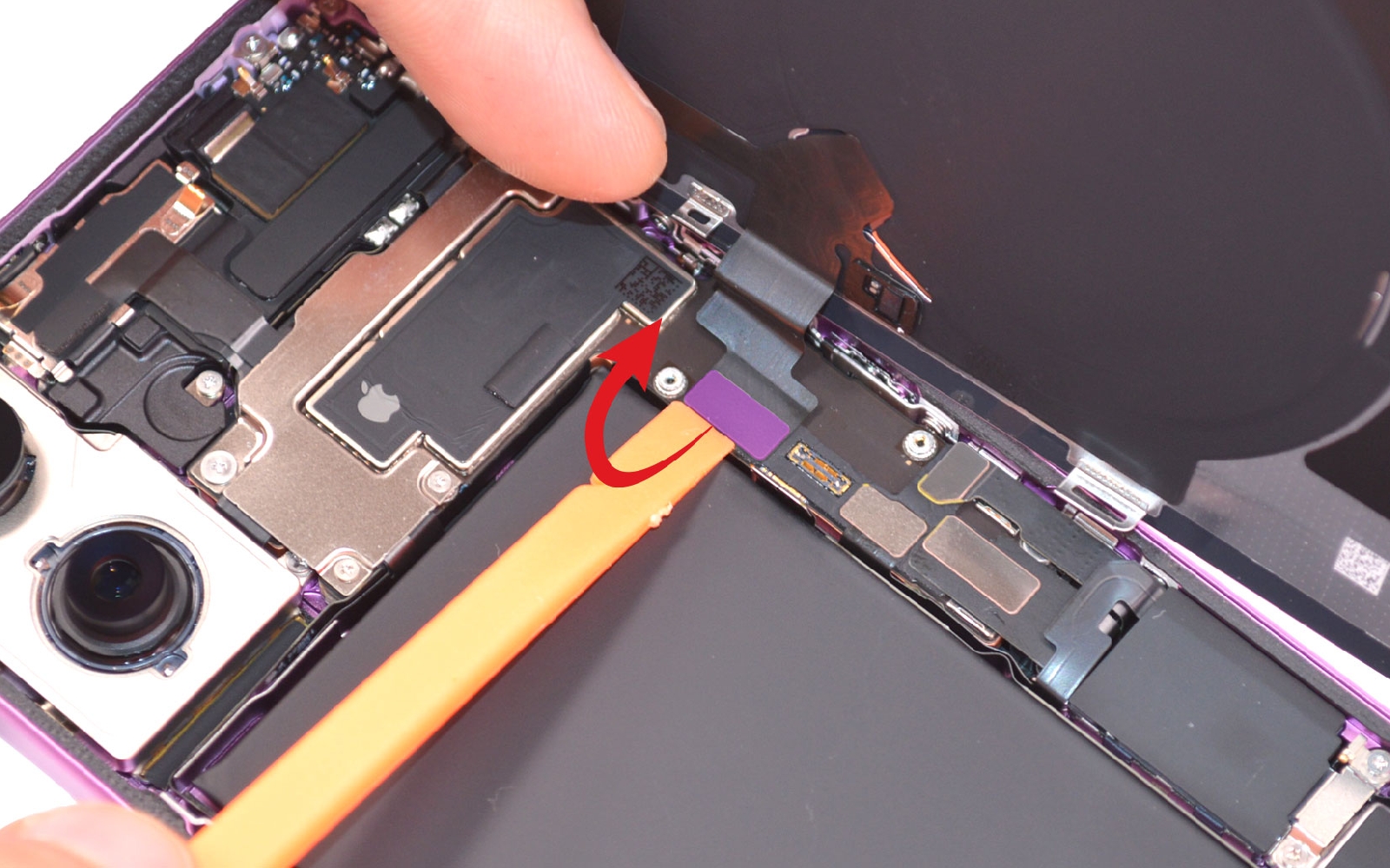

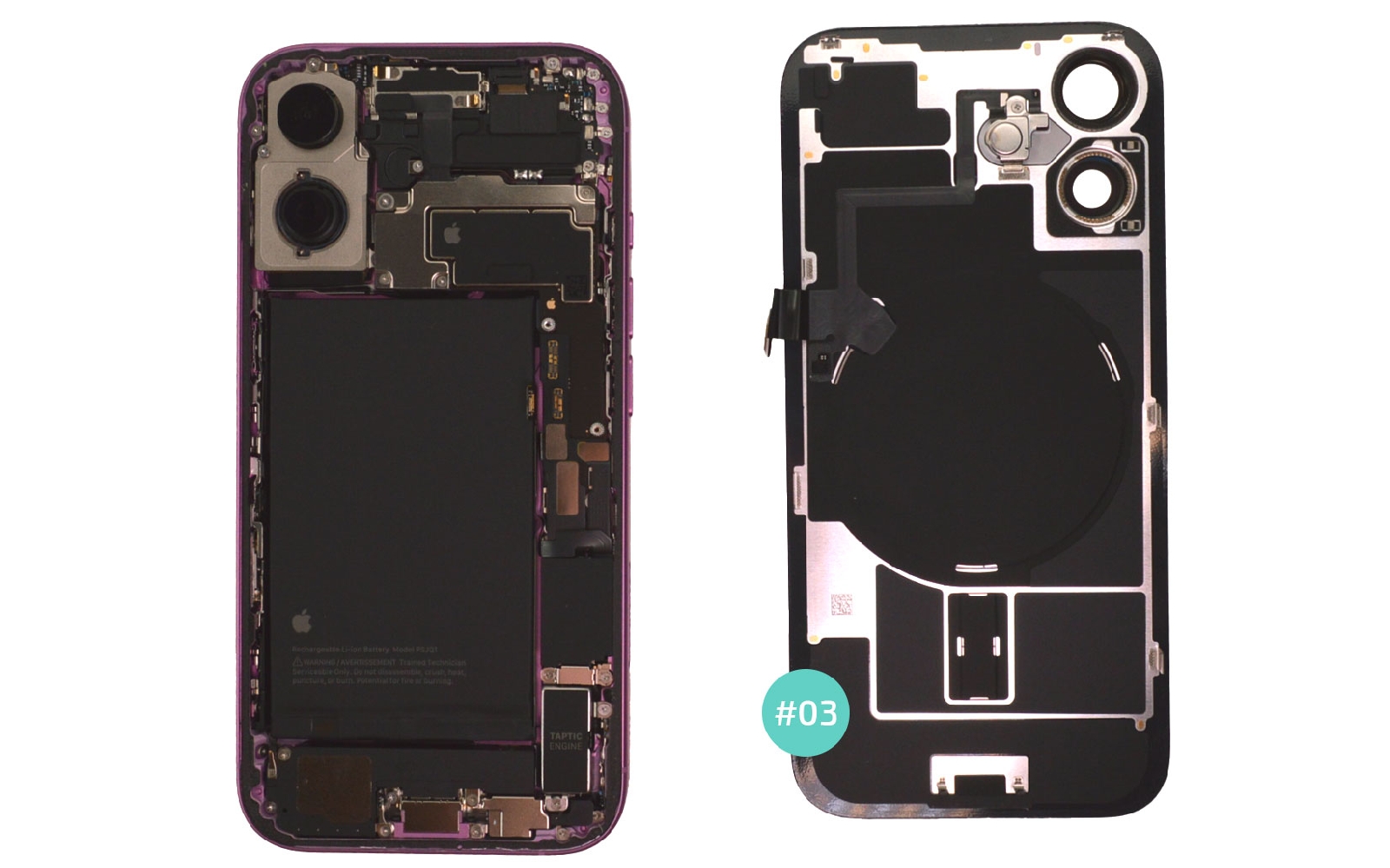

Etape 7 Libérer la vitre arrière

Déconnectez la connectique de la nappe induction pour pouvoir mettre de coté la vitre arrière de votre iPhone 16.
Outils
Levier Nylon
Etape 8

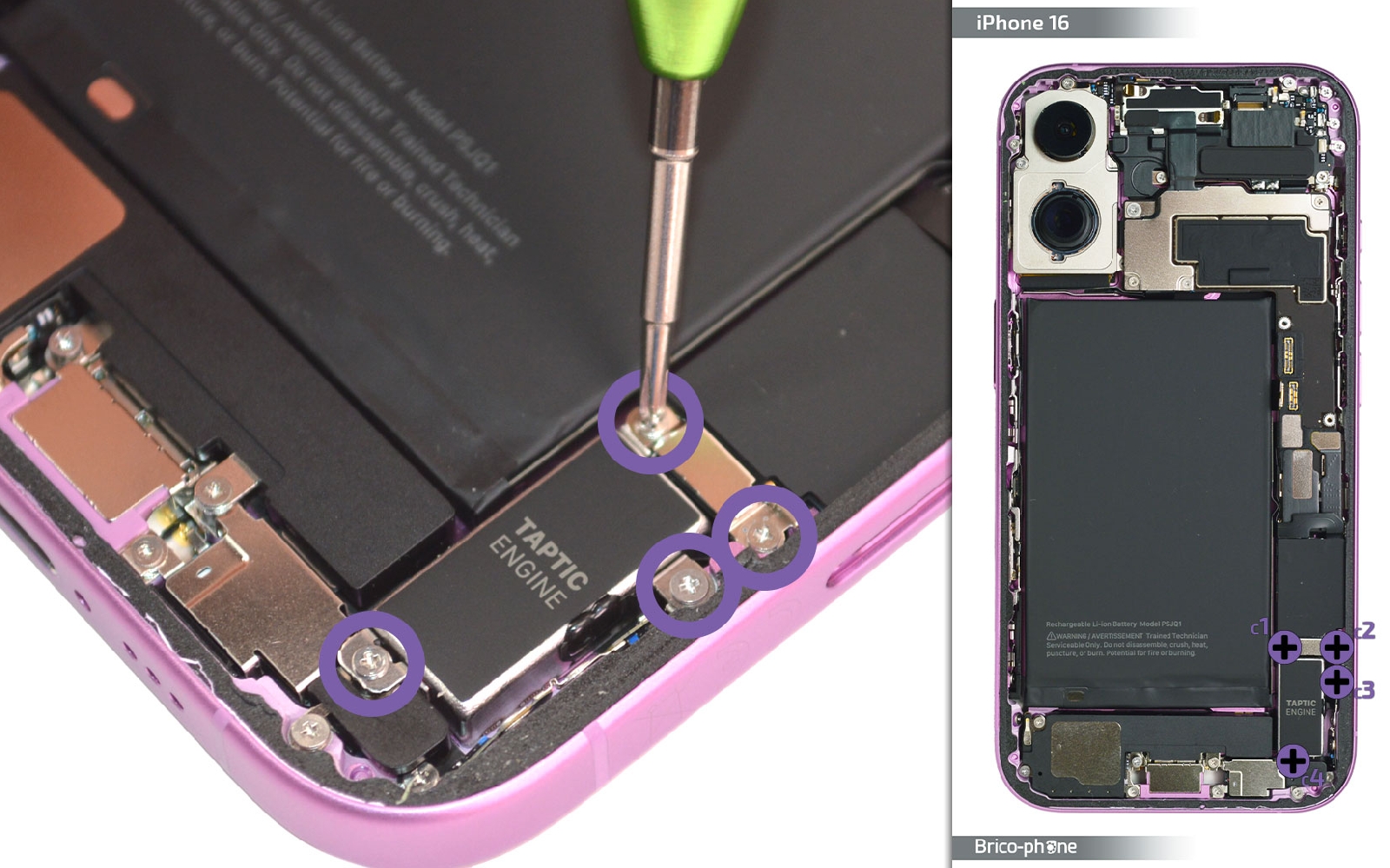

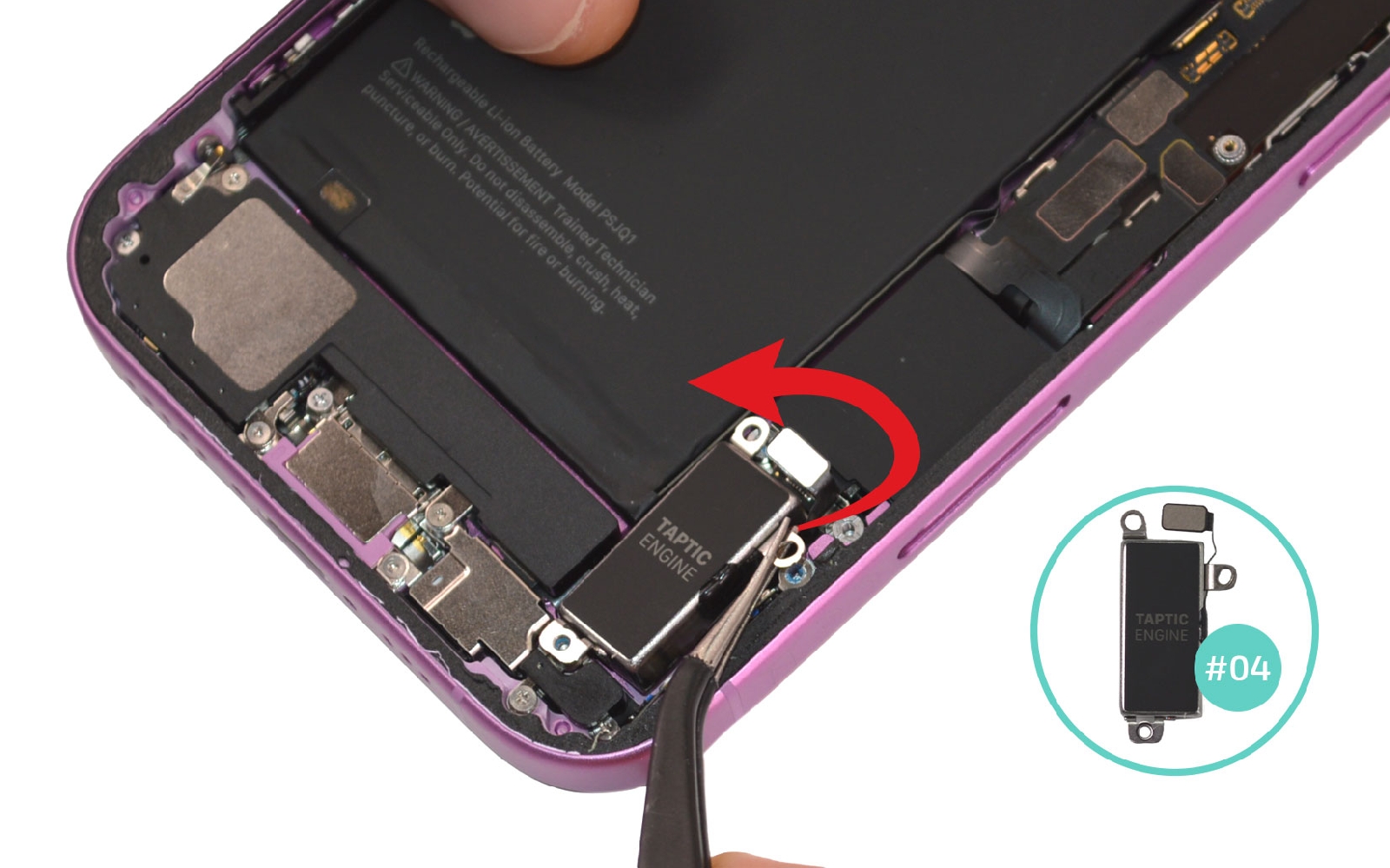

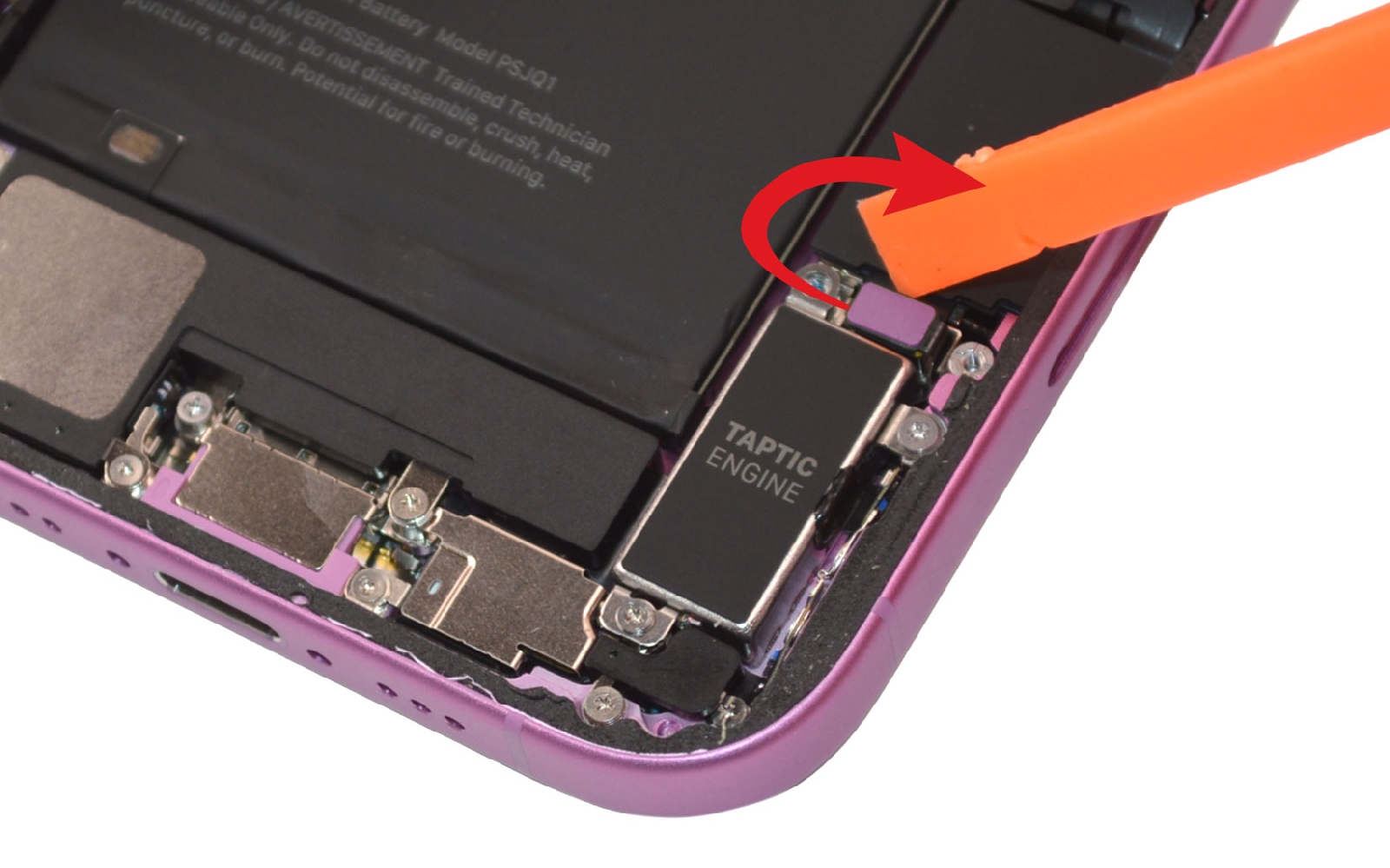

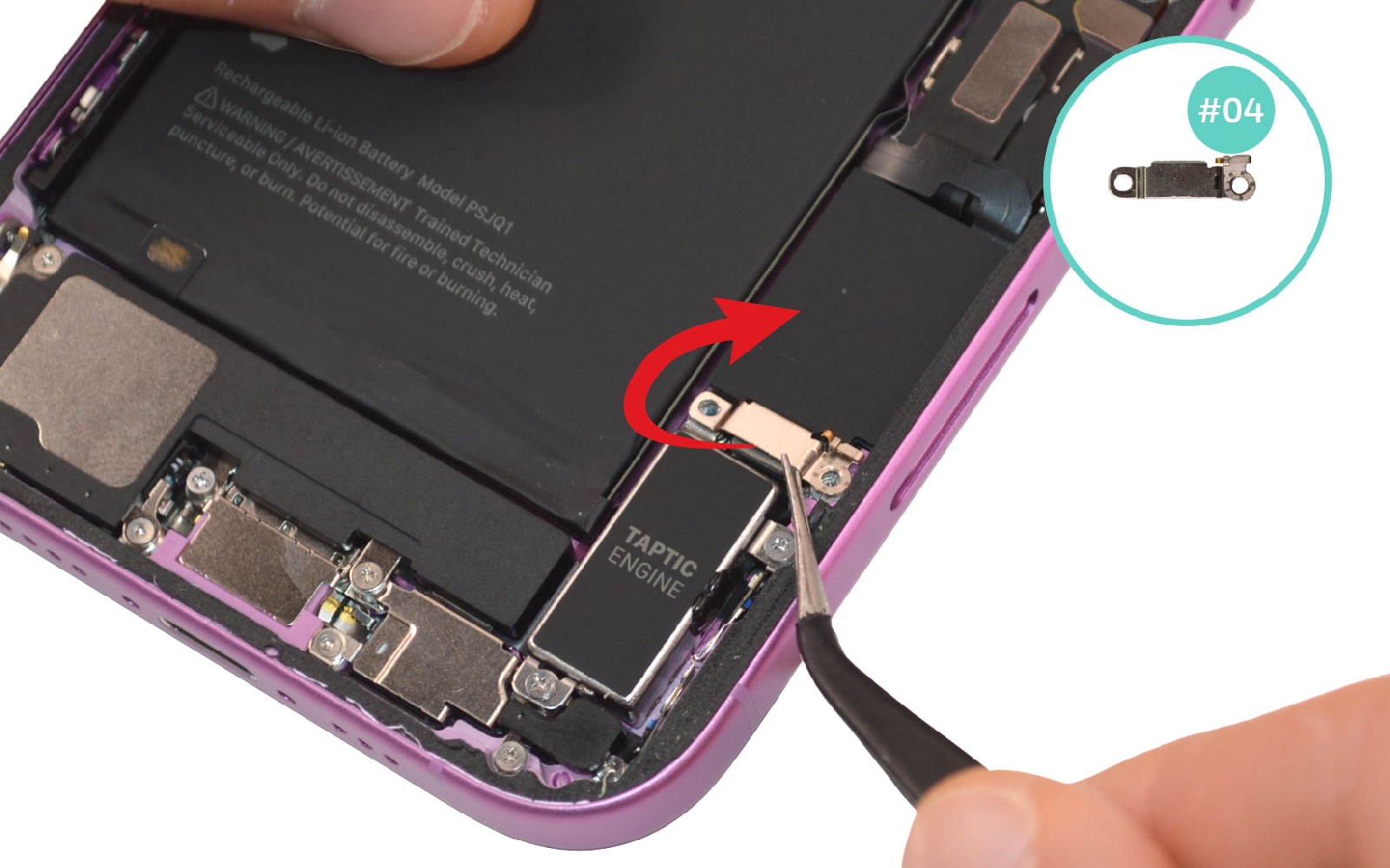

Etape 8 Récupérer le vibreur

Reprenez le cruciforme pour enlever les vis E qui entourent le vibreur. Mettez de coté la plaquette métallique #04 afin de pouvoir déconnecter la nappe du composant. Récupérez le Taptic Engine avec la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

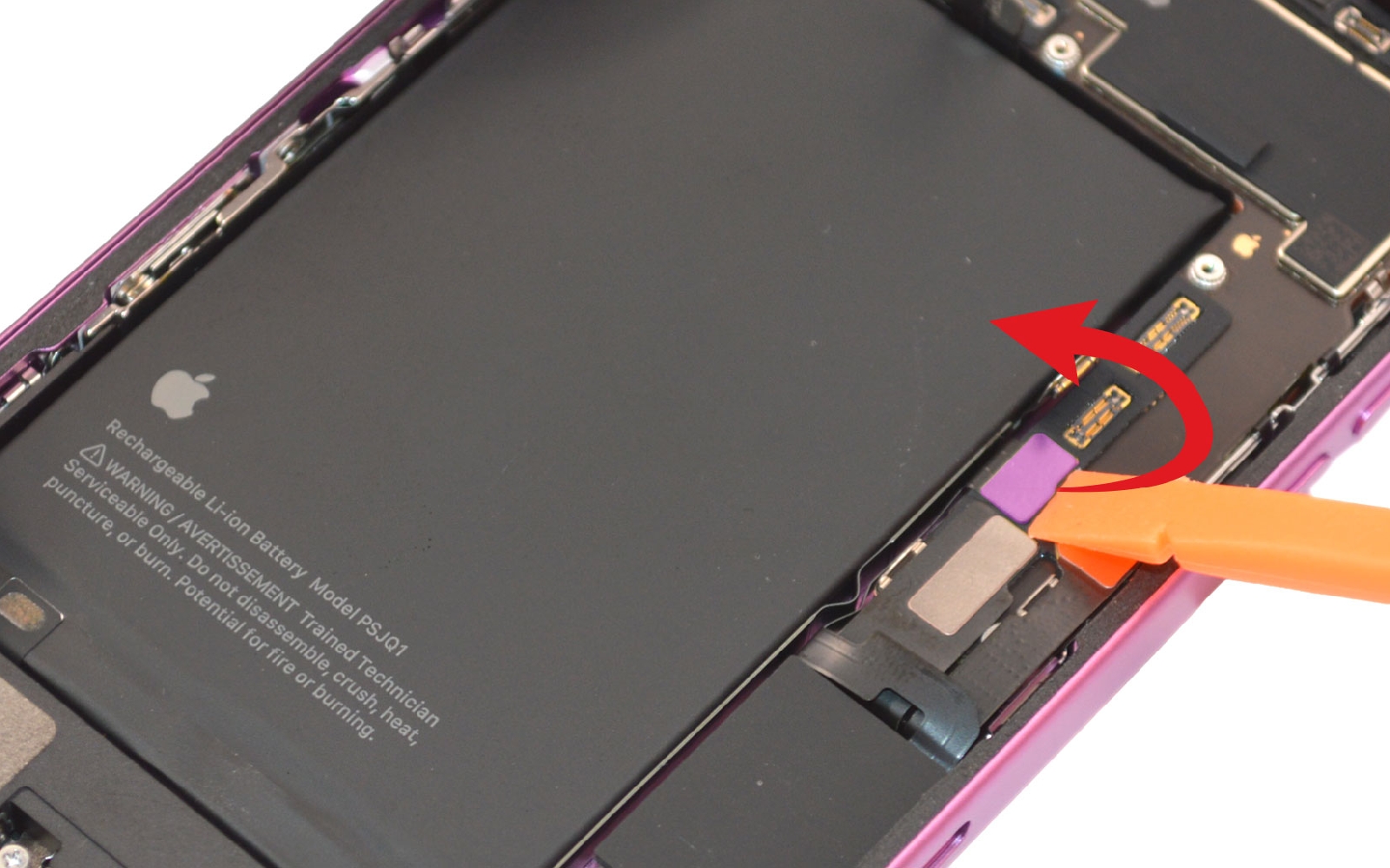

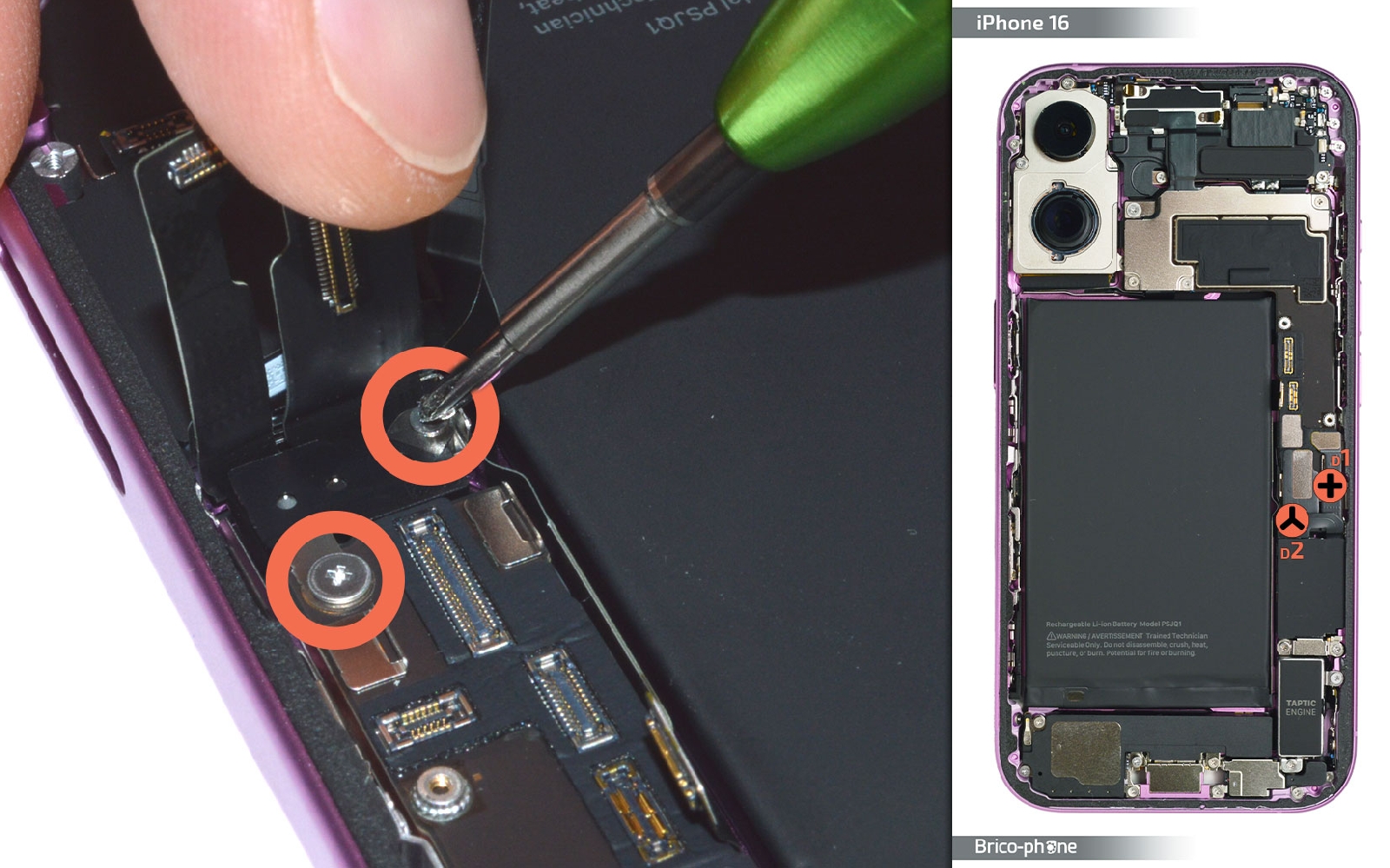

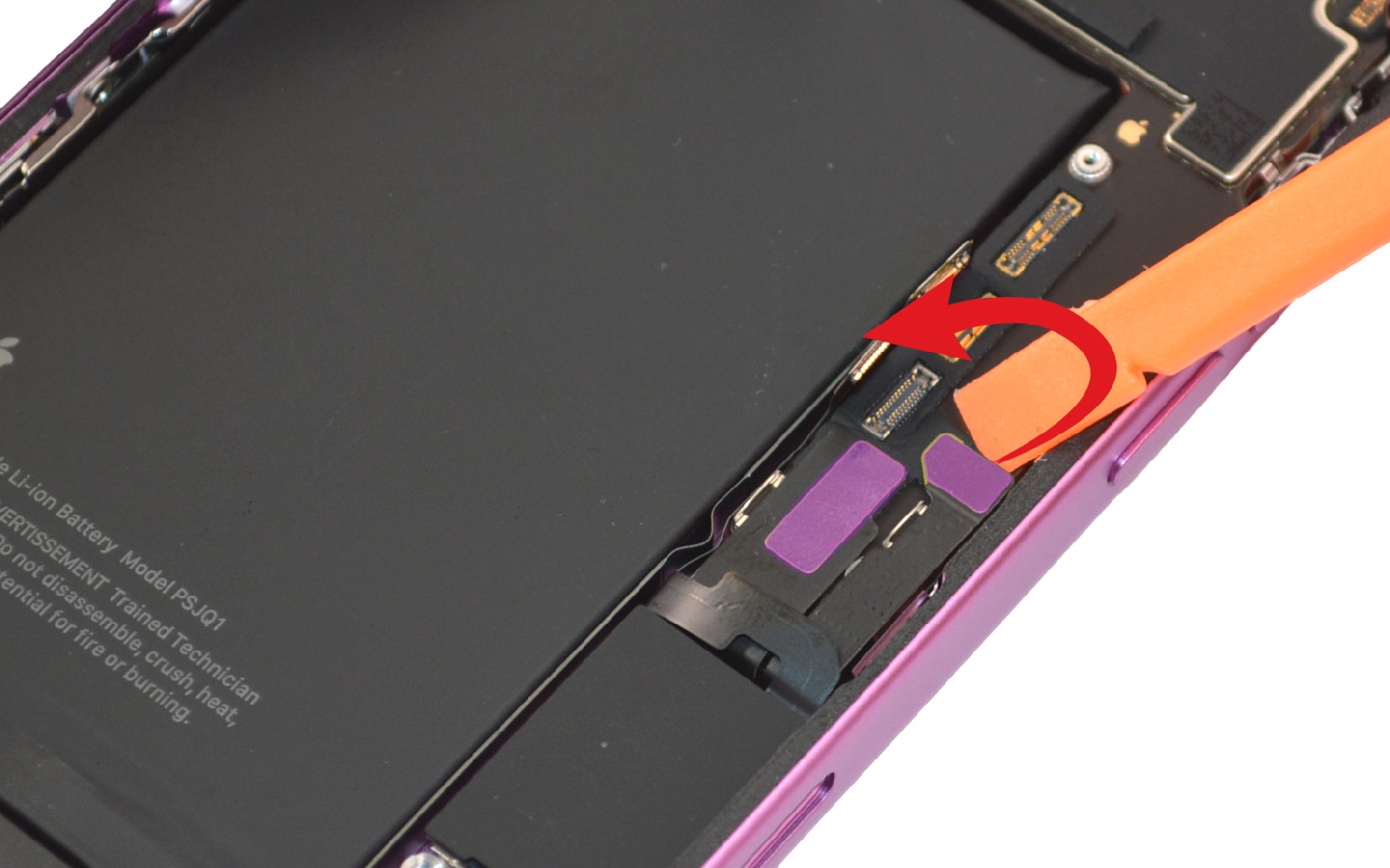

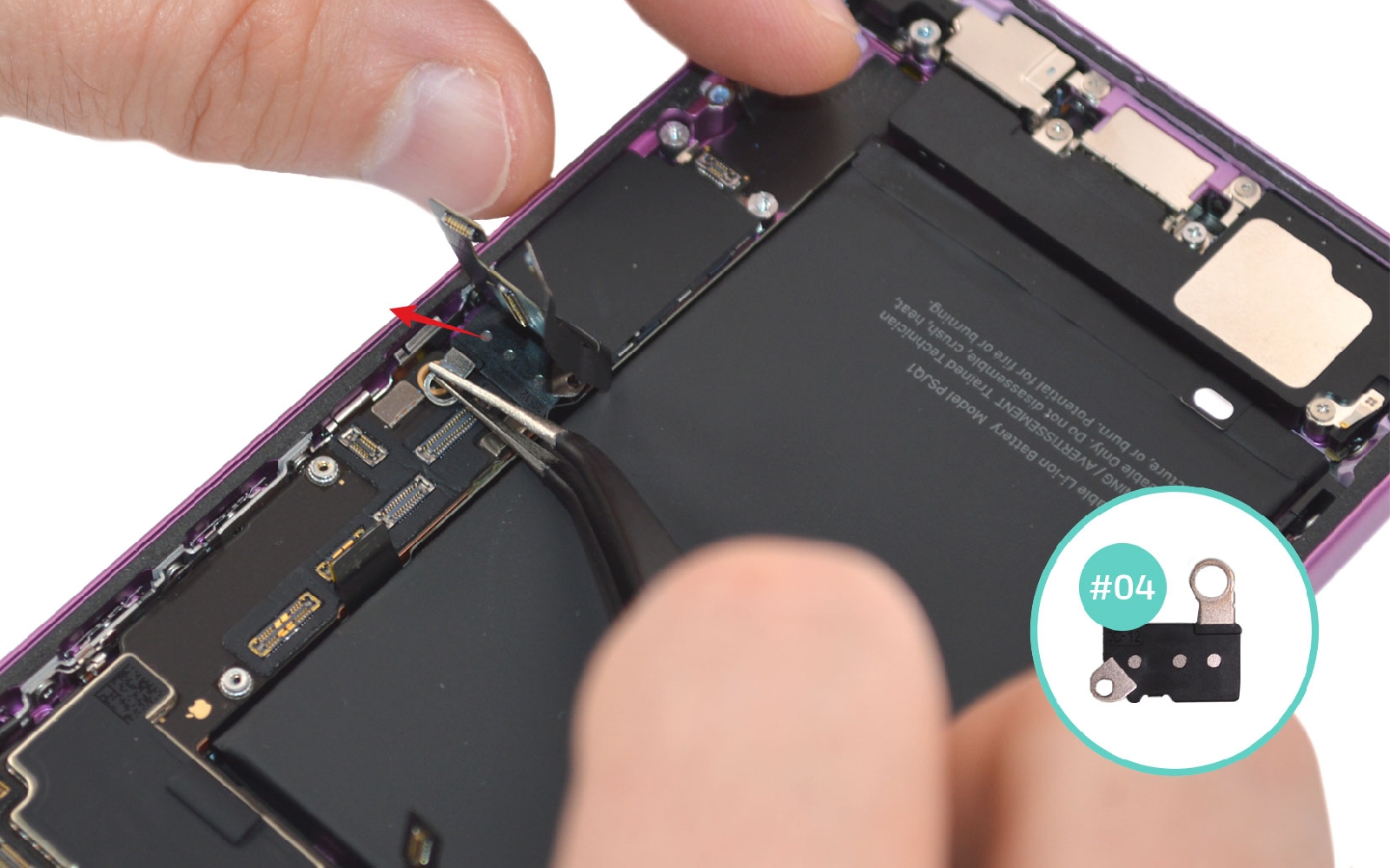

Etape 9 Libérer la plaquette 04

Débranchez les trois nappes. Sortez les deux vis cruciforme de dessous les nappes du connecteur de charge afin de pouvoir extraire la plaquette de protection #06.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

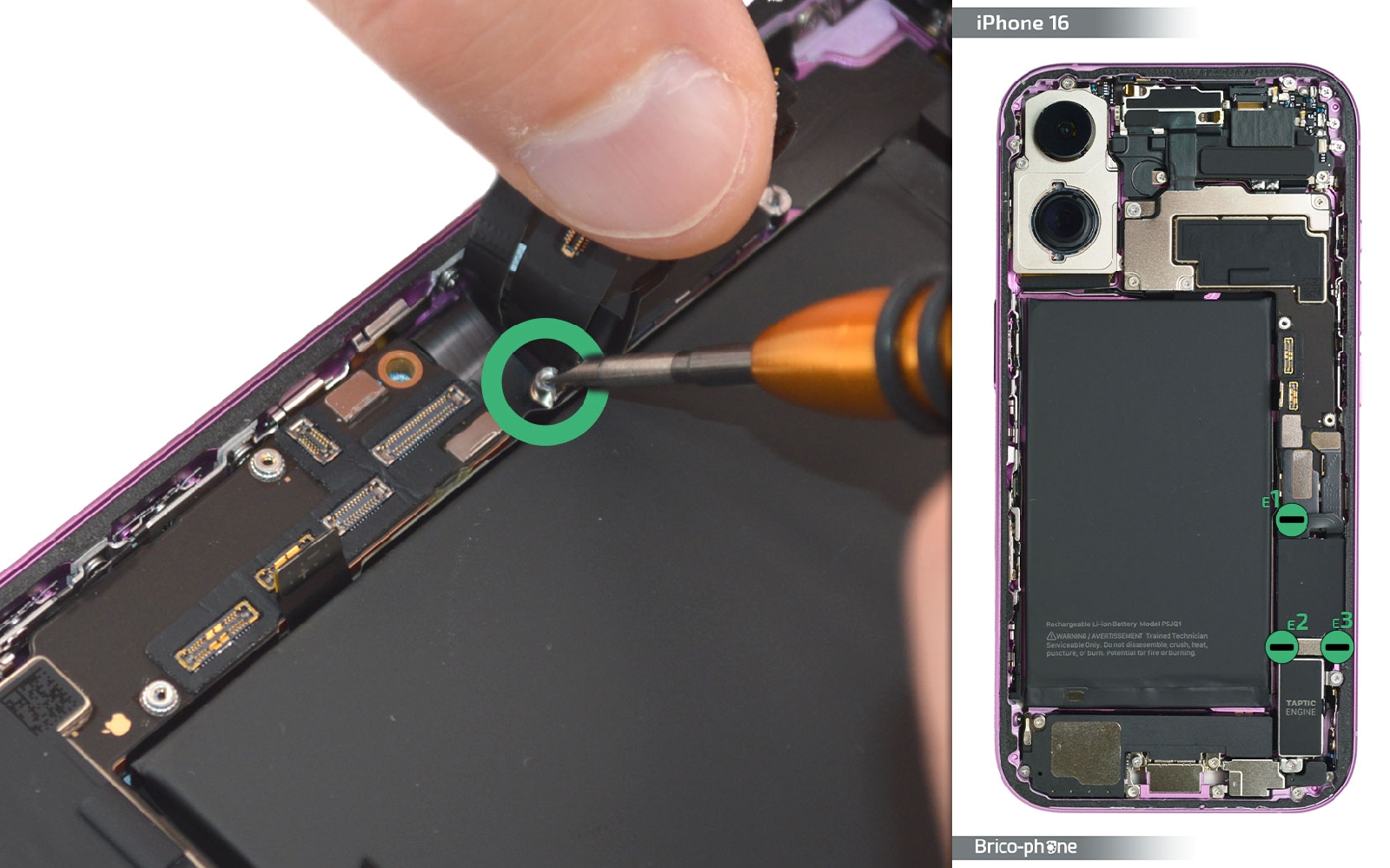

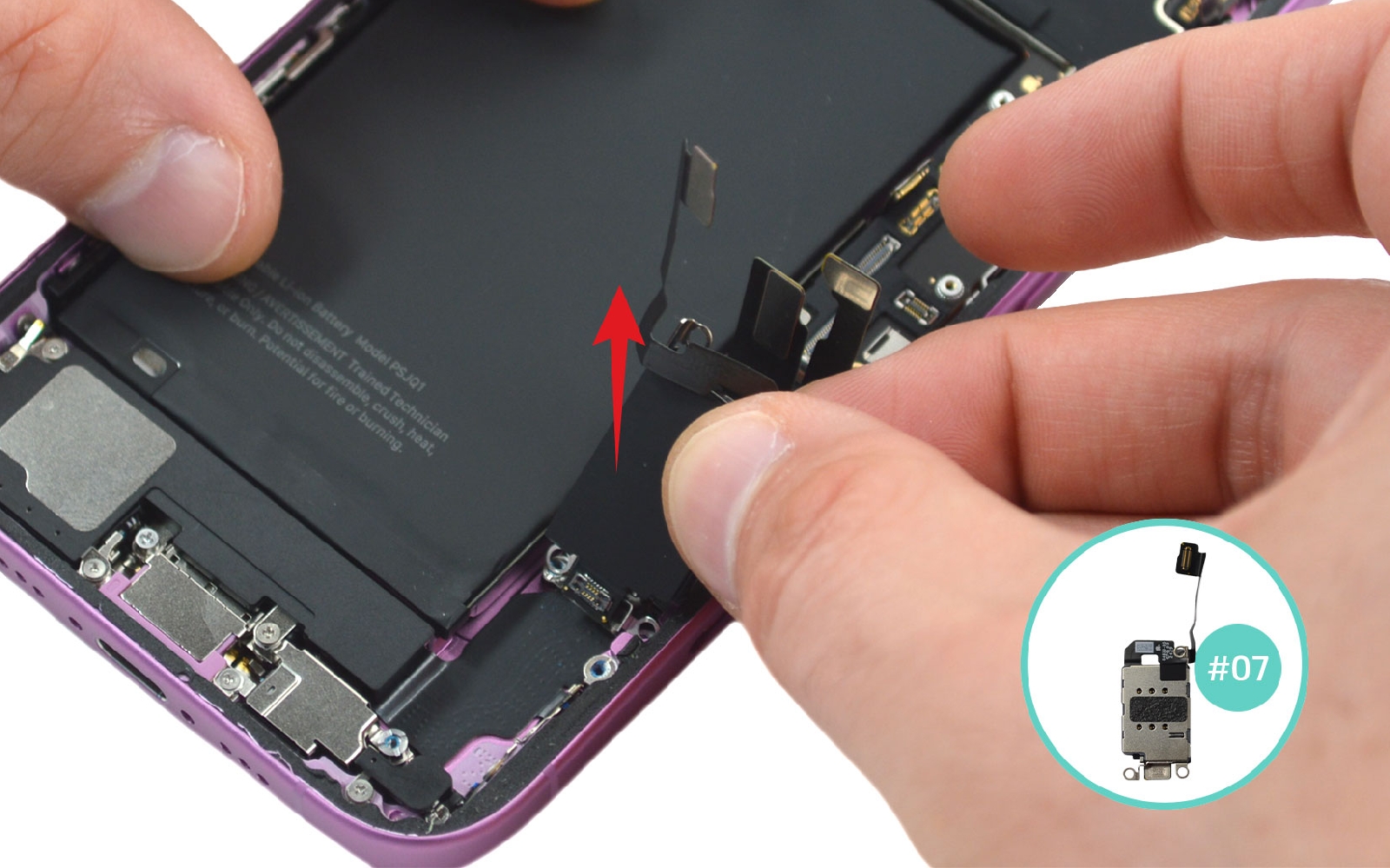

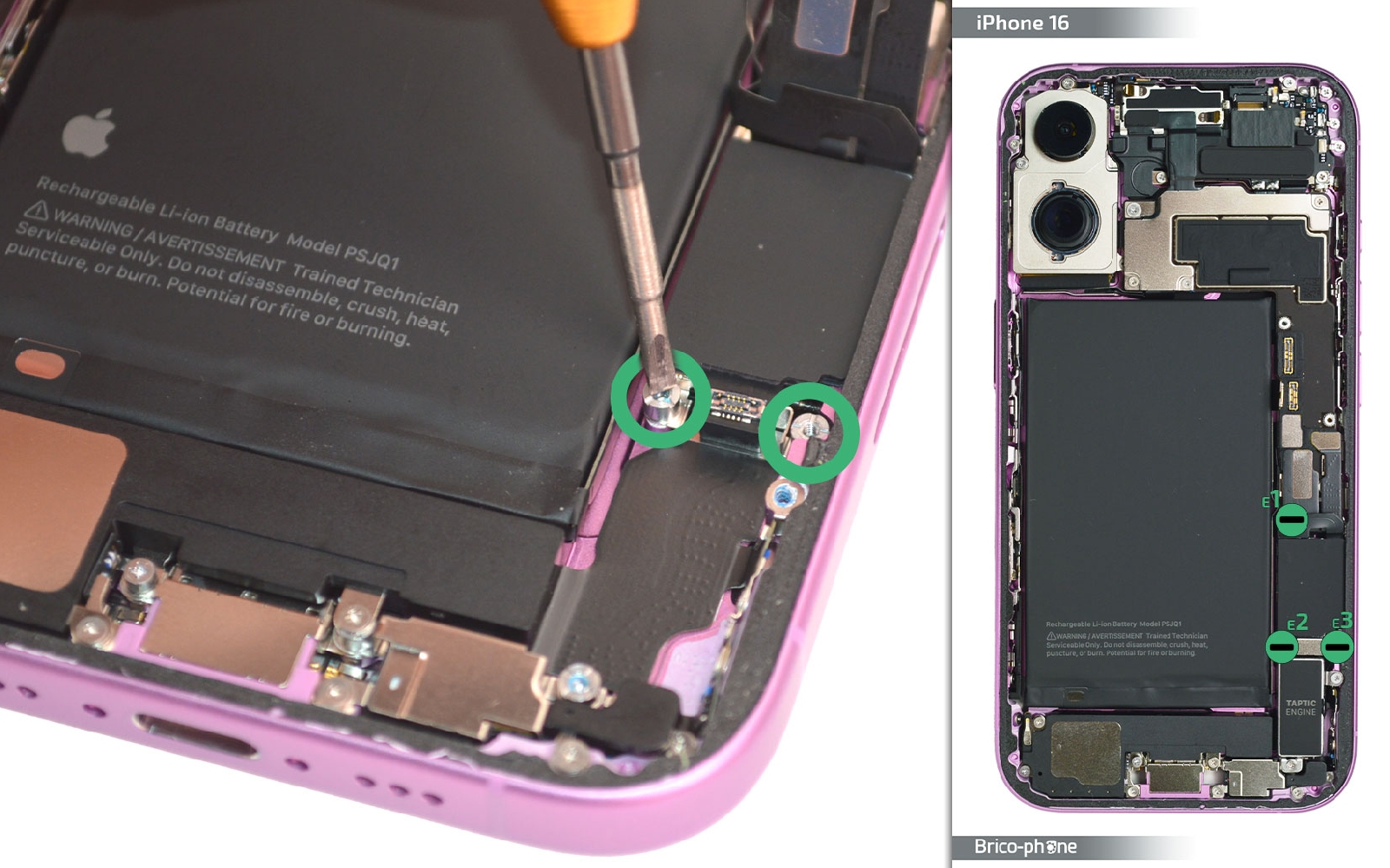

Etape 10 Sortir le lecteur de SIM

A l'aide du tournevis plat, il vous retirer les vis E1, E2 et E3. Ensuite, saisissez simplement le lecteur SIM pour le sortir de son emplacement.
Outils
Tournevis Cruciforme

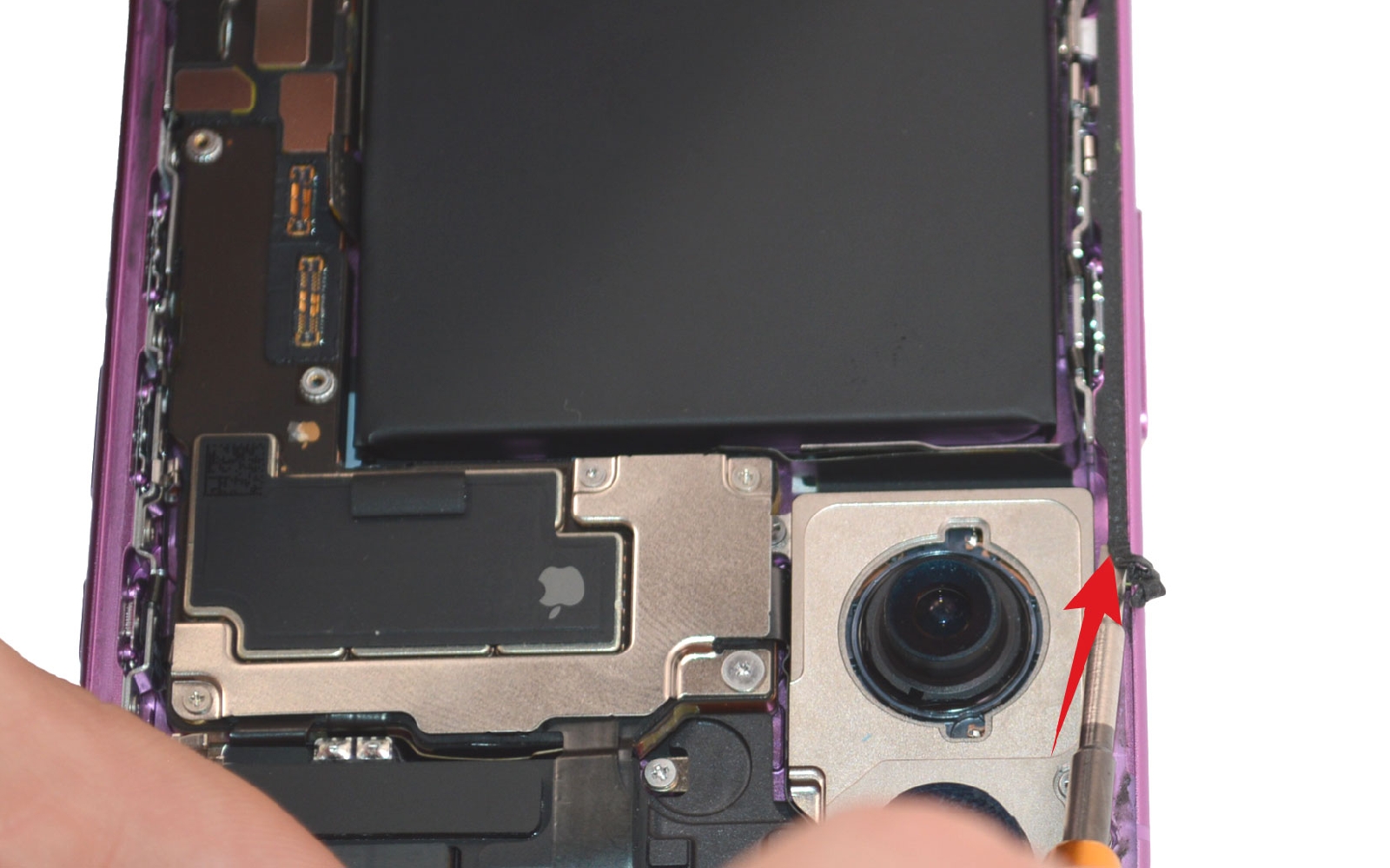

Conseils pour le remontage de la vitre arrière - 1

Suivez les étapes précédentes dans le sens contraire pour remonter chaque élément à la bonne place. Ensuite, nettoyez le châssis avec délicatesse en utilisant le tournevis plat. Saisissez le second joint d'étanchéité et ôtez la première protection. Disposez le joint sur le téléphone et appuyez sur le rebord avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon

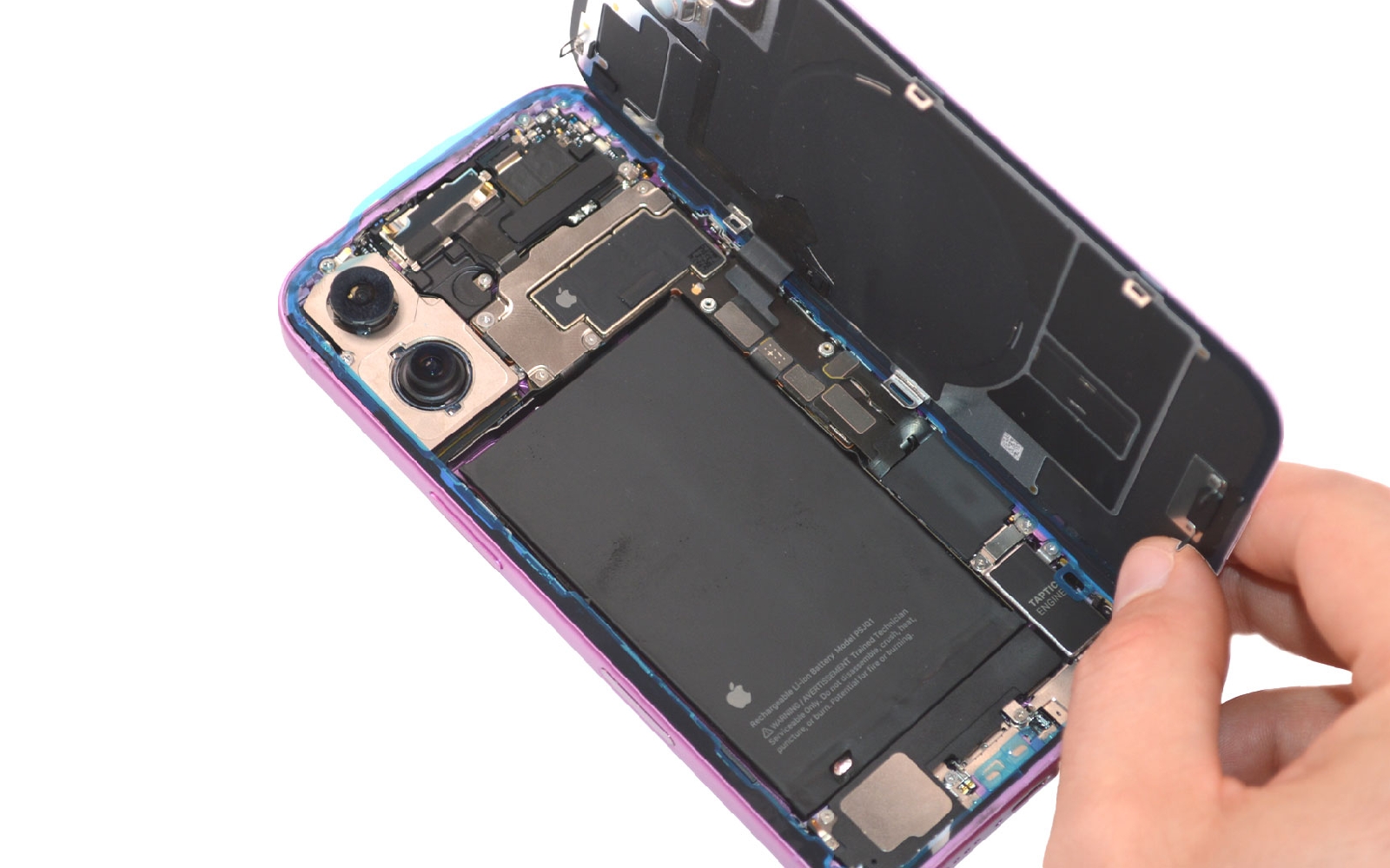

Conseils pour le remontage de la vitre arrière - 2

Rebranchez la vitre arrière puis la batterie et revissez les plaquettes de protection. Saisissez avec la pincette la protection du joint pour l'extraire de l'appareil avant de replacer la vitre en commençant par le haut (coté caméra).
