Comment changer les caméras arrière sur iPhone 16

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16
Réparation
Note de réparabilité 13/20
Temps estimé 25 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Les photos sont floues

Application Appareil photo ne fonctionne plus ou laisse apparaitre un écran noir

Le bloc caméras arrière de l’iPhone 16 est un composant essentiel qui permet de capturer des photos et vidéos d’une qualité exceptionnelle. Mais une chute ou un dysfonctionnement peut rapidement compromettre ces performances.

Pas de panique, ce tutoriel est là pour vous guider dans le remplacement de ce composant. Avec les bons outils et nos explications pas à pas, vous pourrez redonner vie à votre module photo et retrouver toutes les fonctionnalités de votre iPhone. Préparez votre matériel, installez-vous dans un espace calme et lumineux, et suivez nos instructions pour effectuer cette réparation en toute sécurité !

Outils nécessaires
Voir plus d'outils

Avant de commencer

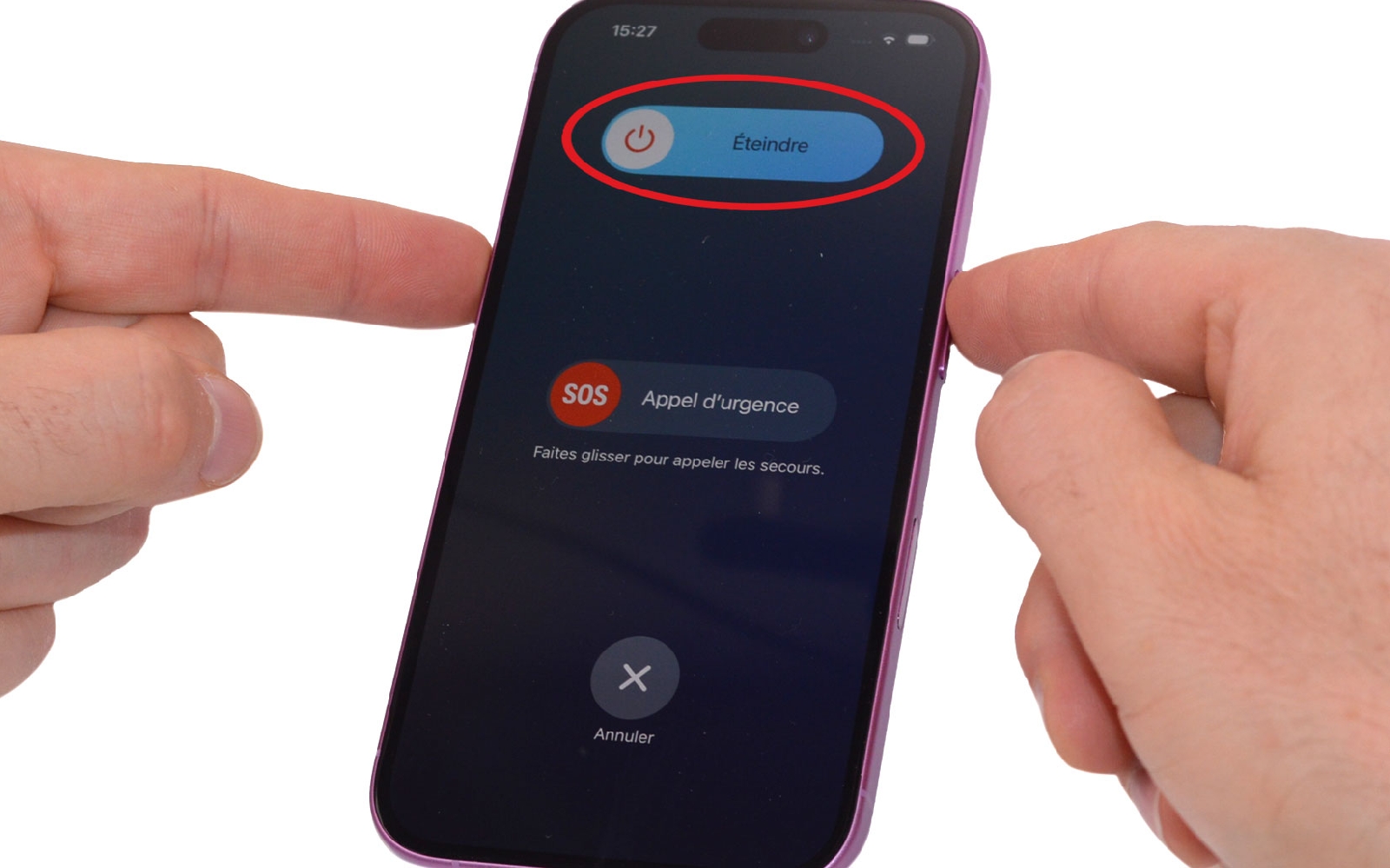

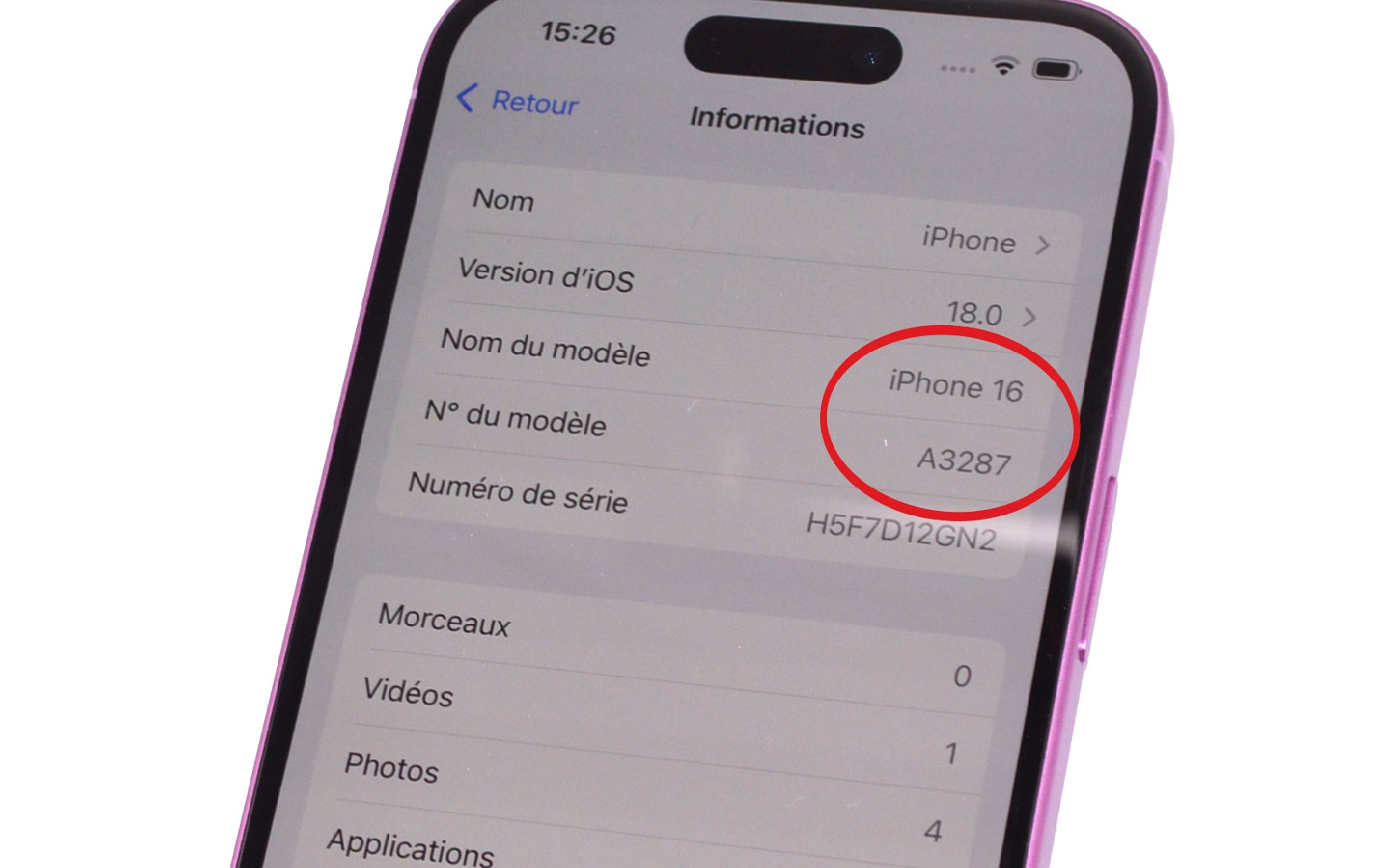

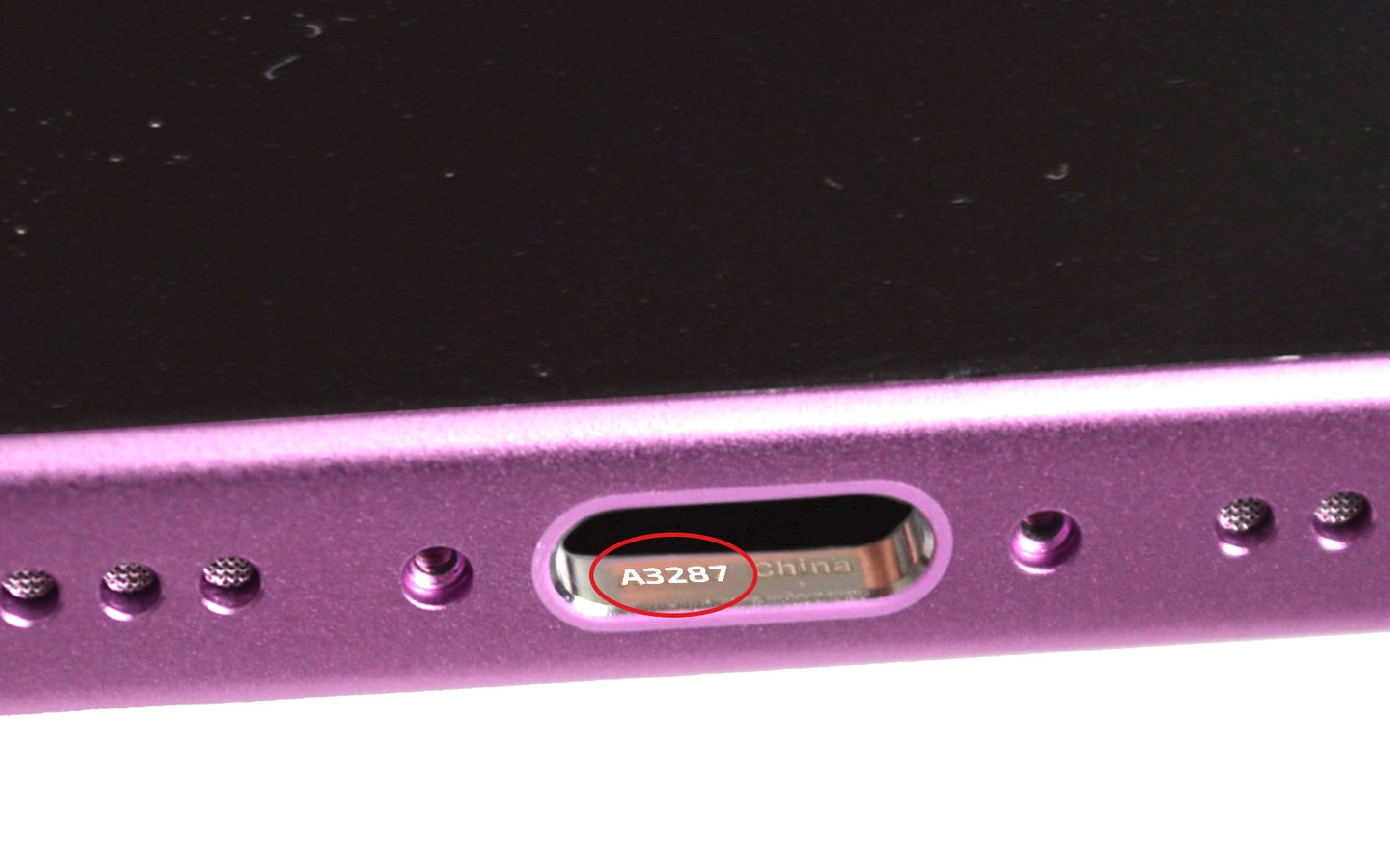

Avant de commencer la réparation de votre iPhone, il est essentiel de vérifier le numéro de modèle de votre appareil. Cette étape permet de vous assurer que vous commandez les pièces détachées compatibles sur Brico-phone. Pour trouver le numéro de modèle, rendez-vous dans les réglages de votre iPhone, sélectionnez "Général", puis "Informations". Le numéro de modèle sera affiché à cet endroit et commence généralement par la lettre "A", suivie de quatre chiffres (ex. : A3287 pour l' iPhone 16). Une fois le numéro de modèle identifié, vous pouvez vous rendre sur Brico-phone pour rechercher les pièces correspondantes à votre iPhone. Cette étape est cruciale pour garantir la compatibilité des pièces et assurer une réparation réussie. Si vous n'avez pas accès aux réglages de votre appareil, vous pouvez obtenir le numéro de modele de votre iPhone en lisant l'inscription gravé dans la prise de charge. Un fois la commande reçue, commencez par éteindre votre smartphone.
Etape 1

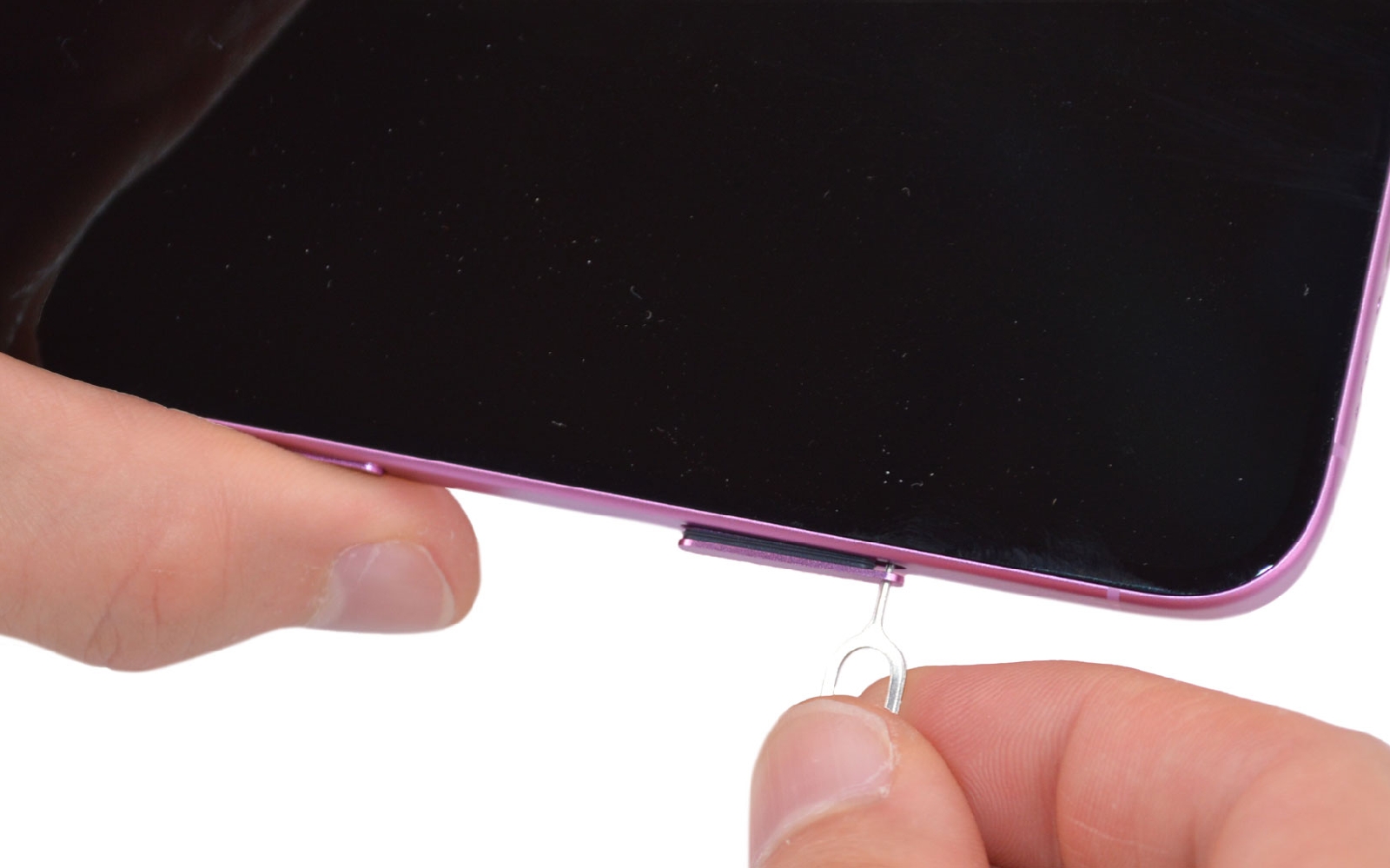

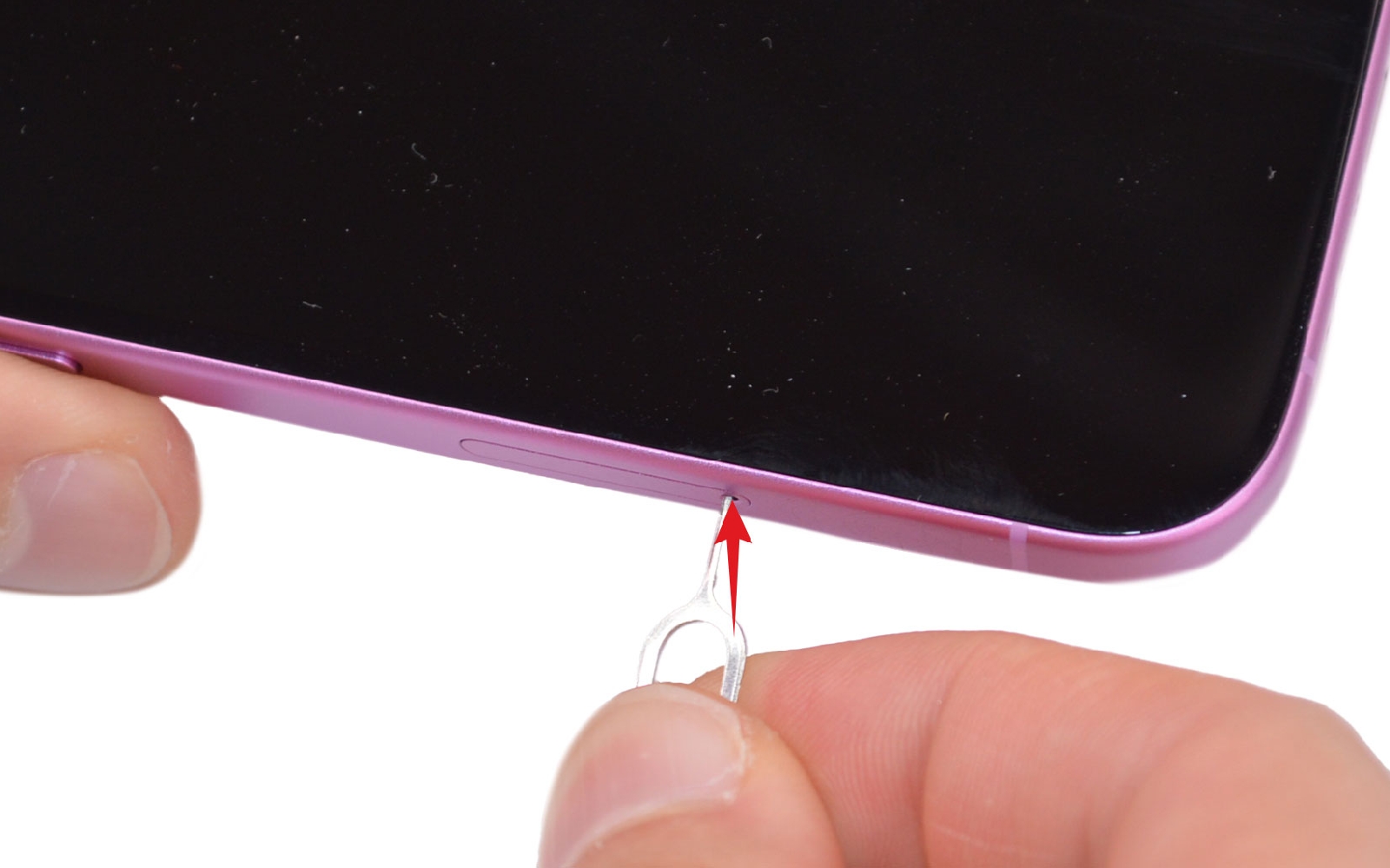

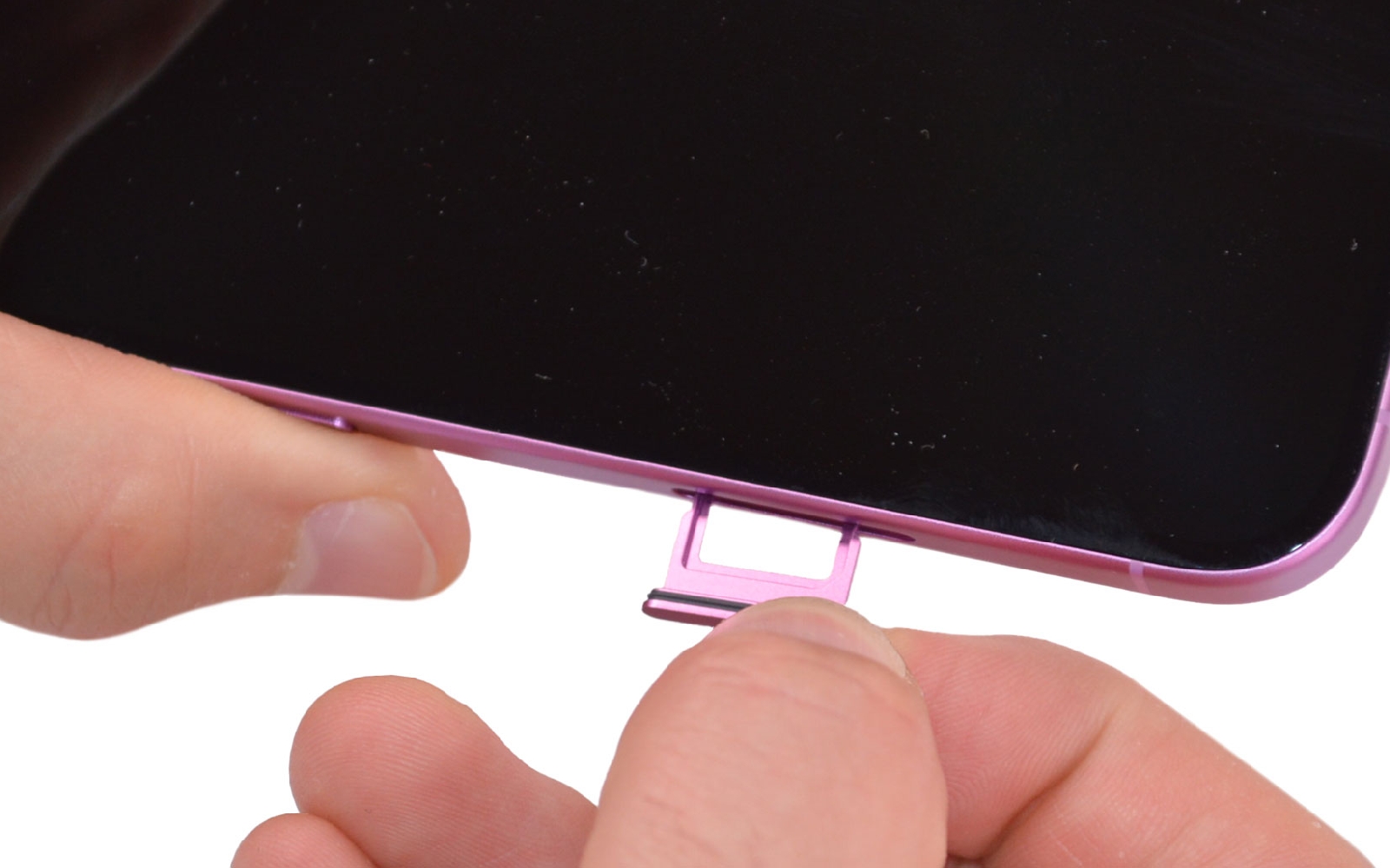

Etape 1 Ejecter le tiroir SIM

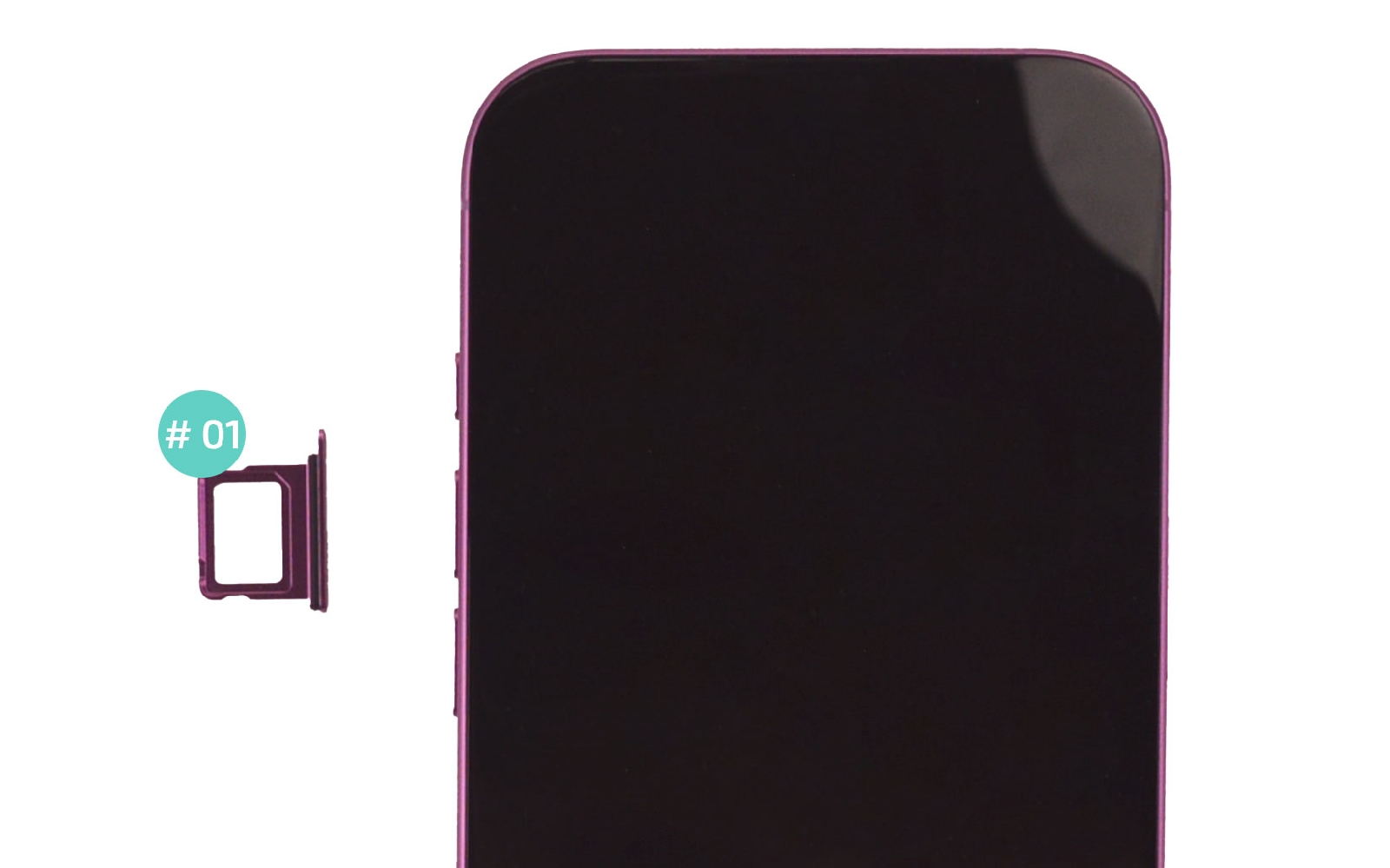

Nous vous conseillons également de retirer le tiroir et sa carte SIM avant de continuer la réparation. (
Outils
SIM
Etape 2

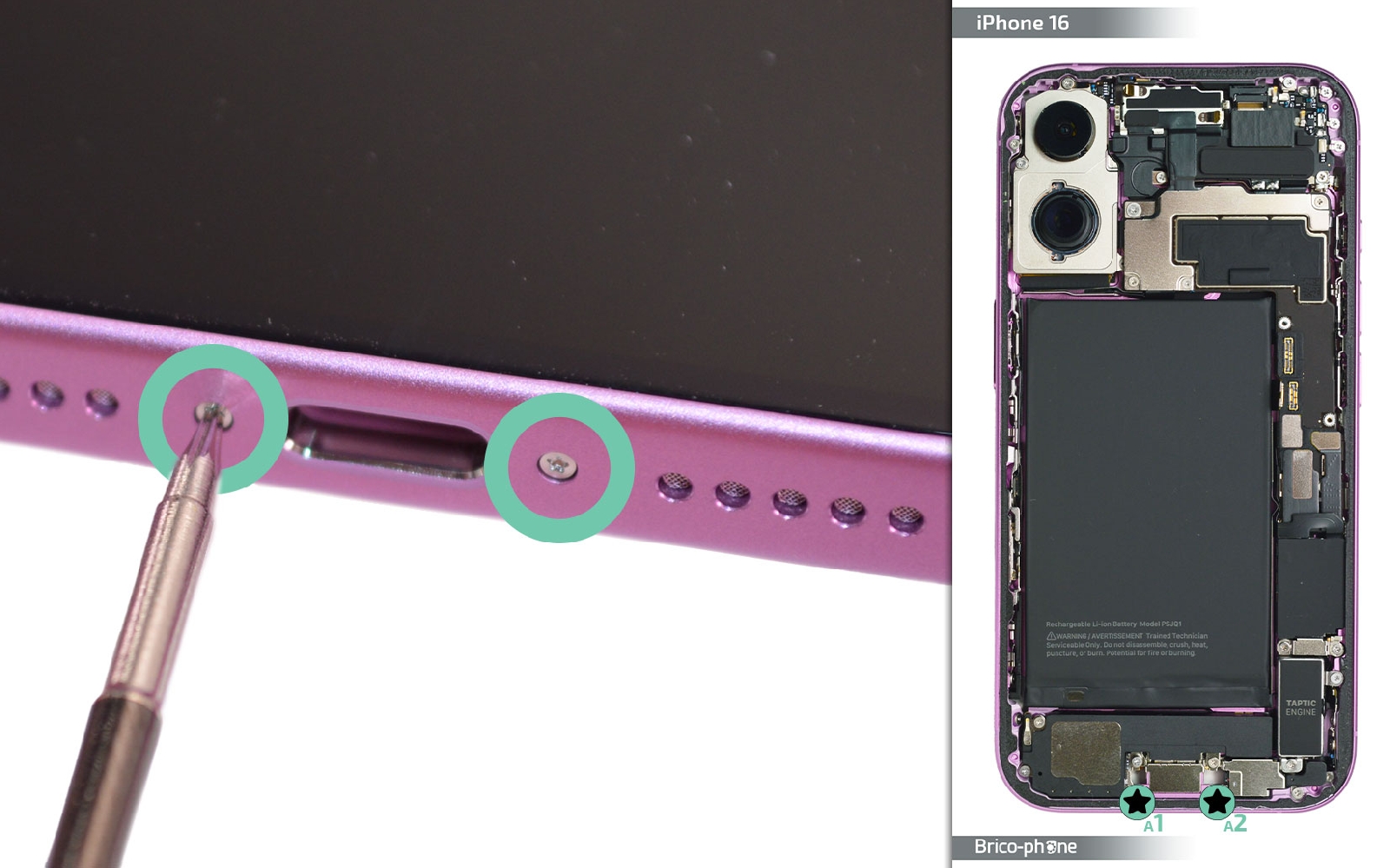

Etape 2 Extraire les vis pentalobe

Sortez les deux vis situées de part et d'autre de la prise de charge de votre appareil avec le tournevis pentalobe.
Outils
Tournevis Pentalobe
Etape 3

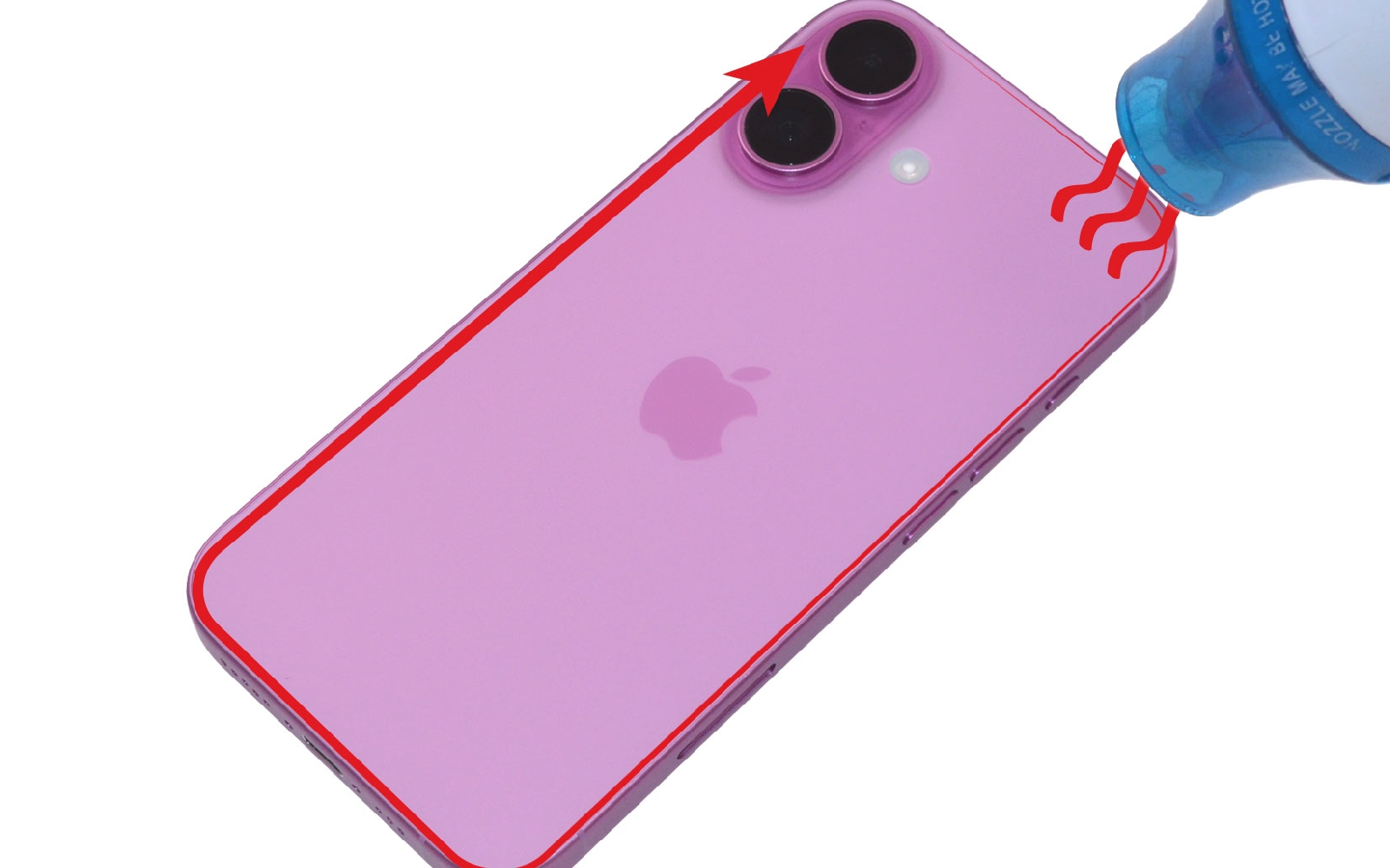

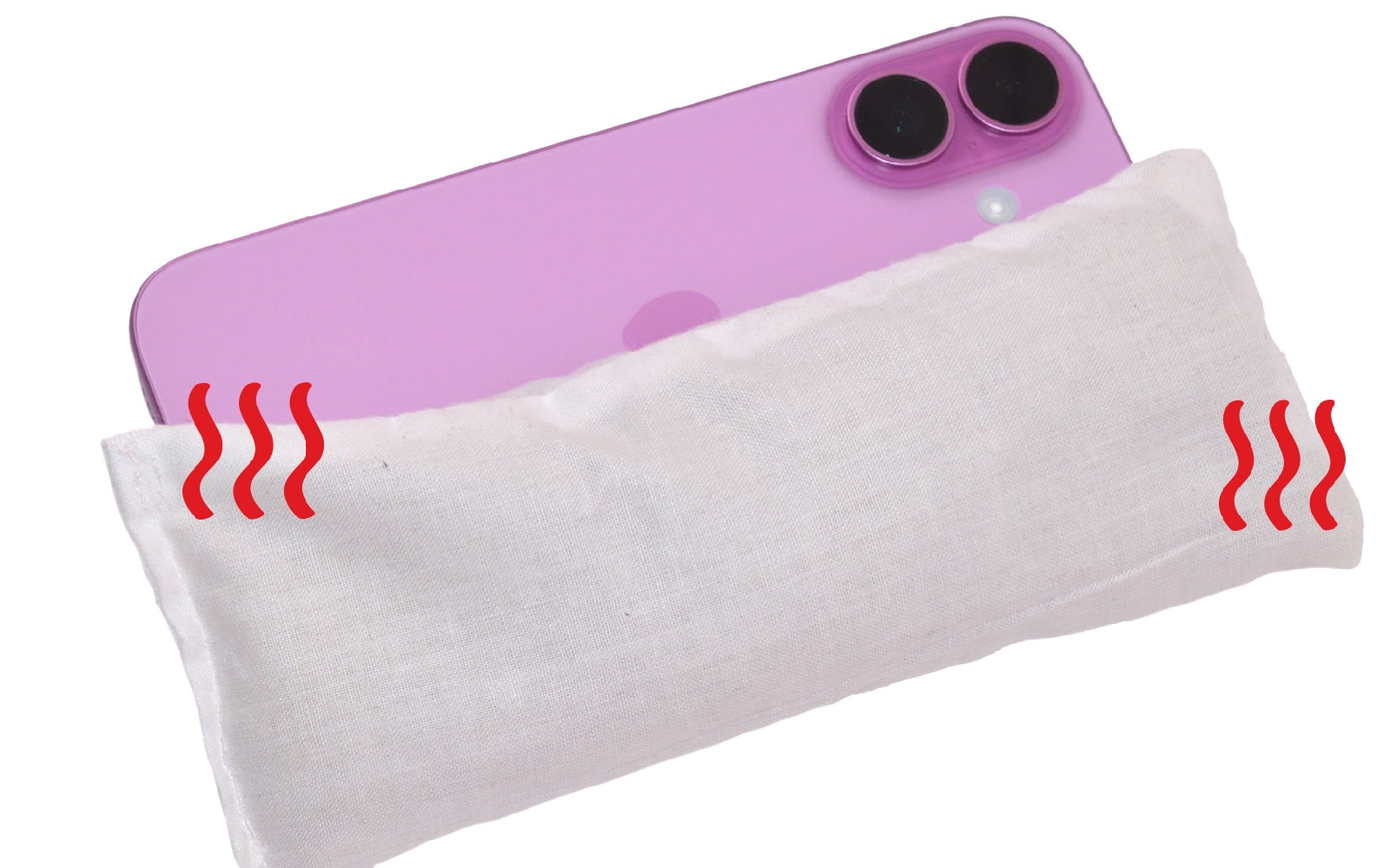

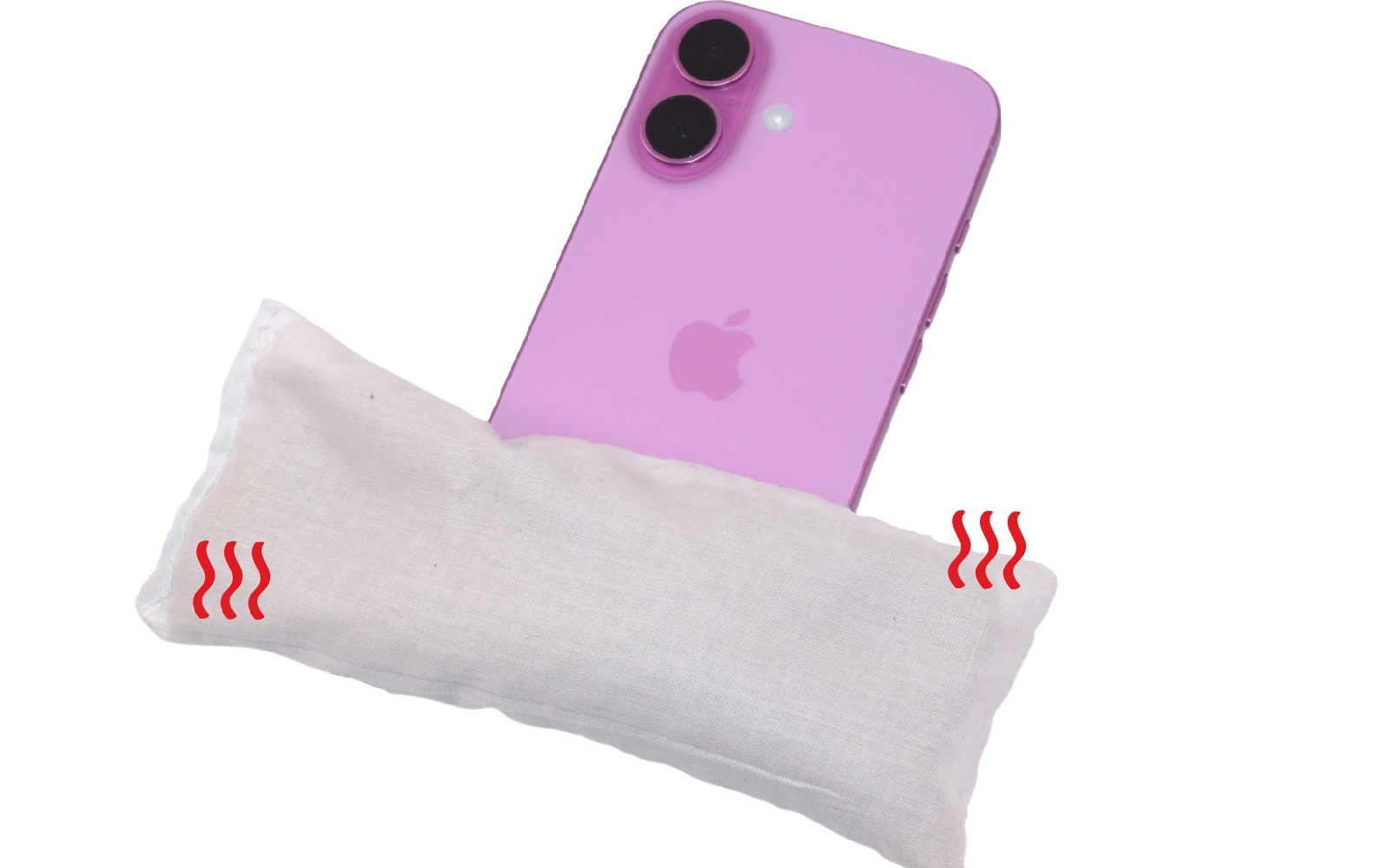

Etape 3 Chauffer la vitre arrière

Avant de commencer, assurez-vous de travailler sur une surface propre et plane. Déposez un tapis antistatique ou un chiffon doux sous votre iPhone 16 afin de protéger l’appareil contre les rayures. Vous avez opté pour une coussin chauffant ? Dans ce cas, placez le coussin chauffant au micro-ondes pendant environ 1 à 2 minutes. Une fois le coussin chauffé, déposez-le directement sur la vitre arrière de votre iPhone 16, en veillant à bien couvrir toute la surface. Laissez agir pendant quelques secondes avant de le déplacer sur un autre coté de votre appareil. La chaleur permettra de ramollir l’adhésif qui maintient la vitre arrière en place. Si vous utilisez un décapeur thermique, assurez-vous de maintenir une distance d'au moins 10 cm entre l'appareil et la vitre arrière pour éviter d’endommager les composants internes. Déplacez le décapeur ou votre sèche-cheveux en mouvements circulaires ou de va-et-vient pour chauffer uniformément toute la surface de la vitre arrière. Ne restez pas trop longtemps au même endroit pour éviter de surchauffer certaines zones. Répétez cette étape si nécessaire jusqu’à ce que vous puissiez retirer la vitre arrière de l’iPhone 16 sans forcer.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

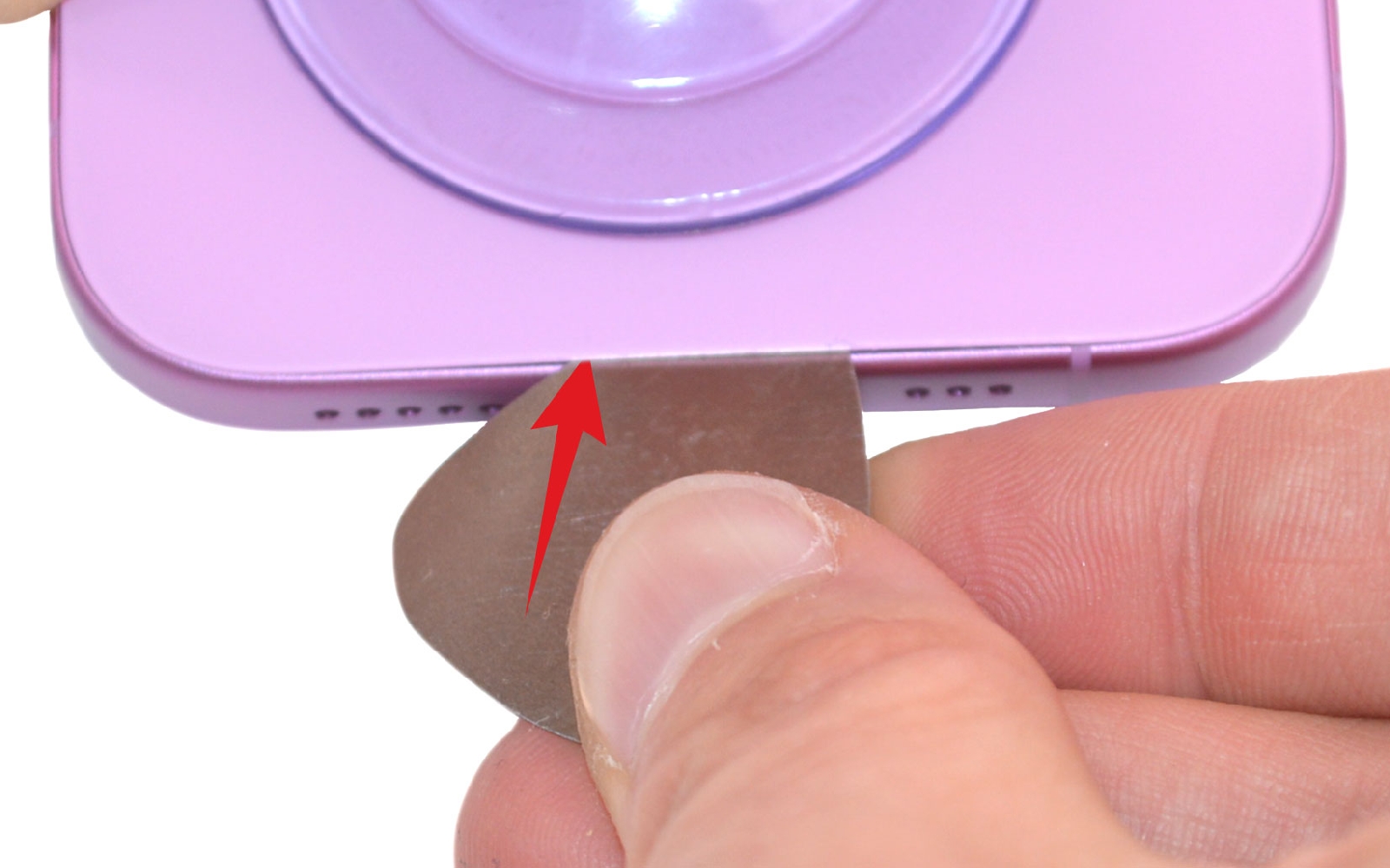

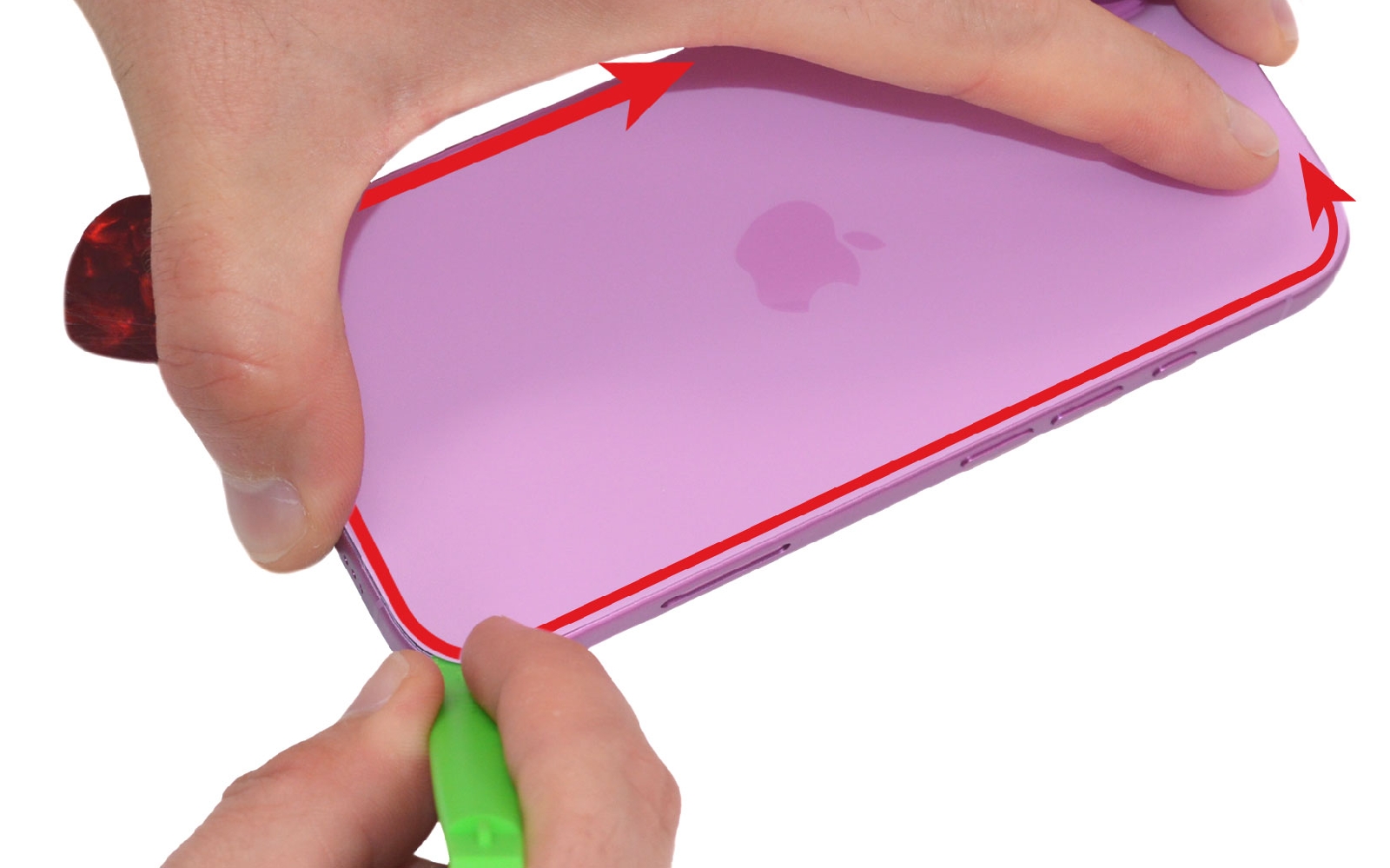

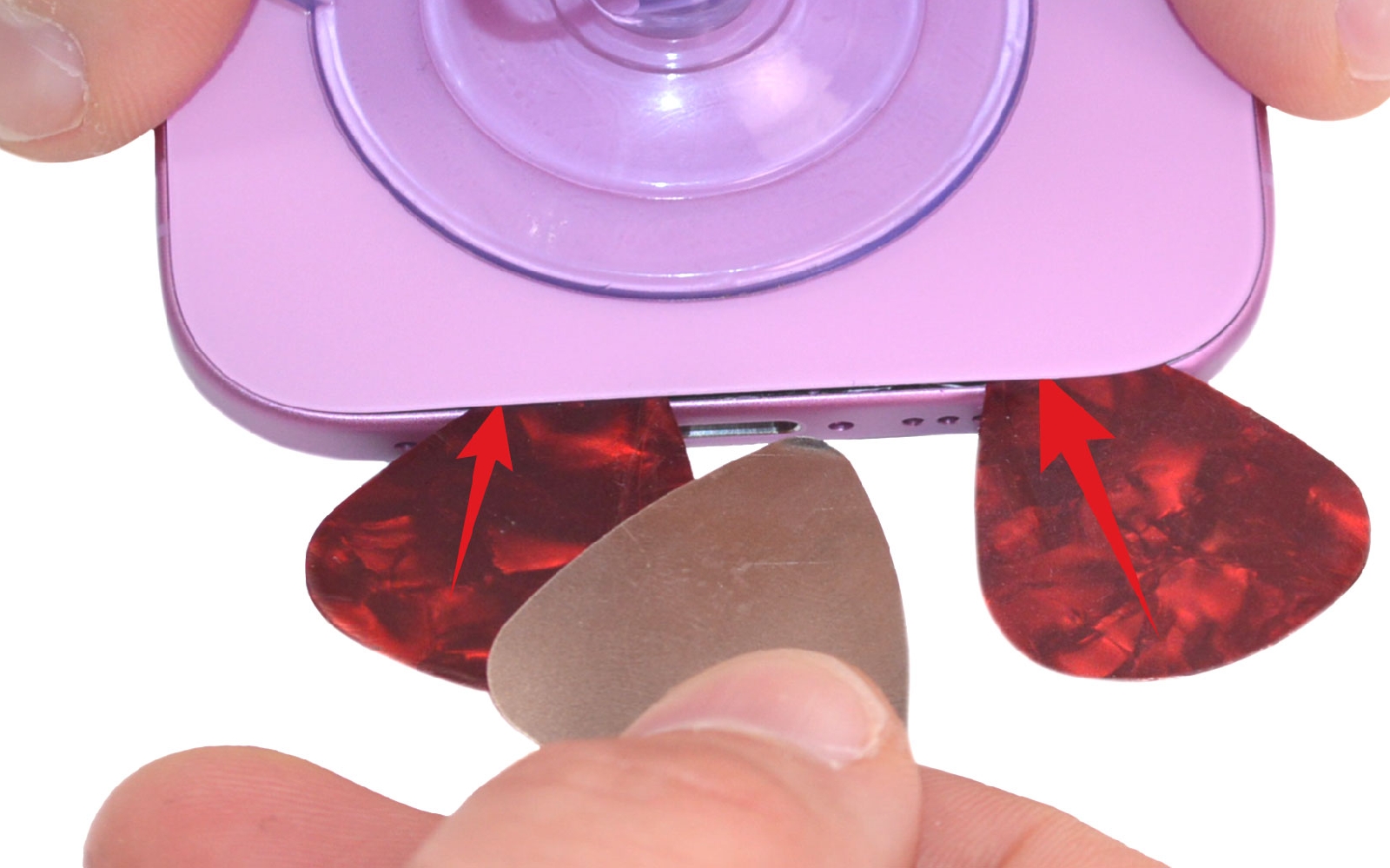

Etape 4 Décoller la vitre arrière

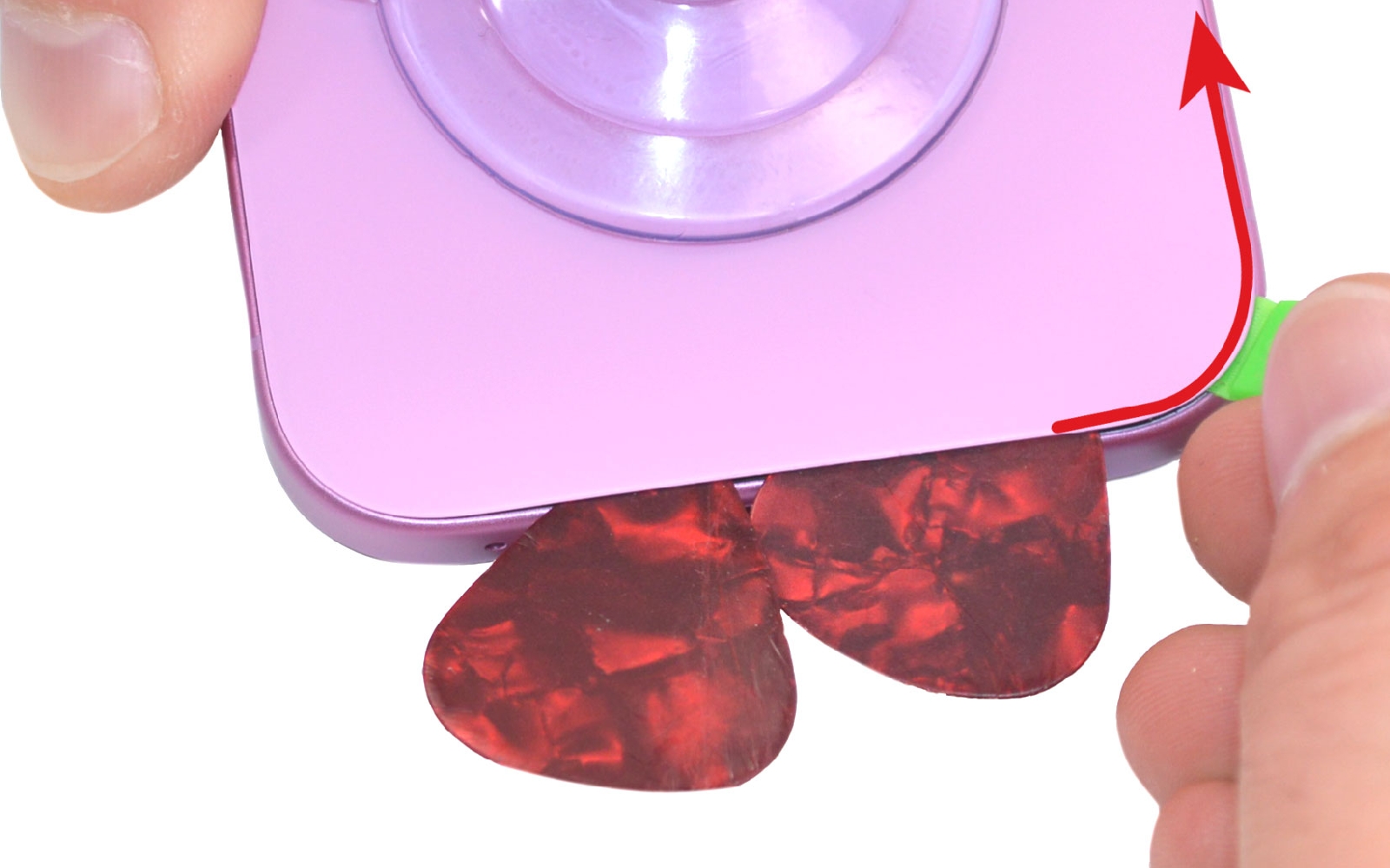

Une fois que le médiator est inséré, faites-le glisser doucement le long du bord de l’appareil pour séparer progressivement la vitre arrière de l’adhésif. Utilisez plusieurs médiators pour maintenir les zones déjà décollées et éviter que la vitre ne se recolle pendant que vous travaillez sur les autres côtés. Glissez la spatule verte à coté des médiators pour continuer le décollage de la vitre arrière.
Outils
Médiator
Spatule
Etape 5

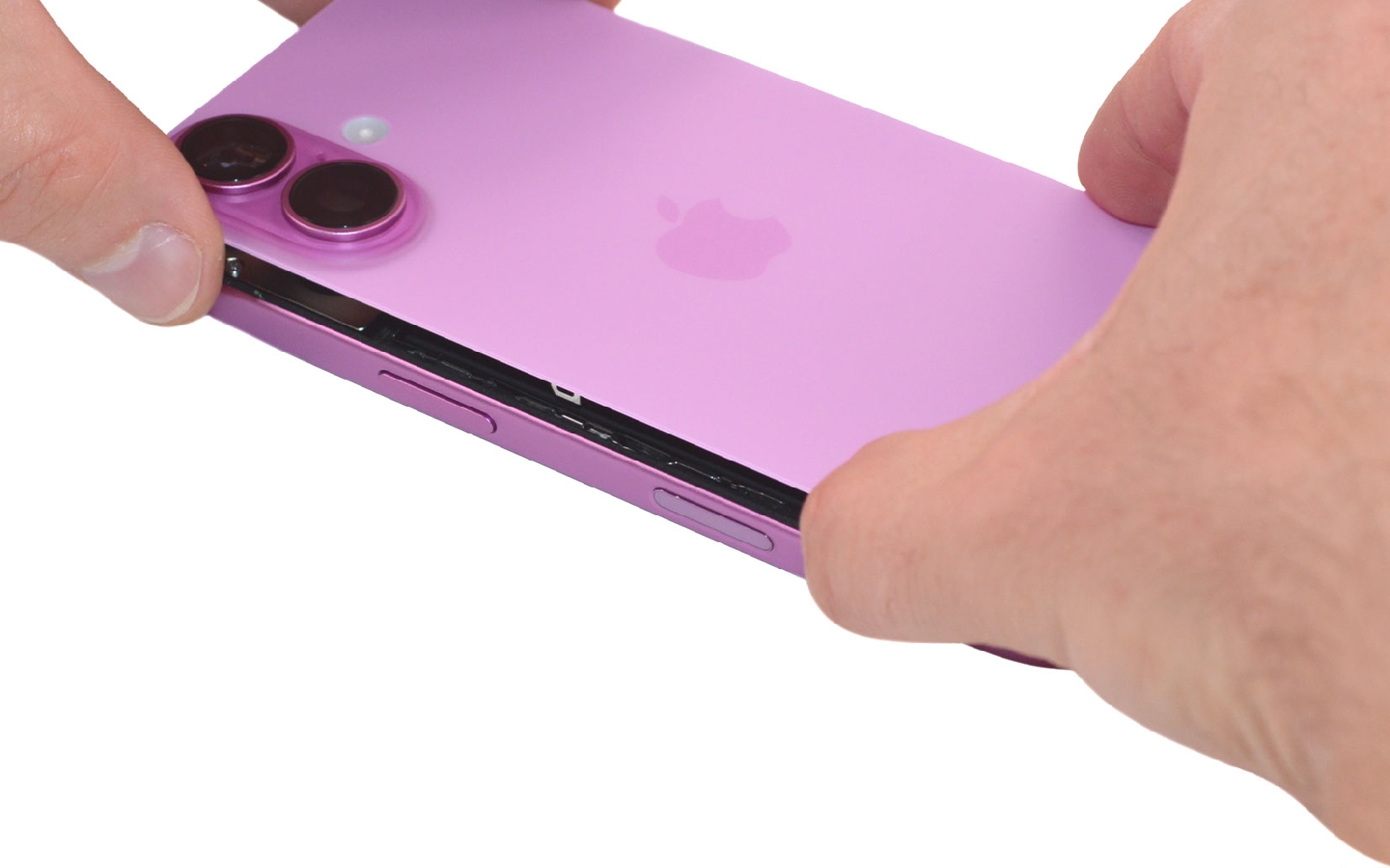

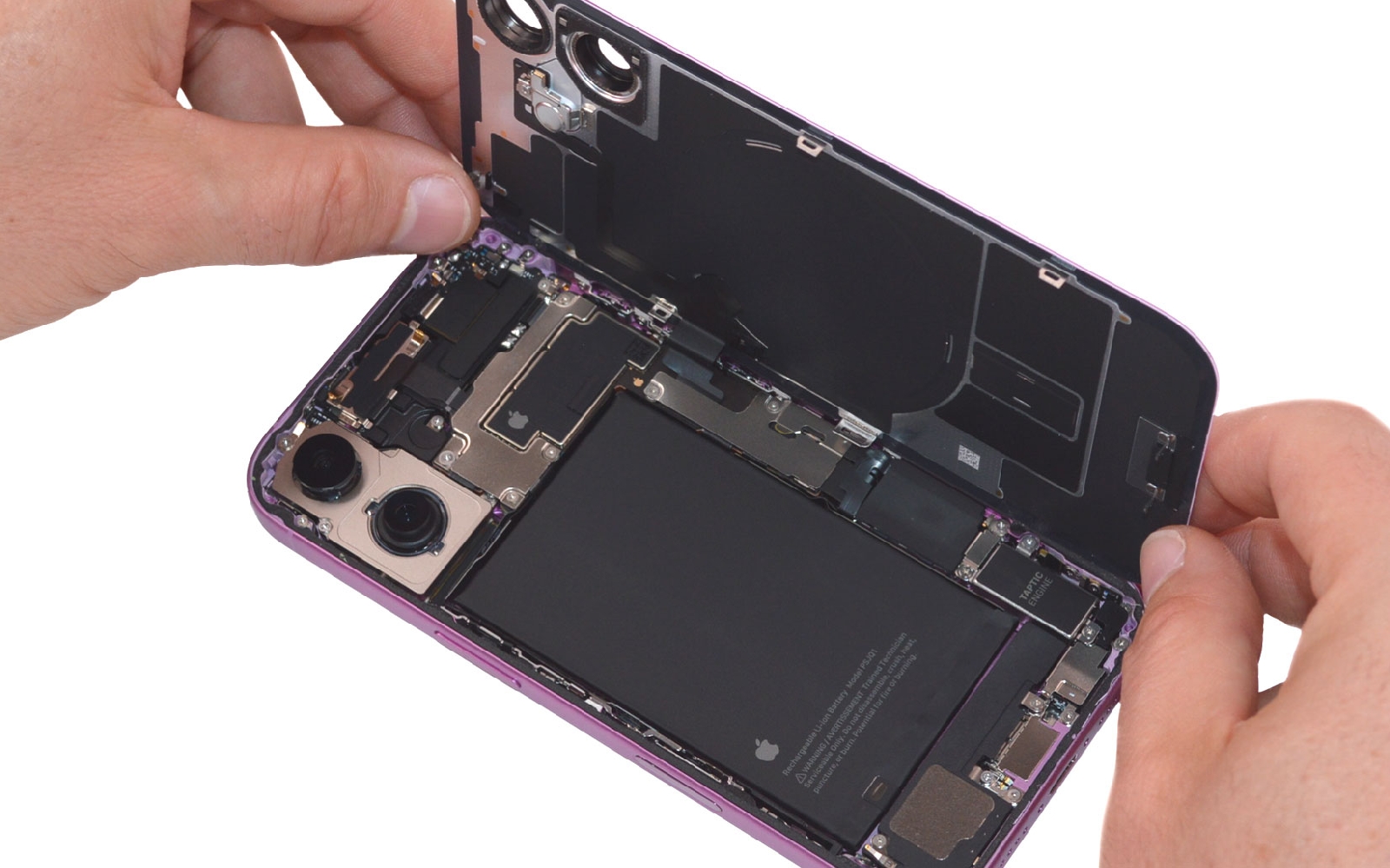

Etape 5 Ouvrir le téléphone

Saisissez la vitre arrière et faites la basculer vers la droite pour ne pas endommager les nappes de cette dernière.
Etape 6

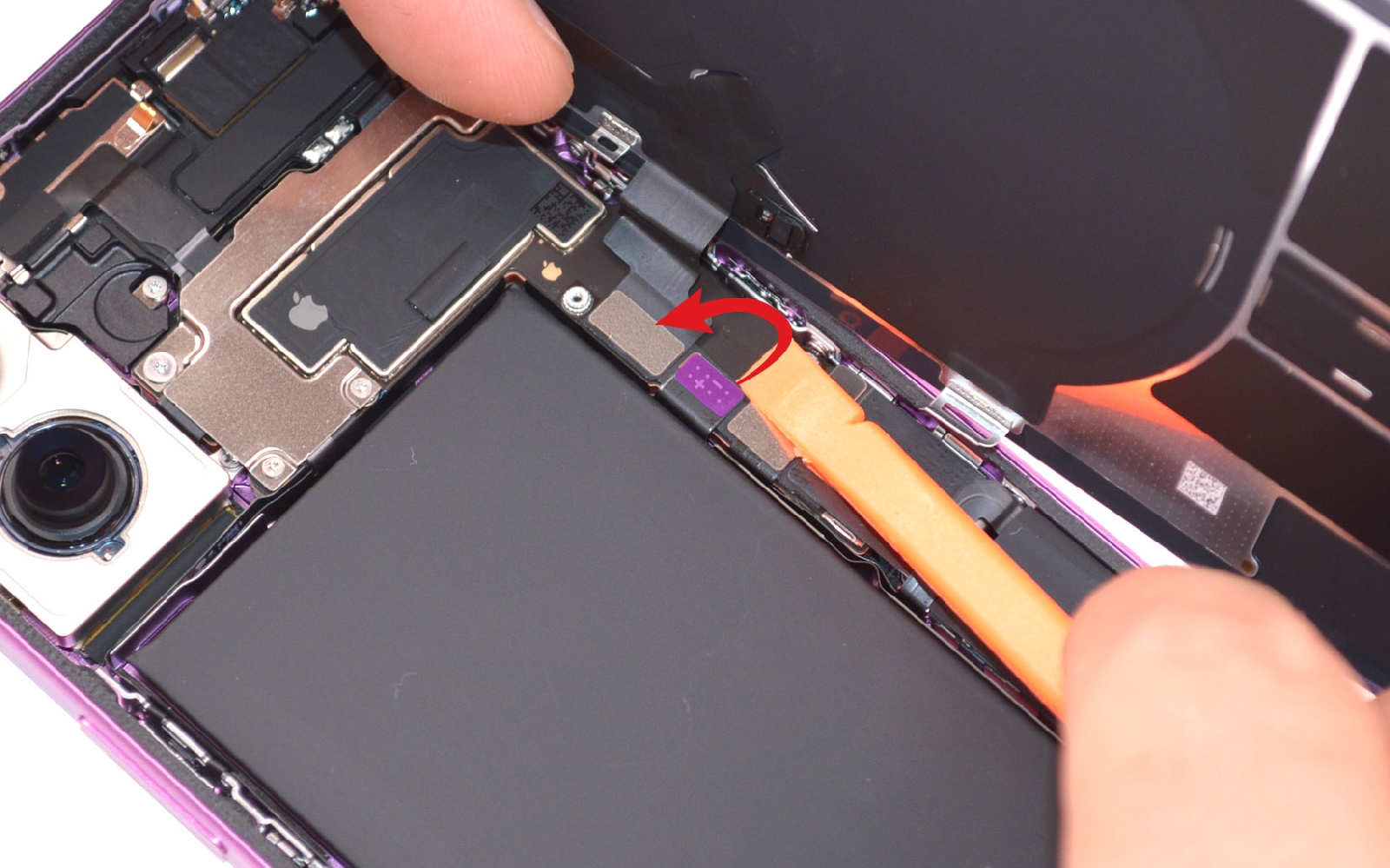

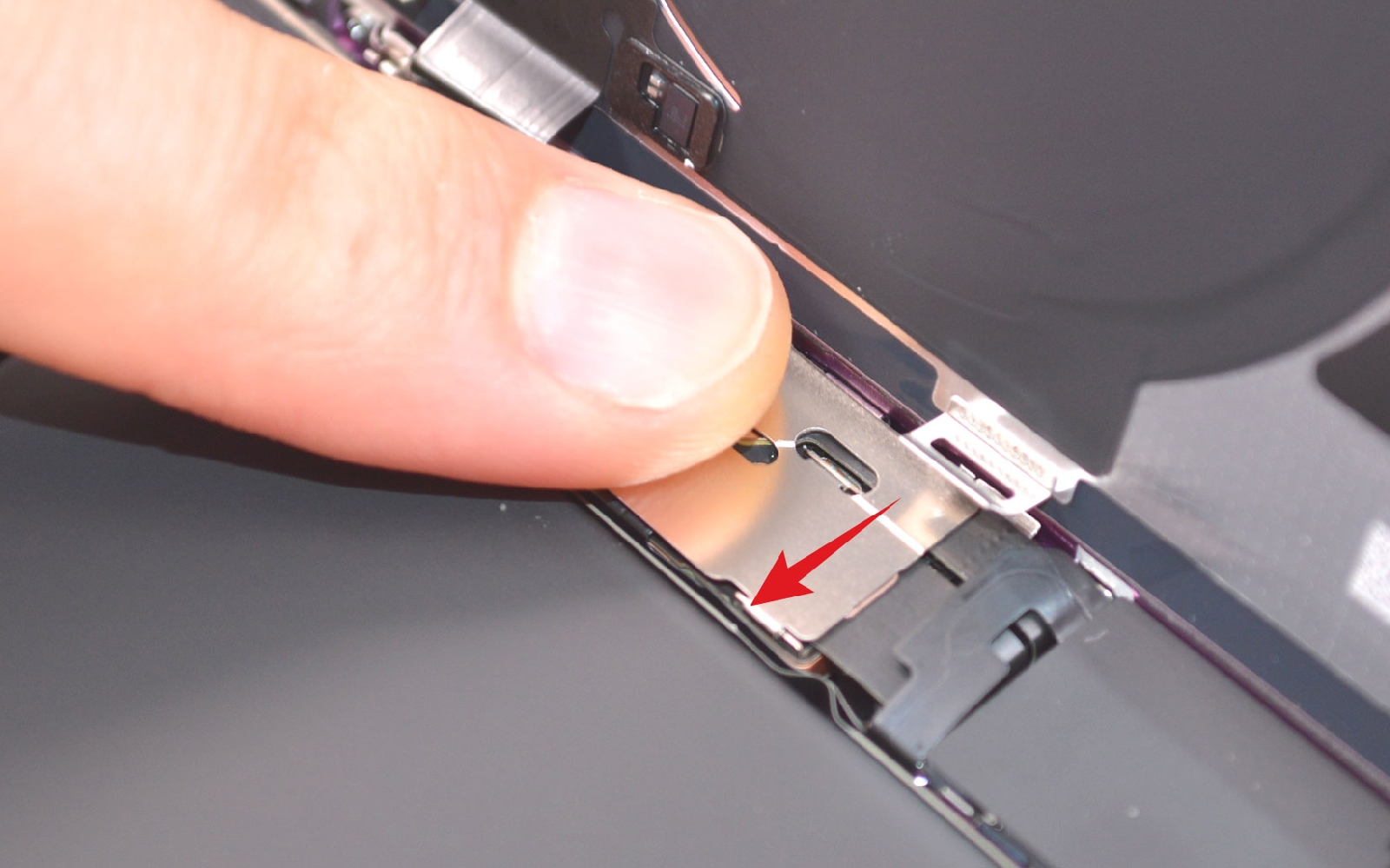

Etape 6 Déconnecter la batterie

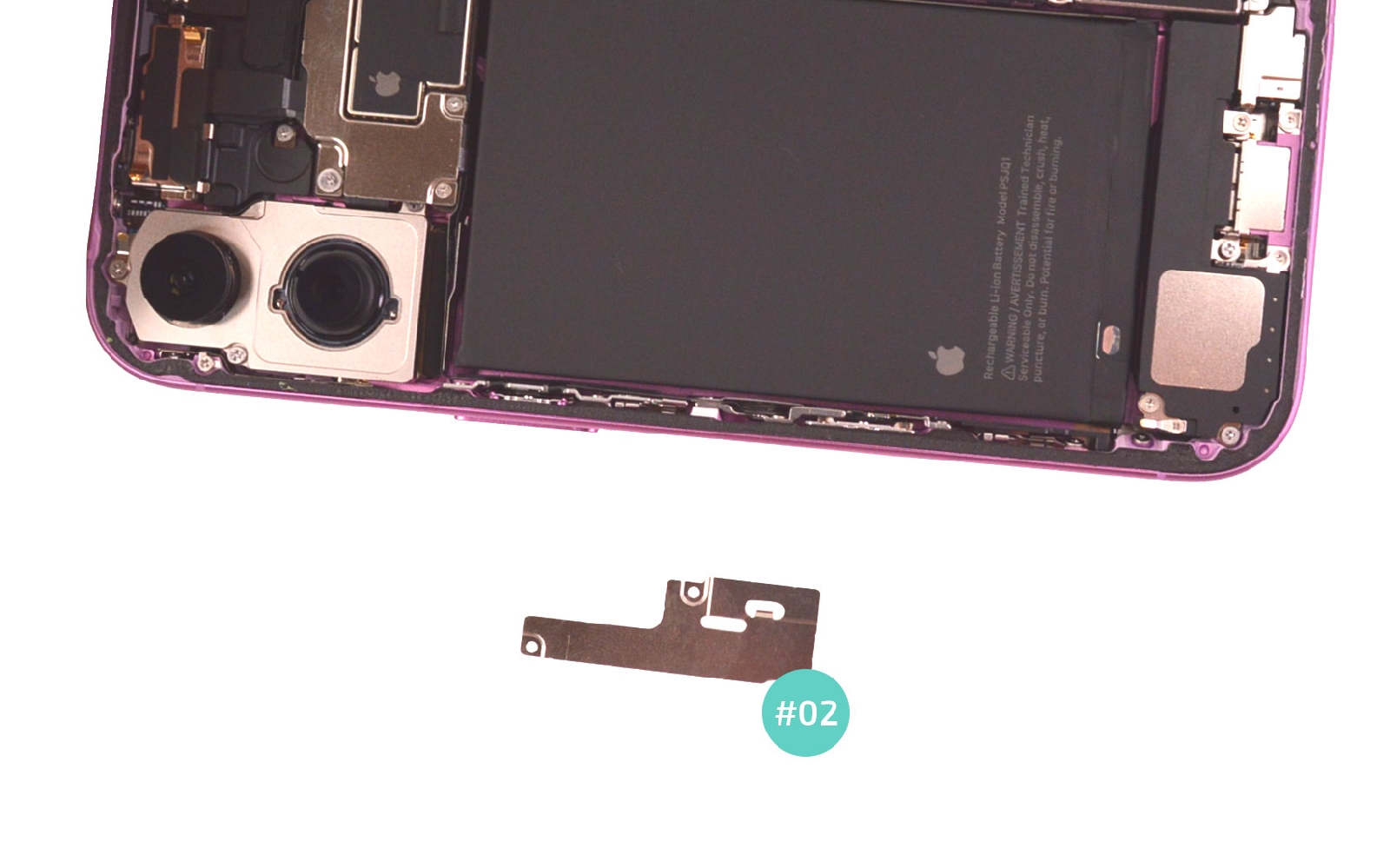

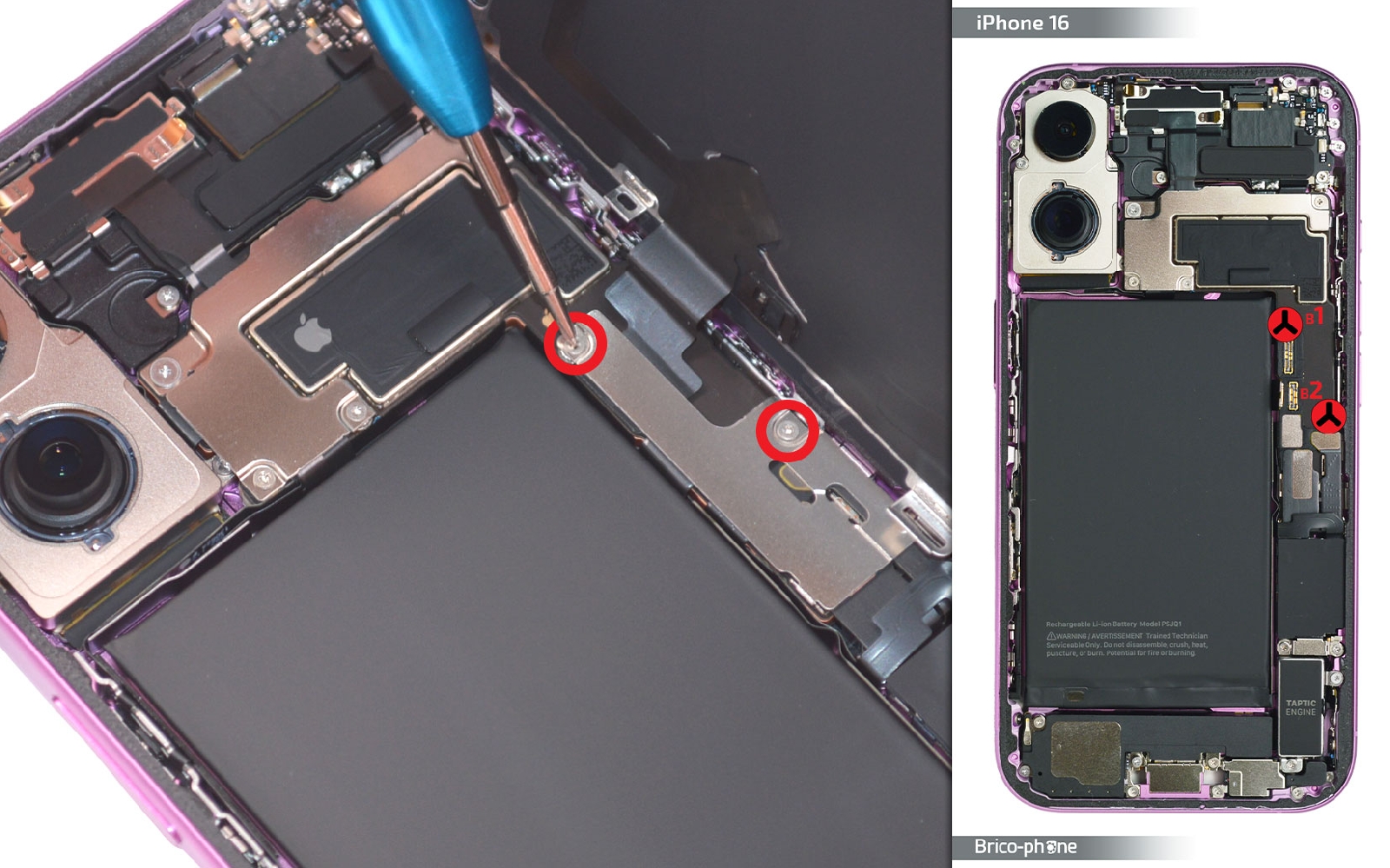

Sortez les deux vis triwing de la plaquette métallique. Ensuite, appuyez sur cette dernière et glissez la vers la gauche pour la déloger. Débranchez la nappe de la batterie. Pour la reconnaitre, rien de plus simple c'est celle qui possède les signes + et -.
Outils
Levier Nylon
Tournevis Triwing
Etape 7

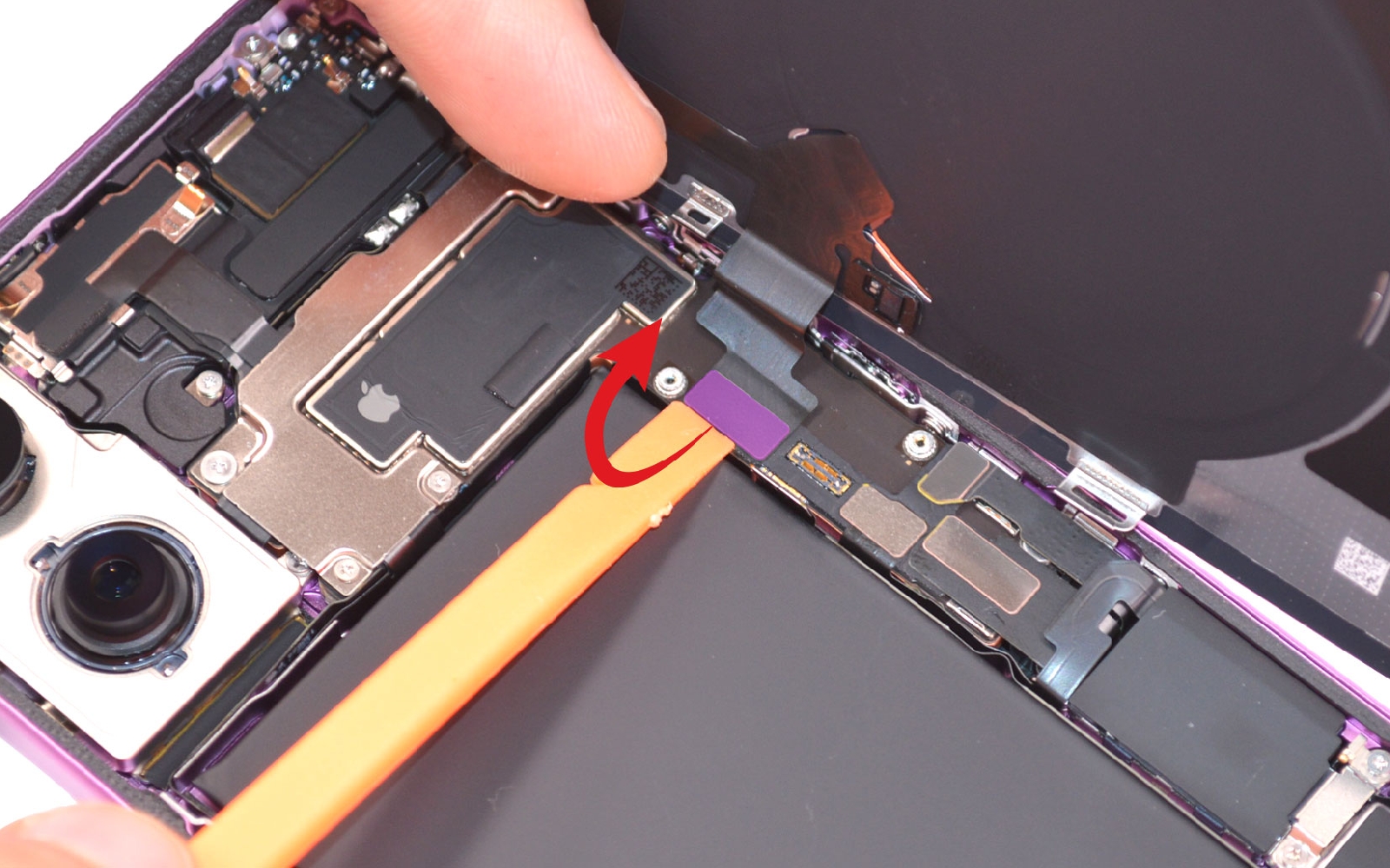

Etape 7 Libérer la vitre arrière

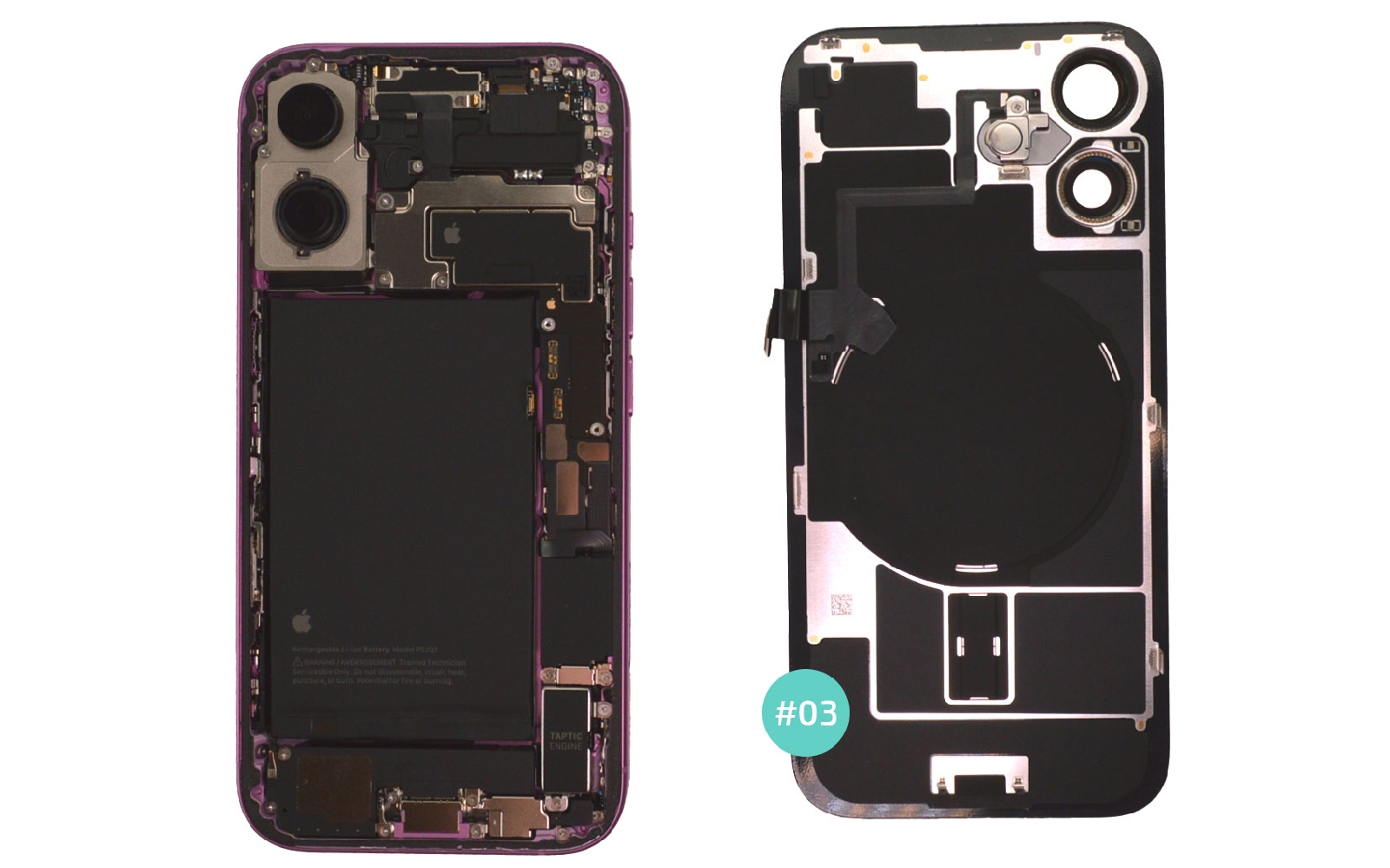

Déconnectez la connectique de la nappe induction pour pouvoir mettre de coté la vitre arrière de votre iPhone 16.
Outils
Levier Nylon
Etape 8

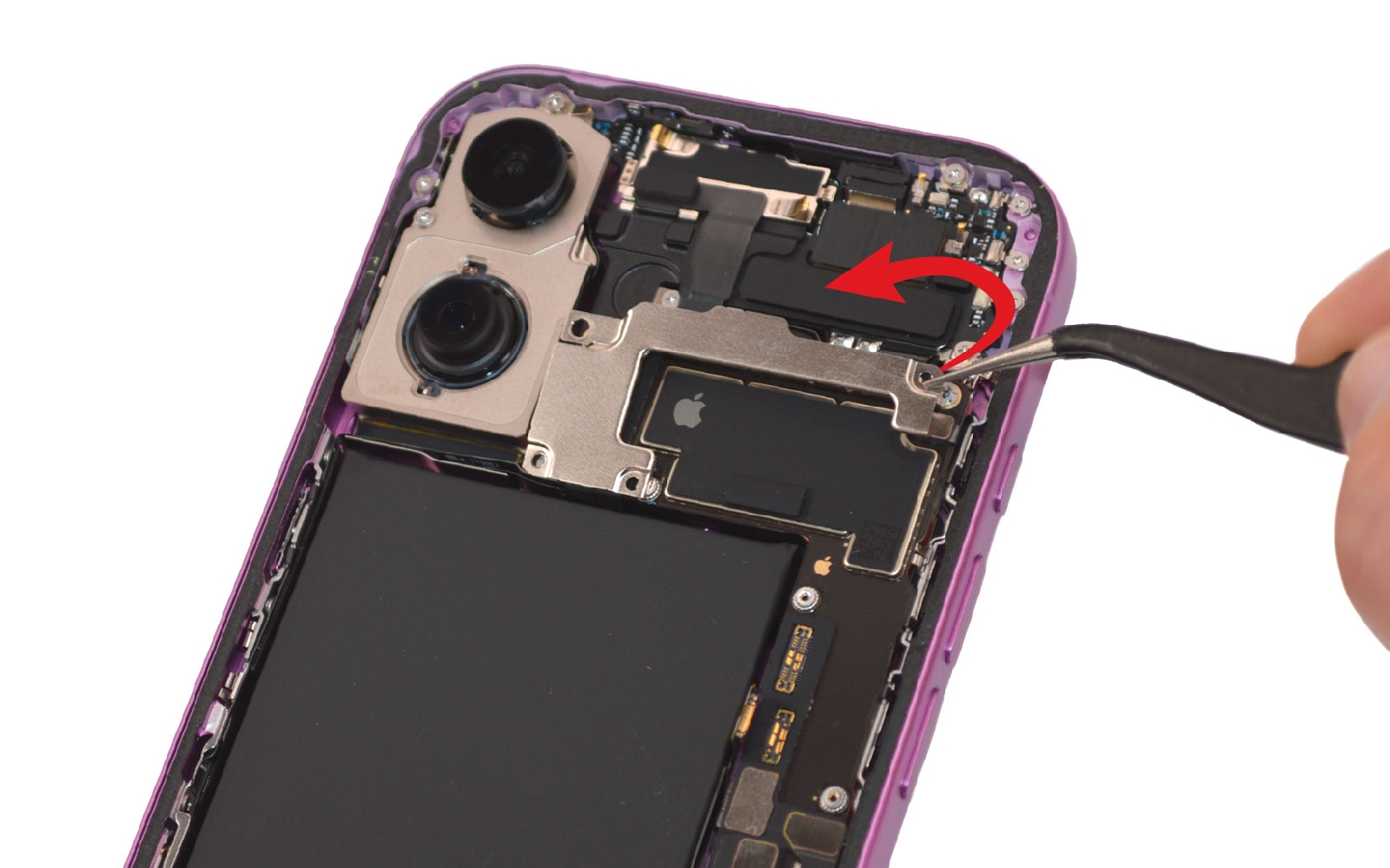

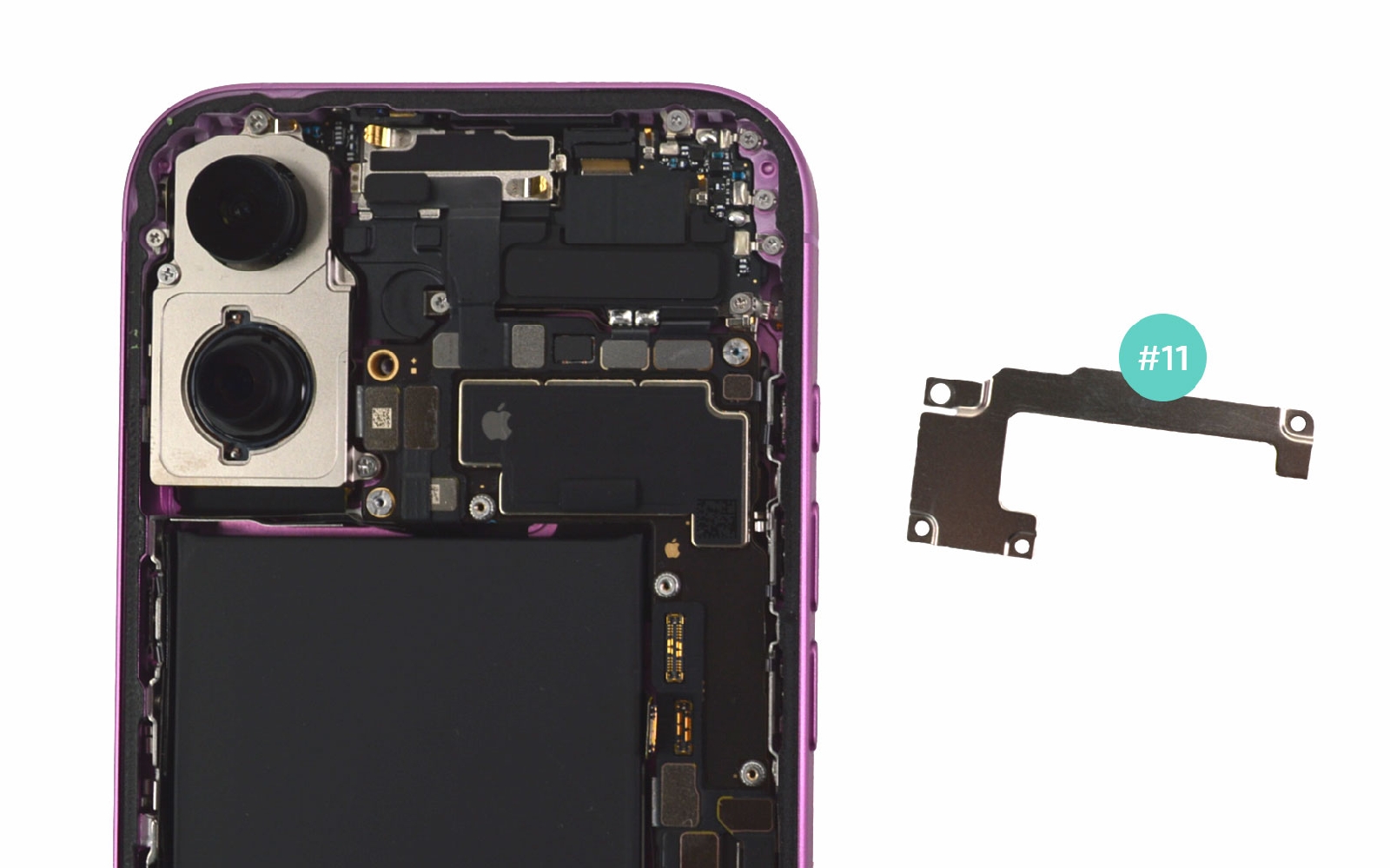

Etape 8 Retirer la plaquette métallique

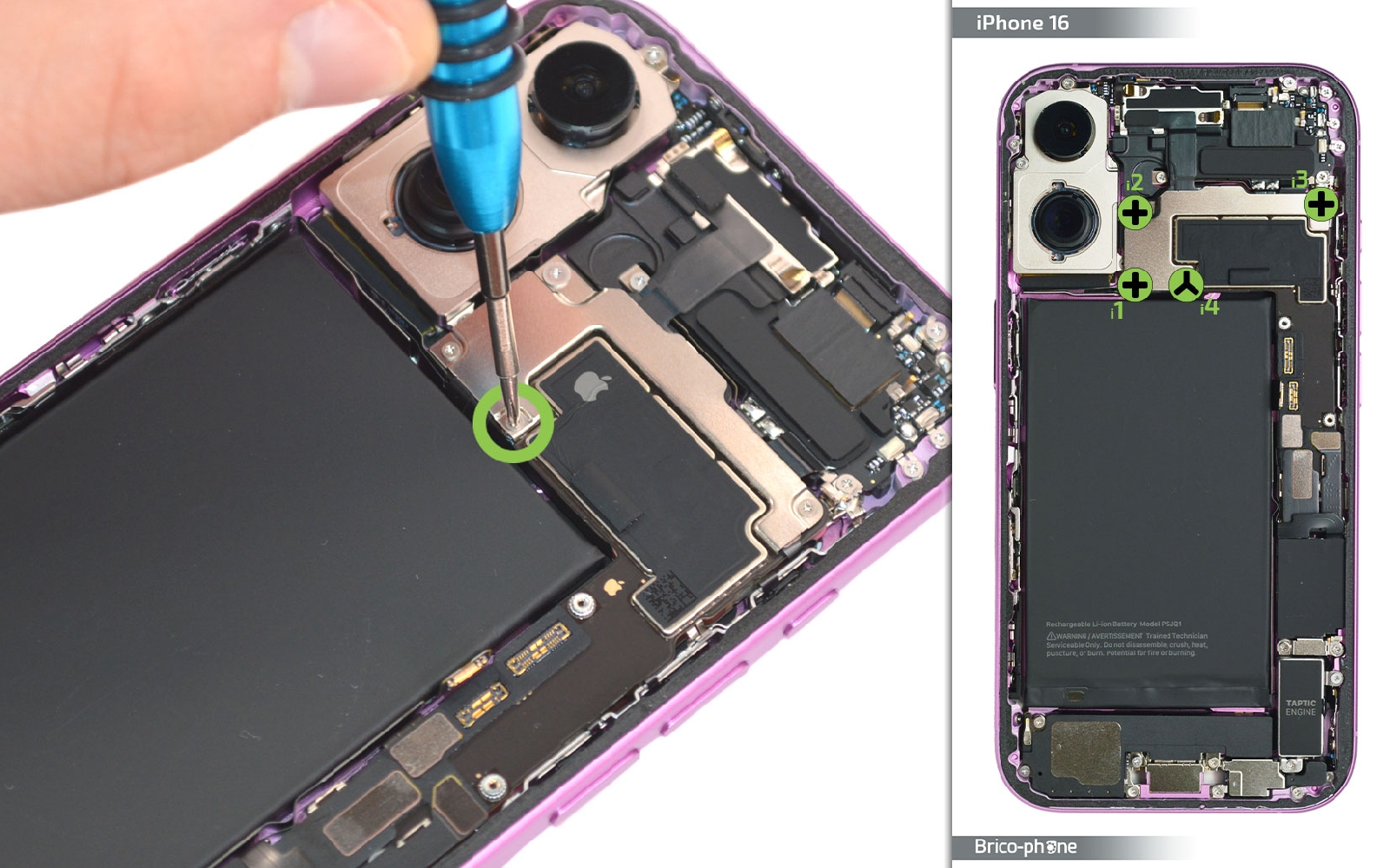

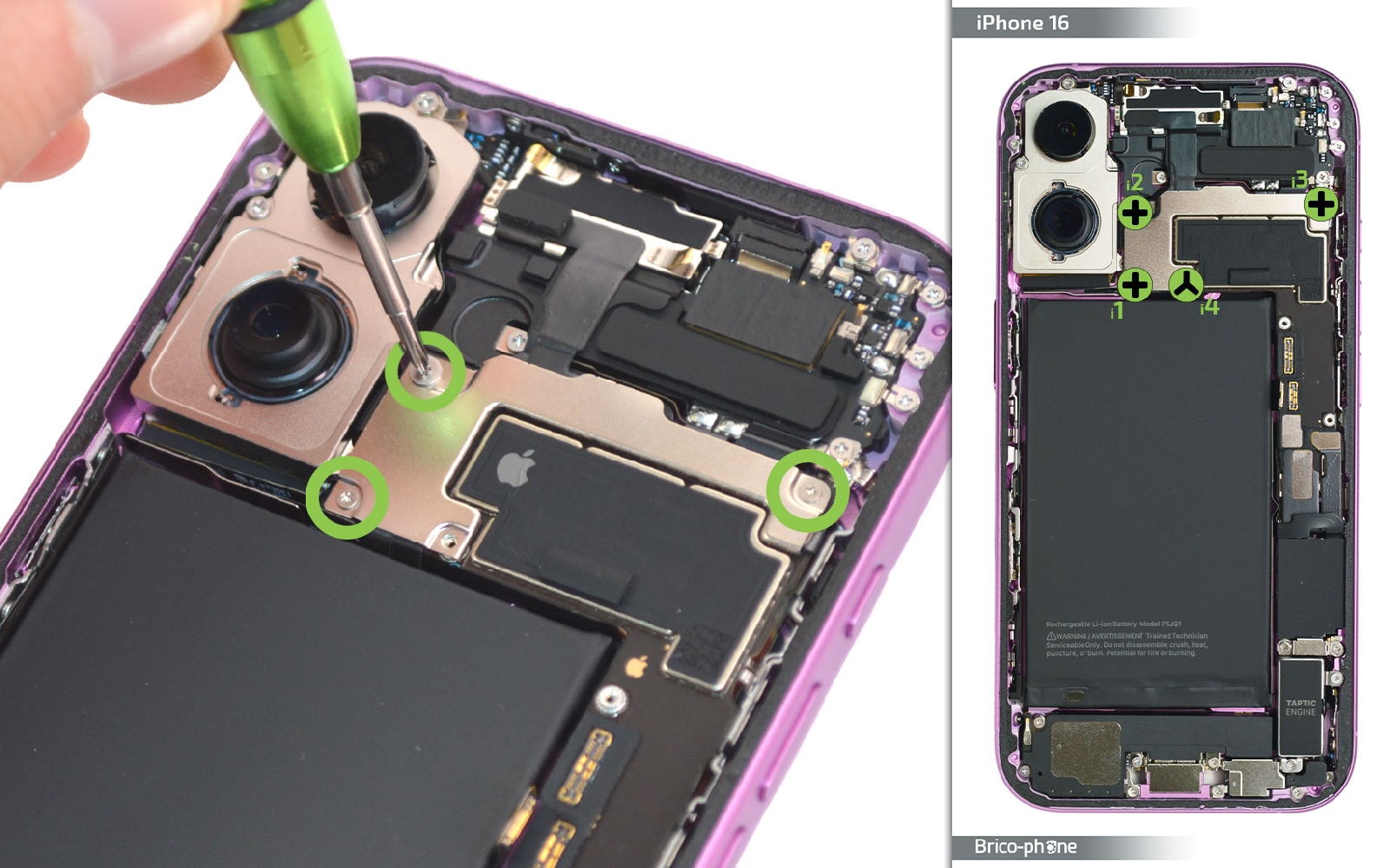

Sortez la vis triwing puis les 3 vis cruciforme afin de pouvoir retirer la plaquette métallique numérotée #11.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 9

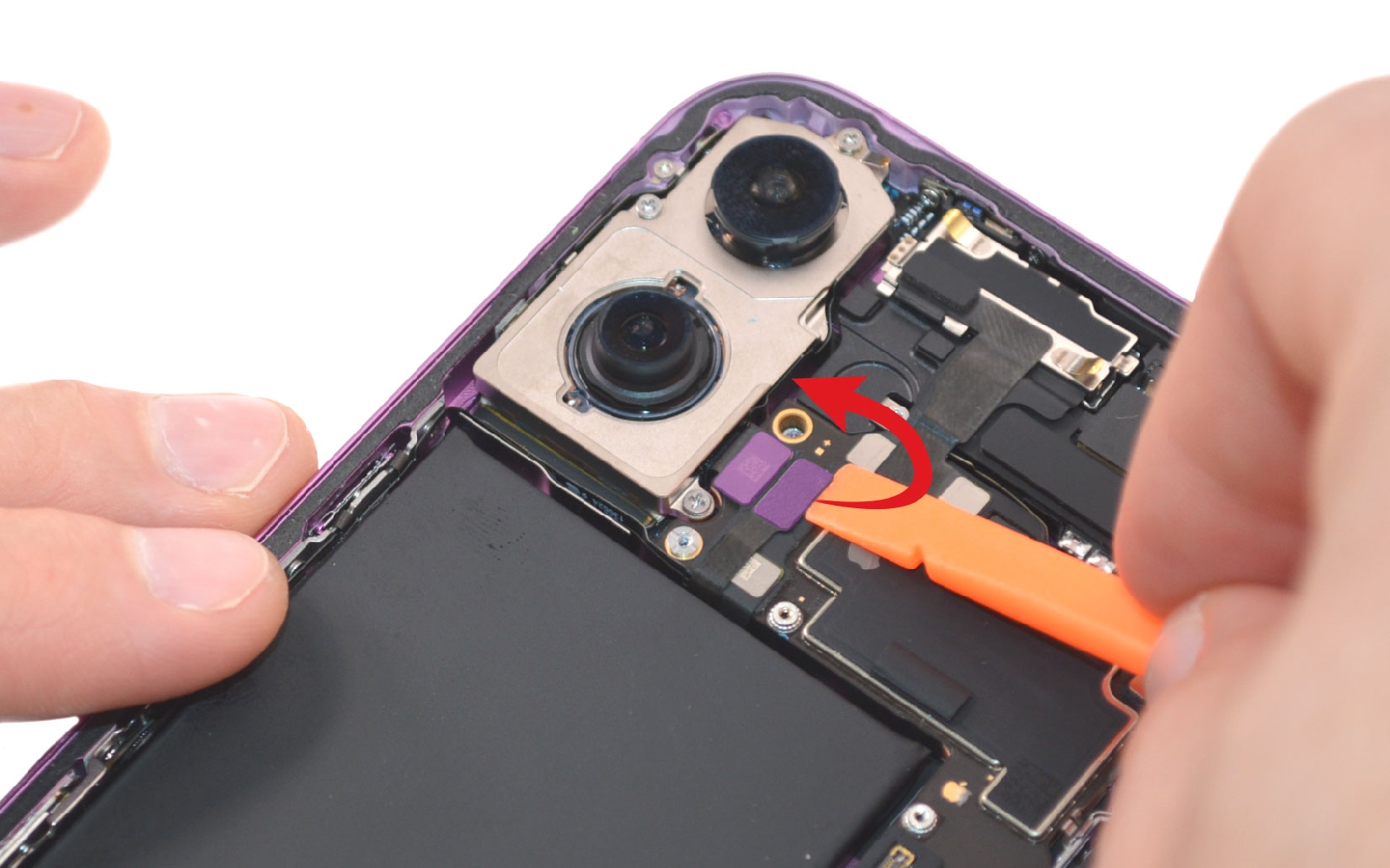

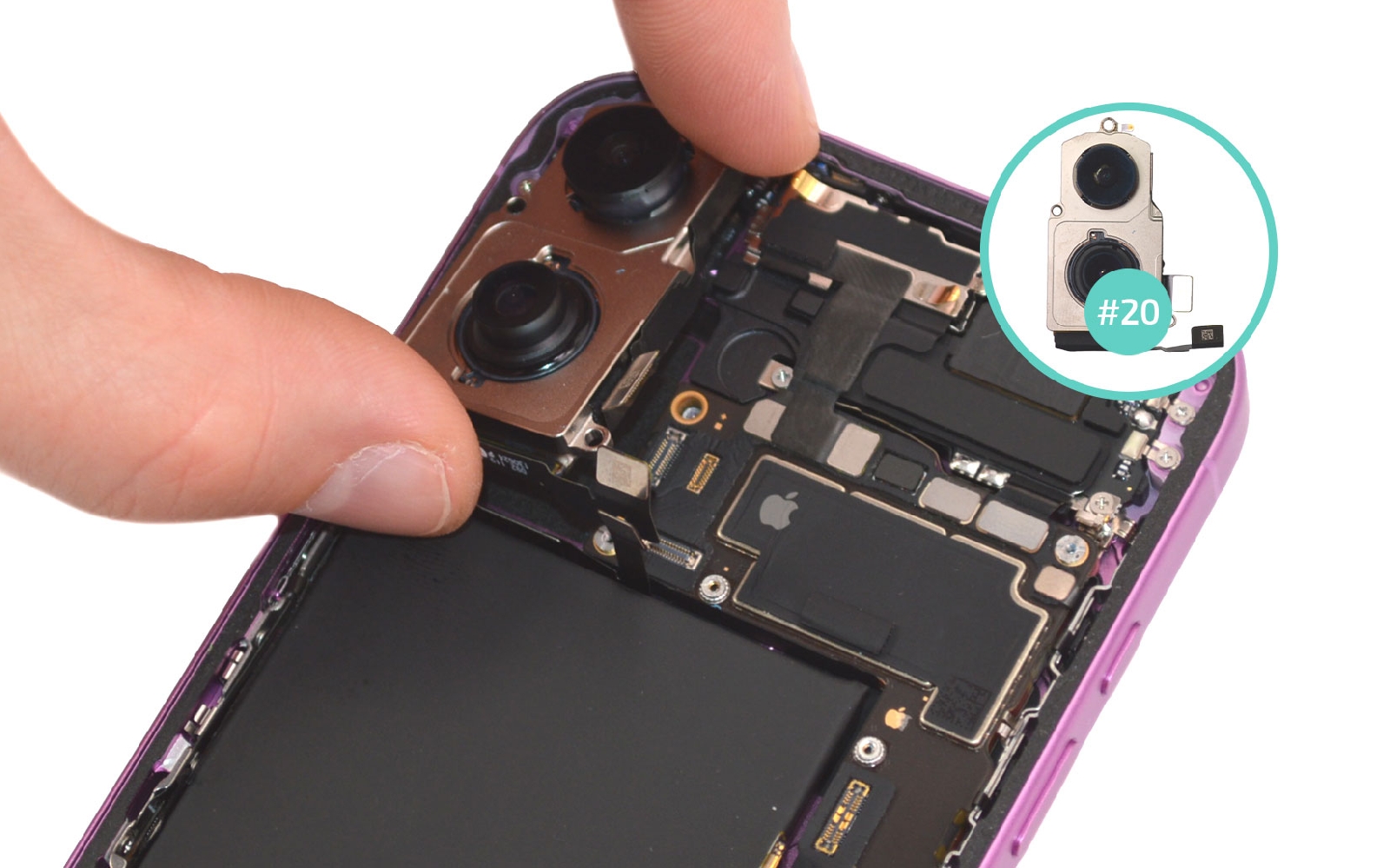

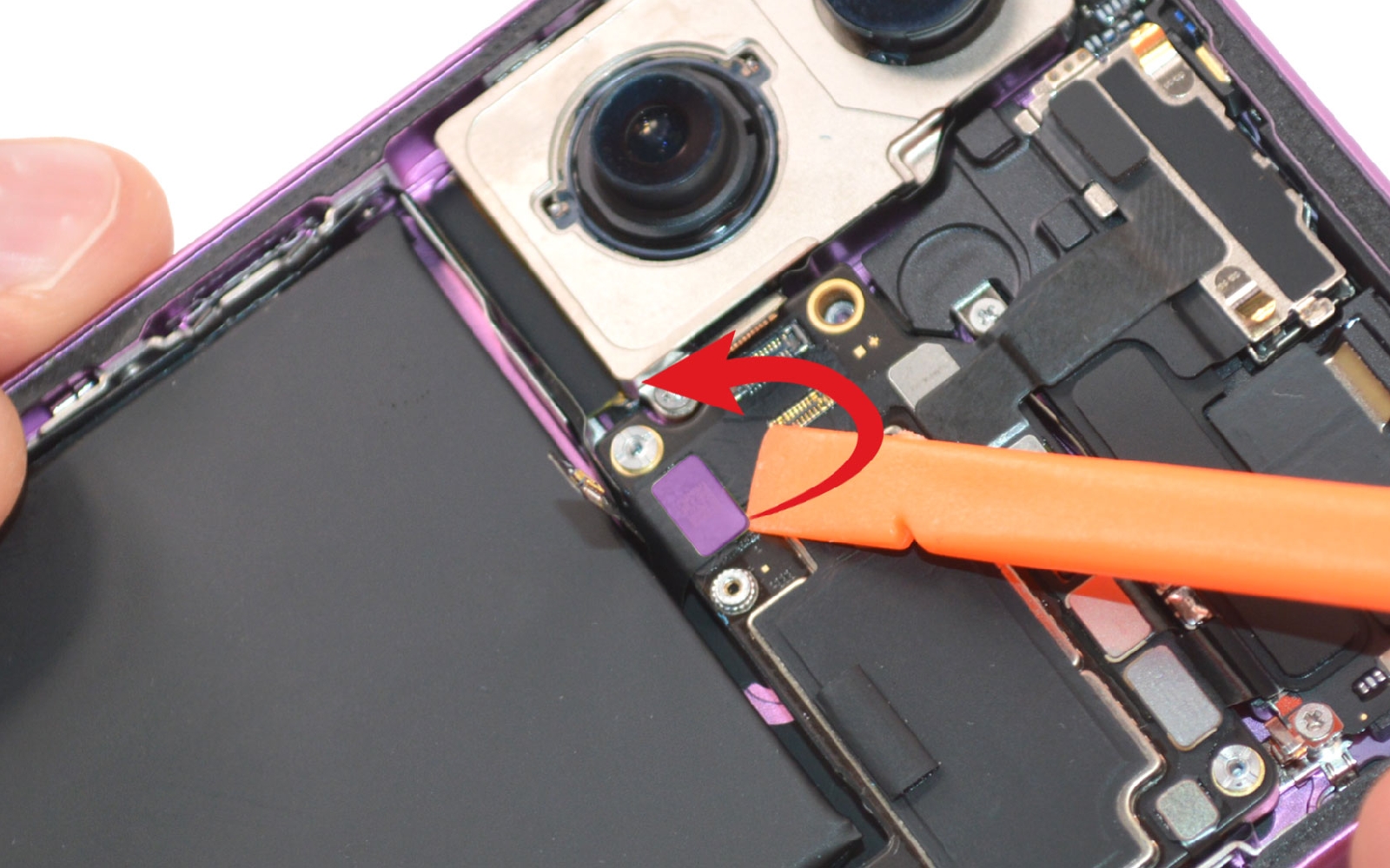

Etape 9 Récupérer le module caméras

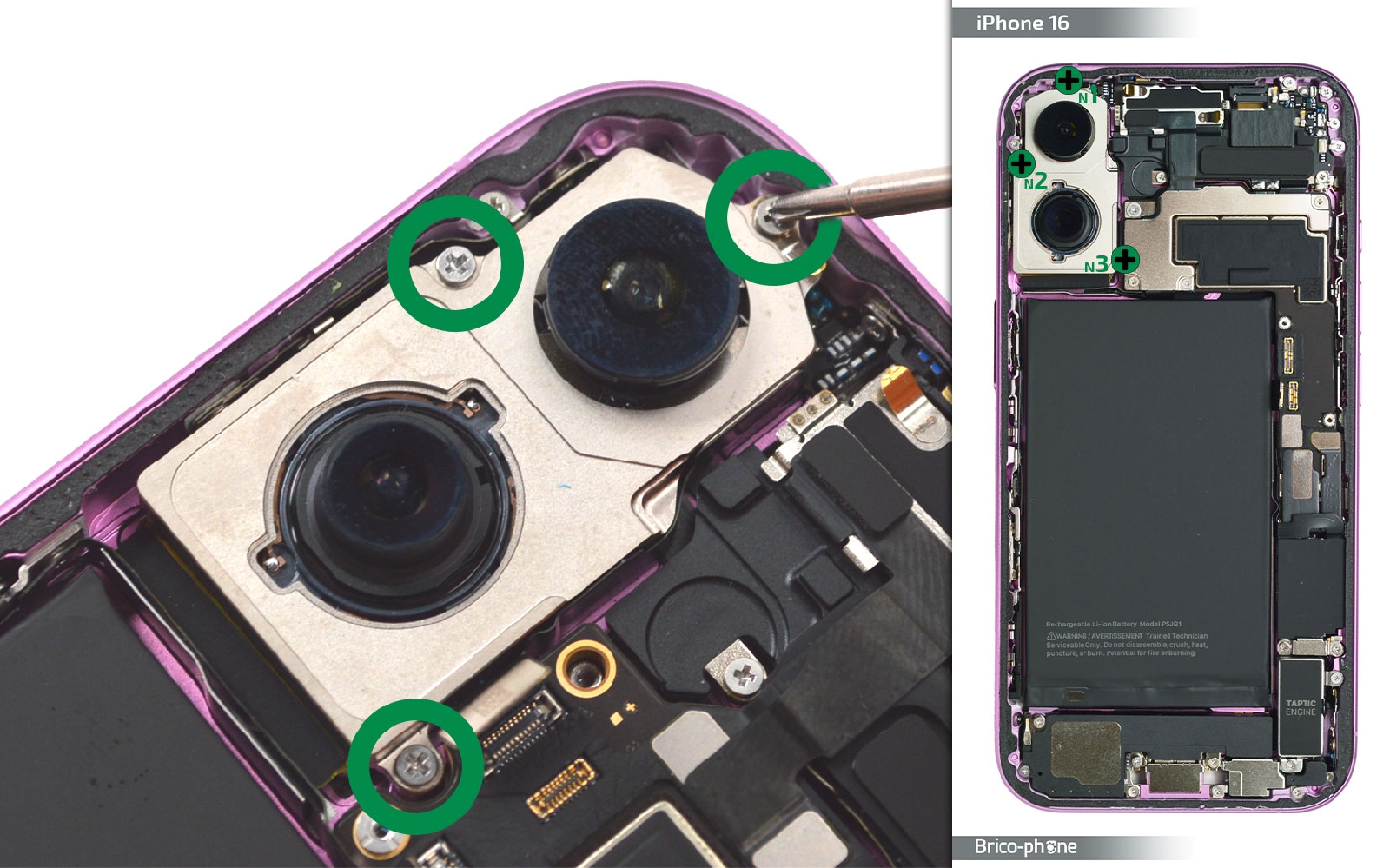

Débranchez les trois nappes du bloc caméras puis sortez les vis avec le tournevis cruciforme. Il ne vous reste plus qu'à extraire les objectifs arrière afin de pouvoir les remplacer.
Outils
Tournevis Cruciforme
Levier Nylon

Conseils pour le remontage de la vitre arrière - 1

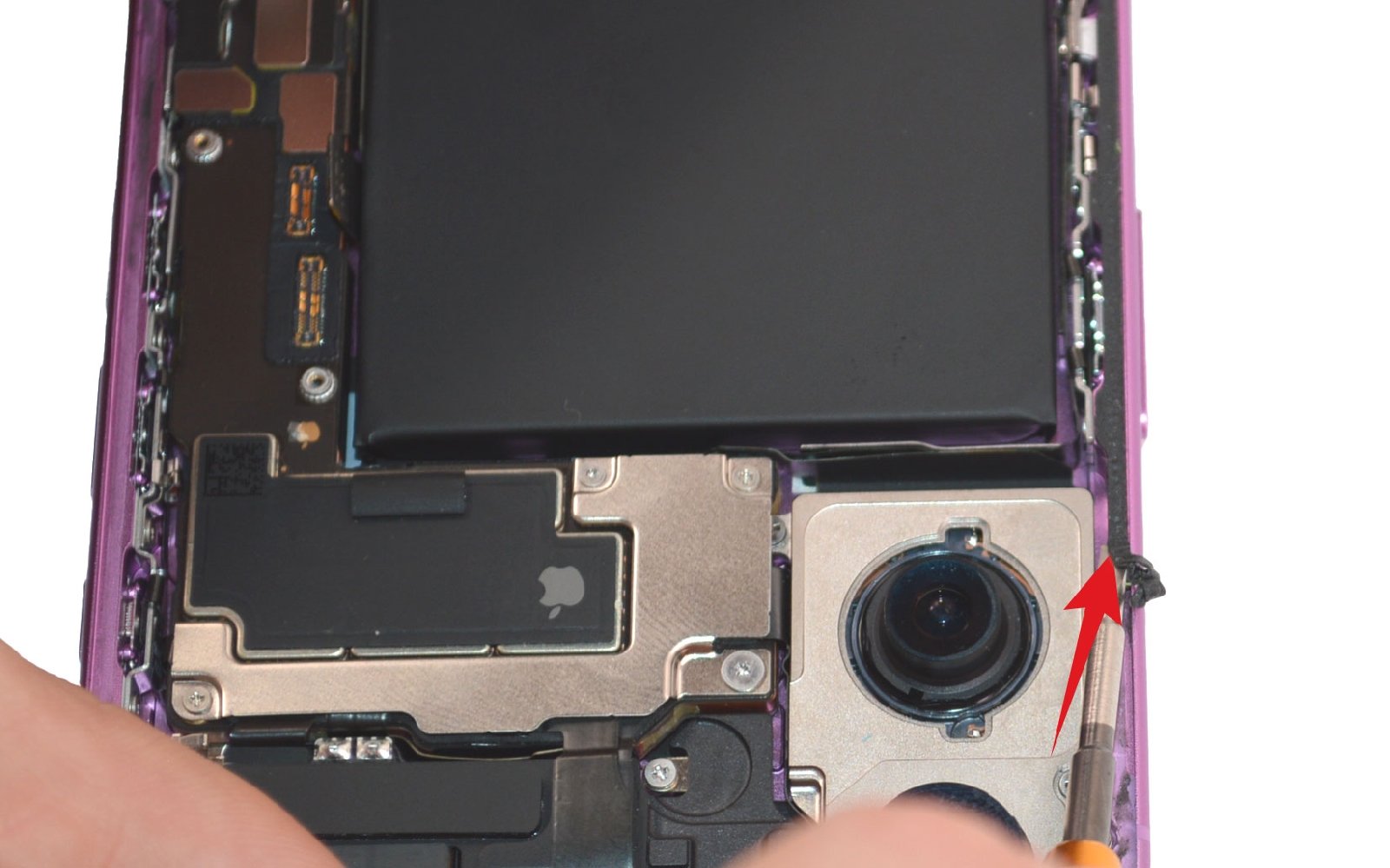

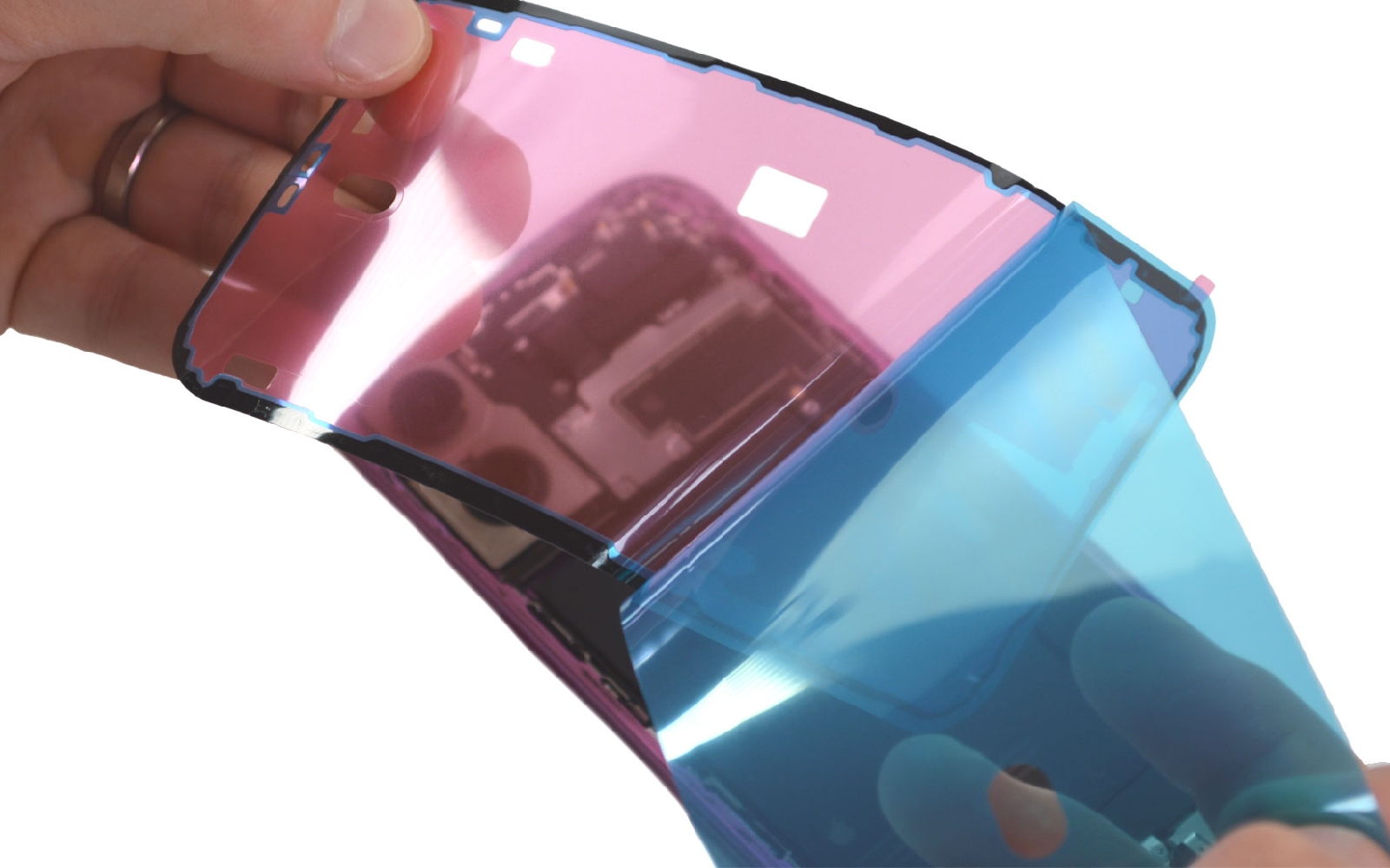

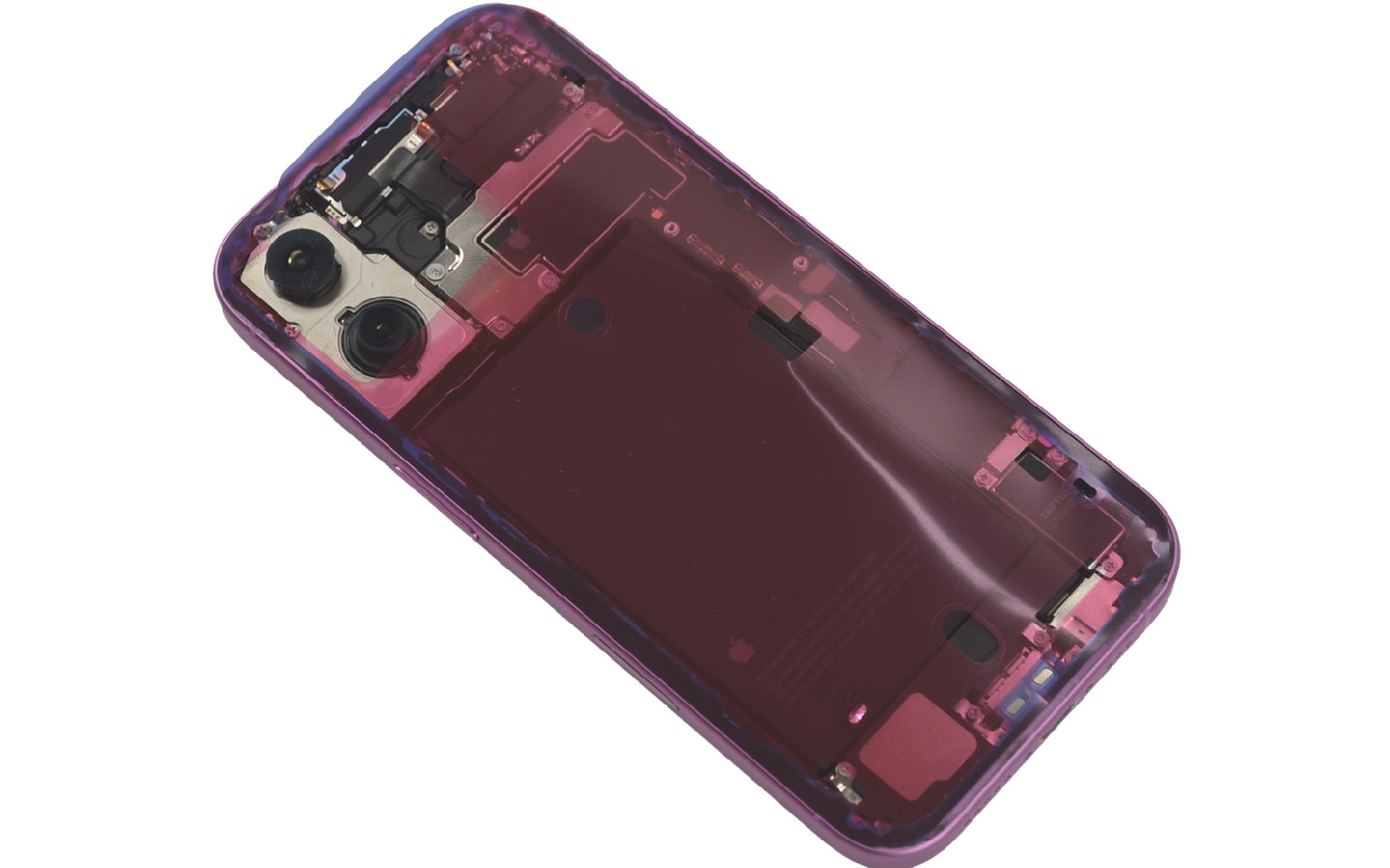

Suivez les étapes précédentes dans le sens contraire pour remonter chaque élément à la bonne place. Ensuite, nettoyez le châssis avec délicatesse en utilisant le tournevis plat. Saisissez le second joint d'étanchéité et ôtez la première protection. Disposez le joint sur le téléphone et appuyez sur le rebord avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon

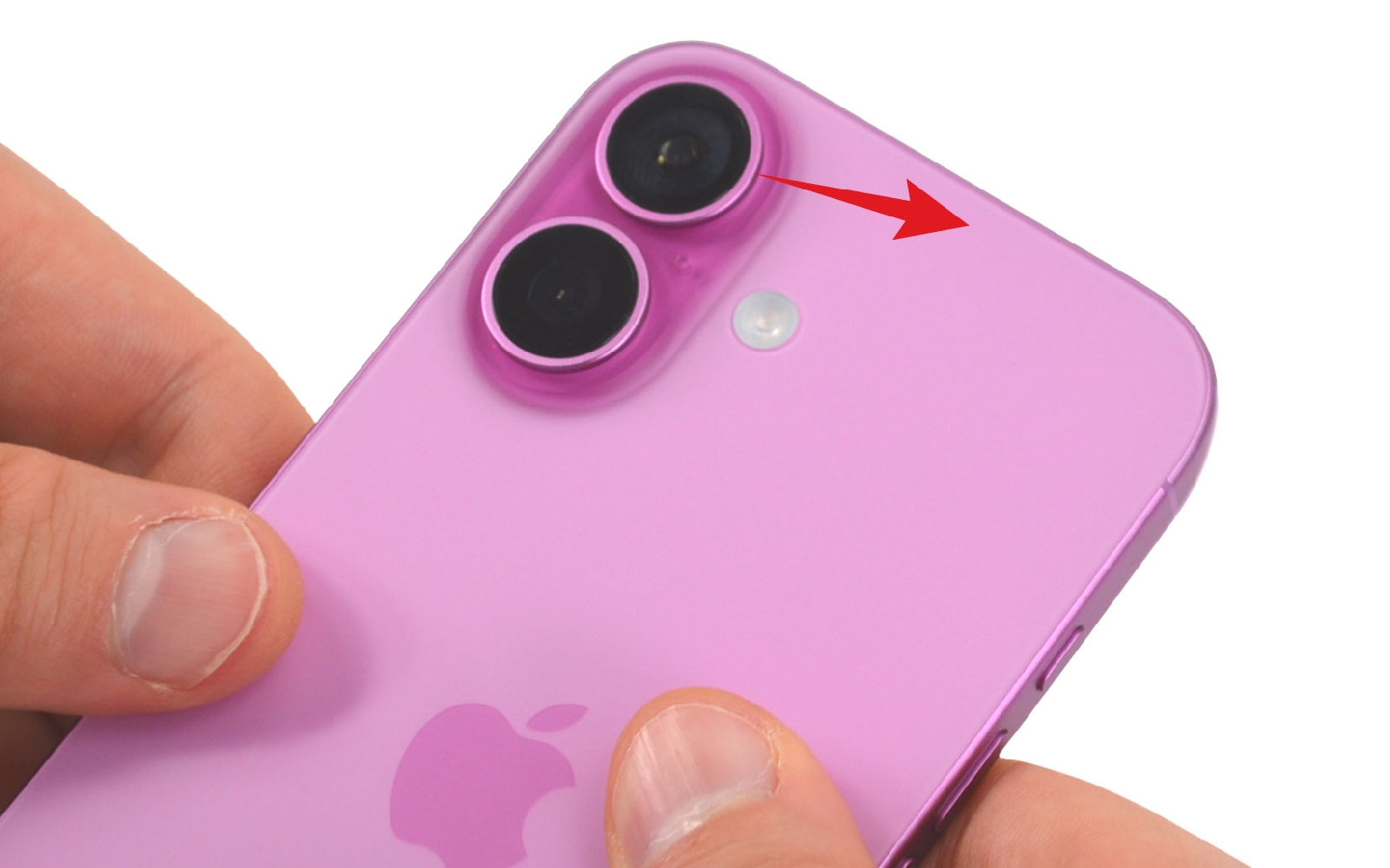

Conseils pour le remontage de la vitre arrière - 2

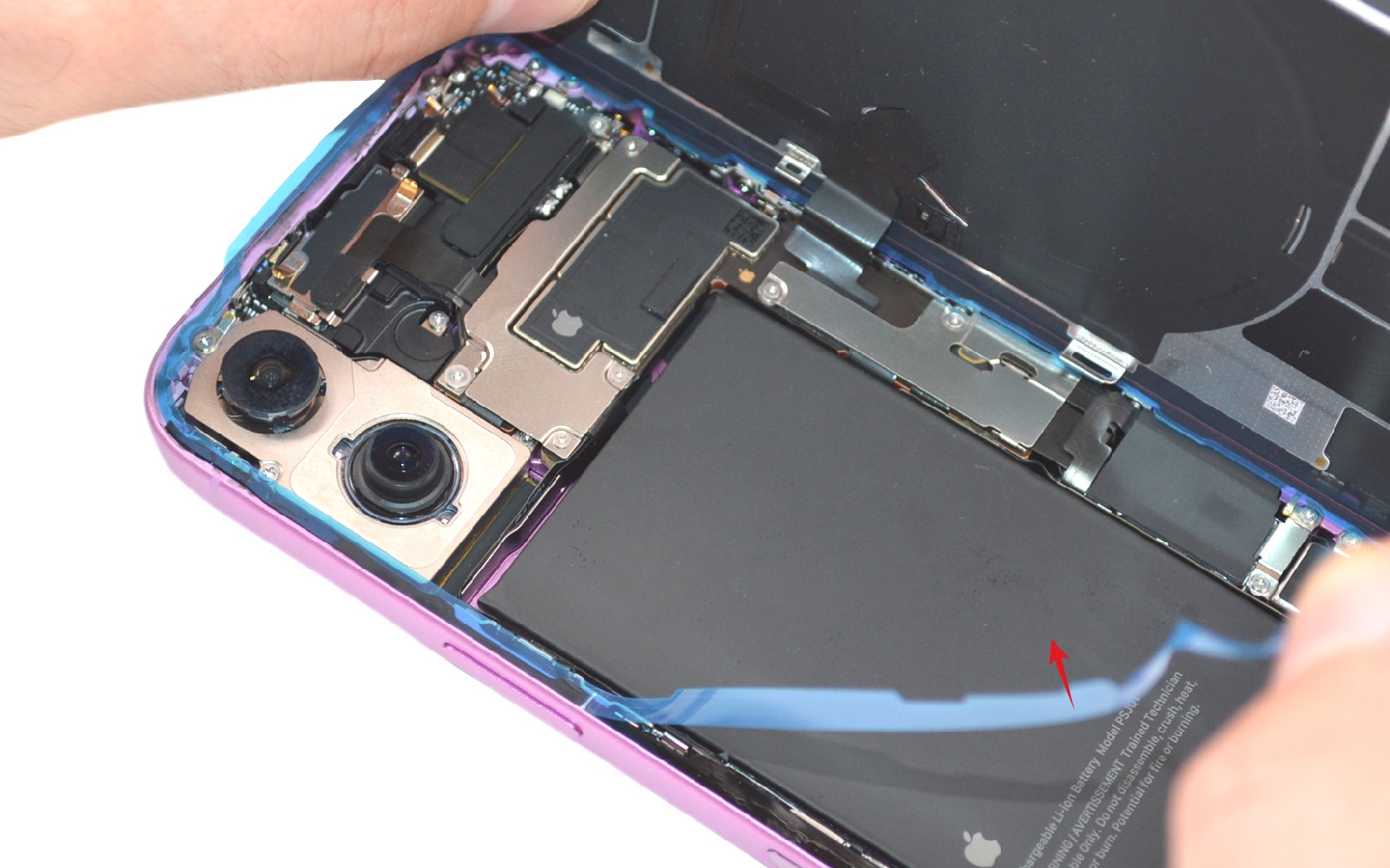

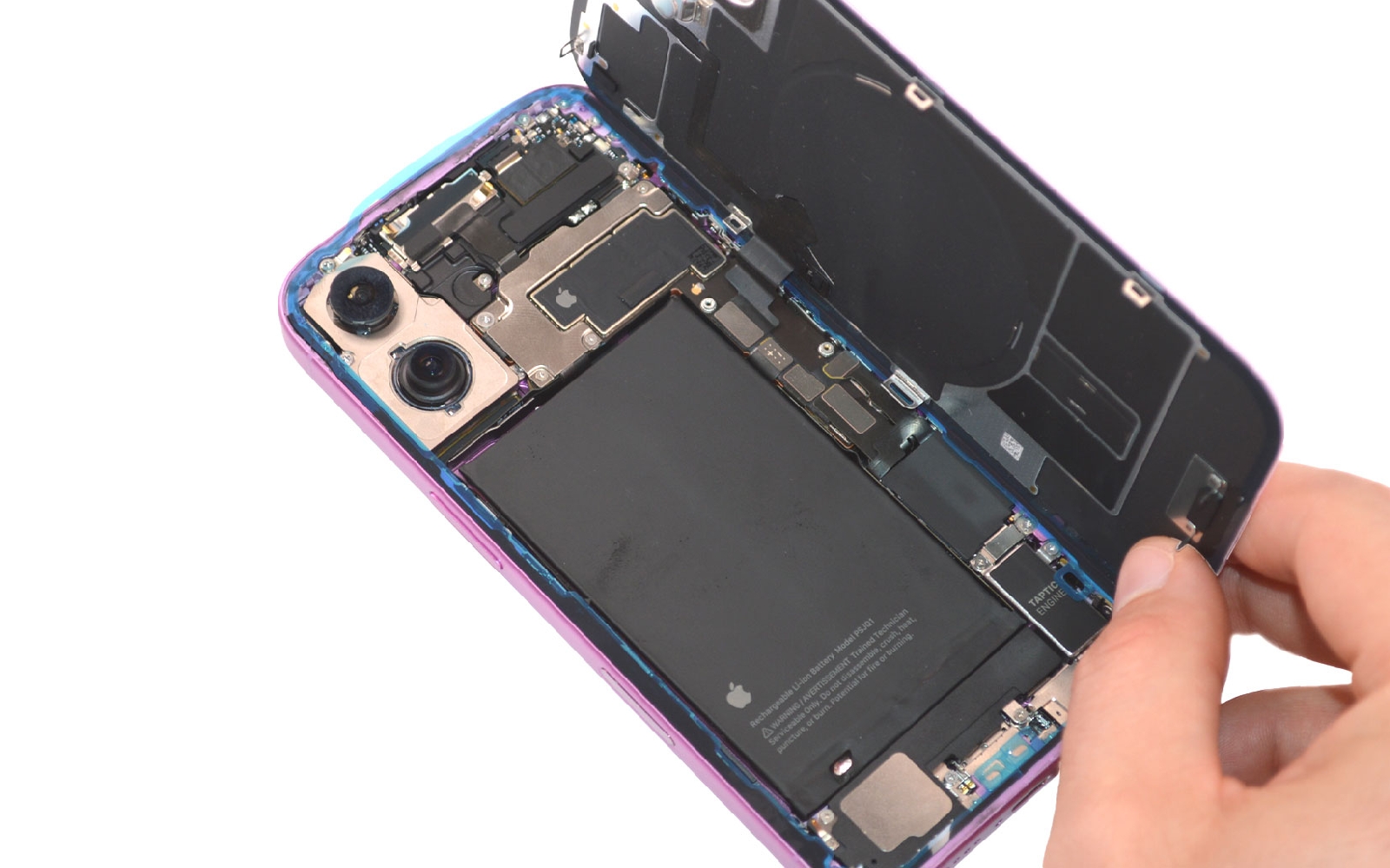

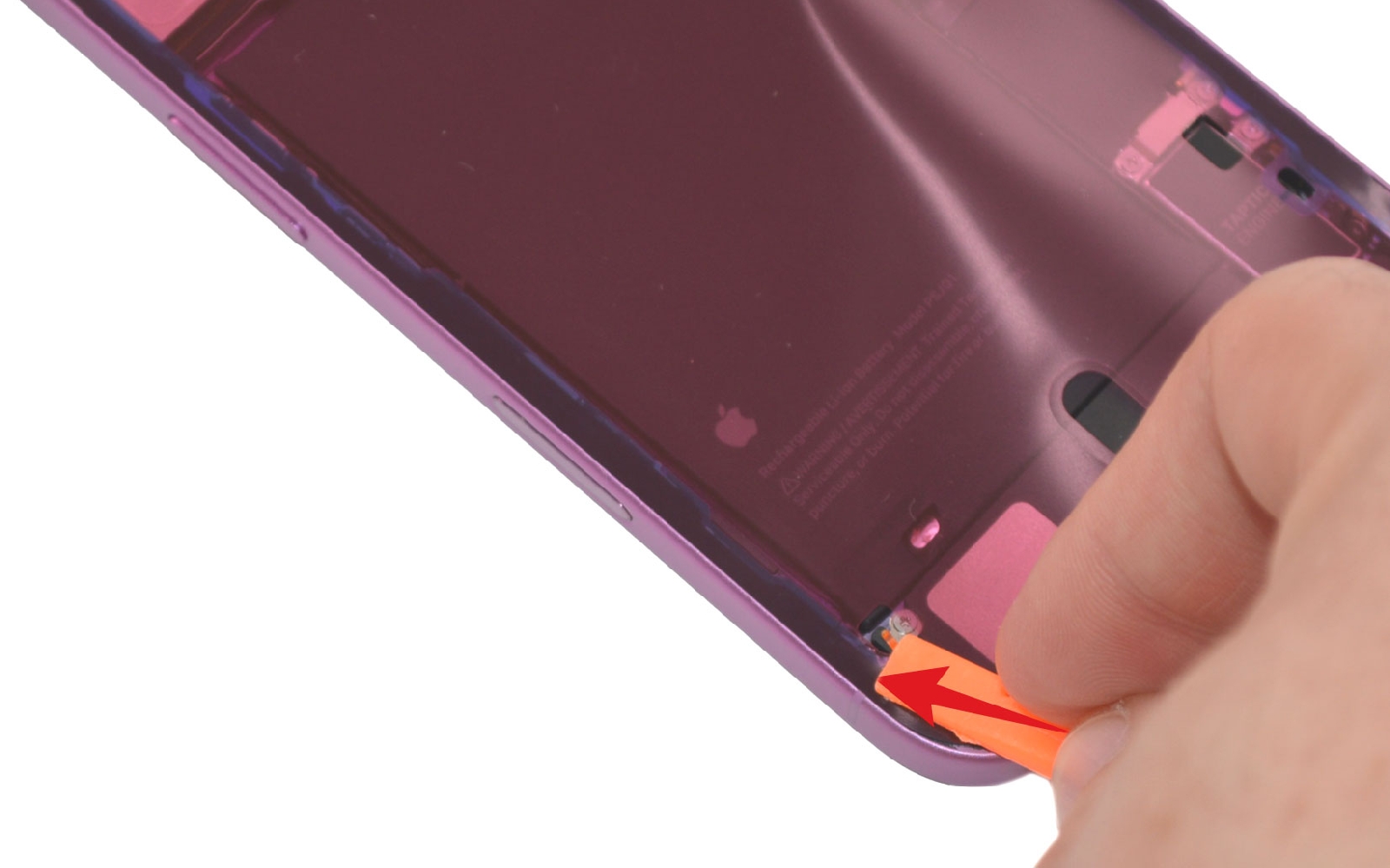

Rebranchez la vitre arrière puis la batterie et revissez les plaquettes de protection. Saisissez avec la pincette la protection du joint pour l'extraire de l'appareil avant de replacer la vitre en commençant par le haut (coté caméra).
