Guide de réparation sur iPhone 16 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)

Conçu pour vous accompagner pas à pas, ce tutoriel vous permettra de diagnostiquer, démonter et remplacer les pièces défectueuses de votre smartphone en toute sécurité. Grâce à nos explications claires, nos photos détaillées et nos conseils de professionnels, vous pourrez redonner vie à votre iPhone tout en réalisant des économies importantes.

L’iPhone 16 Pro, avec sa technologie avancée et ses composants de précision, peut sembler intimidant à réparer. Mais avec les bons outils, un peu de patience, et ce guide, l’auto-réparation devient accessible à tous. Vous trouverez ici tout ce dont vous avez besoin pour remplacer des pièces comme la caméra avant, le haut-parleur externe, le connecteur de charge ou même la batterie, tout en préservant les performances de votre appareil.

Avant de commencer, prenez le temps de lire attentivement ce guide, préparez votre espace de travail et assurez-vous d’avoir les outils nécessaires. Réparer son smartphone soi-même est une démarche à la fois économique et écologique, alors merci de participer à la réduction des déchets électroniques. Bonne réparation !

Outils nécessaires
Voir plus d'outils
En option

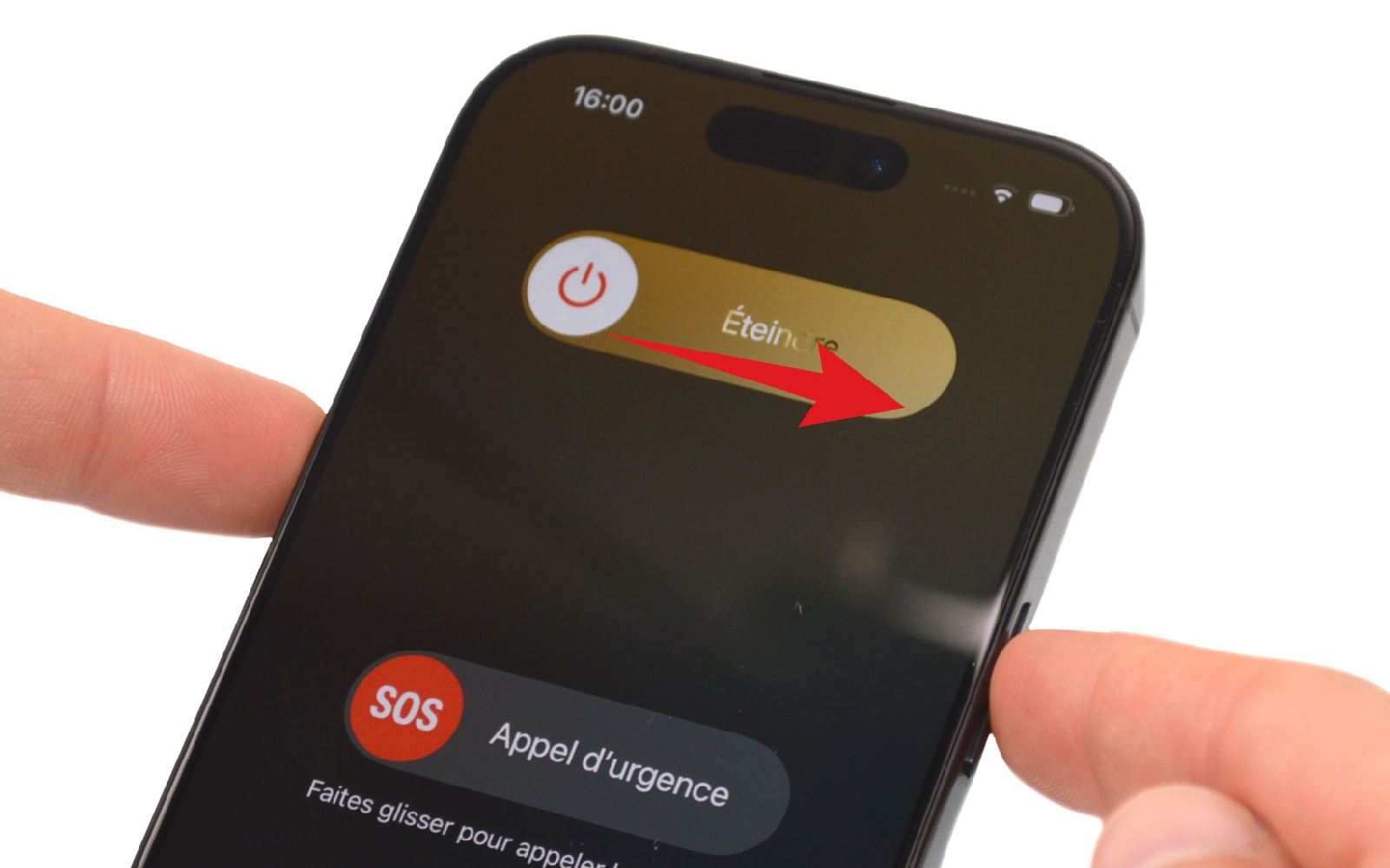

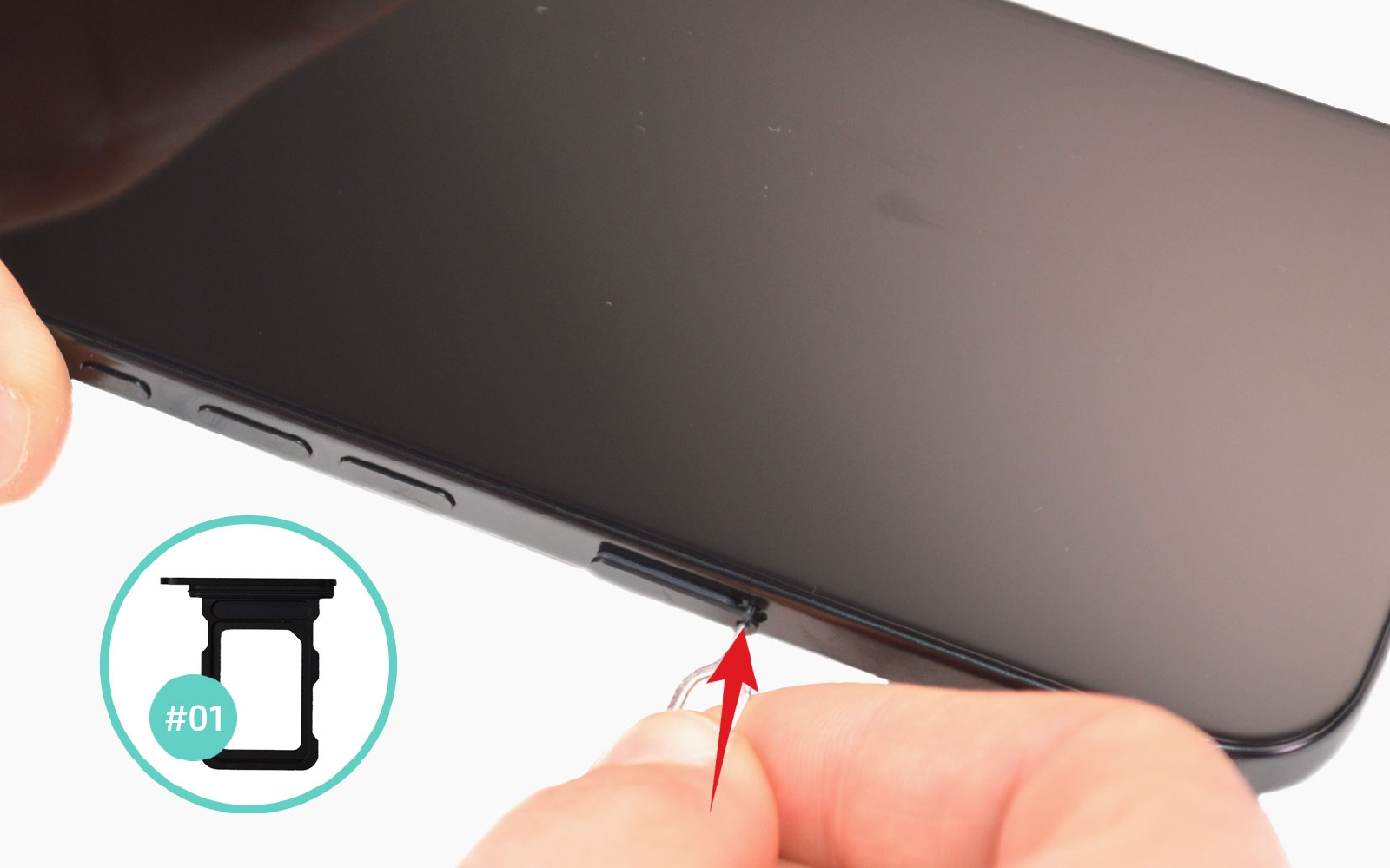

Avant de commencer

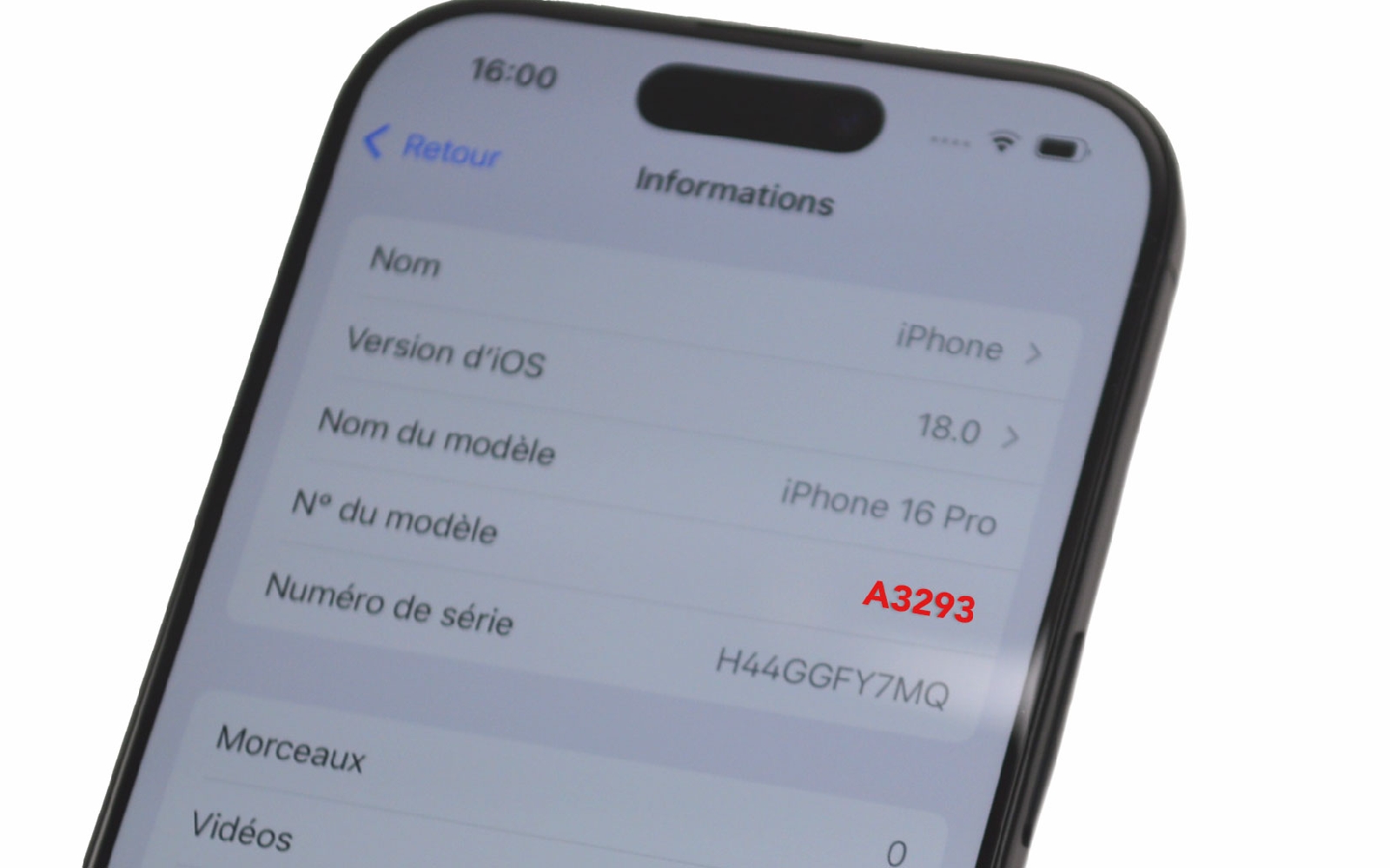

Avant de débuter la réparation, il est essentiel de connaître le numéro de modèle de votre appareil. Cette information est indispensable pour commander des pièces détachées compatibles avec votre iPhone et éviter les mauvaises surprises. Pour le trouver, vous pouvez consulter les paramètres de votre téléphone. Rendez-vous dans l’application "Réglages", puis dans "Général" et enfin "Informations". Vous y verrez une ligne indiquant "Numéro de modèle". Si votre téléphone ne s’allume pas, pas d’inquiétude : le numéro de modèle est également gravé directement sur le châssis de l’iPhone, à l'intérieur de la prise de charge située en bas de l’appareil. Une fois le modèle identifié et votre commande reçue, prenez le temps d’éteindre votre iPhone 16 Pro. Pour cela, maintenez enfoncé le bouton latéral ainsi que l’un des boutons de volume jusqu’à ce que le curseur "Éteindre" apparaisse. Faites glisser le curseur pour éteindre complètement l’appareil. Une fois votre téléphone éteint, installez-vous dans un endroit calme et dégagé. Privilégiez une surface propre, bien éclairée et stable pour travailler dans de bonnes conditions. Rassemblez tous les outils nécessaires à portée de main comme le patron d'aide au montage et organisez-les soigneusement pour éviter de perdre des vis ou des pièces importantes lors du démontage. Vous êtes maintenant prêt à commencer la réparation dans les meilleures conditions. Retirez également le tiroir de la carte SIM avant de passer à l'étape suivante.
Outils
SIM
Etape 1

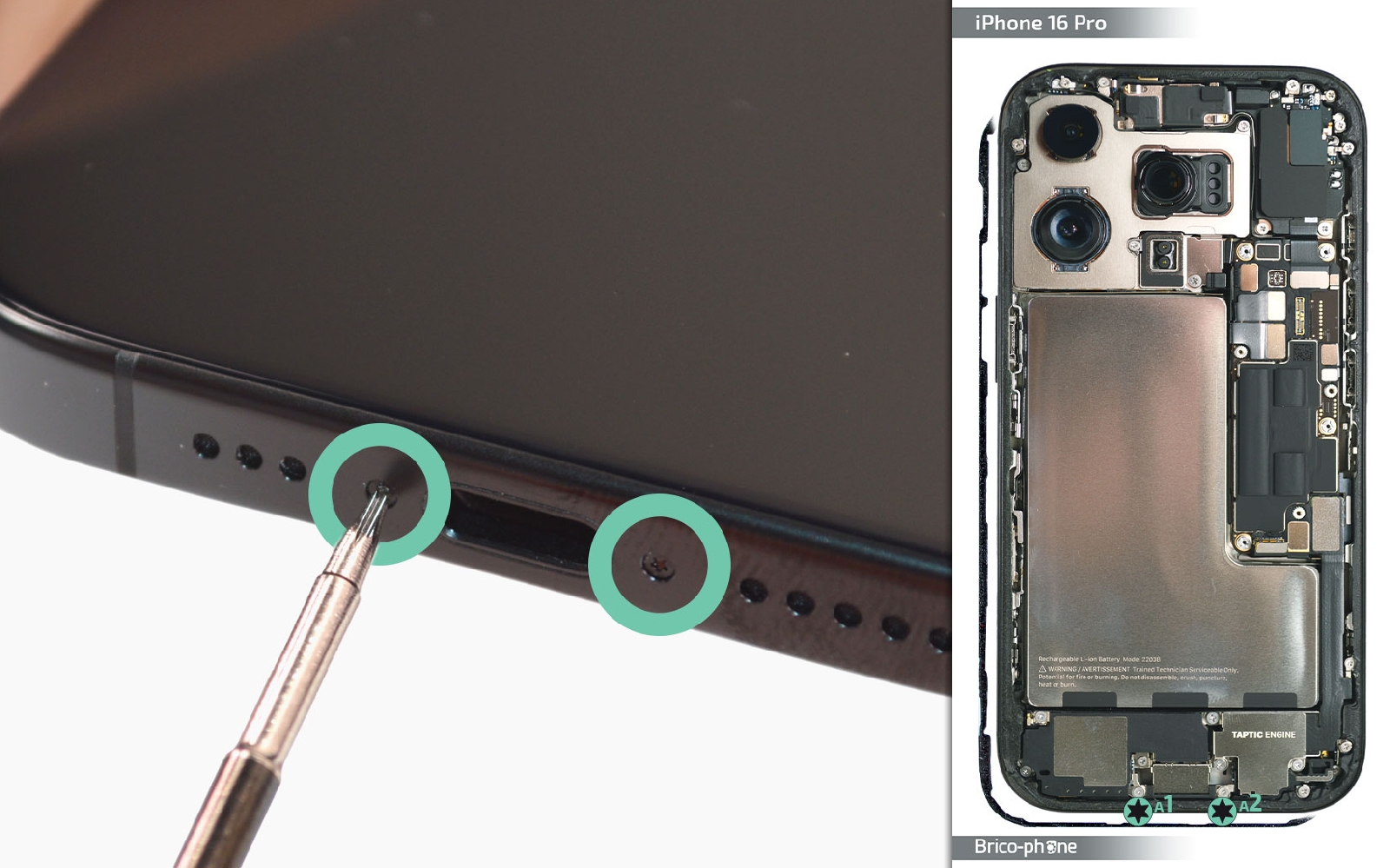

Etape 1 Sortir les vis pentalobe

Saisissez le tournevis pentalobe pour retirer les deux vis placées de part et d'autre de la prise de charge.
Outils
Tournevis Pentalobe
Etape 2

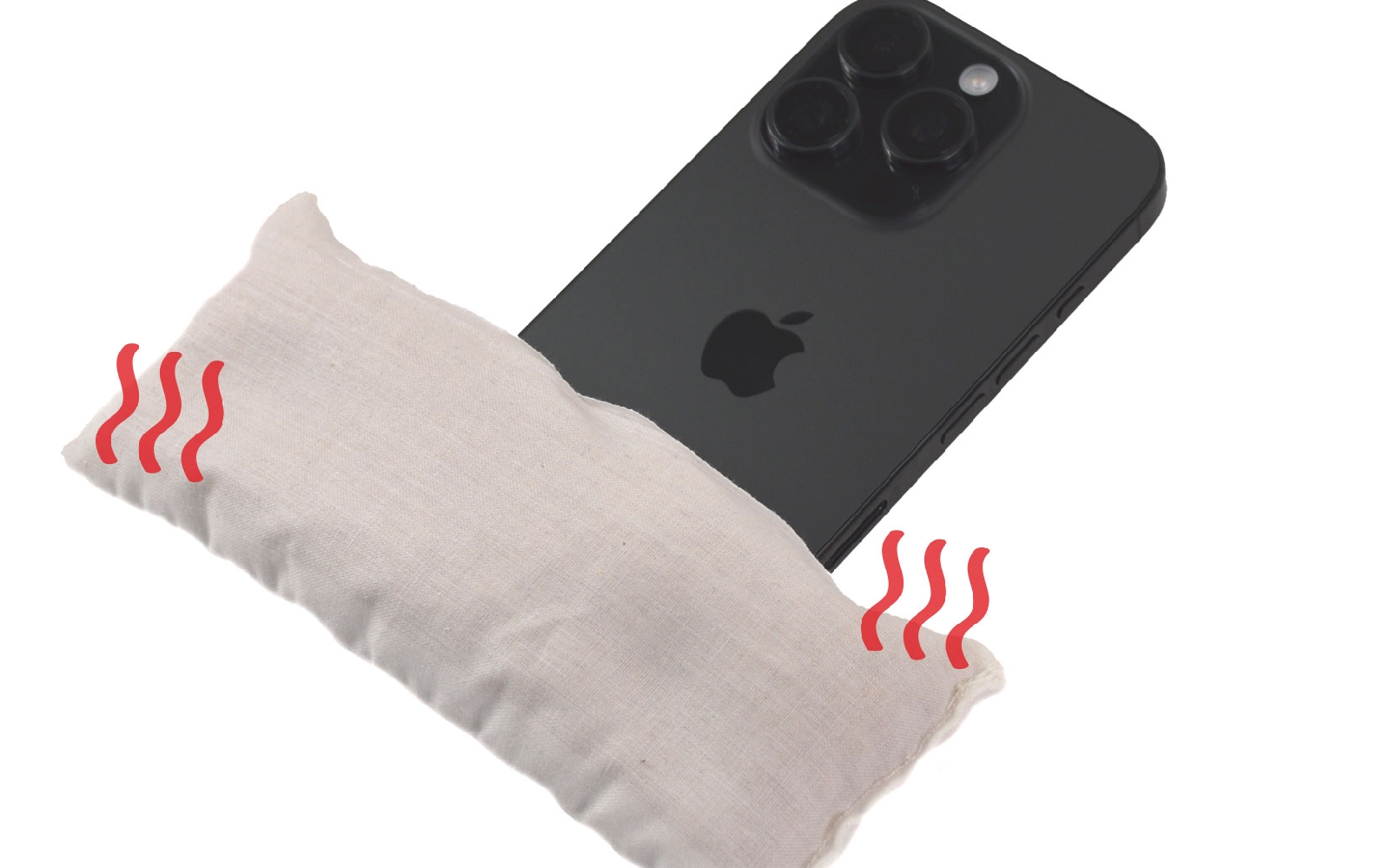

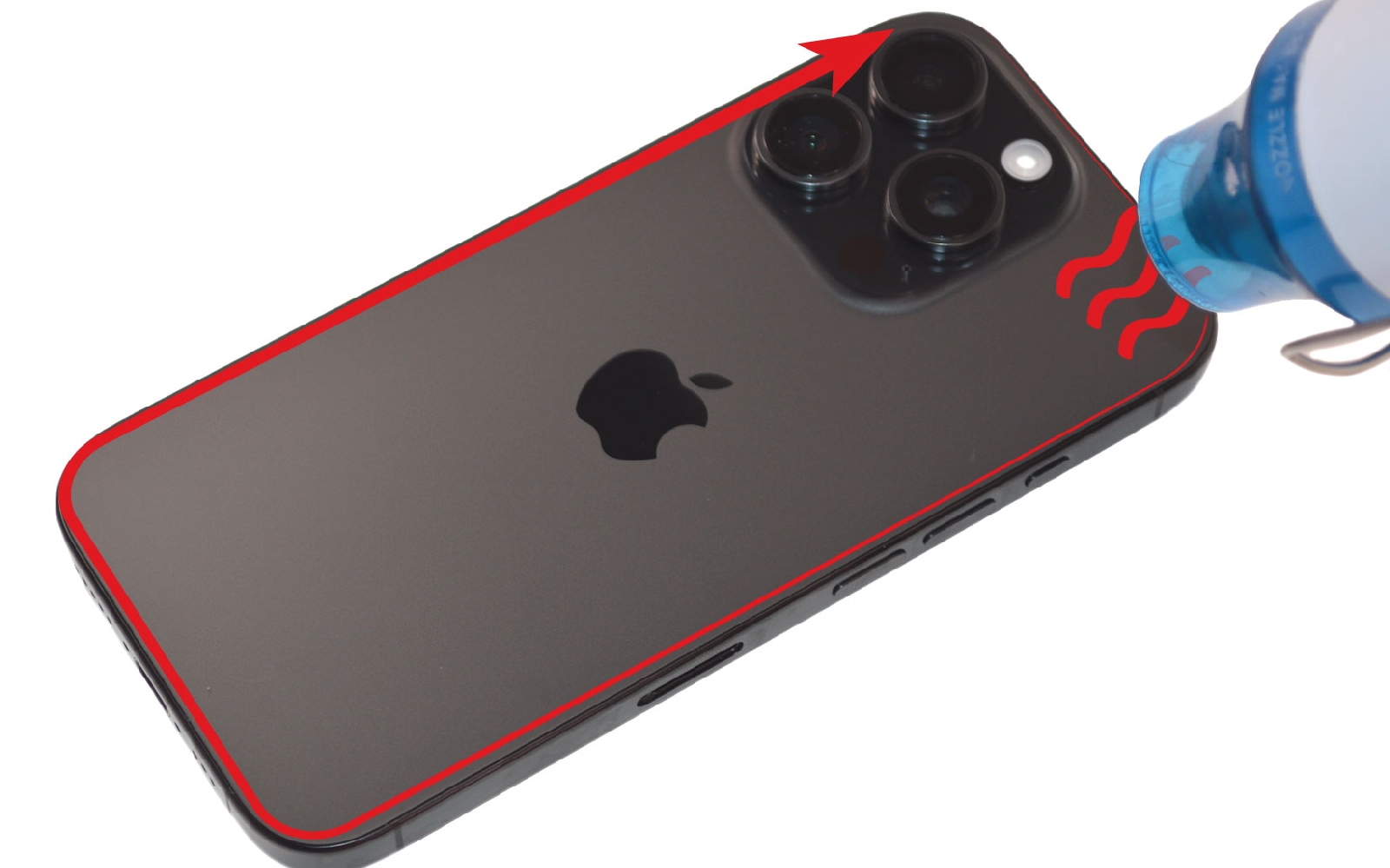

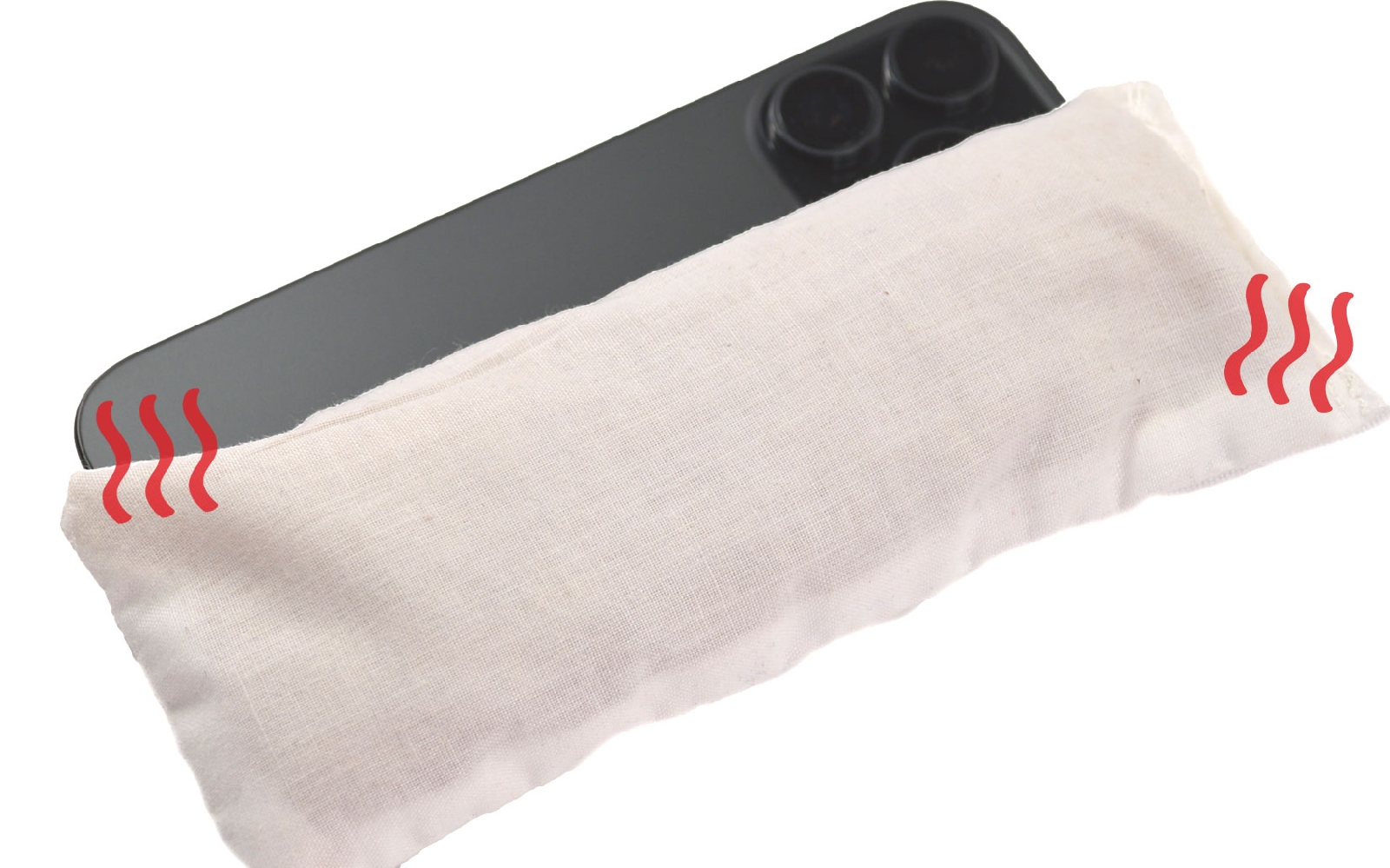

Etape 2 Chauffer la vitre arrière

Pour retirer la vitre arrière de l’iPhone 16 Pro, il est nécessaire de chauffer légèrement la surface afin de ramollir l’adhésif qui la maintient en place. Cette étape est essentielle pour faciliter le retrait de la vitre tout en réduisant les risques de l’endommager. Vous pouvez utiliser un coussin chauffant, un décapeur thermique, ou même un sèche-cheveux pour chauffer la vitre. Si vous utilisez un coussin chauffant, placez-le au micro-ondes environ 2 minutes, puis appliquez-le directement sur la vitre arrière pendant quelques secondes. Si vous optez pour un décapeur thermique ou un sèche-cheveux, réglez-le sur une température moyenne et maintenez-le à environ 10 cm de la surface. Effectuez des mouvements circulaires pour chauffer uniformément la vitre sans insister trop longtemps au même endroit, afin d’éviter tout risque de surchauffe ou de dommage. La vitre doit devenir légèrement chaude au toucher, mais jamais brûlante. Une chaleur bien répartie permettra de ramollir efficacement l’adhésif, rendant le démontage plus simple et plus sûr.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

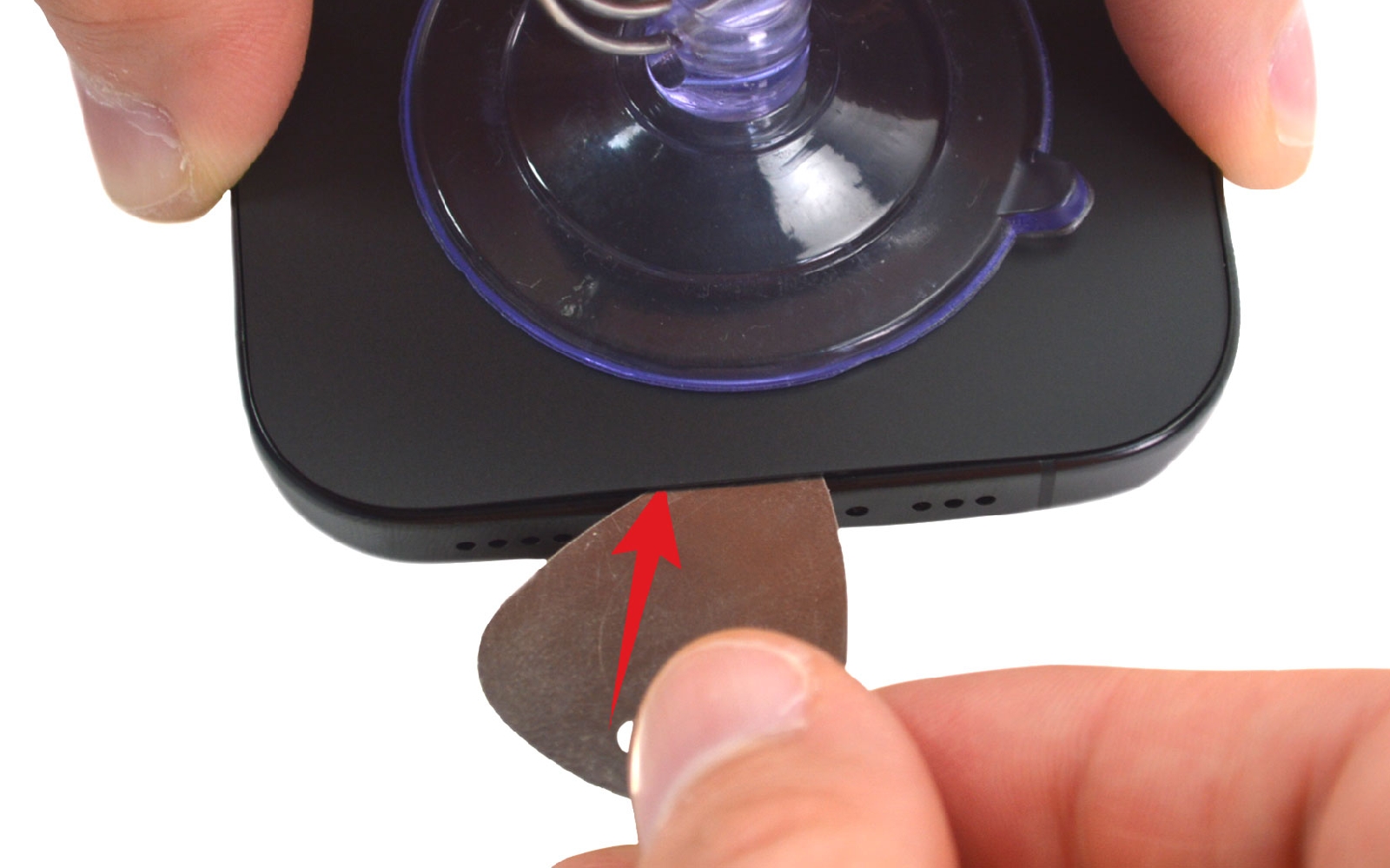

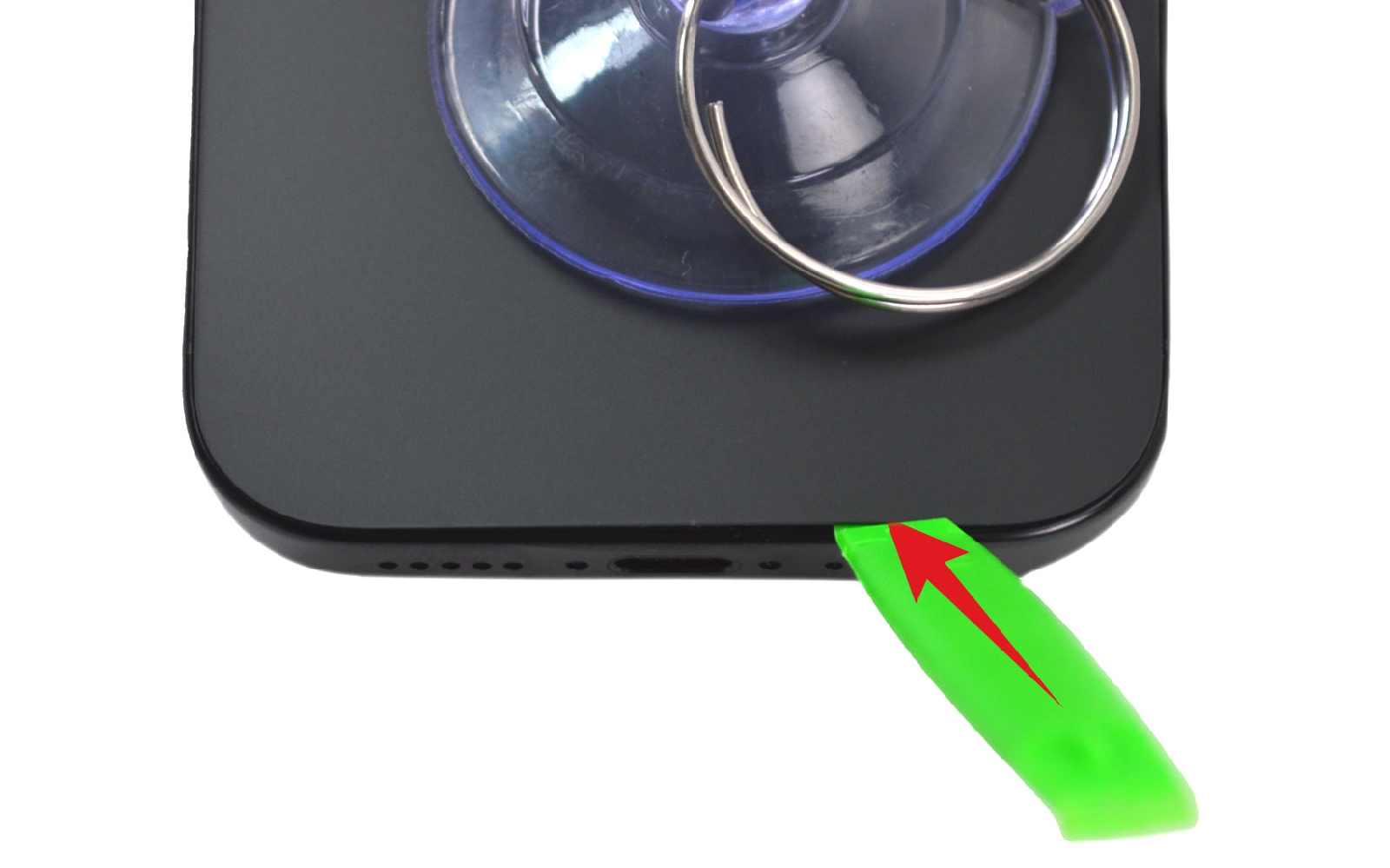

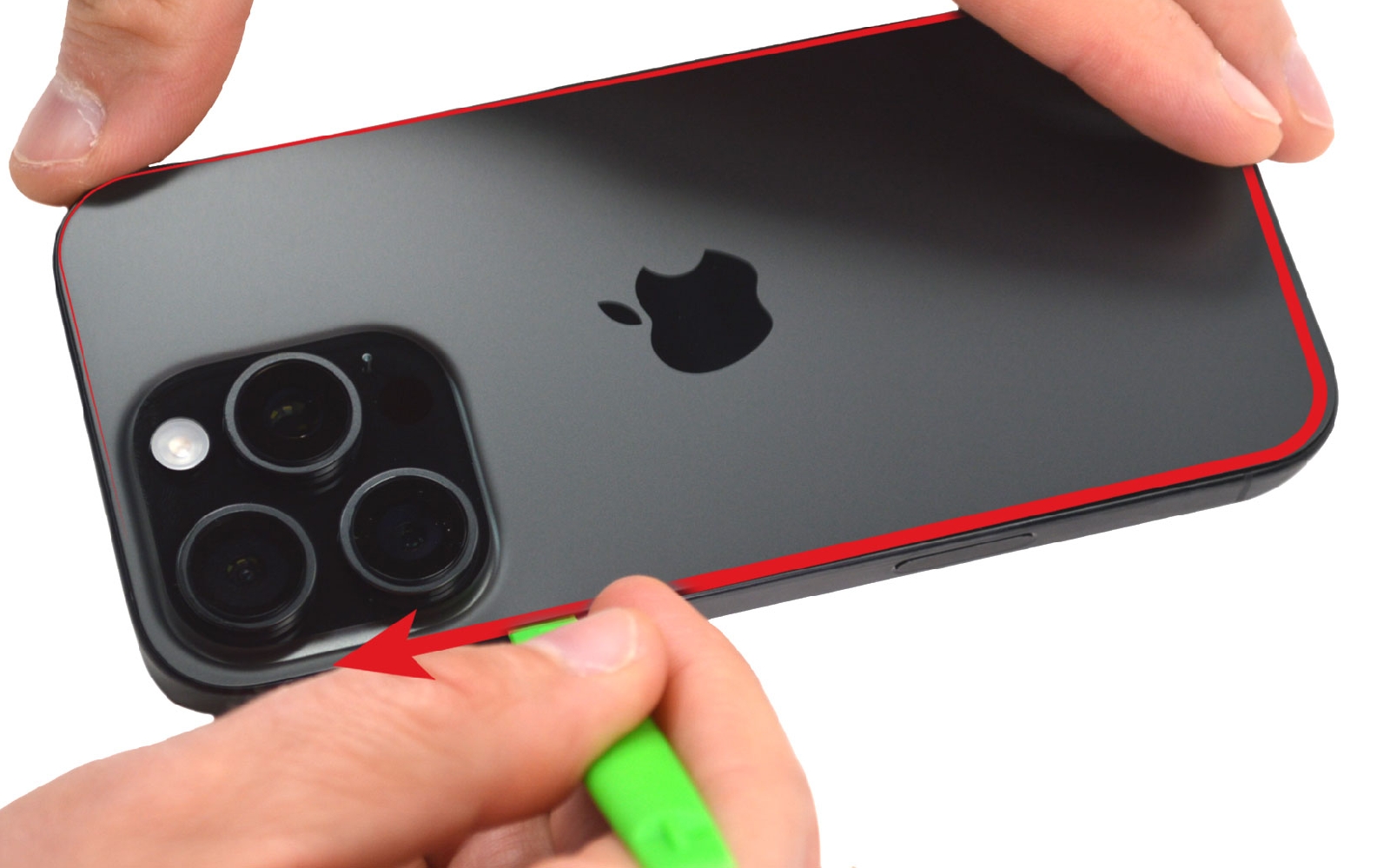

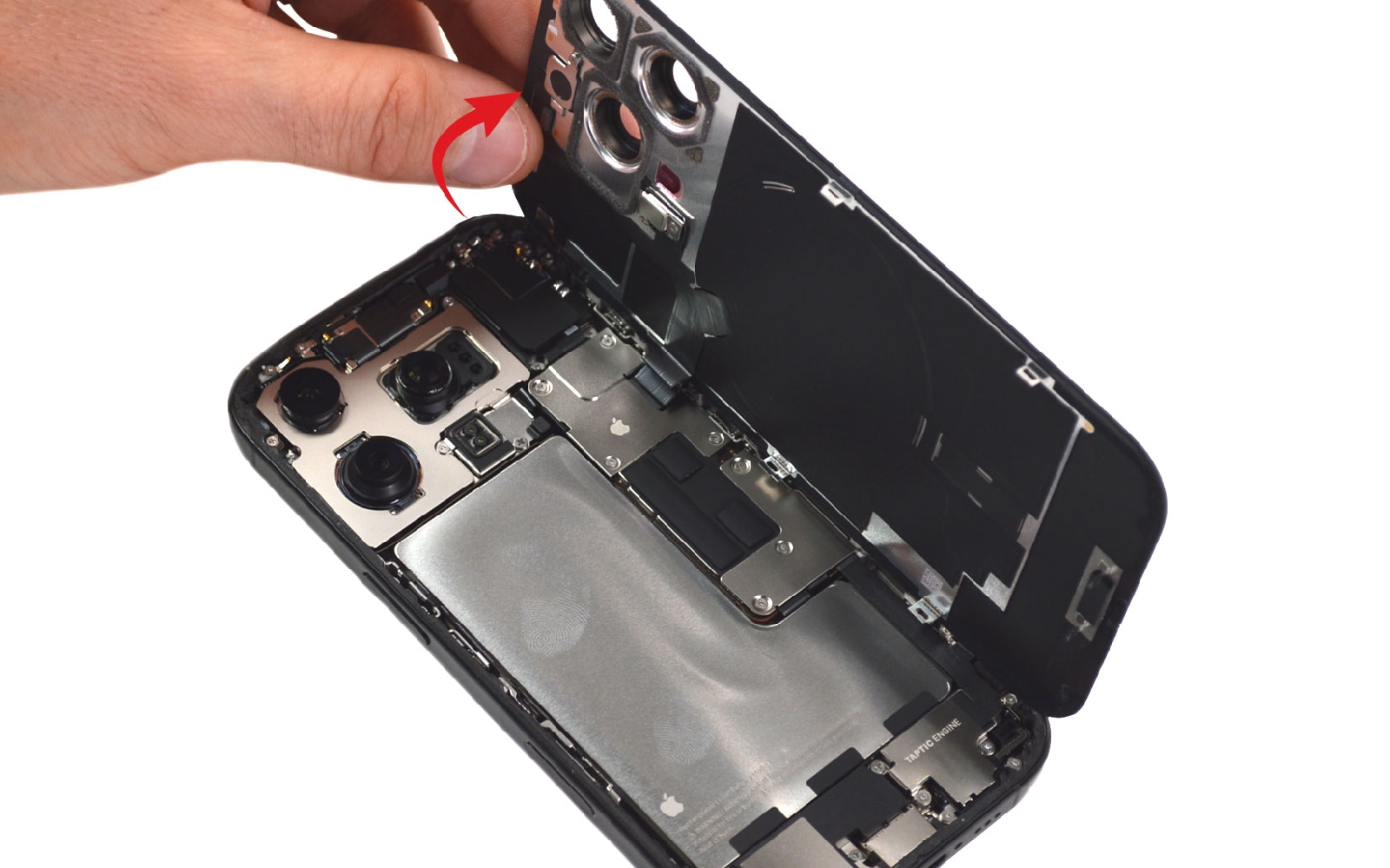

Etape 3 Décoller la vitre arrière

Une fois la vitre correctement chauffée, vous êtes prêt à passer à l’étape du décollage de la façade arrière de votre iPhone 16 pro. Disposez la ventouse sur le bas du téléphone puis tout en tirant sur l'anneau, glissez le médiator troué entre le châssis et la vitre arrière. Ensuite, remplacez le médiator par la spatule verte pour éviter d'endommager les nappes du composant lors du passage de l'outil sur tout le contour du téléphone.
Outils
Médiator
Spatule
Ventouse
Etape 4

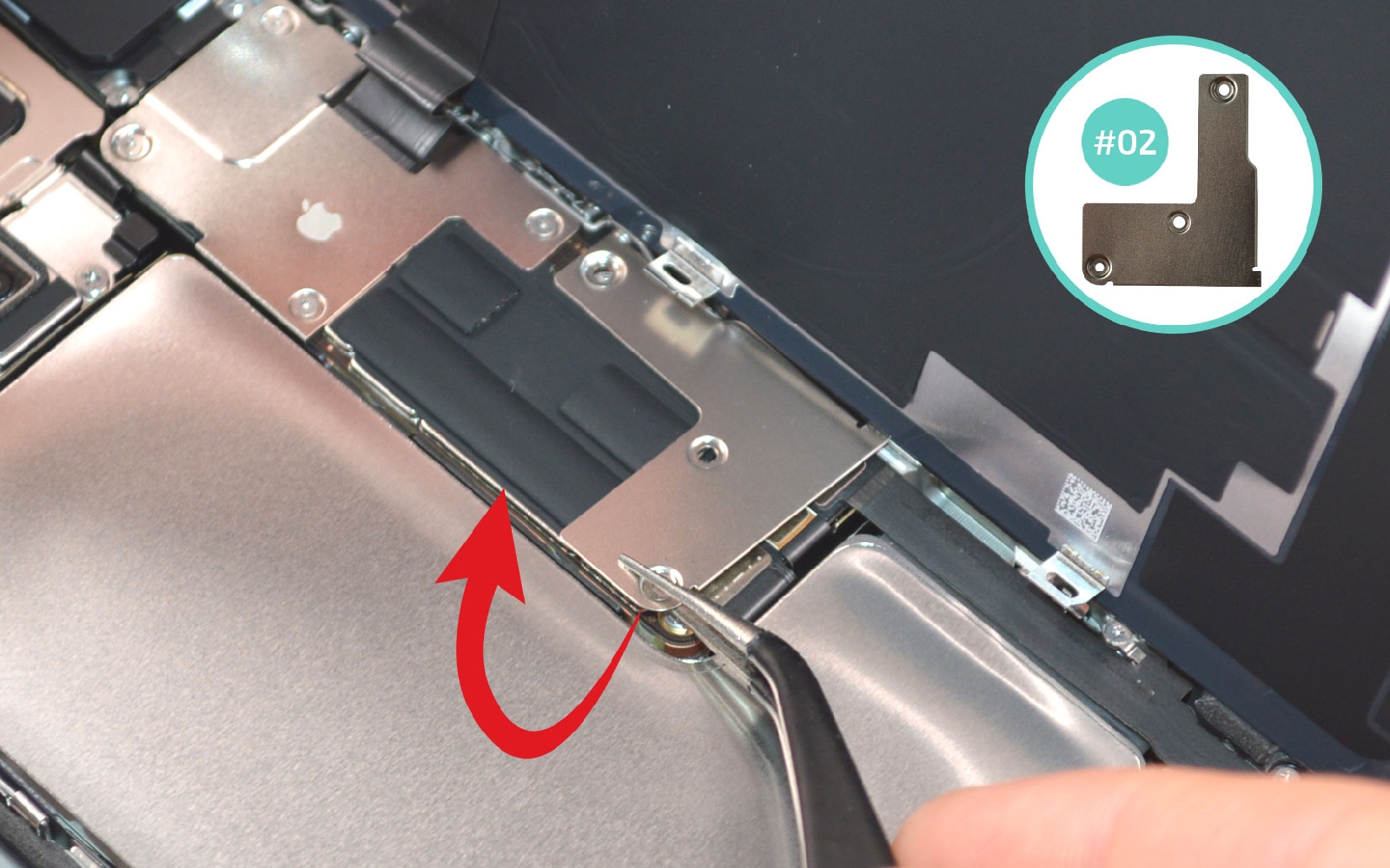

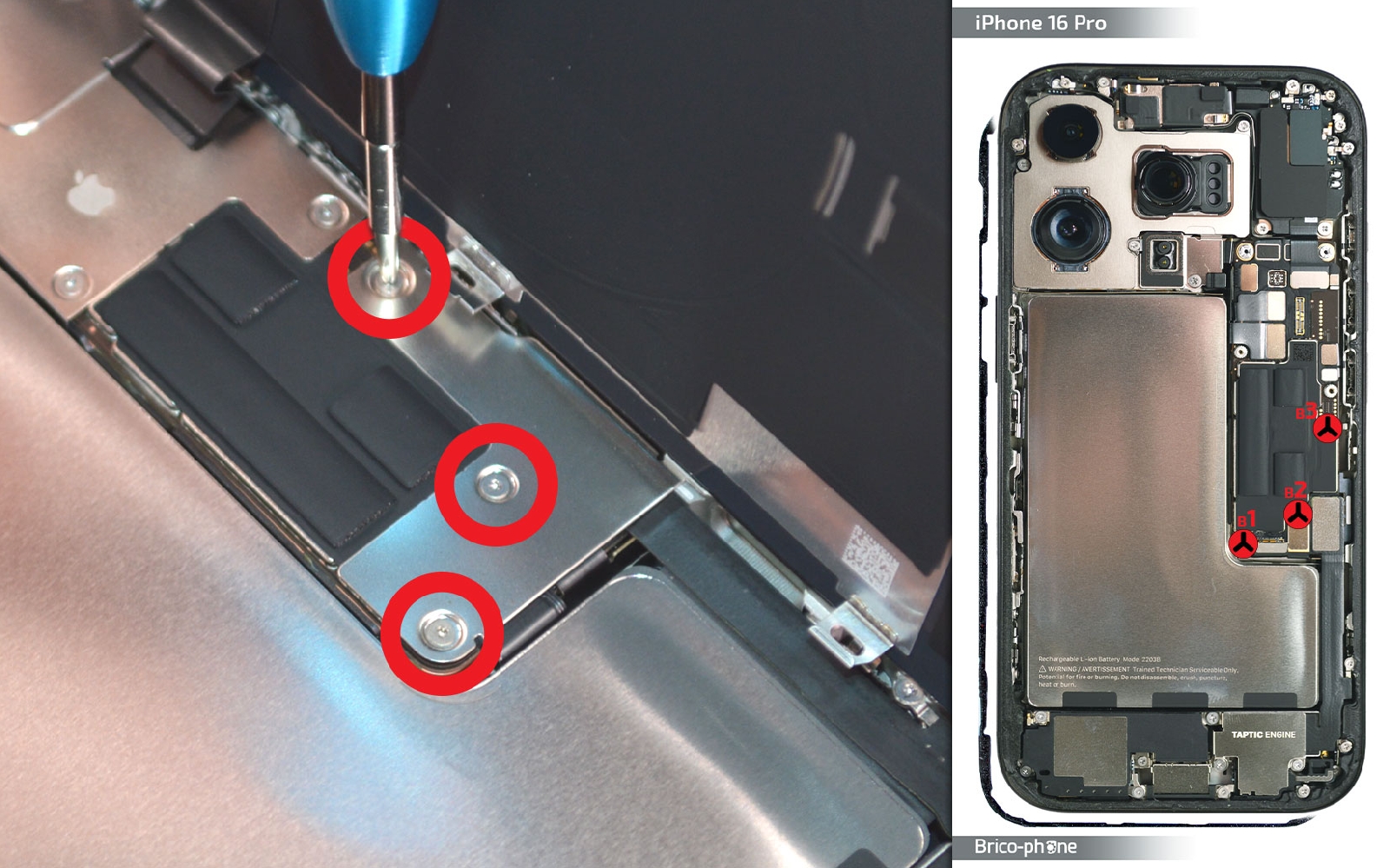

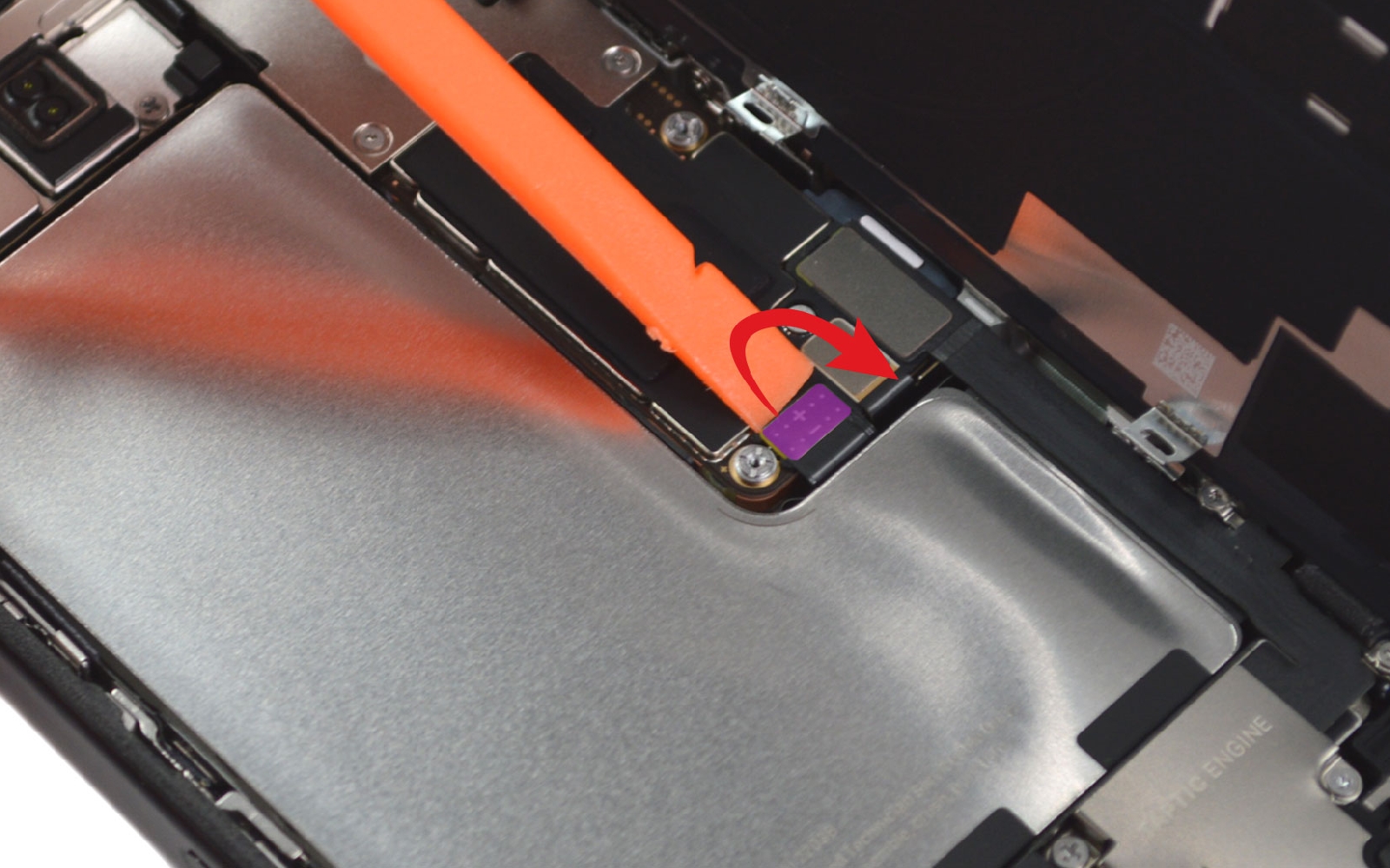

Etape 4 Déconnecter la batterie

Ôtez les trois vis avec le tournevis triwing puis enlevez la plaquette métallique afin de pouvoir déconnecter la nappe de la batterie et continuez la réparation en toute sécurité.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 5

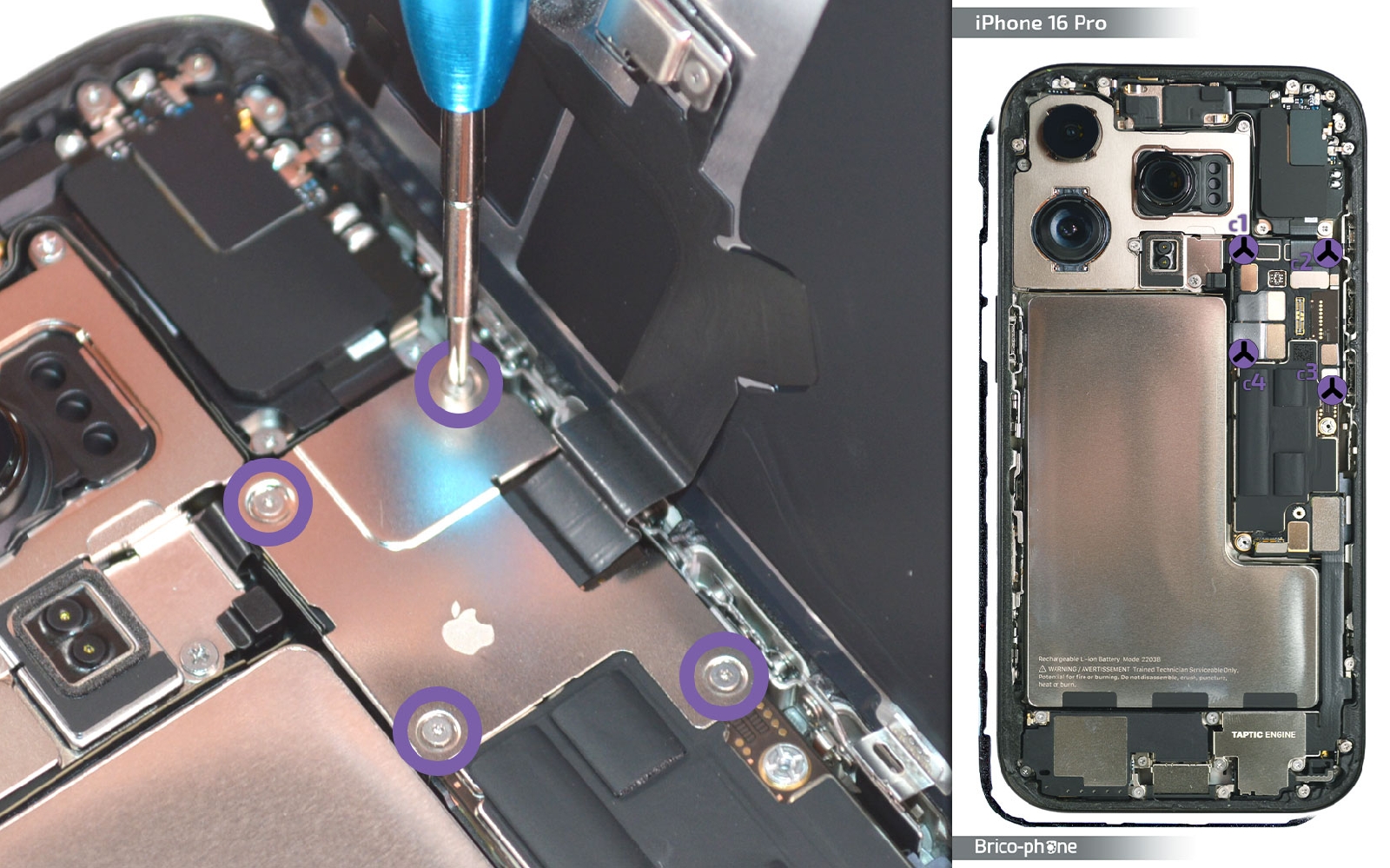

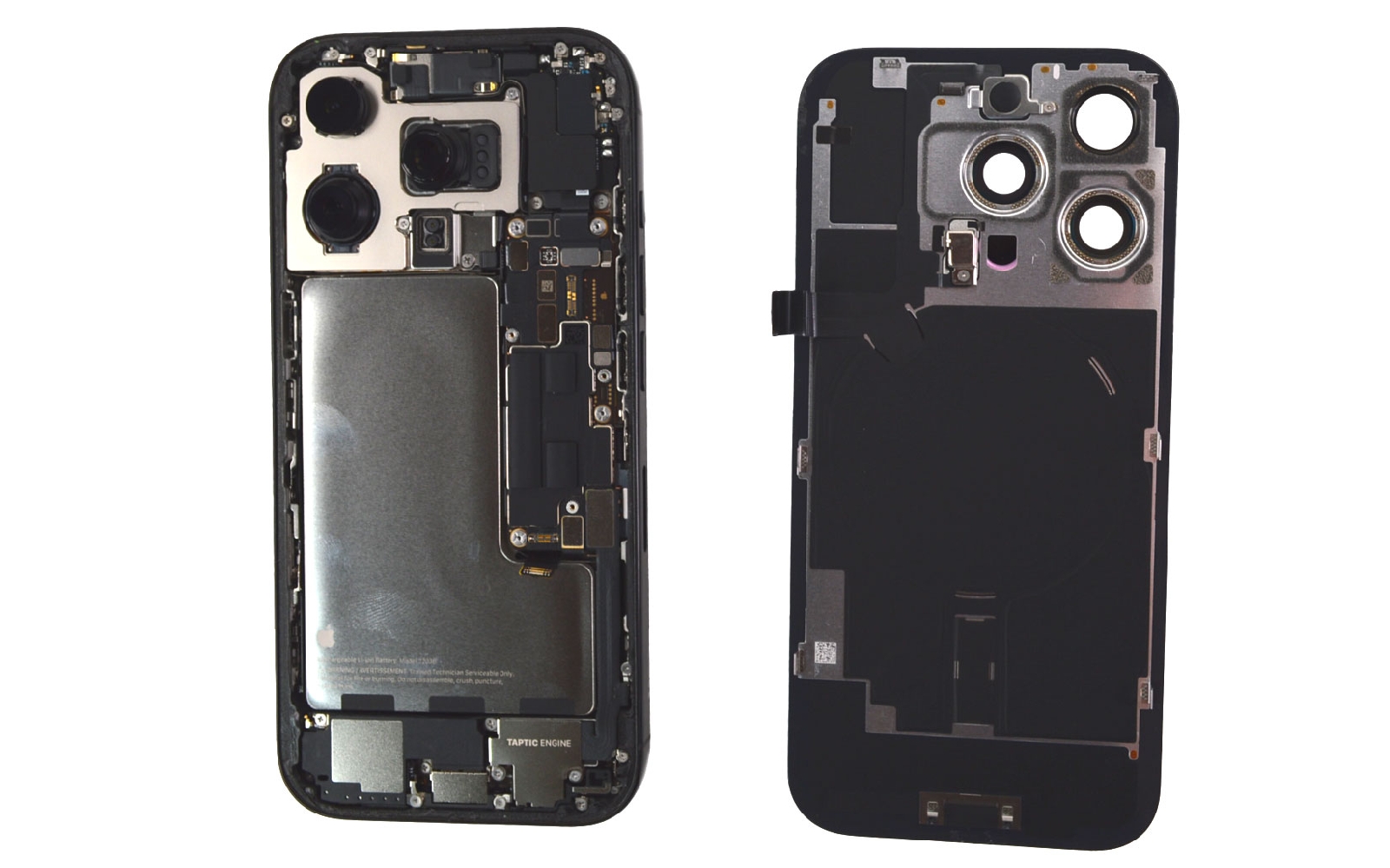

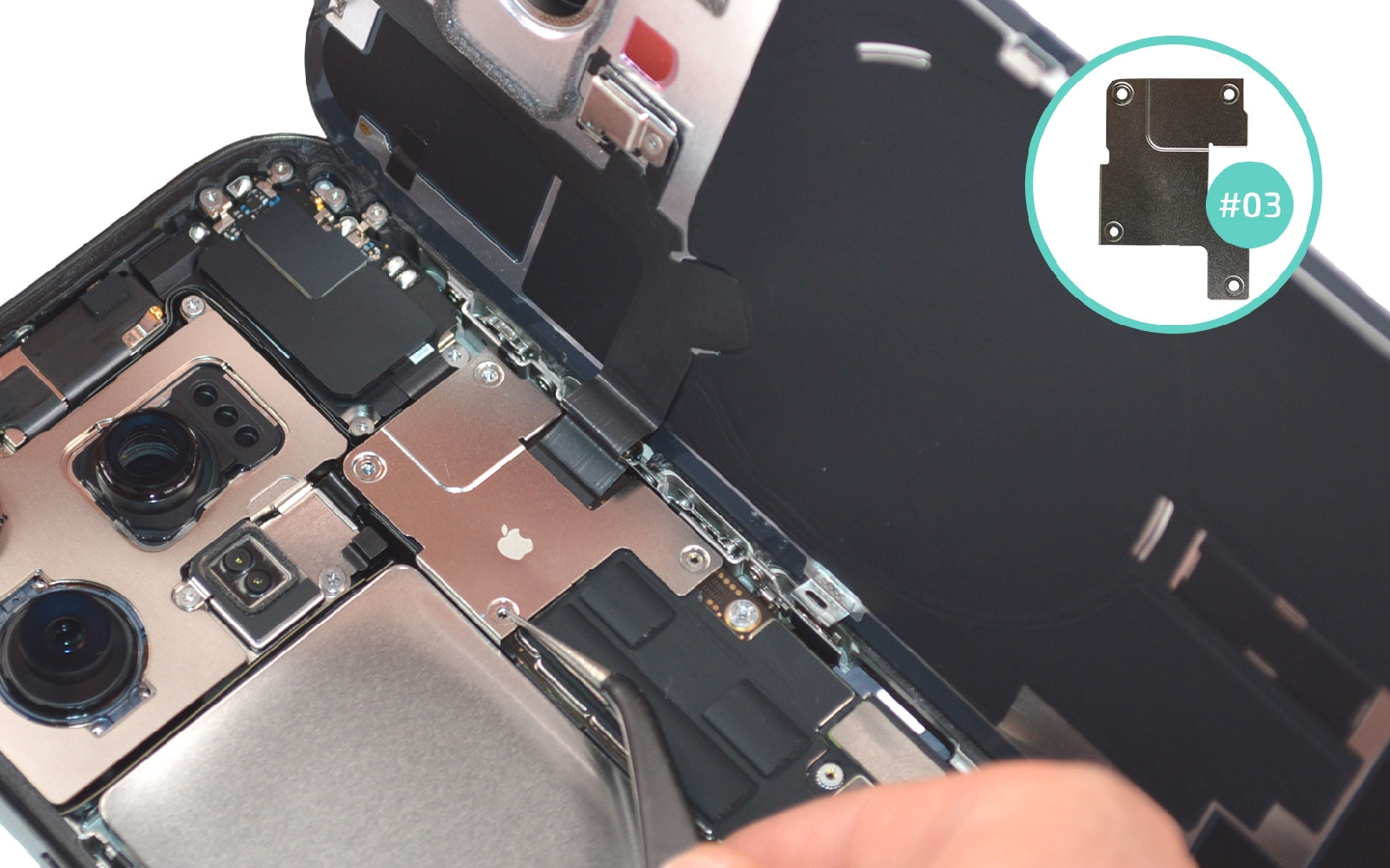

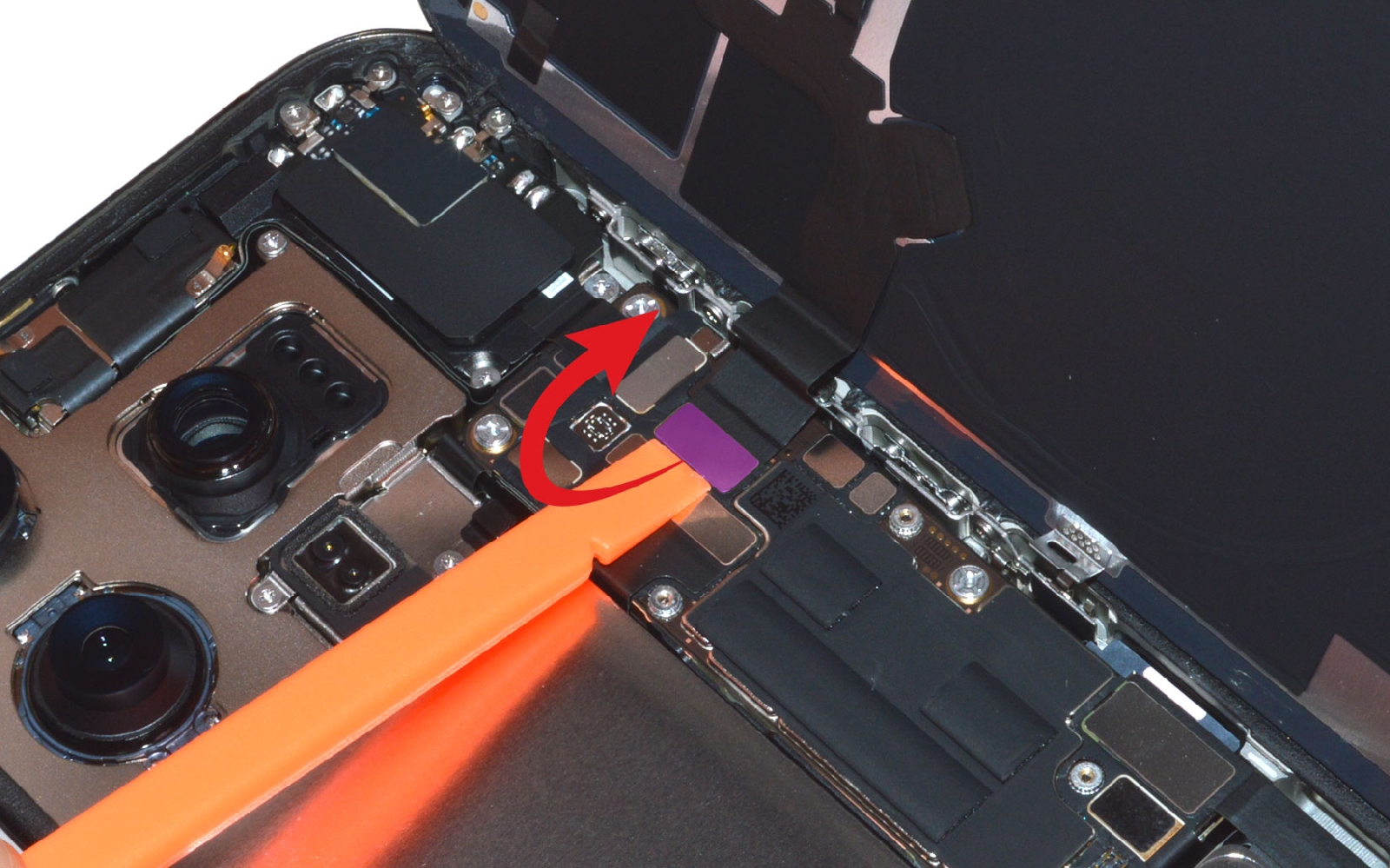

Etape 5 Libérer la vitre arrière

Reprenez le tournevis triwing pour extraire les 4 vis nommées C de votre iPhone 16 pro. Sortez la plaquette de protection et débranchez la nappe induction et flash afin de pouvoir mettre de coté la vitre arrière.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

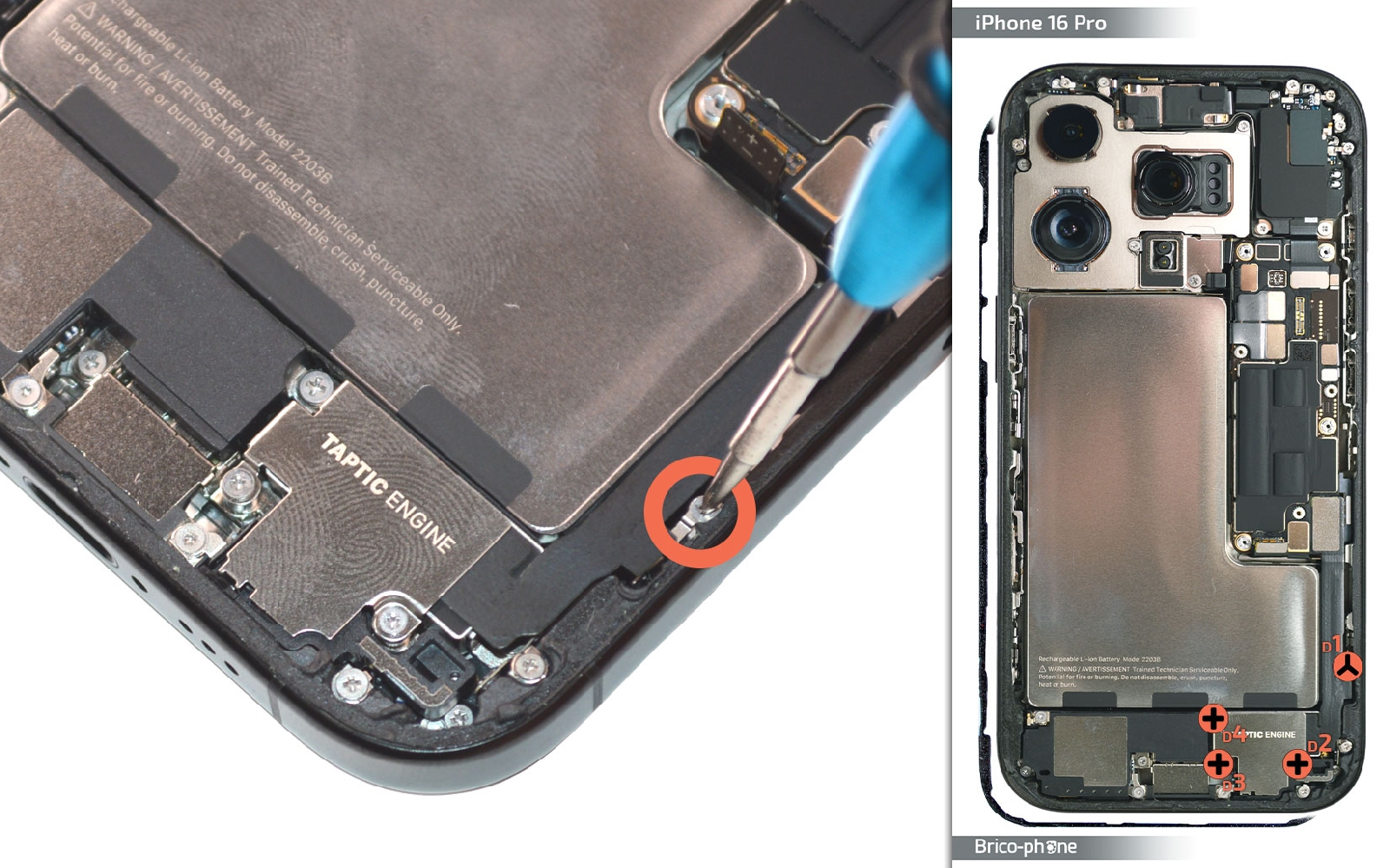

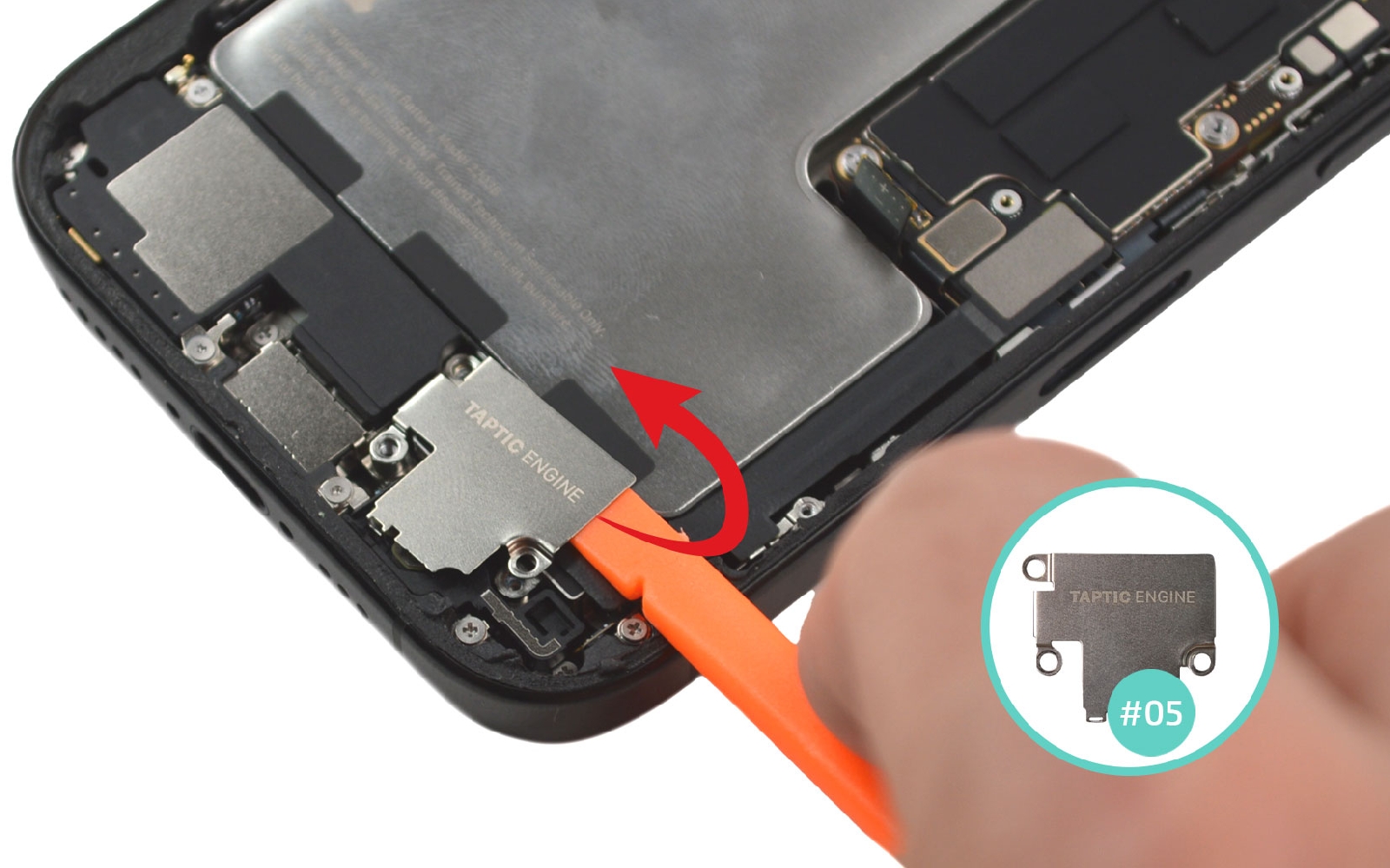

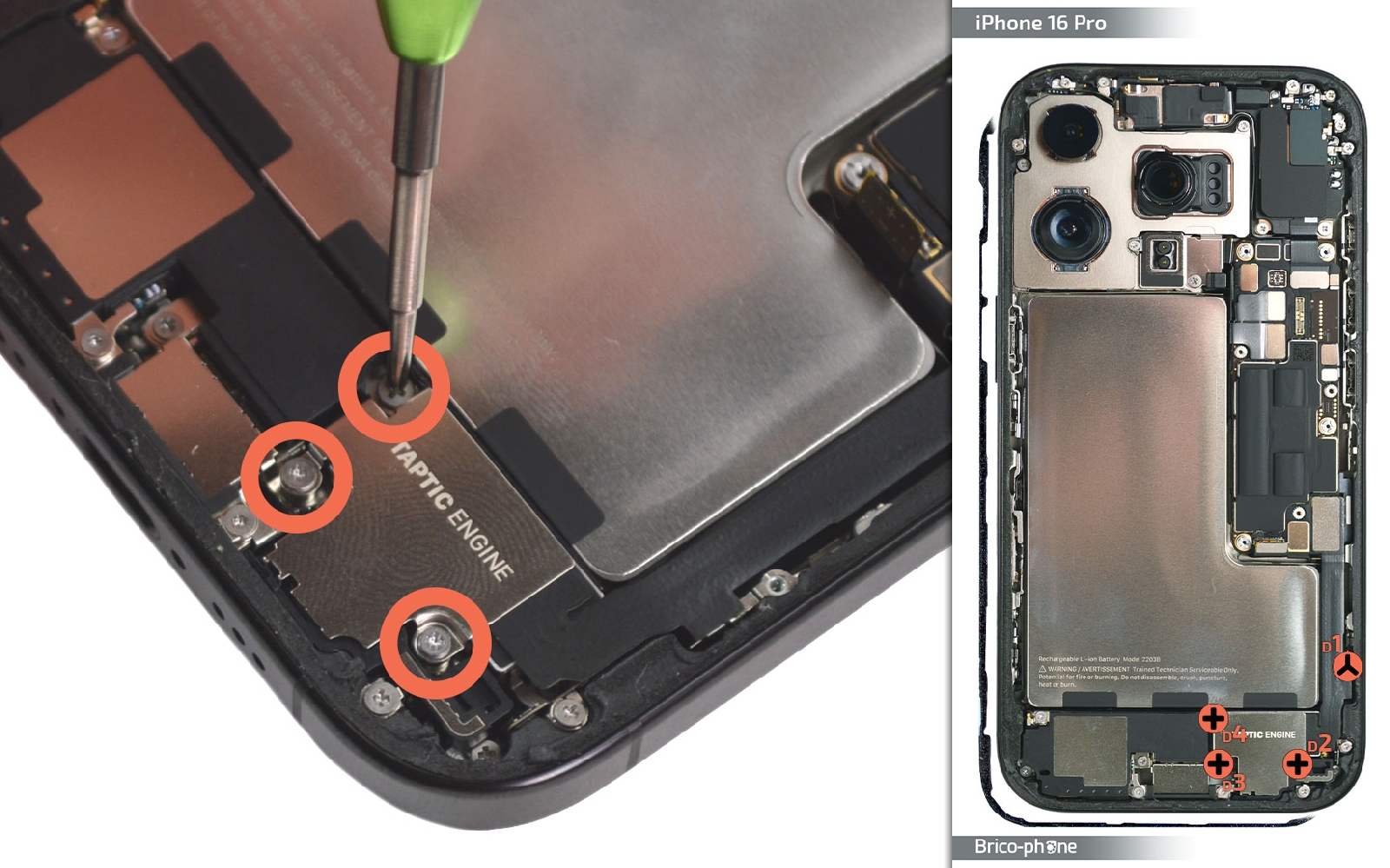

Etape 6 Ôter la plaquette de protection du vibreur

Enlevez la vis triwing D1 puis les 3 autres vis avec le tournevis cruciforme afin de pouvoir glisser le levier sous la plaquette et libérer le vibreur.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 7

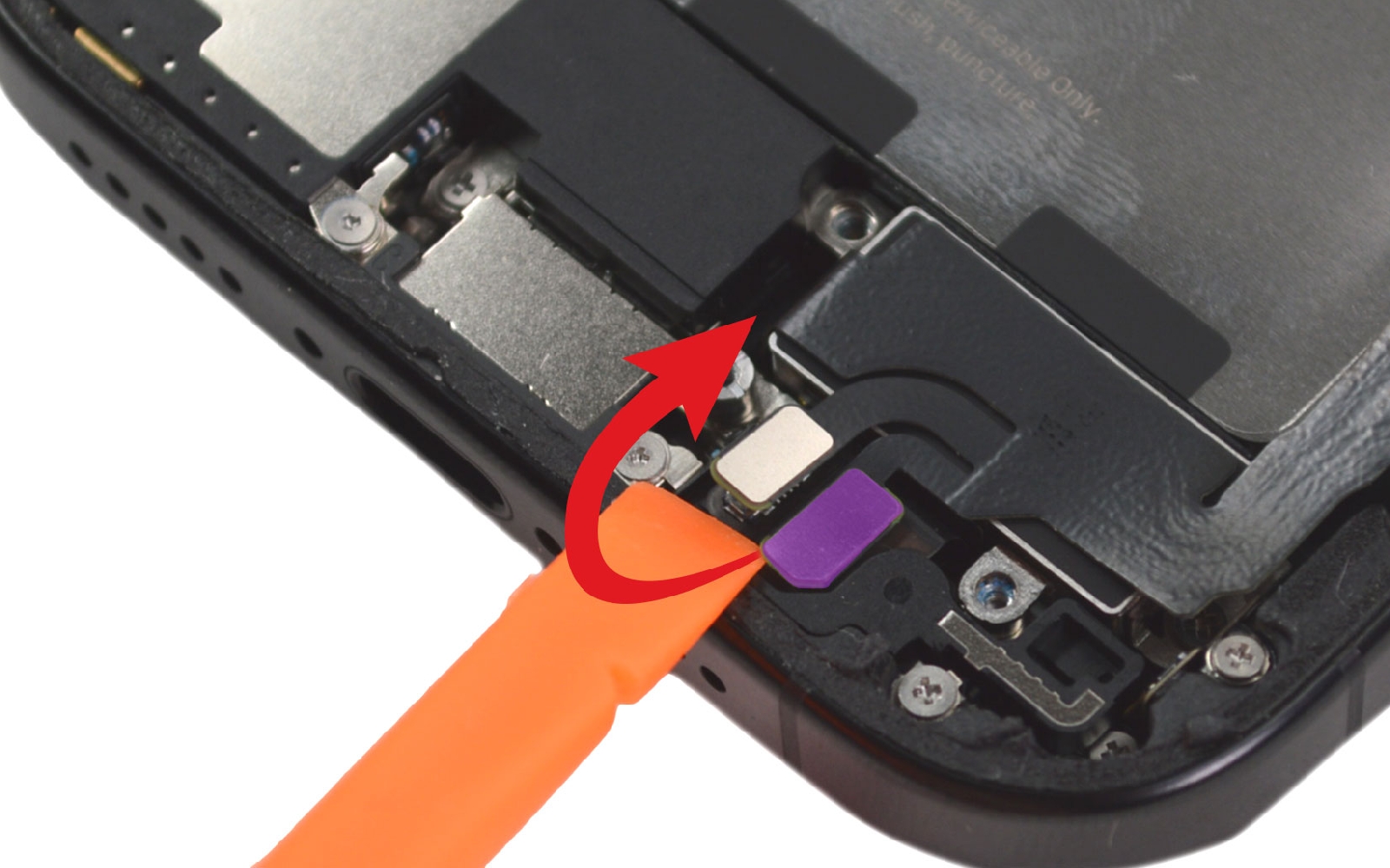

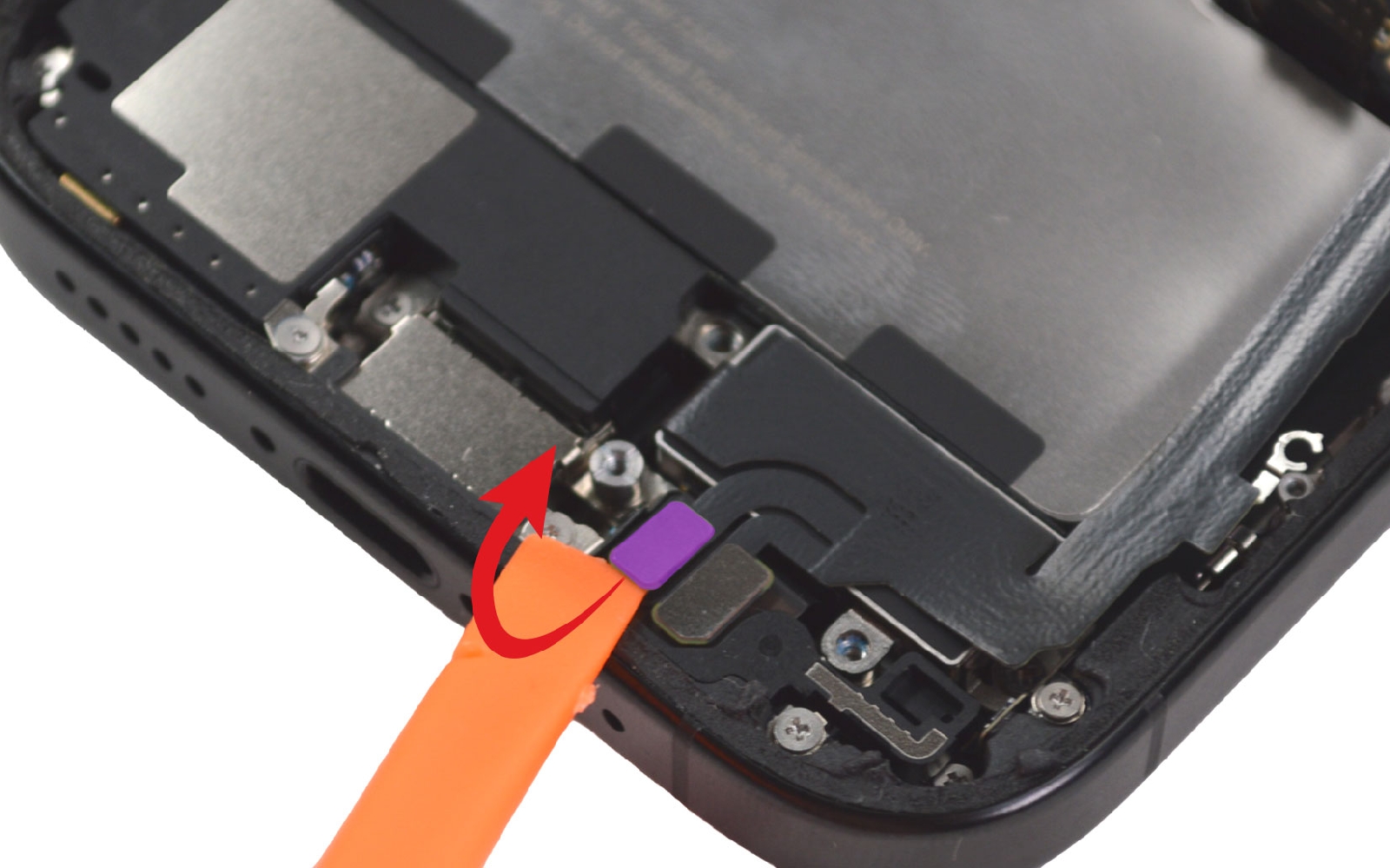

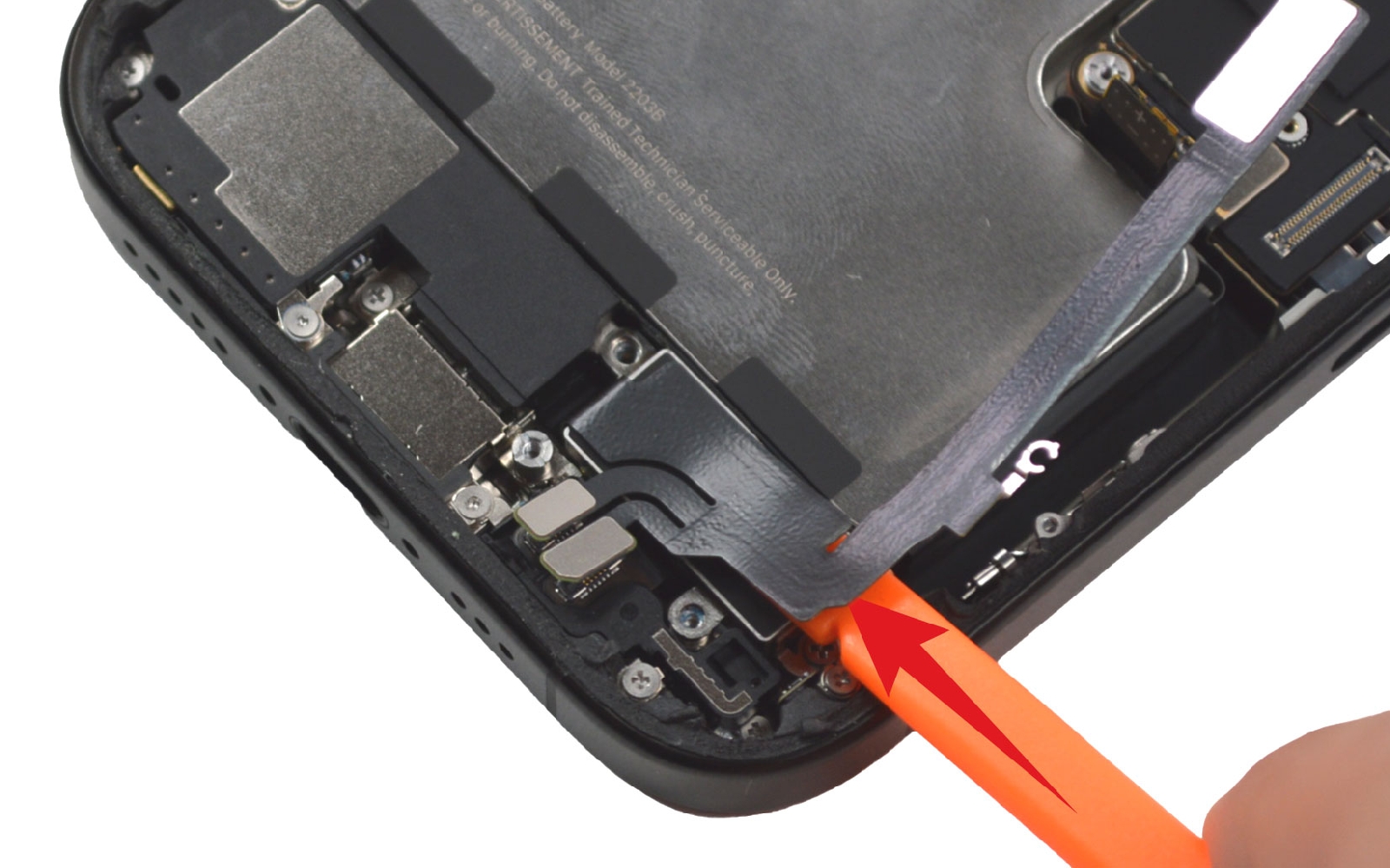

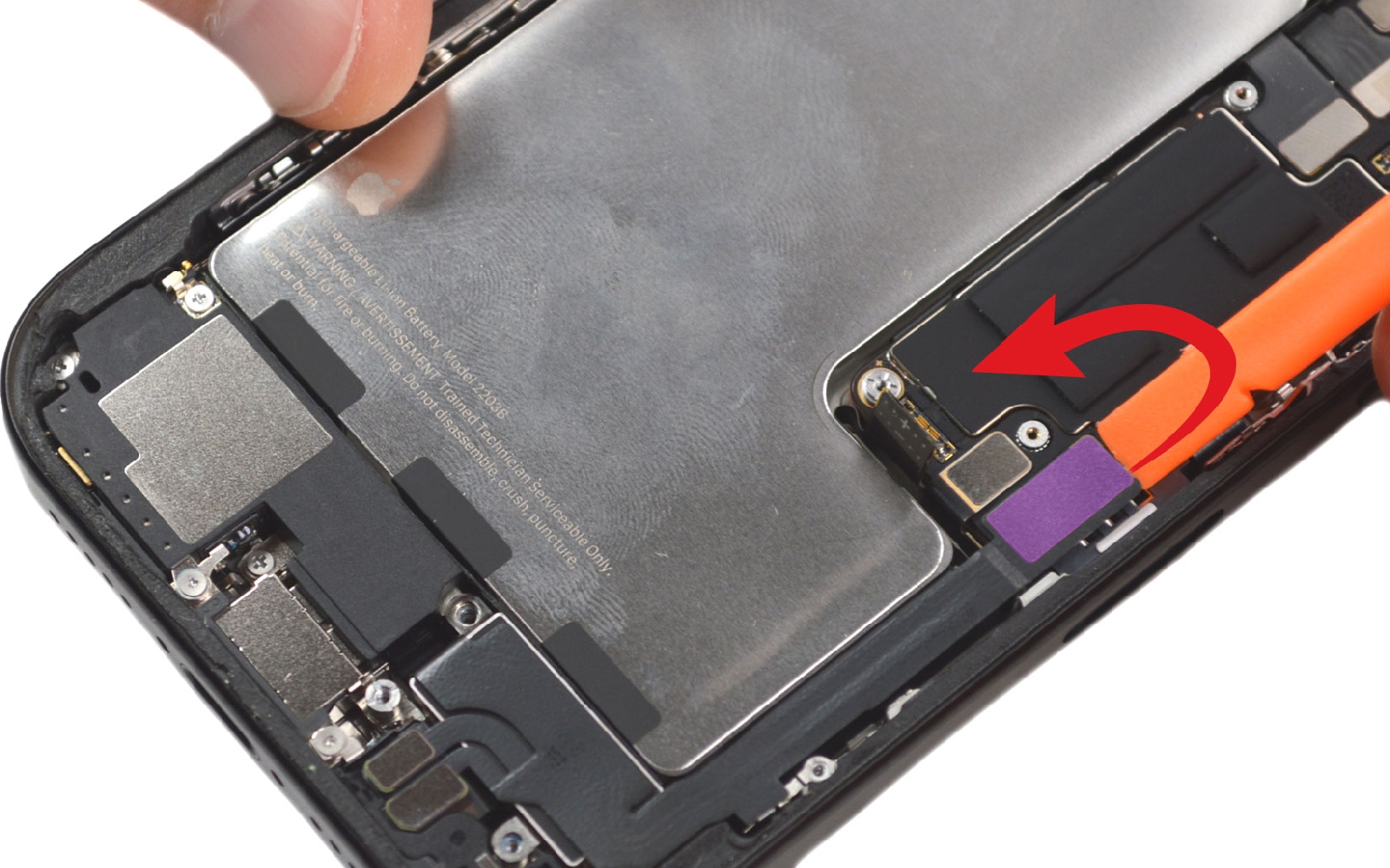

Etape 7 Décoller la nappe du dock

En vous aidant du spudger, déconnectez les différentes nappes du connecteur de charge.
Outils
Levier Nylon
Etape 8

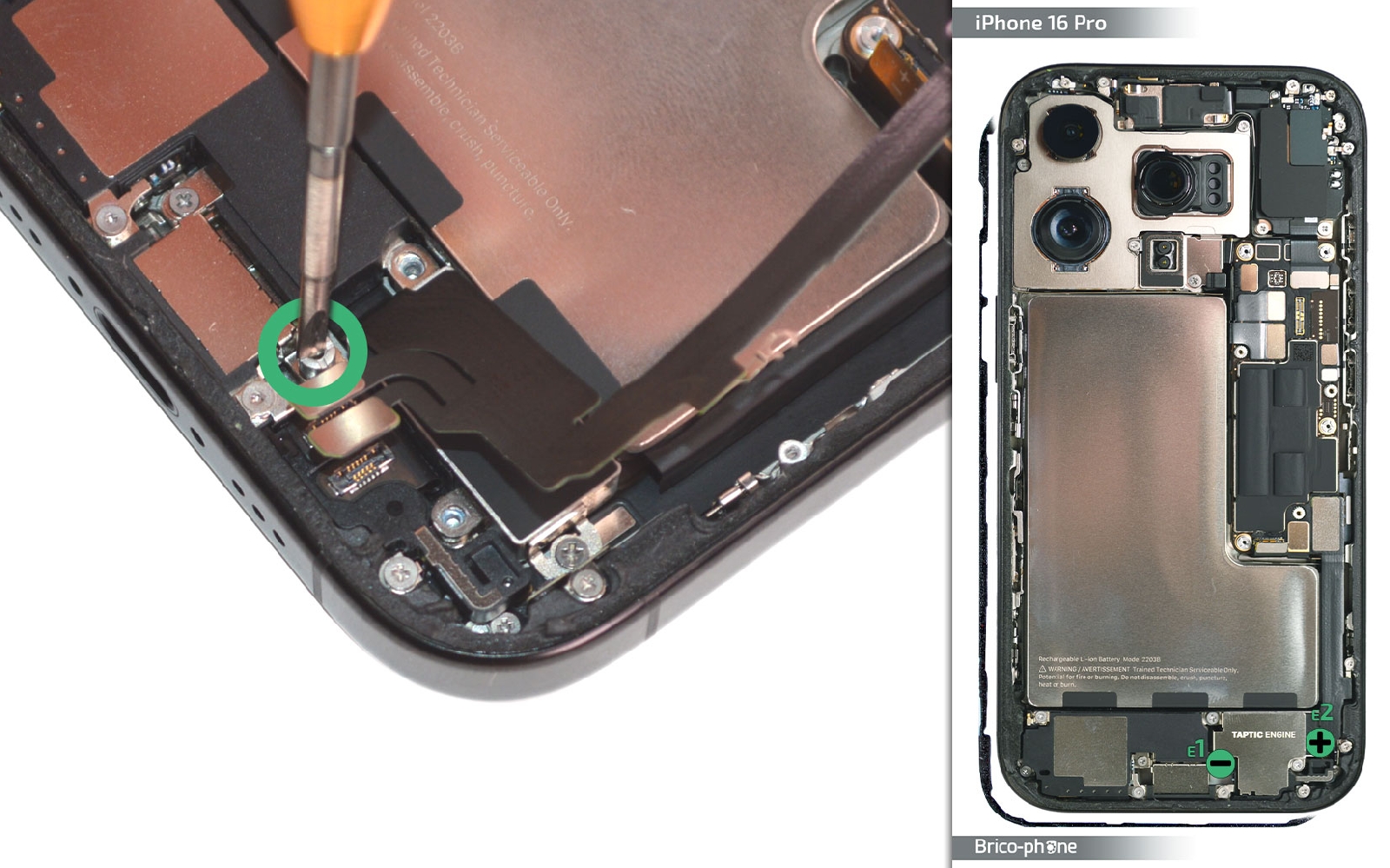

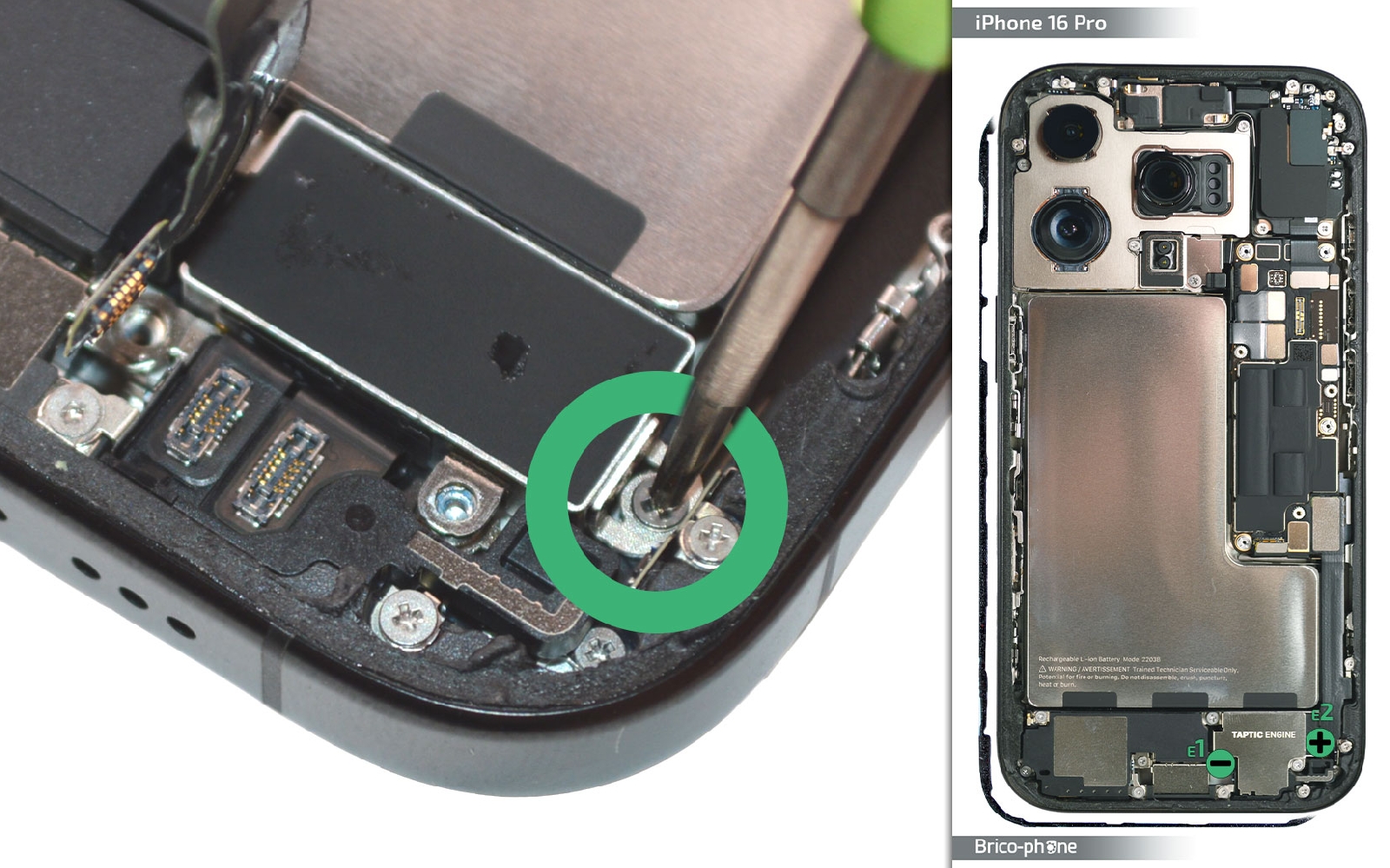

Etape 8 Dévisser les vis du Taptic Engine

Enlevez la vis plate puis la vis cruciforme E2.
Outils
Tournevis Cruciforme
Tournevis Plat
Etape 9

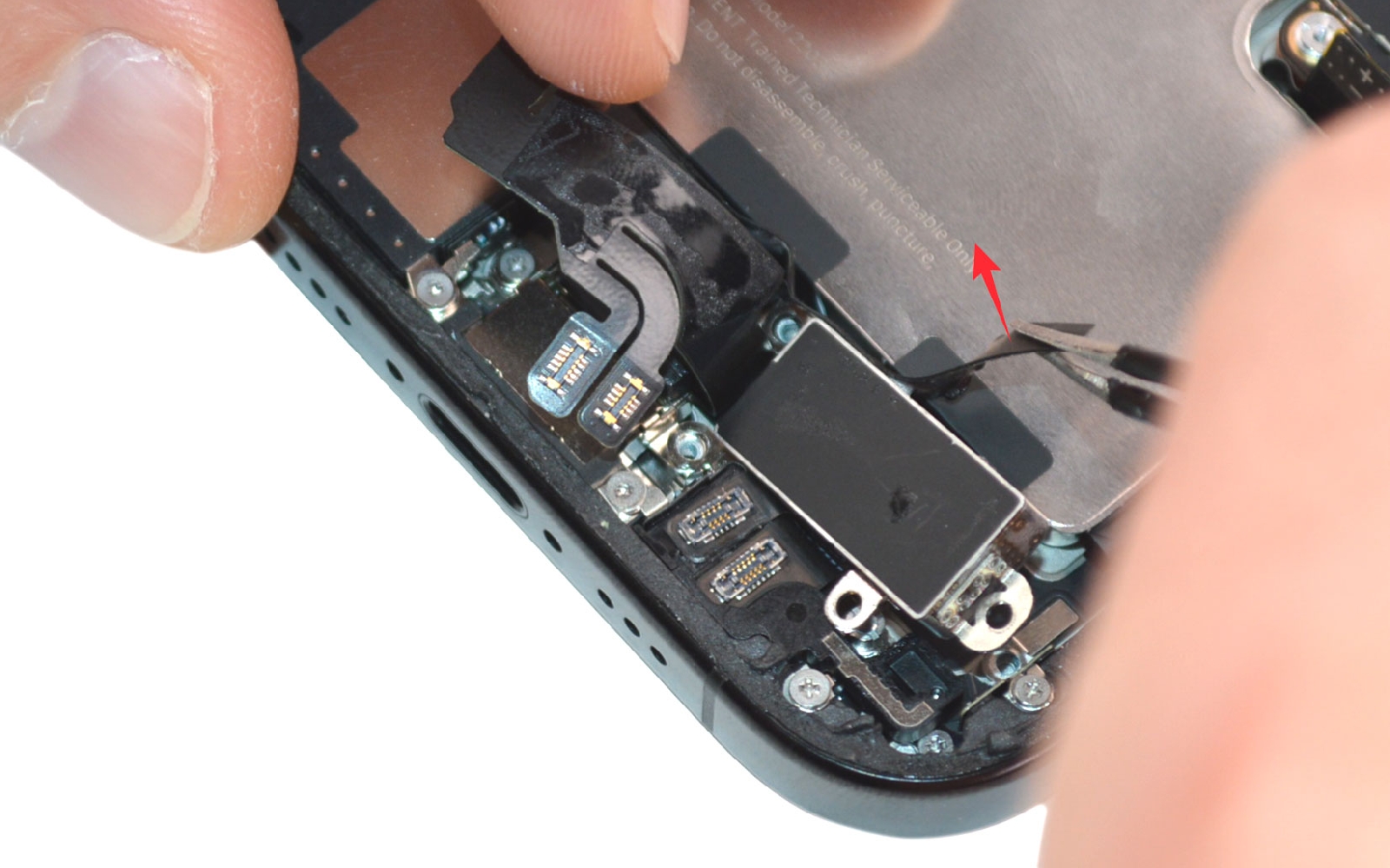

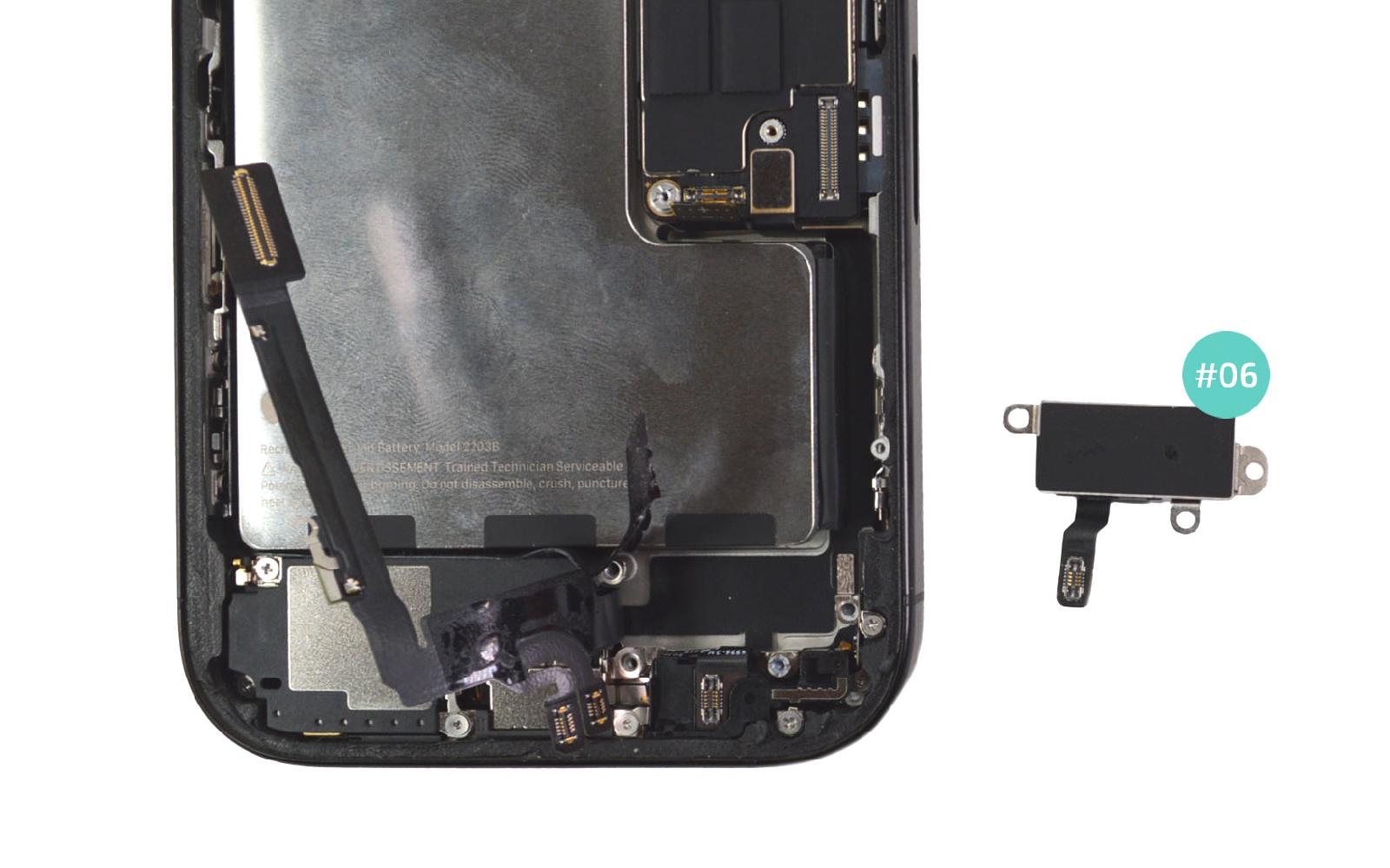

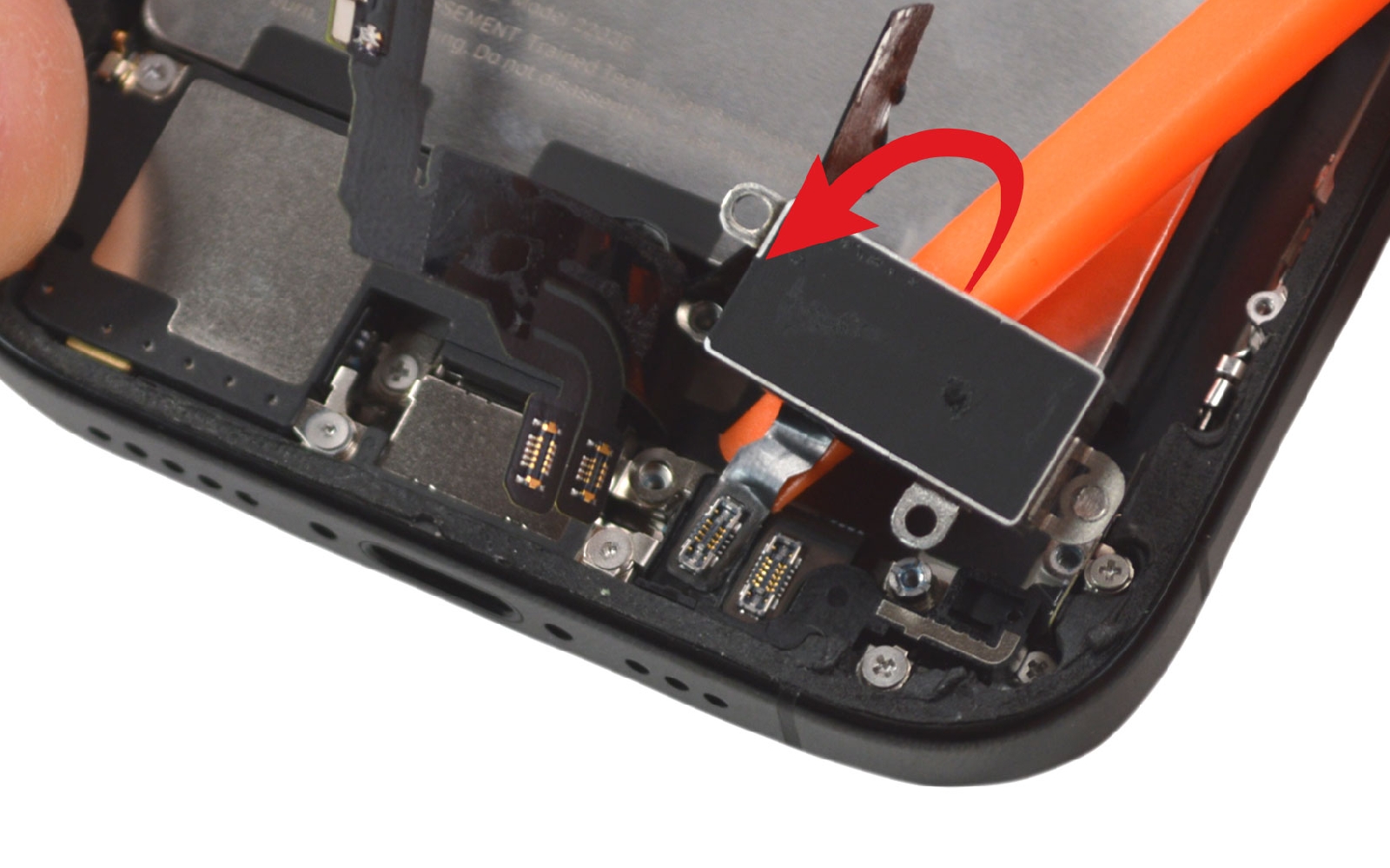

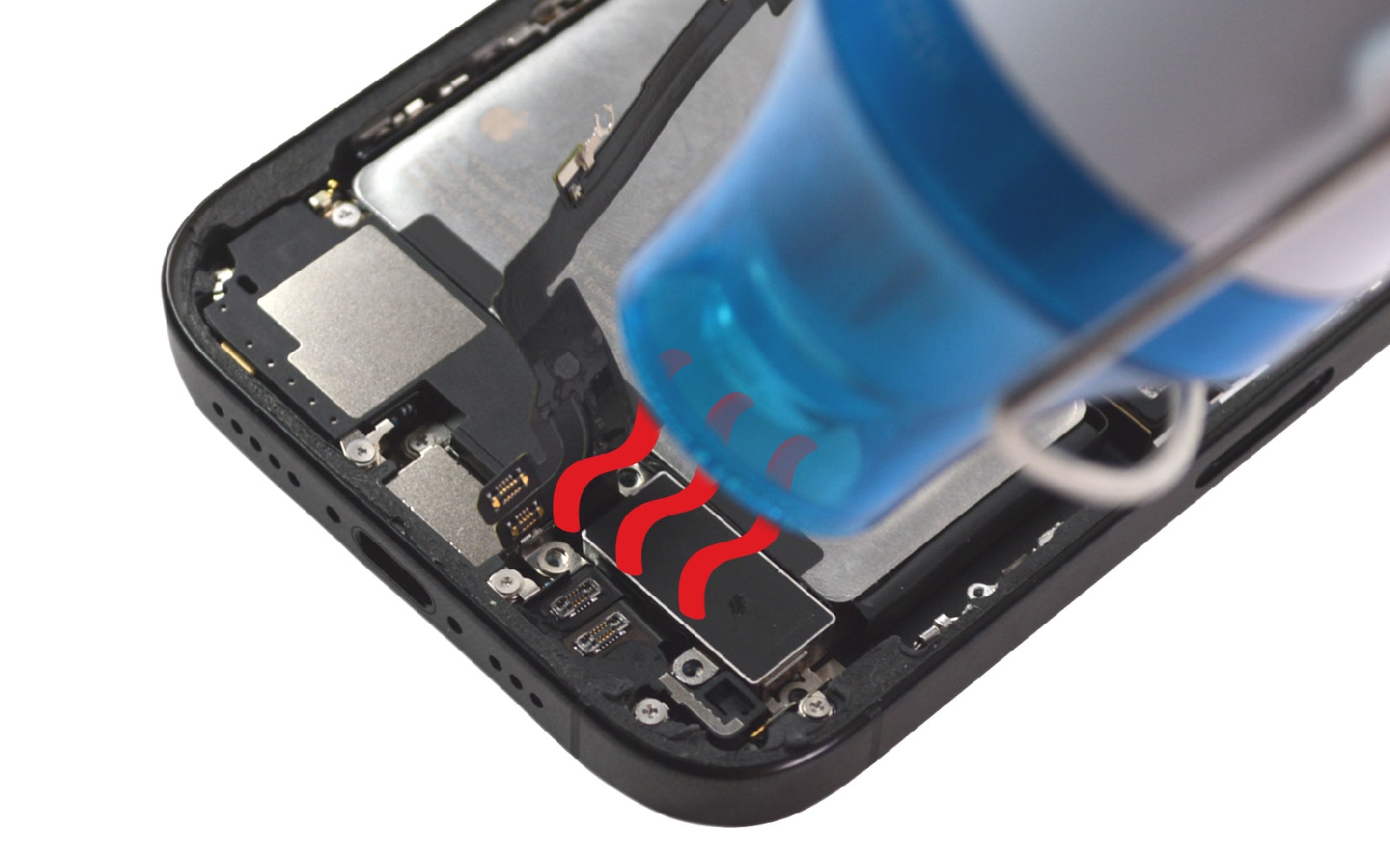

Etape 9 Sortir le Taptic Engine

Chauffez légèrement le vibreur puis saisissez l'adhésif noir avec la pincette pour pouvoir libérer le composant plus facilement. Glissez le levier en nylon sous le Taptic Engine en faisant bien attention à décoller délicatement la nappe de ce dernier.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 10

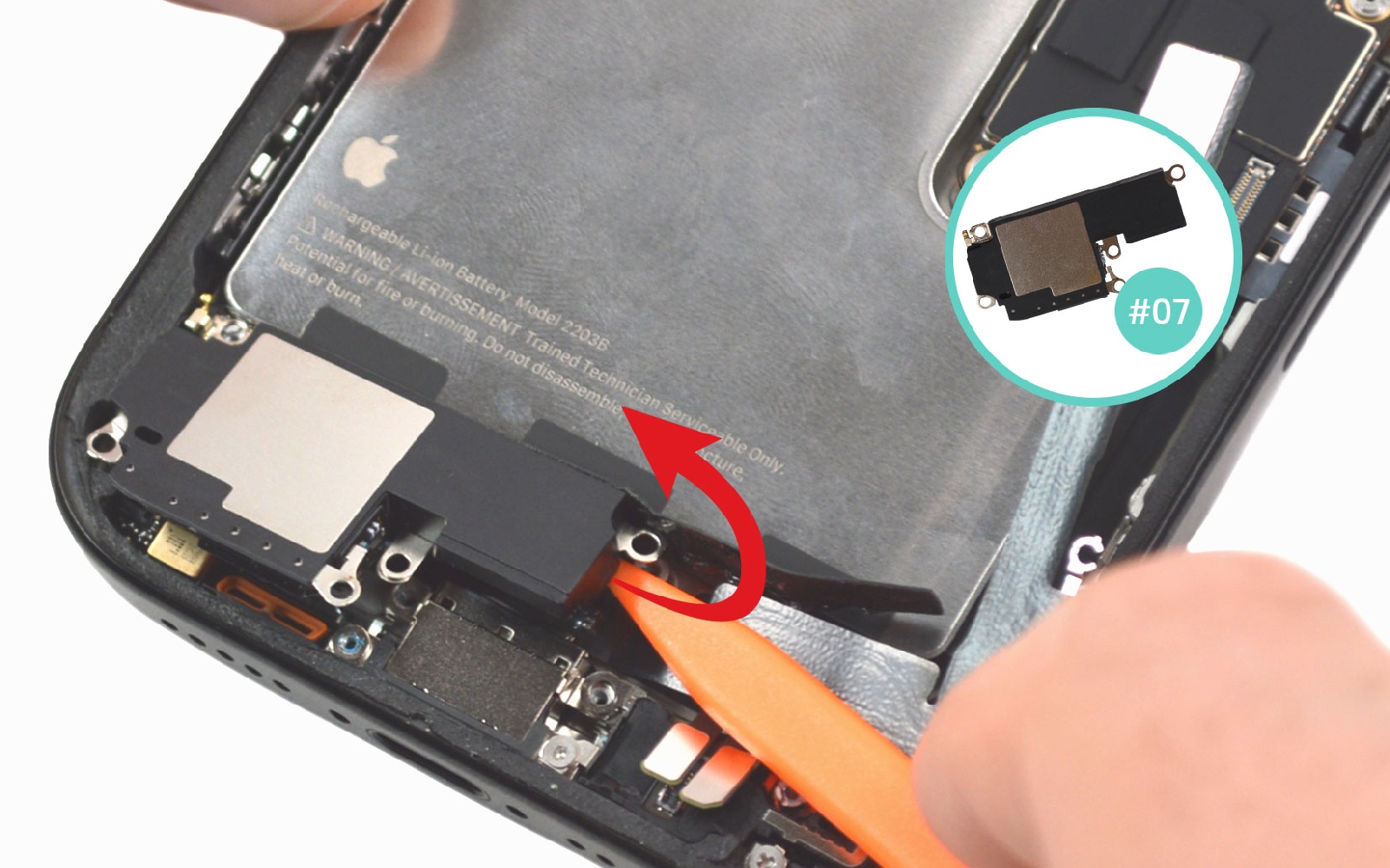

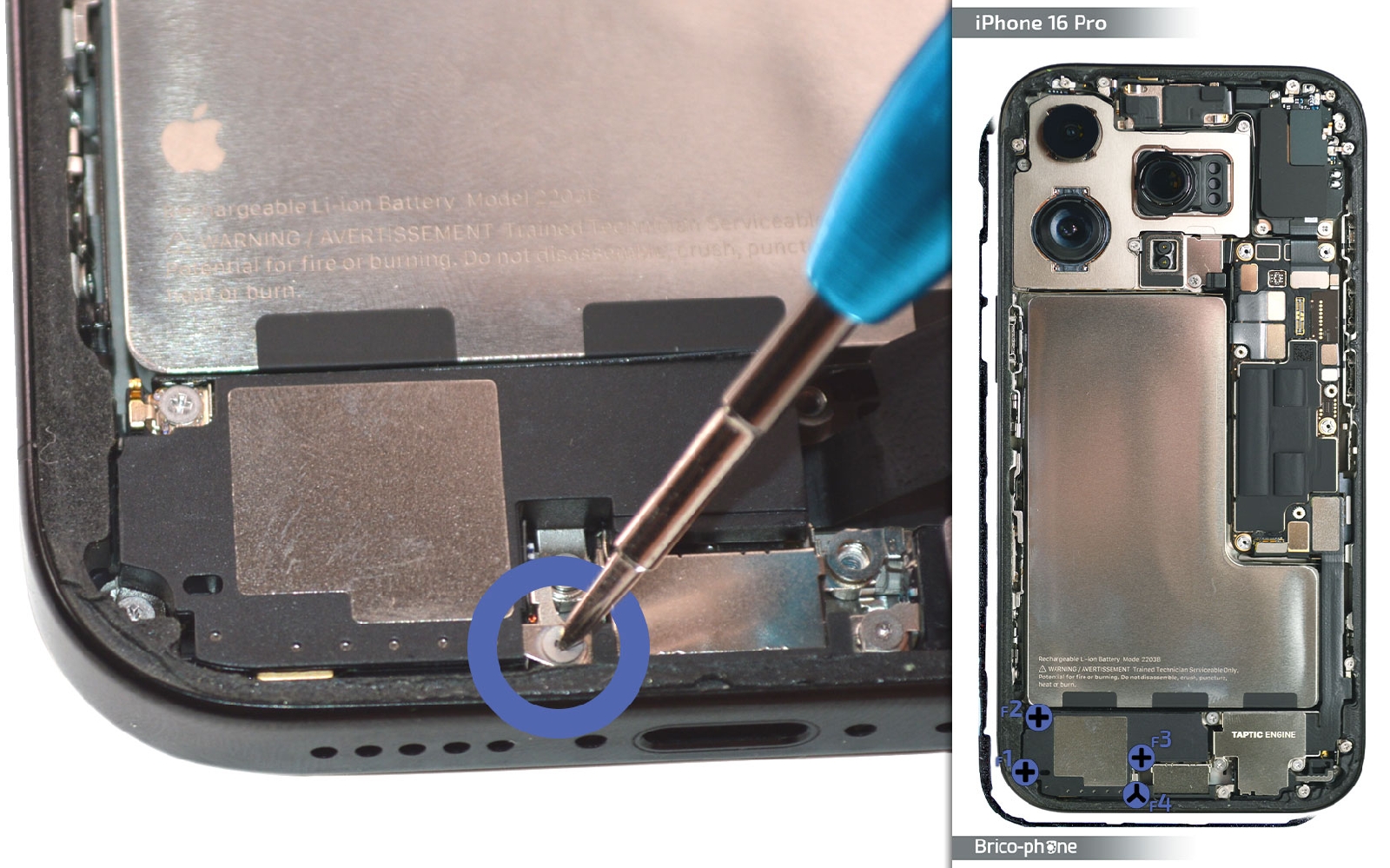

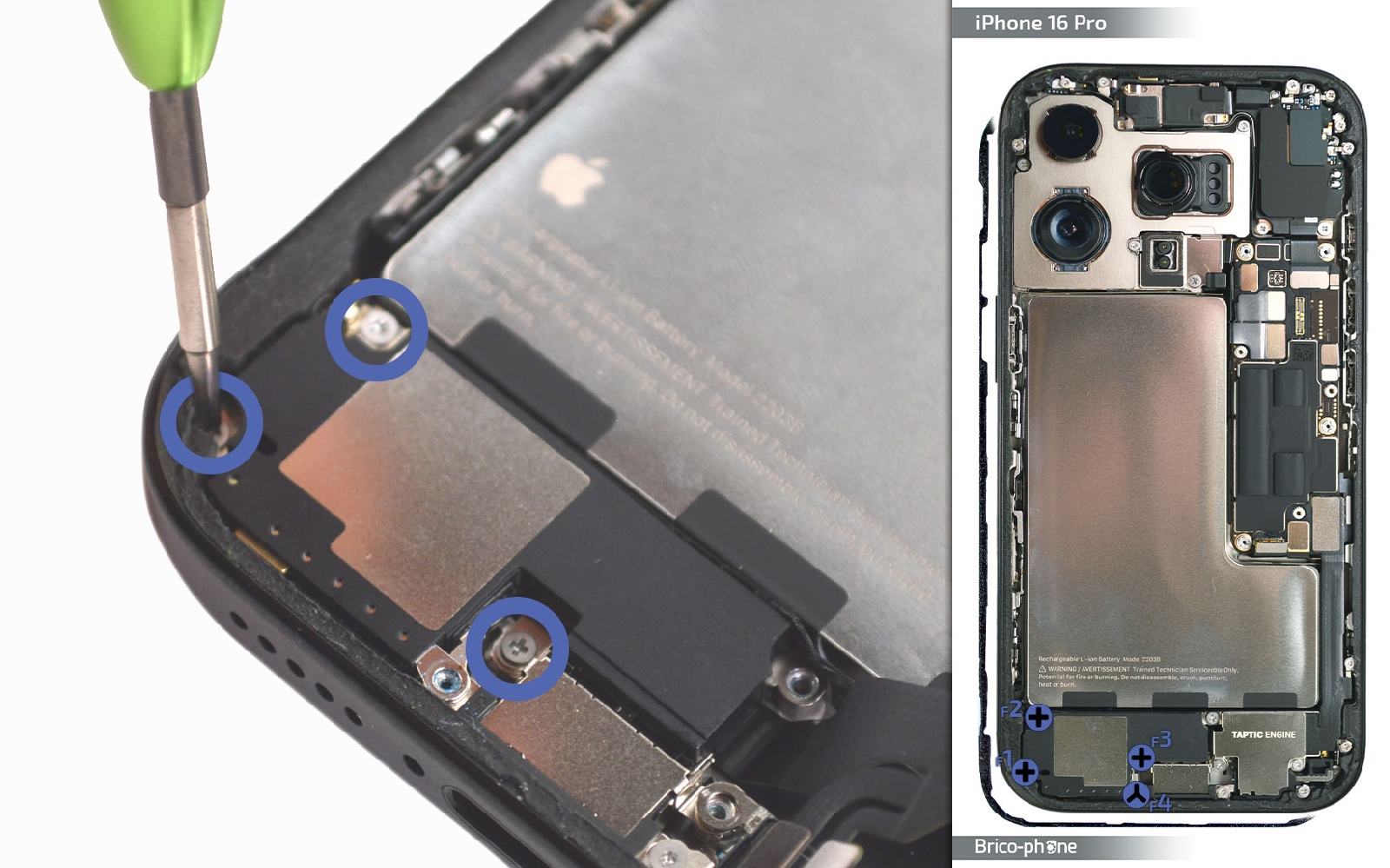

Etape 10 Enlever le haut-parleur externe

Continuez en sortant la vis triwing F4 puis les autres vis retenant le haut-parleur externe au châssis avec le tournevis cruciforme. Sortez enfin le composant de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 11

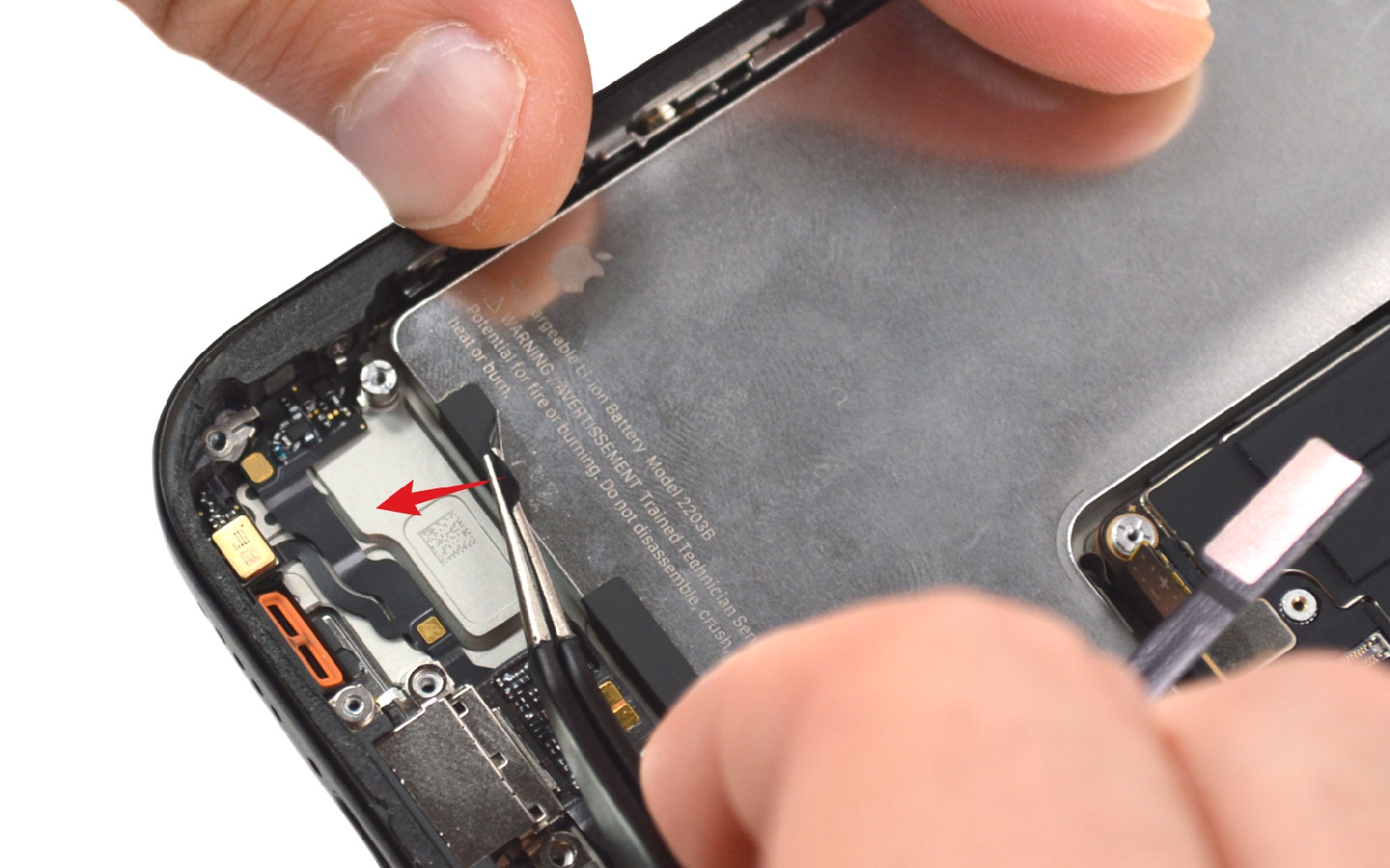

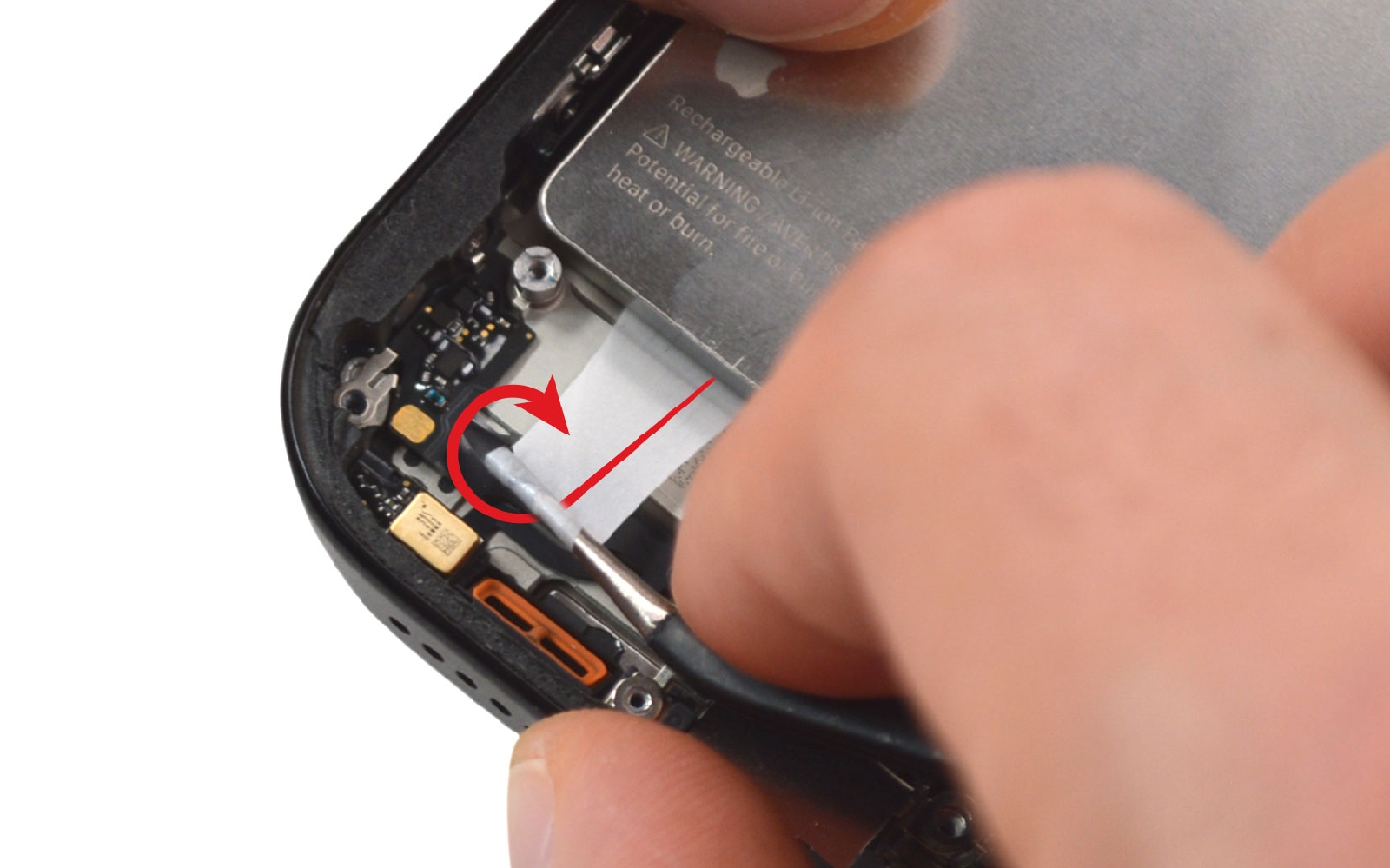

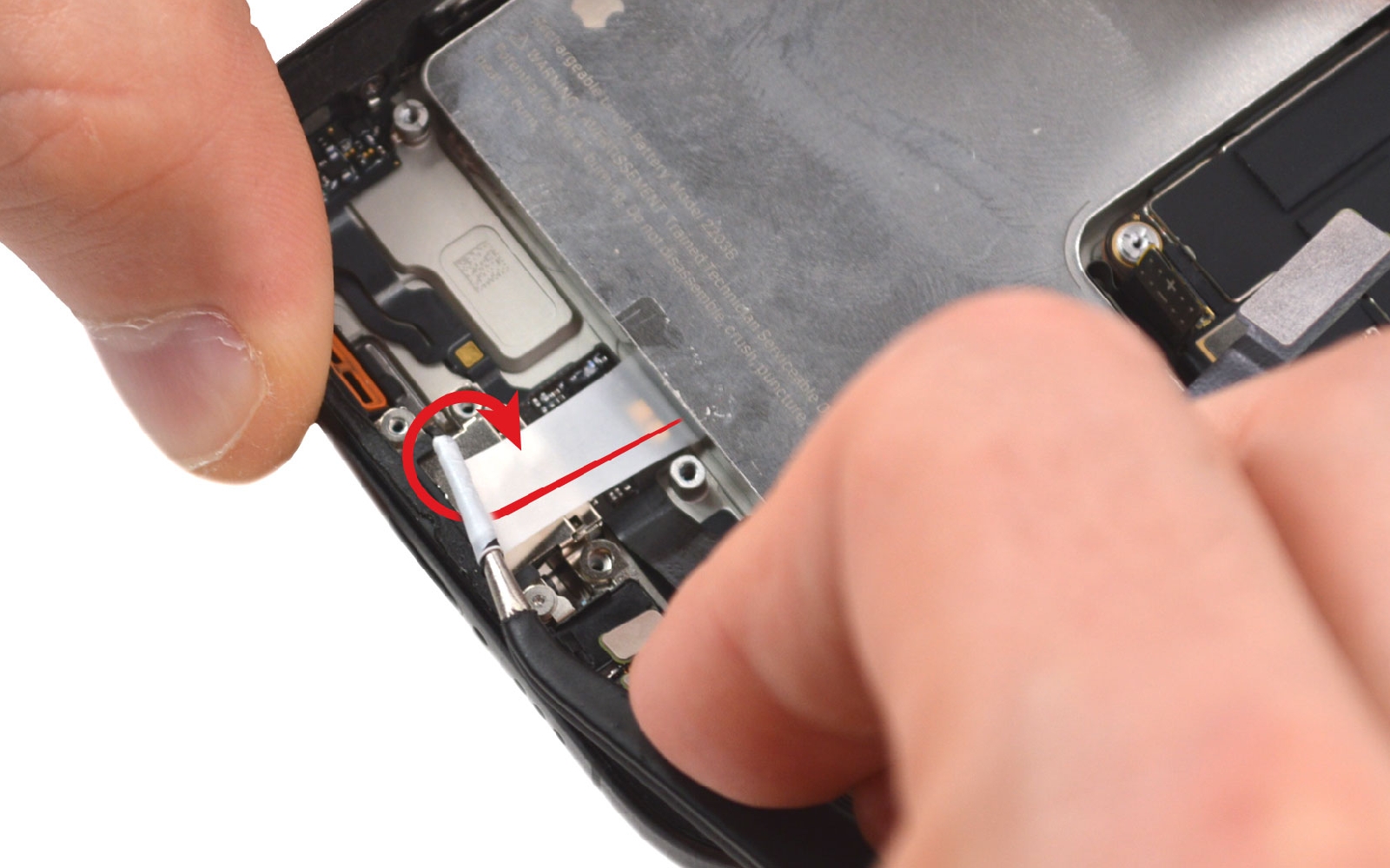

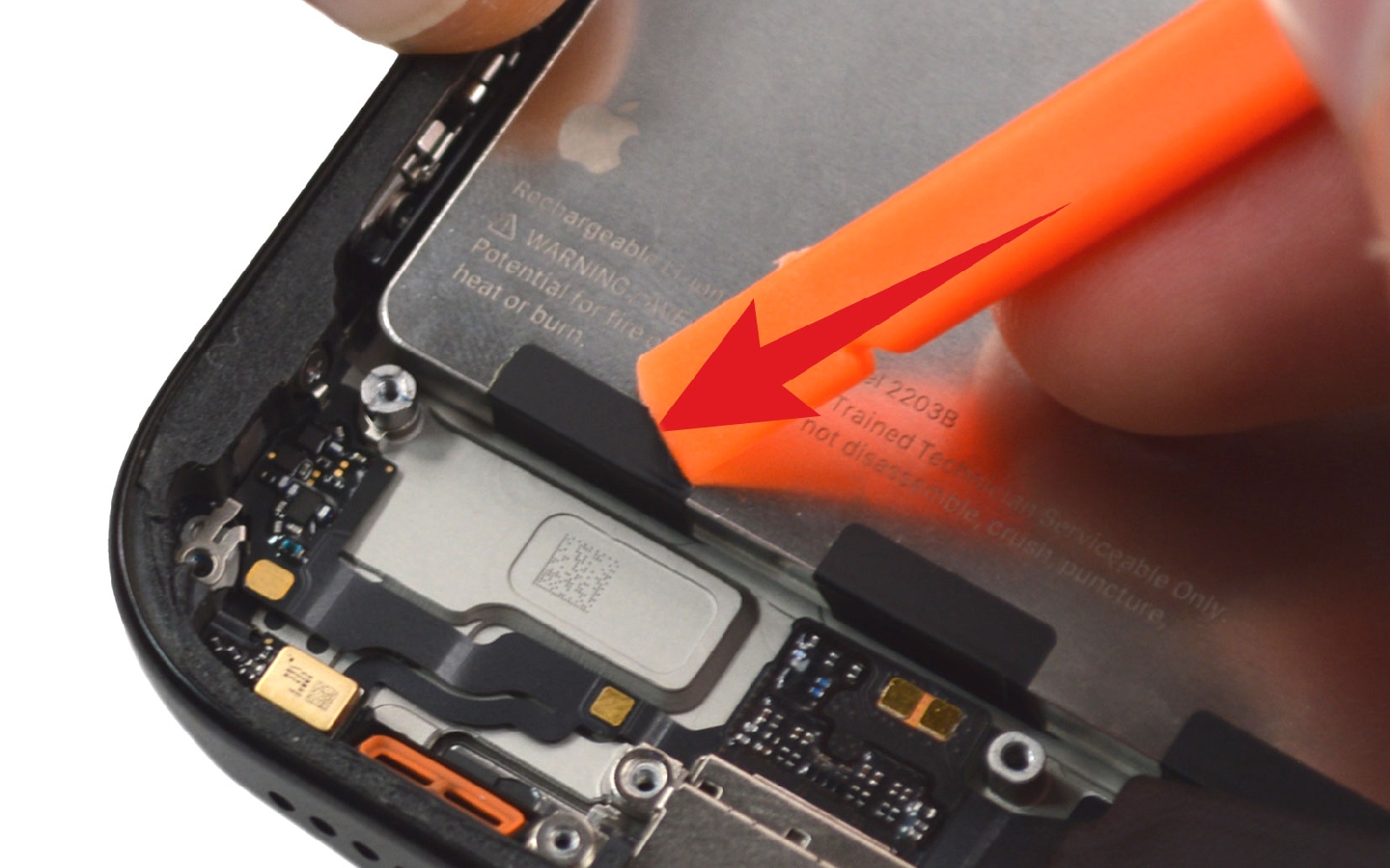

Etape 11 Ôter les stickers de batterie

Décollez les languettes des stickers de la batterie afin de pouvoir les extraire de dessous la batterie. Saisissez la languette avec la pincette et tirez le sticker petit à petit tout en l'entourant autour de la pincette. Réitérez la manipulation pour les trois adhésifs.
Outils
Levier Nylon
Pince Brucelles
Etape 12

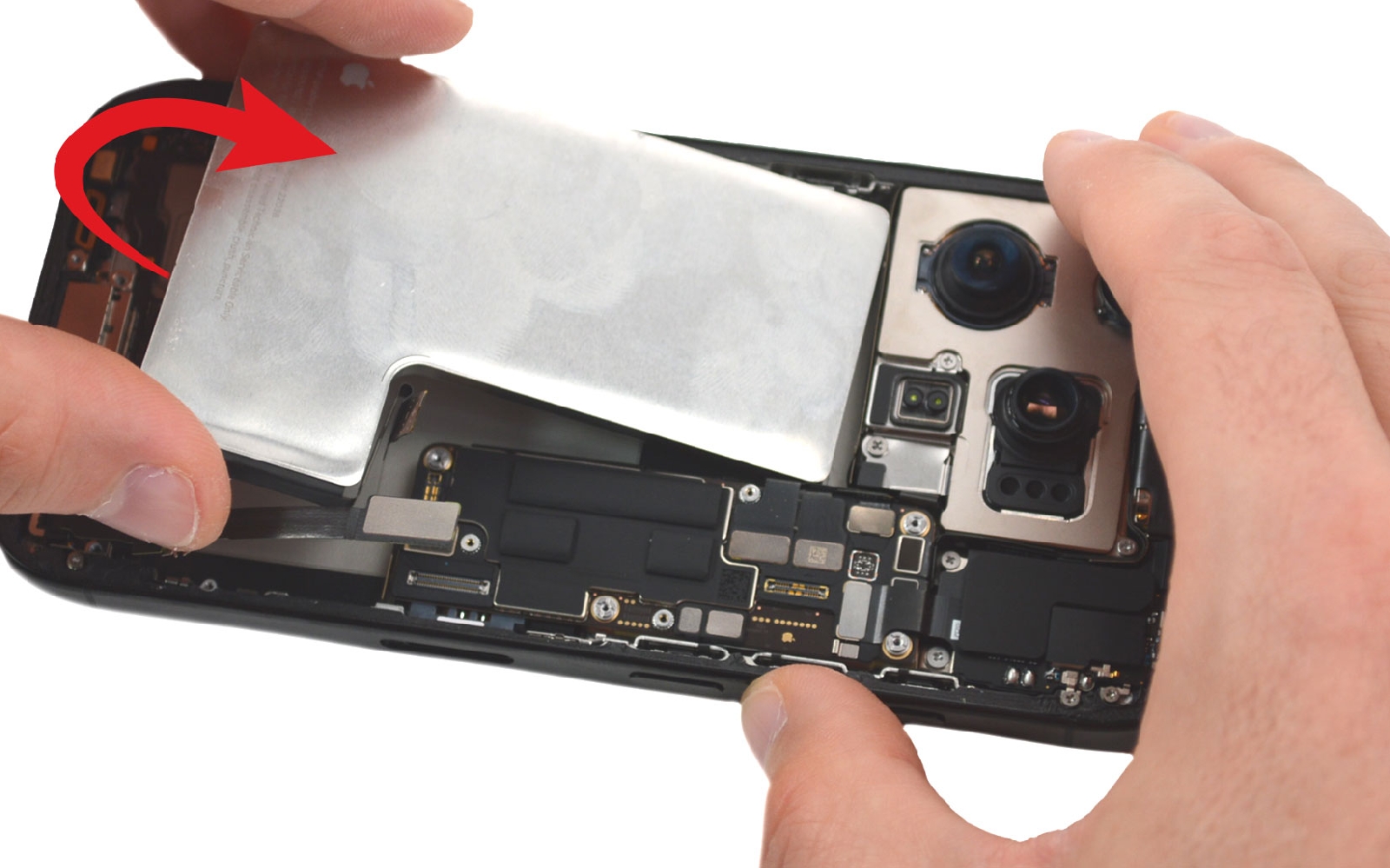

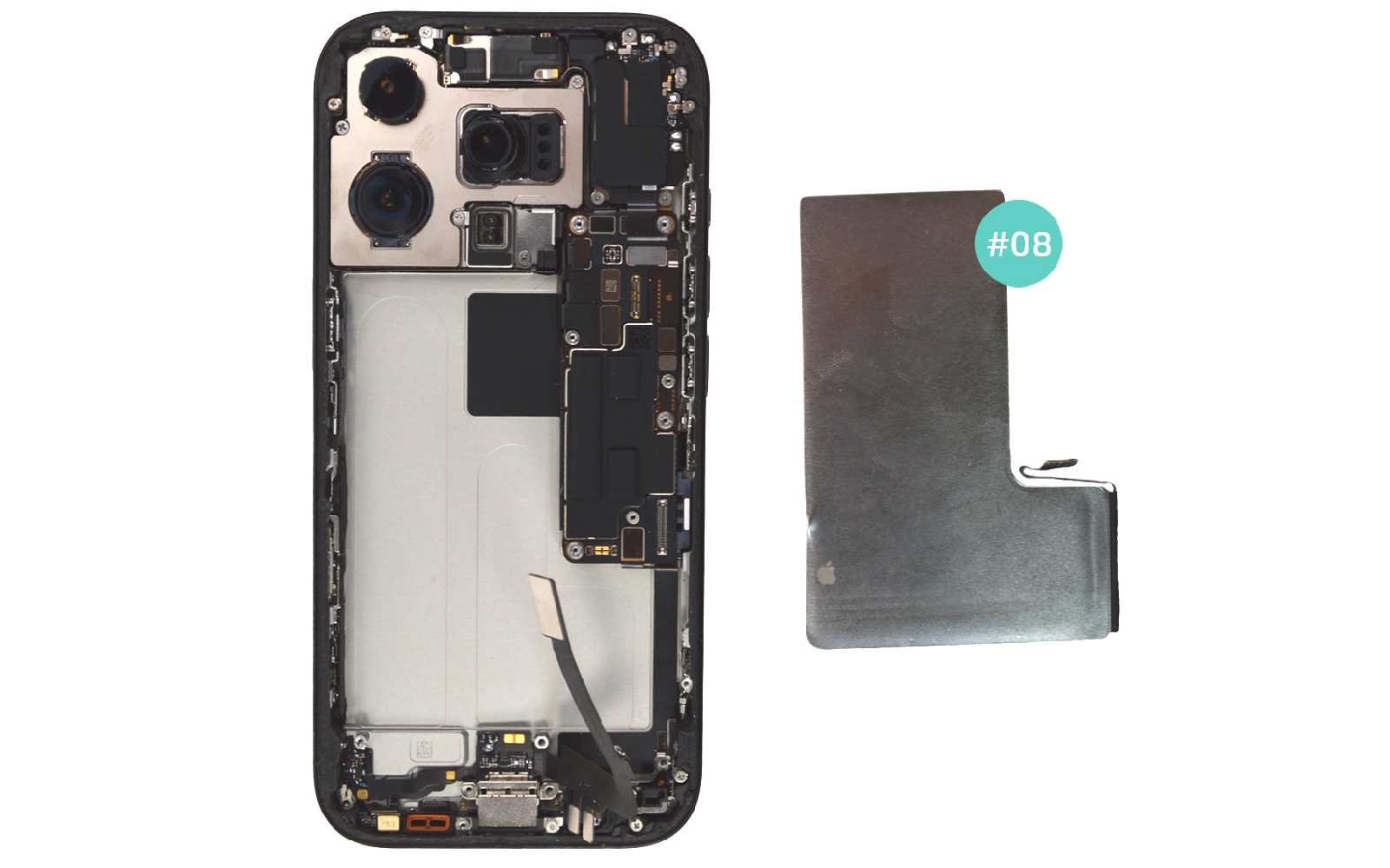

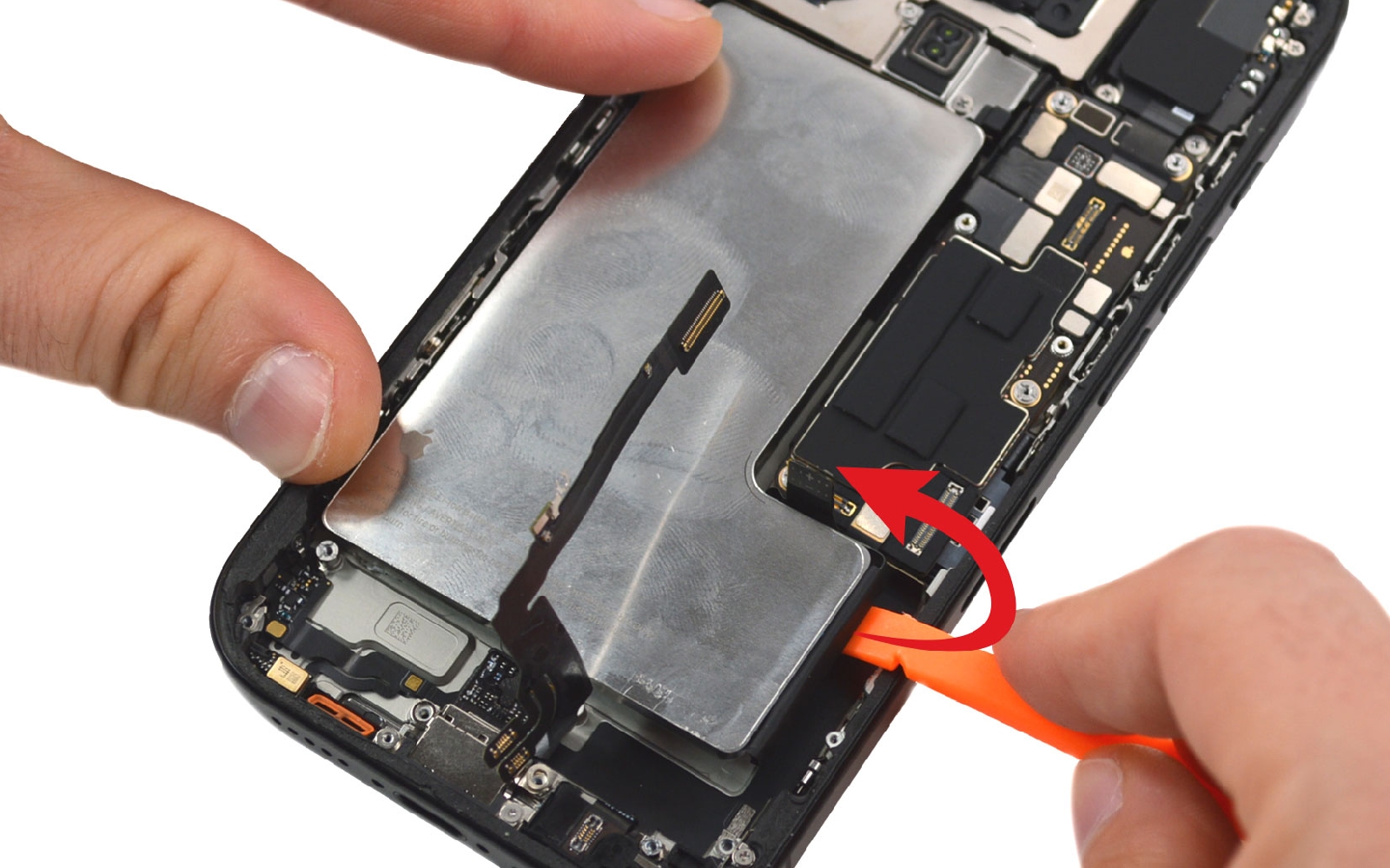

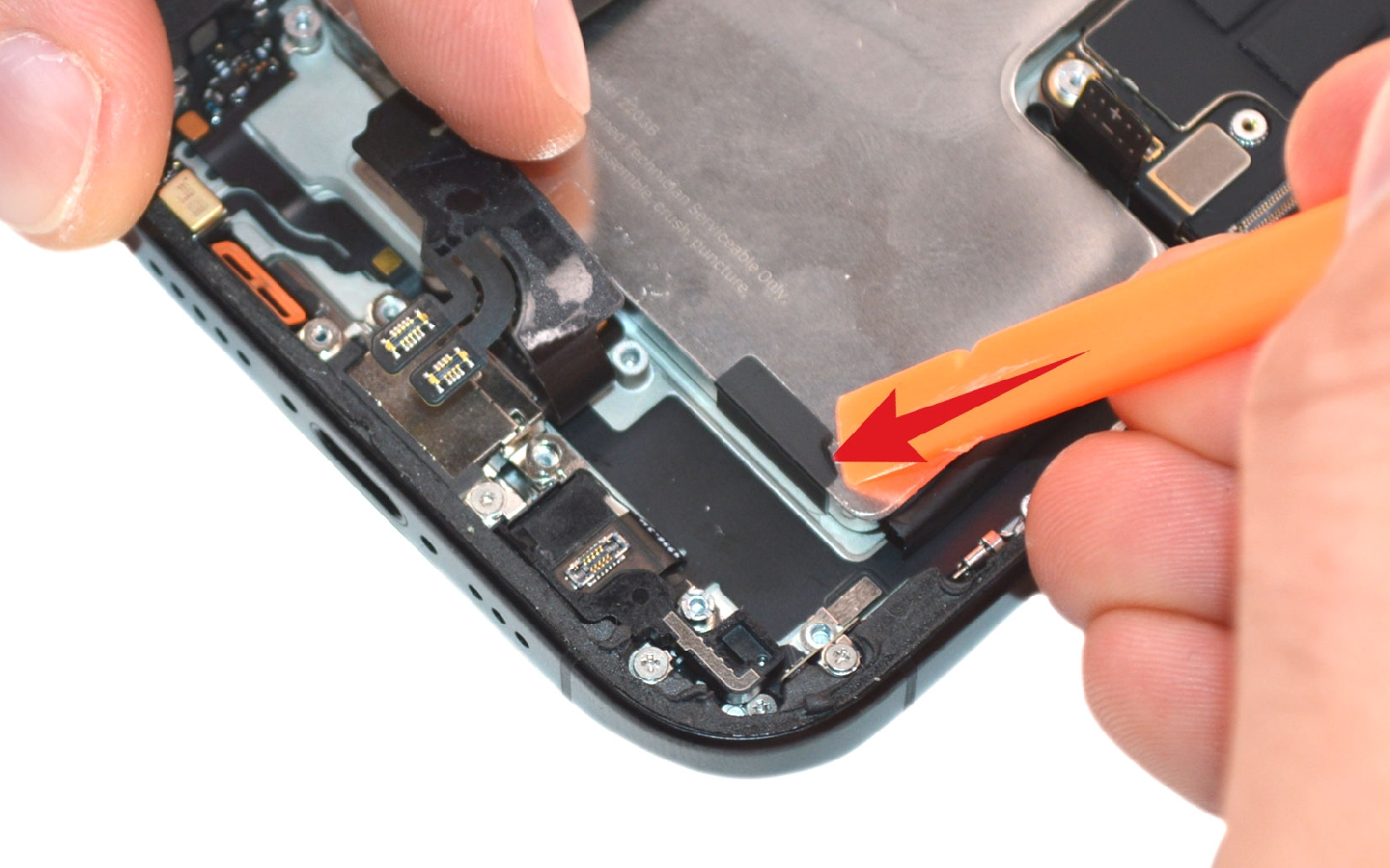

Etape 12 Mettre de coté la batterie

Une fois les languettes retirées, glissez le levier sous la batterie pour l'extraire du châssis.
Outils
Levier Nylon
Etape 13

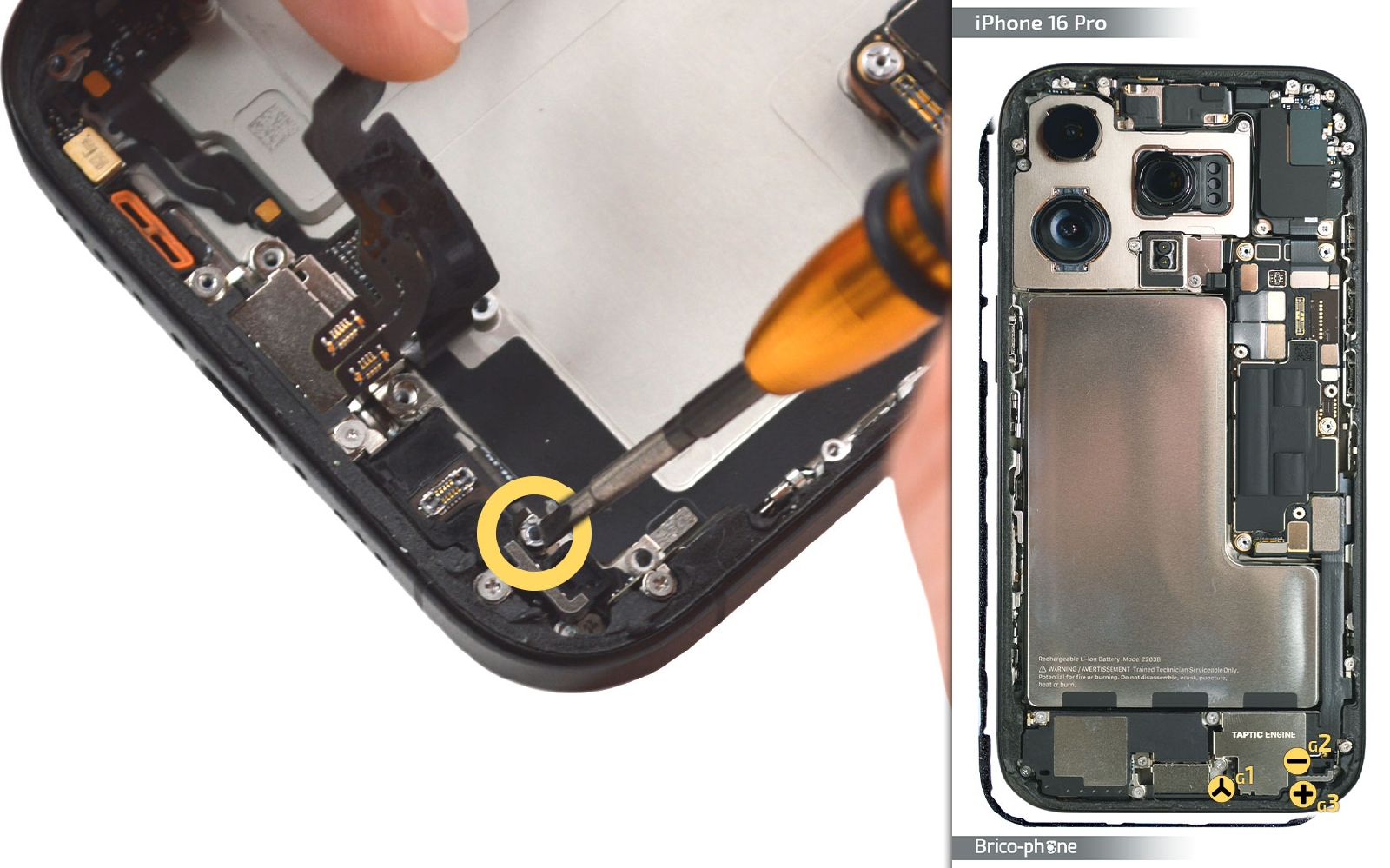

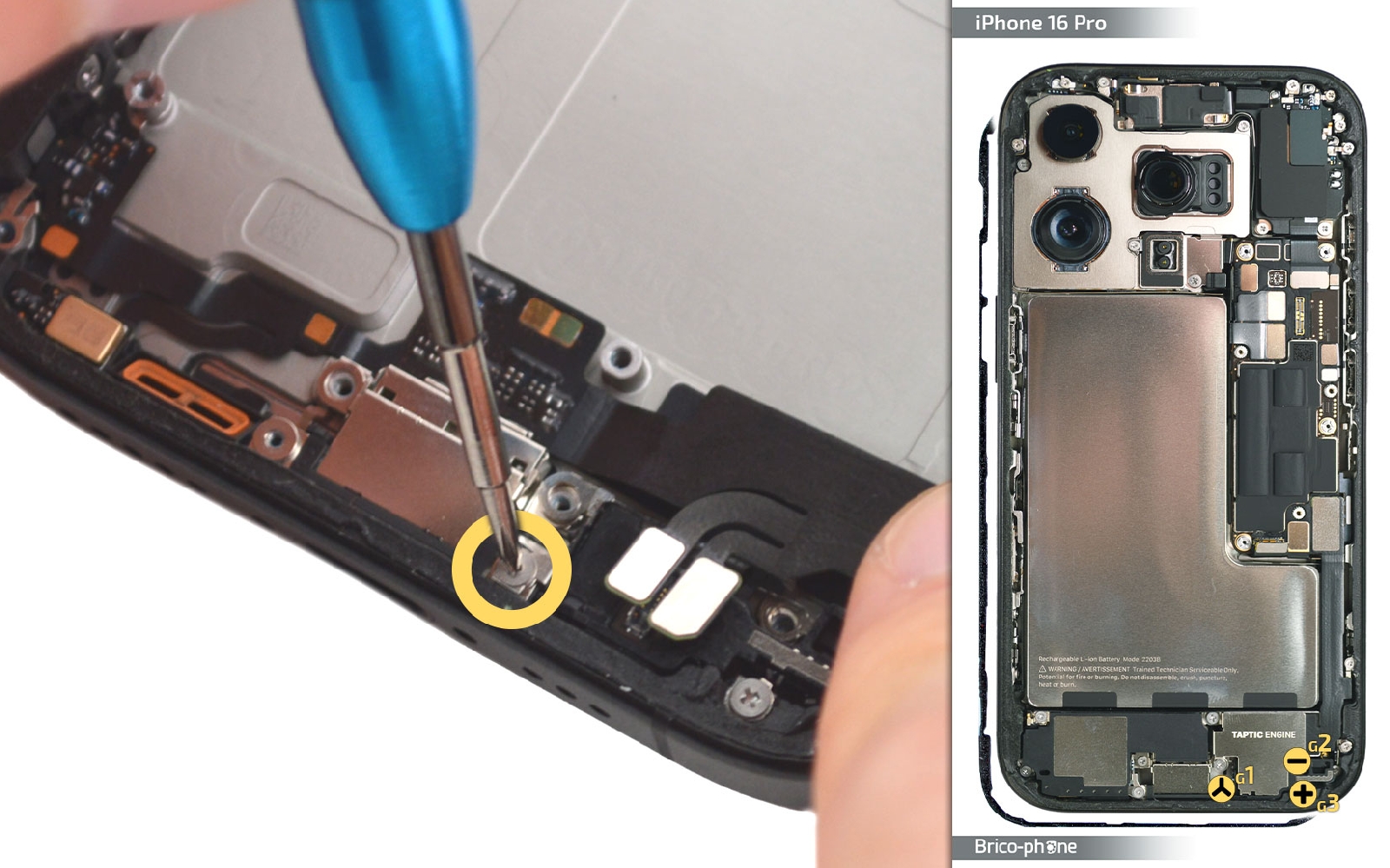

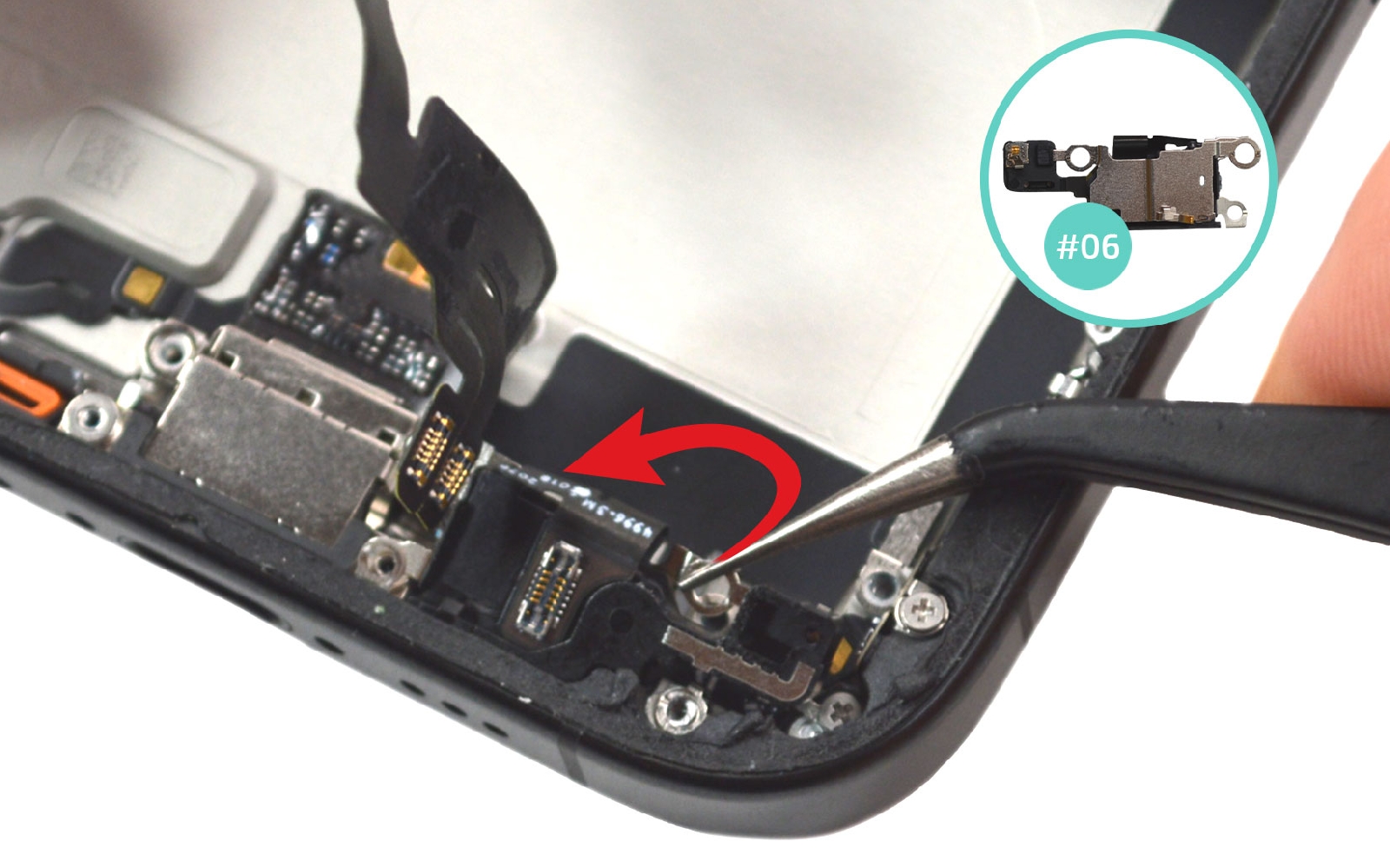

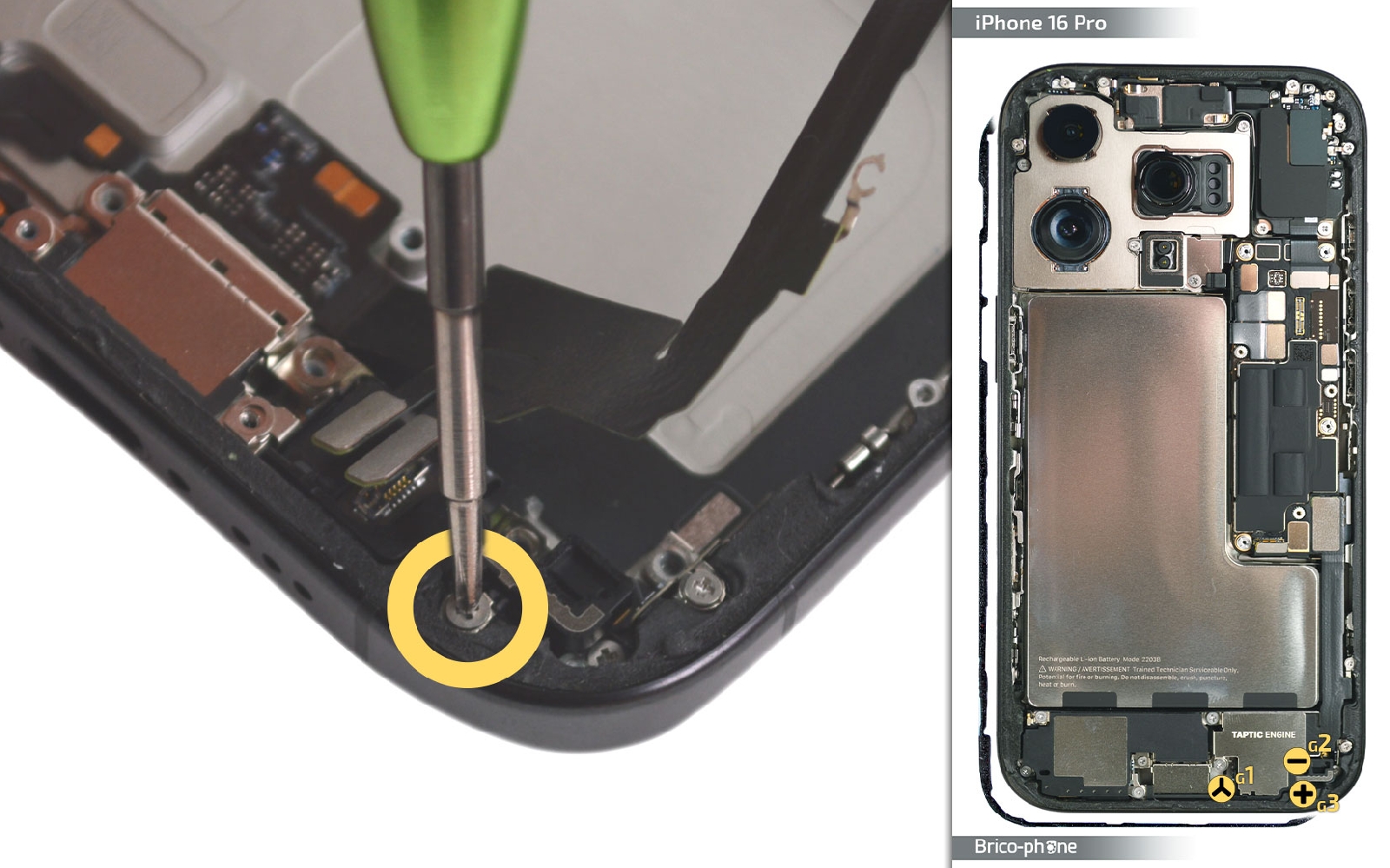

Etape 13 Retirer le support micro

Enlevez les vis du micro afin de pouvoir sortir le micro de son emplacement et libérer le connecteur de charge.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 14

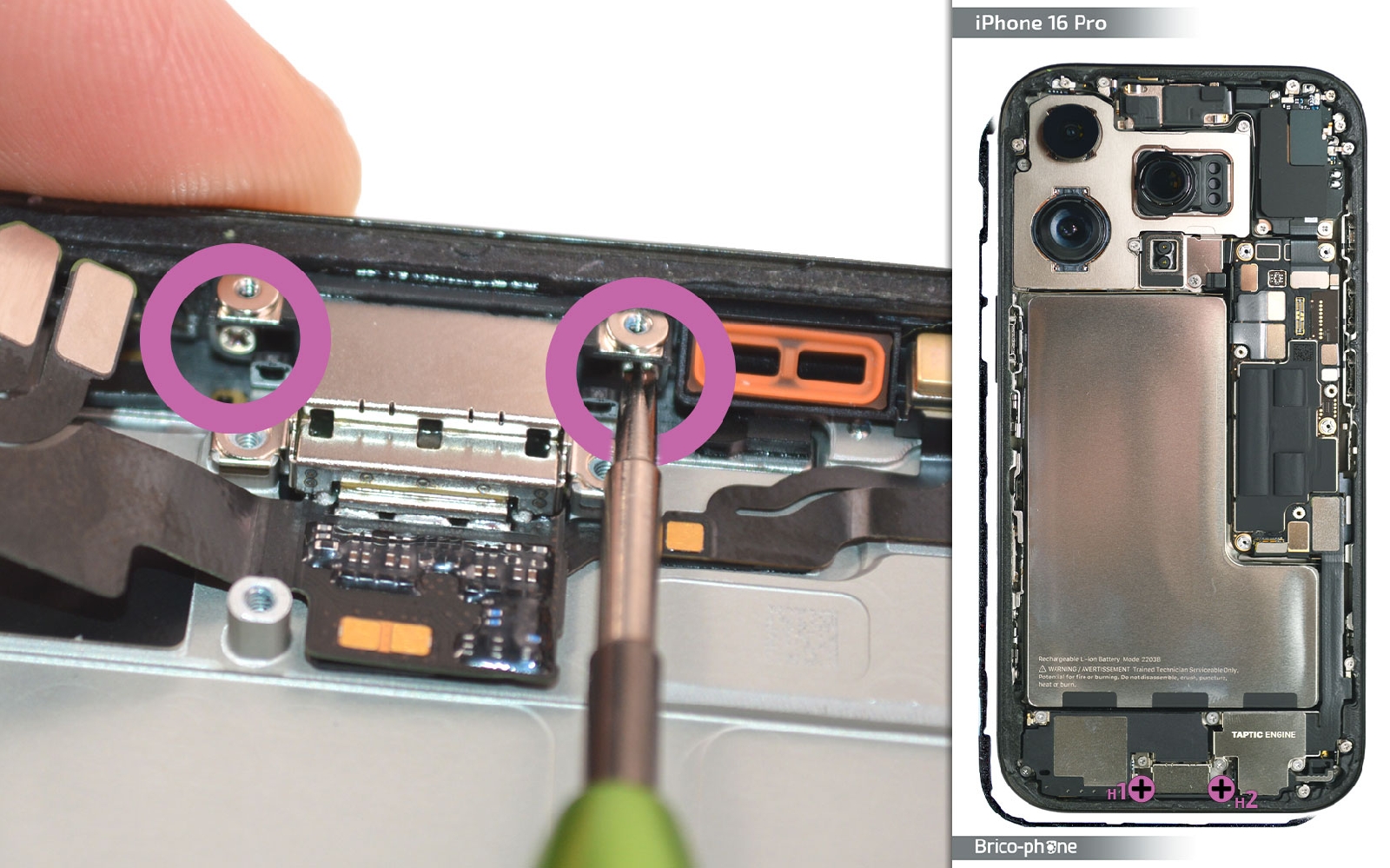

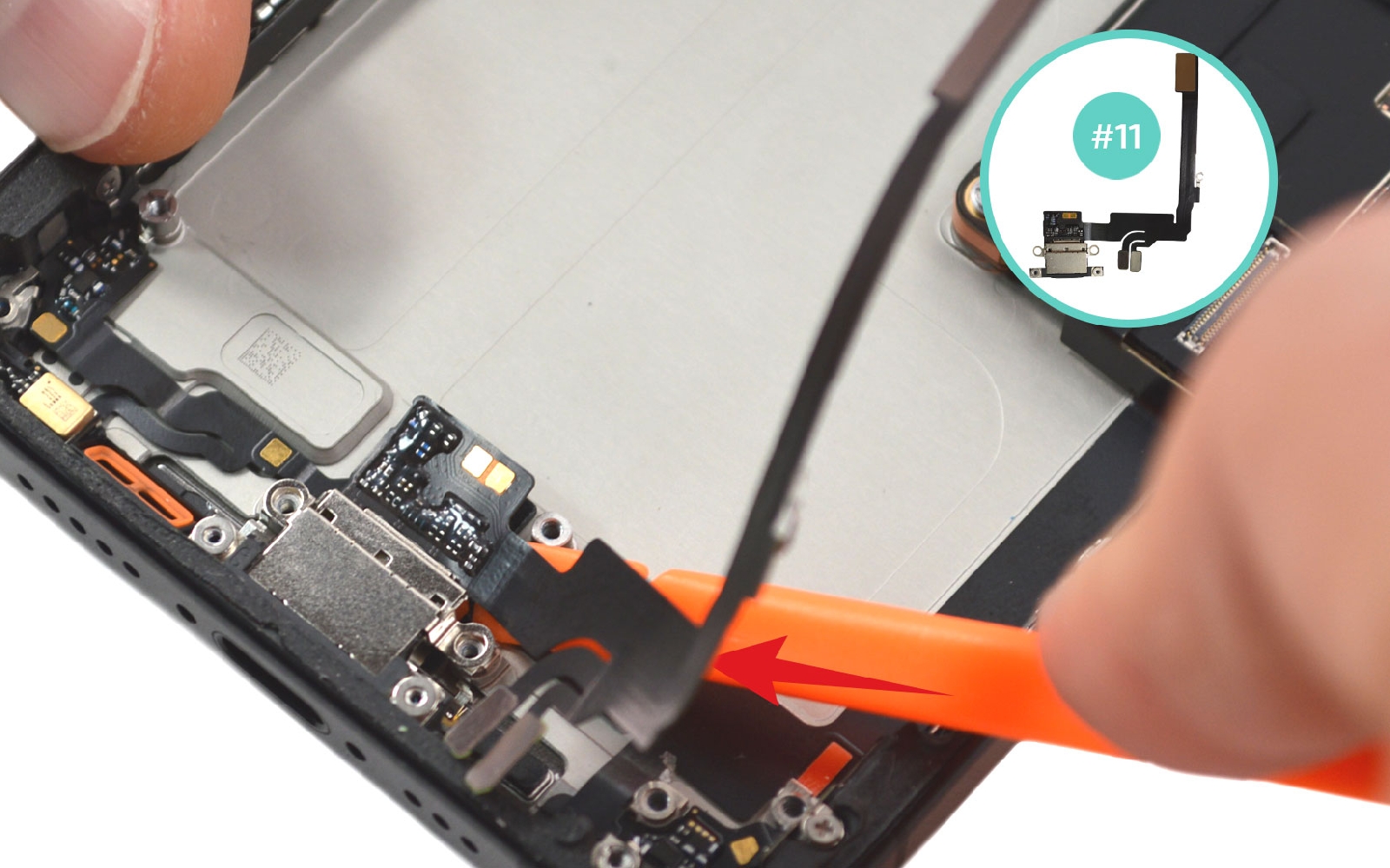

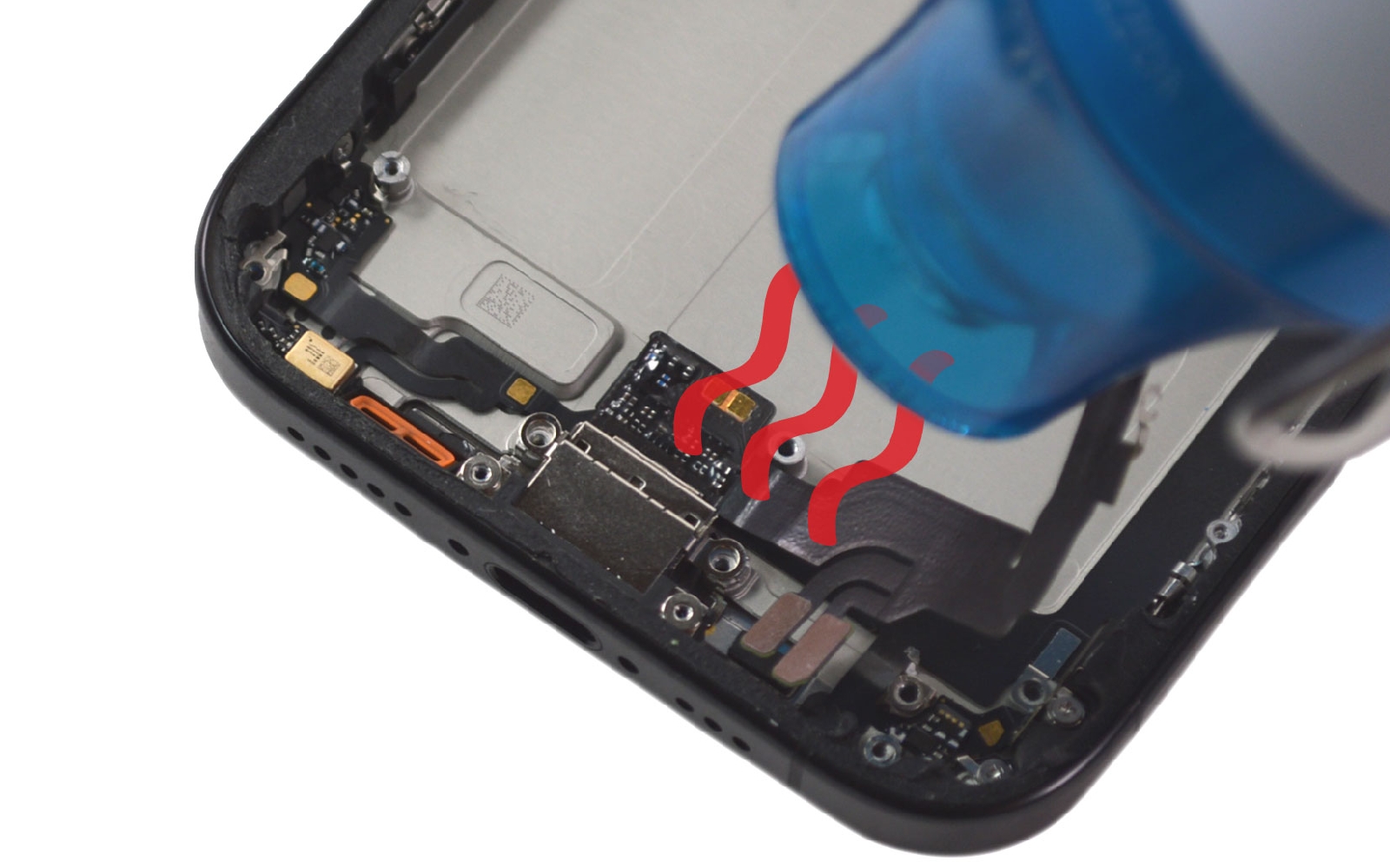

Etape 14 Libérer le connecteur de charge

Ôtez les deux vis cruciforme situées de part et d'autre de la prise de charge. Chauffez légèrement le composant pour le décoller du châssis puis installez le sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 15

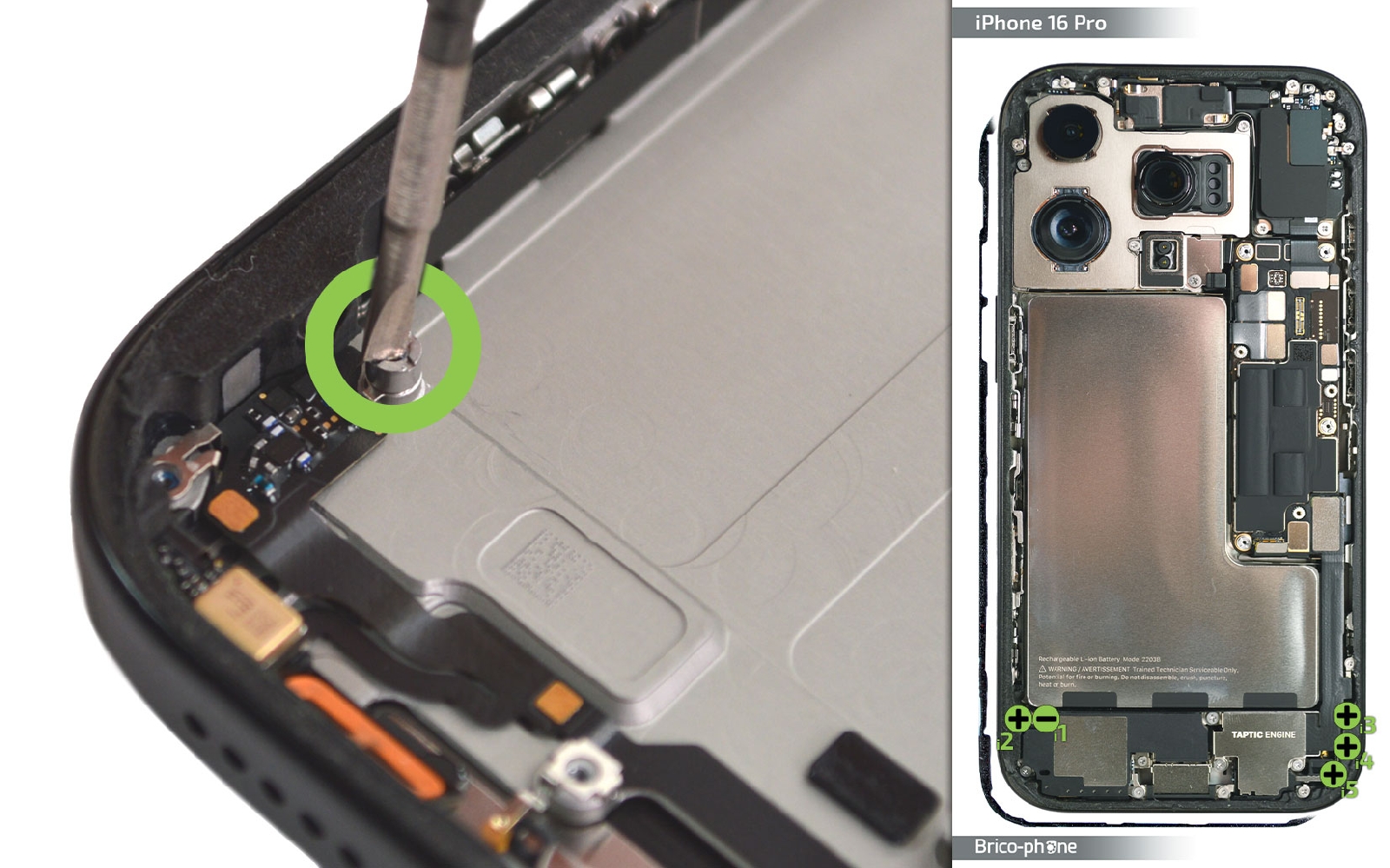

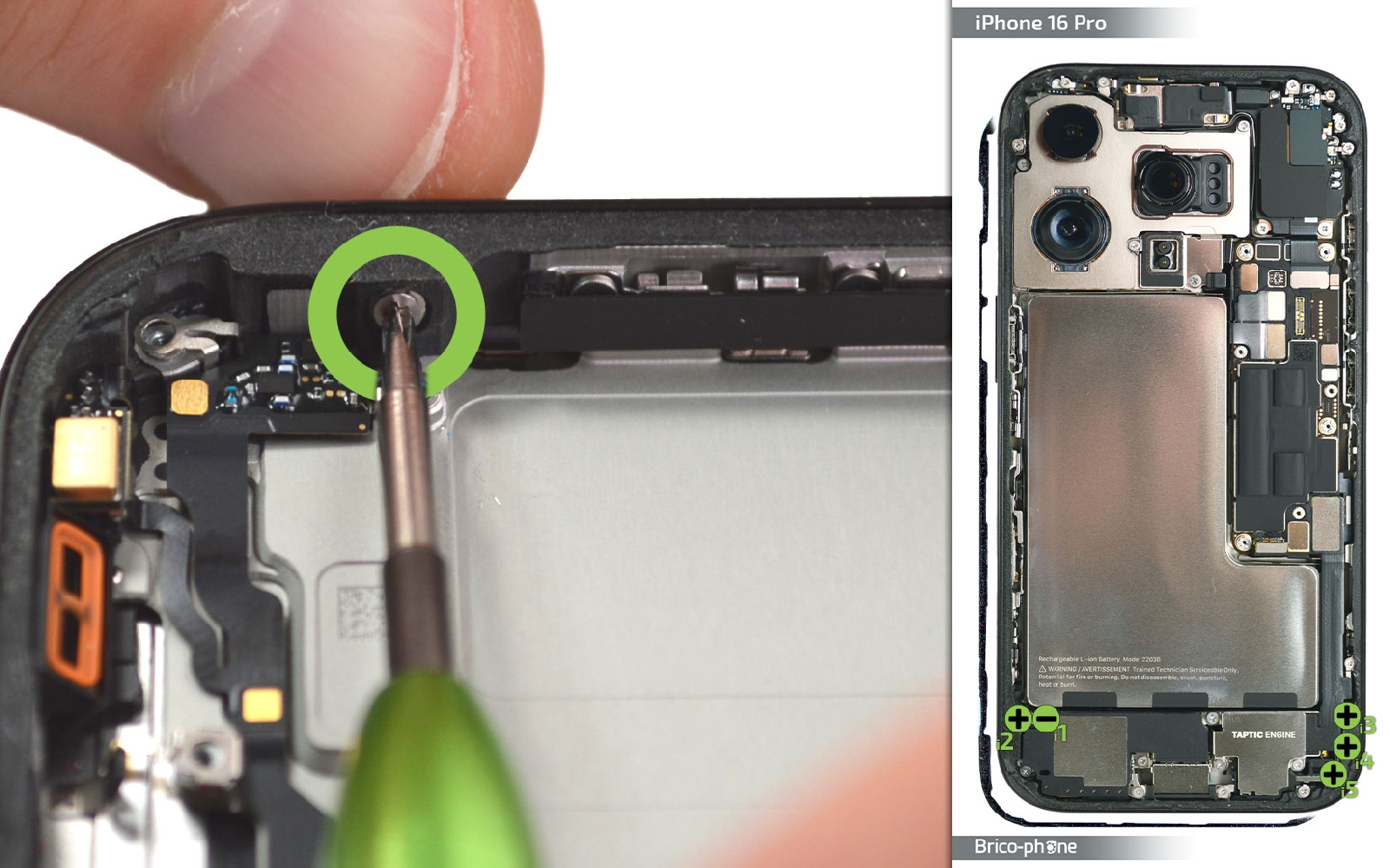

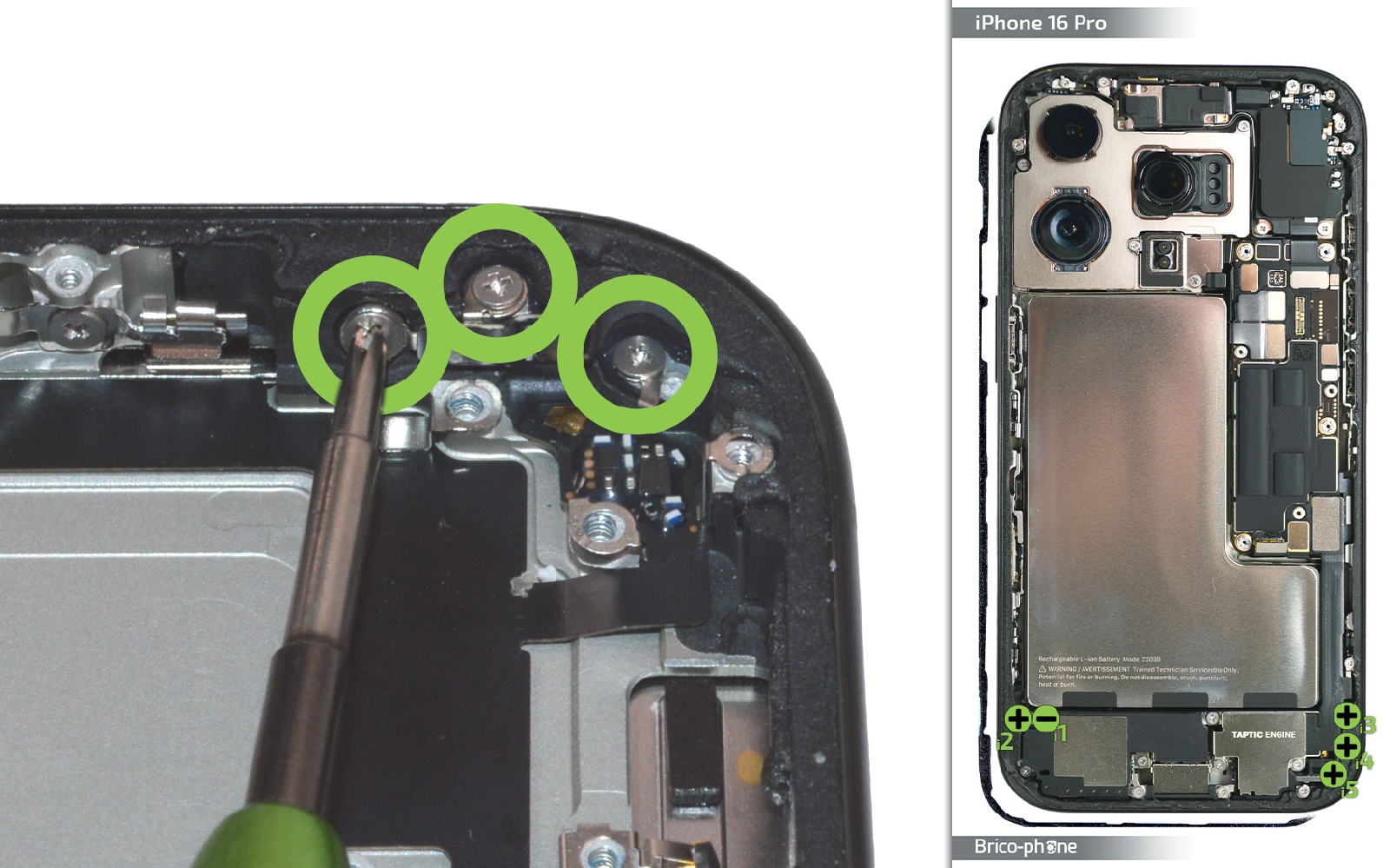

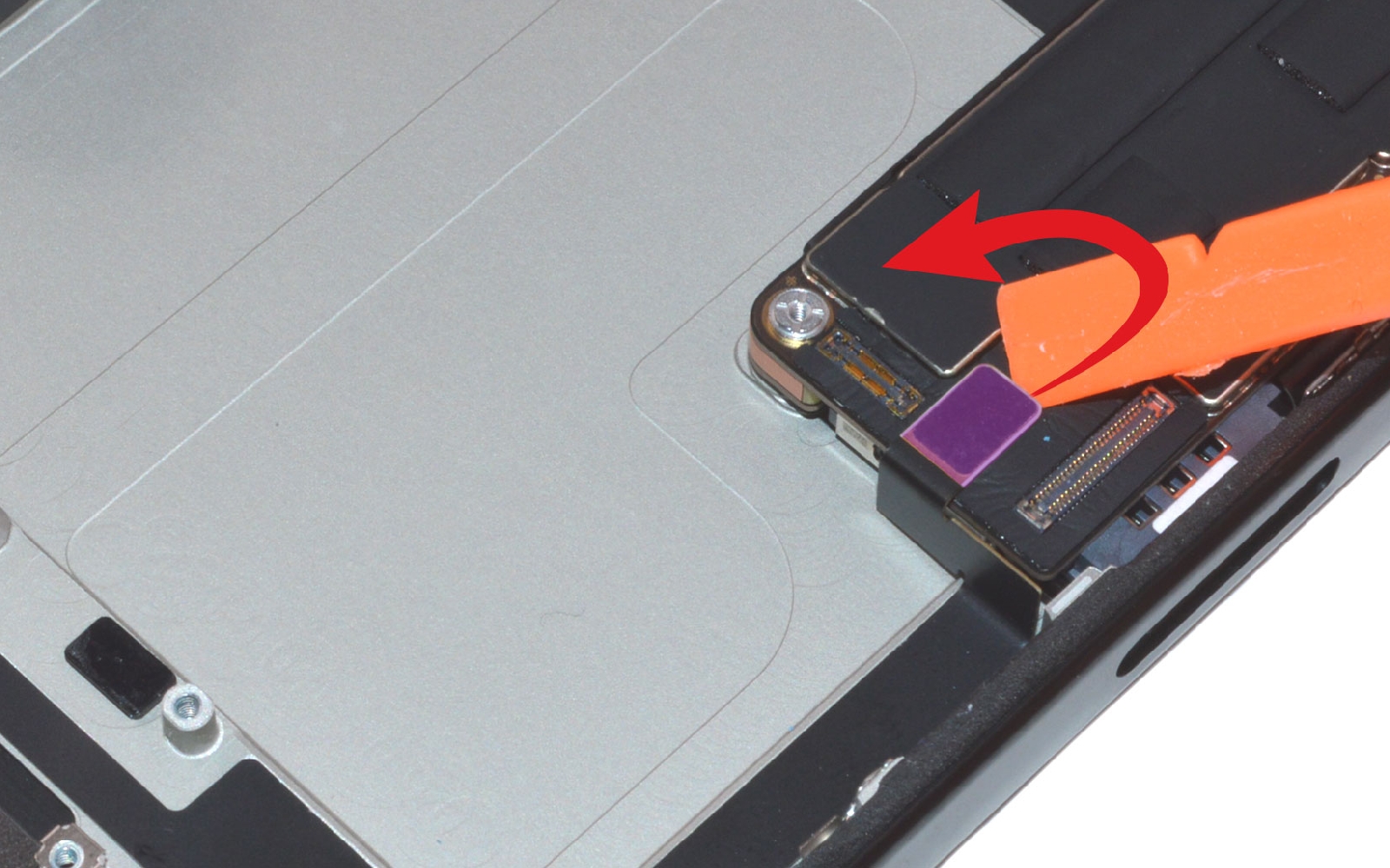

Etape 15 Débrancher la nappe réseau

Sortez la vis plate puis les vis cruciformes avant de débrancher la connectique de la nappe réseau.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 16

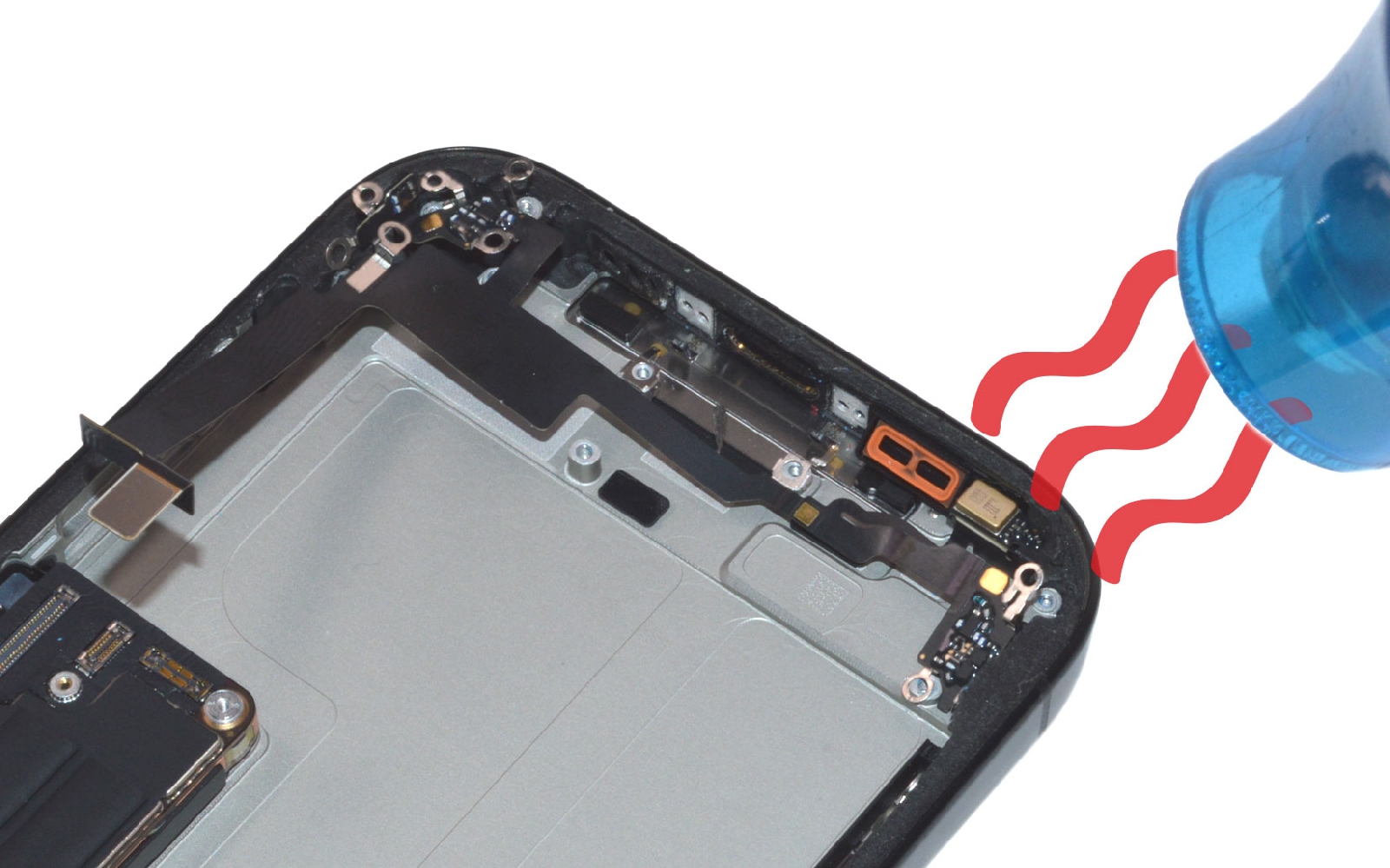

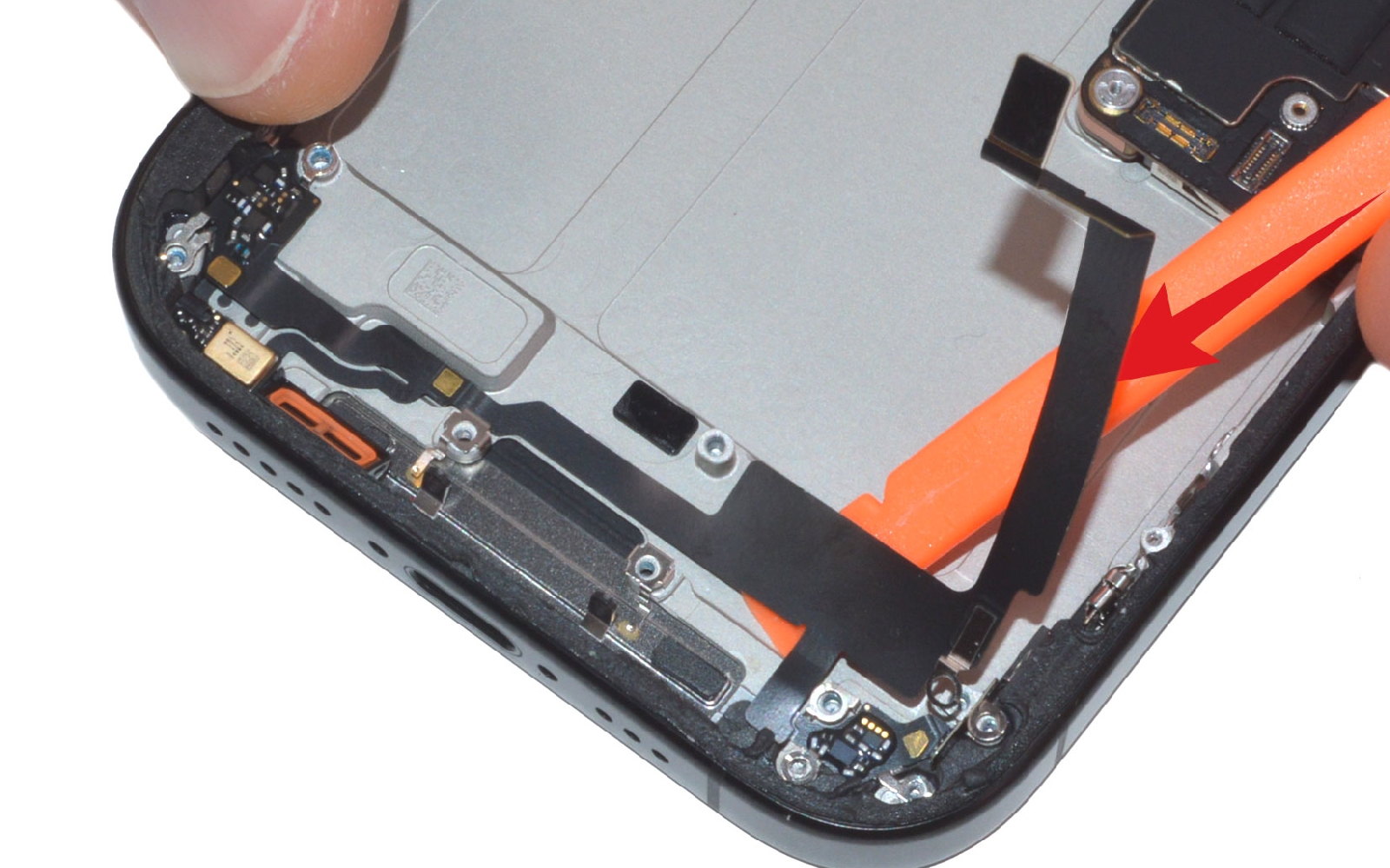

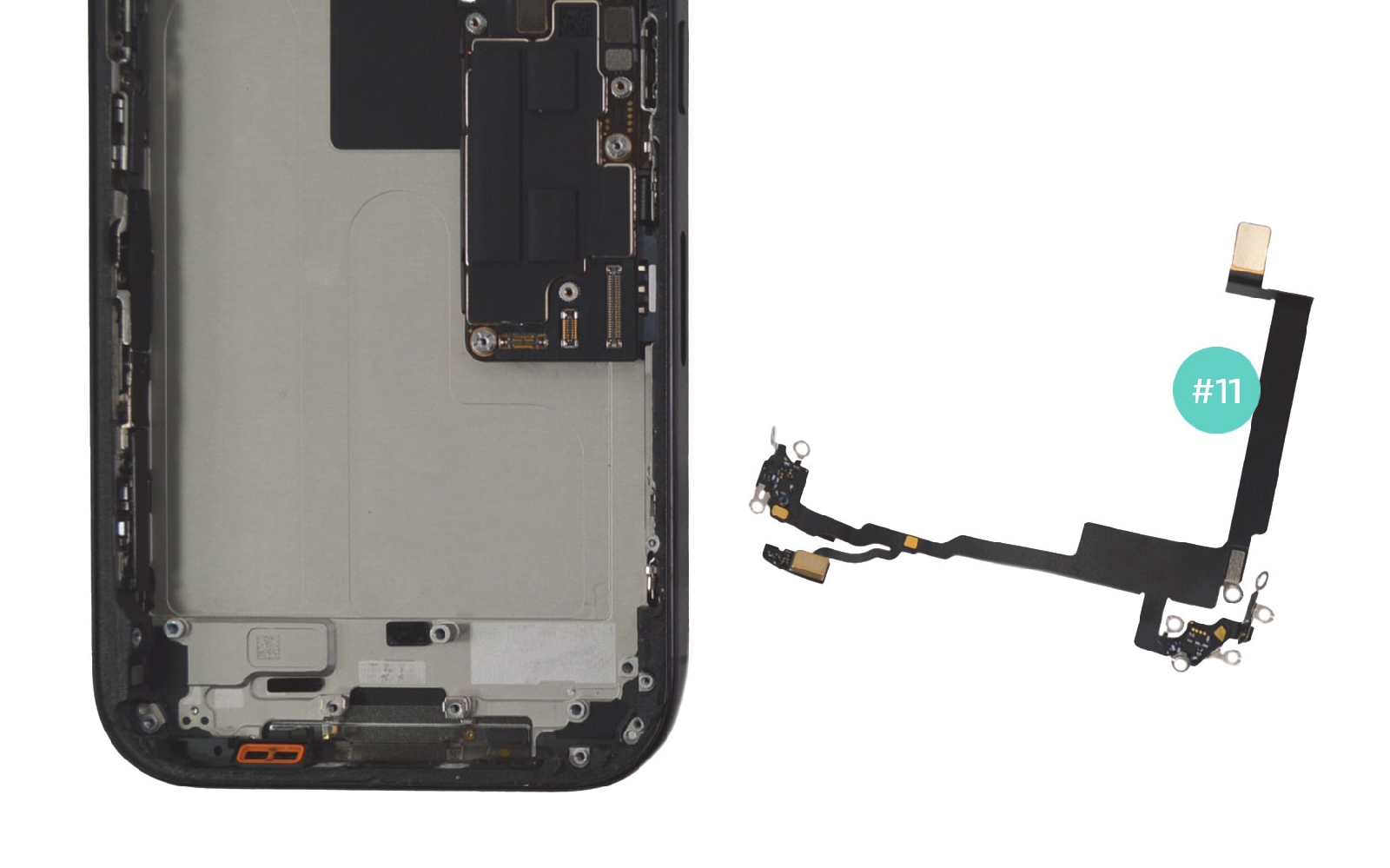

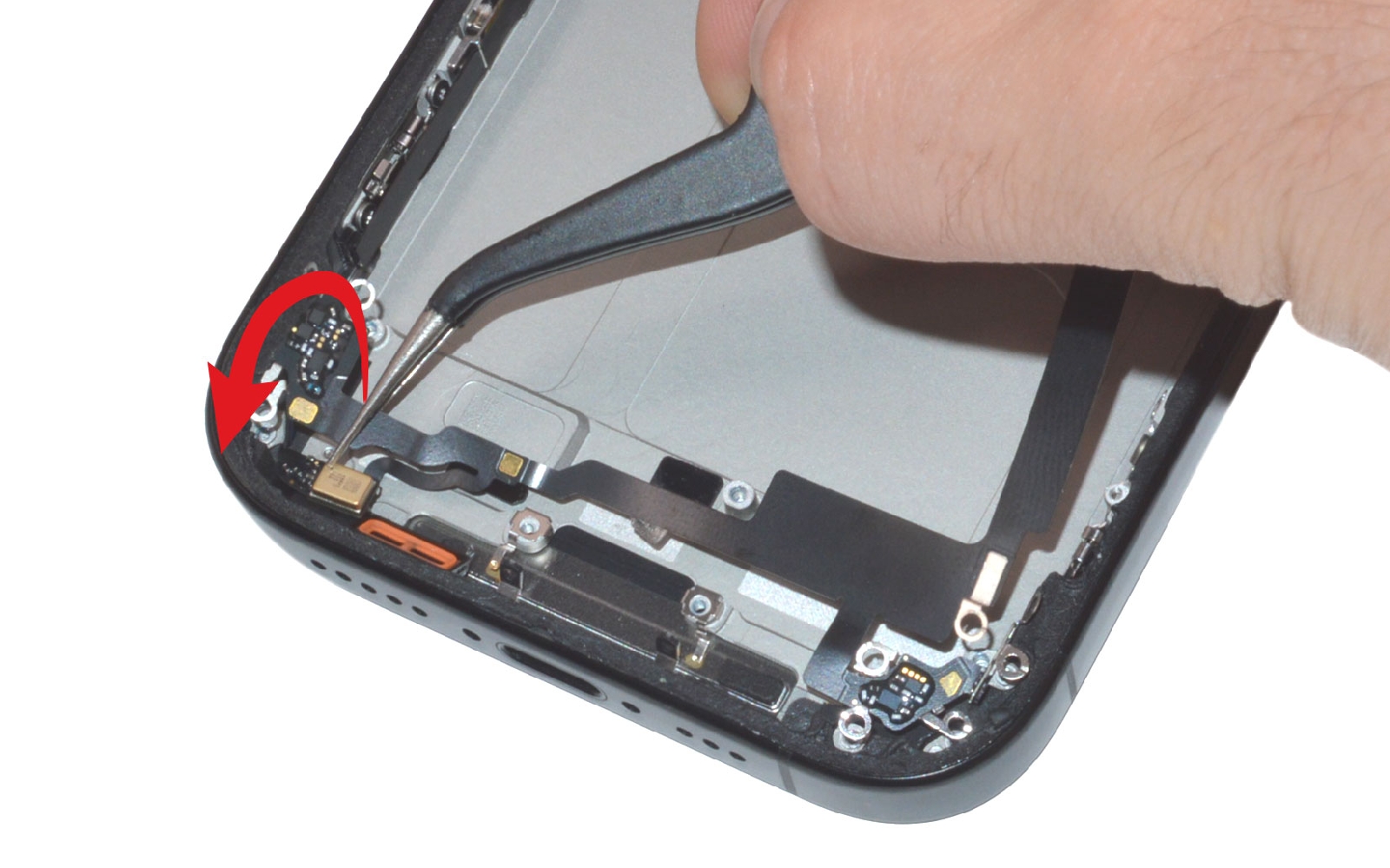

Etape 16 Sortir la nappe réseau

Insérez le levier sous la nappe pour la décoller petit à petit du châssis. Chauffez légèrement le composant pour faciliter son retrait.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 17

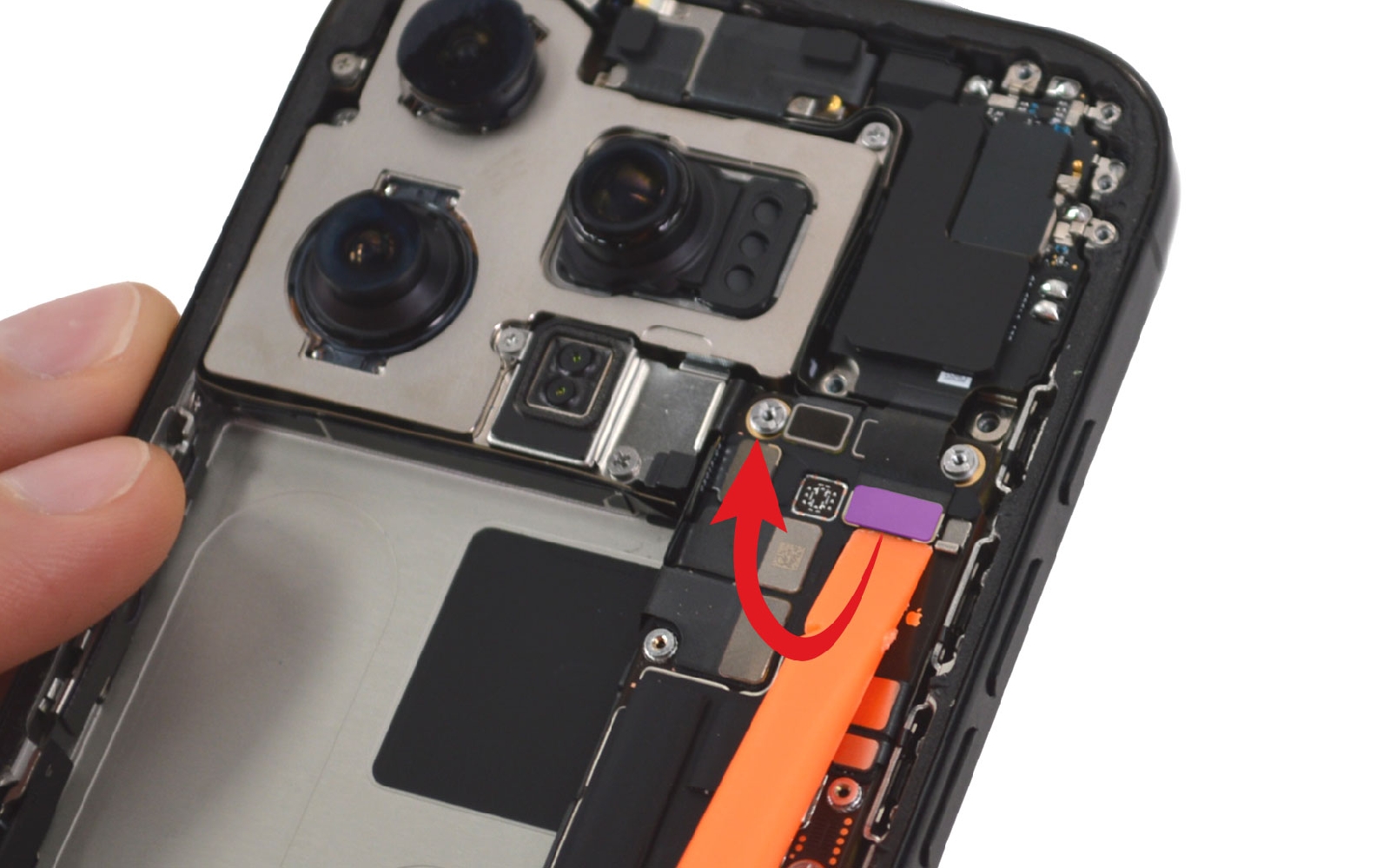

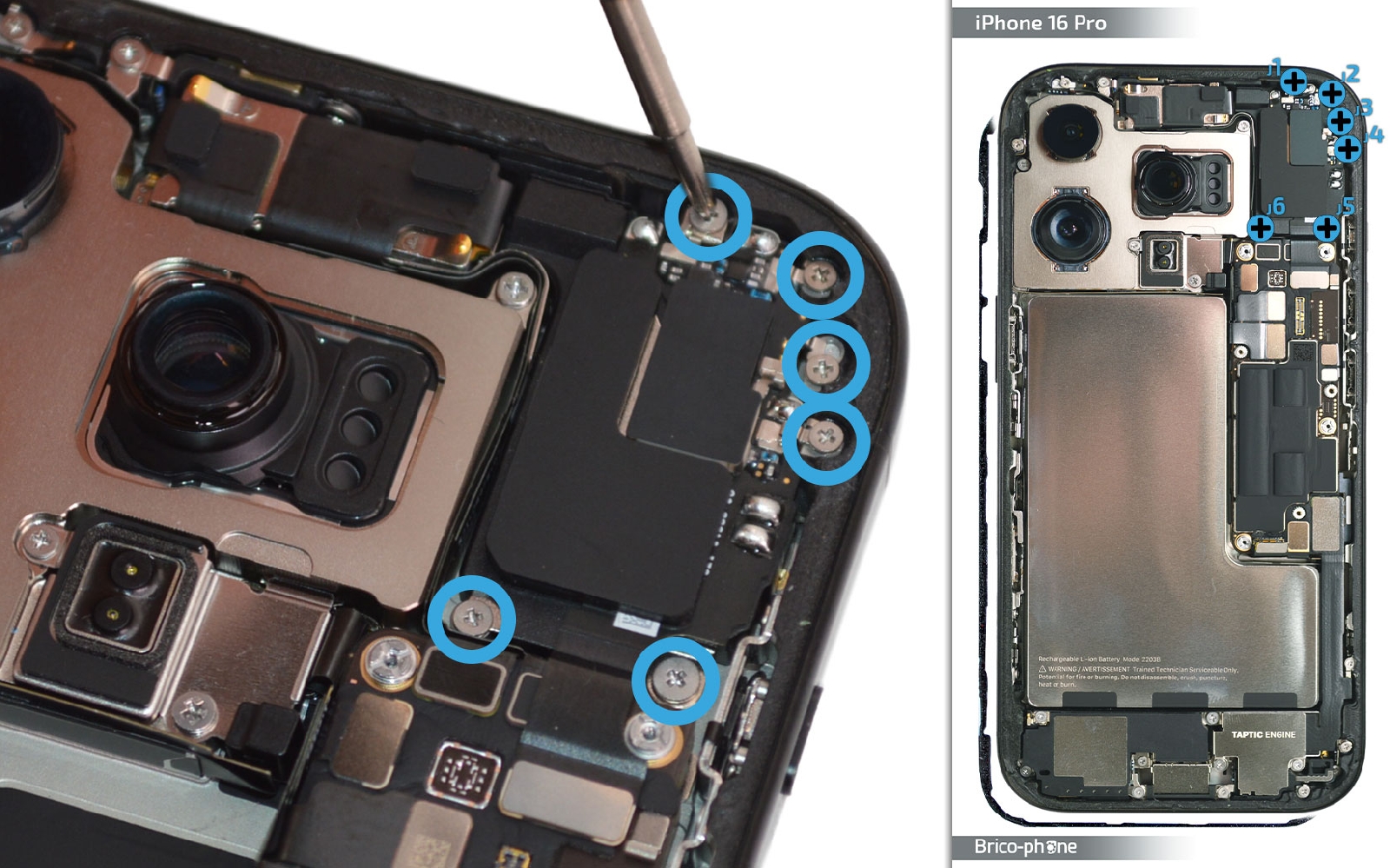

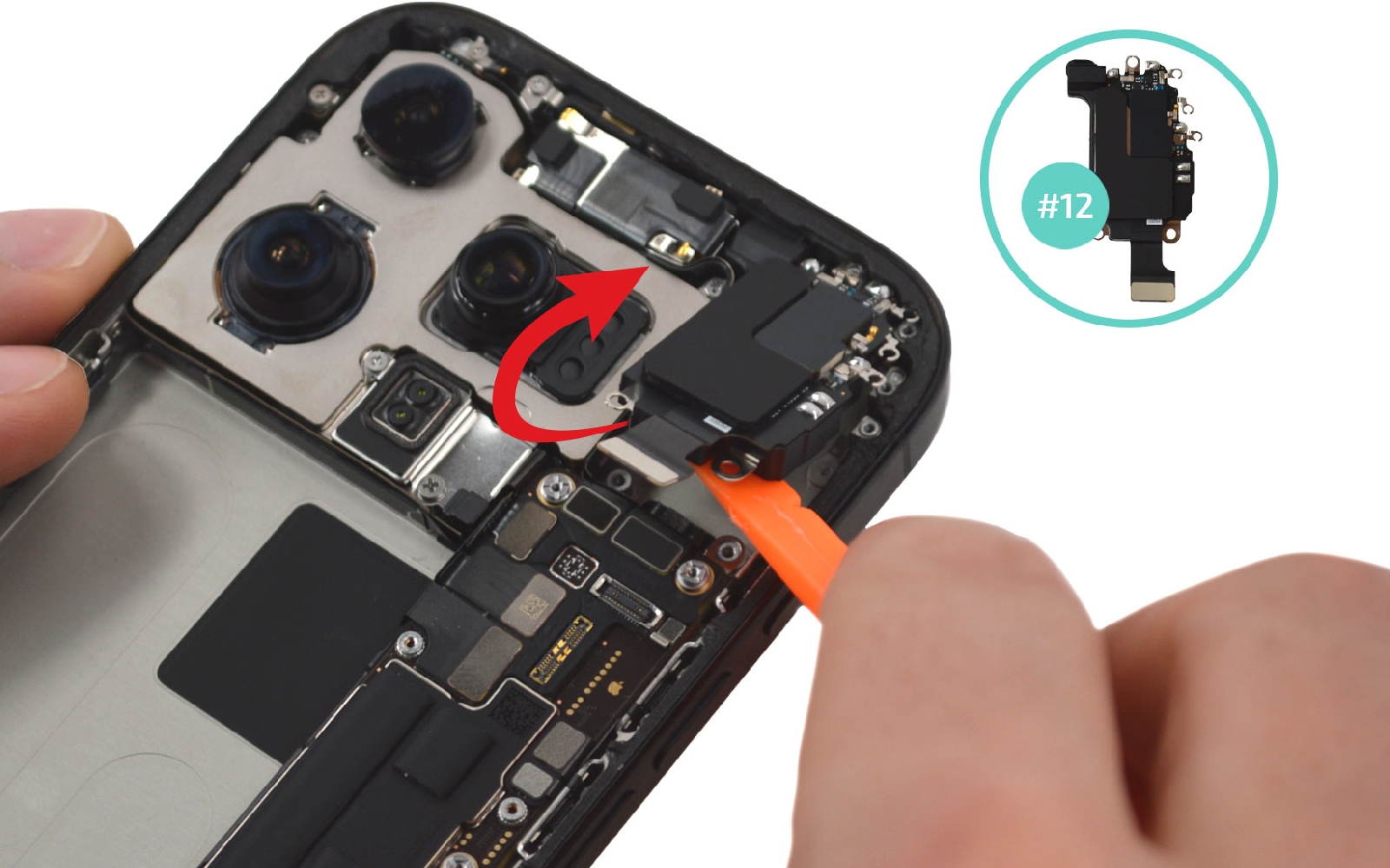

Etape 17 Enlever le haut-parleur interne

Retirez toutes les vis cruciforme du HP interne. Déconnectez la nappe du haut-parleur afin de pouvoir ensuite le sortir de votre iPhone 16 Pro.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 18

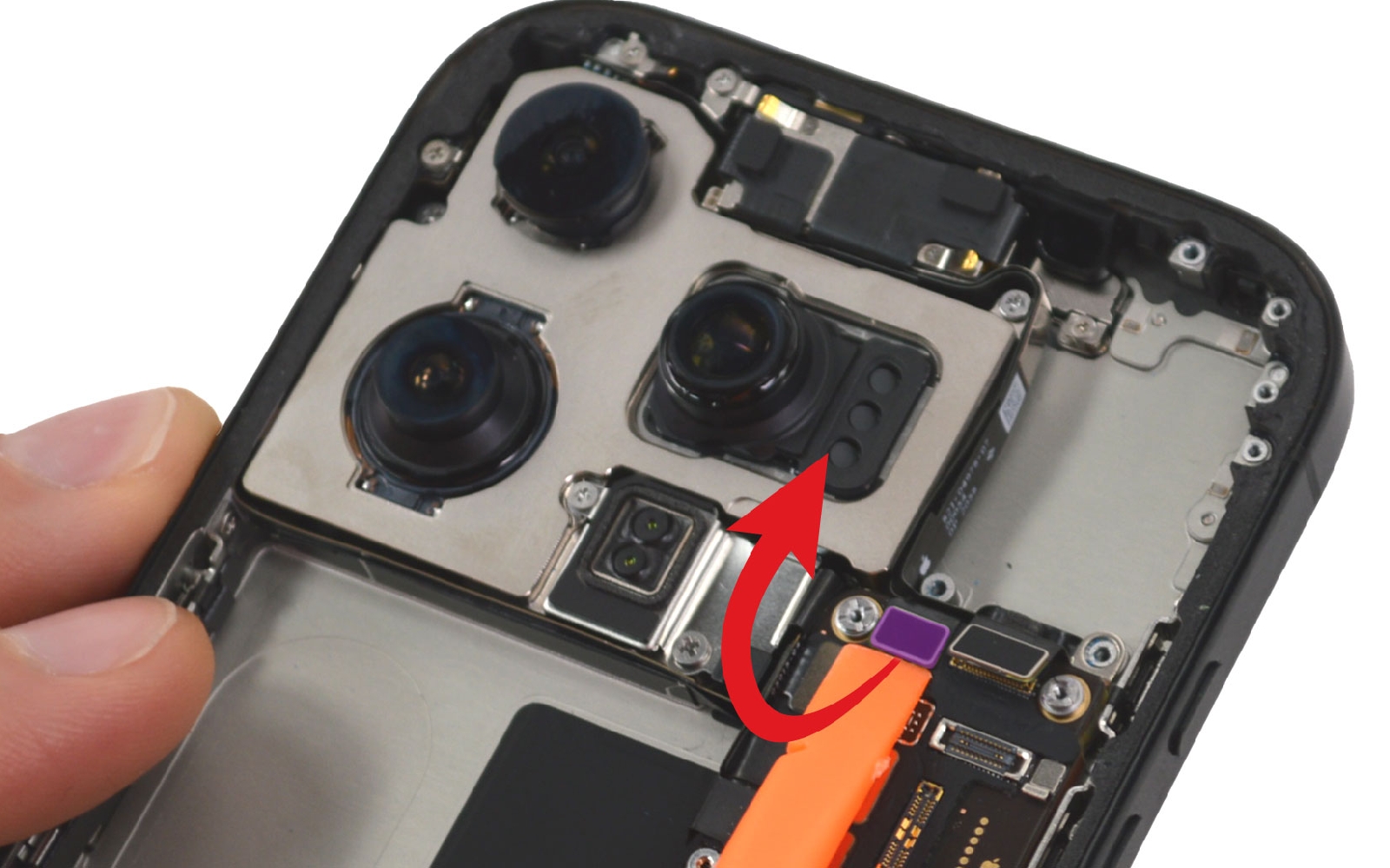

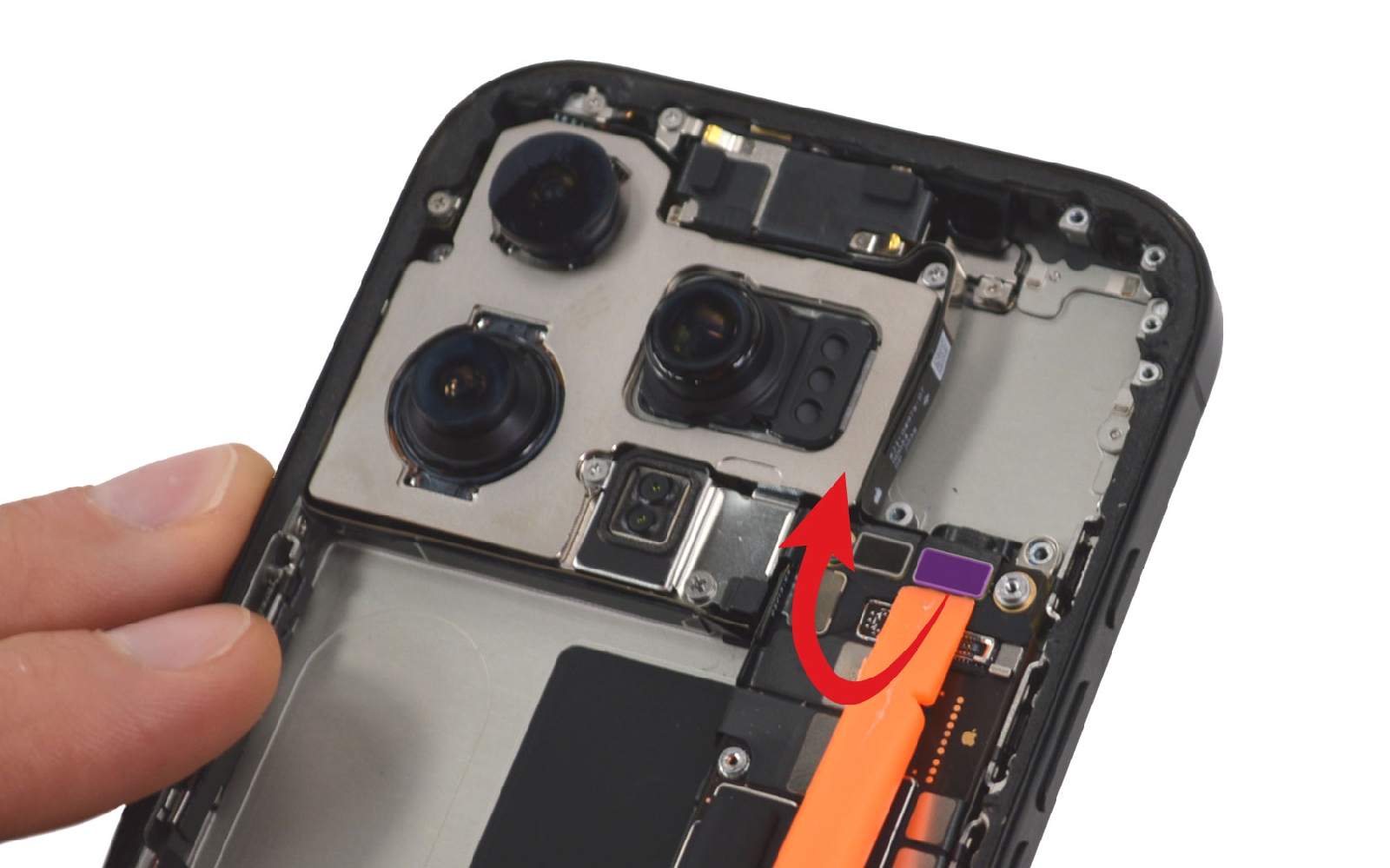

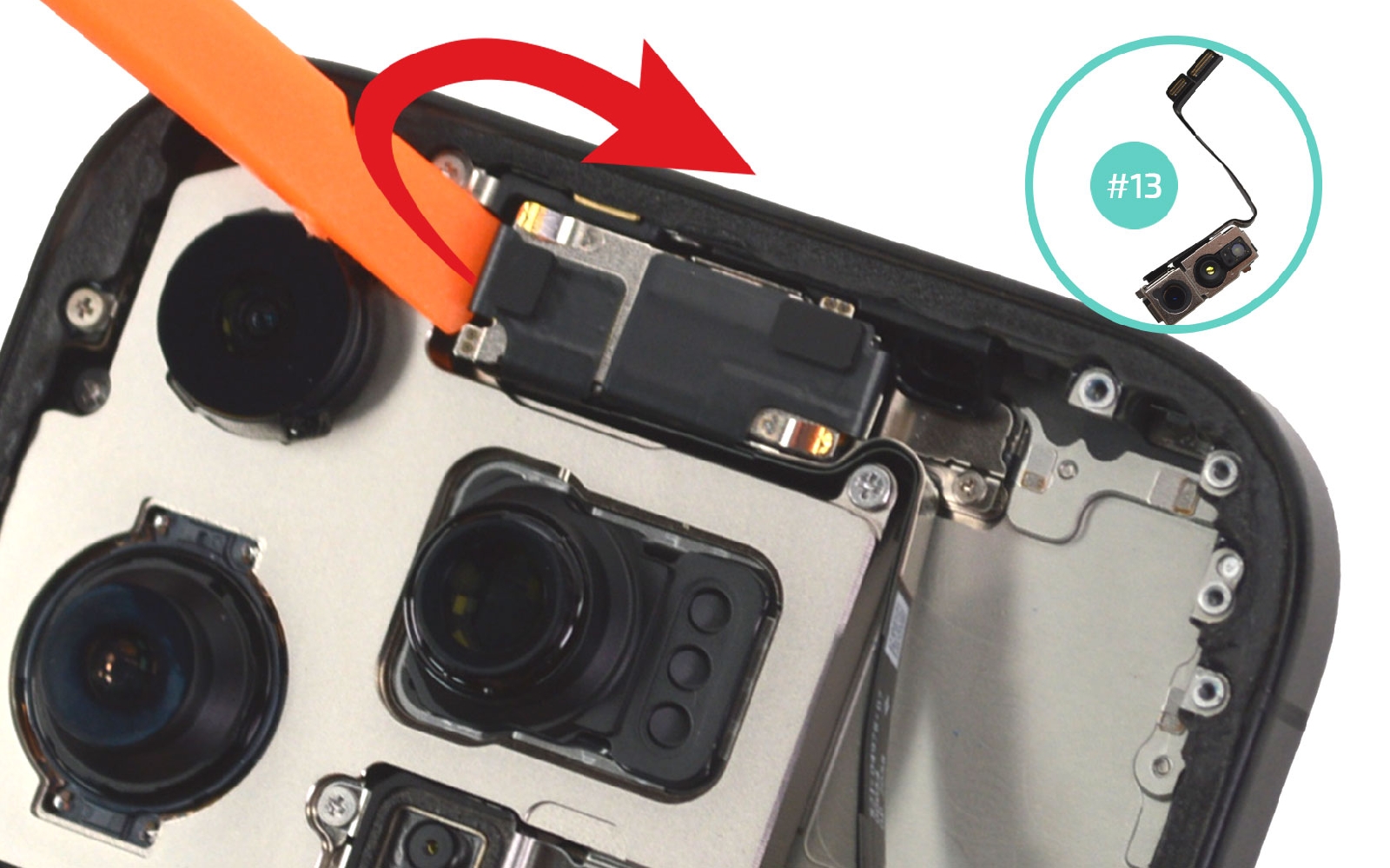

Etape 18 Extraire la caméra frontale

Débranchez les nappes de la caméra avant puis récupérez le composant en le soulevant avec le spudger.
Outils
Levier Nylon
Etape 19

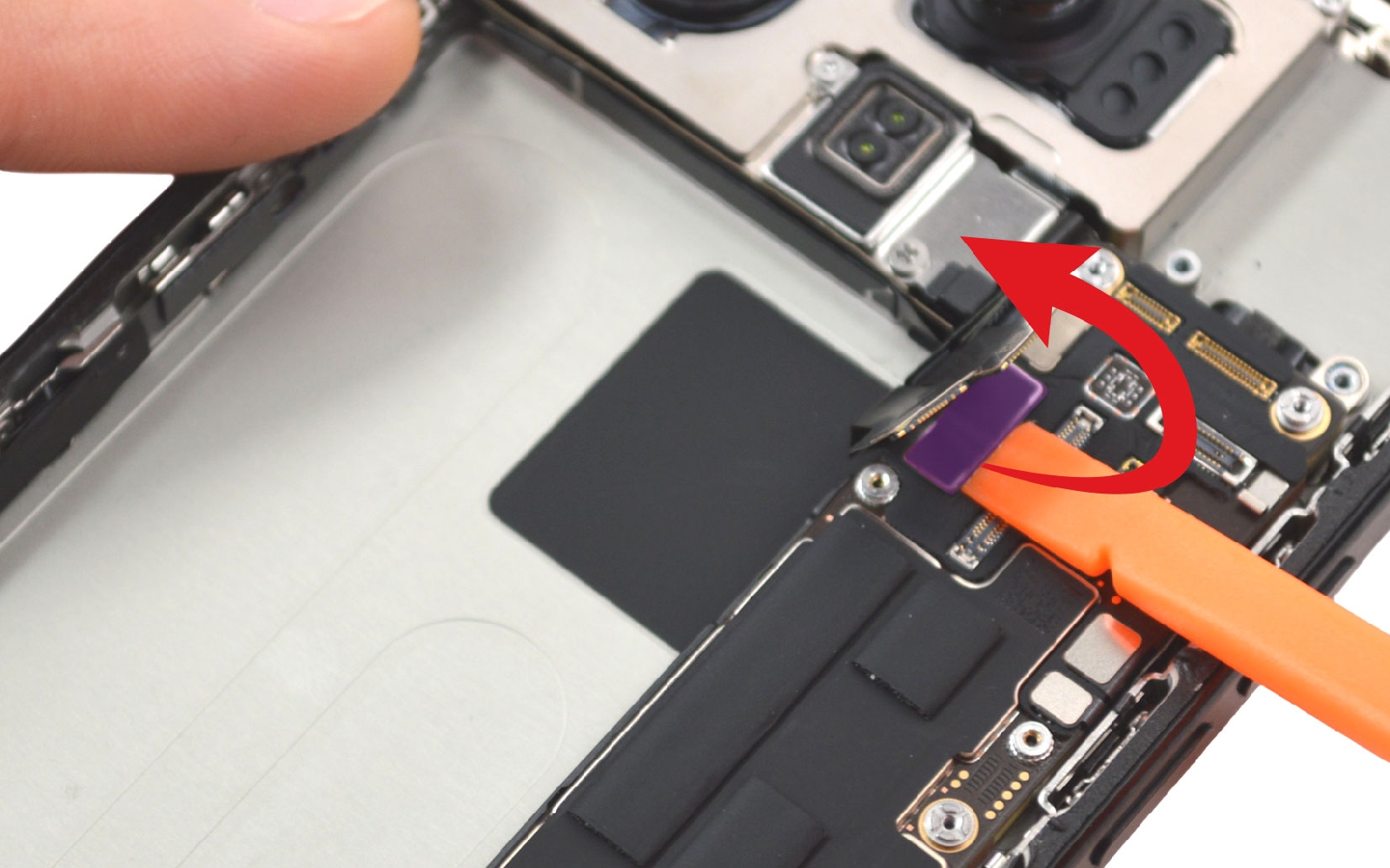

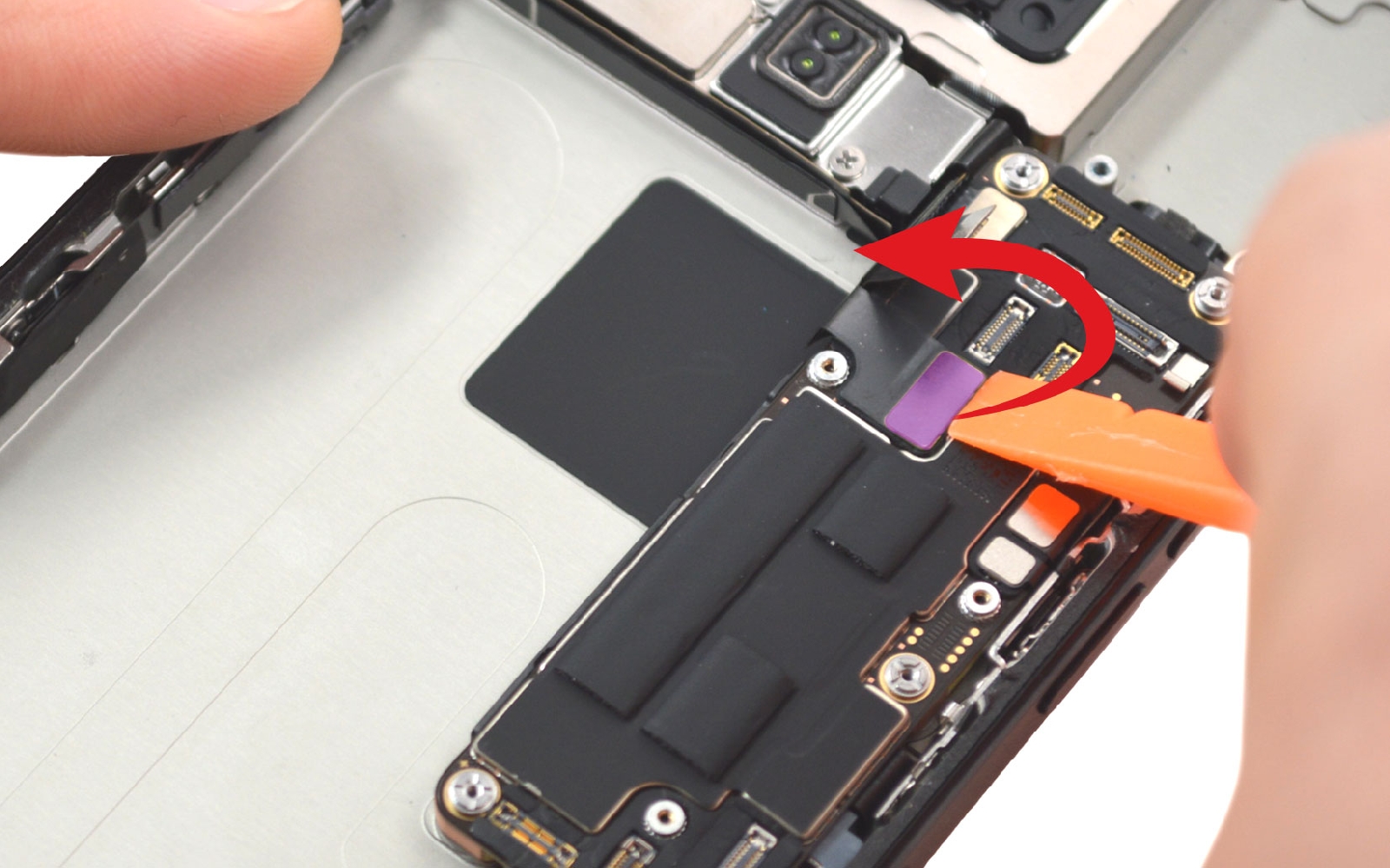

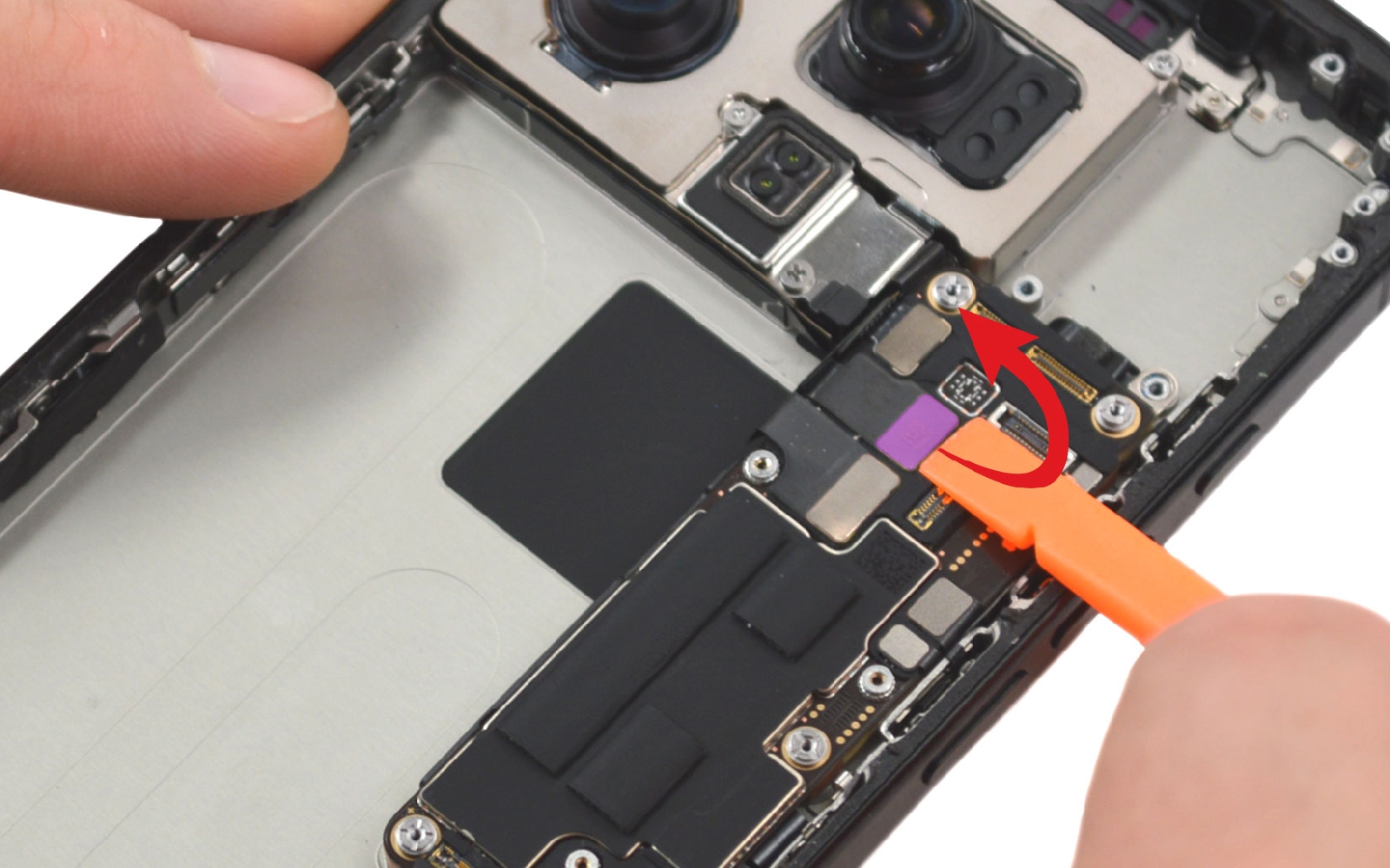

Etape 19 Déconnecter les caméras arrière

Continuez sur votre lancée et débranchez également les nappes du bloc des caméras arrière.
Outils
Levier Nylon
Etape 20

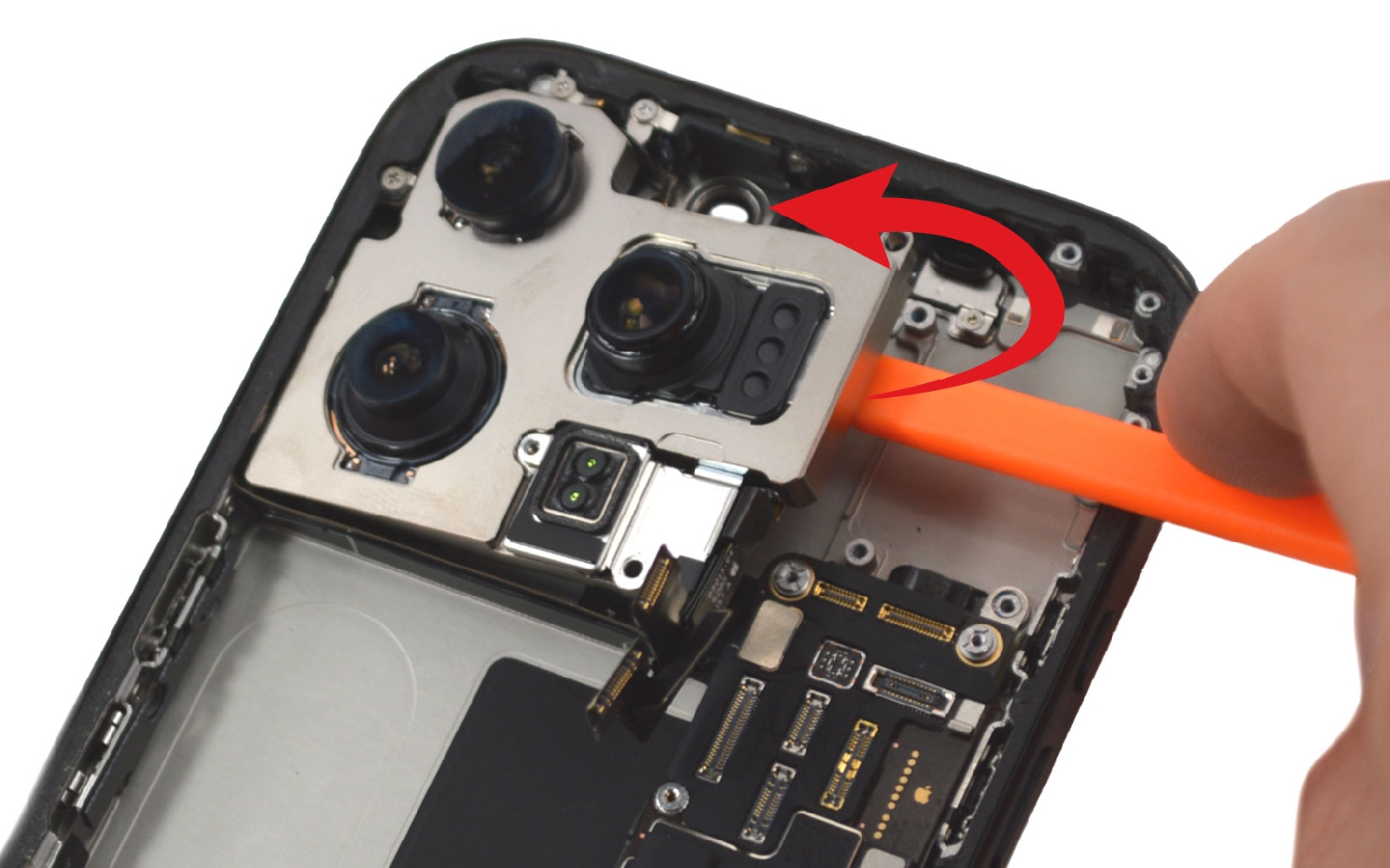

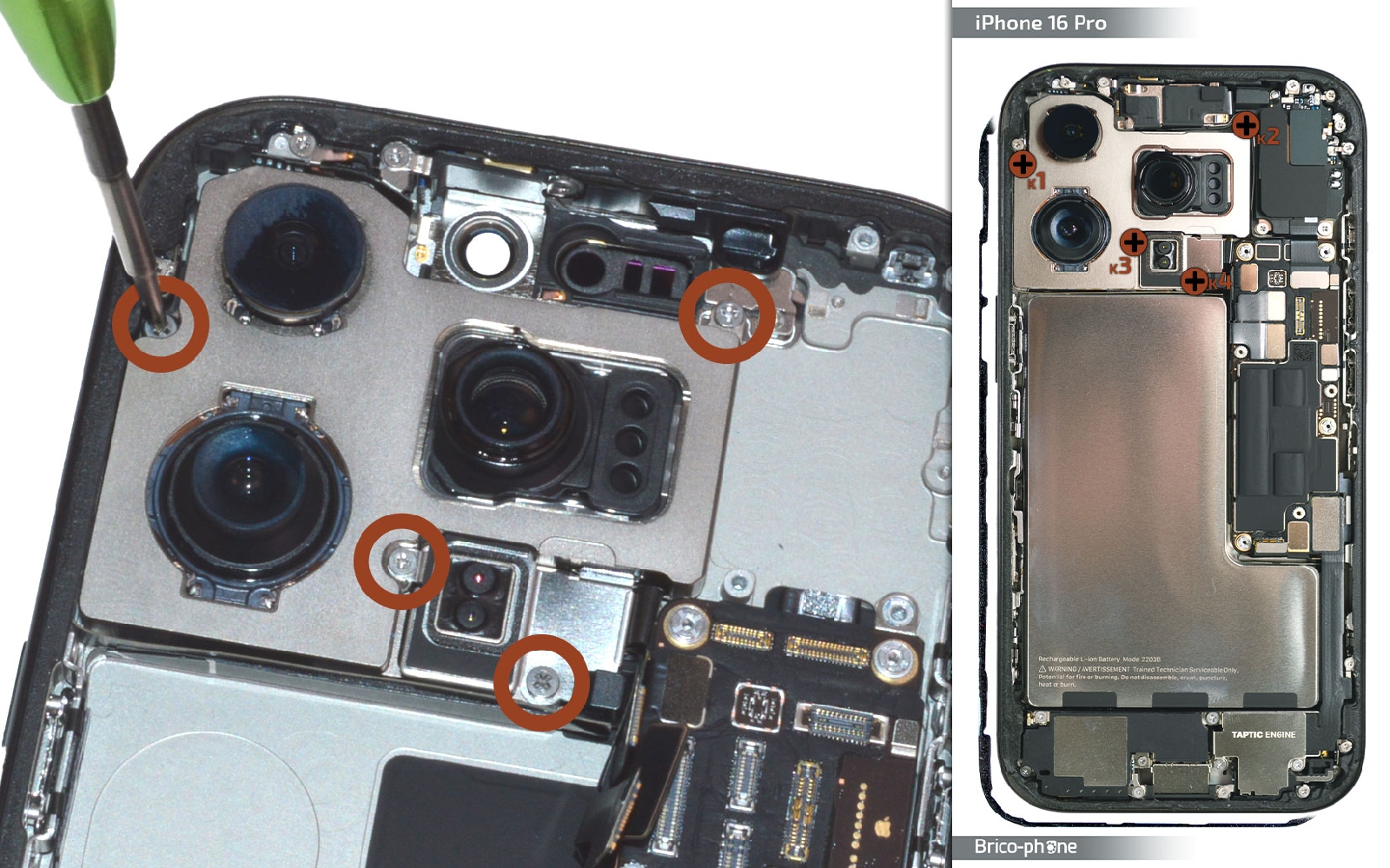

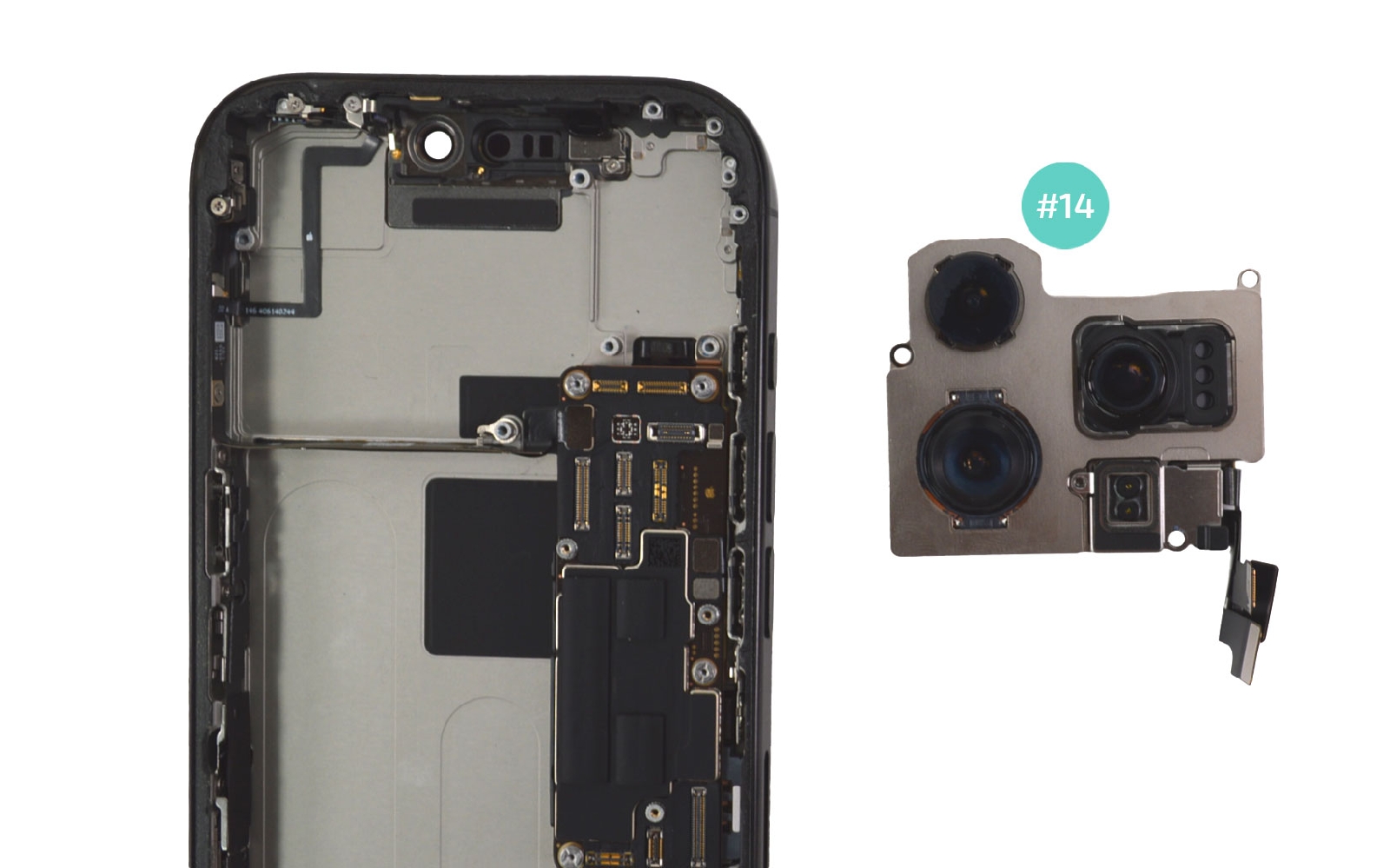

Etape 20 Récupérer le bloc caméra

Ôtez les vis cruciforme qui retiennent les caméras au châssis. Enlevez ensuite le bloc du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 21

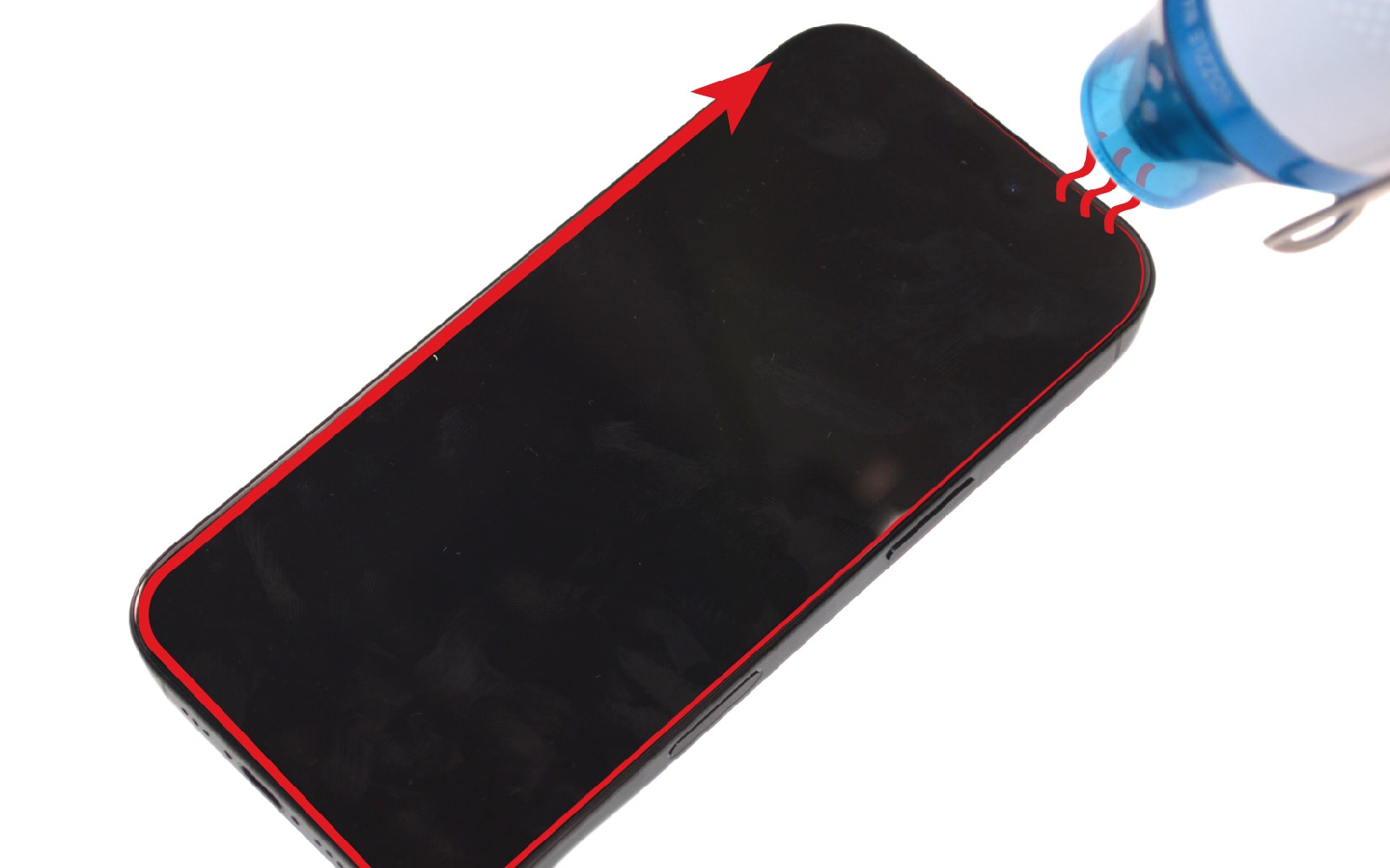

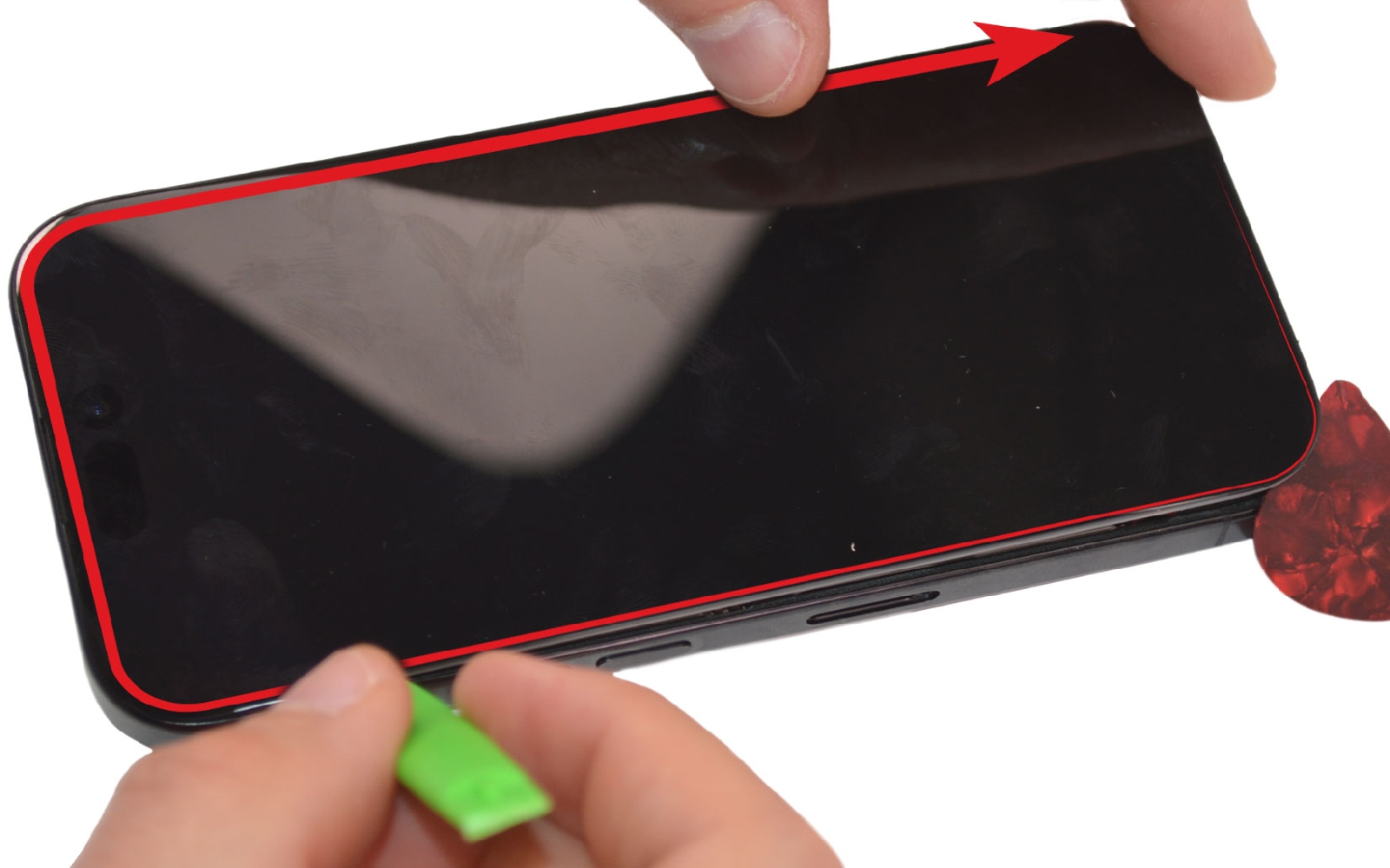

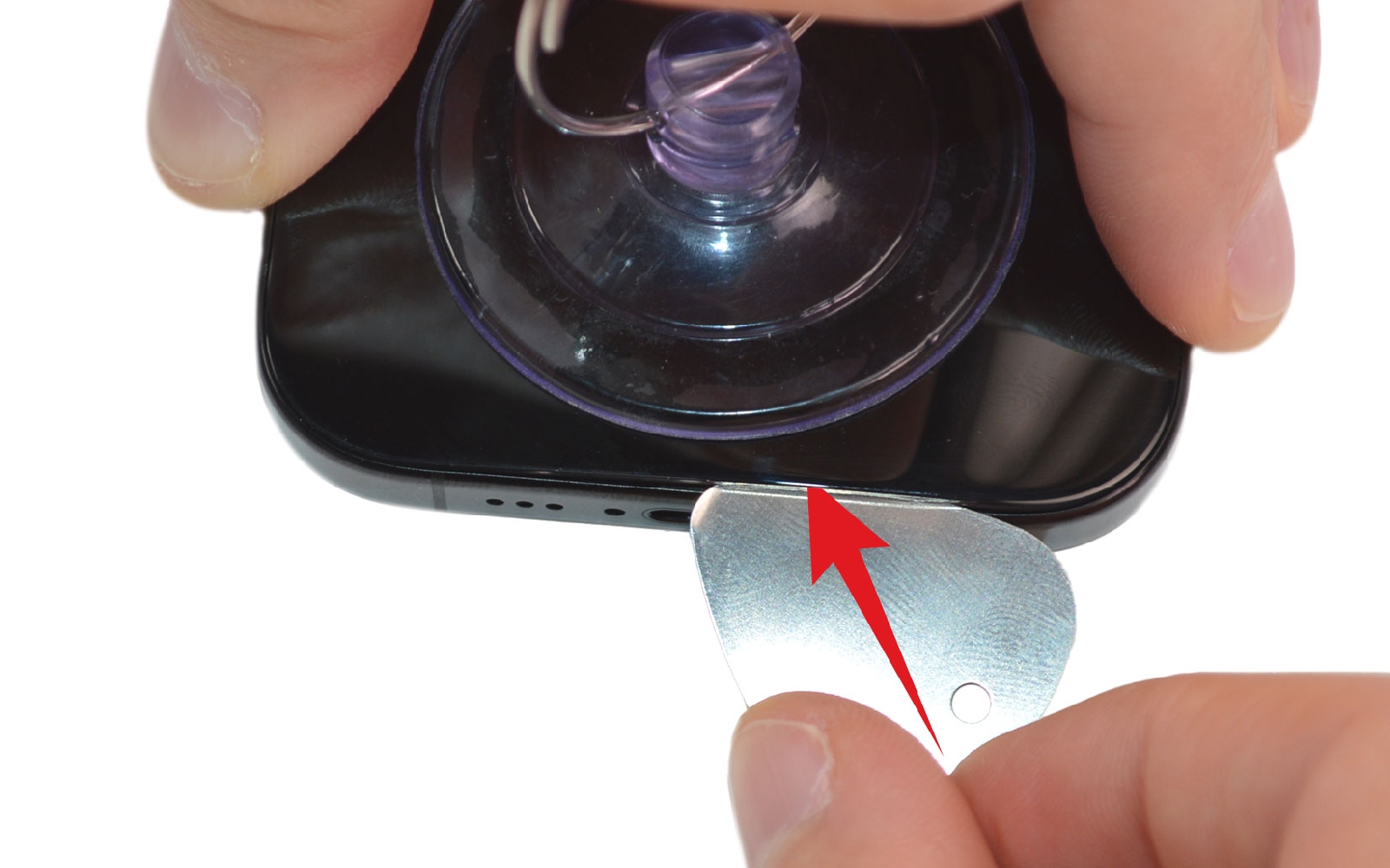

Etape 21 Décoller l'écran

Retournez votre téléphone et chauffez l'écran de la même manière que pour la vitre arrière (étape 2). Ensuite, insérez le médiator entre la vitre et le châssis avant de le remplacer par la spatule. Faites le tour du châssis avec la spatule pour décoller délicatement l'écran du châssis.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Etape 22

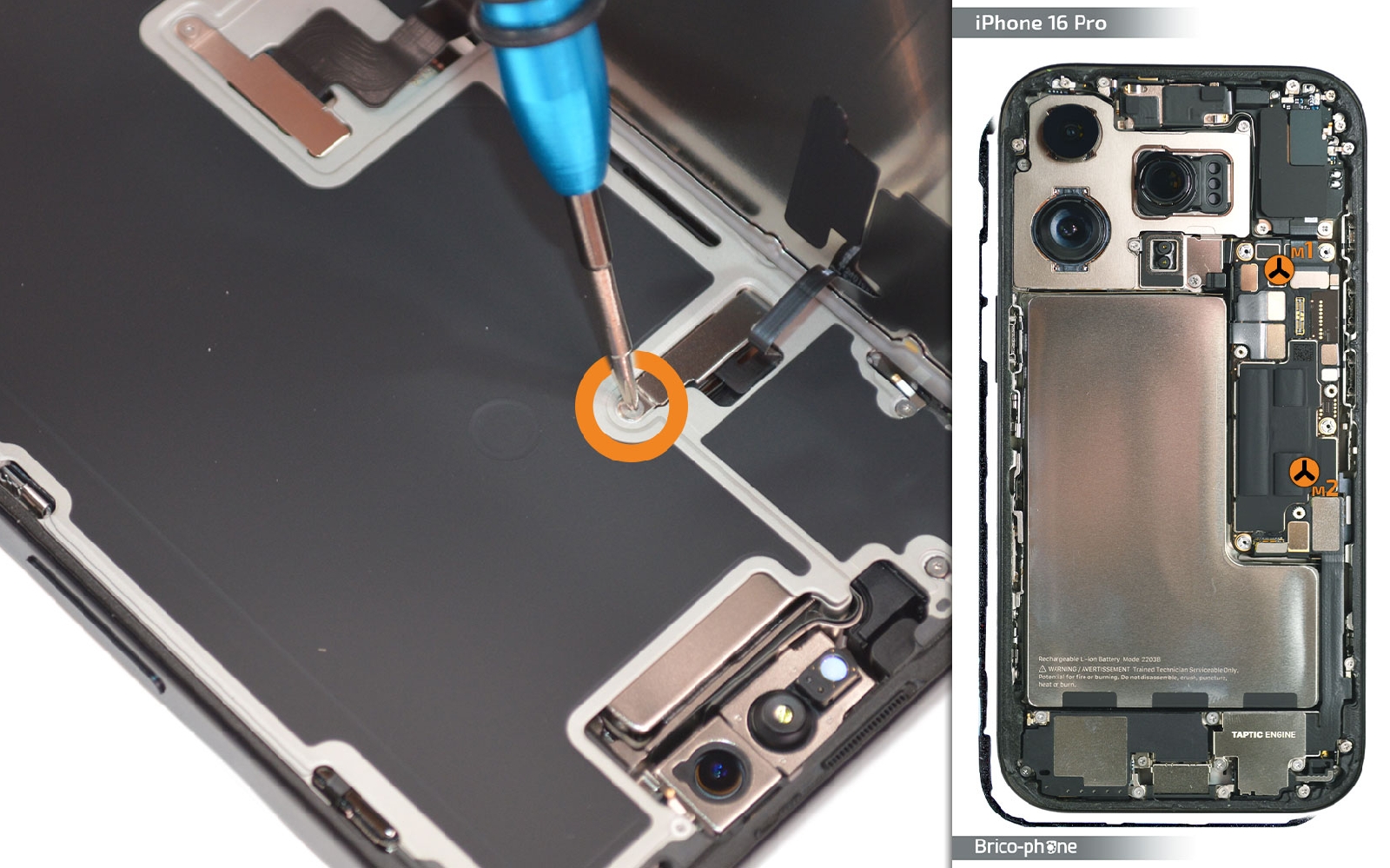

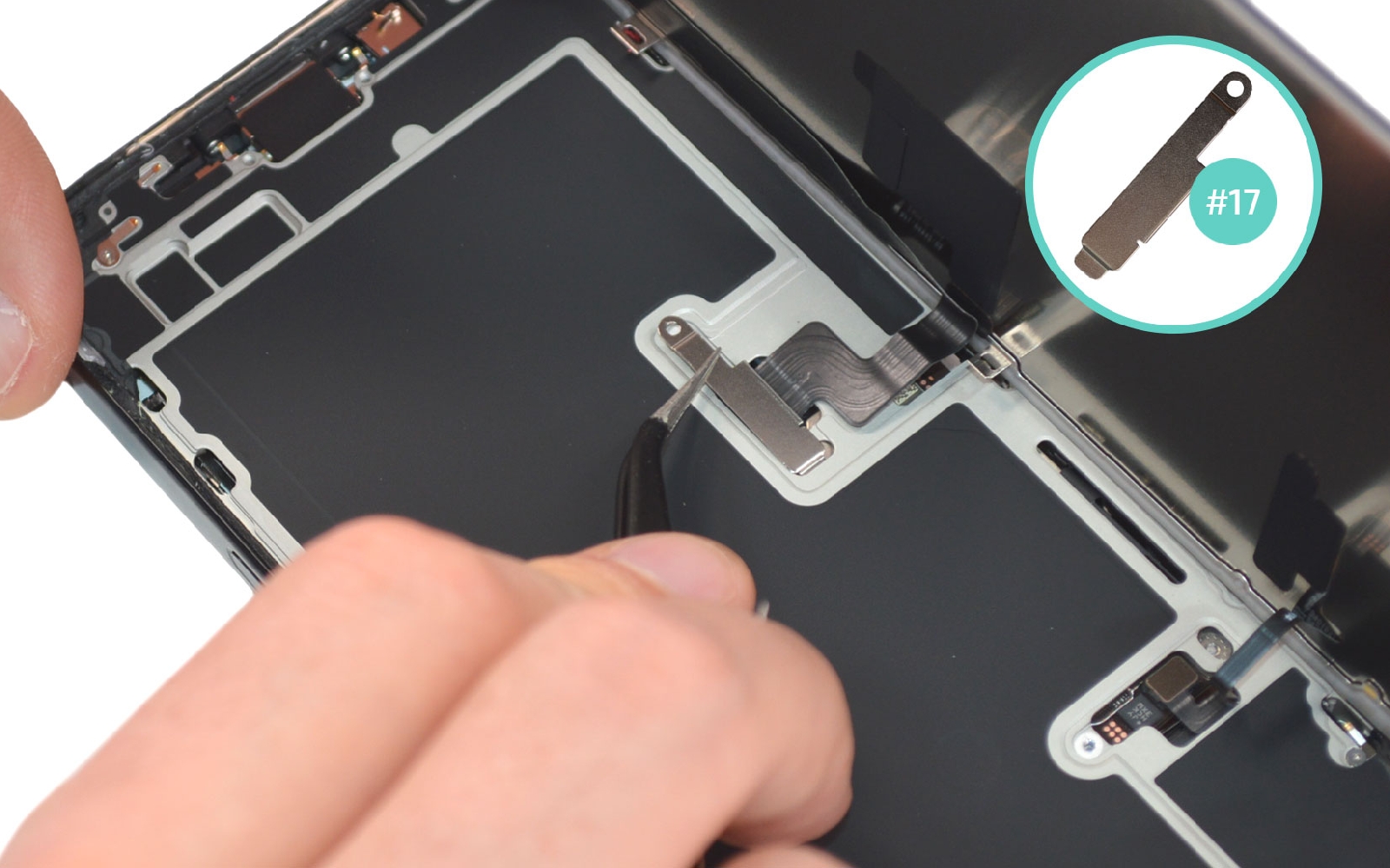

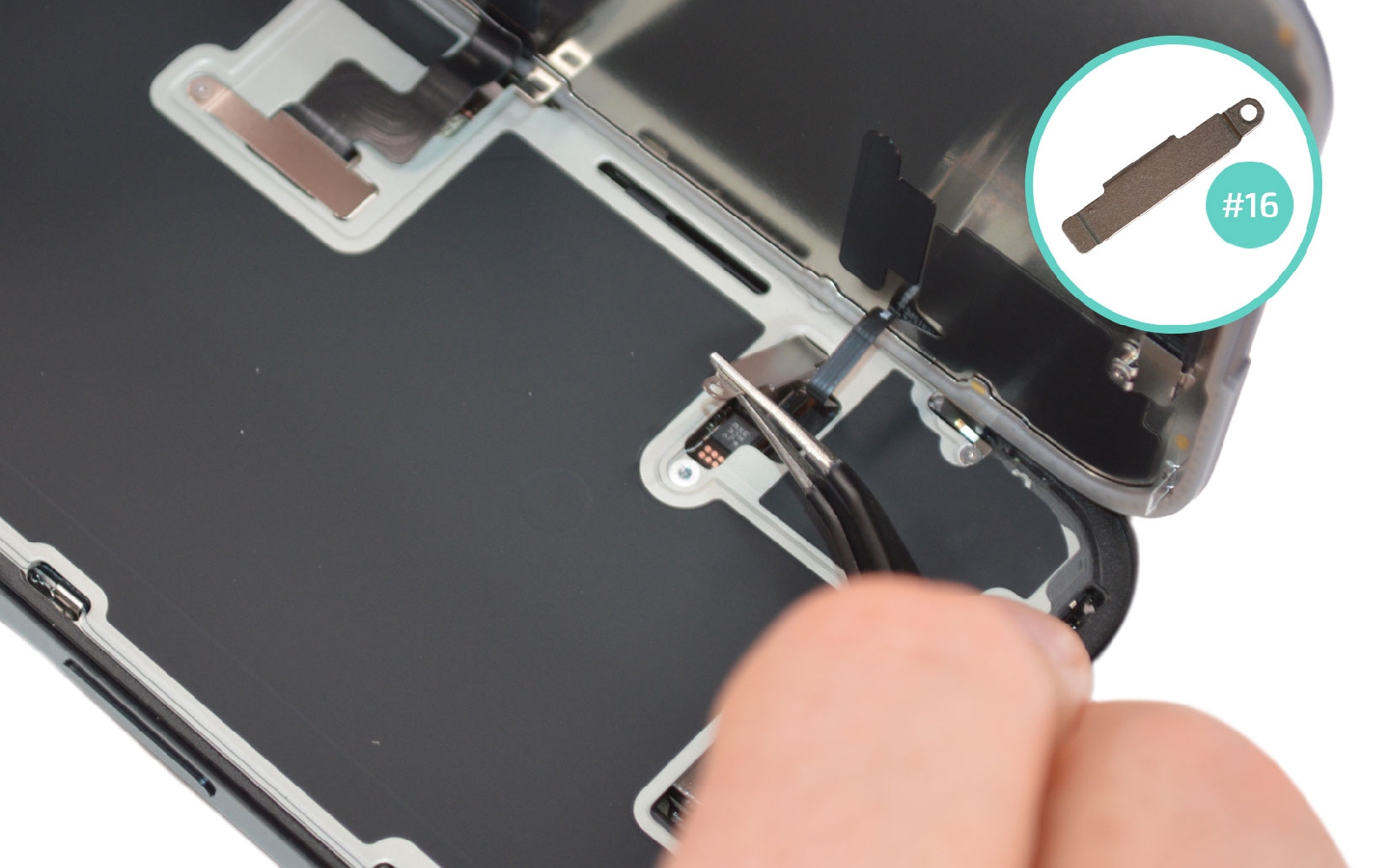

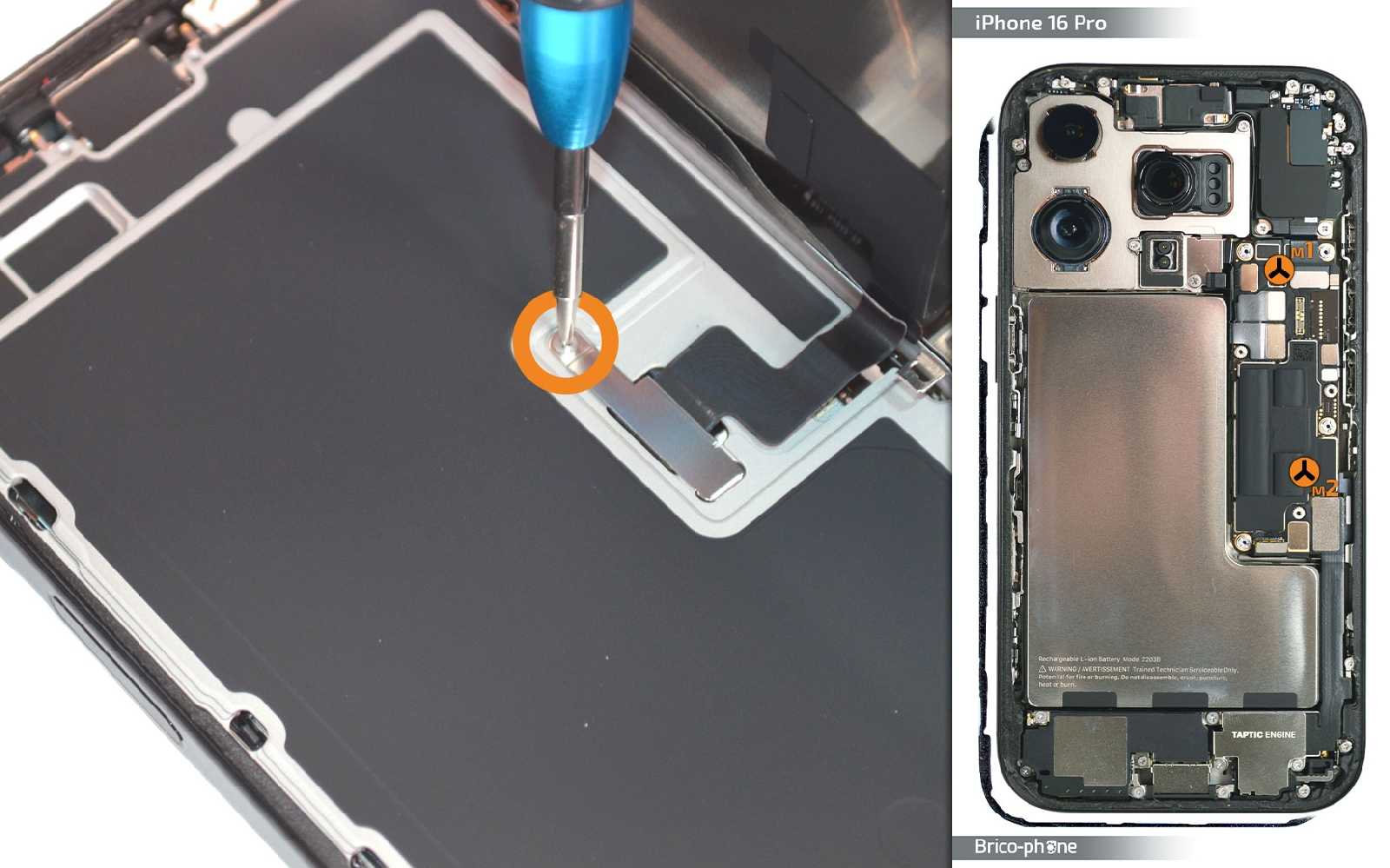

Etape 22 Libérer les plaquettes de l'écran

Sortez les deux vis avec le tournevis triwing puis enlevez les plaquettes métalliques qui protègent les nappes de l''écran.
Outils
Pince Brucelles
Tournevis Triwing
Etape 23

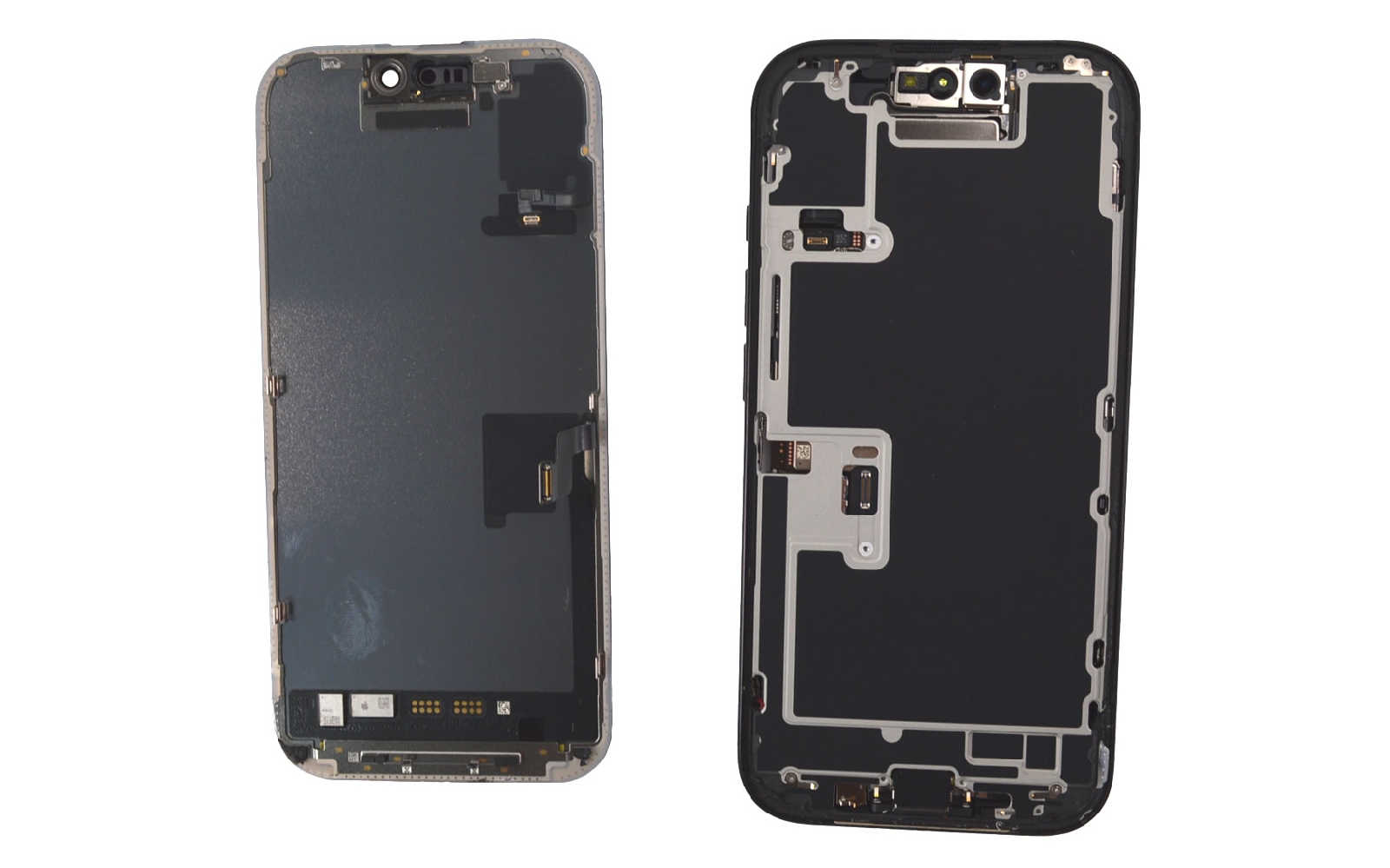

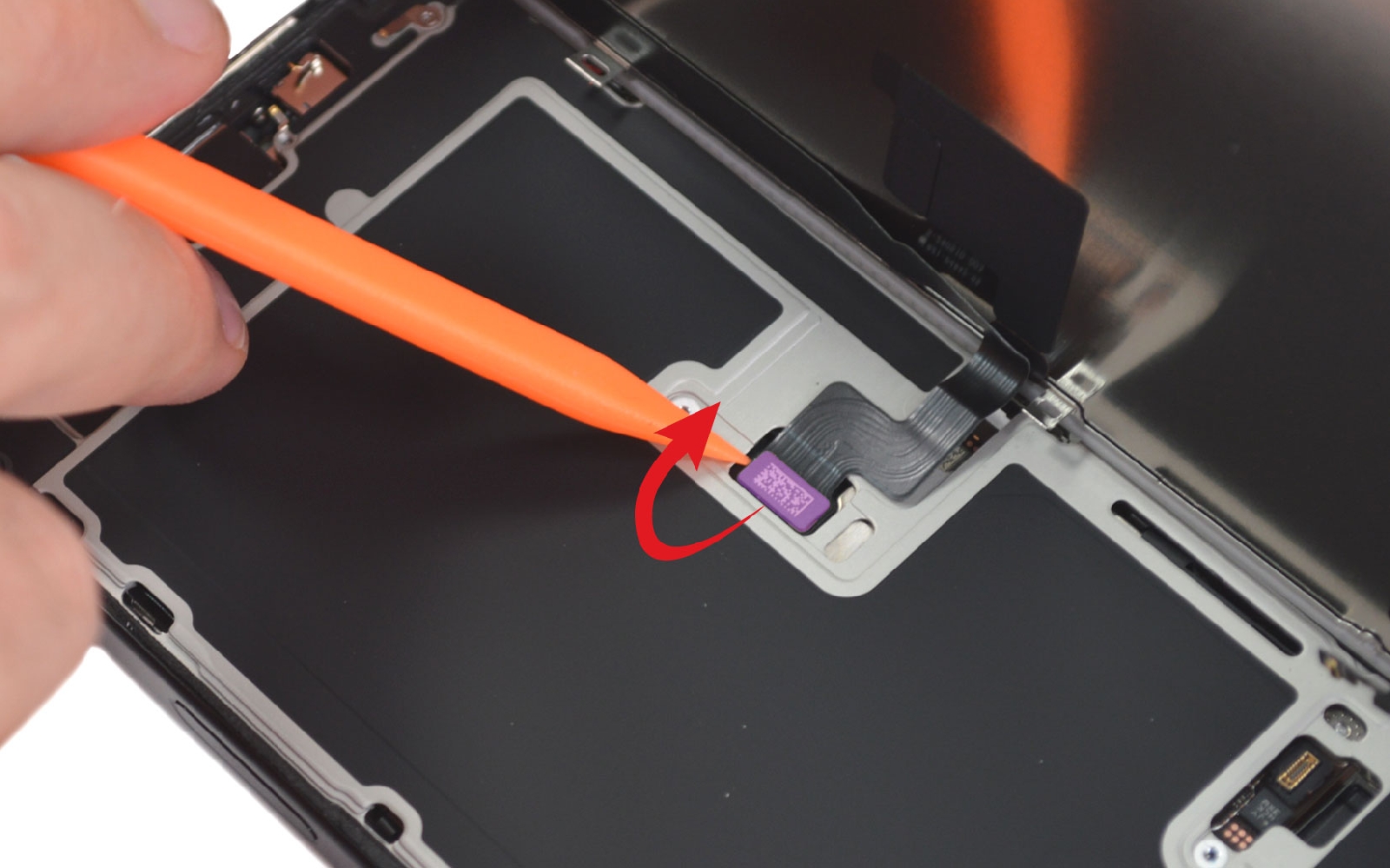

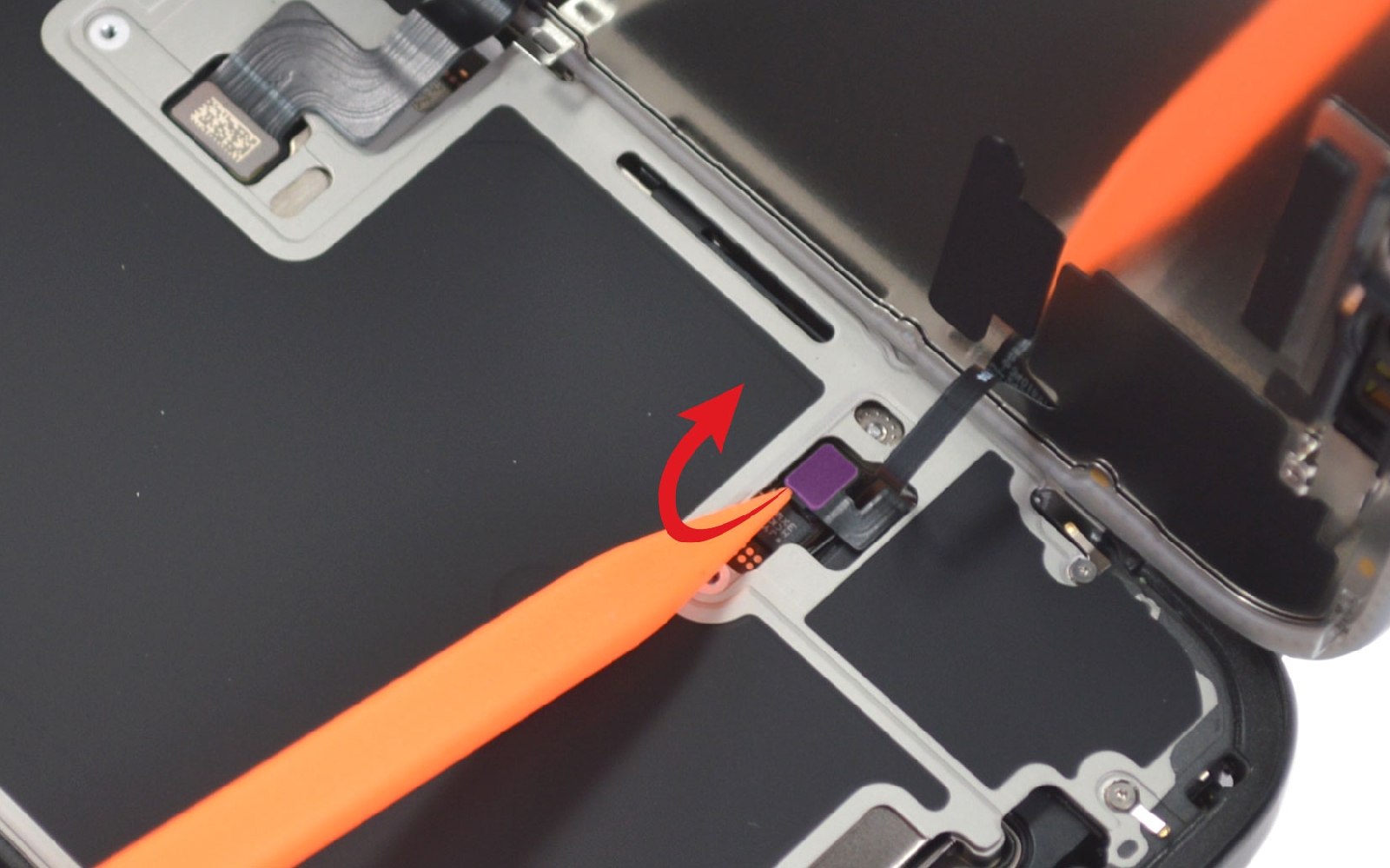

Etape 23 Séparer l'écran du châssis

Débranchez enfin les nappes de l'écran et mettez le châssis de coté.
Outils
Levier Nylon
Etape 24

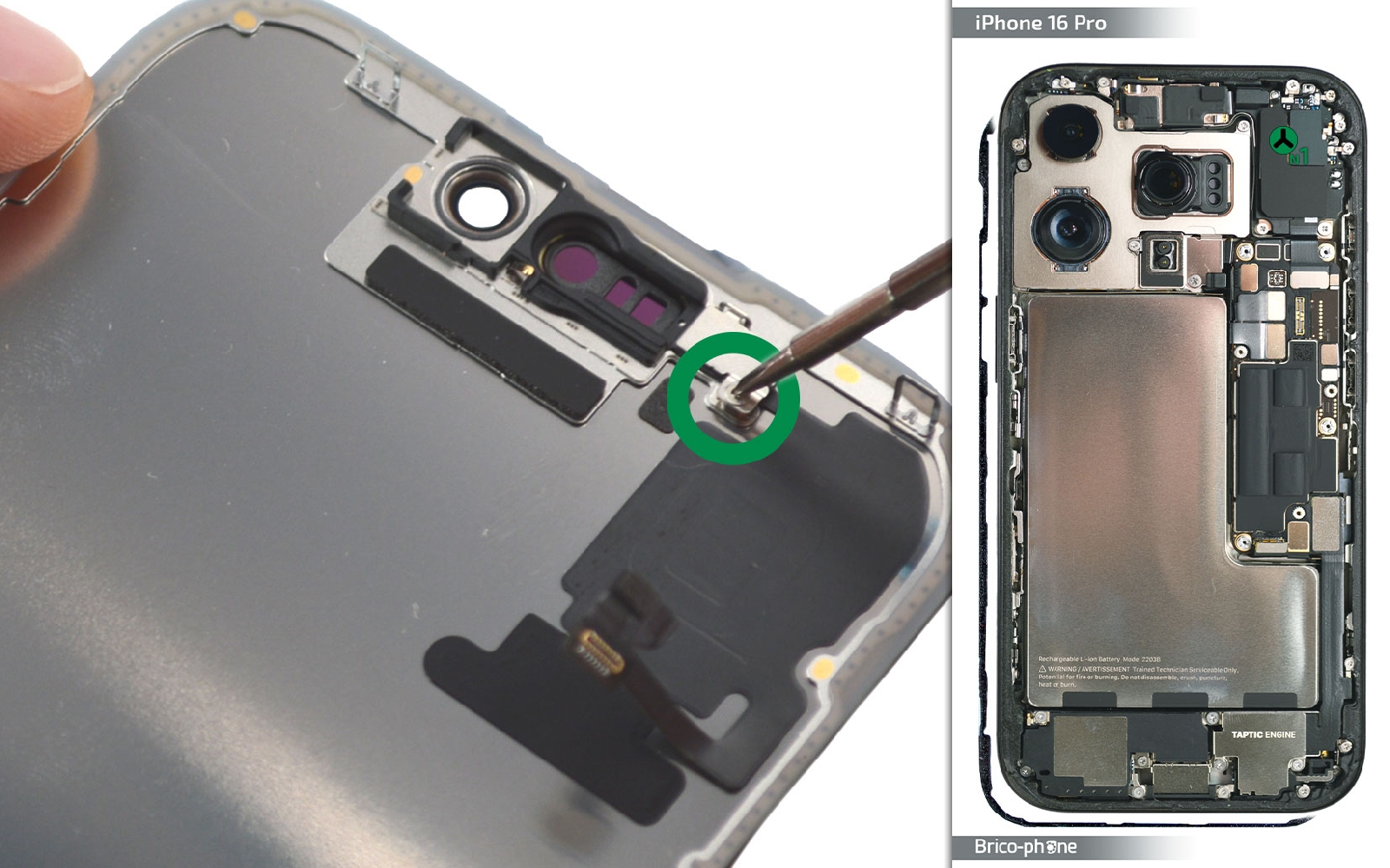

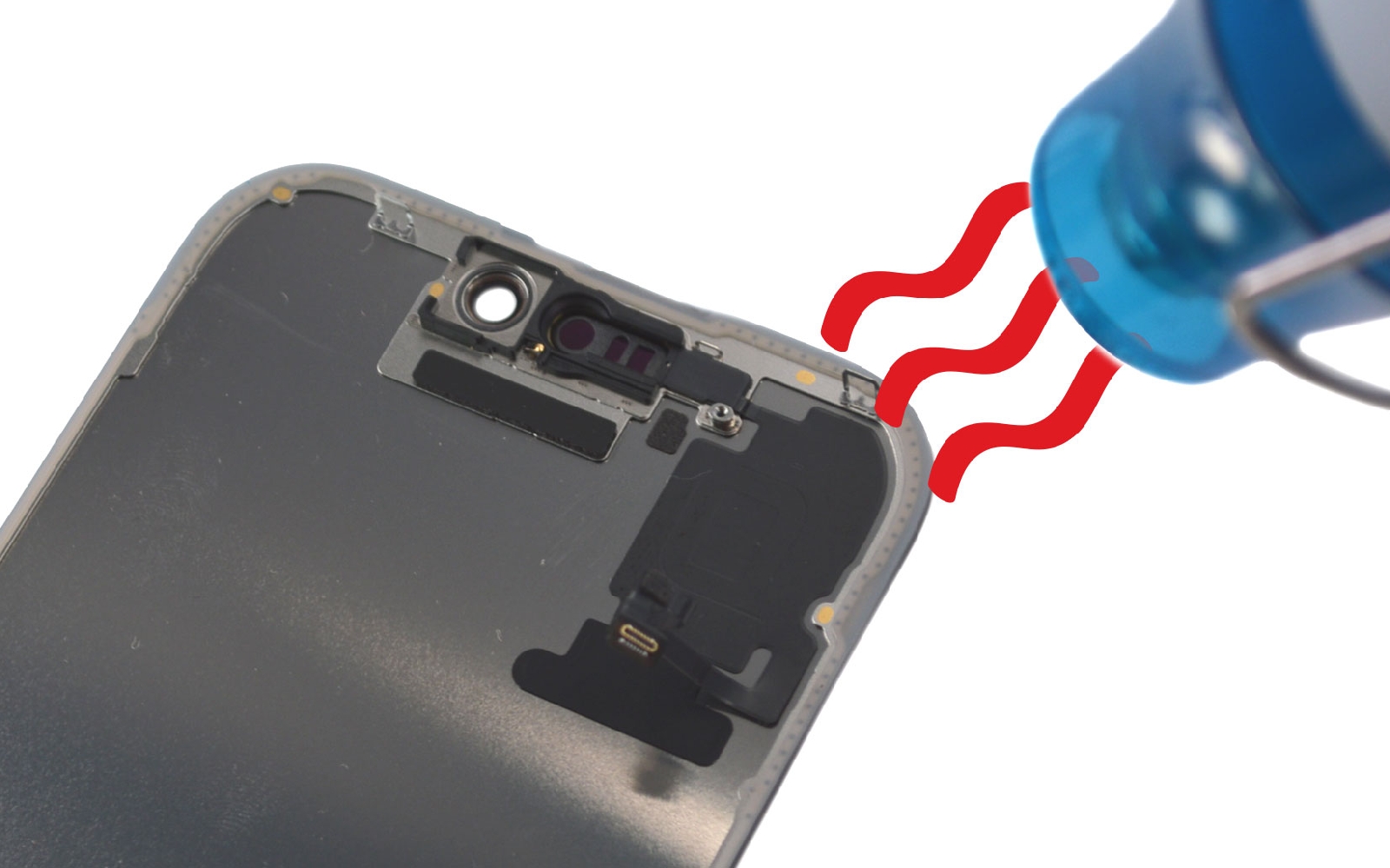

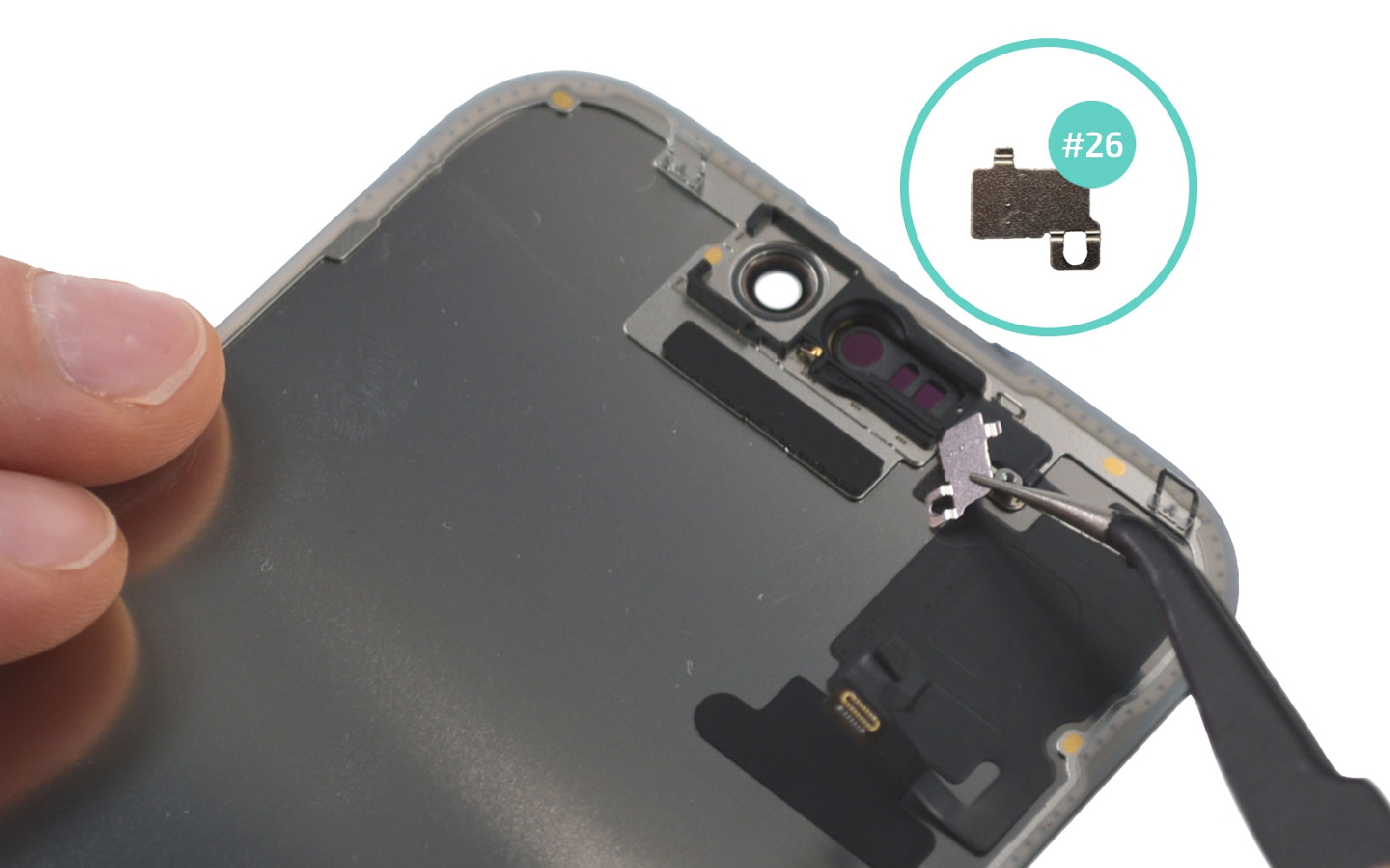

Etape 24 Chauffer la nappe du capteur de l'écran

Retirez la vis triwing N1 afin de pouvoir récupérer la plaquette #26. Chauffez ensuite la nappe.
Outils
Tournevis Triwing
Pièces
Décapeur thermique petit modèle 9.90€
Etape 25

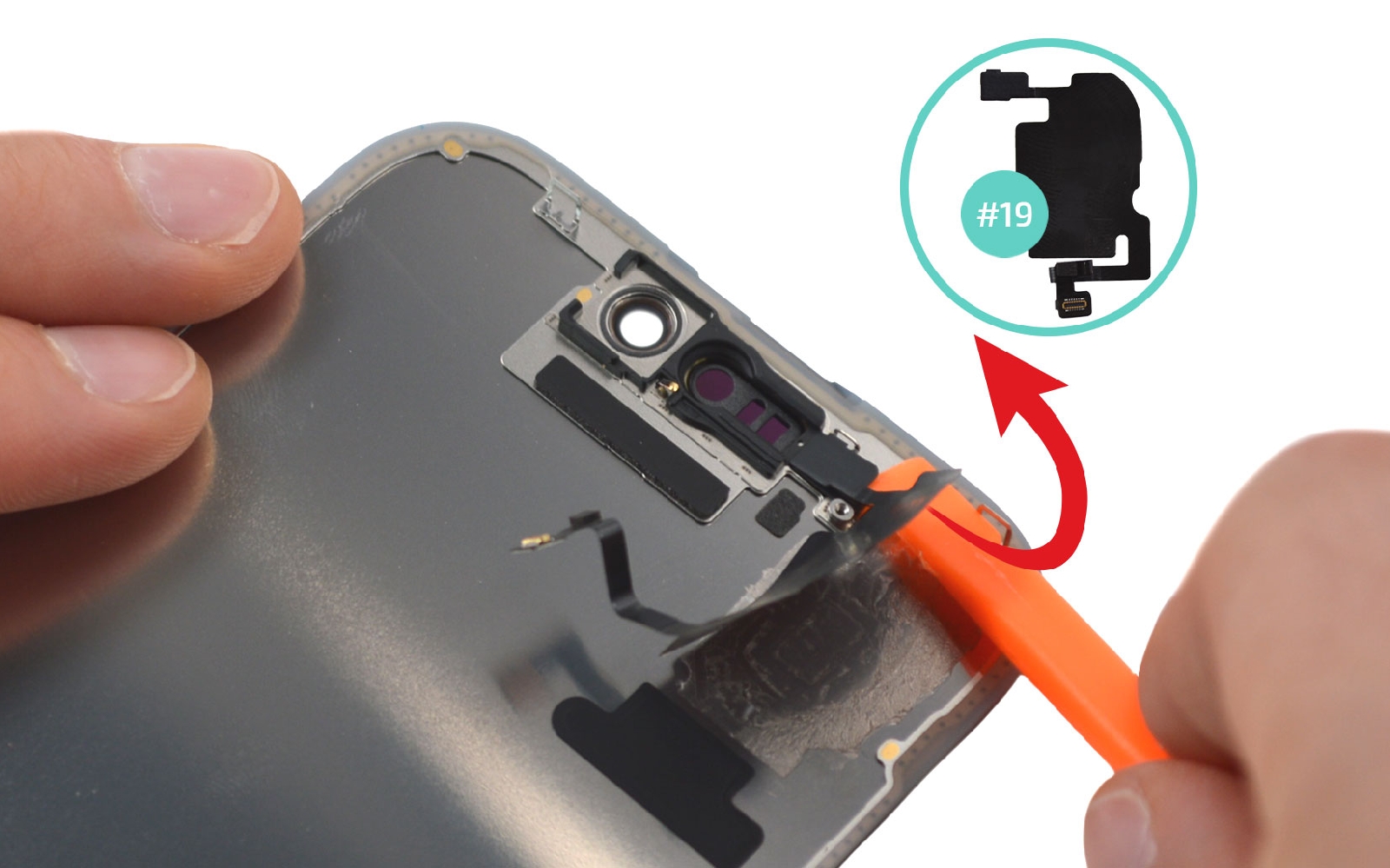

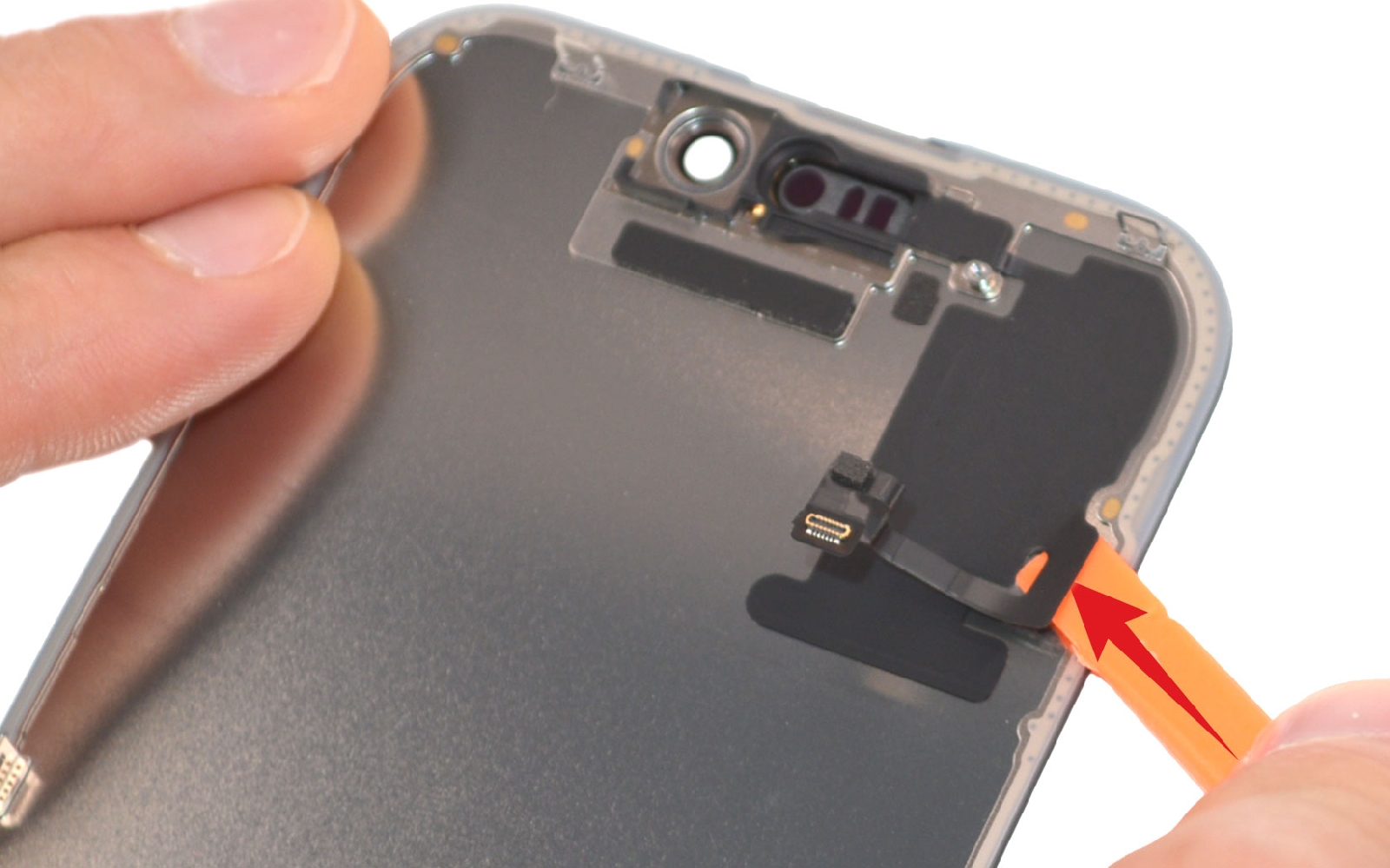

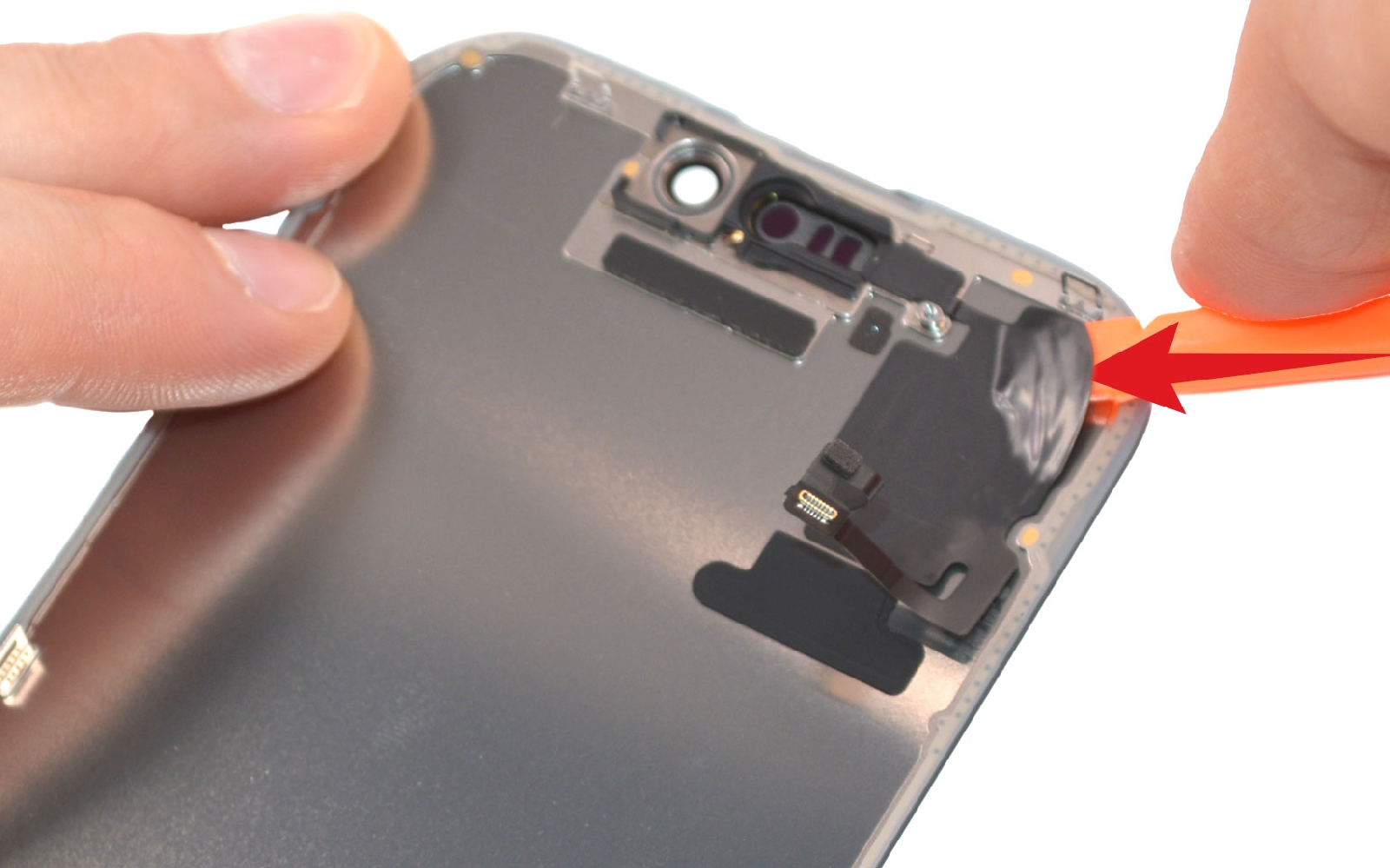

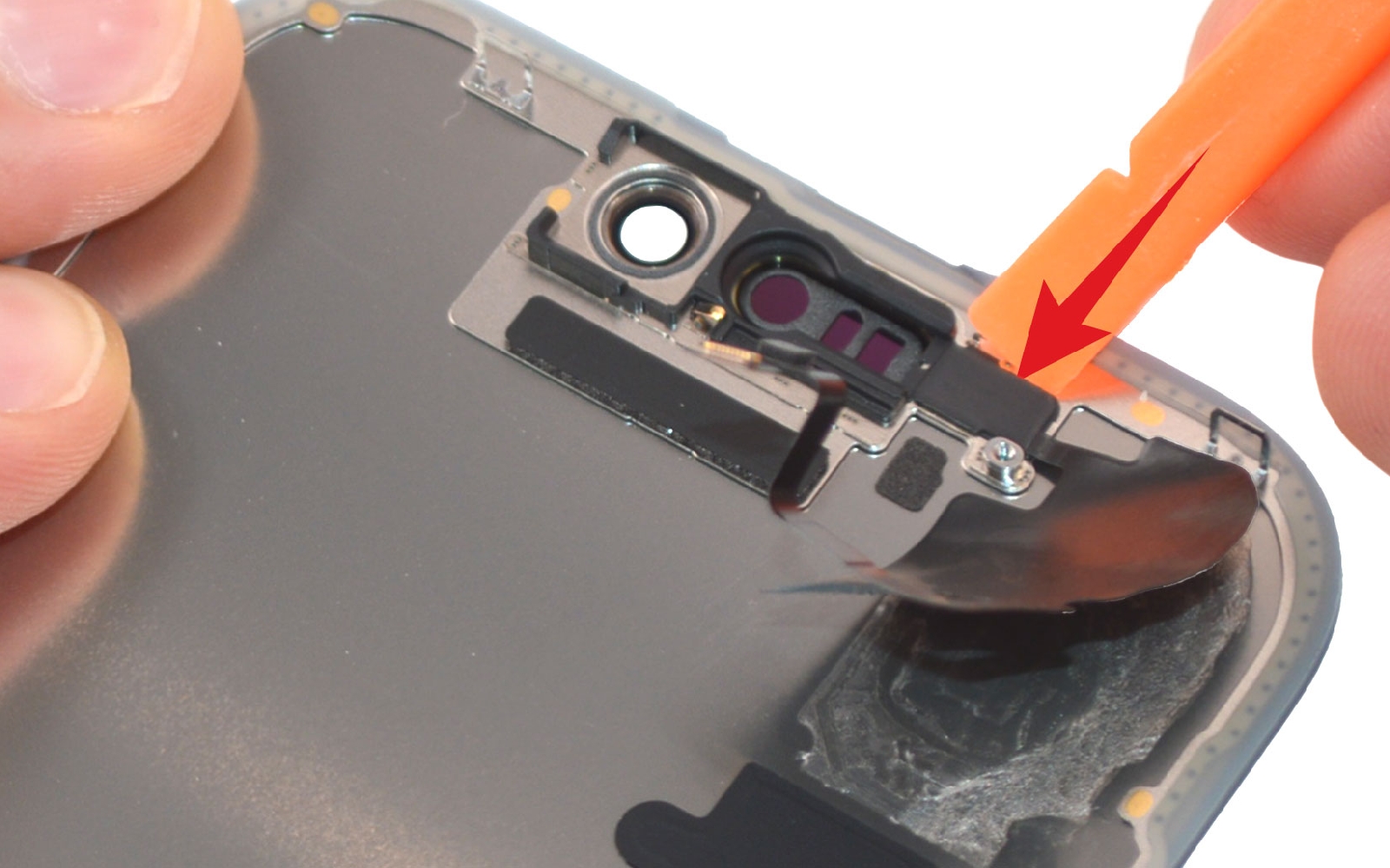

Etape 25 Mettre de coté la nappe capteur

Après avoir ramolli la colle placée sous la nappe, glissez le levier sous le composant pour le décoller petit à petit du dos de l'écran. Une fois sur la partie haute, faites attention lorsque vous détachez les capteurs de la nappe afin de ne pas l'endommager.
Outils
Levier Nylon
Etape 26

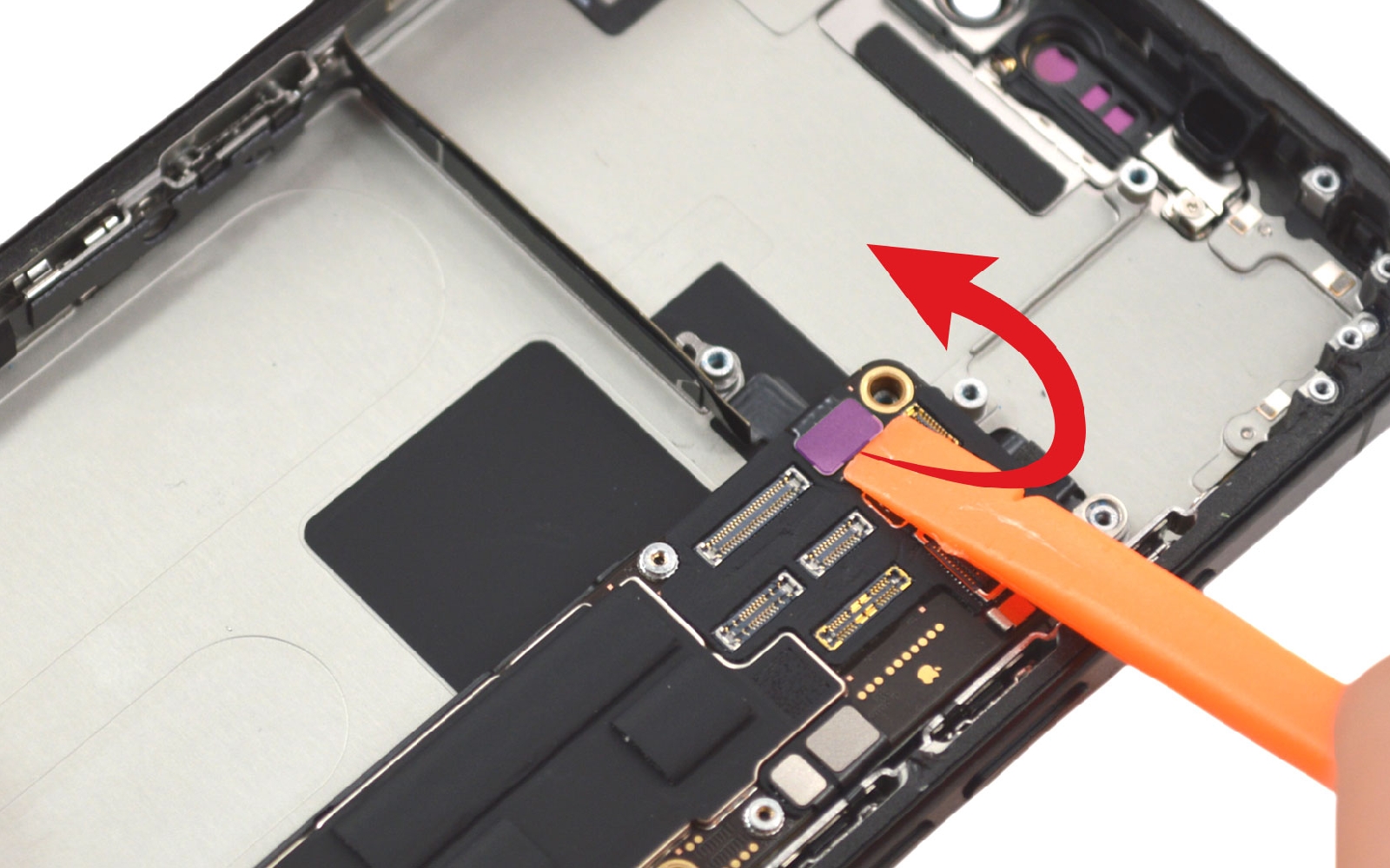

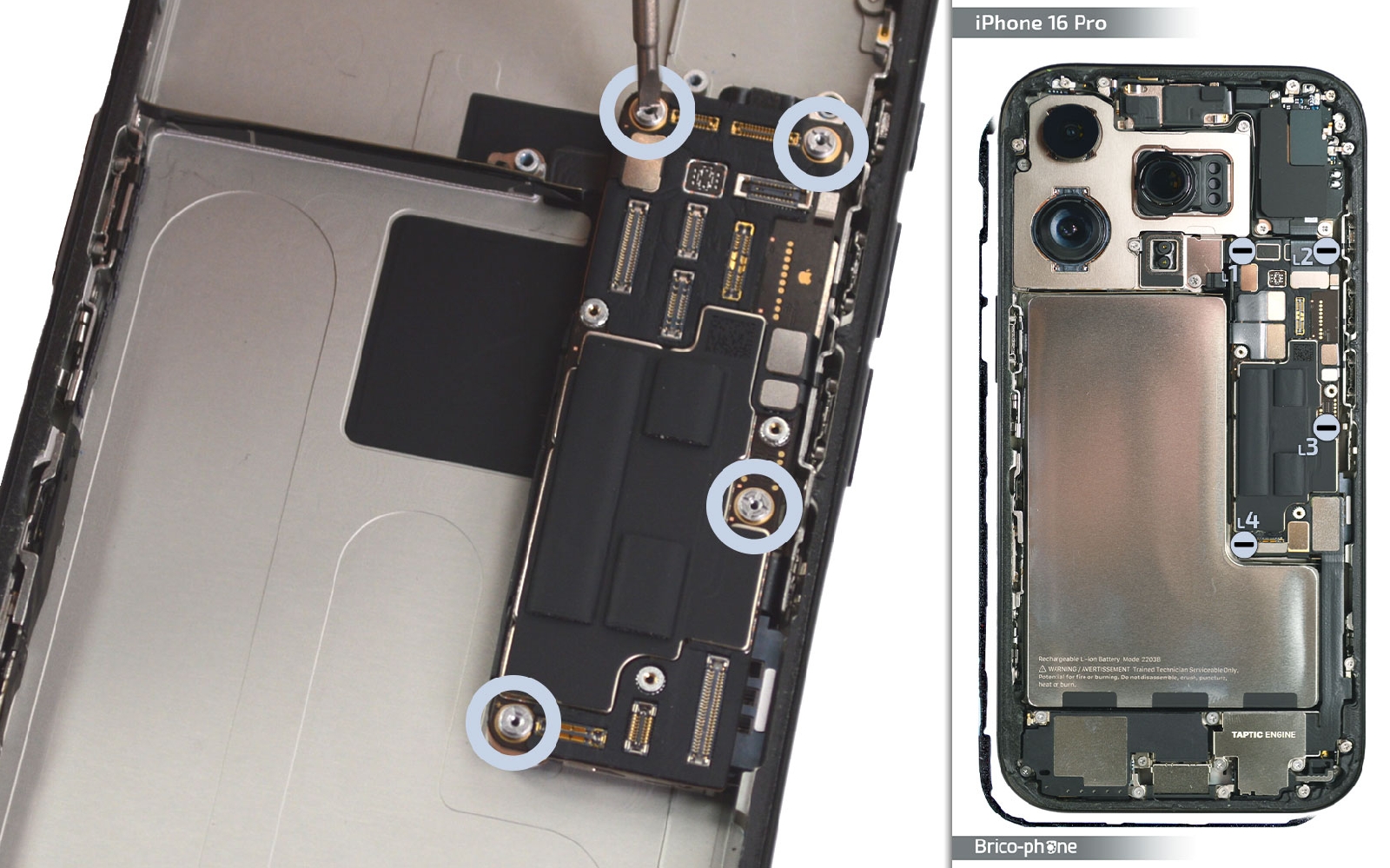

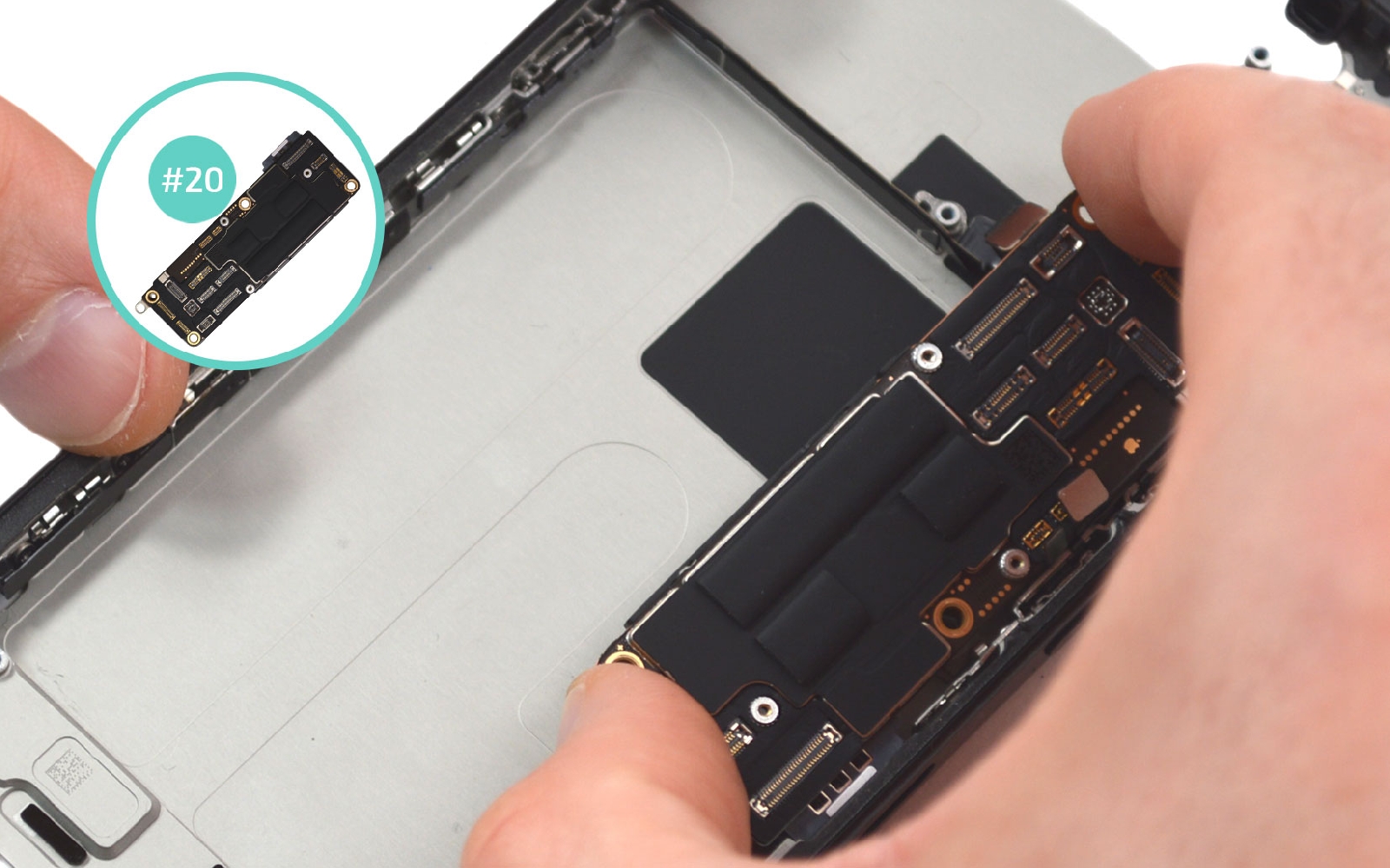

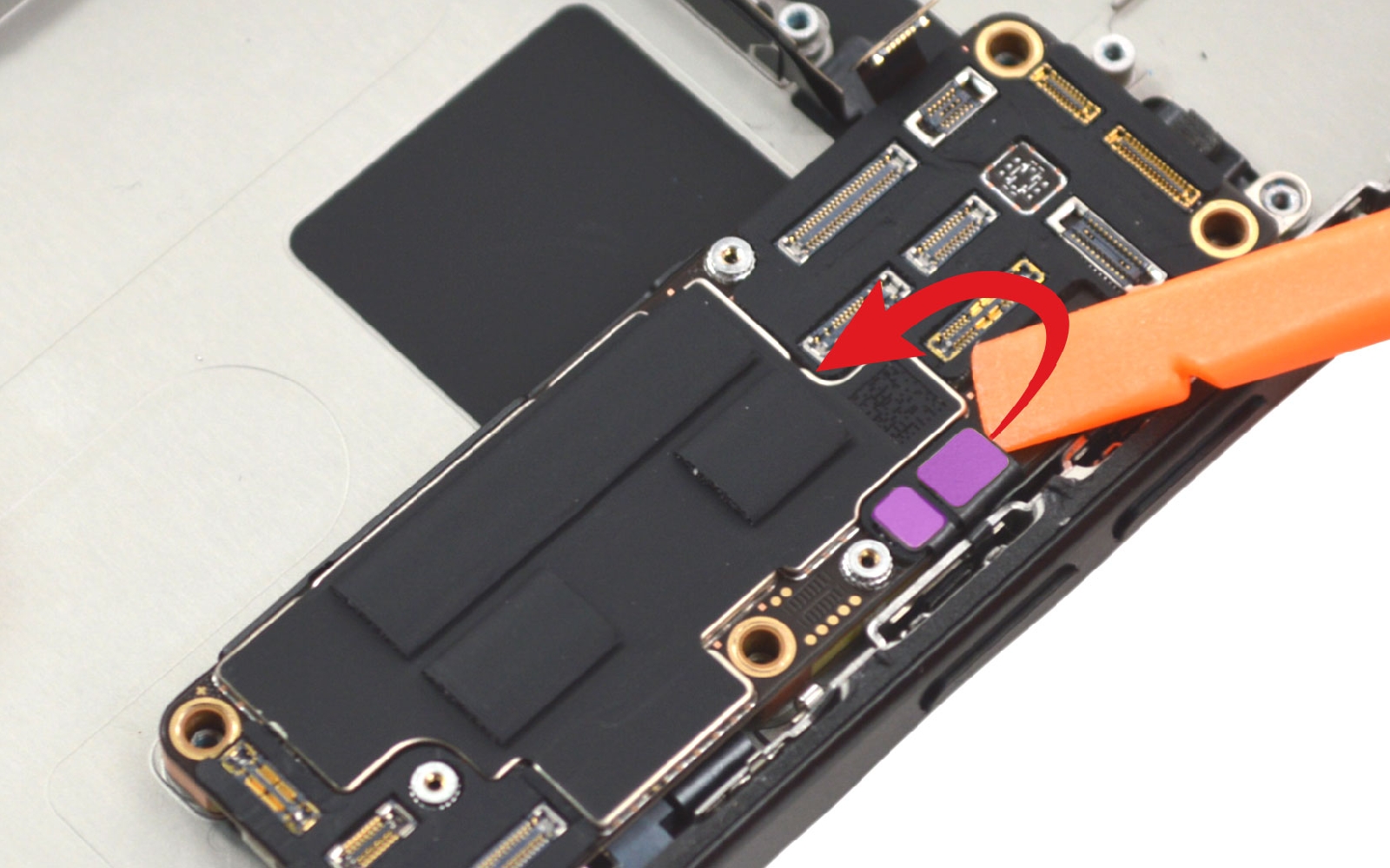

Etape 26 Retirer la carte mère

Reprenez le châssis et à l'aide du tournevis plat, libérez la carte mère.
Outils
Levier Nylon
Tournevis Plat
Etape 27

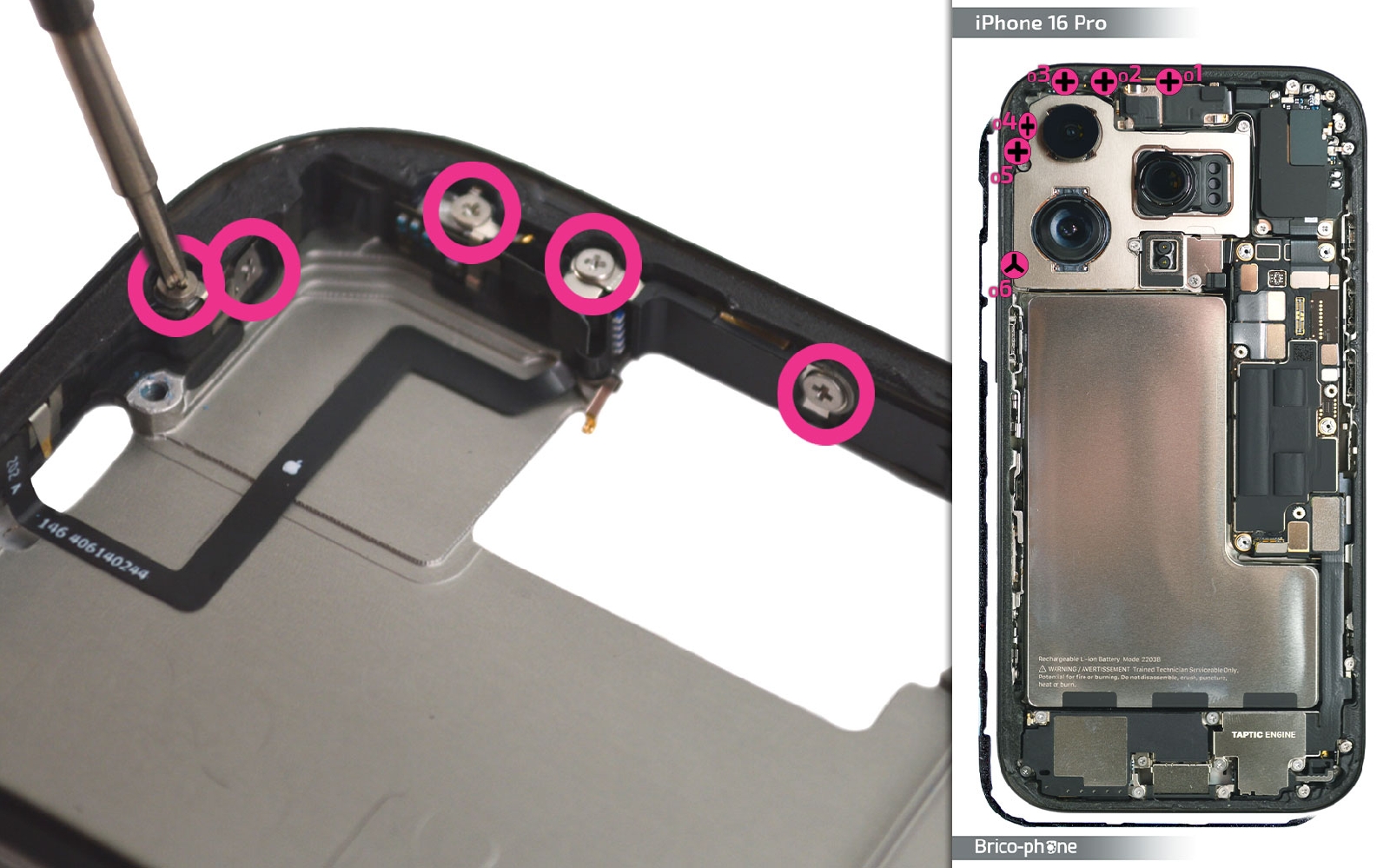

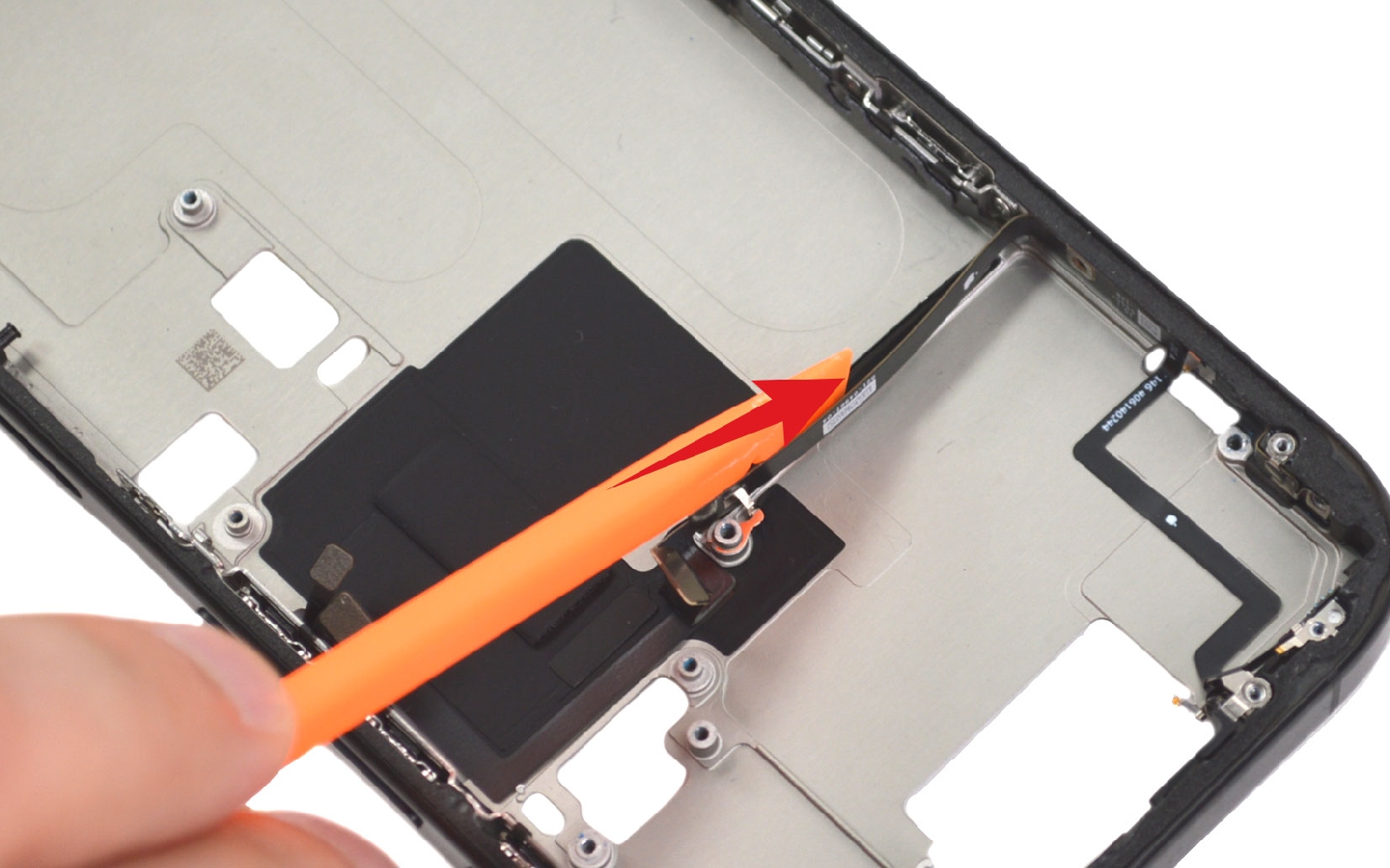

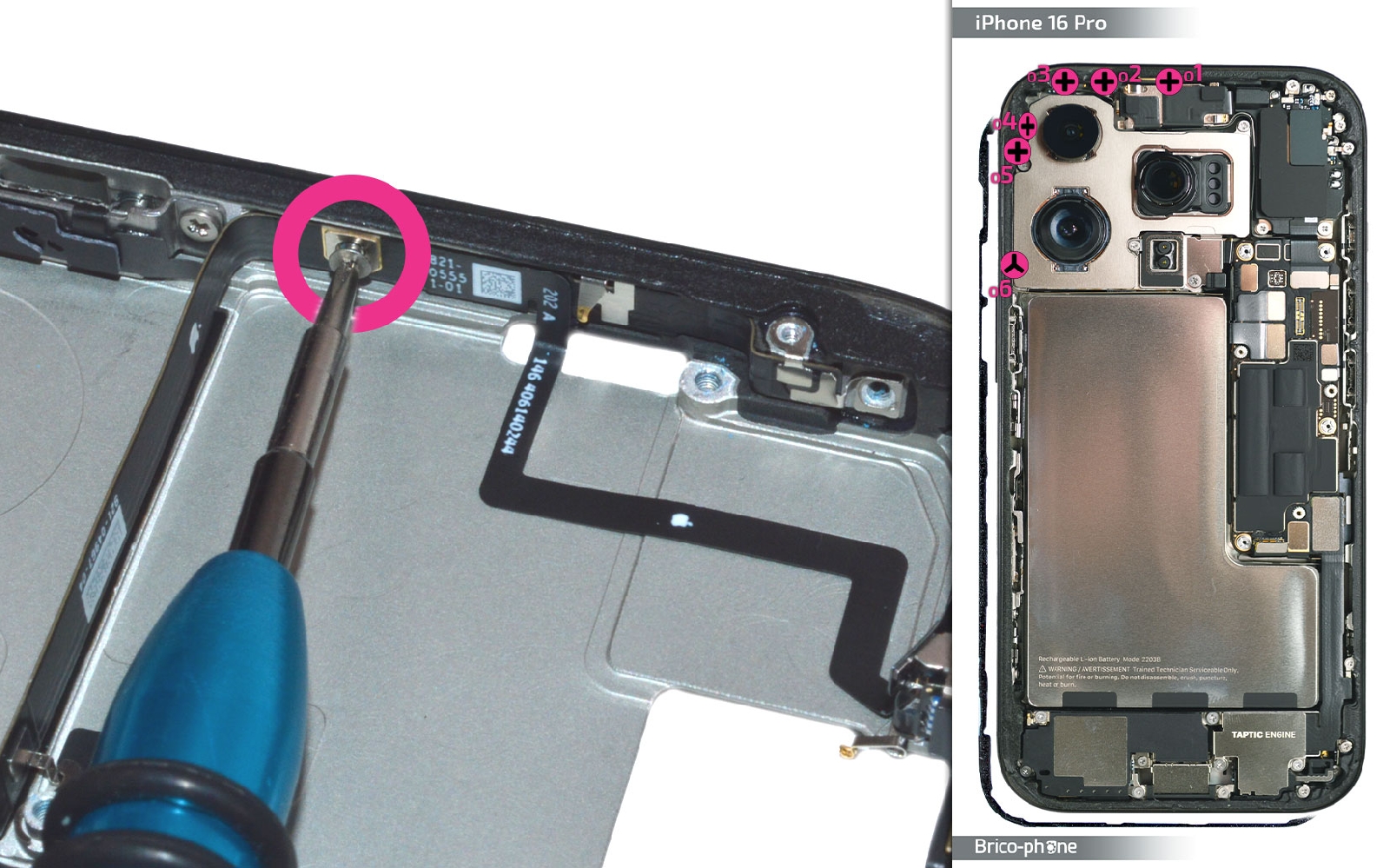

Etape 27 Libérer la nappe micro Siri

Sur le haut du châssis , retirez tous les vis cruciforme ainsi que la vis Q6 mais avec le triwing. Détachez la nappe du centre.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 28

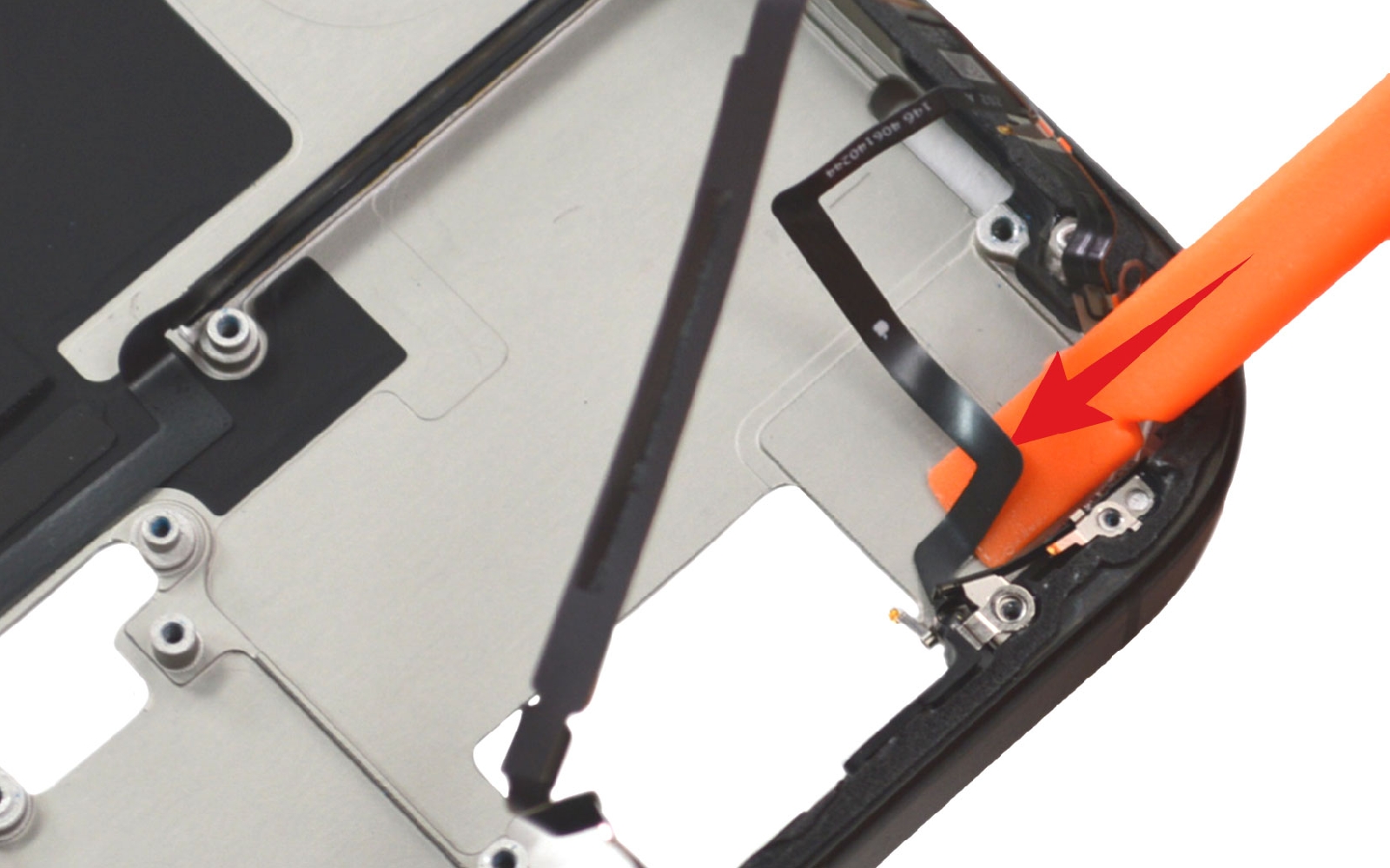

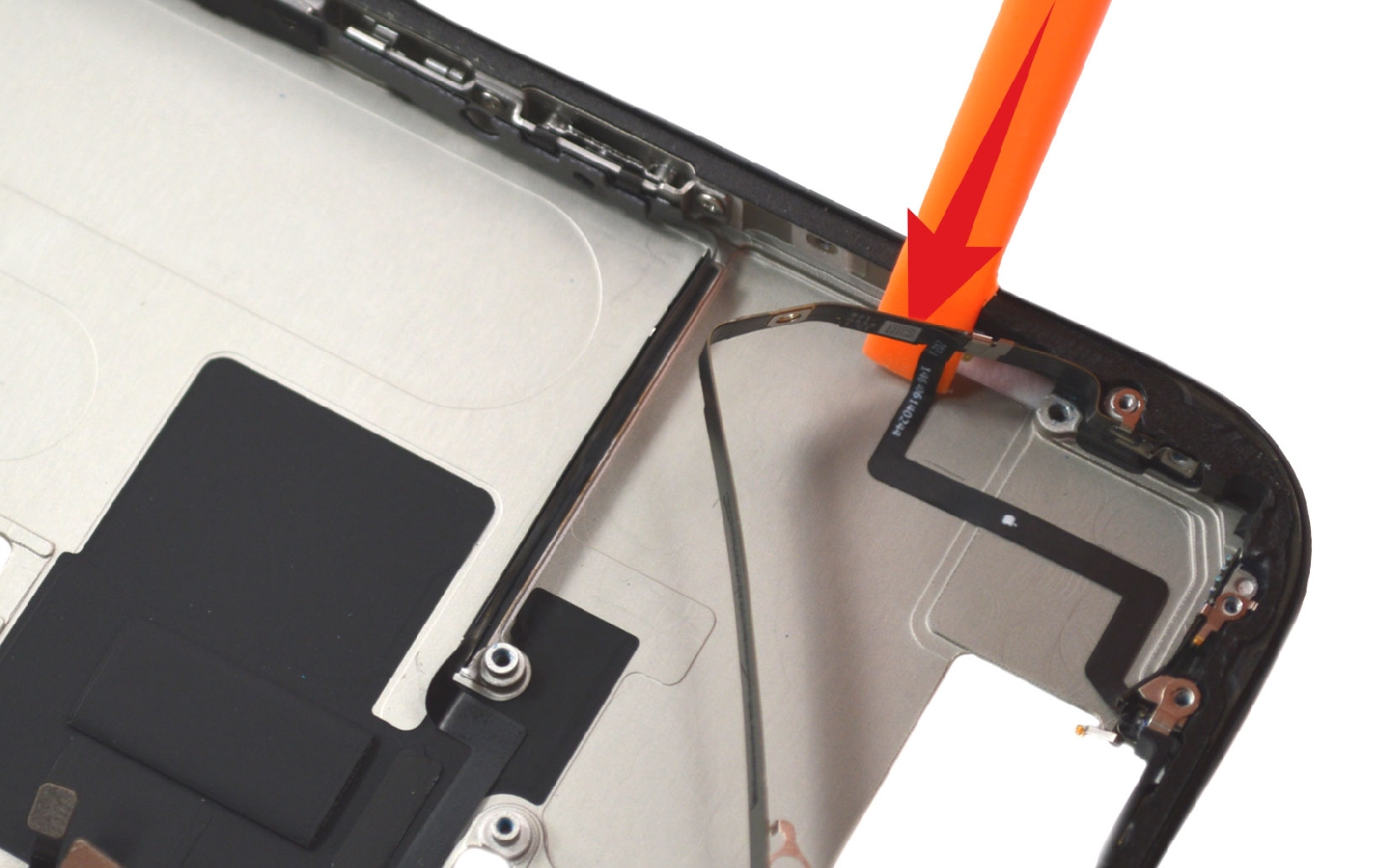

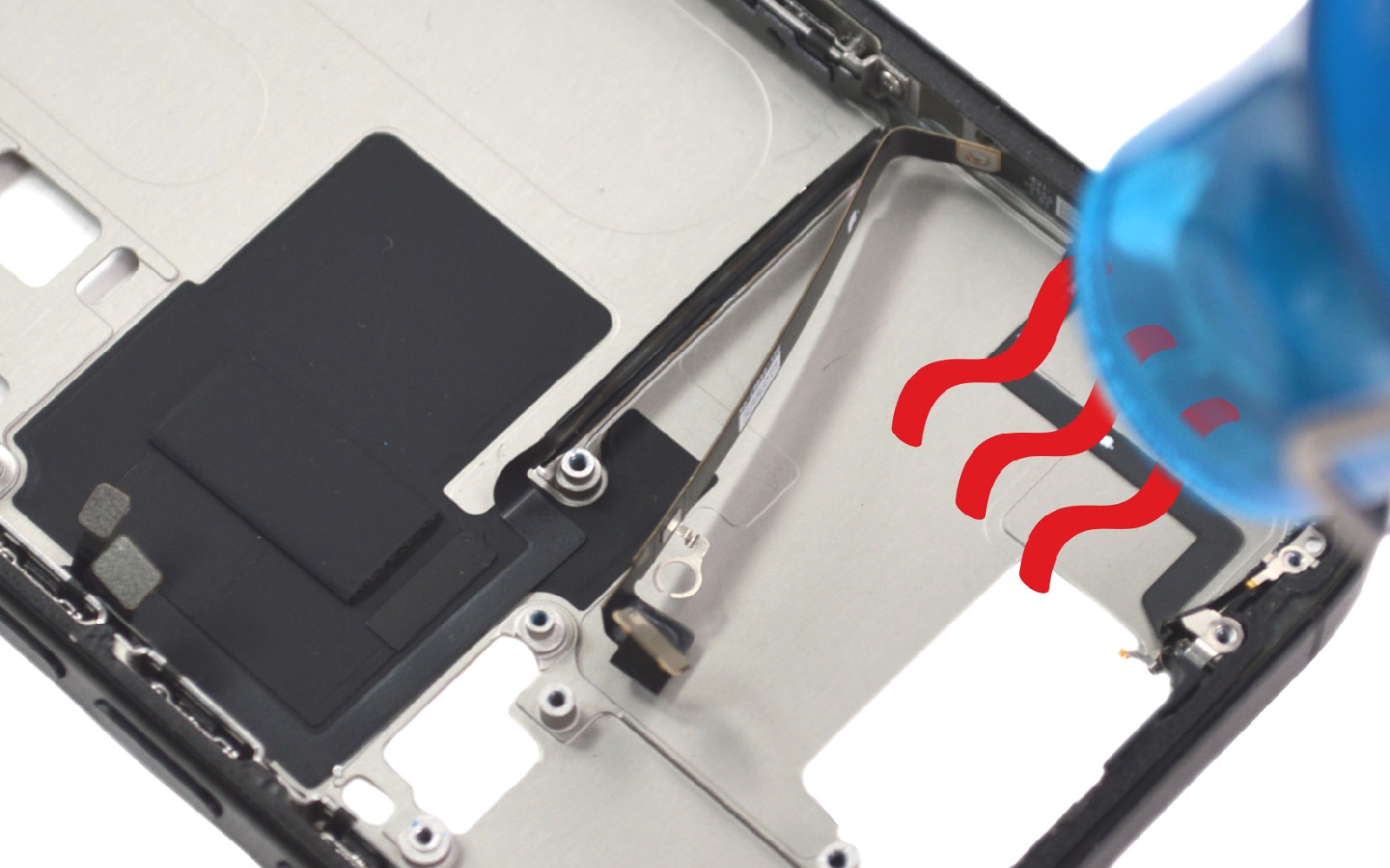

Etape 28 Chauffer la nappe Siri

Chauffez la partie haute du châssis afin de pouvoir décoller la partie supérieure de la nappe.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 29

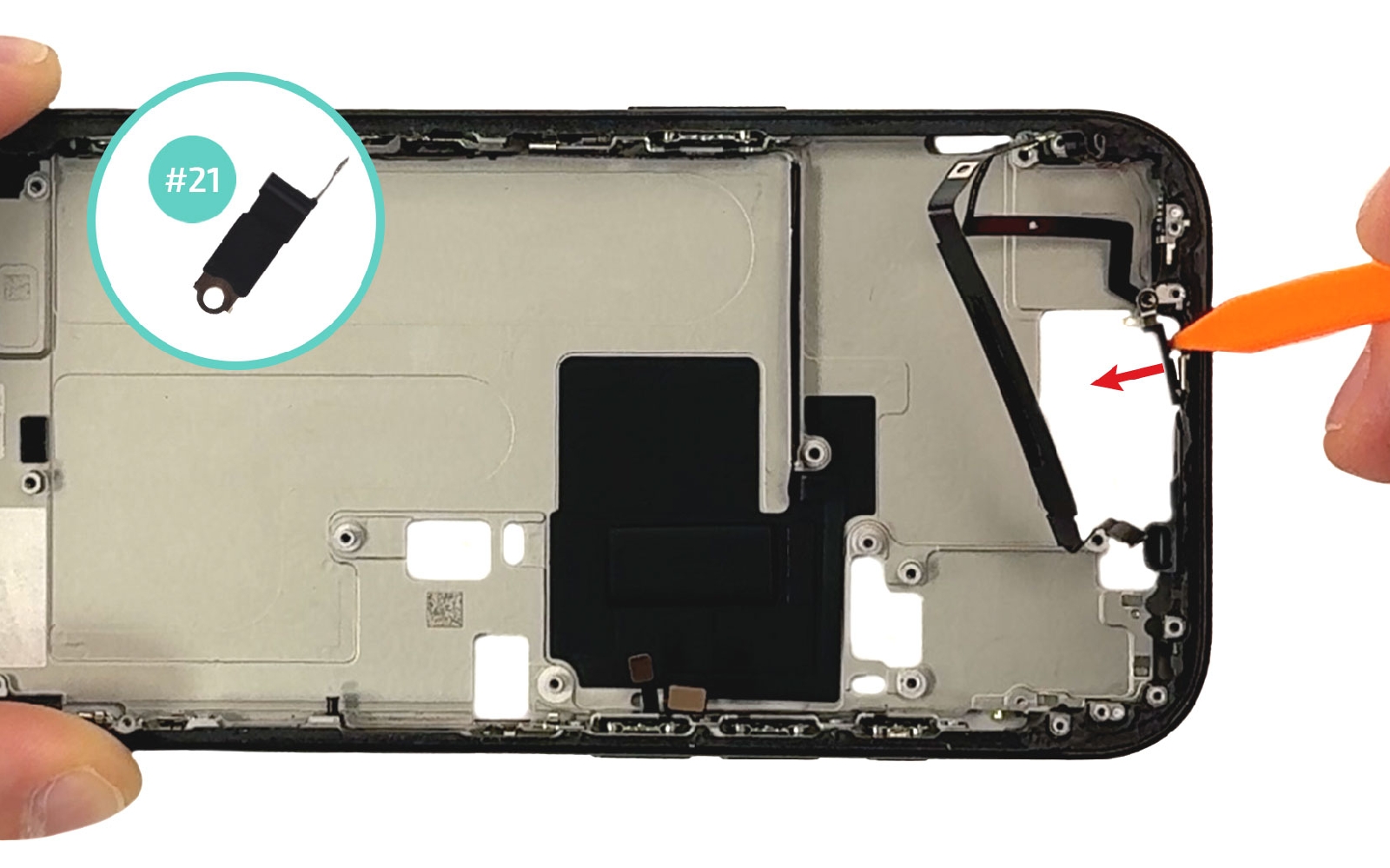

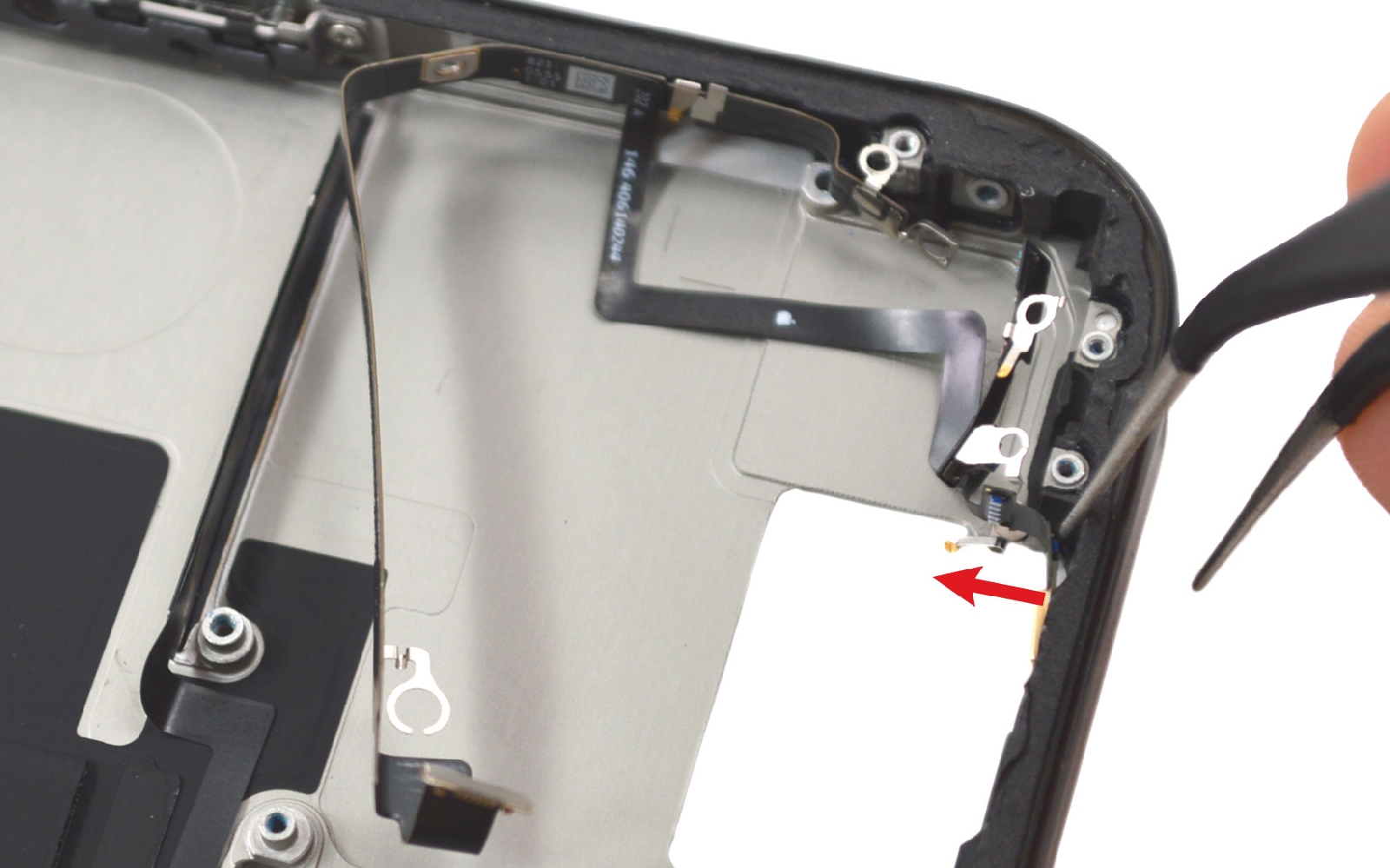

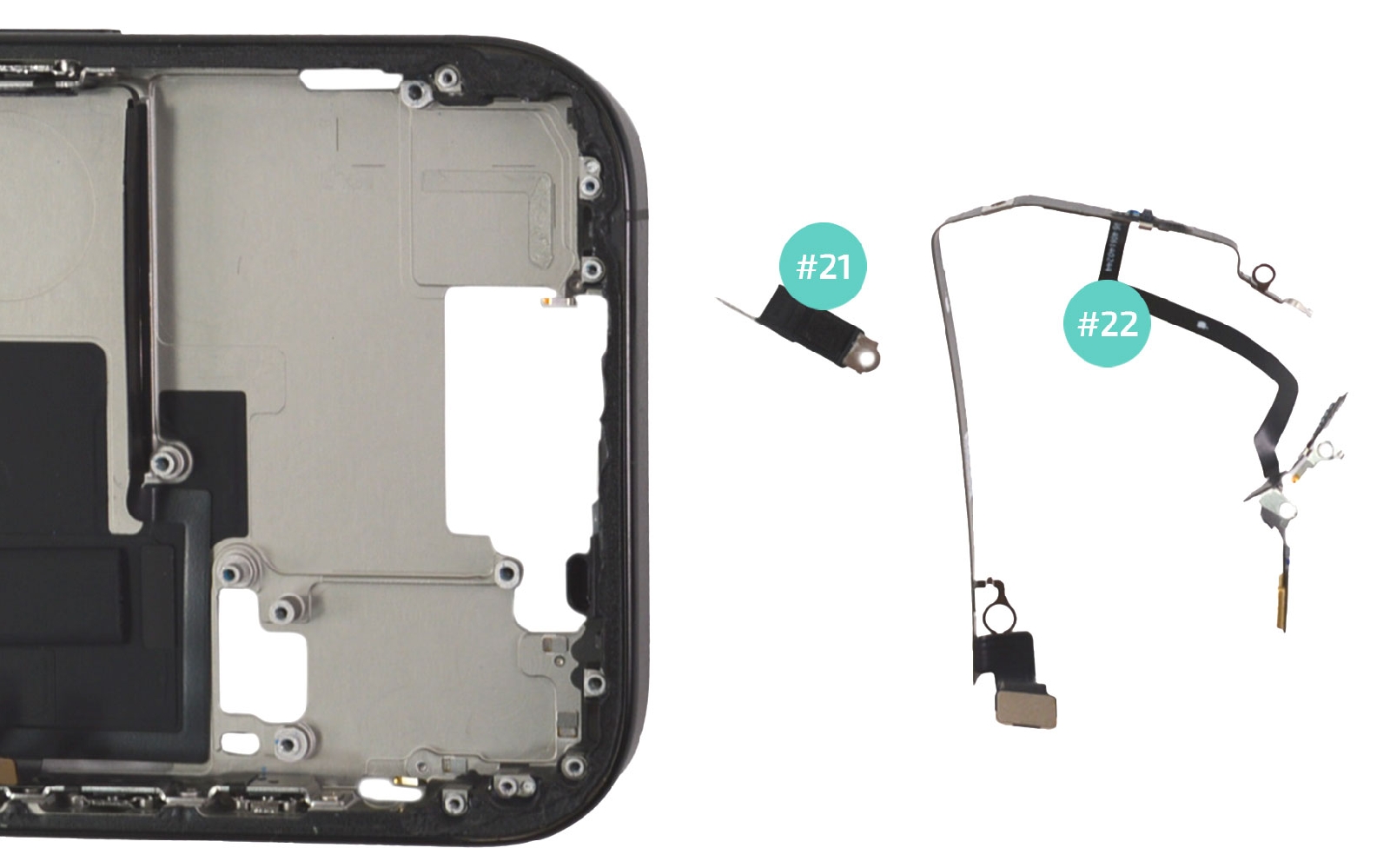

Etape 29 Enlever la nappe

Etape 30

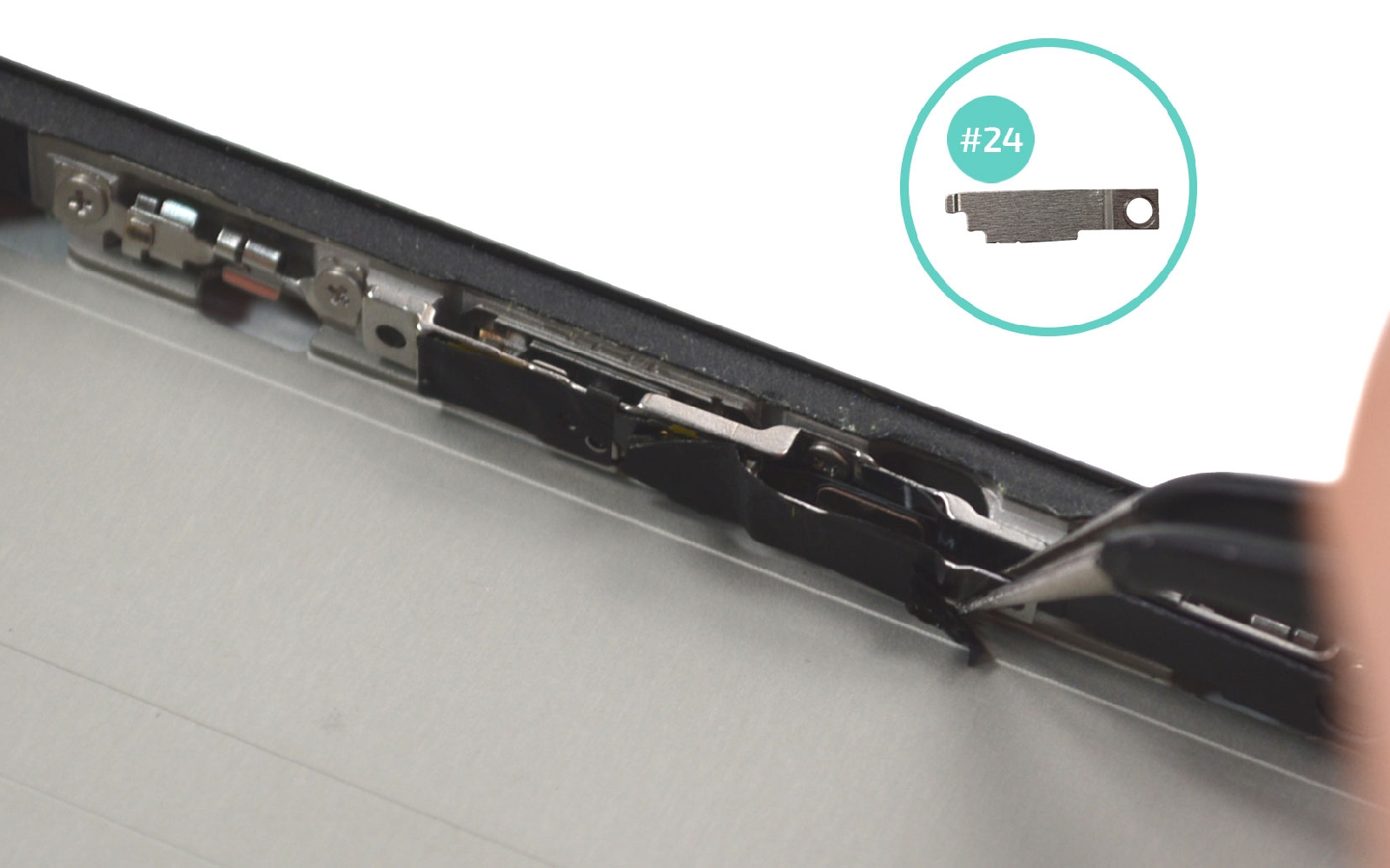

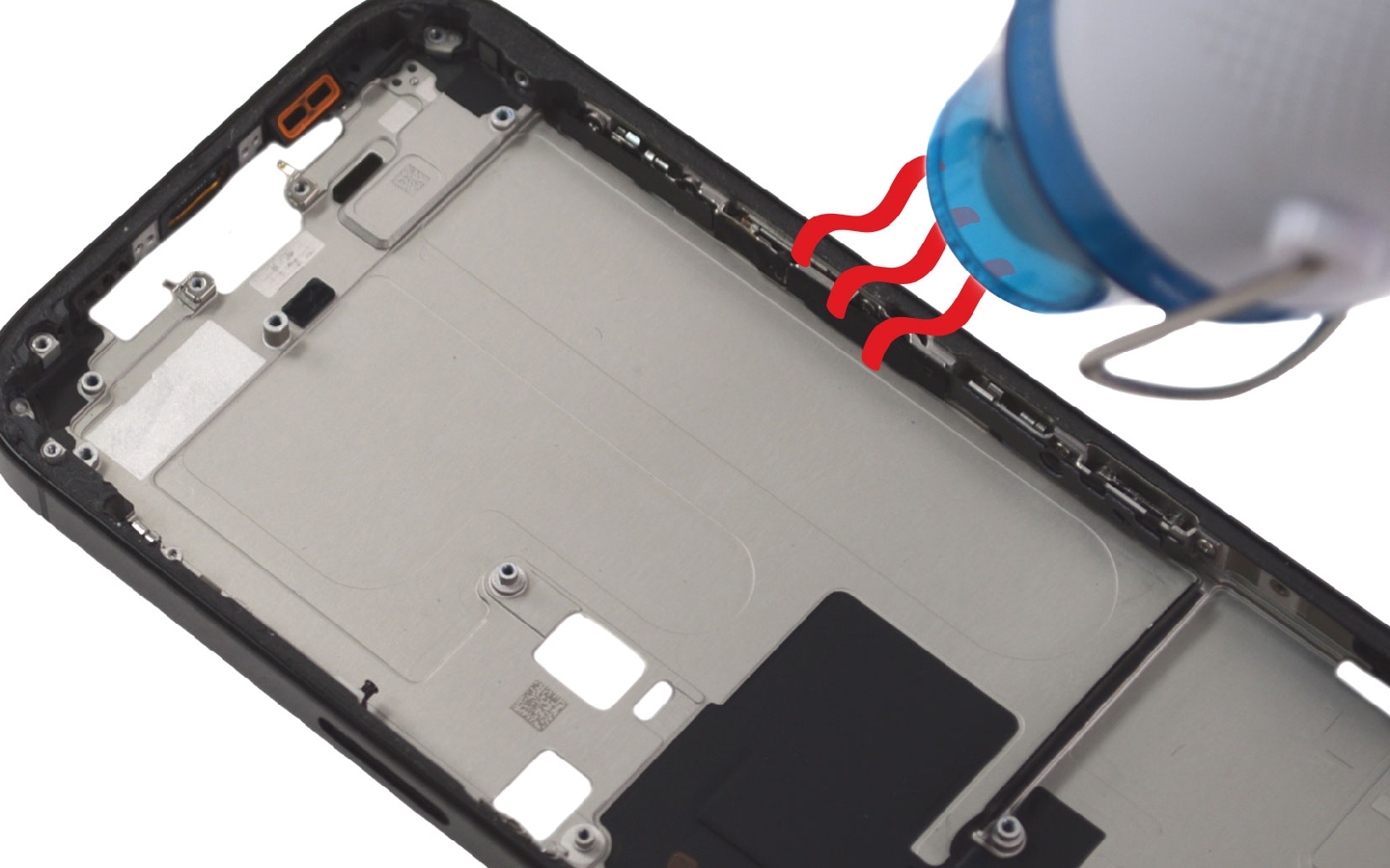

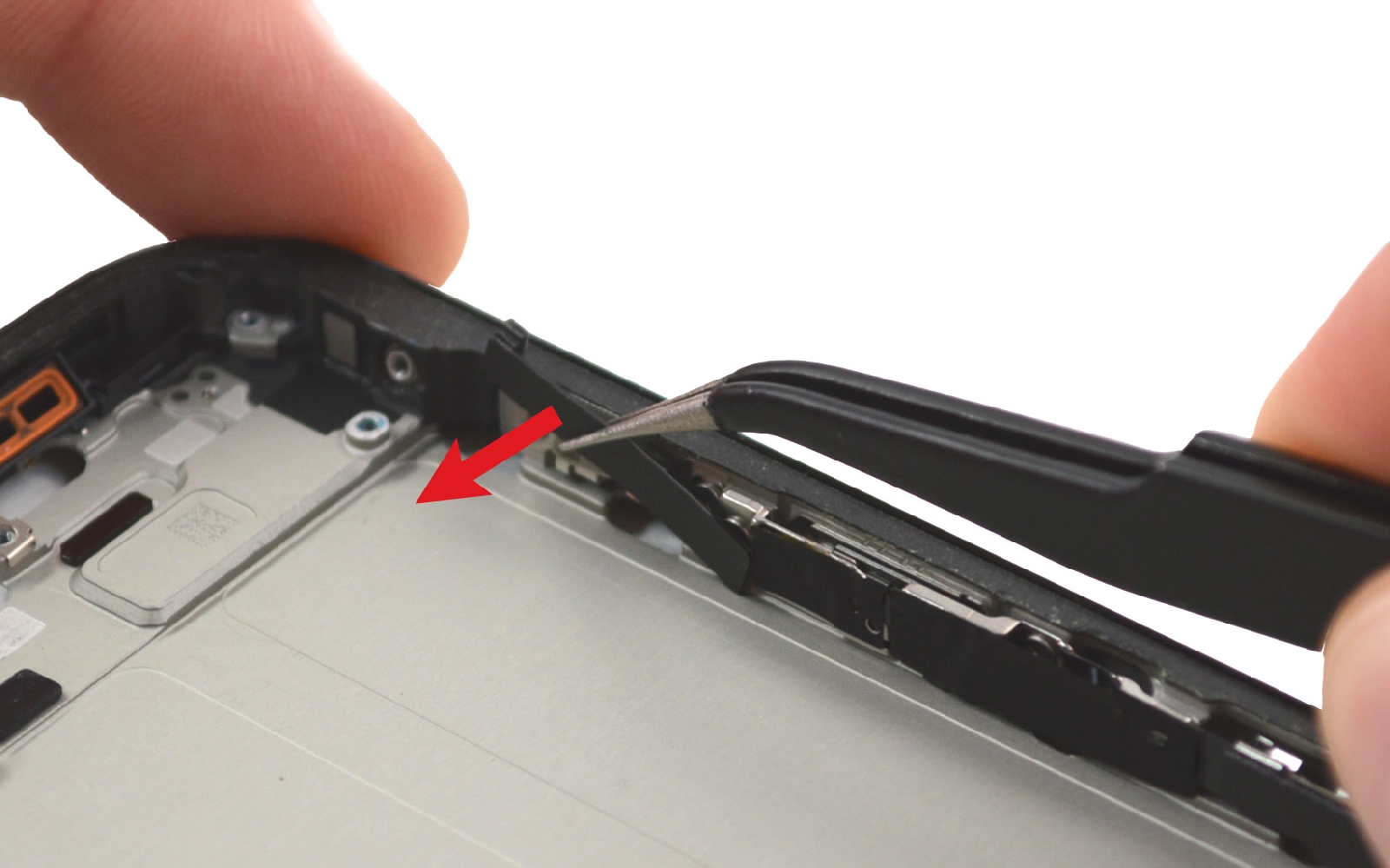

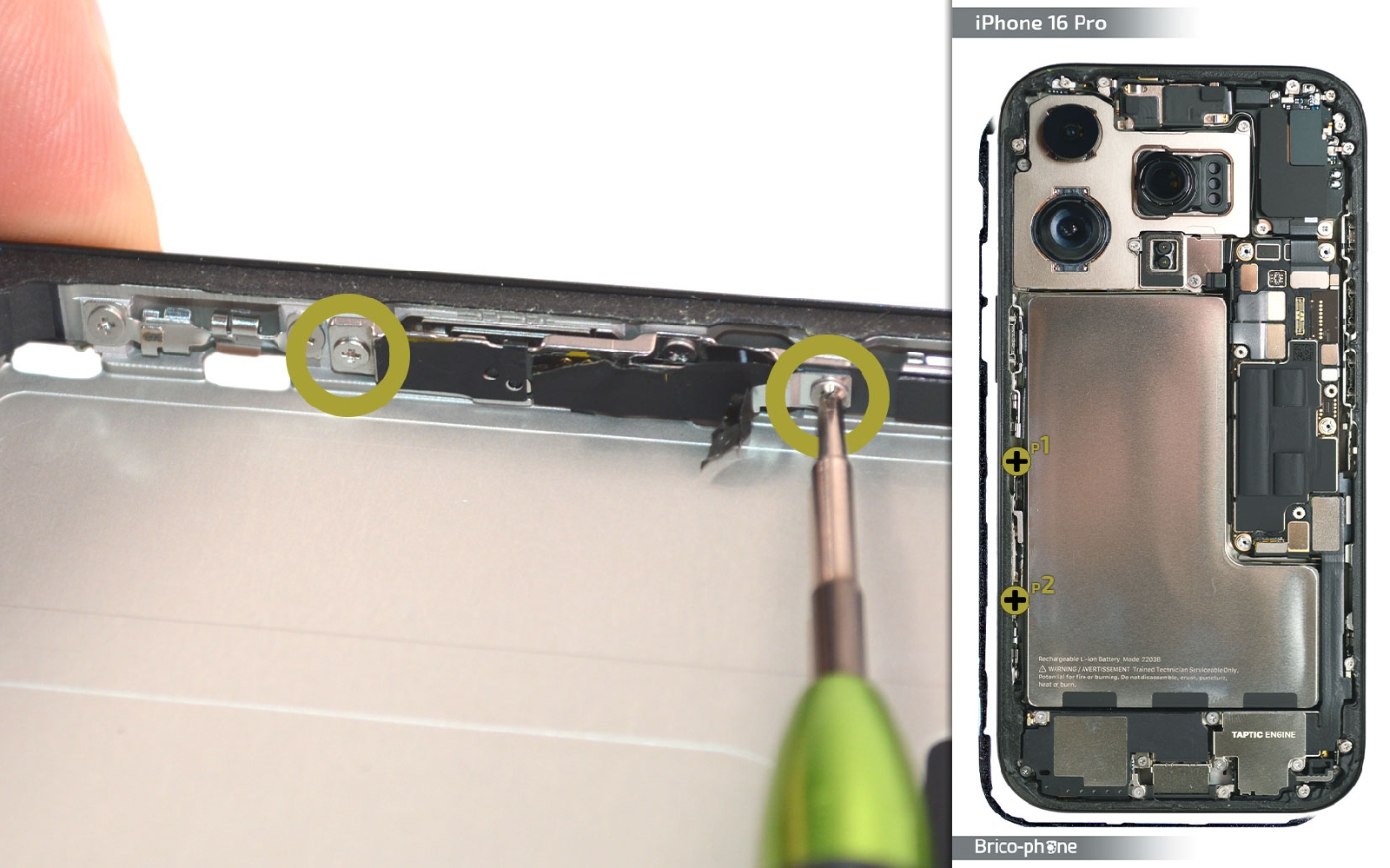

Etape 30 Mettez de coté la plaquette métallique

Chauffez les boutons latéraux puis récupérez l'adhésif noir. Ensuite, sortez les deux vis cruciforme afin d'enlever la plaquette métallique #24.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 9.90€
Etape 31

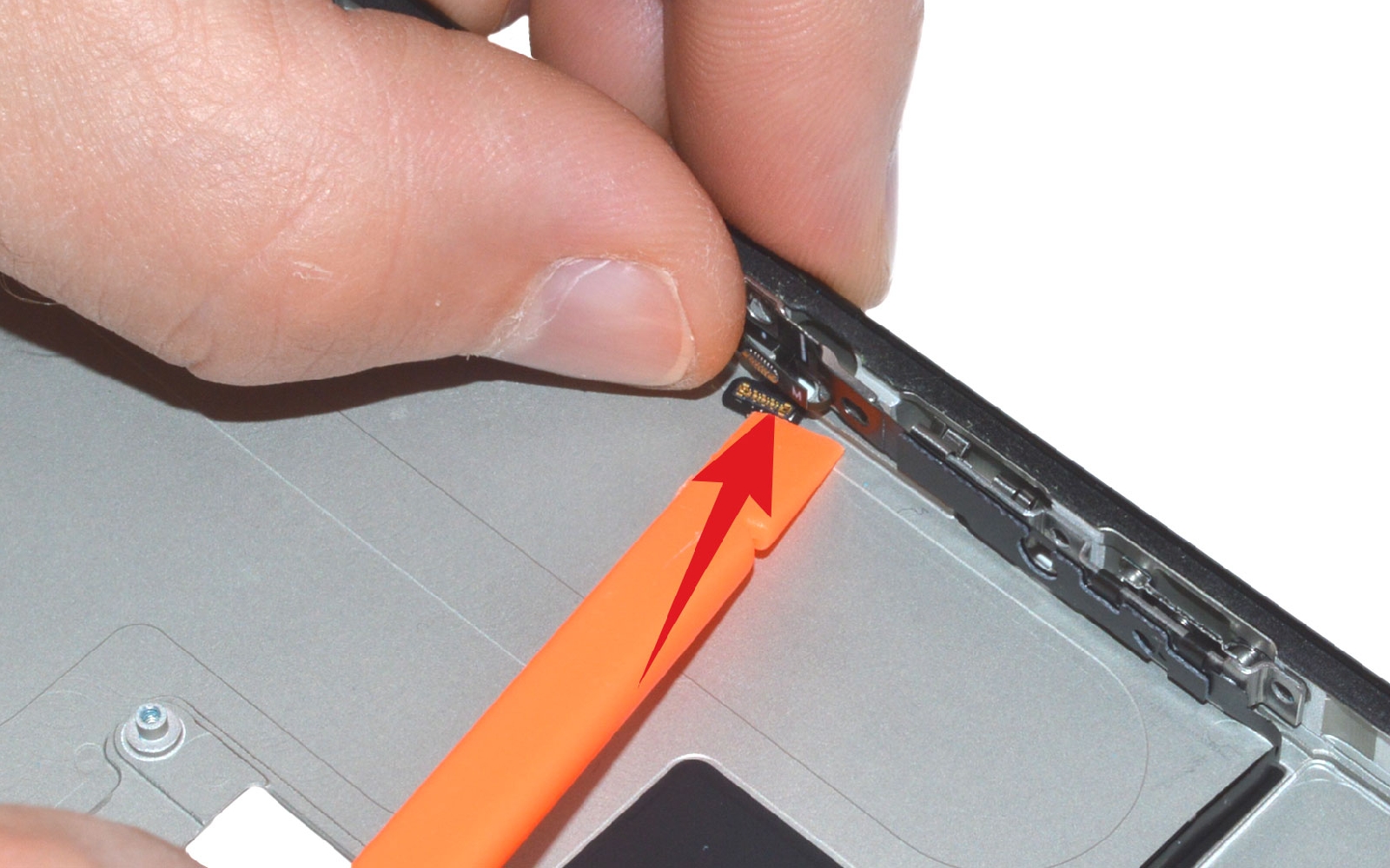

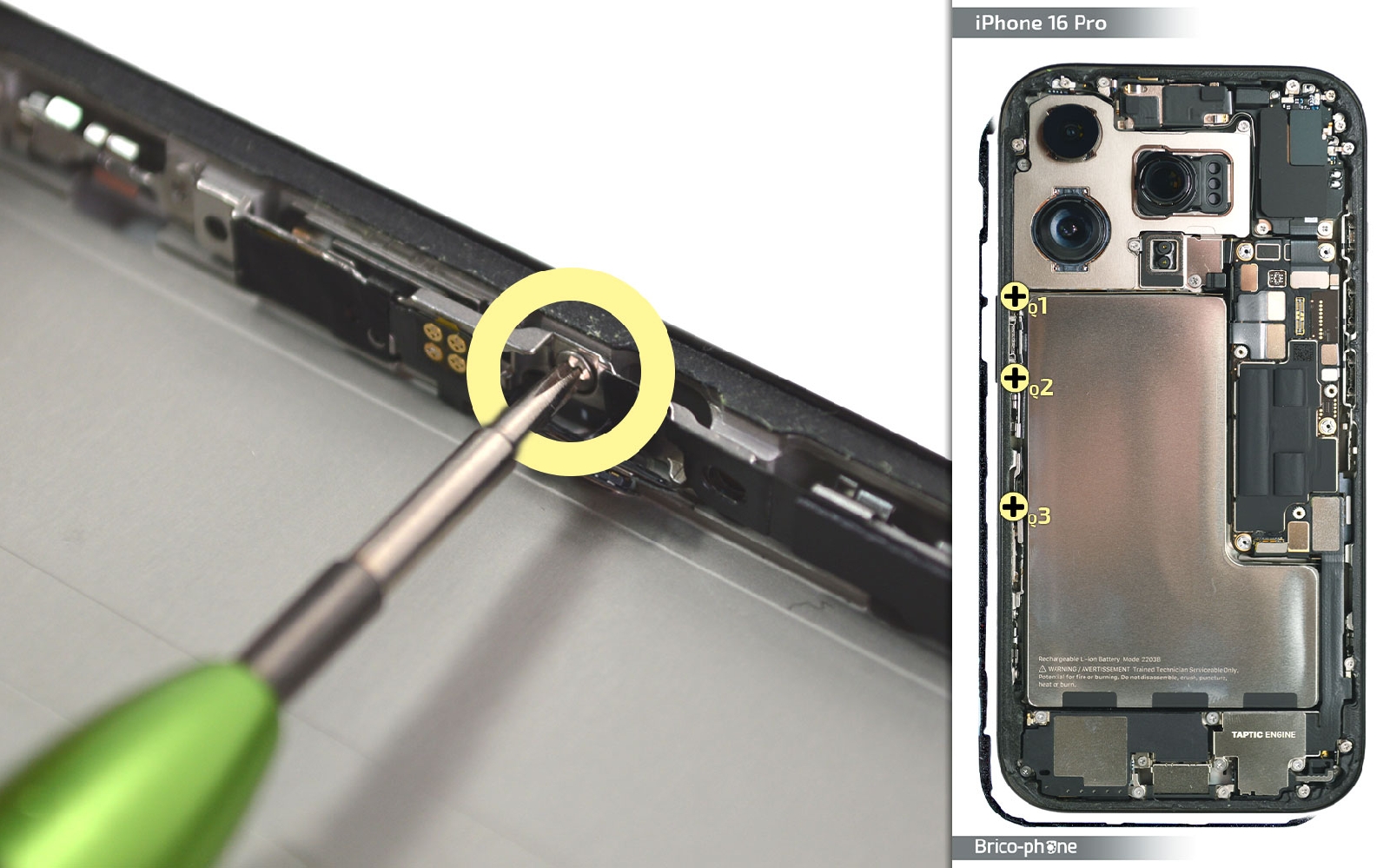

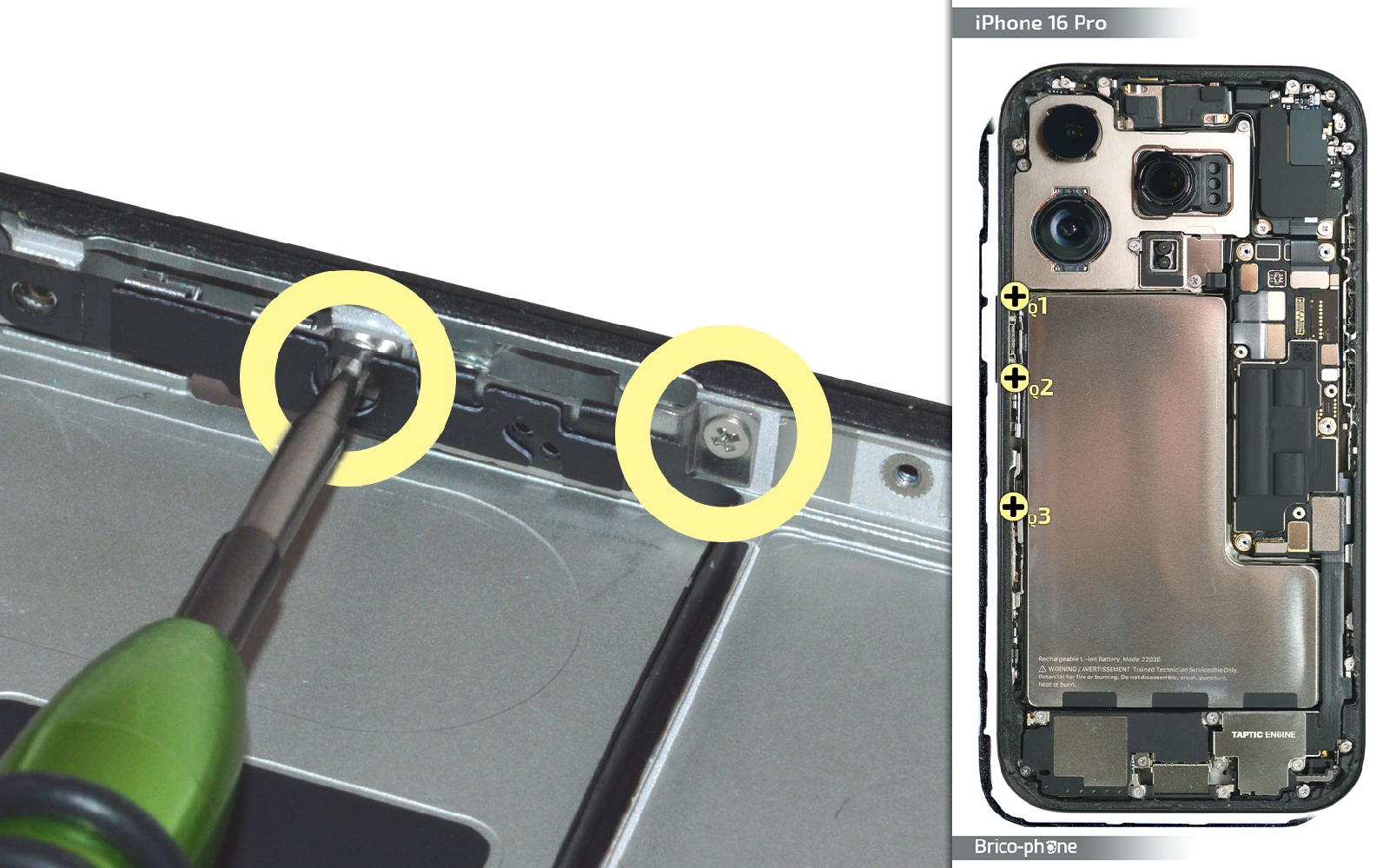

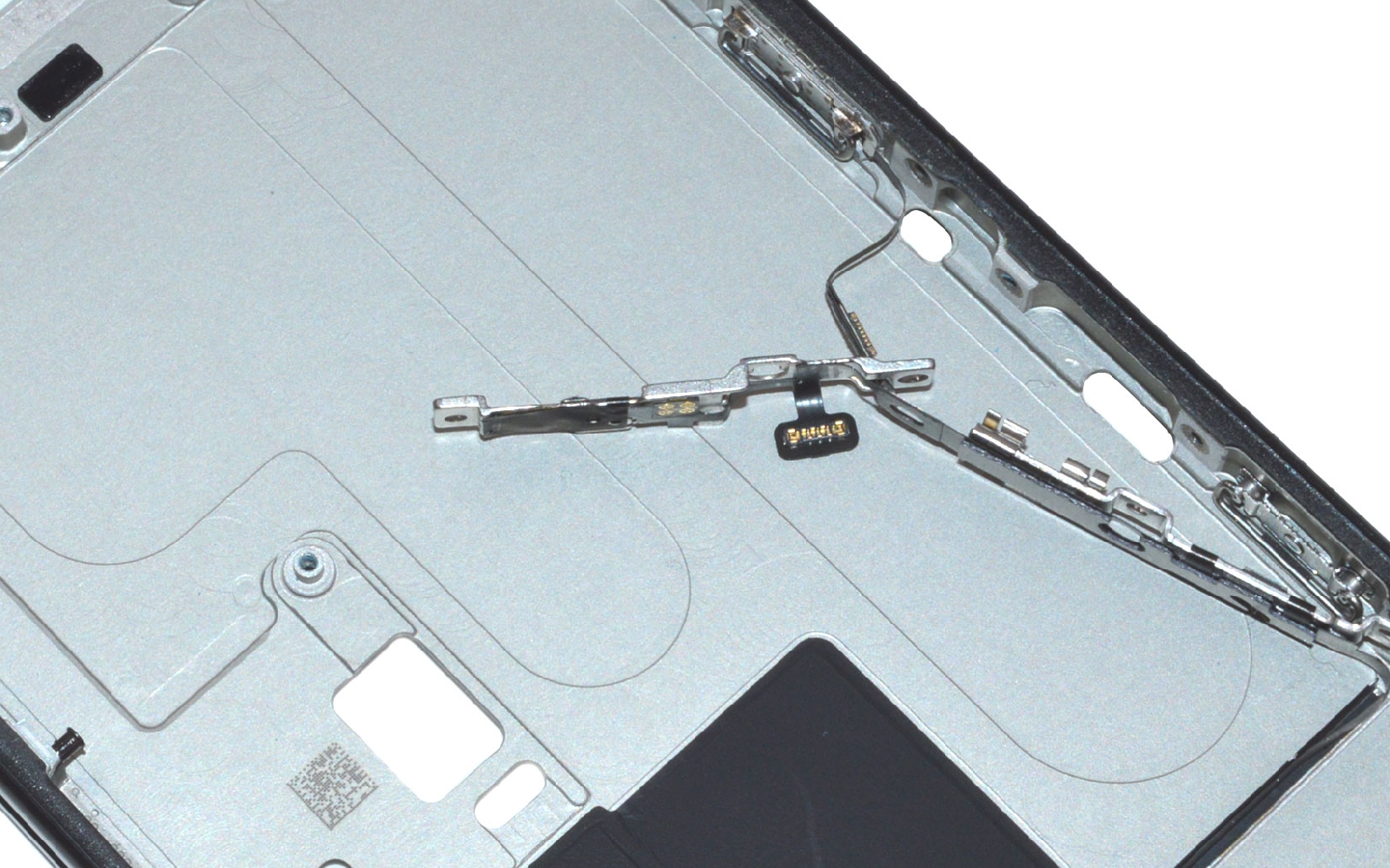

Etape 31 Dévisser la plaquette des boutons Power et Commande

Retirez les dernières vis cruciforme et débranchez la nappe du nouveau bouton "commande". Détachez la nappe entière du châssis et passez à l'étape suivante.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 32

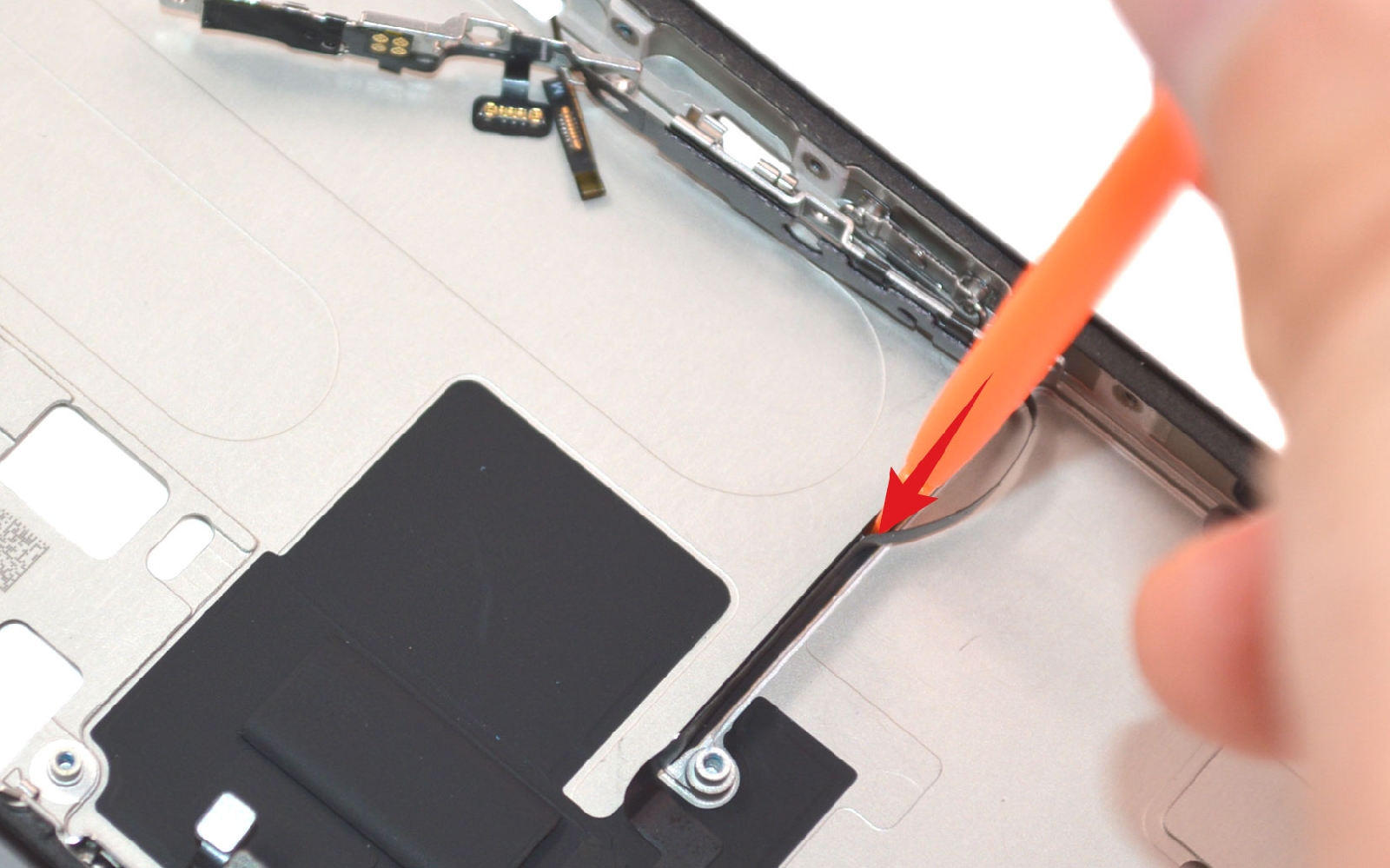

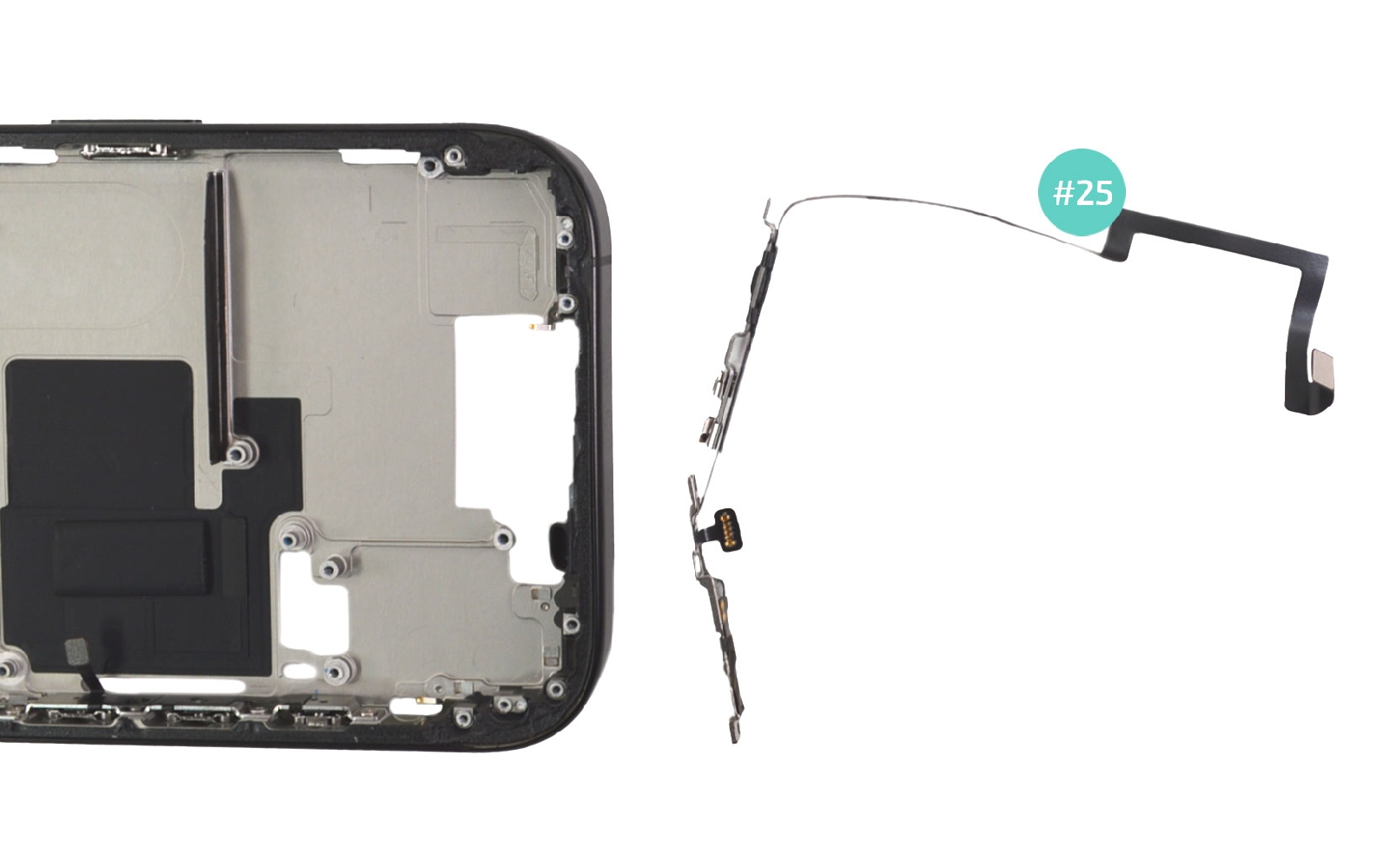

Etape 32 Sortir la plaquette

Chauffez le haut de la nappe afin de pouvoir la décoller et la mettre de coté.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 33

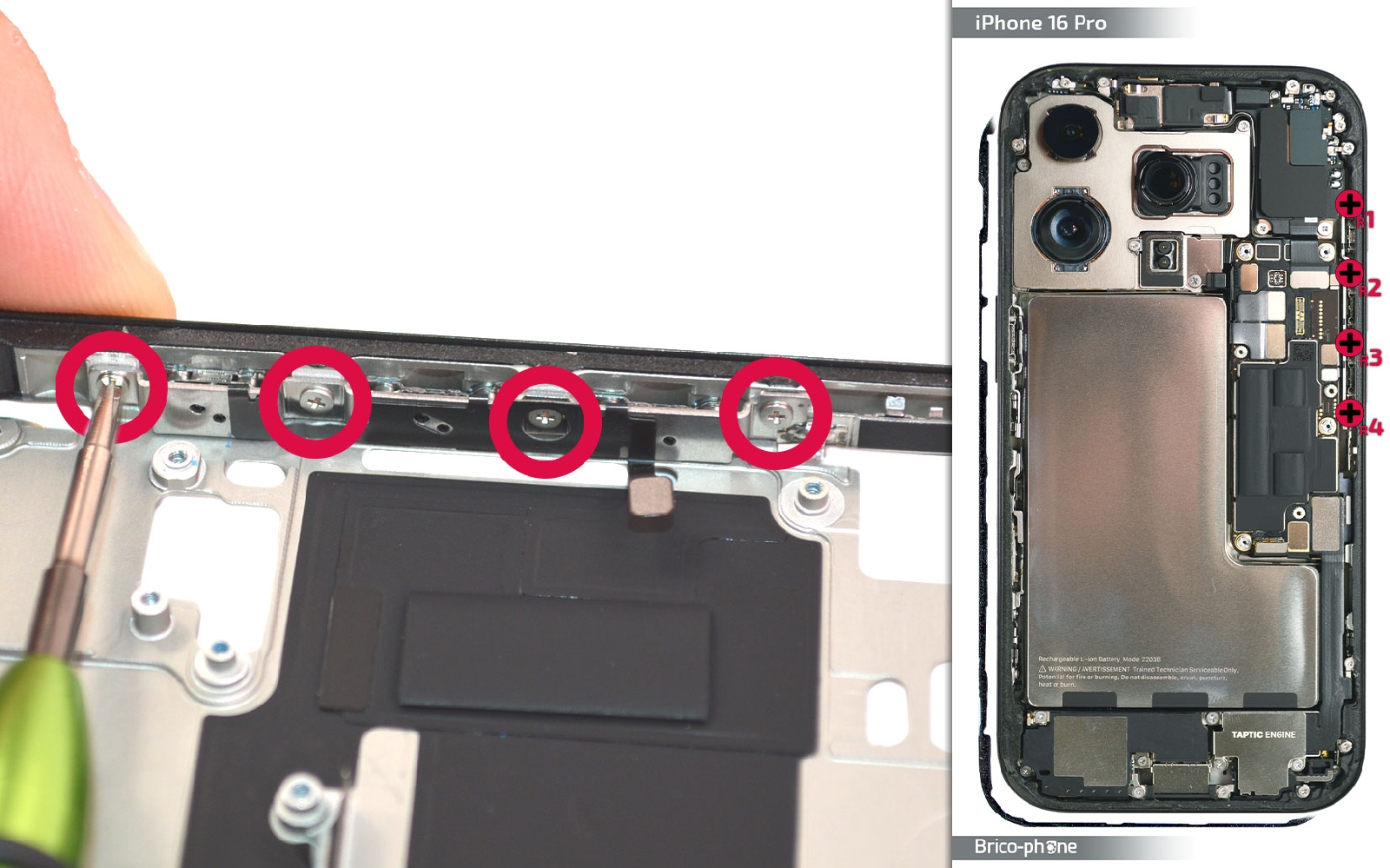

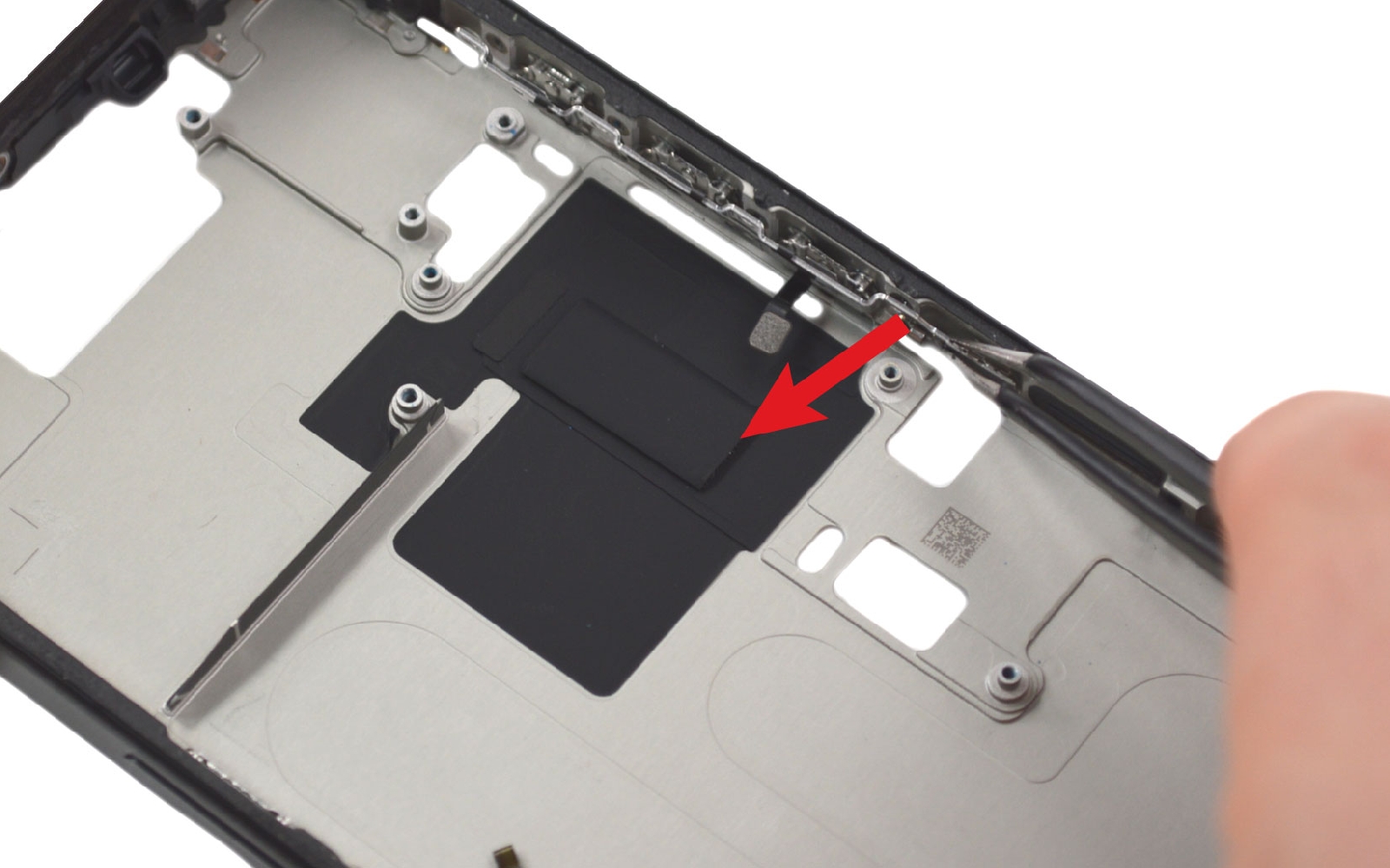

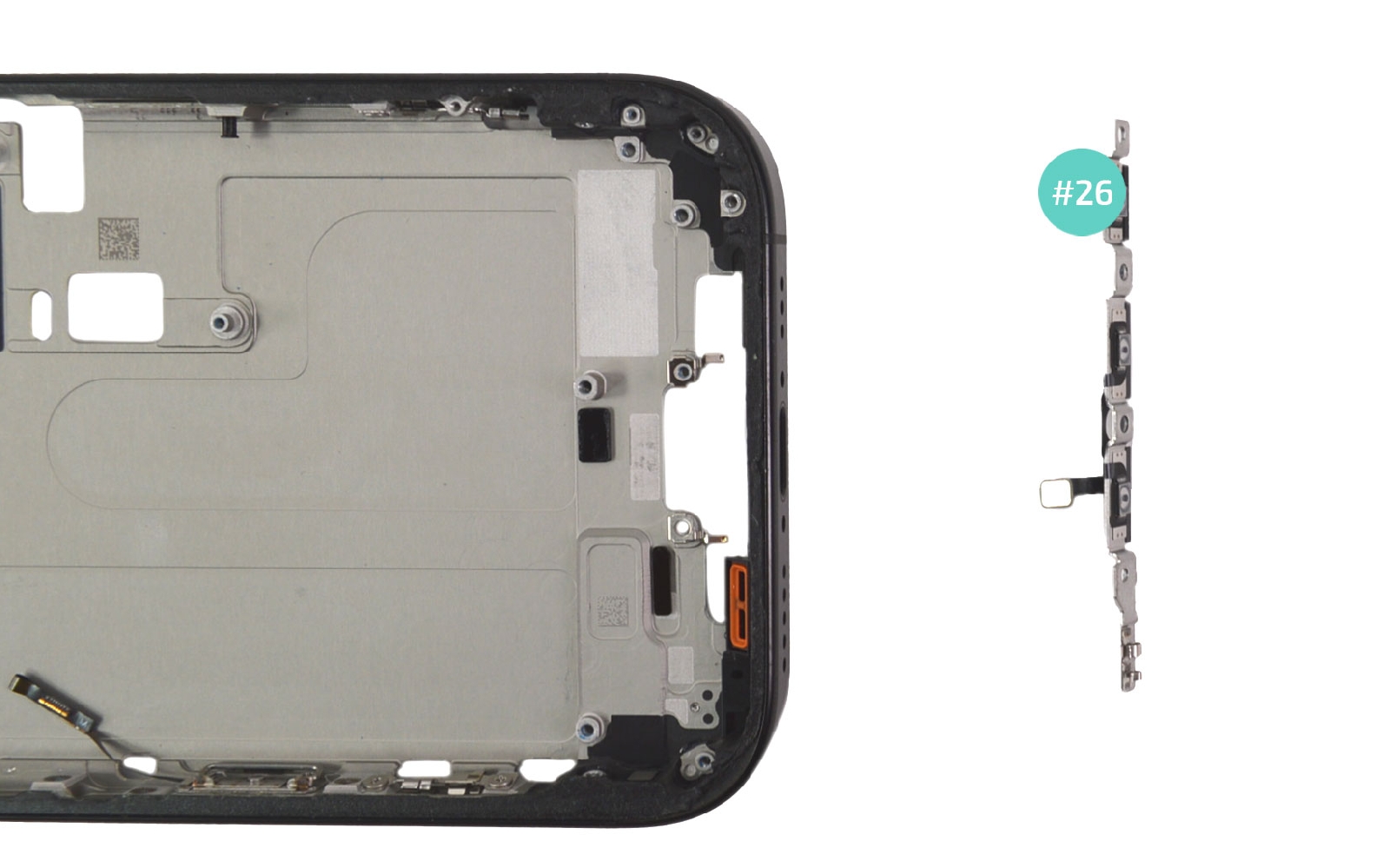

Etape 33 Ôter les boutons Volumes

De l'autre coté, ôtez les 4 vis cruciforme et sortez les du châssis avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles

Vue éclatée

Vous venez de démonter entièrement votre iPhone 16 Pro. Cette image regroupe donc chaque élément qui compose votre appareil. Si vous souhaitez le remonter, il vous suffit de suivre ce guide de réparation dans le sens contraire.
