Comment changer le connecteur de charge sur iPhone 16

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 2/5 (Facile)
Diagnostic

Problème de charge

Si votre iPhone rencontre des problèmes de chargement, que le câble ne tient plus en place, ou que la connexion est instable, il est probable que le connecteur de charge soit endommagé. Remplacer ce composant peut sembler délicat, mais grâce à ce tutoriel détaillé étape par étape, vous serez guidé de manière claire et illustrée pour mener à bien cette réparation.

Dans ce guide de réparation, vous trouverez chaque phase expliquée en détail, des astuces professionnelles, et des photos pour vous accompagner à chaque moment de la réparation. Avec les outils appropriés et un peu de patience, vous redonnerez toute sa fonctionnalité à votre iPhone 16, en évitant de recourir à un service coûteux.

Préparez-vous à redonner une nouvelle vie au connecteur de charge de votre iPhone 16 !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils

Avant de commencer

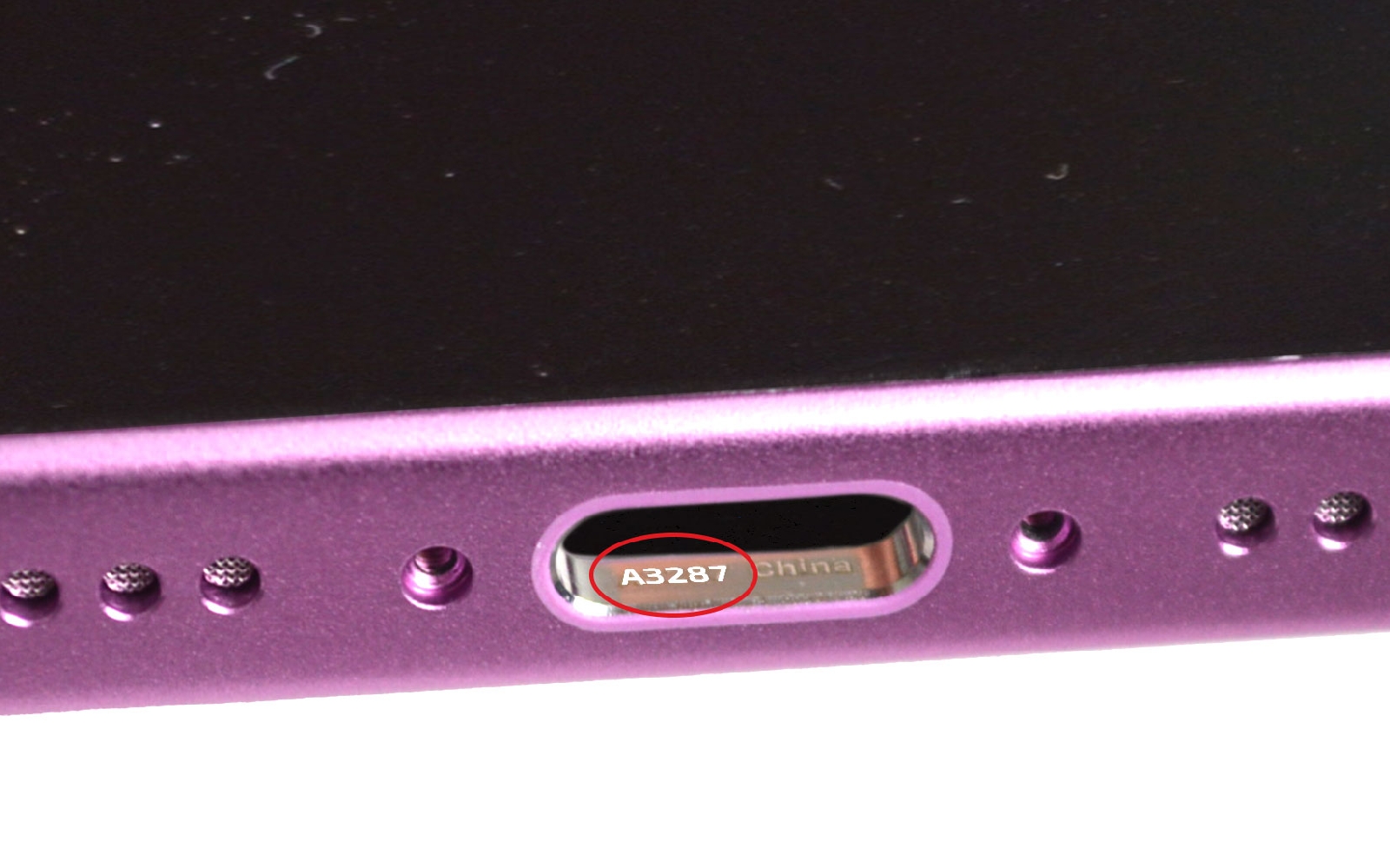

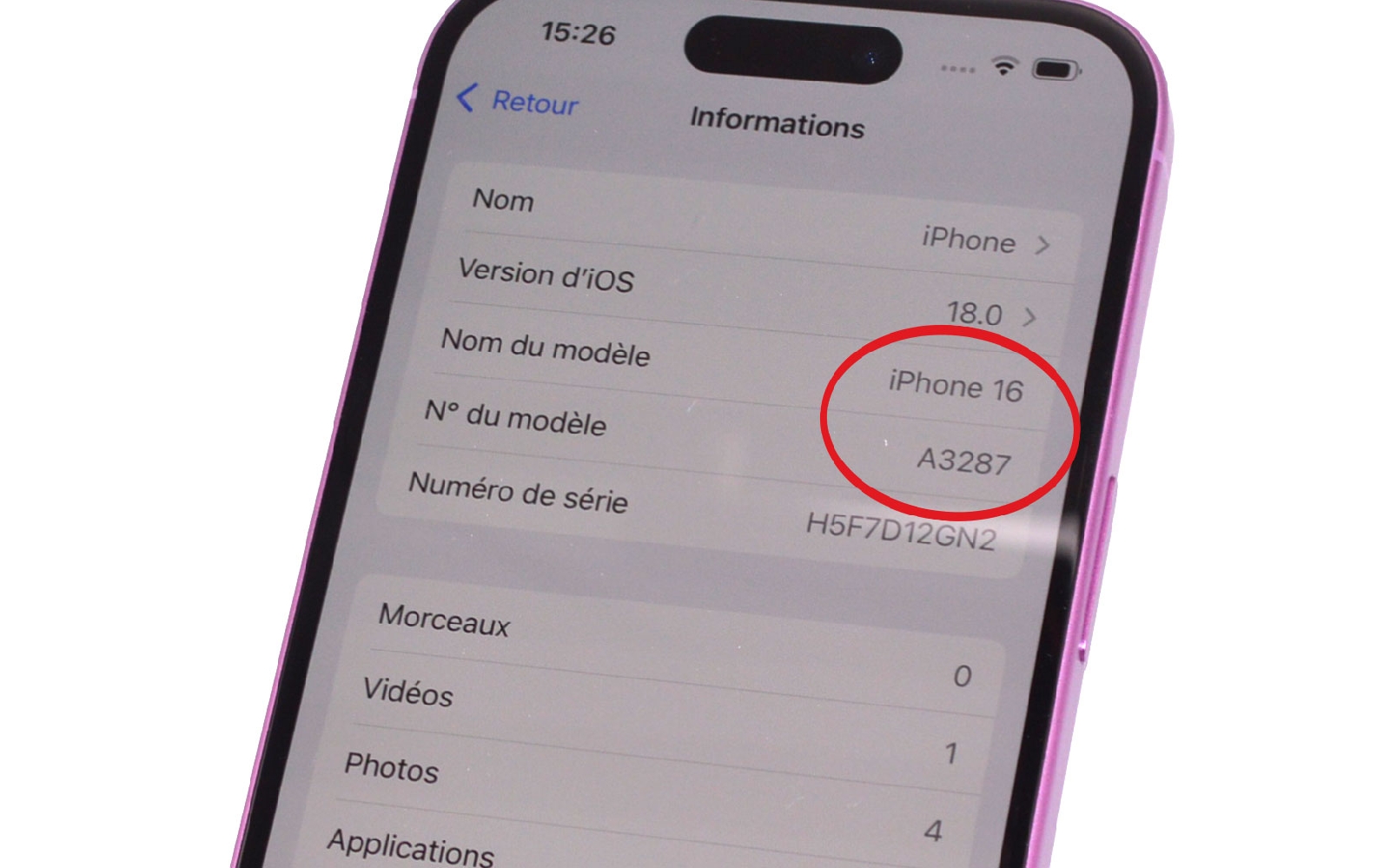

Avant de commencer la réparation de votre iPhone, il est essentiel de vérifier le numéro de modèle de votre appareil. Cette étape permet de vous assurer que vous commandez les pièces détachées compatibles sur Brico-phone. Pour trouver le numéro de modèle, rendez-vous dans les réglages de votre iPhone, sélectionnez "Général", puis "Informations". Le numéro de modèle sera affiché à cet endroit et commence généralement par la lettre "A", suivie de quatre chiffres (ex. : A3287 pour l' iPhone 16). Une fois le numéro de modèle identifié, vous pouvez vous rendre sur Brico-phone pour rechercher les pièces correspondantes à votre iPhone. Cette étape est cruciale pour garantir la compatibilité des pièces et assurer une réparation réussie. Si vous n'avez pas accès aux réglages de votre appareil, vous pouvez obtenir le numéro de modele de votre iPhone en lisant l'inscription gravé dans la prise de charge. Un fois la commande reçue, commencez par éteindre votre smartphone.
Etape 1

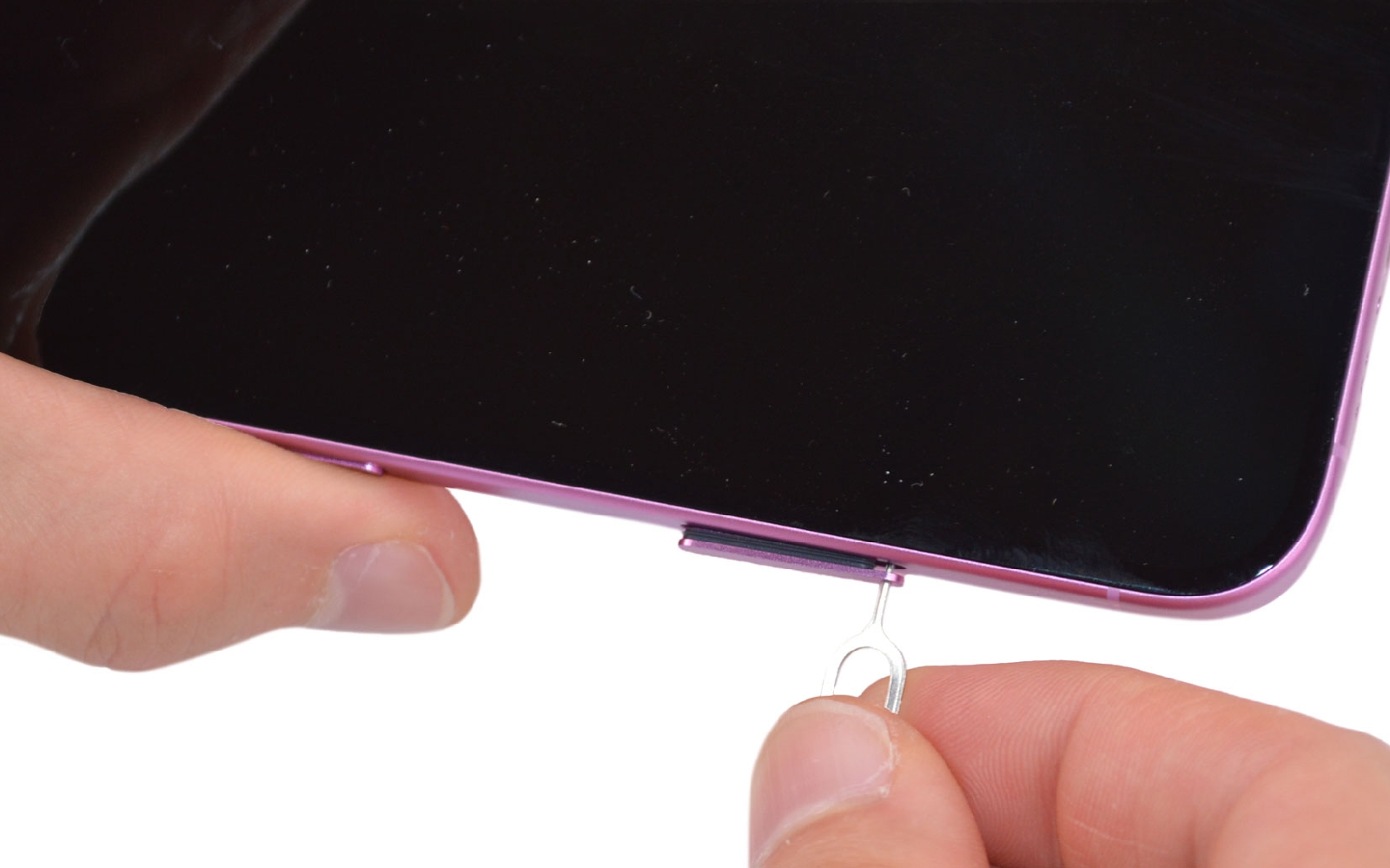

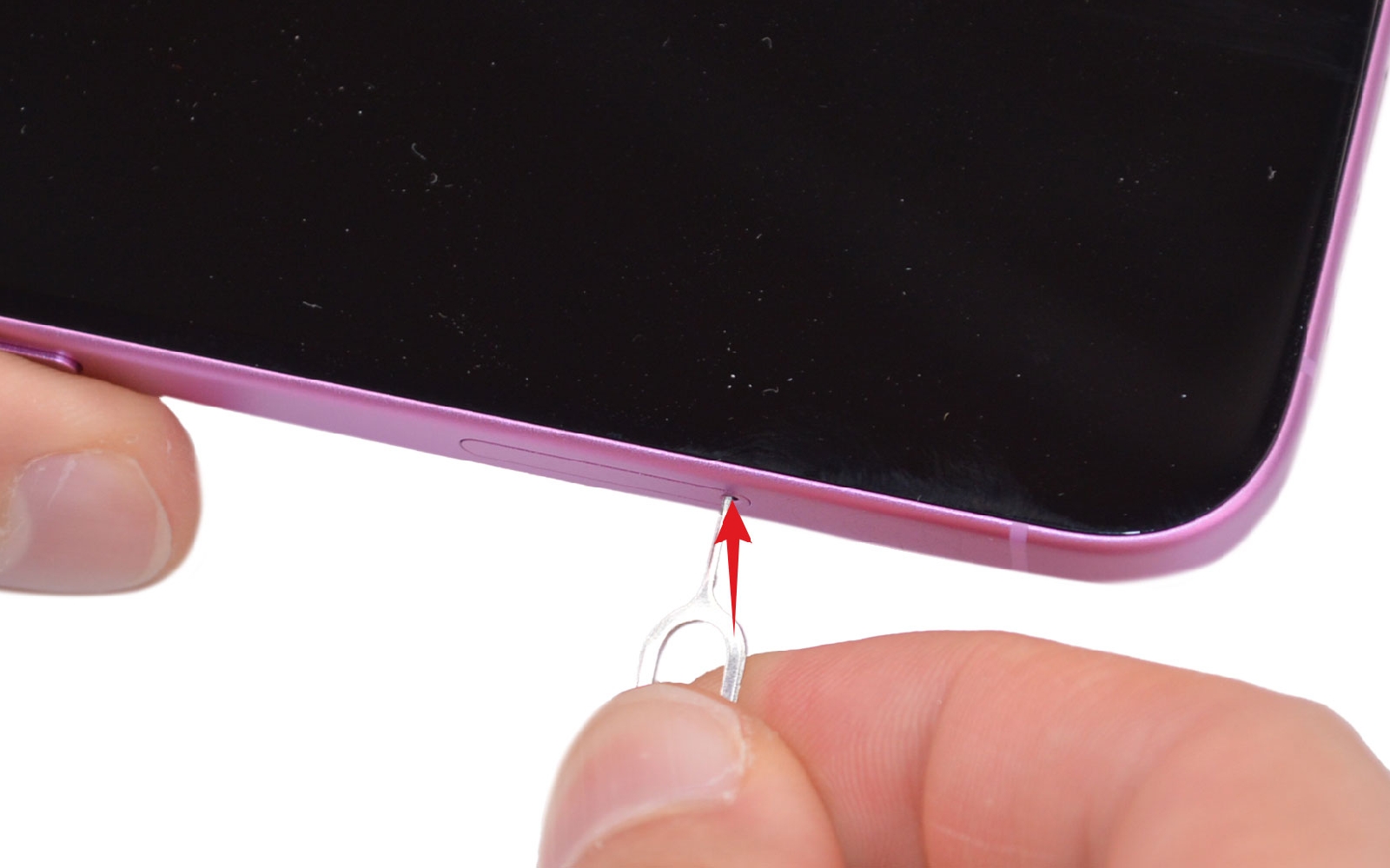

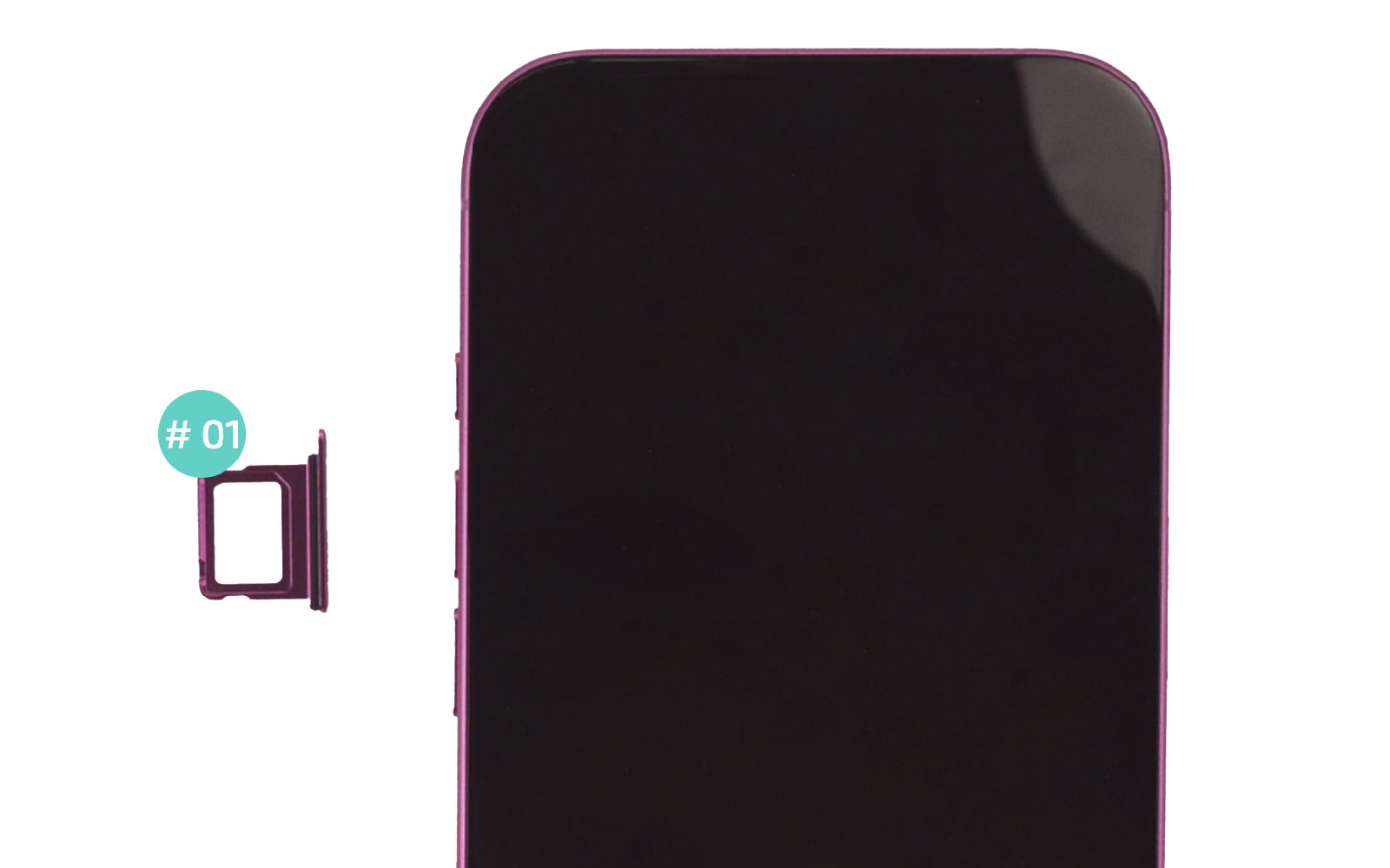

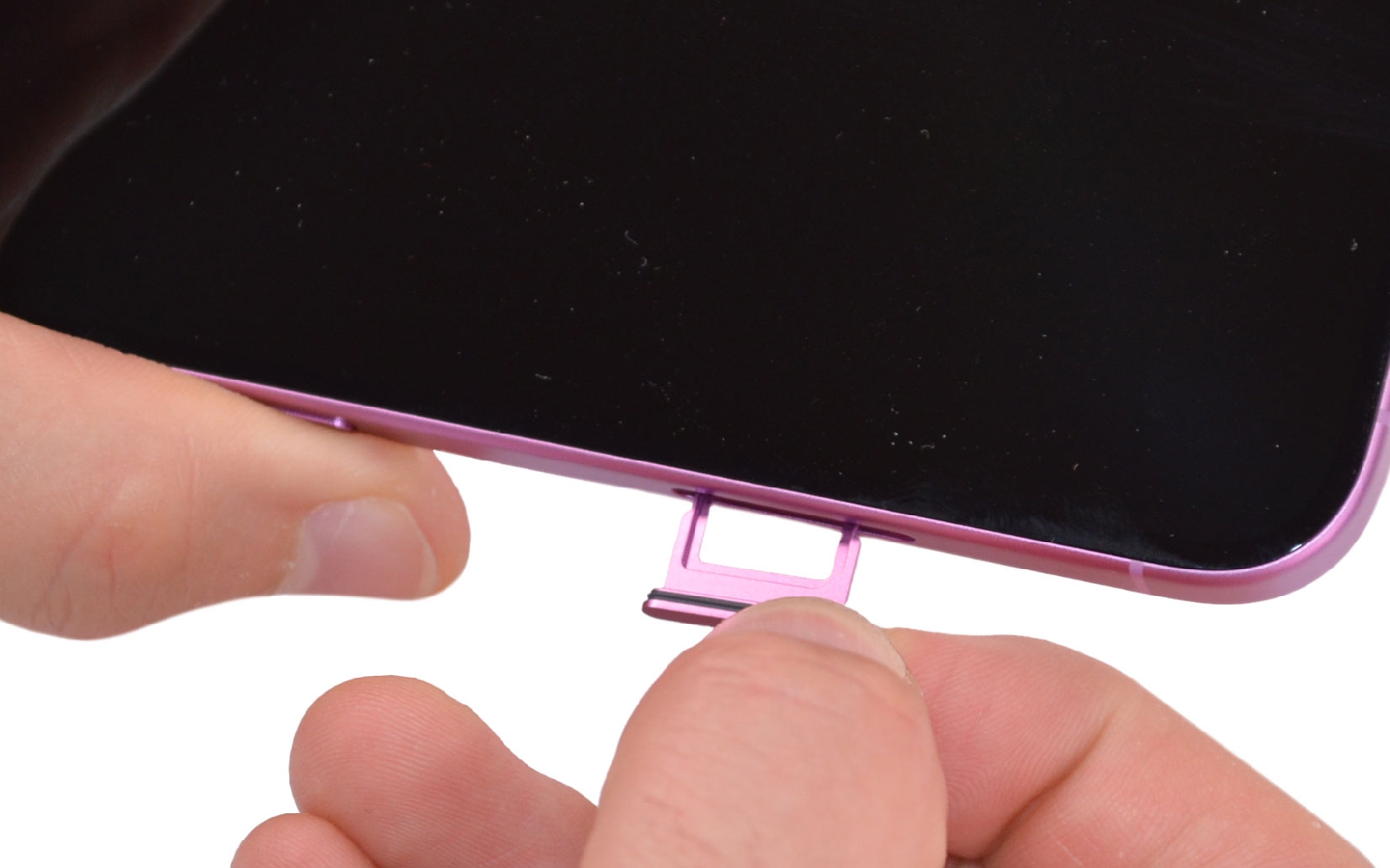

Etape 1 Ejecter le tiroir SIM

Nous vous conseillons également de retirer le tiroir et sa carte SIM avant de continuer la réparation. (
Outils
SIM
Etape 2

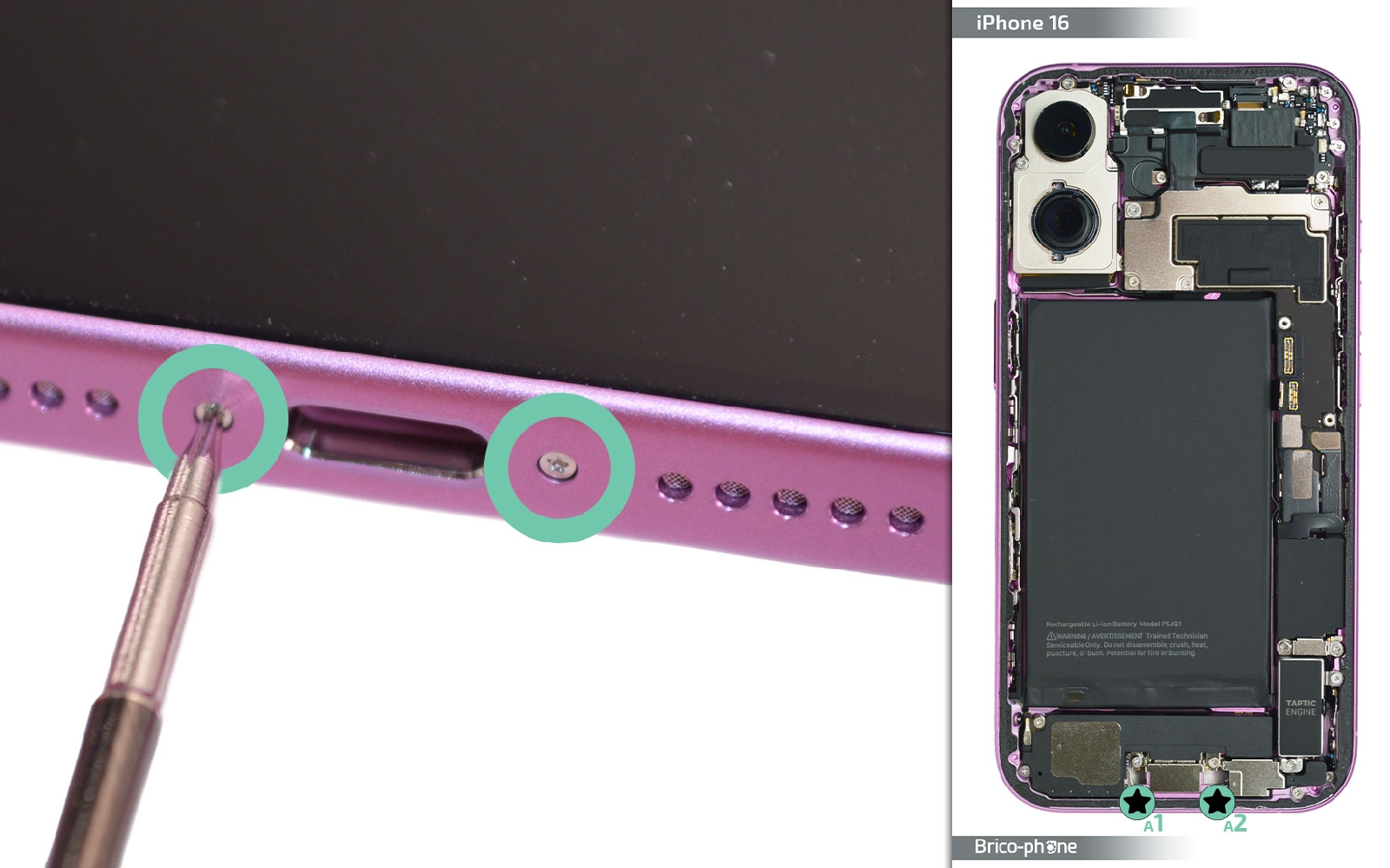

Etape 2 Extraire les vis pentalobe

Sortez les deux vis situées de part et d'autre de la prise de charge de votre appareil avec le tournevis pentalobe.
Outils
Tournevis Pentalobe
Etape 3

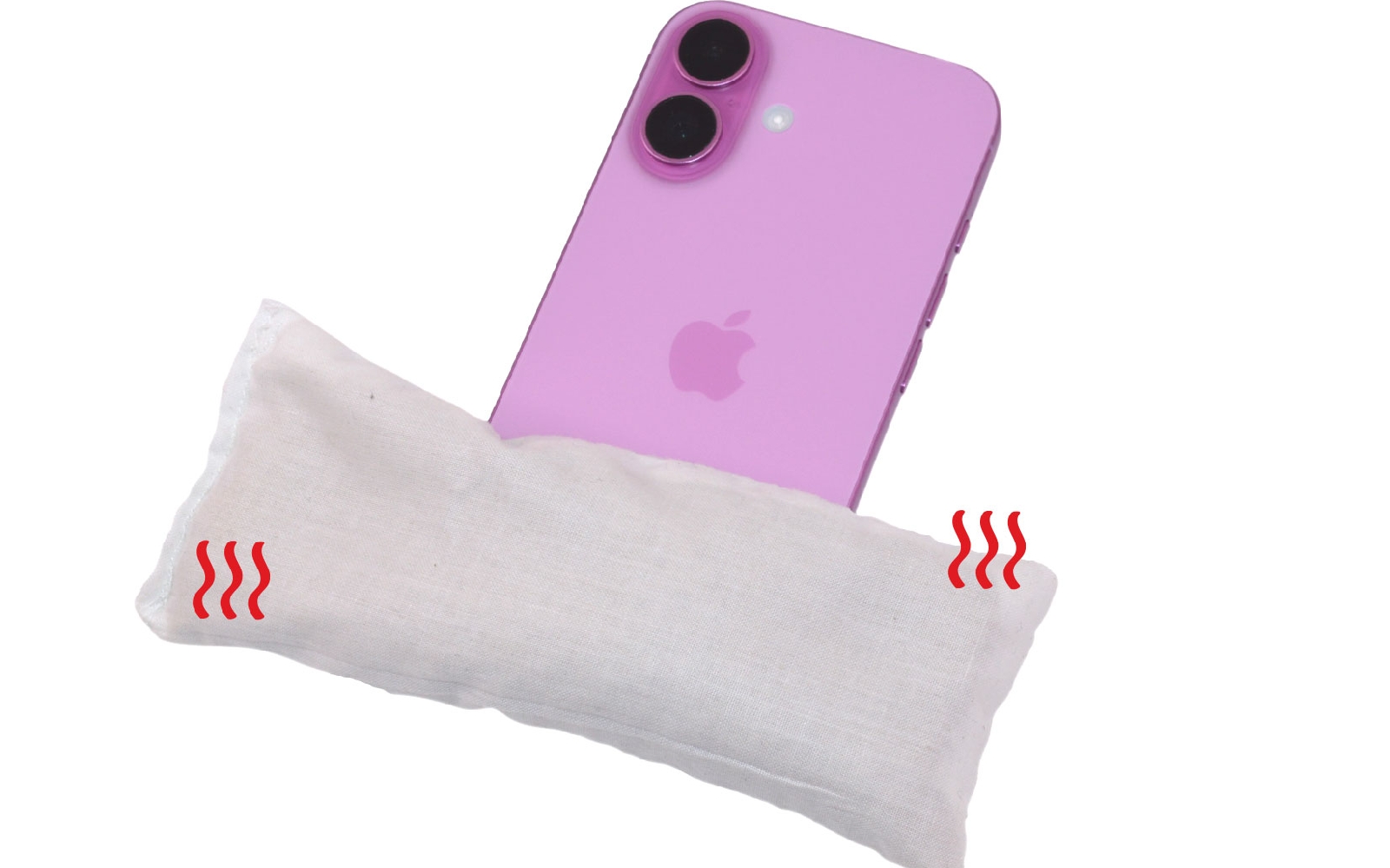

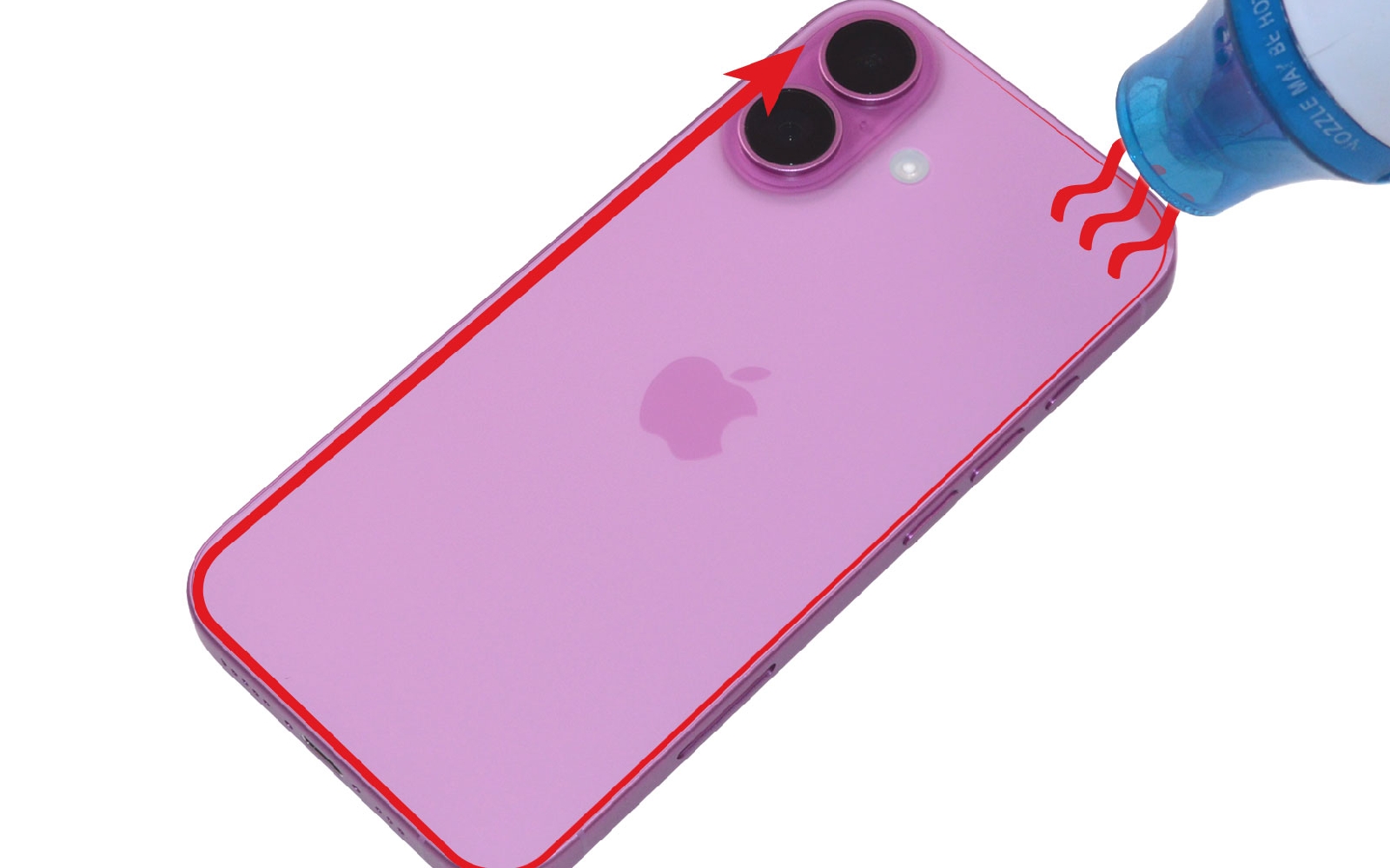

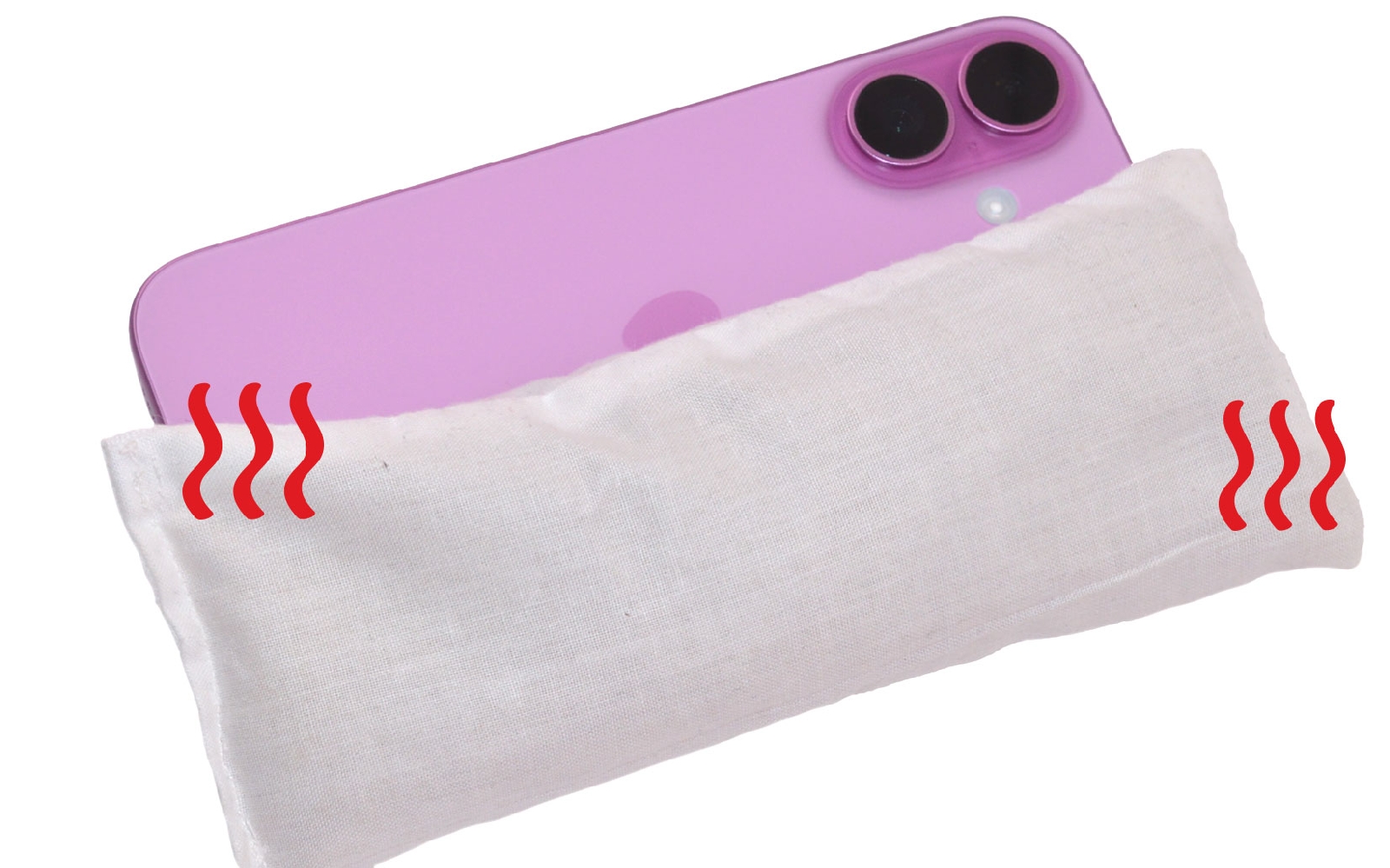

Etape 3 Chauffer la vitre arrière

Avant de commencer, assurez-vous de travailler sur une surface propre et plane. Déposez un tapis antistatique ou un chiffon doux sous votre iPhone 16 afin de protéger l’appareil contre les rayures. Vous avez opté pour une coussin chauffant ? Dans ce cas, placez le coussin chauffant au micro-ondes pendant environ 1 à 2 minutes. Une fois le coussin chauffé, déposez-le directement sur la vitre arrière de votre iPhone 16, en veillant à bien couvrir toute la surface. Laissez agir pendant quelques secondes avant de le déplacer sur un autre coté de votre appareil. La chaleur permettra de ramollir l’adhésif qui maintient la vitre arrière en place. Si vous utilisez un décapeur thermique, assurez-vous de maintenir une distance d'au moins 10 cm entre l'appareil et la vitre arrière pour éviter d’endommager les composants internes. Déplacez le décapeur ou votre sèche-cheveux en mouvements circulaires ou de va-et-vient pour chauffer uniformément toute la surface de la vitre arrière. Ne restez pas trop longtemps au même endroit pour éviter de surchauffer certaines zones. Répétez cette étape si nécessaire jusqu’à ce que vous puissiez retirer la vitre arrière de l’iPhone 16 sans forcer.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

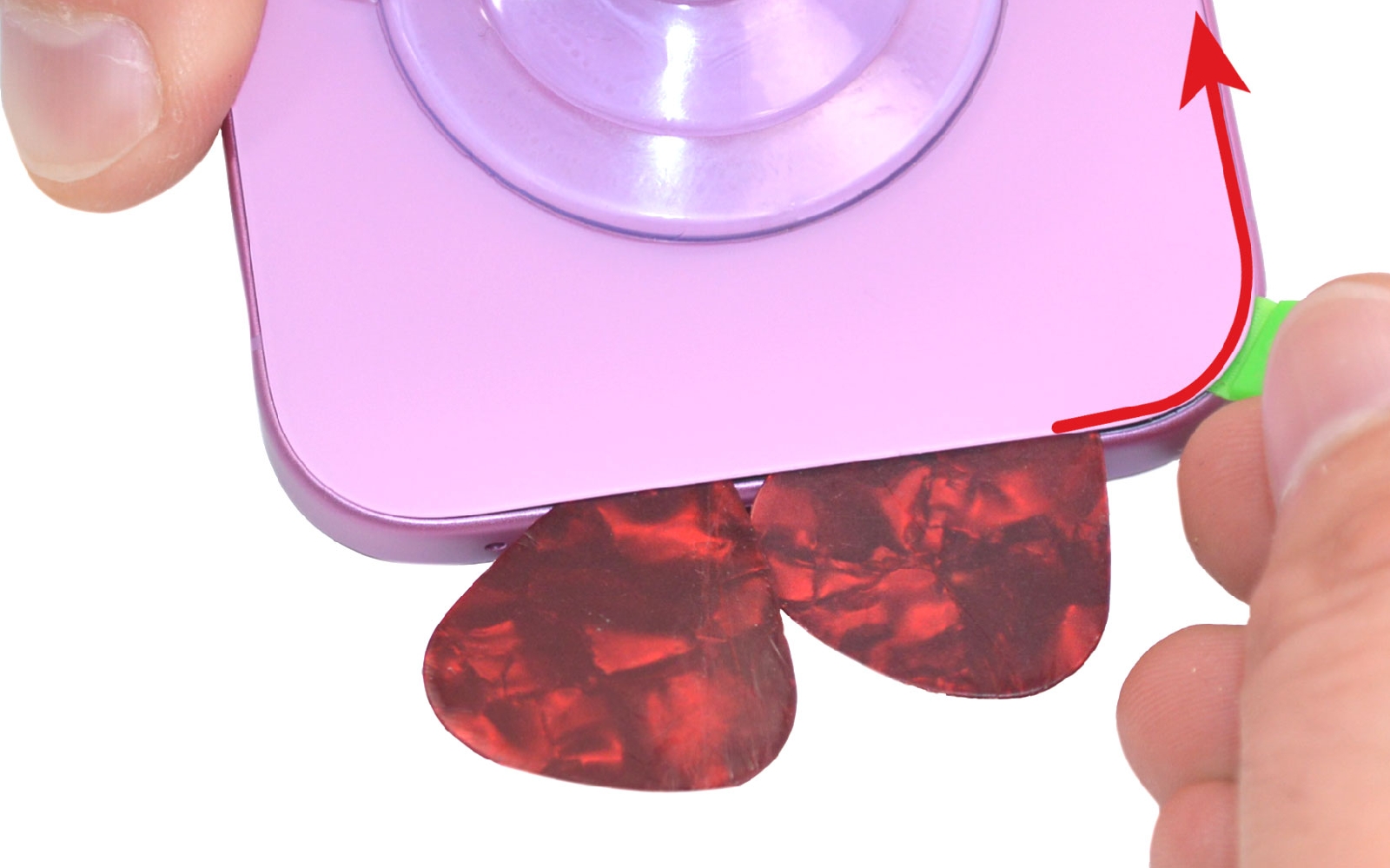

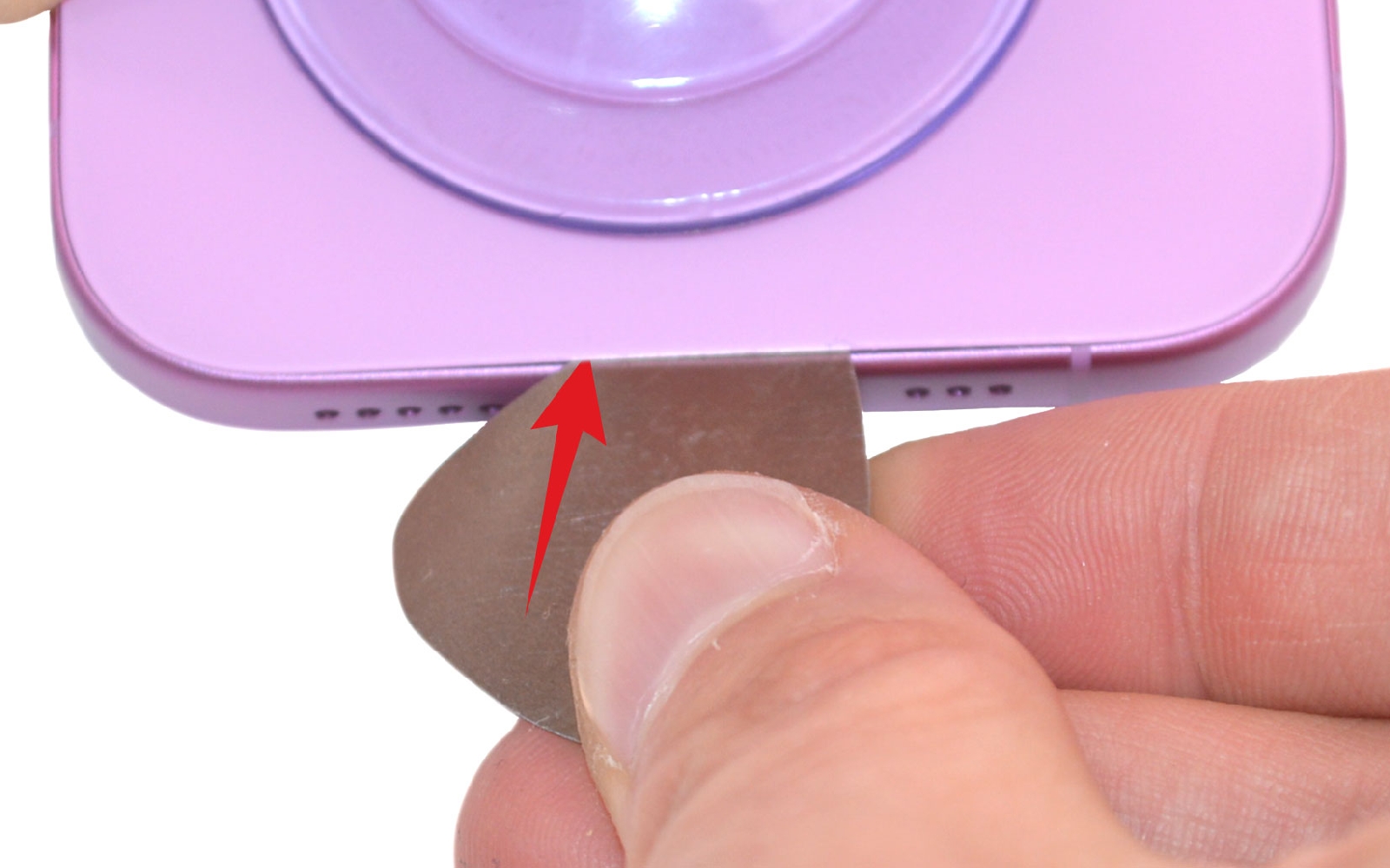

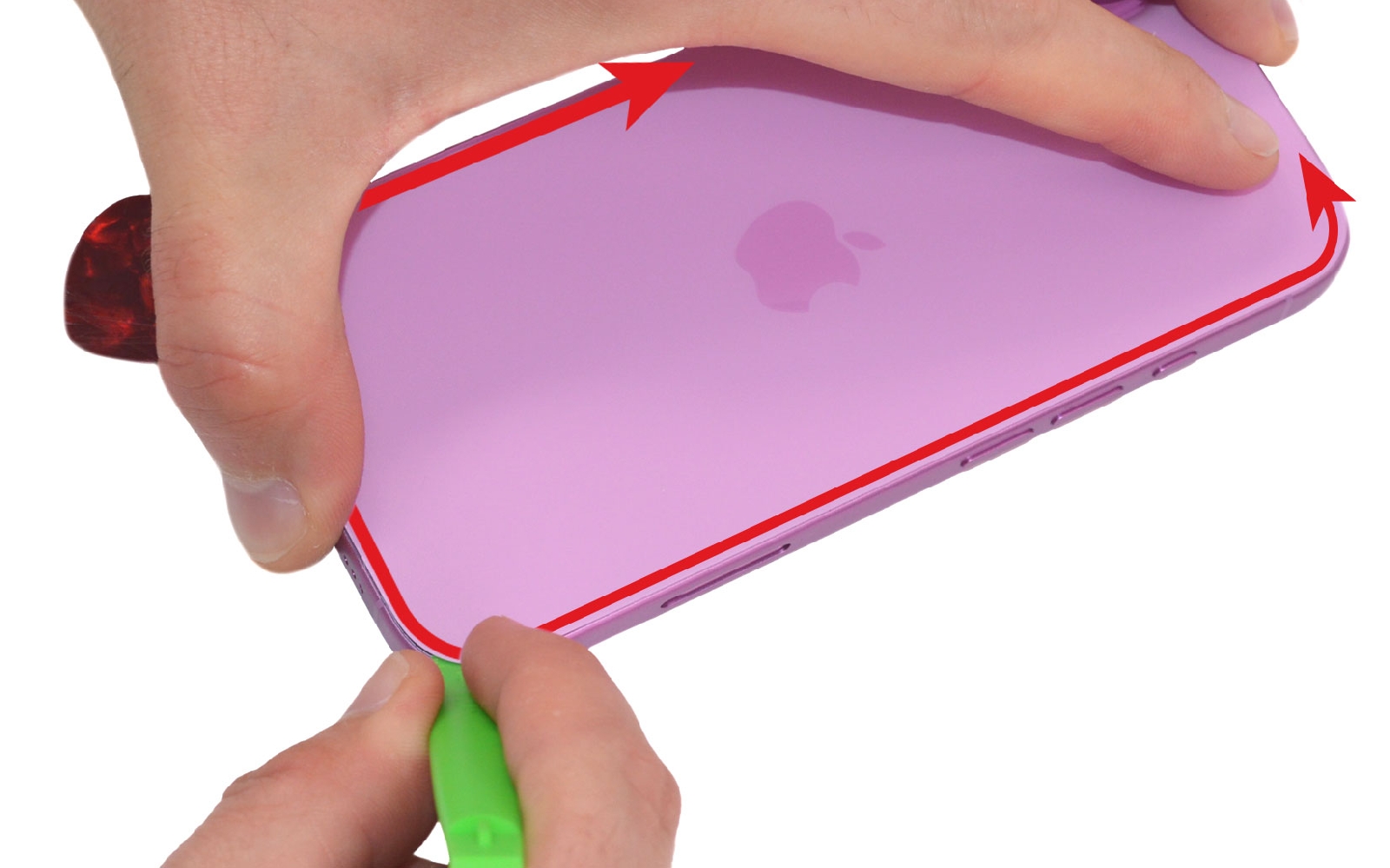

Etape 4 Décoller la vitre arrière

Une fois que le médiator est inséré, faites-le glisser doucement le long du bord de l’appareil pour séparer progressivement la vitre arrière de l’adhésif. Utilisez plusieurs médiators pour maintenir les zones déjà décollées et éviter que la vitre ne se recolle pendant que vous travaillez sur les autres côtés. Glissez la spatule verte à coté des médiators pour continuer le décollage de la vitre arrière.
Outils
Médiator
Spatule
Etape 5

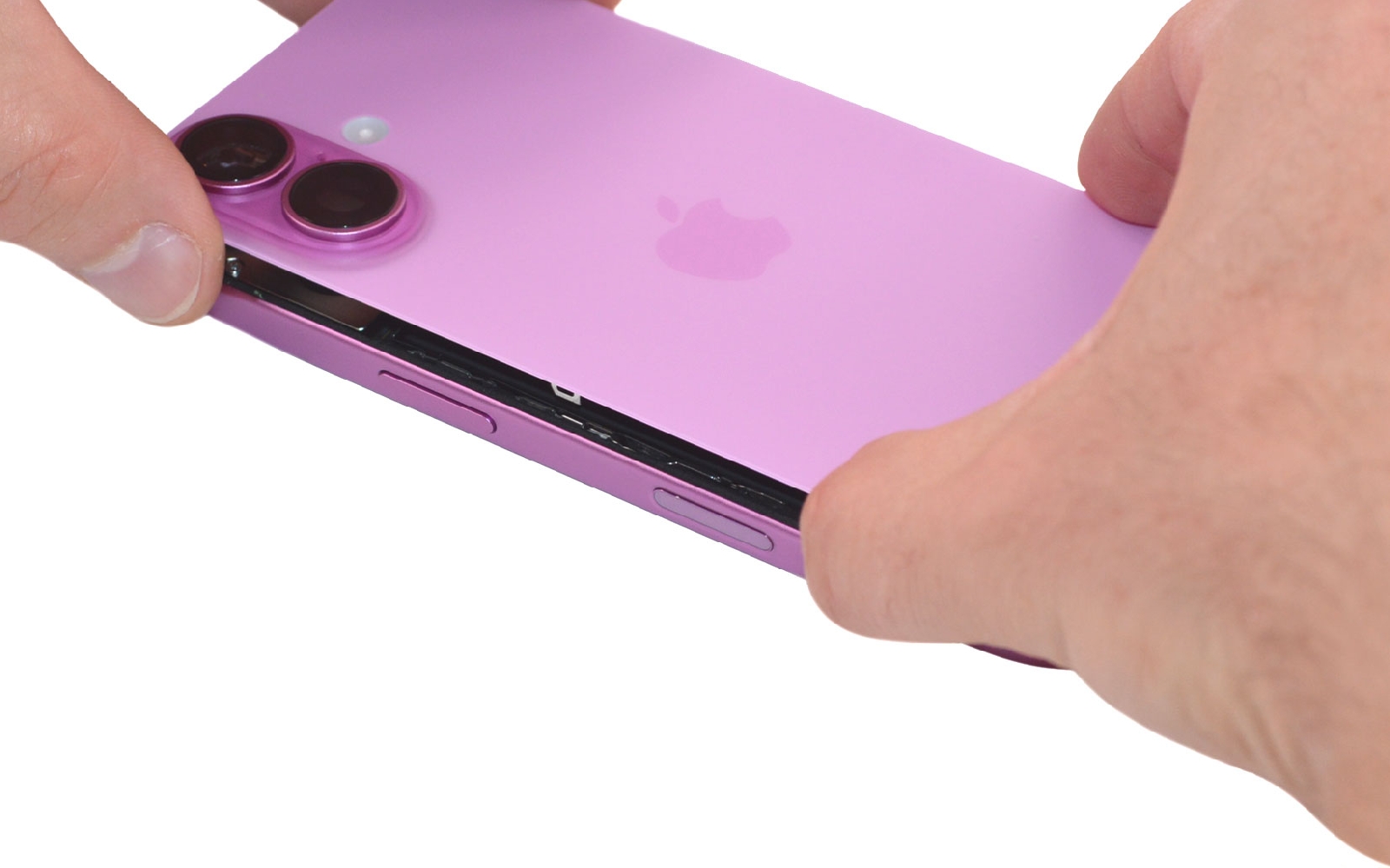

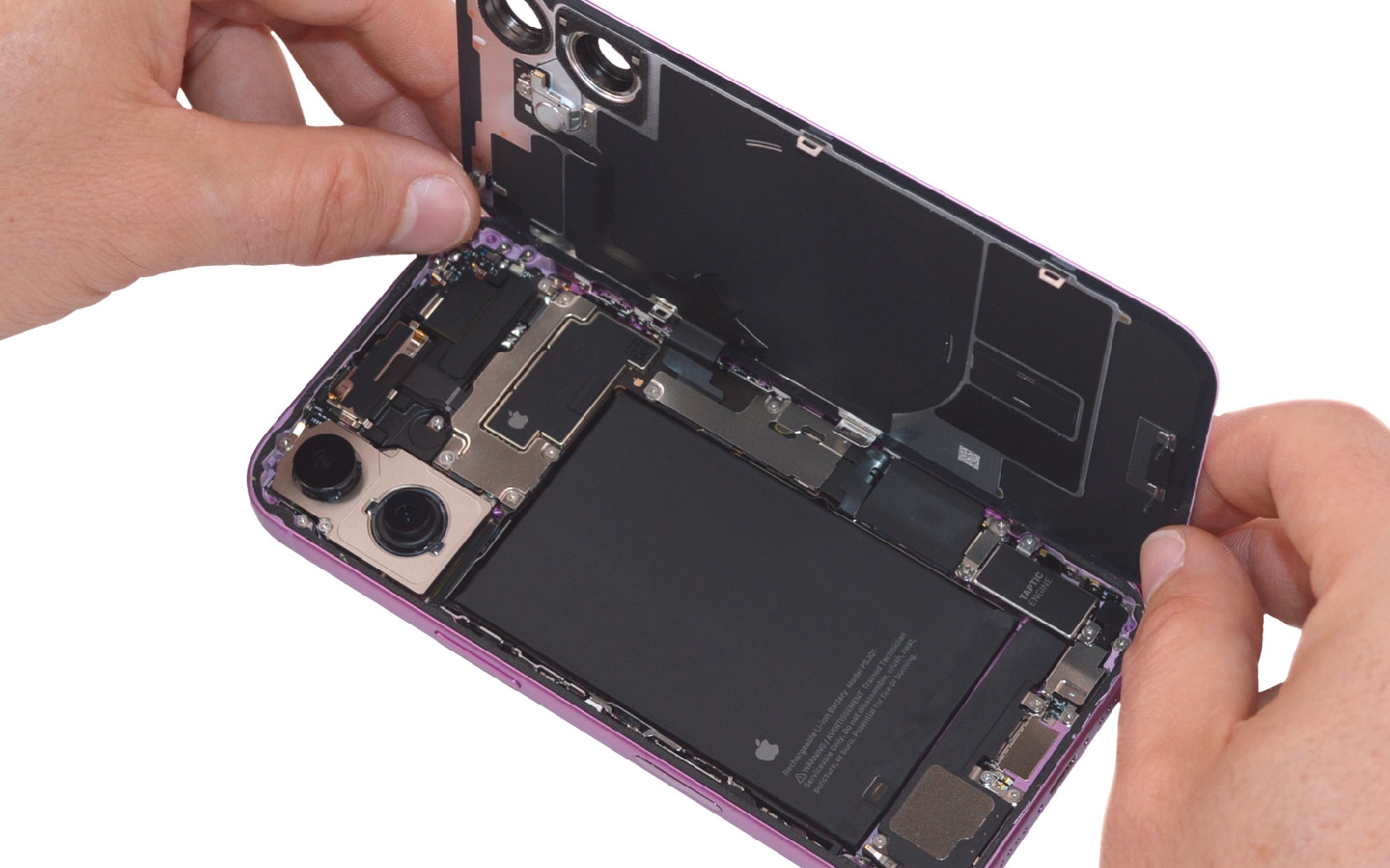

Etape 5 Ouvrir le téléphone

Saisissez la vitre arrière et faites la basculer vers la droite pour ne pas endommager les nappes de cette dernière.
Etape 6

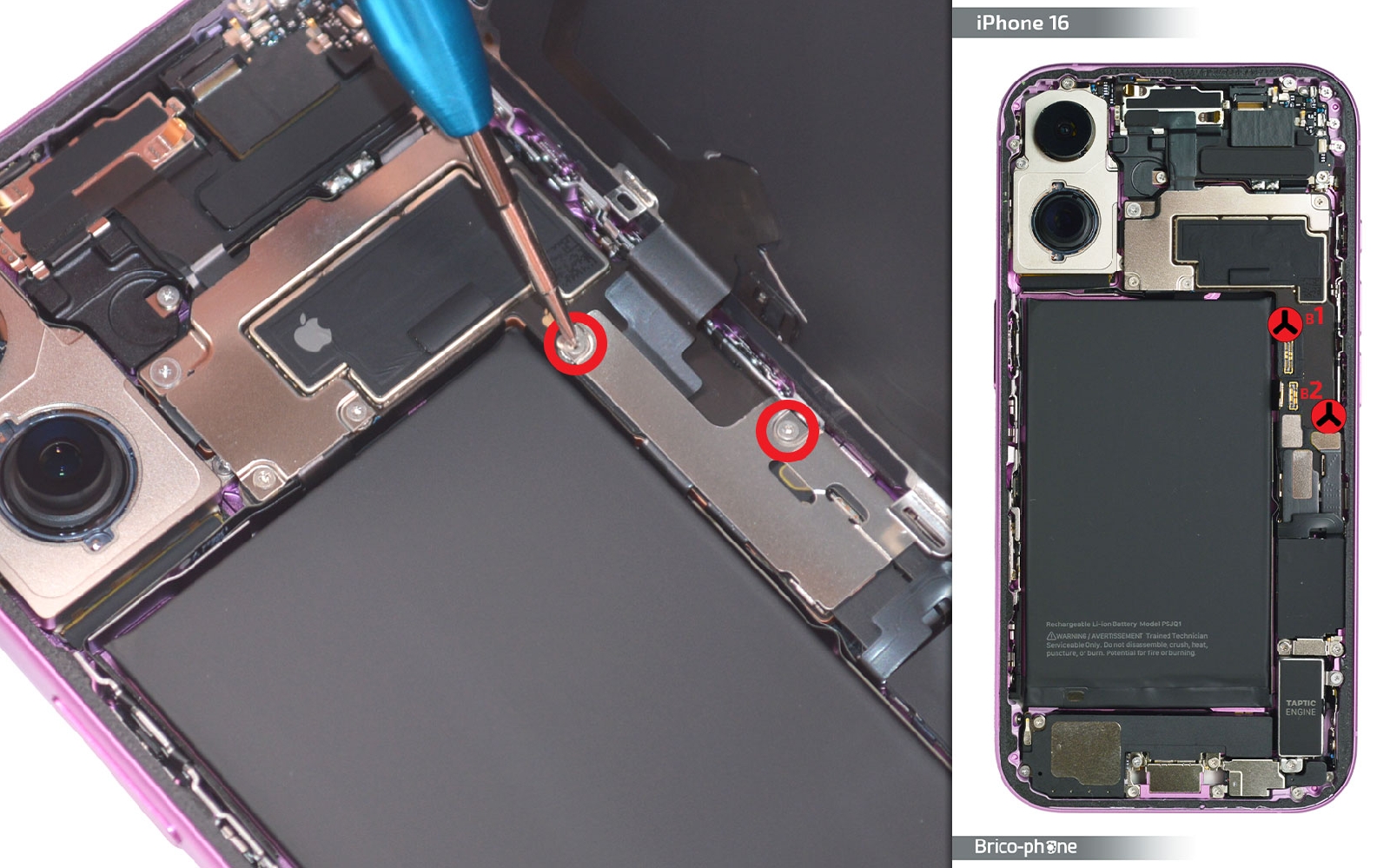

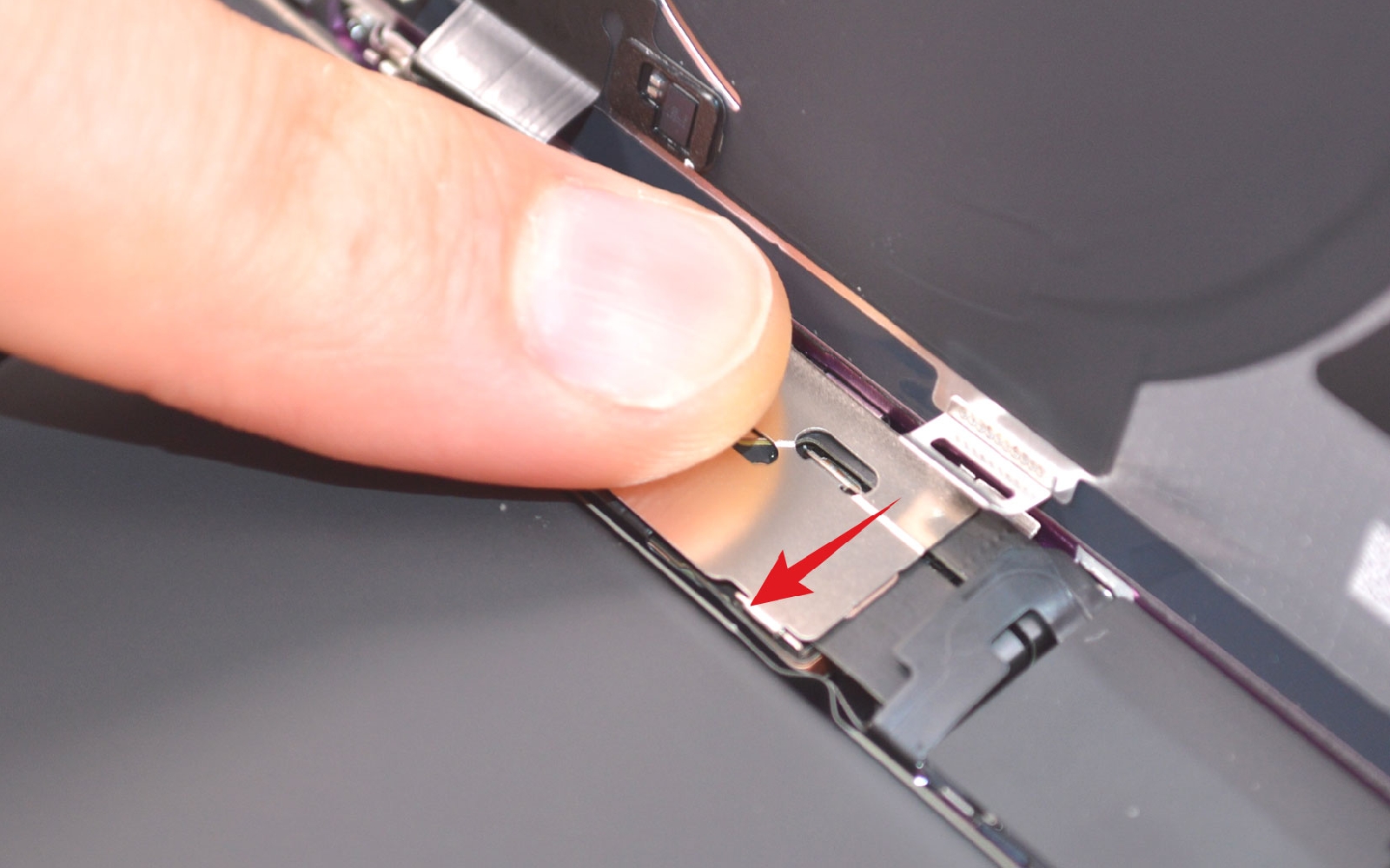

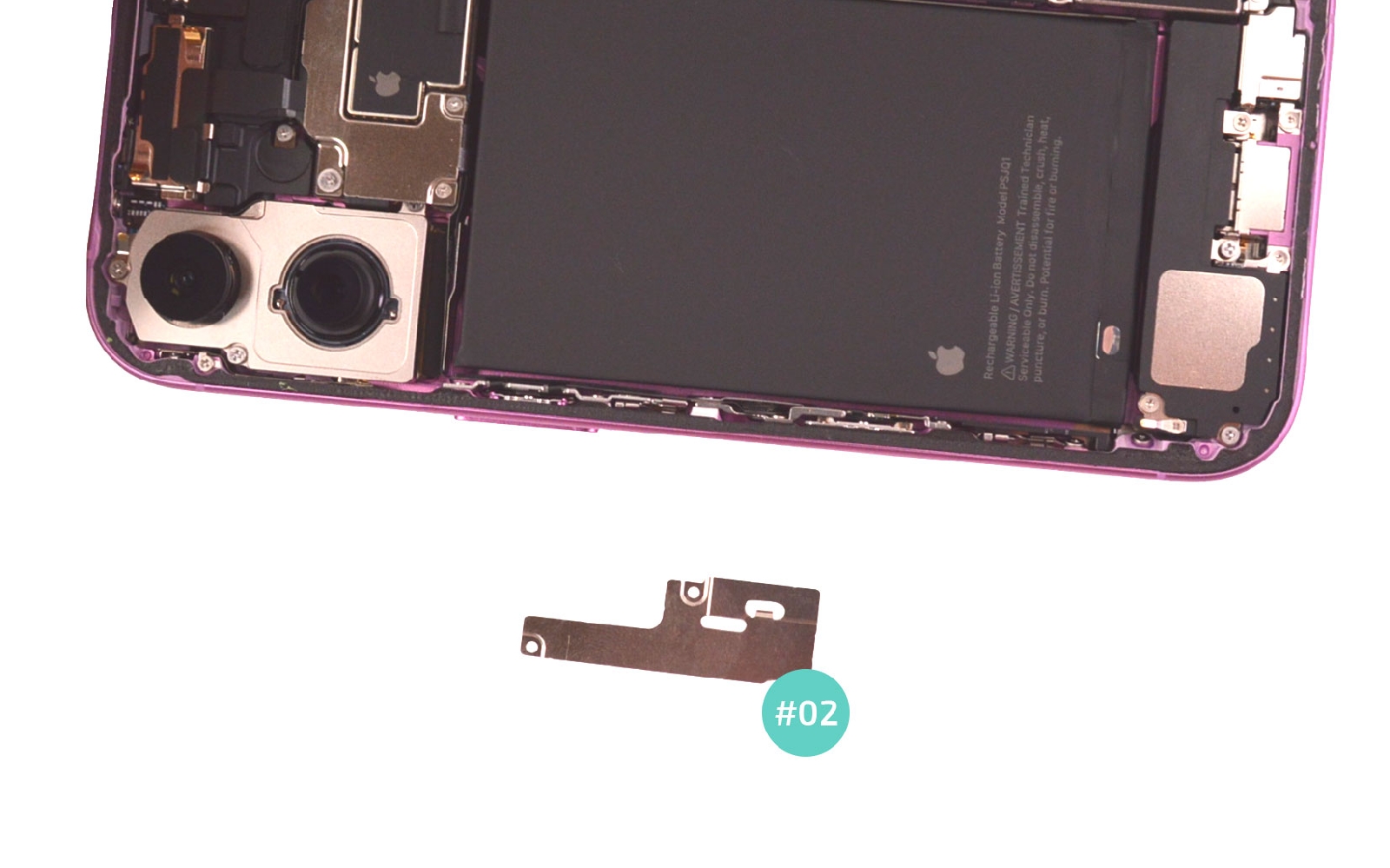

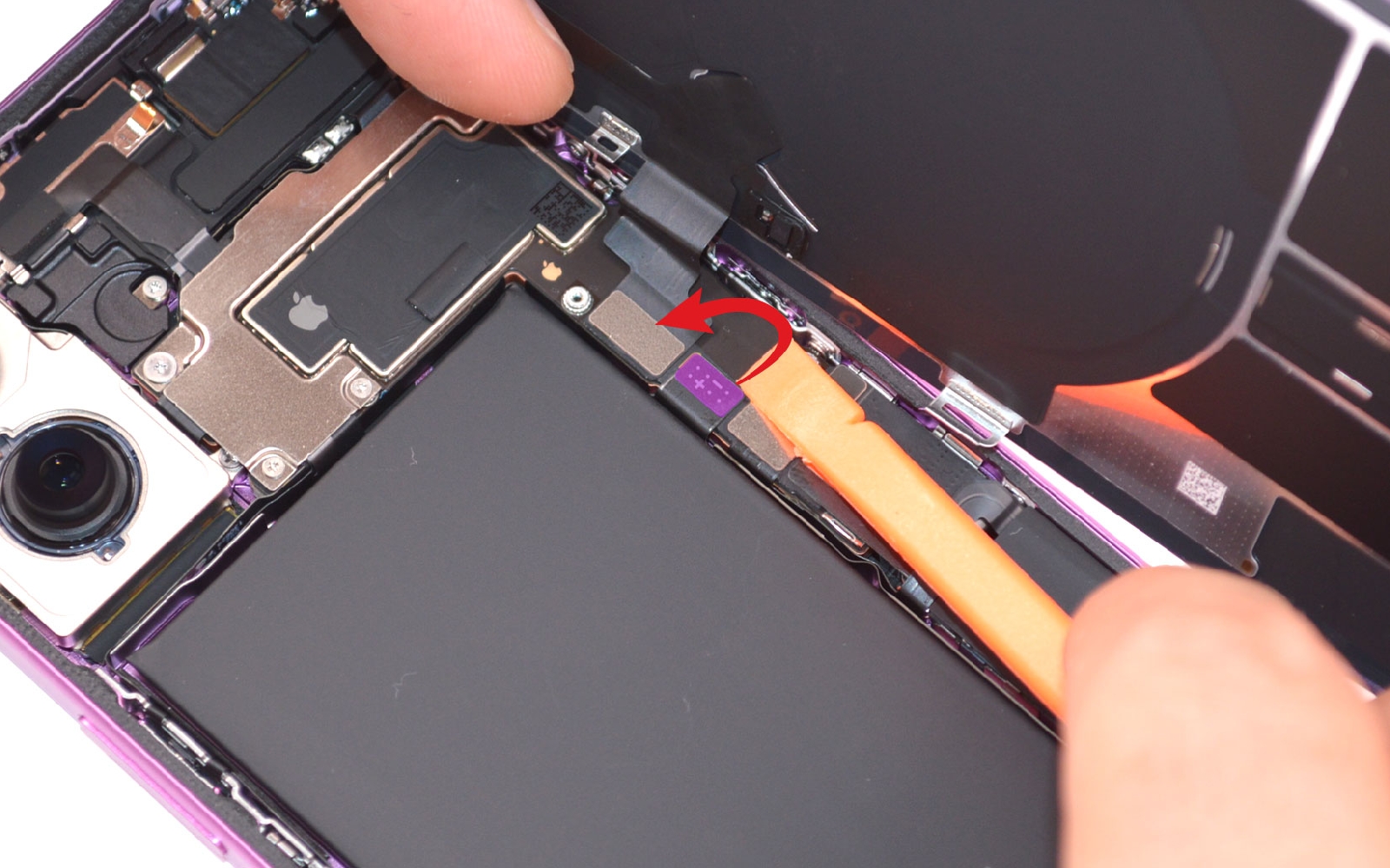

Etape 6 Déconnecter la batterie

Sortez les deux vis triwing de la plaquette métallique. Ensuite, appuyez sur cette dernière et glissez la vers la gauche pour la déloger. Débranchez la nappe de la batterie. Pour la reconnaitre, rien de plus simple c'est celle qui possède les signes + et -.
Outils
Levier Nylon
Tournevis Triwing
Etape 7

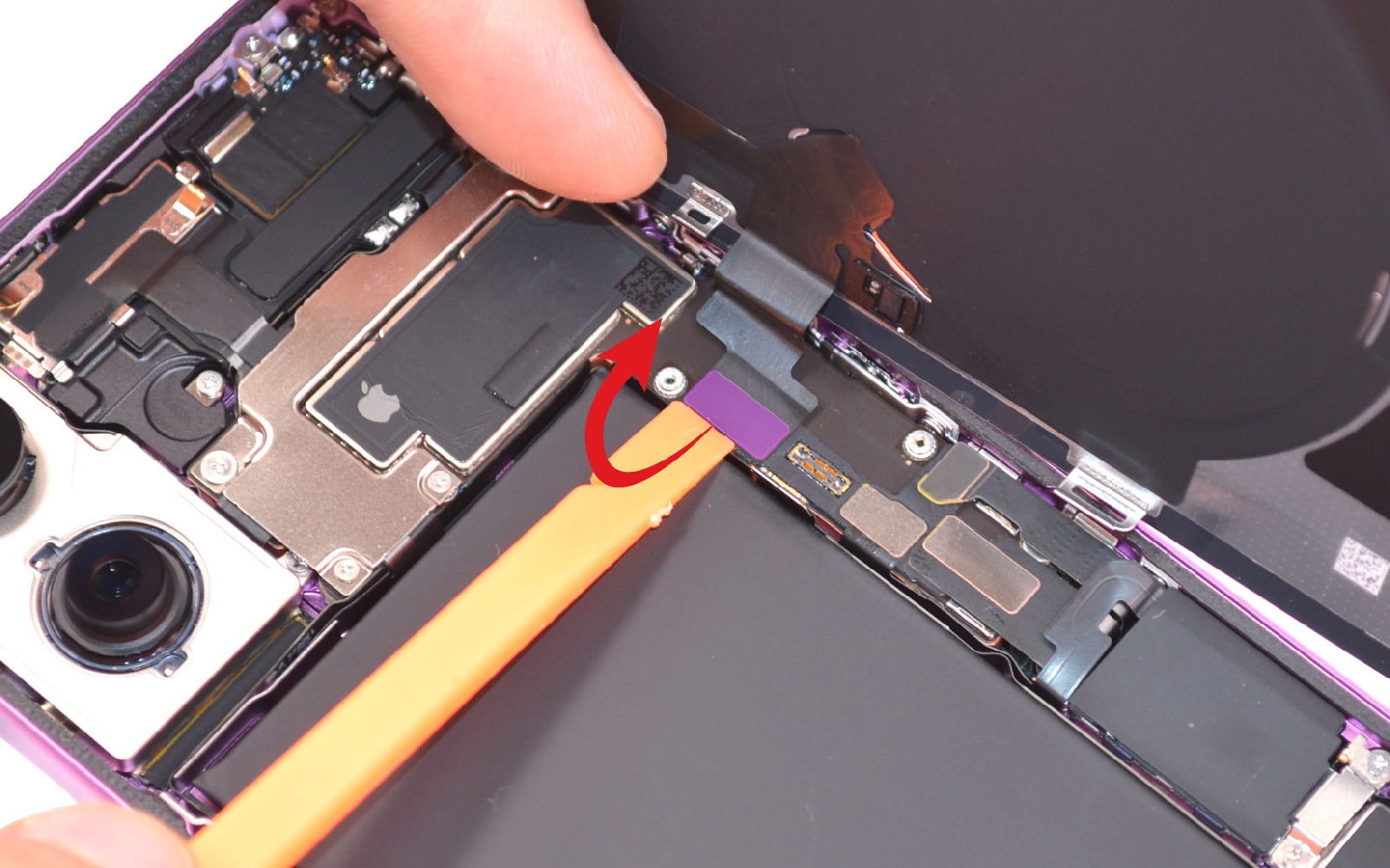

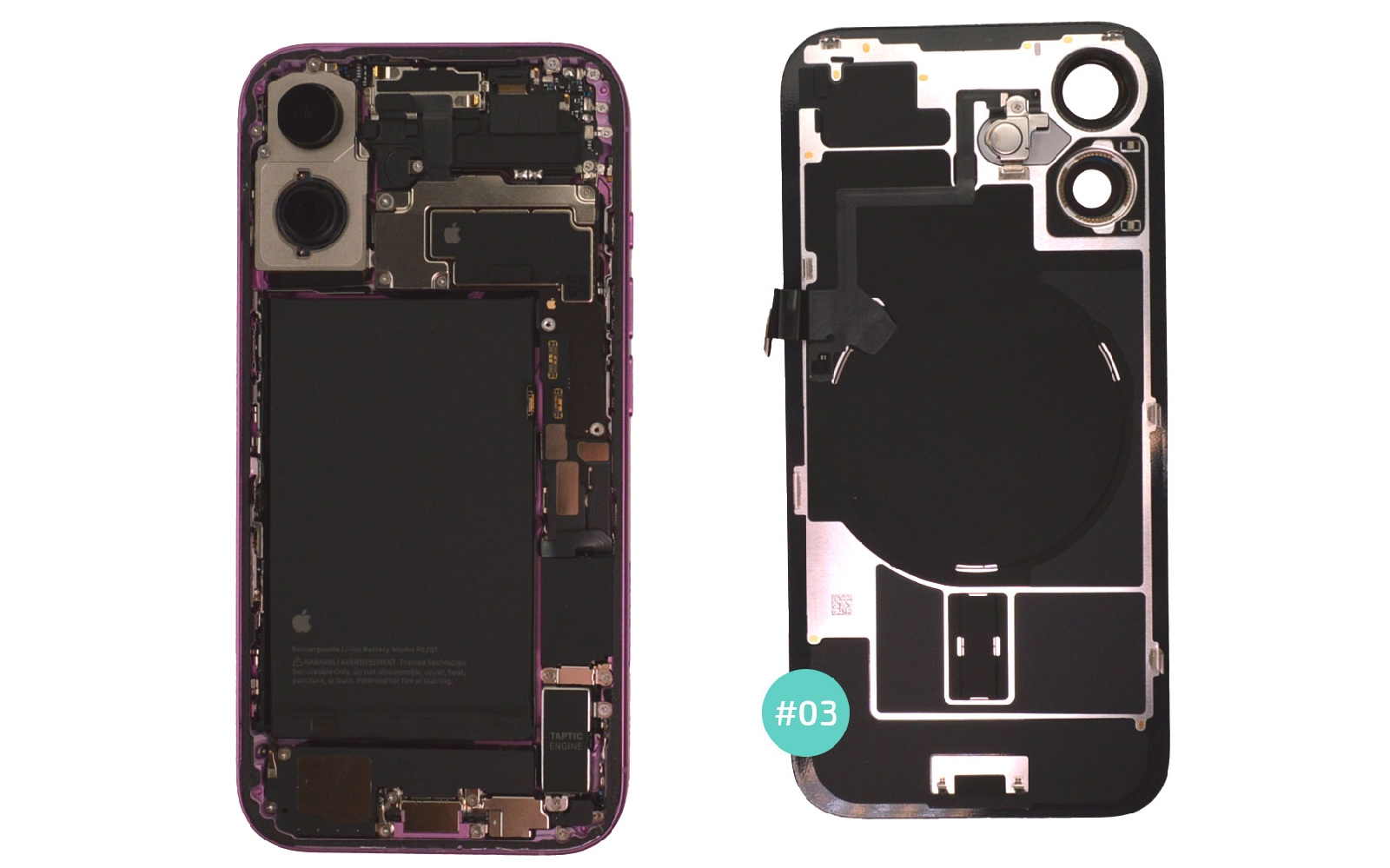

Etape 7 Libérer la vitre arrière

Déconnectez la connectique de la nappe induction pour pouvoir mettre de coté la vitre arrière de votre iPhone 16.
Outils
Levier Nylon
Etape 8

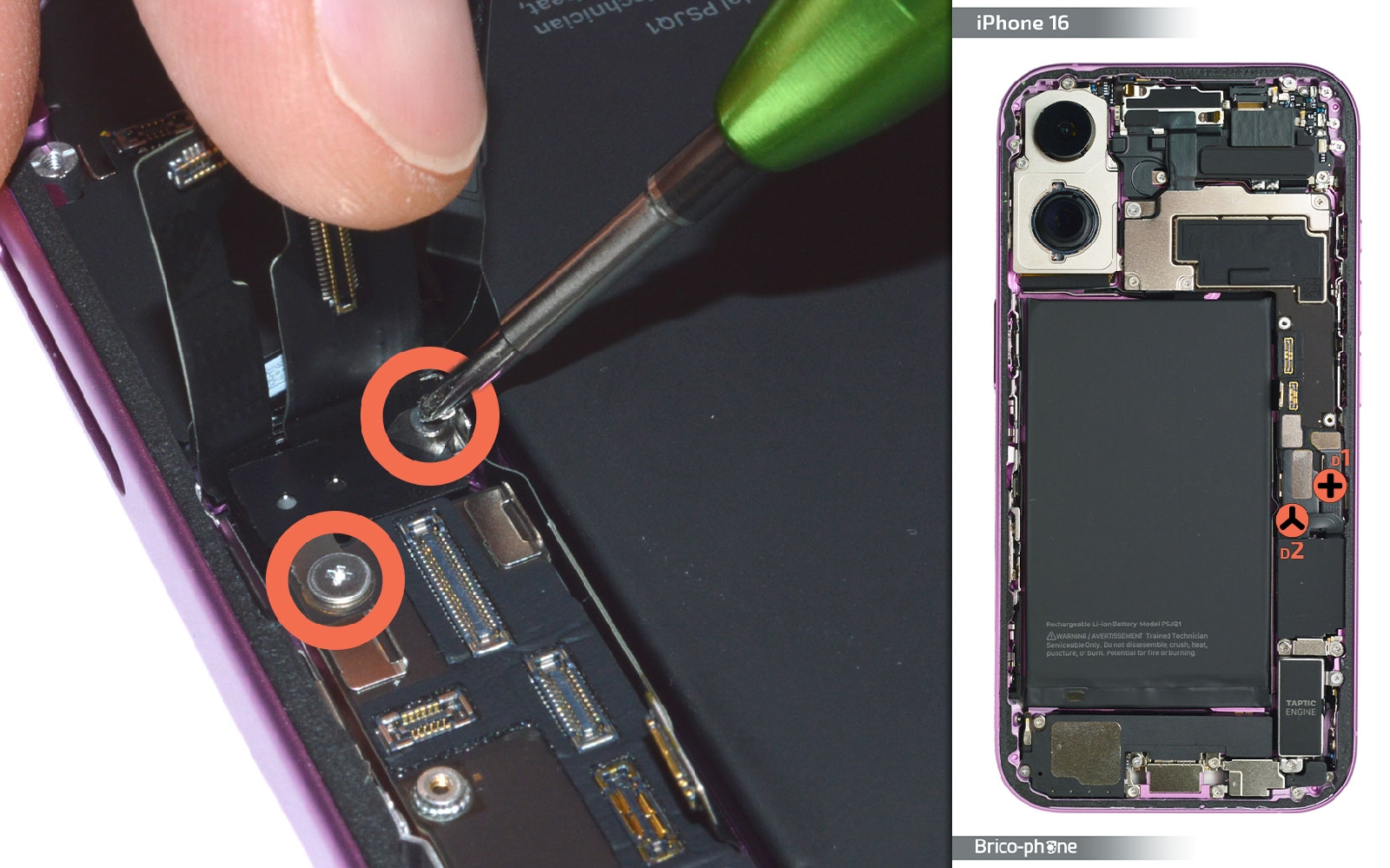

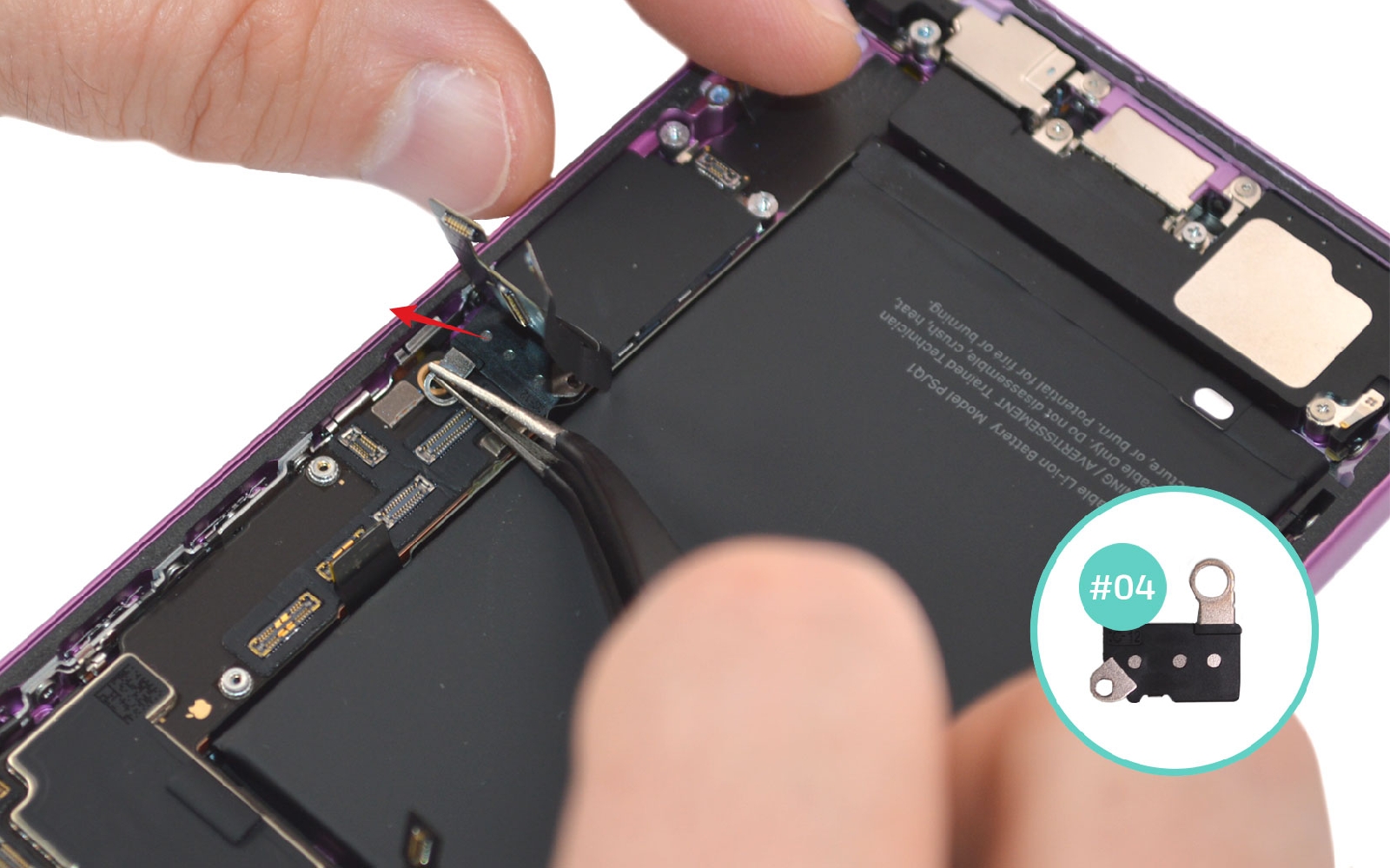

Etape 8 Libérer la plaquette 04

Sortez les deux vis cruciforme de dessous les nappes du connecteur de charge afin de pouvoir extraire la plaquette de protection #06.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

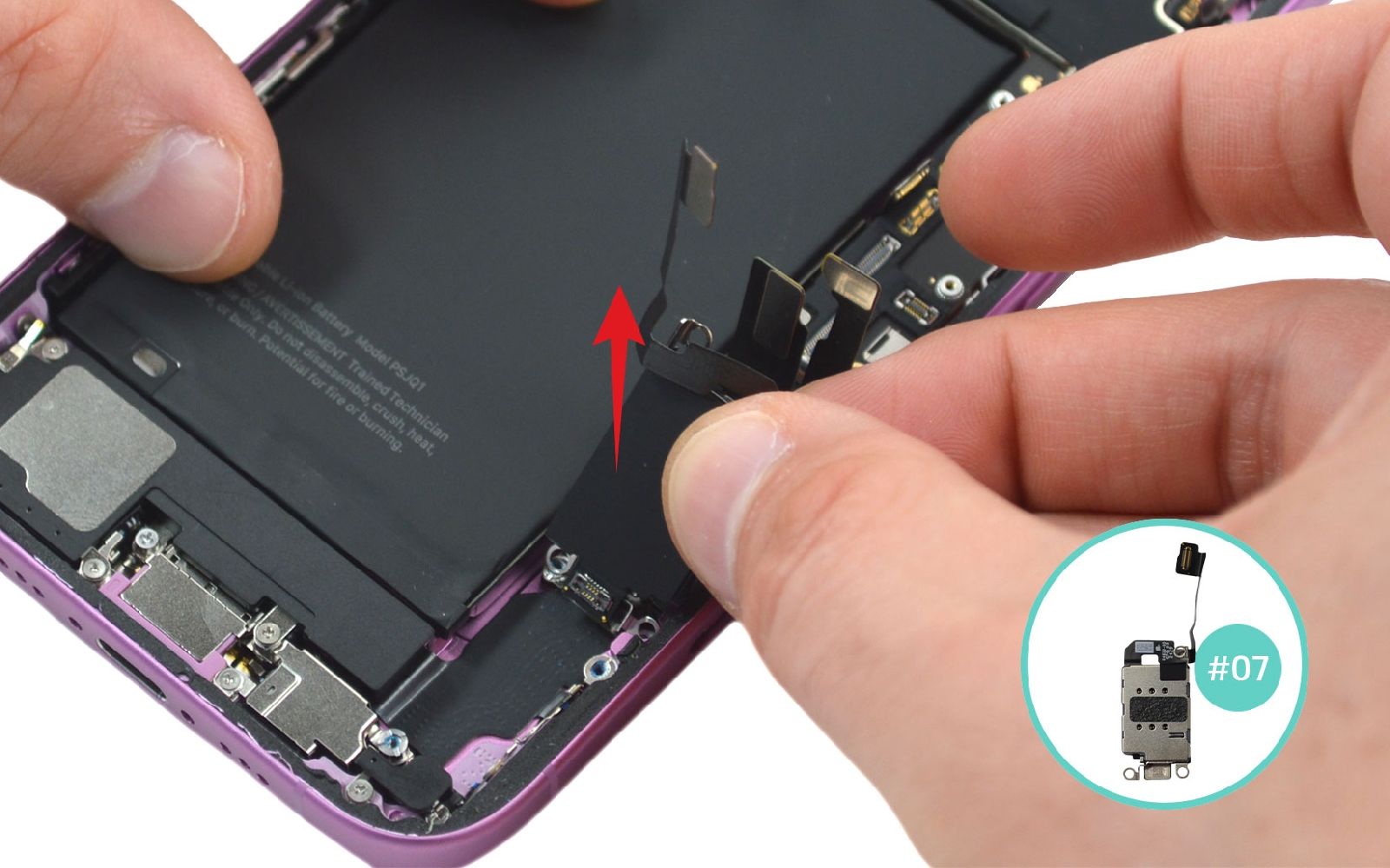

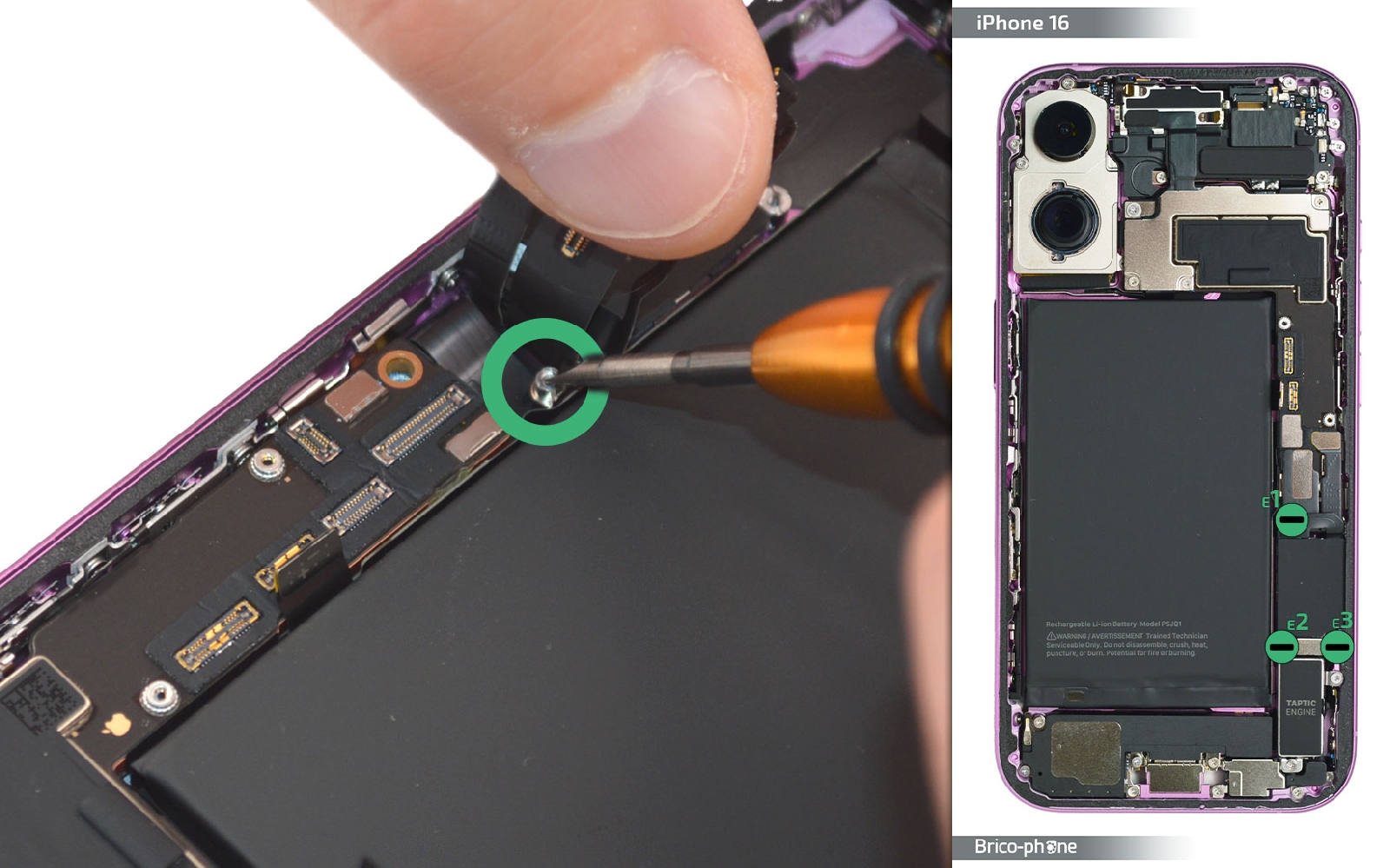

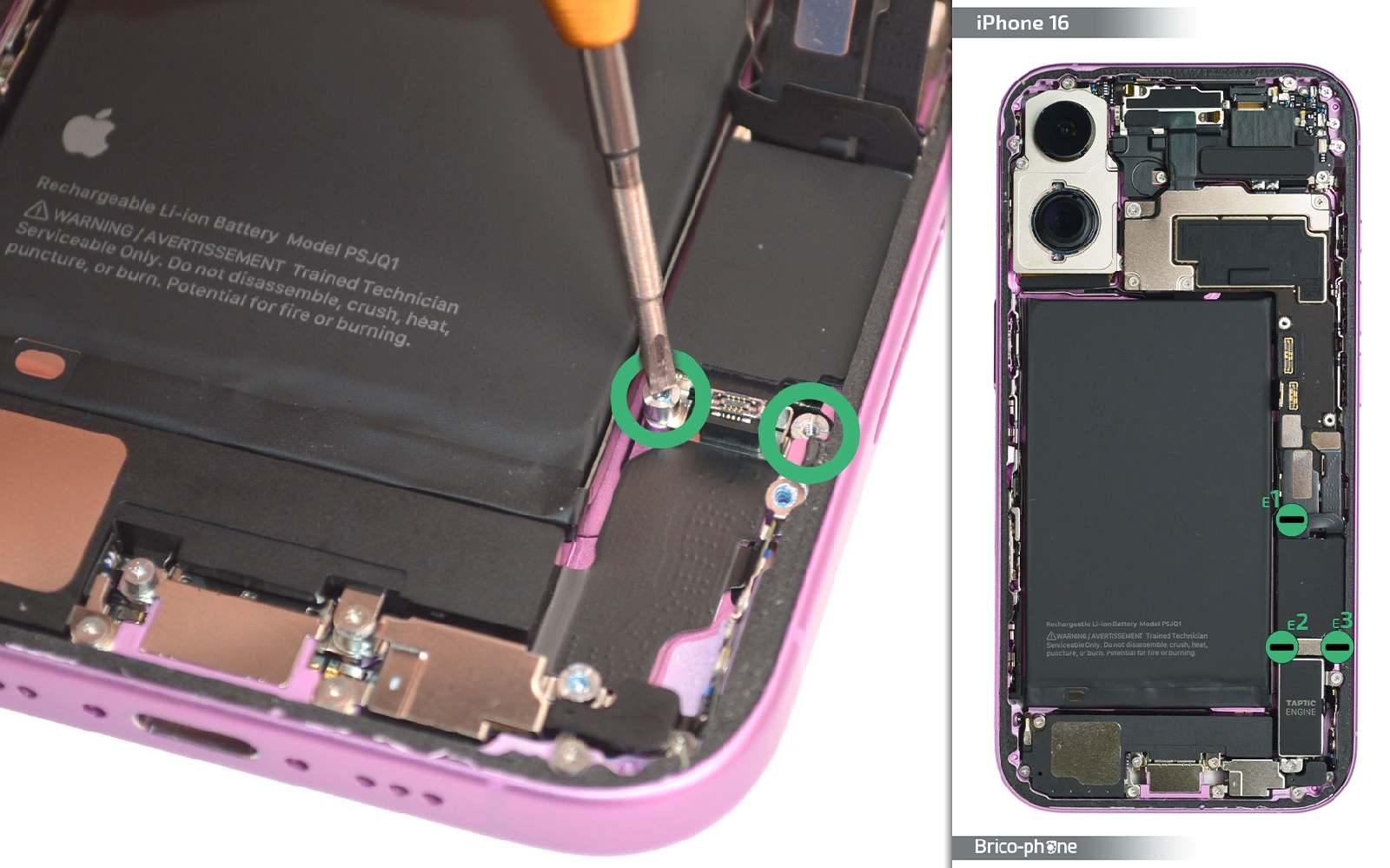

Etape 9 Sortir le lecteur de SIM

A l'aide du tournevis plat, il vous retirer les vis E1, E2 et E3. Ensuite, saisissez simplement le lecteur SIM pour le sortir de son emplacement.
Outils
Tournevis Cruciforme
Etape 10

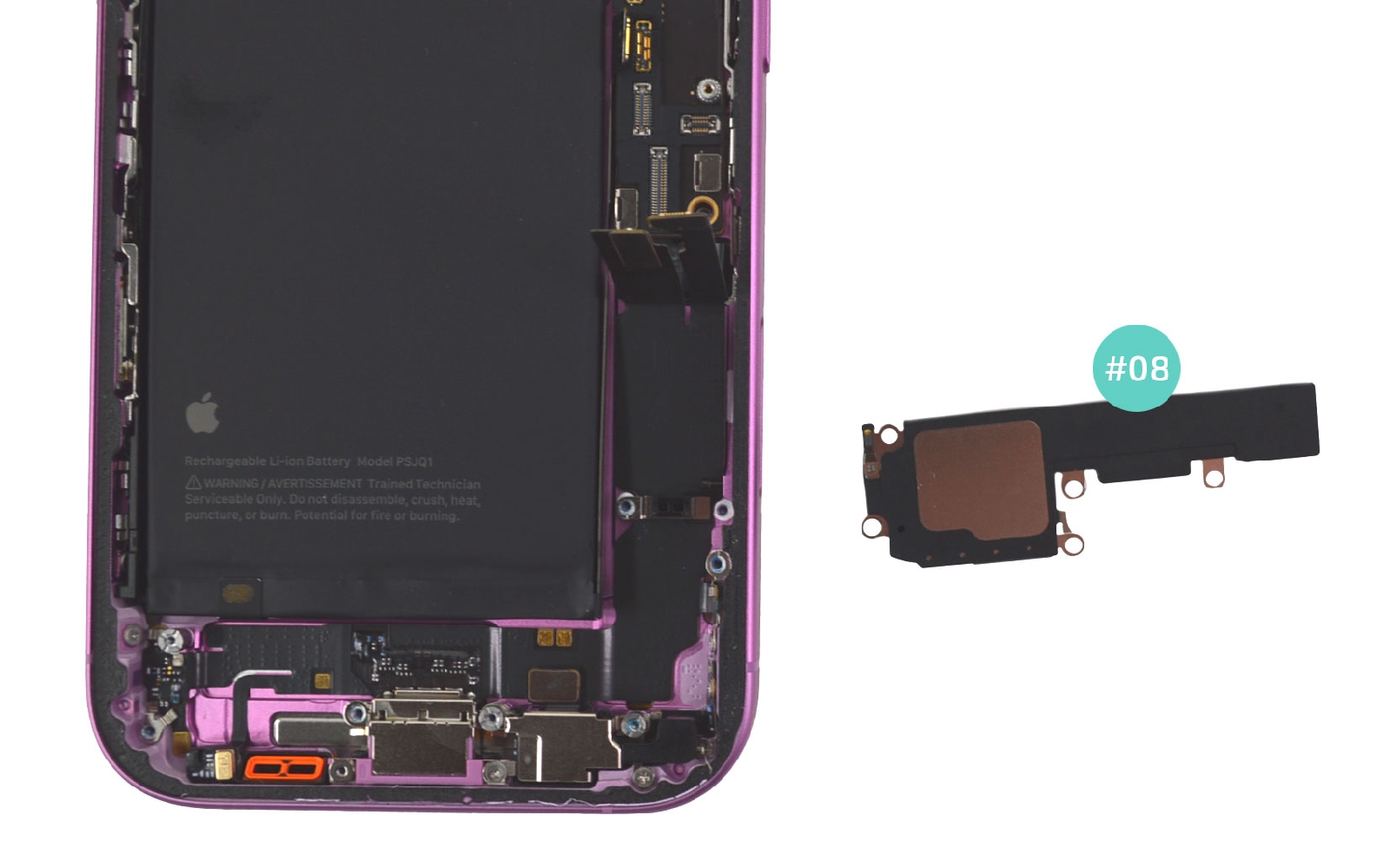

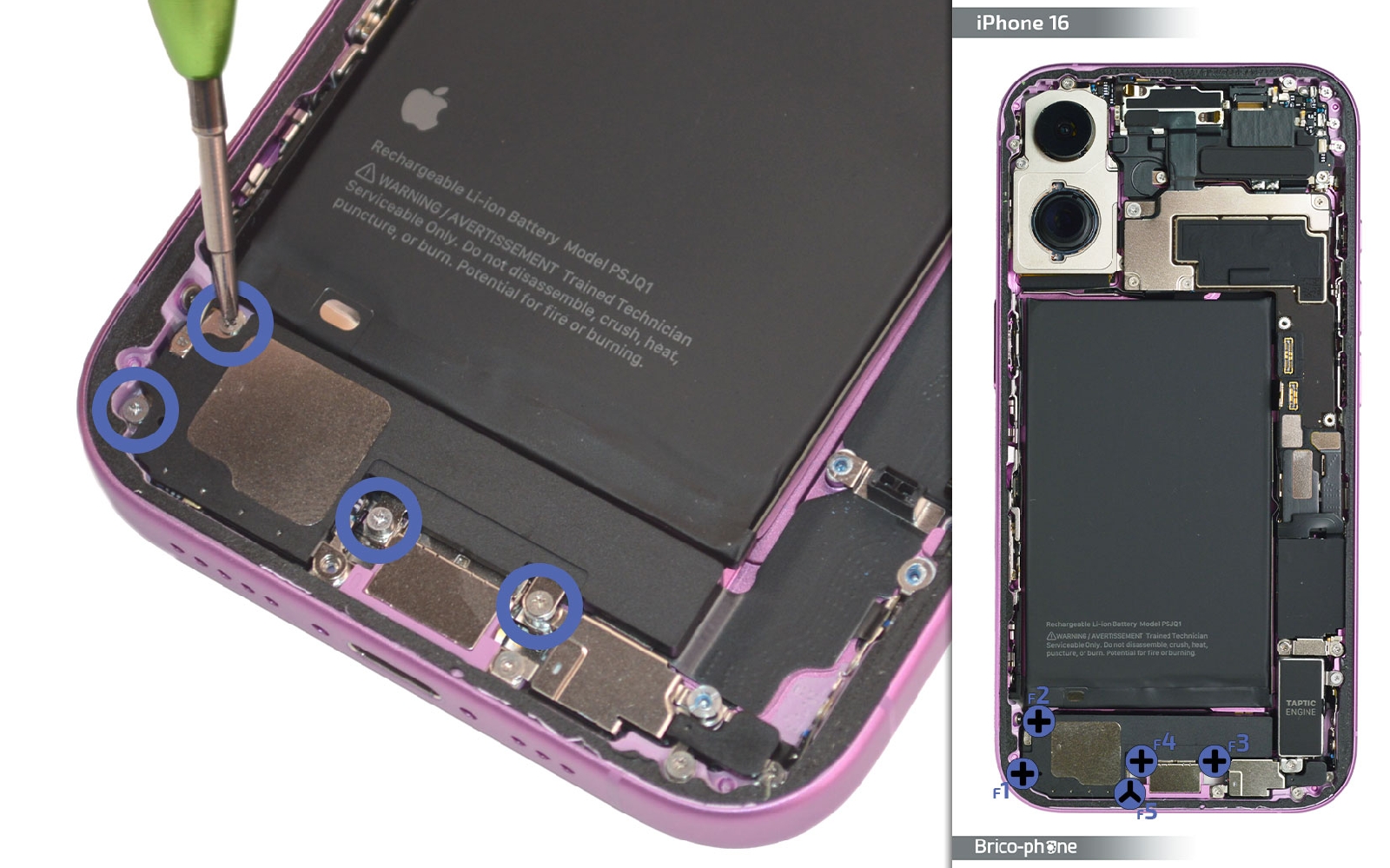

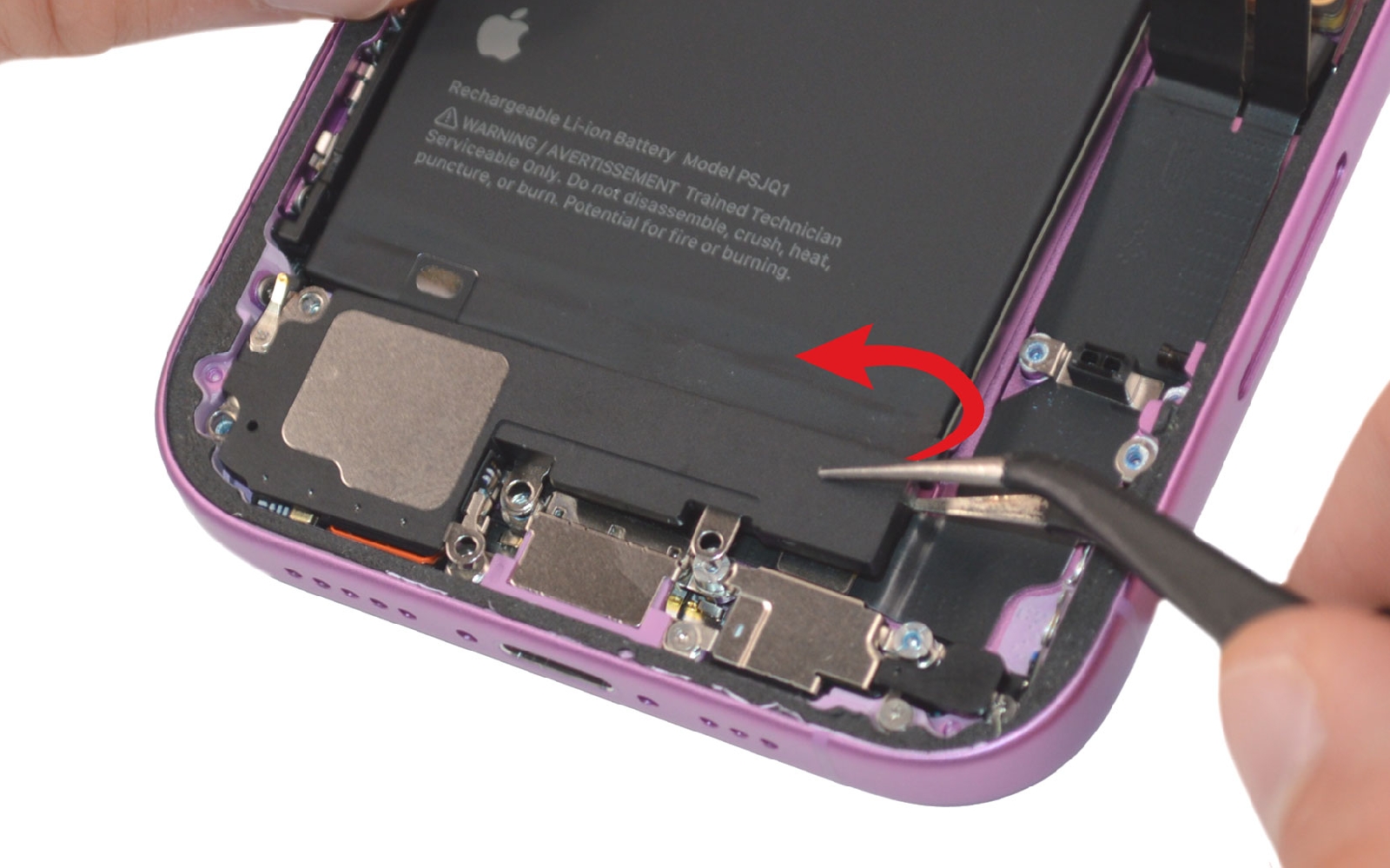

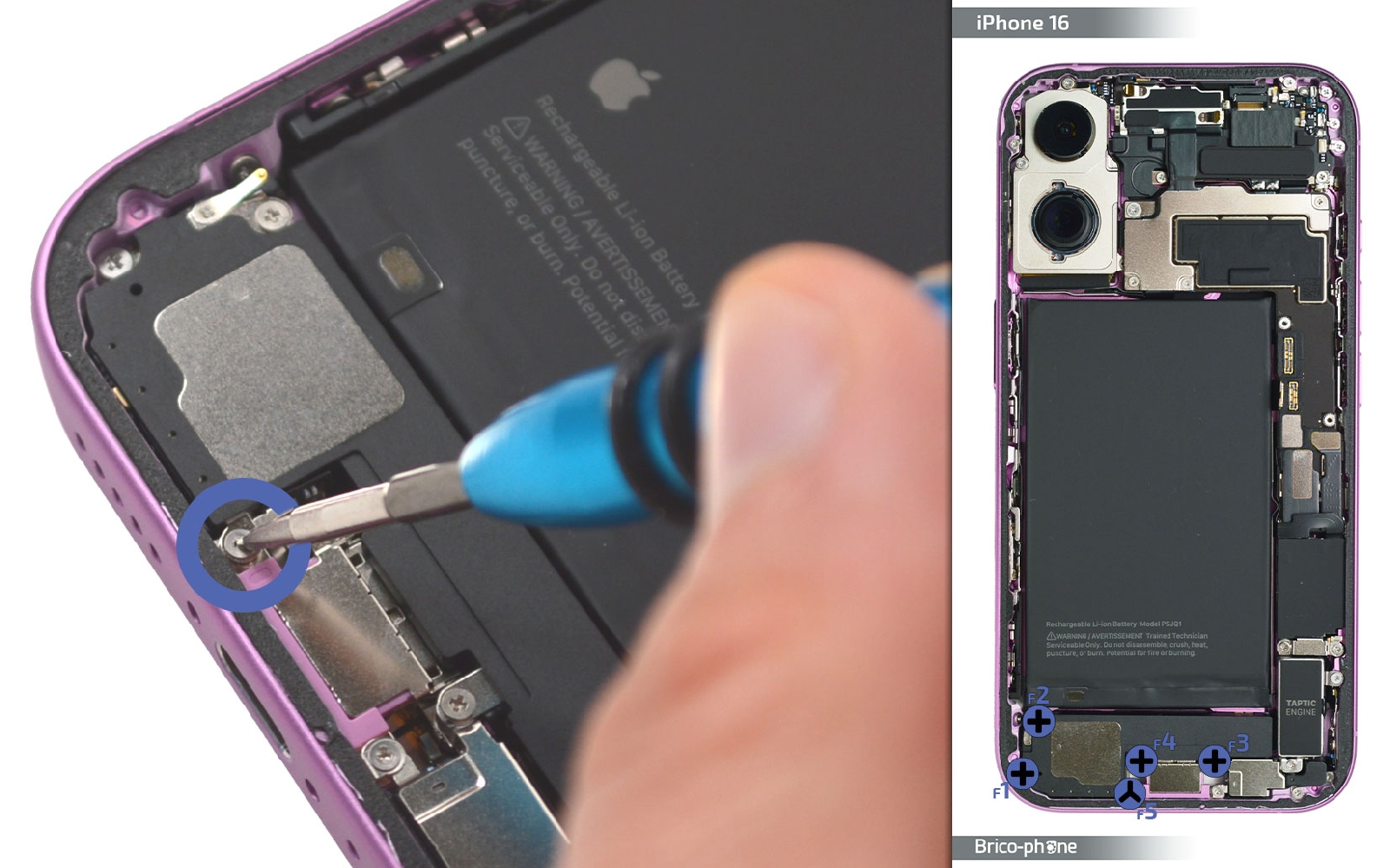

Etape 10 Extraire le haut-parleur externe

Utilisez le Triwing pour sortir la vis F5 puis le cruciforme pour dévisser F1, F2, F3 et F4. Ensuite, utilisez la brucelles pour mettre de coté le haut-parleur externe.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 11

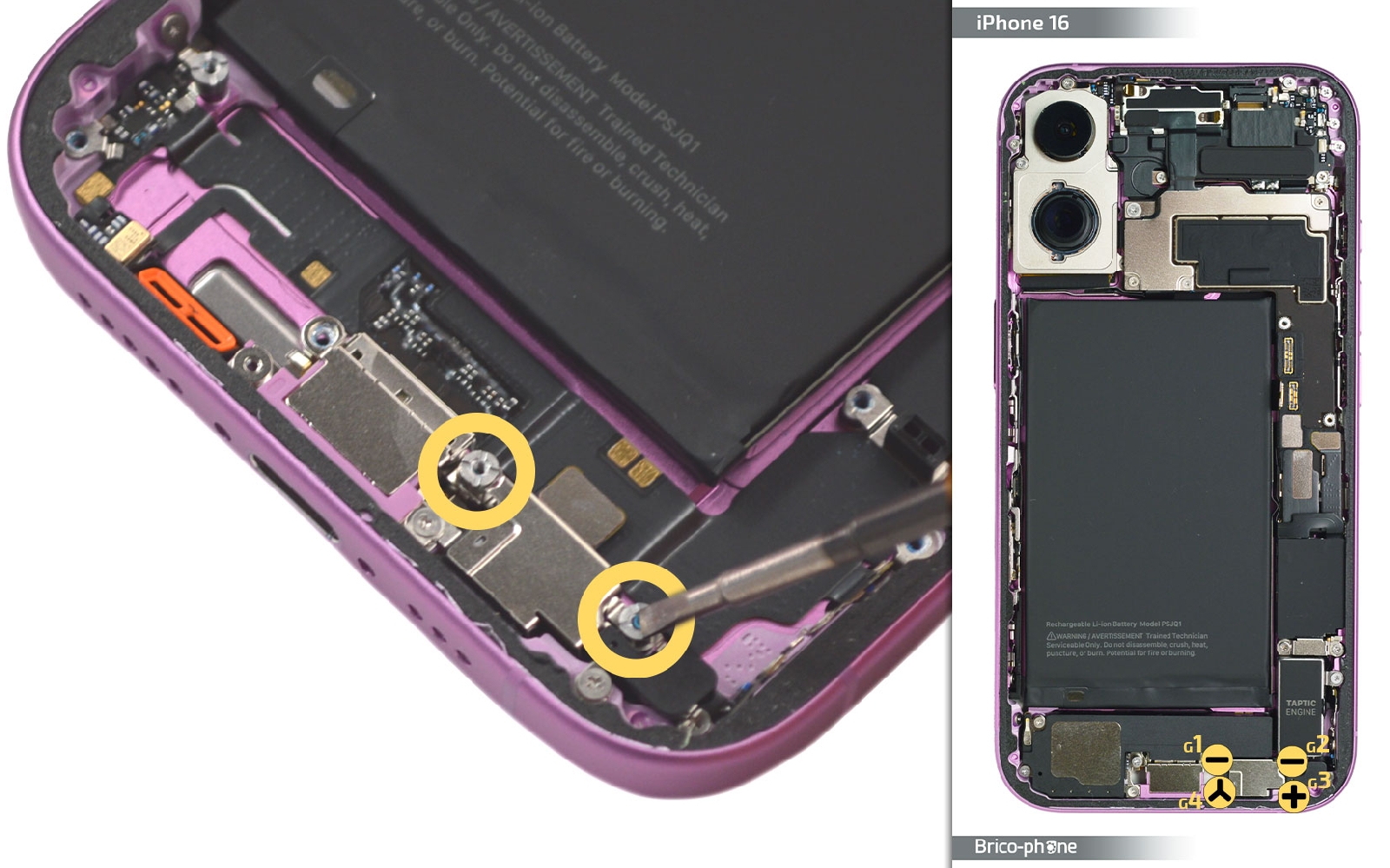

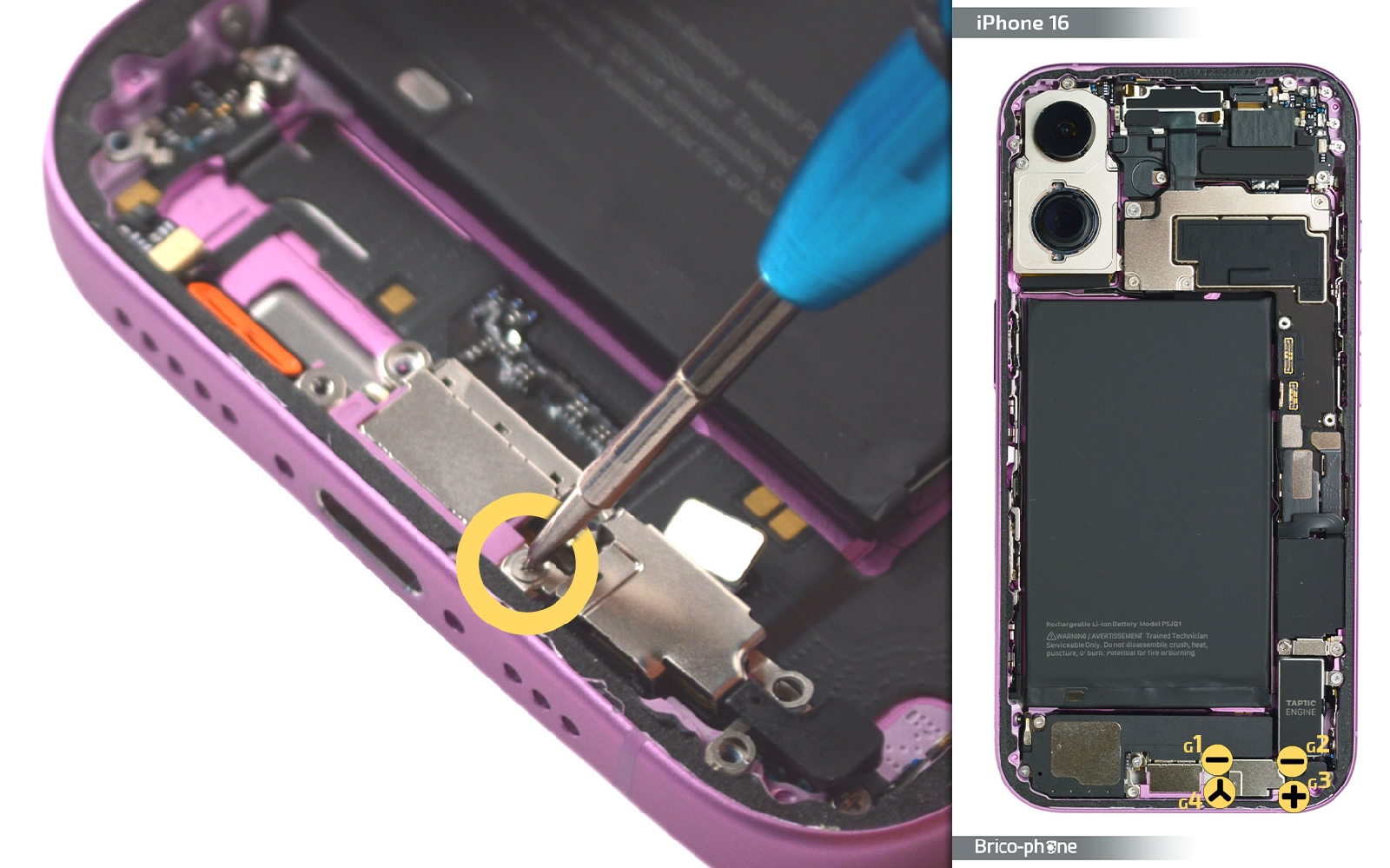

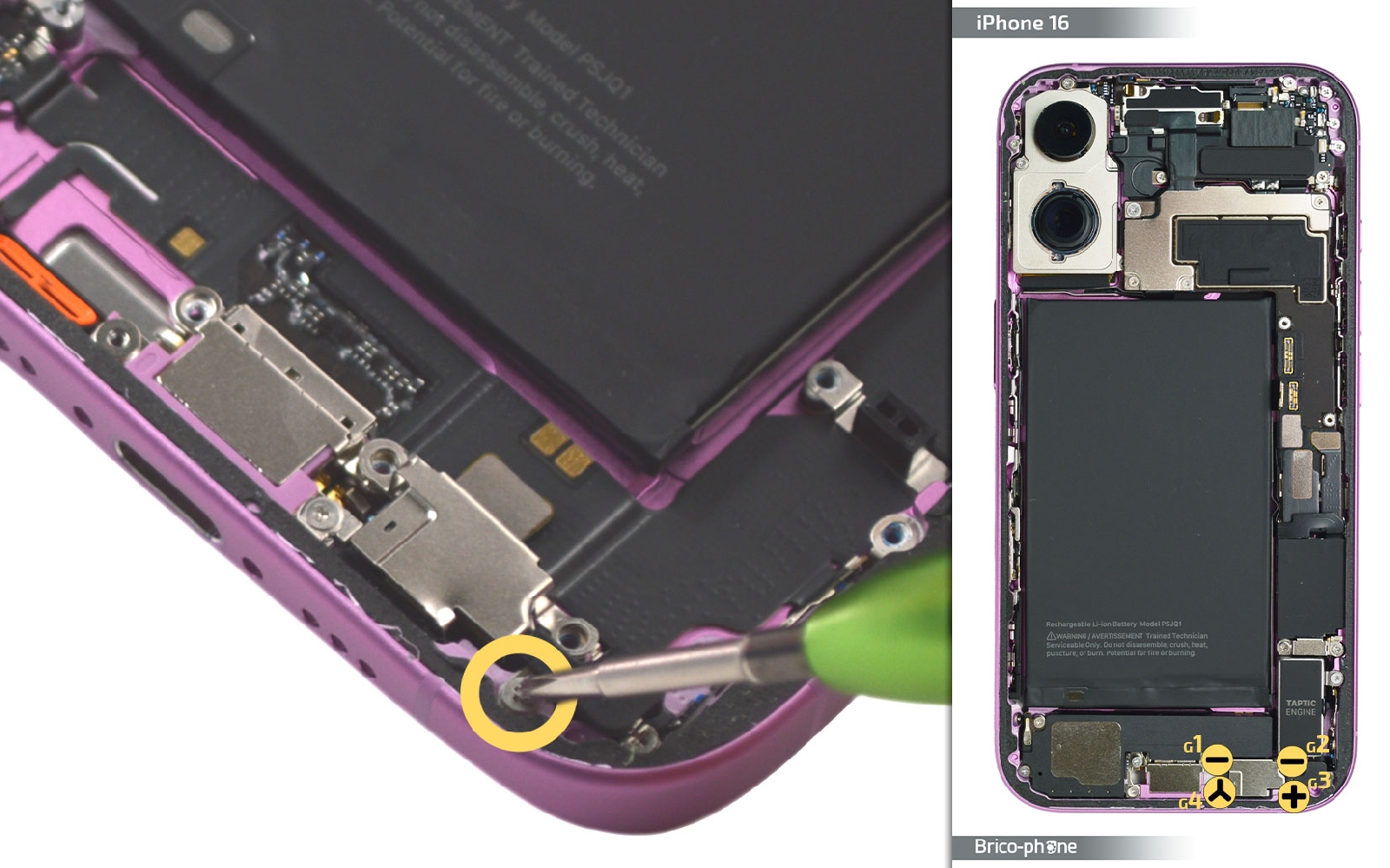

Etape 11 Dévisser le bloc micro

Retirez toutes les vis du support micro.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 12

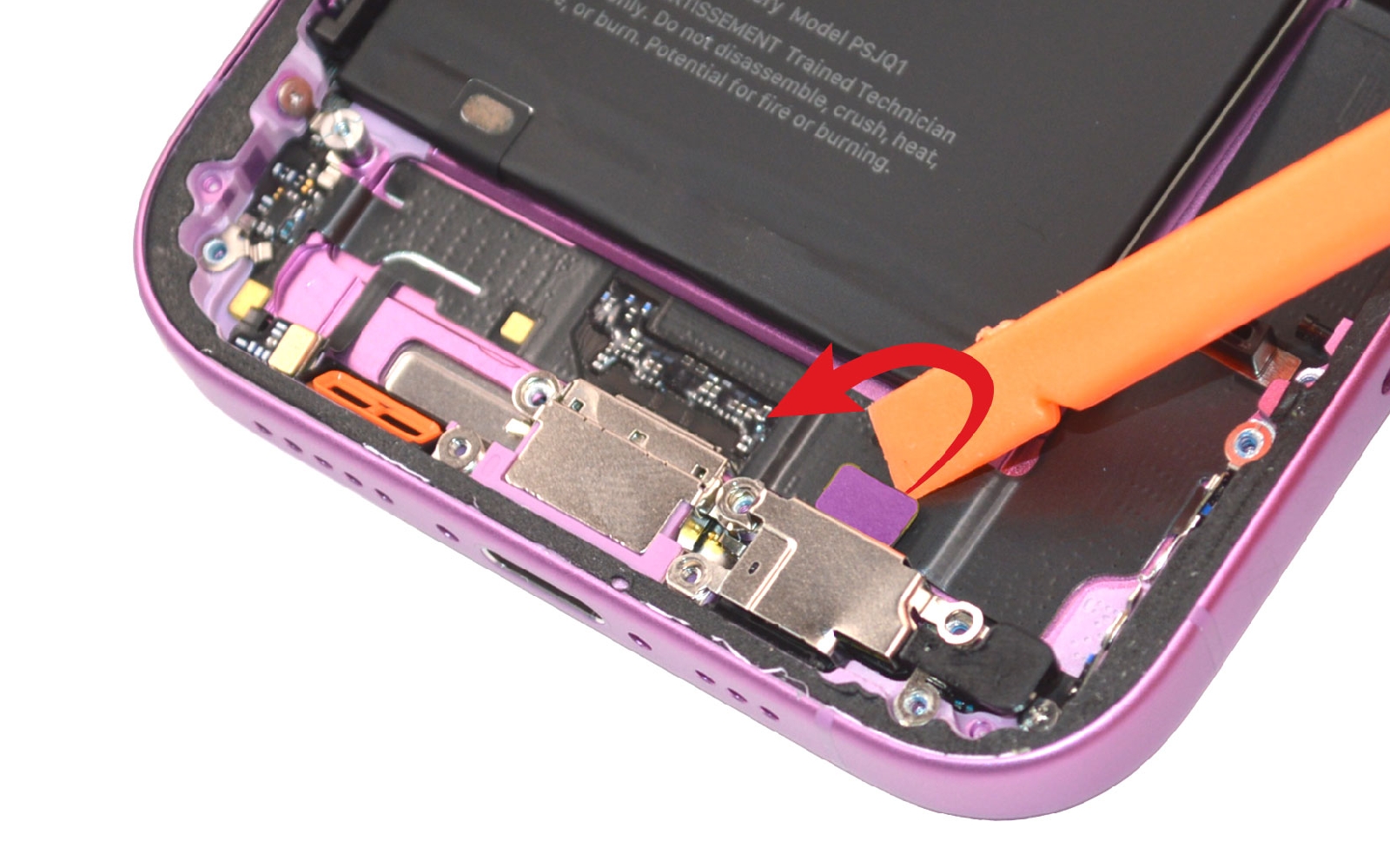

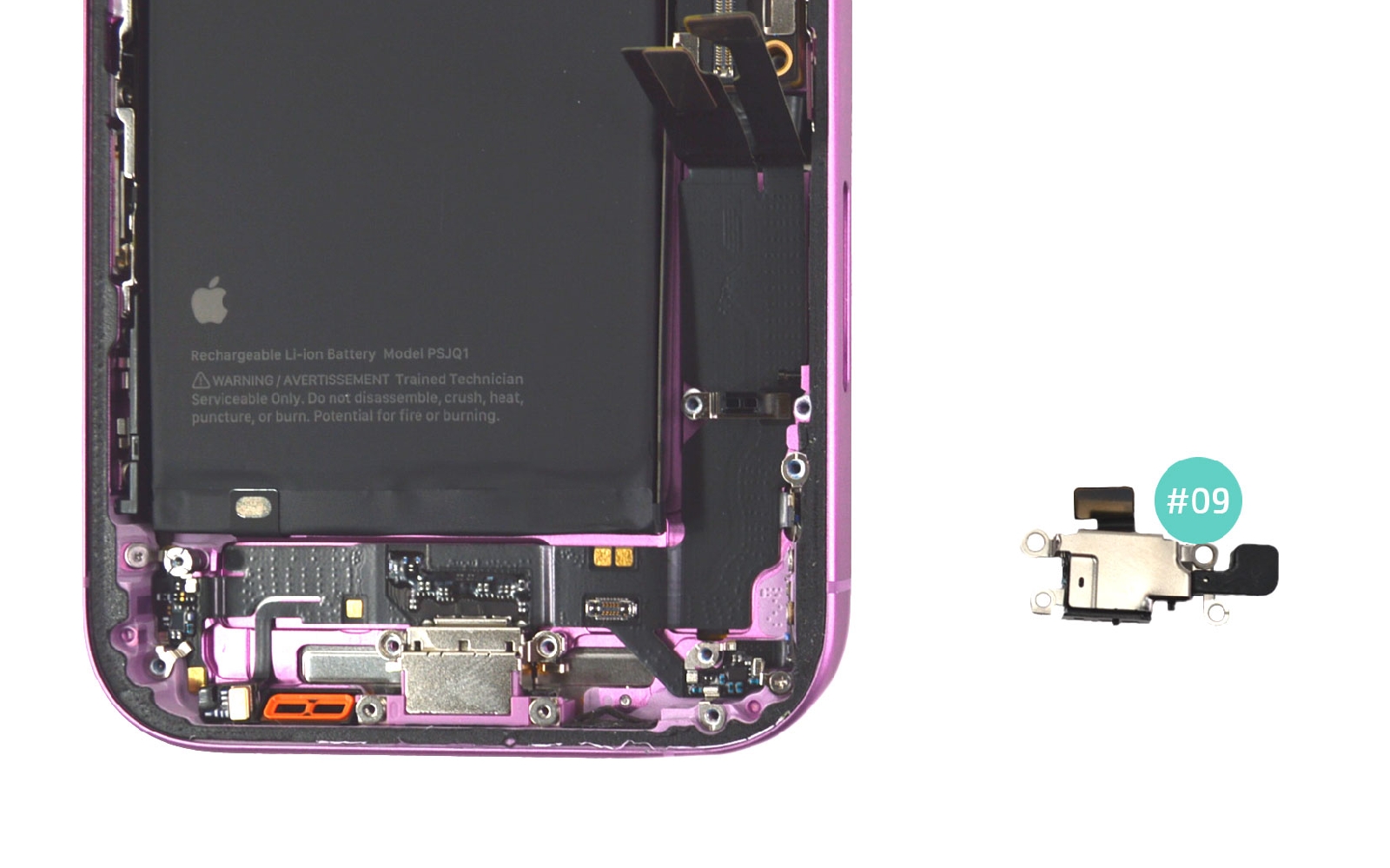

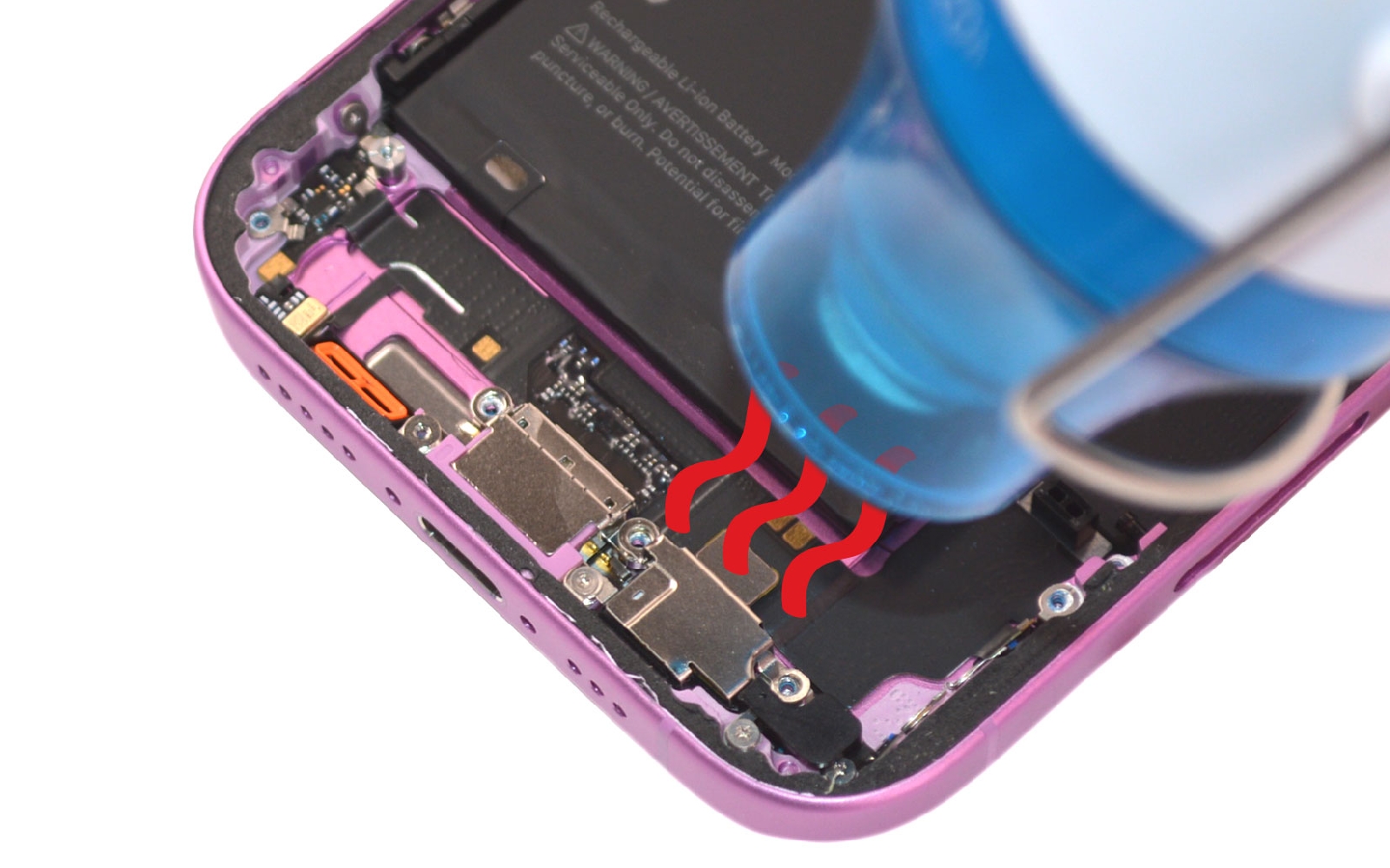

Etape 12 Retirer le bloc micro

Chauffez légèrement le composant puis débranchez la nappe de l'élément. Retirez le bloc micro du bas de votre châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 13

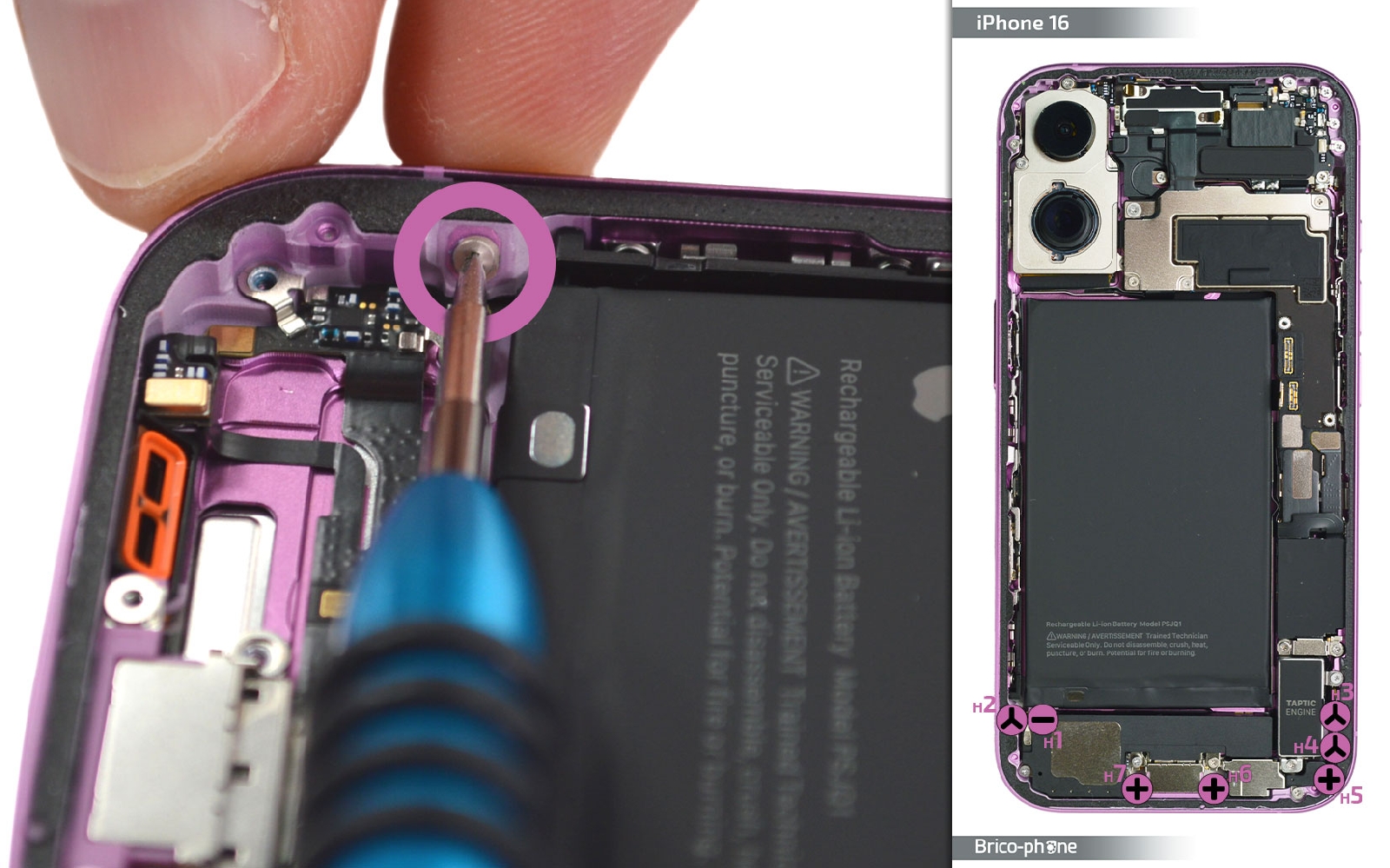

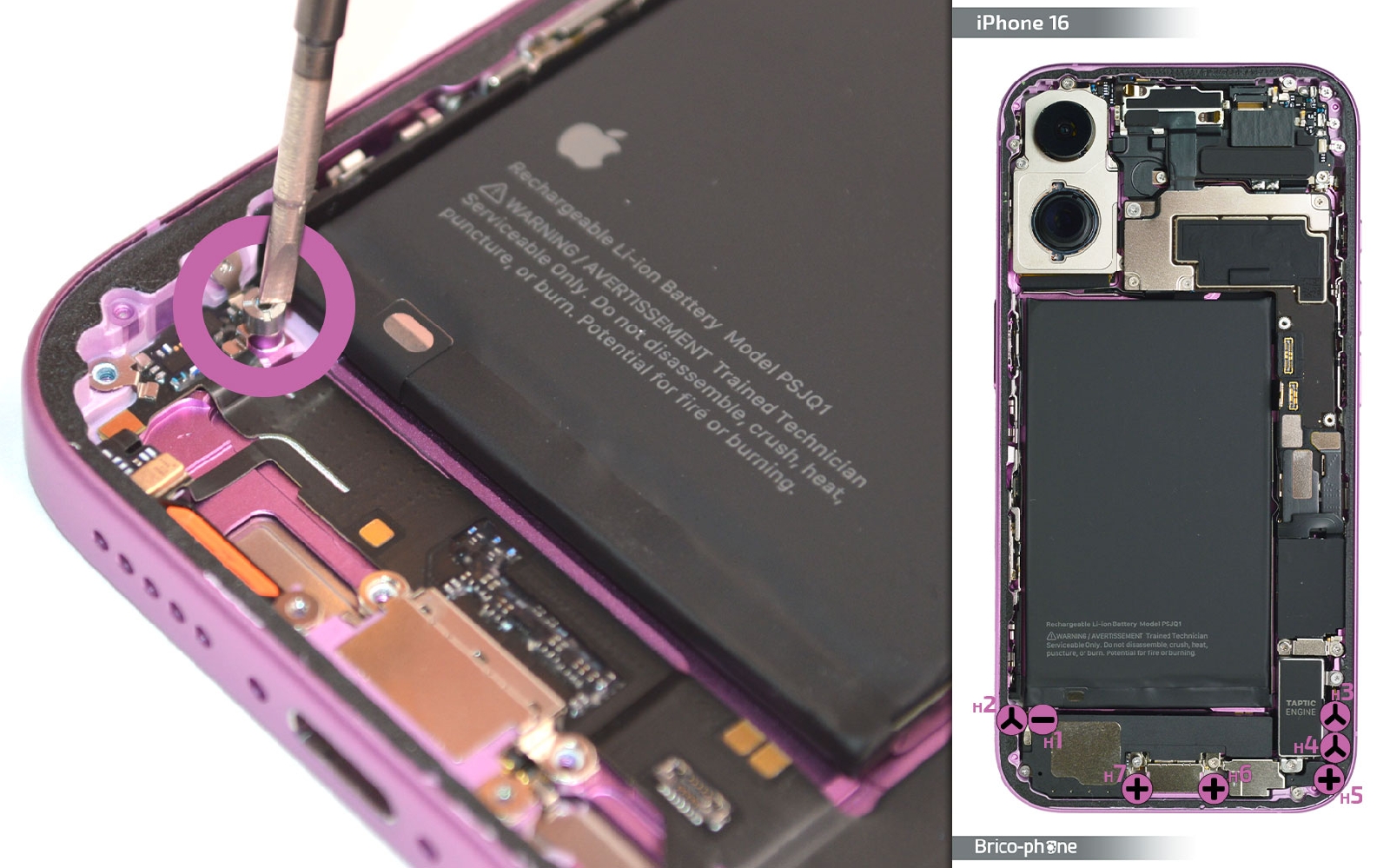

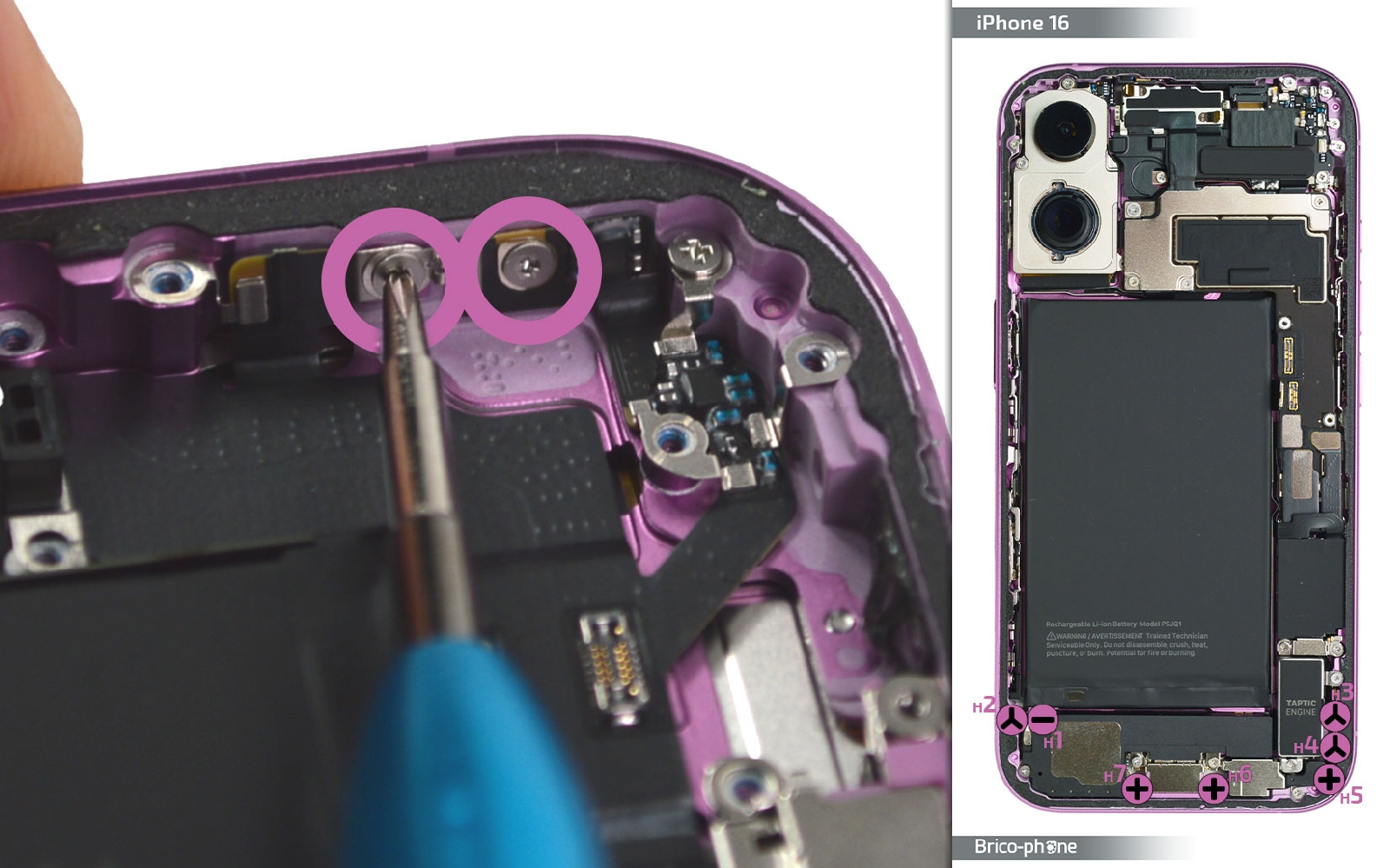

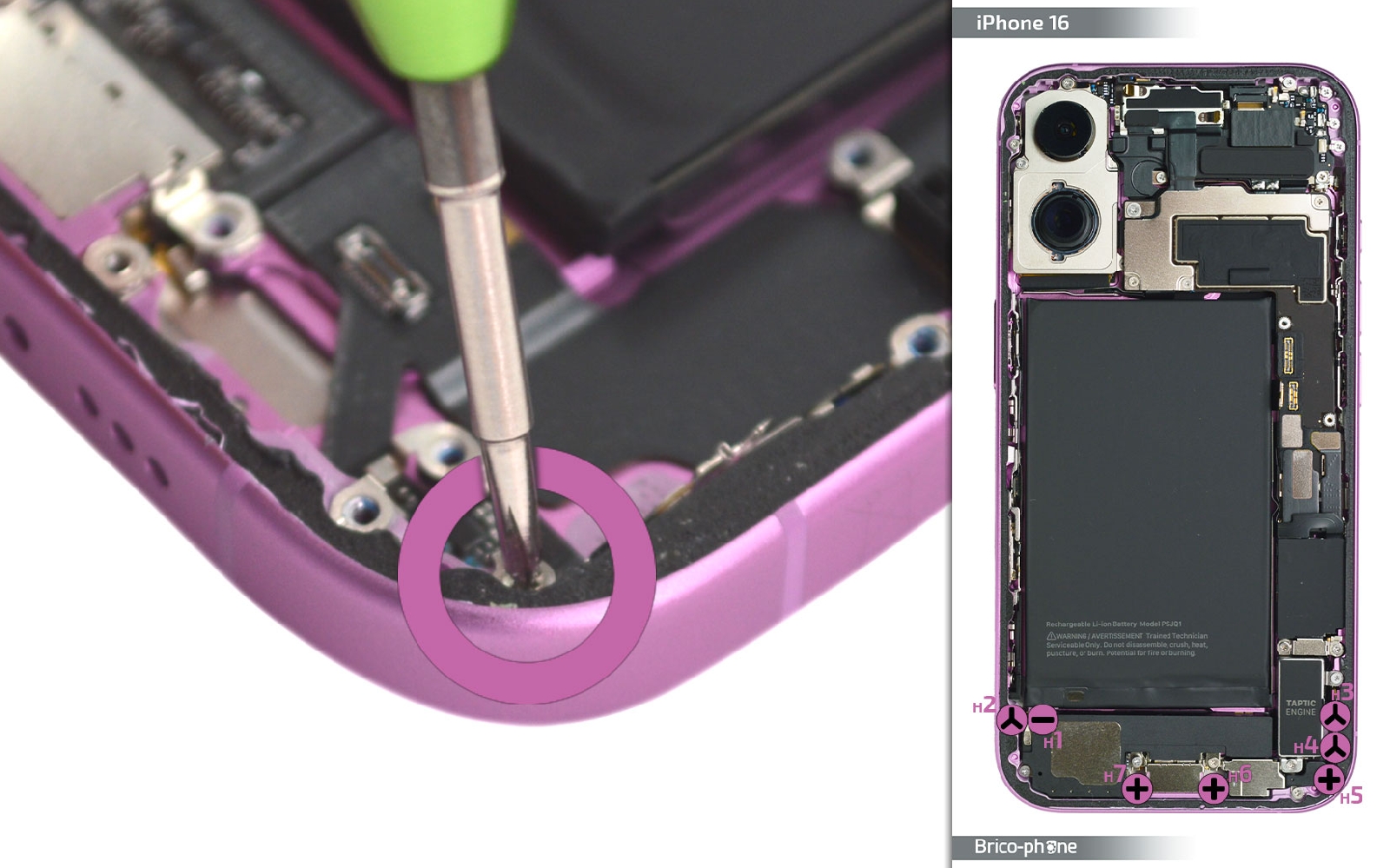

Etape 13 Ôter les vis du connecteur de charge

Retirez la vis plate H1 puis les trois vis triwing nommées H2, H3 et H4. Par la suite, sortez la vis cruciforme de l'angle bas droit de votre iPhone.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 14

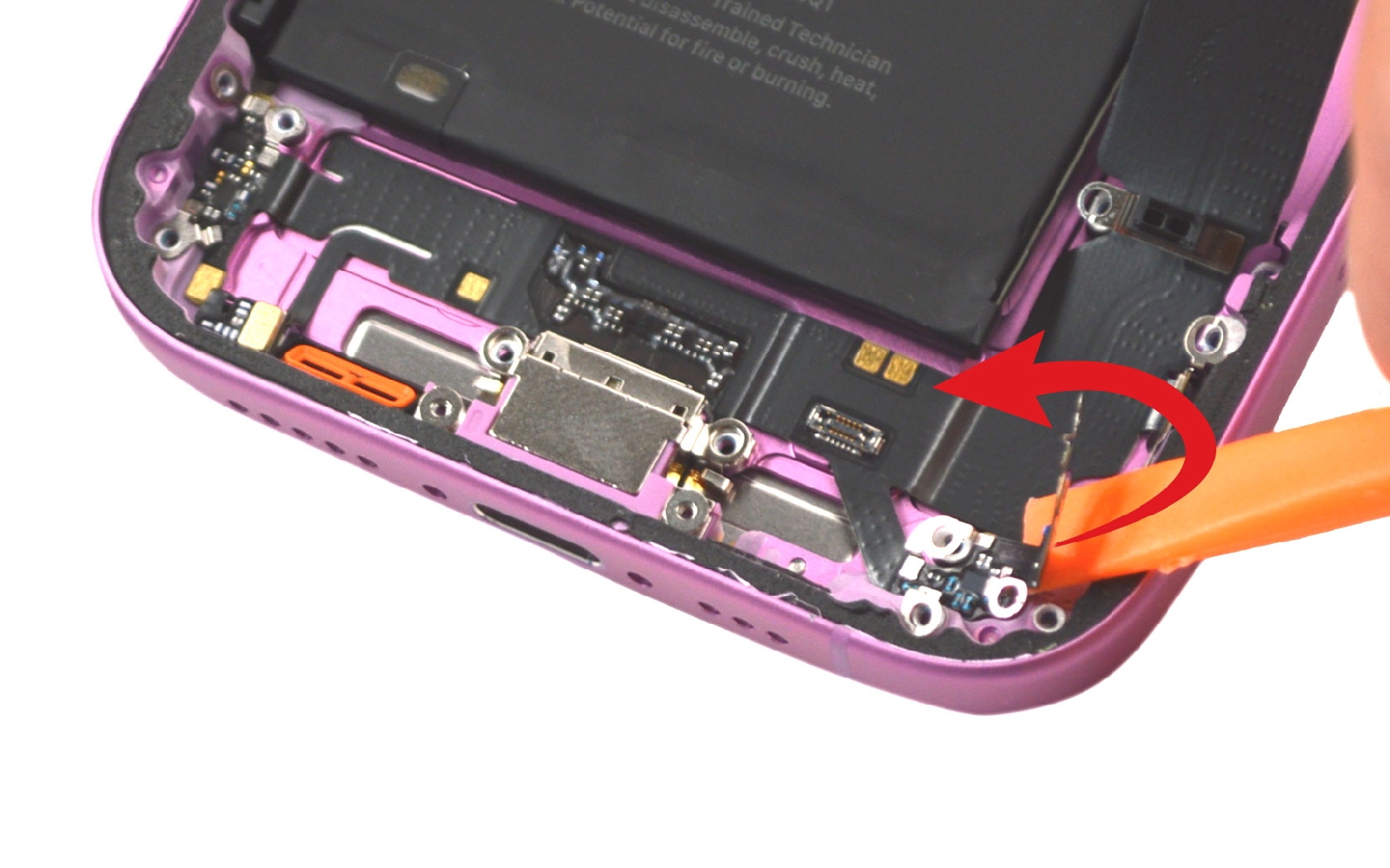

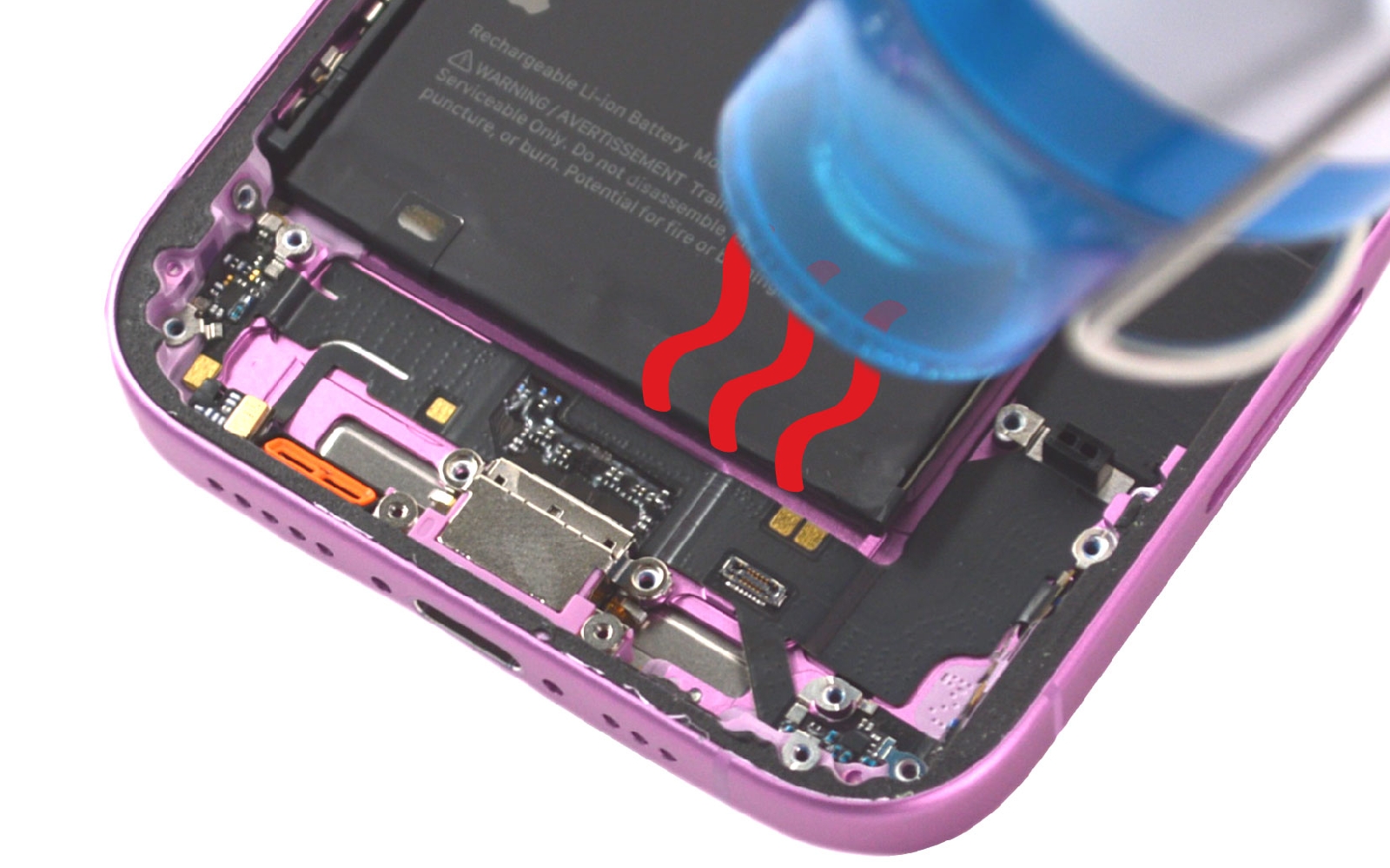

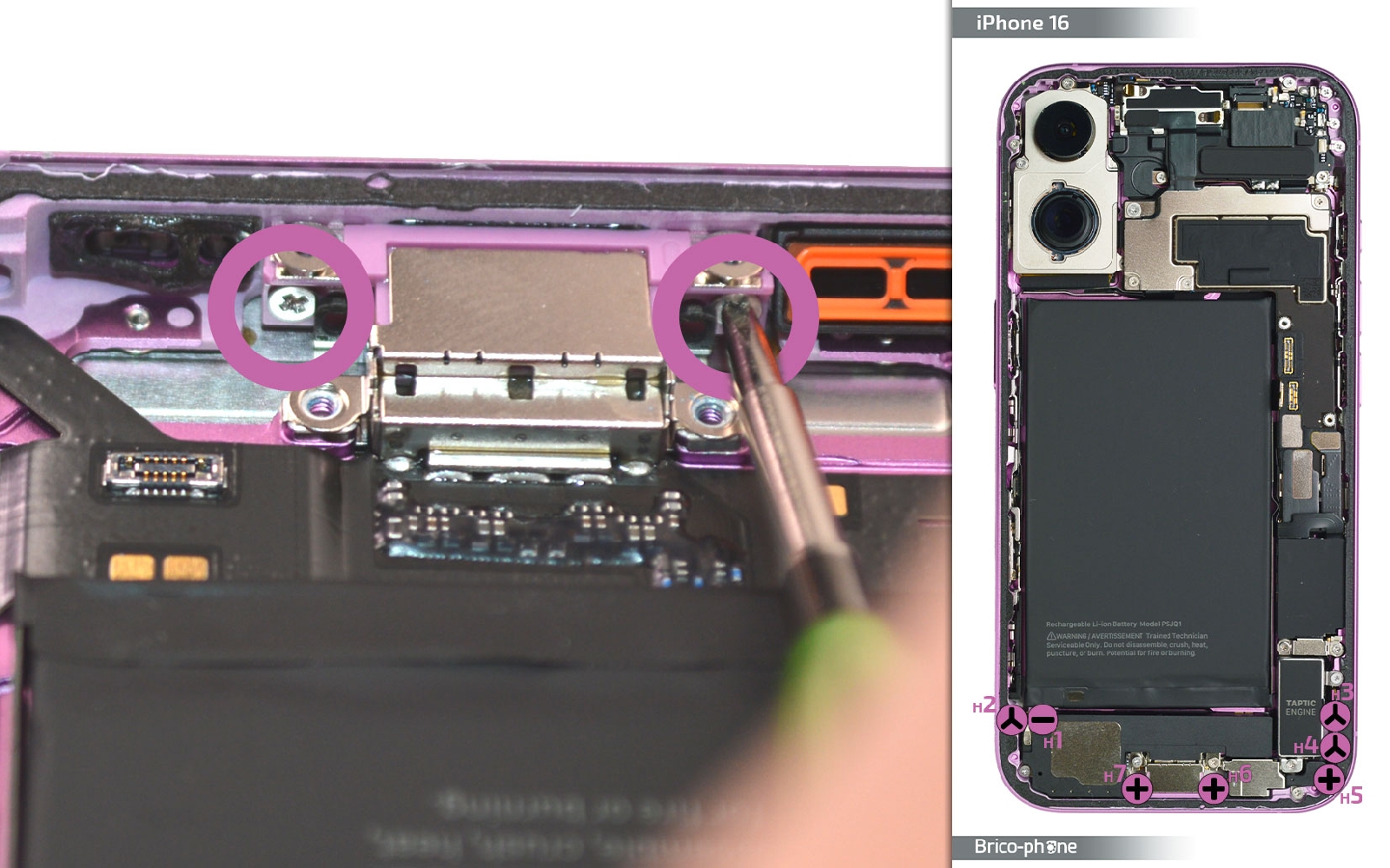

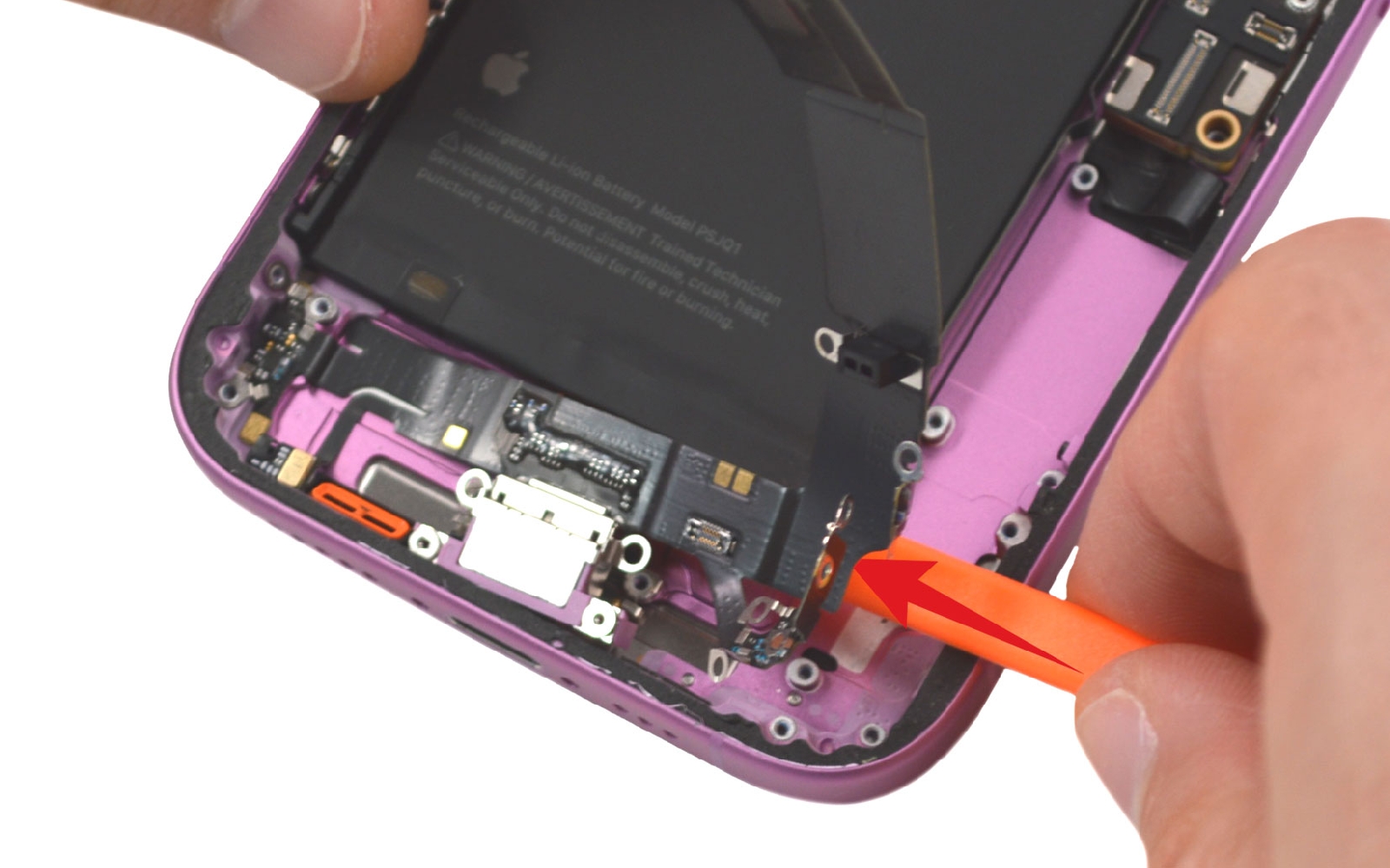

Etape 14 Mettre de coté le dock

Il vous reste encore les deux vis situées de part et d'autre de la prise de charge. Chauffez la nappe entière du connecteur de charge afin de pouvoir le décoller par la suite en introduisant le levier dessous .
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€

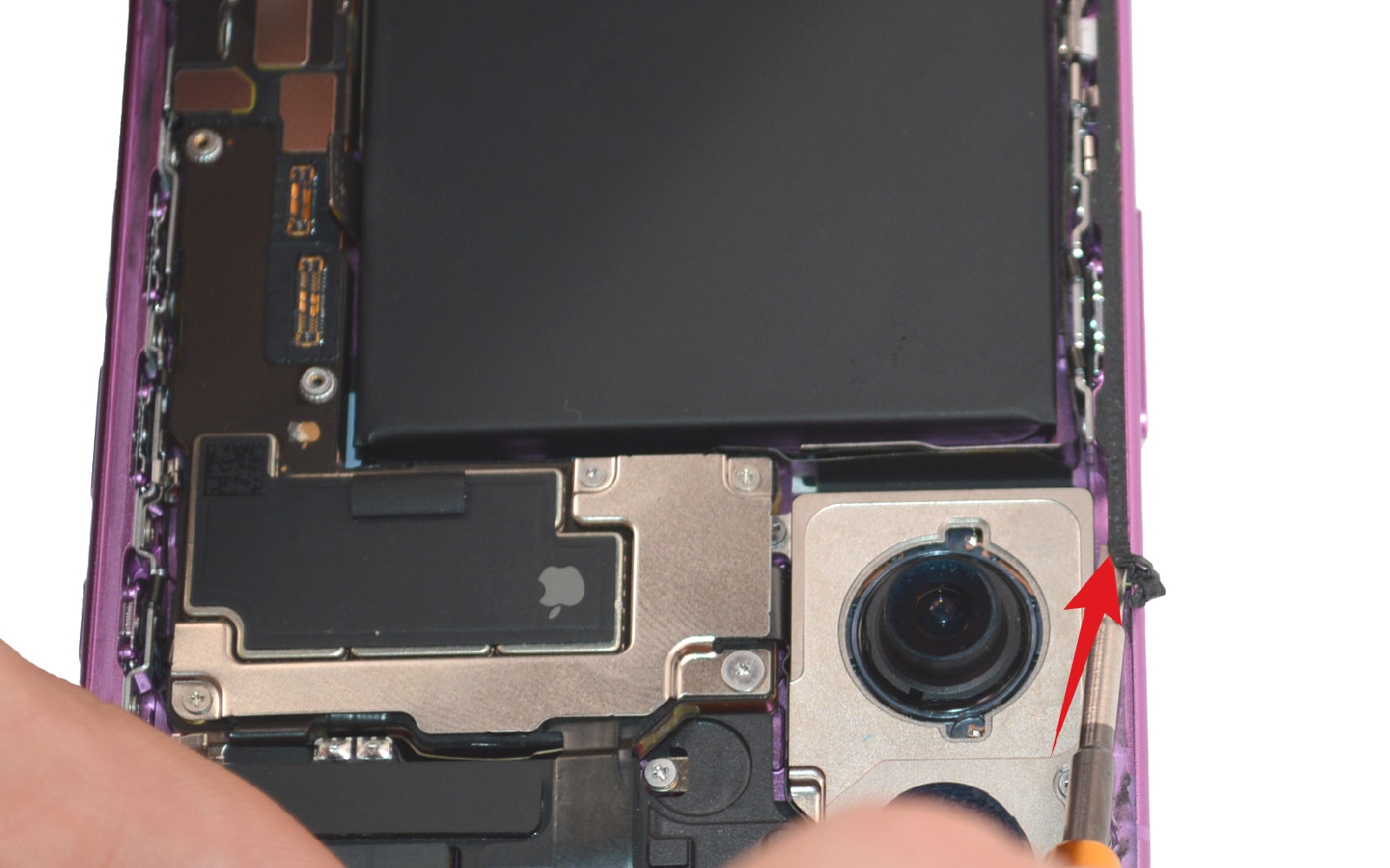

Conseils pour le remontage de la vitre arrière - 1

Nettoyez le châssis avec délicatesse en utilisant le tournevis plat. Saisissez le second joint d'étanchéité et ôtez la première protection. Disposez le joint sur le téléphone et appuyez sur le rebord avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon

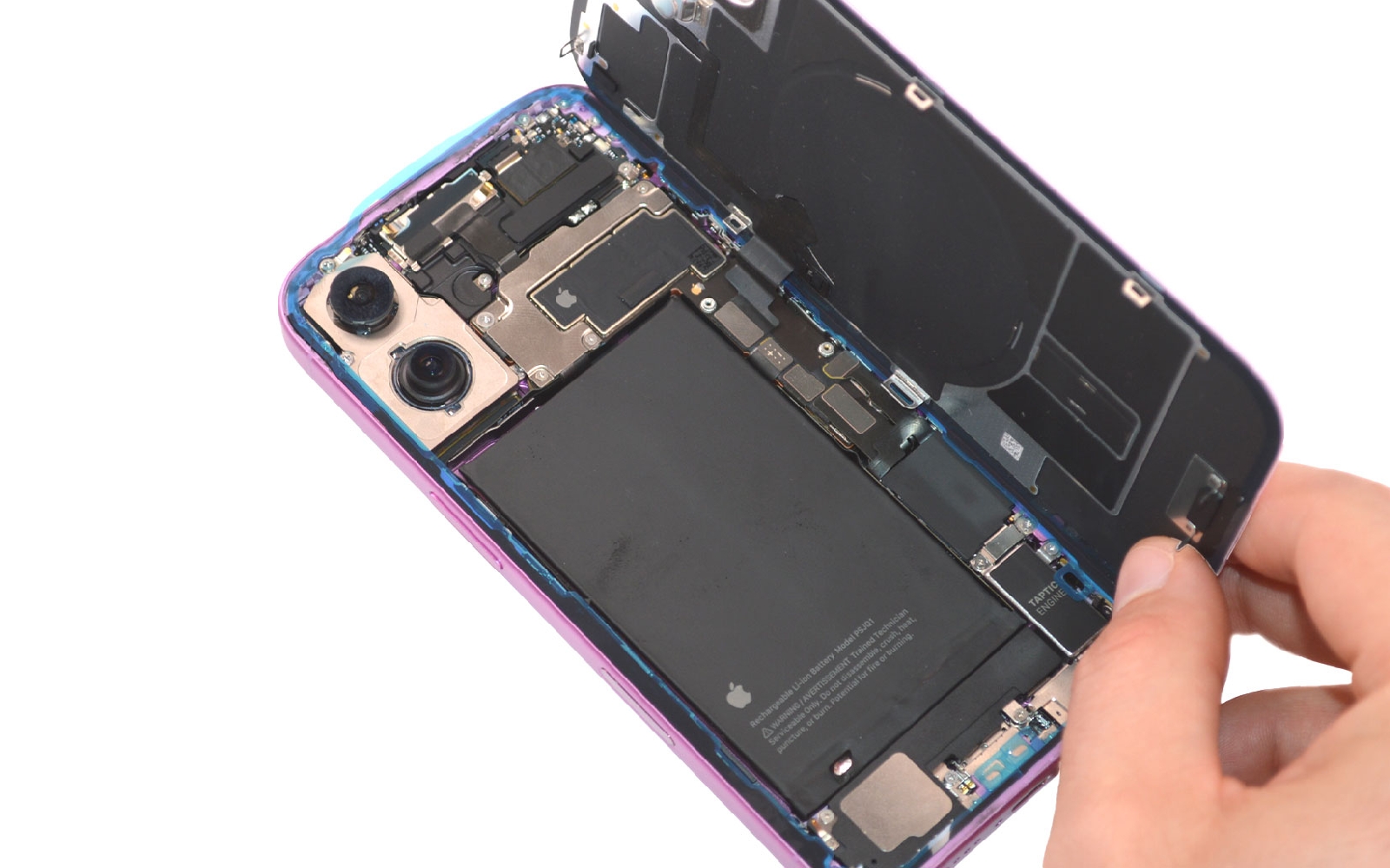

Conseils pour le remontage de la vitre arrière - 2

Rebranchez la vitre arrière puis la batterie et revissez les plaquettes de protection. Saisissez avec la pincette la protection du joint pour l'extraire de l'appareil avant de replacer la vitre en commençant par le haut (coté caméra).
