Changement d'antenne GSM sur iPhone 3GS

Temps estimé : 40 min
Difficulté : 2/5
iPhone 3GS | Temps estimé : 40 min Difficulté : 2/5

Suivez les indications de couleurs qui se trouvent sur la plaquette qui vous a été fournie avec votre commande. Nous vous conseillons de vous aider de notre patron magnétique qui vous permettra de vous y retrouver avec les numéros de pièces, les codes couleurs, et surtout de ne pas perdre vos vis lors du démontage et du remontage.Pour commencer, assurez vous que votre iPhone 3G-3GS est éteint et que vous avez retiré votre carte SIM.

Diagnostic

› Votre iPhone 3GS n'a plus de réseau GSM

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur Dock complet pour iPhone 3GS
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 3G et 3GS
4,90 €
Ajouter au panier

ETAPE 1 : Dévisser les vis de la vitre arrière

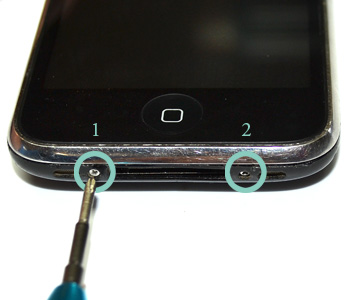

Dévisser les vis A1 et A2 à l'aide d'un tournevis cruciforme.

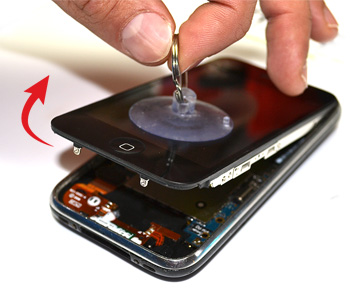

ETAPE 2a : Retirer le bloc complet (tactile + LCD)

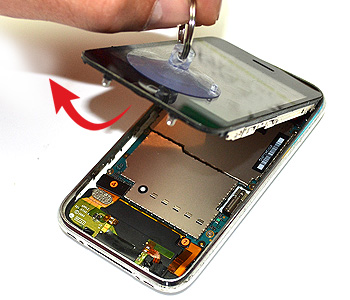

Retirer le bloc écran à l'aide d'une ventouse d'extraction en placant celle-ci sur le bas de l'écran. Faites très attention lors de l'ouverture de l'iPhone à ne pas arracher les nappes 1 2 et 3 qui relient le bloc à la carte mère.
ETAPE 2b : Retirer le bloc complet (tactile + LCD)
Maintenez l'écran à 45° afin de passez à l'étape suivante qui consiste à libérer complètement l'écran du téléphone
ETAPE 3 : Déconnecter les nappes du tactile et du LCD

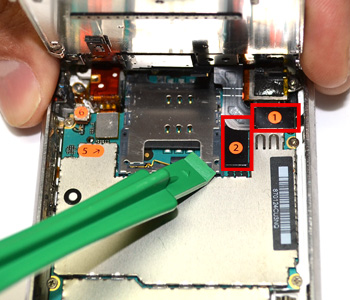

Tout en maintenant votre écran à 45° déconnecter les nappes 1 (tactile) et 2 (LCD) à l'aide d'un levier plastique.

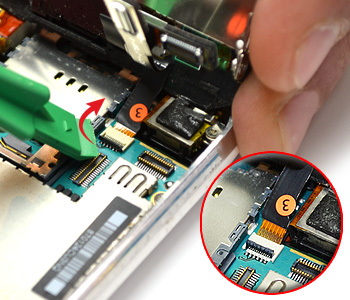

ETAPE 4 : Déconnecter le connecteur n° 3 (capteur de proximité)
Toujour en maintenant le bloc écran à 45° il vous faut maintenant déconnecter la nappe 3. Pour celà il faut commencer par déverrouiller la nappe en levant le levier du connecteur à 90°..
Ensuite il ne vous reste plus qu'a retirer la nappe de son emplacement.
Votre bloc écran est maintenant totalement libre .

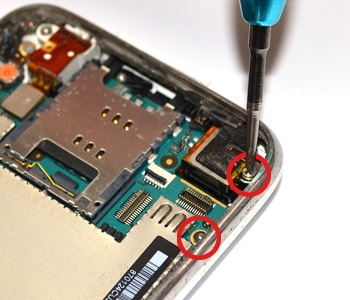

ETAPE 5a : Retirer la carte mère

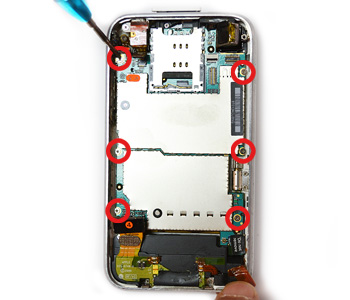

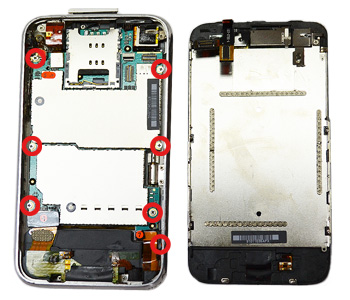

A l'aide d'un tournevis cruciforme dévisser les vis B1 à B7 (Une des vis est recouverte d'un autocollant noir et est située sous la nappe du connecteur GCM).
ETAPE 5b : Retirer la carte mère
ETAPE 5c : Retirer la carte mère

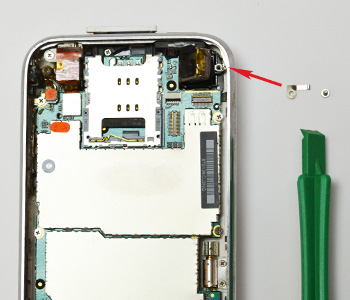

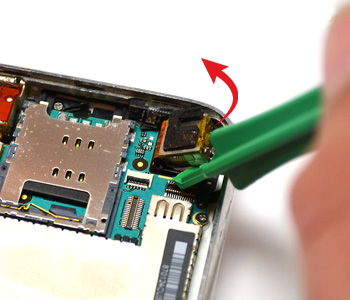

A l'aide d'un tournevis cruciforme dévisser la vis fixant l'element métallique permettant de bloquer la camera.
ETAPE 5d : Retirer la carte mère
ETAPE 5e : Retirer la carte mère
.ETAPE 5f : Retirer la carte mère

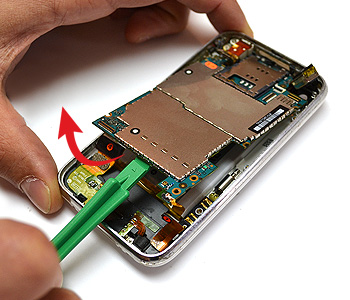

Libérer à présent la carte mère à l'aide d'un levier plastique.
ETAPE 5g : Retirer la carte mère

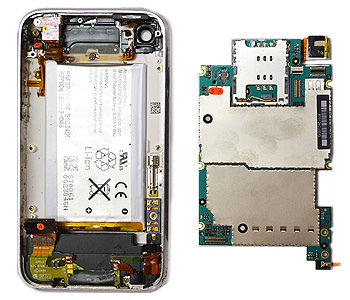

Votre carte mère est maintenant retirée.
ETAPE 6a : Retirer la batterie

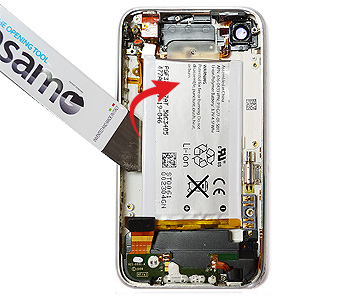

(Cette étape n'est pas obligatoire mais permet d'avoir davantage d'espace pour travailler). A l'aide d'un outil iSesamo décoller la batterie. Pour celà insérer l'outil entre la coque arrière et et la batterie, puis faites levier.
ETAPE 6b : Retirer la batterie

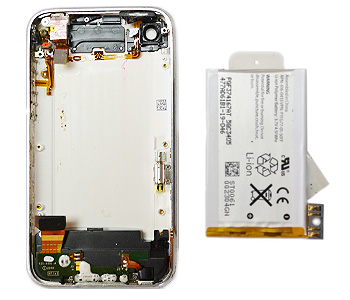

Votre batterie est à présent retirée.
ETAPE 6a : Retirer le dock

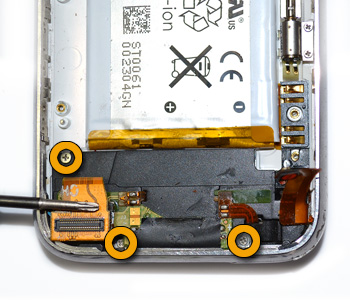

A l'aide d'un tournevis cruciforme retirer les 3 vis fixant le dock à la coque arrière du téléphone.
ETAPE 6b : Retirer le dock

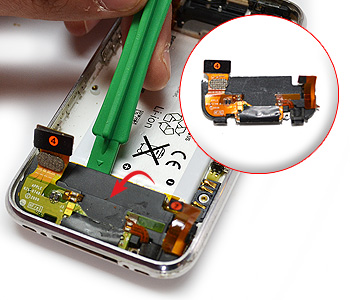

A l'aide d'un levier plastique retirer la prise du dock. Vous pouvez à présent suivre ce tutoriel à l'envers pour remonter votre iPhone 3G-3GS.
Si vous rencontrez des problèmes de recepetions réseaux

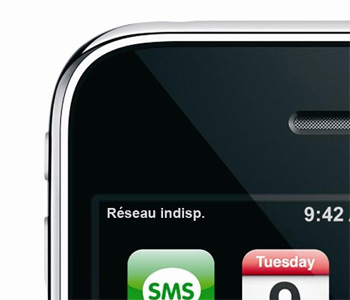

Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre tléphone à iTunes.
Si vous rencontrez des problèmes de recepetions réseaux

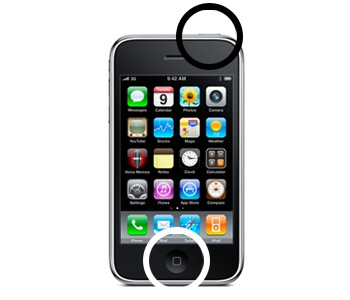

Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
Si vous rencontrez des problèmes de recepetions réseaux
Votre téléphone ne trouve pas le réseau.
Si vous rencontrez des problèmes de recepetions réseaux
Connecter votre téléphone à iTunes.
Si vous rencontrez des problèmes de recepetions réseaux
Tout en restant connecté appuyer simultanément sur les boutons Home et Power (pendant environ 7 secondes). Votre téléphone s'éteint. Il ne vous reste plus qu'à le redémarrer et vous devriez capter à nouveau le réseau. Si ce n'est pas le cas vous pouvez tenter une mise à jour ou une restauration du téléphone.
