Guide de réparation sur iPhone 16

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 16
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)

Le guide de réparation complet de Brico-phone a été conçu pour vous accompagner pas à pas dans la remise en état de votre appareil. Que vous soyez un amateur de bricolage ou un expert en réparation, nos tutoriels détaillés en photos et vidéos vous guideront pour remplacer les pièces défectueuses et redonner vie à votre smartphone, tablette ou autre appareil électronique.

Pour faciliter vos réparations, nous proposons également des kits de réparation complets incluant les outils, produits nécessaires et patrons d'aide au montage, afin de vous offrir tout ce dont vous avez besoin pour réussir votre intervention en toute confiance.

Outils nécessaires
Voir plus d'outils

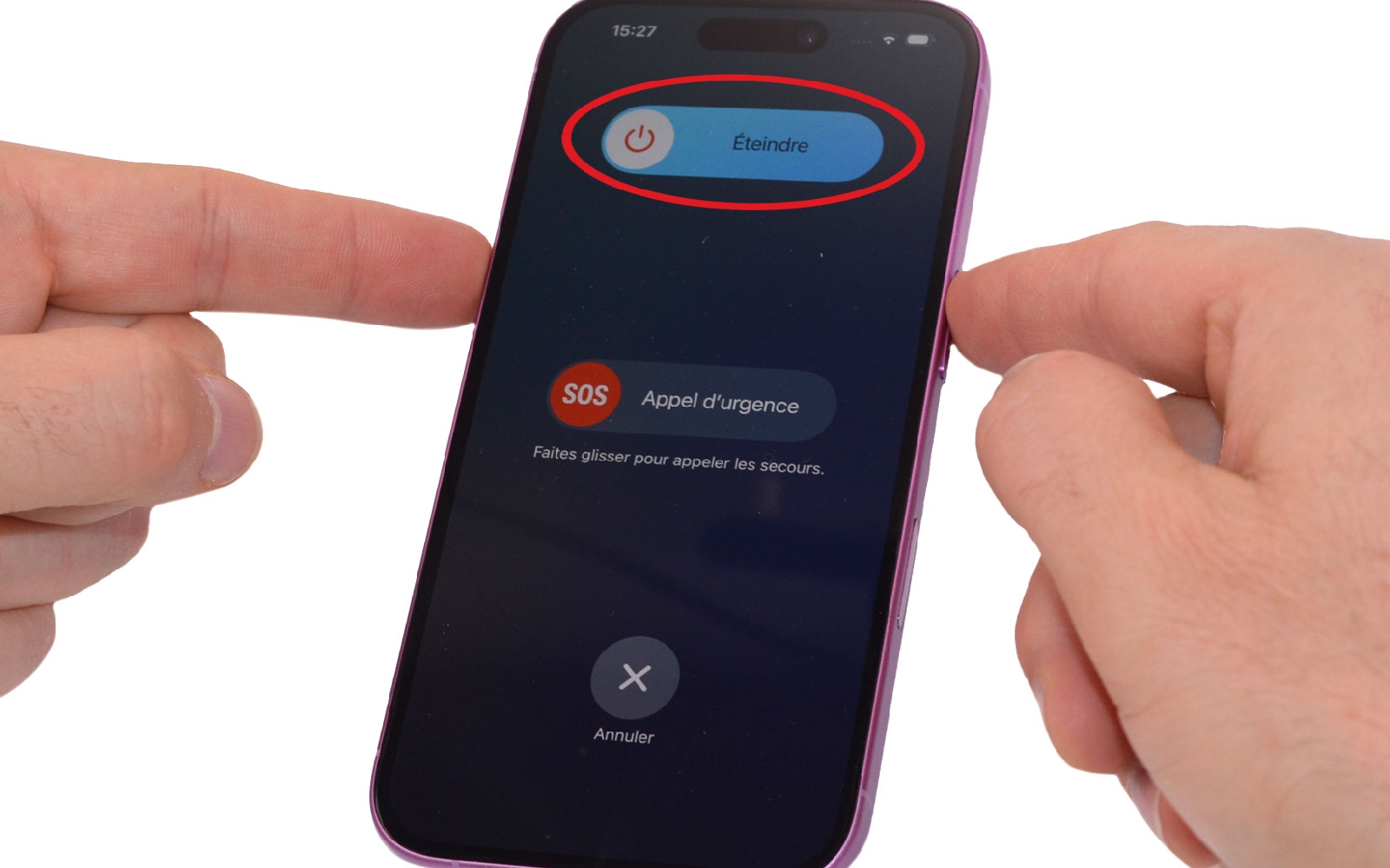

Avant de commencer

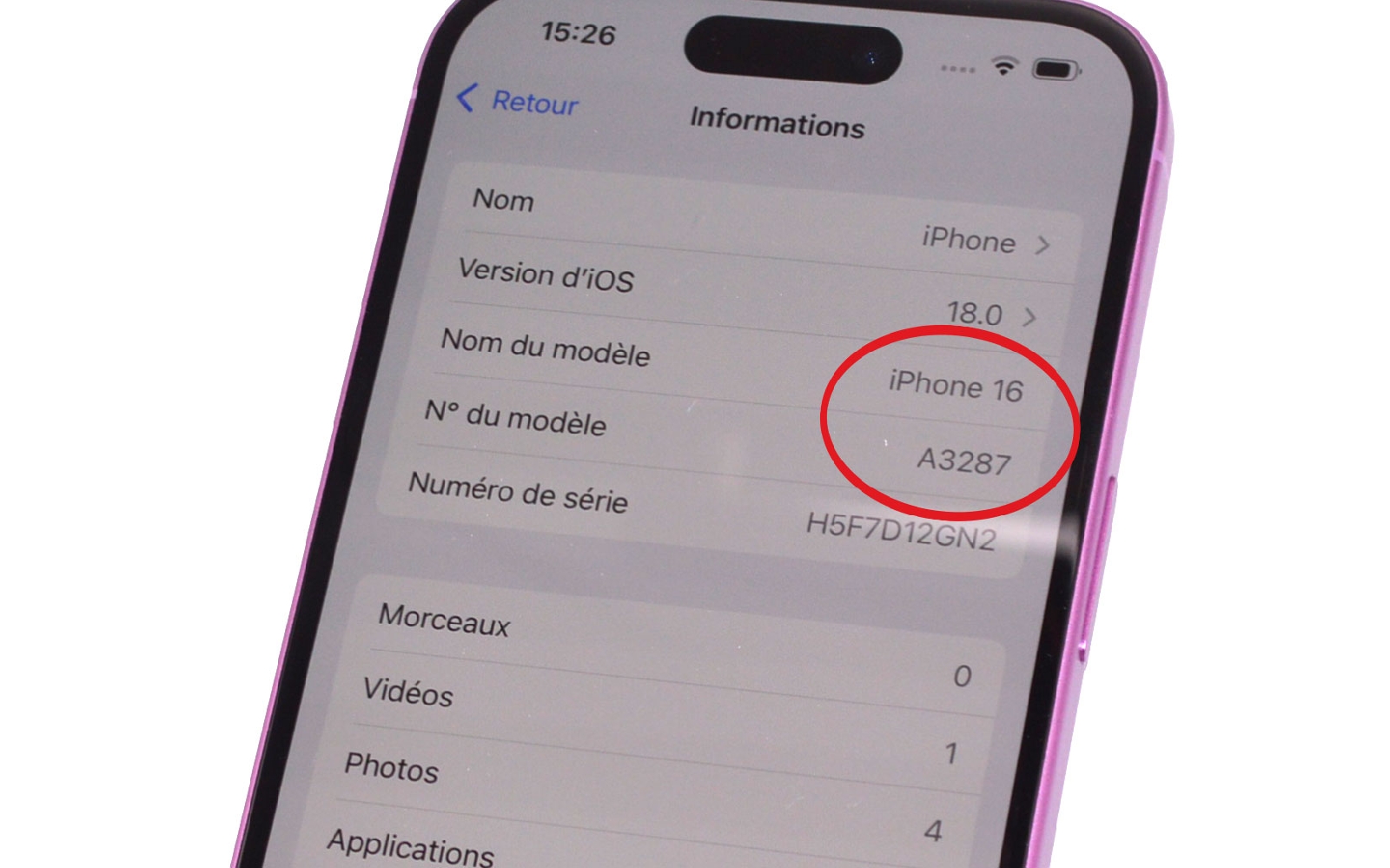

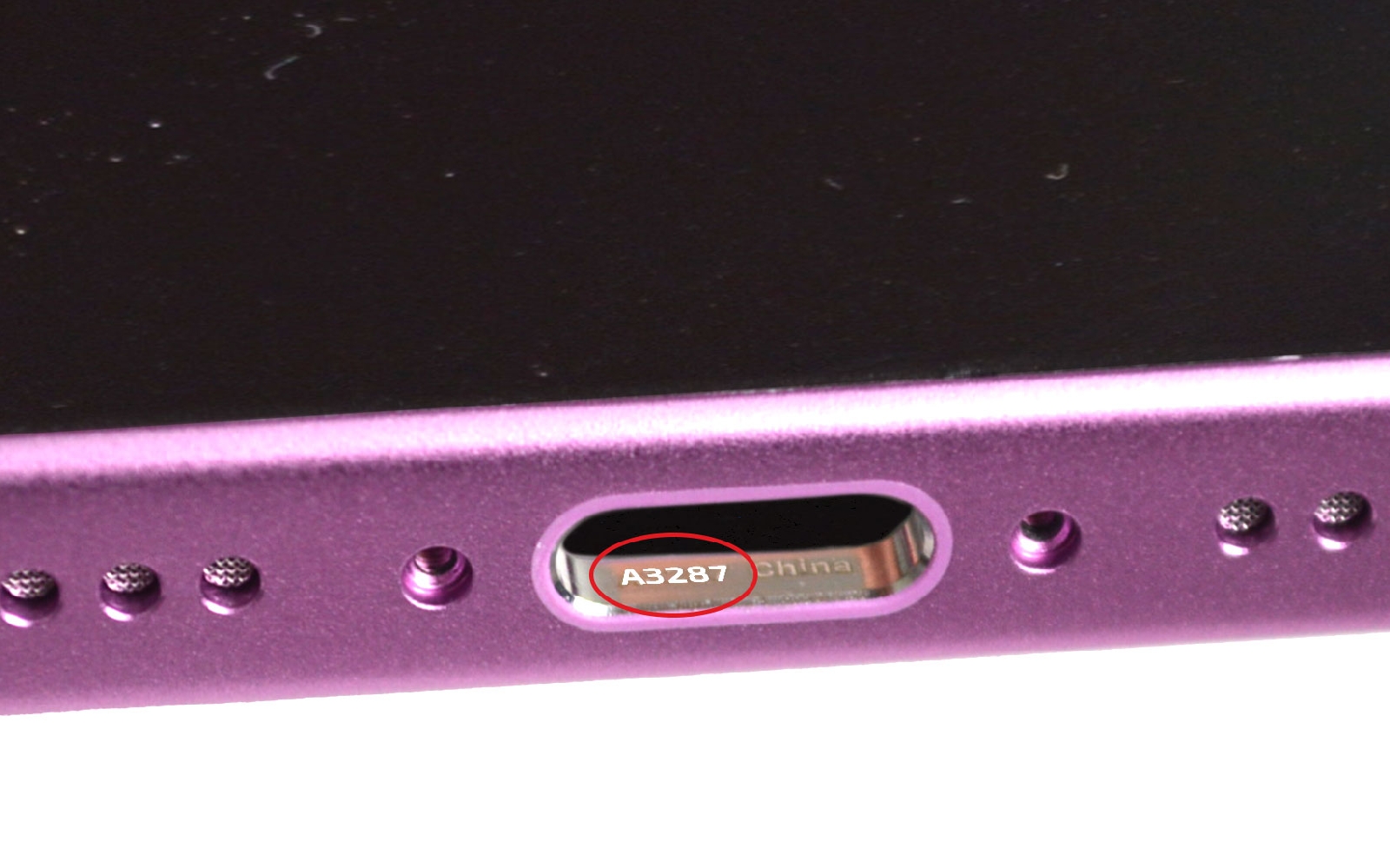

Avant de commencer la réparation de votre iPhone, il est essentiel de vérifier le numéro de modèle de votre appareil. Cette étape permet de vous assurer que vous commandez les pièces détachées compatibles sur Brico-phone. Pour trouver le numéro de modèle, rendez-vous dans les réglages de votre iPhone, sélectionnez "Général", puis "Informations". Le numéro de modèle sera affiché à cet endroit et commence généralement par la lettre "A", suivie de quatre chiffres (ex. : A3287 pour l' iPhone 16). Une fois le numéro de modèle identifié, vous pouvez vous rendre sur Brico-phone pour rechercher les pièces correspondantes à votre iPhone. Cette étape est cruciale pour garantir la compatibilité des pièces et assurer une réparation réussie. Si vous n'avez pas accès aux réglages de votre appareil, vous pouvez obtenir le numéro de modele de votre iPhone en lisant l'inscription gravé dans la prise de charge. Un fois la commande reçue, commencez par éteindre votre smartphone.
Etape 1

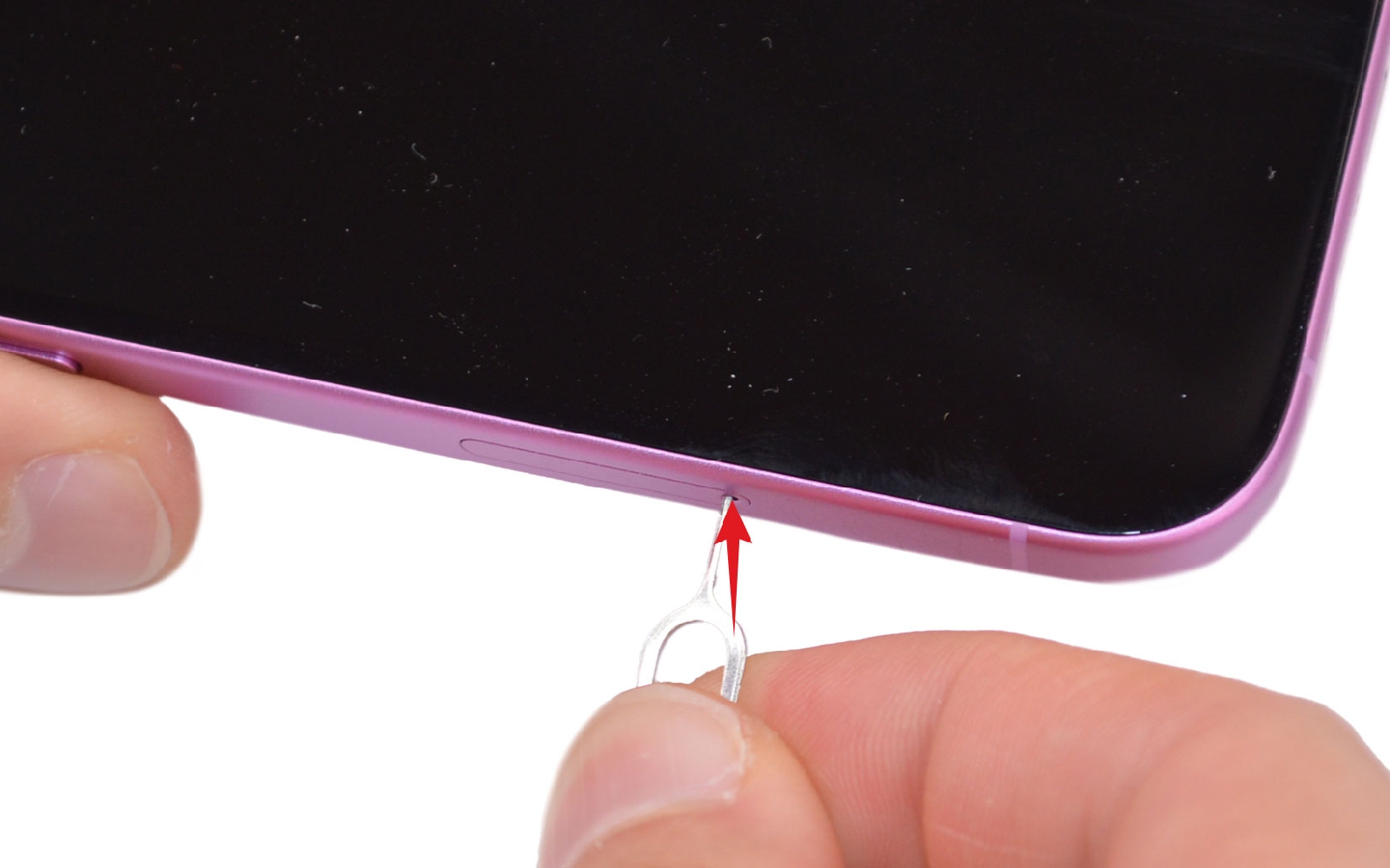

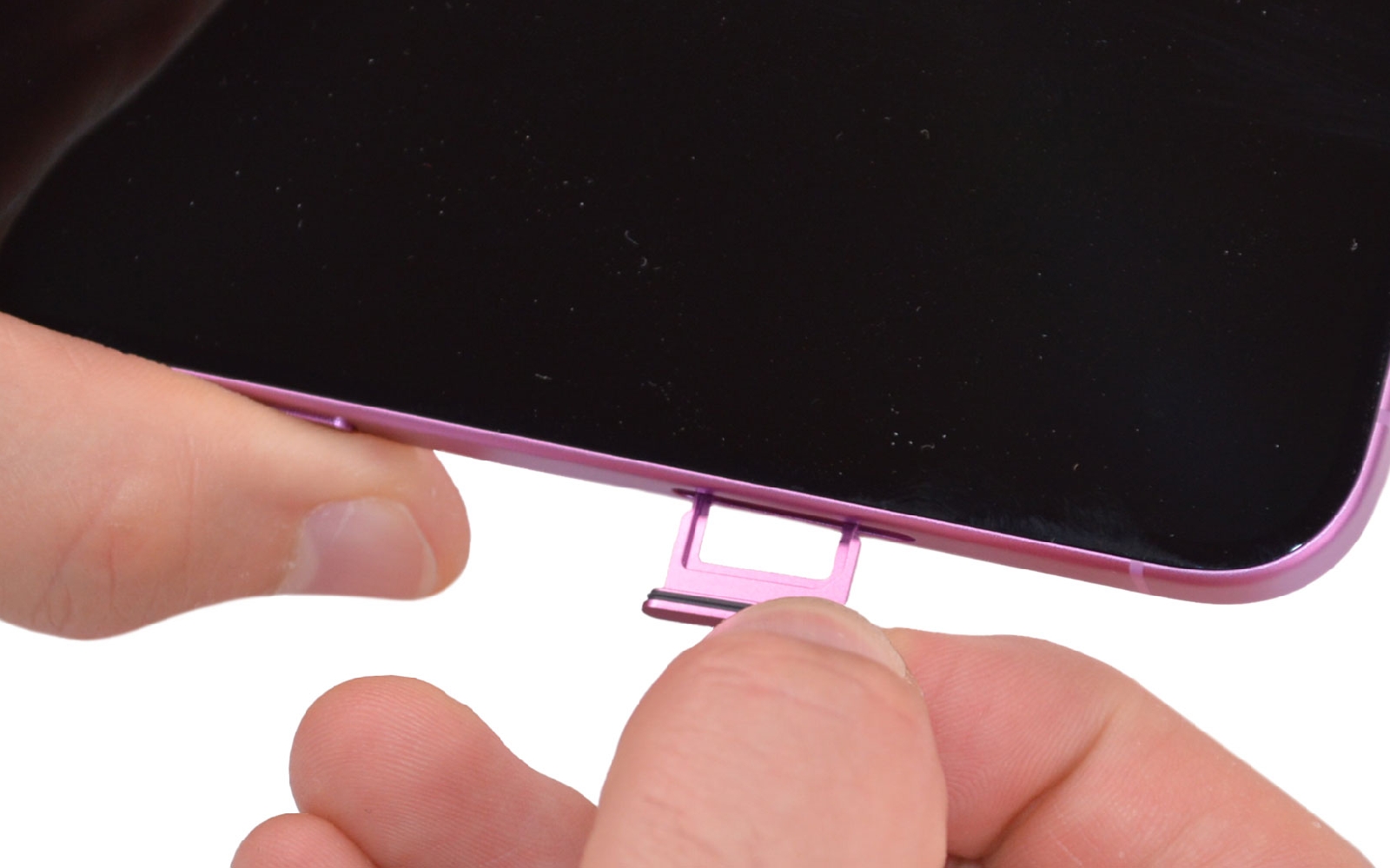

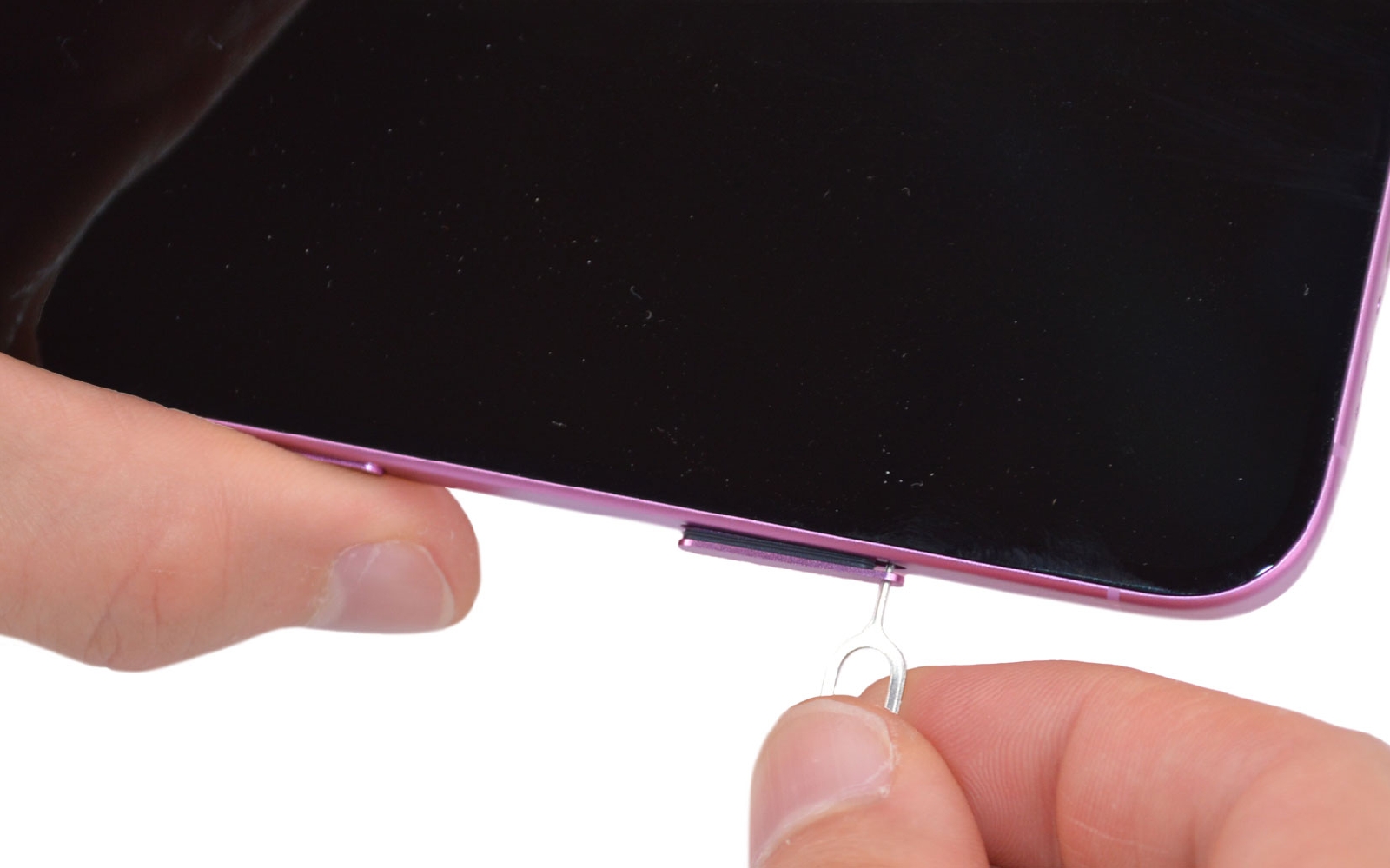

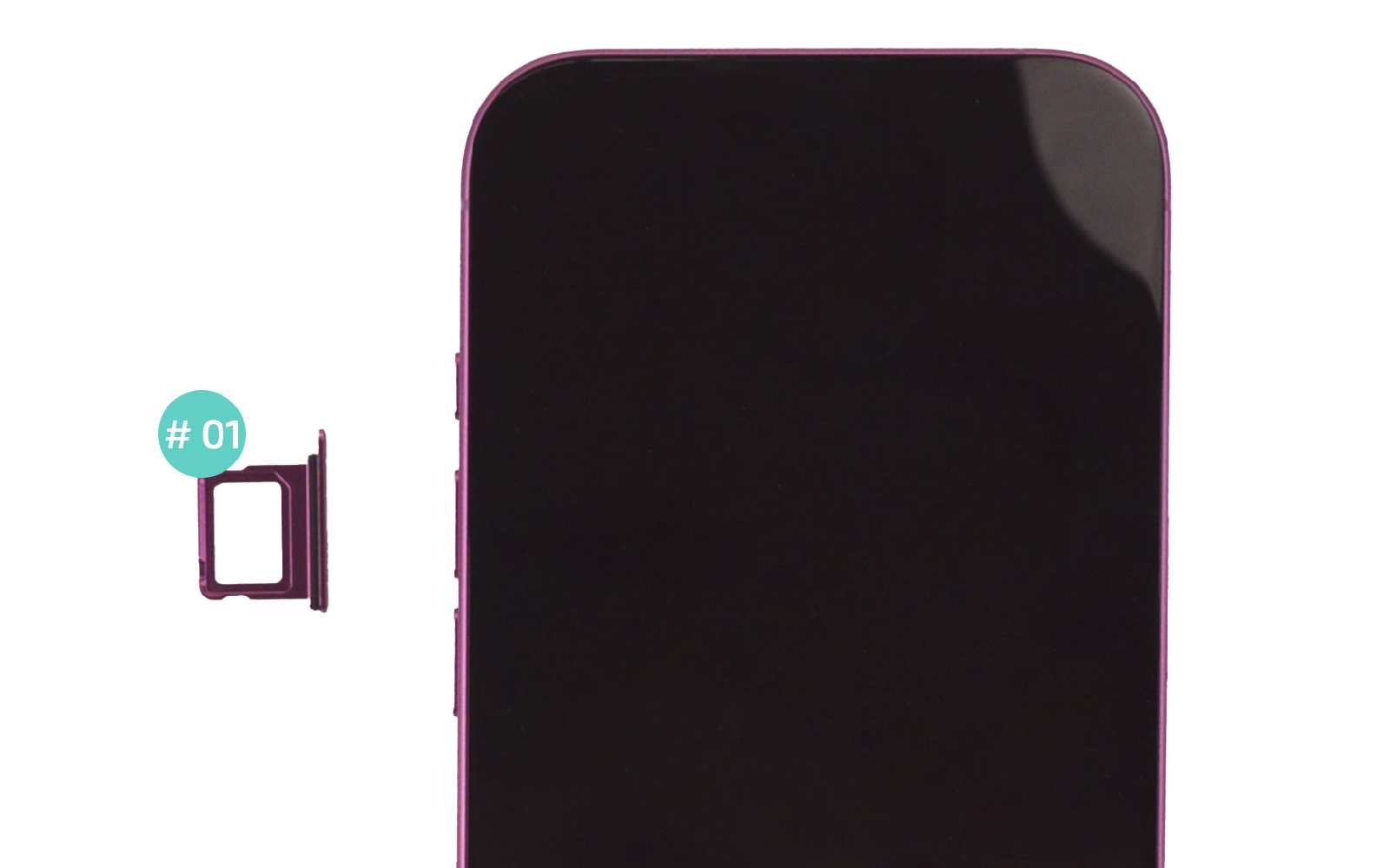

Etape 1 Ejecter le tiroir SIM

Nous vous conseillons également de retirer le tiroir et sa carte SIM avant de continuer la réparation. (
Outils
SIM
Etape 2

Etape 2 Extraire les vis pentalobe

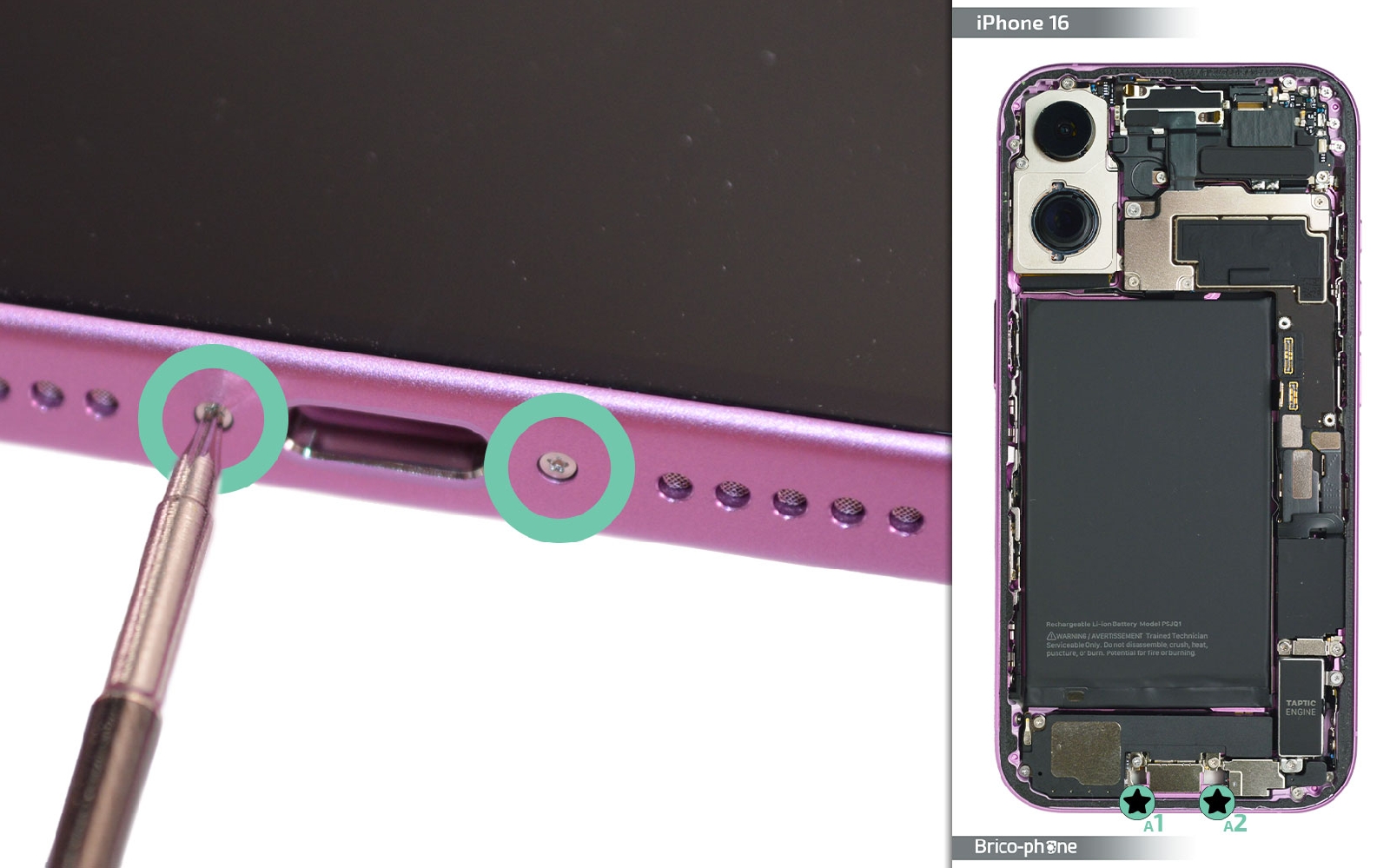

Sortez les deux vis situées de part et d'autre de la prise de charge de votre appareil avec le tournevis pentalobe.
Outils
Tournevis Pentalobe
Etape 3

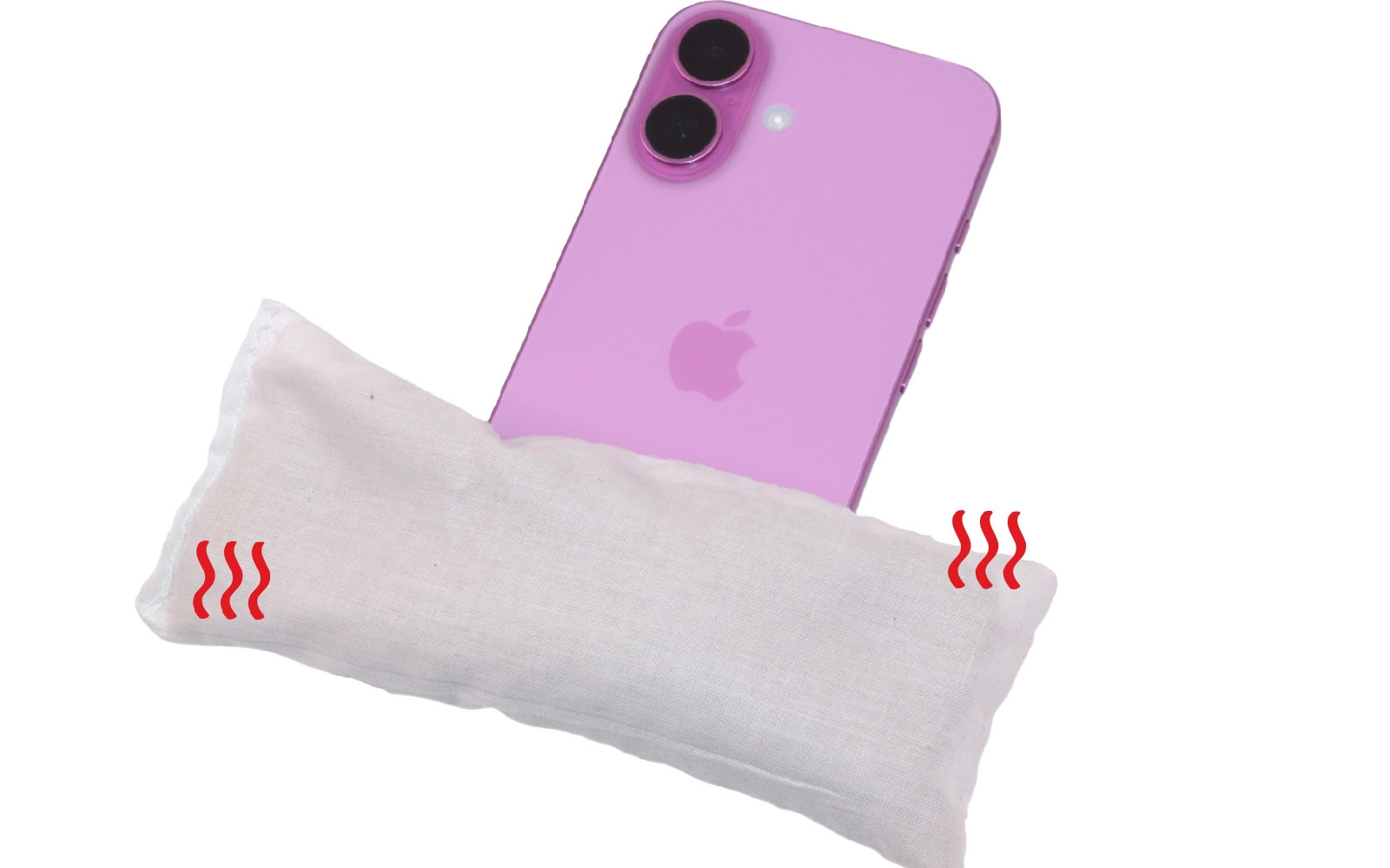

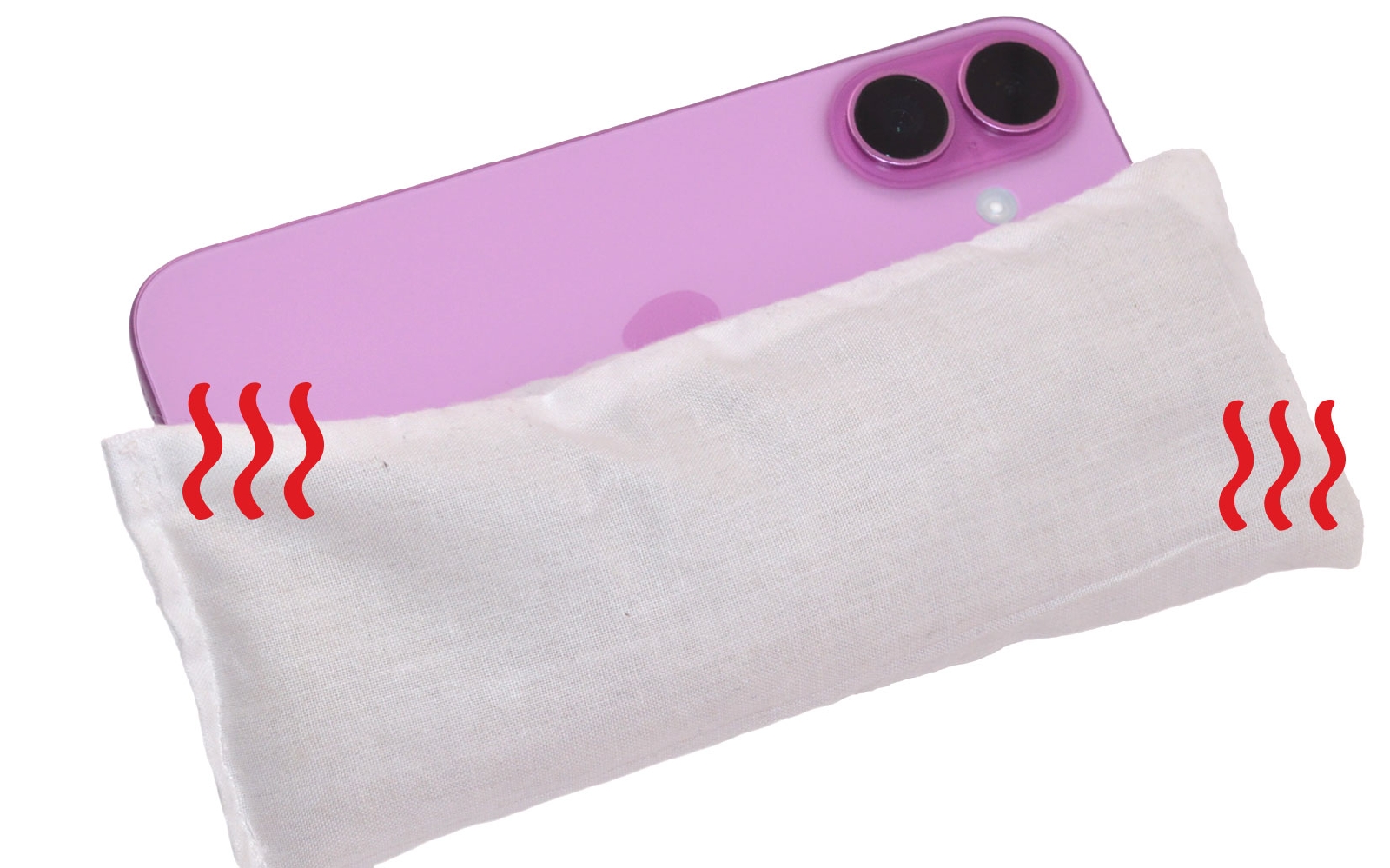

Etape 3 Chauffer la vitre arrière

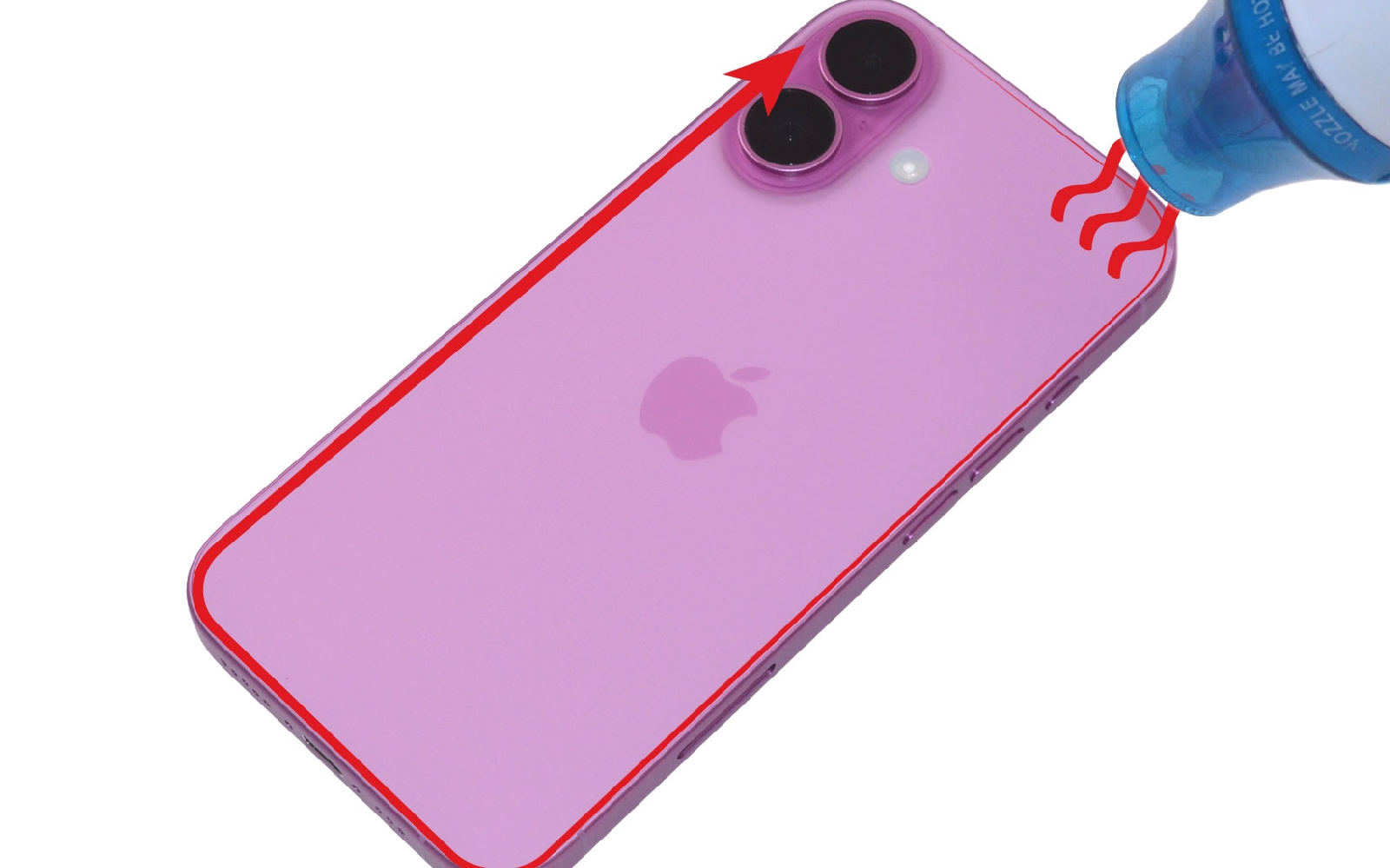

Avant de commencer, assurez-vous de travailler sur une surface propre et plane. Déposez un tapis antistatique ou un chiffon doux sous votre iPhone 16 afin de protéger l’appareil contre les rayures. Vous avez opté pour une coussin chauffant ? Dans ce cas, placez le coussin chauffant au micro-ondes pendant environ 1 à 2 minutes. Une fois le coussin chauffé, déposez-le directement sur la vitre arrière de votre iPhone 16, en veillant à bien couvrir toute la surface. Laissez agir pendant quelques secondes avant de le déplacer sur un autre coté de votre appareil. La chaleur permettra de ramollir l’adhésif qui maintient la vitre arrière en place. Si vous utilisez un décapeur thermique, assurez-vous de maintenir une distance d'au moins 10 cm entre l'appareil et la vitre arrière pour éviter d’endommager les composants internes. Déplacez le décapeur ou votre sèche-cheveux en mouvements circulaires ou de va-et-vient pour chauffer uniformément toute la surface de la vitre arrière. Ne restez pas trop longtemps au même endroit pour éviter de surchauffer certaines zones. Répétez cette étape si nécessaire jusqu’à ce que vous puissiez retirer la vitre arrière de l’iPhone 16 sans forcer.
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

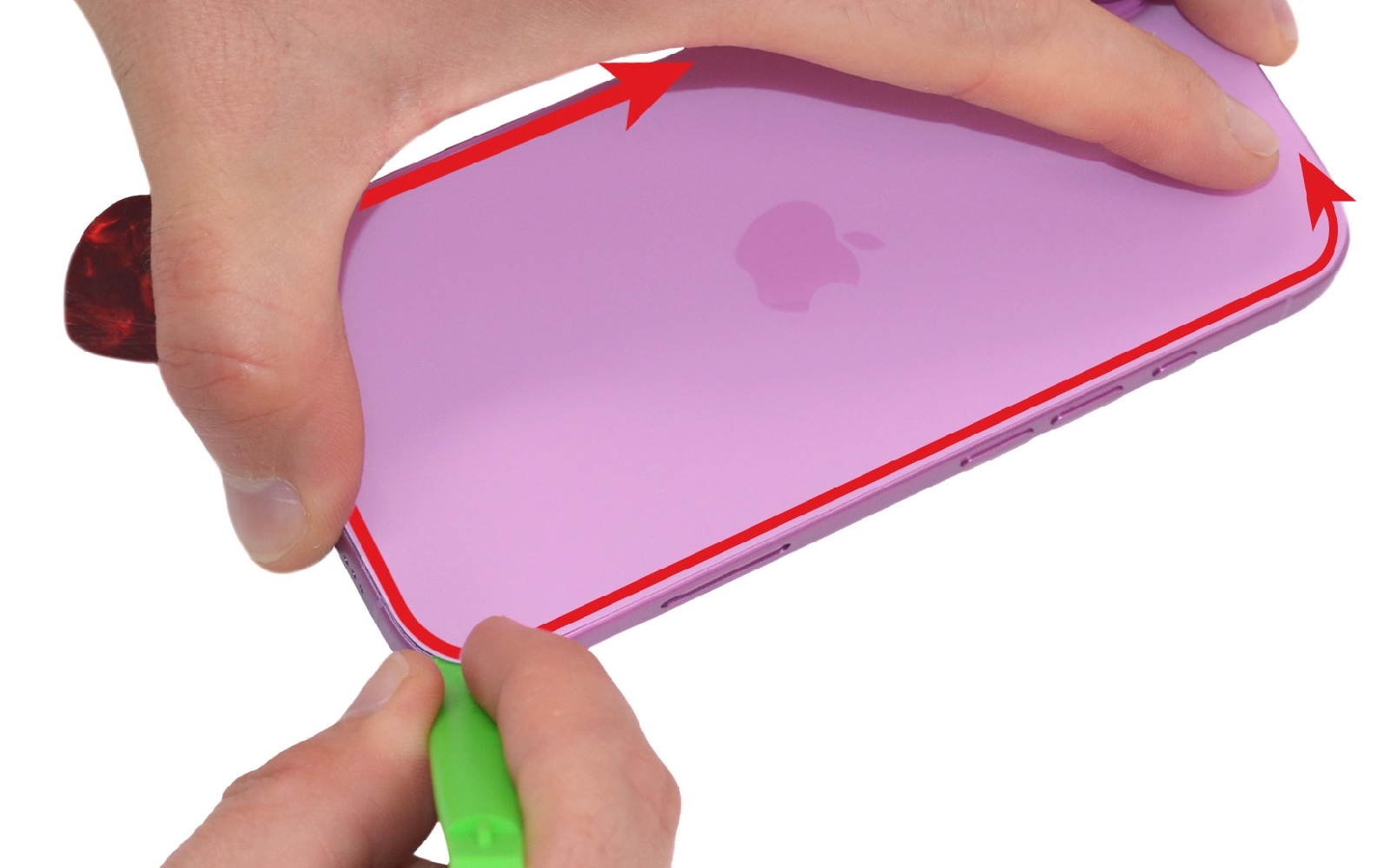

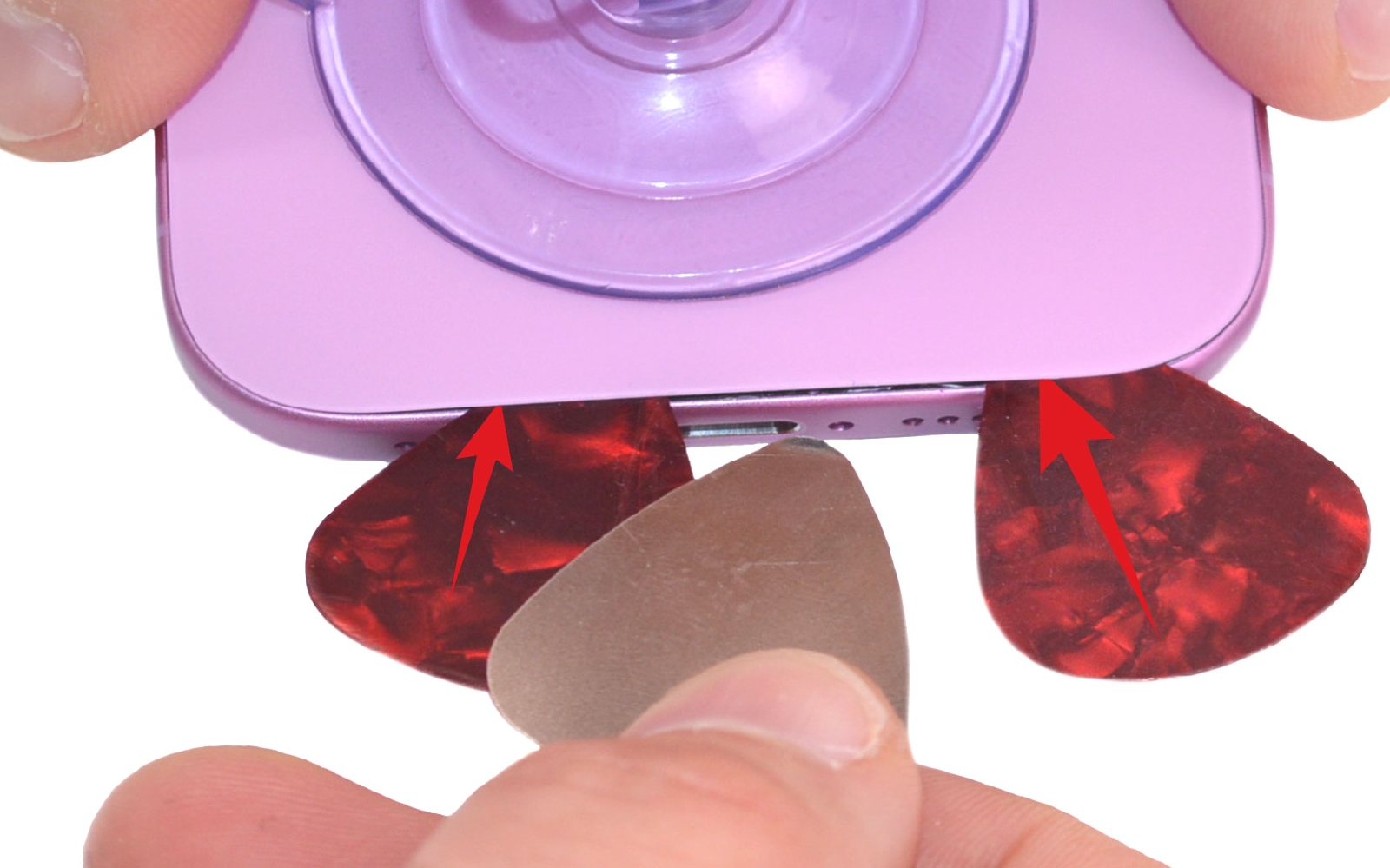

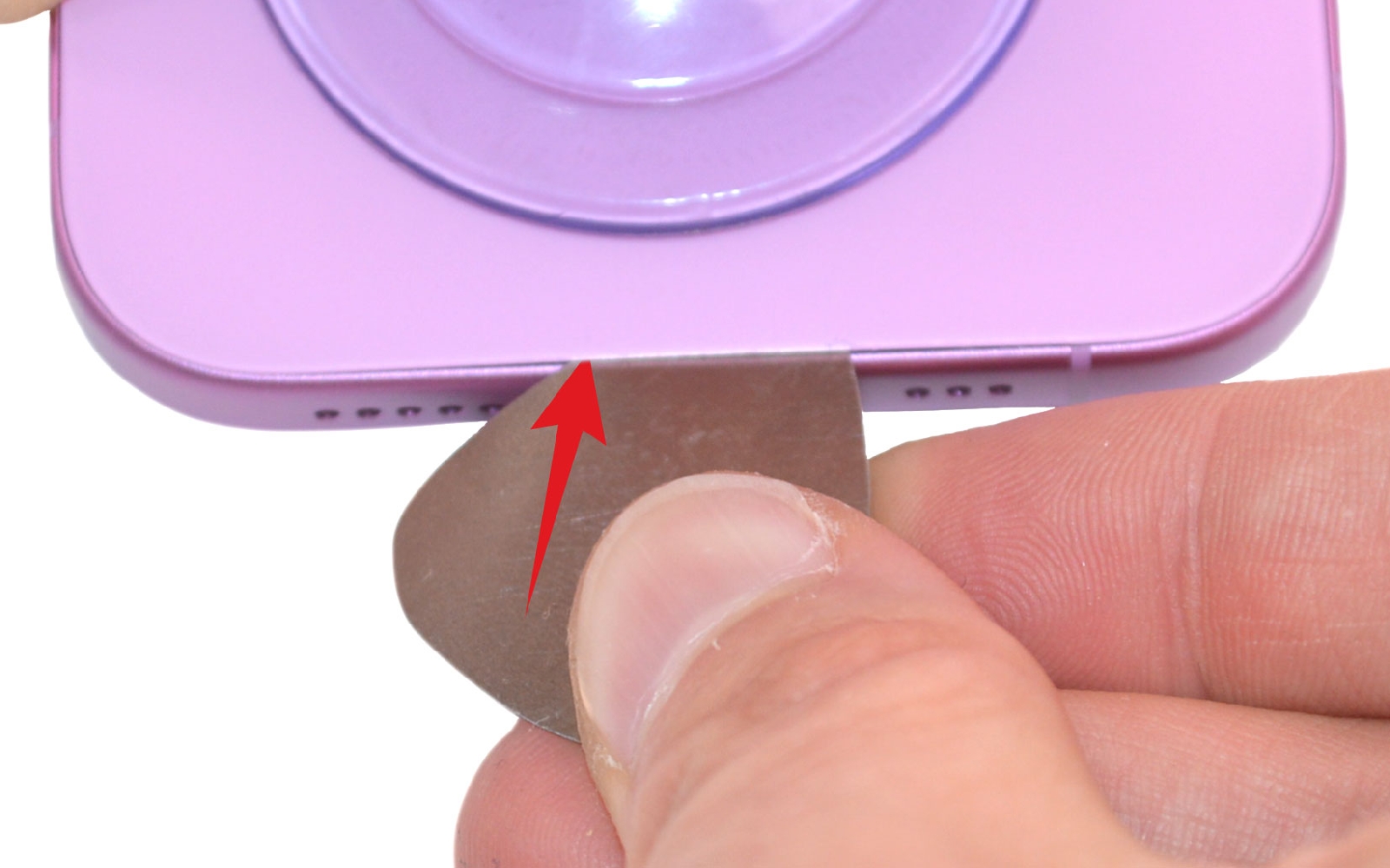

Etape 4 Décoller la vitre arrière

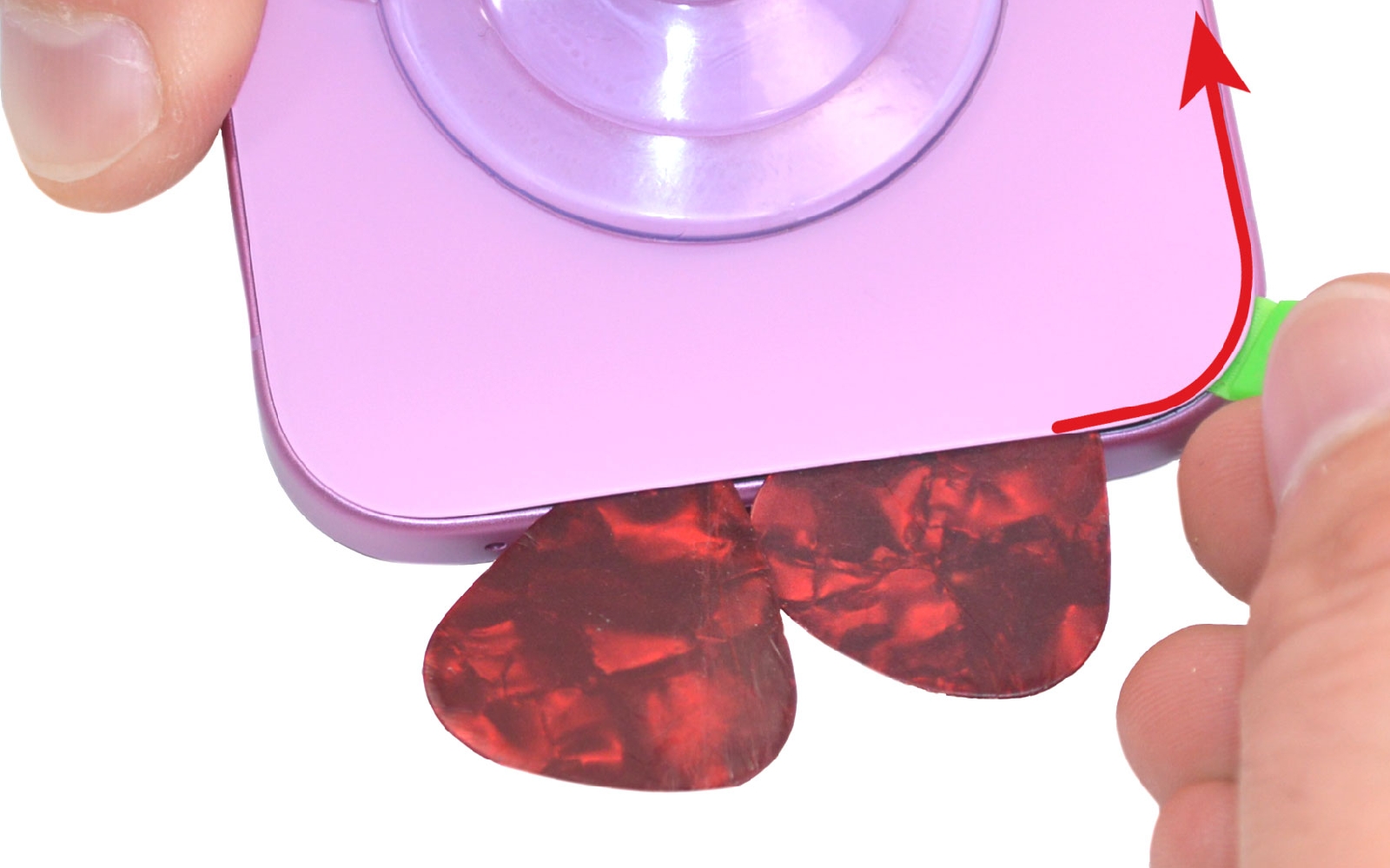

Une fois que le médiator est inséré, faites-le glisser doucement le long du bord de l’appareil pour séparer progressivement la vitre arrière de l’adhésif. Utilisez plusieurs médiators pour maintenir les zones déjà décollées et éviter que la vitre ne se recolle pendant que vous travaillez sur les autres côtés. Glissez la spatule verte à coté des médiators pour continuer le décollage de la vitre arrière.
Outils
Médiator
Spatule
Etape 5

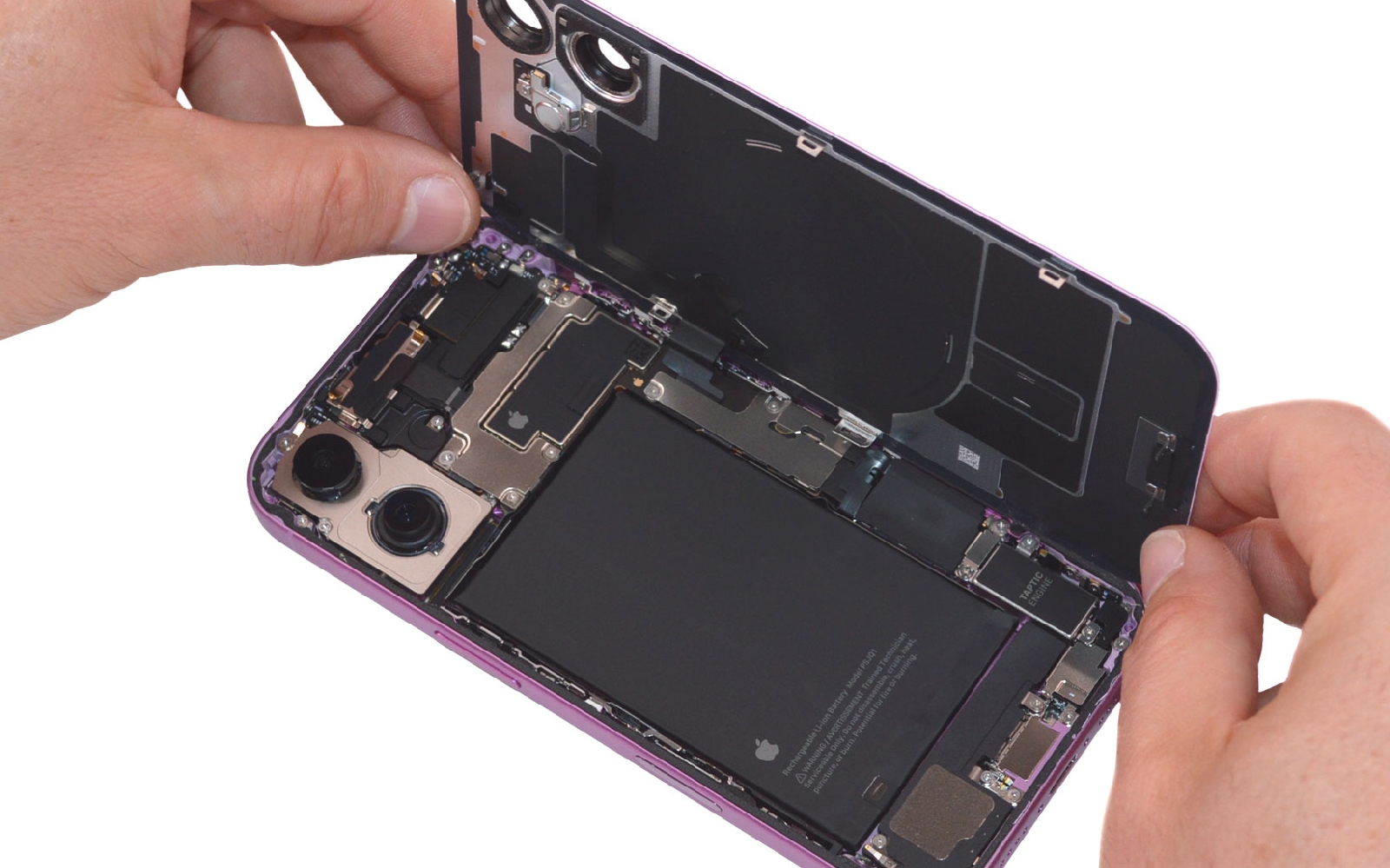

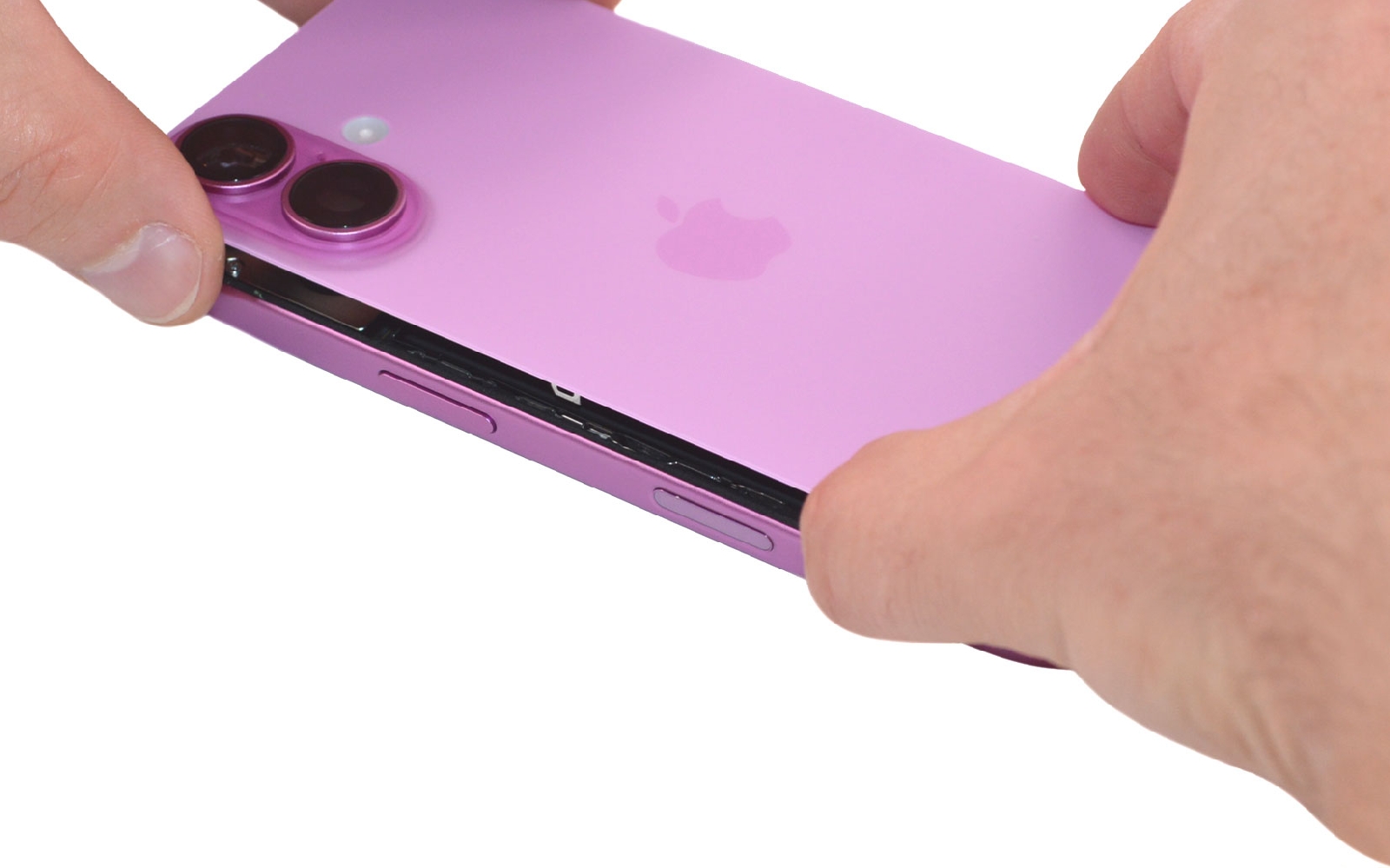

Etape 5 Ouvrir le téléphone

Saisissez la vitre arrière et faites la basculer vers la droite pour ne pas endommager les nappes de cette dernière.
Etape 6

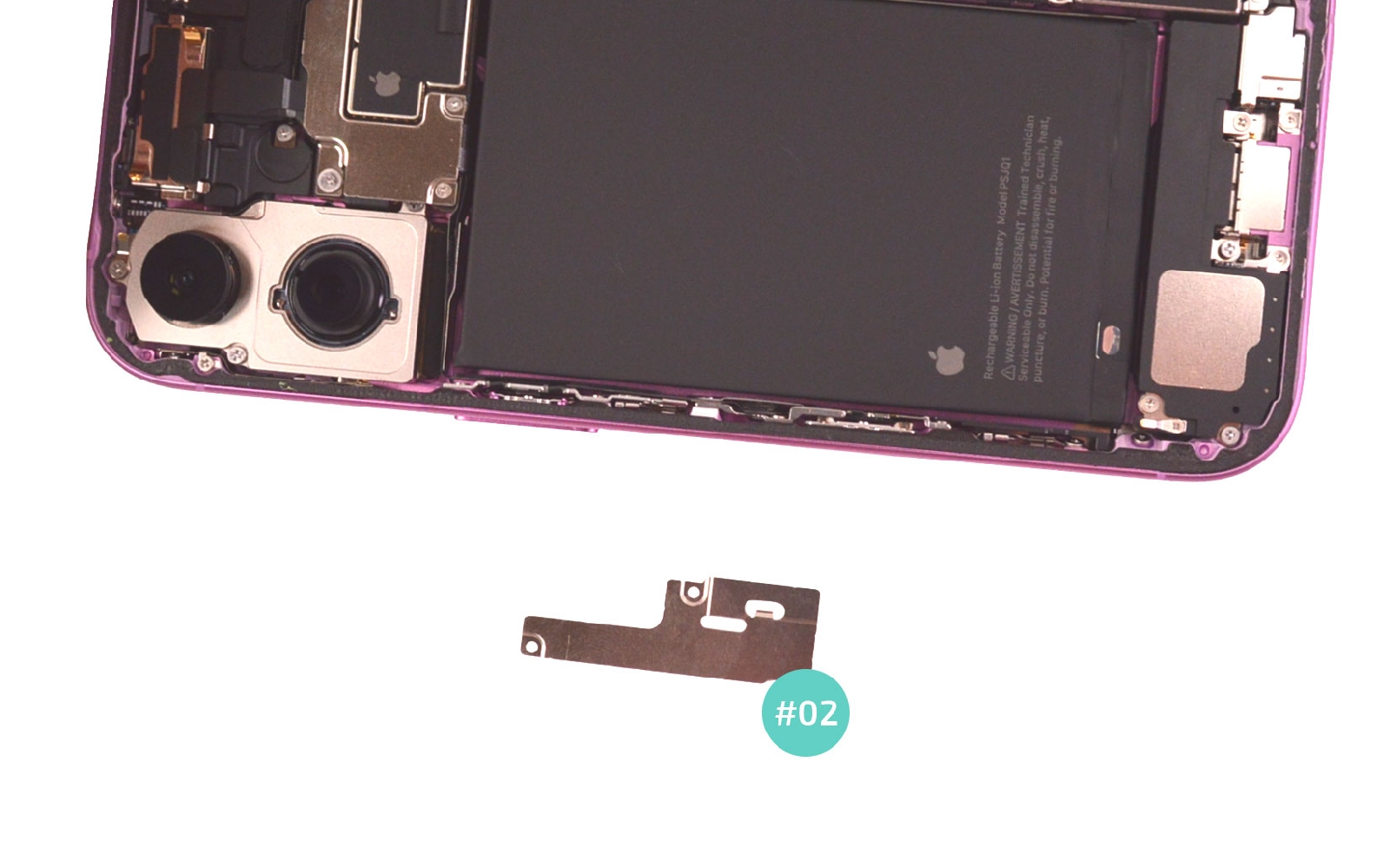

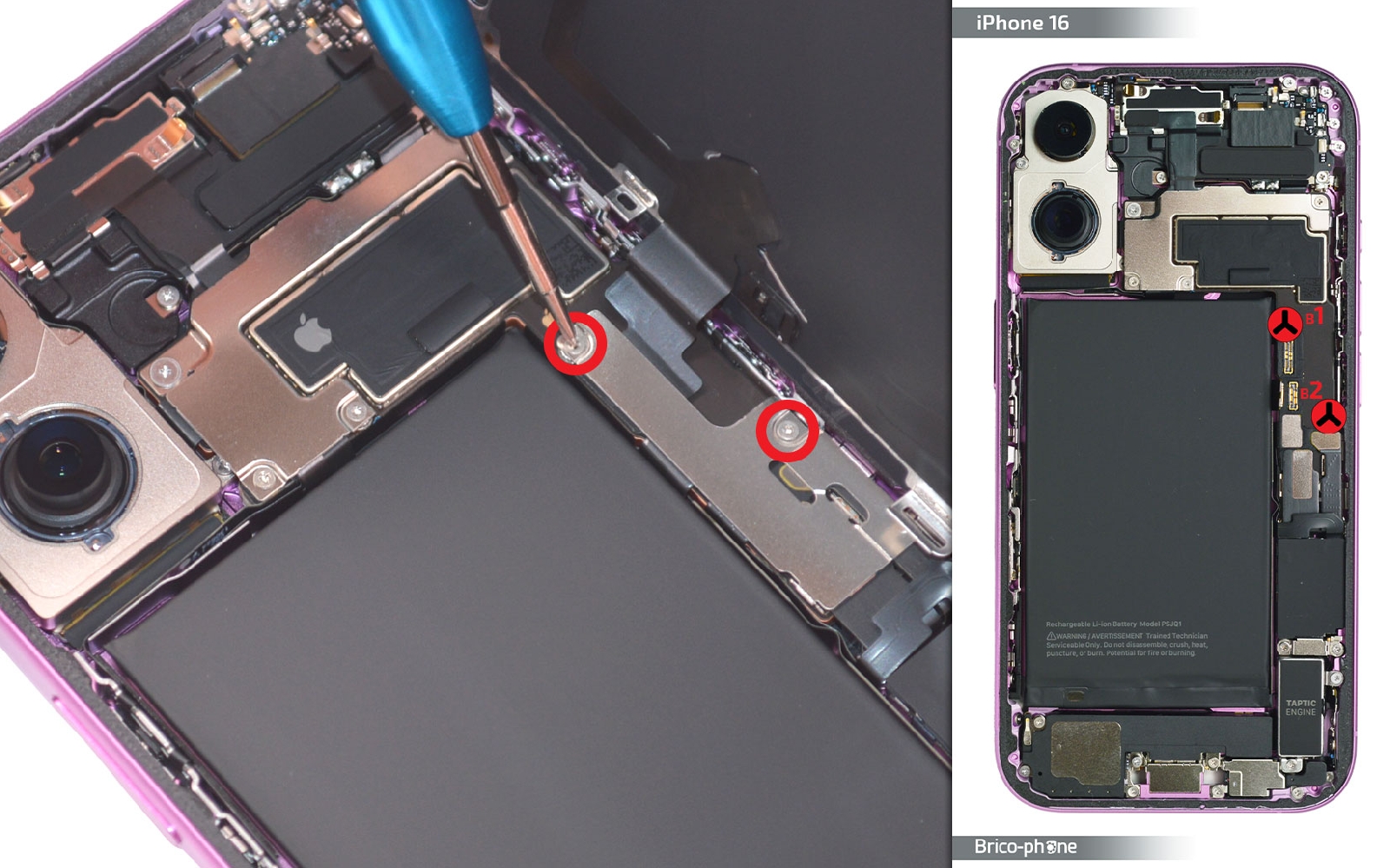

Etape 6 Déconnecter la batterie

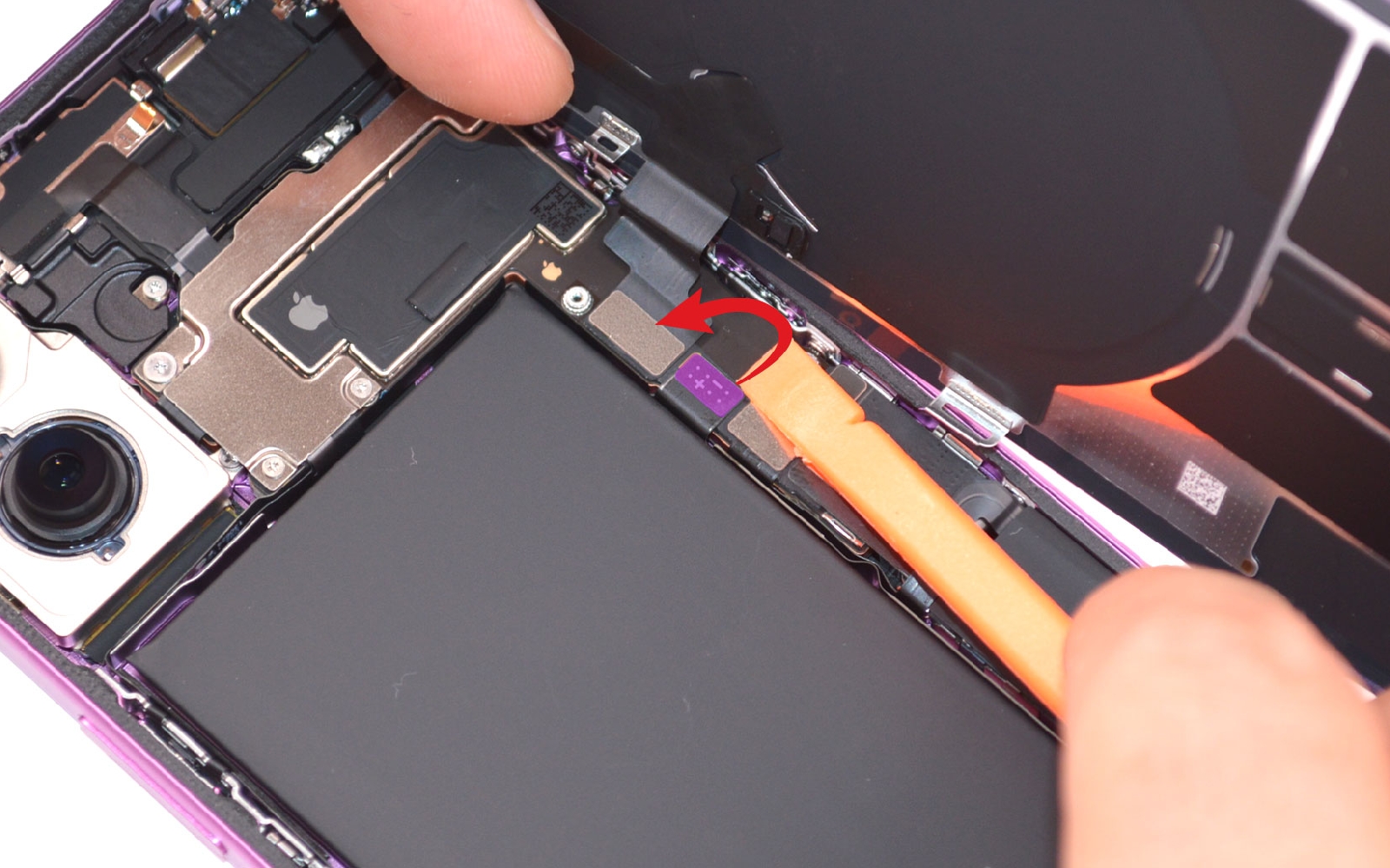

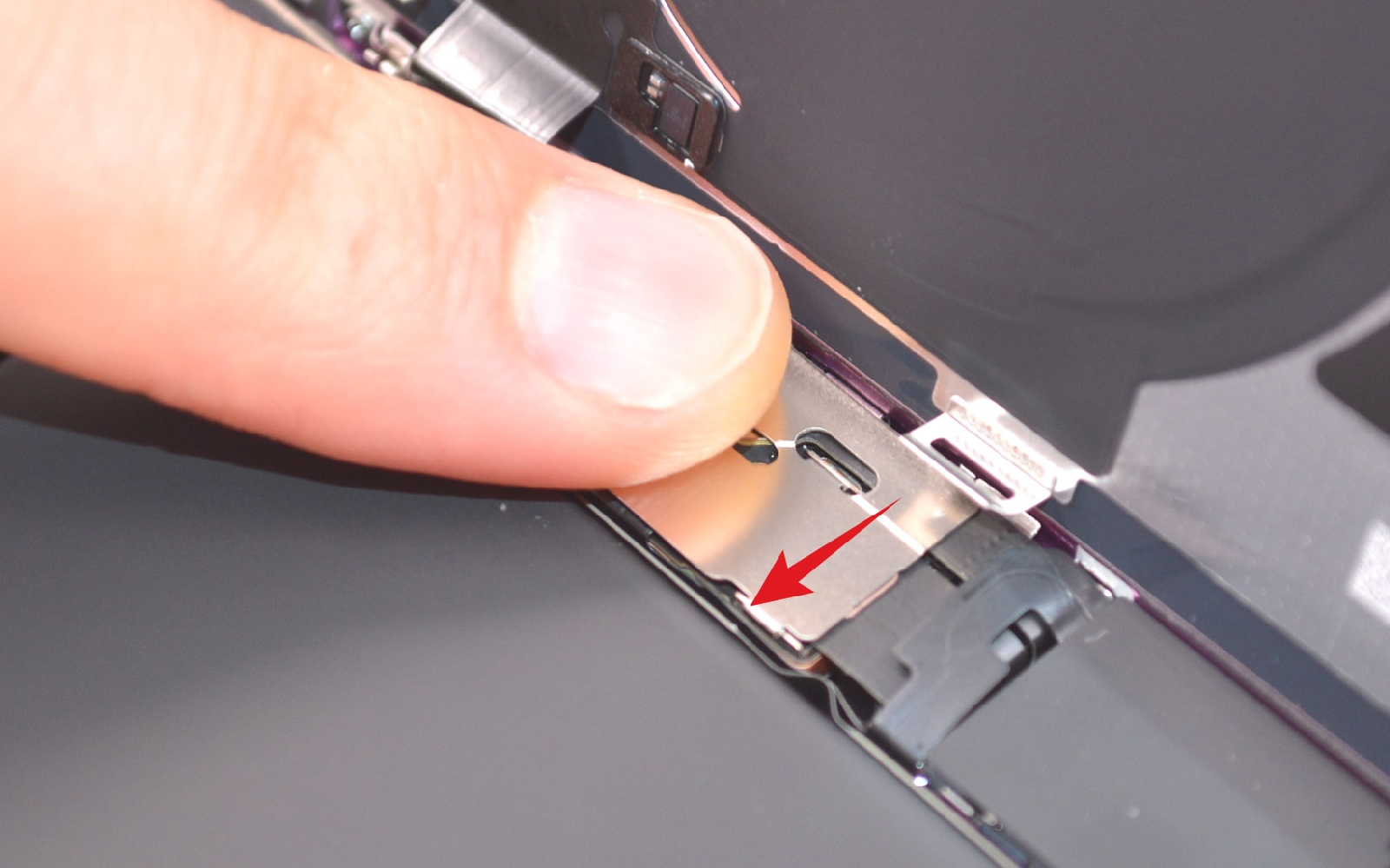

Sortez les deux vis triwing de la plaquette métallique. Ensuite, appuyez sur cette dernière et glissez la vers la gauche pour la déloger. Débranchez la nappe de la batterie. Pour la reconnaitre, rien de plus simple c'est celle qui possède les signes + et -.
Outils
Levier Nylon
Tournevis Triwing
Etape 7

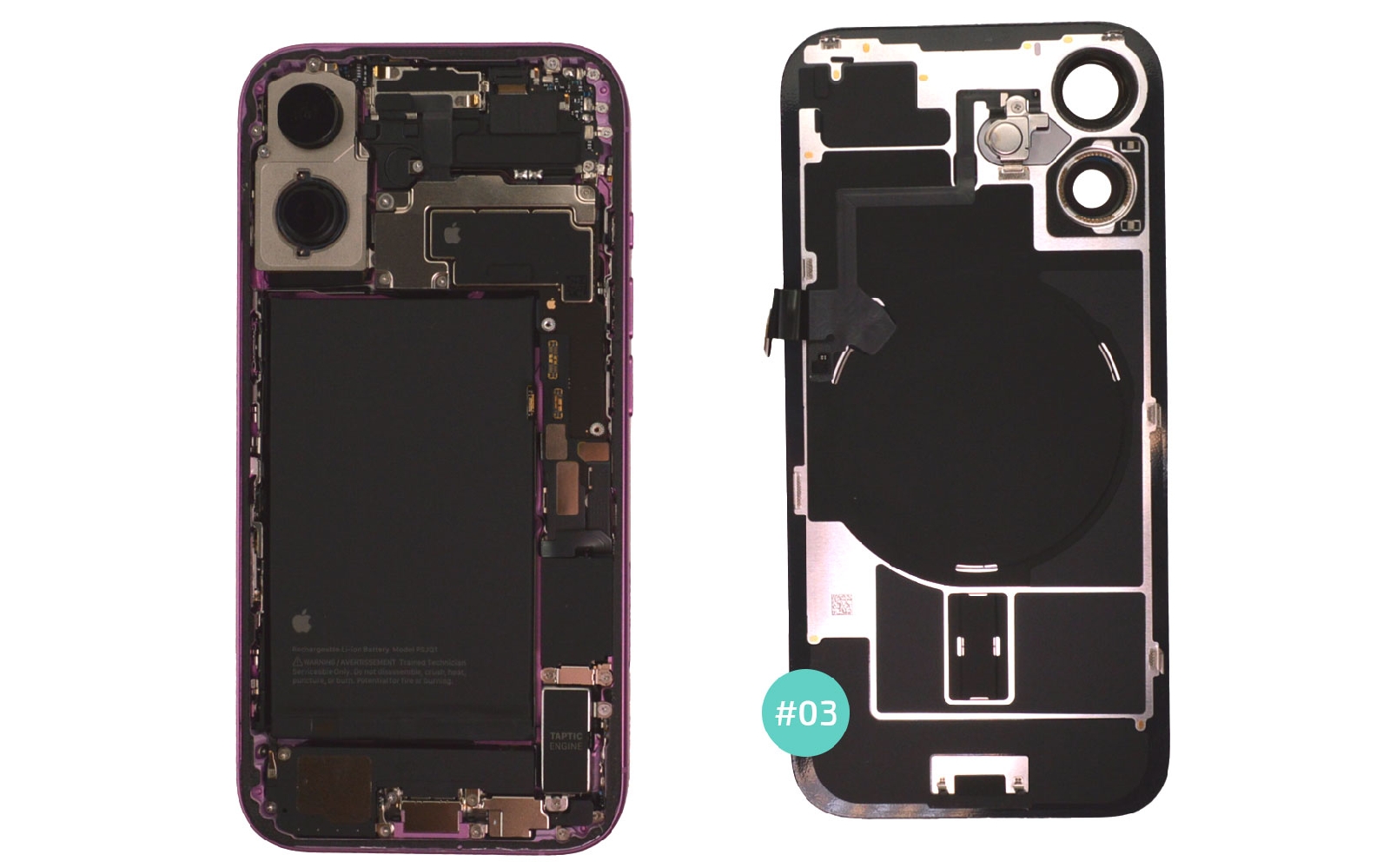

Etape 7 Libérer la vitre arrière

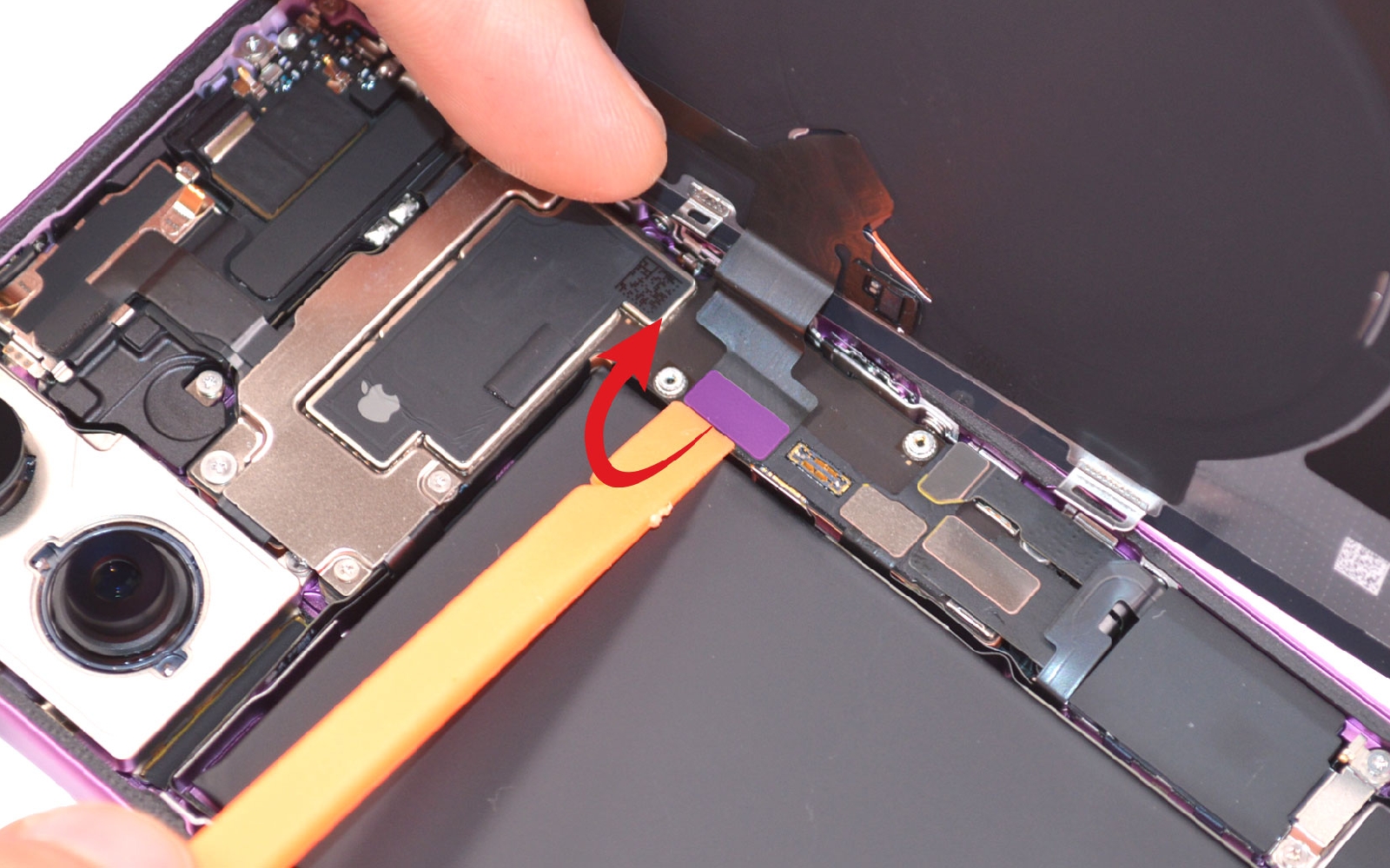

Déconnectez la connectique de la nappe induction pour pouvoir mettre de coté la vitre arrière de votre iPhone 16.
Outils
Levier Nylon
Etape 8

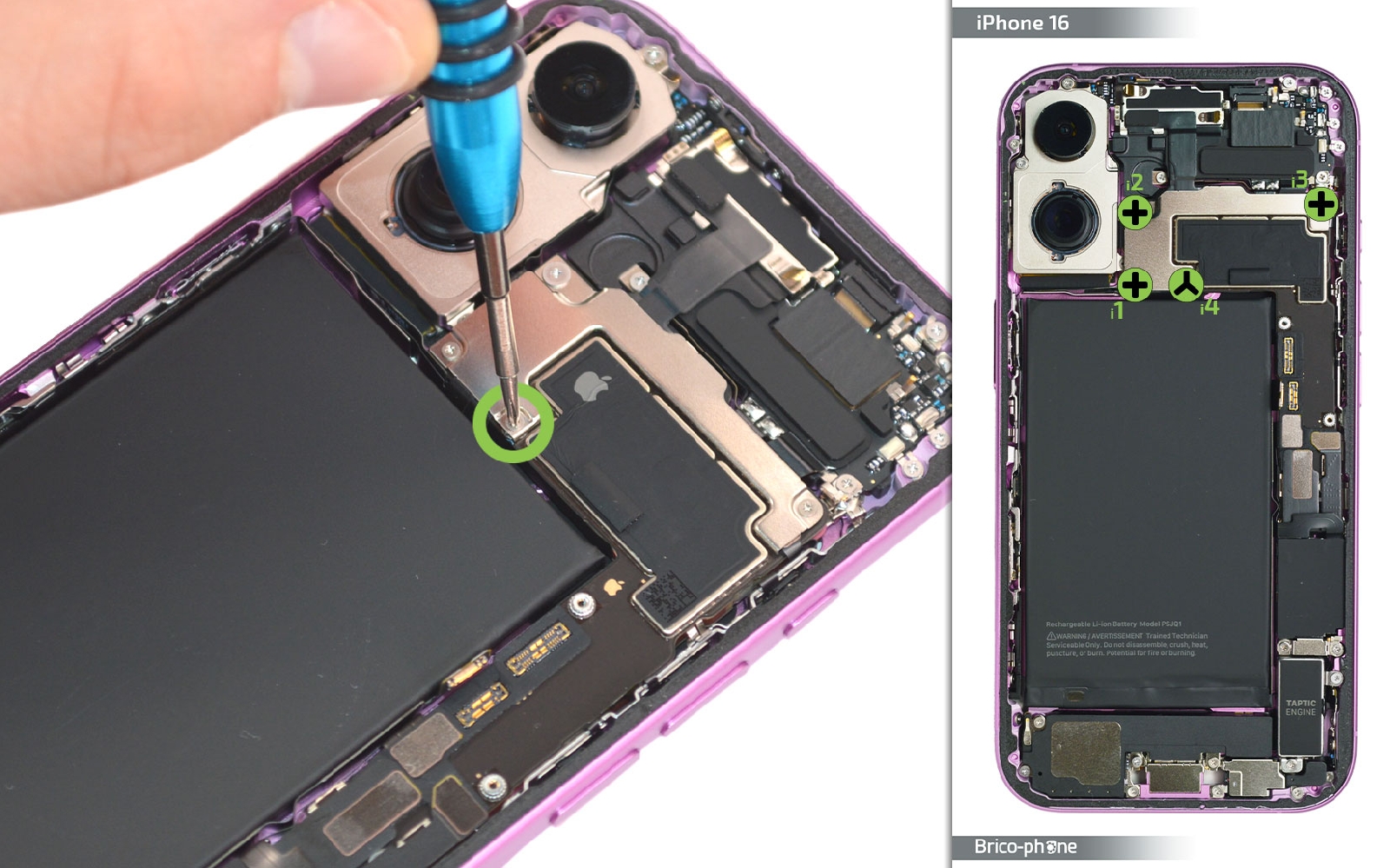

Etape 8 Retirer la plaquette métallique

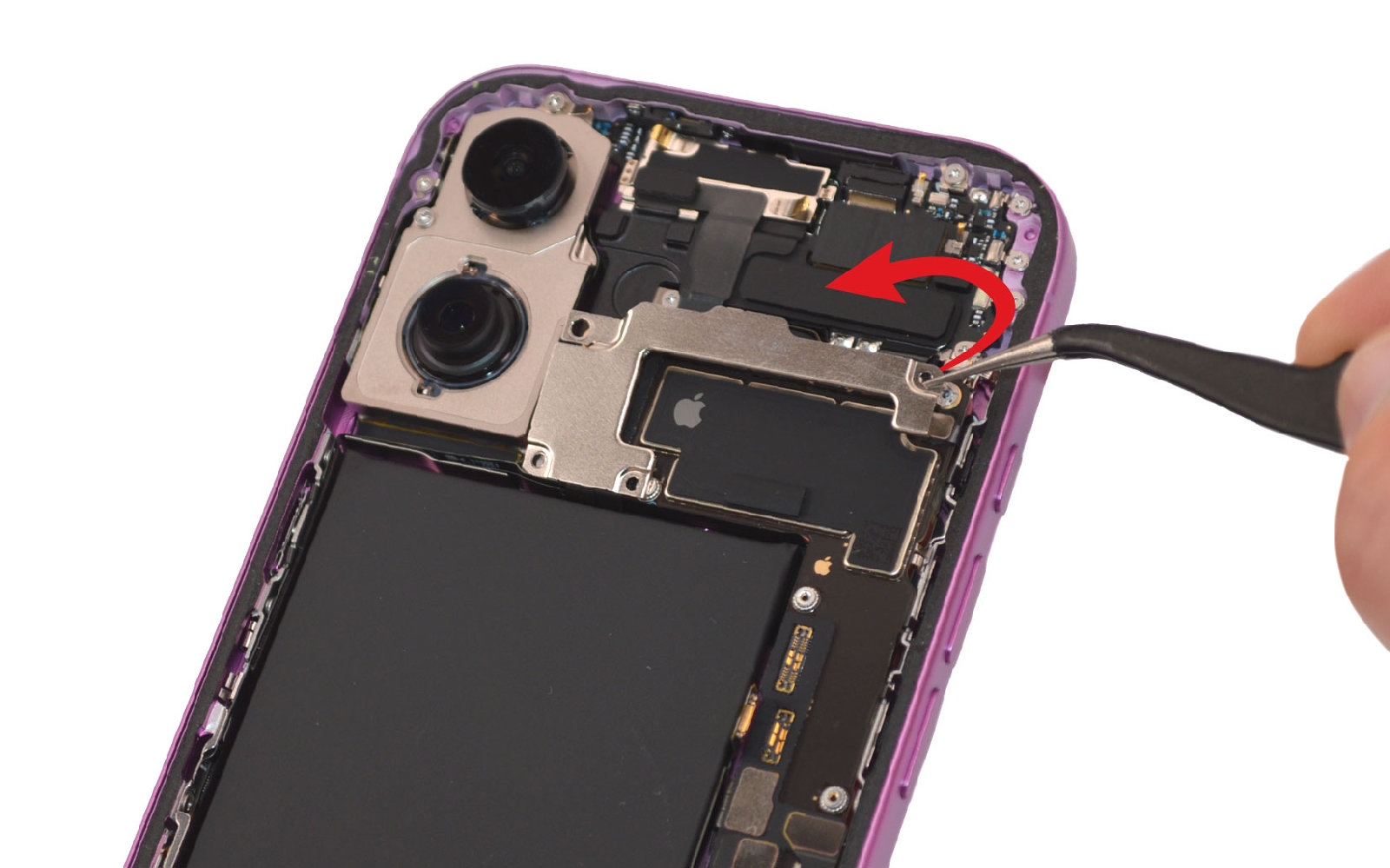

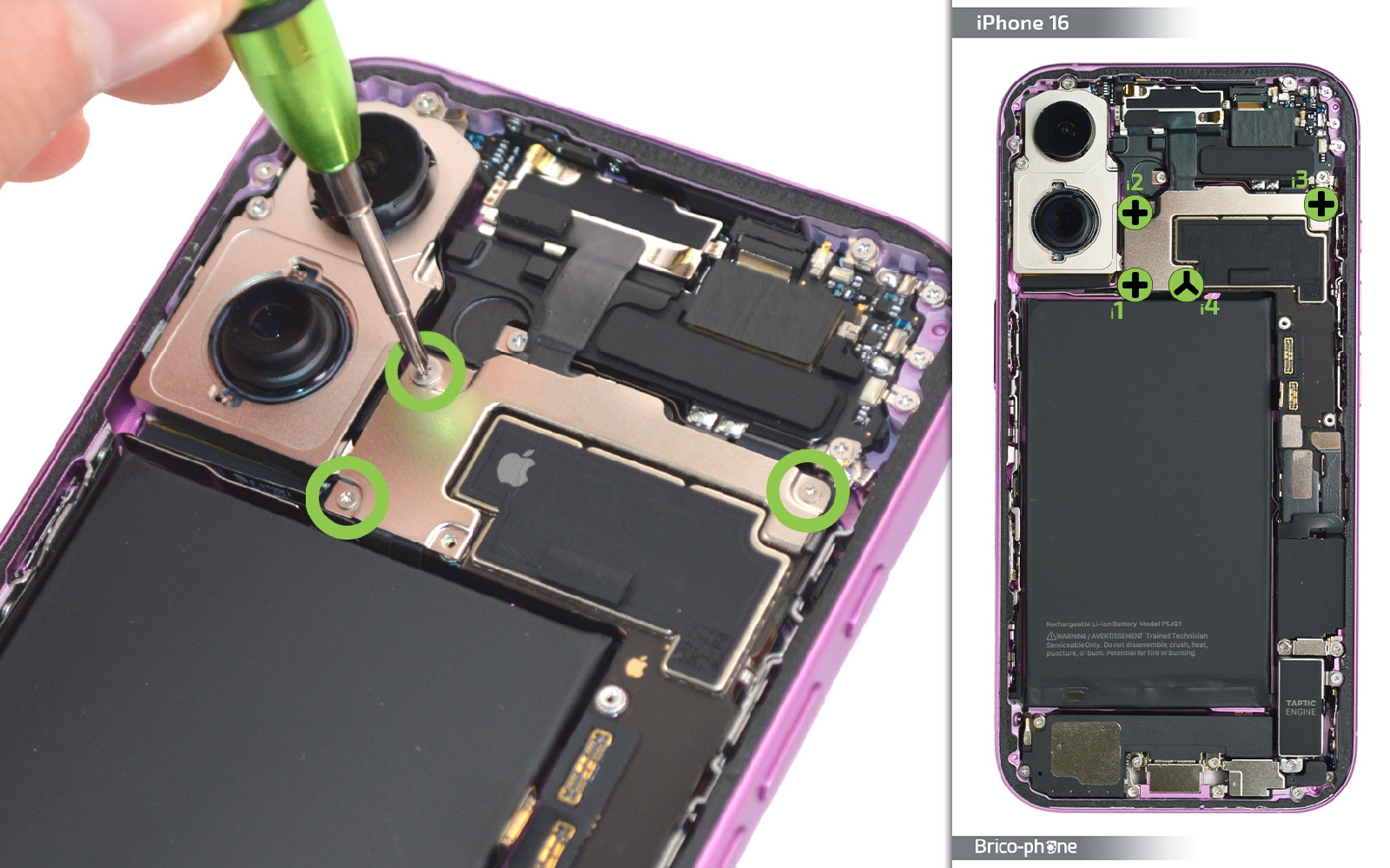

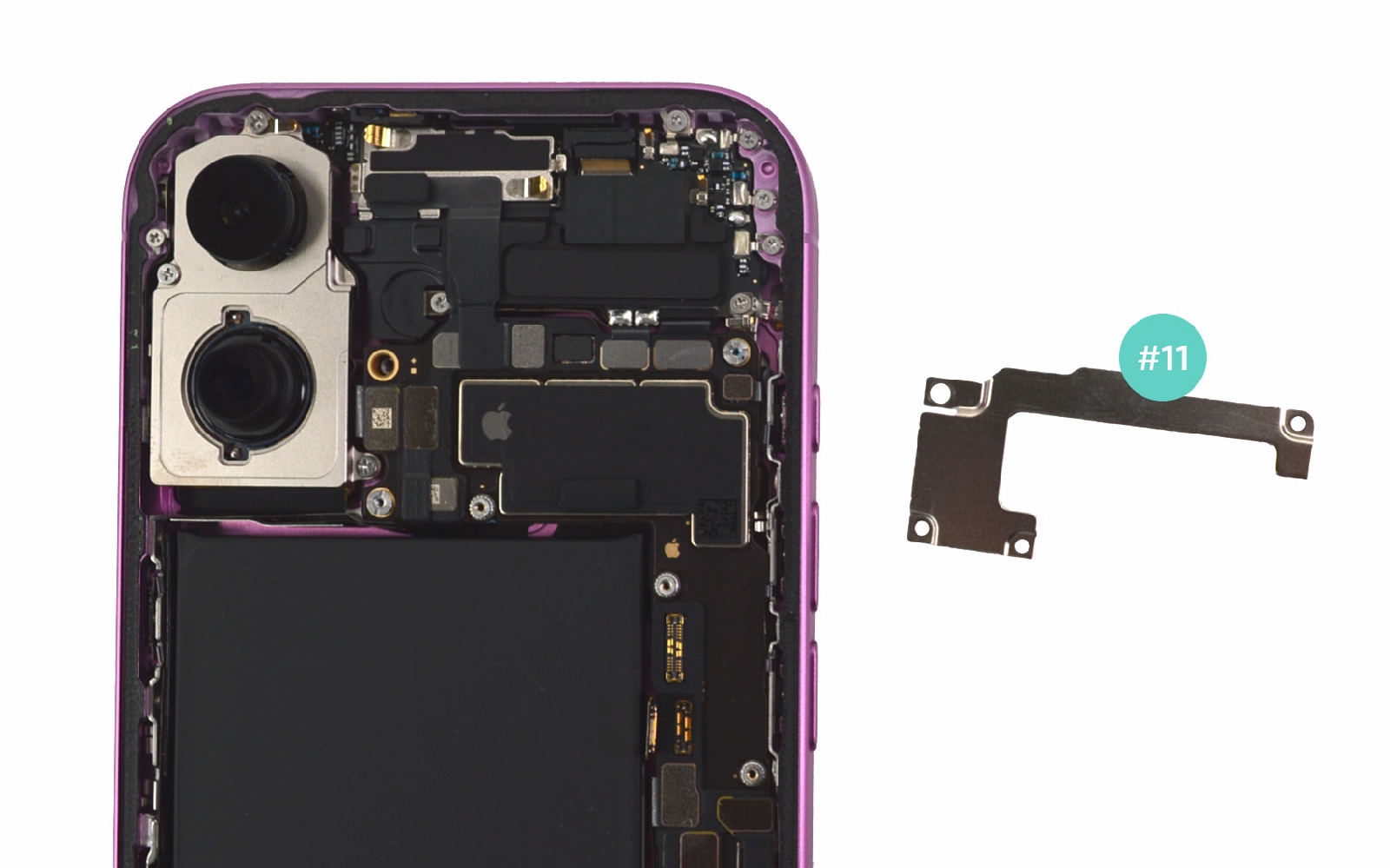

Sortez la vis triwing puis les 3 vis cruciforme afin de pouvoir retirer la plaquette métallique numérotée #11.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 9

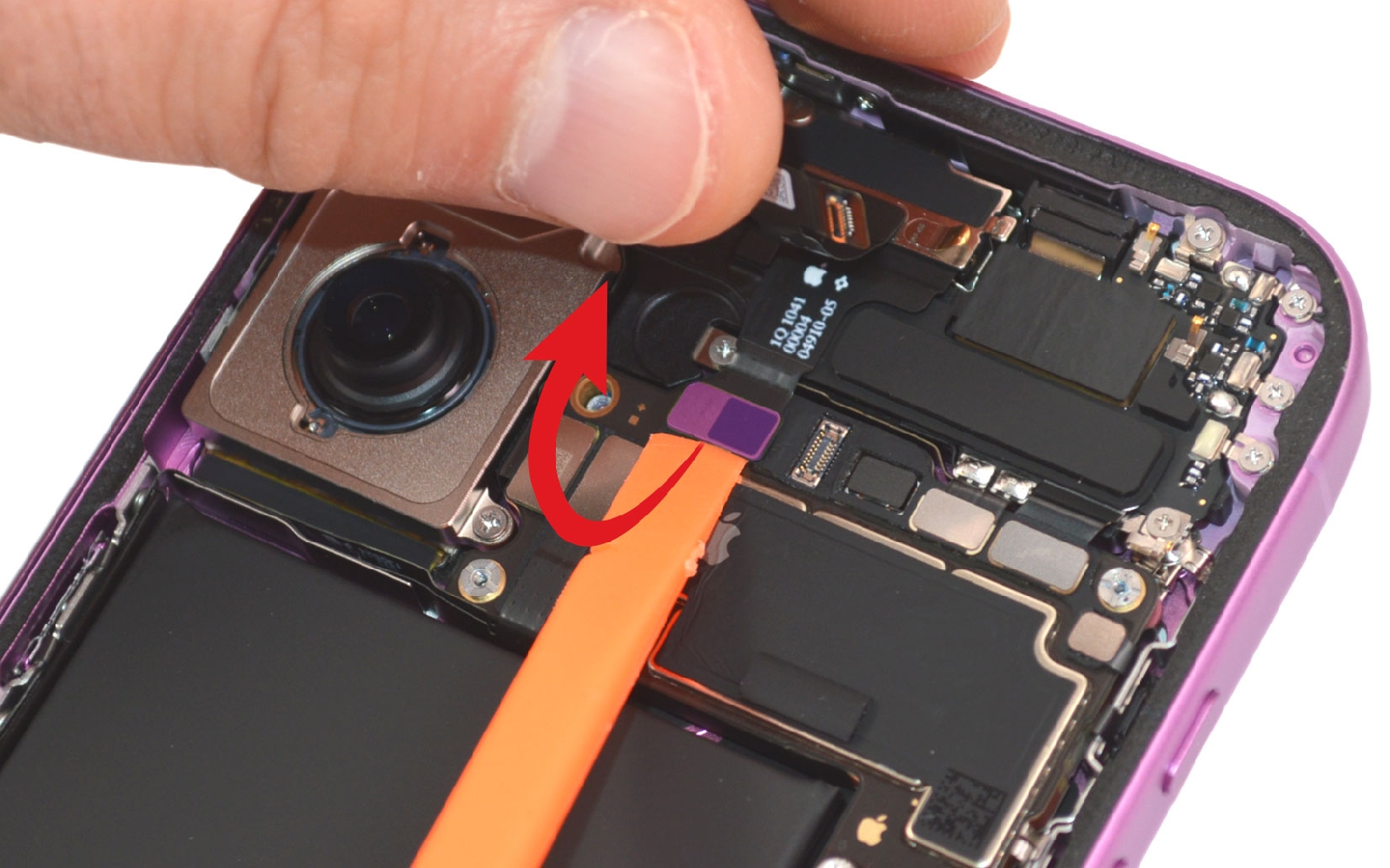

Etape 9 Sortir la caméra avant

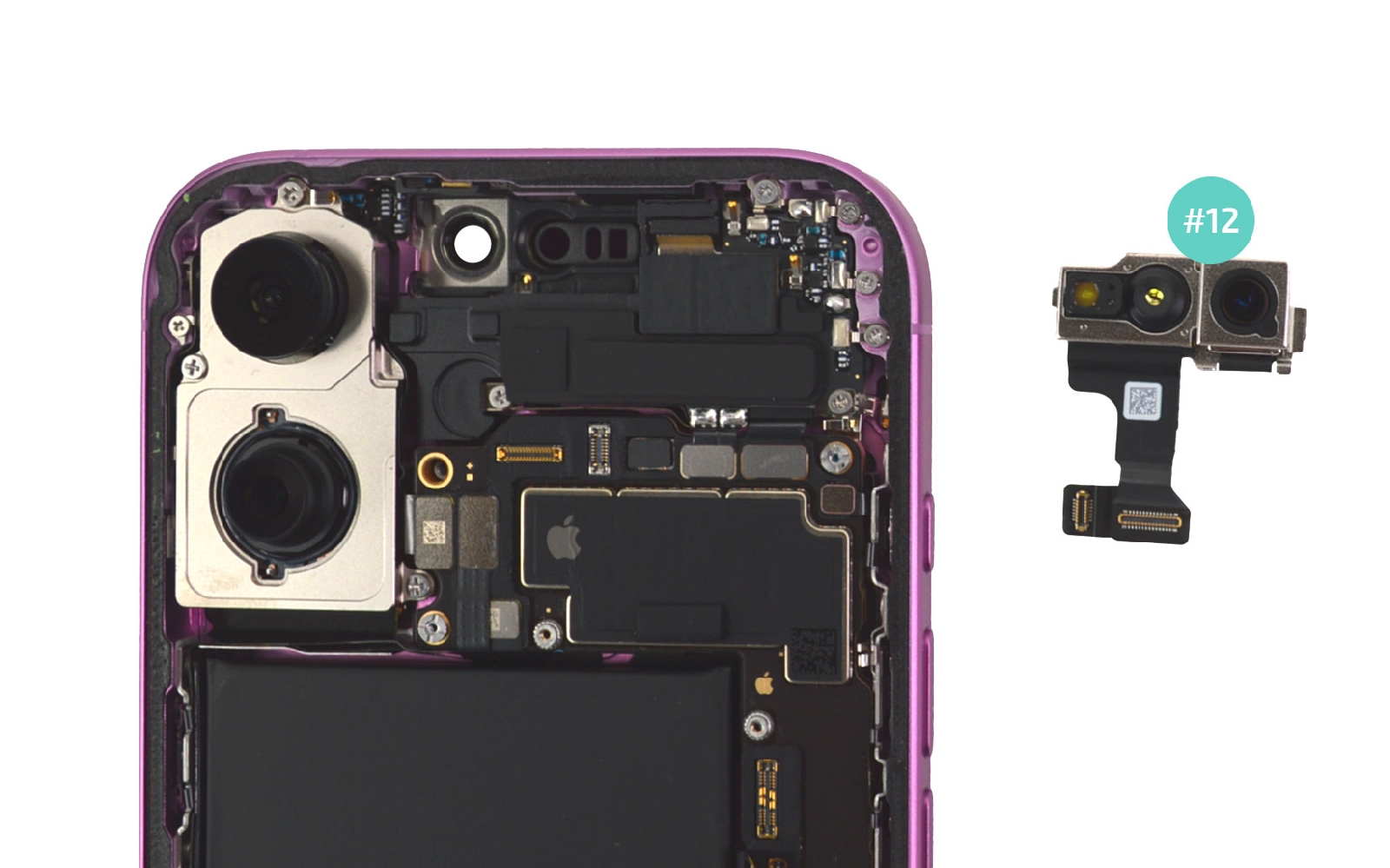

Glissez le levier en nylon sous les nappes de l'appareil photo avant. Saisissez le composant pour le mettre de coté.
Outils
Levier Nylon
Etape 10

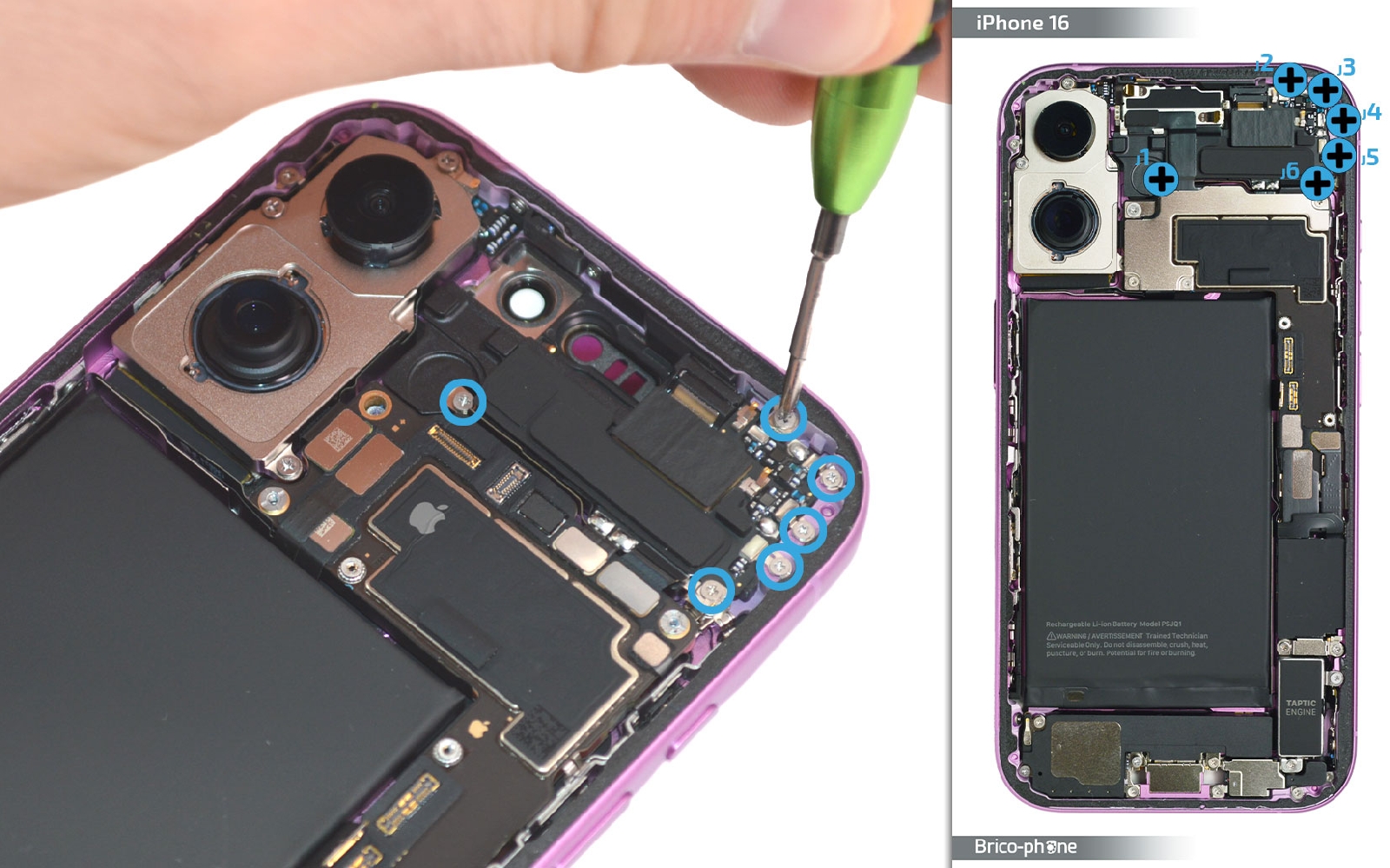

Etape 10 Ôter le haut-parleur interne

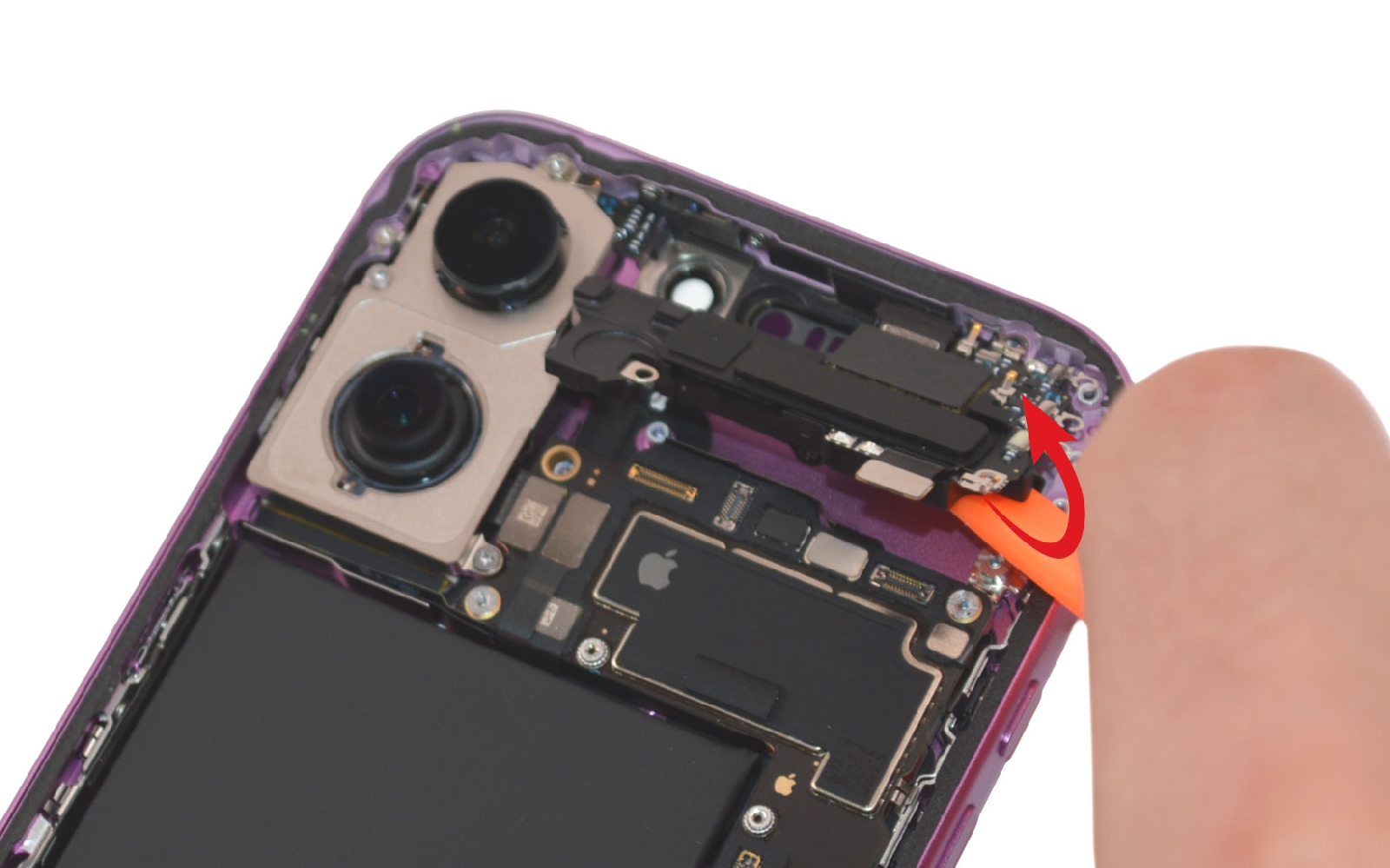

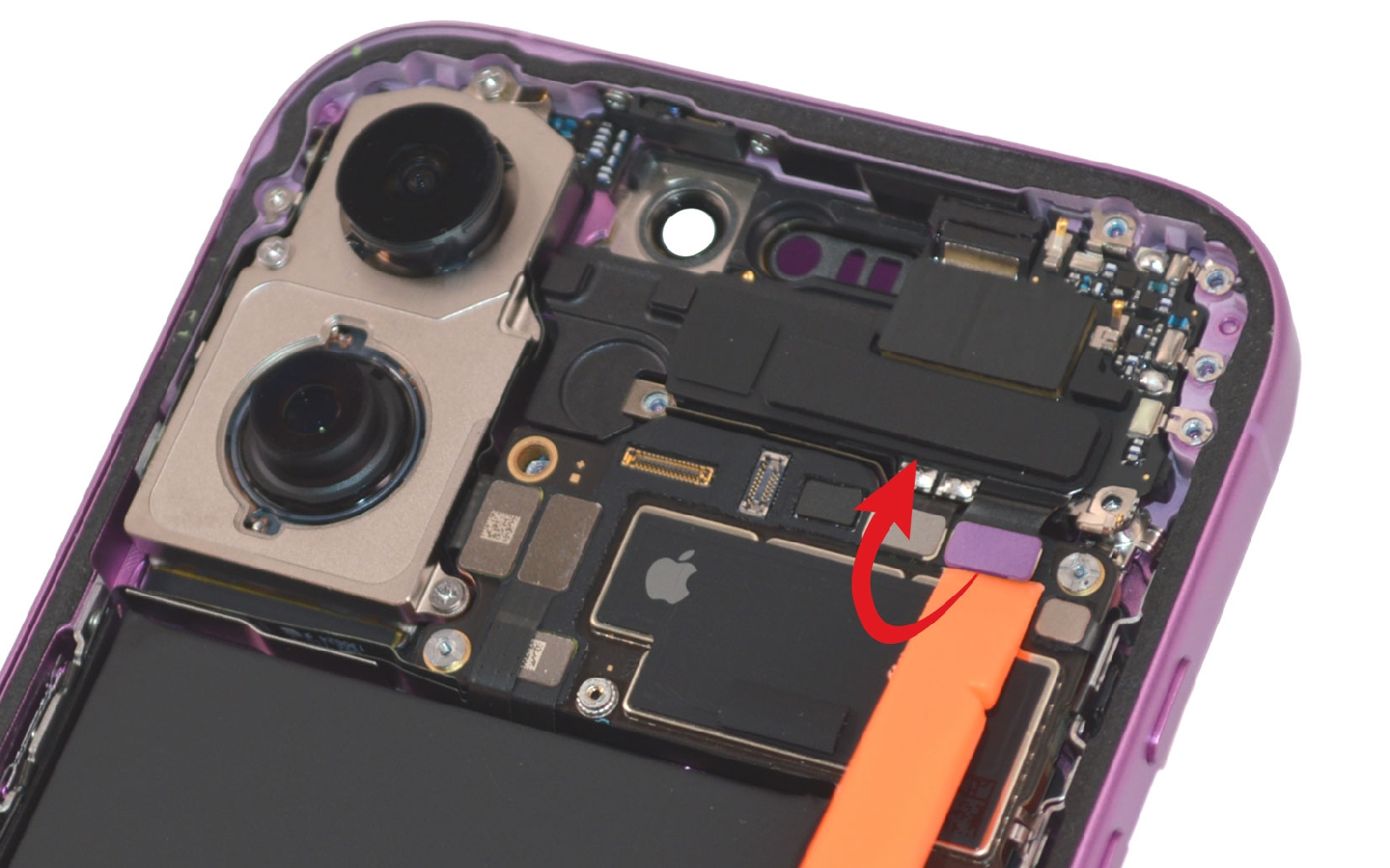

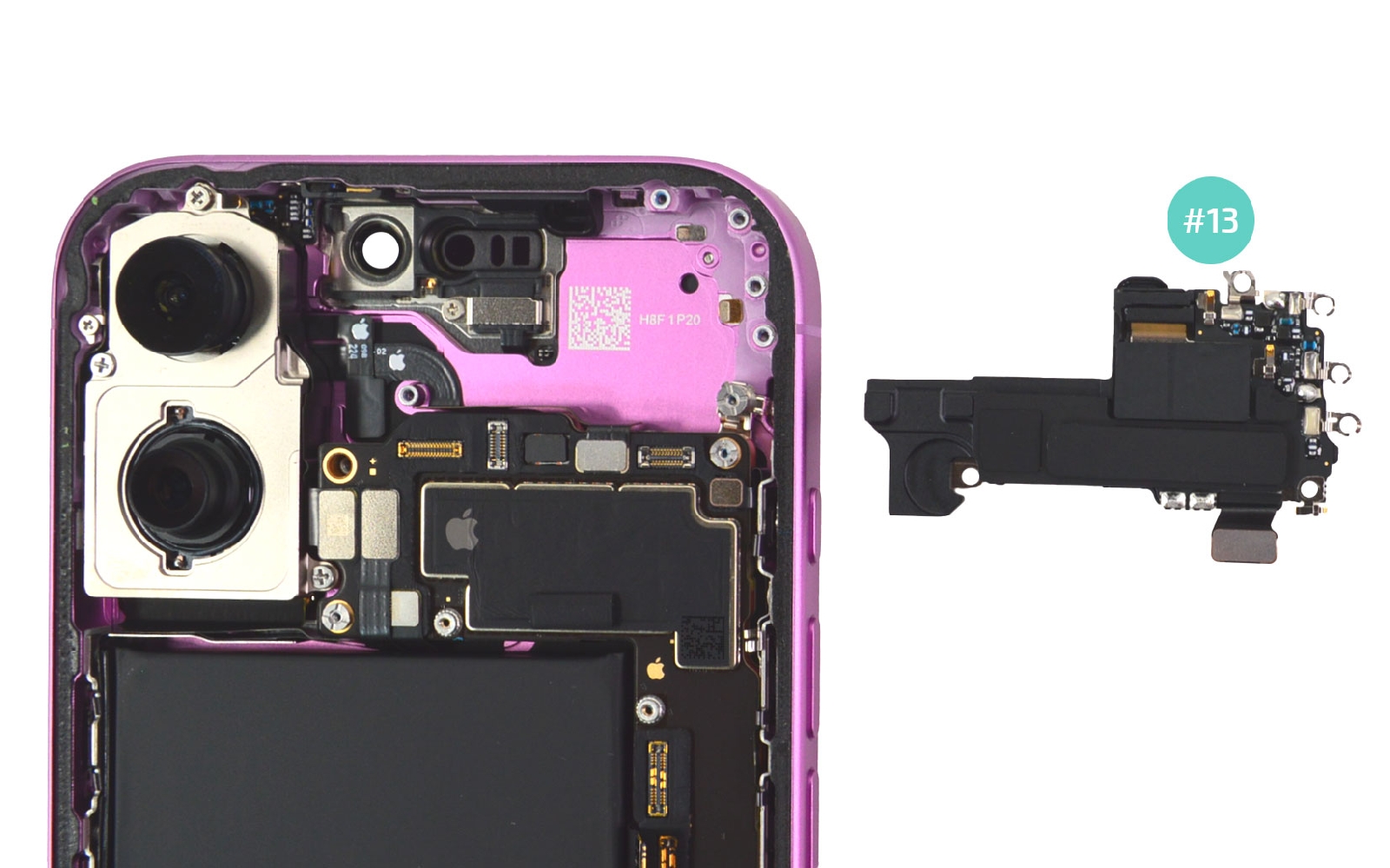

Ôtez les vis avec le tournevis cruciforme du haut-parleur interne. Débranchez sa nappe pour pouvoir le soulever et l'extraire avec l'aide du spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

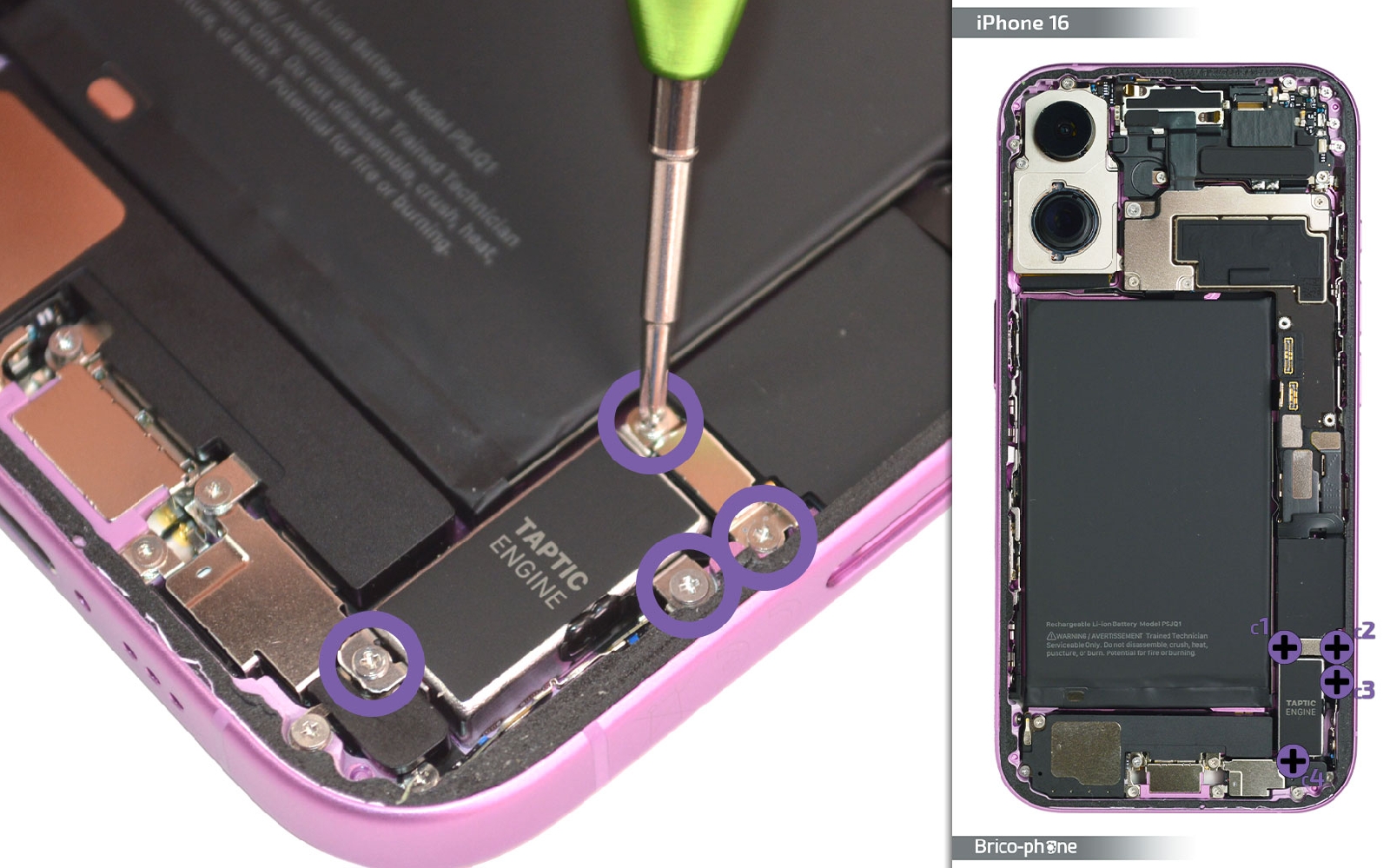

Etape 11 Récupérer le vibreur

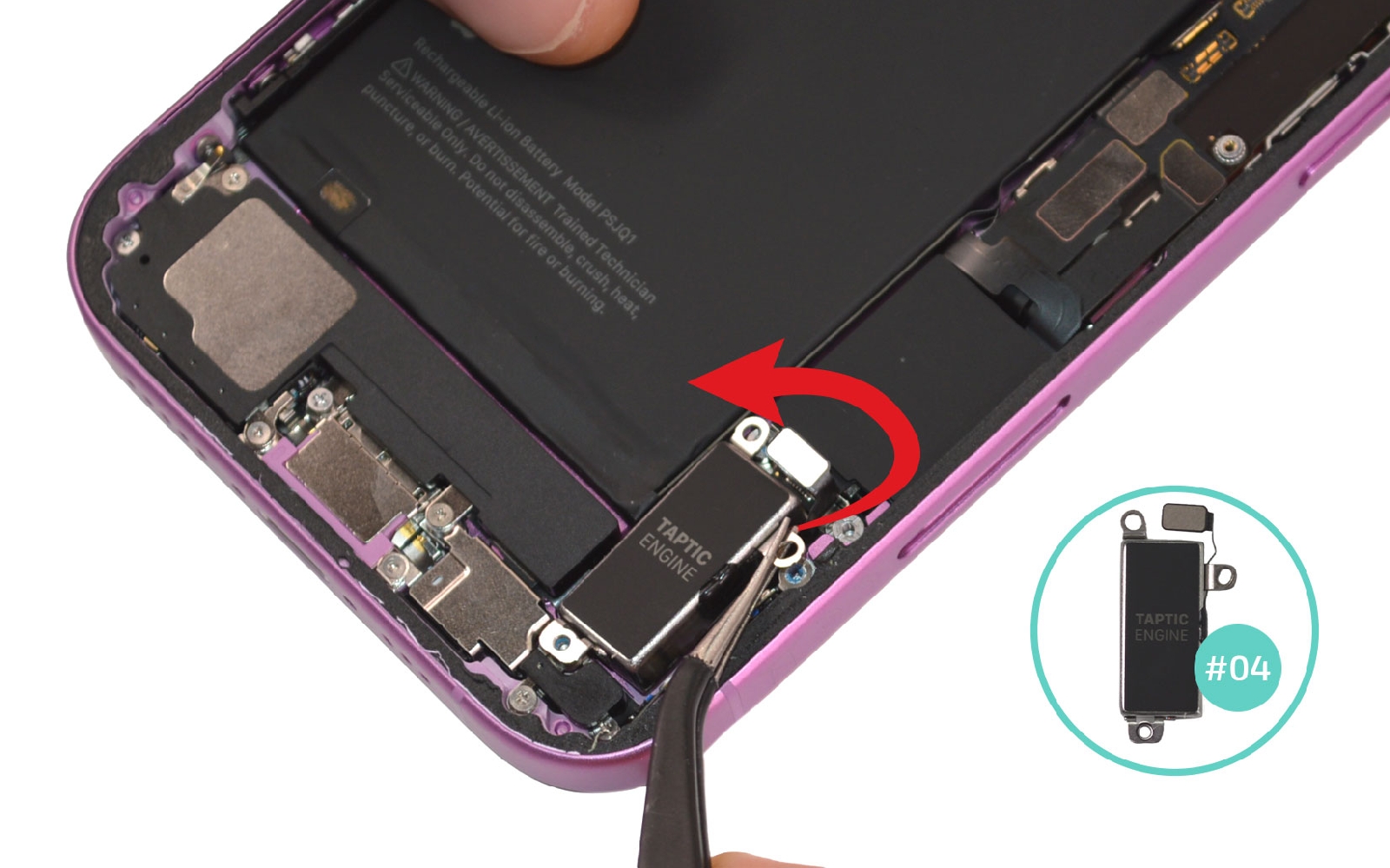

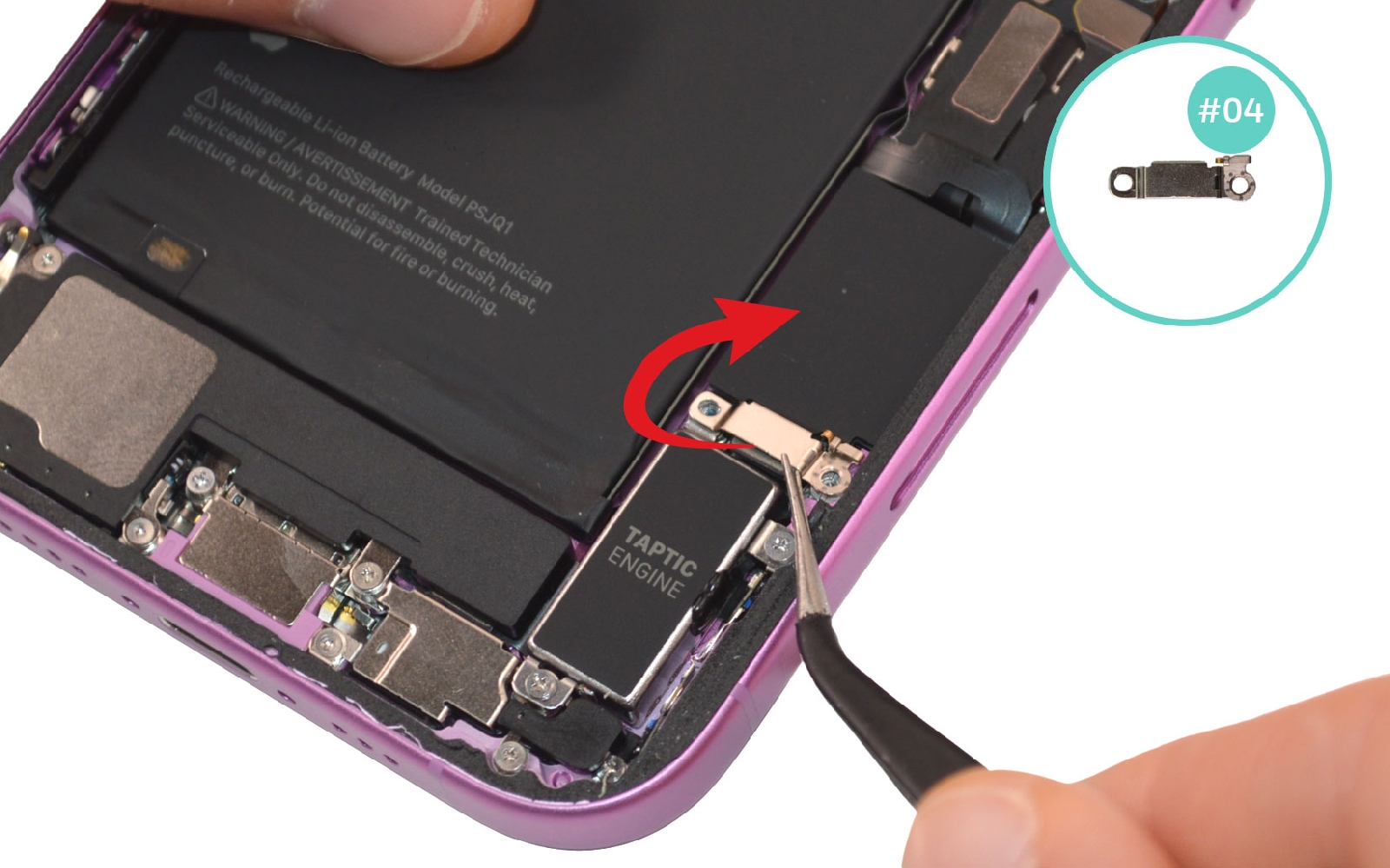

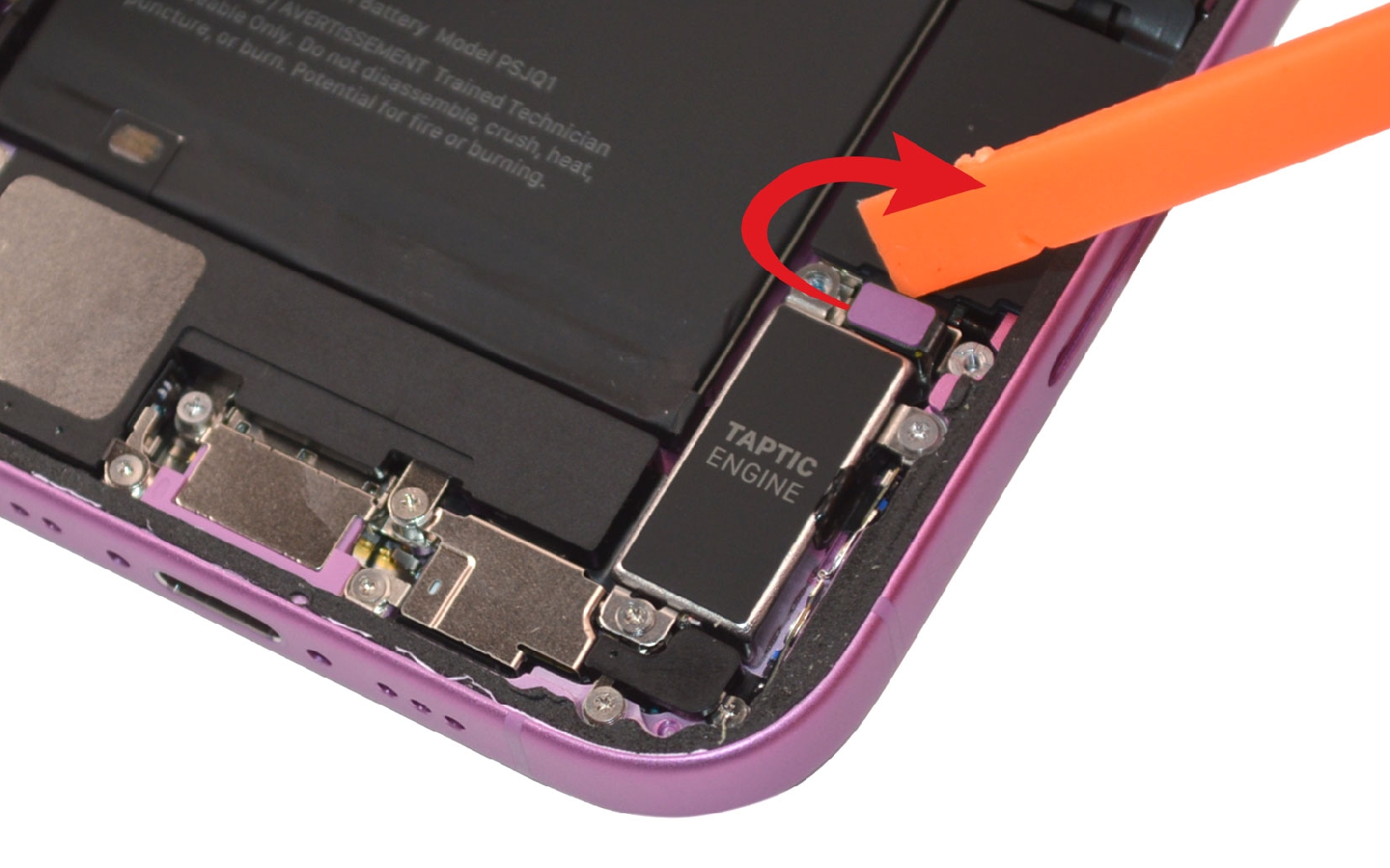

Reprenez le cruciforme pour enlever les vis E qui entourent le vibreur. Mettez de coté la plaquette métallique #04 afin de pouvoir déconnecter la nappe du composant. Récupérez le Taptic Engine avec la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 12

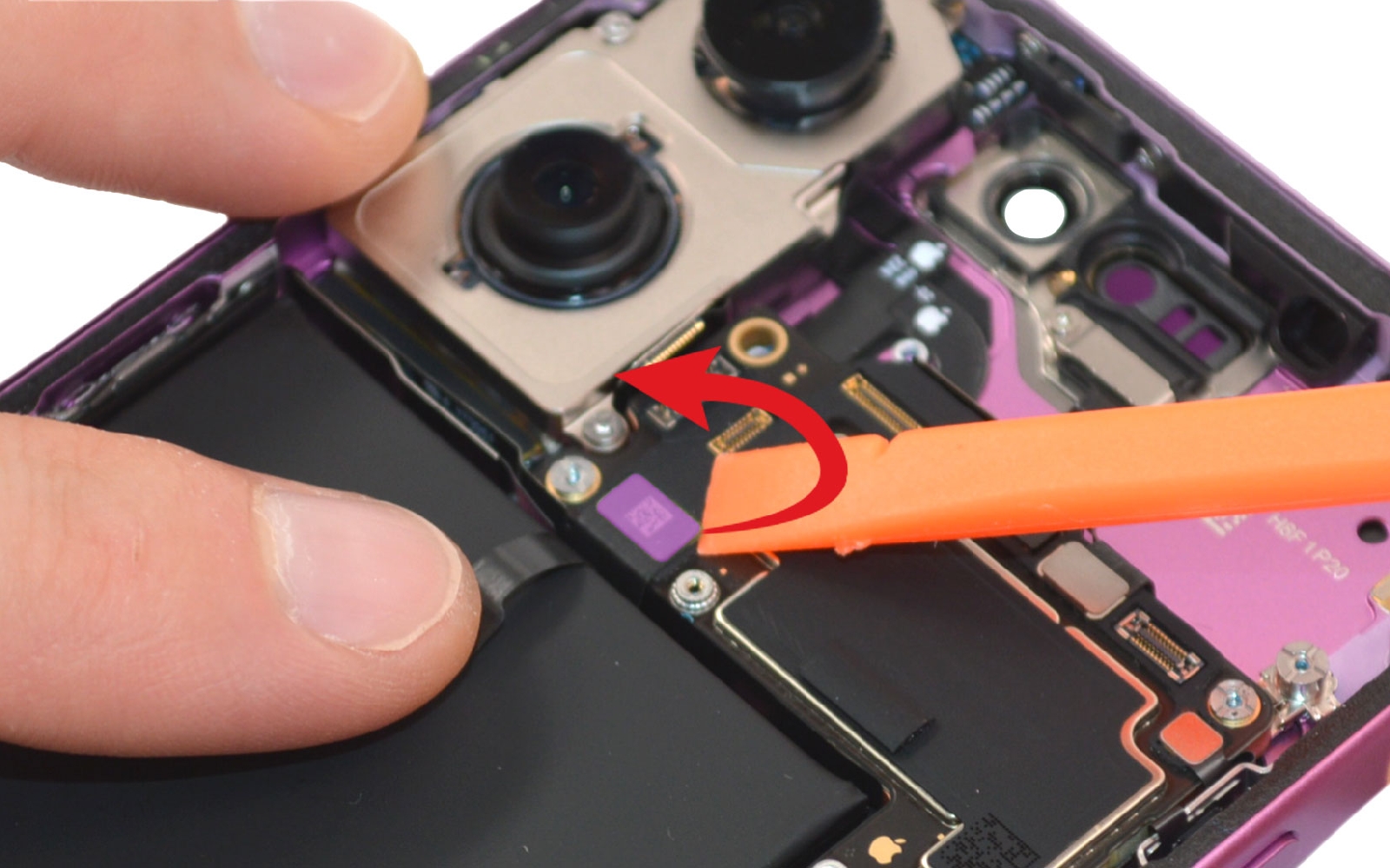

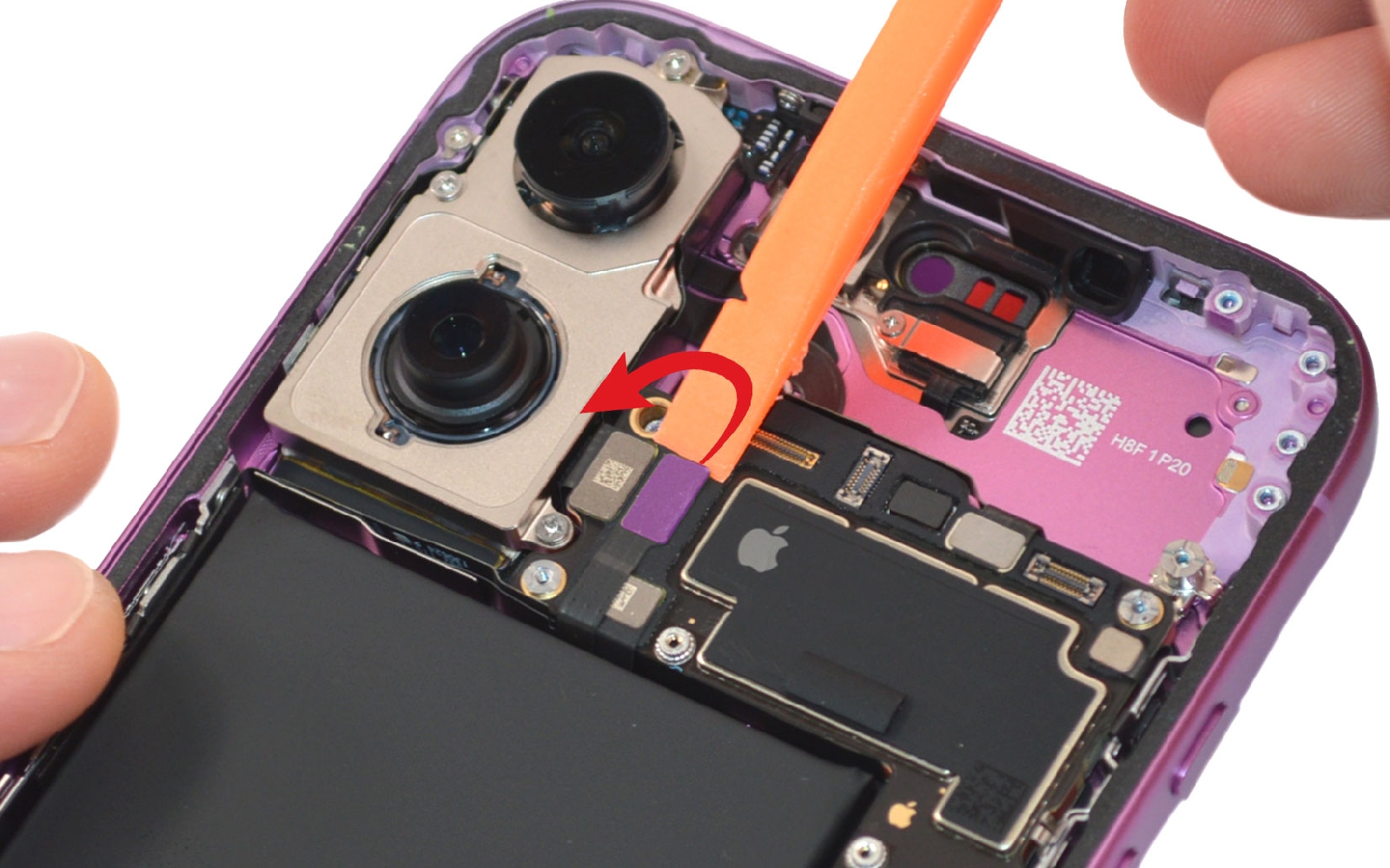

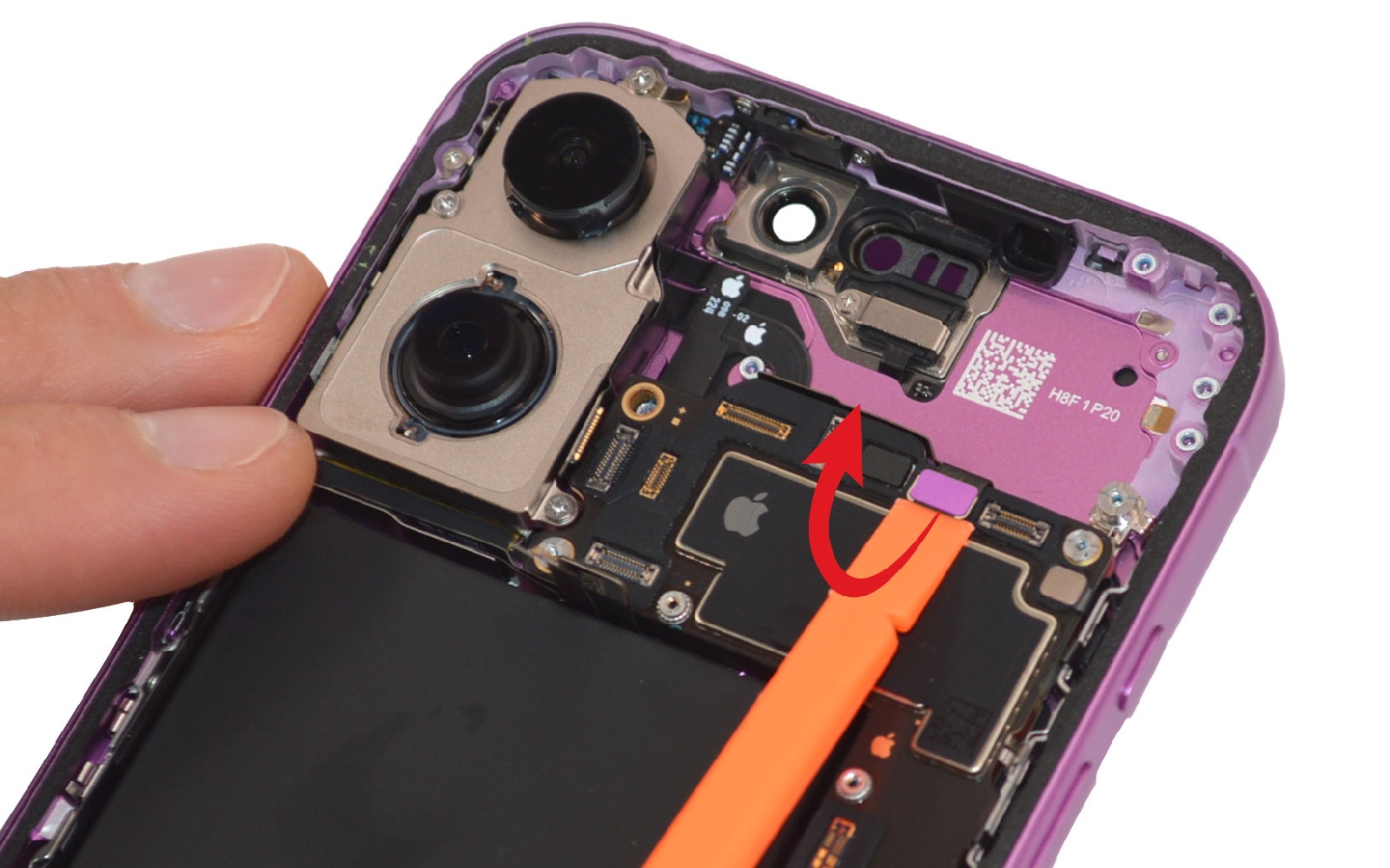

Etape 12 Débrancher les nappes de la carte mère

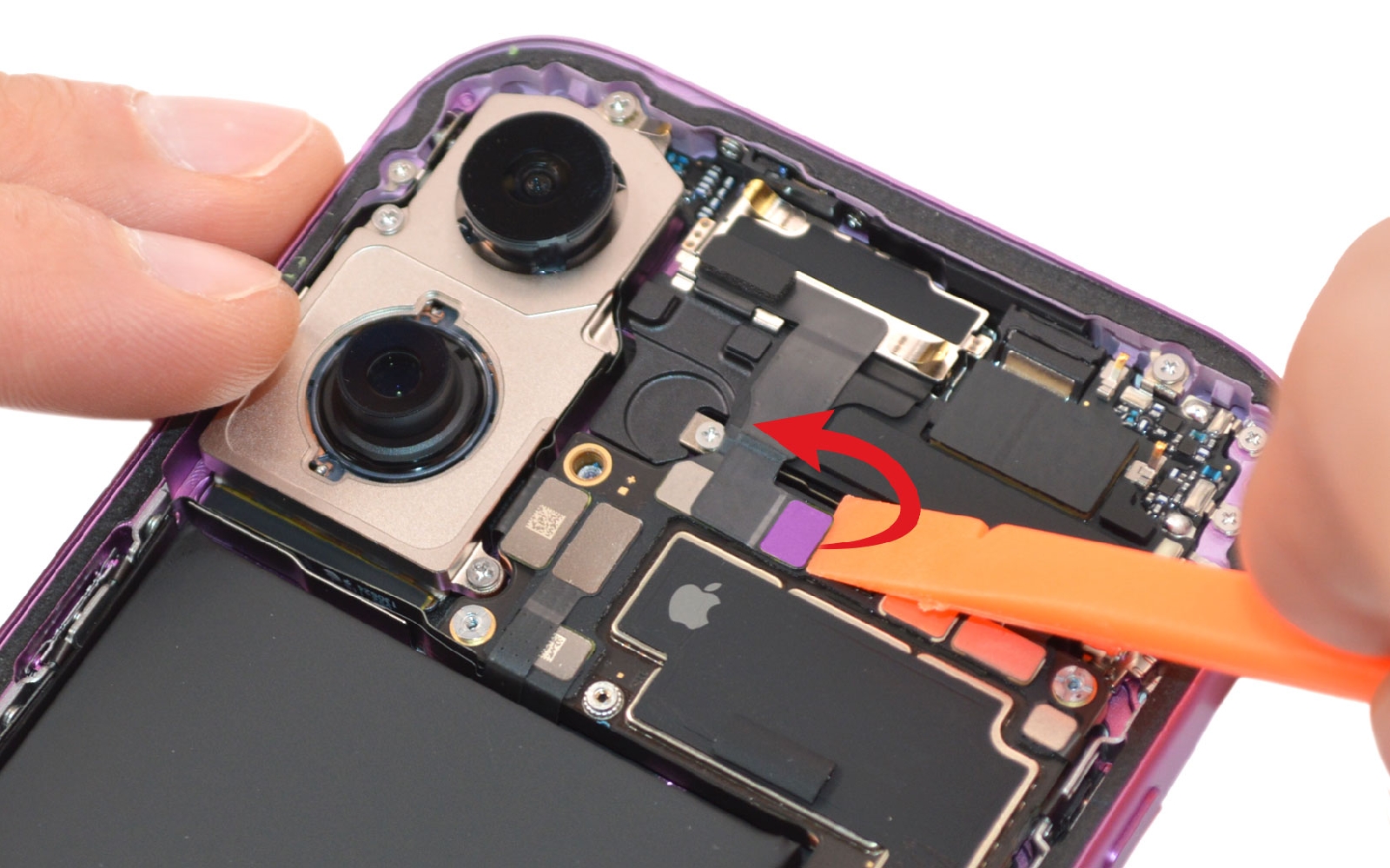

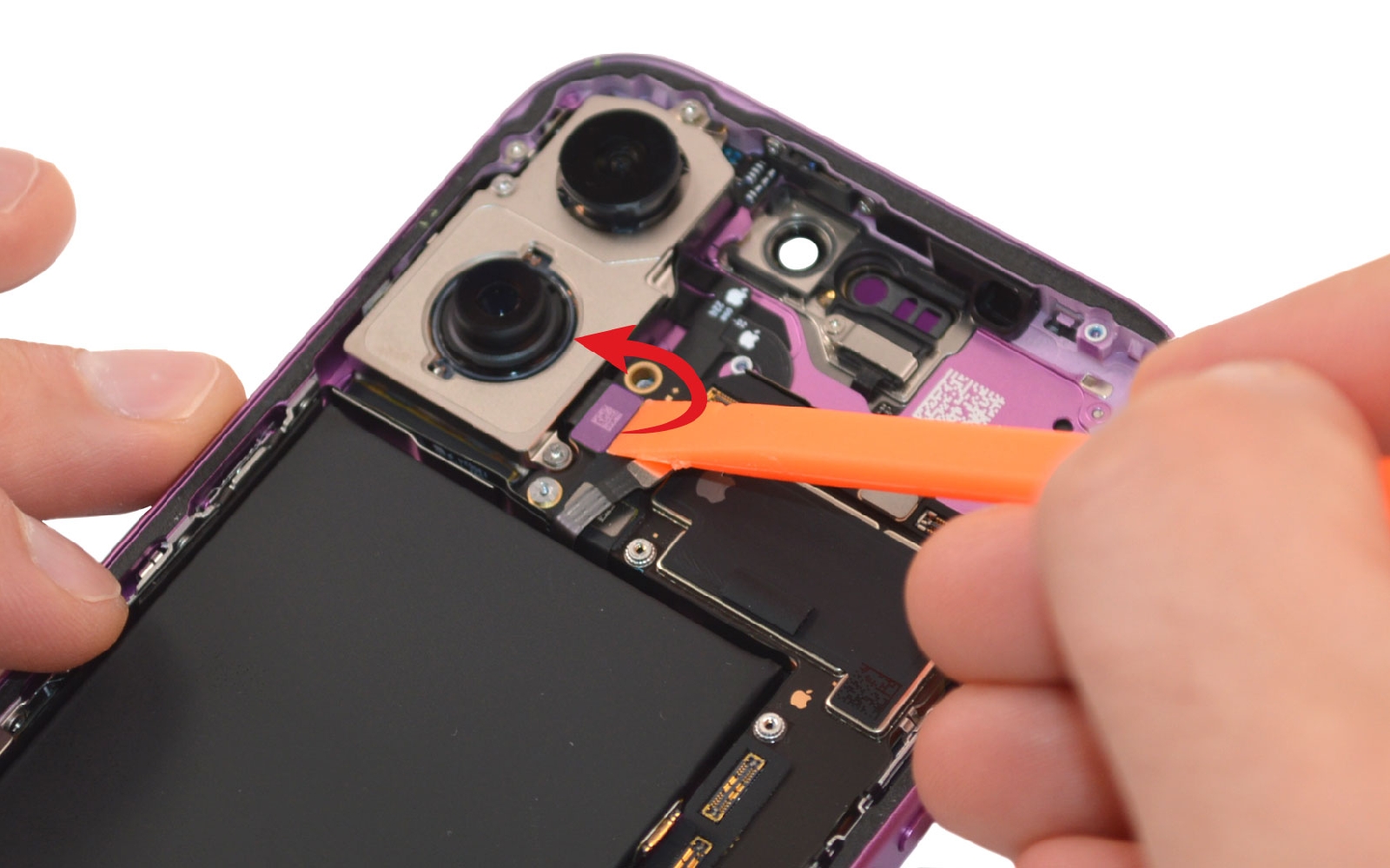

Déconnectez les nappes encore connectées sur la carte mère c'est à dire celles du bloc caméra arrière et de la nappe réseau.
Outils
Levier Nylon
Etape 13

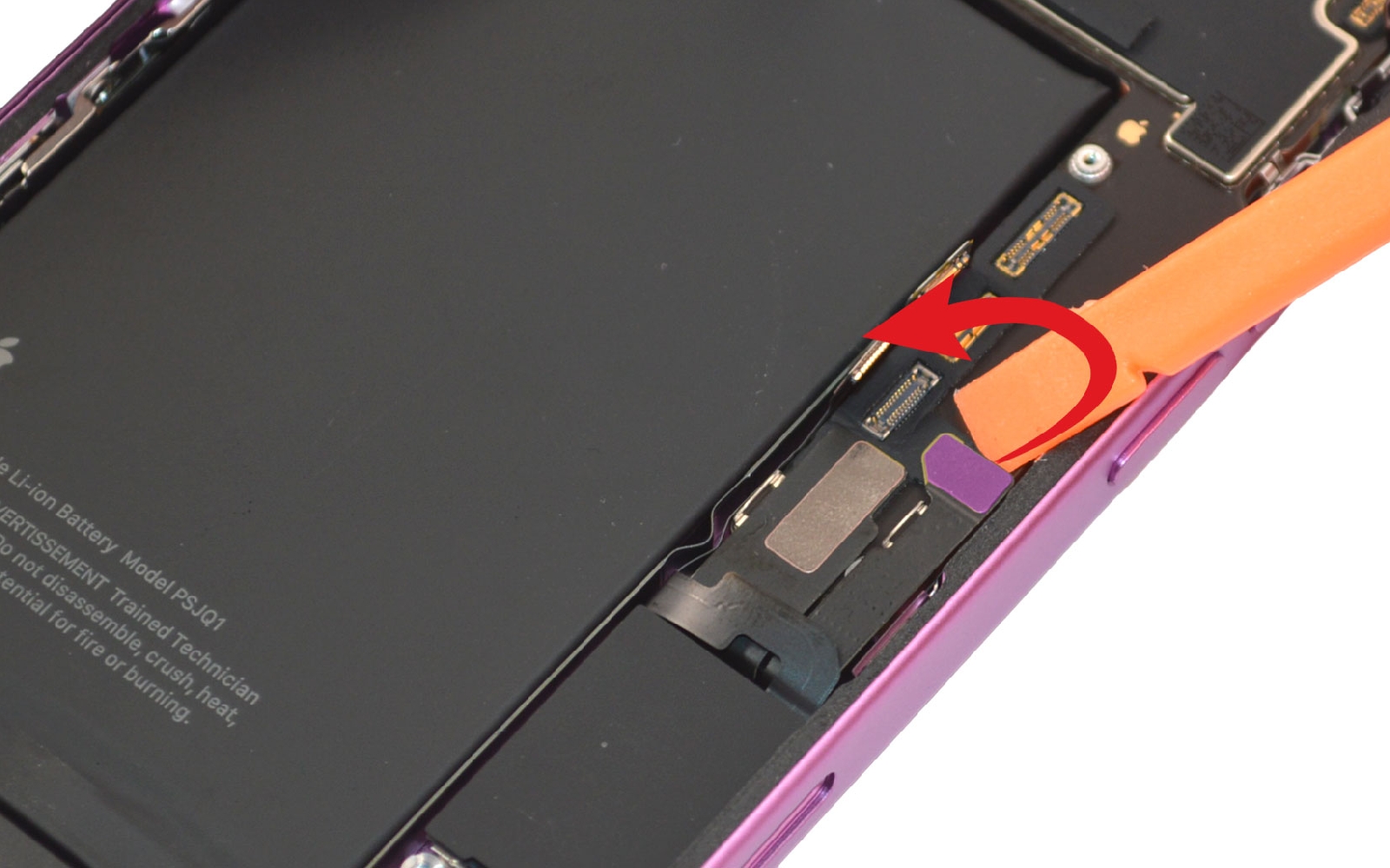

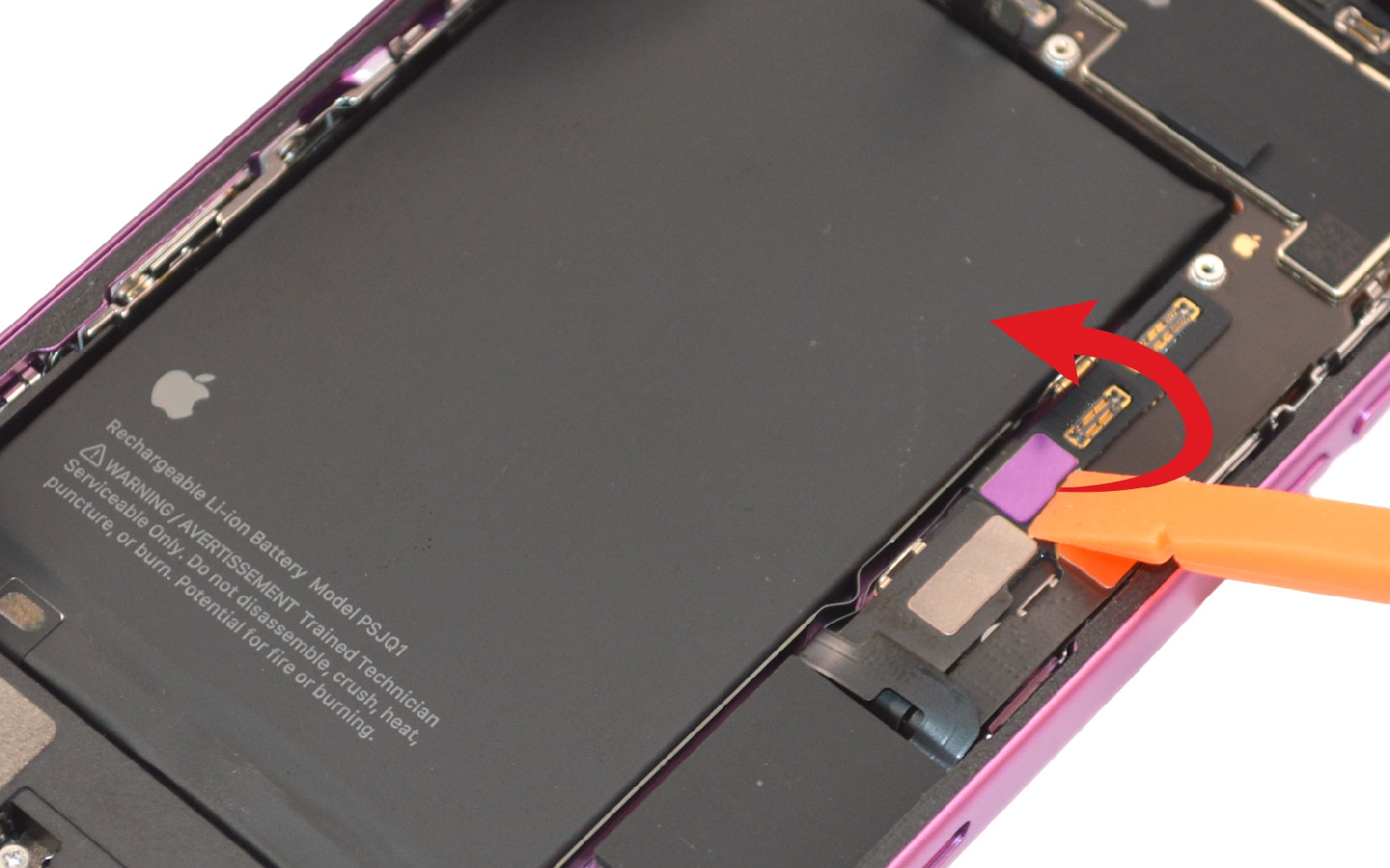

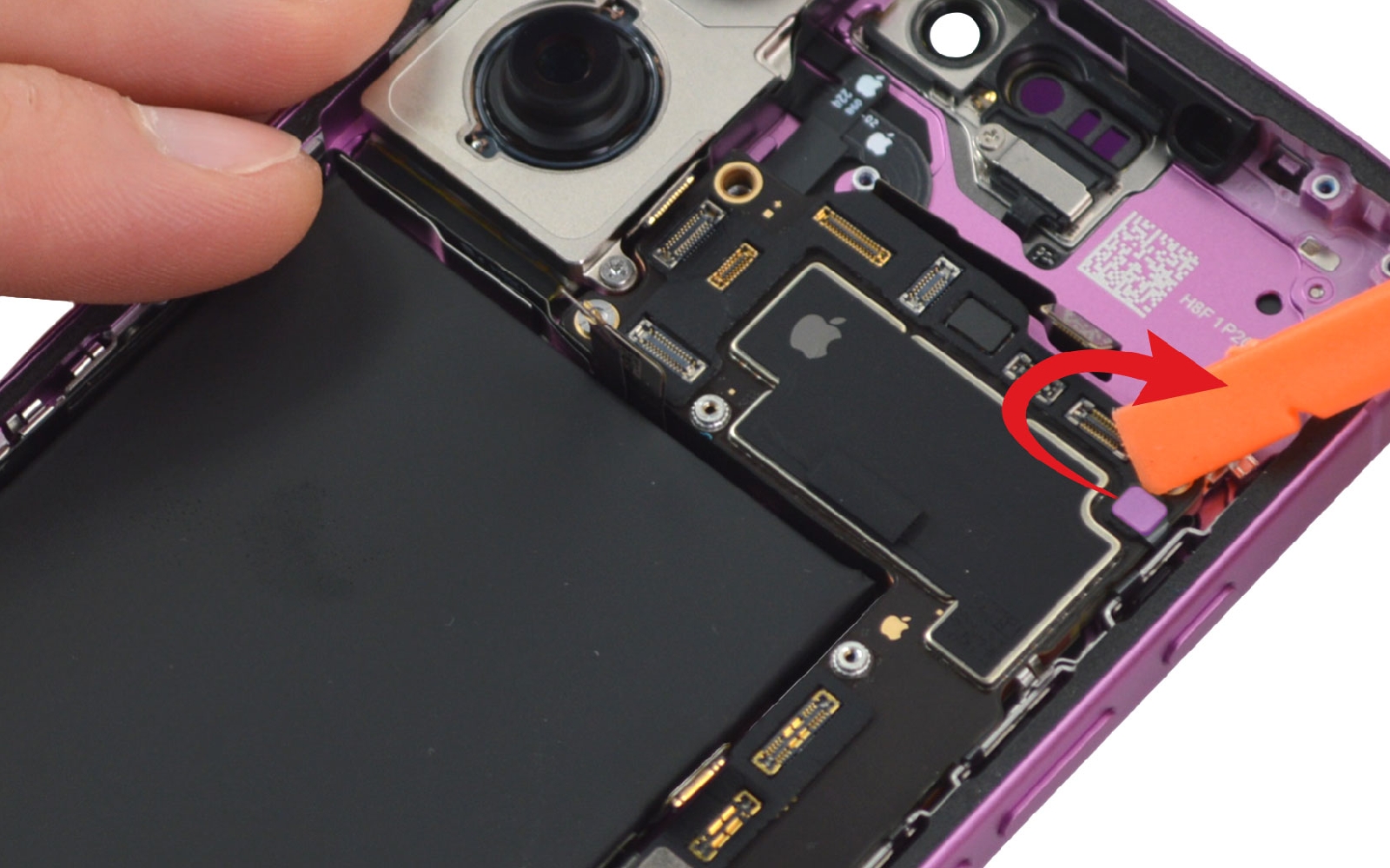

Etape 13 Déconnecter les autres nappes

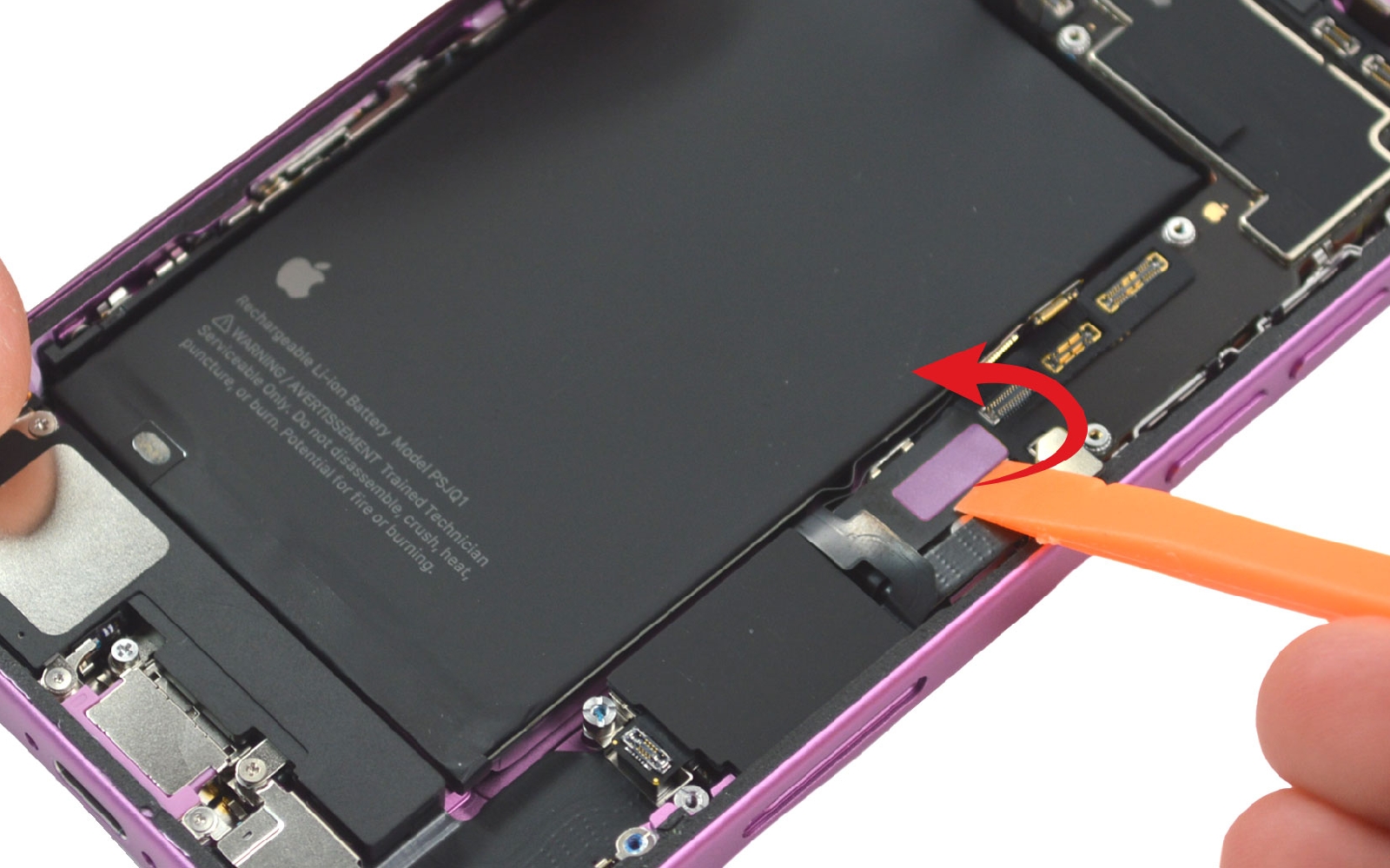

Continuez sur votre lancée en débranchant la nappe des boutons, celles du connecteur de charge et du lecteur de carte SIM.

Outils
Levier Nylon
Etape 14

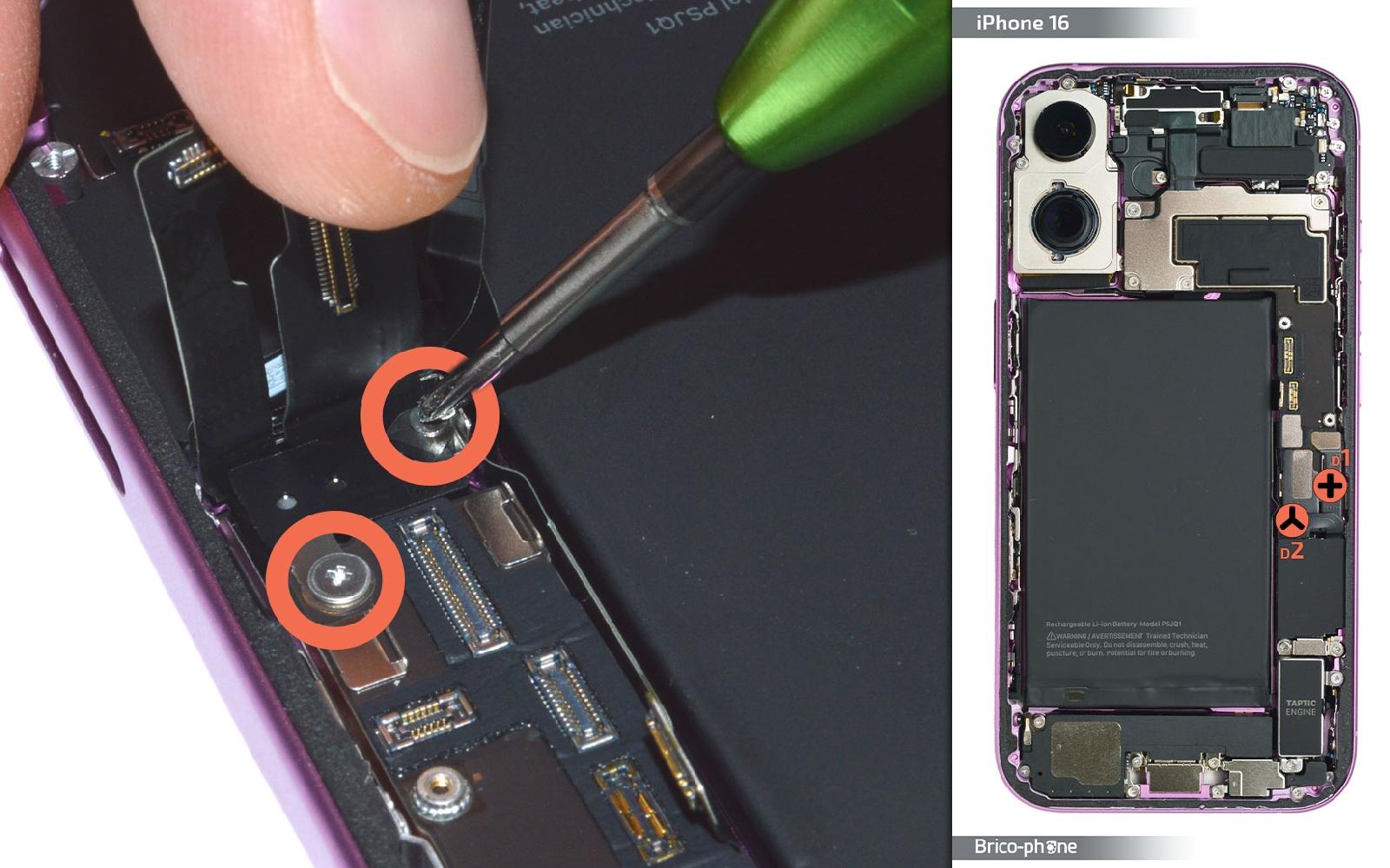

Etape 14 Libérer la plaquette 04

Sortez les deux vis cruciforme de dessous les nappes du connecteur de charge afin de pouvoir extraire la plaquette de protection #06.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 15

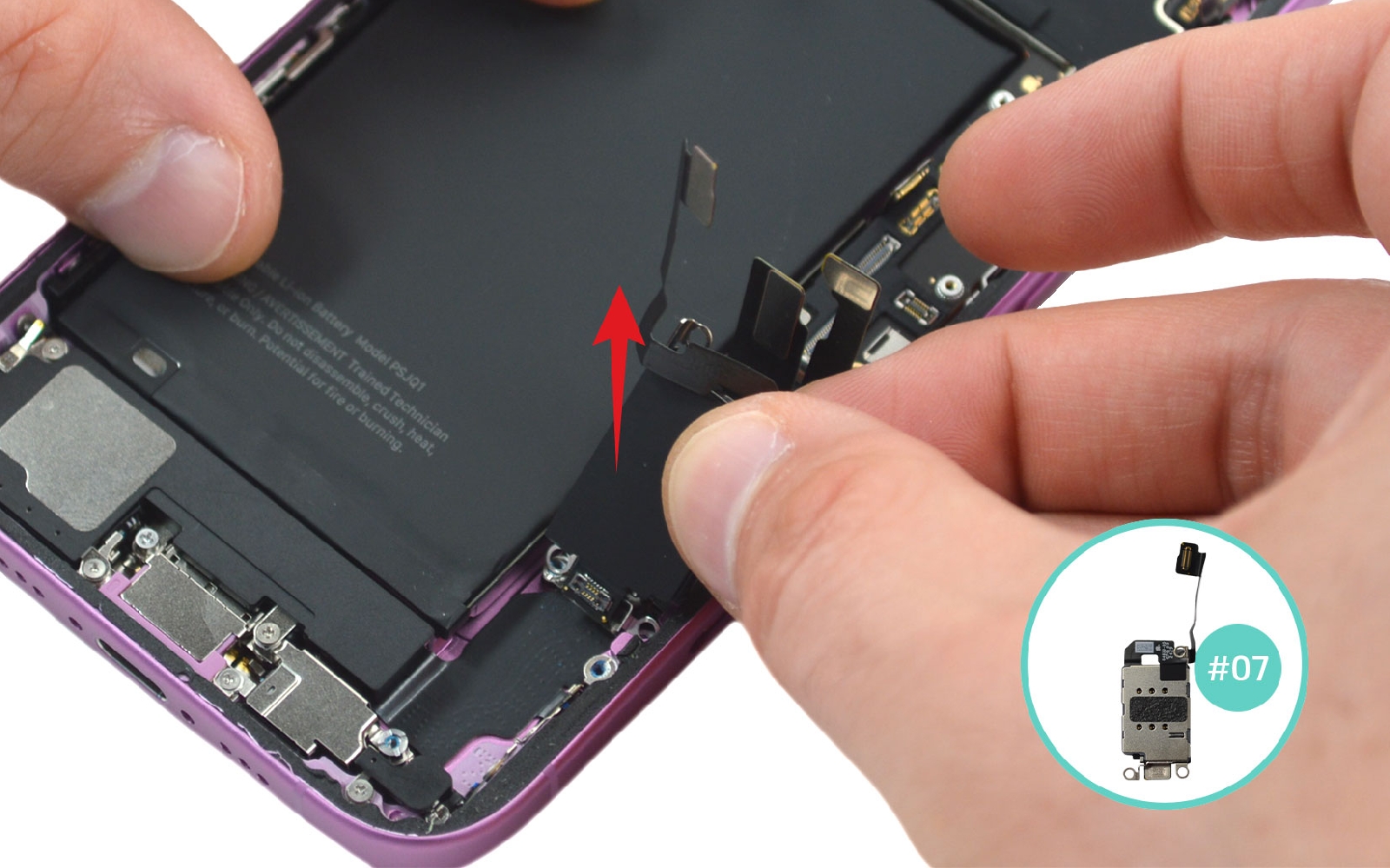

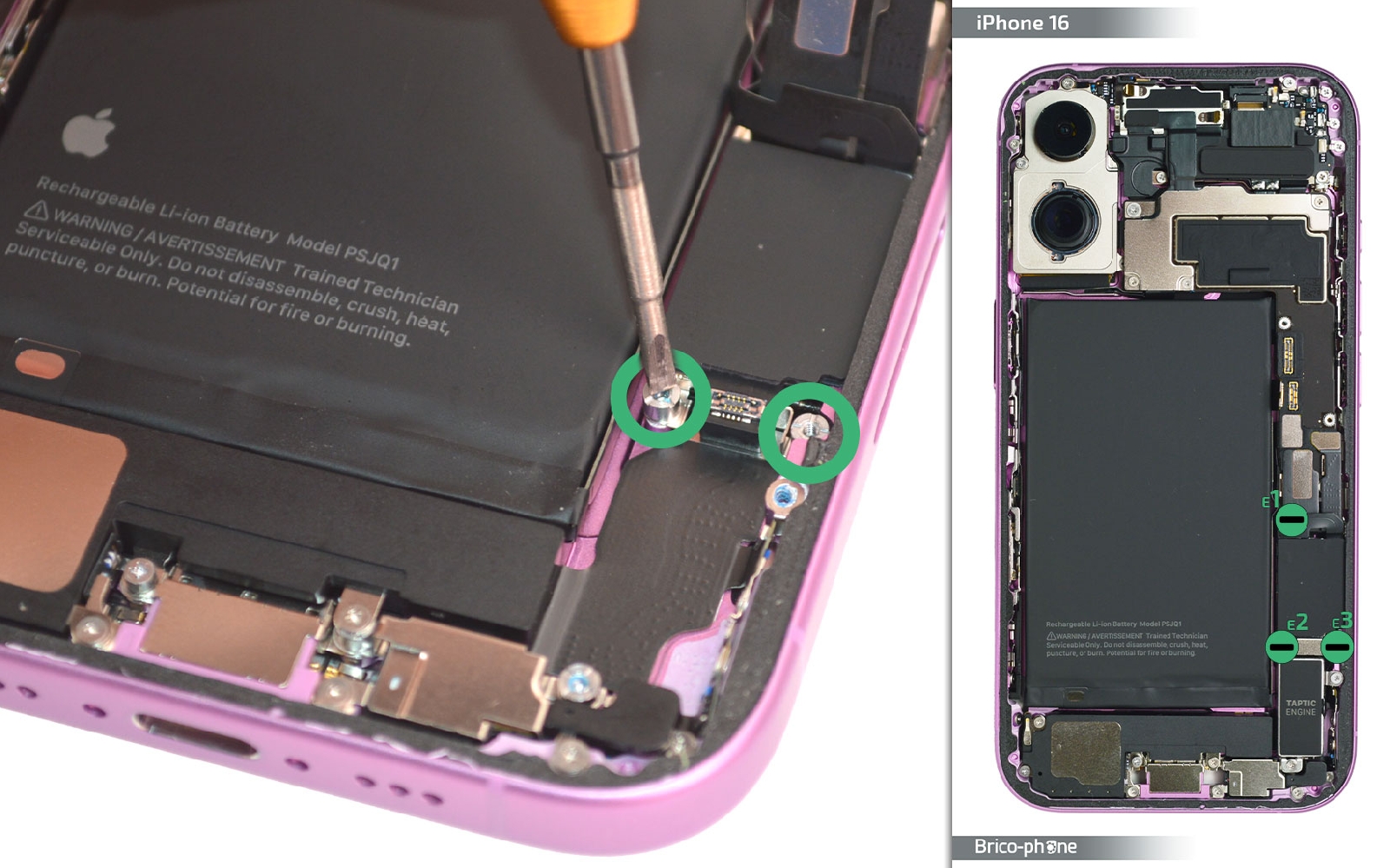

Etape 15 Sortir le lecteur de SIM

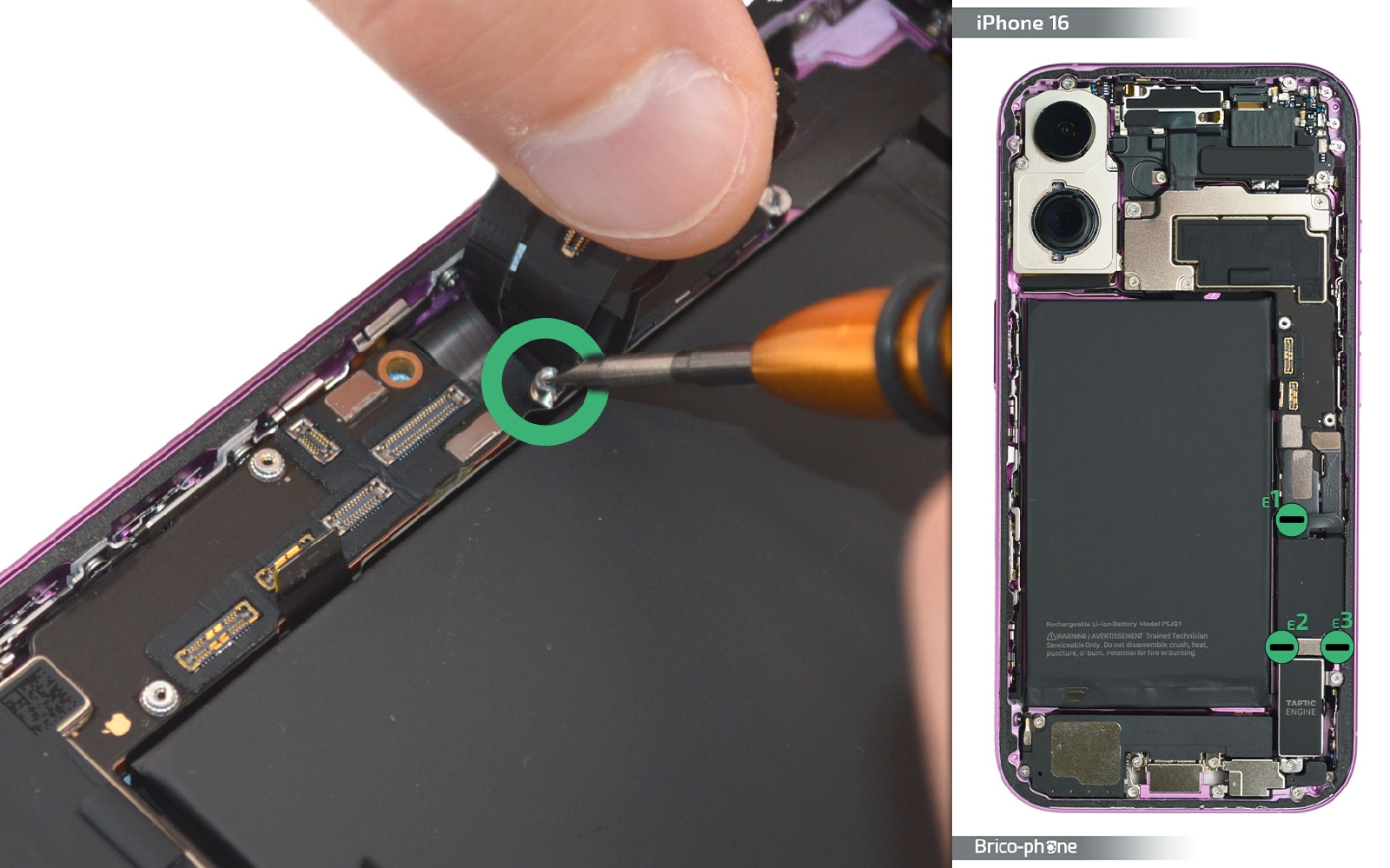

A l'aide du tournevis plat, il vous retirer les vis E1, E2 et E3. Ensuite, saisissez simplement le lecteur SIM pour le sortir de son emplacement.
Outils
Tournevis Cruciforme
Etape 16

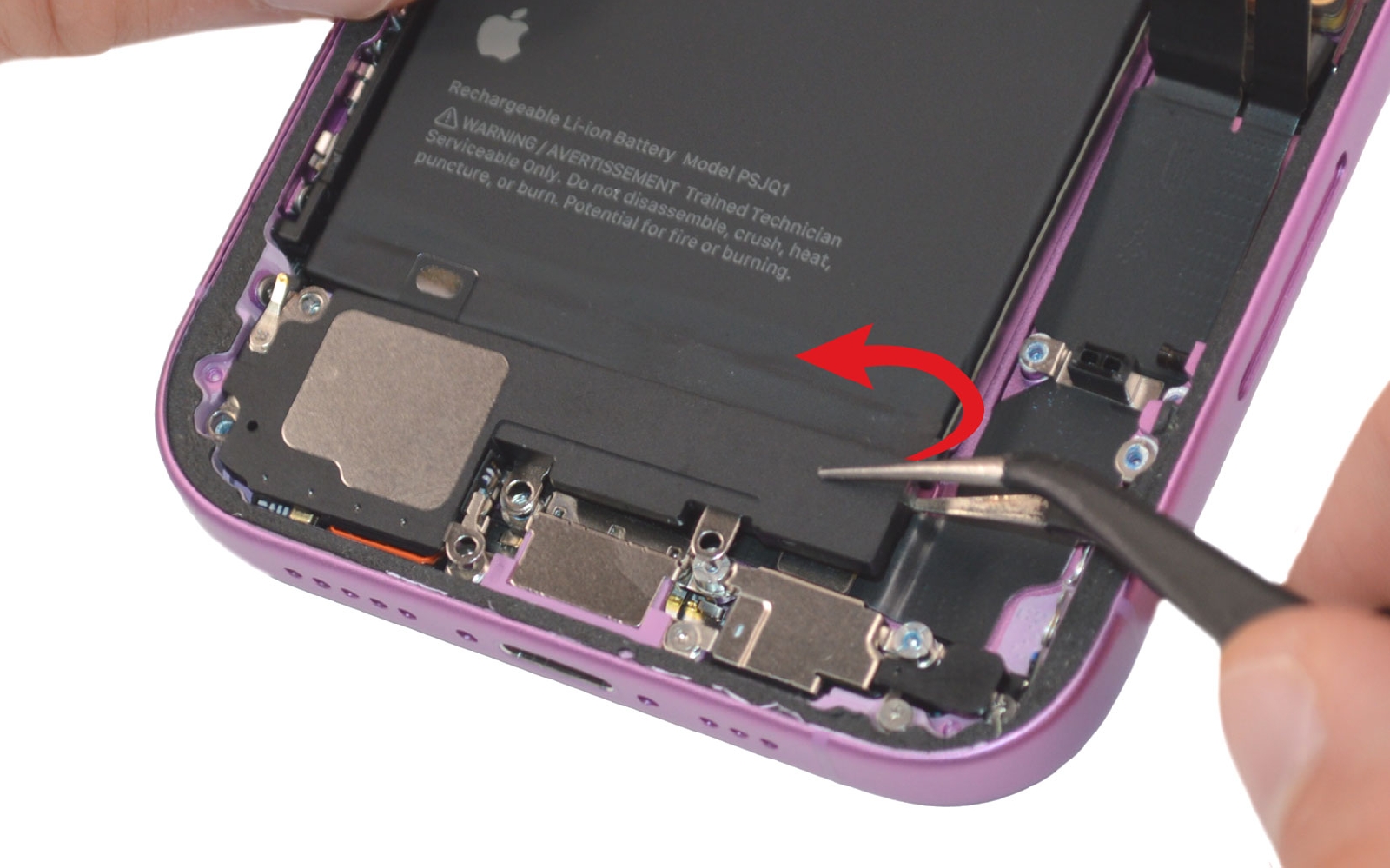

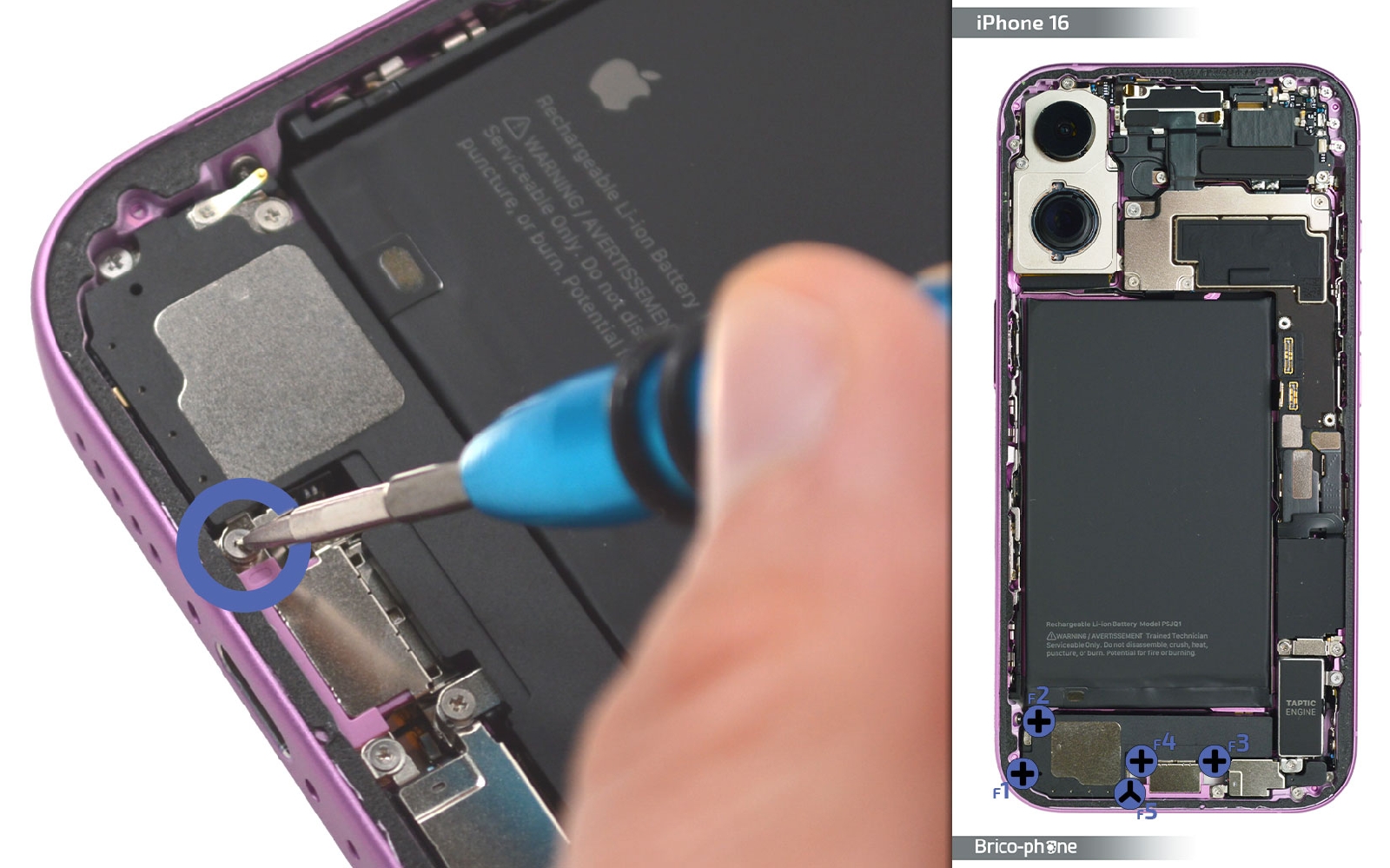

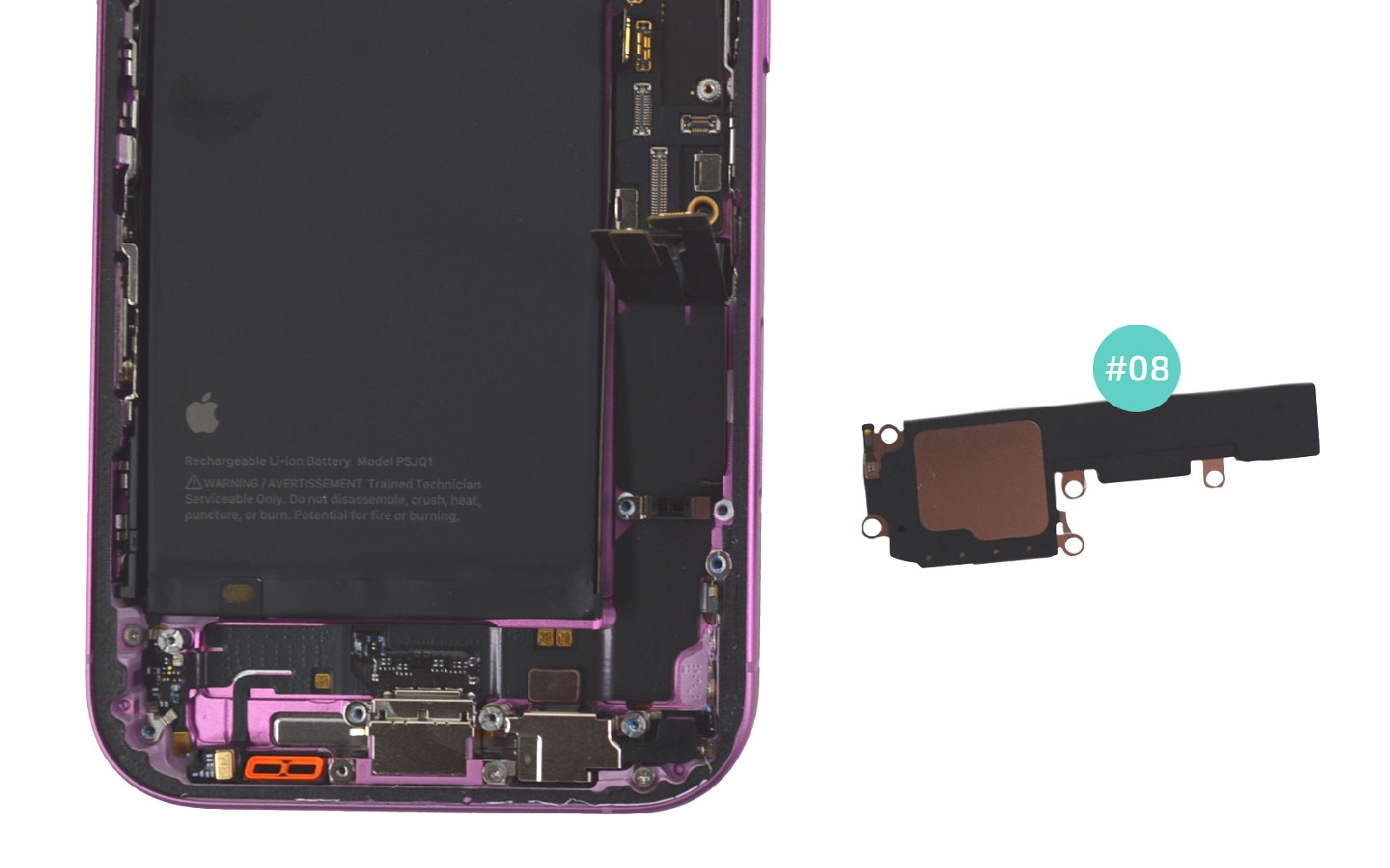

Etape 16 Extraire le haut-parleur externe

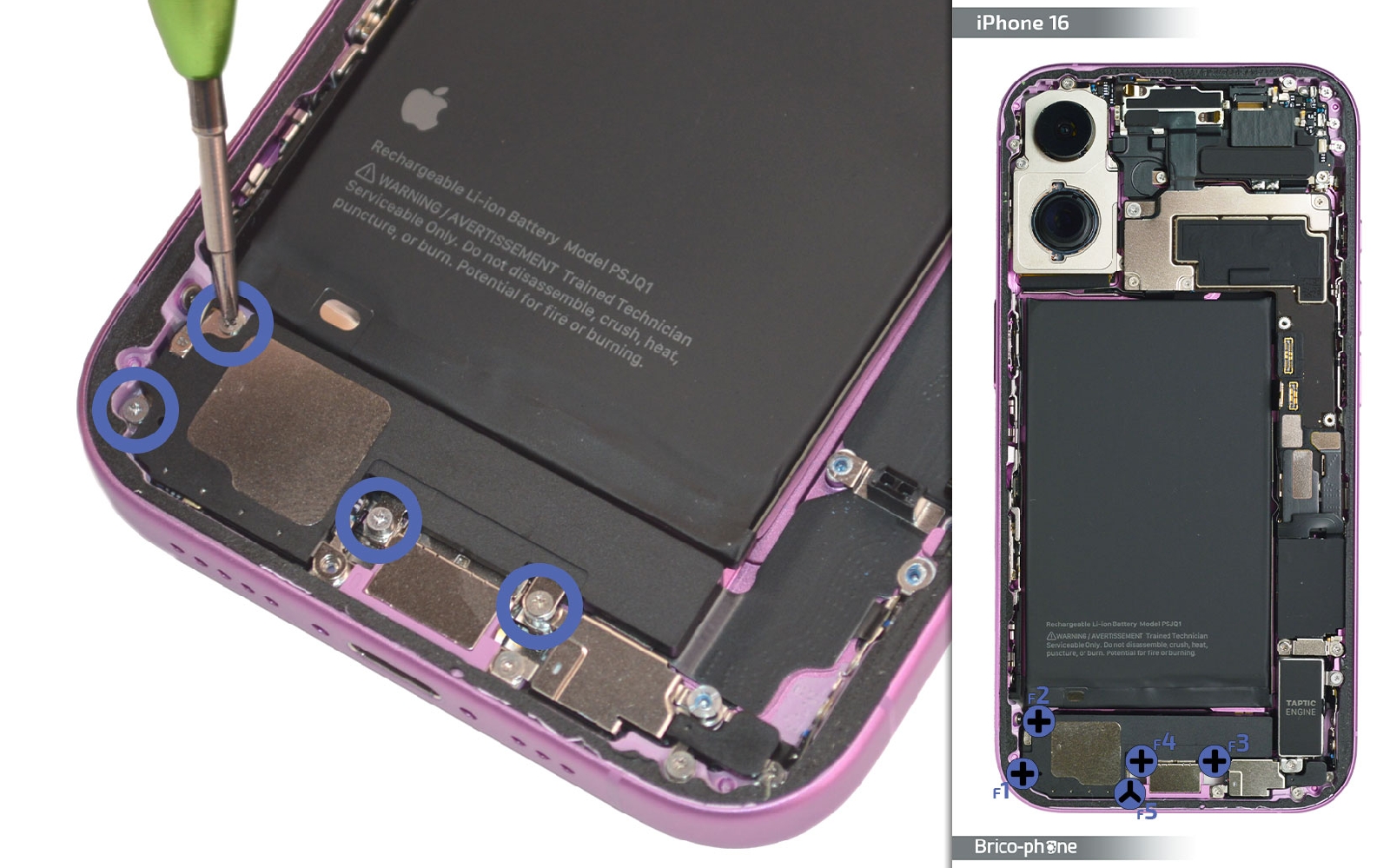

Utilisez le Triwing pour sortir la vis F5 puis le cruciforme pour dévisser F1, F2, F3 et F4. Ensuite, utilisez la brucelles pour mettre de coté le haut-parleur externe.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Etape 17

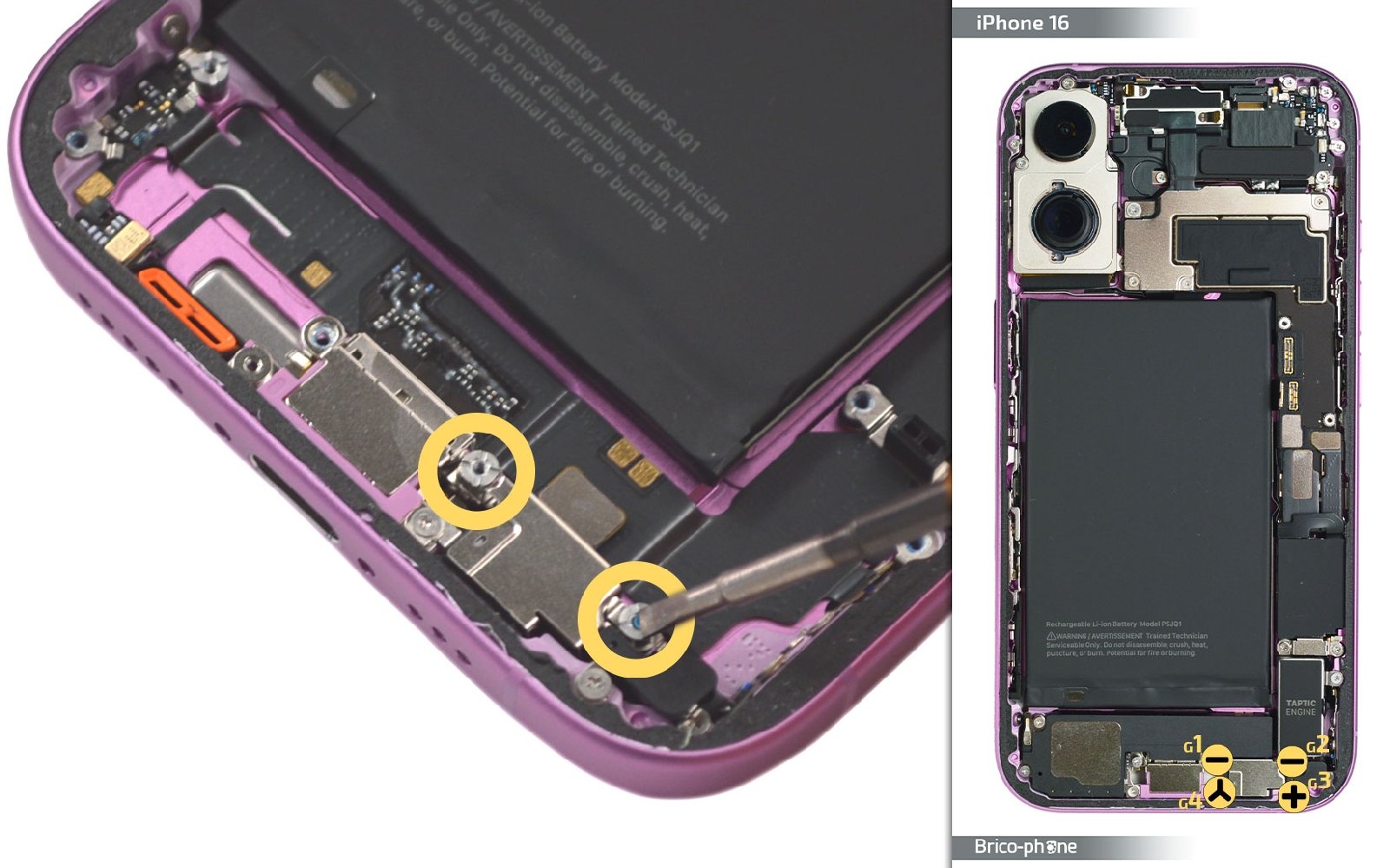

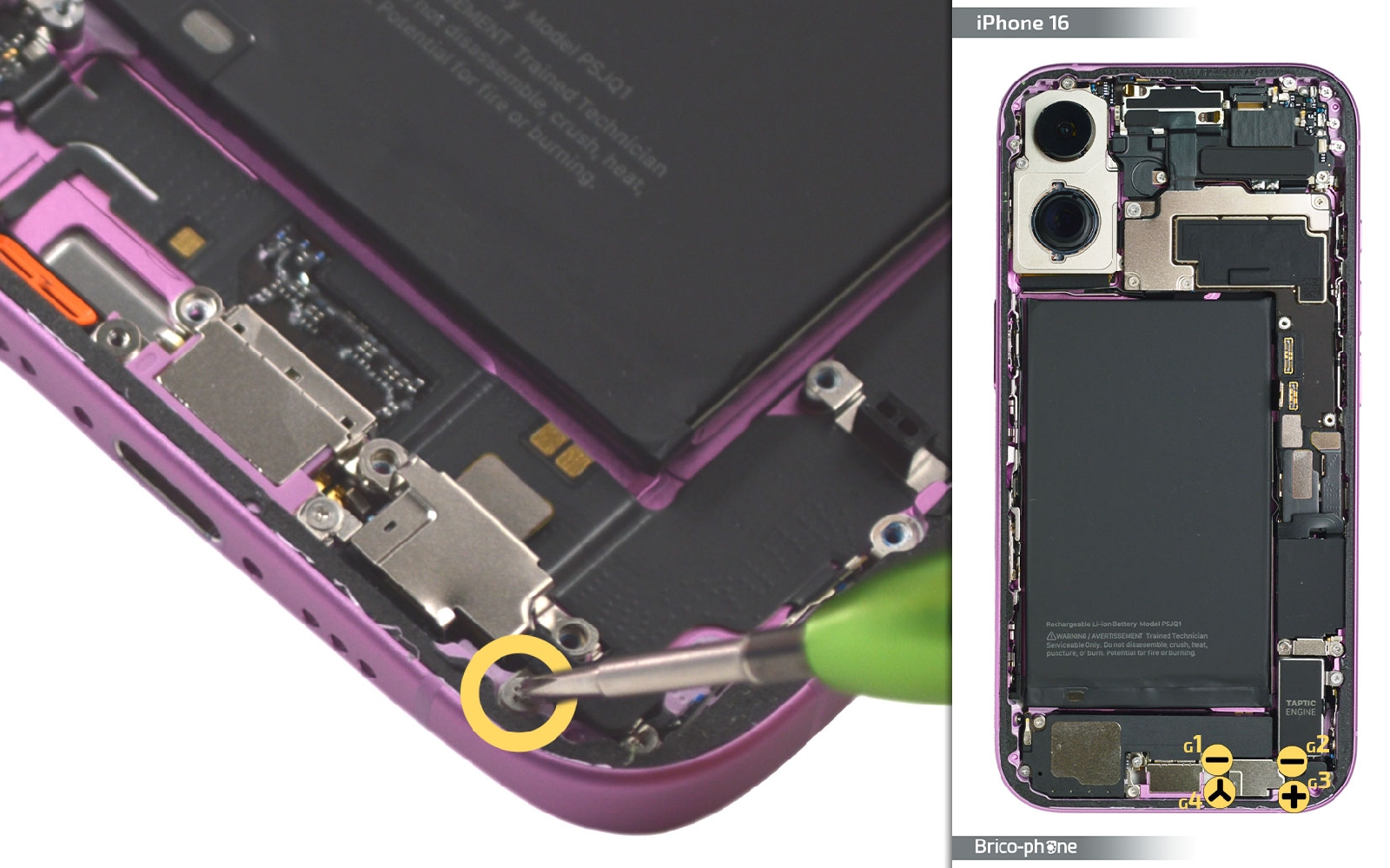

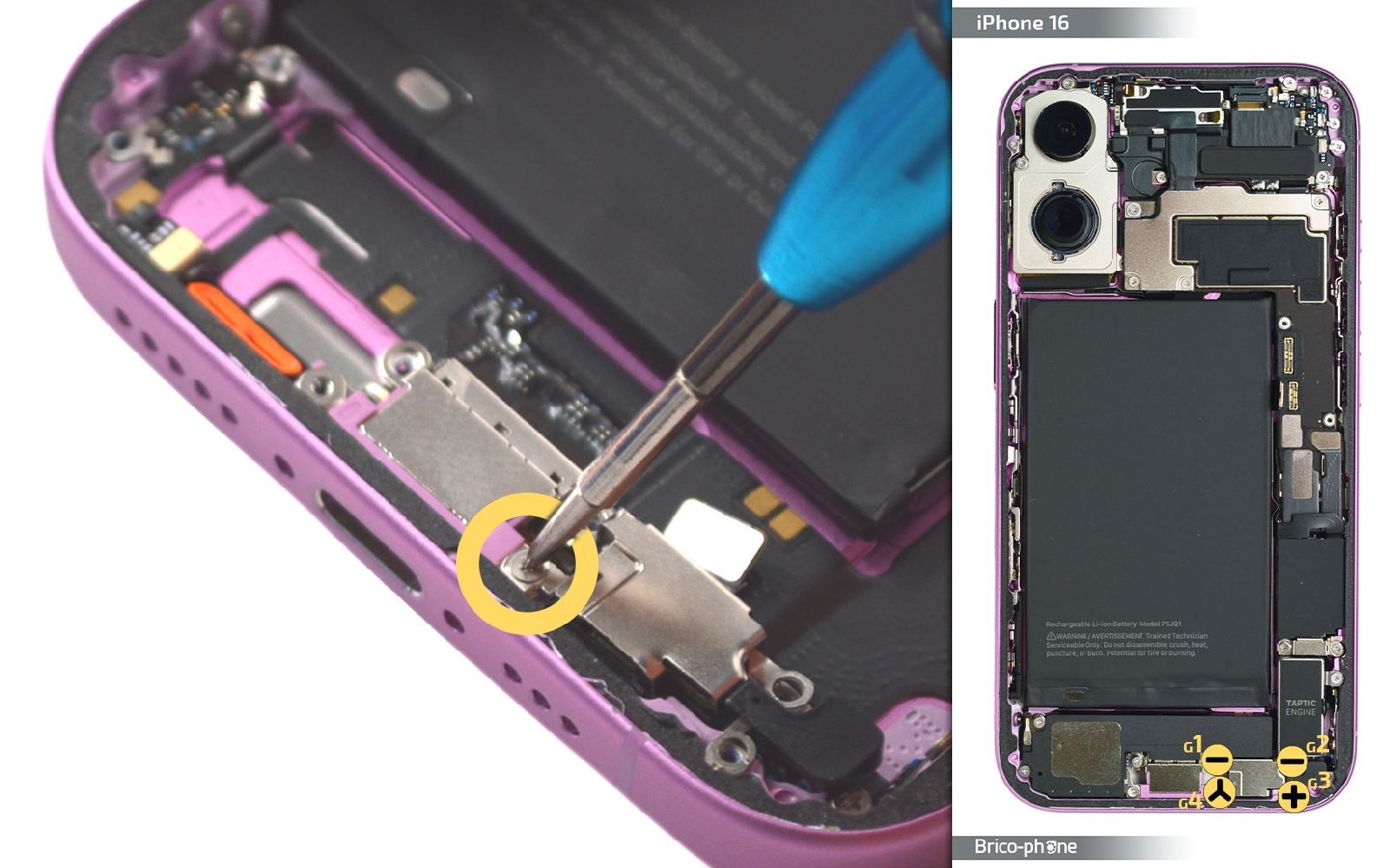

Etape 17 Dévisser le bloc micro

Retirez toutes les vis du support micro.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 18

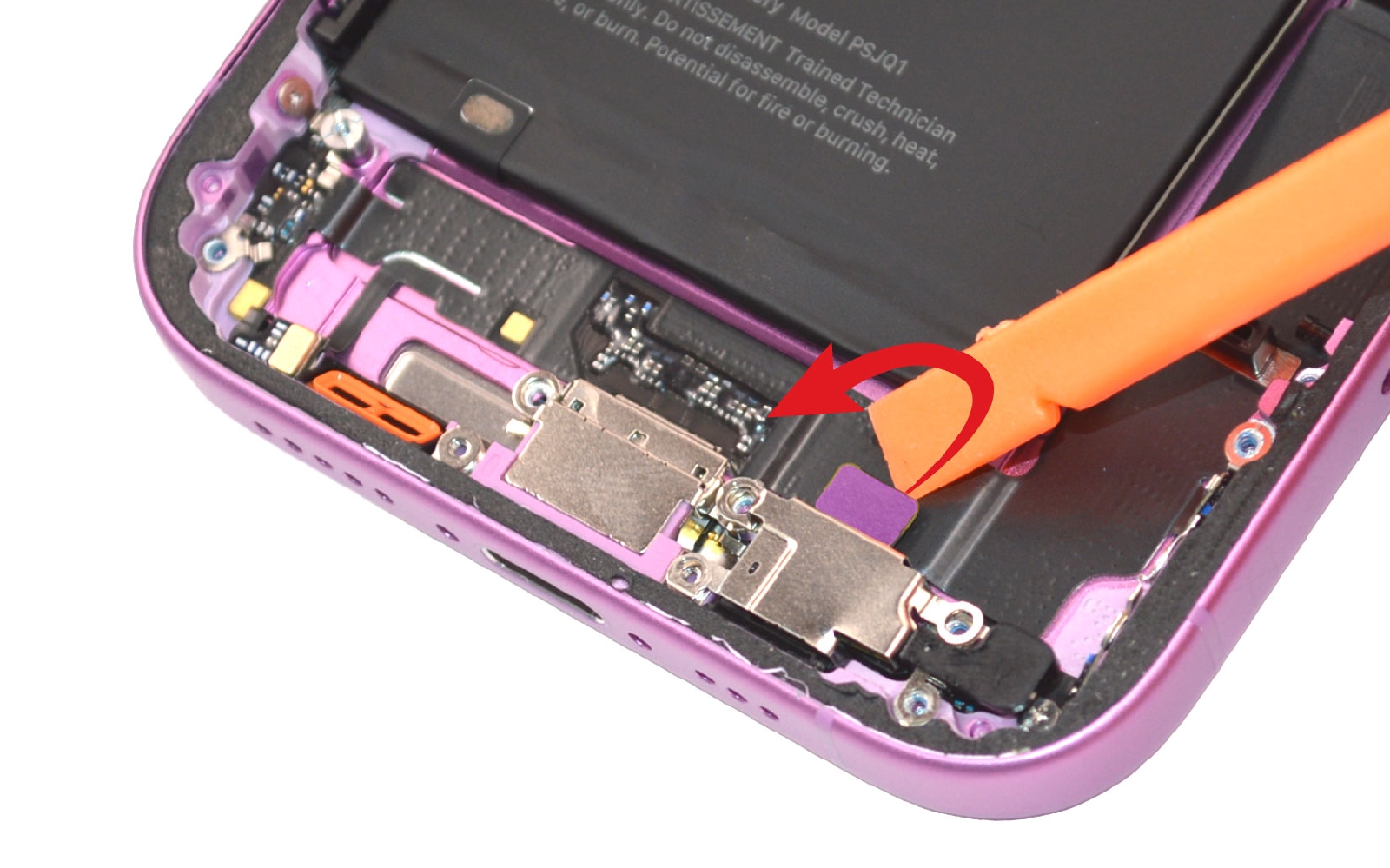

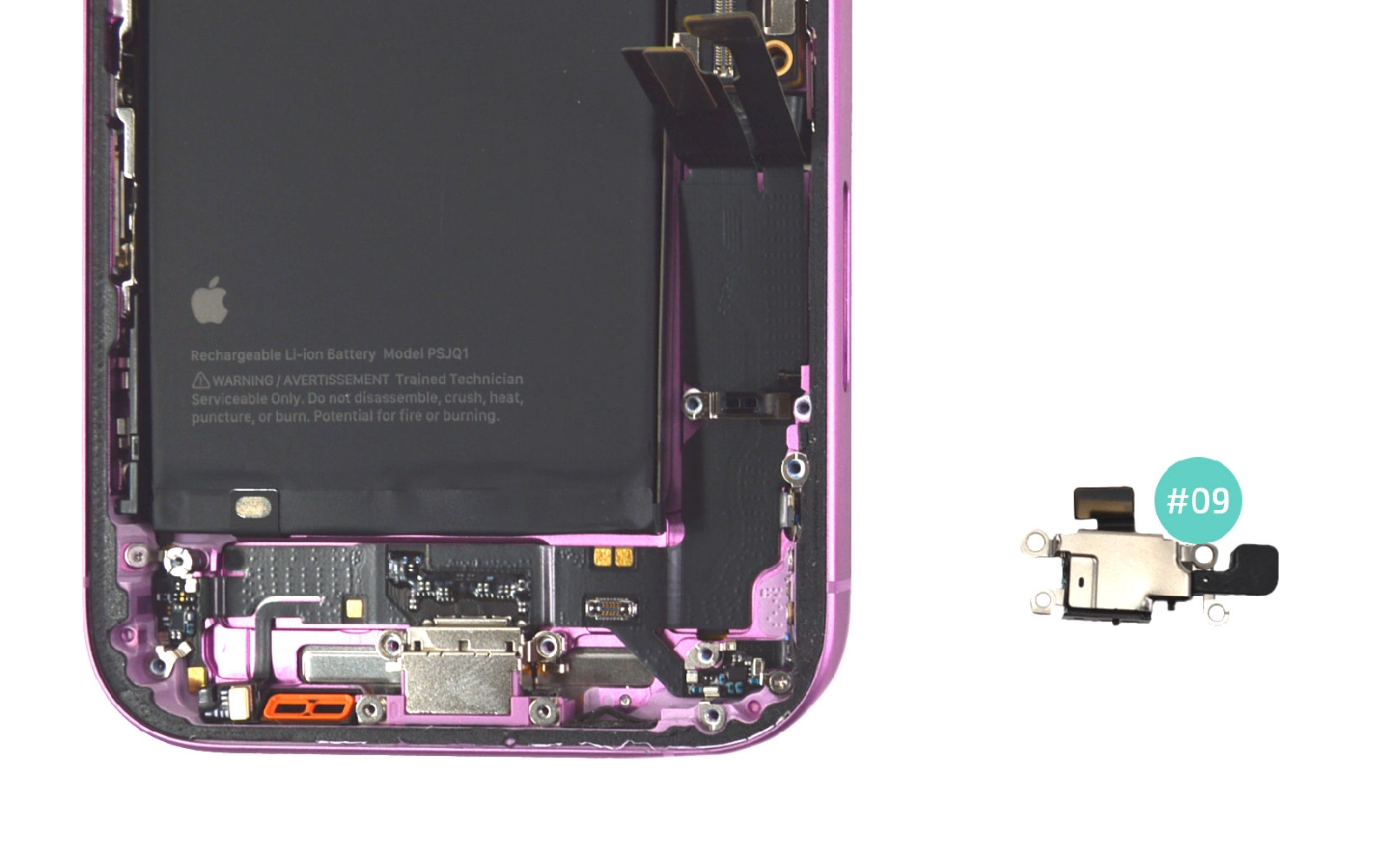

Etape 18 Retirer le bloc micro

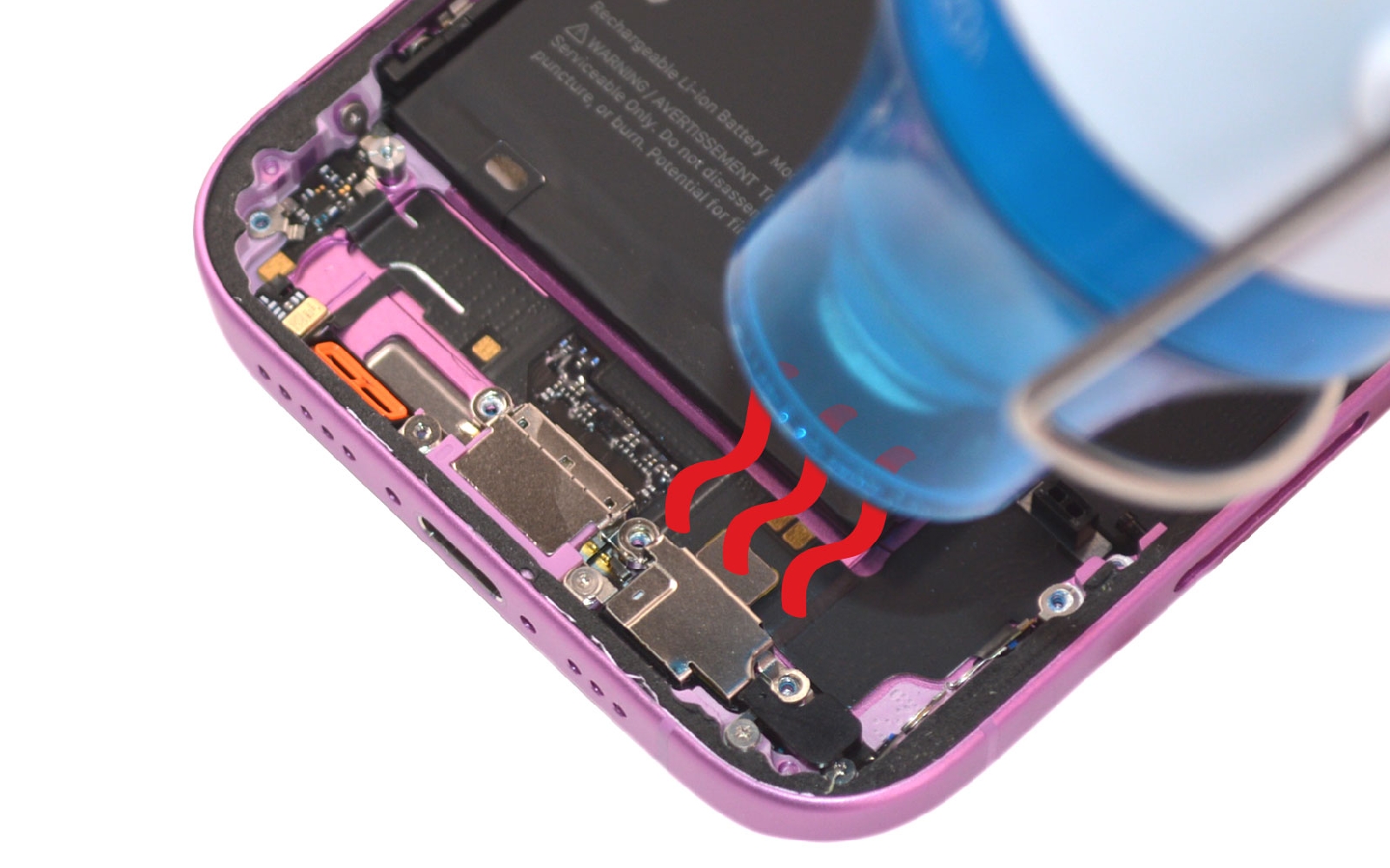

Chauffez légèrement le composant puis débranchez la nappe de l'élément. Retirez le bloc micro du bas de votre châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 19

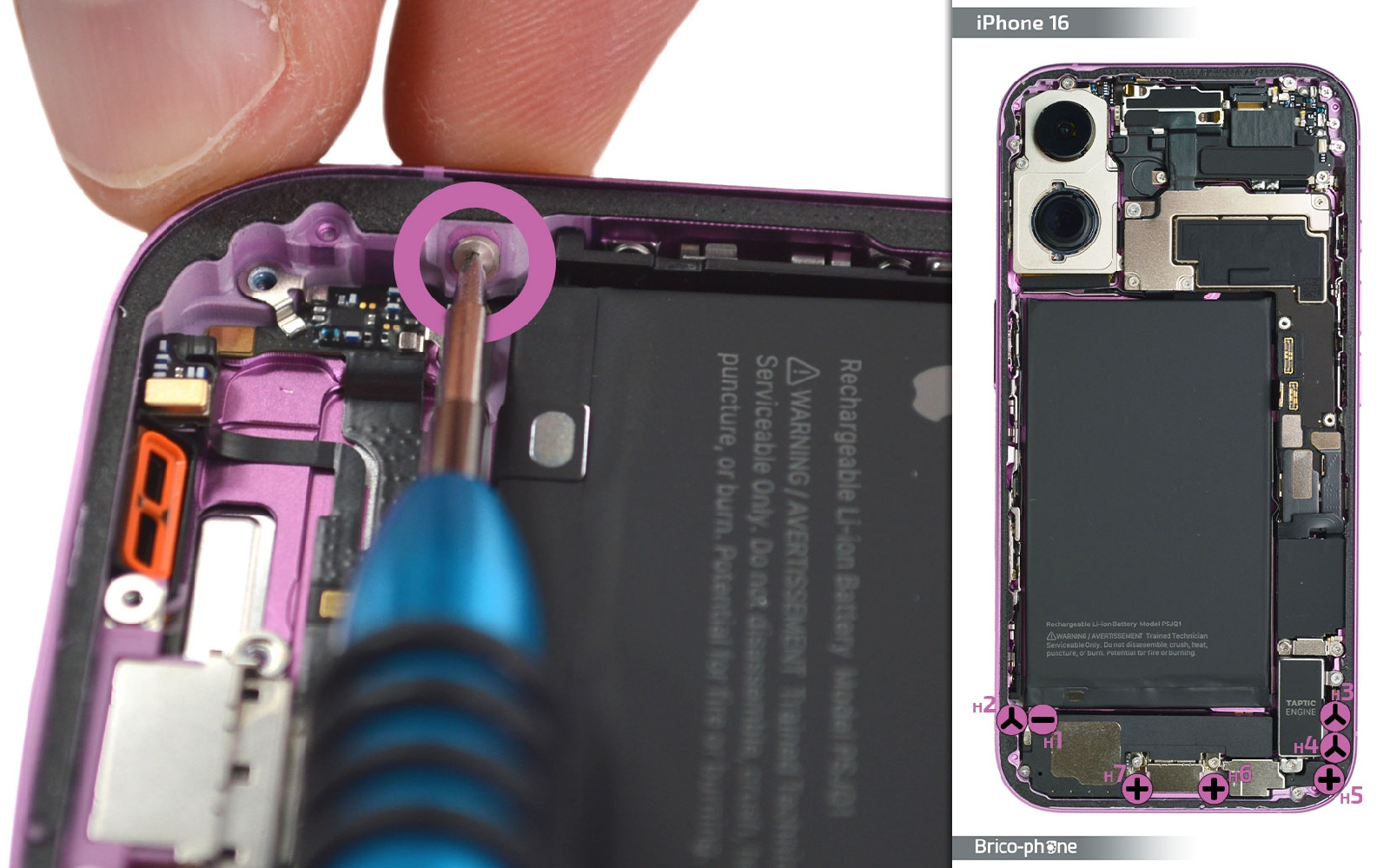

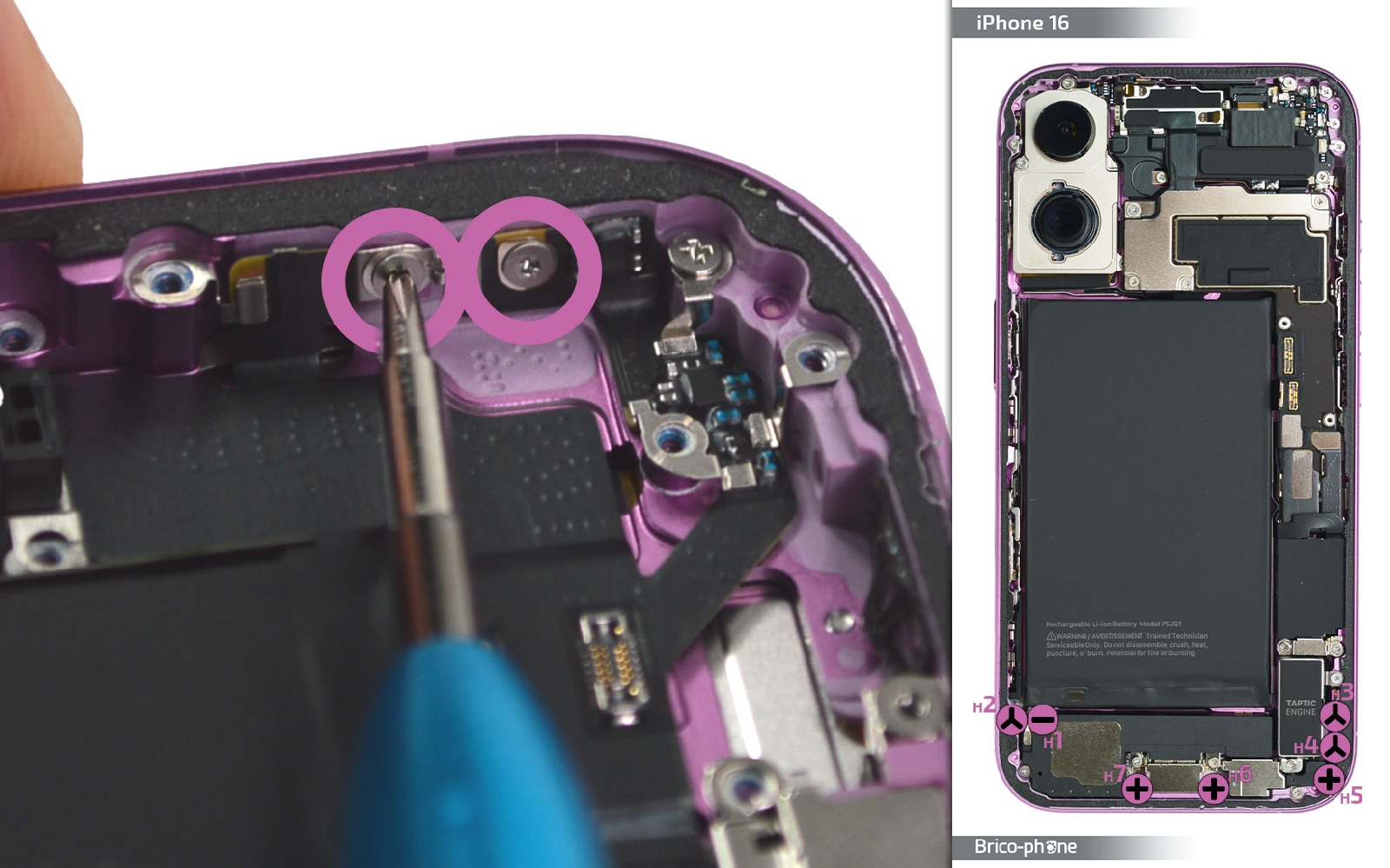

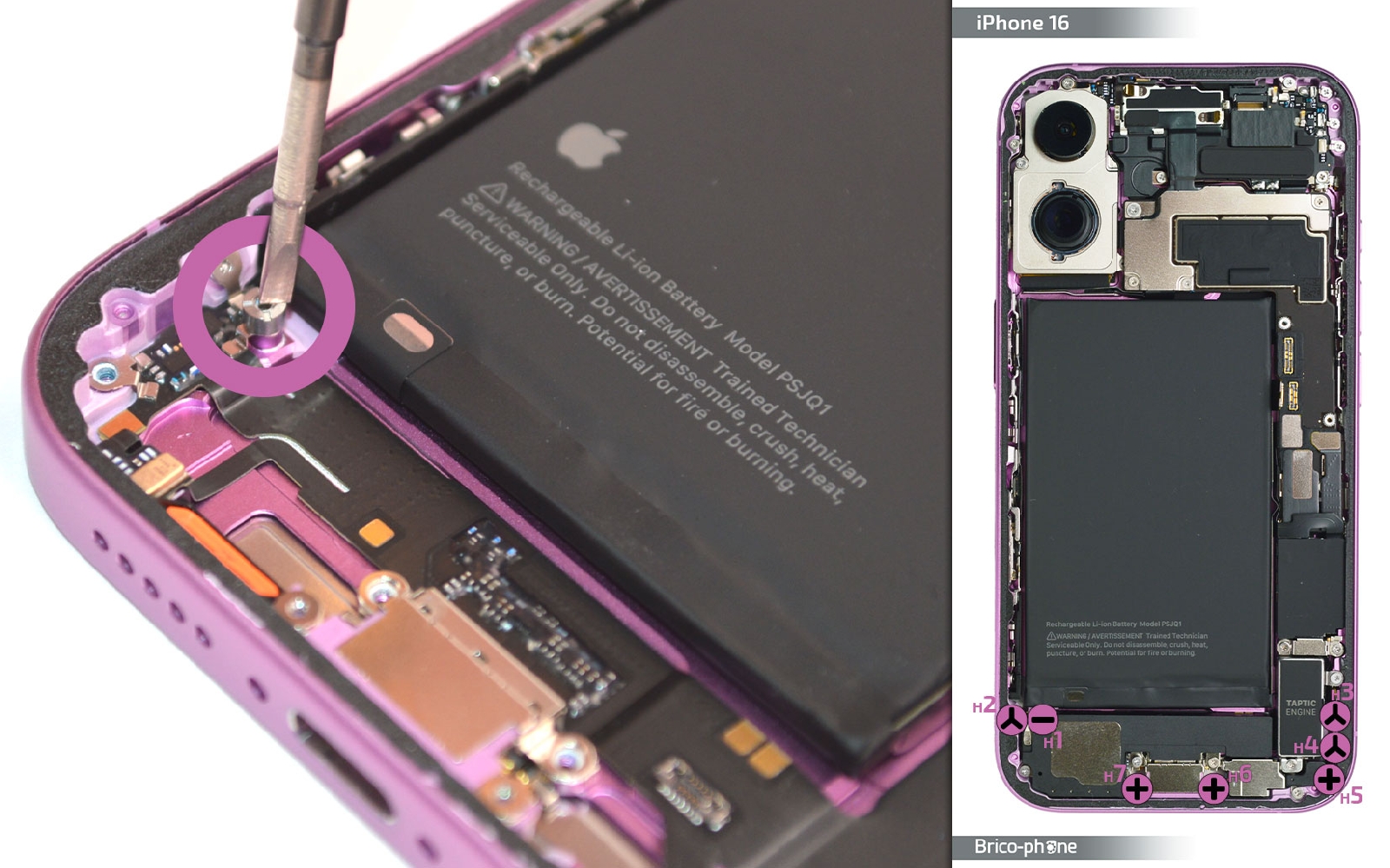

Etape 19 Ôter les vis du connecteur de charge

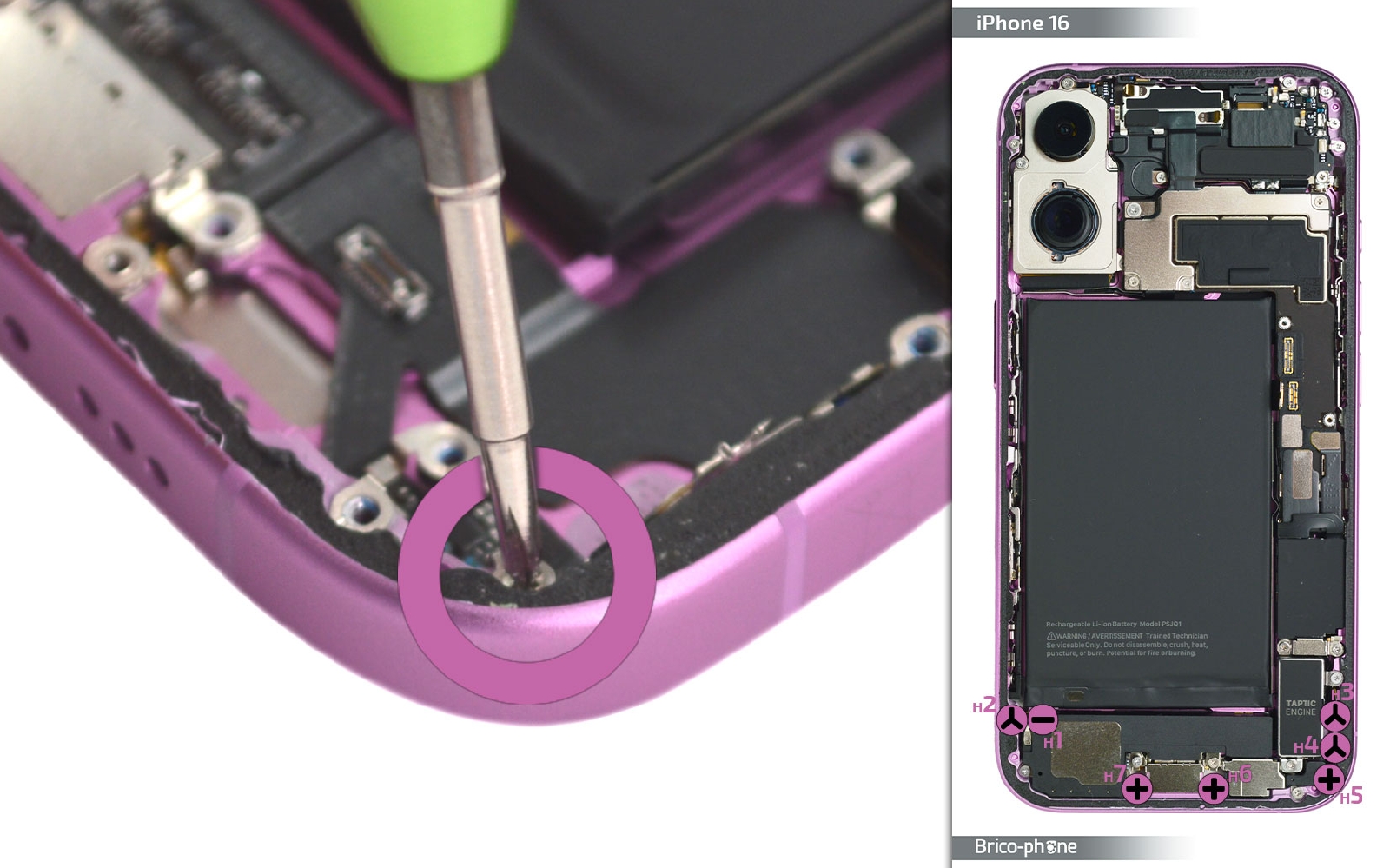

Retirez la vis plate H1 puis les trois vis triwing nommées H2, H3 et H4. Par la suite, sortez la vis cruciforme de l'angle bas droit de votre iPhone.
Outils
Tournevis Cruciforme
Tournevis Plat
Tournevis Triwing
Etape 20

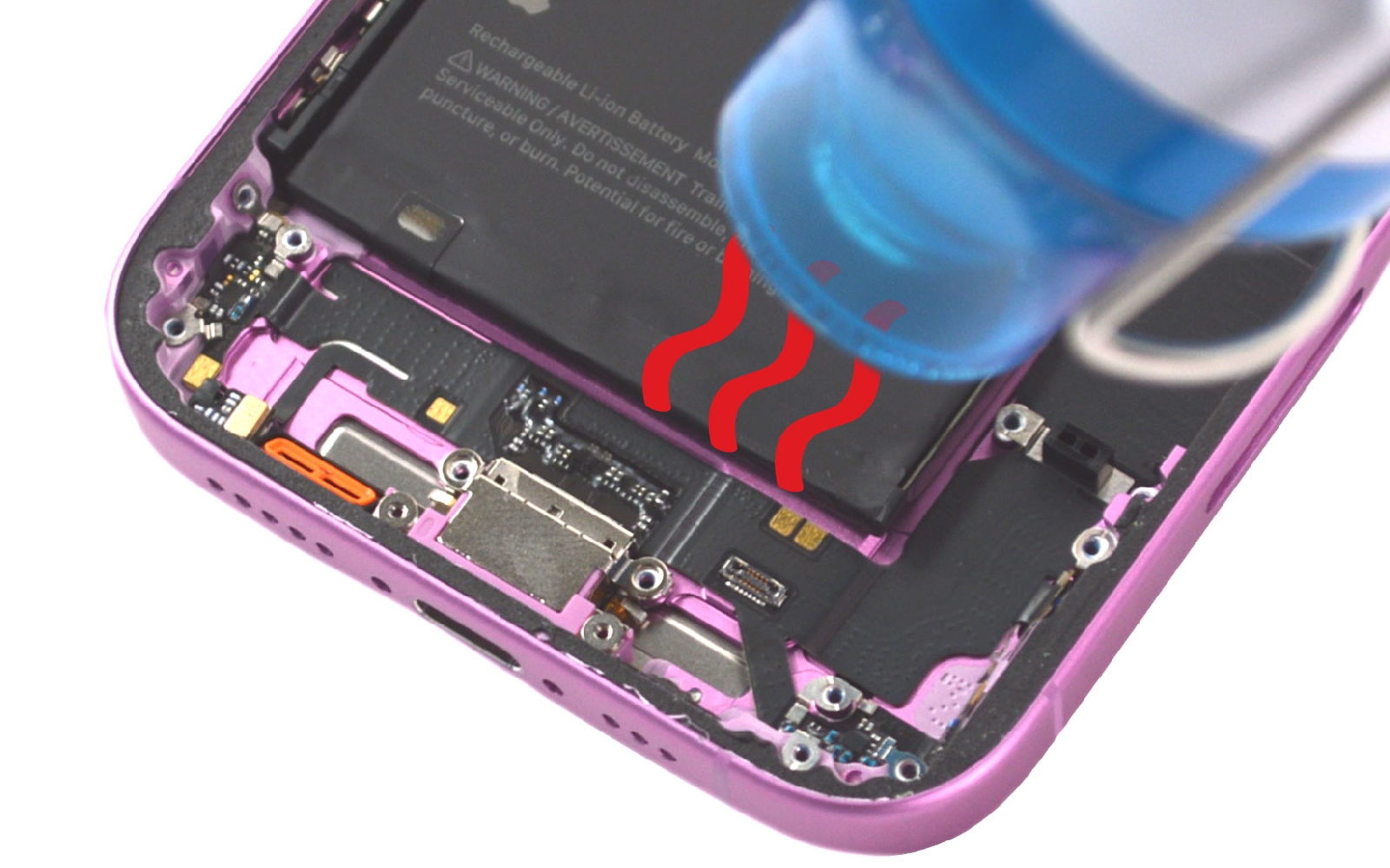

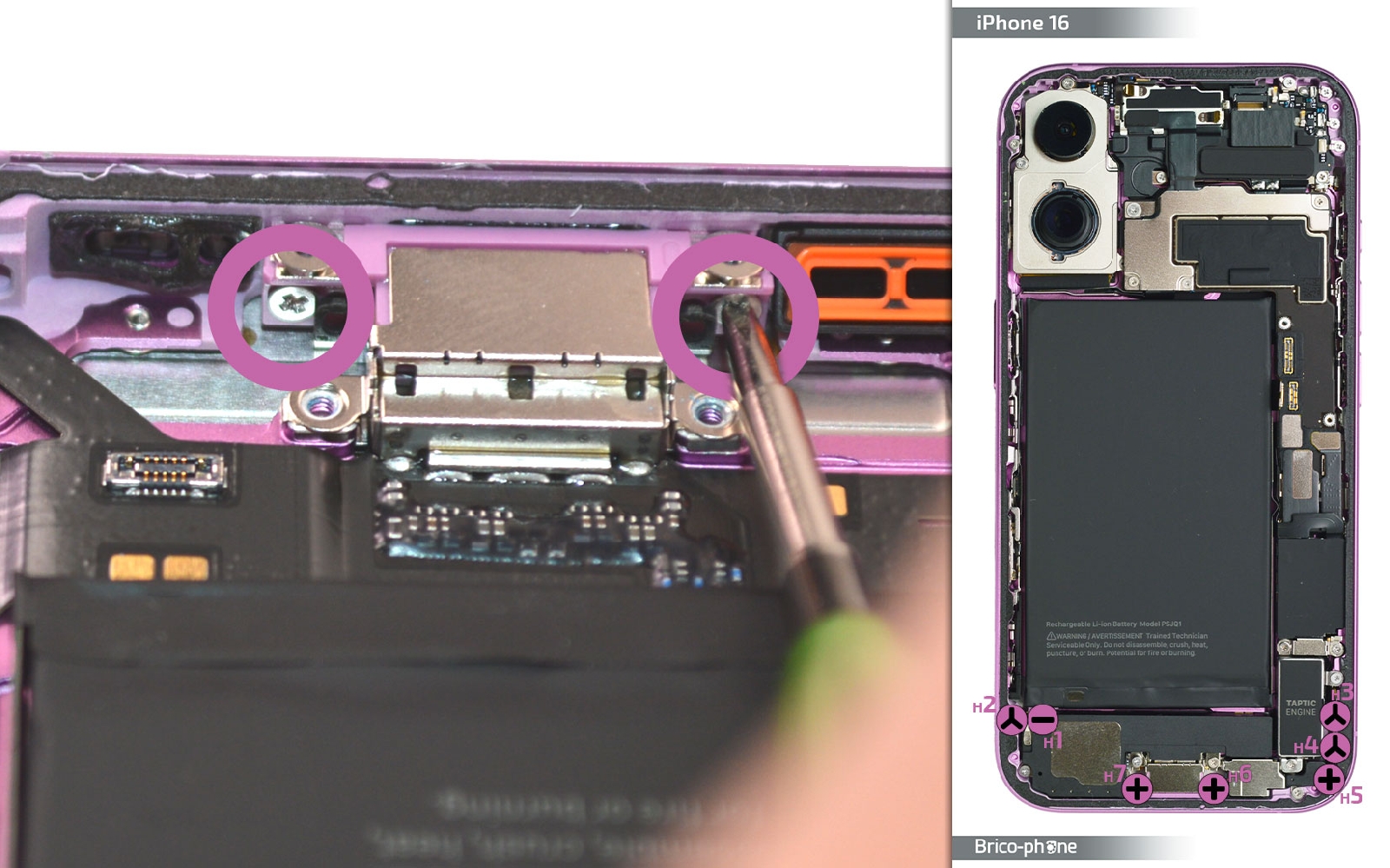

Etape 20 Mettre de coté le dock

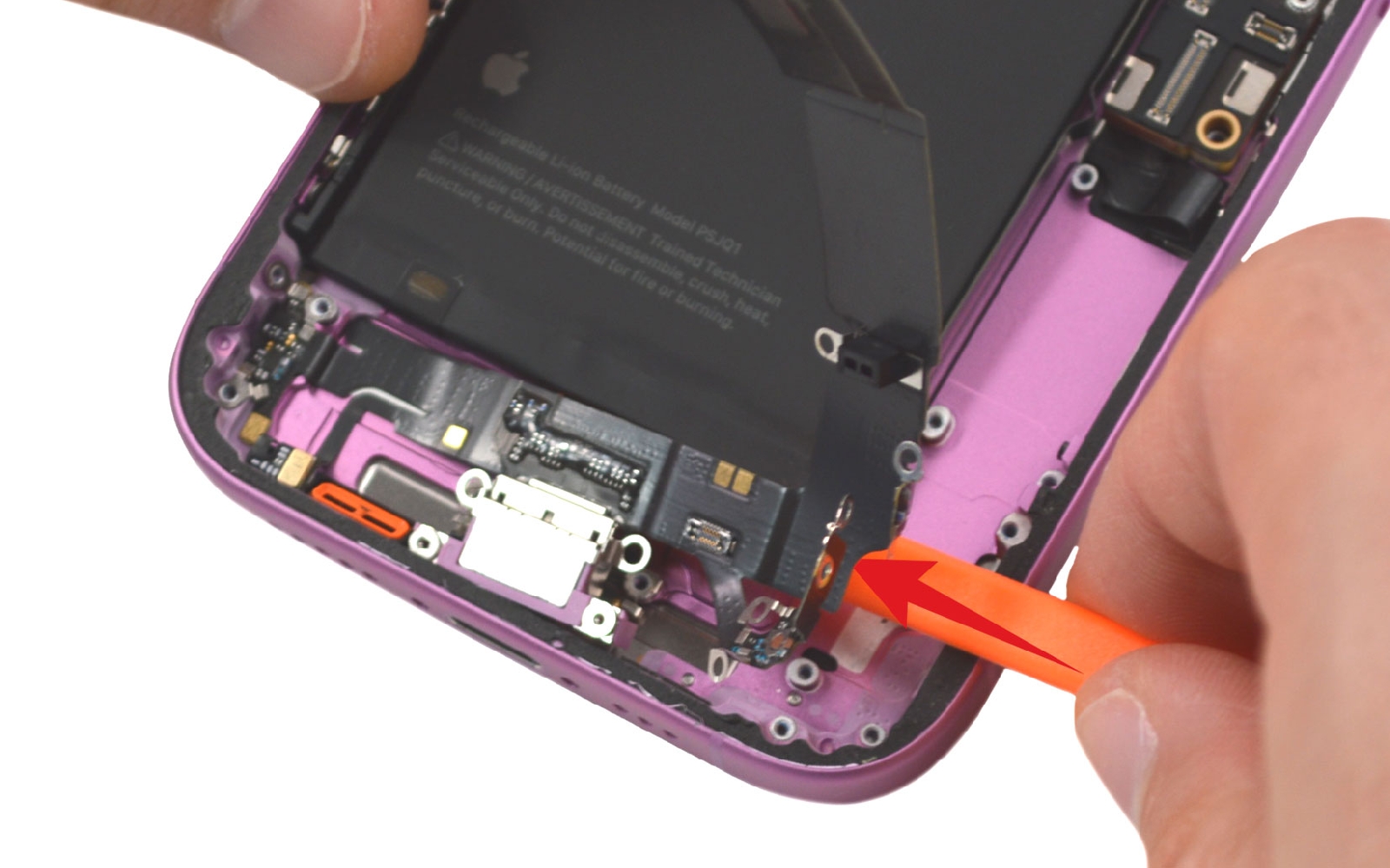

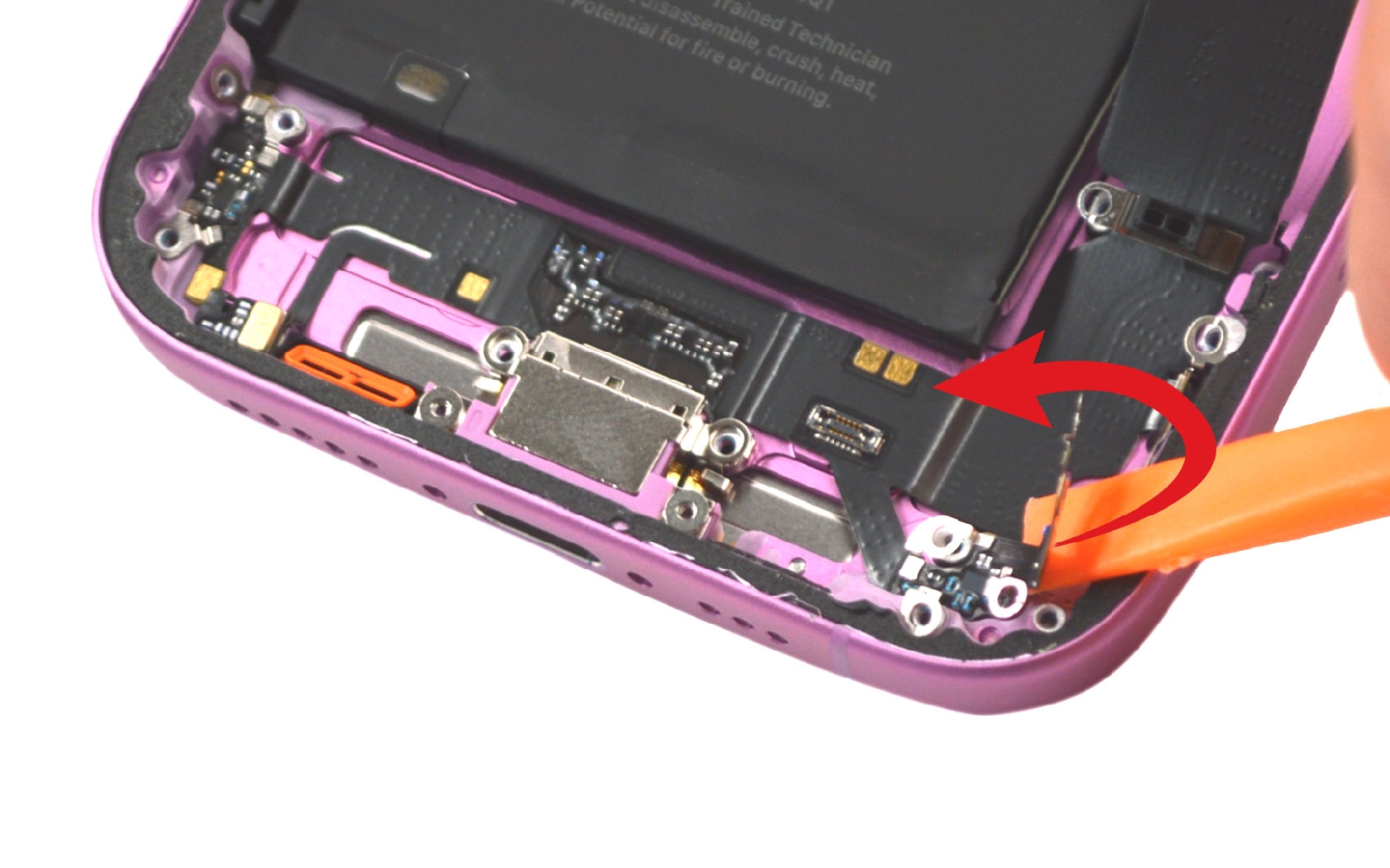

Il vous reste encore les deux vis situées de part et d'autre de la prise de charge. Chauffez la nappe entière du connecteur de charge afin de pouvoir le décoller par la suite en introduisant le levier dessous .
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 21

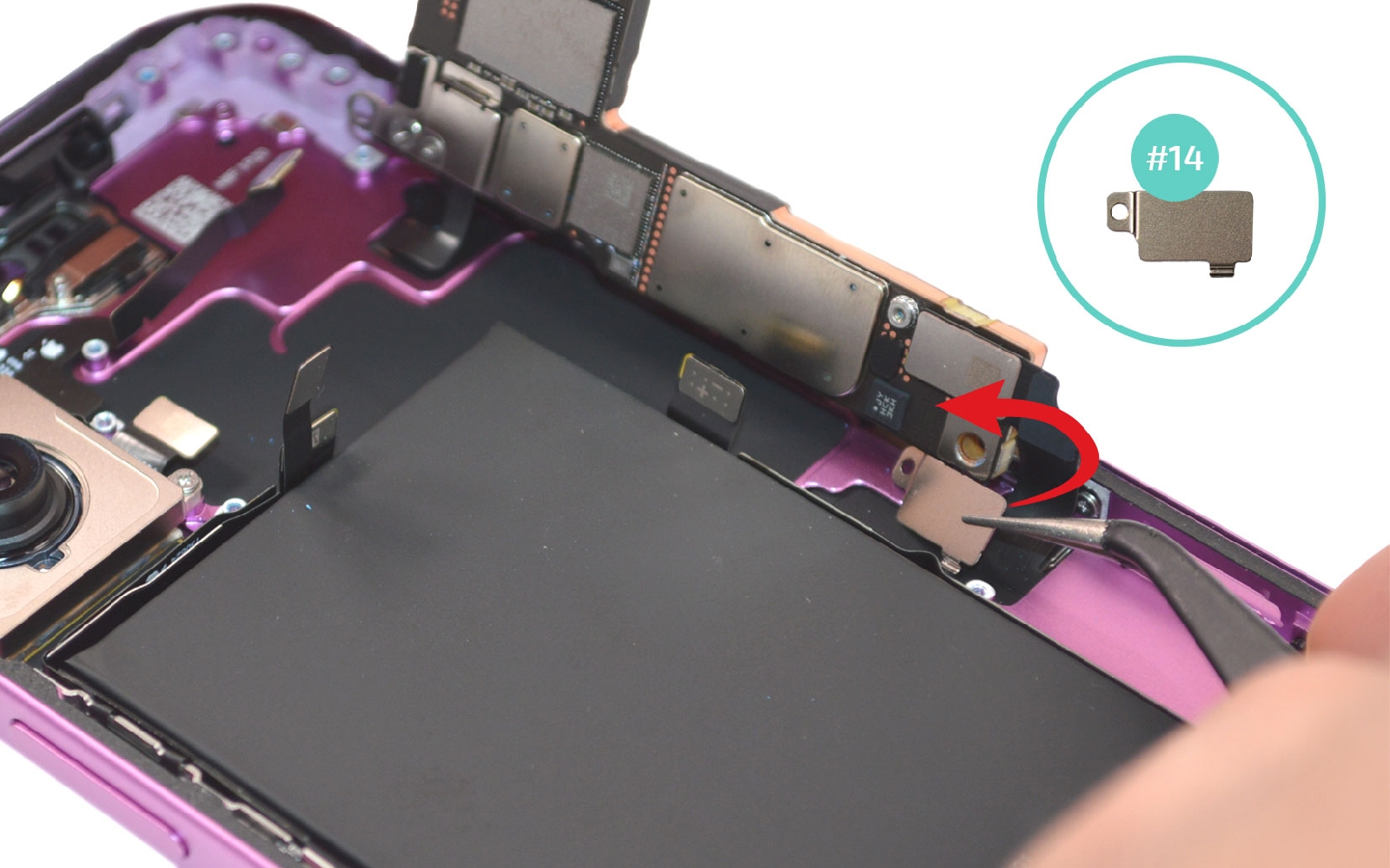

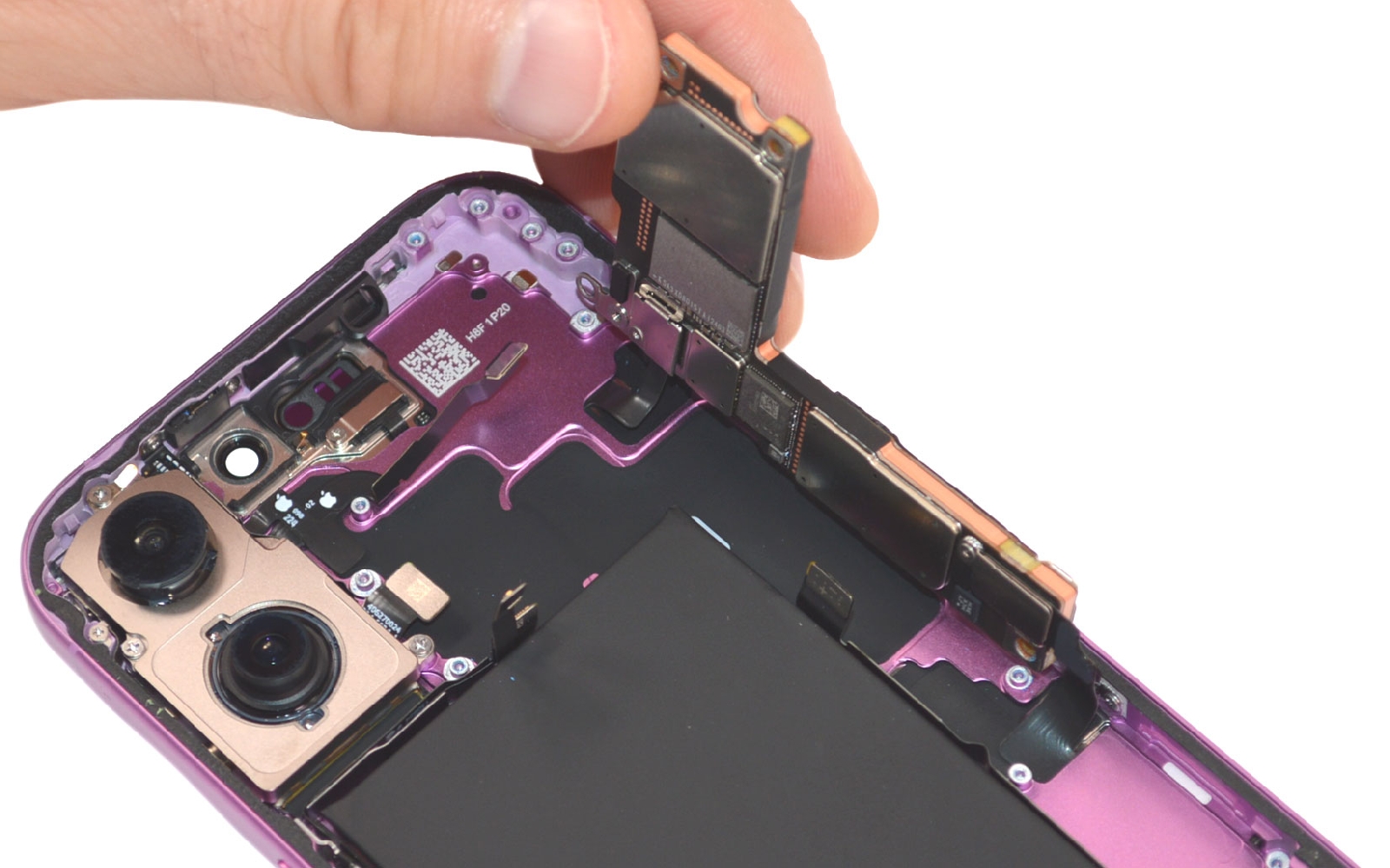

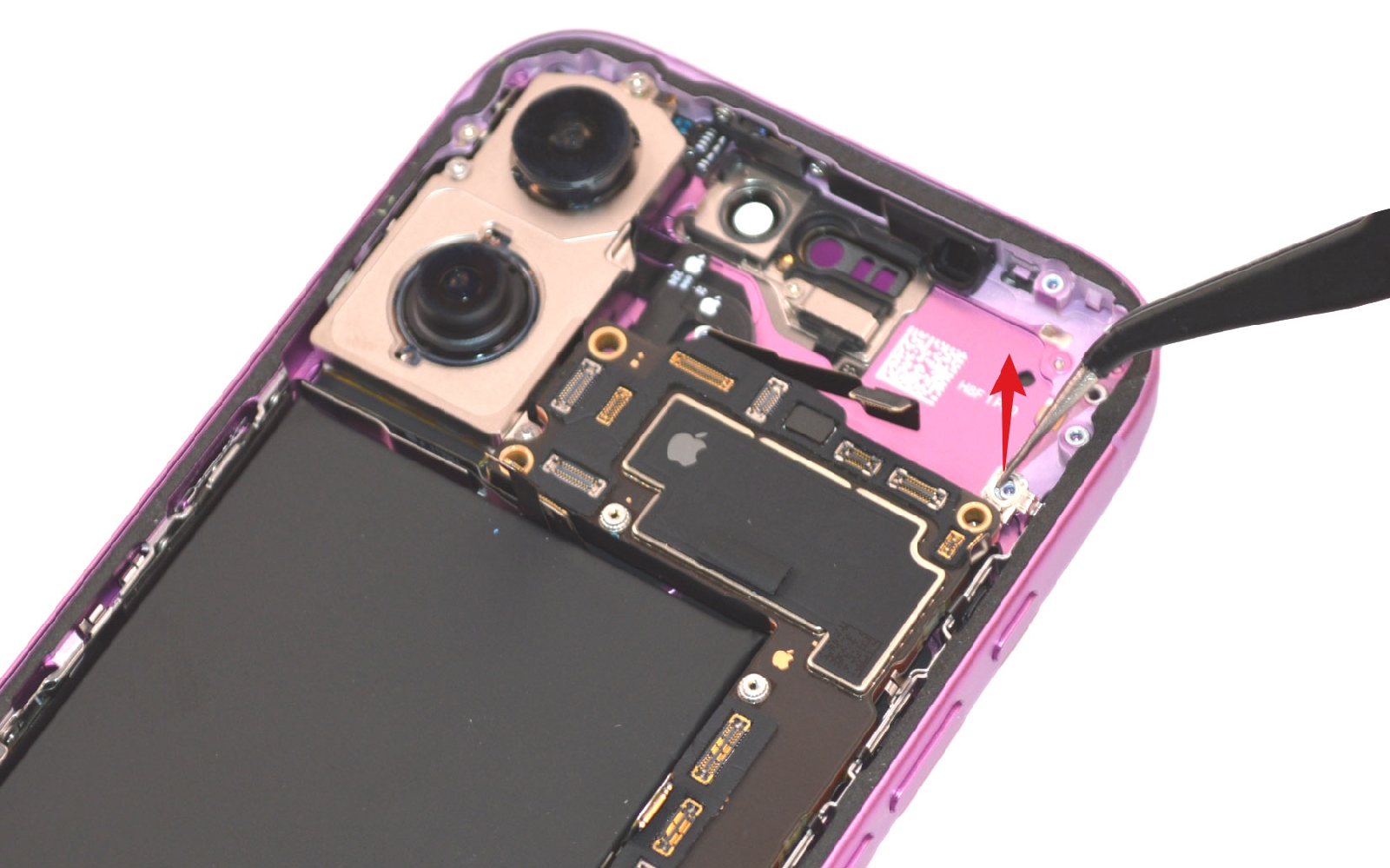

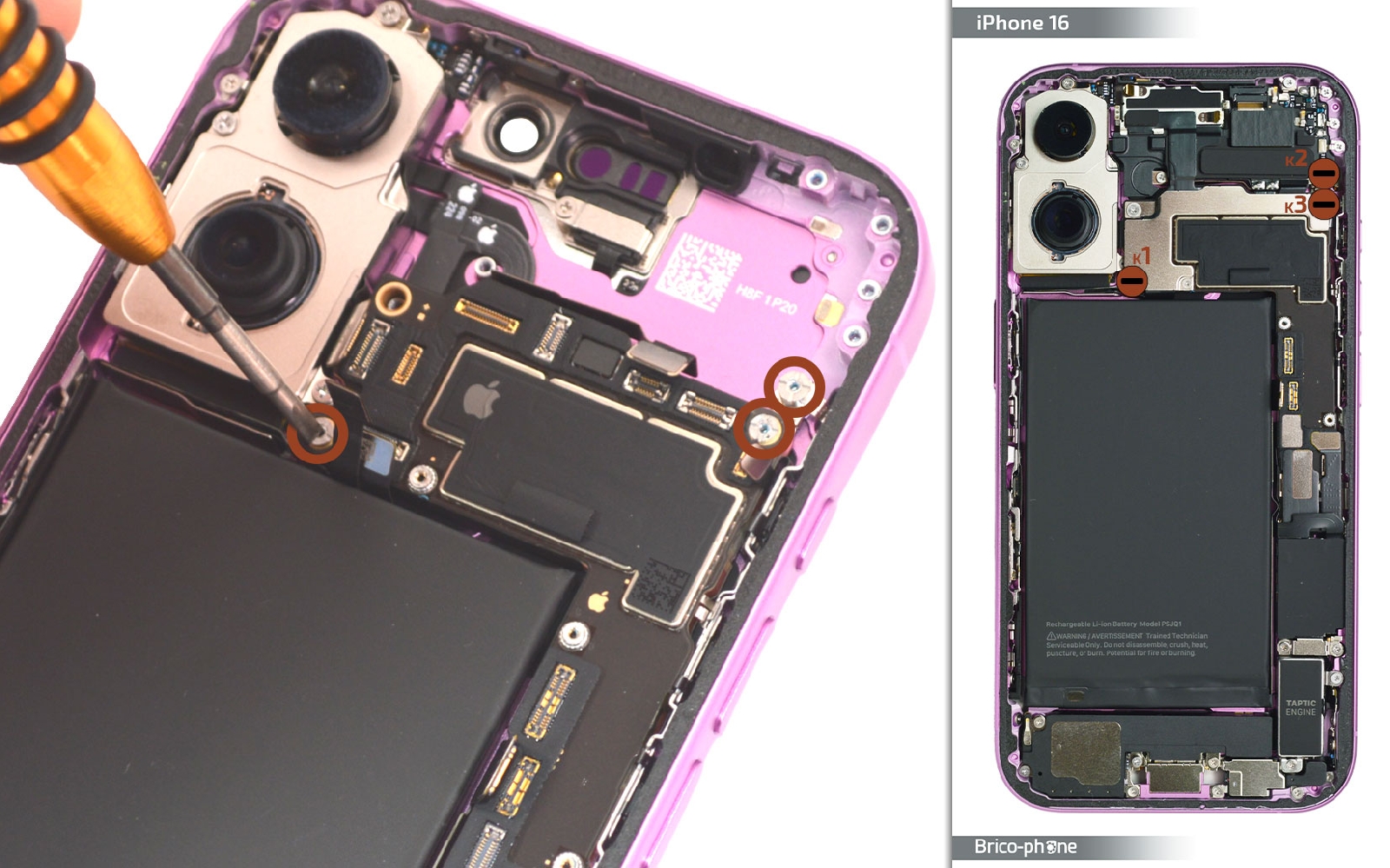

Etape 21 Enlever les vis de la carte mère

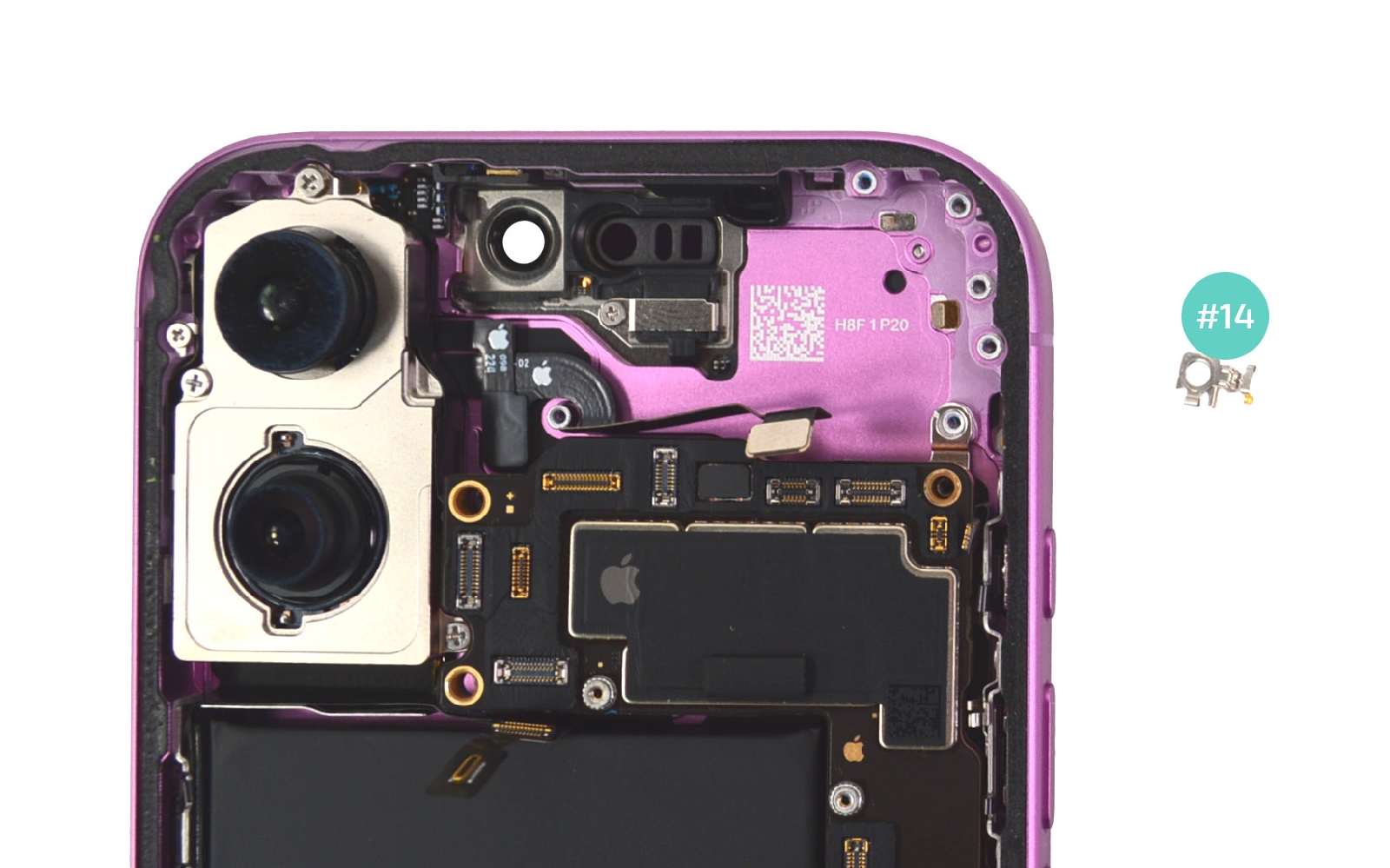

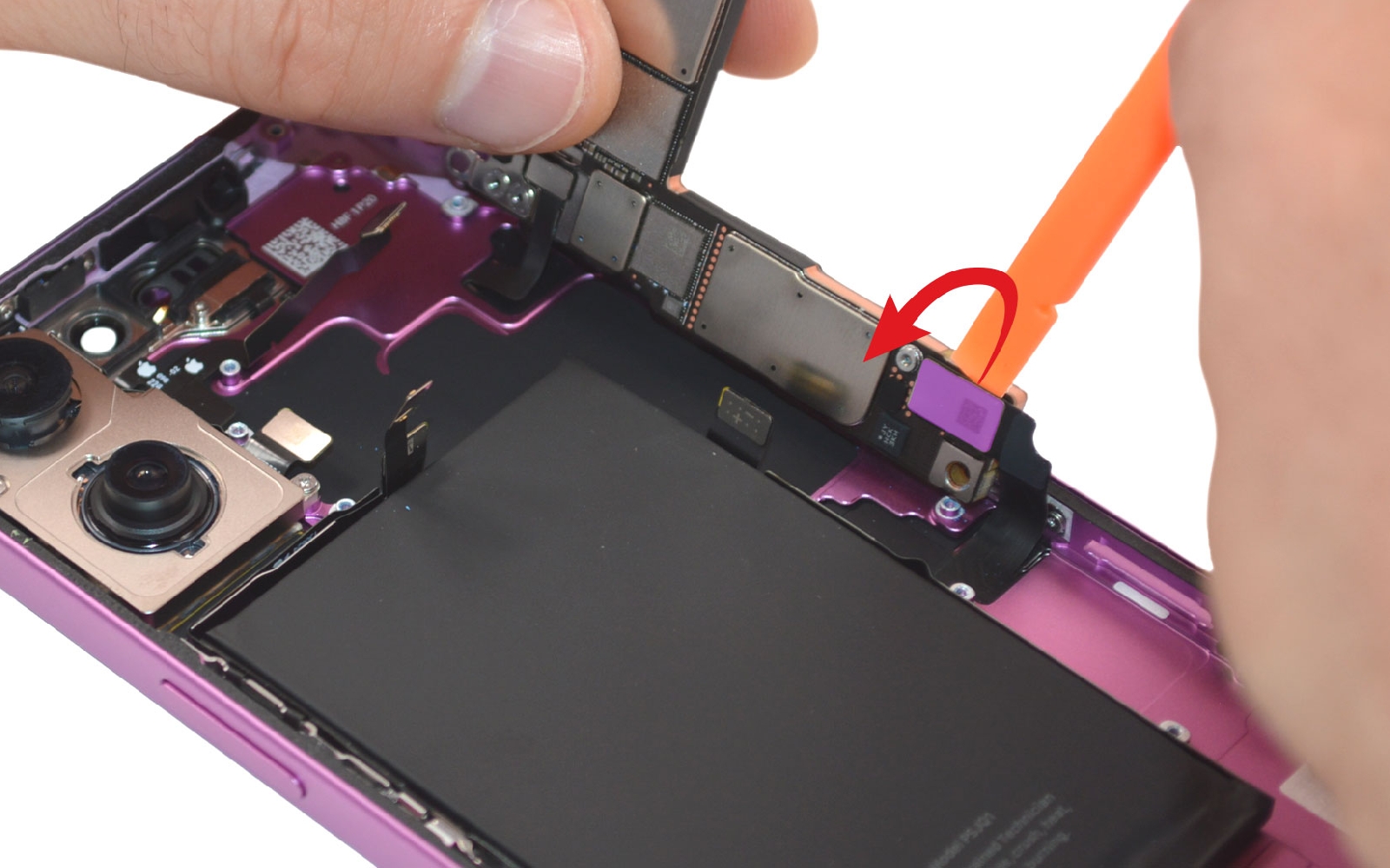

En vous aidant du tournevis plat, libérez la carte mère en retirant les vis K1, K2 et K3. Récupérez le contact métallique #14 avant de soulever et de basculer la carte mère vers la droite afin de pouvoir déconnecter les nappes de l'écran et libérer la carte.
Outils
Pince Brucelles
Tournevis Plat
Etape 22

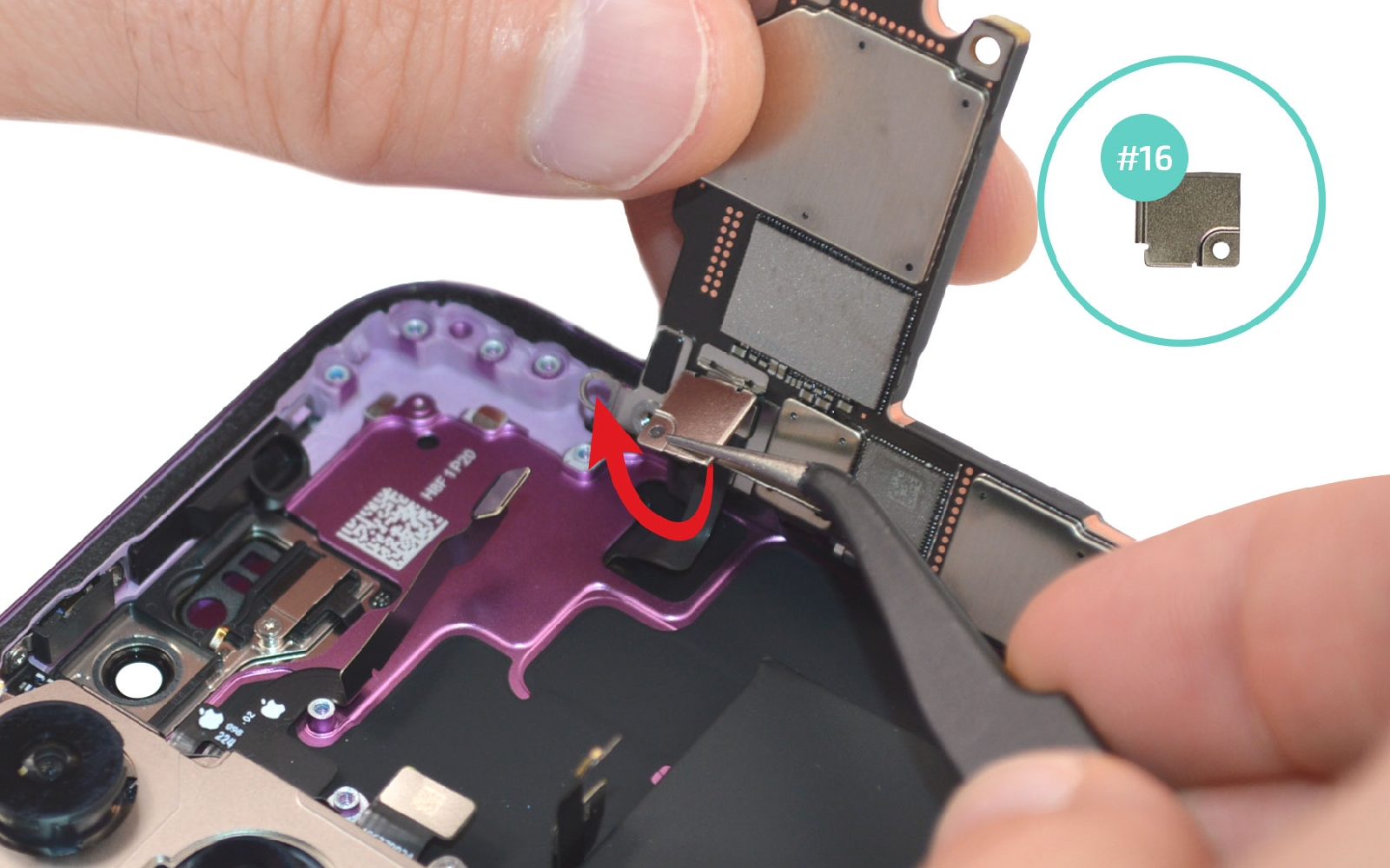

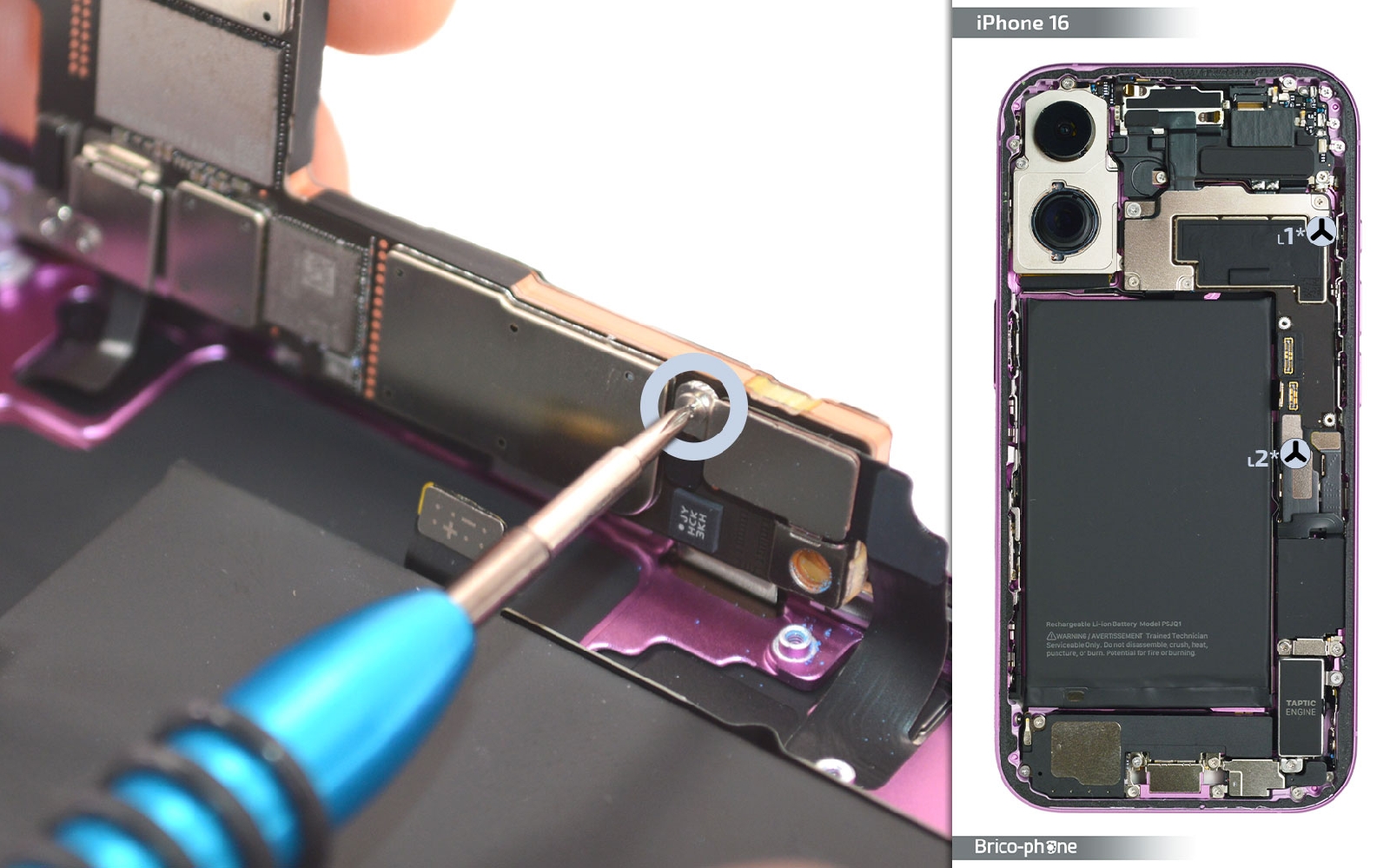

Etape 22 Libérer les nappes de l'écran

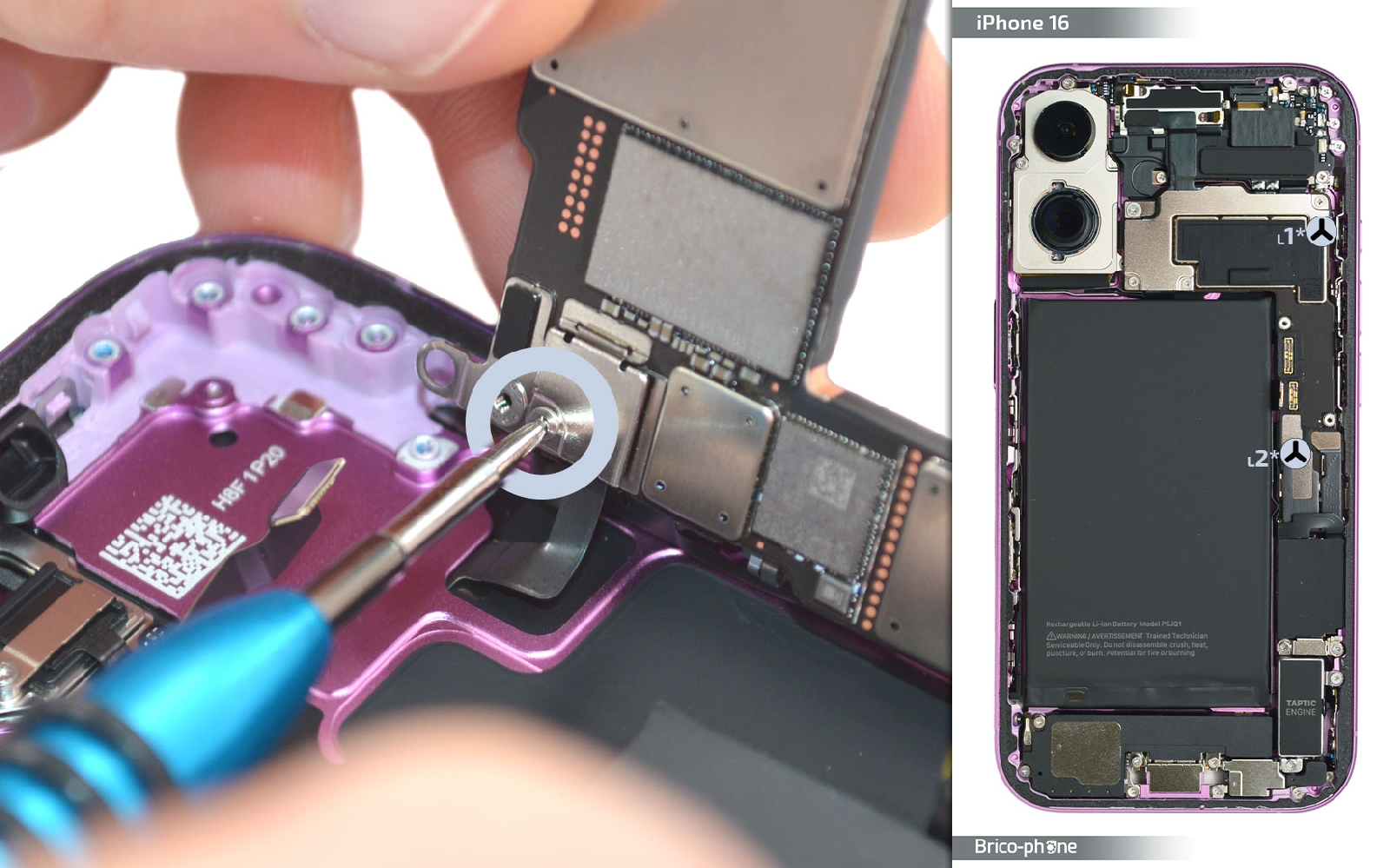

Sortez les vis L1 et L2 avec le triwing puis récupérez les plaquettes métalliques #15 et #16.
Outils
Pince Brucelles
Tournevis Triwing
Etape 23

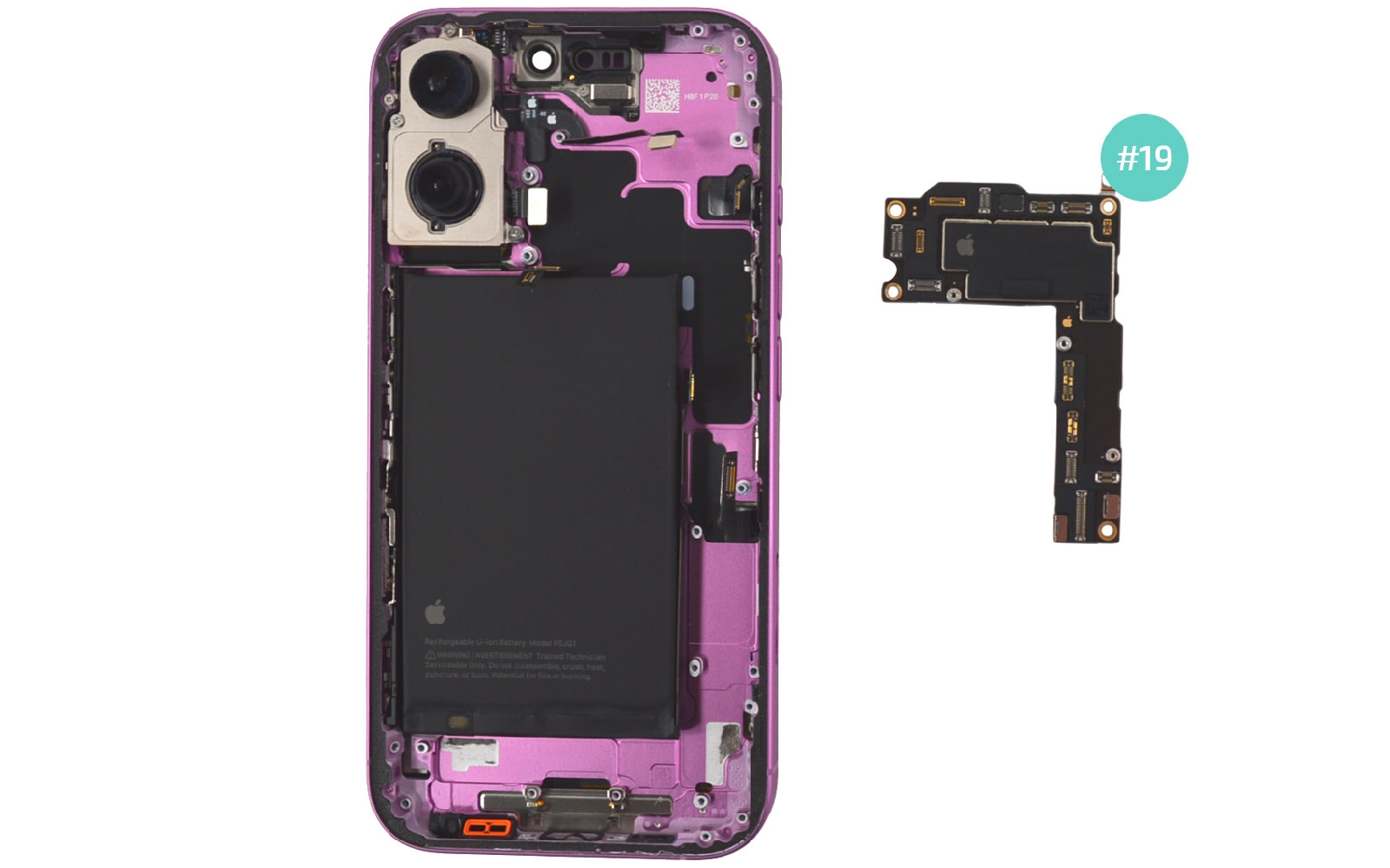

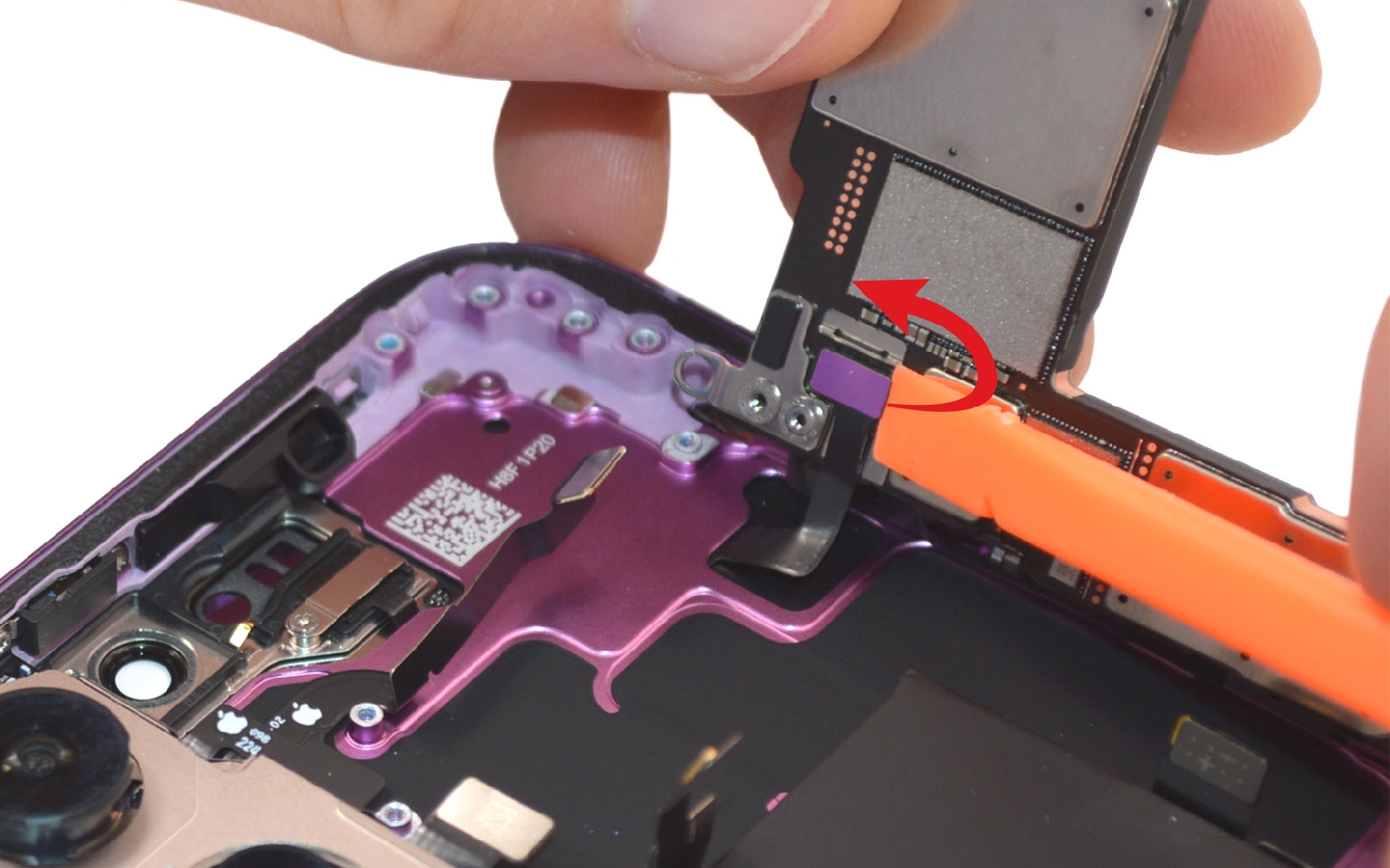

Etape 23 Enlever la carte mère

Déconnectez les deux nappes de l'écran et libérer la carte mère.
Outils
Levier Nylon
Etape 24

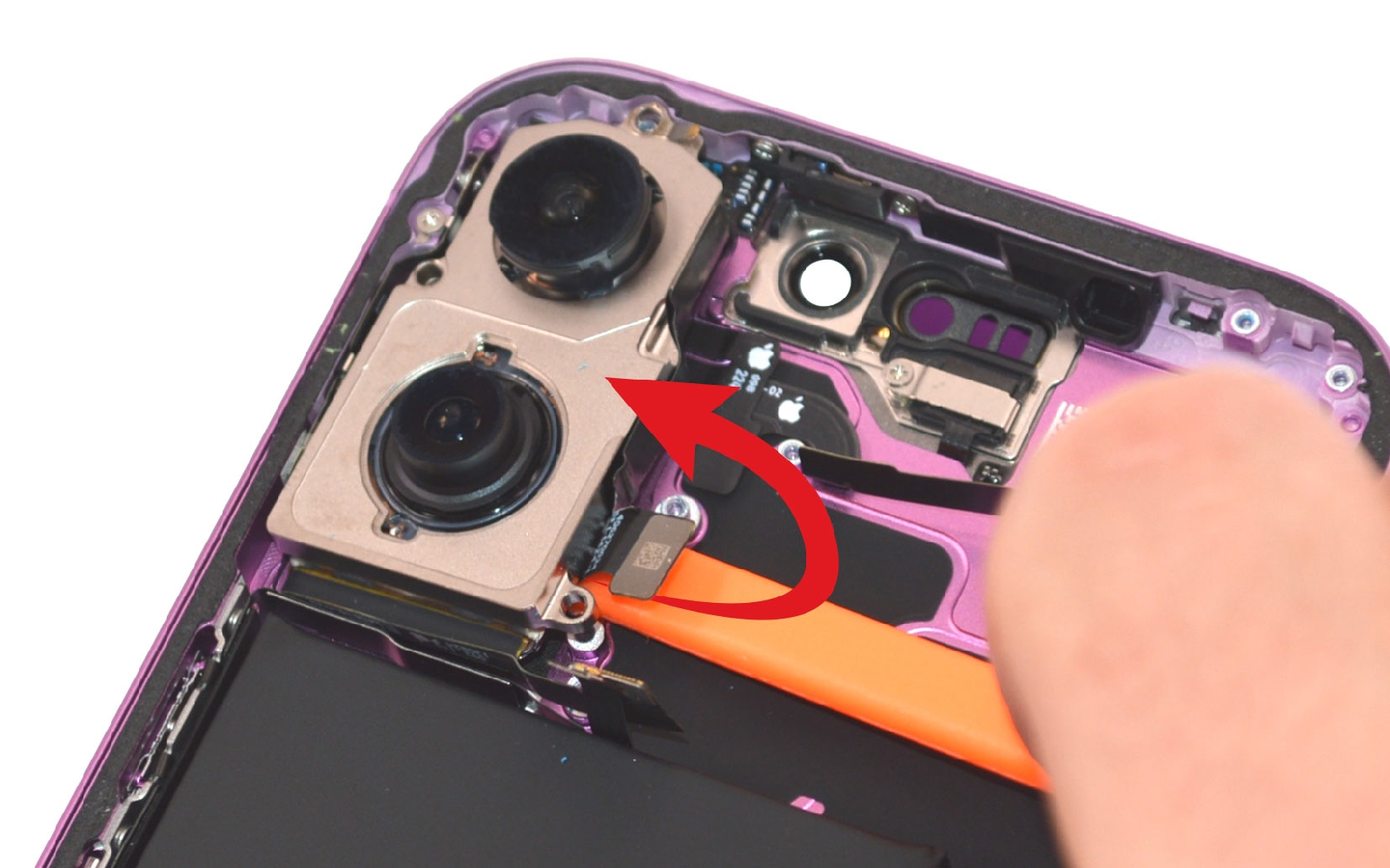

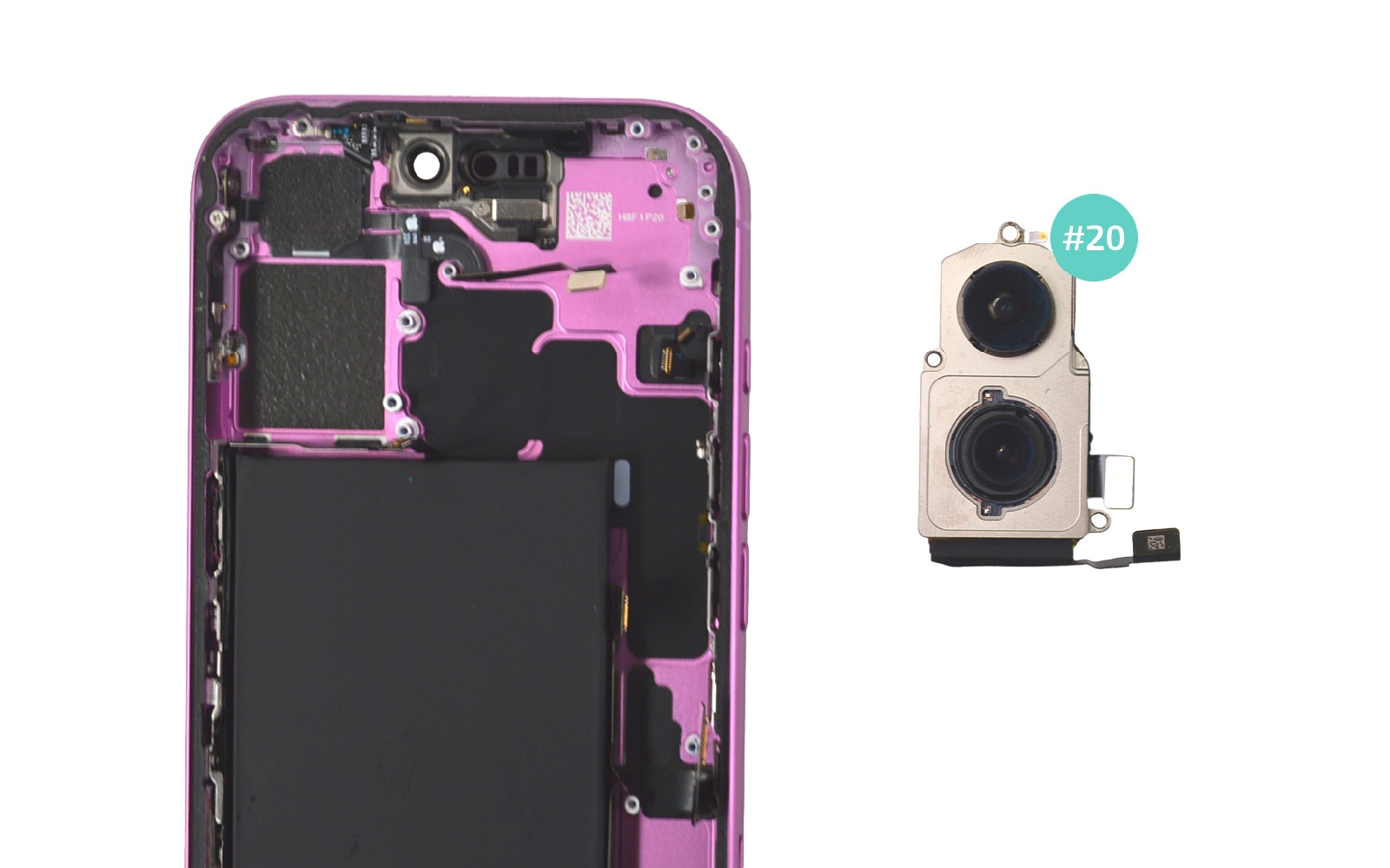

Etape 24 Récupérer les caméras arrière

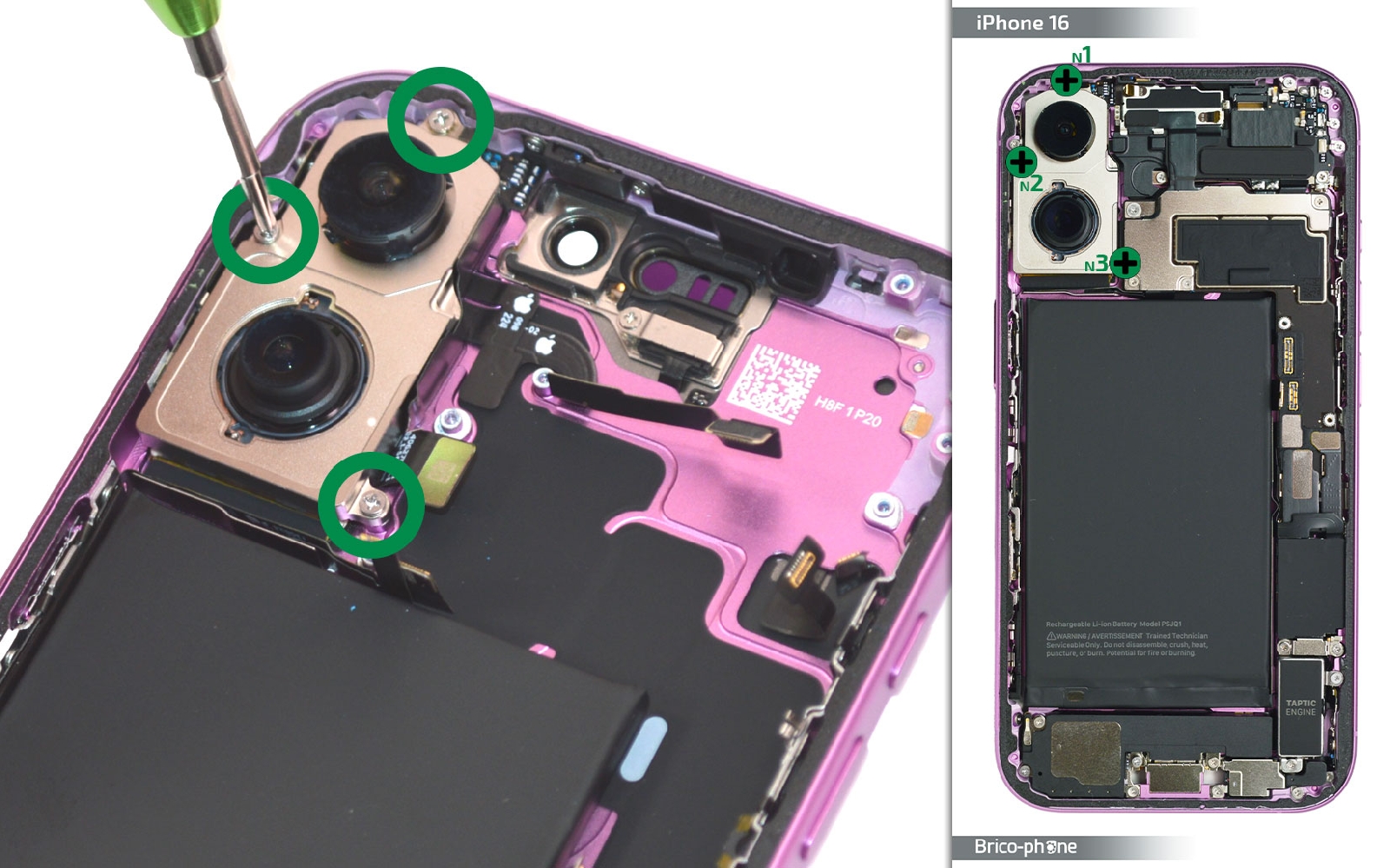

Retirez les trois vis cruciforme puis glissez le spudger sous le composant pour le sortir du châssis et mettre de coté le bloc des caméras arrière.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 25

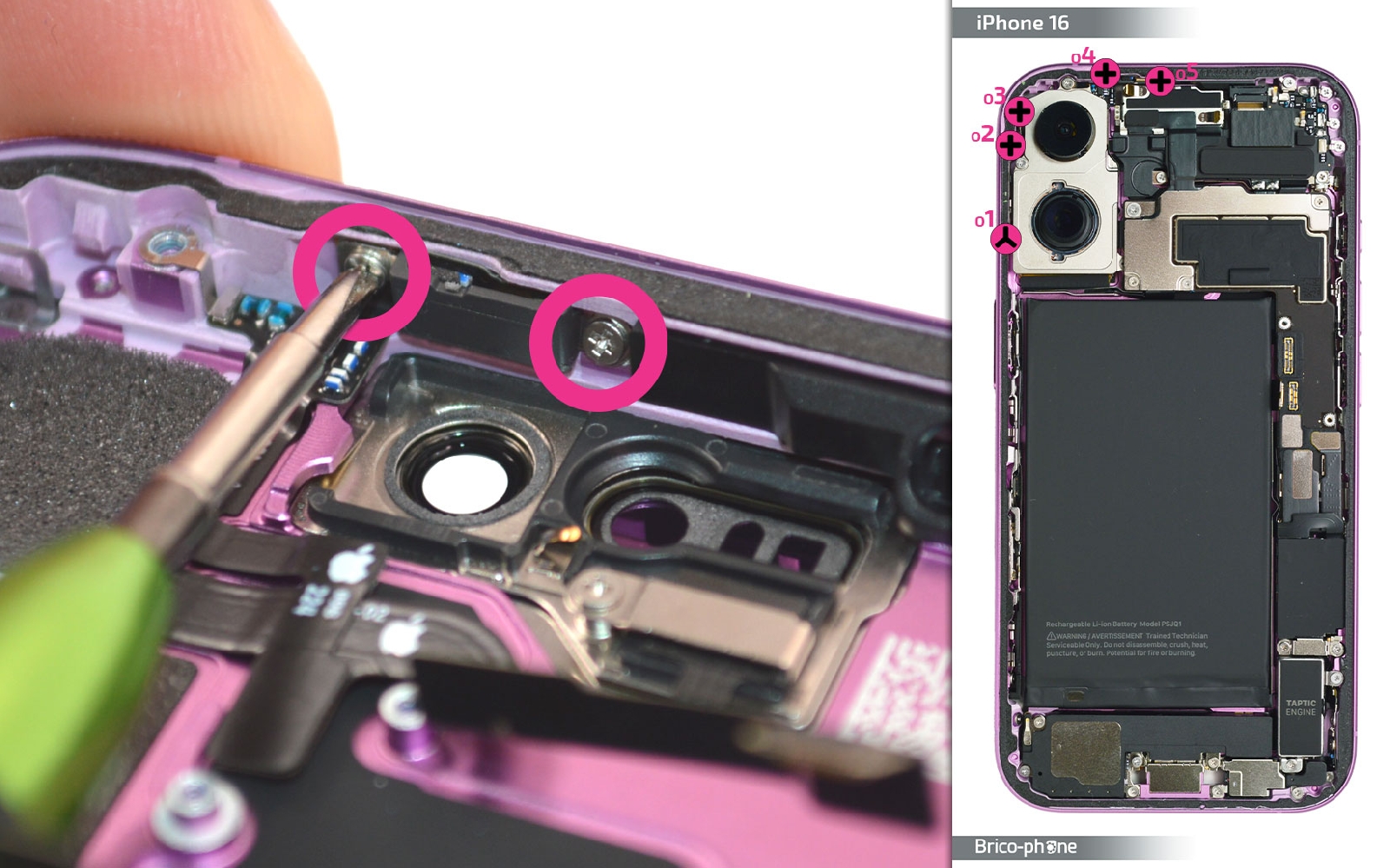

Etape 25 Sortir la plaquette

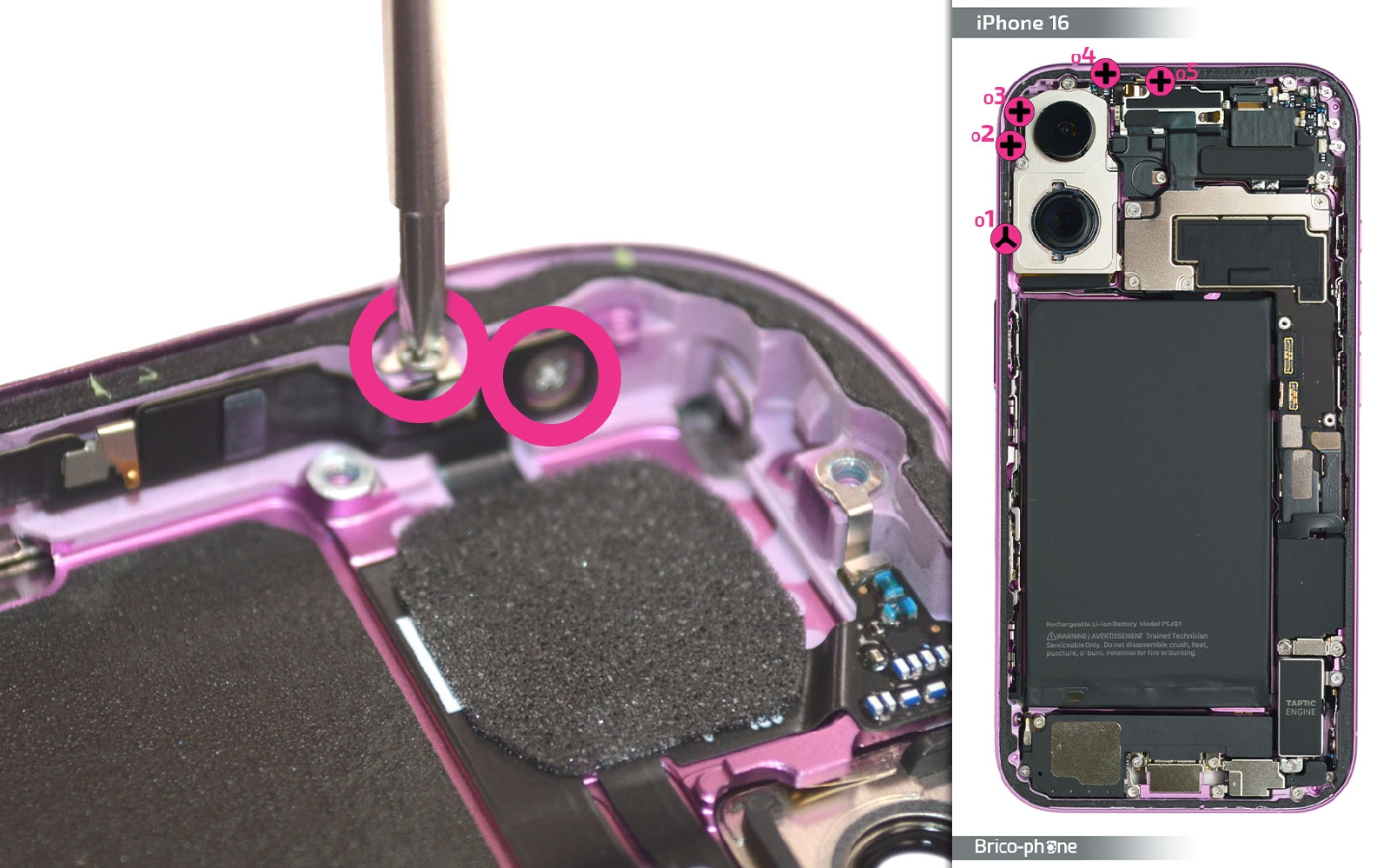

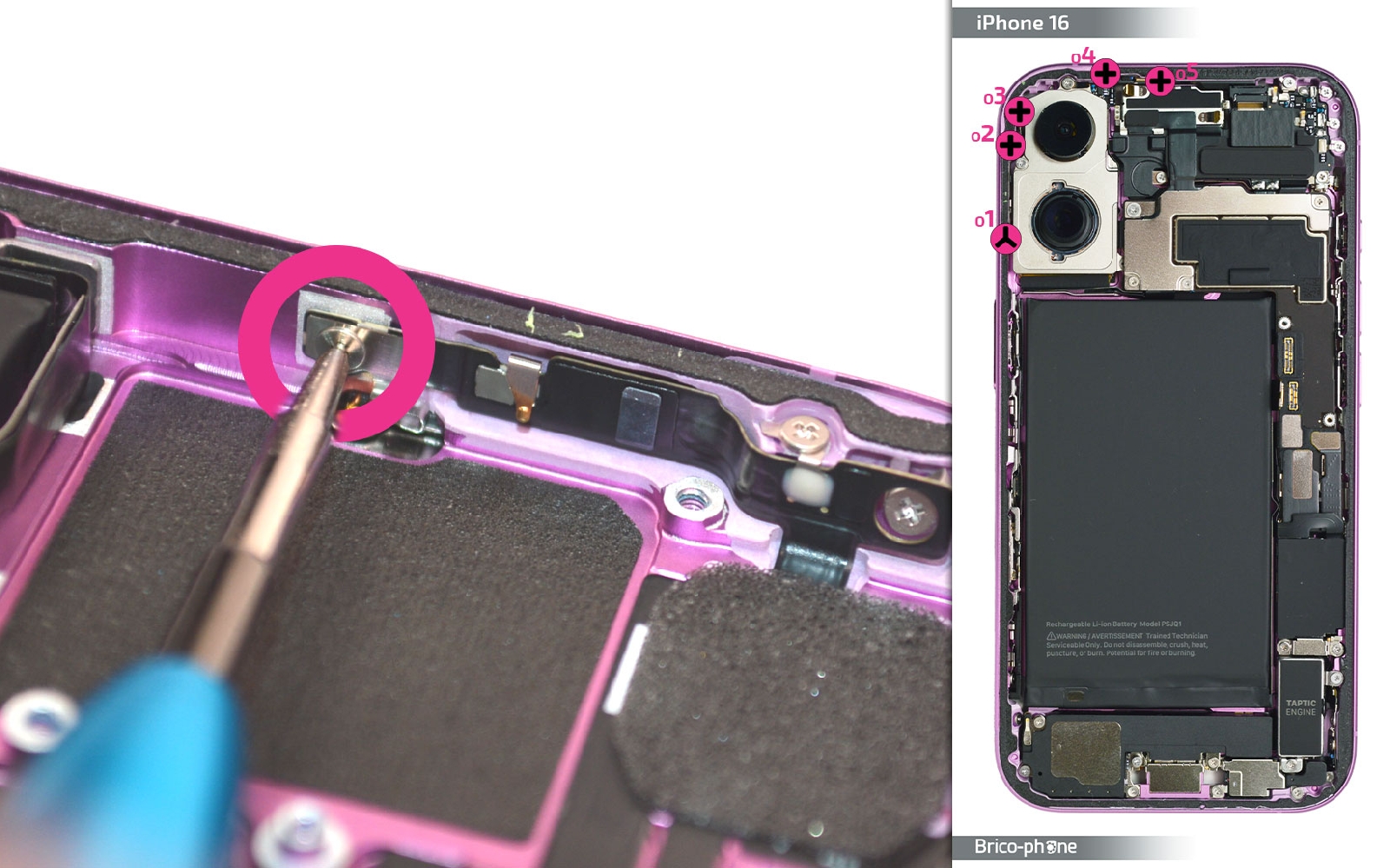

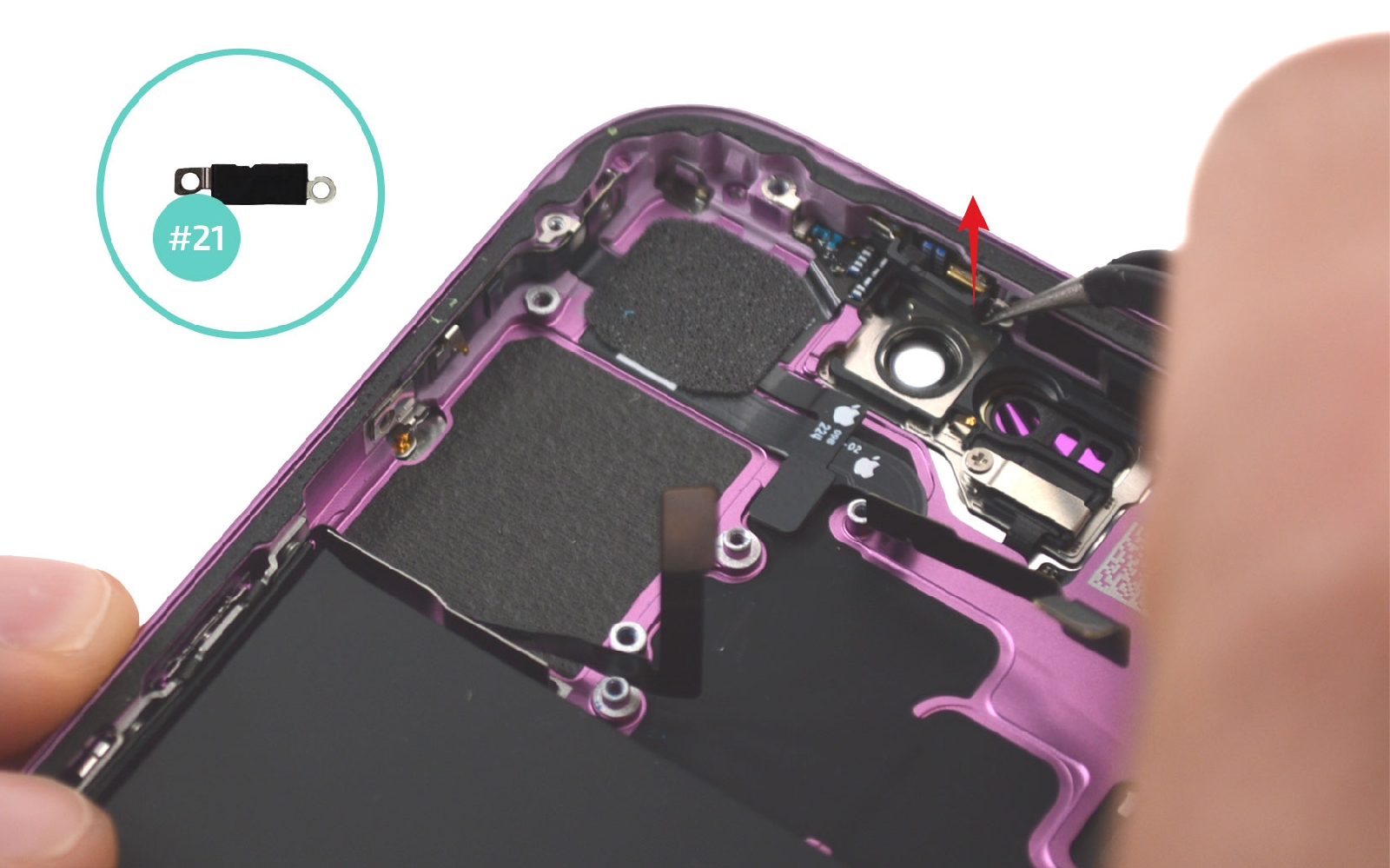

Ôtez la vis o1 avec le tournevis triwing avant de vous attaquer aux vis cruciforme avec le tournevis adéquat. Récupérez le support #21.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Etape 26

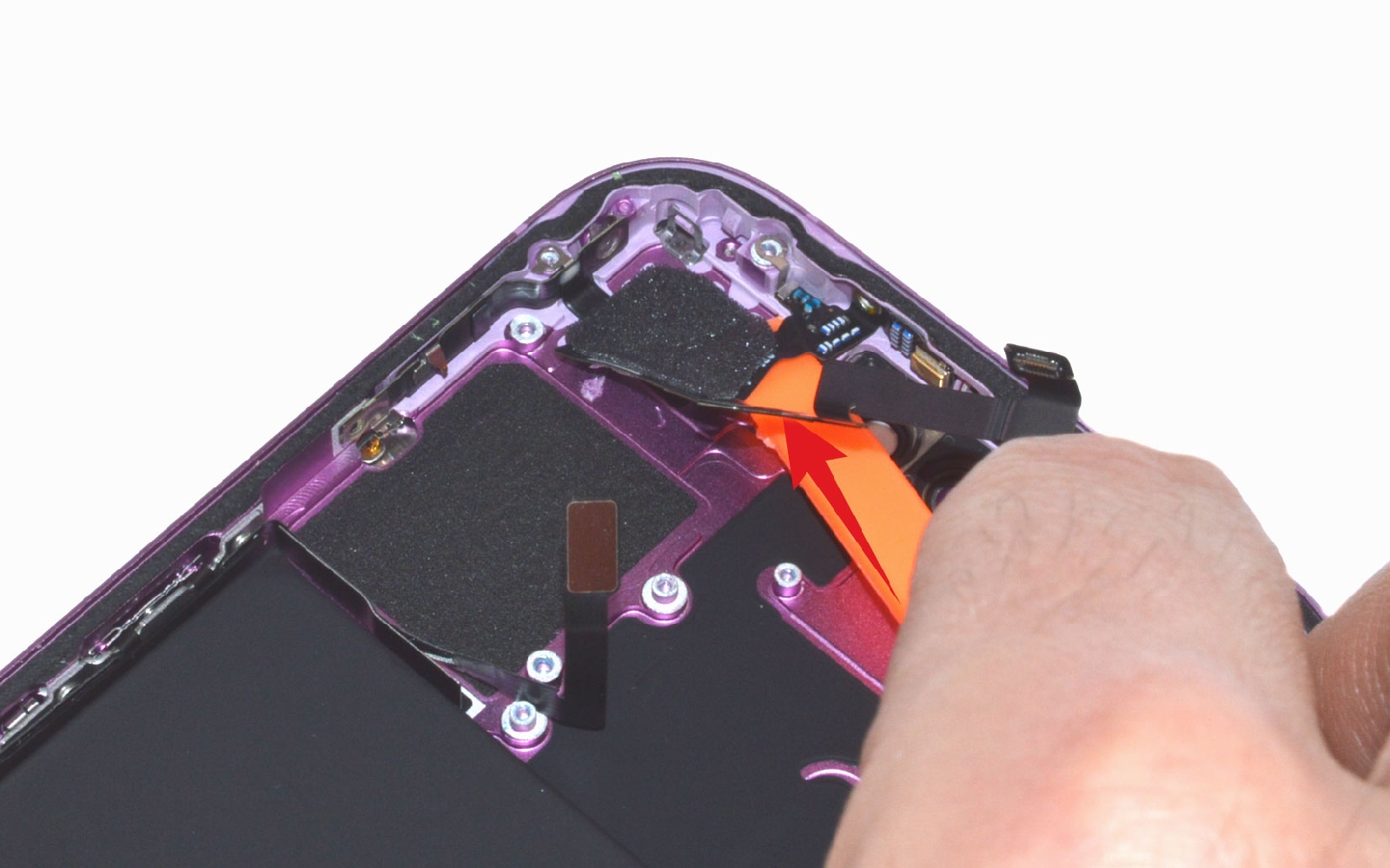

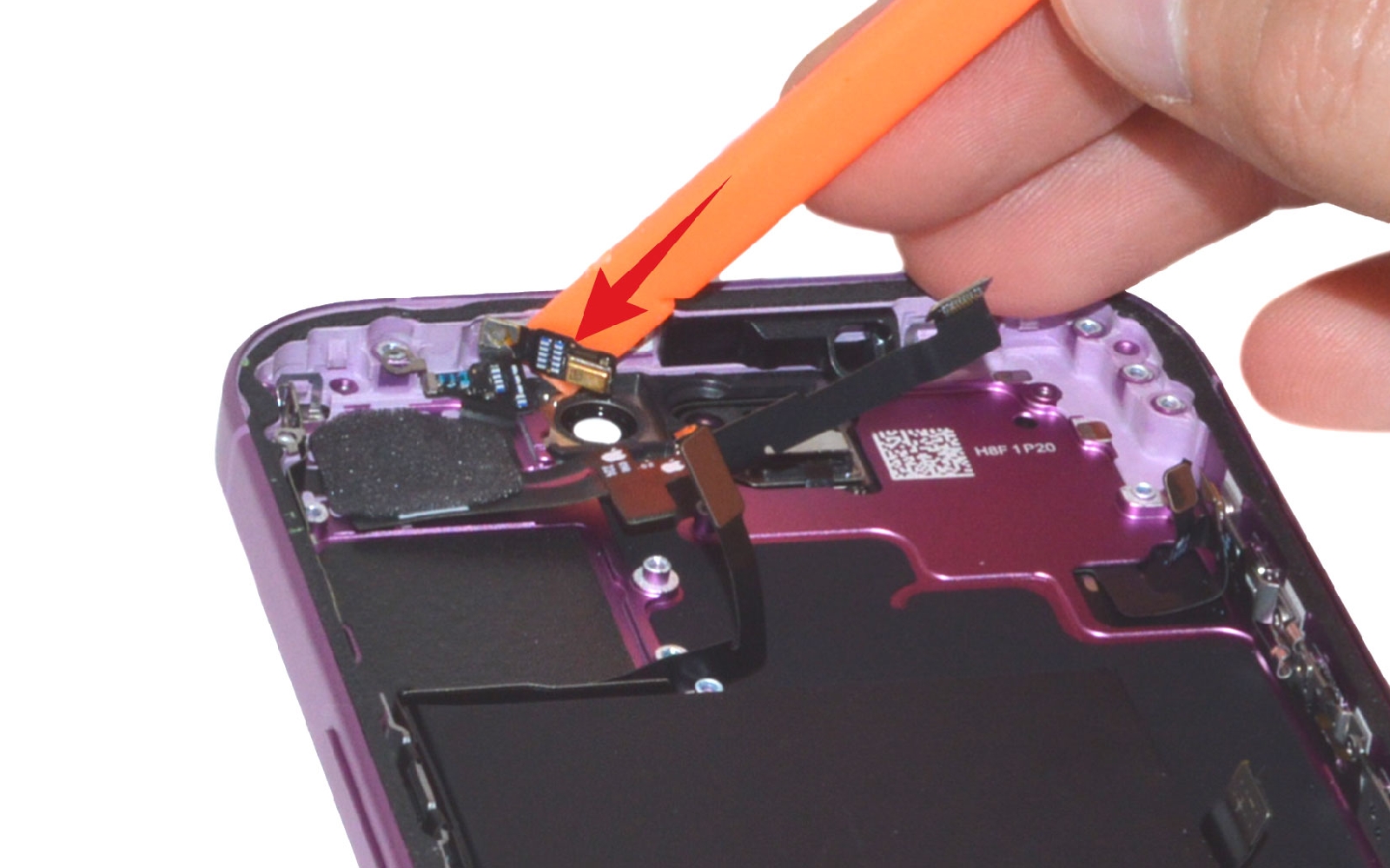

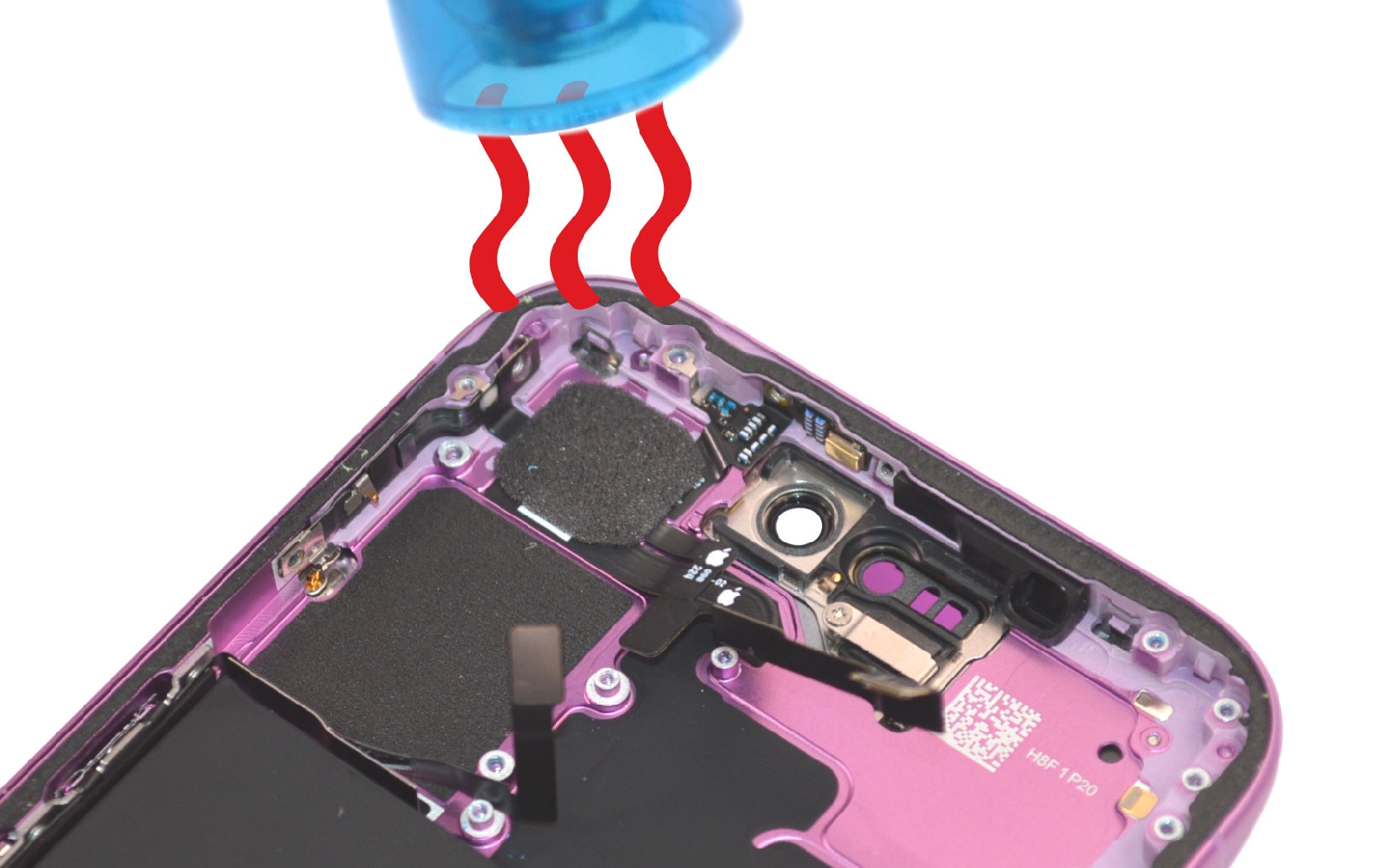

Etape 26 Décoller la nappe réseau

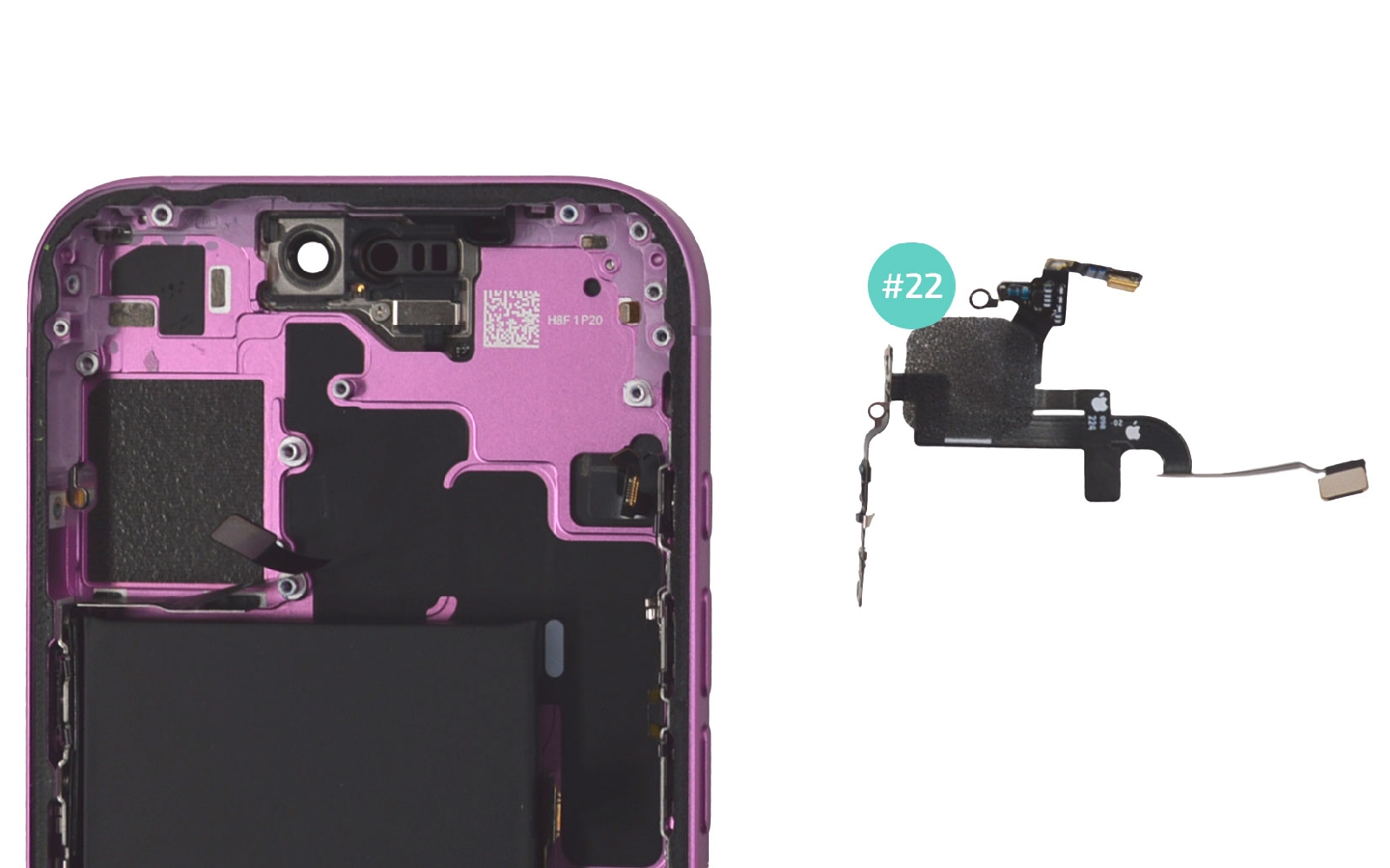

Chauffez légèrement le composant pour ramollir son adhésif ensuite introduisez le levier entre la nappe et le châssis pour la décoller délicatement.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 9.90€
Etape 27

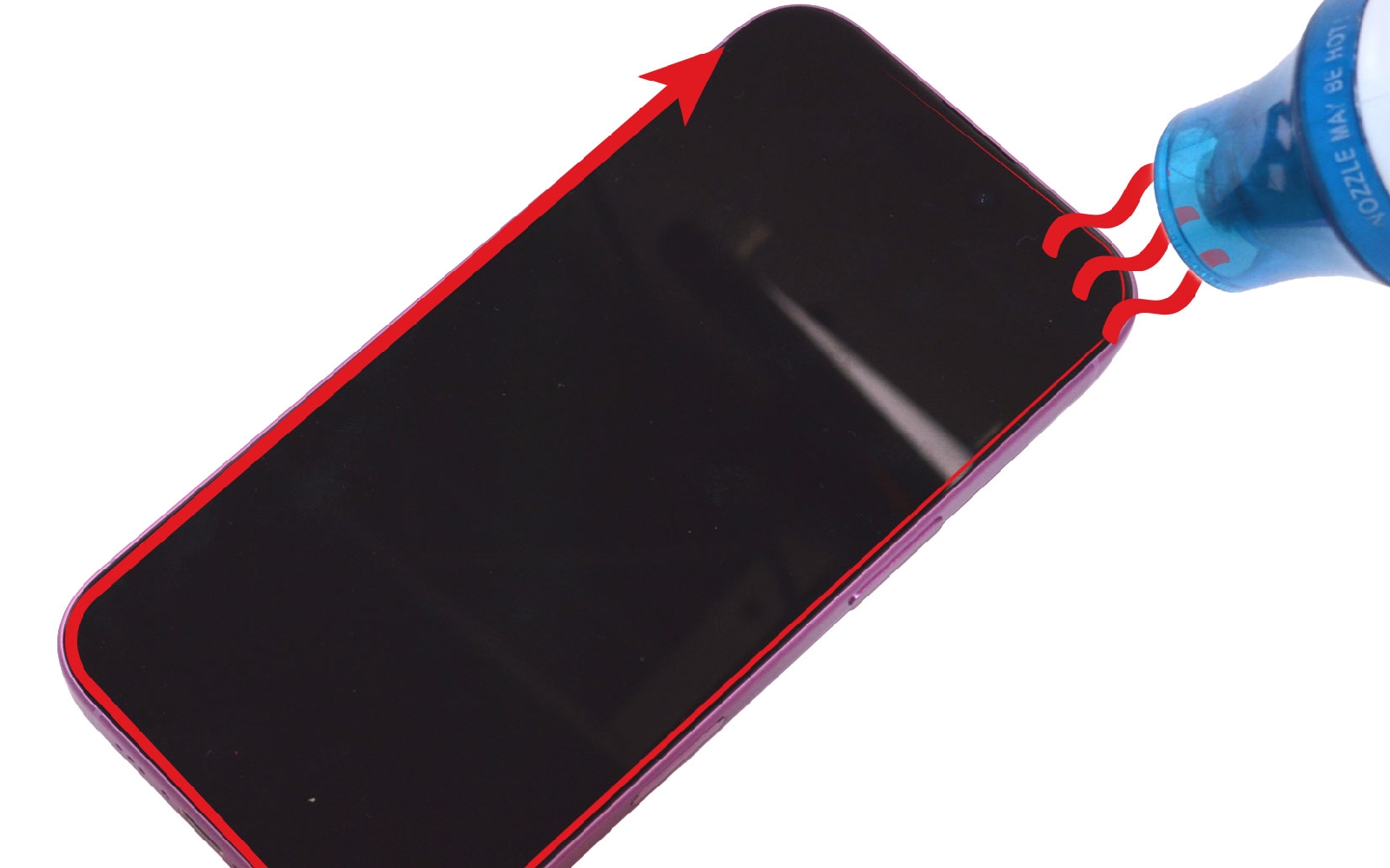

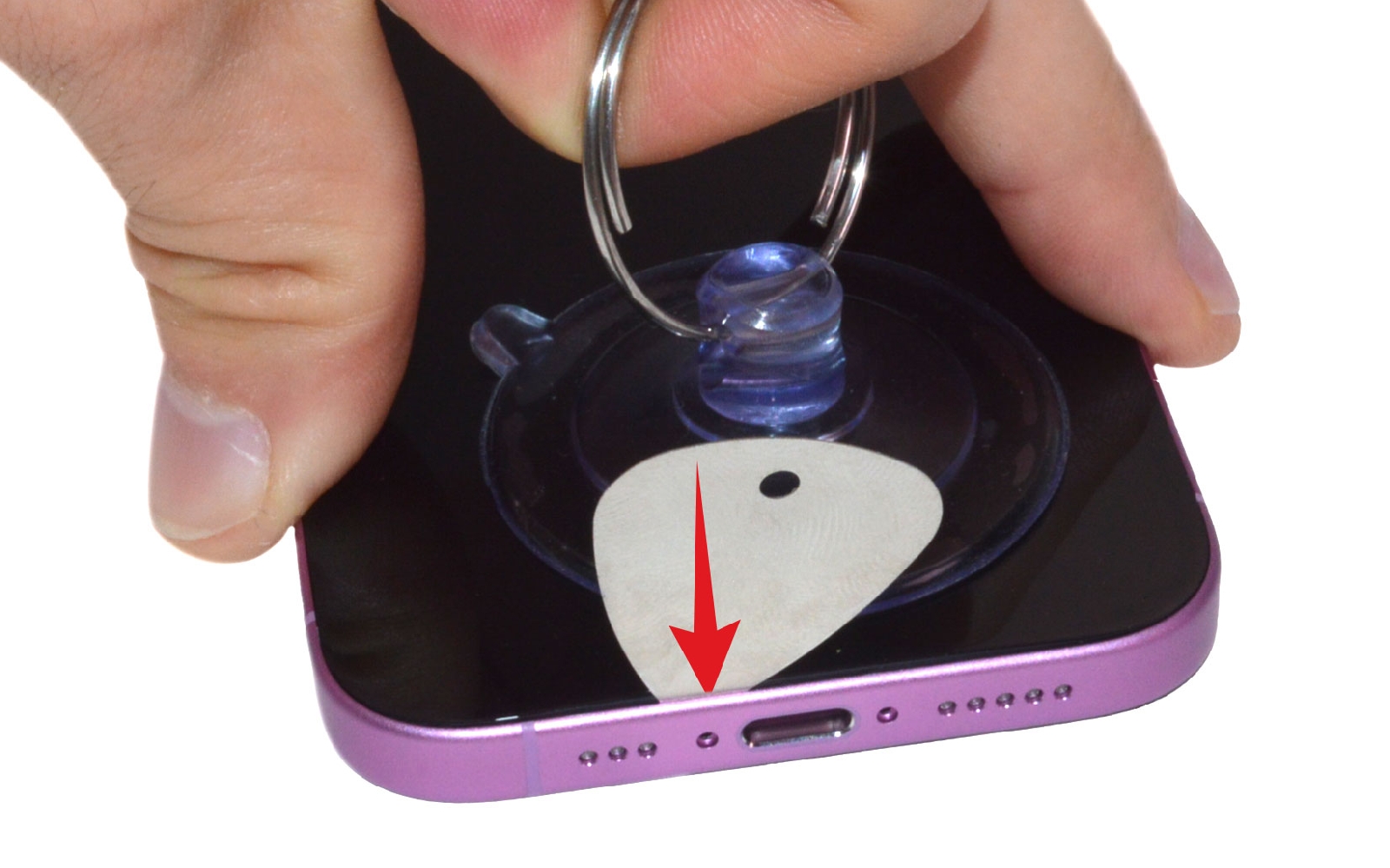

Etape 27 Chauffer l'écran

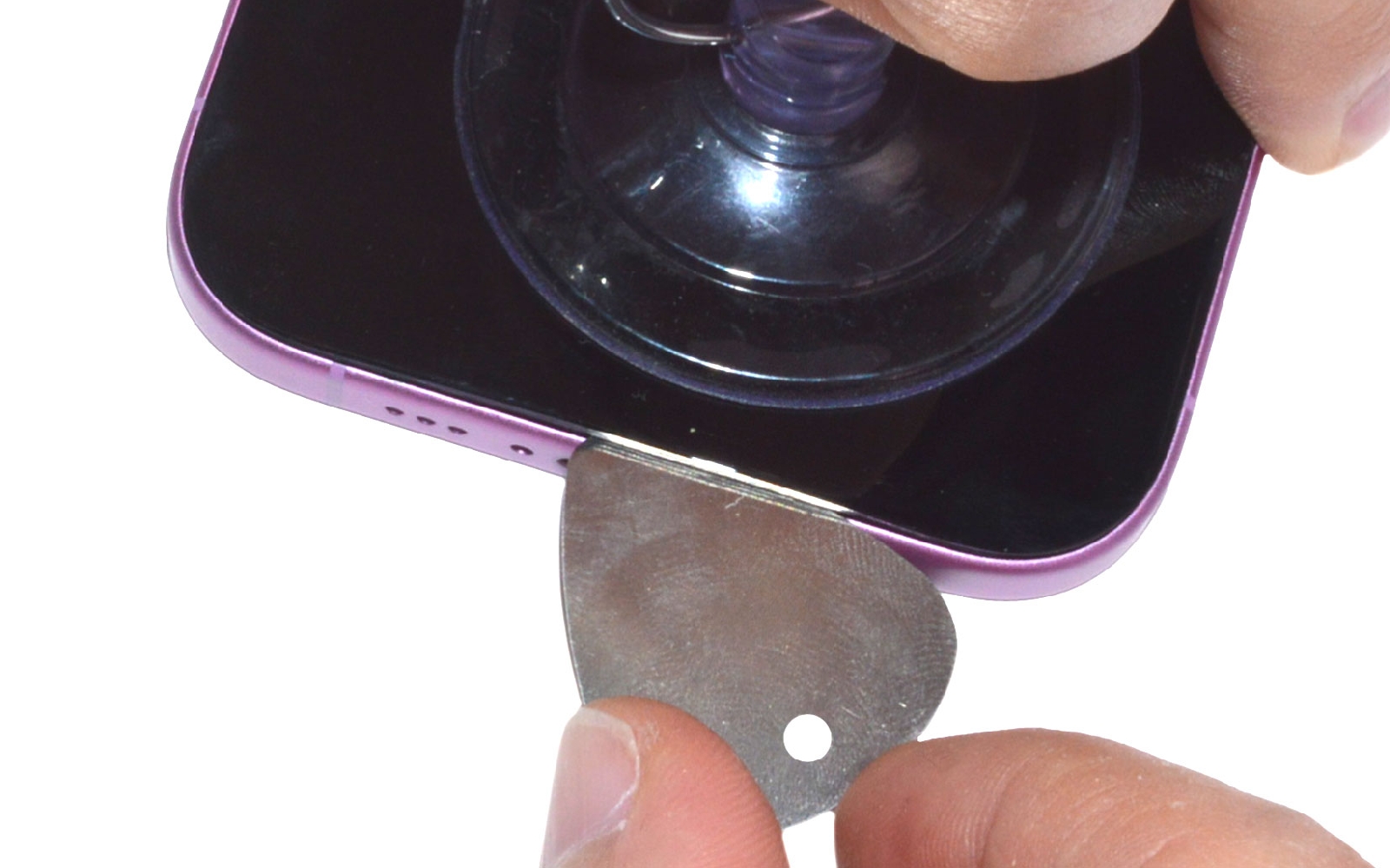

Avant de retirer l'écran de l'iPhone 16, il est important comme pour la vitre arrière de ramollir l'adhésif qui le maintient en place. Utilisez un coussin chauffant ou un décapeur thermique pour chauffer délicatement le contour de l'écran, en veillant à ne pas dépasser une température de 80-100°C. Appliquez la chaleur en mouvements circulaires ou de va-et-vient le long des bords de l'écran pendant environ 1 à 2 minutes. Ensuite, placez une ventouse sur la partie inférieure de l'écran puis tirez doucement la ventouse pour créer un léger espace. Dès que vous voyez un petit écart entre l'écran et le châssis, insérez délicatement un médiator en métal fin dans cet espace. Faites glisser le médiator le long du bord inférieur de l'iPhone pour commencer à décoller l'écran du châssis. Travaillez lentement et avec précaution pour éviter d'endommager l'écran. Une fois que l'écran commence à se décoller, remplacez le médiator par une spatule verte plus robuste. Cette spatule vous permettra d'élargir davantage l'ouverture sans risquer d'endommager l'écran ou les composants internes. Continuez à faire glisser la spatule autour de l'écran pour le détacher complètement du châssis. Soyez patient et ne forcez pas lors du retrait de l'écran, afin d’éviter toute fissure ou tout dommage aux connecteurs sous l’écran. N'hésitez pas à chauffer de nouveau si vous sentez une résistance quelconque.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Etape 28

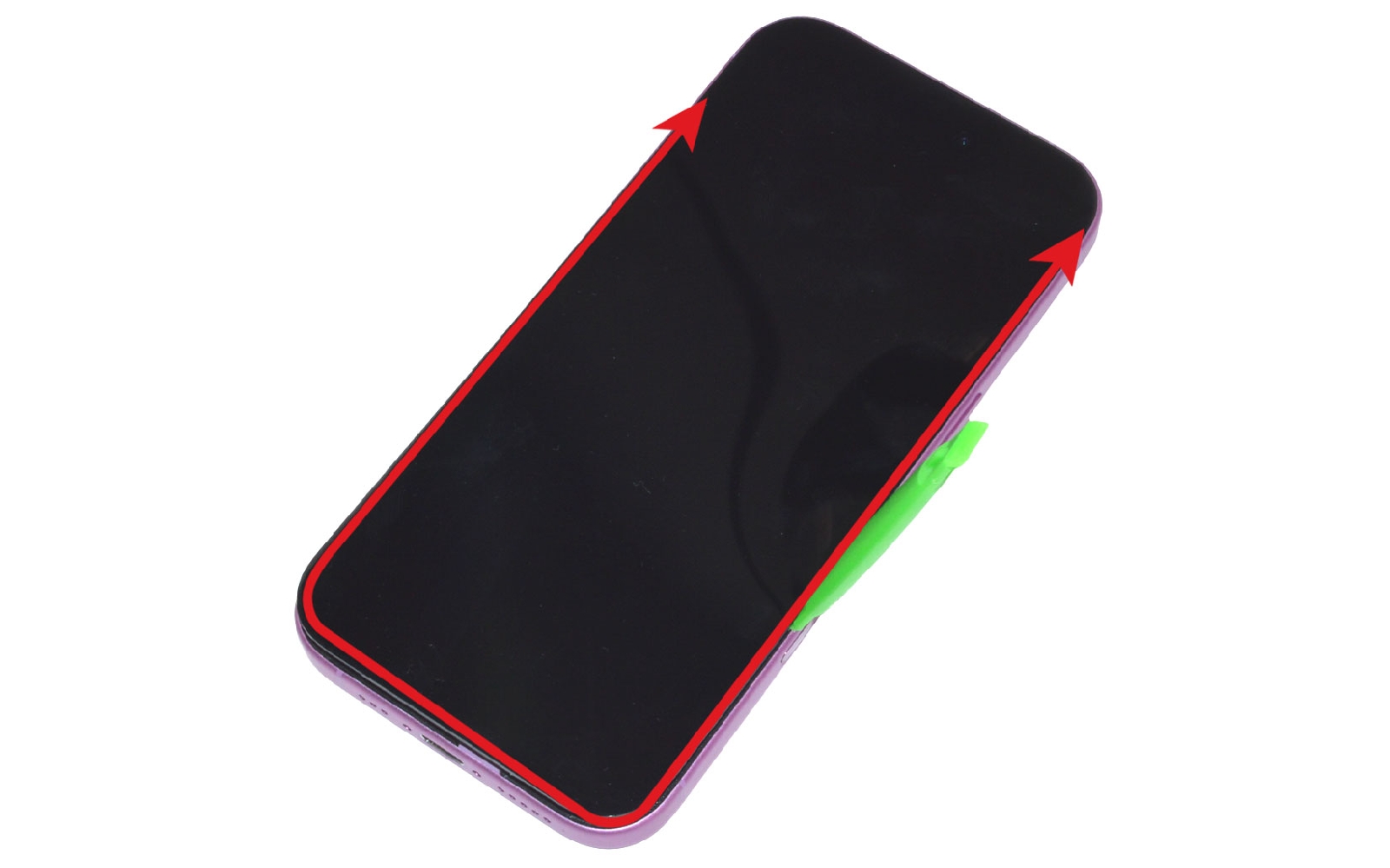

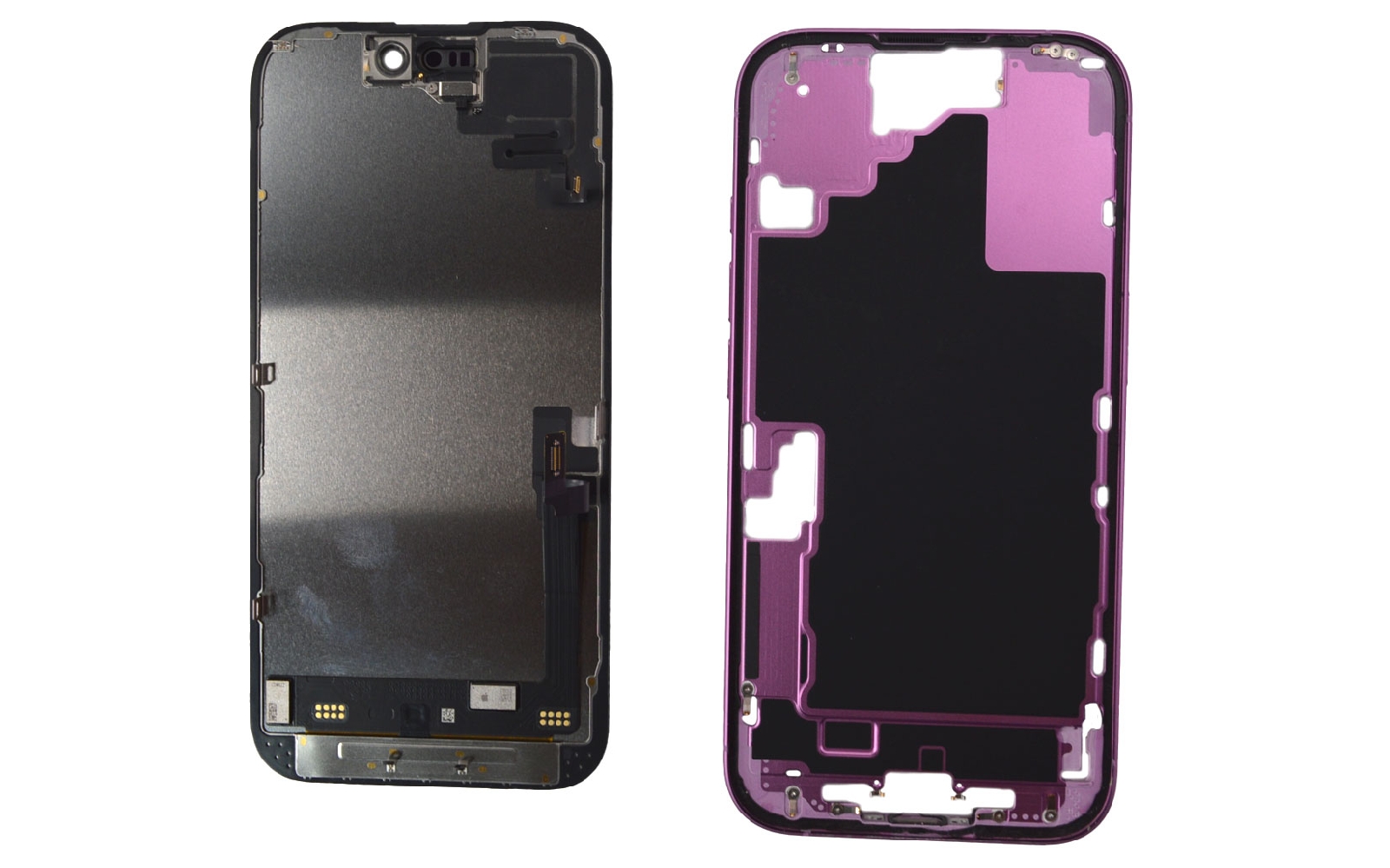

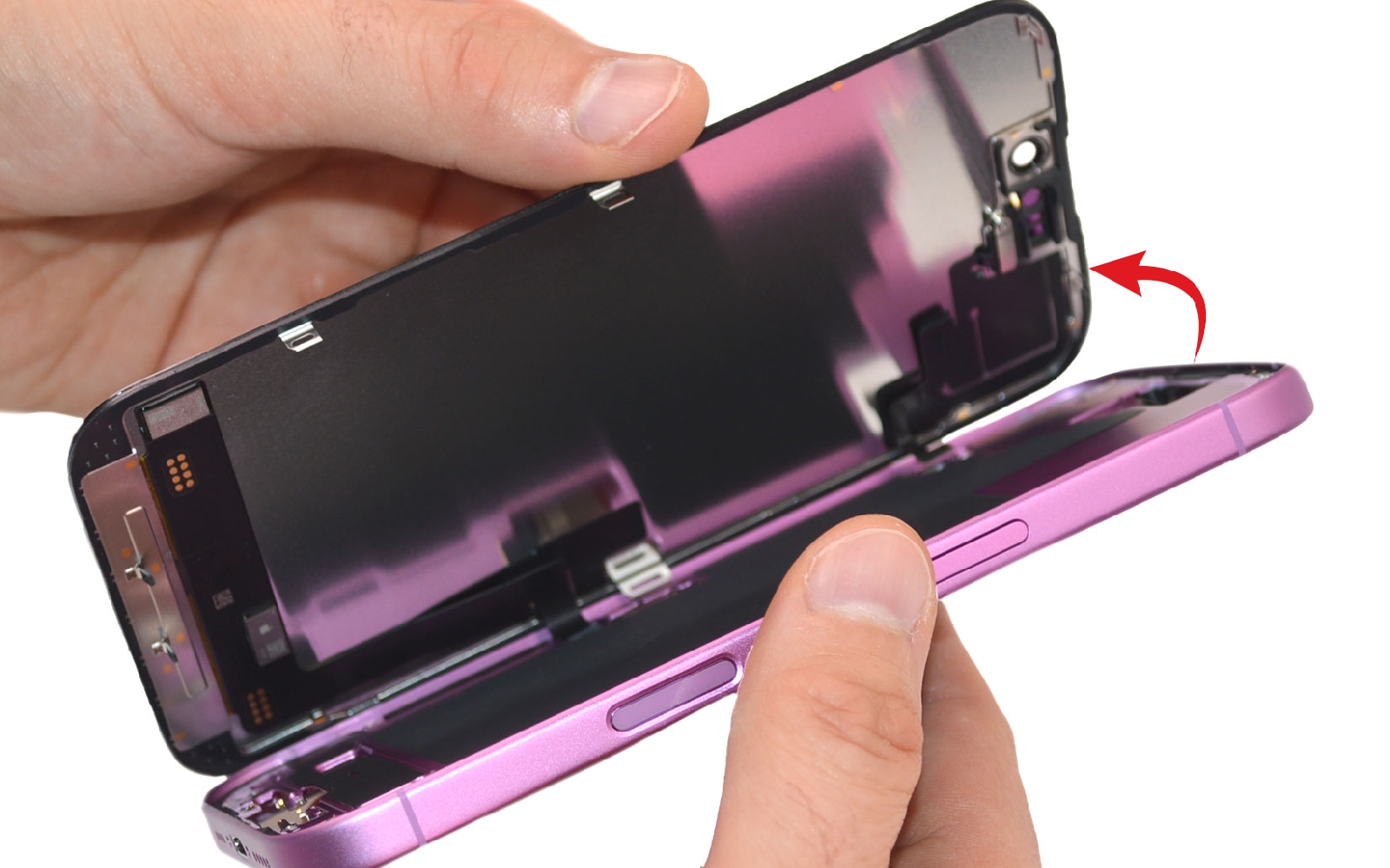

Etape 28 Ouvrir l'écran

Une fois la spatule verte insérée sous l'écran, faites-la glisser délicatement tout autour du contour de l'écran pour décoller l'adhésif qui le maintient en place. Travaillez avec soin, en veillant à passer par les bords latéraux et le haut de l'écran. Prenez votre temps pour éviter de forcer ou d'endommager les composants. Une fois l'écran complètement décollé du châssis, basculez-le doucement de la droite vers la gauche, comme si vous ouvriez un livre. Cela permet de révéler les câbles et connecteurs situés du côté gauche, tout en évitant de les endommager.
Outils
Spatule
Etape 29

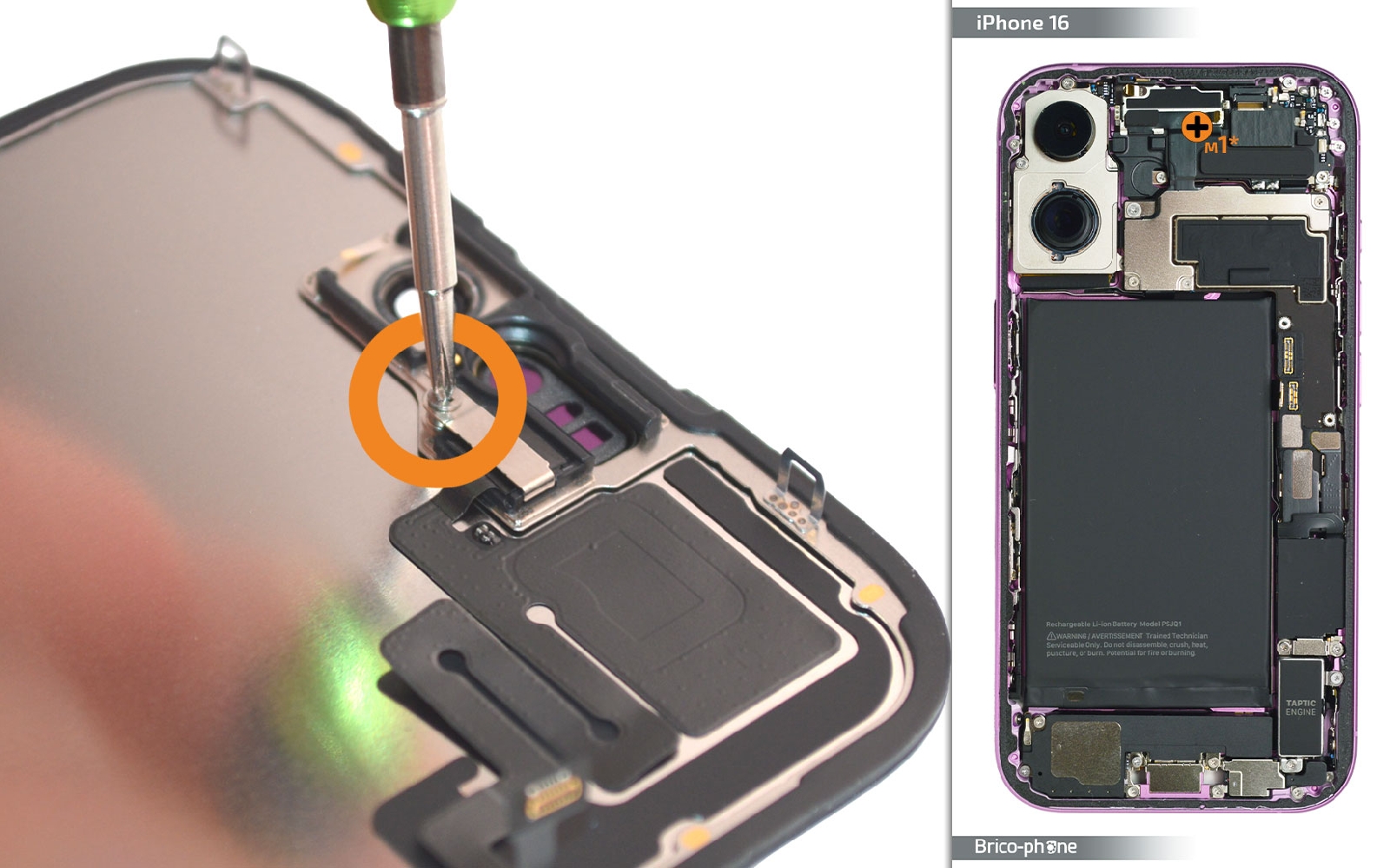

Etape 29 Libérer la nappe de l'écran

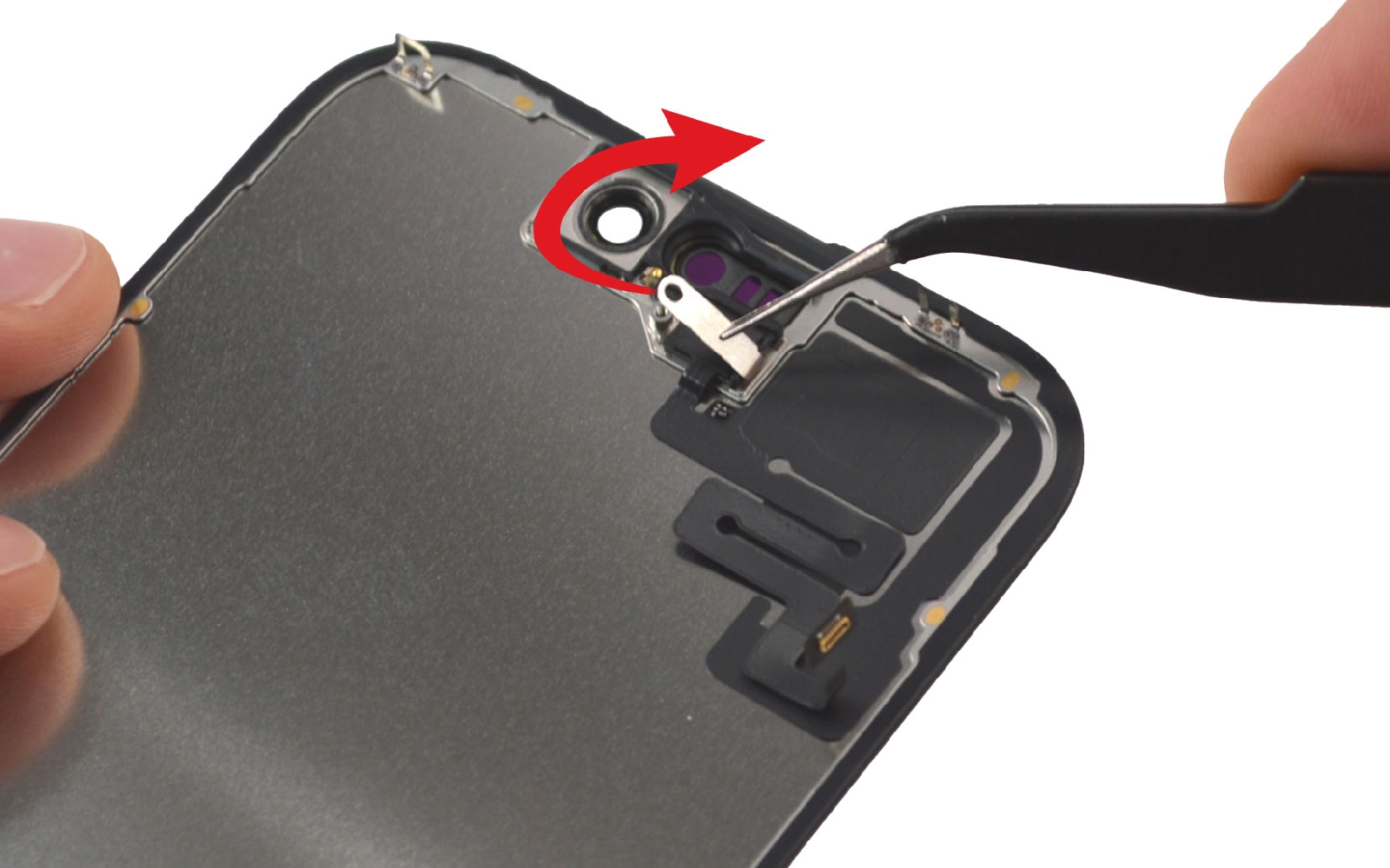

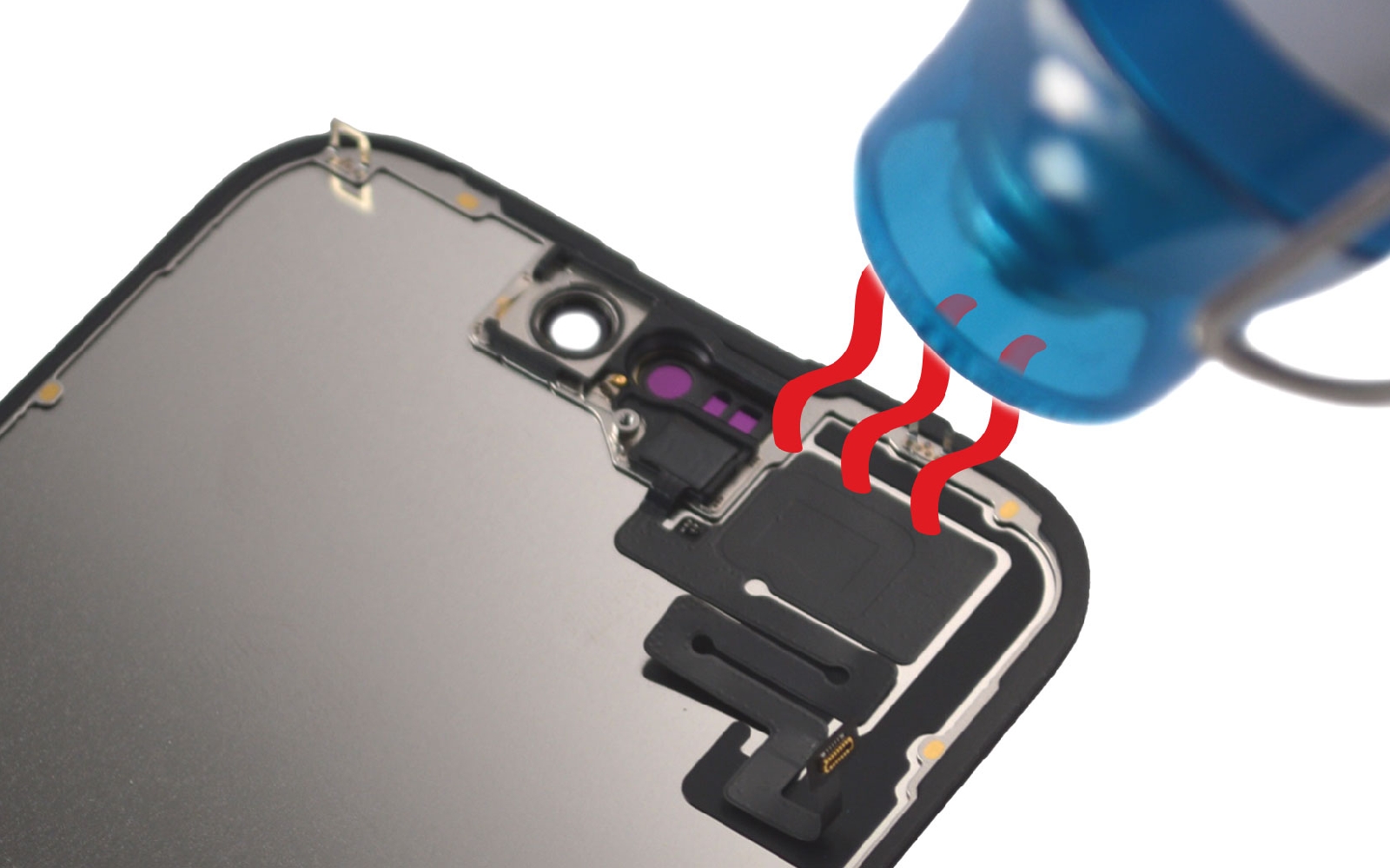

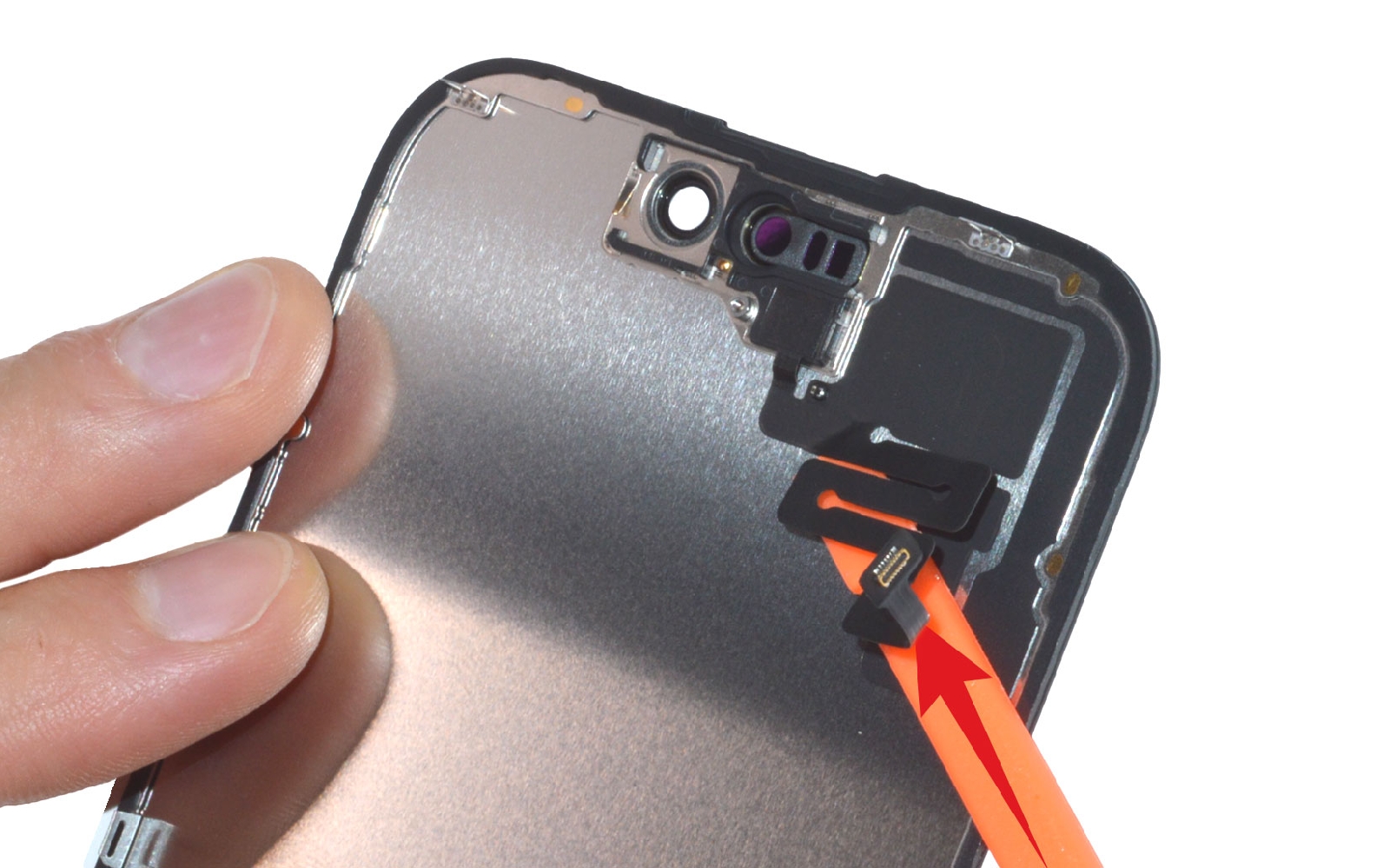

Retirez la vis cruciforme de la plaquette qui protège le capteur de luminosité. Sortez l'élément #17 puis chauffez la nappe. Introduisez le levier en nylon sous la nappe pour la décoller tout en douceur.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 30

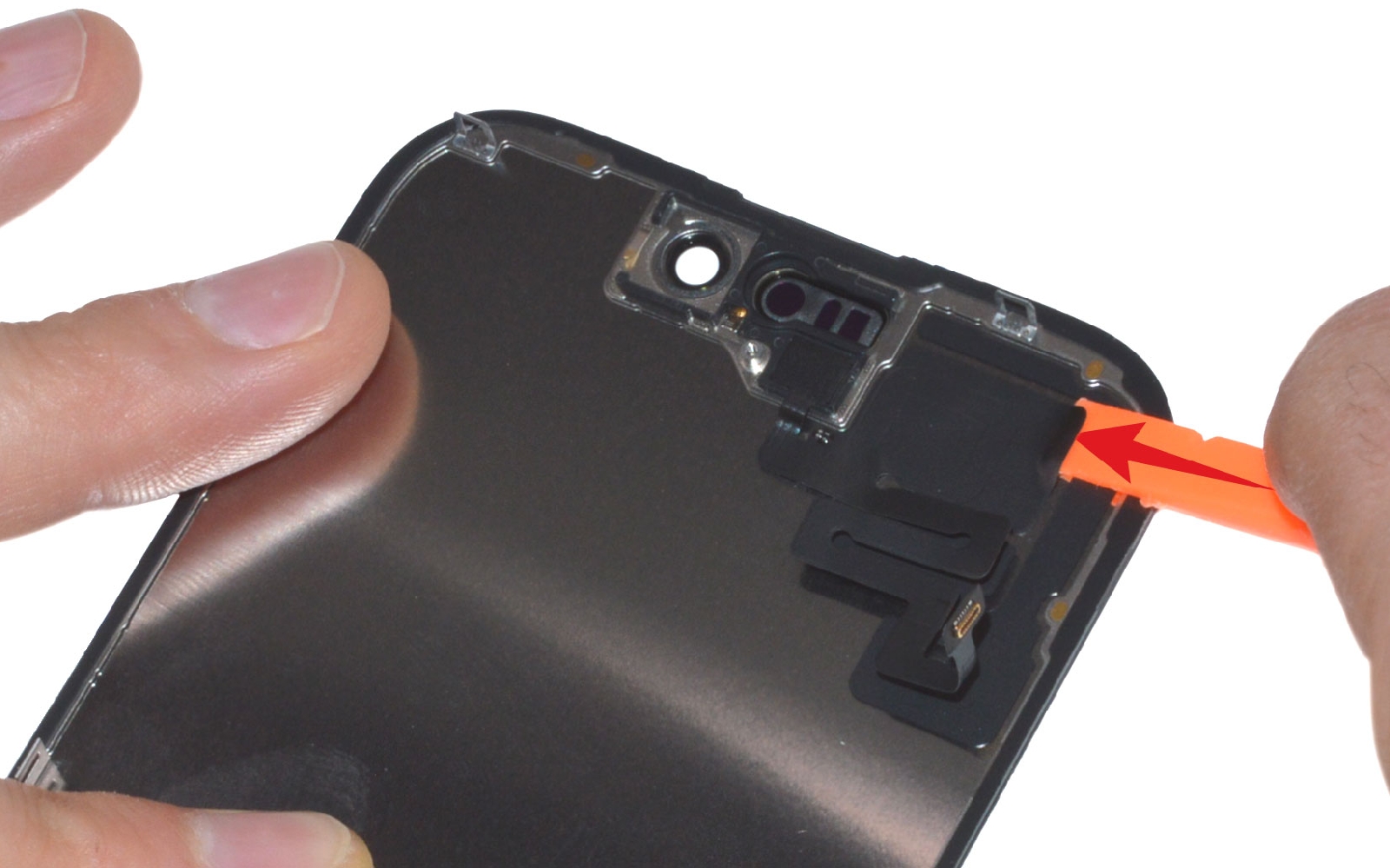

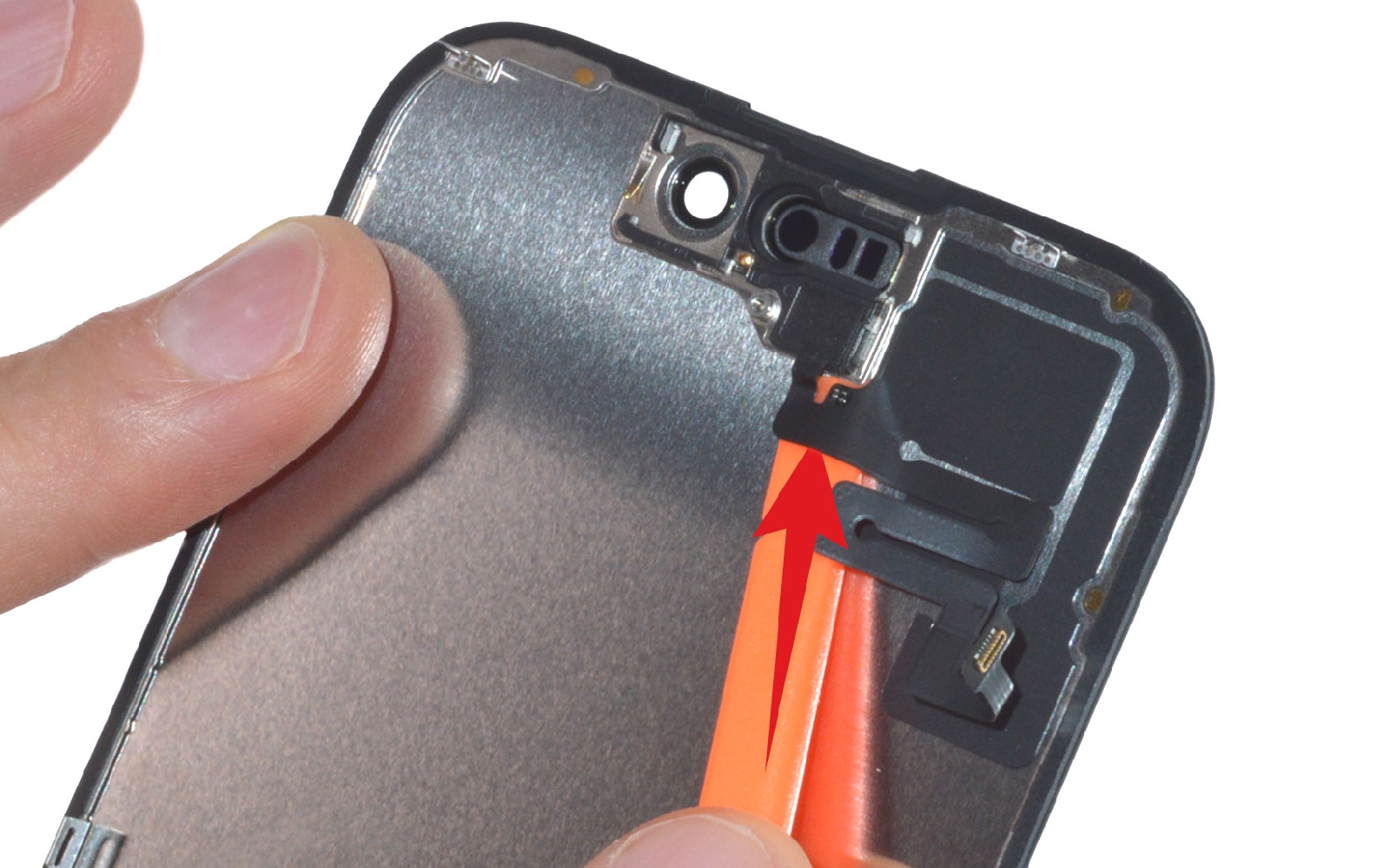

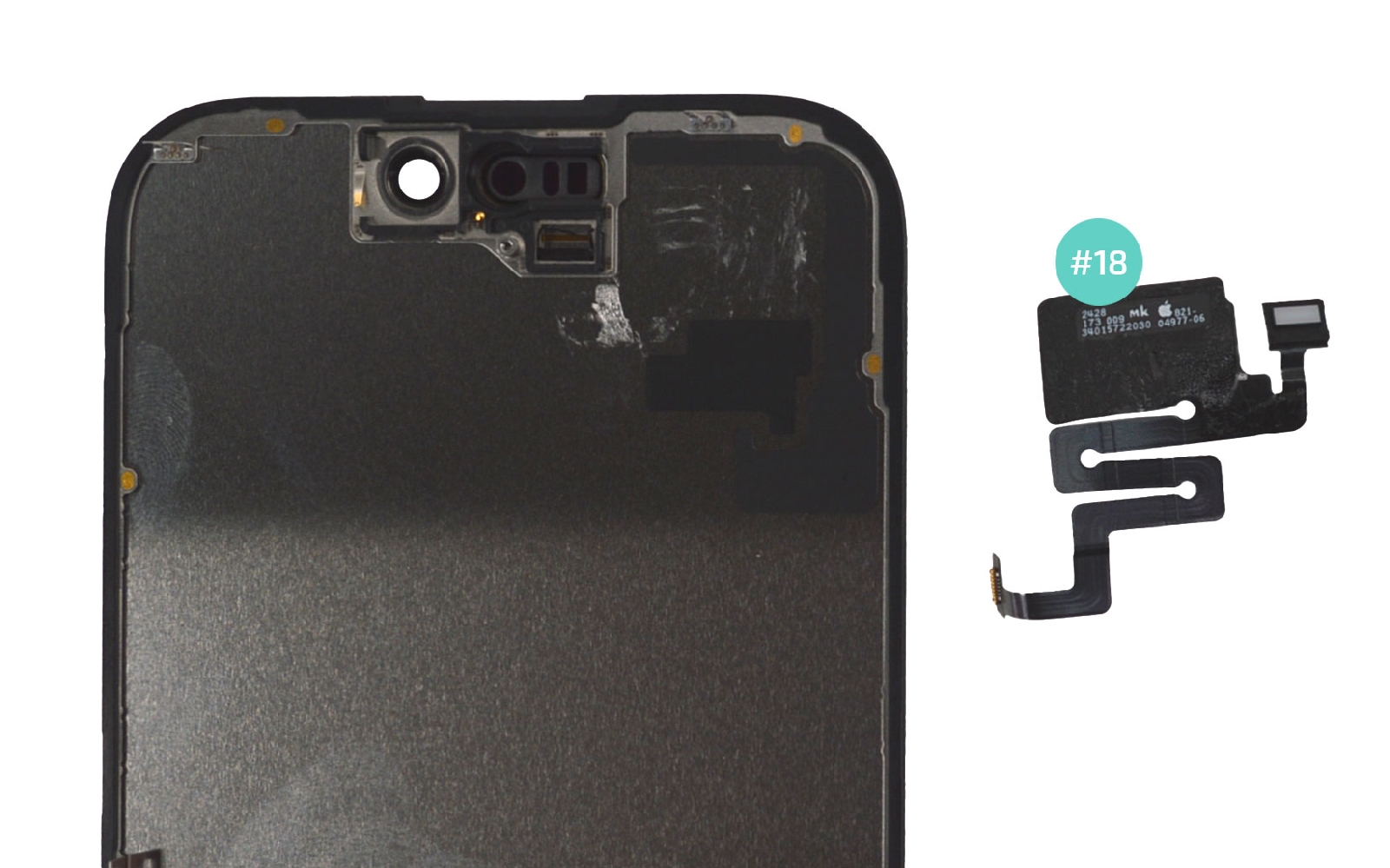

Etape 30 Détacher la nappe de l'écran

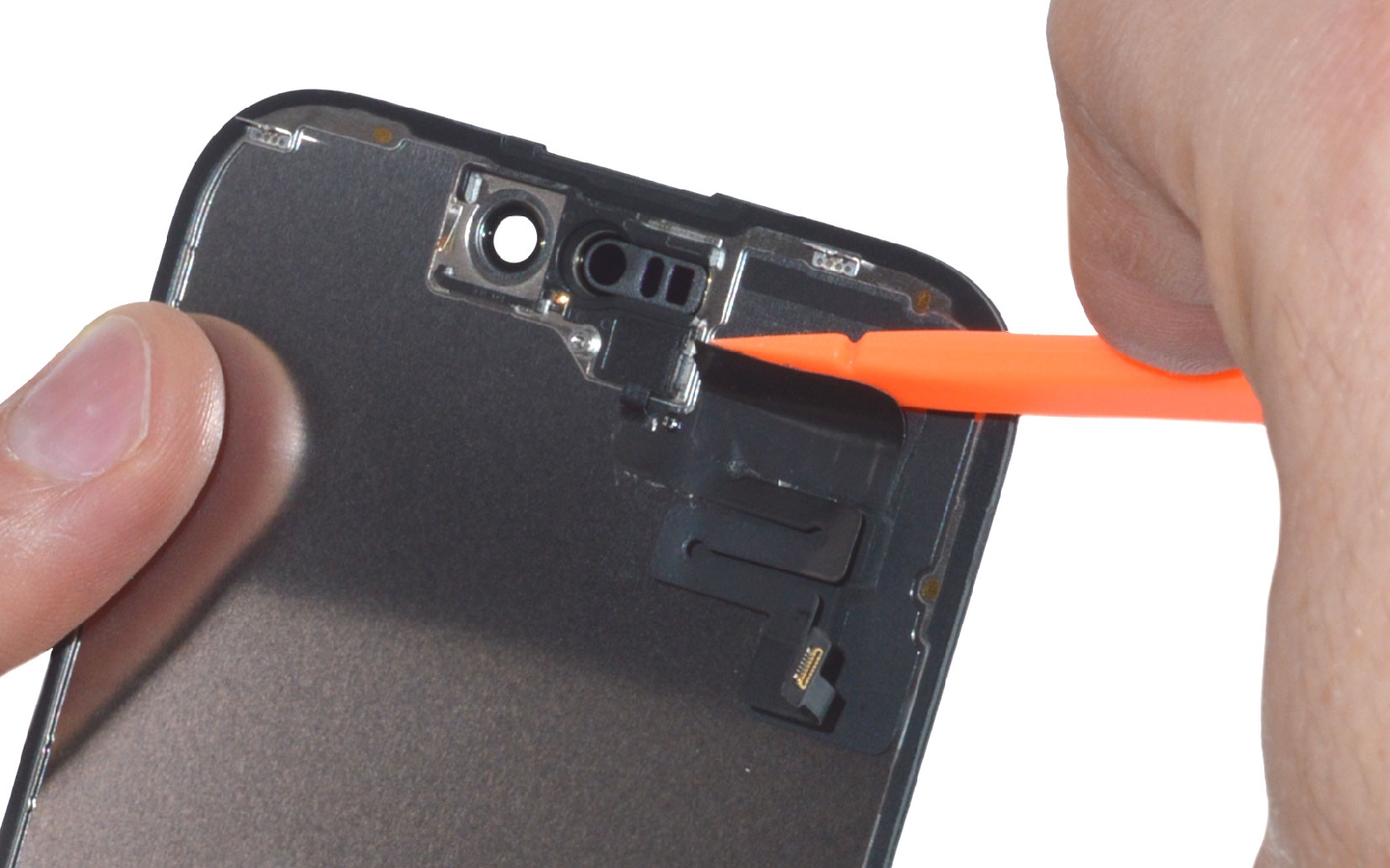

Continuez à décoller la nappe petit à petit en veillant à ne pas l'endommager.
Outils
Levier Nylon
Etape 31

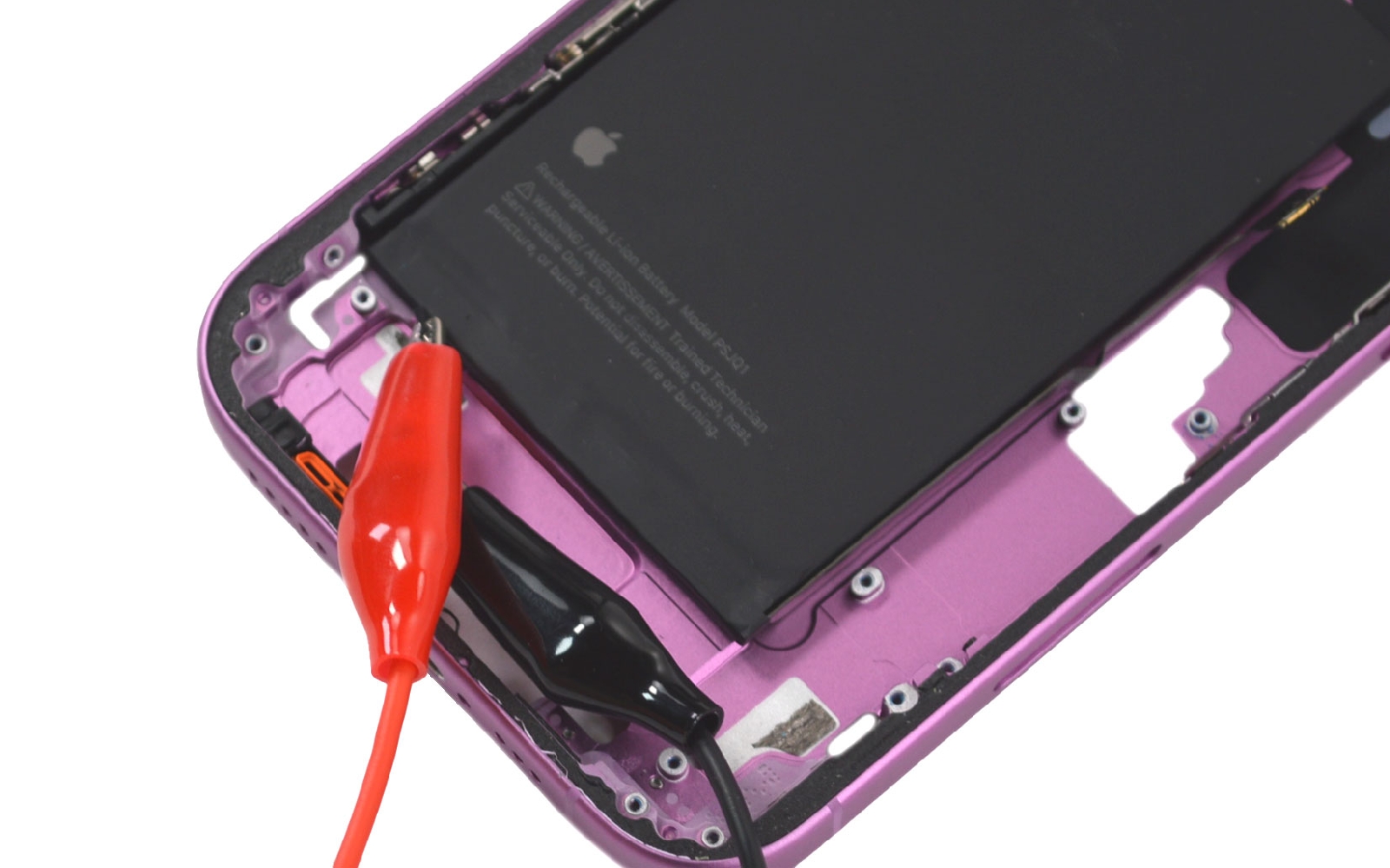

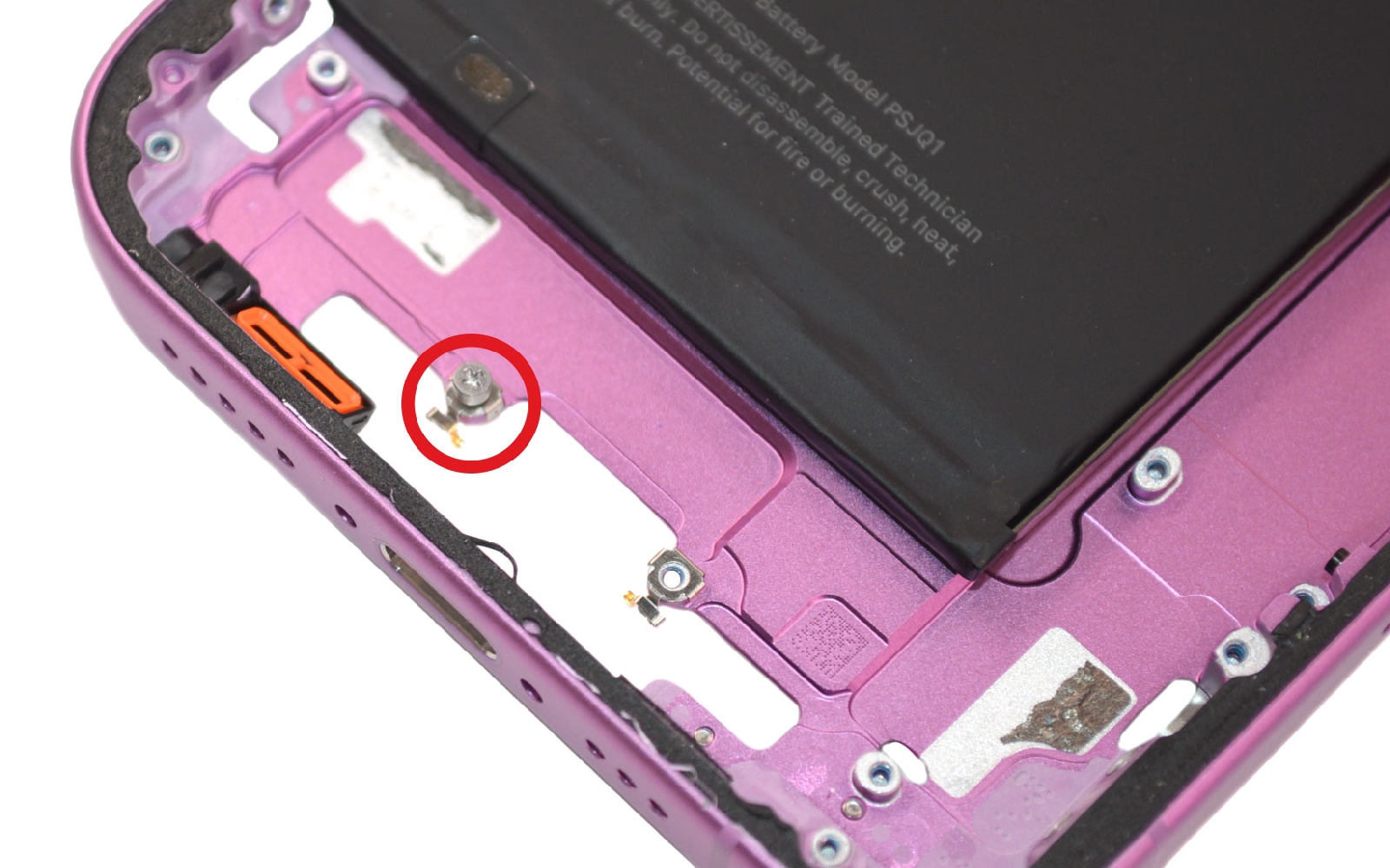

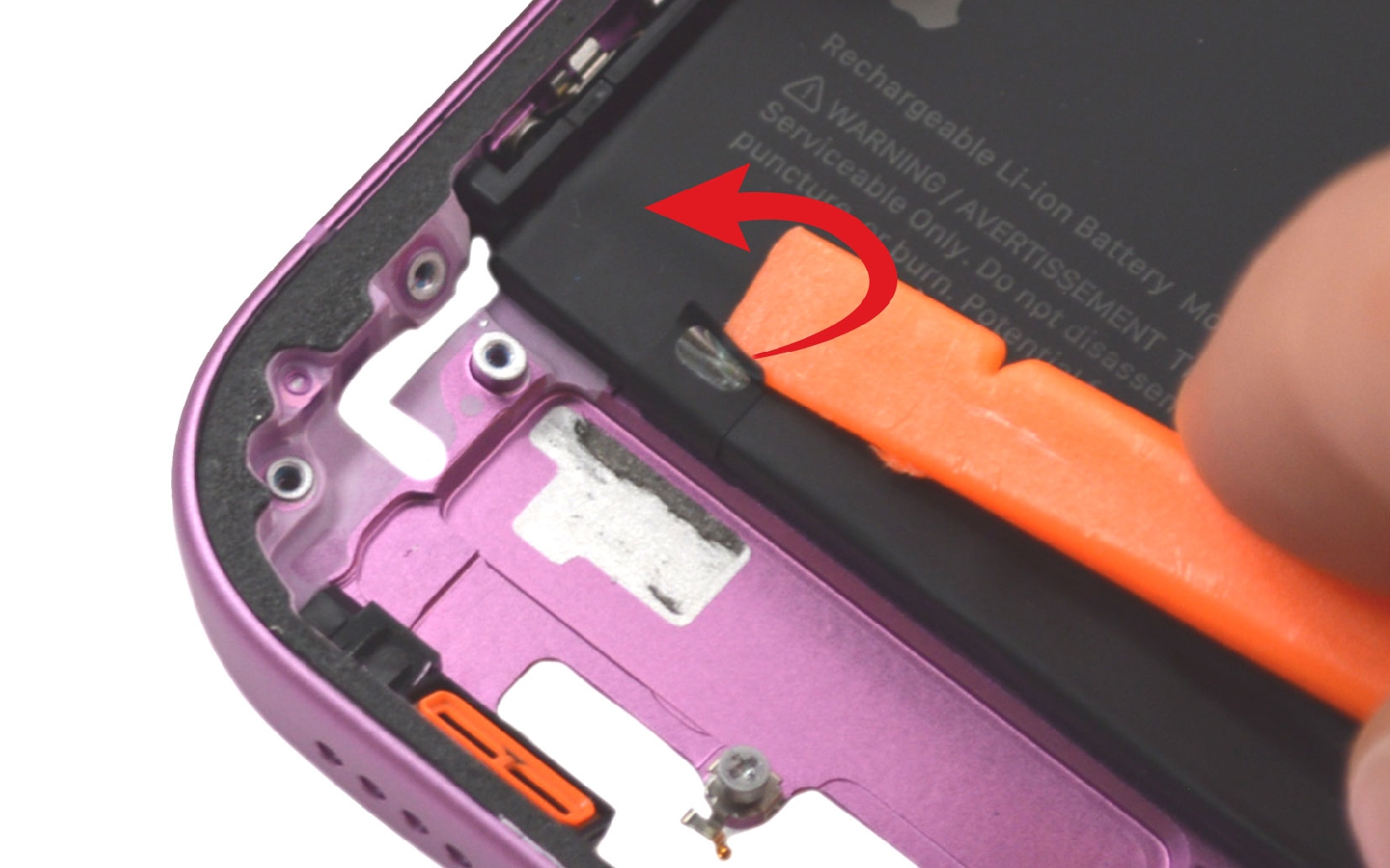

Etape 31 Préparer la batterie

Replacez la vis F3 puis décollez la petite languette située en bas de la batterie.

Attrapez les pinces croco pour les installer sur le bas du châssis.

Outils
Levier Nylon
Etape 32

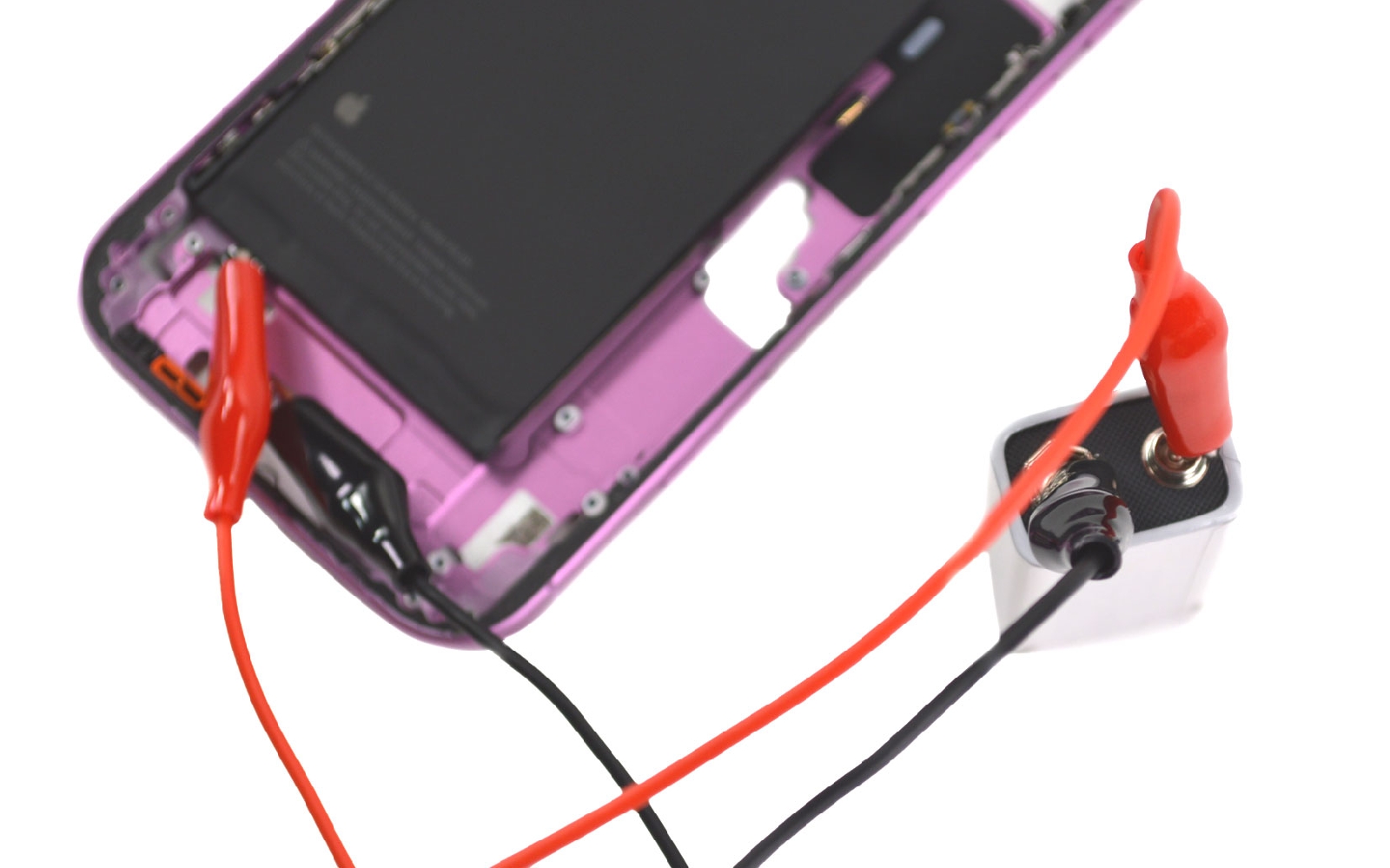

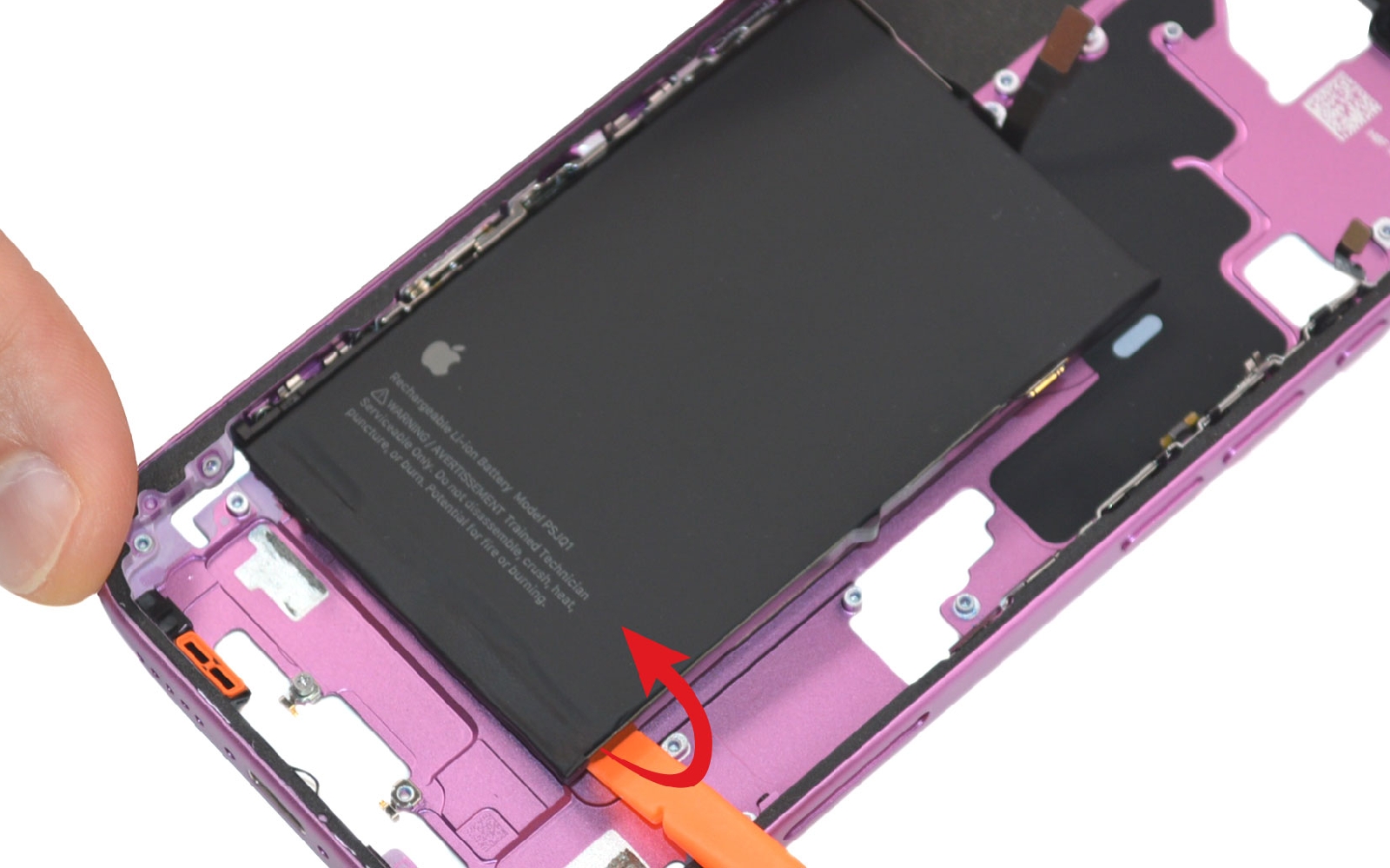

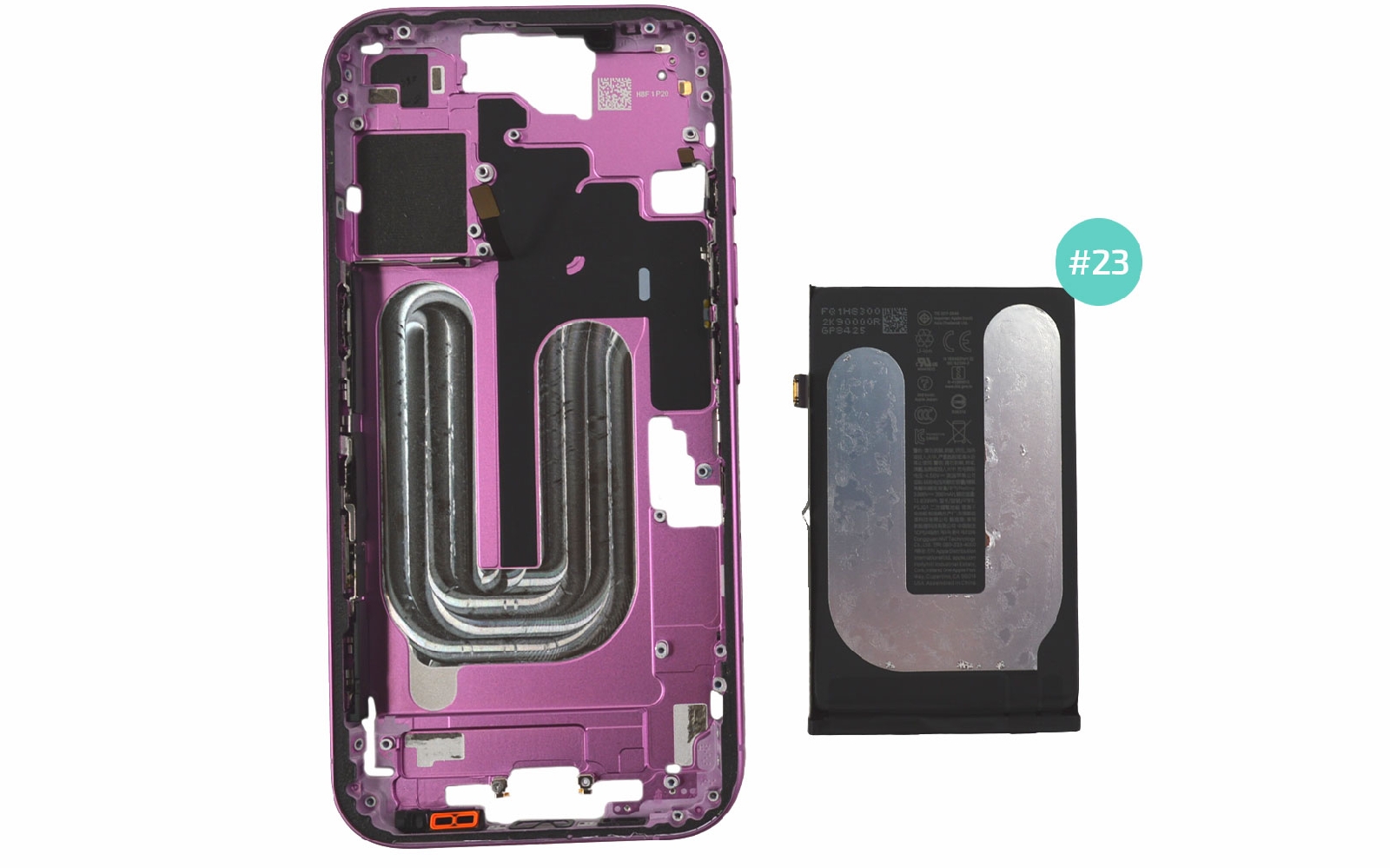

Etape 32 Retirer la batterie

Branchez la première pince croco sur la vis de masse et le - de la pile (embout hexagonal) puis la seconde pince sur la languette puis sur le + de la pile (embout circulaire). Patientez 1 minutes 30 avant de retirer les pinces et de glissez le levier sous la batterie pour la sortir du châssis.
Outils
Levier Nylon
Etape 33

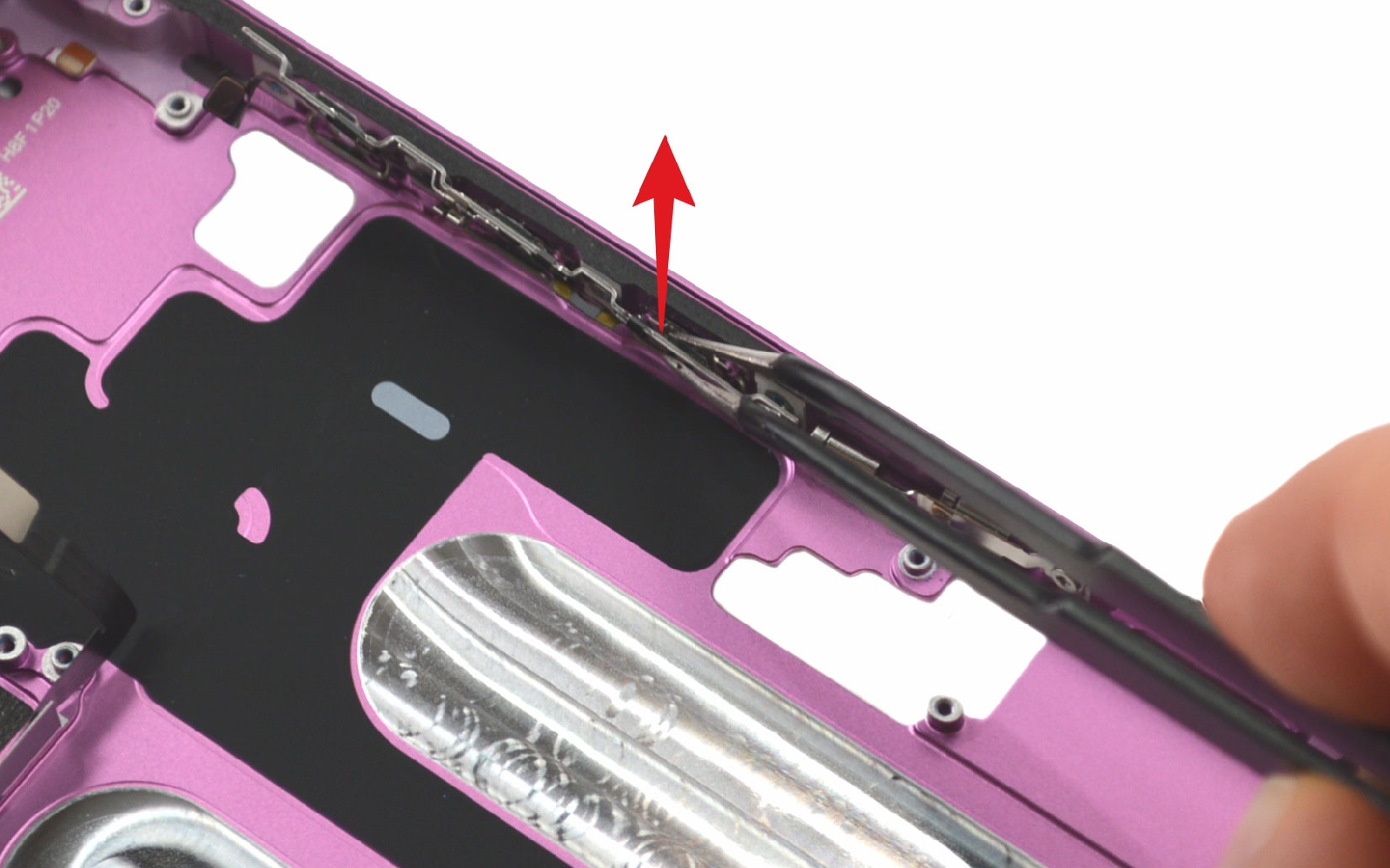

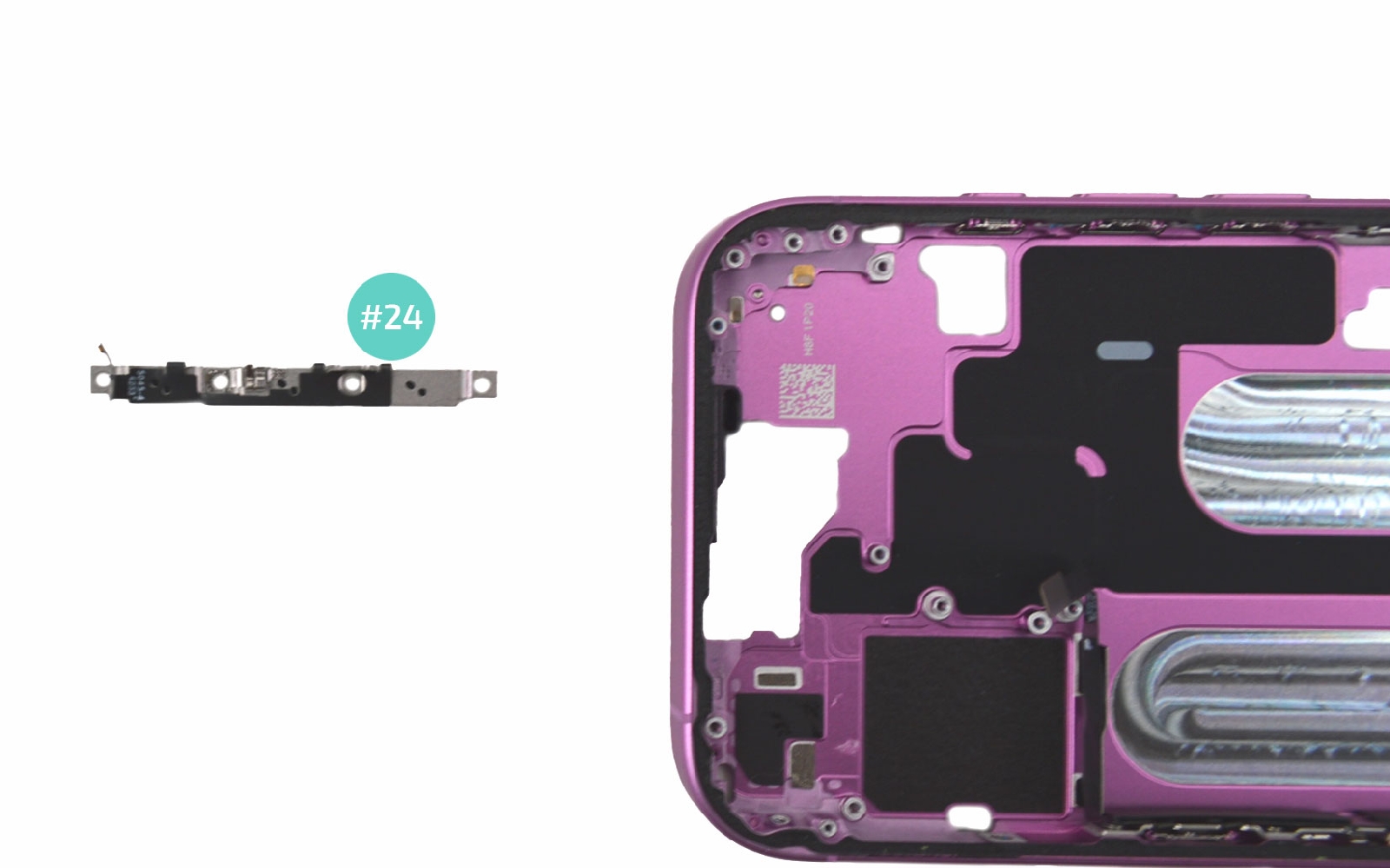

Etape 33 Extraire les boutons

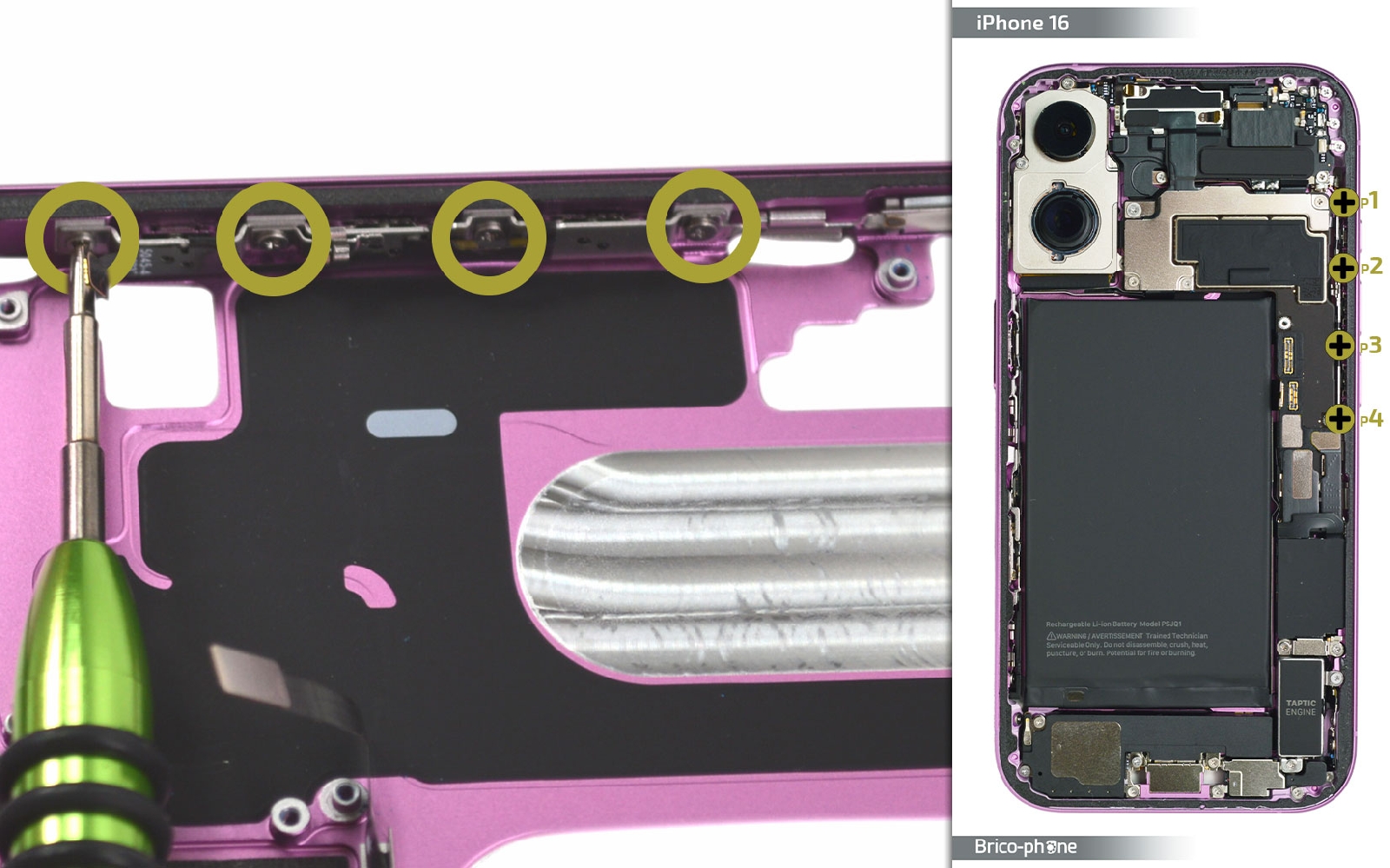

Dévissez les vis cruciforme P de la nappe latérale afin de pouvoir sortir la plaquette des boutons.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 34

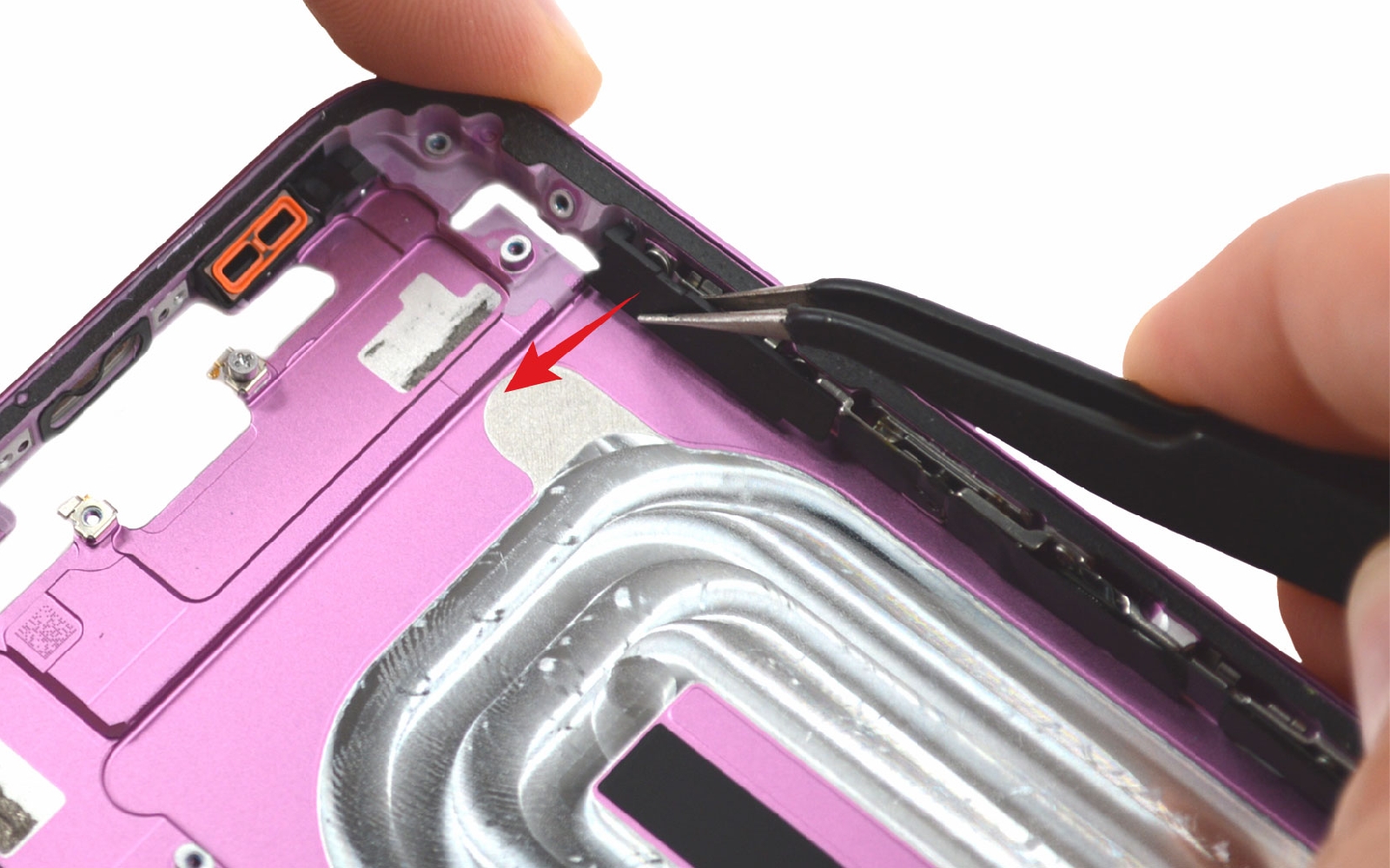

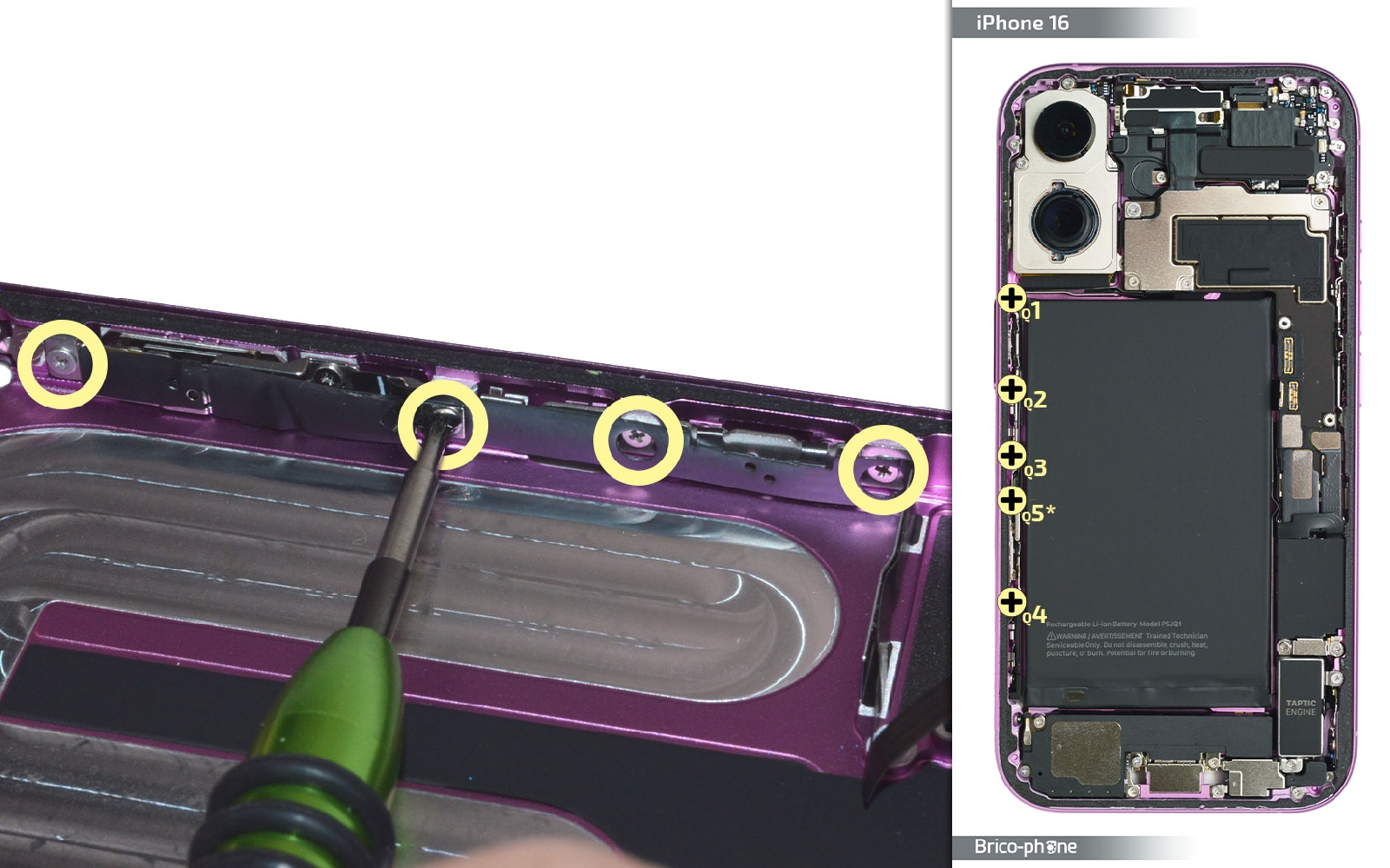

Etape 34 Libérer la nappe du bouton Power

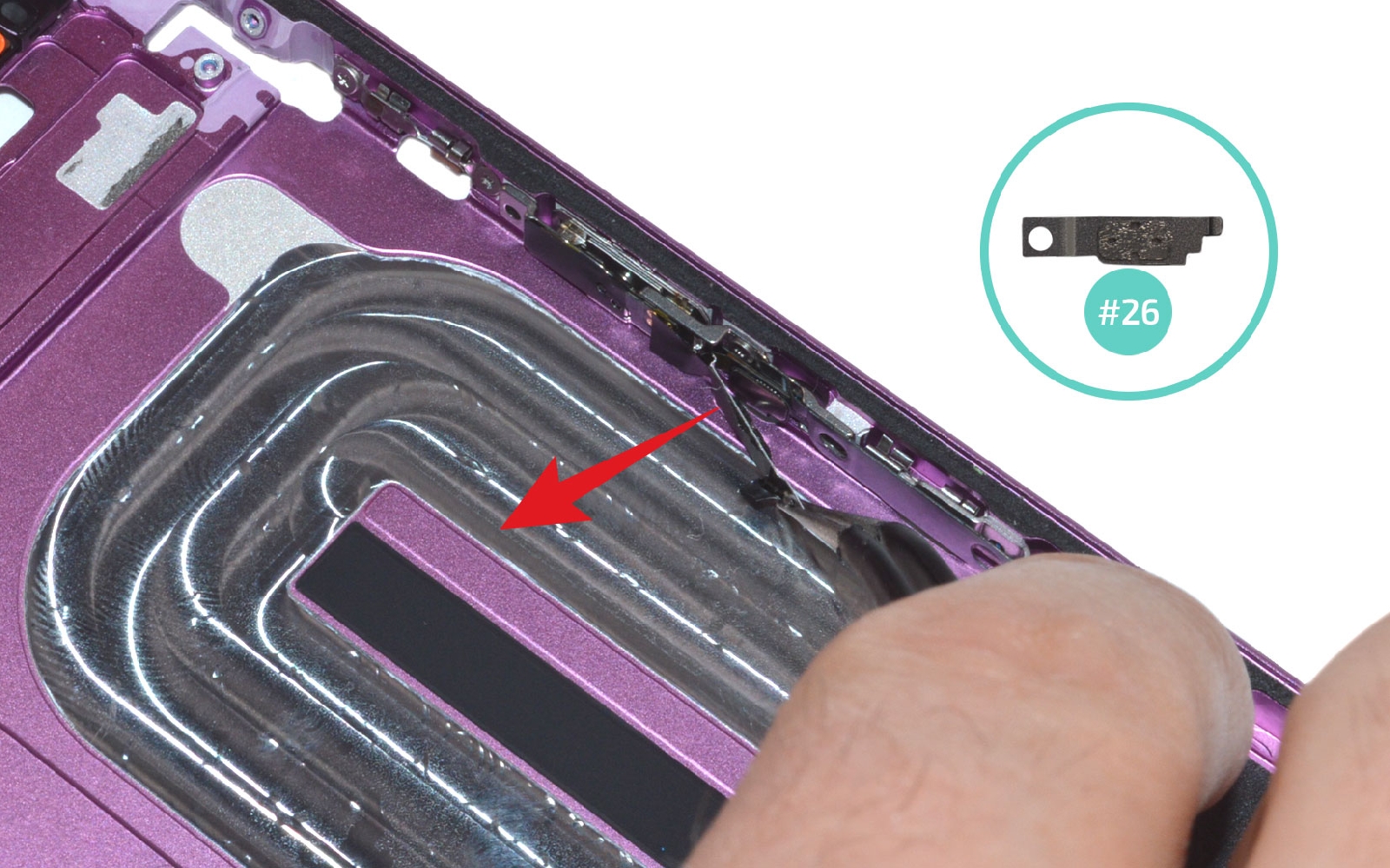

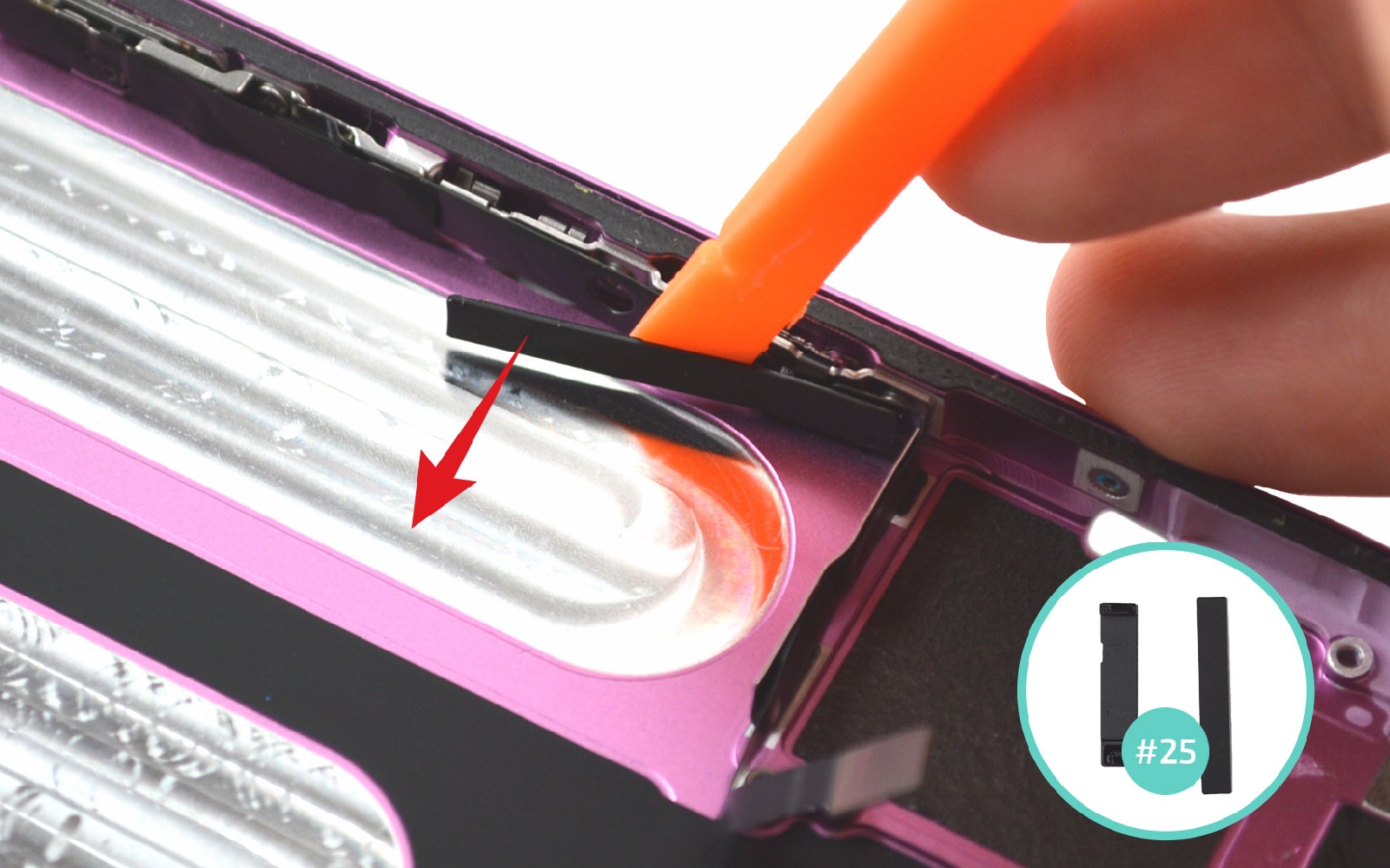

Décollez les parties noires avec la pincette ou le levier. Ensuite, ôtez les vis Q1, Q2, Q3 et Q4 avec le tournevis cruciforme et récupérez la plaquette #26 afin de libérer la dernière vis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 35

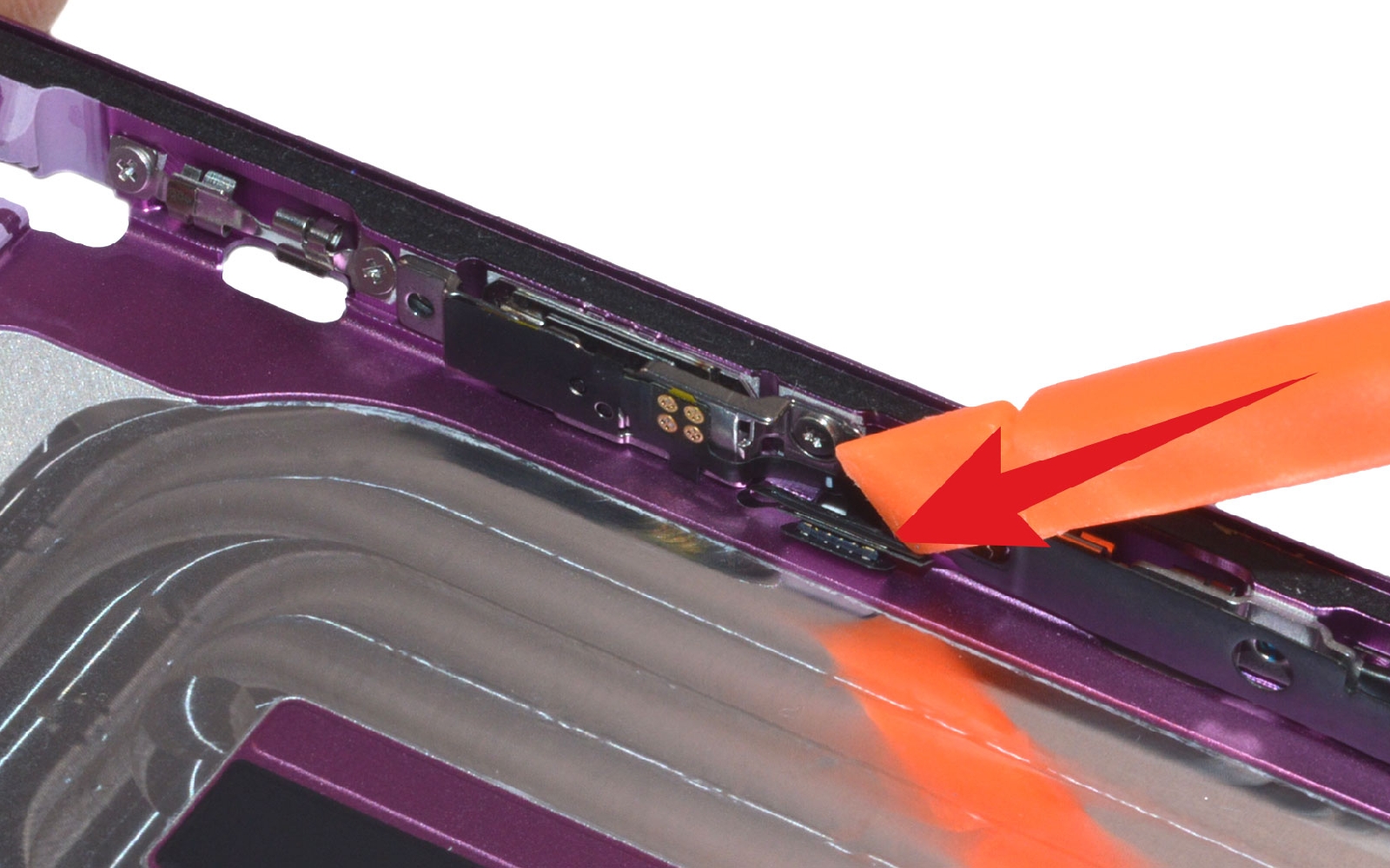

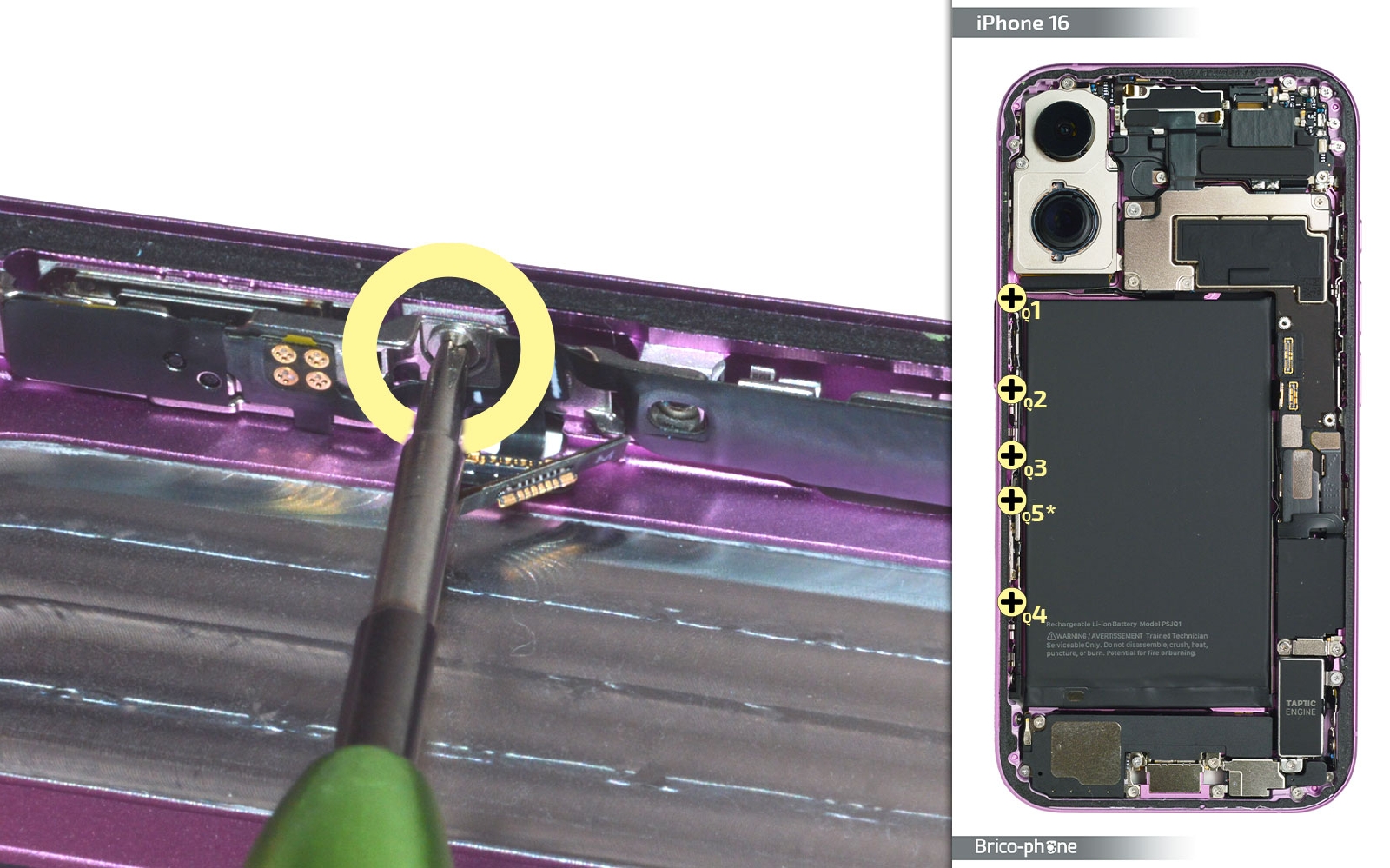

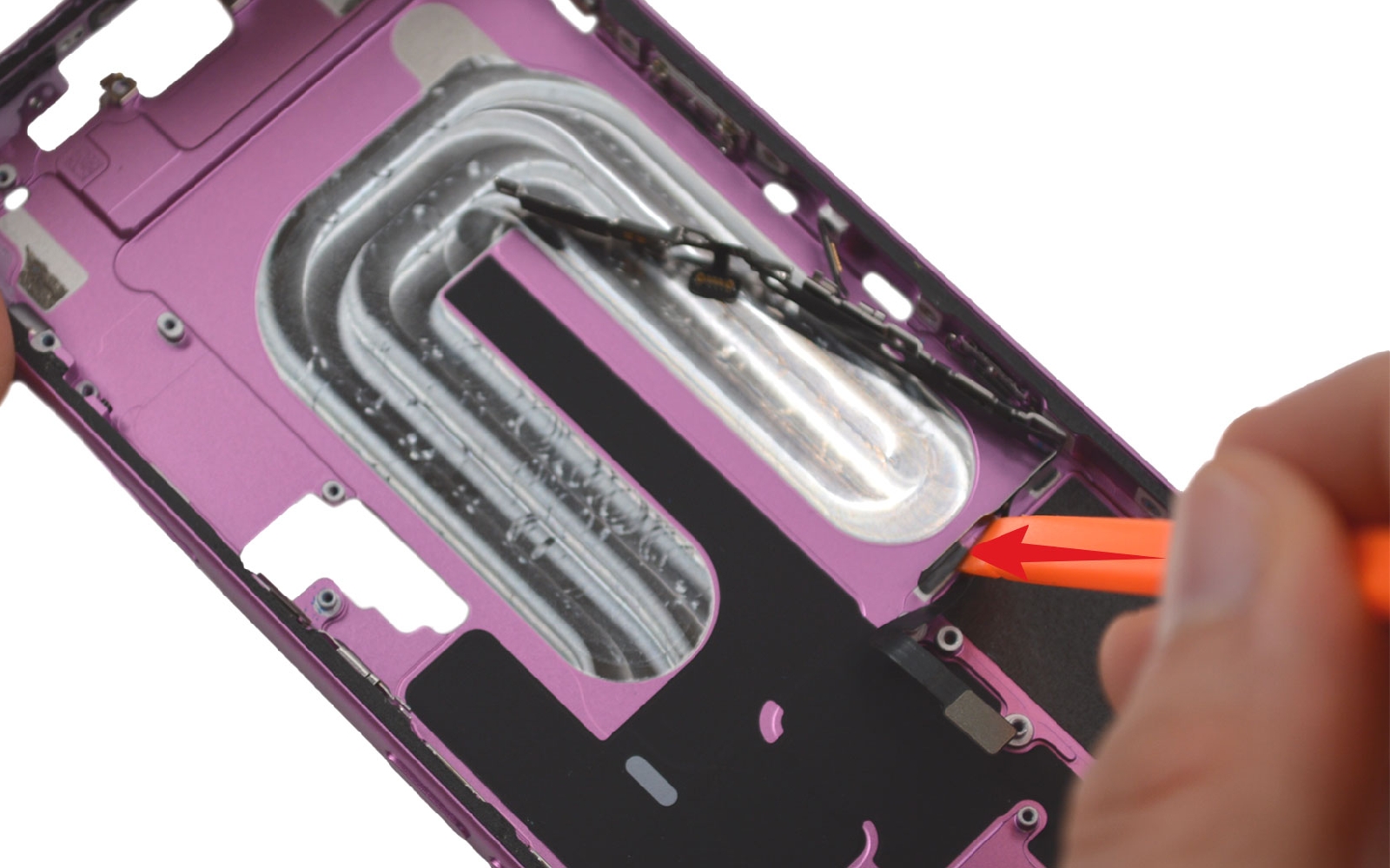

Etape 35 Sortir la nappe Power

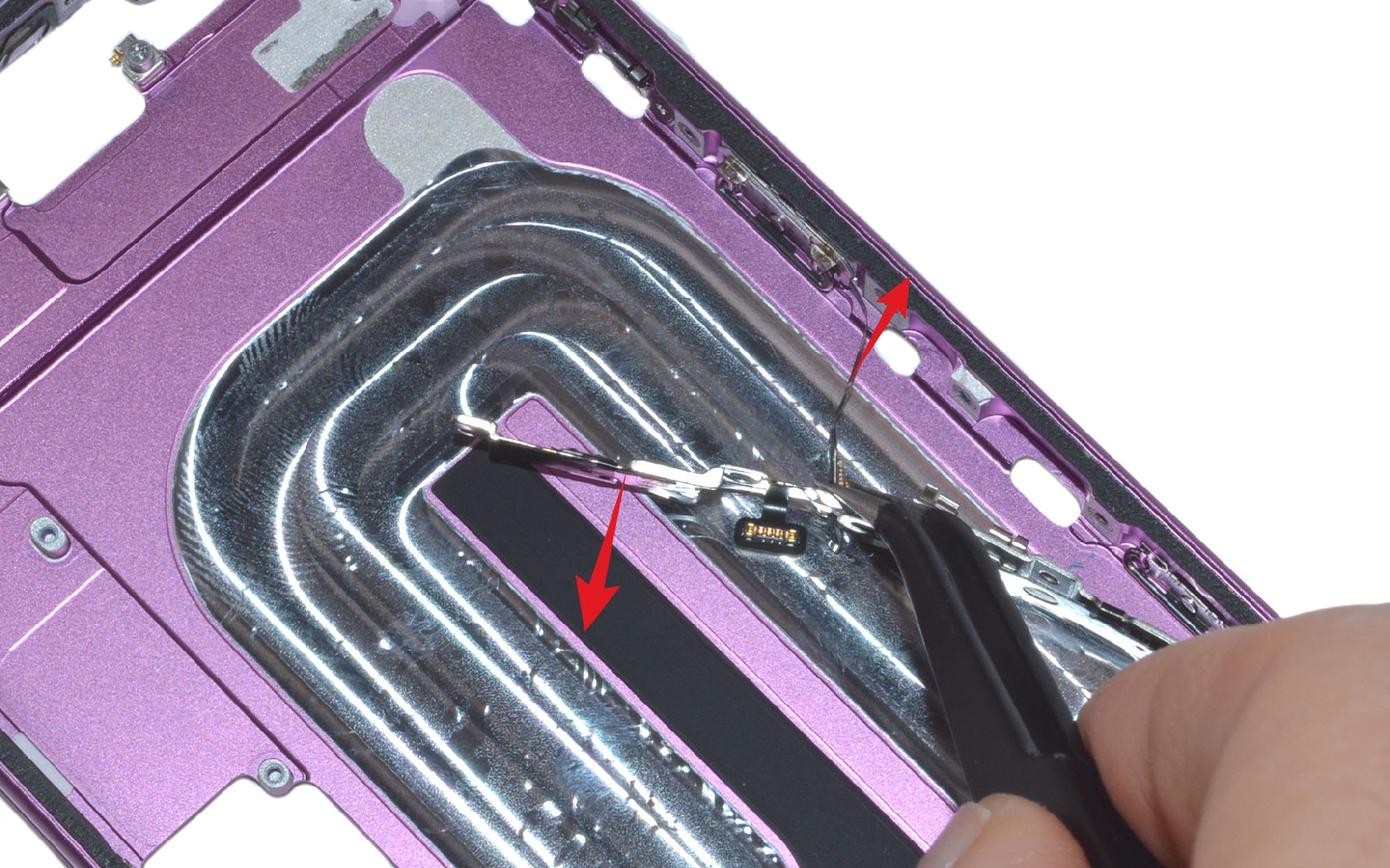

Déconnectez délicatement la petite nappe toute fine du nouveau bouton "commande" avant de retirer la vis Q5. Saisissez ensuite la plaquette des boutons en faisant attention à bien déplacer la nappe du nouveau bouton hors de la plaquette. Décollez la partie supérieure pour sortir l'élément #27 du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles

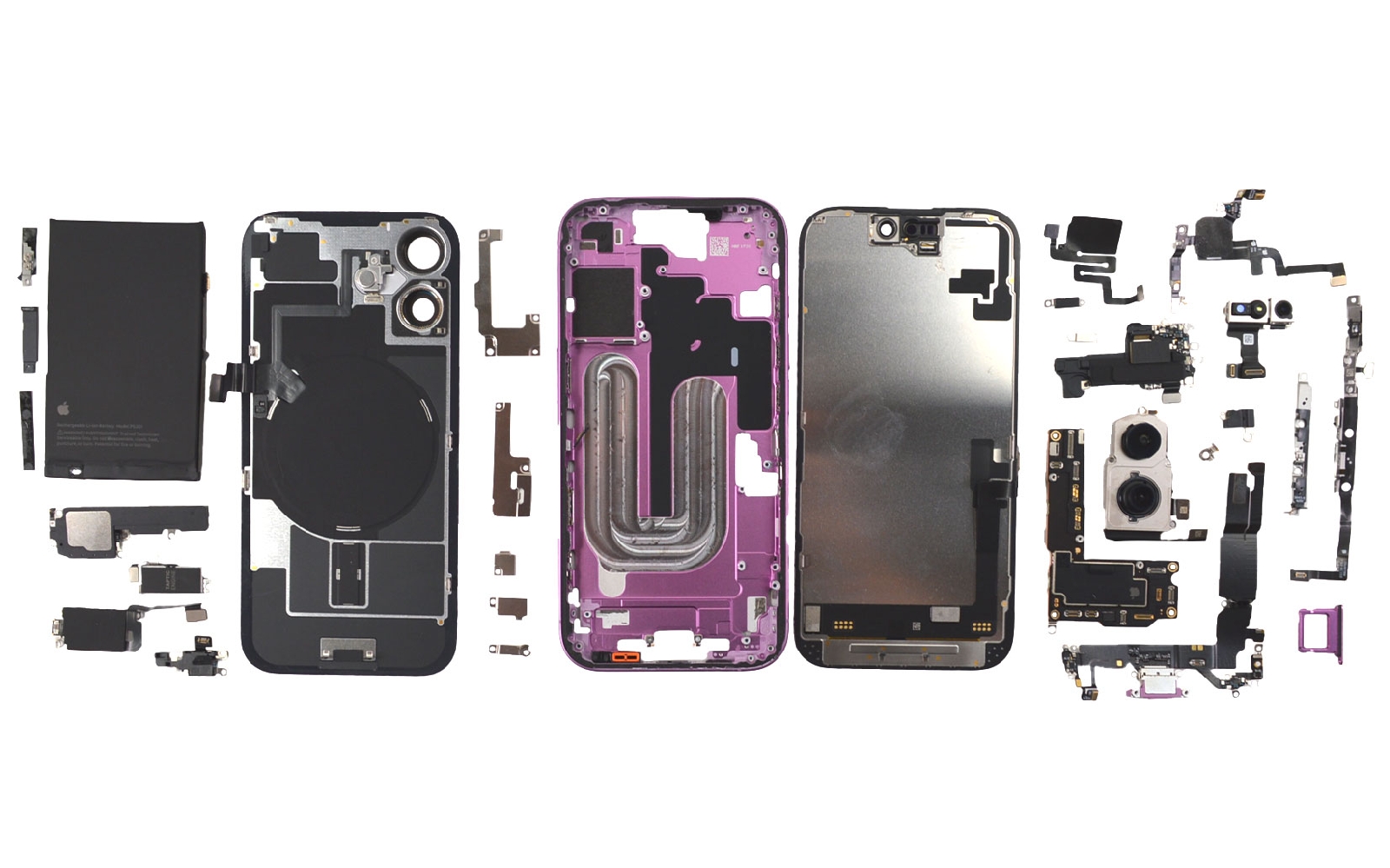

Vue éclatée

Le démontage complet est terminé, voici donc une photo de tous les éléments qui composent l'iPhone 16. Si vous souhaitez remonter votre appareil après avoir changer les pièces endommagées, suivez les étapes précédentes dans le sens contraire.
