Comment changer l'écran sur Serie SE

Temps estimé : 30 min
Difficulté : 3/5
Serie SE | Temps estimé : 30 min | Difficulté : 3/5

L'Apple Watch SE est équipée d'un écran Retina LTPO OLED de 1,78 pouces, offrant une résolution de 448 x 368 pixels. Renommée pour sa luminosité allant jusqu'à 1000 nits et sa protection en verre Ion-X, l'Apple Watch SE combine esthétique moderne et technologie robuste. Cependant, malgré sa résistance, l'écran peut être susceptible aux dommages suite à une chute ou un choc.

Notre guide s'adresse aux utilisateurs souhaitant effectuer les réparations eux-mêmes, en offrant une solution économique et écologique pour prolonger la durée de vie de leur appareil. Chaque étape du processus de remplacement sera illustrée par des images claires et accompagnée d'instructions précises pour vous assurer une réparation sûre et efficace. Préparez vos outils, et commençons ensemble cette réparation !

Ce tutoriel de réparation s'appuie sur des informations techniques détaillées pour assurer que chaque utilisateur puisse suivre facilement, peu importe leur niveau de compétence technique. En suivant ce tutoriel, non seulement vous économiserez sur les coûts de réparation, mais vous contribuerez également à la lutte contre l'obsolescence programmée.

Diagnostic

›  Ecran cassé, rayé.
›  L'affichage pose problème.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran pour Apple Watch Series 5, SE - 40mm
99,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°12 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

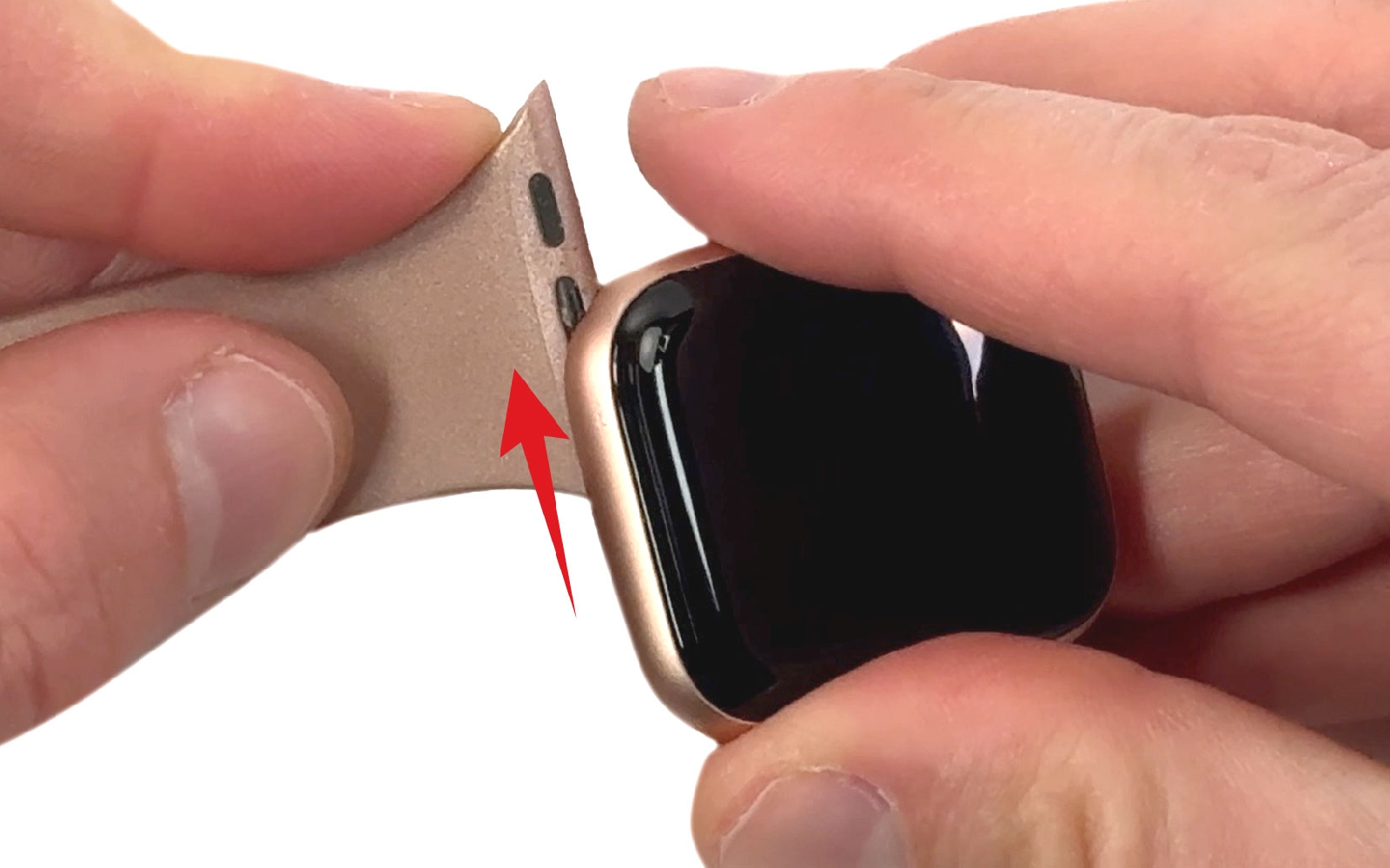

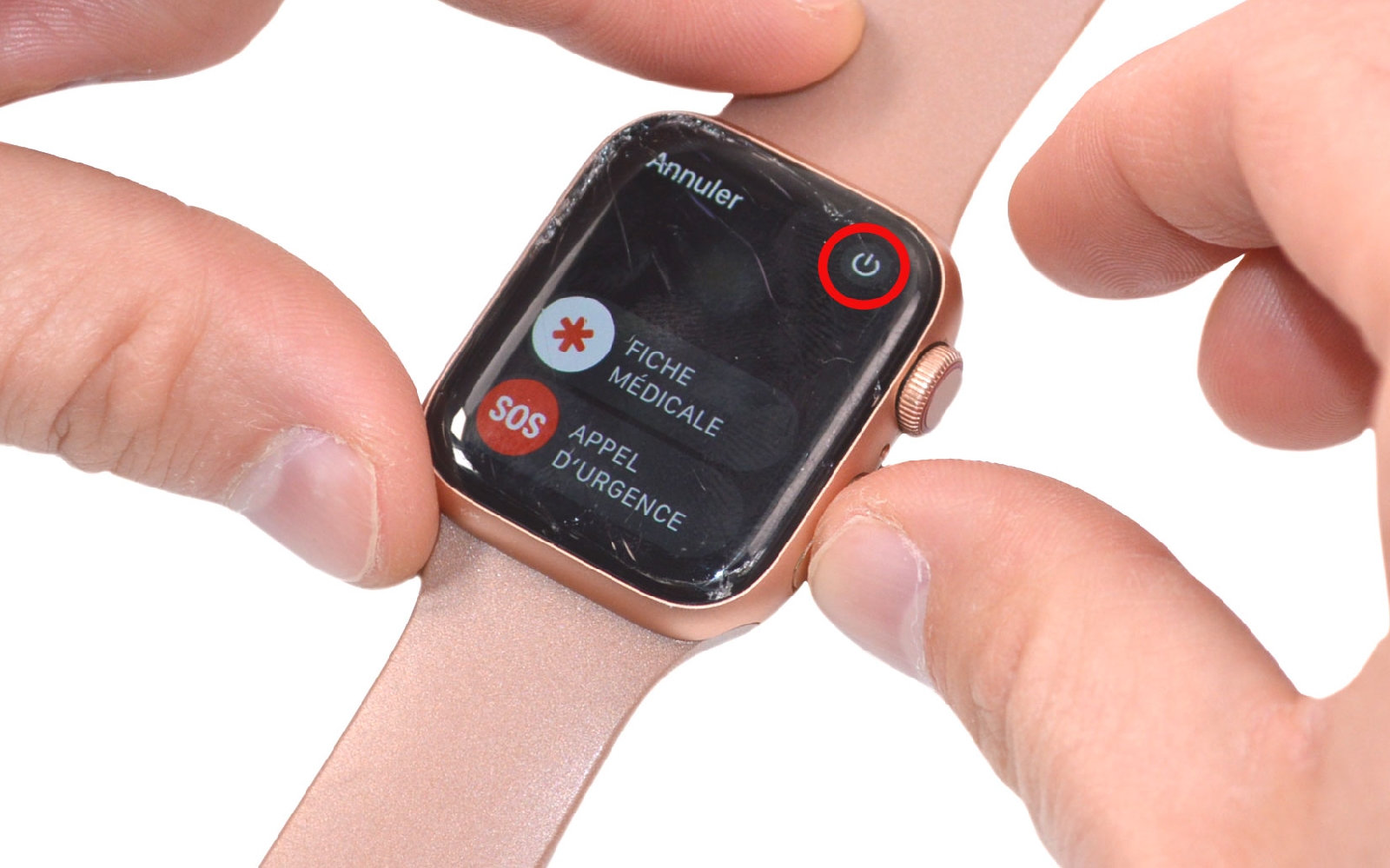

Dans un premier temps et si cela est possible, procédez à l'extinction de votre montre et au retrait des bracelets.

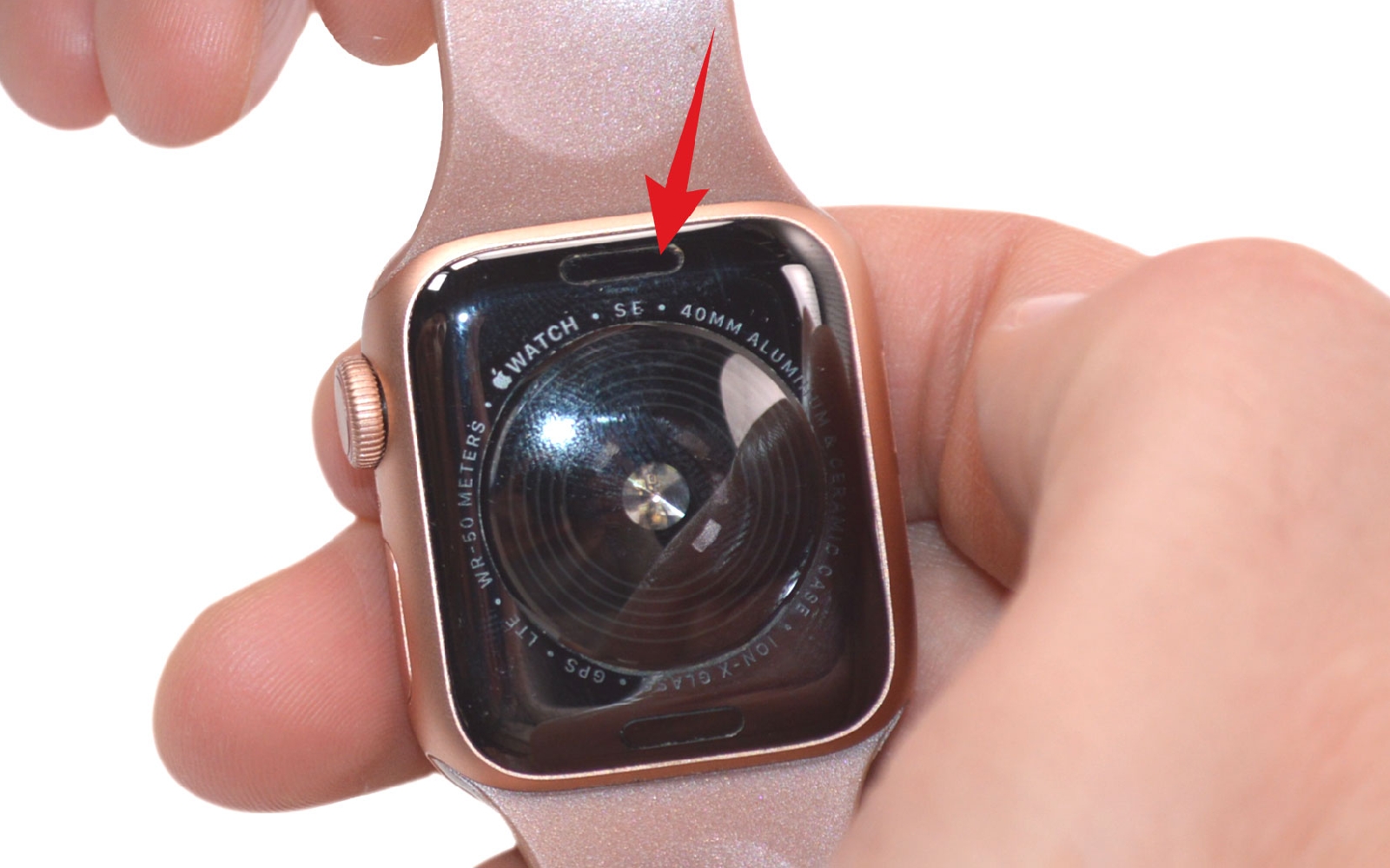

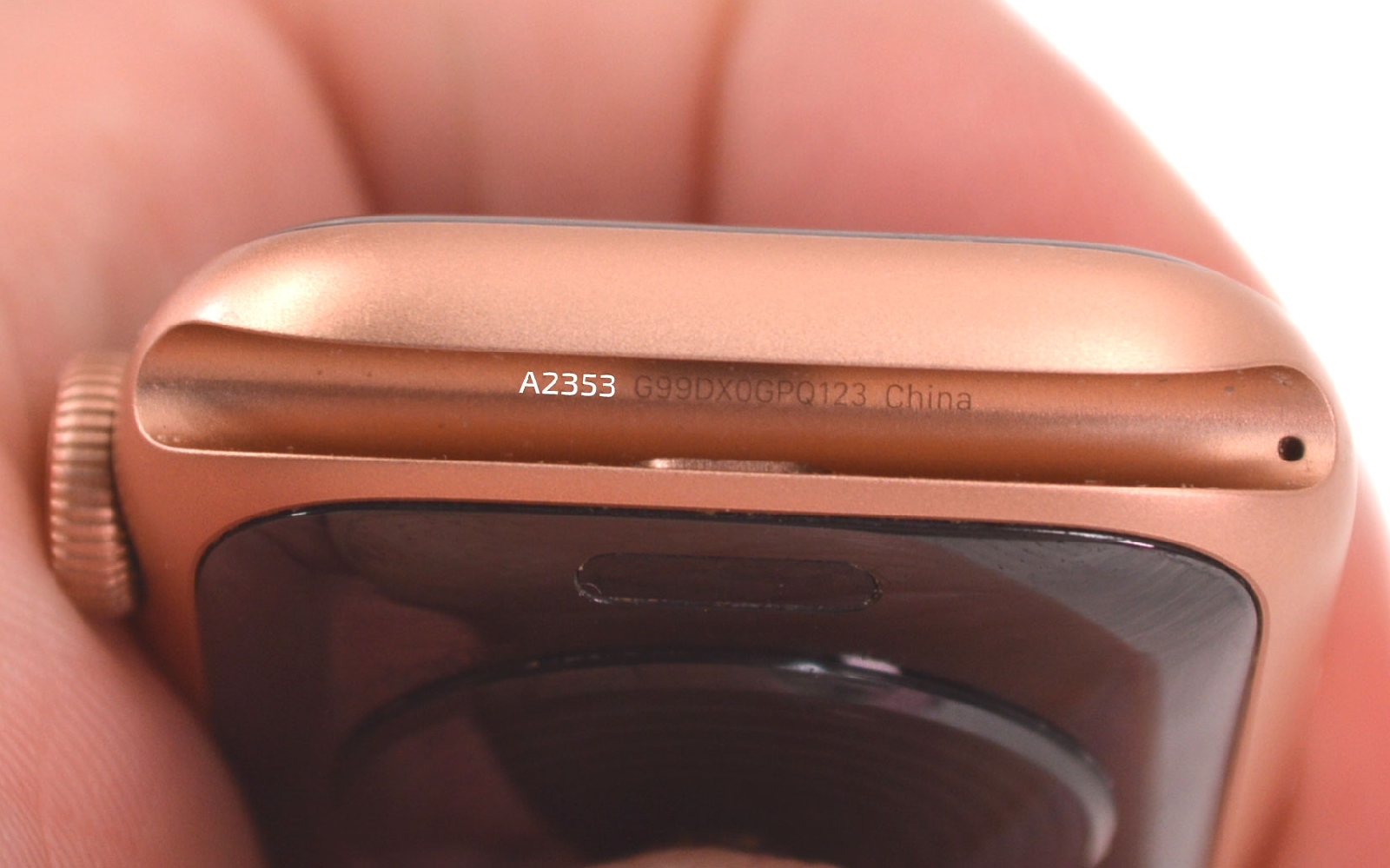

Ensuite, assurez vous d'avoir commandé la bonne pièce détachée en vérifiant que le numéro de modèle gravée sur la montre soit inscrit dans la liste des montres compatibles avec le nouvel écran.

Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Comment changer l'écran sur Serie SE photo 3
Comment changer l'écran sur Serie SE photo 4
Etape 1 : Chauffer l'écran

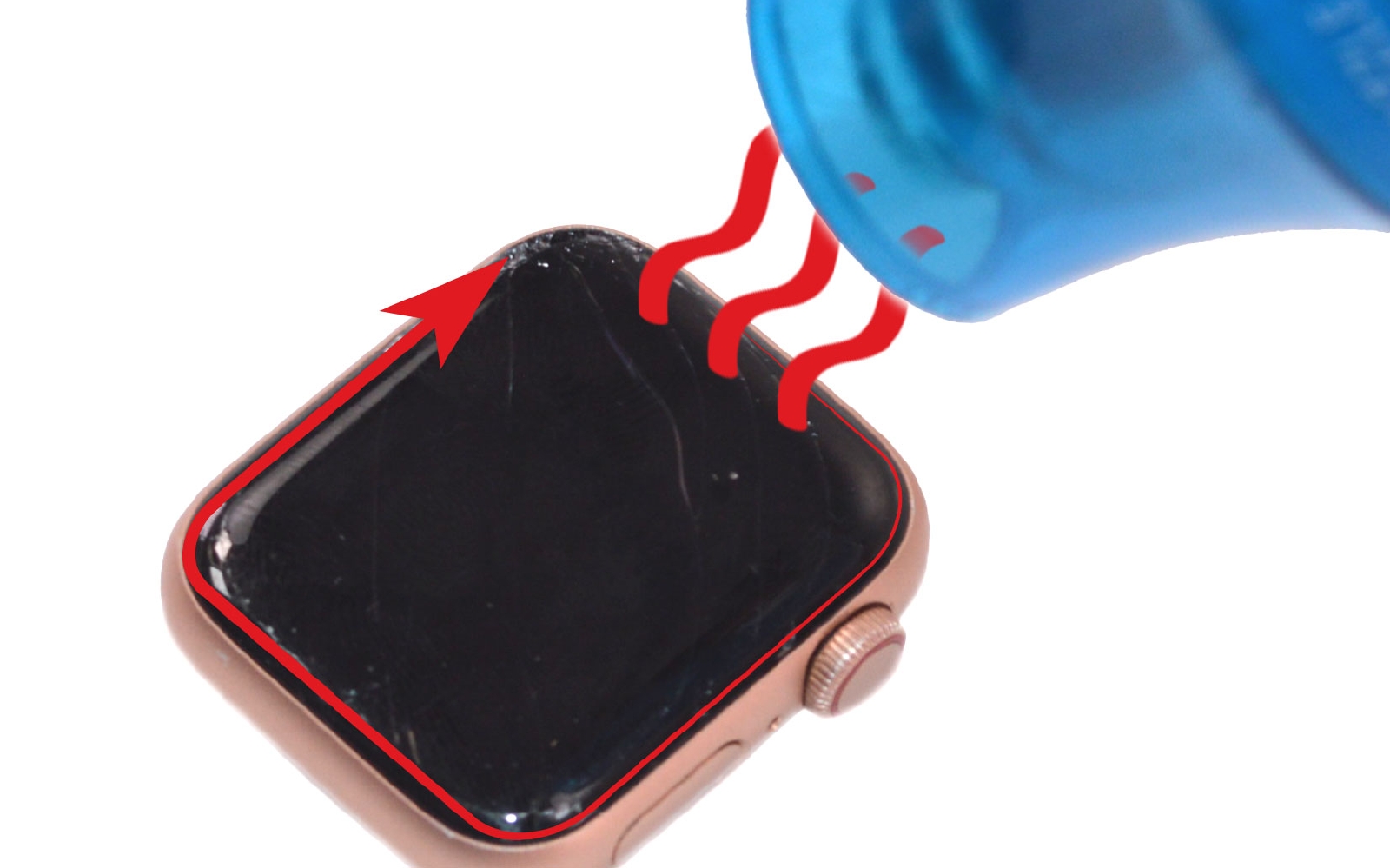

Pour ramollir le sticker de l'écran, nous vous conseillons de chauffer le contour de l'écran à l'aide d'un décapeur thermique ou d'un sèche-cheveux.

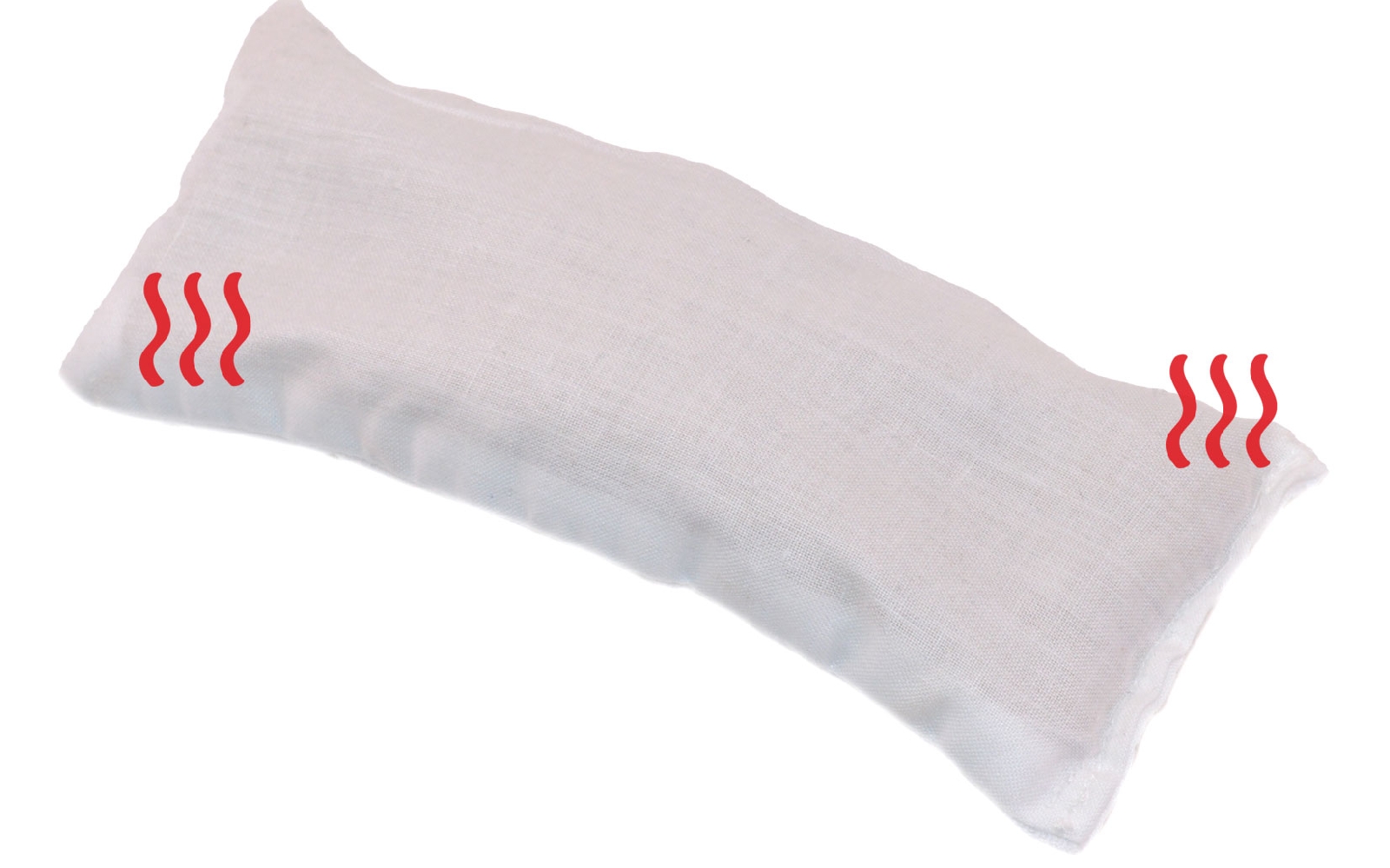

Vous pouvez également opté pour le coussin chauffant. Pour l'utiliser, il vous faut d'abord le passer 2 minutes au micro-ondes avant de le déposer sur le dessus de la montre.
Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
9,90 €
Etape 2 : Décoller l'écran

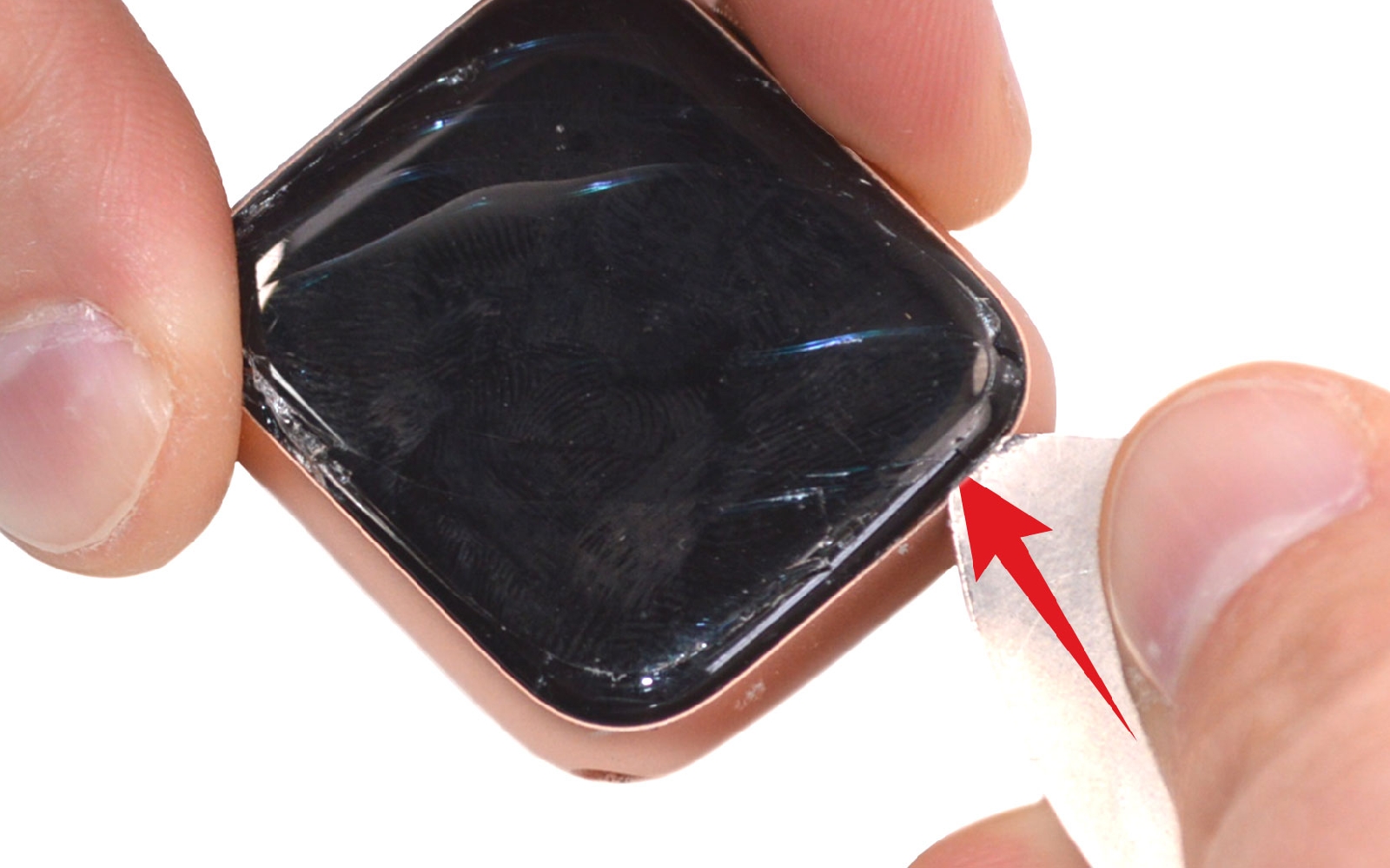

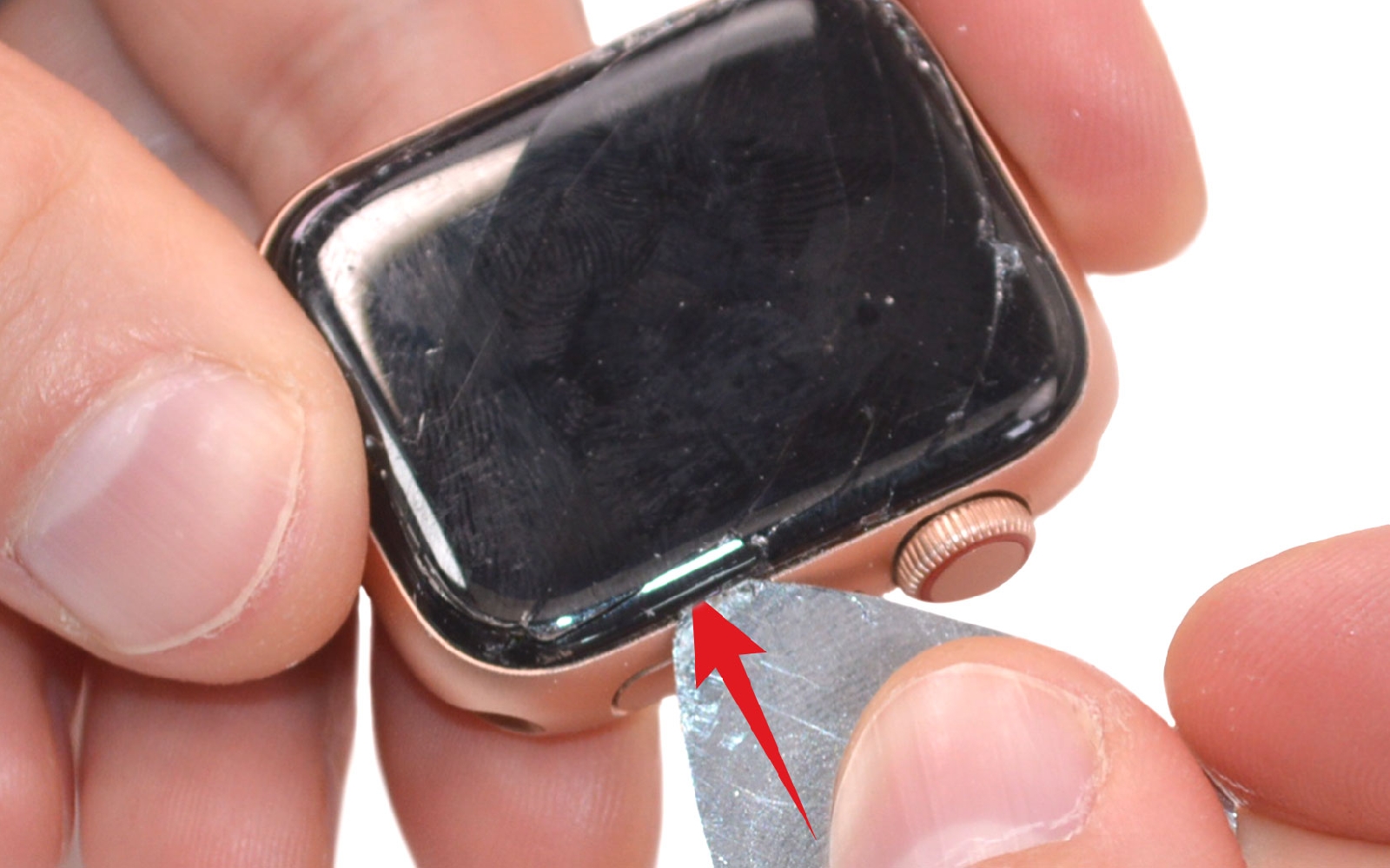

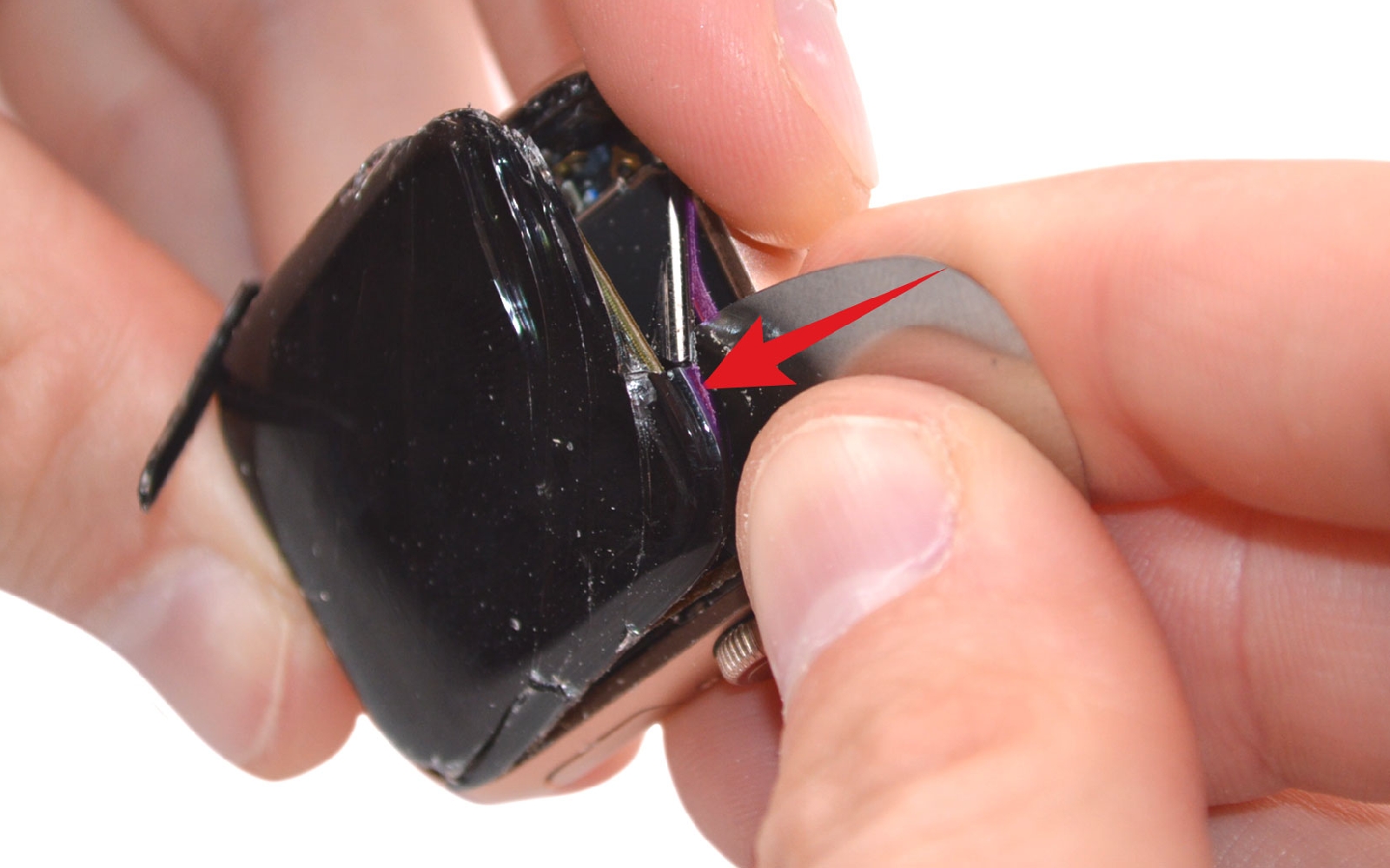

Insérez le médiator en métal entre le châssis et l'écran pour décoller la vitre et le LCD.

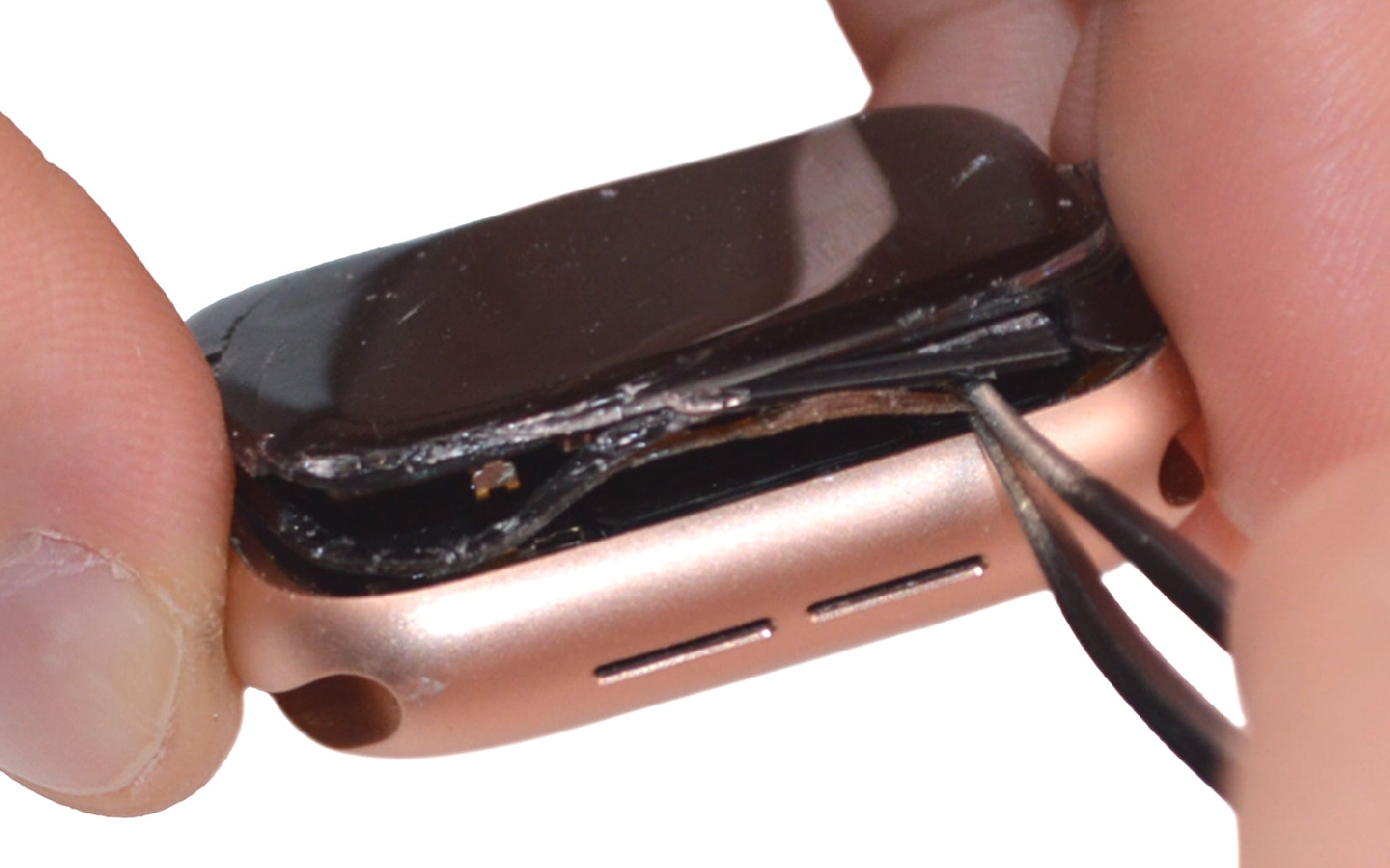

Faites glisser l'outil autour de l'écran en faisant attention aux nappes de ce dernier encore connectées. Pour plus de facilité et en fonction de l'état de la pièce, nous vous conseillons de passer l'ustensile sous le joint (partie coloriée en violet) pour terminer le décollage.


Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Comment changer l'écran sur Serie SE photo 3
Comment changer l'écran sur Serie SE photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Déconnecter les nappes de l'écran

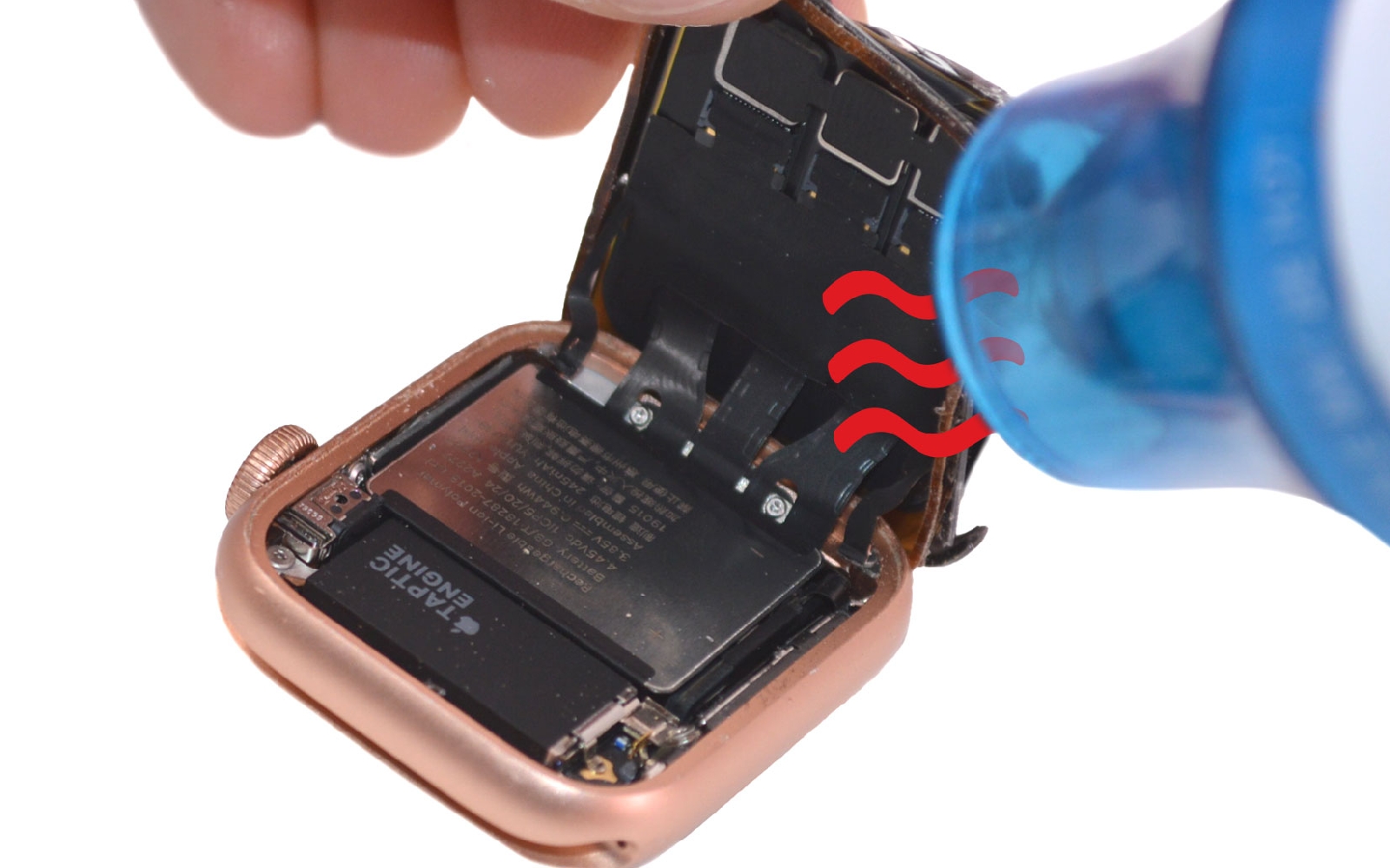

Chauffez légèrement l'adhésif noir placé sur les nappes de l'écran.

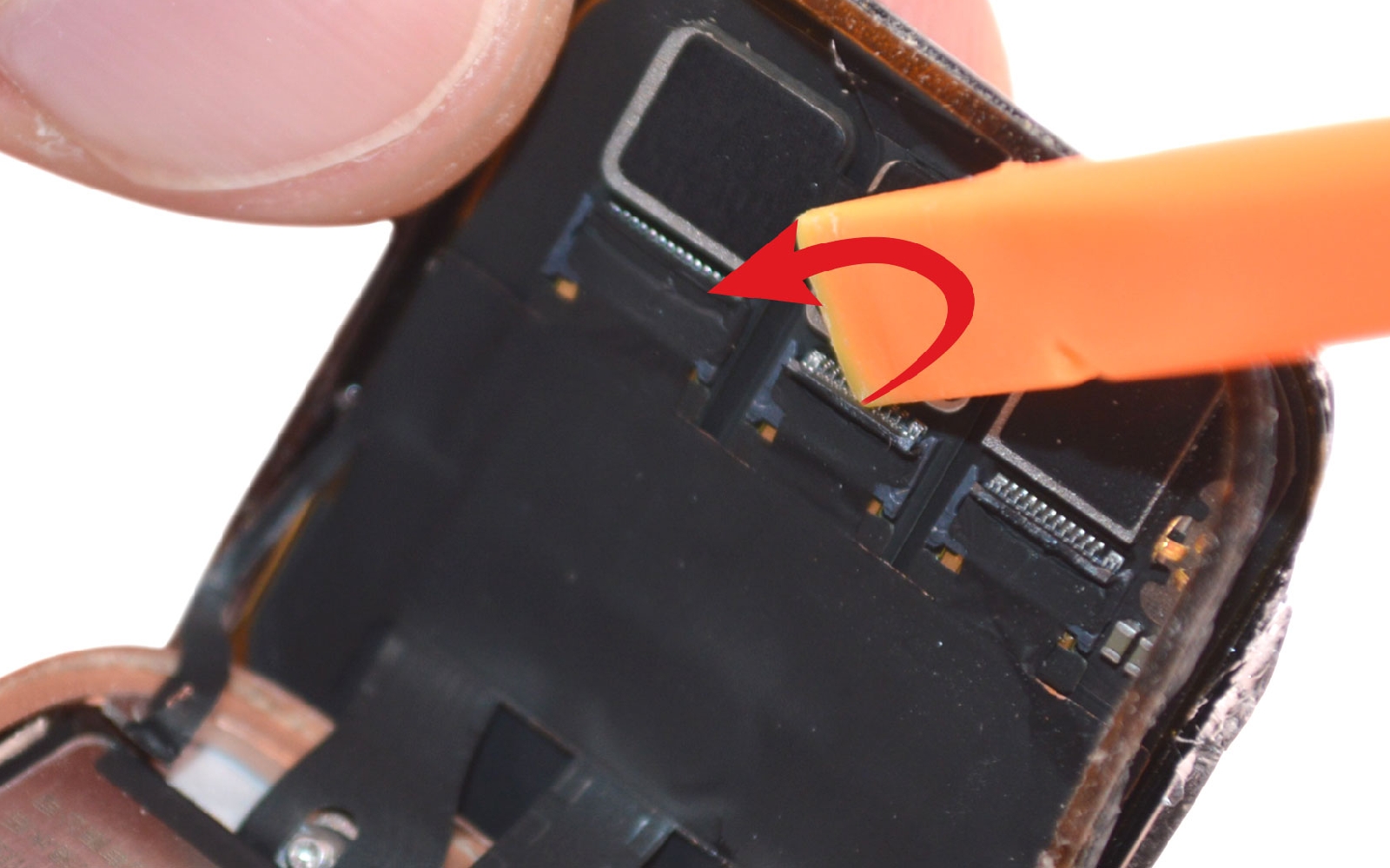

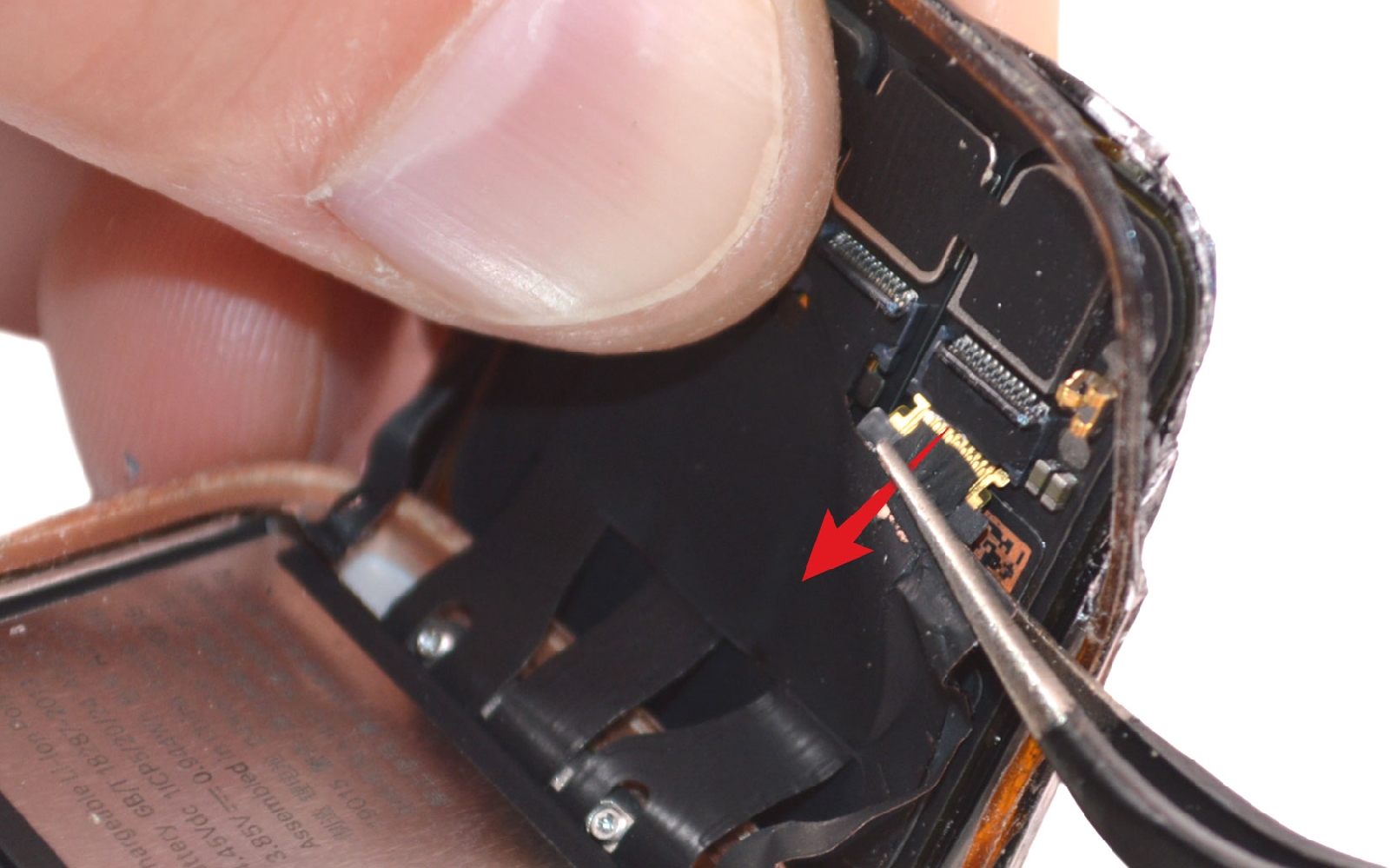

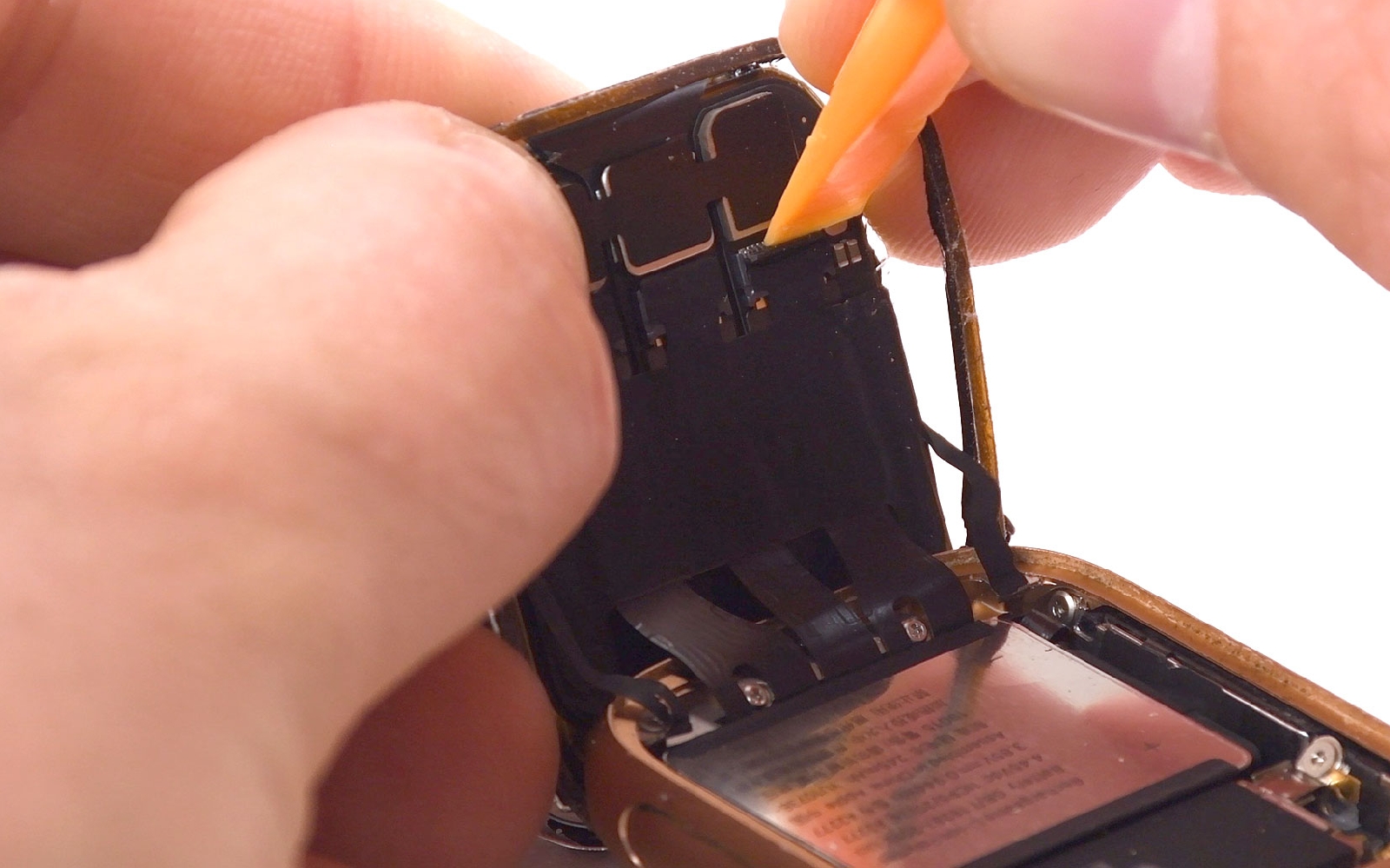

Ensuite, soulevez les trois clapets en vous aidant du levier en nylon afin de libérer les connectiques. Il ne vous reste plus qu'à extraire les nappes de leur emplacement en les saisissant avec la pincette.
Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Comment changer l'écran sur Serie SE photo 3
Comment changer l'écran sur Serie SE photo 4
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
9,90 €
Etape 4 : Séparer l'écran du châssis

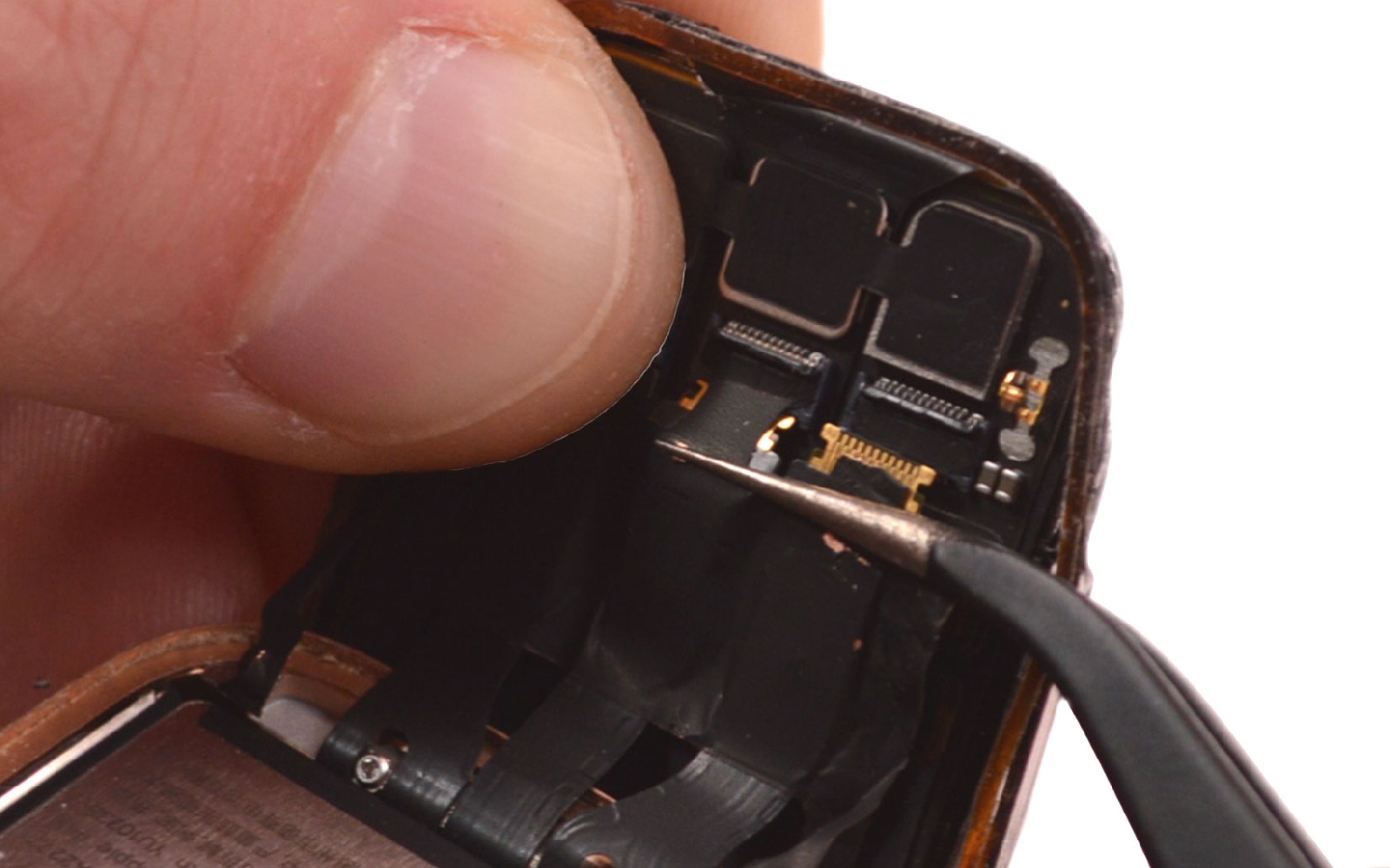

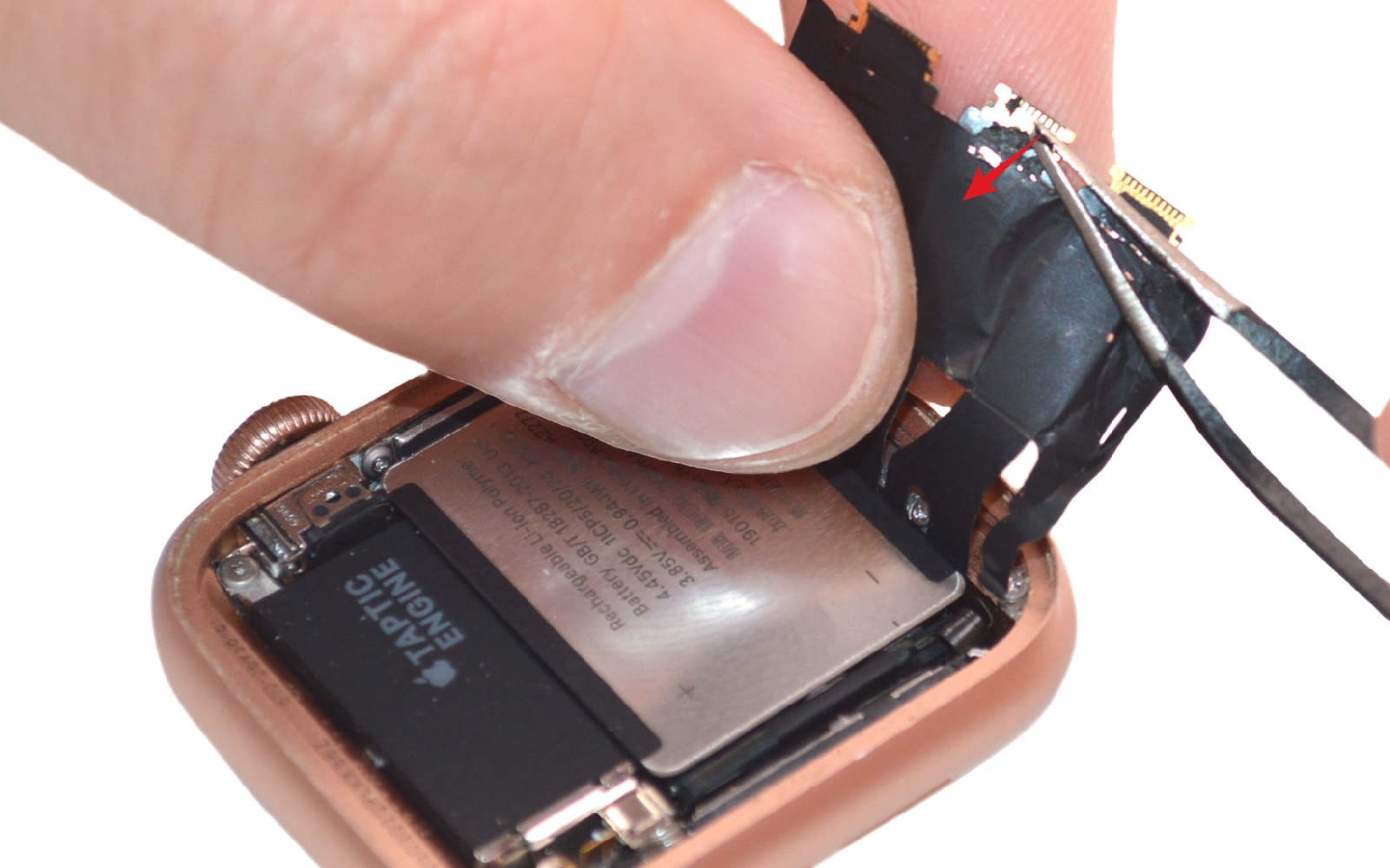

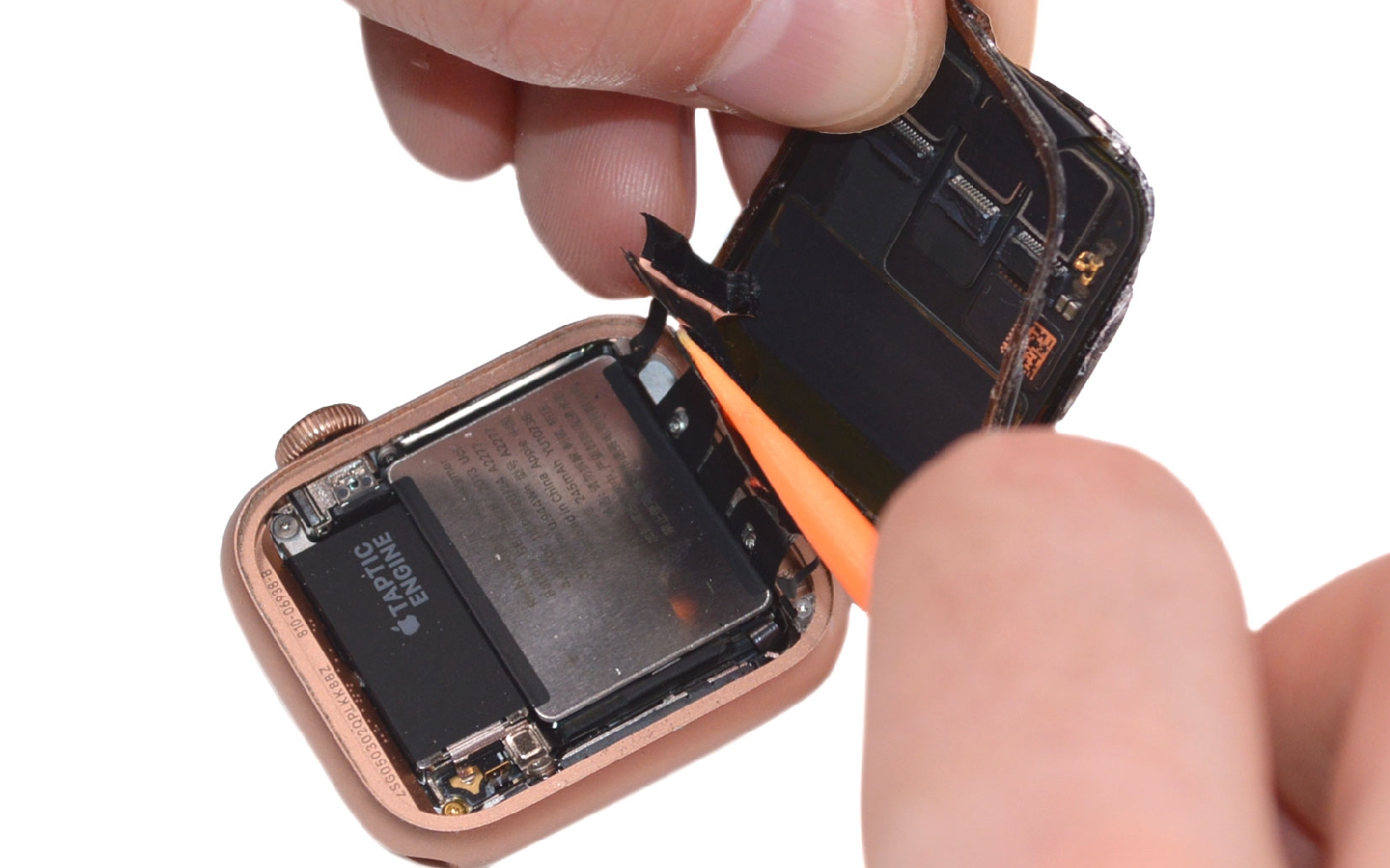

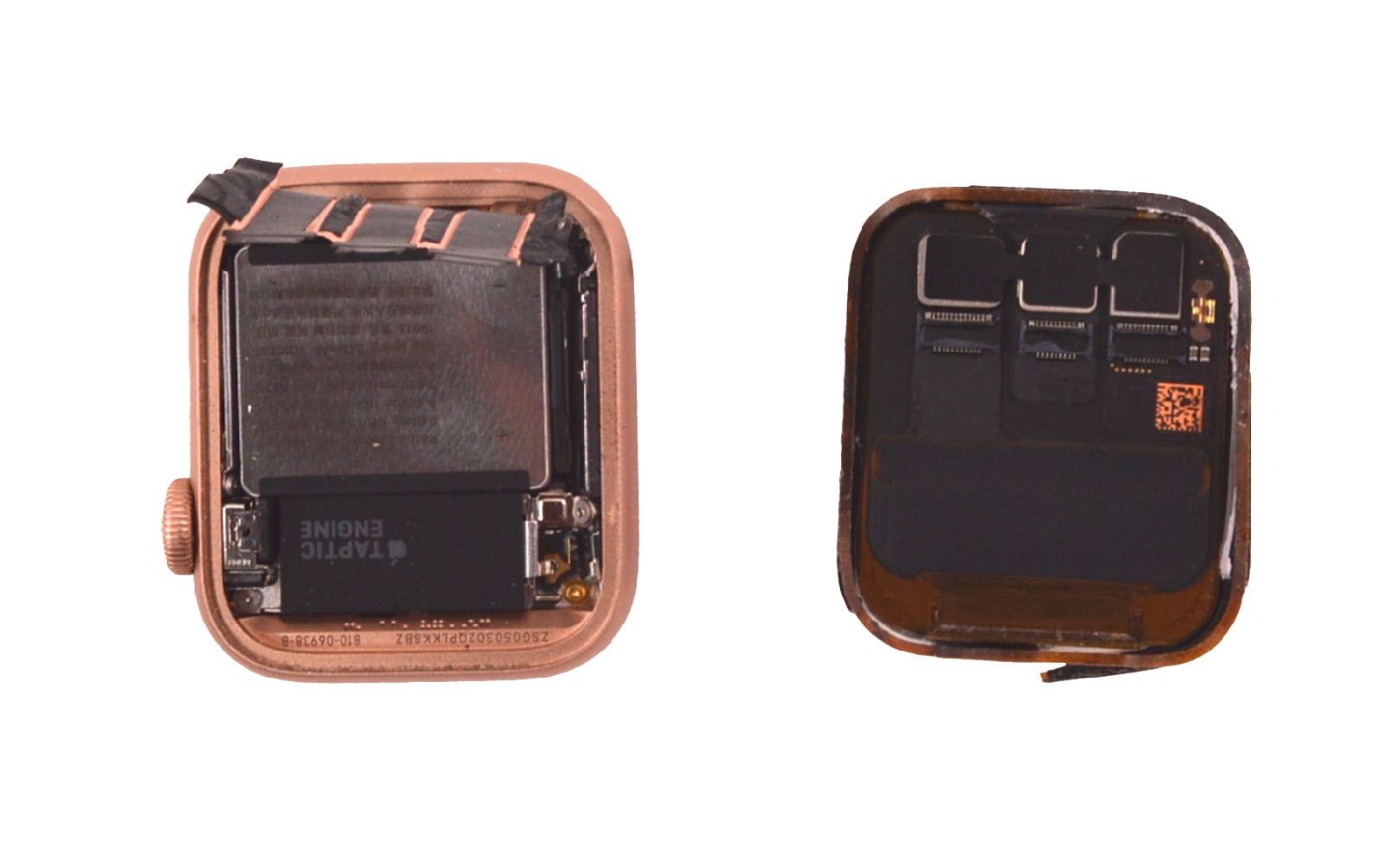

Décollez les 3 nappes de l'écran pour pouvoir mettre le composant endommagé de coté.

Dégagez les connectiques pour faciliter leur reconnexion sur le nouvel écran.
Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Comment changer l'écran sur Serie SE photo 3
Comment changer l'écran sur Serie SE photo 4
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Installer le nouvel écran

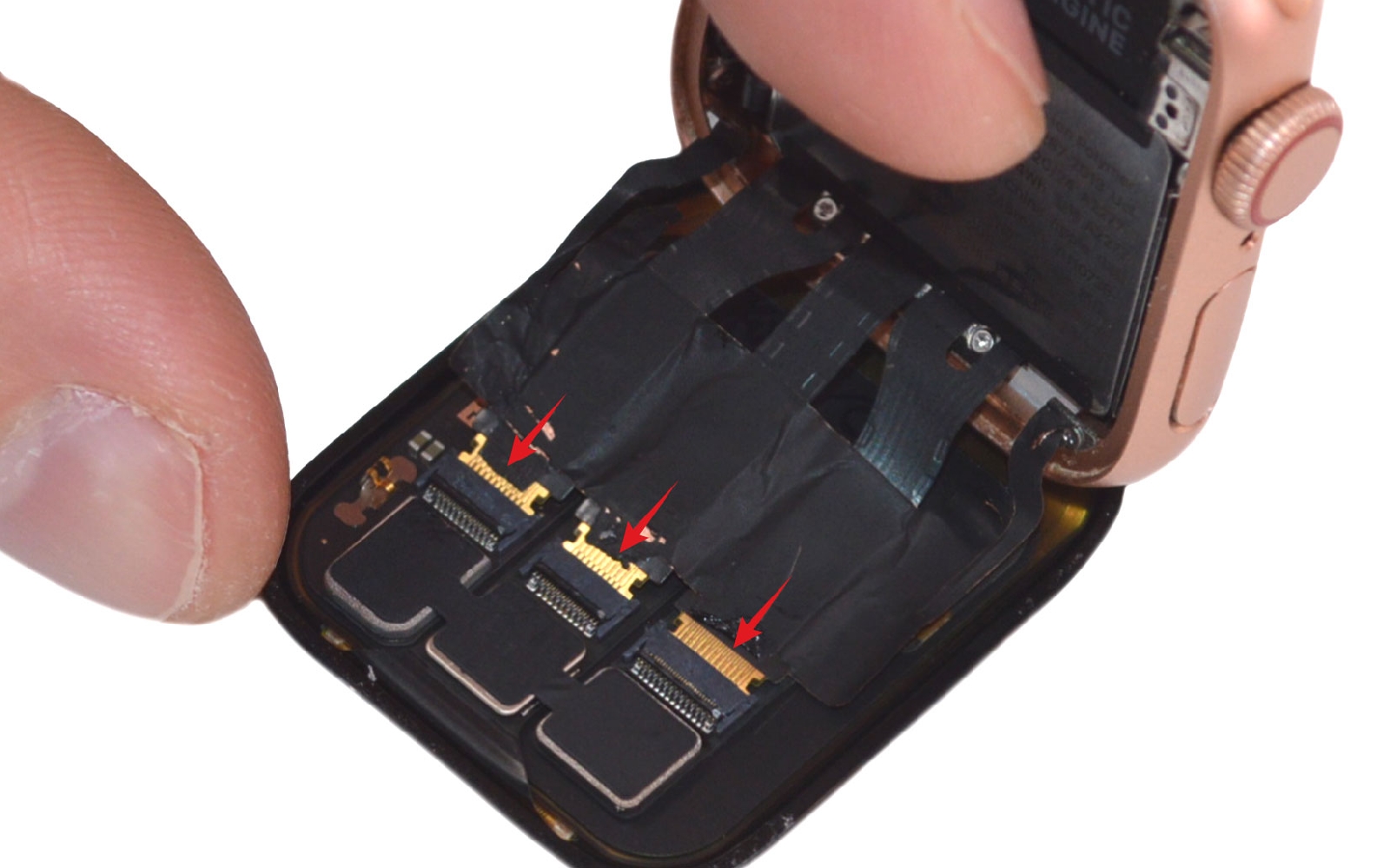

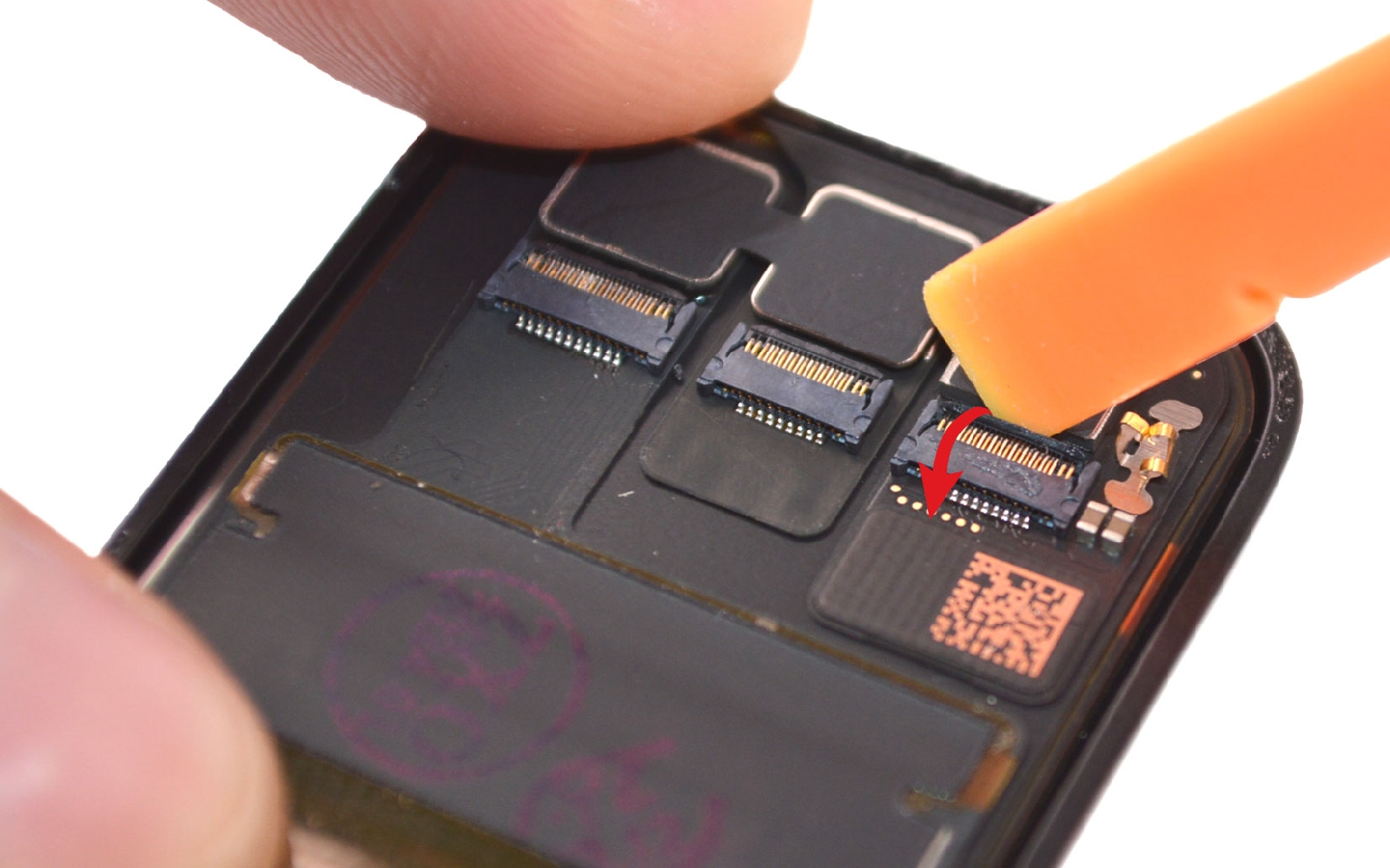

Assurez vous que chaque clapet du nouvel écran soit soulevé afin de pouvoir infiltré les nappes à l'intérieur.

Testez le nouvel écran avant de passer à la suite de la réparation.

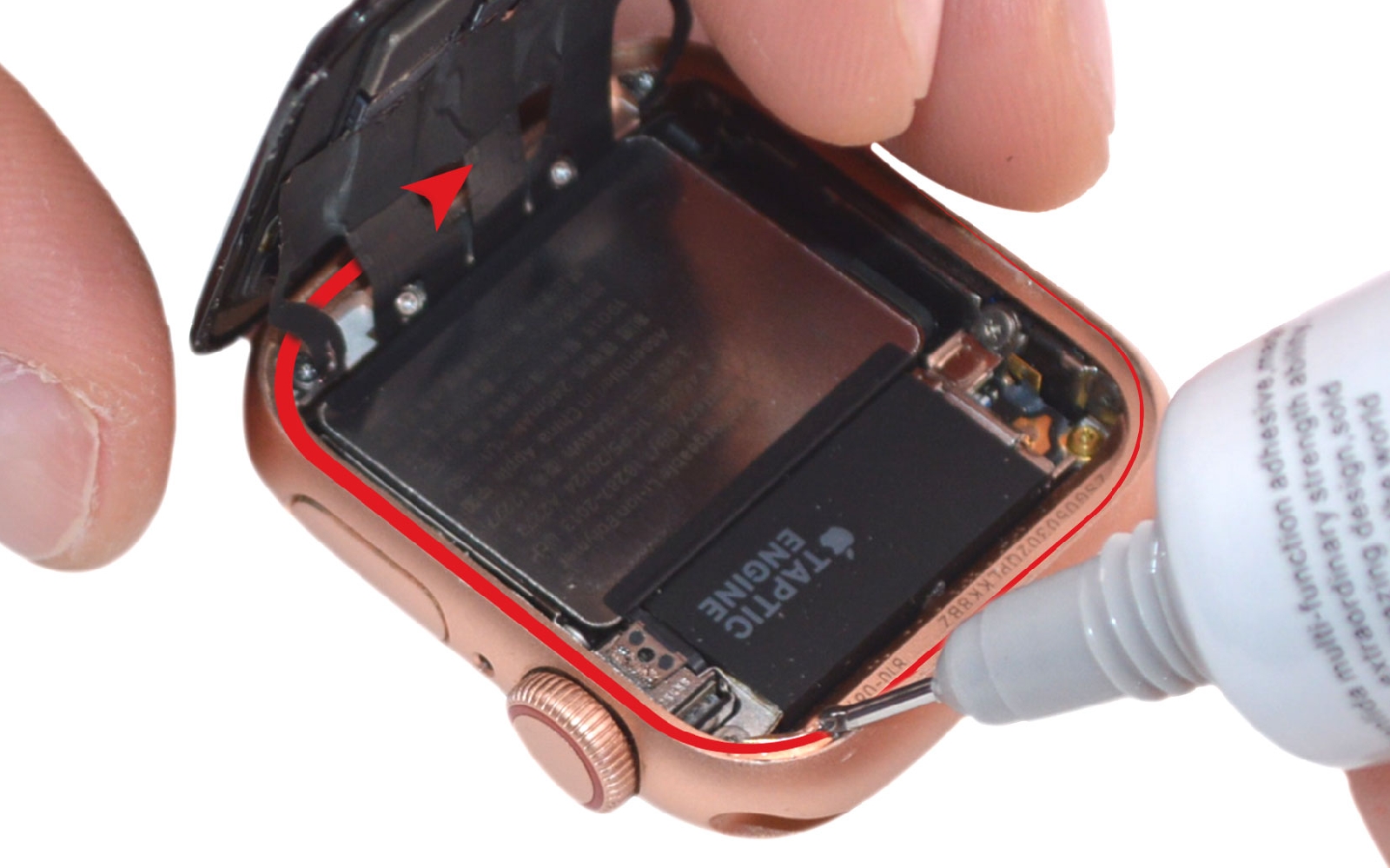

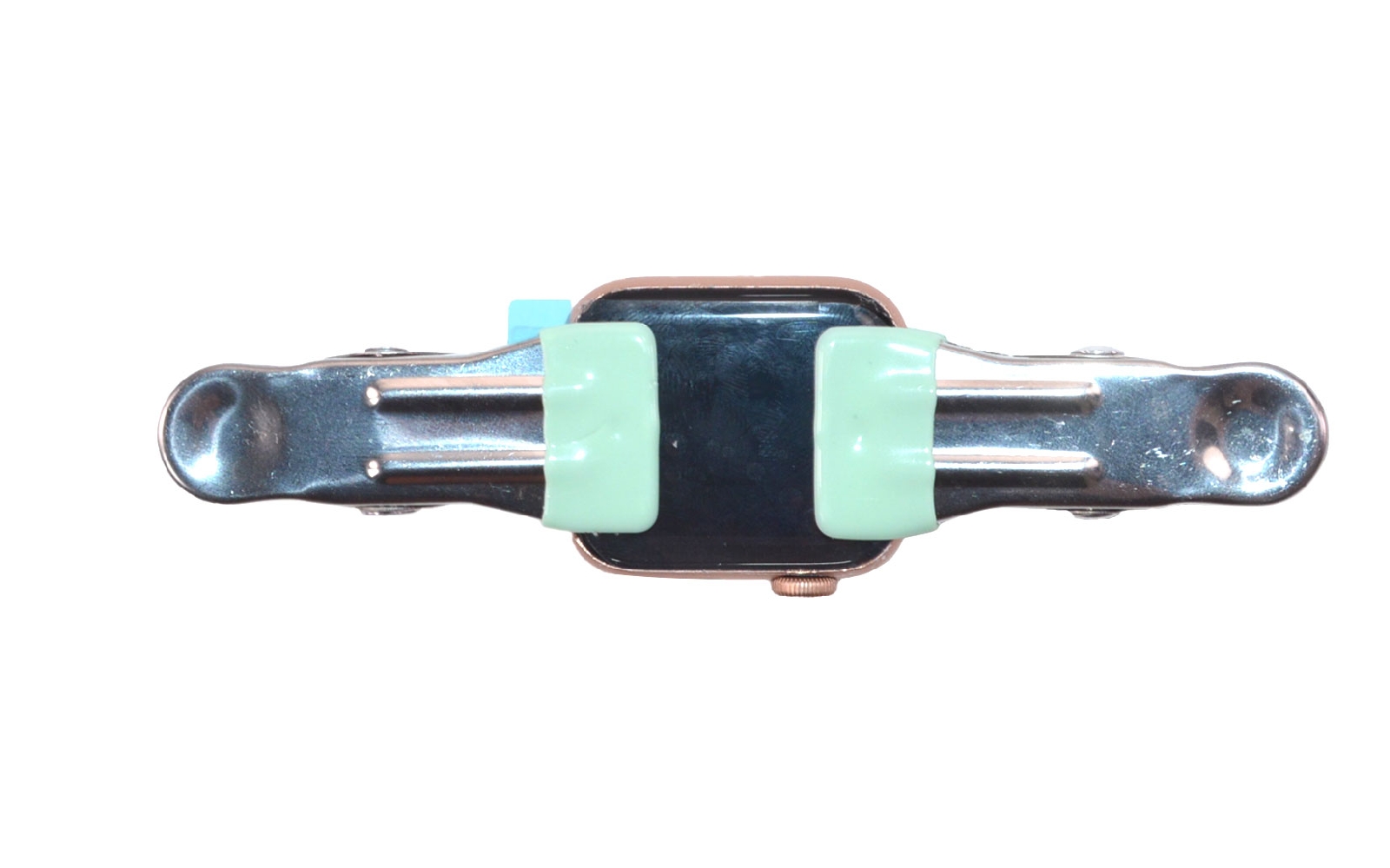

Ensuite, appliquez un filet de colle sur le contour du châssis. Refermez la montre et laissez sécher la colle environ une heure en vous aidant de pinces ou de gros livres.
Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Comment changer l'écran sur Serie SE photo 3
Comment changer l'écran sur Serie SE photo 4
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
Etape 6 : Nettoyer les résidus de colles

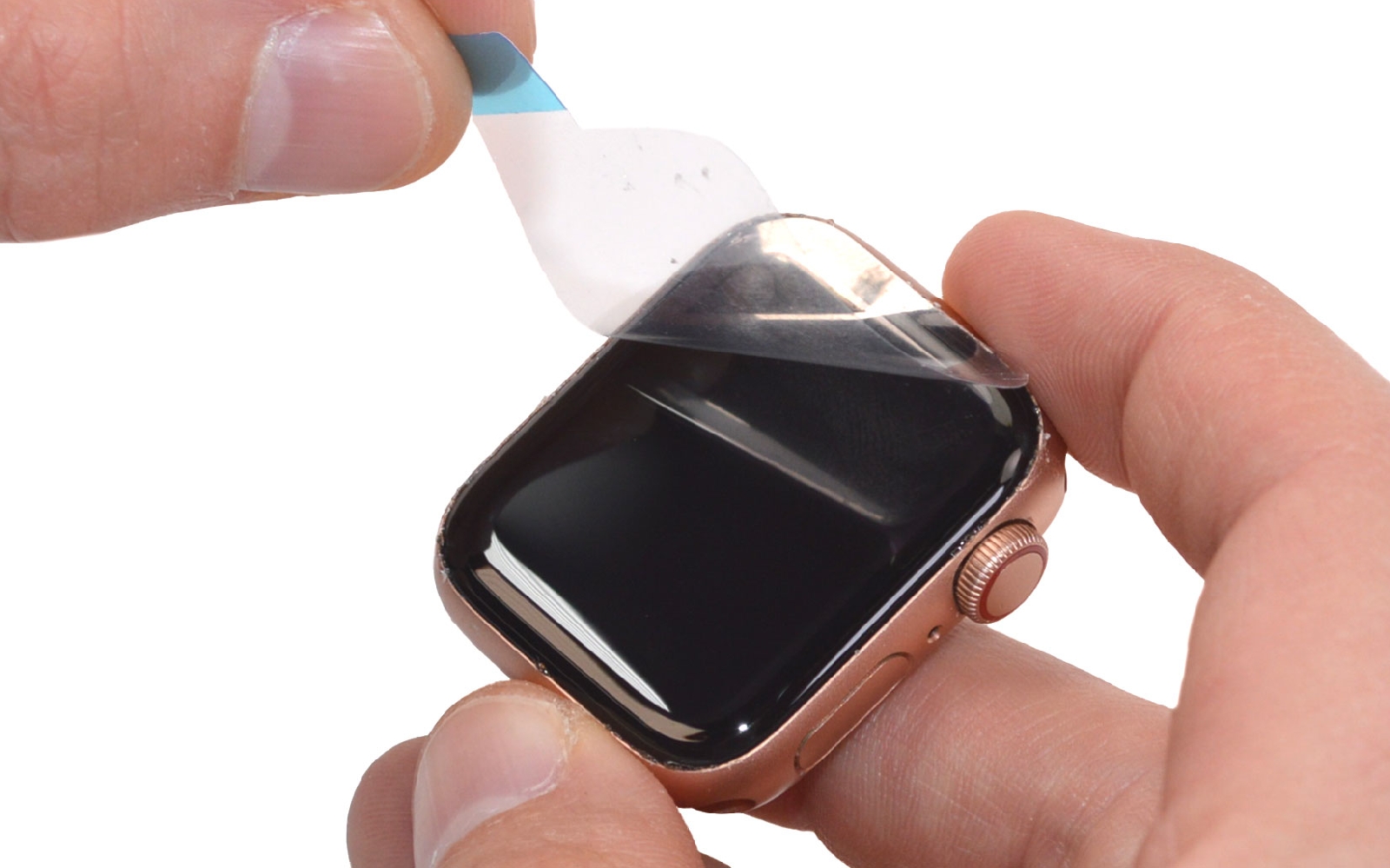

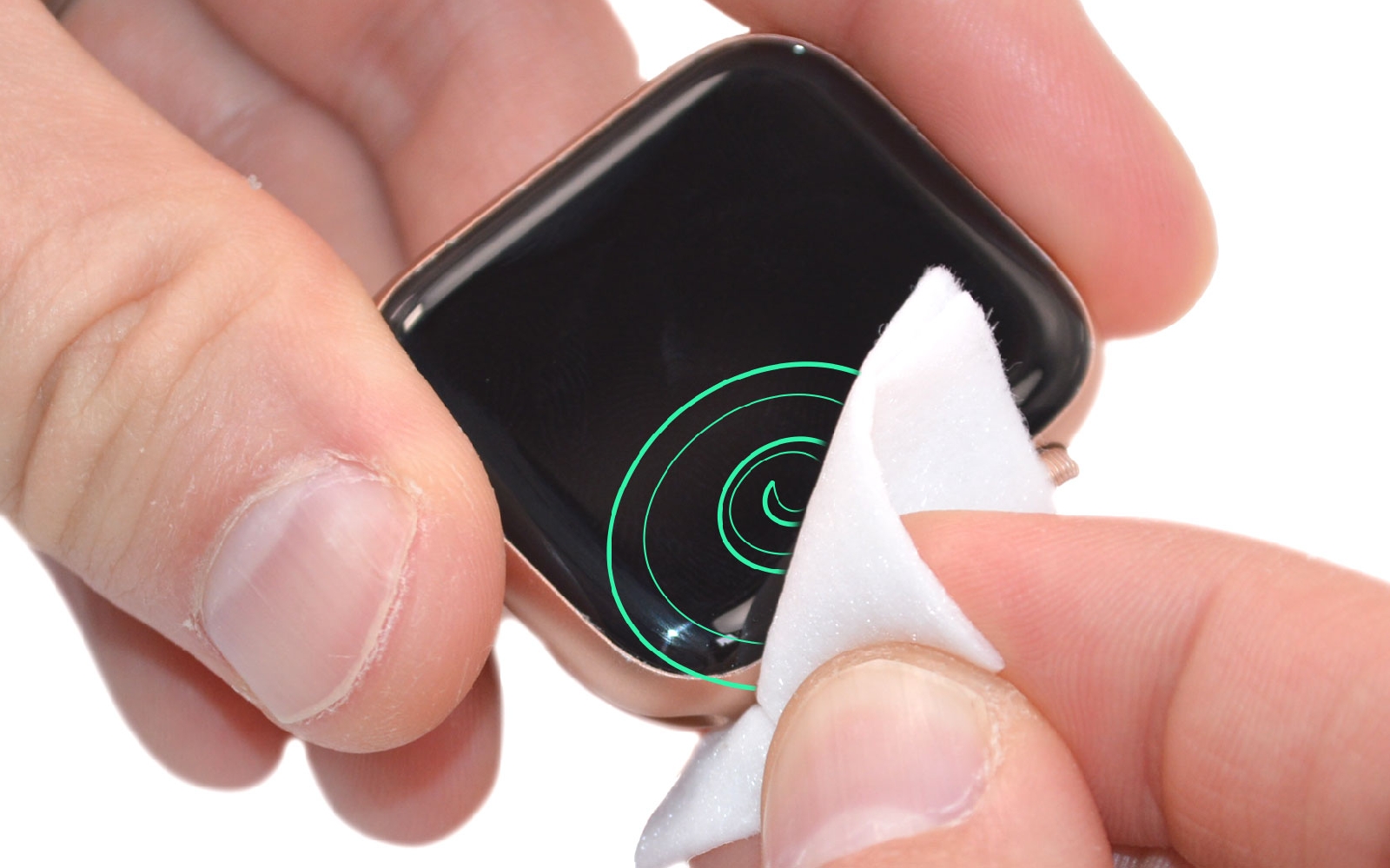

Retirez le film de protection puis si cela est nécessaire, nettoyez les résidus de colle à l'aide d'une lingette imbibée.
Comment changer l'écran sur Serie SE photo 1
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Comment changer l'écran sur Serie SE photo 1
Comment changer l'écran sur Serie SE photo 2
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €
