Comment changer le connecteur de charge sur Mi 11 Ultra

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Mi 11 Ultra | Temps estimé : 30 min | Difficulté : 2.5/5

Ce smartphone, avec sa charge rapide de 67W et sa batterie de 5000 mAh, est conçu pour offrir des performances exceptionnelles. Toutefois, un dock de charge défectueux peut sérieusement affecter l'expérience utilisateur.

Ce tutoriel photo vous accompagnera pas à pas dans le processus de remplacement du dock de charge, en mettant l'accent sur la clarté et la précision. À travers une série d'images détaillées, nous vous montrerons exactement ce que vous devez faire, des préparatifs initiaux jusqu'au remontage final de votre appareil.

Que vous soyez un bricoleur expérimenté ou un novice en réparation de smartphones, ce guide est conçu pour vous aider à réaliser cette tâche avec confiance et sécurité. Suivez nos instructions visuelles pour redonner à votre Xiaomi Mi 11 Ultra toute sa fonctionnalité de charge.

Diagnostic

›  Problème de charge.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Xiaomi Mi 11 Ultra
12,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

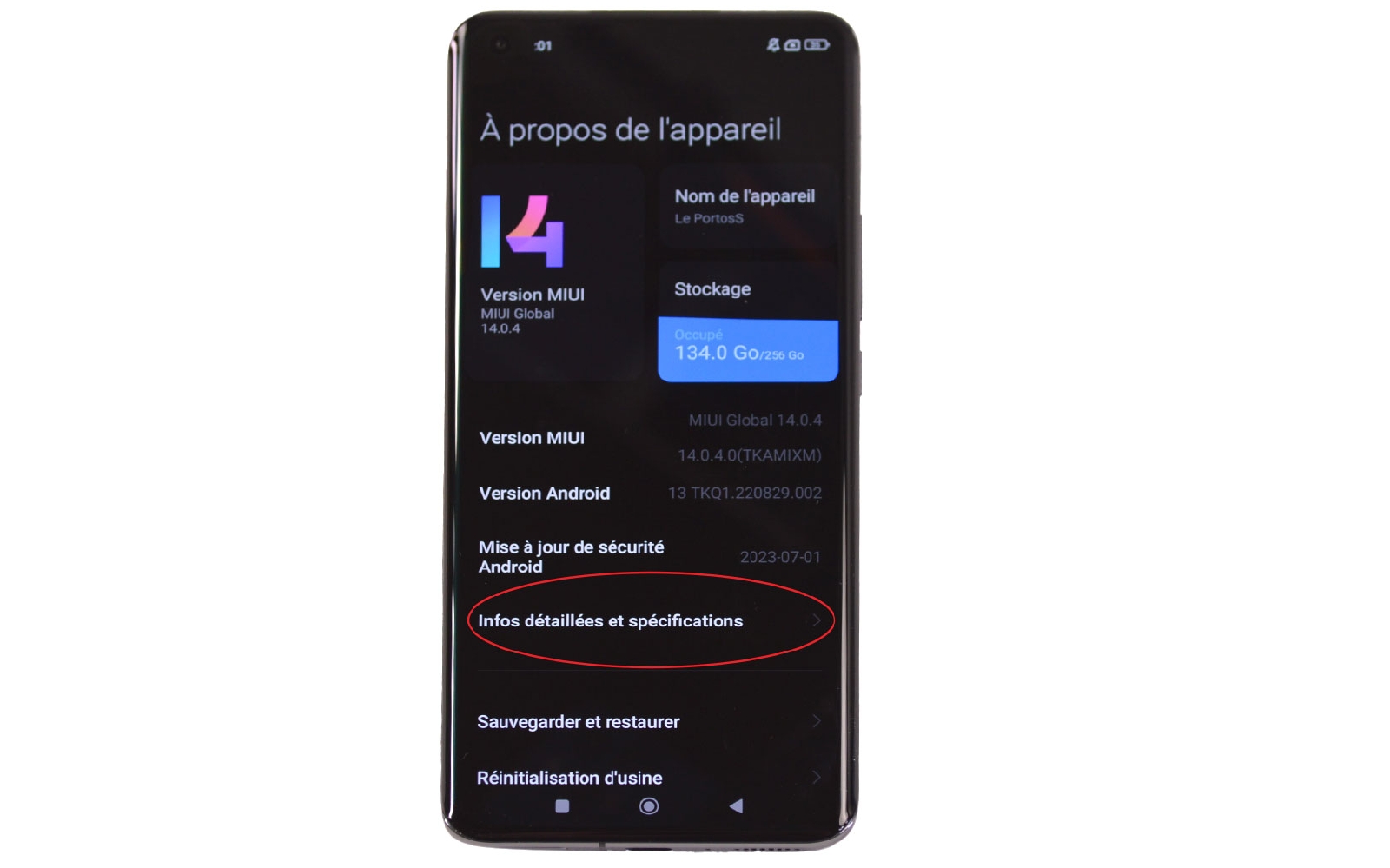

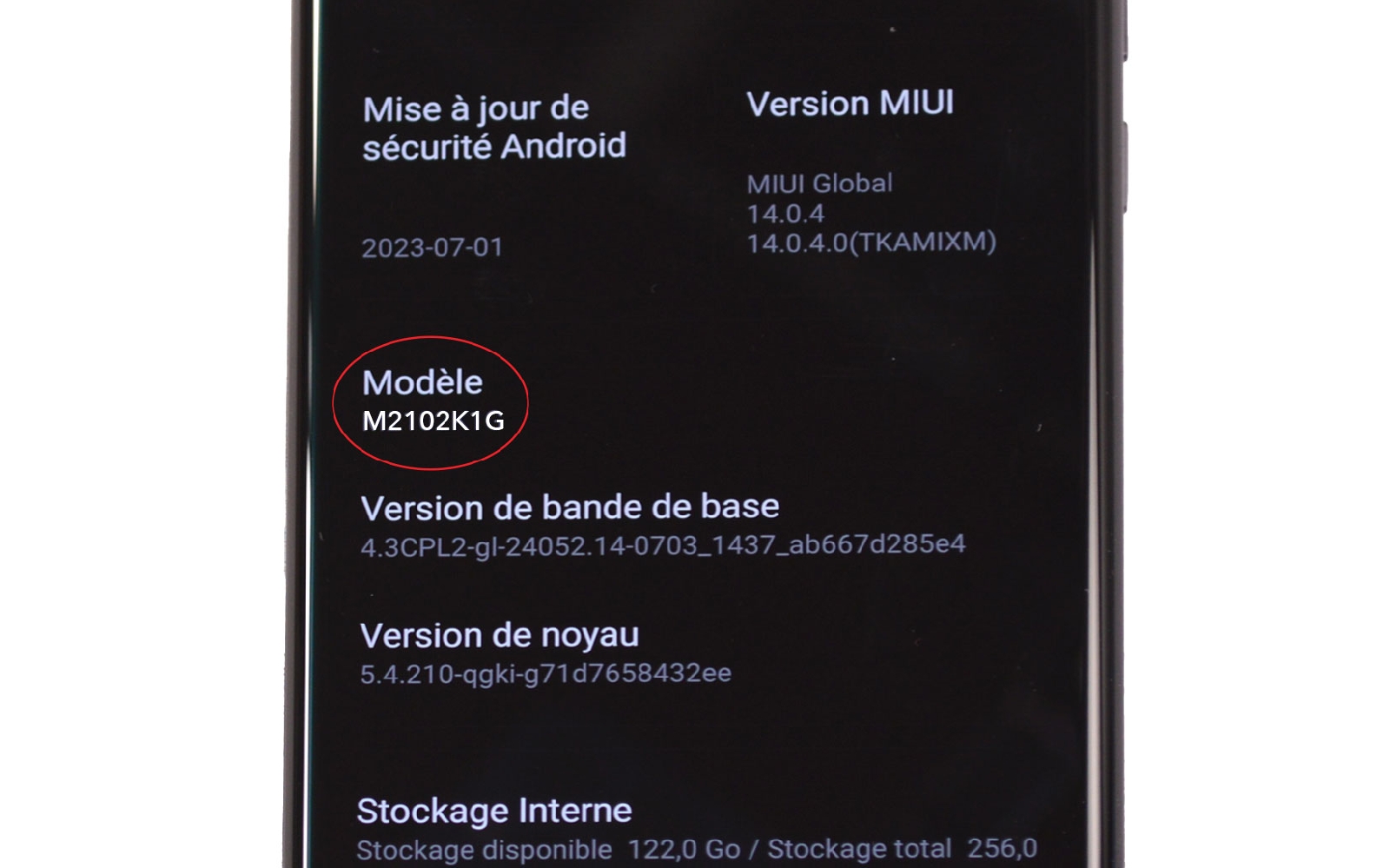

Avant toute chose, nous vous conseillons de vous rendre dans les paramètres de votre appareil pour vous assurez d'être bien l'heureux propriétaire d'un Xiaomi Mi 11 Ultra. Assurez-vous que le numéro de modèle de votre appareil se trouve dans la liste des smartphones compatibles de la pièce détachée que vous souhaitez commander.

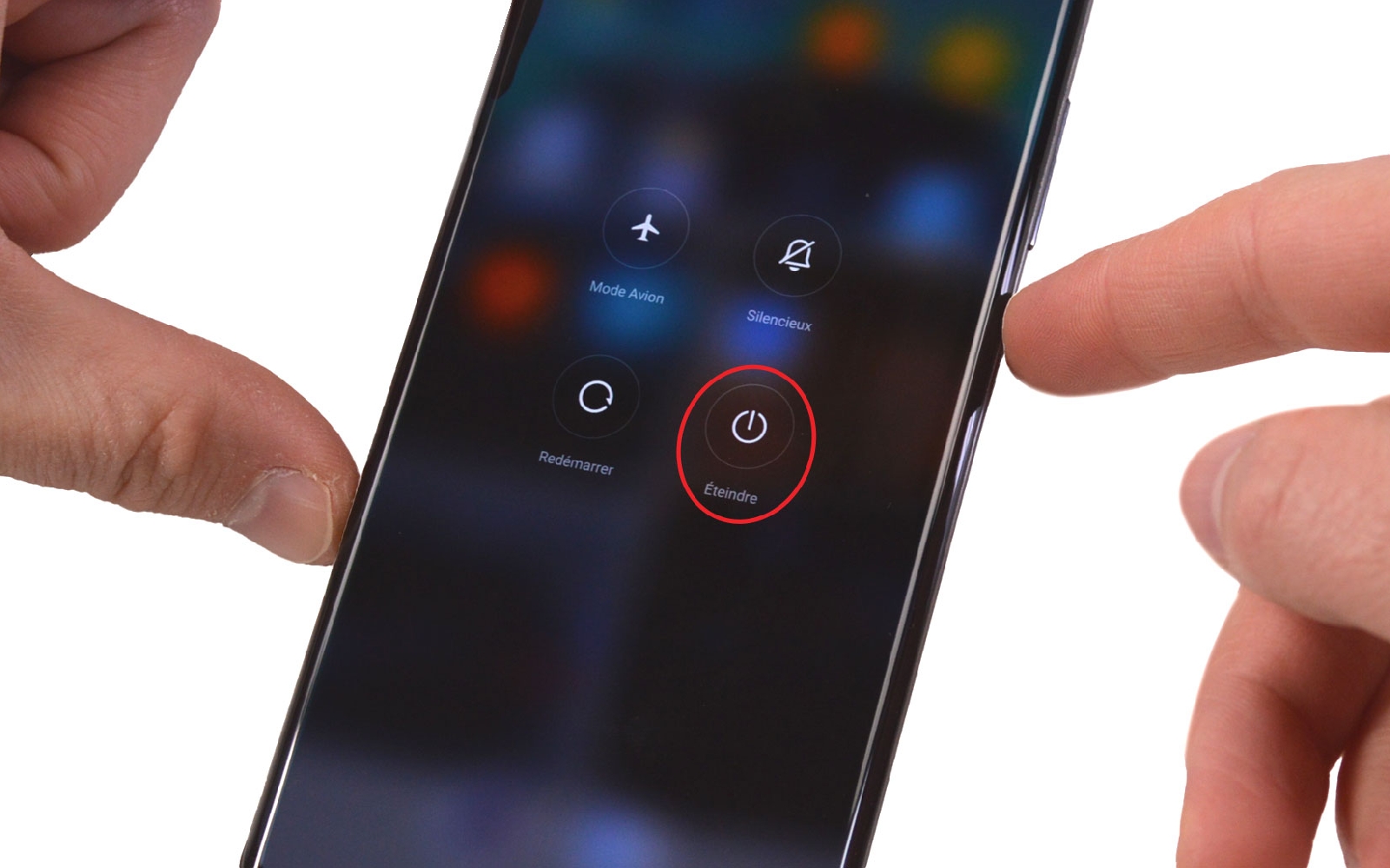

Une fois la commande reçue, installez vous dans un endroit calme et préparez-vous un espace de travail propre et dégagé. Commencez la réparation par éteindre votre téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

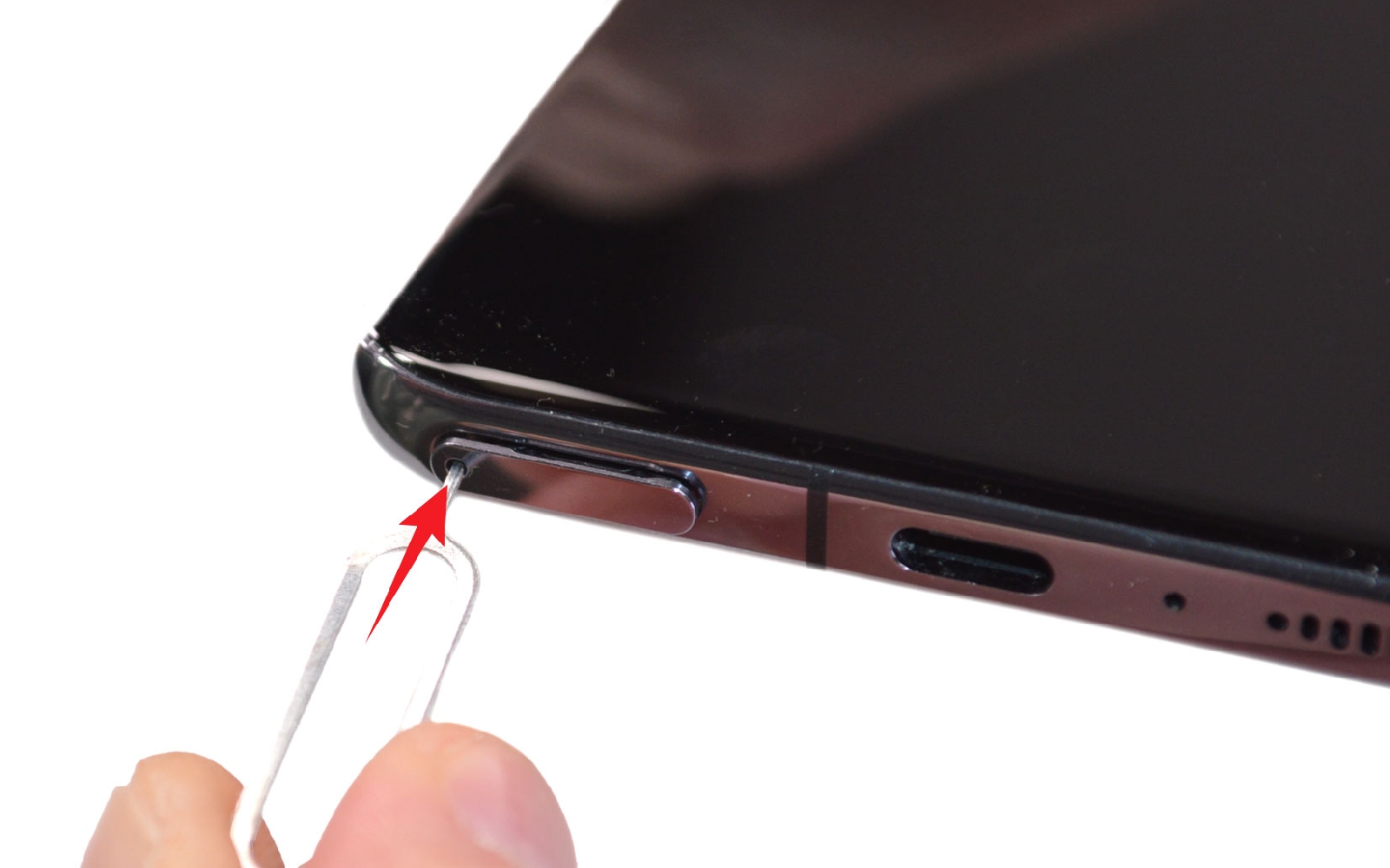

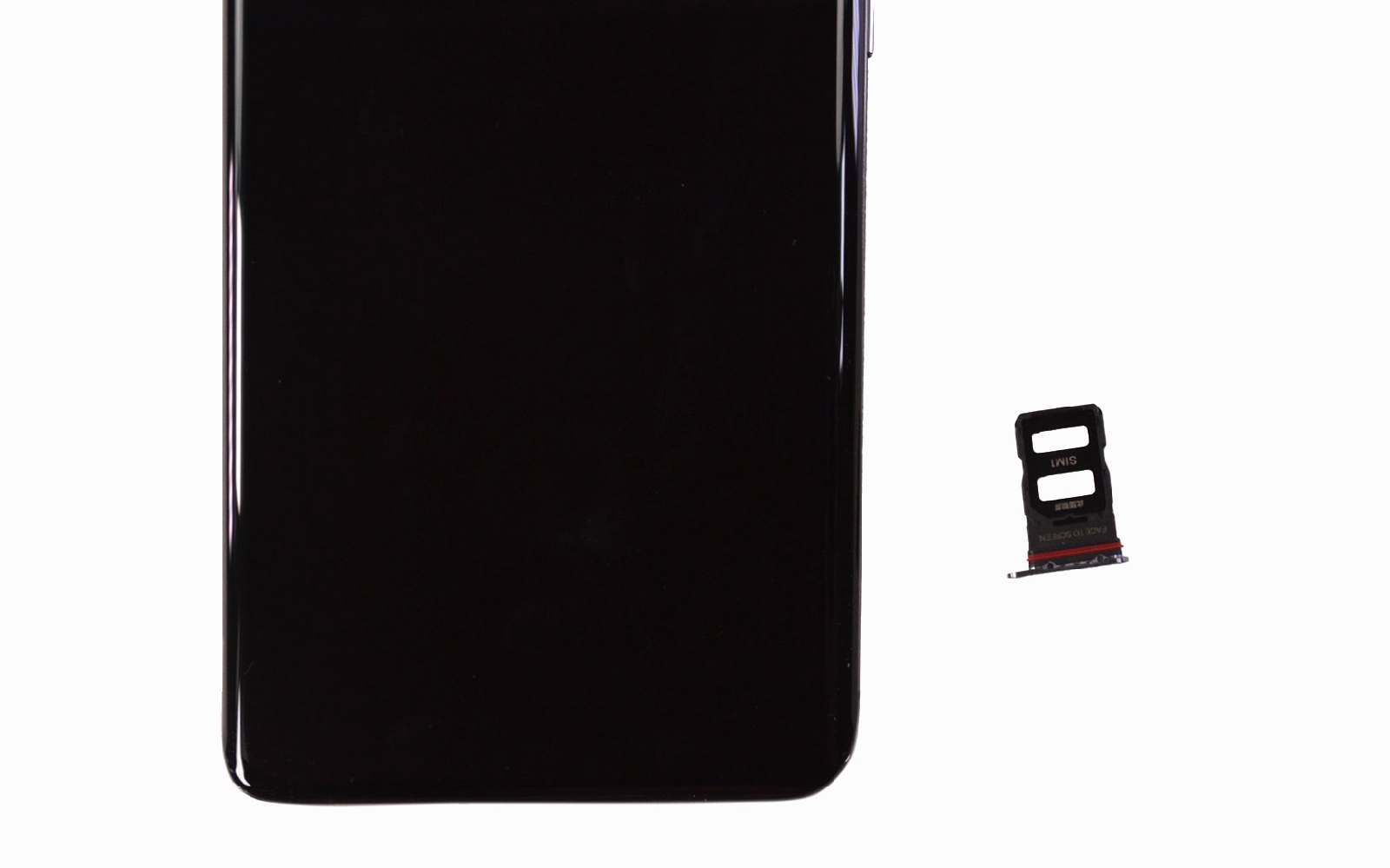

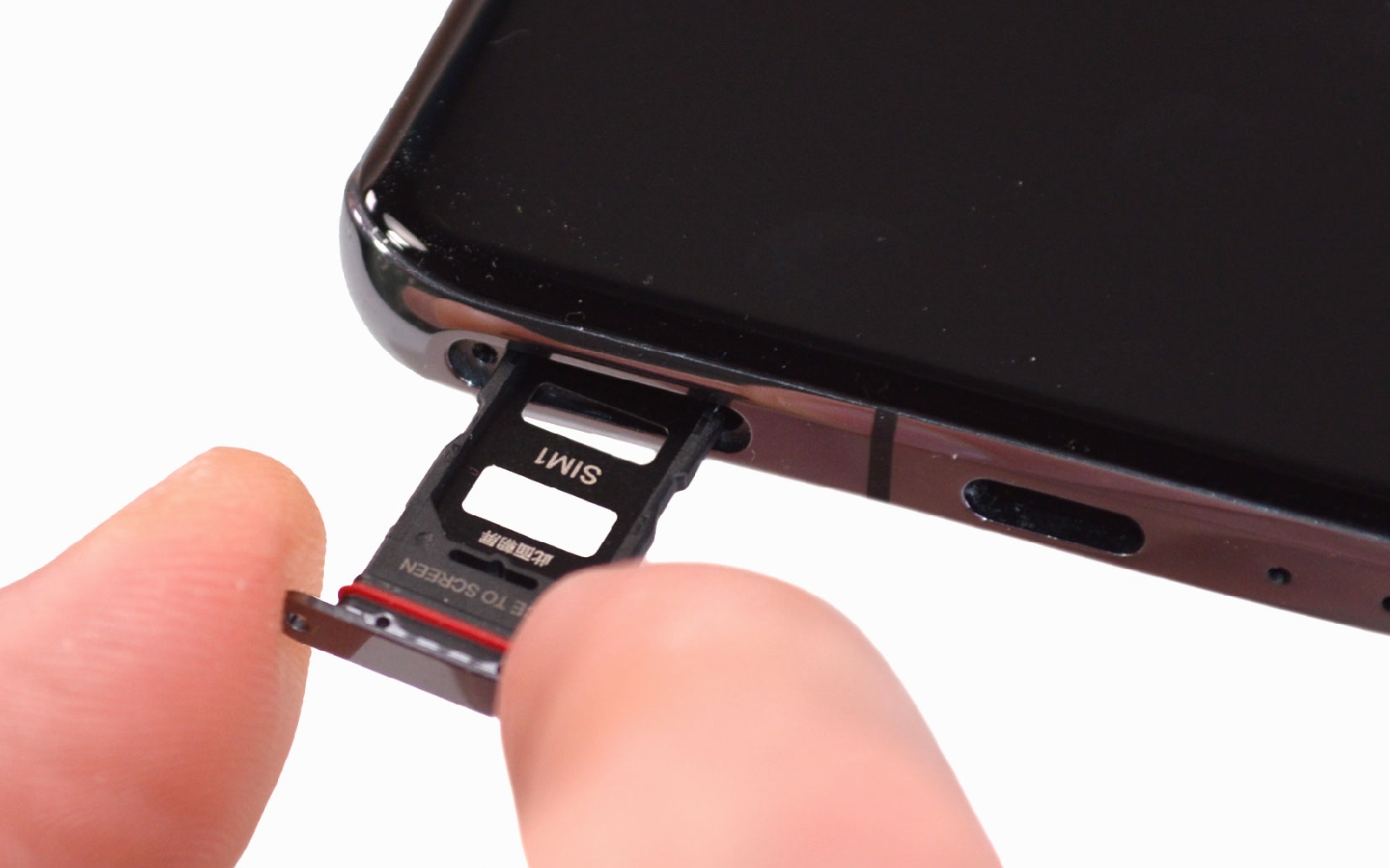

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil Sim pour éjecter le tiroir de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

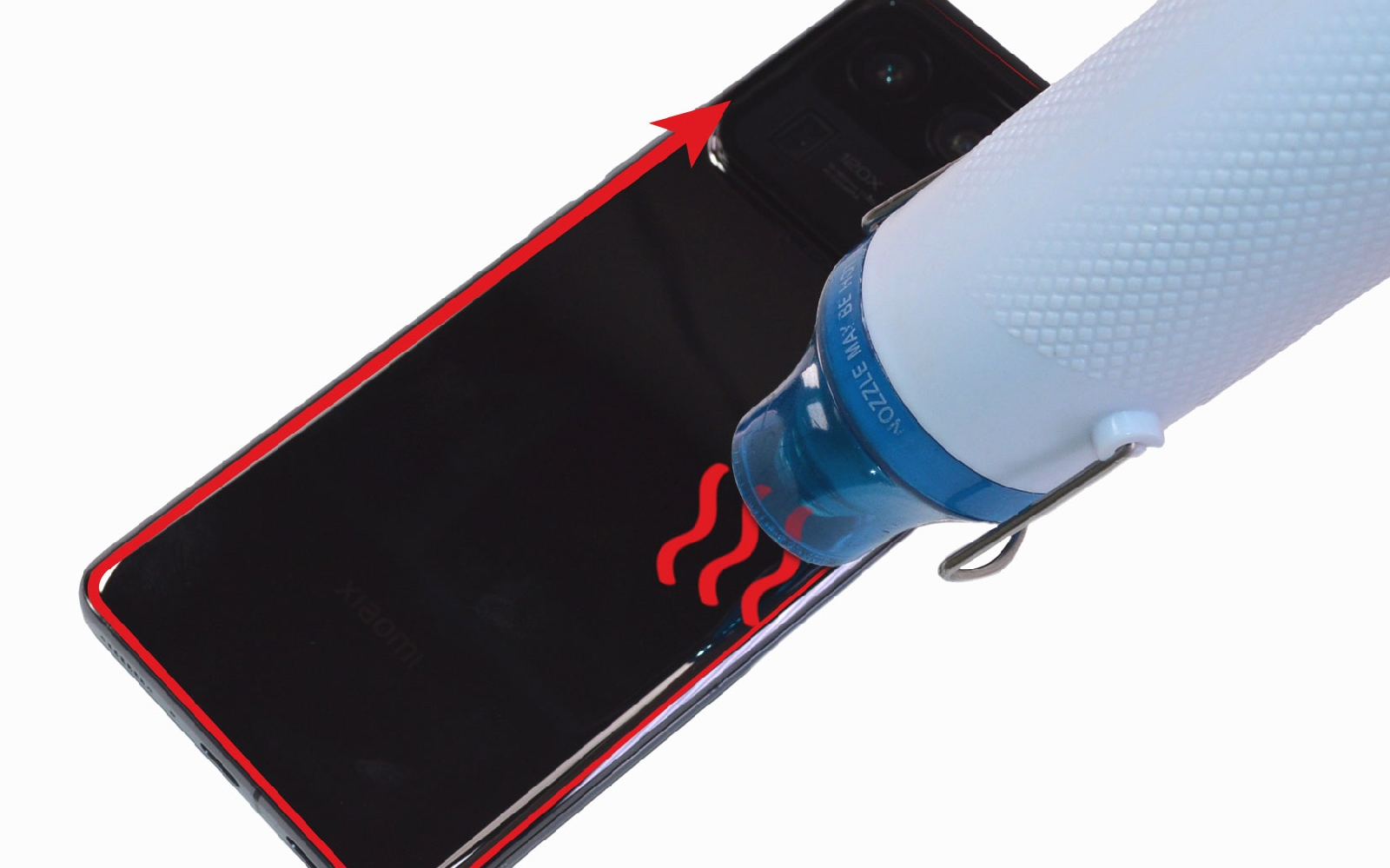

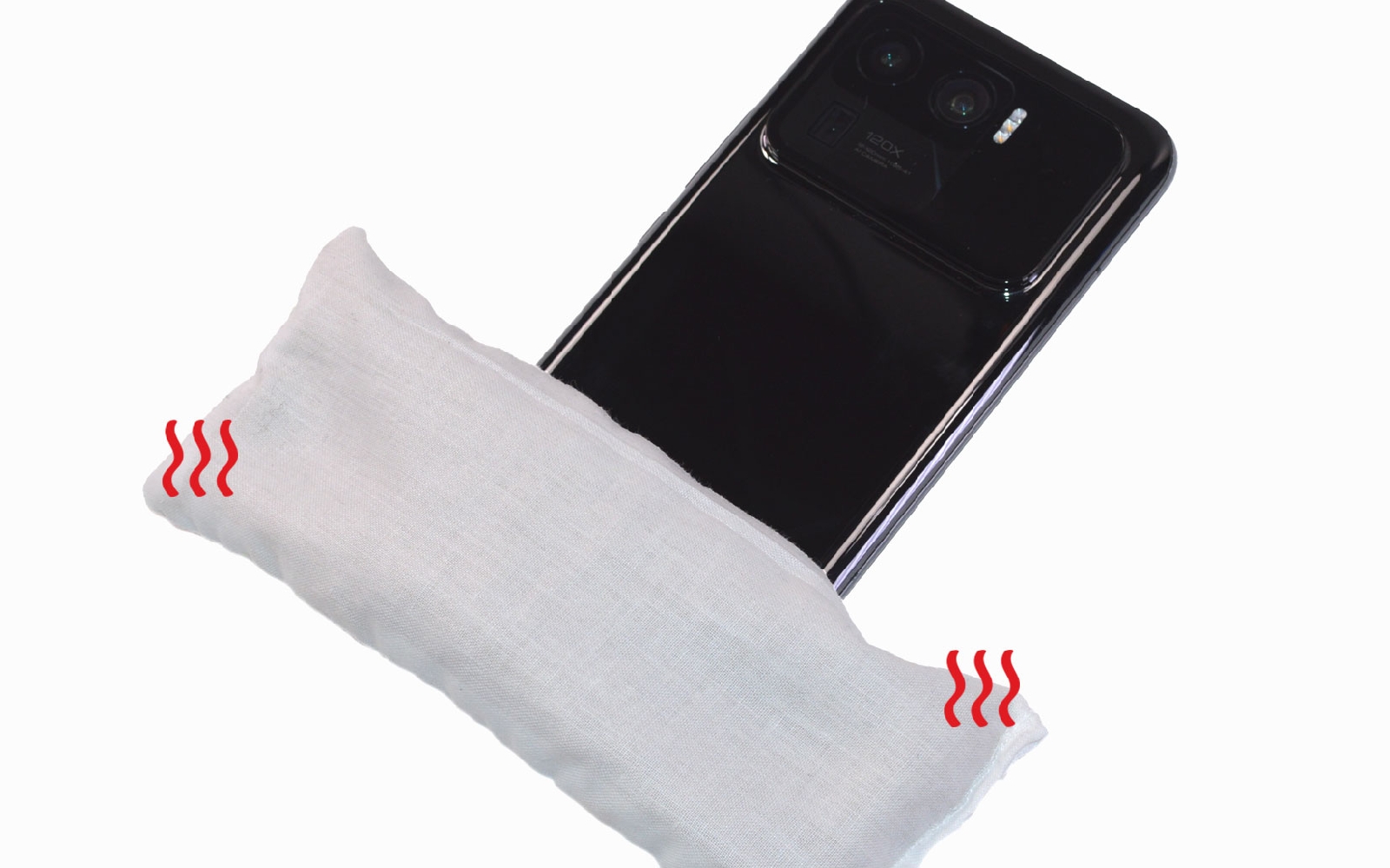

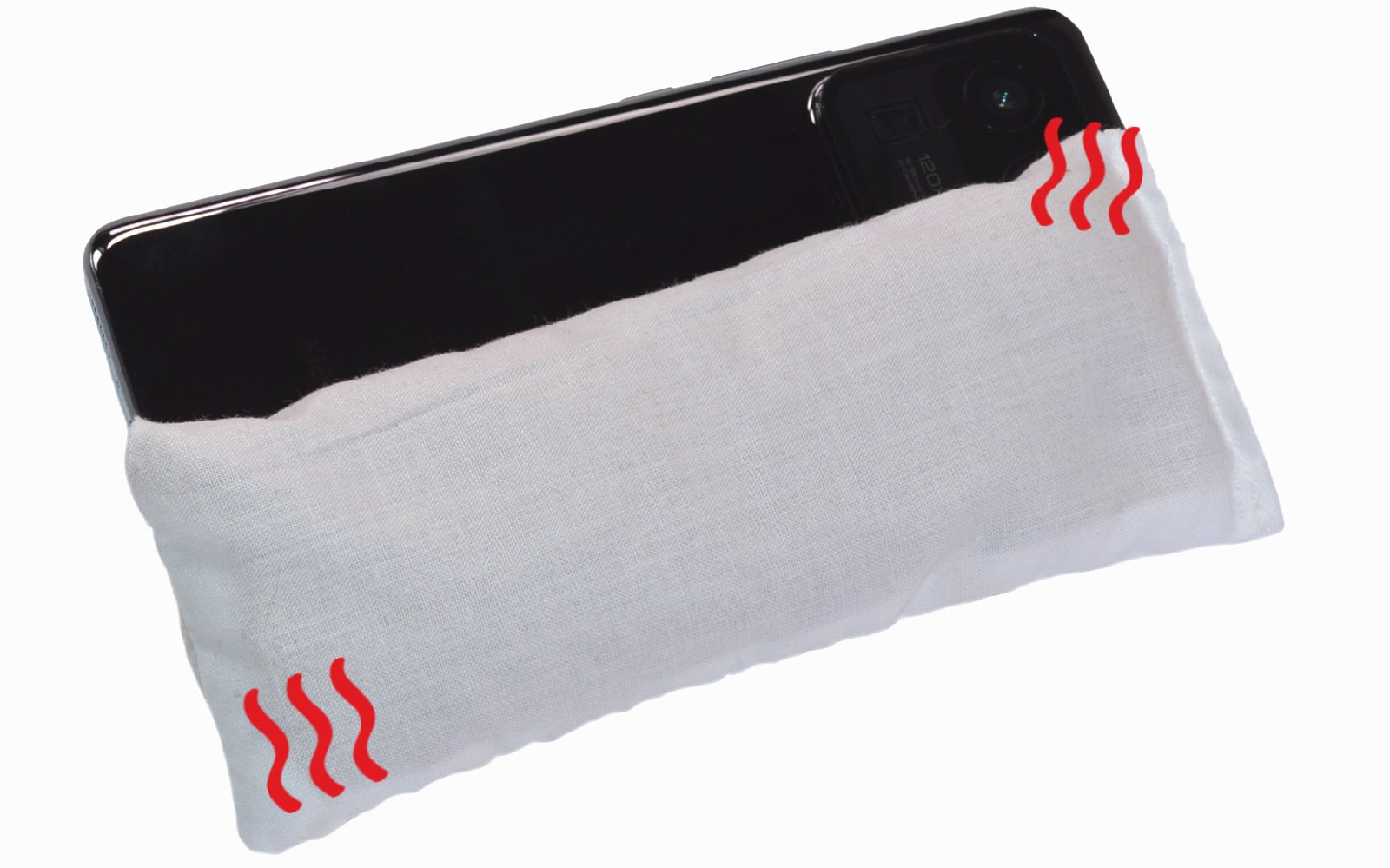

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'interieur du téléphone, il vous faut chauffer la vitre arrière à l'aide d'un coussin chauffant ou d'un décapeur thermique. Si vous optez pour le coussin, pensez à le passer au micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière quelques secondes.

Pour le décapeur ou votre sèche-cheveux, il vous suffit de l'allumer et de le passer sur tout le contour du composant.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

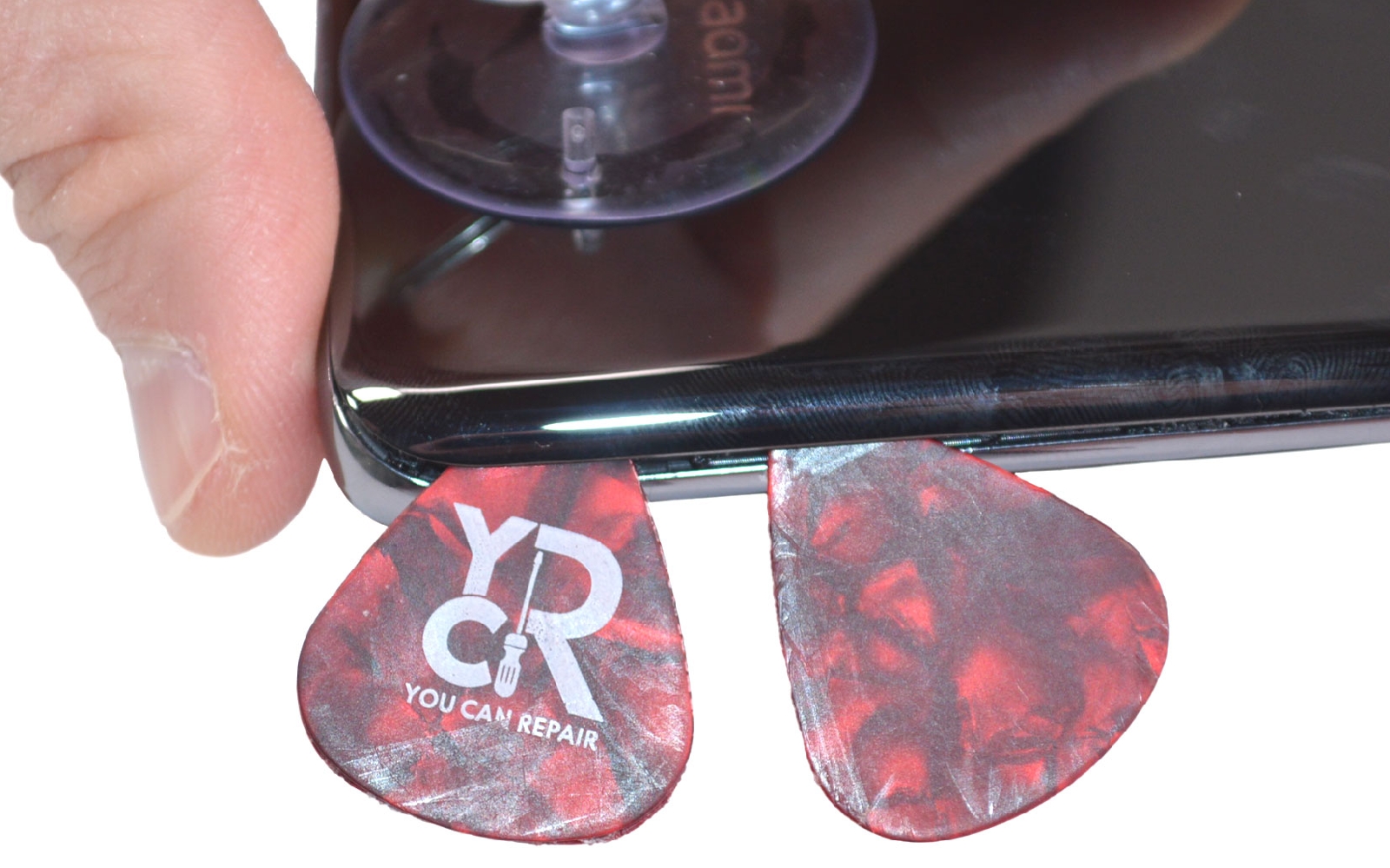

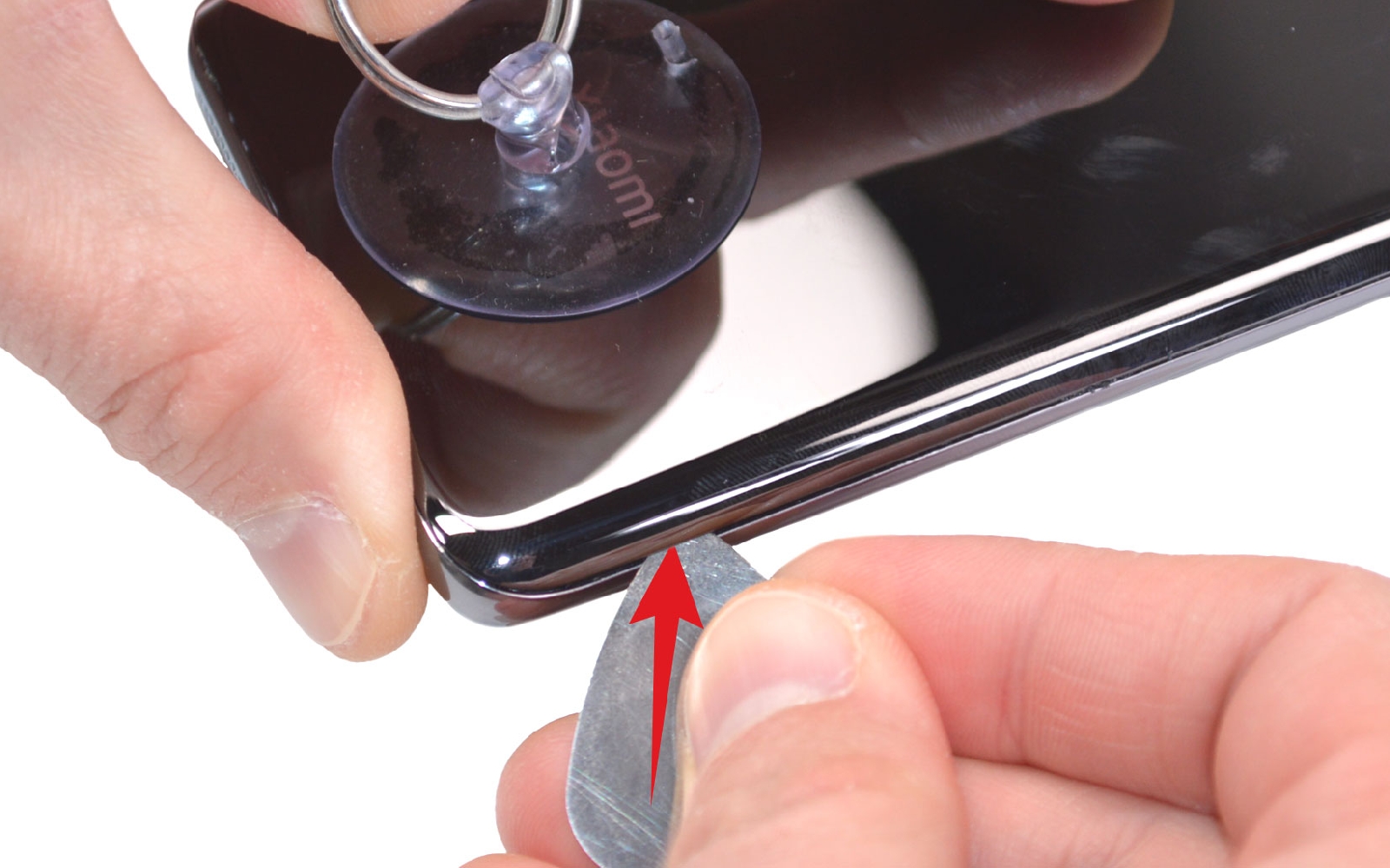

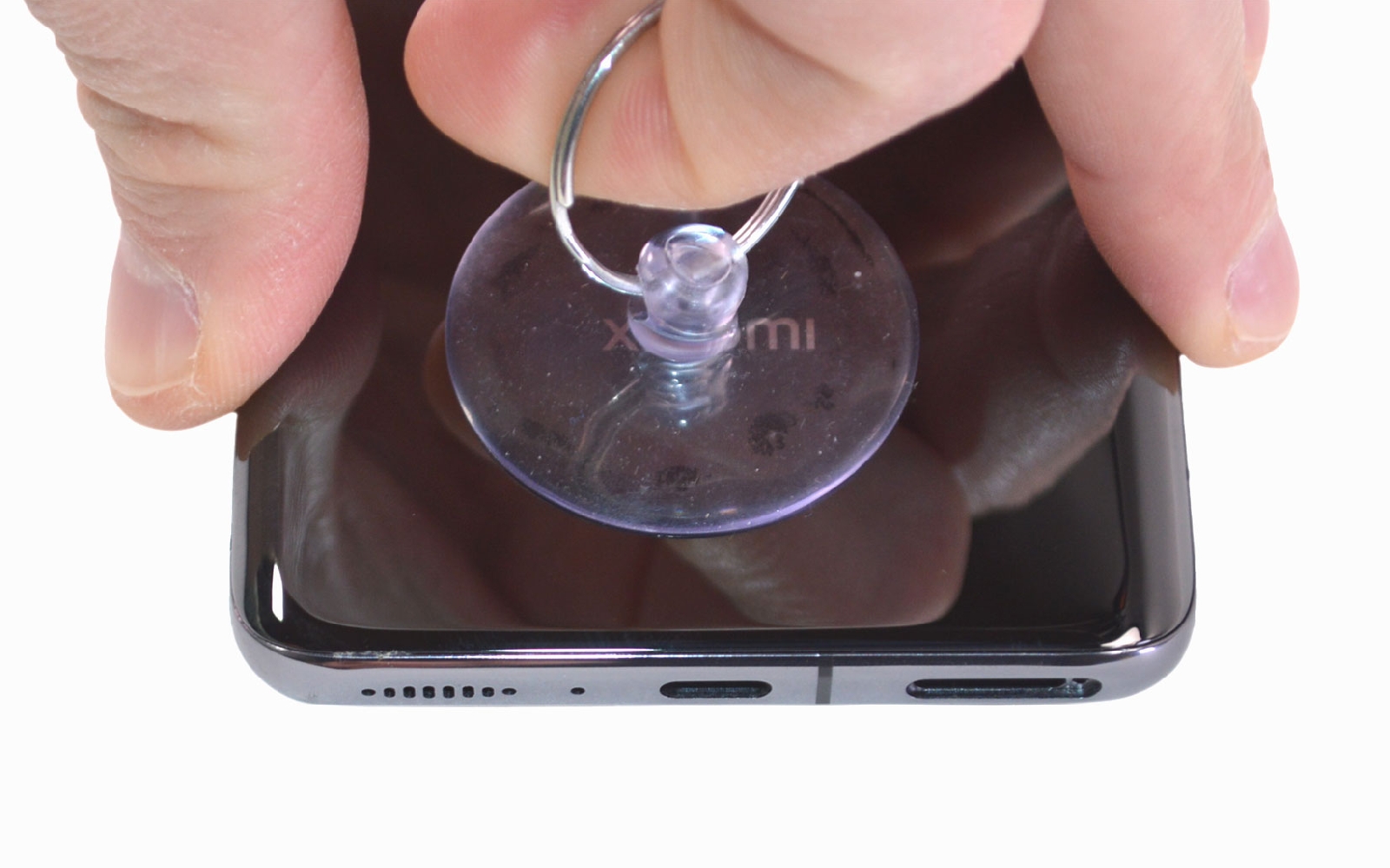

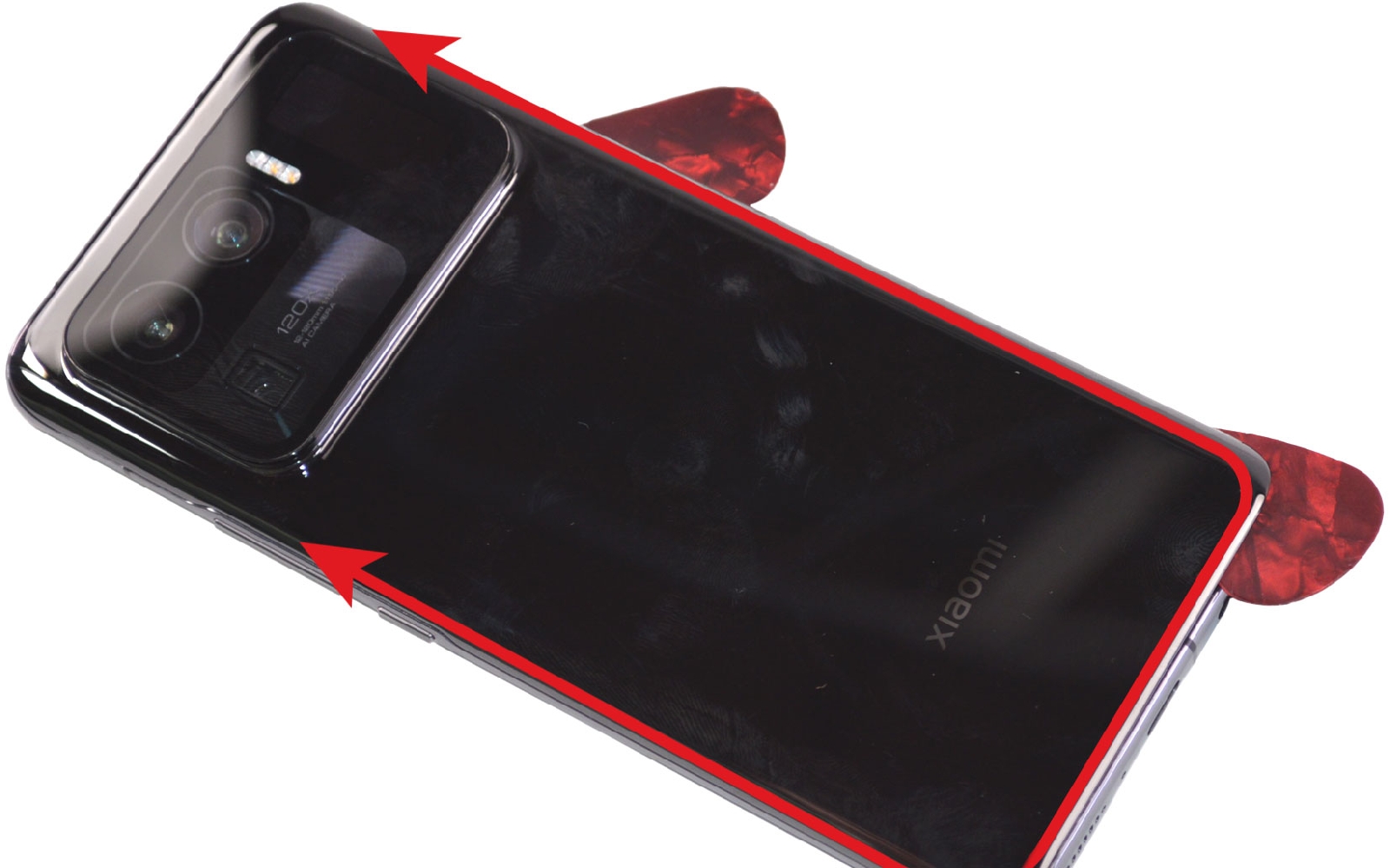

Etape 3 : Décoller la vitre arrière
Placez la ventouse sur le bas de la vitre arrière puis en vous aidant de cette dernière, insérez le médiator en métal sur le coté droit entre la vitre et le châssis.

Une fois la vitre légèrement décollée, remplacez le médiator métallique par ses homologues en plastique pour éviter d'endommager la peinture du composant.

Ensuite, faites circuler les outils le long du téléphone pour décoller petit à petit la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

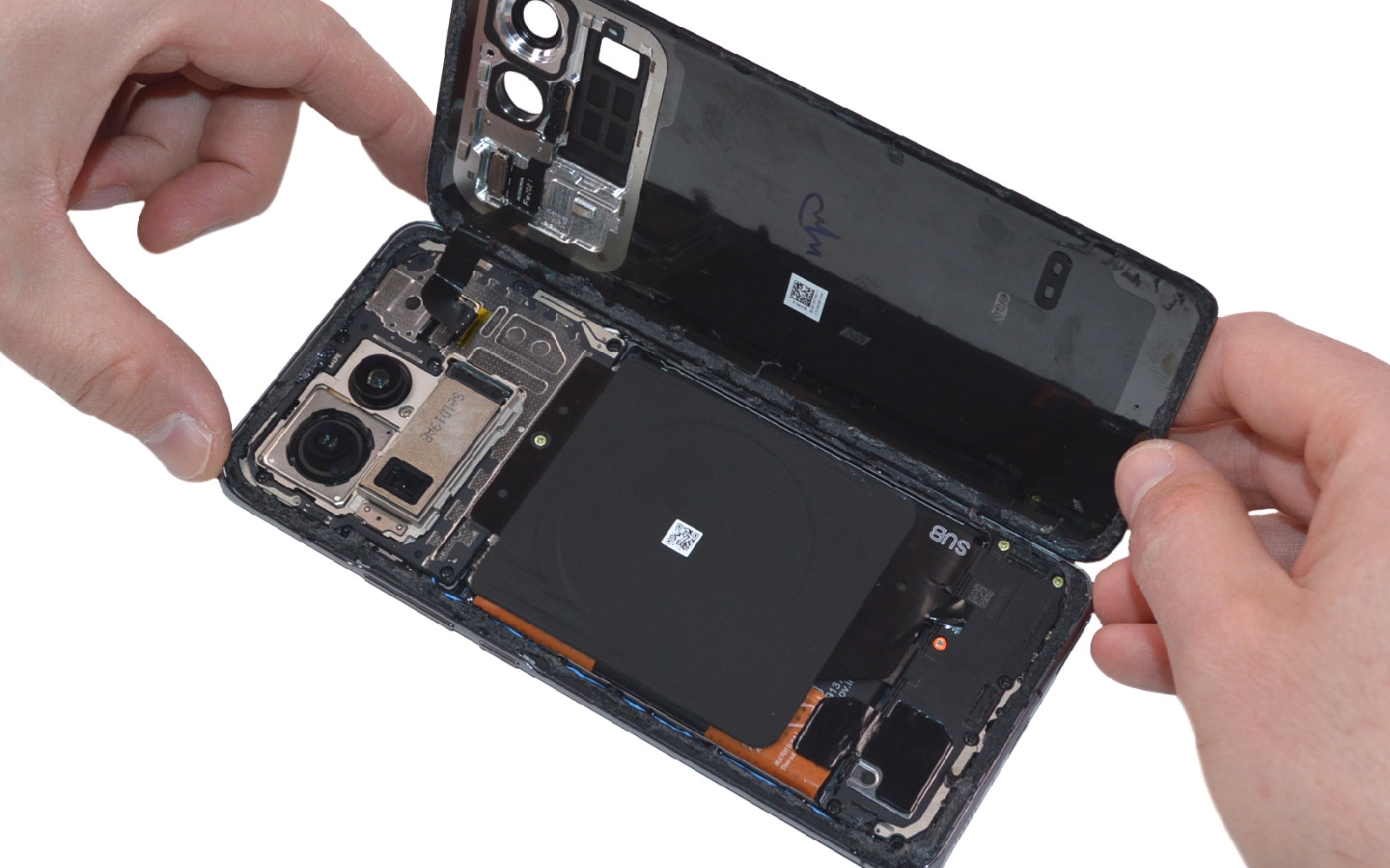

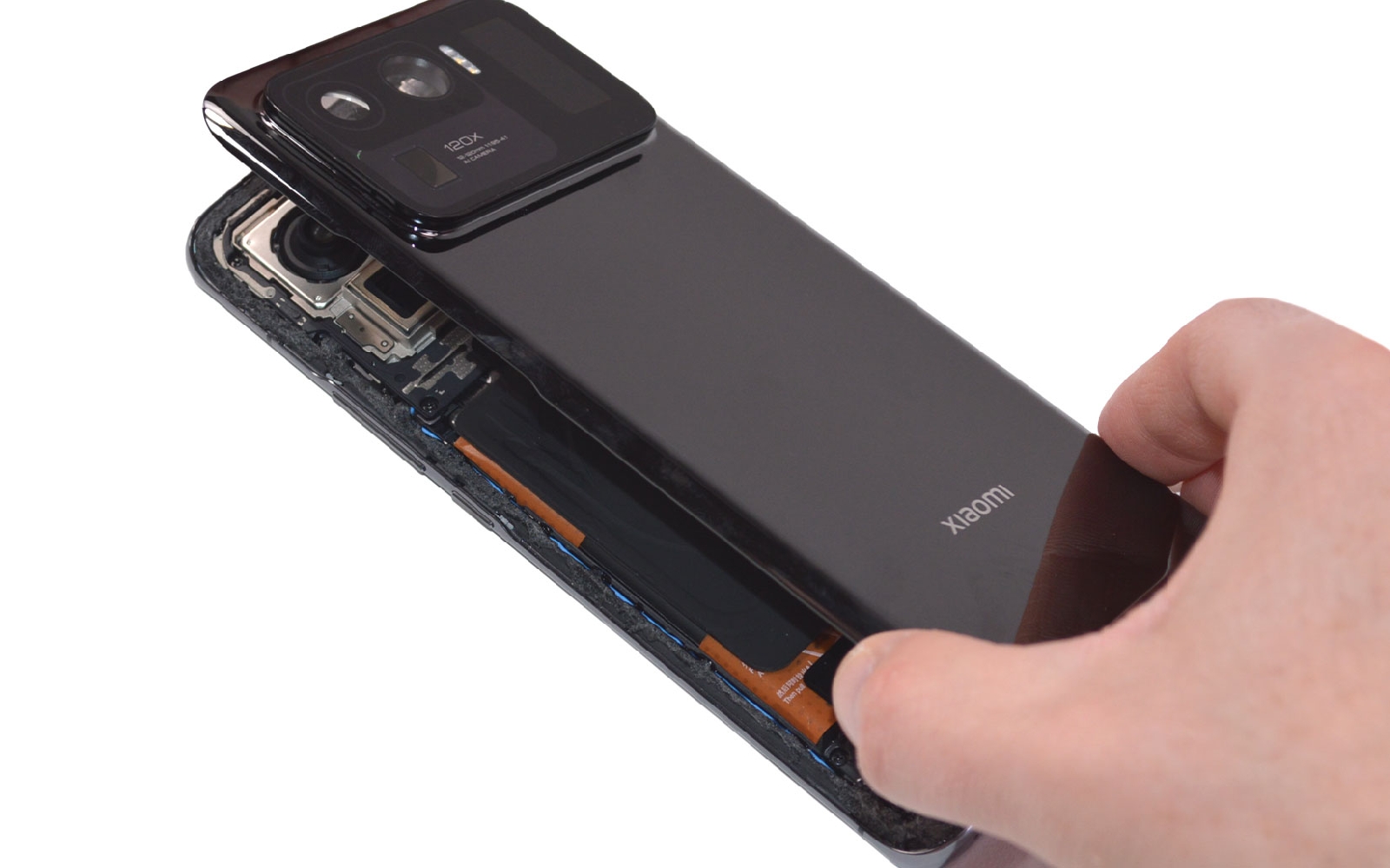

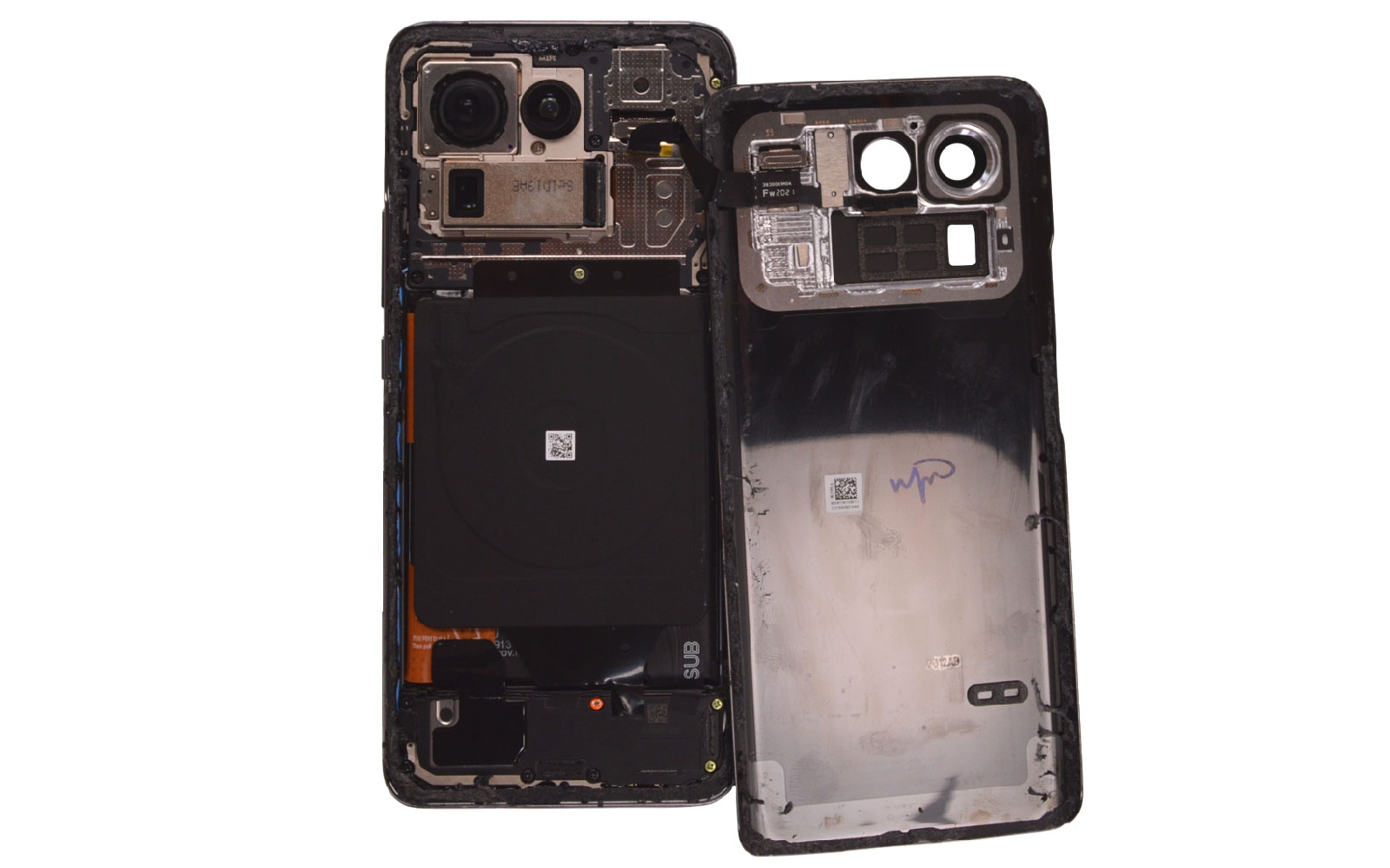

Etape 4 : Ouvrir le téléphone
Saisissez la vitre arrière et faites la basculer de la gauche vers la droite en faisant attention à la nappe de l'écran externe.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

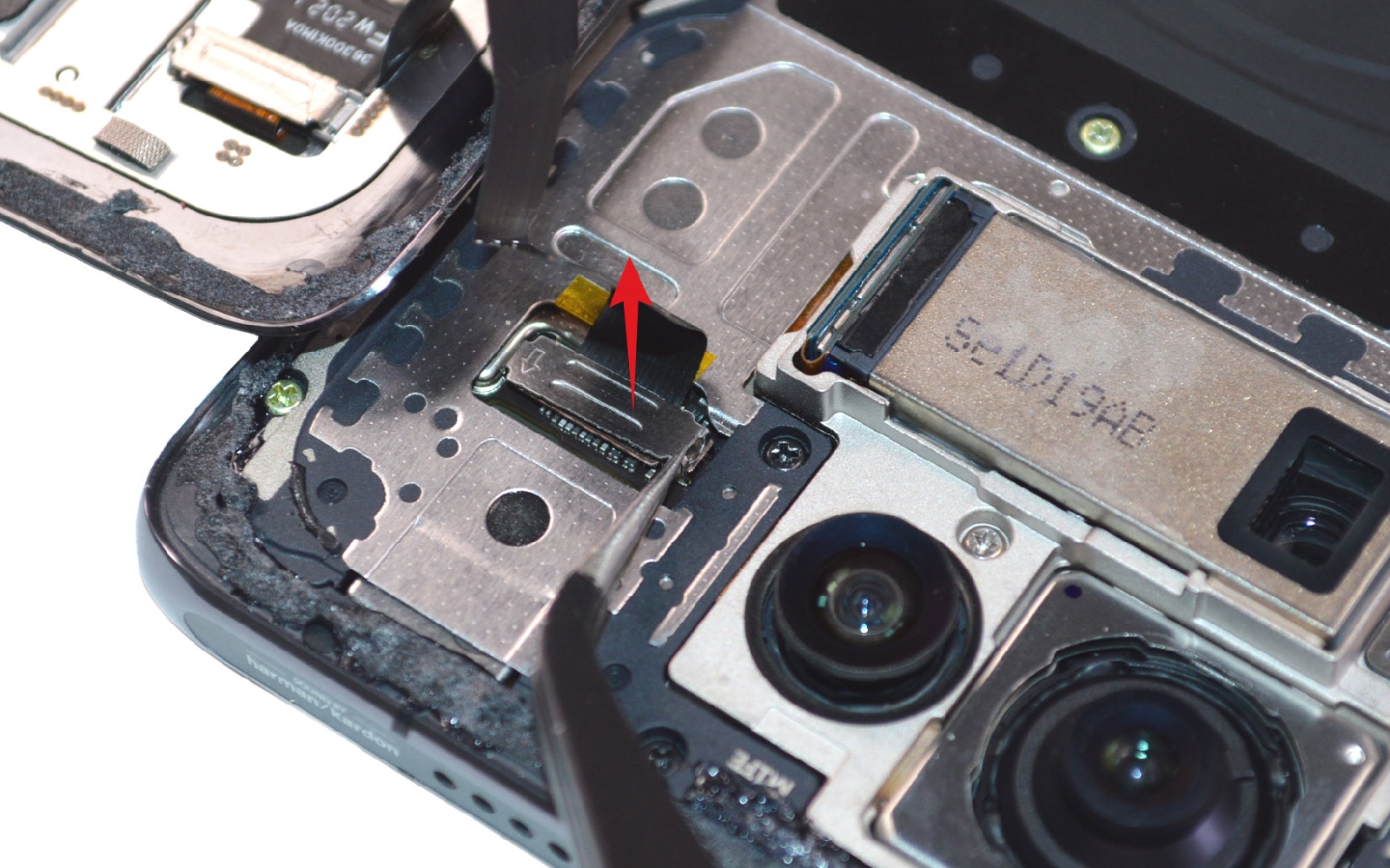

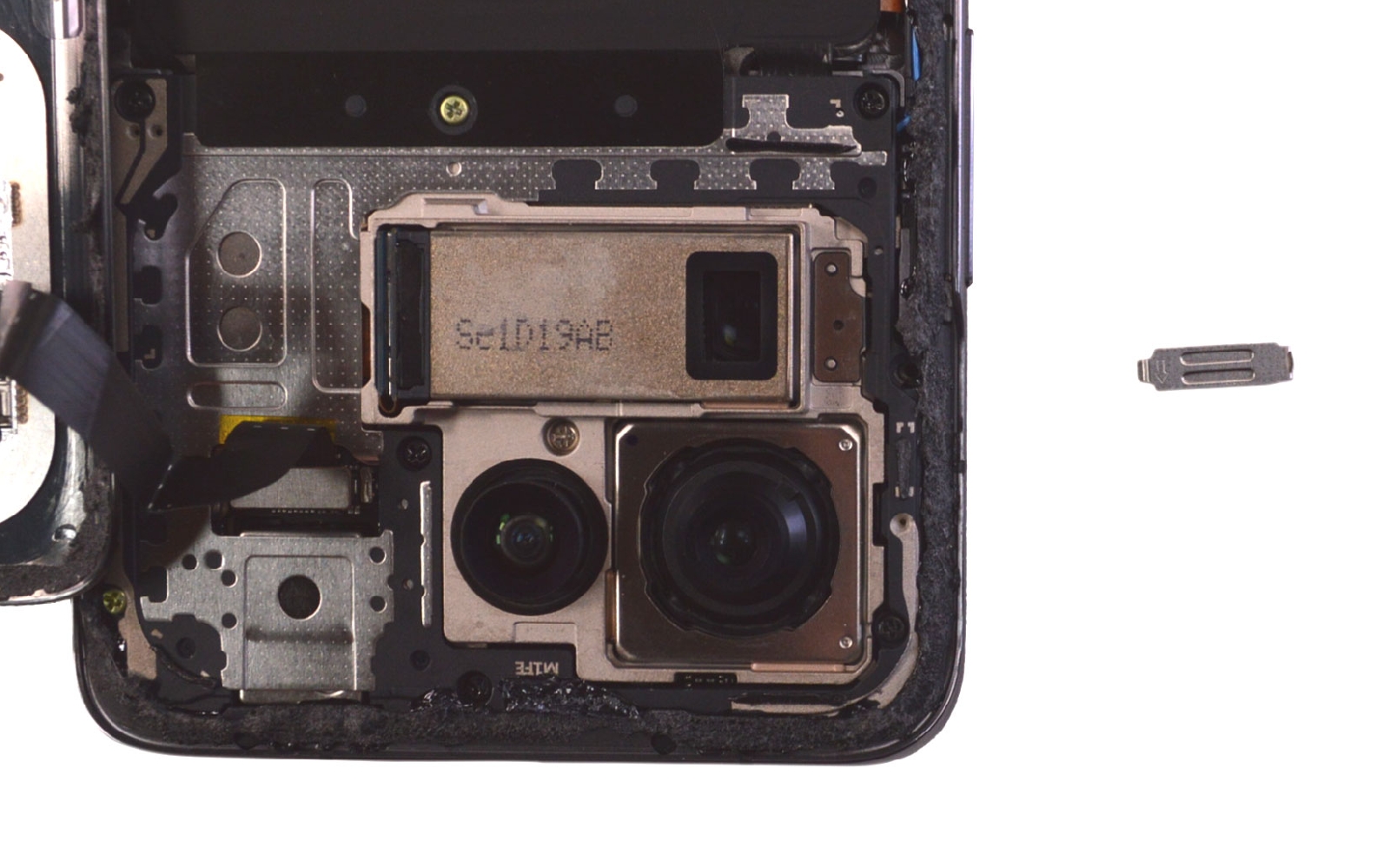

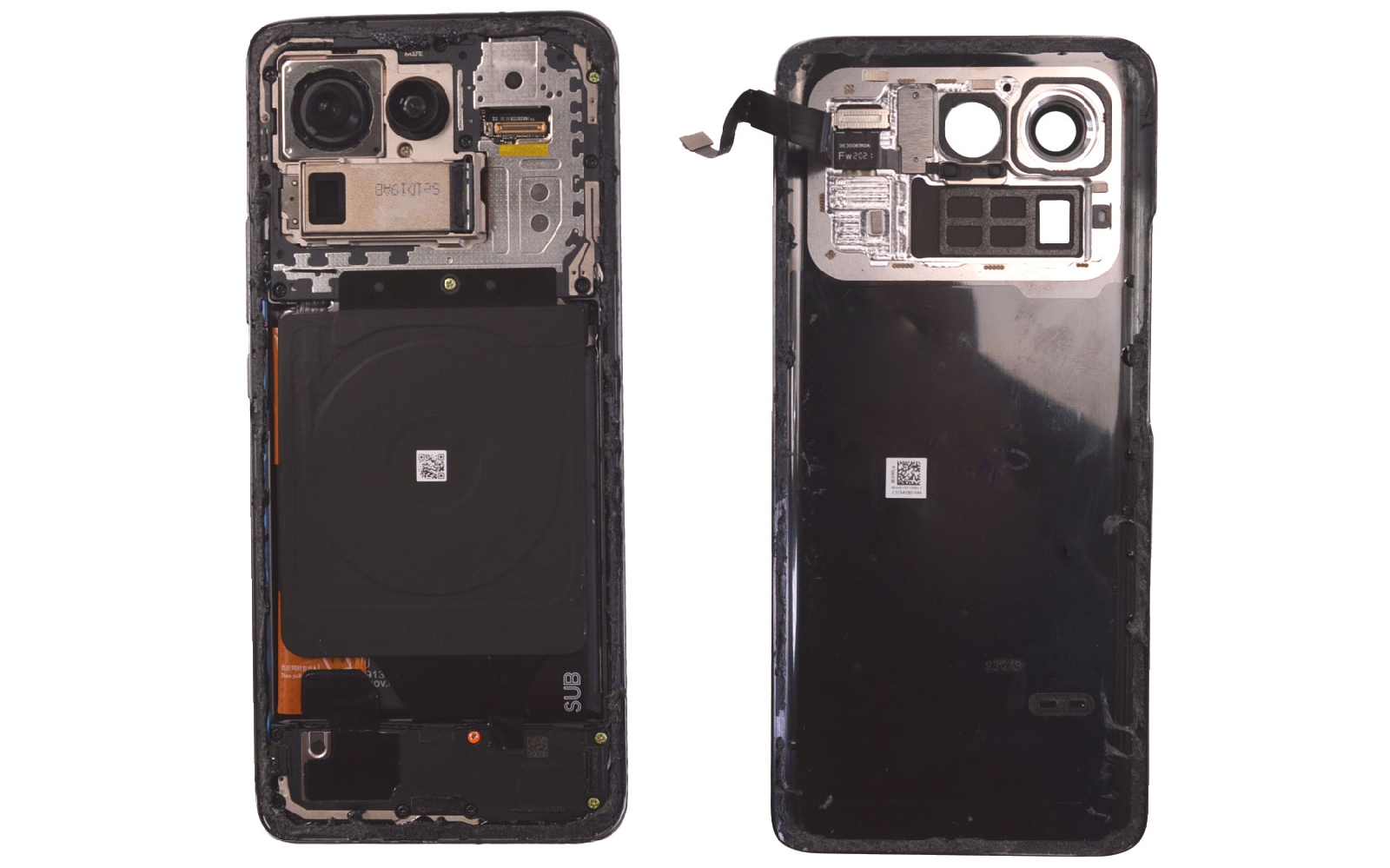

Etape 5 : Libérer la vitre arrière

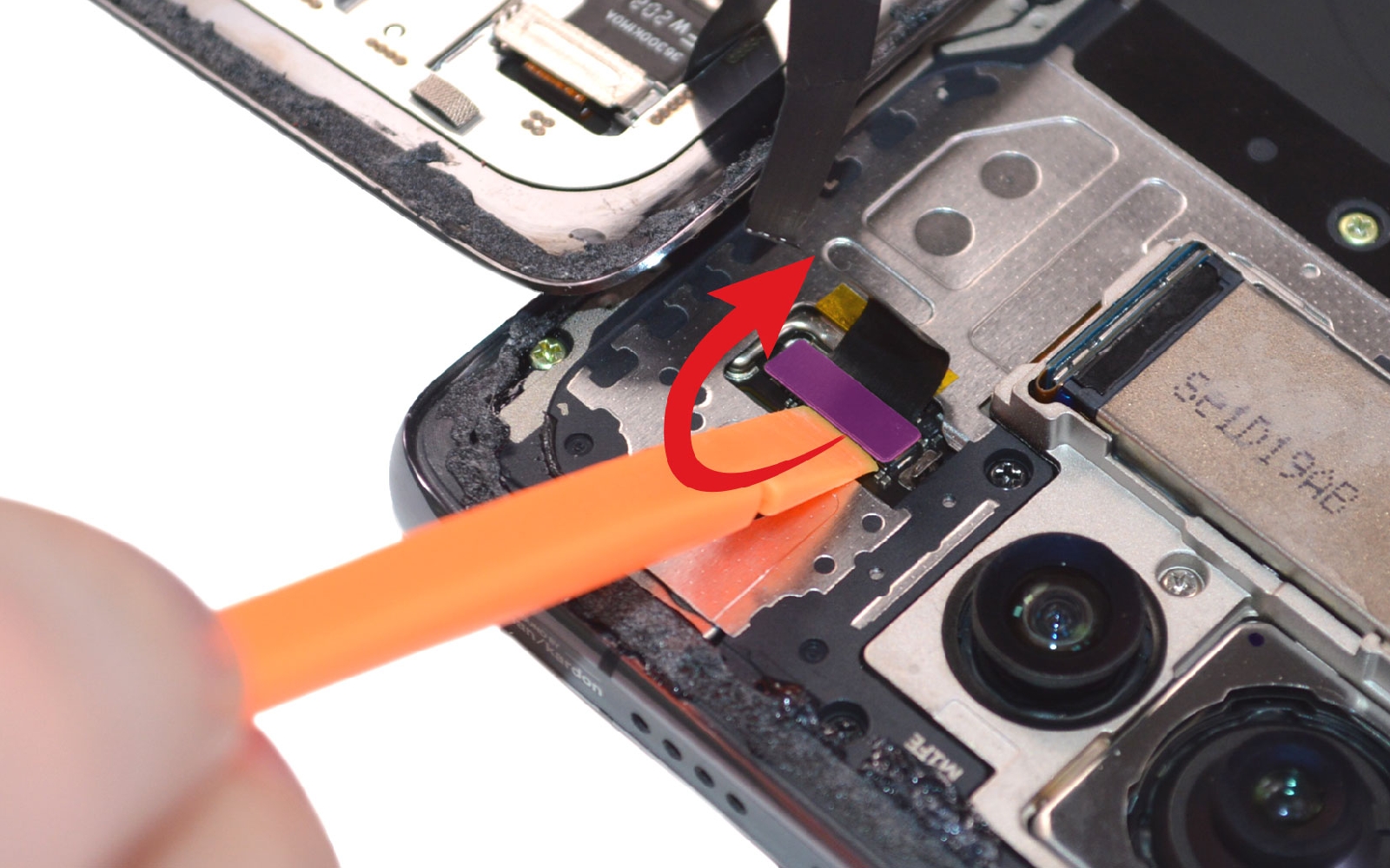

Récupérez la petite plaquette métallique en vous aidant de la pincette puis débranchez la nappe avec le levier.

Vous pouvez maintenant mettre de coté la vitre arrière.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

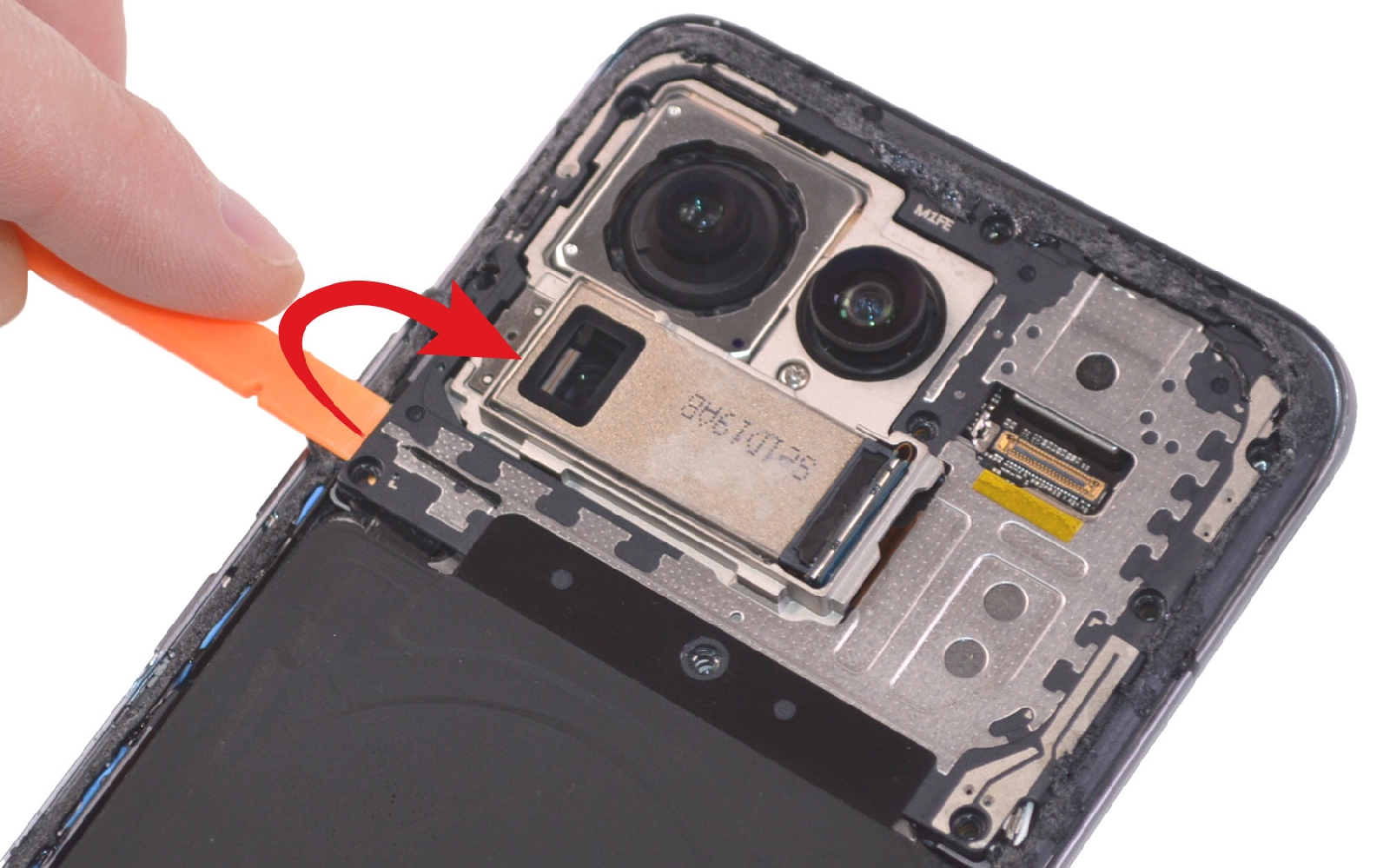

Etape 6 : Dévisser la nappe NFC

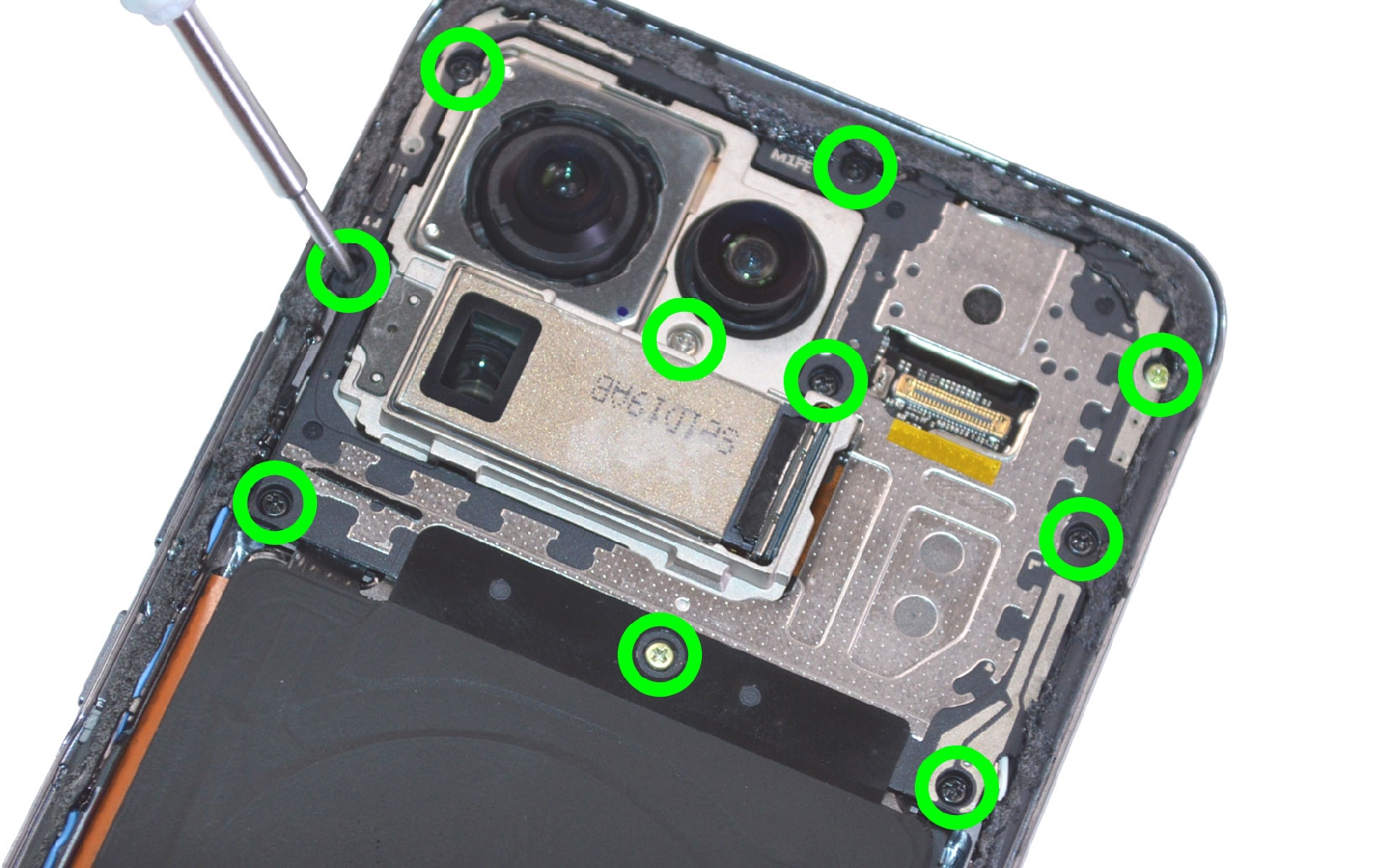

Retirez la dizaine de vis de la plaquette avec le tournevis cruciforme afin de pouvoir libérer la nappe NFC.

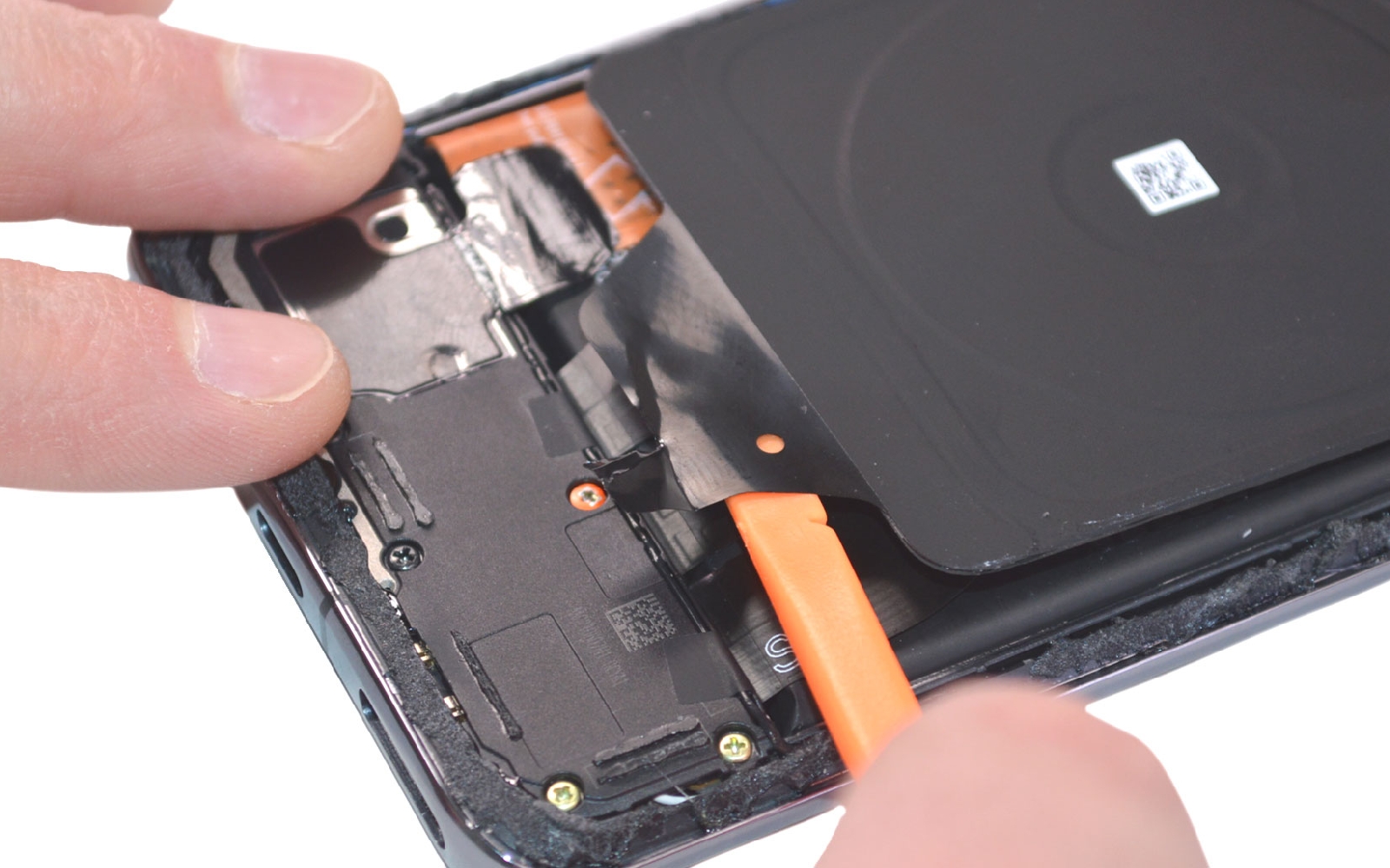

Décollez la partie basse du composant en passant le levier sous cette dernière puis introduisez l'outil entre le châssis et la plaquette pour la déclipser.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

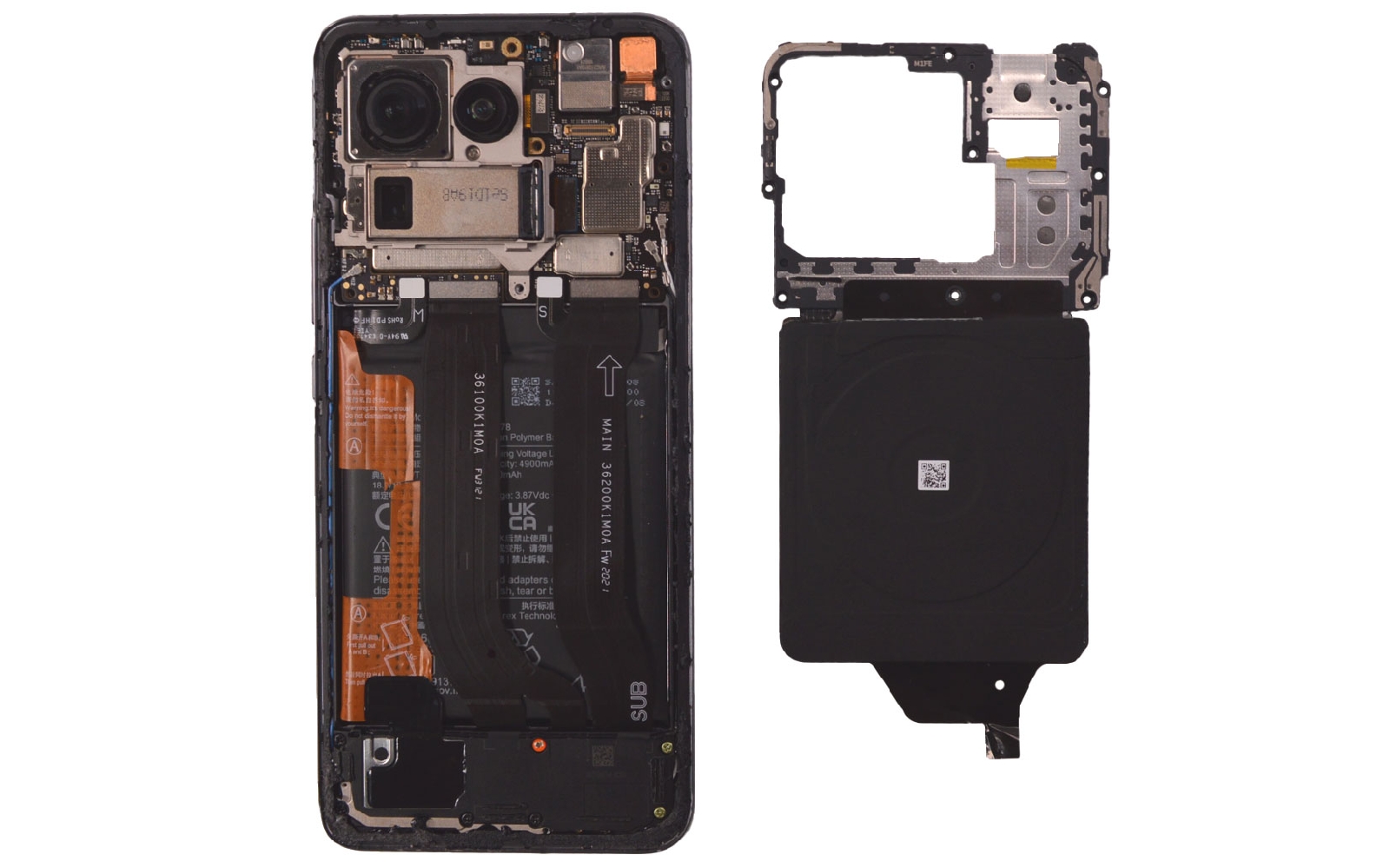

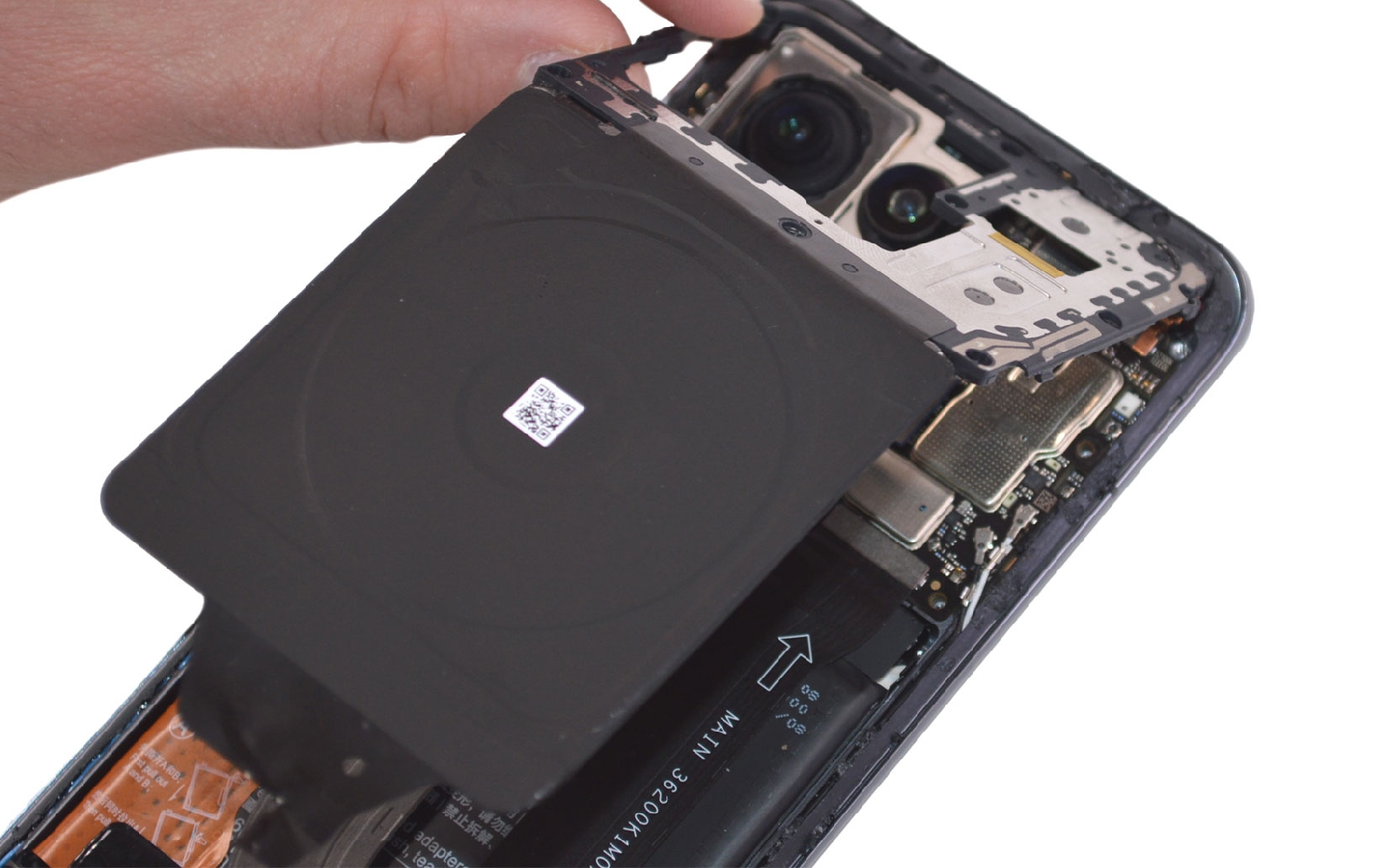

Etape 7 : Mettre de coté la nappe NFC

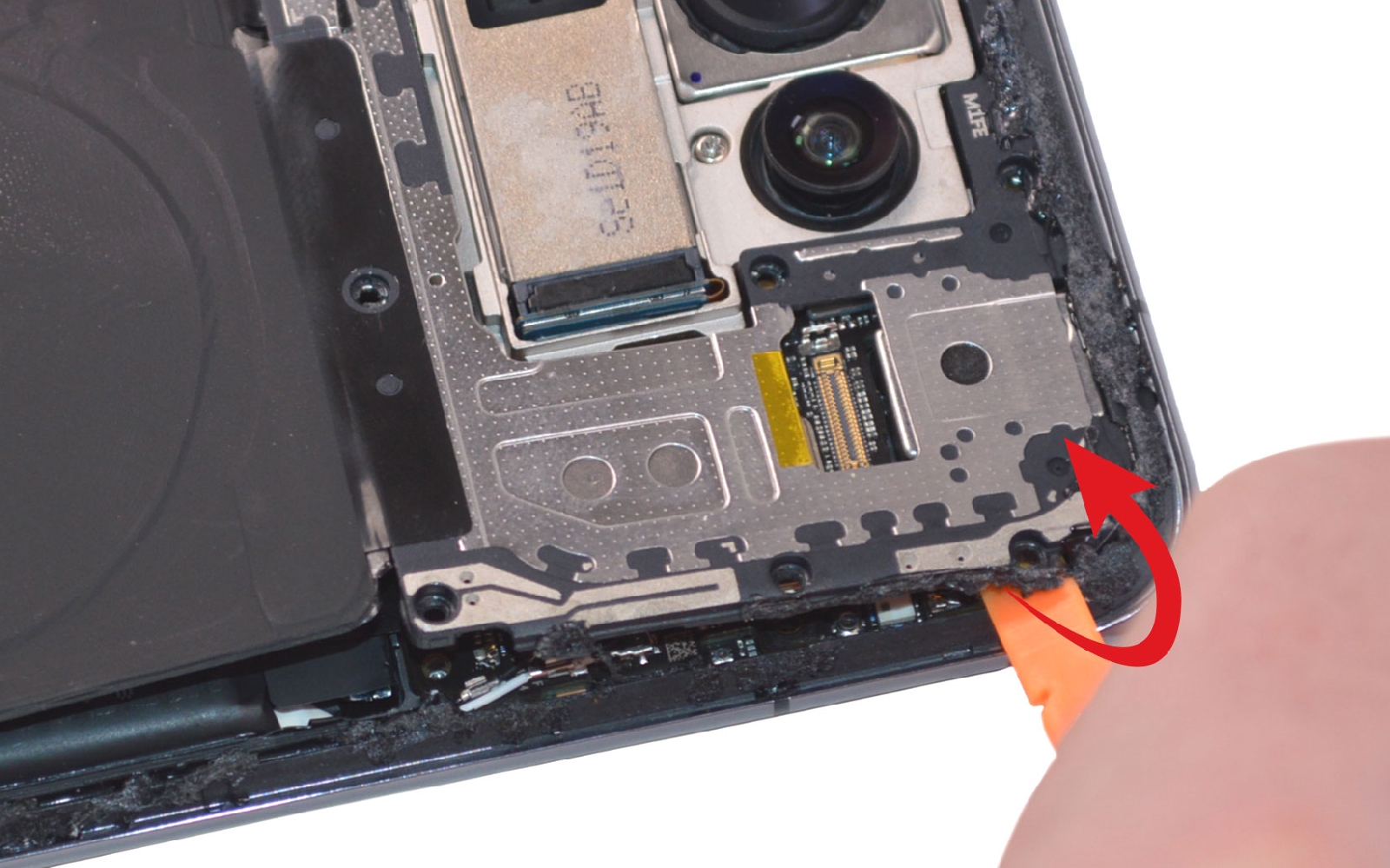

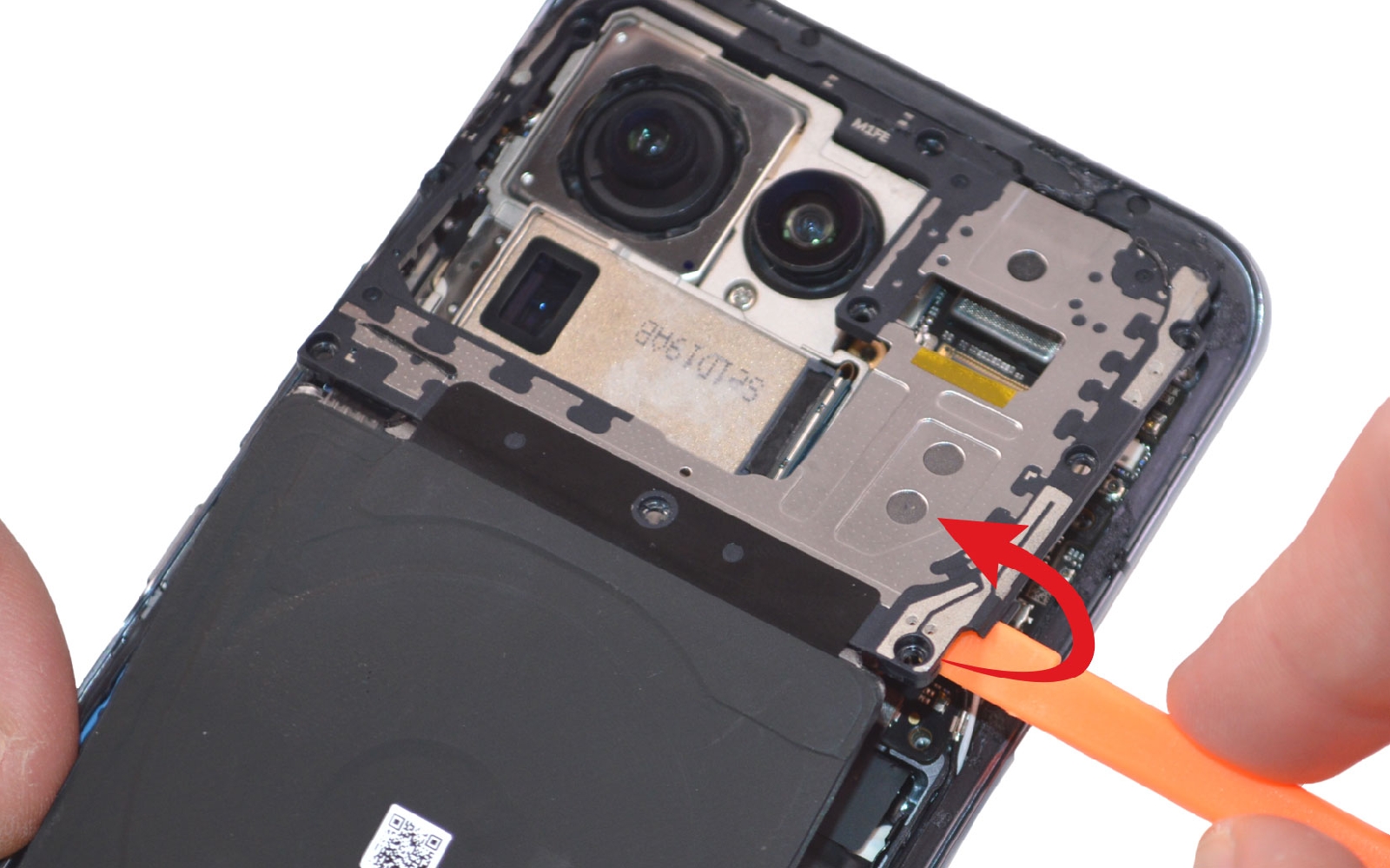

Toujours avec le levier, déclipsez la plaquette mais cette fois-ci du coté droit.

Retirez enfin la nappe complète.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

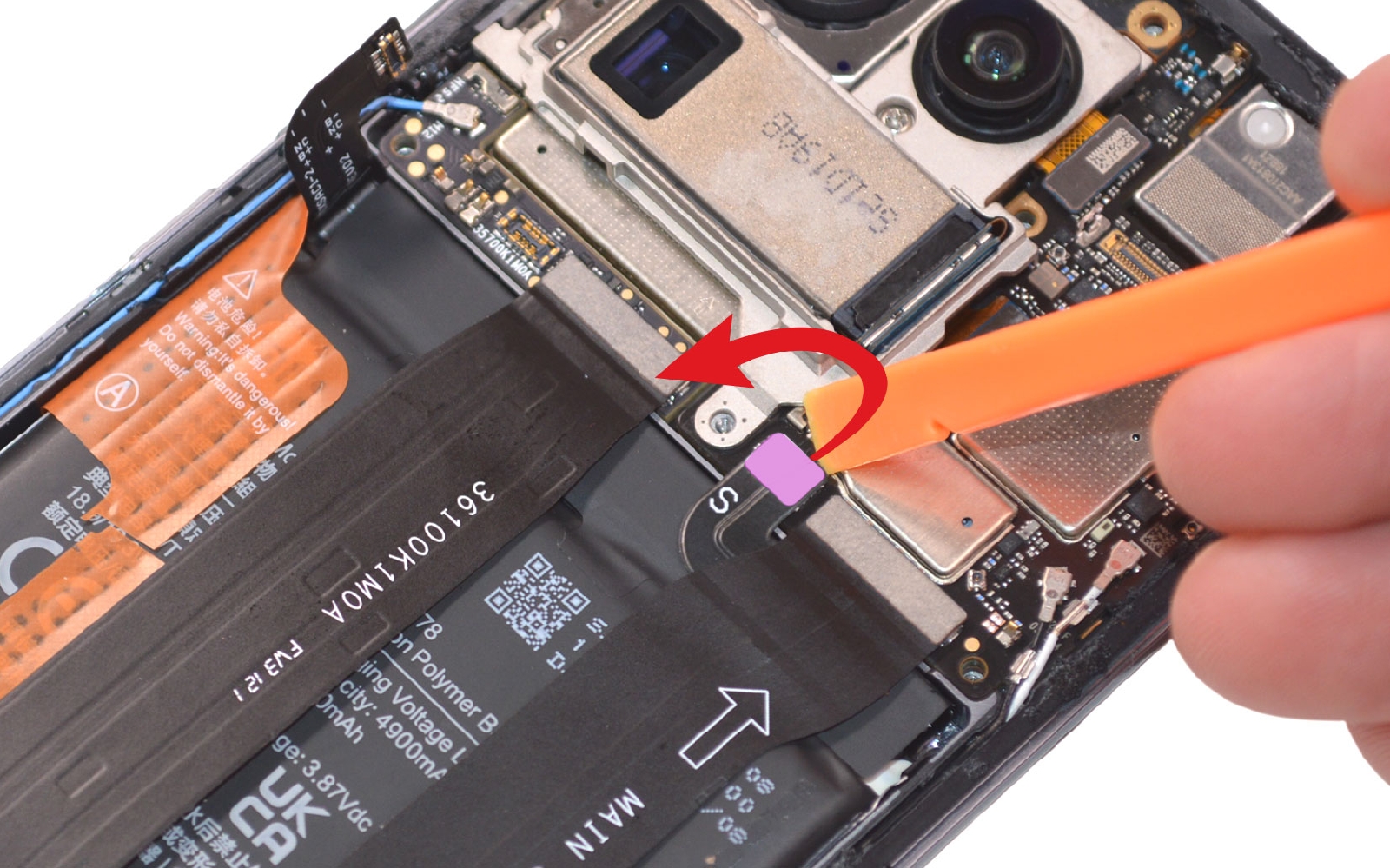

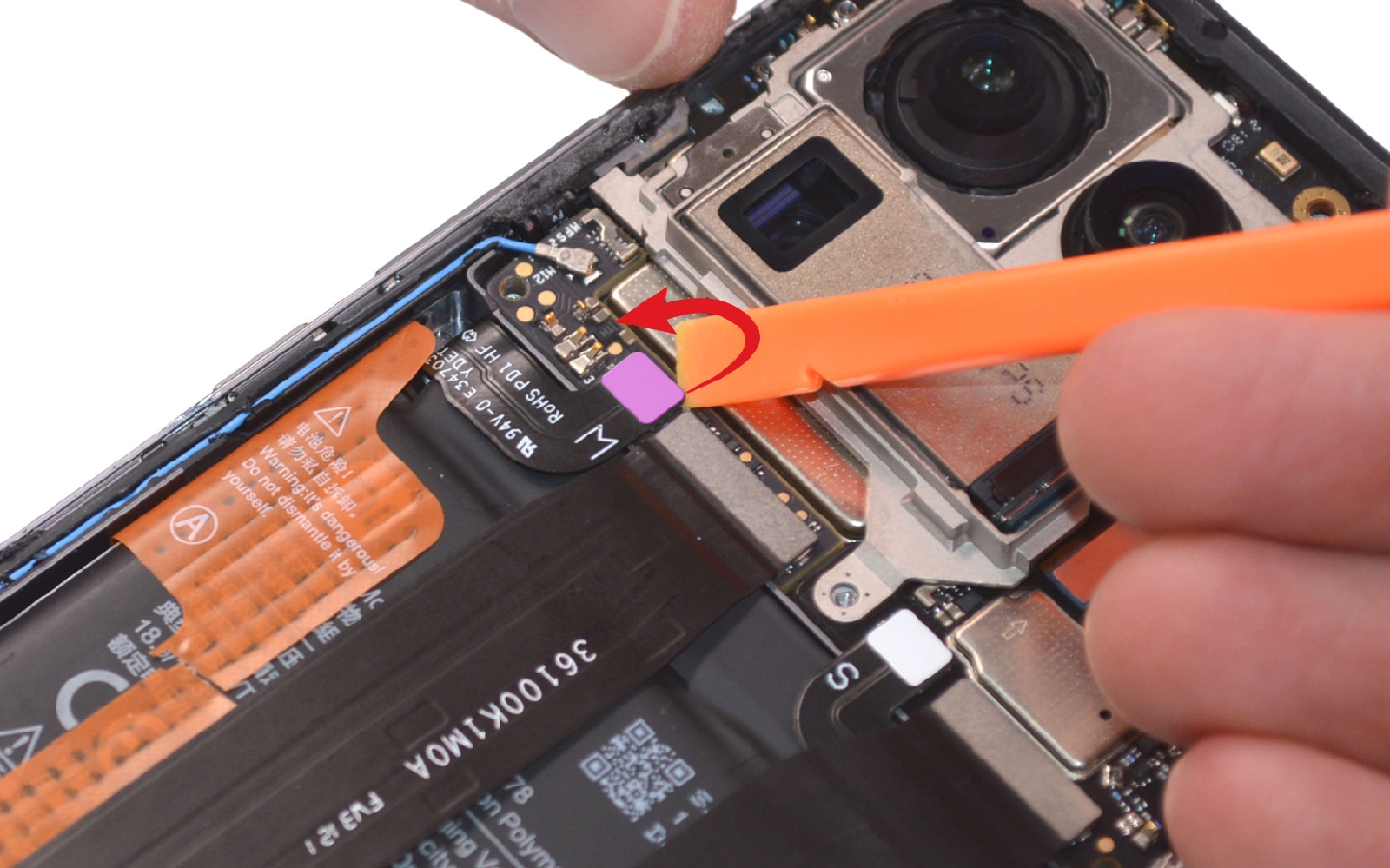

Etape 8 : Déconnecter la batterie
Déconnectez les deux nappes de la batterie avec le levier.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

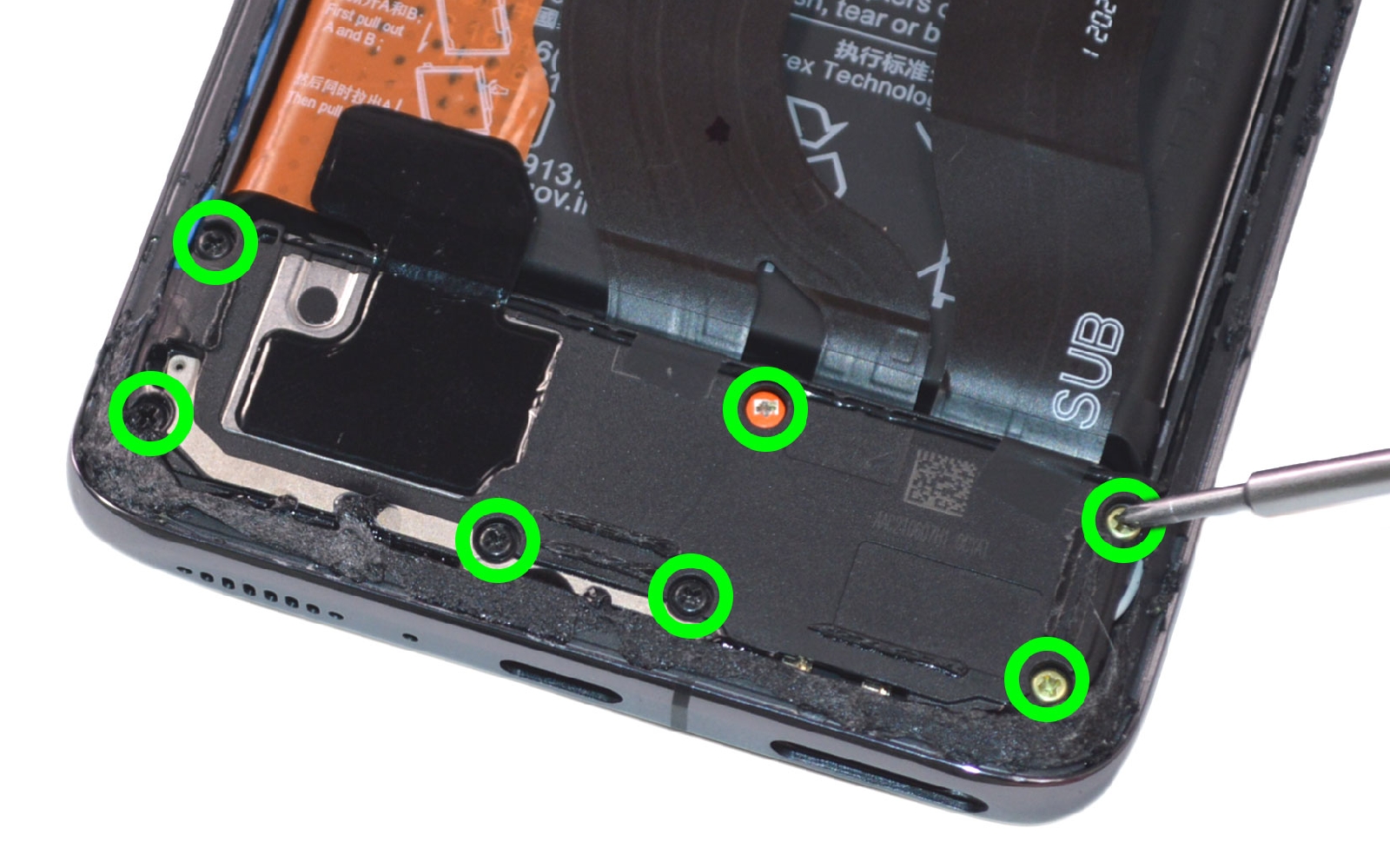

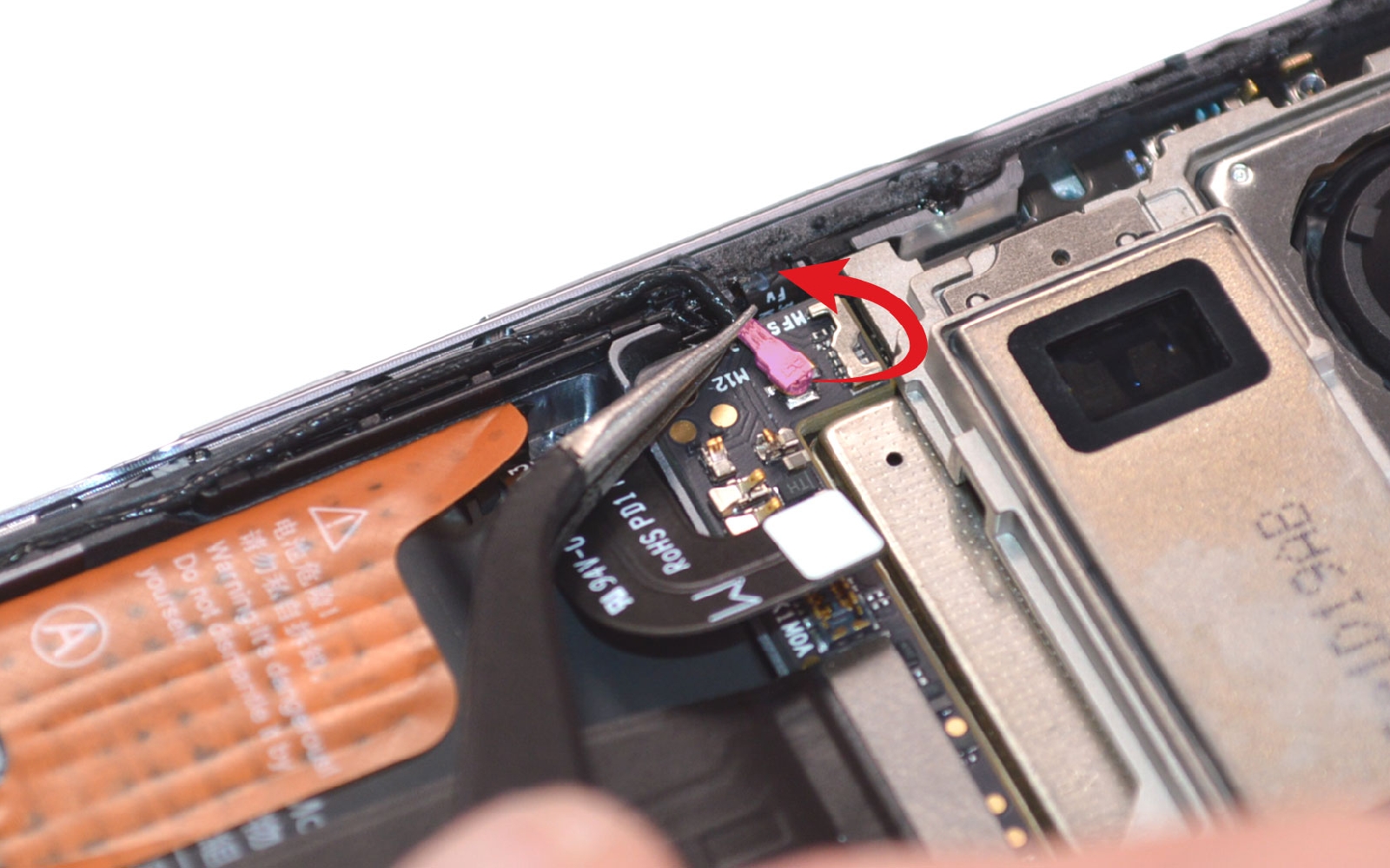

Etape 9 : Ôter les vis du haut-parleur externe
Ôtez les 7 vis cruciforme du haut-parleur externe.

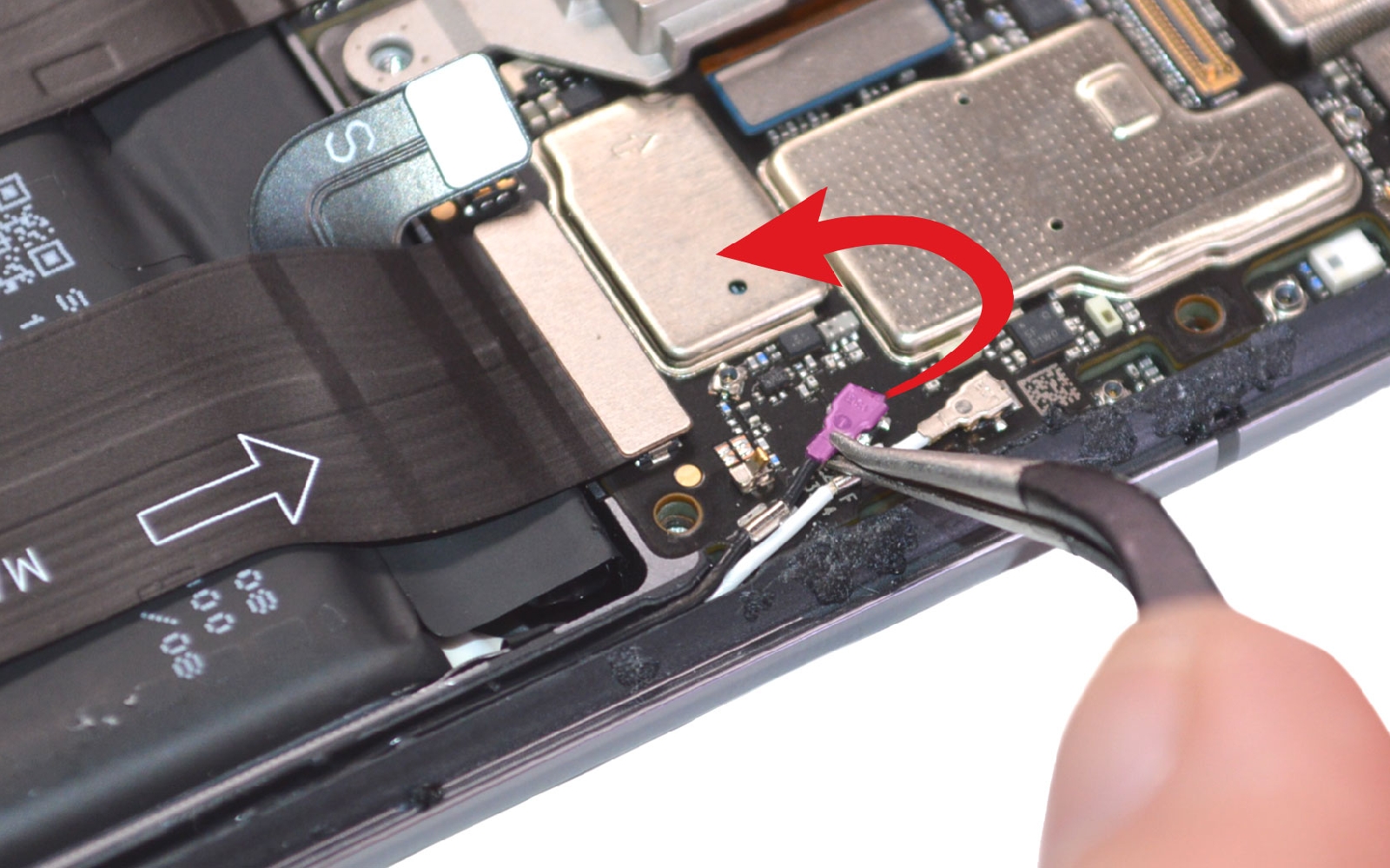

Ensuite, utilisez la pincette pour débranchez les deux câbles coaxiaux de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

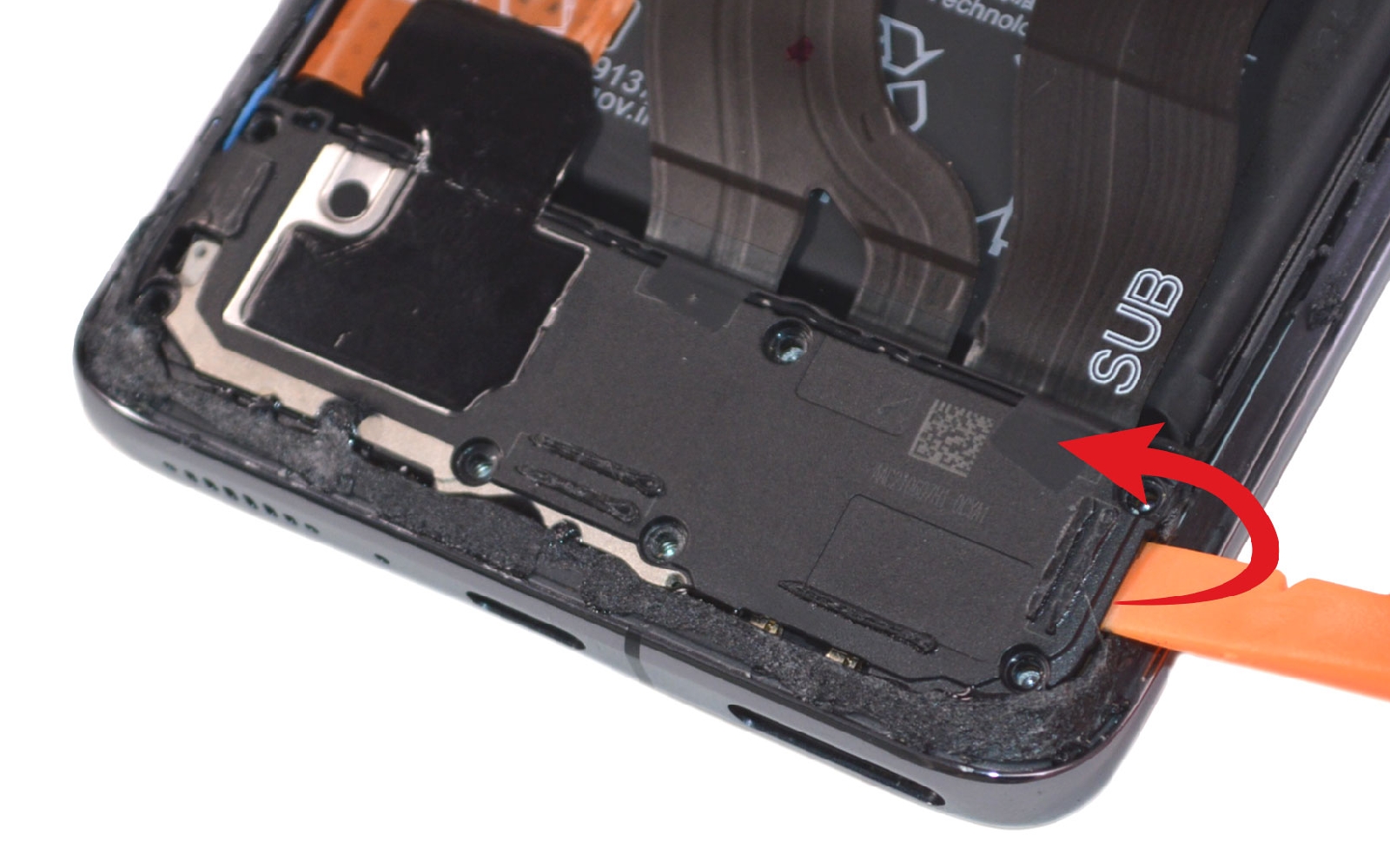

Etape 10 : Sortir le haut-parleur externe

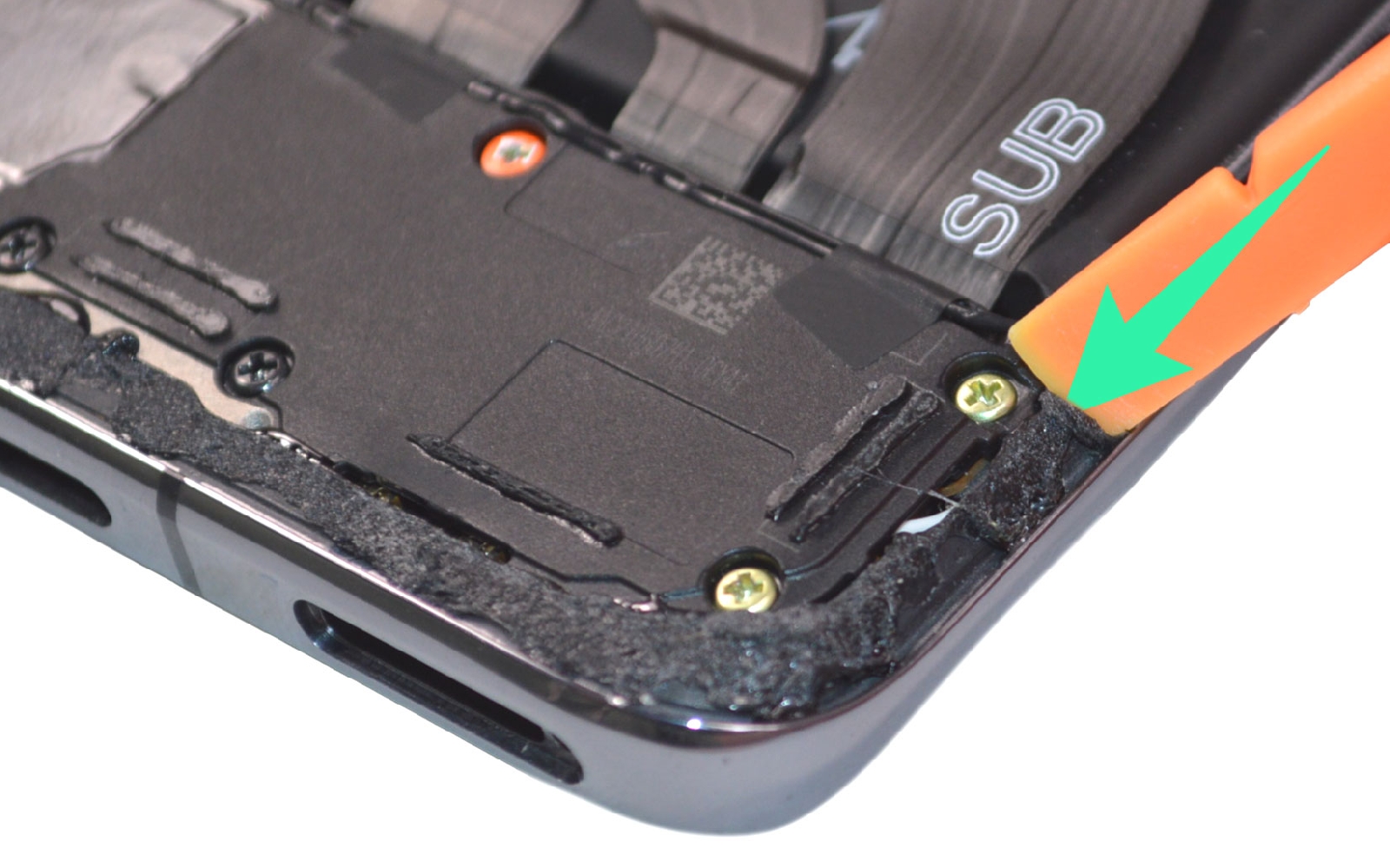

Déclipsez le support du haut-parleur externe en insérant le spudger entre le composant et le châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

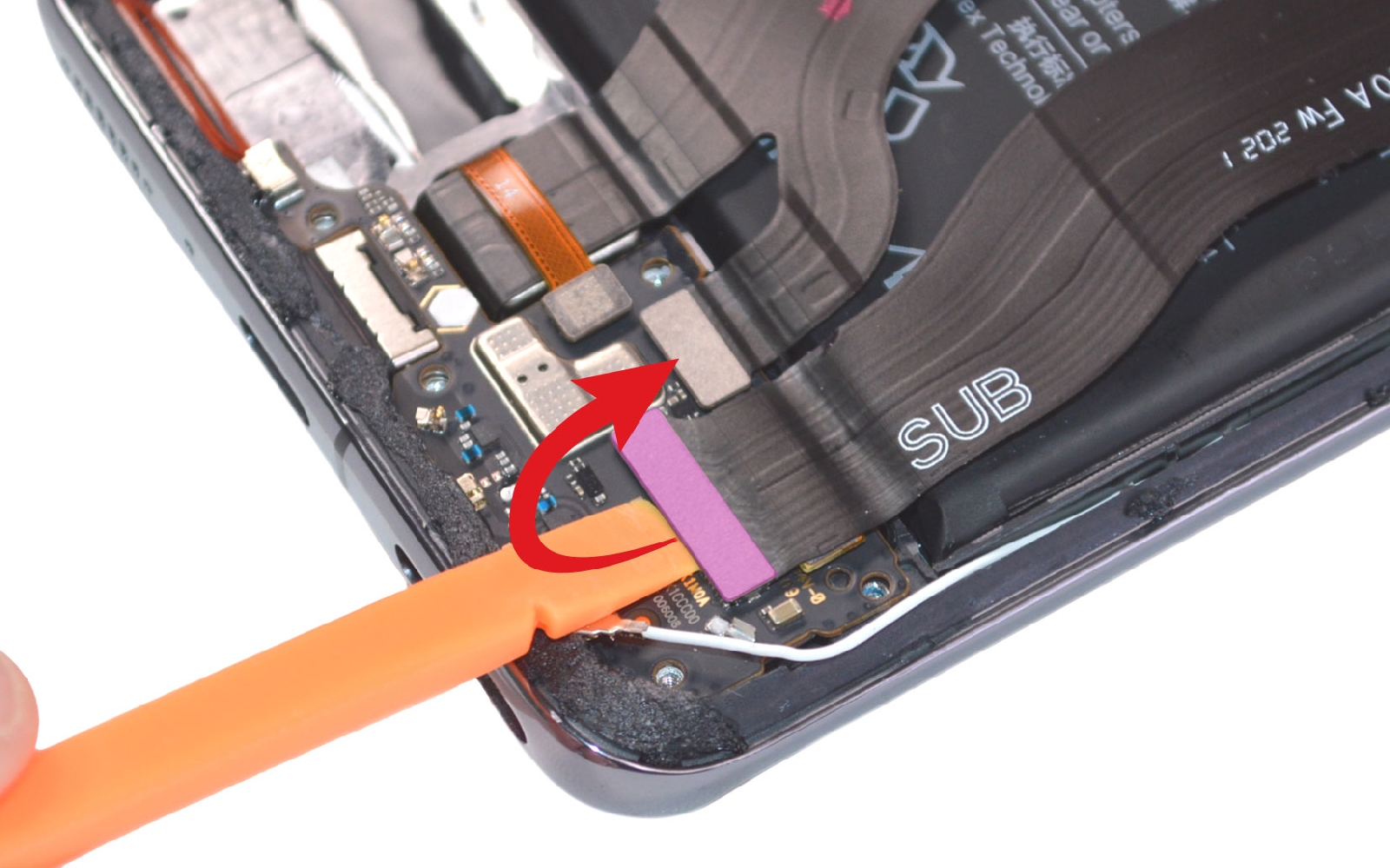

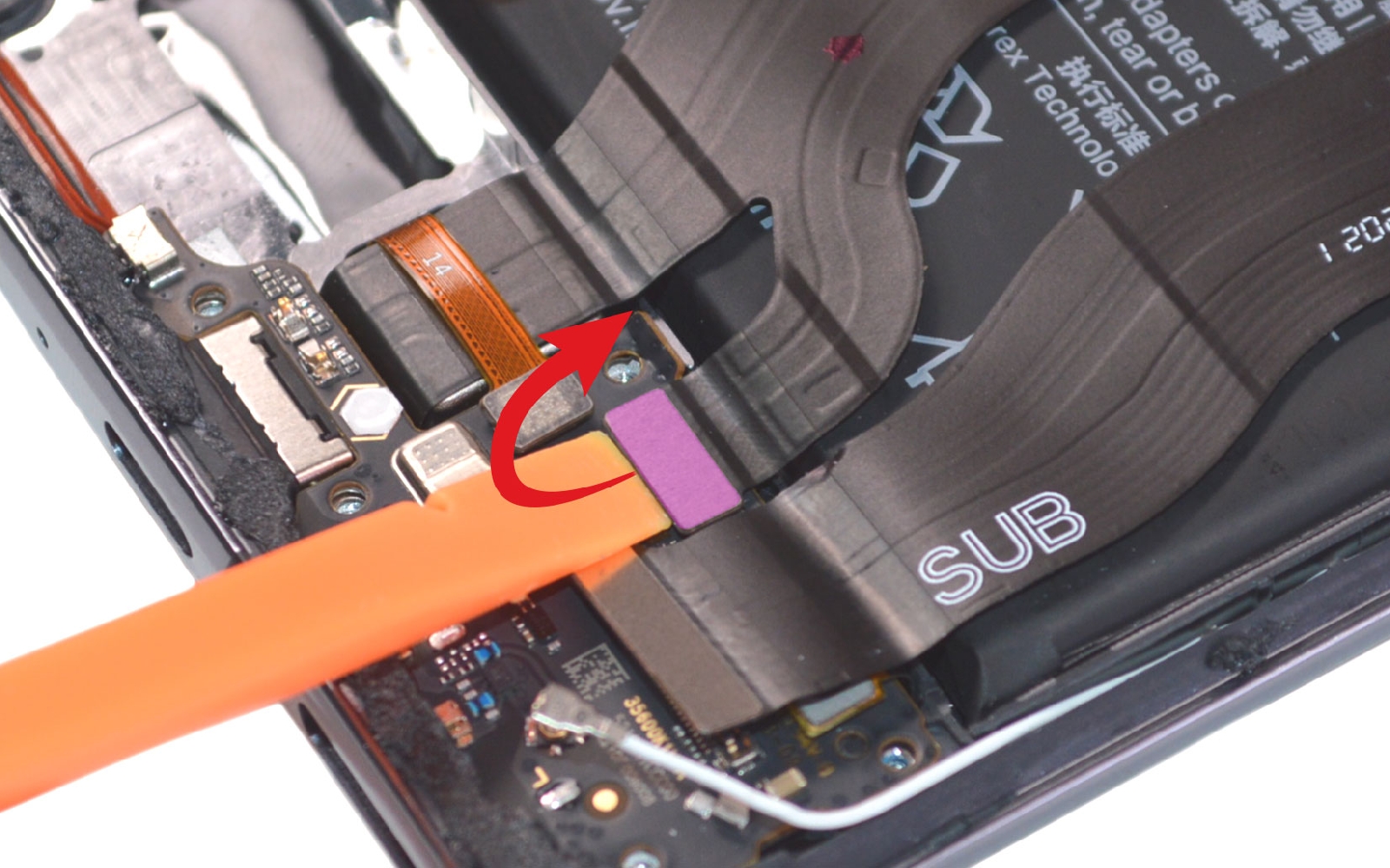

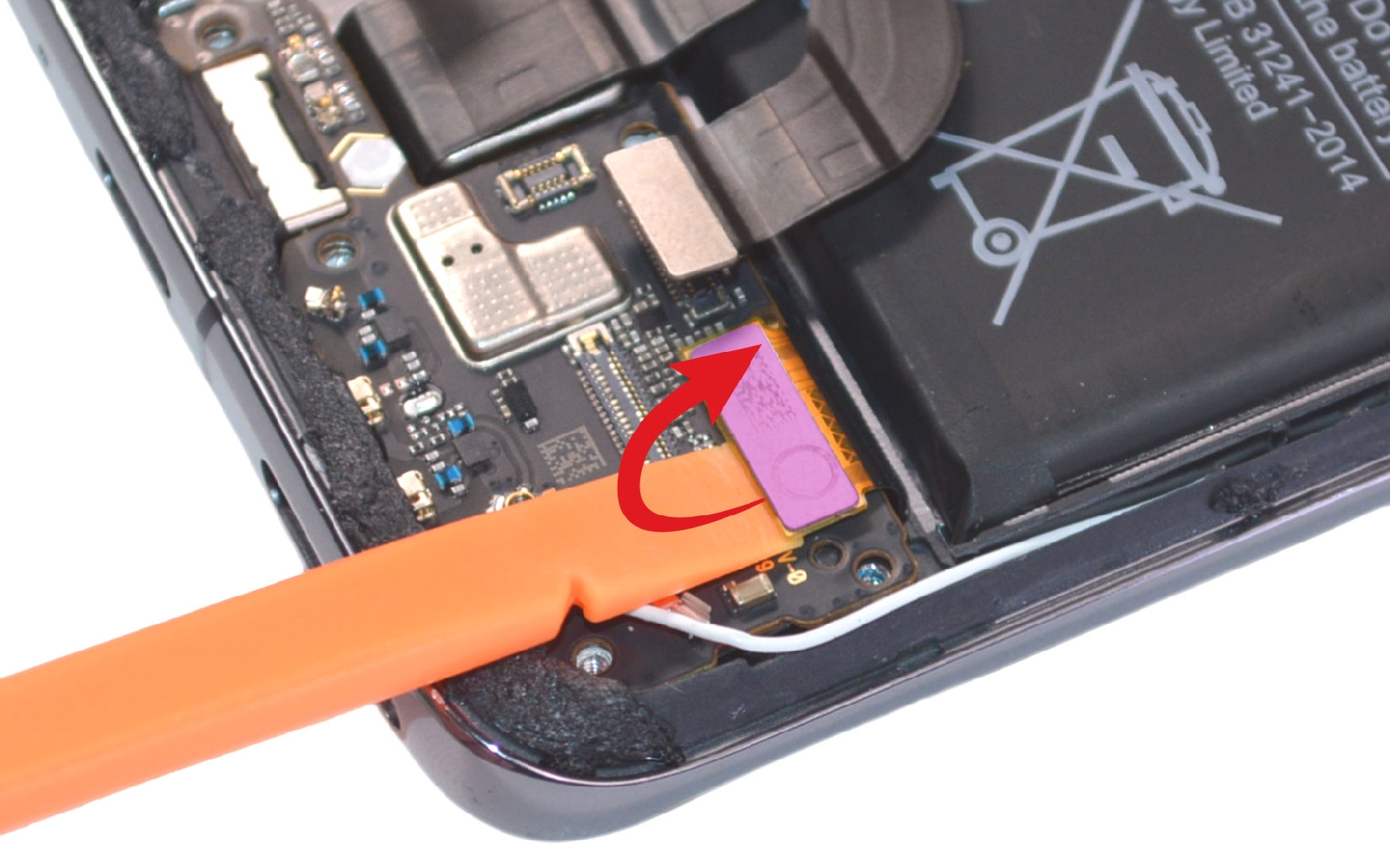

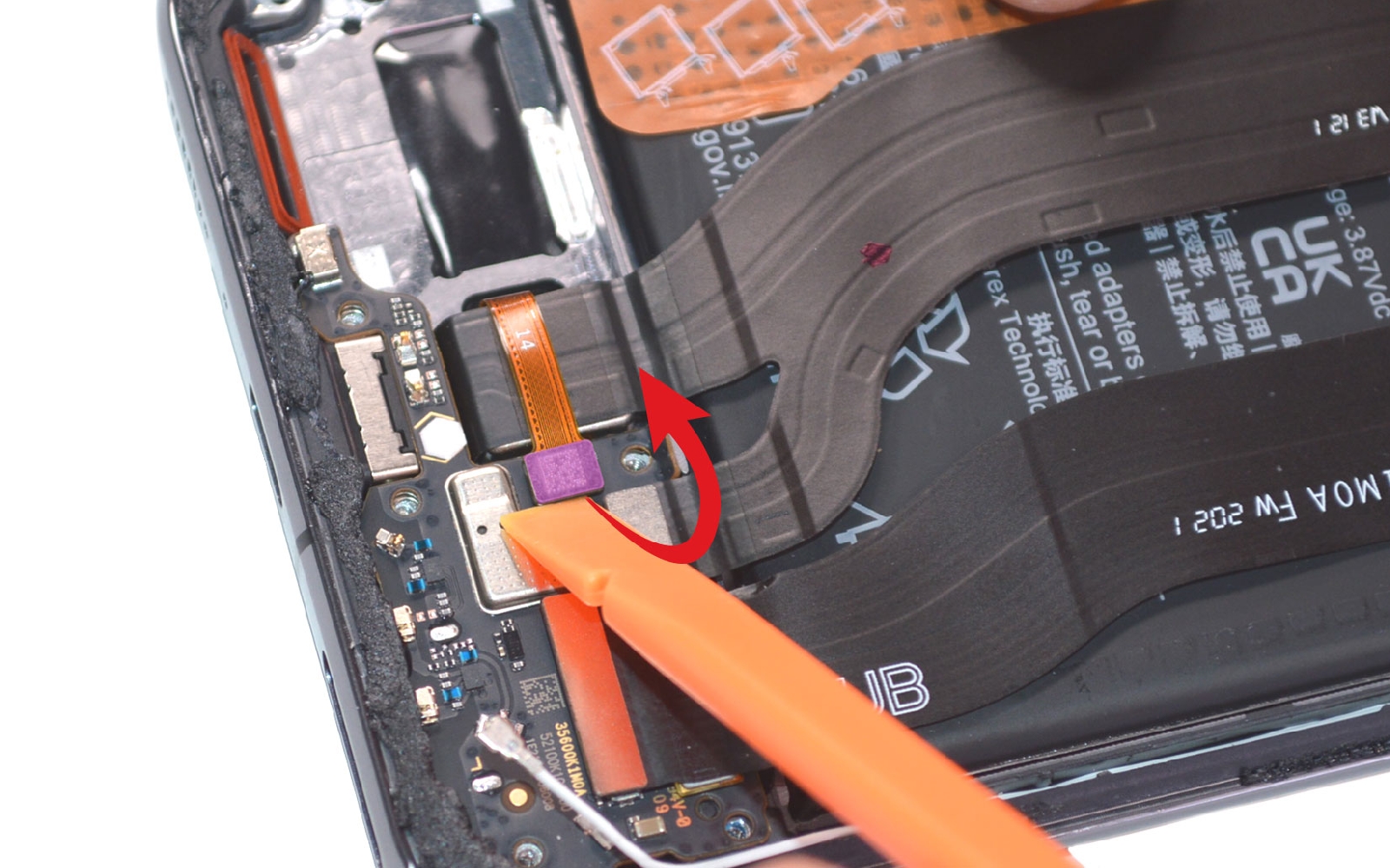

Etape 11 : Débrancher les nappes de la carte fille
Toujours avec le levier, déconnectez la nappe de la rallonge d'interconnexion, celle du dock, celle du lecteur d'empreinte et enfin celle de l'écran.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

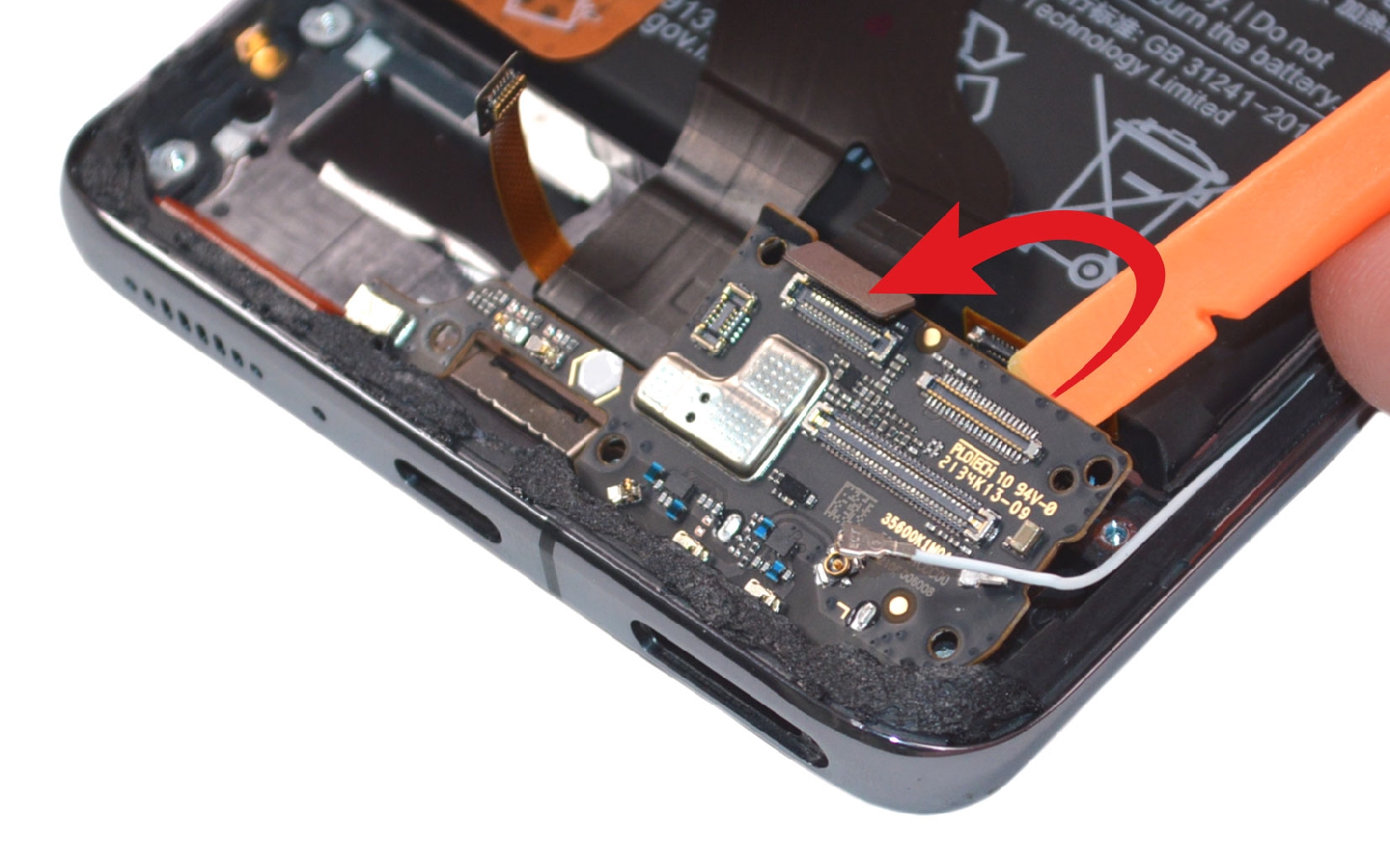

Etape 12 : Retirer la carte fille

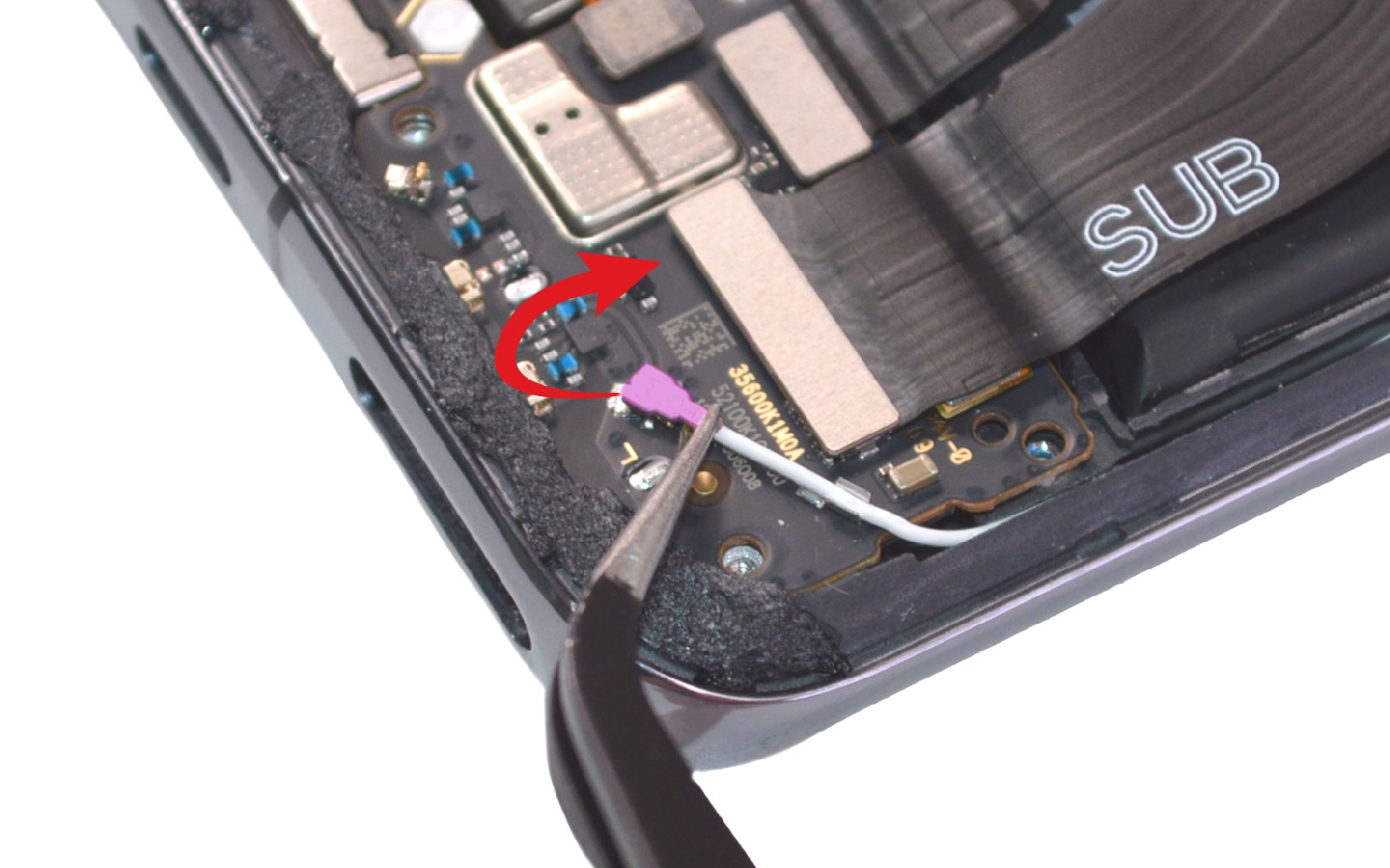

Détachez le câble coaxial de la carte fille puis sortez le composant en le faisant basculer vers l'exterieur à l'aide du spudger.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

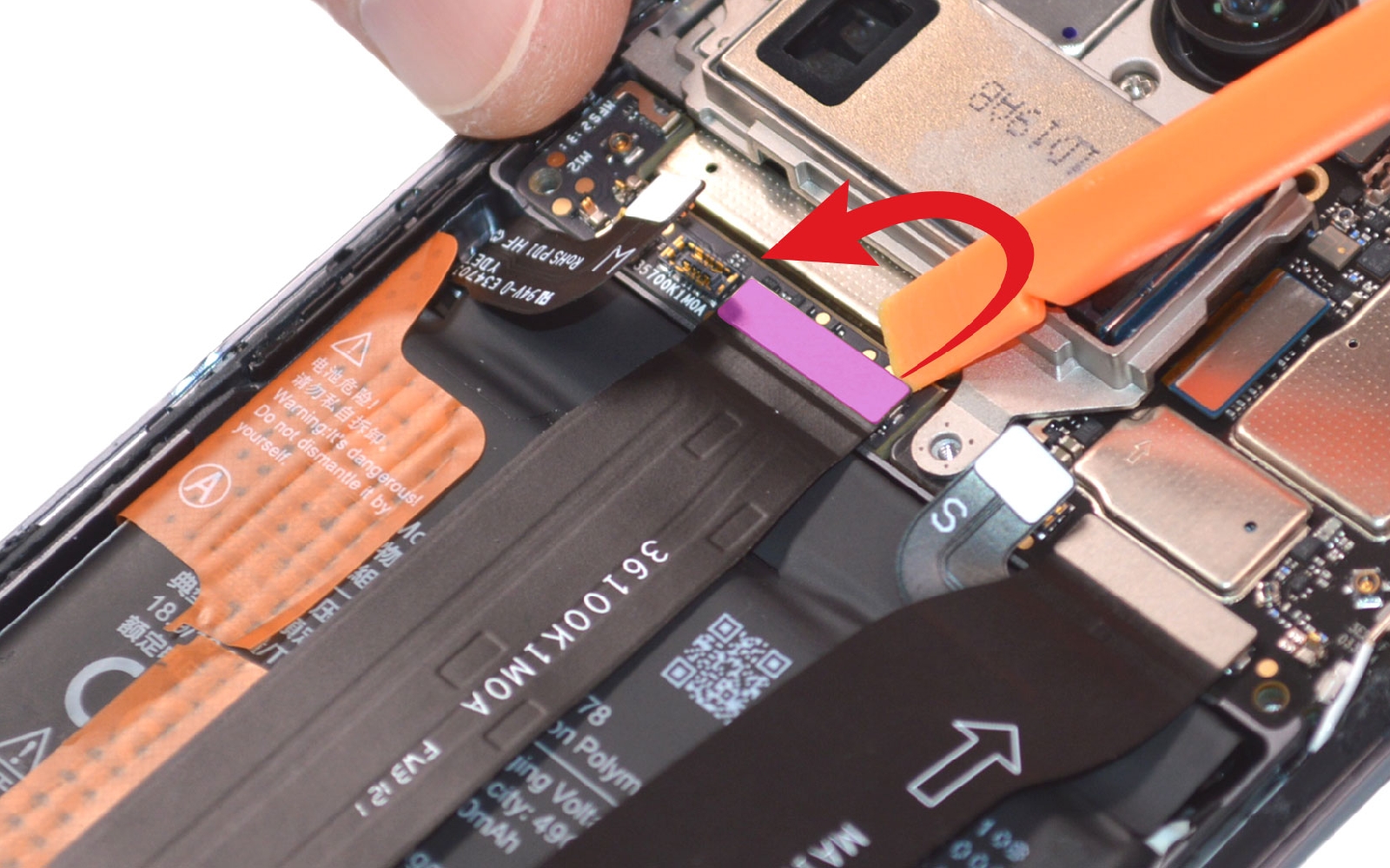

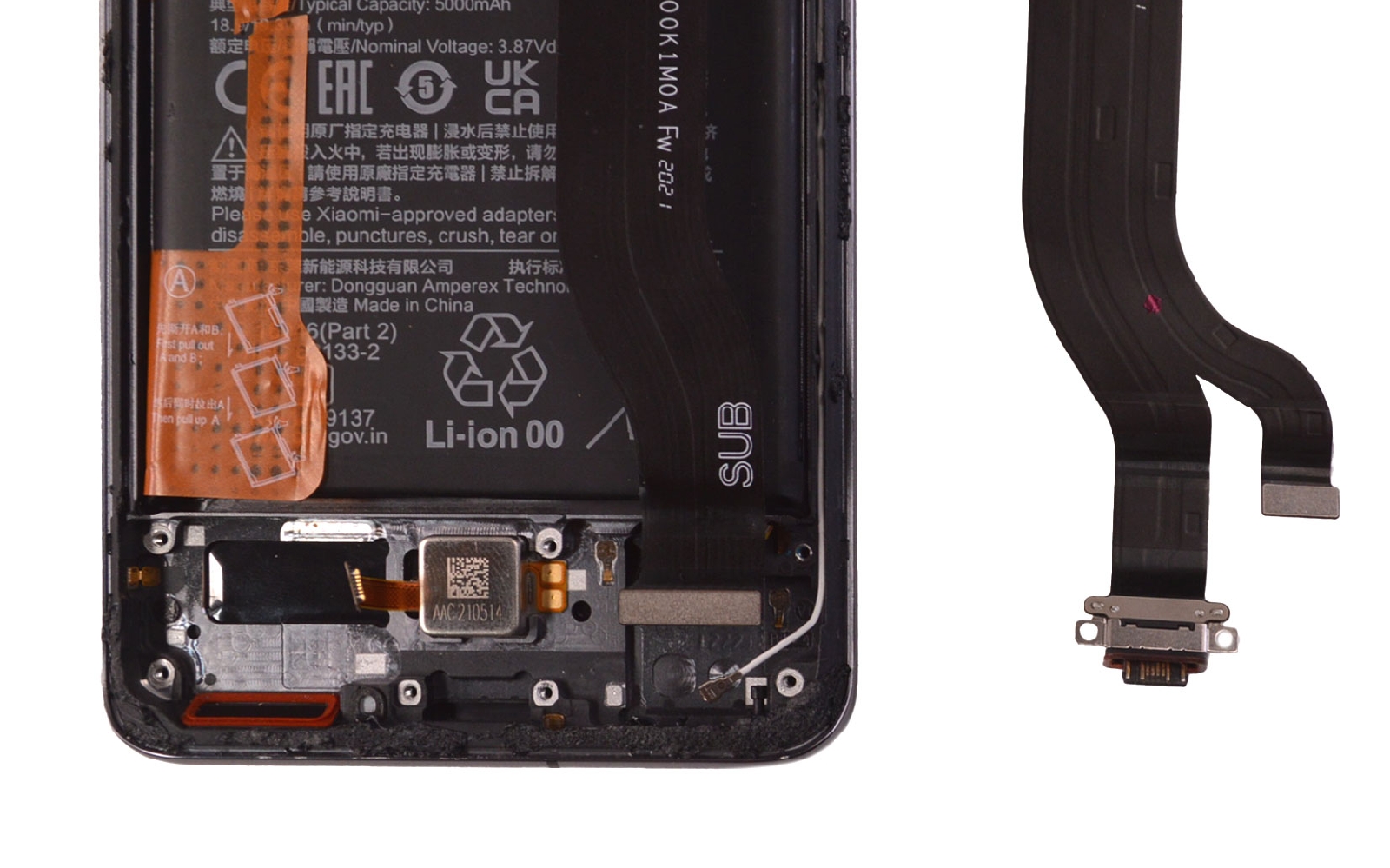

Etape 13 : Récupérer le connecteur de charge

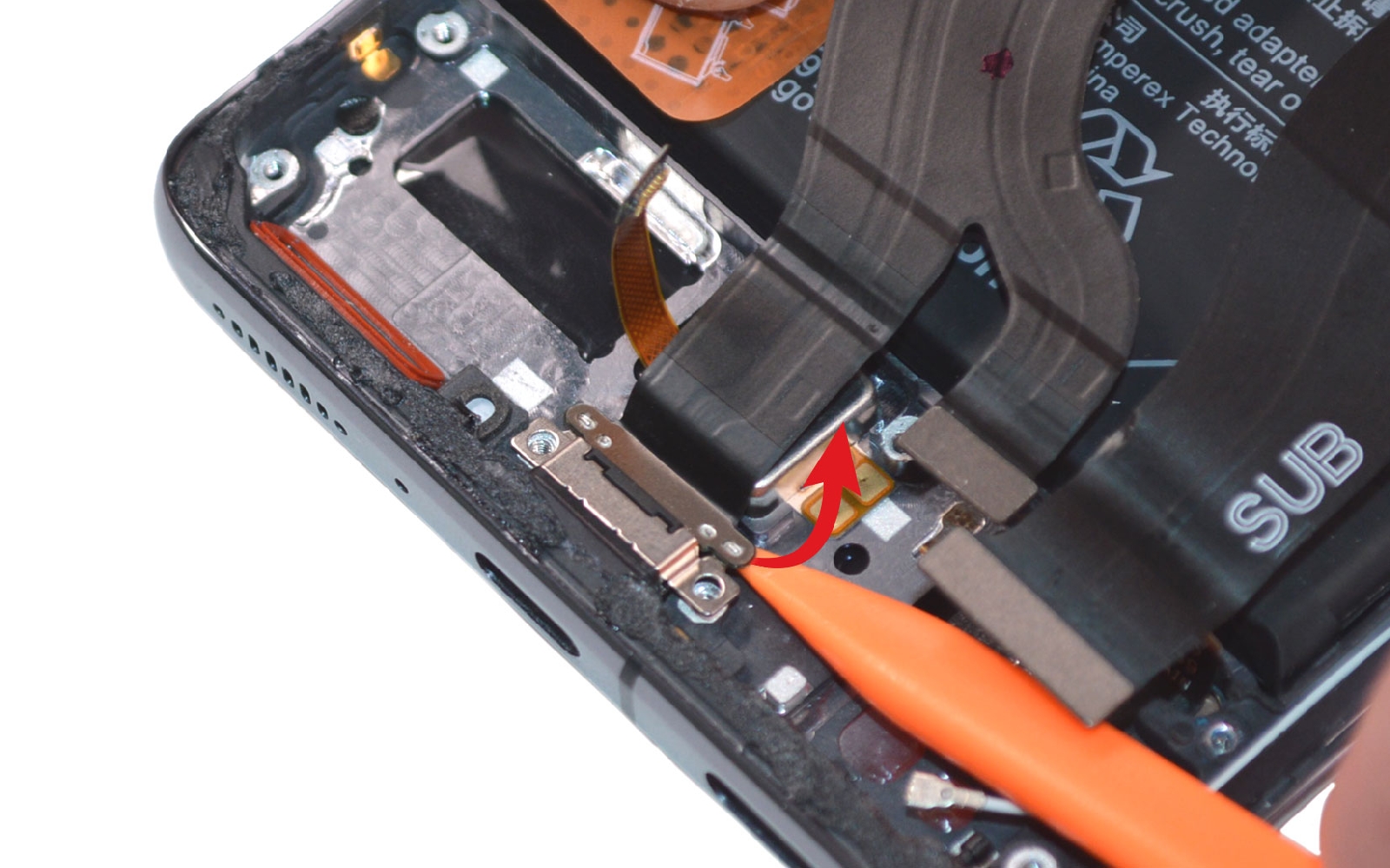

Débranchez la seconde nappe du connecteur de charge encore connectée à la carte mère.

Ensuite, soulevez le dock pour le séparer du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Conseils sur le remontage
Testez votre appareil avant de le fermer complètement. Pour cela, allumez ce dernier, vérifiez le tactile et surtout la nouvelle prise de charge. Si tout est ok, mettez hors tension votre appareil.

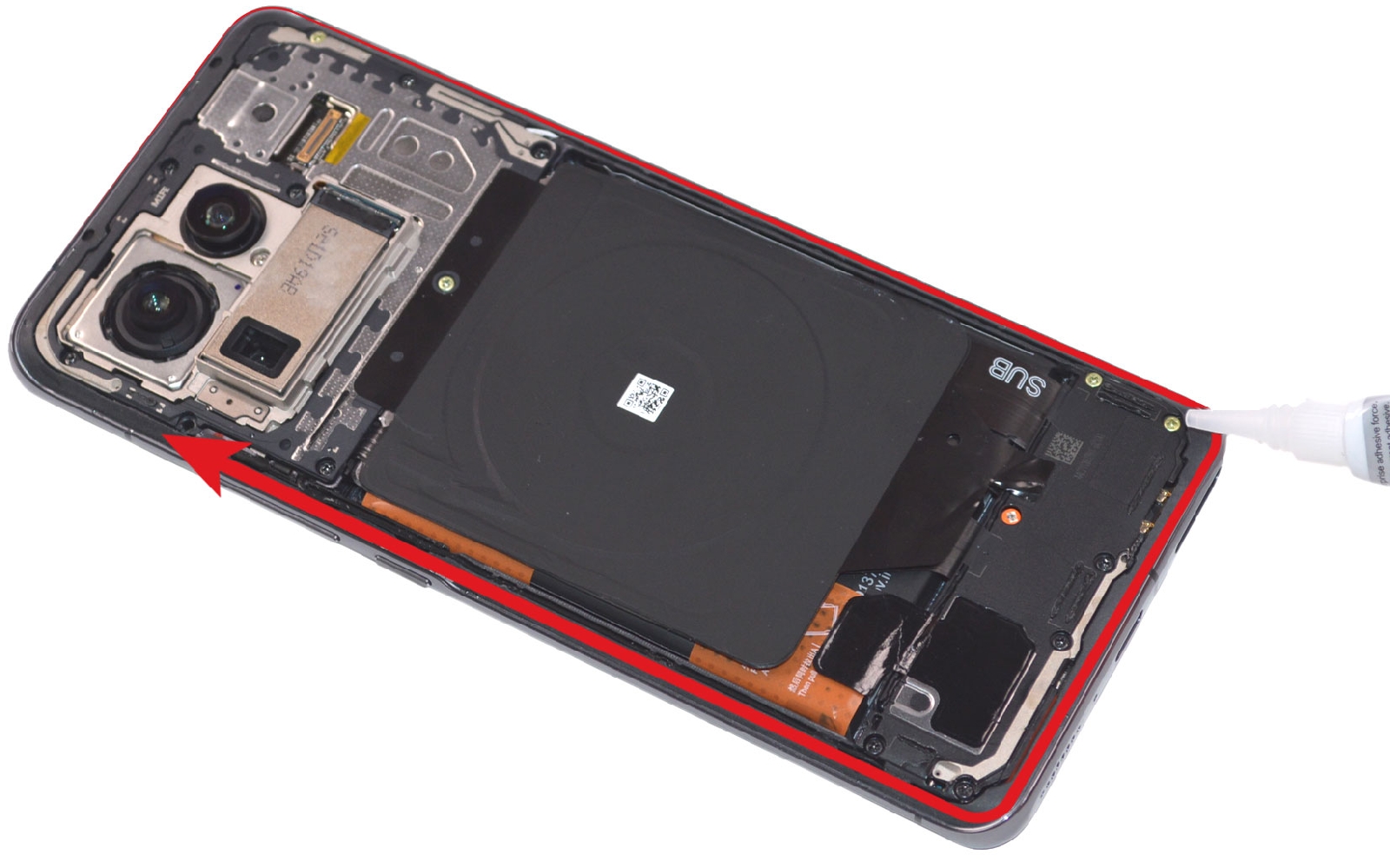

Nettoyez si nécessaire la vitre arrière des résidus de stickers avant d'applique un filet de colle sur tout le contour du châssis.

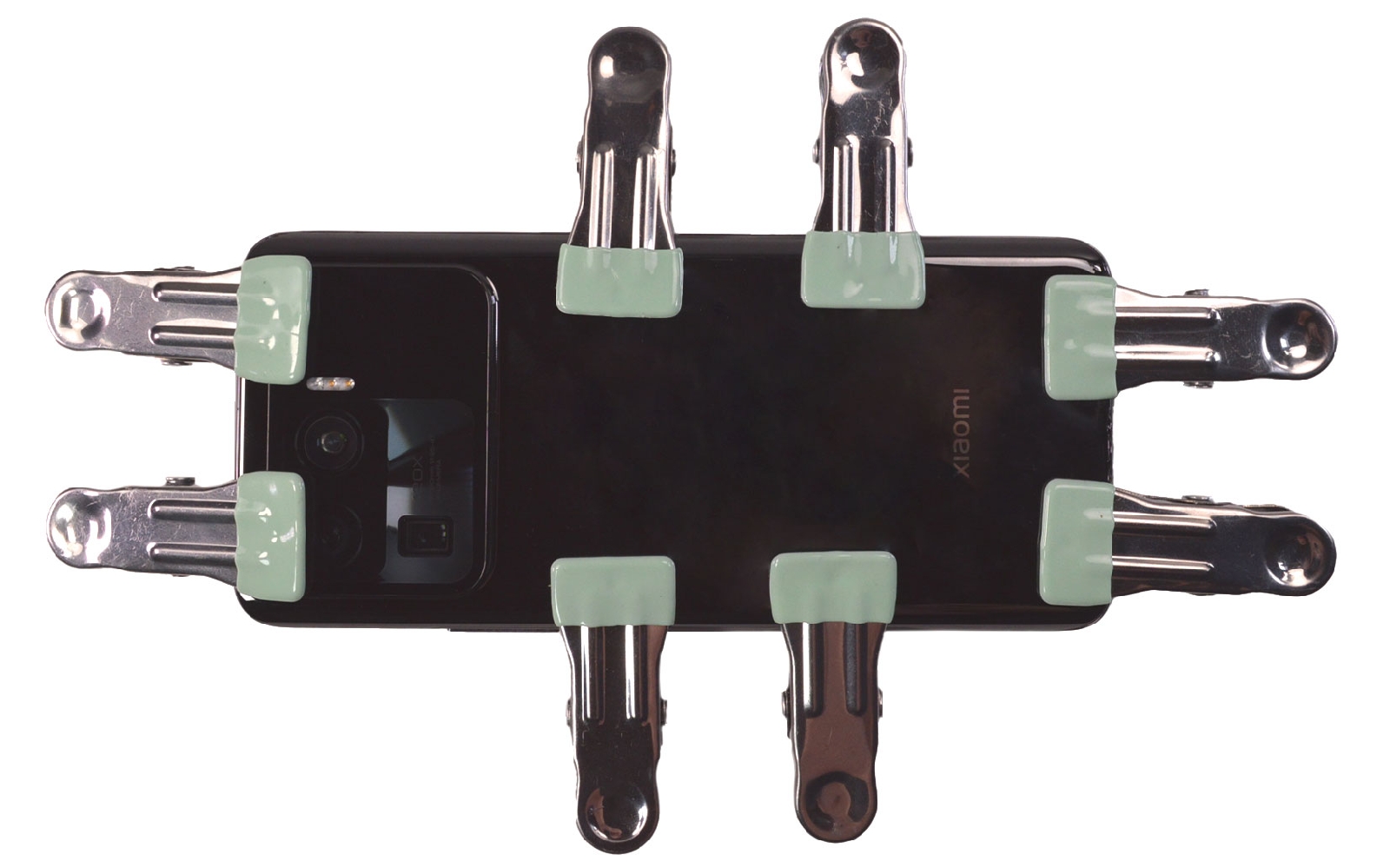

Ensuite, disposez la vitre arrière et laissez sécher la colle. Pour cela, mettez sous presse votre smartphone grâce à de gros livres ou à des pinces.
Patientez environ 1 heure avant d'utiliser votre Xiaomi Mi 11 Ultra.
