Comment changer le dock sur iPhone 15 Pro

Temps estimé : 75 min
Difficulté : 4/5
Note de réparabilité : 9/20
iPhone 15 Pro | Temps estimé : 75 min | Difficulté : 4/5

Le remplacement du connecteur de charge sur l'iPhone 15 Pro est une intervention technique qui peut redonner à votre appareil sa capacité à se recharger efficacement et à se connecter sans problème à d'autres dispositifs. Chez Brico-phone, nous avons préparé un tutoriel détaillé pour vous guider à travers chaque étape de cette réparation, assurant ainsi une intervention réussie et sécurisée.

Notre tutoriel commence par une liste des outils nécessaires, tous sélectionnés pour leur précision et leur compatibilité avec l'iPhone 15 Pro. Nous soulignons l'importance de travailler dans un environnement propre et organisé pour éviter tout dommage aux composants délicats de l'appareil. Chaque étape est clairement décrite et accompagnée d'illustrations et de vidéos pour faciliter le processus de démontage et de remplacement du connecteur.

En suivant nos instructions, vous apprendrez non seulement à remplacer le connecteur de charge, mais aussi à identifier et à prévenir les problèmes courants associés à cette pièce. Ce tutoriel est conçu pour rendre la réparation accessible à tous, quels que soient vos niveaux de compétence en bricolage électronique. Avec Brico-phone, redonnez à votre iPhone 15 Pro toute sa fonctionnalité, tout en contribuant à une démarche écoresponsable en prolongeant la durée de vie de votre appareil.

Diagnostic

›  Votre prise de charge USB Type-C ne fonctionne plus
›  Vous ne pouvez plus charger votre iPhone

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour iPhone 15 Pro bleu
54,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

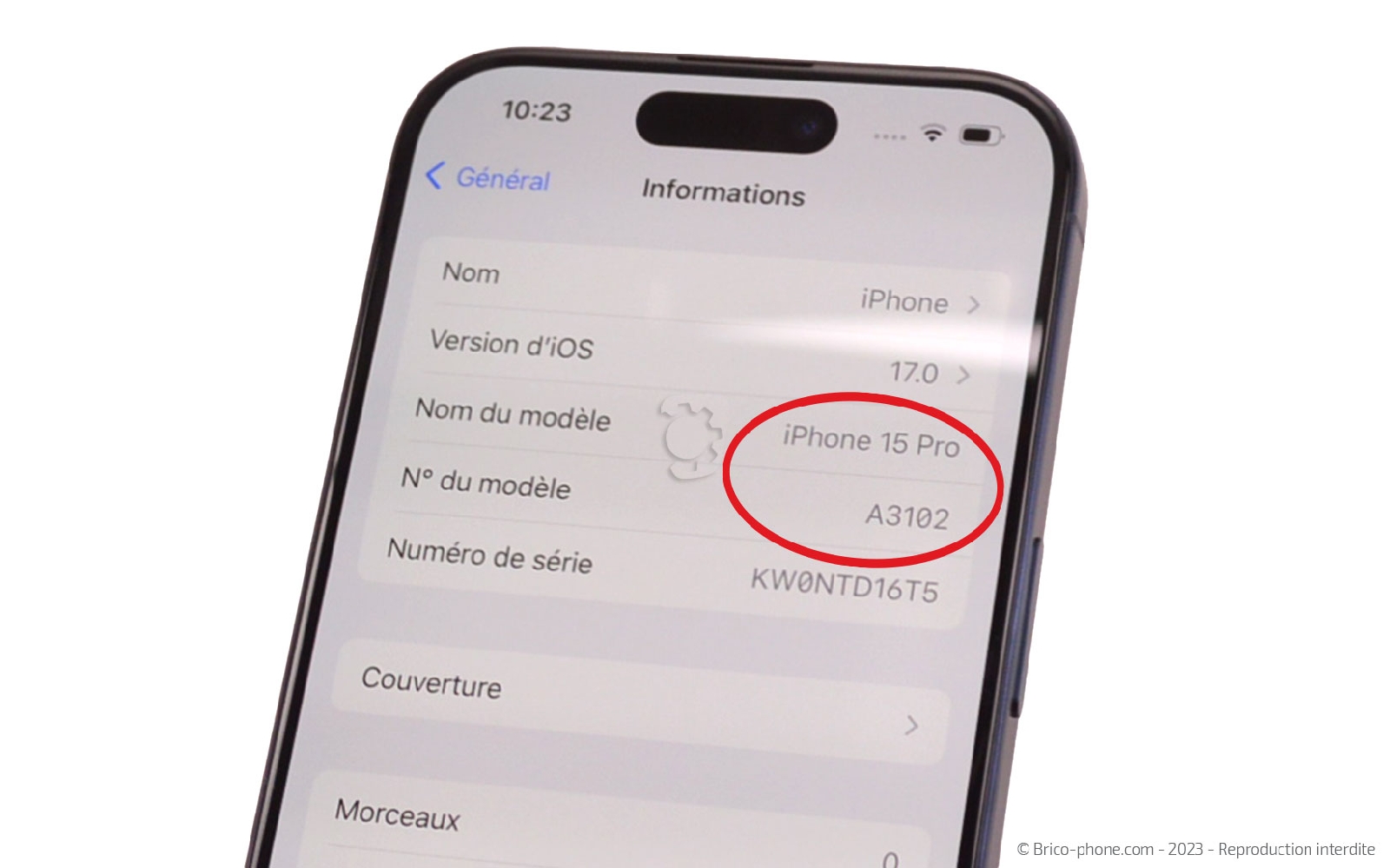

Dans un premier temps, il est important de vérifier le numéro de modèle de votre iPhone afin d'être certain de commander la bonne pièce détachée. Pour ce faire, vous avez plusieurs possibilité, la première étant de vous diriger dans les informations générales de votre appareil afin de déterminer qu'il s'agit bien de l'iPhone 15.

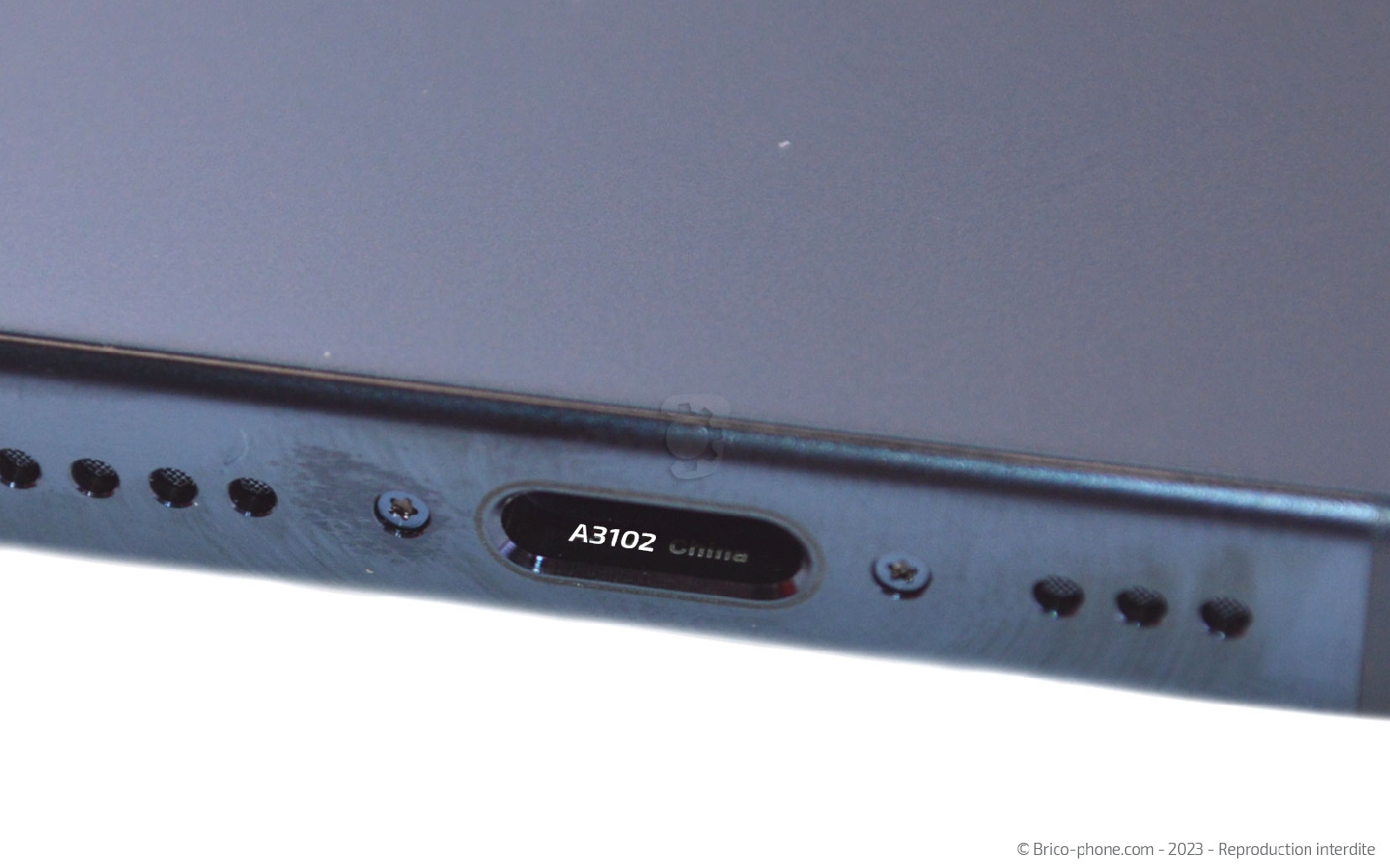

Vous pouvez également, regarder l'inscription gravée au niveau de l'emplacement de la prise de charge (A3102).

Une fois que vous avez reçu votre commande, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.
Disposez à proximité le patron d'aide au montage et ce tutoriel de réparation.

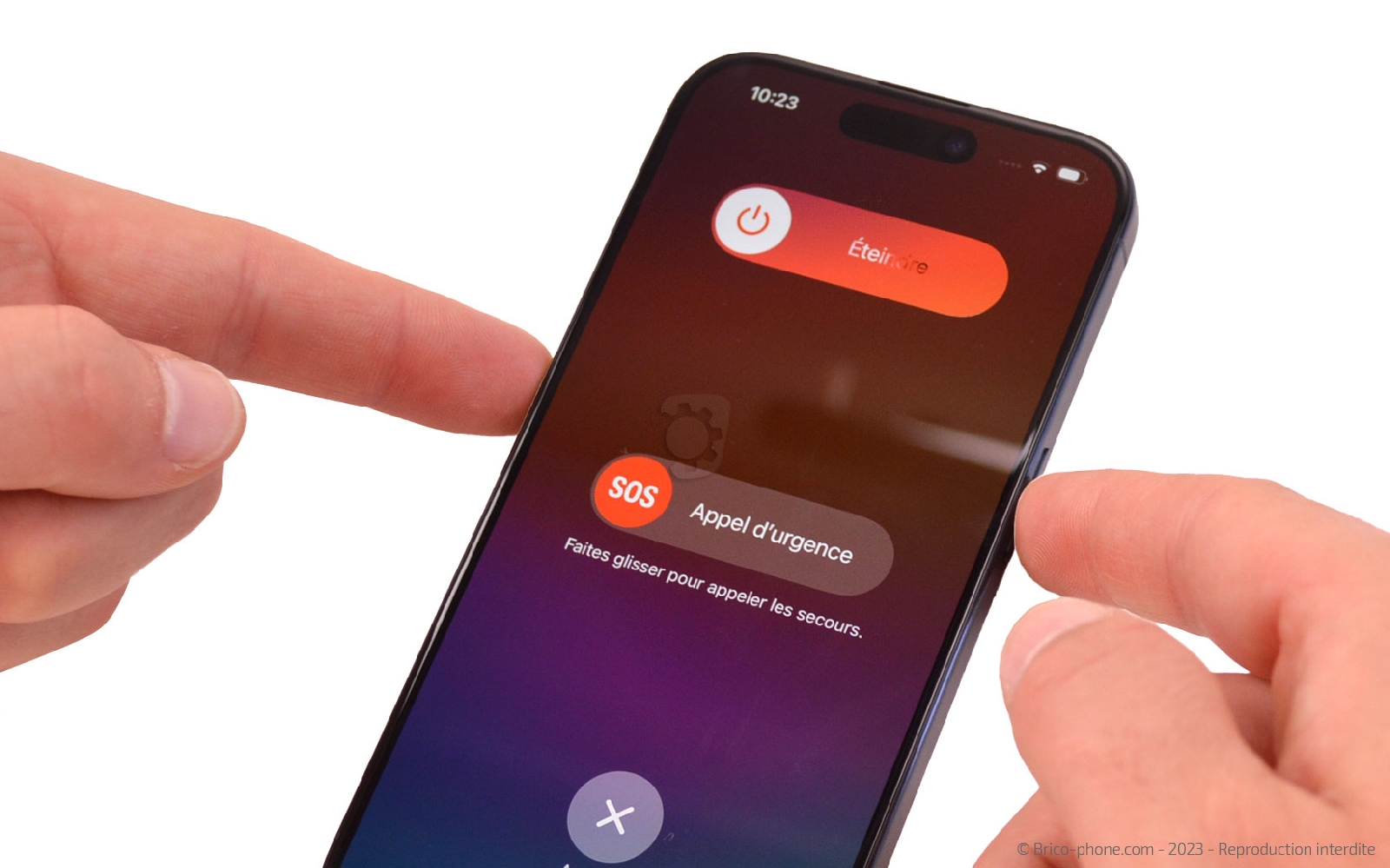

Vous pouvez alors éteindre votre appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

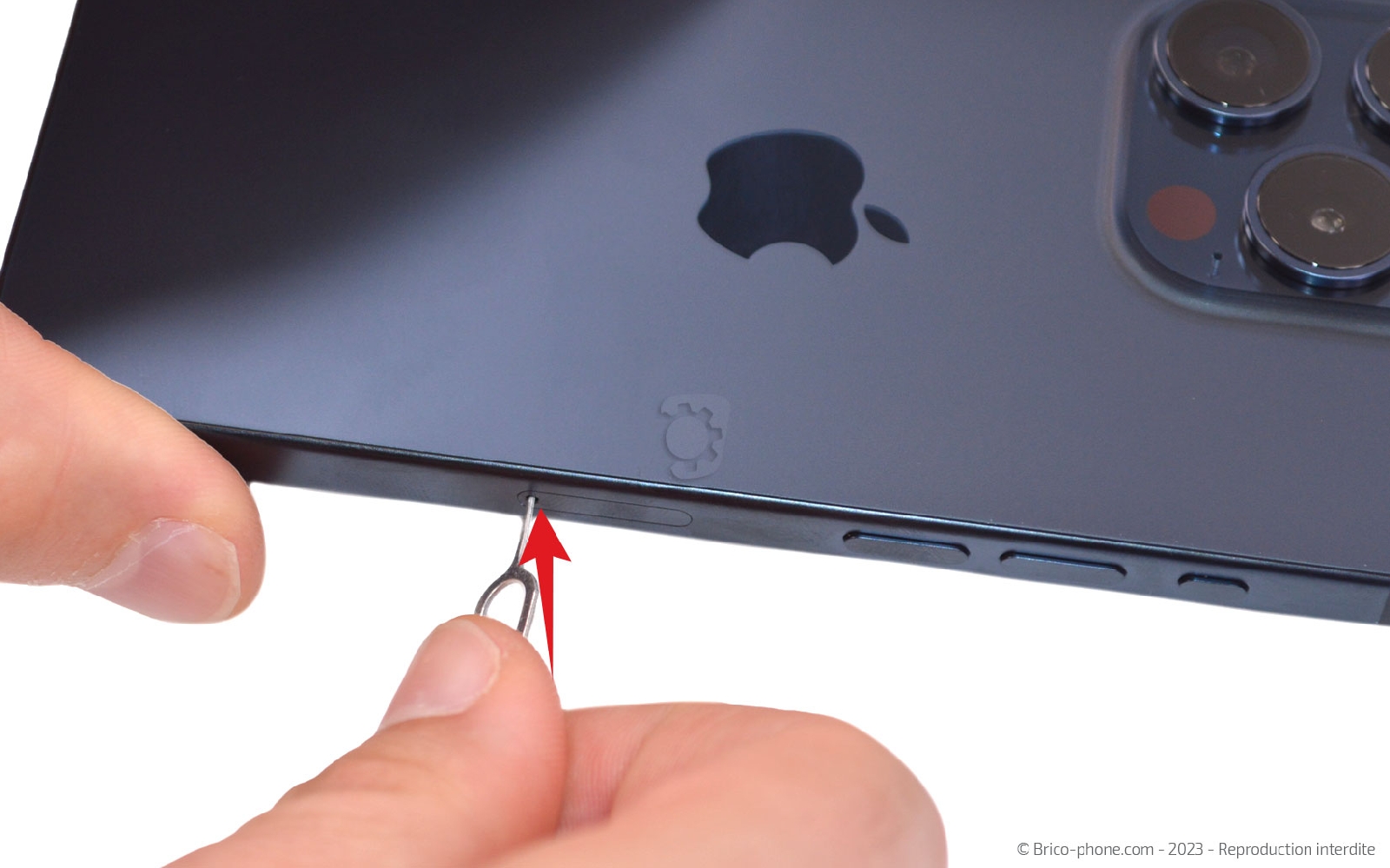

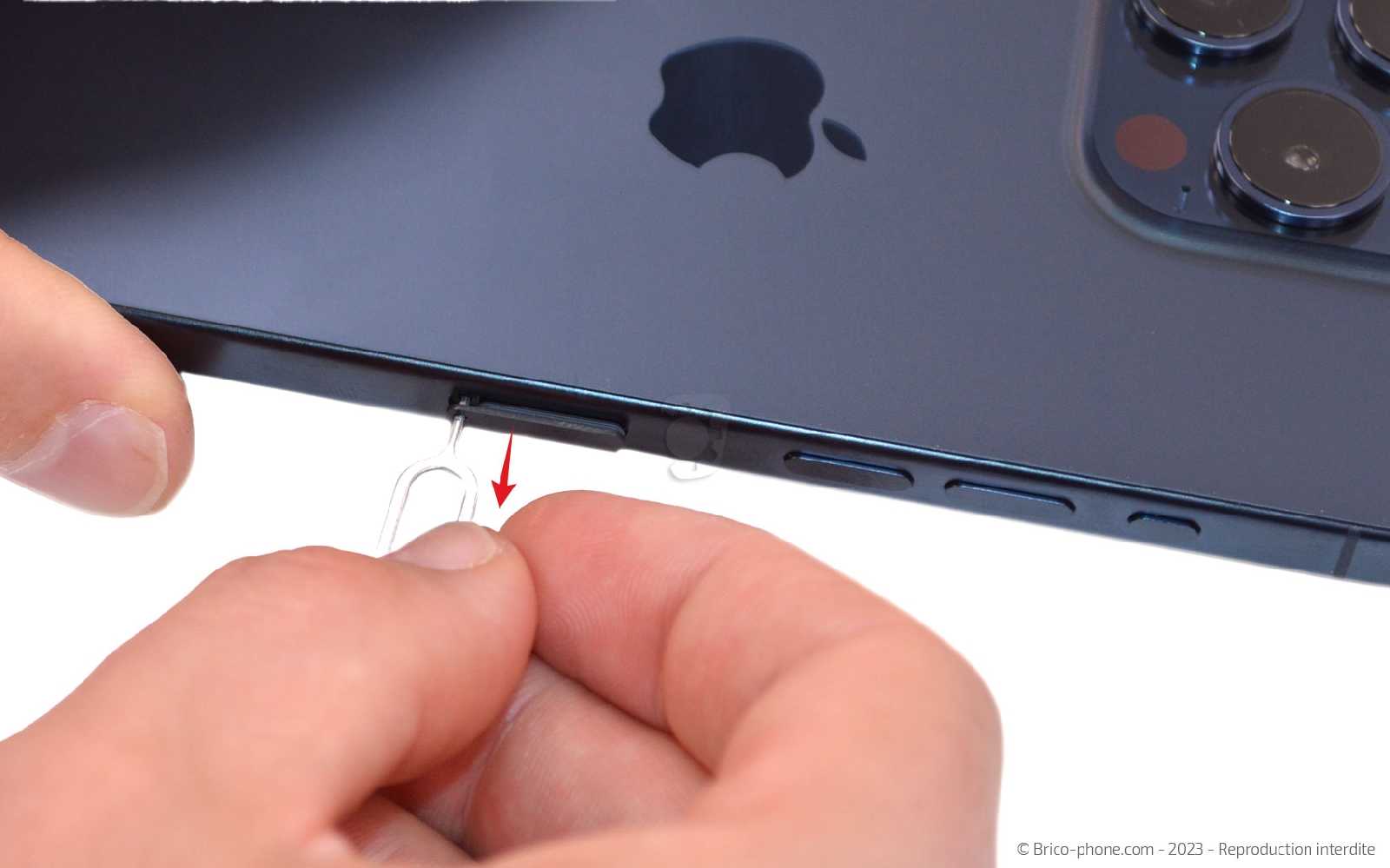

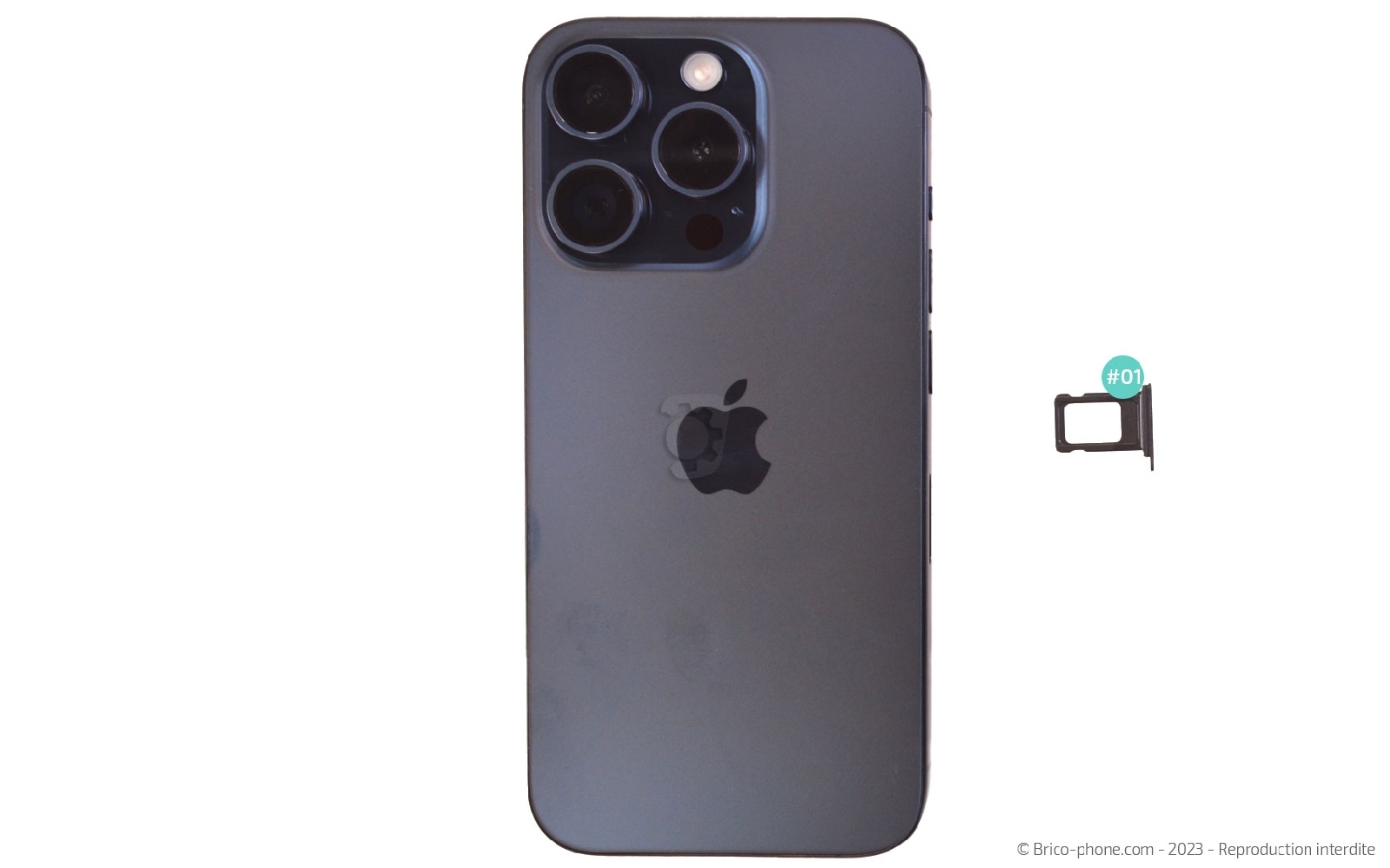

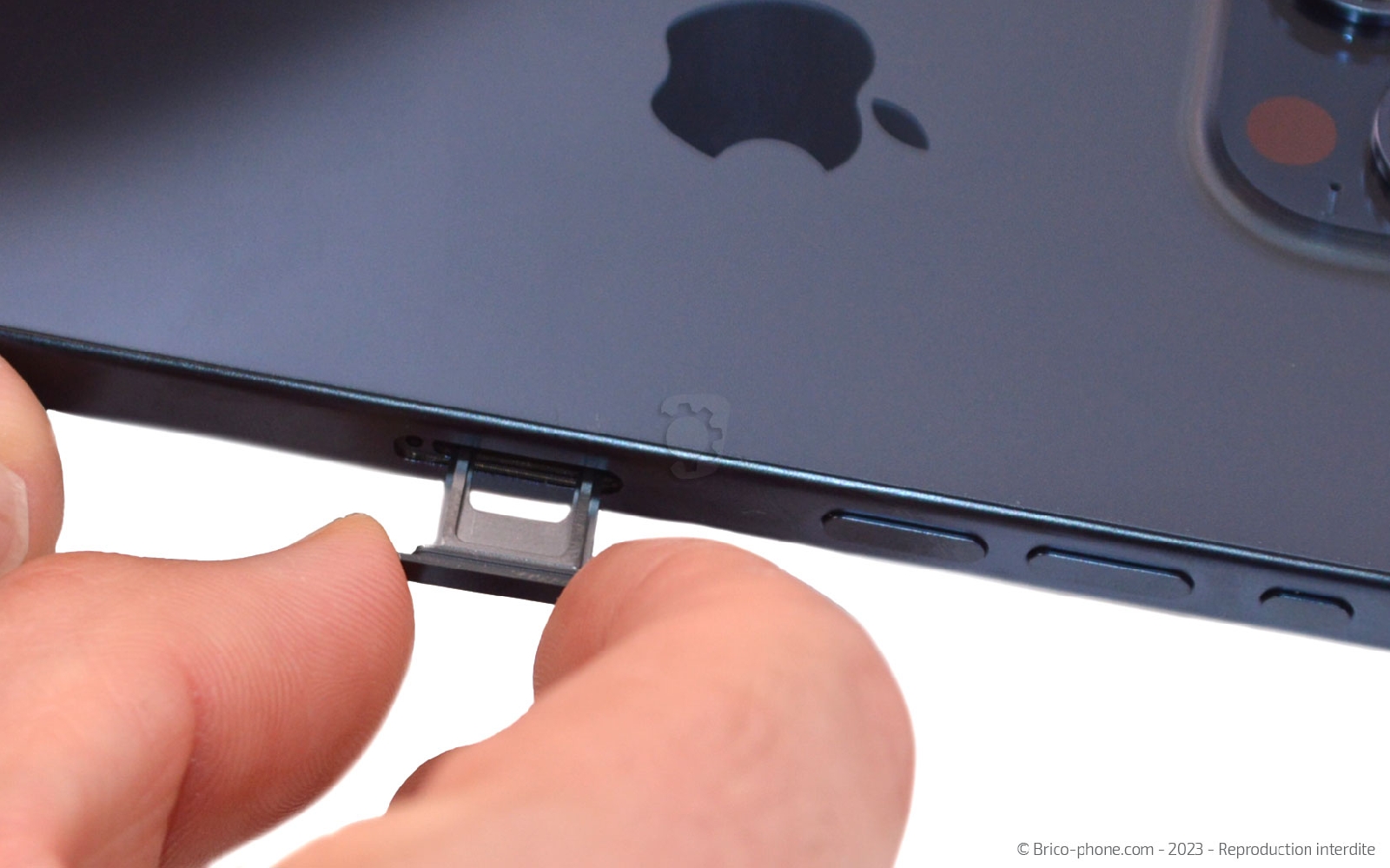

Etape 1 : Ejecter la carte SIM
Retirez le tiroir de la carte SIM si cela n'est pas déjà fait.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

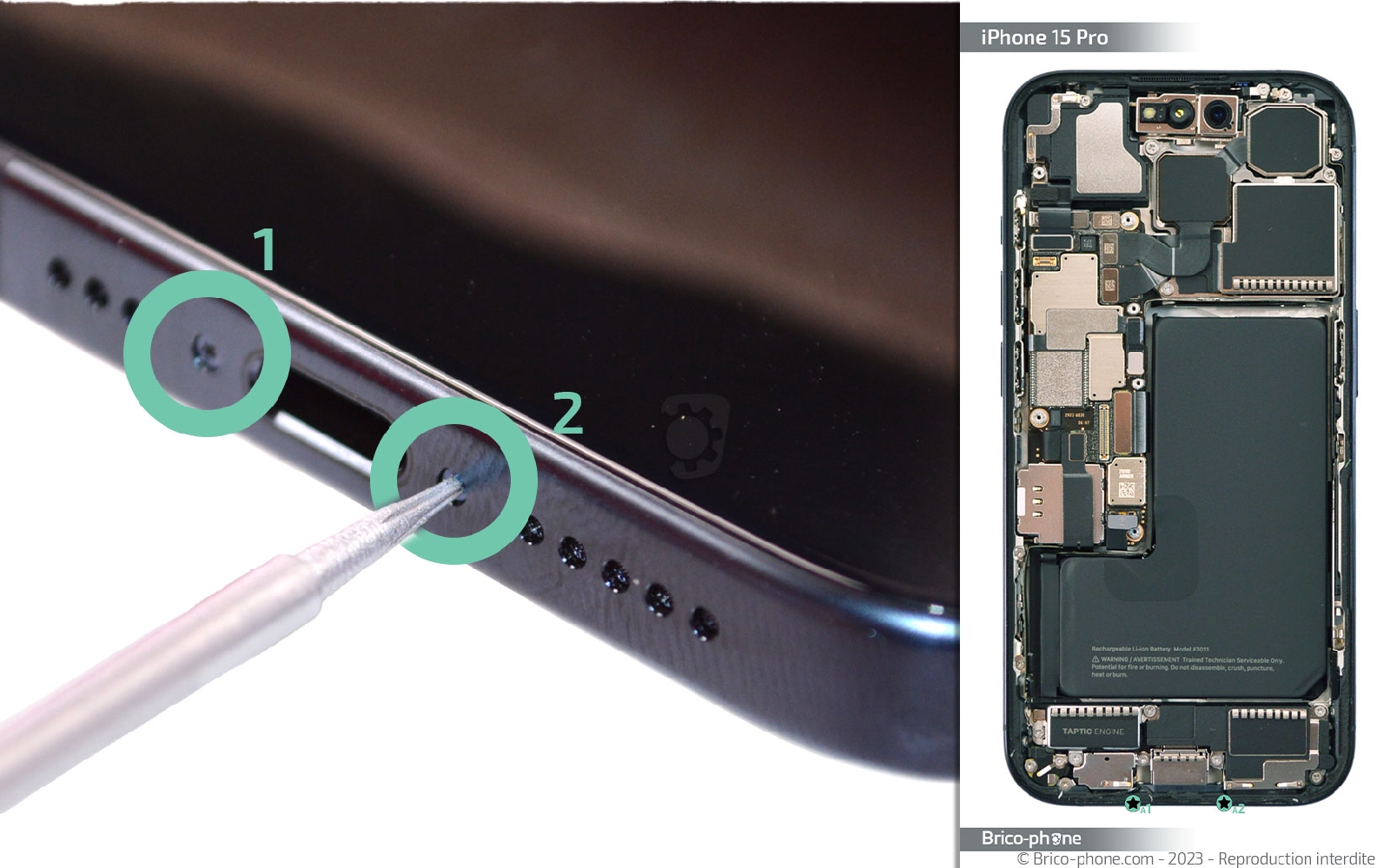

Etape 2 : Ôter les vis pentalobe
A l'aide du tournevis adéquat, retirez les deux vis pentalobe placées de part et d'autre de la prise de charge de votre iPhone 15 Pro.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran

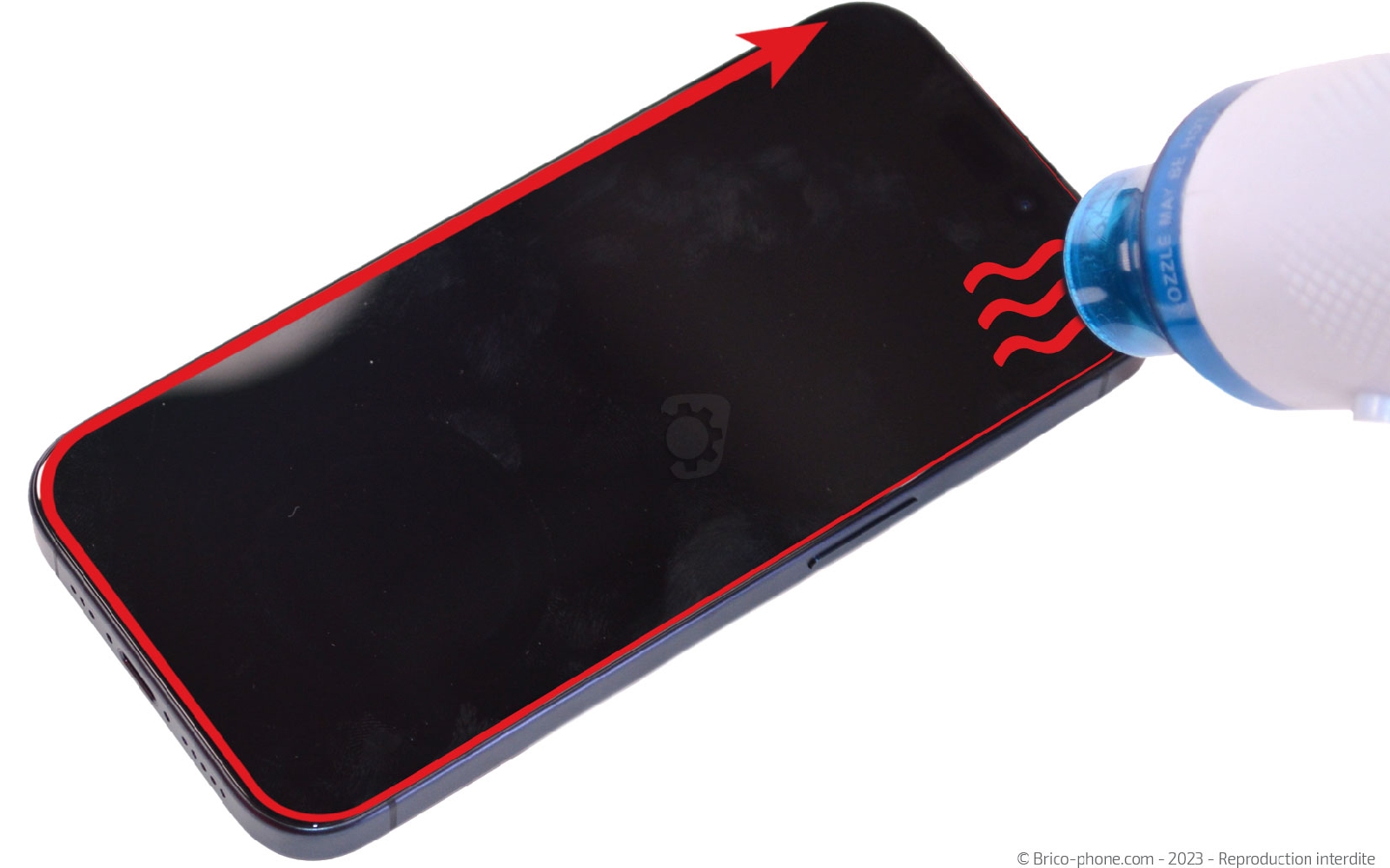

L'iPhone 15 Pro s'ouvre par l'écran c'est pourquoi il est nécessaire de chauffer ce dernier avec un décapeur thermique, un coussin chauffant ou un sèche-cheveux.
Si vous disposez d'un coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur votre iPhone 15 Pro.
En ce qui concerne le décapeur ou le sèche cheveux, il suffit de l'allumer et de la passer sur les bords de l'appareil pour ramollir le joint d'étanchéité.

Ensuite, collez la ventouse puis tirez son anneau afin de pouvoir soulever la vitre avant et insérer le médiator en métal troué entre cette dernière et le châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

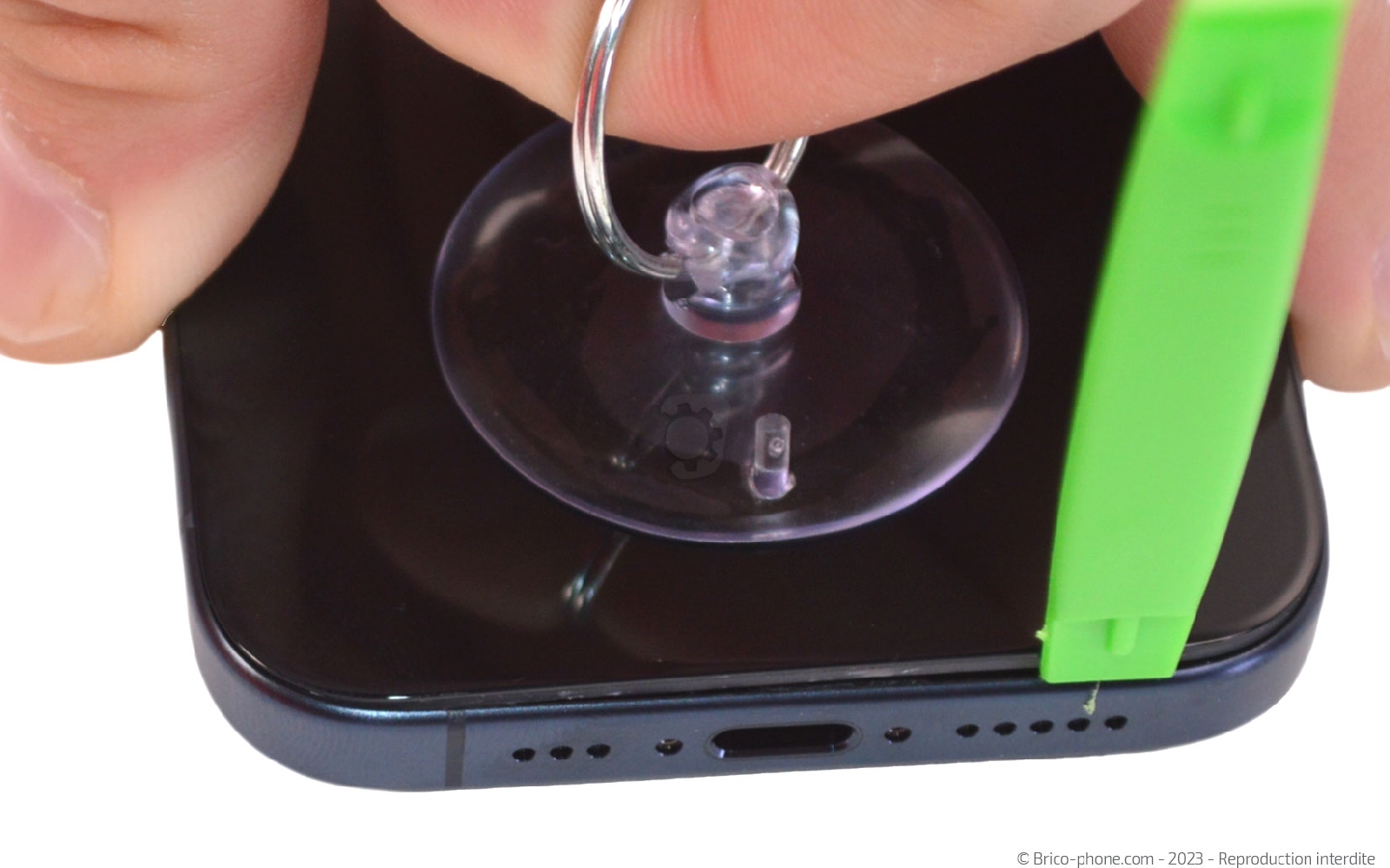

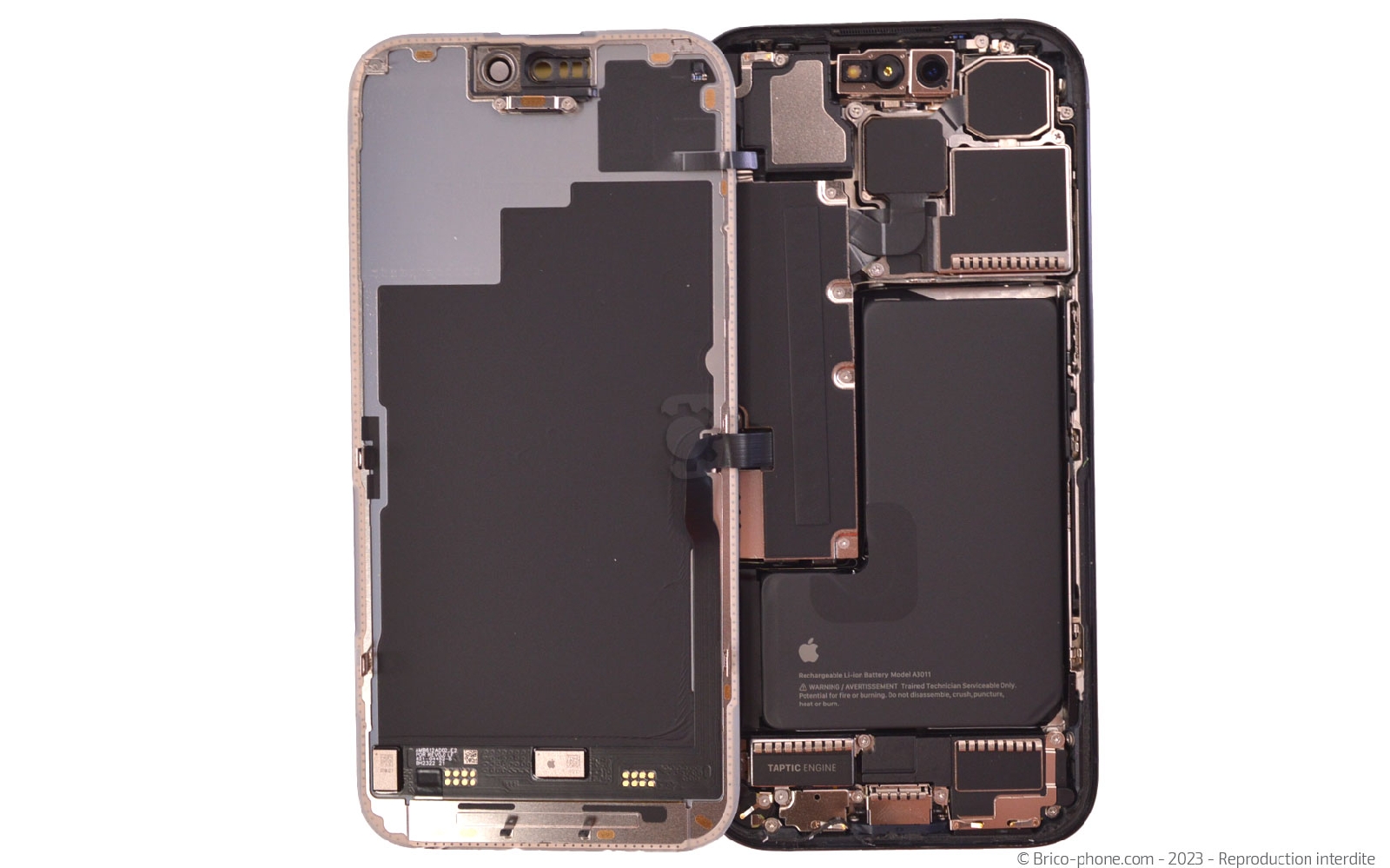

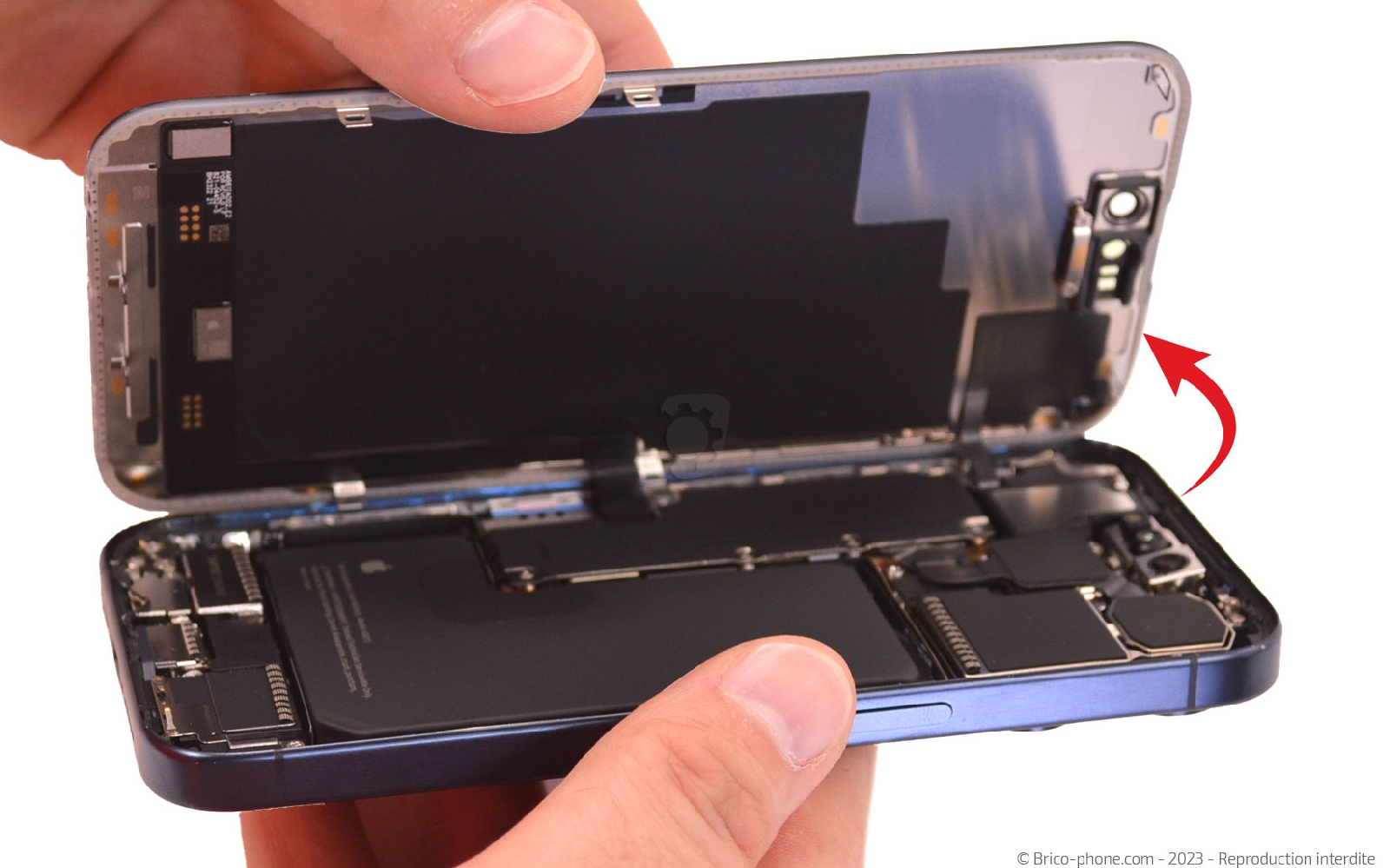

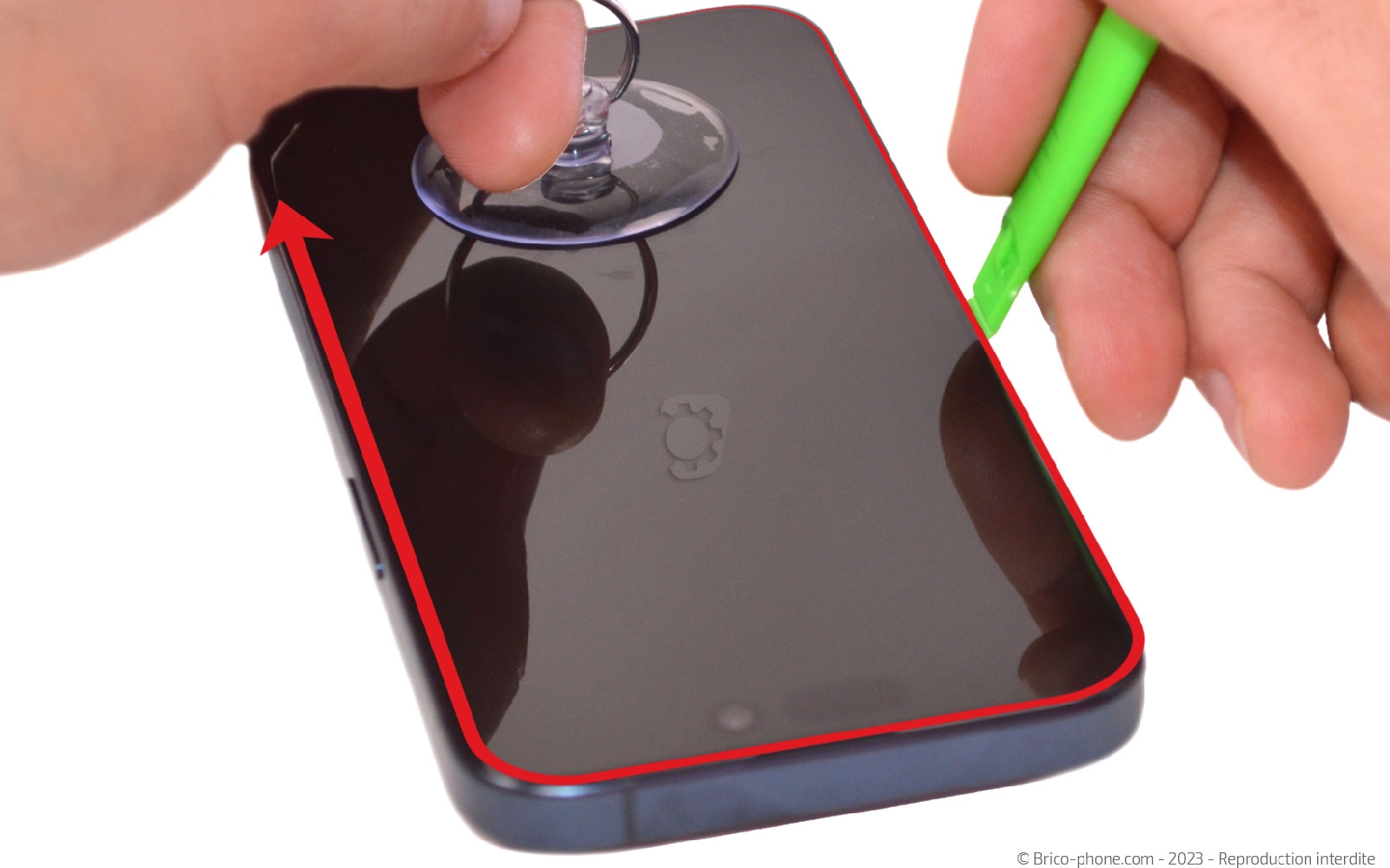

Etape 4 : Ouvrir le téléphone
Remplacez par la suite le médiator par la spatule pour terminer le décollage sans endommager de composant. A l'aide de la spatule, décollez tout le tour de la vitre arrière en faisant glisser l'outil. N'hésitez pas à rechauffer un petit peu pour facilité la manipulation.

Une fois l'écran, ouvrez votre appareil en faisant basculer le composant vers la gauche car ce dernier est encore connecté à la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

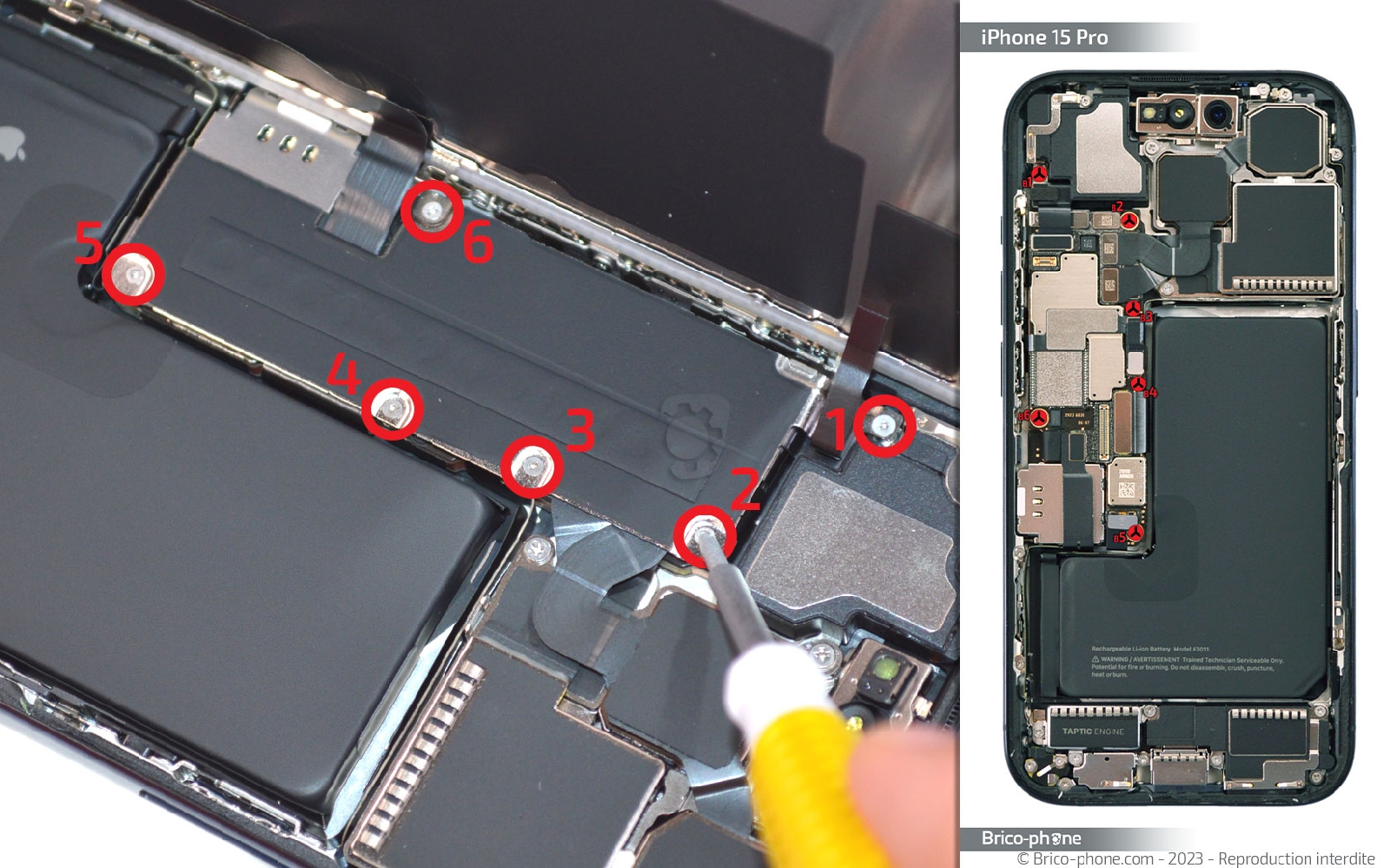

Etape 5 : Déconnecter la batterie
Afin de travailler en toute sécurité et d'éviter un court circuit, il est primordial de déconnecter la batterie.

Pour cela, dévissez les vis nommées B avec le tournevis triwing afin de récupérer la plaquette métallique qui protège la nappe de la batterie et celles de l'écran.
Saisissez le levier en nylon pour déconnecter la nappe et passez à l'étape suivante.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

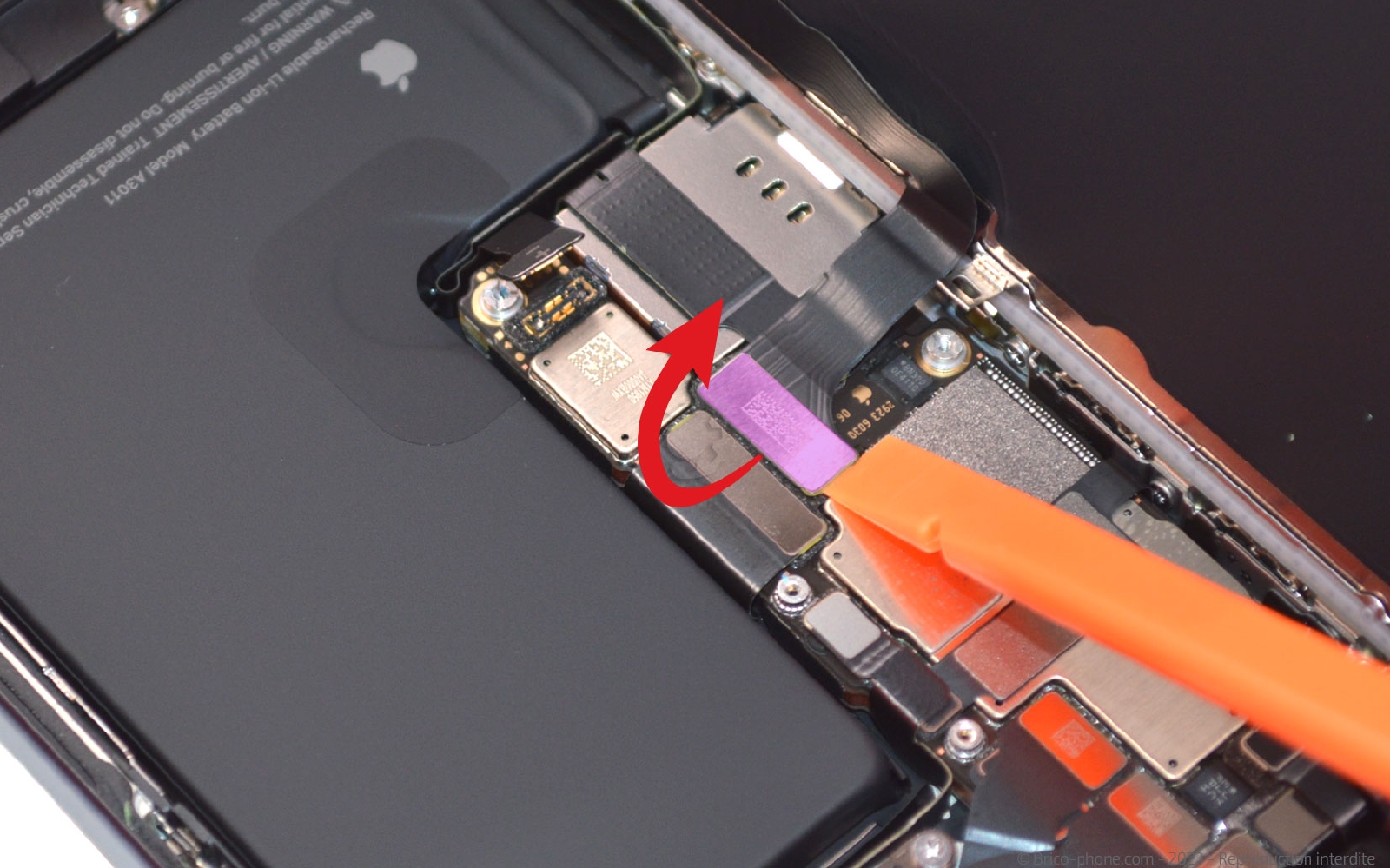

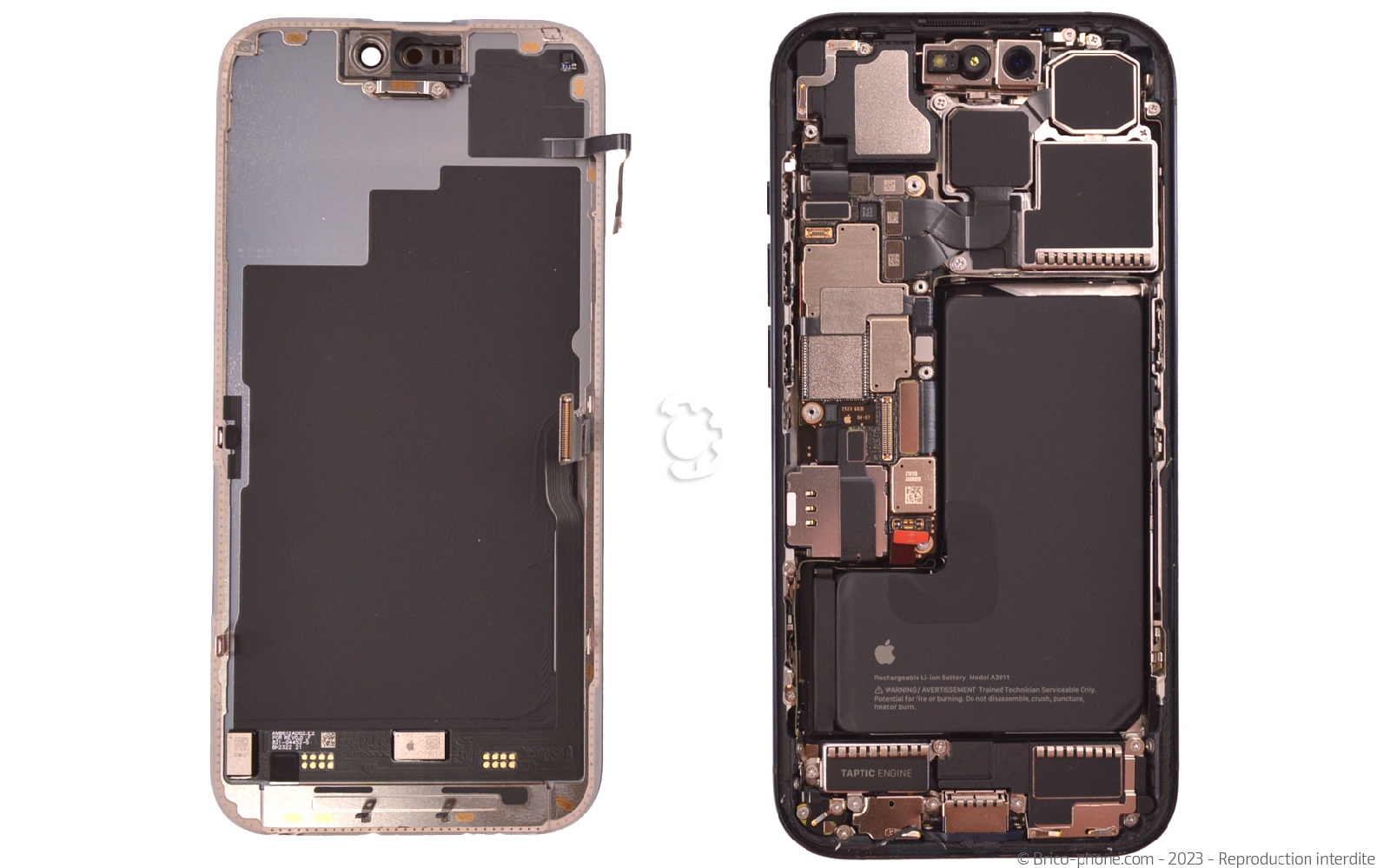

Etape 6 : Débrancher les nappes de l'écran
Pour ne pas abîmer l'écran lors de la manipulation de la batterie, débranchez la connectique de la nappe de l'écran et celle du micro d'ambiance.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

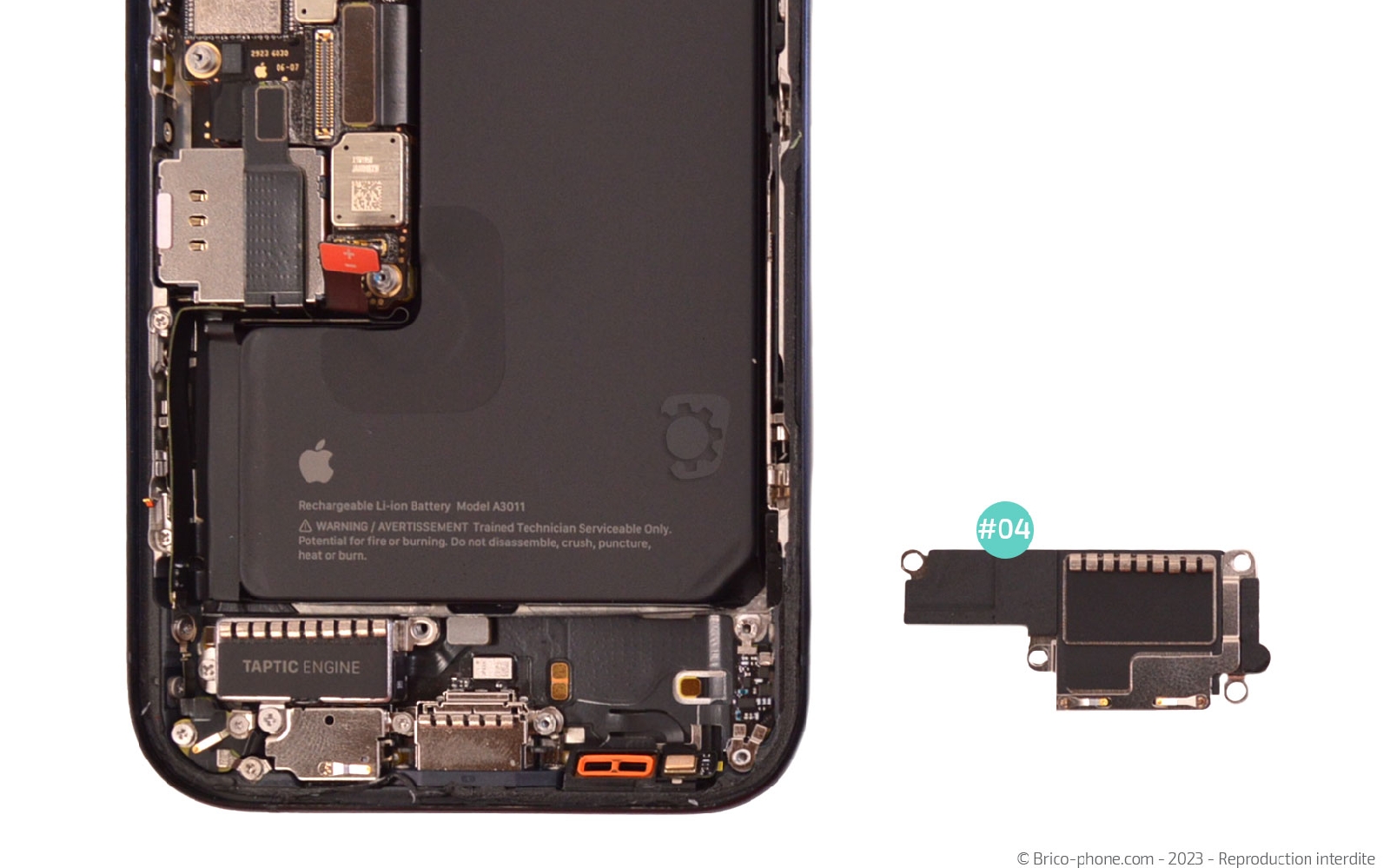

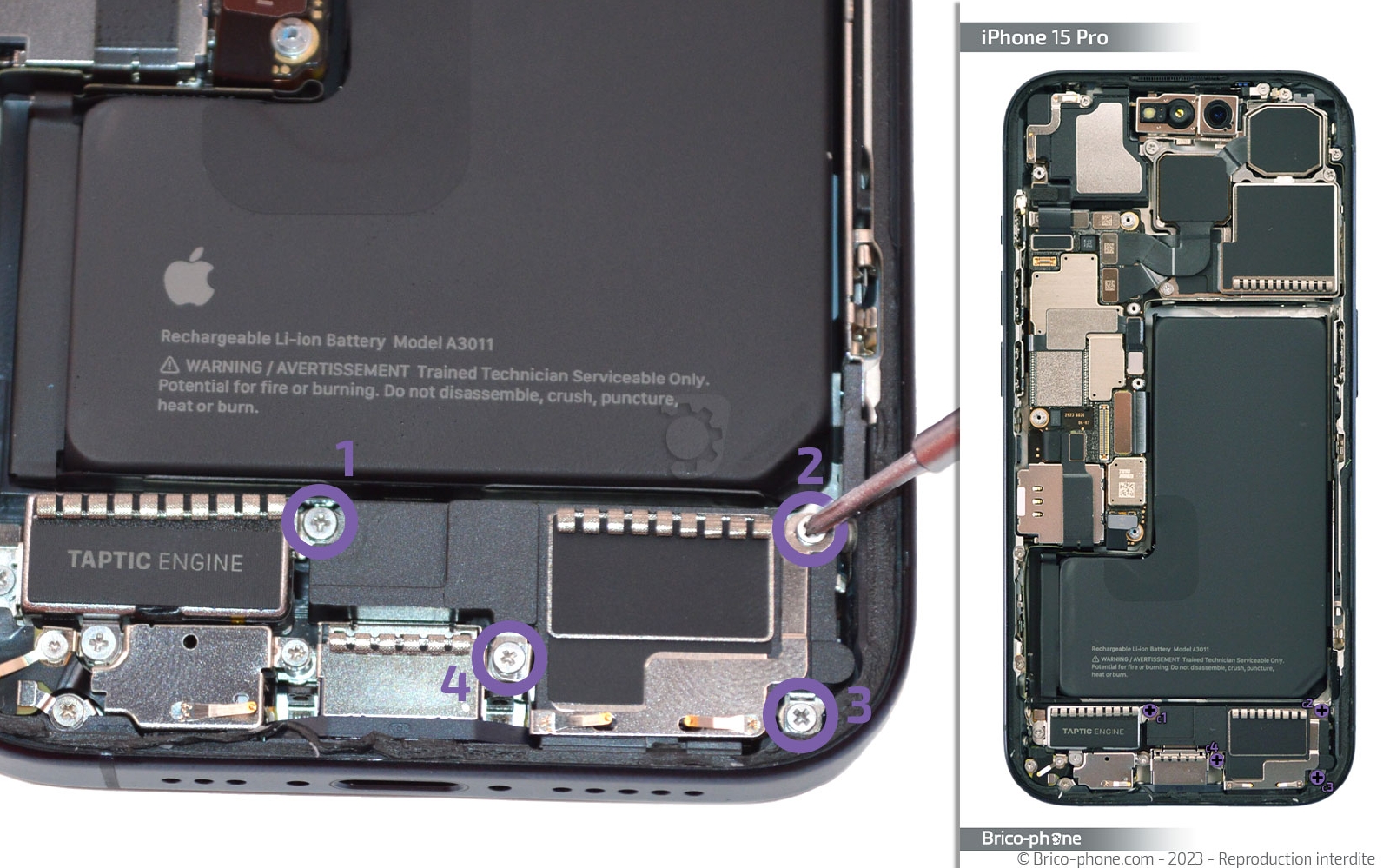

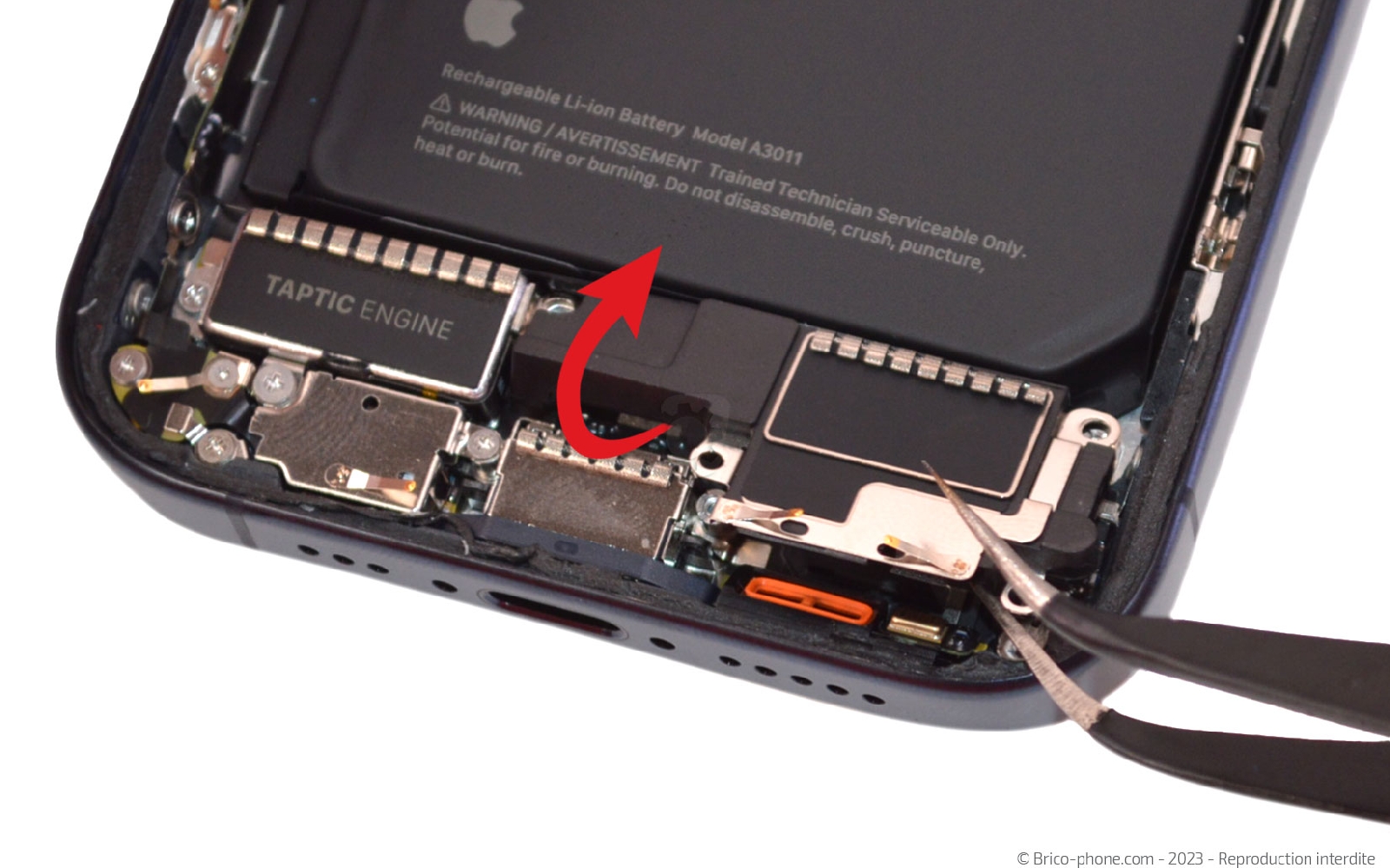

Etape 7 : Enlever le haut-parleur externe
Commencez par extraire les vis C à l'aide du tournevis cruciforme puis soulevez le composant de son emplacement.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

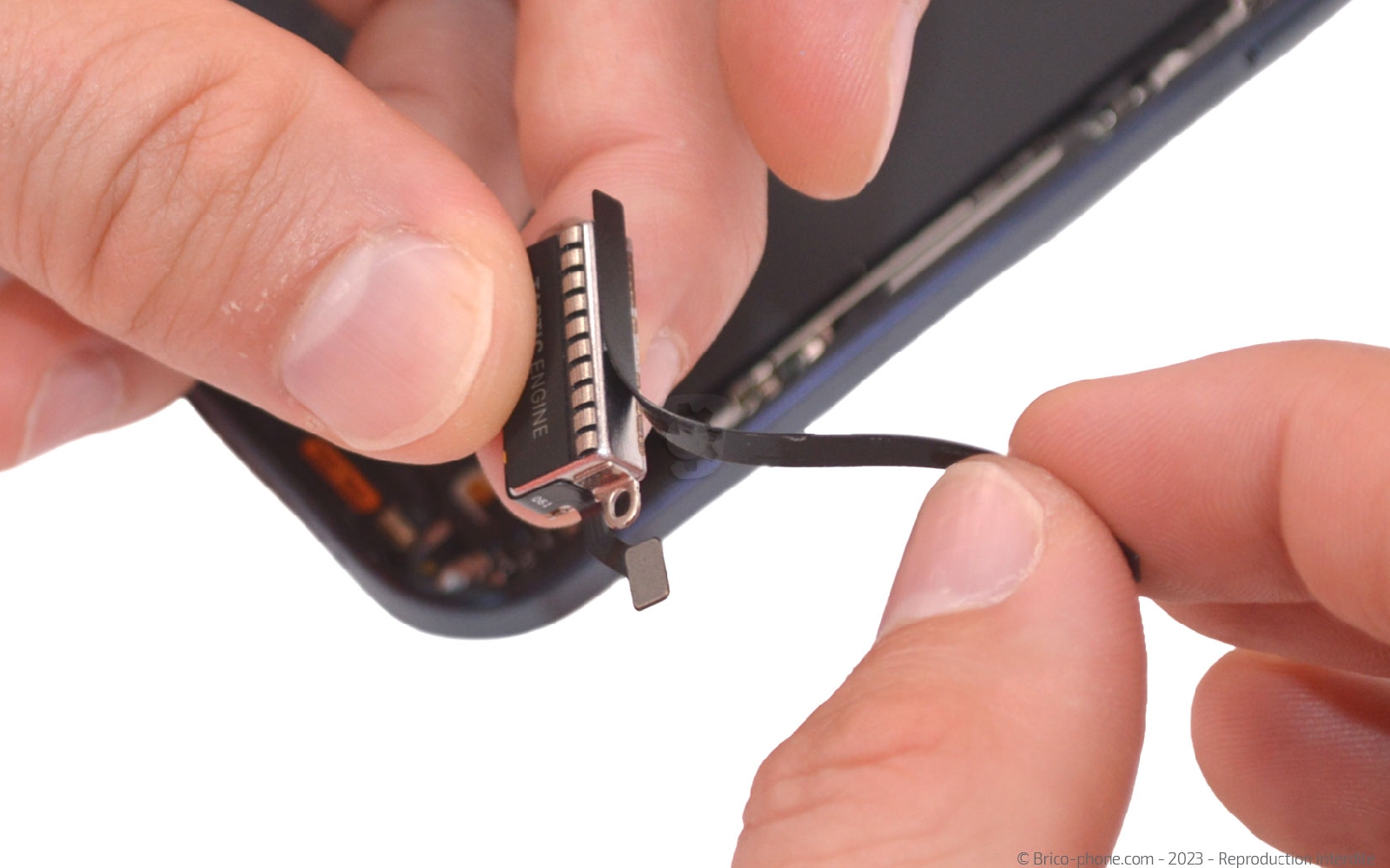

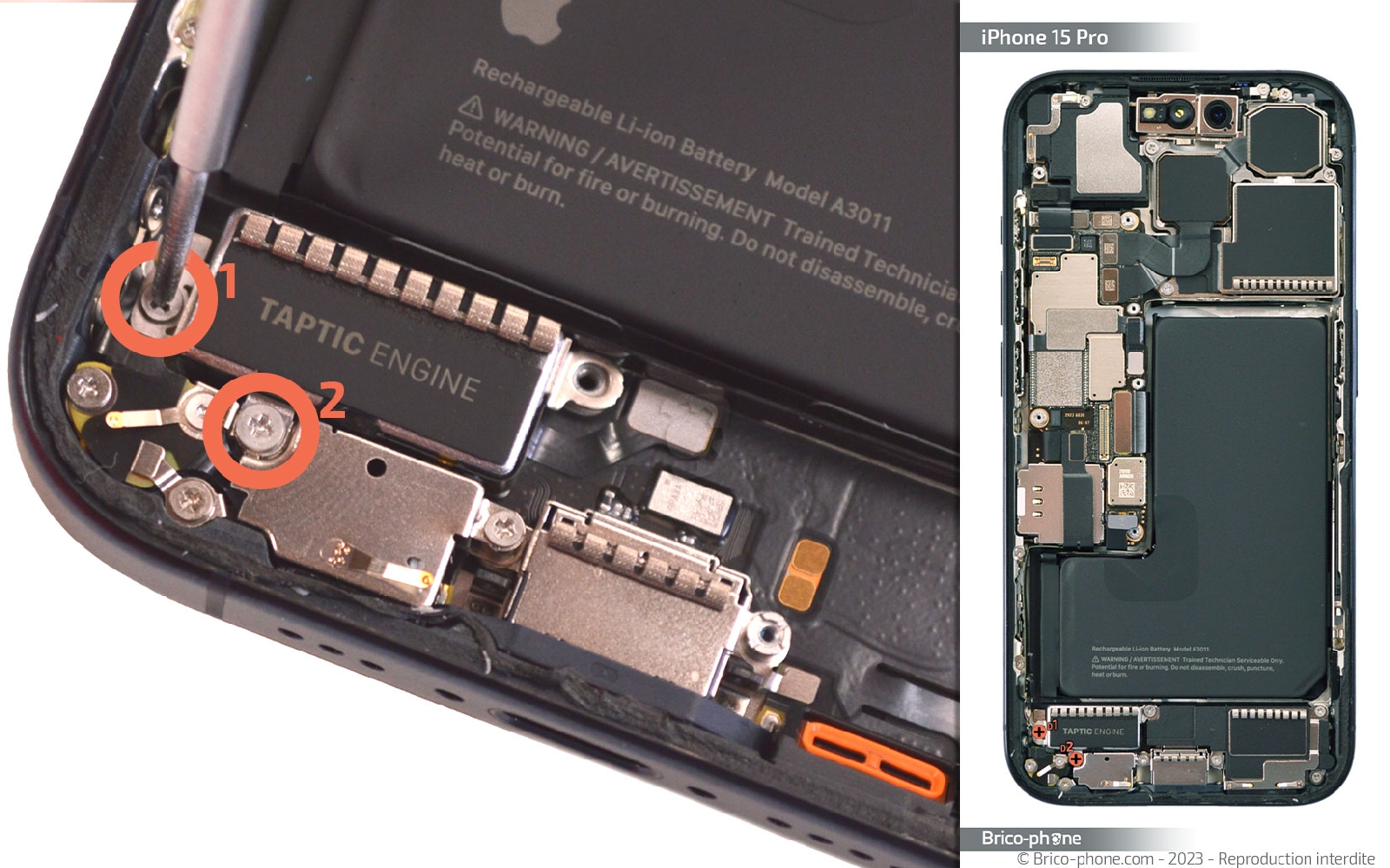

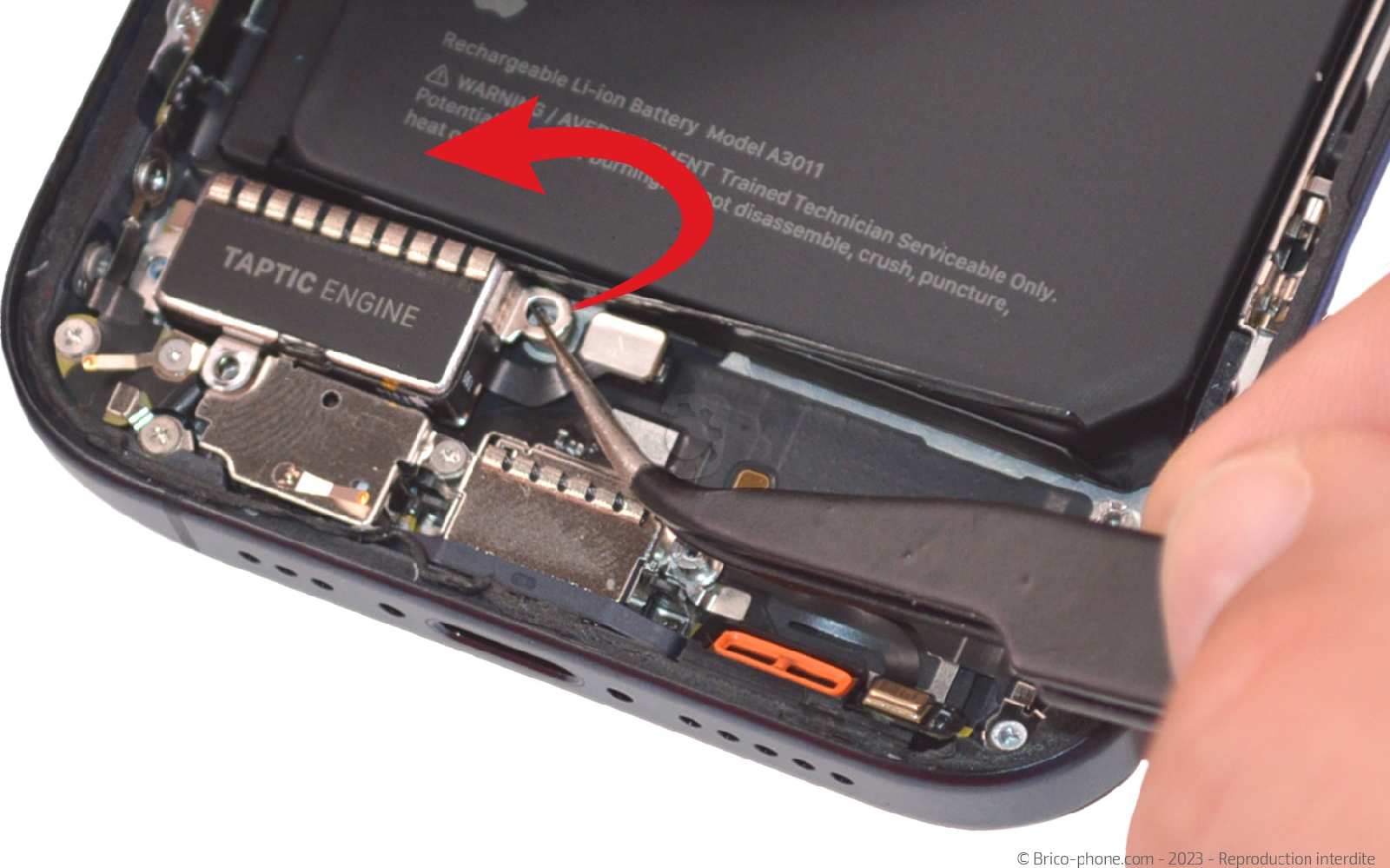

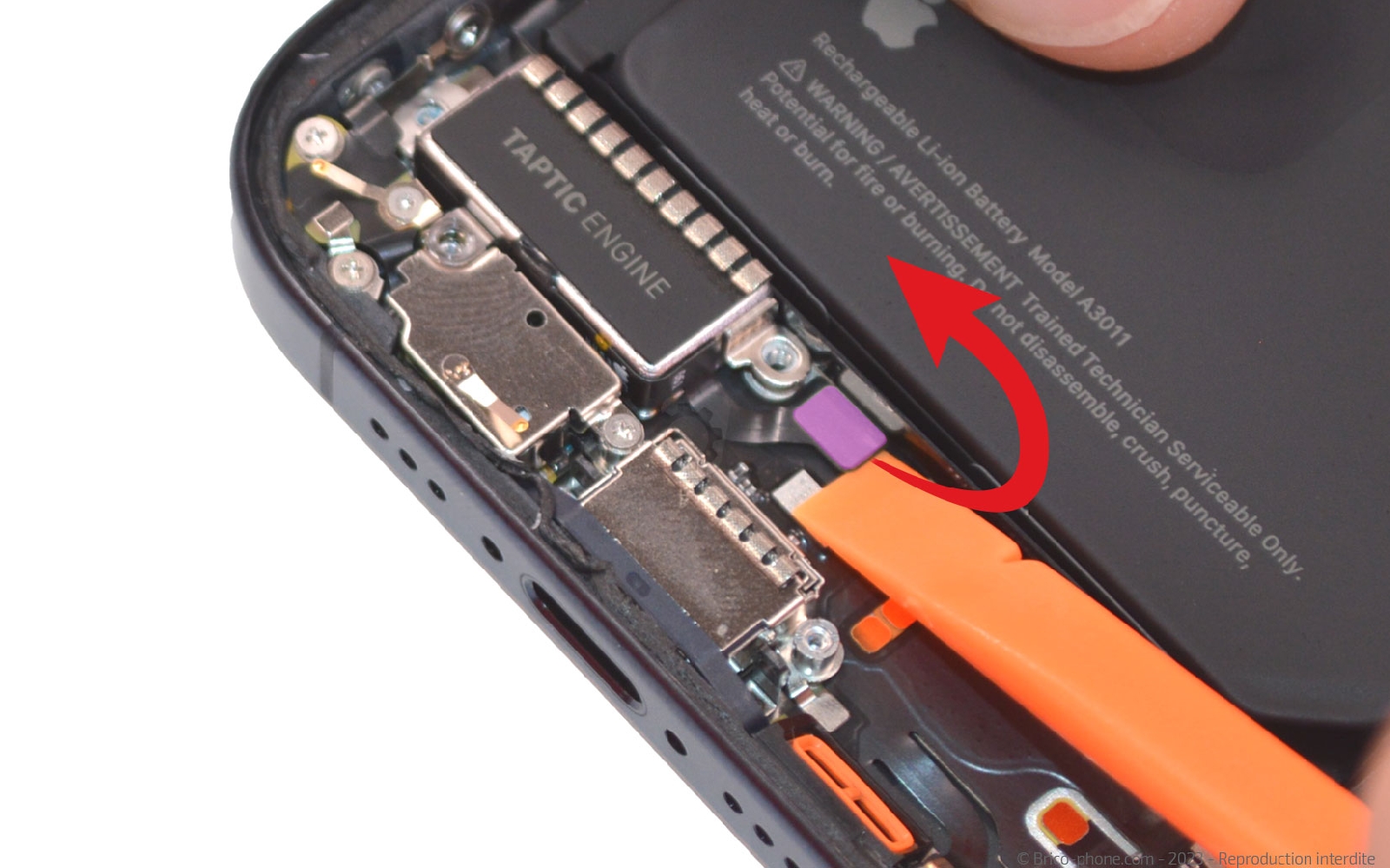

Etape 8 : Libérer le Taptic Engine
Retirez les deux vis D avec le tournevis cruciforme puis déconnectez la nappe du vibreur.

Saisissez son extrémité avec la pincette pour sortir le Taptic Engine du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

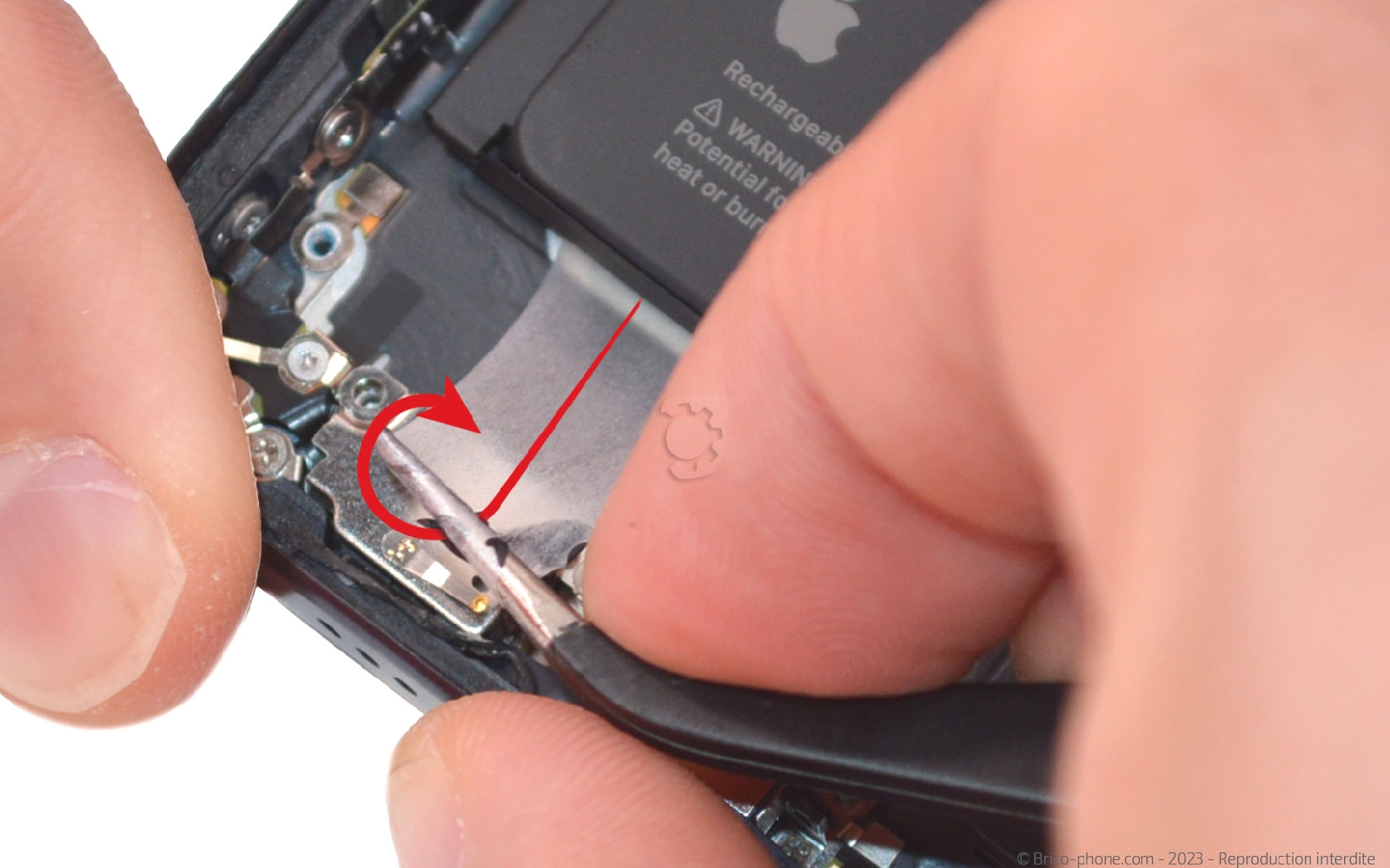

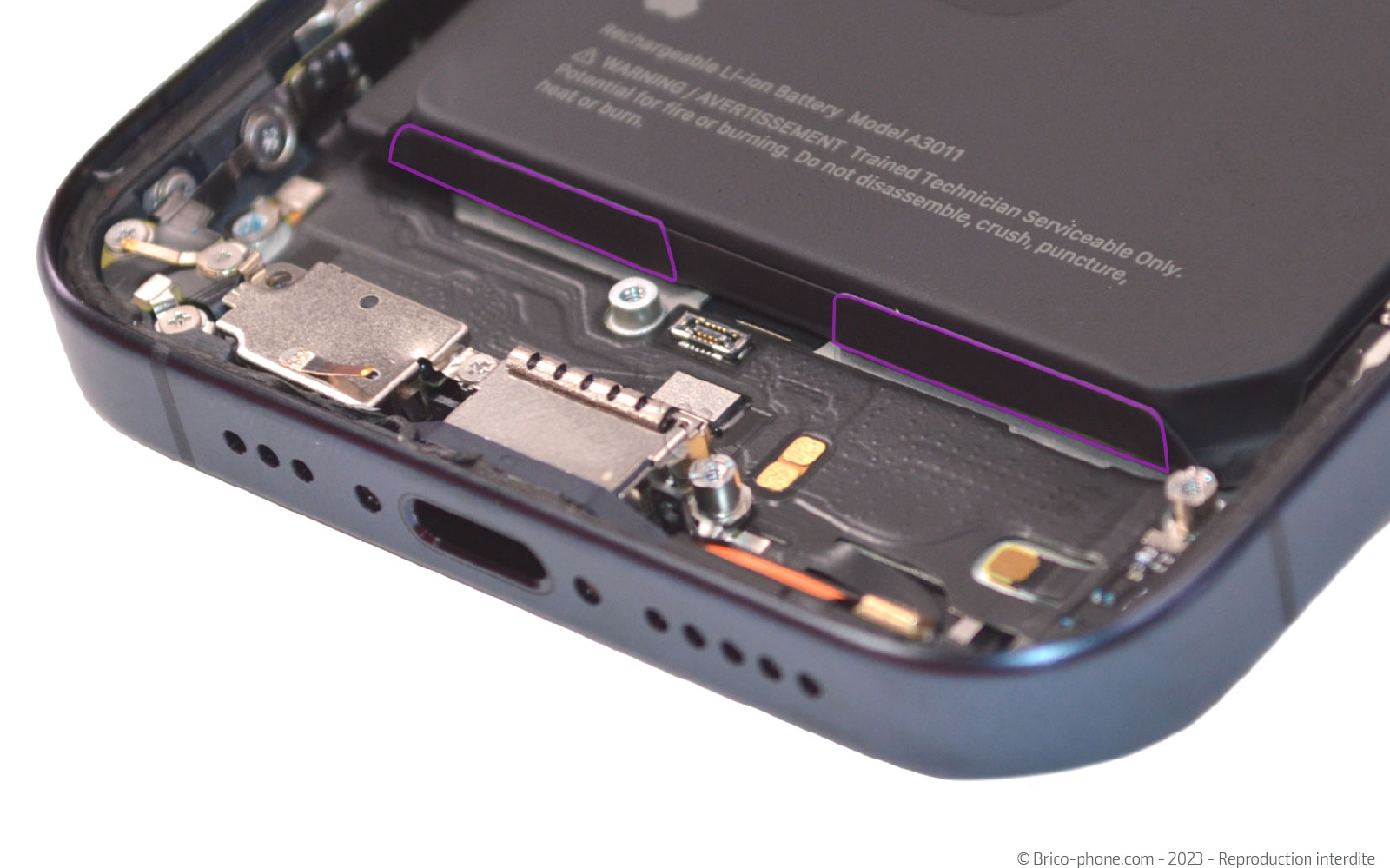

Etape 9 : Retirer les stickers du bas de la batterie
Sur le bas de la batterie, vous trouverez deux languettes noires. Saisissez-les à l'aide de la pincette afin de pouvoir par la suite enrouler l'adhésif autour de l'outil.

Faites la même manipulation pour la seconde languette.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

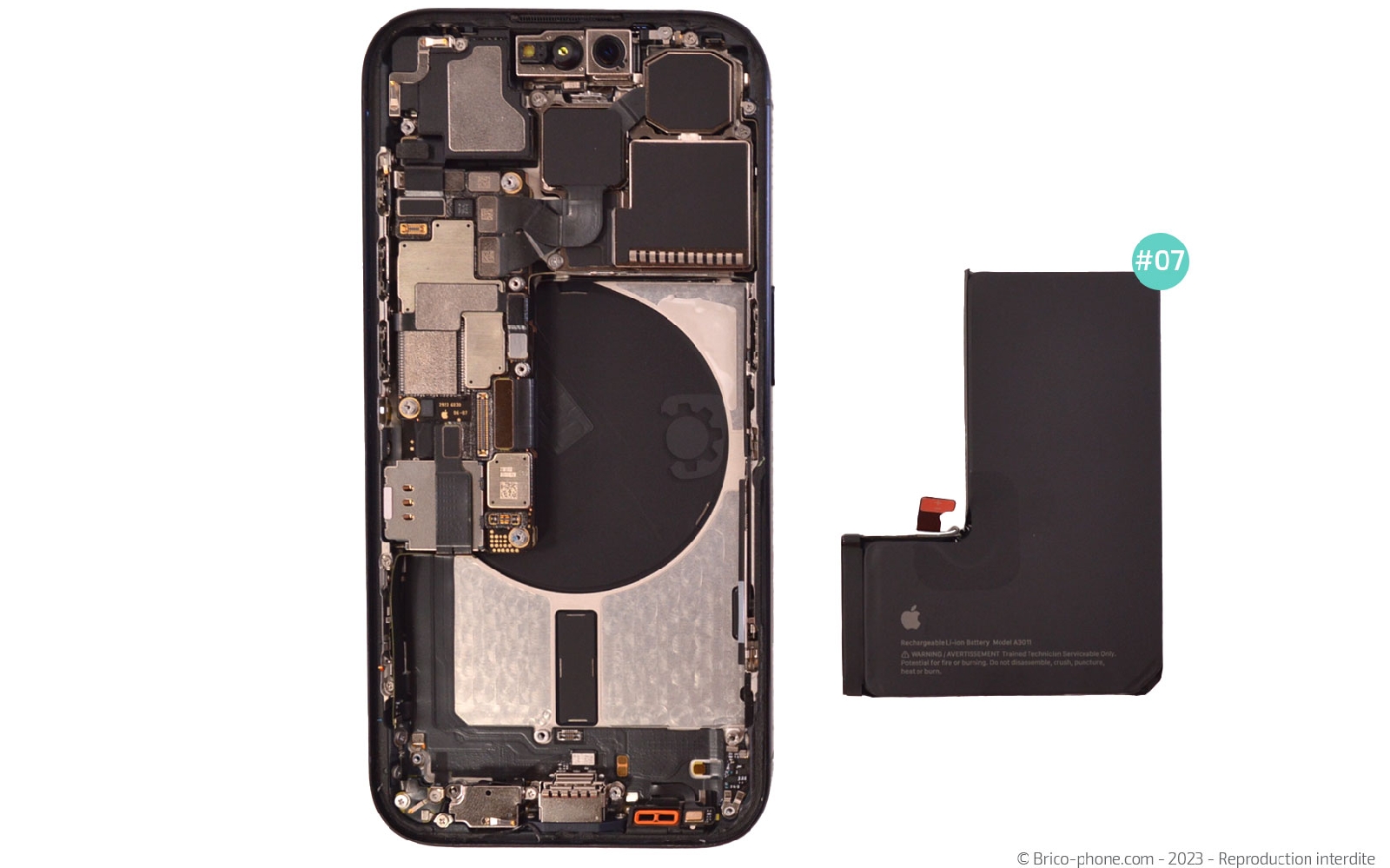

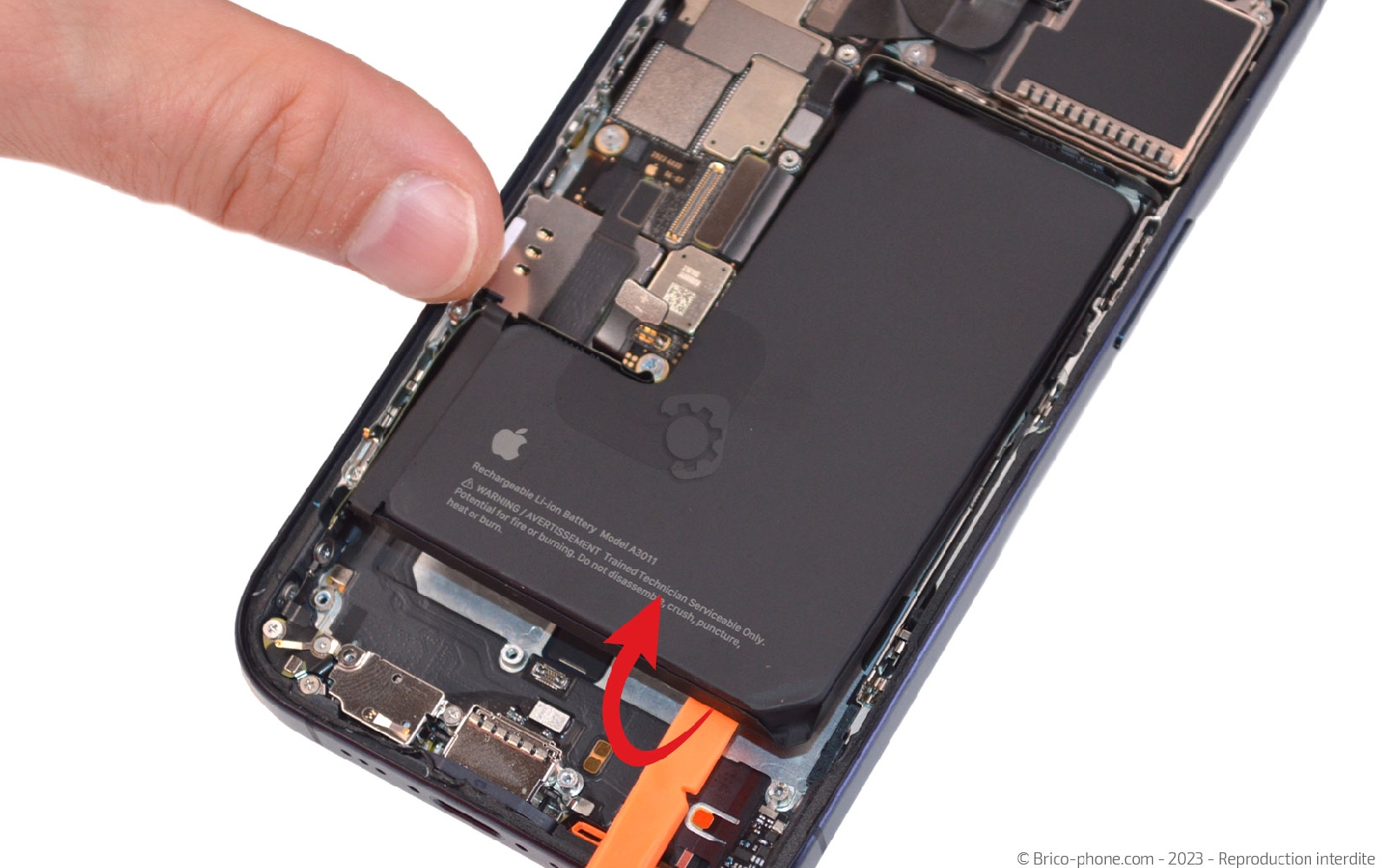

Etape 10 : Sortir la batterie
Comme pour les deux précédentes languettes, réalisez la même manipulation pour ôter le stickers se trouvant sur la partie haute de la batterie.

Ensuite, glissez le spudger sous le composant pour le soulever et pouvoir le saisir avec vos mains et l'extraire de l'iPhone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

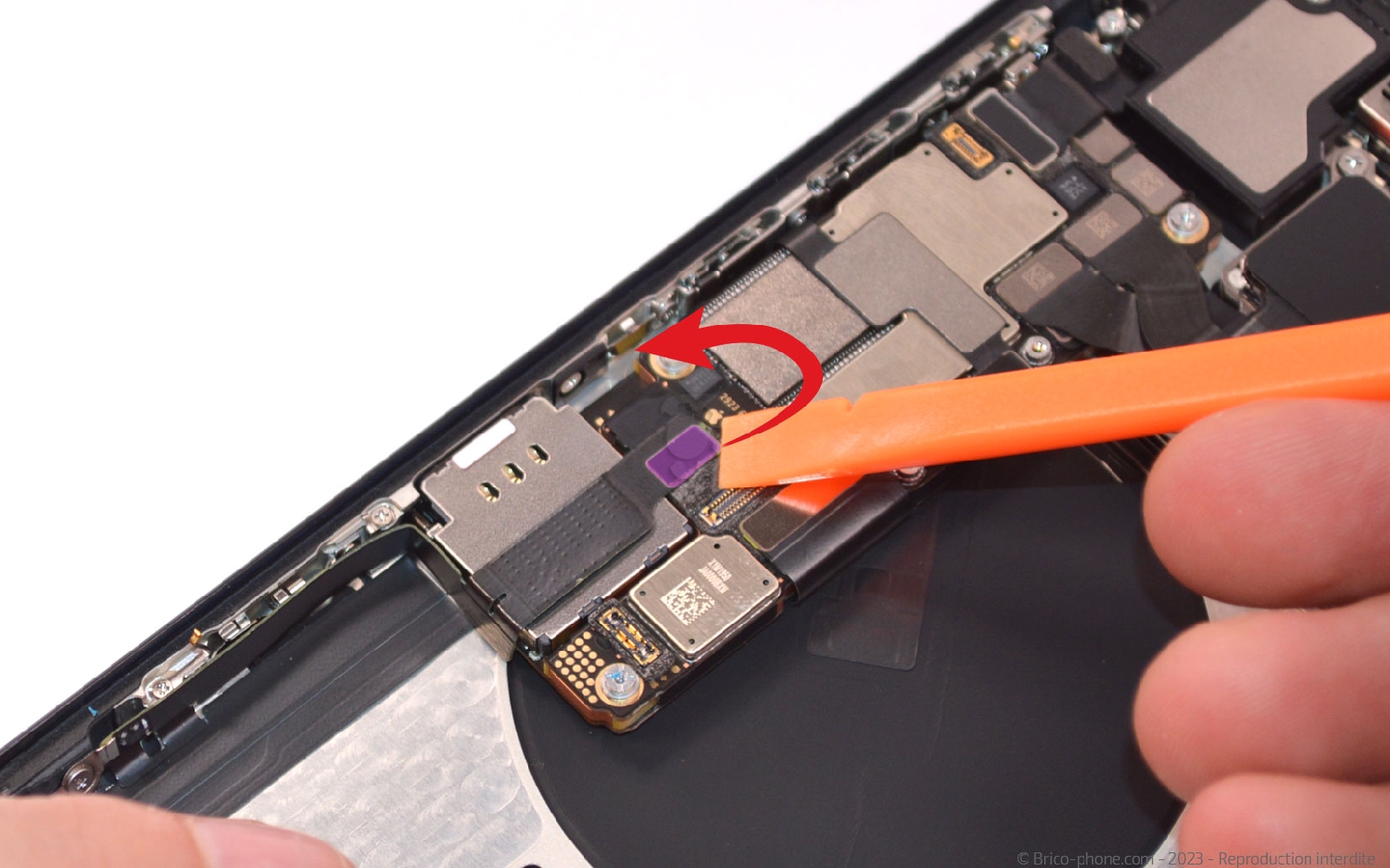

Etape 11 : Détacher les nappes du dock et des boutons
Débranchez les nappes du connecteur de charge puis celle des boutons en utilisant le spugder.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

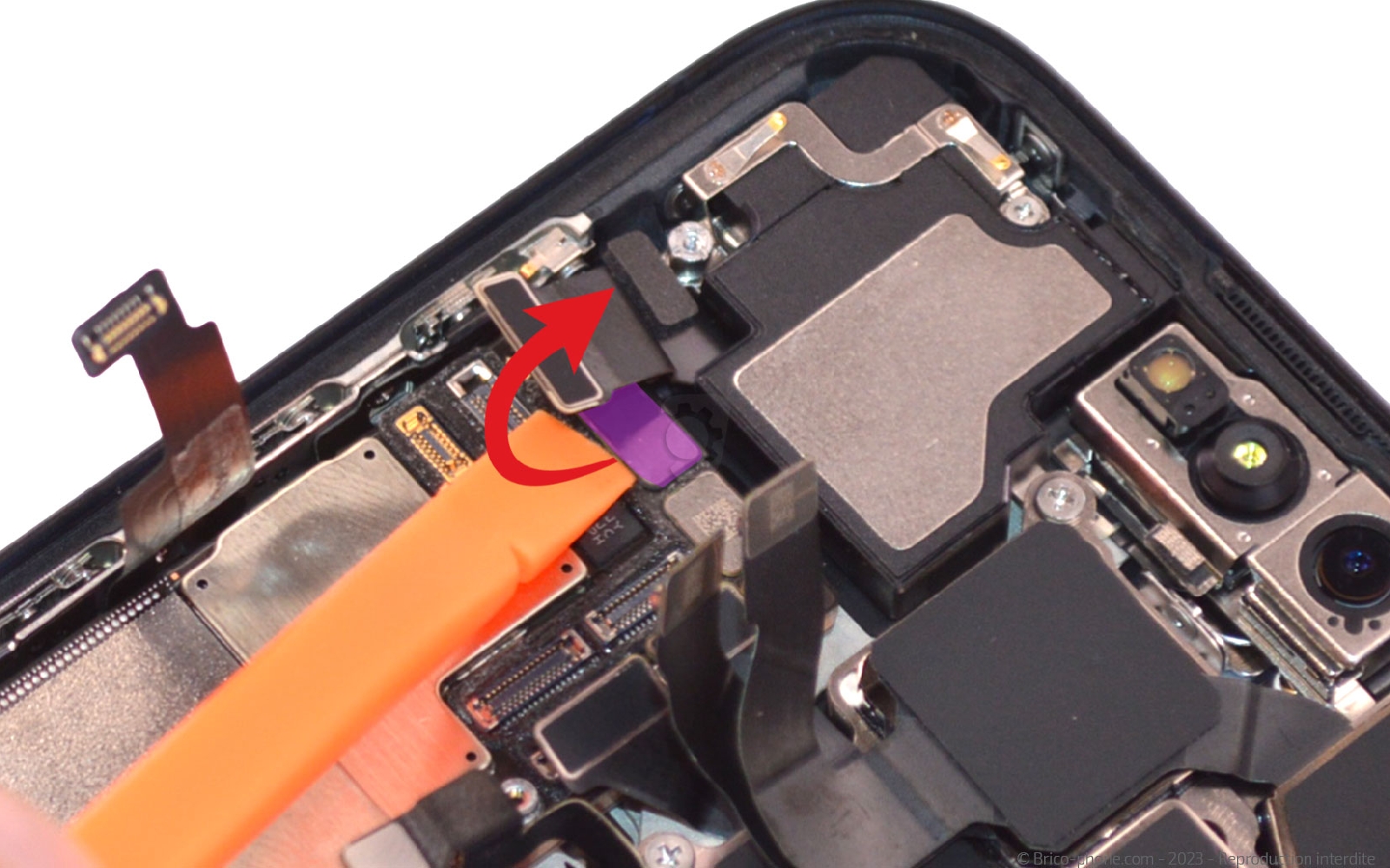

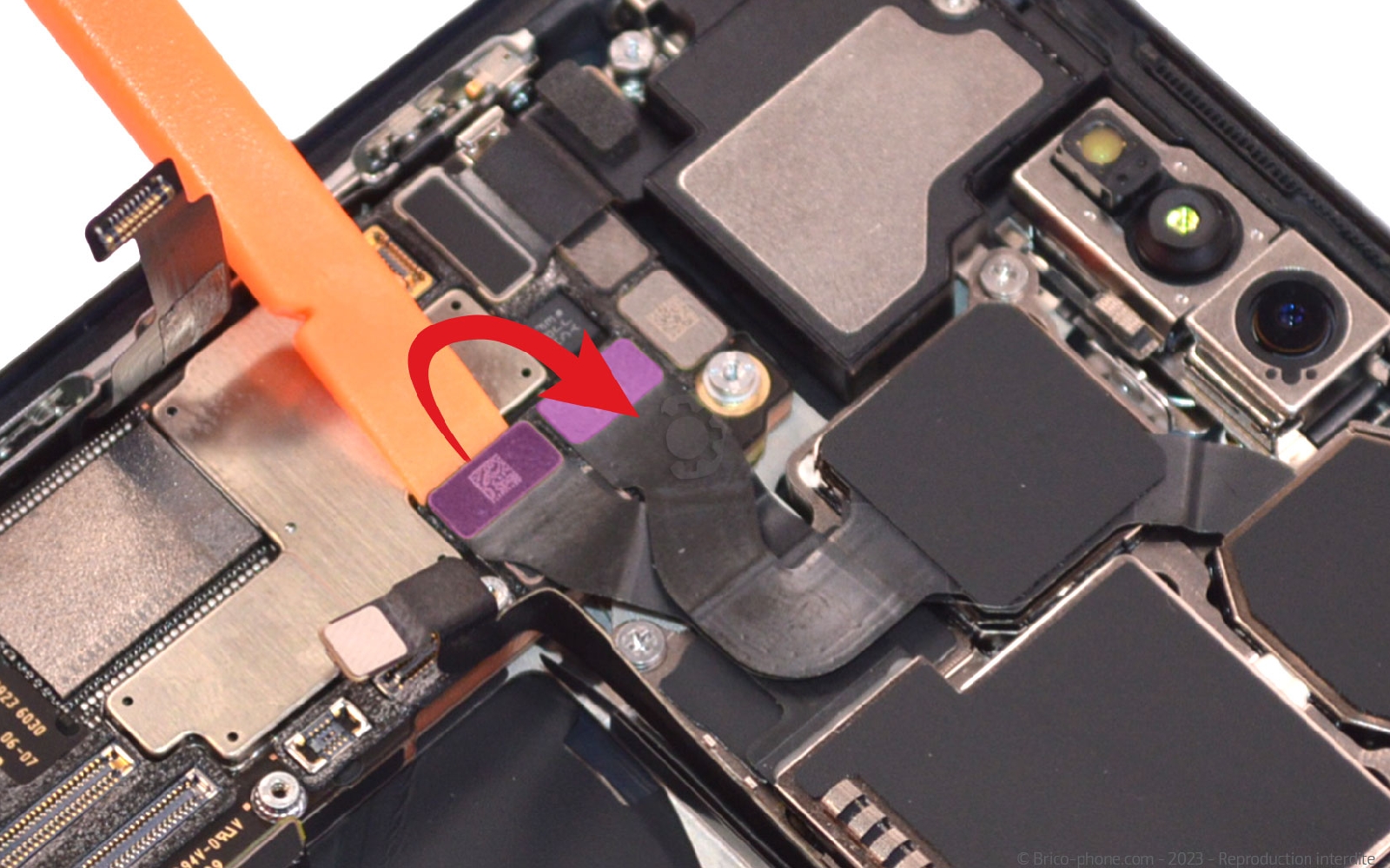

Etape 12 : Débrancher les nappes du module photo arrière
toujours avec le même ustensile, déconnectez les nappes des caméras arrière, du capteur LiDar se trouvant sous les premières nappes puis celle de l'antenne réseau placé en haut à gauche de la carte mère.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

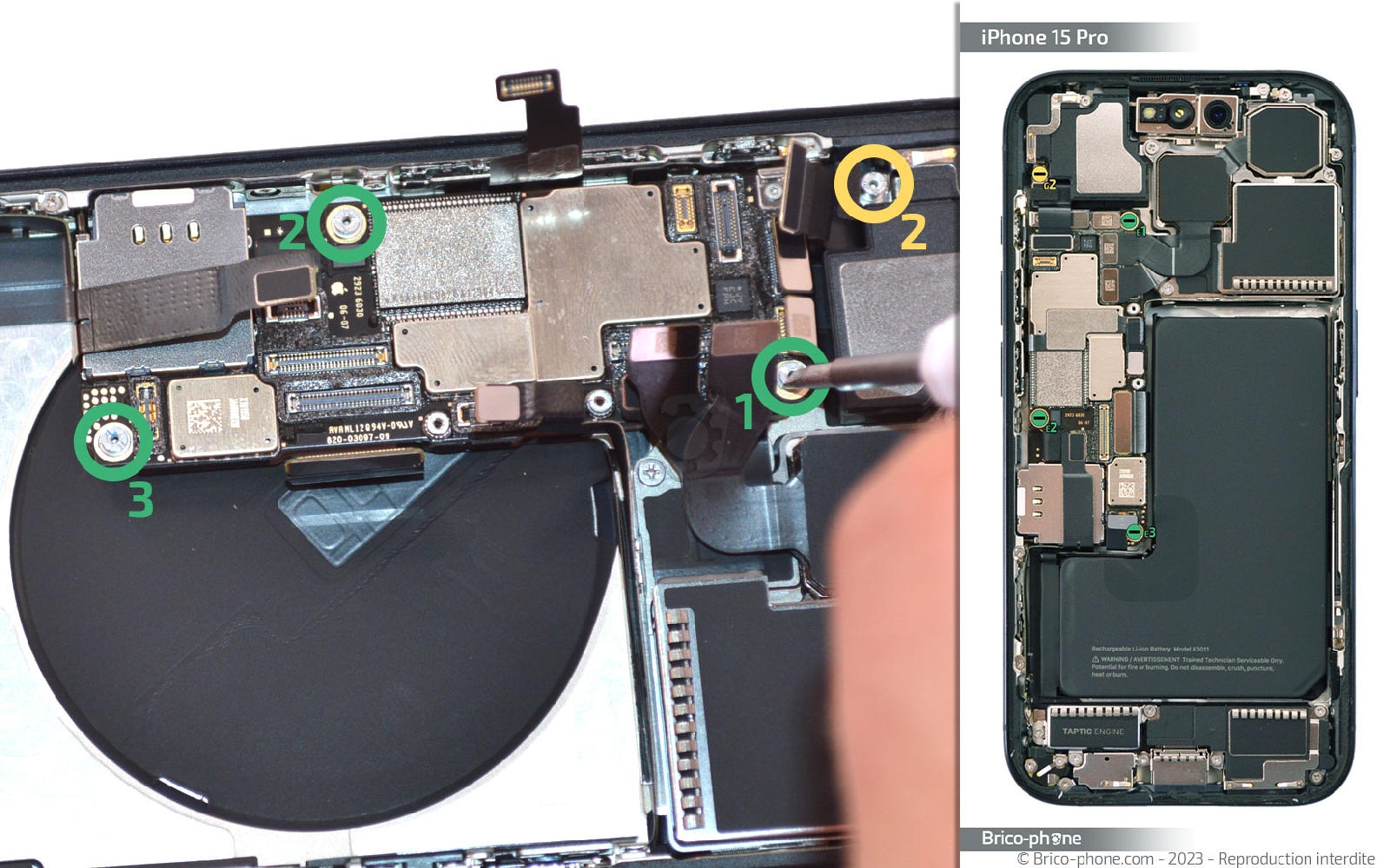

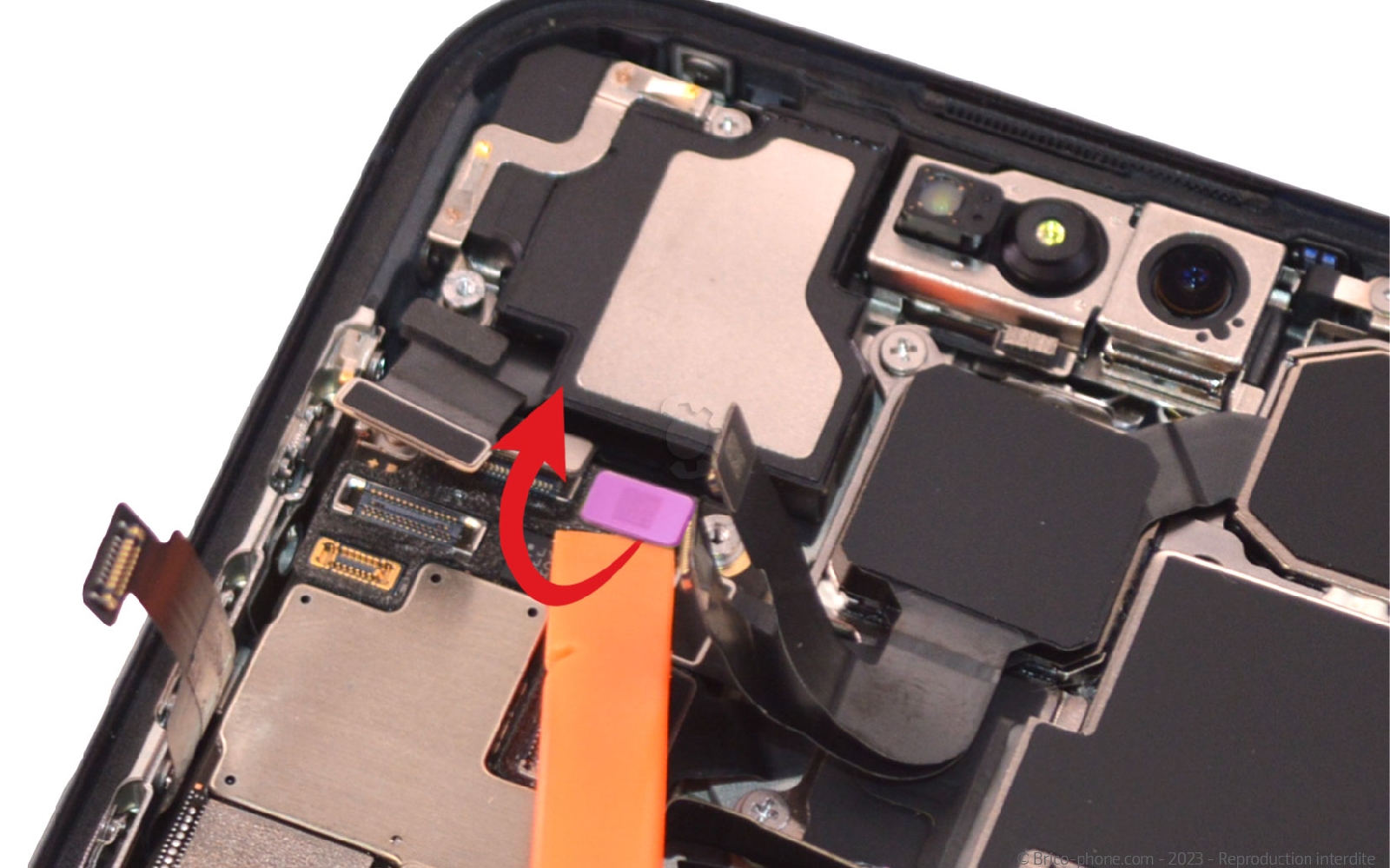

Etape 13 : Libérer la carte mère
Continuez sur votre lancée et débranchez les deux nappes de la caméra frontale.

Ensuite, prenez le tournevis plat pour retirer la vis G2 puis les 3 vis retenant la carte mère au châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

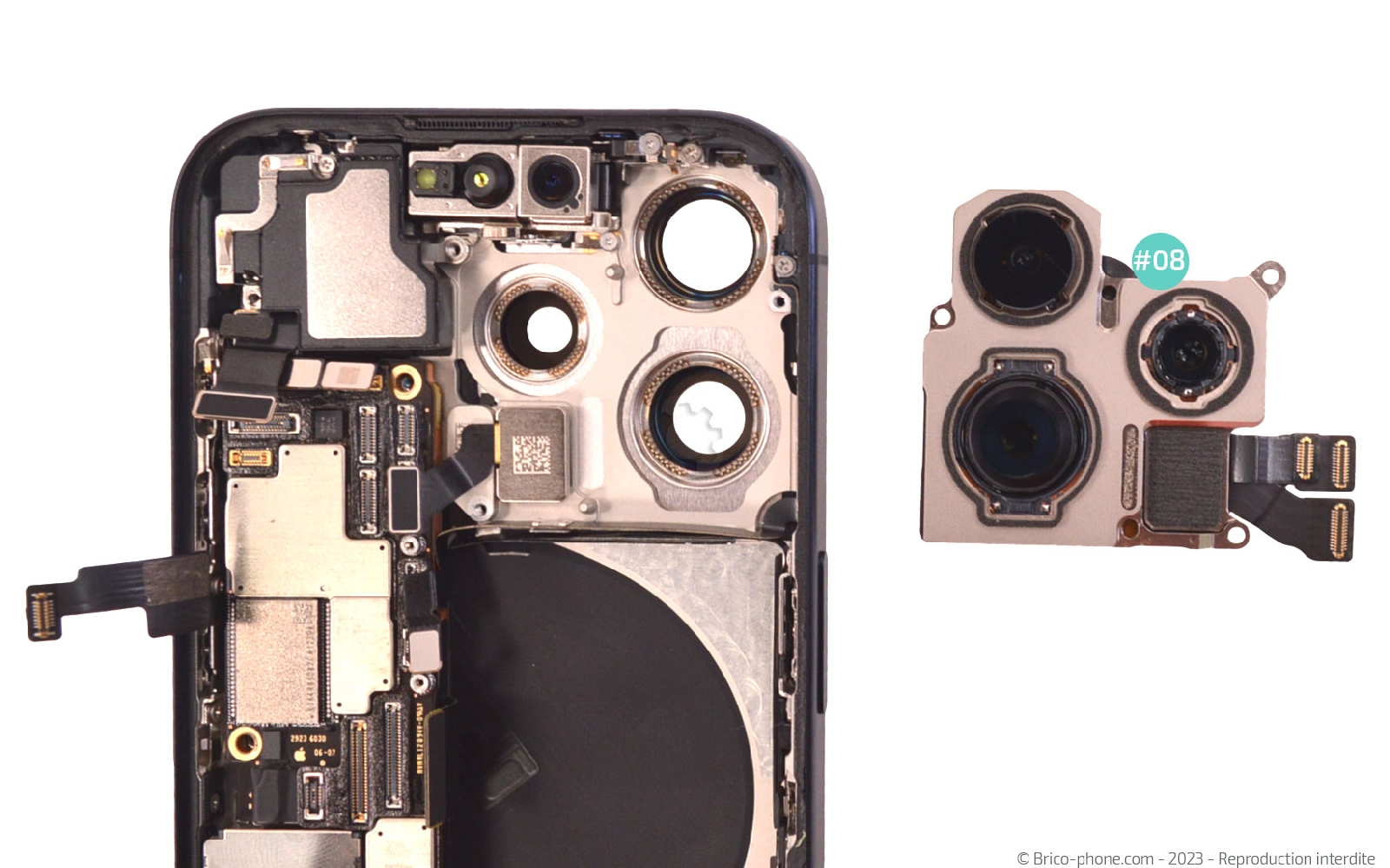

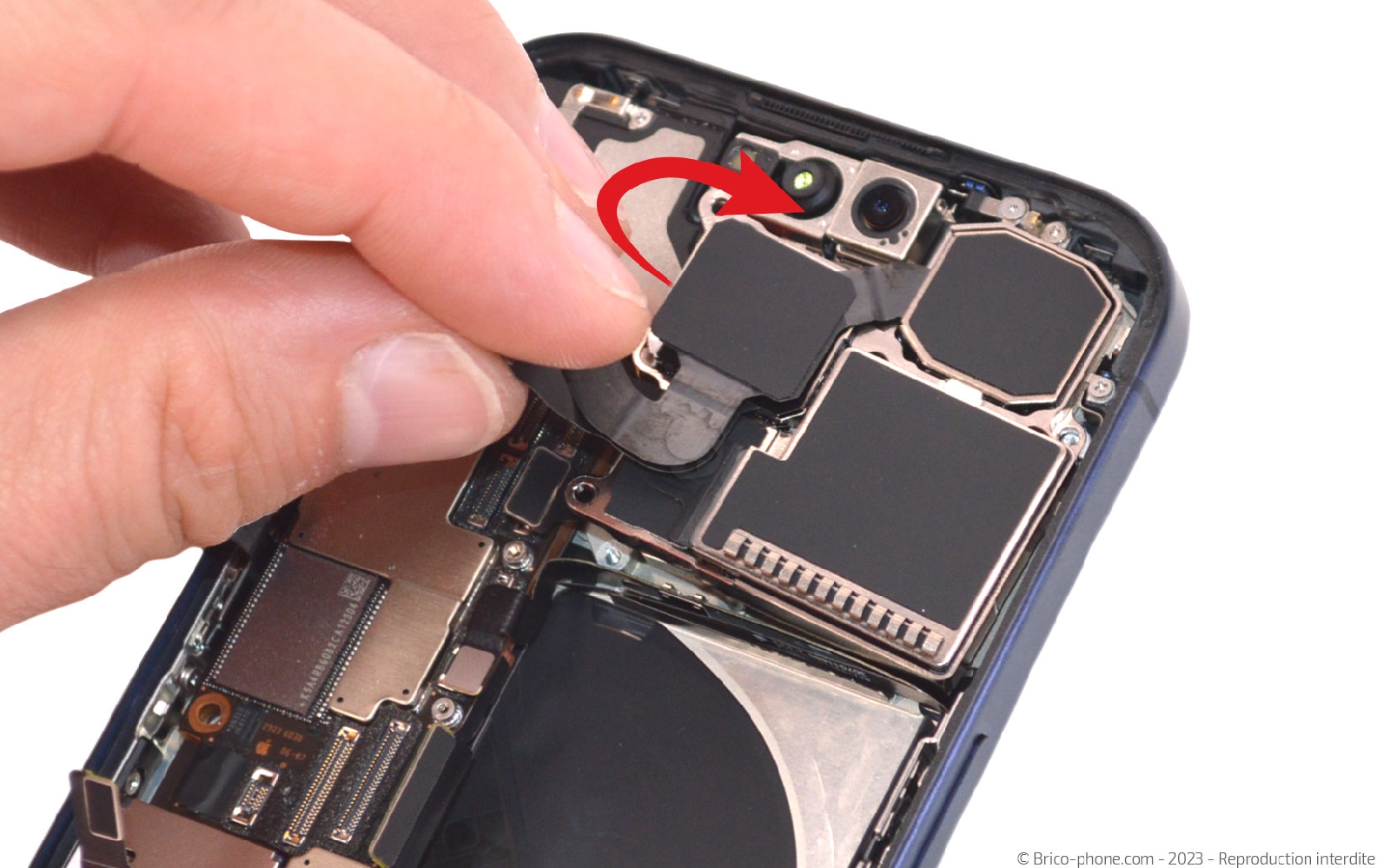

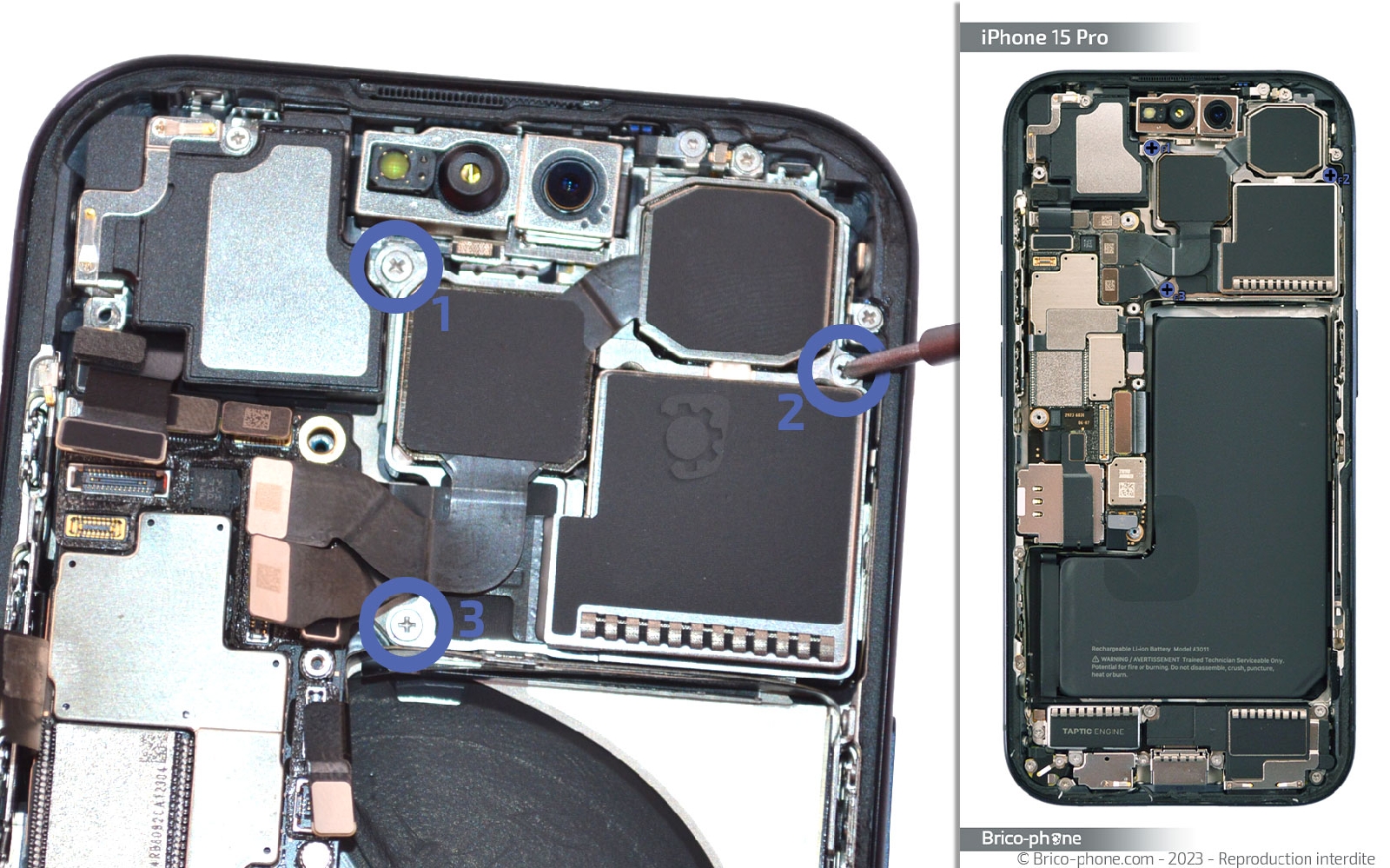

Etape 14 : Récupérer le module des caméras arrière
Retirez les 3 vis cruciforme afin de pouvoir saisir le composant pour le sortir du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

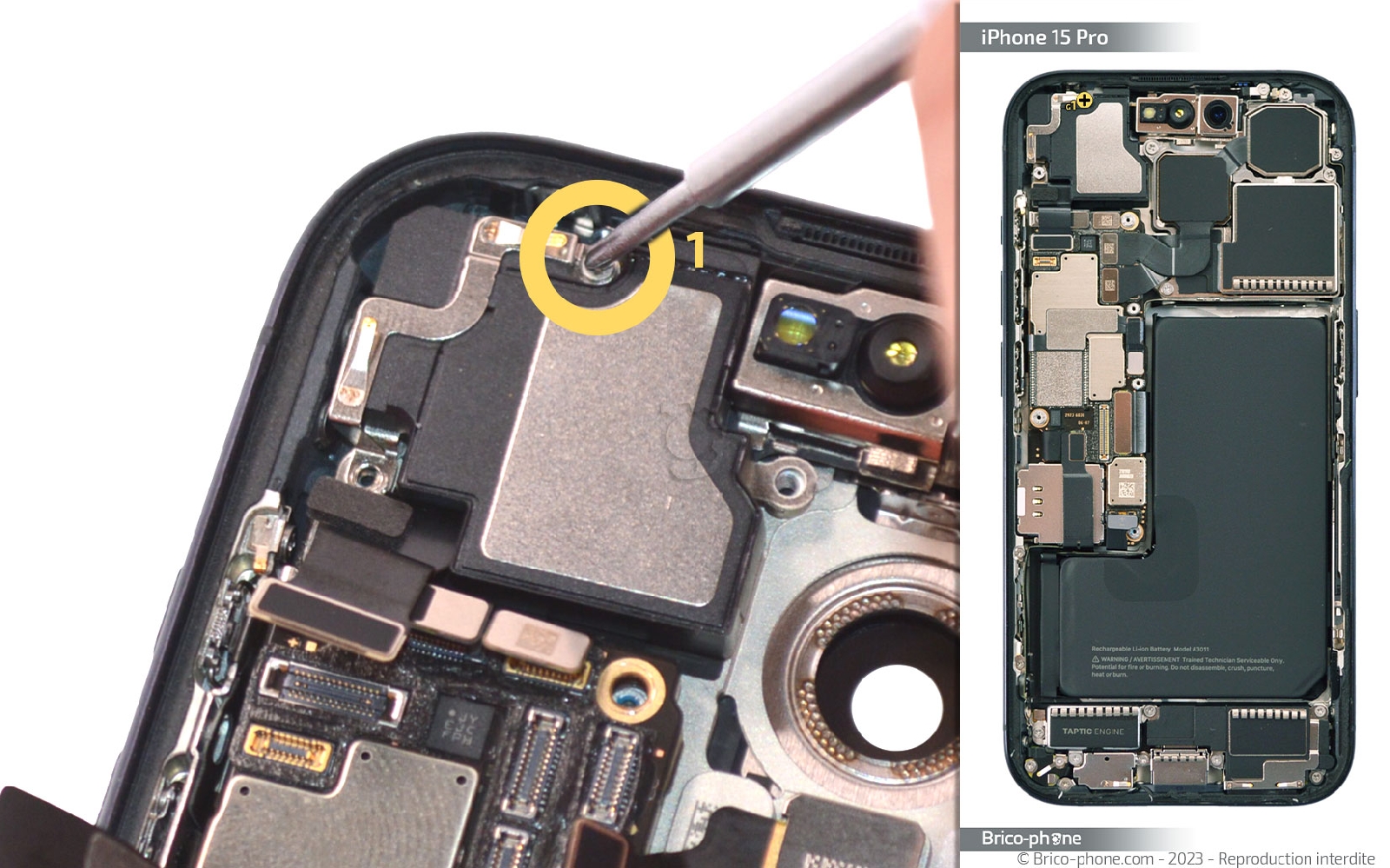

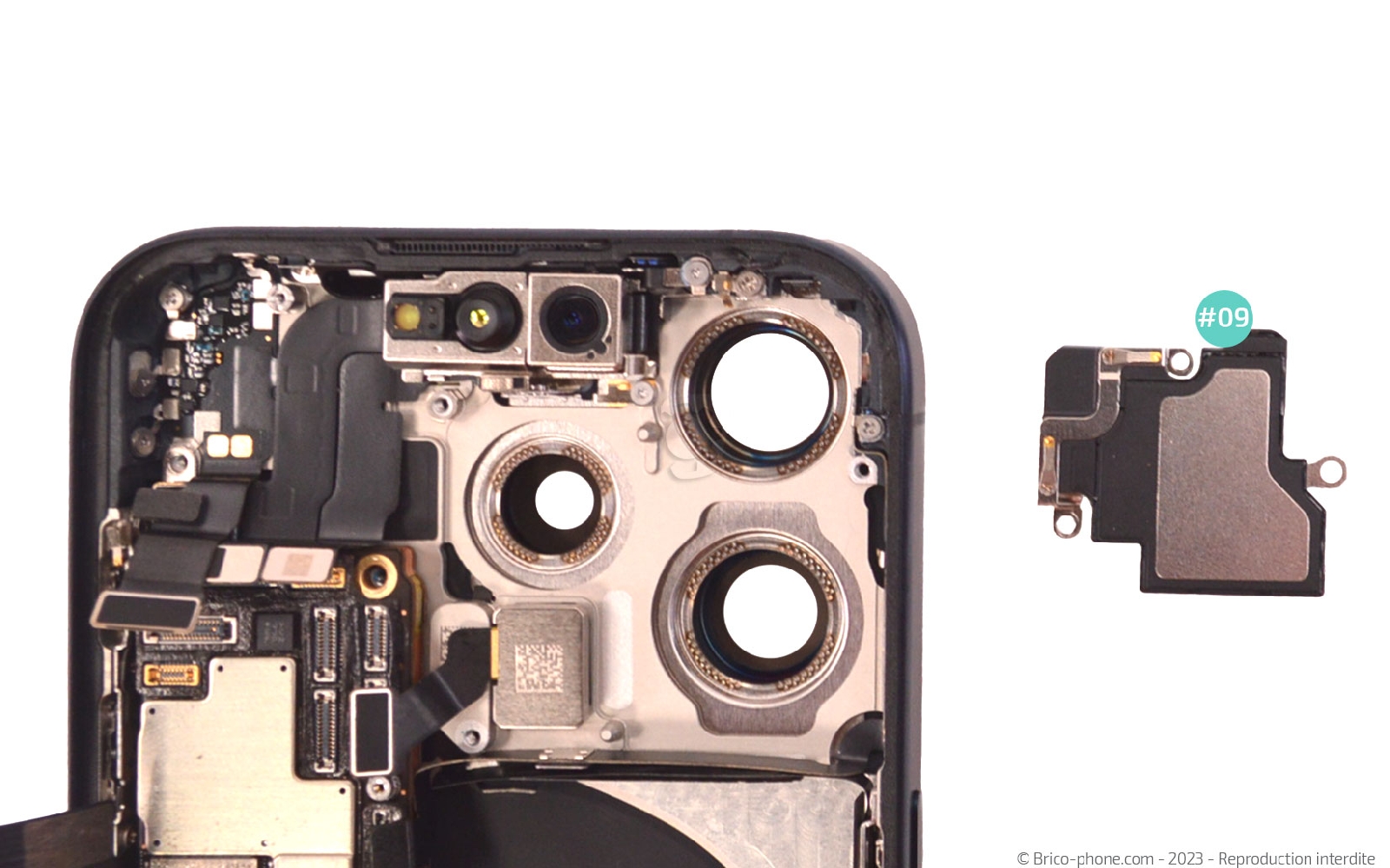

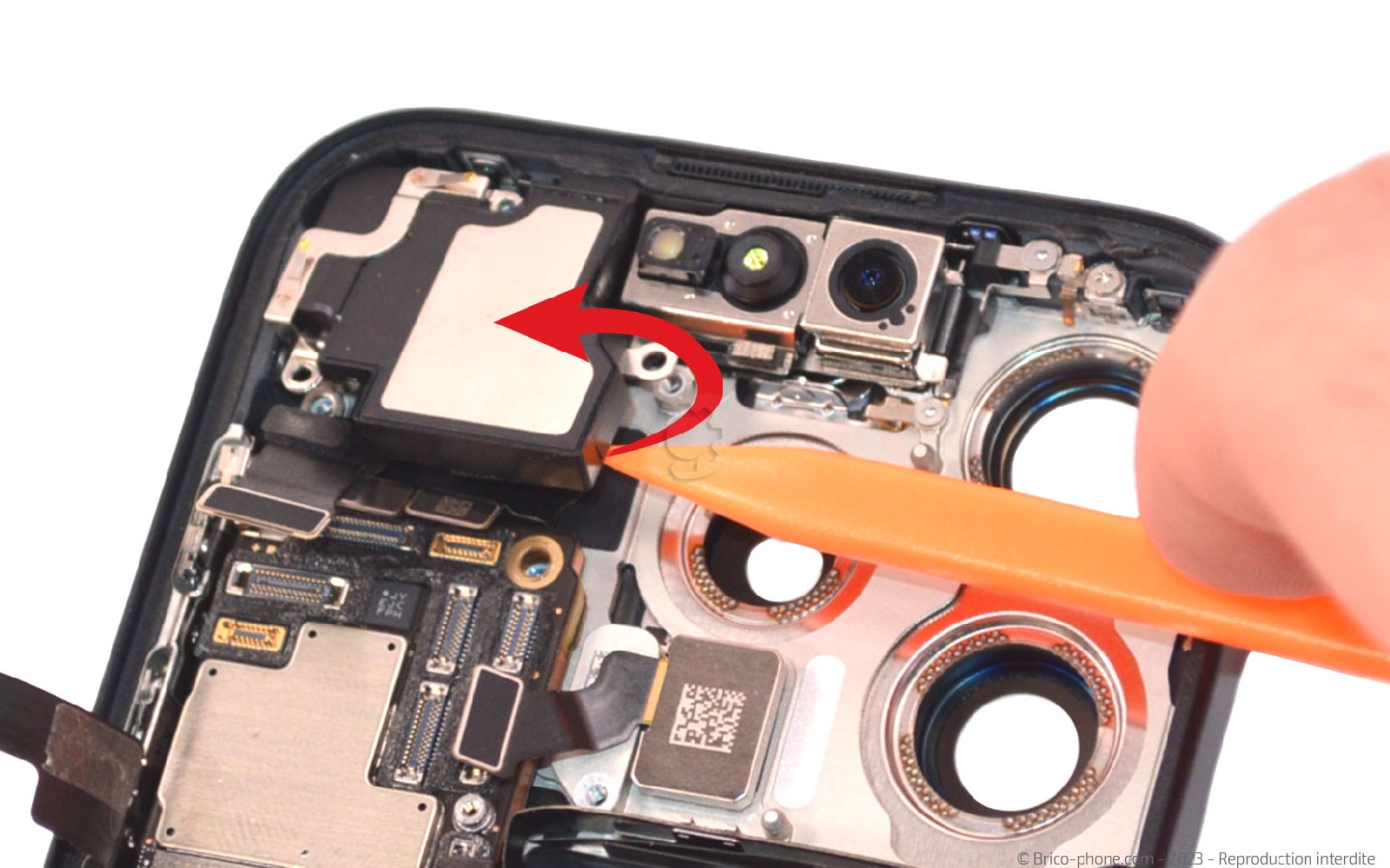

Etape 15 : Ôter le haut-parleur interne
Toujours avec le même tournevis, dévissez la vis nommée G1 avant de soulever le composant avec le spudger pour le mettre en dehors de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

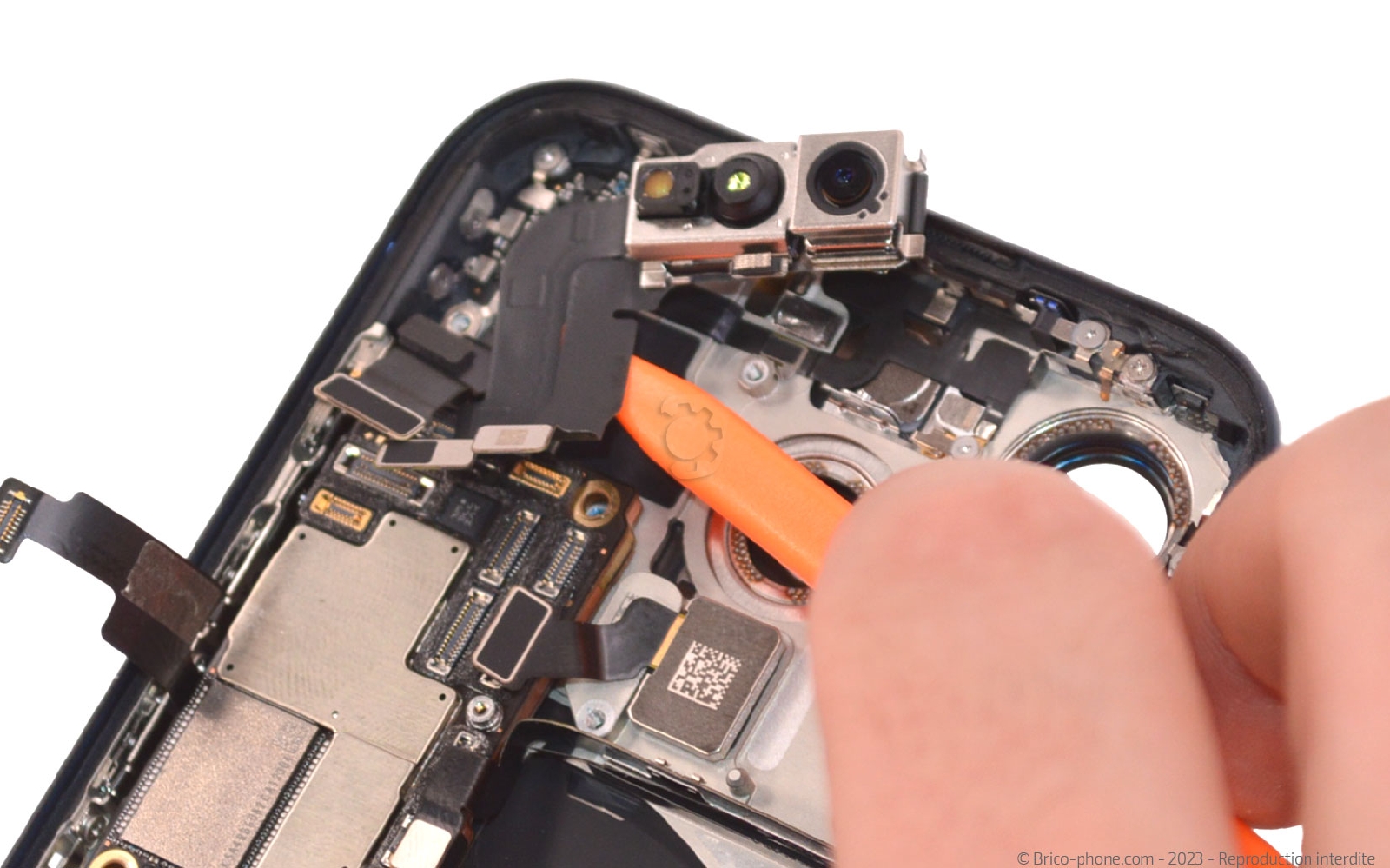

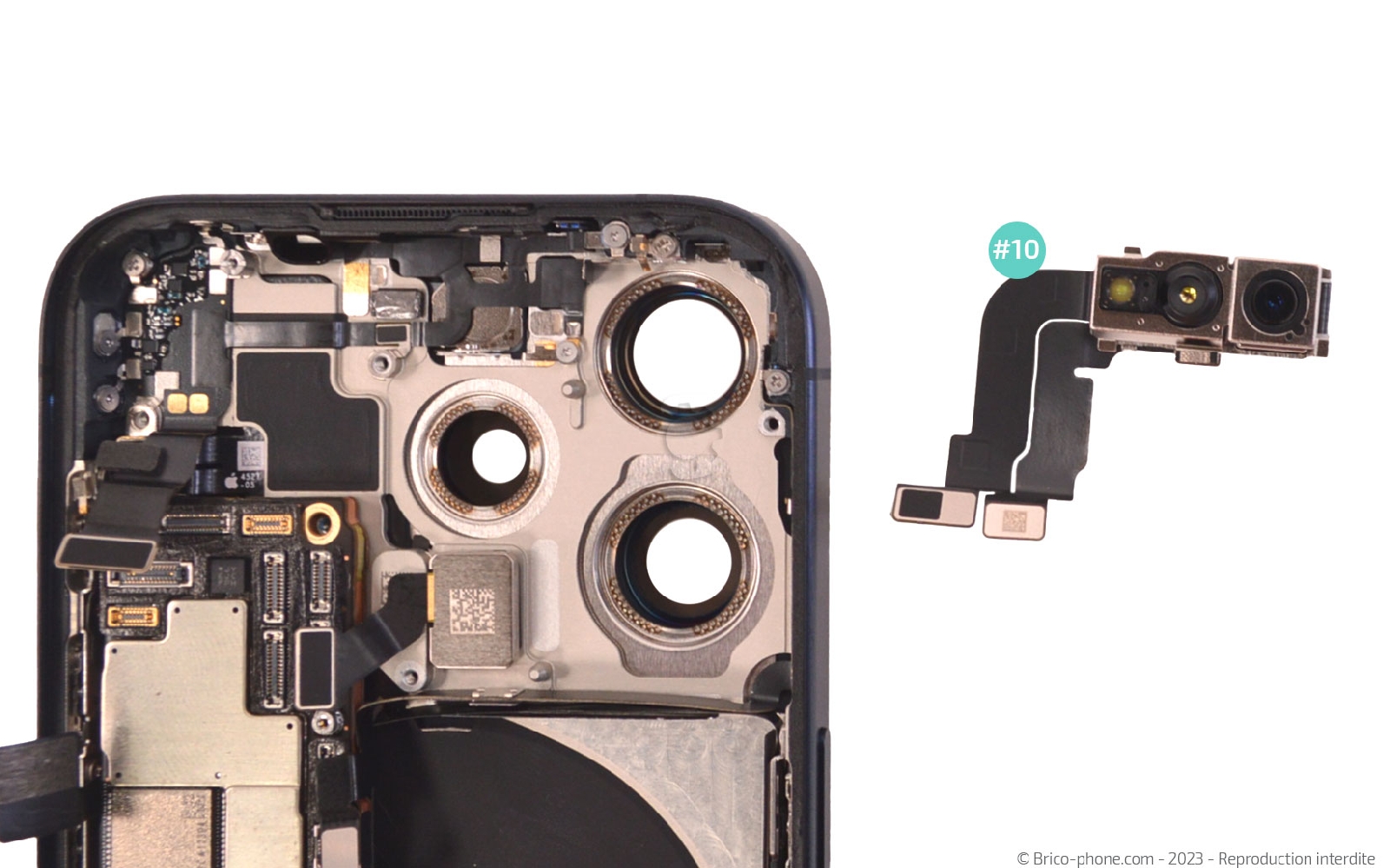

Etape 16 : Mettre de coté la caméra avant
Sortez également la caméra frontale du téléphone.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite

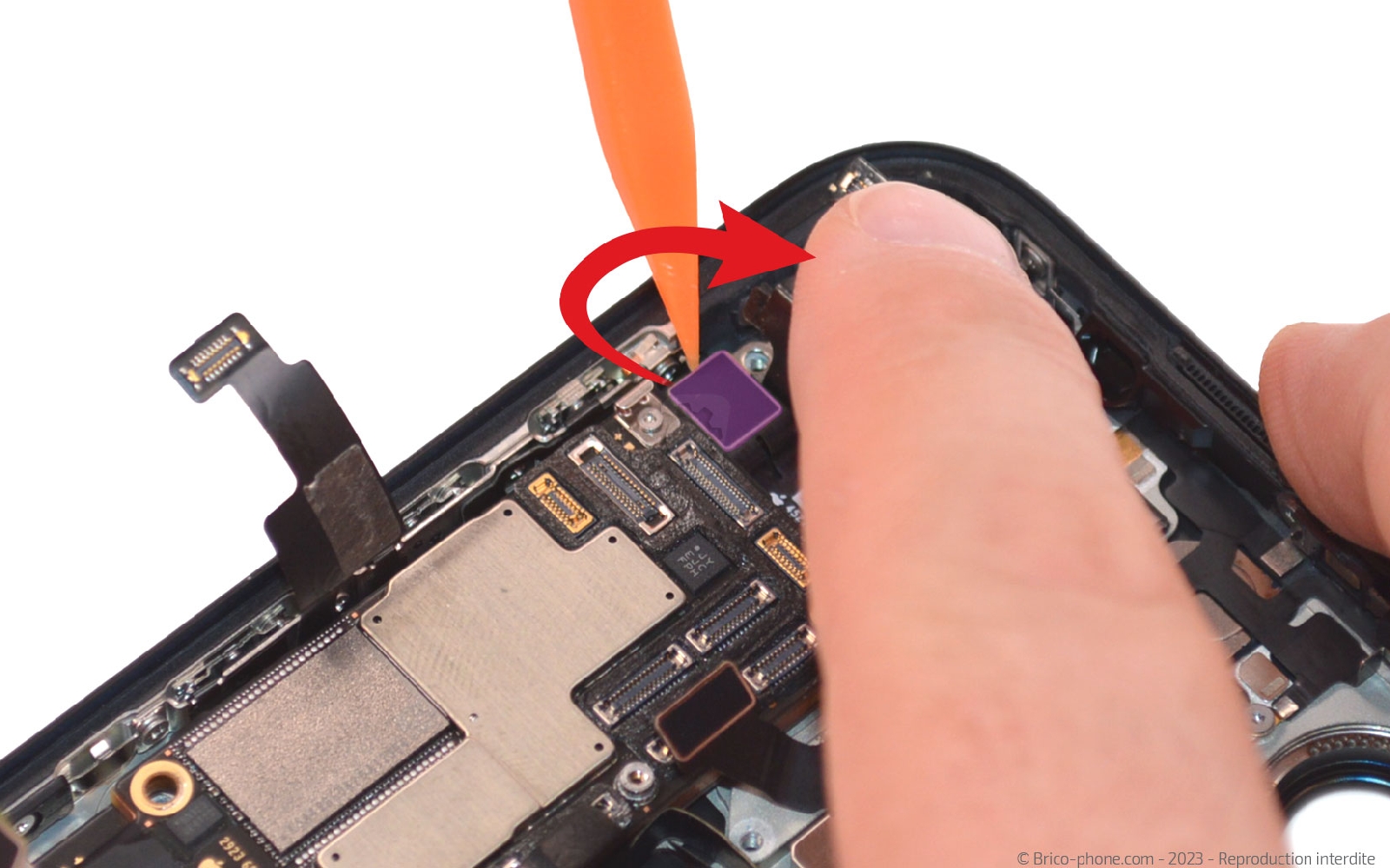

Etape 17 : Soulever la carte mère

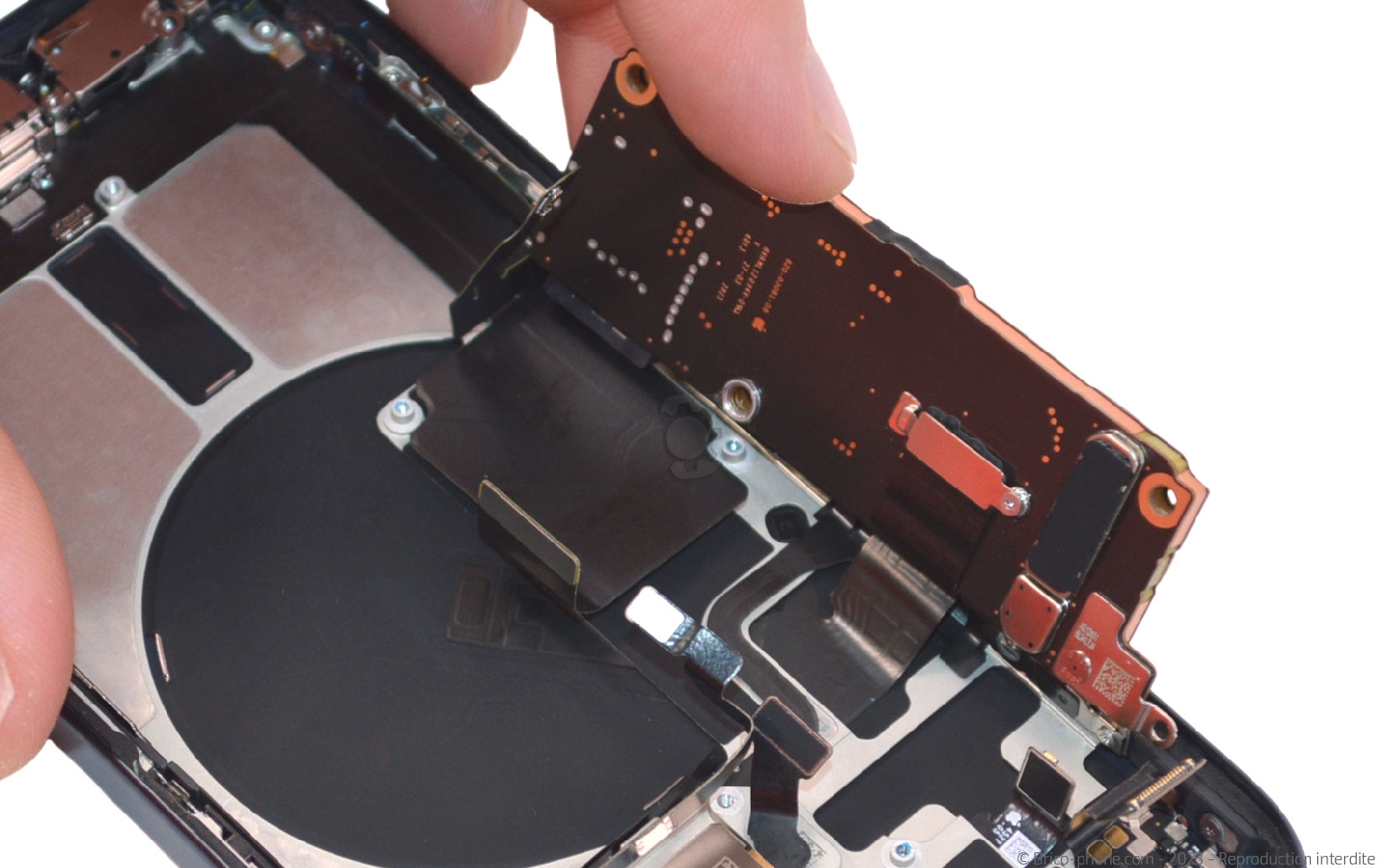

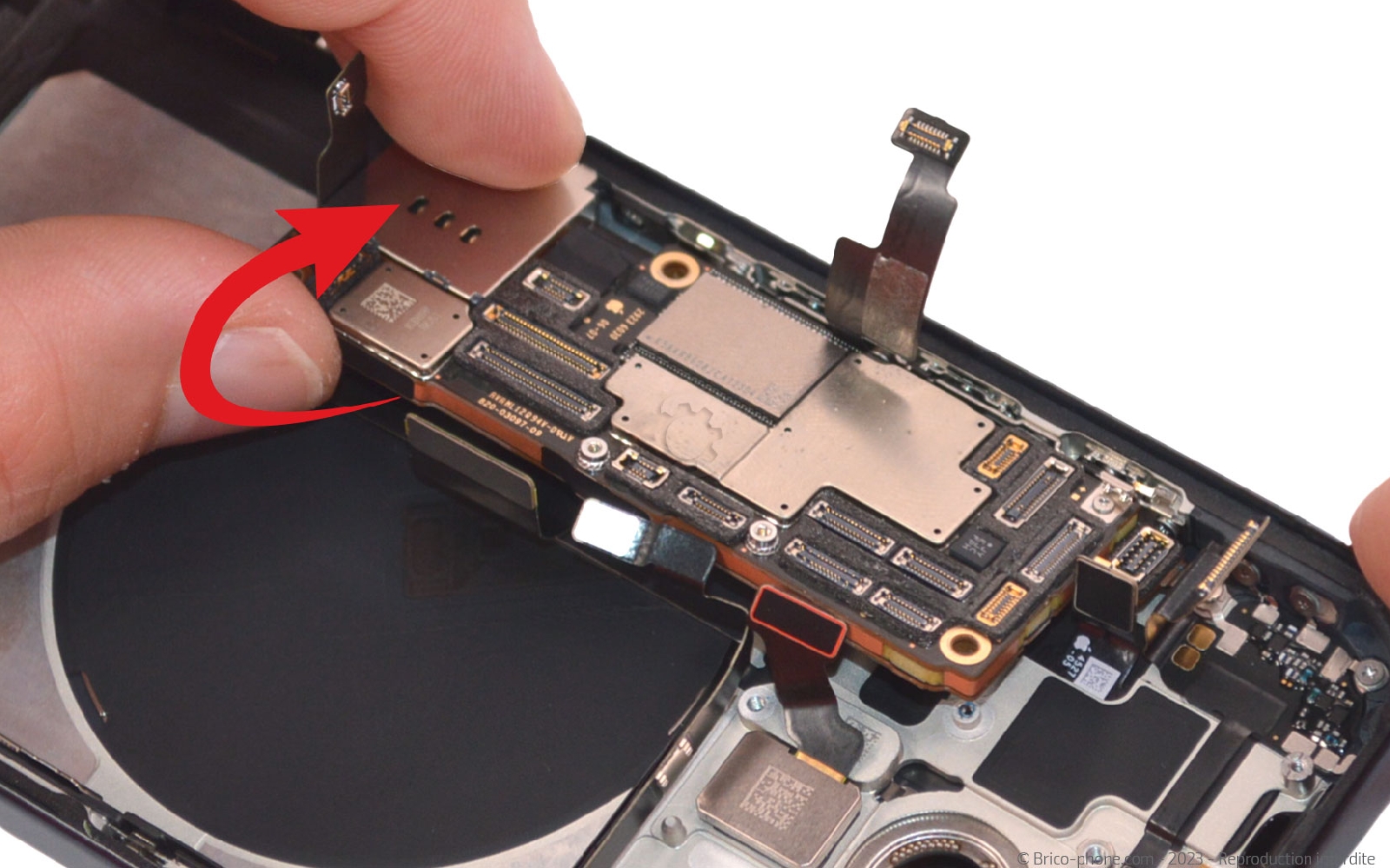

Déconnectez la nappe cachée sous celle de l'antenne réseau avant de faire basculer la carte mère vers la gauche.

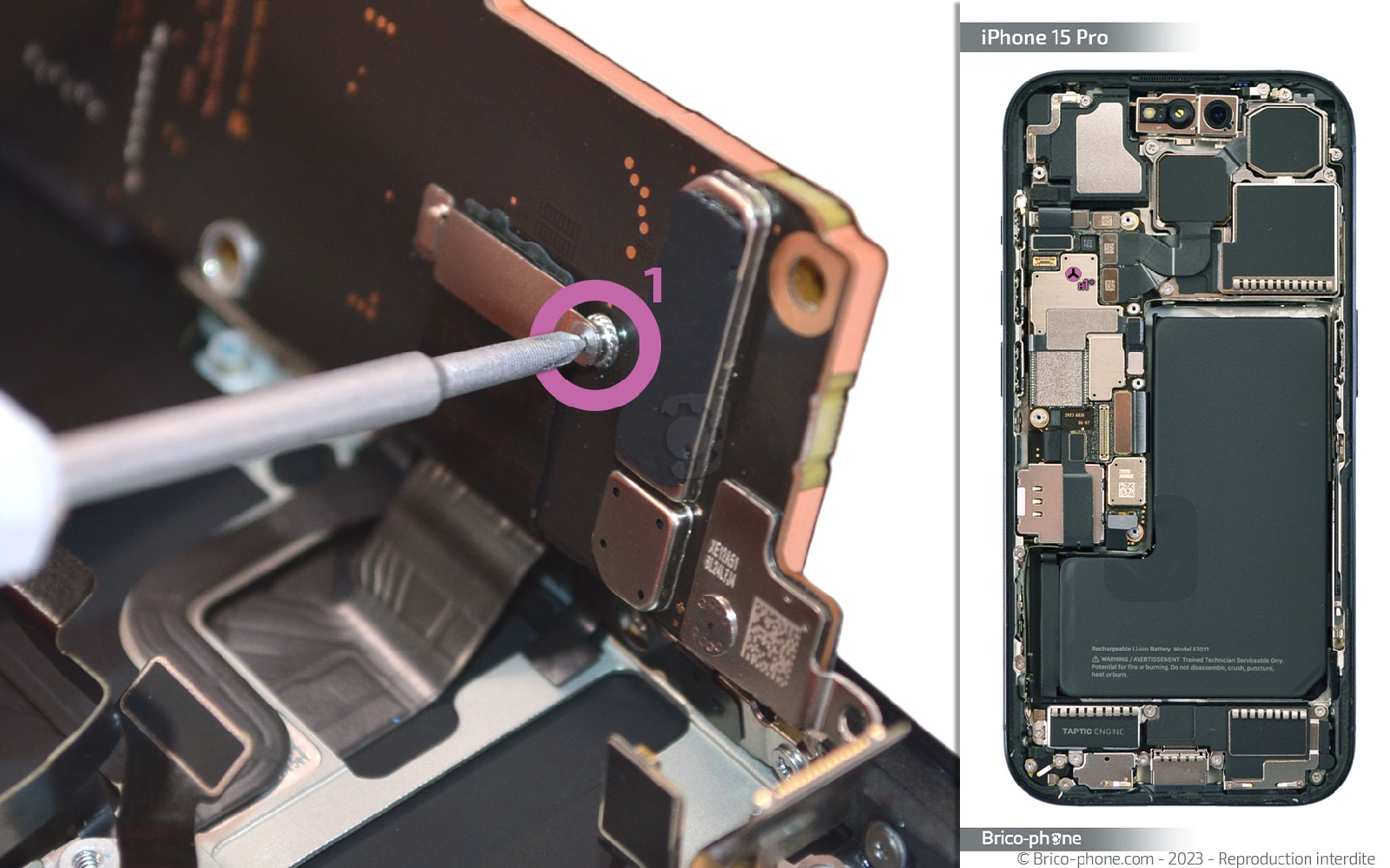

Dévissez la vis de la plaquette de protection de la nappe de la vitre arrière avec le tournevis triwing.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

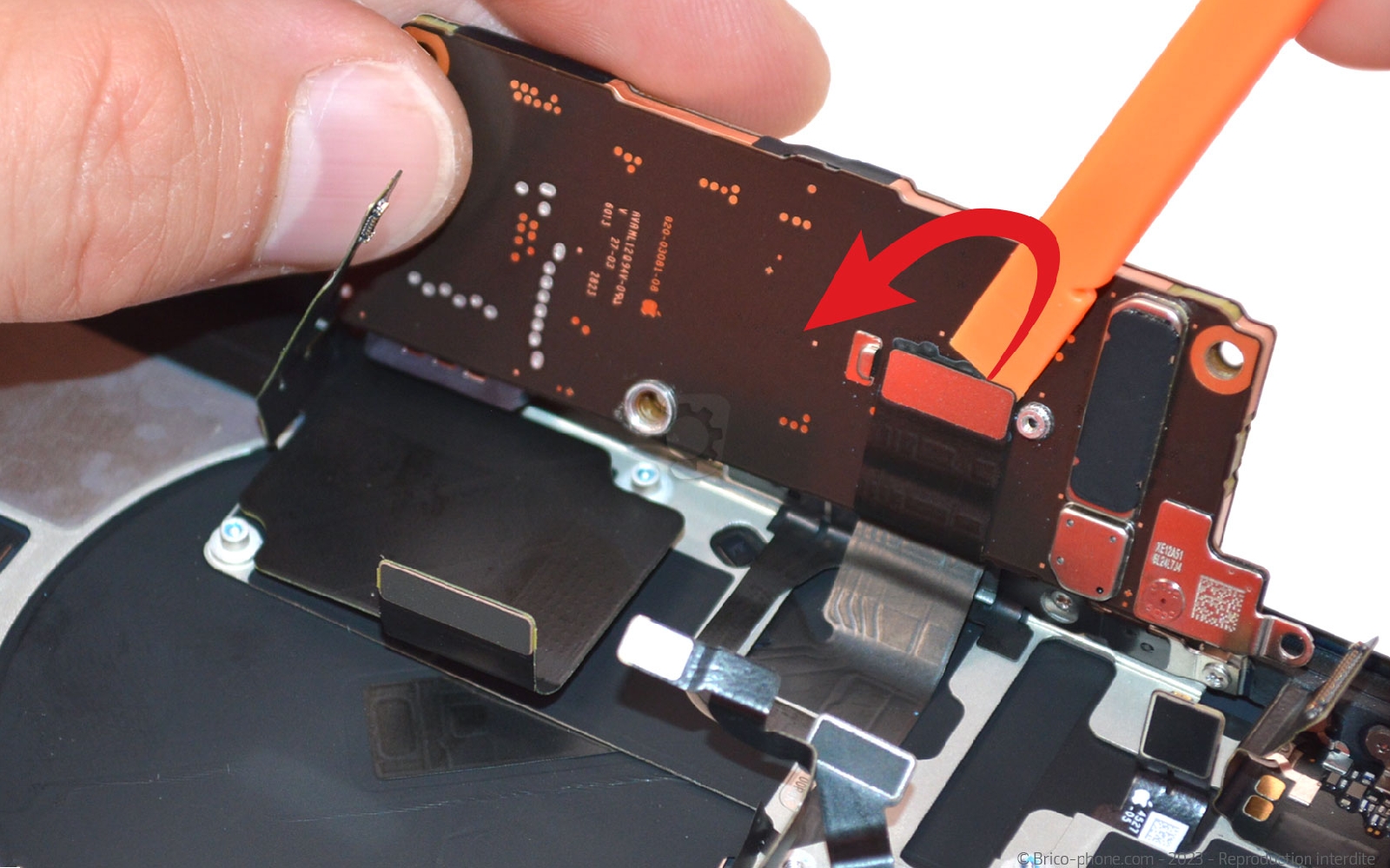

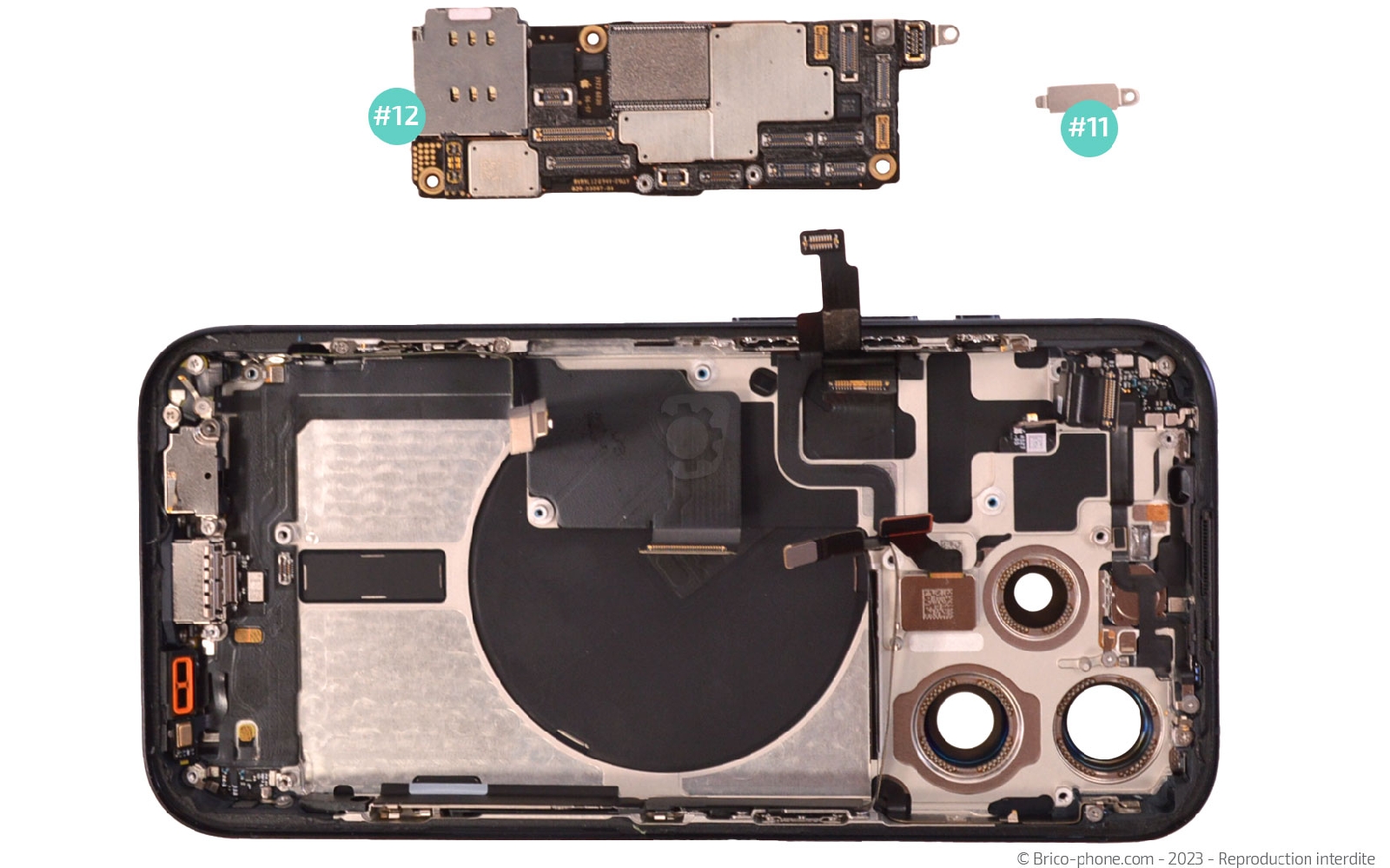

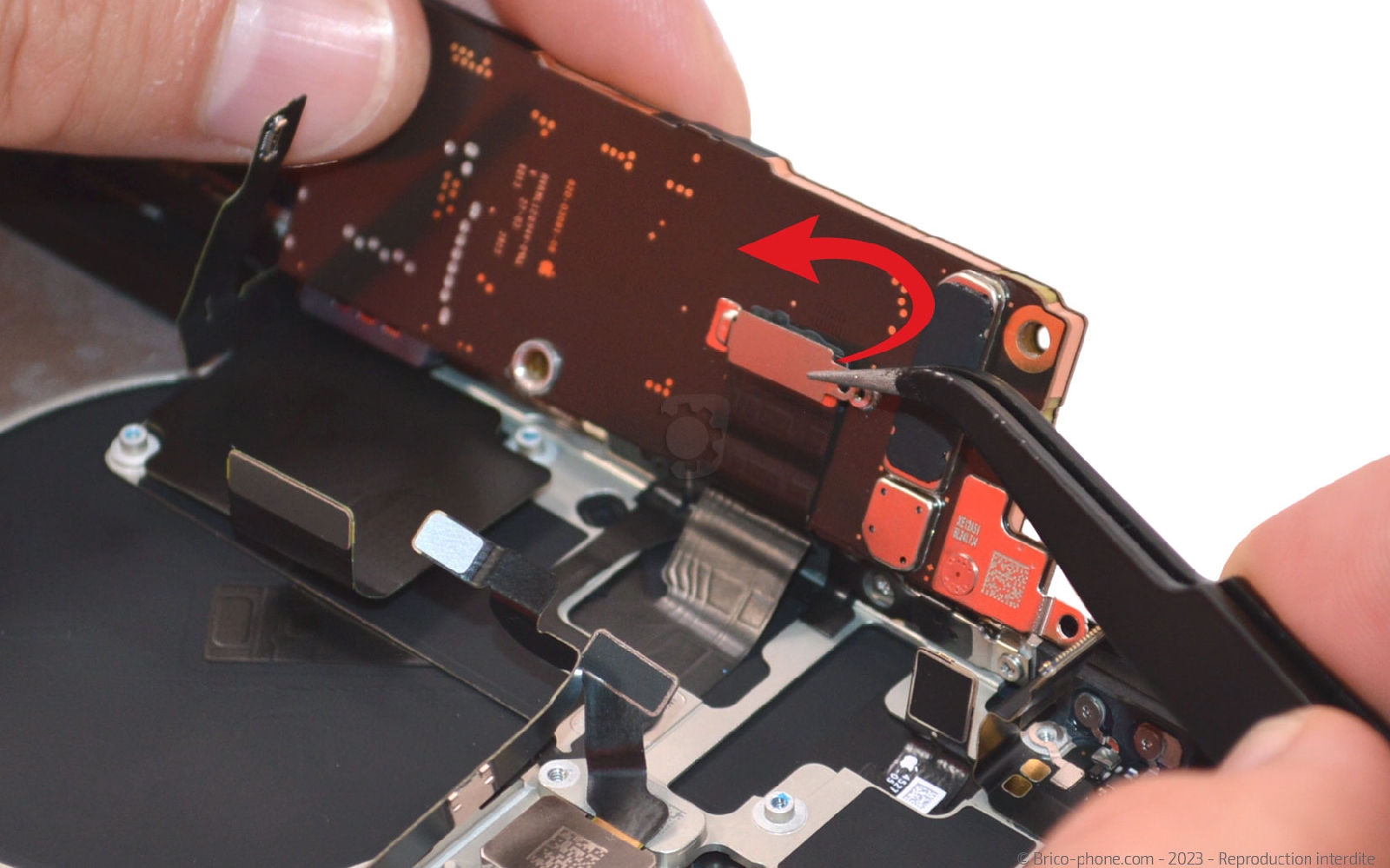

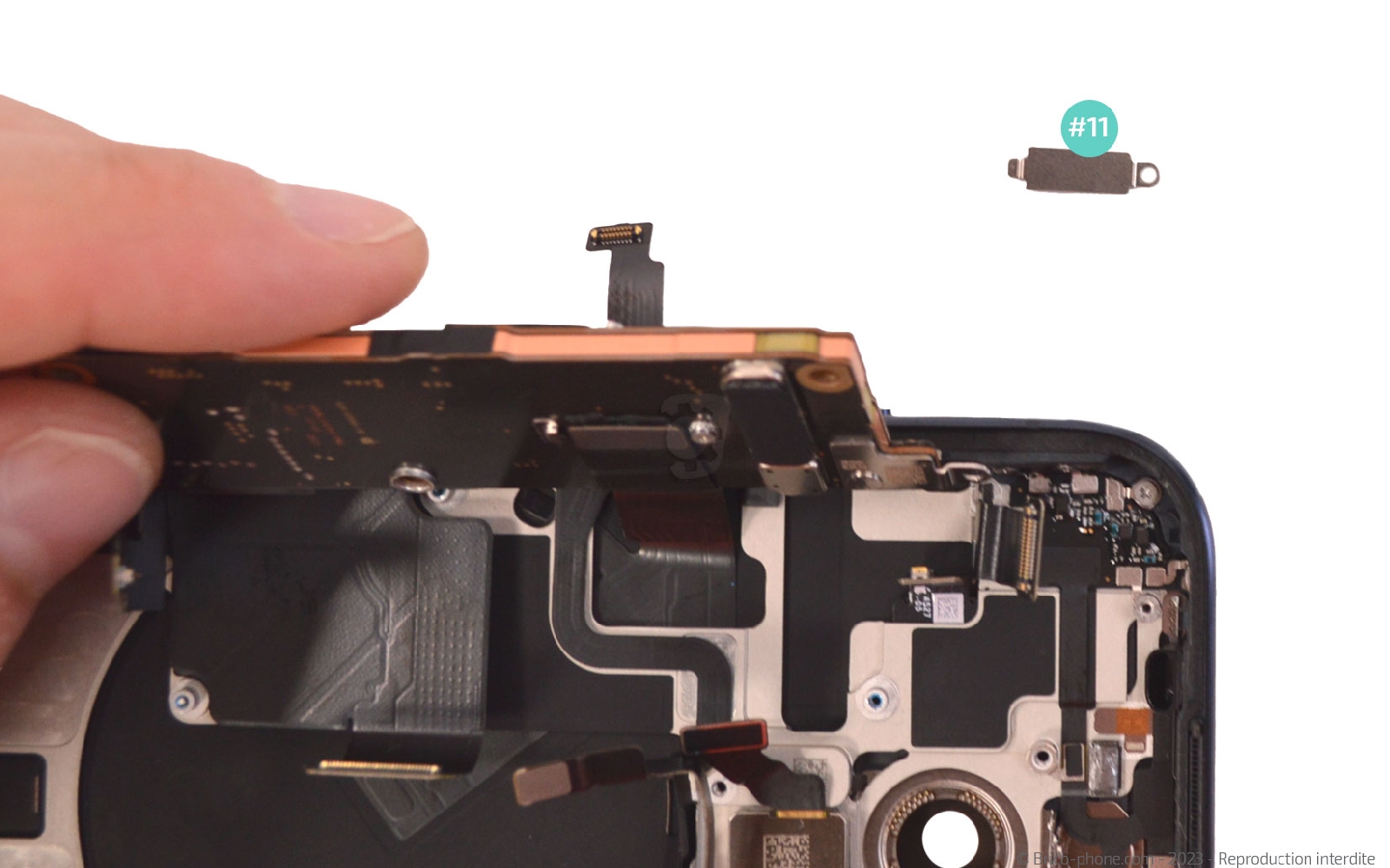

Etape 18 : Extraire la carte mère
Retirez la plaquette avec la pincette avant de déconnecter la nappe de la plaquette induction de votre iPhone.

Sortez ensuite la carte mère du châssis pour libérer la nappe du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

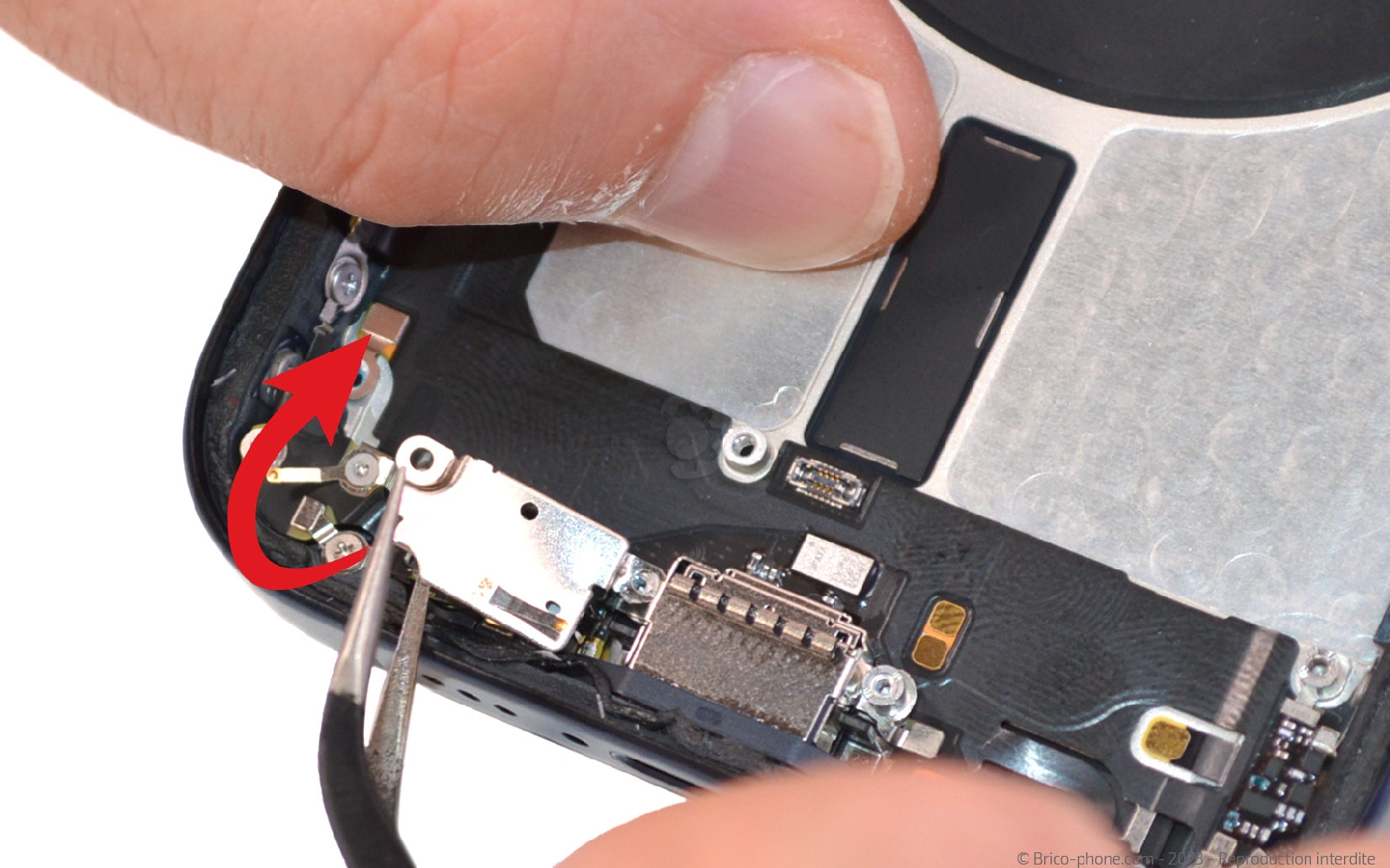

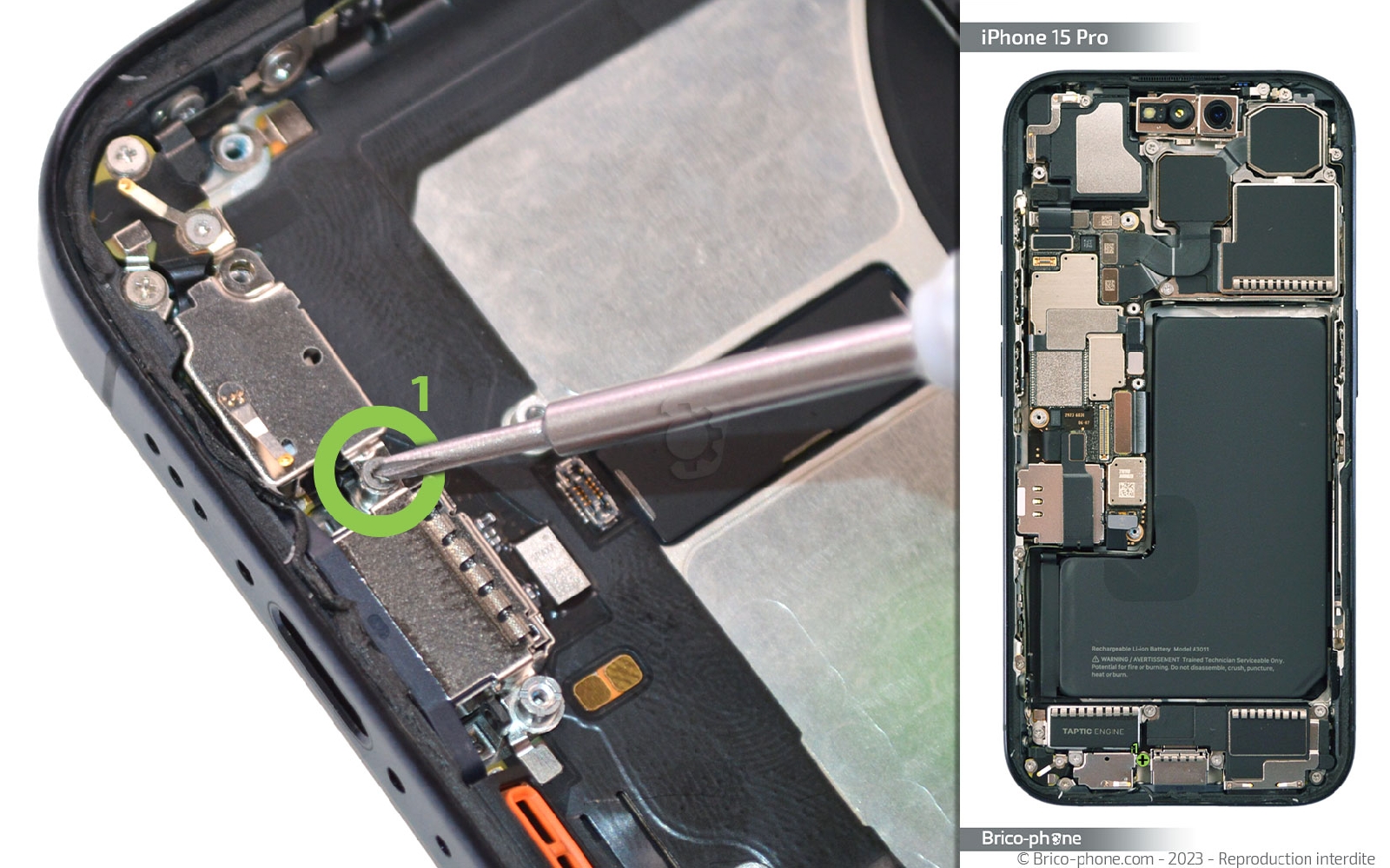

Etape 19 : Retirer la plaquette de protection du micro

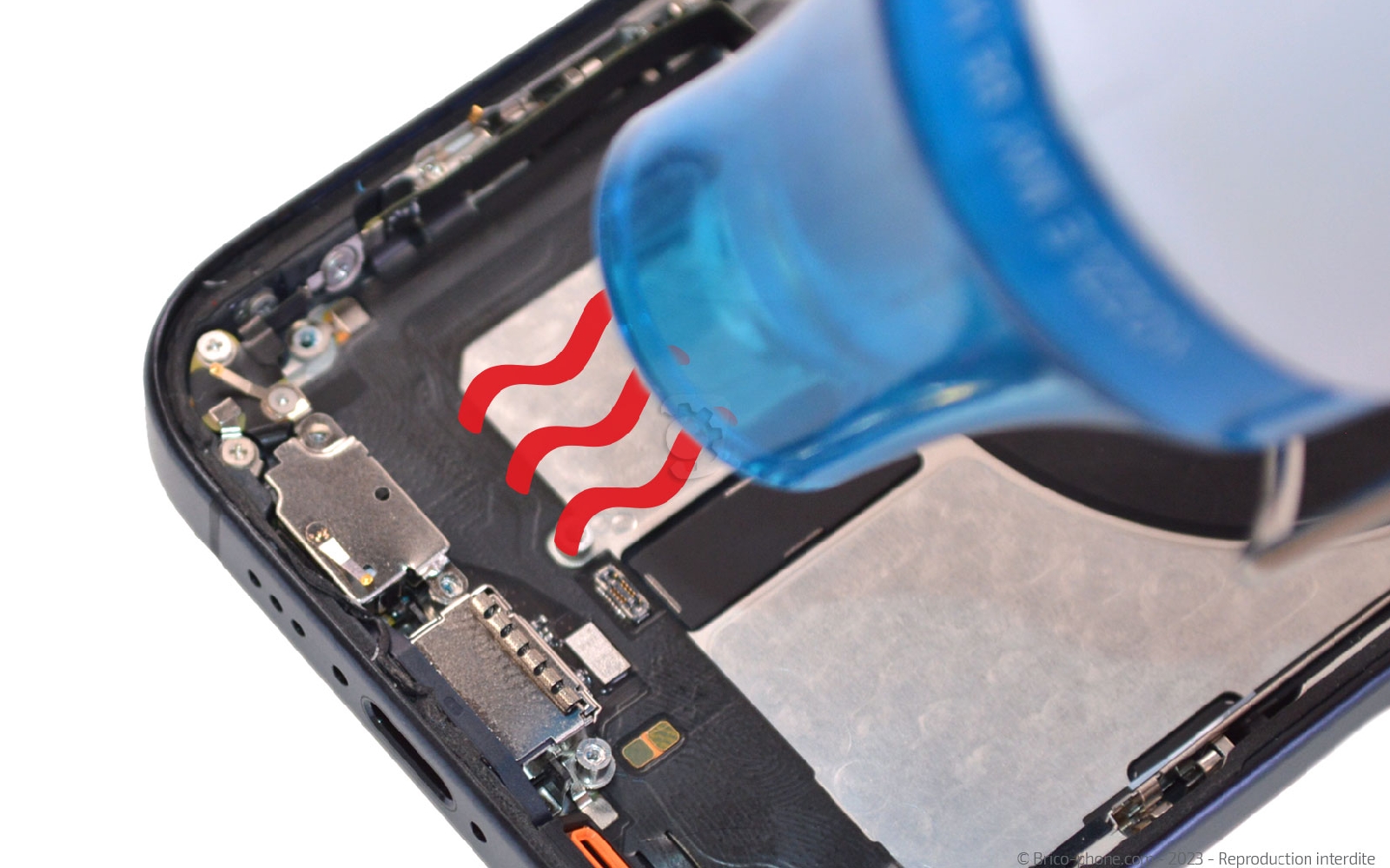

Ôtez la vis cruciforme avant de chauffer légèrement le composant pour ramollir le sticker placé dessous.

Soulevez à l'aide de la pincette, la plaquette pour pouvoir l'extraire de l'appareil.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

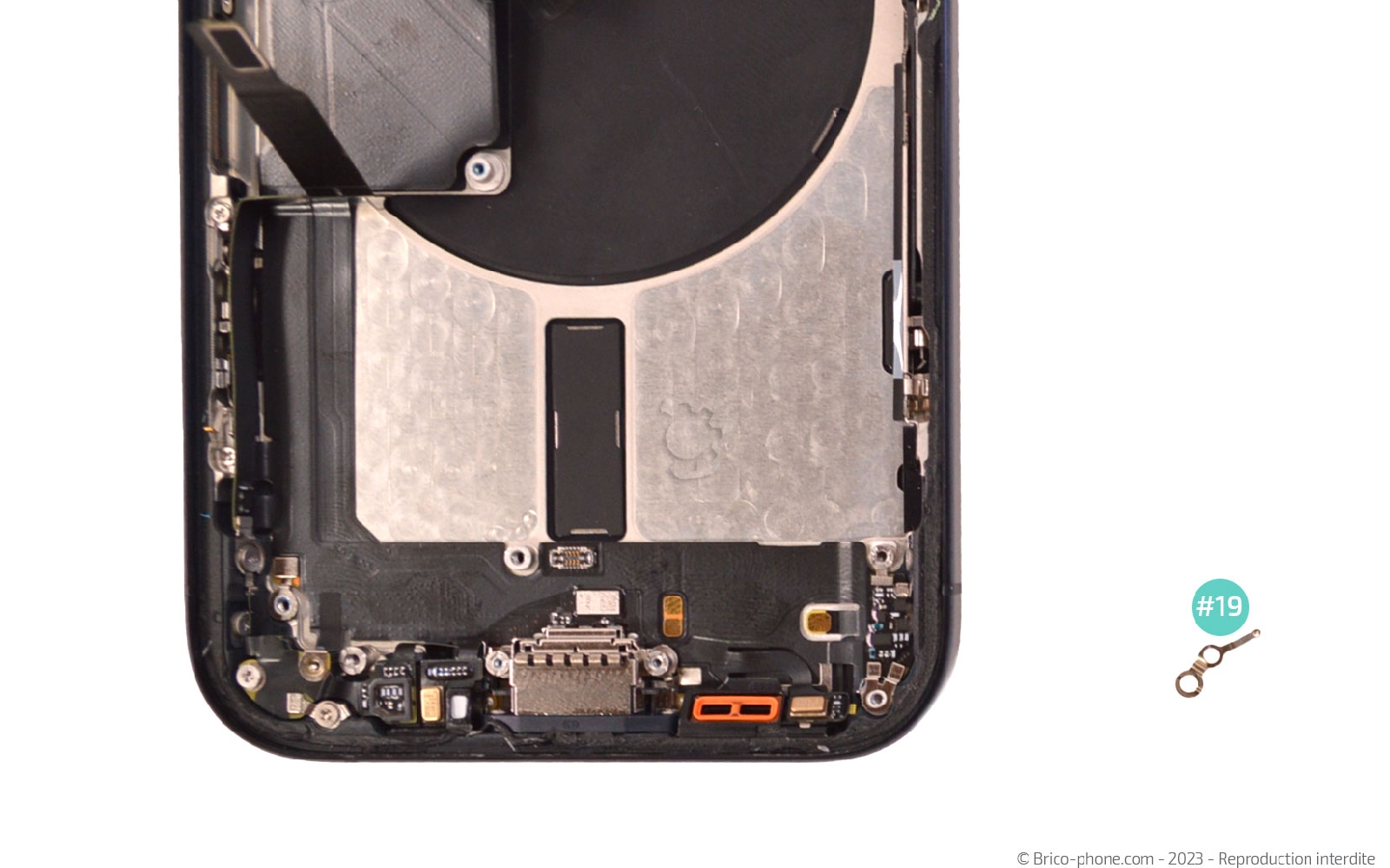

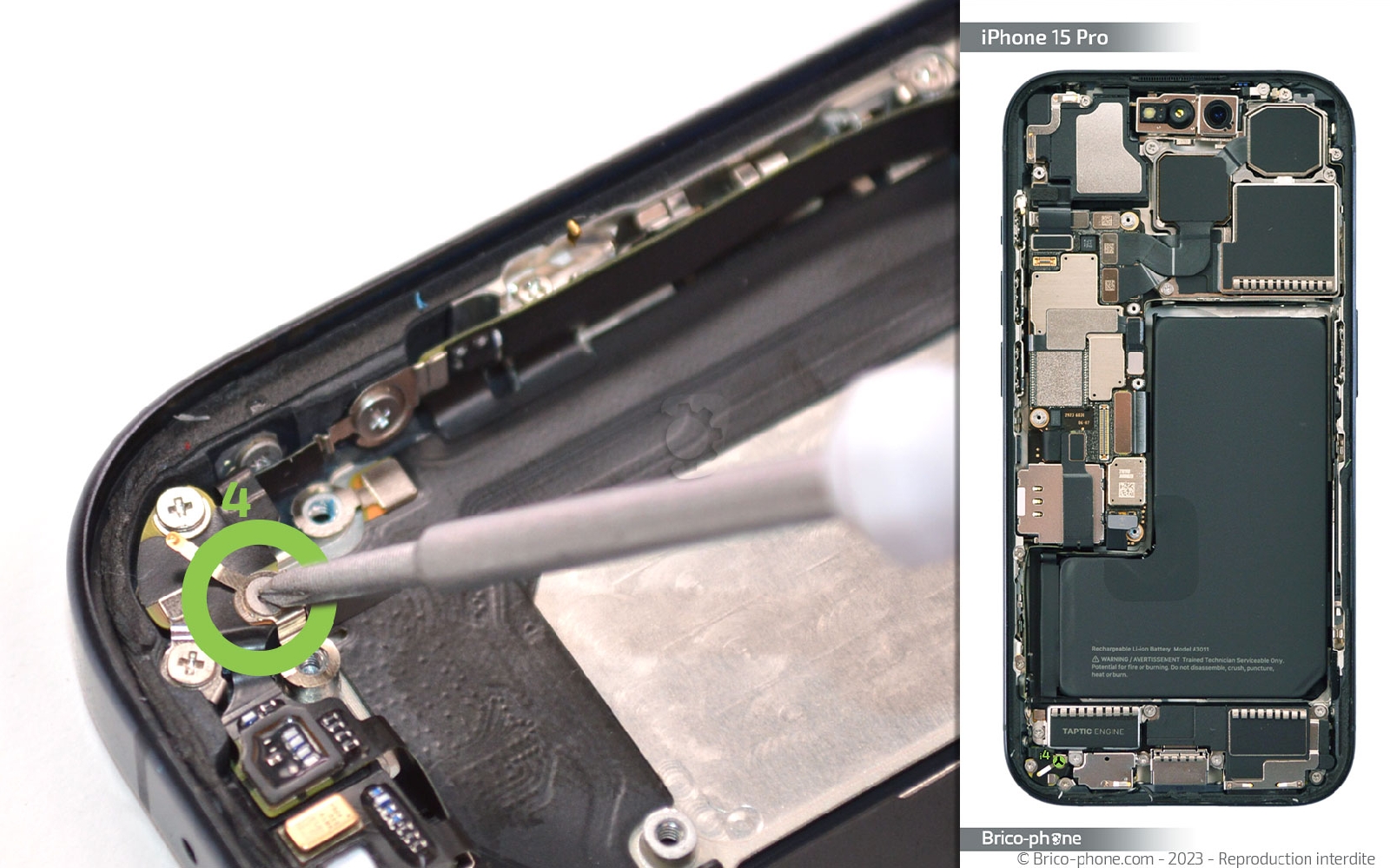

Etape 20 : Récupérer le contact
Saisissez le tournevis triwing pour libérer le contact #19.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

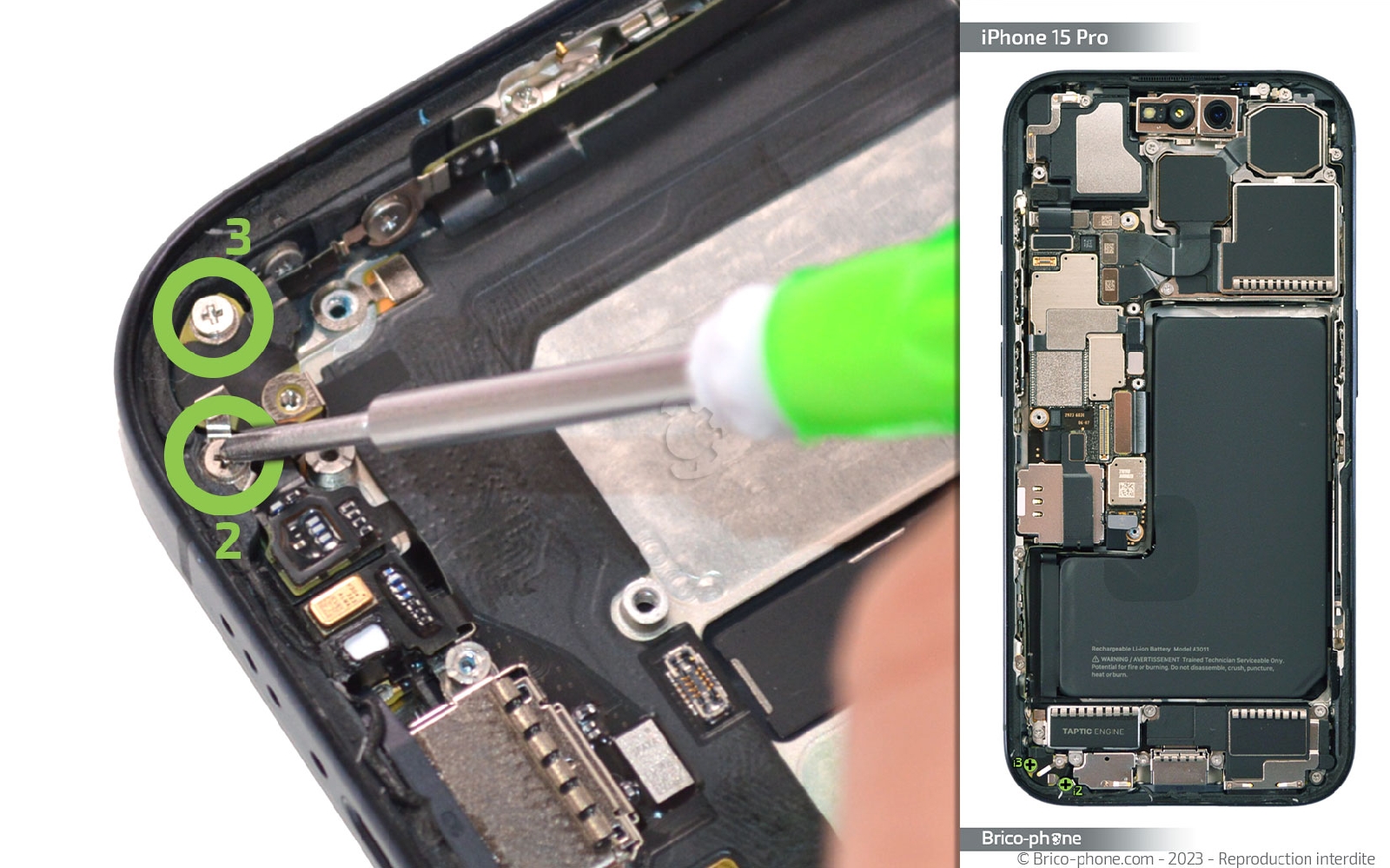

Etape 21 : Libérer l'angle gauche
Munissez-vous du tournevis cruciforme pour extraire les dernières vis i et les vis j.

Ensuite, soulevez l'antenne située en bas à gauche avec la pince en métal.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

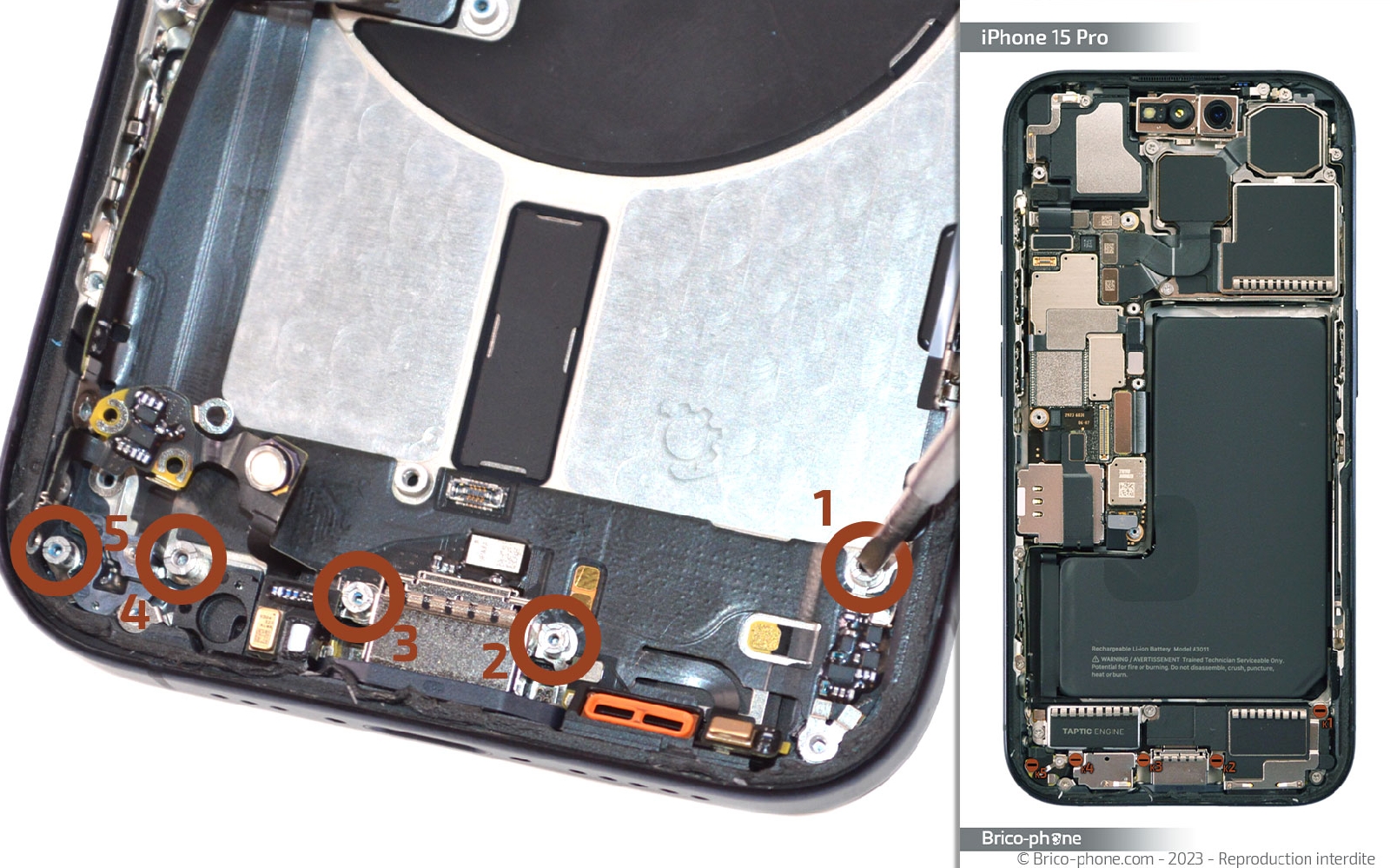

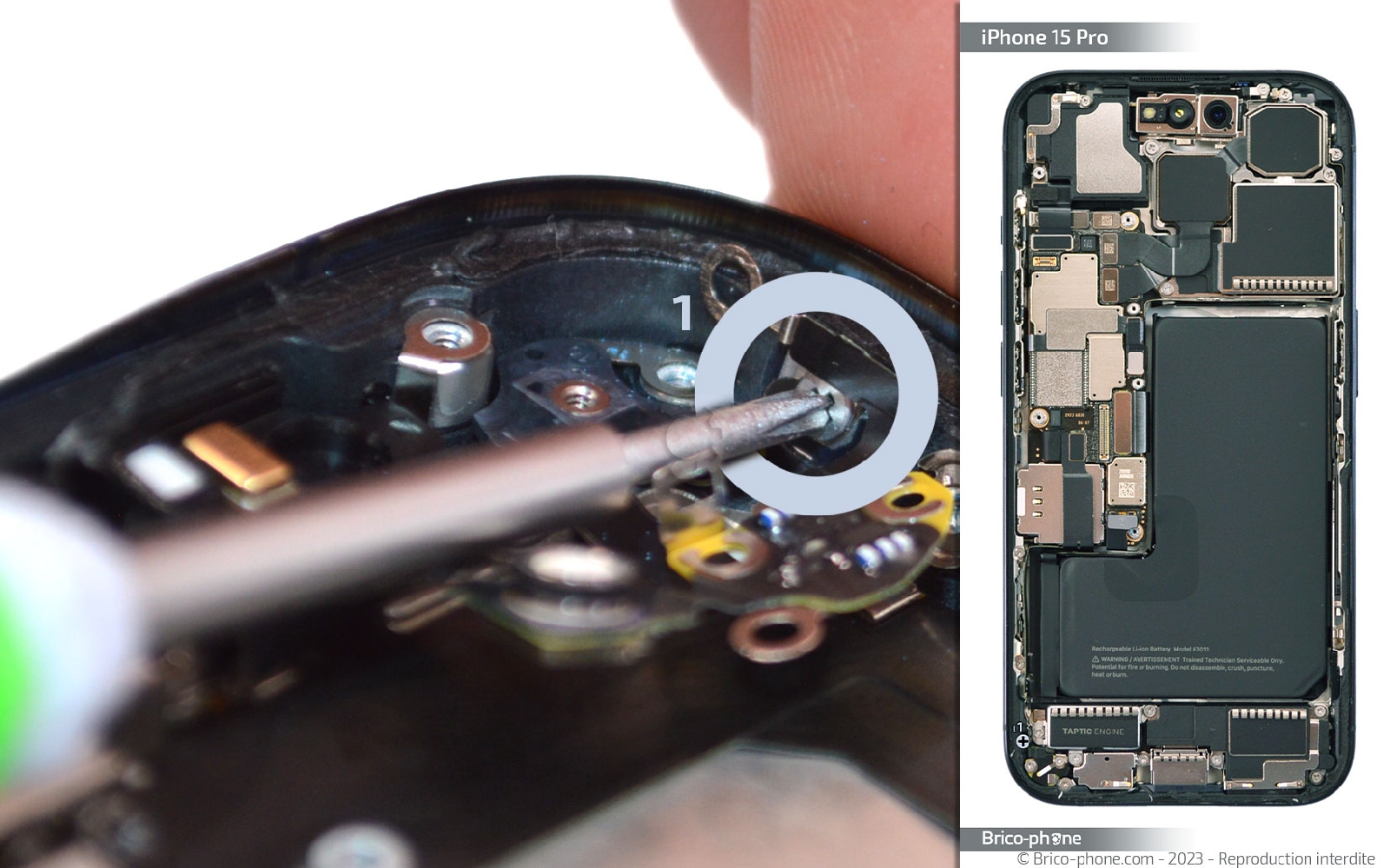

Etape 22 : Dévisser le connecteur de charge
Retirez les 5 vis plates nommées K sur le patron d'aide au montage puis attaquez-vous aux vis L1 et L4 avec le tournevis cruciforme cette fois-ci.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

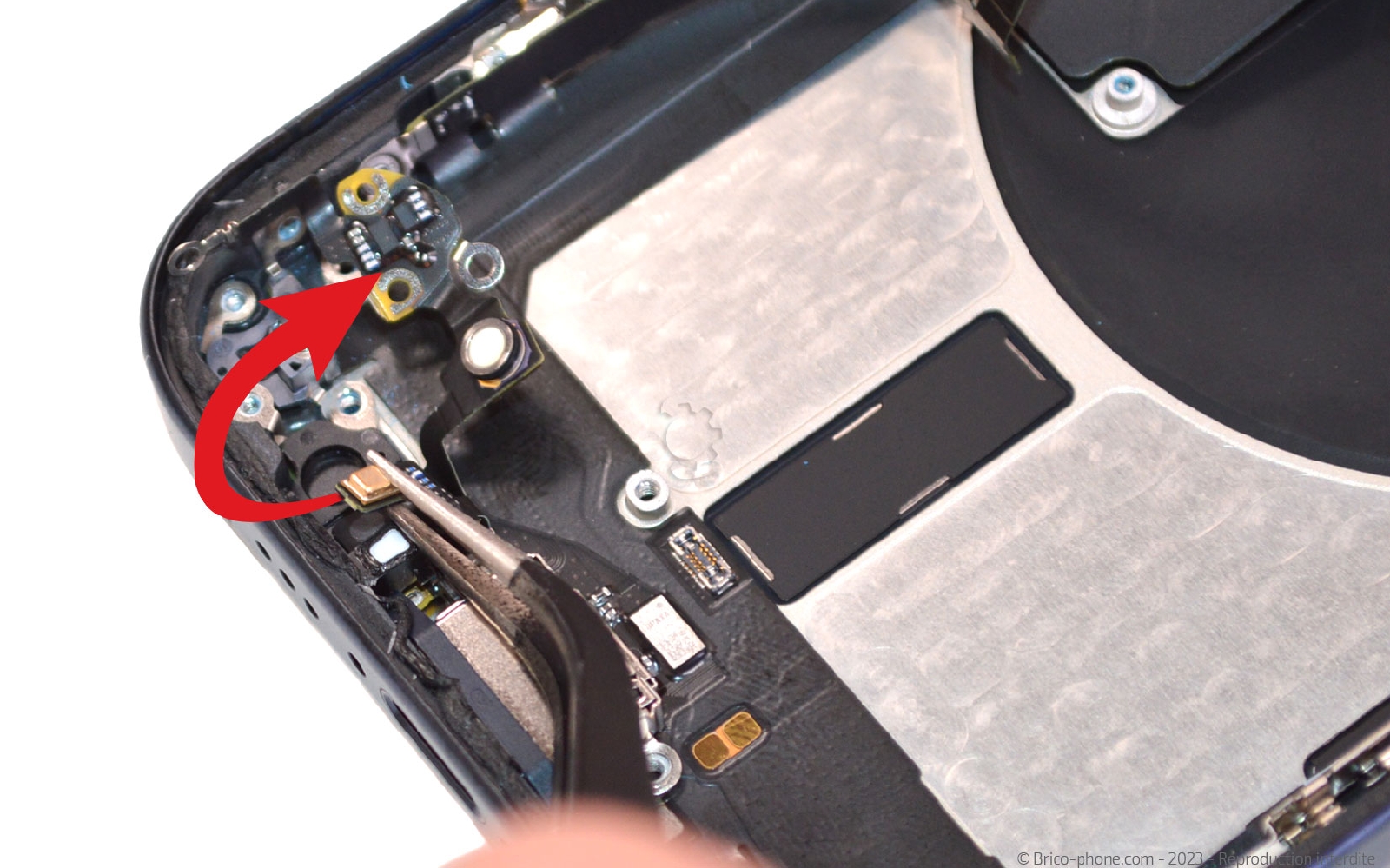

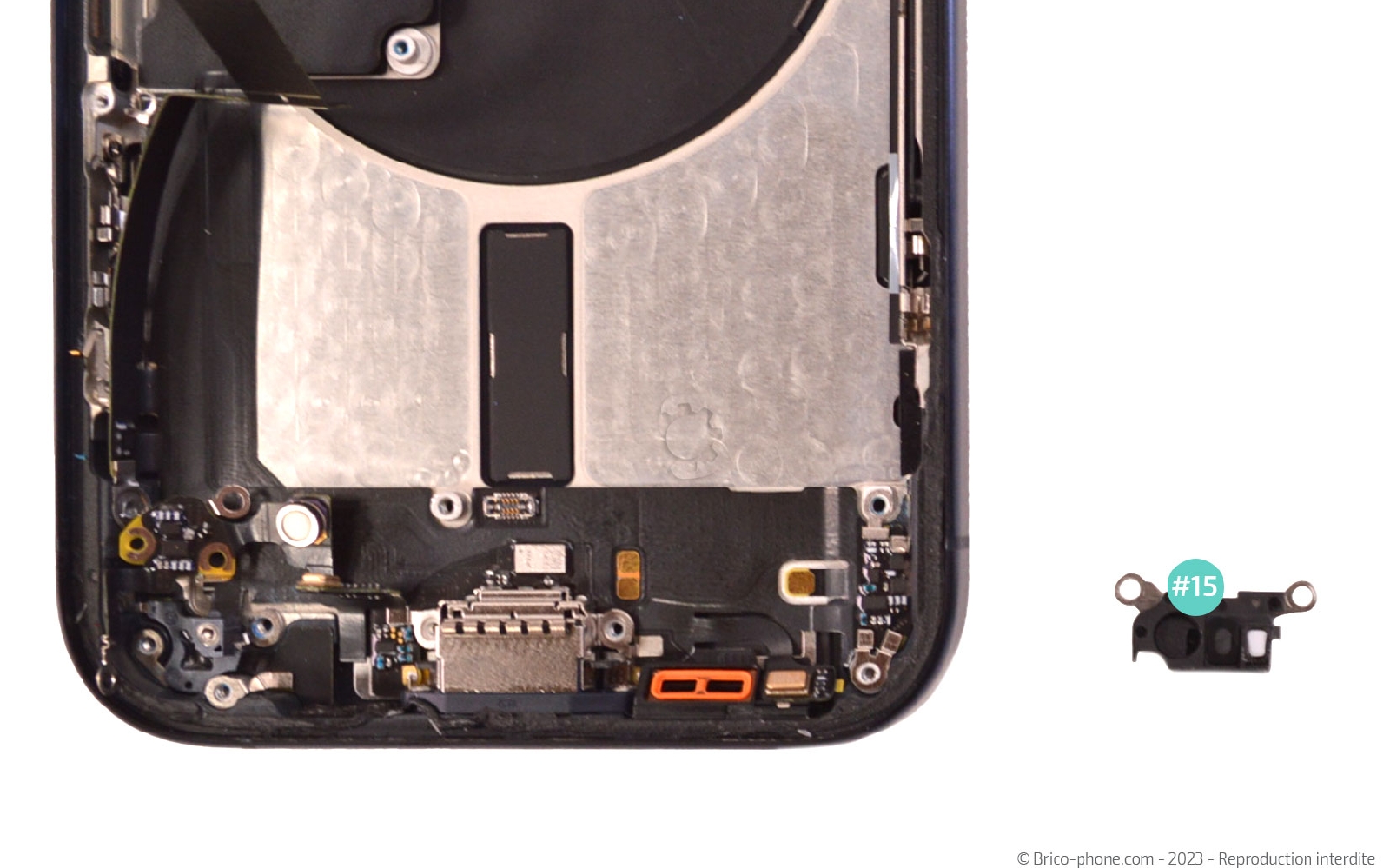

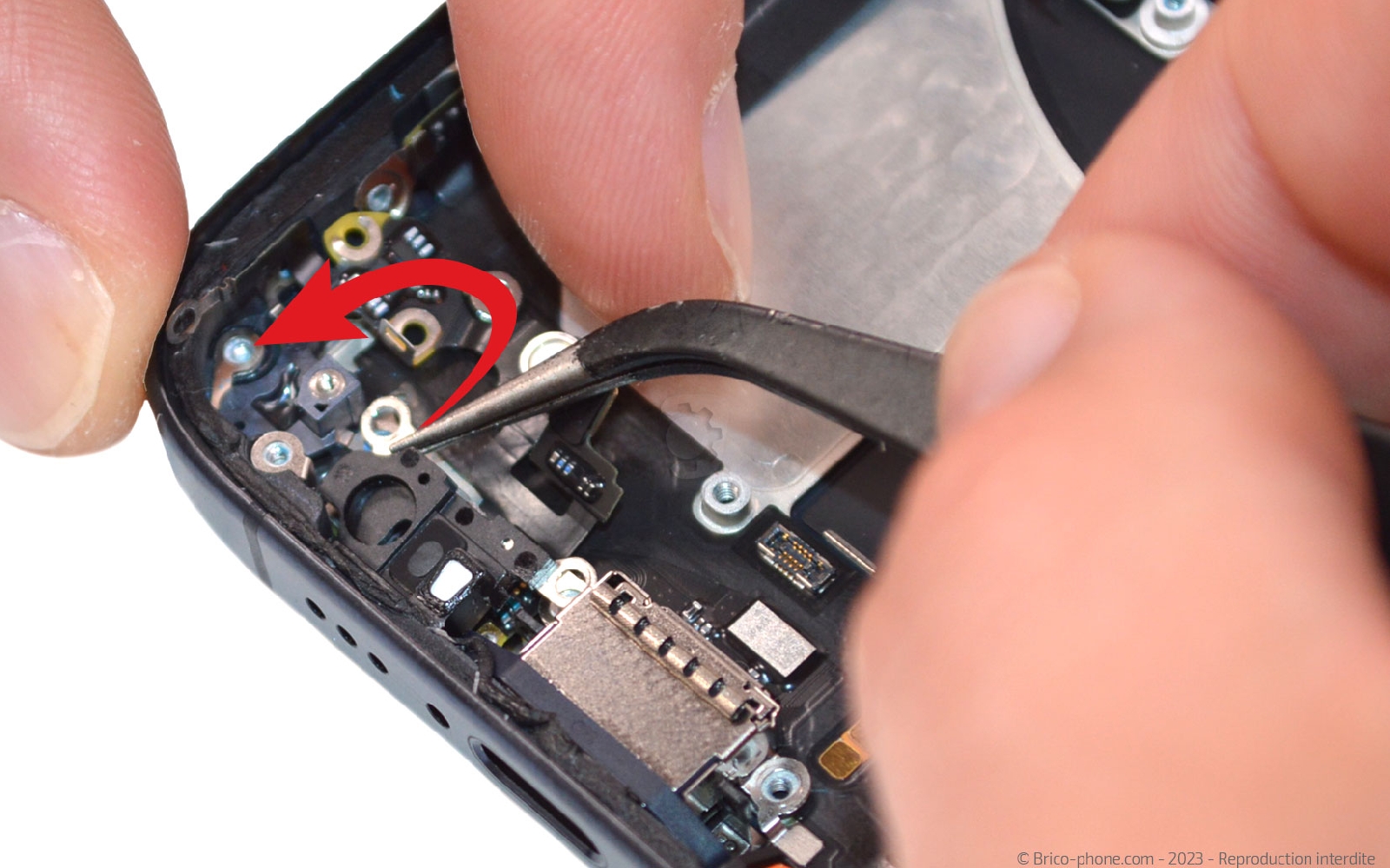

Etape 23 : Sortir le support micro

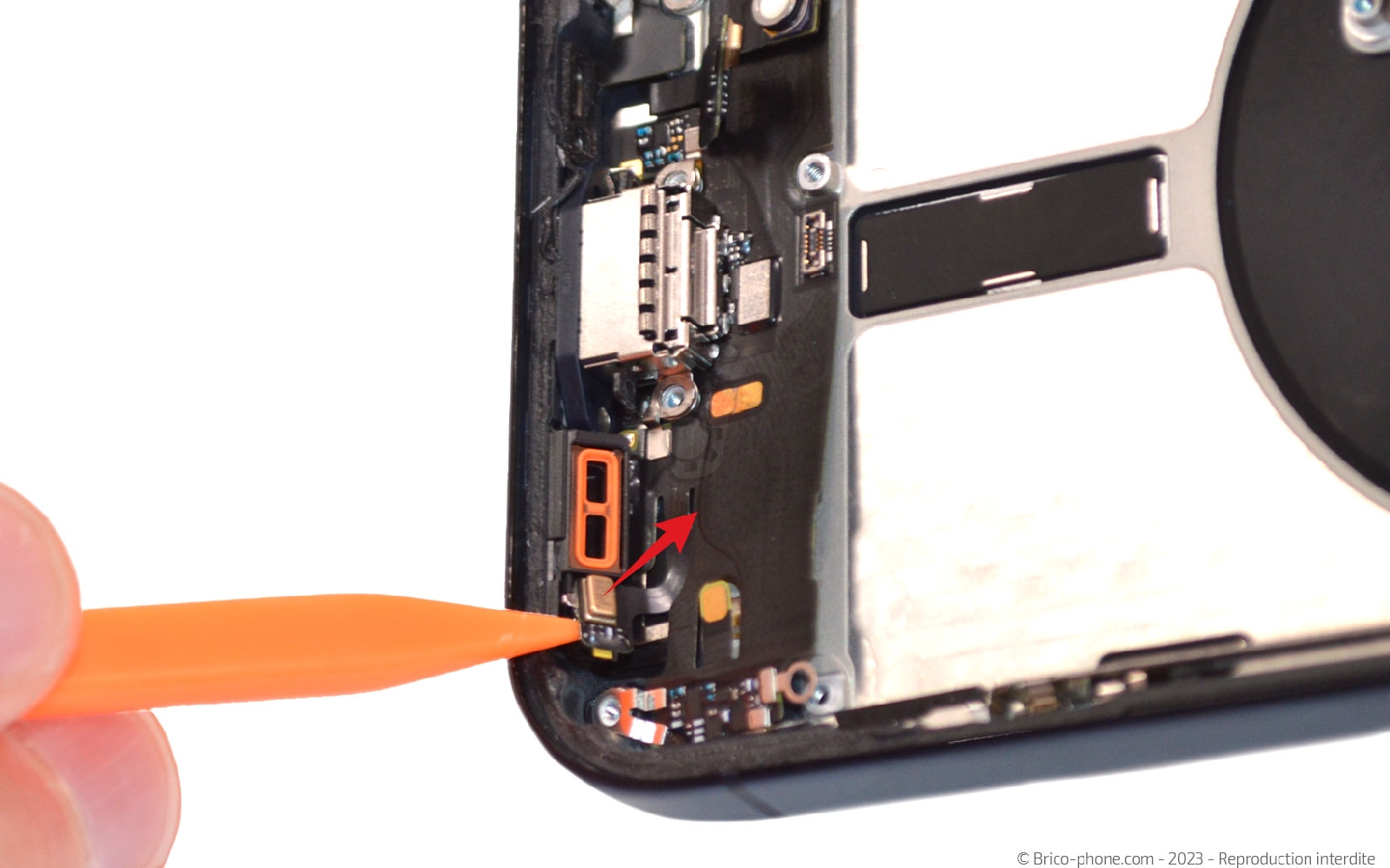

Décollez le micro avec la pincette avant de saisir le support #15 pour le déposer sur le patron d'aide au montage fourni avec votre commande.

Ensuite, soulevez également le micro situé sur la partir droite du connecteur de charge.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

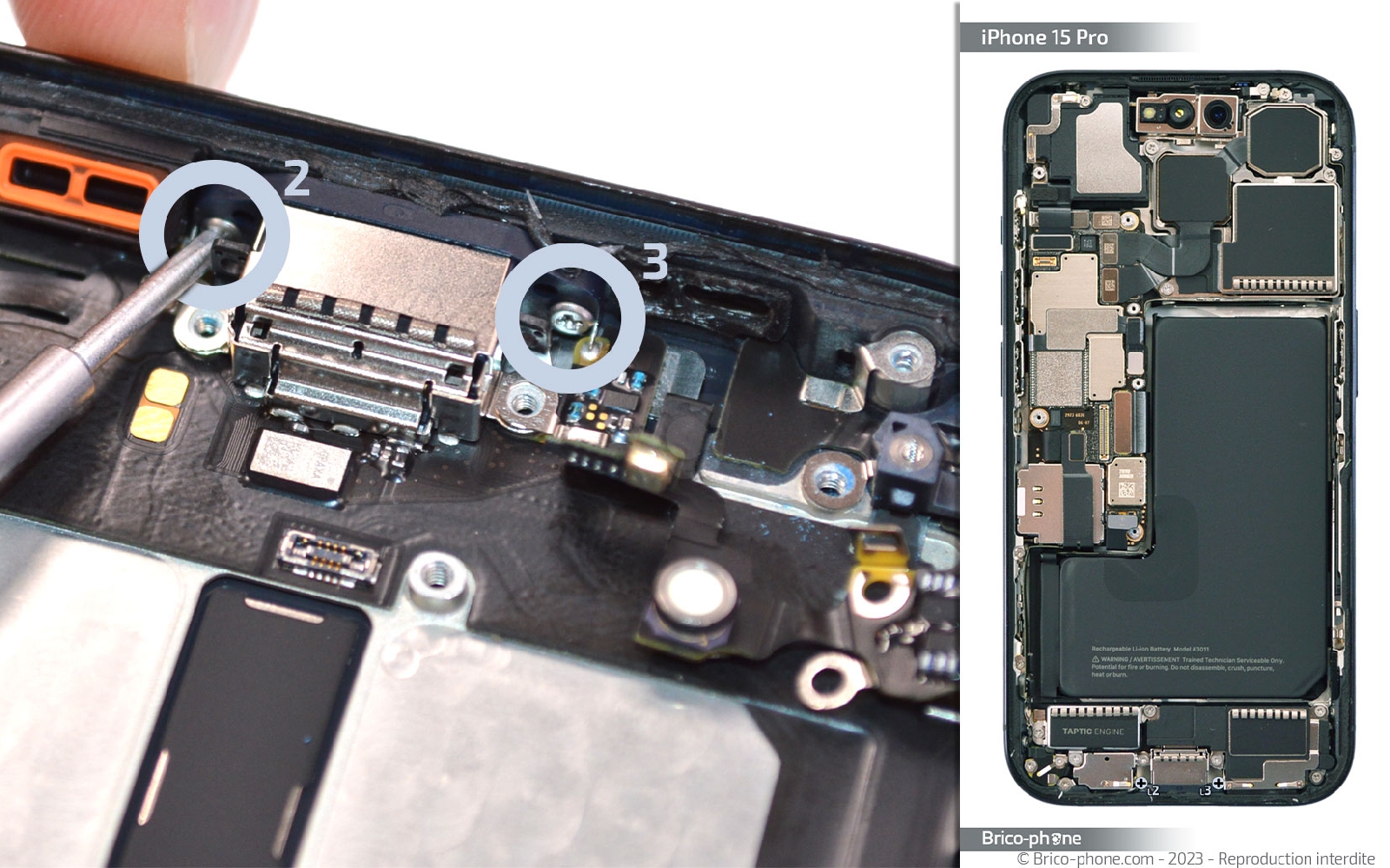

Etape 24 : Chauffer la nappe du connecteur de charge
Retirez les deux vis cruciforme placées de part et d'autre de la prise de charge.

Ensuite, chauffez légèrement la nappe pour faciliter son décollage.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

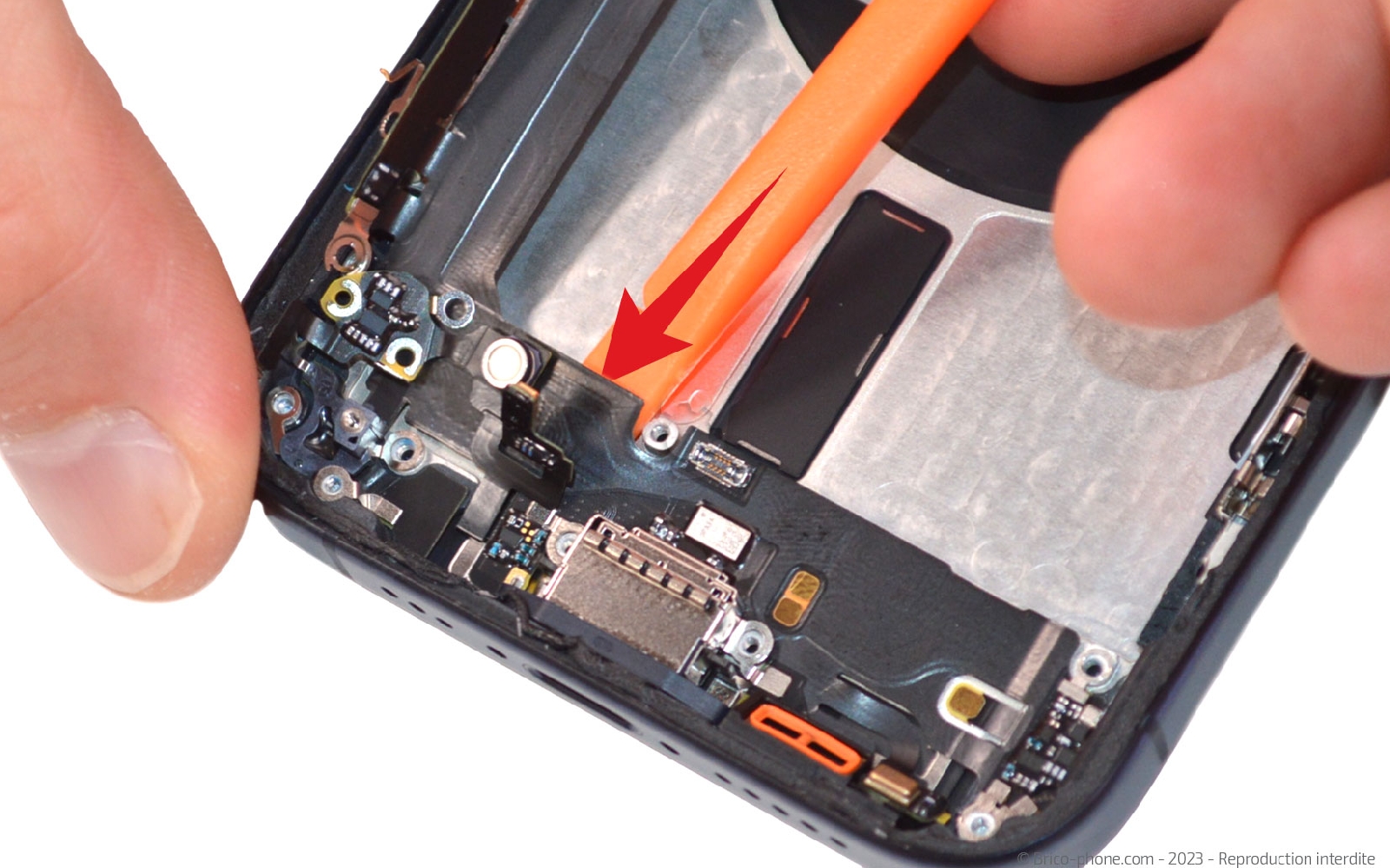

Etape 25 : Enlever le connecteur de charge
Glissez le levier en nylon sous le dock pour le décoller délicatement petit à petit.

Poussez la partie foncée de la prise de charge pour la séparer du châssis.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Outils du kit utilisés
Outils du kit utilisés

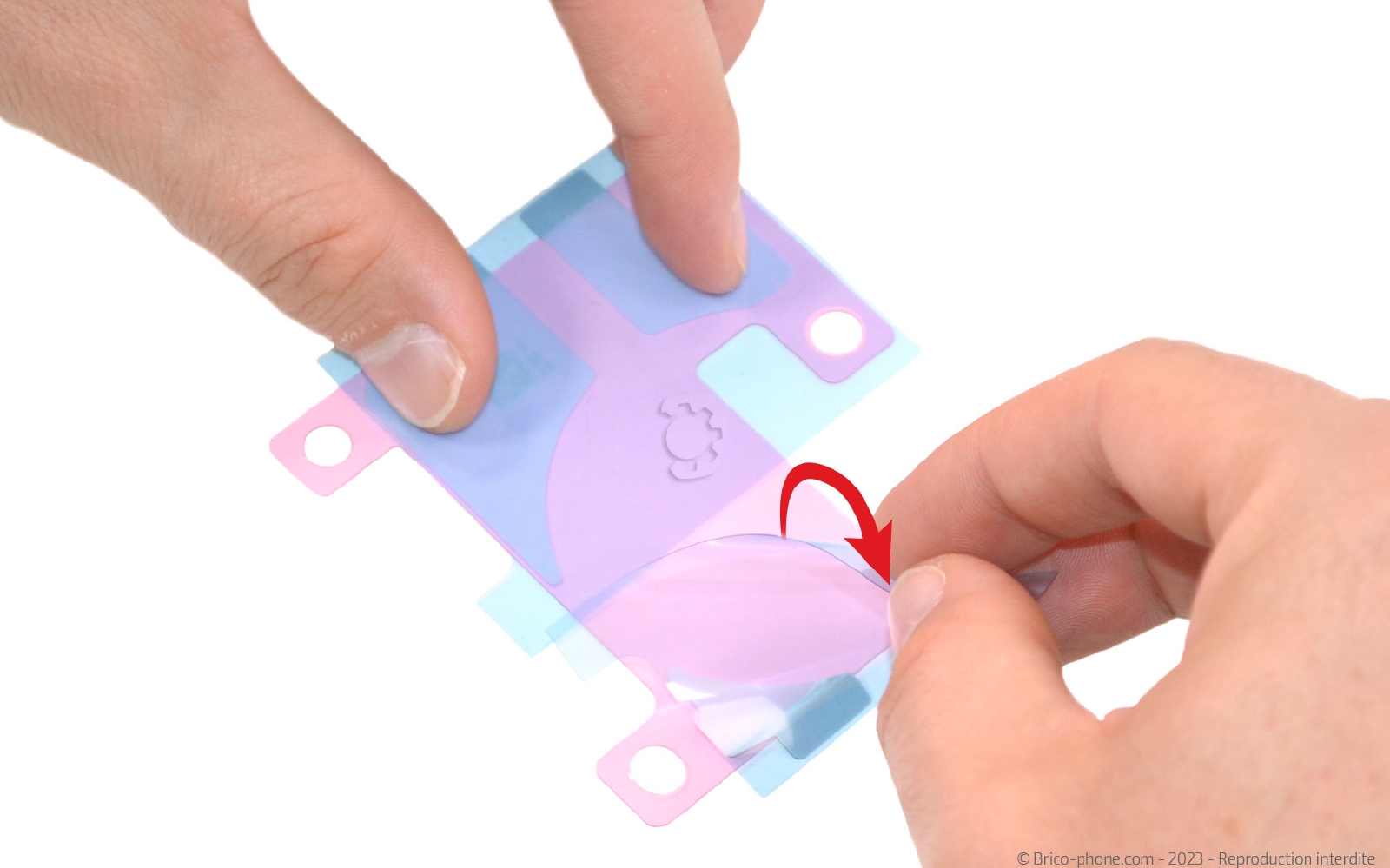

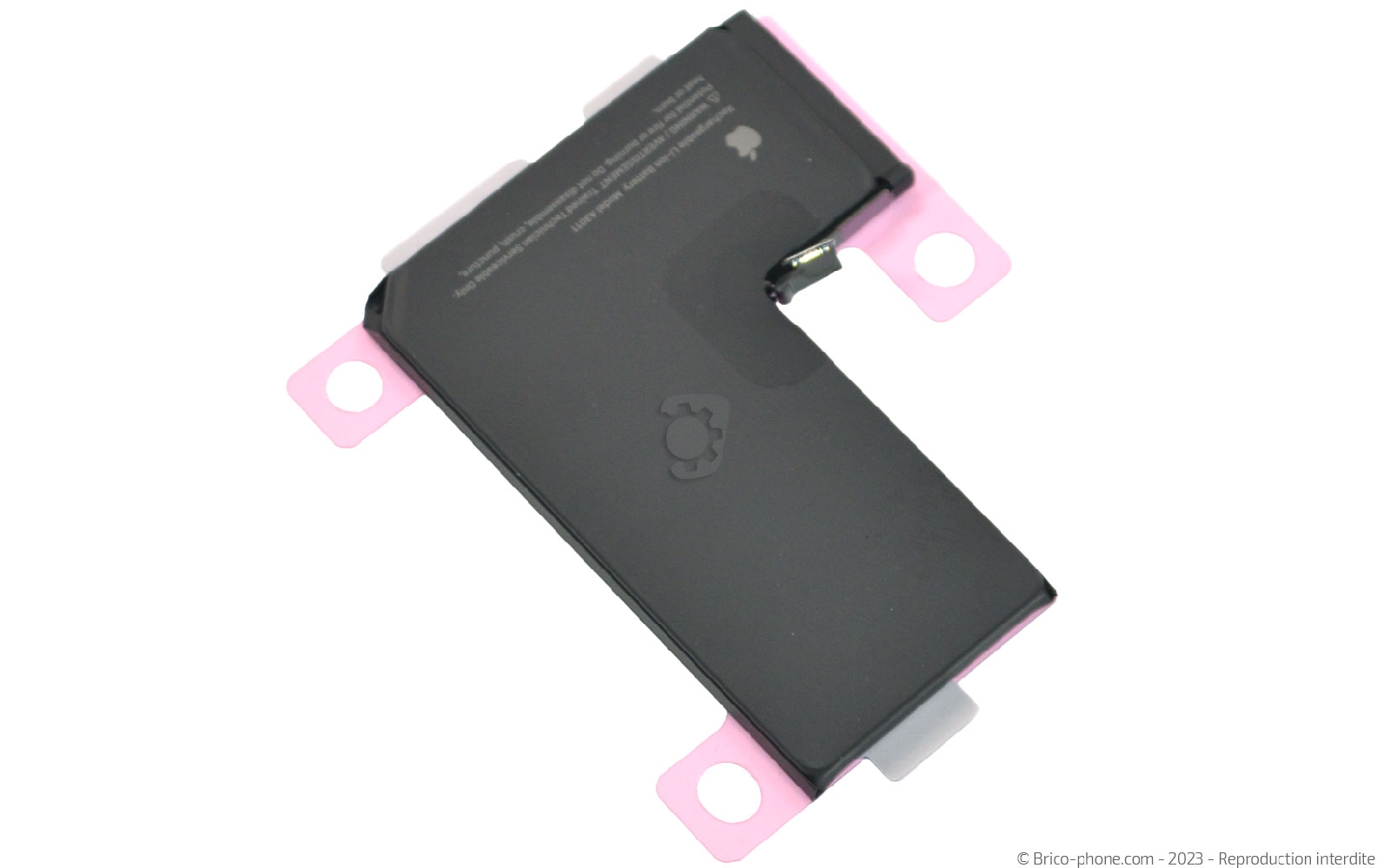

Installer les stickers de batterie
Installez le nouveau connecteur de charge puis remontez chaque élément en suivant les étapes précédentes dans le sens contraires.

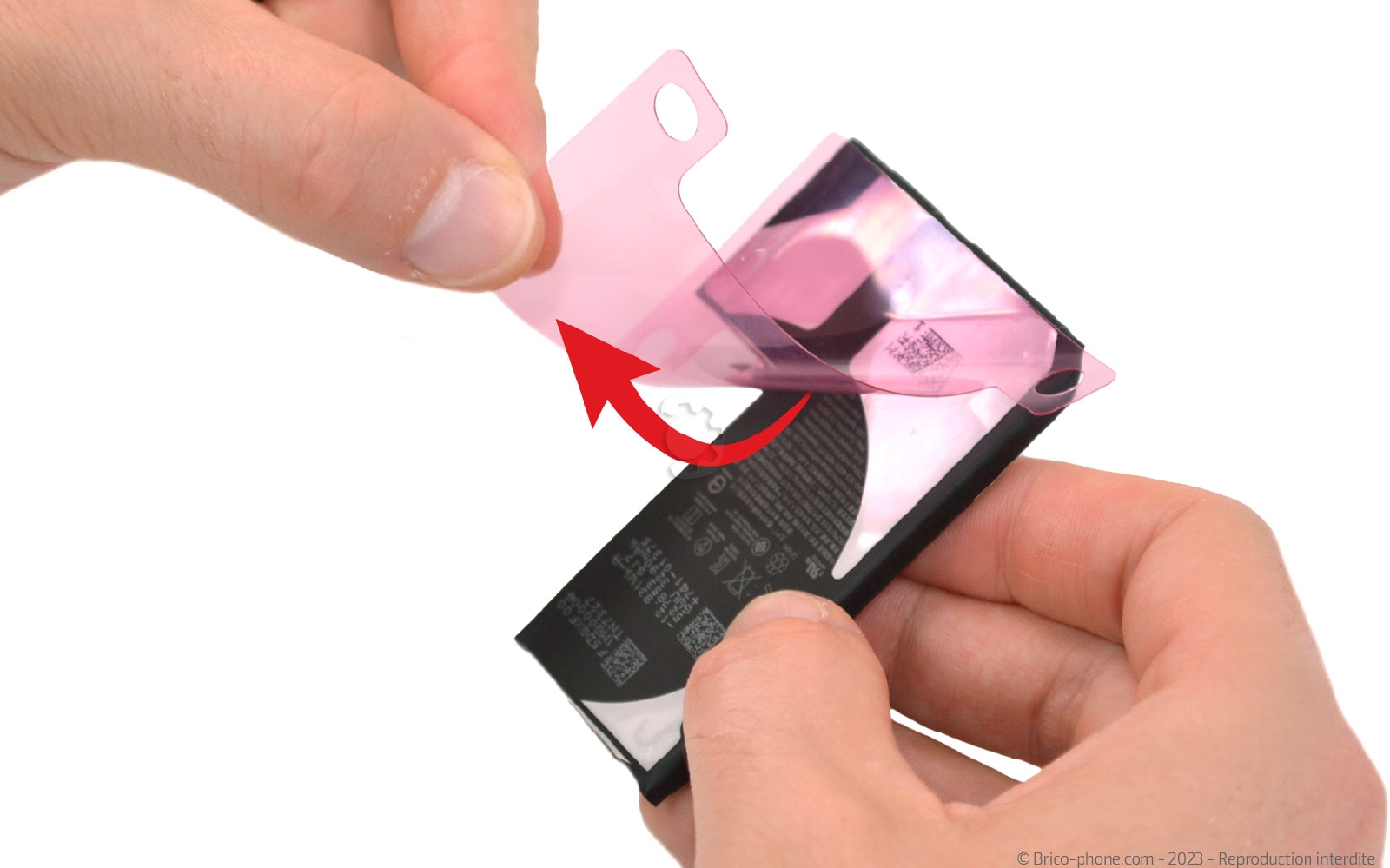

Arrivée à l'étape de la batterie, ôtez les films de protection puis disposez la batterie sur les adhésifs.

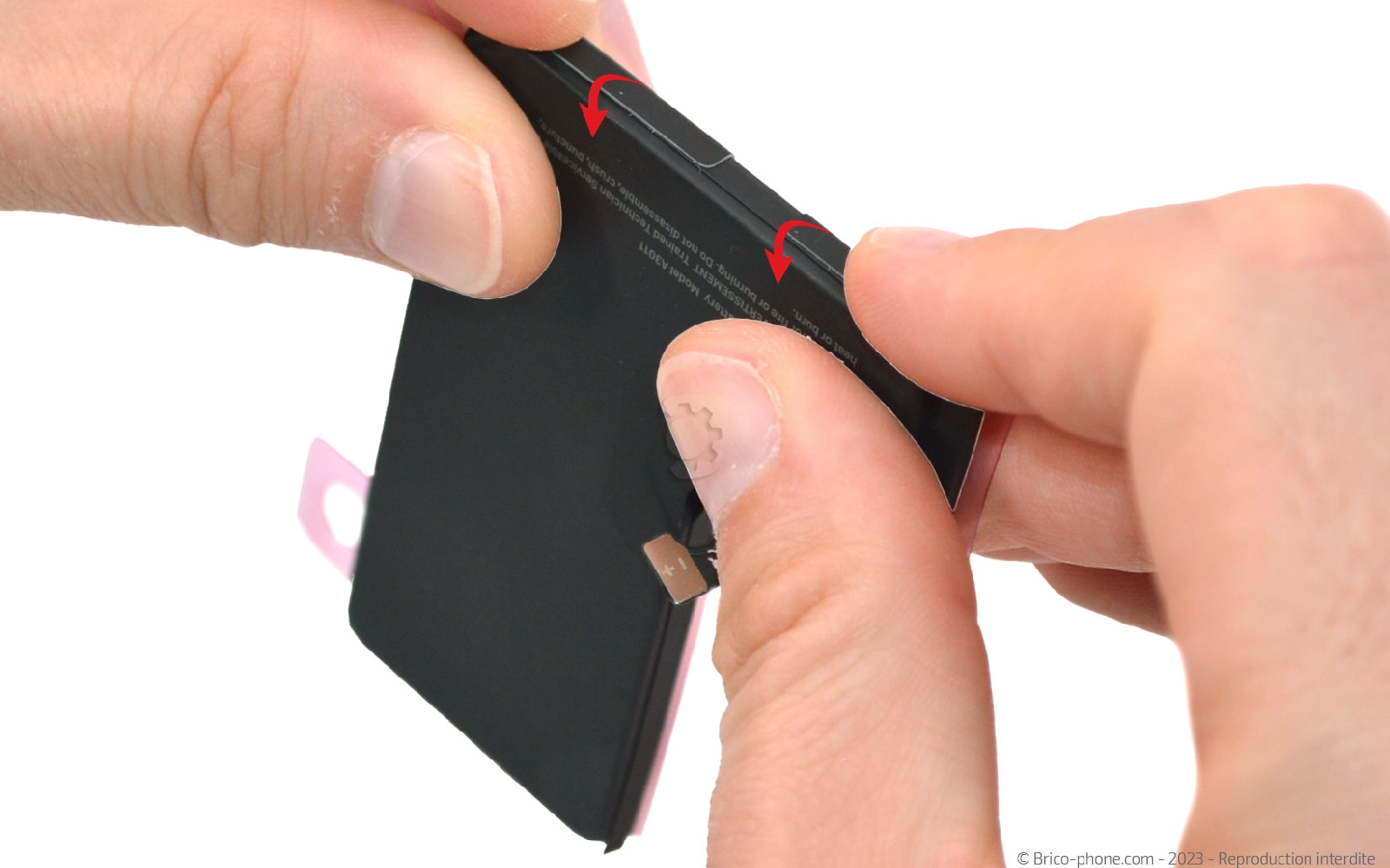

Repliez les languettes sur le devant de la batterie avant de retirer le sticker rose.
Brico-phone - Brico-phone - Brico-phone - Brico-phone
© brico-phone.com - Reproduction interdite
Conseils pour le remontage
Reprenez les dernières étapes pour refermer votre iPhone 15 Pro sans difficulté.

Pensez à retirer les résidus de colle sur le bord du châssis pour pouvoir reposer le joint d'étanchéité. Pour vous aider, nous vous proposons de suivre l'un de ces deux tutoriels :
