Comment changer le haut-parleur interne sur iPhone 14 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 14 Plus
Réparation
Note de réparabilité NC
Temps estimé 25 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Problème de son

Le téléphone grésille

Entamez le remplacement du haut-parleur interne de votre appareil avec assurance grâce à ce guide complet proposé par Brico-phone. Notre mission est de vous accompagner dans la réparation de vos appareils électroniques, en vous fournissant toutes les informations nécessaires pour mener à bien cette tâche. Ce tutoriel est conçu pour vous guider pas à pas dans le processus de remplacement du haut-parleur interne, en vous offrant des instructions claires, des astuces pratiques et des visuels explicatifs.

Que vous soyez un débutant en matière de réparation ou que vous ayez déjà une certaine expérience, ce guide s'adresse à tous. Nous mettrons à votre disposition des conseils professionnels et une liste d'outils recommandés pour effectuer le remplacement en toute sécurité et efficacité.

En suivant nos instructions détaillées et en vous aidant de nos supports visuels, vous serez en mesure de restaurer la qualité sonore de votre appareil. Ce tutoriel est non seulement une opportunité d'économiser sur les coûts de réparation, mais aussi une chance de contribuer à la lutte contre l'obsolescence programmée en prolongeant la durée de vie de votre appareil.

Préparez-vous à redécouvrir le plaisir et la satisfaction de réparer vous-même votre appareil, avec le soutien et la qualité garantie par Brico-phone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils

Avant de commencer

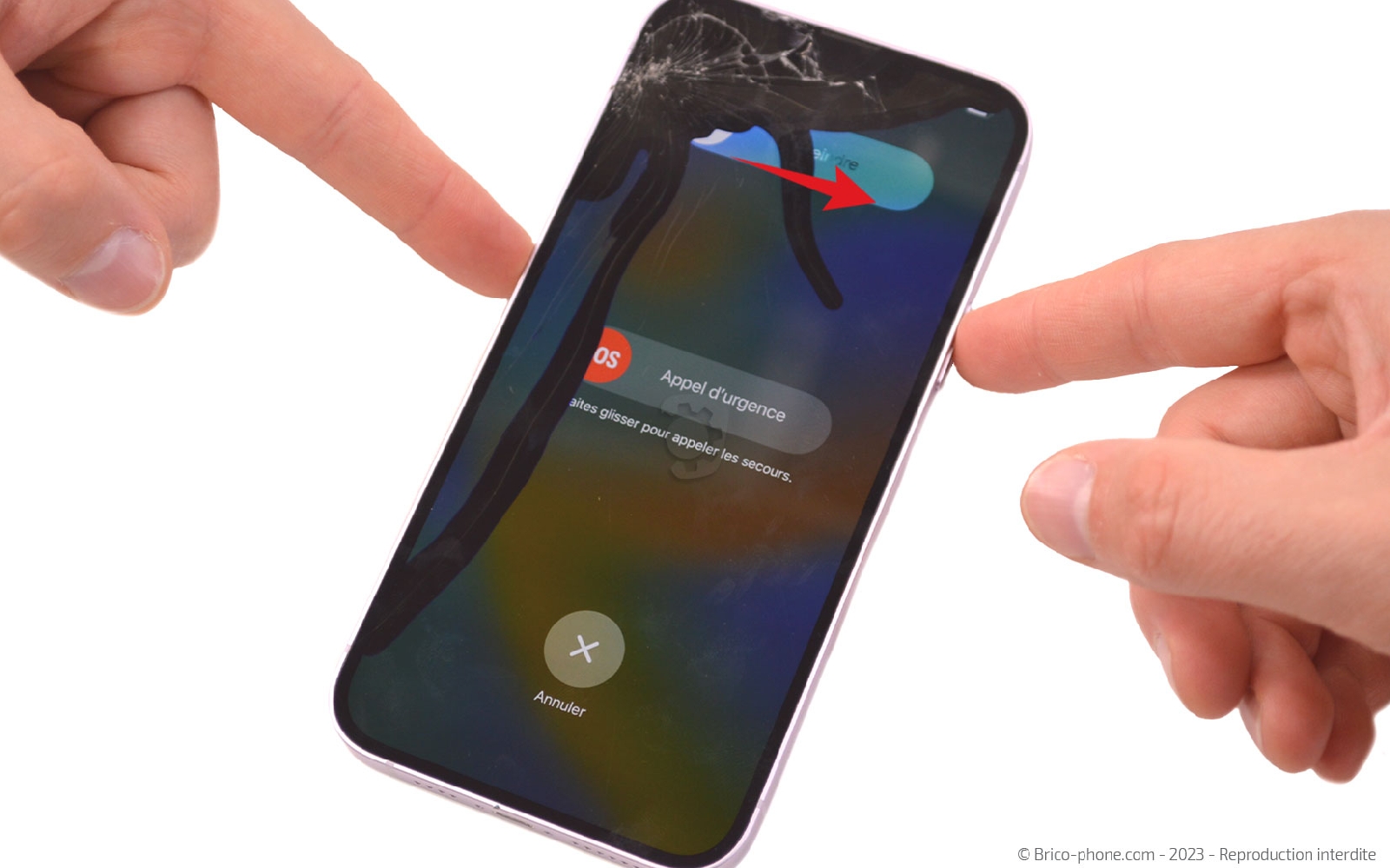

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. Pour cela, vous avez plusieurs possibilités. La plus simple étant de vous rendre dans Réglages > Général > Informations et de vous assurer que la référence A2483 correspondant à l'iPhone 14 plus soit bien inscrite. Autrement, vous pouvez retirer le tiroir SIM et regarder à l'interieur de l'emplacement en vous aidant d'une lumière vive pour apercevoir la référence A2483 gravée. Si vous avez opté pour une e-SIM, l'inscription se trouve à l'interieur du connecteur lightning. Une fois que tout est ok, préparez-vous un espace de travail propre et dégagé avec tous les outils et ce tutoriel à proximité. Vous pouvez alors procéder à l'extinction de votre appareil si celui-ci est toujours allumé.
Etape 1

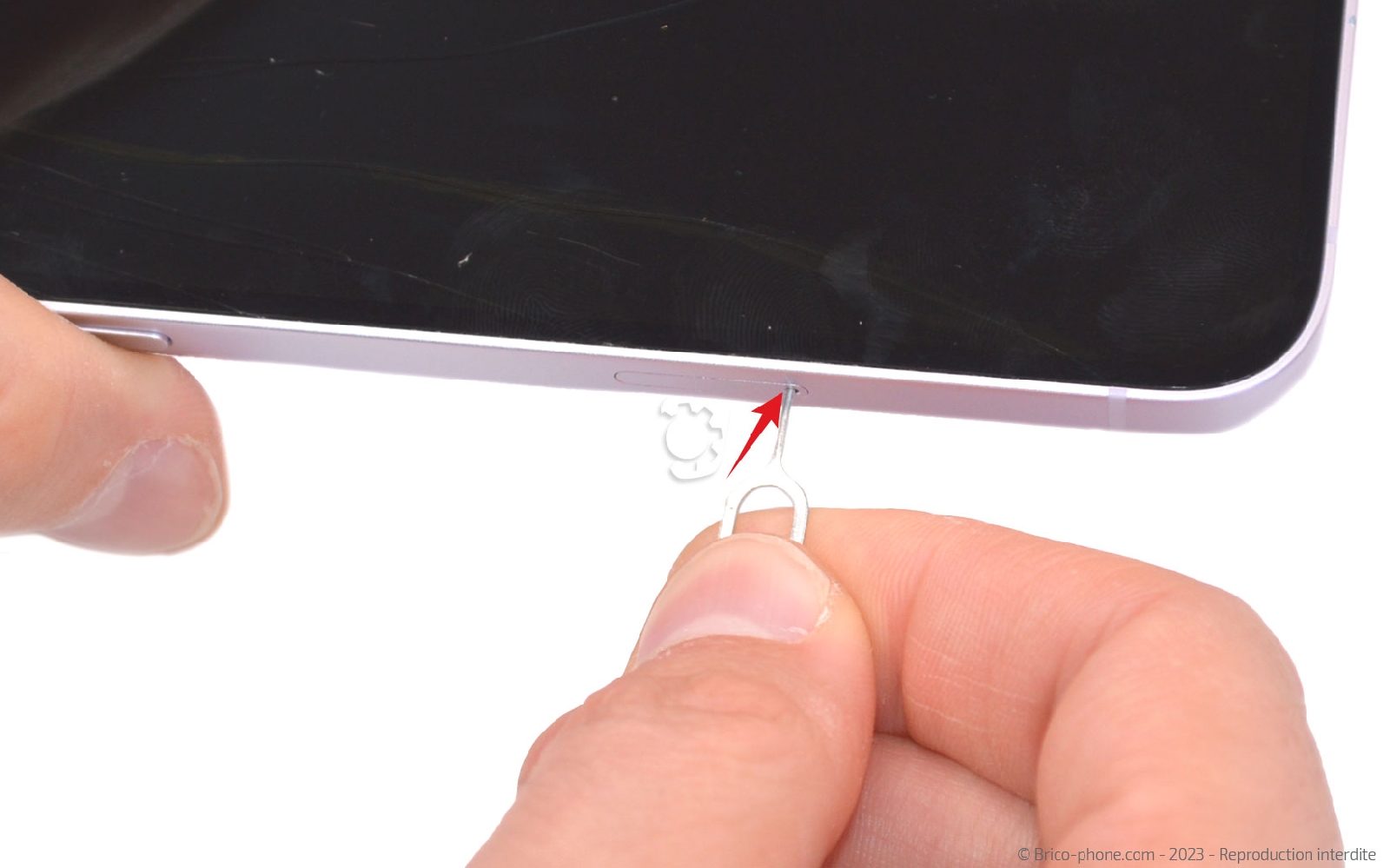

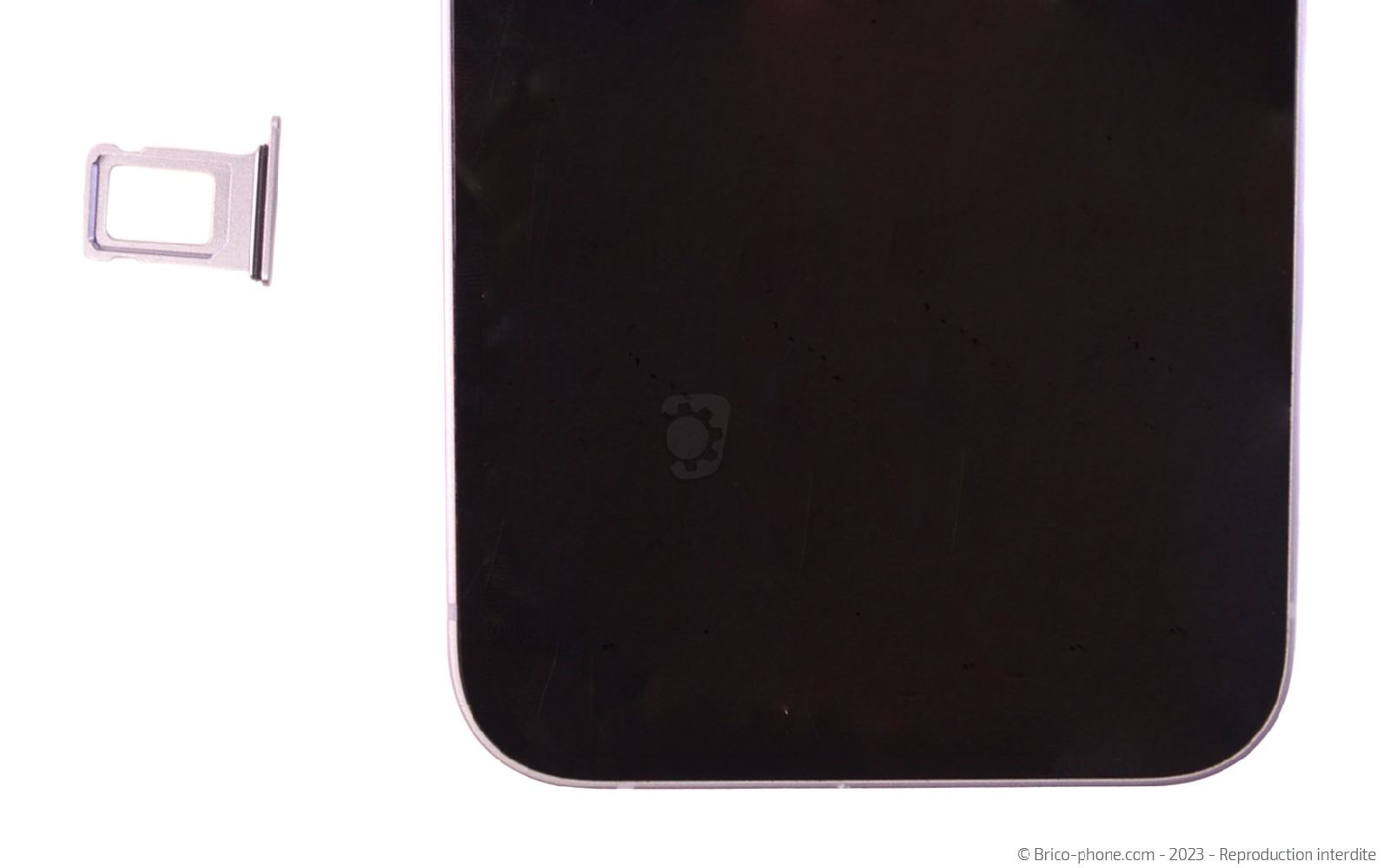

Etape 1 Ejecter le tiroir SIM

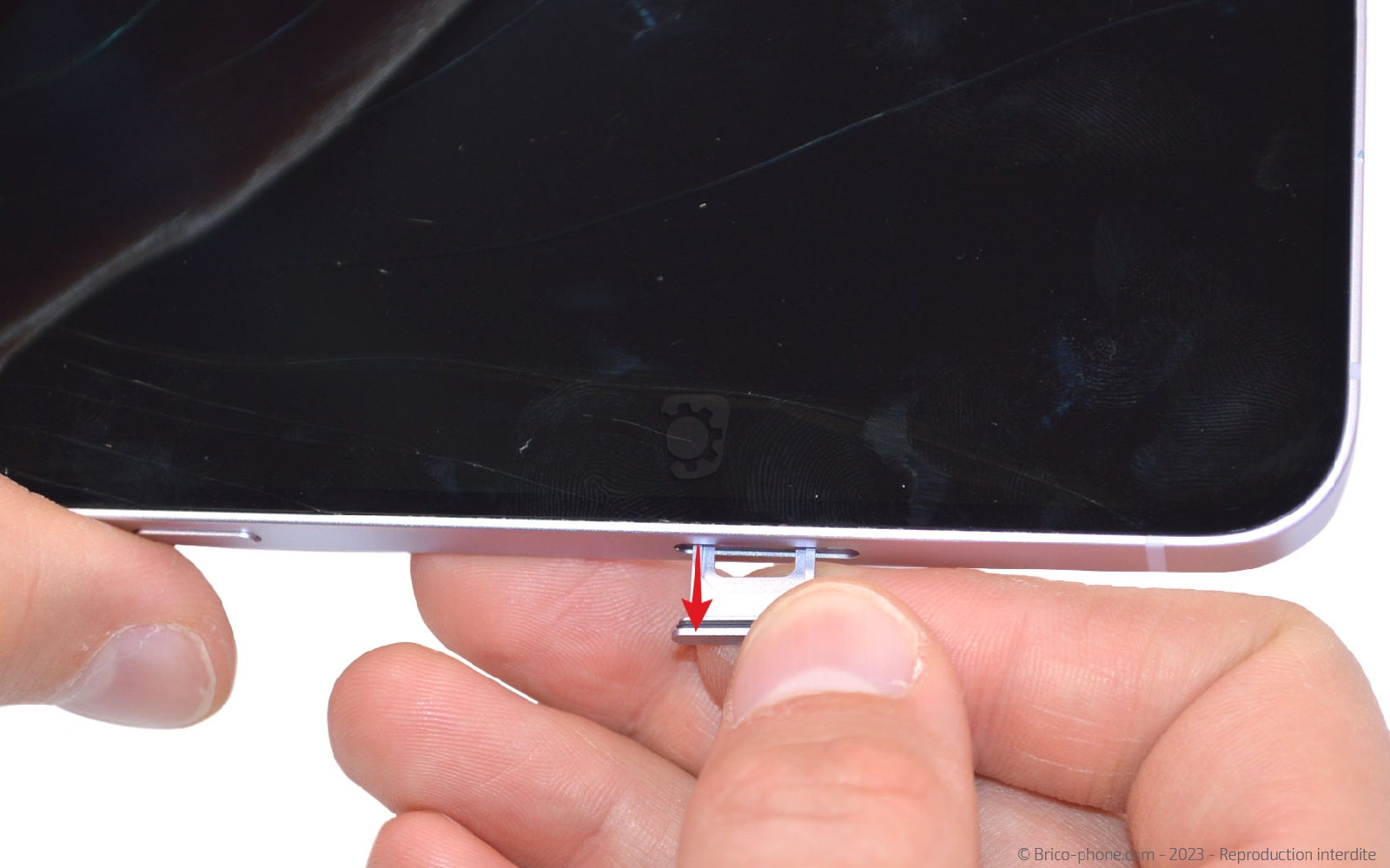

Utilisez l'outil d'origine ou celui du kit d'outils pour éjecter le tiroir de la carte SIM de votre appareil.
Outils
SIM
Pièces
Rack SIM pour iPhone 14 et 14 Plus Minuit 4.90€
Etape 2

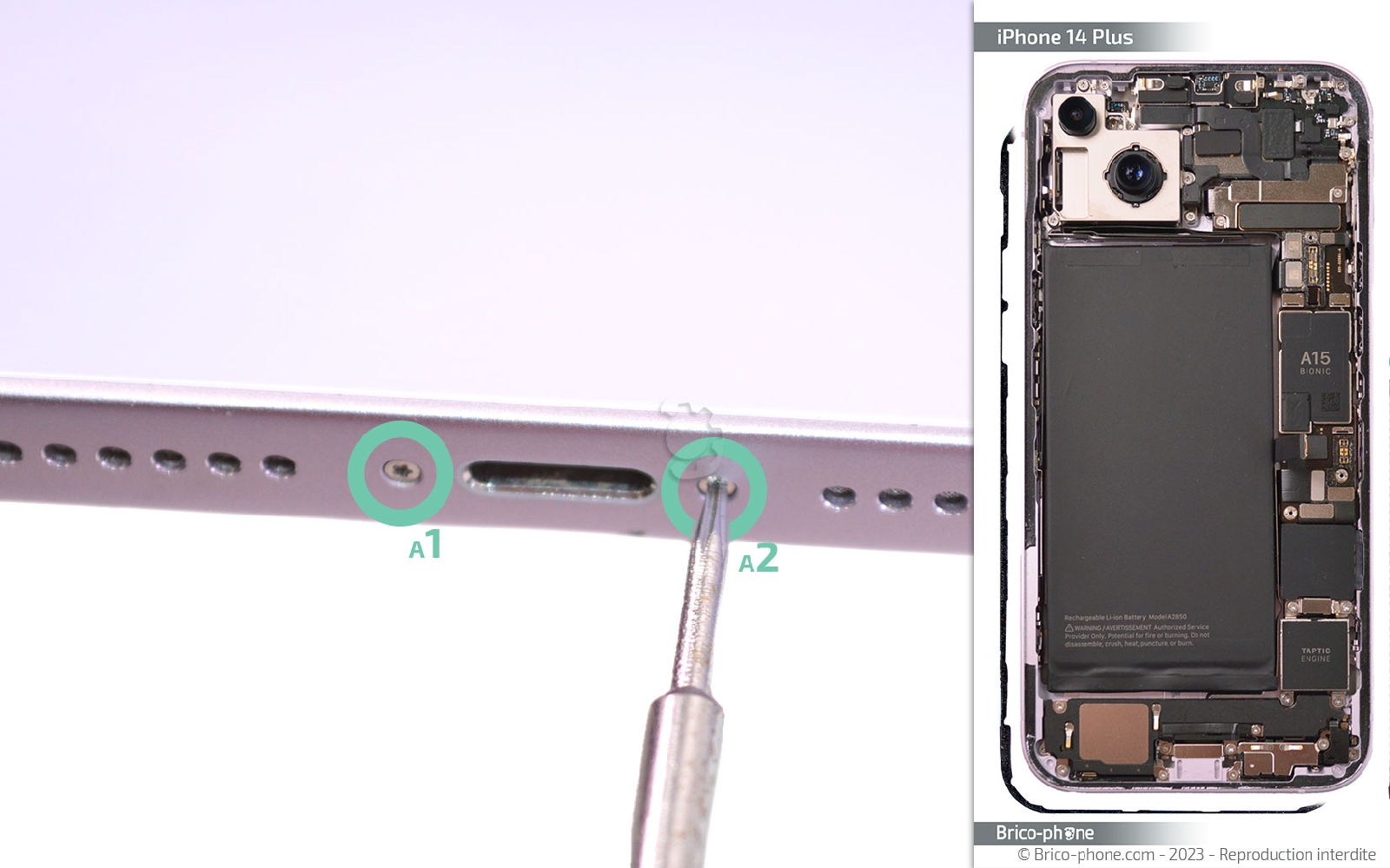

Etape 2 Ôter les vis pentalobe

Utilisez le tournevis pentalobe (pointe en forme d'étoile à 5 branches) pour retirer les deux vis situées de part et d'autre de la prise de charge. Placez-les sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des pièces et des vis.
Outils
Tournevis Pentalobe
Etape 3

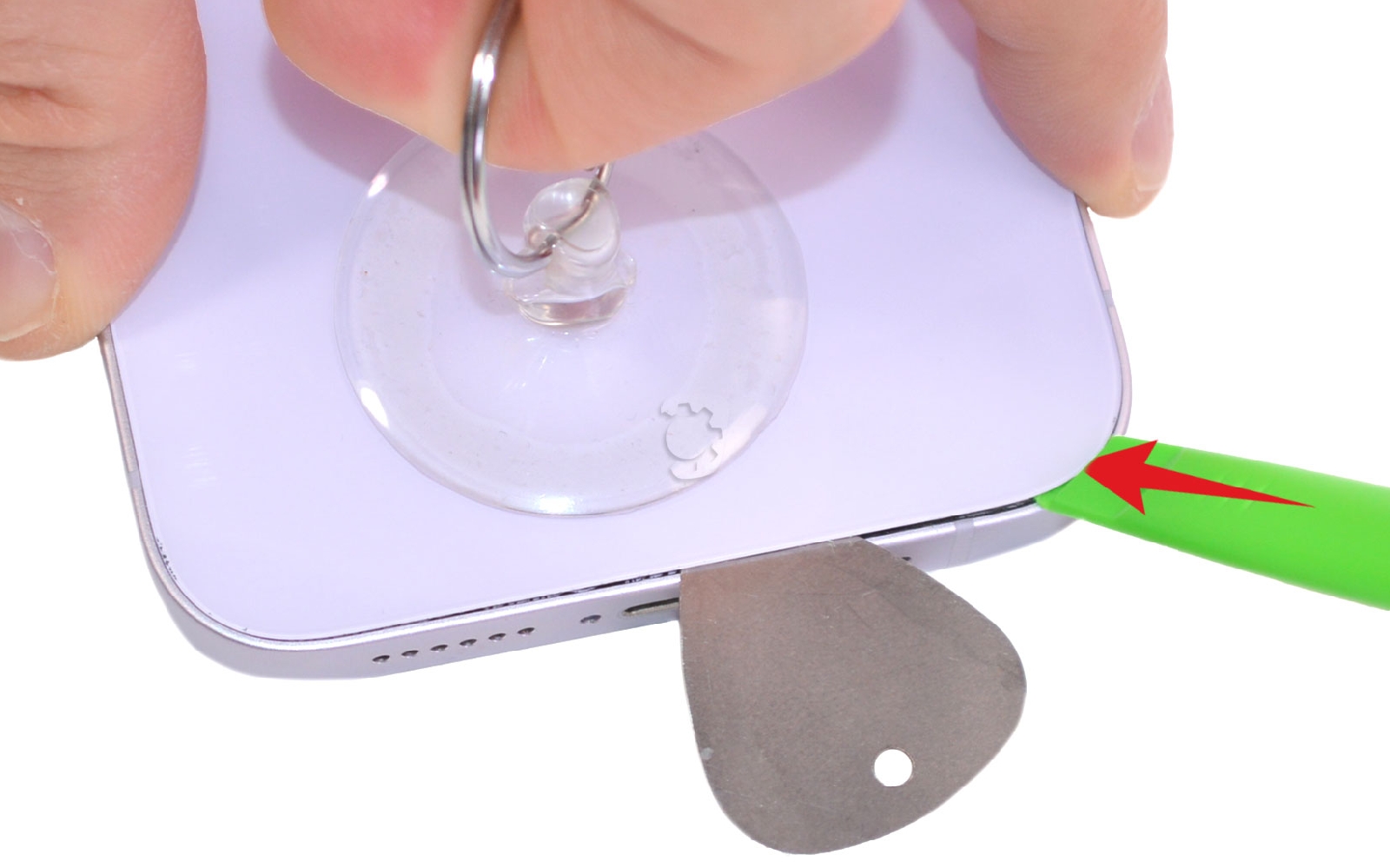

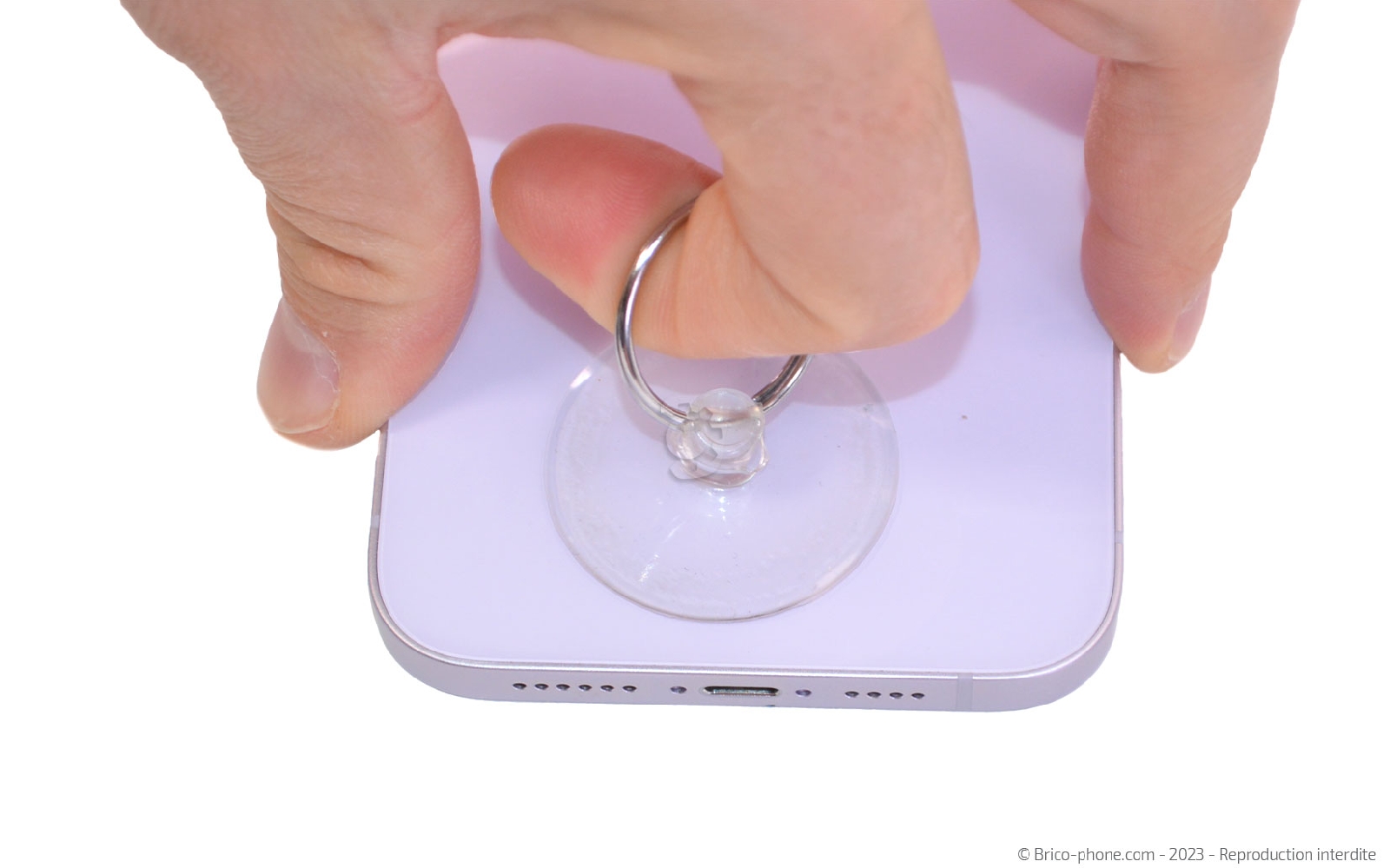

Etape 3 Créer un insterstice

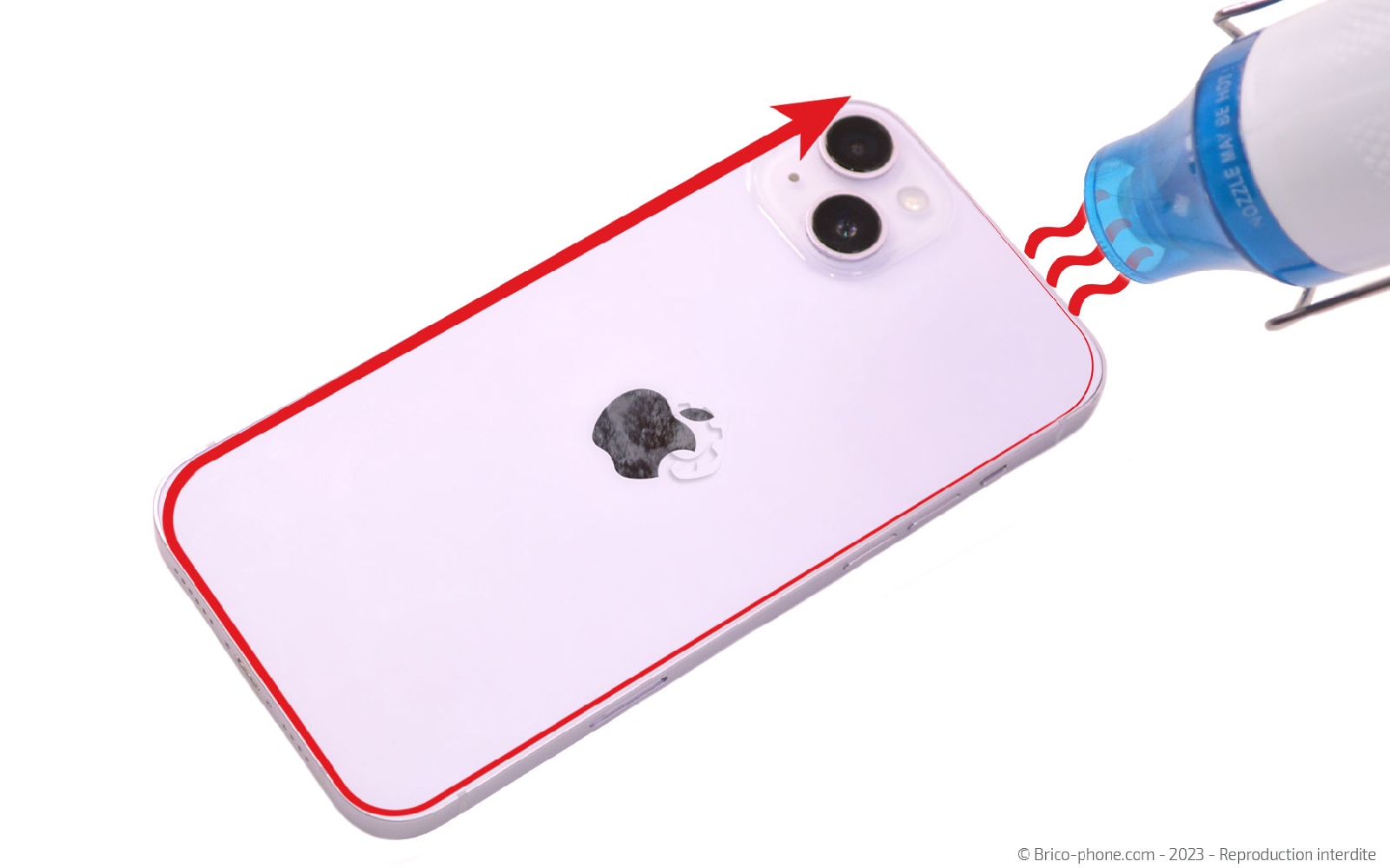

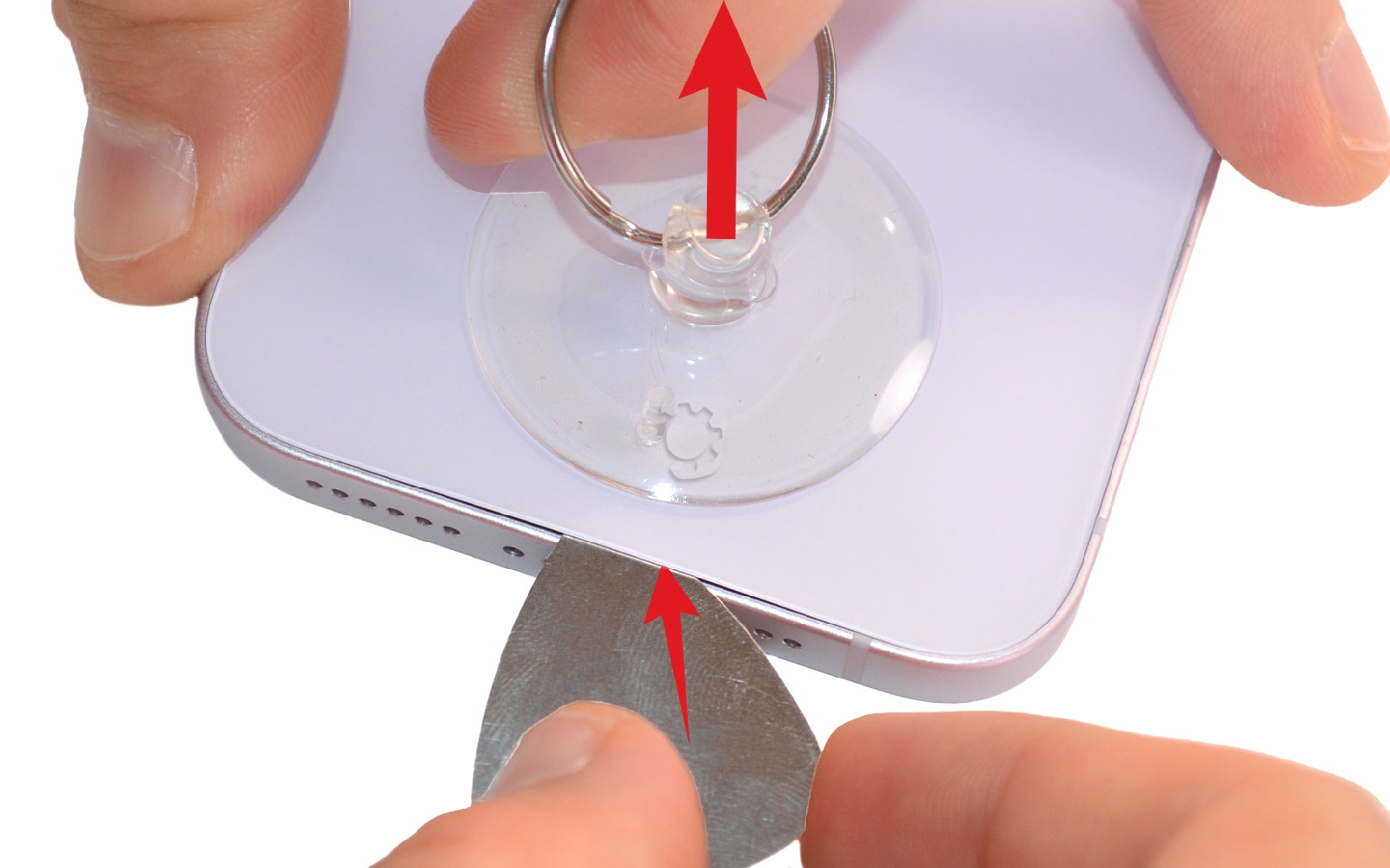

Chauffez le contour de la vitre arrière avant de passer à la manipulation suivante. Pour cela, vous pouvez utiliser le coussin chauffant, le décapeur thermique ou un sèche-cheveux. Si vous optez pour la première option, il vous faut passer le coussin environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone environ 30 secondes. Pour les deux autres manières de ramollir le sticker, il vous suffit d'allumer l'outil et de le passer sur tout le contour de l'appareil. Ensuite, collez la ventouse en bas de la vitre arrière puis tirez sur cette dernière afin de facilité l'insertion du médiator en métal. Une fois le médiator en place, disposez la spatule verte pour continuer le décollage sans endommagé le composant.
Outils
Médiator
Spatule
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

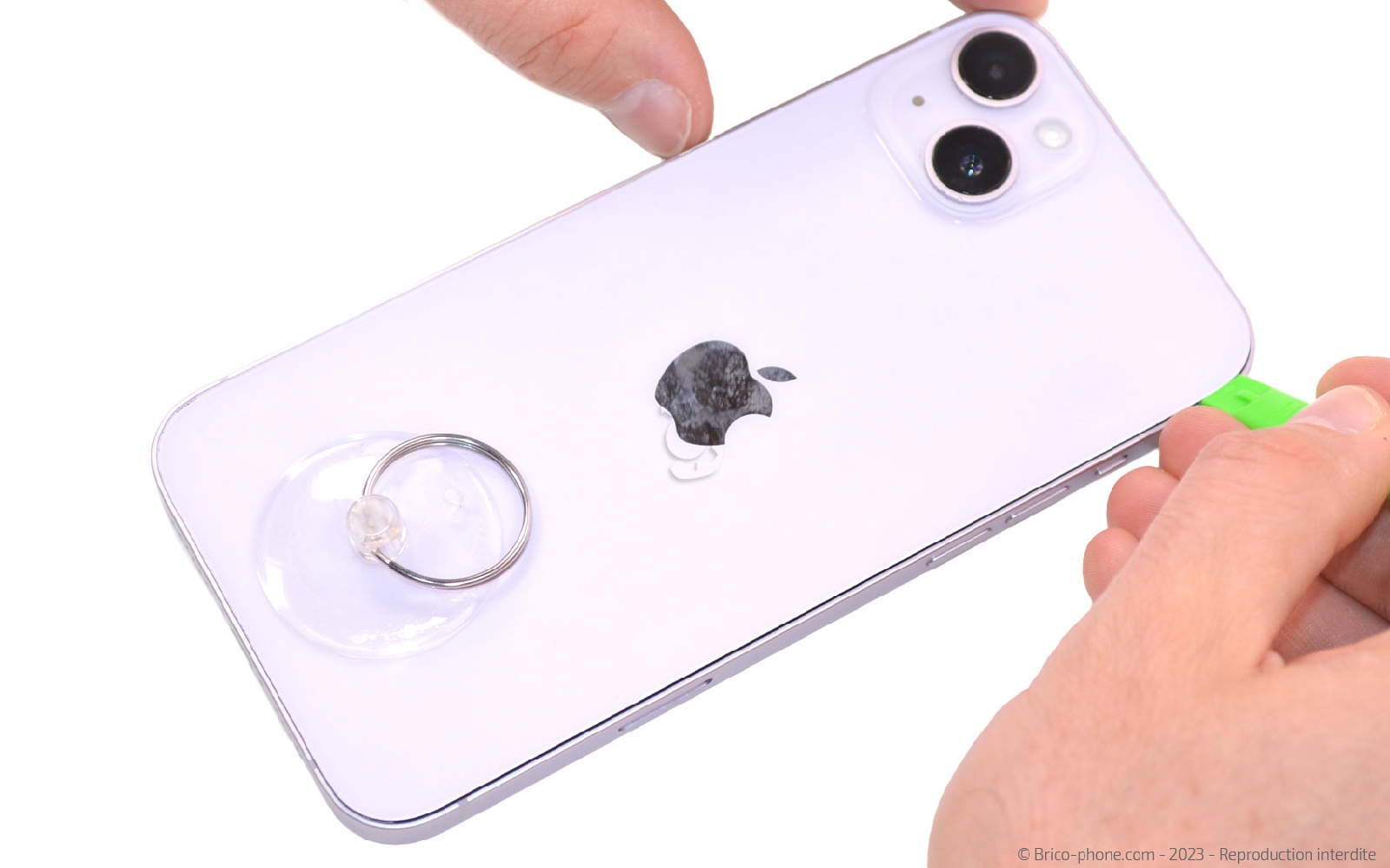

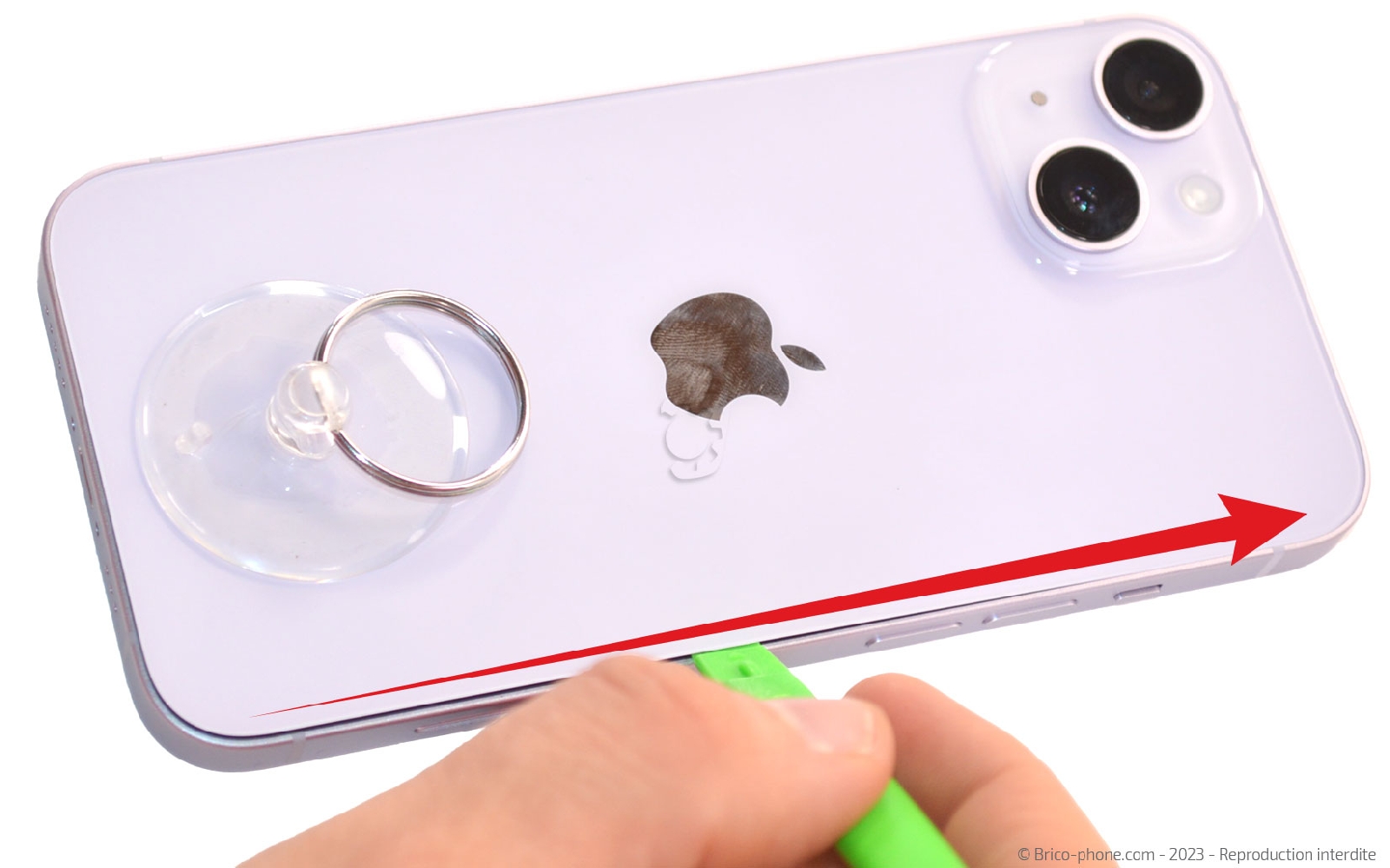

Etape 4 Ouvrir la vitre arrière

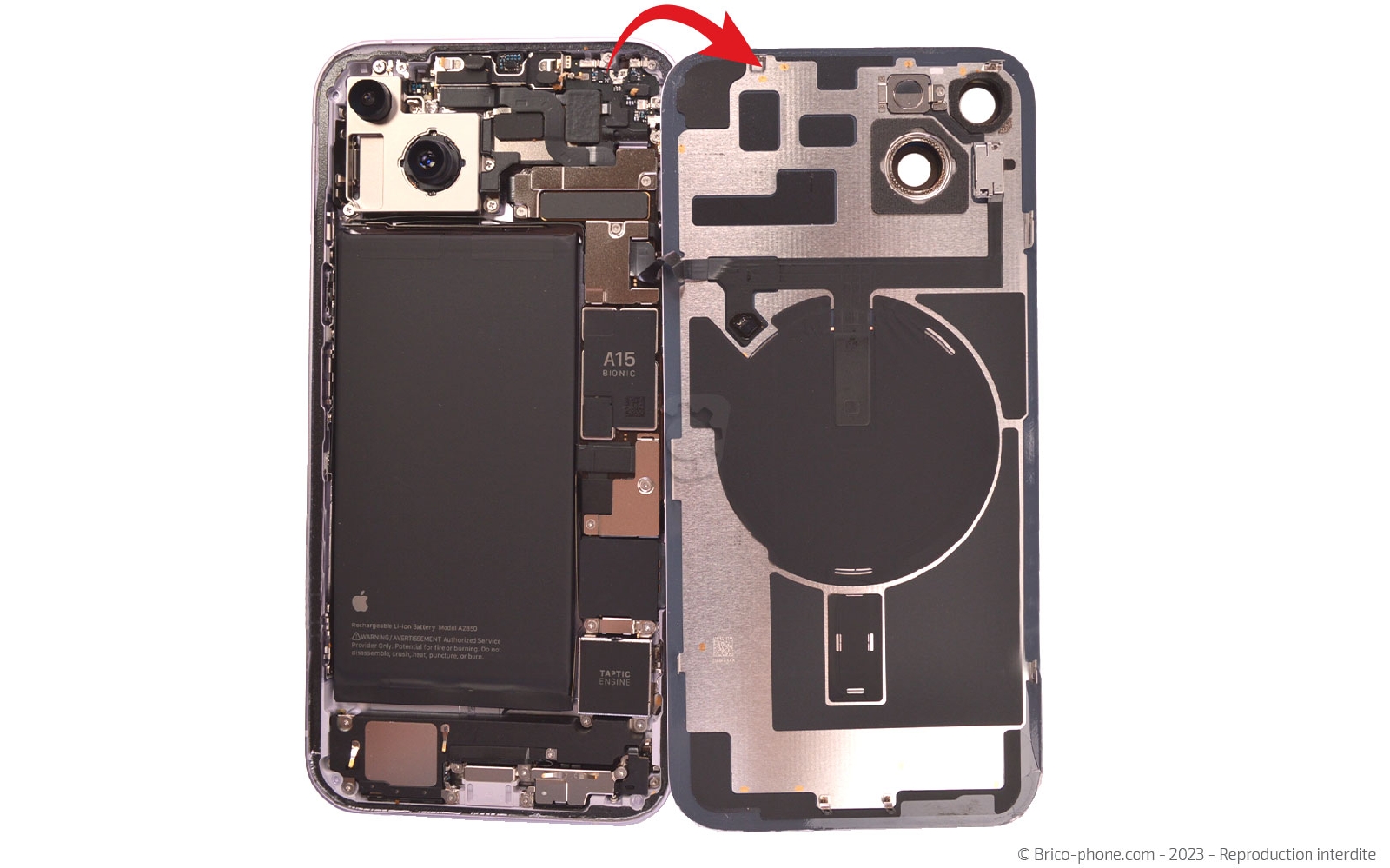

Faites glisser la spatule sur toute la longueur du téléphone pour décoller la vitre arrière. Basculez le composant vers la droite en faisant attention aux nappes encore connectées à la carte mère.
Outils
Spatule
Etape 5

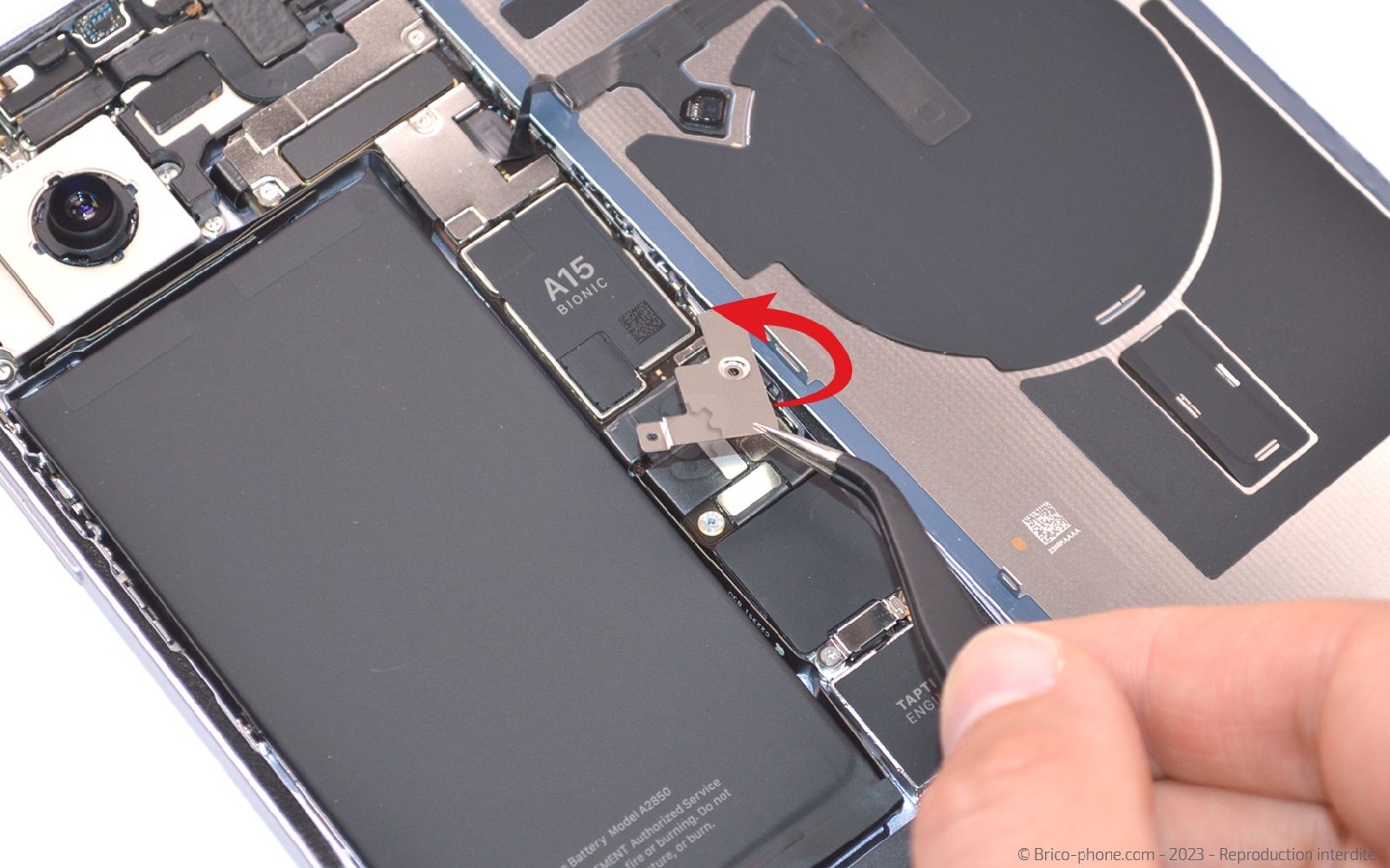

Etape 5 Déconnecter la batterie

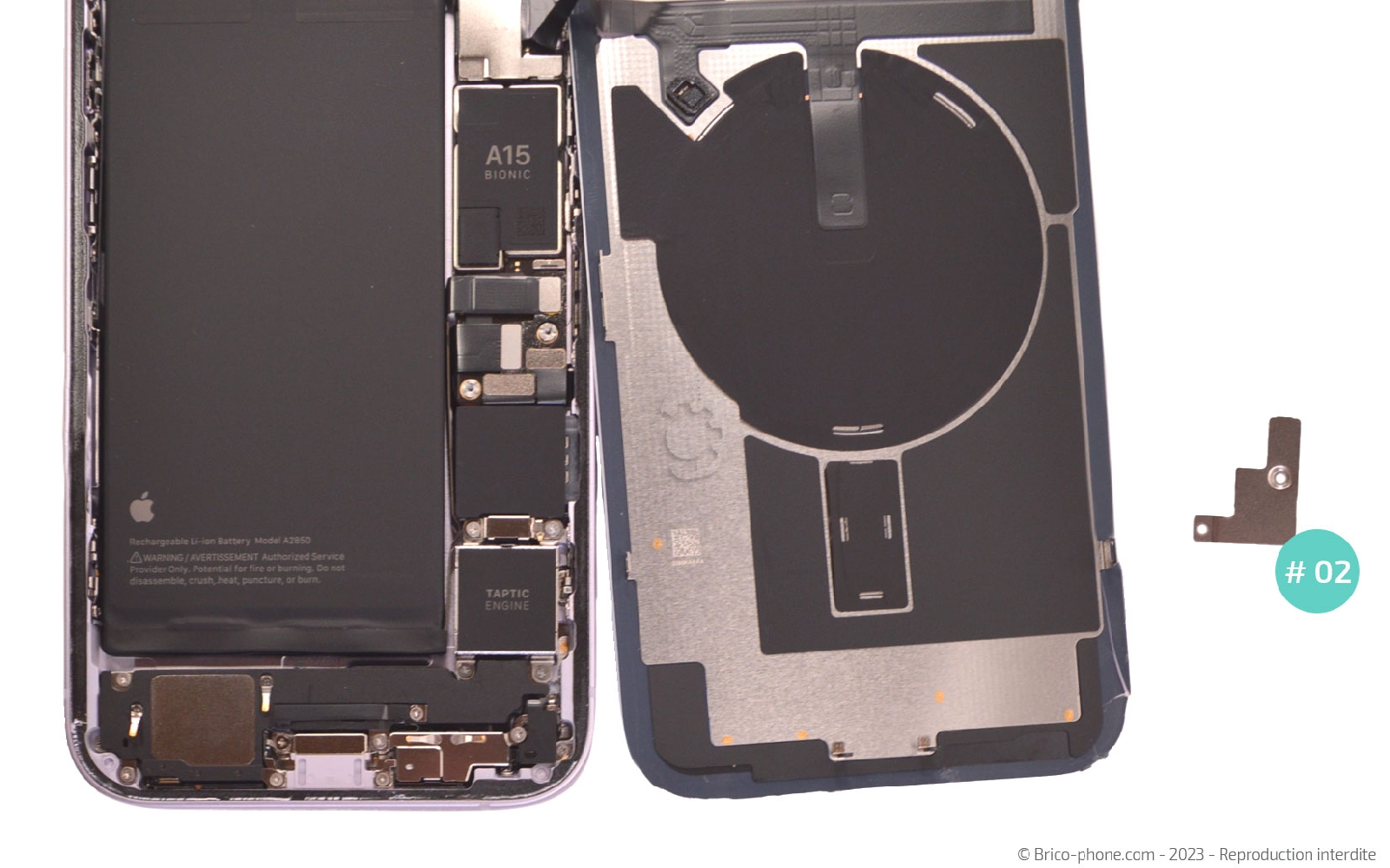

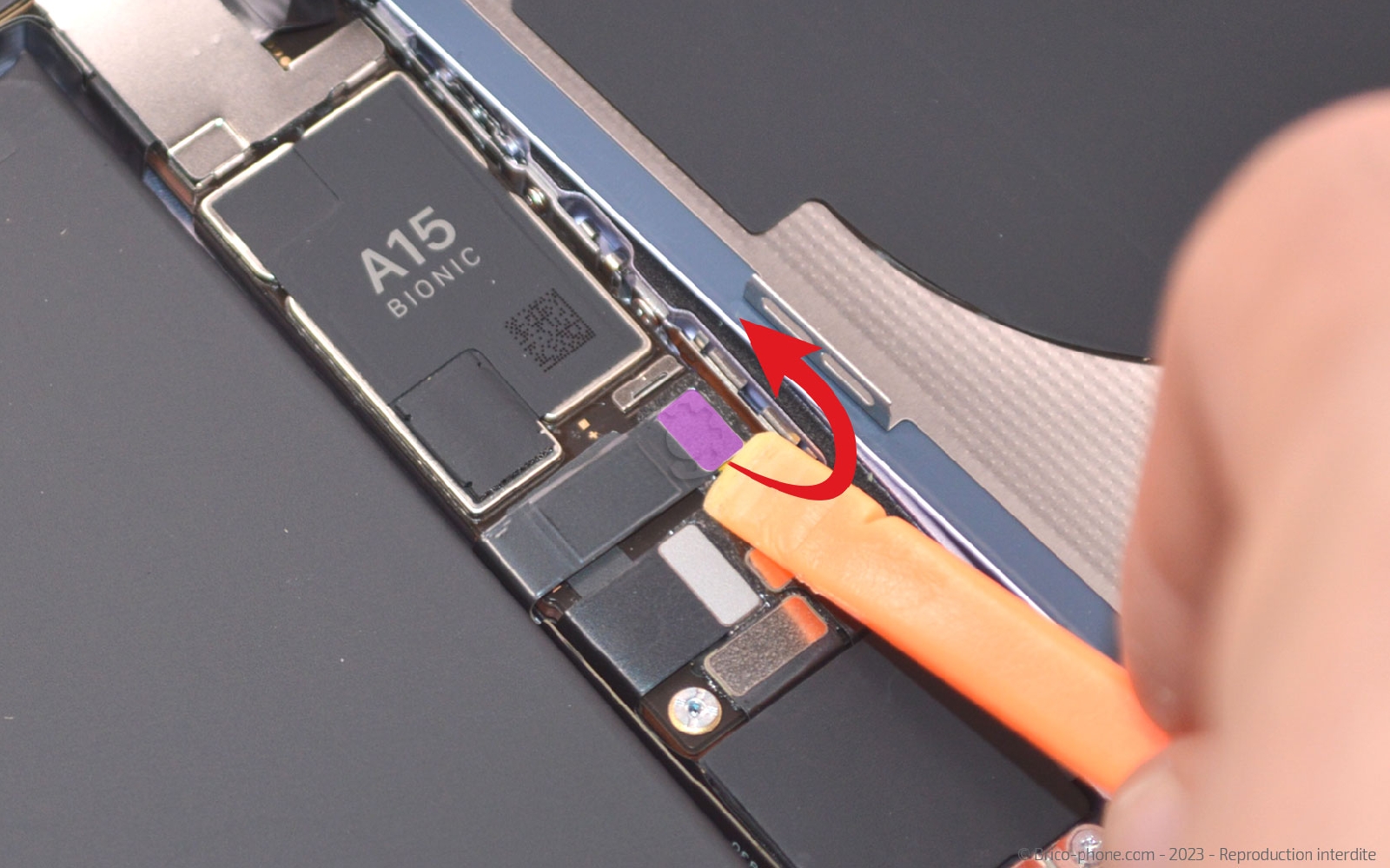

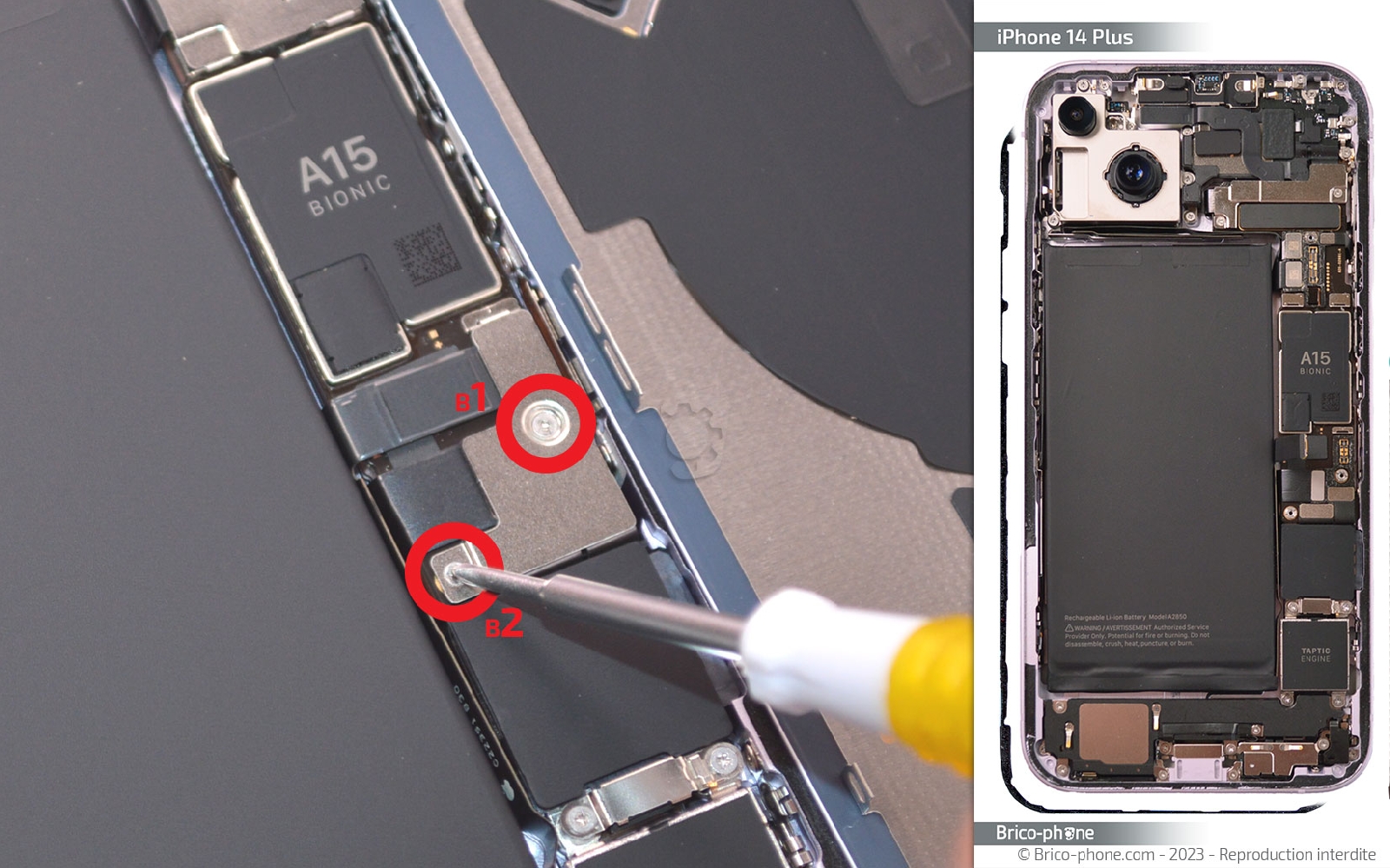

Ôtez les deux vis avec le tournevis triwing afin de pouvoir sortir la plaquette #02. Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Etape 6

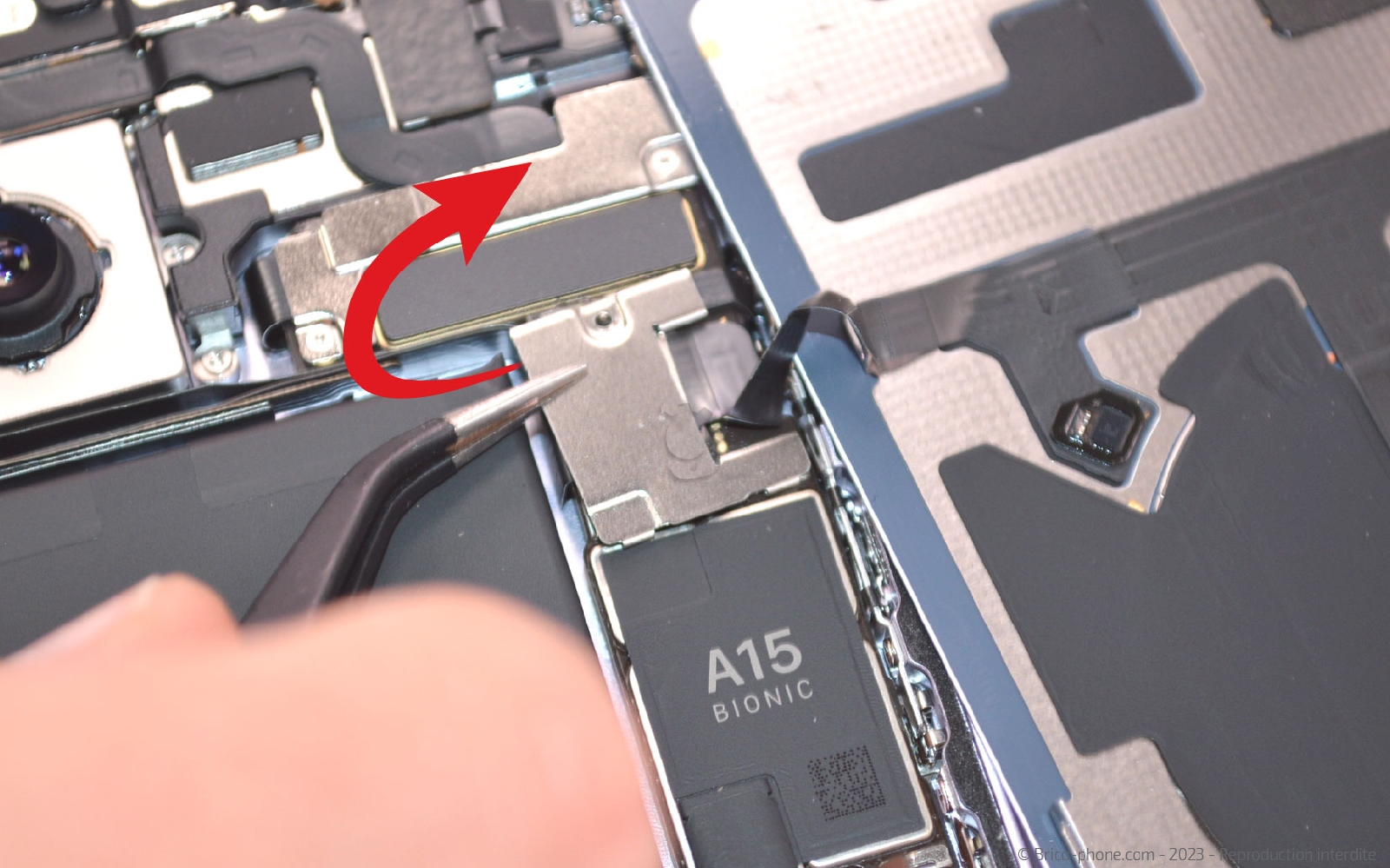

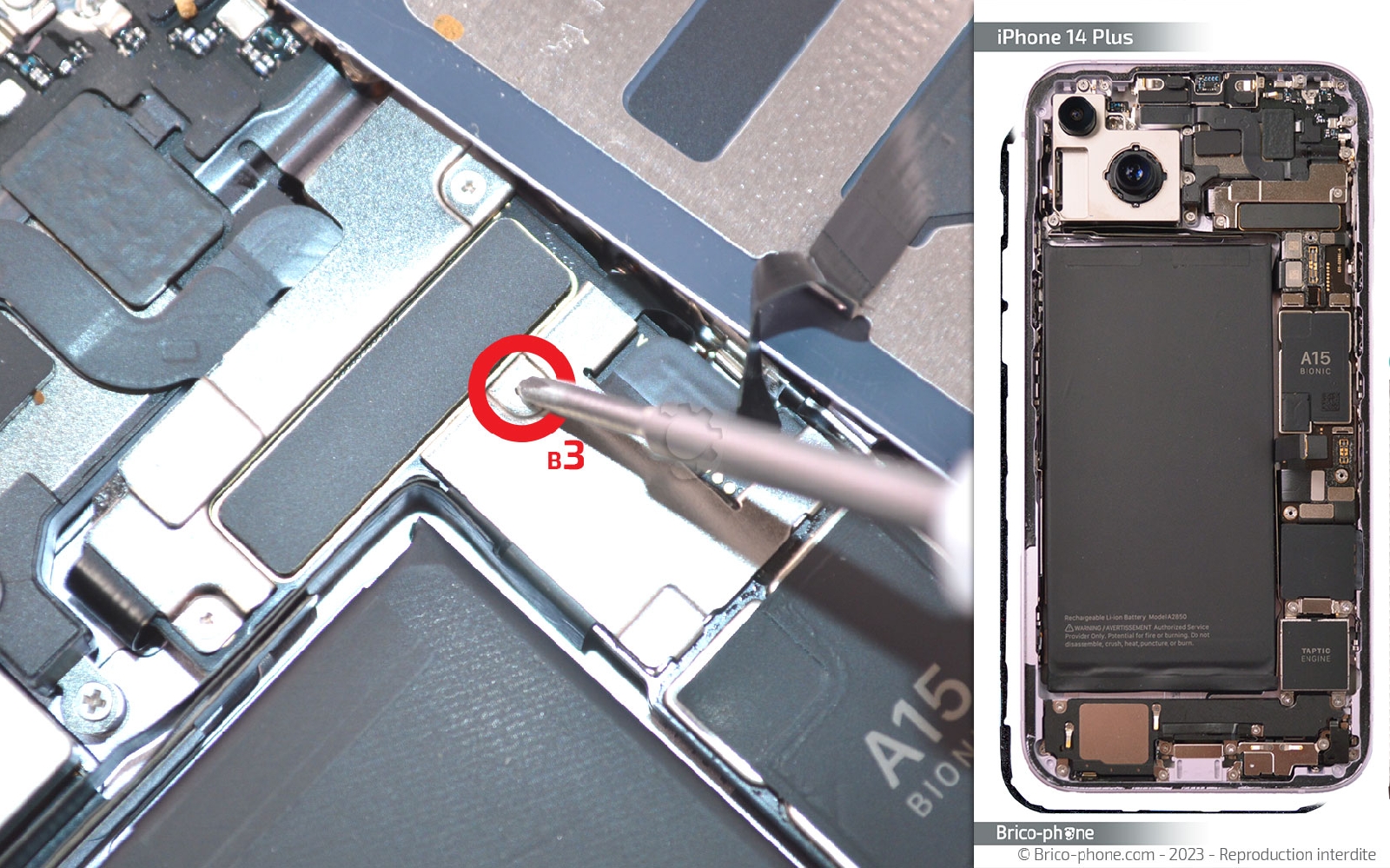

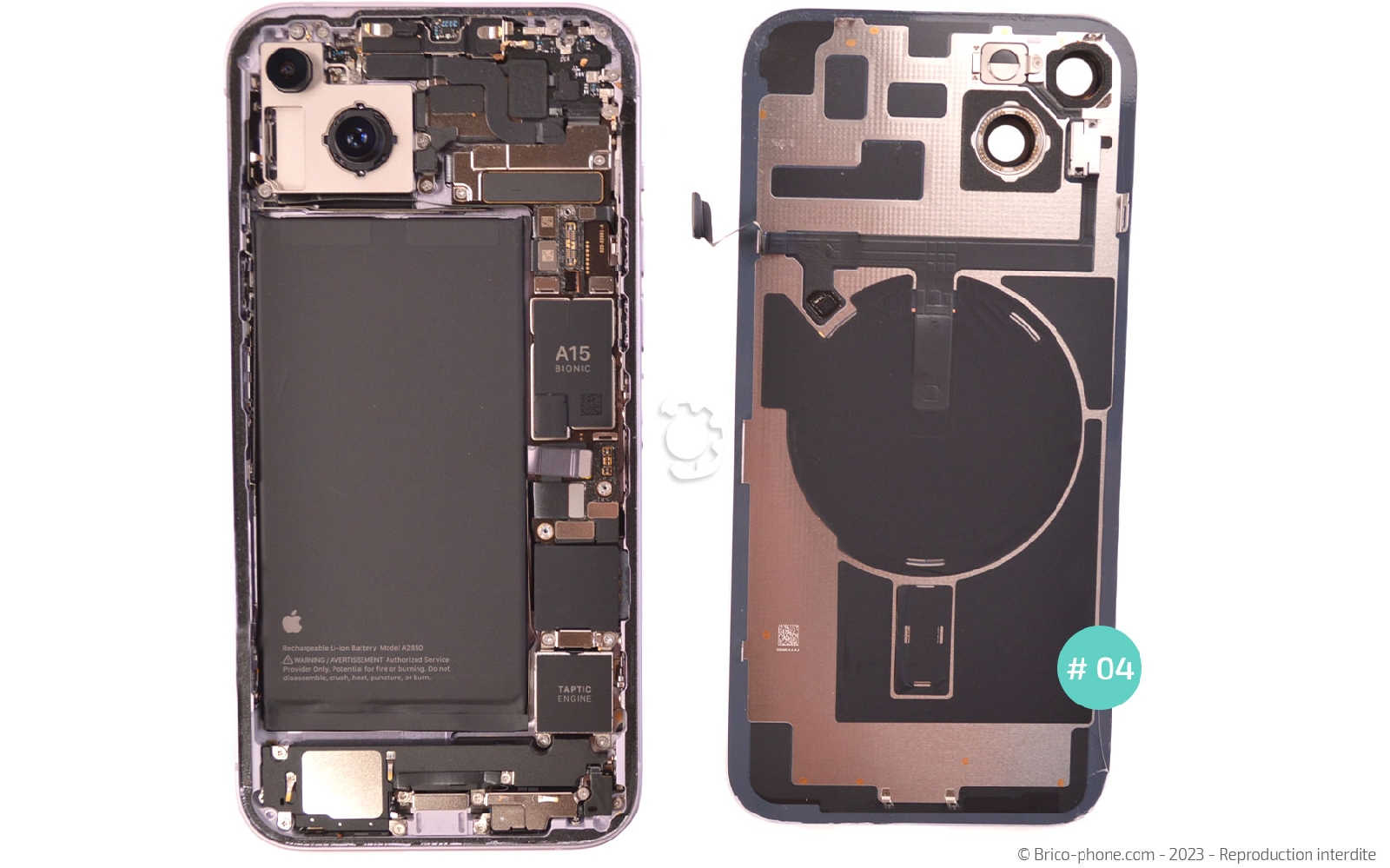

Etape 6 Libérer la vitre arrière

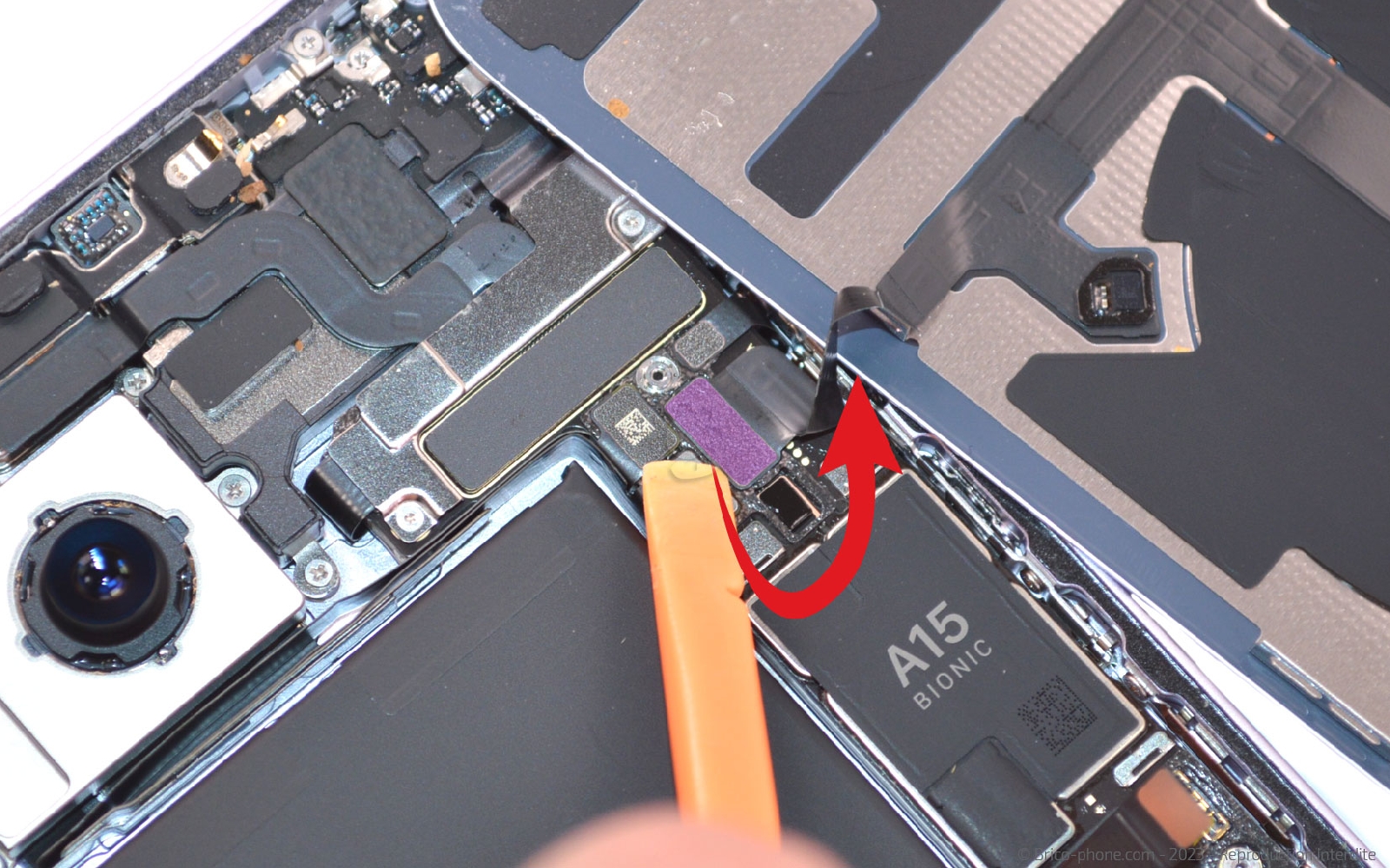

Retirez la vis triwing B3 de la plaquette métallique #03. Sortez cette dernière du châssis pour accéder à la connectique de la nappe induction. Déconnectez la nappe en plaçant le levier en nylon dessous.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Vitre arrière complète pour iPhone 14 Plus violet 29.90€
Etape 7

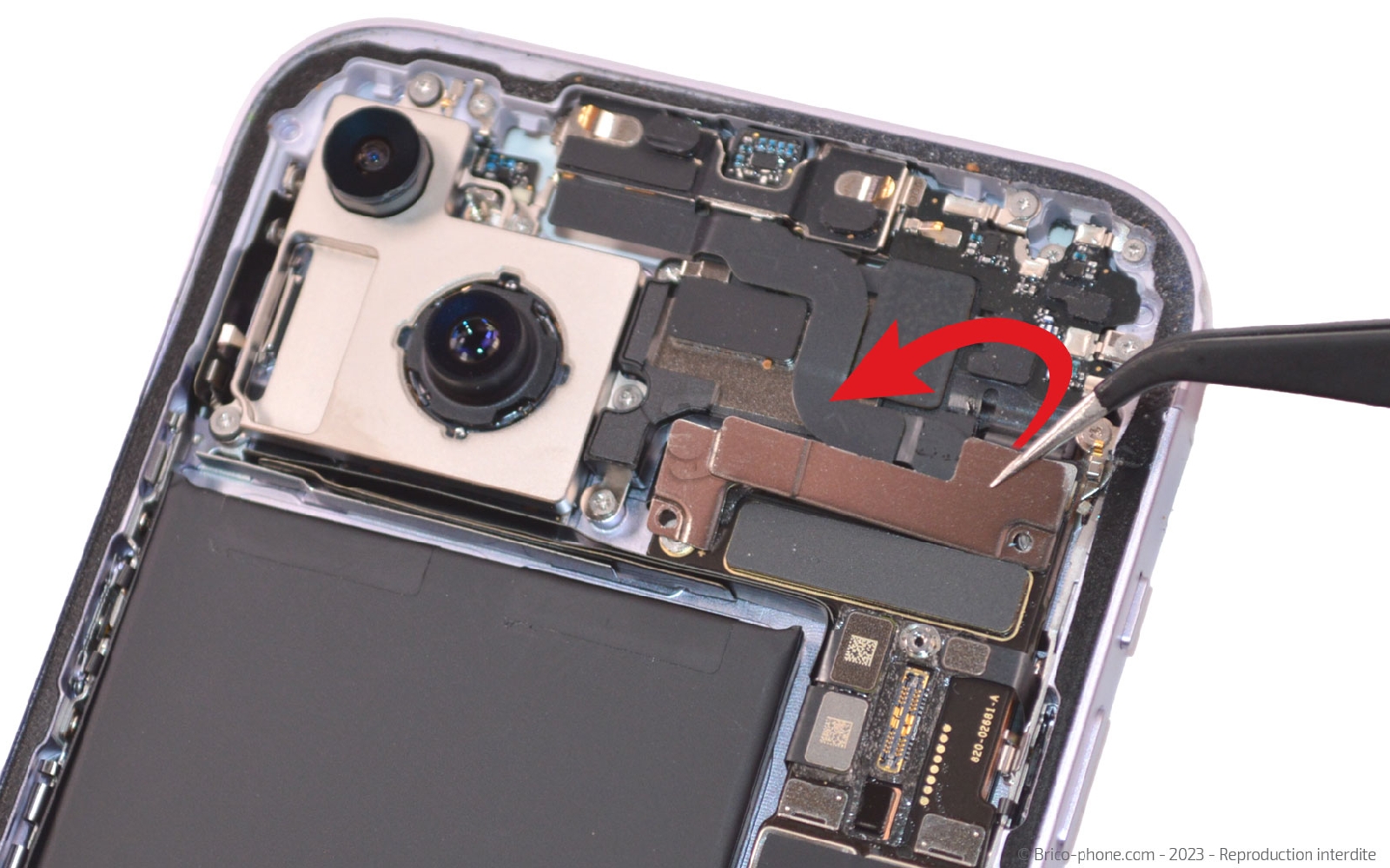

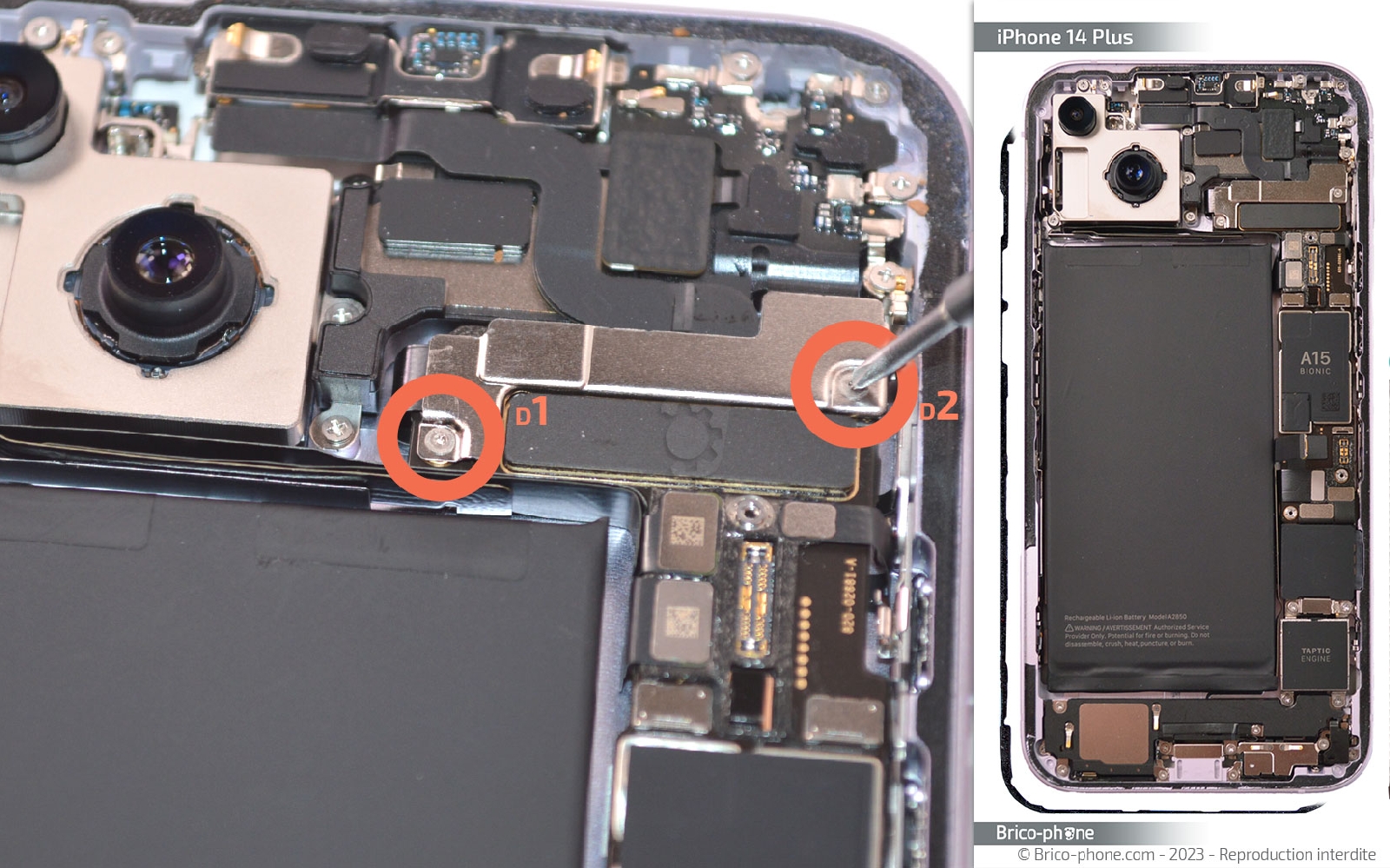

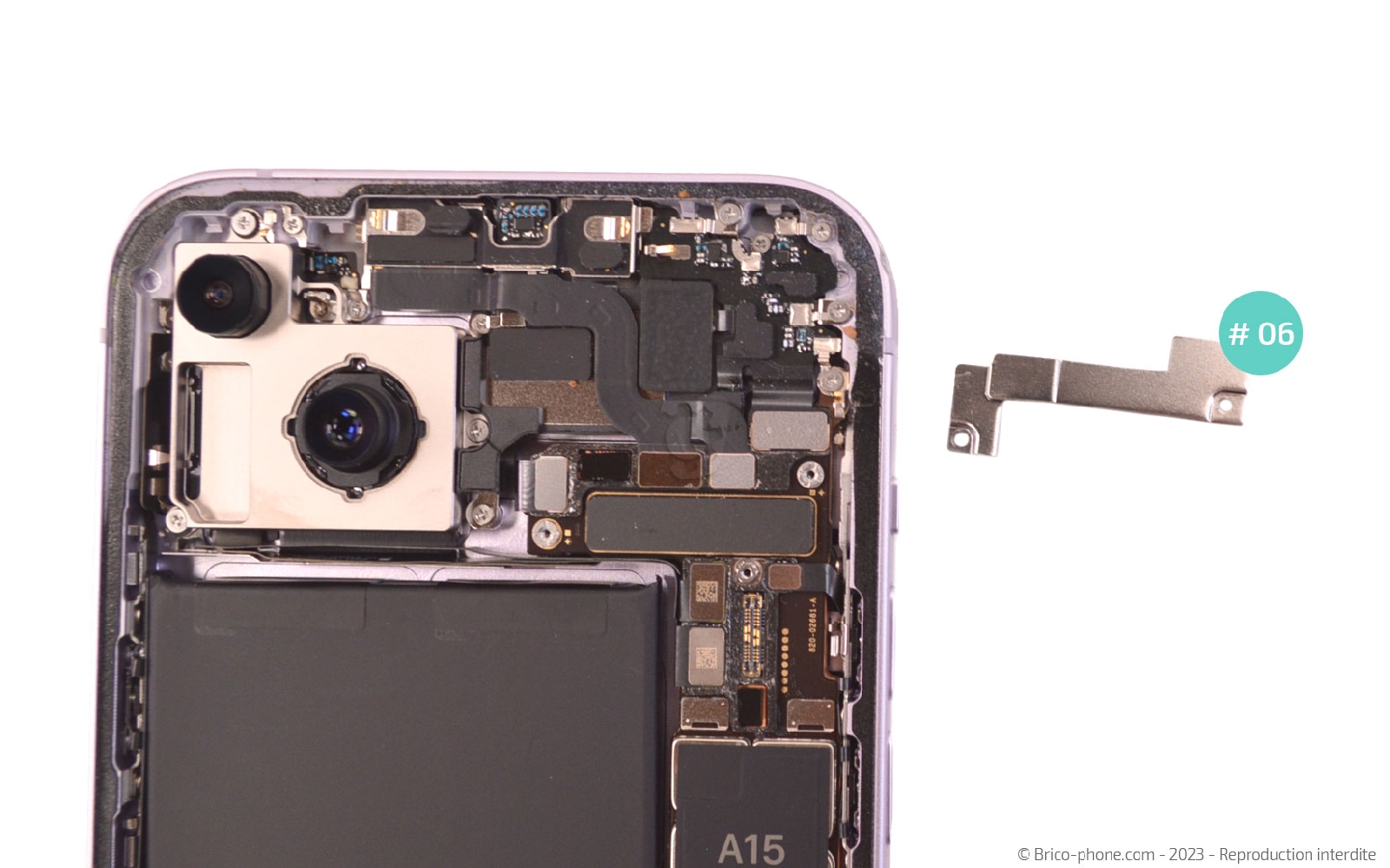

Etape 7 Sortir la plaquette de protection des nappes

Retirez les deux vis triwing afin de pouvoir extraire la plaquette métallique.
Outils
Levier Nylon
Tournevis Triwing
Etape 8

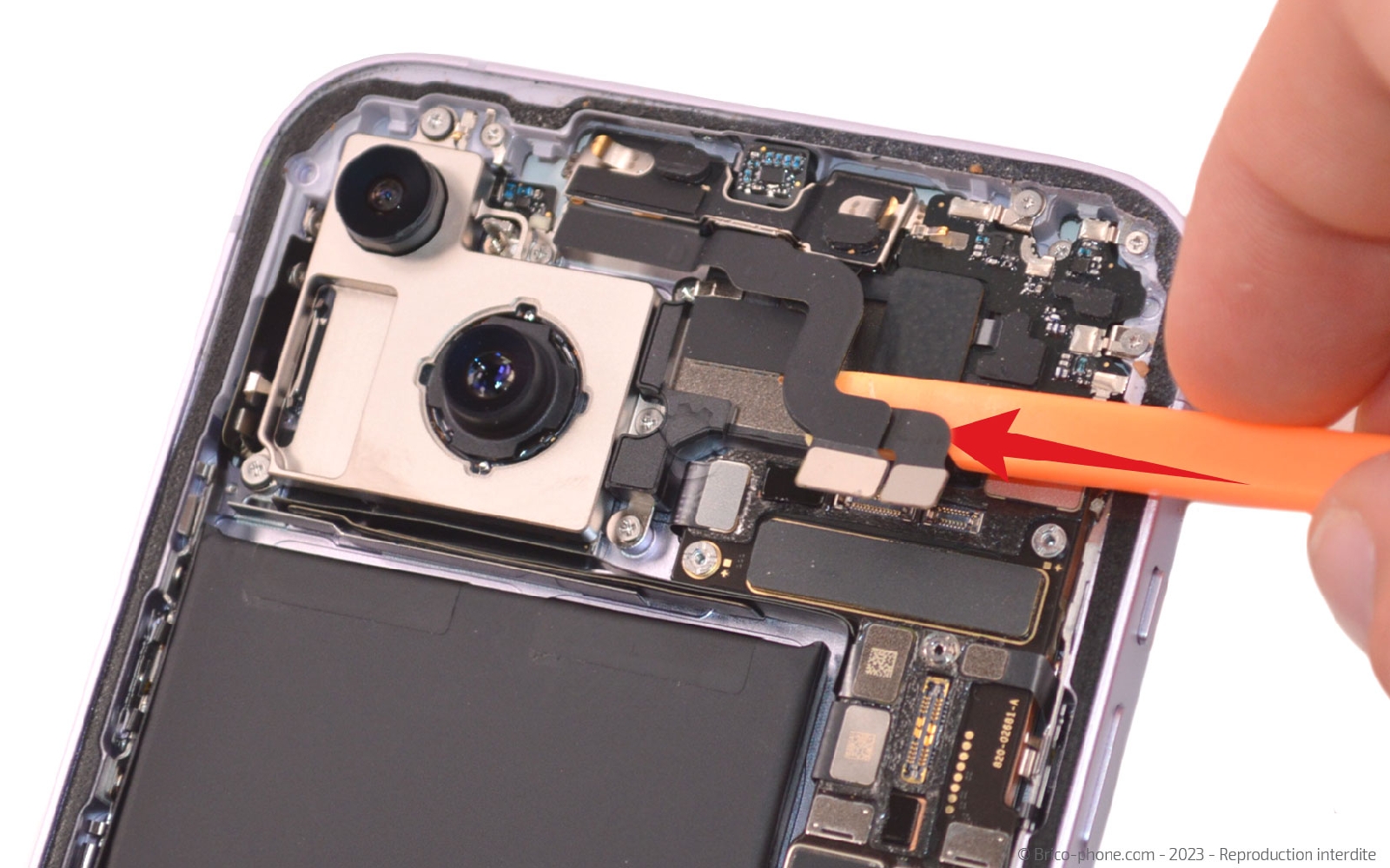

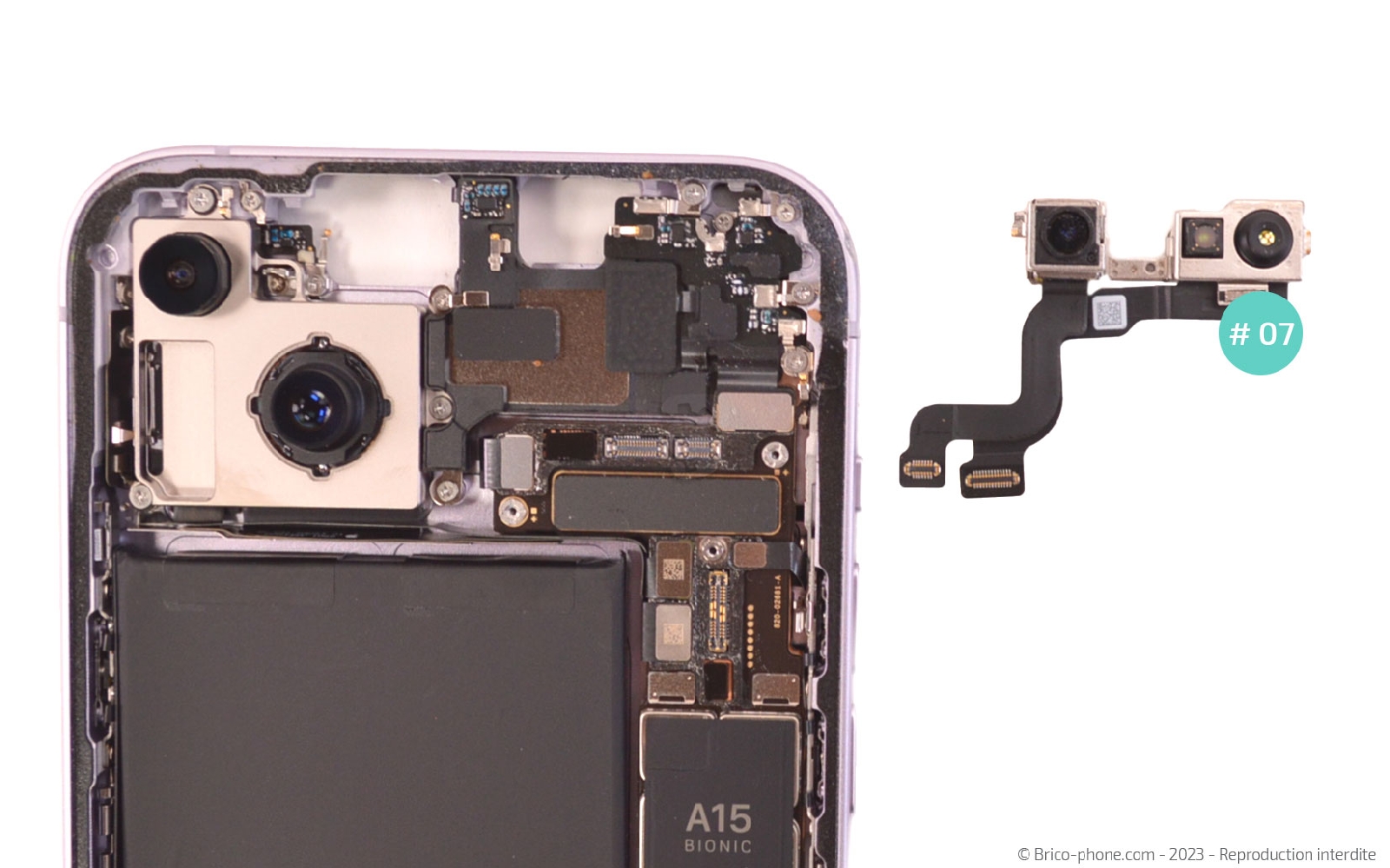

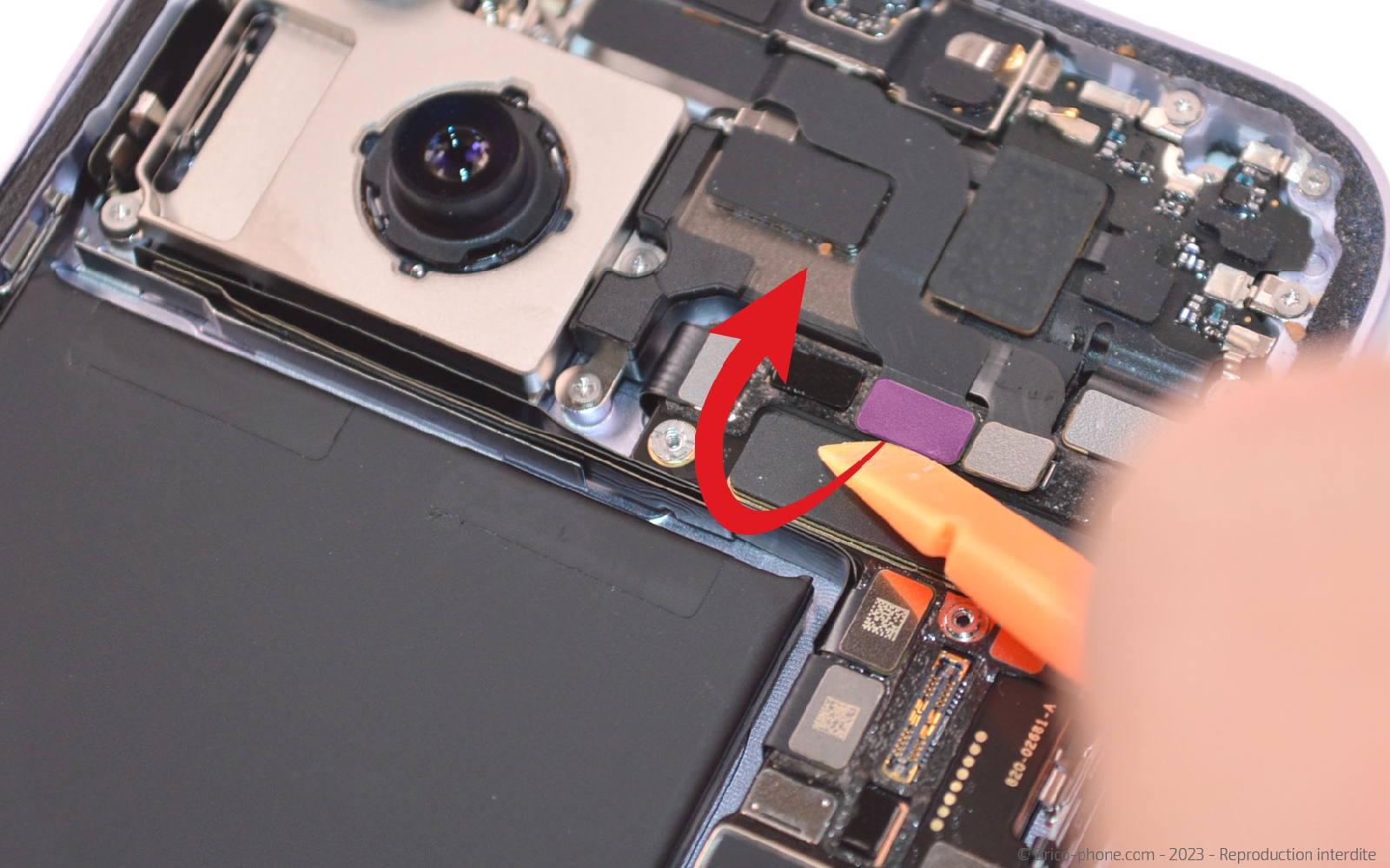

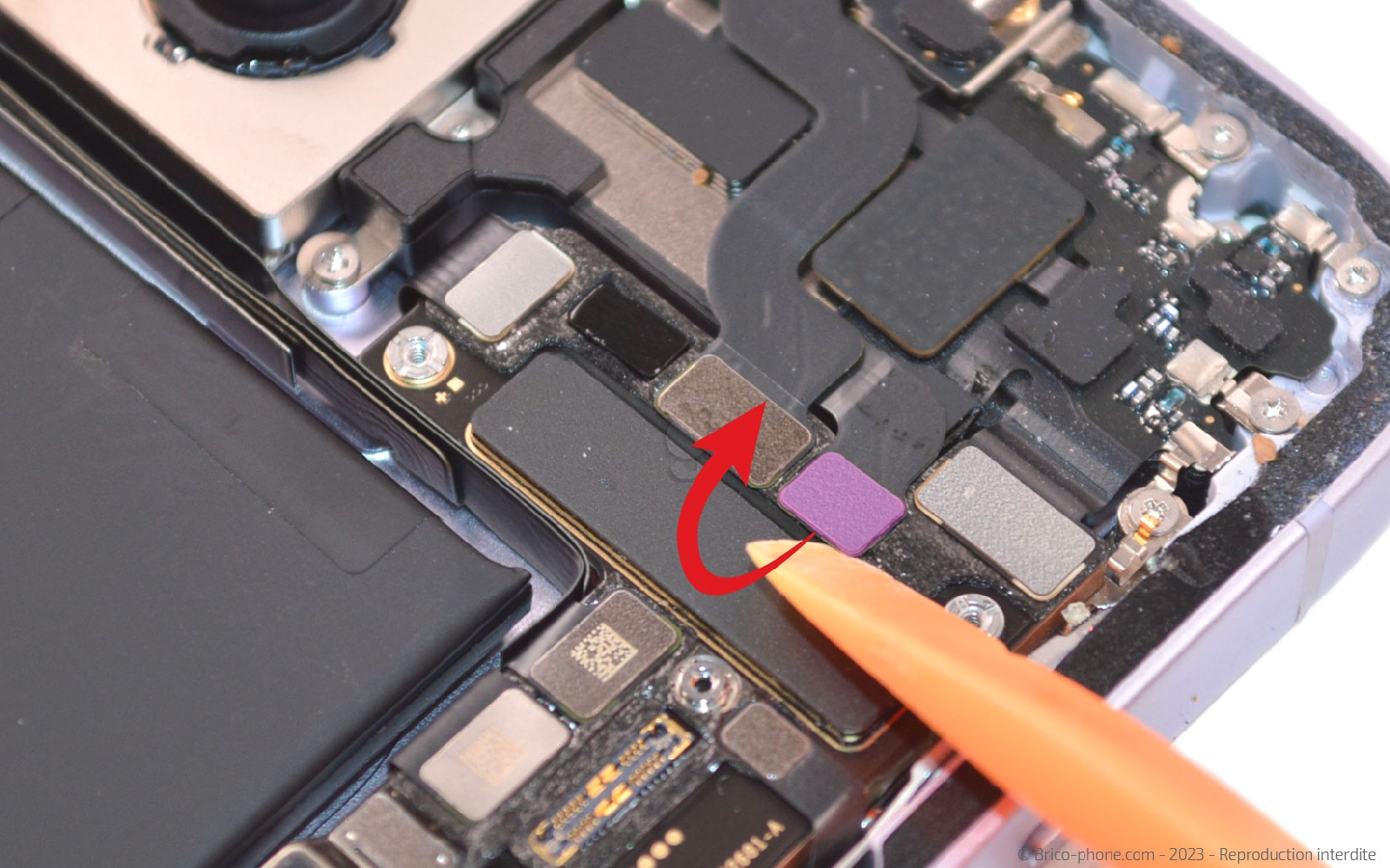

Etape 8 Récupérer la nappe Facetime

Débranchez les nappes du module photo puis soulevez le composant avec le levier pour accéder au haut-parleur qui se trouve dessous.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

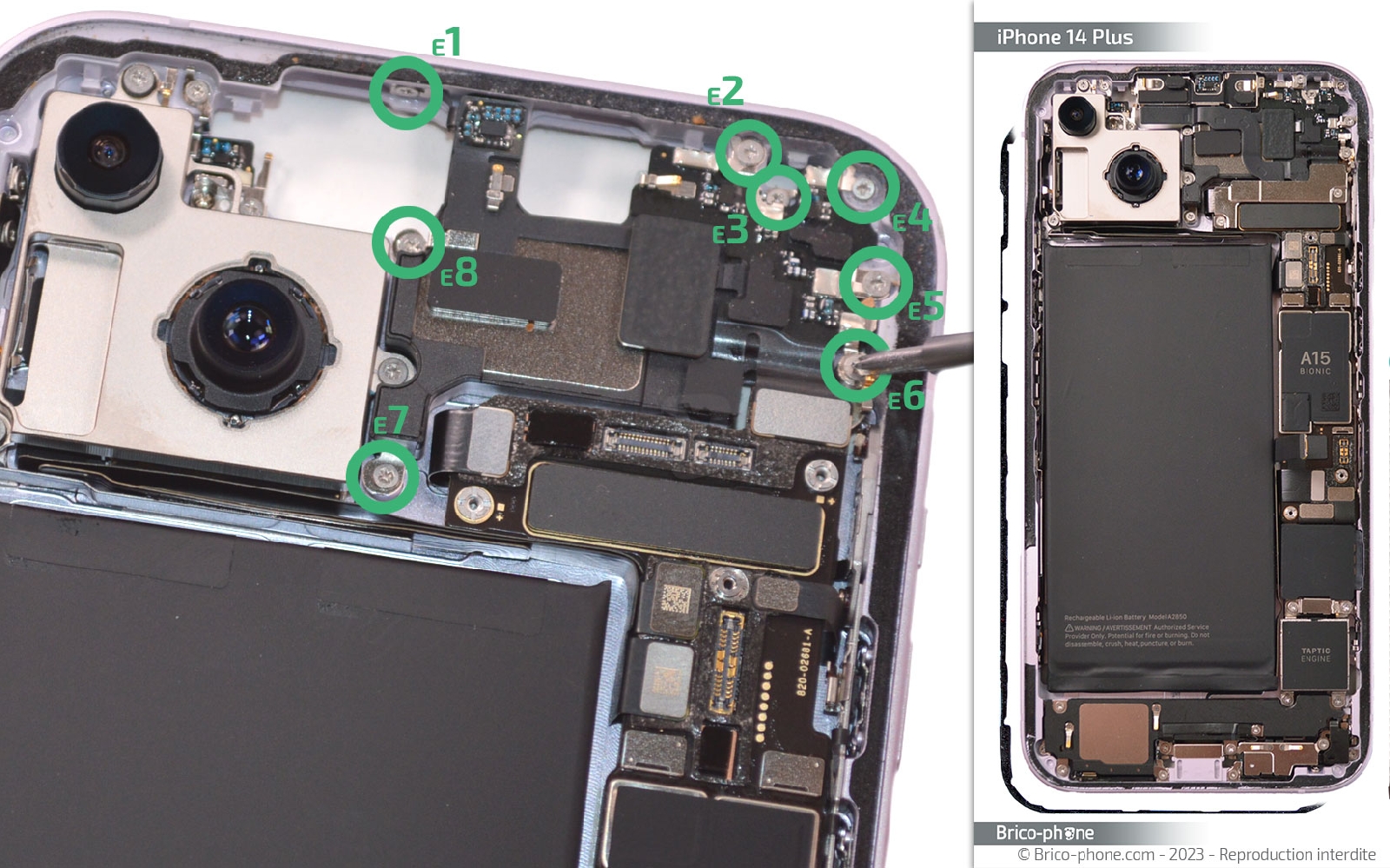

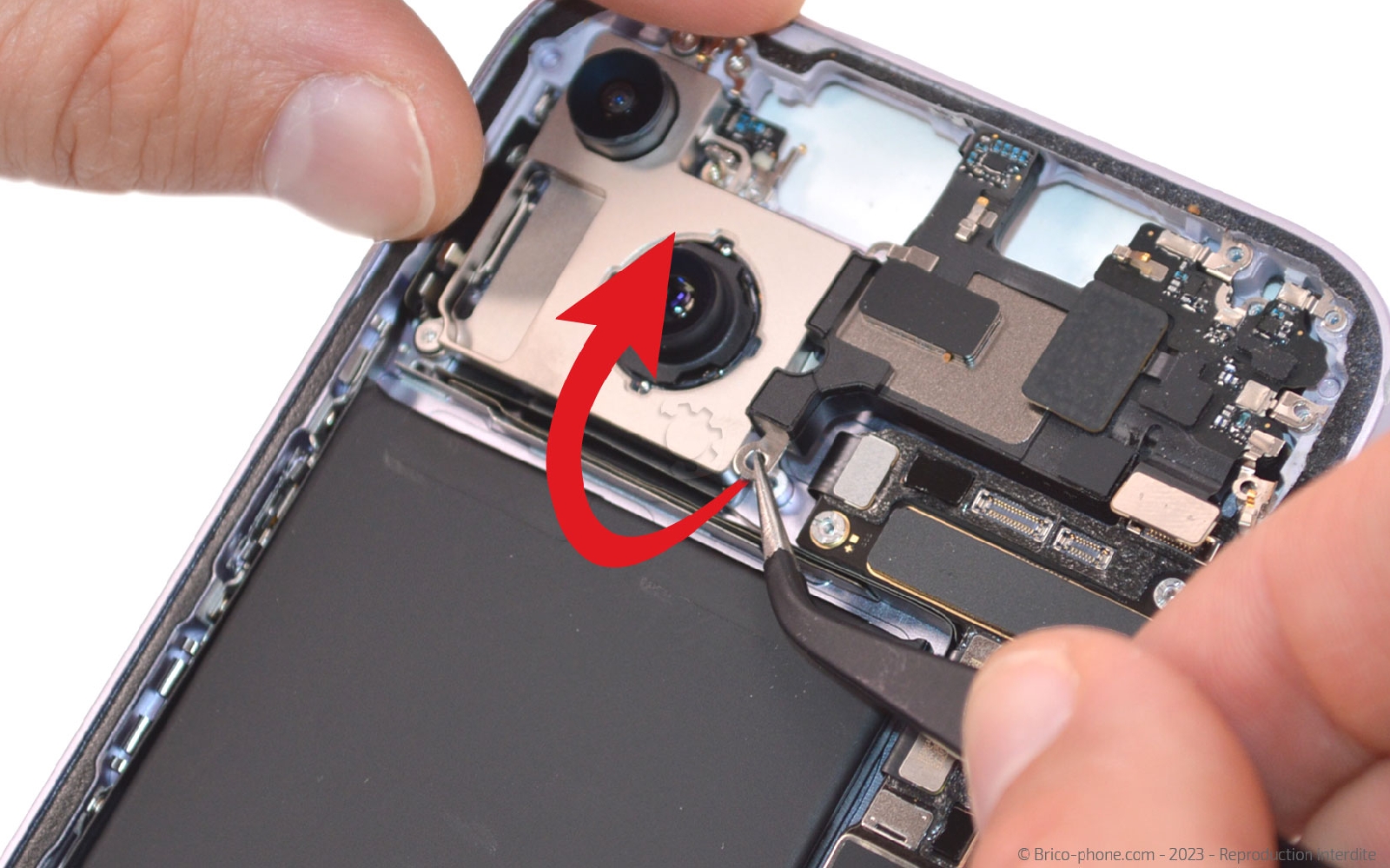

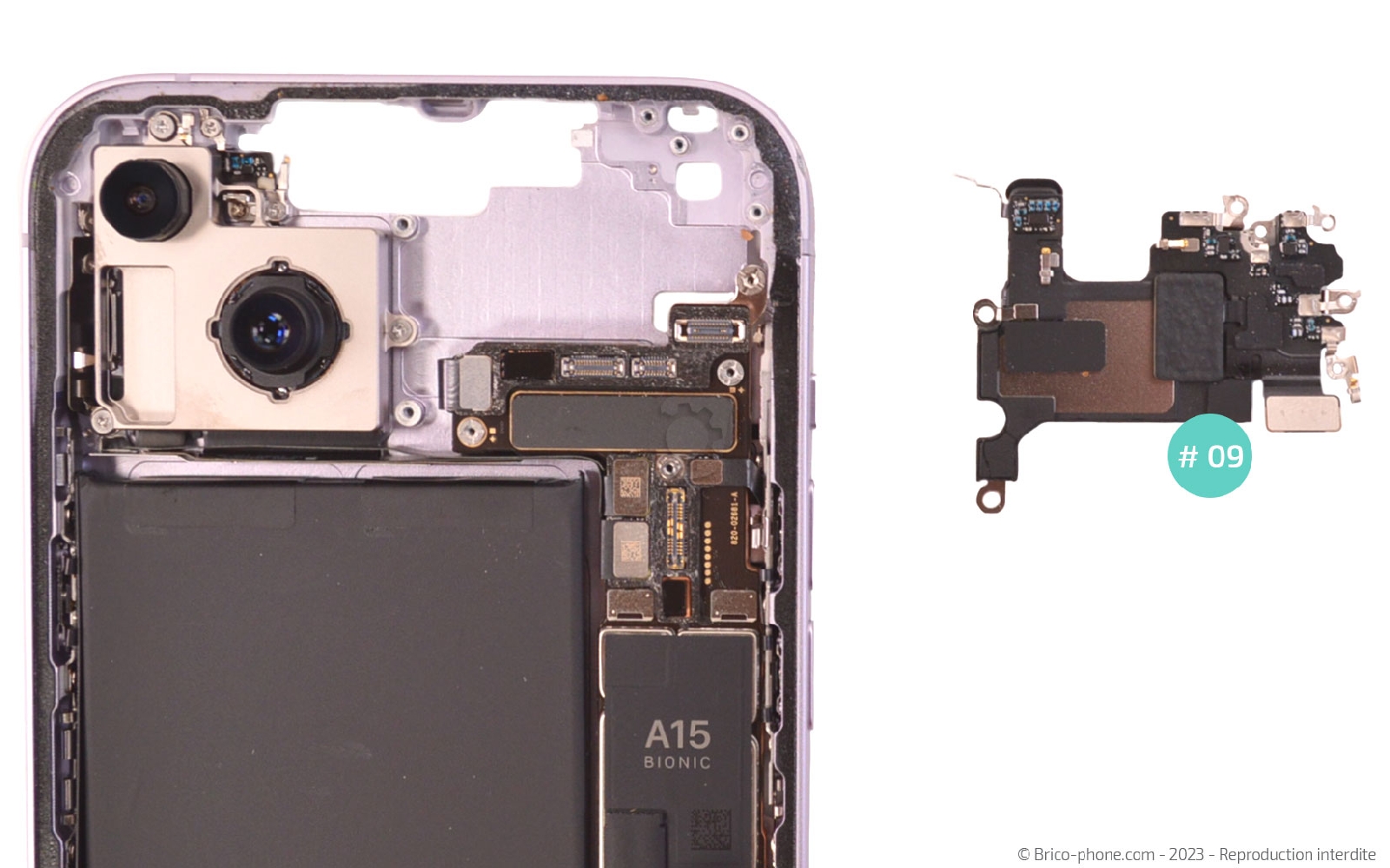

Etape 9 Récupérer le haut-parleur interne

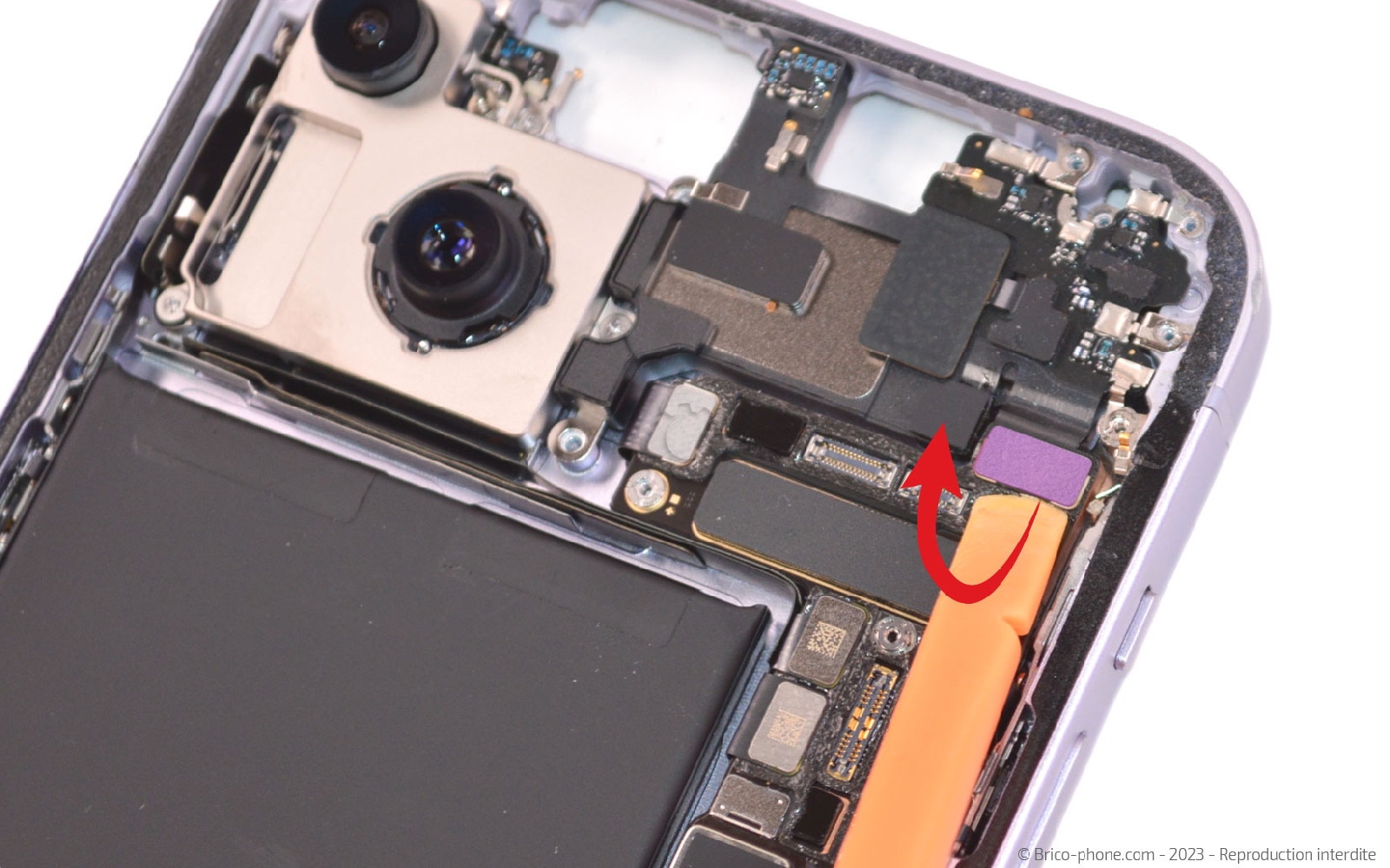

Retirez les 8 vis cruciforme du composant puis débranchez sa nappe de la carte mère. Saisissez le haut-parleur interne avec la pincette pour le mettre de coté.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles

Nettoyer le châssis

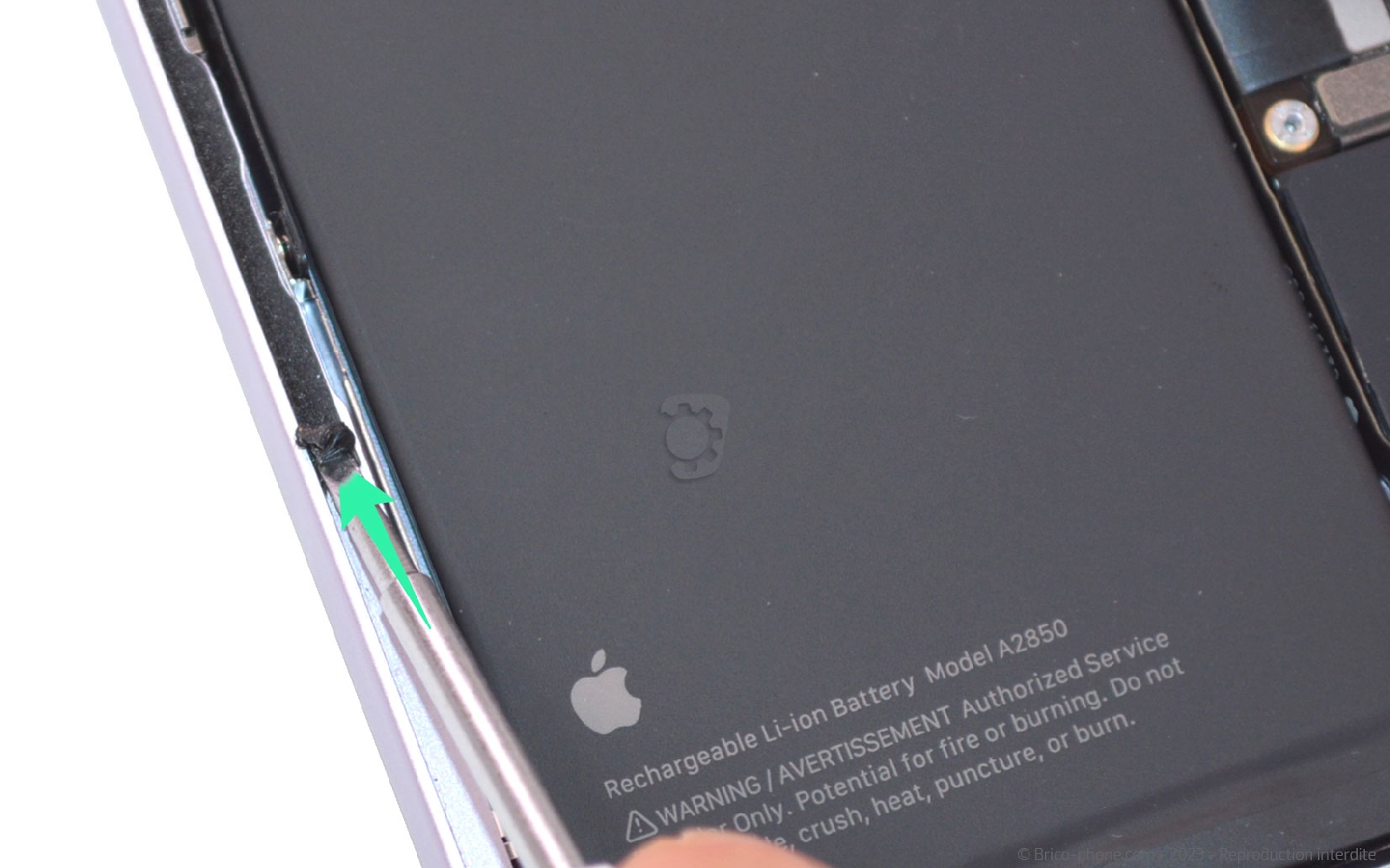

Suivez les étapes précédentes pour remonter votre smartphone. A l'aide du tournevis plat, nettoyez le bord du châssis des deux cotés.
Outils
Tournevis Plat

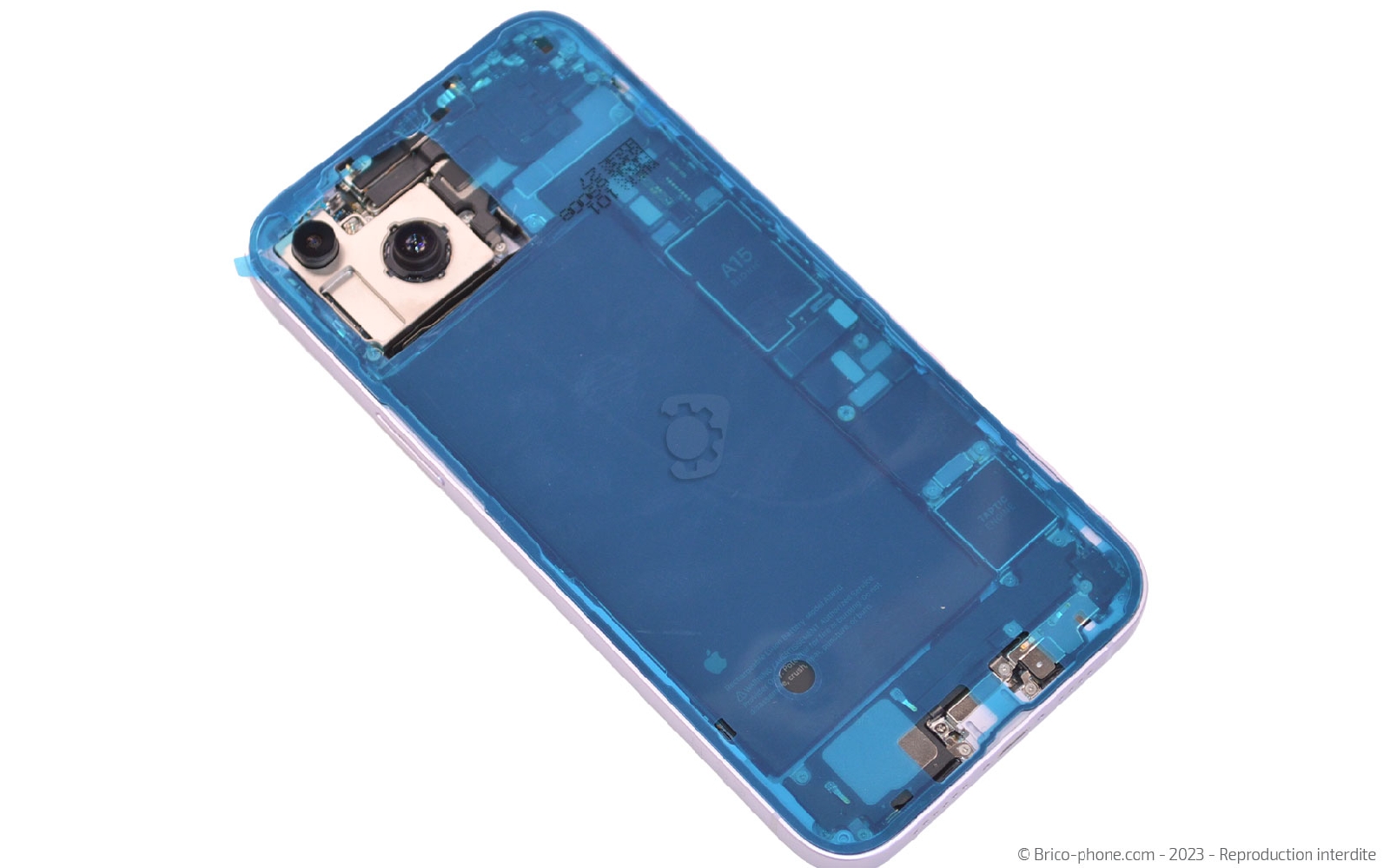

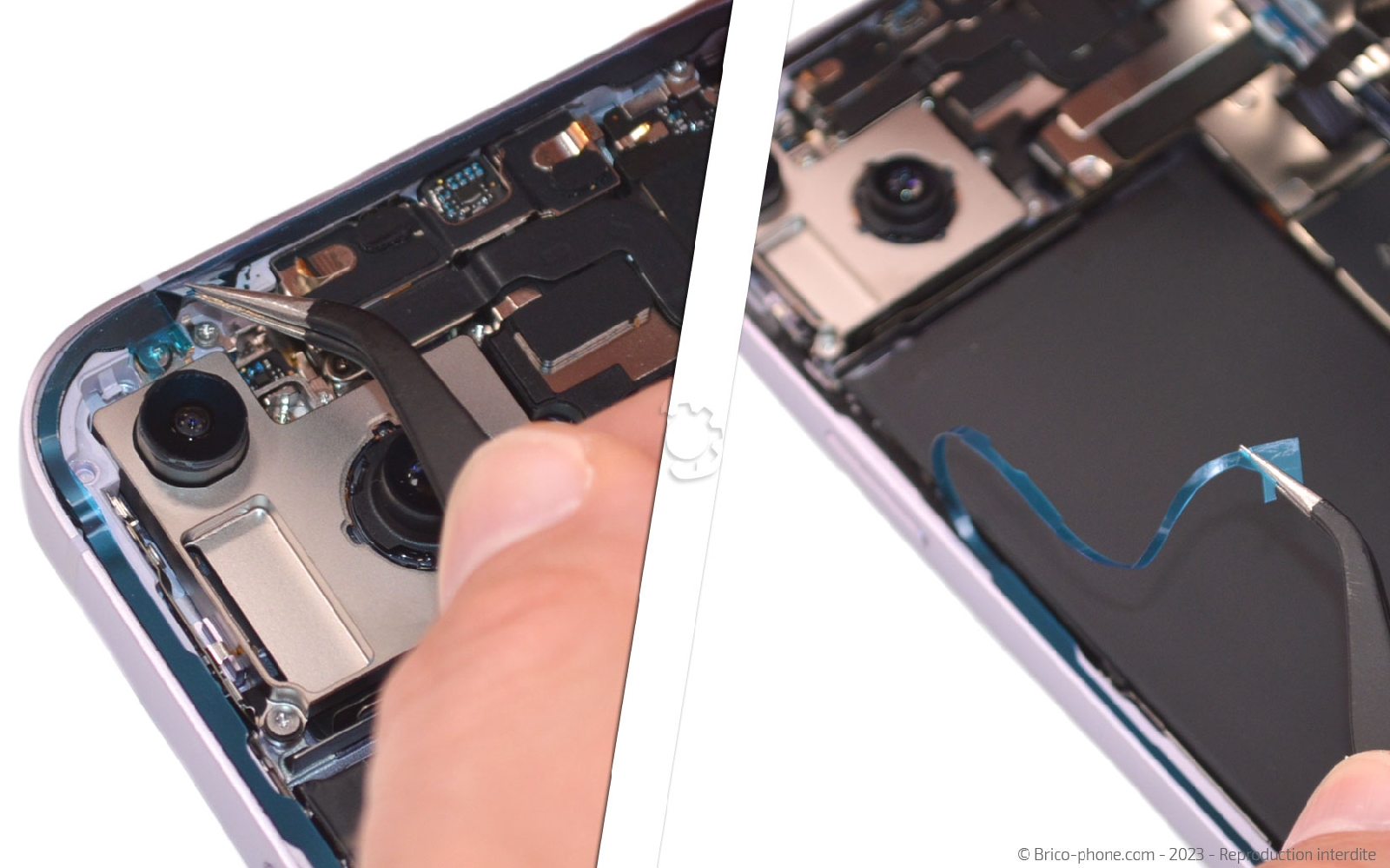

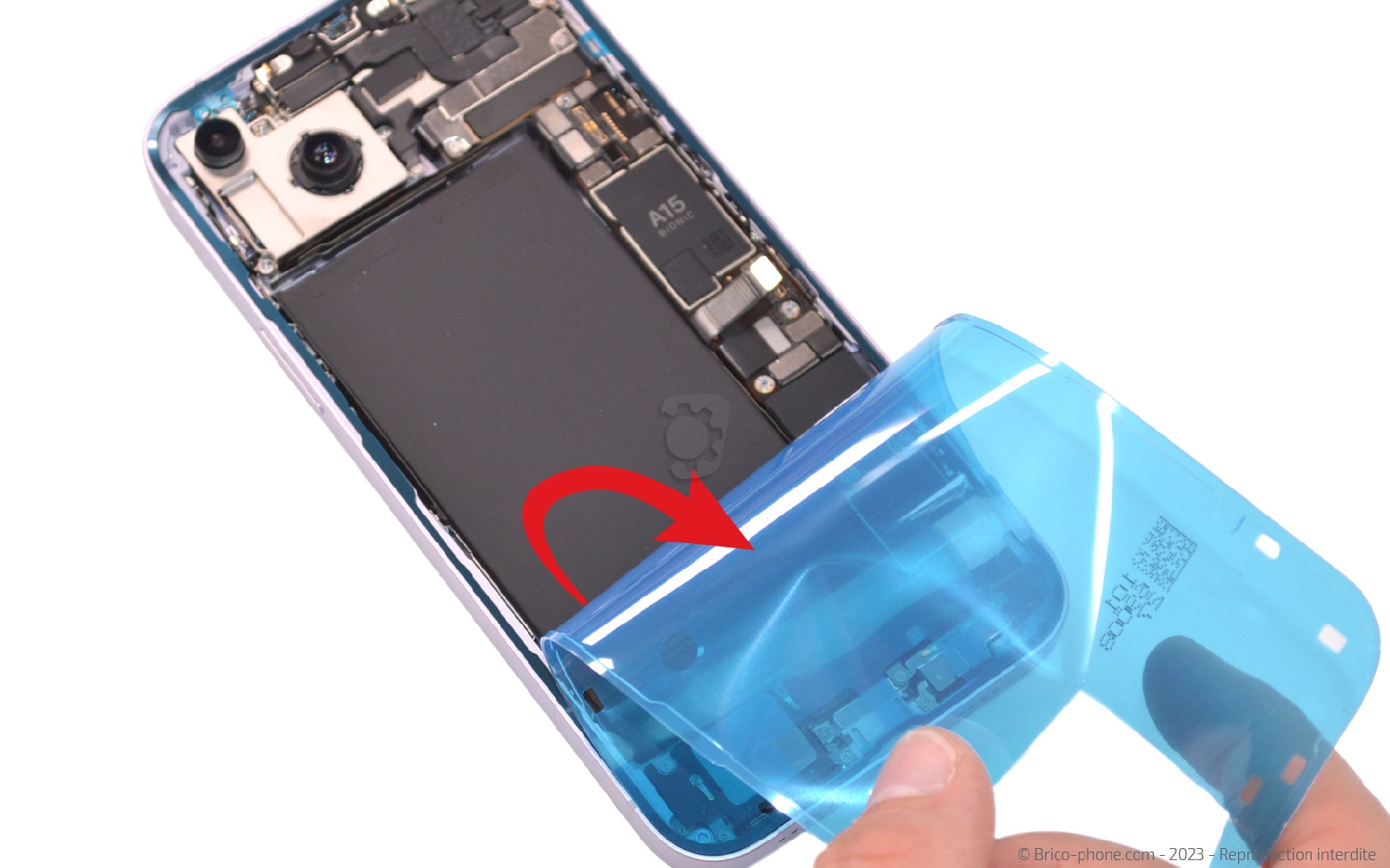

Conseils pour le remontage

Attaquez vous au joint d'étanchéité pour la vitre arrière. Ôtez la protection principale puis disposez le support dans le châssis. Récupérez la seconde protection avant de rebrancher la vitre arrière de votre iPhone. Enlevez le film protecteur du joint pour installer correctement la vitre arrière. Ensuite, placez les deux vis pentalobe avant de rallumer votre smartphone.
