Comment chnager le connecteur de charge sur iPhone 14 Plus

Temps estimé : 60 min

Difficulté : 3.5/5

Bienvenue dans ce tutoriel de Brico-phone, votre guide pas à pas pour remplacer le connecteur de charge de votre iPhone 14 Plus. Chez Brico-phone, nous sommes déterminés à vous fournir des solutions durables pour prolonger la vie de vos appareils et lutter contre l'obsolescence programmée. Grâce à ce tutoriel, illustré de photos et vidéos explicatives, vous serez en mesure de remplacer le connecteur de charge de votre iPhone 14 Plus en toute confiance.

Que vous soyez un bricoleur amateur ou un passionné de technologie, notre guide est conçu pour vous accompagner à chaque étape du processus. Nous vous fournirons des conseils d'experts, des astuces pratiques et des recommandations pour les outils nécessaires, afin de garantir une réparation réussie et sans tracas.

Suivez attentivement nos instructions détaillées et visualisez chaque étape grâce à nos supports visuels clairs. Ensemble, nous donnerons une nouvelle vie à votre iPhone 14 Plus, tout en réalisant des économies significatives. Préparez-vous à redécouvrir le plaisir de réparer vous-même votre appareil, avec l'assurance de la qualité et du soutien de Brico-phone.

Diagnostic

› Problème de charge.
› Problème de son.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée

Connecteur de charge Lightning pour iPhone 14 Plus mauve

29,90 €

Ajouter au panier

Voir toute la gamme

Outils nécessaires

Kit d'outils Premium complet spécial iPhone toutes générations

9,90 €

Ajouter au panier

Voir toute la gamme

Produit optionnel

Joint d'étanchéité pour écran d'iPhone 14 Plus

4,90 €

Ajouter au panier

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. Pour cela, vous avez plusieurs possibilités. La plus simple étant de vous rendre dans Réglages > Général > Informations et de vous assurer que la référence A2483 correspondant à l'iPhone 14 plus soit bien inscrite.
Autrement, vous pouvez retirer le tiroir SIM et regarder à l'interieur de l'emplacement en vous aidant d'une lumière vive pour apercevoir la référence A2483 gravée. Si vous avez opté pour une e-SIM, l'inscription se trouve à l'interieur du connecteur lightning.

Une fois que tout est ok, préparez-vous un espace de travail propre et dégagé avec tous les outils et ce tutoriel à proximité.
Vous pouvez alors procéder à l'extinction de votre appareil si celui-ci est toujours allumé.

Comment chnager le connecteur de charge sur iPhone 14 Plus photo 1

Brico-phone - Brico-phone - Brico-phone - Brico-phone

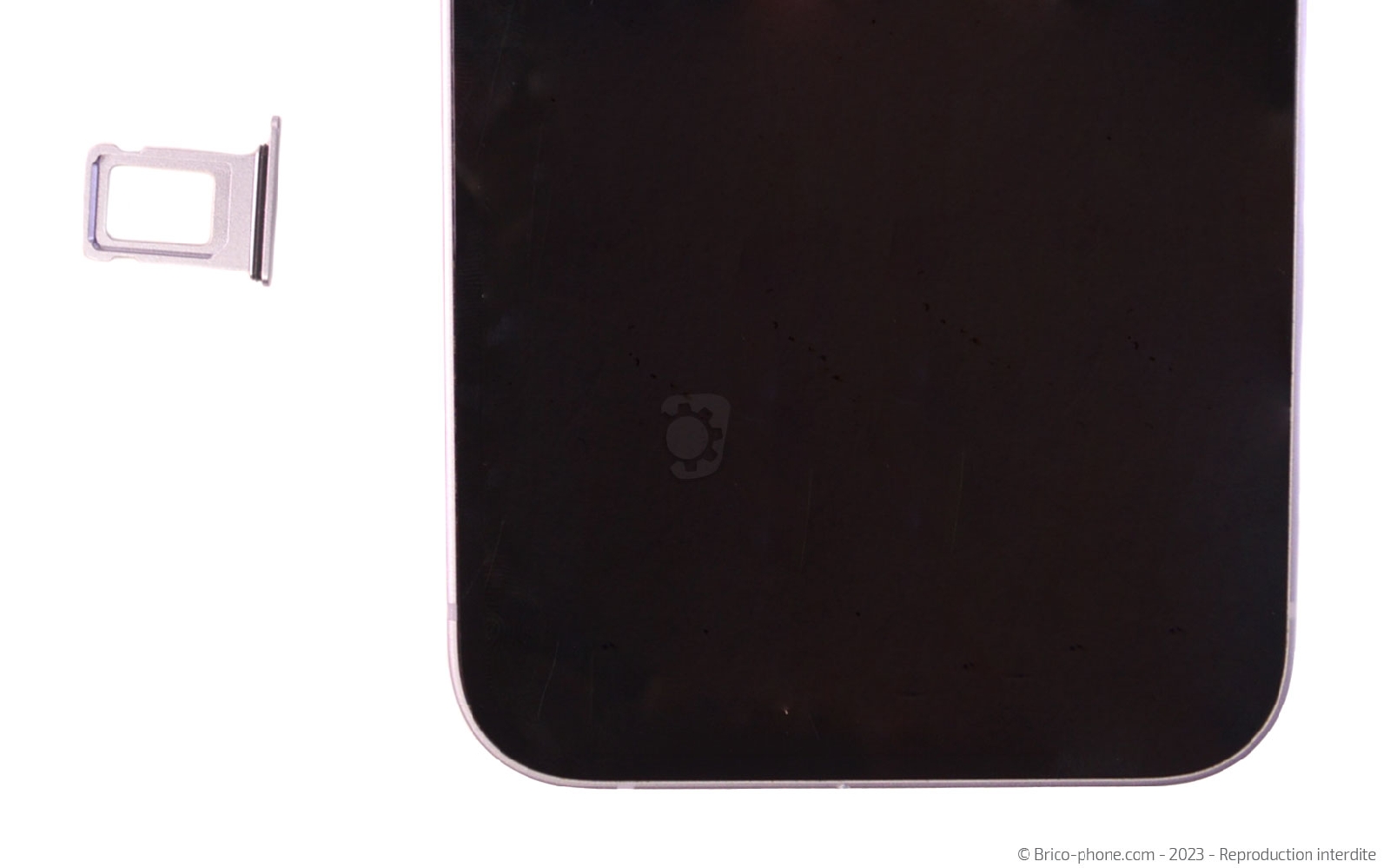

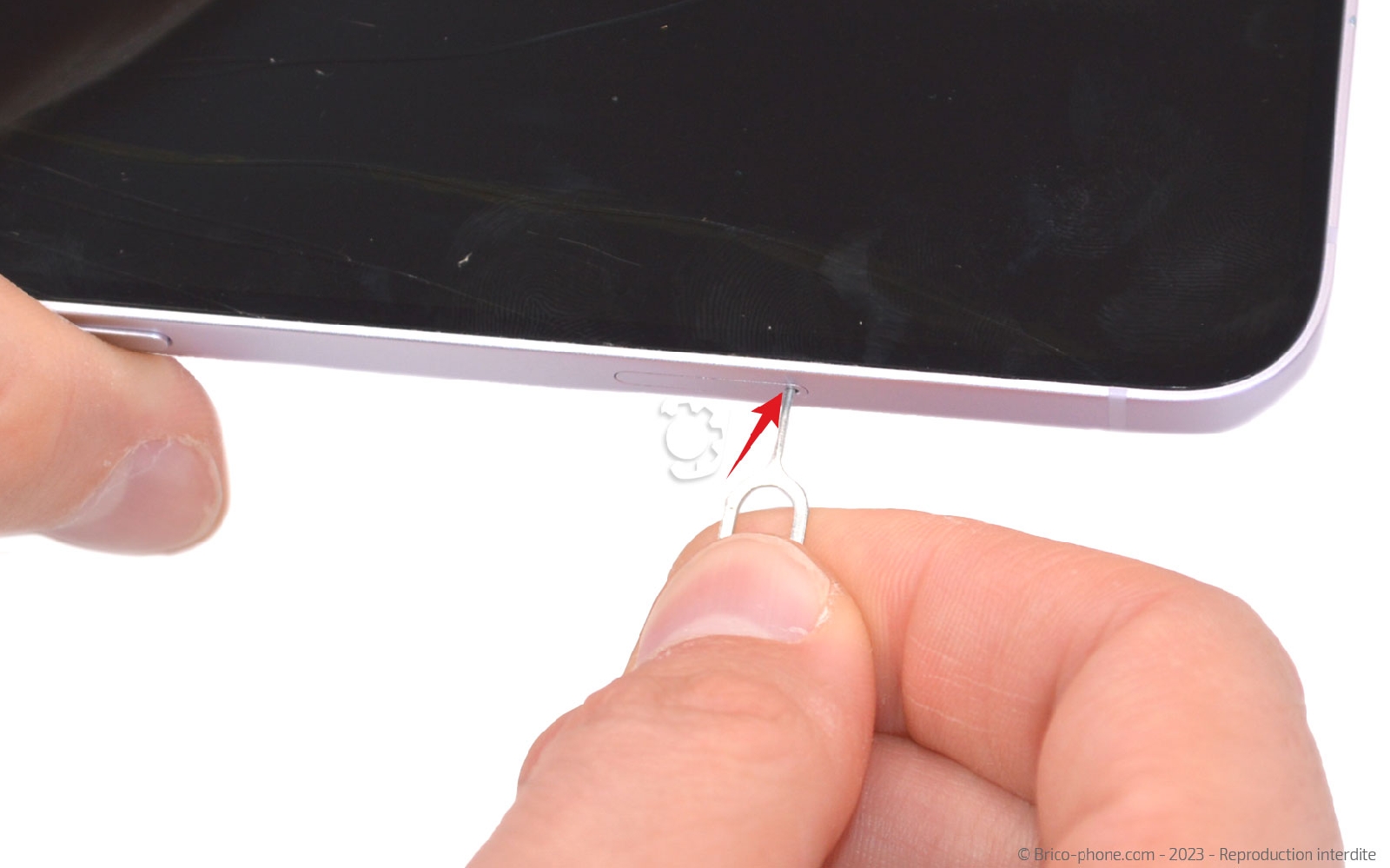

Etape 1 : Ejecter le tiroir SIM

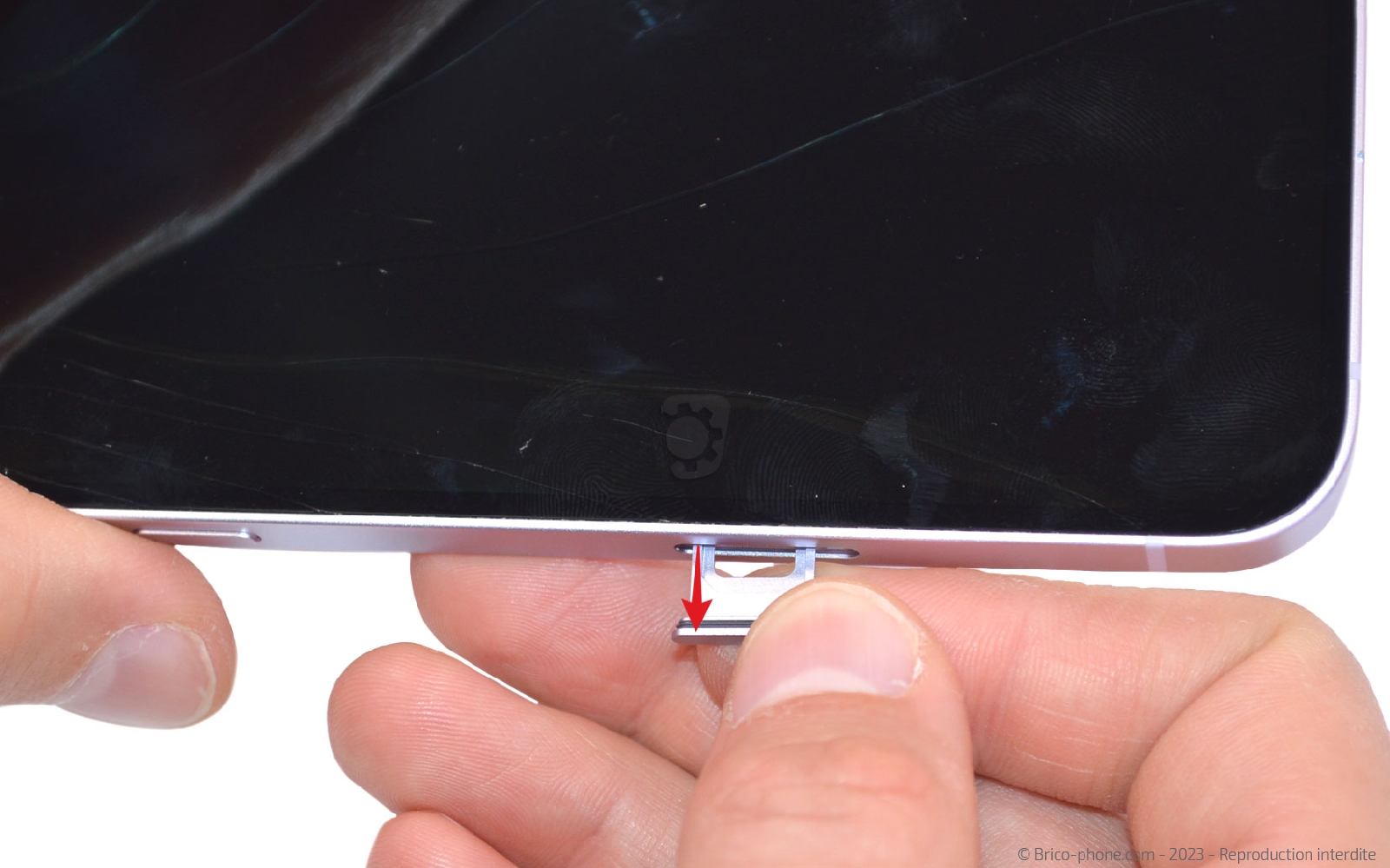

Utilisez l'outil d'origine ou celui du kit d'outils pour éjecter le tiroir de la carte SIM de votre appareil.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Comment chnager le connecteur de charge sur iPhone 14 Plus photo 2

Comment chnager le connecteur de charge sur iPhone 14 Plus photo 3

Outils du kit utilisés

Outils optionnels

Rack SIM pour iPhone 14 et 14 Plus Minuit
4,90 €

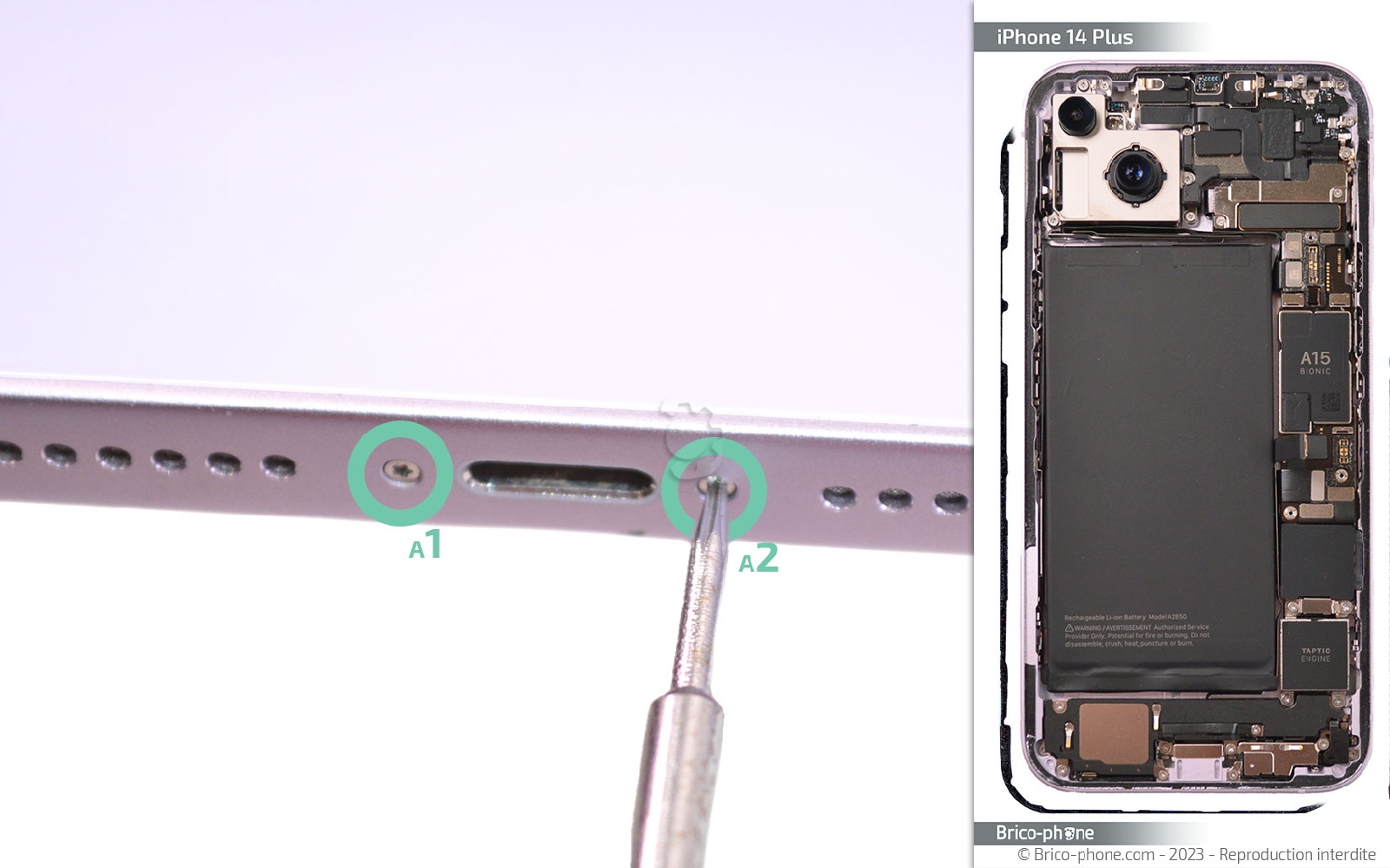

Etape 2 : Ôter les vis pentalobe

Utilisez le tournevis pentalobe (pointe en forme d'étoile à 5 branches) pour retirer les deux vis situées de part et d'autre de la prise de charge.

Placez-les sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des pièces et des vis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

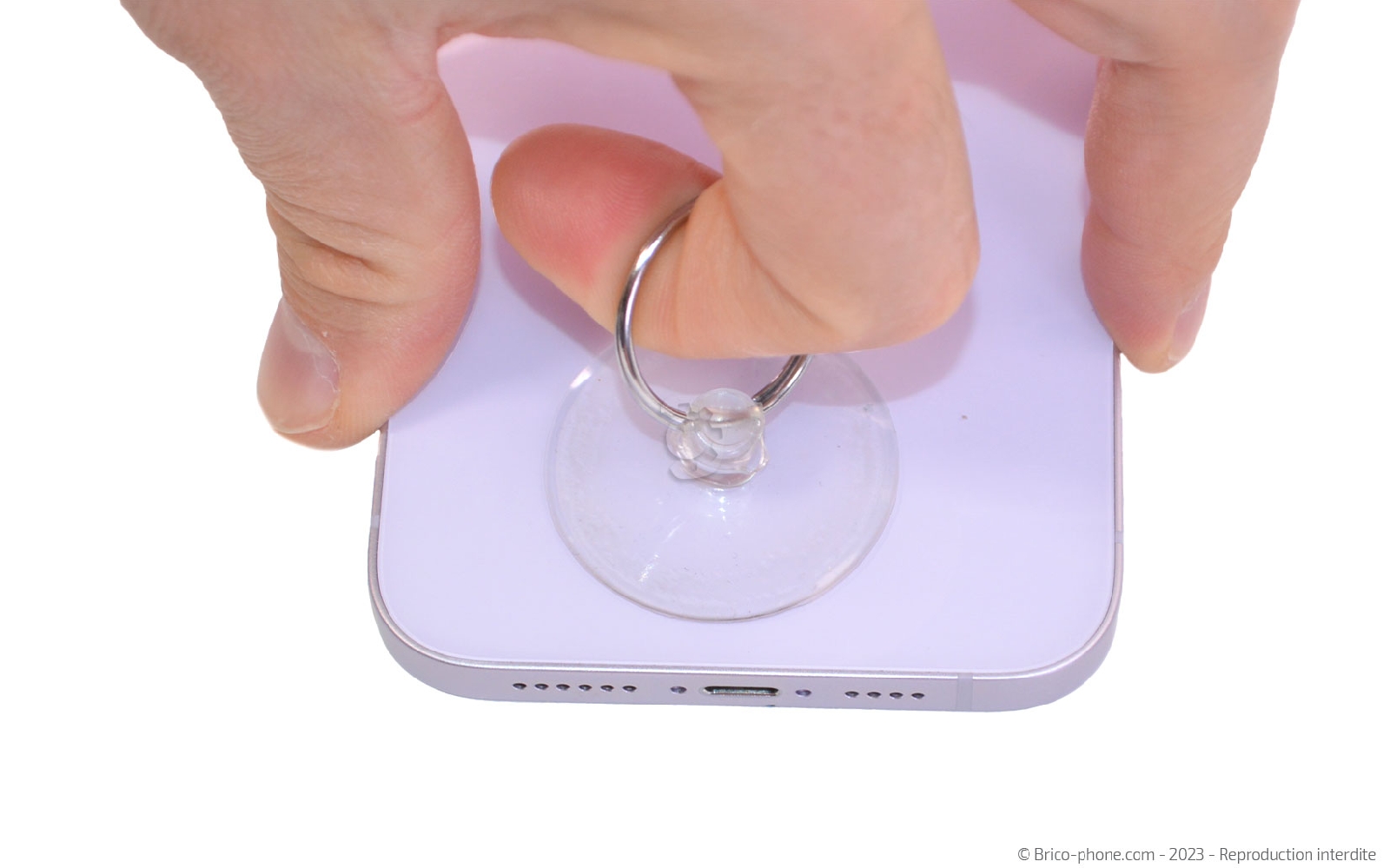

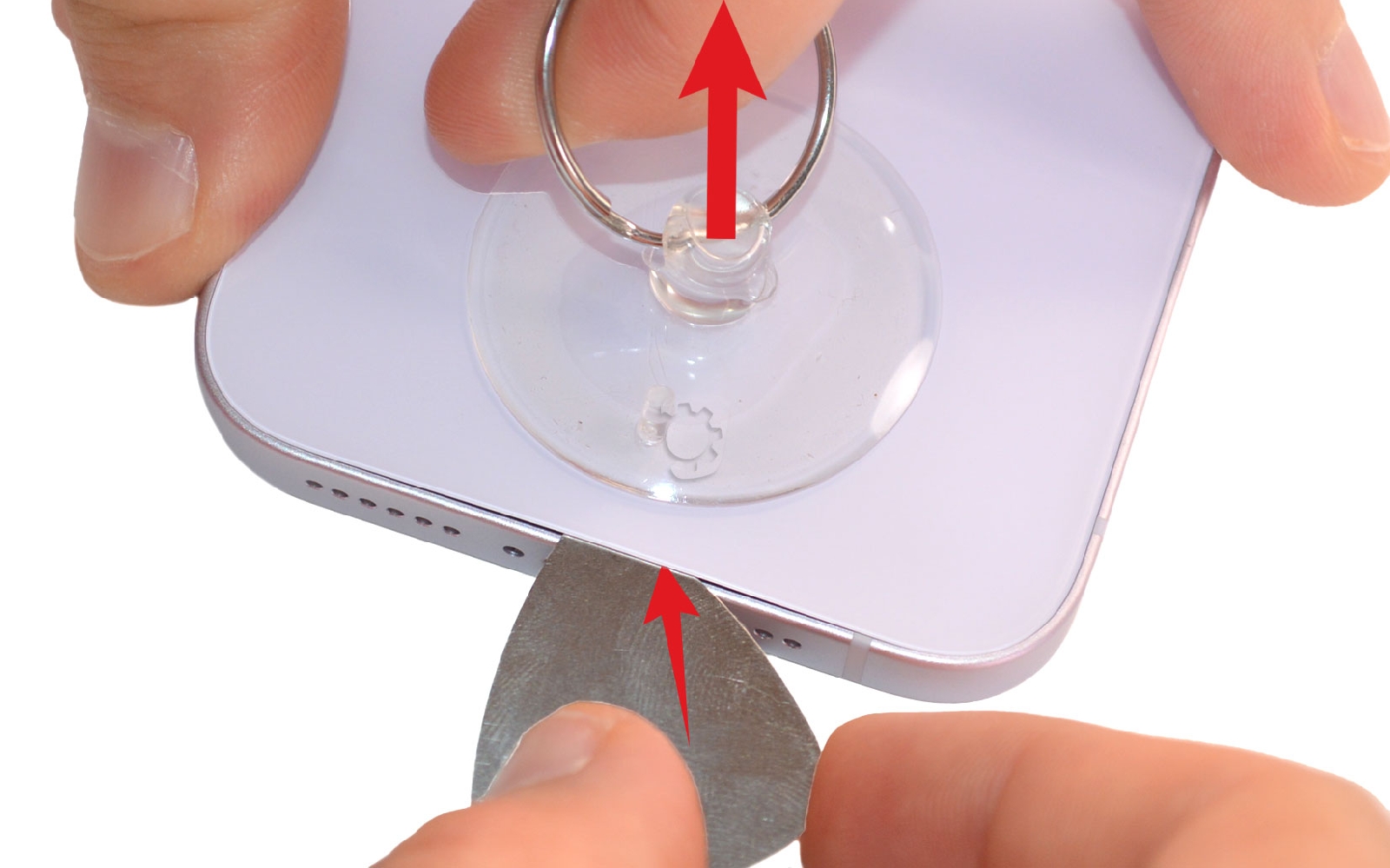

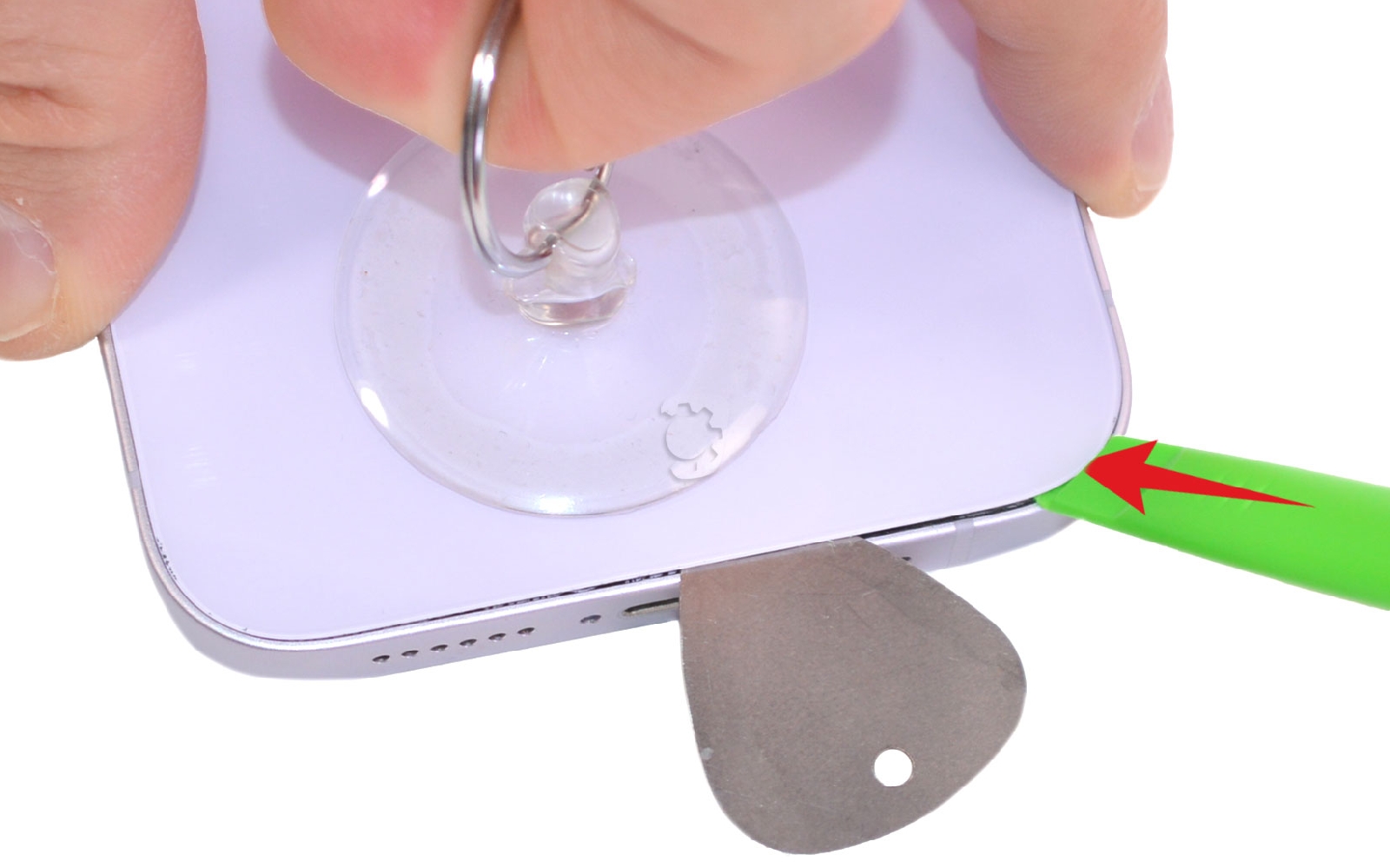

Etape 3 : Créer un insterstice

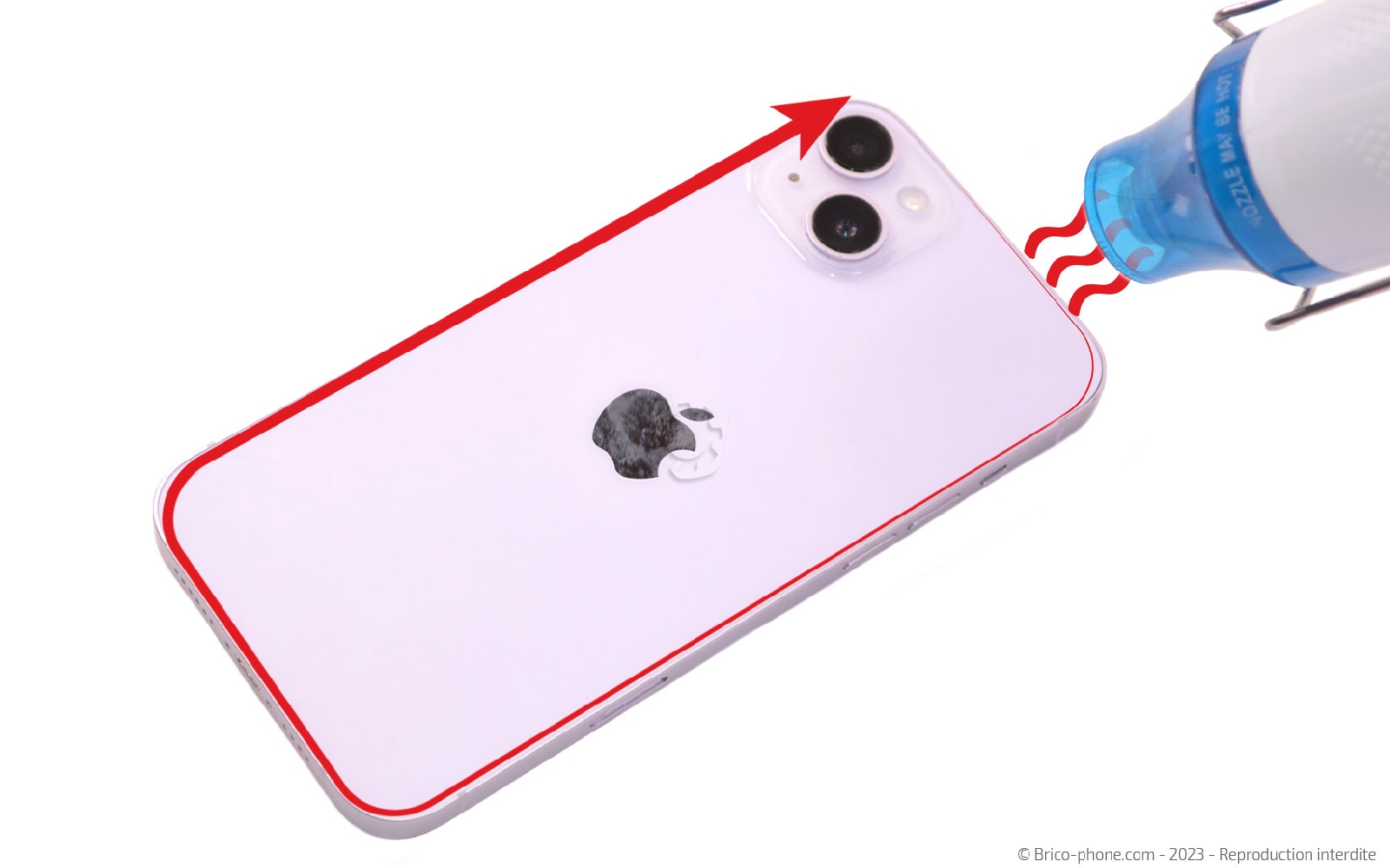

Chauffez le contour de la vitre arrière avant de passer à la manipulation suivante. Pour cela, vous pouvez utiliser le coussin chauffant, le décapeur thermique ou un sèche-cheveux. Si vous optez pour la première option, il vous faut passer le coussin environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone environ 30 secondes. Pour les deux autres manières de ramollir le sticker, il vous suffit d'allumer l'outil et de le passer sur tout le contour de l'appareil.

Ensuite, collez la ventouse en bas de la vitre arrière puis tirez sur cette dernière afin de facilité l'insertion du médiator en métal. Une fois le médiator en place, disposez la spatule verte pour continuer le décollage sans endommagé le composant.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Comment chnager le connecteur de charge sur iPhone 14 Plus photo 4

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

Petit coussin chauffant pour décoller les vitres
6,90 €

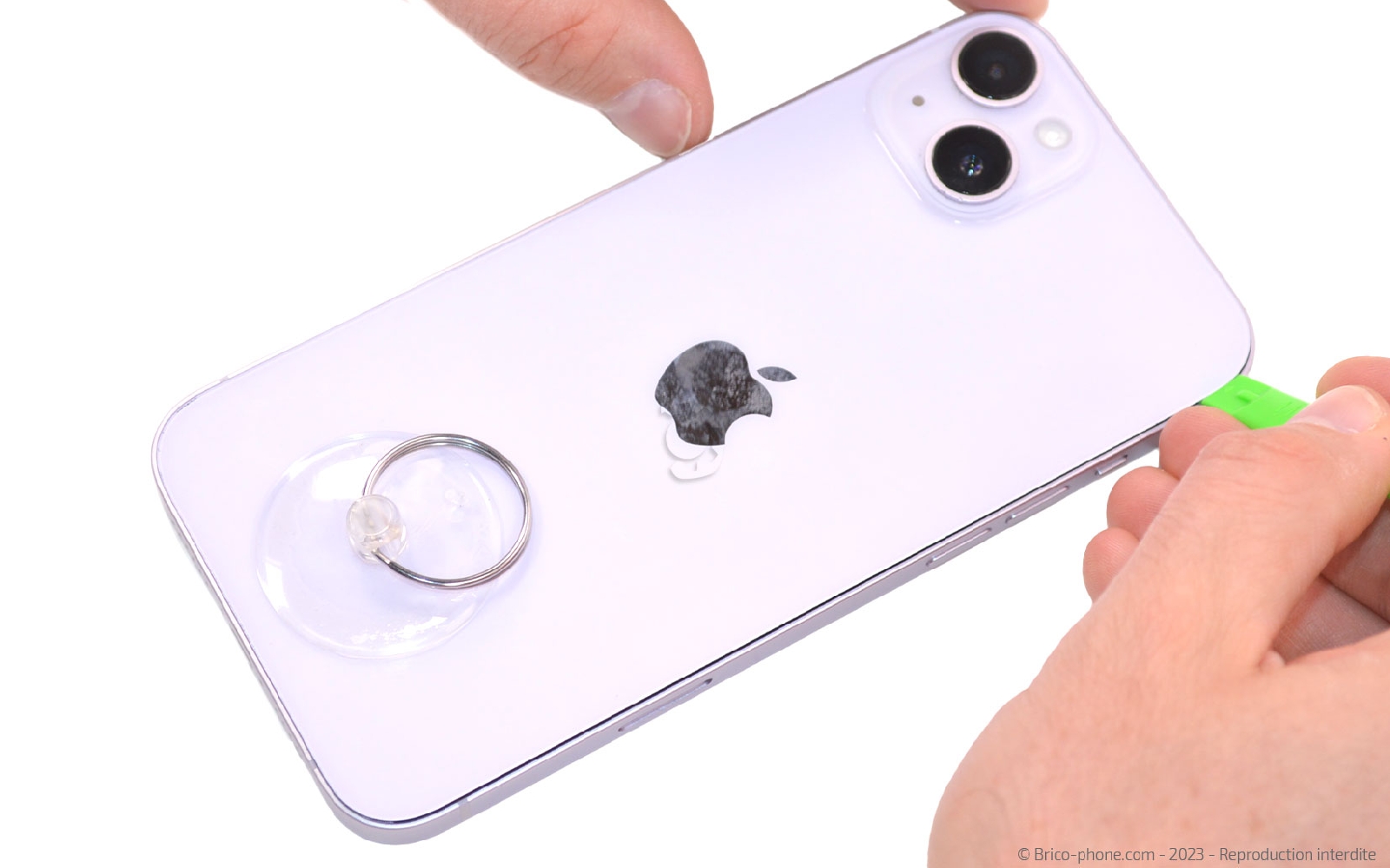

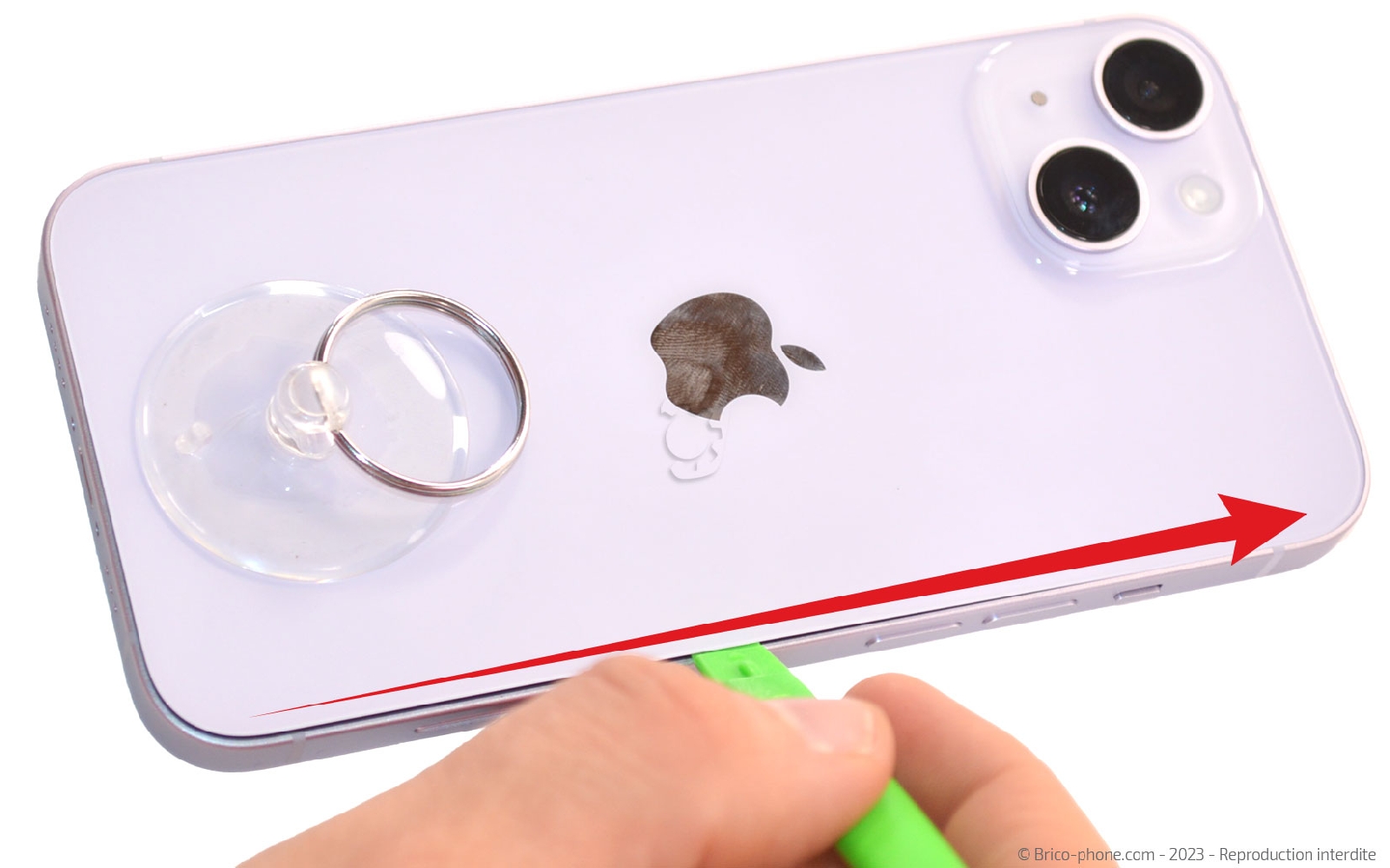

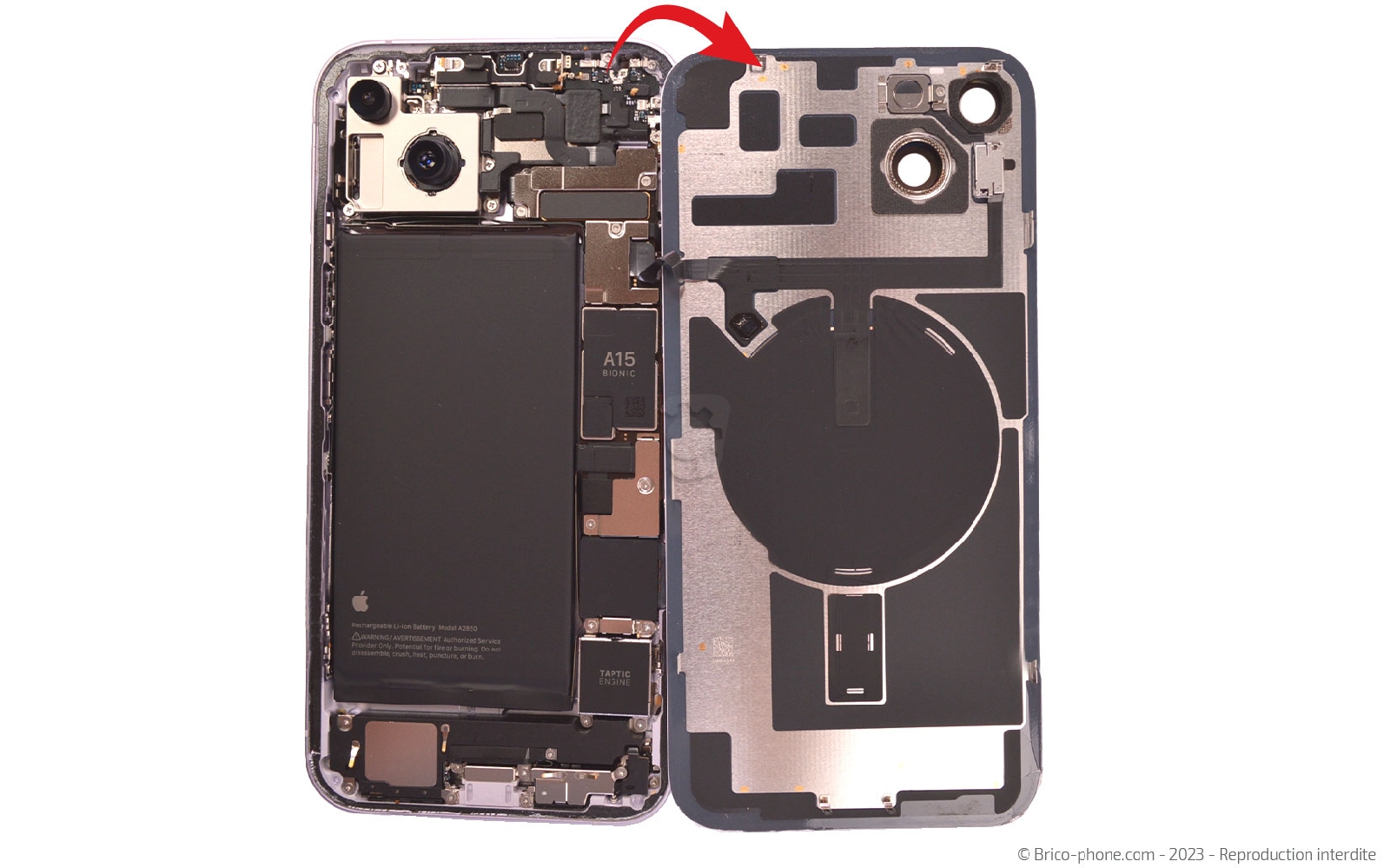

Etape 4 : Ouvrir la vitre arrière

Faites glisser la spatule sur toute la longueur du téléphone pour décoller la vitre arrière.

Basculez le composant vers la droite en faisant attention aux nappes encore connectées à la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

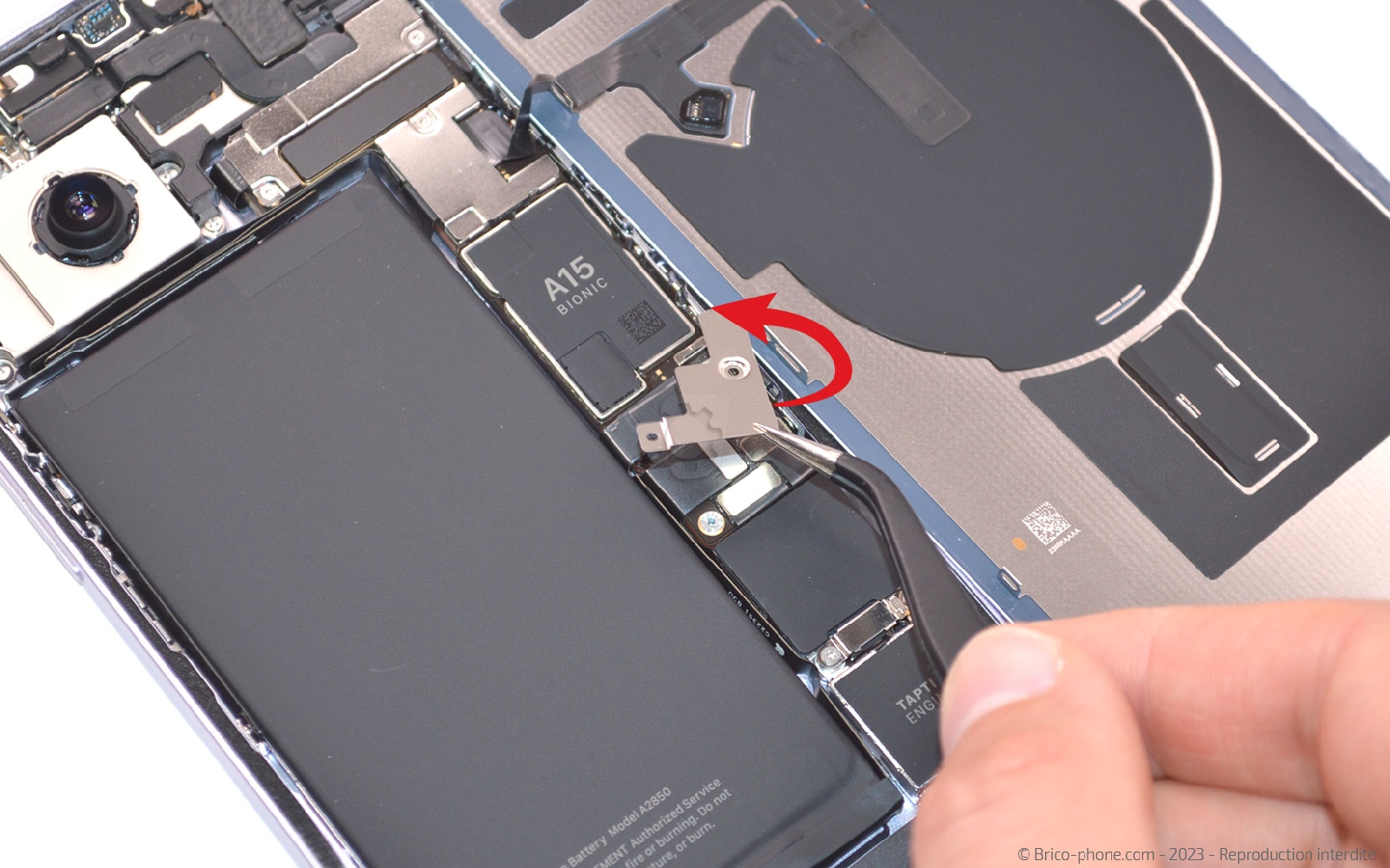

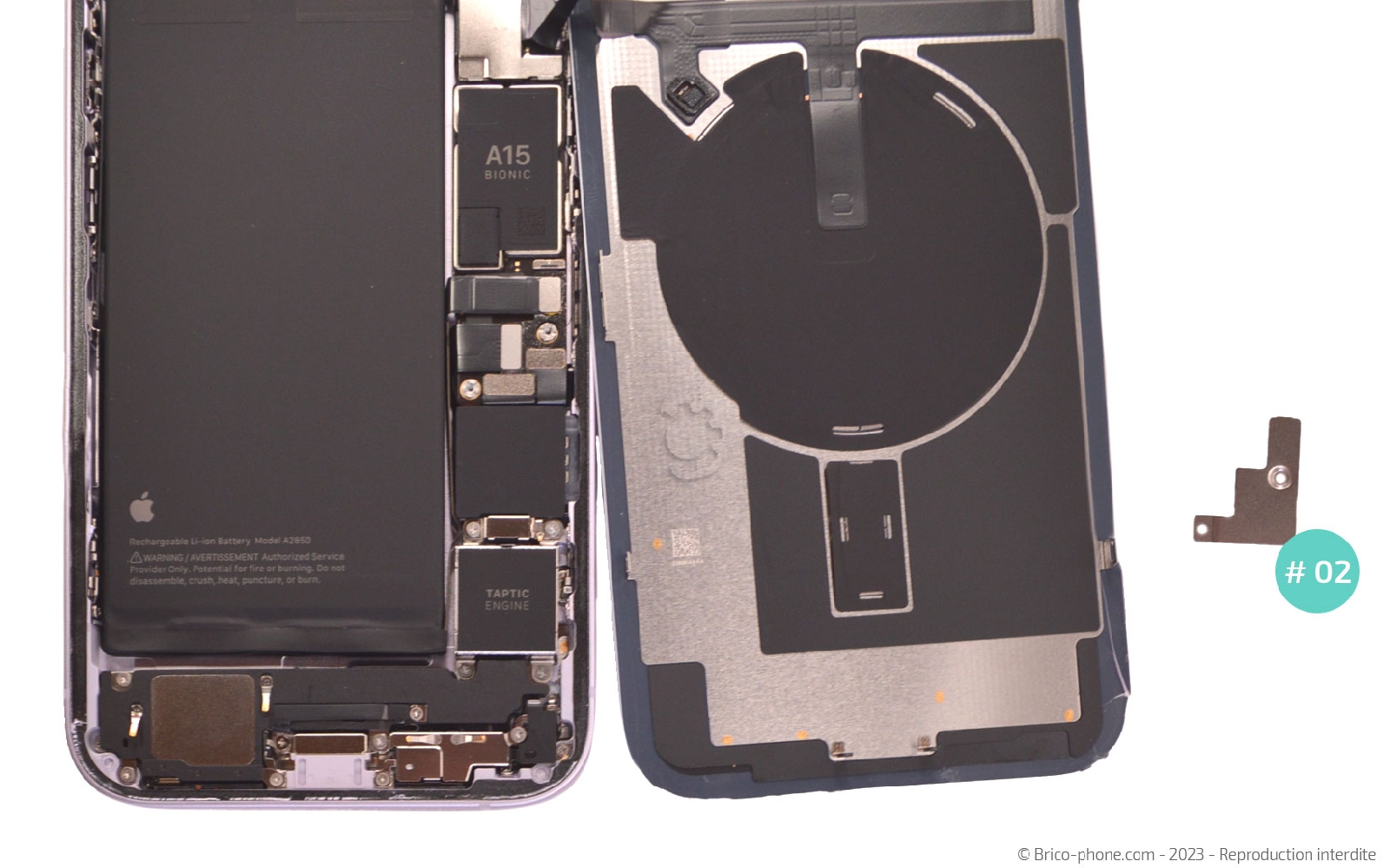

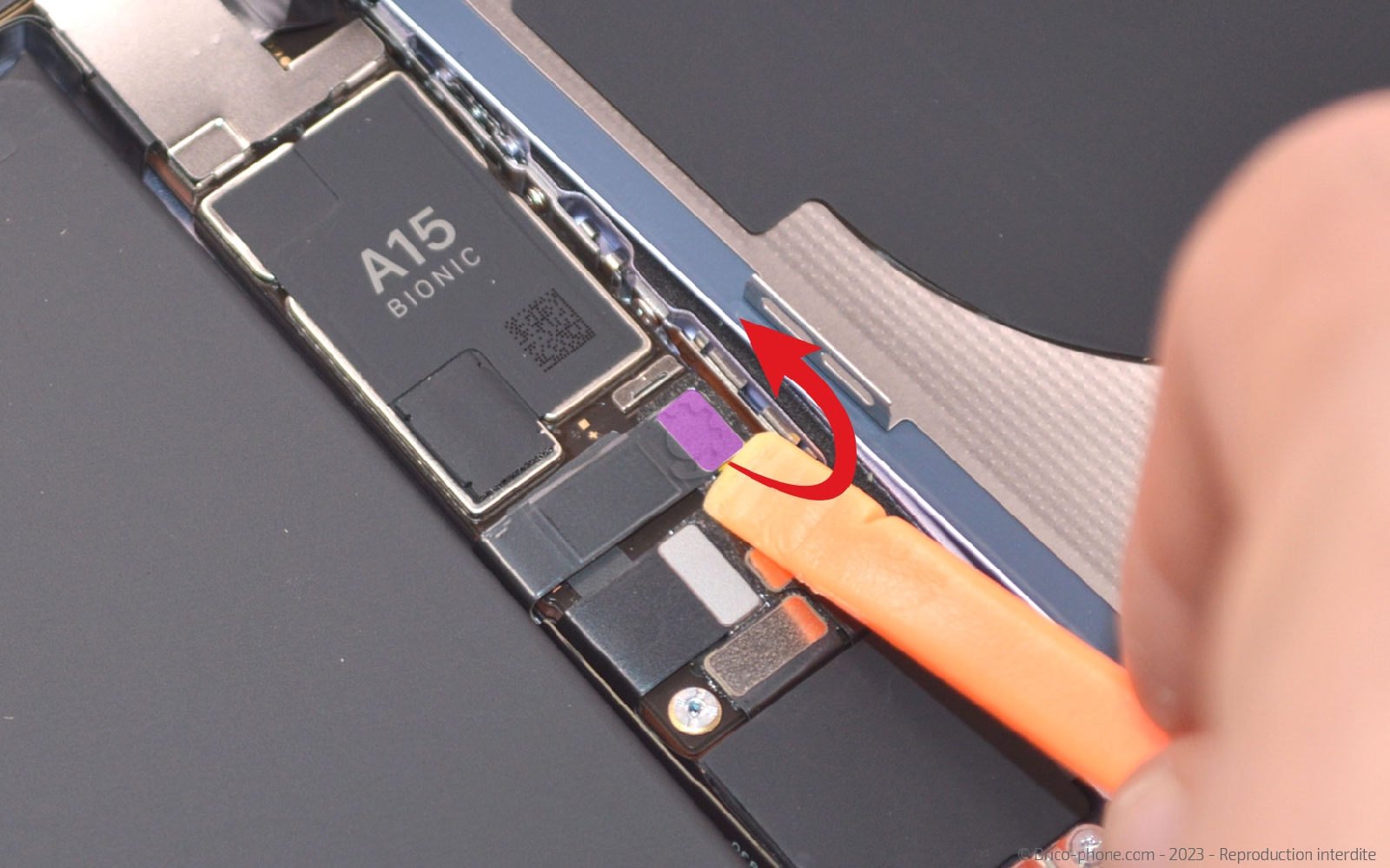

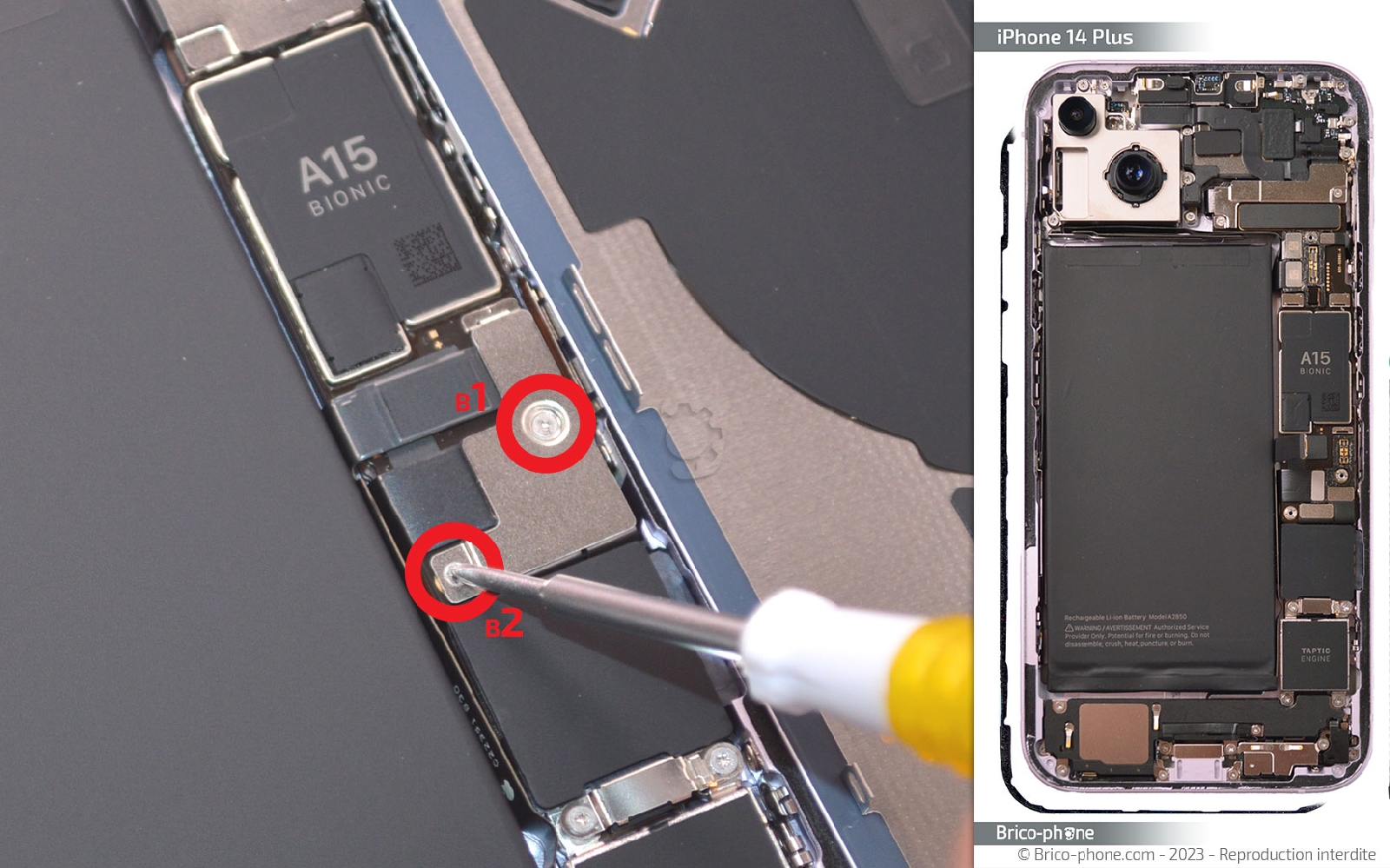

Etape 5 : Déconnecter la batterie

Ôtez les deux vis avec le tournevis triwing afin de pouvoir sortir la plaquette #02.

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

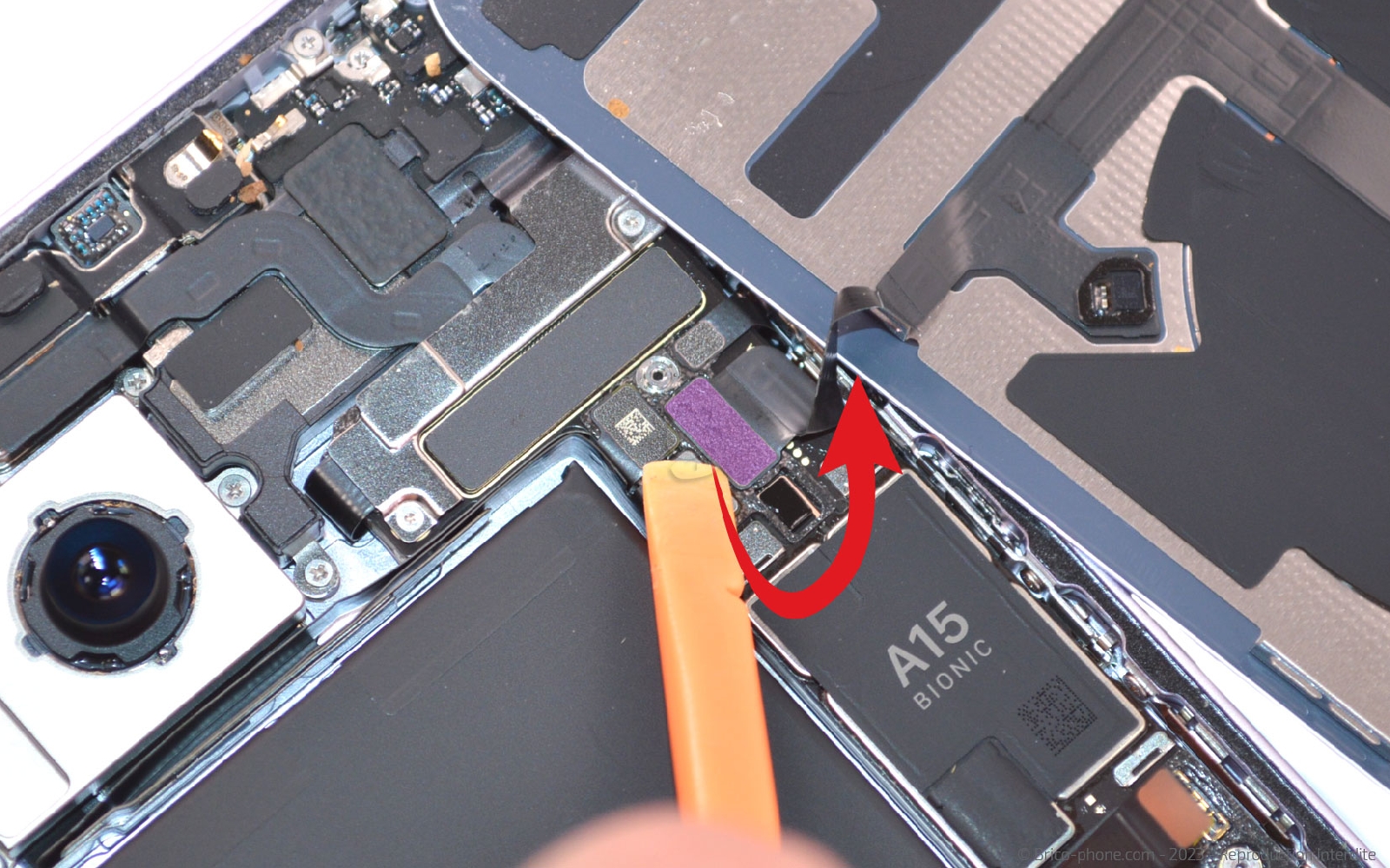

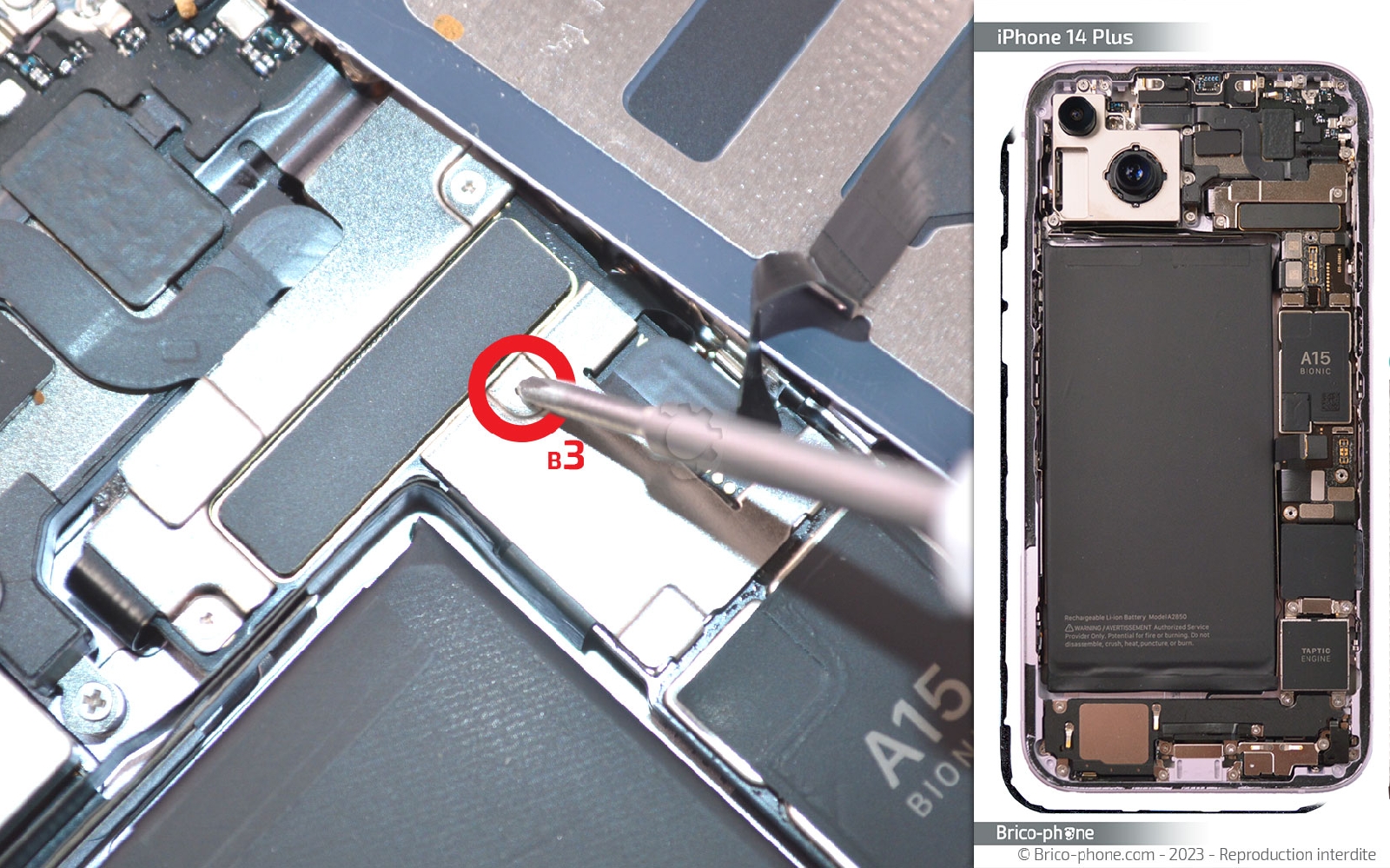

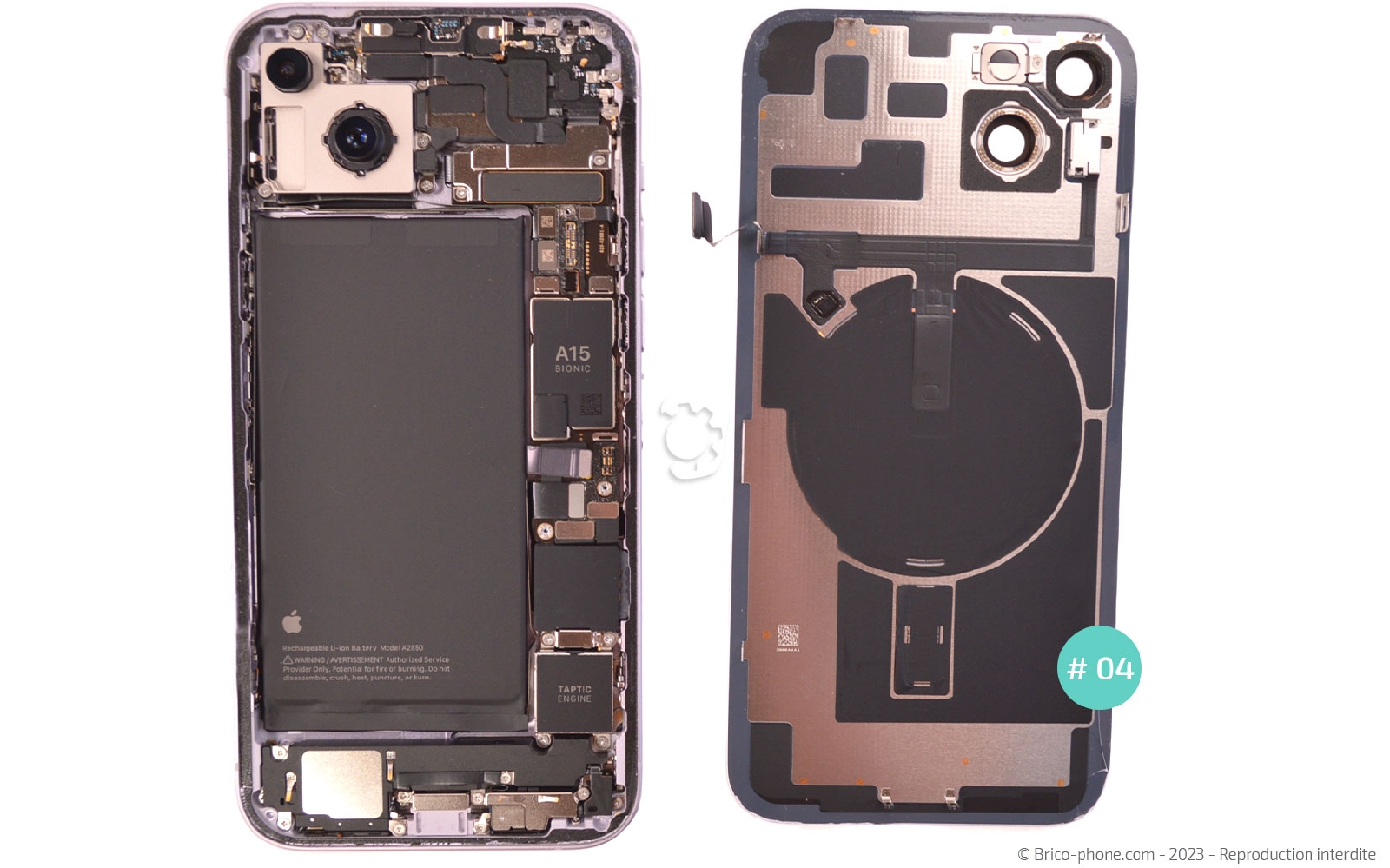

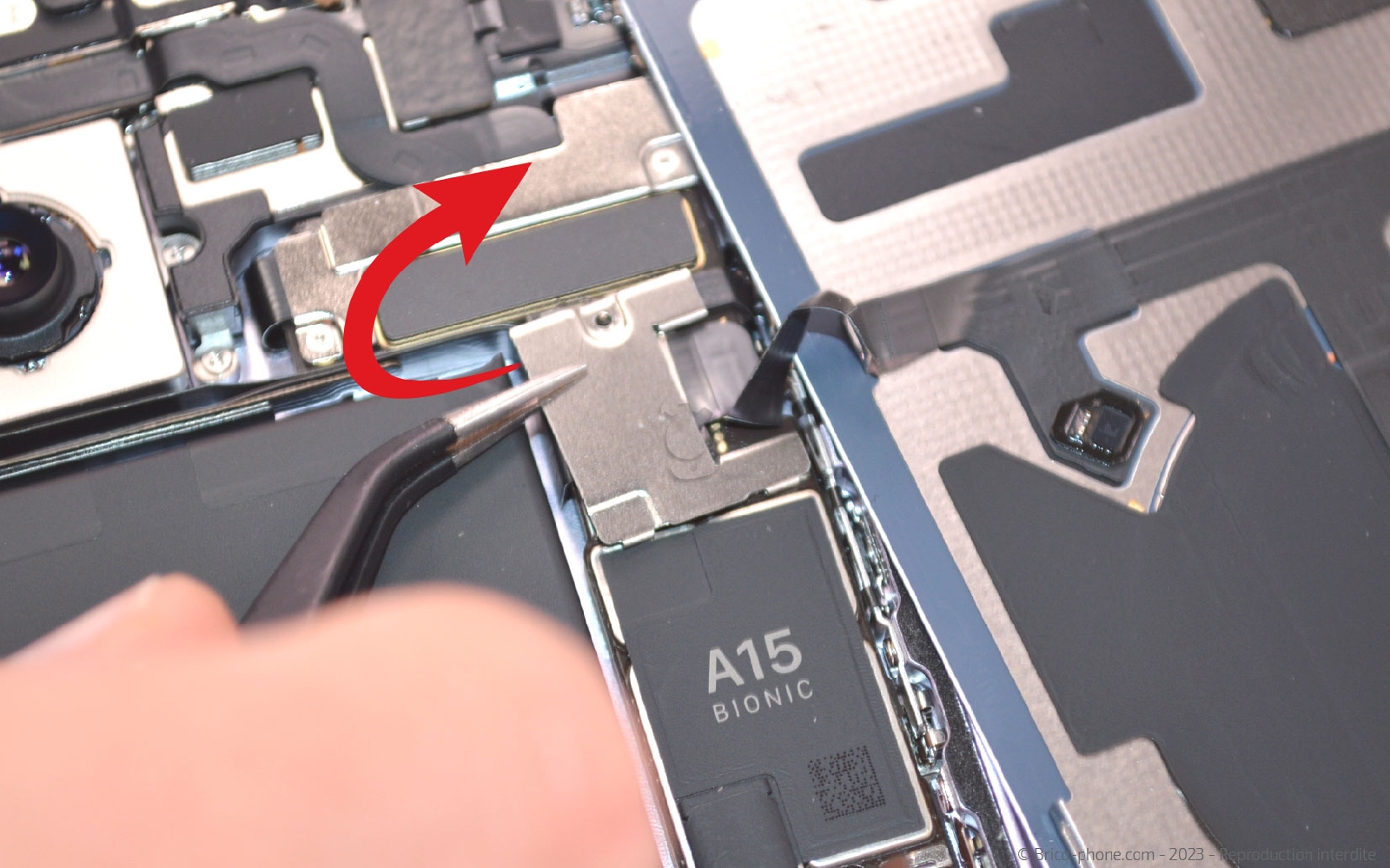

Etape 6 : Libérer la vitre arrière

Retirez la vis triwing B3 de la plaquette métallique #03. Sortez cette dernière du châssis pour accéder à la connectique de la nappe induction. Déconnectez la nappe en plaçant le levier en nylon dessous.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Vitre arrière complète pour iPhone 14 Plus violet
34,90 €

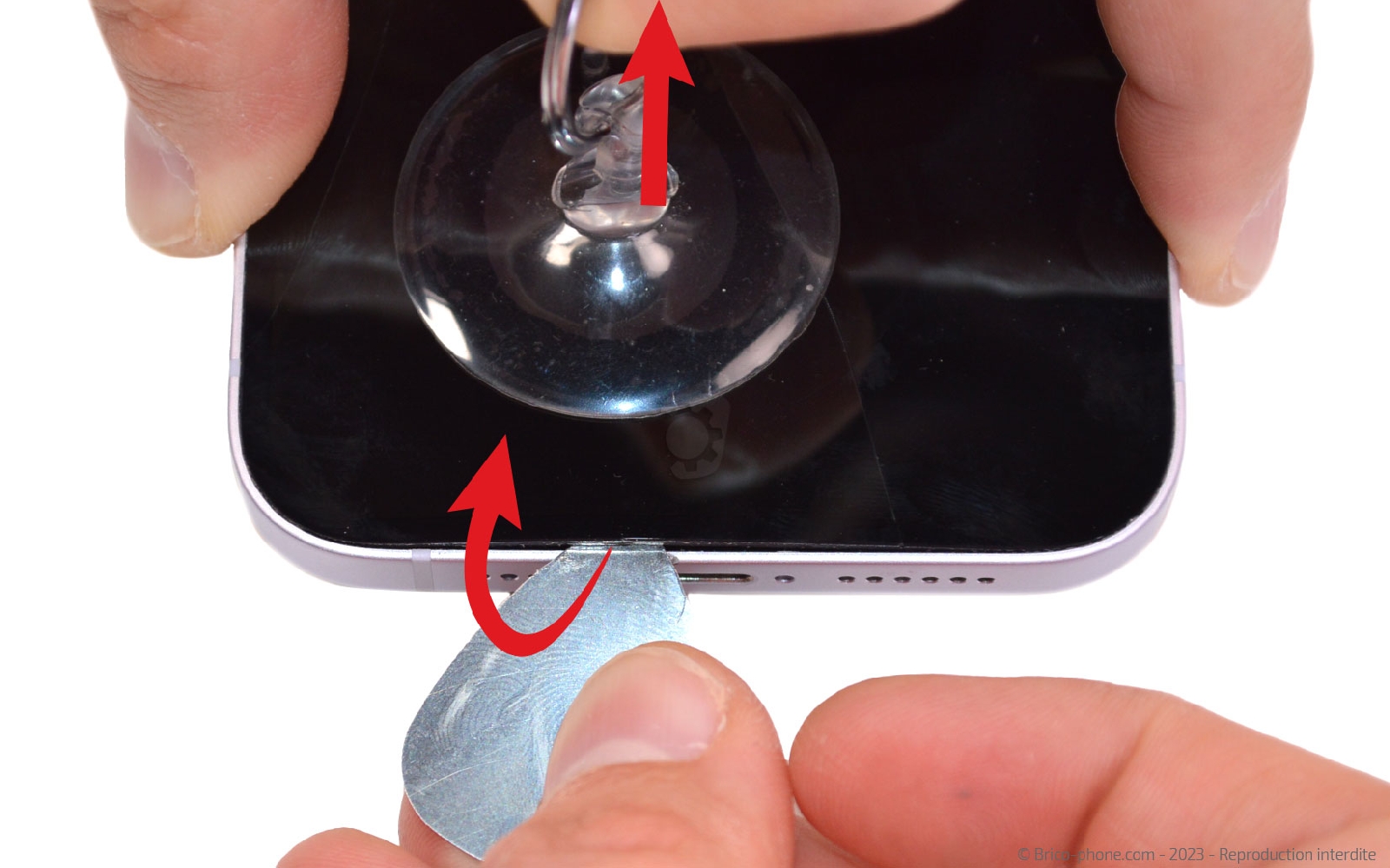

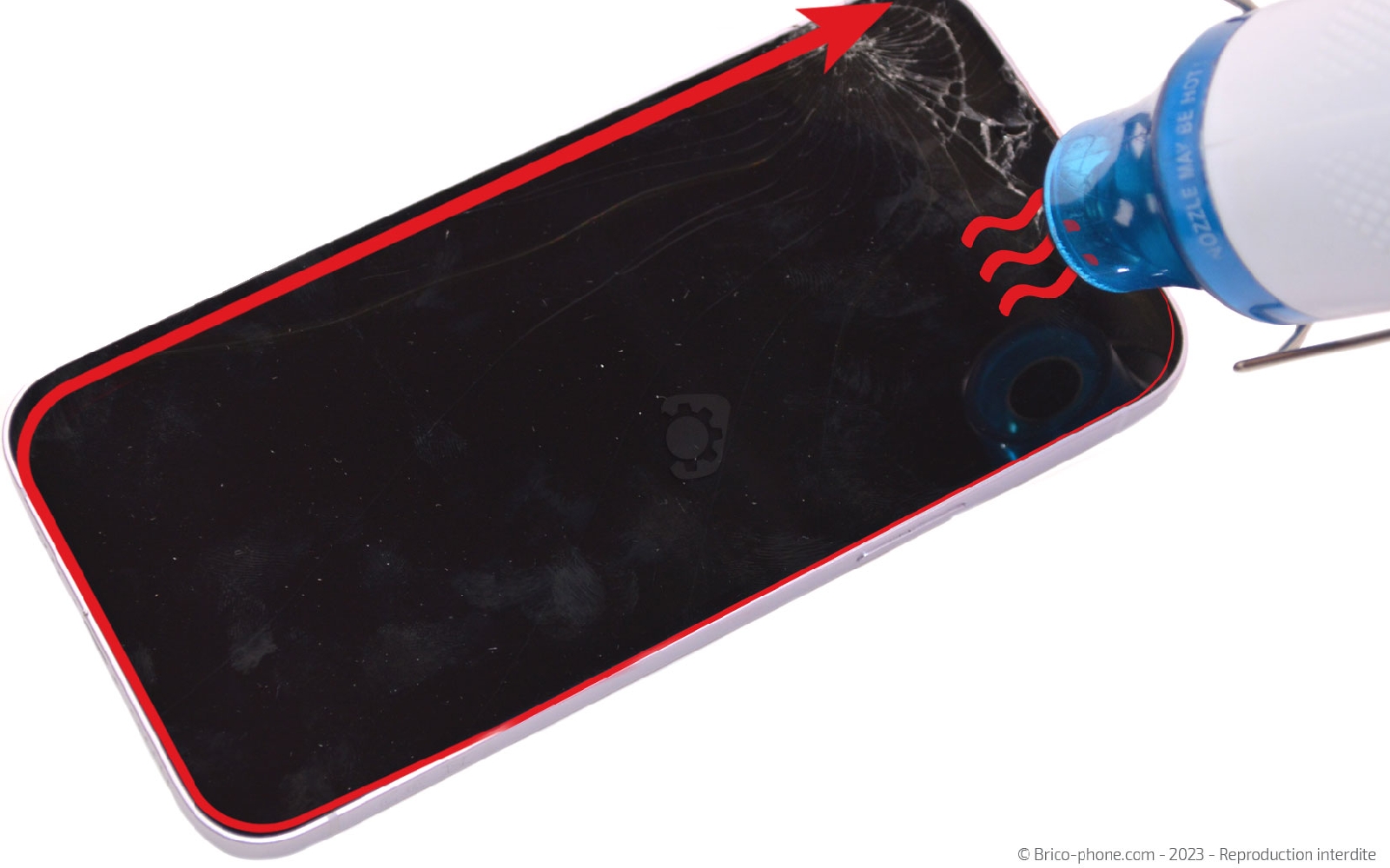

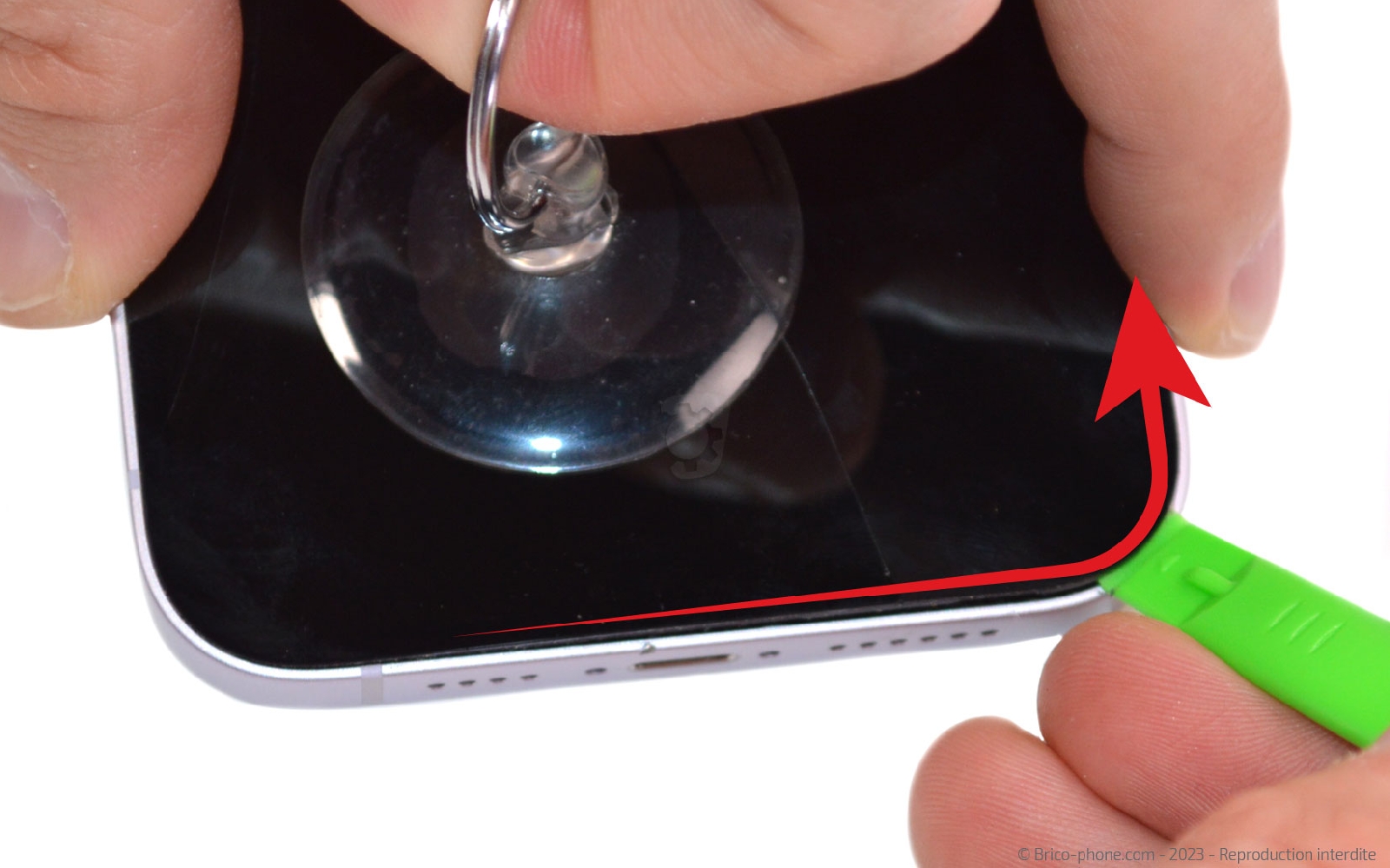

Etape 7 : Décoller l'écran

Comme pour la vitre arrière, vous avez besoin de chauffer l'écran. Utilisez le décapeur thermique ou votre propre sèche-cheveux pour ramollir le sticker de la vitre avant.

Placez la ventouse sur le bas de l'écran afin de soulever ce dernier tout en insérant le médiator en métal dessous.

Une fois le médiator en place, glissez la spatule sous l'écran pour terminer le décollage.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

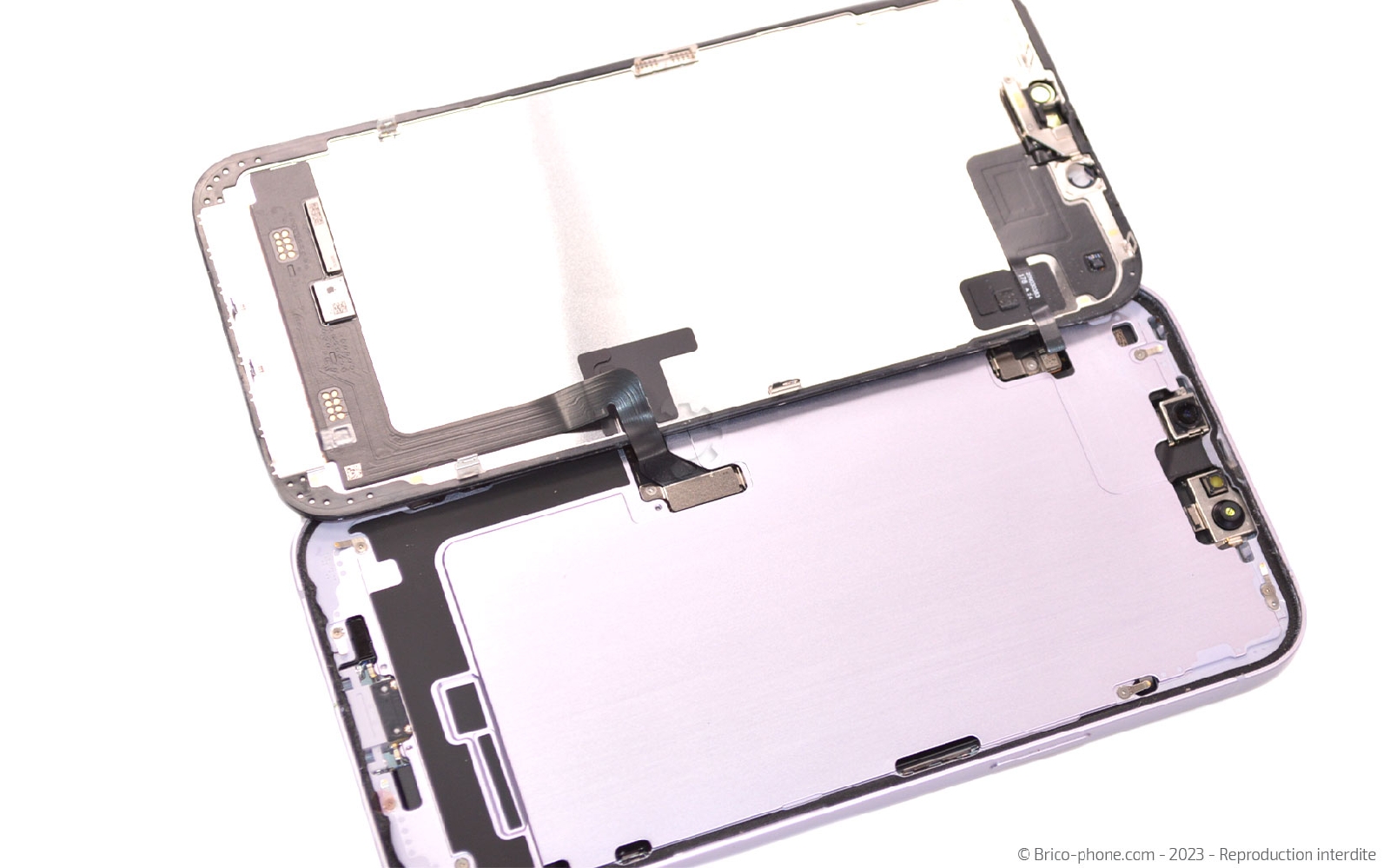

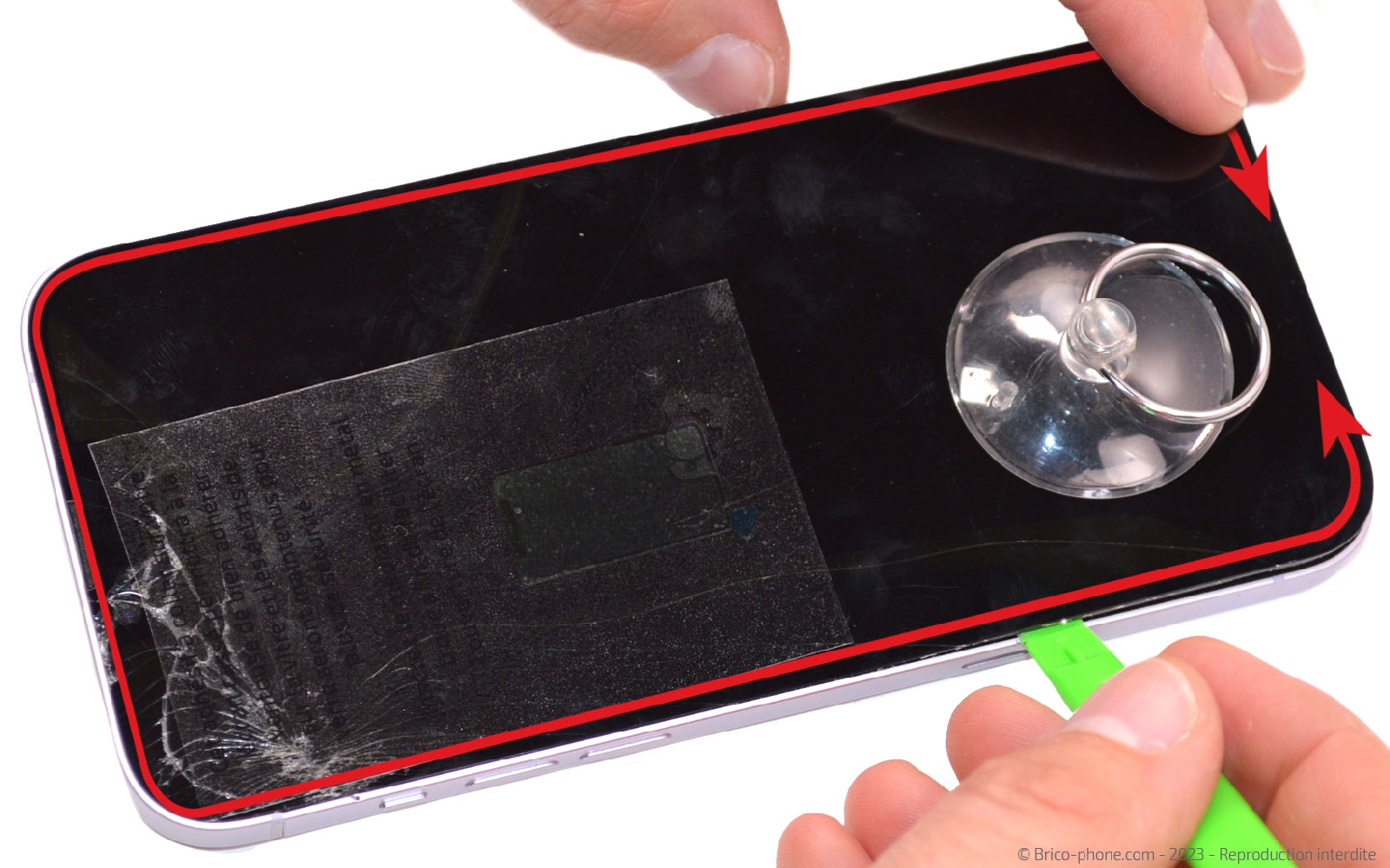

Etape 8 : Ouvrir l'écran

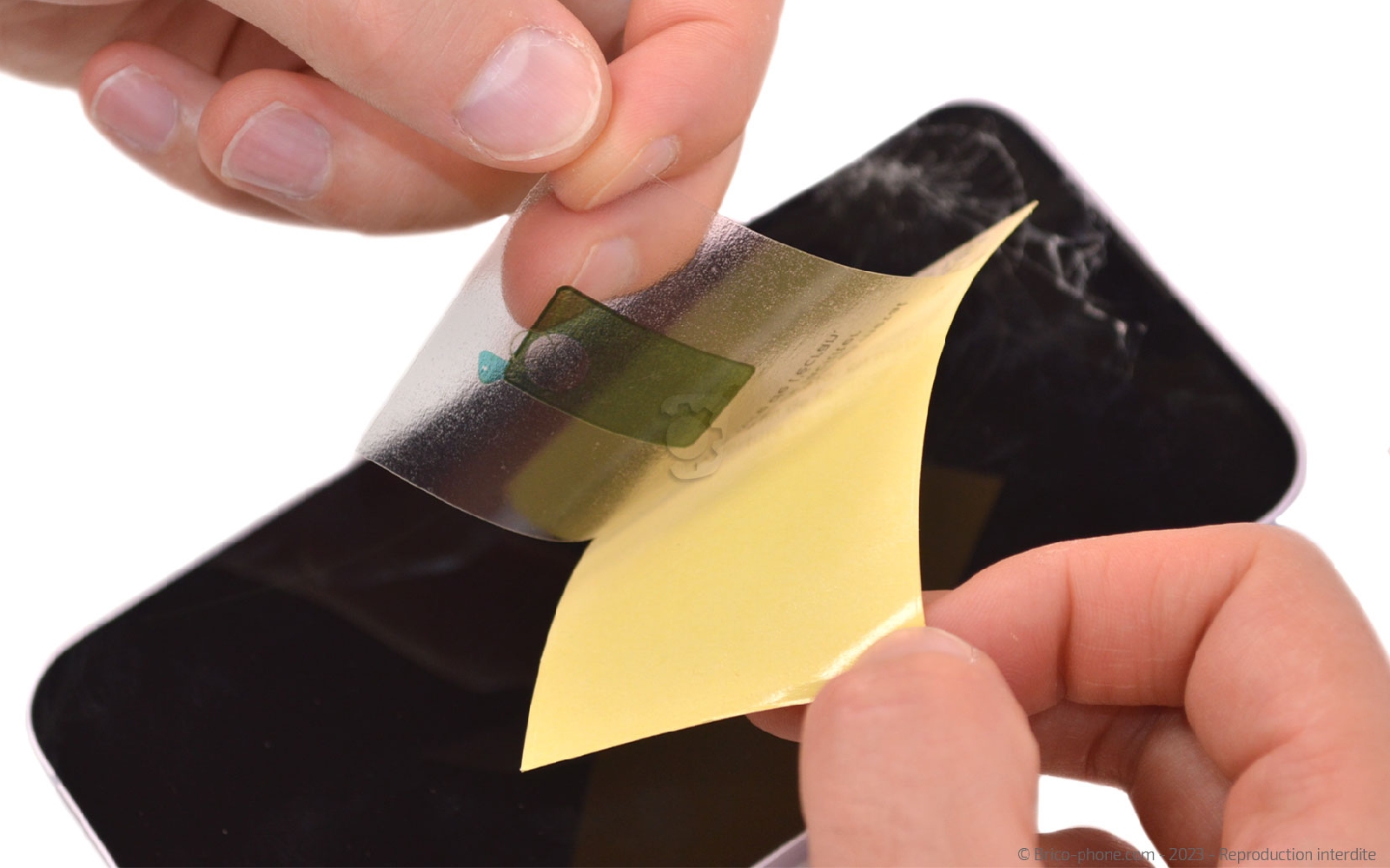

Si votre écran est cassé, n'hésitez pas à disposer le film transparent sur les parties les plus abimées pour éviter de recevoir des morceaux de verre lors de la manipulation.

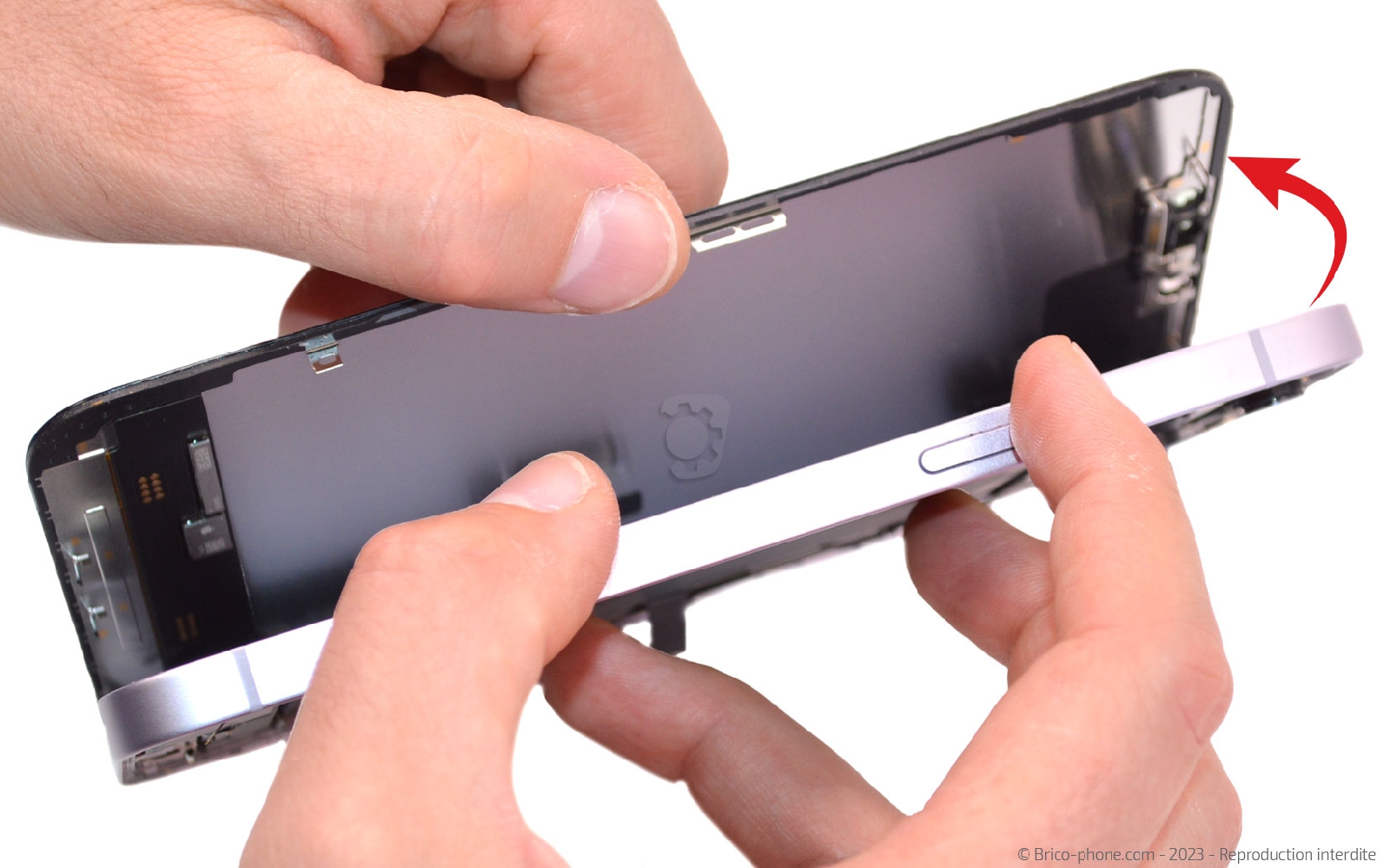

Faites glisser la spatule sur tout le tour de l'écran pour le décoller du châssis. Ouvrez ce dernier vers la gauche en faisant attention aux deux nappes.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

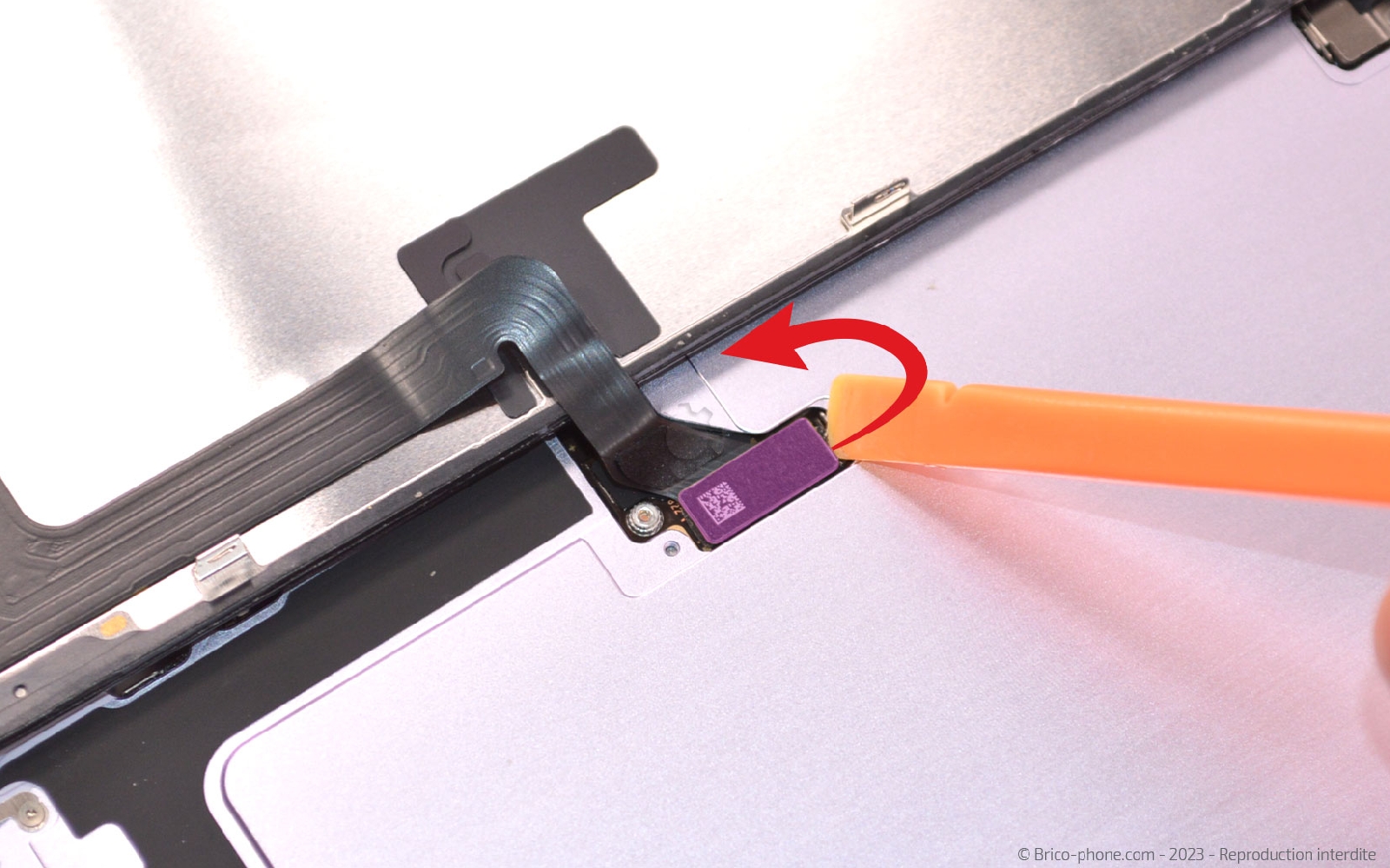

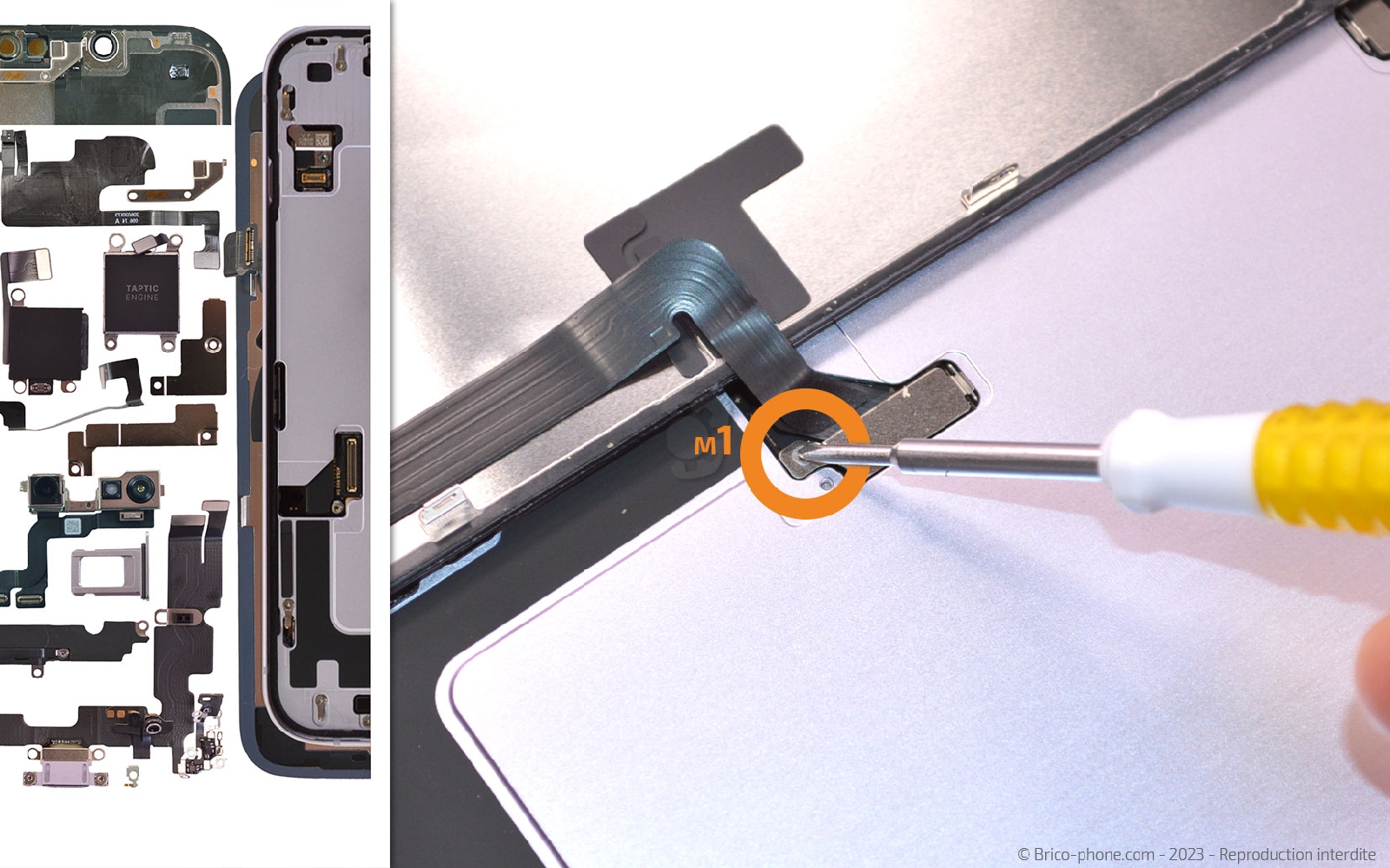

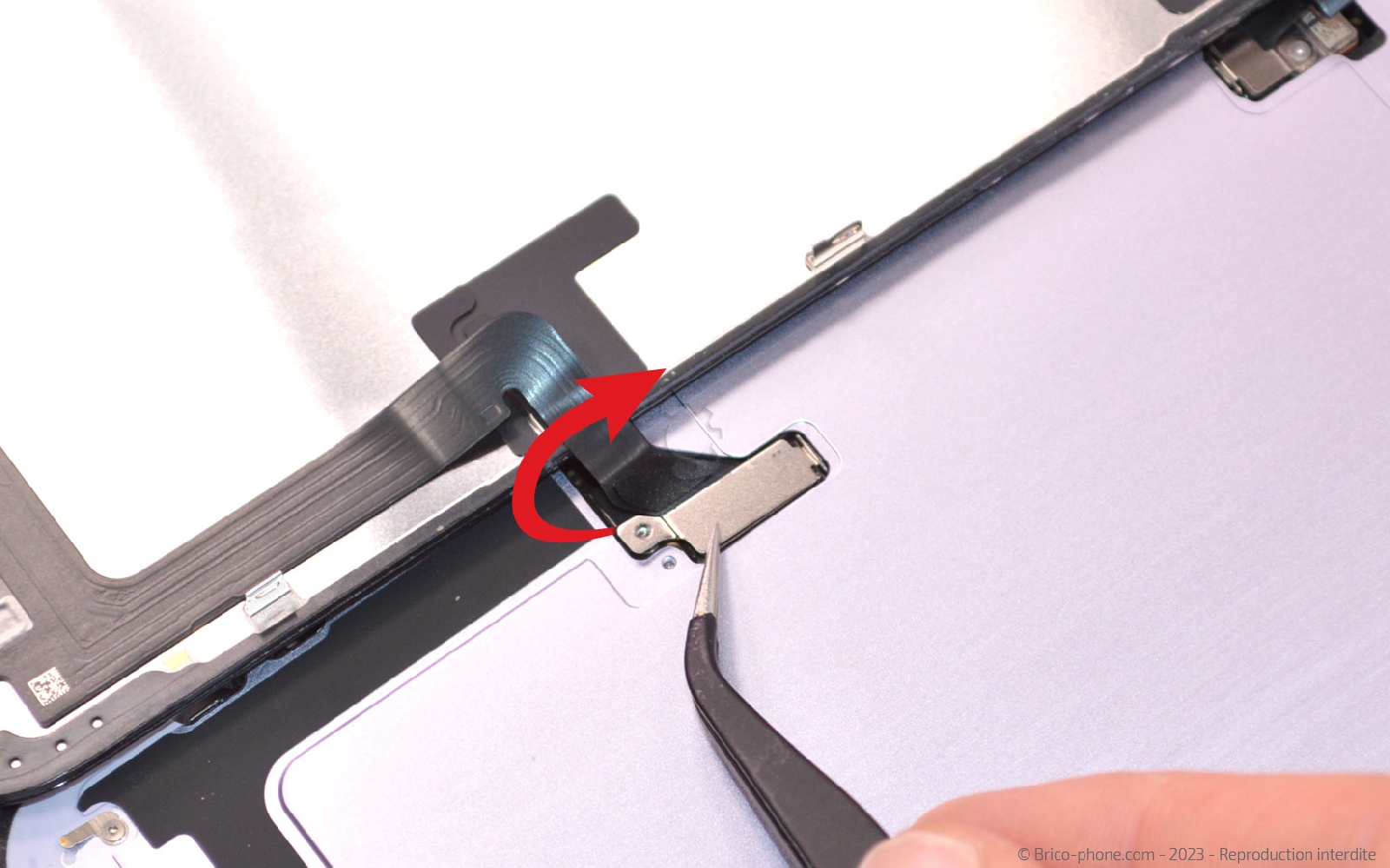

Etape 9 : Débrancher l'écran

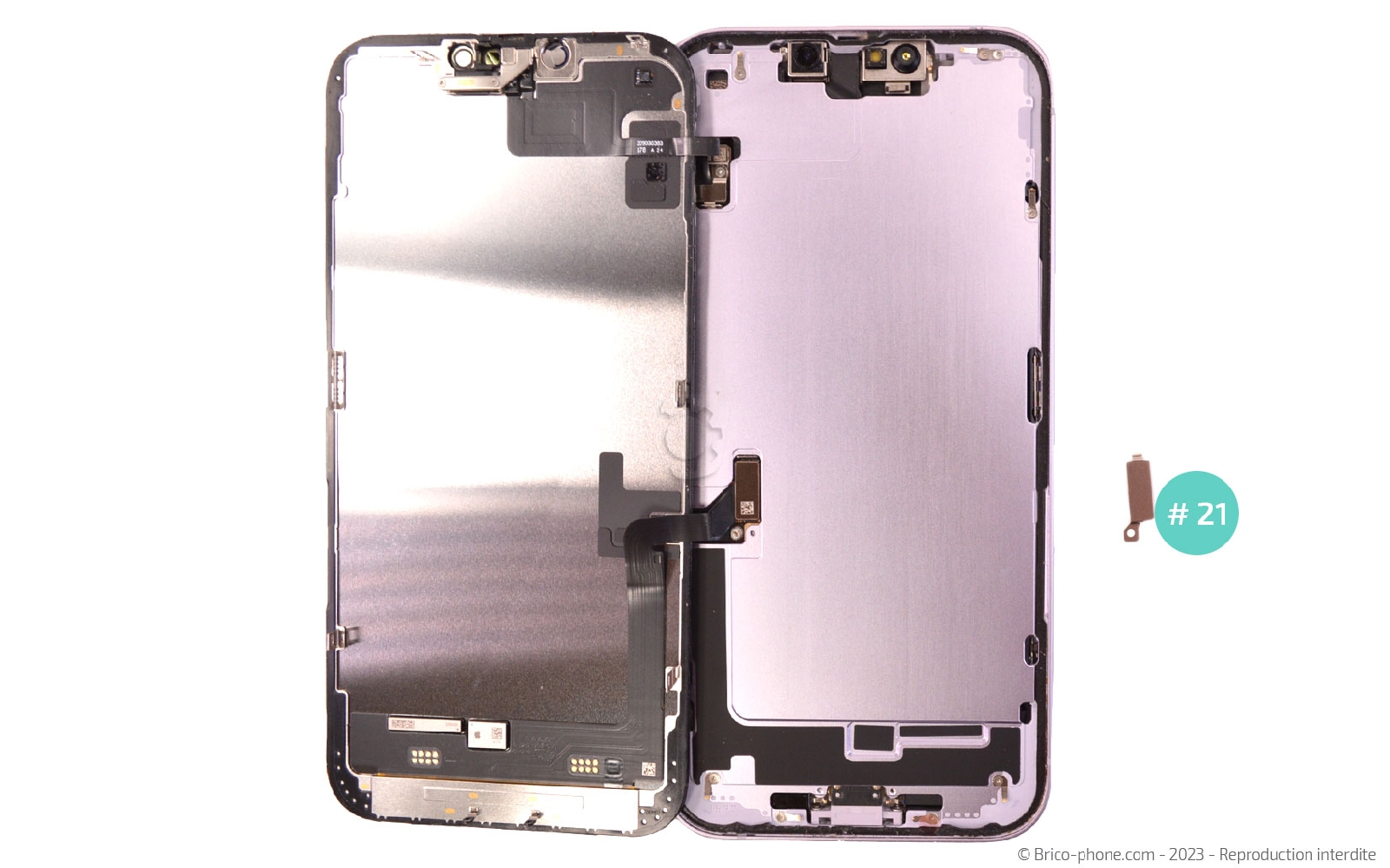

Ôtez la vis M1 avec le tournevis triwing avant de récupérer la plaquette de protection #21.

Ensuite, débranchez la nappe de l'écran avec le levier en nylon.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

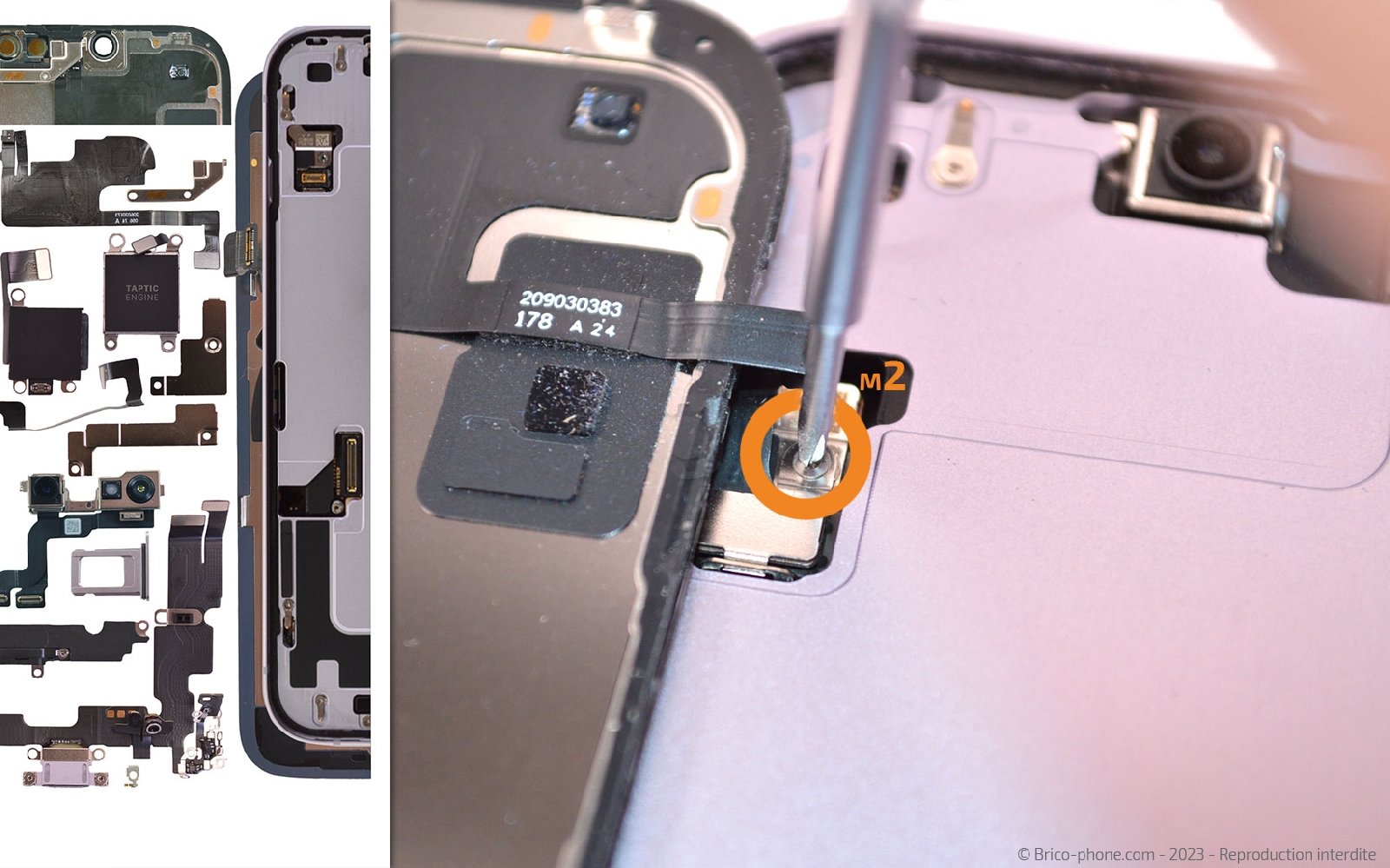

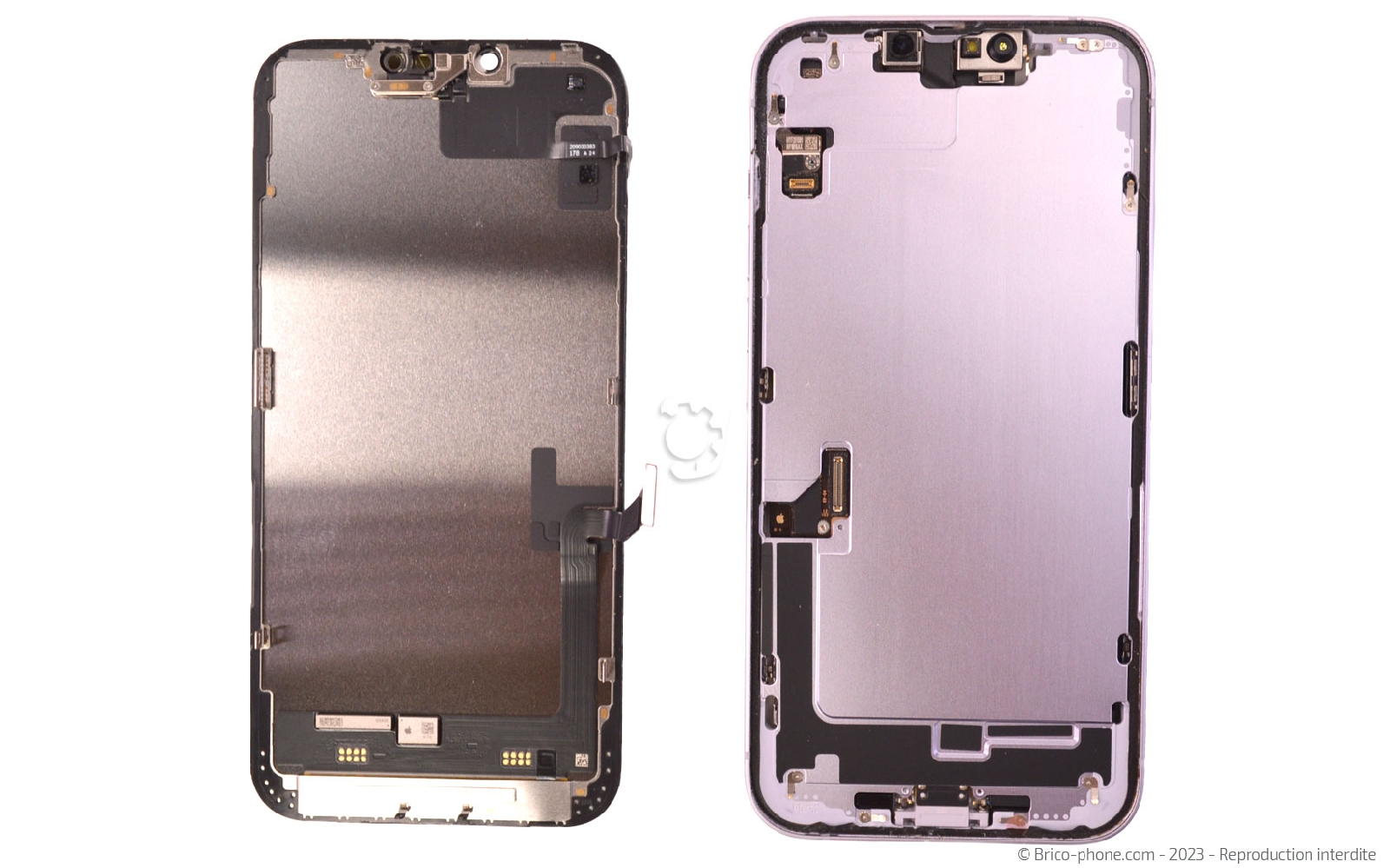

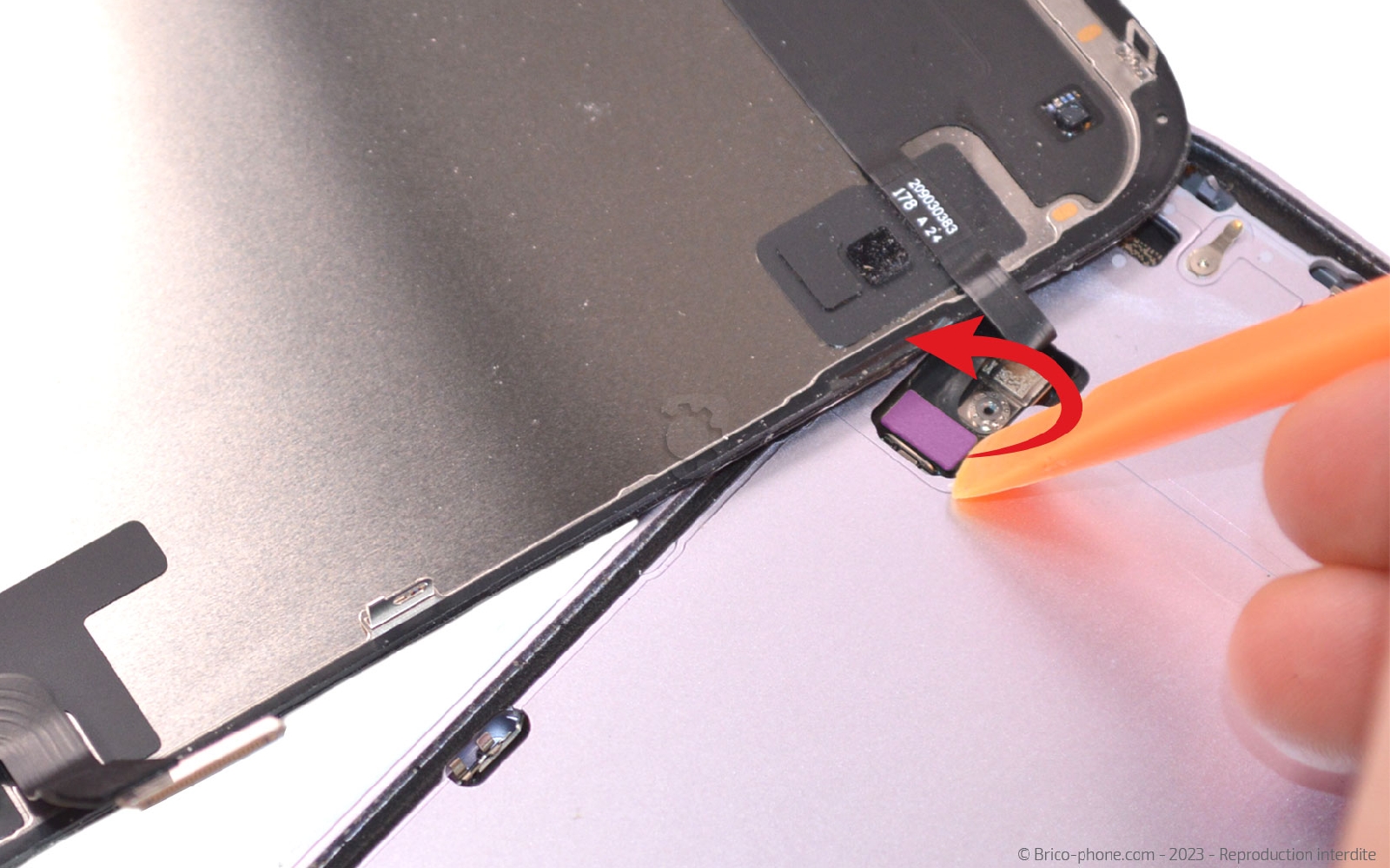

Etape 10 : Libérer la nappe du module capteur-micro

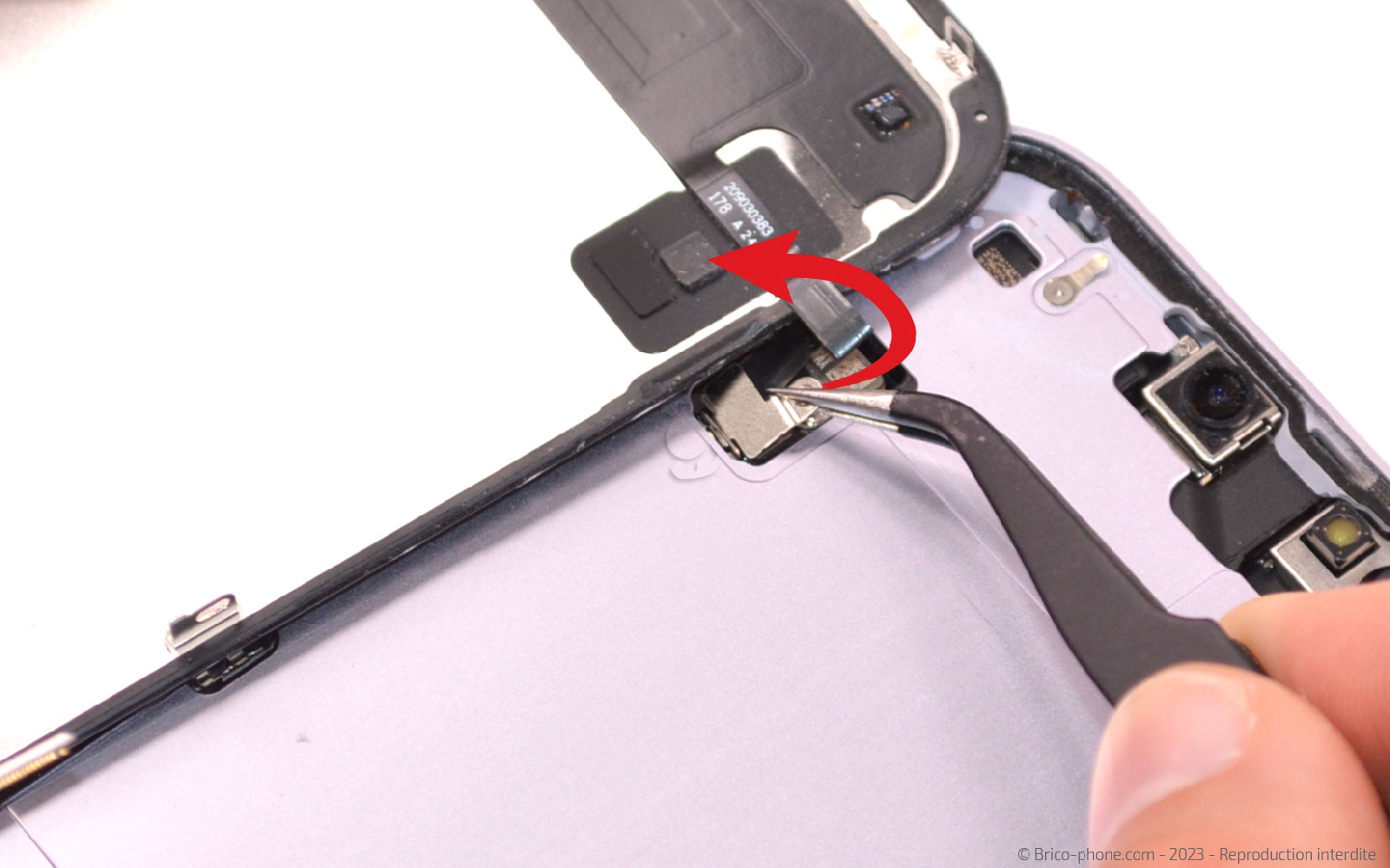

Enlevez la vis triwing de la plaquette métallique. Saisissez cette bière pour la sortir du châssis et accéder à la nappe du module capteur/micro.

Déconnectez la nappe et libérez l'écran.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

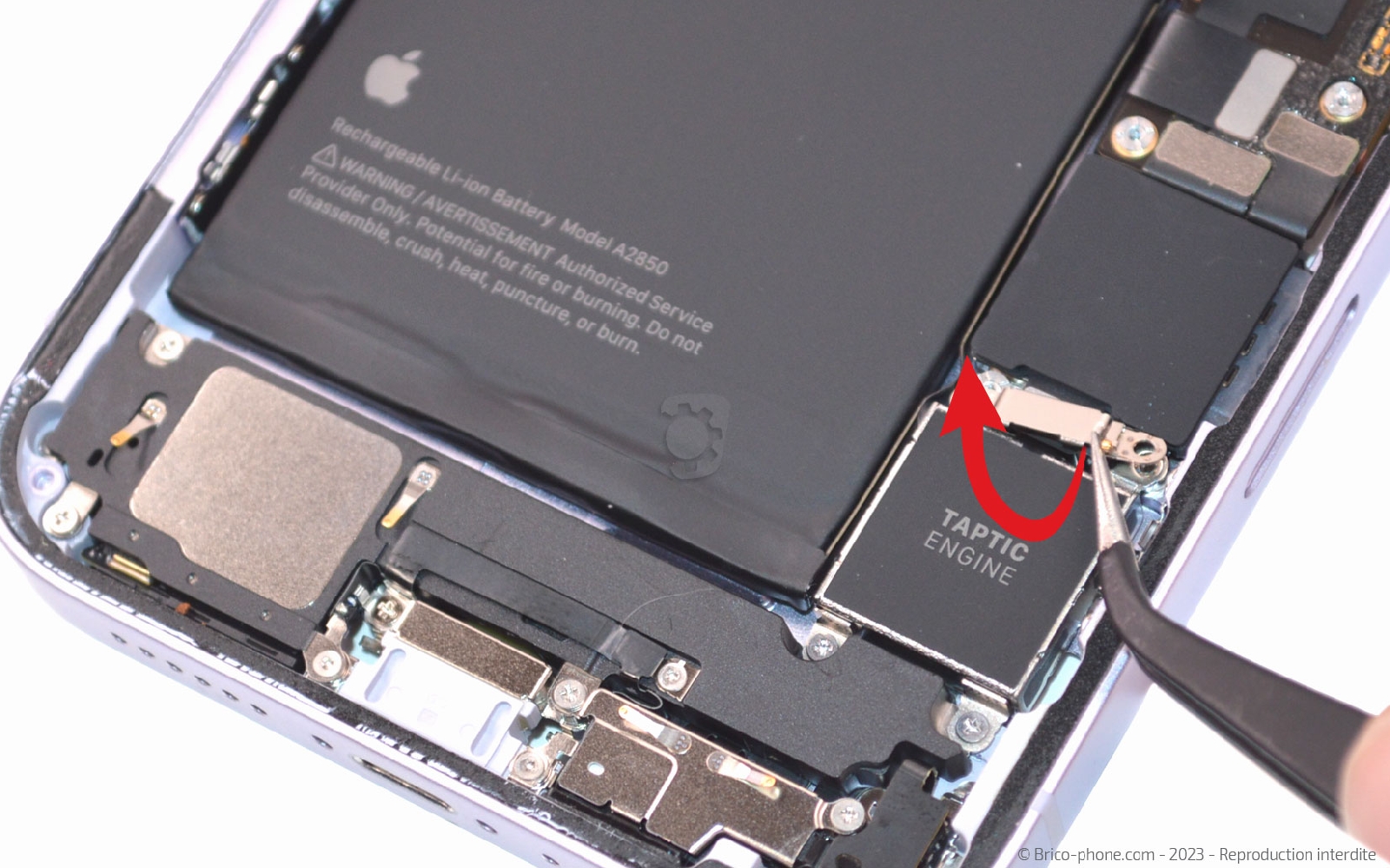

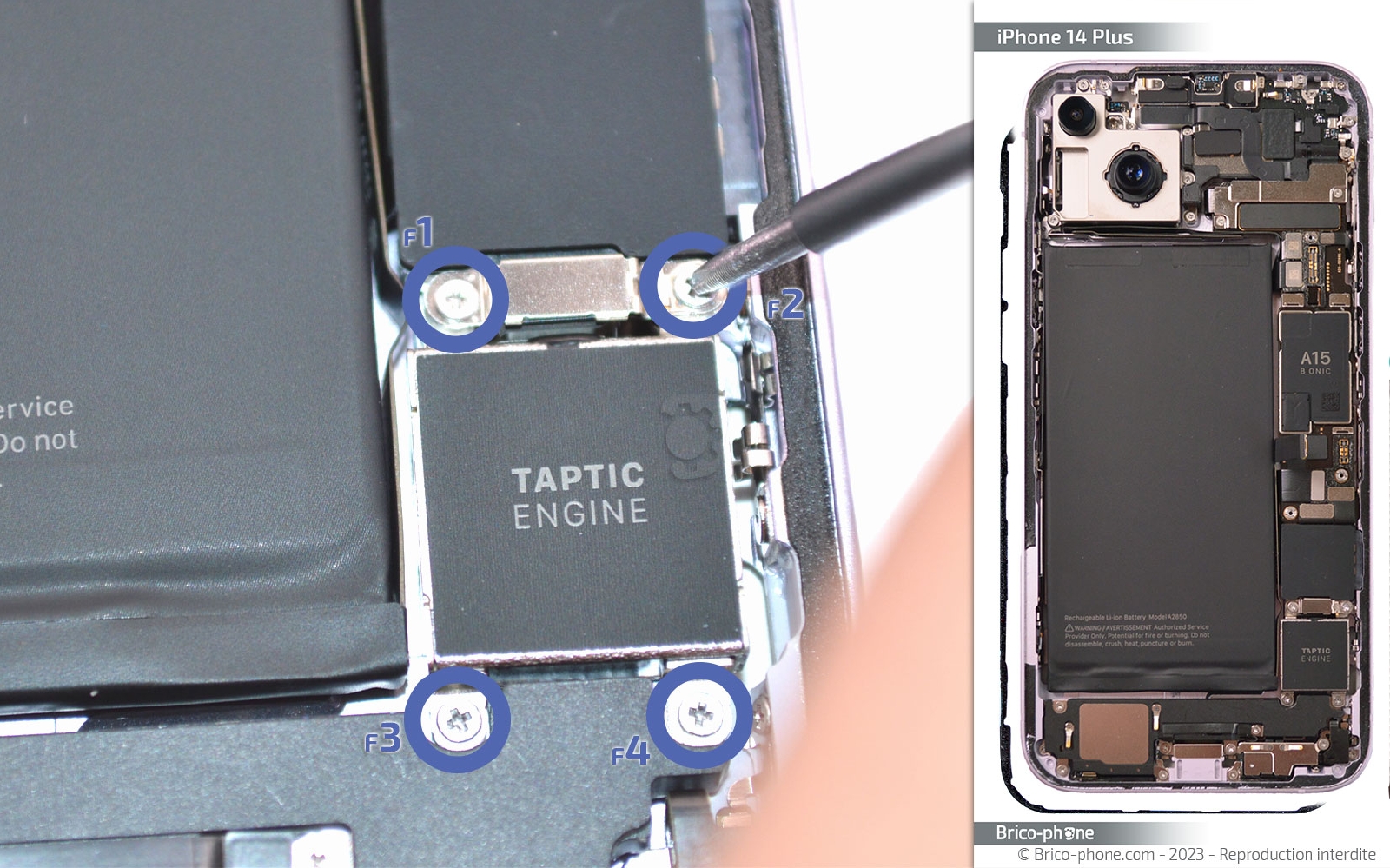

Etape 11 : Enlever le Taptic Engine

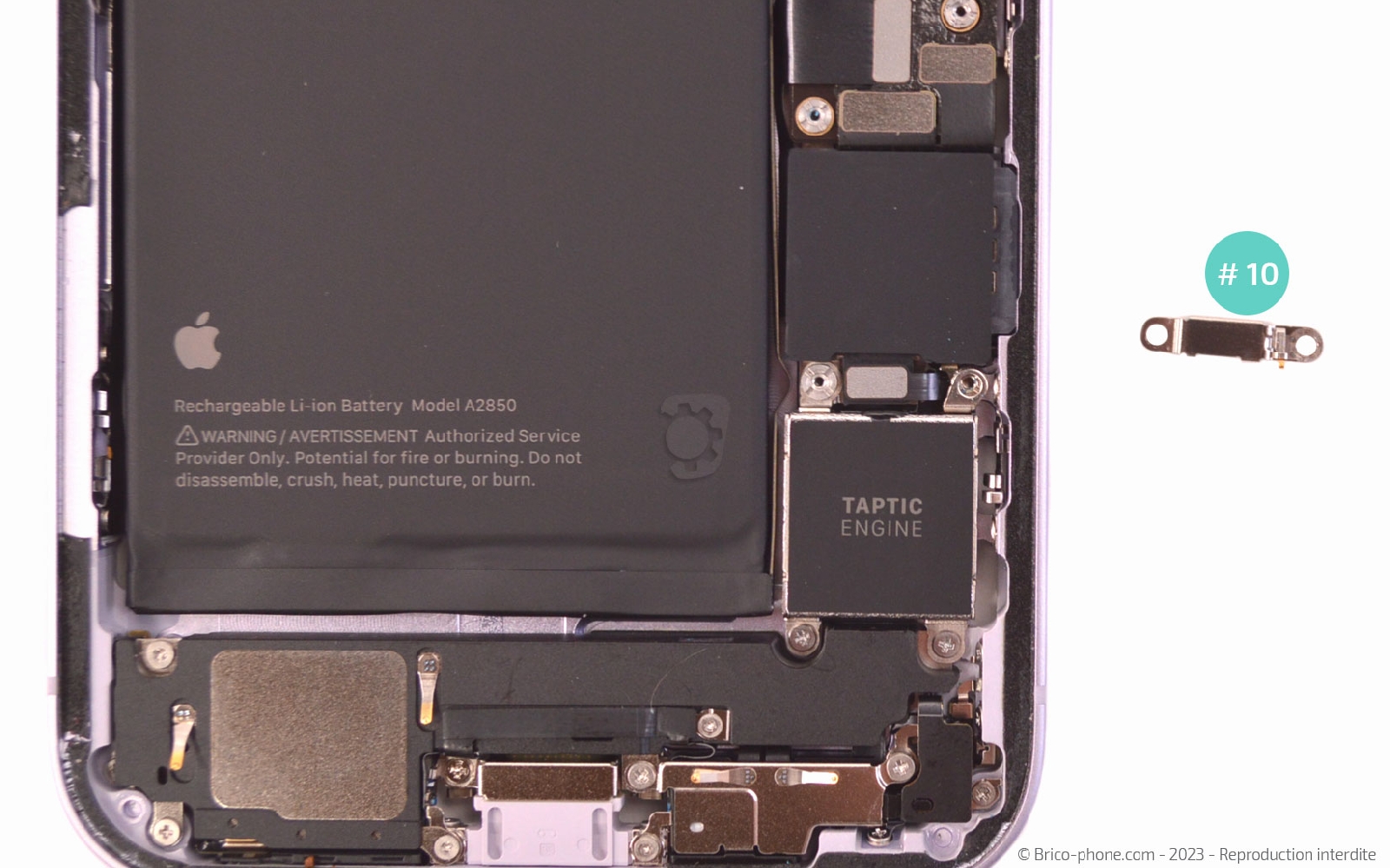

Retirez les 4 vis cruciforme sui bloquent le vibreur.

Récupérez la plaquette de protection de la nappe du composant avec la pincette avant de passer à l'étape suivante.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Etape 12 : Sortir le vibreur

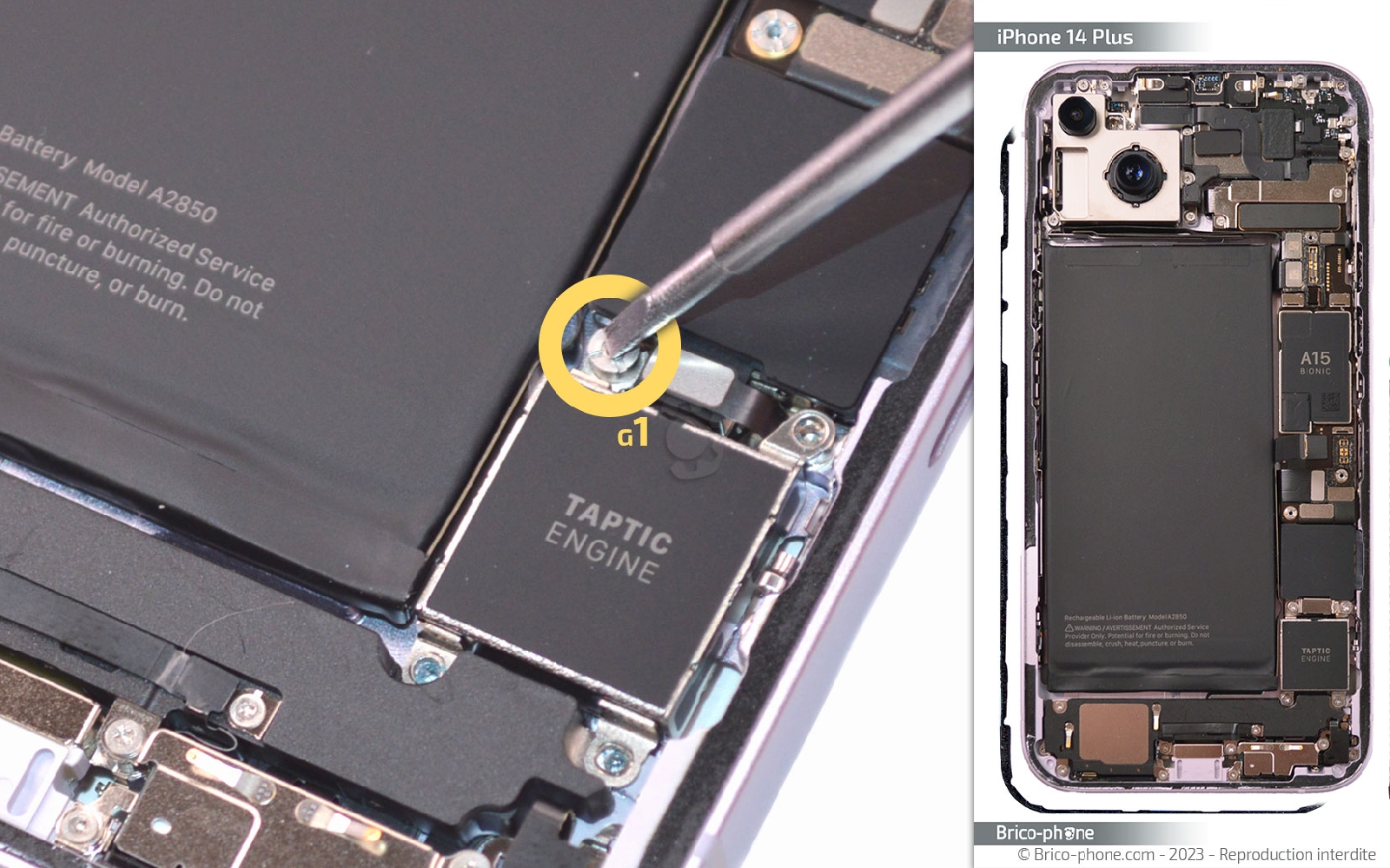

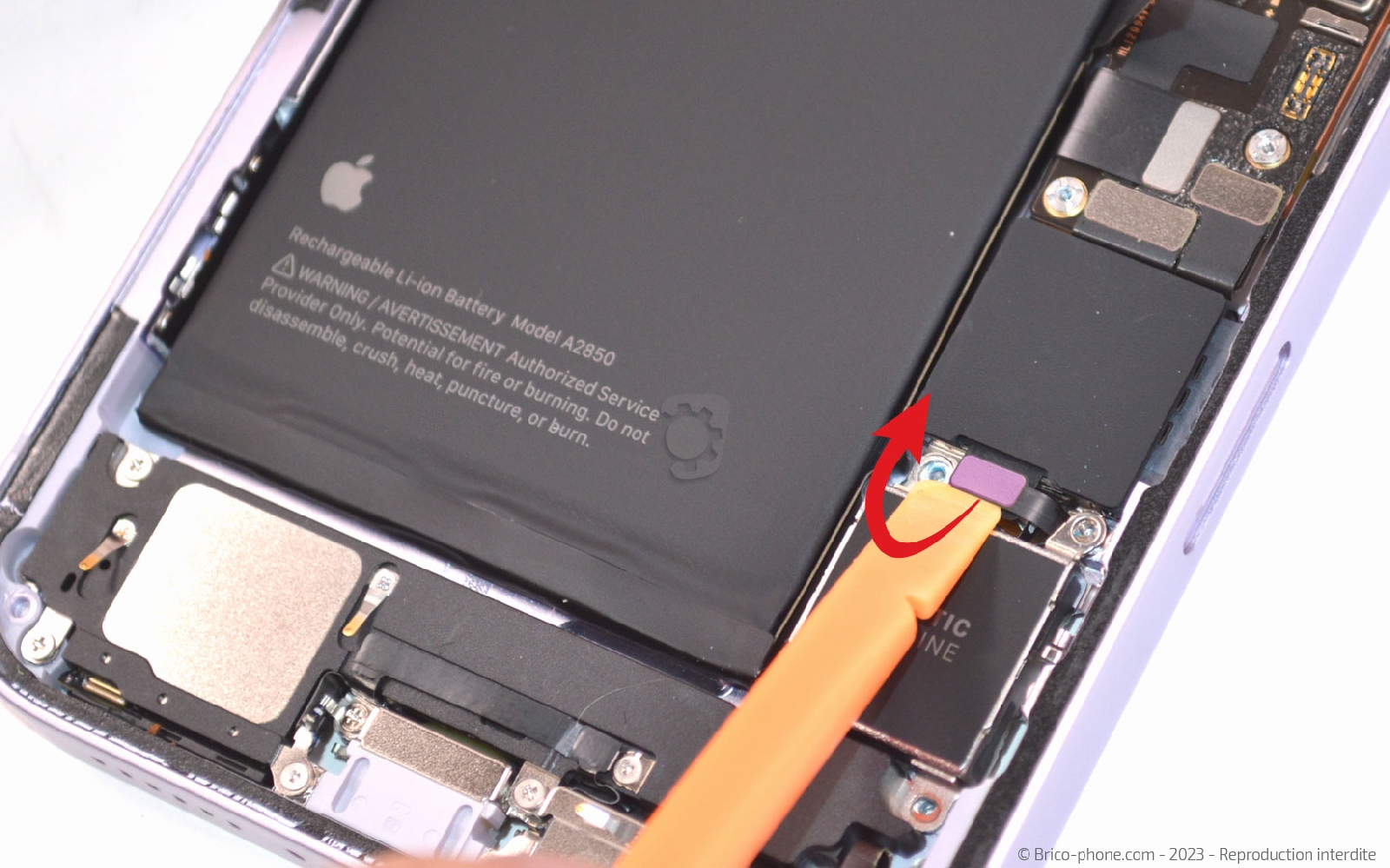

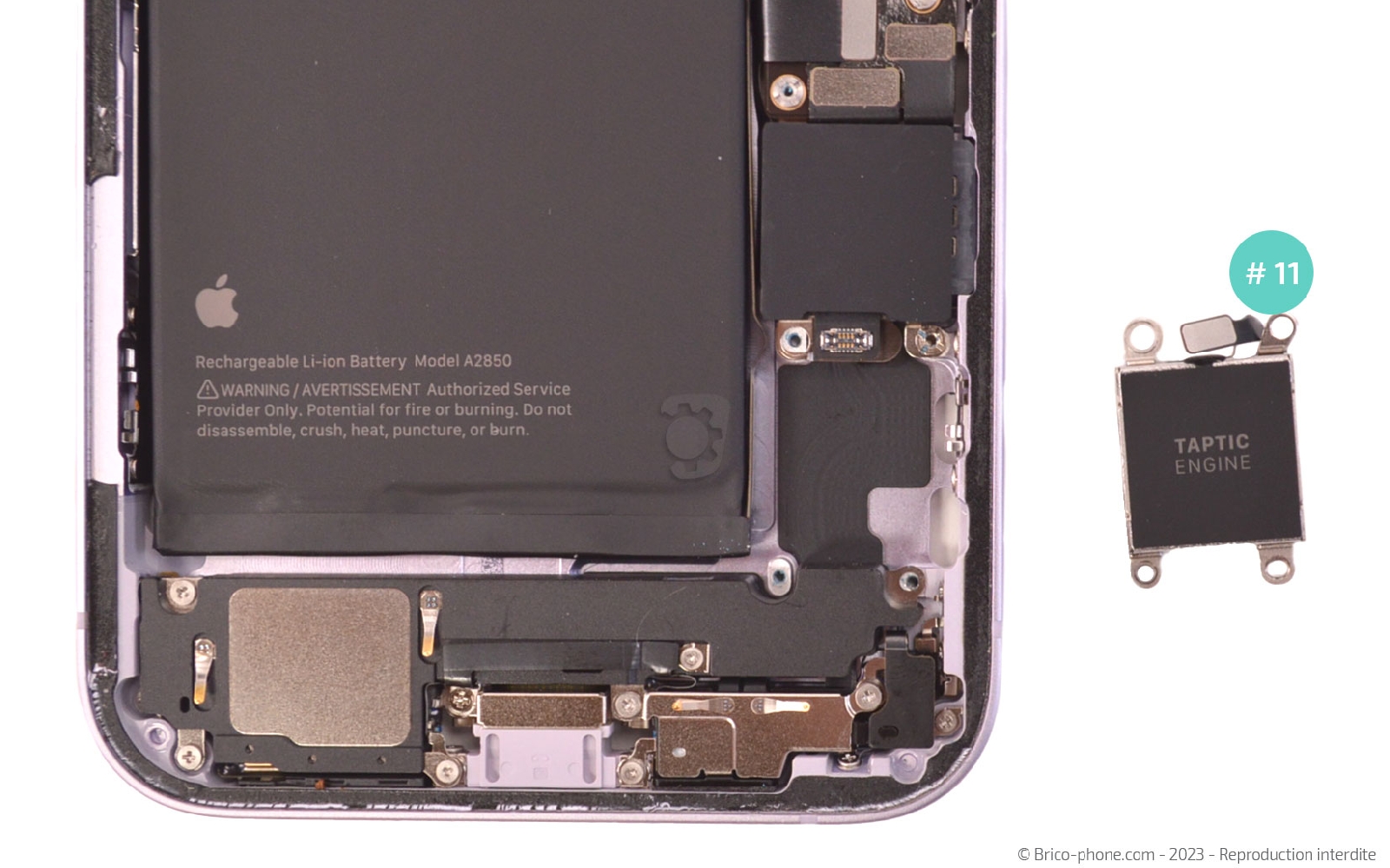

Ôtez la vis avec le tournevis plat puis débranchez la nappe du Taptic Engine.

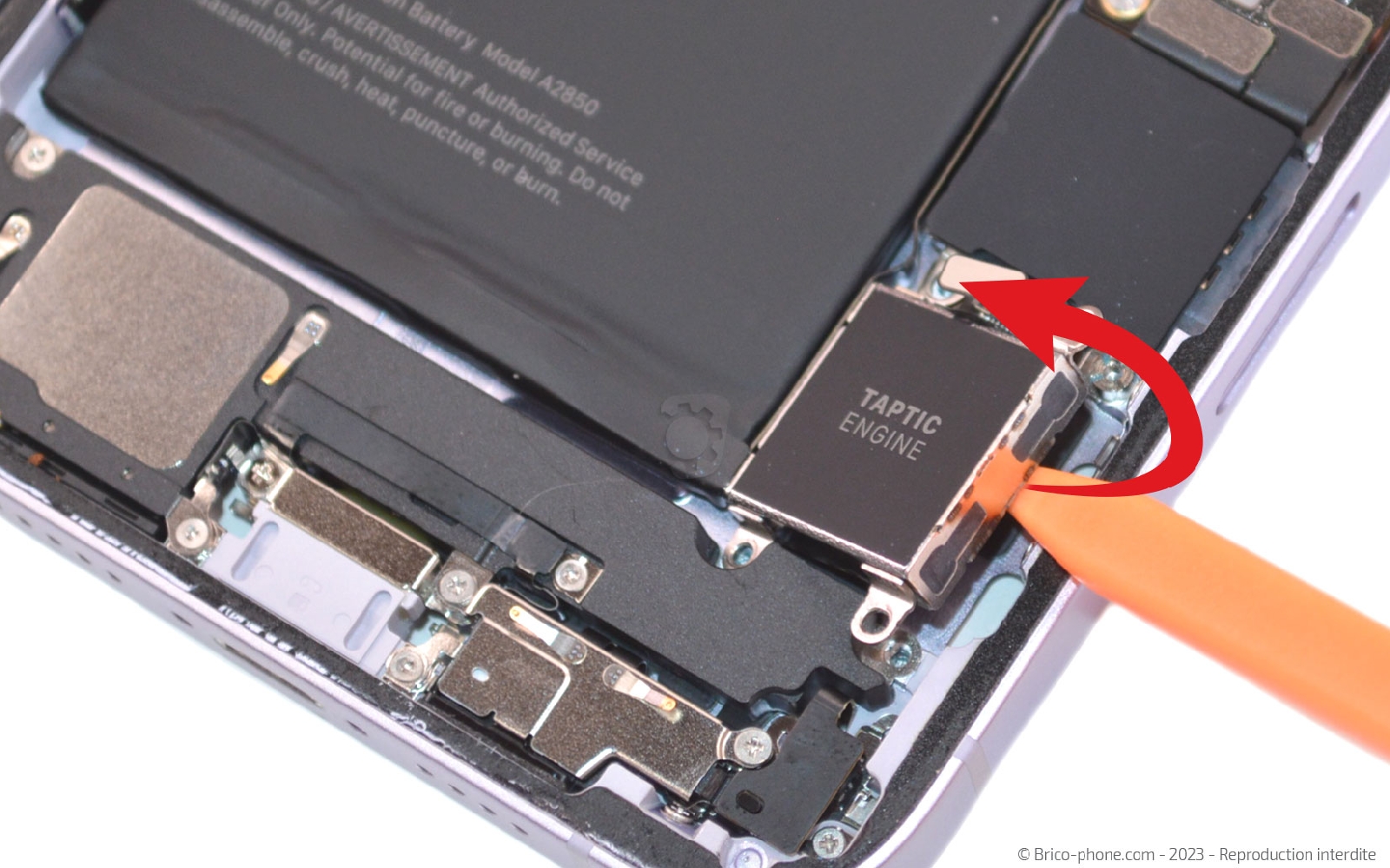

Soulevez le composant avec le levier pour l'extraire du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

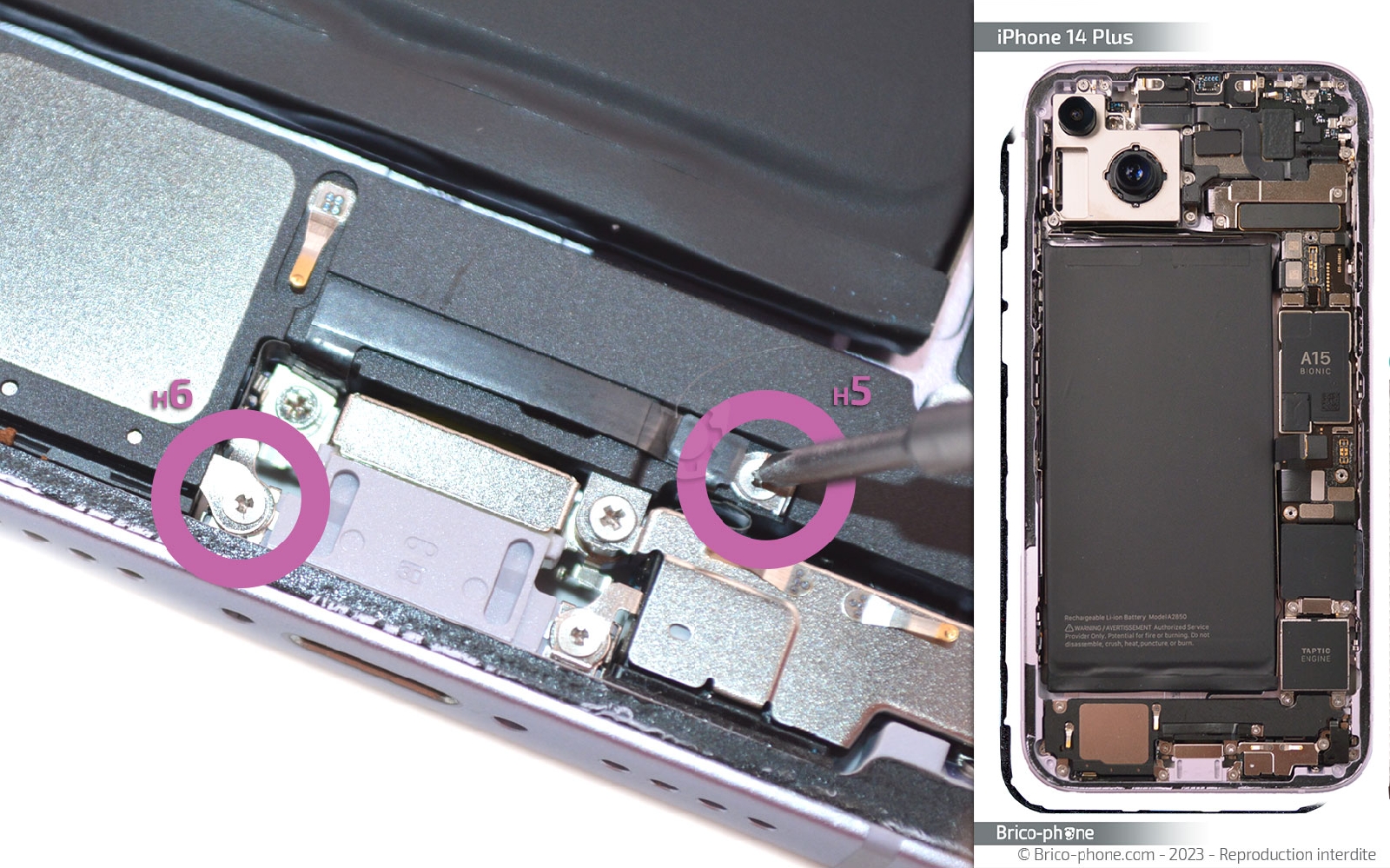

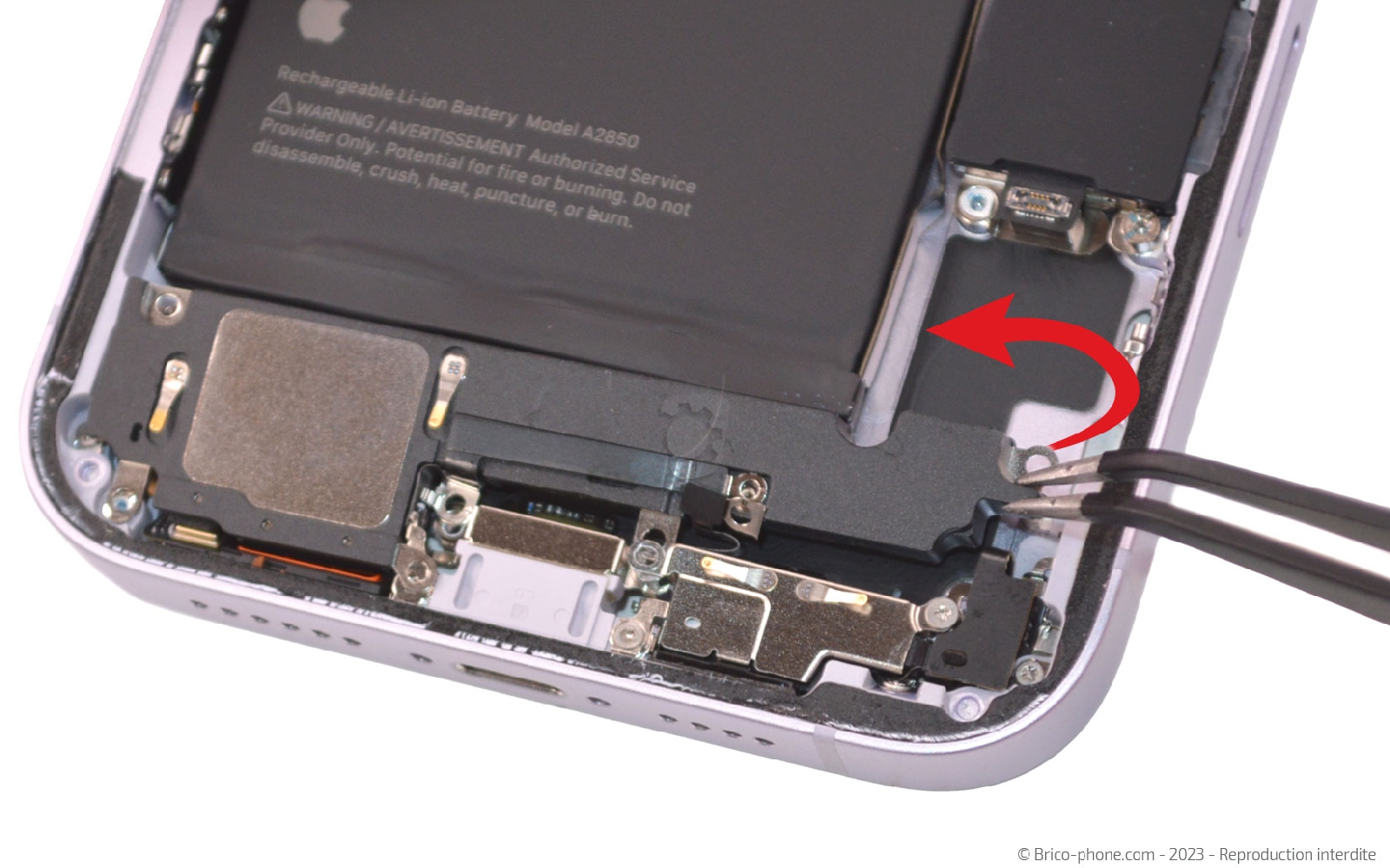

Etape 13 : Récupérer le haut-parleur externe

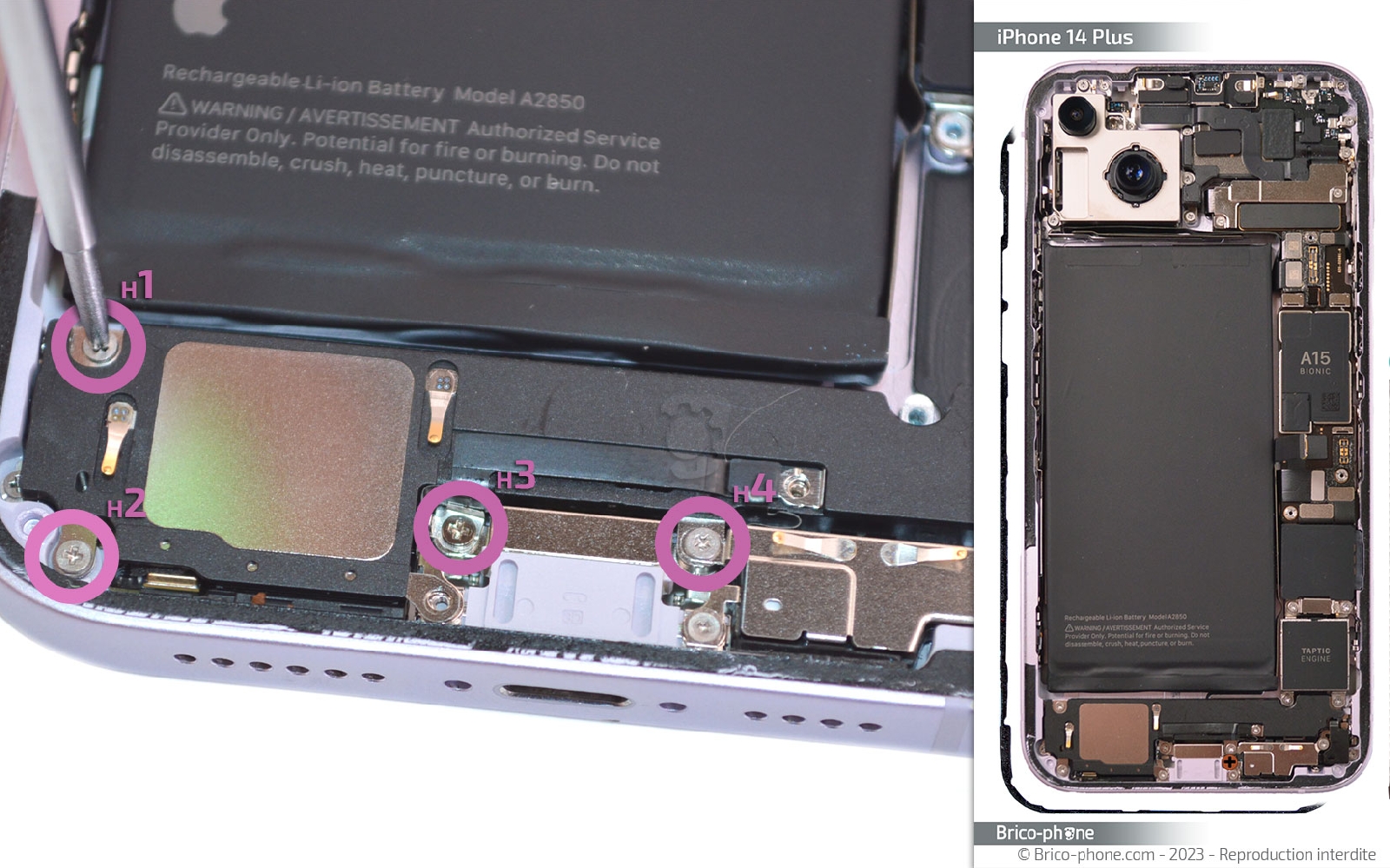

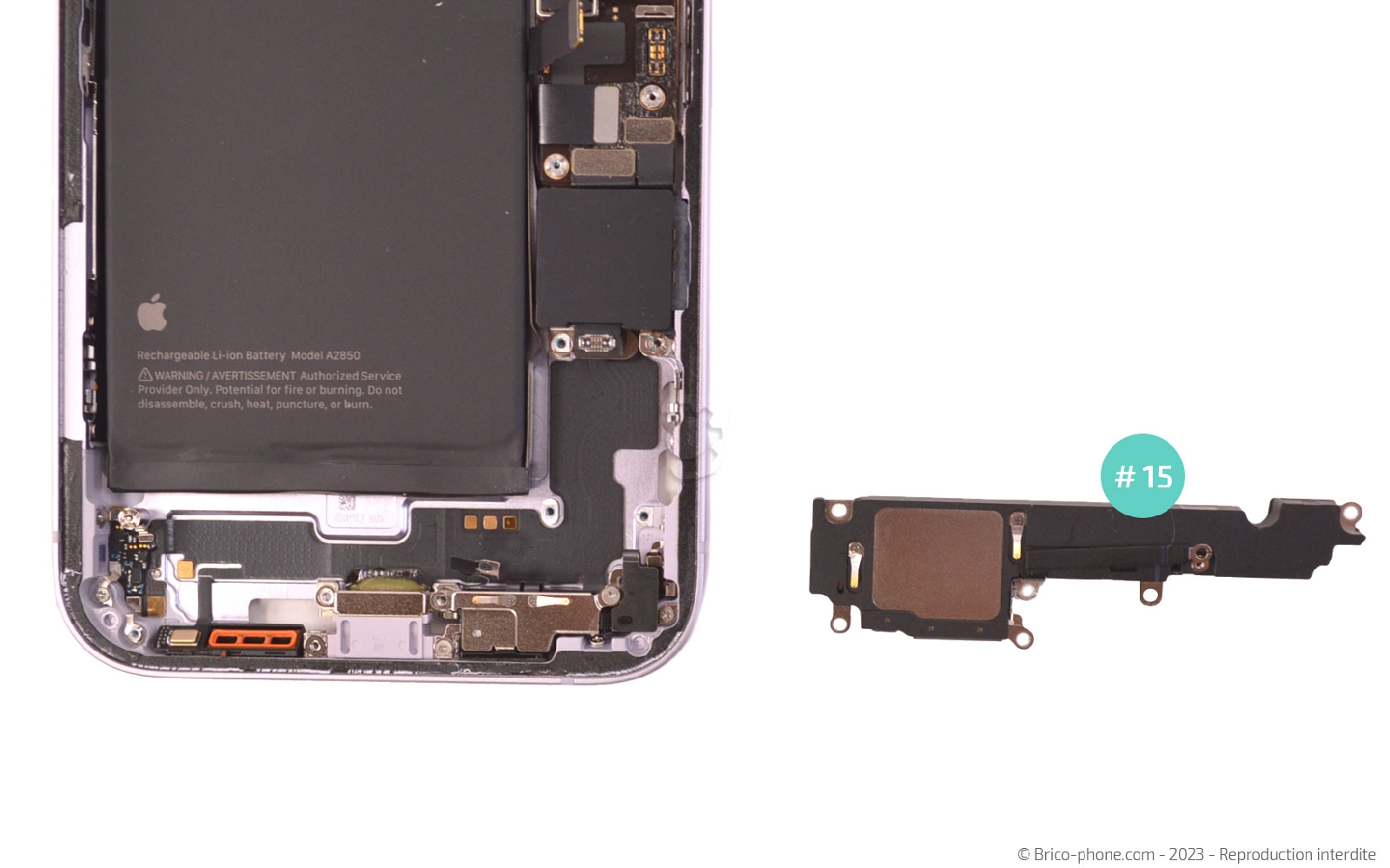

Sortez les deux vis triwing puis les 4 autres vis avec le tournevis cruciforme.

Saisissez le composant pour le mettre à l'extérieur du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

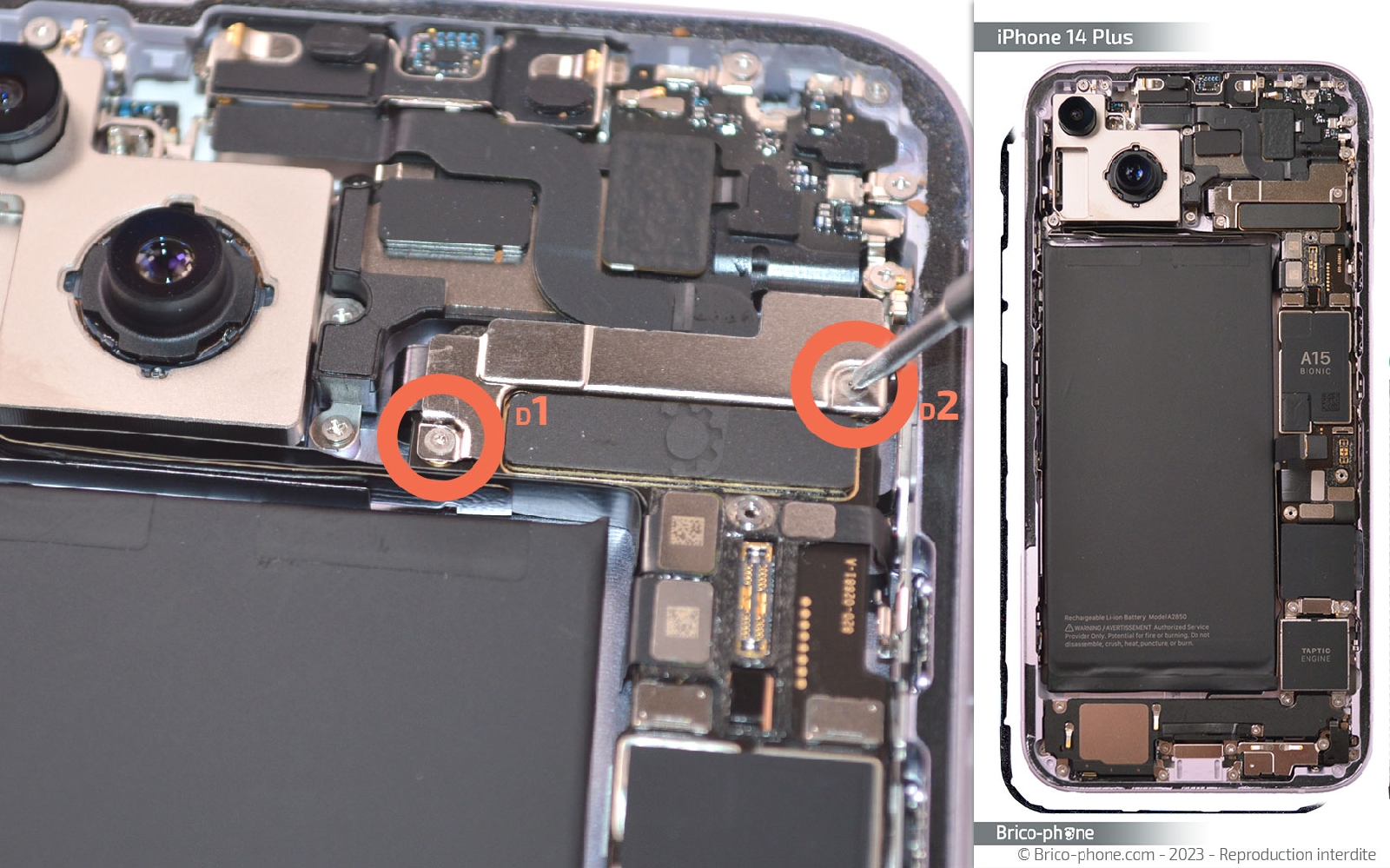

Etape 14 : Retirer la plaquette de protection

Enlevez les deux vis avec le tournevis triwing puis sortez la plaquette de protection des nappes des caméras.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

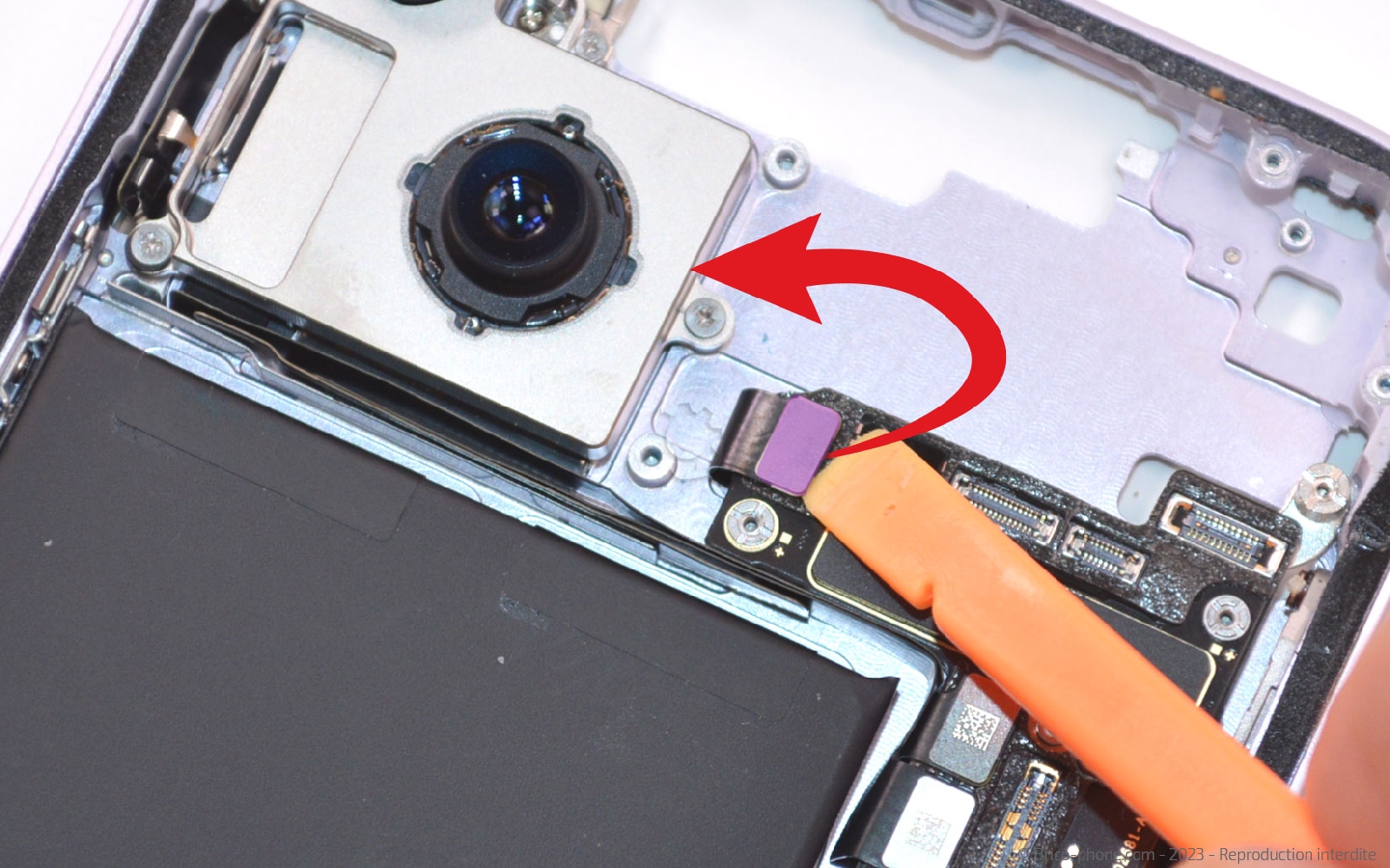

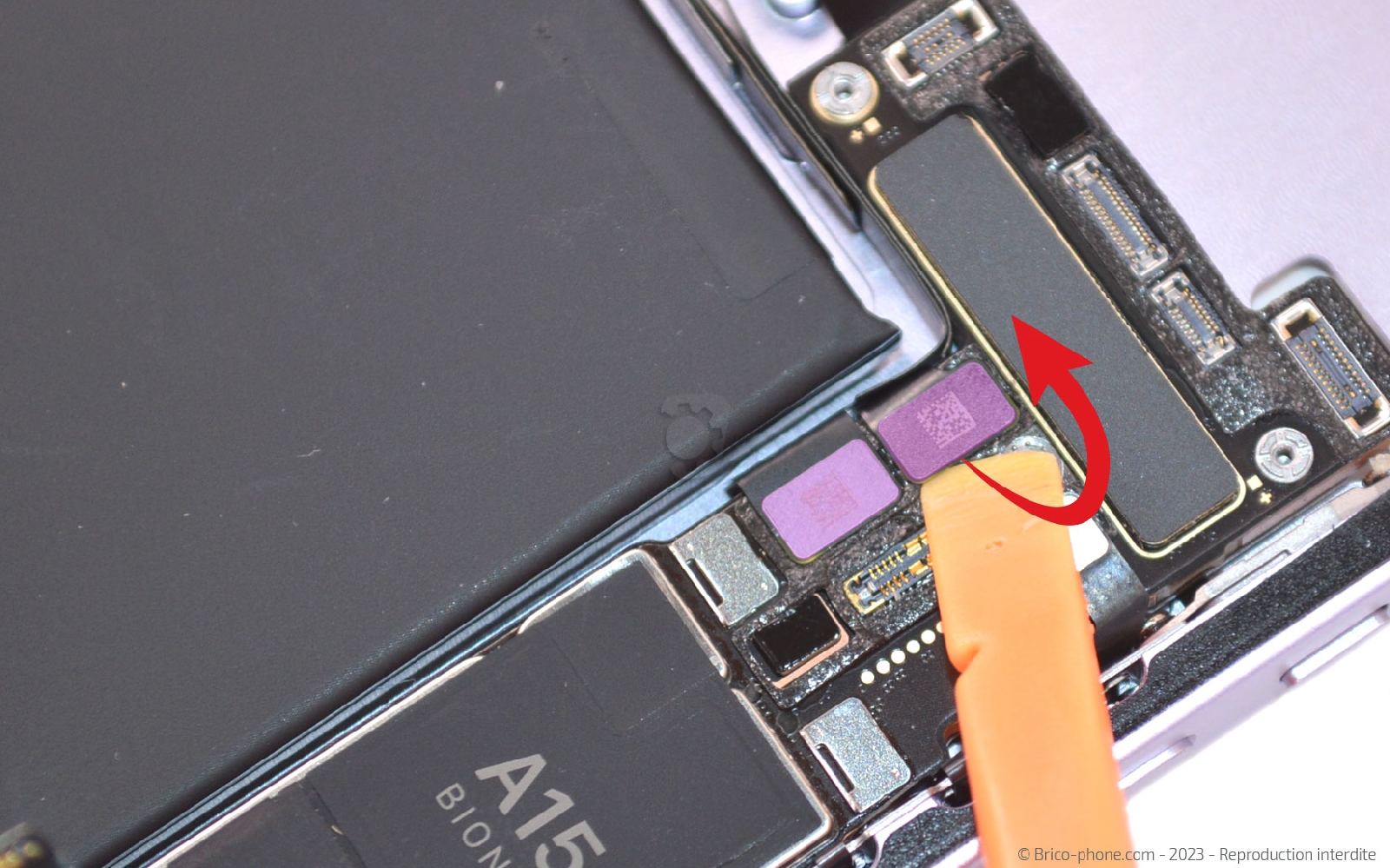

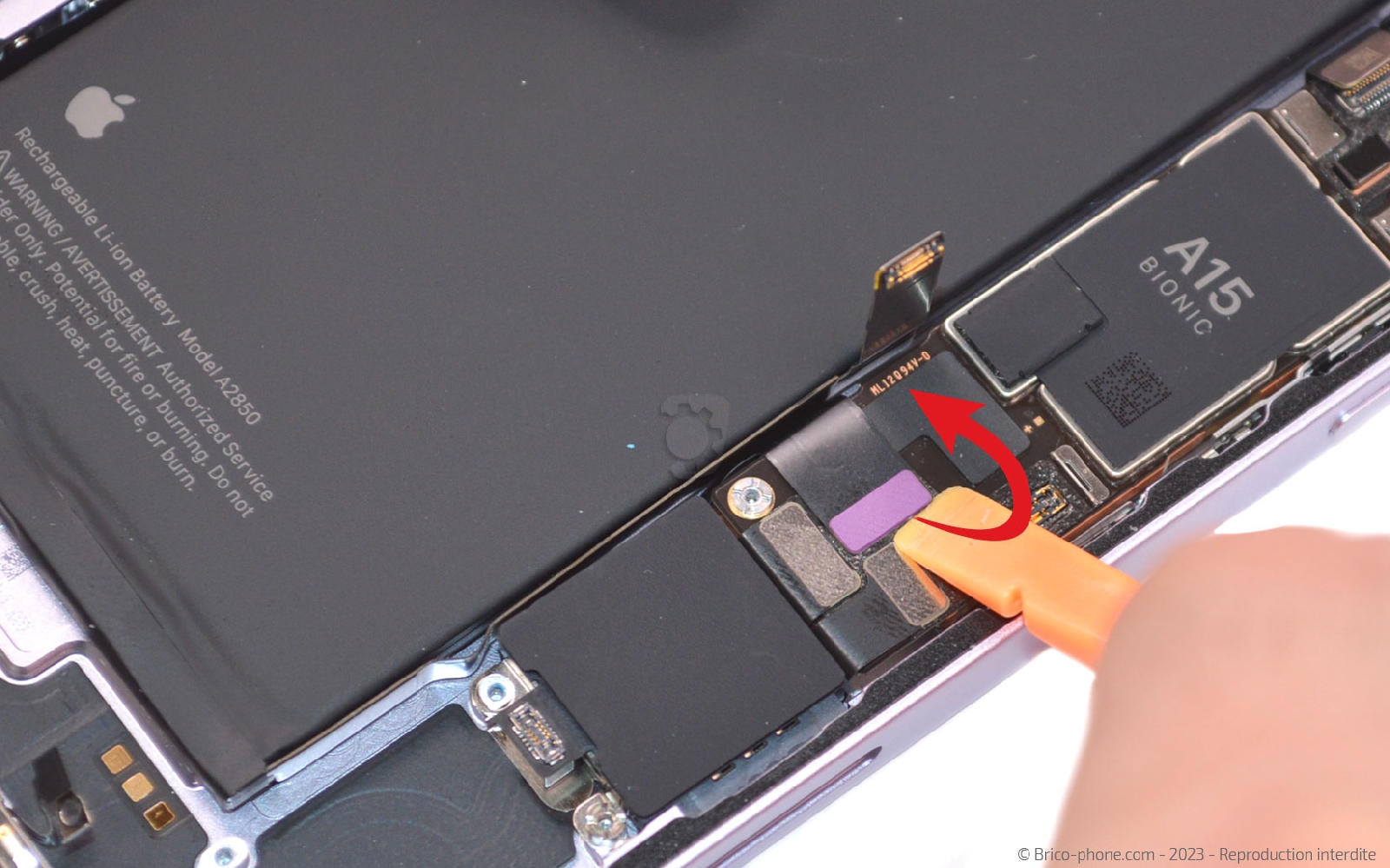

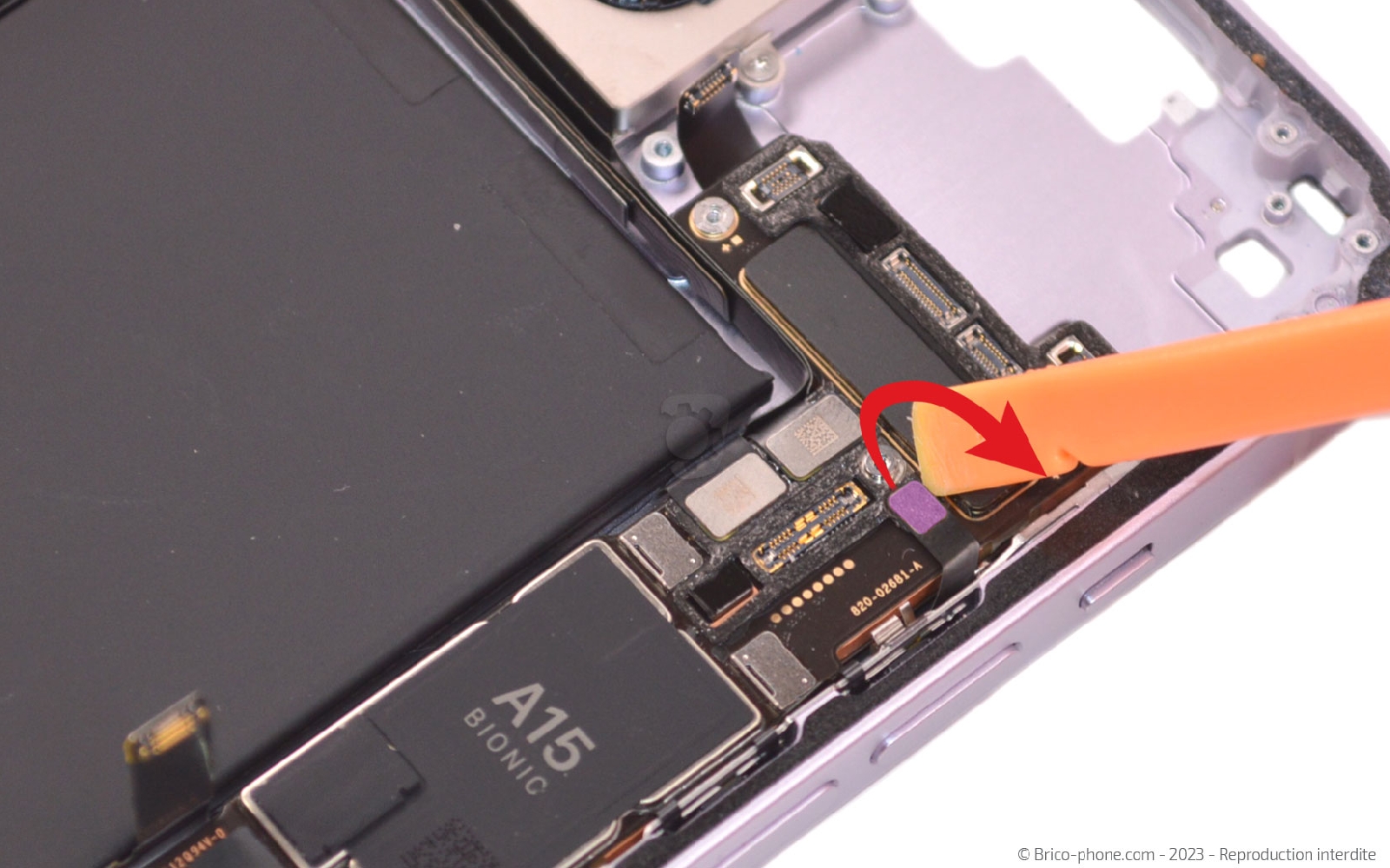

Etape 17 : Libérer la carte mère

Déconnectez l'ensemble des nappes encore connectées à la carte mère.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

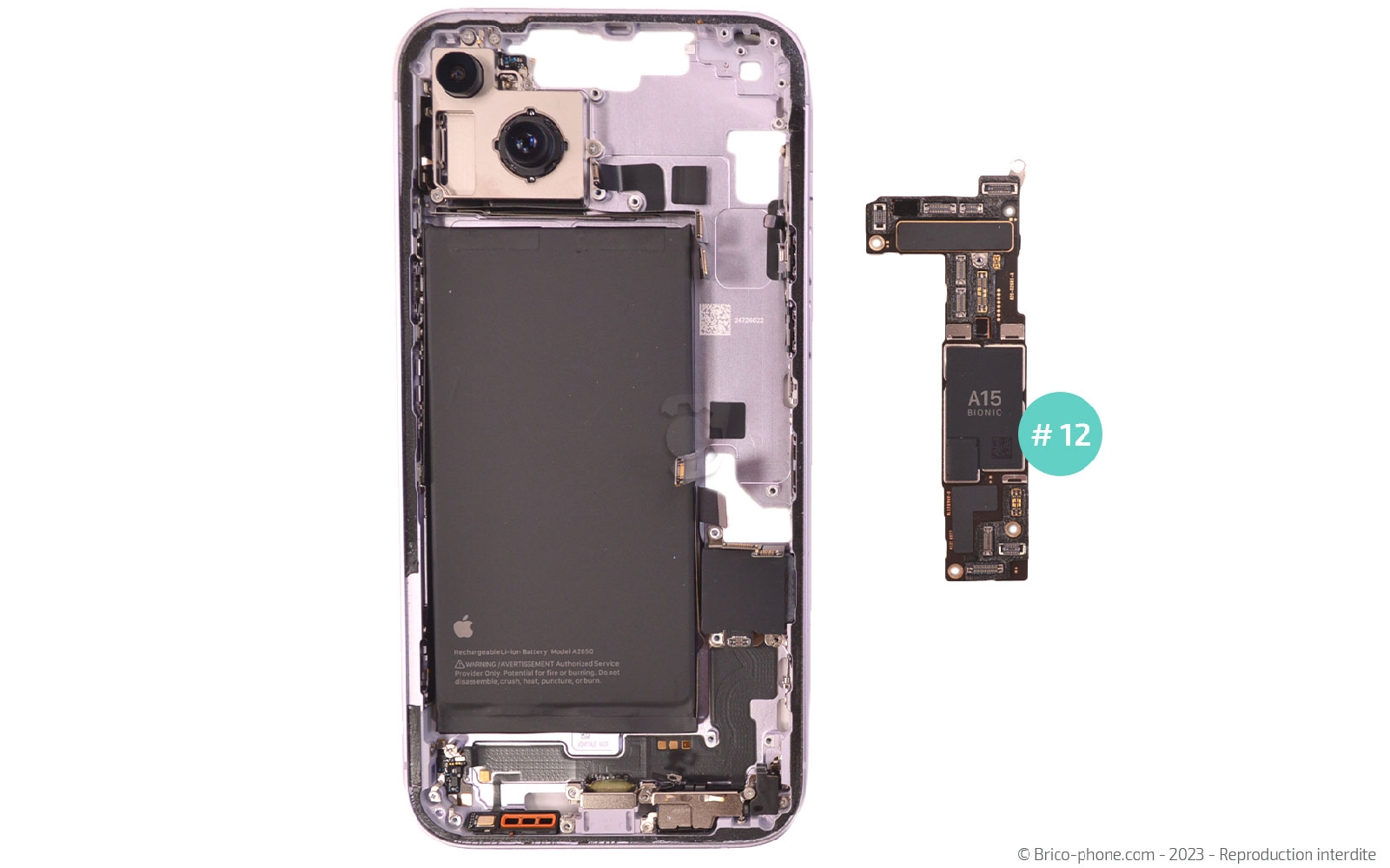

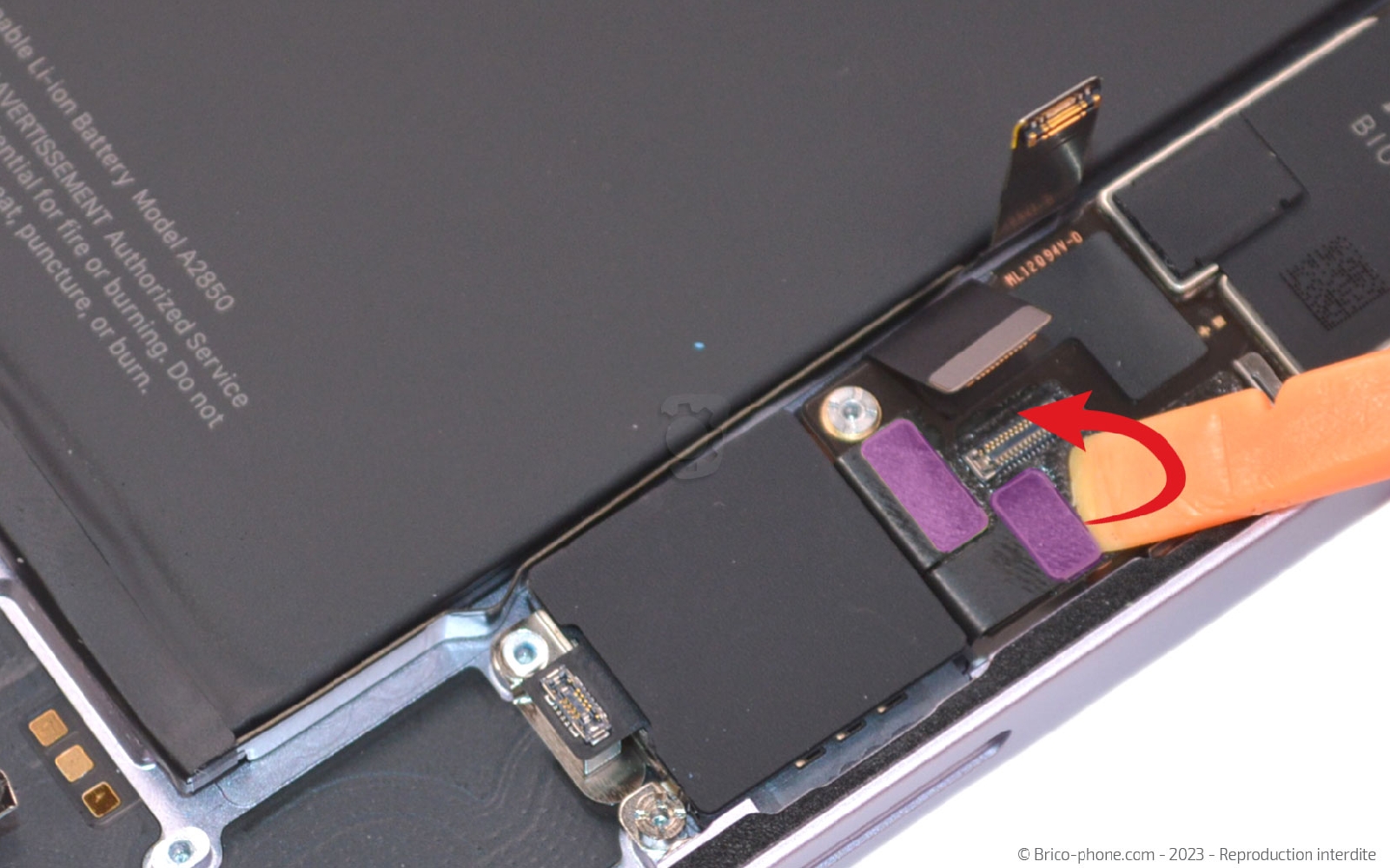

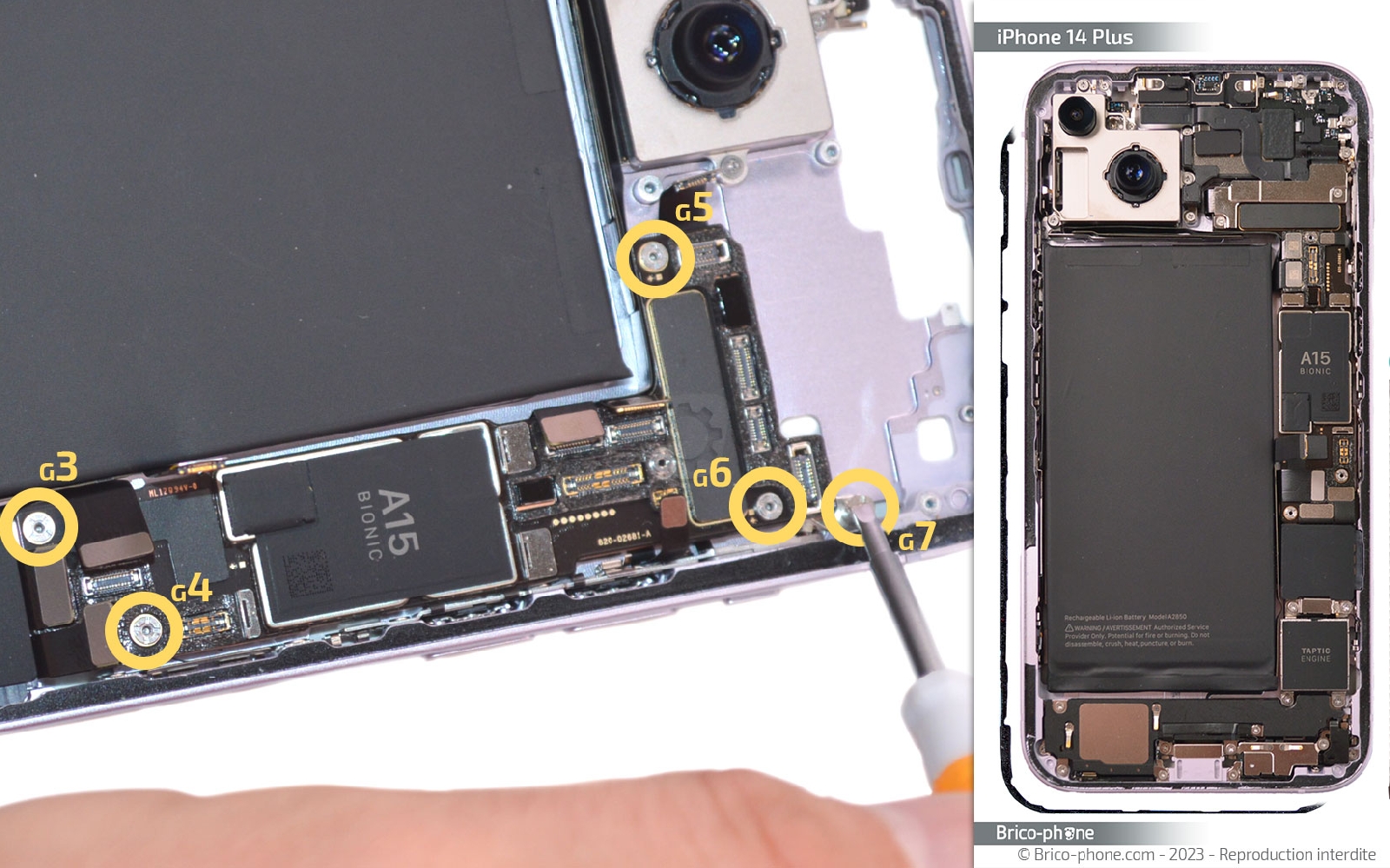

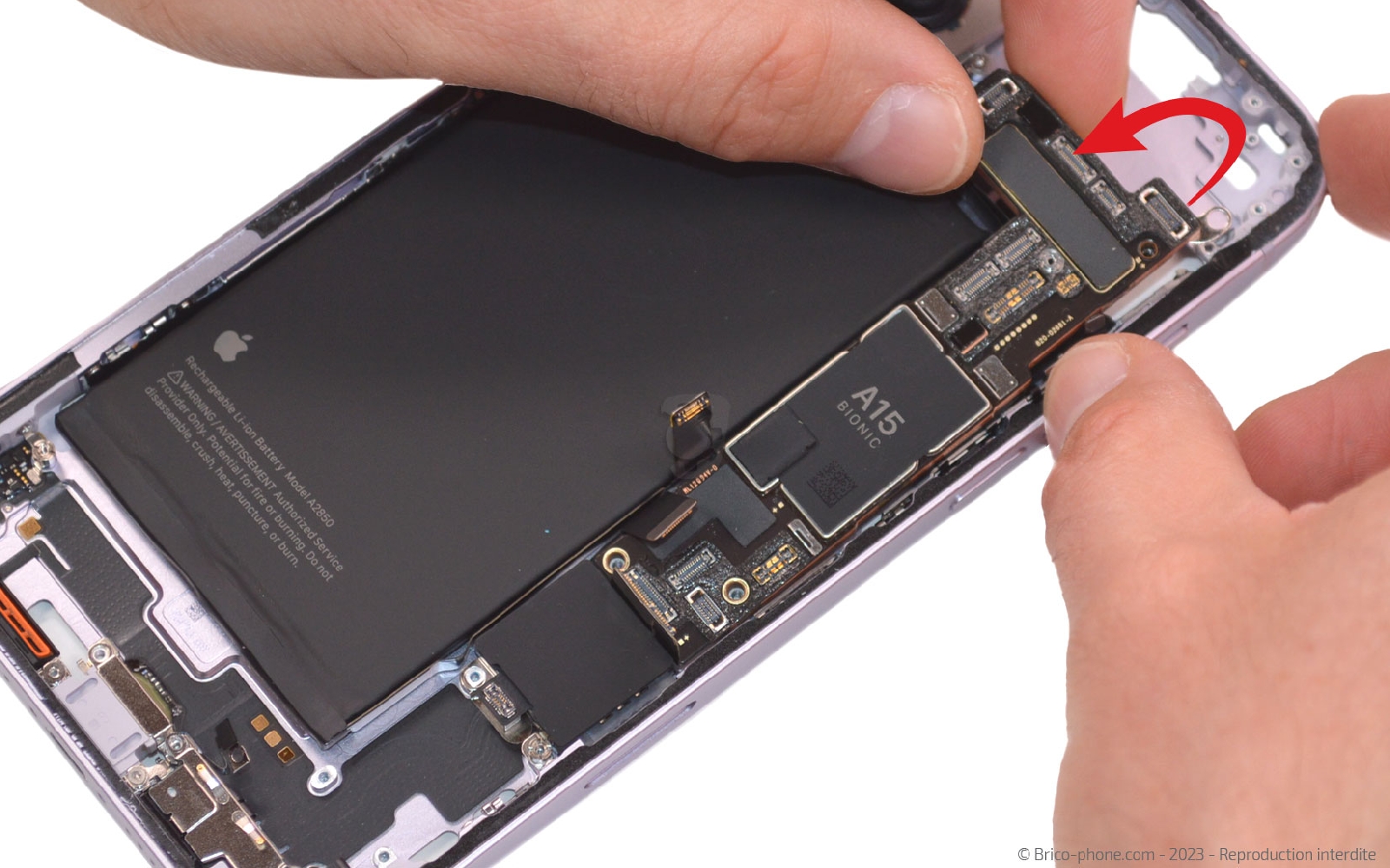

Etape 18 : Sortir la carte mère

Déconnectez les nappes du connecteur de charge puis retirez les vis avec le tournevis plat pour pouvoir libérer la carte mère du châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

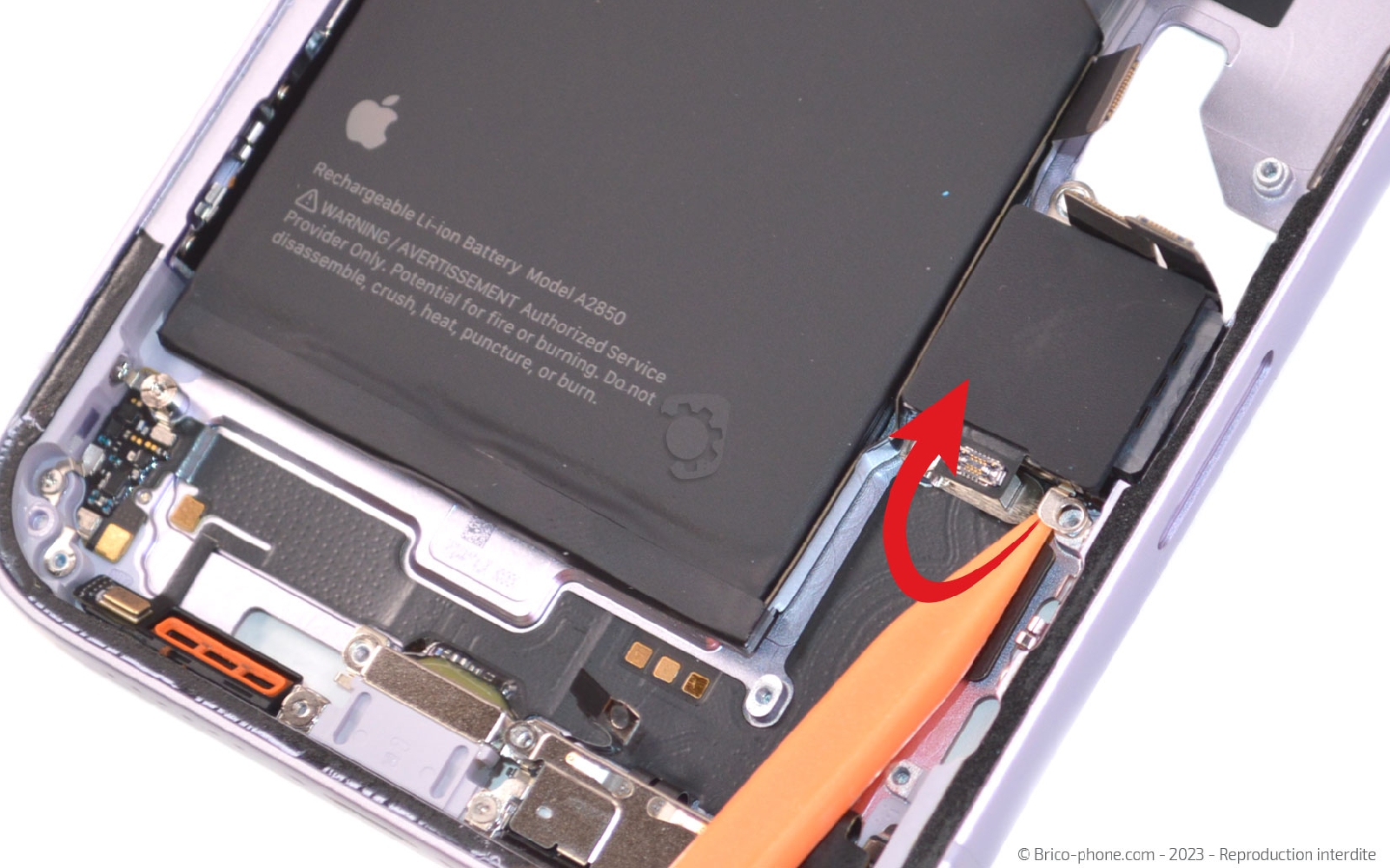

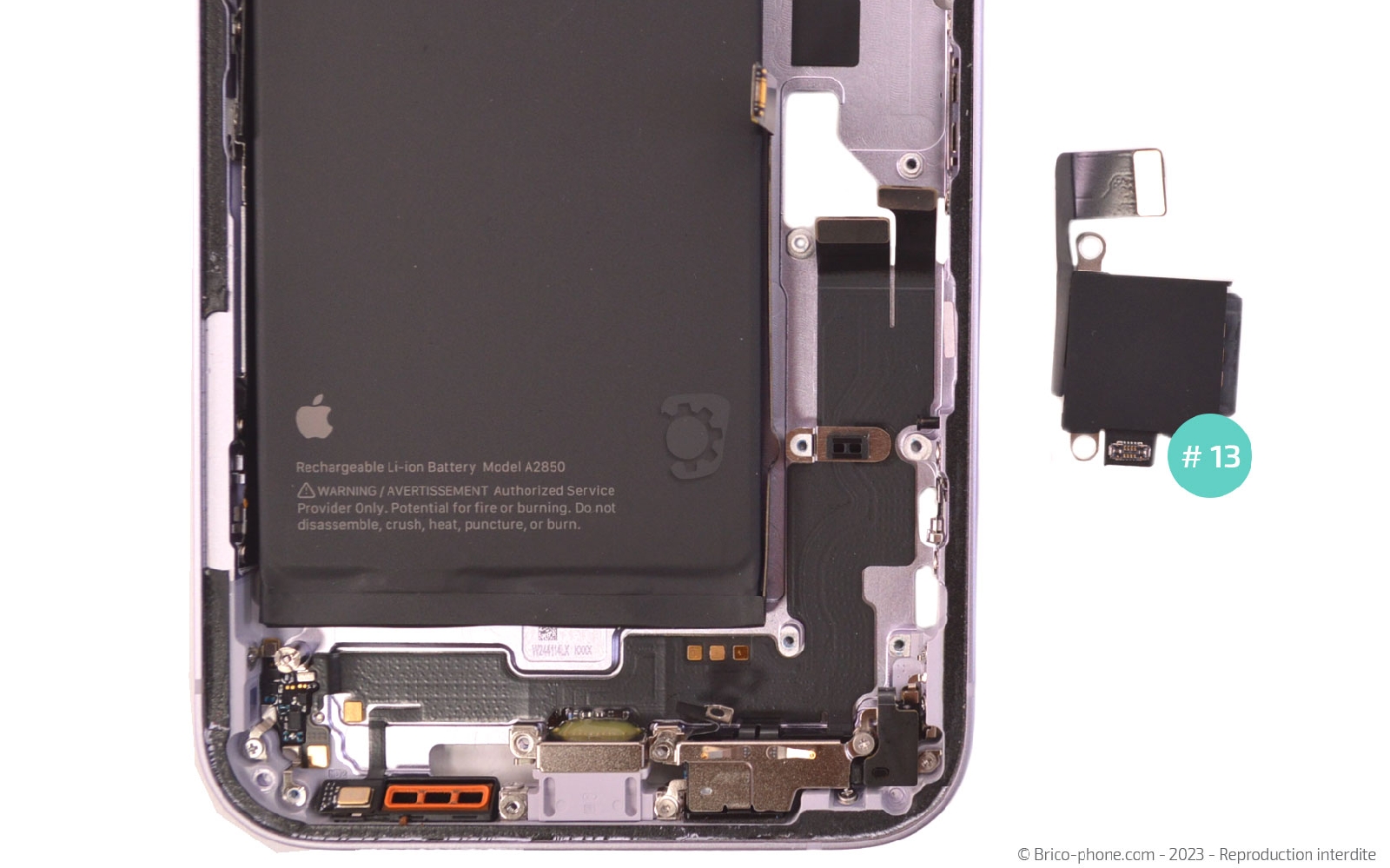

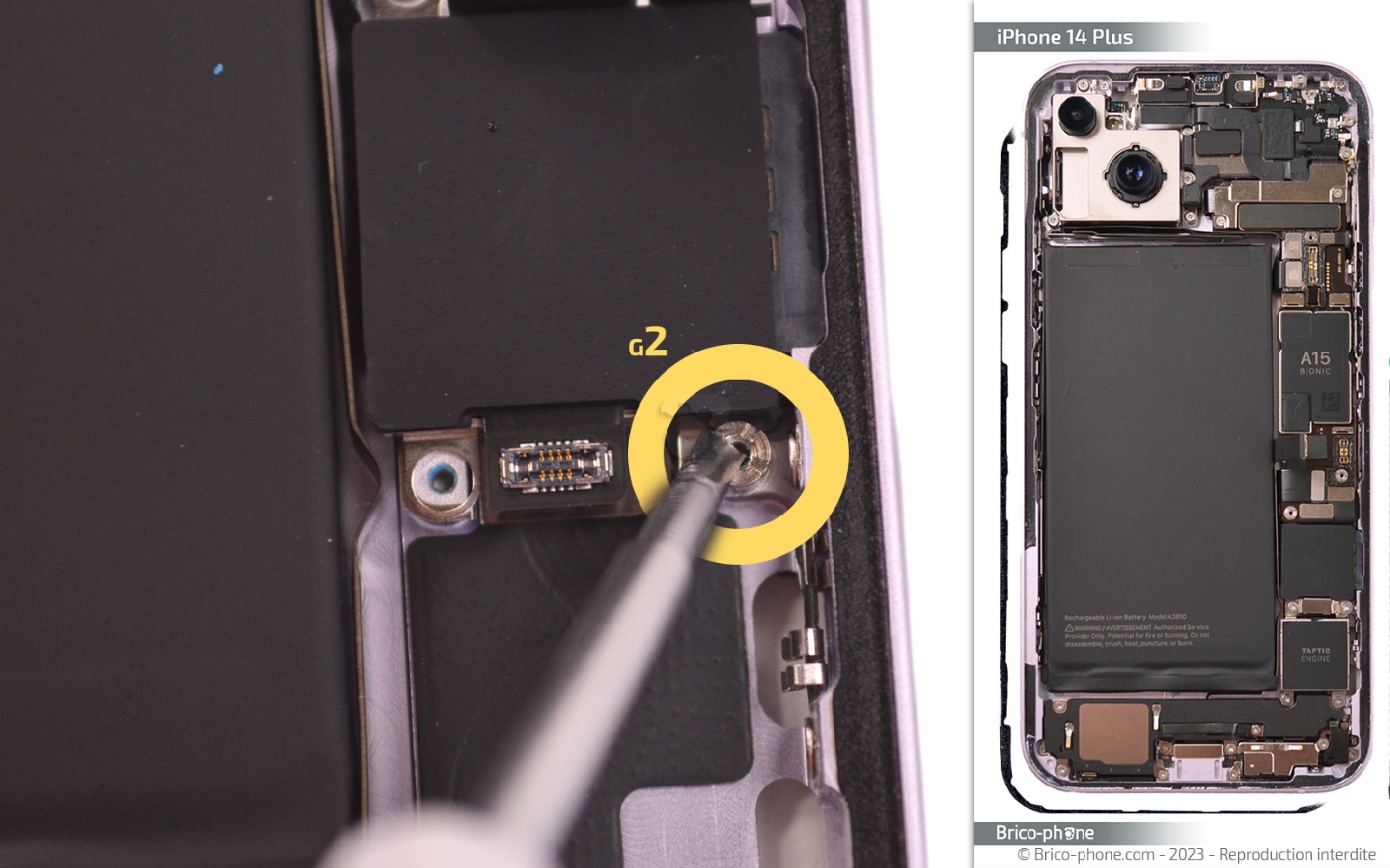

Etape 19 : Mettre de coté le lecteur SIM

Retirez la dernière vis plate puis soulevez le lecteur de carte pour le disposer sur votre patron d'aide au montage.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

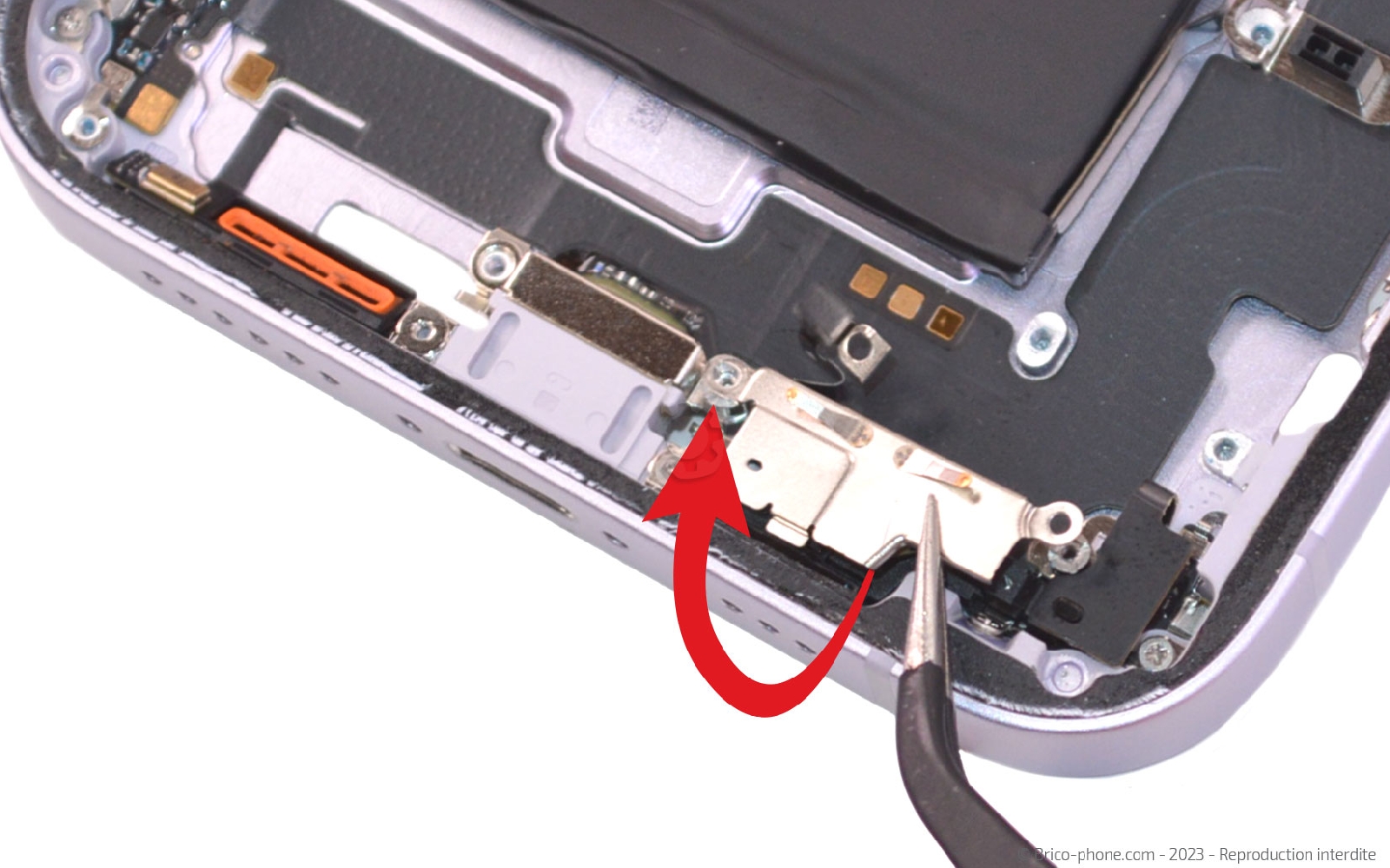

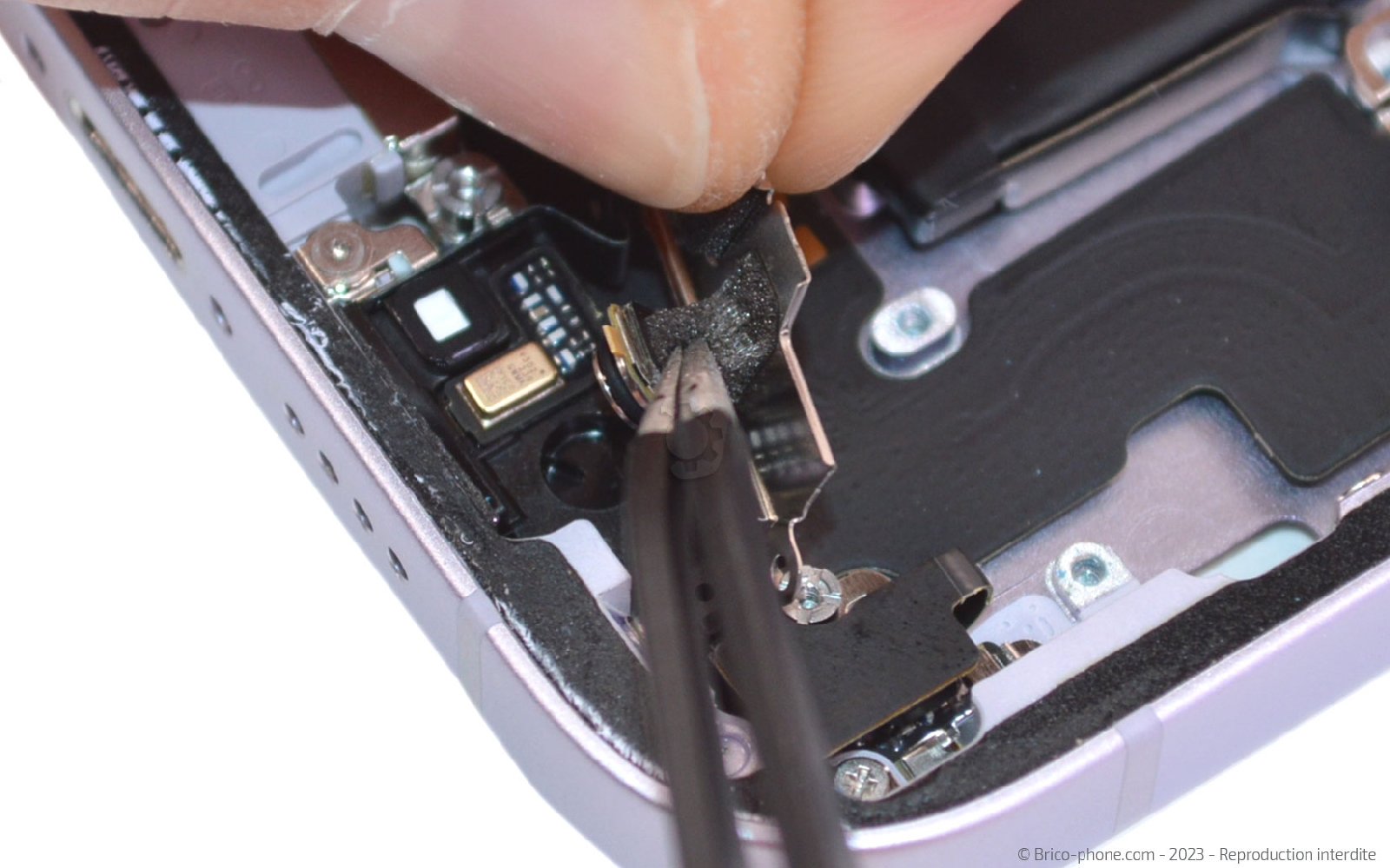

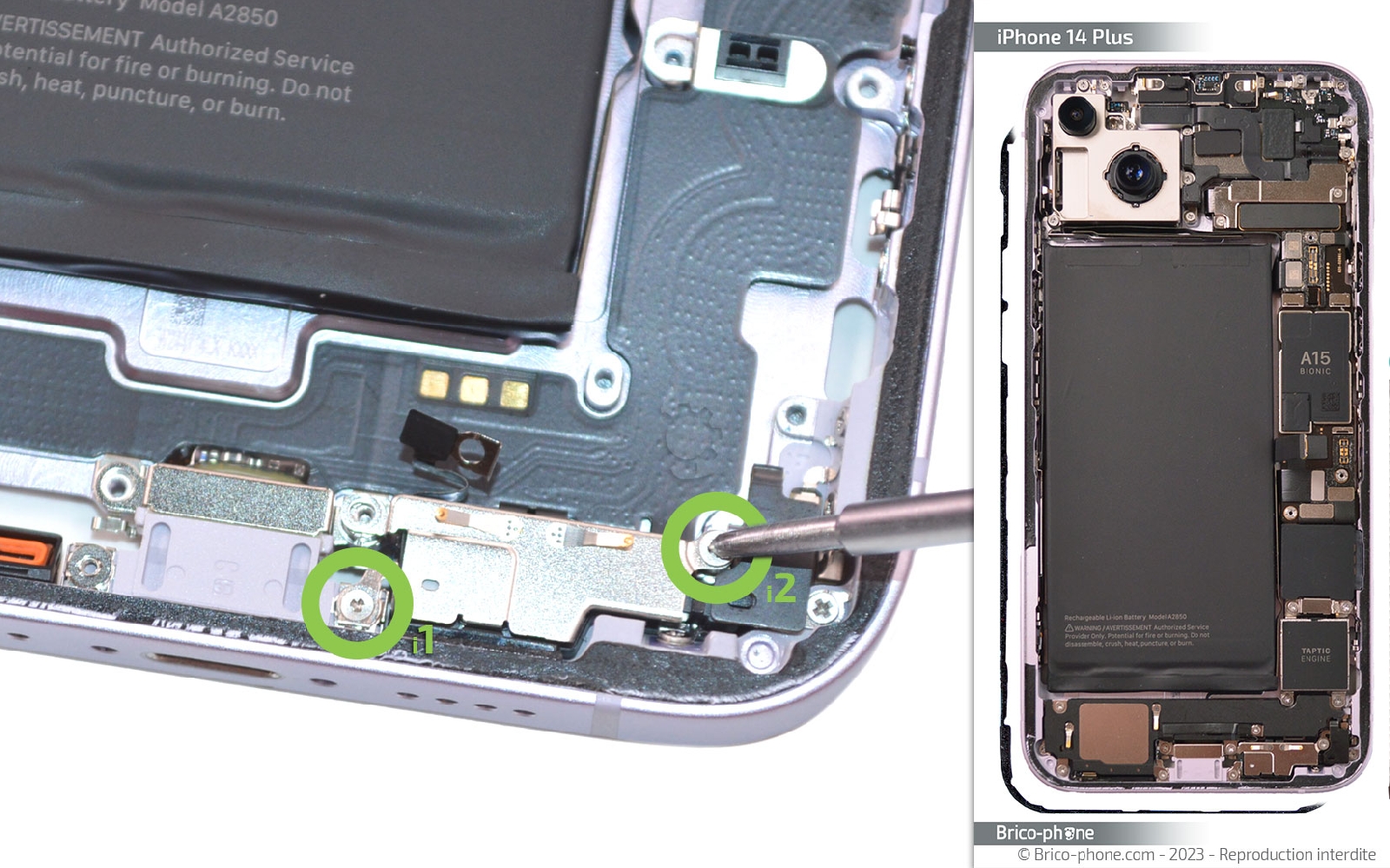

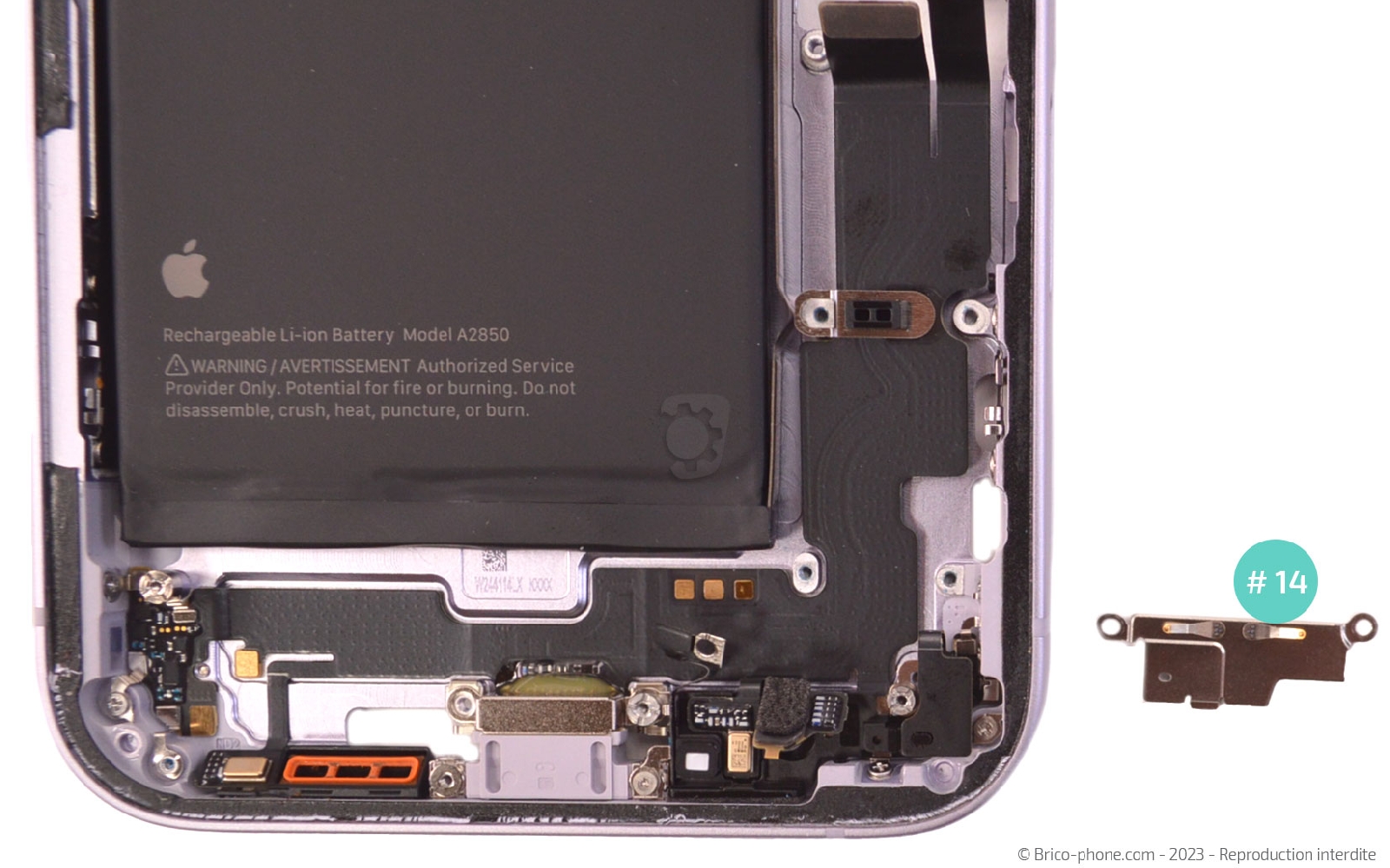

Etape 20 : Récupérer la plaquette métallique du micro

Ôtez les deux vis triwing avant de soulever le support.
Attention, il est possible que le composant soit encore collé dessous.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

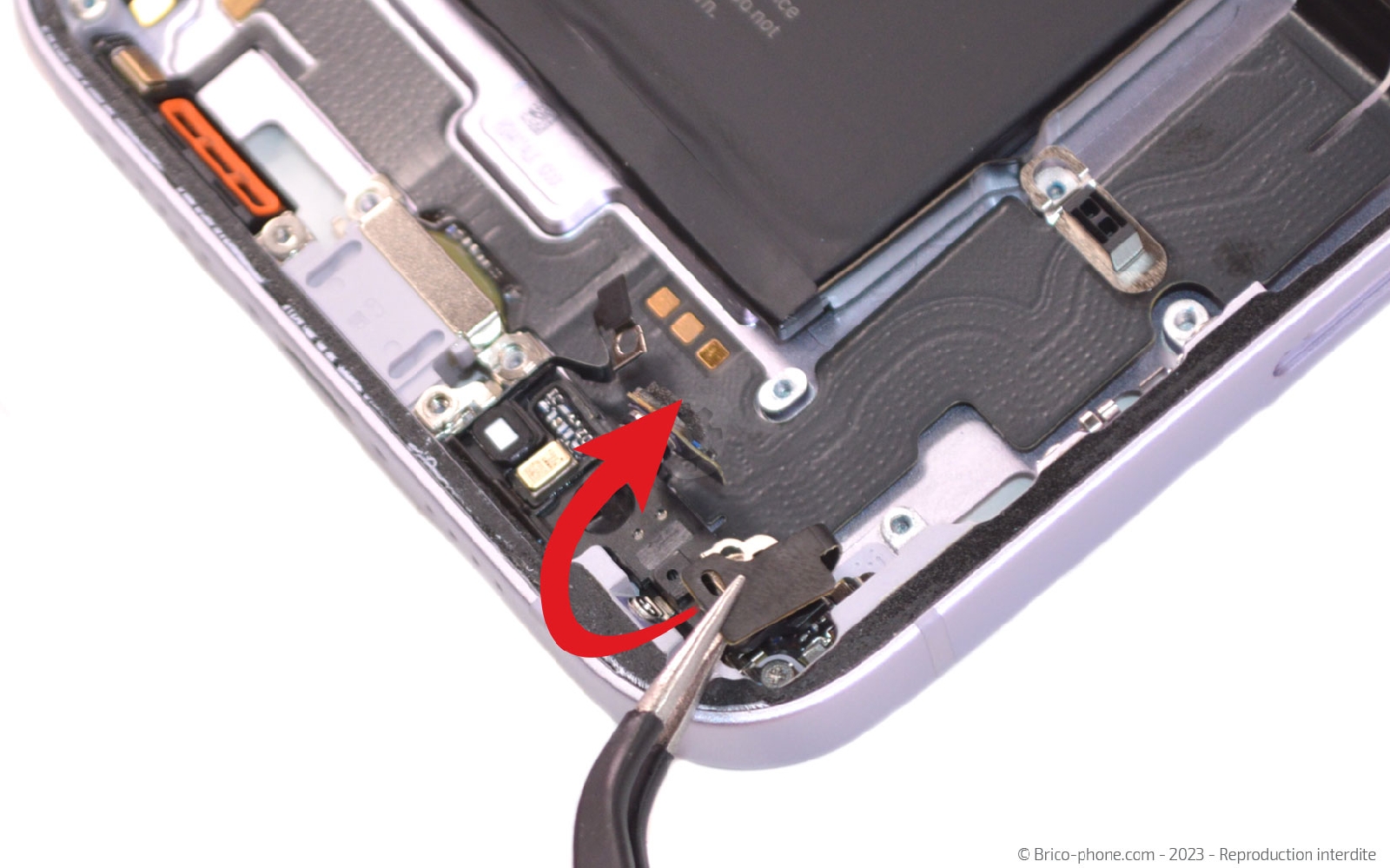

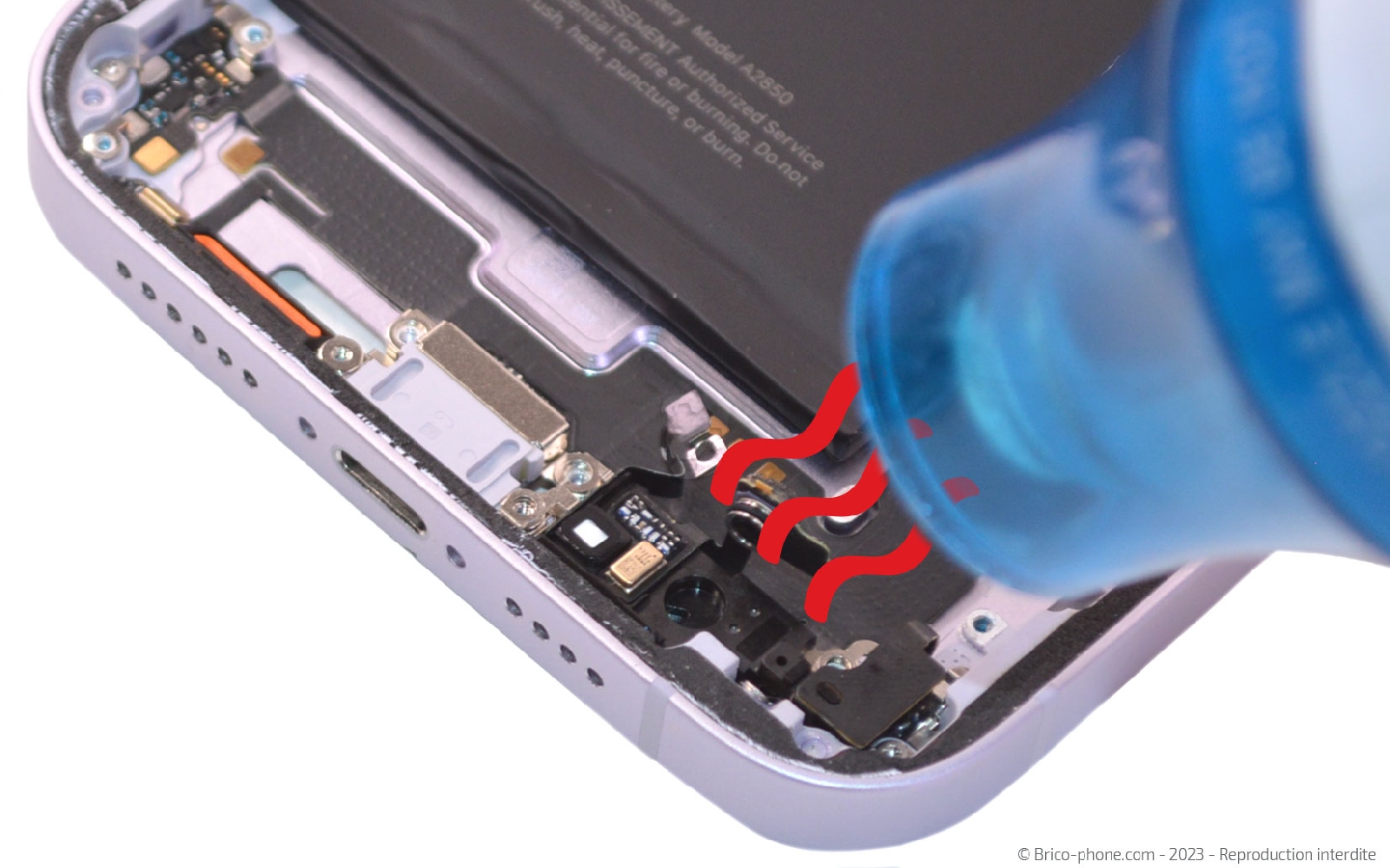

Etape 21 : Chauffer le composant noir

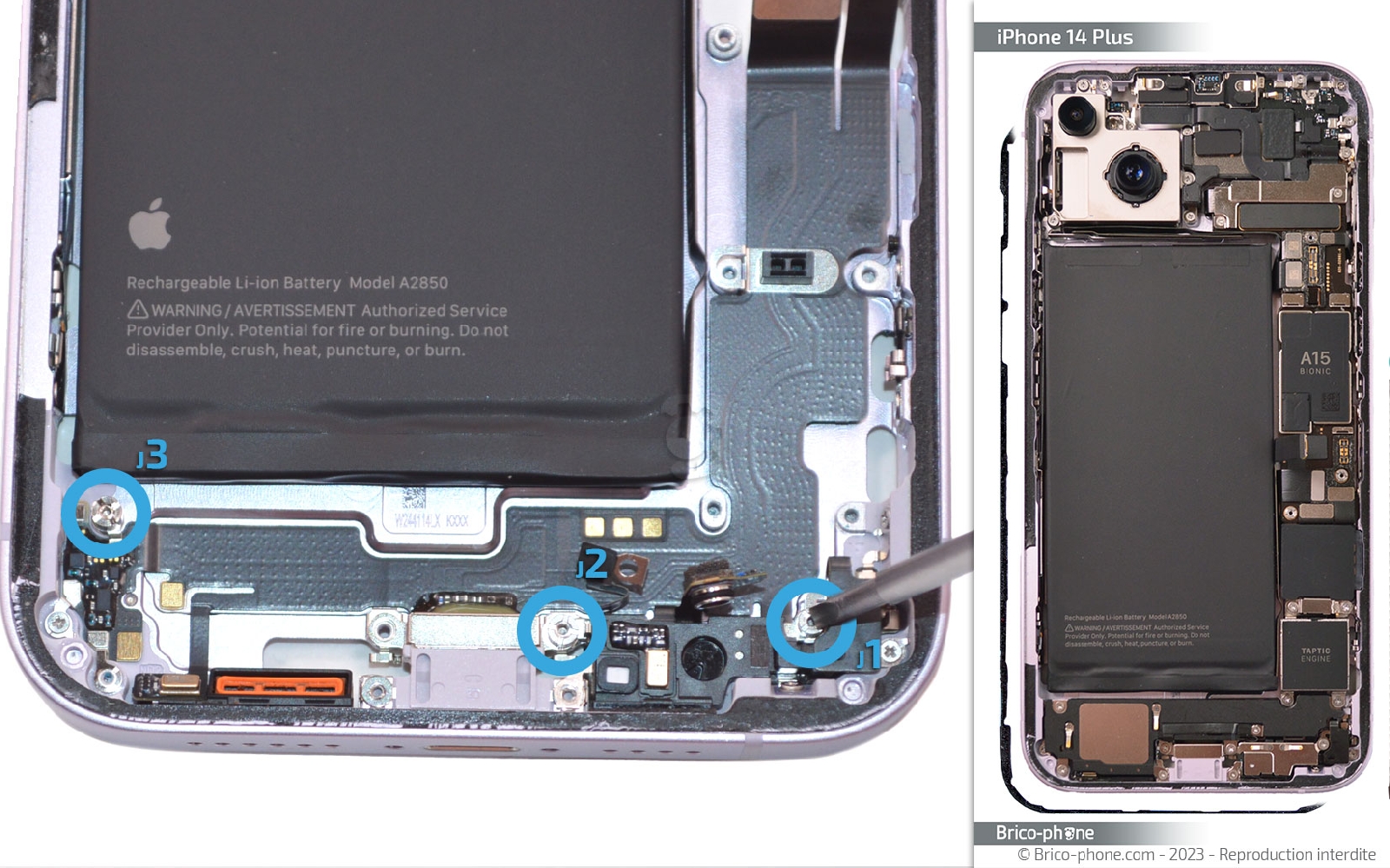

Enlevez les trois vis nommées J avant de chauffez légèrement le composant.

Décollez à l'aide de la pincette la partie droite du composant.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

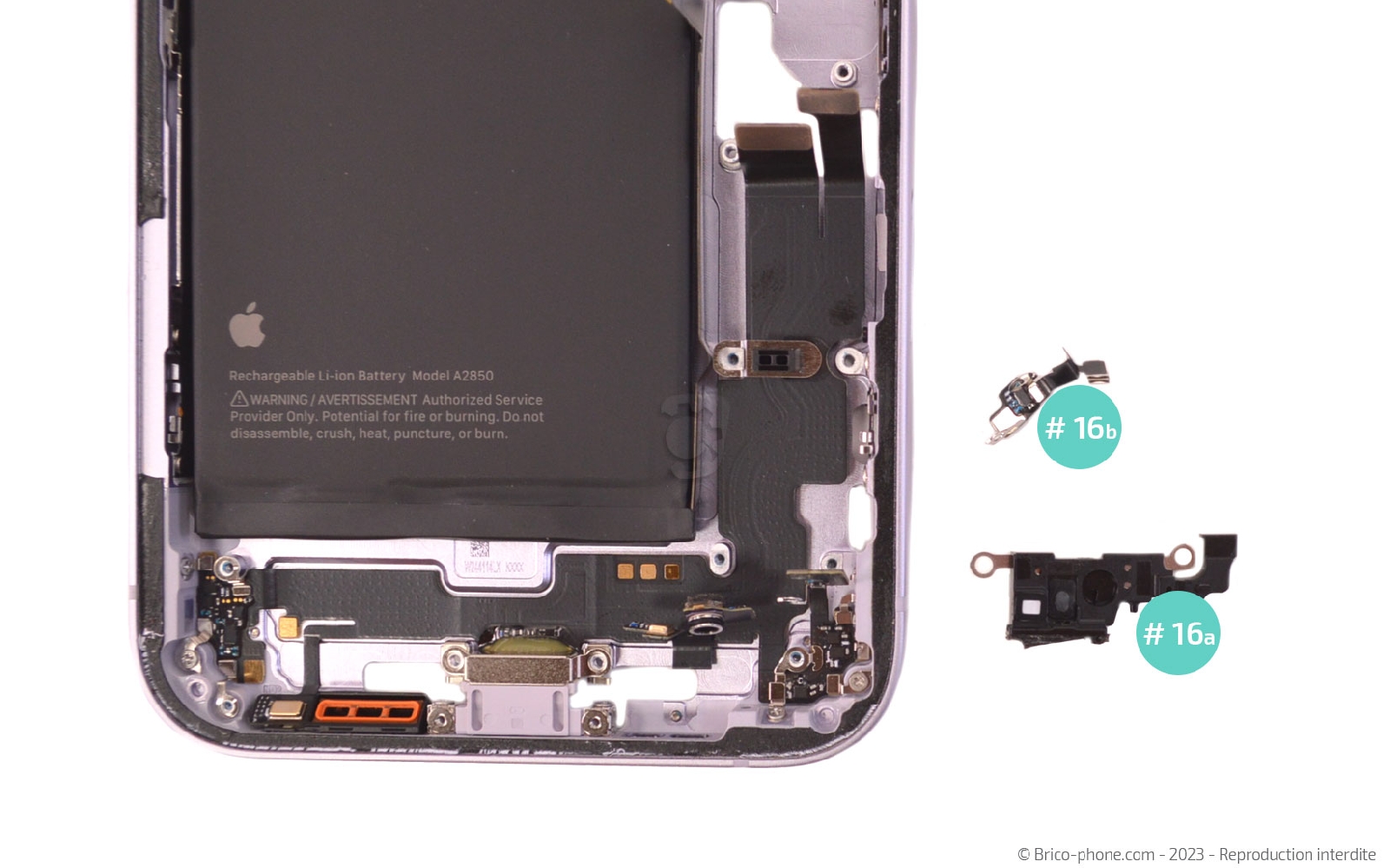

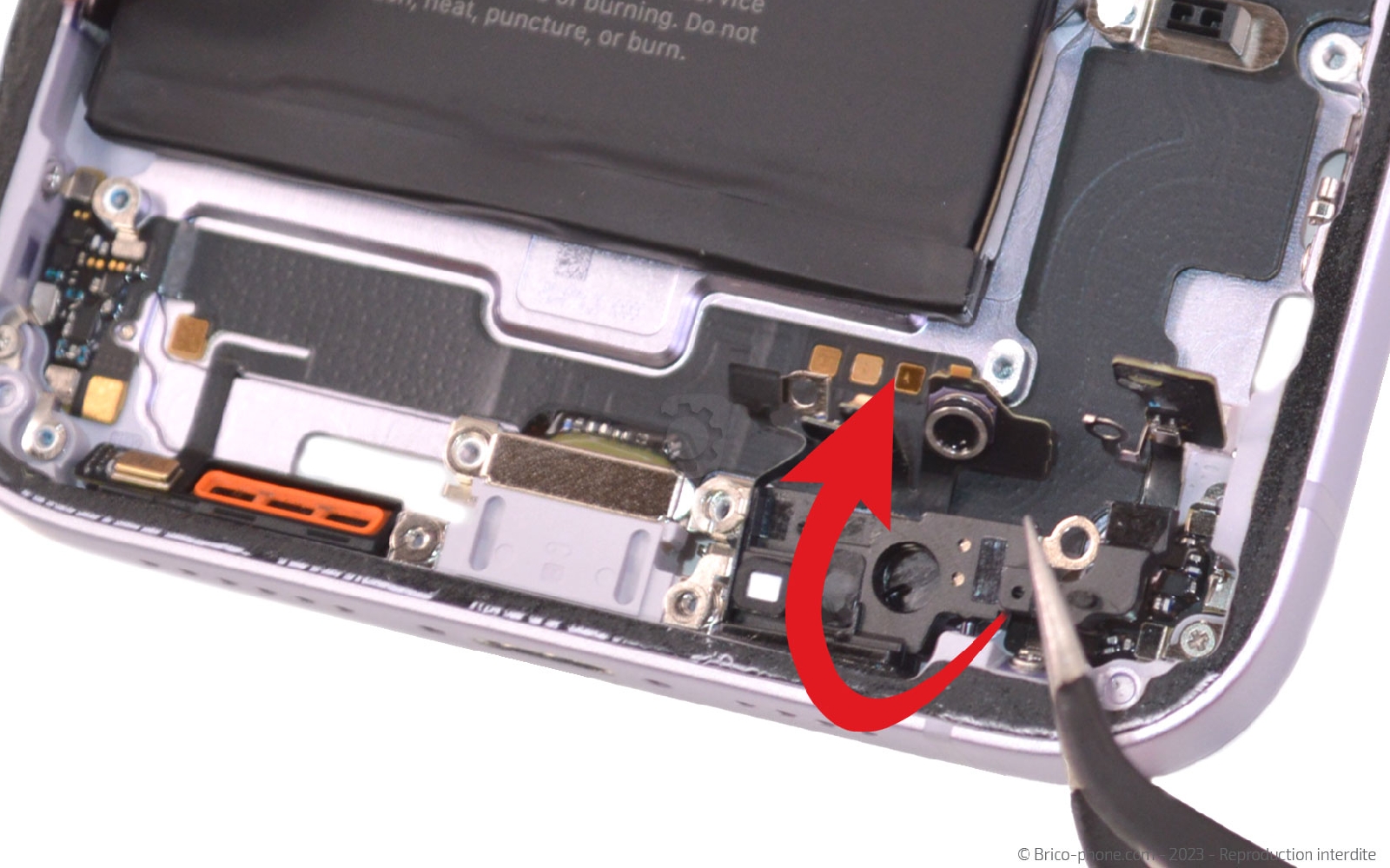

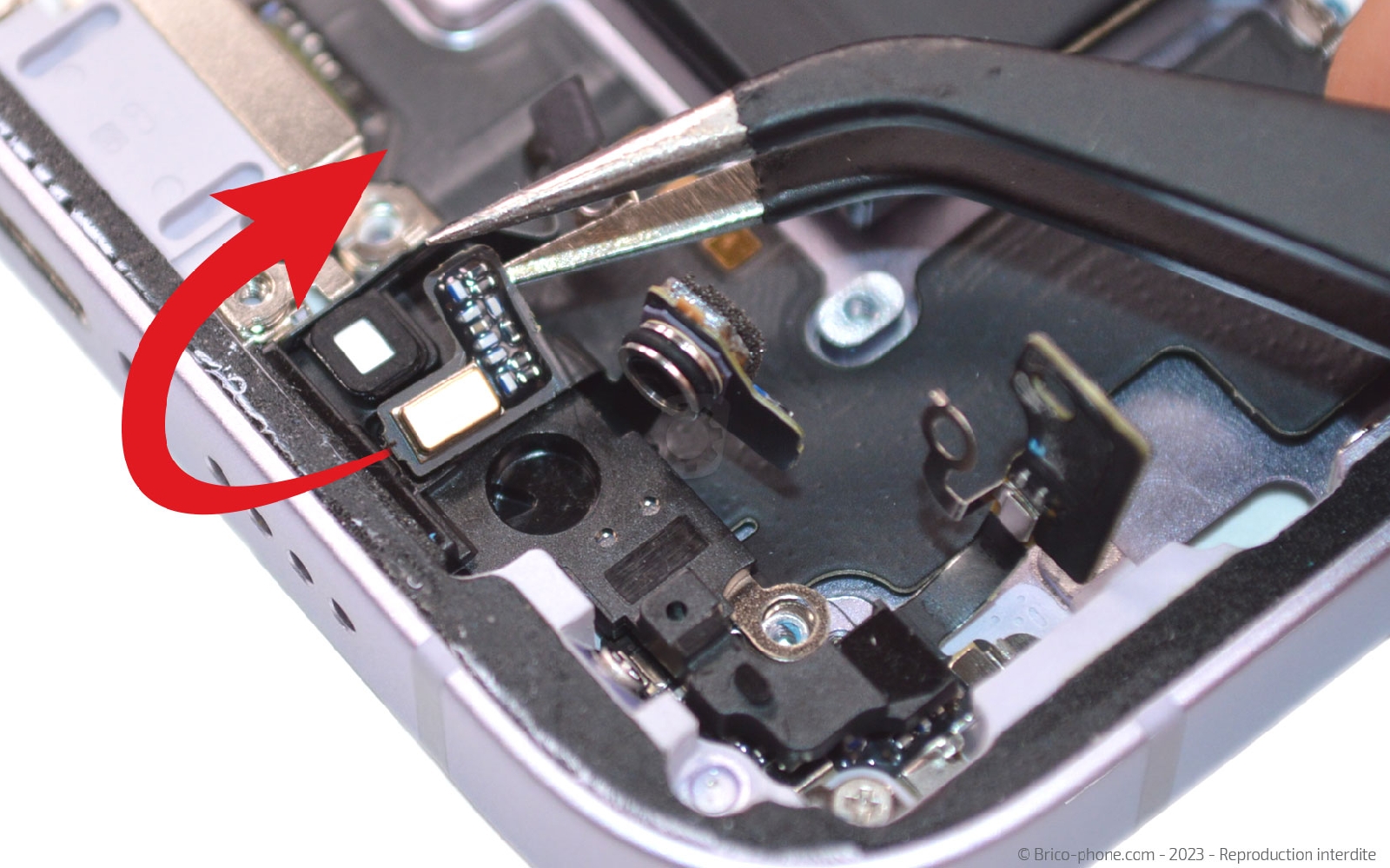

Etape 22 : Sortir le support micro

Décollez également le micro avant de pouvoir vous saisir du composant et l'extraire du téléphone.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

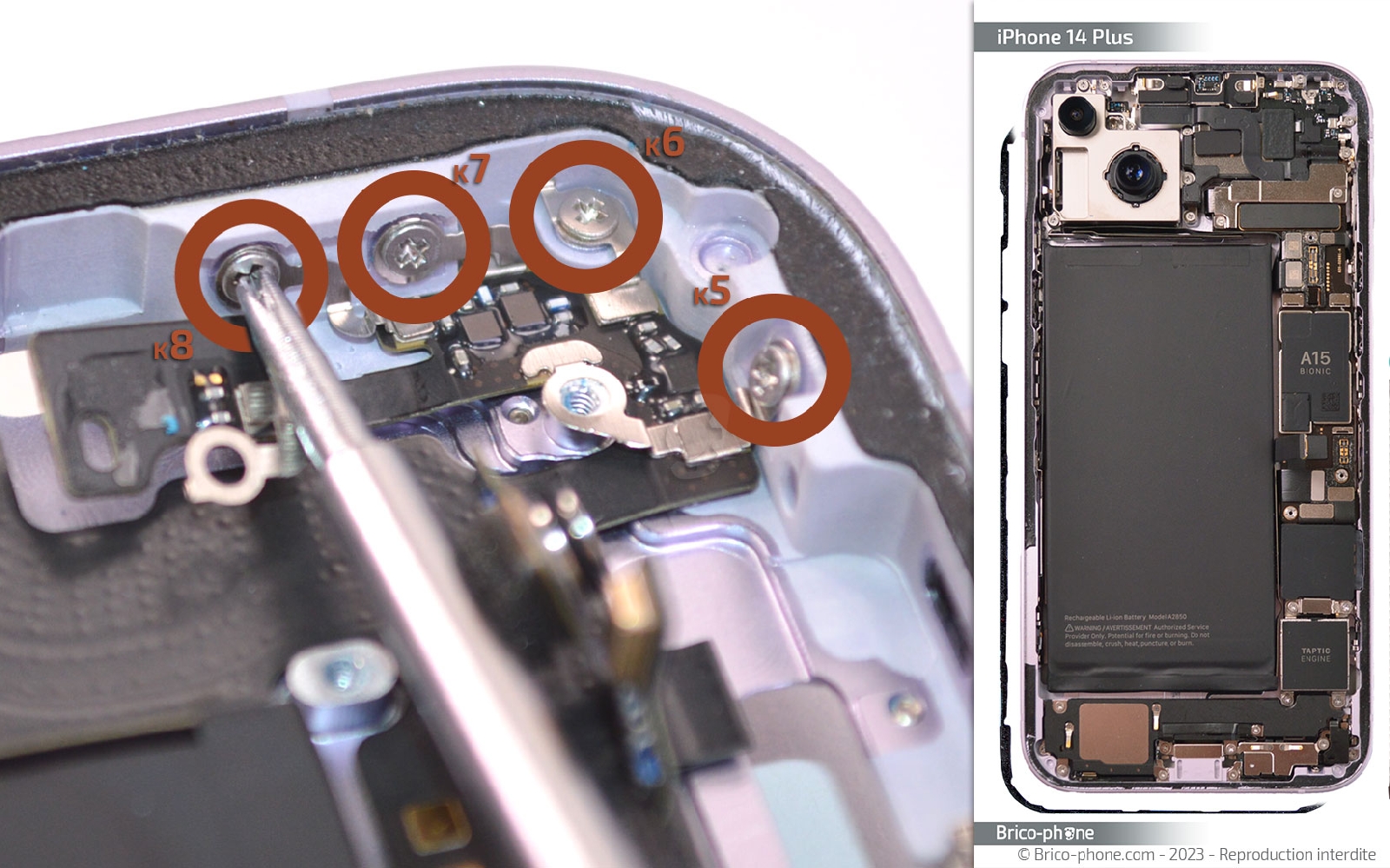

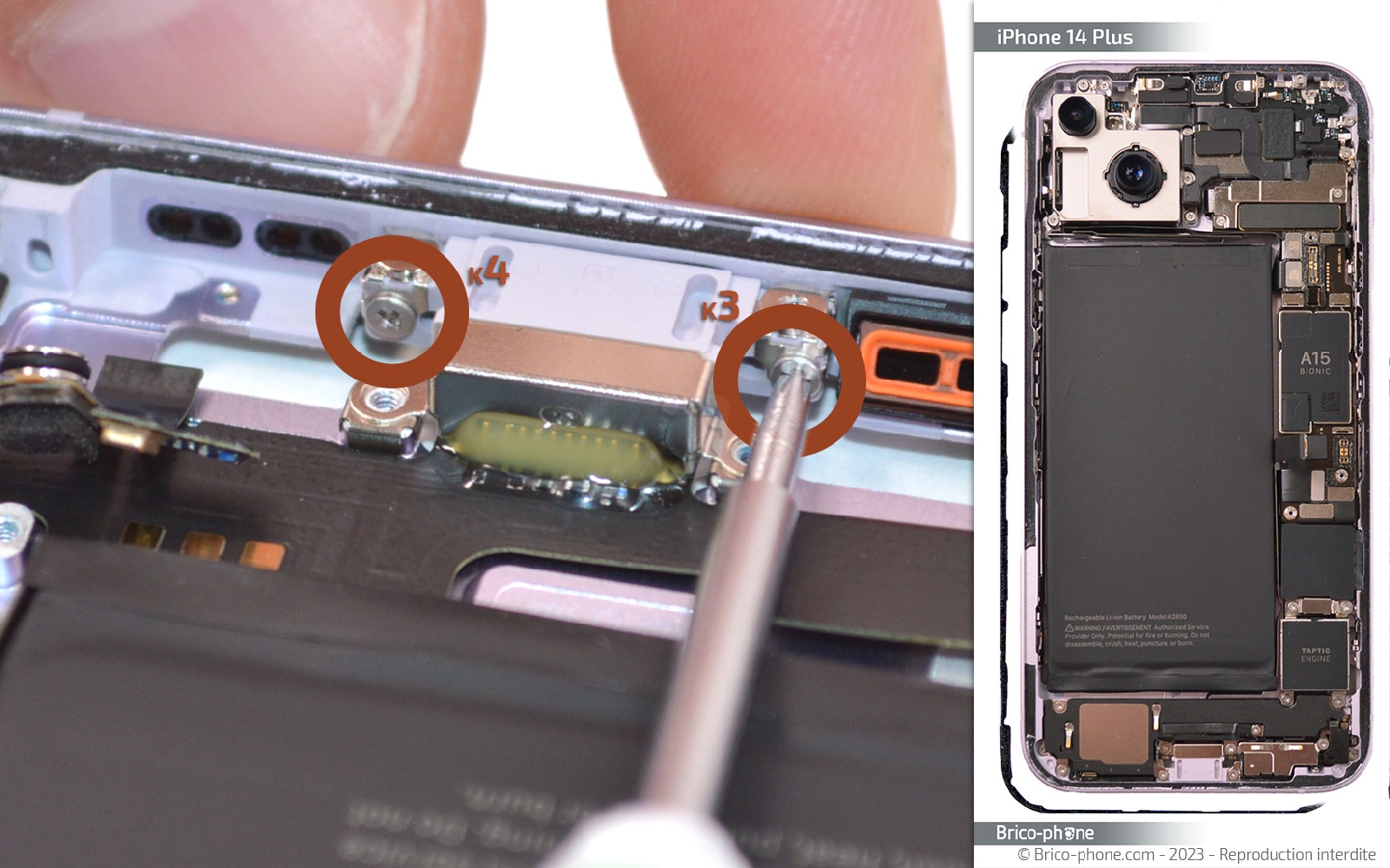

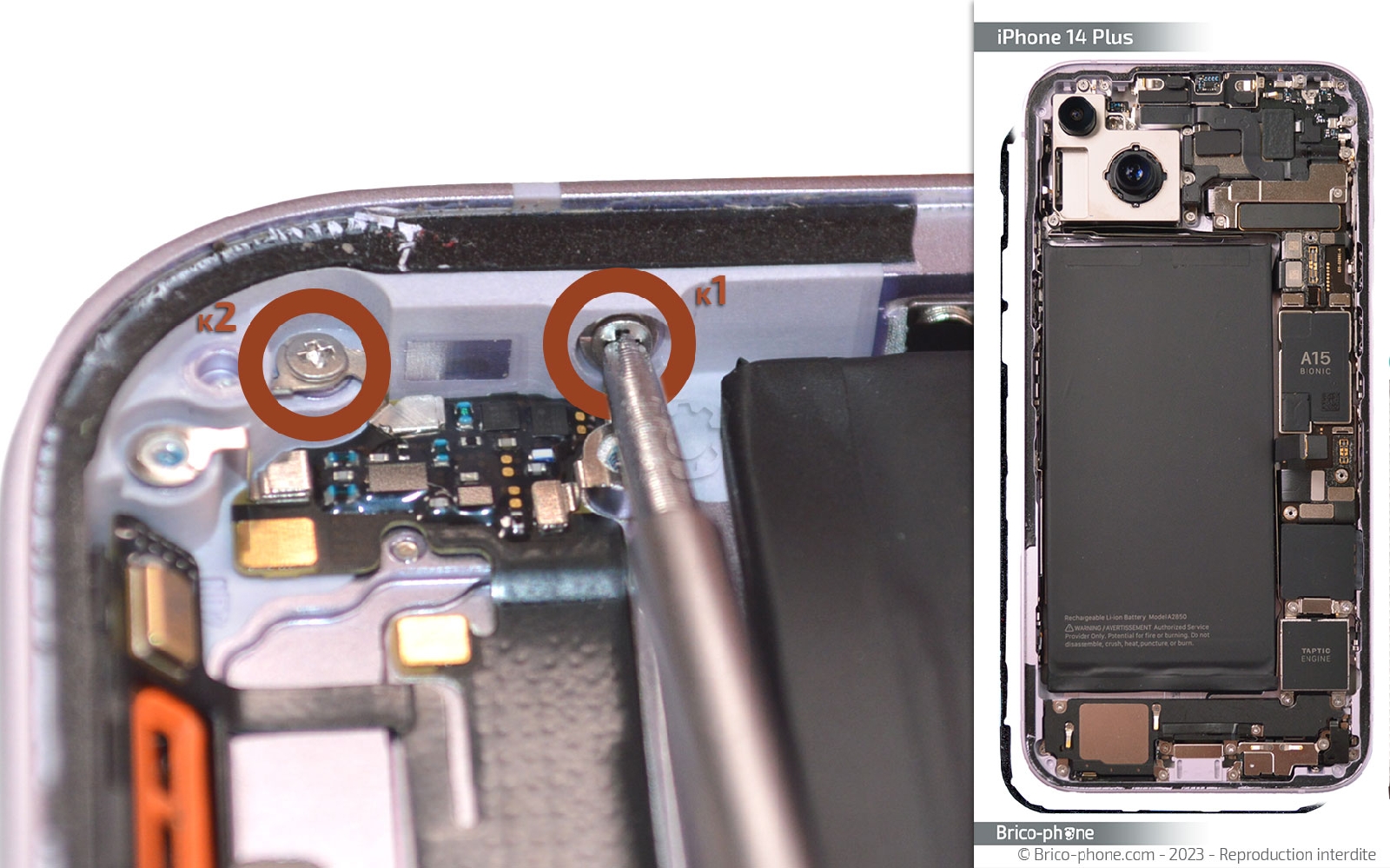

Etape 23 : Dévisser le connecteur de charge

Munissez-vous de votre tournevis cruciforme pour retirer toutes les vis qui bloquent le connecteur de charge sur le châssis.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

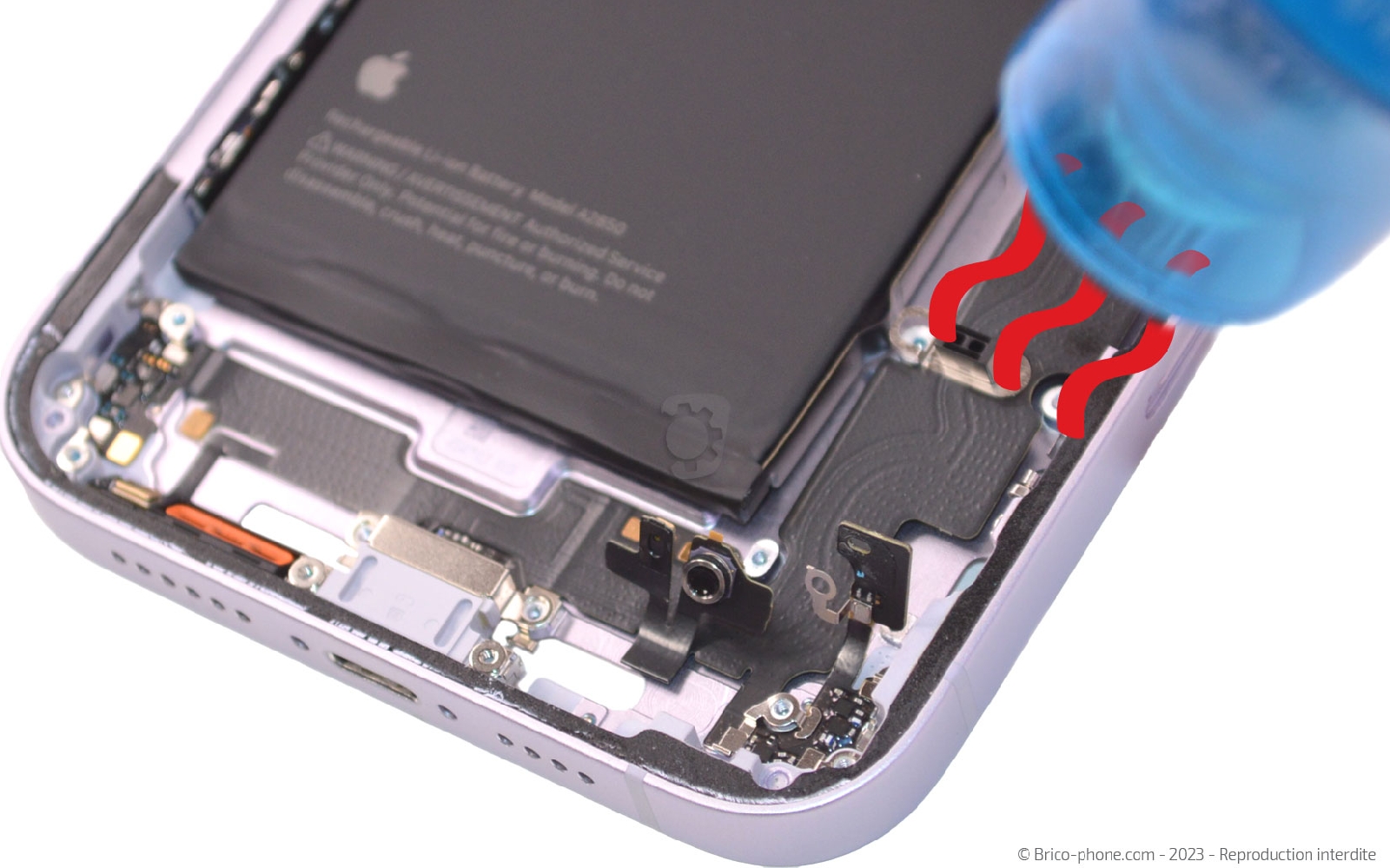

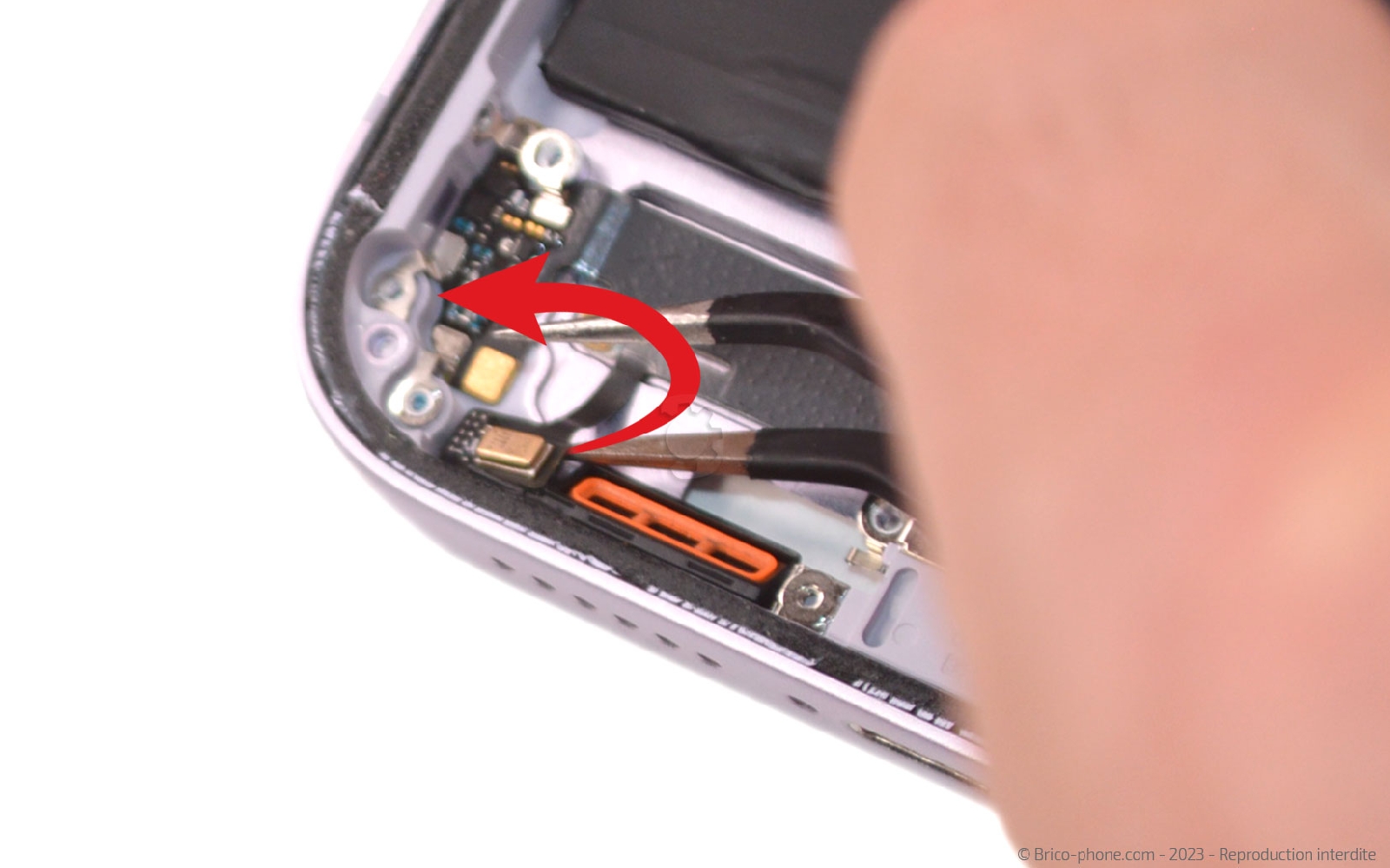

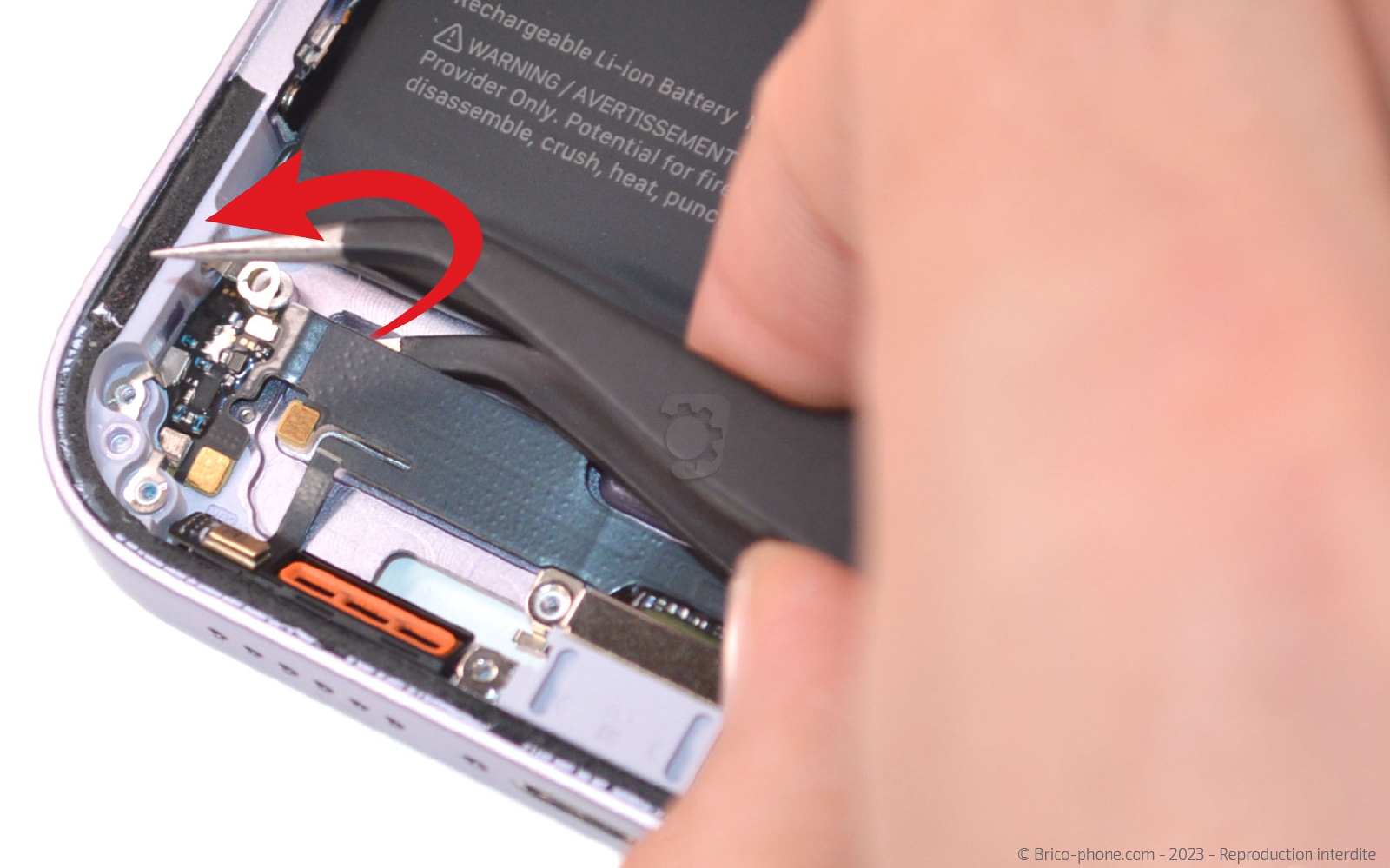

Etape 24 : Décoller le connecteur de charge

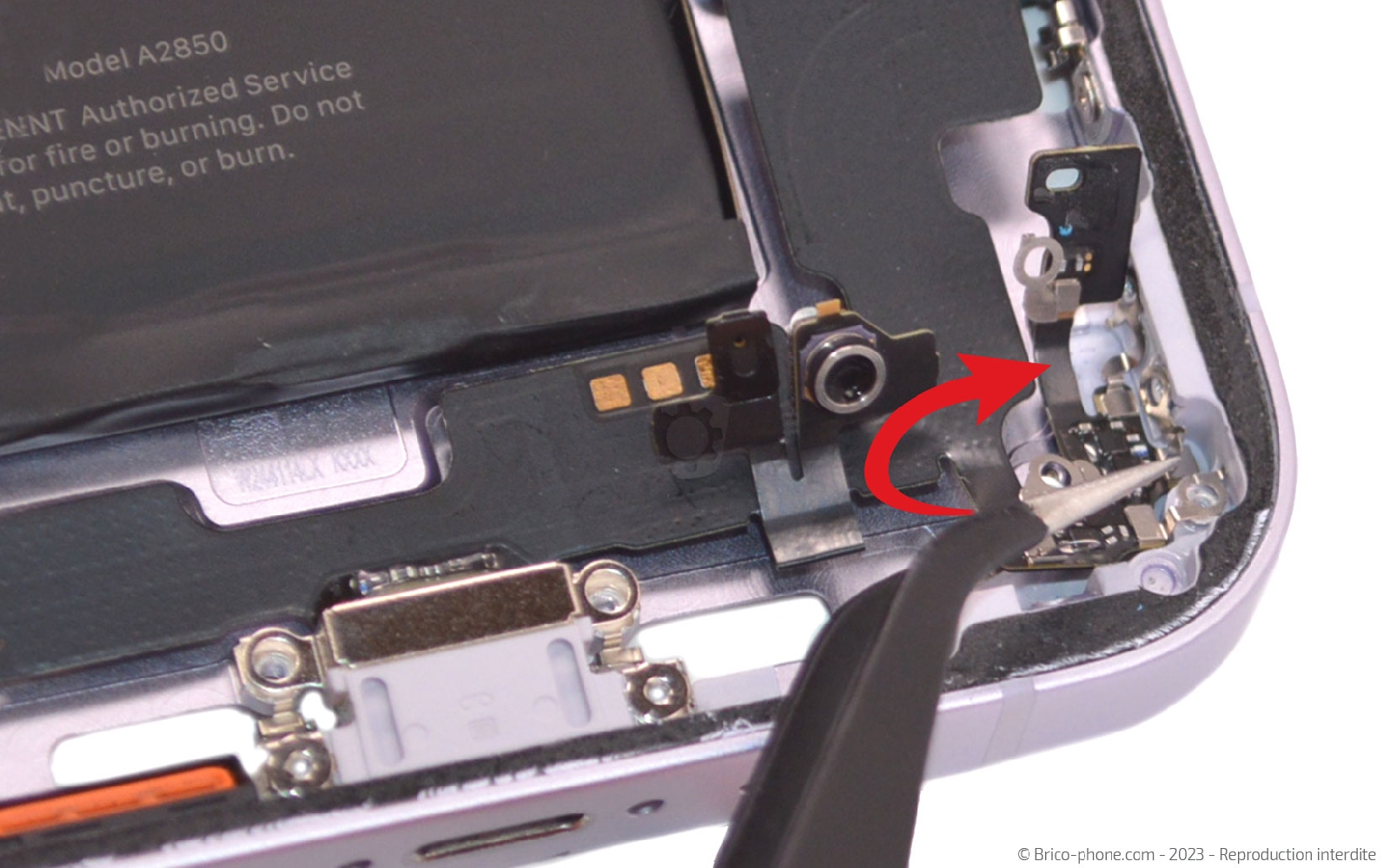

Chauffez l'ensemble du connecteur de charge puis glissez la pointe de la pincette sous le composant pour le décoller petit à petit.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

Outils optionnels

Décapeur thermique petit modèle
9,90 €

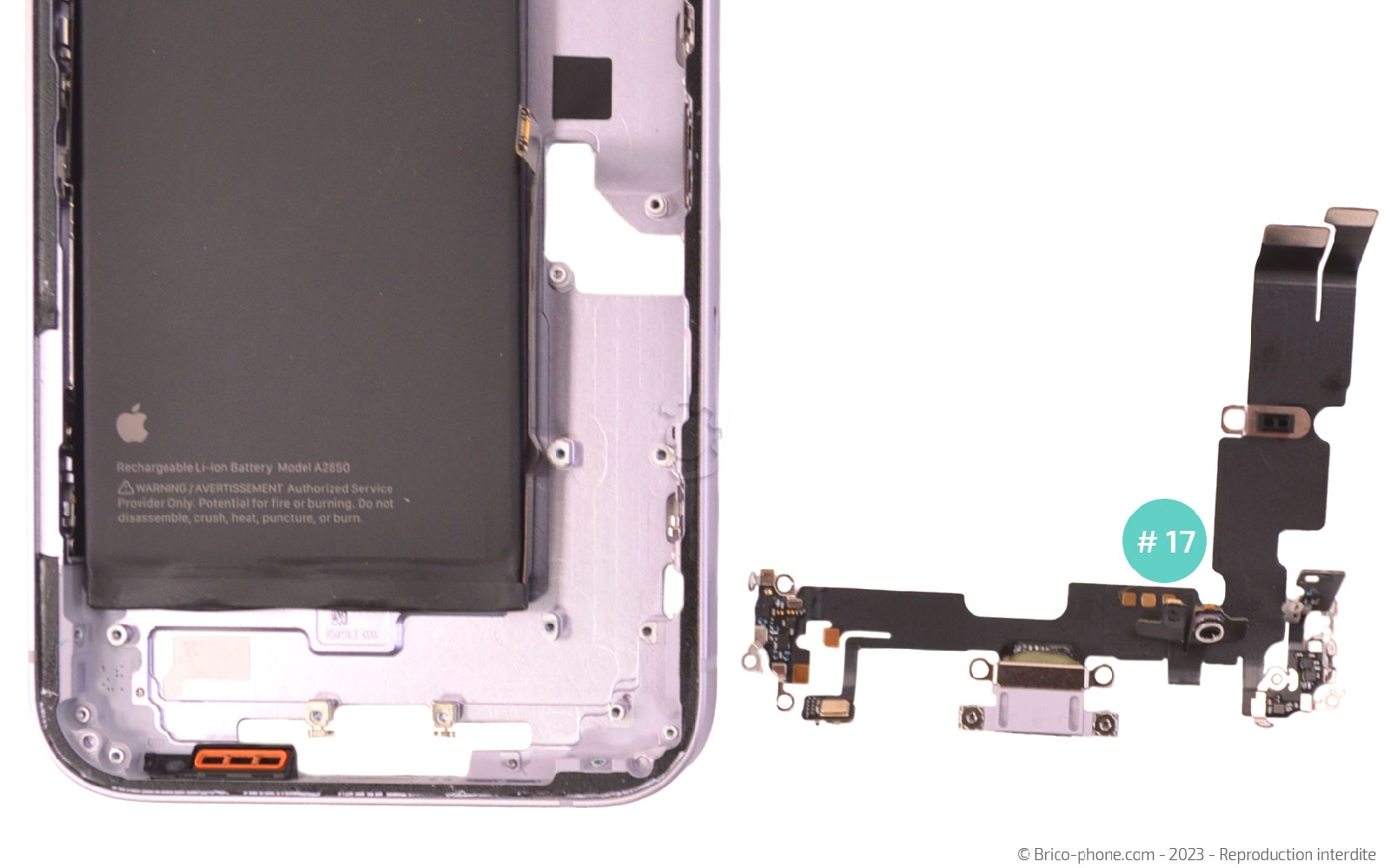

Etape 25 : Retirer le connecteur de charge

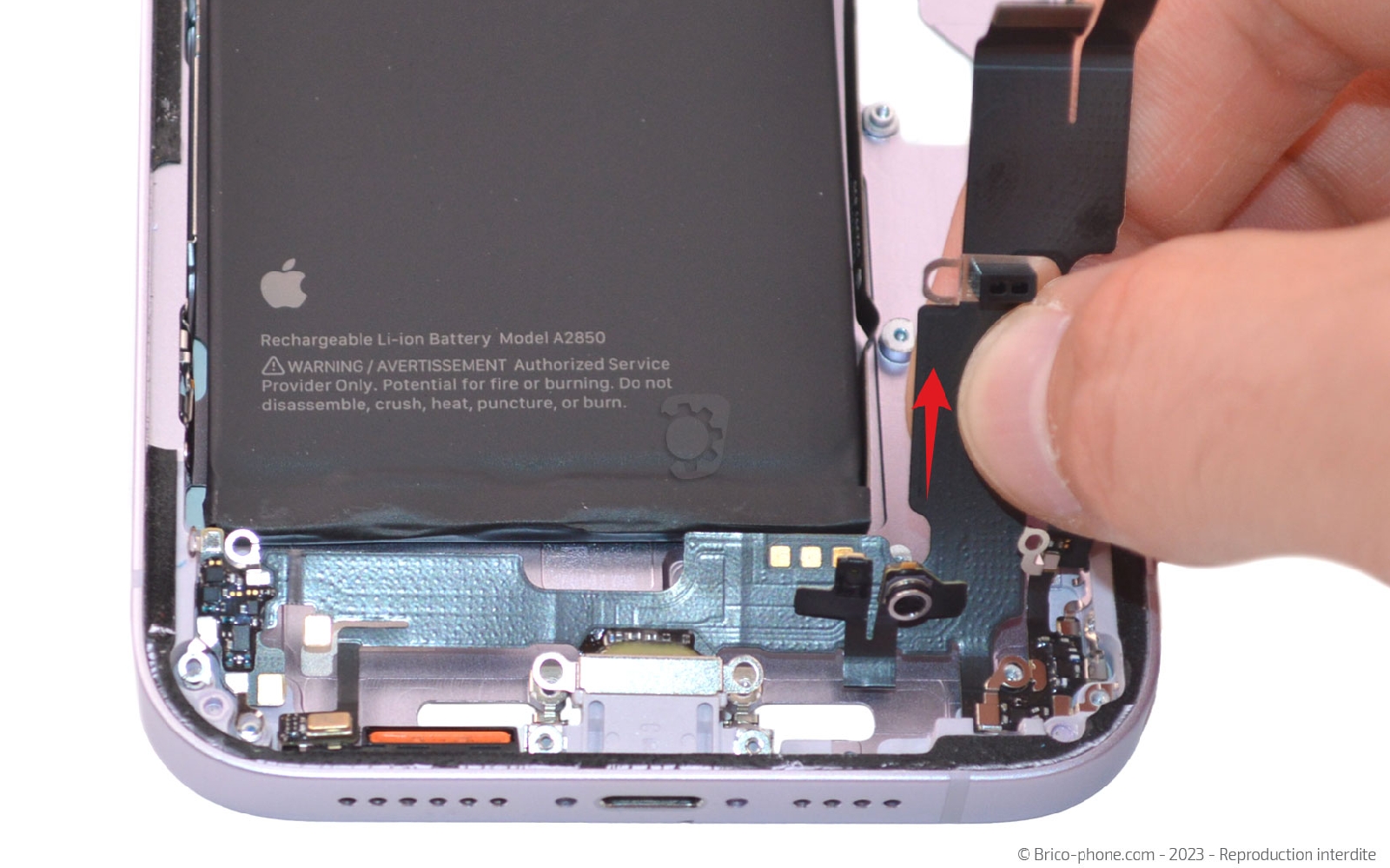

Retirez le connecteur de charge du châssis de votre iPhone 14 Plus.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

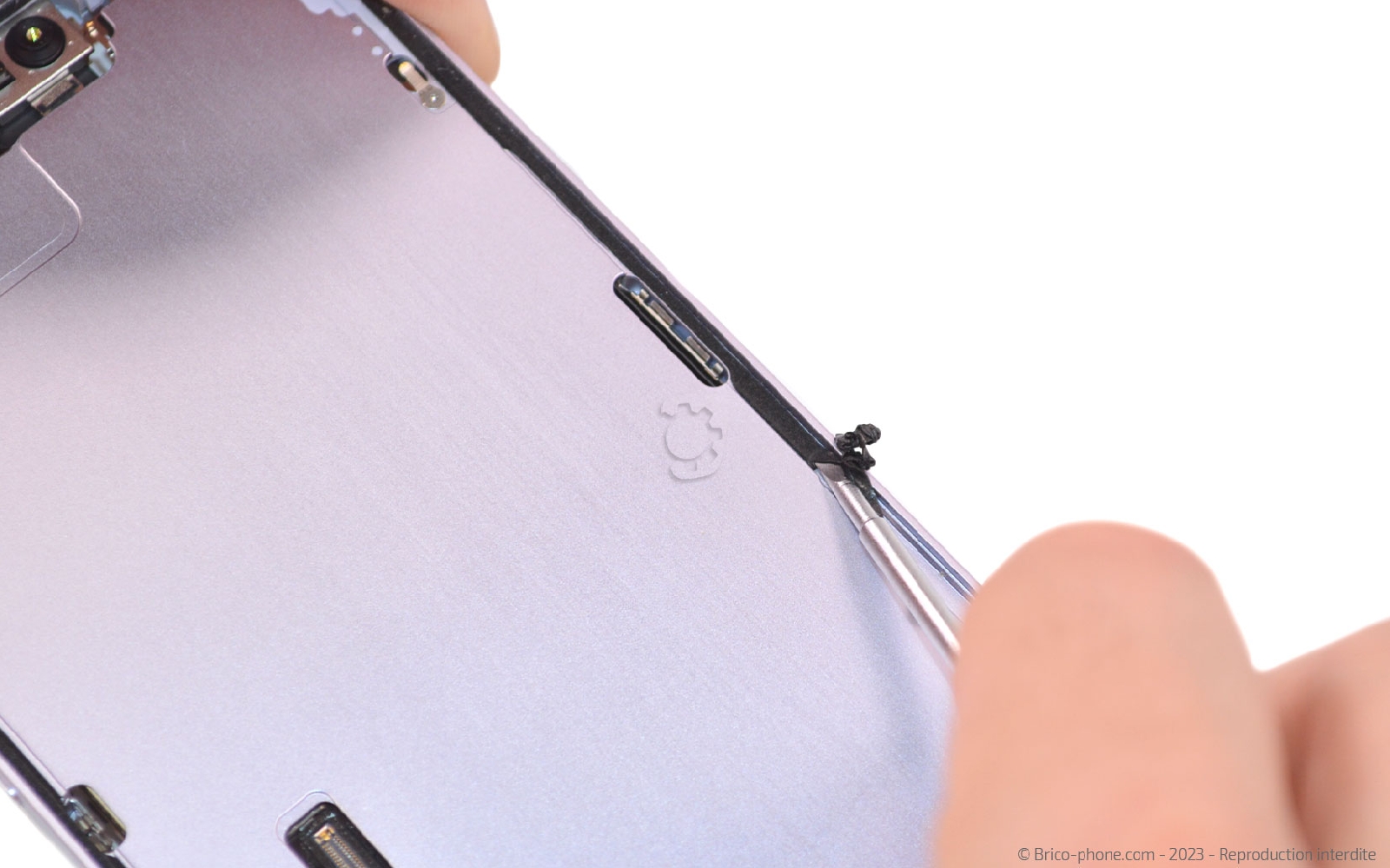

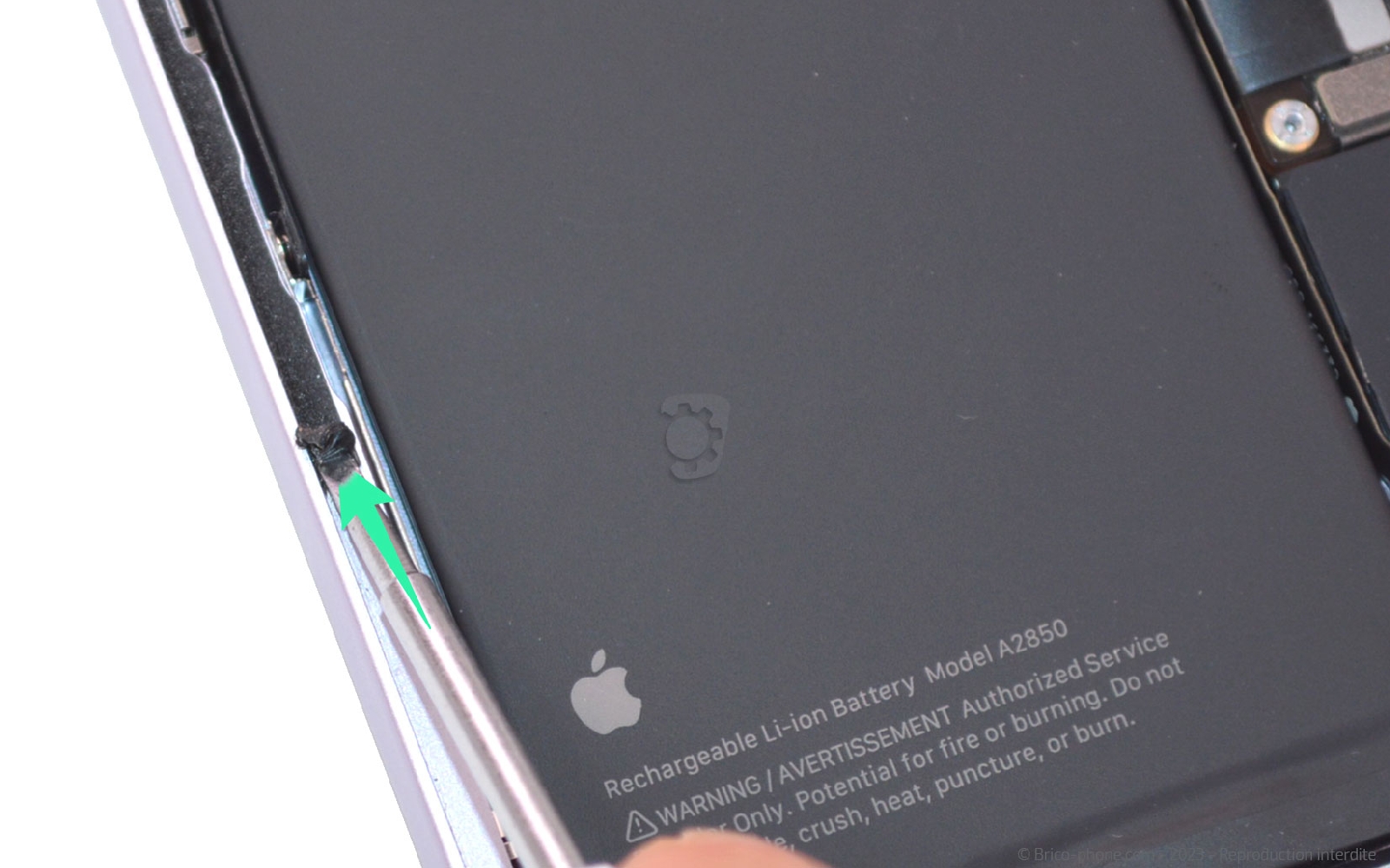

Remontage : Nettoyer le châssis

Installez le nouveau composant, puis reprenez les étapes précédentes dans le sens contraire pour replacer chaque composant et chaque vis.

Une fois arrivé à l'étape de l'écran, utilisez le tournevis plat pour nettoyer le bord du châssis des deux cotés.

Brico-phone - Brico-phone - Brico-phone - Brico-phone

Outils du kit utilisés

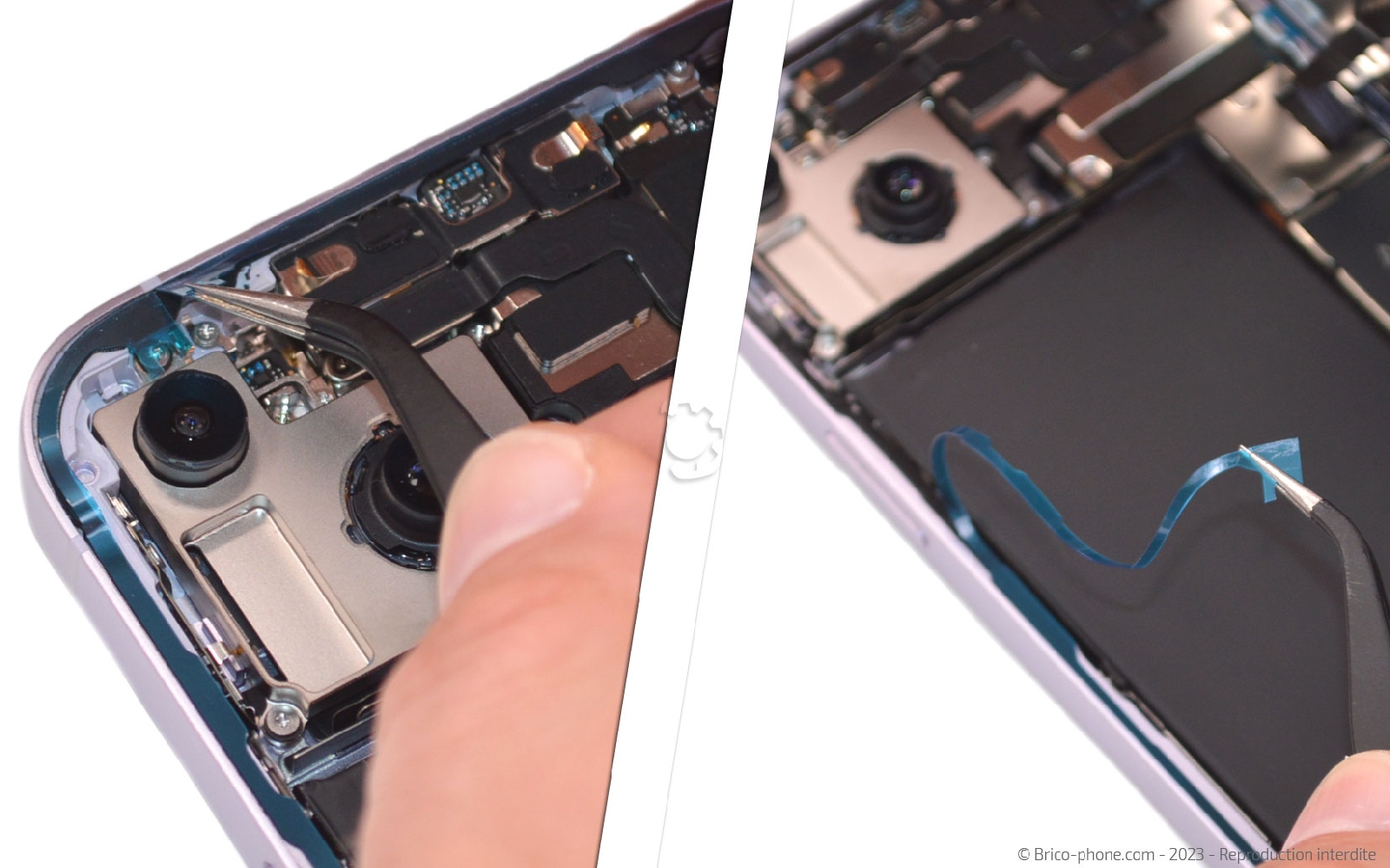

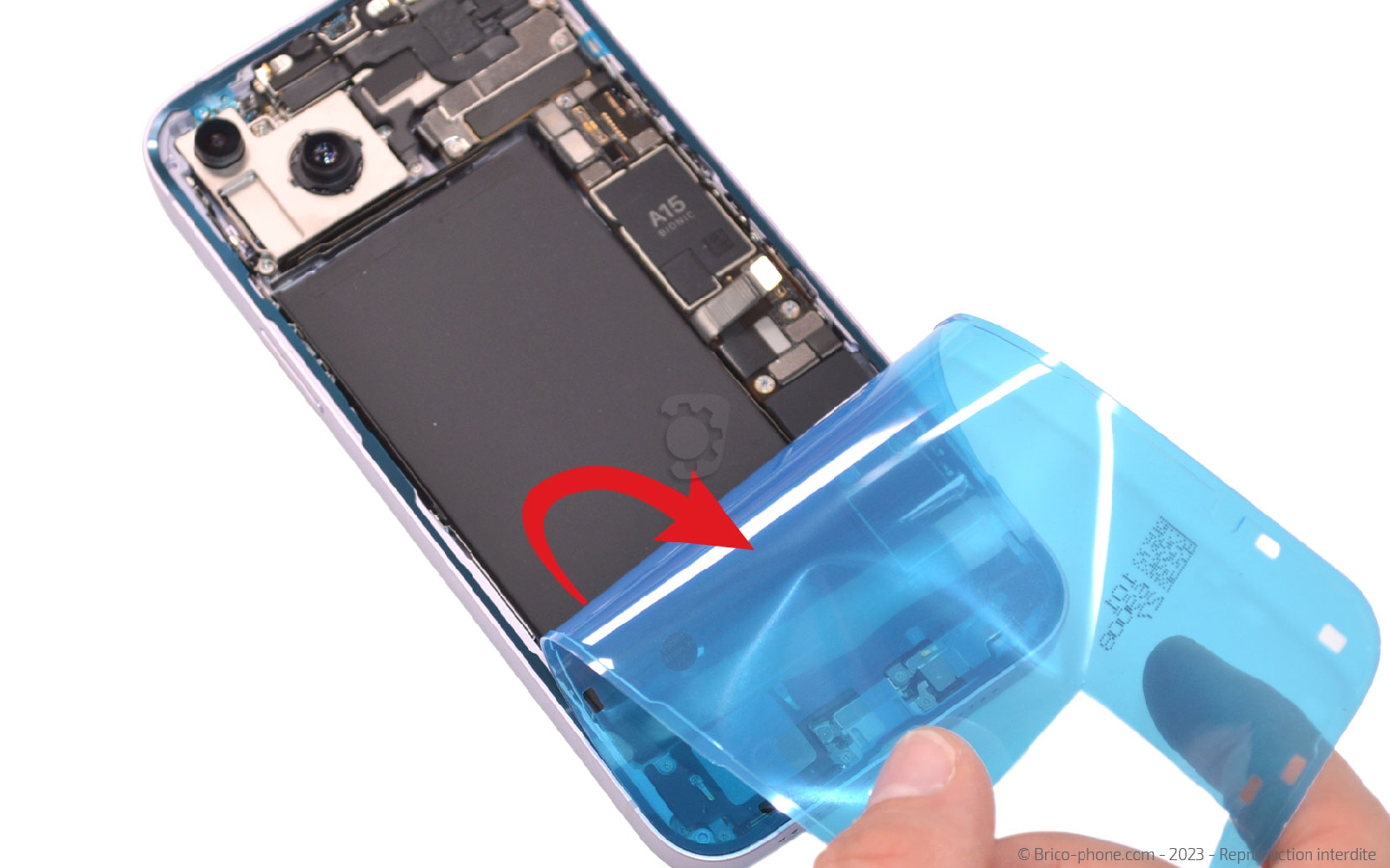

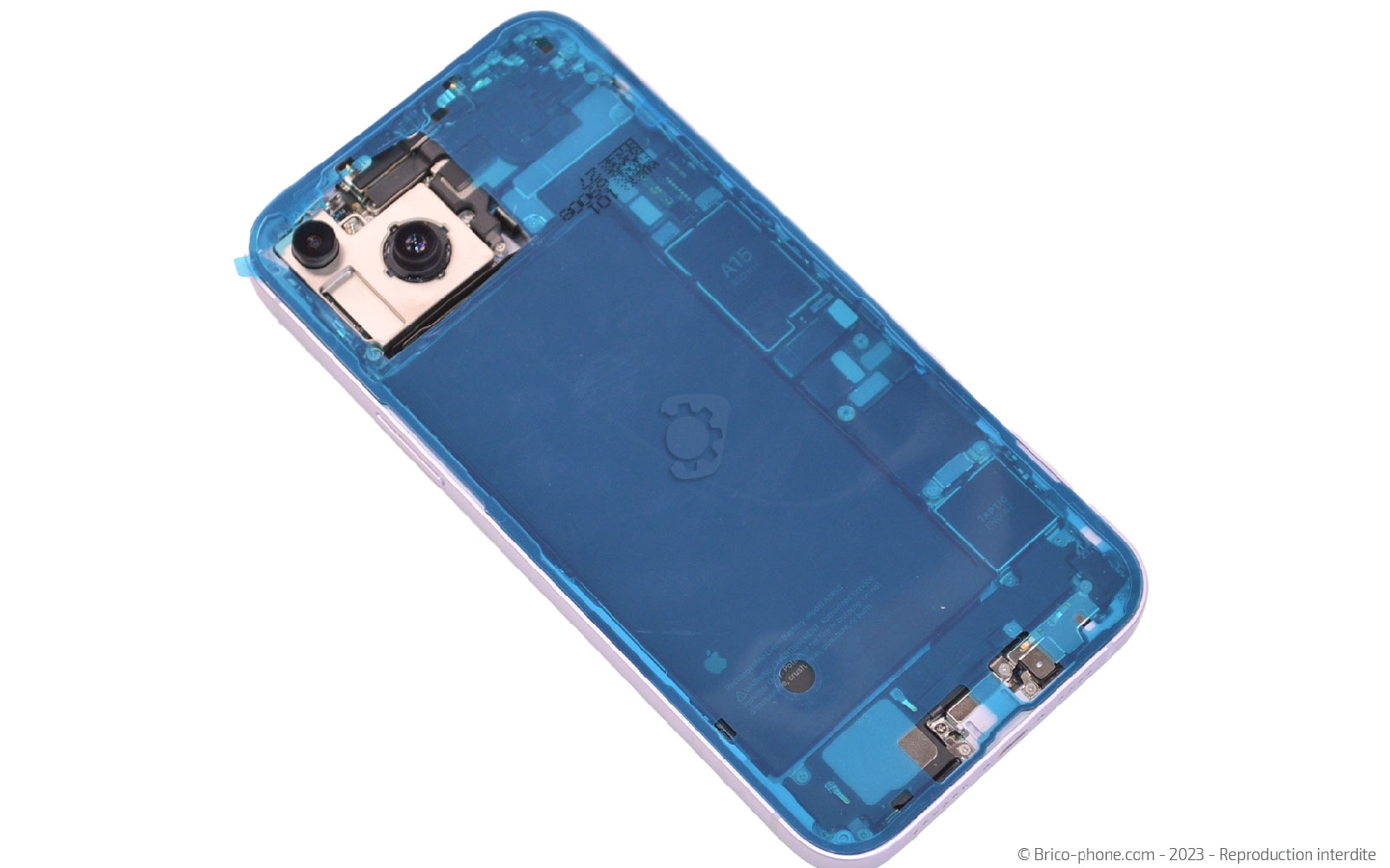

Conseils pour le remontage : Coté vitre arrière

Attaquez vous au joint d'étanchéité pour la vitre arrière.

Ôtez la protection principale puis disposez le support dans le châssis. Récupérez la seconde protection avant de rebrancher la vitre arrière de votre iPhone.

Enlevez le film protecteur du joint pour installer correctement la vitre arrière. Ensuite, placez les deux vis pentalobe avant de rallumer votre smartphone.
